Pro Foam Cannon
INSTRUCTION SHEET
MODEL #SGY-PWA1088
www.surfacemaxx.com

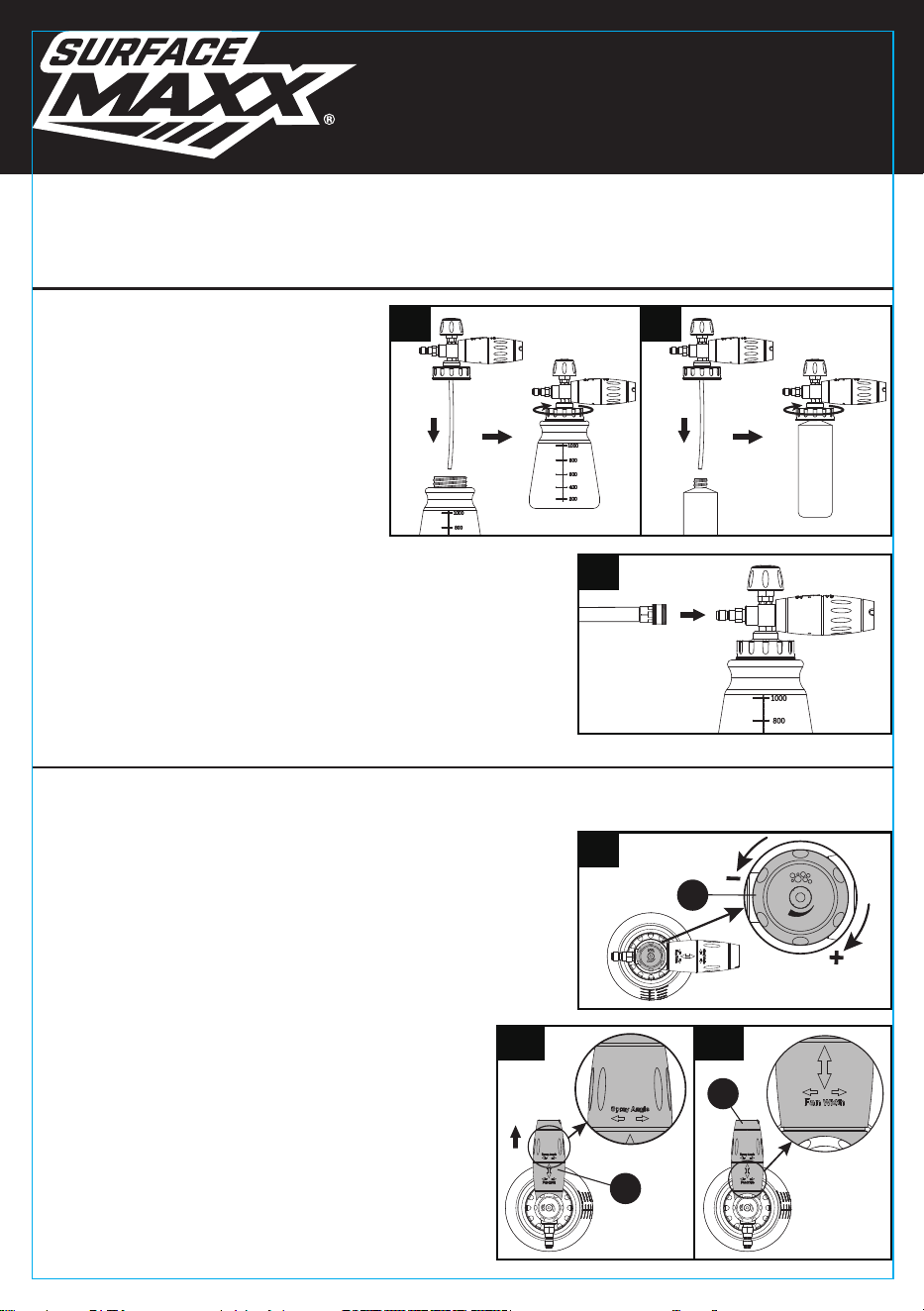

Pro Foam Cannon Quick Setup:
1. Attach the bottle directly to the sprayer.
Turn sprayer “clockwise” until tight
(see Figure 1-1). Do not overtighten.
2. Additional inlet threads in the spray top
will attach directly to a 16-oz soap bottle
(not included, see Figure 1-2).
3. Connect the Pro Foam Cannon to the quick connect
fitting on your spray gun or wand.
Note: Pressure washer should be turned off during
connection or the spray gun trigger should be in the
locked position.
ASSEMBLY INSTRUCTIONS
5. To adjust the width of the spray pattern, make sure
the cone is pushed in and then turn the cone clockwise
for a bigger fan pattern or counter clockwise to reduce
the amount of fan. It can be reduced down to a straight
stream (see Figure 2-2).
4. To adjust the spray pattern, pull outward on the cone
and turn it clockwise or counter clockwise depending
on what direction you want and then push the cone
back in towards the intake knob (see Figure 2-1).
3. The cone (B) adjusts both the direction of the spray pattern
(horizontal or vertical) and the width of the spray pattern.
2. The air intake knob (A) adjusts the amount of foam. Turn
clockwise for more foam and turn counter clockwise for less
foam (see Figure 1).
A
OPERATING INSTRUCTIONS
1-2
1
2
1-1
B
2-1 2-2
Pull
B
1. The SurfaceMaxx Pro Foam Cannon features a 32 oz. bottle. The draw ratio during use is approximately
1:10 detergent to water. For best results, foam cannon soap is recommended.
6. With the pressure washer on, pull the trigger on the spray gun to spray foam.
7. Do a test shot away from the object you are spraying to ensure the pro foam cannon is attached properly
and you are getting the spray pattern you want.
Do not point the pro foam cannon at people or animals as it can cause injury.
CAUTION:
2
www.surfacemaxx.com
8. When finished, shut off the pressure washer. Relieve any pressure left in the line by pulling trigger on
spray gun. Remove the pro foam cannon from the quick connect fitting.
1. Clean the foam cannon with fresh water after each use.
To clean the pro foam cannon, take the sprayer (without
the bottle) and hook it back up to spray gun or wand.
Place intake tube into a bucket of clean water. Turn on
pressure washer and run clean water through the sprayer.
2. When done, turn off pressure washer, disconnect
sprayer and dry.
9. Remove the sprayer from the bottle. Turn sprayer “counterclockwise” until you can remove it from the bottle.
10. Empty any remaining soap mixture.
CARE AND MAINTENANCE
TROUBLESHOOTING
OPERATING INSTRUCTIONS
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Connections leak. 1. Inlet plug loose. 1. Retighten fittings.
Low soap output. 1. Too little soap added. 1. Check soap manufacturer’s dilution
recommendation.
2. Filter is clogged.
2. Try cleaning the filter.
3. Replace the filter.
2. Bad coupler. 2. Replace coupler.
1
The SurfaceMaxx Pro Foam Cannon comes with two orifices – 3.5 (installed in foamer body) and 3.0. If
greater pressure is desired, switch out the 3.5 orifice with the 3.0 orifice.
1. Locate the orifice end of the foamer body. This is opposite of the cone end.
2. Remove preinstalled 3.5 orifice with a standard screwdriver.
3. Thread 3.0 orifice into the body assembly. Do not overtighten.
Orifice Conversion
Over time, the foam cannon filter can become clogged with built-up debris. Cleaning or replacing the filter will
resolve this issue.
1. Remove locking pin from cone assembly.
2. Remove black cone, cone knob, baffle, seal ring and adapter.
3. Remove filter with flat head screwdriver.
4. Wash filter with soap and hot water. If filter is still dirty, replace.
5. Insert filter and reassemble cone assembly.
Filter Replacement
3
www.surfacemaxx.com
TWO YEARS LIMITED WARRANTY
Printed in China
The manufacturer warrants this product against defects in materials and workmanship for two (2) years from
date of purchase. If within this period a product is found to be defective in material or workmanship, the
product must be returned with a copy of the bill of sale as proof of purchase to the manufacturer. This warranty
does not cover the product becoming defective due to misuse, accidental damage, improper handing and/or
installation and specifically excludes liability for direct, incidental or consequential damages. As some states
do not allow exclusions or limitations on how long an implied warranty lasts, the above exclusions and
limitations may not apply to you. This warranty gives you specific rights and you may also have other rights
which vary from state to state. For warranty service, call +1 (866) 870-9930, 9 a.m. - 5 p.m., EST, Monday -
Friday.
WARRANTY

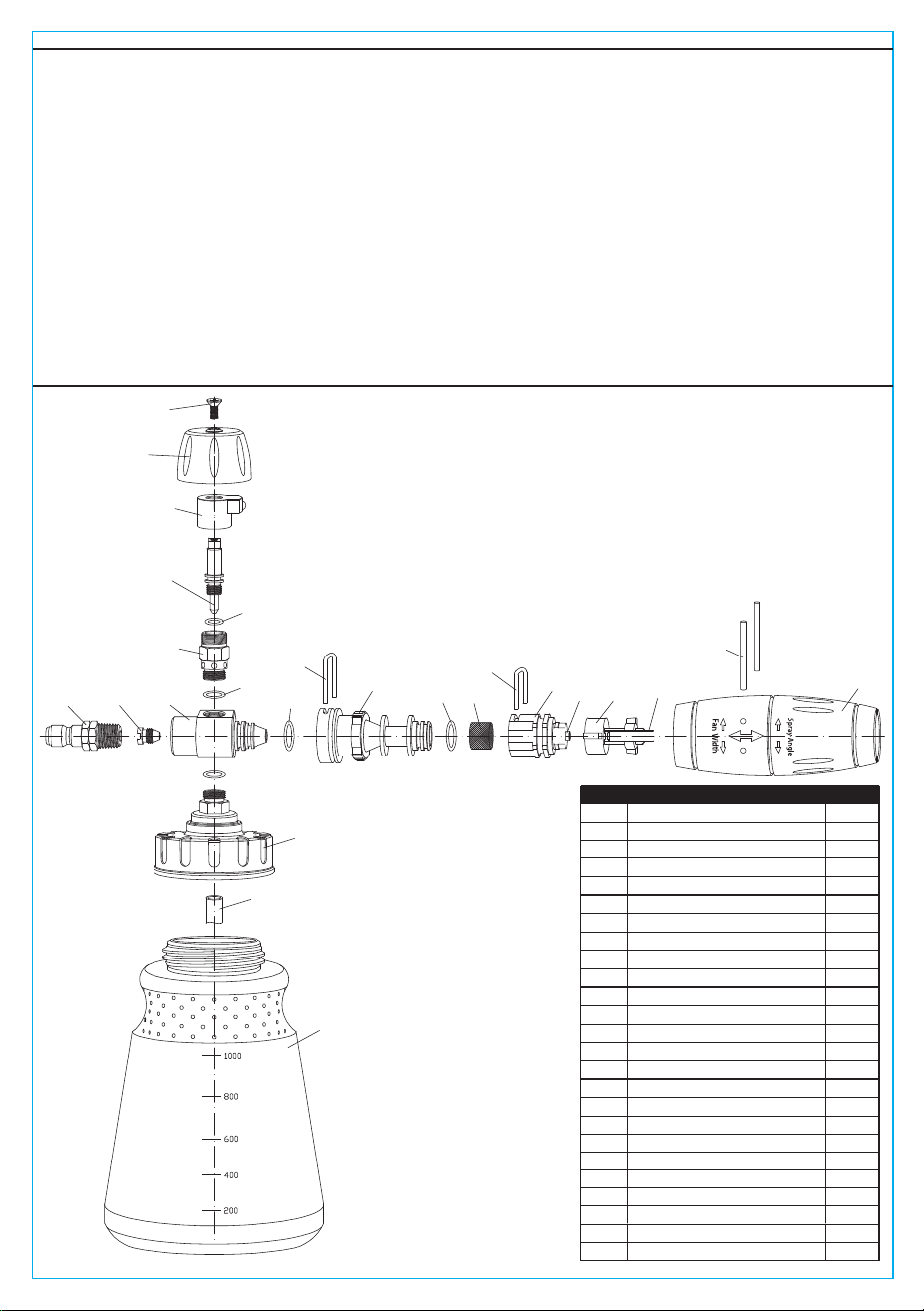

EXPLODED PARTS DIAGRAM
PART DESCRIPTION QTY
1 1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1/4-inch Male Plug
Body
Orifice
Regulator Valve Sleeve
Regulating Valve Spool
Top Knob
Screw
Regulating Sleeve Nut
O-ring
Insert
Filter Housing
Fan Control Knob
Nozzle
Fan Blade Housing
Fan Blade
Foam Filter
Pin
O-ring
U Type- Pin
O-ring
U Type- Pin
Nut
Straw Hose
Bottle
O-ring
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
1
3
2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14
15
12
17
5
6
7
4
www.surfacemaxx.com

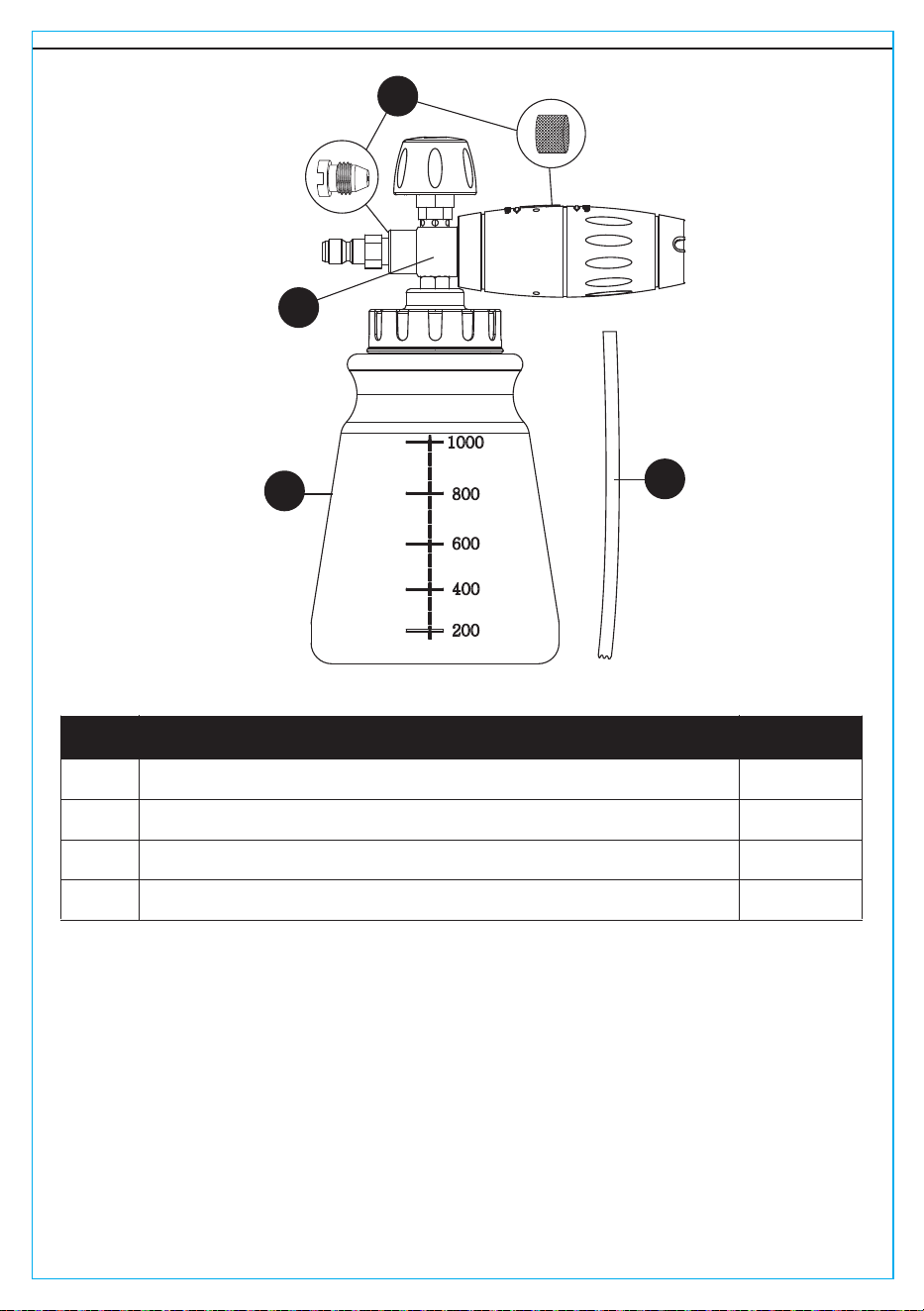

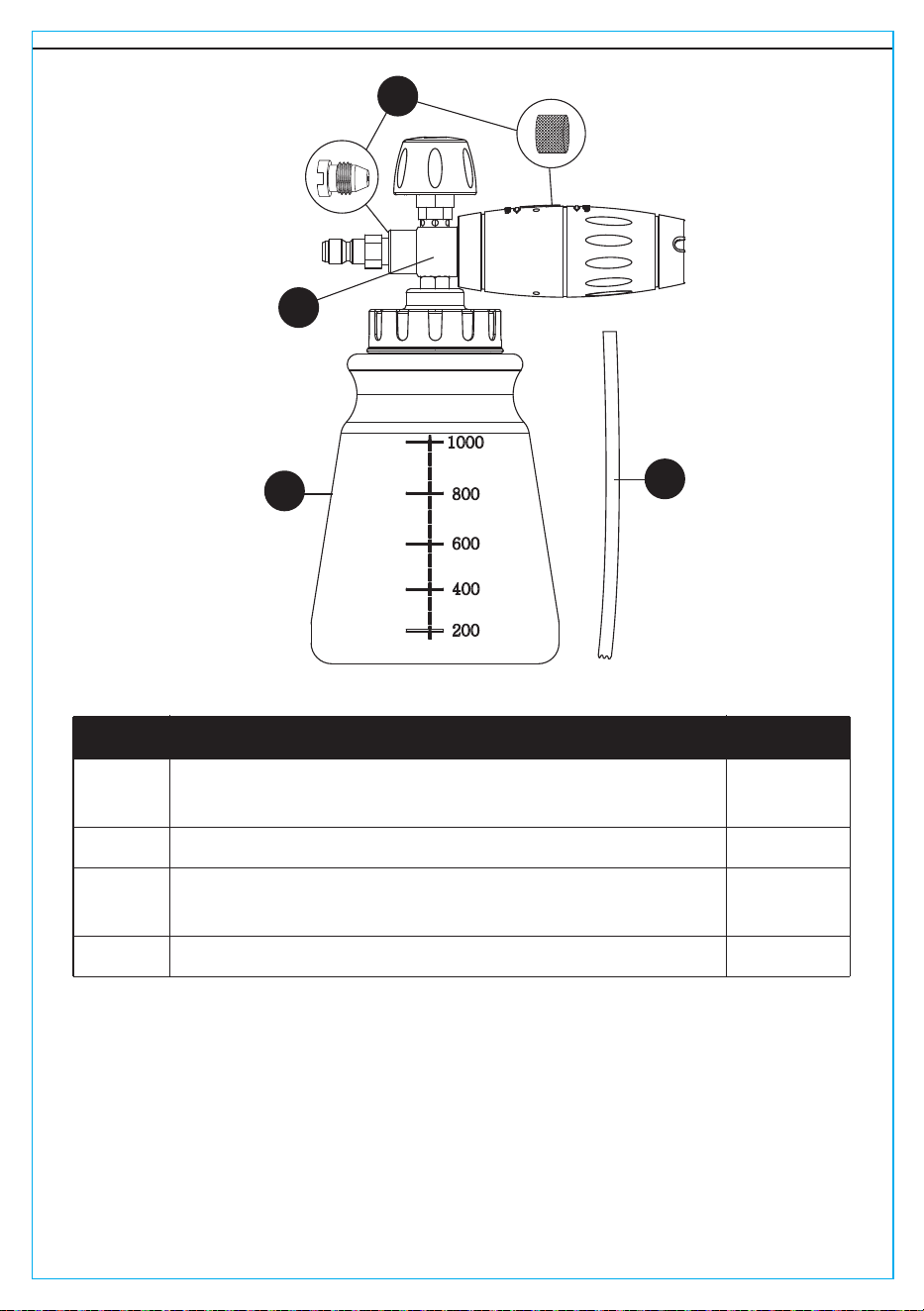

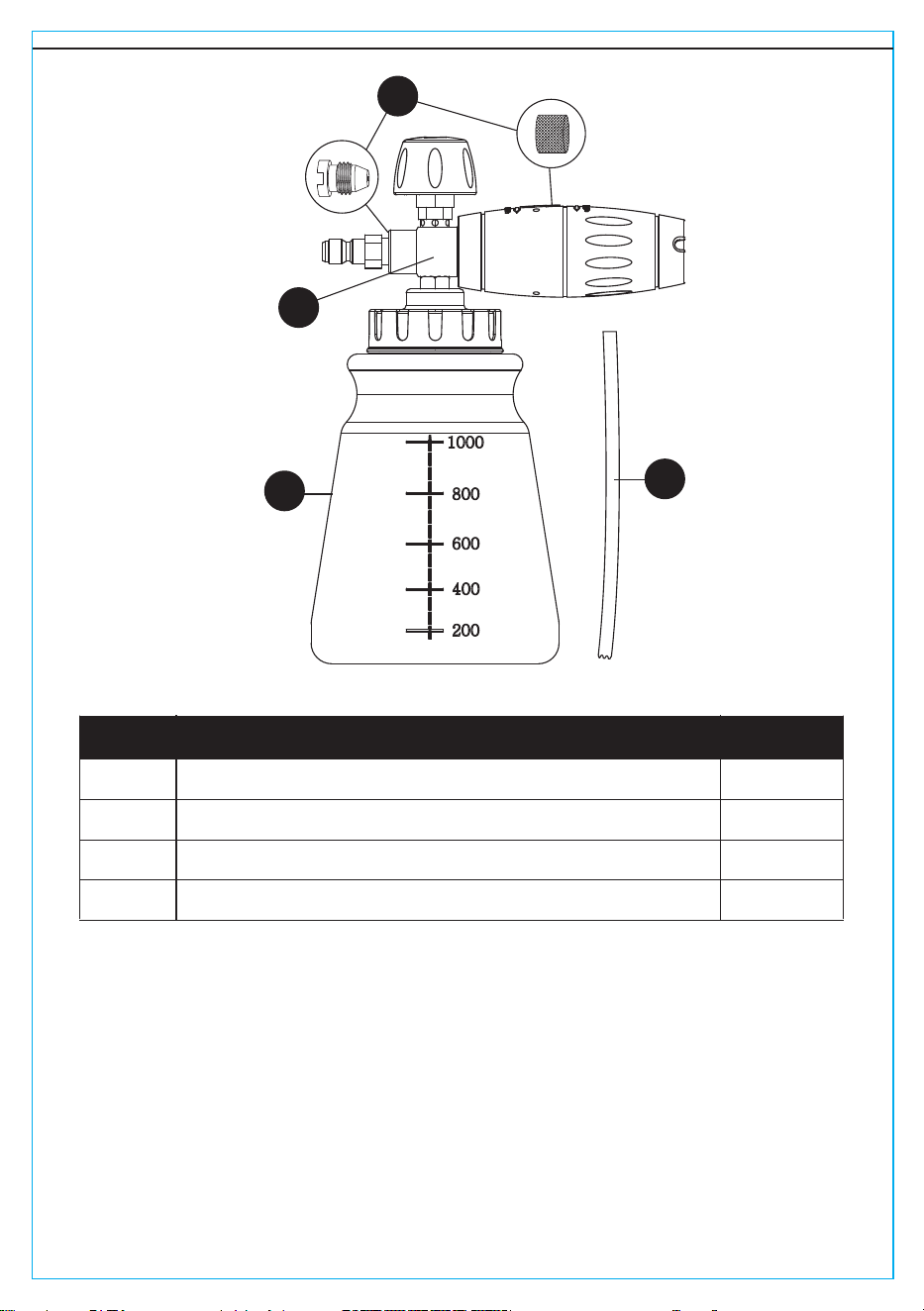

REPLACEMENT PARTS LIST
DESCRIPTIONPART
A
Pro Foam Cannon Top Assembly (Parts 1-22)
B Pro Foam Cannon Bottle (Part 24)
C Pro Foam Cannon Filter and Orifice (Parts 3 & 16)
D Straw (Part 23)
QUANTITY
1
1
1
1
A
D
C
B
Le pulvérisateur étant retiré de la bouteille, remplissez la bouteille d’eau tiède et de savon conçu pour les
canons à mousse (non inclus). Utilisez le rapport d’eau et de savon recommandé sur l’étiquette du savon.
5
Canon à mousse Pro
FEUILLE D’INSTRUCTIONS
MODÈLE #SGY-PWA1088
www.surfacemaxx.com
Guide de montage du canon à mousse Pro :
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Fixez la bouteille directement au
pulvérisateur. Tournez le pulvérisateur
dans le sens des aiguilles d’une montre
jusqu’à ce qu’il soit bien serré (consultez
la figure 1-1). Évitez de serrer
excessivement.
2. Le couvercle du pulvérisateur est doté
de filetages d’entrée supplémentaires
qui se fixent directement à une bouteille
de savon de 473 ml (non incluse,
consultez la figure 1-2).
3. Raccordez le canon à mousse Pro au raccord à branchement
rapide de votre pistolet ou de votre lance de pulvérisation.
Remarque : La laveuse à pression doit être éteinte pendant le
raccordement, ou le pistolet de pulvérisation doit être en position
verrouillée.
5. Pour régler la largeur du jet, assurez-vous que le cône
est enfoncé, puis tournez le cône dans le sens des
aiguilles d’une montre pour agrandir le diamètre du jet
ou dans le sens contraire pour le réduire. Il peut être
réduit à un jet droit (consultez la figure 2-2).
4. Pour régler le jet, tirez sur le cône et tournez-le dans
le sens des aiguilles d’une montre ou dans le sens
contraire des aiguilles d’une montre selon la direction
souhaitée, puis repoussez le cône vers le bouton
d’admission (consultez la figure 2-1).
3. Le cône (B) ajuste à la fois la direction du jet (horizontal ou
vertical) et la largeur du jet.
2. Le bouton d’admission d’air (A) ajuste la quantité de mousse.
Tournez-le dans le sens des aiguilles d’une montre pour plus
de mousse ou dans le sens contraire des aiguilles d’une
montre pour moins de mousse (consultez la figure 1).
A
MODE D’EMPLOI
1-2
1
2
1-1
B
2-1 2-2
Tirez
B
1. Le canon à mousse SurfaceMaxx Pro est doté d’une bouteille de 946 ml. Le rapport de détergent et d’eau
pendant l’utilisation est d’environ 1 pour 10. Pour obtenir de meilleurs résultats, il est recommandé d’utiliser
du savon pour canon à mousse.
6
www.surfacemaxx.com
DÉPANNAGE
MODE D’EMPLOI
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Les raccords fuient. 1. La prise d’entrée est desserrée. 1. Resserrez les raccords.
Le débit de savon est
faible.
1. Une trop petite quantité de
savon a été ajoutée.
1. Vérifiez les recommandations de
dilution du fabricant de savon.
2. Le filtre est bloqué. 2. Essayez de nettoyer le filtre.
3. Remplacez le filtre.
2. Il s’agit d’un mauvais raccord. 2. Remplacez le raccord.
6. Une fois la laveuse à pression en marche, appuyez sur la gâchette du pistolet pour pulvériser de la mousse.
7. Effectuez un tir d’essai loin de l’objet à pulvériser pour vous assurer que le canon à mousse est
correctement fixé et que le jet est réglé comme vous le souhaitez.
Ne dirigez pas le canon à mousse Pro vers des personnes ou des animaux, car cela peut causer des blessures.
ATTENTION :
8. Lorsque vous avez terminé, éteignez la laveuse à pression. Laissez sortir toute pression restante du tuyau
en appuyant sur la gâchette du pistolet de pulvérisation. Retirez le canon à mousse Pro du raccord à
branchement rapide.
9. Retirez le pulvérisateur de la bouteille. Tournez le pulvérisateur « dans le sens contraire des aiguilles d’une
montre » jusqu’à ce que vous puissiez le retirer de la bouteille.
10. Videz tout restant du mélange de savon.
1. Nettoyez le canon à mousse avec de l’eau douce après
chaque utilisation. Pour nettoyer le canon à mousse Pro,
prenez le pulvérisateur (sans la bouteille) et raccrochez-le au
pistolet ou à la lance de pulvérisation. Placez le tuyau d’entrée
dans un seau d’eau propre. Allumez la laveuse à pression et
faites couler de l’eau propre dans le pulvérisateur.
2. Une fois que c’est fait, éteignez la laveuse à pression,
débranchez le pulvérisateur et séchez-le.
ENTRETIEN
1
Le canon à mousse SurfaceMaxx Pro est livré avec deux orifices : 3,5 (installé dans le corps du canon à
mousse) et 3,0. Si vous souhaitez une pression plus élevée, remplacez l’orifice 3,5 par l’orifice 3,0.
1. Localisez l’extrémité de l’orifice du corps du canon à mousse. Il se trouve à l’opposé de l’extrémité du cône.
2. Retirez l’orifice 3,5 préinstallé avec un tournevis standard.
3. Vissez l’orifice 3,0 dans l’ensemble de corps. Évitez de serrer excessivement.
Conversion des orifices
Au fil du temps, le filtre du canon à mousse peut se boucher avec des débris accumulés. Le nettoyage ou le
remplacement du filtre résoudra ce problème.
1. Retirez la goupille de verrouillage de l’ensemble de cône.
2. Retirez le cône noir, le bouton du cône, le déflecteur, la bague d’étanchéité et l’adaptateur.
3. Retirez le filtre avec un tournevis à tête plate.
4. Nettoyez le filtre avec du savon et de l’eau chaude. Si le filtre est toujours sale, remplacez-le.
5. Insérez le filtre et remontez l’ensemble du cône.
Remplacement du filtre
1
3
2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14
15
12
17
5
6
7
7
www.surfacemaxx.com
GARANTIE LIMITÉE DE DEUX ANS
Imprimé en Chine
Le fabricant garantit cet article contre tout défaut de matériaux ou de fabrication pour une période de
deux (2) ans à compter de la date d’achat. Si l’article présente des défauts de matériaux ou de fabrication
durant cette période, retournez-le au fabricant accompagné d’une copie de votre reçu comme preuve d’achat.
Cette garantie ne s’applique pas aux défaillances causées par un usage inapproprié, des dommages
accidentels, une manipulation ou une installation inadéquate, et elle exclut expressément toute responsabilité
pour des dommages directs, accessoires ou consécutifs. Certains États ou certaines provinces ne permettent
pas les exclusions et les limitations quant à la durée des garanties implicites, de sorte que les limitations et
exclusions mentionnées ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous confère des droits
précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à
l’autre. Pour effectuer une réclamation au titre de la garantie, composez le 1 866 870-9930, de
9 h à 17 h (HNE), du lundi au vendredi.
GARANTIE

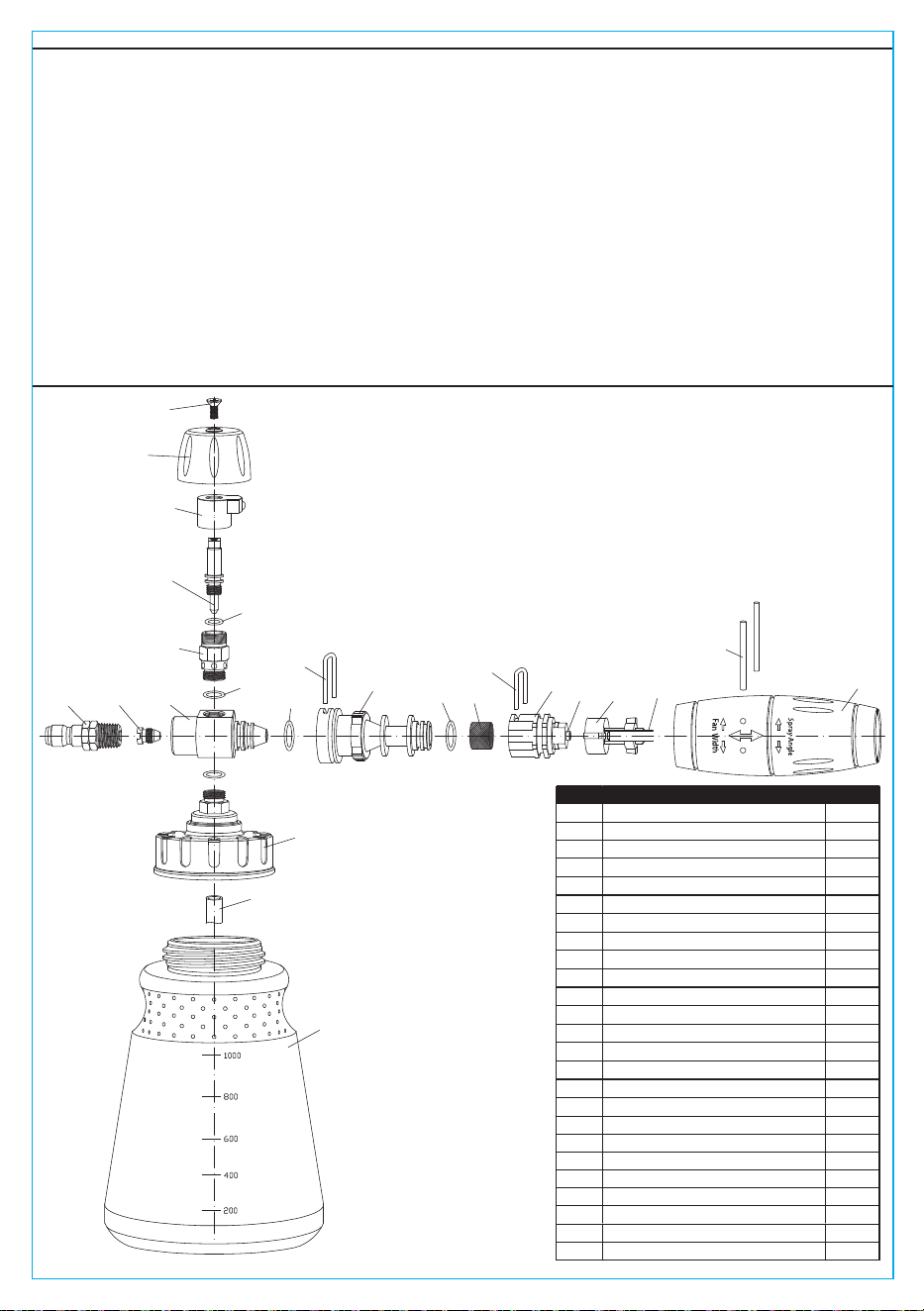

VUE ÉCLATÉE DES PIÈCES
PIÈCE DESCRIPTION QTÉ
1 1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
Connecteur mâle de 1/4 po
Corps
Orifice
Manchon de soupape de régulateur
Bobine de soupape de régulation
Bouton supérieur
Vis
Écrou de manchon de régulation
Joint torique
Insert
Boîtier du filtre
Bouton de commande du ventilateur
Buse
Boîtier de la pale de ventilateur
Pale de ventilateur
Filtre en mousse
Goupille
Joint torique
Goupille en U
Joint torique
Goupille en U
Écrou
Tuyau paille
Bouteille
Joint torique
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
8
www.surfacemaxx.com
LISTE DES PIÈCES DE RECHANGE
DESCRIPTIONPIÈCE
A
Ensemble supérieur de canon à mousse Pro (pièces 1 à 22)
B Bouteille de canon à mousse Pro (pièce 24)
C Filtre et orifice pour canon à mousse Pro (pièces 3 et 16)
D Paille (pièce 23)
QUANTITÉ
1
1
1
1
A
D
C
B
Con el rociador retirado de la botella, llene la botella con agua tibia y jabón apto para cañones de espuma (no
se incluye). Use la proporción de agua y jabón recomendada en la etiqueta del jabón.
9
Cañón de espuma profesional
HOJA DE INSTRUCCIONES
MODELO #SGY-PWA1088
www.surfacemaxx.com
Configuración rápida del cañón de espuma profesional:
1. Conecte la botella directamente al
rociador. Gire el rociador "en dirección
de las manecillas del reloj" hasta que
quede apretado (consulte la Figura 1-1).
No apriete demasiado.
2. Las roscas de entrada adicionales en la
parte superior del rociador se conectan
directamente a una botella de jabón de
473.17 ml (no se incluye, consulte la
Figura 1-2).
3. Conecte el cañón de espuma profesional al accesorio de
conexión rápida en su pistola o varilla rociadora.
Nota: el equipo de lavado con agua a presión se debe apagar
durante la conexión o el gatillo de la pistola rociadora debe
estar en la posición bloqueada.
INSTRUCCIONES DE ENSAMBLAJE
4. Para ajustar el patrón de rociado, jale del cono hacia
afuera y gírelo en dirección de las manecillas del reloj
o en dirección contraria a las manecillas del reloj,
según la dirección que desee, y luego presione el
cono hacia la perilla de entrada (consulte la Figura 2-1).
5. Para ajustar el ancho del patrón de rociado, asegúrese
de que el cono esté presionado hacia adentro y luego
gírelo en dirección de las manecillas del reloj para
obtener un patrón de abanico más grande, o en
dirección contraria a las manecillas del reloj para
reducir el tamaño del abanico. Puede reducirse a un
chorro directo (consulte la Figura 2-2).
3. El cono (B) ajusta tanto la dirección del patrón de rociado
(horizontal o vertical) como el ancho del patrón de rociado.
2. La perilla de entrada de aire (A) ajusta la cantidad de espuma.
Gire en dirección de las manecillas del reloj para obtener más
espuma y en dirección contraria a las manecillas del reloj para
obtener menos espuma (consulte la Figura 1).
A
INSTRUCCIONES DE FUNCIONAMIENTO
1-2
1
2
1-1
B
2-1 2-2
Jale
B
1. El cañón de espuma SurfaceMaxx Pro cuenta con una botella de 946.35 ml. La proporción de extracción
durante el uso es de aproximadamente 1:10 de detergente a agua. Para obtener mejores resultados, se
recomienda jabón para cañón en espuma.
6. Con el equipo de lavado con agua a presión encendido, apriete el gatillo de la pistola rociadora para rociar
espuma.
7. Realice un disparo de prueba lejos del objeto que desea rociar para asegurarse de que el cañón de
espuma profesional esté colocado correctamente y que consiguió el patrón de rociado que desea.
No apunte el cañón de espuma profesional a personas o animales, ya que puede causar lesiones.
PRECAUCIÓN:
10
www.surfacemaxx.com
8. Cuando termine, apague el equipo de lavado con agua a presión. Apriete el gatillo de la pistola rociadora
para liberar la presión que quede en la línea. Retire el cañón de espuma profesional del accesorio de
conexión rápida.
9. Retire el rociador de la botella. Gire el rociador "en dirección contraria a las manecillas del reloj" hasta que
pueda sacarlo de la botella.
10. Vacíe cualquier resto de mezcla de jabón.
1. Limpie el cañón de espuma con agua dulce después de cada
uso. Para limpiar el cañón de espuma profesional, tome el
rociador (sin la botella) y vuelva a conectarlo a la pistola o
varilla rociadora. Coloque el tubo de entrada en un balde de
agua limpia. Encienda el equipo de lavado con agua a presión
y deje correr agua limpia por el rociador.
2. Cuando termine, apague el equipo de lavado con agua a
presión, desconecte el rociador y séquelo.
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
INSTRUCCIONES DE FUNCIONAMIENTO
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Fuga de las conexiones. 1. Tapón de entrada suelto. 1. Vuelva a apretar los conectores.
Poca salida de jabón. 1. Se agregó muy poco jabón. 1. Consulte las recomendaciones de
dilución del fabricante del jabón.
2. El filtro está obstruido.
2. Intente limpiar el filtro.
3. Reemplace el filtro.
2. Acoplador defectuoso. 2. Reemplace el acoplador.
1
El cañón de espuma SurfaceMaxx Pro viene con dos orificios: 3.5 (instalado en el cuerpo del espumador) y
3.0. Si desea una presión mayor, cambie el orificio de 3.5 por el orificio de 3.0.
1. Localice el extremo del orificio del cuerpo del espumador. Esto es lo opuesto al extremo del cono.
2. Retire el orificio de 3.5 preinstalado con un destornillador estándar.
3. Enrosque el orificio 3.0 en el conjunto del cuerpo. No apriete demasiado.
Conversión de orificio
Con el tiempo, el filtro del cañón de espuma puede obstruirse con residuos acumulados. Limpiar o reemplazar
el filtro resolverá este problema.
1. Retire el pasador de bloqueo del ensamble del cono.
2. Retire el cono negro, la perilla del cono, el deflector, el anillo de sellado y el adaptador.
3. Retire el filtro con un destornillador de cabeza plana.
4. Lave el filtro con jabón y agua caliente. Si el filtro todavía está sucio, reemplácelo.
5. Inserte el filtro y vuelva a ensamblar el ensamble del cono.
Reemplazo del filtro
1
3
2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14
15
12
17
5
6
7
11
www.surfacemaxx.com
GARANTÍA LIMITADA DE DOS AÑOS
Impreso en China
El fabricante garantiza que este producto está libre de defectos en los materiales y la mano de obra por dos
(2) años a partir de la fecha de compra. Si dentro de este período un producto presenta defectos en el
material o la fabricación, se debe devolver el producto, junto con una copia del recibo de venta como
comprobante de compra, al fabricante. Esta garantía no cubre productos dañados debido al mal uso, daño
accidental, manipulación y/o instalación inadecuada y excluye toda responsabilidad por daños directos,
accidentales o resultantes. Algunos estados no permiten exclusiones o limitaciones con respecto a cuánto
dura una garantía, de modo que las exclusiones y limitaciones anteriores pueden no aplicarse a usted. Esta
garantía le otorga derechos específicos, pero podría tener también otros derechos que varían según el
estado. Para obtener el servicio de garantía, llame al +1 (866) 870-9930, de lunes a viernes de 9 a.m. a
5 p.m., hora estándar del Este.
GARANTÍA
DIAGRAMA DETALLADO DE PIEZAS
PIEZA DESCRIPCIÓN CANT.
1 1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
Enchufe macho de 1/4 pulg.
Cuerpo
Orificio
Manguito de la válvula reguladora
Carrete de la válvula reguladora
Perilla superior
Tornillo
Tuerca del manguito regulador
Junta tórica
Accesorio
Carcasa del filtro
Perilla de control del ventilador
Boquilla
Carcasa de las aspas del ventilador
Aspa del ventilador
Filtro de espuma
Pasador
Junta tórica
Pasador tipo U
Junta tórica
Pasador tipo U
Tuerca
Manguera de pajilla
Botella
Junta tórica
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
12
www.surfacemaxx.com
LISTA DE PIEZAS DE REPUESTO
DESCRIPCIÓNPIEZA
A
Ensamble superior del cañón de espuma
profesional (piezas 1 a 22)
B Botella del cañón de espuma profesional (pieza 24)
C
Filtro y orificio del cañón de espuma
profesional (piezas 3 y 16)
D Pajilla (pieza 23)
CANTIDAD
1
1
1
1
A
D
C
B
