Sludge Pump Manual
MODEL: FSP27DWS-900
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: FSP27DWS-900
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Sludge Pump
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
NOTE
Before start-up, note the following!
The pump can be connected to any shock-proof plug which has been
installed according to regulations.The plug must have a supply voltage
of110 V~60 Hz.
Attention!
(Important for your own security)Before starting to run your new
submersible pump,please have the following items checked by an
expert:
Ground connection
*Zero conductor
Fault current breakers which must correspond to the safety regulations
of the power plants and must work faultlessly.
The electrical connections must be protected from moisture.If there is
a danger of flooding,the electrical connections must be taken to higher
ground.
Circulation of aggressive fluids. As well as the circulation of abrasive
materials must be avoided a tall costs.
The submersible motor-driven pump must be protected from frost.The
pump must be protected from running dry.
Access on the part of children.should also be prevented, with
appropriate measures.
The electrical installation shall be according to national wiring rules:
Pollution of the liquid could occur due to leakage of lubricants
the pump is to be supplied through a residual current device(RCD)
having a rated residual operating current not exceeding 30mA,
Children should be under close supervision to prevent them from
playing with the pump.
- 3 -
This appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge,unless they have been given supervision
or instruction concerning use of the appliance by a person responsible
for their safety.
Children should be supervised to ensure that they do not play with the
appliance.
Consistency
Your submersible pump is designated for the circulation of water with a
maximum temperature of 35℃.
.This pump may not be used for other fluids, especially motor fuels,
cleaning fluids and other chemical products!
INSTALLATION
The submersible pumps are installed as follows:*In a stationary position
with fixed pipeline."In a stationary position with a flexible hose pipe.
Please note!
You should never install the pump by suspending it unsupported from its
delivery pipe or power cable.
The submersible pump must be suspended from the specially provided
handle or placed on the bottom of the shaft.
To guarantee that the pump works properly, the bottom of the shaft must be
kept free of sludge and dirt of all kinds.
If the level of water sinks too far, any sludge in the shaft will dry out quickly
and stop the pump from starting up.
It is necessary, therefore, to check the submersible motor pump regularly
(by carrying in gout start-up tests).
The floater is adjusted in a way that the pump can immediately be started.
- 4 -
Note!
The pump shaft should have minimum dimensions of 40 x40 x 50 cm, so
that the floating switch can move freely.
Mains supply
Your new submersible pump is equipped with a shock-proof plug according
to regulations.
The pump is designed to be connected to an AC110V 60Hz safety socket.
Make sure that it is in excellent condition.
Introduce the plug into the socket and the pump will be ready to go.If the
supply cord is damaged.
It must be replaced by the manufacturer, its service agent or similarly
qualified person in order to avoid a hazard.
Important Note!
If the mains cable or plug suffers any damage from external action, repairs
to the cable are prohibited.
Important!
This work may only be performed by a qualified electrician
Areas of use
This pump is used primarily as cellar pump. When installed in a shaft, this
pump provides protection from flooding.They are also used wherever water
has to be moved from one place to another, e.g.in the home,
agriculture,horticulture, plumbing and many other applications.
Setting to work After having read these
instructions carefully, you
can set your pump to work by reconsidering the following items:
Check if the pump rests on the ground of the shaft.
"Check of pressure cord has been attached properly.
Check if electrical connection is 110 V~60 Hz.
.Check if socket is in good condition.
"Make sure that water and humidity can never come to the mains supply.
Avoid pump running dry.
- 5 -
SPECIFICATION PARAMETERS
Model
FSP27DWS-900
Input
AC120V 60Hz
Max Power
1.0 HP
Max Flow
67 GPM
Max Lift
30 FT
Waterproof Rating
IPX8
Interface size
1.5 inch
Operational
principle
The float switch is automatically controlled, starting
automatically when the water level is above 20"
and stopping automatically when the water level
drops to 6".
Power line length
26 FT
- 6 -

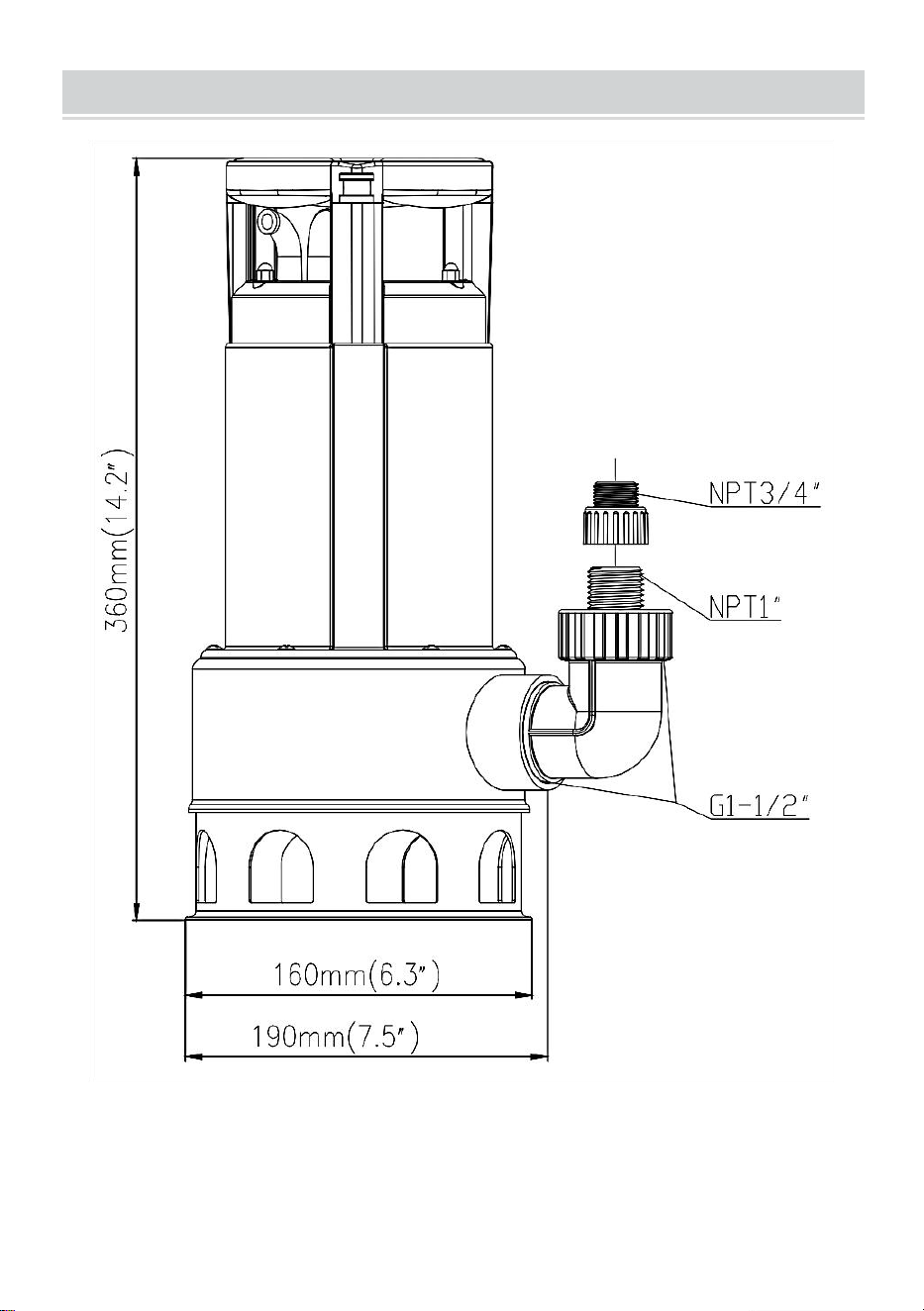

PRODUCT SIZE CHART
- 7 -
MAINTENANCE GUIDELINES
This submersible pump is an approved and maintenance-free high
quality product, which is subject to severe final controls.
We recommend regular inspection and maintenance to ensure long
equipment life and uninterrupted operation
Important Note!
Remove the mains plug before all maintenance work.
In the event that the pump is often transported in the course of operation, it
should be cleaned out with clear water after every use In case of station
ary installation, the function of the floating switch should be checked every
3months.
All fibrous particles which may have built-up inside the pump housing
should bere moved with a water jet.
Every 3 months the shaft ground and impeller should be cleaned from
mud.
Remove deposits on the floater with clear water
Cleaning the impeller
If excessive deposits collected in the pump case you mustdismantle the
bottom part of the pump as follows:
1. Remove the intake cage from the pump case.
2. Clean the impeller with clear water.
Important! Do not put down or rest the pump on the impeller!
3. Assemble in reverse order
- 8 -
SETTING THE ON/OFF OPERA-TING POINT
The ON and OFF operating point of the float switch can beset by a diusting
the float switch in its latching holder.
Before you put the pump in to Operation, please check the
following:.The float switch must bein stalled so that the level of the ON
operating point and the level of the OFF operating point can be reached
easily and with little force. To check this, place the pump in a vessel filled
with water, raise the float switch carefully by hand andthen lower it again.
As you do so, note whether the pump switches on and off.Make sure that
the distancebetween the float switchhead and the latching holderis not too
small. Proper operation is not quaranteedif the gap is too small.
When you set the float switch.make sure that it does nottouch the base
before the pump switches off.
Caution! Risk of dry-running.
- 9 -
INCIDENTS -CAUSES-REMEDIES
Incidents
Causes
Remedies
Pump does not start
No mains suppl
Floater doos not switch
-Check mains supply
-Bring floater in a hiaher
No flow
Inlet sieve is clogged
Clean inlet sieve water jet
Pump does not switch
off
Floater cannot sink
down
-Place pump properly on
shaft
Insufficient flow
-lnlet sieve is clogge
-Reduced pumping
capacity
-Clean inlet sieve
-Clean pump and replace
Pump switches of after
short
operating period
-Thermal cutout stops
pumps
due to dirty water
Water too hot.
-Remove mains plug.
Clean pump and shat
Make sure that a water
tem-
Guarantee note:
Not covered by guarantee:
.Destruction of rotating mechanical seal by dry running or addition offoreign
bodies in water
Blockage of running wheel through foreign bodies
.Transport damage
*Damage caused by unauthorised persons
