PowerSmart DB1050 3300PSI 2.5GPM 201cc Gas Pressure Washer User Manual

INSTRUCTION MANUAL

EN PRESSURE WASHER

FR LAVEUSE À PRESSION

ES LAVADORA A PRESIÓN

Model # DB1050

Have product questions or need technical support? Please feel free to contact us!

Website: www.powersmartusa.com

Toll free: 1-872-314-0005 (Mon-Fri 9-5 EST)

Email: support@amerisuninc.com

[email protected]

Website

CONTENTS

Technical data …...……………………………………………………… 3

Introduction …...………………………………………………………... 4

Safety information …...………………………………………………… 4

General safety rules…….………………………………………….…… 5

Important safety instructions……………………………………………6

Symbols …...………………………………………………………......... 8

Knowing your pressure washer.……………….….……………………9

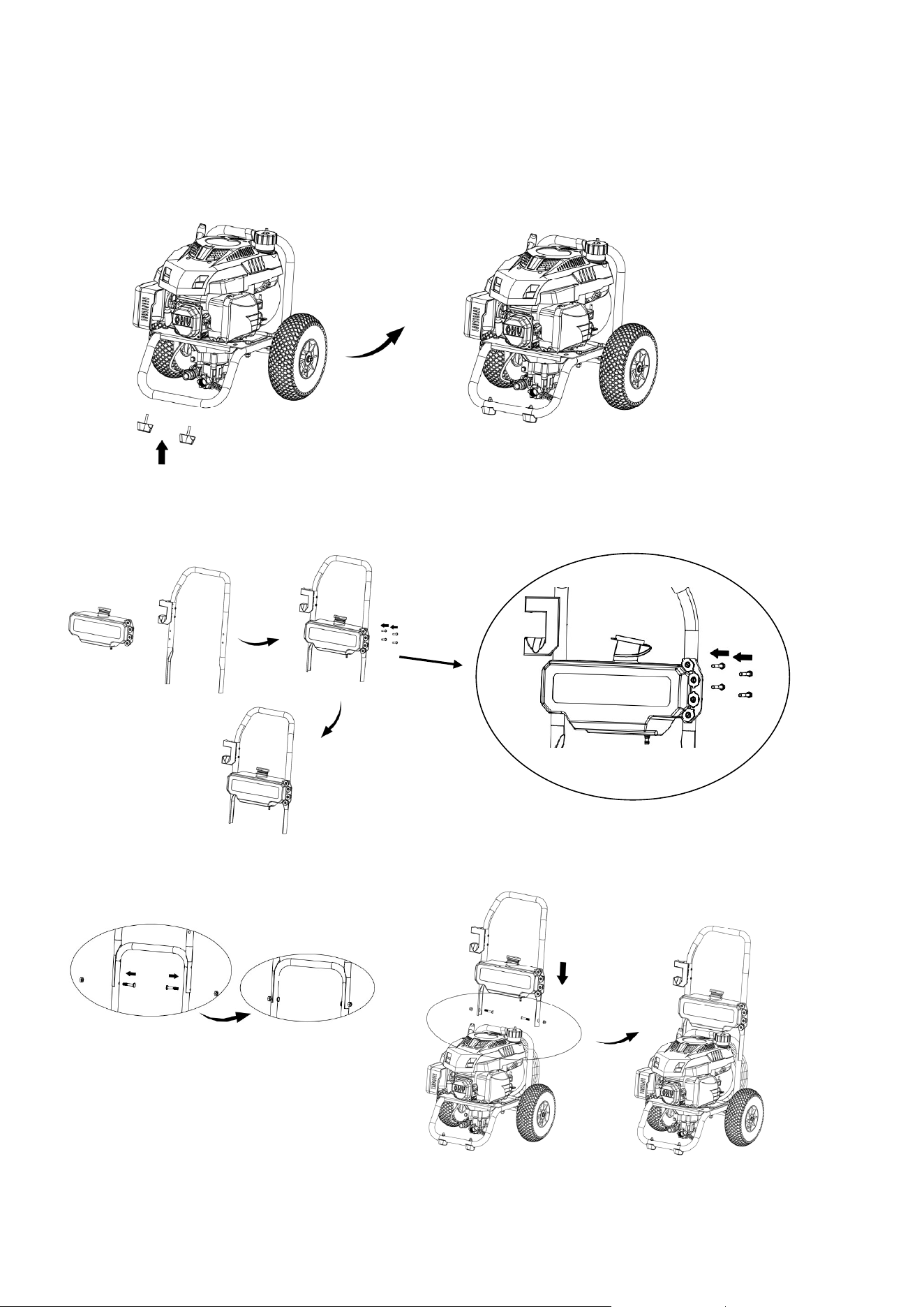

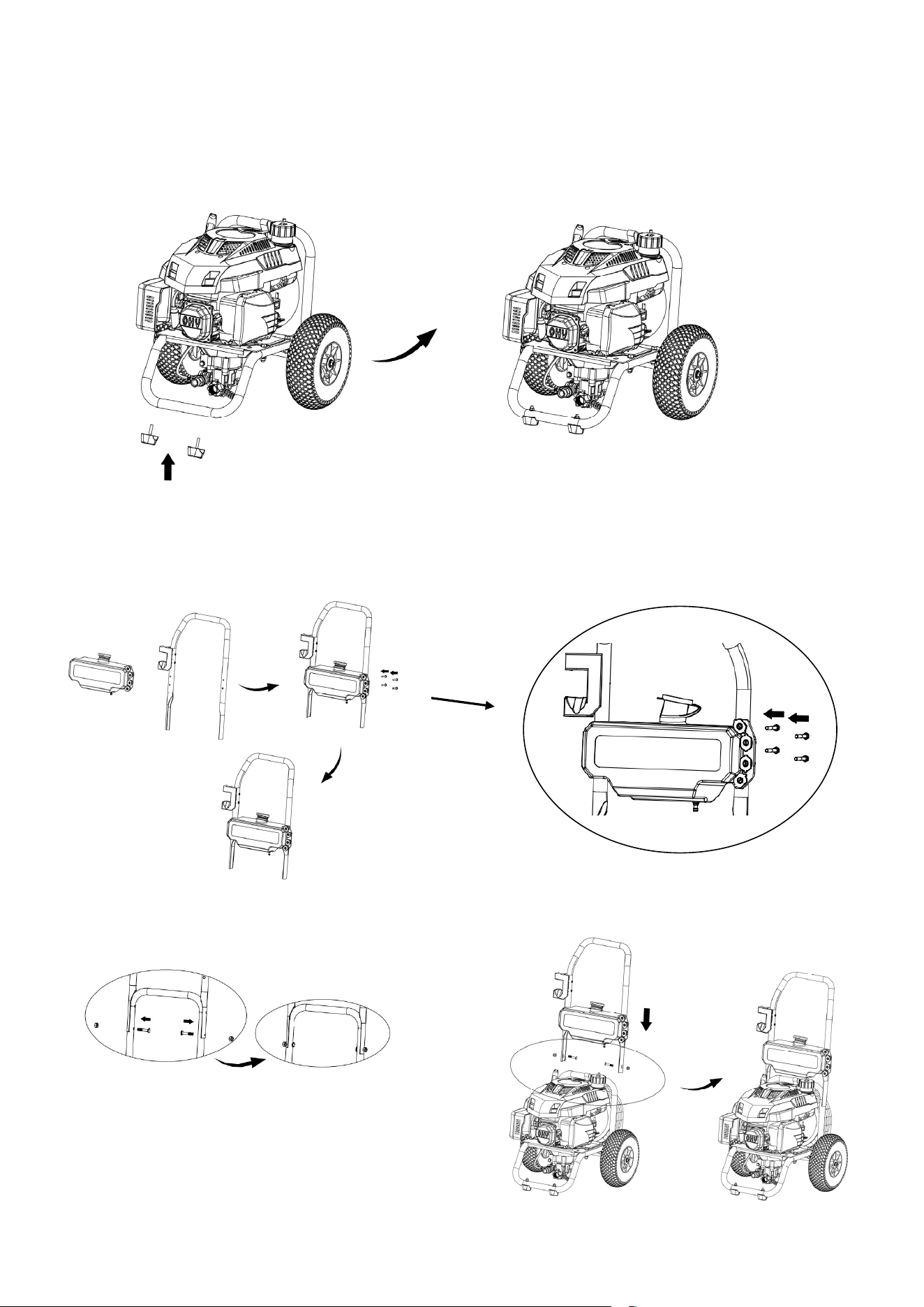

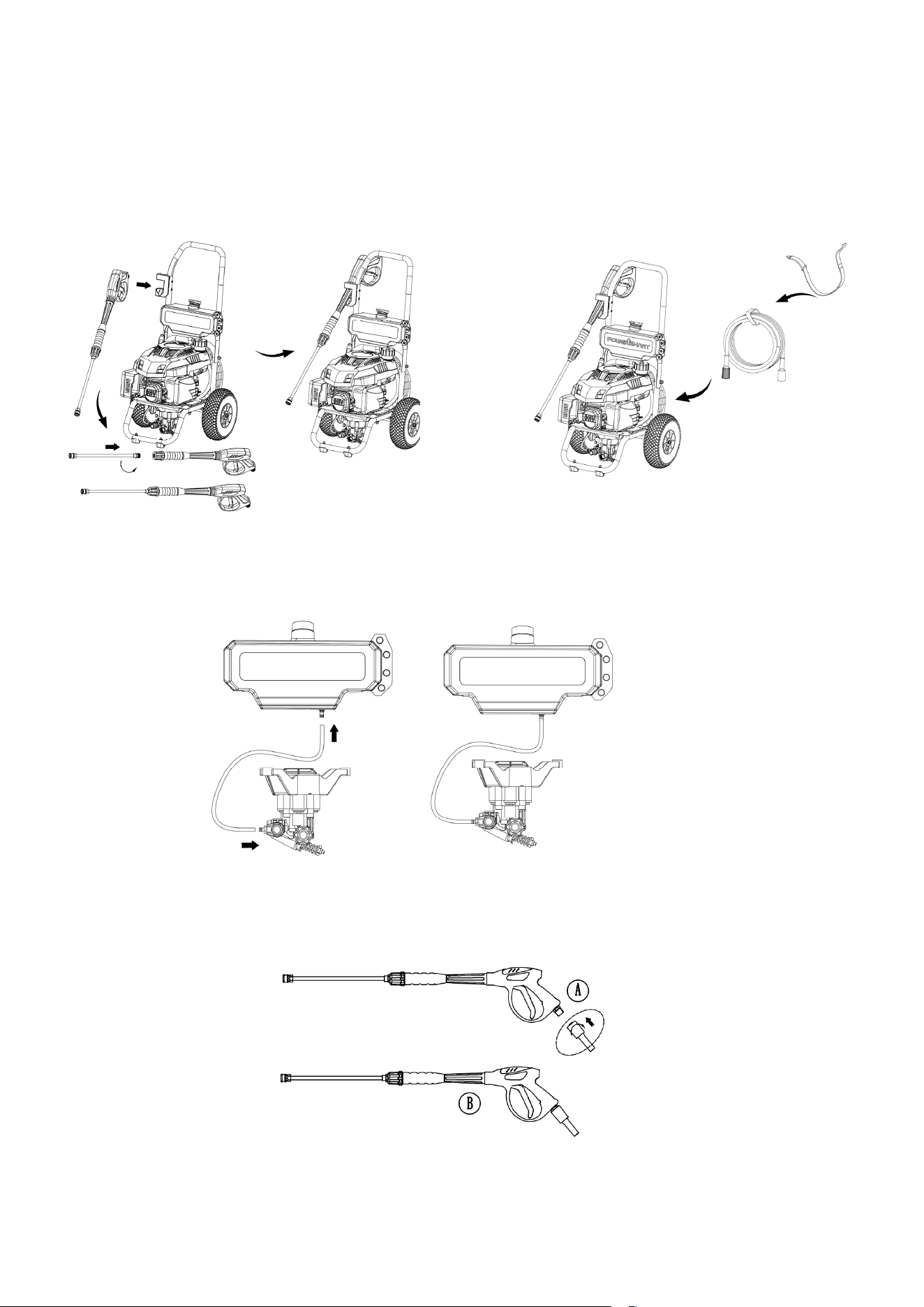

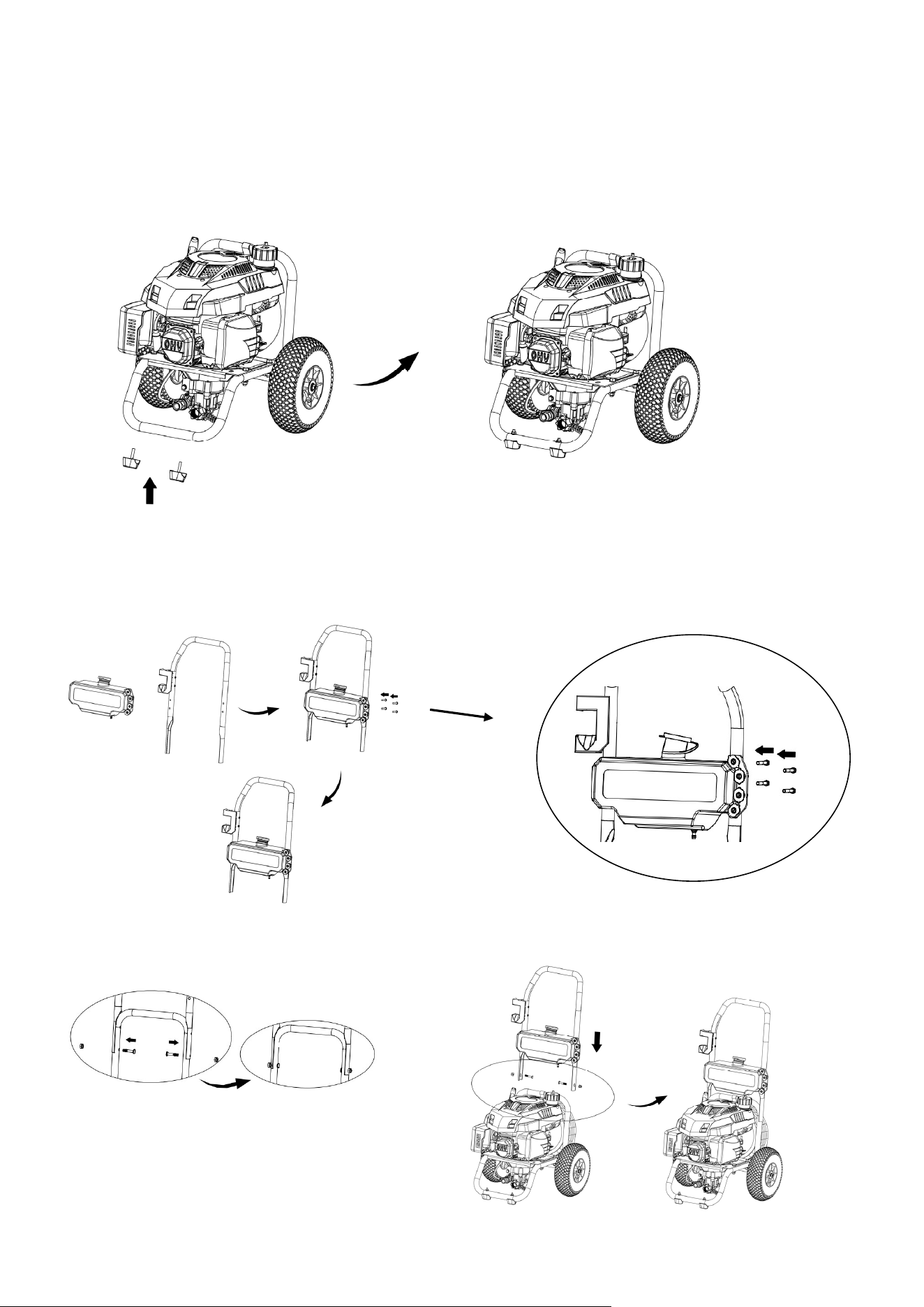

Assembly instruction…………………………………………….….…...10

Operating your pressure washer…………………………………………13

Maintenance……………………………………………………...……….18

Storage………………………………………………………….…………19

Trouble shooting…………………………………………… ……………20

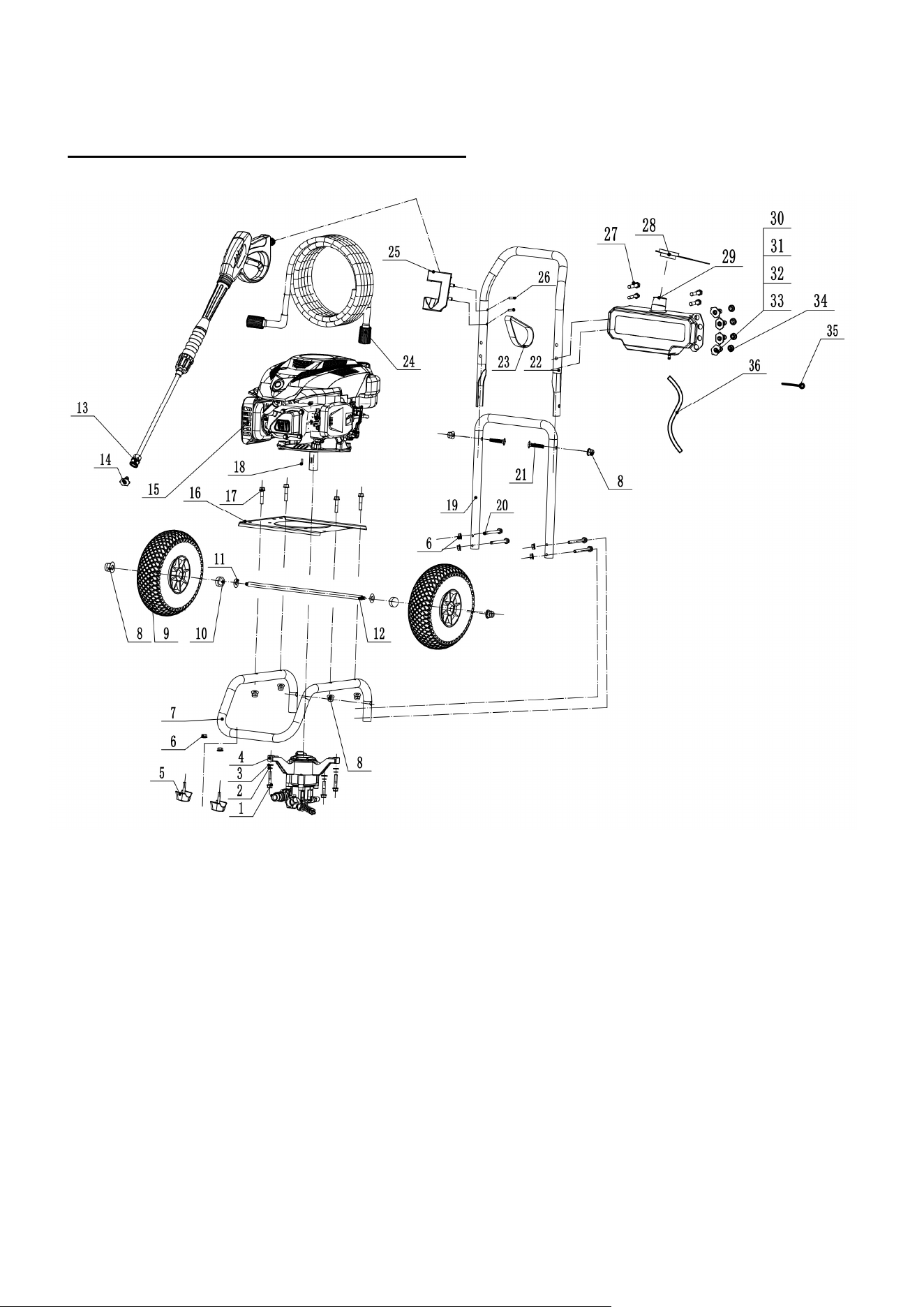

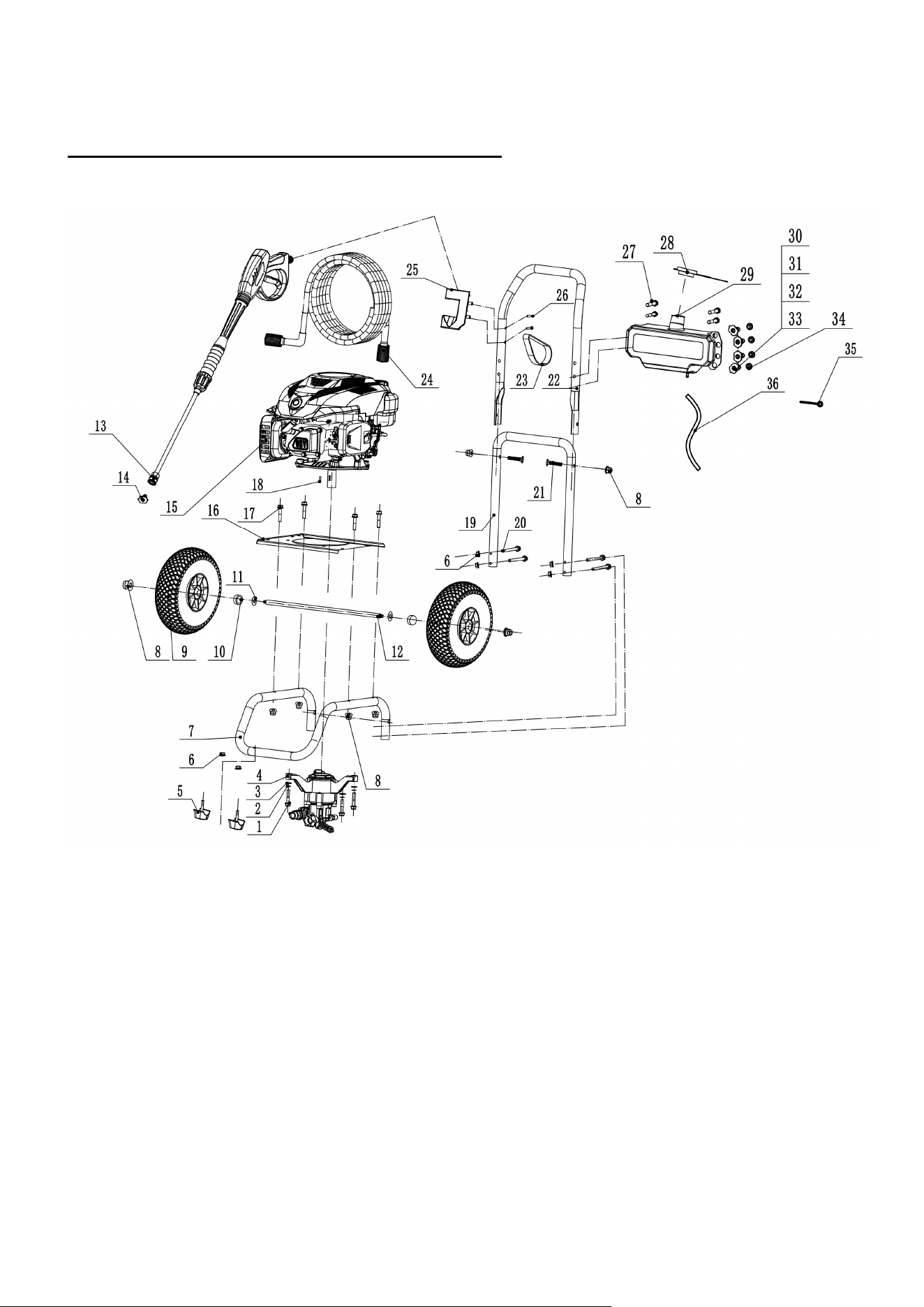

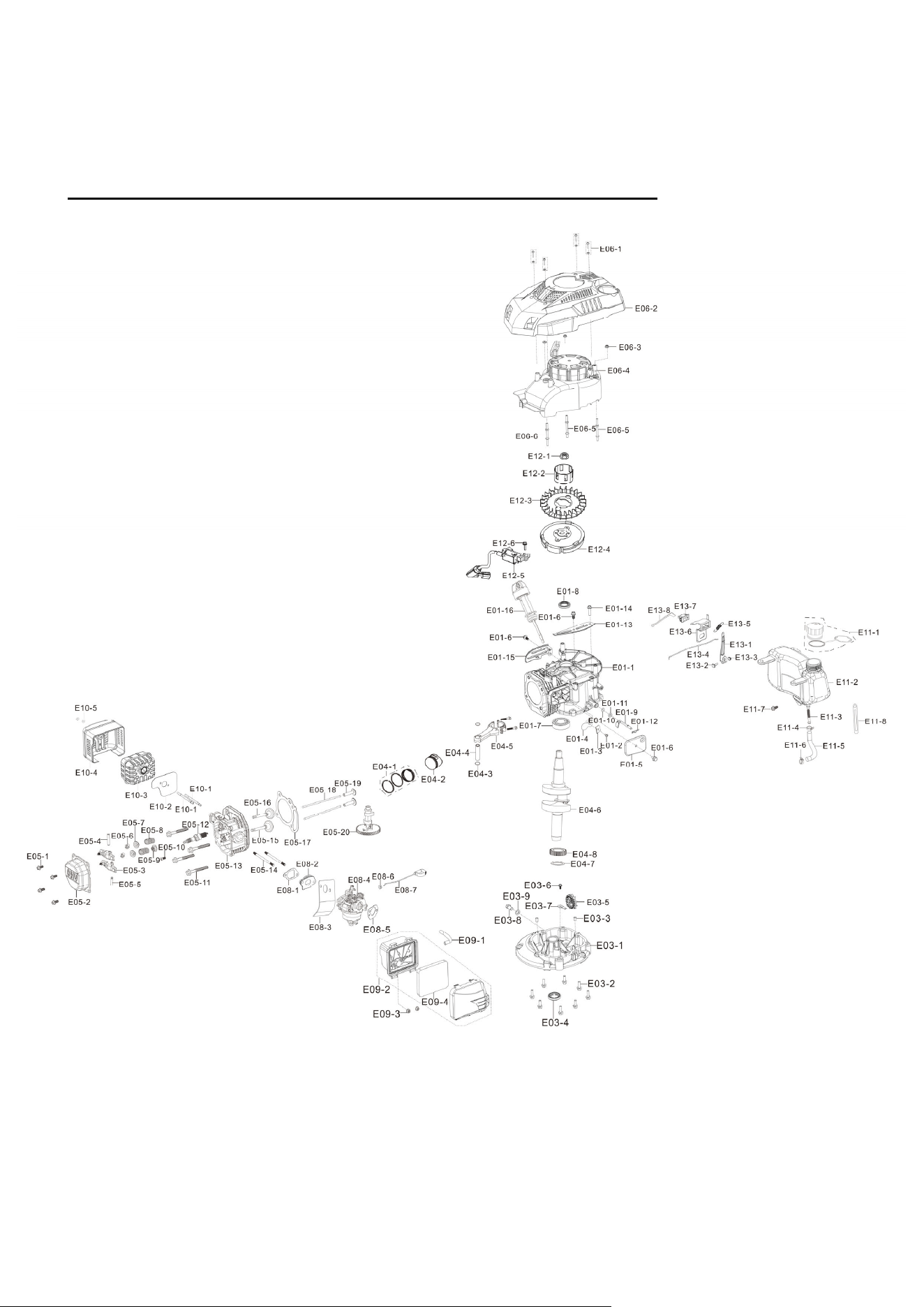

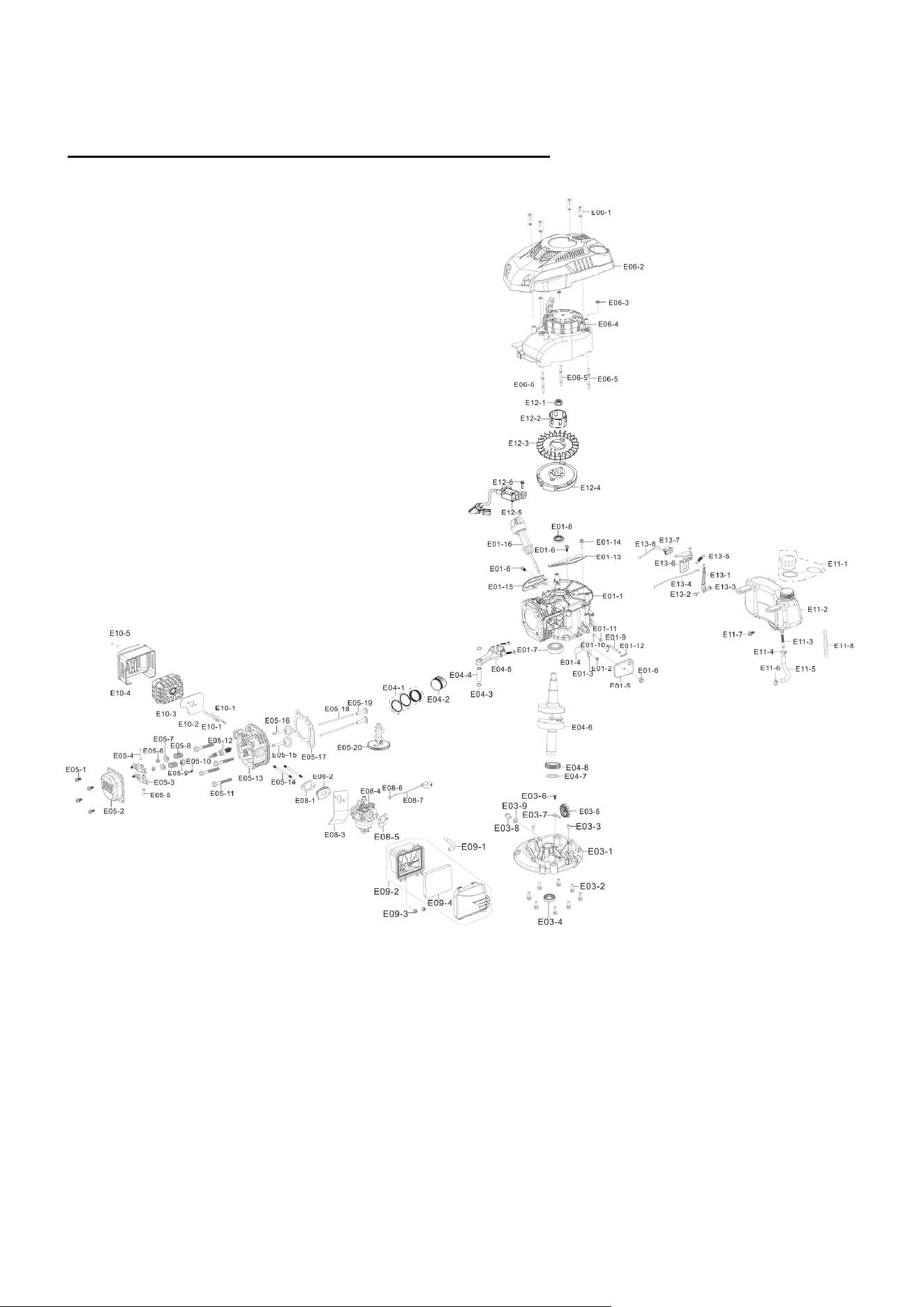

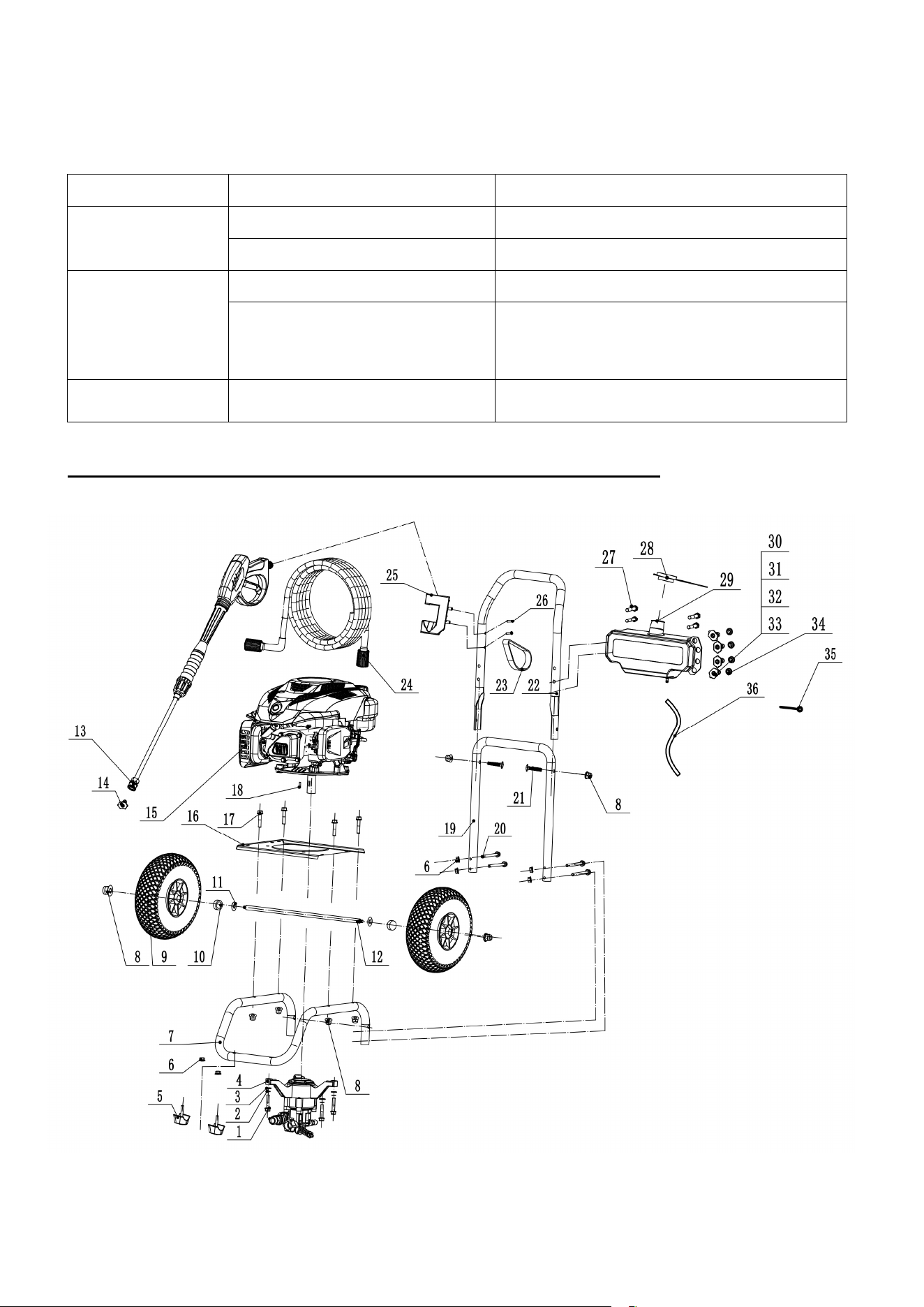

Exploded view & parts list………………………………………………21

Warranty………………………………………………………………… 26

TECHNICAL DATA

Pressure Washer Model # DB1050

Engine type: 4 Stroke, OHV, single cylinder with

forced air-cooling system

Displacement: 201cc

Fuel tank capacity: 0.39Gallon

Oil capacity: 16.9 fl.oz

Max.Flow (Gal/Min): 2.5GPM

Max.Pressure: 3300 PSI

Wheel size: 10"

Package dimensions (L x W x H): 22.4 x 20.5 x 21.5 inches

Weight: 60 lbs.

INTRODUCTION

Thank You for Purchasing a PowerSmart

Product. This manual provides information regarding the safe

operation and maintenance of this product. Every effort has been made to ensure the accuracy of the

information in this manual. PowerSmart

reserves the right to change this product and specifications at

any time without prior notice.

Please keep this manual available to all users during the entire life of the pressure washer.

This manual contains special messages to bring attention to potential safety concerns,

pressure washer damage as well as helpful operating and servicing information. Please read

all the information carefully to avoid injury and machine damage.

QUESTIONS? PROBLEMS?

Please contact our Customer Service Dept. with any questions and/or comments, either by Email:

[email protected], or Toll Free at (872)314-0005. We are available Mon-Fri 9am-5pm EST to

help solve any issues that you might encounter.

NOTICE REGARDING EMISSIONS

Engines that are certified to comply with U.S. EPA emission regulations for SORE (Small Off Road

Equipment), are certified to operate on regular unleaded gasoline, and may include the following

emission control systems: (EM) Engine Modifications and (TWC) Three-Way Catalyst (if so equipped).

SAFETY INFORMATION

Before operating this pressure washer, read and observe all warnings, cautions, and instructions on the

pressure washer and in this Owner’s Manual.

NOTE: The following safety information is not meant to cover all possible conditions and situations that

may occur. Read the entire Owner’s Manual for safety and operating instructions. Failure to follow

instructions and safety information could result in serious injury or death.

This safety alert symbol is used to identify safety information about hazards that can result in personal

injury.

A signal word (DANGER, WARNING, or CAUTION) is used with the alert symbol to

indicate the likelihood and the potential severity of injury. In addition, a hazard symbol may

be used to represent the type of hazard.

DANGER Indicates a hazard, which, if not avoided, will result in death or serious injury.

WARNING Indicates a hazard, which, if not avoided, could result in death or serious injury.

CAUTION Indicates a hazard, which, if not avoided, might result in minor or moderate injury.

CAUTION Without the alert symbol, indicates a situation that could result in damage.

GENERAL SAFETY RULES

For any questions regarding the hazard and safety notices listed in this manual or on the product, please

call (872)314-0005 Mon-Fri 9-5 EST before using the engine.

DANGER: CARBON MONOXIDE

Using an engine indoors CAN KILL YOU IN MINUTES. Engine exhaust contains carbon

monoxide (CO). This is a poison gas you cannot see or smell. If you can smell the engine exhaust, you are

breathing CO. But even if you cannot smell the exhaust, you could be breathing CO.

NEVER use an engine inside homes, garages, crawlspaces, or other partly enclosed areas. Deadly levels

of carbon monoxide can build up in these areas. Using a fan, or opening windows and/or doors will NOT

properly vent CO nor supply adequate fresh air. ONLY use an engine outside and far away from windows,

doors, and vents. These openings can pull in engine exhaust.

Even if you use an engine correctly, CO may leak into the home. ALWAYS use a battery-powered or

battery-backup CO alarm in the home. If you start to feel sick, dizzy, or weak after the engine has been

running, move to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide poisoning.

WARNING: The exhaust from this product contains chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING: This engine may emit highly flammable and explosive gasoline vapors, which can cause

severe burns or even death if ignited. A nearby open flame can lead to explosion even if it isn’t directly in

contact with gasoline.

• Do not operate near an open flame.

• Do not smoke near the engine.

• Always operate on a firm, level surface.

• Always turn engine off before refueling. Allow engine to cool for at least 2 minutes before

removing fuel cap. Loosen cap slowly to relieve pressure in tank.

• Do not overfill fuel tank. Gasoline may expand during operation. Do not fill to the top of the tank.

Allow for expansion.

• Always check for spilled fuel before operating.

• Empty fuel tank and carburetor bowl before storing or transporting the engine.

WARNING: This engine produces heat when running. Temperatures near exhaust can exceed 150

(65

C).

Do not touch hot surfaces. Pay attention to warning labels on the engine identifying hot parts of the

machine.

Allow engine to cool down after use before touching engine or areas of the engine that become hot during

use.

CAUTION: Misuse of this engine can damage it or shorten its life.

Only use engine for its intended purposes.

IMPORTANT SAFETY INSTRUCTIONS

This machine is capable of amputating hands and feet and throwing objects. Failure to observe the

following safety instructions could result in serious injury or death.

I.General Operation

1. Read, understand, and follow instructions and warnings in this manual and on the machine, engine

and attachments.

2. Only allow operators, who are responsible, trained, familiar with the instructions, and physically

capable to operate the machine.

3. Do not operate the machine while under the influence of alcohol or drugs.

4. Follow the manufacturer’s recommendation for wheel weights or counterweights.

II. PREPARATION BEFORE OPERATING

1. Clear the operating area of any objects which could be thrown by or interfere with operation of the

machine

2. Keep the area of operation clear of all bystanders, particularly small children. Stop the machine and

attachment(s) if anyone enters the area.

3. Inspect the high pressure hose regularly. Replace the hose immediately if it is damaged, worn, has

melted from contacting the engine, or shows any signs of cracks, bubbles, pinholes, or other leakage.

Never grasp a high pressure hose that is leaking or damaged.

4. Wear appropriate personal protective equipment such as safety glasses, hearing protection, and

footwear.

III. OPERATING

1. Only operate the engine in well ventilated areas. Exhaust gases contain carbon monoxide, a deadly

poison.

2. Never touch, grasp or attempt to cover a pinhole or similar water leak on the high pressure hose. The

stream of water IS under high pressure and WILLpenetrate skin.

3. Never place hands in front of nozzle.

4. Direct spray away from self and others.

5. Make sure hose and fittings are tightened and in good condition. Never hold onto the hose or fittings

during operation.

6. Do not allow hose to contact muffler.

7. Never attach or remove wand or hose fittings while system is pressurized.

8. When using replacement lances or guns with this pressure washer, DO NOT use a lance and/or

lance/gun combination that is shorter in length than what was provided with this pressure washer as

measured from the nozzle end of the lance to the gun trigger.

9. If engine does not start after two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter

cord slowly until resistance is felt. Then pull cord rapidly to avoid kickback and prevent hand or

arm injury.

10. Do not overreachor stand on an unstable support.

11. Do not use pressure washer while standing on a ladder.

12.

Grip gun/wand firmly with both hands. Expect the gun to kickback when triggered.

13. Never leave wand unattended while unit is running.

14. Unplug any electrically operated product before attempting to clean it. Direct spray away from

electric outlets and switches.

IV. CHILDREN SPECIFIC

1. Tragic accidents can occur if the operator is not alert to the presence of children. Children are often

attracted to the machine. Never assume that children will remain where you last saw them.

2. Keep children out of the operating area and under the watchful care of a responsible adult other than

the operator.

V. FIRE AND FUEL SPECIFIC

1. Extinguish all cigarettes, cigars, pipes and other sources of ignition.

2. Use only an approved fuel container.

3. Do not remove fuel cap or add fuel with the engine running or while hot.

4. Do not refuel indoors or in enclosed spaces

5. Do not store the machine or fuel container, or refuel, where there is an open flame, spark, or pilot light

such as on a water heater or other appliance.

6. If fuel is spilled, do not attempt to start the engine and avoid creating any source of ignition until fuel

vapors have dissipated.

7. Use extra care in handling gasoline and other fuels. They are flammable and vapors are explosive.

8. Do not spray flammable liquids.

VI. HAULING

1. If pressure washer is equipped with a fuel shut-off valve, turn the valve to the OFF position before

transporting to avoid fuel leaks. If pressure washer is not equipped with a fuel shut-off valve, drain

the fuel from tank before transporting. Only transport fuel in an OSHA-approved container.

2. Always place pressure washer on a protective mat when transporting to protect against damage to

vehicle from leaks.

3. Always transport and store unit in an upright position. Remove pressure washer from vehicle

immediately upon arrival at your destination.

VII. SERVICE

1. Keep machine in good working order. Replace worn or damaged parts.

2. Machines with hydraulic pumps, hoses, or motors; and/or diesel injection systems:

WARNING: Fluid escaping under pressure may have sufficient force to penetrate skin and cause

serious injury. If fluid is injected into the skin, seek immediate medical attention. Keep body and

hands away from pin holes or nozzles that eject fluid under high pressure. If a leak occurs, have the

machine immediately serviced by a trained technician.

3. If equipped, disconnect spark plug wire(s) before making any repairs.

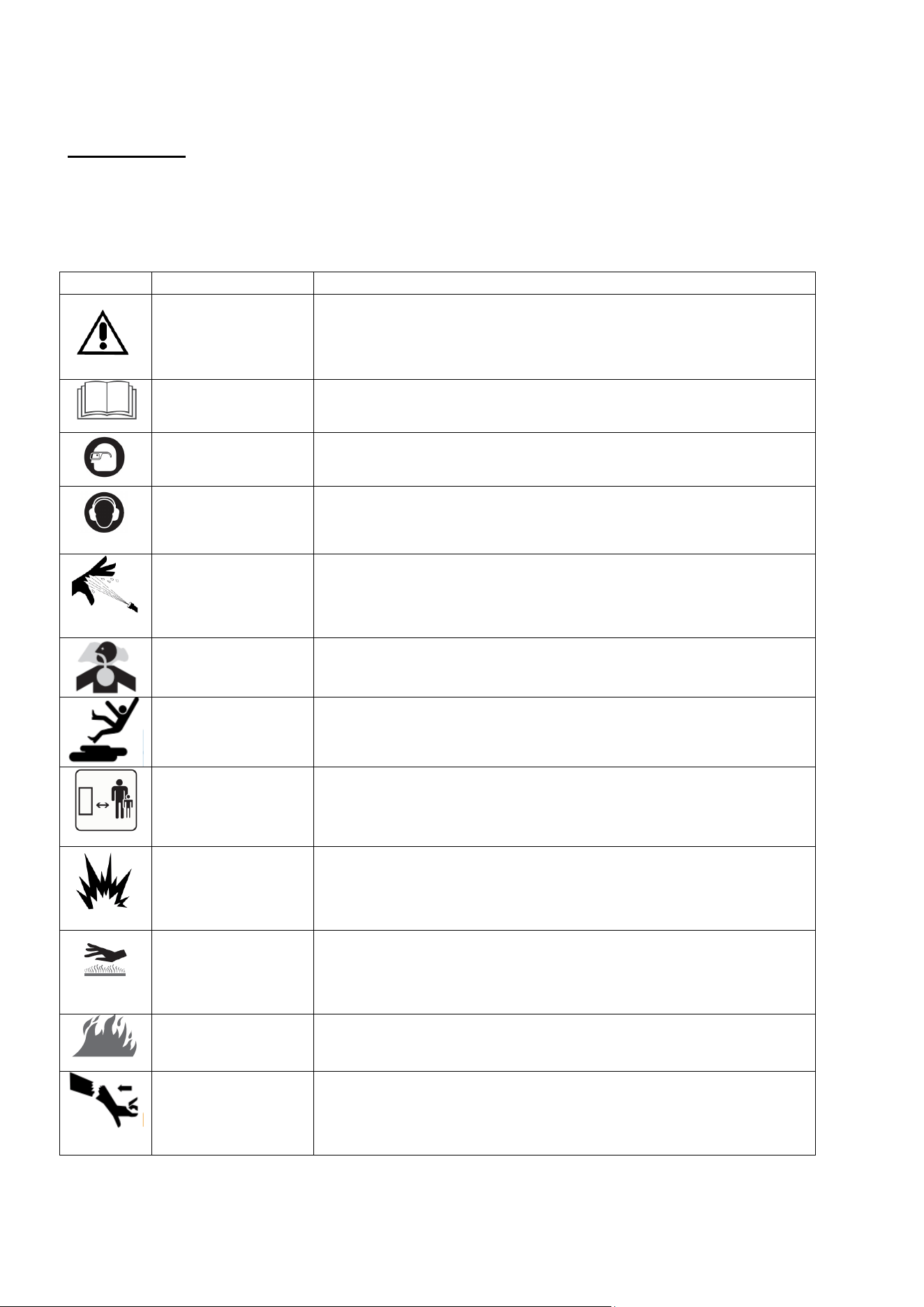

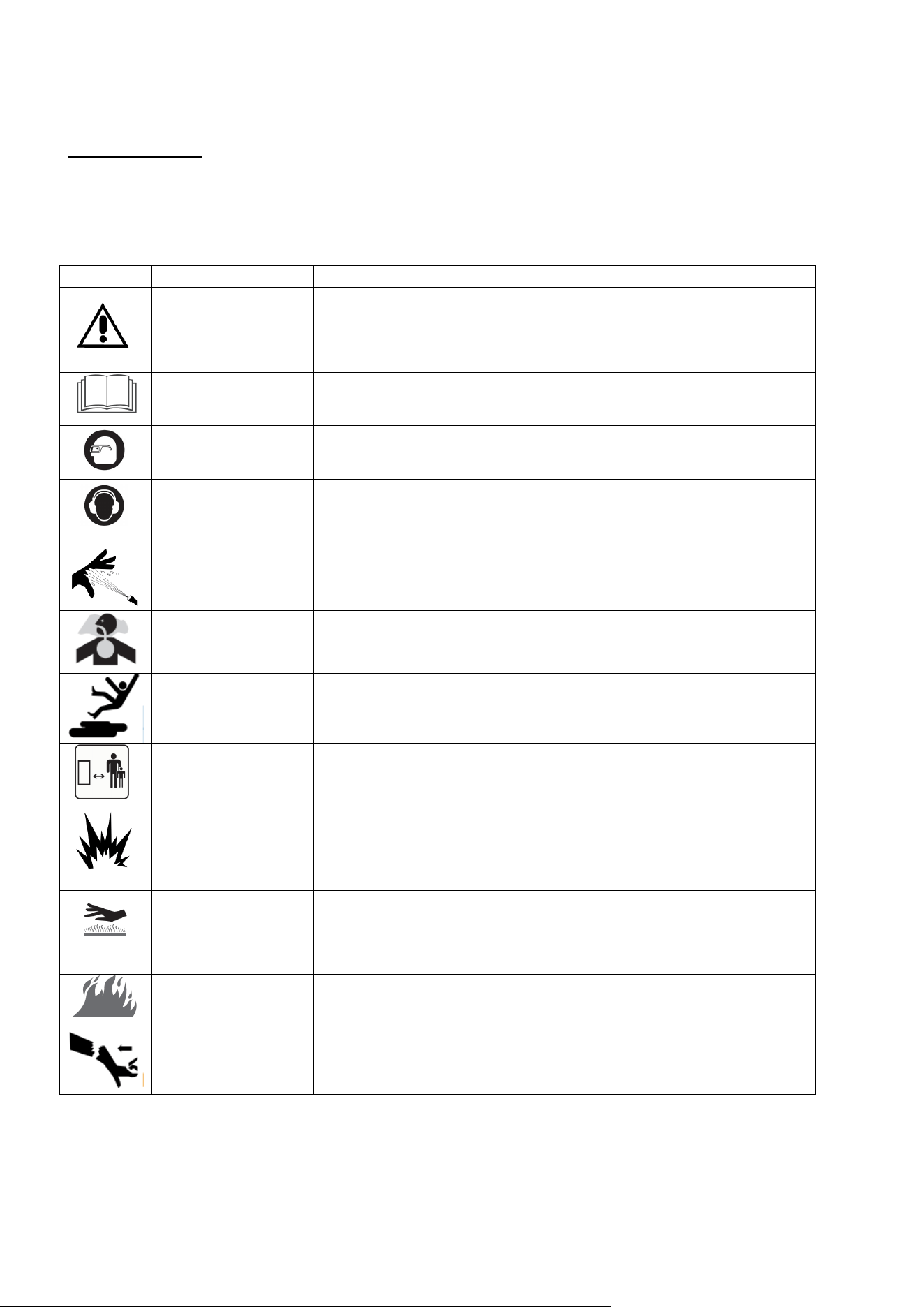

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning.

Proper interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Precautions that involve your safety.

Read the user’s

manual

To reduce the risk of injury, user must read and understand user’s

manual before using this product.

Eye protection Wear eye protection when operating this equipment.

Hearing protection Use proper hearing protection when operating this equipment.

Risk of spray gun

Do not aim spray gun at people, animals, electrical devices,or

fragile items. Keep out of reach of children. Death or serious injury

could result.

Carbon monoxide

Never run an engine indoors or in a poorly ventilated area. Engine

exhaust contains carbon monoxide, an odorless and deadly gas.

Risk of Falling

Use of machine creates wet areas and trip hazards. Be aware of

work area conditions. A fall could result in death or serious injury.

Keep people away

Keep people away from unit while operating. Keep children out

of work area and under watchful care of a responsible adult.

Explosion and Fire

Fuel and vapors are extremely flammable and explosive. Add fuel

in a well ventilated area. Keep fire and spark away. Failure to do so

will result in death or serious injury.

Risk of Hot

Surfaces

During operation, touch only the control surfaces of the pressure

washer. Keep children away from the pressure washer at all times.

They may not be able to recognize the hazards of this product.

Gasoline is

flammable

Allow the engine to cool at least two minutes before refueling.

Recoil Hazard

Recoil could retract unexpectedly if water pressure is not properly

relieved from pump, creating kickback. Kickback could result in

death or serious injury.

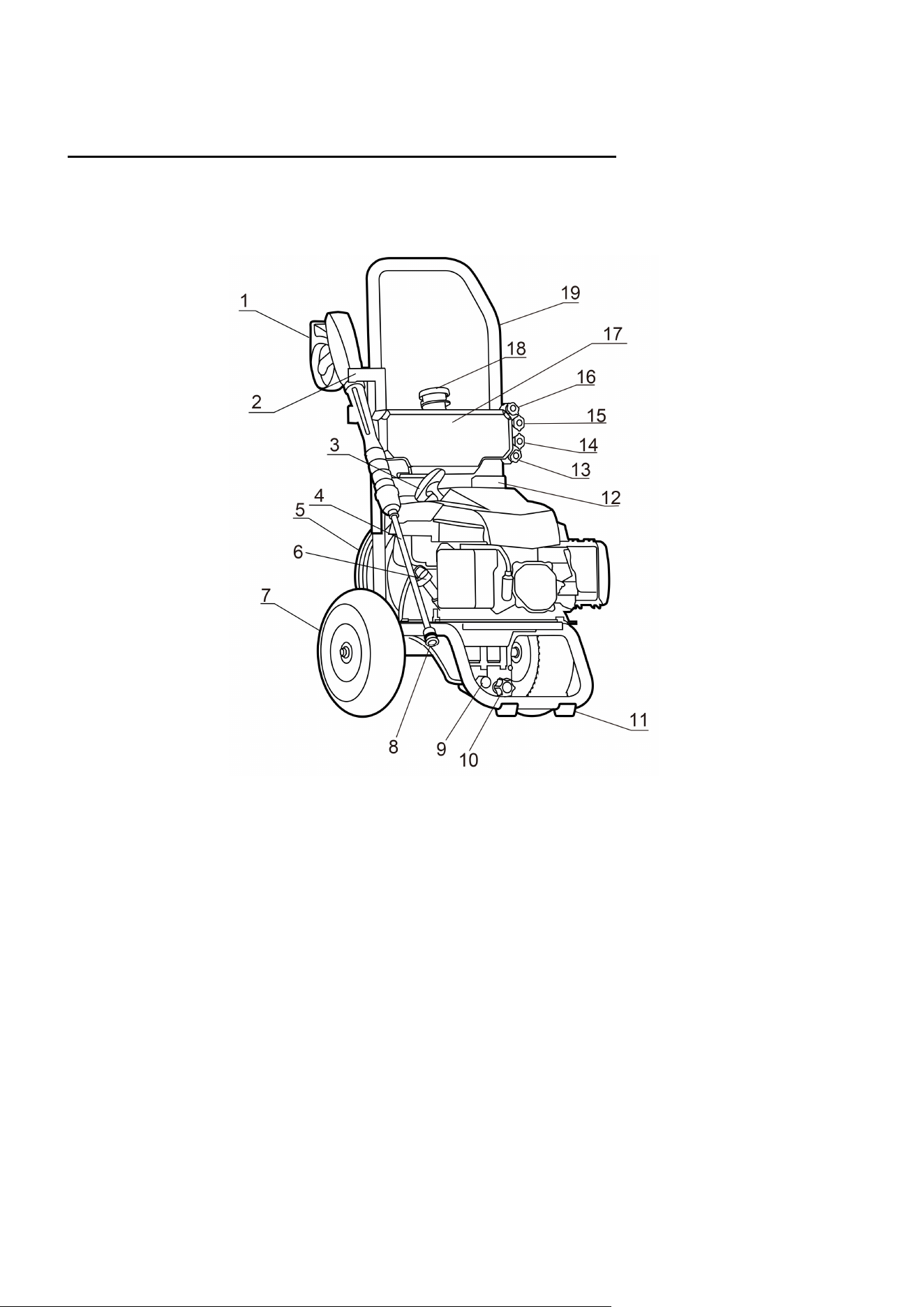

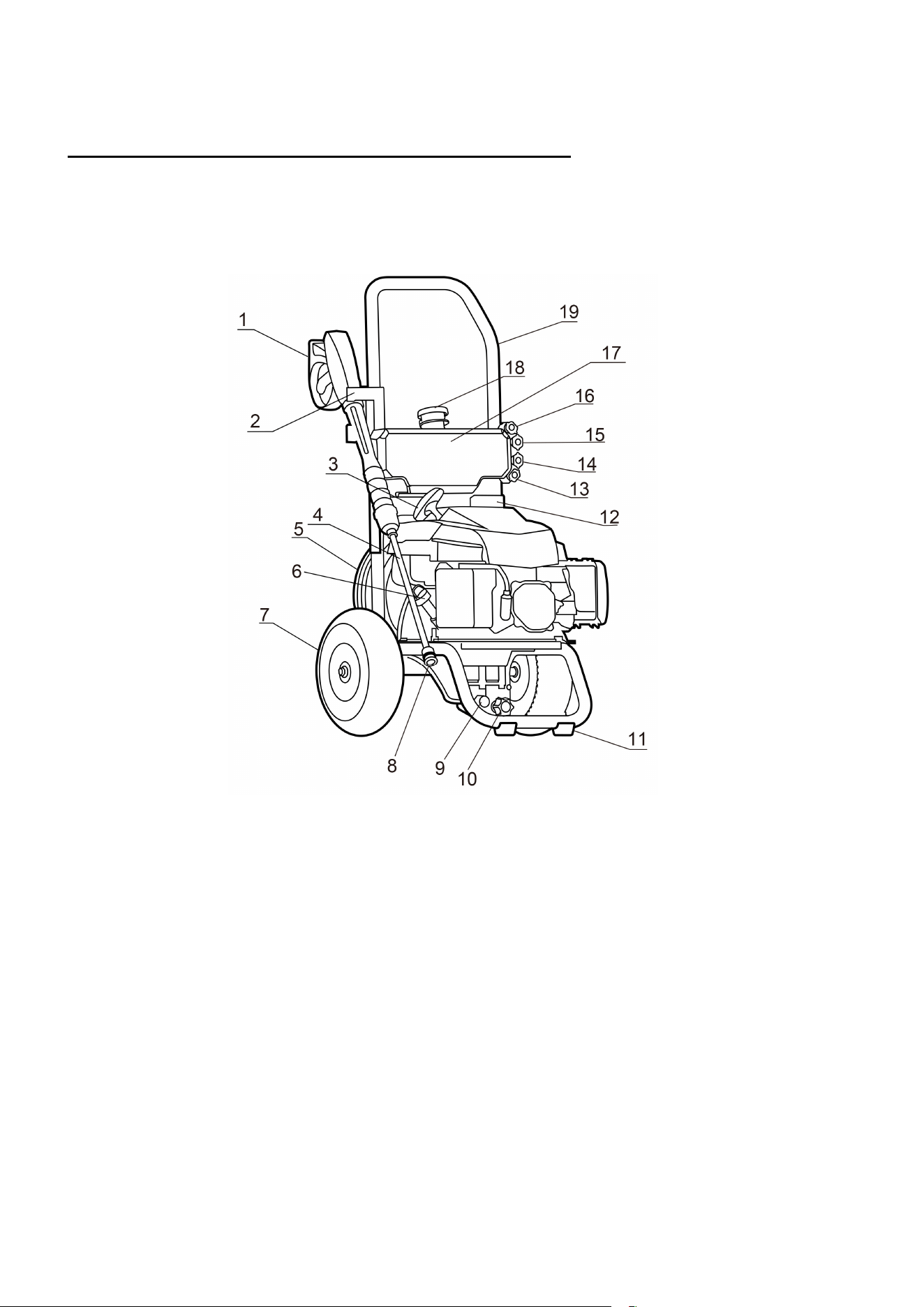

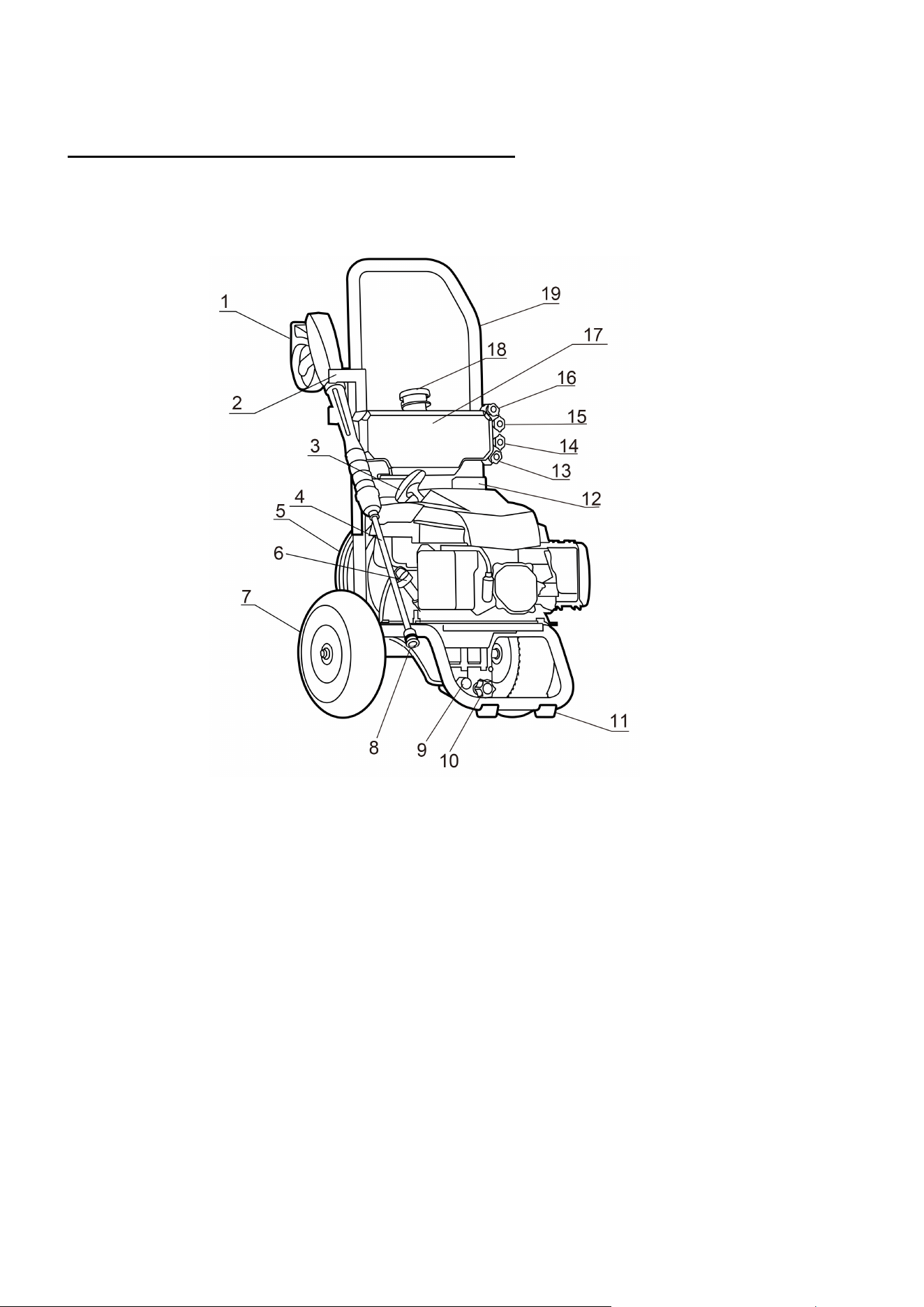

KNOWING YOUR PRESSURE WASHER

Please use the illustration below to familiarize yourself with the location and function of the components

that control of your pressure washer.

Do not discard the package.

1 S

Gun 11 Su

ort foot

2 Hook 12 Fuel tank cap

3 Recoil Starte

13 Soap Nozzle

4 S

wand 14 40˚ Nozzle

5 High pressure hose 15 25˚ Nozzle

Oil Dipstick

Wheel

0˚ Nozzle

Water outlet

Water inlet

15˚ Nozzle

Soap tank

Soap tank cap

Upper handrail

ASSEMBLY INSTRUCTION

Unpacking

Unpack the pressure washer and all its parts, and compare against the list below. Do not discard the

carton or any packaging materials. Please call 1-872-314-0005 or E-mail us at

[email protected] if any parts are damaged or missing.

PACKING LIST

 User manual

 Engine

 Spark plug wrench

 Funnel

 Nozzle*5: 0°, 15°, 25°, 40°,soap

 Support foot*2

 Bolt M6x28 *4

 Bolt M8x45*2

 Lock nut M8*2

 Upper handle

 Soap bottle

 High pressure pipe

 Sling

 Spary gun

 Spary wand

 Nozzle cleaning needle

WARNING:

Do not use this product if any parts on the packing list are already assembled to your product

when you unpack it. Parts on this list are not assembled to the product by the manufacturer

and require customer installation. Use of a product that may have been improperly assembled

could result in serious personal injury.

WARNING:

If any parts are damaged or missing do not operate this product until the parts are replaced.

Use of this product with damaged or missing parts could result in serious personal injury.

WARNING:

Do not attempt to modify this product or create accessories not recommended for use with

this product. Any such alteration or modification is misuse and could result in a hazardous

condition leading to possible serious personal injury.

WARNING:

Do not connect to power supply until assembly is complete. Failure to comply could result in

accidental starting and possible serious personal injury.

INSTALL SUPPORT FEET

Thread the bolt through the hole of the support foot and the front pipe, and lock the nut.

INSTALLING UPPER HANDLE

1.Aligning the soap bottle with the mounting hole of the upper handle, lock the four bolts(M6x28).

2. After installing the upper handle assembly, install the bolts(M8x45). Put the bolts through the two

holes of the handle, and then lock the nuts.

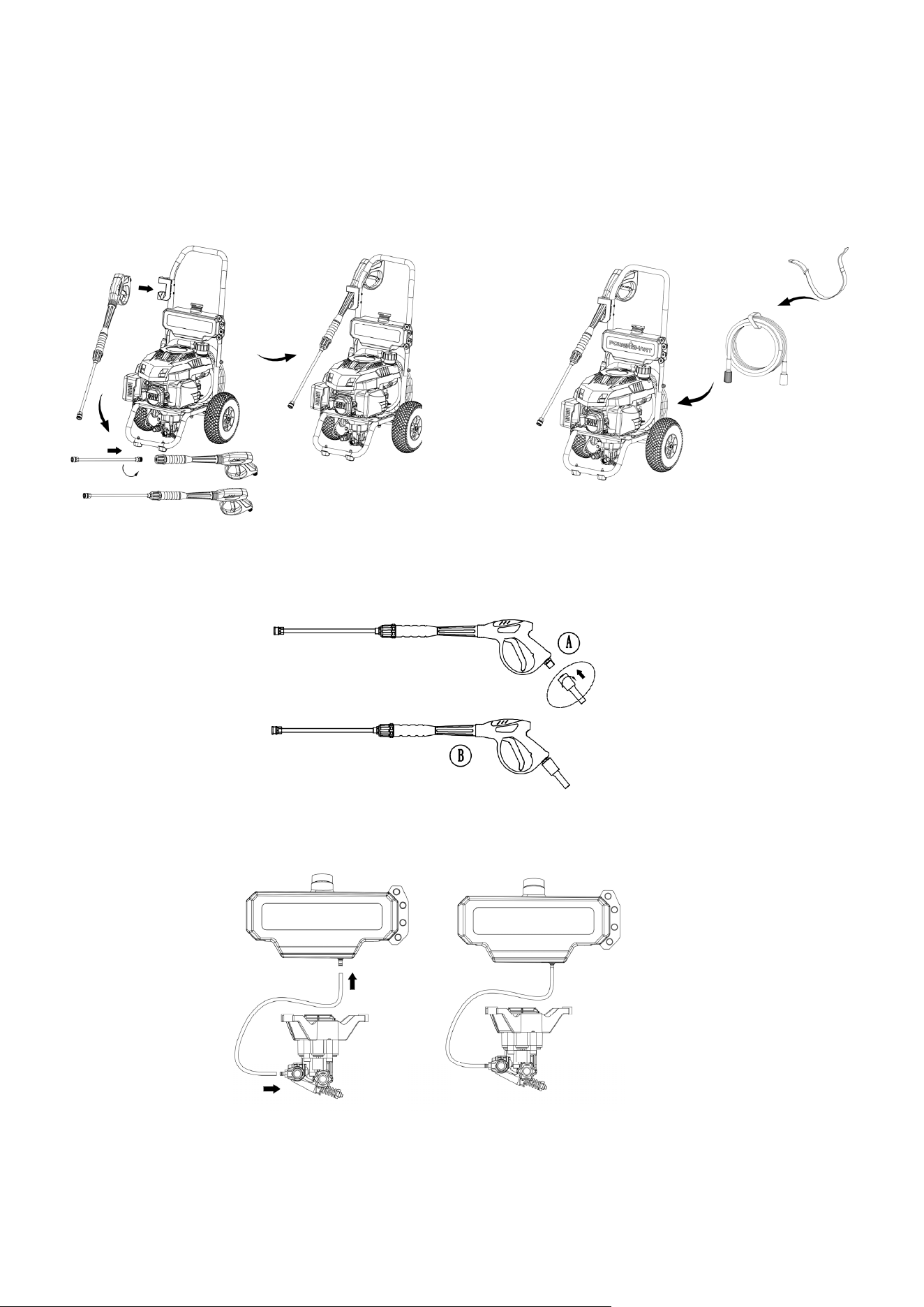

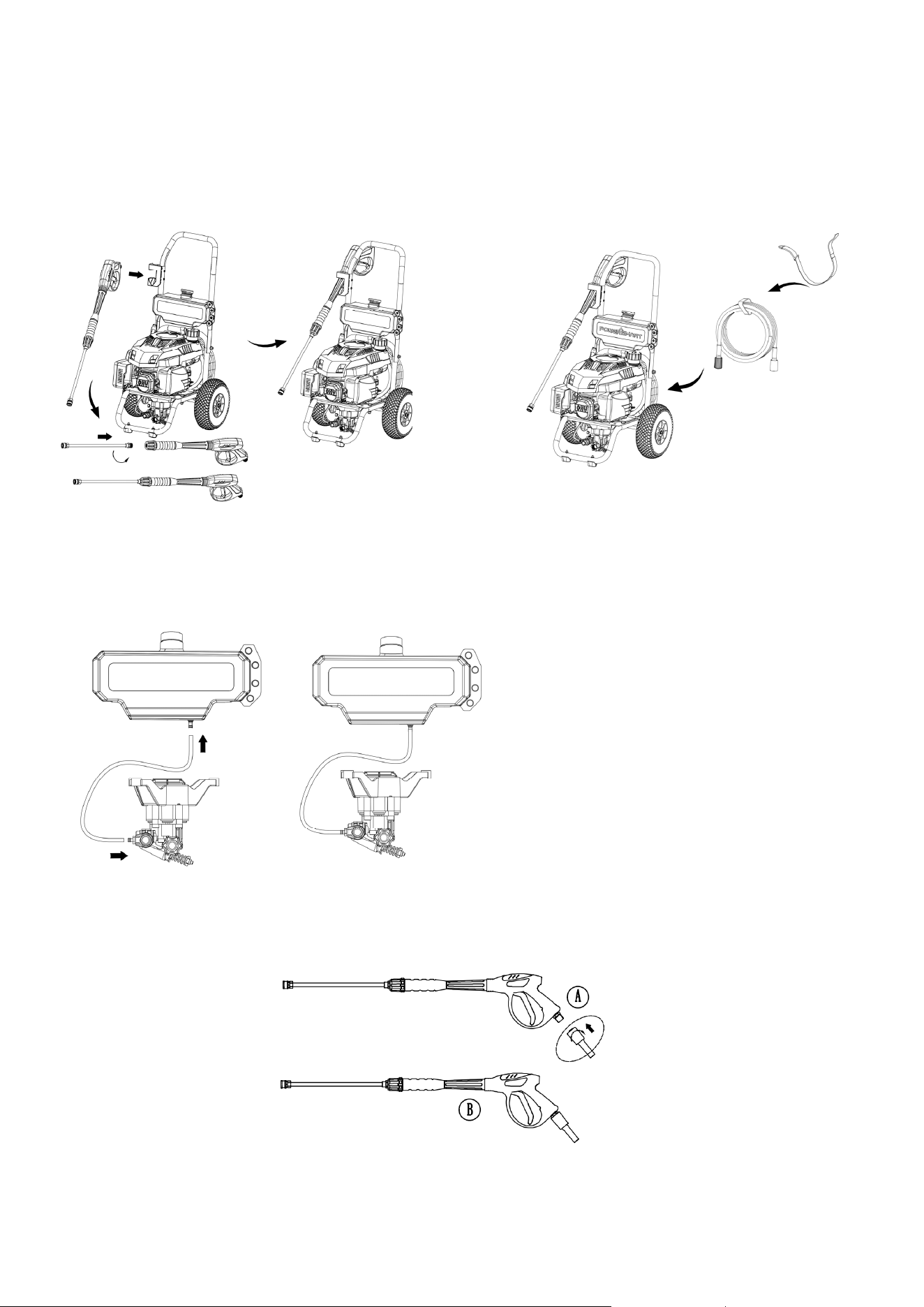

INSTALLING THE GUN ASSEMBLY

Aim the gun barrel at the hole of the water gun and screw it tightly. Then place the gun assembly on the

hook. Hang the high pressure pipe on the middle tube with the sling.

INSTALLING SIPHONING TUBE

Align the siphoning tube with the water outlet of the soap bottle and the water inlet of the pump body

respectively, and then install them in place.

CONNECT THE GUN AND HIGH PRESSURE PIPE

Align the high pressure pipe with the water inlet on the gun, and tighten the knob on the high pressure

pipe.

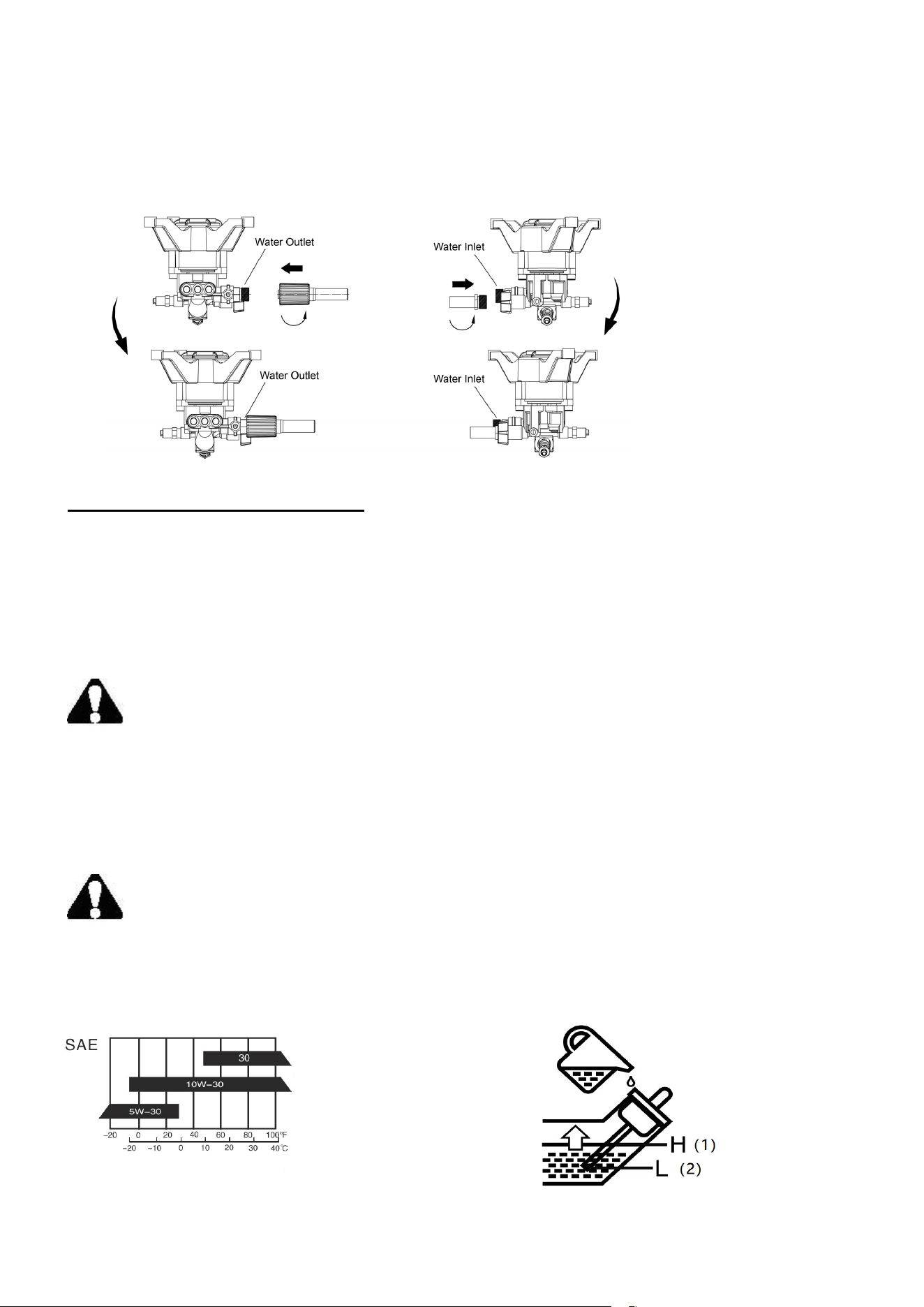

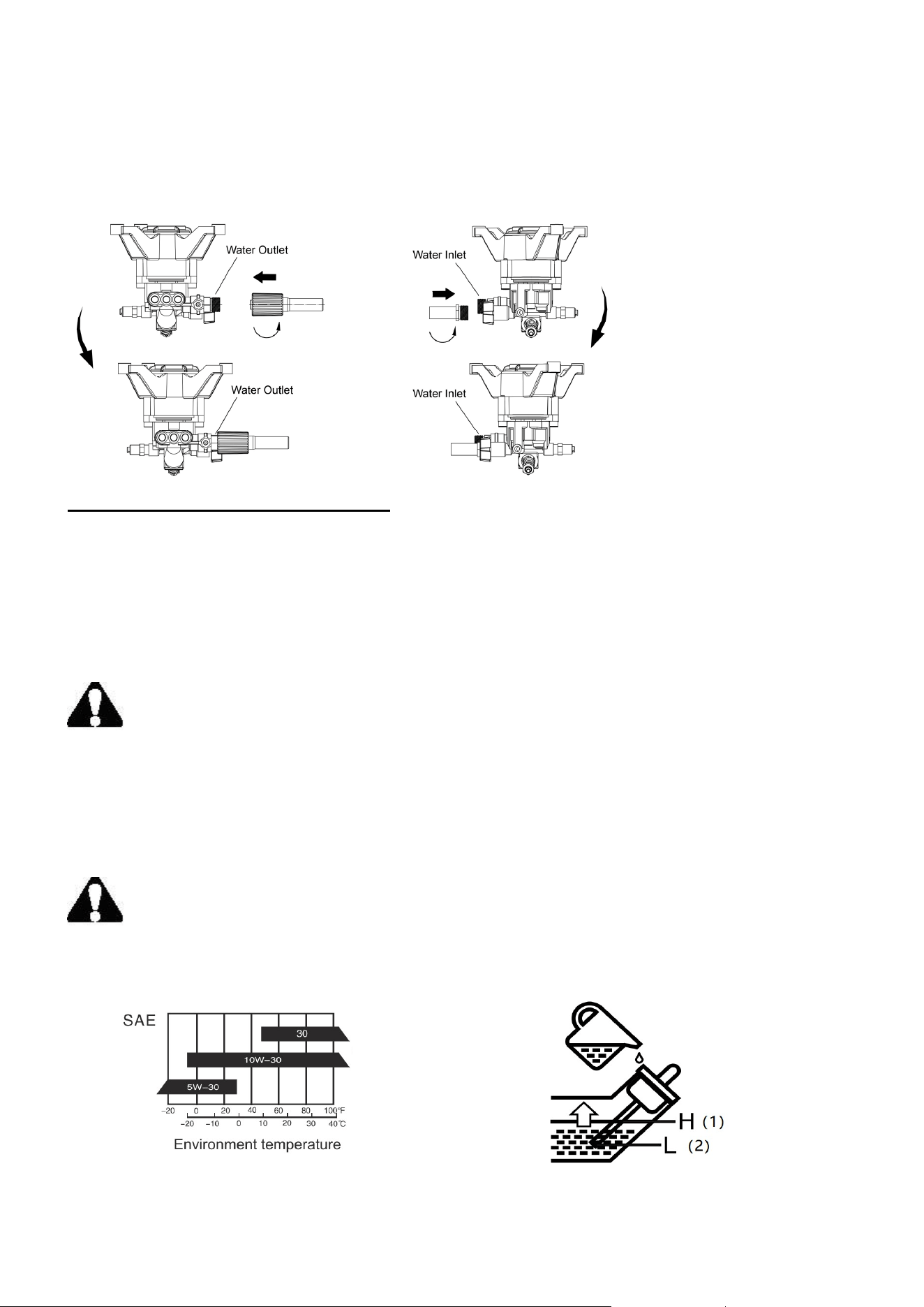

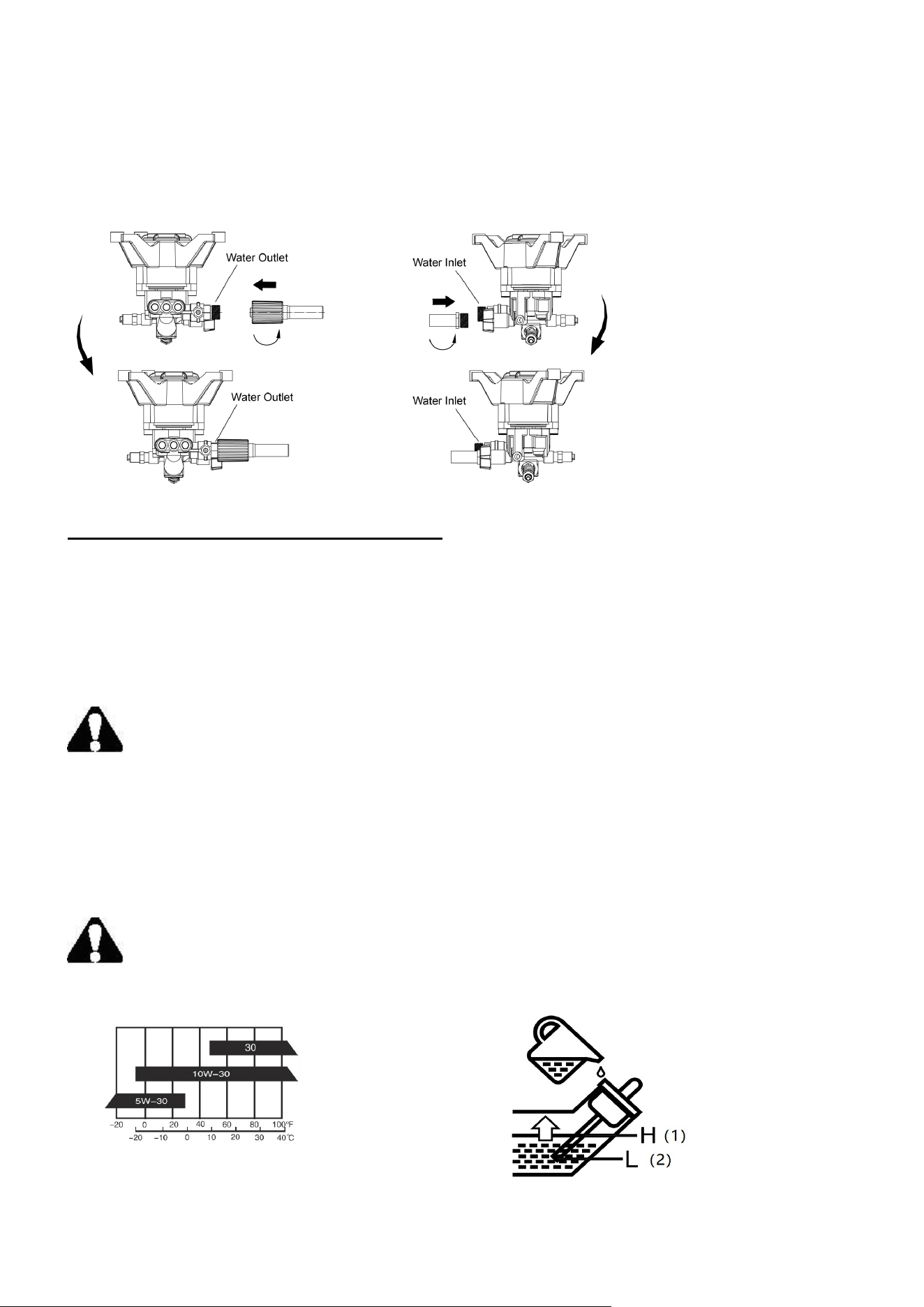

INSTALLING HIGH PRESSURE PIPE AND WATER INLET PIPE

Align the high pressure pipe with the water outlet and tighten the outer sheath.

Align the inlet pipe with the water inlet and tighten the outer sheath.

OPERATING INSTRUCTION

GAS AND OIL FILL-UP

The engine comes shipped without oil or gasoline. Be sure to add oil and gasoline before starting the

engine.

1. Add oil before starting mower for the first time.

2. Service the engine with gasoline as instructed.

Warning: Use extreme care when handling gasoline. Gasoline is extremely flammable and

its vapors are explosive. Never fuel the machine indoors or while the engine is hot or running.

Extinguish all cigarettes, cigars, pipes and other potential sources of ignition.

Engine Oil

ngine oil is a key factor in deciding the engines performance. Do not apply engine oil with additives or

2-stroke gasoline engine oil, because they haven’t enough lubrication, and may shorten the engines

service life.

Check the engine with it stopped on a level ground.

Engine oil recommended: 10W-30

As viscosity varies with regions and temperatures, SF class oil is recommended.

Check method

1. Remove the dipstick and clean it.

2. Reinsert the dipstick into the oil filling hole, and insert it to the end.

3. Check the oil level: If the oil level is too low, add the recommended engine oil and make sure the oil

level between upper level (1) and lower level (2).

4. Re-install the dipstick.

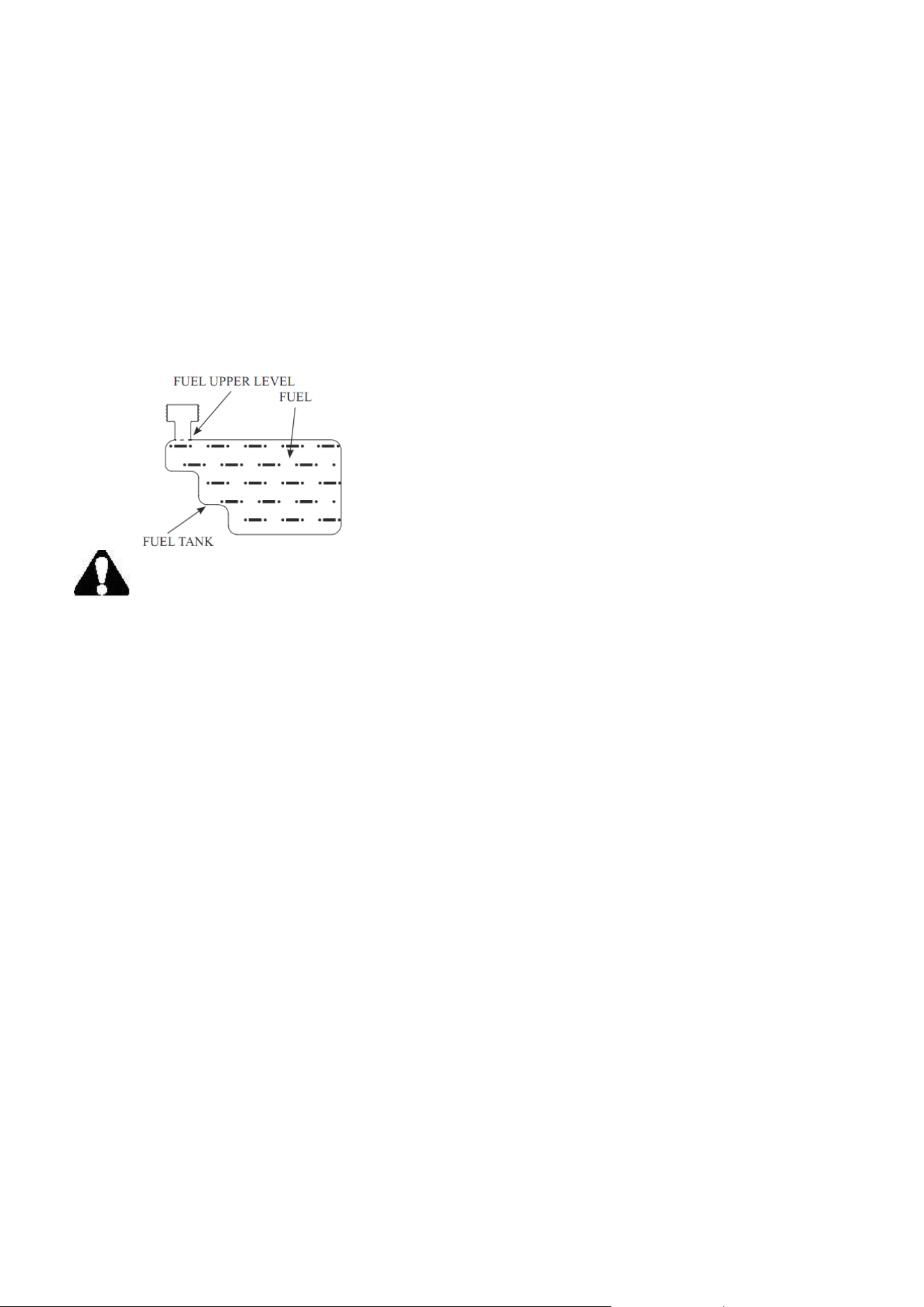

Adding Gasoline

Remove the fuel tank cap and check fuel level.

If the level is too low, refuel the tank, remember adding fuel not over the fuel upper level.

Warning:

1. Gasoline is extremely flammable and is explosive under certain conditions.

2. Refueling in a well-ventilation area with the engine stopped. Do not smoke and allow flames or

sparks in the area where gasoline is stored or where the fuel tank is refueled.

3. Do not overfill the fuel tank (there should be no fuel in the filling neck). After refueling, make sure

the fuel tank cap is set back securely.

4. Be careful not to spill fuel when refueling. Spilled fuel or fuel vapor may ignite. If any fuel is spilled,

make sure the area is dry before starting the engine.

5. Avoid repeated or prolonged contact with skin or breathing of fuel vapor. Keep out of reach of

children.

Use fresh (within 30 days from purchase), lead-free gasoline with a minimum of 87 octane rating. Do

not mix oil with gasoline.

To add gasoline, follow these steps:

1. Make sure the lawn mower is on a level surface.

2. Unscrew fuel tank cap and set aside. NOTE: The fuel cap may be tight and hard to unscrew.

3. Slowly add unleaded gasoline to the fuel tank. Be careful not to overfill. The rated capacity of the

fuel tank is 0.39 gallons.

NOTE: Do not fill the fuel tank to the very top. Gasoline will expand and spill over during use even

with the fuel cap in place.

4. Reinstall fuel cap and wipe clean any spilled gasoline with a dry cloth.

IMPORTANT:

 Never use an oil/gasoline mixture.

 Never use old gasoline.

 Avoid getting dirt or water into the fuel tank.

Gasoline can age in the tank and make starting difficult. Never store pressure washer for extended periods

of time with fuel in the tank or the carburetor.

START THE ENGINE

To start the engine, perform the following steps:

1. Check the oil and fuel levels.

2. Turn on the engine ignition switch.

3. Move the choke lever to START position (short).

4.Pull on the recoil starter handle slowly until a slight resistance is felt, then pull quickly to start the

engine. Return cord gently into the recoil starter. Never allow the cord to snap back.

5. Once the engine has started, pull the choke lever all the way to the “OPEN” position (long).

NOTE: After repeated failed attempts to start the engine, please consult the troubleshooting guide before

attempting again. If problems persist, please call customer service.

NOTE

: Don’t allow the starter grip to snap back against the engine. Return it gently to prevent damage to

the starter.

STOP THE ENGINE

Turn the engine ignition switch to the OFF position.

USING THE PRESSURE WASHER

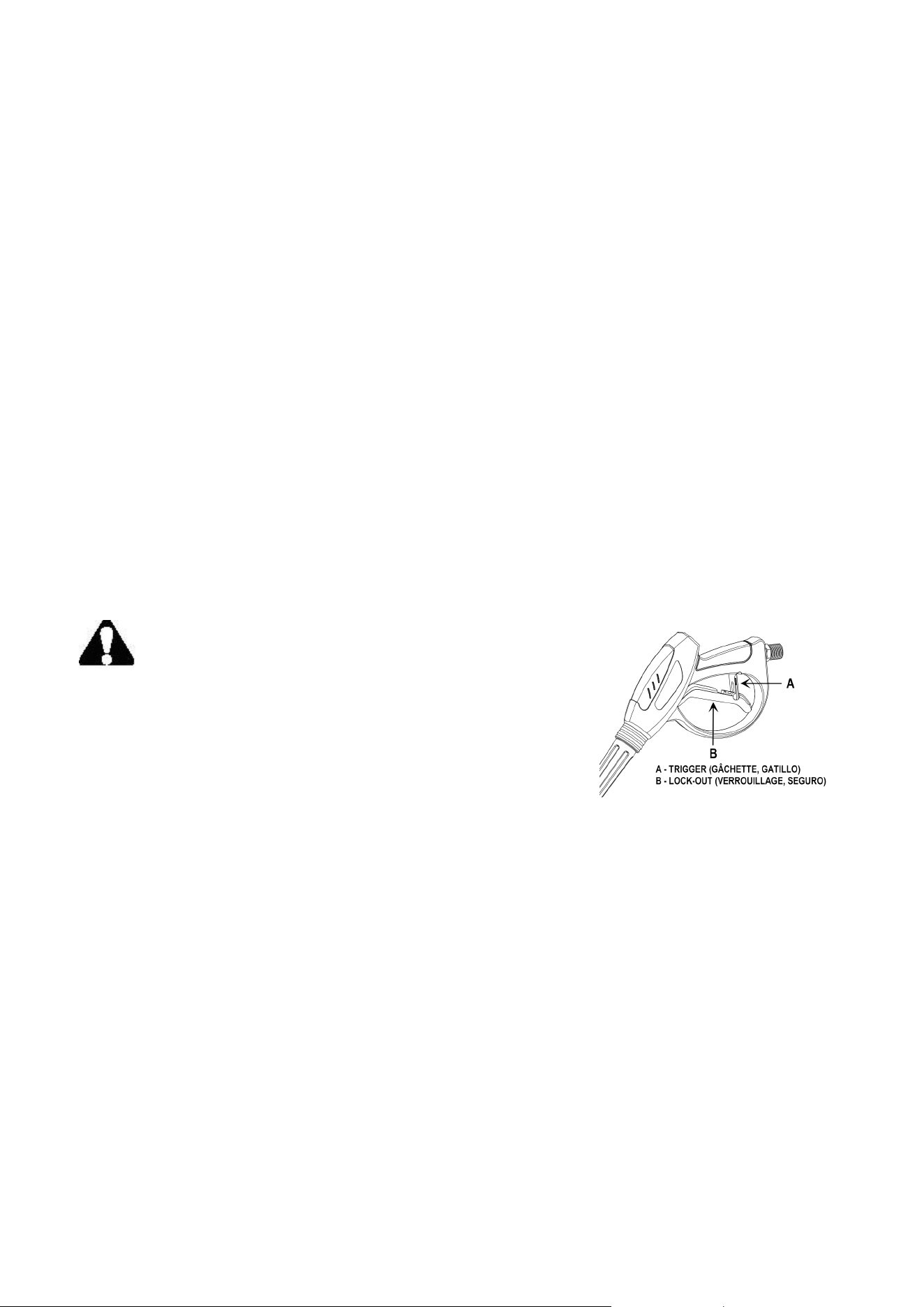

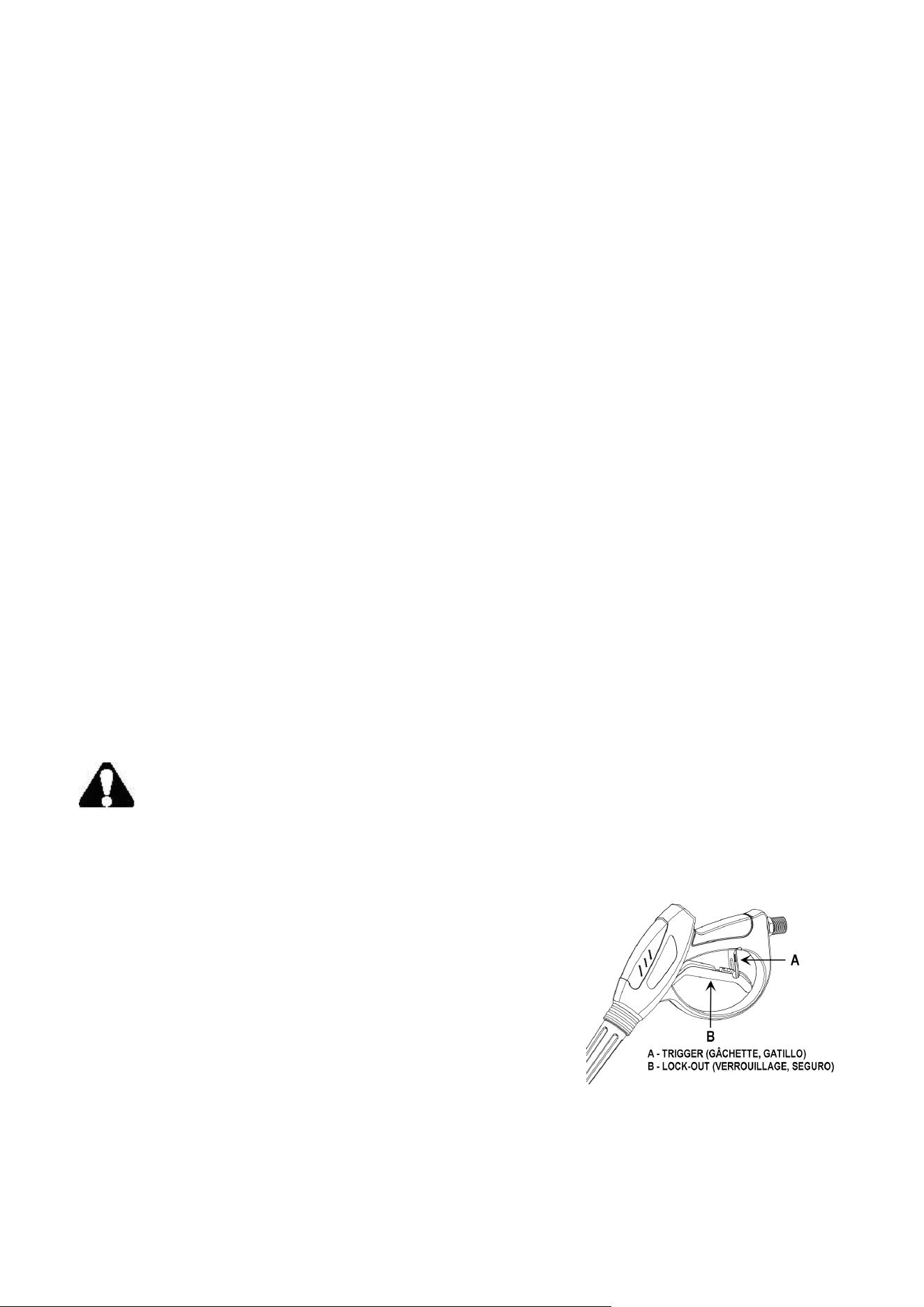

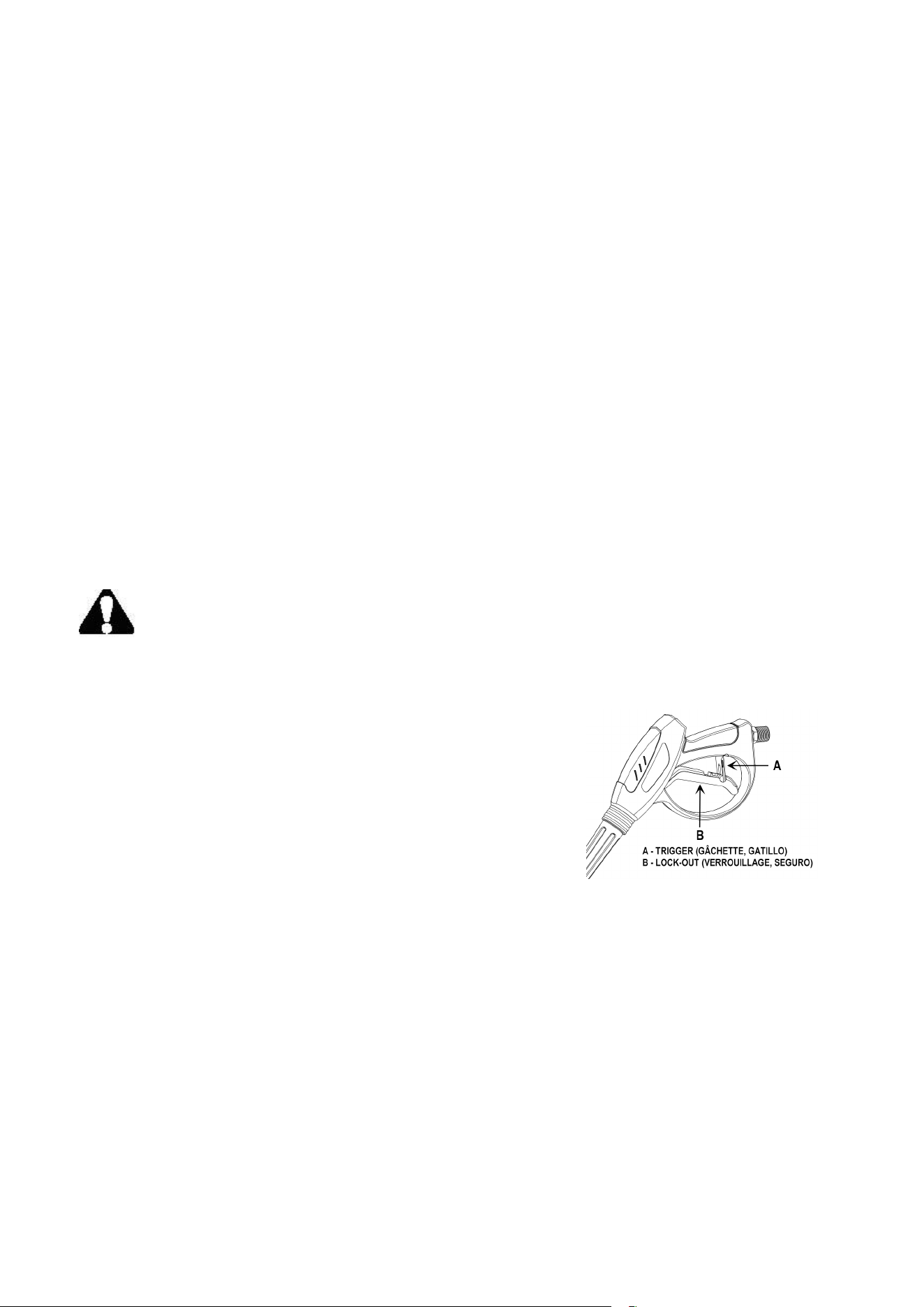

Trigger handle

WARNING:

Hold the trigger handle securely with both hands. Expect

the trigger handle to move when the trigger is pulled due to

reaction forces. Failure to do so could cause loss of control and injury to

yourself and others.

 Pull back and hold the trigger to operate the pressure washer.

 Release the trigger to stop the flow of water through the nozzle.

To engage the lock out:

Push up on the lock out until it clicks into the slot.

To disengage the lock out:

Push the lock out down and into its original position. Start with the nozzle 1–2 ft. away from the cleaning

surface and carefully approach the surface just until the desired level of cleaning is achieved. If the spray

is too close it can damage the cleaning surface.

INSTALL/REMOVE NOZZLE

The nozzles for the spray wand are stored in the nozzle holder on the panel assembly. Colors on the panel

identify nozzle location and spray pattern. Refer to the following chart to choose the correct nozzle for the

job to be performed.

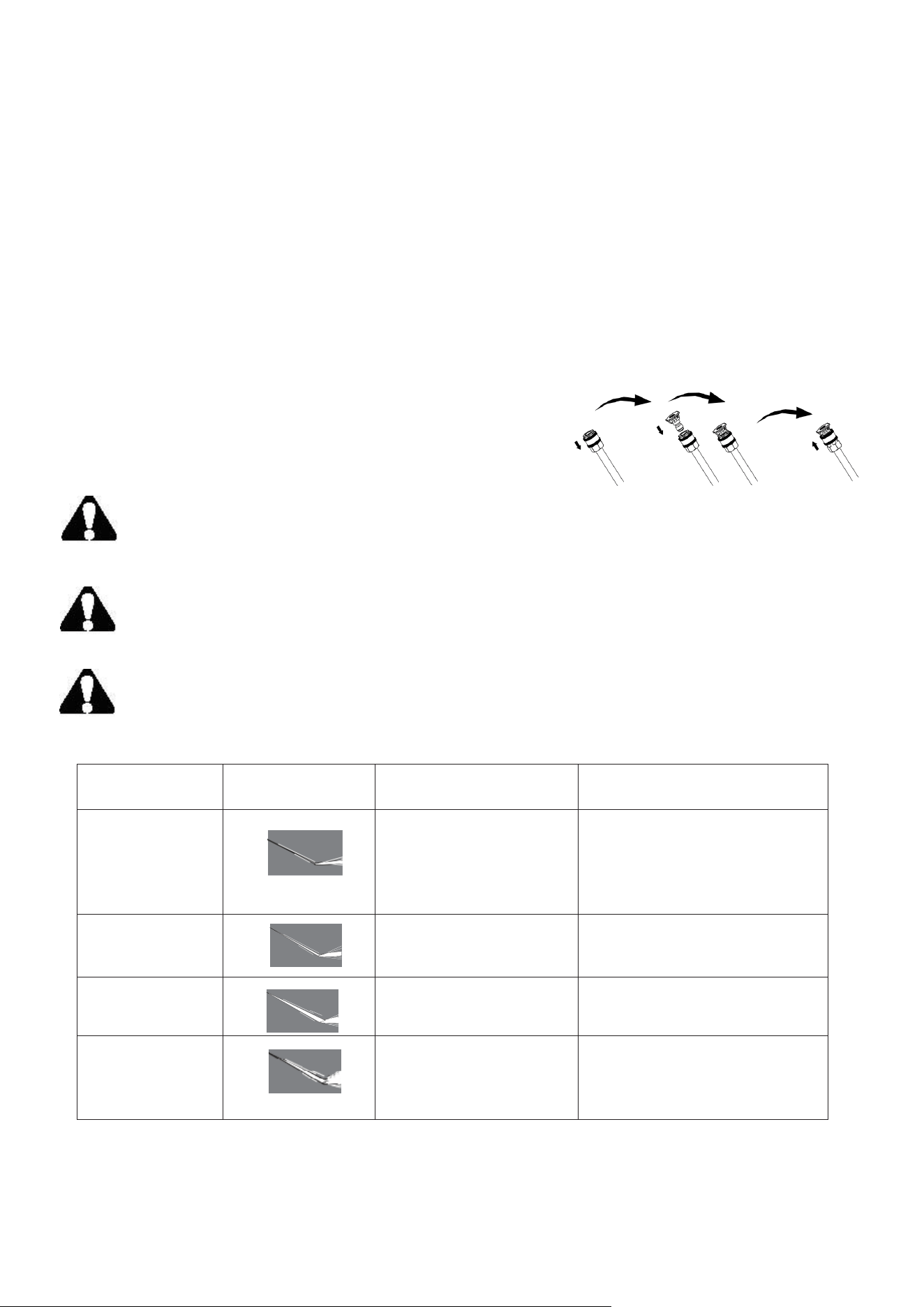

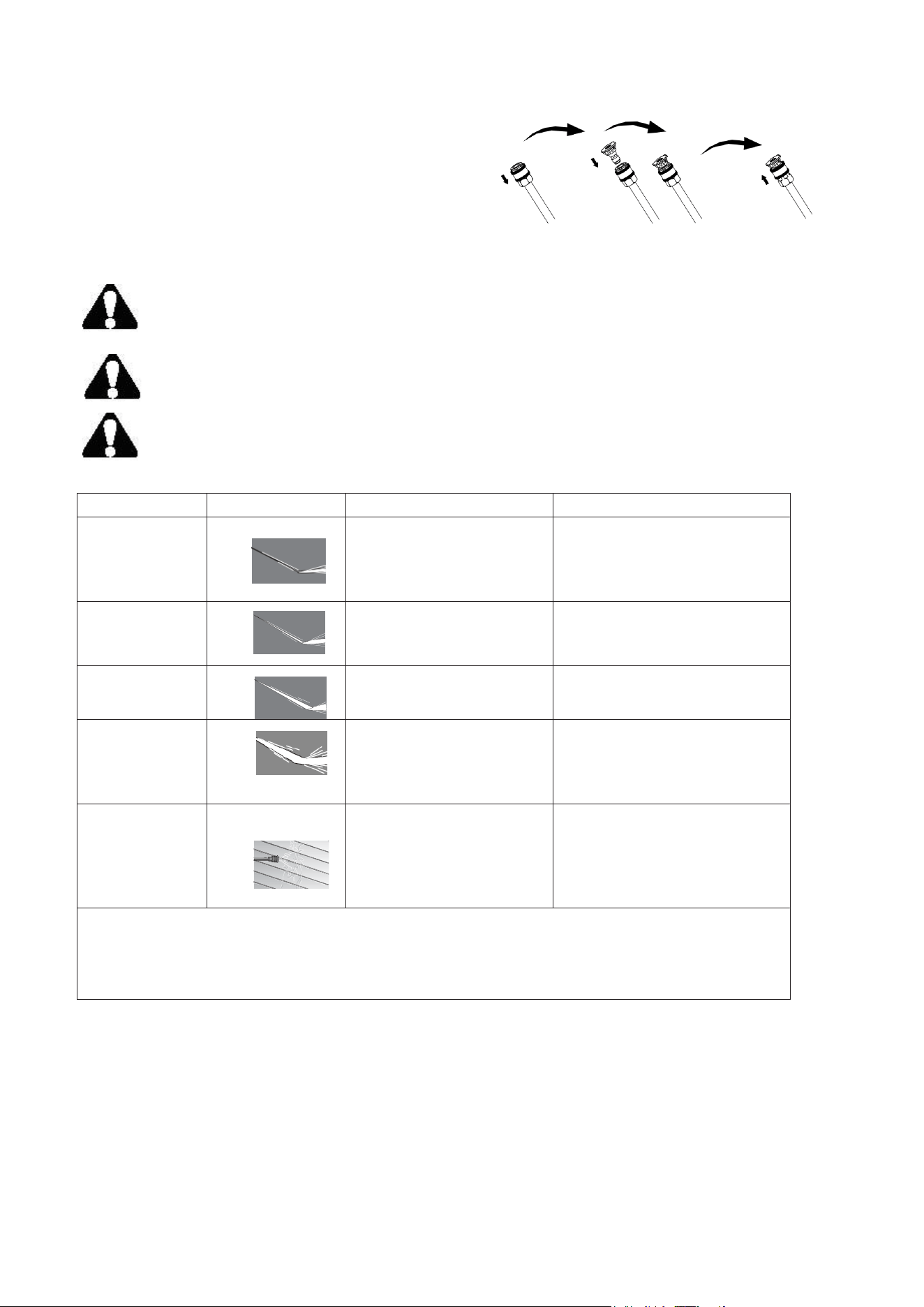

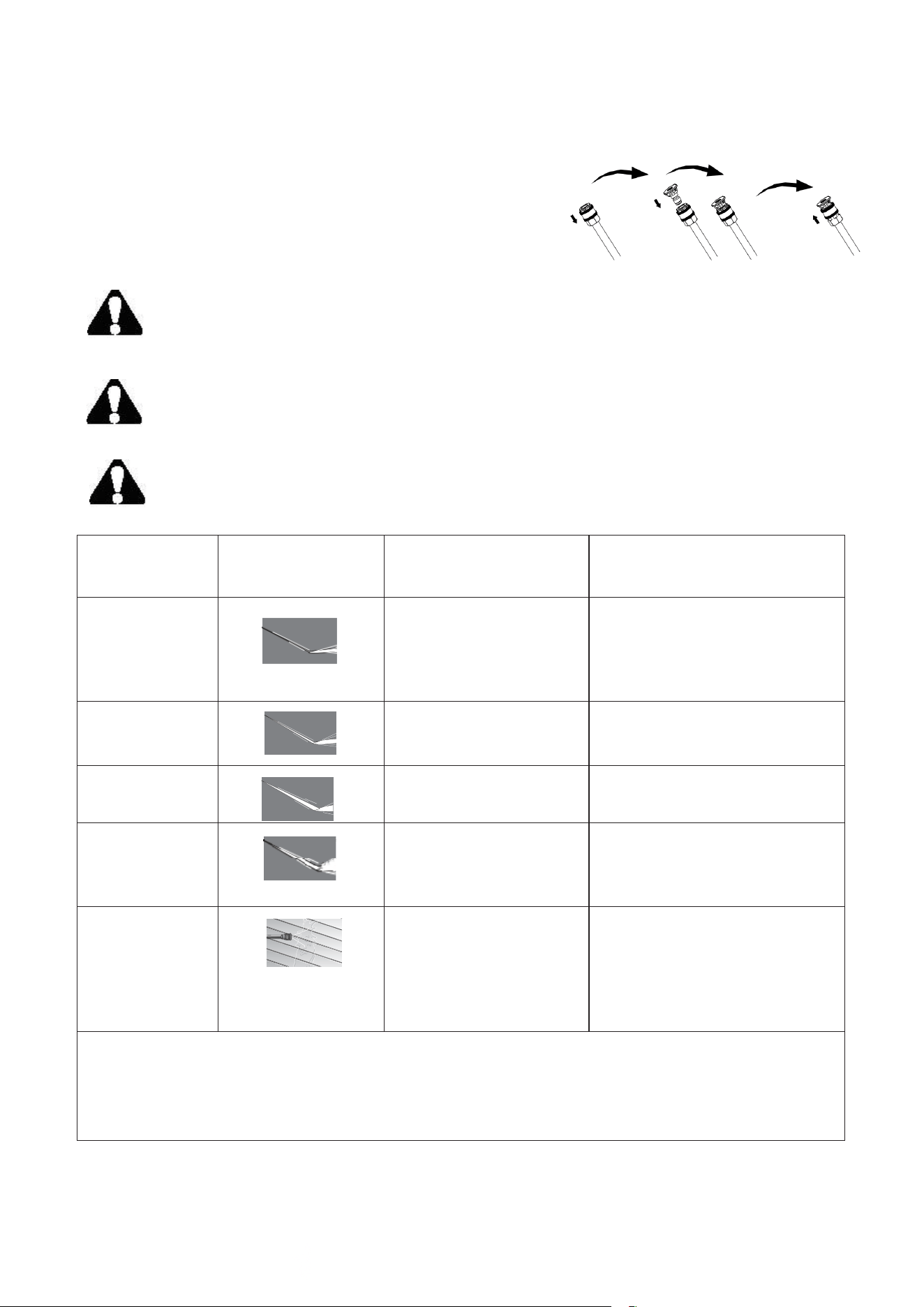

CHANGING NOZZLES ON SPRAY WAND

1. Select correct nozzle for task.

2. Pull back quick–connect collar and install nozzle.

3. Release quick-connect collar to secure nozzle.

4. Verify nozzle is locked in place.

DANGER: Risk of fluid injection. Do not direct discharge stream toward persons,

unprotected skin, eyes or any pets or animals. Serious injury will occur.

WARNING: Flying objects could cause risk of serious injury. Do not attempt to change

nozzles while pressure washer is running. Turn engine off before changing nozzles.

WARNING: Flying object could cause risk of serious injury. Ensure nozzle is completely

inserted in quick- connect socket and quick-connect collar is fully engaged (forward) before

squeezing gun trigger.

NOZZLE COLOR

SPRAY PATTERN

USES

SURFACES*

Red

0˚

powerful pinpoint for spot

cleaning of hard,

unpainted surfaces or for

h reach areas

unpainted metal or

concrete;

DO NOT use on wood.

Yellow

15˚

intense cleaning of

unpainted hard surfaces

grills, driveways, concrete or

brick walkways, unpainted

rick or stucco.

Green

25˚

intense cleaning of larger

areas

metal, concrete or wood.

White

40˚

This pressure washer tip is

best used for light or

delicate cleaning

lications.

Fencing, Deck, Patio

Black

Soap

applies cleaning solutions Low pressure spray is safe

on all surfaces. Always

verify compatibility of

cleaning solution prior to

use.

*NOTICE: The high pressure spray from your pressure washer is capable of causing damage to

surfaces such as wood, glass, automobile paint, auto striping and trim, and delicate objects such

as flowers and shrubs. Before spraying, check the item to be cleaned to assure yourself that it is

stron

enou

h to resist dama

rom the

orce o

the s

THE HIGH PRESSURE HOSE

WARNING:

Injection hazard. Fully unwrap and straighten high pressure hose prior to and during each

use and do not allow it to become kinked. The high pressure hose features an outer

covering that provides strength to the hose. If the outer covering becomes damaged, stop

using the hose and replace it immediately. A kinked or damaged hose can develop a high pressure leak

and result in a possible injection or other serious personal injury.

To prevent damage to the outer covering:

 Inspect the hose before every use.

 Fully unwrap and straighten hose before use.

 Do not allow the high pressure hose to be kinked.

 Keep hose away from hot surfaces and sharp edges.

 Do not pull unit by high pressure hose.

 Do not allow hose to be crushed or wrapped around objects.

WASHING WITH DETERGENT

WARNING: USE ONLY DETERGENTS DESIGNED FOR PRESSURE WASHERS.

Do not use household detergents, acids, alkalines, bleaches, solvents, flammable material, or

industrial grade solutions, which can damage the pump or cause property damage. Many detergents may

require mixing prior to use. Prepare cleaning solution as instructed on the solution bottle. Always test in

an inconspicuous area before beginning.

 Stop the engine.

 Pour detergent in the soap tank. Use a funnel, if needed, to prevent accidental spilling of the

detergent outside the tank. If any detergent is spilled during the filling process, make sure the unit is

cleaned and dried before proceeding.

 Install the low pressure (black) nozzle into quick connect fitting of spray wand.

 Start engine.

STARTING

WARNING: To reduce the risk of injury, read the pressure washer instruction manual and the

engine instruction manual before starting pressure washer.

DANGER: Risk of fluid injection and laceration. When using the high pressure setting, DO NOT allow

the high pressure spray to come in contact with unprotected skin, eyes, or with any pets or animals.

Serious injury will occur.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with a pump octane rating

of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine.

2. Check engine oil level.

3. Connect the water hose to the water source. Turn the water source on to remove all air from the hose.

When a steady stream of water is present, turn the water source off.

4. Verify the filter screen is in water inlet of pump. NOTE: Convex side faces out.

5. Connect water source to pump inlet.

6. Connect high pressure hose to pump outlet.

7.Turn water source on.

8. Remove all air from the pump and high pressure hose by depressing trigger until a steady stream of

water is present.

9. Choose the correct nozzle for the job to be performed.

10. Start engine.

11. Depress trigger on gun to start water flow.

12. Release trigger to stop water flow.

SHUTTING DOWN

1. After each use, if you have applied chemicals, place detergent siphon hose into container of clean

water and draw clean water through chemical injection system to rinse system thoroughly.

NOTICE: Risk of property damage. Failure to do so could cause damage to the pump.

2. Turn engine off. See Engine Owner's Manual.

NOTICE: Risk of property damage. NEVER turn the water off with the engine running.

3. Turn water source off.

4. Pull trigger on spray gun to relieve any water pressure in hose or spray gun.

NOTE: Failure to release system pressure will prevent removal of high pressure hose from spray gun

or pump connection.

5. See Storage section in this manual for proper storage procedures.

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may be exposed to

hot surfaces, water pressure or moving parts that can cause serious injury or death.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire, let the engine cool

and release all water pressure before performing any maintenance or repair. The engine

contains flammable fuel. Do not smoke or work near open flames while performing

maintenance.

To ensure efficient operation and longer life of your pressure washer, a routine maintenance schedule

should be prepared and followed. If the pressure washer is used in unusual conditions, such as

high-temperatures or dusty conditions, more frequent maintenance checks will be required

PUMP LUBRICATION

The pump on this unit is lubricated with a sufficient amount of high grade lubricant for the life of the unit

under normal operating conditions. Therefore, no further lubrication is required.

PUMP MAINTENANCE

Routinely make a visual inspection of the pump. If you notice any leaking of lubricant around the pump

seals, take the pressure washer to an authorized service center for repair. There are no user serviceable

󶂢

parts to the pressure washer pump. Any attempt to service or alter the pump may dam age the pressure

washer and void your product warranty.

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned regularly and lubricated

with light oil or lithium grease to prevent leakage and damage to the o-rings.

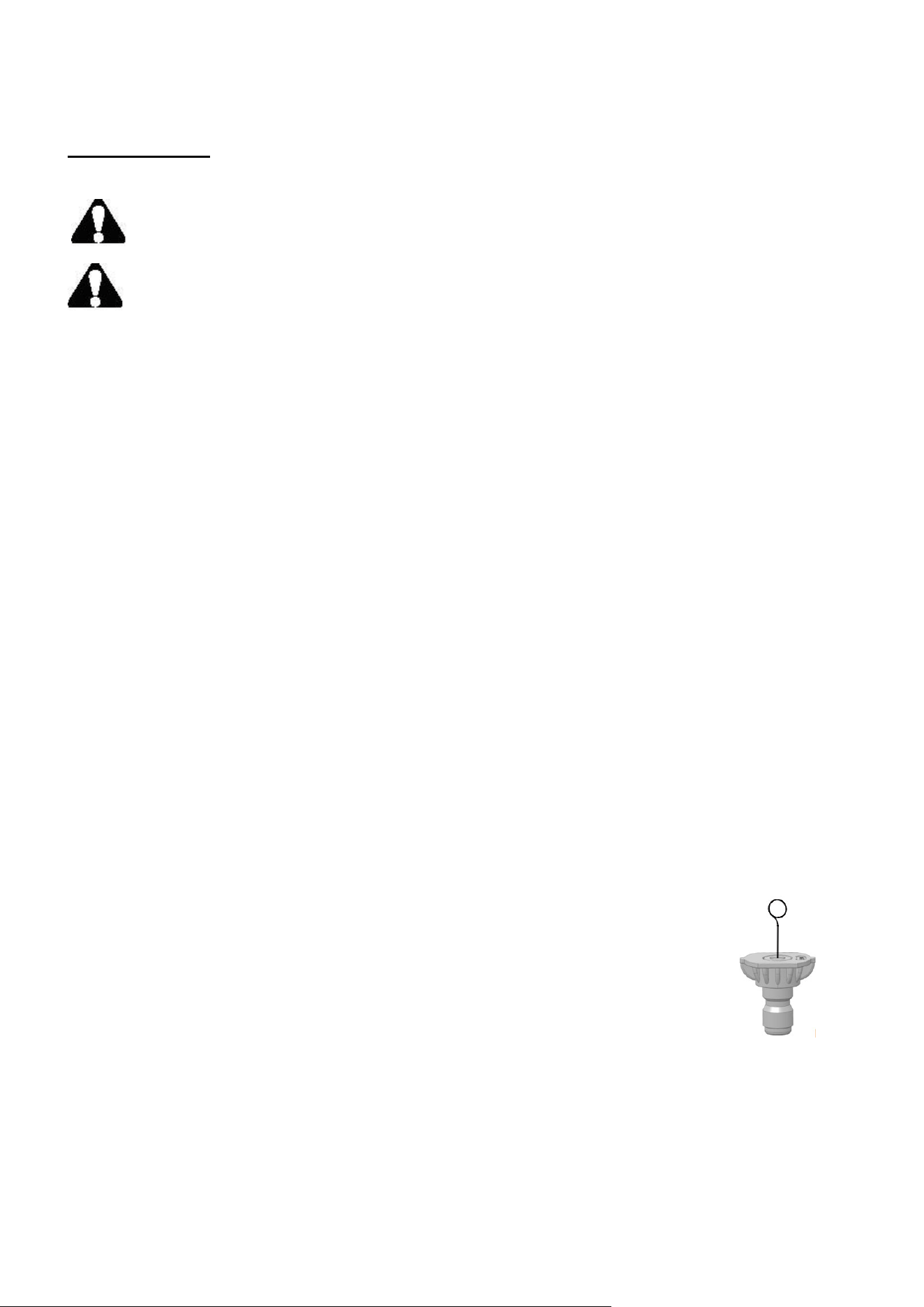

NOZZLE CLEANING

If the nozzle becomes clogged with foreign materials, such as dirt, excessive pressure may develop. If the

nozzle becomes partially clogged or restricted, the pump pressure will pulsate. Clean the nozzle

immediately using the nozzle kit supplied and the following instructions:

1. Shut off the pressure washer and turn off the water supply.

2. Pull trigger on gun handle to relieve any water pressure.

3. Disconnect the spray wand from the gun.

4. Remove any obstructions with the nozzle cleaning tool provided and backflush with

clean water.

5. Direct water supply into nozzle to backflush loosened particles for 30 seconds.

6. Reconnect spray wand to gun and turn on water supply.

7. Start pressure washer and place spray wand into high pressure setting to test.

CLEAN THE WATER INLET FILTER

This screen filter should be checked periodically and cleaned if necessary.

1. Remove filter by grasping end and removing it from water inlet of pump.

2. Clean filter by flushing it with water on both sides.

3. Re-insert filter into water inlet of pump. NOTE: Cone side faces out.

NOTE: Do not operate the pressure washer without filter properly installed.

STORAGE

NOTE: Regular use of pump protector will give you better performance of the unit and increase

the life of the pump. Store in a dry, covered area where the weather can’t damage it. It is important to

store this product in a frost-free area. Always empty water from all hoses, the pump, and the soap tank

before storing.

 Make sure the on/off switch is in the OFF position.

 Disconnect both the high pressure hose and the garden hose from the pump.

 Tilt the unit to allow any remaining water in the pump to drain from the water inlet.

NOTICE:

If the location where your pressure washer is stored will fall below 32°F, the use of a pump protector is

required before storing to prevent freeze damage. Freeze damage will void your warranty.

 Store the unit and accessories in an area that does not reach freezing temperatures. Do not store near

furnace or other sources of heat that could dry out the pump seals.

TROUBLE SHOOTING

Problem Cause Correction

Engine will not start

1. No fuel

2. Pressure builds up after two pulls on

the recoil starter or after initial use.

3. Choke lever in the "No Choke" position

4. Spark plug wire not attached

5. Engine switch in OFF position.

6. Choke lever in the "Choke"position on

a "hot" engine or an engine that has been

exposed to thermal heat for a long period

of time.

1. Add fresh fuel

2. Squeeze gun trigger to relieve pressure

3. Move choke to the "Choke" position

4. Attach spark plug wire

5. Place engine switch in ON position.

6. Move choke to the "No Choke" position.

o or low

ressure(initial use)

1. Spray wand not in high pressure

2. Low water supply

3. Leak at high pressure hose fitting

4. Nozzle obstructed

5. Water filter screen clogged

1. See How to Use Spray Wand instructions in the

Operation Section

2. Water supply must be at least 5 gpm @ 20 PSI

3. Repair leak. Apply sealant tape if necessary

4. See Nozzle Cleaning instructions

5. Remove and clean filter.See Cleaning Water Inlet

Filter

6. Air in hose

6.Turn off the engine, then the water source. Disconnec

the water source from the pump inlet and turn the wate

source on to remove all air from the hose. When there is

a steady stream of water present, turn water source off.

Re-connect water source to pump inlet and turn on

wate

source. Squeeze trigge

to remove remaining air

7. Choke in the “Choke” position

8. High pressure hose is too long

7. Move choke to the “No Choke”

Position

8. Use high pressure hose under

100 feet (30 m)

Will not draw chemicals

1. Spray wand not in low pressure

2. Chemical filter clogged

3. Chemical screen not in cleaning

solution

4. Chemical too thick

5. Pressure hose is too long

1. See How to Use Spray Wand

2. Clean filter

3. Make sure end of detergent siphon hose is fully

submerged into cleaning solution

4. Dilute chemical. Chemical should be the same

consistency as water

5. Lengthen water supply hose instead of high pressure

hose

o or low pressure

(after period of normal

use)

1. Worn seal or packing

2. Worn or obstructed valves

3. Worn unloader piston

Please contact our customer service department

Water leaking at

gun/spray wand

connection

1.Worn or torn o-ring

2.Loose hose connection

1.Check and replace

2.Tighten

Water leaking

at pump

1. Loose connections Tighten

2.Piston packings worn

3.Worn or torn o-ring

4.Pump head or tubes damaged from

freezing

Please contact our customer

service department

Pump pulsates

ozzle obstructed See Nozzle Cleaning paragraph

EXPLODED VIEW AND PART LIST

Item Stock # Description Qty

1 303020274 Bolt M8*45 3 19 303081246 Middle tube 1

2 303041022 Spring washer 3 20 303020694

Outer hexagon bolt

M6x60

3 303042023 Flat washer 3 21 303020126 Bolt M8x45 2

4 303090083 Pump assembly 1 22 303081247 Upper tube 1

5 203070137 Damping pad 2 23 302120074

High pressure pipe

slin

6 303030087 Flange nut M6 6 24 303081415 High pressure pipe 1

7 303081245 Lower tube 1 25 203051111 Gun rod hook 1

8 303030077 Lock nut M8 8 26 303010402 Screw ST4x16 2

9 203050691 10" Wheel 2 27 303020652 Bolt M6x28 4

10 303160906 Axle sleeve 2 28 302110100 Soap bottle cover 1

11 303043039 Flat washer 2 29 203070141 Soap bottle 1

12 303160900 Wheel axle 1 30 303060149 15° Nozzle 1

13 303060147

High pressure

gun

1 31 303060150 25° Nozzle 1

14 303060148 0° Nozzle 1 32 303060181 40° Nozzle 1

15 303190362 Engine 1 33 303060162 Soap nozzle 1

16 303071490

Engine support

plate

1 34 203070139 Nozzle jacket 4

17 303020693

Outer hexagon

olt M8x40

4 35 303060152 Nozzle needle 1

18 303110042 Flat key 1 36 303081425 Siphoning tube 1

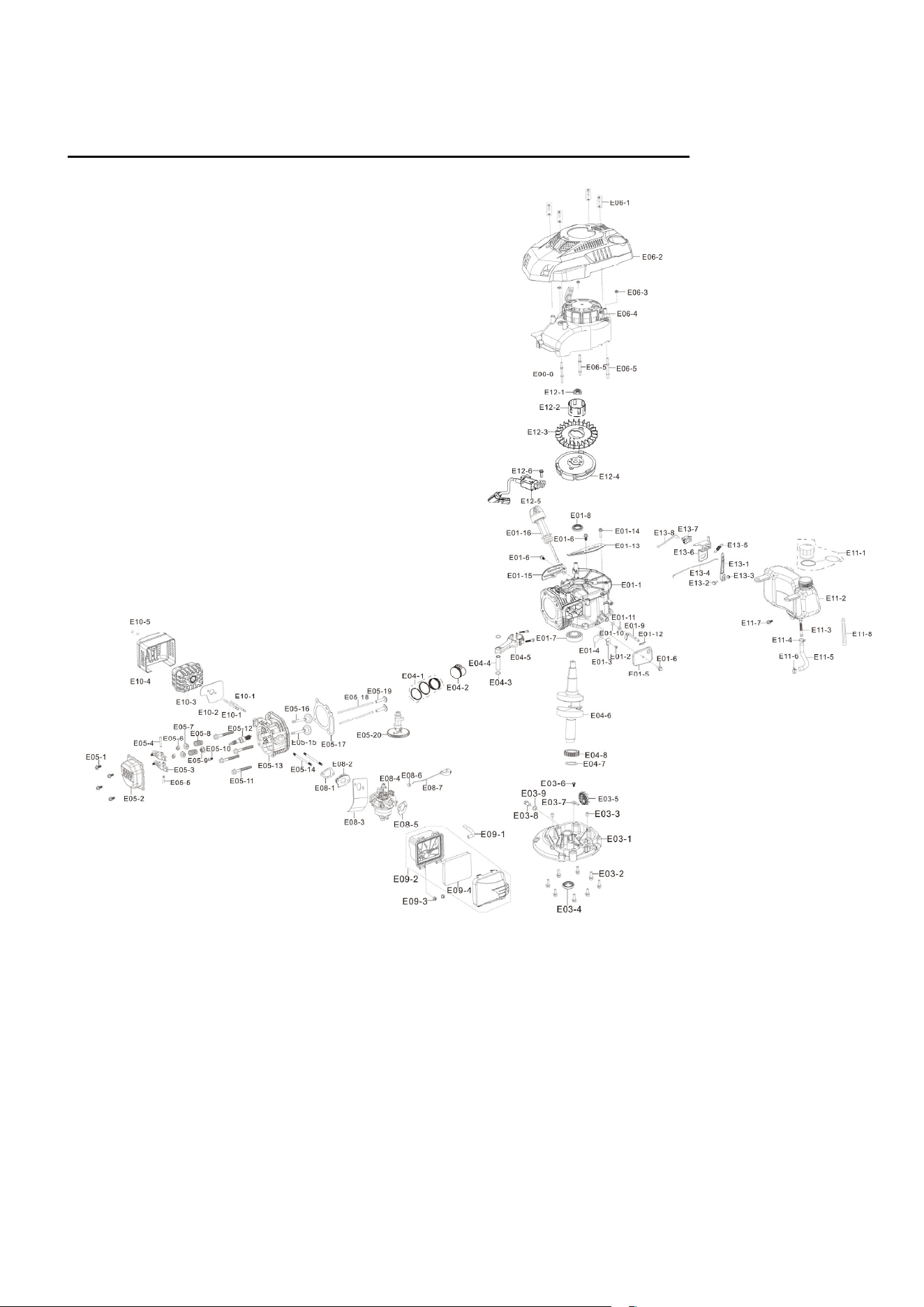

ENGINE EXPLODE VIEW AND PART LIST

NO. PART No. Descri

tion QTY

NO. PART No. Descri

tion QTY

E01-1 11310-Z3F0114-00A1

Crankcase

Subassembly.

E04-1 13200-Z3F0110-00A0 Ring Assy, Piston 1

E01-2 90103-0410-51A0

Cross-Recessed

Pan Head Screw

E04-2 13111-Z3F0110-00A0 Piston 1

E01-3 11337-Z2P0110-00A0

Breath Sheet Stop

Plate

E04-3 13122-Z350110-00A0 Clip, Piston Pin 2

E01-4 11321-Z3F0110-00A0 Breath Sheet 1

E04-4 13121-Z810110-00A0 Pin, Piston 1

E01-5 11333-Z3F0110-00A0

Plate, Breath

Groove Cove

E04-5 13010-Z3F0110-00A0 Rod, Connecting 1

E01-6 90007-0612-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E04-6 13300-Z3F1310-00A0 Crankshaft Assy. 1

E01-7 90548-0205-CLA0

Deep Groove Ball

Bearing - P6

E04-7 90408-Z030210-00A0

Flat Washer -

Grade A

E01-8 90682-Z020410-00A0 Seal, Oil 1

E04-8 14014-Z2R0110-00A0 Gear, Timing Drive 1

E01-9 16061-Z3F0110-00A0 Arm, Governor 1

E05-1 90007-0612-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E01-10 90408-Z010210-00A0

Flat Washer -

Grade A

E05-2 12411-Z3F0110-00A0

Cover, Cylinder

Head

E01-11 90682-Z030210-00A0 Seal, Oil 1

E05-3 14310-Z3F0110-00A0

Rocker

Subassembly,

Valve

E01-12 90501-Z010110-00A0 Cotter Pin 1

E05-4 14318-Z3F0110-00A0

Shaft

Subassembly

，

Rocker

E01-13 19340-Z3F0110-00A0 Shield,Lower 1

E05-5 14318-Z950110-00A0

Shaft

Subassembly

，

Rocker

E01-14 90007-0618-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E05-6 12109-Z810110-00A0 Clamp, Valve Lock 4

E01-15 19340-Z3F0210-00A0 Shield,Lowe

E05-7 12112-Z810210-00A0 Seat, Valve Spring 2

E01-16 15010-Z3F0111-Q600

Dipstick

Subassembly, Oil

E05-8 12103-Z010110-00A0 Spring, Valve 2

E03-1 11411-Z3F0211-00A0 Cover, Crankcase 1

E05-9 12101-Z810210-00A0 Guide, Seal 1

E03-2 90007-0622-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E05-10 90102-0512-A1A0

Hexagon Socket

Head Cap Screw

E03-3 90502-0810-00A0

Position Pin - Type

E05-11 12003-Z3F0110-0100 Cylinder Head Bolt 4

E03-4 90682-Z030120-00A0 Seal, Oil 1

E05-12 30010-Z050110-00A0 Plug, Spar

E03-5 16400-Z3F0110-00A0

Gear Assy,

Governor

E05-13 12140-Z3F0110-00A0

Head

Subassembly,

Cylinder

E03-6 90007-0612-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E05-14 90204-Z020310-00A0

Stud Bolt

(Bm=2D)

E03-7 16013-Z030120-00A0

Plate, Governor

Spindle

Compression

E05-15 12111-Z3F0110-00A0 Valve, Intake 1

E03-8 11007-Z010110-00A0 Bolt, Drain Plug 1

E05-16 12111-Z950110-00A0 Valve, Intake 1

E03-9 90408-Z010110-00A0

Flat Washer -

Grade A

E05-17 12131-Z3F0110-00A0

Gasket, Cylinder

Head

NO. PART No. Descri

tion QTY

NO. PART No. Descri

tion QTY

E05-18 14071-Z3F0110-00A0 Lifter, Valve 2

E10-5 90310-0600-31A0

Type 2 All Metal

Hexagon Lock Nut

With Flange

E05-19 14081-Z2R0110-00A0 Tappet, Valve 2

E11-1

16730-Z620211-LKD

Cover, Fuel Tank 1

E05-20 14200-Z3F0210-00A0 Camshaft Assy. 1

E11-2

16620-Z3F0111-00M

Fuel Tank 1

E06-1 90254-0520-51A0

Cross-Recessed Pan

Head Screw, Spring

Washer And Flat Washer

Assembly

E11-3

16652-Z030110-00A

Strainer

，

Fuel

E06-2 80001-Z3F0210-RCA0 Housing, Engine 1

E11-4 90685-D075-0EA0 Pipe Clamp 1

E06-3 90305-0600-31A0

Hexagon Nut With

Flange

E11-5

90686-Z3F0310-00M

Tube, Fuel 1

E06-4 28200-Z3F0313-Q200 Starter Assy, Recoil 1

E11-6 90685-D105-0EA0 Pipe Clamp 1

E06-5 28001-Z3F0110-0100

Double Head Support

Bolt

E11-7 90007-0630-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E06-6 28001-Z030220-00A0

Double Head Support

Bolt

E11-8

90684-Z0A0110-00A

Wire Clip 1

E08-1 16004-Z3F0110-00A0 Gasket, Insulator Plate 1

E12-1

13501-Z010110-00A

Nut, Flywheel 1

E08-2 16003-Z3F0110-00A0

Plate, Carburetor

Insulato

E12-2 28002-Z3F0110-0100 Pulley,Starter 1

E08-3 16001-Z3F0110-00A0 Carburetor Seal Gasket 1

E12-3

19352-Z2R0111-00A

Impeller 1

E08-4 16100-Z3F0110-00M0 Carburetor Assy. 1

E12-4

13510-Z3F0110-00A

Flywheel

Subassembly

E08-5 17001-Z2P0110-00A0 Air Cleaner Seal Gasket 1

E12-5

30400HZ3F0110-000

Coil, Ignition 1

E08-6 16907-Z020120-00A0

Sleeve 2

，

Pull Rod

Rubber

E12-6 90007-0630-A1A0

Hexagon Socket

Flange Face Bolt -

Big Series - Grade

E08-7 16123-Z3F0110-QGB0 Choke Pull Rod 1

E13-1

16070-Z3F0110-00A

Governor Bracket

Subassembly

E09-1 17004-Z3F0111-00A0 Tube, Breather 1

E13-2

16072-Z010110-00A

Bolt, Governor

Support

E09-2 17100-Z3F0110-00A0 Air Cleaner 1

E13-3 90305-0600-31A0

Hexagon Nut With

Flange

E09-3 90305-0600-31A0

Hexagon Nut With

Flange

E13-4

16062-Z3F0210-00A

Rod, Governeor 1

E09-4 17150-Z020210-0000 Element, Air Cleaner 1

E13-5

16063-Z3F0210-00A

Spring, Governor 1

E10-1 90204-Z3F0110-0100 Stud Bolt (Bm=2D) 2

E13-6

16561-Z3F0110-01A

Throtile Operating

Bottom Plate

E10-2 18001-Z3F0110-00A0 Gasket, Exhaust Outlet 1

E13-7

35540-Z020110-QG

Switch

Subassembly, Stop

Engine

E10-3 18100-Z3F0110-00A1 Muffler Assy. 1

E13-8 35555-Z3F0110-0000

Wire, Stop Engine

Switch Grounding

E10-4 18130-Z3F0111-H7A0 Muffler Outer Cover 1

TWO (2) YEARS LIMITED WARRANTY

PowerSmart is committed to building tools that are dependable for years. Our warranties are consistent

with our commitment and dedication to quality.

TWO (2) YEARS LIMITED WARRANTY OF POWER SMART PRODUCTS FOR HOME USE.

PowerSmart (“Seller") warrants to the original purchaser only, that all PowerSmart consumer power

tools will be free from defects in material or workmanship for a period of two (2) years from date of

purchase. Ninety (90) days for all PowerSmart Products, if the tool is used for professional or

commercial use.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Two (2) Years

Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the

repair or replacement of parts, without charge, which are defective in material or workmanship and

which have not been misused, carelessly handled, or misrepaired by persons other than Seller or

Authorized Service Center. To make a claim under this Limited Warranty, you must return the entire

power tool product; transportation prepaid, to PowerSmart Include a legible copy of the original

receipt, which lists the date of purchase (month and year) and the name of the company purchased

from.

THIS LIMITED WARRANTY DOES NOT APPLY TO ANY ACCESSORY ITEMS INCLUDED

WITH THE TOOL SUCH AS CIRCULAR SAW BLADES OTHER RELATED ITEMS OR TO ANY

REPLACEMENT PARTS LISTED UNDER MAINTENANCE.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO TWO (2) YEARS FROM

DATE OF PURCHASE. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE

ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND

SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO

HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO

PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

For questions / comments, technical assistance or repair parts

– Please call toll free at: 1-872-314-0005 (M-F 9am – 5pm

EST) Email: [email protected]

SAVE YOUR RECEIPTS. THIS WARRANTY IS VOID WITHOUT THEM.

CATALOGUE

Données techniques…...……………………………………………………….........27

Introduction……………………………………………………………….... ........... 28

Informations sur la sécurité…….……………………………………………...…... 28

Procédures générales de sécurité ……....…………………………………….......…29

Consignes de sécurité importantes……………………………………………........ 30

Symboles……………………………………………........………………………… 32

Connaître votre nettoyeur à pression……………………….…………….....………33

Instructions d’assemblage……………………….………………………….....…… 34

Instructions d'utilisation………………………………………………...……........ 37

Maintenance……………………………………………………………................. 43

Stockage……………………………………………………………………........... 44

Dépannage…………………………………………………………........................ 45

Vue éclatée et liste des pièces………………………………………………........... 47

Garantie…………………………………………………………………................. 52

DONNÉES TECHNIQUES

Laveuse à Pression: Modèle # DB1050

Type de moteur: 4 Course, Soupage en tête, monocylindre avec système

de refroidissement à air forcé

Déplacement: 201cc

Capacité du réservoir de carburant: 0.39 Gallon

Capacité pétrolière: 16.9 fl.oz

Débit : 2.5 GPM

Pression maximale : 3300 PSI

Roue: 10 pouces

Dimensions de l'emballage (L x l x H)

: 22.4 x 20.5 x 21.5 pouces

Poids : 60 lbs.

INTRODUCTIONS

Merci d'avoir acheté un produit de PowerSmart®, Ce manuel fournit des informations sur l'utilisation et

la maintenance en toute sécurité de ce produit. Tous les efforts ont été faits pour assurer l'exactitude des

informations contenues dans ce manuel. PowerSmart® se réserve à tout moment le droit de la

modification de ce produit et des spécifications sans préavis.

Veuillez garder ce manuel à la disposition de tous les utilisateurs pendant la durée de vie de la laveuse à

pression.

Ce manuel contient des messages de spécialité pour attirer l'attention sur les problèmes de

sécurité potentiels, les dommages causés par la laveuse à pression ainsi que des informations

utiles sur l'utilisation et l'entretien. Veuillez lire avec attention toutes les informations pour

éviter des blessures et des dommages de la machine.

QUESTIONS ? PROBLEMES ?

Veuillez prendre contact avec notre service à la clientèle pour toute question et / ou tout commentaire,

soit par courriel : support@amerisuninc.com, soit à l’appel en PCV (872)314-0005. Nous sommes

disponibles de 9h à 17h HNE de lundi à vendredi pour vous aider à résoudre tous les problmes que vous

pourriez rencontrer.

AVIS CONCERNANT LES EMISSIONS

Ayant d’être certifié pour se conformer à la réglementation américaine des émissions, soit les règles

élaborées par l’agence de protection de l’environnement des Etats-Unis (EPA) pour les petits

équipements hors route, les moteurs sont certifiés pour fonctionner avec de l'essence ordinaire sans

plomb, et peut comprendre les systèmes suivants de contrôle d’émission : (MM) les Modifications des

Moteur et (CTV) Catalyseur à Trois Voies (si ainsi équipé).

INFORMATION DE SECURITE

Avant de fonctionner cette laveuse à pression, lisez et respectez tous les avertissements et instructions sur

la laveuse à pression et dans ce guide de l’utilisateur.

NOTE : Les informations suivantes sur la sécurité ne sont pas destinées à couvrir toutes les conditions et

situations possibles. Lisez le guide de l'ensemble de l’utilisateur pour obtenir des instructions de sécurité

et de fonctionnement. Le non-respect des instructions et consignes concernant la sécurité peut entraîner

des blessures graves, voire mortelles.

Ce symbole d'alerte de sécurité sert à identifier les informations de sécurité sur les dangers qui peuvent

entraîner des blessures.

Un mot de signal (DANGER, AVERTISSEMENT ou ATTENTION) est utilisé avec le symbole

d'alerte pour indiquer la probabilité et la gravité potentielle des blessures.

DANGER indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures

graves.

ATTENTION indique un danger qui, s'il n'est pas évité, peut entraîner des blessures mineures ou

modérées.

ATTENTION indique une situation qui pourrait causer des dommages au moteur, lorsqu'il est utilisé

sans le symbole d'alerte.

PROCEDURES GENERALES DE SECURITE

Pour toute question concernant les avis de danger et de sécurité figurant dans ce manuel ou sur le produit,

veuillez appeler (872)314-0005 Lun-Ven 9-5 EST avant le fonctionnement de la machine.

DANGER : MONOXYDE DE CARBONE

L'utilisation d'un moteur dans la pièce PEUT VOUS TUER EN QUELQUES MINUTES.

L'échappement du moteur contient du monoxyde de carbone (CO), un gaz toxique que vous ne

pouvez pas voir ou sentir. Si vous sentez l'échappement du moteur, vous respirez du CO. Or, même si

vous ne sentez pas l’échappement, vous pourriez respirer du CO.

N'utilisez JAMAIS un moteur à l'intérieur d'une maison, d'un garage, d'un vide sanitaire ou d'une autre

pièce partiellement fermée. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces

zones. L'utilisation d'un ventilateur, ou l'ouverture de fenêtres et / ou de portes, n'évacuera PAS

correctement le CO ni fournira suffisamment d'air frais. UTILISEZ UNIQUEMENT un moteur à

l'extérieur et loin des fenêtres, des portes et des évents. Ces ouvertures peuvent tirer l'échappement du

moteur.

Même si vous utilisez un moteur correctement, le CO peut s'infiltrer dans la maison. Utilisez

TOUJOURS une alarme de CO alimenté par pile ou batterie de secours dans la maison. Si vous

commencez à vous sentir malade, étourdi ou faible après que le moteur a démarré, déplacez-vous à l'air

frais. Visitez un docteur. Il est possible que vous ayez une intoxication au monoxyde de carbone.

AVERTISSEMENT : L'échappement de cette machine contient des produits chimiques reconnus par

l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres

problèmes de reproduction.

AVERTISSEMENT : Ce moteur peut émettre des vapeurs d'essence hautement inflammables et

explosives qui peuvent causer de graves brûlures ou même la mort en cas d’inflammation. Une flamme

nue à proximité peut provoquer une explosion même si elle n'est pas directement en contact avec de

l'essence.

• Ne fonctionnez pas la machine près d’une flamme nue.

• Ne fumez pas près du moteur.

• Toujours opérez sur une surface plane et ferme.

• Toujours arrêtez le moteur avant de faire le plein d’essence. Laissez le moteur refroidir en 2

minutes au moins avant de retirer le bouchon du réservoir. Desserrez lentement le bouchon pour

relâcher la pression dans le réservoir.

• Ne remplissez trop le réservoir de carburant. L'essence peut se dilater pendant le fonctionnement.

Ne remplissez pas jusqu'au sommet du réservoir. Permettez l’expansion d’essence.

• Toujours vérifiez le carburant déversé avant de l'utiliser.

• Faites vider le réservoir de carburant avant de stocker ou de transporter le moteur.

AVERTISSEMENT : Ce moteur produit de la chaleur lors de l’exécution. Les températures proches de

l'échappement peuvent dépasser 150° F (65° C).

Ne touchez pas les surfaces chaudes. Faites attention aux étiquettes d'avertissement sur le moteur qui

identifiant les parties chaudes de la machine.

Avant de toucher le moteur ou les zones du moteur qui deviennent chaudes pendant l'utilisation, le laissez

refroidir après l’utilisation.

ATTENTION : Une mauvaise utilisation de ce moteur peut l'endommager ou raccourcir sa durée de vie.

N'utilisez le moteur que pour les fins prévues.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Cette machine est capable d'amputer les mains et les pieds et de lancer des objets. Des blessures graves ou

la mort seront entraînées si vous ne respectez pas les consignes de sécurité suivantes.

I.Opération générale

1. Lisez, comprenez et suivez les instructions et les avertissements de ce manuel et sur la machine, le

moteur et les accessoires.

2. N’autorisez que les opérateurs responsables, formés, familiarisés avec les instructions et

physiquement capables de faire fonctionner la machine.

3. N'utilisez pas la machine sous l'influence d'alcool ou de drogues.

4. Suivez les recommandations du fabricant pour les poids de roue ou les contrepoids.

II. PRÉPARATION AVANT L'UTILISATION

1. Dégagez la zone de travail de tout objet qui pourrait être jeté par la machine ou interférer avec son

fonctionnement

2. Maintenez la zone d'opération à l'écart de tous les passants, en particulier des jeunes enfants. Arrêtez

la machine et les accessoires si quelqu'un pénètre dans la zone.

3. Inspecter périodiquement le tuyau haute pression. Remplacer immédiatement le tuyau s’il est

endommagé, usé, s’il a fondu en contact avec le moteur ou s’il démontre un signe de fissure, des

bulles, des trous d’épingle ou tout autre fuite. Ne jamais saisir untuyau haute pression quifuit ou est

endommagé.

4. Portez un équipement de protection individuelle approprié, tel que des lunettes de sécurité, des

protections auditives et des chaussures.

III. FONCTIONNEMENT

1. Ne faites fonctionner le moteur que dans des endroits bien ventilés. Les gaz d'échappement

contiennent du monoxyde de carbone, un poison mortel.

2. Ne jamais toucher, saisir ou essayer de couvrir un trou minuscule ou tout autre fuite similaire sur le

tuyau haute pression. Le jet d’eau EST sous haute pression et PÉNÈTRERA la peau.

3. Ne jamais mettre les mains devantl’embouchure.

4. Éloigner le jet, ne pas le diriger vers soimême ou autrui.

5. S’assurer que le tuyau et les raccords sont serrés et en bon état. Ne jamais s’agripper au tuyau ou aux

raccords en cours de fonctionnement.

6. Ne pas mettre le tuyau en contact avec le silencieux.

7. Ne jamais attacher ou retirer le tube ou les raccords du tuyau avec le système sous pression.

8. Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une

lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et

pistolet fournis avec cette laveuse à pression; la mesure se fait de l’extrémité de la buse à la détente

du pistolet.

9. Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour

décompresser la pompe. Tirer délicatement la corde du démarreur jusqu’à obtention d’une résistance.

Puis tirer rapidement sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute blessure à la

main ou au bras.

10. Ne pas trop tendre les bras ou se tenir debout sur une surface instable.

11. Ne pas utiliser une laveuse haute debout sur une échelle.

12. Saisir solidement à deux mains le pistolet/tube de pulvérisation. S’attendre à un effet de rebond lors

de l’enclenchement de la détente.

13. Ne jamais laisser le tube pulvérisateur sans surveillance lors du fonctionnement de l’appareil.

14. Débrancher tout produit fonctionnant à l’électricité avant d’essayer de le nettoyer. Éloigner le jet des

prises électriques et interrupteurs.

IV. SPÉCIFIQUE AUX ENFANTS

1. Des accidents tragiques peuvent se produire si l'opérateur n'est pas attentif à la présence d'enfants.

Les enfants sont souvent attirés par la machine. Ne supposez jamais que les enfants resteront là où

vous les avez vus pour la dernière fois.

2. Gardez les enfants hors de la zone de travail et sous la surveillance d'un adulte responsable autre que

l'opérateur.

V. SPÉCIFIQUE AUX INCENDIES ET AUX COMBUSTIBLES

1. Éteignez toutes les cigarettes, cigares, pipes et autres sources d'inflammation.

2. N'utilisez qu'un récipient à carburant approuvé.

3. Ne retirez pas le bouchon du réservoir ni ajoutez de carburant lorsque le moteur est en marche ou à

chaud.

4. Ne faites pas le plein à l'intérieur ou dans des espaces clos.

5. Ne stockez pas la machine ou le récipient de combustible, ou faites le plein, dans un endroit où il y a

une flamme nue, une étincelle ou une veilleuse, comme sur un chauffe-eau ou un autre appareil.

6. N'essayez pas de démarrer le moteur et évitez de créer une source d'inflammation tant que les vapeurs

de carburant ne se sont pas dissipées si du carburant est renversé.

7. Soyez particulièrement vigilant lors de la manipulation de l'essence et d'autres carburants. Ils sont

inflammables et les vapeurs sont explosives.

8. Ne pas vaporiser des liquides inflammables.

VI. TRANSPORT

1.Si la laveuse haute pression est dotée d’une soupape d’arrêt, FERMER la soupape d’arrêt avant le

transport pour éviter toute fuite d’essence. S’il n’y a pas de soupape d’arrêt, purger l’essence du

réservoir avant le transport. Transporter l’essence uniquement dans un contenant homologué par la Loi

sur la santé et la sécurité du travail.

2. Toujours installer la laveuse haute pression sur un revêtement protecteur lors du transport pour

protéger le véhicule de tout dommage de fuites.

3. Toujours transporter et ranger l’appareil à la verticale. Retirer immédiatement la laveuse haute

pression du véhicule dès l’arrivée à destination.

VII. SERVICE

1. Maintenez la machine en bon état de fonctionnement. Remplacez les pièces usées ou endommagées.

Les machines équipées de pompes, de tuyaux ou de moteurs hydrauliques ; et/ou de systèmes

d'injection de diesel :

AVERTISSEMENT : Le fluide s'échappant sous pression peut avoir une force suffisante pour

pénétrer la peau et causer des blessures graves. Si du liquide est injecté dans la peau, consultez

immédiatement un médecin. Gardez le corps et les mains éloignés des trous d'épingle ou des buses

qui éjectent du fluide sous haute pression. Si une fuite se produit, faites immédiatement réparer la

machine par un technicien qualifié.

3. Si l'appareil en est équipé, débranchez le(s) fil(s) de la.

SYMBOLES

Certains des symboles suivants peuvent être utilisés sur ce produit. Veuillez apprendre leurs

significations. Une bonne compréhension de ces symboles vous permettra d'utiliser le produit de façon

plus efficace et plus sûre.

SYMBOL NAME DESIGNATION/EXPLANATION

Alerte de sécurité Précautions concernant votre sécurité.

Lire le manuel

d’instructions

Dans le but de réduire le risque de blessure, l'utilisateur doit lire et

comprendre le manuel d’instructions avant d'utiliser ce produit.

Protection des yeux Porter des lunettes de protection lors de l’utilisation de ce produit

Protection auditive

Utilisez une protection auditive appropriée lorsque vous utilisez cet

appareil.

Les risques du

pistolet

Ne pointez pas le pistolet sur les personnes, les animaux, les

appareils électriques ou les objets fragiles. Tenir hors de portée des

enfants. Peut entraîner la mort ou des blessures graves.

Monoxyde de

carbone

Ne faites jamais tourner le moteur à l'intérieur ou dans des zones

mal ventilées. Les gaz d'échappement du moteur contiennent du

monox

de de carbone, un

az mortel inodore.

Risque de chute

L'utilisation de la machine crée des zones humides et des risques de

trébuchement. Comprendre ce qui se passe dans la zone de travail.

Une chute peut entraîner la mort ou des blessures graves.

Tenir les

spectateurs éloignés

Gardez le personnel loin de l'appareil pendant l'opération. Gardez

l'enfant loin de la zone de travail et sous la surveillance d'un adulte

responsable.

Explosion et

incendie

Le carburant et les vapeurs sont extrêmement susceptibles de brûler

et d'exploser. Ajouter du carburant. Dans un endroit bien ventilé.

Éloignez - vous du feu. Sinon, cela entraînera la mort ou des

lessures graves.

Risque de surface

chaude

Pendant le fonctionnement, seule la surface de commande du

nettoyeur à pression est en contact. Gardez les enfants à l'écart des

nettoyeurs haute pression en tout temps. Ils peuvent ne pas

reconnaître les dangers du produit.

L'essence est

inflammable

Laissez refroidir le moteur pendant au moins deux minutes avant de

faire le plein.

Danger de recul

Si la pression de l'eau de la pompe n'est pas correctement libérée, le

recul peut se rétracter accidentellement, créant ainsi un recul. Le

recul peut entraîner la mort ou des blessures graves.

CONNAÎTRE VOTRE NETTOYEUR À PRESSION

Pour l’utilisation en toute sécurité, veuillez comprendre les informations figurant sur l'outil et dans ce

manuel d’instructions, et connaître le projet que l'on souhaite réaliser. Avant l’utilisation, veuillez vous

familiariser avec toutes les remarques de fonctionnement et les règles de sécurité.

1 Pistolet de pulvérisation 11 Pied de support

2 Crochet 12 Bouchon de réservoir de

carburant

3 Poi

née de lanceur à ra

el 13 Buse Savon

4 Baguette de pulvérisation 14 40˚ Buse

5 Tuyau haute pression 15 25˚ Buse

Jauge d'huile

Roue

Buse 0˚

Sortie d'eau

Entrée d'eau

15˚ Buse

Réservoir de savon

Couvercle de pot en mousse

Tube supérieur

INSTRUCTIONS D’ASSEMBLAGE

Déballage

Veuillez laveuse à pression et toutes ses pièces et les comparer à la liste ci-dessous. Ne pas jeter le carton

ou les matériaux d'emballage. Veuillez appeler le 1-872-314-0005 ou nous envoyer un e-mail à

[email protected] si des pièces sont endommagées ou manquantes.

LISTE DE COLISAGE

 Manuel d'utilisation

 Moteur

 Clé à bougie d'allumage

 Entonnoir

 Buse *4: 0°, 15°, 25°, 40°，Savon

 Soutenir le pied *2

 Boulons M6x28*4

 Boulons M8x45*2

 écrou de blocage M8 *2

 Accoudoir supérieur

 Réservoir de savon

 Tuyau haute pression

 Élingue

 Pistolet de pulvérisation

 Baguette de pulvérisation

 Aiguille

AVERTISSEMENT:

Ne pas utiliser ce produit si des pièces figurant sur la liste de colisage sont déjà assemblées à

votre produit lors du déballage. Les pièces de cette liste ne sont pas assemblées au produit

par le fabricant et nécessitent une installation par le client. L'utilisation d'un produit

incorrectement assemblé peut causer des blessures graves.

AVERTISSEMENT:

Si des pièces sont endommagées ou manquantes, ne pas utiliser ce produit tant que les pièces

ne sont pas remplacées. L'utilisation de ce produit avec des pièces endommagées ou

manquantes peut causer des blessures graves.

AVERTISSEMENT:

Ne pas tenter de modifier ce produit ou de créer des accessoires non recommandés pour

l’utilisation avec ce produit. Une telle altération ou modification est incorrecte et susceptible

d’entraîner des blessures graves.

AVERTISSEMENT:

Ne pas connecter ce produit à l'alimentation électrique tant que l'assemblage n'est pas fini. Le

non-respect de cette instruction peut conduire à un démarrage accidentel et des blessures

graves.

INSTALLER LES PIEDS DE SUPPORT

Veuillez enfiler le boulon à travers le trou du pied de support et le tube avant et verrouiller l'écrou.

INSTALLER LES POIGNÉES

Aligner la bouteille de savon avec le trou de montage de la poignée supérieure, verrouiller les quatre

boulons (M6x28)

2. Après l'installation de l'assemblage supérieur de la poignée, installez le boulon (M8x45). Passez le

boulon à travers les deux trous de la poignée, puis Verrouillez l'écrou.

INSTALLER L'ENSEMBLE DU PISTOLET

Veuillez orienter le canon du pistolet vers le trou du pistolet à eau et puis le visser fermement. Veuillez

placer ensuite l'ensemble du pistolet sur le crochet. Accrocher le tube haute pression sur le tube

intermédiaire avec une élingue.

CONNECTER LE PISTOLET ET LE TUYAU HAUTE PRESSION

Veuillez aligner le tuyau haute pression asur l'entrée d'eau du pistolet, puis serrer le bouton sur le

tuyau haute pression.

INSTALLER LE TUBE DE SIPHONNAGE

Veuillez aligner le tube de siphon sur la sortie d'eau du réservoir de savon et l'entrée d'eau de la pompe

respectivement, puis les installer en place.

INSTALLER LE TUYAU HAUTE PRESSION ET LE TUYAU D'ARRIVÉE D'EAU

Veuillez aligner le tuyau haute pression sur la sortie d'eau et serrer la gaine extérieure. Veuillez

aligner le tube d'entrée d'eau (tuyau d'eau de jardin) sur l'entrée d'eau et puis serrer la gaine exté

rieure.

INSTRUCTIONS D'UTILISATION

REMPLISSAGE DE GAZ ET DE PÉTROLE

Le moteur est livré sans huile ni essence. Veillez à ajouter de l'huile et de l'essence avant de démarrer le

moteur.

3. Ajoutez de l'huile avant de démarrer la tondeuse pour la première fois.

4. Faites l'entretien du moteur avec de l'essence selon les instructions.

Avertissement : Faites preuve d'une extrême prudence lorsque vous manipulez de l'essence.

L'essence est extrêmement inflammable et ses vapeurs sont explosives. Ne faites jamais le

plein d'essence à l'intérieur ou lorsque le moteur est chaud ou en marche. Éteignez toutes les

cigarettes, cigares, pipes et autres sources potentielles d'inflammation.

Huile de moteur

L'huile moteur est un facteur clé dans le choix des performances du moteur. N'appliquez pas d'huile

moteur avec des additifs ou de l'huile pour moteur à essence 2 course, car ils n'ont pas assez de

lubrification et peuvent réduire la durée de vie des moteurs.

Vérifiez le moteur à l'arrêt sur un terrain plat.

Huile de moteur recommandée: 10W-30

Comme la viscosité varie en fonction des régions et des températures, il est recommandé

d'utiliser une huile de classe SF.

Tem

érature d’environnement

Mer

Vérifier la méthode

1. Re

tirez la jauge et nettoyez

-la.

2. Réinsérez la jauge dans l'orifice de remplissage d'huile et insérez-la jusqu'au bout.

3. Vérifiez le niveau d'huile : Si le niveau d'huile est trop bas, ajoutez l'huile moteur recommandée et

vérifiez le niveau d'huile entre le niveau supérieur (1) et le niveau inférieur (2).

4. Réinstallez la jauge d'huile.

Ajouter de l'essence

Retirez le bouchon du réservoir et vérifiez le niveau de carburant.

Si le niveau est trop bas, remplissez le réservoir, n'oubliez pas de ne pas dépasser le niveau supérieur.

Averti

ssement

1. L'essence est extrêmement inflammable et est explosive dans certaines conditions.

2. Faites le plein dans une zone bien ventilée avec le moteur arrêté. Ne fumez pas et ne laissez pas de

flammes ou d'étincelles dans la zone où l'essence est stockée ou dans celle où le réservoir est rempli.

3. Ne remplissez pas trop le réservoir de carburant (il ne doit pas y avoir de carburant dans le goulot de

remplissage). Après avoir fait le plein, assurez-vous que le bouchon du réservoir est bien en

place.

4. Veillez à ne pas renverser de carburant lorsque vous faites le plein. Le carburant ou les vapeurs de

carburant renversés peuvent s'enflammer. Si du carburant est renversé, assurez-vous que la zone est

sèche avant de démarrer le moteur

5. Évitez tout contact répété ou prolongé avec la peau ou l'inhalation de vapeurs de carburant. Tenez

hors de portée des enfant

Utilisez de l'essence fraîche (dans les 30 jours suivant l

'achat), sans plomb, avec un indice d'octane

minimum de 87. Ne mélangez pas l'huile avec l'essence.

Pour ajouter de l'essence, suivez les étapes suivantes:

1. Assurez-vous que la tondeuse à gazon se trouve sur une surface plane

2. Dévissez le bouchon du réservoir de carburant et mettez-le de côté. REMARQUE : Le bouchon du

réservoir peut être serré et difficile à dévisser.

3. Ajoutez lentement de l'essence sans plomb dans le réservoir. Faites attention à ne pas trop remplir.

La capacité du réservoir de carburant est de 0.39 gallons.

REMARQ

UE: Ne remplissez pas le réservoir de carburant jusqu'en haut. L'essence se dilatera et se

renversera pendant l'utilisation, même si le bouchon du réservoir est en place.

4. Réinstallez le bouchon du réservoir et essuyez l'essence renversée avec un chiffon sec.

IMPORTANT:

 N’utilisez jamais un mélange hui

le/essence.

 N’u

tilisez jamais de la vieille essence.

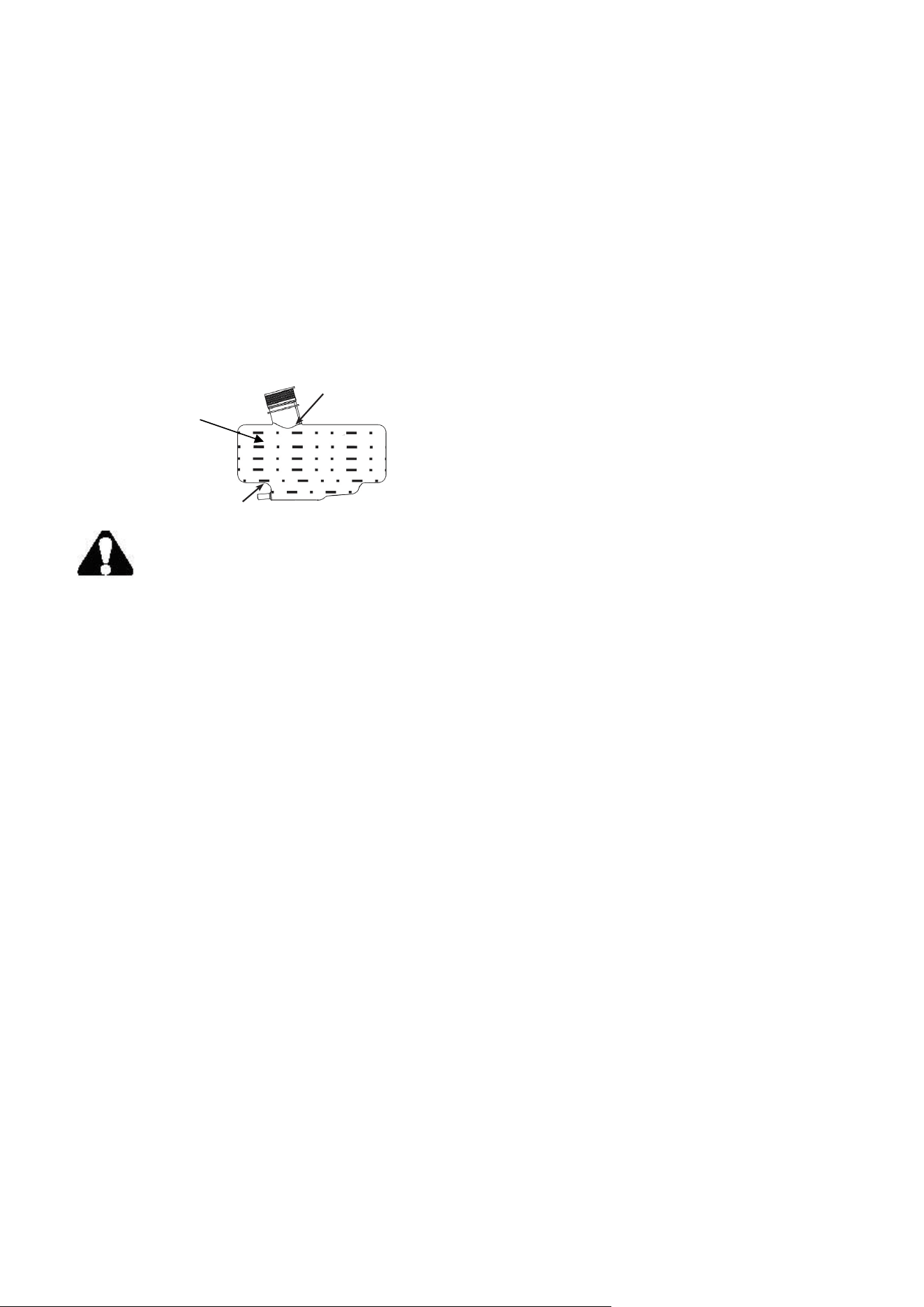

NIVEAU SUPÉRIEUR

DE CARBURANT

RÉSERVOIR DE

CARBURANT

 Évitez de faire entrer de la saleté ou de l'eau dans le réservoir de carburant.

 L'essence peut vieillir dans le réservoir et rendre le démarrage difficile. Ne stockez jamais une la

laveuse haute pression pendant de longues périodes avec de l'essence dans le réservoir ou le

carburateur.

DÉMARRER LE MOTEUR

Pour démarrer le moteur, effectuez les étapes suivantes:

1.Vérifiez les niveaux d'huile et de carburant.

2. Tournez le commutateur d'allumage du moteur en position on.

3. Mettez le levier du starter en position DÉMARRER (Courte).

4. Veuillez engager le contrôleur marche / arrêt du moteur en tirant sur le démarreur de recul. Veuillez

tirer de façon lente sur la poignée du démarreur de recul jusqu'à ce qu'une légère résistance se fasse

sentir, puis tirer rapidement pour démarrer le moteur.

Veuillez retourner doucement le cordon dans le démarreur de recul. Ne jamais laisser le cordon se

replier.

5. Une fois que le moteur a démarré, ramenez lentement le levier d'étranglement à fond en position

OUVRIR (Longue).

REMARQUE: Après plusieurs tentatives infructueuses de démarrage du moteur, veuillez consulter le

guide de dépannage avant d'essayer à nouveau. Si les problèmes persistent, veuillez appeler le service

clientèle.

REMARQUE

: Ne laissez pas la poignée du démarreur s'encliqueter contre le moteur. Retournez-la

doucement pour éviter d'endommager le démarreur

ARRÊTER LE MOTEUR

Turn the engine ignition switch to the OFF position.

UTILISATION DU NETTOYEUR À PRESSION

Trigger handle

WARNING:

Hold the trigger handle securely with both hands. Expect the trigger handle to move when

the trigger is pulled due to reaction forces. Failure to do so could cause loss of control and

injury to yourself and others.

 Veuillez tirer vers l'arrière et maintenir la gâchette pour faire fonctionner le nettoyeur à pression

électrique.

 Veuillez relâcher la gâchette pour arrêter l'écoulement de l'eau à

travers la buse.

Comment engager le verrou:

Veuillez pousser le verrou vers le haut jusqu'à ce qu'il s'enclenche dans

la fente.

Comment désengager le verrou :

Veuillez pousser le verrou vers le bas et dans sa position initiale. Veuillez commencer avec la buse à une

distance de 1 à 2 pieds de la surface de nettoyage et approcher doucement de la surface jusqu'à ce que le

niveau de nettoyage souhaité soit atteint. La pulvérisation trop proche risque d’endommager la surface de

nettoyage.

INSTALLER/RETIRER LA BUSE

Les buses pour la baguette de pulvérisation sont stockées dans le porte-buse sur le panneau. Les couleurs

sur le panneau identifient l'emplacement de la buse et le type de pulvérisation. Veuillez vous référer au

tableau suivant pour choisir la buse correcte pour le travail à effectuer.

COMMENT REMPLACER LA BUSE SUR LA BAGUETTE DE PULVÉRISATION

1. Veuillez choisir la buse adaptée à la tâche à accomplir.

2. Veuillez retirer le collier de connexion rapide et installer la buse.

3. Veuillez relâcher le collier de connexion rapide pour fixer la

buse.

4. Assurez-vous que la buse est verrouillée en place.

DANGER : Risque d'injection de fluide. Ne pas diriger le jet de décharge vers des personnes,

une peau non protégée, des yeux ou des animaux de compagnie, car cela pourrait causer des

blessures graves.

AVERTISSEMENT : La projection d'objets peut causer un risque de blessure grave. Ne pas

tenter de changer les buses quand le nettoyeur à pression électrique est en marche. Veuillez

arrêter le moteur avant de remplacer les buses.

AVERTISSEMENT : La projection d'objets peut causer un risque de blessure grave.

Assurez-vous d’avoir inséré la buse complètement dans la douille de connexion rapide et

d’avoir engagé complètement le collier de connexion rapide (vers l'avant) avant d'appuyer sur

la gâchette du pistolet.

COLEUR DE LA

BUSE

MODE DE

PULVÉRISATION

UTILISATION SURFACES*

Rouge

0˚

ettoyage puissant pour le

nettoyage ponctuel de

surfaces dures et non

eintes ou pour les endroits

difficiles à atteindre

Surface en métal ou béton non

eints ;

E PAS utiliser sur le bois.

Jaune

15˚

ettoyage intensif des

surfaces dures non peintes

Grilles, chaussée, trottoirs en

béton ou en brique, brique non

einte ou stuc.

Vert

25˚

ettoyage intense de

grandes surfaces

métal, béton ou bois.

Blanc

40˚

Cet embout de nettoyage à

ression électrique est

mieux utilisé pour le

nettoyage léger ou délicat.

Clôtures, terrasses, patios

Noir

Savon

Ajout des solutions de

nettoyage

La pulvérisation à basse pression

est sûre pour toutes les surfaces.

Veuillez vérifier toujours si la

solution de nettoyage est

com

atible avant l’utilisation.

*REMARQUE : La pulvérisation à haute pression de votre nettoyeur à pression électrique peut

endommager des surfaces telles que le bois, le verre, la peinture automobile, les bandes et garnitures

automobiles et les objets délicats tels que les fleurs et les arbustes. Avant la pulvérisation, veuillez

vérifier l'article à nettoyer pour vous assurer qu'il est suffisamment solide pour résister aux dommages

causés par la force de la pulvérisation

UTILISATION DU TUYAU HAUTE PRESSION

AVERTISSEMENT :

Risque d'injection. Veuillez déballer et redresser complètement le tuyau haute pression avant

et pendant chaque utilisation et ne pas le laisser tordre. Le tuyau haute pression qui est équipé

d'un revêtement extérieur est plus résistant. Si le revêtement extérieur est endommagé, veuillez arrêter

l’utilisation du tuyau et le remplacer immédiatement. Un tuyau plié ou endommagé peut causer une fuite

haute pression et provoquer une injection ou d'autres blessures graves.

Comment éviter d'endommager le revêtement extérieur :

 Veuillez inspecter le tuyau avant chaque utilisation.

 Veuillez dérouler complètement le tuyau et le redresser avant l’utilisation.

 Ne laissez pas se tordre le tuyau haute pression.

 Veuillez éloigner le tuyau des surfaces chaudes et des bords tranchants.

 Ne pas tirer ce produit par le tuyau haute pression.

 Ne pas laisser le tuyau s'écraser ou s'enrouler autour d'objets.

NETTOYAGE AVEC DÉTERGENT

AVERTISSEMENT : N'UTILISEZ QUE DES DÉTERGENTS CONÇUS POUR LES

NETTOYEURS À PRESSION ÉLECTRIQUE. N'utilisez pas de détergents ménagers,

d'acides, d'alcalins, d'agents de blanchiment, de solvants, de matières inflammables ou de

solutions de qualité industrielle, car cela pourra endommager la pompe ou causer des dommages

matériels.

De nombreux détergents doivent être mélangés avant l’utilisation. Veuillez préparer la solution de

nettoyage en fonction des instructions figurant sur le flacon de solution.

 Arrêter le moteur.

 Veuillez verser le détergent dans le réservoir de savon. Veuillez utiliser un entonnoir, si nécessaire,

pour éviter l’éparpillement accidentel du détergent hors du réservoir. Si du détergent est renversé lors

du remplissage, assurez-vous de nettoyer et de sécher ce produit avant de continuer l’utilisation.

 Insérer la buse de basse pression (noire) sur le raccord à branchement rapide du tube de

pulvérisation.

 Démarrez le moteur.

DÉMARRAGE

AVERTISSEMENT : afin de réduire le risque de blessures, lire le monde d’emploi de la

laveuse haute pression avant de la mettre en marche.

DANGER : risque d’injection de liquide et de lacération Lors du fonctionnement à pression

élevée, NE PAS laisser le jet à haute pression en contact avec la peau et les yeux sans

protection ou avec des animaux. Une blessure grave se produira.

1. Dans un endroit exterieur bien aere, ajoutez de l'essence pure, sans plomb, de haute qualite et ayant un

indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence deversee avant de demarrer le

moteur.

2. Verifiez le niveau d’huile.

3. Raccorder le tuyau d’eau a l’approvisionnement d’eau. Faire couler de l’eau dans le tuyau pour retirer

toute bulle d’air. Des que le jet d’eau est constant, fermer l’approvisionnement d’eau.

4. Assurez-vous que l'ecran filtrant est dans l'orifice d'entree d'eau de la pompe. REMARQUE: Le cote

conique doit etre dirige vers l'exterieur.

5. Branchez la source d'eau a l'orifice d'entree de la pompe.

6. Attachez le boyau a haute pression a la sortie de la pompe.

7. Ouvrez le robinet de la source d'eau.

8. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en appuyant sur la detente

jusqu’a l’obtention d’un jet d’eau constant.

9. Pour selectionner la bonne buse pour le travail souhaite.

10. Demarrez le moteur.

11. Appuyez sur la detente du pistolet pour commencer la vaporisation d'eau.

12. Relachez la detente pour arreter le debit d’eau.

ARRÊT DE L'APPAREIL

1. Apres chaque usage, si vous avez applique des produits chimiques, placez le boyau de produit

chimique dans un recipient d'eau propre et aspirez de l'eau propre a travers le systeme d'injection de

produit chimique pour bien rincer le systeme.

AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape, cela risque

d'endommager la pompe.

2. Arretez le moteur. Consultez le Guide du moteur.

AVIS : Risque des dommages à la propriété. Ne fermez JAMAIS le robinet d'eau lorsque le moteur

tourne.

3. Fermez le robinet de la source d'eau.

4. Appuyez sur la detente du pistolet de vaporisation pour degager l’eau sous pression dans le boyau ou

dans le pistolet.

5. Consultez la section sur l'entreposage de ce guide pour connaitre les procedures d'entreposage

appropriees.

ENTRETIEN

AVERTISSEMENT : risque de brûlure Lors d’un entretien, il y a présence de

surfaces d’eau chaudes, à pression élevée et de pièces mobiles qui peuvent provoquer des

blessures graves ou un décès.

AVERTISSEMENT : risque d’incendie Avant tout entretien ou réparation, toujours

débrancher le fil de la bougie, laisser refroidir le moteur et décompresser toute pression d’eau.

Le moteur contient un combustible inflammable. Ne pas fumer ou travailler près de flammes

nues lors d’un entretien.

Afin d'assurer le bon fonctionnement et une duree de vie prolongee de votre laveuse a pression, vous

devez preparer et suivre un calendrier d'entretien regulier. Si votre laveuse a pression est utilisee dans un

environnement defavorable, tel qu'a des temperatures elevees ou des conditions poussiereuses, les

verifications d'entretien doivent etre executees plus souvent.

LUBRIFICATION DE LA POMPE

La pompe de cette unité est lubrifiée avec une quantité suffisante de lubrifiant de haute qualité pour

garantir la durée de vie de l'unité dans des conditions de fonctionnement normales. Par conséquent, aucun

autre lubrifiant n'est nécessaire.

MAINTENANCE DE LA POMPE

Veuillez effectuer une inspection visuelle de la pompe régulièrement. Si vous constatez une fuite de

lubrifiant autour des joints de la pompe, veuillez envoyer le nettoyeur à pression électrique à un centre de

service autorisé pour réparation. La pompe du nettoyeur à pression électrique n’inclut aucune pièce

réparable par l'utilisateur. Toute tentative de réparer ou modifier la pompe peut endommager le nettoyeur

à pression électrique et annuler la garantie du produit.

CONNEXIONS

Les connexions des boyaux de la laveuse a haute pression, du pistolet et de la lance doivent etre nettoyees

regulierement et lubrifiees avec une huile legere ou de

la graisse non soluble a l'eau afin d'eviter les fuites et dommages aux joints toriques.

NETTOYAGE DE LA BUSE

En cas d’obturation de la buse avec une matiere etrangere (saletes par exemple),

une pression excessive peut se developper. En cas d’obturation ou de restreinte

partielle de la buse, la pression de la pompe pulsera. Nettoyer immediatement la

buse a l’aide de la trousse de nettoyage fournie. Suivre les directives suivantes :

1. Eteindre la laveuse haute pression et fermer l’arrivee d’eau.

2. Enfoncer la detente du pistolet de pulverisation pour decompresser toute pression

d’eau.

3. Debrancher le tube de pulverisation du pistolet.

4. Retirer toute trace d’obstruction a l’aide de l’outil de nettoyage de buse fourni puis rincer a l’eau

fraiche en sens contraire.

5. Diriger l’arrivee d’eau dans la buse haute pression pendant 30 secondes pour evacuer les particules

detachees.

6. Rebrancher le tube de pulverisation au pistolet puis ouvrir l’arrivee d’eau.

7. Demarrer la laveuse haute pression et selectionner la pression elevee pour tester le pistolet de

pulverisation.

NETTOYAGE DU FILTRE D’ENTRÉE D’EAU

Cet ecran filtrant devrait etre verifie periodiquement et nettoye au besoin.

1. Saisissez l'extremite du filtre et retirez-le de l'orifice d'entree d'eau de la pompe, tel qu'illustre.

2. Nettoyez le filtre en le rincant a l'eau sur les deux cotes.

3. Reinserez le filtre dans l'orifice d'entree d'eau de la pompe.

REMARQUE : Le cote conique doit etre dirige vers l'exterieur.

REMARQUE : N'utilisez pas la laveuse a pression lorsque le filtre n'est pas pose de facon appropriee.

STOCKAGE DU NETTOYEUR À PRESSION ÉLECTRIQUE

REMARQUE : L'utilisation régulière du protecteur de pompe vous offrira de meilleures

performances de ce produit et augmentera la durée de vie de la pompe. Veuillez stocker ce produit

dans un endroit sec et couvert à l’abri des intempéries. Il est important de stocker ce produit dans un

endroit à l'abri du gel. Veuillez vider toujours l'eau de tous les tuyaux, de la pompe et du réservoir de

savon avant le stockage.

 Assurez-vous que l'interrupteur Marche/Arrêt est en position d’arrêt.

 Veuillez débrancher tant le tuyau haute pression que le tuyau d'arrosage de la pompe.

 Veuillez incliner ce produit pour permettre à l'eau restante dans la pompe de s'écouler via l'entrée

d'eau.

REMARQUE :

Si l'endroit où votre nettoyeur à pression électrique est stocké descend en dessous de 32°F, il est

nécessaire d’utiliser un protecteur de pompe avant le stockage pour éviter les dommages découlant du gel.

Les dommages découlant du gel rendront invalide votre garantie.

 Veuillez stocker ce produit et ses accessoires dans un endroit dont la température n’atteint pas celle

de congélation. Ne pas les stocker près d'un four ou d'autres sources de chaleur susceptibles

d’assécher les joints de la pompe.

DÉPANNAGE

Problem Cause Correction

Le moteur ne démarre

1. Aucun carburant

2. Accumulation de pression après avoir

tiré deux fois sur le cordon de démarrage

ou après l'utilisation initiale

3. Le levier d'étrangleur est en position

sans étranglement "No Choke"

4.Fil de bougie n'est pas branche

5.Interrupteur du moteur est en position

OFF.

6.Le levier d'étranglleur est en position

"Choke" lorsque le moteur est chaud ou

lorsque le moteur a été exposé à

une source de chaleur pour une période

rolongée.

1.Ajoutez du carburant

2.Appuyez sur la detente du pistolet pour degager la

ressio

3. Deplacez le levier d'etrangleur a la position

d'etranglement "Choke".

4. Branchez le fil de la bougie d'allumage

5. Placez l'interrupteur du moteur en position ON.

6. Deplacez le levier d'etrangleurr a la position sans

etranglement.

Aucune pression ou

basse pression

(a l'utilisation

initiale)

1.La lance n'est pas en position de haute

ression

2.Alimentation en eau insuffisante

3. Fuite au raccord de boyau a haute

ression

4. Buse obstruee

5. Ecran de filtrage d'eau obstrue

1.Consultez les instructions Utilisation de la lance

de vaporisation de la section Utilisation

2. La source d'eau doit acheminer au moins 5 gal./min

137,9 kPa (20 PSI)

3.Reparex la fuite. Appliquez du ruban d'etancheite au

besoin

4.Consultez les instructions Nettoyage de la buses de

la section Entretien

5. Retirez le filtre et nettoyez-le. Consultez les

instructions

ettoyage du filtre d’entrée d’eau de la section

Entretien

Problem Cause Correction

Aucune pression ou

basse pression

(a l'utilisation

initiale)

6. De l'air se trouve dans le boyau 6. Arrêtez le moteur et fermez ensuite le robinet de la

source d'eau. Débranchez la source d'eau de l'orifice

d'entrée de la pompe et ouvrez le robinet de la source

d'eau pour purger l'air du boyau. Lorsqu'un jet continu

d'eau paraît, fermez le robinet de la source

d'eau. Rebranchez la source d'eau à l'orifice d'entrée de

la pompe et ouvrez la source d'eau. Appuyez sur

la détente pour purger l'air qui reste

7. Le levier d'étrangleur esten position

"Choke".

8. Le boyau à haute pression est trop long

7. Déplacez le levier d'étrangleur à la position sans

étranglement "Choke".

8. Utilisez un boyau à haute pression d'une longueur

inférieure à 30 mètres (100 pieds)

Aucun produit chimique

n'est aspiré

1. La lance n'est pas en position de basse

ression

2.Filtre de produit chimique obstrué

3.L'écran filtrant de produit chimique n'es

as submergé dans le produit chimique

4.Le produit chimique est trop épais

5.Le boyau à haute pression est trop long

1. Consultez le paragraphe Utilisation de la lance de

vaporisation

2.Nettoyez le filtre

3.Assurez-vous que l'embout du boyau de produit

chimique est entièrement submergé

dans le produit chimique

4. Diluez le produit chimique. Le produit chimique

devrait avoir la consistance d'eau

5. Utilisez un boyau d'eau plus long au lieu d'un boyau

haute pression plus long

Aucune pression ou

basse pression(après un

certain temps

d'utilisation normale)

1.Joint d'étanchéité ou garniture usés

2.Soupapes usées ou obstruées

3.Piston de déchargeur usé

S'il vous plaît contacter notre département de service

clients

Fuite d'eau au niveau de

la connexion du

istolet/lance

1.Joint torique use ou brise

2.Connexion de boyau desserree

1.Check and replaa Vérifiez et remplacez

2. Serrez

Fuite d'eau au niveau de

la pompe

1.Connexions desserrées. Serrez

2.Garnitures de piston usees

3. Joints toriques usés ou brisés

La tête de la pompe ou les tubes sont

endommagés à cause du gel

S'il vous plaît contacter notre département de service

clients

La pompe fonctionne de

façon pulsée

Buse obstruee Consultez les instructions Nettoyage de la buses

VUE ÉCLATÉE ET LISTE DES PIECES

Item Stock # Description Qty

Item Stock # Description

1 303020274 Boulon M8*45 3

19 303081246 Tube au milieu 1

2 303041022 Rondelle à ressort 3

20 303020694 Boulon M6×60 4

3 303042023 Rondelle plate 3

21 303020126 Boulon M8×45 2

4 303090083 Pompe 1

22 303081247 Tube supérieur 1

5 203070137 Soutenir les pieds 2

23 302120074 élingues 1

6 303030087 écrou à bride M6 6

24 303081415 Tuyaux haute pression 1

7 303081245 Tube inférieur 1

25 203051111 Crochet 1

8 303030077 Écrou M8 8

26 303010402 Vis ST4x16 2

9 203050691 Roue 10" 2

27 303020652 Boulon M6×28 4

10 303160906 Bague d'axe 2

28 302110100

Bouchons pour bouteilles

de savon

11 303043039 Rondelle plate 2

29 203070141 Réservoir de savon 1

12 303160900 Axe 1

30 303060149 15˚ Buse 1

13 303060147

Pistolet haute

pression

31 303060150

25˚ Buse 1

14 303060148 0˚ Buse 1

32 303060181 40˚ Buse 1

15 303190362 Moteur 1

33 303060162 Buse Savon 1

16 303071490

Plaque support

moteu

34 203070139

Gaine de buse 4

17 303020693 Boulon M8×40 4

35 303060152 Aiguille de buse 1

18 303110042 Clé plate 1

36 303081425 Siphon 1

VUE ÉCLATÉE DU MOTEUR ET LISTE DES PIÈCES

NO. PART No. Descri

tion QTY

NO. PART No. Descri

tion QTY

E01-1 11310-Z3F0114-00A1

Boîte de

vilebrequin

1 E04-1 13200-Z3F0110-00A0

Ensemble de

l'anneau de

piston

E01-2 90103-0410-51A0 Vis 1 E04-2 13111-Z3F0110-00A0 Piston 1

E01-3 11337-Z2P0110-00A0

Déflecteurs de

comprimés

respiratoires

1 E04-3 13122-Z350110-00A0 Bague de piston 2

E01-4 11321-Z3F0110-00A0

Comprimés

respiratoires

1 E04-4 13121-Z810110-00A0

Goupille de

piston

E01-5 11333-Z3F0110-00A0

Panneau de

couvercle de

fente respiran

1 E04-5 13010-Z3F0110-00A0

Assemblage de

la tige de

connexion

E01-6 90007-0612-A1A0 Boulon 3 E04-6 13300-Z3F1310-00A0 Vilebrequin 1

E01-7 90548-0205-CLA0 Roulement- P6 1 E04-7 90408-Z030210-00A0 Rondelle 1

E01-8 90682-Z020410-00A0 Joint d'huile 1 E04-8

14014-Z2R0110-00A

Engrenage 1

E01-9 16061-Z3F0110-00A0

Axe de

l'engrenage du

ré

ulateu

1 E05-1 90007-0612-A1A0 Boulon 4

E01-10 90408-Z010210-00A0 Rondelle 1 E05-2 12411-Z3F0110-00A0 Tête de c

lindre 1

E01-11 90682-Z030210-00A0 Joint d'huile 1 E05-3 14310-Z3F0110-00A0

Bras oscillant de

soupape

E01-12 90501-Z010110-00A0

Goupille

fendue

1 E05-4 14318-Z3F0110-00A0

Assemblage de

la bielle

pendante

E01-13 19340-Z3F0110-00A0

Bouclier

inférieur

1 E05-5 14318-Z950110-00A0

Assemblage de

la bielle

pendante

E01-14 90007-0618-A1A0 Boulon 1 E05-6 12109-Z810110-00A0

Clip de serrure

de soupape

E01-15 19340-Z3F0210-00A0

Bouclier

inférieu

1 E05-7 12112-Z810210-00A0

Siège de ressort

de valve

E01-16 15010-Z3F0111-Q600 Jau

e à huile 1 E05-8 12103-Z010110-00A0 Ressort de valve 2

E03-1 11411-Z3F0211-00A0

Couvercle de

boîte du

vilebrequin

1 E05-9 12101-Z810210-00A0

Joint de valve de

pare-huile

E03-2 90007-0622-A1A0 Boulon 8 E05-10 90102-0512-A1A0

Vis à tête

cylindrique

hexagonale

intérieure

E03-3 90502-0810-00A0 Goupille, 2 E05-11 12003-Z3F0110-0100 Boulon 4

E03-4 90682-Z030120-00A0 Joint d'huile 1 E05-12 30010-Z050110-00A0

Bougie

d'alluma

E03-5 16400-Z3F0110-00A0

Engrenage du

ré

ulateu

1 E05-13 12140-Z3F0110-00A0 Tête de cylindre 1

E03-6 90007-0612-A1A0 Boulon 1 E05-14 90204-Z020310-00A0

Goujons à

double tête

E03-7 16013-Z030120-00A0

Plaque de

compression

de broche de

ré

ulateu

1 E05-15 12111-Z3F0110-00A0

Valve

d'admission

E03-8 11007-Z010110-00A0

Boulon de

terre

1 E05-16 12111-Z950110-00A0

Valve

d'admission

E03-9 90408-Z010110-00A0 Rondelle 1 E05-17 12131-Z3F0110-00A0 Joint de culasse 1

NO. PART No. Descri

tion QTY

NO. PART No. Descri

tion QTY

E05-18 14071-Z3F0110-00A0

Poussoir de

soupape

2 E10-5 90310-0600-31A0 Écrou 2

E05-19 14081-Z2R0110-00A0 Poussoir 2 E11-1 16730-Z620211-LKD0

Capuchon de

carburan

E05-20 14200-Z3F0210-00A0 Arbre à cames 1 E11-2 16620-Z3F0111-00M0

Réservoir de

carburan

E06-1 90254-0520-51A0

Vis cruciforme à

tête de disque,

rondelle à ressort et

Rondelle plate

Combo

4 E11-3 16652-Z030110-00A0

Filtre à

carburant

E06-2 80001-Z3F0210-RCA0

Capot extérieur du

moteu

1 E11-4 90685-D075-0EA0 Pince 1

E06-3 90305-0600-31A0 Écrou 3 E11-5 90686-Z3F0310-00M1

Tuyau de

carburan

E06-4 28200-Z3F0313-Q200

Poignée de lanceur

à rappel

1 E11-6 90685-D105-0EA0 Pince 1

E06-5 28001-Z3F0110-0100 Gou

on 2 E11-7 90007-0630-A1A0 Boulon 1

E06-6 28001-Z030220-00A0 Gou

on 1 E11-8 90684-Z0A0110-00A0 Clip 1

E08-1 16004-Z3F0110-00A0

Joint de plaque

d'isolation

thermique

1 E12-1 13501-Z010110-00A0 Écrou 1

E08-2 16003-Z3F0110-00A0 Isolateur 2 E12-2 28002-Z3F0110-0100

Poulie de

démarra

E08-3 16001-Z3F0110-00A0

Joint de

carburateu

1 E12-3 19352-Z2R0111-00A0 Roue à aubes 1

E08-4 16100-Z3F0110-00M0 Carburateur 1 E12-4 13510-Z3F0110-00A0 Roue libre 1

E08-5 17001-Z2P0110-00A0

Coussin en

caoutchouc de

filtre à ai

1 E12-5 30400HZ3F0110-0000

Bobine

d'allumage

E08-6 16907-Z020120-00A0

Manchon en

caoutchouc

1 E12-6 90007-0630-A1A0 Boulon 1

E08-7 16123-Z3F0110-QGB0

Barre de traction

d'obturateu

1 E13-1 16070-Z3F0110-00A0

Engrenage du

ré

ulateu

E09-1 17004-Z3F0111-00A0

Tuyau de drainage

1 E13-2 16072-Z010110-00A0

Boulon de

fixation

E09-2 17100-Z3F0110-00A0

Assemblage du

filtre à ai

1 E13-3 90305-0600-31A0 Écrou 1

E09-3 90305-0600-31A0 Écrou 2 E13-4 16062-Z3F0210-00A0

Axe de

l'engrenage du

ré

ulateu

E09-4 17150-Z020210-0000

Élément du filtre à

air

1 E13-5 16063-Z3F0210-00A0

Ressort de

contrôle de

vitesse

E10-1 90204-Z3F0110-0100

Boulons à double

tête(Bm=2D)

2 E13-6 16561-Z3F0110-01A0

Plaque de

manoeuvre

d'accélérateu

E10-2 18001-Z3F0110-00A0

Joint d'étanchéité

pour éven

1 E13-7 35540-Z020110-QGB0

Interrupteur

d'arrê

E10-3 18100-Z3F0110-00A1 Silencieux 1 E13-8 35555-Z3F0110-0000

Ligne de mise

à la terre de

commutateu

E10-4 18130-Z3F0111-H7A0

Couvercle

extérieur du

silencieux

GARANTIE LIMITÉE DE DEUX(2) ANS

Nous vous félicitons d'avoir acheté un article de qualité supérieure-PowerSmart. Nos produits sont

conçus et fabriqués pour correspondre à toutes les normes de sécurité de l'industrie.

GARANTIE LIMITÉE DES MACHINES POWER SMART DE DEUX(2) ANS.

PowerSmart(“vendeur”) garantit seulement à l’acheteur original, tous les prouduits de PowerSmart

seront gratuits à défauts de matériaux ou de technologies pour une durée de deux(2) ans à compter de

la date d’achat. Quatre-vingt-dix(90) jours si la machine est equipée professionnellement ou

commercialement.

LE SEULE OBLIGATION DE VENDEUR ET VOTRE SEUL RECOURS en garantie limitées de

deux an s, et la mesure premise en vertu de de loi,la garantie ou la condition en vertu de la loi, doit

être la paire ou le remplacement de pièces, sans frais, qui sont défectueux dans le materiel ou

l’exécution du travail et qui n’ont pas été usurpée, négligemment géré par des autres que le vendeur

ou autorisé service center. pour faire une demande de la présente garantie limitée, vous devez

retourner le produit életricque: frais du transport payé au préalable, inclure une copie lisible du

reçu original à PowerSmart, qui comprend la date d’achat ( mois et année) et le nom de

l’entreprise d’ achetée.

CETTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES AVEC L’OUTIL, COMME DES

LAMES DE SCIES CIRCULAIRES AUTRES POINTS CONNEXES OU TOUT REMPLACEMENT

DE PIÈCES ÉNUMÉRÉESÀ L’ENTRETIEN.

TOUTE GARANTIE IMPLICITE DOIT ÊTRE LIMITÉE À UNE DURÉE DE DEUX (2) ANS À

COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS ET PROVINCES

CANADIENNES NE PERMETTENT DE LIMITER L’IMPLIED WARRANTY DURE

LONGTEMPS, SI LA LIMITATION NE PAS S’APPLIQUENT À VOUS.

EN AUCUN CAS, LES VENDEURS NE SONT PAS RESPONSABLES DES ACCIDENTS PAR

HASARD OU DIRECT (Y COMPRIS, MAIS PAS UNIQUEMENT LA RESPONSABILITÉ

POUR PERTE DE BÉNÉFICES) DÉCOULANT DE LA VENTE OU DE L’UTILISATION DE

CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET PROVINCES CANADIENNES NE

PERMETTENT PAS L’EXLUSION OU LIMITATION DES ACCIDENTS PAR HASARD OU

DIRECT, DONC CETTE LIMITATION OU L’EXCLUSION NE PAS S’APPLIQUENT À

VOUS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS LÉGITIME, ET VOUS POUVEZ

AUSSI AVOIR D'AUTRES DROITS QUI PEUVENT DÉPENDRE D 'ETAT DANS LES

ÉTATS-UNIS, PROVINCE DU CANADA ET DU PAYS.

Toutes les questions / les commentaires, la assistance technique ou la

maintenance, sans frais: 872-314-0005 (lun-ven 9am-5pm CST)

E-mail: support@amerisuninc.com.

IL FAUT BIEN GARDER VOS REÇUS, SINON CETTE GARANTIE EST NULLE.

CONTENIDOS

Datos técnicos…...………………………………………………….…….....53

Introducción……………………………………………………….………...54

Información de seguridad…….………………………………………..........54

Procedimientos generales de seguridad……....………………………......…55

Instrucciones de seguridad importantes……....………………………......…56

Símbolos…………………………………….………………………………58

Conozca su limpiador de presión………….…………………………… … 59

Instrucciones de montaje……………………………………………………60

Operación……………………....…………………………………………...63

Mantenimiento……………………………………………………………... 68

Almacenamiento…………………………………………………………....69

Solución de problemas……………………………………………………...70

Vista detallada y lista de piezas………………………………………….....71

Garantía…………………………………………………………………......76

DATOS TÉCNICOS

Lavadora a presión Modelo # DB1050

Tipo de Motor: 4 tiempos, OHV, cilindro único con sistema

de refrigeración por aire forzado

Desplazamiento: 201cc

Capacidad del tanque de combustible: 0.39 Galones

Capacidad de aceite: 16.9 fl.oz

Velocidad de flujo: 2.5 GPM

Máx. presión: 3300 PSI

Tamaño de la rueda: 10 pulgadas

Dimensiones del embalaje ( Largo × Ancho × Alto ): 22.4 x 20.5 x 21.5 pulgadas

Peso: 60 libras.

INTRODUCCIÓN

Gracias por comprar un producto PowerSmart®. Este manual proporciona información sobre la

operación segura y el mantenimiento de este producto. Se ha hecho todo lo posible para garantizar la

precisión de la información en este manual. PowerSmart® se reserva el derecho de cambiar este producto

y especificaciones en cualquier momento sin previo aviso.

Mantenga este manual a disposición de todos los usuarios durante toda la vida útil de la máquina de

limpieza a presión.

Este manual contiene mensajes especiales para llamar la atención sobre posibles problemas

de seguridad, daños a la máquina de limpieza a presión, así como información útil de

operación y servicio. Lea toda la información detenidamente para evitar lesiones y daños a la

máquina.

¿PREGUNTAS? ¿PROBLEMAS?

Comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta y/o comentario

que surja, ya sea por correo electrónico: support@amerisuninc.com, o llamada gratuita al (872) 314-0005.

Estamos disponibles de lunes a viernes de 9 a.m. a 5 p.m. Horario Estándar del Este para ayudarlo a

resolver cualquier problema que pueda encontrar.

AVISO SOBRE EMISIONES

Los motores que están certificados para cumplir con las regulaciones de emisiones de la Agencia Estatal

de Protección Ambiental de los Estados Unidos para SORE (Equipos pequeños todoterreno ), están

certificados para operar con gasolina regular sin plomo y pueden incluir los siguientes sistemas de control

de emisiones: (EM) Modificaciones del motor y (TWC) Tres -Catalizador de vías (de estar equipado).

INFORMACIÓN DE SEGURIDAD

Antes de operar esta máquina de limpieza a presión, lea y observe todas las advertencias, precauciones e

instrucciones en la cortadora de césped y en este Manual de Instrucciones.

NOTA: La siguiente información de seguridad no está destinada a cubrir todas las condiciones y

situaciones posibles que puedan ocurrir. Lea todo el Manual de Instrucciones para obtener instrucciones

de seguridad y operación. El incumplimiento de las instrucciones y la información de seguridad puede

provocar lesiones graves o la muerte.

Este símbolo de alerta de seguridad se utiliza para identificar información de seguridad sobre peligros

que pueden provocar lesiones personales.

Se utiliza una palabra de advertencia (PELIGRO, ADVERTENCIA o PRECAUCIÓN) con el

símbolo de alerta para indicar la probabilidad y la posible gravedad de la lesión.

Adicionalmente, un símbolo de peligro puede ser utilizado para representar el tipo de peligro.

PELIGRO indica un peligro que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN cuando se usa sin el símbolo de alerta, indica una situación que podría provocar daños

en el motor.

PROCEDIMIENTOS GENERALES DE SEGURIDAD

Para cualquier pregunta relacionada con los avisos de peligro y seguridad enumerados en este manual o

en el producto, llame al (872) 314-0005 de lunes a viernes de 9 a 5 Horario Estándar del Este antes de usar

el motor.

PELIGRO: MONÓXIDO DE CARBONO

Usar un motor en interiores PUEDE MATARLO EN MINUTOS. El escape del motor contiene

monóxido de carbono (CO). Este es un gas venenoso que no puede ver ni oler. Si puede oler el escape del

motor, está respirando CO. Pero incluso si no puede oler el escape, podría estar respirando CO.

NUNCA use un motor dentro de casas, garajes, espacios de acceso u otras áreas parcialmente cerradas.

Se pueden acumular niveles mortales de monóxido de carbono en estas áreas. El uso de un ventilador o la

apertura de ventanas y / o puertas NO ventilarán adecuadamente el CO ni suministrarán aire fresco

adecuado. SOLO use un motor afuera y lejos de ventanas, puertas y conductos de ventilación. Estas

aberturas pueden tirar del escape del motor.

Incluso si usa un motor correctamente, el CO puede filtrarse dentro de la casa. SIEMPRE use una alarma

de CO alimentada por batería o con respaldo de batería en el hogar. Si comienza a sentirse enfermo,

mareado o débil después de que el motor ha estado funcionando, salga al aire fresco

INMEDIATAMENTE. Consulte a un médico. Puede tener envenenamiento por monóxido de carbono.

ADVERTENCIA: El escape de este producto contiene sustancias químicas que el Estado de California

reconoce como causante de cáncer, defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA: Este motor puede emitir vapores de gasolina altamente inflamables y explosivos, que

pueden causar quemaduras graves o incluso la muerte si se enciende. Una llama abierta cercana puede

provocar una explosión, incluso si no está directamente en contacto con la gasolina.

• No opere cerca de una llama abierta.

• No fume cerca del motor.

• Siempre opere en una superficie firme y nivelada.

• Siempre apague el motor antes de repostar. Deje que el motor se enfríe durante al menos 2 minutos

antes de quitar la tapa de combustible. Afloje la tapa lentamente para aliviar la presión en el tanque.

• No sobrellene el tanque de combustible. La gasolina puede expandirse durante la operación. No

llene hasta la parte superior del tanque. Deje espacio para permitir la expansión.

• Siempre verifique si hay combustible derramado antes de operar.

• Vacíe el tanque de combustible y la taza del carburador antes de almacenar o transportar el motor.

ADVERTENCIA: Este motor produce calor cuando funciona. Las temperaturas cerca del escape

pueden exceder los 150°F (65°C).

No toque las superficies calientes. Preste atención a las etiquetas de advertencia en el motor que

identifican las partes calientes de la máquina.

Después de uso, permita que el motor se enfríe antes de tocar el motor o las áreas del motor que se

calientan durante el uso.

PRECAUCIÓN: El mal uso de este motor puede dañarlo o acortar su vida útil.

Solo use el motor para los fines previstos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta máquina es capaz de amputar manos y pies, y arrojar objetos. El incumplimiento de las siguientes

instrucciones de seguridad puede provocar lesiones graves o la muerte.

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda y siga las instrucciones y advertencias de este manual y de la máquina, el motor y los

accesorios.

2. Solo permita que los operadores, responsables, capacitados, familiarizados con las instrucciones y f

ísicamente capaces operen la máquina.

3. No opere la máquina bajo la influencia del alcohol o las drogas.

4. Siga las recomendaciones del fabricante para los pesos de las ruedas o contrapesos.

II. PREPARACIÓN ANTES DE OPERAR

1. Limpie el área de operación de cualquier objeto que pueda ser arrojado o interferir con la operación

de la máquina

2. Mantenga el área de operación libre de espectadores, especialmente niños pequeños. Detenga la má

quina y los accesorios si alguien entra en la zona.

3. Inspeccione la manguera de alta presión periódicamente. Reemplace la manguera de inmediato si está

dañada, gastada, se derritió por contacto con el motor o evidencia signos de grietas, burbujas,

agujeros u otros tipos de pérdida. Nunca tome una manguera de alta presión que tenga una pérdida o

esté dañada.

4. Use equipo de protección personal apropiado, como anteojos de seguridad, protección auditiva y

calzado.

III. FUNCIONAMIENTO

1. Solo opere el motor en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono, el

cual es un veneno mortal.

2. Nunca toque, tome ni trate de cubrir un agujero o causa de pérdida de agua similar en la manguera de

alta presión. El flujo de agua ESTÁ a alta presión y PENETRARÁ la piel.

3. Nunca coloque las manos frente a la boquilla.

4. No dirija el pulverizador hacia sí mismo u otras personas.

5. Asegúrese de que la manguera y los accesorios estén ajustados y en buenas condiciones. Nunca se

sujete de la manguera ni de los accesorios durante la operación.

6. No permita que la manguera entre en contacto con el silenciador.

7. Nunca coloque ni quite la varilla ni los accesorios de la manguera mientras el sistema esté

presurizado.

8. Cuando utilice las lanzas o pistolas de repuesto con esta lavadora a presión, NO utilice una lanza o

una combinación de lanza/pistola que sea más corta en longitud que la que se suministró con esta

lavadora a presión. Esta longitud se mide desde el extremo de la boquilla de la lanza hasta el

disparador de la pistola.

9. Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la

presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces,

hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o los brazos.

10. No se estire demasiado ni se pare en una superficie que no brinde estabilidad.

11. No use la lavadora a presión cuando esté subido a una escalera.

12. Agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la

dispare.

13. Nunca deje la varilla sin atenciónmientras la unidad está en funcionamiento.

14. Desenchufe todos los productos que operan con electricidad antes de intentar limpiarlos. No dirija el

pulverizador hacia tomacorrientes e interruptores eléctricos.

IV. COSIDERACIONES ESPECIALES PARA NIÑOS

1. Pueden ocurrir accidentes trágicos si el operador no está alerta a la presencia de niños. Los niños a

menudo se sienten atraídos por la máquina. Nunca asuma que los niños permanecerán donde los vio

por última vez.

2. Mantenga a los niños fuera del área de operación y bajo el cuidado vigilante de un adulto responsable

que no sea el operador.

V. COSIDERACIONES ESPECIALES PARA FUEGO Y COMBUSTIBLE

1. Extinga todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.

2. Utilize solamente contenedor de combustible aprobado.

3. No quite la tapa de combustible ni agregue combustible con el motor en marcha o mientras esté

caliente.

4. No recargue combustible en interiores o en espacios cerrados

5. No almacene la máquina o el contenedor de combustible, ni recargue combustible, donde haya una

llama abierta, chispa o luz piloto como en un calentador de agua u otro electrodoméstico.

6. Si se derrama combustible, no intente arrancar el motor y evite crear cualquier fuente de ignición

hasta que los vapores de combustible se hayan disipado.

7. Tenga mucho cuidado al manipular gasolina y otros combustibles, son inflamables y los vapores son

explosivos.

8. No rocíe líquidos inflamables.

VI. TRANSPORTACIÓN

1. Coloque siempre la lavadora a presión en un tapete protector cuando la transporte, para proteger al

vehículo de daños por pérdidas.

Siempre transporte y almacene la unidad en posición vertical. Quite la lavadora a presión del vehículo

inmediatamente una vez que haya llegado a destino.

VII. SERVICIO

1. Mantenga la máquina en buen estado de funcionamiento. Reemplace las piezas desgastadas o

dañadas.

2. Máquinas con bombas hidráulicas, mangueras o motores; y / o sistemas de inyección diesel:

ADVERTENCIA: El fluido que escapa bajo presión puede tener suficiente fuerza para penetrar en la

piel y causar lesiones graves. Si se inyecta líquido en la piel, busque atención médica inmediata.

Mantenga el cuerpo y las manos alejados de los orificios o boquillas que expulsan el fluido a alta presi

ón. Si se produce una fuga, haga que un técnico capacitado repare la máquina inmediatamente.

3. Si está equipado, desconecte los cables de la bujía antes de hacer cualquier reparación.

SÍMBOLOS

Algunos de los siguientes símbolos pueden ser utilizados en este producto. Por favor, estúdielos y

aprenda sus significados. La correcta interpretación de estos símbolos le permitirá operar el producto de

forma mejor y más segura.

SYMBOL NAME DESIGNATION/EXPLANATION

Alerta de Seguridad Precauciones que implican su seguridad.

Leer el manual del

usuario

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del usuario antes de utilizar este producto.

Gafas de protección Lleva gafas de protección cuando opere este equipo.

Protección auditiva

Al operar este dispositivo, use un dispositivo de Protección auditiva

adecuado.

Riesgos de las

pistolas de

ulverización

No apunte la pistola a personas, animales, equipos eléctricos o

objetos frágiles. Fuera del alcance de los niños. Puede causar la

muerte o lesiones

raves.

Monóxido de

carbono

Nunca ejecute el motor en interiores o en áreas mal ventiladas. El

escape del motor contiene monóxido de carbono, un gas mortal sin

sabor.

Riesgo de caída

El uso de máquinas puede causar áreas húmedas y riesgos de

tropiezo. Conozca la situación en el área de trabajo. La caída puede

causar la muerte o lesiones graves.

Mantener a la gente

alejada

Mantenga al personal alejado del dispositivo durante la operación.

Mantenga a los niños alejados de la zona de trabajo y vigilados por

adultos responsables.

Explosiones e

incendios

Fuel and vapors are extremely flammable and explosive. Add fuel

in a well ventilated area. Keep fire and spark away. Failure to do so

will result in death or serious injury.

Riesgo de superficie

caliente

Durante la operación, solo se entra en contacto con la superficie de

control del limpiador de presión. Mantenga a los niños alejados de

las máquinas de limpieza a presión en todo momento. Es posible

que no puedan identificar los peligros del producto.

La gasolina es

inflamable

Deje que el motor se enfríe durante al menos dos minutos antes de

repostar.

Peligro de retroceso

Si la presión del agua de la bomba no se libera adecuadamente, el

contragolpe puede retroceder accidentalmente, lo que producirá un

contragolpe. El contragolpe puede causar la muerte o lesiones

graves.

CONOZCA A SU LIMPIADORA DE PRESIÓN

El uso seguro de este producto requiere la comprensión de la información que aparece en la herramienta

y en este manual del operador, así como el conocimiento del objeto que está intentando. Antes de utilizar

este producto, familiarícese con todas las características de funcionamiento y las normas de seguridad.

1 Pistola de pulverización 11 Manguera de alta presión

2 Gancho 12 Tapón del depósito de

combustible

3 Barra de pulverización 13 Boquilla Jabón

Palanca de bloqueo

14 Boquilla 40˚

5 Bo

uilla 0˚ 15 Bo

uilla 25˚

Asa del inicio de retroceso

Pie de soporte

Interruptor de encendido

Varilla de aceite

Rueda

Boquilla 15˚

Depósito de jabón

Pasamanos superior

Entrada de agua

Salida de agua

INSTRUCTIONS DE MONTAJE

Desembalaje

Desembale la máquina de limpieza a presión y todas sus piezas y compárelas con la lista siguiente. No

deseche la caja ni ningún material de embalaje. Llame al 1-872-314-0005 o envíenos un E-mail a

[email protected] si alguna pieza está dañada o falta.

PACKING LIST

 Manual de usuario

 Motor

 Llave de bujía

 Llav Embudo

 Boquilla *4: 0°, 15°, 25°, 40°，Jabón

 Pies de apoyo*2

 Pestillo M6x28 *4

 Pestillo M8x45*2

 Tuerca M8*2

 Tubo superior

 Botella de jabón

 Tubo de alta presión

 Correa

 Pistola de pulverización de alta presión

 Barra de pulverización

 Aguja

AVERTISSEMENT:

Ne pas utiliser ce produit si des pièces figurant sur la liste de colisage sont déjà assemblées à

votre produit lors du déballage. Les pièces de cette liste ne sont pas assemblées au produit

par le fabricant et nécessitent une installation par le client. L'utilisation d'un produit

incorrectement assemblé peut causer des blessures graves.

AVERTISSEMENT:

Si des pièces sont endommagées ou manquantes, ne pas utiliser ce produit tant que les pièces

ne sont pas remplacées. L'utilisation de ce produit avec des pièces endommagées ou

manquantes peut causer des blessures graves.

AVERTISSEMENT:

Ne pas tenter de modifier ce produit ou de créer des accessoires non recommandés pour

l’utilisation avec ce produit. Une telle altération ou modification est incorrecte et susceptible

d’entraîner des blessures graves.

AVERTISSEMENT:

Ne pas connecter ce produit à l'alimentation électrique tant que l'assemblage n'est pas fini. Le

non-respect de cette instruction peut conduire à un démarrage accidentel et des blessures

graves.

INSTALAR LOS PIES DE SOPORTE

Enrosque el perno a través del orificio del pie de soporte y del tubo delantero, y bloquee la tuerca.

INSTALAR LAS ASAS

Alinear la botella de jabón con el agujero de instalación de la manija superior y bloquear los cuatro

pernos (M6x28).

2. Después de instalar el conjunto de manijas superiores, instale los pernos (M8x45). Pase el perno a

través de los dos agujeros de la manija y luego cierre la tuerca.

INSTALAR EL CONJUNTO DE LA PISTOLA

Apunta el cañón de la pistola al agujero de la pistola de agua y apriételo con fuerza. A continuación,

coloque el conjunto de la pistola en el gancho. Colgar el tubo de alta presión en el tubo intermedio con

una correa.

INSTALAR EL TUBO DE SIFÓN

Alinee el tubo de sifón con la salida de agua de la botella de jabón y la entrada de agua del cuerpo de la

bomba, respectivamente, y luego instálelos en su lugar.

CONECTAR LA PISTOLA Y LA TUBERÍA DE ALTA PRESIÓN

Alinee la tubería de alta presión con la entrada de agua de la pistola y apriete el pomo del tubo de alta

presión.

INSTALAR LA TUBERÍA DE ALTA PRESIÓN Y LA TUBERÍA DE ENTRADA DE AGUA

Alinee el tubo de alta presión con la salida de agua y apriete la funda exterior. Alinee el tubo de entrada de

agua (tubo de agua de jardín) con la entrada de agua y apriete la funda exterior.

INSTRUCCIONES DE USO

RELLENO DE GAS Y ACEITE

El motor se entrega sin aceite ni gasolina. Asegúrese de agregar aceite y gasolina antes de arrancar el

motor.

1. Agregue aceite antes de arrancar la cortadora de césped por primera vez.

2. Mantenga el motor con gasolina según las instrucciones.

Advertencia: Tenga mucho cuidado al manipular gasolina. La gasolina es extremadamente

inflamable y sus vapores son explosivos. Nunca alimente la máquina en interiores o mientras

el motor esté caliente o funcionando. Extinga todos los cigarrillos, cigarros, pipas y otras

posibles fuentes de ignición.

Aceite de Motor

El aceite del motor es un factor clave para decidir el rendimiento del motor. No aplique aceite de motor

con aditivos o aceite de motor de gasolina de 2 tiempos, ya que no tendrá suficiente lubricación y podrá

acortar la vida útil del motor.

Verifique el motor con la máquina parada en un terreno nivelado.

Aceite de motor recomendado: 10W-30

Como la viscosidad varía con las regiones y las temperaturas, se recomienda aceite de clase SF.

Temperatura Ambiental

Método de verificación

1. Retire la varilla medidora y límpiela.

2. Vuelva a insertar la varilla medidora en el orificio de llenado de aceite sin atornillar la palanca de

control de aceite.

3. Si el nivel de aceite es demasiado bajo, agregue el aceite de motor recomendado hasta el nivel

superior de aceite

4. Vuelva a instalar la varilla medidora.

Agregar Gasolina

1. Retire la tapa del tanque de combustible y verifique el nivel de

combustible.

2. Si el nivel es demasiado bajo, reabastezca el tanque de combustible,

recuerde agregar combustible no sobre el nivel superior de combustible.

Advertencia:

1. La gasolina es extremadamente inflamable y es explosiva bajo ciertas condiciones.

2. Reabastezca el combustible en un área bien ventilada con el motor parado. No fume ni permita

llamas o chispas en el área donde se almacena la gasolina o donde se recarga el tanque de

combustible.

3. No llene demasiado el tanque de combustible (no debe haber combustible en el cuello de llenado).

Después de repostar, asegúrese de que la tapa del tanque de combustible esté colocada de nuevo de

forma segura.

4. Tenga cuidado de no derramar combustible al repostar. El combustible derramado o el vapor de

combustible pueden encenderse. Si se derrama combustible, asegúrese de que el área esté seca

antes de arrancar el motor.

5. Evite el contacto repetido o prolongado con la piel o la respiración de vapor de combustible.

Mantener fuera del alcance de los niños.

Use gasolina nueva (dentro de los 30 días posteriores a la compra) sin plomo con un mínimo de 87

octanos. No mezcle aceite con gasolina.

Para agregar gasolina, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Desatornille la tapa del tanque de combustible y reserve. NOTA: La tapa del combustible puede estar

apretada y difícil de desenroscar.

3. Agregue lentamente gasolina sin plomo al tanque de combustible. Ten cuidado de no derramar. La

capacidad del tanque de combustible es de 0.39 galones.

NOTA: No llene el tanque de combustible hasta la parte superior. La gasolina se expandirá y se

derramará durante el uso, incluso con la tapa de combustible en su lugar.

4. Vuelva a instalar la tapa del combustible y limpie la gasolina derramada con un paño seco.

IMPORTANTE:

 Nunca use una mezcla de aceite / gasolina.

 Nunca use gasolina vieja.

 Evite introducir suciedad o agua en el tanque de combustible.

 La gasolina puede envejecer en el tanque y dificultar el arranque. Nunca almacene la máquina de

limpieza a presión durante períodos prolongados con combustible en el tanque o el carburador.

Temperatura Ambiental

ivel superior de

combustible

Combustible

Tanque de

combustible

ENCENDER EL MOTOR

Para arrancar el motor, realice los siguientes pasos:

1. Compruebe los niveles de aceite y combustible.

2. Gire el interruptor de encendido del motor a sus posiciones ON.

3. Mueva la palanca del estrangulador a la posición de ARRANQUE (Corto).

4. Active el control de arranque / parada del motor y, simultáneamente, tire del arrancador de retroceso.

Tire lentamente la manija del arrancador de retroceso hasta que sienta una ligera resistencia, luego jale

rápidamente para arrancar el motor.

Regrese el cable suavemente al arrancador de retroceso. Nunca permita que el cable retroceda.

5. Una vez que el motor haya arrancado, regrese lentamente la palanca del estrangulador completamente

a la posición “ABIERTO” (largo).

NOTA: Después de repetidos intentos fallidos de arrancar el motor, consulte la guía de solución de

problemas antes de intentar nuevamente. Si los problemas persisten, llame al servicio al cliente.

NOTA: No permita que la empuñadura de arranque se golpee contra el motor. Devuélvalo suavemente

para evitar daños al motor de arranque.

DETENGA EL MOTOR

Gire la ignición del motor a la posición "OFF".

USO DE LIMPIADORA DE PRESIÓN

Utilizar el mango del gatillo

ADVERTENCIA:

Sujete firmemente el mango del gatillo con ambas manos. Es de esperar que el mango del

gatillo se mueva cuando el gatillo es jalado por la fuerza de reacción. Si no lo hace, podría

perder el control y causar lesiones a usted y a otras personas.

 Tire hacia atrás y sostenga el gatillo para hacer funcionar la limpiadora de presión.

 Suelte el gatillo para detener el flujo de agua a través de la

boquilla.

Para activar el bloqueo:

Empuje el bloqueo hacia arriba hasta que encaje en la ranura.

Para desactivar el bloqueo:

Empuje el bloqueo hacia abajo y hacia su posición original. Comience

con la boquilla a 1-2 pies de distancia de la superficie de limpieza y

acérquese con cuidado a la superficie justo hasta alcanzar el nivel de limpieza deseado. Si el chorro está

demasiado cerca, puede dañar la superficie de limpieza.

INSTALAR/RETIRAR LA BOQUILLA

Las boquillas de la barra de pulverización se almacena en el asiento de la boquilla en el conjunto del

panel. Los colores del panel identifican la ubicación de la boquilla y el patrón de pulverización.

Consulte la siguiente tabla para elegir la boquilla correcta para el trabajo a realizar.

CAMBIO DE BOQUILLAS EN LA BARRA DE PULVERIZACIÓN

1. Seleccione la boquilla correcta para la tarea.

2. Tire hacia atrás del collarín de conexión rápida e instale

la boquilla.

3. Suelte el collarín de conexión rápida para fijar la

boquilla.

4. Verifique que la boquilla esté bloqueada en su lugar.

PELIGRO: Riesgo de inyección de fluidos. No dirija la corriente de descarga hacia las

personas, la piel no protegida, los ojos o cualquier mascota o animal. Se producirán

lesiones graves.

ADVERTENCIA: Los objetos que vuelan pueden causar riesgo de lesiones graves. No

intente reemplazar la boquilla mientras la limpiadora de presión está funcionando. Apague

el motor antes de reemplazar las boquillas.

ADVERTENCIA: El objeto que vuela puede causar riesgo de lesión grave. Asegúrese de

que la boquilla esté completamente insertada en el enchufe rápido y que el collarín de

conexión rápida esté completamente acoplado (hacia adelante) antes de apretar el gatillo

de la pistola.

COLOR DE LA

BOQUILLA

PATRÓN DE

PULVERIZACIÓN

USOS SUPERFICIES*

Rojo

0˚ potente puntero para la

limpieza puntual de

superficies duras y sin

pintar o para zonas de alto

alcance

metal o hormigón sin

pintar;

NO lo use en madera.

Amarillo

15˚ limpieza intensa de

superficies duras sin

inta

parrillas, calzadas, pasarelas de

hormigón o ladrillo, ladrillo o

estuco sin

intar.

Verde

25˚

limpieza intensa de grandes

superficies

metal, hormigón o madera.

Blanco

40˚

Esta punta de limpiadora de

resión se utiliza mejor para

aplicaciones de limpieza

ligeras o delicadas.

Valla, Cubierta, Patio

Negro

Jabón aplica soluciones de

limpieza

La pulverización de baja

presión es seguro en todas

las superficies. Verifique

siempre la compatibilidad de

la solución de limpieza antes

de usarla.

*NOTA: La pulverización de alta presión de su limpiadora es capaz de causar daños en superficies como

la madera, el cristal, la pintura de los automóviles, las franjas y las molduras de los mismos, y en objetos

delicados como flores y arbustos. Antes de la pulverización, compruebe el artículo que va a limpiar para

asegurarse de que es lo suficientemente fuerte como para resistir el daño de la fuerza de la pulverización.

UTILIZAR LA MANGUERA DE ALTA PRESIÓN

ADVERTENCIA:

Peligro de inyección. Desenvuelva y enderece completamente la manguera de alta presión

antes y durante cada uso y no permita que se enrosque. La manguera de alta presión cuenta

con un revestimiento exterior que proporciona resistencia a la manguera. Si la cubierta exterior se daña,

deje de utilizar la manguera y reemplácela inmediatamente. Una manguera doblada o dañada puede

desarrollar una fuga de alta presión y provocar una posible inyección u otras lesiones personales graves.

Para evitar que se dañe el revestimiento exterior:

 Inspeccione la manguera antes de cada uso.

 Desenvuelve y endereza completamente la manguera antes de usarla.

 No permita que la manguera de alta presión se doble.

 Mantenga la manguera alejada de superficies calientes y bordes afilados.

 No tire de la unidad por la manguera de alta presión.

 No permita que la manguera sea aplastada o enrollada alrededor de objetos.

LAVAR CON DETERGENTE

ADVERTENCIA:

UTILICE ÚNICAMENTE DETERGENTES DISEÑADOS PARA LIMPIADORAS

DE PRESIÓN. No utilice detergentes domésticos, ácidos, alcalinos, lejías, disolventes,

material inflamable o soluciones de grado industrial, que pueden dañar la bomba o provocar

daños materiales. Muchos detergentes pueden requerir ser mezclados antes de su uso. Prepare la solución

de limpieza como se indica en la botella de la solución. Siempre se debe probar en una zona poco visible

antes de empezar.

 Detener el motor.

 Vierta el detergente en el depósito de jabón. Utilice un embudo, si es necesario, para evitar el

derrame accidental del detergente fuera del depósito. Si se derrama algún detergente durante el

proceso de llenado, asegúrese de limpiar y secar la unidad antes de continuar.

 Instale la boquilla de baja presión (negra) en el pico de conexión rápida de la varilla pulverizadora.

 Arrancar el motor.

ARRANQUE

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de instrucciones de la

lavadora a presión y del motor antes de poner en marcha la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice la configuración de

alta presión, NO permita que el pulverizador entre en contacto con personas, piel y ojos

desprotegidos, ni con animales o mascotas. Se producirán lesiones graves.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad, sin plomo, identificada en

el surtidor de combustible con 86 octanos o mas. No llene en exceso. Limpie cualquier derrame de

combustible del motor y del equipo antes de poner el motor en marcha.

2. Verifique el nivel de aceite del motor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para quitarle todo el aire a la

manguera. Cuando haya un flujo de agua constante, apague la fuente de agua.

4. Verifique que la malla del filtro este en la entrada de agua de la bomba. NOTA: El cono hacis afuera.

5. Conecte el suministro de agua a la entrada de la bomba.

6. Conecte la manguera de alta presion a la salida de la bomba.

7. Abra el suministro de agua.

8. Elimine todo el aire de la bomba y la manguera de alta presion presionando el disparador hasta que

haya un flujo constante de agua.

9. Seleccione la boquilla correcta para el trabajo a realizar.

10. Ponga el motor en marcha.

11. Presione el gatillo de la pistola para iniciar el flujo del agua.

12. Suelte el gatillo para detener el flujo de agua.

APAGADO

1. Luego de cada uso, si usted ha utilizado productos químicos, coloque la manga de sifon de detergente

dentro de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de

enjuagar el sistema completamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

2. Apagado del motor. Consulte el manual del usuario del motor.

AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua mientras el motor esté

en marcha.

3. Corte el suministro del agua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua dentro de la manguera

o la pistola rociadora.

NOTA: El no liberar la presión del sistema no permitirá remover la manguera de alta presión de la

pistola rociadora o de la conexión a la bomba.

5. Ver la sección Almacenaje en este manual para informarse del procedimiento adecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento, es posible que

se exponga a superficies calientes, presión de agua o partes movibles, que pueden causar

lesiones graves o la muerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la bujía, deje que el

motor se enfríe y libere toda la presión del agua antes de realizar cualquier tarea de

mantenimiento o reparación. El motor contiene combustible inflamable. No fume ni trabaje

cerca de llamas mientras hace el mantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presion,

se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora

a presion se usa en condiciones inusuales, como de alta temperatura o polvo, se

requiere un mantenimiento mas frecuente.

LUBRICACIÓN DE LA BOMBA

La bomba de esta unidad está lubricada con una cantidad suficiente de lubricante de alto grado para la

vida útil de la unidad en condiciones normales de funcionamiento. Por lo tanto, no se necesita más

lubricación.

MANTENIMIENTO DE LA BOMBA

Realice rutinariamente una inspección visual de la bomba. Si observa alguna fuga de lubricante alrededor

de las juntas de la bomba, lleve la limpiadora a un centro de servicio autorizado para su reparación. La

bomba de la limpiadora de presión no tiene piezas que el usuario pueda reparar. Cualquier intento de

reparar o alterar la bomba puede dañar la limpiadora de presión y anular la garantía del producto.

CONEXIONES

Las conexiones en las mangueras de la presion, la pistola y la varita del aerosol sedeben limpiar

regularmente y lubricar con la grasa ligera del aceite o del litio para prevenir salida y dano a los anillos o.

LIMPIEZA DE LA BOQUILLA

Si la boquilla comienza a obstruirse con materiales extranos como suciedad, se puede generar una presion

excesiva. Si se obstruye o restringe parcialmente, la presion de la bomba pulsara. Limpie la boquilla

inmediatamente usando el juego limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presion y corte el suministro de agua. 12

2. Apriete el gatillo de la pistola para aliviar la presion del agua.

3. Desconecte el tubo aplicador de la pistola.

4. Elimine cualquier obstruccion de la boquilla con la herramienta limpiadora para

boquilla provista y lavela en direccion contraria con agua limpia.

5. Para eliminar las particulas sueltas, dirija el chorro de agua de la boquilla por 30

segundos a la boquilla por su lado de salida.

6. Reconecte el tubo aplicador a la pistola y abra la llave de agua.

7. Para probar la boquilla, ponga en marcha la lavadora a presion y gradue la boquilla del tubo aplicador

para el maximo de presion.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA

Este filtro de malla debe revisarse periodicamente y limpiarse cuando sea necesario.

1. Quite el filtro agarrandolo firmemente del extremo y saquelo de la entrada del agua a la bomba, como

se muestra.

2. Limpie el filtro enjuagandolo con agua por ambos lados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte conica hacia arriba.

NOTA: No opere la lavadora a presion sin el filtro instalado adecuadamente.

ALMACENAMIENTO DE LA LIMPIADORA

NOTA: El uso regular del protector de la bomba le dará un mejor rendimiento de la unidad y

prolongará la vida útil de la bomba. Guárdela en un lugar seco y cubierto, donde la intemperie no

pueda dañarla. Es importante almacenar este producto en una zona libre de heladas. Vacíe siempre el

agua de todas las mangueras, la bomba y el depósito de jabón antes de guardarlo.

 Asegúrese de que el interruptor de on/off está en la posición OFF.

 Desconecte la manguera de alta presión y la manguera de jardín de la bomba.

 Incline la unidad para permitir que el agua restante en la bomba se drene por la entrada de agua.

AVISO:

Si el lugar donde se almacena su limpiadora de presión va a caer por debajo de los 32°F, se requiere el uso

de un protector de la bomba antes de almacenarla para evitar daños por congelación. El daño por

congelación invalidará la garantía.

 Almacene la unidad y los accesorios en una zona que no alcance temperaturas de congelación. No

almacene cerca de un horno u otras fuentes de calor que puedan secar las juntas de la bomba.

RESOLUCIÓN DE PROBLEMAS

Problem Cause Correction

El motor no arranca

(vea el diagnóstico

de problemas en el

manual del usuario

del motor)

1.Sin combustible

2.Acumuláción de presión después de

tirar dos veces de la cuerda del

arrancador o después de iniciar su uso

3.La leva de cebado (choke) está en la

posición de "No Choke"

4.El cable de la bujía está desconectado

5.El interruptor del motor está en

apagado en la posición "OFF"

6.La leva de cebado (choke) está en la

posición de "Choke" cuando el motor

está "caliente" o ha estado expuesto al

calor por un largo periodo.

1.Agregar combustible fresco

2.Apriete el gatillo de la pistola para aliviar la presión

3.Mueva la leva de cebado a la posición de "Choke"

4.Conecte el cable de la bují

5.Encienda el motor moviendo el interruptor a la

posición "ON".

6.Mueva la leva de cebado (choke) a la posición de

"No Choke".

o hay presión o

está baja al comenzar

a usar

1.La boquilla del tubo aplicador no está

graduada para alta presión

2.Poca agua en el suministro

3.Fuga en la conexión de la manguera de

alta presión

4.Boquilla obstruida

5.La malla filtrante de agua está

obstruida

1. Refiérase a las instrucciones

ara el Uso del Tubo

Aplicador en la sección Operación

2. El suministro de agua debe tener por lo menos 19

L/min a 138 kPa (5 GPM a 20 PSI)

3. Repare la fuga. Aplique cinta selladora si fuese

necesario

4. Refierase a las instrucciones

ara el Limpiador de

Boquillas

5. Elimine la obstrucción y limpie la malla filtrante.

Refiérase a las instrucciones para el Cómo Limpiar

El Filtro De Entrada Del Agua

6. Aire en la manguera 6.Apague el motor, luego corte el suministro de agua

y desconéctelo de la entrada a la bomba. Abra

el suministro de agua para eliminar todo el aire que

haya en la manguera. Cuando el flujo de agua sea

constante, cierrérrelo, conéctelo a la entrada de la

bomba y ábralo. Apriete el gatillo para eliminar el

aire restante

7. La leva de cebado (choke) está en la

posición de "Choke"

8. La manguera de alta presión es

demasiado larga

7. Mueva la leva a la posición de "No Choke"

8. Utilice una manguera de alta presión de menos

de 30 m (100 pies)

o succiona productos

químicos

1. El tubo aplicador no está graduado

para baja presión

2.El filtro de productos químicos está

obstruído

3.La malla para químicos no está en la

solución limpiadora

4.El producto químico está demasiado

espeso

5.La manguera de alta presión es

demasiado larga

1. Vea el procedimiento para el Uso del Tubo

Aplicador en la sección Operación

2.Limpie el filtro.

3.Asegúrese que el extremo de la manga de sifon de

detergente esté sumergida completamente en la

solución limpiadora.

4.Diluya más el producto químico. Debe tener la

misma consistencia del agua

5.Alargue la manguera de suministro de agua en vez

de la manguera de alta presión

o hay presión o está

baja después de un

tiempo normal de uso

1. Sello o empaquetadura gastada

2.Válvulas gastadas u obstruídas

3. Válvulas gastadas u obstruídas

Contáctese con nuestro Departamento de servicio

DESCOMPOSICIÓN DE VISTAS Y LISTA DE PIEZAS

Problem

Cause Correction

Agua goteando por

la conexión de la pistol

/tubo aplicador

Anillo "O" gastado o roto Reviselo y cambielo

Acople de manguera flojo Ajustelo

Agua

goteando de

la bomba

1.Acoples flojos. Ajústelo

2.Empaquetaduras del pistón gastadas

3.Anillo "O" gastados o rotos

4.Cabezal de la bomba o tubos dañados

or congelamiento

Contáctese con nuestro Departamento de servicio

La bomba pulsa Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

Item Stock # Description Qty

Item Stock # Description

1 303020274 Perno M8*45 3

19 303081246 Tubo intermedia 1

2 303041022 Arandela de resorte 3

20 303020694 Perno M6×60 4

3 303042023 Arandela plana 3

21 303020126 Perno M8×45 2

4 303090083 Bomba de agua 1

22 303081247 Tubo superior 1

5 203070137 Pies de apoyo 2

23 302120074 Correa 1

6 303030087 Tuerca de brida M6 6

24 303081415 Tubo de alta presión 1

7 303081245 Tubo inferior 1 25 203051111 Gancho 1

8 303030077 Tuerca M8 8

26 303010402 TornilloST4x16 2

9 203050691 Rueda 10" 2

27 303020652 Perno M6×28 4

10 303160906 Casquillo del eje 2

28 302110100 Tapa de botella de jabón 1

11 303043039 Arandela plana 2

29 203070141 Botella de jabón 1

12 303160900 Eje 1

30 303060149 Boquilla 15˚ 1

13 303060147

Pistola de

pulverización de

alta presión

31 303060150

Boquilla 25˚ 1

14 303060148 Boquilla 0˚ 1

32 303060181 Boquilla 40˚ 1

15 303190362 Motor 1

33 303060162 Boquilla Jabón 1

16 303071490

Placa de soporte del

motor

34 203070139 Chaqueta de boquilla 4

17 303020693 Perno M8×40 4

35 303060152 Aguja 1

18 303110042 Llave plana 1

36 303081425 Sifón 1

VISTA DETALLADA DEL MOTOR Y LISTA DE PIEZAS

NO. PART No. Description QTY

E01-1 11310-Z3F0114-00A1 Cuerpo del cárter 1

E04-1 13200-Z3F0110-00A0

Conjunto de anillo

de pistón

E01-2 90103-0410-51A0 Tornillo 1

E04-2 13111-Z3F0110-00A0 Pistón 1

E01-3 11337-Z2P0110-00A0

Placa límite de la

tableta de succión

E04-3 13122-Z350110-00A0

Anillo de retención

del pin del pistón

E01-4 11321-Z3F0110-00A0 Tableta respiratoria 1

E04-4 13121-Z810110-00A0 Pin de pistón 1

E01-5 11333-Z3F0110-00A0

Placa de cubierta de

la ranura de

ventilación

E04-5 13010-Z3F0110-00A0

Tres componentes

de la biela

E01-6 90007-0612-A1A0 Tornillo 3

E04-6 13300-Z3F1310-00A0

Montaje del

cigüeñal

E01-7 90548-0205-CLA0 Cojinete 1

E04-7 90408-Z030210-00A0 Arandelas planas 1

E01-8 90682-Z020410-00A0 Retenes 1

E04-8 14014-Z2R0110-00A0 Engranaje 1

E01-9 16061-Z3F0110-00A0

Mango de control

del acelerador

E05-1 90007-0612-A1A0 Tornillos 4

E01-10 90408-Z010210-00A0 Arandelas planas 1 E05-2 12411-Z3F0110-00A0

Combinación de la

Culata

E01-11 90682-Z030210-00A0 Retenes 1

E05-3 14310-Z3F0110-00A0

Brazo oscilante de

la válvula

E01-12 90501-Z010110-00A0

Pasador de pasador

de la palanca del

acelerador

1 E05-4 14318-Z3F0110-00A0

Combinación de

brazos rocker

E01-13 19340-Z3F0110-00A0 Sudario inferior 1

E05-5 14318-Z950110-00A0

Combinación de

razos rocker

E01-14 90007-0618-A1A0 Tornillo 1

E05-6 12109-Z810110-00A0

Clip de cerradura

de válvula

E01-15 19340-Z3F0210-00A0 Sudario inferior 1

E05-7 12112-Z810210-00A0

Tapa reguladora

del asiento de

resorte

E01-16 15010-Z3F0111-Q600

Combinación de

varillas de medición

de aceite de moto

E05-8 12103-Z010110-00A0 Muelles de válvula 2

E03-1 11411-Z3F0211-00A0 Cubierta del cárter 1

E05-9 12101-Z810210-00A0

Combinación del

Tapón de aceite

E03-2 90007-0622-A1A0 Tornillo 8

E05-10 90102-0512-A1A0

Tornillo de cabeza

hexagonal interio

E03-3 90502-0810-00A0 Pines de alineación 2

E05-11 12003-Z3F0110-0100

Tornillos de la

Culata

E03-4 90682-Z030120-00A0 Retenes 1

E05-12 30010-Z050110-00A0 Bujía 1

E03-5 16400-Z3F0110-00A0

Combinación de

engranajes

accionados por

control de velocidad

E05-13 12140-Z3F0110-00A0

Combinación de la

Culata

E03-6 90007-0612-A1A0 Tornillo 1

E05-14 90204-Z020310-00A0

Perno de doble

cabeza

E03-7 16013-Z030120-00A0

Placa de compresión

del eje principal

E05-15 12111-Z3F0110-00A0

Válvulas de

admisión

E03-8 11007-Z010110-00A0

Tornillos de drenaje

de aceite

E05-16 12111-Z950110-00A0

Válvulas de

admisión

E03-9 90408-Z010110-00A0 Arandelas planas 1

E05-17 12131-Z3F0110-00A0

Junta de la cabeza

del cilindro

NO. PART No. Descri

tion QTY

NO. PART No. Descri

tion QTY

E05-18 14071-Z3F0110-00A0 Elevador de válvula 2

E10-5 90310-0600-31A0

uez 2

E05-19 14081-Z2R0110-00A0 Tappets de válvula 2

E11-1

16730-Z620211-L

KD0

Combinación de

tapón de

combustible

E05-20 14200-Z3F0210-00A0

Componentes del árbol

de levas

E11-2

16620-Z3F0111-0

0M0

Conjunto del tanque

de combustible

E06-1 90254-0520-51A0

Tornillo de cabeza de

disco con ranura

cruzada, arandelas de

resorte y conjuntos de

arandelas planas

E11-3

16652-Z030110-00

Filtro de

combustible

E06-2 80001-Z3F0210-RCA0

Cubierta exterior del

motor

E11-4 90685-D075-0EA0

Abrazaderas para

tubos de aceite

E06-3 90305-0600-31A0 Nuez 3

E11-5

90686-Z3F0310-0

0M1

Tubos de aceite 1

E06-4 28200-Z3F0313-Q200

Mango de arranque de

retroceso

E11-6 90685-D105-0EA0

Abrazaderas para

tubos de aceite

E06-5 28001-Z3F0110-0100

Tubo de admisión de

doble cabeza

E11-7 90007-0630-A1A0 Tornillo 1

E06-6 28001-Z030220-00A0

Tubo de admisión de

doble cabeza

E11-8

90684-Z0A0110-0

0A0

Clips de alambre 1

E08-1 16004-Z3F0110-00A0

Junta de aislamiento

térmico

E12-1

13501-Z010110-00

Nuez 1

E08-2 16003-Z3F0110-00A0

Protección térmica del

carburador

E12-2

28002-Z3F0110-0

100

Polea de arranque 1

E08-3 16001-Z3F0110-00A0

Almohadilla de

protección térmica del

carburador

E12-3

19352-Z2R0111-0

0A0

Impulsor 1

E08-4 16100-Z3F0110-00M0 Conjunto del carburador 1

E12-4

13510-Z3F0110-0

0A0

Combinación de

volante de inercia

E08-5 17001-Z2P0110-00A0

Junta selladora del filtro

de aire

E12-5

30400HZ3F0110-0

000

Bobina de

encendido

E08-6 16907-Z020120-00A0 Funda de Goma 1

E12-6 90007-0630-A1A0 Tornillos 1

E08-7 16123-Z3F0110-QGB0

Palanca de retención de

aire

E13-1

16070-Z3F0110-0

0A0

Combinación de

engranajes

accionados por

control de velocidad

E09-1 17004-Z3F0111-00A0 Tubo abandonado 1

E13-2

16072-Z010110-00

Perno de fijación 1

E09-2 17100-Z3F0110-00A0 Conjunto de filtro de aire 1

E13-3 90305-0600-31A0

uez 1

E09-3 90305-0600-31A0 Nuez 2

E13-4

16062-Z3F0210-0

0A0

Mango de control

del acelerador

E09-4 17150-Z020210-0000

Conjunto del elemento

del filtro de aire

E13-5

16063-Z3F0210-0

0A0

Resorte de

regulación de

velocidad

E10-1 90204-Z3F0110-0100

Perno de doble

cabeza(Bm=2D)

E13-6

16561-Z3F0110-0

1A0

Placa inferior de

control del

acelerador

E10-2 18001-Z3F0110-00A0 Junta de escape 1

E13-7

35540-Z020110-Q

GB0

Conjunto de

interruptor de llama

E10-3 18100-Z3F0110-00A1 Silenciador de escape 1

E13-8

35555-Z3F0110-0

000

Cambiar el cable de

tierra

E10-4 18130-Z3F0111-H7A0

Cubierta exterior del

silenciador

GARANTÍA LIMITADA A DOS (2) AÑOS

PowerSmart se compromete a crear herramientas que son fiables por años. Nuestras garantías son

consistentes con nuestro compromiso y dedicación a la calidad.

GARANTÍA LIMITADA DE DOS (2) AÑOS EN PRODUCTOS POWER SMART DE USO

DOMÉSTICO.

PowerSmart ("Vendedor") garantiza únicamente al comprador original, que todas las herramientas

eléctricas de consumo PowerSmart estarán libres de defectos tanto en los materiales como en la mano de

obra durante un período de dos (2) años a partir de la fecha de compra. Noventa (90) días para todos los

productos PowerSmart, si la herramienta se usa para uso profesional o comercial.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y SU RECURSO EXCLUSIVO en virtud de esta

Garantía limitada de dos (2) años y, en la medida permitida por la ley, cualquier garantía o condición

implícita por ley, será la reparación o reemplazo de piezas, sin cargo, que sean defectuosas en el material

o mano de obra y que no hayan sido mal utilizados, manejados por negligencia o reparados

inadecuadamente por personas que no sean el Vendedor o el Centro de Servicio Autorizado. Para realizar

una reclamación bajo esta Garantía Limitada, debe devolver el producto de herramienta eléctrica

completo; con el transporte prepagado, a PowerSmart Incluya una copia legible del recibo original, que

enumera la fecha de compra (mes y año) y el nombre de la compañía de donde fue adquirido.

ESTA GARANTÍA LIMITADA NO SE APLICA A NINGÚN ACCESORIO INCLUIDO CON LA

HERRAMIENTA, COMO LAS HOJAS DE SIERRA CIRCULAR, OTROS ARTÍCULOS

RELACIONADOS O CUALQUIER PIEZAS DE REPUESTO ENUMERADAS BAJO

MANTENIMIENTO.

CUALQUIER GARANTÍA IMPLÍCITA SE LIMITARÁ A UNA DURACIÓN DE DOS (2) AÑOS A

PARTIR DE LA FECHA DE COMPRA. PARA ALGUNOS ESTADOS DE EE. UU Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN

DE LA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR

NO SE APLICA EN SU CASO.

BAJO NINGUNA CIRCUNSTANCIA, EL VENDEDOR SERÁ RESPONSABLE DE DAÑOS

INCIDENTALES O CONSECUENTES (INCLUIDOS, ENTRE OTROS, LA RESPONSABILIDAD

POR PÉRDIDAS DE GANANCIAS) DERIVADOS DE LA VENTA O EL USO DE ESTE

PRODUCTO. PARA ALGUNOS ESTADOS DE EE. UU Y ALGUNAS PROVINCIAS

CANADIENSES NO PERMITEN LIMITACIONES O EXCLUSIÓN DE DAÑOS INCIDENTALES O

CONSECUENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SE APLICA

EN SU CASO.

ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN

PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN EE.UU.,

PROVINCIA A PROVINCIA EN CANADÁ Y DE PAÍS A PAÍS

Para dudas / comentarios, asistencia técnica o partes de reparación, llame gratis a: 1-872-314-0005 (M-F

9am – 5pm EST) Email: support@amerisuninc.com

CONSERVE SUS RECIBOS. ESTA GARANTÍA PIERDE SU VALIDEZ SINO SE PRESENTAN

LOS RECIBOS.

PowerSmart DB1050 3300PSI 2.5GPM 201cc Gas Pressure Washer

Product's Documents

User Manual

Specifications

PowerSmart DB1050 Questions and Answers
