The illustrations in this manual are for reference only. Please refer to the actual product.

Robot Vacuum and Mop with

Automatic Mop Cleaning

User Manual

E30 Aqua

Move on, ventures await

Contents

User Manual

Manuel d'utilisation

Manual de usuario

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

· Do not use outdoors or on wet surfaces.

· Do not allow to be used as a toy. Close attention is necessary when used by or near children, pets or plants.

Use only as described in this manual. Use only manufacturer9s recommended attachments.

· Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

· Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp

edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

· Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

· Do not handle the charging dock, including charger plug, and charger terminals with wet hands.

· Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair,

and anything that may reduce air flow.

When using an electrical appliance, basic precautions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the warnings and instructions

may result in electric shock, ore and/or serious injury.

WARNING

3 To reduce the risk of ore, electric shock, or injury:

SAVE THESE INSTRUCTIONS

Household use only.

2 3

ENEN

Safety Information

· Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

· Turn off all controls before unplugging.

· Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may be present.

· Connect to a properly grounded outlet only.

· Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

· To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only Moonstone Technology (Shaoxing)

Co., Ltd. cleaning fluid intended for use with this appliance. See the Cleaning Fluid section of this manual.

· Do not use without dust box and filter in place.

· Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery pack, picking up or

carrying the appliance. Carrying the appliance with your finger on the switch or energizing the appliance that has the switch

on invites accidents.

· Do not use and store in extremely hot or cold environments (below 0

/ 32

)

or above 40

/104

)

). Please charge the robot

in temperature above 0

/ 32

)

and below 40

/104

)

· Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may

create a risk of fire when used with another battery pack.

· Use appliances only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.

· When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other

small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may

cause burns or a fire.

· Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

· Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk of injury.

· Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or temperature above 130#/

266 ) may cause explosion.

Safety Information

· Follow all charging instructions and do not charge the battery pack or appliance outside of the temperature range specified

in the instructions. Charging improperly or at temperatures outside of the specified range may damage the battery and

increase the risk of fire.

· Have servicing performed by a qualified repair person using only identical replacement parts. This will ensure that the

safety of the product is maintained.

· Do not modify or attempt to repair the appliance or the battery pack except as indicated in the instructions for use and care.

· Place the cords from other appliances out of the area to be cleaned.

· Do not operate the vacuum in a room where an infant or child is sleeping.

· Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be cleaned.

· Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally hit or bump into.

· Do not allow children to sit on the vacuum.

· Do not use the vacuum on a wet surface.

· Use only with RBEC0101 supply unit.

· Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before Cleaning or Servicing.

· Unplug before cleaning or servicing.

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development Canada9s licence-

exempt RSS(s). Operation is subject to the following two conditions: (1) this device may not cause harmful interference.

(2) this device must accept any interference received, including interference that may cause undesired operation.

Changes or modiocations not expressly approved by the party responsible for compliance could void the user's

authority to operate the equipment.

4 5

ENEN

Package Contents

Other Accessories

Product Overview

Robot

Base Station

Mop Pad × 2

Mop Pad Holder × 2

(pre-installed)

User Manual

Cleaning Solution

Power CordSide Brush

Washboard

(pre-installed)

Dust Bag

4Reorient or relocate the receiving antenna.

4Increase the separation between the equipment and receiver.

4Connect the equipment into an outlet on a circuit diferent from that to which the receiver is connected.

4Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be maintained between the

antenna of this device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

To disable Wi-Fi module on robot, power the robot ON. Place the robot on the Base Station. Ensure the Charging Contacts on

robot and the Base Station Pins make a connection.Press and hold the Dock Button on the robot for 20 seconds until the Wi-

Fi module is turned of.

When the Wi-Fi module is turned of, press any button on the robot to turn the Wi-Fi module on.

This Device Complies with DHHS Radiation Rules, 21CFR Chapter 1, Subchapter J.

Direct current

Alternating current

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used

in accordance with the instructions, may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by turning the equipment of and on, the user is encouraged

to try to correct the interference by one or more of the following

measures:

Safety Information

6 7

ENEN

Robot

Product Overview

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the MOVAhome App.

Robot and Sensors

Product Overview

Dust Box

Dust Bag

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Cover

Charging

Contacts

Wi-Fi Indicator

Reset Button

· Press and hold for 3

seconds to restore to

factory settings

Cli Sensors

Main Wheel

Main Brush

Omnidirectional

Wheel

Brush Guard

Main Wheel

Brush Guard

Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

Filter

Dust Box Clip

Dust Box

Opening Button

Dust Box Cover

Auto-empty Vent

LDS Cover

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

Bumper

8 9

ENEN

Base Station

Product Overview

Washboard

Upper Cover

Clean Water Tank

Used Water Tank

Water Tank Clip

Water Tank

Clip

Float Ball

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Status Indicator

·Solid White: The base station

is connected to power

·Blinking White: The base

station has an error

Leave Button

· When the robot is on the base

station, press to exit the base

station

Base Station Buttons

Drying Button

· When the robot is on the base

station, press to make the

base station start drying the

mop pads

Signaling Area

Charging Contacts

Power Port

Slot for Cleaning Solution

Cleaning Solution Adding Inlet

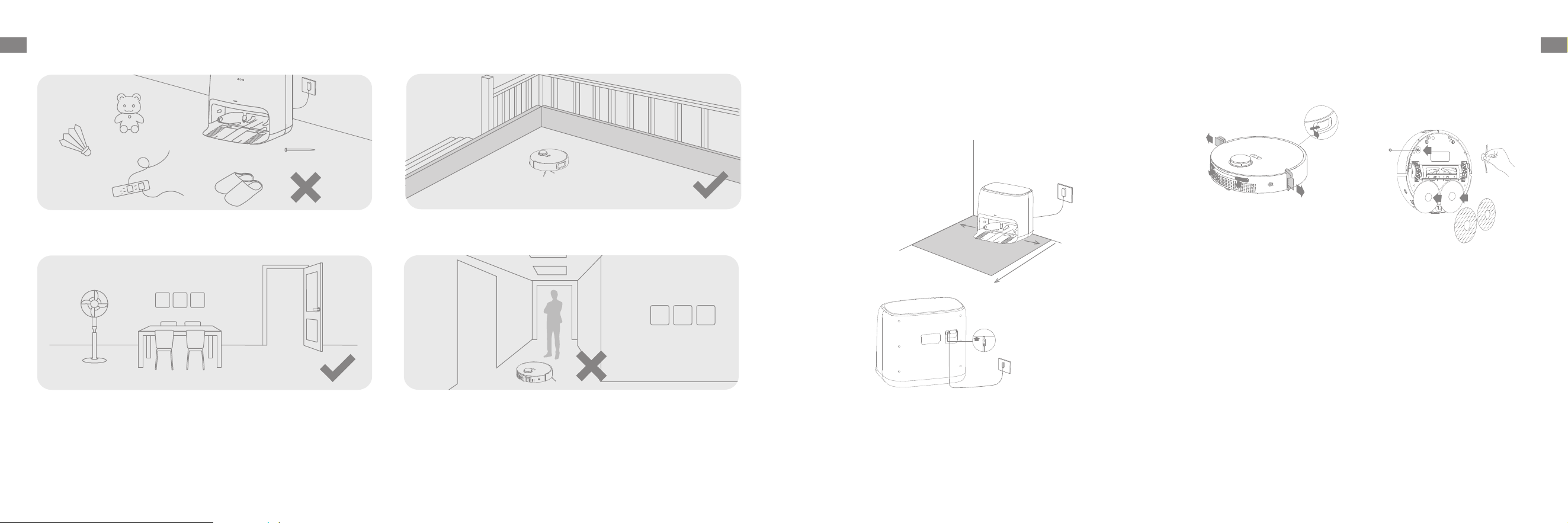

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from not recognizing areas that need to be cleaned, do

not stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

· When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

· Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

10 11

ENEN

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with a good

Wi-Fi signal. Remove any objects that are closer than 60" (1.5 m) from the

front and 2" (5 cm) from either side of the base station. Insert the power cord

into the base station and plug it into the socket.

2. Remove Robot Protections, and Install the Side Brush and Mop

Pads

Before Use

Note:

· Make sure that no objects might block the signaling area.

· To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

ÿ60"

ÿ2"

Firmly insert the power cord

upwards until the indicator turns

on.

3. Connect the Robot to the Base Station

Press and hold the button on the robot for 3 seconds to turn it on. Place

the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notification when the robot

successfully connects to the base station.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

5. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and fill up the tank with

clean water. Then install it back into the base station.

4. Install the Cleaning Solution Bottle (Cleaning Fluid Section)

Open the upper cover of the base station and take out the clean water tank,

tear o the upper seal of the cleaning solution bottle and then install it along

the slot into place. The cleaning solution will be added automatically while

working.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

Note: Do not add any liquid other than the ocially-approved cleaning

solution to help prevent malfunction.

WARNING: To Reduce the Risk of Fire and Electric Shock due to internal

component damage, use only Moonstone Technology (Shaoxing) Co., Ltd.

cleaning fluid (for MOVA E30 Aqua) intended for use with this appliance.

Side Brush Clip

12 13

ENEN

2. Add Device

Open the MOVAhome app, tap "Scan QR code to connect", and scan the same QR

code on the robot again to add the device. Please follow the prompts to finish the

Wi-Fi connection.

Note: If you want to reset Wi-Fi, repeat step 2 and then follow the prompts to

finish the Wi-Fi connection.

Connecting with the MOVAhome App

1. Download the MOVAhome App

Scan the QR code on the robot, or search "MOVAhome" in the app store to

download and install the app.

Wi-Fi Indicator

· Blinking slowly:

To be connected

· Blinking quickly:

Connecting

· On: Connected

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

QR Code

How to Use

Turn On/O

Press and hold the button for 3 seconds to turn on the robot. The power

indicator should be illuminated. Place the robot onto the base station, the

robot should turn on automatically and begin charging. To turn o the robot,

move the robot away from the base station and press and hold the button

for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the base station, the mapping process has been

completed and the map will be saved automatically.

Pause/Sleep

When the robot is running, press any button to pause it. If the robot is paused

for more than 10 minutes, it automatically enters sleep mode. All indicators

on the robot will turn o. Press any button on the robot, or use the app to

wake up the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the base station

to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning and the power indicator goes out. The DND

mode is disabled by default at the factory. You can use the app to enable the

DND mode or modify the DND period. The DND period is 22:00-8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

The robot will resume cleanup where it left off after the DND period expires.

Spot Cleaning

When the robot is on standby, press and hold the button for 3 seconds

to enable the spot cleaning mode. In this mode, the robot cleans a square-

shaped area of 1.5 × 1.5 meters around it and returns to its starting point once

the spot cleaning is completed.

To activate the CEC mode of the base station, press and hold the button for

20 seconds after it is powered on within 180 seconds. When the robot is

charging on the base station, press and hold the buttons and for 10

seconds to activate the CEC mode. When both the robot and the base station

are set to the CEC mode, they will minimize power consumption by turning o

all indicators and disabling all non-charging-related functions. To deactivate

the CEC mode, please press the button on the robot and reconnect the

base station to the electrical outlet.

CEC Mode

14 15

ENEN

How to Use

3. Automatically wash and dry the mop pads

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically wash and dry the mop pads.

4. Clean the used water tank

After the robot has completed its task, please clean the used water tank to

prevent any odor.

How to Use

Vacuum and Mop

Note: When using the mop assembly for the first time, the robot performs the

"Vacuum and Mop" task by default.

1. Start cleaning

Press the button on the base station, or use the app to make the robot start

from the base station. Then the robot will plan the optimal cleaning route

and perform the cleaning task based on the created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base station to wash

mop pads based on the mop pad cleaning frequency specified in the app.

Note:

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

Do not move the base station, the clean water tank, the used water tank, or

the washboard during operation.

Vacuum Only

Enable the vacuuming function in the app, and the robot will automatically lift

the mop assembly and start vacuuming.

Mop after Vacuuming

Enable the mopping after vacuuming function in the app, and the robot will

automatically lift the mop assembly to vacuum the floor. After vacuuming is

completed, the robot will start mopping after lowering the mop assembly.

Mop Only

Enable the mopping function in the app, and the robot will check if the mop

assembly is installed. If not, manually install the mop assembly, and then the

robot will automatically start mopping.

16 17

ENEN

Routine MaintenanceRoutine Maintenance

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brush Every 6 to 12 months

Dust box's filter

Every 3 to 6 months

Side brush

Mop pad holders /

Washboard

Once every month /

Base station's

signaling area

Charging contacts

Omnidirectional

wheel

Laser Distance

Sensor (LDS)

3D line laser

sensor

Carpet sensor

Cli sensors

Note: The maintenance and replacement frequency will depend on your

usage of the robot. If an exception occurs due to special circumstances, the

parts should be performed maintenance or replaced promptly.

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Washboard Base

1. Enable the washboard base cleaning function in the app, and the robot

will exit the base station automatically. Take out the washboard and wait for

water to fill the bottom of the base station.

The base station will perform washboard base self-cleaning along with each

mop pad cleaning. For deep cleaning, please refer to the following steps.

3. After a moment, the base station will automatically pump out the used

water. Then wipe the washboard base with a soft and dry cloth, and put the

washboard back into place.

2. Rinse the washboard with clean water, and use a proper cleaning tool to

clean the washboard base.

4. Use the app or briefly press the button on the robot to make it return to

the base station.

Note: During cleaning, do not make the robot return to the base station.

Part Maintenance Frequency Replacement Period

Bumper

Once every month

Robot's auto-empty

vent

Bottom of the robot

Cleaning solution

adding inlet

Dust box Clean it as needed

Dust bag

Every 1 to 2 months

Mop pads Every 1 to 3 months

18 19

ENEN

Routine Maintenance

2. With the dust box cover facing down towards the trash can, press the dust

box opening button, as shown in the figure, to empty the dust box.

Dust Box and Filter

1. Remove the robot cover and press the dust box clip to remove the dust box.

3. Remove the filter and tap the basket of it gently to remove the dirt.

4. Rinse the dust box and filter with water and dry them completely before

reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:

Rinse the dust box and filter with clean water only. Do not use any detergent.

Use the dust box and filter only when they are completely dry.

24h

Routine Maintenance

Main Brush

1. Press the brush guard clips inwards to remove the brush guard.

Note: The float ball in the used water tank is a movable part. Do not apply

too much force when cleaning it to avoid damaging it.

2. Rinse the used water tank with clean water, and use a proper cleaning

tool to clean the inner wall of the used water tank.

Used Water Tank

1. Remove the used water tank, open its cover and pour out the used water.

Cleaning Solution Adding Inlet

If the cleaning solution adding inlet is dirty, wipe it with a soft, dry cloth.

20 21

ENEN

Routine Maintenance

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Side Brush and Mop Pad Holder

Remove and clean the side brush and mop pad holder.

2. Lift the brushes from both the left and right sides, and remove any debris

or hair tangled in the brushes.

3. Reinstall the brushes on the corresponding sides as shown in the figure,

and press on the brush guard to lock it in place.

Routine Maintenance

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damage from over-discharging, charge

the robot at least once every three months.

Dust Bag

1. Remove the robot cover and discard the dust bag.

2. Install a new dust bag and reinstall the robot cover.

22 23

ENEN

Problem Solution

The robot will not turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32°F (0°C) and 104°F (40°C).

The robot will not charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

The robot fails to connect

to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot find and

return to the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck in

front of the base station

and cannot return to it.

Clear any obstruction within 2" (5 cm) on the left and right sides or within 60" (1.5 m) in front of the base station to prevent

the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

The robot will not turn o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

Troubleshooting

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and dry cloth.

Routine Maintenance

Robot Sensors

Wipe robot sensors by using a soft and dry cloth, as shown in the below figure:

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Carpet Sensor

Cli Sensors

Bumper

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

24 25

ENEN

Troubleshooting

Problem Solution

The charging speed is

slow.

It takes about 6 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases while

the robot is operating.

Check whether the dust box filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust box. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves without

following the set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the 3D line laser sensor on the robot with a clean, soft cloth to keep it clean and unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

Check whether there is a threshold higher than about 0.8" (2 cm) at the door of the room. The robot cannot climb over high

thresholds or steps.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the floor before using the robot.

The robot will not resume

cleaning after charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge via

the app or the button

Troubleshooting

Problem Solution

The water level in the

washboard is abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the problem

persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard and check whether the sewage drain is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder is

raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For additional services, please contact us via support@mova-tech.com

Tel: +1 (866) 977-5177

26 27

Specifications

Robot

Model RLE51SC

Charging Time Approx. 6 hours

Rated Voltage 14.4 V

Rated Power 60 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power <20 dBm

Model RBEC0101

Rated Input 20 V DC, 1.8 A

Rated Output 20 V DC, 0.8 A

Model

SC36H-200180U/

CZH036N200180USWA

Rated Input

100-240 V 50/60 Hz 1.2 A

Rated Output 20 V DC, 1.8 A

Average Active Eciency 87.04%

Eciency at Low Load (10%) 77.01%

No-load Power Consumption 0.1 W

Under normal use of condition, this equipment should be kept a separation

distance of at least 8" (20 cm) between the antenna and the body of the user.

Base Station

Charger

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

· Ne pas exposer à la pluie, Ranger à l9intérieur.

· Ne pas permettre aux enfants de jouer avec l9appareil. Une attention particulière est nécessaire lorsque

l9appareil est utilize par des enfants ou à proximité de ces derniers.

N9utiliser que conformément à cette notice avec les accessories recommandés par le fabricant.

· Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l9appareil à un atelier de reparation s9il ne

fonctionne pas bien, s9il est tombé ou s9il a été endommagé, oublié à l9extérieur ou immergé.

· Ne pas tirer soulever ni trainer l9appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le

coincer dans l9embrasure d9une porte ou l9appuyer contre des arêtes vives ou des coins. Ne pas faire rouler

l9appareil sur le cordon. Garder le cordonà l9écart des surfaces chaudes.

· Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

· Ne manipulez pas la station de recharge, y compris la fiche du chargeur, et les bornes du chargeur avec les

mains mouillées.

N9insérer aucun objet dans les ouvertures. Ne pas utiliser l9appareil lorsqu9une ouverture est bloquée.

S9assurer que de la poussière, de la peluche, des cheveux ou d9autres matières ne réduisent pas le debit d9air.

· Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l9écart des ouvertures

et des pieces mobiles.

L9utilisation d9un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-respect des mises en garde et des

instructions peut causer des chocs électriques, des incendies et/ou des blessures graves.

AVERTISSEMENT

- Pour réduire les risques d’incendie, de choc électrique ou de blessure:

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

28 29

· Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées ou

modifies peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou un risque

de blessure.

· Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L9exposition à une

flamme ou à des températures supérieures à 130#/266 ) peut causer une explosion.

· Respecter toutes les instructions de chargement et ne pas charger la batterie ou l9appareil à des températures

qui ne sont pas incluses dans la gamme de températures indiquées dans la notice d9instructions. Un

chargement mal effctué.

· Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement

identiques. Cette façon de faire garantira la sécurité du produit.

· Ne pas modifier ni tenter de réparer l9appareil ou la batterie sauf comme il est indiqué dans les instructions

d9utilisation et d9entretien.

Éloigner les cordons d9autres appareils de la zone à nettoyer.

· Ne pas utiliser l9aspirateur dans une pièce où un nourrisson ou un enfant dort.

· Ne pas utiliser l9aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le plancher

à nettoyer.

Ne pas utiliser l9aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l9aspirateur peut

heurter ou se cogner accidentellement.

· Ne pas laisser les enfants s9assoir sur l9aspirateur.

· Ne pas utiliser l9aspirateur sur une surface mouillée.

· N9utiliser que l9unité d9approvisionnement RBEC0101.

Risque de blessures. La brosse motorisée peut se mettre en marche d9une manière imprévue. Éteignez

l'Appareil et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

· Débranchez l'appareil avant de le nettoyer ou de le réparer.

Informations sur la sécuritéInformations sur la sécurité

· Mettre toutes les commandes en position d9arrêt avant de débrancher l9appareil.

Ne pas aspirer des liquids inflammables ou combustibles, comme de l9essence, et ne pas faire fonctionner

dans des endroits où peuvent se trouver de tells liquides.

· Doit être branché sur une prise de courant avec mise à la terre.

· Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des

allumettes ou des cendres chaudes.

Pour réduire le risque d9incendie ou de choc électrique dû au dommage de composants internes, utiliser

seulement le liquide de nettoyage Moonstone Technology (Shaoxing) Co., Ltd. prévu pour cet appareil (voir

détails sur les produits de nettoyage ailleurs dans cette notice).

· Ne pas utiliser l9appareil sans filtre ou sans sac à poussière.

· Emêcher une mise en marche accidentelle. S9assurer que l9interrupteur est à la position arrêt avant de

raccorder la batterie, de lever ou de déplacer l9appareil. Transporter l9appareil en gardant un doigt sur

l9interrupteur, ou mettre sous tension un appareil dont l9interrupteur est à la position marche peut causer un

accident.

· Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide

(inférieure à 0°C/32 ) ou supérieure à 40°C/104 )). Veuillez chargerle robot à une température supérieure à

0°C/32 ) et en dessous de 40°C/104 ).

Retirer la batterie de l9appareil avant d9effectuer des réglages, changer les accessoires ou ranger l9appareil.

Ces mesures de sécurité ont pour but d9éviter une mise en marche accidentelle de l9appareil.

· Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de

batterie peut présenter un risque d9incendie lorsqu9il est utilisé avec une autre batterie.

Utiliser uniquement les batteries recommandées pour l9appareil. L9utilisation d9autres types de batteries peut

présenter un risque de blessure ou d9incendie.

· Lorsque l9appareil n9est pas utilisé, tenir la batterie loin d9objets métalliques comme des trombones, des

pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison entre

les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un incendie.

En condition d9usage abusif, du liquide peut s9échapper de la batterie ; éviter tout contact avec ce liquide.

En cas de contact accidentel, rincer abondamment avec de l9eau. En cas de contact avec les yeux, consulter

également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.

30 31

Contenu de l'emballage

Autres accessoires

Présentation du produit

Robot

Station de recharge

Lingette × 2

Support de serpillière ×2

(préinstallée)

Manuel d'utilisation

Solution de nettoyage

Cordon d’alimentationBrosse latérale

Plaque de lavage

(préinstallée)

Sac à poussière

L9émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d9Innovation, Sciences et

Développement économique Canada applicables aux appareils radio exempts de licence. L9exploitation est autorisée aux

deux conditions suivantes :

1. L9appareil ne doit pas produire de brouillage;

2. L9appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d9en compromettre le

fonctionnement.

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une distance de moin

de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à 8" (20 cm) ou moins de la position

centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des personnes

pendant son functionnement.

Pour désactiver le module Wi-Fi sur le robot, activez le robot. Placez le robot sur la station de recharge. Assurez-vous que

les contacts de recharge sur le robot et les broches de la station de recharge sont bien connectés.

Appuyez sur le bouton nettoyage concentré pendant 20 secondes jusqu'à ce que le module Wi-Fi s'éteigne.

Quand le module Wi-Fi sur le robot est déactivé, appuyez sur n'importe quel bouton du panneau pour réactiver le

module Wi-Fi.

Cet appareil est conforme aux règles de radiation du DHHS, 21 CFR chapitre 1, sous-chapitre J.

Courant continu

Courant alternatif

Informations sur la sécurité

32 33

Robot et capteurs

Présentation du produit

Compartiment à poussière

Sac à poussière

Unité de lingette

Zone de fixation

de lingette

Support de lingette Lingette

Couvercle

Contacts de

recharge

Indicateur Wi-Fi

Bouton de réinitialisation

· Appuyez sur la touche

et maintenez-la

enfoncée pendant

3secondes pour

rétablir les paramètres

d'usine

Capteurs de chute

Roue principale

Brosse principale

Roue

omnidirectionnelle

Garde-brosse

Roue principale

Clips de protection

de brosse

Trou de montage du

support de la vadrouille

Brosse latérale

Détecteur de tapis

Filtre

Clip du

compartiment

à poussière

Compartiment à poussière

Bouton d'ouverture

Couvercle du compartiment

à poussière

Évent de vidange

automatique

Évent de vidange

automatique

Évent de vidange

automatique

Couvercle du LDS

Capteur de distance

laser (LDS)

Capteur laser linéaire 3D

Pare-chocs

Robot

Présentation du produit

Bouton d'alimentation / nettoyage

· Appuyez et maintenez enfoncé pendant 3secondes pour activer

ou désactiver

· Appuyez pour lancer le nettoyage une fois le robot allumé

Bouton de retour à la station

· Appuyez pour renvoyer le robot à la station de recharge

Indicateur d'état

· Blanc constant : Nettoyage ou lavage terminé

· Blanc clignotant lentement : Chargement (pas un indicateur de

batterie faible)

· Orange constant : Veille avec batterie faible ou en pause avec

batterie faible

· Orange clignotant lentement : Chargement (batterie faible)

· Orange clignotant : Erreur

Remarque :

· Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

· Le verrouillage de sécurité enfant peut être activé et désactivé par

le biais de l’application MOVAhome.

34 35

Préparer votre intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chions, les jouets, les

objets durs et pointus qui se trouvent sur le plancher, afin d’éviter que le robot

ne les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour éviter que le robot ne reconnaisse pas les zones à nettoyer, ne vous

tenez pas devant le robot, ni dans un seuil, un couloir ou des endroits étroits.

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque :

· Lorsque vous utilisez le robot pour la première fois, suivez-le pendant le nettoyage pour éliminer tout obstacle potentiel à temps.

· N’aspirez pas d’objets durs tels que des cailloux, des billes d’acier et des pièces de jouets, ni d’objets pointus tels que des déchets de construction, des débris de

verre et des clous, au risque de rayer le plancher.

Station de recharge

Présentation du produit

Plaque de lavage

Couvercle supérieur

Réservoir d'eau propre

Réservoir

d'eau sale

Clip du réservoir d'eau

Clip du

réservoir d'eau

Boule de

flotteur

Tuyau d'eau

Filtre

Réservoir d'eau sale Réservoir d'eau propre

Flotteur

Indicateur d'état

· Blanc constant : La station

de recharge est branchée à

l'alimentation

· Blanc clignotant : La station de

recharge détecte une erreur

Bouton Quitter

· Quand le robot est sur la station

de base, appuyez pour quitter la

station de base

Boutons de la station de base

Bouton de séchage

· Quand le robot est sur la

station de base, appuyez

pour le démarrage du

séchage des lingettes

Zone de signalisation

Contacts de recharge

Port d'alimentation

Ouverture pour la solution de nettoyage

Port de remplissage pour la

solution de nettoyage

36 37

3. Branchez le robot à la station de recharge

Appuyez sur le bouton du robot et maintenez-le enfoncé pendant 3

secondes pour l'allumer. Placez le robot sur la station de base avec l'unité de

lavage face à la plaque de lavage. Vous entendrez ensuite une notification

vocale lorsque le robot se connectera avec succès à la station de base.

Avant l’utilisation

Remarque : Il est recommandé de charger complètement le robot avant la

première utilisation. Lorsque le robot ne peut pas être activé une fois le bloc-

batterie déchargé, connectez manuellement le robot à la station de recharge

pour le recharger.

5. Ajoutez de l'eau dans le réservoir d'eau propre.

Retirez le réservoir d'eau propre de la station de recharge et remplissez-le

d'eau propre. Remettez-le ensuite en place dans la station de recharge.

4. Installez le flacon de solution de nettoyage(Section du fluide de

nettoyage)

Retirez le couvercle de la station de base et sortez le réservoir d'eau

propre, retirez le cachet supérieur du flacon de solution de nettoyage et

installez le flacon de nettoyant le long de la fente. Le nettoyant sera ajouté

automatiquement pendant le travail.

Remarque : N’ajoutez pas d’eau chaude dans le réservoir d’eau, car cela

pourrait entraîner une déformation du réservoir.

Remarque : N’ajoutez aucun liquide autre que le nettoyant spécifiquement

approuvé pour éviter tout dysfonctionnement.

AVERTISSEMENT : Pour réduire les risques d'incendie et de choc électrique

dus à l'endommagement des composants internes, n'utilisez que le liquide de

nettoyage Moonstone Technology (Shaoxing) Co., Ltd. (pour MOVA E30 Aqua)

destiné à être utilisé avec cet appareil.

1. Placez la station de base et connectez-la à une prise électrique

Placez la station de base dans un endroit aussi ouvert que possible avec un

bon signal Wi-Fi. Retirez tous les objets qui se trouvent à moins de 60" (1,5

m) de l'avant et à 2" (5 cm) de chaque côté de la station de base. Insérez le

cordon d'alimentation dans la station de base et branchez-le dans la prise.

2. Retirez les protections du robot et installez la brosse latérale et

les lingettes

Avant l’utilisation

Remarque :

· Assurez-vous que rien ne peut perturber la zone de signalisation.

· Pour éviter que les taches d'eau ne mouillent les planchers de bois ou les

tapis, il est recommandé de placer la station de recharge sur des planchers

en carrelage ou en marbre.

ÿ60"

ÿ2"

Insérez fermement le cordon

d’alimentation jusqu’à ce que le

voyant s’allume.

Clip de brosse

latérale

38 39

Comment utiliser

Lorsque le robot est en veille, appuyez et maintenez le bouton enfoncé

pendant 3 secondes pour activer le mode de nettoyage ciblé. Dans ce mode, le

robot nettoie une zone de forme carrée de 1,5 m × 1,5 m autour de lui et revient

à son point de départ une fois le nettoyage de la zone terminé.

Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour

mettre le robot en marche. Le voyant d'alimentation devrait s'allumer. Placez

le robot sur la station de base, le robot devrait s'activer automatiquement et

commencer à se charger. Pour éteindre le robot, éloignez-le de la station de

base et appuyez sur le bouton pendant 3 secondes.

Allumer/éteindre

Après avoir configuré le réseau pour la première fois, suivez les instructions de

l'application pour créer rapidement une cartographie. Le robot commencera

à cartographier sans eectuer de nettoyage. Lorsque le robot revient à la

station de base, la cartographie est terminée et la carte sera enregistrée

automatiquement.

Lorsque le robot est en marche, appuyez sur n'importe quel bouton pour le

mettre en pause. Si le robot est en pause pendant plus de 10 minutes, il passe

automatiquement en mode veille. Tous les indicateurs du robot s'éteidront.

Appuyez sur n'importe quel bouton du robot ou utilisez l'application pour

réveiller le robot.

Remarque :Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Cartographie

rapidePause/Veille

Si la batterie est trop faible, le robot retournera automatiquement à la station

de recharge pour se recharger. Une fois rechargé correctement il reprendra sa

tâche pour la terminer.

Remarque : Pour utiliser cette fonction, veuillez l’activer dans l’application.

Reprise automatique du nettoyage

Lorsque le robot est réglé sur le mode « Ne pas déranger (DND) », le robot ne

peut pas reprendre le nettoyage et le voyant d'alimentation s'éteint. Le mode

DND est désactivé par défaut en usine. Vous pouvez utiliser l'application pour

activer le mode DND ou modifier la période DND. Par défaut, la période DND

est comprise entre 22h00 et 8h00.

Remarque :

Les tâches de nettoyage programmées seront effectuées comme d’habitude

pendant la période DND.

Le robot reprendra le nettoyage là où il s’était arrêté après l’expiration de la

période DND.

Mode Ne pas déranger (DND)

Nettoyage ciblé

2. Ajouter un appareil

Ouvrez l’application MOVAhome, appuyez sur « Scan le code QR », et scannez

à nouveau le même code QR sur le robot pour ajouter l’appareil, puis suivez

les instructions pour terminer la connexion Wi-Fi.

Remarque : Si vous souhaitez réinitialiser le Wi-Fi, répétez l'étape 2, puis

suivez les instructions pour terminer la connexion Wi-Fi.

Connexion avec l’application MOVAhome

1. Téléchargez l'application MOVAhome

Scannez le code QR sur le robot ou recherchez « MOVAhome » dans la

boutique App Store pour télécharger et installer l'application.

Indicateur Wi-Fi

· Clignote lentement :

Remarque :

Seul le Wi-Fi 2,4GHz est pris en charge.

En raison des mises à niveau du logiciel de l’application, les opérations

réelles peuvent différer des instructions de ce manuel. Suivez les

instructions de la version actuelle de l'application.

Code QR

Doit être connecté

· Clignote rapidement :

Connexion

· Marche : Connecté

Pour activer le mode CEC de la station de base, maintenez le bouton enfoncé

pendant 20 secondes dans les 3 minutes suivant la mise sous tension. Lorsque

le robot est en charge sur la station de base, maintenez les boutons et

enfoncé pendant 10 secondes pour activer le mode CEC. Lorsque le robot et

la station de base sont réglés en mode CEC, la consommation d'énergie sera

réduite en désactivant tous les indicateurs et toutes les fonctions non liées à

la recharge. Pour désactiver le mode CEC, appuyez sur le bouton du robot et

reconnectez la station de base à la prise d'alimentation.

Mode CEC

40 41

Comment utiliser

3. Lave et sèche automatiquement les lingettes de lavage

Une fois que le robot a terminé une tâche de nettoyage et qu'il est retourné

à la station de base pour se recharger, la station de base commencera

automatiquement à laver et sécher les lingettes.

4. Nettoyer le réservoir d’eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

sale pour éviter les odeurs.

Aspirateur uniquement

Activez la fonction d'aspiration dans l'appli, et le robot soulèvera

automatiquement l'ensemble de l'unité de lavage et commencera à aspirer.

Lavage après aspiration

Dans l'application, activez la fonction « Lavage après aspiration », et le robot

relèvera automatiquement l'unité de lavage pour aspirer le sol. Une fois

l'aspiration terminée, le robot abaissera l'unité de lavage et commencera à

laver.

Lavage uniquement

Activez la fonction de lavage dans l'application, et le robot vérifiera si l'unité

de lavage est installée. Si ce n'est pas le cas, installez manuellement l'unité de

lavage et le robot commencera automatique le lavage.

Comment utiliser

Aspirateur et lavage

Remarque : Lors de la première utilisation de l’unité de lavage, le robot

eectue la tâche d’aspiration et de lavage par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton de la station de base, ou utilisez l'application pour

réactiver le robot de la station de base. Le robot planifiera ensuite l'itinéraire

de nettoyage optimal et eectuera la tâche de nettoyage sur la base de la

cartographie créée.

2. Lavage automatique

Lors du lavage, le robot retournera automatiquement à la station de recharge

pour laver les lingettes de lavage en fonction de la fréquence de nettoyage

des lingettes de lavage spécifiée dans l'application.

Remarque :

Les lingettes de lavage seront nettoyées avant que le robot ne commence à

laver, veuillez attendre patiemment.

Pour s'assurer que le robot peut facilement retourner à la station de recharge

après le nettoyage, il est recommandé de démarrer le robot à partir de la

station d'accueil.

Ne déplacez pas la station d'accueil, le réservoir d'eau propre, le réservoir

d'eau sale ou la plaque de lavage pendant le fonctionnement.

42 43

Entretien de routine

Base de la plaque de lavage

1. Activez la fonction de nettoyage de la plaque de lavage dans l’application,

et le robot quittera automatiquement la station de base. Sortez la plaque de

lavage et attendez que l'eau remplisse le fond de la station de base.

La station d'accueil exécutera le nettoyage automatique de la plaque de

lavage en nettoyant en même temps la lingette. Pour un nettoyage intensif,

suivez les étapes suivantes.

3. Après un moment, la station de base pompera automatiqueme l'eau sale.

Séchez ensuite la base de la plaque de lavage avec un chion doux et sec et

remettez la plaque de lavage en place.

2. Rincez la plaque de lavage à l’eau claire et utilisez l’outil de nettoyage pour

nettoyer la base de la plaque de lavage.

4. Utilisez l’application ou appuyez brièvement sur le bouton du robot pour

le faire revenir à la station de base.

Remarque :

Pendant le nettoyage, ne faites pas revenir le robot à la station de

recharge.

Entretien de routine

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d'eau

sale

Après chaque utilisation

Réservoir d'eau

propre

Une fois toutes les

2semaines

Brosse principale Tous les 6 à 12mois

Filtre du

compartiment à

poussière

Tous les 3 à 6mois

Brosse latérale

Support de

lingette

Plaque de lavage

Une fois par mois /

Zone de

signalisation

de la station de

recharge

Contacts de

recharge

Roue

omnidirectionnelle

Capteur de

distance laser

(LDS)

Remarque : La fréquence d'entretien et de remplacement dépend

de l'utilisation que vous faites du robot. En cas d'exception due à des

circonstances particulières, les pièces doivent être entretenues ou remplacées

rapidement.

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de

routine.

Pièce Fréquence d’entretien

Période de

remplacement

Capteur laser

linéaire 3D

Une fois par mois

Détecteur de tapis

Capteurs de chute

Pare-chocs

Évent de vidange

automatique du

robot

Dessous du robot

Port de remplissage

pour la solution de

nettoyage

Compartiment à

poussière

Nettoyez au besoin.

Sac à poussière

Tous les 1 à 2mois

Lingettes Tous les 1 à 3mois

44 45

Entretien de routine

Brosse principale

1. Appuyez sur les clips de protection de brosse pour retirer la protection de

brosse.

Remarque : La boule flottante dans le réservoir d’eau usagée est une pièce

mobile. N’appliquez pas trop de force lors du nettoyage pour éviter de

l’endommager.

2. Rincez le réservoir d’eau usagée à l’eau claire et utilisez un outil de

nettoyage adapté pour nettoyer la paroi intérieure du réservoir d’eau usagée.

Réservoir d'eau sale

1. Retirez le réservoir d'eau usagée, ouvrez son couvercle et déversez l'eau

usagée.

Port de remplissage pour la solution de nettoyage

Si le port de remplissage de solution de nettoyage est sale, essuyez-le avec un

chion doux et sec.

Entretien de routine

2. Avec le couvercle du bac à poussière orienté vers la poubelle, appuyez sur

le bouton d'ouverture du bac à poussière, comme indiqué sur la figure, pour

vider le bac à poussière.

Compartiment à poussière et filtre

1. Ouvrez le couvercle du robot, puis appuyez sur le clip du compartiment à

poussière pour retirer le compartiment à poussière.

3. Retirez le filtre et tapez doucement sur le panier du filtre pour enlever la

saleté.

4. Rincez le compartiment à poussière et le filtre à l'eau et séchez-les

complètement avant de les réinstaller.

Remarque : N'essayez pas de nettoyer le filtre avec une brosse, le doigt ou des

objets pointus pour éviter de l'endommager.

Remarque :

Rincez le compartiment à poussière et le filtre à l’eau uniquement sans

ajouter de détergent.

Utilisez le compartiment à poussière et le filtre uniquement lorsqu’ils sont

complètement secs.

24h

46 47

Entretien de routine

Lingette

Retirez la lingette du support de lingette pour la remplacer.

Bloc-batterie

Le robot contient un bloc-batterie lithium-ion de haute performance. Veillez

à ce que la batterie reste bien chargée lors de l'utilisation quotidienne afin de

maintenir des performances optimales. Si le robot n'est pas utilisé pendant

une période prolongée, éteignez-le et rangez-le. Pour éviter tout dommage dû

à une décharge excessive, rechargez le robot au moins une fois tous les trois

mois.

Sac à poussière

1. Retirez le couvercle du robot et jetez le sac à poussière.

2. Installez un nouveau sac à poussière, puis réinstallez le couvercle du robot.

Entretien de routine

Roue omnidirectionnelle

Remarque :

Utilisez un outil tel qu’un petit tournevis pour séparer l’essieu et le pneu de

la roue omnidirectionnelle. N'appliquez pas de force excessive.

Rincez la roue omnidirectionnelle sous l’eau courante et remettez-la après

l’avoir complètement séchée.

Brosse latérale et support de lingette

Retirez et nettoyez la brosse latérale et le support de lingette.

2. Soulevez les brosses par les côtés gauche et droit, et retirez les débris ou

les poils emmêlés dans les brosses.

3. Réinstallez les brosses sur les côtés correspondants, comme indiqué sur la

figure, et appuyez sur la protection de la brosse pour la verrouiller en place.

48 49

Problème Solution

Le robot ne démarre pas.

La batterie est faible. Rechargez le robot sur la station de recharge et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l’appareil à une

température comprise entre 0 °C (32 °F) et 40 °C (104 °F).

Le robot ne se charge

pas.

La station de recharge n’est pas connectée à l’alimentation, veuillez vous assurer que les deux extrémités de son cordon

d’alimentation sont correctement branchées.

Le contact entre les bornes de charge de la station de recharge et le robot est mauvais, veuillez nettoyer les contacts de

charge.

Le robot ne parvient pas à

se connecter au Wi-Fi.

Le mot de passe du réseau Wi-Fi est erroné. Assurez-vous que le mot de passe utilisé pour vous connecter à votre réseau

Wi-Fi est correct.

Le robot ne reconnaît pas la connexion Wi-Fi 5 GHz. Assurez-vous que le robot est connecté à une connexion Wi-Fi 2,4 GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot n'est peut-être pas prêt à être configuré. Veuillez quitter et entrer à nouveau dans l’application, puis réessayer

comme indiqué.

Le robot ne peut pas

trouver et retourner à la

station de recharge.

La station de base est déconnectée de l'alimentation ou déplacée quant le robot n'est pas dessus. Veuillez connecter la

station de recharge à l'alimentation ou placer le robot sur la station de recharge pour le charger.

Il y a trop d’obstacles autour de la station de base. Placez la station de base dans une zone dégagée.

Déplacer le robot peut causer son repositionnement et recréer une autre carte si le repositionnement échoue. Si le robot

est trop éloigné de la station de base, il se peut qu'il ne puisse pas revenir automatiquement tout seul, auquel cas vous

devrez placer manuellement le robot sur la station de base.

Essuyez la zone de signalisation de la station de recharge pour éliminer la poussière ou les débris.

Le robot se coince devant

la station de recharge et

ne peut pas y retourner.

Dégagez tout obstacle à moins de 2" (5 cm) sur les côtés gauche et droit ou à moins de 60" (1,5 m) devant la station de

base pour éviter que le robot ne soit bloqué.

L’itinéraire de retour pour se recharger est bloqué, par exemple la porte est fermée.

Le robot peut glisser si le plancher devant la station de base est trop humide. Dans ce cas il faut nettoyer et réessayer.

Il est recommandé de déplacer la station de recharge à un autre endroit et de réessayer.

Dépannage

Contacts de recharge et zone de signalisation

Nettoyez les contacts de charge et la zone de signalisation avec un chion

doux et sec.

Entretien de routine

Capteurs du robot

Essuyez les capteurs du robot à l’aide d’un chion doux et sec, comme illustré

dans la figure ci-dessous :

Remarque :Un chion humide peut endommager les éléments sensibles à

l’intérieur du robot et de la station de recharge. Utilisez une chion sec pour le

nettoyage.

Détecteur de tapis

Capteurs de chute

Pare-chocs

Capteur de distance

laser (LDS)

Capteur laser linéaire 3D

50 51

Dépannage

Problème Solution

Le robot ne reprend pas

le nettoyage après la

charge.

Vérifiez que le robot n’est pas réglé sur le mode Ne pas déranger (DND), ce qui l’empêche de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après avoir placé manuellement le robot sur la station de recharge ou avoir envoyé

le robot se recharger via l’application ou le bouton

Le niveau d’eau dans

la plaque de lavage est

anormal.

Vérifiez si le joint du réservoir d'eau usagée est desserré ou mal installé, et remettez-le en place manuellement si c'est le

cas. Si le problème persiste contactez le service après-vente.

Appuyez doucement sur le réservoir d'eau sale pour vous assurer qu'il est installé correctement.

Retirez la plaque de lavage et vérifiez si l'évacuation des eaux usées est bloquée et nettoyez-la.

Vérifiez la solution de nettoyage. N'ajoutez aucun liquide autre que la solution de nettoyage spécifiquement approuvée.

Le support de la lingette

est soulevé de façon

anormale.

Retirez le support de la lingette pour vérifier s'il y a un objet étranger coincé dedans et essayez de redémarrer le robot. Si

le problème persiste contactez le service après-vente.

Il y a de l'eau sous le

réservoir d'eau propre ou

autour du joint.

Lorsque vous retirez le réservoir d'eau propre, de l'eau dans le tuyau peut rester sous le réservoir ou autour du joint. Ceci

est normal. Essuyez avec une chion sec.

Pour des services supplémentaires, veuillez nous contacter via support@mova-tech.com

Téléphone : +1 (866) 977-5177

Dépannage

Problème Solution

Le robot ne s’éteint pas.

Le robot ne peut pas être étient pendant la recharge. Il est recommandé de déplacer le robot de la station de base, puis

d’appuyer sur le bouton et de le maintenir enfoncé pendant 3 secondes pour l’éteindre.

Si le robot ne peut pas être éteint en eectuant l’étape 1, appuyez sur le bouton et maintenez-le enfoncé pendant 10

secondes pour éteindre de force le robot. Si le problème persiste contactez le service après-vente.

La vitesse de charge est

lente.

Il faut environ 6heures pour charger complètement le robot lorsque sa batterie est faible.

Si vous utilisez le robot à des températures en dehors de la plage spécifiée, la vitesse de charge ralentira automatiquement

pour prolonger la durée de vie du bloc-batterie.

Les contacts de charge du robot et de la station de recharge peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente quand

le robot fonctionne.

Vérifiez si le filtre du compartiment à poussière est bouché. Si c'est la cas nettoyez-le ou remplacez-le.

Un objet dur peut se coincer dans la brosse principale ou le compartiment à poussière. Vérifiez et retirez l'objet dur.

La brosse principale ou la brosse latérale peuvent être coincées. Vérifiez et retirez tout objet étranger.

Basculez le mode d’aspiration sur Standard ou Silencieux.

Le robot se déplace sans

suivre l’itinéraire défini.

Les objets tels que des cordons d’alimentation et les pantoufles doivent être rangés avant d’utiliser le robot.

Travailler sur des surfaces humides et glissantes entraînera le patinage de la roue principale. Il est recommandé de sécher

les endroits humides avant d'utiliser le robot.

Essuyez le capteur laser linéaire 3D du robot à l'aide d'un chion propre et doux pour qu'il reste propre et non obstrué.

Le robot n’a pas nettoyé

les pièces à nettoyer.

Assurez-vous que les portes des pièces à nettoyer sont ouvertes.

Vérifier s'il y a un seuil supérieur à environ 0,8'' (2 cm) à la porte de la pièce. Le robot ne peut pas franchir des seuils ou

des marches trop hauts.

L’endroit devant la pièce à nettoyer peut être humide et glissant, ce qui fait que le robot glisse et fonctionne

anormalement. Séchez le sol avant d'utiliser le robot.

52 53

Caractéristiques

Robot

Modèle RLE51SC

Temps de chargement Environ 6 heures

Tension nominale 14,4 V

Puissance nominale 60 W

Fréquence de fonctionnement 2400 - 2483,5MHz

Puissance de sortie maximale < 20dBm

Modèle RBEC0101

Puissance nominale 20 V DC, 1,8 A

Sortie nominale 20 V DC, 0,8 A

Dans des conditions normales d’utilisation, cet équipement doit être maintenu

à une distance de séparation d’au moins 8" (20 cm) entre l’antenne et le corps

de l’utilisateur.

Station de recharge

Modèle

SC36H-200180U/

CZH036N200180USWA

Puissance nominale 100-240 V 50/60 Hz 1,2 A

Sortie nominale 20 V DC, 1,8 A

Ecacité activé moyenne 87,04 %

Ecacité à faible charge (10 %) 77,01 %

Consommation électrique à vide 0,1 W

Chargeur

Información de Seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD



· No lo utilice al aire libre o sobre superficies mojadas.



· No permita que se utilice como un juguete. Debe prestar mucha atención cuando se utiliza cerca de niños,

mascotas o plantas.



· Use únicamente como se describe en este manual. Sólo utilice los accesorios recomendados por el

fabricante.



· No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente, se ha caído, dañado,

dejado al aire libre o sumergido en agua, remítalo a un centro de servicio.



· No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas encima del cable ni

pase el cable por bordes o esquinas afiladas. No pase el aparato por encima del cable. Mantenga el cable

alejado de superficies calientes.



· No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.



· No manipule la base de carga, incluido el enchufe del cargador ni los terminales del cargador con las

manos mojadas.

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de las advertencias e instrucciones

puede provocar descarga eléctrica, incendio y/o lesiones graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

54 55

ESES

Información de Seguridad



· Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra batería puede

provocar riesgo de lesiones e incendio.



· Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de papel, monedas,

llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden provocar la conexión de los

terminales. Un cortocircuito en los terminales de la batería puede provocar quemaduras o incendios.



· Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si ocurre contacto

accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El

líquido derramado de la batería puede provocar irritación o quemaduras.



· No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o modificadas pueden tener

un comportamiento impredecible que resulte en fuego, explosión o lesiones.



· No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al fuego o una

temperatura superior a 130#/266 ) puede provocar explosiones.



· Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango de temperatura

indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango indicado puede dañar la

batería y aumentar el riesgo de incendio.



· Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de repuesto. Esto asegurará

que se mantenga la seguridad del producto.



· No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en las instrucciones de

uso y cuidado.



· Coloque los cables de otros aparatos fuera de la zona que va a limpiar.



· No opere la aspiradora en una habitación en la que duerme un bebé o un niño.



· No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.



· No opere la aspiradora en una habitación con velas encendidas encima de aquellos muebles que la

aspiradora pueda golpear accidentalmente.

Información de Seguridad



· No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura bloqueada; manténgalo

libre de polvo, pelusas, cabello y cualquier material que pueda reducir el flujo de aire.



· Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y las

piezas móviles.



· Apague todos los controles antes de desenchufar.



· No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en zonas donde

puedan estar presentes.



· Conéctelo únicamente a un tomacorriente correctamente puesta a tierra.



· No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas calientes.



· Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes internos, use

solo el detergente líquido de Moonstone Technology (Shaoxing) Co., Ltd. diseñado para uso de este

electrodoméstico. Consulte la sección Detergente Líquido de este manual.



· No lo utilice sin la bolsa para el polvo.



· Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de conectarlo a la

batería, levantarlo o transportarlo. Transportar el aparato con el dedo apoyado en el interruptor o energizar

el aparato con el interruptor encendido puede causar accidentes.

No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de 0#/32 ) o por

encima de 40#/104 )). Cargue el robot a una temperatura por encima de 0#/32 ) y 40#/104 ).



· Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios o almacenar el

aparato. Estas medidas preventivas de seguridad reducen el riesgo de encender por accidente el aparato.



· Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería

puede provocar riesgo de incendio si se utiliza en otra batería.

56 57

ESES

Información de Seguridad



· No permita que los niños se sienten encima de la aspiradora.



· No utilice la aspiradora sobre superficies húmedas.



· Usar sólo con la unidad de alimentación RBEC0101.



· Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el aparato y quite el

cepillo antes de limpiarlo o repararlo.



· Desenchúfelo antes de limpieza o mantenimiento.

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para la innovación, la

ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones siguientes: (1) este dispositivo no deberá

causar ninguna interferencia nociva. (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo

toda interferencia que pueda causarle un funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la

autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B,

de conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para brindar una protección

razonable contra interferencias dañinas en un edificio residencial. Este equipo genera usos y puede irradiar energía de

radiofrecuencia y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las

comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en

particular. Si este equipo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar

con apagar y encender el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de

las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de Seguridad

Este dispositivo cumple con las normas de radiación del DHHS, título 21 del CFR, capítulo 1, subcapítulo J.

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá mantener una

distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la indicada.

Para desactivar el módulo Wi-Fi en robot, por favor encienda el robot. Coloque el robot en la base de carga. Asegúrese

que los contactos de carga en el robot y los pines de la base de carga hagan una conexión.

Mantenga presionando el Botón de Tomacorriente del robot durante 20 segundos hasta que el módulo Wi-Fi se apague.

Al apagar el módulo Wi-Fi, presione cualquier botón del robot para activar el módulo Wi-Fi.

Corriente continua

Corriente alterna

58 59

ESES

Contenidos del paquete

Otros accesorios

Descripción del producto

Robot

Estación de base

Almohadillas de trapeado × 2 Soporte de la almohadilla

de trapeado × 2

(preinstalado)

Manual del usuario

Solución de limpieza

Cable de AlimentaciónCepillo lateral

Tabla de lavar

(preinstalado)

Bolsa de polvo

Robot

Descripción del producto

Botón de encendido/limpieza

· Presione y mantenga pulsado durante 3 segundos para encender

o apagar

· Presione para iniciar la limpieza después de encender el robot

Botón de acoplamiento

· Presione para enviar el robot de regreso a la estación de base

Indicador de estado

· Blanco sólido: Limpieza o saneamiento completado

· Respiración blanca: Cargando ( sin batería baja)

· Naranja sólido: En espera con batería baja o pausado con batería

baja

· Respiración naranja: Cargando (batería baja)

· Naranja parpadeante: Error

Nota:

· Presione cualquier botón en el robot para pausar mientras el

robot está limpiando o retornando a cargar.

· El bloqueo infantil se puede habilitar/deshabilitar a través de la

app MOVAhome.

60 61

ESES

Robot y sensores

Descripción del producto

Caja de polvo

Bolsa de polvo

Conjunto del trapeador

Área de fijación de la

almohadilla de trapeado

Soporte de la almohadilla

de trapeado

Almohadilla de

trapeado

Cubierta

Contactos

de carga

Indicador de Wi-Fi

Botón de reinicio

· Presione y

mantenga pulsado

durante 3 segundos

para restaurar la

configuración de

fábrica

Sensores de desnivel

Rueda principal

Cepillo principal

Rueda

omnidireccional

Protector del cepillo

Rueda principal

Clips del protector

del cepillo

Orificios de montaje

del soporte de la

almohadilla de trapeado

Cepillo lateral

Sensor de

alfombra

Filtro

Clip de la caja

de polvo

Caja de polvo

Botón de apertura

Cubierta de la

caja de polvo

Ventilación devaciado

automático

Ventilación de vaciado

automático

Ventilación de

vaciado automático

Cubierta LDS

Sensor láser de

distancia (LDS)

Sensor láser de

línea 3D

Parachoques

Estación de base

Descripción del producto

Tabla de lavar

Cubierta superior

Tanque de agua limpia

Tanque de

agua usada

Clip del tanque

de agua

Clip del tanque

de agua

Bola flotante

Tubería de agua

Filtro

Tanque de agua usada Tanque de agua limpia

Flotador

Indicador de estado

· Blanco sólido: La estación de

base está conectada a la red

eléctrica

· Blanco parpadeante: La

estación de base tiene un error

Botón de salida

· Cuando el robot esté en la

estación de base, presione

para salir de la estación de

base

Botones de la estación de base

Botón de secado

· Cuando el robot esté en la

estación de base, presione

para que la estación de

base comience a secar las

almohadillas de trapeado

Zona de señalización

Contactos de carga

Puerto de energía

Ranura para la solución de limpieza

Entrada para agregar

solución de limpieza

62 63

ESES

Preparando su hogar

Antes de limpiar, retire todos los objetos inestables, frágiles, de valor o

peligrosos y retire los cables, prendas, juguetes, objetos duros y con punta

que estén en el suelo para evitar que se enreden, sean raspados o golpeados

por el robot y se causen daños.

Abra la puerta de la habitación a limpiar y coloque los muebles en su lugar

adecuado para dejar más espacio.

Para evitar que el robot no reconozca las áreas que necesitan ser limpiadas,

no se pare frente al robot, umbral, pasillo o lugares estrechos.

Antes de limpiar, coloque una barrera física en el borde de las escaleras para

garantizar el funcionamiento seguro y sin problemas del robot.

Nota:

· Cuando se opere el robot por primera vez, sígalo mientras limpia para remover cualquier posible obstáculo oportunamente.

· No aspire objetos duros como piedras, bolas de acero y partes de juguetes, u objetos con punta como desechos de construcción, vidrios rotos o uñas; de lo

contrario, el suelo puede rayarse.

1. Coloque la estación de base y conéctela a un tomacorriente

Coloque la estación de base en un lugar lo más abierto posible con una

buena señal Wi-Fi. Retire cualquier objeto que esté a menos de 60" (1,5 m)

del frente y 2" (5 cm) de cada lado de la estación de base. Inserte el cable de

alimentación en la estación de base y conéctelo a la toma de corriente.

2. Retire las protecciones del robot e instale el cepillo lateral y el

conjunto del trapeador

Antes de usar

Nota:

· Asegúrese de que ningún objeto pueda bloquear la zona de señalización.

· Para evitar que manchas de agua humedezcan los pisos de madera o

alfombras, se recomienda colocar la estación de base sobre pisos de

baldosa o de mármol.

ÿ60"

ÿ2"

Inserte firmemente el cable de

alimentación hacia arriba hasta

que se encienda el indicador.

Clip del cepillo

lateral

64 65

ESES

3. Conecte el robot a la estación de base

Presione y mantenga pulsado el botón por 3 segundos para encender

el robot. Coloque el robot sobre la estación de base con el conjunto del

trapeador mirando hacia la tabla de lavar. Luego escuchará una notificación

de voz cuando el robot se conecta exitosamente a la estación de base.

Antes de usar

Nota: Se recomienda cargar completamente el robot antes de su primer uso.

Cuando el robot no se pueda encender después de agotar la batería, conecte

manualmente el robot con la estación para cargarlo.

5. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la estación de base y llénelo con agua

limpia. Luego instálelo de nuevo en la estación de base.

4. Instale la botella de solución de limpieza(Sección Detergente

Líquido)

Abra la cubierta superior de la estación de base y saque el tanque de agua

limpia, retire el sello superior de la botella de solución de limpieza y luego

instálelo a lo largo de la ranura en su lugar. La solución de limpieza se

agregará automáticamente mientras trabaja.

Nota: No agregue agua caliente en el tanque de agua, ya que esto puede

causar que el tanque se deforme.

Nota: No agregue ningún líquido que no sea la solución de limpieza aprobada

oficialmente para ayudar a evitar un mal funcionamiento.

ADVERTENCIA: Para reducir el riesgo de incendio y descarga eléctrica por

daños en los componentes internos, use solo detergente líquido Moonstone

Technology (Shaoxing) Co., Ltd. (para MOVA E30 Aqua) diseñado para uso de

este electrodoméstico.

2. Agregar dispositivo

Abra la app MOVAhome, toque «escanear código QR para conectar» y vuelva

a escanear el mismo código QR del robot para añadir el dispositivo. Por favor

siga las indicaciones para finalizar la conexión Wi-Fi.

Nota: Si desea restablecer el Wi-Fi, repita el paso 2 y luego siga las

instrucciones para finalizar la conexión Wi-Fi.

Conectándose con la App MOVAhome

1. Descargue la App MOVAhome

Escanee el código QR del robot o busque «MOVAhome» en la tienda de apps

para descargar e instalar la app.

Indicador de Wi-Fi

· Parpadeando

lentamente: A

conectar

· Parpadeando

rápidamente:

Conectando

· Encendido:

Conectado

Nota:

Solo se admite Wi-Fi de 2,4GHz.

Debido a las actualizaciones en el software de la app, las operaciones

reales pueden diferir de las instrucciones de este manual. Siga las

instrucciones basadas en la versión actual de la app.

Código QR

66 67

ESES

Modo de empleo

Encender / apagar

Presione y mantenga pulsado el botón durante 3 segundos para encender

el robot. El indicador de potencia debe estar iluminado. Coloque el robot en la

estación de base, el robot debe encenderse automáticamente y comenzar a

cargarse. Para apagar el robot, aleje el robot de la estación de base y presione

y mantenga pulsado el botón durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones en la app

para crear rápidamente un mapa. El robot comenzará a mapear sin limpiar.

Cuando el robot regresa a la estación de base, el proceso de mapeo se ha

completado y el mapa se guardará automáticamente.

Pausa/suspensión

Cuando el robot esté funcionando, presione cualquier botón para ponerlo en

pausa. Si el robot está en pausa por mas de 10 minutos, automáticamente

entrará en modo de suspensión. Todos los indicadores del robot se apagarán.

Presione cualquier botón sobre el robot, o use la app para despertar al robot.

Nota: Si el robot está en pausa y está colocado en la estación de base, la

tarea de limpieza actual terminará.

Reanudación automática de la limpieza

Si la batería está demasiado baja, el robot volverá automáticamente a

la estación de base para cargarse. Después de cargar al nivel de batería

apropiado, reanudará las tareas de limpieza sin terminar.

Nota: Para utilizar esta función, por favor, habilítela en la app.

Modo no molestar (DND)

Cuando el robot se pone en modo no molestar (DND), se evitará que el robot

reinicie la limpieza y el indicador de encendido se apagará. El modo DND está

deshabilitado por defecto desde la fábrica. Usted puede usar la app para

habilitar el modo DND o modificar el período de DND. El periodo de DND es de

22:00–8:00 por defecto.

Nota:

Las tareas de limpieza programadas se realizarán normalmente durante el

periodo de DND.

El robot reanudará la limpieza desde donde la dejó una vez que expire el

período de DND.

Limpieza de manchas

Cuando el robot está en espera, presione y mantenga pulsado el botón

durante 3 segundos para activar el modo de limpieza de manchas. En este

modo el robot limpia un área de forma cuadrada de 1,5 x 1,5 metros (4,92 x 4,92

pies) a su alrededor y retorna a su punto inicial una vez que haya completado

la limpieza de manchas.

Modo de empleo

Aspirar y trapear

Nota: Cuando se usa el conjunto del trapeador por primera vez, el robot

realiza la tarea de ″Aspirar y trapear″ por defecto.

1. Empezar a limpiar

Presione el botón en la estación de base, o use la app para hacer que el

robot arranque desde la estación de base. Luego, el robot planificará la ruta

de limpieza óptima y realizará la tarea de limpieza según el mapa creado.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará automáticamente a la estación de

base a lavar las almohadillas de trapeado basándose en la frecuencia de

limpieza de las almohadillas de trapeado especificada en la app.

Nota:

Las almohadillas de trapeado se limpiarán antes de que el robot empiece a

trapear, por favor espere pacientemente.

Para garantizar que el robot regrese fácilmente a la estación de base

después de la limpieza, se recomienda hacer que el robot arranque desde la

estación de base.

No mueva la estación de base, el tanque de agua limpia, el tanque de agua

usada o la tabla de lavar durante la operación.

Para activar el modo CEC de la estación de base, presione y mantenga pulsado

el botón durante 20 segundos después de encenderla dentro de los 180

segundos. Cuando el robot está cargando en la estación de base, presione y

mantenga pulsados los botones y durante 10 segundos para activar el

modo CEC. Cuando tanto el robot como la estación de base están configurados

en el modo CEC, minimizarán el consumo de energía apagando todos los

indicadores y deshabilitando todas las funciones no relacionadas con la

carga. Para desactivar el modo CEC, presione el botón en el robot y vuelva a

conectar la estación de base a la toma de corriente.

Modo CEC

68 69

ESES

Modo de empleo

3. Lava y seca las almohadillas de trapeado automáticamente

Después que el robot termina una tarea de limpieza y regresa a la estación

de base a cargar, la estación de base comenzará automáticamente a lavar y

secar las almohadillas de trapeado.

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea, limpie el tanque de agua

usada para evitar cualquier olor.

Solo aspirar

Habilite la función de "Solo aspirar" en la app y el robot levantará

automáticamente el conjunto del trapeador y comenzará a aspirar.

Trapear después de aspirar

Habilite la función de trapear después de aspirar en la app, y el robot

levantará automáticamente el conjunto del trapeador para aspirar el piso. Una

vez finalizada la aspiración, el robot comenzará a trapear después de bajar el

conjunto del trapeador.

Solo trapear

Habilite la función de trapear en la app, y el robot comprobará si el conjunto

del trapeador está instalado. De lo contrario, instale manualmente el conjunto

del trapeador y luego el robot comenzará a trapear automáticamente.

Mantenimiento de rutina

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Tanque de agua

usada

Después de cada uso

Tanque de agua

limpia

Una vez cada 2 semanas

Cepillo principal Cada 6 a 12 meses

Filtro de la caja de

polvo

Cada 3 a 6 meses

Cepillo lateral

Soportes de la

almohadilla de

trapeado

Tabla de lavar

Una vez al mes /

Zona de señalización

de la estación de base

Contactos de carga

Rueda

omnidireccional

Sensor láser de

distancia (LDS)

Sensor láser de línea

Nota: El mantenimiento y la frecuencia de reemplazo dependerá del uso

que usted haga del robot. Si ocurre una excepción debido a circunstancias

especiales, se debe realizar mantenimiento a las piezas o reemplazarlas

rápidamente.

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el mantenimiento de rutina.

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Sensor de alfombra

Una vez al mes

Sensores de desnivel

Parachoques

Ventilación de vaciado

automático del robot

Parte inferior del

robot

Entrada para agregar

solución de limpieza

Caja de polvo

Limpiarlo según sea

necesario

Bolsa de polvo

Cada 1 a 2 meses

Almohadillas de

trapeado

Cada 1 a 3 meses

70 71

ESES

Mantenimiento de rutina

Base de la tabla de lavar

1. Habilite la función de limpieza de la base de la tabla de lavar en la app y el

robot saldrá de la estación de base automáticamente. Saque la tabla de lavar

y espere a que el agua llene la parte inferior de la estación de base.

La estación de base realizará la autolimpieza de la base de la tabla de lavar

junto con cada limpieza de la almohadilla de trapeado. Para una limpieza

profunda, consulte los siguientes pasos.

3. Después de un momento, la estación de base bombeará automáticamente

el agua usada. Luego limpie la base de la tabla de lavar con un paño suave

y seco y vuelva a colocar la tabla de lavar en su lugar.

2. Enjuague la tabla de lavar con agua limpia y use una herramienta de

limpieza apropiada para limpiar la base de la tabla de lavar.

4. Utilice la app o presione brevemente el botón en el robot para que

regrese a la estación de base.

Nota: Durante la limpieza, no haga que el robot regrese a la estación de base.

Mantenimiento de rutina

2. Con la cubierta de la caja de polvo orientada hacia abajo, en dirección al

bote de basura, presione el botón de apertura de la caja de polvo, como se

muestra en la figura, para vaciar la caja de polvo.

Caja de polvo y filtro

1. Retire la cubierta del robot y presione el clip de la caja de polvo para retirar

la caja de polvo.

3. Retire el filtro y golpee suavemente la cesta para eliminar la suciedad.

4. Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes de volver a instalarlos.

Nota: No intente limpiar el filtro con un cepillo, dedo o cualquier objeto con

punta a fin de evitar dañarlo.

Nota:

Enjuague la caja de polvo y el filtro solo con agua limpia. No utilice ningún

detergente.

Use la caja de polvo y el filtro solo cuando estén completamente secos.

24h

72 73

ESES

Mantenimiento de rutina

Cepillo principal

1. Presione los clips del protector del cepillo hacia adentro para retirarlo.

Nota: La bola flotante en el tanque de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

2. Enjuague el tanque de agua usada con agua limpia y utilice una

herramienta de limpieza adecuada para limpiar la pared interior del tanque

de agua usada.

Tanque de agua usada

1. Retire el tanque de agua usada, abra su cubierta y vierta el agua usada.

Entrada para agregar solución de limpieza

Si la entrada para agregar solución de limpieza está sucia, límpiela con un

paño suave, seco.

Mantenimiento de rutina

Rueda omnidireccional

Nota:

Use una herramienta como un destornillador pequeño para separar el eje y

el neumático de la rueda omnidireccional. No use fuerza excesiva.

Enjuague la rueda omnidireccional bajo el agua corriente y vuelva a

colocarla después de secarla por completo.

Cepillo lateral y soporte de la almohadilla de trapeado

Retire y limpie el cepillo lateral y el soporte de la almohadilla de trapeado.

2. Levante los cepillos tanto del lado izquierdo como del derecho y retire

cualquier residuo o pelo enredado en ellos.

3. Vuelva a instalar los cepillos en los lados correspondientes como se

muestra en la figura y presione el protector del cepillo para fijarlo en su lugar.

74 75

ESES

Mantenimiento de rutina

Almohadilla de trapeado

Retire la almohadilla de trapeado del soporte de la almohadilla de trapeado

para reemplazarla.

Batería

El robot contiene un paquete de baterías de iones de litio de alto rendimiento.

Asegúrese de que la batería permanezca bien cargada para el uso diario

para mantener un rendimiento óptimo de la batería. Si el robot no se utiliza

durante un largo período de tiempo, apáguelo y guárdelo. Para evitar daños

por la sobredescarga , cargue el robot al menos una vez cada tres meses.

Bolsa de polvo

1. Retire la cubierta del robot y deseche la bolsa de polvo.

2. Instale una nueva bolsa de polvo y vuelva a instalar la cubierta del robot.

Contactos de carga y zona de señalización

Limpie los contactos de carga y la zona de señalización con un paño suave y

seco.

Mantenimiento de rutina

Sensores del robot

Limpie los sensores del robot utilizando un paño suave y seco, como se

muestra en la siguiente figura:

Nota: Un paño húmedo puede dañar elementos sensibles dentro del robot y

la estación de base. Utilice un paño seco para la limpieza.

Sensor de alfombra

Sensores de desnivel

Parachoques

Sensor láser de

distancia (LDS)

Sensor láser de línea 3D

76 77

ESES

Problema Solución

El robot no enciende.

La batería está baja. Recargue el robot en la base y vuelva a intentarlo.

La temperatura de la batería es demasiado baja o demasiado alta. Se recomienda operar el aparato a una temperatura

entre 32°F (0°C) y 104°F (40°C).

El robot no carga.

La estación de base no está conectada a la alimentación, asegúrese de que ambos extremos del cable de alimentación

estén correctamente enchufados.

El contacto entre los contactos de carga de la estación de base.y el robot es deficiente, limpie los contactos de carga.

El robot no logra

conectarse a Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea la

correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese que el robot esté conectado a una conexión Wi-Fi de 2,4GHz.

La señal Wi-Fi es débil. Asegúrese que el robot esté en una zona con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para ser configurado. Por favor, salga y vuelva a ingresar a la app y luego vuelva a

intentarlo según las instrucciones.

El robot no puede

encontrar la estación de

base ni regresar a ella.

La estación de base está desconectada de la alimentación o se mueve cuando el robot no está sobre ella. Por favor,

conecte la estación de base a la alimentación eléctrica o coloque el robot sobre la estación de base para cargar.

Hay demasiadas obstrucciones alrededor de la estación de base. Coloque la estación de base en un área más abierta.

Mover el robot puede provocar que se reubique y volverá a crear un mapa si falla el reposicionado. Si el robot está muy

lejos de la estación de base, podría no ser capaz de regresar automáticamente por si mismo; en tal caso se requerirá

ponerlo manualmente sobre la estación de base.

Limpie la zona de señalización de la estación de base para eliminar el polvo o los residuos.

El robot se queda

atascado delante de la

estación de base y no

puede volver a ella.

Despeje cualquier obstrucción dentro de 2" (5 cm) a los lados izquierdo y derecho o dentro de 60" (1,5 m) frente a la

estación de base para evitar que el robot se bloquee.

La ruta para volver a cargar está bloqueada, por ejemplo, la puerta está cerrada.

El robot puede resbalar si el suelo delante de la estación de base está demasiado mojado. Si es así, limpie el exceso de

agua antes de volver a intentarlo.

Se recomienda mover la estación de base a un lugar diferente y volver a intentarlo.

Solución de problemas Solución de problemas

Problema Solución

El robot no se apaga.

El robot no se puede apagar mientras se está cargando. Se recomienda mover el robot desde la estación de base y luego

presionar y mantener pulsado el botón durante 3 segundos para apagarlo.

Si el robot no se puede apagar realizando el paso 1, presione y mantenga pulsado el botón durante 10 segundos para

apagar el robot a la fuerza. Si el problema se mantiene, contacte al servicio post-venta.

La velocidad de carga es

lenta.

Se necesitan aproximadamente 6 horas para cargar completamente el robot cuando la batería está baja.

Si opera el robot a temperaturas fuera del rango especificado, la velocidad de carga se reducirá automáticamente para

extender la vida útil de la batería.

Los contactos de carga tanto del robot como de la base pueden estar sucios; límpielos con un paño seco.

El ruido aumenta

mientras el robot está en

funcionamiento.

Compruebe si el filtro de la caja de polvo está obstruido. Si es así, límpielo o reemplácelo.

Un objeto duro puede quedar atrapado en el cepillo principal o en la caja de polvo. Revise y retire cualquier objeto duro.

El cepillo principal o el cepillo lateral pueden quedar enredados. Revise y retire cualquier objeto extraño.

Cambie el modo de succión a estándar o silencioso.

El robot se mueve sin

seguir la ruta marcada.

Se deben organizar objetos como cables de alimentación y zapatillas antes de utilizar el robot.

Trabajar sobre superficies húmedas resbalosas ocasiona que la rueda principal se resbale . Se recomienda secar los

lugares húmedos antes de usar el robot.

Limpie el sensor láser de línea 3D en el robot con un paño limpio, suave para mantenerlo limpio y sin obstrucciones.

El robot pasa por alto las

habitaciones que debe

limpiar.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

Compruebe si hay un umbral superior a unos 0,8'' (2 cm) en la puerta de la habitación. El robot no puede subir por encima

de umbrales o escalones altos.

El lugar en frente del cuarto a ser limpiado puede estar húmedo y resbaloso, ocasionando que el robot se resbale y

trabaje de forma anormal. Por favor trate de secar el piso antes de usar el robot.

78 79

ESES

Solución de problemas

Problema Solución

El robot no reanuda la

limpieza después de

cargarlo.

Asegúrese de que el robot no esté configurado en el modo No Molestar (DND), lo que evitará que reanude la limpieza.

El robot no reanudará la limpieza después de que usted lo coloque manualmente sobre la estación de base o envíe el

robot a cargar mediante la app o el botón

El nivel del agua en

la tabla de lavar es

anormal.

Revise si el sello en el tanque de agua usada está flojo o no está correctamente instalado y en tal caso, restablezca su

posición manualmente. Si el problema se mantiene, contacte al equipo de servicio post-venta.

Oprima suavemente sobre el tanque de agua usada para asegurarse que esté instalado correctamente.

Retire la tabla de lavar y revise si el drenaje de desecho está obstruido y límpielo.

Compruebe la solución de limpieza. No agregue ningún líquido que no sea la solución de limpieza aprobada oficialmente.

El soporte de la

almohadilla de trapeado

está anormalmente

elevado.

Por favor retire el soporte de la almohadilla de trapeado para verificar si hay algún objeto extraño atrapado en él y trate

de reiniciar el robot. Si el problema se mantiene, contacte al equipo de servicio post-venta.

Hay agua bajo el

tanque de agua limpia o

alrededor del sello.

Cuando se saca el tanque de agua limpia, algo de agua en la tubería puede quedar bajo el tanque o alrededor del sello.

Esto es normal. Limpie con una toalla seca.

Para servicios adicionales, póngase en contacto con nosotros a través de support@mova-tech.com

Tel: +1 (866) 977-5177

Especificaciones

Robot

Modelo RLE51SC

Tiempo de carga Aprox. 6horas

Voltaje nominal 14,4V

Potencia nominal 60W

Frecuencia de operación 2400-2483,5MHz

Potencia de salida máxima

20dBm

Modelo RBEC0101

Entrada nominal 20 V DC, 1,8 A

Salida nominal 20 V DC, 0,8 A

En condiciones normales de uso, este equipo debe mantenerse a una distancia

de separación de al menos 8" (20 cm) entre la antena y el cuerpo del usuario.

Estación de base

Modelo

SC36H-200180U/

CZH036N200180USWA

Entrada nominal 100-240 V 50/60 Hz 1,2 A

Salida nominal 20 V DC, 1,8 A

Eficiencia activa promedio 87,04 %

Eficiencia con carga baja (10%) 77,01 %

Consumo de energía sin carga 0,1 W

Cargador

80 81

EN ES

1. MOVA is liable to the consumer for any lack of conformity in material or workmanship not detectable at the time of the purchase.

2. Warranty period: please refer to the customer service oce for more information. If the territory where the consumer is located has dierent regulations, local

regulations prevail.

3. The warranty will not be applicable in the following cases:

a) Issues due to carelessness, use, or installation that does not comply with the instructions provided by MOVA.

b) Tampering and/or modifications of the product by entities or individuals not expressly authorized by MOVA.

c) Damage due to accidental causes and/or negligence on the part of the consumer, with particular reference to external parts.

d) Parts subject to wear that do not have manufacturing defects.

e) No valid purchasing document (receipt, invoice, or other) is provided to certify the date the product was purchased.

f) The model and/or numbers of the product on the purchase certificate is not consistent with the model and/or numbers shown on the product.

4. Please scan the QR code to get after-sales contact information.

5. The after-sales service (including quality warranty) in diverse regions is solely applicable to the local version of MOVA products. Please contact the after-sales

service in the region where your product version originates for support.

1. MOVA es responsable ante el consumidor de cualquier falta de conformidad de material o mano de obra no detectable en el momento de la compra.

2. Período de garantía: Por favor, consulte a la oficina de atención al cliente para obtener más información. Si el territorio donde se encuentra el consumidor tiene

regulaciones diferentes, prevalecerán las regulaciones locales.

3. La garantía no será aplicable en los siguientes casos:

a) Problemas debidos al descuido, uso o instalación que no cumpla con las instrucciones proporcionadas por MOVA.

b) La manipulación y/o modificaciones del producto por entidades o personas no expresamente autorizadas por MOVA.

c) Daños debidos a causas accidentales y/o negligencia del consumidor, con especial referencia a las partes externas.

d) Piezas sujetas a desgaste que no presenten defectos de fabricación.

e) No se proporciona ningún documento de compra válido (recibo, factura u otro) que certifique la fecha de compra del producto.

f) El modelo y/o los números del producto en el certificado de compra no coinciden con el modelo y/o números que aparecen en el producto.

4. Escanee el código QR para obtener información de contacto posventa.

5. El servicio posventa (incluida la garantía de calidad) en diversas regiones se aplica únicamente a la versión local de los productos MOVA. Comuníquese con el

servicio posventa de la región donde se origina la versión de su producto para obtener asistencia.

1. MOVA sera responsable envers le consommateur pour tout défaut de conformité de matériau ou de fabrication non décelable au moment de l'achat.

2. Période de garantie : veuillez vous référer au bureau du service à la clientèle pour plus d'informations. Si le territoire où se trouve le consommateur a une

réglementation diérente, c'est la réglementation locale qui prévaut.

3. La garantie ne s'appliquera pas dans les cas suivants :

a) Problème dû à un défait d'entretien, une mauvaise utilisation ou installation, le non-respect des instructions fournies par MOVA.

b) L'altération et/ou les modifications du product par des prestataires ou des individus qui n'ont pas été expressément approuvés par MOVA.

c) Les dommages dus à ces causes accidentelles et/ou une négligence de la part du consommateur, en particulier sur les pièces externes.

d) L'usure normale de pièces qui n'ont pas de défauts de fabrication.

e) Aucune preuve d'achat valide (reçu, facture, ou autre) n'est fourni pour certifier la date d'achat du produit.

f) Le modèle et/ou les références du produit sur le certificat d'achat ne correspondent pas au modèle et/ou références indiqués sur le produit.

4. Scannez le QR code pour obtenir les coordonnées de contact du service après-vente.

5. Le service après-vente (y compris la garantie de qualité) dans d'autres régions ne s'applique que pour la version locale des produits MOVA. Contactez le service

après-vente dans la région d'origine de la version de votre produit pour obtenir une assistance.

Warranty Garantía

Garantie

Mova E30 AQUA Robot Vacuum and Mop

Product's Documents

User Manual

Specifications

Mova E30 AQUA Questions and Answers
