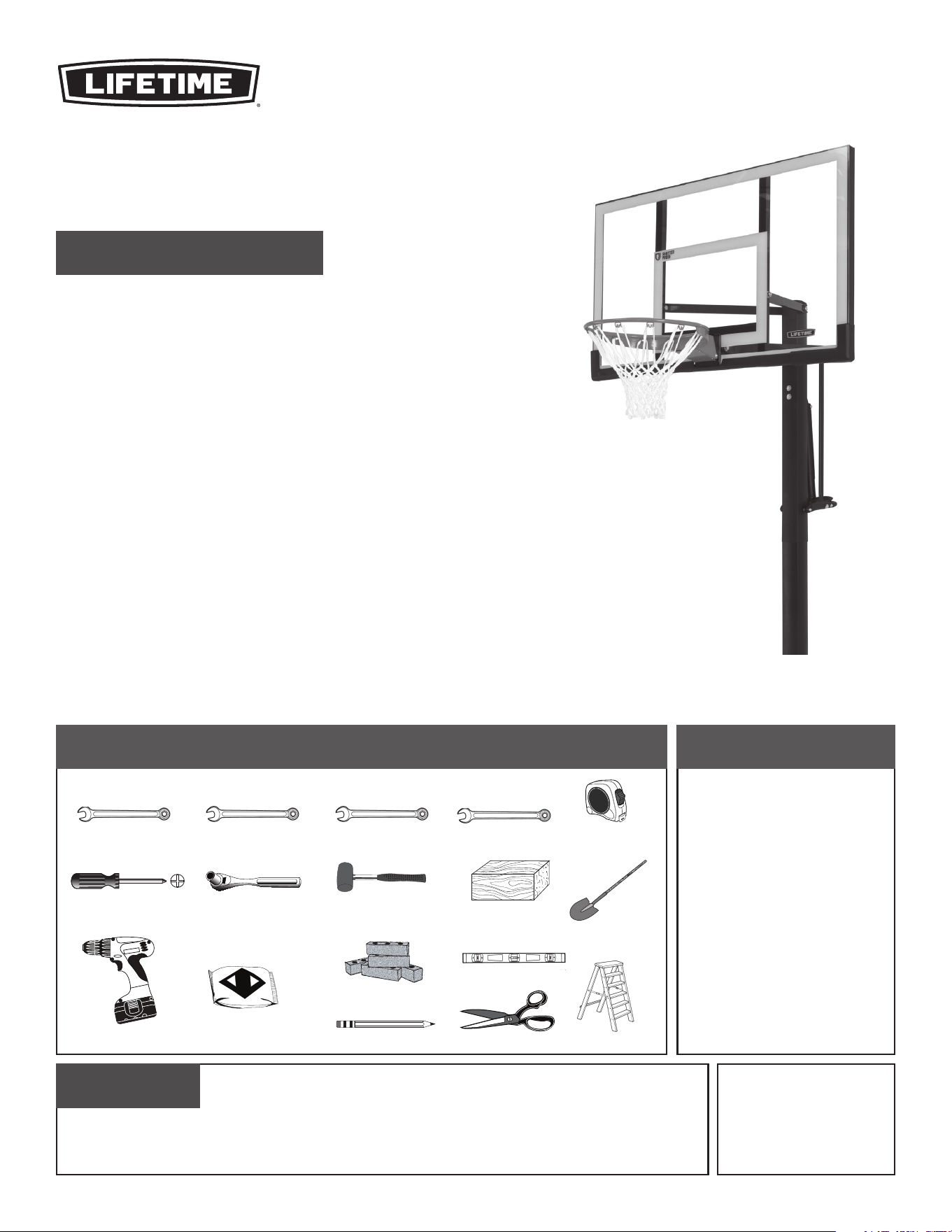

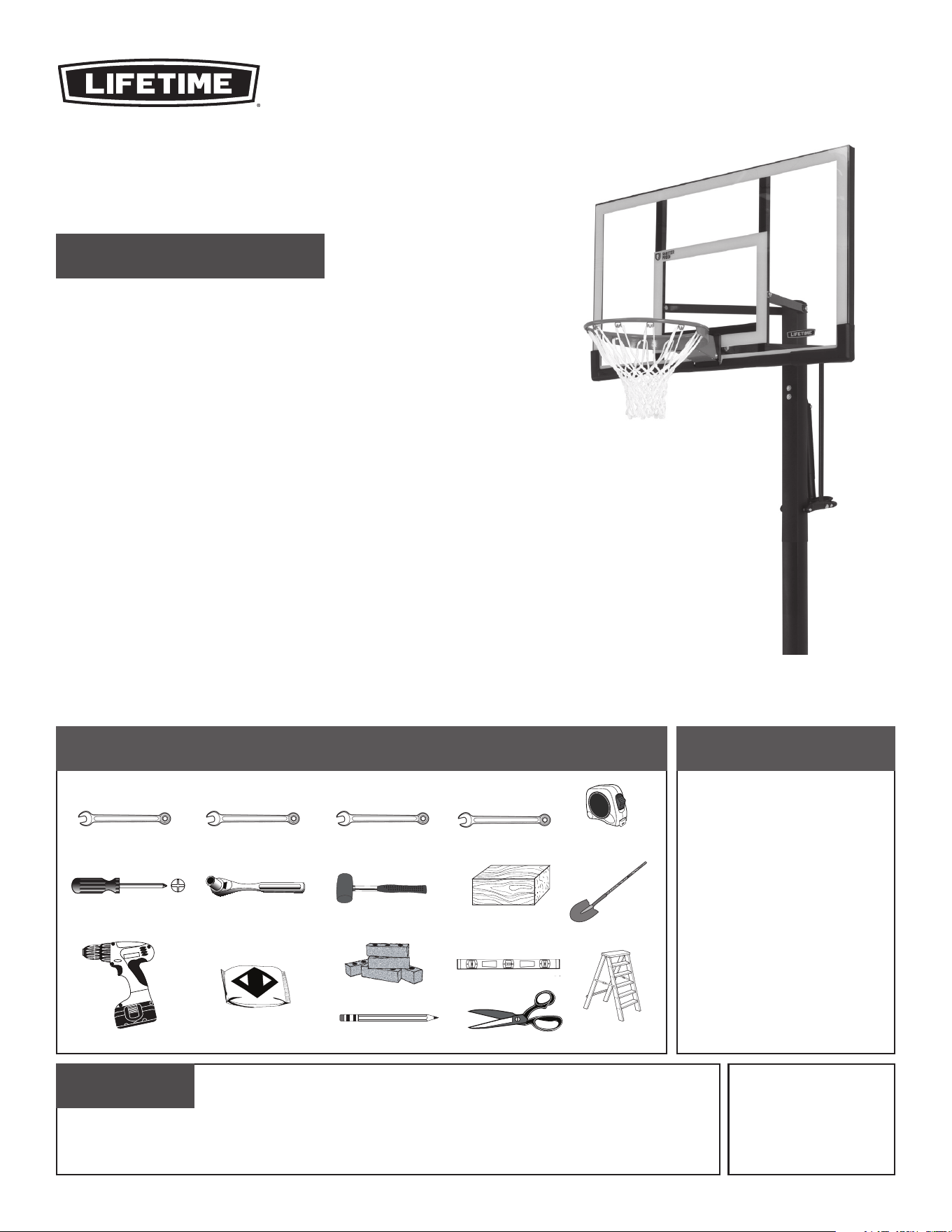

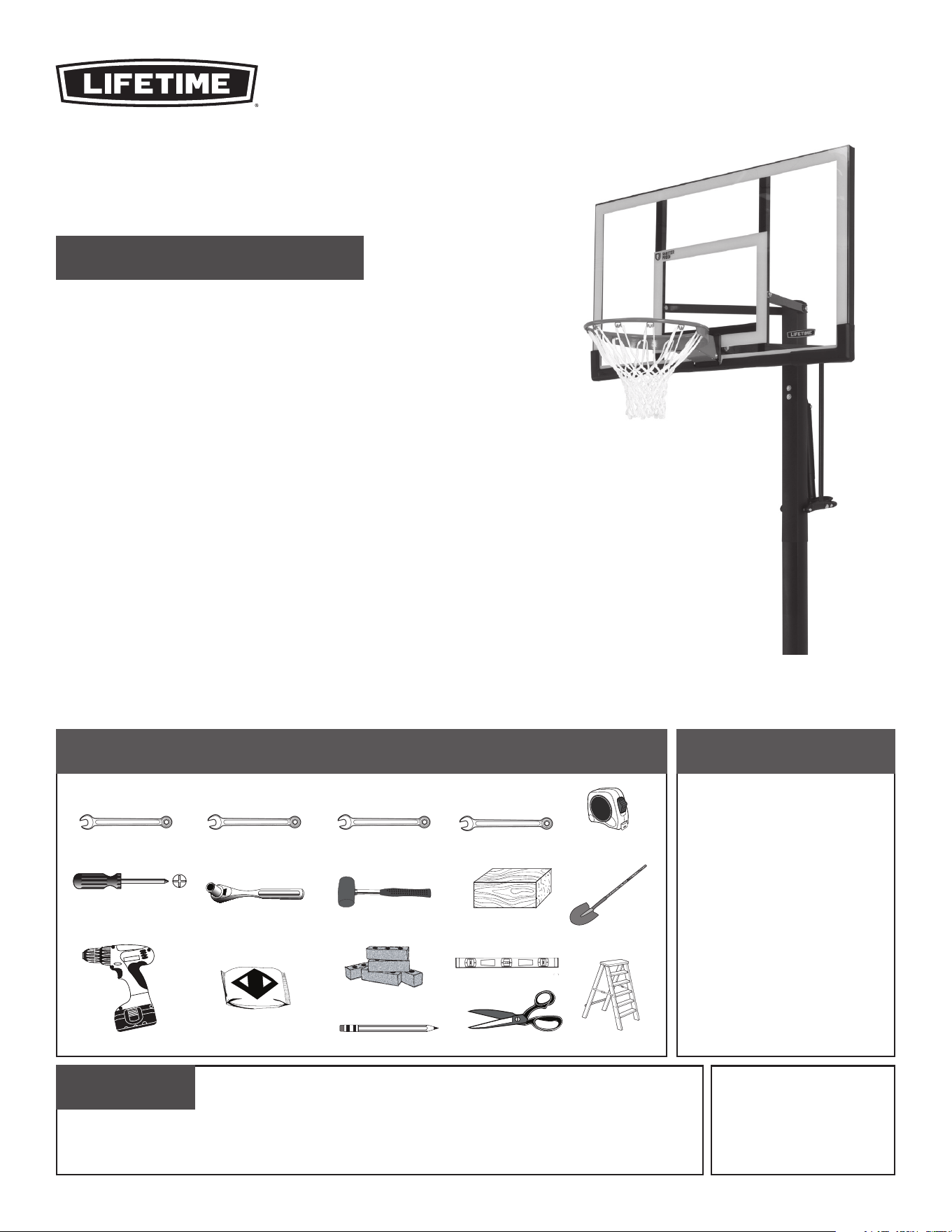

LIFETIME 90698 Adjustable In-Ground Basketball Hoop 54-Inch User Manual

TOOLS REQUIRED TABLE OF CONTENTS

• Requires at least 640 lb (291 kg) of concrete mix to

ﬁ ll a volume of 5.1 ft

(0.14 m

• Requires, at least, 3 days for concrete to cure,

plus 3-4 hours to complete assembly steps.

• At least 3 people recommended for setup.

Pour le français, voir la page 2. Para el español, ver la página 3.

ASSEMBLY INSTRUCTIONS

MODEL 90698

BEFORE ASSEMBLY:

CONTACT LIFETIME CUSTOMER SERVICE:

QUESTIONS?

Model Number: 90698

Product ID:

For Customer Service in Mainland Europe

and the United Kingdom,

E-mail: [email protected]

Live Chat:

www.lifetime.com/customerservice/home

(Clik on the "LIVE CHAT" tab)

11/16" (≈18 mm)

(x2)

(x1)

1/2" (≈13 mm)

(x2)

(x1)

9/16" (≈14 mm)

(x2)

3/4" (≈19 mm)

(x2)

(x1)

Concrete Mix

640 lb (≈291 kg)

(x1)

POWER LIFT

BASKETBALL SYSTEM

Icon Legend................................4

Warnings & Notices.....................5

Initial Setup...............................6

Pole Assembly...........................11

Backboard-to-Rim Assembly......16

Backboard-to-Pole Assembly......22

Parts Identiﬁ er........................i - iv

Handle Assembly......................28

Final Assembly.........................35

Maintenance..........................42

Warning Sticker........................43

Registration........................44

Warranty................................45

1/2" (≈13 mm)

(x1)

(≈4-6)

Save this instruction in the event that the manufacturer has to be contacted for replacement parts.

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

Dial 1-800-225-3865

(English, French, Spanish)

AVANT L’ASSEMBLAGE :

• Il faut avoir, au moins, 291 kg (640 livres) de mélange

de béton pour remplir un volume de 0,14 m

(5,1 pi

• La durissement du béton requiert, au moins, 3 jours,

et en plus 3 heures à 4 heures pour finir les étapes

d'assemblage.

• Nous recommendons, au moins, 3 adultes pour

l’assemblage.

For English, see page 1. Para el español, ver la página 3.

INSTRUCTIONS D’ASSEMBLAGE

MODÈLE n° 90698

CONTACTER AUX SERVICES À LA CLIENTÈLE LIFETIME

Entretien en direct:

www.lifetime.com/customerservice/home

(

Cliquer sur la languette « LIVE CHAT »)

QUESTIONS ?

N° de modèle : 90698

Référence du produit :

OUTILS REQUIS

SOMMAIRE

Pour nos services à la clientèle du continent

européen et au Royaume-Uni,

E-mail :

[email protected]

11/16 po (≈18 mm)

(x2)

(x1)

1/2 po (≈13 mm)

(x2)

9/16 po (≈14 mm)

(x2)

3/4 po (≈19 mm)

(x2)

(x1)

≈291 kg (640 lb)

(x1)

Mélange de béton

(x1)

SYSTÈME DE BASKET-BALL

POWER LIFT

Légende des icônes.......................4

Avertissements et avis...................5

Préparation initiale........................6

Assemblage du poteau................11

Assemblage du panneau à

l’anneau...................................16

Assemblage du panneau

au poteau...............................22

Identiﬁ cateur de pièces...............i-iv

Assemblage de la poignée...........28

Assemblage ﬁ nal.........................35

Entretien..............................42

Autocollant d’avertissement.........43

Enregistrement.....................44

Garantie...............................46

1/2 po (≈13 mm)

(x1)

(≈4-6)

Conserver ces instructions au cas d'avoir besoin de contacter le fabricant pour obtenir des pièces de remplacement.

IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS DE RÉFÉRENCE : À LIRE SOIGNEUSEMENT

Composer le 1-800-225-3865

(anglais, français, espagnol)

For English, see page 1. Pour le français, voir la page 2.

INSTRUCCIONES DE ENSAMBLAJE

MODELO n° 90698

ANTES DE ENSAMBLAR:

• Es necesario tener, por lo menos, 291 kg (640 lb) de

mezcla de concretoa para llenar un volumen de 0,14

(5,17 ft

• Requiere, al menos, 3 días para curar el concreto,

más 3 horas a 4 horas para completar los pasos

de ensamblaje.

• Recomendamos, al menos, 3 adultos para el

ensamblaje.

PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME

Chat en vivo:

www.lifetime.com/customerservice/home

(Cliquear en la lengüeta «LIVE CHAT")

¿PREGUNTAS?

Número de modelo: 90698

ID del producto:

INSTRUMENTAL REQUERIDO

ÍNDICE

Para nuestros servicios a clientes

en el continente europeo y el Reino

Unido, correo eléctronico:

[email protected]

11/16" (≈18 mm)

(x2)

(x1)

1/2" (≈13 mm)

(x2)

9/16" (≈14 mm)

(x2)

3/4" (≈19 mm)

(x2)

(x1)

Mescla de concreto

≈291 kg (640 lb)

(x1)

SISTEMA DE BALONCESTO

POWER LIFT

Leyenda de íconos......................4

Advertencias y avisos...................5

Preparación inicial......................6

Ensamblaje del poste................11

Ensamblaje del tablero al aro.....16

Ensamblaje del tablero al poste..22

Identiﬁ cador de piezas..............i-iv

Ensamblaje de la manivela........28

Ensamblaje ﬁ nal.......................35

Mantenimiento.......................42

Etiqueta de advertencia............43

Registro...............................44

Garantía................................47

1/2" (≈13 mm)

(x1)

(≈4-6)

Guardar estas instrucciones en el caso que tenga que contactar el fabricante para obtener piezas de reemplazo.

¡IMPORTANTE: CONSERVE PARA FUTURA REFERENCIA. LEA CUIDADOSAMENTE!

Marcar al 1-800-225-3865

(inglés, francés, español)

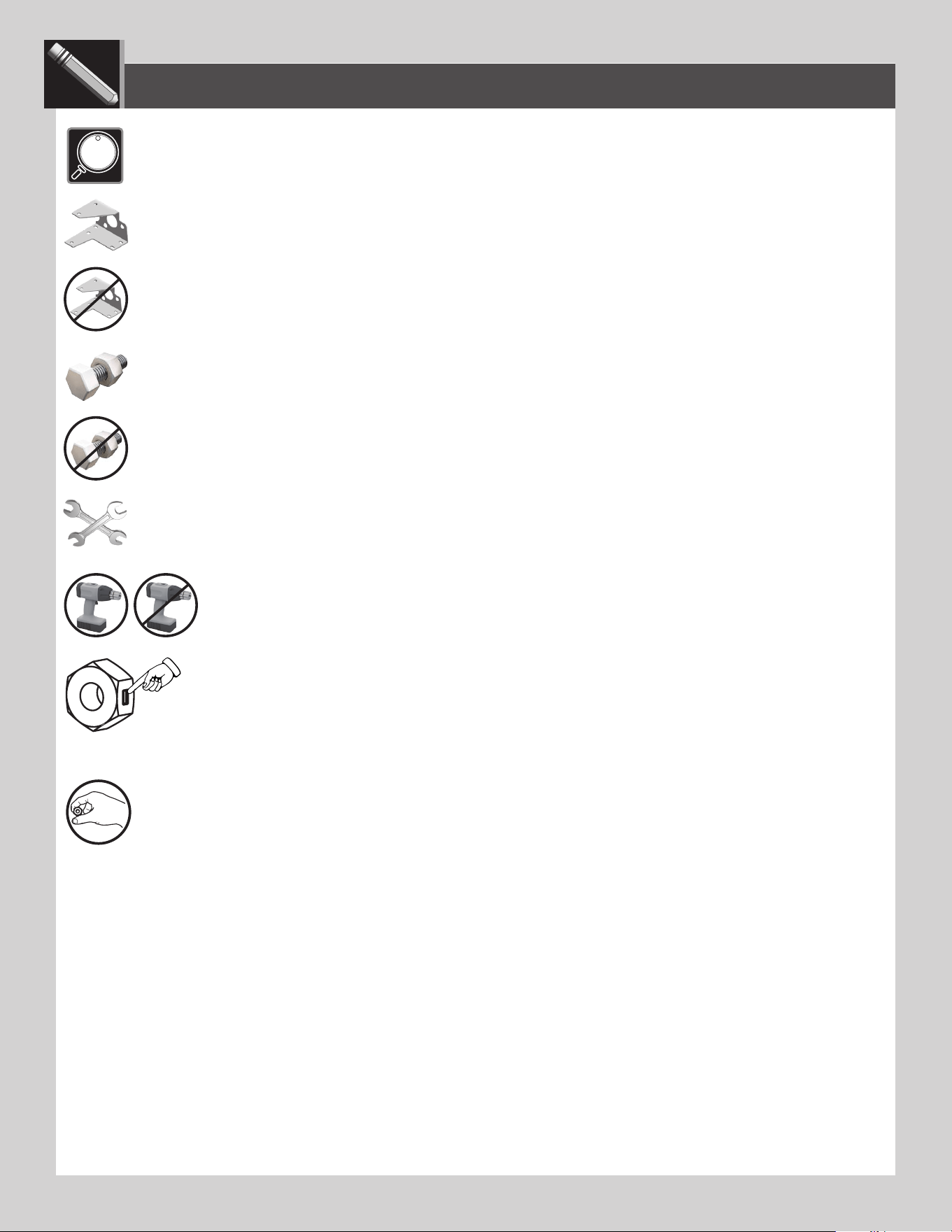

• Indicates the parts to be used for a section.

• Indique les pièces requises pour une section.

• Indica las piezas requeridas para una sección.

• Indicates special heed should be taken when reading.

• Indique que vous devez faire attention à ce que vous lisez.

• Indica que uno debe prestar atención al leer.

• Indicates the hardware to be used for a section.

• Indique la quincaillerie requise pour une section.

• Indica el herraje requerido para una sección.

• Indicates the tools to be used for a section.

• Indique les outils requis pour une section.

• Indica el instrumental requerido para una sección.

• Indicates no hardware required for a speciﬁ c page.

• Indique qu’il n’y a pas de quincaillerie requise pour une page particulière.

• Indica que ningún herraje es requerido para una página especíﬁ ca.

• Indicates no parts required for a speciﬁ c section.

• Indique qu’il n’y a pas de pièces requises pour une section particulière.

• Indica que ninguna pieza es requerida para una sección especíﬁ ca.

• Indicates to use/not to use an electric drill for a speciﬁ c step.

• Indique utiliser/ne pas utiliser de perceuse électrique pour une étape particulière.

• Indica usar/no usar un taladro eléctrico para un paso especíﬁ co.

ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS

• Indicates the use of a centerlock nut. A nut with this marking will require some e ort to tighten. This hardware was designed with this

feature in order to prevent loosening later.

• Cette image indique l’usage d’un écrou de blocage central. Un écrou avec ce marquage requerra plus d’e ort pour le serrer. Cet

écrou a été conçu avec cette fonction aﬁ n d’empêcher son desserrage plus tard.

• Indica el uso de una tuerca de bloque central. Una tuerca con esta marca requerirá un poco de esfuerzo para apretarlo. Esta tuerca

fue diseñado con esta característica con el ﬁ n de evitar su aﬂ ojamiento más tarde.

• Indicates that one should only hand-tighten the hardware until instructed otherwise.

• Indique qu’il ne faut serrer la quincaillerie qu’à la main jusqu’à ce que l’on reçoive des instructions contraires.

• Indica que sólo se debe apretar a mano el herraje hasta que indique lo contrario.

LIFETIME

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

To ensure safety, do not attempt to assemble this product without following the instructions carefully. Check entire box and inside all packing

material for parts and/or additional instruction material. Before beginning assembly, read the instructions and identify parts using the hardware

identiﬁ er and parts list in this document. Proper and complete assembly, use and supervision are essential for proper operation and to reduce the

risk of accident or injury. A high probability of serious injury exists if this product is not installed, maintained, and operated properly.

FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE AND WILL VOID WARRANTY.

Owner must ensure that all players know and follow these rules for safe operation of the system.

• If using a ladder during assembly, use extreme caution.

• Three capable adults are recommended for this operation.

• Check base daily for leakage. Leaks will cause system to fall.

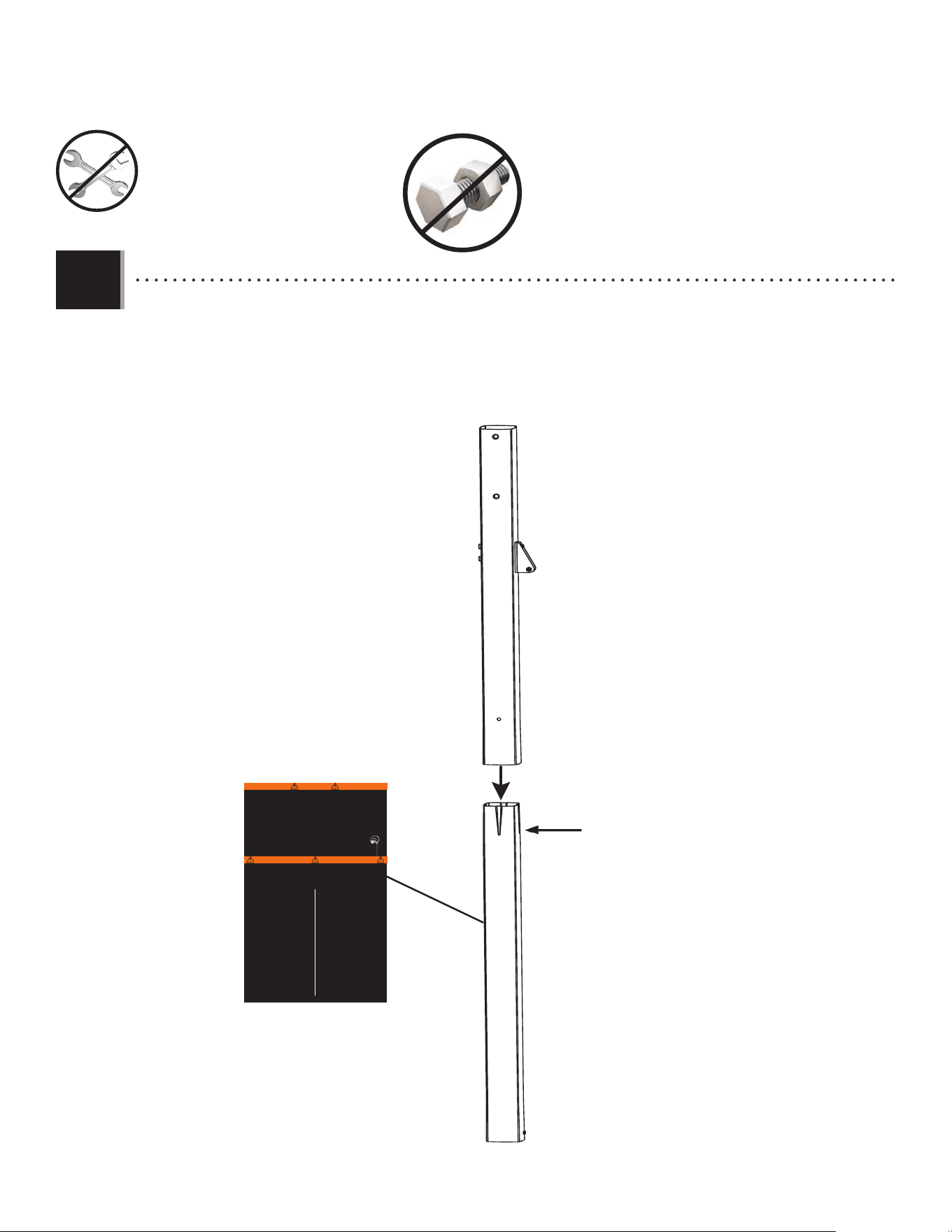

• Assemble the pole sections properly. Failure to do so could cause the pole sections to separate during play or transport.

• Minimum operational height is 6 ft 6 in (1.98m) to the bottom of the backboard.

SAFETY INSTRUCTIONS

La mayoría de las lesiones son causadas por el abuso y/o por el no seguir las instrucciones. Sea cauteloso al usar este producto.

Para su seguridad, no intente ensamblar este producto sin leer y seguir todas las instrucciones cuidadosamente. Revise la caja entera y todos los

materiales de embalaje en busca de piezas y / o material de instrucciones adicional. Antes de comenzar el ensamble, identiﬁ que todas las piezas y el

equipo usando las listas de partes y equipo así como los identiﬁ cadores en este documento. El ensamble correcto y completo, el uso y la supervisión

son esenciales para una orientación apropiada y para reducir el riesgo de un accidente o lesión. Existe una alta probabilidad de sufrir lesiones graves

si este producto no es instalado, mantenido y / o operado correctamente.

EL INCUMPLIMIENTO DE SEGUIR ESTAS ADVERTENCIAS PUEDE OCASIONAR EN LESIONES GRAVES Y/O DAÑO A LA PROPIEDAD Y ANULARÁ LA GARANTÍA.

El propietario debe asegurarse de que todos los jugadores conocen y seguir estas reglas para la operación segura del sistema.

• Si utiliza una escalera durante el ensamble, tenga mucho cuidado.

• Tres adultos competentes son requeridos para ensamblar el producto.

• Compruebe si hay fugas en la base. Las fugas pueden causar que el producto caiga.

• Ensamble las secciones del poste correctamente. De lo contrario, podría provocar que las secciones del poste se separaran

durante el juego o el transporte.

• Altura mínima de operación es 1,98m (6 ft 6 in) a la parte inferior del tablero.

INSTRUCCIONES DE SEGURIDAD

La majorité des accidents résultent d’une mauvaise utilisation et/ou du fait de n’avoir pas suivi les consignes. Observez toutes précautions utiles pendant

l’utilisation de ce produit.

Pour assurer votre sécurité, ne tentez pas d’assembler cet article sans avoir lu et suivi toutes les consignes attentivement. Vériﬁ ez la totalité de la

boîte et l’intérieur de tous les matériaux d’emballage pour trouver toutes les pièces et/ou matériau contenant des consignes supplémentaires. Avant

de commencer le montage, identiﬁ ez toutes les pièces et tous les accessoires et faites-en l’inventaire en les comparant aux listes et identiﬁ cateurs

de pièces et accessoires contenus dans ce document. Un assemblage correct et complet, ainsi que l’utilisation et la supervision correctes sont des

conditions essentielles à la bonne direction et diminuent les risques d’accident ou de blessure. Une haute probabilité d’accident grave résulte de

mauvaises conditions d’installation, maintenance et/ou utilisation.

LA NON-RESPECT DE CES AVERTISSEMENTS PEUT RÉSULTER EN ACCIDENTS GRAVES OU DOMMAGES MATÉRIELS ET ANNULER LA GARANTIE.

Le propriétaire doit veiller à ce que tous les joueurs connaissent et suivent ces règles pour une exploitation sûre du système.

• Agissez avec la plus grande prudence si vous employez une échelle pour l’assemblage.

• Trois adultes en bonne condition physique sont requis pour assembler ce produit.

• Vériﬁ ez quotidiennement la base au niveau de fuites. Les fuites peuvent causer la chute du système.

• Assemblez les sections de poteau correctement. La non-observation de cette consigne peut amener les sections de poteau à se séparer

pendant le jeu ou le déplacement.

• La hauteur minimale est 1,98 m (6 pi 6 po) au bas de la planche.

CONSIGNES DE SÉCURITÉ

LIFETIME

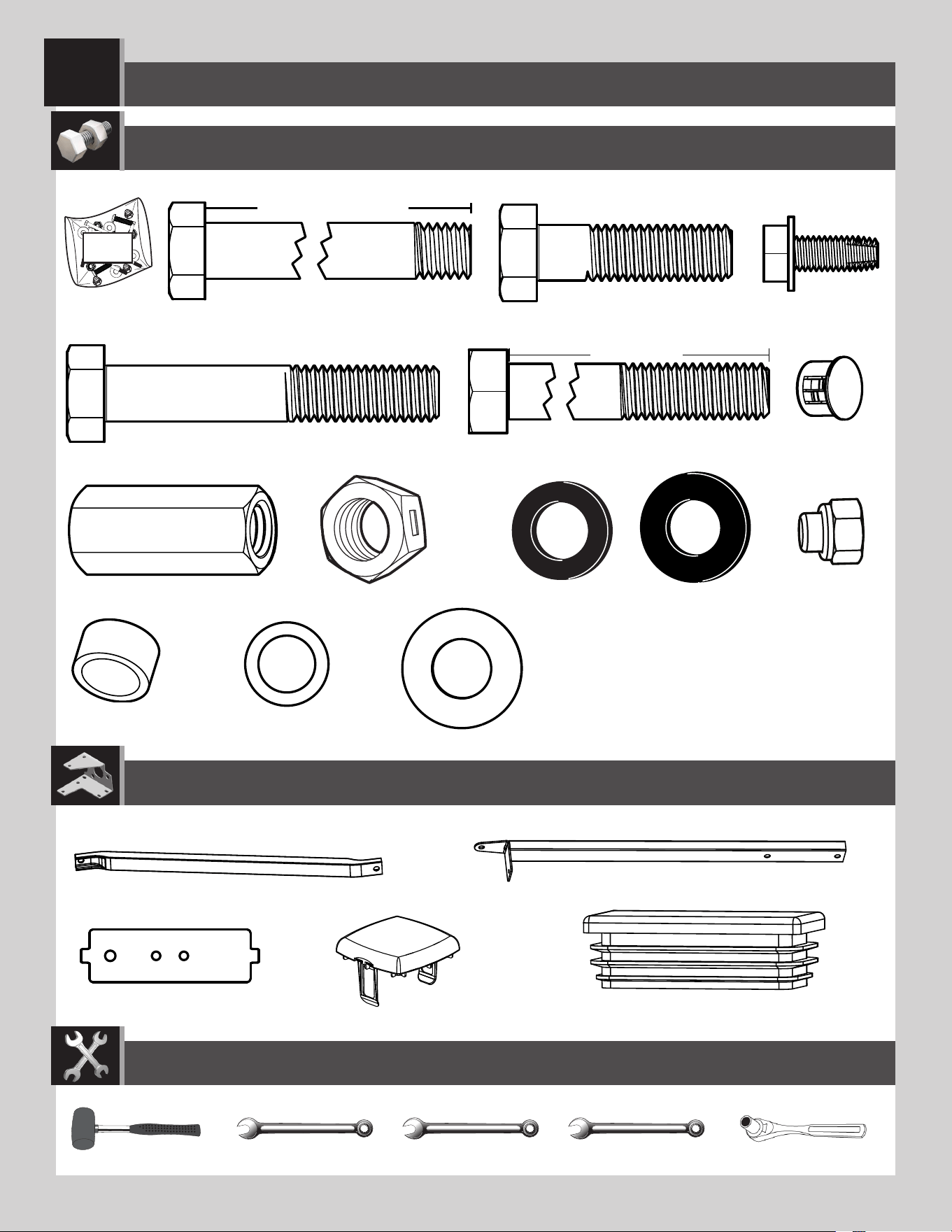

Metal parts / Pièces en métal / Piezas de metal

TOOLS REQUIRED / OUTILS REQUIS / HERRAMIENTAS REQUERIDAS

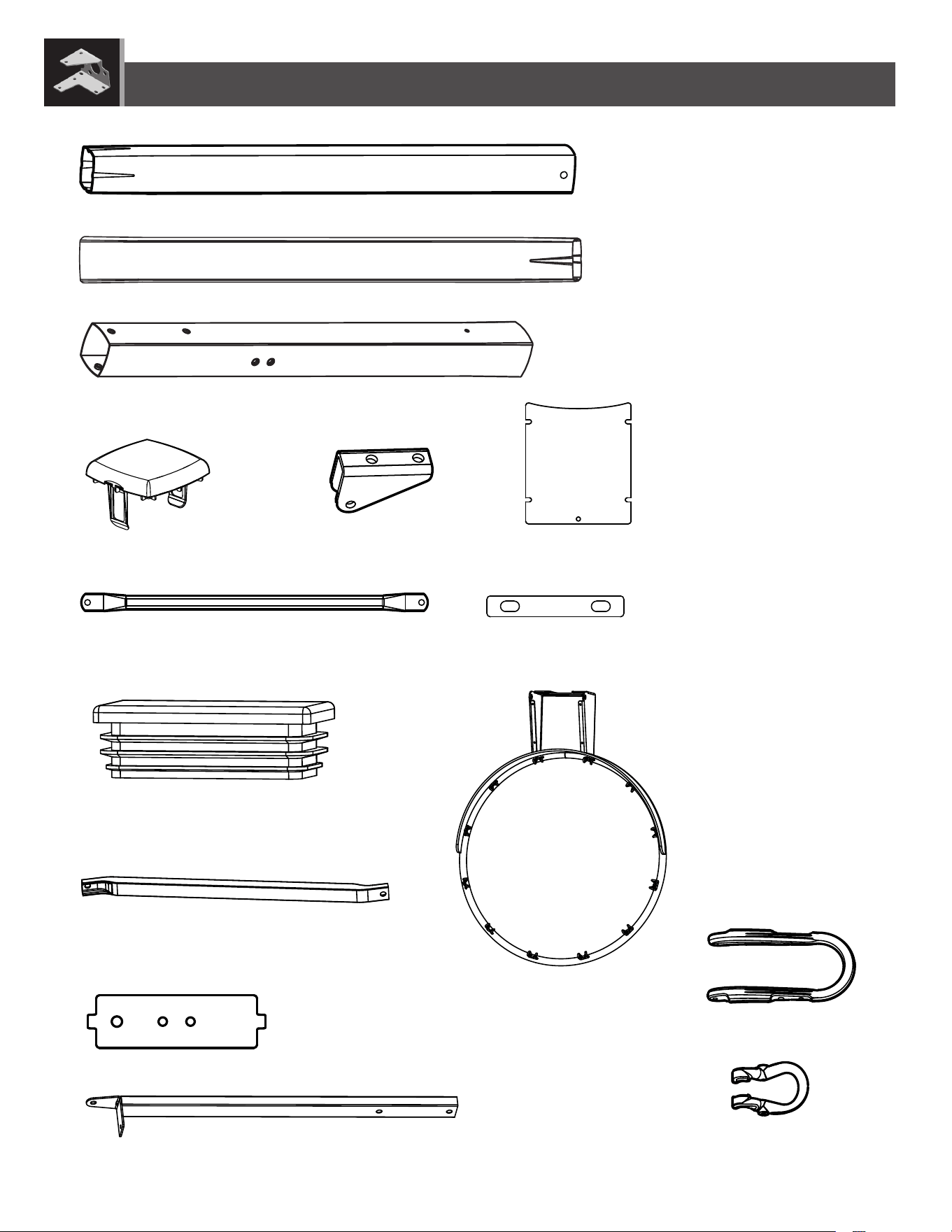

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

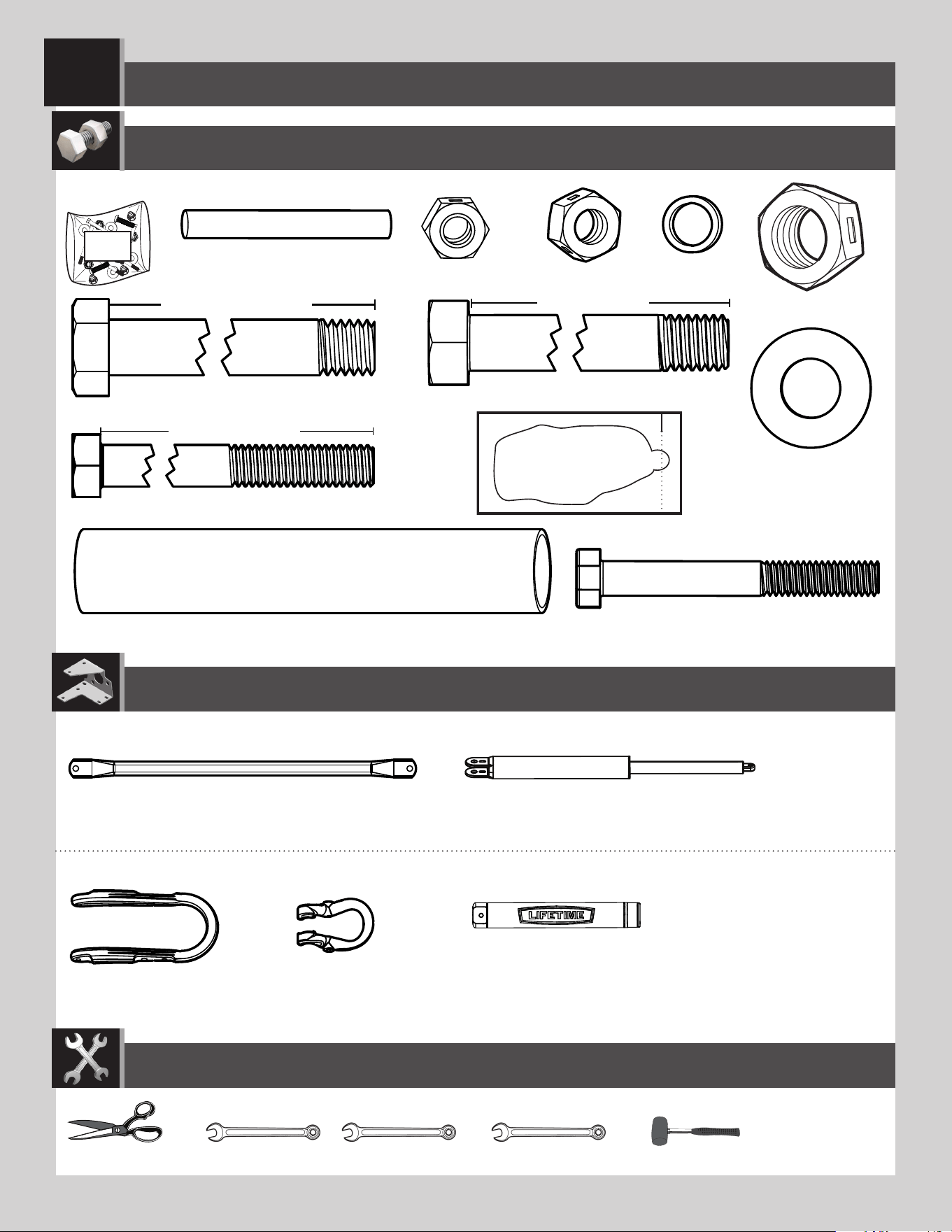

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

(x1)

ALE (x1)

BGW (x1)

Plastic parts / Pièces en plastique / Piezas de plástico

(x1)

640 lb (291 kg)

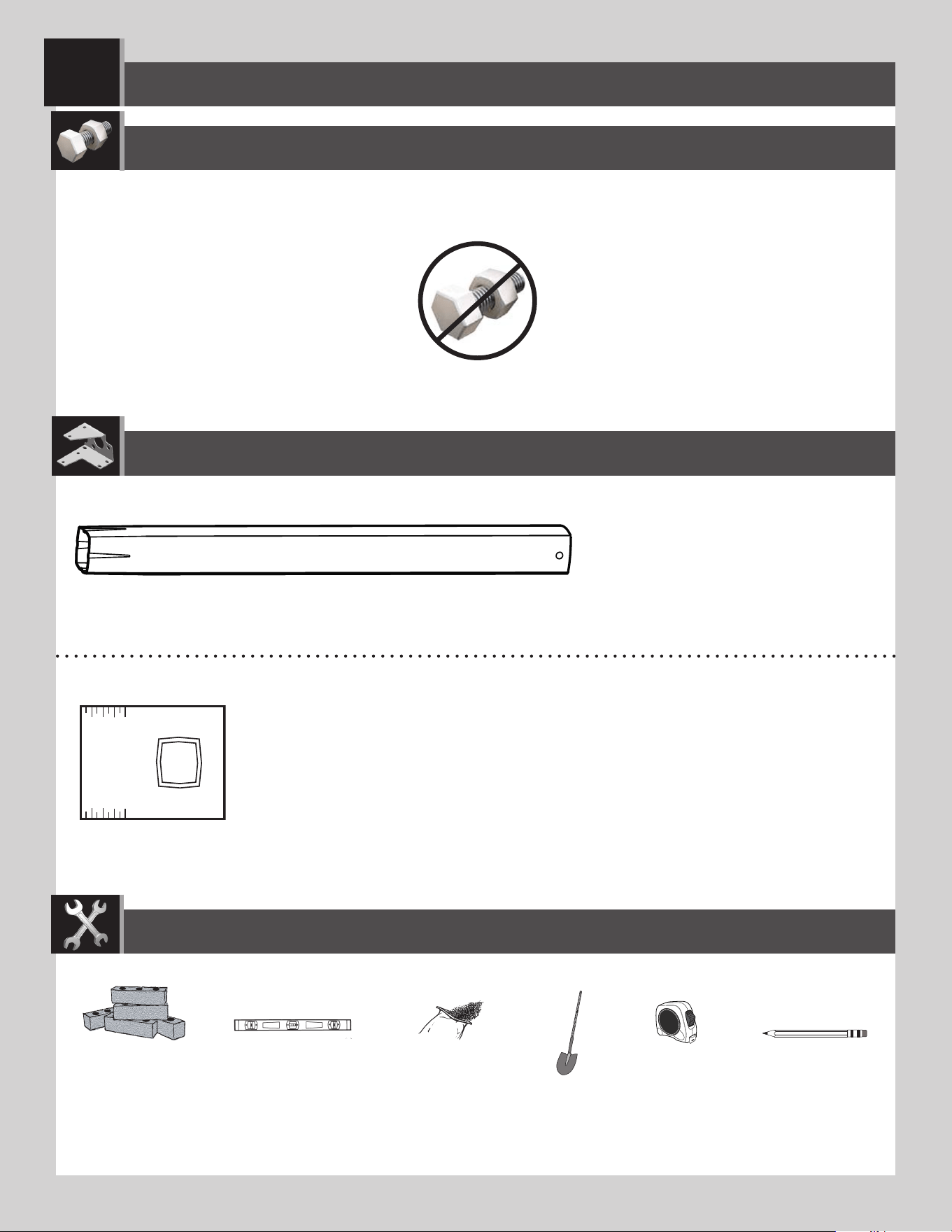

INITIAL SET UP / PRÉPARATION INITIALE / PREPARACIÓN INICIAL

(≈4-6)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

1.1

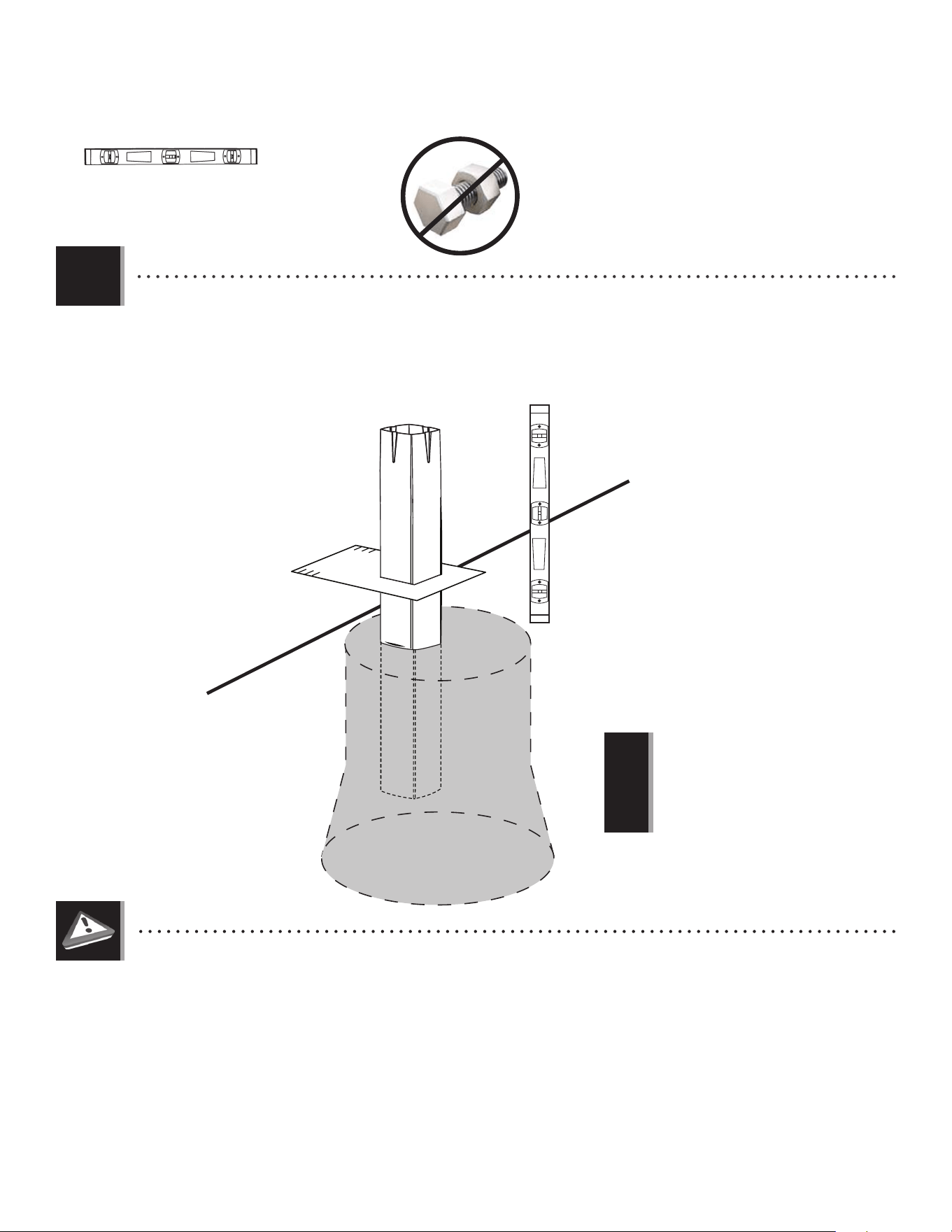

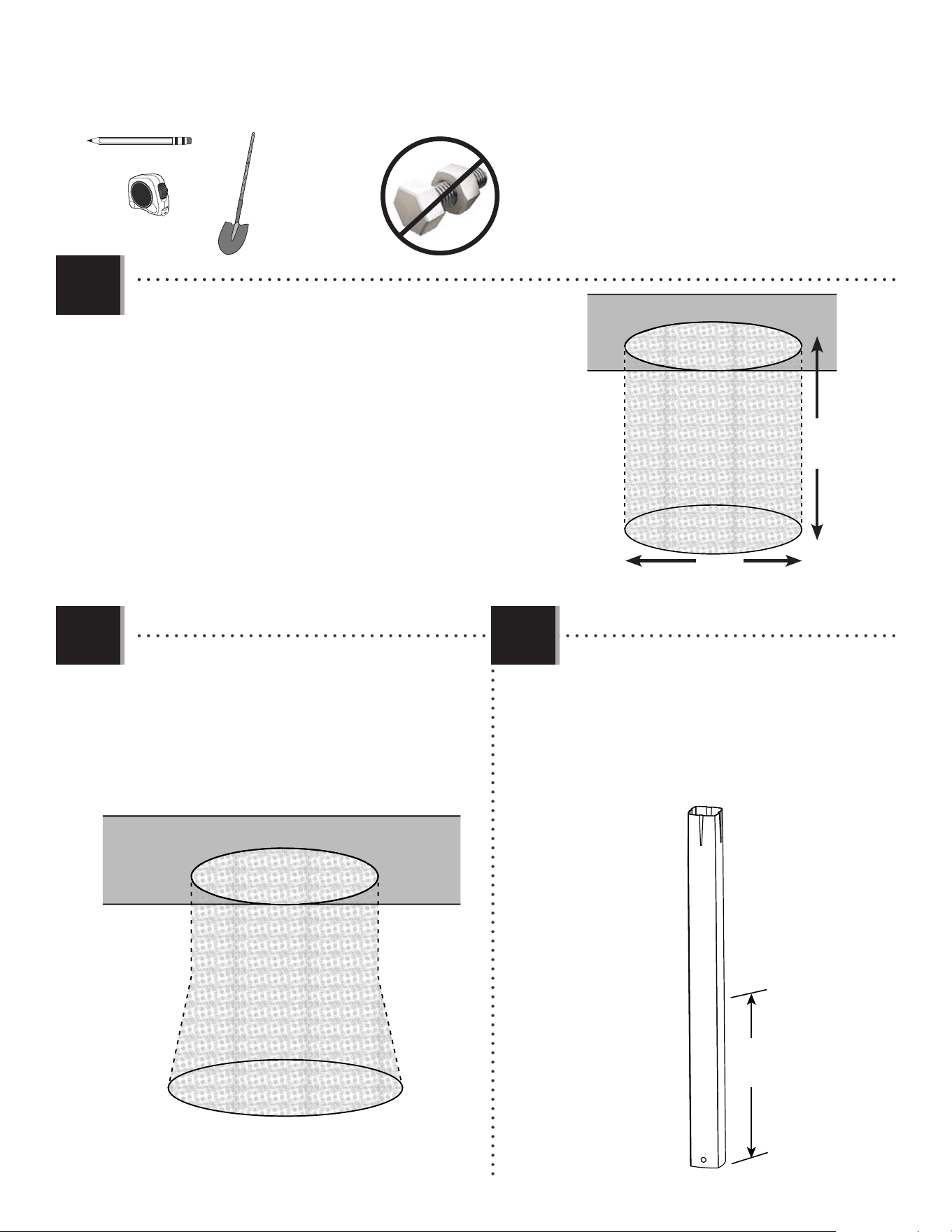

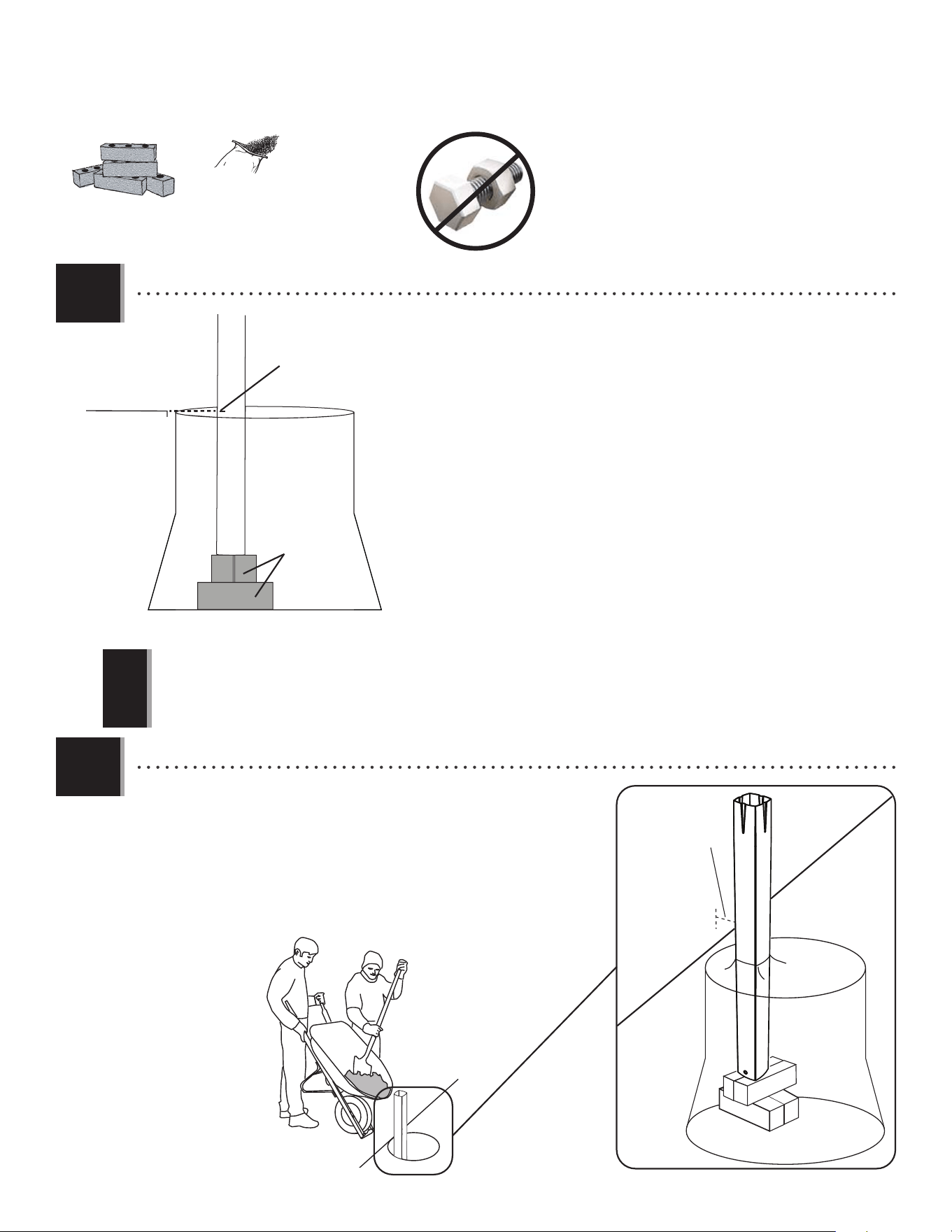

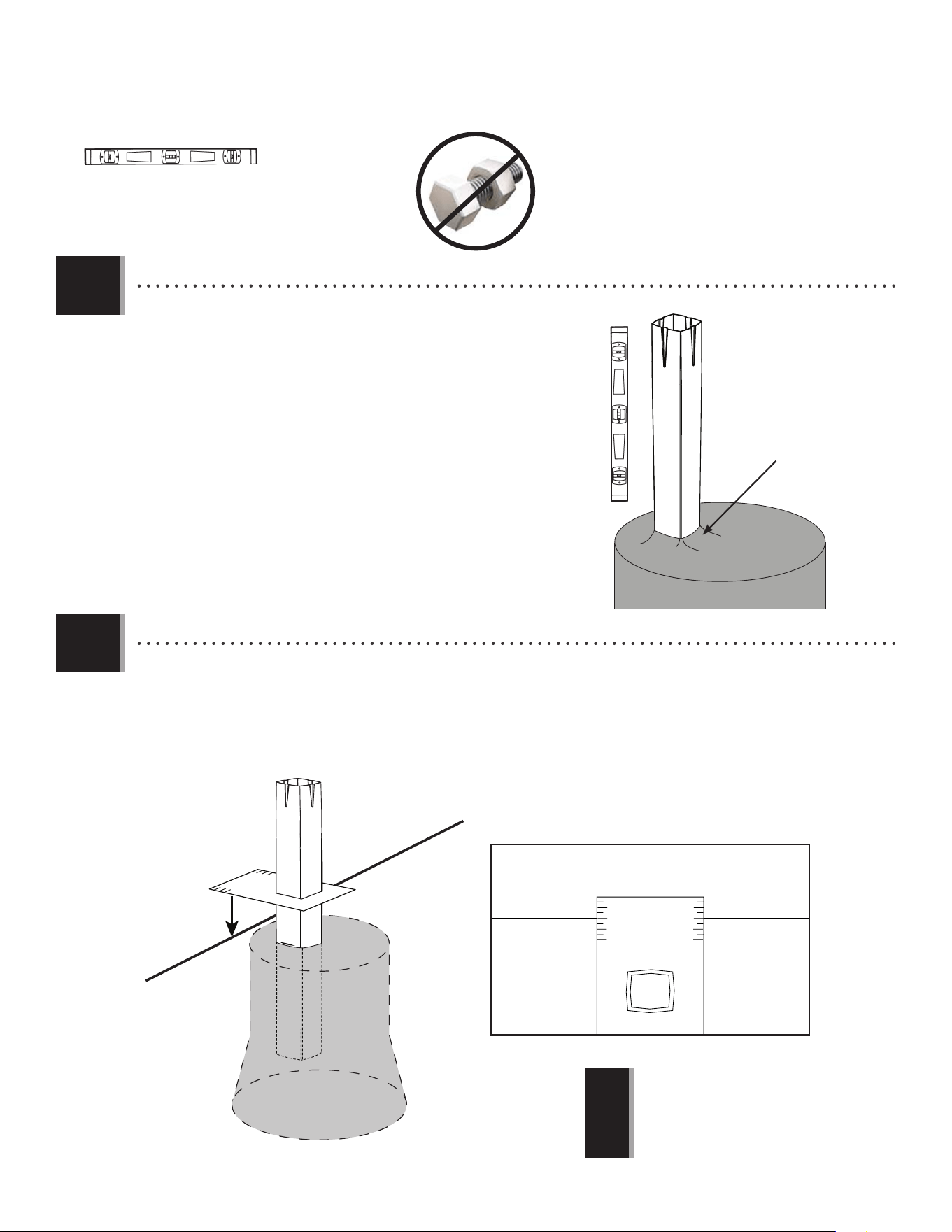

• Dig a round hole 24” (≈61 cm) deep and 21” (≈53 cm)

in diameter. If you live in an area where frost heaves may

pose a problem, consult your local building inspector to

determine the proper hole depth. The edge of the hole

should be ﬂ ush with the edge of the playing surface.

• Creuser un trou de 61 cm (≈24 po) de profondeur et

qui a un diamètre de 53 cm (≈21 po). Si vous êtes dans

une région ou le soulèvement dû au gel peut poser des

problèmes, consultez votre inspecteur local des bâtiments

pour dérterminer la bonne profondeur du trou. Le bord du

trou doit être de niveau au bord de la surface de jeu.

• Cavar un hoyo rondo de una profundidad de 61 cm (≈24

in) y 53 cm (≈21 in) de diametro. Si vive en una región

donde las expansiones por congelamiento pueden crear

problemas, consulte su inspector local de construcciones

para determinar la profundidad correcta del hoyo. El borde

del hoyo debe estar a ras al borde de la superﬁ cie de juego.

24 in/po

21 in/po

• Widen the bottom diameter about 4” (≈10 cm)

into a bell-shaped hole as shown.

• Élargir le diamètre inférieur à peu près 10 cm

(4 po) dans un trou en forme de cloche comme

indiqué.

• Ampliar el diámetro inferior unos 10 cm (4 in) en

un hoyo con forma de campana como se muestra.

1.2

ALE

16 in/po

(40.6 cm)

• Make a mark 16 inches (40.6 cm) from the

dimpled end of the bottom pole (ALE) (do not

scratch the powder coating).

• Faites un marque de 40.6 cm (16 po) de

l’extrémité avec fossette du poteau inférieur (ALE)

(n’éraﬂ ez pas la peinture en poudre).

• Haga una marca de 40.6 cm (16 in) del

extremo con hoyuelo del poste inferior (ALE) (no

raye el recubrimiento en polvo).

1.3

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

• Stack bricks in the hole for the bottom pole to stand on. Stack enough bricks

in the hole so that the 16-inch (40.6 cm) mark on the pole is even with

the top edge of the playing surface. If the pole is not even with the playing

surface, dig the hole deeper or add more bricks as necessary. Position the

bricks close to the front edge of the hole, near the playing surface. The correct

distance from the basketball court to the front of the pole is 4” (≈10 cm).

• Empiler les briques dans le trou et mettre le poteau inférieur sur eux.

Empiler les briques pour que la marque de 16 po (40.6 cm) sur le poteau

soit au niveau de la surface de jeu. Si le poteau n’est pas exactement au

ras de la surface de jeu, creuser le trou plus profond, ou ajouter plus de

briques, si besoin. Positionner les briques près du bord avant du trou, près

de la surface de jeu. La distance correcte de la surface de jeu à l’avant du poteau est

de 4 po (≈10 cm).

• Apiler los ladrillos en el hoyo y colocar el poste inferior encima de ellos.

Apiler suﬁ ciente ladrillos para que la marca de 16 in en el poste esté al ras

del borde superior de la superﬁ cie de juego. Si el poste no está exactamente

al ras de la superﬁ cie de jeugo, cavar el hoyo más profundo, o añadir más

ladrillos, si es necesario. Colocar los ladrillos cerca del borde delantero del

hoyo, cerca de la superﬁ cie de juego. La distancia correcta de la superﬁ cie de

juego a la parte delantera del poste es 4 in (≈10 cm).

1.4

640 lb (291 kg)

• A ground sleeve is available as an alternative to cementing the pole into the ground. Please contact Customer Service for more information.

• Un manchon souterrain est disponible comme un choix alternatif de cimenter le poteau dans le sol. Pour plus d’informations, veuillez contacter

notre département de services à la clientèle.

• Una casquillo subterráneo está disponible como una alternativa to cimentar el poste en el suelo. Para obtener más información, póngase en

contacto con nuestro departamento de servicios a clientes.

Playing surface

Surface de jeu

Superﬁ cie de juego

Bricks

Briques

Ladrillos

16 in. mark

Marque de 16 po.

Marca de 16 in.

• Mix the concrete. Have one adult hold the bottom pole in place

on the bricks, then pour the mixed concrete into the hole until it is

ﬁ lled to the level of the playing surface.

• Mélengez le béton. Un adulte doit tenir le poteau inférieur en

place sur les briques, puis versez l’autre moitié de béton mélangé

dans le trou jusqu’à ce qu’il soit de niveau avec la surface de jeu.

• Mescle el concreto. Un adulto debe sostener el poste inferior en

su lugar sobre los ladrillos, luego verta le mescla de concreto en el

hoyo hasta que esté llenado al nivel de la superﬁ cie de juego.

1.5

Playing surface

Surface de jeu

Superﬁ cie de juego

4 in/po

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

• Slide the paper alignment frame (BGW) over the bottom pole. For regulation courts, the alignment frame should

cross the playing surface at the middle of the scored measurements.

• Faites glisser la charpente d’alignement (BGW) sur le poteau inférieur. Pour les terrains réglementaires, la charpente

d’alignement doit traverser la surface de jeu au milieu des mesures rayés.

• Deslice el bastidor de alineamiento (BGW) sobre el poste inferior. Para las canchas reglamentarias, el bastidor de

alineamiento debe cruzar la superﬁ cie de juego en el centro de las medidas rayadas.

1.7

• If the pole is buried too deep or too shallow, the

rim will not to be at the correct height.

• Si le poteau est enteré trop ou peu profond,

l’anneau ne sera pas à la hauteur correcte.

• Si el poste está enterrado demasiado o poco

profundo, el aro no estará a la altura correcta.

Playing Surface / Surface de jeu / Superﬁ cie de juego

ALE

TOP VIEW

VUE D’EN HAUT

VISTA DESDE ARRIBA

BGW

• Use a level to make sure the bottom pole is standing vertical.

Form the cement into a downward slope away from the pole

to allow water runoff. Failure to do so may result in premature

rusting of the pole.

• Employez un niveau pour vous assurez que le poteau

inférieur est vertical. Façonnez le béton à partir d’une pente

descendante dans le sens opposé du poteau aﬁ n de permettre

le ruissuellement des eaux. Le non-respect de cette précaution

pouvait mener à la ruille prématurée du poteau.

• Use un nivelador para asegurarse de que el poste inferior esté

vertical. De forma al concreto de pendiente descendente del

poste para permitir la escorrentía. El no prestar atencón a esta

precaución puede ocasionar la oxidación prematura del poste.

1.6

(x1)

Slope

Pente

Pendiente

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

• Check the pole several times within the ﬁ rst hour to make sure that all sides are vertical and that the 16-inch

mark (40.6 cm) remains level with the surface.

• Vériﬁ ez l’état du poteau plusieurs fois au cours de la primière heure pour vous assurer que tous les côtés soient

verticaux et que la marque de 40.6 cm (16 po) reste de niveau avec la surface de jeu.

• Veriﬁ que el poste varias veces dentro de la primera hora para aseguarse de que todos los lados estén verticales

y que la marca de 40.6 cm (16 in) quede a nivel con la superﬁ cie de juego.

1.8

• STOP ASSEMBLY NOW!

Do not continue the assembly until the concrete has been allowed to set for at least 72 hours (3 days). In humid climates or wet

weather, allow more time for the concrete to cure. Do not proceed until the curing process is complete.

• ARRÊTEZ ENSEMBLE MAINTENANT!

Ne continuez pas l’assemblage jusqu’à ce que le béton ait été permis durcir, au moins, 72 heures (3 jours). Sous les climats humides,

laissez plus de temps pour que le béton durcisse. Ne continuez pas jusqu’à ce que le durcissement soit complète.

• ¡PAUSE EL ENSAMBLE AHORA!

No continue el ensamble hasta que el concreto haya sido permitido curar, por lo menos, 72 horas (3 días). En climas húmedos, de

más tiempo a que el concreto se cure. No continue hasta que el endurecimiento se termine.

• You may now remove the

alignment frame (BGW).

• Maintenant, vous pouvez retirer la

charpente d’alignement (BGW).

• Ahora, se puede quitar el bastidor

de alineamiento (BGW).

(x1)

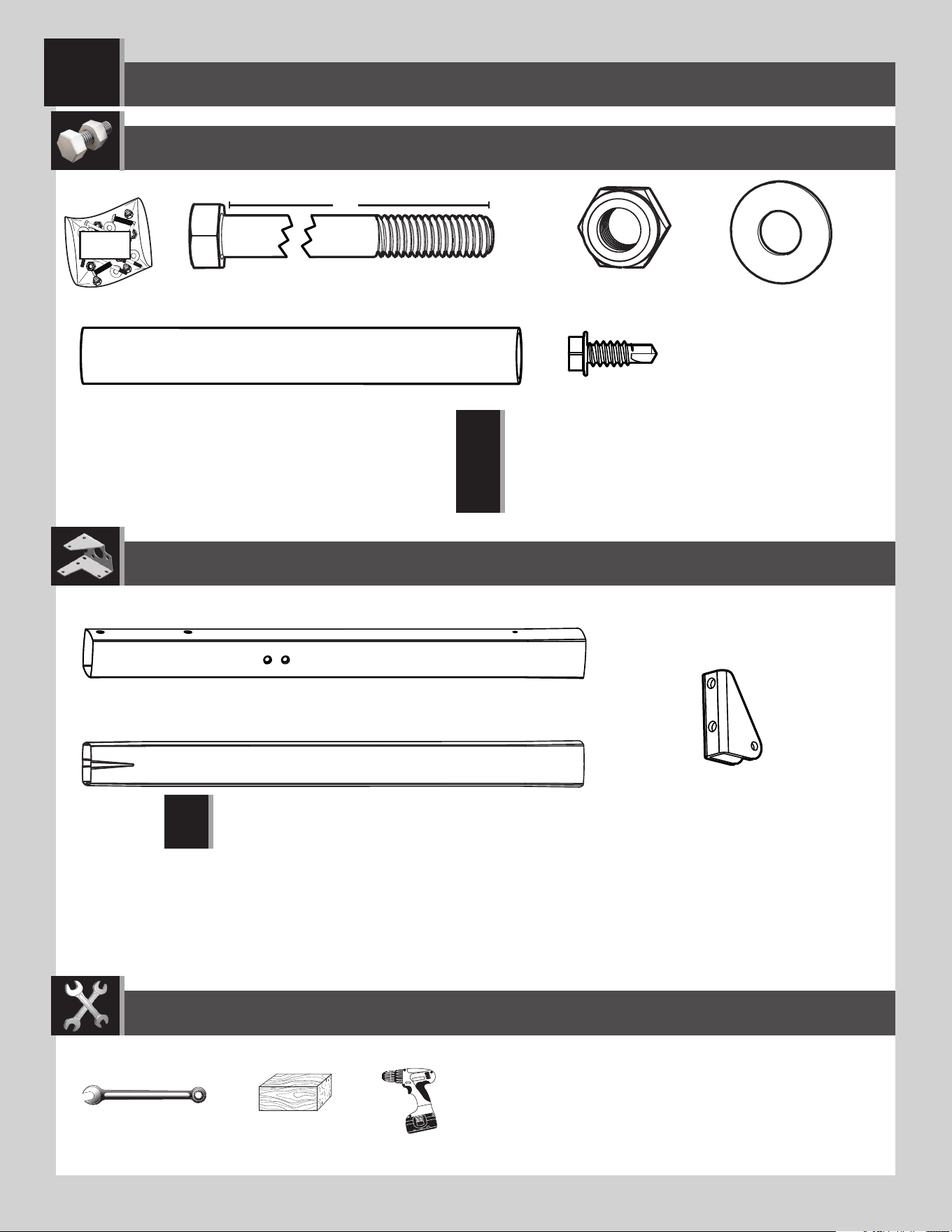

POLE ASSEMBLY / ASSEMBLAGE DU POTEAU / ENSAMBLAJE DEL POSTE

BCO

Metal parts / Pièces en métal / Piezas de metal

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

(x1)

9/16" (≈15 mm)

(x2)

•

Warning sticker applied to side not shown.

•

L’autocollant d’avertissement apliqué au côté n’est pas illustré.

•

Etiqueta de advertencia aplicada al lado no está ilustrado.

3.91" (≈10cm)

CMV (x2)*

AAA (x2)

AAF (x2)

ANF (x2)

ANE (x2)

5”

•

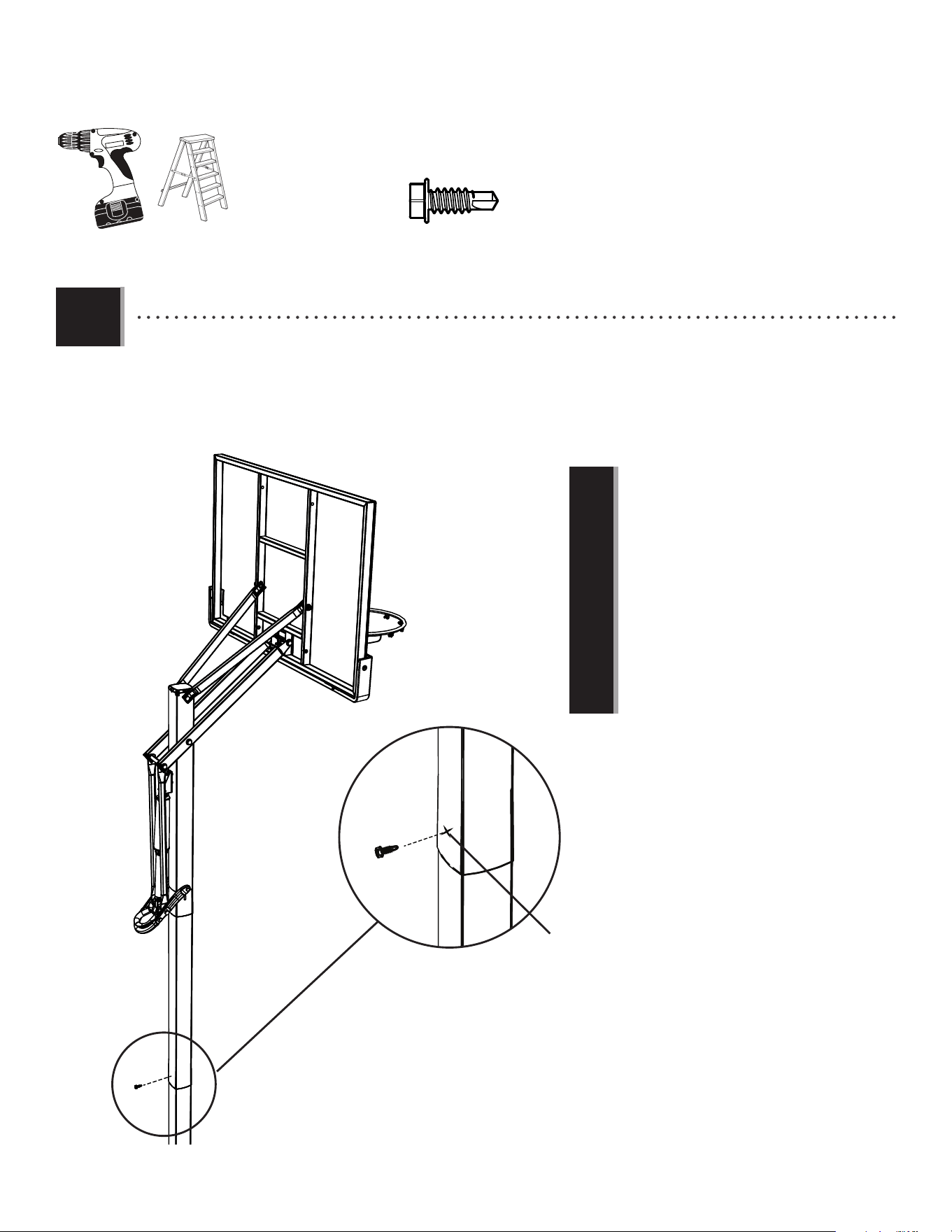

Only one self-drilling screw (CMV) will be used in Section 1. Save the second

screw for use in Section 6.

•

N’utiliser qu’un vis autotaraudeuse (CMV) à Section 1. Conserver la deuxième vis

pour l’utiliser à la Section 6.

•

Se usa sólo un tornillo autoperforante (CMV) en la Sección 1. Guardar el segundo

tornillo para el uso en la Sección 6.

ALH (x1)

ALF (x1)

ALL (x1)

Hardware bag / Sac de quincaillerie / Bolsa de herraje

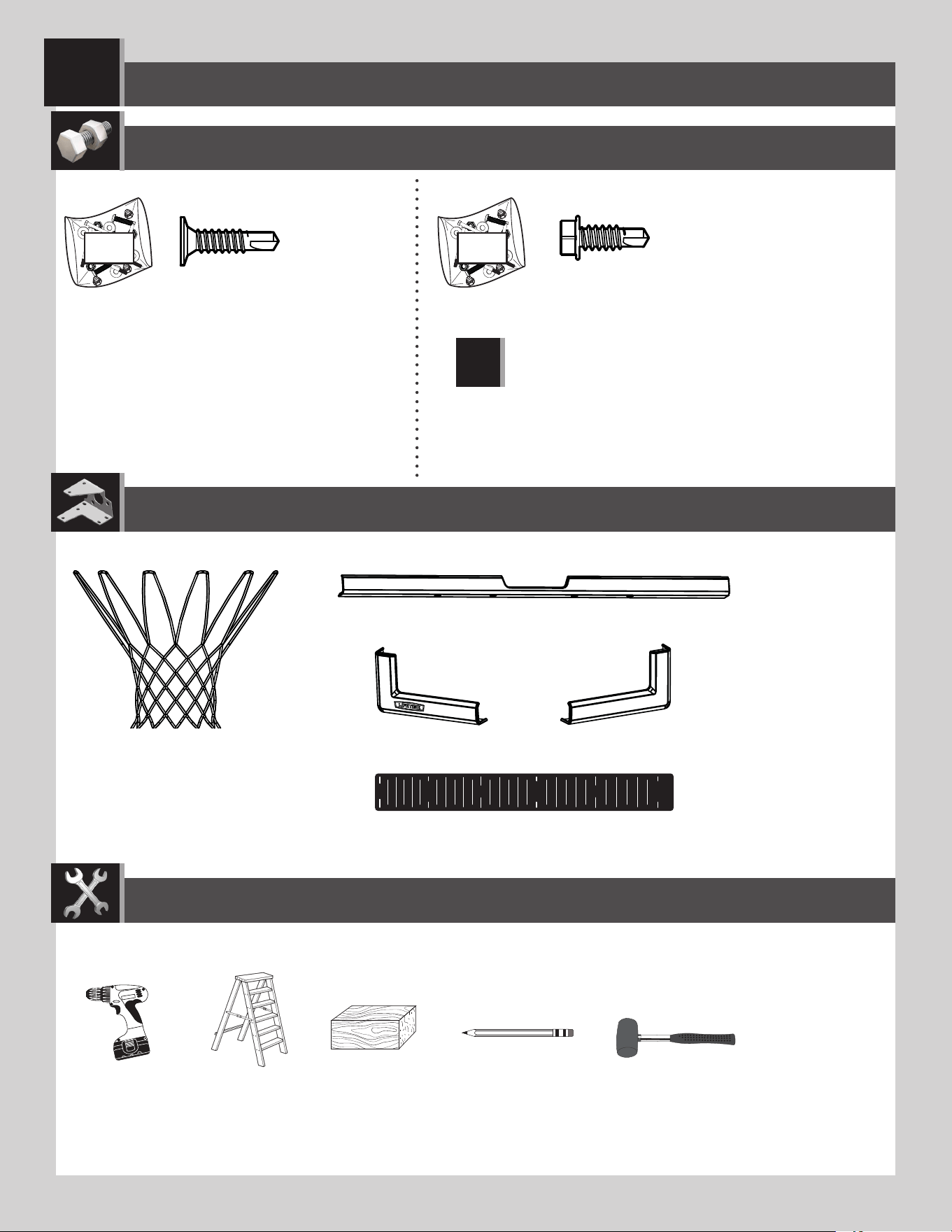

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

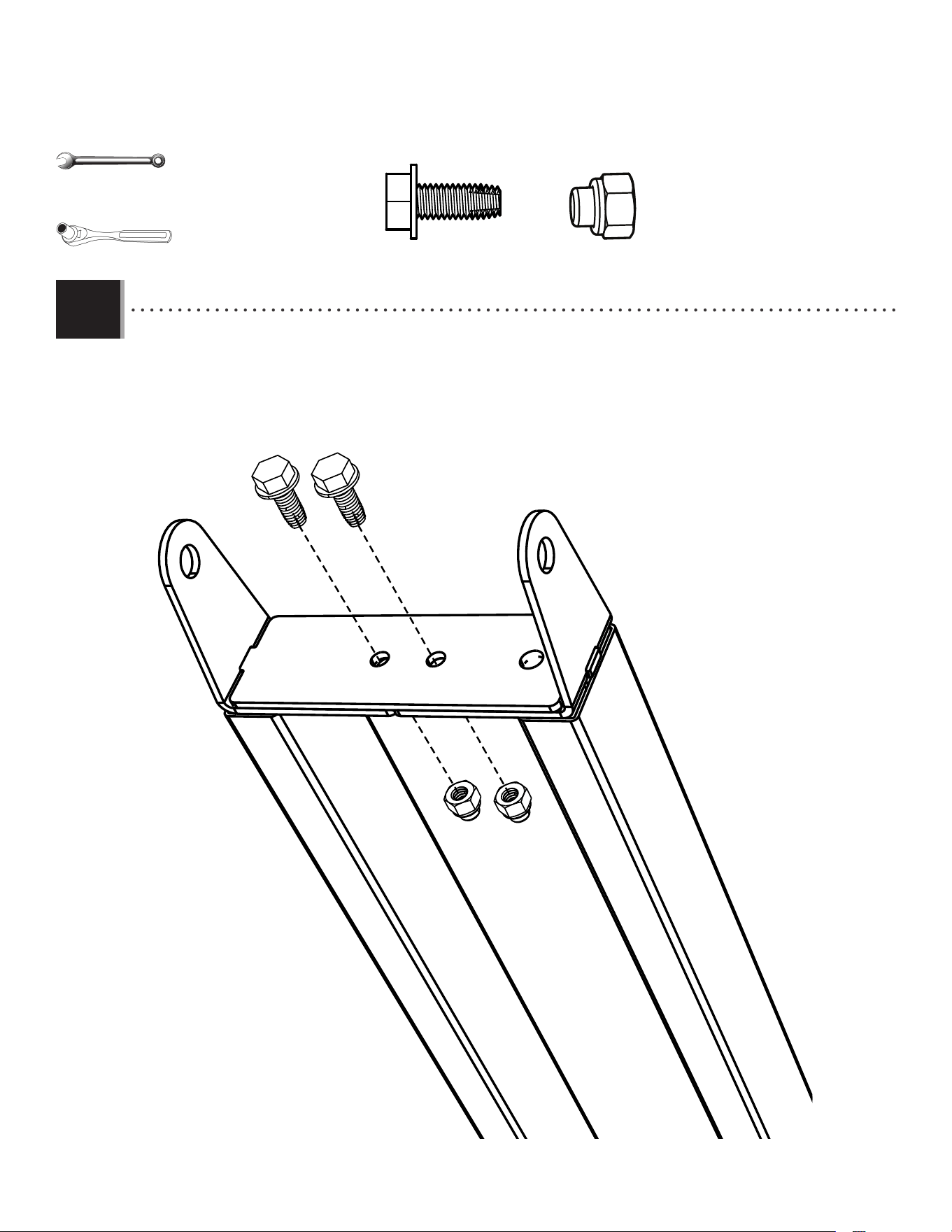

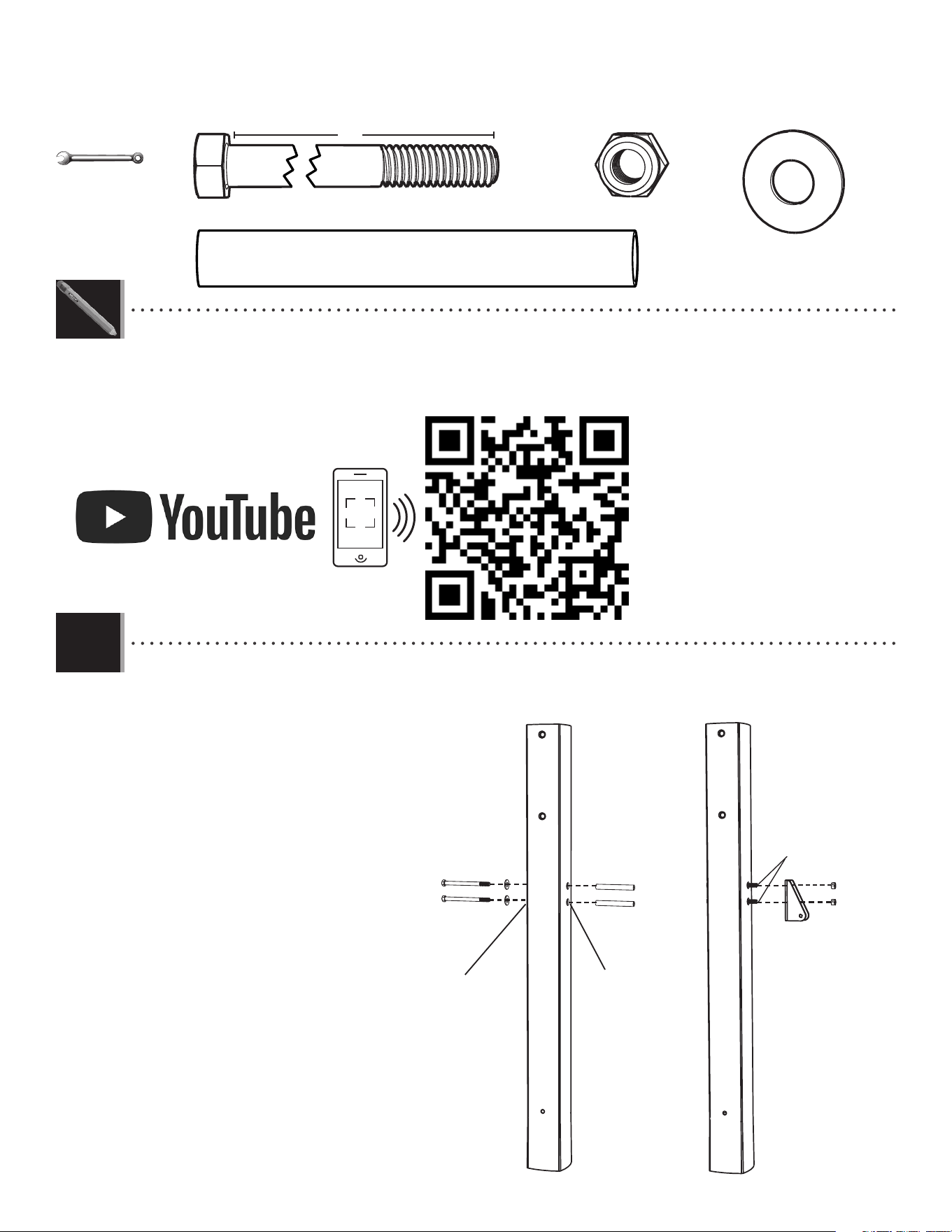

• Secure the pole bracket (ALL) to top pole (ALH) with the hardware indicated.

• Attacher le support de poteau (ALL) au poteau supérieur (ALH) à l’aide de la quincaillerie indiquée.

• Sujetar el soporte de poste (ALL) al poste superior (ALH) usando el herraje indicado.

2.1

3.91" (≈10cm)

ANE (x2)

ANF (x2)

Large Holes

Grands trous

Agujeros grandes

Small Holes

Petits trous

Agujeros pequeños

AAA (x2)

9/16" (≈15 mm)

(x2)

5”

AAF (x2)

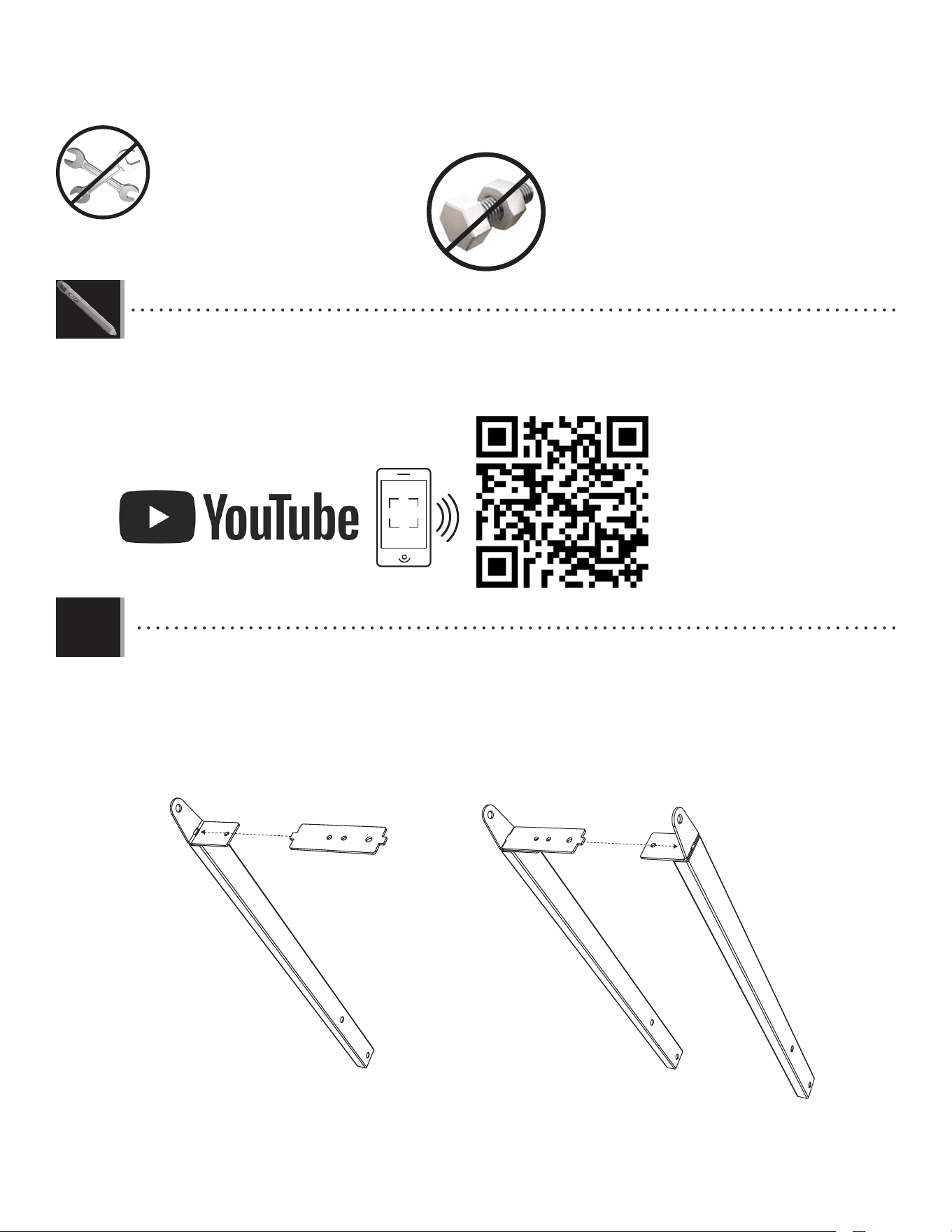

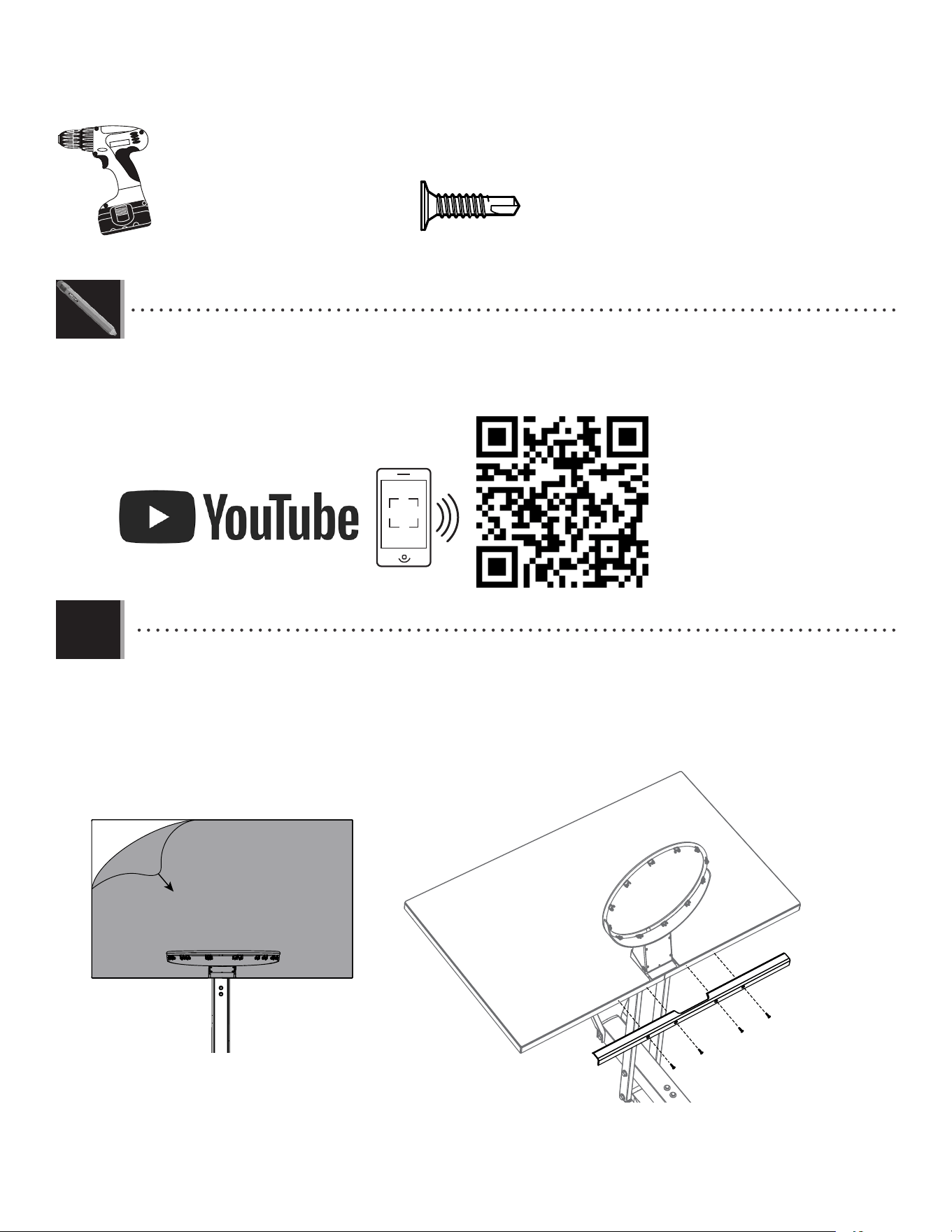

• If you have trouble with this section, scan the QR code to view a video on how to assemble the pole.

• En cas d’avoir des problèmes avec cette section, scanner le QR code au-dessous pour voir un vidéo de

l’assemblage.

• En caso de tener problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

•

http://go.lifetime.com/91003-section2

ALH ALH

ALL

AAA

ANF

AAF

ANE

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

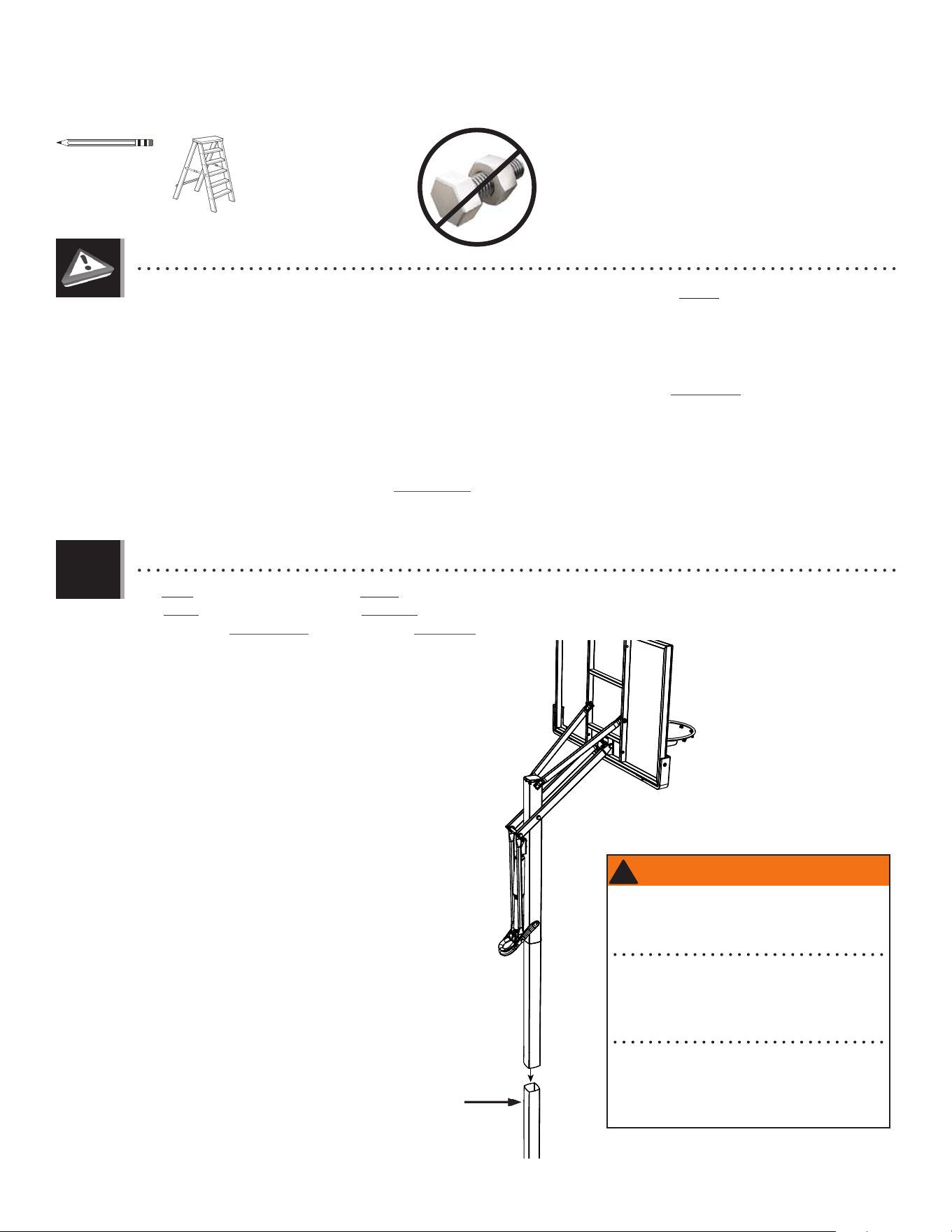

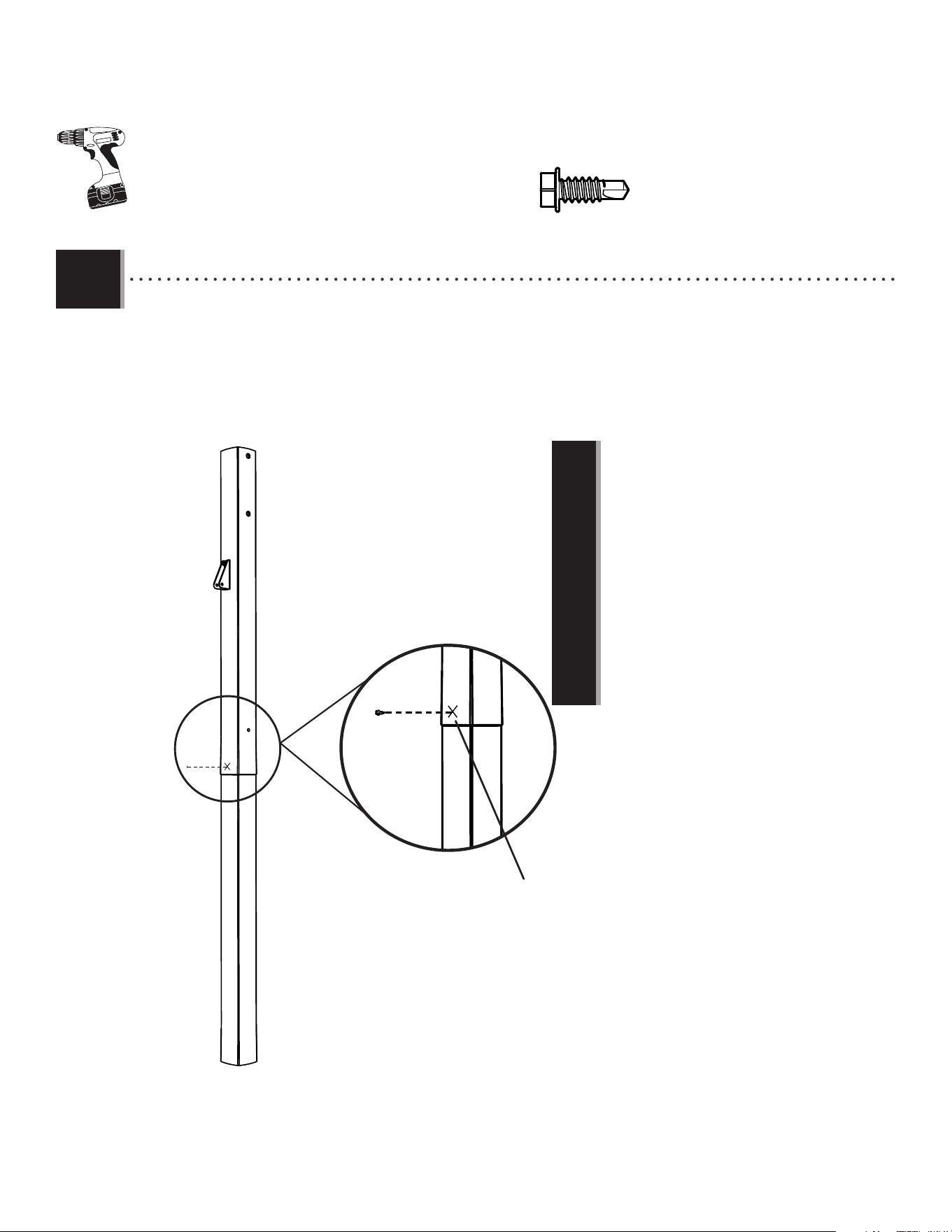

• Make a mark 5 inches from the top of the bottom pole (ALE). Align the hole in the bottom of the top pole (ALH) with the

slot in the top of the middle pole (ALF). Slide the top pole over the middle pole.

• Faire une marque de 127 mm (5 po) de l’extrémité supérieure du poteau inférieur (ALE). Aligner le trou dans la

partie inférieure du poteau supérieur (ALH) avec la fente dans la partie supérieure du poteau du milieu (ALF). Faire glisser le poteau

supérieur sur le poteau du milieu.

• Hacer una marca de 127 mm (5 in.) del extremo superior del poste inferior (ALE).Alinear el agujero en la parte

inferior del poste superior (ALH) con la ranura en la parte superior del poste intermedio (ALF). Deslizar el poste supeior sobre el poste

infermedio.

FAUTE DE NE PAS SUIVRE CES AVERTISSEMENTS,

VOUS RISQUEZ DE CAUSER DES BLESSURES

GRAVES ET/OU DES DOMMAGES À L’ÉQUIPEMENT.

SI NO SE OBEDECEN ESTAS ADVERTENCIAS

PUEDEN PRODUCIRSE GRAVES LESIONES Y/O

DAÑOS A LA PROPIEDAD.

Le propriétaire doit s’assurer que tous les joueurs

connaissent et appliquent les règles suivantes aﬁn

d’utiliser l’équipement en toute sécurité.

WARNING

El propietario del sistema debe asegurarse de que

todos los jugadores conozcan y respeten estas reglas

para que el sistema se use en forma segura.

FAILURE TO FOLLOW THESE WARNINGS MAY

RESULT IN SERIOUS INJURY AND/OR PROPERTY

DAMAGE.

Owners must ensure that all players know and follow

these rules for safe operation of the system.

• Cuélguese del aro sólo en forma breve, para recuperar el

equilibrio o evitar lesionar a otros jugadores. Suéltese del

aro lo más pronto que pueda hacerlo con seguridad.

• Durante el juego, especialmente al embocar violentamente

de alto, la cara de los jugadores debe mantenerse alejada

del tablero, el aro y la red. Pueden producirse lesiones

graves si los dientes o la cara entran en contacto con

el tablero, el aro o la red. Los jugadores deben usar un

protector bucal durante el juego.

• No se deslice, no trepe ni juegue sobre el poste.

• Mantenga las manos y los dedos alejados de las piezas

movibles cuando regule la altura del sistema.

• No deje que los niños regulen el sistema.

• No use joyas (anillos, relojes, collares o gargantillas, etc.)

durante el juego. Estos objetos pueden engancharse en la

red.

• No permita que la base del poste entre en contacto con

materiales orgánicos. El pasto, los desechos animales, etc.,

pueden causar corrosión y/o deterioros.

• Controle el poste y todas las piezas metálicas una vez al

mes en busca de signos visibles de corrosión (oxidación,

picaduras, escamado). Elimine todo rastro de óxido y

vuelva a pintar con esmalte para exteriores. Si el óxido ha

penetrado cualquier pieza de acero, reemplace esa pieza

de inmediato.

• Inspeccione el sistema antes de cada uso para veriﬁcar

que los elementos de ﬁjación no estén ﬂojos, que no haya

desgaste excesivo, inestabilidad ni signos de corrosión.

Si encuentra irregularidades, repárelas antes de usar el

sistema.

• Nunca juegue con un equipo dañado.

• No use el sistema para levantar ningún objeto. El

mecanismo está diseñado para elevar solamente el peso

del tablero con el aro. No cuelgue nada de la agarradera, el

aro, el tablero ni los brazos de elevación, ya que esto puede

dañar el sistema y anular la garantía.

•Ne vous suspendez pas à l’anneau plus que nécessaire

pour retrouver votre équilibre ou éviter de blesser les autres

joueurs. Relâchez l’anneau aussitôt que possible.

• Lors d’un match, particulièrement dans le cas des smashs,

le visage du joueur ne doit pas faire face au panneau, à

l’anneau, ni au ﬁlet. Le joueur risque de graves blessures si

ses dents ou son visage entrent en contact avec le panneau,

l’anneau, ou le ﬁlet. Les joueurs doivent toujours porter un

protège-dents lorsqu’ils jouent.

• Ne glissez pas, ne grimpez pas, et ne jouez pas sur la base

ou le poteau.

• Lorsque vous ajustez la hauteur ou l’équipement, gardez

vos mains et doigts loin des pièces mobiles.

• N’autorisez pas les enfants à ajuster l’équipement.

• Ne portez pas de bijoux (bagues, montres, colliers, etc.)

lorsque vous jouez. Ces objets pourraient s’accrocher au

ﬁlet.

• Gardez la base du poteau libre de toute matière organique.

L’herbe, les déchets, etc. peuvent la corroder et la

détériorer.

• Une fois par mois, vériﬁez que le poteau et toutes les pièces

en métal ne montrent pas de signes de corrosion (rouille,

piqûres, écaillage). Enlevez toute la rouille et repeignez

complètement avec une peinture pour extérieur. Si la rouille

a pénétré une des pièces en acier, vous devrez remplacer

immédiatement la pièce en question.

• A chaque fois que vous allez utiliser l’équipement, vériﬁez

d’abord l’équilibre, la possibilité de pièces desserrées ou

usées, la stabilité de l’équipement et tout signe de corrosion

ou réparation nécessaire avant utilisation.

• Ne jouez jamais avec un équipement endommagé.

• N’utilisez pas l’équipement pour lever ou soulever quoique

ce soit. Son mécanisme a été conçu uniquement pour

soutenir le poids du panneau et de l’anneau. N’accrochez

rien au manche, à l’anneau, au panneau ni aux leviers sous

peine d’endommager l’équipement et d’annuler la garantie.

ADVERTENCIA

AVERTISSEMENT

In-Ground - 6.5” x 10”

Only hang from the rim brieﬂy to regain balance or avoid

injuring others. Release the rim as soon as safely possible.

During play, especially when performing dunk type activities,

keep player’s face away from the backboard, rim, and net.

Serious injury could occur if teeth/face come in contact with

the backboard, rim, or net. Player should wear a mouth

guard during play.

Do not slide, climb, or play on pole.

When adjusting height or moving system, keep hands and

ﬁngers away from moving parts.

Do not allow children to move or adjust system.

Do not wear jewelry (rings, watches, necklaces, etc.) during

play. Objects may entangle in net.

Keep organic material away from pole base. Grass, litter,

etc. could cause corrosion and/or deterioration.

Once a month check pole and all metal parts for signs of

corrosion (rust, pitting, chipping). Completely remove rust

and repaint with exterior enamel. If rust has penetrated any

steel part, replace that part immediately.

 Check system before each use for loose hardware,

excessive wear, instability, and signs of corrosion and repair

before use.

 ever play on damaged equipment.

Do not use the system to lift or hoist anything. The

mechanism is designed to lift only the weight of the

backboard and rim. Do not hang anything from the handle,

rim backboard, or lifter arms as this will damage the system

and void the warranty.

#FS16500

10/12/2004

www.lifetime.com

2.2

ALF

ALH

5" mark

5 po marque

5 in marca

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

2.3

(x1)

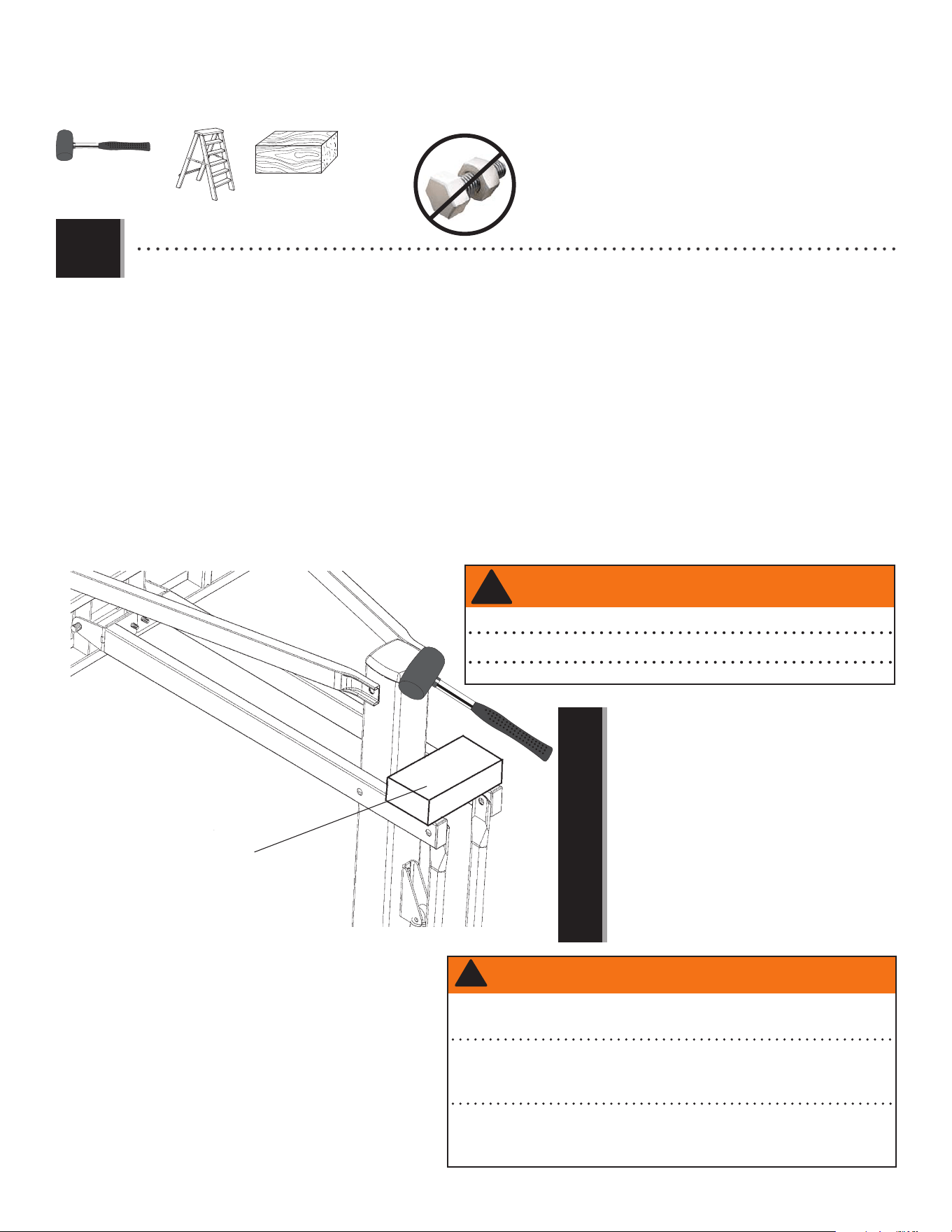

• THIS STEP CANNOT BE REVERSED! Strike the end of the pole assembly on a piece of scrap wood or cardboard until the

top pole comes within a 1/2" of the 5" mark made on the bottom pole in the previous step. If the top and middle poles

(ALH & ALF) do not come within a 1/2" of the mark, DO NOT COMPLETE ASSEMBLY. Call our customer service department.

• CETTE ÉTAPE NE PEUT PAS ÊTRE INVERSÉE ! Frapper l’extrémité de l’assemblage de poteau sur un bois de rebut ou

carton jusqu’à ce que le poteau supérieur se trouve à 1/2 po de la marque de 5 po faite sur le poteau inférieur à

l’étape précédente. Si les poteaux supérieur et central (ALH et ALF) ne se trouvent pas à 1/2 po de la marque, NE PAS TERMINER

L’ASSEMBLAGE. Appeller notre service clientèle.

• ¡ESTE PASO NO PUEDE REVERTIRSE! Golpear el extremo del conjunto de poste en un pedazo de madera o cartón hasta

que el poste superior quede a 1/2 in. de la marca de 5 in. hecha en el poste inferior en el paso anterior. Si las

secciones superior e intermedia de poste (ALH y ALF) no quedan a 1/2 in. de la marca, NO COMPLETE EL ARMADO. Llamar a nuestro

departamento de servicios a clientes.

WARNING / AVERTISSEMENT / ADVERTENCIA

The poles must be seated together! Even if the poles cover the slots before seating, they must

be struck on a hard surface ﬁve to six times! Failure to seat the poles correctly could allow the

poles to separate during use, which could lead to serious personal injuries or property damage.

¡Los postes deben quedar asentados de manera conjunta! Incluso si los postes cubren las ranuras

antes de quedar asentados, ¡deben ser golpeados sobre una superficie dura de cinco a seis veces! Si

no se asientan correctamente los postes, eso podría permitir que los postes se separen durante el uso,

lo que podría provocar graves lesiones personales o daños a la propiedad.

Les poteaux doivent s’enclencher les uns les autres! Même si les poteaux recouvrent les

fentes avant de s’enclencher, il faut les frapper sur un morceau de bois cinq à six fois!

Un mauvais enclenchement des poteaux peut entraîner leur séparation lors de

l’utilisation, et causer des blessures graves et endommager le matériel.

•

WARNING: do not strike your feet with the pole sections, as serious injury may occur.

•

AVERTISSEMENT : ne pas se cogner les pieds avec les sections du poteau; ceci peut causer

des blessures graves.

•

ADVERTENCIA: no golpear los pies con las secciones del poste, ya que esto puede

ocasionarle graves lesiones.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

(x1)

CMV (x1)

1" (2,54 cm) up from bottom of top pole

2,54 cm (1 po) de l’extrémité inférieure du poteau supérieur

2,54 cm (1 in) del extremo inferior del poste superior

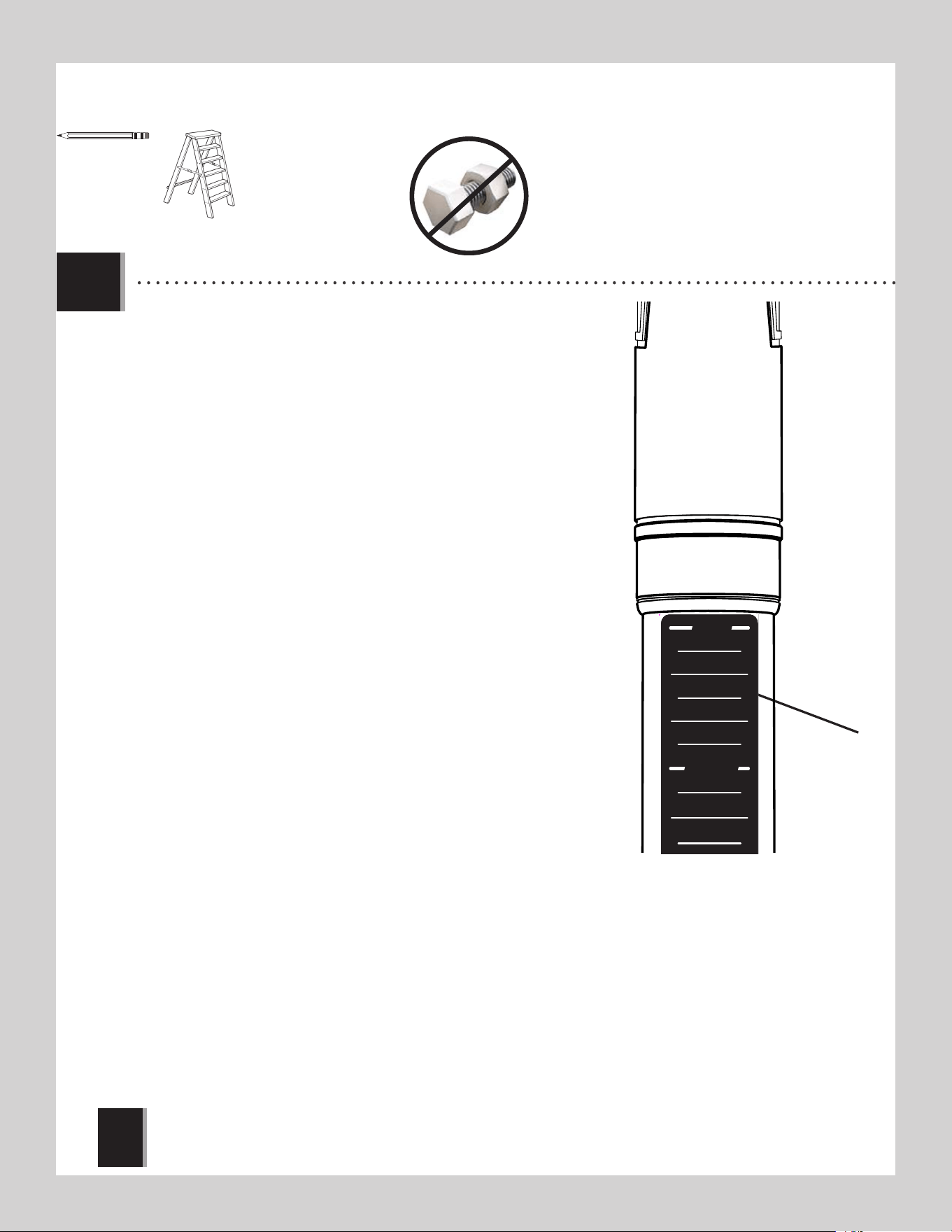

• After the poles have been seated, measure up 1" from the bottom center of the top pole (ALH) and insert one self-

tapping screw (CMV) into the pole as indicated.

• Après avoir mis les poteaux, mesurer 2,54 cm (1 po) de l’extrémité inférieure du poteau supérieur (ALH), et insérer

une vis auto-taraudeuse (CMV) dans le poteau comme indiqué.

• Después de colocar bien los postes, mida 2,54 cm (1 in) del extremo inferior del poste superior (ALH), e insertar un

tornillo auto-perforante (CMV) en el poste como se indica.

2.4

ALH

ALF

CMV

• THE SCREWS (CMV) ARE DESIGNED TO DRILL

INTO THE METAL OF THE UNDERLYING POLE.

For ease of installation, chuck the self-drilling

screws directly into the drill, or use a 3/8 in.

(≈10 mm) hex driver.

• LES VIS (CMV) SONT CONÇUES POUR FORER À

TRAVERS LE MÉTAL DU POTEAU SOUS-JACENT.

Pour faciliter l’installation, mettre les vis

autotaraudeuses directement dans la perceuse, ou

utiliser un tournevis à écrou de 3/8 po (≈10 mm).

• LOS TORNILLOS (CMV) ESTÁN DISEÑADOS

PARA PERFORAR EL METAL DEL POSTE

SUBYACENTE.

Para facilitar la instalación, ﬁ jar los tornillos

autoroscantes directamente en el taladro, o usar

una llave de tuerca de 3/8 in. (≈10 mm).

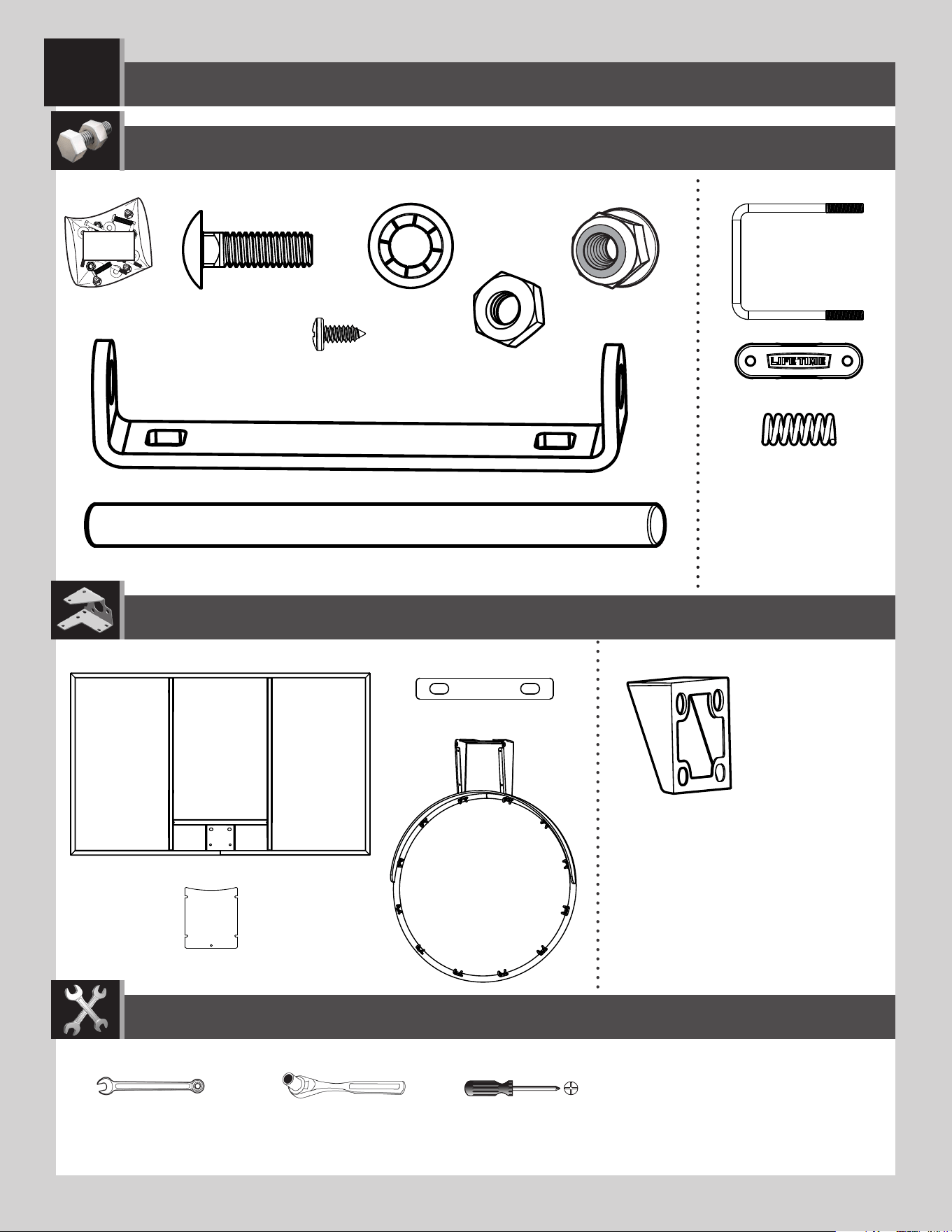

BACKBOARD-TO-RIM ASSEMBLY / ASSEMBLAGE DU PANNEAU À L’ANNEAU / ENSAMBLAJE DEL TABLERO AL ARO

BCS

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(x2)

1/2" (≈13 mm)

AAQ (x2)

EAP

(x2)

ABK (x4)

AAV (x2)

ADR (x4)

ABQ (x1)

APY (x1)

ALX (x1)

AJI (x1)

1/2" (≈13 mm)

(x1) (x1)

ALD (x1)

AMA (x1)

Plastic parts / Pièces en plastique / Piezas de plástico

BGR (x1)

APZ (x1)

AJW (x2)

AOW (x1)

Hardware bag / Sac de quincaillerie / Bolsa de herraje

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

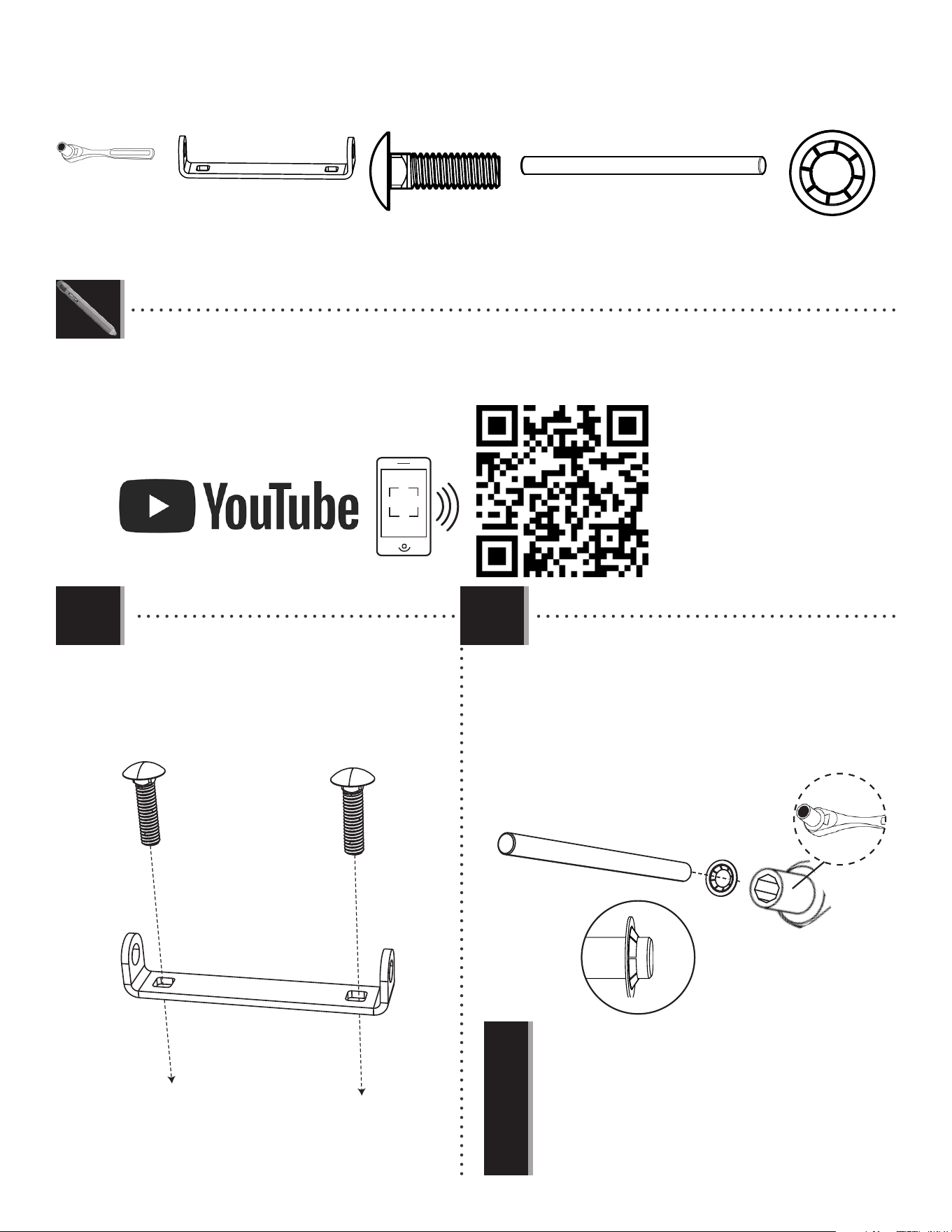

3.1

• Insert two carriage bolts (EAP) through the rim pivot

bracket (APY) as indicated.

• Insérer deux boulons de carrosserie (EAP) à travers le

support pivotant de l’anneau (APY) comme indiqué.

• Insertar dos pernos de cuello cuadrado (EAP) por el

soporte giratorio del aro (APY) como se indica.

EAP

APY

AAQ

ABQ

• The push nut should rest about 1/4" from the end of the axle. If the push

nut slips on too far, continue sliding it to the other end of the axle to

remove it and try again.

• La rondelle de retunue doit rester environ 6,35 mm (1/4 po) de l’extrémité

de l’essieu. Si la rondelle de retenue glisse plus de cela, la faire glisser de

l’autre extrémité de l’essieu et commencez de nouveau.

• La rondana de ﬁ jación rápida debe quedarse 6,35 mm (1/4 in) del extremo

del eje. Si la rondana de ﬁ jación rápida se resbala más que eso, deslizarla

del otro extremo del eje y empiece de nuevo.

3.2

• Use the 1/2" (≈13 mm) socket head from the socket

head wrench to press one push nut (AAQ) onto one end of

the axle (ABQ).

• Utiliser la douille de 1/2 po (≈13 mm) de la clé à douille

pour pousser une rondelle de retenue (AAQ) sur une

extrémité de l’essieu (ABQ).

• Usar el cubo de 1/2 in (≈13 mm) de la llave de cubo

para presionar una rondana de ﬁ jación rápida (AAQ) sur un

extremo del eje (ABQ).

(Not to scale)

(Pas à l’échelle)

(No está a escala)

APY (x1)

EAP (x2)

ABQ (x1)

(Not to scale)

(Pas à l’échelle)

(No está a escala)

(x1)

1/2" (≈13 mm)

AAQ (x1)

• If you have trouble with this section, scan the QR code to view a video on how to assemble the pole.

• En cas d’avoir des problèmes avec cette section, scanner le QR code au-dessous pour voir un vidéo de

l’assemblage.

• En caso de tener problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

•

http://go.lifetime.com/91003-section3

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.3

(x1)

1/2" (≈13 mm)

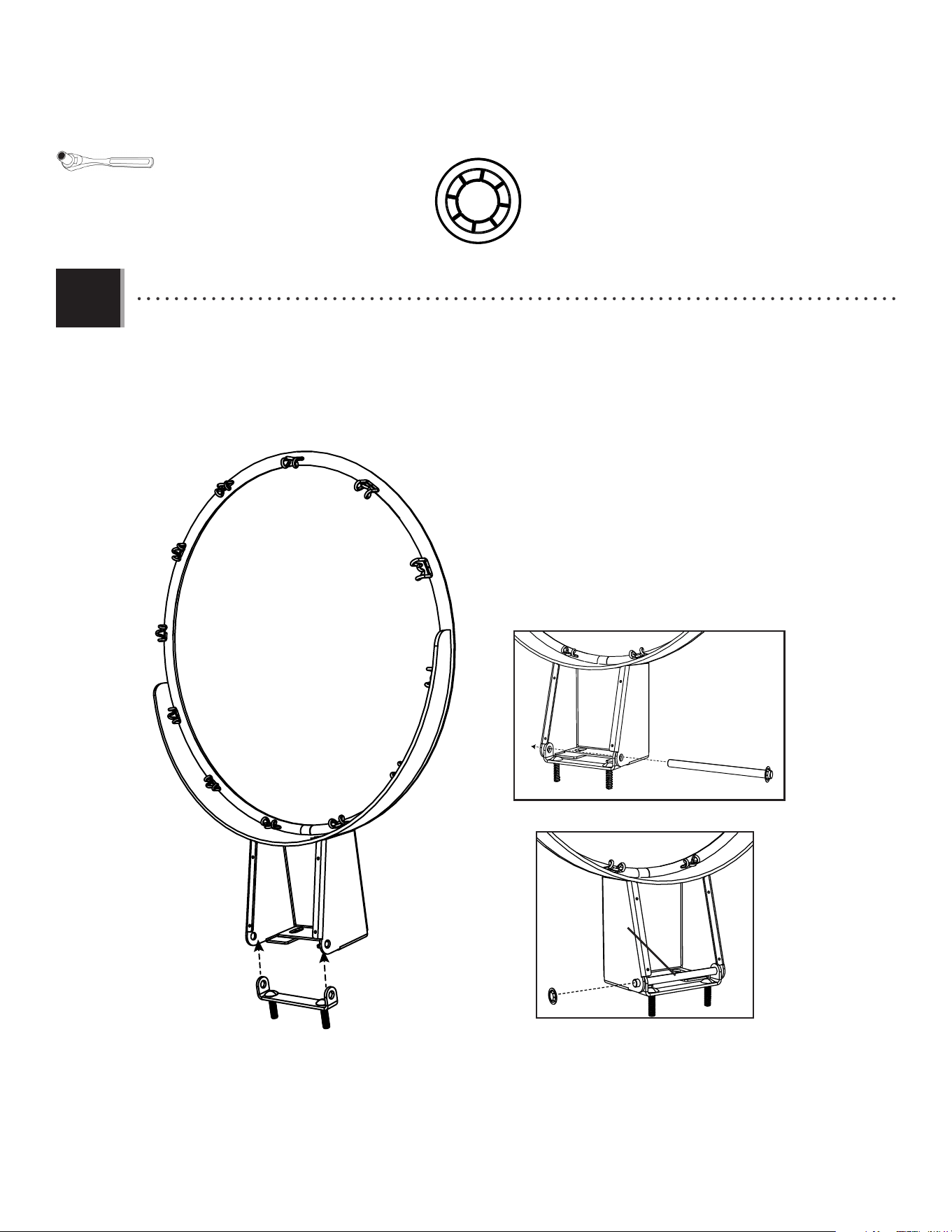

• Slide the end of the axle (ABQ) through the rim (ALX) and the rim pivot bracket (APY). Press the push nut (AAQ) onto the

end of the axle. Use the 1/2" (≈13 mm) socket head to secure the push nut if needed.

• Faire glisser l’extrémité de l’essieu (ABQ) à travers l’anneau (ALX) et le support pivotant de l’anneau (APY). Pousser la

rondelle de retenue (AAQ) sur l’extrémité de l’essieu. Si besoin, employer la douille de 1/2 po (≈13 mm) pour ﬁ xer

la rondelle de retenue en place.

• Deslizar el extremo del eje (ABQ) por el aro (ALX) y el soporte giratorio del aro (APY). Presionar la rondana de ﬁ jación rápida

(AAQ) sobre el extremo del eje. Si hace falta, usar el cubo de 1/2 in (≈13 mm) para ﬁ jar la rondana de ﬁ jación rápida

en su lugar.

AAQ (x1)

APY

ALX

ABQ

AAQ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.4

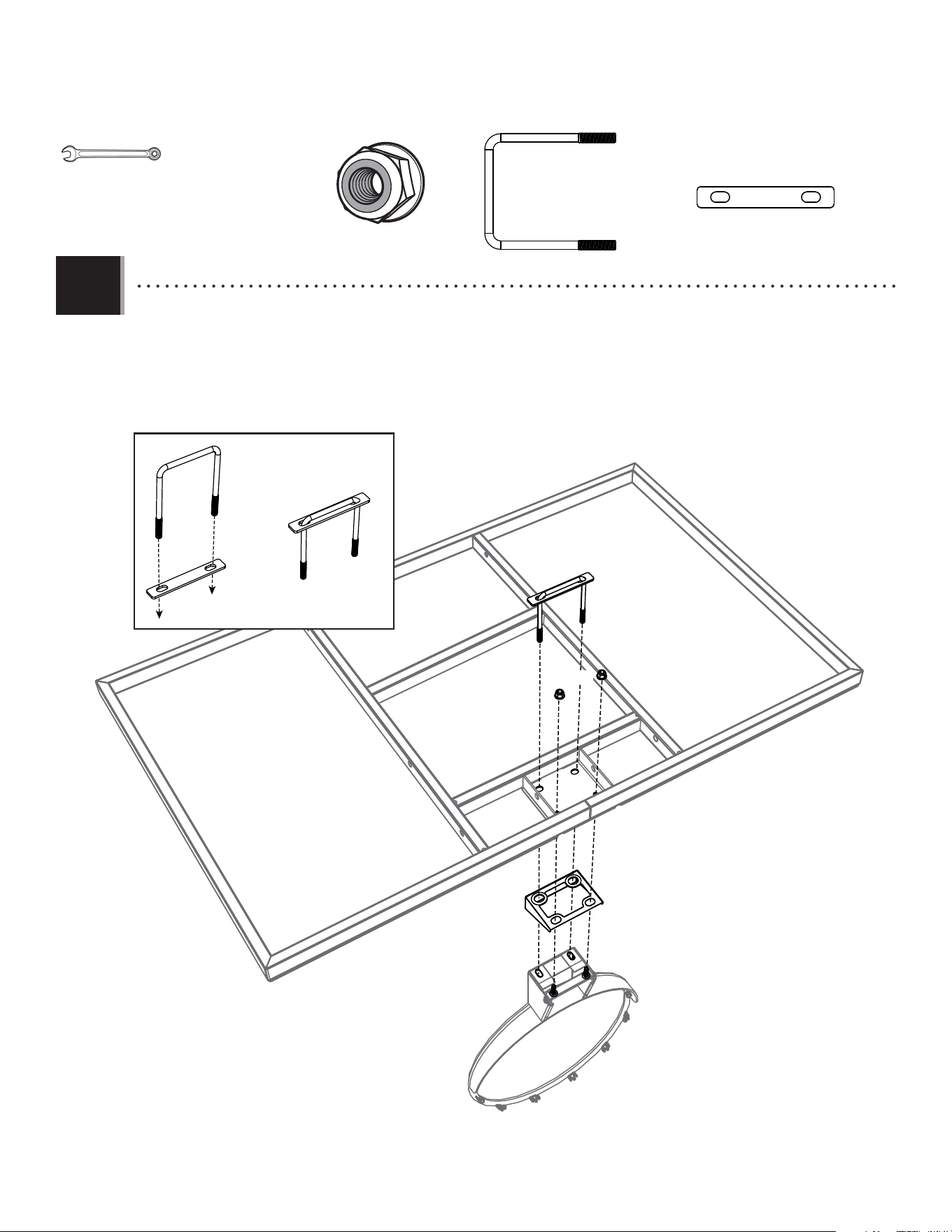

• Insert the U-bolt (APZ) through the upper part of the opening on the backside of the backboard (AJI). Connect the rim (ALX)

and plastic guard (ALD) to the backboard (AJI) with the hardware as indicated.

• Insérer le boulon en « U » (APZ) à travers le partie supérieure du trou au verso du panneau (AJI) comme illustré. Attacher

l’anneau (ALX) et le protection en plastique (ALD) au panneau (AJI) en utilisant la quincaillerie indiquée.

• Insertar el perno en «U» (APZ) por la parte superior del hueco en la parte trasera del tablero (AJI) como se indica.

Sujetar el aro (ALX) y la protección de plastico (ALD) al tablero (AJI) usando el herraje indicado.

ABK (x2)

BGR (x1)

APZ (x1)

1/2" (≈13 mm)

(x2)

ABK

APZ

AJI

EAP

ALX

ALD

APZ

BGR

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

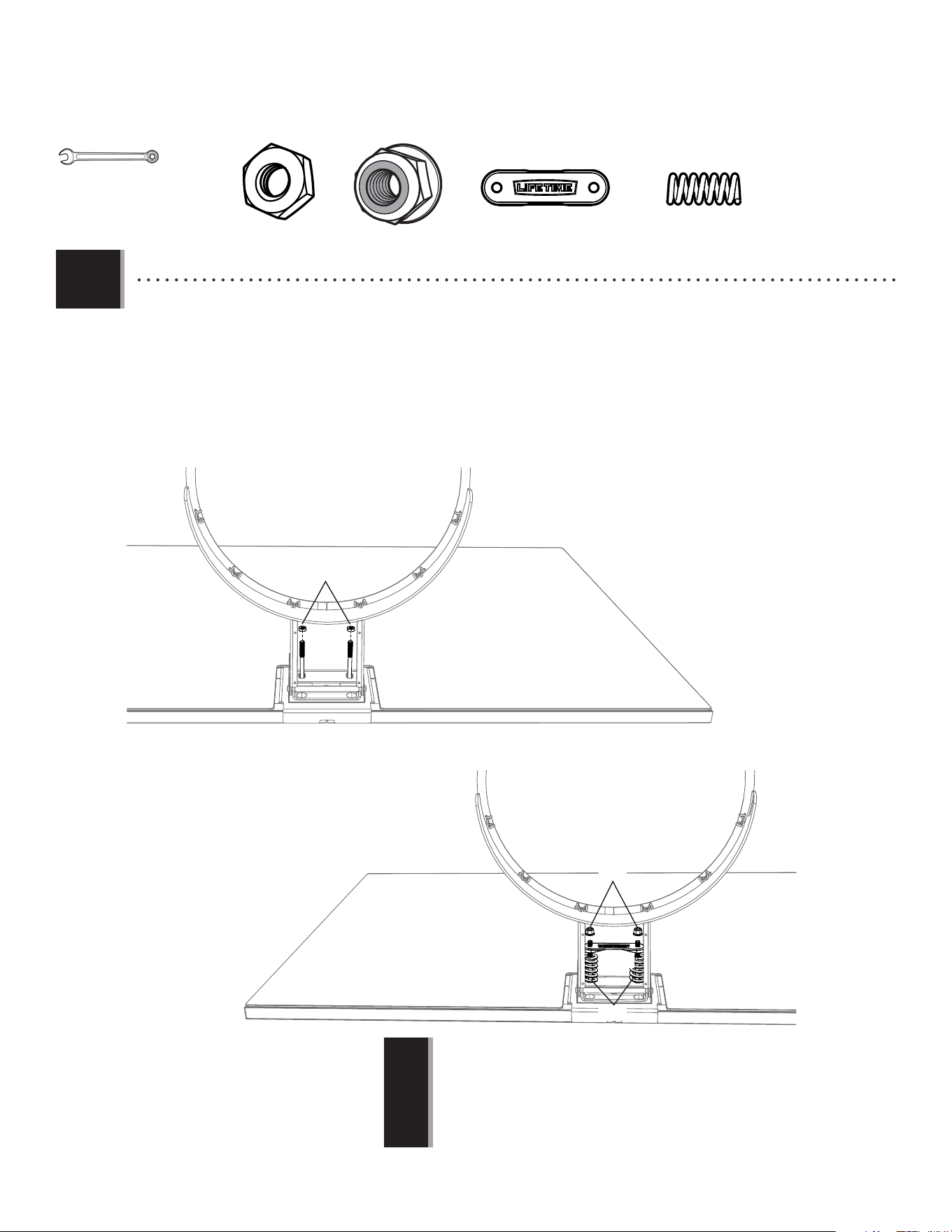

3.5

• Thread two jam nuts (AAV) all the way on to the U-bolt (APZ). Then slide the compression springs (AJW) onto the U-bolt and

place the spring retainer plate (AOW) over the compression springs. Tighten the nylock ﬂ ange nuts (ABK) until the rim (ALX)

does not wobble to complete this step.

• Bien serrer les contre-écrous (AAV) au boulon en « U » (APZ). Faire glisser les ressorts de compression (AJW) sur les boulons en

« U », et mettre la plaque de retenue des ressorts (AOW) sur les ressorts de compression. Serrer les écrous à bride en nylon (ABK)

jusqu’à ce que l’anneau soit stable.

• Apretar por completo las contratuercas (AAV) en el perno en «U» (APZ). Deslizar los resortes de compresión (AJW) sobre los pernos

en «U» , y meter la placa retenedor de los resortes (AOW) sobre los resortes de compresión. Apretar las tuercas de brida de

nailon (ABK) hasta que el aro no se bamboleen.

ABK (x2)

AAV (x2)

AJW (x2)

AOW (x1)

(x2)

1/2" (≈13 mm)

ABK

AOW

AJW

APZ

AAV

• DO NOT COMPLETELY TIGHTEN THE NYLOCK FLANGE NUTS IN THIS STEP! Only tighten the

nuts until the rim does not wobble. Tightening the nuts will adjust the rim tension.

• NE PAS SERRER COMPLÈTEMENT LES ÉCROUS À BRIDE DE DANS CETTE ÉTAPE ! Seulement

serrer les écrous jusqu’à ce que l’anneau ne soit pas bancal. Serrer les écrous ajustera la

tension de l’anneau.

• ¡NO APRIETE POR COMPLETO LAS TUERCAS ACAMPANADAS EN ESTE PASO! Sólo apretar las

tuercas hasta que el aro no se bambolee. Apretar las tuercas ajustará la tensión del aro.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

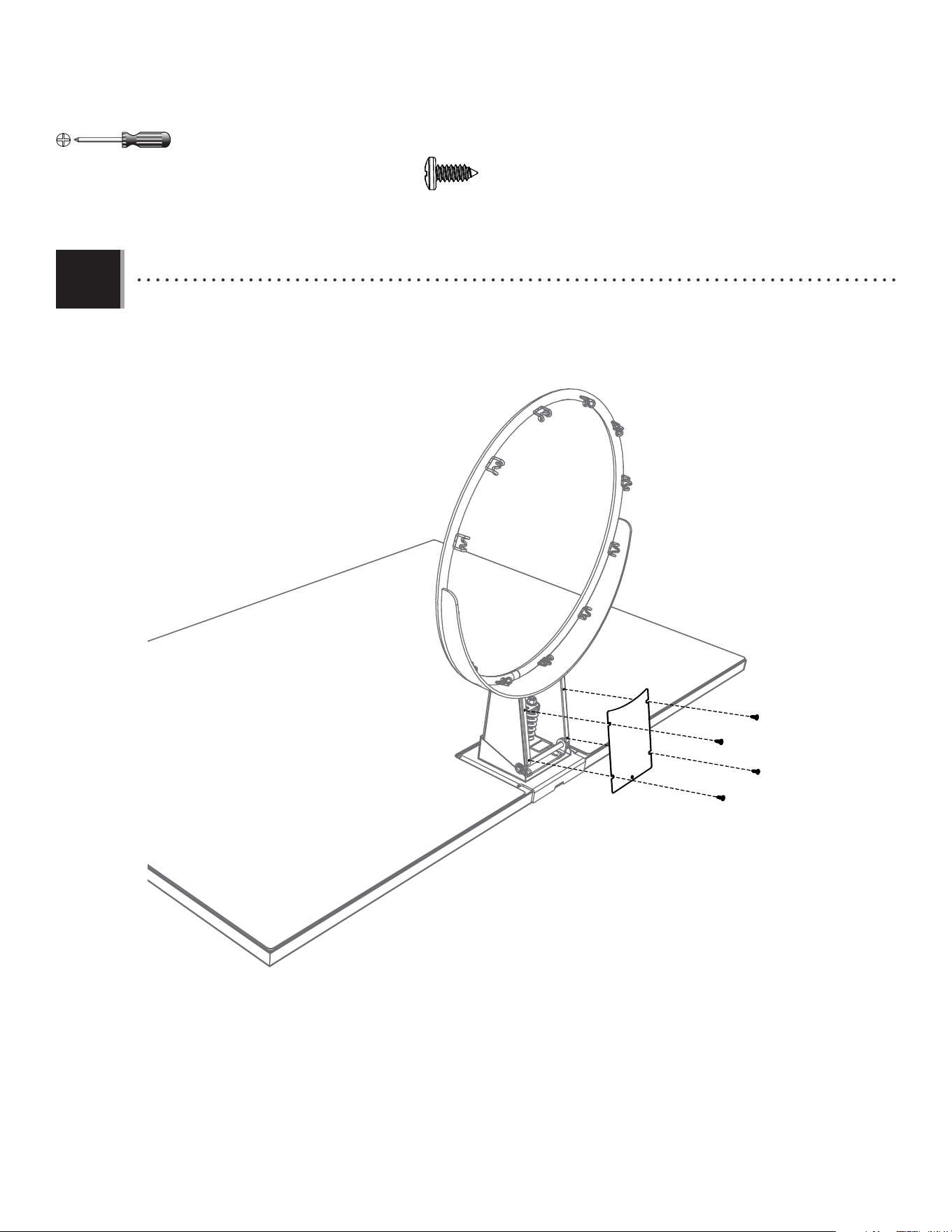

3.6

• Attach the rim cover plate (AMA) to the rim (ALX) with the hardware indicated.

• Bien attacher la plaque protectrice des ressorts (AMA) à l’anneau (ALX) à l’aide de la quincaillerie indiquée.

• Sujetar la placa protectora de los resortes (AMA) al aro (ALX) usando el herraje indicado.

ADR (x4)

(x1)

ADR

AMA

ALX

ADR

(x1) (x2)

(x1) (x1)

1/2" (≈13 mm)

3/4" (≈19 mm)

11/16" (≈18 mm)

(x1)

BCR

AAD (x1)

ANQ (x2) AQD (x1)

ANU (x2) AQB (x2)

ANS (x8)

AAN (x2)

AAX (x4)

7 1/16 in/po (≈18cm)

5 in/po (≈13cm)

ANP (x1)

AOR (x6)

ABP (x2)

ANK (x4)

AQC (x2)

BGP (x2)

BGO (x2)

BLC (x1)

ANZ (x2)

ABN (x4)

ALM (x1)

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

Metal parts / Piezas de metal / Pièces en méta

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

BACKBOARD-TO-POLE ASSEMBLY / ASSEMBLAGE DU PANNEAU AU POTEAU / ENSAMBLAJE DEL TABLERO AL POSTE

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.1

BLC

BGP

• Insert one end of the tie plate (BLC) into the slot on the lower extension arm (BGP). Then insert the opposite end of the

tie plate (BLC) into the slot on the other lower extension arm (BGP) as indicated.

• Insérer une extrémité du support (BLC) dans la fente sur le bras de rallonge inférieur (BGP). Ensuite, insérer l’extrémité

opposée du support (BLC) dans la fente sur l’autre bras de rallonge inférieur (BGP) comme indiqué.

• Insertar un extremo del soporte (BLC) en la ranura en el brazo de extensión inferior (BGP). Entonces, insertar el extremo

opuesto del soporte (BLC) en la ranura del otro brazo de extensión inferior (BGP) como se indica.

• If you have trouble with this section, scan the QR code to view a video on how to assemble the pole.

• En cas d’avoir des problèmes avec cette section, scanner le QR code au-dessous pour voir un vidéo de

l’assemblage.

• En caso de tener problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

•

http://go.lifetime.com/91003-section4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

AQB

AAN AAN

BGP

BLC

4.2

• Secure the lower extension arms (BGP) together with the hardware shown. Use a 1/2" socket wrench to screw the thread-

cutting bolts (AQB) through the lower extension arms and the tie plate (BLC).

• Bien attachez les bras de rallonge inférieurs (BGP) à l’aide de la quincaillerie indiquée. Employer une clé à douilles de 13 mm

(1/2 po) pour visser les boulons auto-taraudeurs (AQB) à travers les bras de rallonge inférieurs et le support (BLC).

• Sujetar bien los brazos de extensión inferiores (BGP) usando el herraje indicado. Usar una llave de 13 mm (1/2 in.) para

atornillar los pernos autoroscantes (AQB) por los brazos de extensión inferiores y el soporte (BLC).

(x1)

AQB (x2)

1/2" (≈13mm)

AAN (x2)

1/2" (≈13mm)

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

This page intentionally left blank

Cette page est intentionnellement laissée en blanc

Esta página ha sido dejada en blanco intencionalmente

Detach this section for quick reference / Détacher cette section pour référence rapide / Despegar esta sección para referencia rápida

ALE (x1)

ALF (x1)

ALL (x1)

ALH (x1)

ALM (x1)

ALX (x1)

AMA (x1)

BGR (x1)

AQC (x2)

BGP (x2)

BGO (x2)

BLC (x1)

ALS (x2)

AKI (x1)

AMN (x1)

(78.7 cm)

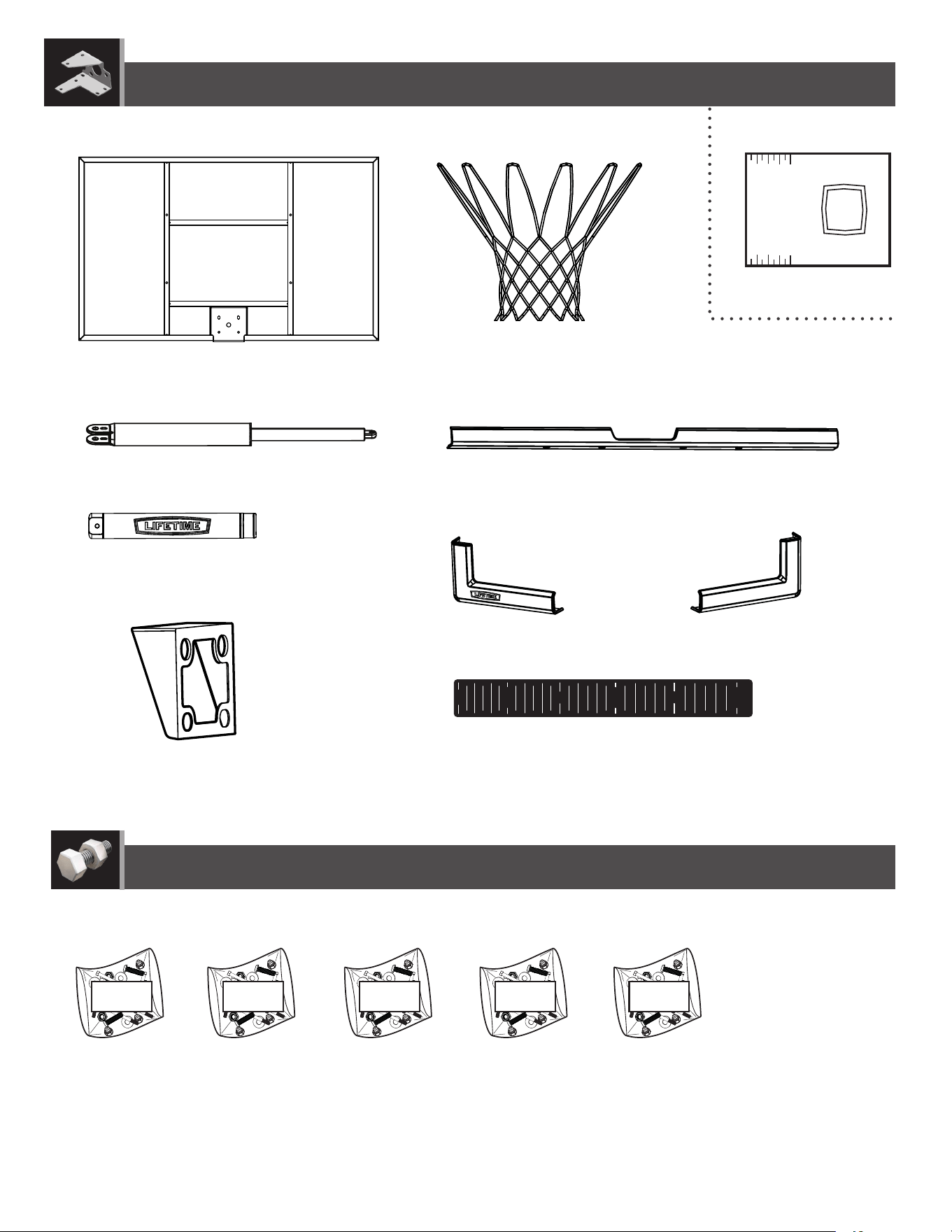

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Metal part / Pièce en métal / Pieza de metal

Detach this section for quick reference / Détacher cette section pour référence rapide / Despegar esta sección para referencia rápida

iii

BCO BCUBCS BCR BCT

BGW (x1)

Paper parts / Pièces en papier

/ Piezas del papel

AJI (x1)

ALD (x1)

AKF (x1)

AKG (x1)

AKZ (x1)

110 90 25

10’

9’6”

9’

8’6”

7’6”

8’

AKP (x1)

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

Plastic parts / Pièces en plastique / Piezas de plástico

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

BAA (x1)

BAB (x1)

AJQ (x2)

Detach this section for quick reference / Détacher cette section pour référence rapide / Despegar esta sección para referencia rápida

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

This page intentionally left blank

Cette page est intentionnellement laissée en blanc

Esta página ha sido dejada en blanco intencionalmente

Detach this section for quick reference / Détacher cette section pour référence rapide / Despegar esta sección para referencia rápida

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

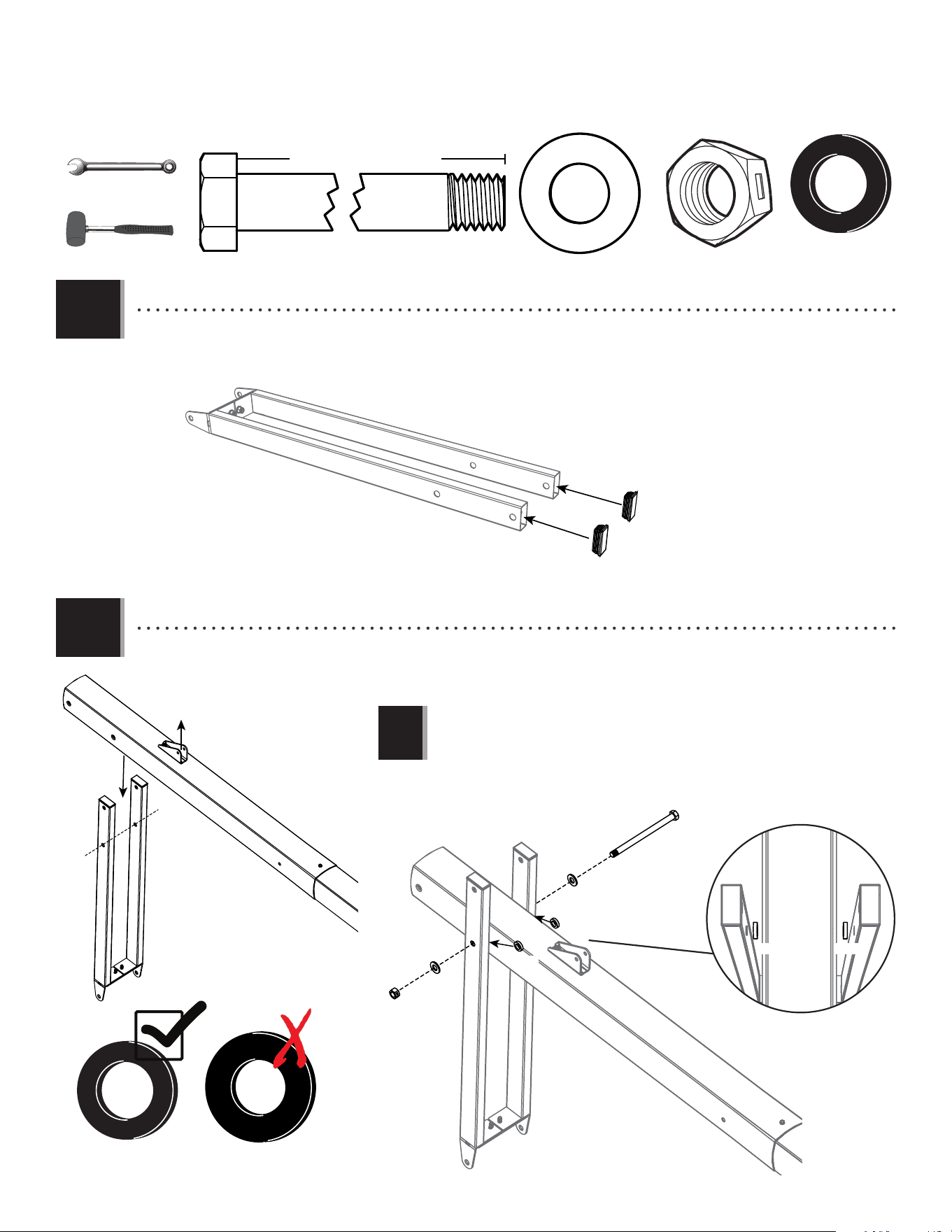

4.3

 SECTION 4 (CONTINUED)

4.4

BGP

AQC

BGP

AAX

AAD

AOR

ANZ

ANZ ANZ

ANZ

ALH

AAX (x1)

AAD (x1)

7 1/16 in/po (≈18cm)

(x2)

ANZ (x2)

AOR (x2)

3/4" (≈19 mm)

(x1)

• Insert the extension arm caps (AQC) into the ends of the lower extension arms (BGP) as indicated.

• Insérer les capuchons des bras de rallonge (AQC) dans les extrémités des bras de rallonge inférieurs (BGP) comme indiqué.

• Insertar los tapones para los brazos de extensión (AQC) en los extremos de los brazos de extensión inferiores (BGP) como se indica.

• Secure the top pole (ALH) to the lower extension arms (BGP) using the hardware indicated.

• Bien attachez le poteau supérieur (ALH) aux bras de rallonge inférieurs (BGP) à l’aide de la quincaillerie indiquée.

• Sujetar bien el poste superior (ALH) a los brazos de extensión inferiores (BGP) usando el herraje indicado.

• Tighten the nut until it is ﬂ ush with the end of the bolt..

• Serrer l’écrou jusqu’à ce qu’il soit au ras de l’extrémité du boulon .

• Apretar la tuerca hasta que esté a ras del extremo del perno.

ANZ (x2)

ABN (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

AAX (x1)

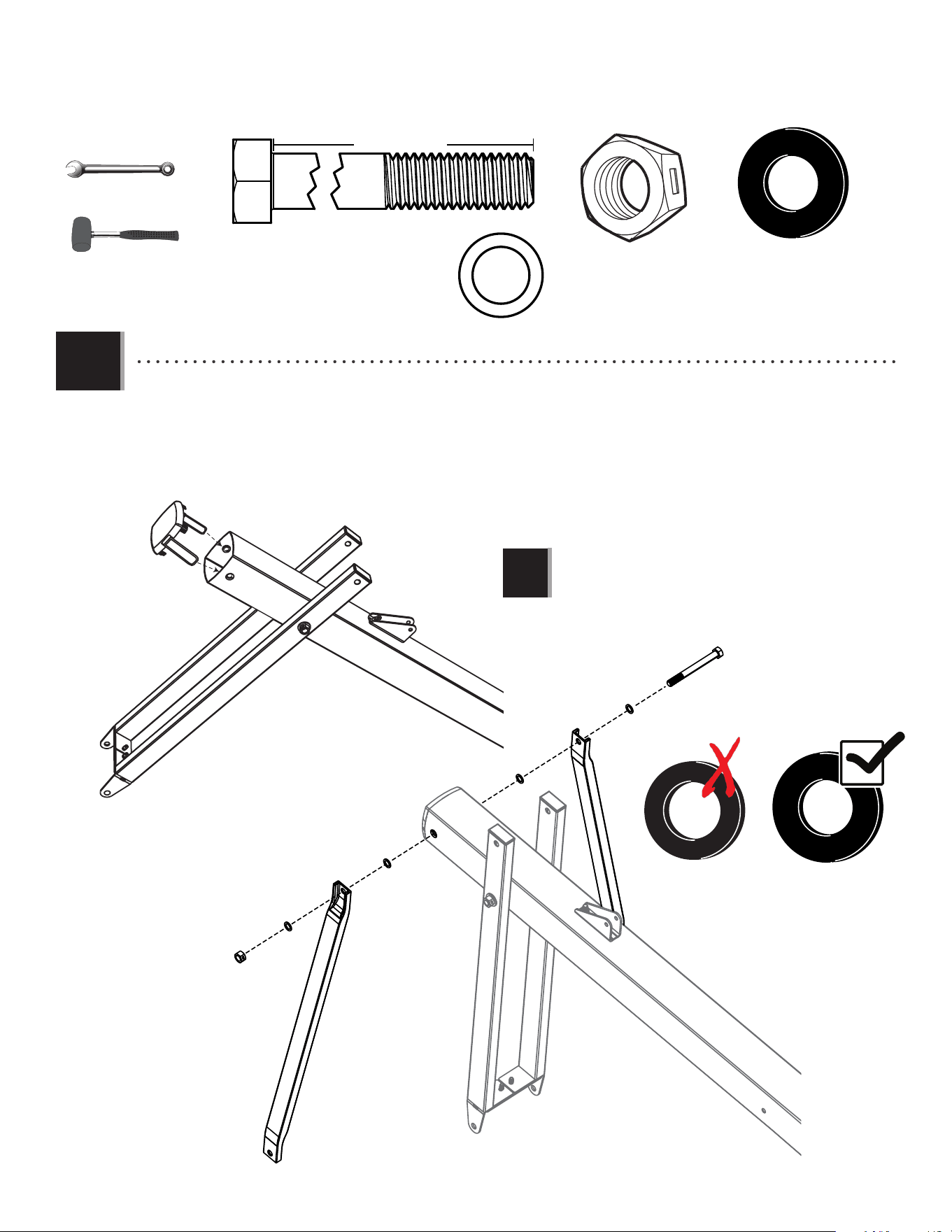

4.5

(x2)

5 in/po (≈13cm)

BGO

AQD

AAX

ANK

ALM

ALH

ABN

ANK

AQD (x1)

ANK (x2)

ABN (x2)

(x1)

• Insert the cap (ALM) into the top pole (ALH). Then, attach the upper extension arms (BGO) to the top pole (ALH) using the

hardware indicated.

• Insérer le capuchon (ALM) dans le poteau supérieur (ALH). Ensuite, attacher les bras de rallonge supérieurs (BGO) au poteau

supérieur (ALH) à l’aide de la quincaillerie indiquée.

• Insertar el tapón (ALM) en el poste superior (ALH). Entonces, sujetar los brazos de extensión superiores (BGO) al poste superior (ALH)

usando el herraje indicado.

• Tighten the nut until it is ﬂ ush with the end of the bolt.

• Serrer l’écrou jusqu’à ce qu’il soit au ras de l’extrémité du boulon.

• Apretar la tuerca hasta que esté a ras del extremo del perno.

3/4" (≈19 mm)

ANZ (x2)

ABN (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

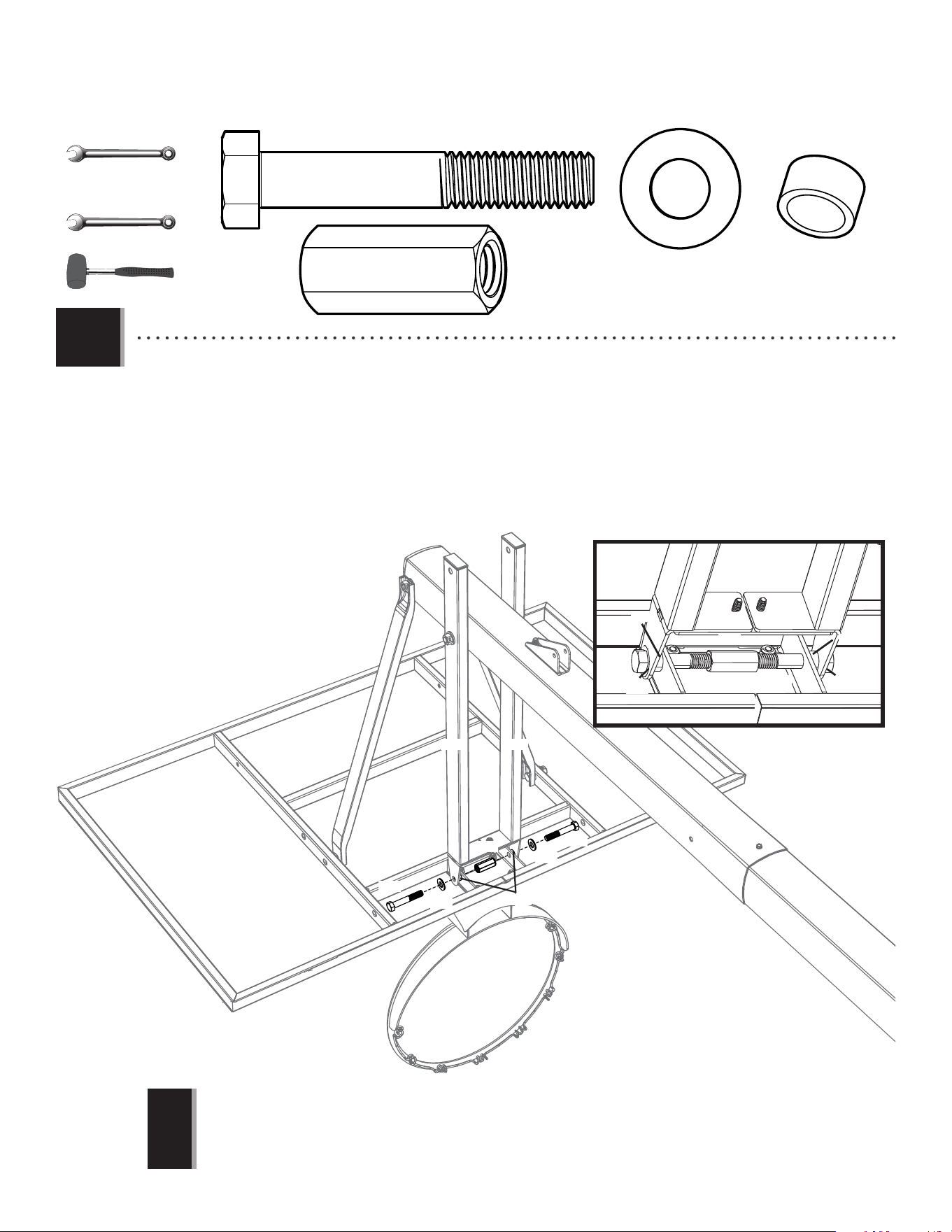

4.6

ANP (x1)

ABP (x2)

AOR (x2)

ANQ (x2)

BGP BGP

AJI

ANQ

AOR

ANP

ABP

AOR

ANQ ANQ

ANP

(x2)

(x1)

11/16" (≈18 mm)

(x1)

• Rest the rim on cardboard to prevent scratching. Then, secure the lower extension arms (BGP) to the backboard (AJI)

with the hardware shown. Screw the nut coupler (ANP) onto one of the hex bolts (ANQ), then onto the other. Center the

coupler between the two bolts as indicated. If necessary, use a wrench to thread the bolts through the holes.

• Placer l’anneau sur un morceau de carton pour le protéger contre les rayures. Ensuite, attacher les bras de rallonge

inférieurs (BGP) au panneau (AJI) à l’aide de la quincaillerie indiquée. Visser le coupleur (ANP) sur un boulon à tête

hexagonale (ANQ), ensuite sur l’autre. Centrer le coupleur entre les deux boulons comme indiqué. Si besoin, employer

une clé pour enﬁ ler les boulons dans les trous.

• Colocar el aro sobre un pedazo de cartón para evitar rayarlo. Entonces, sujetar los brazos de extensión inferiores (BGP)

al tablero (AJI) usando el herraje indicado. Atornillar el acoplador (ANP) sobre uno de los pernos de cabeza hexagonal (ANQ),

entonces sobre el otro. Centre el acoplador entre los pernos como se indica. Si es necesario, utilizar una llave para pasar

los pernos por los agujeros.

• Make sure the poly spacers (ABP) are positioned between the lower extension arms and the backboard and do not bulge.

• S’assurer que les pièces d’écartement en plastique (ABP) sont positionées entre les bras de rallonge inférieurs et le panneau, et

que ne gonﬂ ent pas.

• Asegurarse de que los espaciadores de plástico (ABP) estén colocados entre los brazos de extensión inferiores y el tablero y que no

sobresalgan.

3/4" (≈19 mm)

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

BCT

Metal parts / Pièce en métal / Pieza de metal

AAD (x1)

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(x2) (x2)(x2)

3/4" (≈19 mm) 1/2" (≈13 mm)9/16" (≈15 mm)

AAX (x2)

ABB (x2)

AQE (x1)

ABA (x2)

AAW (x1)

APR (x1)

6 1/2 in/po (≈17cm)

7 1/16 in/po (≈18cm)

6 1/2 in/po (≈17cm)

BSG (x1)

ACX (x1)

ALS (x2)

AKF (x1)

AKI (x1)

AMN (x1)

(78.7 cm)

AKG (x1)

AOR (x2)

AKH (x1)

AQF (x2)

(x1)

HANDLE ASSEMBLY / ASSEMBLAGE DE LA POIGNÉE / ENSAMBLAJE DE LA MANIVELA

Hardware bag / Sac de quincaillerie / Bolsa de herraje

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

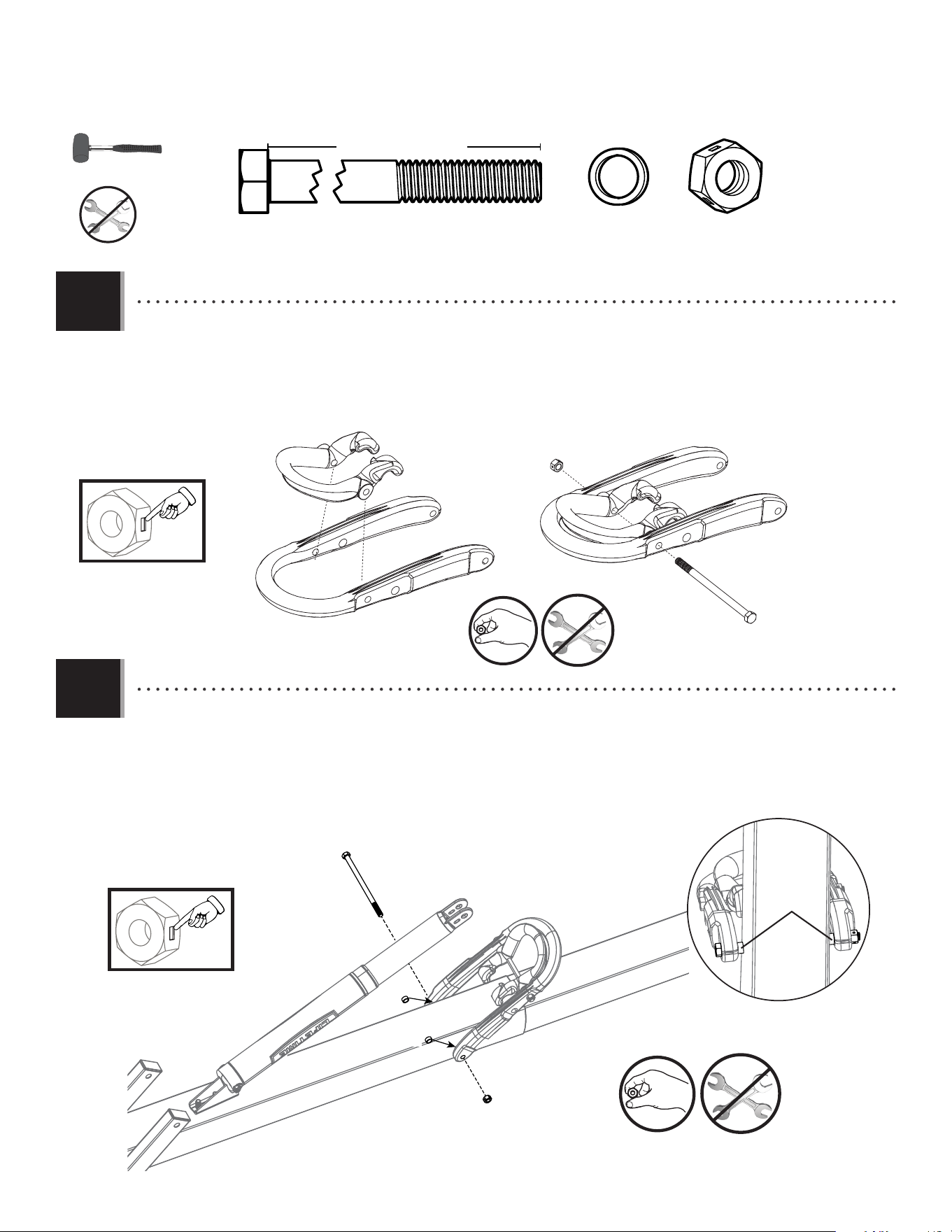

5.1

ACX (x1)

BSG (x1)

AKG

AKF

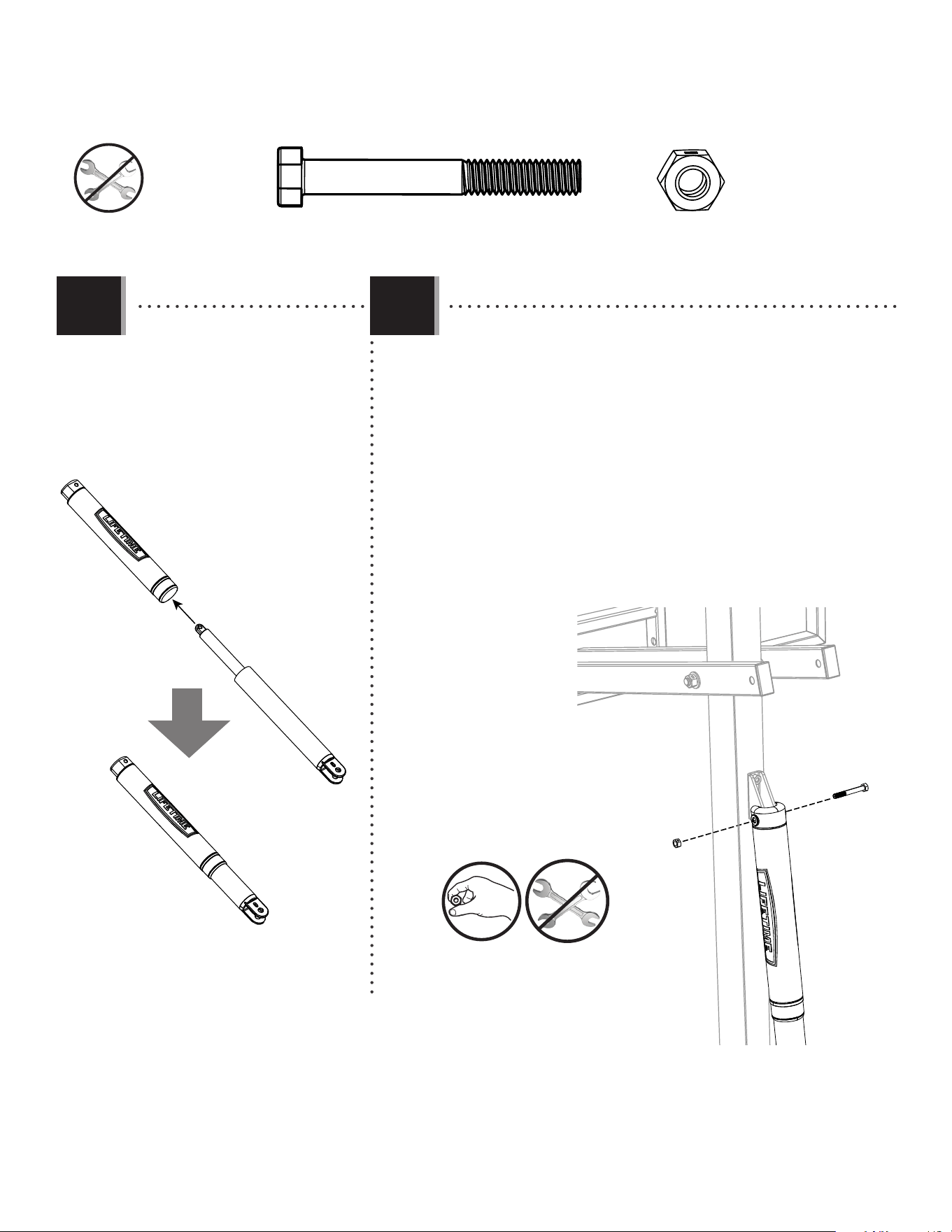

5.2

• Slide the gas spring cover (AKG)

onto the gas spring (AKF) as

shown.

• Glissez le couvercle du piston à

gaz (AKG) sur piston à gaz (AKF)

comme illustré.

• Deslice la cubierta del

amortiguador de gas (AKG) sobre

el amortiguador de gas (AKF)

como se muestra.

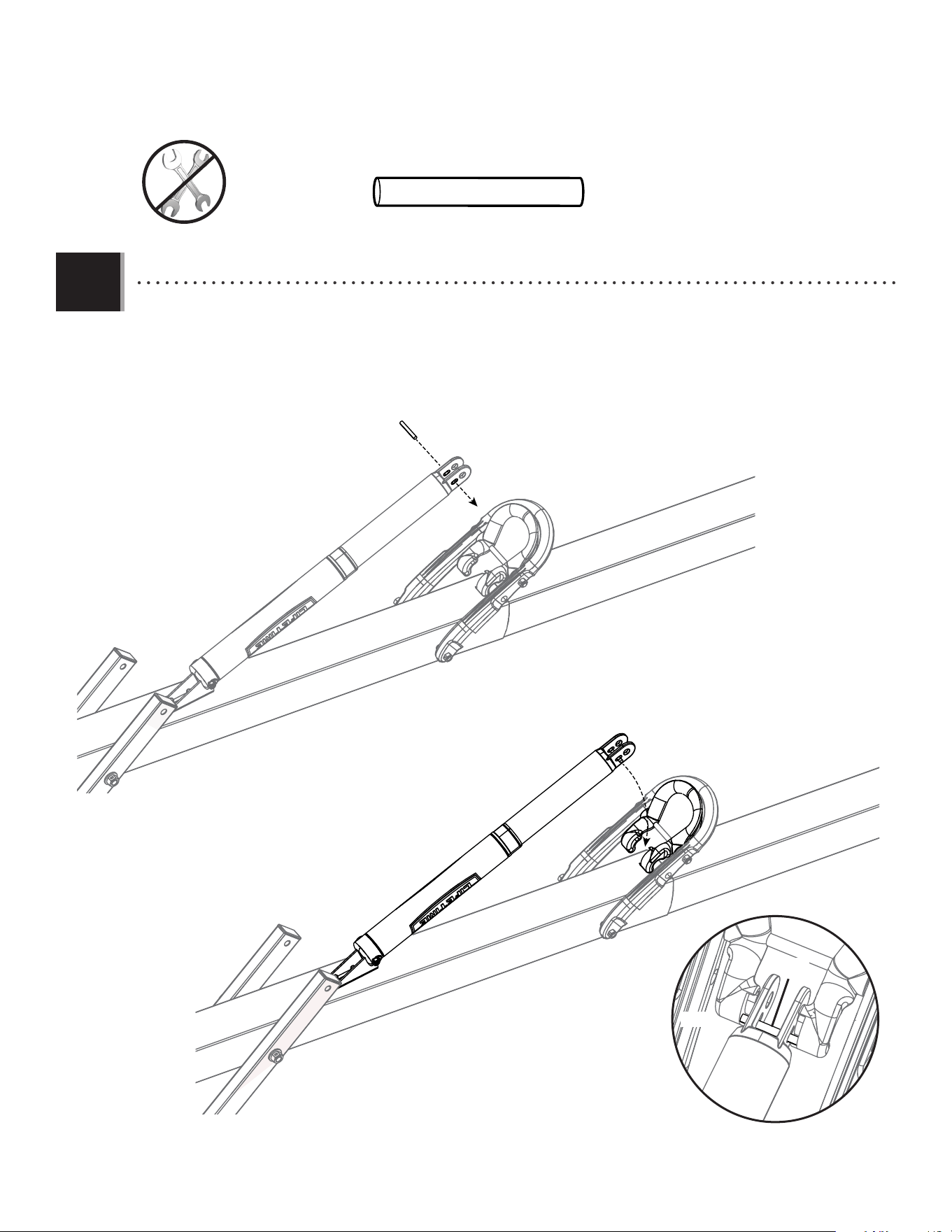

• Align the holes in the gas spring cover (AKG) and the gas spring (AKF) with

the holes in the pole bracket (ALL), and attach the gas spring assembly

to the pole bracket with the hardware shown. Only ﬁ nger tighten the

hardware for now.

• Alignez les trous dans le couvercle du piston à gaz (AKG) et le piston

à gaz (AKF) avec ceux dans le support du poteau (ALL), et attachez

l’ensemble du piston à gaz au support du poteau en utilisant

la quincaillerie illustrée. Ne serrez la quincaillerie qu’à la main en ce

moment.

• Alinee los agujeros en la cubierta del amortiguador de gas (AKG) y el

amortiguador de gas (AKF) con ellos en el soporte del poste (ALL), y

sujete el ensamble del amortiguador de gas al soporte del poste

usando el herraje indicado. Sólo apriete a mano los herraje en este

momento.

BSG

ACX

ALL

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

5.3

5.4

ABA (x2)

ABB (x2)

6 1/2 in/po (≈17cm)

ABA

ABB

AMN

AKI

• Position the trigger (AMN) inside of the handle (AKI) as shown, and secure the trigger to the handle with the

hardware shown. Only ﬁ nger tighten the hardware for now.

• Placez la manette (AMN) dans la poignée (AKI), y assurez-la à la poignée à l’aide de la quincaillerie illustrée.

Ne serrez la quincaillerie qu’à la main en ce moment.

• Coloque el gatillo (AMN) dentro de la manivela (AKI). Asegure el gatillo a la manivela con los herraje muestran.

Sólo apriete a mano los herraje en este momento.

• Secure the handle (AKI) to the top pole (ALH) with the hardware shown. Make sure to place the spacers (AQF) between

the handle assembly and the top pole as shown. Only ﬁ nger tighten the hardware for now.

• Attachez bien le poignée (AKI) au poteau supérieur (ALH) à l’aide de la quincaillerie indiquée. Assurez-vous de mettre les

pièces d’écartement (AQF) entre l’assembage du manche et le poteau supérieur comme illustré. Ne serrez la quincaillerie

qu’à la main en ce moment.

• Sujete bien el manivela (AKI) al poste superior (ALH) usando el herraje indicado. Asegúrese de colocar los espaciadores

(AQF) entre el ensamble del manivela y el poste superior como se muestra. Sólo apriete a mano los herraje en este

momento.

ABB

ABA

AQF

AKI

AQF

AQF (x2)

(x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

5.5

• Insert the release pin (AQE) through the gas spring (AKF). Slide the handle (AKI) under the gas spring (AKF) so that the release

pin rests in the channels of the trigger (AMN).

• Insérez la broche de sécurité (AQE) a travers du ressort de gaz (AKF). Faites glisser la poignée (AKI) dessous le ressort

de gaz (AKF) pour que la broche de sécurité reste dans les rainures de la manette (AMN).

• Introduzca el pasador de seguridad (AQE) a través del resorte de gas (AKF). Deslice la manivela (AKI) debajo el resorte de

gas (AKF) para que el pasador de seguridad quede dentro de los canales del gatillo (AMN).

AQE (x1)

AQE

AKF

AMN

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

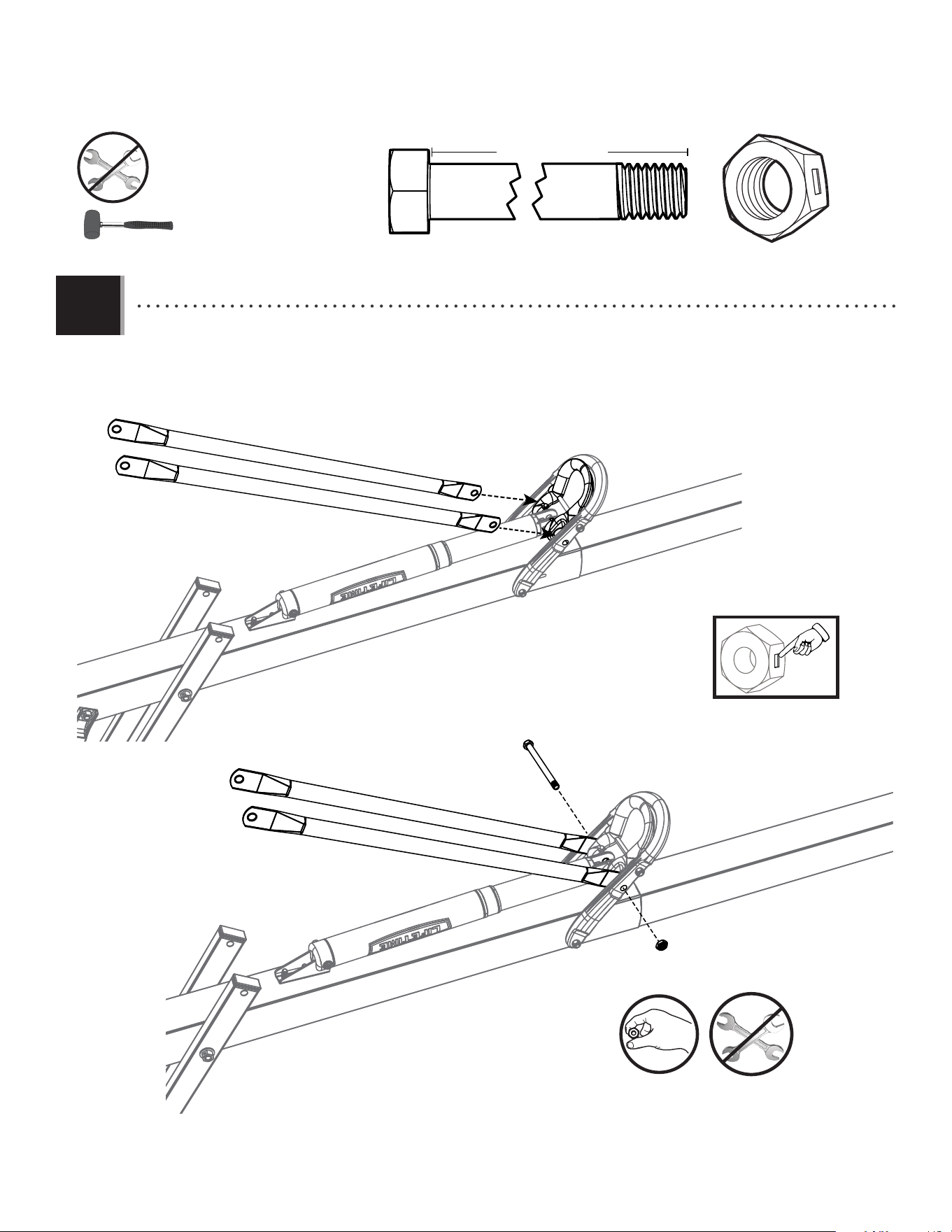

5.6

AAW (x1)

AAX (x1)

6 1/2 in/po (≈17cm)

(x1)

• Position the rear lifter arms (ALS) between the handle and trigger, and secure with the hardware shown. Only ﬁ nger tighten the

hardware for now.

• Placez les bras d’élévation arrières (ALS) entre la poignée et la manette, et assurez-les à l’aide de la quincaillerie

illustrée. Ne serrez la quincaillerie qu’à la main en ce moment.

• Coloque los brazos de elevación traseros (ALS) dentro de la manivela y del gatillo, y asegúrelos usando los herraje

muestran. Sólo apriete a mano los herraje en este momento.

ALS

AAW

AAX

AMN

AKI

ALS

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

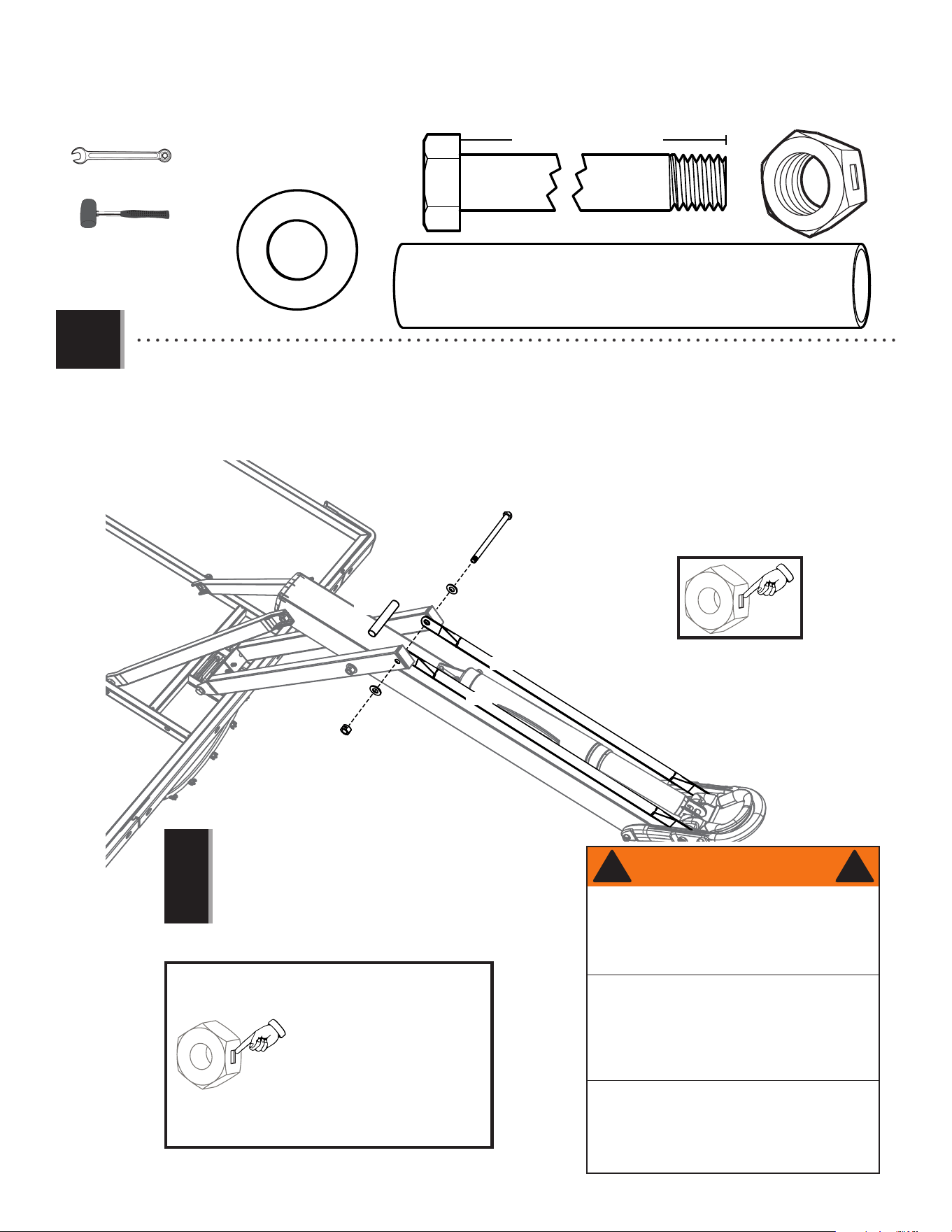

5.7

AAD (x1)

APR (x1)

AAX (x1)

(x2)

3/4" (≈19 mm)

(x1)

7 1/16 in/po (≈18cm)

AOR (x2)

• Connect the rear lifter arms (ALS) to the inside of the long extension arms (AKB) with the hardware shown. Place a

spacer (APR) between the rear lifter arms as shown.

• Attachez les bras de levage arrières (ALS) à l’intérieur des bras d’extension inférieurs (AKB) en utilisant la quincaillerie

illustrée. Insérez une pièce d’écartement (APR) entre les bras de levage arrières comme illustré.

• Conecte los brazos elevadores traseros (ALS) al interior de los brazos de extensión inferiores (AKB) usando el herraje

indicado. Inserte un espaciador (APR) entre los brazos elevadores traseros como se muestra.

ALS

AOR

AAX

AAD

APR

• Tighten the centerlock nut (AAX) until it is ﬂ ush

with the end of the bolt.

• Serrez l’écrou de blocage central (AAX) jusqu’à ce

qu’il soit au ras de l’extrémité du boulon.

• Apriete la tuerca de bloqueo central (AAX) hasta que

esté a ras del extremo del perno.

The handle mechanism is designed to lift

only the weight of the backboard and rim.

Do not hang anything from the handle, rim,

backboard, or lifter arms as this will damage

the system and void the warranty.

El mecanismo de la manija está diseñado de

soportar sólo el peso del tablero y el aro. No

suspender nada de la manija, aro, tablero, o

los brazos de elevación, el cual podría dañar

la unidad y anular la garantía.

Le mécanisme de la manivelle à été conçu

de supporter seulement le poids du panneau

et de l’anneau. Ne suspendre rien de la

manivelle, l’anneau, le panneau, ou les bras

d’élévation, lequel peut endommager le

système et annuler la garantie.

WARNING / AVERTISSEMENT

ADVERTENCIA

• A centerlock nut will require

some effort to thread onto a

bolt. See page 4 for details.

• Des efforts sont nécessaires

pour serrer un écrou de blocage

central sur le boulon. Voyez la

page 4 pour plus de détails.

• Se requiere un poco esfuerza

para apretar una tuerca de

bloqueo central en el perno. Vea

la página 4 para ver más detalles.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

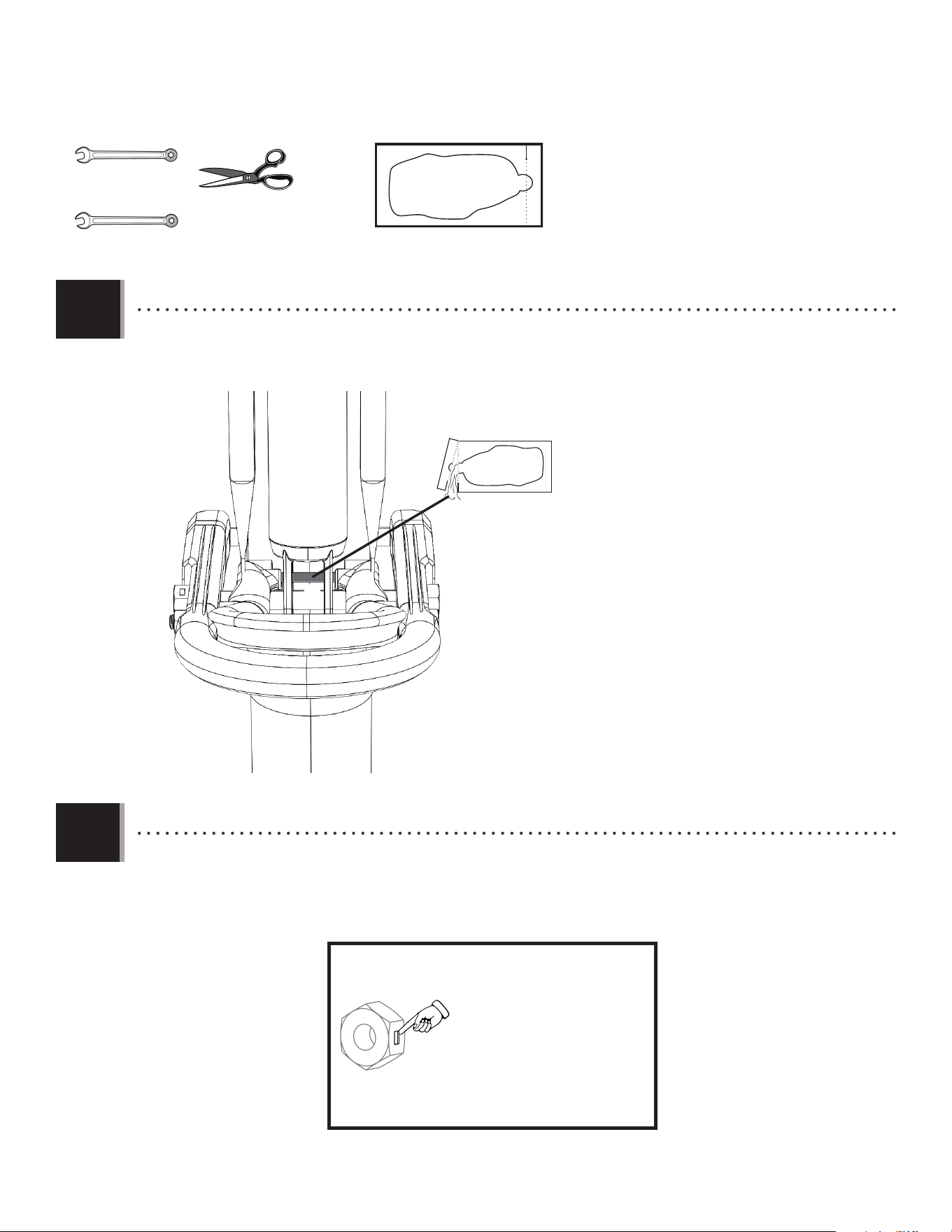

5.8

• Apply grease from the grease packet (AKH) on to the release pin (AQE).

• Appliquer la graisse du paquet de graisse (AKH) sur l’axe de sécurité (AQE).

• Engrasar el pasador de seguridad (AQE) usando el paquete de grasa (AKH).

AKH

AKH (x1)

(x1)

AQE

• Lower the backboard and tighten the hardware from 5.2–5.6 untl ﬂ ush with the end of the bolt.

• Abaisser le panneau et serrer la quincaillerie de 5.2 – 5.6 jusqu’à ce qu’elle afﬂ eure l’extrémité du boulon.

• Bajar el tablero y apretar los herrajede 5.2–5.6 hasta que quede al ras con el extremo del perno.

5.9

9/16" (≈15 mm)

(x2)

1/2" (≈13 mm)

• A centerlock nut will require

some effort to thread onto a

bolt. See page 4 for details.

• Des efforts sont nécessaires

pour serrer un écrou de blocage

central sur le boulon. Voyez la

page 4 pour plus de détails.

• Se requiere un poco esfuerza

para apretar una tuerca de

bloqueo central en el perno. Vea

la página 4 para ver más detalles.

Plastic parts / Pièces en plastique / Piezas de plástico

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

FINAL ASSEMBLY / ASSEMBLAGE FINAL / ENSAMBLAJE FINAL

AKZ (x1)

ADP (x10)

BCU

*This hardware taken from the hardware bag used in Section 2.

*Cette quincaillerie vient du sac de quincaillerie utilisé à la Section 2.

*Este herraje viene de la bolsa de herraje utilizada en la Sección 2.

CMV (x1)

AJQ (x1)

BAA (x1)

BAB (x1)

(x1)

(x3)

(x1)

110 90 25

10’

9’6”

9’

8’6”

7’6”

8’

AKP (x1)

BCO

(x1)

Hardware bag / Sac de quincaillerie / Bolsa de herraje

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

6.1

ADP (x4)

(x1)

• Remove the plastic ﬁ lm from the backboard (AJI), and attach the center frame pad (AJQ) to the backboard in the location shown

with the hardware indicated. Ensure that the center frame pad is oriented and centered on the metal piece of the backboard.

• Retirer la pellicule protectrice du panneau (AJI), et attacher la protection central (AJQ) au panneau à l’endroit indiqué à l’aide de la

quincaillerie indiquée. S’assurer d’orienter et centrer la protection central sur le bord du panneau comme indiqué.

• Retirar la capa protectora del tablero (AJI), y sujetar la almohadilla central (AJQ) al tablero a la ubicación illustrada usando el herraje

indicado. Asegurarse de orientar y centrar la almohadilla central en el borde del tablero como se indica.

AJI

AJQ

ADP

• If you have trouble with this section, scan the QR code to view a video on how to assemble the pole.

• En cas d’avoir des problèmes avec cette section, scanner le QR code au-dessous pour voir un vidéo de

l’assemblage.

• En caso de tener problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

•

http://go.lifetime.com/91003-section6

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

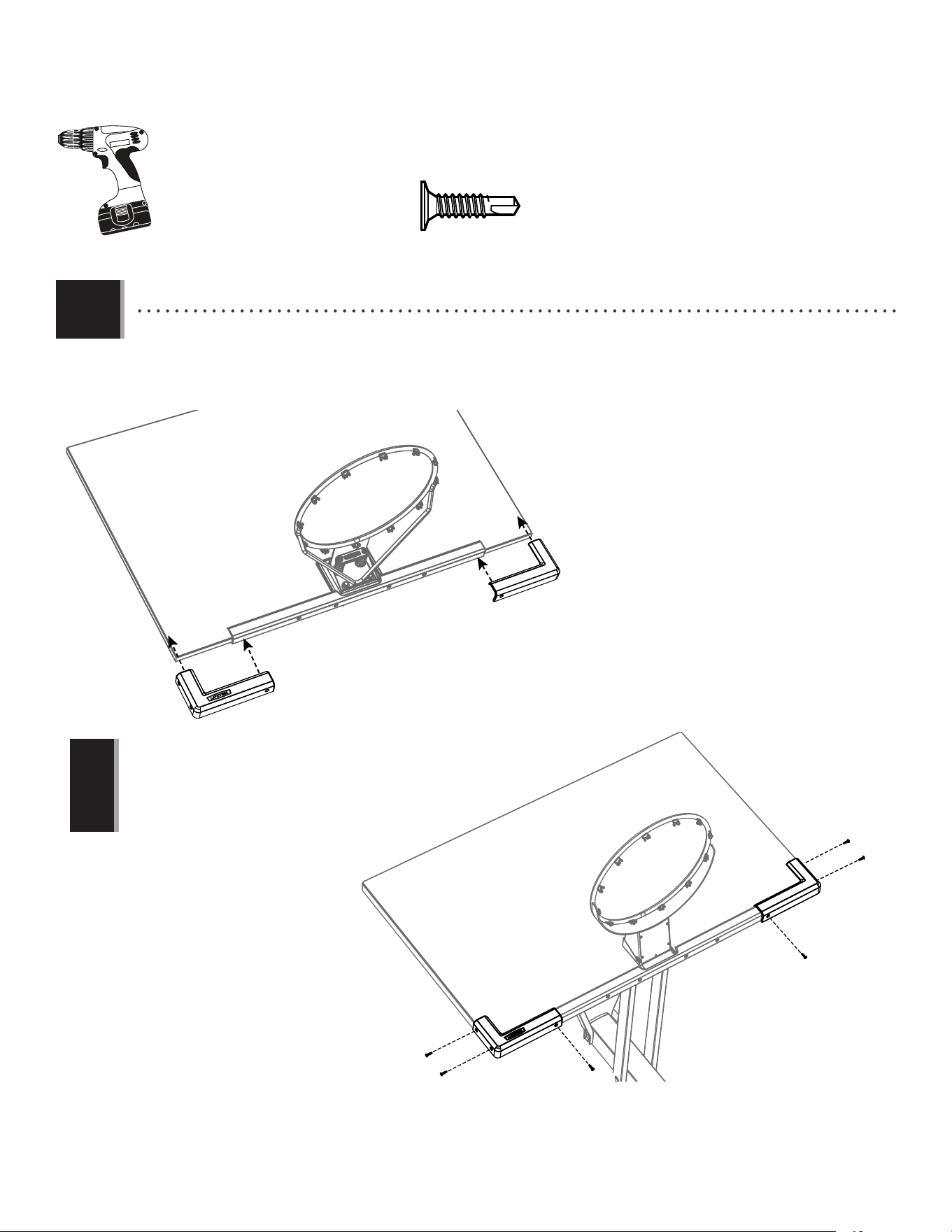

• Attach the corner frame pads (BAA and BAB) to the backboard in the locations indicated with the hardware indicated.

• Attacher les protections angulaires (BAA et BAB) au panneau aux emplacements indiqués à l’aide de la quincaillerie indiquée.

• Sujetar las almohadillas angulares (BAA y BAB) al tablero a las ubicaciones indicadas usando el herraje indicado.

BAA

BAB

ADP

• The corner frame pads (BAA and BAB) will overlap

the center frame pad (AJQ).

• Les protections angulaires (BAA et BAB)

chevaucheront la protection centrale (AJQ).

• Las almohadillas angulares (BAA y BAB) se

solaparán con las almohadilla central (AJQ).

ADP (x6)

(x1)

6.2

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

• AT LEAST THREE ADULTS ARE REQUIRED. DO NOT ATTEMPT ASSEMBLY WITH FEWER THAN THREE ADULTS AND THREE LADDERS.

• AU MOINS TROIS ADULTES SONT REQUIS. NE TENTEZ PAS D’ASSEMBLER CE SYSTÈME AVEC MOINS DE TROIS ADULTES ET TROIS ÉCHELLES.

• TRES ADULTOS, POR LO MENOS, SON REQUERIDOS. NO INTENTE ENSAMBLAR ESTE SISTEMA CON MENOS DE TRES ADULTOS Y TRES ESCALERAS.

• Make a mark 5 inches from the top of the bottom pole (ALE).

With the backboard facing the playing surface, carefully slide

the top/middle pole assembly over the bottom pole. Adjust the

system to the 7.5-foot setting.

• Faire une marque de 127 mm (5 po) de l’extrémité supérieure

du poteau inférieur (ALE). Avec le panneau vers la surface de jeu,

faire glisser attentivement l’assemblage des poteaux supérieur

et du milieu sur le poteau inférieur. Régler l’anneau à la

hauteur de 2,29 m (7,5 pi).

• Hacer una marca de 127 mm (5 in.) del extremo superior del

poste inferior (ALE). Con el tablero hacia la superﬁ cie de juego,

deslizar cuidadosamente sobre el ensamble de los postes

superior e intermedio sobre el poste inferior. Ajustar el aro a la

altura de 2,29 m (7,5 ft.).

ALE

ALF

6.3

(x3)

BEFORE CONTINUING: It is critical that the instructions in the following steps are followed exactly. Failure to properly orient

and align the pole sections will render the pole unusable. If the pole sections are assembled incorrectly, you will have to

purchase new pole sections from our Customer Service Department. If you have questions regarding the pole assembly, please

call our Customer Service Department for assistance.

AVANT DE CONTINUER : Il est essentiel suivre les étapes suivantes dans les instructions exactement. Le non-respect

d’orienter ou d’aligner les sections de poteau correctement laissera le poteau inutilisable. Si les sections de poteau sont

assemblées incorrectement, il faut acheter des sections de poteau nouvelles de notre departement de services à la clientèle. Si

vous avez de questions concernant l’assemblage du poteau, veuillez contacter notre departement de services à la clientèle.

ANTES DE CONTINUAR: Es critical seguir exactamente los pasos siguientes en las instrucciones. El no orientar y alinear

correctemente las secciones del poste dejará el poste inutilizable. Si las secciones del poste se ensamblen incorrectemente,

tendrá que comprar nuevas secciones del poste de nuestro departamento de servicios a clientes. Si tiene preguntas con

respecto al ensamblaje del poste, póngase en contacto con nuestro departamento de servicios a clientes.

WARNING / AVERTISSEMENT / ADVERTENCIA

Use extreme caution when standing on ladders to perform

assembly steps. Follow all warnings and cautions on the

ladder. Failure to follow all of these instructions and warnings

could lead to serious personal injury or property damage.

Prendre attention en utilisant des échelles pour faire les

étapes d’assemblage. Suivre tous les avertissements

de l’échelle. Le non-observation de suivre toutes ces

instructions et avertissements peut causer des blessures

graves personnelles ou endommager la propriété.

Ser prudente al pararse en escaleras haciendo los pasos

de ensamble. Seguir todas las advertencias y precauciones

de la escalera. El incumplimiento de seguir todas estas

instrucciones y advertencias puede ocasionar lesiones

graves personales o daño a la propiedad.

5" mark

5 po marque

5 in marca

(x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

 SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

CAUTION: THIS STEP CANNOT BE REVERSED!

ATTENTION: CETTE ÉTAPE NE PEUT PAS ÊTRE INVERSÉE !

PRECAUCIÓN: ¡ESTE PASO NO PUEDE REVERTIRSE!

6.4

Scrap wood

Morceau de bois

Plaquita de madera

• While two people continue to hold the assembly in place, set a block of scrap wood on top of the rigid arms and

strike it 5-6 times with a hammer or mallet. You must have wood on top of the arms before hitting them with a hammer to

prevent scratching the powder coating. The bottom edge of the middle pole must reach within 1/2 inch of the 5-inch

mark on the bottom pole.

• Pendant que deux adultes continuent to hold the assembly en place, mettre un bloc de bois dessus des bras

rigides et le frapper de 5 à 6 fois avec un marteau o maillet en caoutchouc. Il faut mettre un bloc de bois dessus des bras

avant de les frapper avec un marteau pour éviter égratigner la peinture en poudre. Le bord inférieur du poteau de milieu doit

parvenir dans un minimum de 12,7 mm (1/2 po) de la marque de 12,7 cm (5 po) sur le poteau inférieur.

• Mientras que dos adultos continuan a mantener el ensamble en su lugar, colocar un bloque de madera encima de

los brazos rígidos y golpéelo de 5 a 6 veces con un martillo o mazo de goma. Es imperativo usar un bloque de madera

encima de los brazos antes de golpearlos con un martillo para evitar rayar el recubrimiento en polvo. El borde inferior del poste

intermedio debe llegar dentro de 12,7 mm (1/2 in) de la marca de 12,7 cm (5 in) en el poste inferior.

• If the middle pole (ALF) does not reach within 1/2 inch of

the 5-inch mark on the bottom pole (ALE) after seating,

DO NOT COMPLETE ASSEMBLY. Call our Customer Service

Department.

• Si le poteau du milieu (ALF) ne pas faire parvenir dans

un minimum de 12,7 mm (1/2 po) de la marque de

12,7 cm (5 po), sur le poteau inférieur (ALE) NE PAS

COMPLÉTER L’ASSEMBLAGE. Appeler notre département

de services à la clientèle.

• El borde inferior del poste intermedio (ALF) debe llegar

dentro de 12,7 mm (1/2 in) de la marca de 12,7 cm

(5 in) en el poste inferior (ALE), De no ser asi, NO

FINALIZAR EL ENSAMBLAJE. Ponerse en contacto con

nuestro Departemento de servicios a clientes.
