Vevor HXCZDJ-05 Pickup Truck Crane Hoist Crane 1100 lbs User Manual

- 1 -

Technical Support and E-Warranty Certificate

www.vevor.com/support

TRUCK CRANES USER MANUAL

Model: HXCZDJ-05

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

Model: HXCZDJ-05

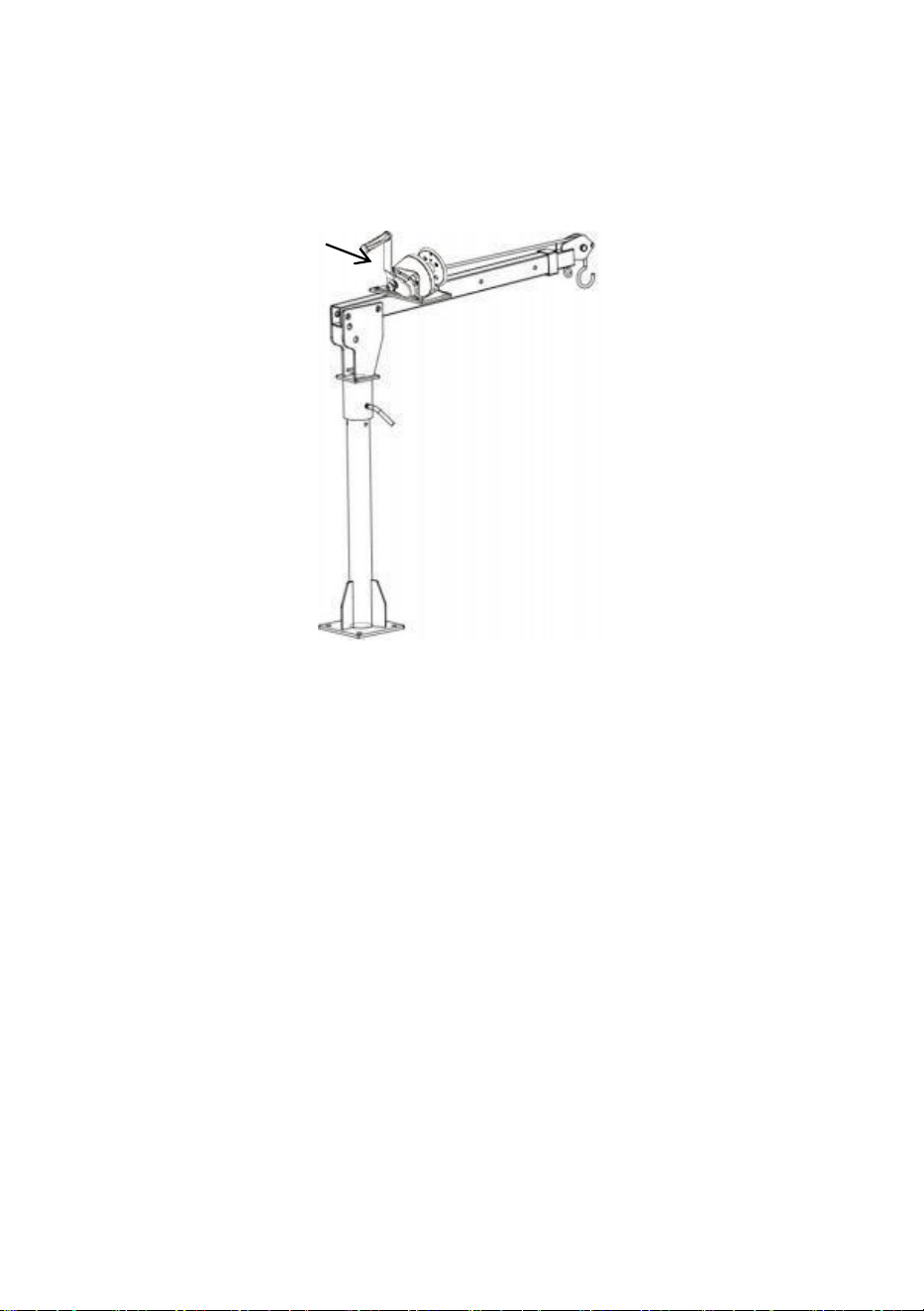

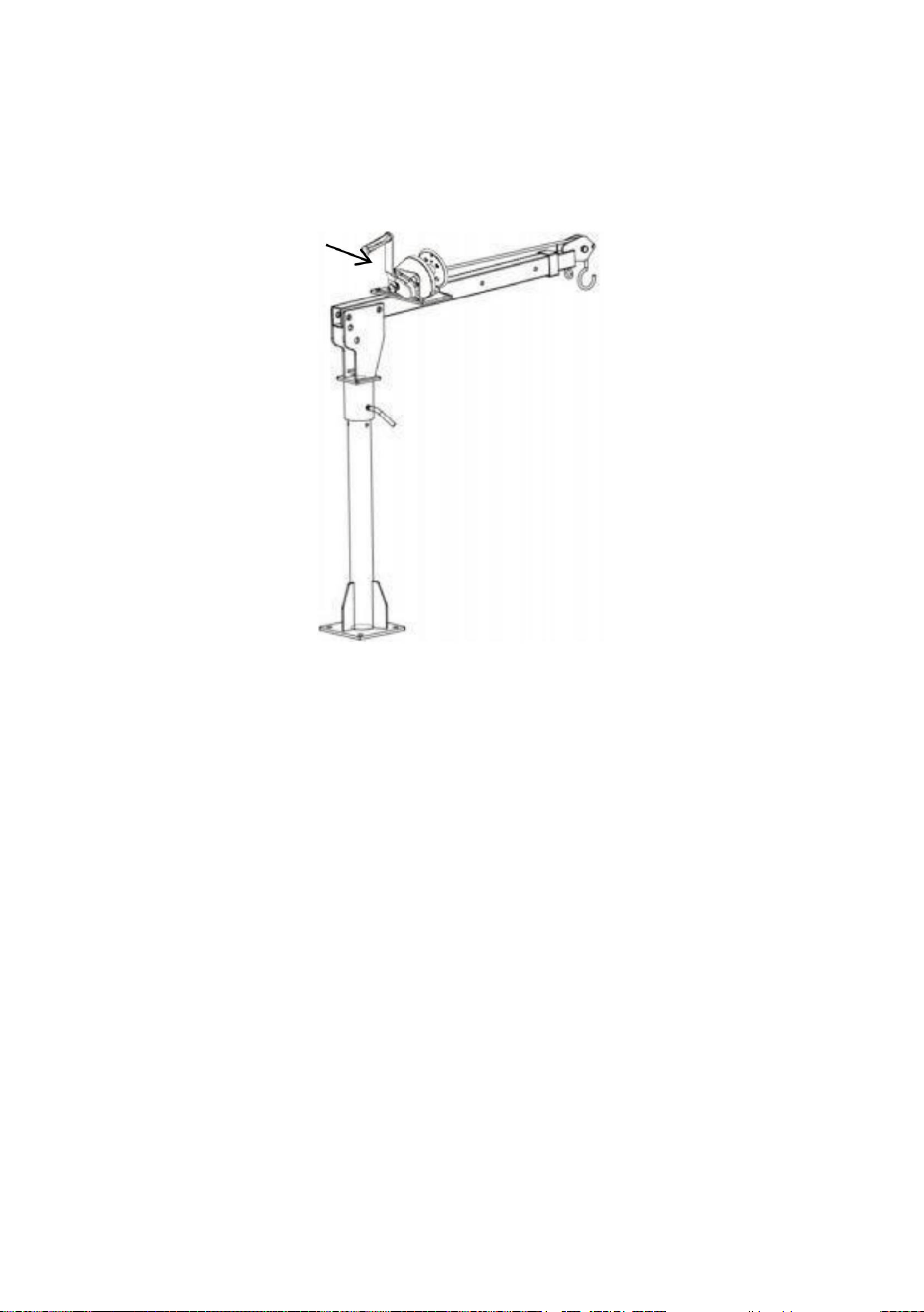

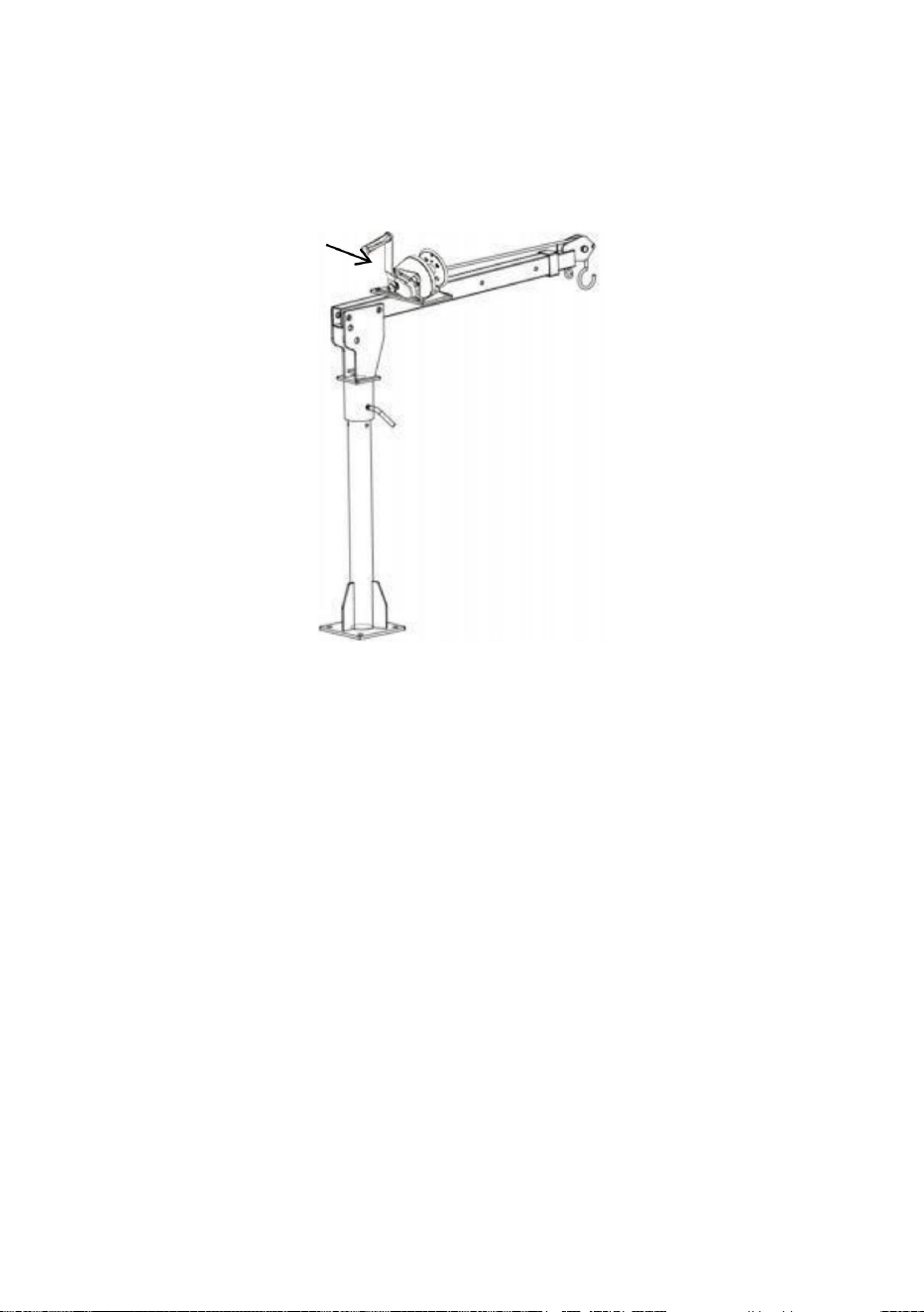

Photo for reference

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TRUCK CRANES

- 2 -

1. Read carefully and understand all ASSEMBLY AND

OPERATION INSTRUCTIONS before operating.

2. Failure to follow the safety rules and other basic safety precautions

may result in serious personal injury.

GENERALSAFETY RULES

1. Never overload.

2. The load is maximum when the arm of the product is adjusted to

the shortest.The load of the product decreases as the arm increases.

3. Always wear ANSI-approved safety goggles.

4. Always wear hearing protection when working in noisy environments.

Prolonged exposure to high-intensity noise can cause hearing loss.

5. Use safety equipment. Safety shoes, hard hat and work gloves must

be used for applicable conditions.

6. Dress appropriately. Never wear loose contain long hair, and keep hair,

clothing and gloves away from moving parts

7. Use common sense when working. Stay alert and concentrate when

setting up and using this Crane. Never work while under the influence

of alcohol,drugs or medications

8. Keep the work area clean and well-lighted while assembling and

using the Crane. Keep spectators and children out of the work area.

9. This Crane is designed to be positioned outside the truck bed, and

attached to the vehicle via the receiver hitch. It is portable and easy to

adjust to different boom positions for 275, 550 and 1100 Lbs. maximum

capacity. Please do not modify the Crane or use this product for purposes

it was not designed for.

10. Never exceed the maximum of 1,000 Lbs. boom capacity. When

attaching the load to Hook with Chain, use appropriate couplings rated

to handle the load. Couplings must be fully engaged on the Hook, with

the Hook’s safety latch closed.

11. Never lift people or animals. Keep children and spectators clear of the

- 3 -

area under and around the lifted cargo. When operating the Crane, stay

clear of the area between the Crane and the load.

12. Before each use, inspect the Crane, the Long Ram Jack and the Chain

and Hook for damage, corrosion and any other condition that might affect

the safe performance of this product.

13. Only set up the Crane when the pickup truck is off the highway, in a

clear location that is away from oncoming traffic.

14. Before lifting cargo into the truck bed, make sure the truck’s engine is

OFF with automatic transmission in PARK. Manual transmission vehicles

should be in gear. Chock all wheels for added safety.

15. Adhere to all Department of Transportation (D.O.T.) requirements when

using this product.

16. Note the position of the vehicle’s exhaust pipes before setting up the

Crane. Flammable goods being lifted by the Crane could come in contact

with still-hot exhaust pipes and catch fire.

17. Setting up the Crane, and maneuvering heavy cargo on the Crane can

be strenuous and dangerous. This should only be done by individuals who

can physically handle the demands of these tasks.

18. The Crane is for lifting purposes only, not for supporting loads. Quickly

support the load with appropriate jack stands or equivalent, if immediate

loading or unloading is not possible. Do not leave a suspended load

unattended.

19. Remove the Crane from the vehicle’s receiver hitch when Crane is not

in use.

20. Always be aware of dynamic loading. An excess load may be created

for a brief instant by a sudden tug or weight gain, which can result in

damage to the Crane, the cargo, and/or personal injury.

21.Keep in mind that the warnings previously discussed cannot cover all

possible events and circumstances. It is important that the person setting

up, loading/ unloading and using this product use common sense at all

times.

SAVE THESE INSTRUCTIONS

- 4 -

MODEL AND PARAMETERS

Model

HXCZDJ-05

Bracket Capacity

Max. 1100lbs

Hoisting Height

110~210cm

Hand Winch

Max.1200lbs

Rotation Angle

360 degree

Material

Powder-coated

Steel

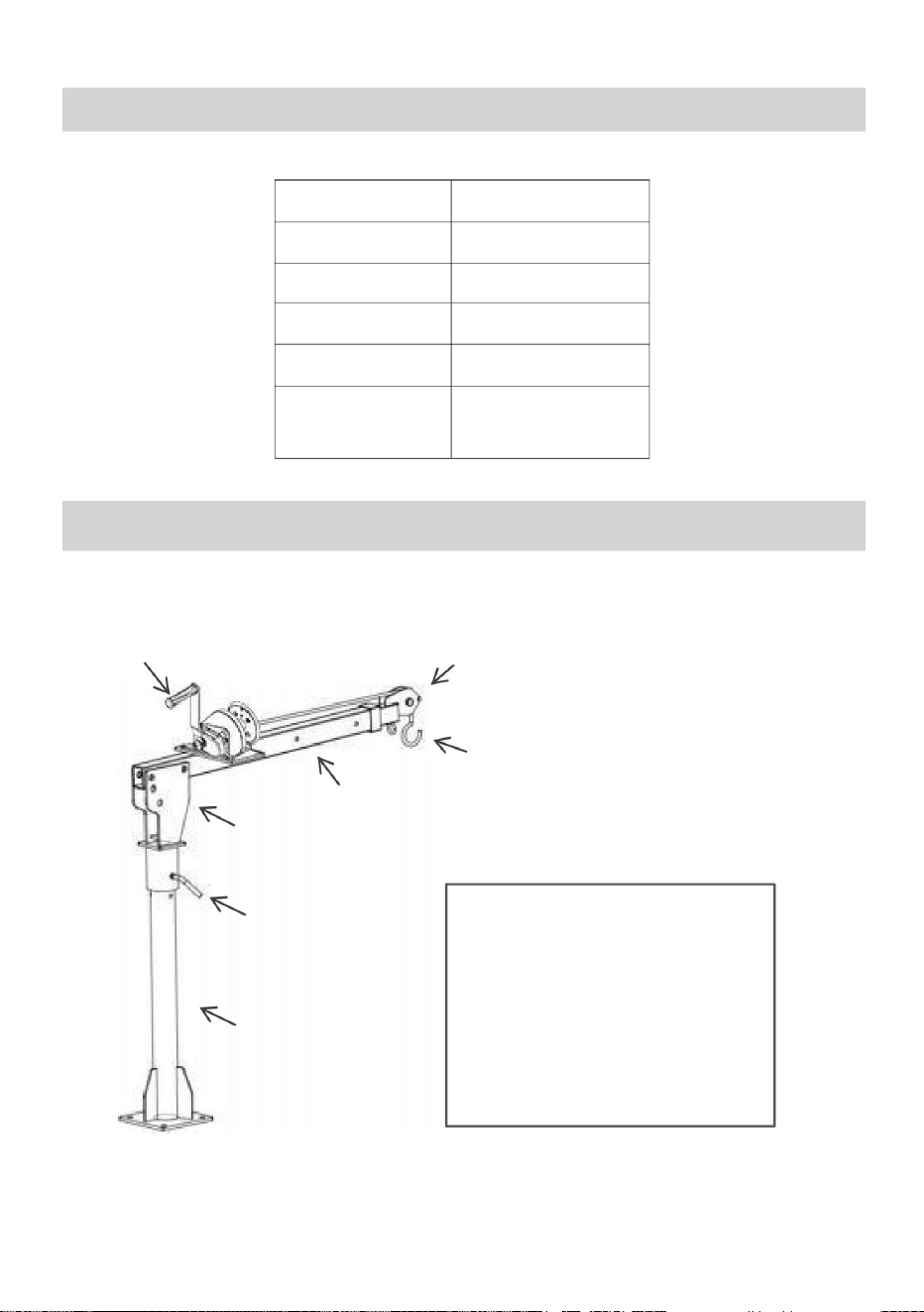

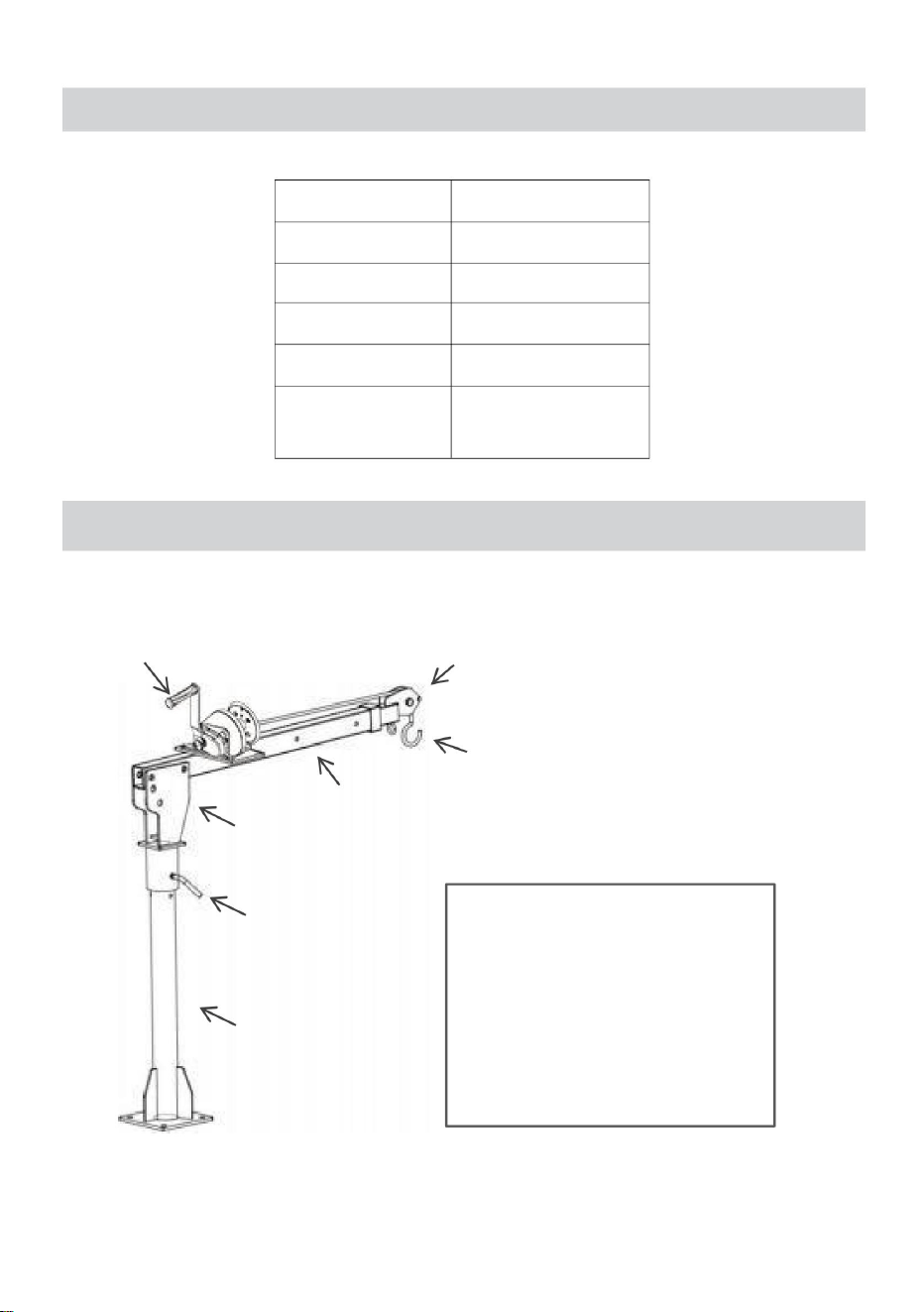

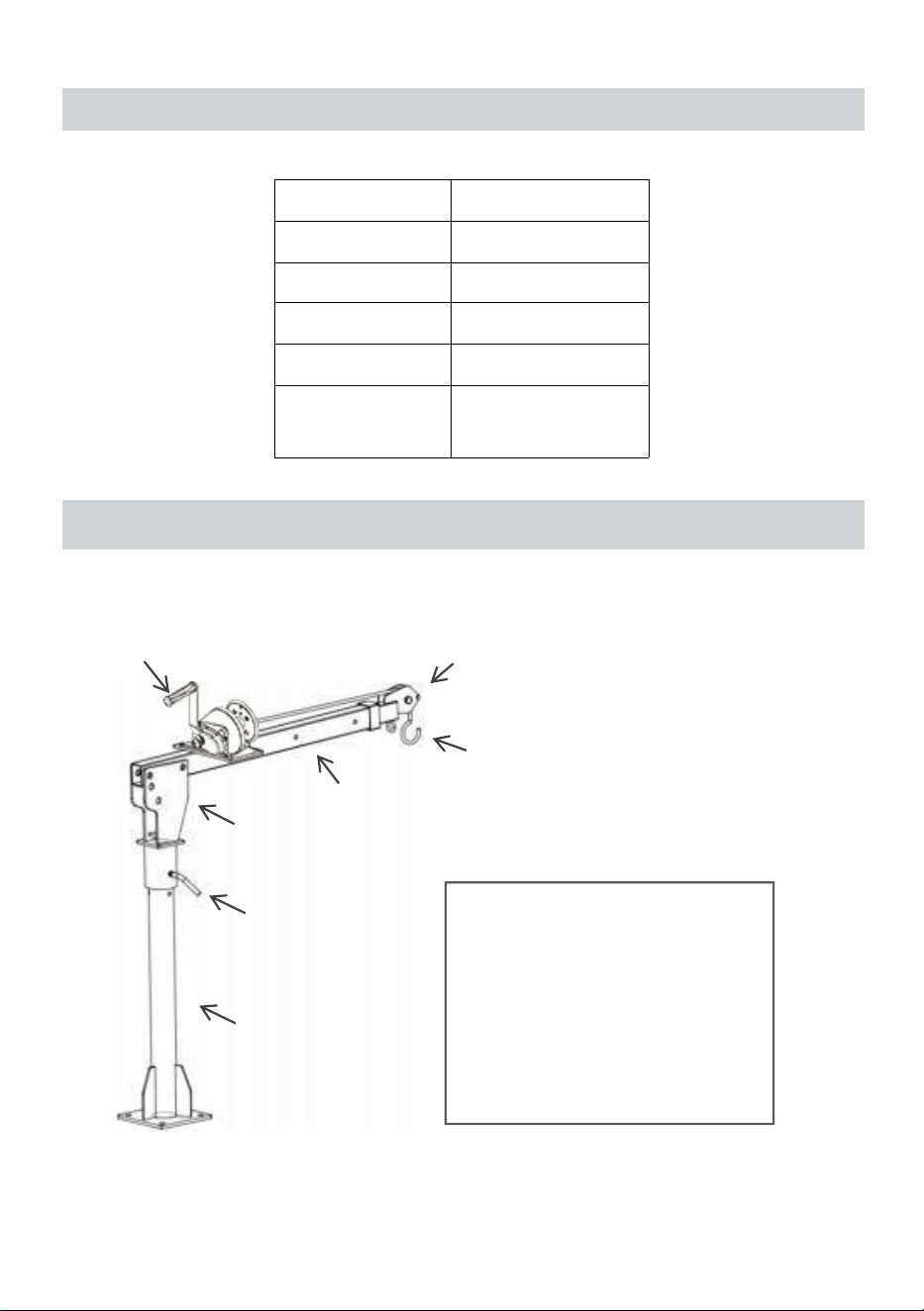

STRUCTURE DIAGRAM

1. Hand winch

2. Telescopic Boom

3. Hook

4. Movable Boom

5. Rotating Hand

6. Long Bolt

7. Upright Rod

- 5 -

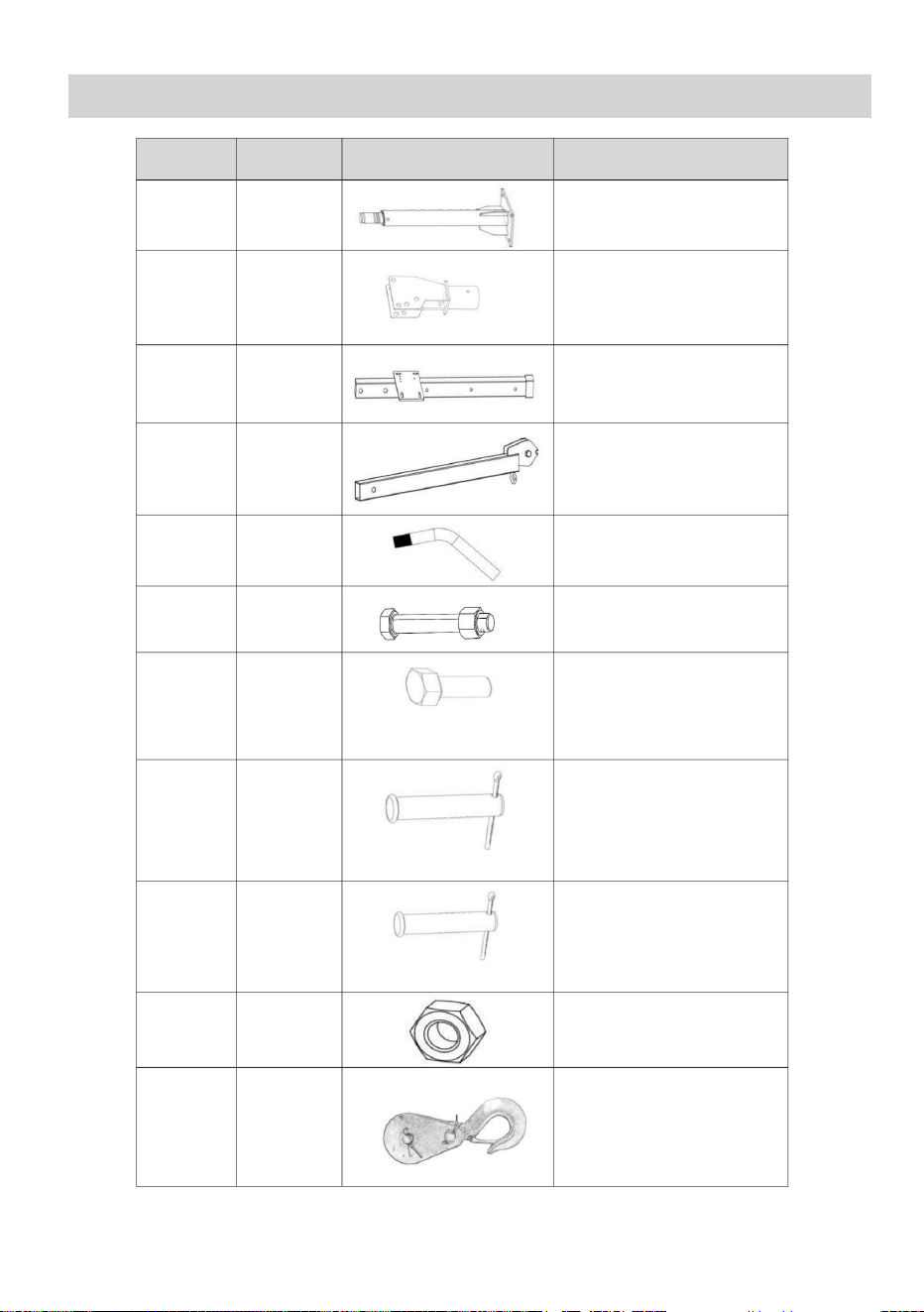

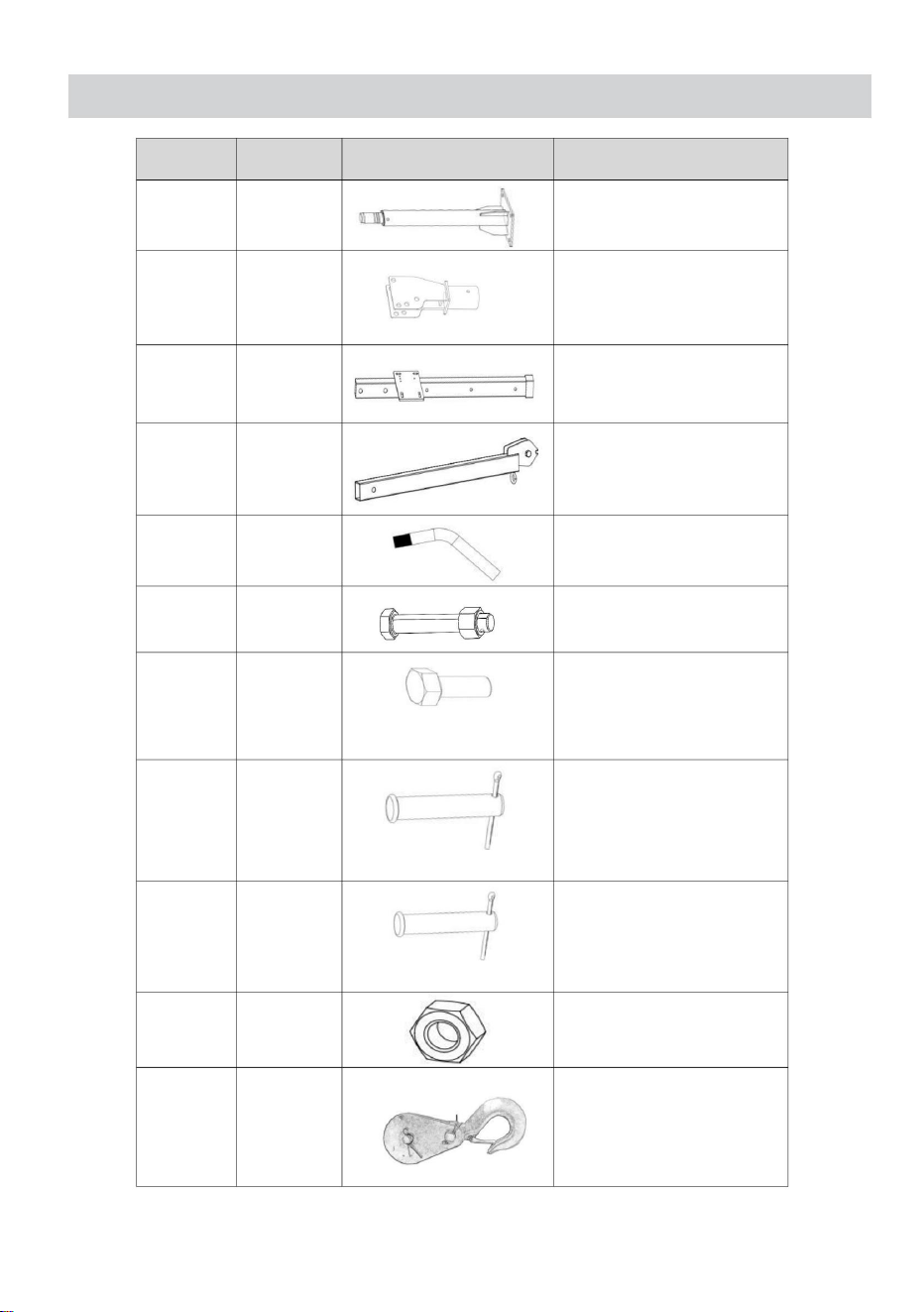

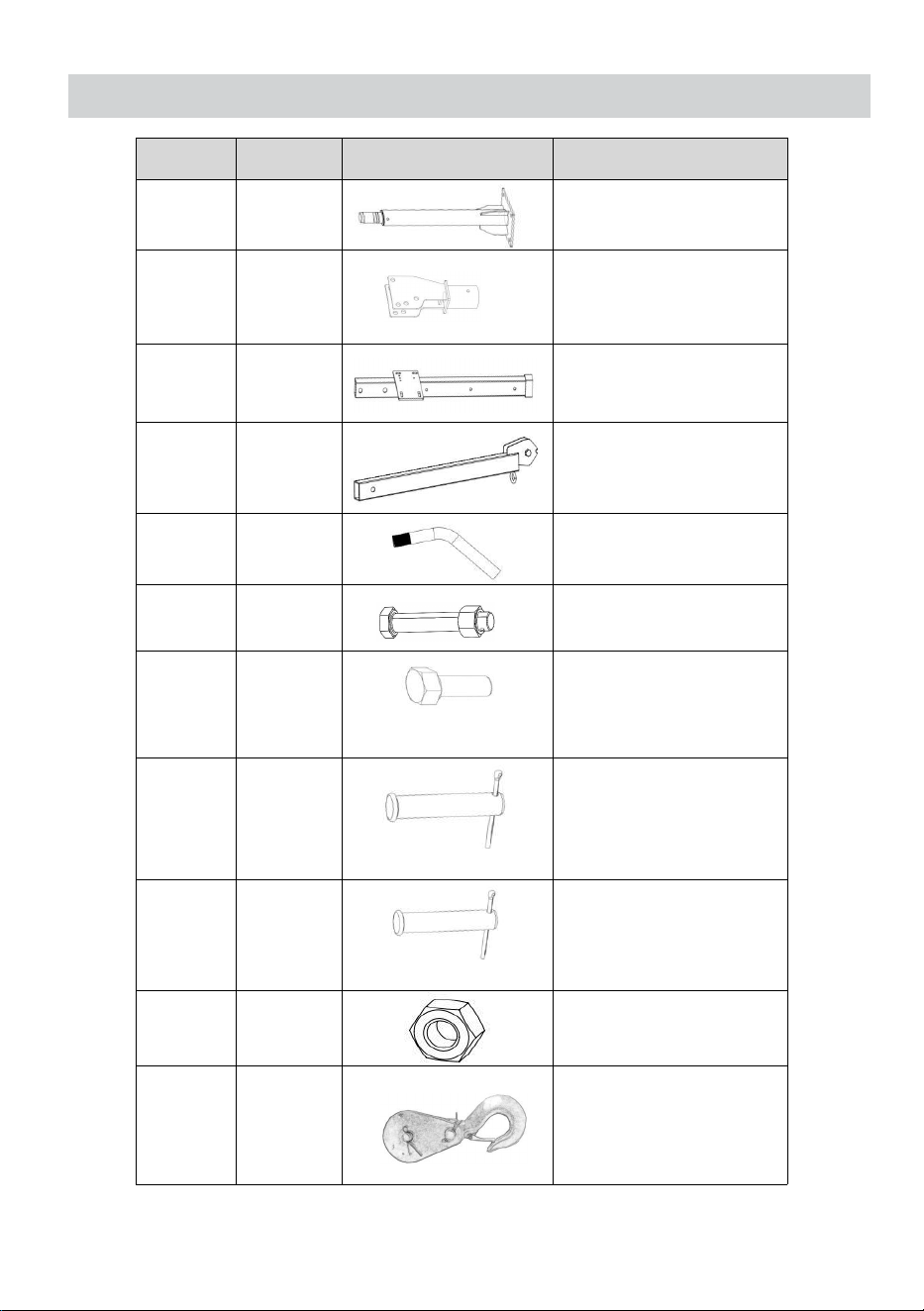

COMPONENTS

NO.

Name


Q’ty of HXCZDJ-05

Φ20*90

Φ12*70

- 6 -

Hand winch

ASSEMBLY

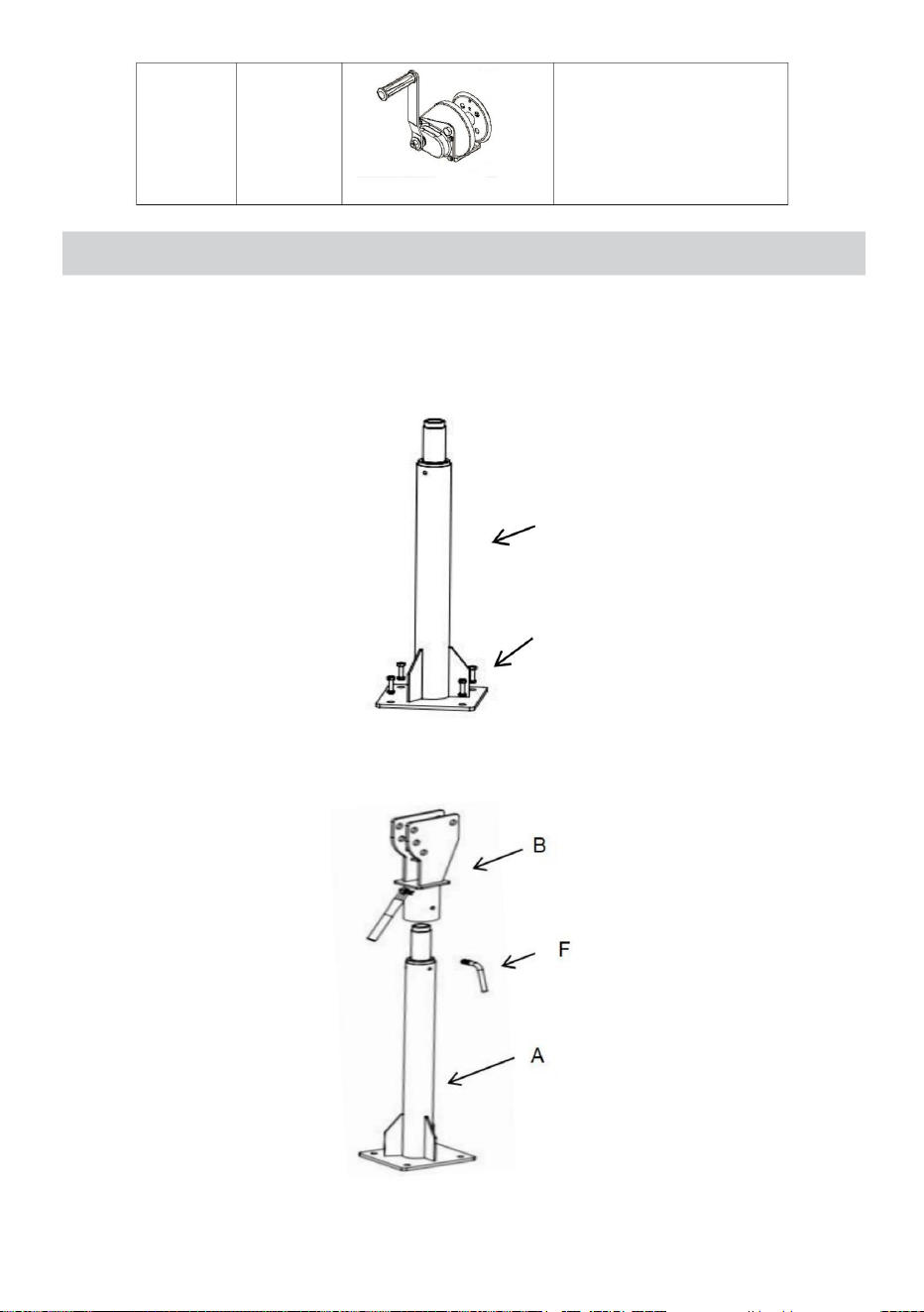

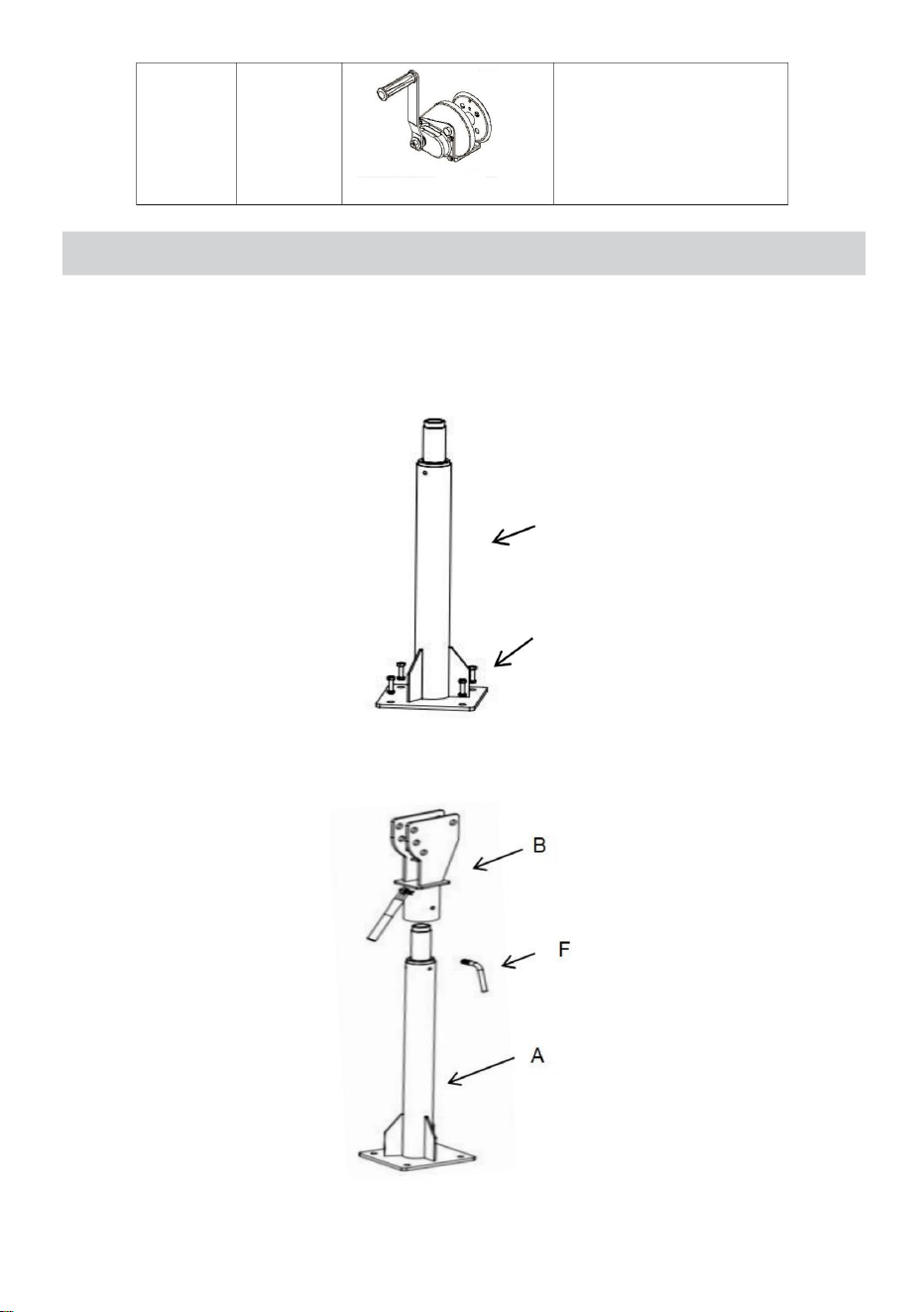

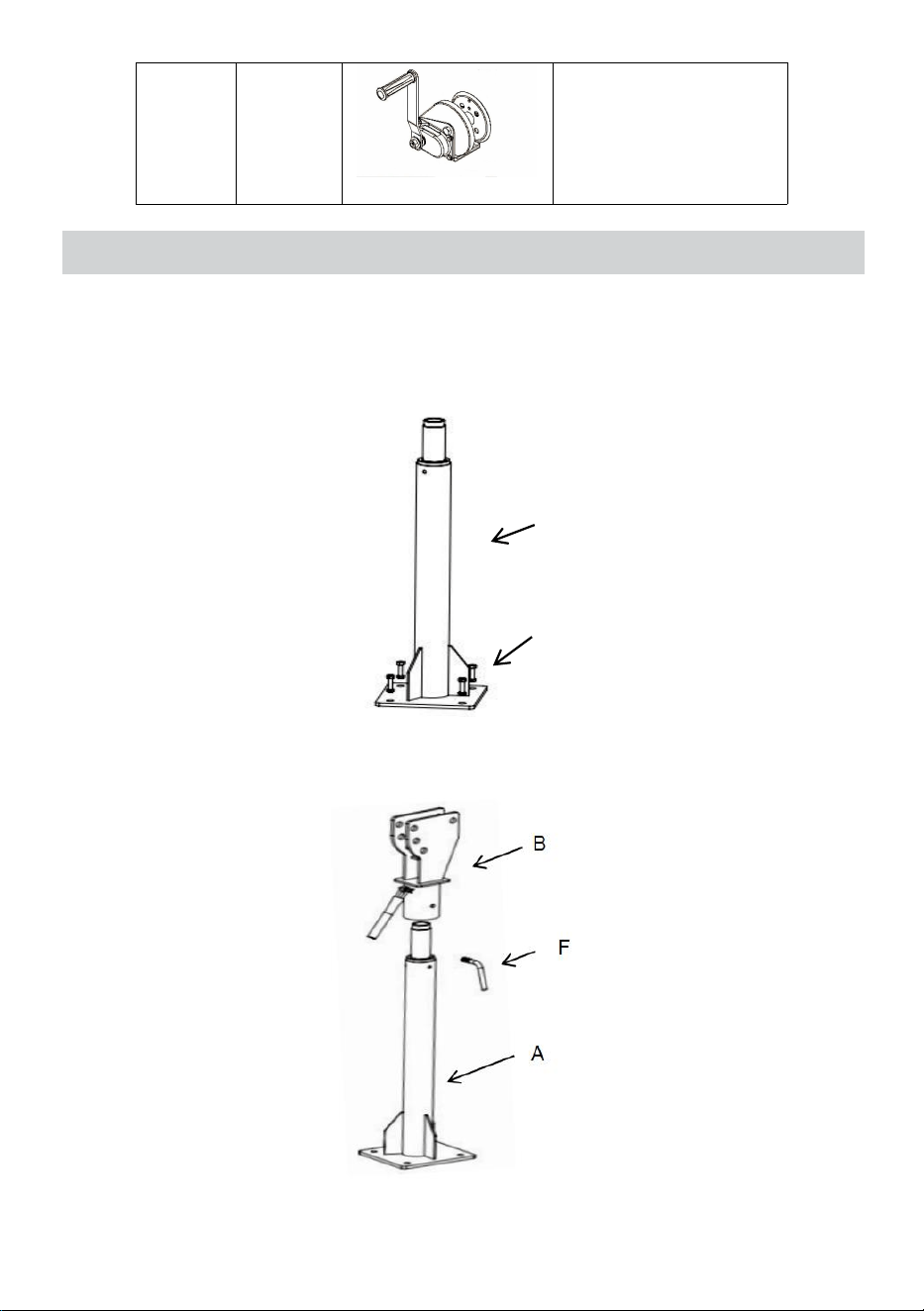

Step 1: Install the upright pole (A) onto the sturdy truck floor, and choose the

appropriate bolts and nuts (G) for locking according to different vehicle

models and installation methods. (G needs to purchase it by yourself if you

need)

Step 2: Slowly slip the rotating head(B) onto the upright rod; Locking

the long screw can make the rotating head(B) not rotate.

- 7 -

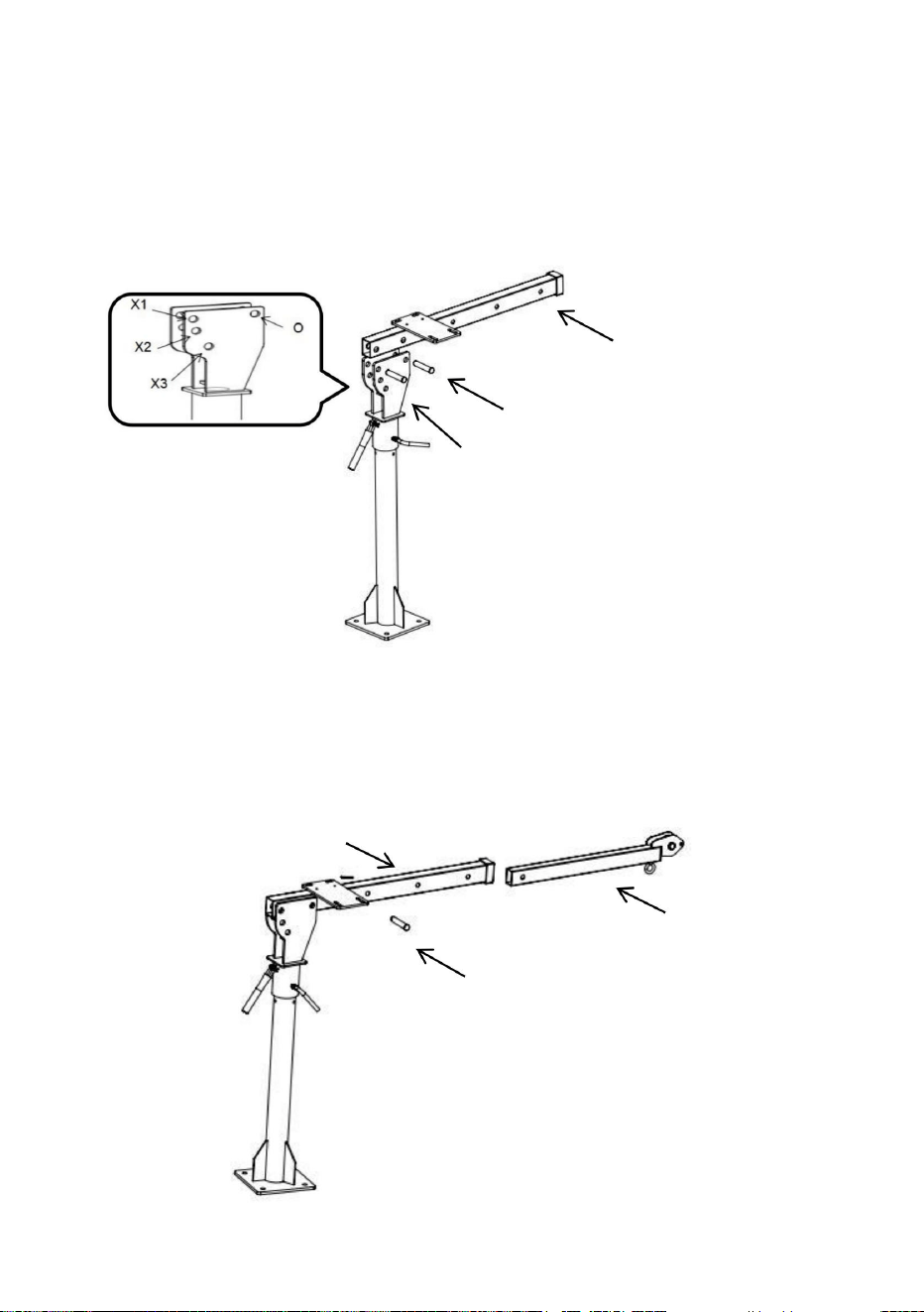

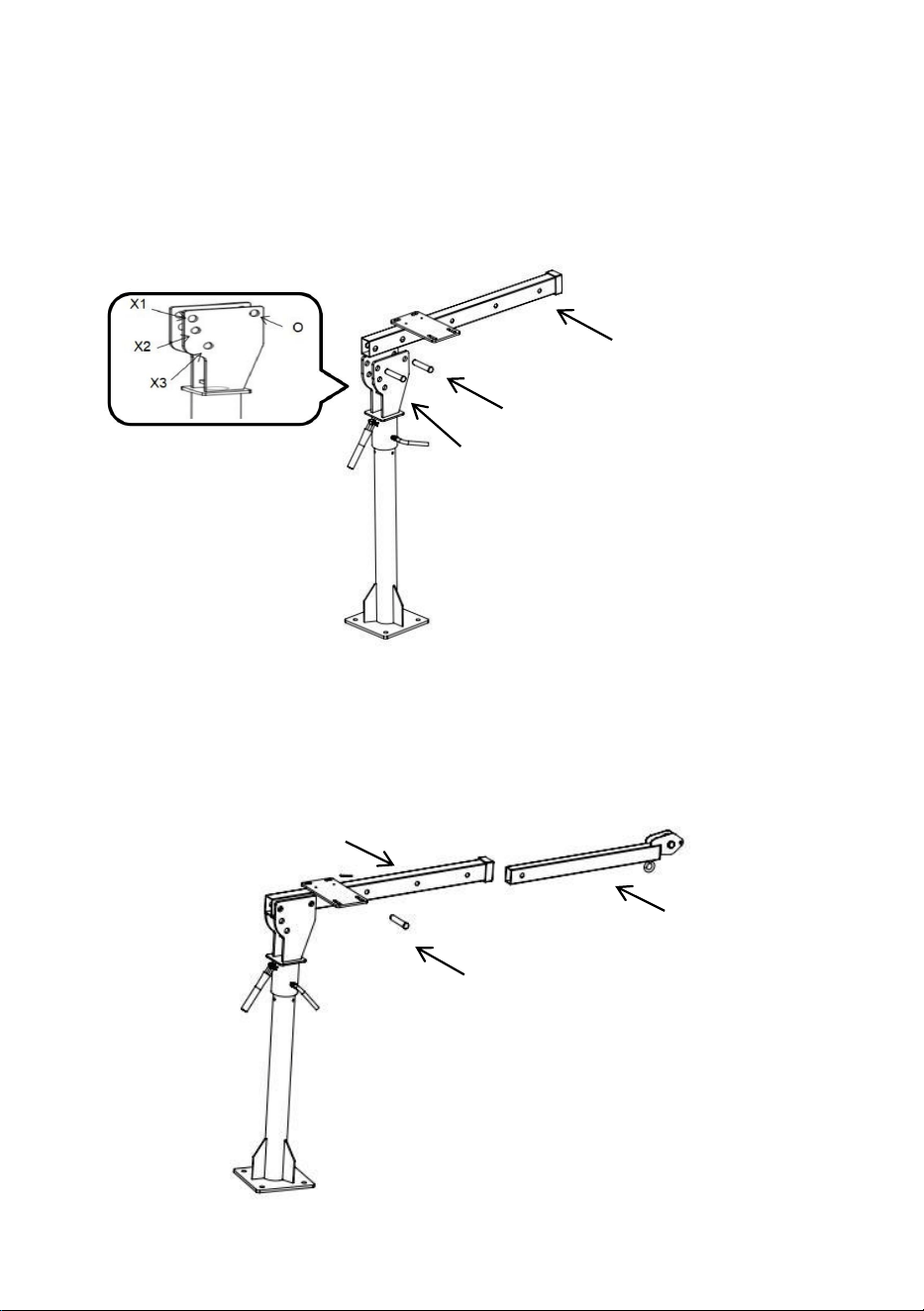

Step 3: Install the movable boom(C).Connect B and C with two pins(I), and

the pin end is stuck into the cotter pin.

Note:The rotating head(B) has three holes(X1, X2, X3) for adjusting

angles.

The movable boom(C) can rotate around O to adjust the angle.

Step 4: Insert the telescopic boom(D) into the movable boom(C) ,then

connect with a pin(J).

Note:For D, there are three different load positions to be adjusted.

- 8 -

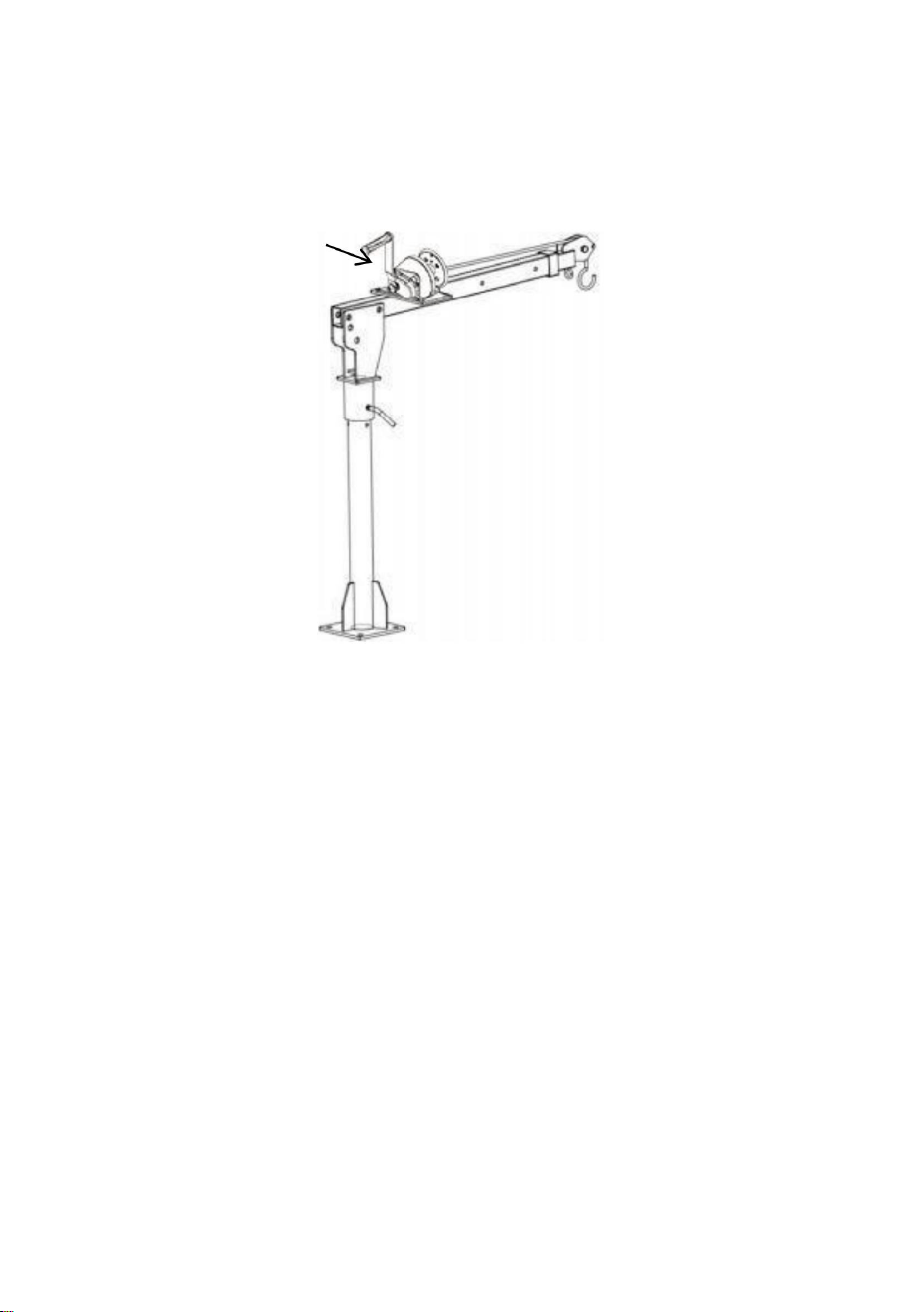

Step 5: Install the hand winch ,and lock it with bolts and nuts(H+K).

pull out the hook, place the wire in the pulley groove and reinstall the limit

pin (E)

，

as shown below.

Electric Winch operation:

WARNING:

The electric winch is a very powerful machine. If used unsafely

or improperly, it could result in property damage or personal

injury.

The responsibility for the safe installation and operation of the winch and

prevention of personal injury and property damage ultimately rests with you,

the operator. There is no substitute for the use of good judgment and

caution in operating a winch.

1. Maximum working load capacity is on the wire rope layer closest to

the drum. Do not overload. Do not attempt prolonged pulls at heavy

loads.

Overloads can damage the winch and/or the wire rope and create

unsafe operating conditions. For loads over 1/2 rated capacity, we

recommend using the optional pulley block to double-line the wire rope.

This reduces the load on the winch and the strain on the wire rope by

approximately 50%.

H+K

- 9 -

2. Inspect wire rope and equipment frequently. A frayed wire rope with

broken strands should be replaced immediately.

3. Use heavy leather gloves when handling wire rope. Do not let wire rope

slide through your hands.

4. Never winch with less than 5 turns of wire rope around the winch drum

since the wire rope end fastener may NOT withstand the full load.

5. Never release the free-spool clutch when there is a load on the winch.

6. Do not machine or weld any part of the winch. Such alterations may

weaken the structural integrity of the winch.

7.Do not connect winch to AC110V house current or 220V mains as winch

burnout or fatal shock may occur.

8. Never allow shock loads to be applied to the winch or wire rope.

9. The switch assembly must be kept free of dirt and moisture to ensure

safe operation.

10. Dress properly. Do not wear loose clothing or jewelry. Protective,

electrically non-conductive clothes and non-skid footwear are

recommended when working. Wear restrictive hair covering to contain long

hair.

11. Never use your winch for lifting or moving people.

12. Winch is designed primarily for intermittent applications.

13. Keep clear of the winch, wire rope and hook while operating.

14. Do not let the wire rope knot, so as not to cause damage to the wire

rope.

15. To pull the cable, turn the clutch knob counterclockwise to loosen it,

and then pull out the cable you need always leave at least five turns of

cable on the spool to prevent pulling the cable out of the winch.

WIRING INSTALLATION

1) Route the short red and black color-coded wires to the motor.

2) Route the long red and black color-coded wires to the battery.

3) Connect the wired controller to the control box

4) Check that all wiring is clear of sharp edges and pinch points.

5) Secure loose wiring with tie wraps or electrical tape.

6) Never leave the switch plugged in when the winch is not in use.

- 10 -

MAINTENANCE

1. Frequently check the condition of the truck-mounted crane.

2. Do not use the damaged crane.

3. Make sure all components are in good condition. If the crane or

receiver hitch becomes damaged by an accident or any other type

of damage is noted, it should be replaced.

4. Check to make sure that all hardware is tightly secured in place.

5. Keep the Crane clean and periodically lubricate moving parts.

6. If the wire rope has become worn or is beginning to show signs

of strands breaking it must be replaced before being used again.

Symptoms

Possible Causes

Corrective Action

The motor does not turn on

1.Switch inoperative

2.Broken wires or bad

connection

3.Damaged motor

1.Replace switch

2.Check for poor connections

3.Replace or repair the motor

The motor runs extremely

hot

1.Long period of operation

2.Overload

3.Damaged motor

1.Let the winch cool down

periodically.

2.Do not overload

3.Replace or repair the motor

The motor runs, but with

insufficient power or line

speed

1.Weak battery

2.Battery to winch wire too

long

3.Poor battery connection

4.Damaged motor

1.Recharge or replace the

battery and check the

charging system

2.Keep the winch within the

distance allowed by lead wires

3.Check battery terminals for

corrosion and clean them as

required

4.Replace or repair the motor

The winch runs backward.

1.Wires reversed

2. The battery is

incorrectly connected

1.Check wiring

2.Check battery connections

The motor runs but the

drum doesn’t turn

Clutch not engaged

Engage clutch

Warning - To reduce the risk of injury, user must read

instructions manual carefully

Wear head protection

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:HXCZDJ05

MANUELD'UTILISATIONDESGRUESPOURCAMIONS

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

1

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplussides

misesàjourtechnologiquesoulogiciellessontdisponiblessurnotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

Modèle:HXCZDJ05

Photopourréférence

BESOIND'AIDE?CONTACTEZNOUS!

GRUESPOURCAMIONS

1

Machine Translated by Google

2

7.Faitespreuvedebonsenslorsquevoustravaillez.Restezvigilantetconcentrezvouslorsque

2.Lachargeestmaximalelorsquelebrasduproduitestréglésur

installationetutilisationdecettegrue.Netravaillezjamaissousl'influence

10.Nedépassezjamaislacapacitémaximaledelaflèchede1000lb.

d'alcool,dedroguesoudemédicaments

lepluscourt.Lachargeduproduitdiminueàmesurequelebrasaugmente.

1.Lisezattentivementetcompreneztouteslesinstructionsd'ASSEMBLAGEET

4.Porteztoujoursuneprotectionauditivelorsquevoustravaillezdansdesenvironnementsbruyants.

pourfixerlachargeaucrochetavecunechaîne,utilisezdesraccordsappropriés

3.PorteztoujoursdeslunettesdesécuritéapprouvéesANSI.

INSTRUCTIONSD'UTILISATIONavantl'utilisation.

Uneexpositionprolongéeàunbruitdehauteintensitépeutentraîneruneperteauditive.

8.Gardezlazonedetravailpropreetbienéclairéependantl'assemblageet

Utilisationdelagrue.Gardezlesspectateursetlesenfantshorsdelazonedetravail.

5.Utilisezunéquipementdesécurité.Deschaussuresdesécurité,uncasqueetdesgantsdetravaildoiventêtreportés.

2.Nonrespectdesrèglesdesécuritéetautresprécautionsdesécuritédebase

9.Cettegrueestconçuepourêtrepositionnéeàl'extérieurdelaplateformeducamionet

fixéauvéhiculevial'attelagerécepteur.Ilestportableetfacileà

s'ajusteàdifférentespositionsdeflèchepourunmaximumde275,550et1100lb

peutentraînerdesblessurescorporellesgraves.

êtreutilisépourlesconditionsapplicables.

pourmanipulerlacharge.Lesaccouplementsdoiventêtrecomplètementengagéssurlecrochet,avec

leloquetdesécuritéducrochetestfermé.

6.Habillezvousdemanièreappropriée.Neportezjamaislescheveuxlongsetlâchesetgardezlescheveux,

lesvêtementsetlesgantsloindespiècesmobiles.

capacité.Veuilleznepasmodifierlagrueniutiliserceproduitàdesfins

11.Nesoulevezjamaisdepersonnesoud'animaux.Tenezlesenfantsetlesspectateursàl'écartdel'appareil.

iln'apasétéconçupour.

1.Nejamaissurcharger.

RÈGLESGÉNÉRALESDESÉCURITÉ

Machine Translated by Google

etHookpourlesdommages,lacorrosionettouteautreconditionquipourraitaffecter

OFFavectransmissionautomatiqueenPARK.Véhiculesàtransmissionmanuelle

peutphysiquementgérerlesexigencesdecestâches.

16.Notezlapositiondestuyauxd'échappementduvéhiculeavantd'installerle

dommagesàlagrue,àlacargaisonet/oublessurescorporelles.

fois.

15.RespecteztouteslesexigencesduministèredesTransports(DOT)lorsque

dégagerdelazoneentrelagrueetlacharge.

emplacementdégagé,àl'écartdelacirculationvenantensensinverse.

17.L'installationdelagrueetlamanœuvredechargeslourdessurlagruepeuvent

20.Soyeztoujoursconscientdelachargedynamique.Unechargeexcessivepeutêtrecréée

soutenirlachargeavecdeschandellesappropriéesouéquivalentes,siimmédiate

laperformancesûredeceproduit.

CONSERVEZCESINSTRUCTIONS

Grue.Lesproduitsinflammablessoulevésparlagruepourraiententrerencontact

19.Retirezlagruedel'attelagerécepteurduvéhiculelorsquelagruen'estpas

enutilisantceproduit.

12.Avantchaqueutilisation,inspectezlagrue,levérinlongetlachaîne

lechargementouledéchargementn'estpaspossible.Nelaissezpasdechargesuspendue

Lorsduchargement,dudéchargementetdel'utilisationdeceproduit,faitespreuvedebonsens.

zonesousetautourdelacargaisonsoulevée.Lorsquevousutilisezlagrue,restez

Laboîtedevitessesdoitêtreenclenchée.Caleztouteslesrouespourplusdesécurité.

18.Lagrueestdestinéeuniquementàdesfinsdelevageetnonàsupporterdescharges.

21.Gardezàl’espritquelesavertissementsévoquésprécédemmentnepeuventpascouvrirtousles

êtrepénibleetdangereux.Celanedevraitêtrefaitquepardespersonnesqui

14.Avantdesouleverlacargaisondanslabenneducamion,assurezvousquelemoteurducamionest

pendantunbrefinstantparunetractionsoudaineouuneprisedepoids,cequipeutentraîner

avecdespotsd'échappementencorechaudsetprendrefeu.

13.Installezlagrueuniquementlorsquelacamionnetteesthorsdel'autoroute,dansun

utilisé.

événementsetcirconstancespossibles.Ilestimportantquelapersonnequidéfinit

sanssurveillance.

3

Machine Translated by Google

Max.1100lb

110à210cm

Anglederotation

Max.1200lb

Capacitédusupport

Treuilmanuel

Hauteurdelevage

Modèle

360degrés

Matériel

Acier

Revêtementenpoudre

HXCZDJ05

DIAGRAMMEDESTRUCTURE

PARAMÈTRESMODELAND

1.Treuilmanuel

2.Flèchetélescopique3.

Crochet

4.Flèchemobile5.

Mainrotative6.

Boulonlong7.

Tigeverticale

4

Machine Translated by Google

Φ12*70

K 2

Φ20*90

9 J

2 1

Non.Nom

F 1


6 G 0

QuantitédeHXCZDJ05

COMPOSANTS

5

Machine Translated by Google

Étape2:Faitesglisserlentementlatêterotative(B)surlatigeverticale;leverrouillage

delalonguevispeutempêcherlatêterotative(B)detourner.

ASSEMBLÉE

Étape1:Installezlepoteauvertical(A)surleplancherrobusteducamionetchoisissezles

boulonsetécrousappropriés(G)pourleverrouillageenfonctiondesdifférents

modèlesdevéhiculesetdesméthodesd'installation.(Gdoitl'achetervousmêmesivous

enavezbesoin)

112

Treuilmanuel

6

Machine Translated by Google

angles.

Laflèchemobile(C)peuttournerautourdeOpourajusterl'angle.

Étape4:Insérezlaflèchetélescopique(D)danslaflèchemobile(C),puis

Remarque:pourD,ilexistetroispositionsdechargedifférentesàrégler.

l'extrémitédelagoupilleestcoincéedanslagoupillefendue.

connecteravecunebroche(J).

Remarque:latêterotative(B)possèdetroistrous(X1,X2,X3)pourleréglage

Étape3:Installezlaflèchemobile(C).ConnectezBetCavecdeuxbroches(I)et

7

Machine Translated by Google

Fonctionnementdutreuilélectrique:

H+K

letambour.Nesurchargezpas.Netentezpasdetirerdemanièreprolongéesurdeschargeslourdes.

Letreuilélectriqueestunemachinetrèspuissante.S'ilestutilisédemanièredangereuse

charges.

Lessurchargespeuventendommagerletreuilet/oulecâblemétalliqueetcréer

oudemanièreinappropriée,celapourraitentraînerdesdommagesmatérielsoucorporels.

Laresponsabilitédel'installationetdufonctionnementsécuritairesdutreuilet

Étape5:Installezletreuilmanueletverrouillezleavecdesboulonsetdesécrous(H+K).

blessure.

retirezlecrochet,placezlefildanslarainuredelapoulieetréinstallezlalimite

lapréventiondesblessurescorporellesetdesdommagesmatérielsvousincombeenfindecompte,

conditionsdefonctionnementdangereuses.Pourleschargessupérieuresàlamoitiédelacapaciténominale,nous

nousrecommandonsd'utiliserleblocpoulieenoptionpourdoublerlecâblemétallique.

l'opérateur.Rienneremplacelebonjugementet

broche(E),commeindiquécidessous.

Celaréduitlachargesurletreuiletlatensionsurlecâblemétalliqueen

environ50%.

prudencelorsdel'utilisationd'untreuil.

1.Lacapacitédechargedetravailmaximalesetrouvesurlacouchedecâblemétalliquelaplusproche

AVERTISSEMENT:

8

Machine Translated by Google

9

10.Habillezvouscorrectement.Neportezpasdevêtementsamplesnidebijoux.Desvêtementsde

protectionnonconducteursd'électricitéetdeschaussuresantidérapantessontrecommandés.

carl'attached'extrémitéducâblemétalliquepeutNEPASsupporterlachargetotale.

câblesurlabobinepouréviterdetirerlecâblehorsdutreuil.

4)Vérifiezquetoutlecâblageestexemptd’arêtesvivesetdepointsdepincement.

corde.

glisserentretesmains.

9.L'ensembledecommutationdoitêtremaintenuexemptdesaletéetd'humiditépourgarantir

6)Nelaissezjamaisl’interrupteurbranchélorsqueletreuiln’estpasutilisé.

2.Inspectezfréquemmentlecâblemétalliqueetl'équipement.Uncâblemétalliqueeffilochéavec

7.NeconnectezpasletreuilaucourantdomestiqueAC110Vouausecteur220Vcarletreuil

12.Letreuilestconçuprincipalementpourdesapplicationsintermittentes.

3)Connectezlecontrôleurfilaireauboîtierdecommande

cheveux.

6.Nepasusinernisouderaucunepartiedutreuil.Detellesmodificationspeuvent

1)Acheminezlesfilscourtsdecouleurrougeetnoireverslemoteur.

4.Nejamaistreuilleravecmoinsde5toursdecâblemétalliqueautourdutambourdutreuil

fonctionnementsûr.

15.Pourtirerlecâble,tournezleboutond'embrayagedanslesensinversedesaiguillesd'unemontrepour

ledesserrer,puisretirezlecâble.Vousdeveztoujourslaisseraumoinscinqtoursdecâble.

8.Nelaissezjamaisdeschargesdechocêtreappliquéesautreuilouaucâblemétallique.

3.Utilisezdesgantsencuirépaislorsquevousmanipulezuncâblemétallique.Nelaissezpaslecâblemétallique

14.Nelaissezpaslecâblemétalliquesenouer,afindenepasendommagerlefil

5)Fixezlescâbleslâchesavecdesattachesautobloquantesoudurubanisolant.

2)Acheminezleslongsfilsdecouleurrougeetnoirverslabatterie.

affaiblirl’intégritéstructurelledutreuil.

11.N’utilisezjamaisvotretreuilpoursouleveroudéplacerdespersonnes.

unépuisementprofessionnelouunchocmortelpeuventsurvenir.

lesbrinscassésdoiventêtreremplacésimmédiatement.

5.Nerelâchezjamaisl'embrayageàbobinelibrelorsqu'unechargeestappliquéesurletreuil.

recommandélorsdutravail.Portezunecouverturerestrictivepourlescheveuxafindecontenirlescheveuxlongs

INSTALLATIONDECÂBLAGE

13.Restezàl’écartdutreuil,ducâblemétalliqueetducrochetpendantlefonctionnement.

Machine Translated by Google

Causespossibles

Symptômes

Mesurescorrectives

3.Assurezvousquetouslescomposantssontenbonétat.Silagrueou

l'attelagedurécepteursontendommagésparunaccidentousitoutautre

typededommageestconstaté,ilsdoiventêtreremplacés.

4.Vérifiezquetoutlematérielestbienfixéenplace.

2.N'utilisezpaslagrueendommagée.

1.Vérifiezfréquemmentl’étatdelagruemontéesurcamion.

6.Silecâblemétalliqueestuséoucommenceàmontrerdessignesderupturede

brins,ildoitêtreremplacéavantd'êtreréutilisé.

5.Gardezlagruepropreetlubrifiezpériodiquementlespiècesmobiles.

ENTRETIEN

1.Laissezrefroidirletreuil

1.Vérifiezlecâblage

2.Vérifiezlesconnexionsdelabatterie

1.Longuepériodedefonctionnement

2.Surcharge3.

Moteurendommagé

1.Lesfilssontinversés

2.Labatterieestmal

connectée

Letreuiltourneàl'envers.

périodiquement.

1.Interrupteurinopérant2.

Filscassésoudéfectueux

Lemoteurchauffeénormément

2.Nepassurcharger3.

Remplacerouréparerlemoteur

1.Remplacez

l'interrupteur2.Vérifiezlesmauvaises

connexions3.Remplacezouréparezlemoteur

1.Rechargezouremplacezlabatterie

etvérifiezlesystèmedecharge.

2.Gardezletreuilàla

distanceautoriséeparlesfilsconducteurs.

3.Vérifiezquelesbornesdelabatteriene

sontpascorrodéesetnettoyezlessi

nécessaire.

Lemoteurtournemaisle

letambournetournepas

1.Batteriefaible2.

Câbledeconnexiondelabatterieau

treuil

troplong3.Mauvaiseconnexionde

labatterie4.Moteurendommagé

Lemoteurnedémarrepas

Embrayagenonengagé Engagerl'embrayage

10

connexion

Lemoteurtourne,maisavecune

puissanceouunevitessedeligne

insuffisante

requis

4.Remplacezouréparezlemoteur

3.Moteurendommagé

Machine Translated by Google

Porteruneprotectionpourlatête

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

attentivementlemanueld'instructions

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH FÜR LKW-KRANE

Modell: HXCZDJ-05

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

- 1 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Modell: HXCZDJ-05

Foto als Referenz

Brauchen Sie Hilfe? Kontaktieren Sie uns!

LKW-KRANE

- 1 -

Machine Translated by Google

ALLGEMEINESICHERHEITSREGELN

2. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen

5. Verwenden Sie Sicherheitsausrüstung. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen

Verwenden des Krans. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

9. Dieser Kran ist für die Positionierung außerhalb der Ladefläche konzipiert und

kann zu schweren Verletzungen führen.

für geltende Bedingungen verwendet werden.

über die Anhängerkupplung am Fahrzeug befestigt. Es ist tragbar und leicht zu

Anpassung an verschiedene Auslegerpositionen für maximal 275, 550 und 1100 Pfund

6. Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung, decken Sie lange Haare ab und halten Sie

Haare, Kleidung und Handschuhe von beweglichen Teilen fern.

Kapazität. Bitte modifizieren Sie den Kran nicht und verwenden Sie dieses Produkt nicht für Zwecke

um die Last zu handhaben. Kupplungen müssen vollständig am Haken eingerastet sein, mit

die Sicherheitsverriegelung des Hakens ist geschlossen.

es ist nicht dafür konzipiert.

11. Heben Sie niemals Menschen oder Tiere hoch. Halten Sie Kinder und Zuschauer von der

1. Überladen Sie niemals.

7. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn

2. Die Belastung ist maximal, wenn der Arm des Produkts so eingestellt ist,

Aufbau und Verwendung dieses Krans. Arbeiten Sie niemals unter dem Einfluss

10. Überschreiten Sie niemals die maximale Auslegerkapazität von 1.000 Pfund. Wenn

die kürzeste. Die Belastung des Produkts nimmt ab, wenn der Arm zunimmt.

von Alkohol, Drogen oder Medikamenten

Beim Befestigen der Last an Haken mit Kette verwenden Sie geeignete Kupplungen mit

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND

3. Tragen Sie immer eine ANSI-geprüfte Schutzbrille.

4. Tragen Sie immer einen Gehörschutz, wenn Sie in lauten Umgebungen arbeiten.

8. Halten Sie den Arbeitsbereich sauber und gut beleuchtet während der Montage und

BEDIENUNGSANLEITUNG vor der Inbetriebnahme.

Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.

- 2 -

Machine Translated by Google

- 3 -

mit noch heißen Auspuffrohren und können Feuer fangen.

freier Standort, abseits vom Gegenverkehr.

17. Das Aufstellen des Krans und das Manövrieren schwerer Ladung auf dem Kran kann

20. Achten Sie immer auf dynamische Belastungen. Eine Überlastung kann entstehen

Schäden am Kran, der Ladung und/oder Personenschäden.

OFF mit Automatikgetriebe in PARK. Fahrzeuge mit manueller Schaltung

Stützen Sie die Last mit geeigneten Unterstellböcken oder Ähnlichem ab, wenn dies unmittelbar erforderlich ist.

den Anforderungen dieser Aufgaben körperlich gewachsen ist.

Halten Sie den Bereich zwischen Kran und Last frei.

15. Halten Sie sich an alle Anforderungen des Department of Transportation (DOT), wenn

bei der Verwendung dieses Produkts.

12. Vor jedem Einsatz den Kran, den Long Ram Jack und die Kette überprüfen

Be- oder Entladen ist nicht möglich. Lassen Sie keine schwebende Last

Beim Aufstellen, Laden/Entladen und Verwenden dieses Produkts ist stets gesunder Menschenverstand

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Kran. Brennbare Güter, die mit dem Kran angehoben werden, können in Kontakt kommen

19. Den Kran von der Anhängerkupplung des Fahrzeugs entfernen, wenn der Kran nicht

die sichere Leistung dieses Produkts.

anstrengend und gefährlich sein. Dies sollte nur von Personen durchgeführt werden, die

14. Bevor Sie Ladung auf die Ladefläche heben, vergewissern Sie sich, dass der Motor des Lastwagens

für einen kurzen Moment durch einen plötzlichen Ruck oder eine Gewichtszunahme, was dazu führen kann,

Bereich unter und um die angehobene Ladung. Bleiben Sie beim Bedienen des Krans

sollte ein Gang eingelegt sein. Zur zusätzlichen Sicherheit blockieren Sie alle Räder.

18. Der Kran ist nur zum Heben und nicht zum Tragen von Lasten bestimmt.

21. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle abdecken können

mögliche Ereignisse und Umstände. Es ist wichtig, dass die Person, die

unbeaufsichtigt.

und Haken auf Beschädigung, Korrosion und andere Zustände, die die

16. Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den

mal.

im Einsatz.

13. Stellen Sie den Kran nur auf, wenn der Pickup nicht auf der Autobahn ist, in einem

Machine Translated by Google

HXCZDJ-05

Drehwinkel

Max. 1100 Pfund

110~210 cm

Max. 1200 Pfund

Hubhöhe

Handwinde

Halterungskapazität

Modell

Pulverbeschichtet

Stahl

360 Grad

Material

1. Handwinde 2.

Teleskopausleger 3.

Haken 4.

Beweglicher Ausleger

5. Drehbare Hand 6.

Langer Bolzen

7. Aufrechte Stange

STRUKTURDIAGRAMM

MODELAND-PARAMETER

- 4 -

Machine Translated by Google

K 2

ÿ12*70

ÿ20*90

- 5 -

Menge HXCZDJ-05

B 1

F 1

Nr. Name

ICH

DER

4 D


KOMPONENTEN

Machine Translated by Google

Schritt 2: Schieben Sie den Drehkopf (B) langsam auf die aufrechte Stange. Durch Feststellen der

langen Schraube kann es passieren, dass sich der Drehkopf (B) nicht mehr dreht.

- 6 -

MONTAGE

Schritt 1: Befestigen Sie die aufrechte Stange (A) auf dem stabilen LKW-Boden und wählen Sie

die passenden Schrauben und Muttern (G) zum Verriegeln je nach Fahrzeugmodell und

Installationsmethode. (G muss bei Bedarf selbst gekauft werden)

Handseilwinde

Machine Translated by Google

ICH

Schritt 4: Den Teleskopausleger (D) in den beweglichen Ausleger (C) einsetzen, dann

mit einem Stift (J) verbinden.

Winkel.

Hinweis: Bei D sind drei unterschiedliche Lastlagen einzustellen.

Das Bolzenende wird in den Splint gesteckt.

Der bewegliche Ausleger (C) kann um O gedreht werden, um den Winkel anzupassen.

Hinweis: Der rotierende Kopf (B) hat drei Löcher (X1, X2, X3) zum Einstellen

Schritt 3: Installieren Sie den beweglichen Ausleger (C). Verbinden Sie B und C mit zwei Stiften (I) und

- 7 -

Machine Translated by Google

Elektrischer Windenbetrieb:

- 8 -

H+K

Vorsicht beim Bedienen einer Winde.

Verletzung.

Die Verantwortung für die sichere Installation und den Betrieb der Winde und

Schritt 5: Installieren Sie die Handwinde und sichern Sie sie mit Schrauben und Muttern (H+K).

unsichere Betriebsbedingungen. Bei Lasten über 1/2 Nennkapazität

Wir empfehlen die Verwendung des optionalen Flaschenzugs, um das Drahtseil doppelt zu spannen.

Den Haken herausziehen, den Draht in die Nut der Rolle legen und den Endanschlag wieder einbauen.

Die Vermeidung von Personen- und Sachschäden liegt letztlich bei Ihnen,

Die elektrische Winde ist eine sehr leistungsstarke Maschine. Bei unsachgemäßer Verwendung

Lasten.

Dadurch wird die Belastung der Winde und des Drahtseils verringert,

Überlastungen können die Winde und/oder das Drahtseil beschädigen und

oder unsachgemäßer Verwendung kann es zu Sachschäden oder Personenschäden kommen.

1. Die maximale Tragfähigkeit liegt auf der Seillage, die am nächsten liegt

WARNUNG:

die Trommel. Überladen Sie die Trommel nicht. Versuchen Sie nicht, längere Züge mit hoher

der Bediener. Es gibt keinen Ersatz für den Einsatz von gesundem Menschenverstand und

Stift (E), wie unten gezeigt.

ca. 50 %.

Machine Translated by Google

15. Um das Kabel zu ziehen, drehen Sie den Kupplungsknopf gegen den Uhrzeigersinn, um ihn zu lösen, und

ziehen Sie dann das Kabel heraus, das Sie benötigen. Lassen Sie immer mindestens fünf Umdrehungen übrig.

Haar.

6. Bearbeiten oder schweißen Sie keine Teile der Winde. Solche Änderungen können

1) Führen Sie die kurzen rot und schwarz farbcodierten Kabel zum Motor.

12. Die Winde ist in erster Linie für den intermittierenden Einsatz konzipiert.

2. Überprüfen Sie Drahtseil und Ausrüstung regelmäßig. Ein ausgefranstes Drahtseil mit

7. Schließen Sie die Winde nicht an den Hausstrom von 110 V oder an das 220-V-Netz an, da die Winde

3) Verbinden Sie den kabelgebundenen Controller mit der Steuerbox

Seil.

durch Ihre Hände gleiten.

9. Die Schaltereinheit muss frei von Schmutz und Feuchtigkeit gehalten werden, um sicherzustellen,

6) Lassen Sie den Schalter niemals eingesteckt, wenn die Winde nicht verwendet wird.

4) Überprüfen Sie, dass die gesamte Verkabelung keine scharfen Kanten und Quetschstellen aufweist.

Kabel auf der Spule, um zu verhindern, dass das Kabel aus der Winde gezogen wird.

da die Endbefestigung des Drahtseils der vollen Belastung möglicherweise NICHT standhält.

10. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Schützende,

elektrisch nicht leitfähige Kleidung und rutschfestes Schuhwerk sind

5. Lassen Sie die Freilaufkupplung niemals los, wenn die Winde belastet ist.

empfohlen bei der Arbeit. Tragen Sie eine einschränkende Haarbedeckung, um lange

Gebrochene Litzen sollten umgehend ausgetauscht werden.

Es kann zu einem Burnout oder einem tödlichen Schock kommen.

13. Halten Sie während des Betriebs Abstand von der Winde, dem Drahtseil und dem Haken.

VERKABELUNGSINSTALLATION

2) Führen Sie die langen rot und schwarz farbcodierten Kabel zur Batterie.

schwächen die strukturelle Integrität der Winde.

11. Verwenden Sie Ihre Winde niemals zum Heben oder Transportieren von Personen.

8. Lassen Sie niemals zu, dass die Winde oder das Drahtseil stoßbelastet werden.

3. Tragen Sie dicke Lederhandschuhe beim Umgang mit Drahtseilen. Lassen Sie Drahtseile nicht

14. Lassen Sie das Drahtseil nicht verknoten, um den Draht nicht zu beschädigen

5) Sichern Sie lose Kabel mit Kabelbindern oder Isolierband.

sicheren Betrieb.

4. Niemals mit weniger als 5 Windungen Drahtseil um die Windentrommel winden

- 9 -

Machine Translated by Google

3. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Kran

oder die Anhängerkupplung durch einen Unfall beschädigt wird oder andere Schäden

festgestellt werden, müssen sie ausgetauscht werden.

4. Überprüfen Sie, ob die gesamte Hardware fest an ihrem Platz sitzt.

2. Den beschädigten Kran nicht benutzen.

1. Überprüfen Sie regelmäßig den Zustand des Autokrans.

6. Wenn das Drahtseil abgenutzt ist oder Anzeichen von Litzenbrüchen aufweist, muss es

vor der erneuten Verwendung ausgetauscht werden.

5. Halten Sie den Kran sauber und schmieren Sie bewegliche Teile regelmäßig.

Der Motor springt nicht an

periodisch.

Die Winde läuft rückwärts.

Kupplung einrücken

2.Nicht überlasten

3.Motor austauschen oder reparieren

1.Schalter defekt

2.Kabelbruch oder defekt

Der Motor läuft extrem heiß

1.Lassen Sie die Winde abkühlen

1. Verkabelung

prüfen 2. Batterieanschlüsse prüfen

Der Motor läuft, aber die

1.Lange Betriebsdauer 2.Überlastung

3.Beschädigter

Motor

1. Die Drähte sind

vertauscht. 2. Die

Batterie ist falsch angeschlossen.

- 10 -

Verbindung

3.Beschädigter Motor

Der Motor läuft, aber mit

unzureichender Leistung oder

Leitungsgeschwindigkeit

erforderlich

4.Ersetzen oder reparieren Sie den Motor

Trommel dreht sich nicht

1. Schalter ersetzen 2.

Auf schlechte Verbindungen prüfen 3.

Motor ersetzen oder reparieren

1.Laden Sie die Batterie auf oder

ersetzen Sie sie und überprüfen

Sie das Ladesystem.

2.Halten Sie die Winde innerhalb der von

den Anschlusskabeln zugelassenen

Entfernung. 3.Überprüfen Sie die

Batterieanschlüsse auf Korrosion und reinigen Sie sie ggf.

Kupplung nicht eingerückt

1. Schwache Batterie

2. Zu langes Kabel zwischen Batterie

und

Winde 3. Schlechte Batterieverbindung

4. Beschädigter Motor

Mögliche Ursachen

Problembeschreibung

Korrekturmaßnahme

WARTUNG

Machine Translated by Google

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer

die Bedienungsanleitung sorgfältig lesen

Kopfschutz tragen

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MANUALE D'USO DELLE GRU PER AUTOCARRI

Modello: HXCZDJ-05

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

- 1 -

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Foto di riferimento

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software

sul nostro prodotto.

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Modello: HXCZDJ-05

AUTOGRU

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

REGOLE GENERALI DI SICUREZZA

2. Mancato rispetto delle norme di sicurezza e di altre precauzioni di sicurezza di base

5. Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, casco e guanti da lavoro devono

utilizzando la gru. Tenere spettatori e bambini fuori dall'area di lavoro.

9. Questa gru è progettata per essere posizionata all'esterno del cassone del camion e

può causare gravi lesioni personali.

essere utilizzato per le condizioni applicabili.

attaccato al veicolo tramite il gancio di ricezione. È portatile e facile da

regolare le diverse posizioni del braccio per un massimo di 275, 550 e 1100 libbre

6. Vestiti in modo appropriato. Non indossare mai abiti sciolti con capelli lunghi e tieni capelli, vestiti e

guanti lontani dalle parti in movimento.

capacità. Si prega di non modificare la gru o utilizzare questo prodotto per scopi

per movimentare il carico. Gli accoppiamenti devono essere completamente innestati sul gancio, con

il fermo di sicurezza del gancio è chiuso.

non è stato progettato per questo.

11. Non sollevare mai persone o animali. Tenere bambini e spettatori lontani dal

1. Non sovraccaricare mai.

7. Usa il buon senso quando lavori. Rimani vigile e concentrato quando

2. Il carico è massimo quando il braccio del prodotto è regolato su

installazione e utilizzo di questa gru. Non lavorare mai sotto l'effetto di

10. Non superare mai la capacità massima del braccio di 1.000 libbre. Quando

il più corto. Il carico del prodotto diminuisce all'aumentare del braccio.

di alcol, droghe o medicinali

agganciando il carico al gancio con catena, utilizzare giunti appropriati classificati

1. Leggere attentamente e comprendere tutte le ISTRUZIONI PER L'ASSEMBLAGGIO E

3. Indossare sempre occhiali di sicurezza omologati ANSI.

4. Indossare sempre protezioni acustiche quando si lavora in ambienti rumorosi.

8. Mantenere l'area di lavoro pulita e ben illuminata durante il montaggio e

ISTRUZIONI PER L'USO prima di utilizzare l'apparecchio.

L'esposizione prolungata a rumori ad alta intensità può causare la perdita dell'udito.

- 2 -

Machine Translated by Google

- 3 -

con i tubi di scarico ancora caldi e prendono fuoco.

posizione libera, lontana dal traffico in arrivo.

17. L'installazione della gru e la manovra di carichi pesanti sulla gru possono

20. Siate sempre consapevoli del carico dinamico. Potrebbe crearsi un carico eccessivo

danni alla gru, al carico e/o lesioni personali.

OFF con cambio automatico in PARCHEGGIO. Veicoli con cambio manuale

sostenere il carico con appositi cavalletti o equivalenti, se necessario

può gestire fisicamente le esigenze di questi compiti.

libera dall'area compresa tra la gru e il carico.

15. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando

utilizzando questo prodotto.

12. Prima di ogni utilizzo, ispezionare la gru, il martinetto a pistone lungo e la catena

non è possibile caricare o scaricare. Non lasciare un carico sospeso

durante il caricamento/scaricamento e l'utilizzo di questo prodotto utilizzare sempre il buon senso

SALVA QUESTE ISTRUZIONI

Gru. I beni infiammabili sollevati dalla gru potrebbero entrare in contatto

19. Rimuovere la gru dal gancio di ricezione del veicolo quando la gru non è

la sicurezza delle prestazioni di questo prodotto.

essere faticoso e pericoloso. Questo dovrebbe essere fatto solo da individui che

14. Prima di sollevare il carico sul cassone del camion, assicurarsi che il motore del camion sia

per un breve istante da uno strappo improvviso o da un aumento di peso, che può provocare

area sotto e attorno al carico sollevato. Quando si aziona la gru, restare

dovrebbe essere in marcia. Bloccare tutte le ruote per una maggiore sicurezza.

18. La gru è solo per scopi di sollevamento, non per sostenere carichi. Rapidamente

21. Tieni presente che gli avvertimenti precedentemente discussi non possono coprire tutti

possibili eventi e circostanze. È importante che la persona che imposta

incustodito.

e gancio per danni, corrosione e qualsiasi altra condizione che potrebbe influenzare

16. Prendere nota della posizione dei tubi di scarico del veicolo prima di installare il

volte.

in uso.

13. Installare la gru solo quando il pick-up è fuori dall'autostrada, in un

Machine Translated by Google

HXCZDJ-05

Massimo 1100 libbre

Angolo di rotazione

110~210cm

Max.1200 libbre

Altezza di sollevamento

Argano a mano

Capacità della staffa

Modello

Verniciato a polvere

Acciaio

360 gradi

Materiale

1. Argano a mano

2. Braccio telescopico 3.

Gancio 4.

Braccio mobile 5. Mano

rotante 6. Bullone

lungo 7. Asta

verticale

DIAGRAMMA STRUTTURALE

MODELLO E PARAMETRI

- 4 -

Machine Translated by Google

ÿ20*90

ÿ12*70

Immagine

Quantità di HXCZDJ-05

G 0

D 1

NO. Nome

COMPONENTI

- 5 -

Machine Translated by Google

ASSEMBLAGGIO

Fase 2: far scivolare lentamente la testa rotante (B) sull'asta verticale; il bloccaggio

della vite lunga può impedire alla testa rotante (B) di ruotare.

Argano a mano

Fase 1: installare il palo verticale (A) sul robusto pavimento del camion e scegliere

i bulloni e i dadi appropriati (G) per il bloccaggio in base ai diversi modelli

di veicolo e metodi di installazione. (G deve acquistarlo da solo se necessario)

- 6 -

Machine Translated by Google

Il braccio mobile (C) può ruotare attorno a O per regolare l'angolazione.

Fase 4: Inserire il braccio telescopico (D) nel braccio mobile (C), quindi

connettersi con un pin (J).

Nota: per D è possibile regolare tre diverse posizioni di carico.

Nota: la testa rotante (B) ha tre fori (X1, X2, X3) per la regolazione

angoli.

l'estremità del perno è incastrata nella coppiglia.

Fase 3: Installare il braccio mobile (C). Collegare B e C con due perni (I) e

- 7 -

Machine Translated by Google

Funzionamento del verricello elettrico:

C+K

l'operatore. Non c'è sostituto per l'uso del buon senso e

perno (E), come mostrato di seguito.

Si consiglia di utilizzare il blocco puleggia opzionale per raddoppiare la fune metallica.

Ciò riduce il carico sul verricello e la sollecitazione sulla fune metallica

circa il 50%.

cautela nell'uso del verricello.

1. La capacità massima del carico di lavoro è sullo strato di fune metallica più vicino a

AVVERTIMENTO:

il tamburo. Non sovraccaricare. Non tentare di tirare a lungo con forza

Il verricello elettrico è una macchina molto potente. Se usato in modo non sicuro

carichi.

I sovraccarichi possono danneggiare l'argano e/o la fune metallica e creare

o in modo improprio, potrebbe causare danni alla proprietà o alle persone

Fase 5: Installare l'argano manuale e bloccarlo con bulloni e dadi (H+K).

La responsabilità per l'installazione e il funzionamento sicuri del verricello e

infortunio.

estrarre il gancio, posizionare il filo nella scanalatura della puleggia e reinstallare il limite

la prevenzione di lesioni personali e danni alla proprietà spetta in ultima analisi a te,

condizioni operative non sicure. Per carichi superiori a 1/2 della capacità nominale,

- 8 -

Machine Translated by Google

- 9 -

4. Non utilizzare mai il verricello con meno di 5 giri di fune metallica attorno al tamburo del verricello

capelli.

6. Non lavorare o saldare nessuna parte del verricello. Tali modifiche potrebbero

1) Instradare i fili corti colorati rosso e nero verso il motore.

12. Il verricello è progettato principalmente per applicazioni intermittenti.

3) Collegare il controller cablato alla scatola di controllo

2. Ispezionare frequentemente il cavo metallico e l'attrezzatura. Un cavo metallico sfilacciato con

7. Non collegare il verricello alla corrente domestica AC110V o alla rete elettrica 220V poiché il verricello

corda.

scivolare tra le tue mani.

9. Il gruppo dell'interruttore deve essere mantenuto libero da sporcizia e umidità per garantire

6) Non lasciare mai l'interruttore collegato quando il verricello non è in uso.

4) Controllare che tutti i cavi siano privi di spigoli vivi e punti di schiacciamento.

cavo sulla bobina per evitare che il cavo fuoriesca dal verricello.

poiché il dispositivo di fissaggio dell'estremità del cavo metallico POTREBBE NON sopportare il carico completo.

10. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Sono ammessi abiti protettivi,

non conduttivi elettricamente e calzature antiscivolo.

5. Non rilasciare mai la frizione a bobina libera quando è presente un carico sul verricello.

consigliato quando si lavora. Indossare una copertura restrittiva per contenere i capelli lunghi

13. Durante il funzionamento, tenersi lontani dall'argano, dalla fune metallica e dal gancio.

INSTALLAZIONE CABLAGGIO

i fili spezzati devono essere sostituiti immediatamente.

potrebbero verificarsi esaurimento o shock fatale.

2) Instradare i lunghi fili colorati rosso e nero verso la batteria.

indebolire l'integrità strutturale del verricello.

11. Non utilizzare mai il verricello per sollevare o spostare persone.

8. Non applicare mai carichi d'urto al verricello o alla fune metallica.

3. Utilizzare guanti di pelle spessa quando si maneggia il cavo metallico. Non lasciare che il cavo metallico

14. Non lasciare che il cavo metallico si annodi, per non danneggiare il filo

5) Fissare i cavi allentati con fascette o nastro isolante.

funzionamento sicuro.

15. Per tirare il cavo, ruotare la manopola della frizione in senso antiorario per allentarla, quindi estrarre

il cavo necessario lasciando sempre almeno cinque giri di

Machine Translated by Google

Possibili cause

Sintomi

Azione correttiva

3. Assicurarsi che tutti i componenti siano in buone condizioni. Se la gru o il

gancio di traino vengono danneggiati da un incidente o si nota qualsiasi altro

tipo di danno, devono essere sostituiti.

4. Controllare che tutta la ferramenta sia saldamente fissata in posizione.

2. Non utilizzare la gru danneggiata.

1. Controllare frequentemente le condizioni della gru montata sull'autocarro.

6. Se il cavo metallico è usurato o inizia a mostrare segni di rottura dei trefoli, è

necessario sostituirlo prima di utilizzarlo nuovamente.

5. Mantenere la gru pulita e lubrificare periodicamente le parti mobili.

MANUTENZIONE

Il motore diventa estremamente

caldo

1. Sostituire l'interruttore

2. Verificare eventuali collegamenti

difettosi 3. Sostituire o riparare il motore

1. Ricaricare o sostituire la batteria

e controllare il sistema di

ricarica. 2. Mantenere

il verricello entro la distanza consentita

dai cavi di collegamento. 3. Controllare i

terminali della batteria per la corrosione

e pulirli come

Il motore funziona ma il

Il motore non si accende

1. Batteria scarica 2.

Cavo batteria-argano troppo lungo

Collegamento batteria scadente 4.

Motore danneggiato

il tamburo non gira

Frizione non innestata

connessione

Il motore funziona, ma con

potenza o velocità di linea

insufficienti

Innestare la frizione

- 10 -

necessario

4.Sostituire o riparare il motore

3. Motore danneggiato

1. Lasciare raffreddare il verricello

1. Controllare il

cablaggio 2. Controllare i collegamenti della batteria

1.Lungo periodo di funzionamento

2.Sovraccarico

3.Motore danneggiato

1. Cavi invertiti 2. La

batteria è collegata in

modo errato

periodicamente.

L'argano gira all'indietro.

1. Interruttore non operativo

2. Cavi rotti o difettosi

2. Non sovraccaricare

3. Sostituire o riparare il motore

Machine Translated by Google

Indossare una protezione per la testa

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di

istruzioni

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Modelo:HXCZDJ05

MANUALDEUSUARIODEGRÚASSOBRECAMIONES

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

1

Machine Translated by Google

Fotodereferencia

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Modelo:HXCZDJ05

¿NECESITASAYUDA?¡CONTÁCTANOS!

GRÚASSOBRECAMIONES

1

Machine Translated by Google

REGLASGENERALESDESEGURIDAD

6.Vístaseapropiadamente.Nuncauseelpelosueltoolargo,ymantengaelpelo,laropaylosguantes

alejadosdelaspartesmóviles.

dealcohol,drogasomedicamentos

Capacidad.Nomodifiquelagrúaniutiliceesteproductoparaotrosfines.

Parasujetarlacargaalganchoconcadena,utiliceacoplamientosapropiadosclasificados

Nofuediseñadoparaeso.

1.Nuncasobrecargue.

2.Noseguirlasnormasdeseguridadyotrasprecaucionesbásicasdeseguridad.

5.Utiliceequipodeseguridad.Sedebenutilizarzapatosdeseguridad,cascoyguantesdetrabajo.

7.Useelsentidocomúnaltrabajar.Manténgasealertayconcentradocuando

Sefijaalvehículomedianteelenganchedelreceptor.Esportátilyfácildetransportar.

Puedeprovocarlesionespersonalesgraves.

utilizarseparalascondicionesaplicables.

Ajusteadiferentesposicionesdelaplumaparaunmáximode275,550y1100libras.

11.Nuncalevantepersonasoanimales.Mantengaalosniñosyespectadoresalejadosdel

1.LeaatentamenteycomprendatodaslasINSTRUCCIONESDEMONTAJEY

3.UtilicesiempregafasdeseguridadaprobadasporANSI.

4.Utilicesiempreprotecciónauditivacuandotrabajeenentornosruidosos.

8.Mantengaeláreadetrabajolimpiaybieniluminadaduranteelmontajey

INSTRUCCIONESDEOPERACIÓNantesdeoperar.

Laexposiciónprolongadaaruidosdealtaintensidadpuedeprovocarpérdidadeaudición.

Usodelagrúa.Mantengaalosespectadoresyalosniñosfueradeláreadetrabajo.

9.Estagrúaestádiseñadaparacolocarsefueradelaplataformadelcamióny

paramanipularlacarga.Losacoplamientosdebenestarcompletamenteacopladosenelgancho,con

Elpestillodeseguridaddelganchoestácerrado.

2.Lacargaesmáximacuandoelbrazodelproductoestáajustadoa

Instalaciónyusodeestagrúa.Nuncatrabajebajolosefectosdelalcohol.

10.Nuncaexcedalacapacidadmáximadelaplumade1000libras.

elmáscorto.Lacargadelproductodisminuyeamedidaqueaumentaelbrazo.

2

Machine Translated by Google

3

19.Retirelagrúadelenganchereceptordelvehículocuandolagrúanoesté

Puedeseragotadorypeligroso.Estosololodebenrealizarpersonasque

porunbreveinstanteporuntirónrepentinoounaumentodepeso,loquepuederesultaren

14.Antesdelevantarlacargahacialaplataformadelcamión,asegúresedequeelmotordelcamiónesté

GUARDEESTASINSTRUCCIONES

18.Lagrúaestádiseñadaúnicamenteparafinesdeelevación,noparasoportarcargas.

21.Tengaencuentaquelasadvertenciascomentadasanteriormentenopuedencubrirtodas

áreadebajoyalrededordelacargaelevada.Aloperarlagrúa,manténgase

Debeestarenmarcha.Calcetodaslasruedasparamayorseguridad.

yHookpordaños,corrosiónycualquierotracondiciónquepudieraafectar

16.Observelaposicióndelostubosdeescapedelvehículoantesdeinstalarlo.

desesperado.

posibleseventosycircunstancias.Esimportantequelapersonaqueloconfigura

veces.

13.Instalelagrúaúnicamentecuandolacamionetaestéfueradelacarretera,enun

enuso.

conlostubosdeescapetodavíacalientesyprendersefuego.

Ubicacióndespejadayalejadadeltráficoquevieneensentidocontrario.

17.Lainstalacióndelagrúaylamaniobradecargapesadaenlagrúapueden

20.Tengasiempreencuentalacargadinámica.Sepuedecrearunacargaexcesiva.

15.CumplircontodoslosrequisitosdelDepartamentodeTransporte(DOT)cuando

APAGADOcontransmisiónautomáticaenESTACIONAMIENTO.Vehículoscontransmisiónmanual

Puedemanejarfísicamentelasdemandasdeestastareas.

libredeláreaentrelagrúaylacarga.

Sostengalacargaconsoportesdegatoadecuadosoequivalentes,siesnecesario.

dañosalagrúa,alacargay/olesionespersonales.

12.Antesdecadauso,inspeccionelagrúa,elgatodearietelargoylacadena.

usandoesteproducto.

Noesposiblecargarnidescargar.Nodejeunacargasuspendida.

Alcargar,descargaryutilizaresteproducto,utiliceelsentidocomúnentodomomento.

elfuncionamientosegurodeesteproducto.

Grúa.Losproductosinflamablesqueselevantanconlagrúapodríanentrarencontacto

Machine Translated by Google

HXCZDJ05

Ánguloderotación

Máximo1100libras

110~210cm

Máximo1200libras

Capacidaddelsoporte

Cabrestantemanual

Alturadeelevación

Modelo

360grados

Acero

Material

Recubiertodepolvo

DIAGRAMADEESTRUCTURA

MODELOYPARÁMETROS

1.Cabrestante

manual2.Pluma

telescópica

3.Gancho4.Pluma

móvil5.Manogiratoria

6.Pernolargo

7.Varillavertical

4

Machine Translated by Google

Φ20*90

K 2

Φ12*70

Imagen

GRAMO

CantidaddeHXCZDJ05

NO.Nombre

COMPONENTES

5

Machine Translated by Google

ASAMBLEA

Paso2:Deslicelentamenteelcabezalgiratorio(B)sobrelavarillavertical;bloqueareltornillolargo

puedehacerqueelcabezalgiratorio(B)nogire.

GRAMO

Cabrestantemanual

Paso1:Instaleelpostevertical(A)sobreelpisoresistentedelcamiónyelijalos

pernosylastuercas(G)adecuadosparaelbloqueosegúnlosdiferentes

modelosdevehículosymétodosdeinstalación.(Gdebecomprarloustedmismosi

lonecesita)

6

Machine Translated by Google

Laplumamóvil(C)puedegiraralrededordeOparaajustarelángulo.

conectarconunpin(J).

Paso4:Inserteelbrazotelescópico(D)enelbrazomóvil(C)yluego

Nota:ParaD,haytresposicionesdecargadiferentesquesedebenajustar.

Elextremodelpasadorestáatascadoenelpasadordechaveta.

anglos.

Nota:Elcabezalgiratorio(B)tienetresorificios(X1,X2,X3)paraajustar

Paso3:Instalelaplumamóvil(C).ConecteByCcondospasadores(I)y

7

Machine Translated by Google

Funcionamientodelcabrestanteeléctrico:

H+K

1.Lacapacidadmáximadecargadetrabajoestáenlacapadecabledeaceromáscercanaa

Lassobrecargaspuedendañarelcabrestantey/oelcabledeaceroycrear

ADVERTENCIA:

pin(E),comosemuestraacontinuación.

eltambor.Nosobrecargue.Nointentetirardeéldurantemuchotiempoconcargaspesadas.

eloperador.Nohaysustitutoparaelusodelbuenjuicioy

aproximadamenteel50%.

Precauciónaloperaruncabrestante.

Laresponsabilidaddelainstalaciónyoperaciónseguradelcabrestantey

lesión.

Paso5:Instaleelcabrestantemanualybloquéeloconpernosytuercas(H+K).

condicionesdeoperacióninseguras.Paracargassuperioresalamitaddelacapacidadnominal,

Saqueelgancho,coloqueelcableenlaranuradelapoleayvuelvaainstalarellímite.

Laprevencióndelesionespersonalesydañosalapropiedaddependeenúltimainstanciadeusted.

Serecomiendautilizarelbloquedepoleaopcionalparaalineardosveceselcabledeacero.

Estoreducelacargaenelcabrestanteylatensiónenelcabledeacero.

Elcabrestanteeléctricoesunamáquinamuypotente.Siseutilizadeformainsegura

cargas.

odeformaincorrecta,podríaprovocardañosmaterialesopersonales.

8

Machine Translated by Google

9

15.Paratirardelcable,girelaperilladelembragueensentidoantihorarioparaaflojarlayluegotiredel

cablequenecesita,siempredejealmenoscincovueltasde

cabello.

1)Dirijaloscablescortoscodificadosporcolorrojoynegrohaciaelmotor.

6.Nomecanicenisueldeningunapiezadelcabrestante.Talesalteracionespueden

12.Elcabrestanteestádiseñadoprincipalmenteparaaplicacionesintermitentes.

3)Conecteelcontroladorconcablealacajadecontrol

2.Inspeccioneelcabledeaceroyelequipoconfrecuencia.Uncabledeacerodeshilachadocon

7.Noconecteelcabrestanteaunacorrienteeléctricadomésticade110VCAniaunaredeléctricade220V,yaque

Deslízateentretusmanos.

9.Elconjuntodelinterruptordebemantenerselibredesuciedadyhumedadparagarantizar

soga.

4)Verifiquequetodoelcableadoestélibredebordesafiladosypuntosdepinzamiento.

6)Nuncadejeelinterruptorenchufadocuandoelcabrestantenoestéenuso.

yaqueelsujetadordelextremodelcabledeaceropuedeNOsoportarlacargacompleta.

cableenelcarreteparaevitarqueelcablesesalgadelcabrestante.

10.Vístaseadecuadamente.Nouseropasueltanijoyas.Serecomiendaropaprotectoraqueno

conduzcalaelectricidadycalzadoantideslizante.

5.Nuncasuelteelembraguedecarretelibrecuandohayaunacargaenelcabrestante.

Serecomiendausarunprotectorparaelcabelloquesujeteelcabellolargoduranteeltrabajo.

INSTALACIÓNDELCABLEADO

Lashebrasrotasdebenreemplazarseinmediatamente.

debilitarlaintegridadestructuraldelcabrestante.

11.Nuncautiliceelcabrestanteparalevantaromoverpersonas.

Podríaproducirseagotamientooshockfatal.

13.Manténgasealejadodelcabrestante,delcabledeaceroydelganchomientrasestéenfuncionamiento.

2)Dirijaloscableslargoscodificadosporcolorrojoynegrohacialabatería.

3.Utiliceguantesdecuerogruesosalmanipularcablesdeacero.Nodejequeloscablesdeacerosedeslicen.

8.Nuncapermitaqueseapliquencargasdeimpactoalcabrestanteoalcabledeacero.

14.Nodejequeelcabledeaceroseenrede,paranodañarlo.

5)Asegureelcableadosueltoconbridasocintaaisladora.

4.Nuncautiliceelcabrestanteconmenosde5vueltasdecabledeaceroalrededordeltambordelcabrestante.

Operaciónsegura.

Machine Translated by Google

Posiblescausas

Síntomas

Accióncorrectiva

2.Noutilicelagrúadañada.

4.Verifiquequetodoslosherrajesesténbienfijadosensulugar.

3.Asegúresedequetodosloscomponentesesténenbuenascondiciones.

Silagrúaoelenganchereceptorsedañanporunaccidenteoseobserva

cualquierotrotipodedaño,sedebenreemplazar.

1.Compruebeconfrecuenciaelestadodelagrúamontadaencamión.

5.Mantengalagrúalimpiaylubriqueperiódicamentelaspartesmóviles.

6.Sielcabledeacerosehadesgastadoocomienzaamostrarsignosderotura

dehilos,debereemplazarseantesdevolverausarse.

MANTENIMIENTO

conexión

1.Largoperíododefuncionamiento

2.Sobrecarga

3.Motordañado

Elmotorfunciona,perocon

potenciaovelocidaddelínea

insuficiente.

1.Cablesinvertidos2.

Labateríaestá

conectadaincorrectamente

requerido

4.Reemplazarorepararelmotor

10

3.Motordañado

1.Reemplaceel

interruptor2.Verifiquesihayconexiones

defectuosas3.Reemplaceorepareelmotor

1.Recargueoreemplacelabatería

yverifiqueelsistemadecarga.

2.Mantengael

cabrestantedentrodeladistancia

permitidaporloscablesconductores.3.

Verifiquequelosterminalesdelabatería

notengancorrosiónylímpielossegúnseanecesario.

Eltambornogira

Elmotornoenciende

1.Bateríadébil2.El

cablequeunelabateríayel

cabrestanteesdemasiadolargo3.

Malaconexióndelabatería4.Motordañado

Embraguenoacoplado Acoplarelembrague

Periódicamente.

Elcabrestantegirahaciaatrás.

1.Interruptorinoperante2.

Cablesrotosoenmalestado

Elmotorsecalientamucho

2.Nosobrecargue.3.

Reemplaceorepareelmotor.

Elmotorfuncionaperoel

1.Dejequeelcabrestanteseenfríe.

1.Verifiqueel

cableado2.Verifiquelasconexionesdelabatería

Machine Translated by Google

Useprotecciónparalacabeza

Advertencia:parareducirelriesgodelesiones,elusuariodebeleer

atentamenteelmanualdeinstrucciones.

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

Machine Translated by Google

Model: HXCZDJ-05

INSTRUKCJA OBSŁUGI DŹWIGU SAMOCHODOWEGO

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

- 1 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

Model: HXCZDJ-05

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

DŹWIGI SAMOCHODOWE

- 1 -

Machine Translated by Google

OGÓLNEZASADYBEZPIECZEŃSTWA

1. Nigdy nie przeciążaj.

7. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy

2. Obciążenie jest maksymalne, gdy ramię produktu jest wyregulowane do

ustawianie i używanie tego dźwigu. Nigdy nie pracuj pod wpływem

10. Nigdy nie przekraczaj maksymalnej nośności wysięgnika 1000 funtów. Gdy

najkrótszy. Obciążenie produktu zmniejsza się w miarę zwiększania ramienia.

alkoholu, narkotyków lub leków

mocując ładunek do haka z łańcuchem, należy użyć odpowiednich sprzęgów o odpowiednich parametrach

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i montażu.

3. Zawsze należy nosić okulary ochronne posiadające atest ANSI.

4. Pracując w hałaśliwym otoczeniu, zawsze noś ochronniki słuchu.

8. Podczas montażu i demontażu należy dbać o czystość i dobre oświetlenie miejsca pracy.

INSTRUKCJA OBSŁUGI przed rozpoczęciem użytkowania.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

za pomocą dźwigu. Trzymaj widzów i dzieci z dala od obszaru roboczego.

2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności

5. Używaj sprzętu ochronnego. Należy używać obuwia ochronnego, kasku i rękawic roboczych.

9. Ten dźwig jest przeznaczony do umieszczenia poza skrzynią ładunkową samochodu ciężarowego i

przymocowany do pojazdu za pomocą zaczepu odbiornika. Jest przenośny i łatwy w użyciu.

może spowodować poważne obrażenia ciała.

należy stosować w stosownych warunkach.

dostosować do różnych pozycji wysięgnika dla maksymalnego udźwigu 275, 550 i 1100 funtów

aby obsłużyć obciążenie. Sprzęgi muszą być w pełni zazębione z hakiem,

6. Ubierz się odpowiednio. Nigdy nie noś luźnych, długich włosów i trzymaj włosy, ubranie i rękawiczki z dala

od ruchomych części.

pojemność. Proszę nie modyfikować dźwigu ani nie używać tego produktu do celów

zatrzask zabezpieczający haka zamknięty.

11. Nigdy nie podnoś ludzi ani zwierząt. Trzymaj dzieci i widzów z dala od

nie zostało zaprojektowane do tego.

- 2 -

Machine Translated by Google

- 3 -

z dala od obszaru pomiędzy dźwigiem a ładunkiem.

15. Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT) podczas

podeprzyj ładunek odpowiednimi podstawkami pod podnośnik lub odpowiednikiem, jeśli jest to konieczne

możliwe zdarzenia i okoliczności. Ważne jest, aby osoba ustalająca

i hak pod kątem uszkodzeń, korozji i wszelkich innych warunków, które mogą mieć wpływ

16. Przed przystąpieniem do montażu należy zwrócić uwagę na położenie rur wydechowych pojazdu.

bez opieki.

czasy.

13. Dźwig należy rozstawiać wyłącznie wtedy, gdy samochód dostawczy znajduje się poza autostradą,

z wciąż gorącymi rurami wydechowymi i zapalić się.

w użyciu.

14. Przed podniesieniem ładunku na platformę ciężarówki upewnij się, że silnik ciężarówki jest sprawny.

być męczące i niebezpieczne. Powinny to robić tylko osoby, które

na krótką chwilę przez nagłe pociągnięcie lub zwiększenie masy ciała, co może skutkować

obszar pod i wokół podnoszonego ładunku. Podczas obsługi dźwigu, pozostań

powinien być na biegu. Zablokuj wszystkie koła dla większego bezpieczeństwa.

18. Dźwig służy wyłącznie do podnoszenia, a nie do podtrzymywania ładunków. Szybko

21. Należy pamiętać, że ostrzeżenia omówione wcześniej nie obejmują wszystkich

12. Przed każdym użyciem należy sprawdzić dźwig, podnośnik i łańcuch.

korzystając z tego produktu.

załadunek lub rozładunek nie jest możliwy. Nie pozostawiaj ładunku zawieszonego

podczas ładowania, rozładowywania i korzystania z tego produktu należy zawsze stosować zdrowy rozsądek

bezpieczeństwo stosowania tego produktu.

Dźwig. Łatwopalne towary podnoszone przez dźwig mogą mieć kontakt

19. Odłącz dźwig od zaczepu odbiorczego pojazdu, gdy dźwig nie jest używany.

ZAPISZ TE INSTRUKCJE

w miejscu oddalonym od nadjeżdżającego ruchu.

17. Ustawienie dźwigu i manewrowanie ciężkim ładunkiem na dźwigu może

20. Zawsze bądź świadomy obciążenia dynamicznego. Może powstać nadmierne obciążenie

WYŁĄCZONY z automatyczną skrzynią biegów w pozycji PARK. Pojazdy ze skrzynią manualną

może fizycznie sprostać wymaganiom tych zadań.

uszkodzenie dźwigu, ładunku i/lub obrażenia ciała.

Machine Translated by Google

HXCZDJ-05

Kąt obrotu

110~210cm

Maks. 1100 funtów

Malowane proszkowo

Wysokość podnoszenia

Wciągarka ręczna

Nośność wspornika

Model

Stal

Maks. 1200 funtów

Tworzywo

360 stopni

1. Wciągarka

ręczna 2. Wysięgnik

teleskopowy

3. Hak 4. Ruchomy

wysięgnik 5. Obrotowa

ręka 6. Długa

śruba 7. Pręt pionowy

STRUKTURADIAGRAM

PARAMETRY MODELANDU

- 4 -

Machine Translated by Google

D 1

NIE. Imię

Zdjęcie

6 G

Q’ty of HXCZDJ-05

Φ12*70

K 2

Φ20*90

SKŁADNIKI

- 5 -

Machine Translated by Google

MONTAŻ

Krok 2: Powoli nasuń głowicę obrotową (B) na pionowy pręt; Zablokowanie długiej

śruby może spowodować, że głowica obrotowa (B) nie będzie się obracać.

Krok 1: Zamontuj pionowy słupek (A) na solidnej podłodze ciężarówki i wybierz

odpowiednie śruby i nakrętki (G) do zablokowania zgodnie z różnymi

modelami pojazdów i metodami montażu. (G musi je kupić samodzielnie, jeśli

tego potrzebujesz)

Wciągarka ręczna

- 6 -

Machine Translated by Google

kąty.

Ruchomy wysięgnik (C) można obracać wokół O, aby dostosować kąt.

Krok 4: Włóż wysięgnik teleskopowy (D) do wysięgnika ruchomego (C), a następnie

Uwaga: W przypadku opcji D możliwe jest dostosowanie trzech różnych pozycji obciążenia.

Uwaga: Głowica obrotowa (B) ma trzy otwory (X1, X2, X3) umożliwiające regulację

połączyć za pomocą kołka (J).

Koniec sworznia jest włożony w zawleczkę.

Krok 3: Zamontuj ruchomy wysięgnik (C). Podłącz B i C za pomocą dwóch bolców (I) i

- 7 -

Machine Translated by Google

Działanie wyciągarki elektrycznej:

H+K

OSTRZEŻENIE:

bęben. Nie przeciążaj. Nie próbuj przedłużających się pociągnięć przy dużych ciężarach

Elektryczna wyciągarka jest bardzo mocną maszyną. Jeśli jest używana niebezpiecznie

masa.

lub nieprawidłowo, może to spowodować uszkodzenie mienia lub szkody osobowe

Przeciążenia mogą uszkodzić wciągarkę i/lub linę stalową oraz spowodować

Odpowiedzialność za bezpieczną instalację i eksploatację wyciągarki oraz

obrażenia.

Krok 5: Zamontuj wyciągarkę ręczną i zablokuj ją śrubami i nakrętkami (H+K).

niebezpieczne warunki pracy. W przypadku obciążeń przekraczających 1/2 znamionowej pojemności,

wyciągnij hak, umieść drut w rowku koła pasowego i zamontuj ponownie ogranicznik

zapobieganie obrażeniom ciała i uszkodzeniom mienia ostatecznie leży po Twojej stronie,

Zalecamy użycie opcjonalnego zblocza do podwójnego nawijania liny.

pin (E), jak pokazano poniżej.

operatora. Nie ma substytutu dla stosowania dobrego osądu i

Zmniejsza to obciążenie wciągarki i naprężenie liny stalowej poprzez

około 50%.

zachować ostrożność podczas obsługi wyciągarki.

1. Maksymalne obciążenie robocze przypada na warstwę liny stalowej najbliższą

- 8 -

Machine Translated by Google

Złamane pasma należy natychmiast wymienić.

może dojść do wypalenia zawodowego lub szoku śmiertelnego.

13. Podczas pracy trzymaj się z dala od wyciągarki, liny stalowej i haka.

4) Sprawdź, czy przewody nie mają ostrych krawędzi i nie są narażone na zgniecenia.

prześlizgnąć się przez twoje ręce.

9. Zespół przełączników musi być wolny od brudu i wilgoci, aby zapewnić

lina.

6) Nigdy nie pozostawiaj przełącznika podłączonego do prądu, gdy wyciągarka nie jest używana.

ponieważ końcówka liny stalowej może NIE wytrzymać pełnego obciążenia.

10. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Zaleca się odzież ochronną,

nieprzewodzącą prądu elektrycznego oraz obuwie antypoślizgowe.

kabel na szpuli, aby zapobiec jego wyciągnięciu z wyciągarki.

6. Nie obrabiaj ani nie spawaj żadnej części wyciągarki. Takie zmiany mogą

włosy.

1) Podłącz krótkie przewody w kolorze czerwonym i czarnym do silnika.

2. Często sprawdzaj linę stalową i sprzęt. Przetarta lina stalowa z

7. Nie podłączaj wyciągarki do sieci elektrycznej AC110V ani do sieci 220V, ponieważ wyciągarka

12. Wciągarka jest przeznaczona przede wszystkim do zastosowań okresowych.

3) Podłącz przewodowy sterownik do skrzynki sterowniczej

3. Używaj grubych skórzanych rękawic podczas obsługi liny stalowej. Nie pozwól, aby lina stalowa

8. Nigdy nie należy poddawać wyciągarki lub liny stalowej obciążeniom udarowym.

14. Nie dopuść do zaplątania się liny stalowej, aby nie uszkodzić drutu.

5) Zabezpiecz luźne przewody opaskami zaciskowymi lub taśmą izolacyjną.

4. Nigdy nie używaj wyciągarki z mniejszą liczbą zwojów liny stalowej nawiniętych na bęben wyciągarki niż 5.

bezpieczna eksploatacja.

15. Aby pociągnąć linkę, należy obrócić pokrętło sprzęgła przeciwnie do ruchu wskazówek zegara, aby

je poluzować, a następnie wyciągnąć linkę, zawsze pozostawiając co najmniej pięć obrotów

5. Nigdy nie zwalniaj sprzęgła wolnego biegu, gdy wyciągarka jest obciążona.

zalecane podczas pracy. Noś ograniczające nakrycie głowy, aby powstrzymać długie

INSTALACJA ELEKTRYCZNA

osłabić integralność strukturalną wyciągarki.

11. Nigdy nie używaj wyciągarki do podnoszenia lub przenoszenia osób.

2) Podłącz długie przewody w kolorze czerwonym i czarnym do akumulatora.

- 9 -

Machine Translated by Google

3. Upewnij się, że wszystkie komponenty są w dobrym stanie. Jeśli zaczep

dźwigu lub odbiornika ulegnie uszkodzeniu w wyniku wypadku lub

zauważono jakiekolwiek inne uszkodzenie, należy go wymienić.

4. Sprawdź, czy wszystkie elementy montażowe są solidnie zamocowane na swoim miejscu.

2. Nie używaj uszkodzonego dźwigu.

1. Często sprawdzaj stan dźwigu samochodowego.

5. Utrzymuj dźwig w czystości i okresowo smaruj ruchome części.

6. Jeżeli lina stalowa uległa zużyciu lub zaczynają pojawiać się na niej oznaki

zrywania się włókien, należy ją wymienić przed ponownym użyciem.

Działanie naprawcze

Objawy

Możliwe przyczyny

KONSERWACJA

3.Uszkodzony silnik

1. Pozostaw wyciągarkę do ostygnięcia

1. Sprawdź

okablowanie 2. Sprawdź połączenia akumulatora

1. Długi okres eksploatacji 2.

Przeciążenie

3. Uszkodzony silnik

1. Przewody są

odwrócone. 2.

Akumulator jest nieprawidłowo podłączony.

cyklicznie.

Wyciągarka działa wstecz.

1. Przełącznik nie działa 2.

Przerwane przewody lub uszkodzone

2. Nie przeciążaj. 3.

Wymień lub napraw silnik.

Silnik pracuje bardzo gorąco

Silnik działa, ale

1. Wymień przełącznik

2. Sprawdź, czy połączenia nie są słabe

3. Wymień lub napraw silnik

1. Naładuj lub wymień akumulator

i sprawdź układ ładowania. 2.

Trzymaj wyciągarkę

w odległości dozwolonej przez

przewody. 3. Sprawdź zaciski

akumulatora pod kątem korozji i

wyczyść je, jeśli to możliwe.

bęben się nie obraca

Silnik się nie włącza

1. Słaby akumulator

2. Zbyt długi przewód łączący

akumulator z wyciągarką 3. Słabe

połączenie akumulatora 4. Uszkodzony silnik

Sprzęgło nie jest załączone Włącz sprzęgło

połączenie

Silnik pracuje, ale ma

niewystarczającą moc lub

prędkość linii

- 10 -

wymagane

4.Wymień lub napraw silnik

Machine Translated by Google

Noś ochronę głowy

Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi

uważnie przeczytać instrukcję obsługi.

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Model: HXCZDJ-05

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

HANDLEIDING VOOR VRACHTWAGENKRANEN

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 1 -

Machine Translated by Google

Foto ter referentie

- 1 -

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Model: HXCZDJ-05

HULP NODIG? NEEM CONTACT MET ONS OP!

VRACHTWAGENKRANEN

Machine Translated by Google

ALGEMENE VEILIGHEIDSREGELS

1. Lees alle MONTAGE- EN GEBRUIKSAANWIJZINGEN zorgvuldig door en begrijp ze.

4. Draag altijd gehoorbescherming wanneer u in een lawaaiige omgeving werkt.

kan leiden tot ernstig persoonlijk letsel.

worden gebruikt voor toepasselijke omstandigheden.

9. Deze kraan is ontworpen om buiten de laadbak van de vrachtwagen te worden geplaatst en

instelbaar op verschillende giekposities voor maximaal 275, 550 en 1100 lbs.

2. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen

5. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een helm en werkhandschoenen moeten

bevestigd aan het voertuig via de ontvangerkoppeling. Het is draagbaar en gemakkelijk te

1. Overbelast nooit.

7. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer

het is niet ontworpen voor.

om de lading te verwerken. Koppelingen moeten volledig op de haak zijn bevestigd, met

11. Til nooit mensen of dieren op. Houd kinderen en toeschouwers uit de buurt van de

6. Kleed je gepast. Draag nooit loszittend lang haar en houd haar, kleding en handschoenen uit de

buurt van bewegende delen.

capaciteit. Wijzig de kraan niet en gebruik dit product niet voor doeleinden

de kortste. De belasting van het product neemt af naarmate de arm groter wordt.

van alcohol, drugs of medicijnen

Bevestig de last aan de haak met ketting. Gebruik geschikte koppelingen met de juiste classificatie.

2. De belasting is maximaal wanneer de arm van het product is afgesteld op

het opzetten en gebruiken van deze kraan. Werk nooit onder invloed

10. Overschrijd nooit de maximale giekcapaciteit van 1.000 lbs. Wanneer

met behulp van de kraan. Houd toeschouwers en kinderen uit de werkruimte.

de veiligheidsgrendel van de haak sloot.

GEBRUIKSAANWIJZING voordat u het apparaat gaat gebruiken.

3. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorverlies veroorzaken.

8. Houd de werkruimte schoon en goed verlicht tijdens het monteren en

- 2 -

Machine Translated by Google

- 3 -

de veilige werking van dit product.

Kraan. Brandbare goederen die door de kraan worden opgetild, kunnen in contact komen

19. Verwijder de kraan van de ontvangstkoppeling van het voertuig wanneer de kraan niet is

BEWAAR DEZE INSTRUCTIES

12. Controleer voor elk gebruik de kraan, de lange ramkrik en de ketting

door dit product te gebruiken.

laden of lossen is niet mogelijk. Laat geen zwevende lading achter

omhoog, laden/lossen en gebruiken van dit product gebruik altijd uw gezond verstand

Ondersteun de lading met geschikte krikken of een equivalent, indien onmiddellijk

15. Houd u aan alle vereisten van het Department of Transportation (DOT) wanneer

schade aan de kraan, de lading en/of persoonlijk letsel.

vrij zijn van het gebied tussen de kraan en de last.

UIT met automatische transmissie in PARK. Voertuigen met handgeschakelde transmissie

de eisen van deze taken fysiek aankunnen.

een duidelijke locatie die ver weg is van het tegemoetkomende verkeer.

17. Het opzetten van de kraan en het manoeuvreren van zware lading op de kraan kan

20. Wees altijd op de hoogte van dynamische belasting. Er kan een overbelasting ontstaan

13. Zet de kraan alleen op als de pick-uptruck zich buiten de snelweg bevindt, in een

met nog hete uitlaatpijpen en vlam vatten.

in gebruik.

en Haak voor schade, corrosie en andere omstandigheden die van invloed kunnen zijn

16. Let op de positie van de uitlaatpijpen van het voertuig voordat u de

onbeheerd.

mogelijke gebeurtenissen en omstandigheden. Het is belangrijk dat de persoon die de

keer.

18. De kraan is alleen bedoeld voor hijsdoeleinden, niet voor het ondersteunen van lasten. Snel

21. Houd er rekening mee dat de eerder besproken waarschuwingen niet op alle situaties van toepassing zijn.

gebied onder en rond de geheven lading. Blijf bij het bedienen van de kraan

moet in de versnelling staan. Blokkeer alle wielen voor extra veiligheid.

14. Voordat u de lading in de laadbak van de vrachtwagen tilt, moet u ervoor zorgen dat de motor van de vrachtwagen draait.

inspannend en gevaarlijk zijn. Dit mag alleen worden gedaan door personen die

voor een kort moment door een plotselinge ruk of gewichtstoename, wat kan resulteren in

Machine Translated by Google

HXCZDJ-05

- 4 -

Rotatiehoek

Maximaal 1100 pond

110~210cm

Maximaal 1200 pond

Hijshoogte

Handlier

Beugelcapaciteit

Model

Poedergecoat

Staal

360 graden

Materiaal

1. Handlier 2.

Telescopische giek 3.

Haak 4.

Beweegbare giek 5.

Draaibare hand 6.

Lange bout 7.

Staande stang

STRUCTUURDIAGRAM

MODELANDPARAMETERS

Machine Translated by Google

Aantal HXCZDJ-05

Afbeelding

NEE. Naam

- 5 -

ÿ20*90

ÿ12*70

2Ik

COMPONENTEN

Machine Translated by Google

MONTAGE

- 6 -

Stap 2: Schuif de roterende kop (B) langzaam op de rechtopstaande stang. Als u de

lange schroef vastzet, kan het zijn dat de roterende kop (B) niet meer draait.

Handlier

112

Stap 1: Installeer de staande paal (A) op de stevige vloer van de vrachtwagen en kies de

juiste bouten en moeren (G) voor de vergrendeling, afhankelijk van de verschillende

voertuigmodellen en installatiemethoden. (G moet u zelf aanschaffen als u dat nodig

hebt)

Machine Translated by Google

Stap 4: Plaats de telescopische giek (D) in de beweegbare giek (C) en

verbinden met een pin (J).

De beweegbare giek (C) kan rond O draaien om de hoek aan te passen.

Let op: Voor D zijn er drie verschillende laadposities die aangepast kunnen worden.

Let op: De roterende kop (B) heeft drie gaten (X1, X2, X3) voor het aanpassen

hoeken.

Het uiteinde van de pen zit vast in de splitpen.

Stap 3: Installeer de beweegbare giek (C). Verbind B en C met twee pennen (I) en

- 7 -

Machine Translated by Google

Bediening van de elektrische lier:

- 8 -

H+K

De verantwoordelijkheid voor de veilige installatie en bediening van de lier en

Stap 5: Installeer de handlier en zet deze vast met bouten en moeren (H+K).

voorzichtigheid bij het bedienen van een lier.

Hierdoor wordt de belasting op de lier en de spanning op de staalkabel verminderd met

pen (E), zoals hieronder weergegeven.

de operator. Er is geen vervanging voor het gebruik van gezond verstand en

ongeveer 50%.

WAARSCHUWING:

de trommel. Overbelast niet. Probeer niet langdurig te trekken aan zware

1. De maximale werklastcapaciteit bevindt zich op de staaldraadlaag die het dichtst bij de kabel ligt.

of onjuist, kan dit leiden tot schade aan eigendommen of persoonlijk letsel

Overbelasting kan de lier en/of de staalkabel beschadigen en tot schade leiden.

De elektrische lier is een zeer krachtige machine. Als hij onveilig wordt gebruikt

ladingen.

Wij adviseren om het optionele katrolblok te gebruiken om de staalkabel dubbel te binden.

trek de haak eruit, plaats de draad in de groef van de katrol en installeer de limiet opnieuw

blessure.

het voorkomen van persoonlijk letsel en materiële schade ligt uiteindelijk bij u,

onveilige bedrijfsomstandigheden. Voor ladingen boven de 1/2 nominale capaciteit, wij

Machine Translated by Google

- 9 -

4. Gebruik nooit een lier met minder dan 5 windingen staaldraad rond de liertrommel.

veilige bediening.

15. Om de kabel te trekken, draait u de koppelingsknop tegen de klok in om deze los te maken en

trekt u vervolgens de kabel eruit. U moet altijd minstens vijf slagen laten zitten.

3. Gebruik dikke leren handschoenen bij het hanteren van staaldraad. Laat staaldraad niet

8. Zorg ervoor dat er nooit schokbelastingen op de lier of de staalkabel worden uitgeoefend.

14. Laat de staalkabel niet in de knoop raken, om schade aan de draad te voorkomen

5) Zet losse bedrading vast met kabelbinders of isolatietape.

13. Blijf tijdens het gebruik uit de buurt van de lier, de staalkabel en de haak.

Gebroken strengen moeten onmiddellijk vervangen worden.

2) Leid de lange rode en zwarte draden naar de accu.

Er kan een burn-out of een dodelijke shock optreden.

de structurele integriteit van de lier verzwakken.

11. Gebruik uw lier nooit om mensen op te tillen of te verplaatsen.

5. Laat de vrijloopkoppeling nooit los als er een last op de lier rust.

aanbevolen tijdens het werken. Draag een beperkende haarbedekking om lange

BEDRADING INSTALLATIE

omdat de bevestiging van het uiteinde van de staalkabel mogelijk NIET de volledige belasting aankan.

10. Kleed u goed. Draag geen losse kleding of sieraden. Beschermende, elektrisch niet-

geleidende kleding en antislipschoenen zijn

kabel op de spoel om te voorkomen dat de kabel uit de lier wordt getrokken.

door je handen glijden.

9. De schakelaar moet vrij van vuil en vocht worden gehouden om de werking ervan te garanderen.

touw.

4) Controleer of alle bedrading vrij is van scherpe randen en knelpunten.

6) Laat de schakelaar nooit in het stopcontact zitten als de lier niet in gebruik is.

12. De lier is primair ontworpen voor intermitterende toepassingen.

3) Sluit de bekabelde controller aan op de regelkast

2. Controleer staaldraad en apparatuur regelmatig. Een gerafeld staaldraad met

7. Sluit de lier niet aan op 110V AC-huisstroom of 220V-netstroom, omdat de lier

6. Bewerk of las geen enkel onderdeel van de lier. Dergelijke wijzigingen kunnen

haar.

1) Leid de korte rode en zwarte draden naar de motor.

Machine Translated by Google

Mogelijke oorzaken

Symptomen

Corrigerende maatregelen

De motor start niet

1. Zwakke accu 2.

Te lange kabel tussen accu en lier

Slechte accuverbinding 4.

Beschadigde motor

trommel draait niet

Koppeling inschakelen

1. Vervang de

schakelaar. 2. Controleer op slechte

verbindingen. 3. Vervang of repareer de motor.

1. Laad de accu op of vervang

deze en controleer het

laadsysteem. 2.

Houd de lier binnen de afstand die

de looddraden toestaan. 3. Controleer

de accupolen op corrosie en maak ze

schoon.

3. Beschadigde motor

vereist 4.

Vervang of repareer de motor

Koppeling niet ingeschakeld

verbinding

De motor draait, maar met

onvoldoende vermogen of

lijnsnelheid

- 10 -

1. Lange gebruiksperiode 2.

Overbelasting

3. Beschadigde motor

1. Draden omgedraaid

2. De batterij is

verkeerd aangesloten

1. Laat de lier afkoelen

1. Controleer de

bedrading 2. Controleer de batterijaansluitingen

2. Overbelast de motor

niet. 3. Vervang of repareer de motor.

De motor loopt maar de

1. Schakelaar werkt niet

2. Gebroken draden of slecht

De motor wordt extreem heet

periodiek.

De lier loopt achteruit.

3. Zorg ervoor dat alle componenten in goede staat zijn. Als de kraan of

ontvangerkoppeling beschadigd raakt door een ongeluk of er wordt een ander

type schade opgemerkt, moet deze worden vervangen.

4. Controleer of alle hardware goed vastzit.

2. Gebruik de beschadigde kraan niet.

1. Controleer regelmatig de staat van de autolaadkraan.

5. Houd de kraan schoon en smeer de bewegende delen regelmatig.

6. Als de staalkabel versleten is of tekenen van draadbreuk vertoont, moet deze

worden vervangen voordat deze opnieuw kan worden gebruikt.

ONDERHOUD

Machine Translated by Google

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker

de gebruiksaanwijzing zorgvuldig lezen

Draag hoofdbescherming

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

LASTBIRKRANAR ANVÄNDARHANDBOK

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Modell: HXCZDJ-05

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

Machine Translated by Google

Foto för referens

- 1 -

Teknisk support och e-garanticertifikat www.vevor.com/

support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Modell: HXCZDJ-05

BEHÖVER HJÄLP? KONTAKTA OSS!

LASTBIRKRANAR

Machine Translated by Google

- 2 -

kan leda till allvarliga personskador.

4. Bär alltid hörselskydd vid arbete i bullriga miljöer.

användas för tillämpliga förhållanden.

8. Håll arbetsområdet rent och väl upplyst under montering och

2. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder

5. Använd säkerhetsutrustning. Skyddsskor, hjälm och arbetshandskar måste

ansluten till fordonet via mottagarens fäste. Den är portabel och lätt att

justera till olika bomlägen för 275, 550 och 1100 lbs. maximal

den var inte designad för.

10. Överskrid aldrig maxvikten på 1 000 pund. bomkapacitet. När

att hantera belastningen. Kopplingar måste vara helt inkopplade på kroken, med

1. Överbelasta aldrig.

6. Klä dig lämpligt. Bär aldrig löst hår med långt hår och håll hår, kläder och handskar

borta från rörliga delar

7. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när

kapacitet. Vänligen modifiera inte kranen eller använd denna produkt för ändamål

krokens säkerhetsspärr stängd.

11. Lyft aldrig människor eller djur. Håll barn och åskådare borta från

den kortaste. Produktens belastning minskar när armen ökar.

alkohol, droger eller mediciner

fästa lasten på krok med kedja, använd lämpliga kopplingar klassade

2. Belastningen är maximal när produktens arm är anpassad till

installera och använda denna kran. Arbeta aldrig under påverkan

DRIFTINSTRUKTIONER före användning.

Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.

med hjälp av kranen. Håll åskådare och barn borta från arbetsområdet.

9. Denna kran är utformad för att placeras utanför lastbilsflaket, och

1. Läs noga och förstå alla MONTERING OCH

3. Bär alltid ANSI-godkända skyddsglasögon.

ALLMÄNNA SÄKERHETSREGLER

Machine Translated by Google

med fortfarande varma avgasrör och fatta eld.

20. Var alltid medveten om dynamisk belastning. En överbelastning kan skapas

tydlig plats som är borta från mötande trafik.

17. Uppställning av kranen och manövrering av tung last på kranburken

skada på kranen, lasten och/eller personskada.

kan fysiskt hantera kraven på dessa uppgifter.

fri från området mellan kranen och lasten.

15. Följ alla krav från Department of Transportation (DOT) när

stödja lasten med lämpliga domkrafter eller motsvarande, om det är omedelbart

AV med automatlåda i PARK. Fordon med manuell växellåda

använder denna produkt.

12. Inspektera kranen, Long Ram Jack och kedjan före varje användning

lastning eller lossning är inte möjlig. Lämna inte en hängande last

upp, lasta/lossa och använda denna produkt använd sunt förnuft överhuvudtaget

SPARA DESSA INSTRUKTIONER

Kran. Brandfarligt gods som lyfts av kranen kan komma i kontakt

19. Ta bort kranen från fordonets mottagningsfäste när kranen inte är det

den här produktens säkra prestanda.

vara ansträngande och farlig. Detta bör endast göras av individer som

14. Innan du lyfter last i lastbilsflaket, se till att lastbilens motor är

ska vara i växel. Blockera alla hjul för ökad säkerhet.

ett kort ögonblick av ett plötsligt ryck eller viktökning, vilket kan resultera i

område under och runt den upplyfta lasten. Stanna kvar när du kör kranen

21.Tänk på att de tidigare diskuterade varningarna inte kan täcka alla

18. Kranen är endast avsedd för lyft, inte för att bära upp laster. Snabbt

möjliga händelser och omständigheter. Det är viktigt att personen ställer in

utan tillsyn.

och Krok för skador, korrosion och andra tillstånd som kan påverka

16. Notera läget för fordonets avgasrör innan du sätter upp

gånger.

i bruk.

13. Ställ bara upp kranen när pickupen är utanför motorvägen, i en

- 3 -

Machine Translated by Google

Rotationsvinkel

Max. 1100 pund

110-210 cm

Max.1200lbs

Lyfthöjd

Hand vinsch

Fästekapacitet

Modell

360 grader

Pulverlackerad

Stål

Material

- 4 -

HXCZDJ-05

1. Handvinsch 2.

Teleskopbom 3. Krok 4.

Rörlig bom

5. Roterande hand 6.

Lång bult 7. Stång

STRUKTURDIAGRAM

MODELLANDSPARAMETRAR

Machine Translated by Google

ÿ12*70

ÿ20*90

- 5 -

INGA. Namn

jag

11 1

1D4

Antal HXCZDJ-05


KOMPONENTER

Machine Translated by Google

Steg 2: För långsamt det roterande huvudet (B) på den upprättstående stången; Låsning

av den långa skruven kan göra att det roterande huvudet (B) inte roterar.

- 6 -

MONTERING

Hand vinsch

112

Steg 1: Installera den upprättstående stolpen (A) på det stadiga lastbilsgolvet

och välj lämpliga bultar och muttrar (G) för låsning enligt olika

fordonsmodeller och installationsmetoder. (G måste köpa den själv om du

behöver)

Machine Translated by Google

- 7 -

Den rörliga bommen (C) kan rotera runt O för att justera vinkeln.

Steg 4: Sätt in den teleskopiska bommen (D) i den rörliga bommen (C), sedan

anslut med ett stift (J).

Obs: Det roterande huvudet (B) har tre hål (X1, X2, X3) för justering

vinklar.

stiftänden sitter fast i saxpinnen.

Steg 3: Installera den rörliga bommen (C). Anslut B och C med två stift (I), och

Obs: För D finns det tre olika lastlägen som ska justeras.

jag

Machine Translated by Google

H+K

- 8 -

Elektrisk vinschdrift:

dra ut kroken, placera vajern i remskivans spår och sätt tillbaka gränsen

förebyggande av person- och egendomsskador åvilar i slutändan dig,

Detta minskar belastningen på vinschen och belastningen på vajern med

rekommenderar att du använder tillvalsremskivan för att dubbellina vajern.

Steg 5: Installera handvinschen och lås den med bultar och muttrar (H+K).

Ansvaret för säker installation och drift av vinschen och

skada.

osäkra driftsförhållanden. För laster över 1/2 nominell kapacitet, vi

Överbelastningar kan skada vinschen och/eller stållinan och skapa

eller felaktigt kan det resultera i egendomsskada eller personliga

Den elektriska vinschen är en mycket kraftfull maskin. Om den används på ett osäkert sätt

massor.

VARNING:

trumman. Överbelasta inte. Försök inte långvariga drag med tungt

1. Maximal arbetsbelastning är på det vajerlag som ligger närmast

försiktighet vid manövrering av en vinsch.

operatören. Det finns ingen ersättning för användningen av gott omdöme och

stift (E) ÿsom visas nedan.

cirka 50 %.

Machine Translated by Google

10. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Skyddande,

elektriskt icke-ledande kläder och halkfria skor är

5. Släpp aldrig frispolskopplingen när det är en belastning på vinschen.

rekommenderas när du arbetar. Bär restriktivt hårskydd för att innehålla långt

INSTALLATION AV LEDNINGAR

2) Dra de långa röda och svarta färgkodade ledningarna till batteriet.

försvaga vinschens strukturella integritet.

trasiga trådar ska bytas ut omedelbart.

utbrändhet eller dödlig chock kan uppstå.

13. Håll dig borta från vinschen, vajern och kroken under drift.

11. Använd aldrig din vinsch för att lyfta eller flytta människor.

8. Tillåt aldrig stötbelastningar på vinschen eller vajern.

3. Använd kraftiga läderhandskar när du hanterar stållinor. Låt inte vajer

14. Låt inte vajern knyta sig, för att inte skada vajern

5) Fäst lösa kablar med bindeband eller eltejp.

säker drift.

4. Vinscha aldrig med mindre än 5 varv vajer runt vinschtrumman

15. För att dra i vajern, vrid kopplingsvredet moturs för att lossa det och dra sedan

ut vajern som du alltid måste lämna kvar minst fem varv av

hår.

6. Maskinera eller svetsa inte någon del av vinschen. Sådana ändringar kan

2. Inspektera stålrep och utrustning ofta. En sliten stålrep med

7. Anslut inte vinsch till AC110V husström eller 220V elnät som vinsch

1) Dra de korta röda och svarta färgkodade ledningarna till motorn.

12. Vinschen är främst designad för intermittenta applikationer.

3) Anslut den trådbundna styrenheten till kontrollboxen

4) Kontrollera att alla kablar är fria från vassa kanter och klämpunkter.

rep.

glida genom dina händer.

9. Omkopplarenheten måste hållas fri från smuts och fukt för att säkerställa

6) Lämna aldrig strömbrytaren inkopplad när vinschen inte används.

kabeln på spolen för att förhindra att kabeln dras ut ur vinschen.

eftersom vajerändfästet kanske INTE tål hela belastningen.

- 9 -

Machine Translated by Google

2. Använd inte den skadade kranen.

4. Kontrollera att all hårdvara är ordentligt fastsatt på plats.

3. Se till att alla komponenter är i gott skick. Om kran- eller

mottagarkopplingen skadas av en olycka eller någon annan typ av

skada upptäcks, bör den bytas ut.

1. Kontrollera ofta tillståndet på den lastbilsmonterade kranen.

5. Håll kranen ren och smörj rörliga delar med jämna mellanrum.

6. Om stållinan har blivit sliten eller börjar visa tecken på att trådar går

sönder måste den bytas ut innan den används igen.

1. Omkopplare fungerar inte

2. Trasiga ledningar eller dåliga

Motorn går extremt varm

trumman snurrar inte

2. Överbelasta inte 3. Byt

ut eller reparera motorn

Motorn går men

Vinschen löper bakåt.

med jämna mellanrum.

1.Lång drifttid 2.Överbelastning

3.Skadad motor

1. Kablar omvända 2.

Batteriet är felaktigt

anslutet

1.Låt vinschen svalna

1.Kontrollera

kablarna 2.Kontrollera batterianslutningarna

krävs

4.Byt ut eller reparera motorn

3. Skadad motor

- 10 -

förbindelse

Motorn går, men med otillräcklig

kraft eller linjehastighet

1.Svagt batteri

2.Batteri till vinschkabel för lång

3.Dålig batterianslutning 4.Skadad

motor

Motorn startar inte

Koppla in kopplingen

1. Ladda eller byt ut batteriet och

kontrollera laddningssystemet

2. Håll vinschen inom

det avstånd som tillåts av

ledningstrådar 3. Kontrollera

batteripolerna för korrosion och rengör

dem som

1.Byt strömbrytare

2.Kontrollera för dåliga anslutningar

3.Byt ut eller reparera motorn

Kopplingen inte inkopplad

Möjliga orsaker

Symtom

Korrigerande åtgärd

UNDERHÅLL

Machine Translated by Google

Varning - För att minska risken för skada måste användaren

läsa bruksanvisningen noggrant

Bär huvudskydd

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor HXCZDJ-05 Pickup Truck Crane Hoist Crane 1100 lbs

Product's Documents

User Manual

Specifications

Vevor HXCZDJ-05 Questions and Answers
