使用说明书
TUBE ULTRAGAIN MIC200
Audiophile Vacuum Tube Preamplier with Preamp
Modeling Technology
INPUT OUTPUT
2 TUBE ULTRAGAIN MIC200 使用说明书
序言
感谢您对我们的信任, 购买了我们的产品 MIC200。
您的 MIC200 是一款专业级的麦克风前置攻放, 适合不同的场合使用。
本产品拥有极多的功能和各种不同的连接插口, 它甚至可用来当作贝
司吉他, 键盘乐器和敲打乐器的前置功放。 不管您在什么地方使用,
无论是在现场, 还是在舞台上, 或者是在专业录音室, 或在家庭录音
室中, MIC 200 始终能给您提供一流的音频质量。
目录
序言...................................................................................................................... 2
法律声明............................................................................................................. 5
保修条款.............................................................................................................5
1.
..引论................................................................................................................ 6
1.1
设计理念 ........................................................................................................ 6
1.2
网上登记 ........................................................................................................ 6
2.
..控制元件......................................................................................................7
2.1
用户界面 ........................................................................................................ 8
2.2
背面 ...............................................................................................................10
3.
..连线举例.....................................................................................................11
3.1
在现场演出场合中， 提高歌声和乐器的音色 ................................. 11
3.2
“直接到达硬碟” -- 录音棚或家庭录音使用 ..............................12
3.3
作为直接注入盒使用 ..............................................................................13
4.
..音频连接................................................................................................... 14
5.
..技术参数................................................................................................... 16
3TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
重要的安全须知
带有此标志的终端设
备具有强大的电流, 存
在触电危险。 仅限使用
带有 ¼ " T S 或扭锁式插头的高品
质专业扬声器线。 所有的安装或
调整均须由合格的专业人员
进行。
此标志提醒您, 产品内存
在未绝缘的危险电压, 有
触电危险。
此标志提醒您查阅所
附的重要的使用及维
修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿
打开机顶盖 (或背面挡
板)。 设备内没有可供用户维修使
用的部件。 请将维修事项交由合
格的专业人员进行。
小心
为避免着火或触电危
险, 请勿将此设备置于
雨淋或潮湿中。 此设备也不可受
液体滴溅, 盛有液体的容器也不
可置于其上, 如花瓶等。
小心
维修说明仅是给合格
的专业维修人员使用
的。 为避免触电危险, 除了使用说
明书提到的以外, 请勿进行任何其
它维修。 所有维修均须由合格的
专业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本
产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品
时请遵照厂家的说明。
8. 请勿将本产品安装在热源附
近, 如 暖 气 片, 炉子或其它产生热
量的设备 ( 包 括功放器)。
4 TUBE ULTRAGAIN MIC200 使用说明书
9.
请勿移除极性插头或接地
插头的安全装置。 接地插头是由
两个插塞接点及一个接地头构
成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适
的插座。
10. 妥善保护电源线, 使其不被践
踏或刺破, 尤其注意电源插头、多
用途插座及设备连接处。
11. 请只使用厂家指定的附属设
备和配 件。
12. 请只使用厂家指
定的或随货销售的手
推车, 架子, 三 角架,
支架和桌子。 若使用
手推车来搬运设备, 请注意安全
放置设备, 以 避免手推车和设备
倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本
设备时, 请 拔出电源插头。
14. 所有维修均须由合格的维修
人员进行。 设备受损时需进行维
修, 例如电源线或电源插头受损,
液体流入或异物落入设备内, 设
备遭雨淋或受潮, 设备不能正常
运作或被摔坏。
15.
本设备连接电源时一定要有
接地保 护。
16. 电源插头或器具
耦合器用作断电装置,
应当保证它们处于随
时可方便操作状态。
17. 本产品仅适用于
海拔
2000 米以下地
区, 本产品仅适用于
非热带气候条件下。
5TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
保修条款
法律声明
对于任何因在此说明书提到的
全部或部份描述、 图片或声明
而造成的损失, MUSIC Group 不负
任何责任。 技术参数和外观若
有更改, 恕不另行通知。 所有的
商标均为其各自所有者的财产。
MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA
和 DDA 是
MUSIC Group IP Ltd. 公司的商标或注
册商标。 © MUSIC Group IP Ltd. 2015
版权所有。
有关音乐集团保修的适用条
款及其它相关信息, 请登陆
music-group.com/warranty 网站查看
完整的详细信息。
6 TUBE ULTRAGAIN MIC200 使用说明书
1. 引论
MIC 200 是一款性能众多的麦克风前置功放, 配有一个 12AX7 真空电
子管。 这一产品有百灵达的前置功放调制技术, 提供众多的 音色设置,
可供选择。 另外还配有内置限幅器, 倒相功能, 幻象电源, 高精度发光
二极管电平表, 可开关的衰减功能和低切滤波器。
1.1 设计理念
TUBE ULTRAGAIN 的心脏技术是利用分离元件组成的麦克风前置功放
电路, 音色通透明亮。 TUBE ULTRAGAIN 采用了百灵达的 UTC 电子管技
术, 配有技术先进的 4580 运算型放大器和精致的电路, 噪音和失真度
极小。 由我们工程师自己设计的, 具有创新意义的 UTC 电路提供了众多
的音色调设功能。 在这一产品的设计理念上, 我们非常注重这一产品
的音乐性。 TUBE ULTRAGAIN 的电子管电路, 使本产品能为打击乐器提供
极其强劲有力的澎湃音色, 对于高音丰富的乐器来说, 它能提供极好的
通透明亮度。 它能使音色带有暖色, 细腻无比, 明亮通透。
您一定了解, 在录音时, 乐器和歌声的声音往往无法让人听得很清楚。
TUBE ULTRAGAIN 的电路能使人声变得更加充实响亮, 同时不会盖住乐器
的音色， 从而使您的声音在混音中得到最佳的表现。
1.2 网上登记
在购买 BEHRINGER 产品之后,请您尽可能立即在网站 behringer.com 进行
登记,并仔细阅读产品质量担保服务规定。
所购买的 BEHRINGER 产品一旦出现故障或损坏, 本公司承诺为您提
供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商联系。
若 BEHRINGER 特许经销商不在附近, 您也可直接与本公司的分公司
联系。 在产品包装里放有联系地址 (全球联系信息 / 欧洲联系信息)。
如您所在的国家没有本公司所设的联系处, 可与离您最近的批发商
联系。 您可在我们的网页上 （behringer.com） 的技术支持处, 得到批发商
的联系地址。
请在登记时, 务必写明您购买产品的日期, 以便本公司能更快更有效地
为您提供产品质量的担保服务。
衷心感谢您的合作!
7TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
2. 控制元件
INPUT OUTPUT
(1) (2)(4) (5) (6) (7)(3) (8) (9)

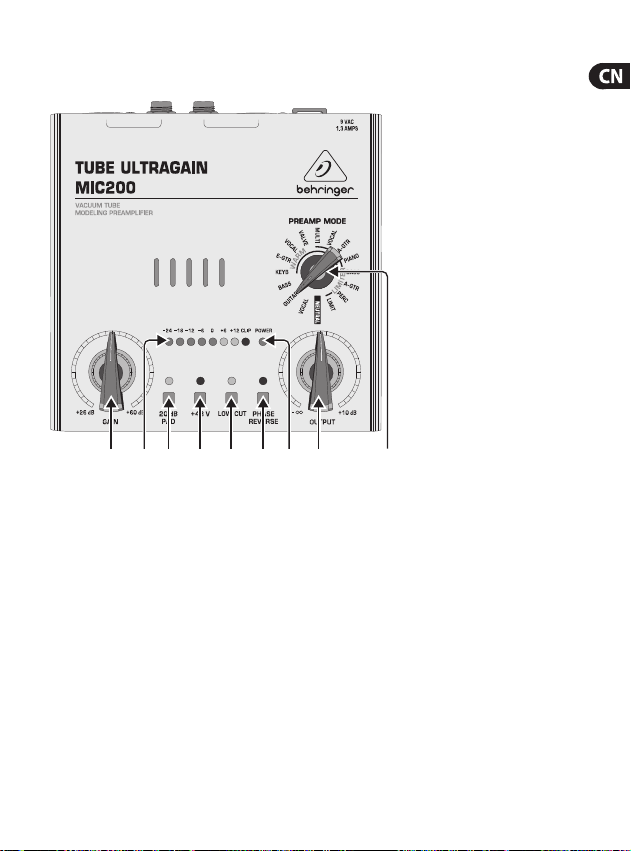

图 2.1: MIC200 的用户界面
8 TUBE ULTRAGAIN MIC200 使用说明书
2.1 用户界面
(1) 增益 （GAIN） 控制钮使您能对输入信号的增益进行控制 （从 +26
分贝到 +60 分贝）。 在将音源与 MIC200 接通 / 分开时, 此控制钮一
定要打到最左边。 在所有连接结束后, 才可以调节此控制钮。
(2) 在调节增益时, 我们建议您使用发光二极管电平表。 这一电平表显
示输出端信号的电平, 单位是: 分贝。 应该避免削波 （Clip） 发光二极
管老是发亮的情况. 这一发光二极管只应在峰值时短时间发亮。
(3) 如果您用随货一起供应的电源器将 MIC200 与电源连接, 电源
（POWER） 发光二极管便会发亮,表明 MIC200 已经启动。
(4) 20 分贝衰减 （20 dB PAD） 开关键能衰减信号的灵敏度。 按下此键,
能将输入端的信号降低 20 分贝。 如何正确使用这一开关键, 取决
于您的音源。 一般来说, 在使用麦克风的时候, 不要衰减信号的灵
敏度。 另外还请注意: 削波发光二极管能警告您, 什么时候应该降
低增益, 以避免失真的现象。
(5) +48 伏 （+48 V） 开关键能为卡侬输入端提供幻象电源。 电容麦克
风需要幻象电源。 动圈麦克风无需幻象电源。
(6) 按下低切 (LOW CUT) 开关钮, 能消除让人讨厌的低频噪音,
如: 本低噪音。
(7) 倒相 (PHASE REVERSE） 开关钮能将输入信号的相位倒转 180°。
麦克风和线路信号都有此功能。 在您同时使用多枝麦克风的时候,
如果在某些频段没有信号时, 请使用这一功能。
(8) 输出 (OUTPUT) 旋钮控制输出端从 -∞ 到 +10 分贝范围之内的电平。
如果旋钮朝左打到底的话, 输出端没有声音, 旋钮越朝右转的话,
输出端的电平会越高。
(9) 前置功放模式 （PREAMP MODE） 选择按钮给您提供各种不同的
前置功放设置。 有以下几种分类: WARM, WARM-LIMITER, LIMITER
和 NEUTRAL:
9TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
WARM.(顺时针放向，.从.9.点钟开始):
您可以使用这些预置, 如果您想给您的音频信号加入模拟信号特有的
那种暖色。
• KEYB: 种各样的电子键盘乐器
• E-GTR: 电子吉他
• VOCAL: 人声和歌声
• VALVE: 模拟信号特有的暖色音色
WARM + LIMITER.(顺时针方向，.从.12.点钟开始):
在音量很大的时候, 或者有很多峰尖出现的情况下, 您可以使用这些
预置。 在直接用麦克风对乐器 （如： 鼓） 拾音时, 使用这些预置, 可给音
色添加暖色。
• MULTI: 有不同的使用场合
• VOCAL: 人声和歌声
• A-GTR: 原声吉他
• PIANO: 立式钢琴或三角钢琴
Limiter.(顺时针方向，.从.3.点钟开始):
如果您想使用限幅器功能的话, 您可以使用这些预置。 使用这些预
置时, 没有电子管的音色。
• BASS: 贝司吉他
• A-GTR: 原声吉他
• PERC: 打击乐器
• LIMIT: 中性限幅器设置
10 TUBE ULTRAGAIN MIC200 使用说明书
NEUTRAL.(顺时针方向，.从.6.点钟开始):
自然音色重播, 不使用限幅器, 也不需要电子管音色时, 最好使用这些
预置。
• NEUTRAL: 自然音色
• VOCAL: 改进人声 / 歌声
• GUITAR: 改进吉他和吉他功放的音色
• BASS: 改进电子吉他的音色
◊ 这些预置无法涵盖所有的使用场合，.请您对不同的预置进行使用，.
直到您能找到适合您的最佳音色。.请将这些预置看作是您所需
要的音色的起点。
2.2 背面
(12)
(11)
(10)
图 2.2: MIC200 的背面
(10) MIC200 的平衡式 6.3 毫米立体声插口, 您能在此连接电子吉他。
这一插口与卡侬插口平行相连。
平衡式卡侬输入端最好能与麦克风连接。
◊ 与输出端不一样，.MIC200.的输入端不能被同时使用！
11TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
(11) 这是 MIC200 的平衡式卡侬输出端。 可以用来与您的调音台, 多轨
录音设备或者功放设备连接。
平衡式 6.3 毫米的输出端也可以用来连接调音台, 多轨录音设备或
者功放设备。
(12) 在这个电源插座上, 请插上随货一起供应的的电源插头。 在电源
插口旁边, 有拉力释放夹子, 可预防电线的脱落。
产品的序号在产品的底部。
3. 连线举例
MIC200 可以被在众多的场合种使用, 其灵活性一定会让您感到相当
惊讶。 下面我们向您举一些例子。
3.1 在现场演出场合中，.提高歌声和乐器的音色
如果在调音台输入端接上 MIC200, 那么音色会变得温暖通透。 如果使
用限幅器预置的话, 可以有效地避免失真现象。
XLR-input XLR-output Microphone input
INPUT OUTPUT

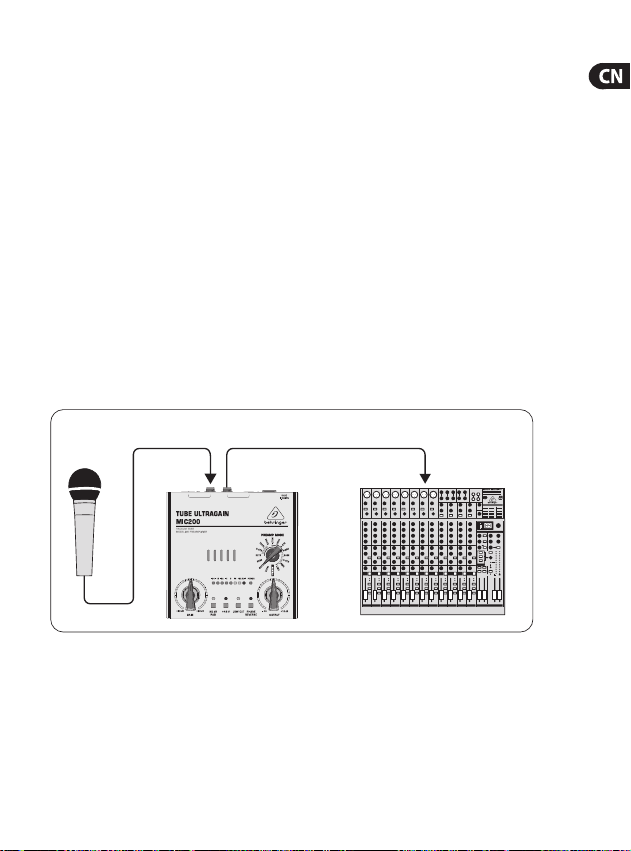

图 3.1: 典型的现场使用连线方式
12 TUBE ULTRAGAIN MIC200 使用说明书
3.2 “直接到达硬碟”.--.录音棚或家庭录音使用
进行硬盘录音时, 音色往往缺乏那种自然的生动性: 声音听起来非常疲
软单调。 另外, 硬盘录音设备的麦克风前置功放器的质量一般来说都
很差。 MIC200 完全能弥补这些缺点和不足。
¼" TRS outputXLR input
INPUT OUTPUT
图 3.2: MIC200 与您电脑的声卡连接
13TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
3.3 作为直接注入盒使用
您的 MIC200 也能被当作直接注入盒使用。 比如: 非平衡式原声吉他
信号很容易产生噪音, 如果您使用 MIC200 的话, 您便能避免噪声和
干扰。 您得到的是平衡式无噪音音频信号。
¼" TRS
input
Insert
¼" TRS output
XLR output
Microphone input
INPUT OUTPUT

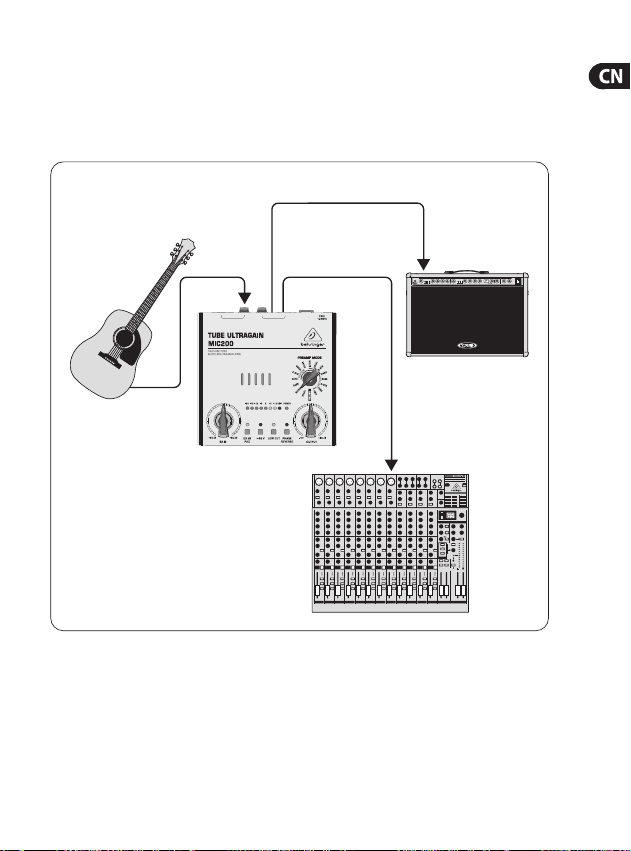

图 3.3: 作为直接注入盒的 MIC200
14 TUBE ULTRAGAIN MIC200 使用说明书
4. 音频连接
output
For unbalanced use,
pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图 4.1: 卡侬接插件
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
图 4.2: 6.3 毫米插头
15TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
图 4.3: 6.3 毫米立体声插头
16 TUBE ULTRAGAIN MIC200 使用说明书
5. 技术参数
Audio Inputs
XLR Input
Connector balanced / unbalanced
Type transformerless, DC-decoupledinput
Impedance approx. 2kΩ
Max. input level +7dBu / -20 dB with pad
¼" TRS Input
Connector balanced / unbalanced
Type transformerless, DC-decoupledinput
Impedance approx. 1MΩ
Max. input level +16dBu / -20 dB with pad
E.I.N.
1
(20Hz - 20kHz)
@ 0Ω source resistance -125.5dBu / -128.5dBu A-weighted
@ 150Ω source resistance -124dBu / -126.8dBu A-weighted
@ 600Ω source resistance -120dBu / -122.7dBu A-weighted
Audio Outputs
Connectors XLR connector + ¼" TRS jack balanced / unbalanced
Type transformerless, DC-decoupledoutput
Impedance approx. 700Ω balanced, approx.350Ω unbalanced
Max. output level approx. +26dBu @ 100kΩ
17TUBE ULTRAGAIN MIC200 使用说明书 TUBE ULTRAGAIN MIC200 使用说明书
System Data
Signal-to-noise ratio 90dB A-weighted @ -28dBu inputlevel
Frequency Response
Mic input <10Hz to 47kHz (±3dB)
Line input <10Hz to 55kHz (±3dB)
Function Controls
GAIN variable (+26dB to +60dB)
OUTPUT variable (-∞ to +10dB)
Preamp mode control selection of various preamp settings for microphone
andinstruments
Function Switches
20 dB PAD level attenuation (20dB)
+48 V activates the phantom power
LOW CUT High pass lter (cut-ofrequency90Hz)
PHASE REVERSE Phase reverse (180°)
Indicators
Input Level 8-segment LED meter:
-24, -18, -12, -6, 0, +6, +12, Clip
Power LED indicates operation
18 TUBE ULTRAGAIN MIC200 使用说明书
Power Supply
Mains Voltage
USA/Canada 120V~, 60Hz
Europe/U.K./Australia 230V~, 50Hz
China 220V~, 50Hz
Korea 220V~, 60Hz
Japan 100V~, 50 / 60Hz
Mains connector external power supply 9V~ / 1300mA
Physical / Weight
Dimensions (H x W x D) approx. 64x 135x 135mm (2.5 x 5.3 x 5.3")
Weight (without power supply) approx. 1.0kg
1
Equivalent Input Noise
BEHRINGER is constantly striving to maintain the highest professional standards. As a result of these efforts,
modifications may be made from time to time to existing products without prior notice. Specifications and appearance
may differ from those listed or illustrated.
