ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
70084-E50 REV A 04/20
802300

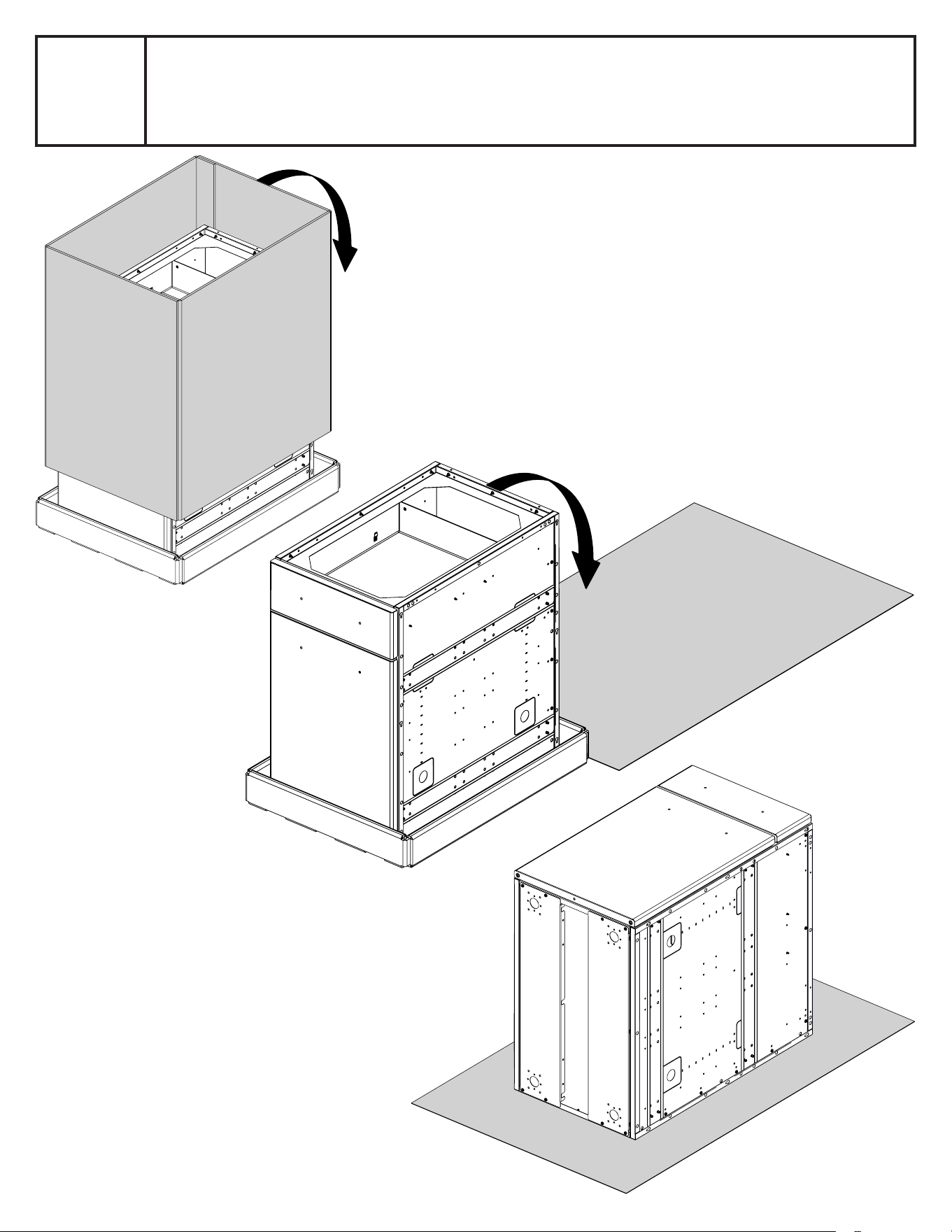

1
2
(16)
3

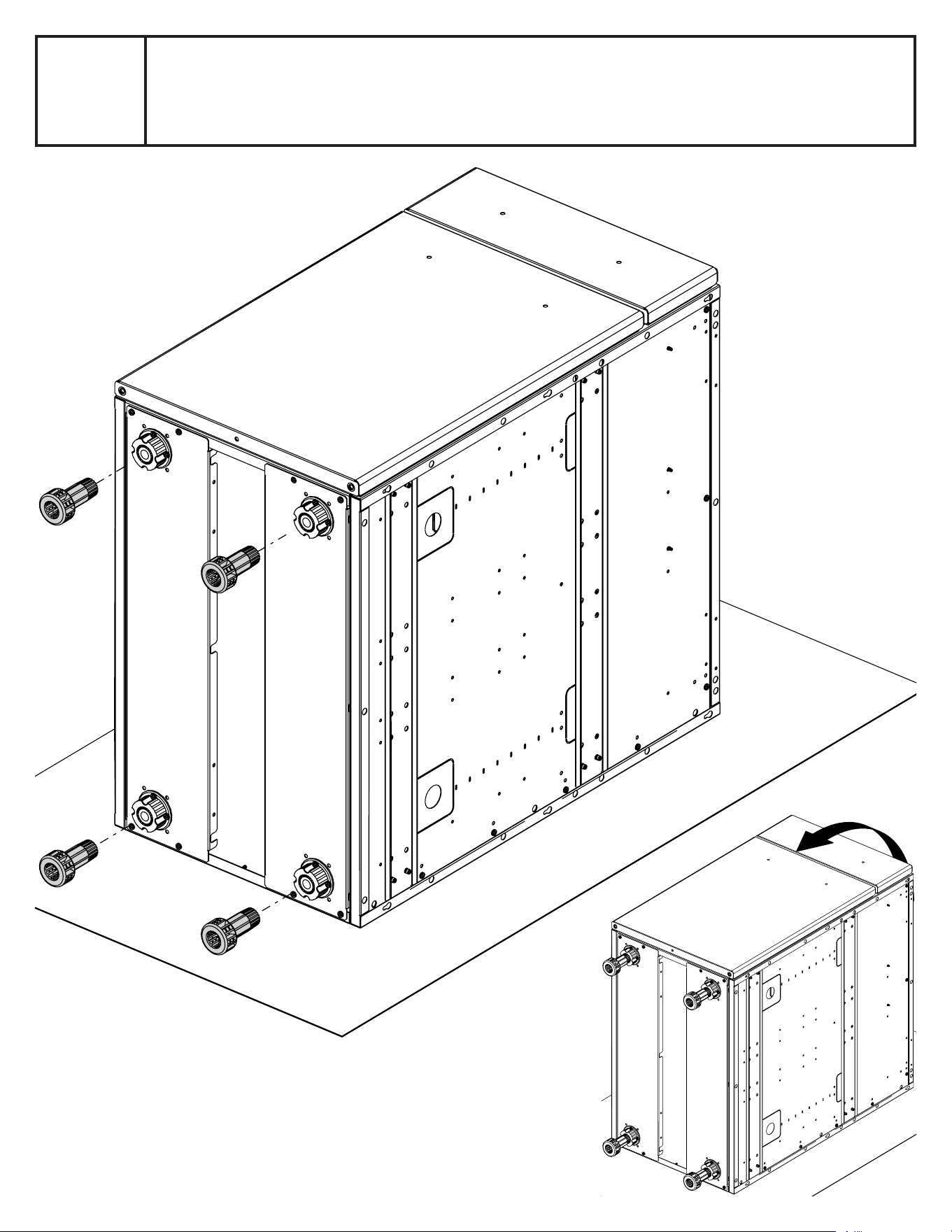

4
(4)

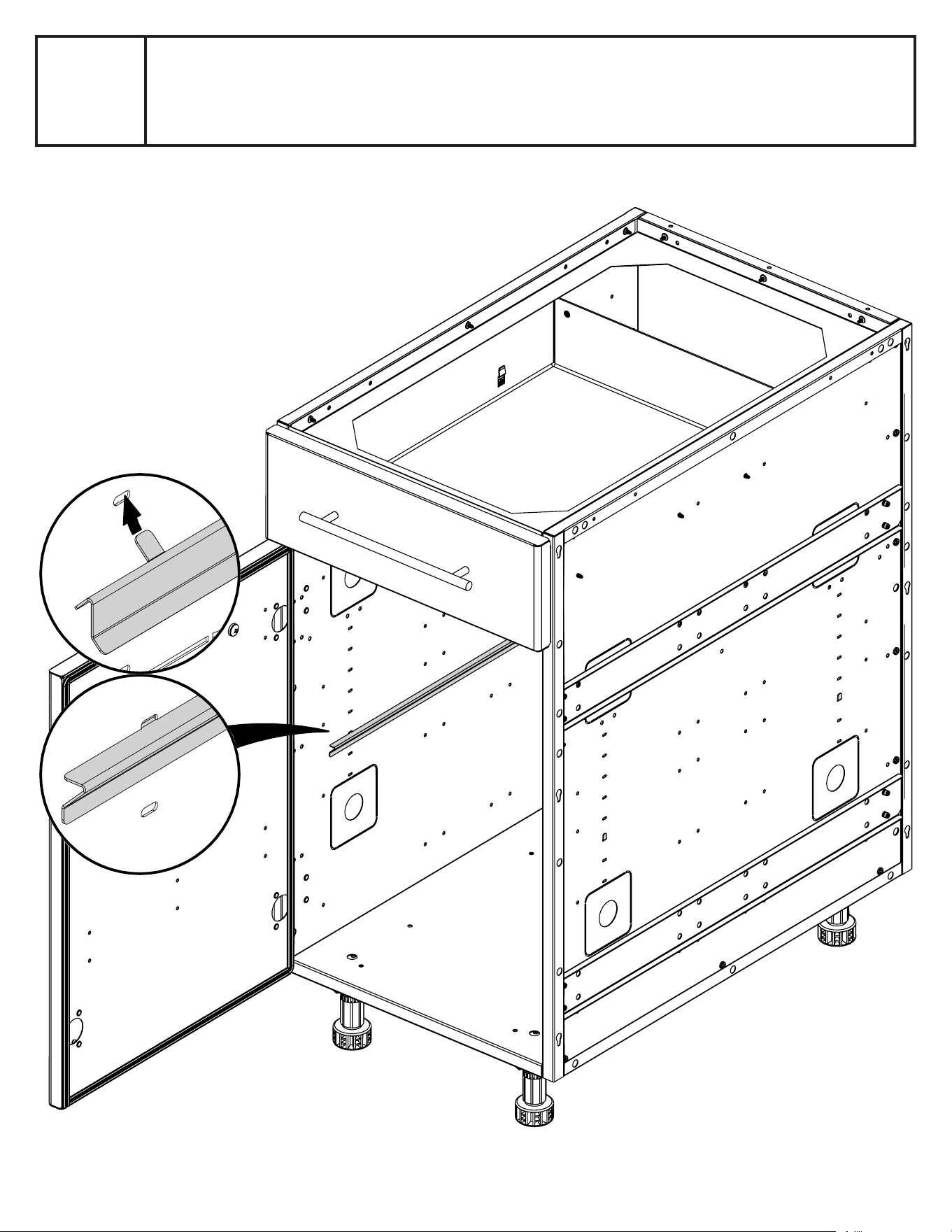

5
6
7

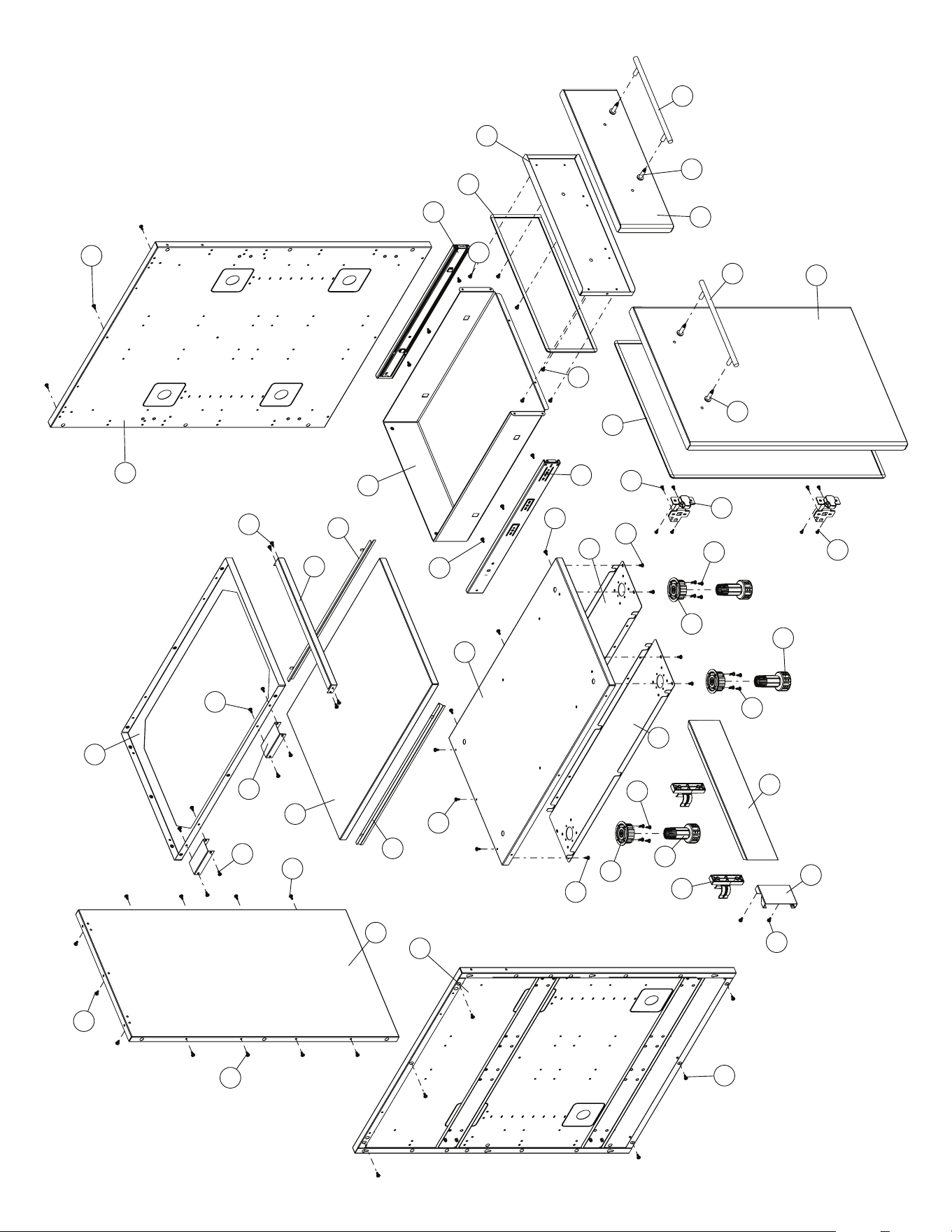

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 802300
1 71289-183R SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2
3 71281-103 REAR PANEL PANNEAU - ARRIÈRE PANEL - POSTERIOR 1
7 71091-103 BASE
TABLETTE INFERIEURE BASE 1
8 71031-103 DRAWER SUPPORT SUPPORT SOPORTE 1
9 71011-103 UPPER BRACE SUPPORT SUPÉRIEUR SUPPORT SUPÉRIEUR 1
11 71639-103
CASTOR BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA
2

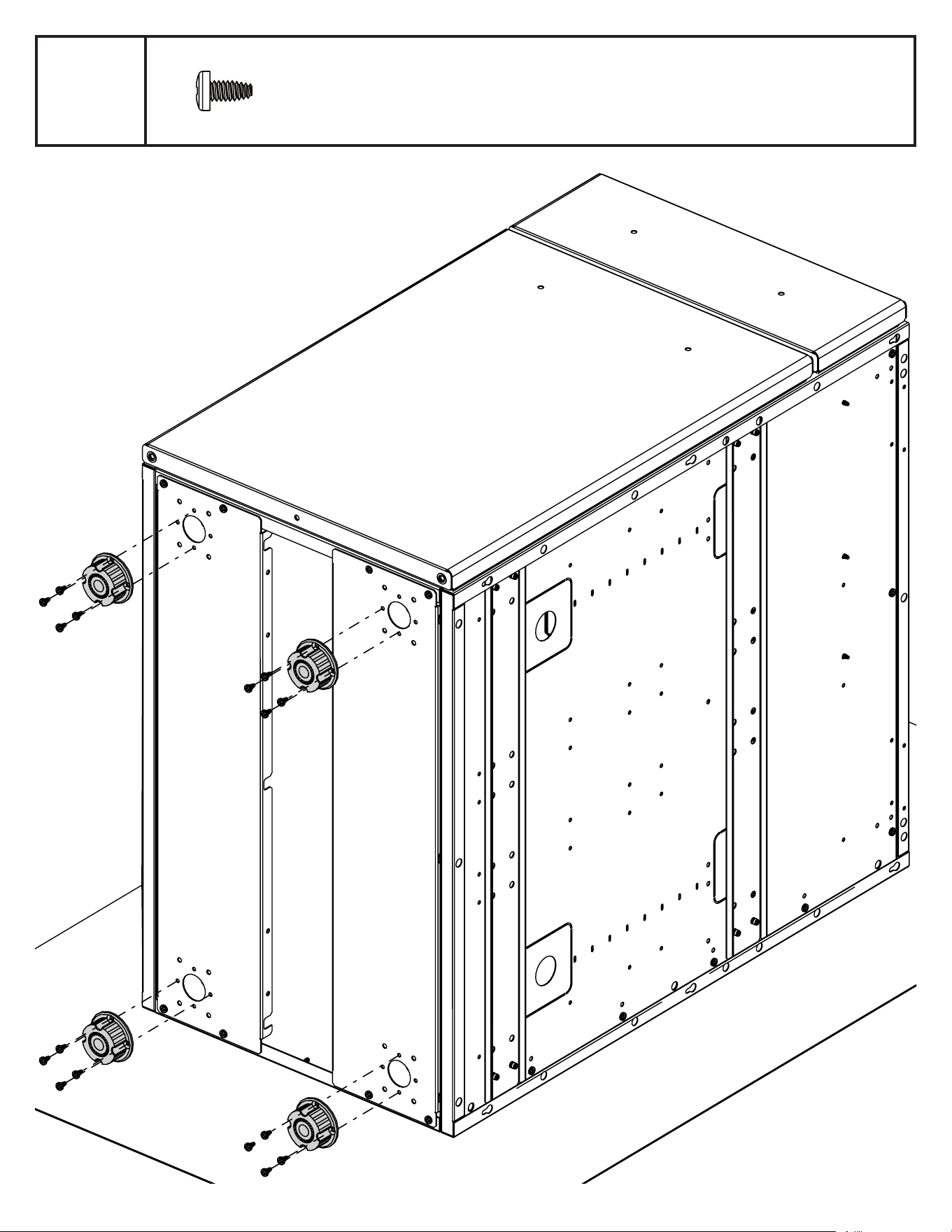

12 71039-078 LEVELER BRACKET
TÊTE DE NIVELEUR À VISSER
CABEZA PARA NIVELADOR 4
13 71099-078 LEVELER LEG
NIVELEUR DE CAISSON NIVELADOR 4
14 Y-99103 DRAWER SLIDE GLISSIÈRE DE TIROIR
SOPORTE - CAJÓN
2

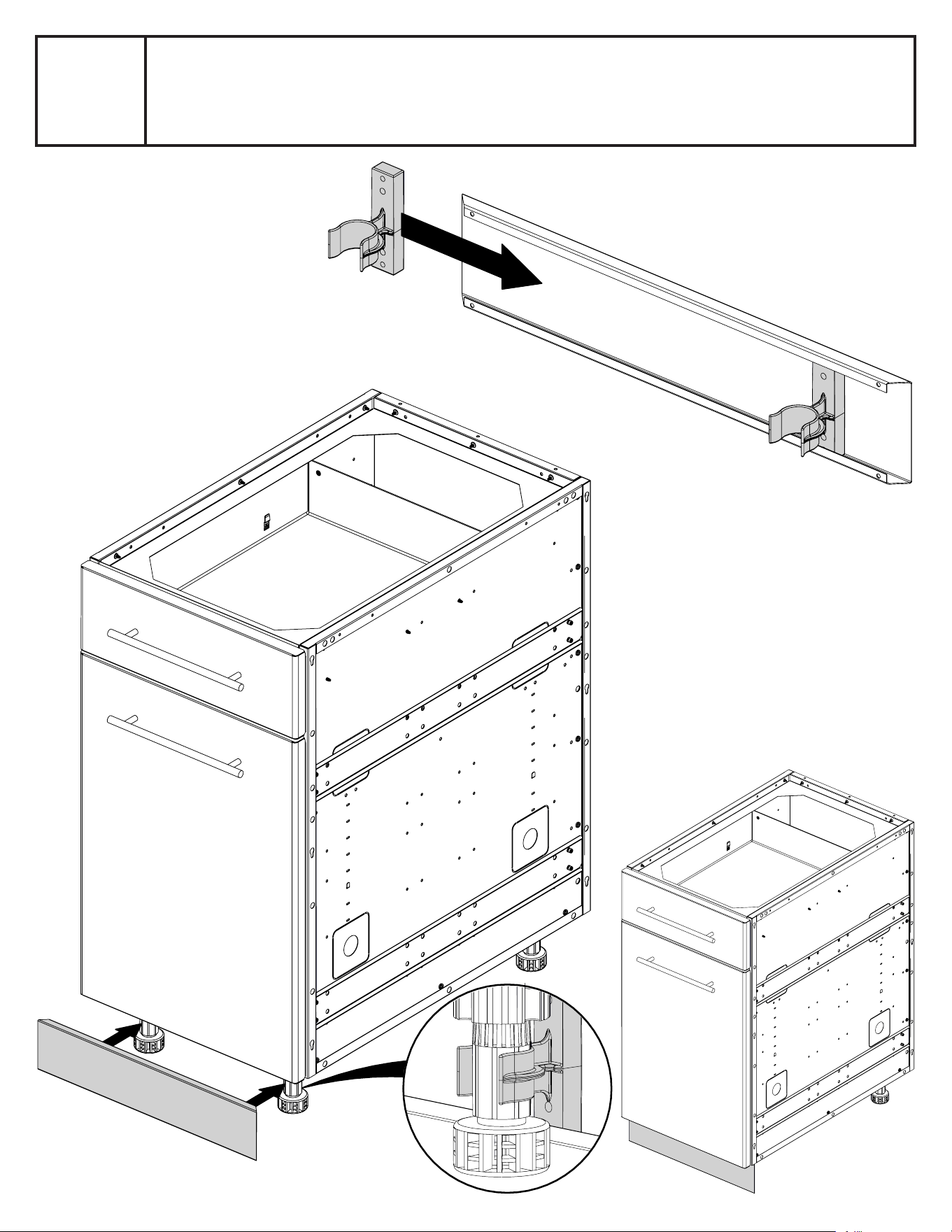

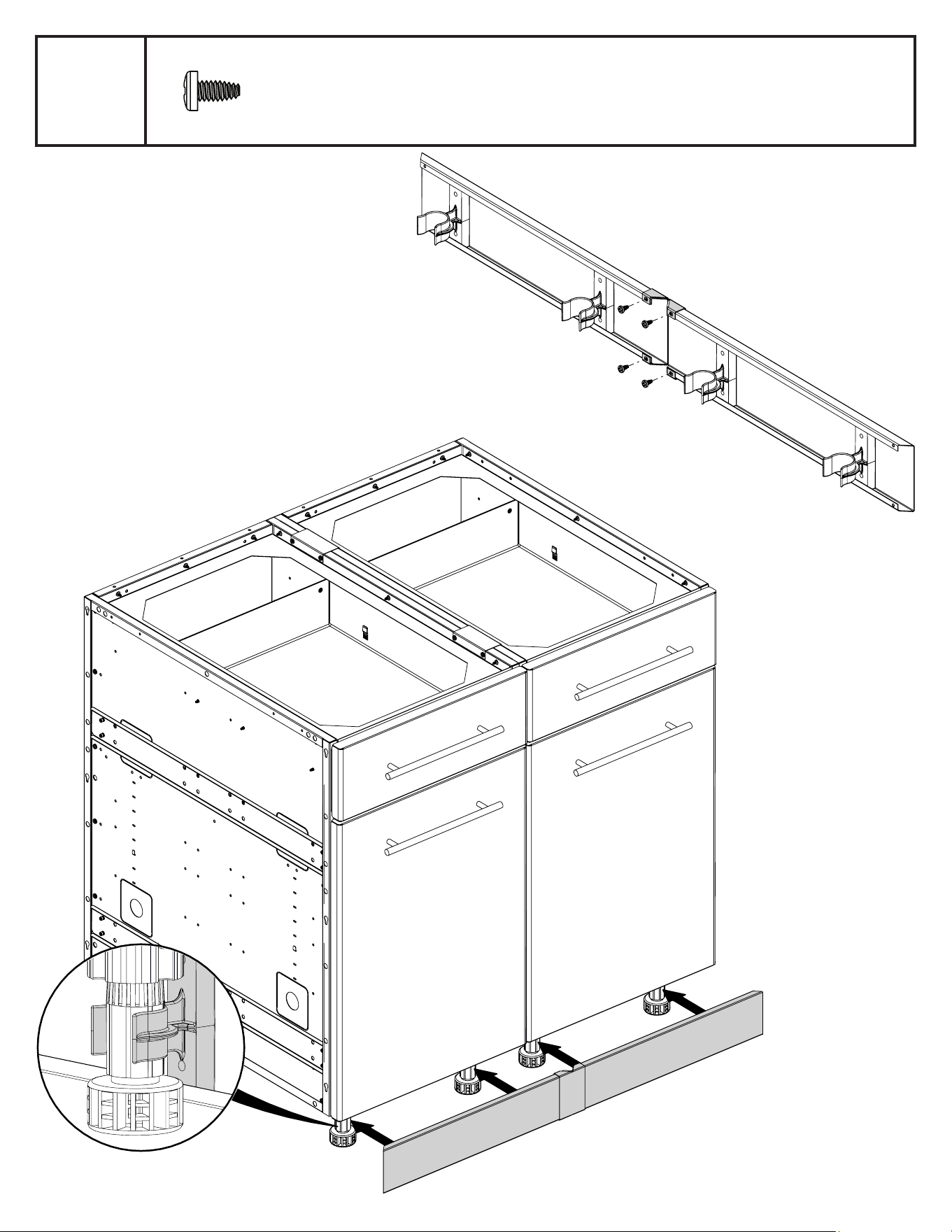

17 71039-108 KICK PLATE LEG CLIP
ATTACHE POUR COUP-DE-PIED GRAPA PARA NIVELADOR 2
18 71503-003
KICK PLATE
PLAQUE COUP-DE-PIED RODAPIÉS 1
19 71530-163 KICK PLATE BRACKET
SUPPORT POUR PLAQUE COUP-DE-PIED BASE PARA GRAPA
1
20 73039-903 SHELF BRACKET
SUPPORT POUR TABLETTE SOPORTE PARA ESTANTE
2

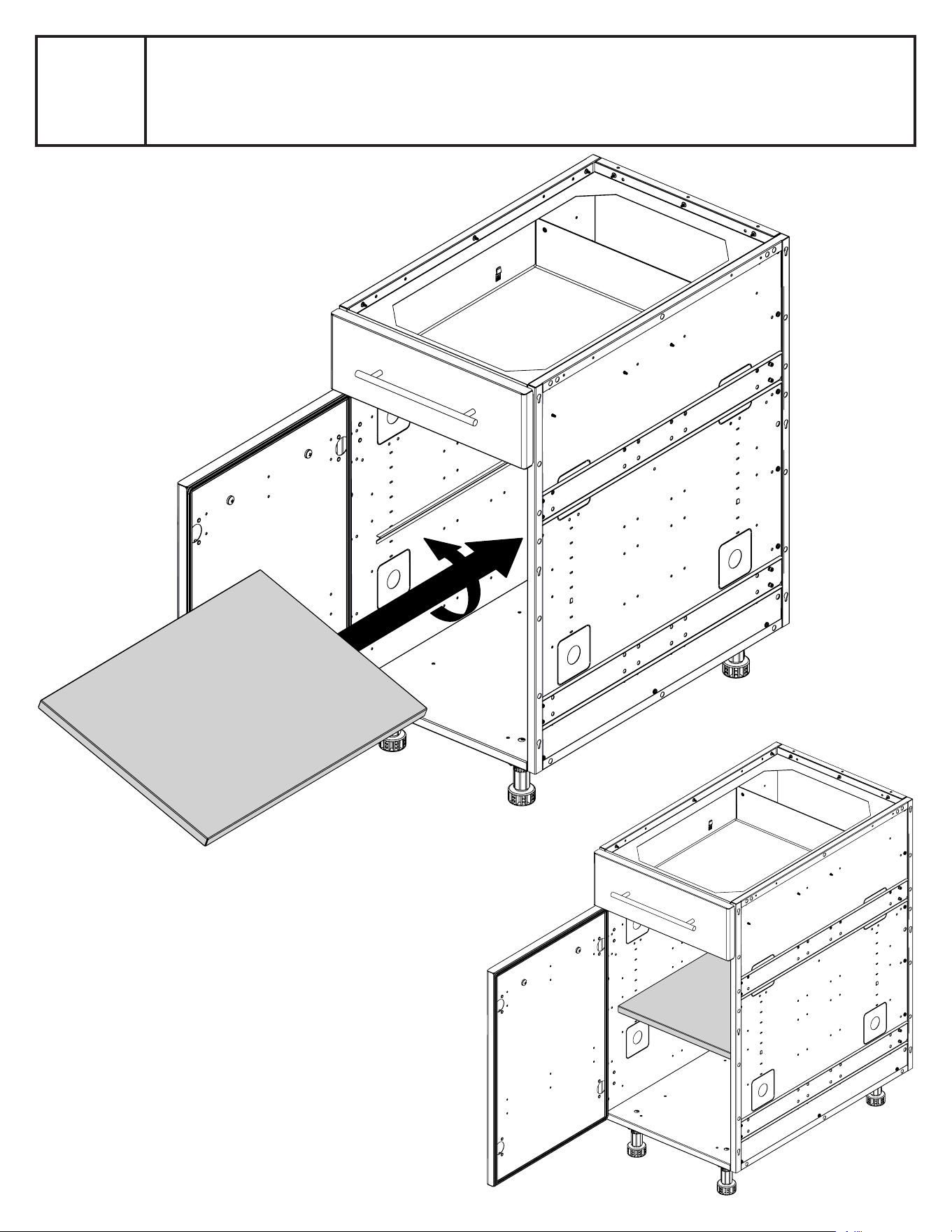

21 73001-173 SHELF PLANCHETTE LATERALE
ESTANTE
1
22 77061-113R DRAWER TIROIR CAJÓN 1
23 71049-901
DOOR GASKET JOINT DE PORTE SELLO DE PUERTA
1
24 71049-902 DRAWER GASKET JOINT DE TIROIR SELLO DE CAJÓN
1
25 77261-213 DRAWER INNER PANEL PANNEAU INTÉRIEUR DE TIROIR
PANEL INTERIOR CAJÓN
1
26 77361-213
DRAWER OUTER PANEL PANNEAU EXTÉRIEUR DU TIROIR
PANEL DE CAJÓN EXTERIOR 1
27 76100-933A HANDLE POIGNEE MANGO 2
28 71071-203A
DOOR ASSEMBLY PORTE PUERTA 1

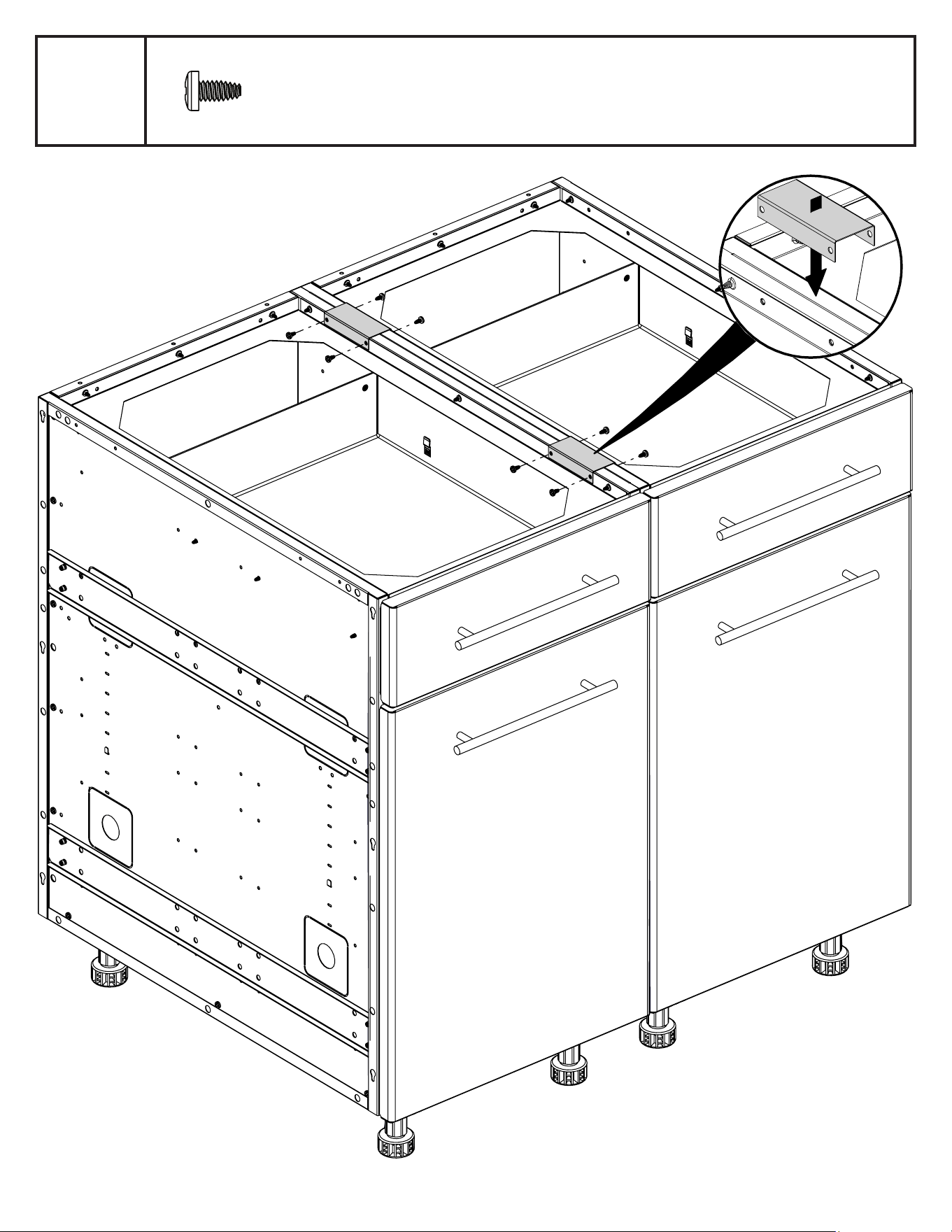

30 76039-103 CABINET CLAMP PINCE DE CABINET ALICATES PARA GABINETE 2

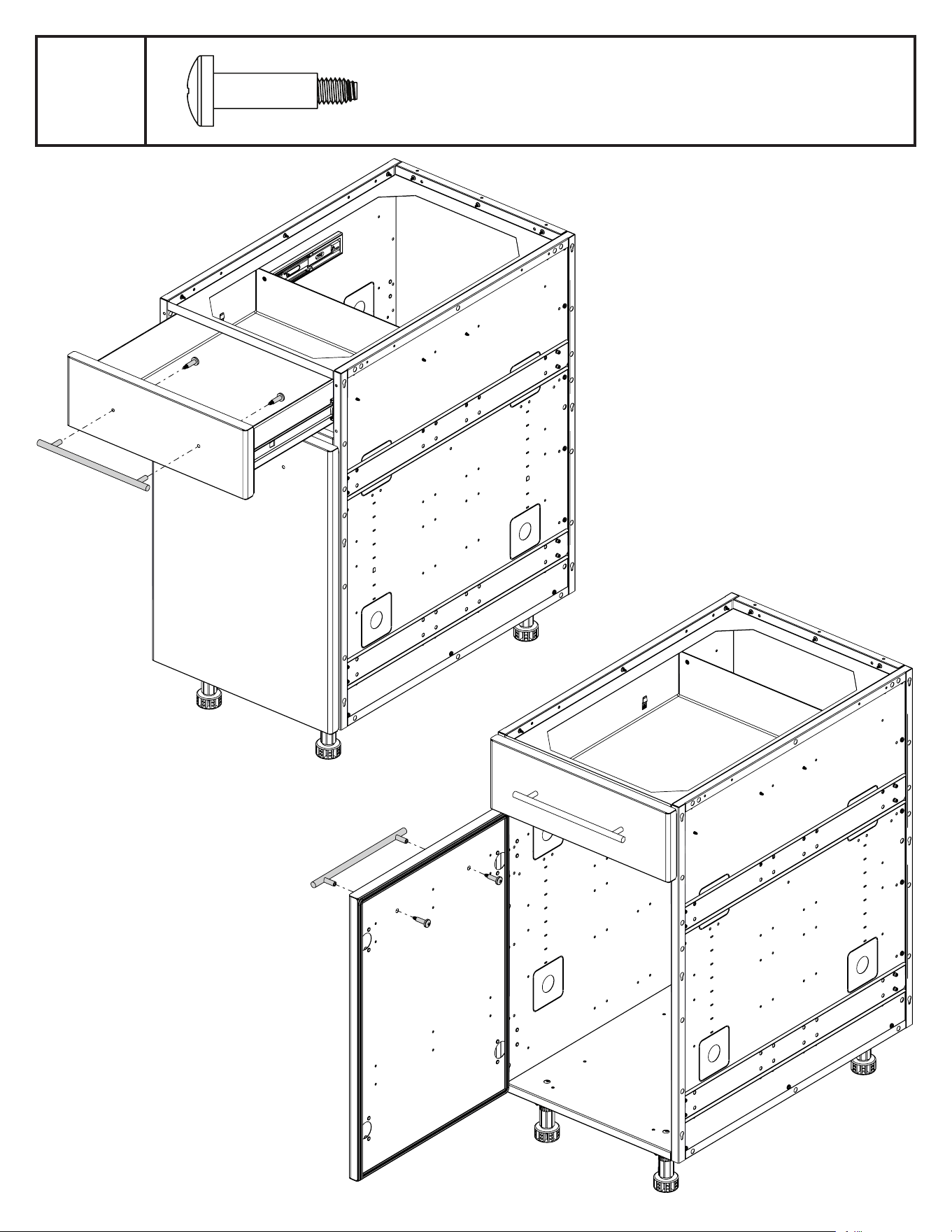

31 Y-11567 SCREW M8 SHOULDER VIS M8 TOURNILLO M8 4
32 Y-29304S SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TOURNILLO #10-24 X 3/8 78
33 S21127S SCREW #8-32 x 7/16 VIS #8-32 x 7/16 TOURNILLO #8-32 x 7/16 8
36 76079-90 DOOR HINGE CHARNIÈRE BISAGRA 2
32
3
1
32
13
32
32
32
32
12
32
7
32
32
11
12
32
13
32
11
32
21
20
9
20
32
8
32
32
17
18
30
33
32
28
22
19
33
14
36
23
1
32
32
31
27
32
24
14
25
26
31
27

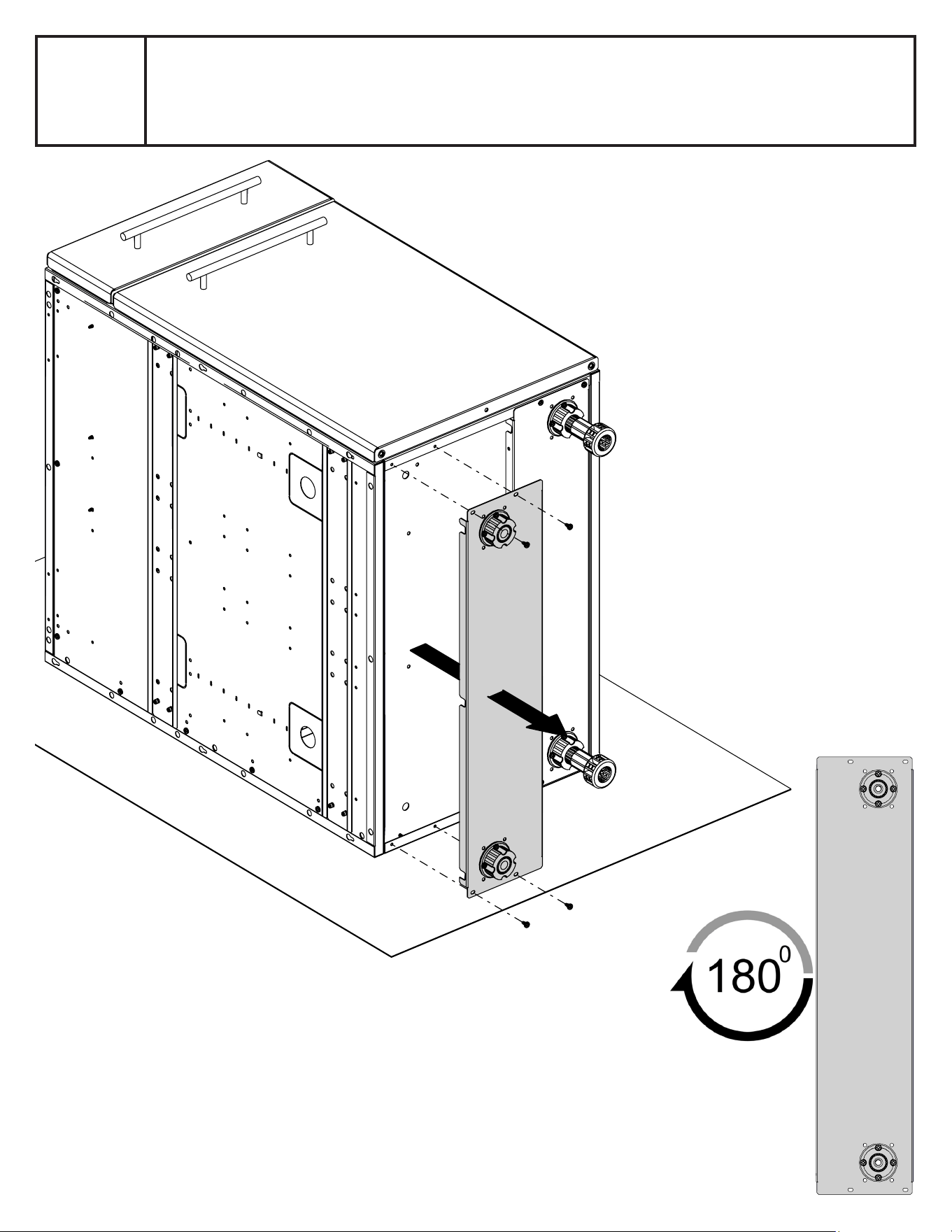

1
2

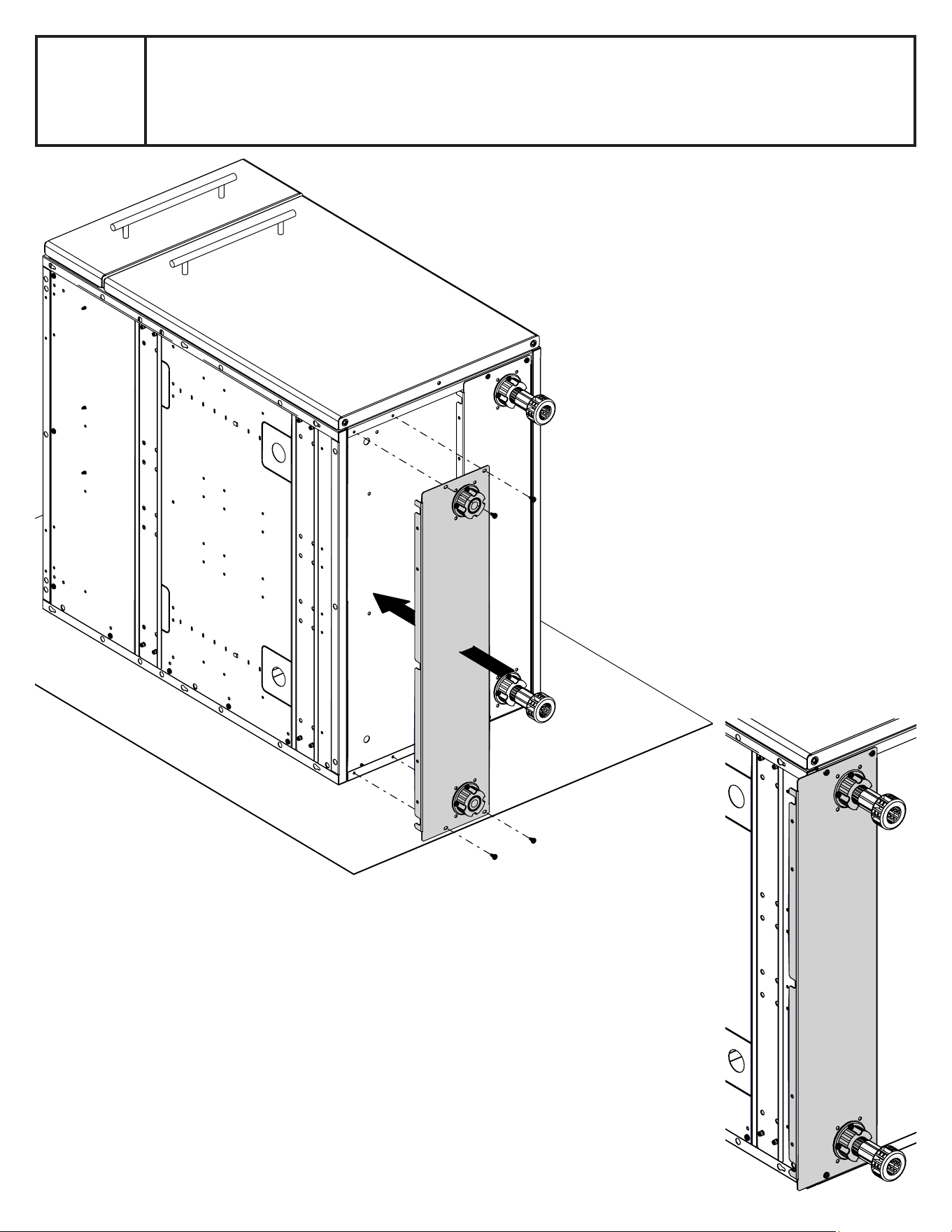

3
4
(8)

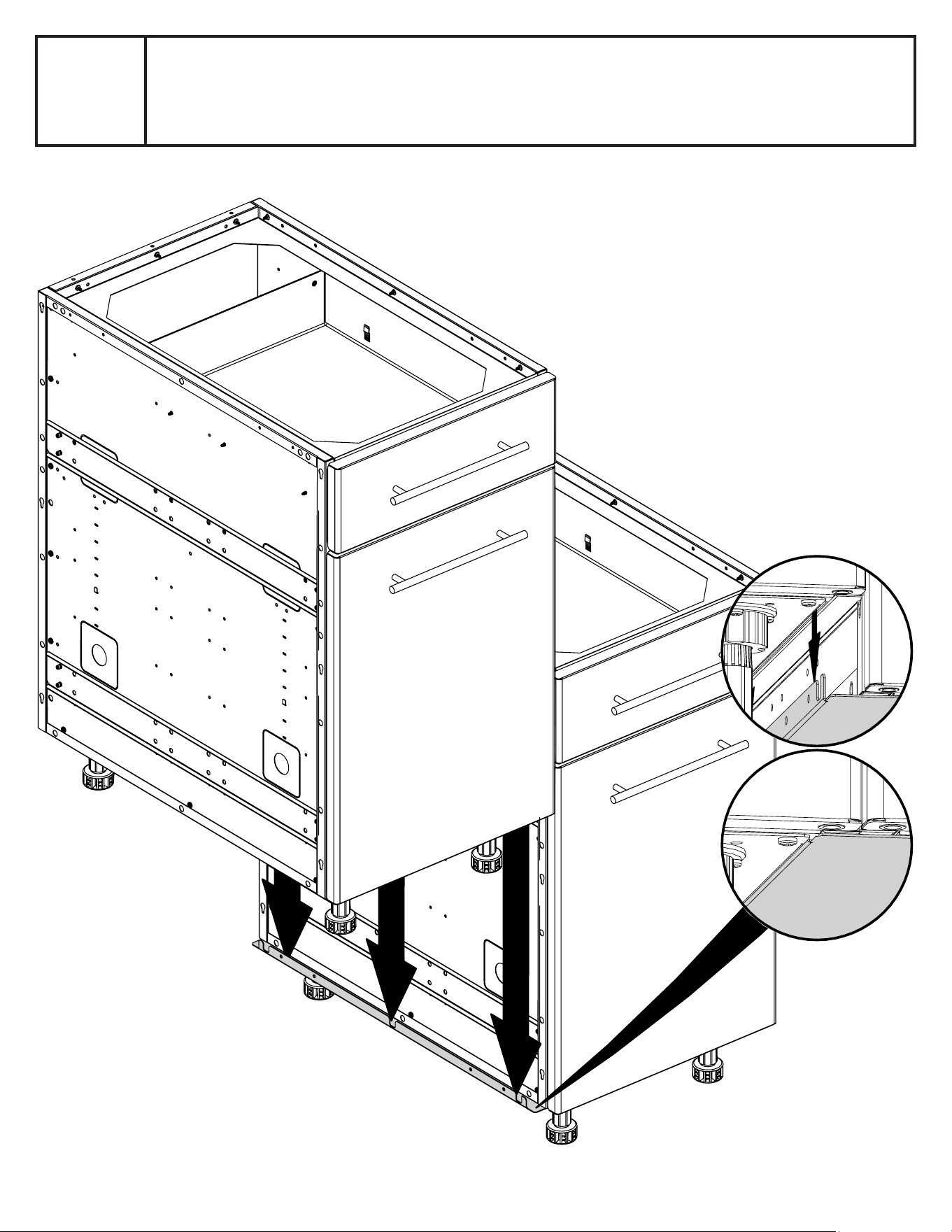

5
(4)
