ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
70084-E53 REV A 04/20
804200

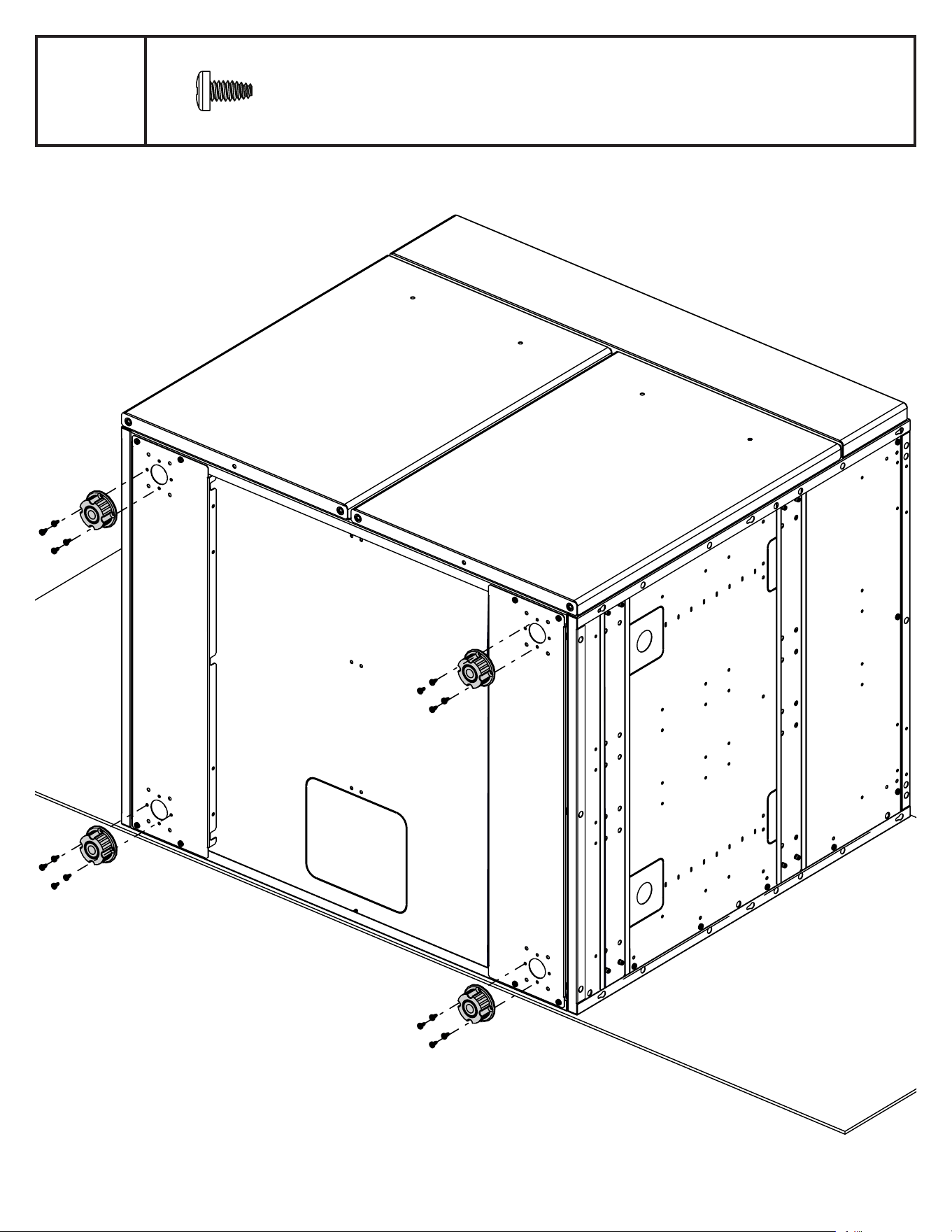

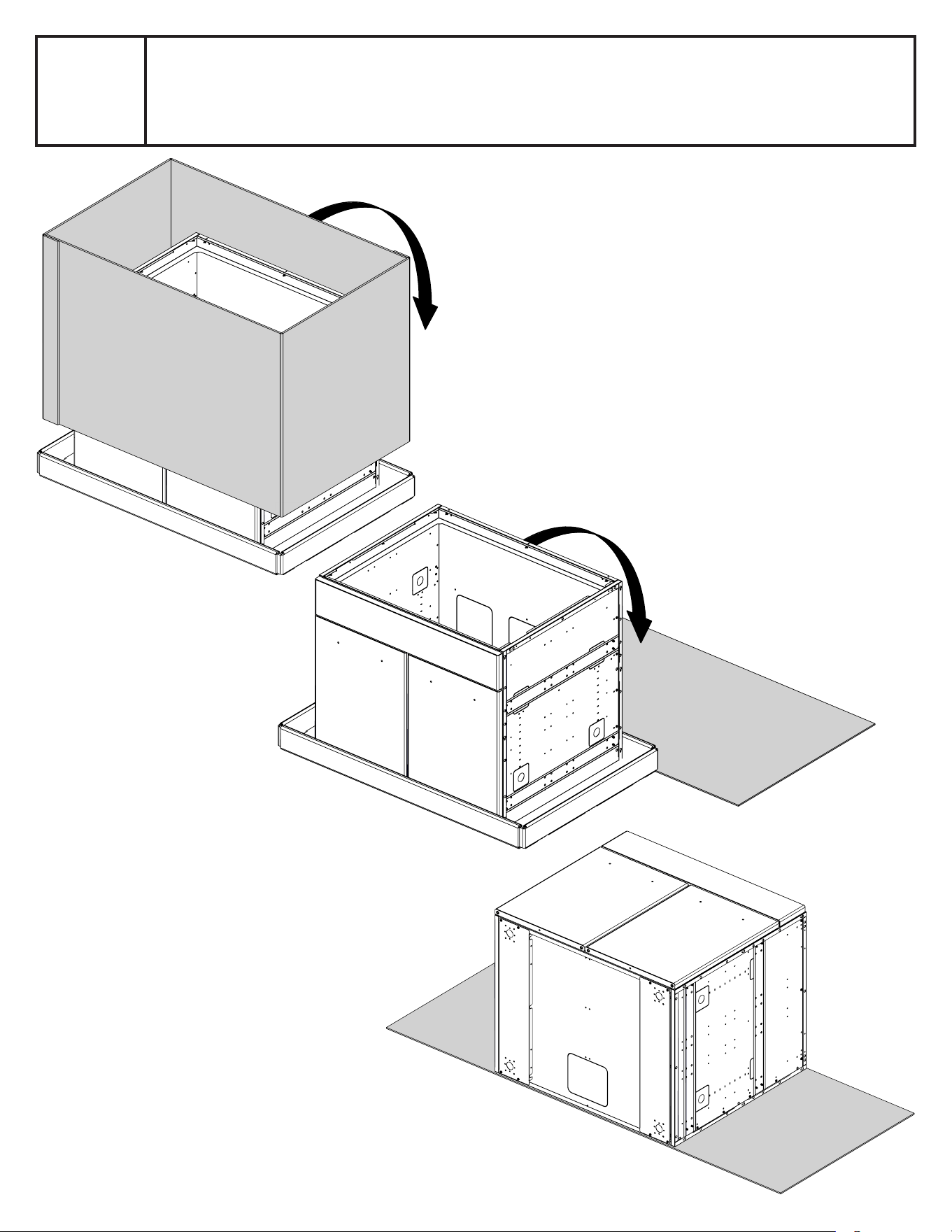

1
2
(16)

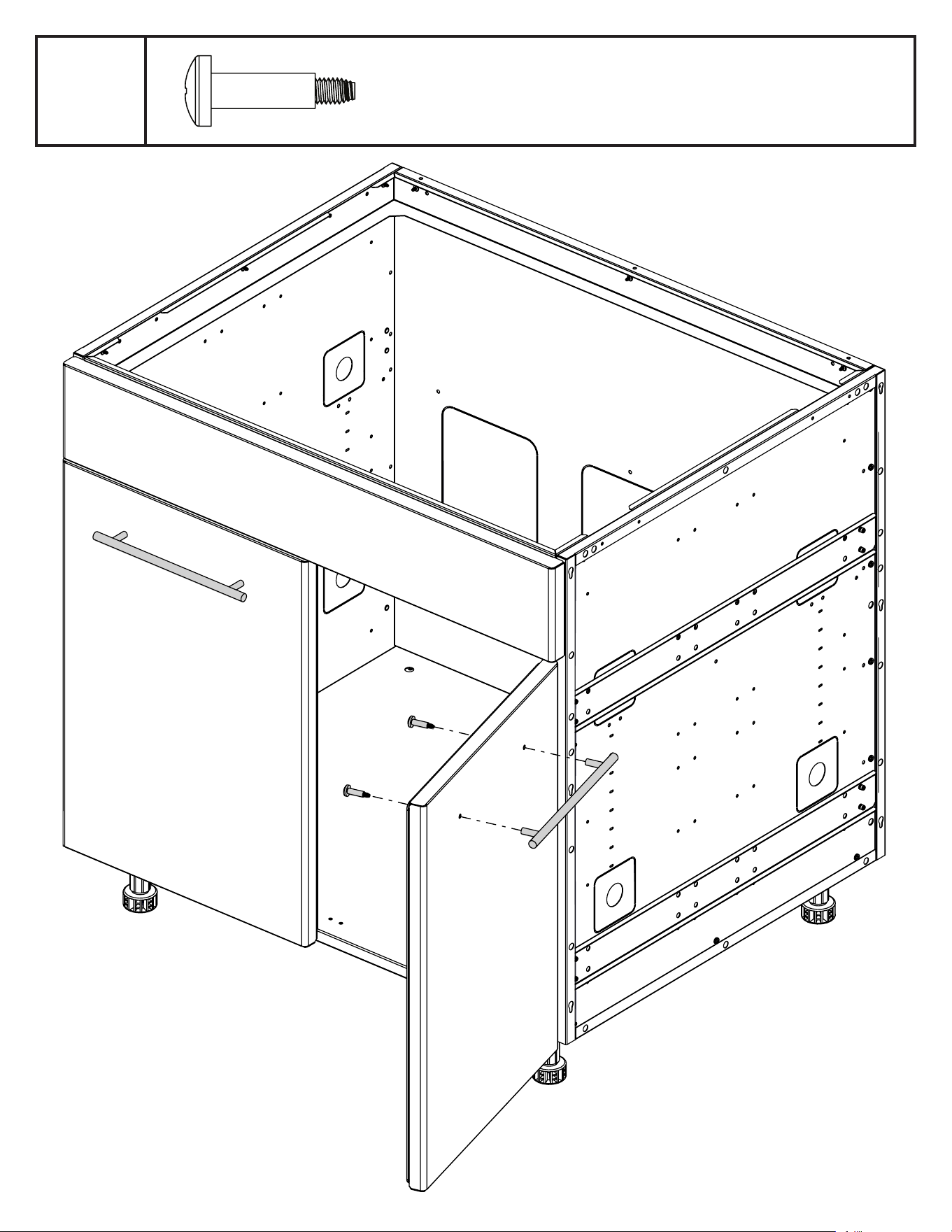

3
4
(4)
5

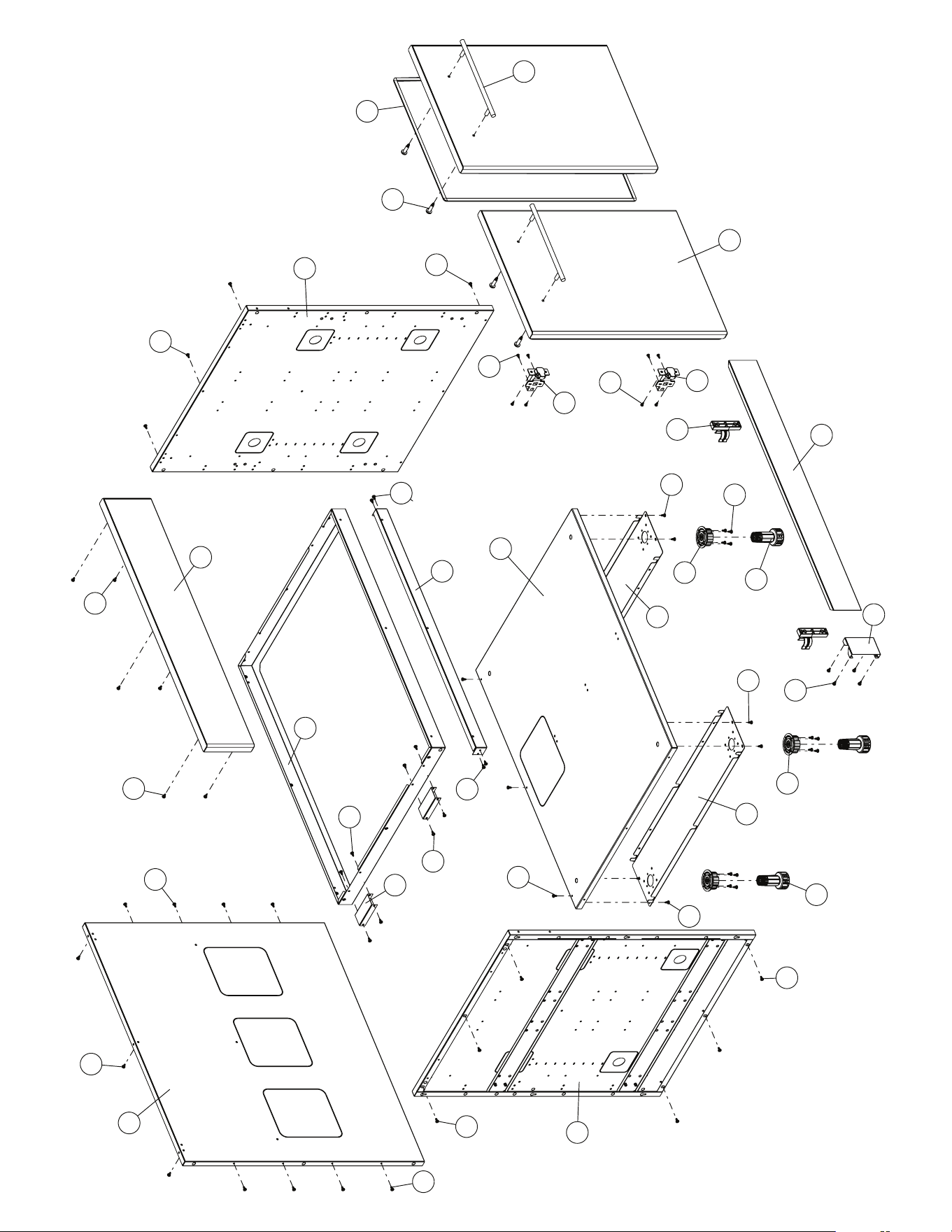

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 804200
1 71289-183R SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2
3 71282-103 REAR PANEL PANNEAU - ARRIÈRE PANEL - POSTERIOR 1
7 71092-103 BASE
TABLETTE INFERIEURE BASE 1
8 71032-103 DRAWER SUPPORT SUPPORT SOPORTE 1
9 71012-103 UPPER BRACE SUPPORT SUPÉRIEUR SUPPORT SUPÉRIEUR 1
11 71639-103
CASTOR BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA
2
12 71039-078 LEVELER BRACKET
TÊTE DE NIVELEUR À VISSER
CABEZA PARA NIVELADOR 4

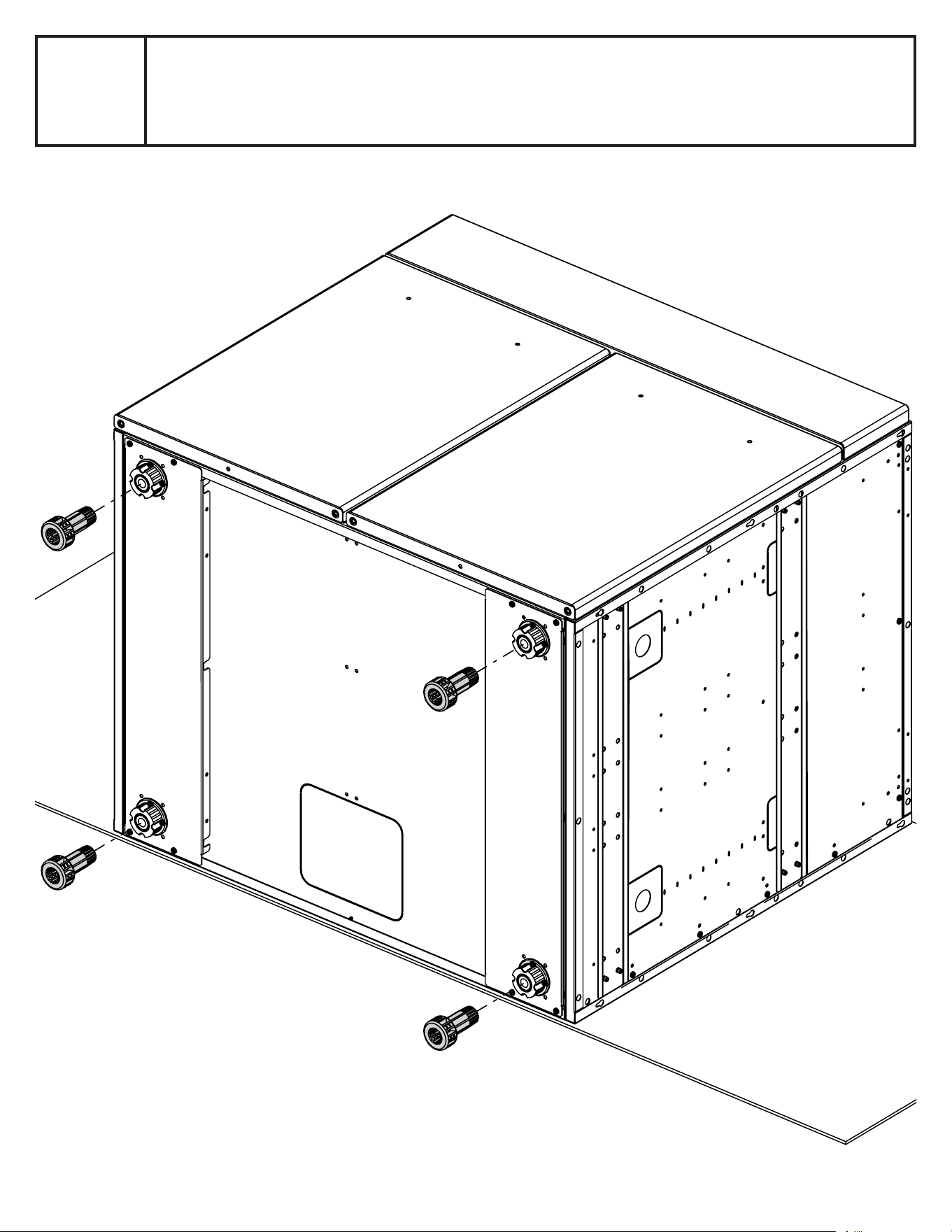

13 71099-078 LEVELER LEG
NIVELEUR DE CAISSON NIVELADOR 4
17 71039-108 KICK PLATE LEG CLIP
ATTACHE POUR COUP-DE-PIED
GRAPA PARA NIVELADOR 2

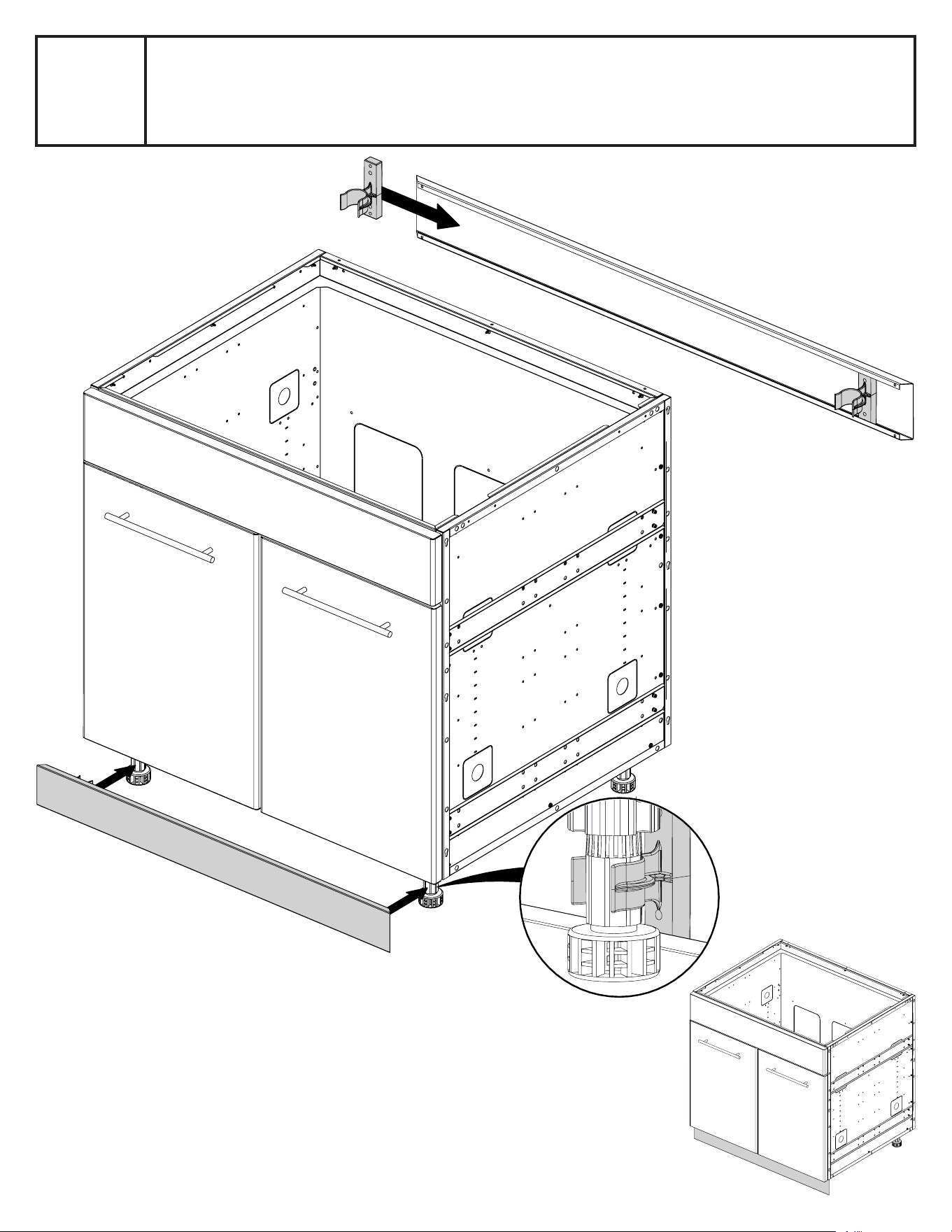

18 71509-003 KICK PLATE
PLAQUE COUP-DE-PIED RODAPIÉS 1
19 71530-163
KICK PLATE BRACKET
SUPPORT POUR PLAQUE COUP-DE-PIED BASE PARA GRAPA
1
23 71049-901 DOOR GASKET JOINT DE PORTE SELLO DE PUERTA
2
27 76100-933A HANDLE POIGNEE MANGO 2
28 77071-203A DOOR ASSEMBLY PORTE
PUERTA 2
29 71212-103 FRONT FACIA PANNEAU AVANT PANEL FRONTAL 1

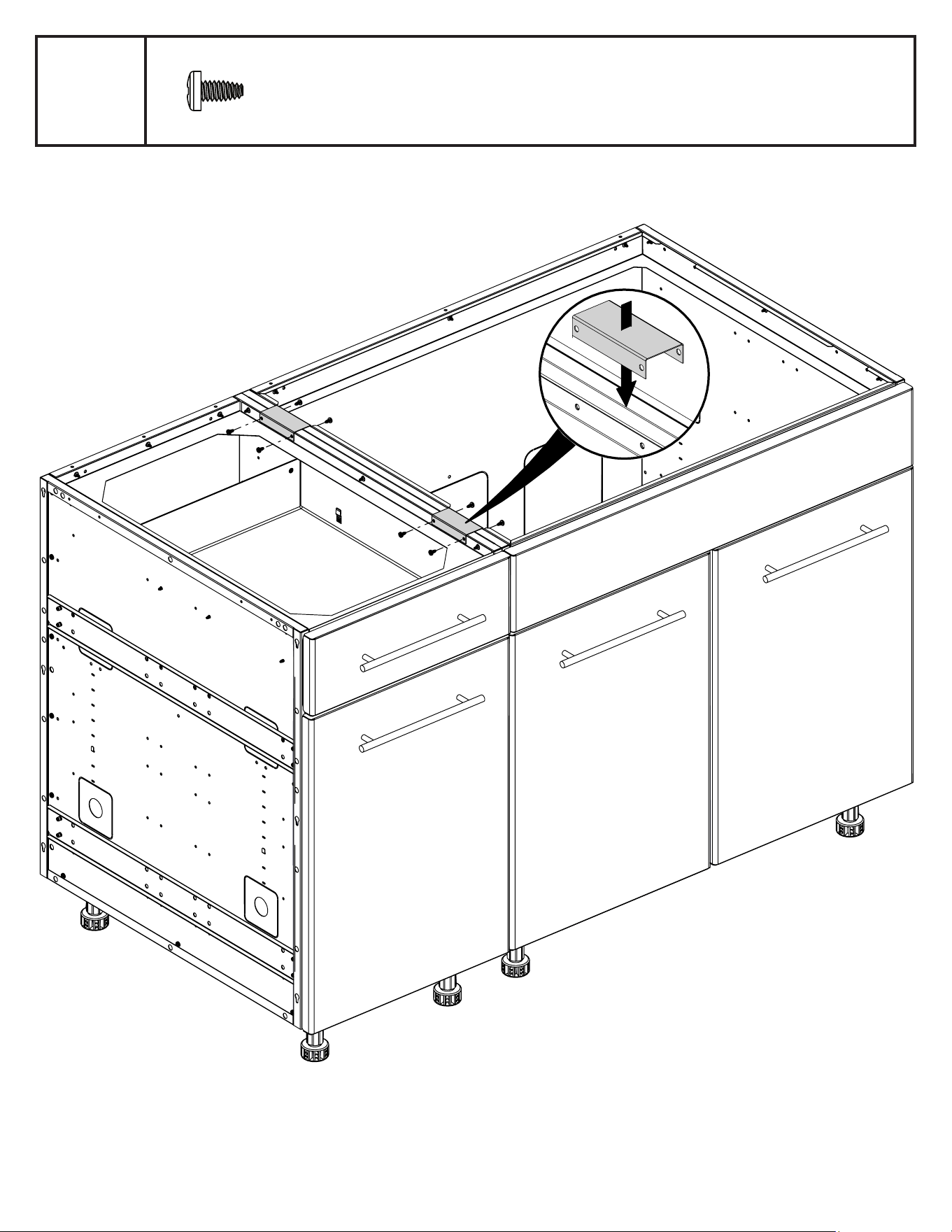

30 76039-103
CABINET CLAMP PINCE DE CABINET ALICATES PARA GABINETE 2
31 Y-11567 SCREW M8 SHOULDER VIS M8 TOURNILLO M8 4
32 Y-29304S SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TOURNILLO #10-24 X 3/8 72
33 S21127S
SCREW #8-32 x 7/16 VIS #8-32 x 7/16
TOURNILLO #8-32 x 7/16 16
36 76079-90 DOOR HINGE CHARNIÈRE BISAGRA 4
32
32
32
32
3
32
13
13
32
32
12
11
32
7
1
32
32
9
11
12
17
32
32
8
18
32
1
30
32
32
19
32
32
29
32
32
31
23
27
33
28
36
33
36

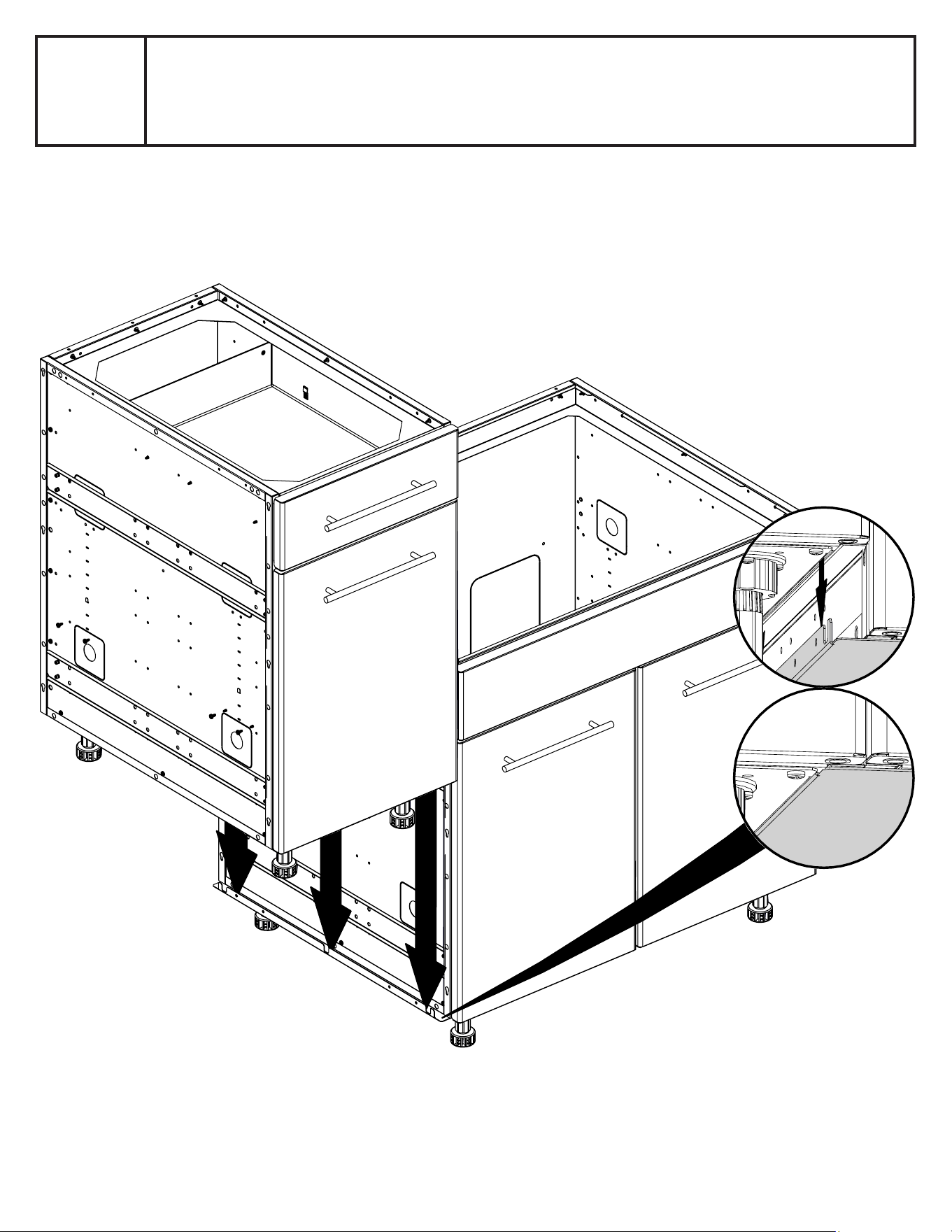

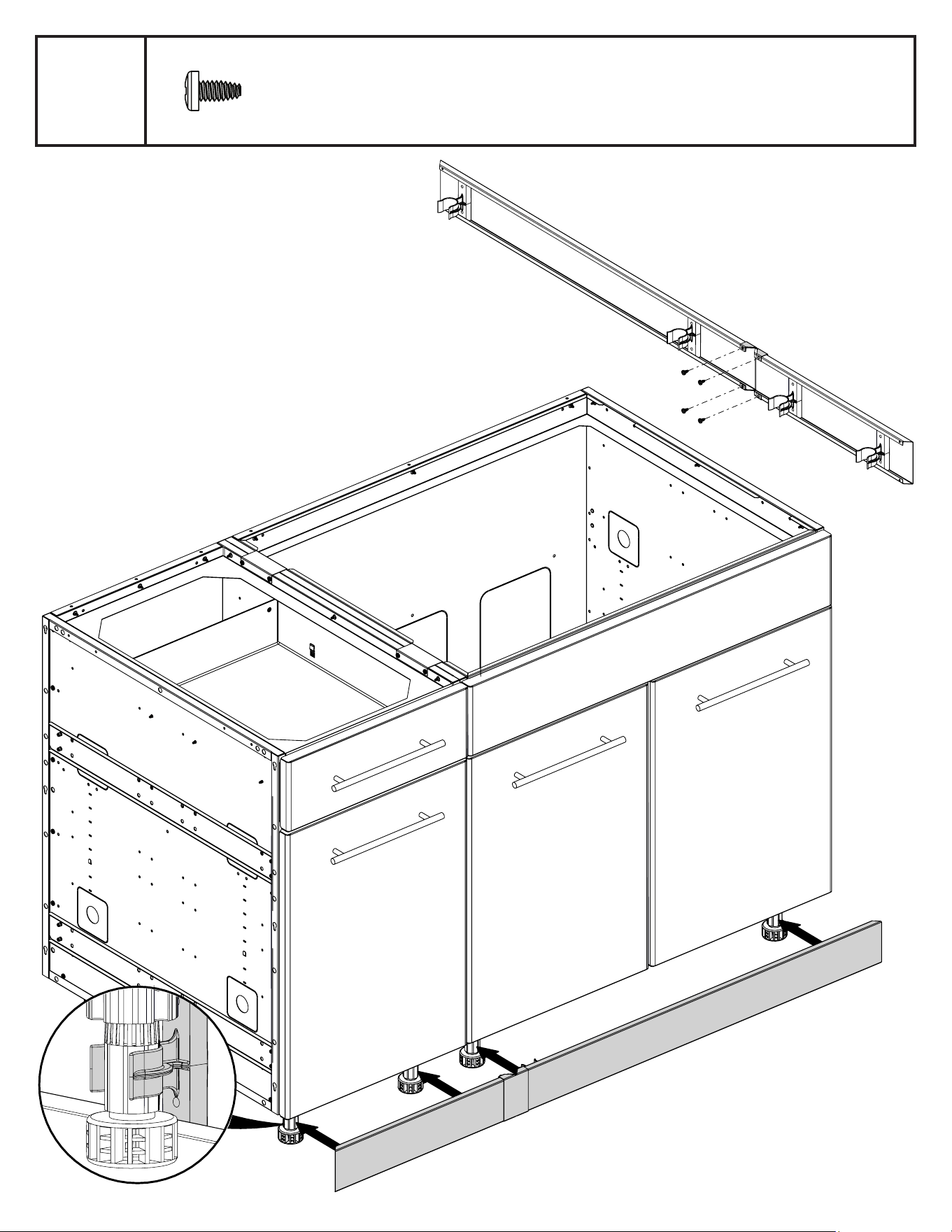

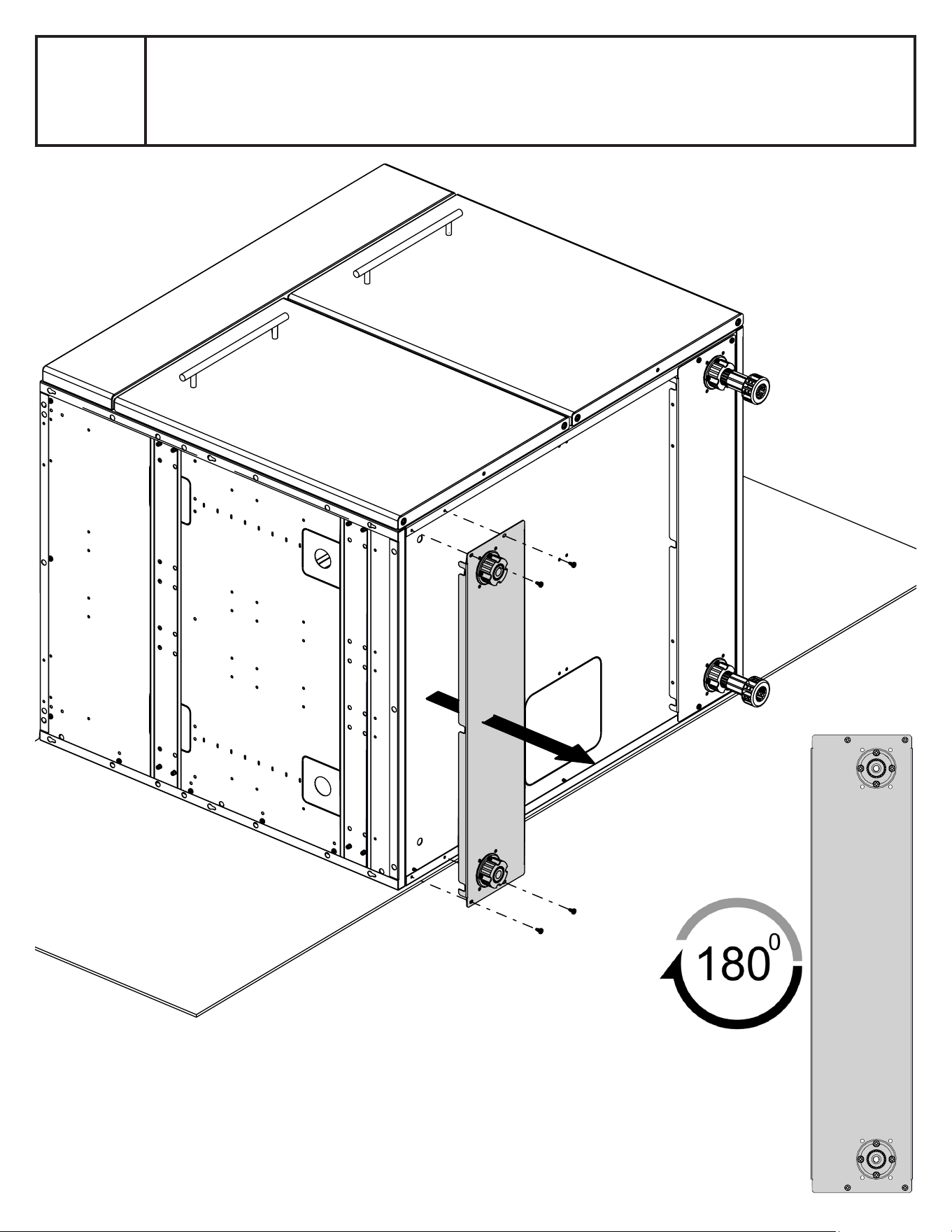

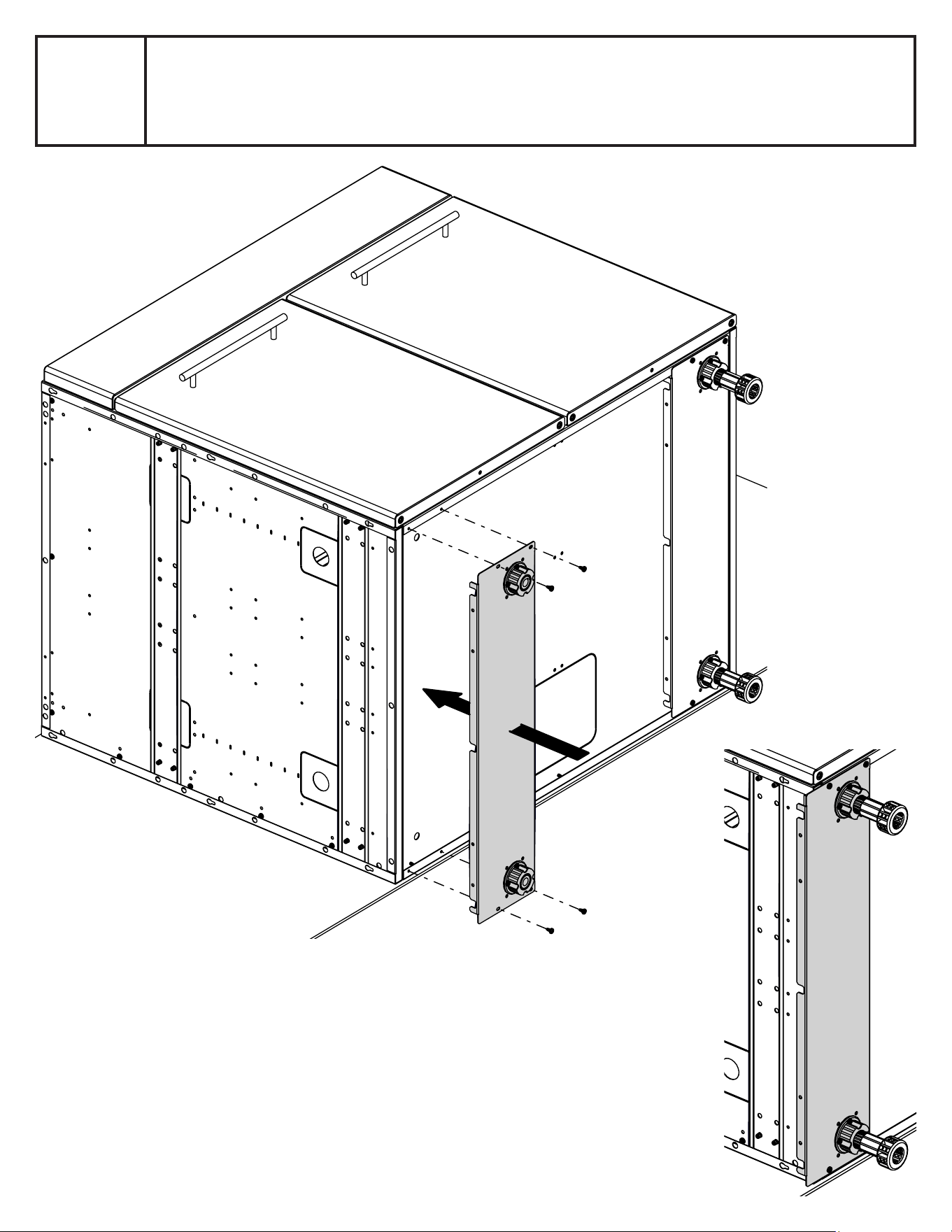

1
2
3
4
(8)
5
(4)

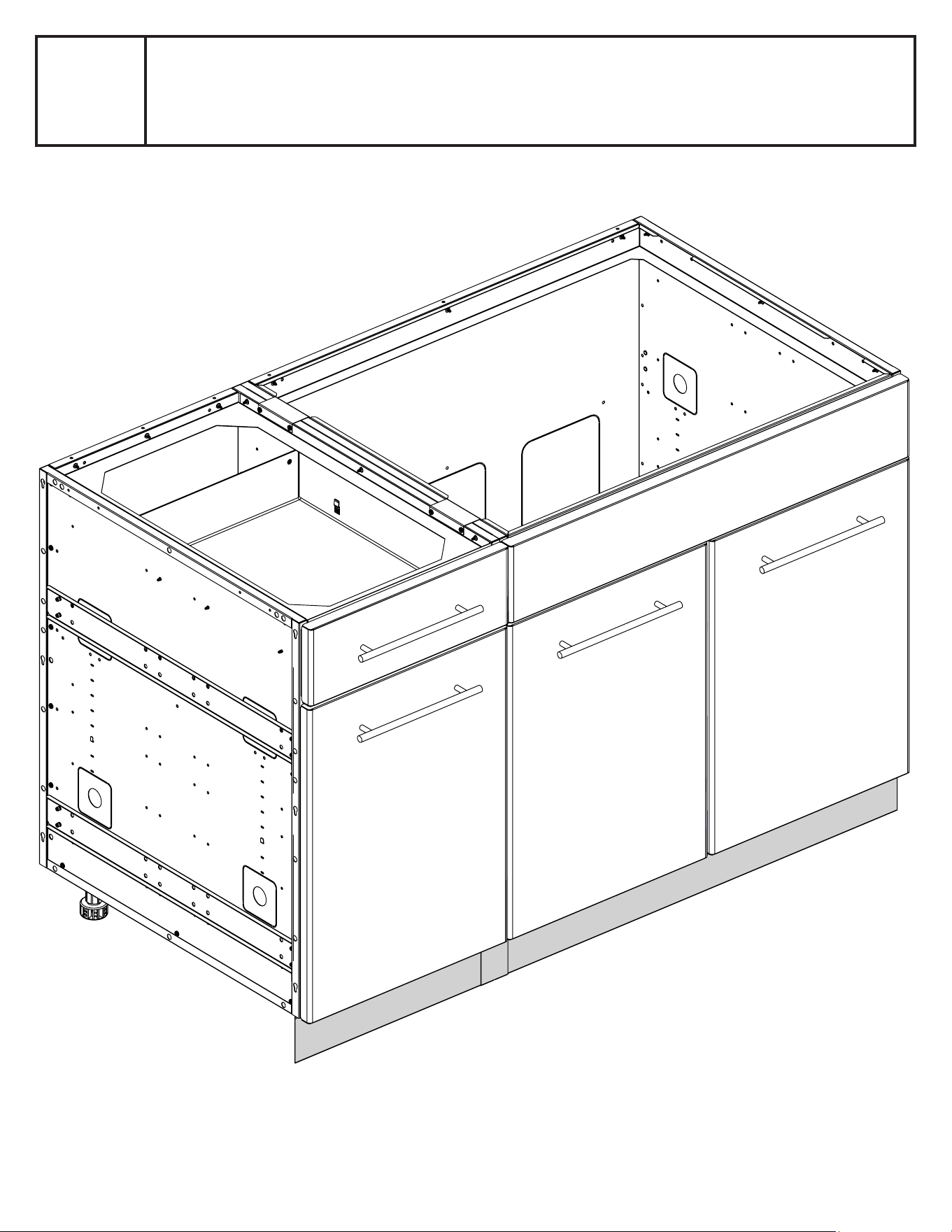

6
