ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
70084-E51 REV A 04/20
802500

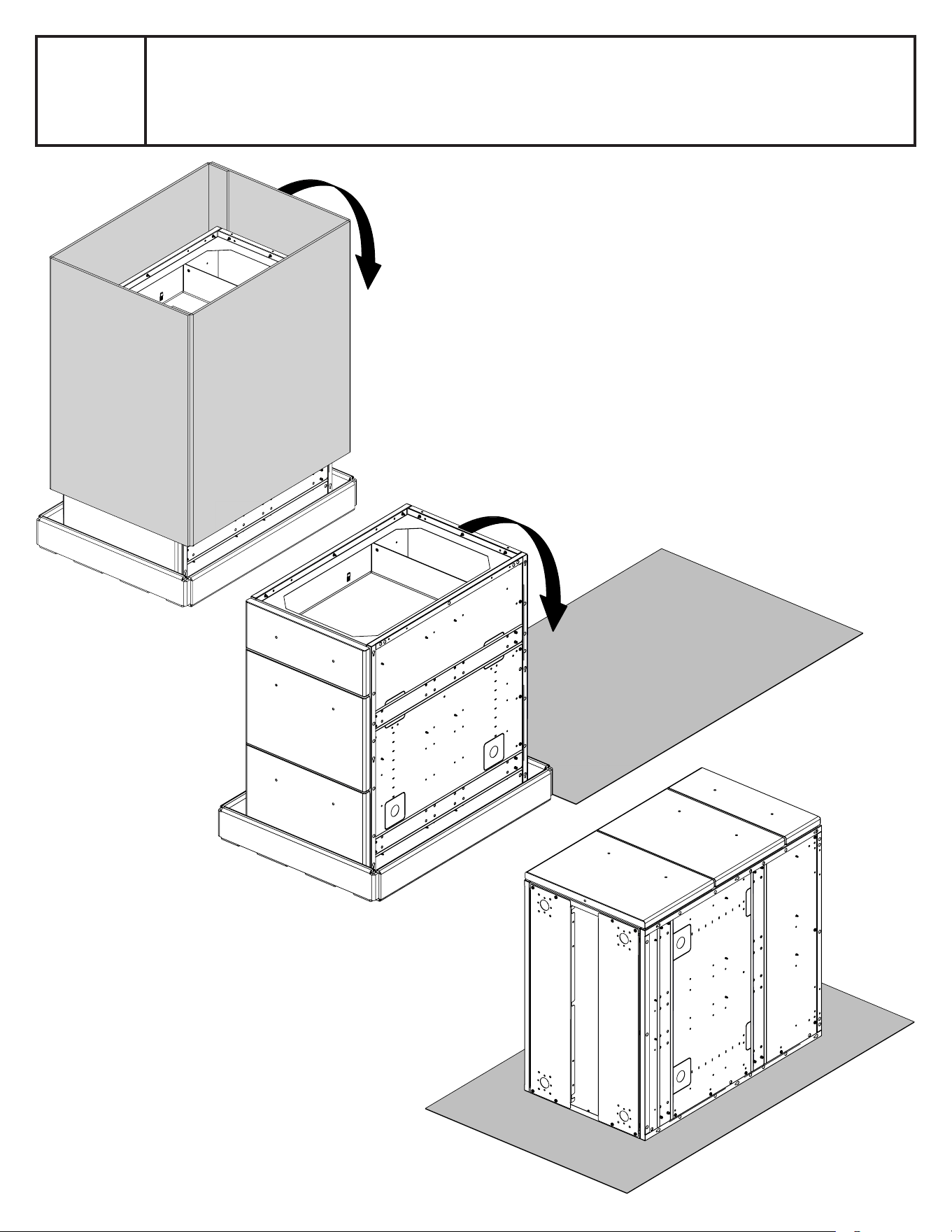

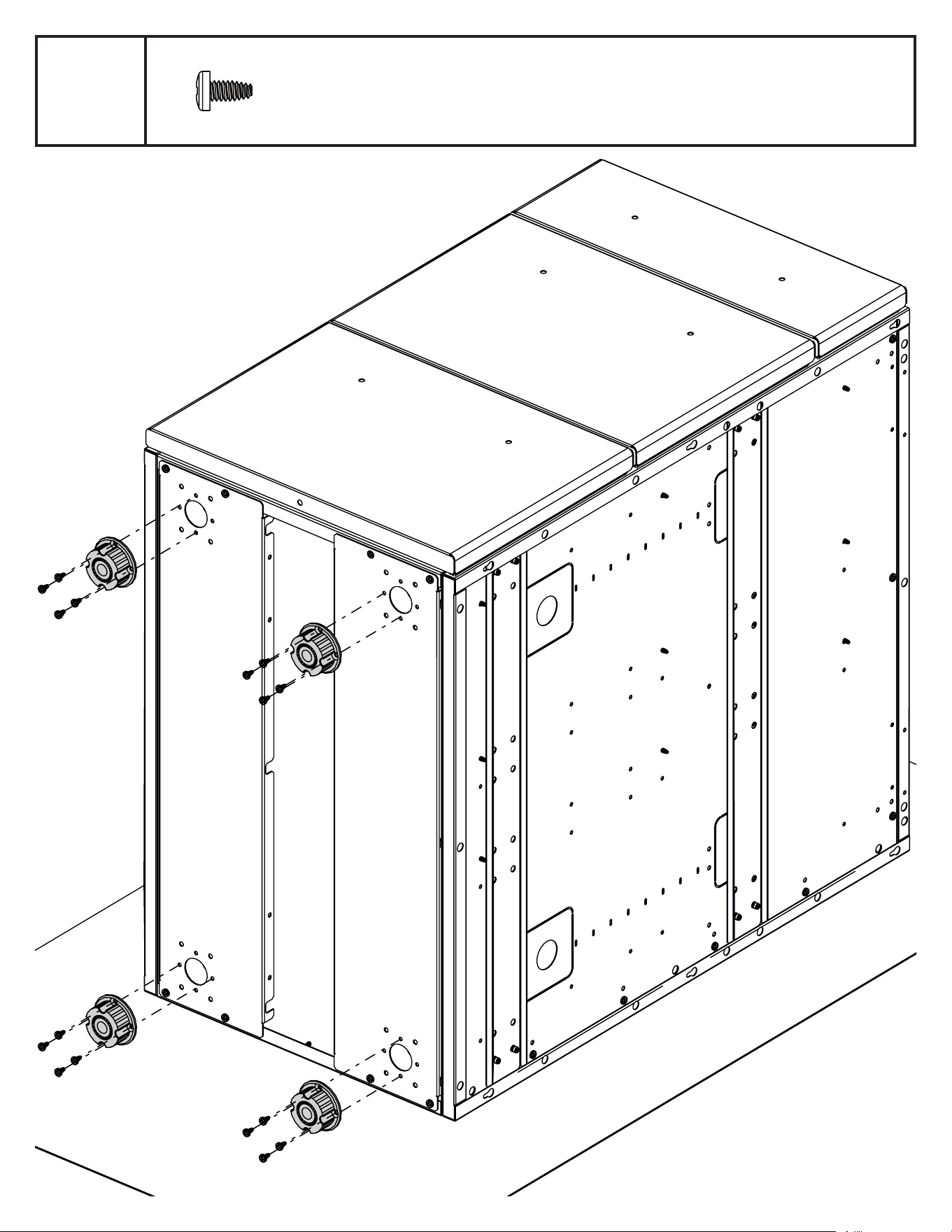

1

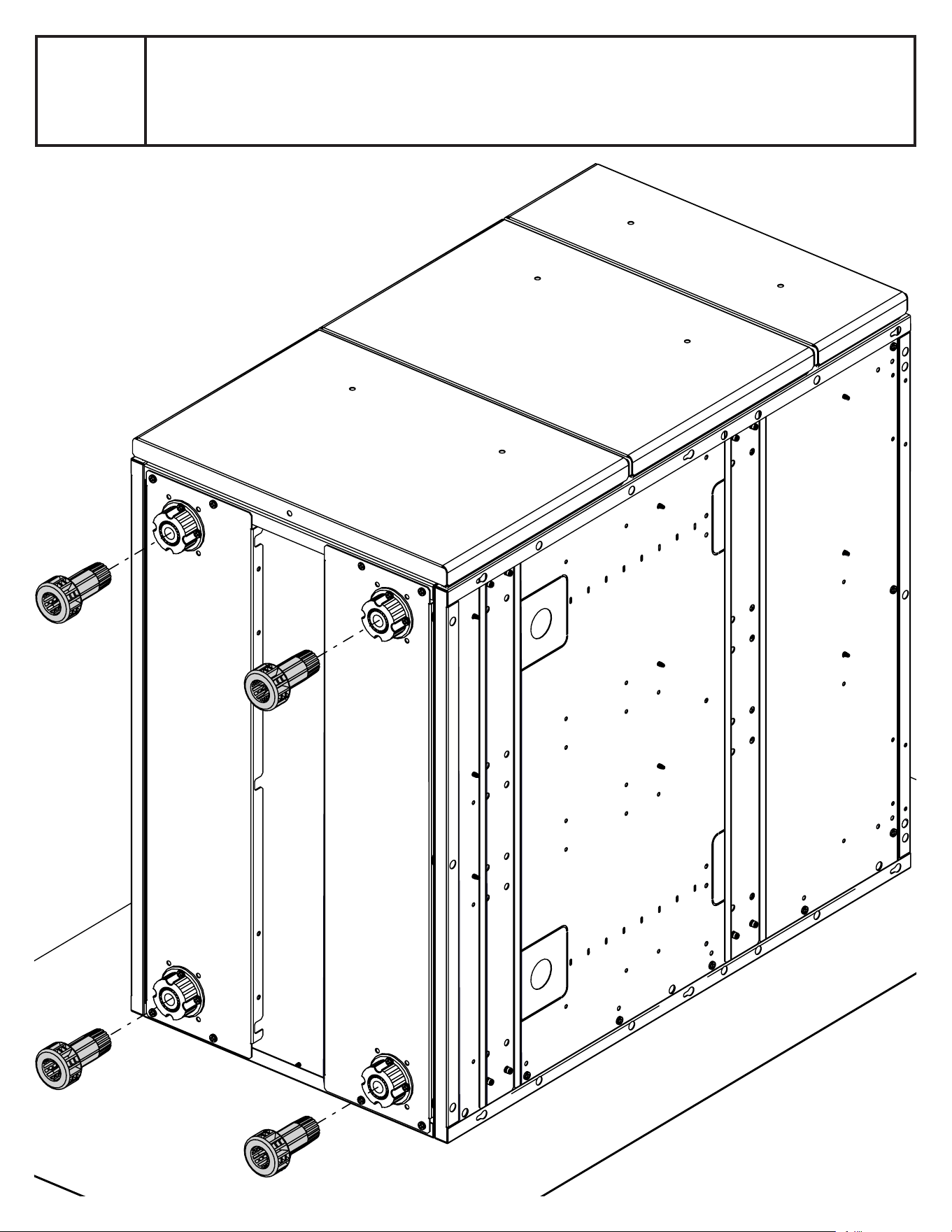

2
(16)

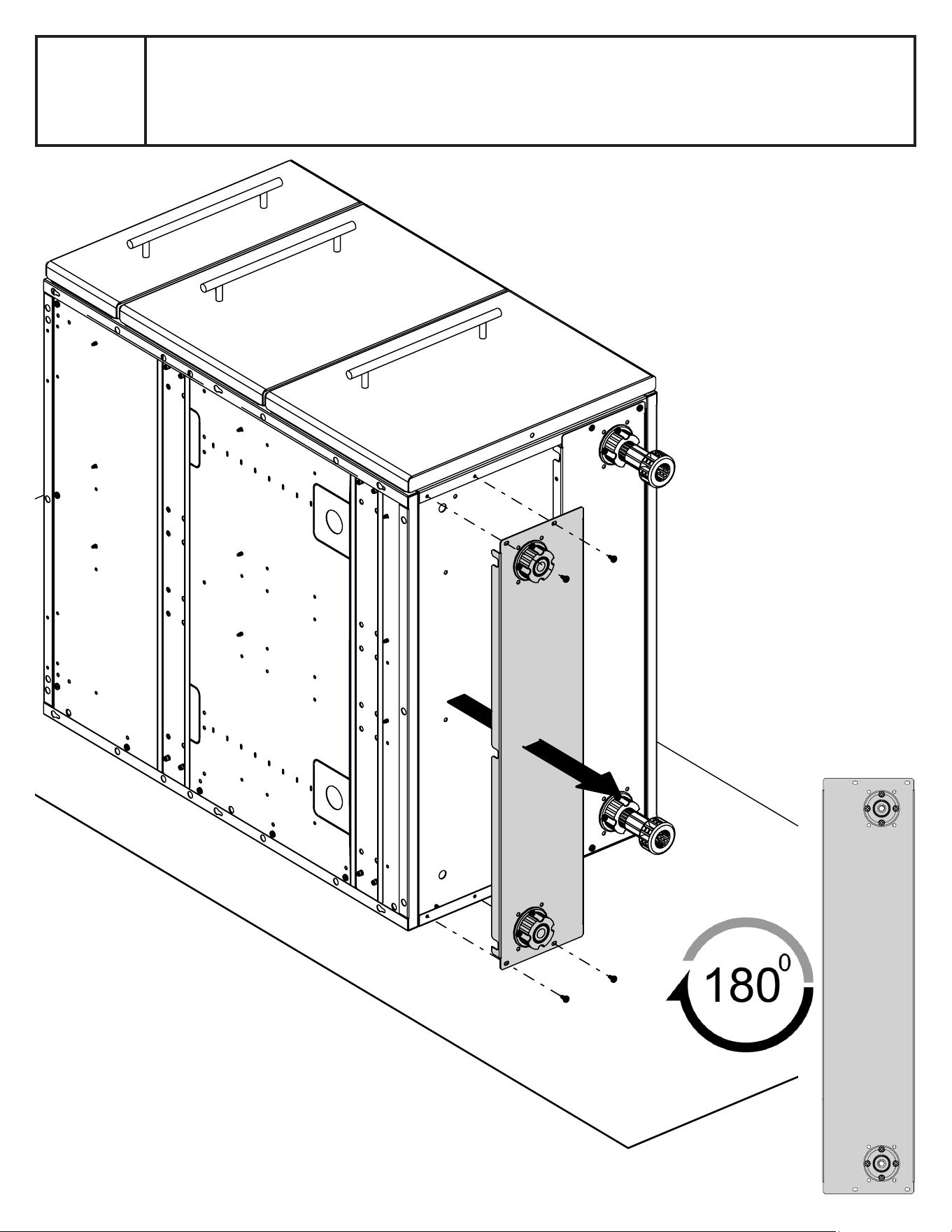

3

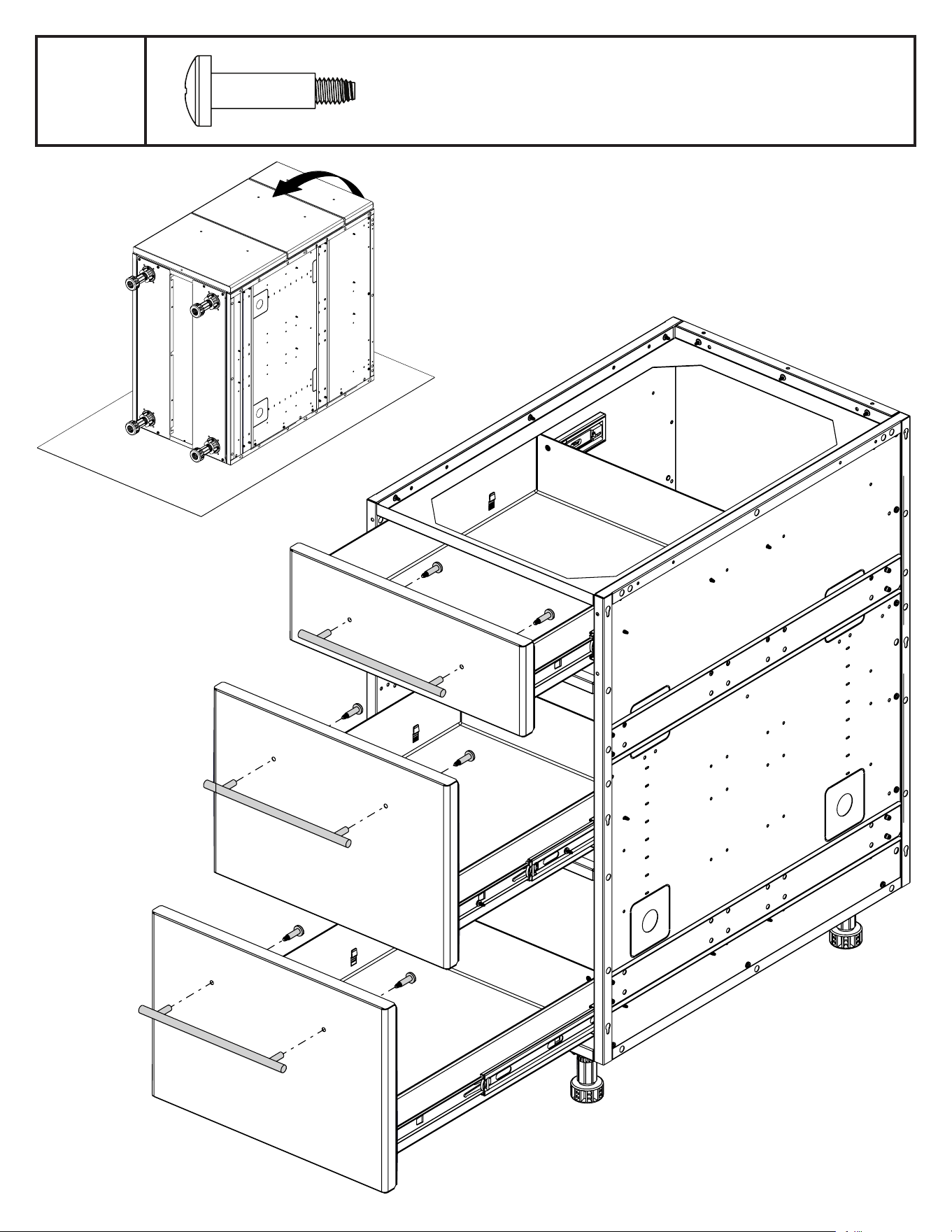

4
(6)
5

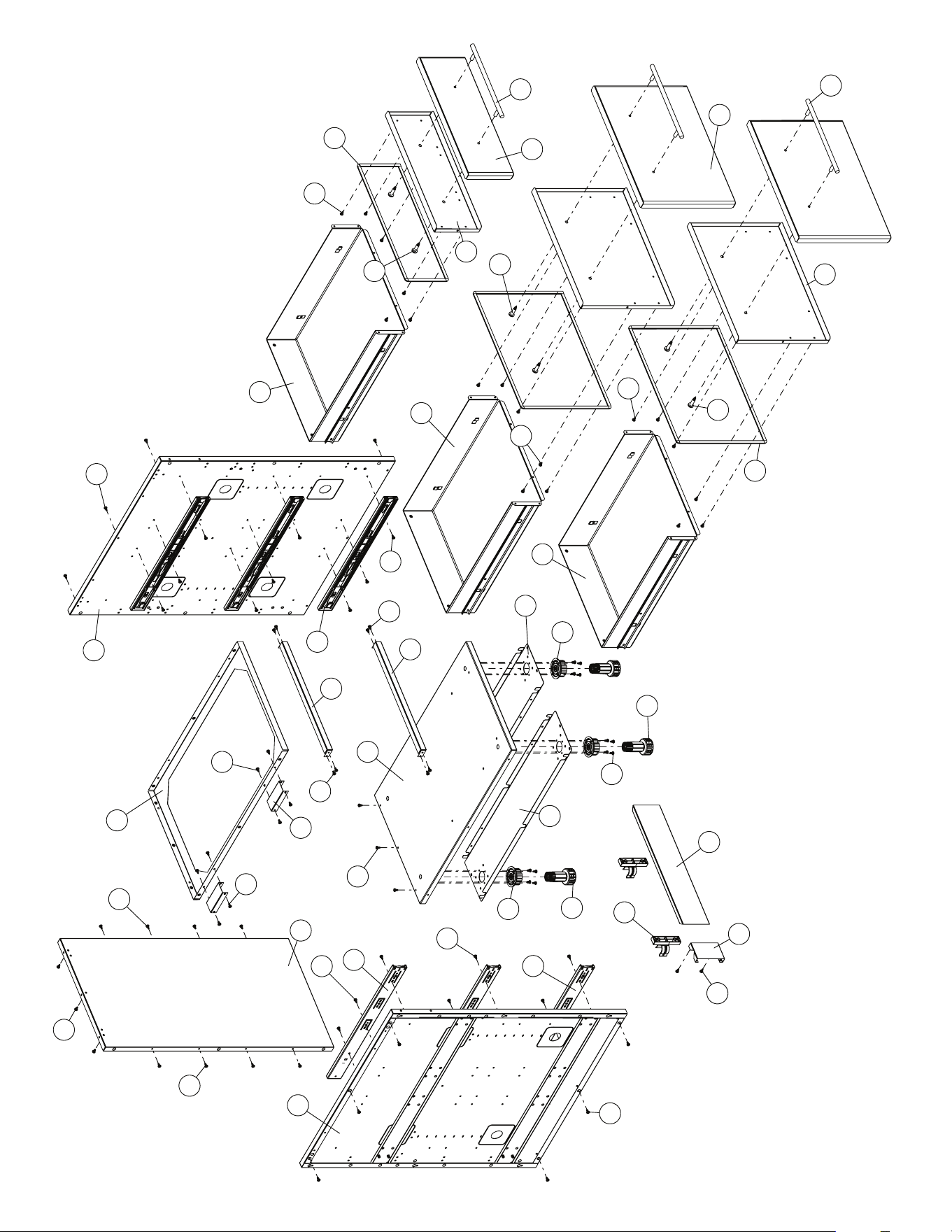

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 802500
1 71289-183R SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2
3 71281-103 REAR PANEL PANNEAU - ARRIÈRE PANEL - POSTERIOR 1
7 71091-103 BASE
TABLETTE INFERIEURE BASE 1
8 71031-103 DRAWER SUPPORT SUPPORT SOPORTE 2
9 71011-103 UPPER BRACE SUPPORT SUPÉRIEUR SUPPORT SUPÉRIEUR 1
11 71639-103
CASTOR BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA
2
12 71039-078 LEVELER BRACKET
TÊTE DE NIVELEUR À VISSER
CABEZA PARA NIVELADOR 4
13 71099-078 LEVELER LEG
NIVELEUR DE CAISSON NIVELADOR 4
14 Y-99103 DRAWER SLIDE GLISSIÈRE DE TIROIR
SOPORTE - CAJÓN
3
17 71039-108 KICK PLATE LEG CLIP
ATTACHE POUR COUP-DE-PIED GRAPA PARA NIVELADOR 2
18 71503-003
KICK PLATE
PLAQUE COUP-DE-PIED RODAPIÉS 1
19 71530-163 KICK PLATE BRACKET
SUPPORT POUR PLAQUE COUP-DE-PIED BASE PARA GRAPA
1
22 77061-113R DRAWER TIROIR CAJÓN 3
24 71049-902 DRAWER GASKET JOINT DE TIROIR
SELLO DE CAJÓN
1
25 77261-213 DRAWER INNER PANEL PANNEAU INTÉRIEUR DE TIROIR
PANEL INTERIOR CAJÓN
1
26 77361-213
DRAWER OUTER PANEL PANNEAU EXTÉRIEUR DU TIROIR PANEL DE CAJÓN EXTERIOR 1
27 76100-933A HANDLE POIGNEE MANGO 3
30 76039-103 CABINET CLAMP PINCE DE CABINET ALICATES PARA GABINETE 2
31 Y-11567
SCREW M8 SHOULDER VIS M8
TOURNILLO M8 6
32 Y-29304S SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TOURNILLO #10-24 X 3/8 98
37 71049-903
DRAWER GASKET JOINT DE TIROIR SELLO DE CAJÓN 2
38 77261-223 DRAWER INNER PANEL PANNEAU INTÉRIEUR DE TIROIR
PANEL INTERIOR CAJÓN
2
39 77361-223 DRAWER OUTER PANEL PANNEAU EXTÉRIEUR DU TIROIR PANEL DE CAJÓN EXTERIOR 2
3
32
14
1
13
32
32
12
7
32
32
32
12
11
11
13
9
32
32
8
32
8
32
32
30
32
14
22
1
32
32
17
18
14
32
32
19
37
22
31
38
32
24
31
27
25
22
26
27
32
31
39
1

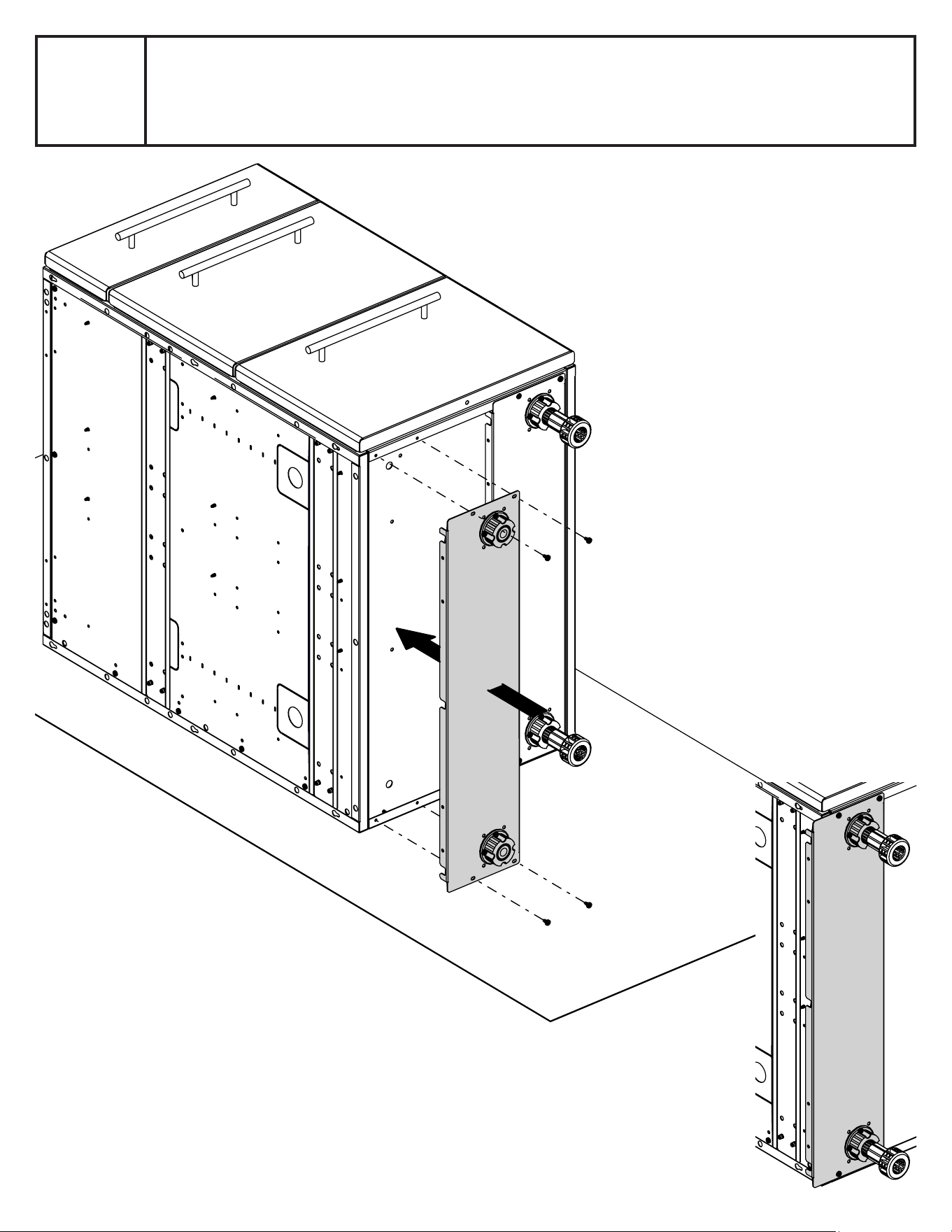

2

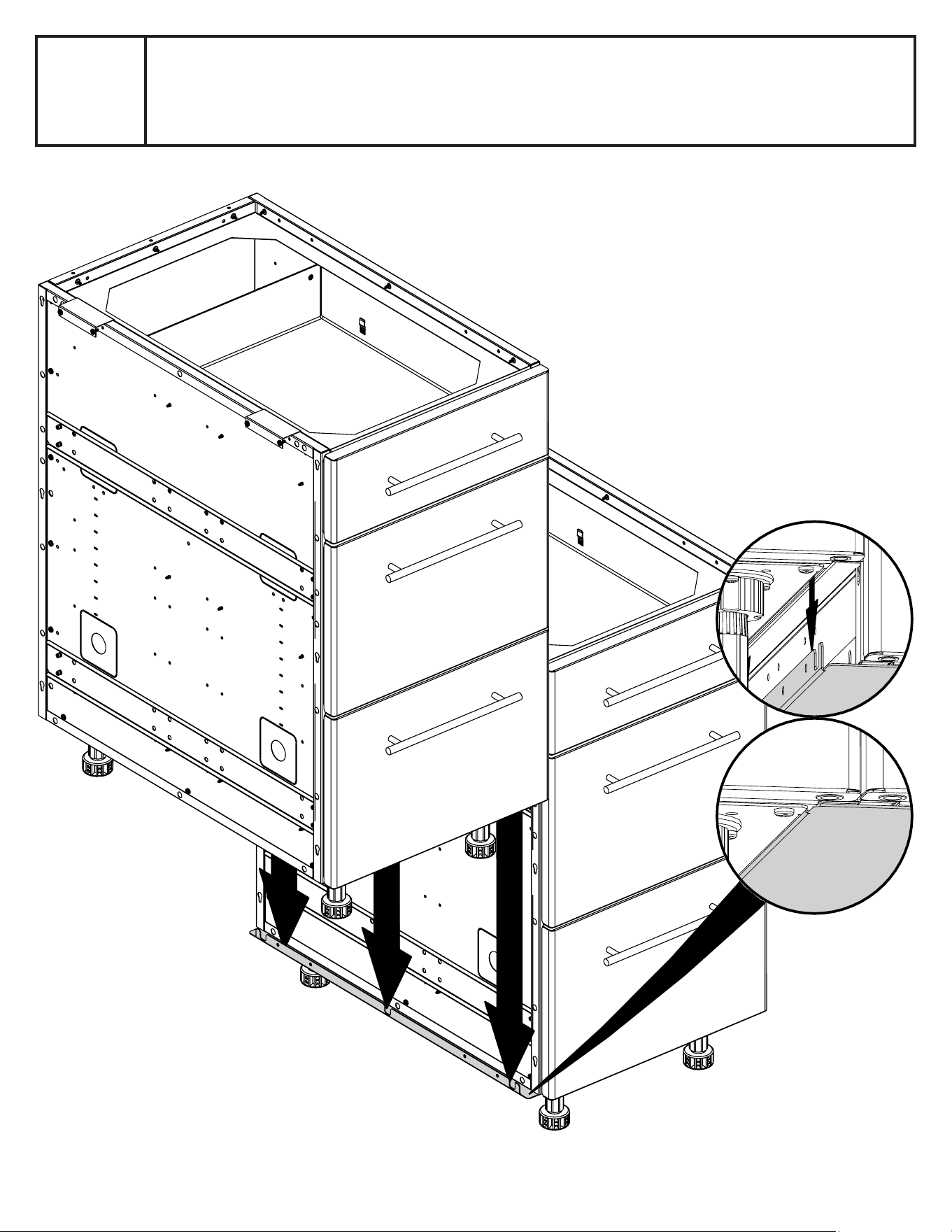

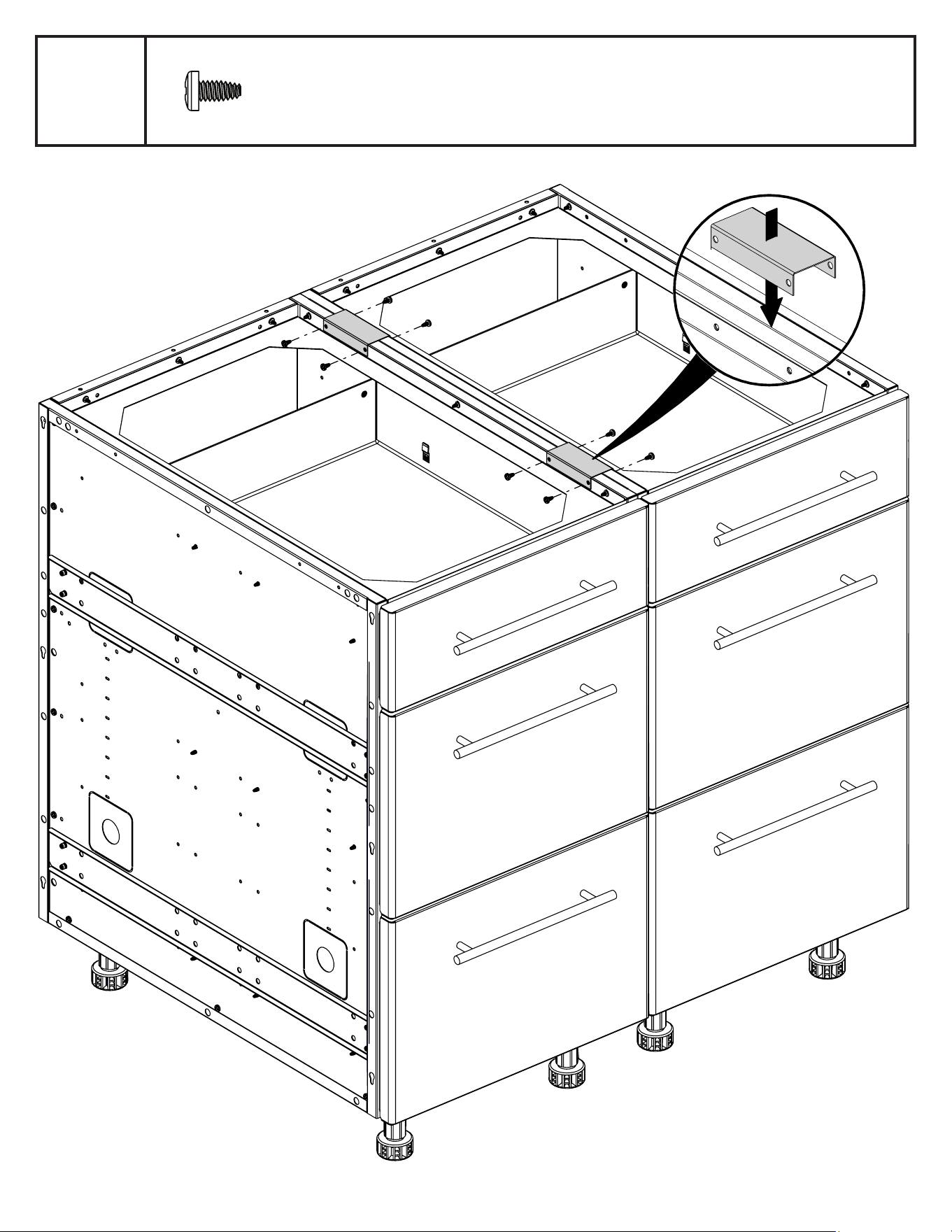

3

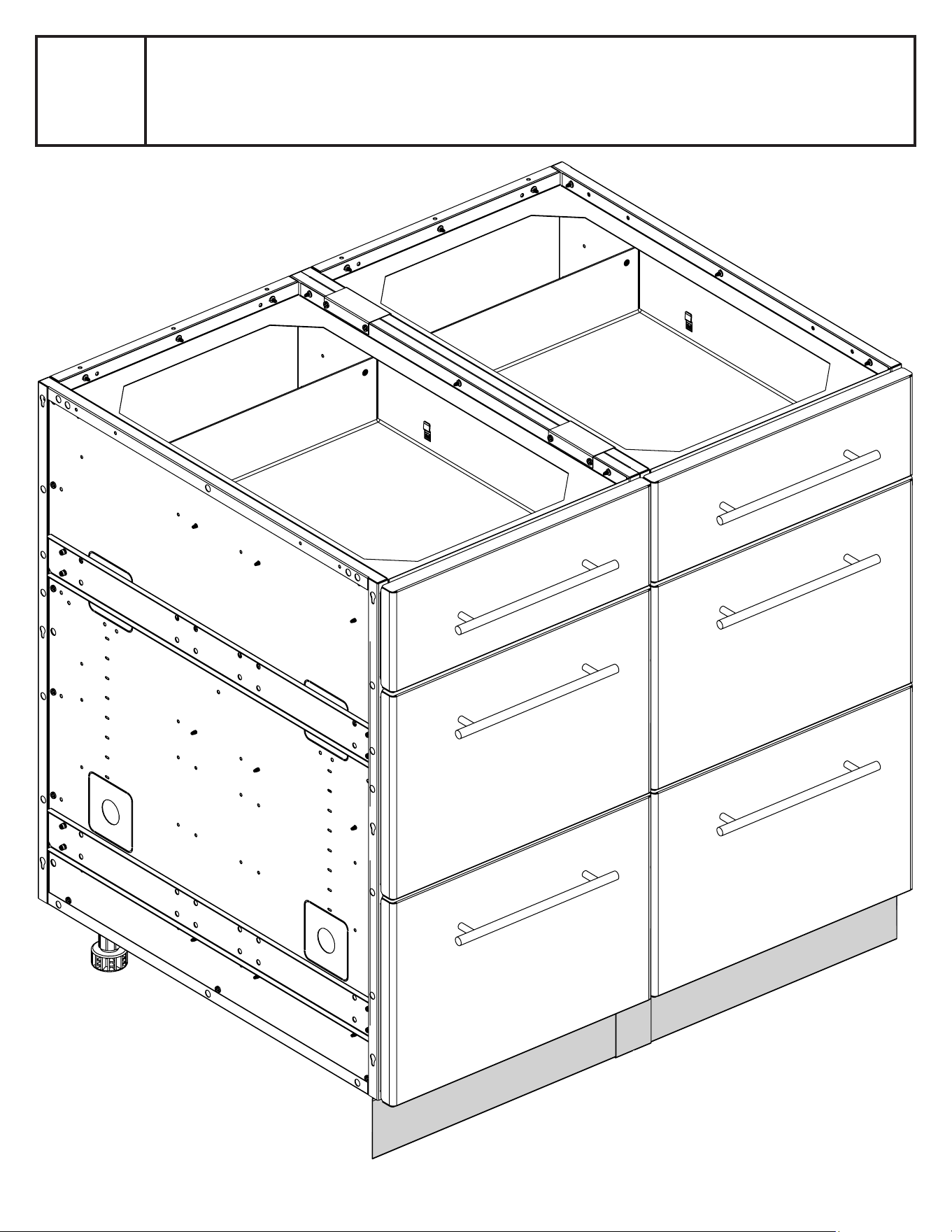

4
(8)

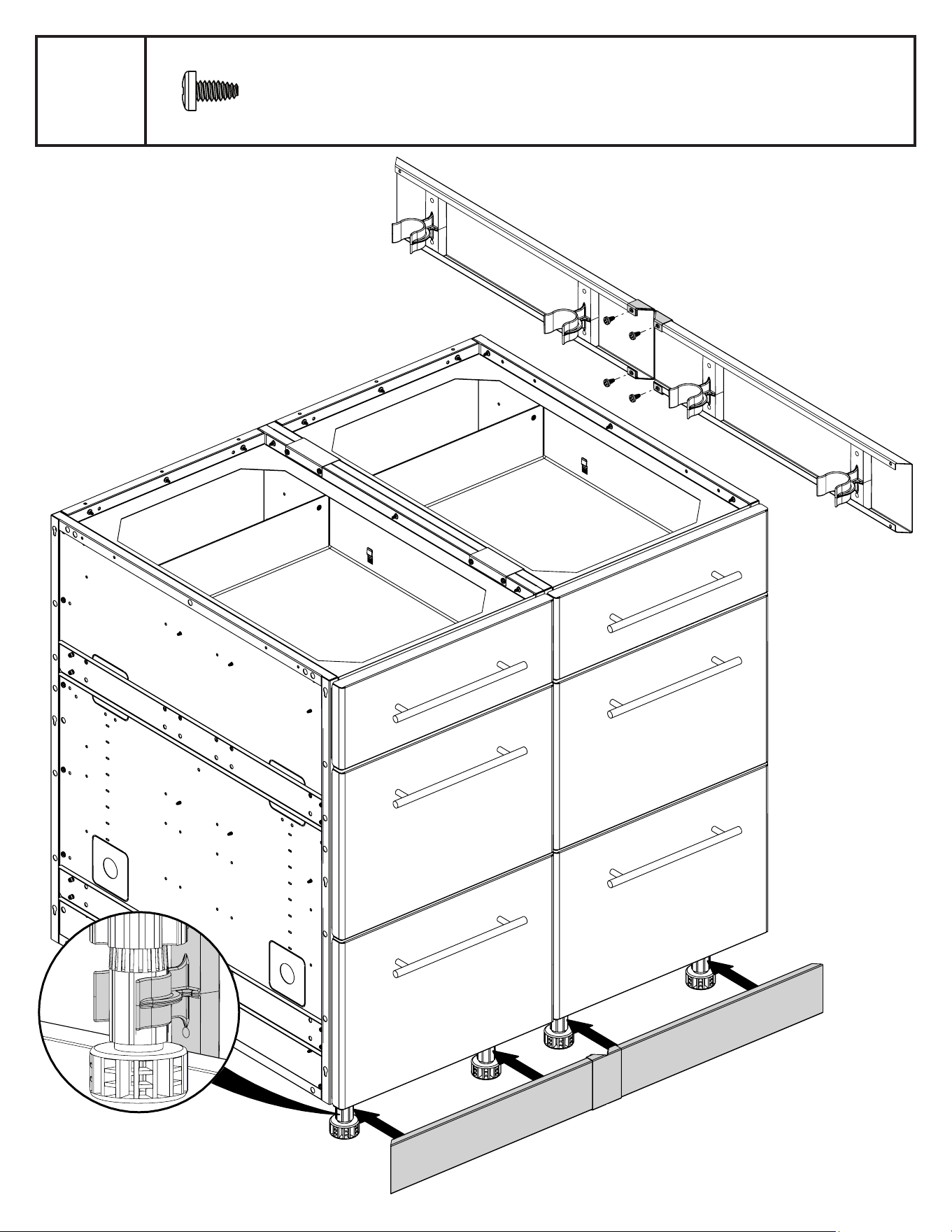

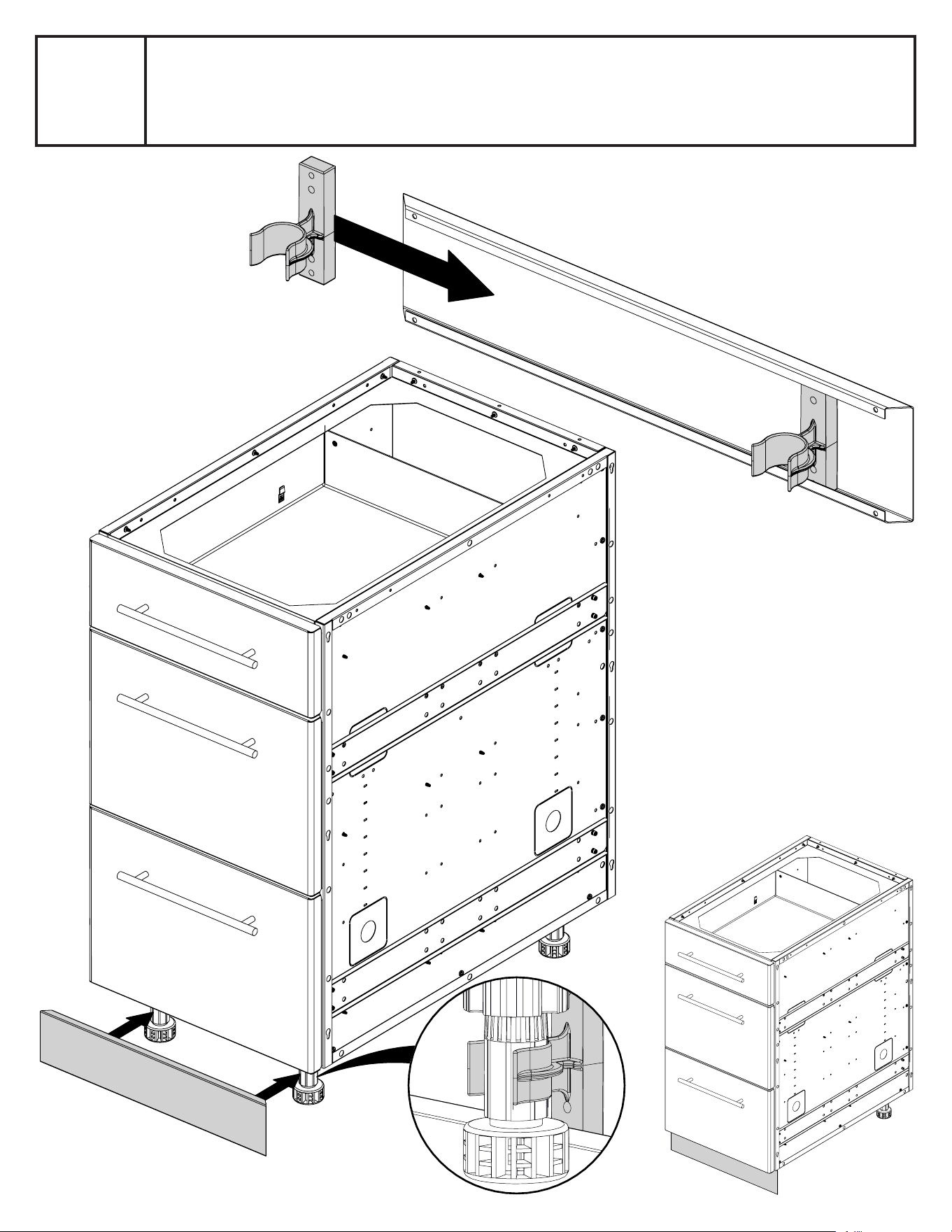

5
(4)
6
