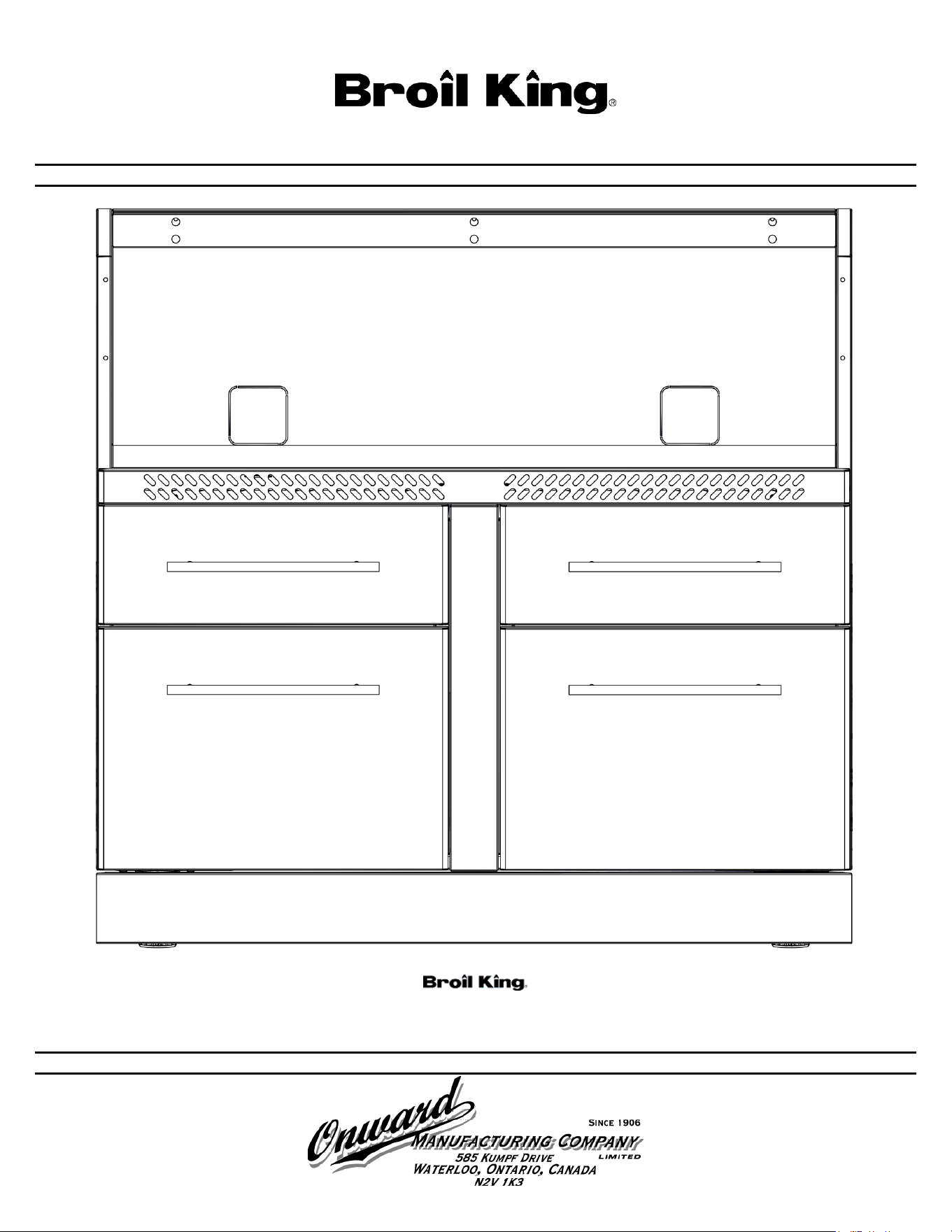

ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
70084-E65 REV A 04/20
806600

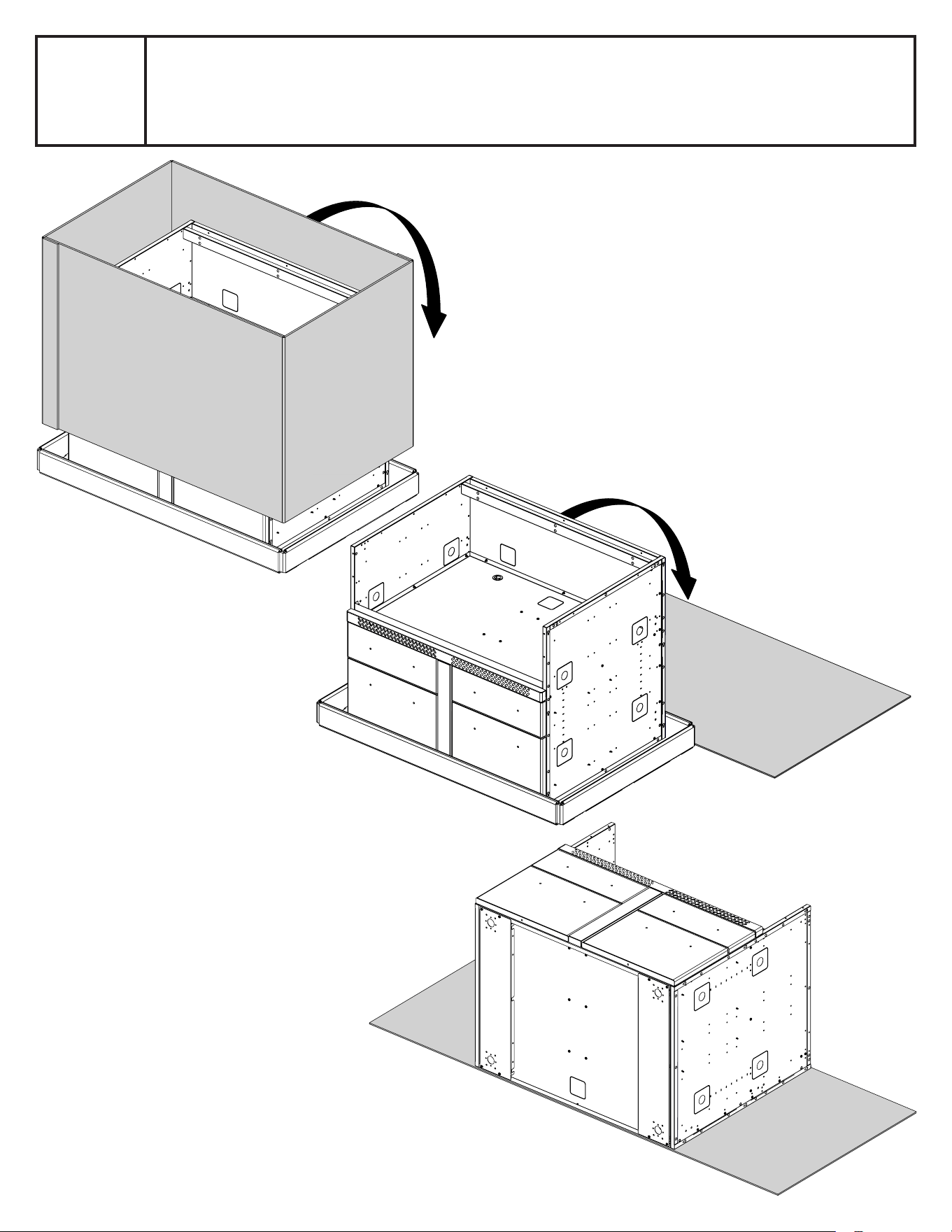

1

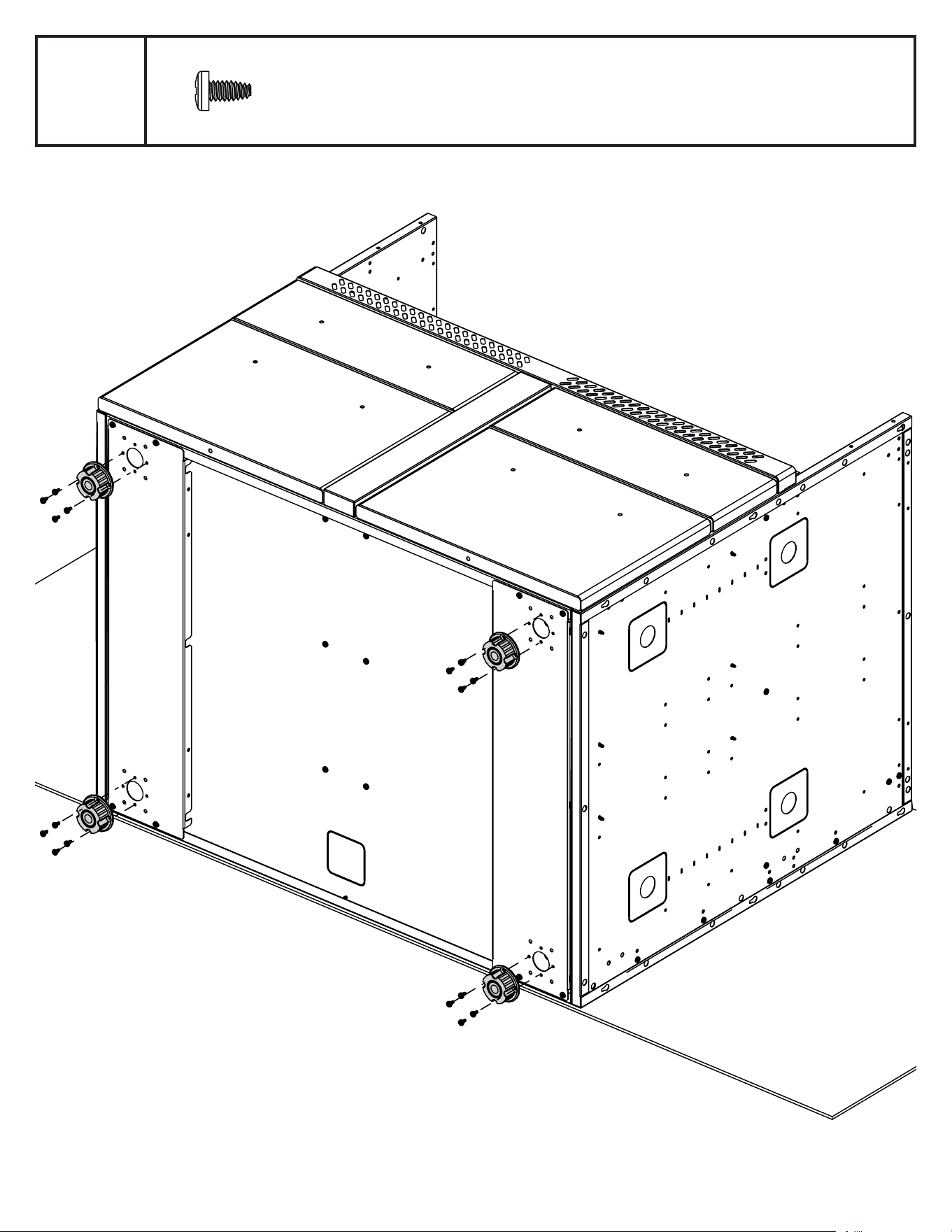

2
(16)

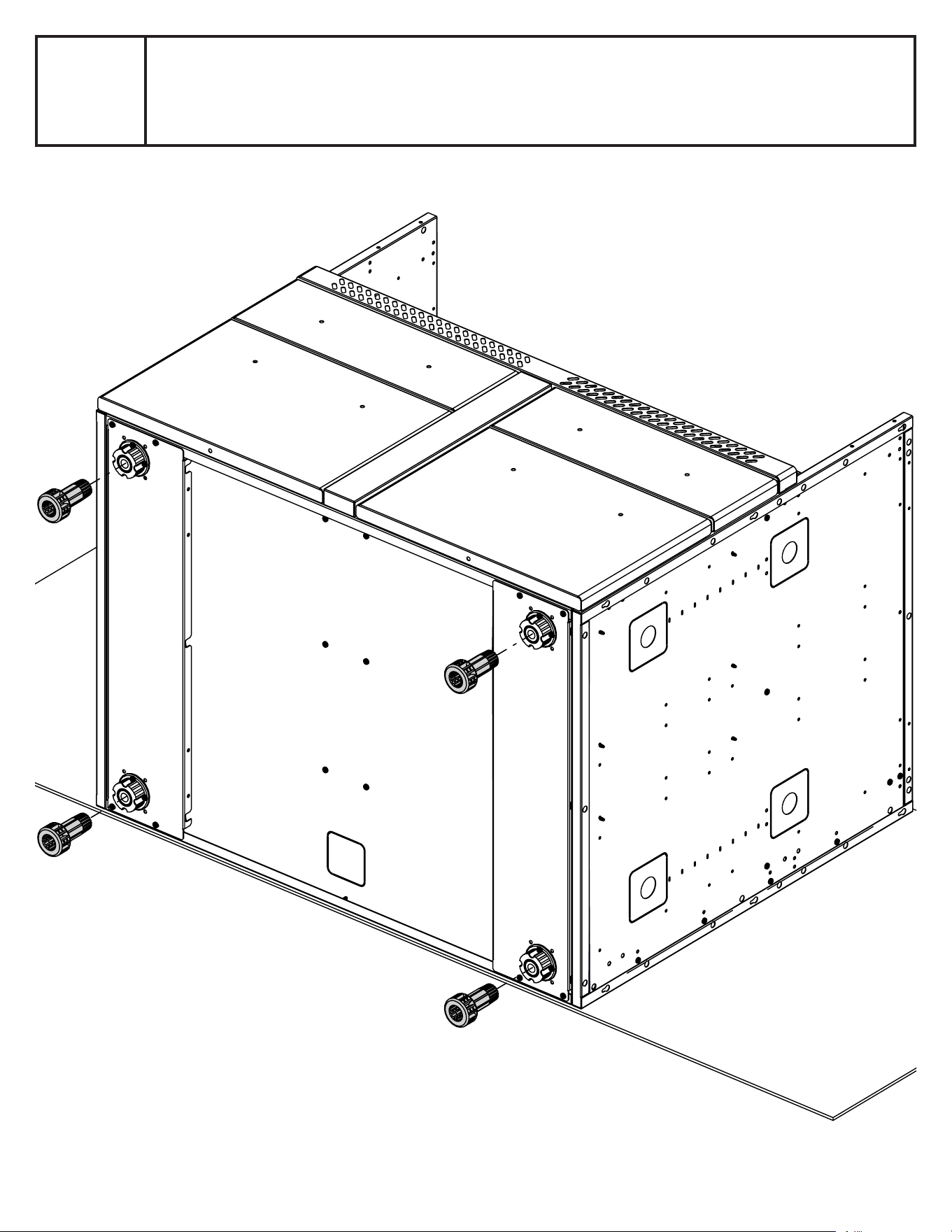

3

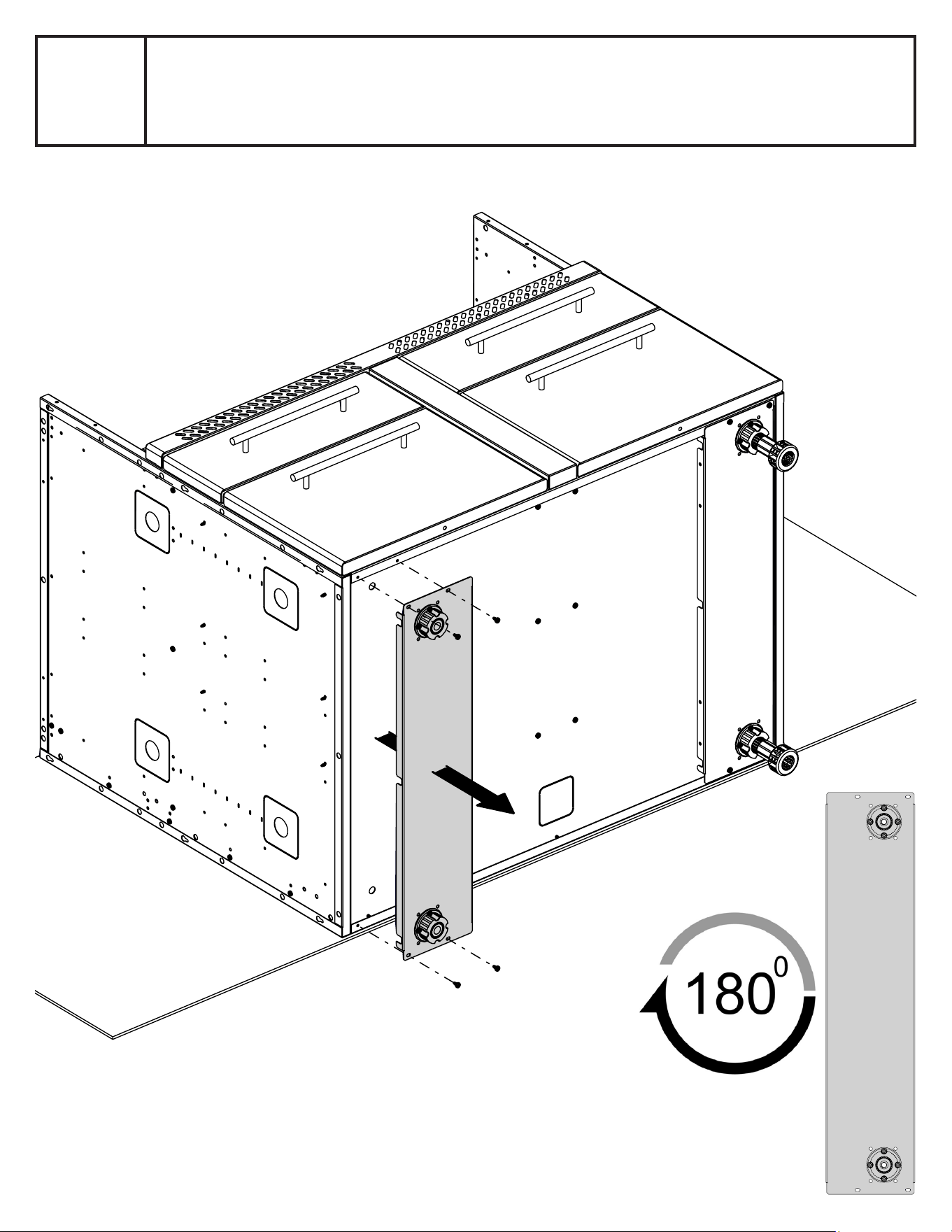

4
(8)

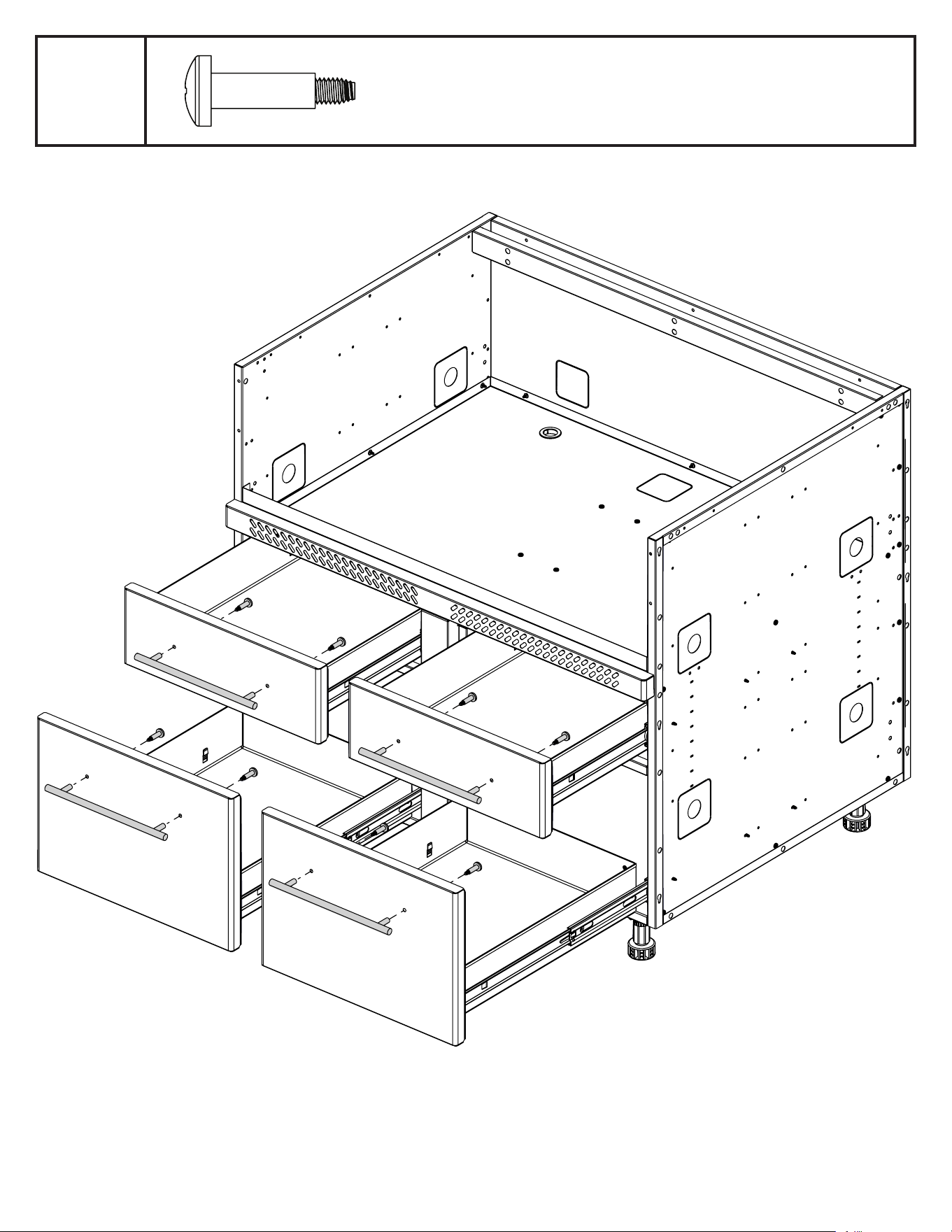

5

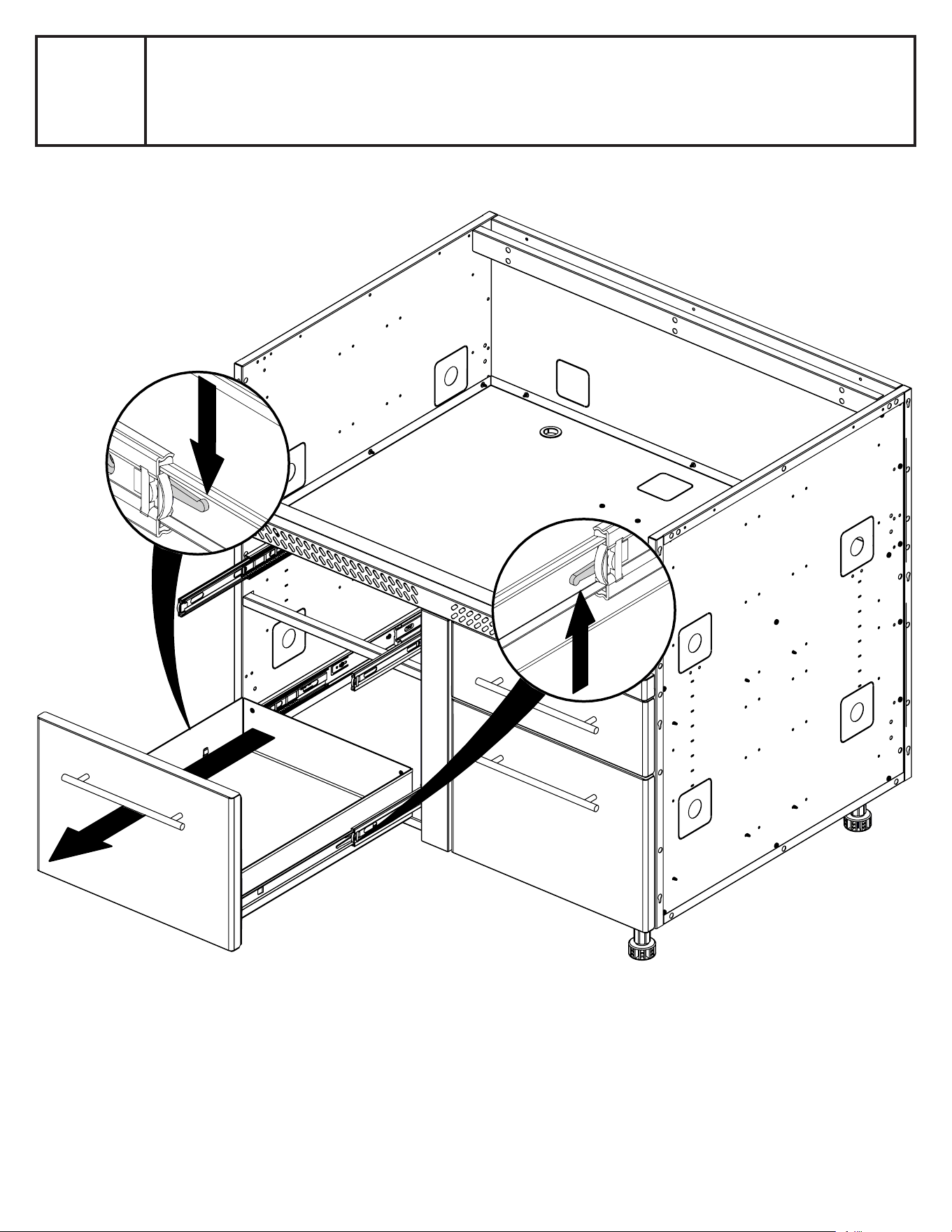

6
(1)

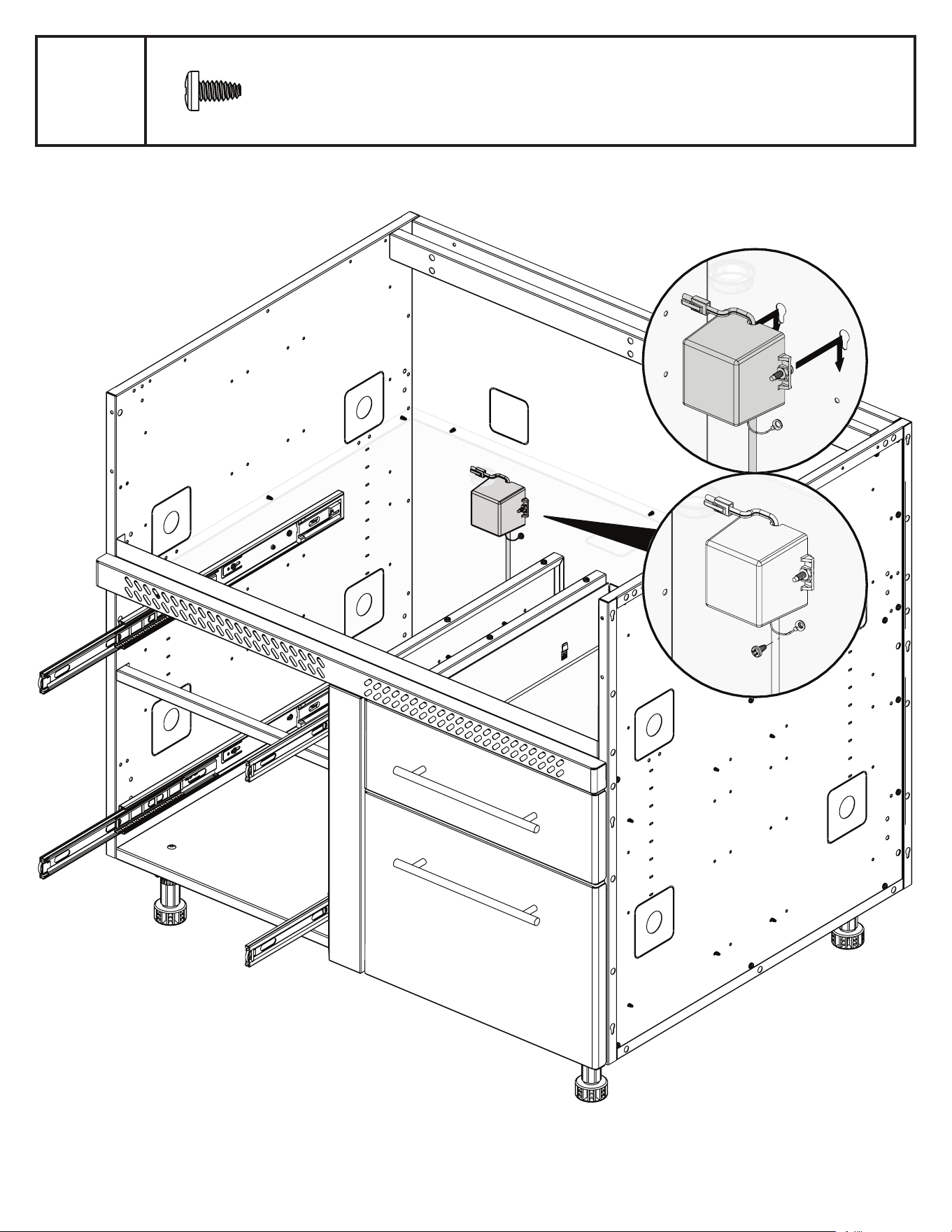

7

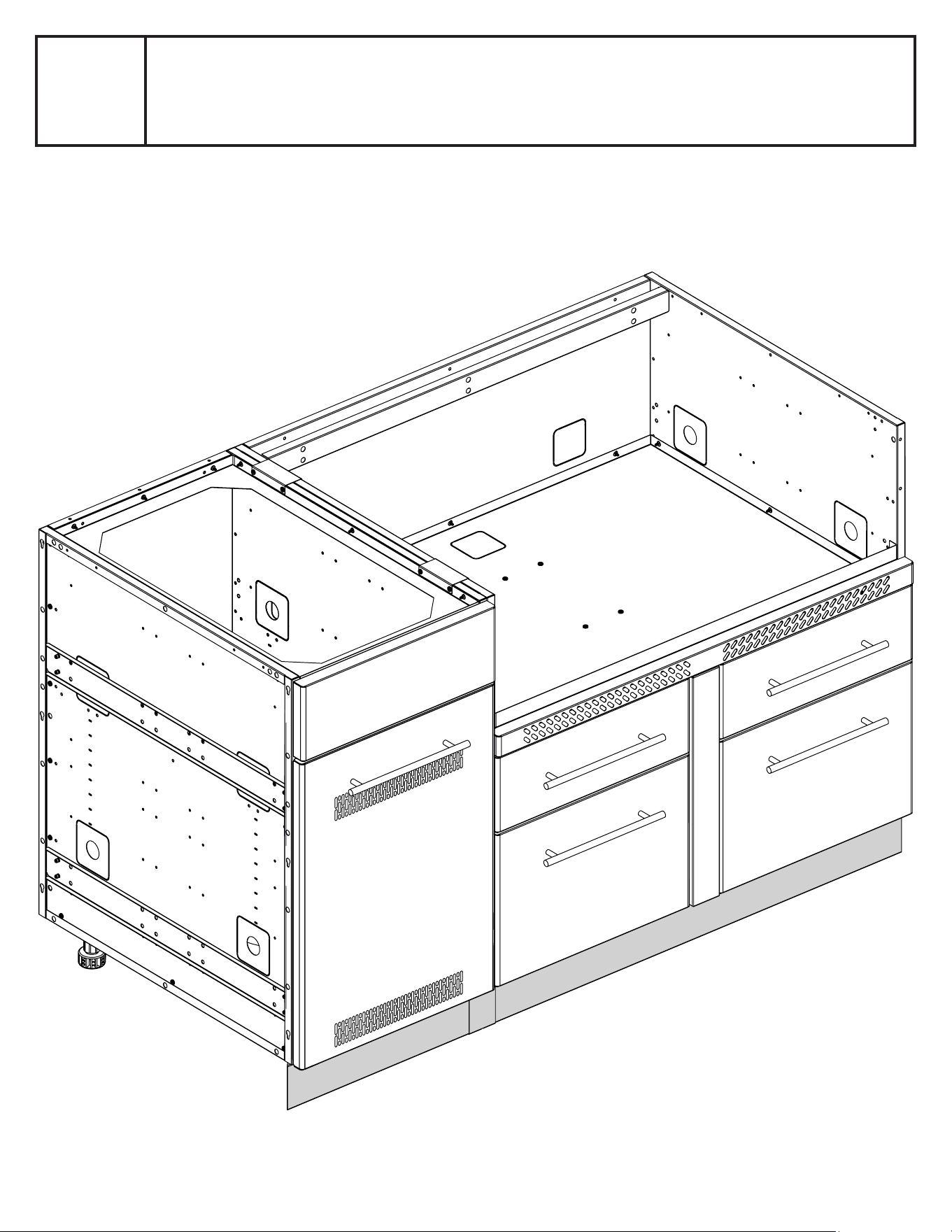

8
9

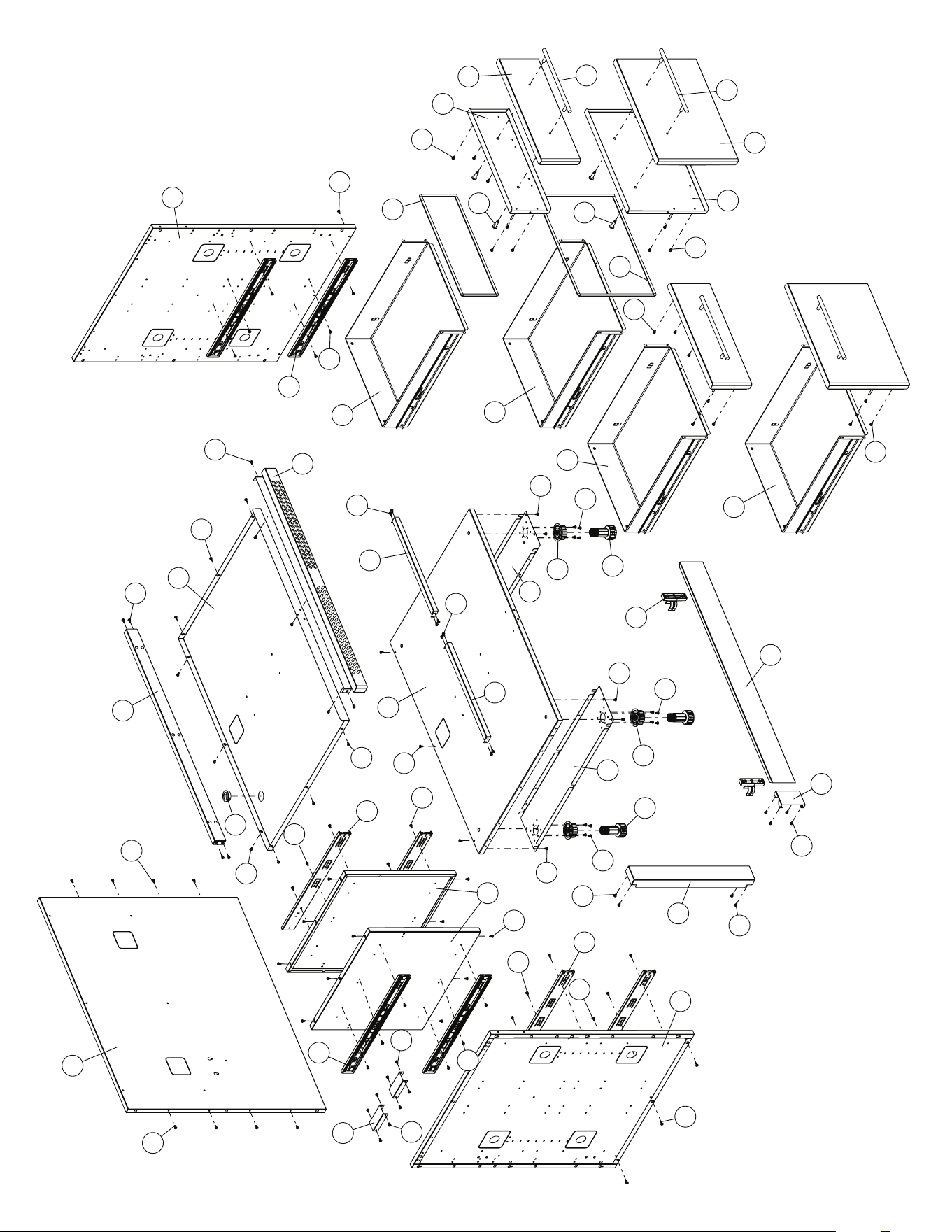

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION
DESCRIPTION 806600
1 71289-183 SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2
3 71286-103 REAR PANEL PANNEAU - ARRIÈRE PANEL - POSTERIOR 1
7 71096-103 BASE
TABLETTE INFERIEURE BASE 1
8
71031-103 DRAWER SUPPORT
SUPPORT SOPORTE
2
9 71036-003 UPPER BRACE SUPPORT SUPÉRIEUR SUPPORT SUPÉRIEUR 1
10 71086-103
SEPARATION PANEL DIVISEUR DIVISOR
1
11 71639-103 CASTOR BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA 2
12 71039-078 LEVELER BRACKET
TÊTE DE NIVELEUR À VISSER
CABEZA PARA NIVELADOR 4
13 71099-078 LEVELER LEG
NIVELEUR DE CAISSON
NIVELADOR 4
14 Y-99103 DRAWER SLIDE GLISSIÈRE DE TIROIR SOPORTE - CAJÓN
8
16 71069-103
DRAWER CENTER MOUNT PLAQUE CENTRALE DE MONTAGE TIROIR CENTRAL PLACA DE MONTAJE
2
17 71039-108 KICK PLATE LEG CLIP
ATTACHE POUR COUP-DE-PIED GRAPA PARA NIVELADOR 2
18 71506-003 KICK PLATE
PLAQUE COUP-DE-PIED RODAPIÉS 1
19 71530-163 KICK PLATE BRACKET
SUPPORT POUR PLAQUE COUP-DE-PIED
BASE PARA GRAPA
1
22 77061-113R DRAWER TIROIR CAJÓN 4
24 71049-902
DRAWER GASKET JOINT DE TIROIR SELLO DE CAJÓN
2
25 77261-213 DRAWER INNER PANEL PANNEAU INTÉRIEUR DE TIROIR
PANEL INTERIOR CAJÓN
2
26 77361-213 DRAWER OUTER PANEL PANNEAU EXTÉRIEUR DU TIROIR PANEL DE CAJÓN EXTERIOR 2
27 76100-933A
HANDLE POIGNEE
MANGO 4
29 71236-103 FRONT FACIA PANNEAU AVANT PANEL FRONTAL 1
30 76039-103
CABINET CLAMP PINCE DE CABINET ALICATES PARA GABINETE 2
31 Y-11567 SCREW M8 SHOULDER VIS M8 TOURNILLO M8 8
32 Y-29304S SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TOURNILLO #10-24 X 3/8 143
34 71206-113 FRONT FACIA PANNEAU AVANT PANEL FRONTAL 1
37 71049-903 DRAWER GASKET JOINT DE TIROIR SELLO DE CAJÓN 2
38 77261-223 DRAWER INNER PANEL PANNEAU INTÉRIEUR DE TIROIR
PANEL INTERIOR CAJÓN
2
39 77361-223 DRAWER OUTER PANEL PANNEAU EXTÉRIEUR DU TIROIR PANEL DE CAJÓN EXTERIOR 2
40 Y-12220 BUSHING DOUILLE COJINETE 1
22
32
22
14
37
32
32
24
32
3
31
38
32
32
25
31
1
39
13
7
32
27
32
13
26
32
11
12
32
32
32
32
16
27
14
22
32
14
32
32
17
32
10
32
11
9
8
12
22
32
32
32
40
32
18
32
29
32
8
32
19
32
32
32
32
1
14
32
32
30
32
32
34
32

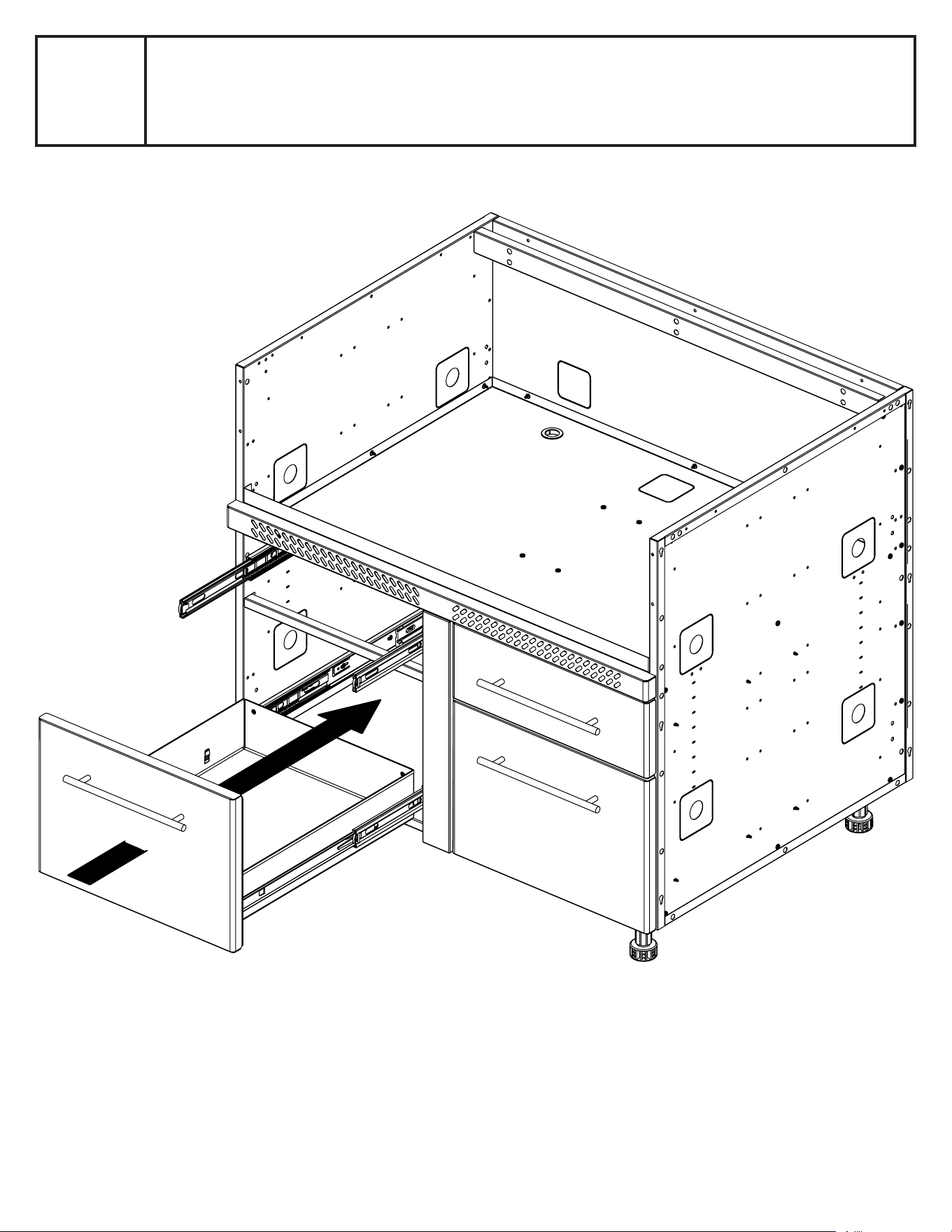

1

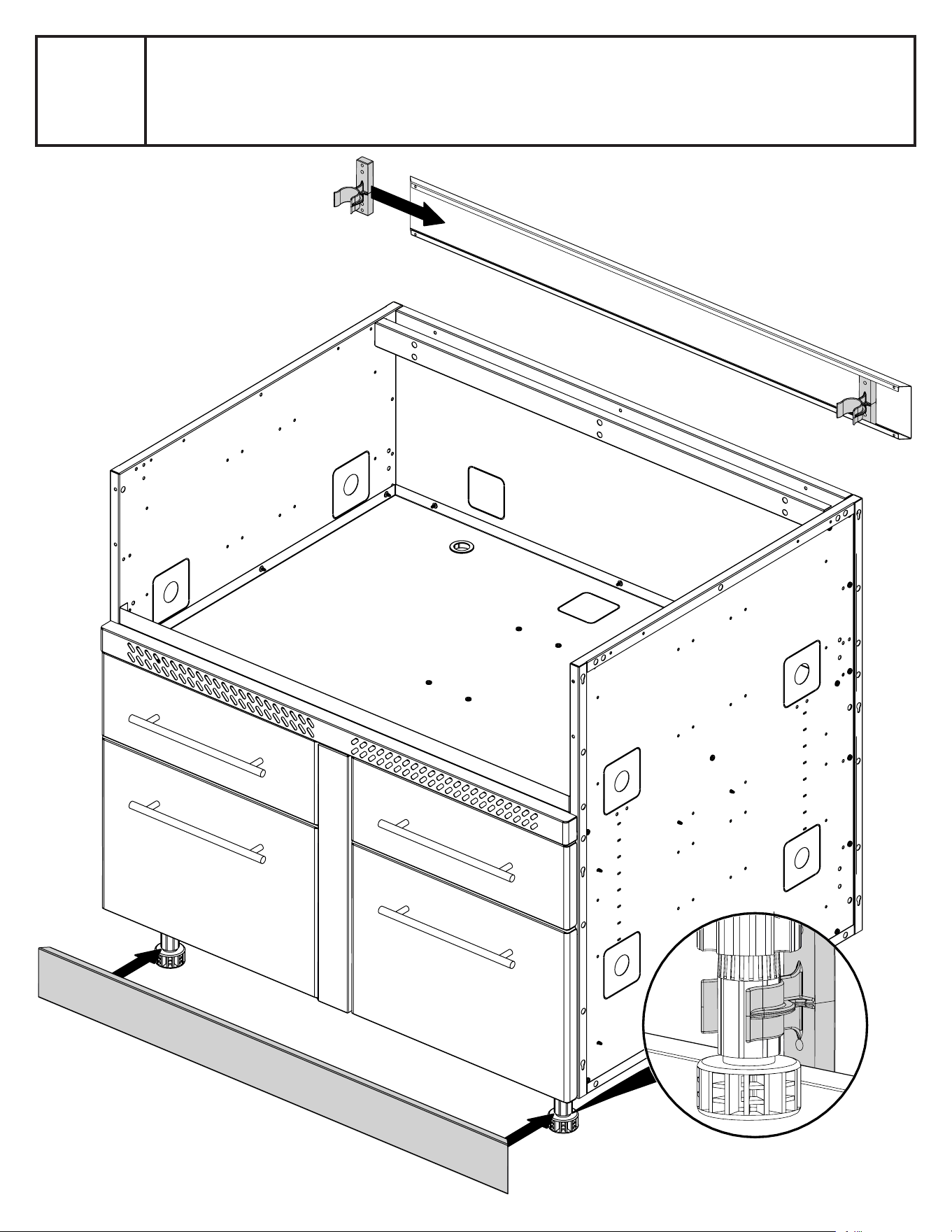

2

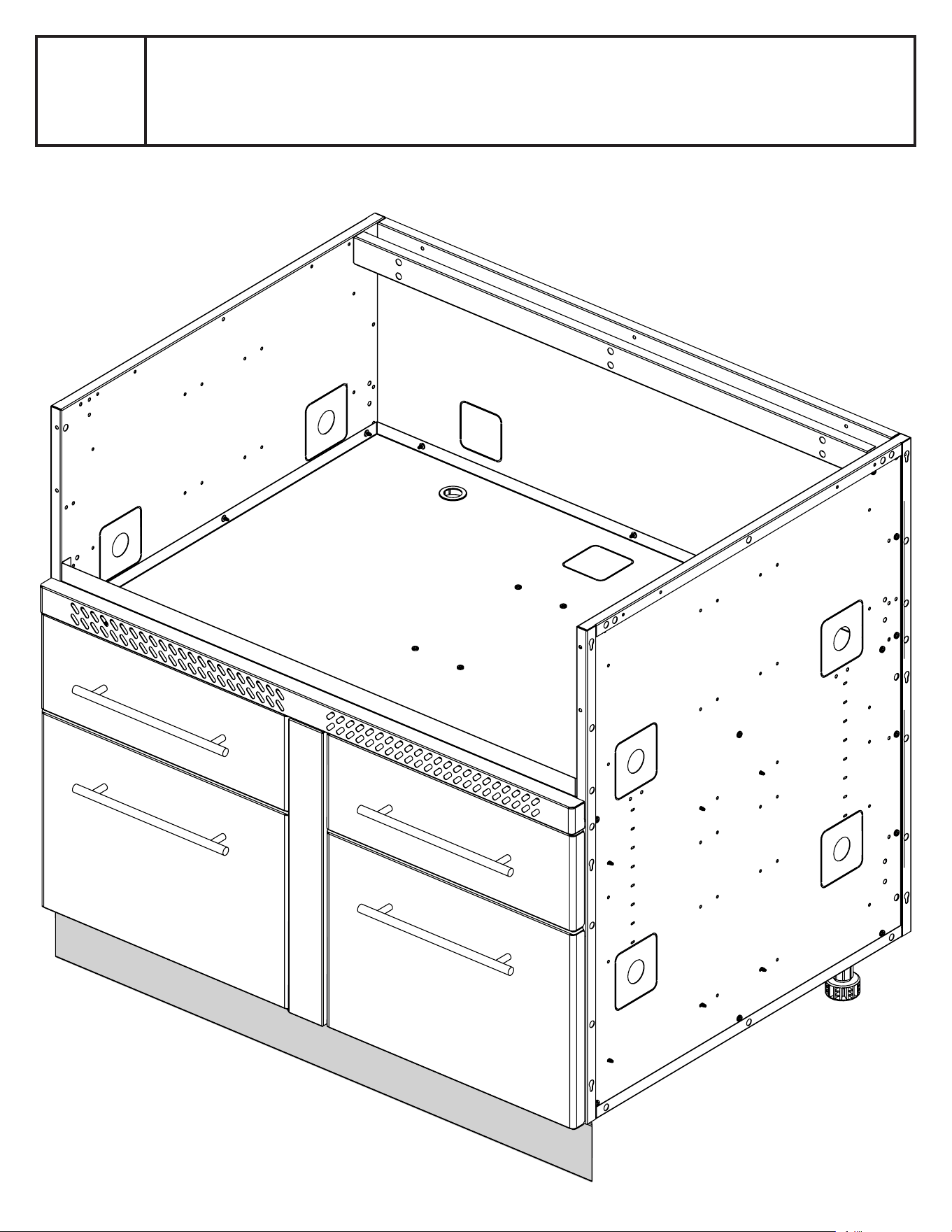

3

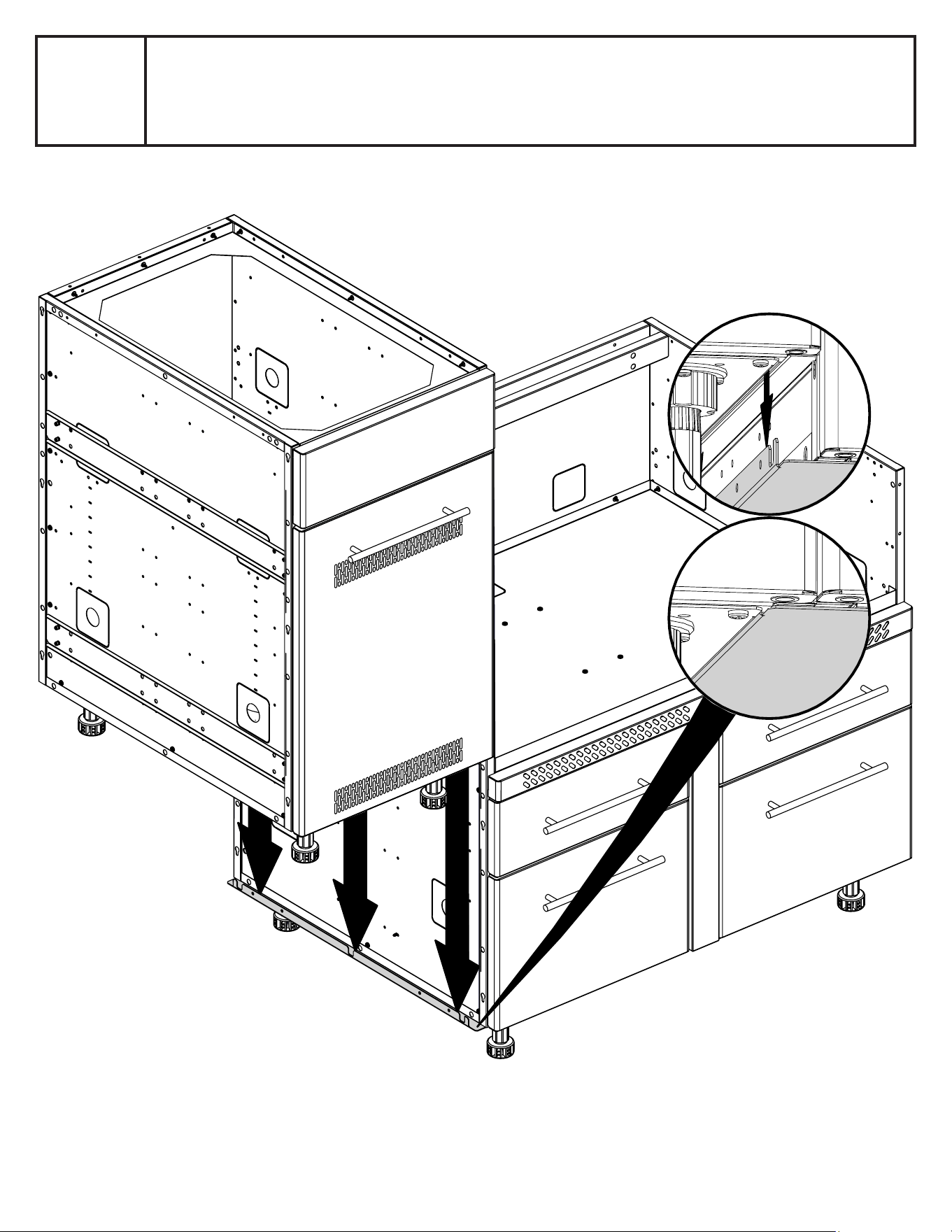

4
(8)

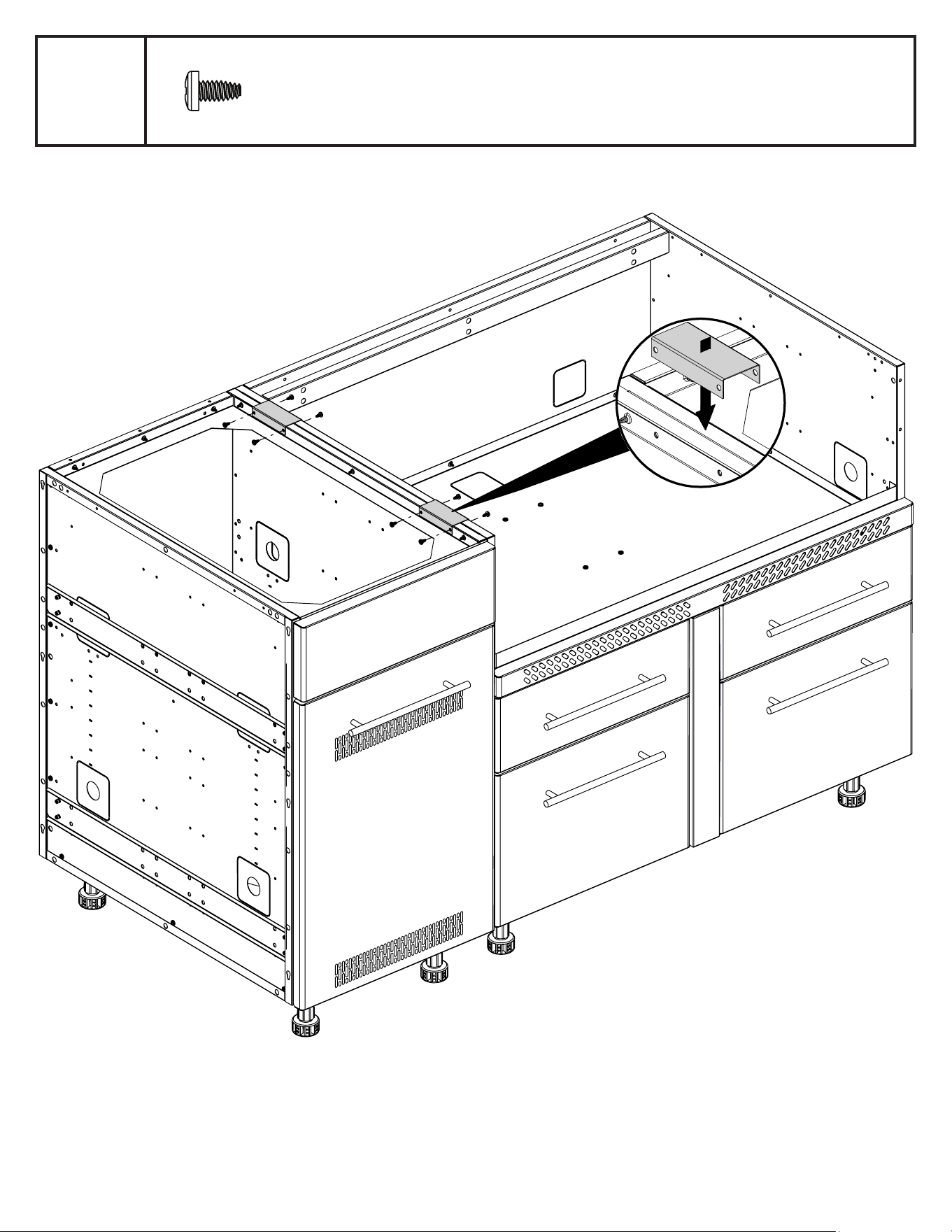

5
(4)

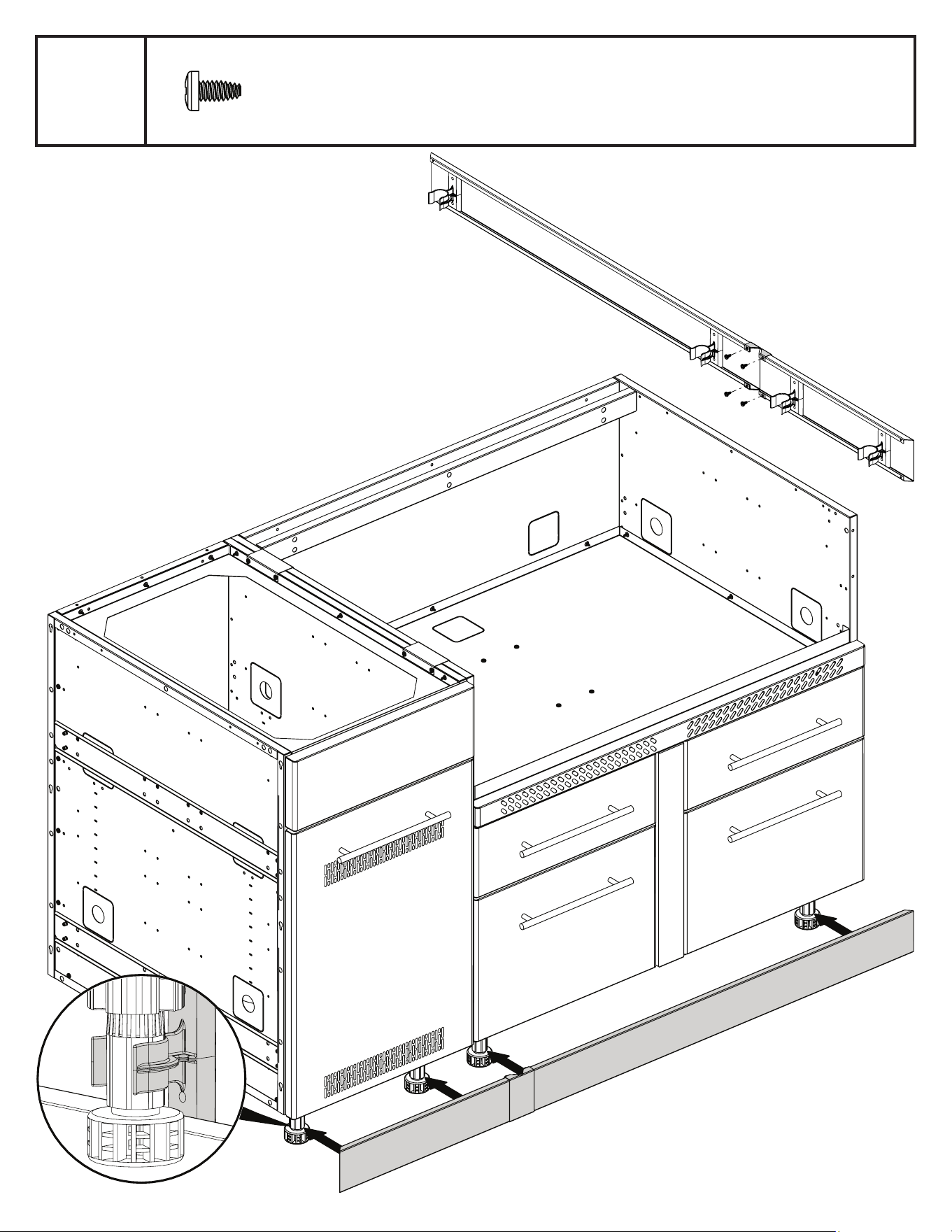

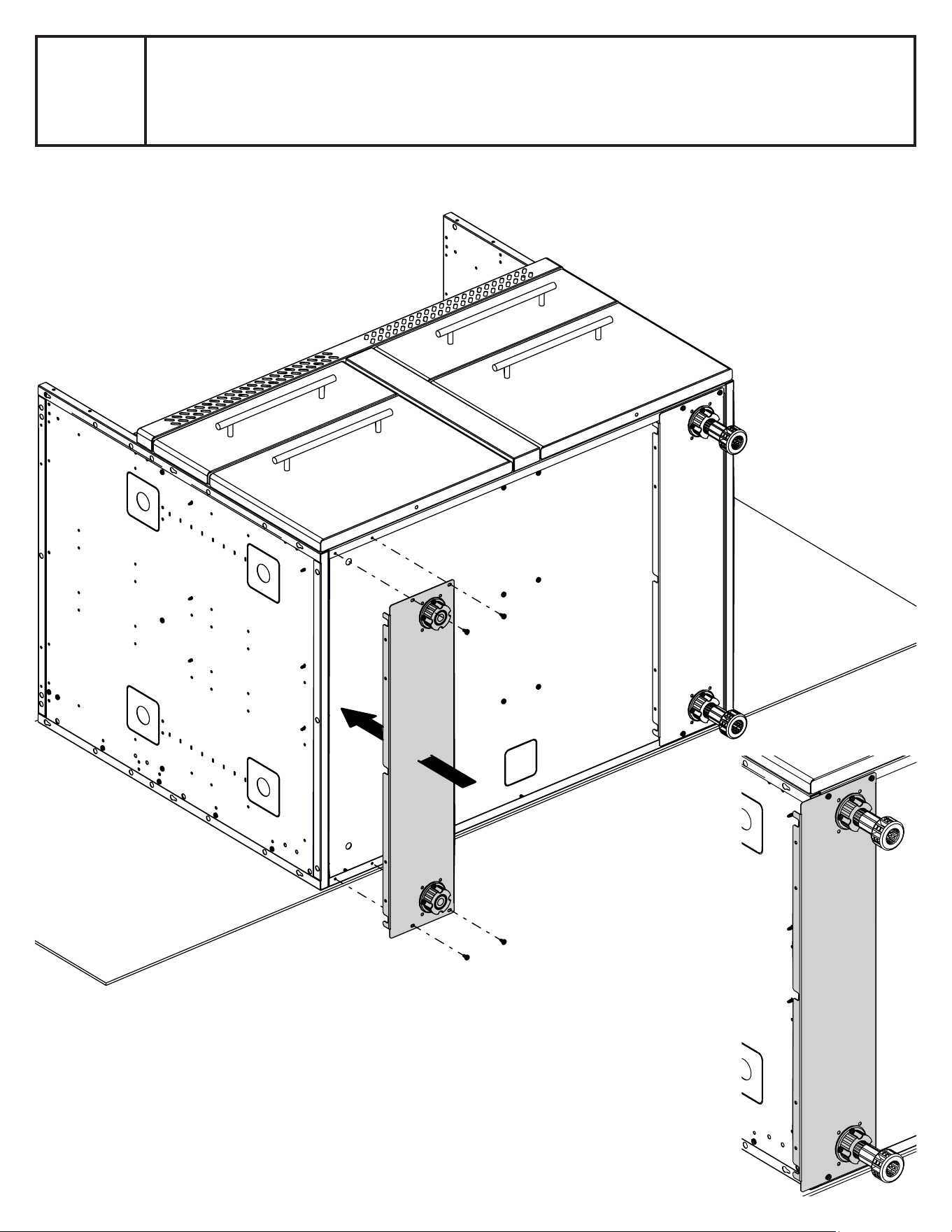

6
