ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
10084-E43 REV B 11/18
SIGNET 390
9468-84
9468-87

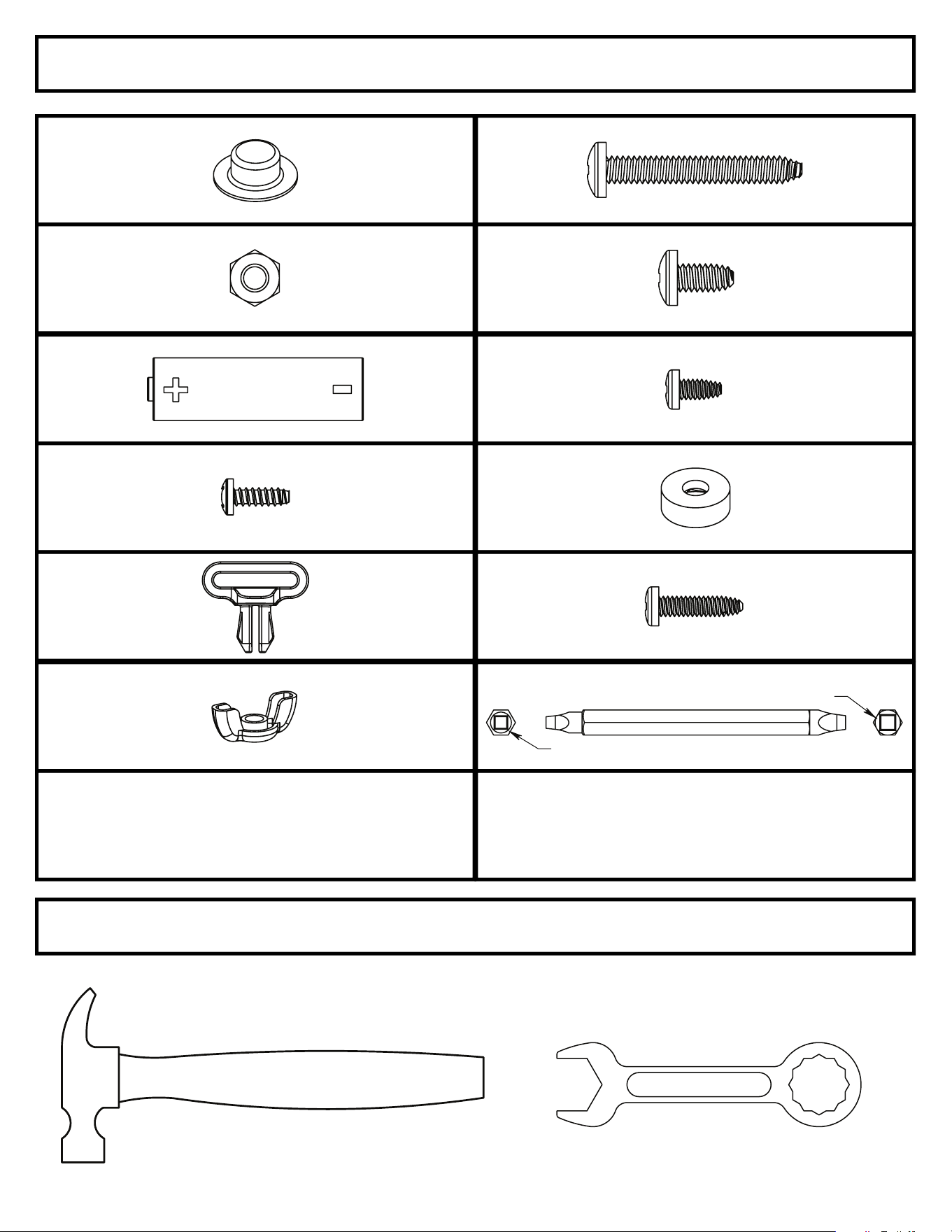

HARDWARE INCLUDED
S21420 X2 Y-11561 X 4
Y-11793 X2 Y-12865 X8
AAA X1 Y-29304 X2
S21124 X2 Y-12124 X2
Y-12673 X2 Y-29306 X2
S21061 X2
TOOLS REQUIRED
7/16"
#3 ROBERTSON
#2 ROBERTSON

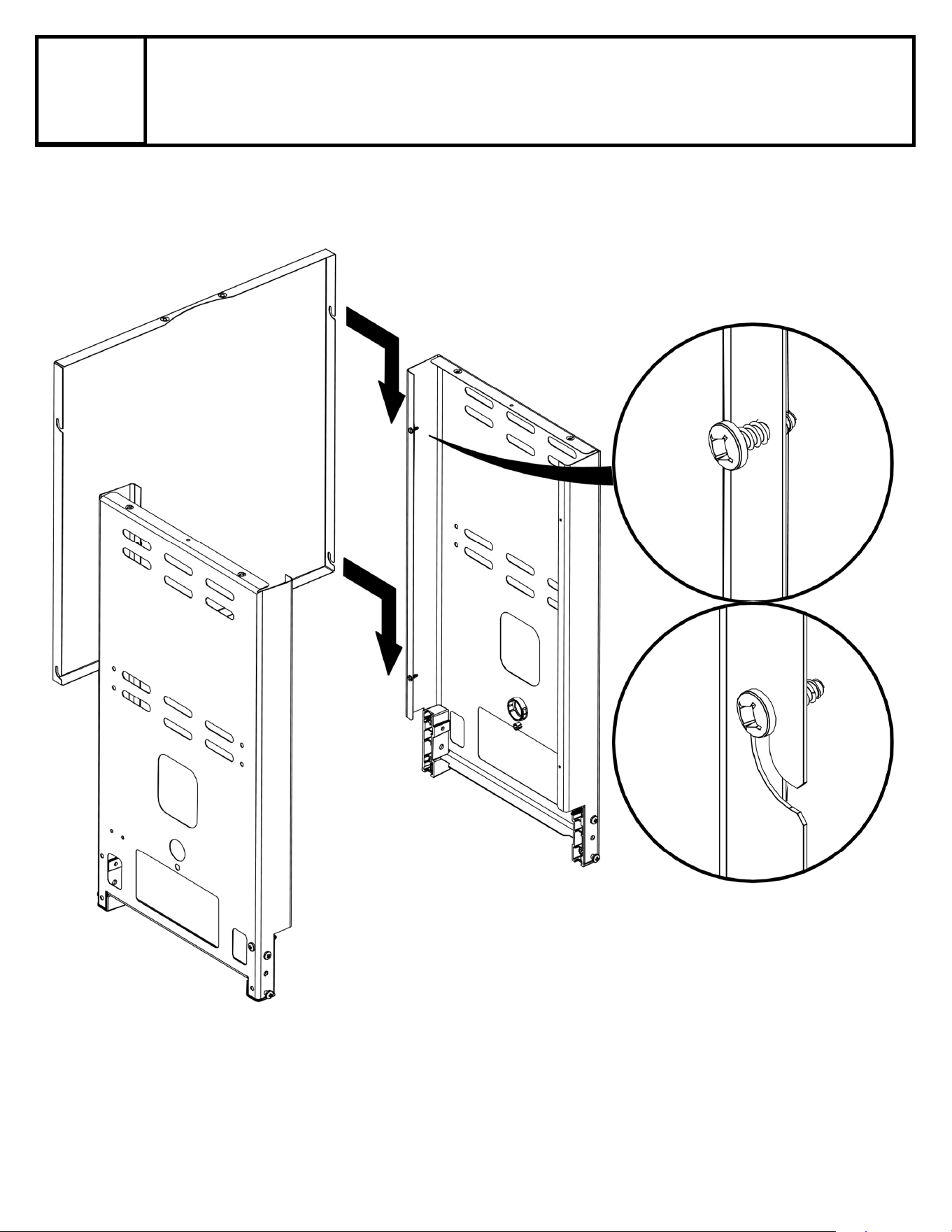

(2)

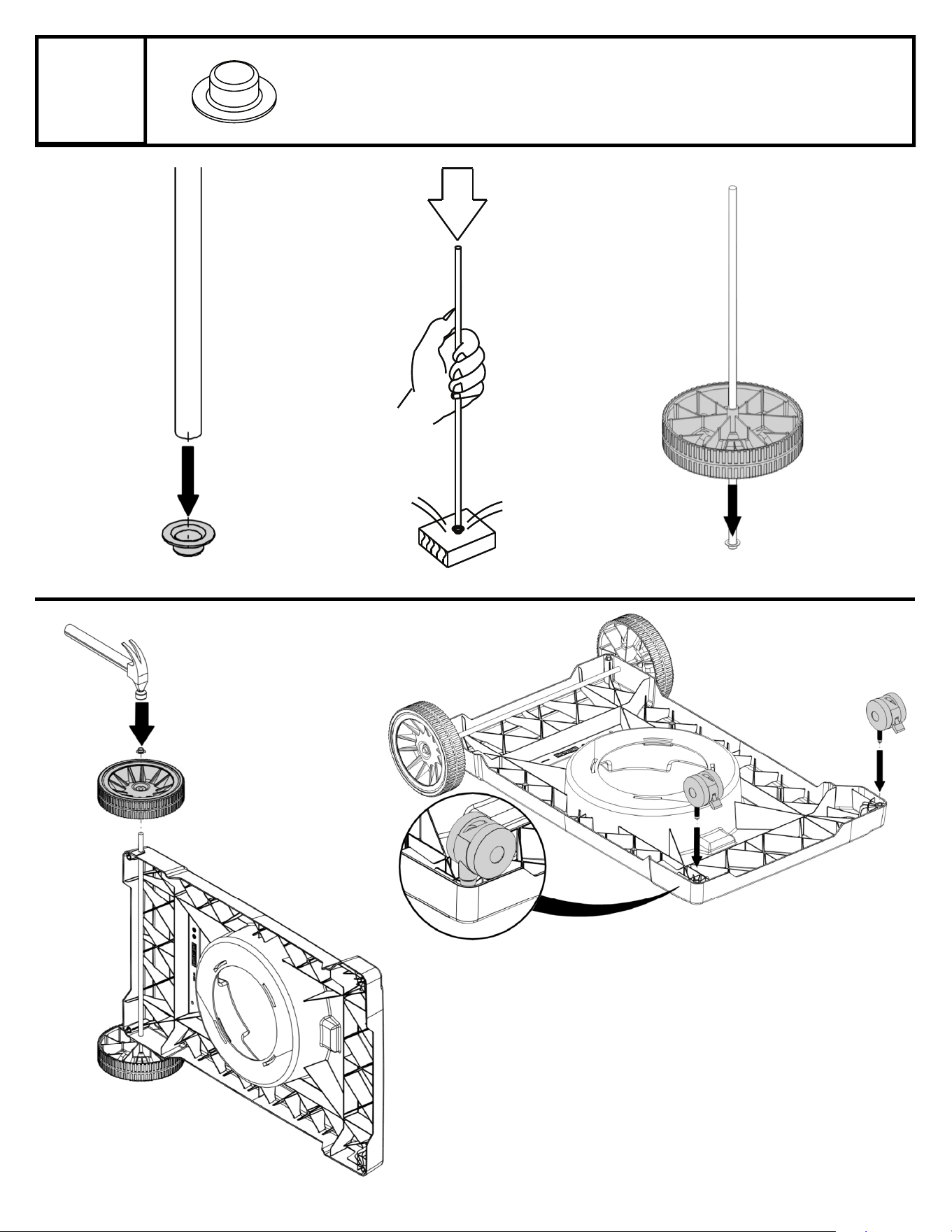

1

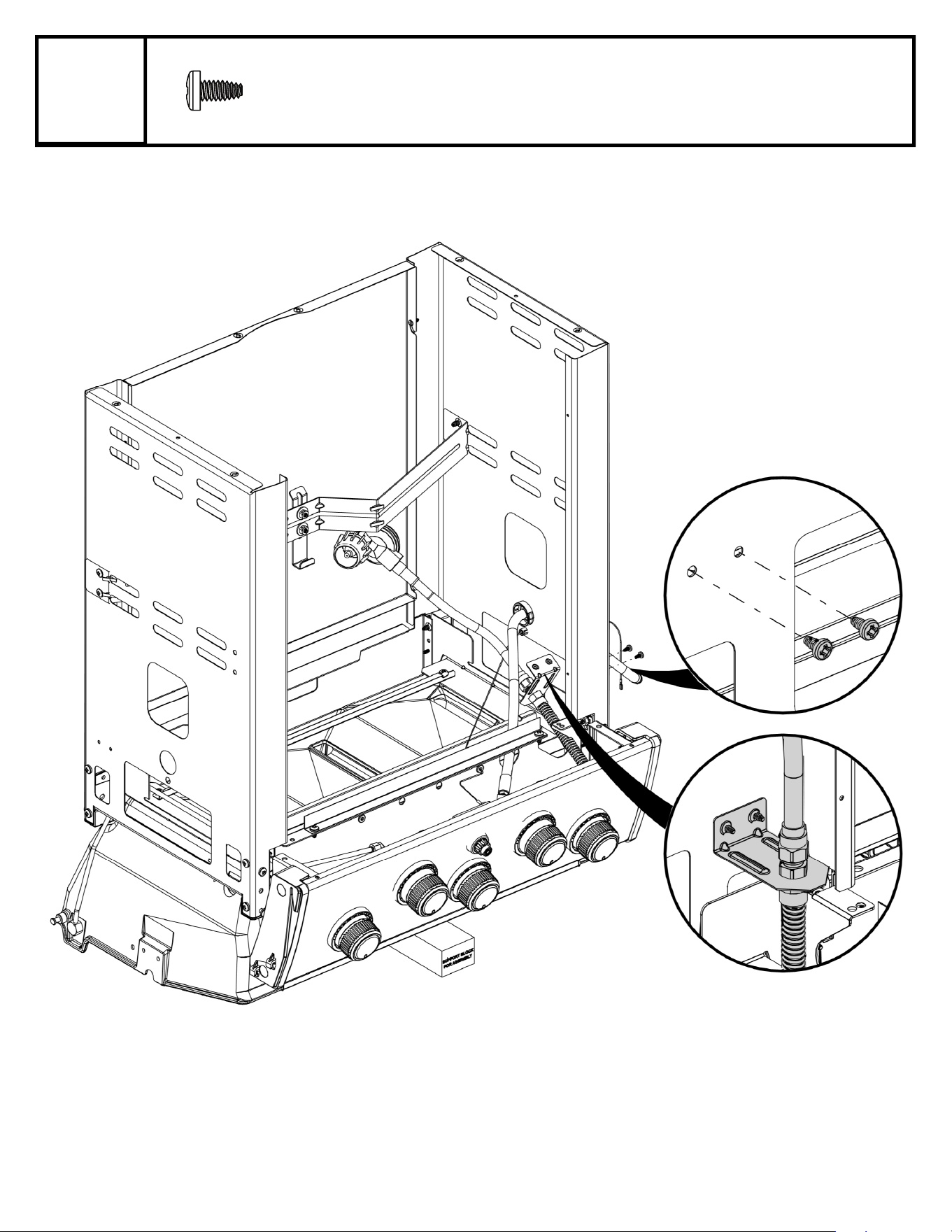

2
3
(4)

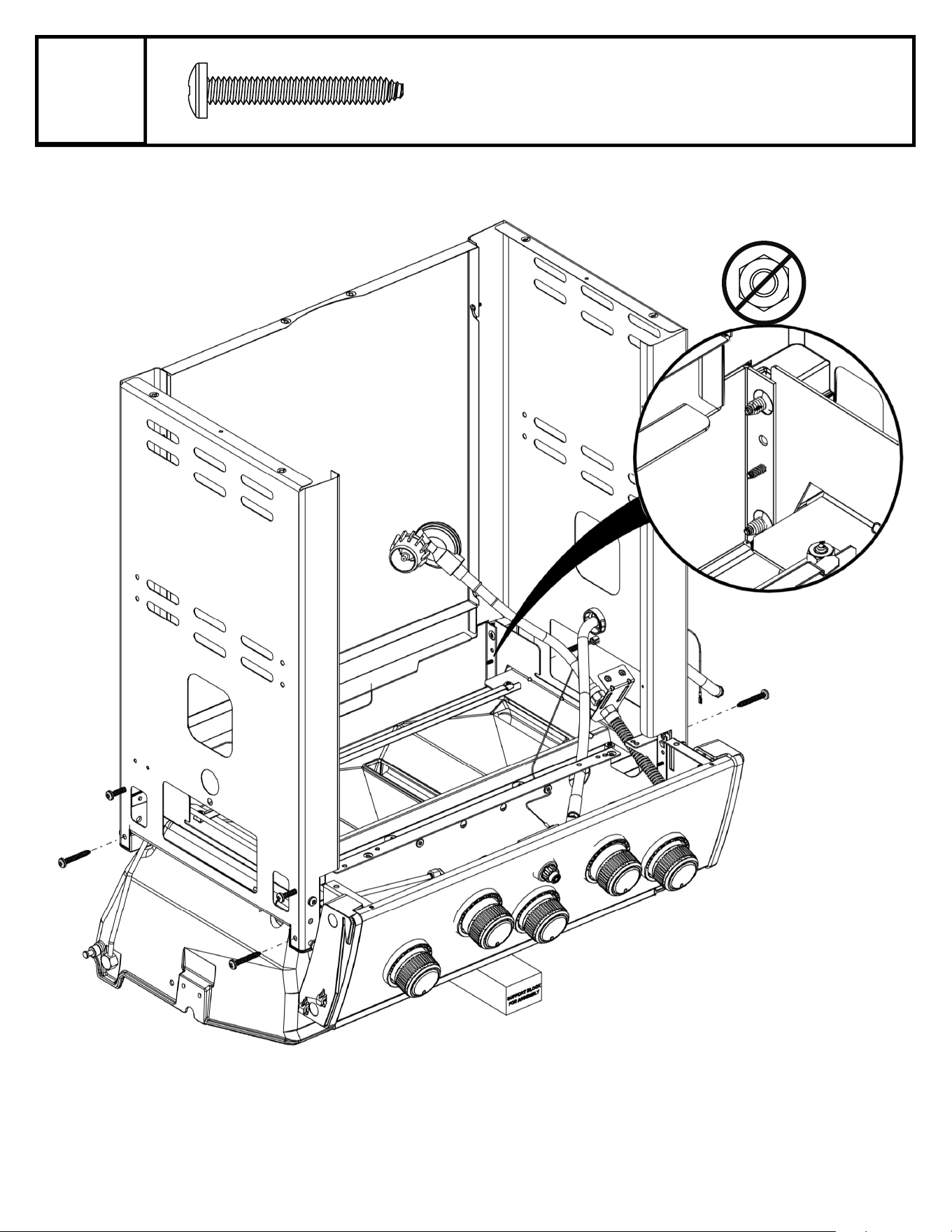

4
(2)

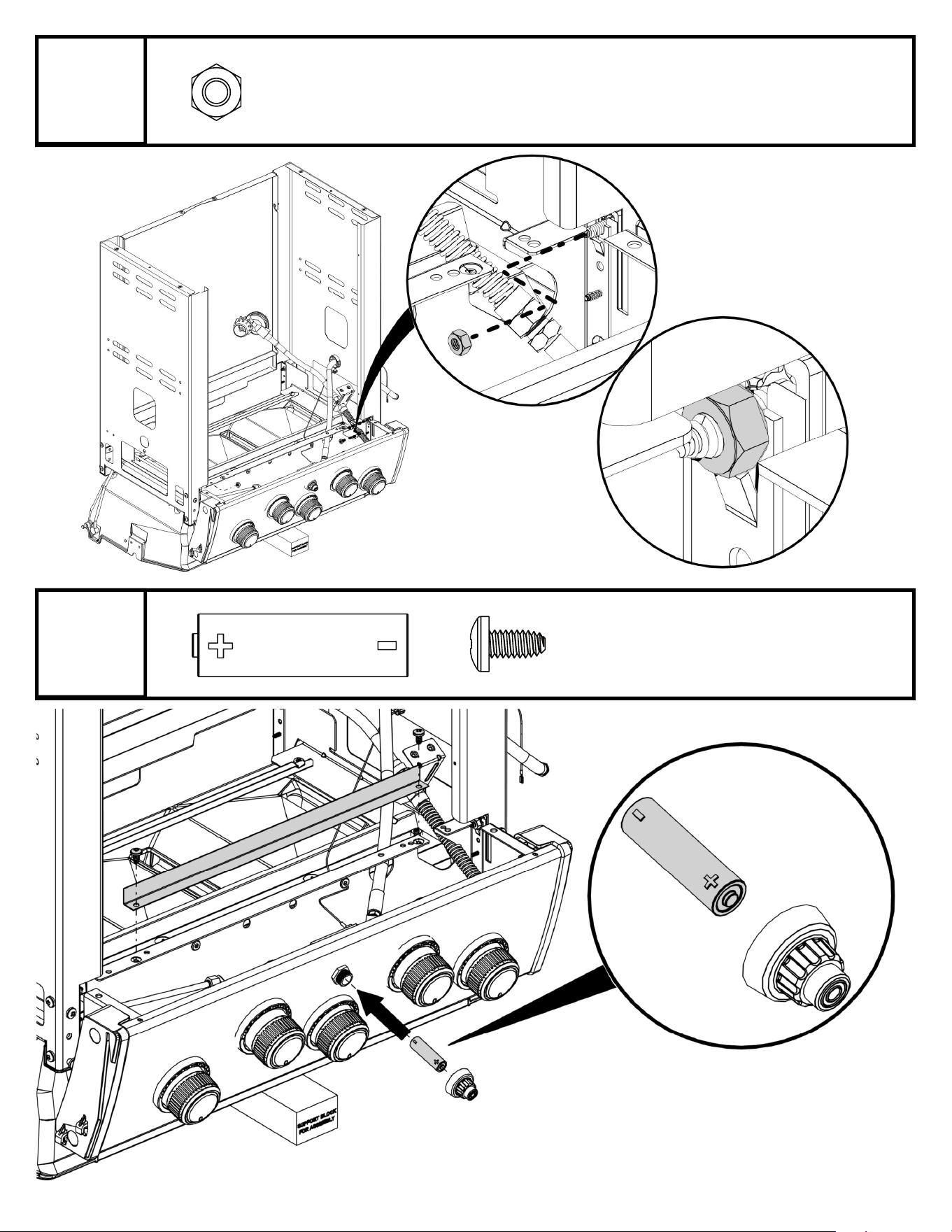

5
(1) AAA (2)
6

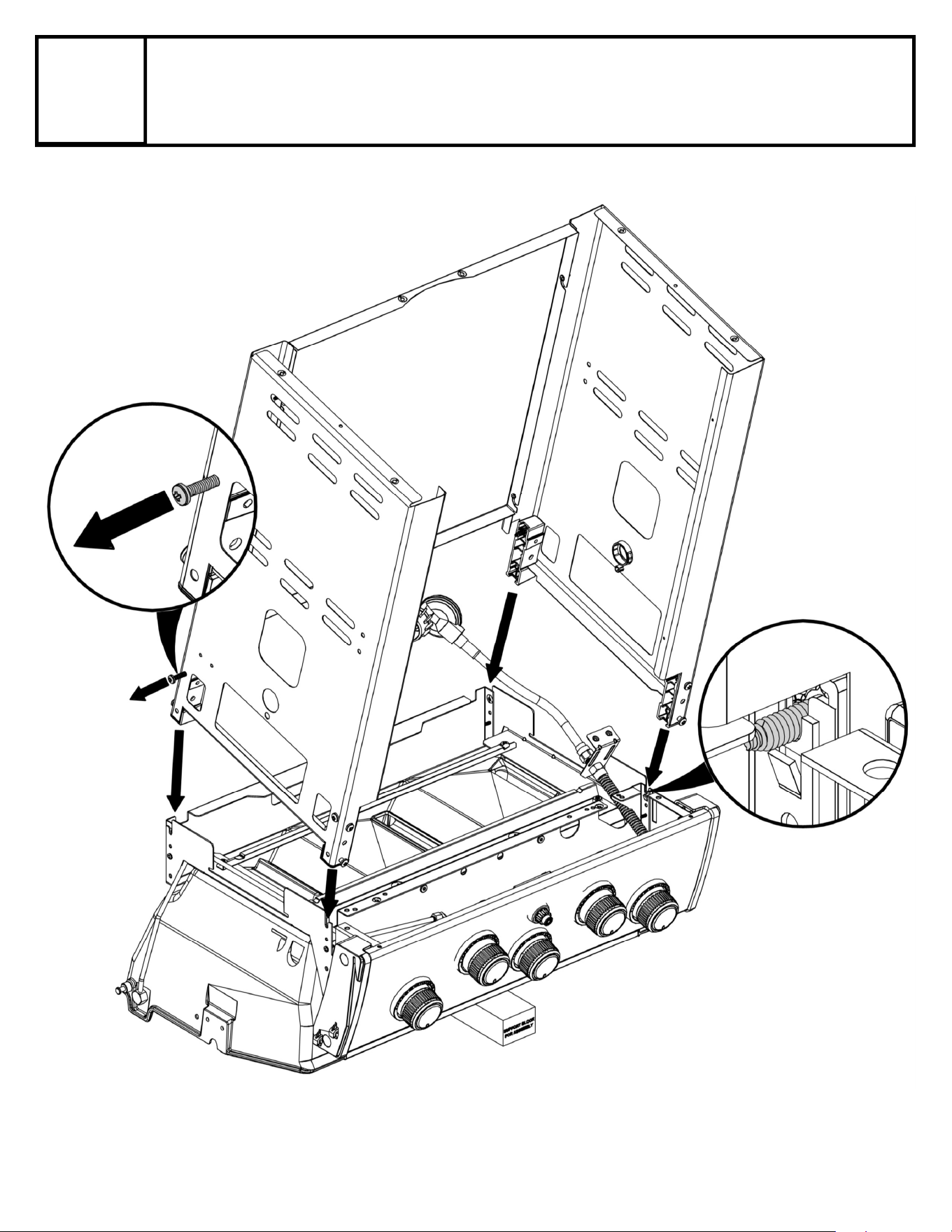

(4)

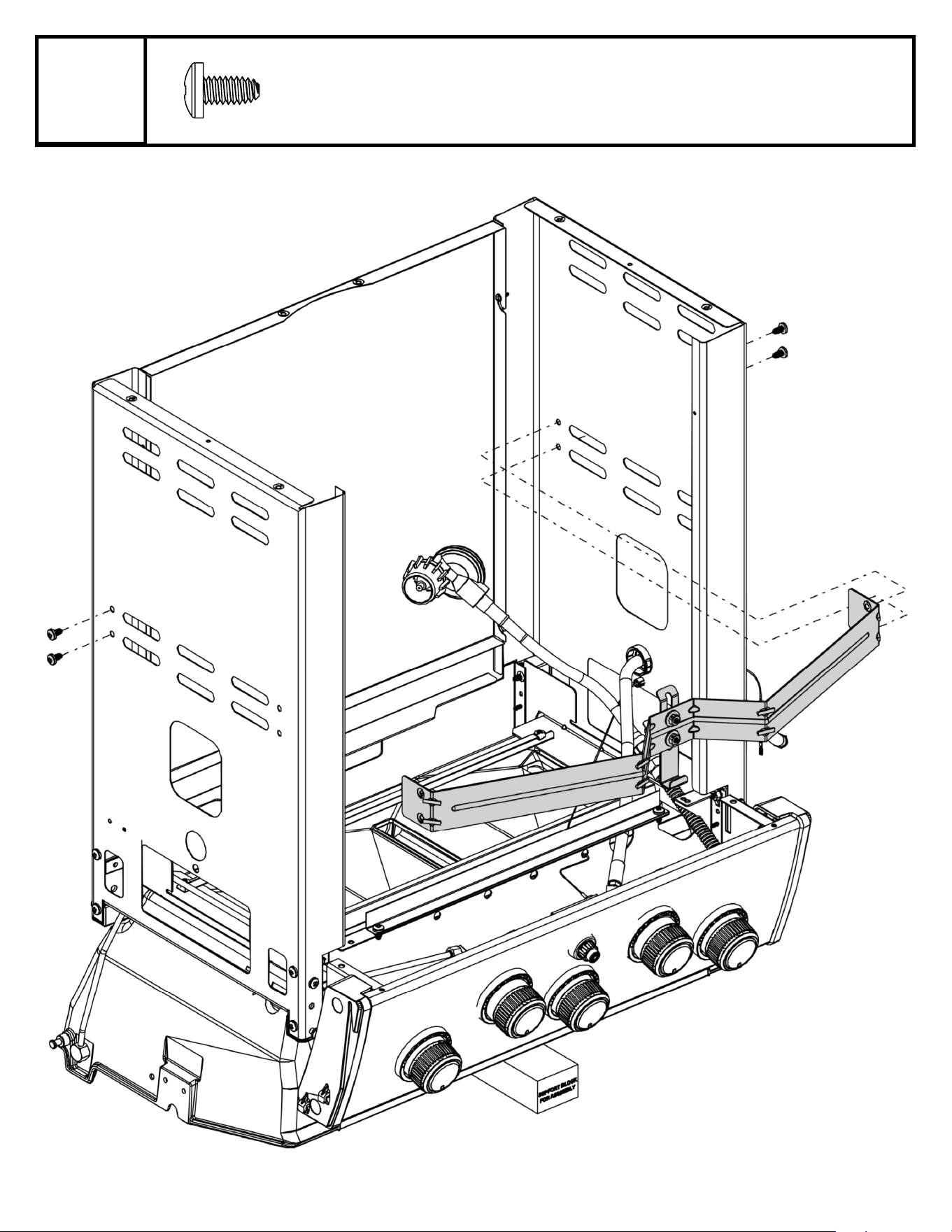

7
(2)
8

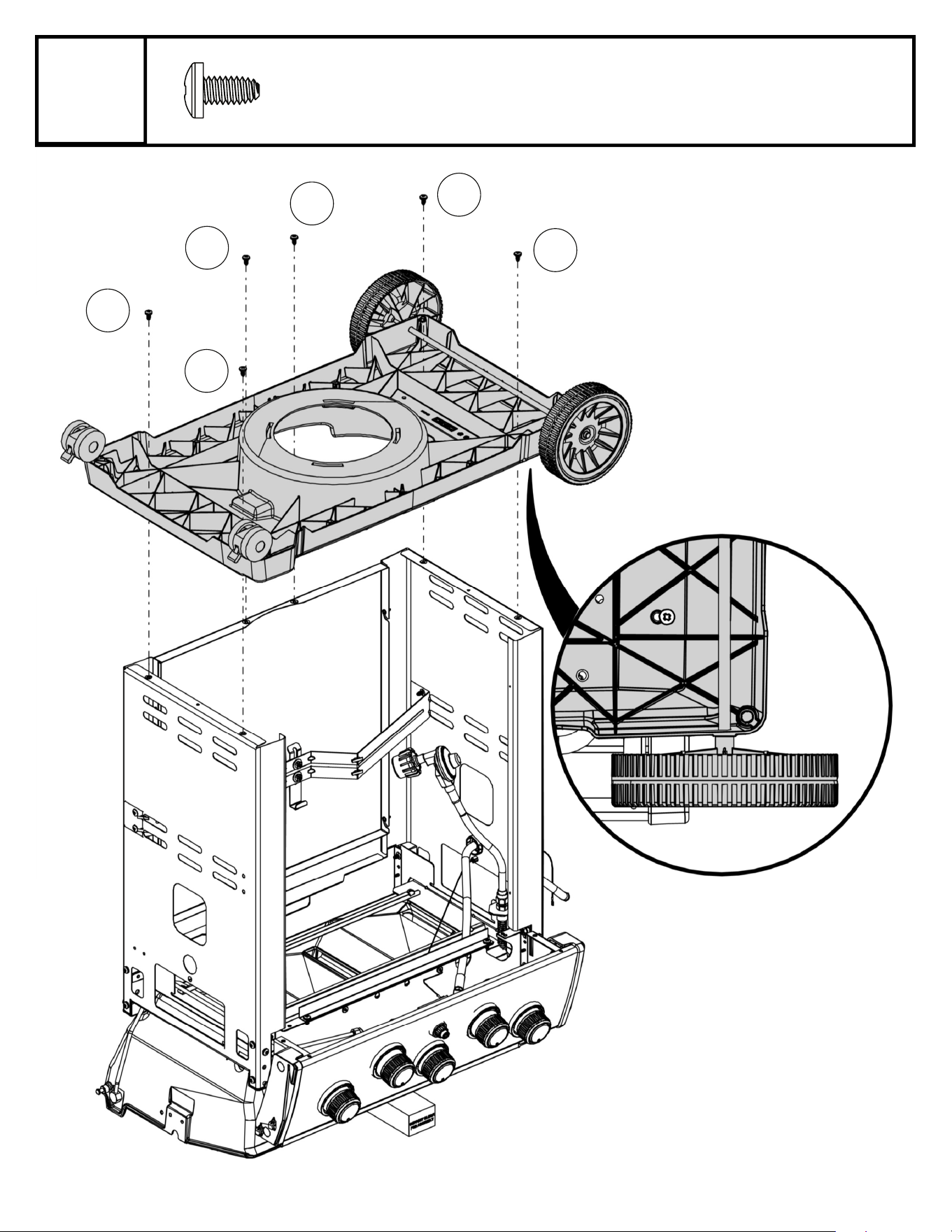

(6)
9
1
2
3
4
5
6

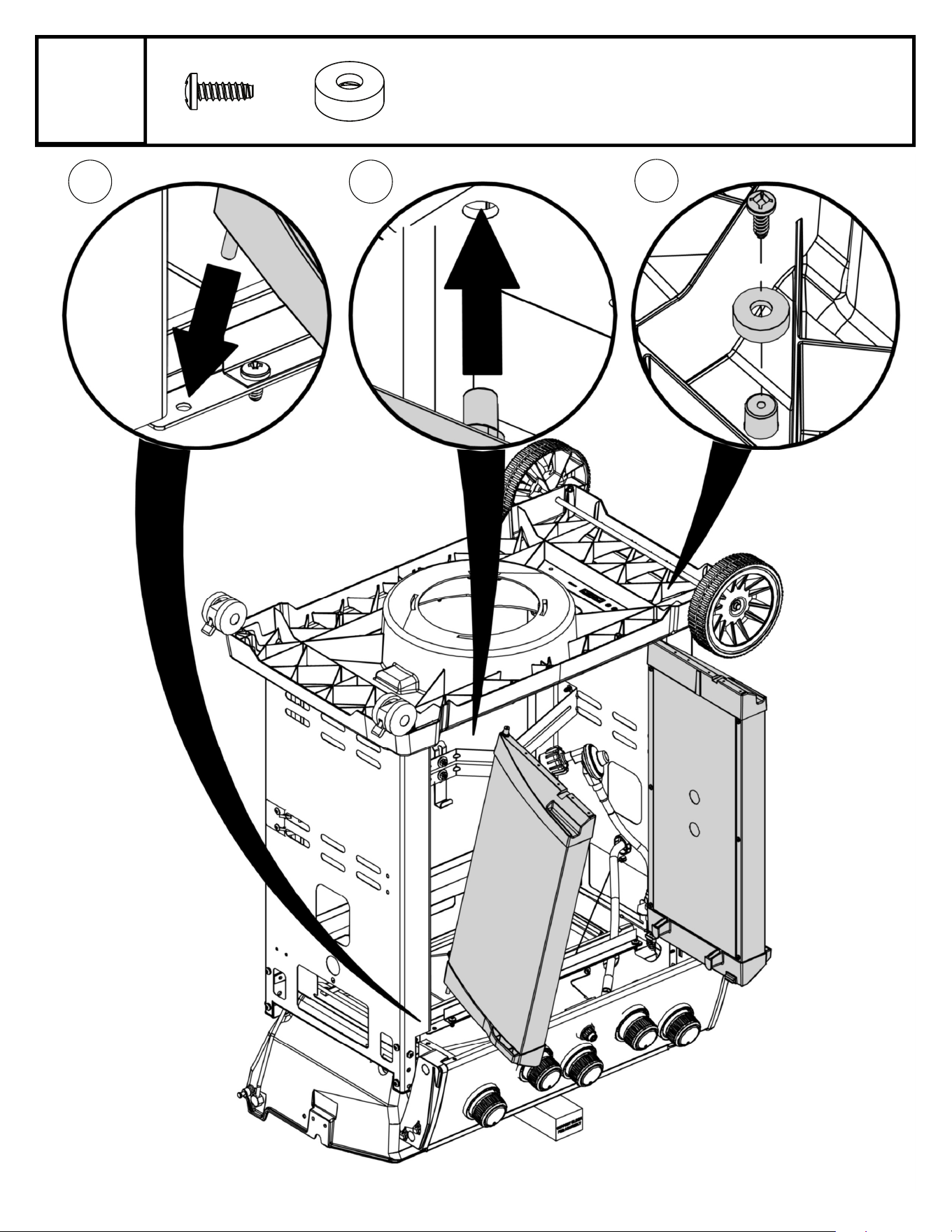

(2) (2)

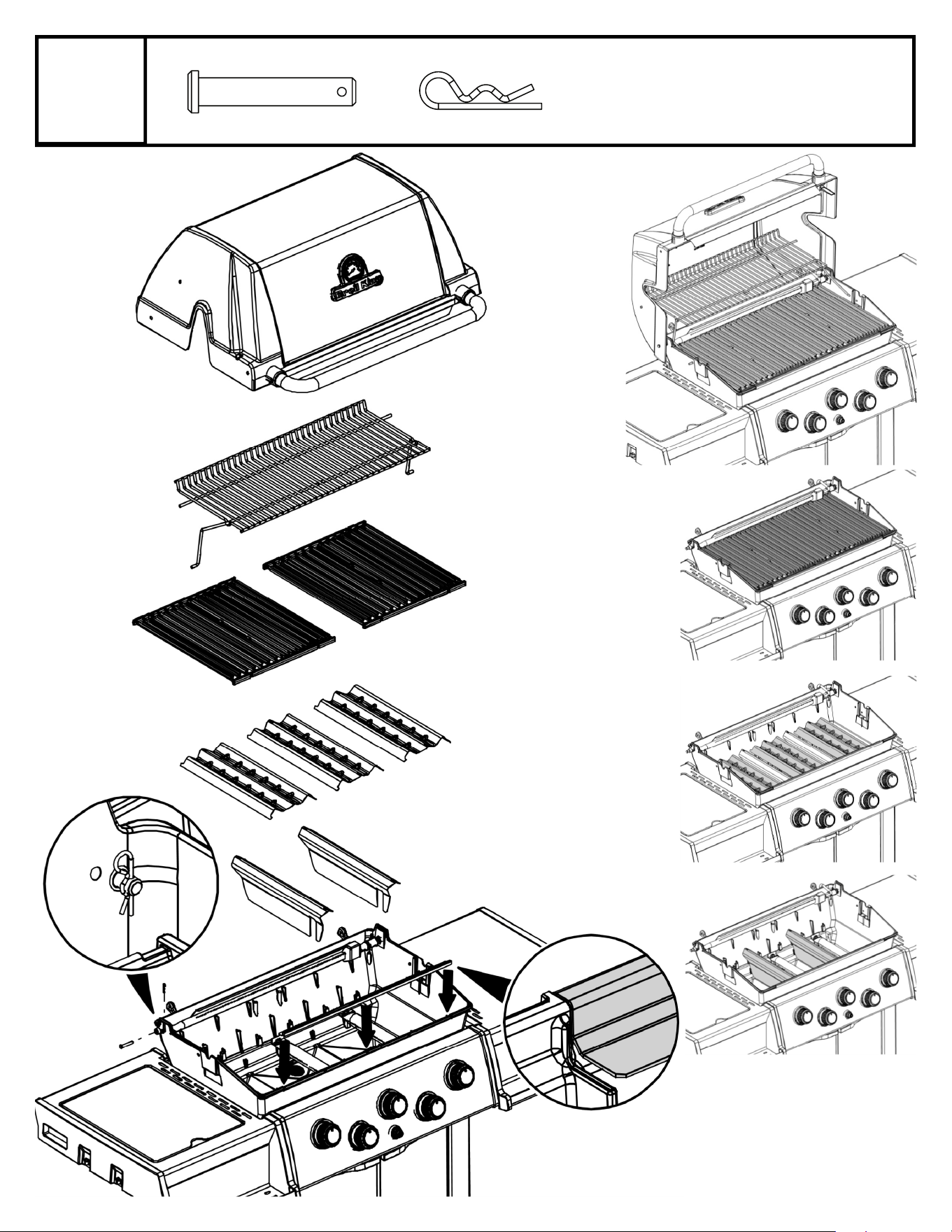

10
1
2
3

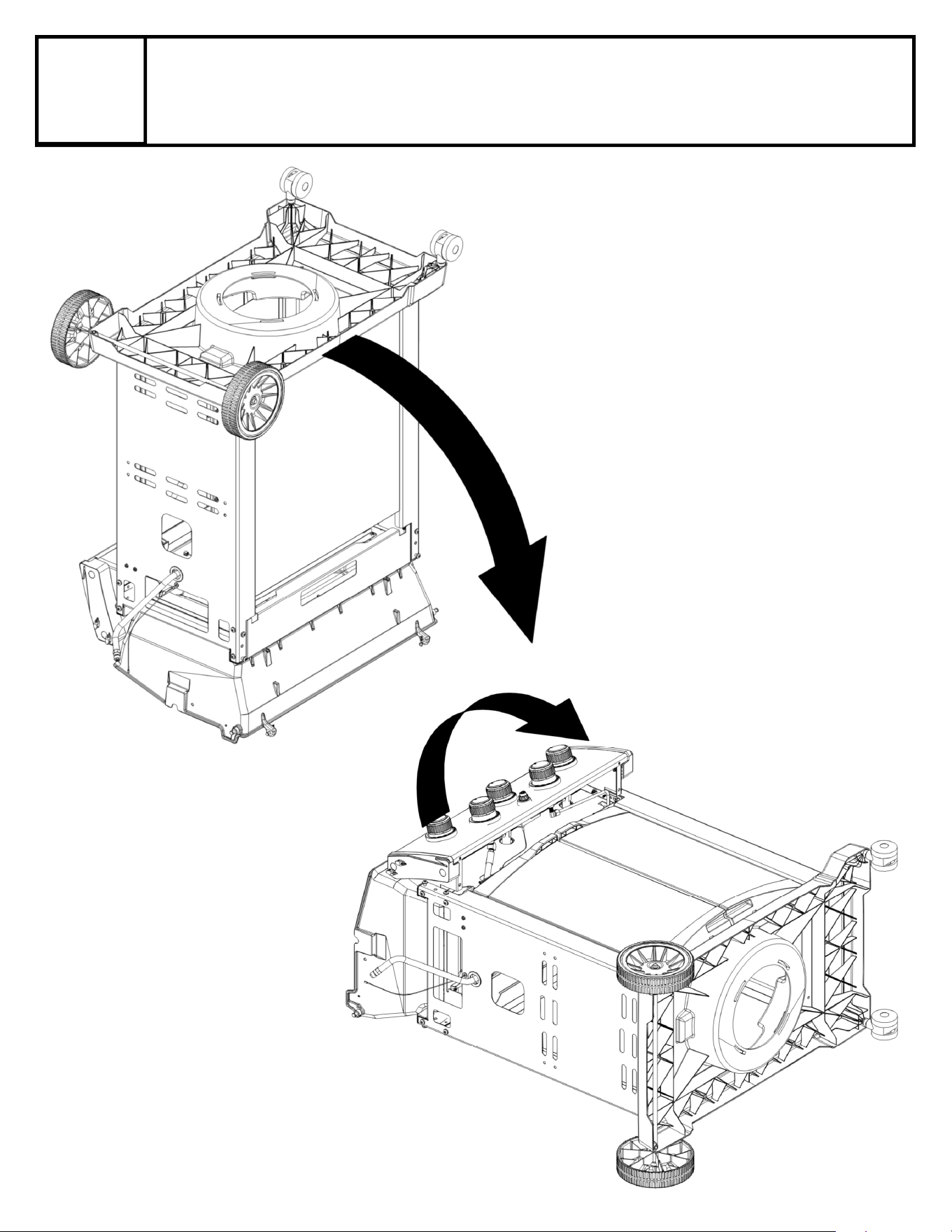

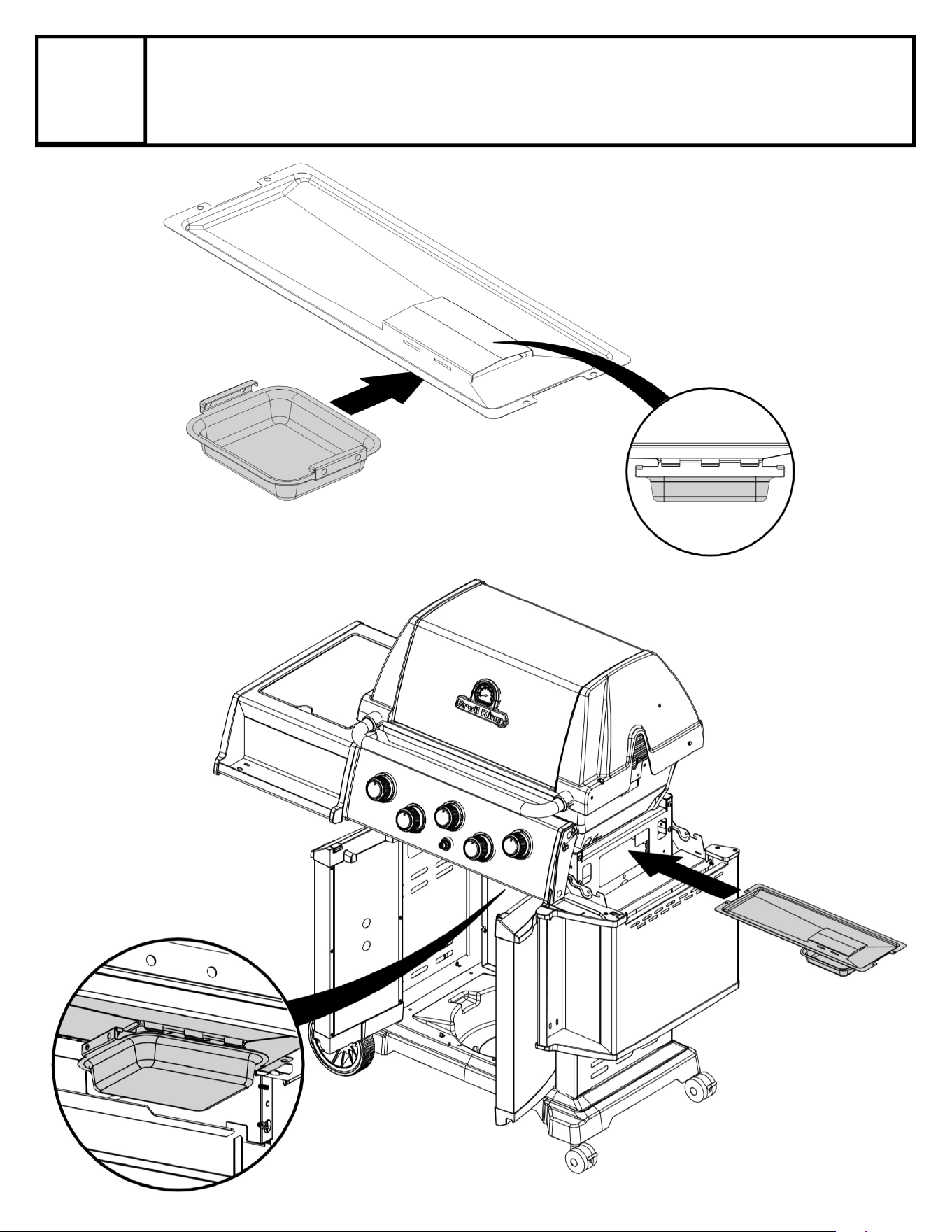

11

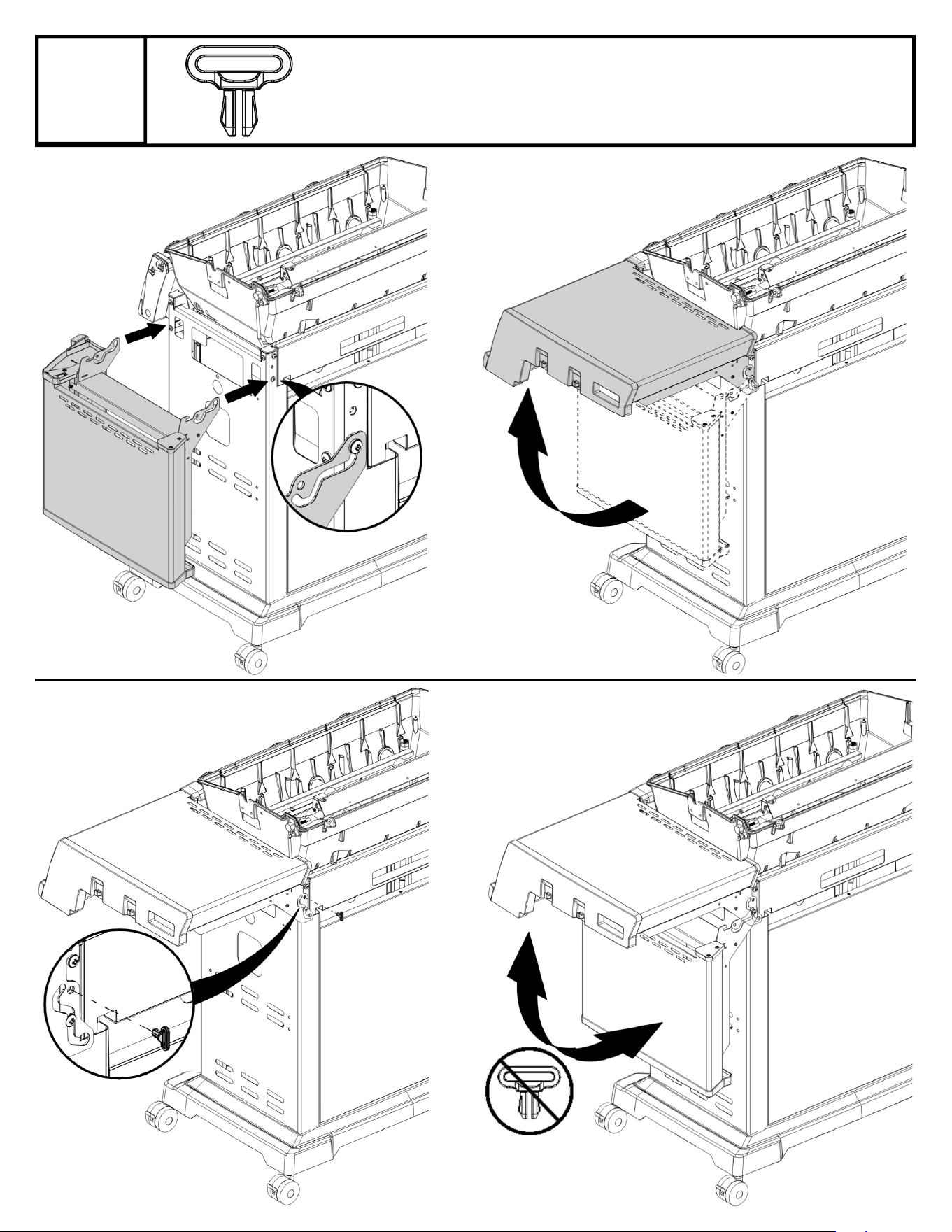

(1)

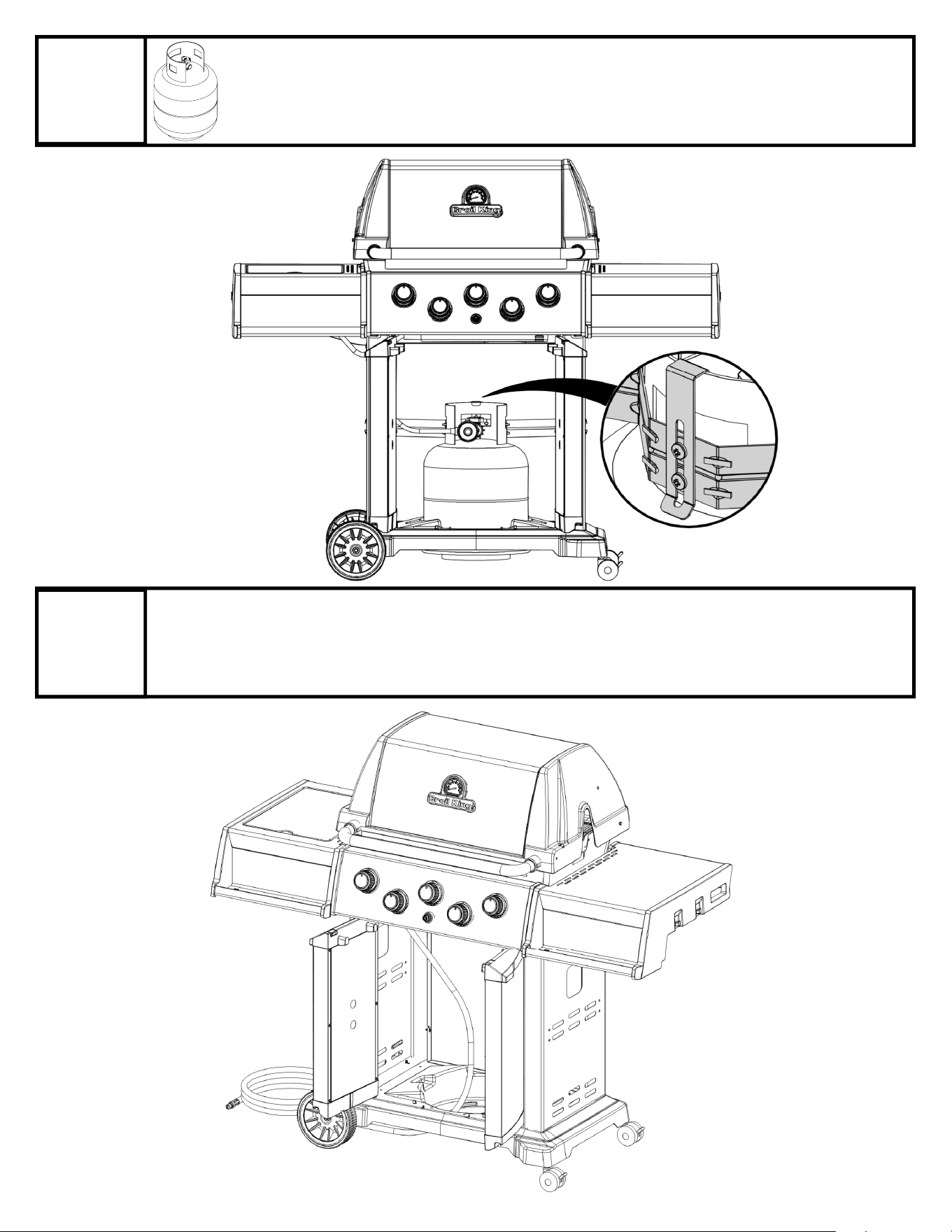

12
(1)

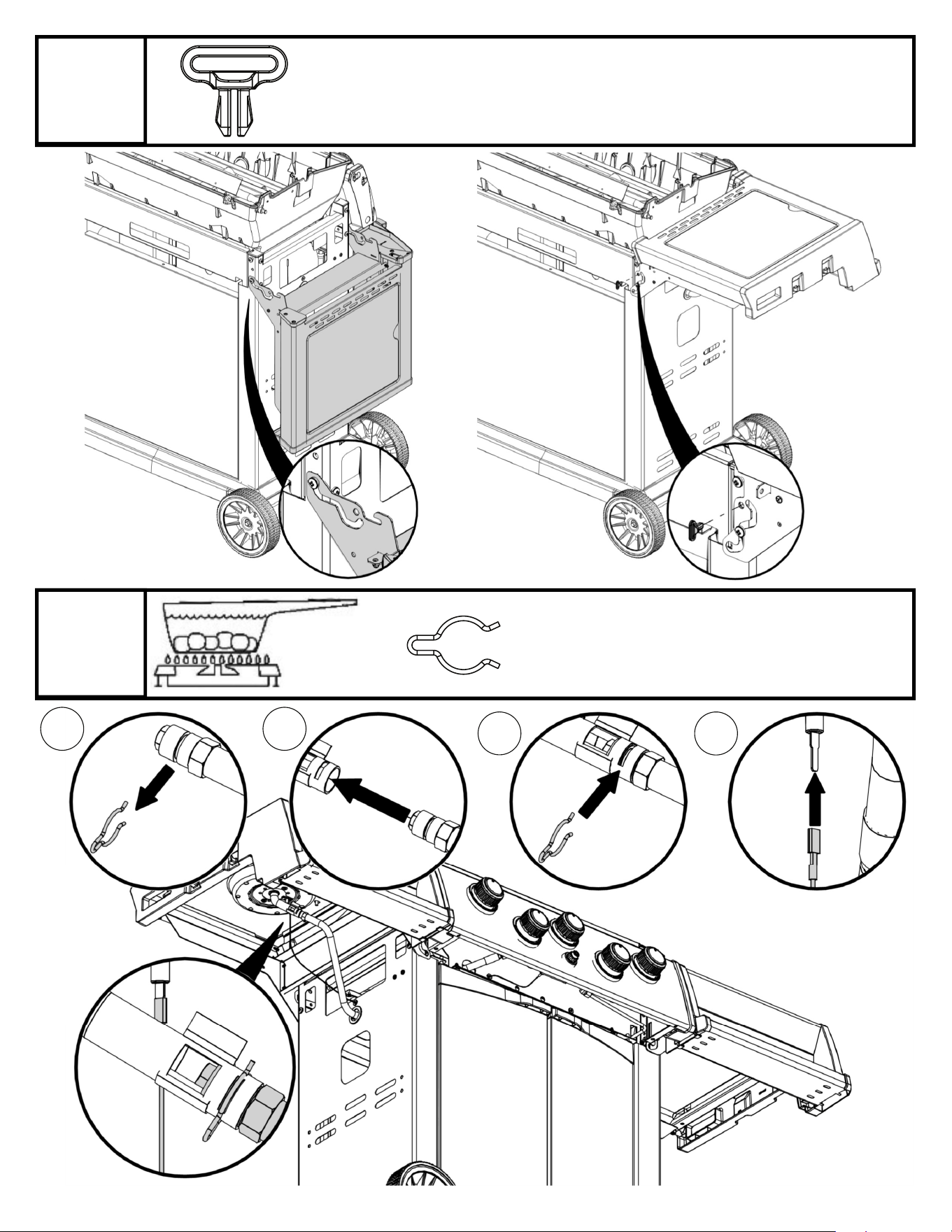

13
(1)

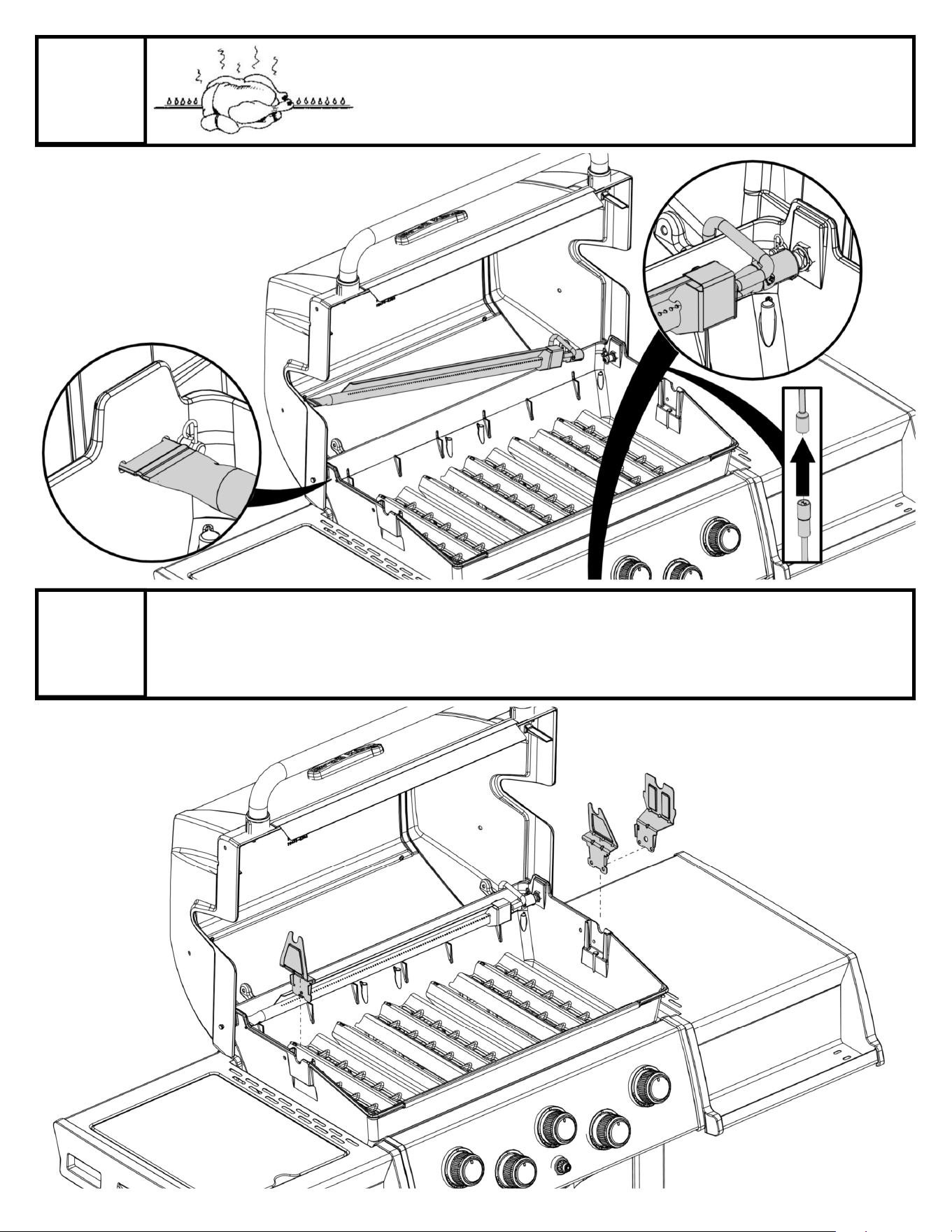

14
1
2
3
4
(2) (2)
15
16
17
18
19
20

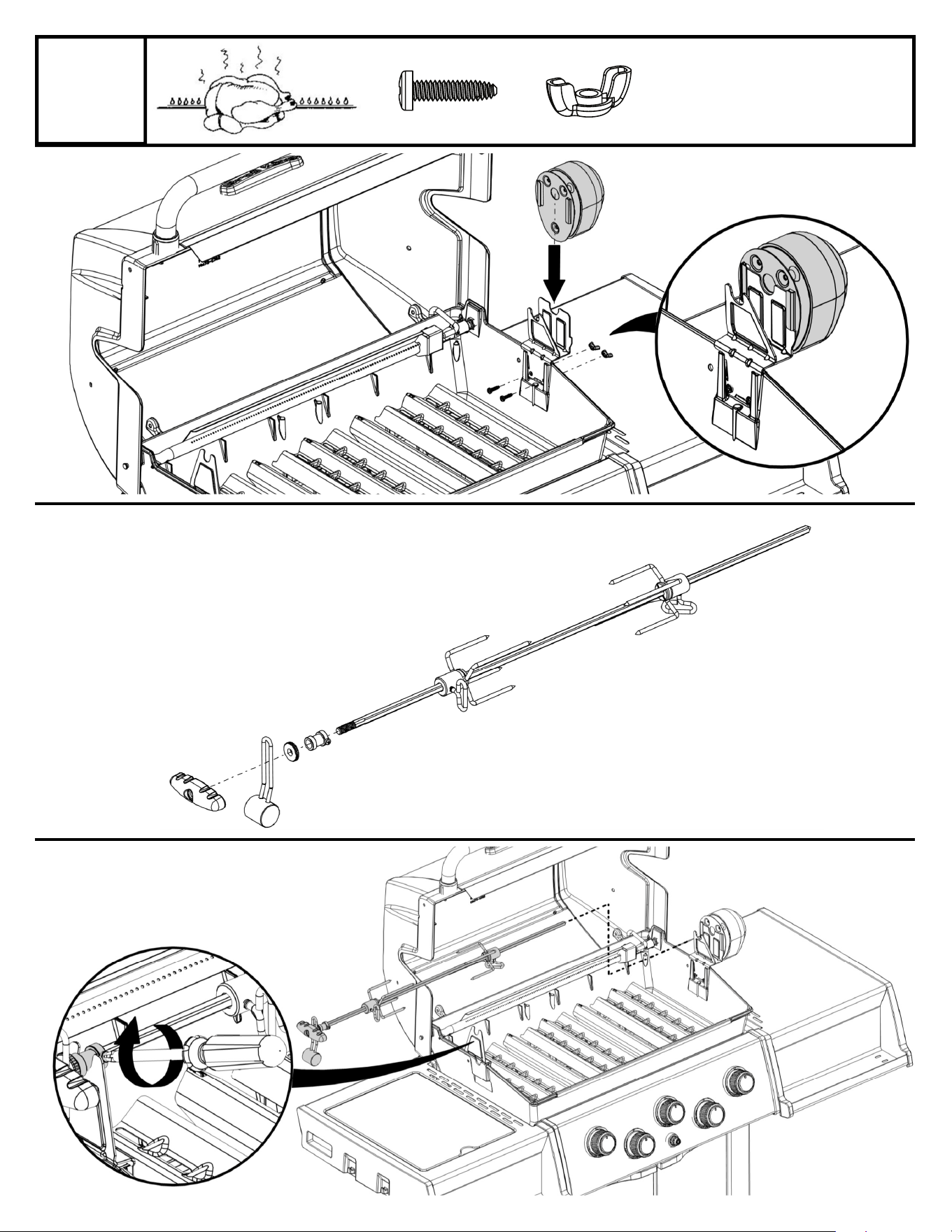

2) (2)
21

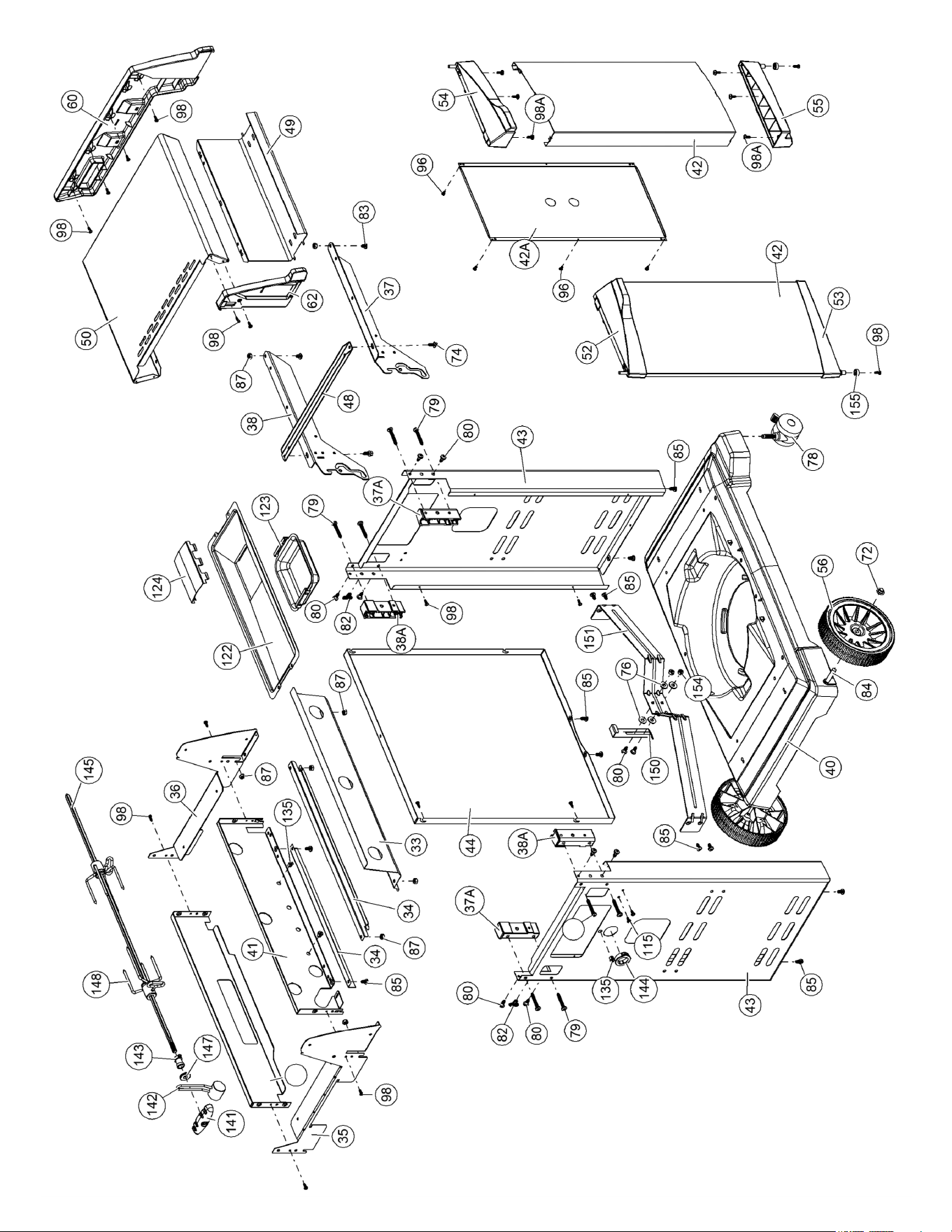

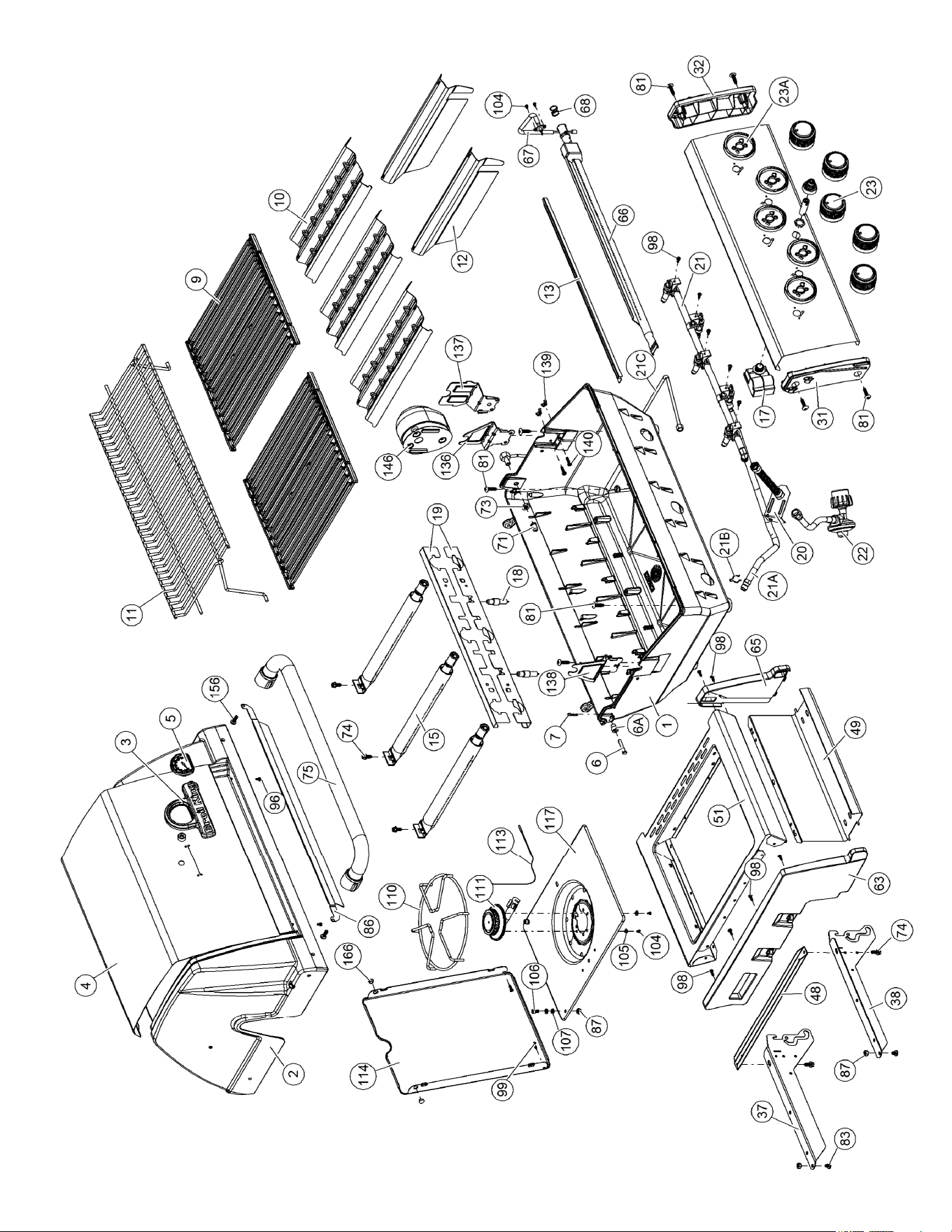

PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 9468-84 9468-87
1 10909-E401 CASTING BOTTOM FOND DU FOYER CUERPO INFERIOR 1 1
2 10473-E392 CASTING TOP COUVERCLE DU GRIL CUERPO SUPERIOR 1 1
3 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1
4 10958-E400A TOP CASTING INSERT PANNEAU DE COUVERCLE INSERTO DE CUERPO SUPERIOR 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE CLAVIJA DE BISAGRA 2 2
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE ESPACIADOR DE BISAGRA 2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 2 2
9 10225-T436 GRID GRILLE REJILLA 2 2
10 10222-E400 FLAV-R-WAVE FLAV-R-WAVE FLAV-R-WAVE 3 3
11 10225-E391 GRID - WARMING RACK GRILLE REJILLA - ESTANTE PARA CALENTAR 1 1
12 10222-E401 DIVIDER DIVISEUR DIVISOR 2 2
13 10184-R83 BOSS EXTENSION CROCHET DE RALLONGEMENT EXTENSIÓN DE REFUERZO 1 1
15 10390-E20LP BURNER BRÛLEUR QUEMADOR 3 •
10390-E20NG BURNER BRÛLEUR QUEMADOR • 3
17 10342-247 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO 1 1
18 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2
19 10342-E400A COLLECTOR BOX BOÎTE DE COLLECTEUR CAJA RECOLECTORA 1 1
20 10111-16A PIG TAIL HOSE TUYAU MANGUERA 1 1
21 10444-E36
CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP 1 •
10444-E37 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • 1
21A S13470-091 HOSE-SIDE BURNER TUYAU DU BRÛLEUR LATÉRAL MANGUERA - QUEMADOR LATERAL 1 •
S13470-132 HOSE-SIDE BURNER TUYAU DU BRÛLEUR LATÉRAL MANGUERA - QUEMADOR LATERAL • 1
21B Y-11230 COTTER PIN ATTACHE DE CHEVILLE CHAVETA 1 1
21C 10110-40 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE TUBO, QUEMADOR POSTERIOR 1 1
22 10114-16 HOSE & REGULATOR LP - QCC1 TUYAU ET REGULATEUR PL - QCC1 MANGUERA Y REGULADOR LP - QCC1 1 •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) MANGUERA DE GAS NATURAL • 1
23 22001-768 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 5 5
23A 10472-E38 CONTROL BEZEL MONTURE DE CONTROLE PANEL DE CONTROL 5 5
30 10194-E499 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL 1 1
31 10711-E42A EDGE CAP - CONTROL COVER PAC DE BORD TAPA DE EXTREMO 1 1
32 10711-E41A EDGE CAP - CONTROL COVER PAC DE BORD TAPA DE EXTREMO 1 1
33 10184-F96 RADIATION SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1
34 10184-F97 GREASE RAIL GUIDE DU BAC A GRAISSE RIEL DE GRASA 1 1
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER SOPORTE - CUERPO - IZQUIERDO 1 1
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER SOPORTE - CUERPO - DERECHO 1 1
37 10184-E651 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE SOPORTE-ESTANTE LATERAL-IZQUIERDA 2 2
37A 10184-E63 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE SOPORTE-ESTANTE LATERAL-IZQUIERDA 2 2
38 10184-E641 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT SOPORTE-ESTANTE LATERAL-DERECHA 2 2
38A 10184-E62 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT SOPORTE-ESTANTE LATERAL-DERECHA 2 2
39 10956-E881 BRACE-REAR SUPPORT ARRIERE ABRAZADERA-POSTERIOR 1 1
40 10958-E81 BASE TABLETTE INFERIEURE BASE 1 1
41 10956-E591 BRACE-FRONT SUPPORT AVANT ABRAZADERA-FRONTAL 1 1
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 9468-84 9468-87
42 10958-E79 DOOR PORTE PUERTA 2 2
42A 10958-E851 DOOR – INNER PORTE INTÉRIEURE PUERTA-INTERIOR 2 2
43 10958-E761 SIDE PANEL BLK PANNEAU LATERALE PANEL LATERAL NEGRO 2 2
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE PANEL - POSTERIOR 1 1
45 10184-E931 BRACKET - DOOR CATCH CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1 1
48 10184-E681 BRACKET - SHELF CROCHET - PLANCHETTE SOPORTE PARA ESTANTE 1 1
49 10711-E84 CONDIMENT BIN CASIER DE CONDIMENT CONDIMENTO BIN 2 2
50 10711-E92 SHELF - RIGHT PLANCHETTE – DROIT ESTANTE - DERECHA 1 1
51 10711-E93 SHELF - LEFT PLANCHETTE - GAUCHE ESTANTE - IZQUIERDA 1 1
52 10184-E78A DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE PUERTA - TAPA SUPERIOR - IZQUIERDA 1 1
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - DESSOUS - GAUCHE PUERTA - TAPA INFERIOR - IZQUIERDA 1 1
54 10184-E79A DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT PUERTA - TAPA SUPERIOR - DERECHA 1 1
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - DESSOUS - DROIT PUERTA - TAPA INFERIOR - DERECHA 1 1
56 10892-7G WHEEL ROUE RUEDA 2 2
60 10711-E47 END CAP - SHELF - RIGHT MONTURE D'EMBOUT TAPA DEL EXTREMO 1 1
62 10711-E45 EDGE CAP - SHELF - RIGHT FRONT PAC DE BORD TAPA DE EXTREMO 1 1
63 10711-E48 END CAP - SHELF - LEFT MONTURE D'EMBOUT TAPA DEL EXTREMO 1 1
65 10711-E46 EDGE CAP - SHELF - LEFT FRONT PAC DE BORD TAPA DE EXTREMO 1 1
66 S13005A BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE QUEMADOR PARA ROSTIZAR 1 1
67
S15508 ELECTRODE ELECTRODE ELECTRODO 1 1
68 S21362 SPRING RESSORT RESORTE 1 1
71 10696-109 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO 1 •
10696-127 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO • 1
72 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN 2 2
73 Y-11990 HEX NUT ÉCROU TUERCA HEXAGONAL 1 1
74 S21084 SCREW - #14 x 3/4 VIS - #14 x 3/4 TORNILLO - #14 X 3/4 7 7
75 24005-12AB HANDLE POIGNÉE MANGO 1 1
76 S21255 WASHER RONDELLE ARANDELA 4
78 10892-15 CASTOR ROULETTES RUEDITA 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 PERNO – 1/4:20 x 1 3/4 8 8
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 TORNILLO - 1/4-20 X 5/8 10 8
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 TORNILLO - 1/4-20 X 1 3/8 8 8
82 Y-12673 SHELF - LOCK PIN ÉTAGÈRE - GOUPILLE DE SERRURE ESTANTE - CLAVIJA DE TRABA 2 2
83 Y-12855 SCREW 1/4-20 X 3/8 VIS 1/4-20 X 3/8 TORNILLO 1/4-20 X 3/8 4 4
84 S15170 AXLE ESSIEU EJE 1 1
85 Y-12865 BOLT- 1/4-20 X 1/2 BOULON – 1/4-20 X 1/2 PERNO - 1/4-20 X 1/2 12 8
86 10184-E124 RADIATION SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 TUERCA - 1/4-20 12 12
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 16 16
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 25 25
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 12 12
99 Y-12646 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 2 2
104 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/4 TORNILLO #6-32 X 1/4 4 4
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 9468-84 9468-87
105 Y-12853 WASHER RONDELLE ARANDELA 2 2
106 Y-12861 SCREW - 1/4-20 X 3/8 VIS - 1/4-20 X 3/8 TORNILLO - 1/4-20 X 3/8 2 2
107 Y-12863 WASHER RONDELLE ARANDELA 4 4
110 53140-981 GRID GRILLE REJILLA 1 1
111 10390-E10 SIDE BURNER BRÛLEUR DE CÔTÉ QUEMADOR LATERAL 1 1
113 10342-T16 ELECTRODE – SIDE BURNER ÉLÈCTRODE – BRÛLEUR DE CÔTÉ ELECTRODO - QUEMADOR LATERAL 1 1
114 23000-254 COVER-SIDE BURNER COUVERCLE LATERAL DU BRÛLEUR CUBIERTA - QUEMADOR LATERAL 1 1
115 Y-29304 SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TORNILLO #10-24 X 3/8 2 2
117 23000-271 SHELF-SIDEBURNER PLANCHETTE – BRÛLEUR DE CÔTÉ ESTANTE - QUEMADOR LATERAL 1 1
122 57054-902 GREASE TRAY PLATEAU A GRAISSE BANDEJA RECOLECTORA DE GRASA 1 1
123 52009-902 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1
124 52049-91 SHIELD - GREASE TRAY ÉCRAN - PLATEAU A GRAISSE BANDEJA RECOLECTORA DE GRASA 1 1
135 Y-12119 HEYCO BUSHING DOUILLE DE HEYCO COJINETE HEYCO 3 3
136 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE SOPORTE DEL ROSTIZADOR 1 1
138 10184-E44 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1
139 S21061 WING NUT ECROU PAPILLON TUERCA MARIPOSA 2 2
140 Y-29306 BOLT - 10-24 x 3/4 BOULON - 10-24 x 3/4 PERNO - 10-24 x 3/4 2 2
141 S15271 HANDLE POIGNEE MANGO 1 1
142
S15270 BALANCER CONTREPOIS BALANCEADOR 1 1
143 S15263 BUSHING COL COJINETE 1 1
144 Y-12220 3/8 HEYCO BUSHING DOUILLE DE 3/8 HEYCO COJINETE HEYCO DE 3/8 1 1
145 S15257 SPIT ROD BROCHETTE BARRA ROSTIZADORA 1 1
146 S15236 MOTOR MOTEUR MOTOR 1 1
147 S15299 WASHER RONDELLE ARANDELA 1 1
148 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON HORQUILLAS DE 4 PUNTAS 1 1
150 10184-E211 TANK CLAMP PINCE-CITERNES PINZA PARA TANQUE 1 •
151 10184-E201 TANK STRAP SANGLE RÉSERVOIR CORREA PARA TANQUE 1 •
154 Y-11795 LOCK NUT CROU DE BLOCAGE TUERCA DE SEGURIDAD 2 •
155 Y-12124 DOOR PIN CAP PORTE PIN PAC TAPA DE CLAVIJA DE LA PUERTA 2 2
156 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 2 2
166 Y-12117 PLUG - 3/8 HEYCO BOUCHON - 3/8 HEYCO TAPÓN - 3/8 HEYCO 2 2
