ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
10084-E50 REV B 10/17
GEM 320
8141-54
GEM 320
9523-54

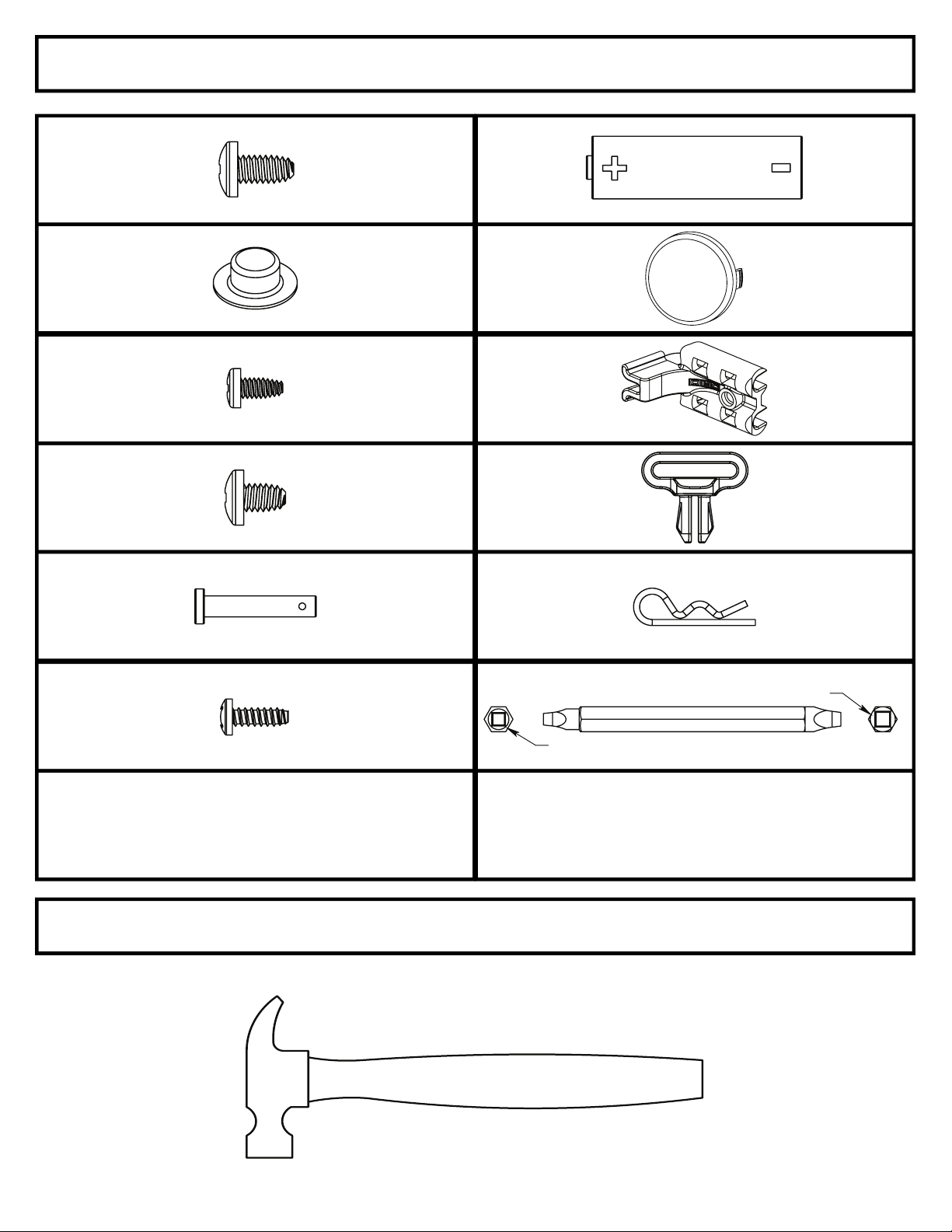

HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
Y-12865 X4 AAA X1
S21420 X2 32001-152 X2
Y-29304 X6 10184-E11 X4
Y-12855 X10 Y-12673 X2
32300112 X2 S21233 X2
S21124 X4
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
#3 ROBERTSON
#2 ROBERTSON

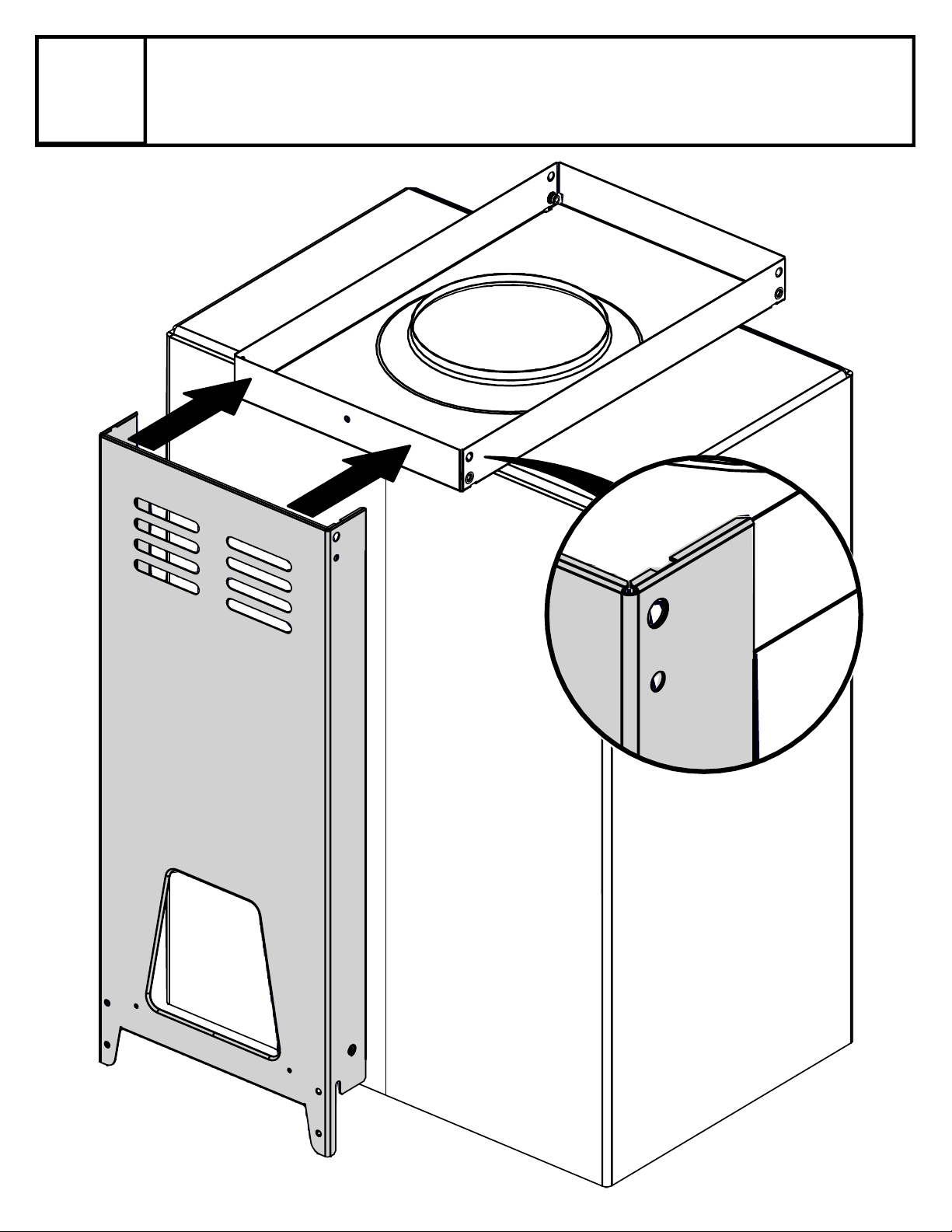

1

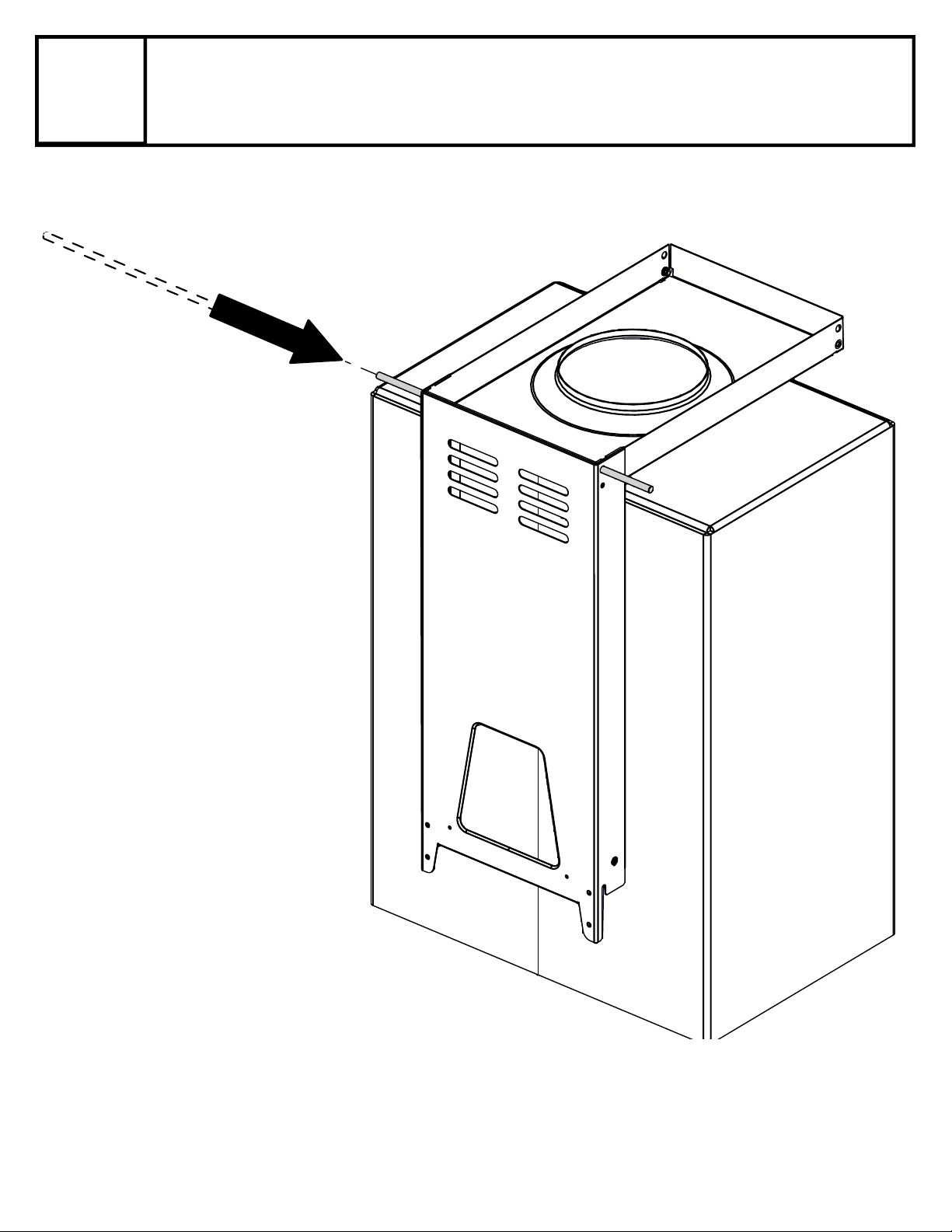

2
(2)

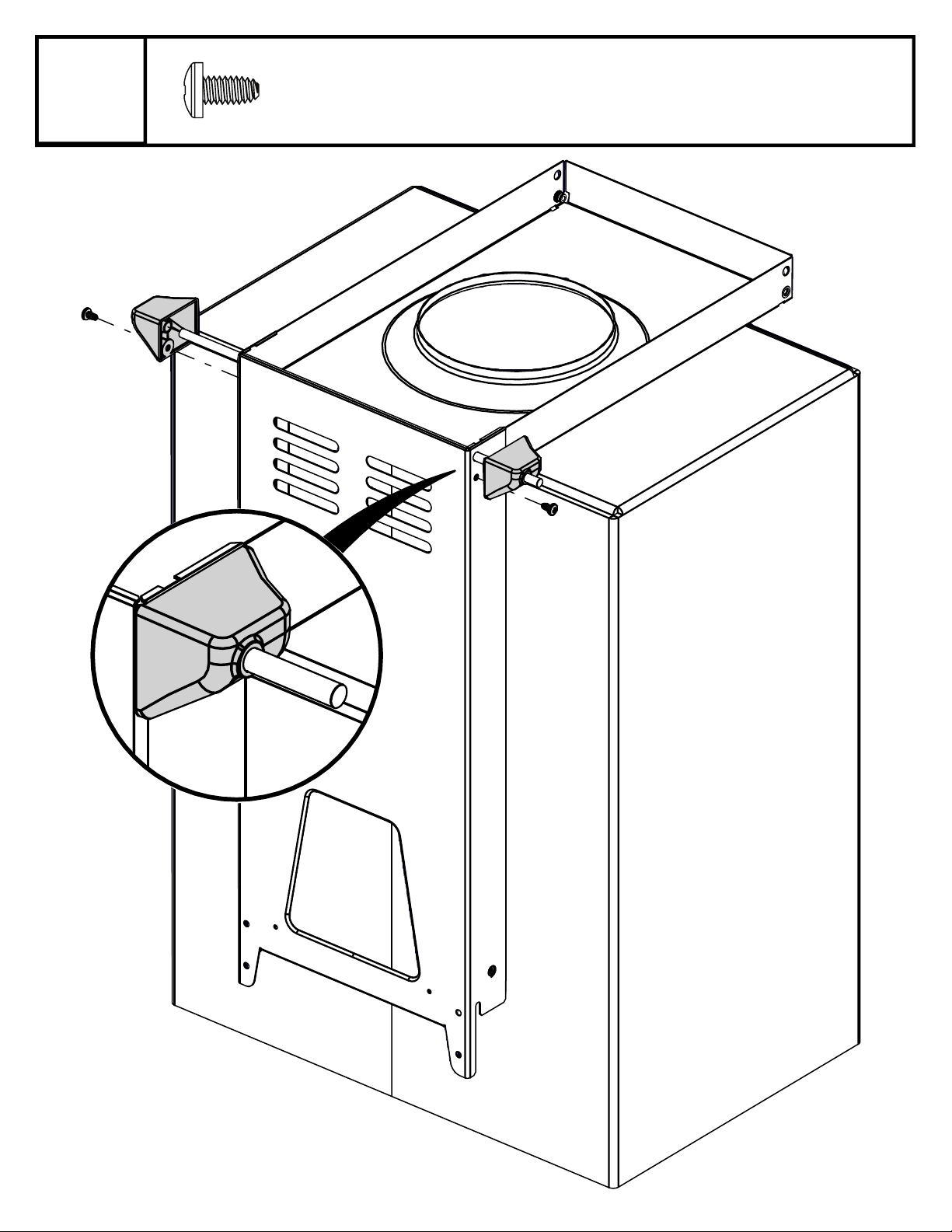

3
(2)

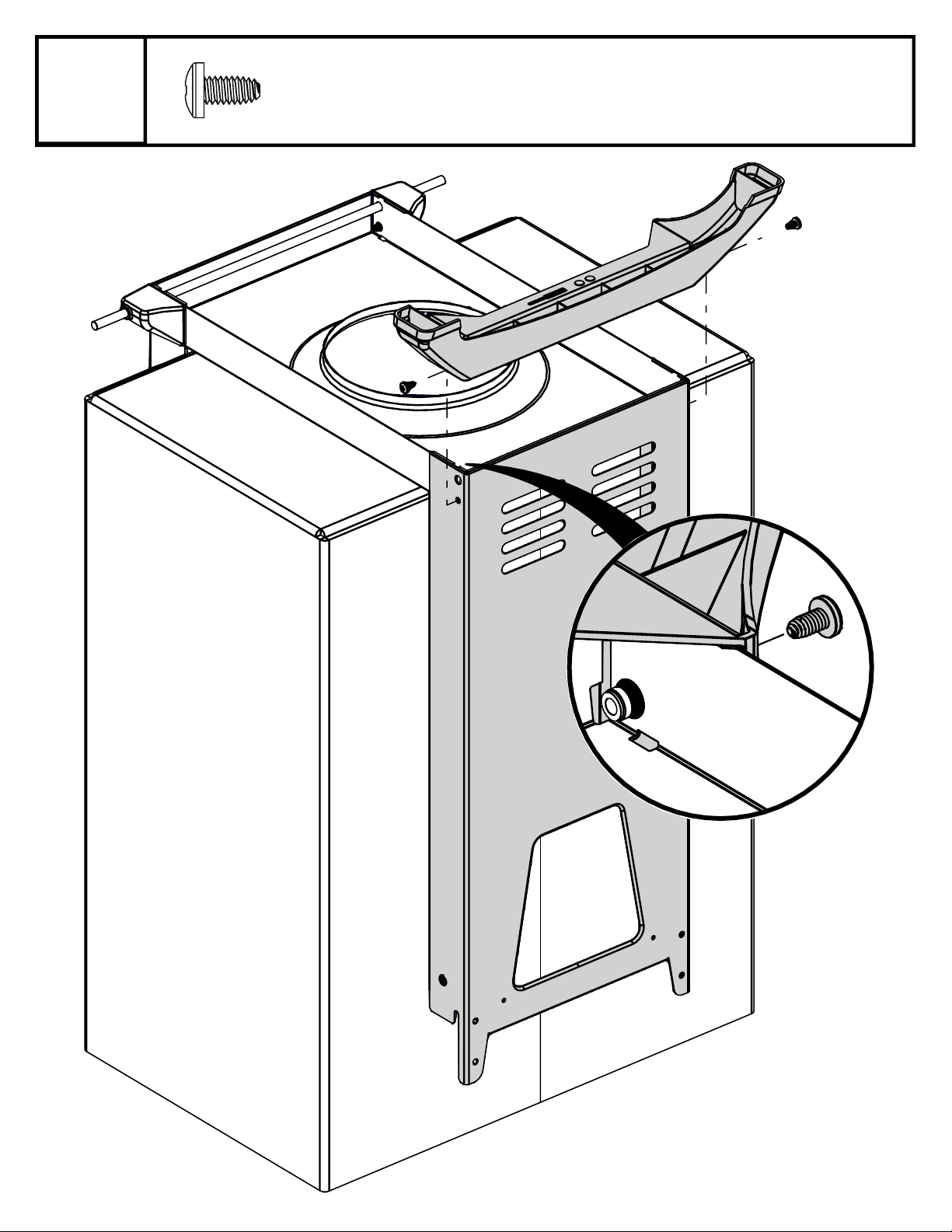

4
(2)

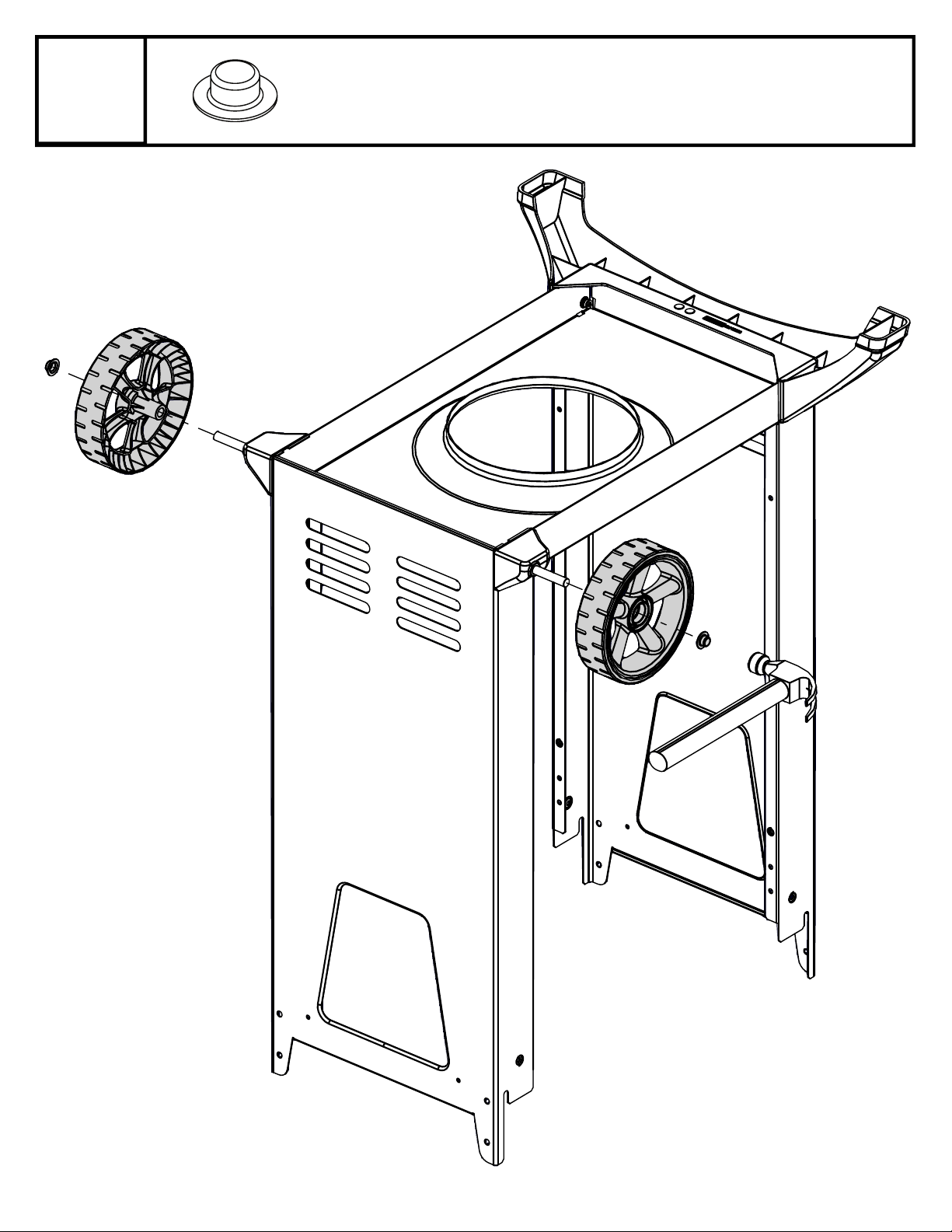

5
(2)

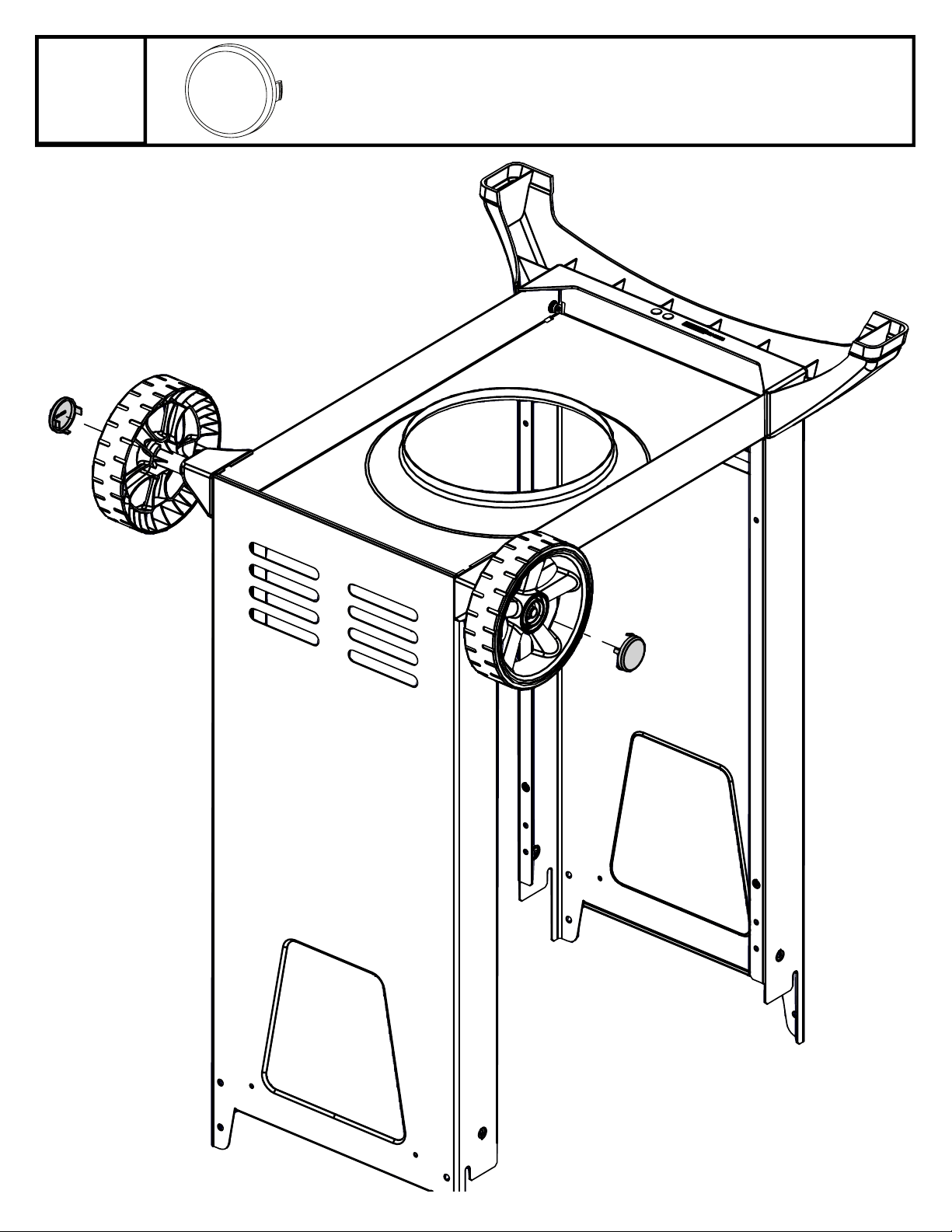

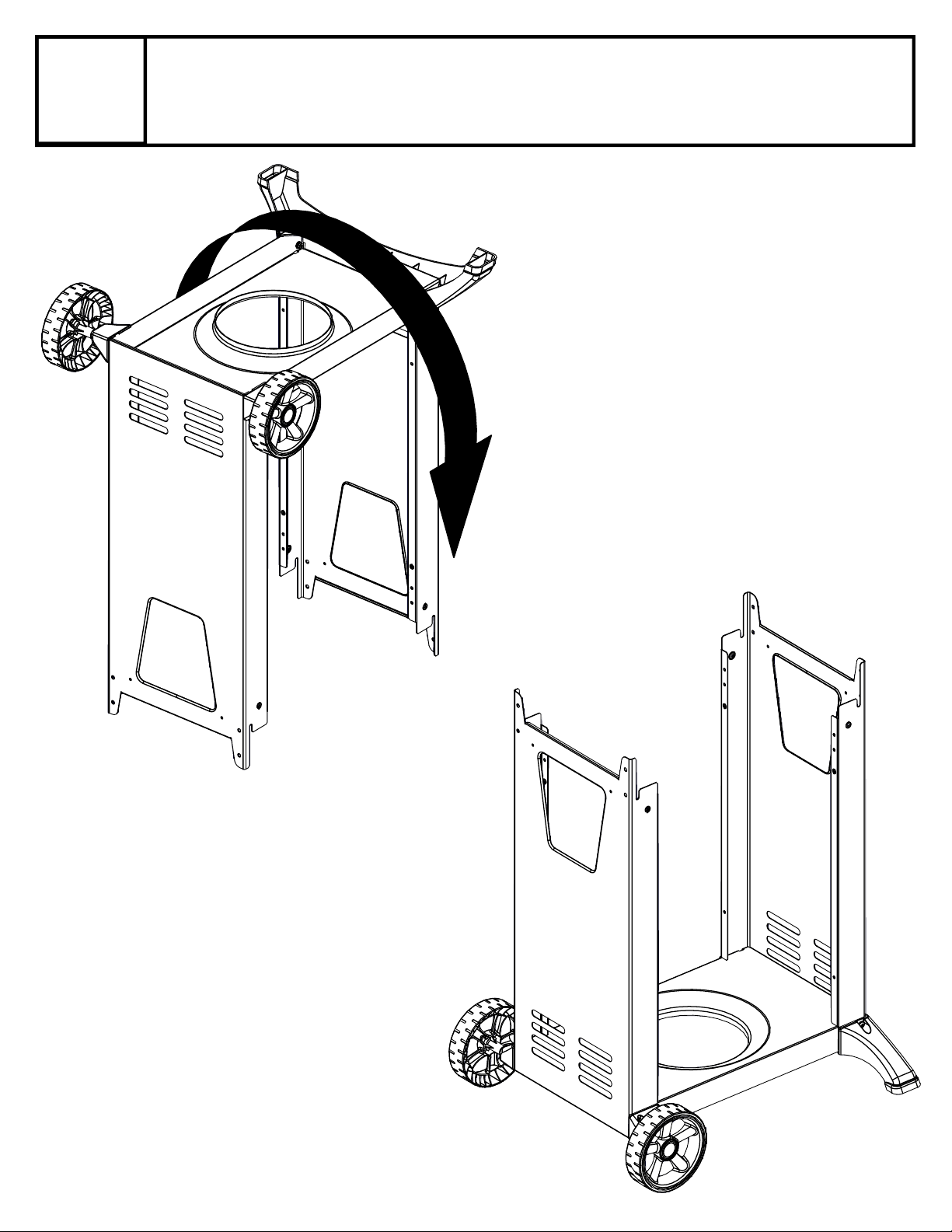

6
7
(2)

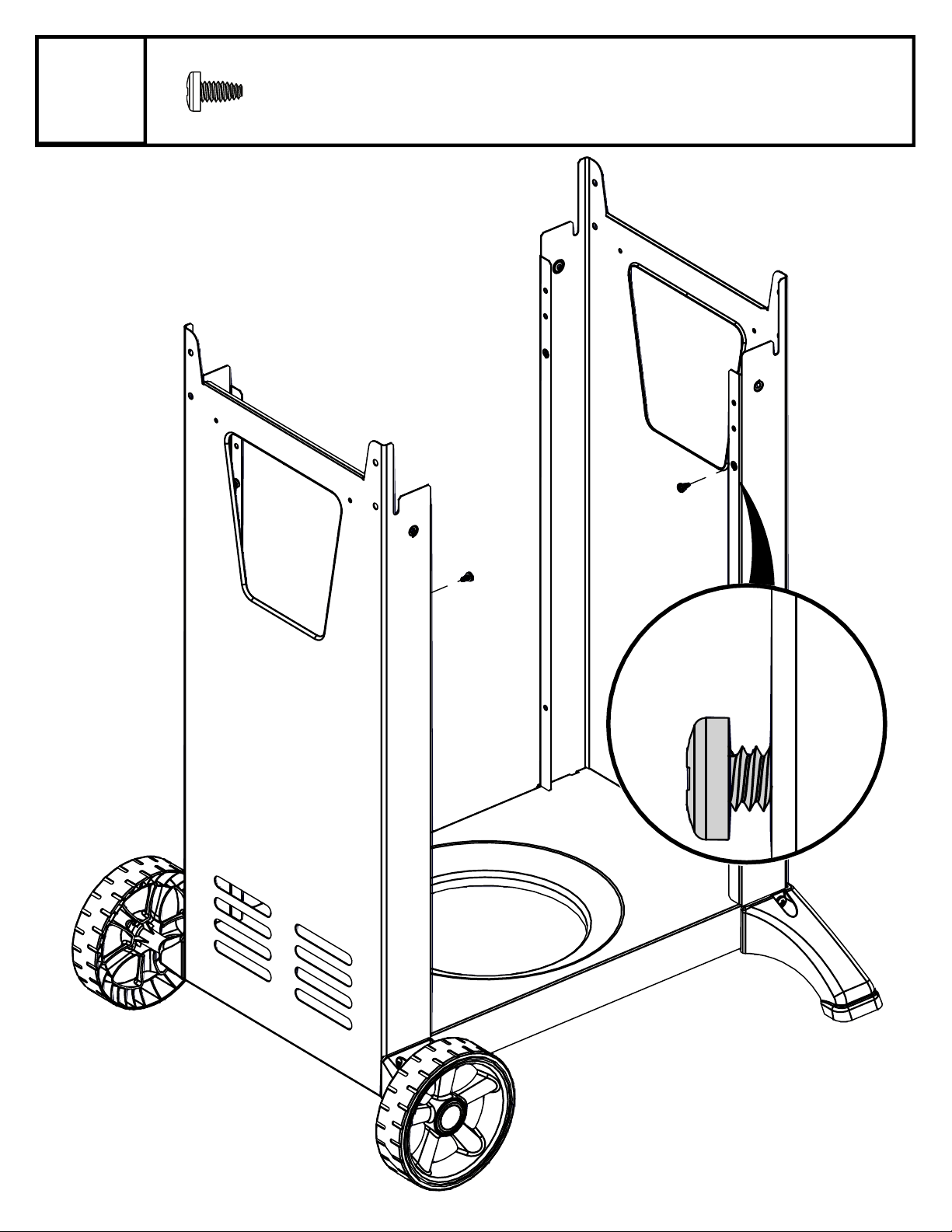

8
!

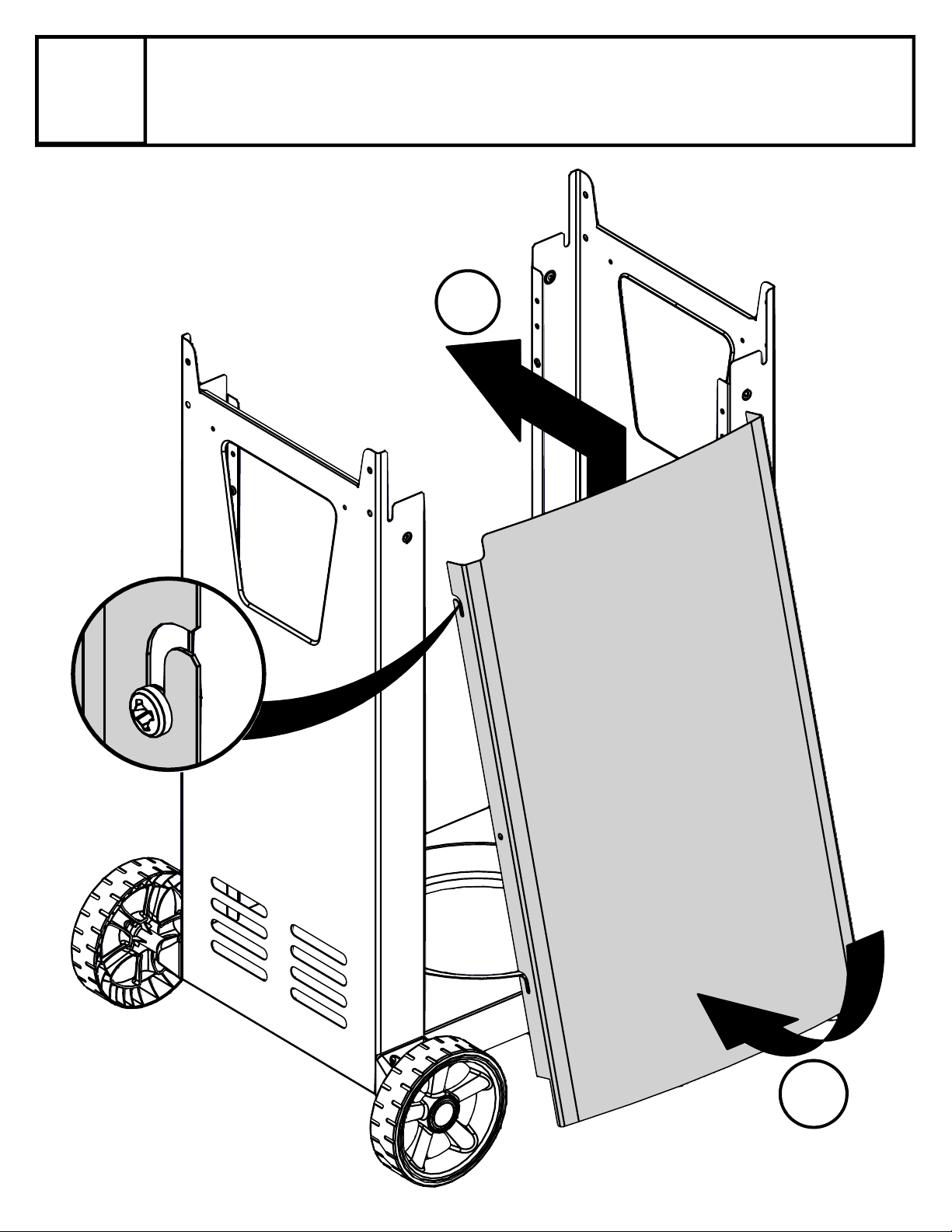

9
1
2
(4) (4)

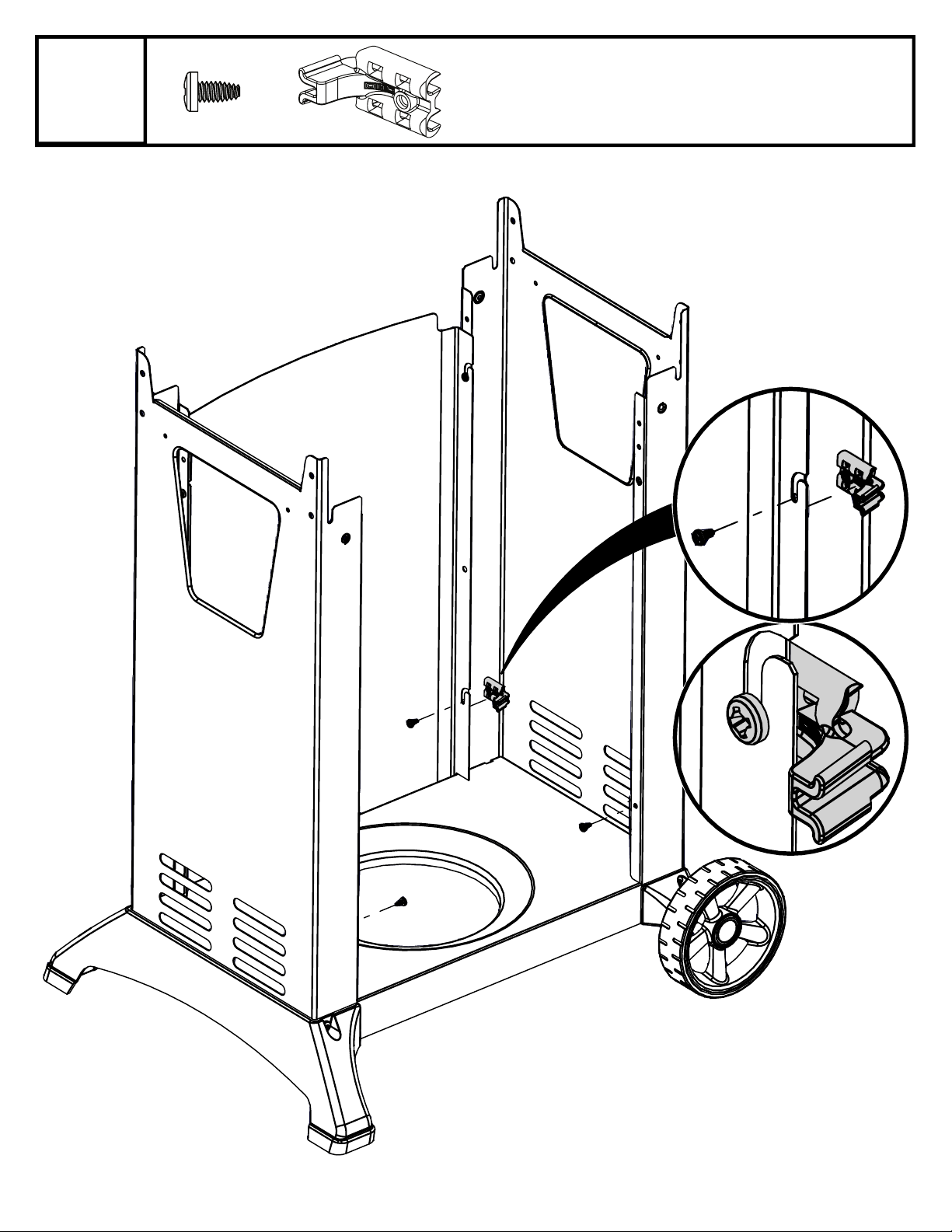

10

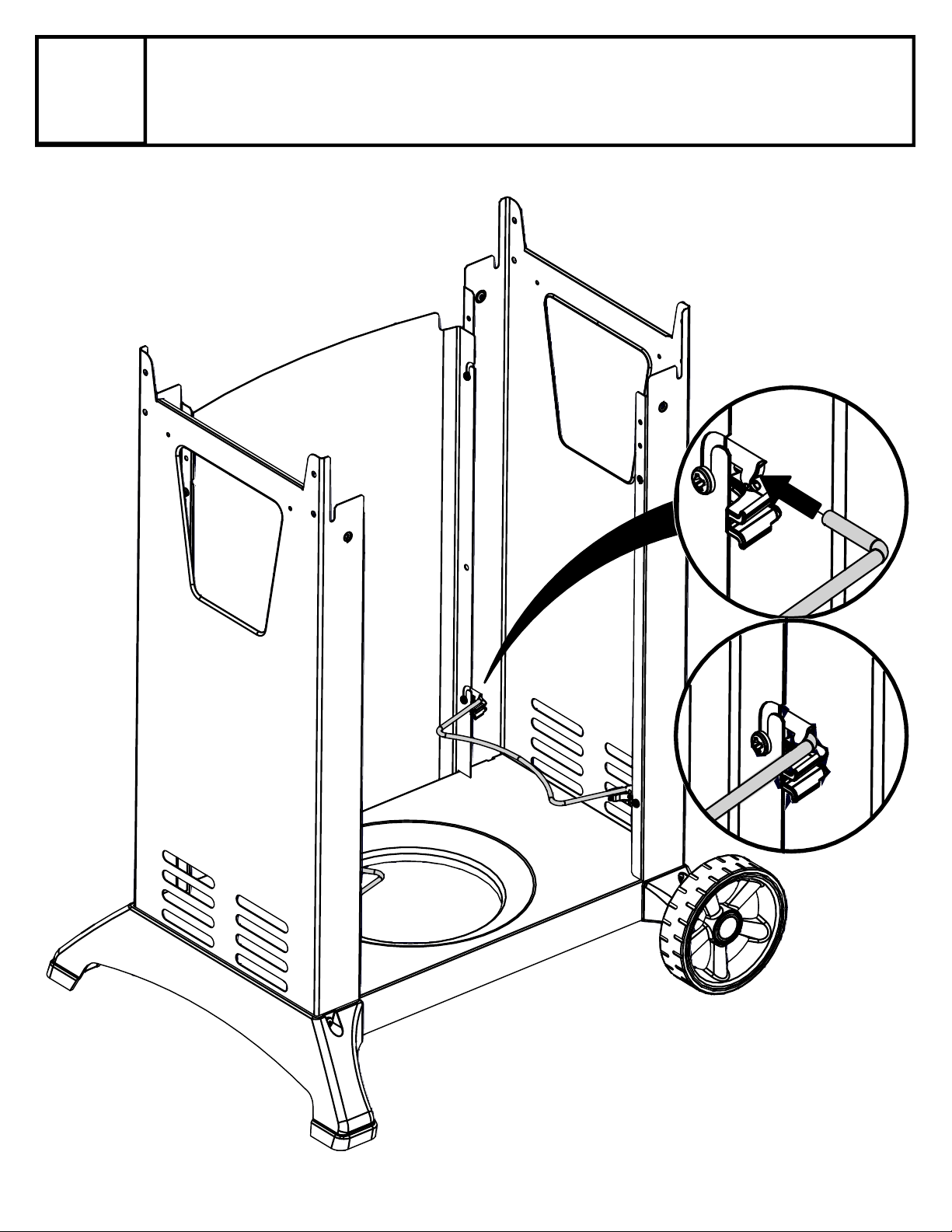

11

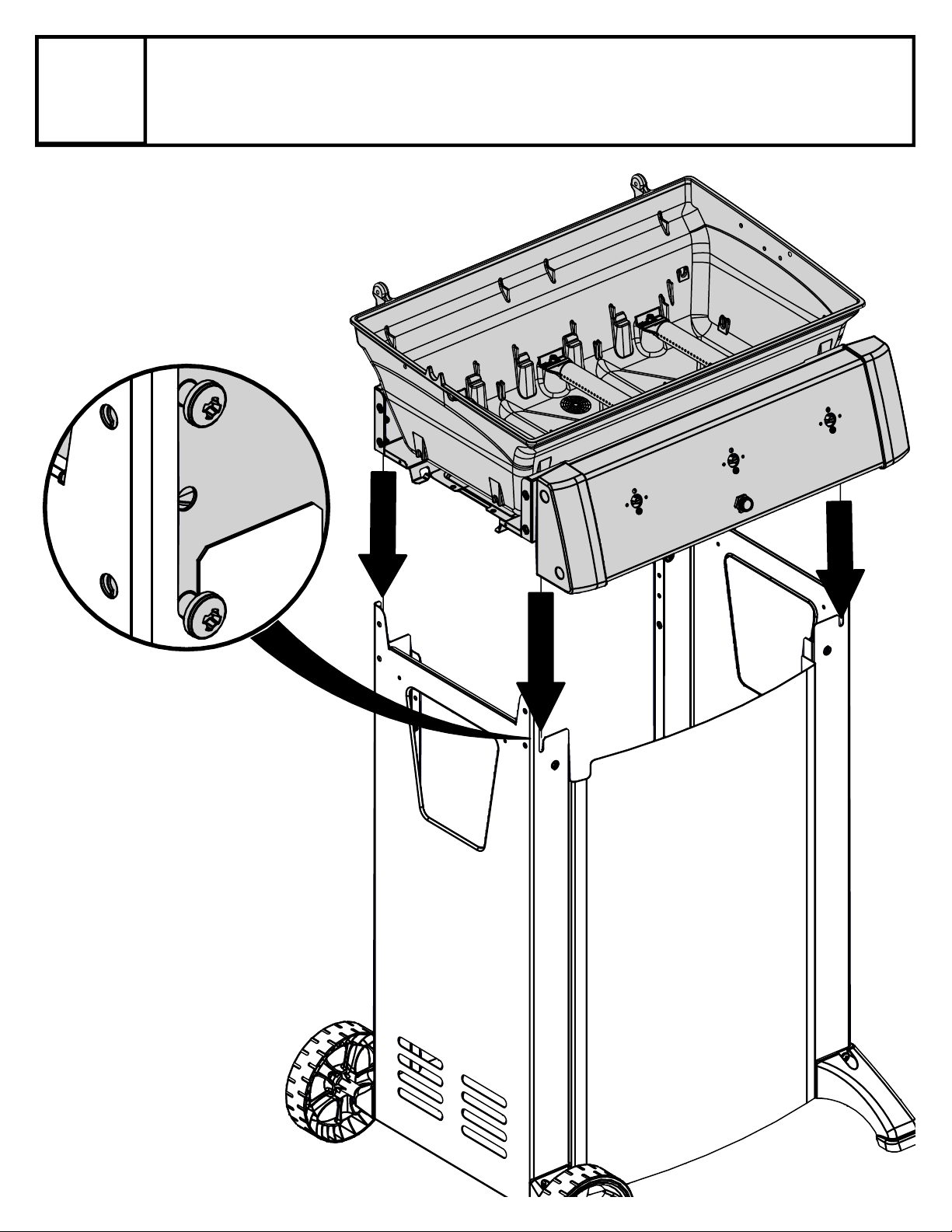

12
(10) (4)

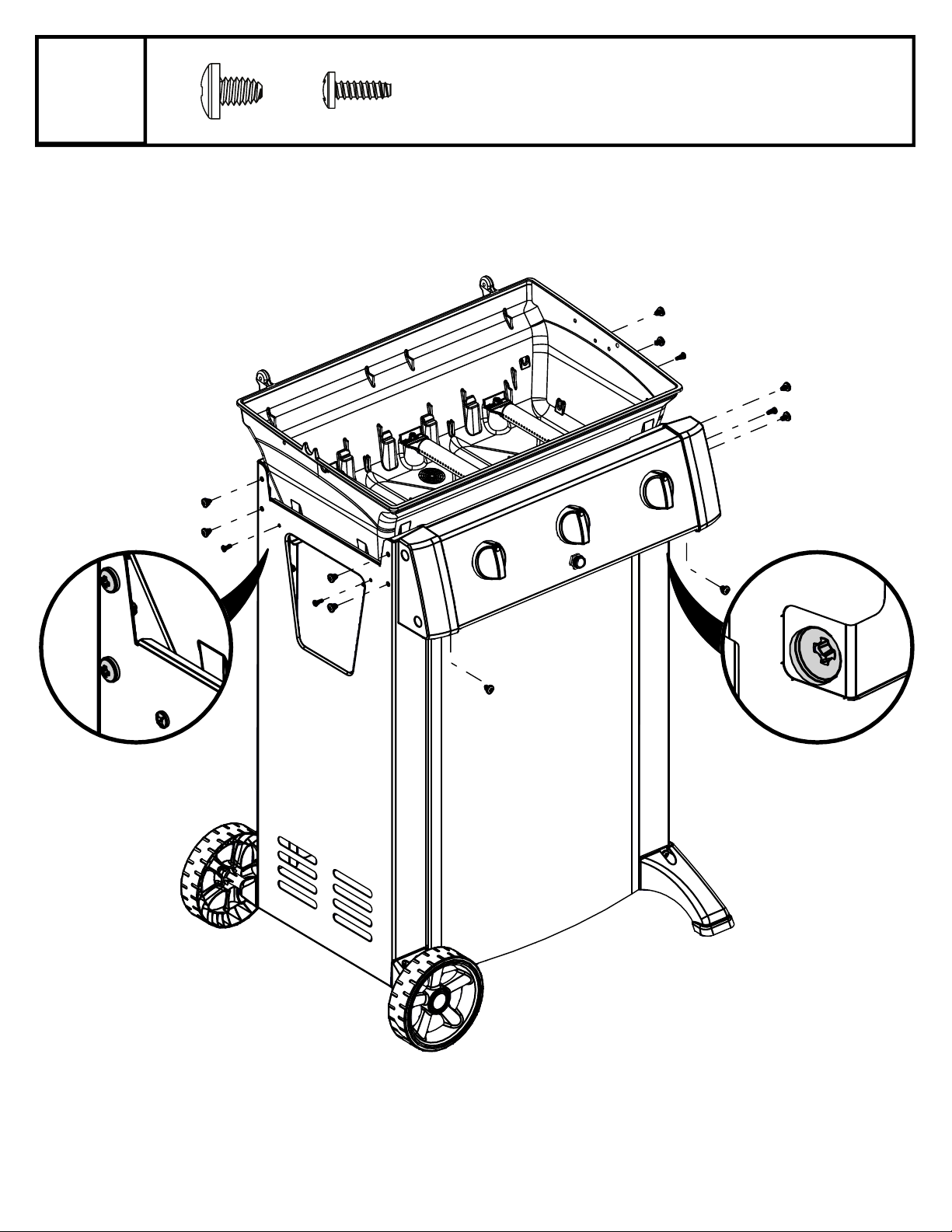

13
14

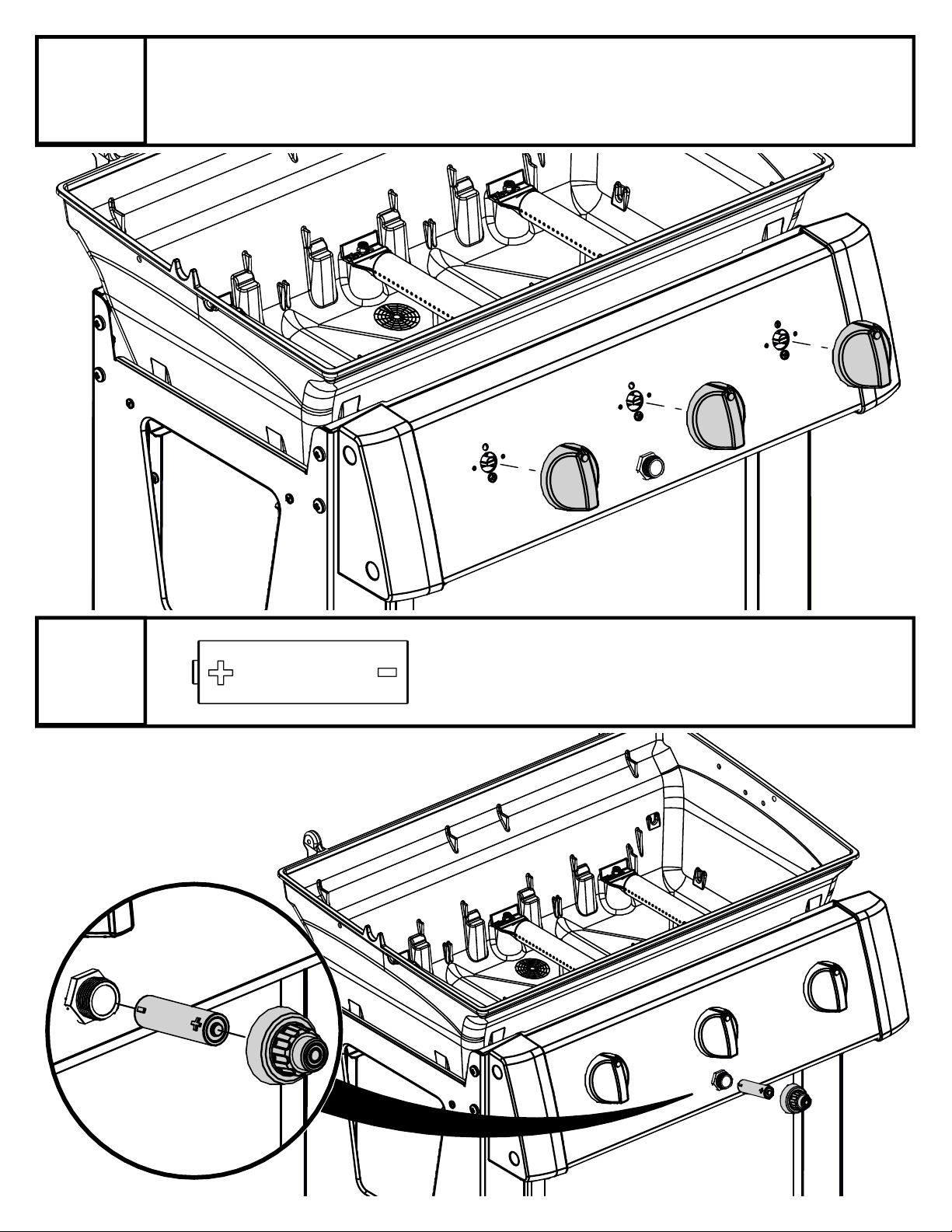

(1) AAA

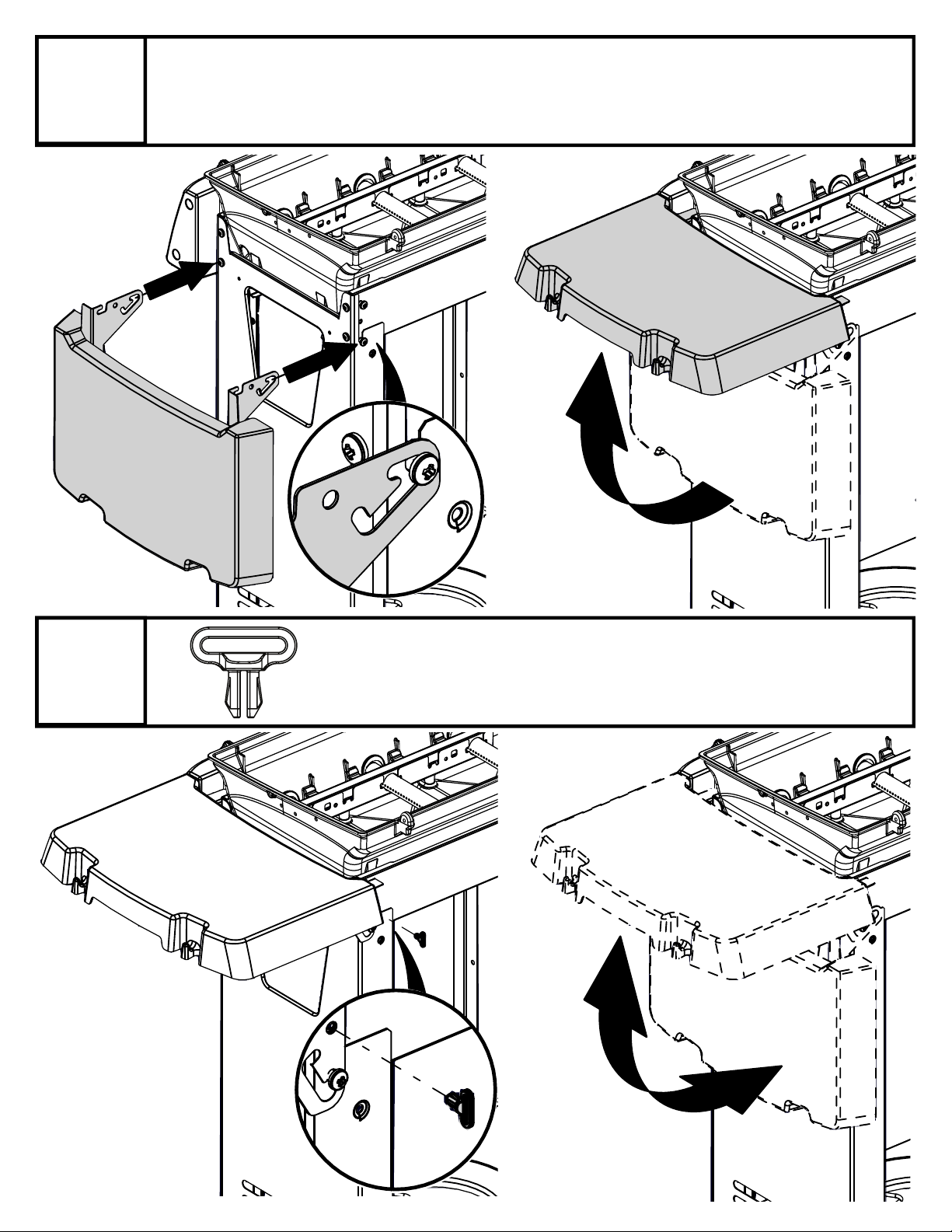

15

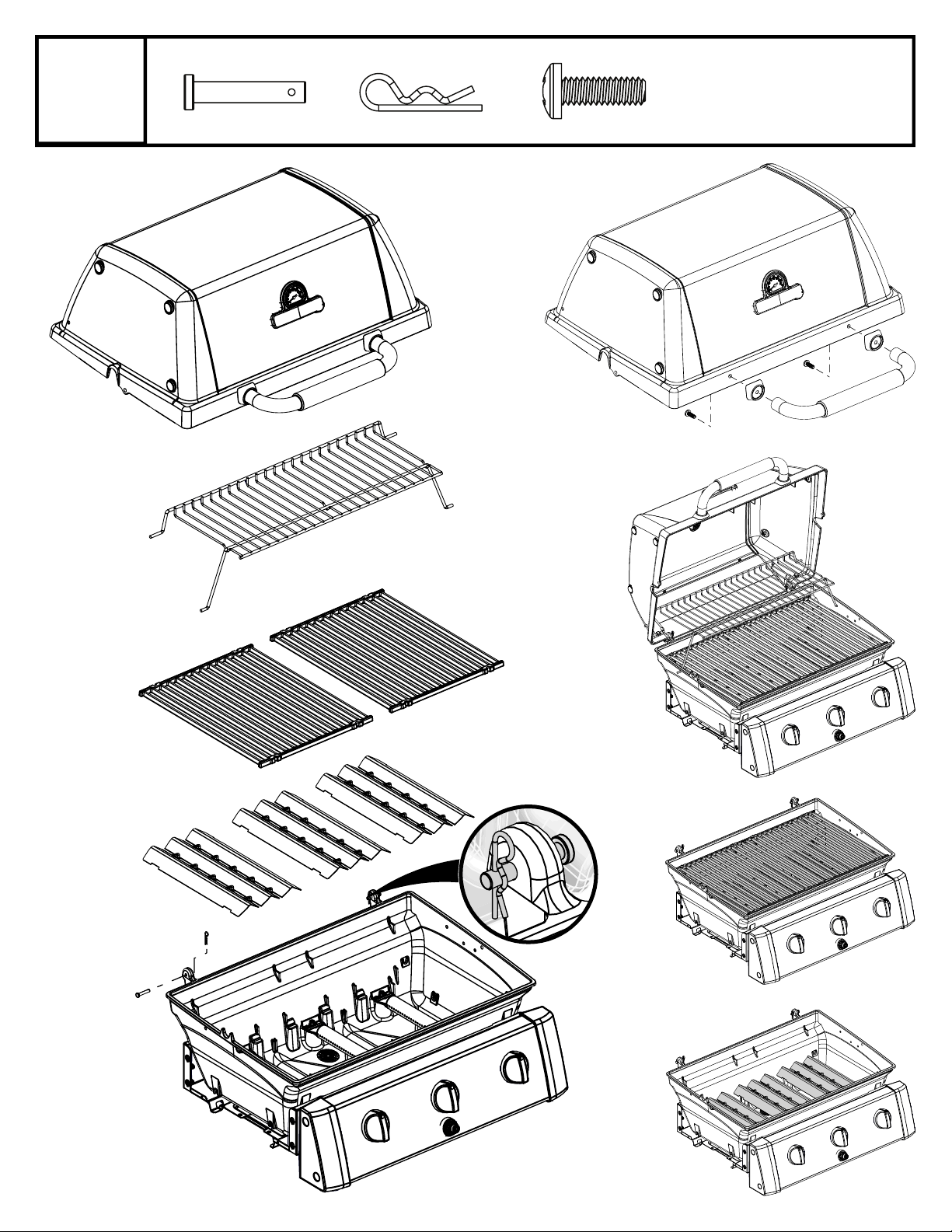

16
(2)

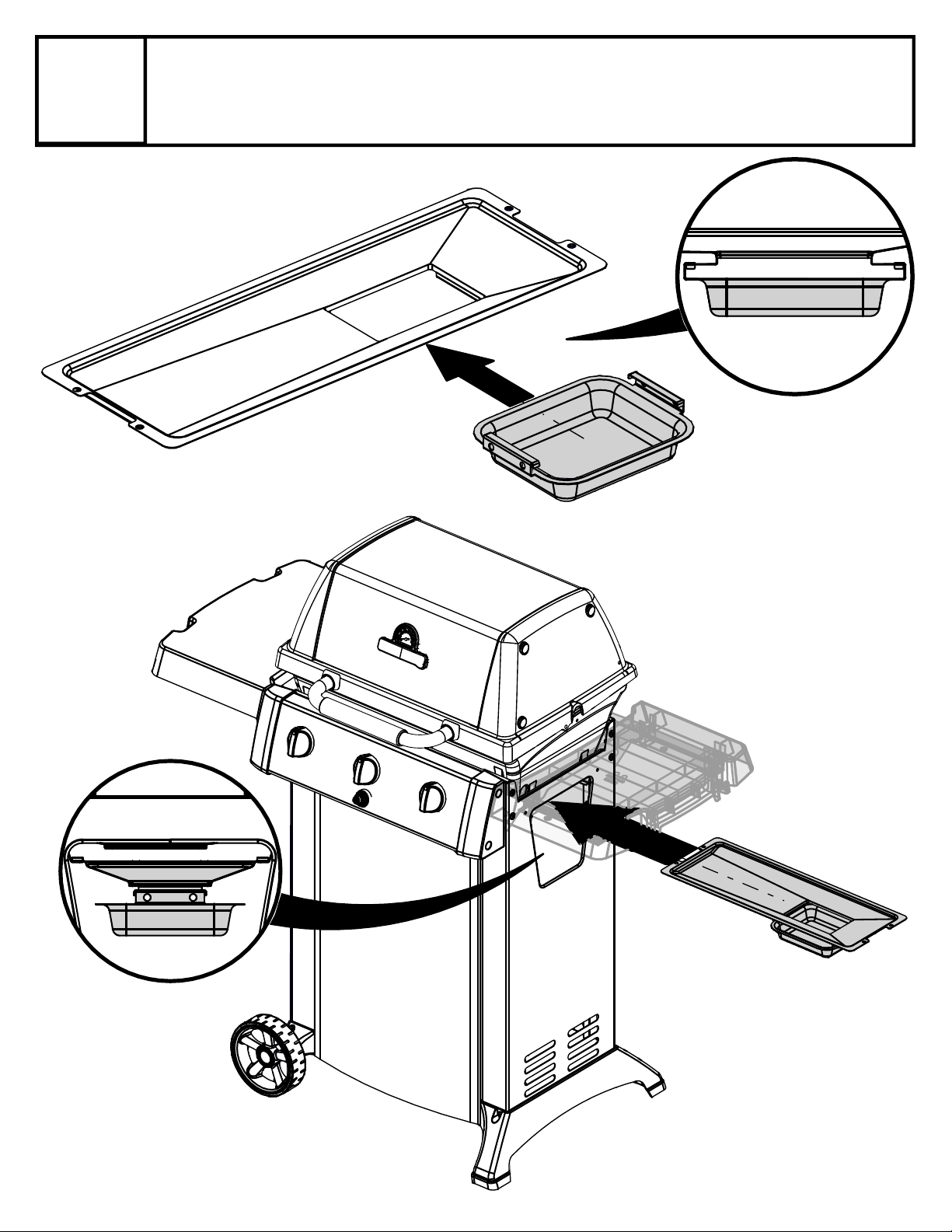

17
(1) (2) (2)

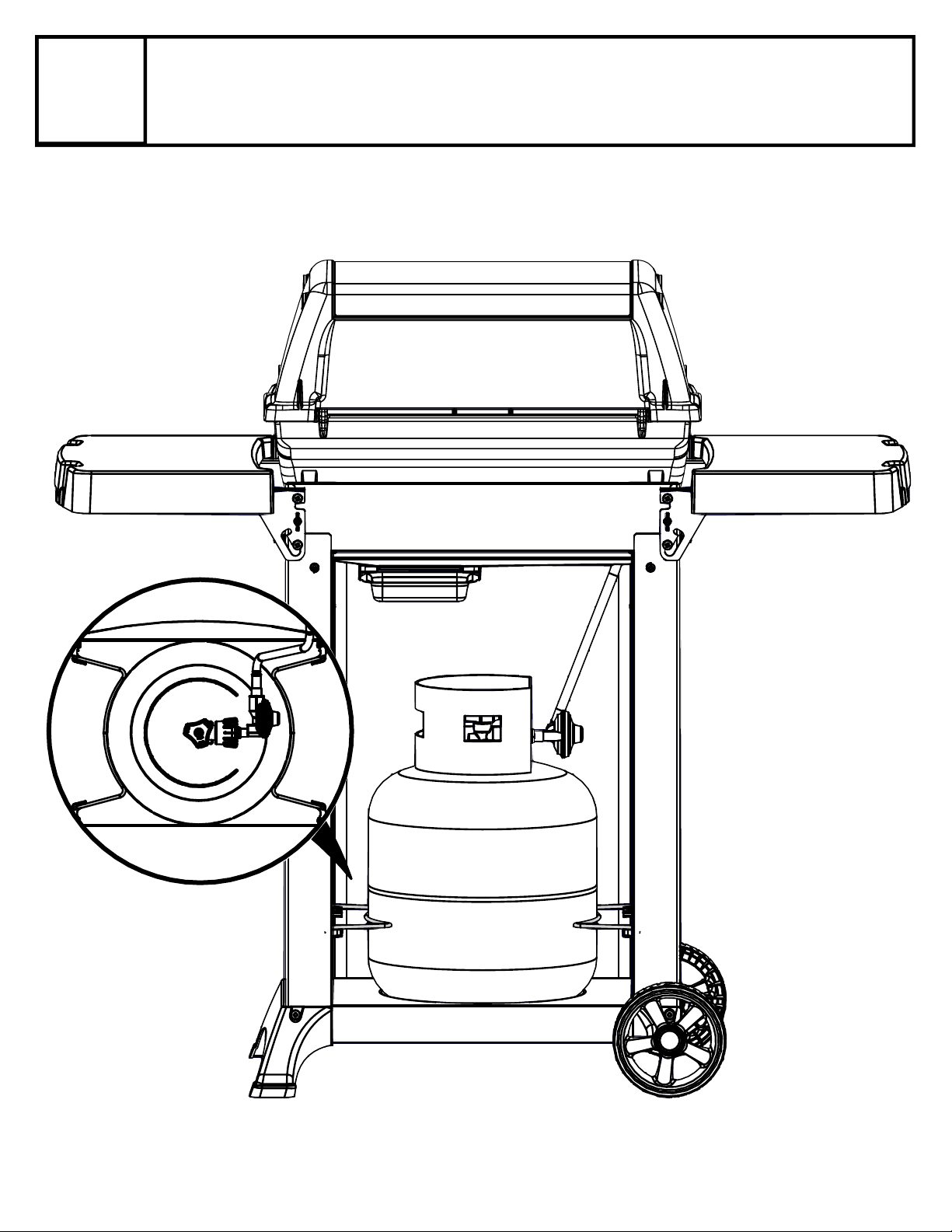

18
19
20

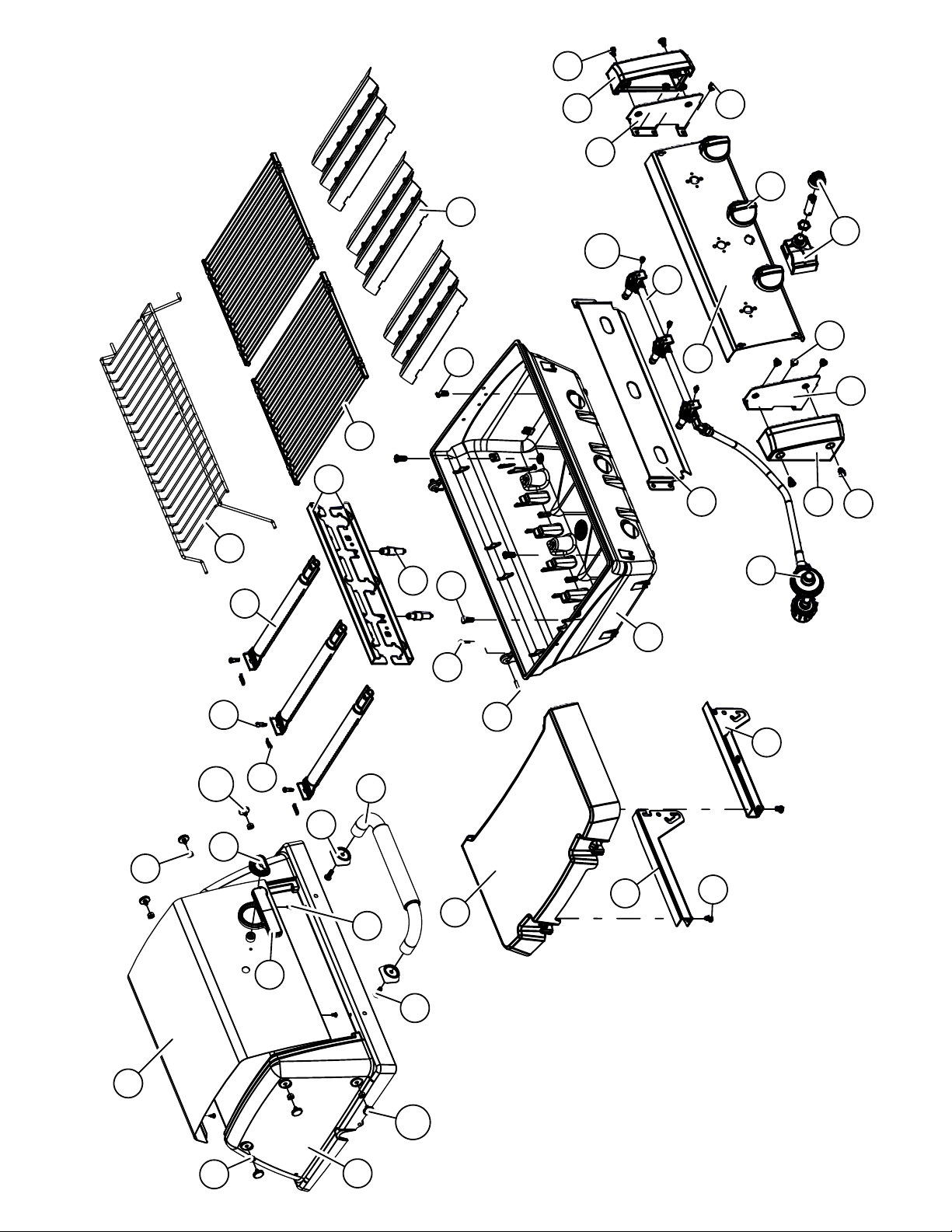

PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 8141-54 9523-54
1 10909-E33 CASTING BOTTOM FOND DU FOYER CUERPO INFERIOR 1 1
2 10473-E33 CASTING TOP COUVERCLE DU GRIL CUERPO SUPERIOR 1 1
3 10081-BK530 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1
4 10958-E334A LID INSERT PANEL PANNEAU DE COUVERCLE INSERTO DE CUERPO SUPERIOR 1 1
5 10571-5 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1
6 32300112 HINGE PIN GOUPILLE DE CHARNIÈRE CLAVIJA DE BISAGRA 2 2
7 S21233 HINGE PIN CLIP GOUPILLE DE CHARNIÈRE GANCHO PARA EL REMOLQUE 2 2
8 Y-11544 SCREW - BURNER VIS - BRÛLEUR TORNILLO - QUEMADOR 3 3
9 10225-T205 GRID GRILLE REJILLA 2 2
10 10222-E304
FLAV-R-WAVE™
FLAV-R-WAVE™ FLAV-R-WAVE™ 3 3
11 10225-E330 GRID - WARMING RACK GRILLE REJILLA 1 1
12 S21242 BURNER CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 3 3
15 10390-E30 BURNER BRÛLEUR QUEMADOR 3 3
17 10342-245 IGNITOR ALLUMAGE ENCENDEDOR 1 1
18 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2
19 52224-024A COLLECTOR BOX BOÎTE DE COLLECTEUR CAJA RECOLECTORA 1 1
21 39004-014 CONTROL ASSEMBLY SOUPAPE MECANISMO DE CONTROL 1 1
22 10114-20 HOSE AND REGULATOR TUYAU ET REGULATEUR MANGUERA Y REGULADOR 1 1
23 10472-K431 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 3 3
30 10194-E227 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • 1
10194-E228 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL 1 •
31 10711-E19 EDGE CAP - LEFT PAC DE BORD GAUCHE TAPA DE EXTREMO - IZQUIERDO 1 1
32 10711-E18 EDGE CAP - RIGHT PAC DE BORD DROIT TAPA DE EXTREMO - DERECHO 1 1
33 10184-F37 HEAT SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1
35 10184-F321 BRACKET - LEFT SUPPORT - GAUCHE SOPORTE - IZQUIERDO 1 1
36 10184-F331 BRACKET - RIGHT SUPPORT - DROIT SOPORTE - DERECHO 1 1
37 10184-E361 SHELF BRACKET - LEFT SUPPORT TABLETTE DE GAUCHE SOPORTE-ESTANTE - IZQUIERDA 2 2
38 10184-E371 SHELF BRACKET - RIGHT SUPPORT TABLETTE DE DROIT SOPORTE-ESTANTE - DERECHA 2 2
39 10956-F321 BRACE-REAR SUPPORT ARRIERE ABRAZADERA-POSTERIOR 1 1
40 10711-E401R
BASE TABLETTE INFERIEURE BASE 1 1
41 10956-F311 BRACE-FRONT SUPPORT AVANT ABRAZADERA-FRONTAL 1 1
42 10958-E337 FRONT PANEL PANNEAU AVANT PANEL FRONTAL • 1
10958-E338 FRONT PANEL PANNEAU AVANT PANEL FRONTAL 1 •
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 8141-54 9523-54
43 10958-F301 SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2 2
45 10184-E10 TANK RETAINER SERVITEUR DU RESERVOIR SIERVO DE DEPÓSITO 2 2
47 10184-E11 TANK RETAINER SUPPORT SUPPORT DE RETENUE SOPORTE DE RETENCIÓN 4 4
50 10711-F30 SHELF - SIDE PLANCHETTE ESTANTE 2 2
56 10892-608 WHEEL ROUE RUEDA 2 2
58 34000-336 HANDLE BEZEL MONTURE PANEL 2 2
70 10958-F28 WHEEL SPACER - LEFT ESPACEUR - GAUCHE ESPACIADOR - IZQUIERDO 1 1
71 10958-F29 WHEEL SPACER - RIGHT ESPACEUR - DROIT ESPACIADOR - DERECHO 1 1
72 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN 2 2
73 32001-152 HUB CAP ENJOLIVEUR DE ROUE
EMBELLECEDOR DE LA RUEDA
2 2
75 31106-13A HANDLE POIGNÉE MANGO 1 1
78 10958-F26 FOOT PIED PIE 1 1
80 Y-11546 SCREW 1/4-20 X 5/8 VIS 1/4-20 X 5/8 TORNILLO 1/4-20 X 5/8 8 8
81 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 6 6
82 Y-12673 SHELF - LOCK PIN GOUPILLE DE SERRURE ESTANTE - CLAVIJA DE TRABA 2 2
83 Y-12865 SCREW 1/4-20 X 1/2 VIS 1/4-20 X 1/2 TORNILLO 1/4-20 X 1/2 8 8
84 S15174 AXLE ESSIEU EJE 1 1
85 Y-12855 SCREW 1/4-20 X 3/8 VIS 1/4-20 X 3/8 TORNILLO 1/4-20 X 3/8 18 18
87 Y-11793 NUT 1/4-20 ECROU PAPILLON #10-24 TUERCA 1/4-20 6 6
96
S21125 SCREW #8 X 3/8 VIS #8 X 3/8 TORNILLO #8 X 3/8 4 4
98 S21124 SCREW #8 X 1/2 VIS #8 X 1/2 TORNILLO #8 X 1/2 4 4
116 Y-29304 SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TORNILLO #10-24 X 3/8 6 6
122 57054-901 GREASE TRAY PLATEAU A GRAISSE BANDEJA RECOLECTORA DE GRASA 1 1
123 52009-901 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1
159 S21136 SCREW #8-32 X 3/8 VIS #8-32 X 3/8 TORNILLO #8-32 X 3/8 3 3
166 Y-11979 BOLT 1/4-20 X 3/8 BOULON 1/4-20 X 3/8 PERNO 1/4-20 X 3/8 6 6

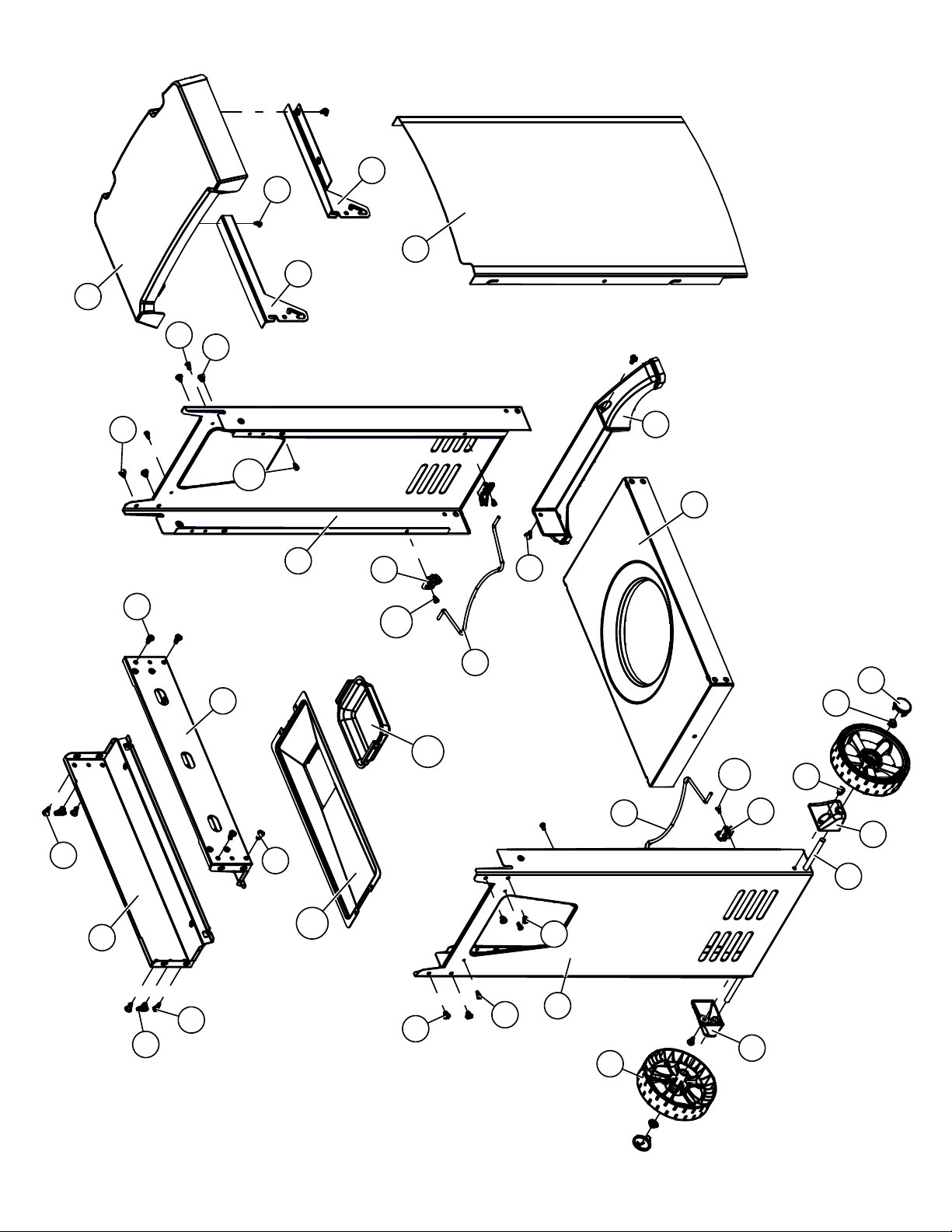

11
21
83
32
159
36
33
85
15
8
12
22
7
17
6
81
37
10
1
18
85
19
30
81
23
35
9
38
85
31
50
81
83
166
87
96
4
2
58
87
75
166
3
5
83
78
43
123
85
122
47
116
40
80
45
85
38
56
50
98
70
85
80
82
39
37
45
116
80
41
116
47
84
43
71
80
83
98
85
72
73
42
85
