REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150
10084-E34 REV A 11/18
MONARCH 320 MONARCH 340
8342-54 8342-64
8342-57 8342-67
MONARCH 390
8342-84
8342-87

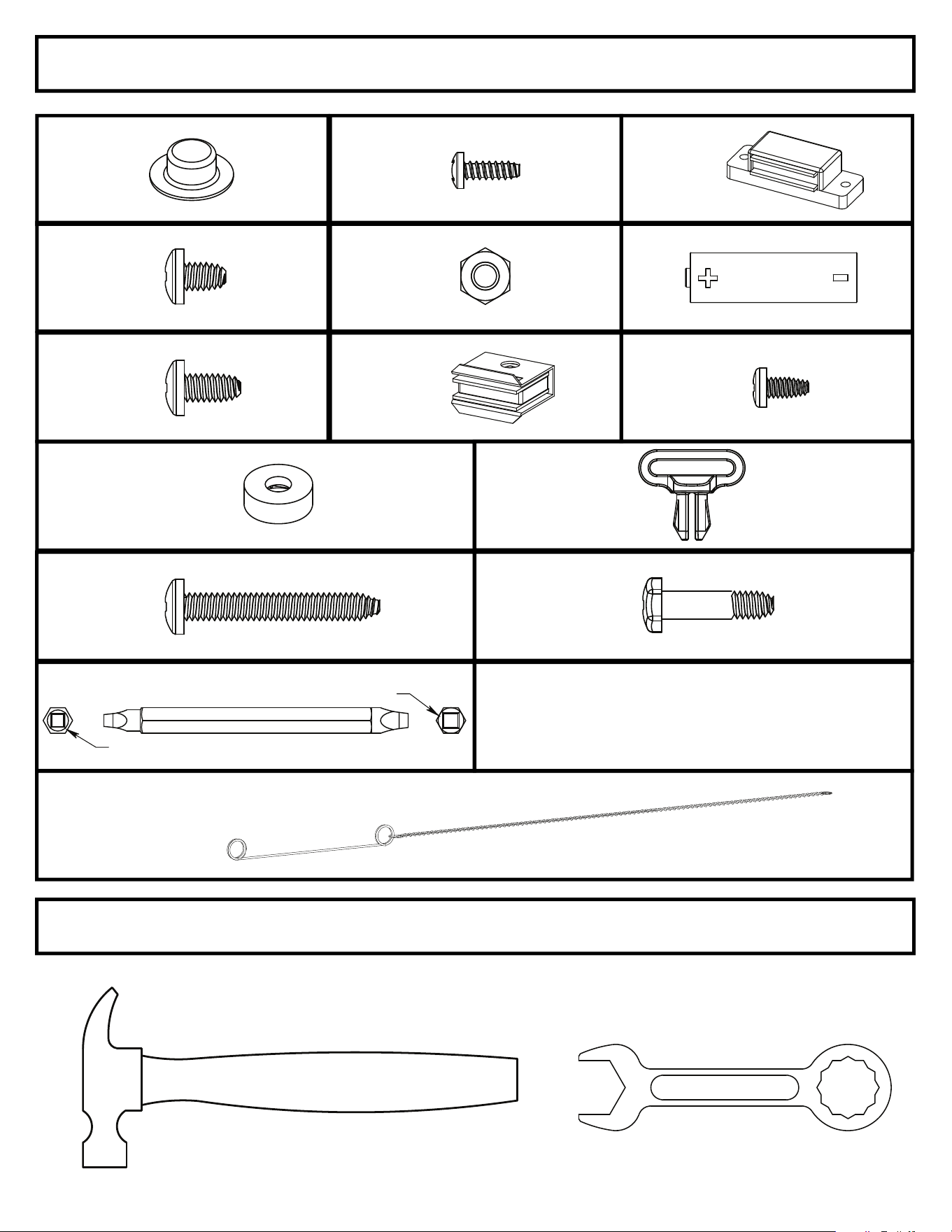

HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
Y-12124 X1
Y-11561 X4 Y-11551 X1
10070-E340MS X1
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
7/16" (11mm)
Y-12865 X8
Y-12222 X1 S21420 X2 S21124 X2
AAA X1 Y-12855 X1 Y-11793 X5
Y-29304 X2 Y-12223 X1
Y-12673 X2
#3 ROBERTSON
#2 ROBERTSON

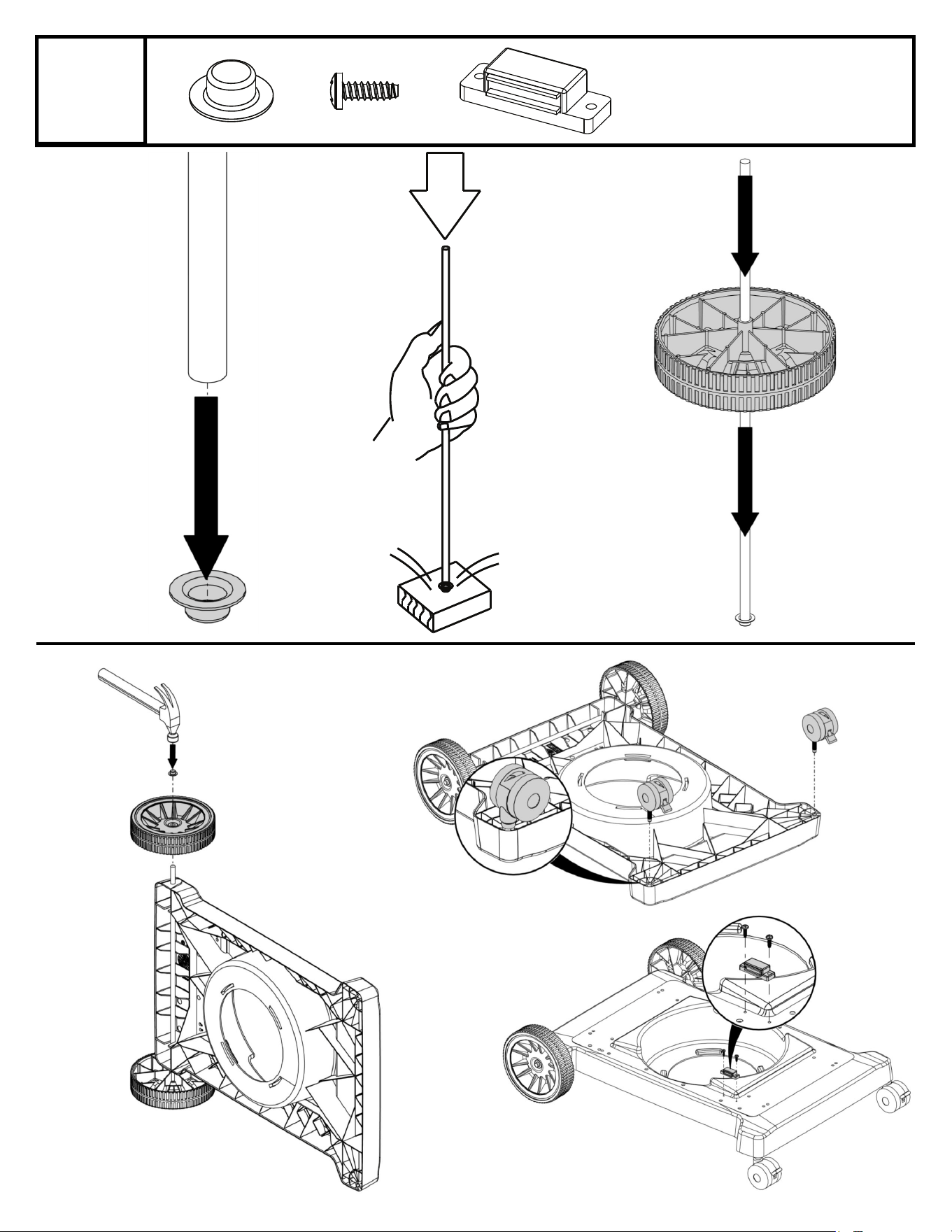

(2) (2) (1)

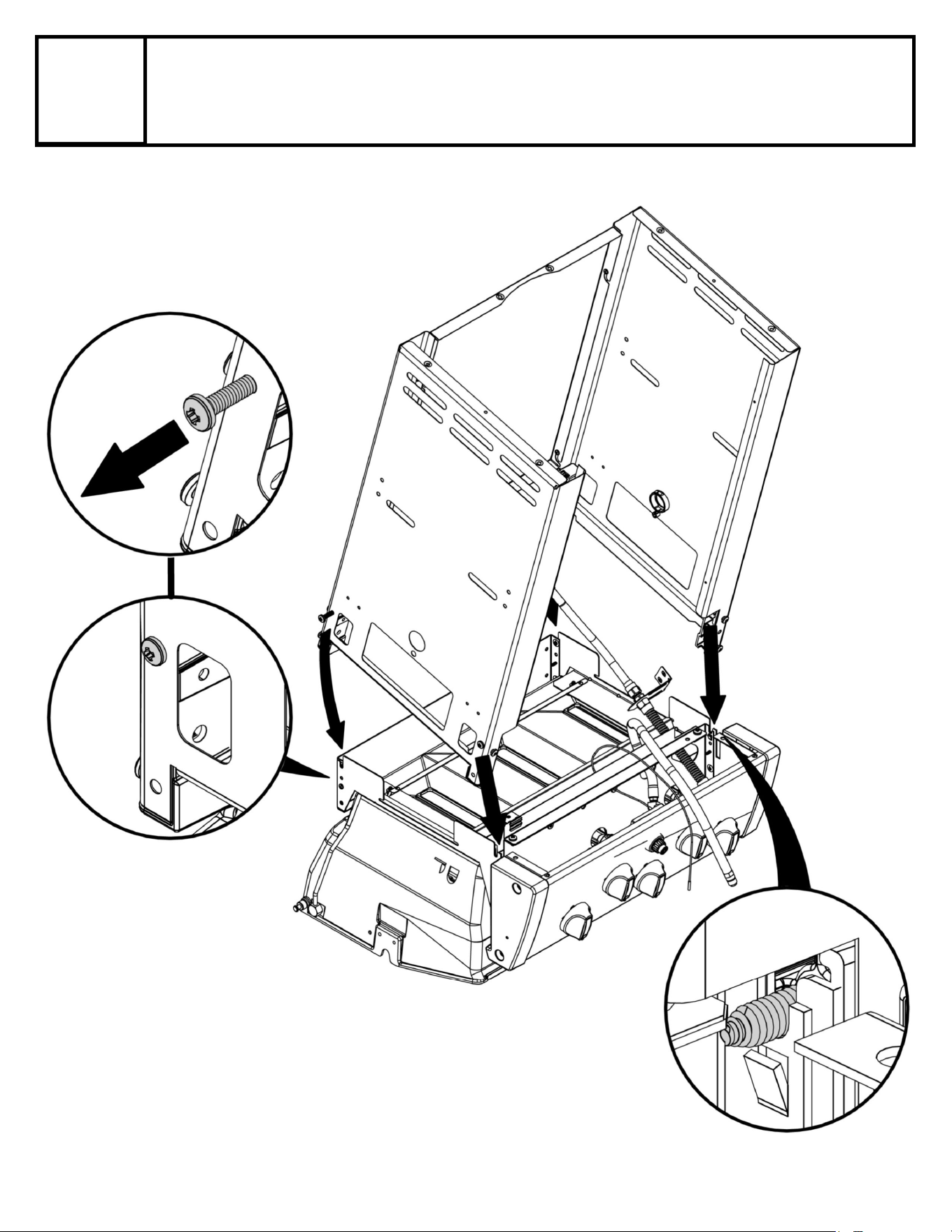

1

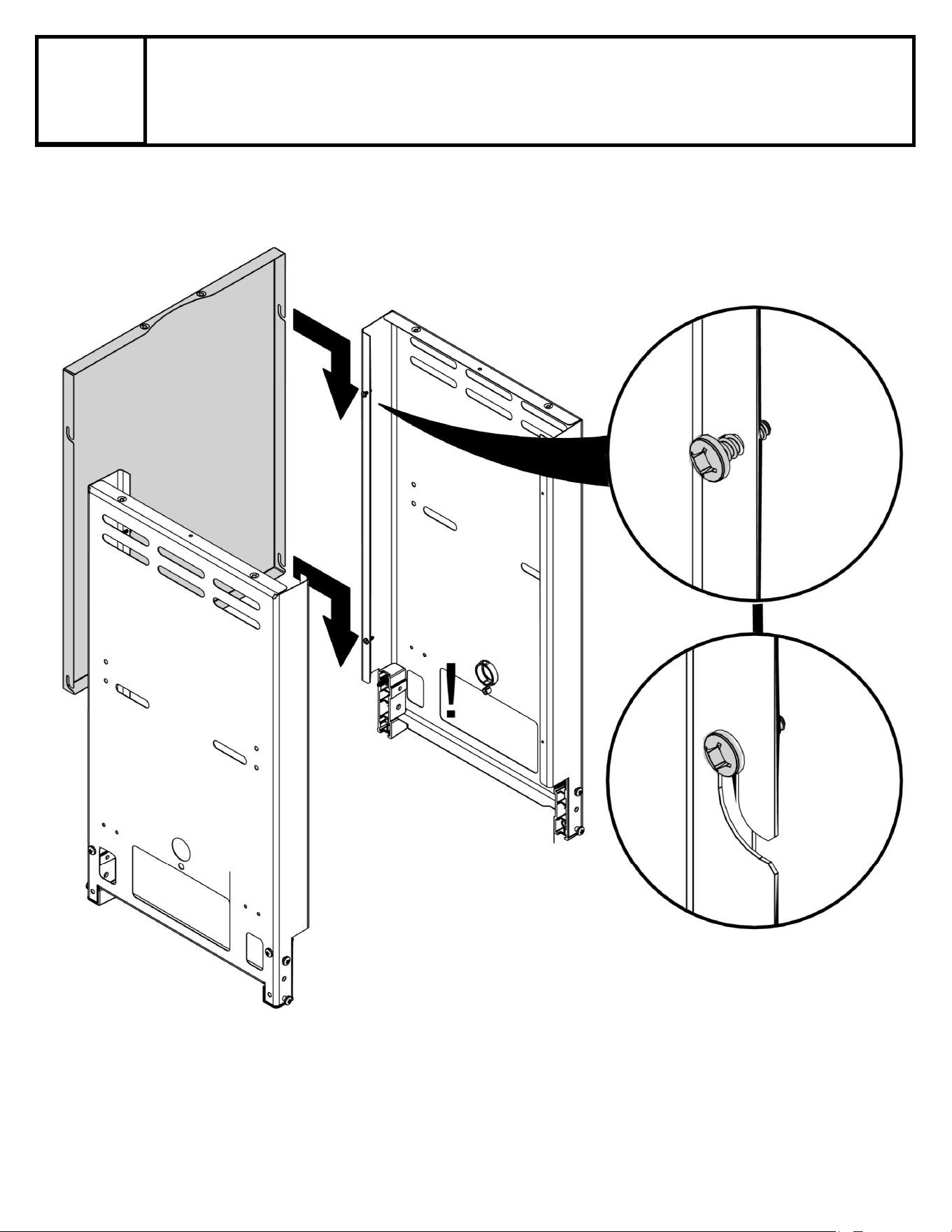

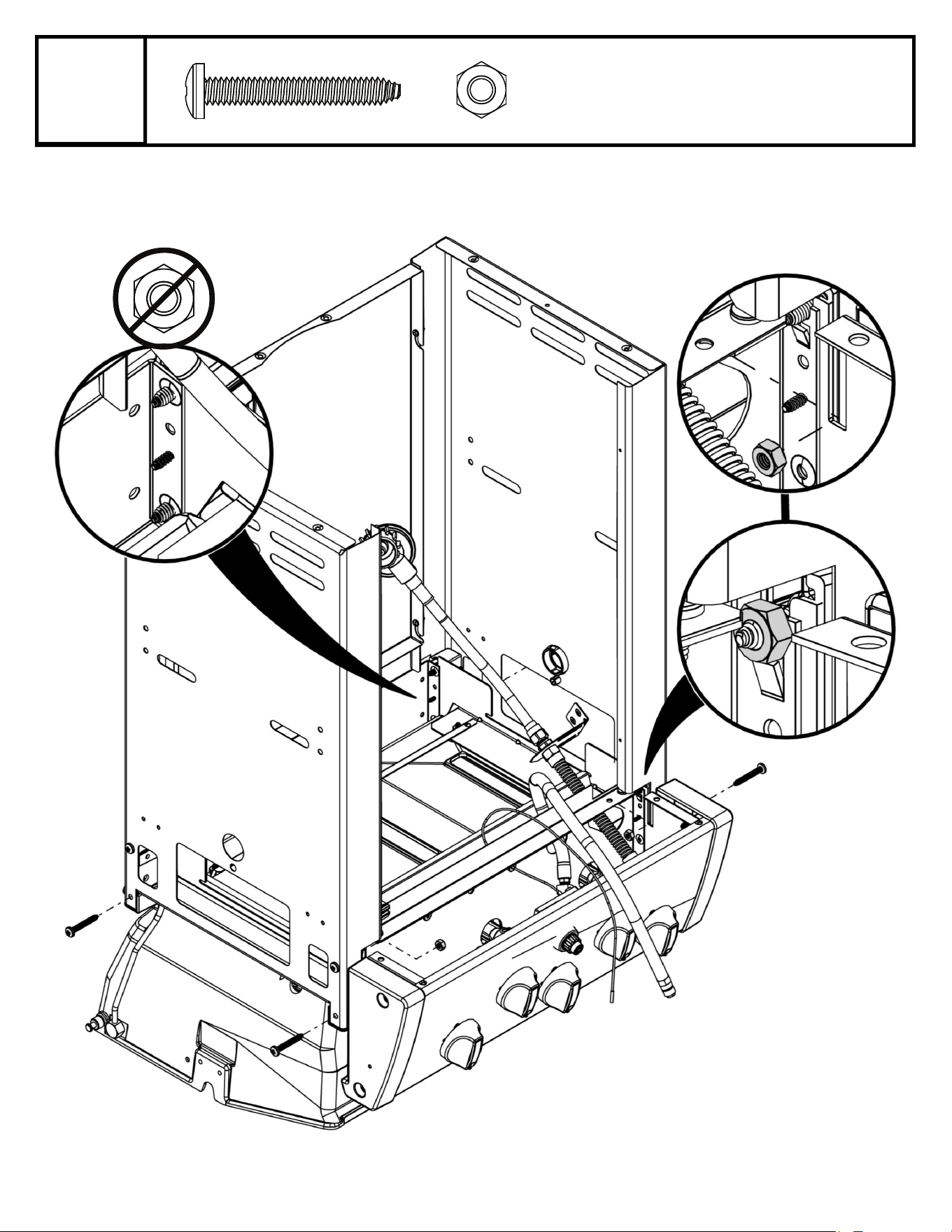

2

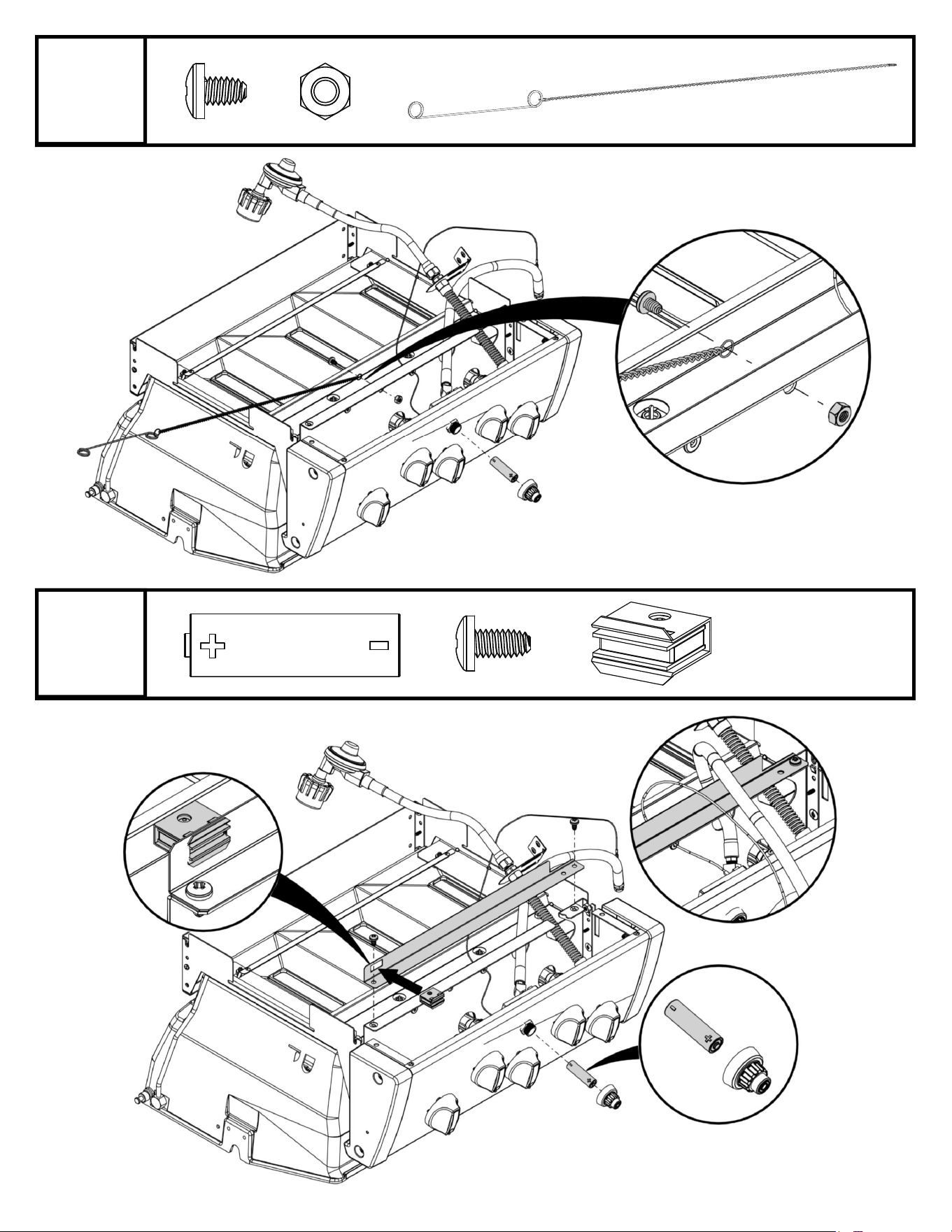

(1) (1) (1)
3
(1) AAA (2) (1)
4

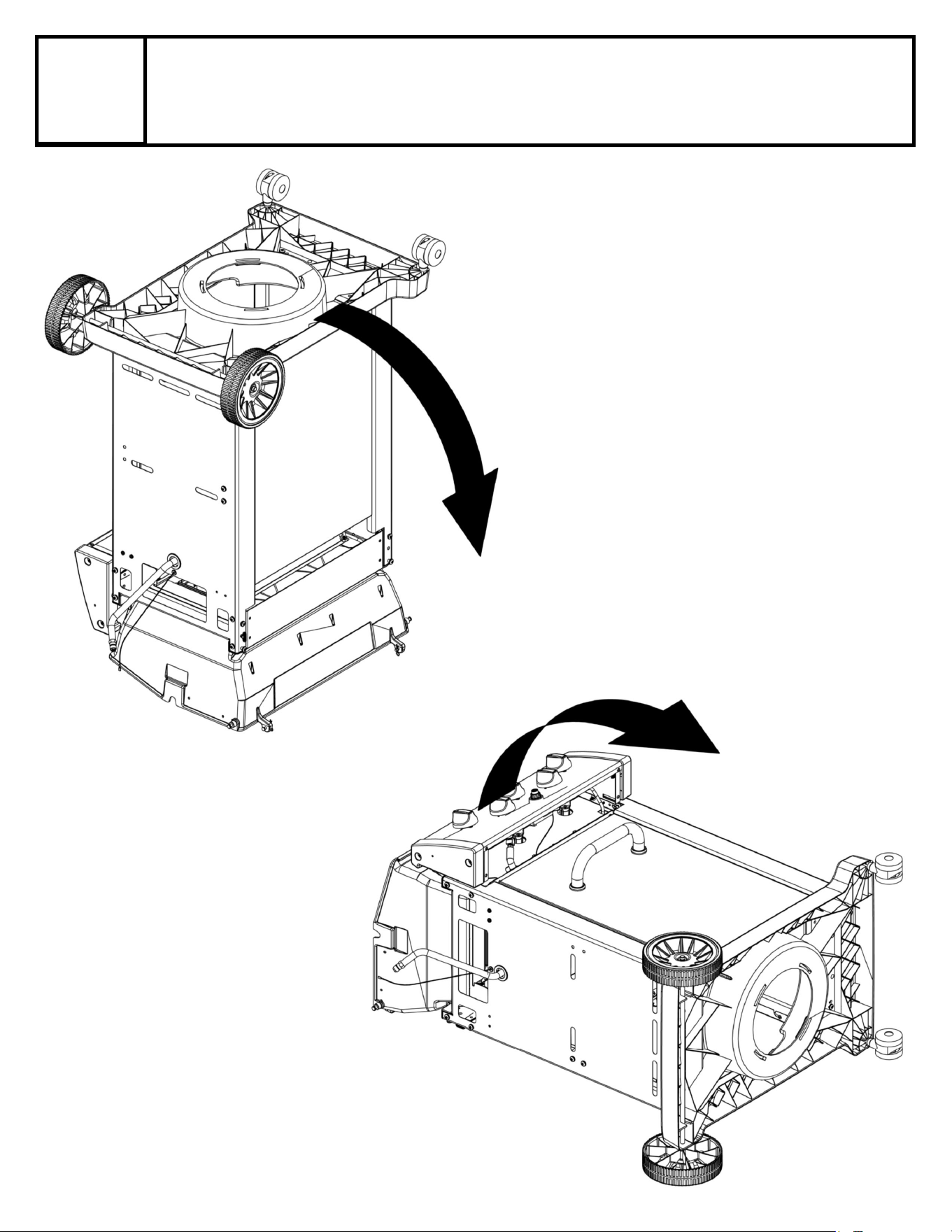

5

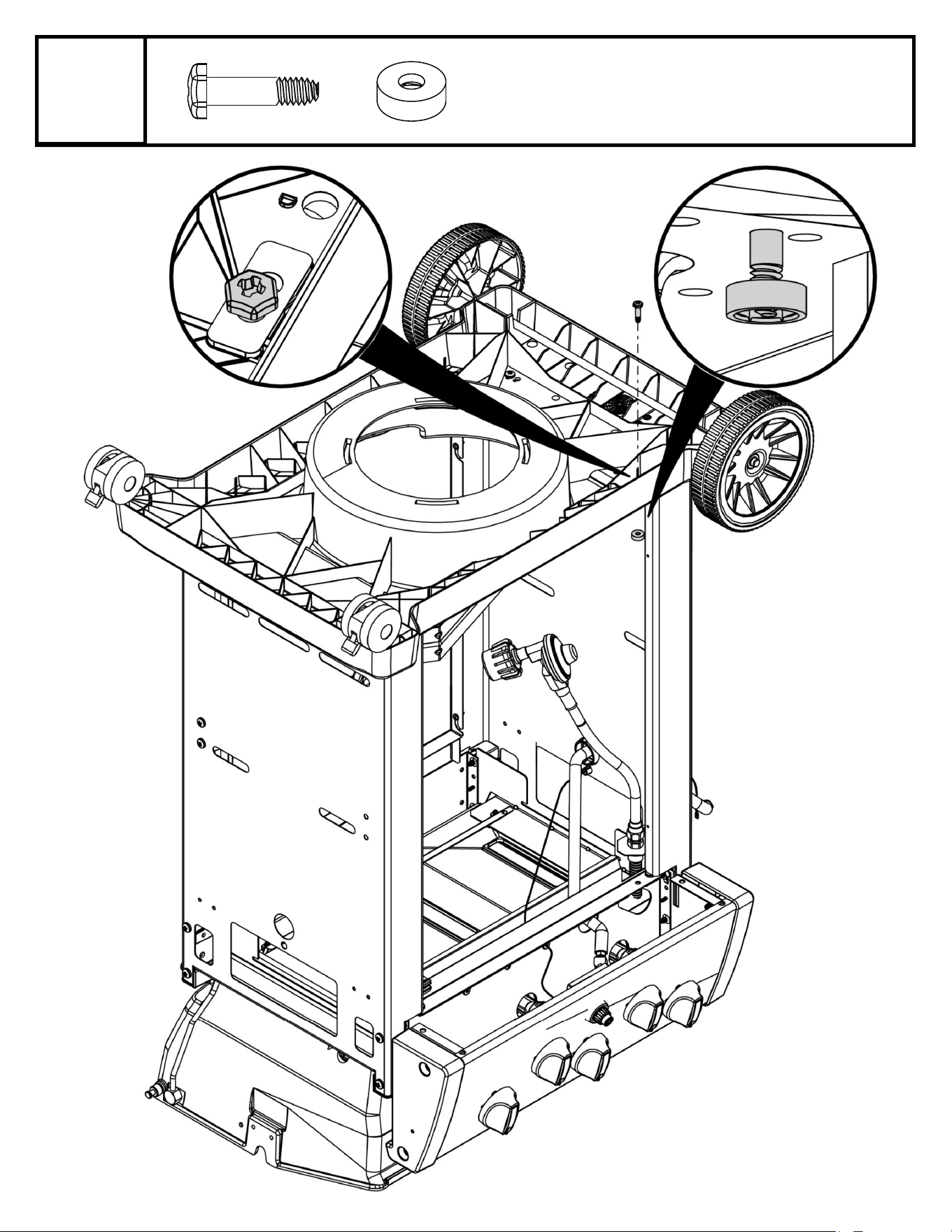

(4) (2)

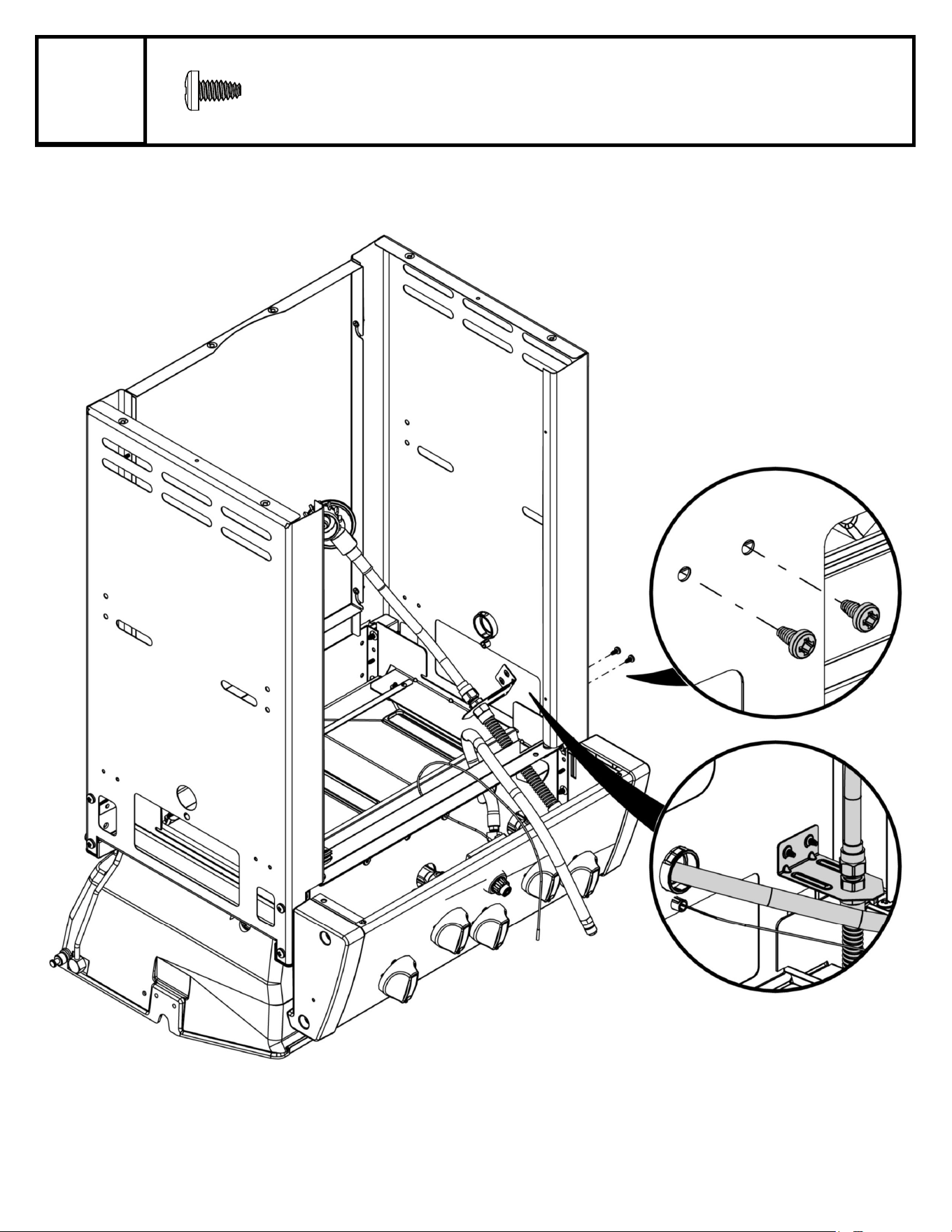

6

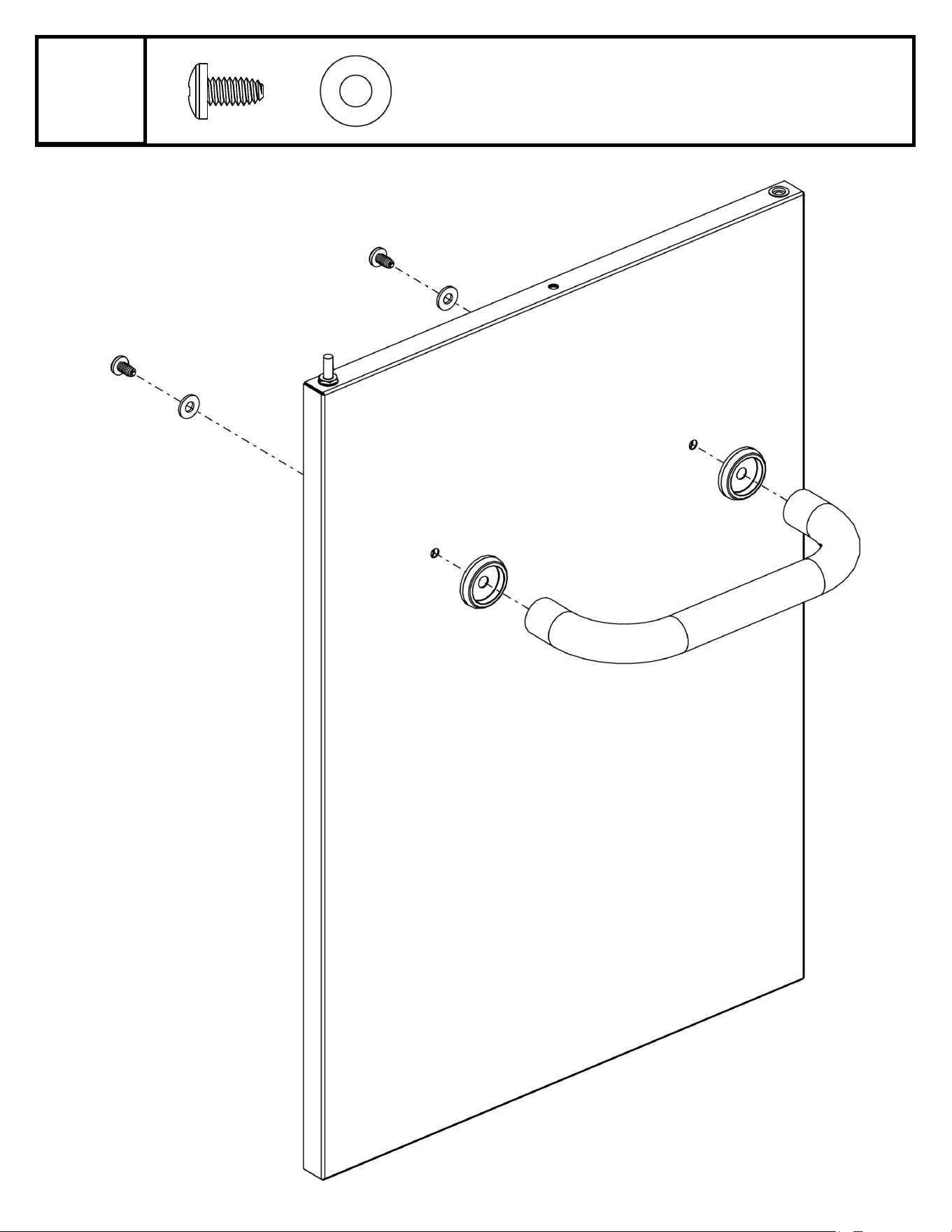

(2)

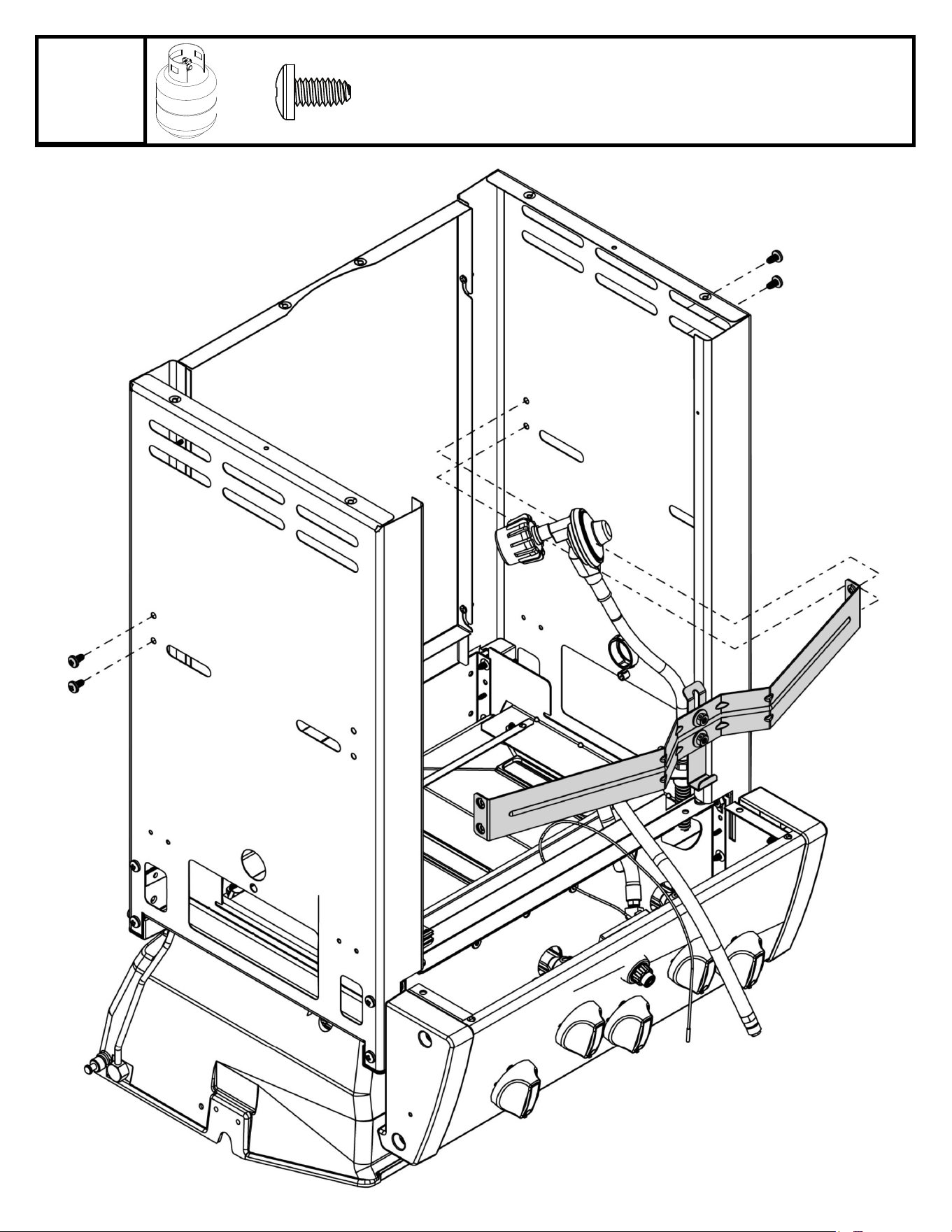

7
(4)
8
(6)

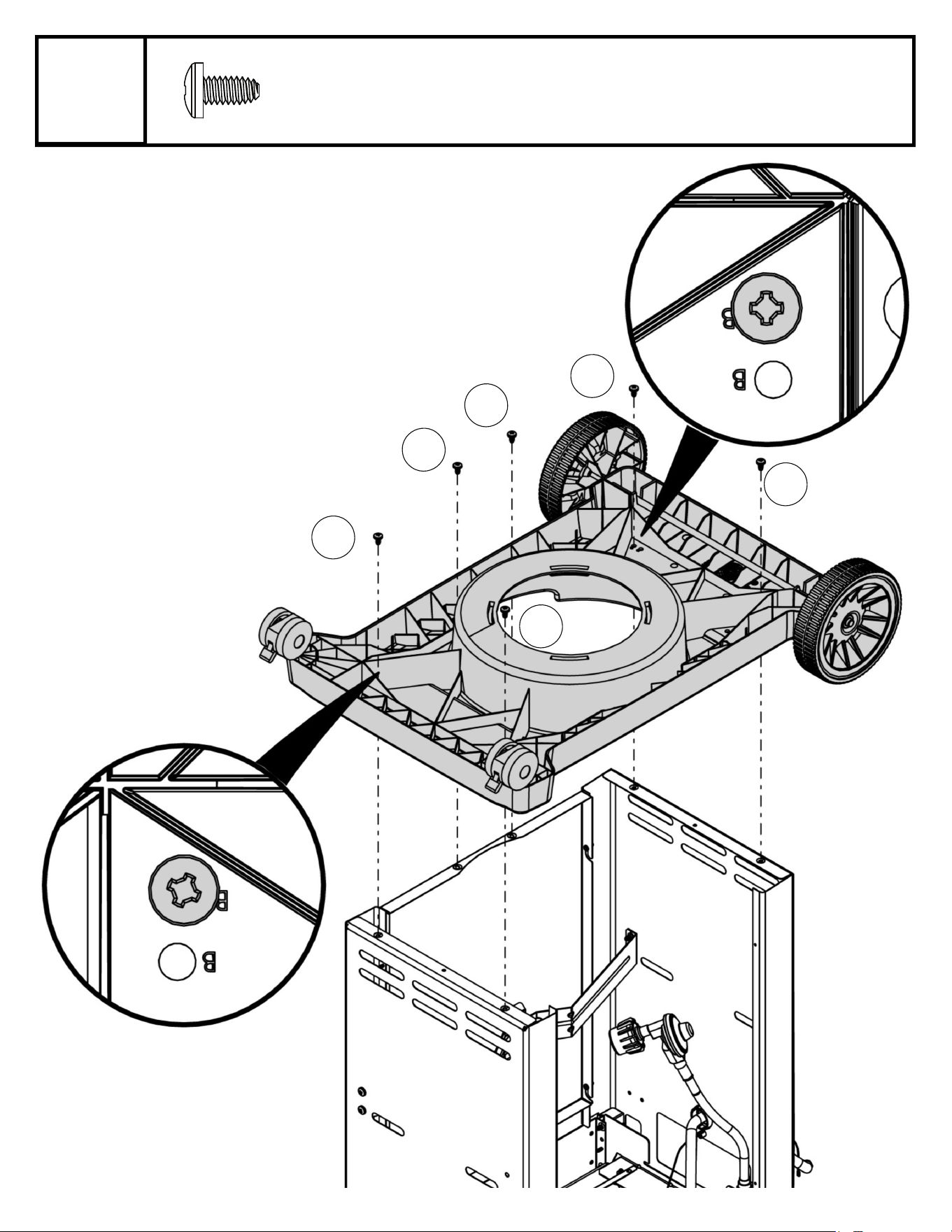

9
1
2
3
4
5
6
(2) (2)

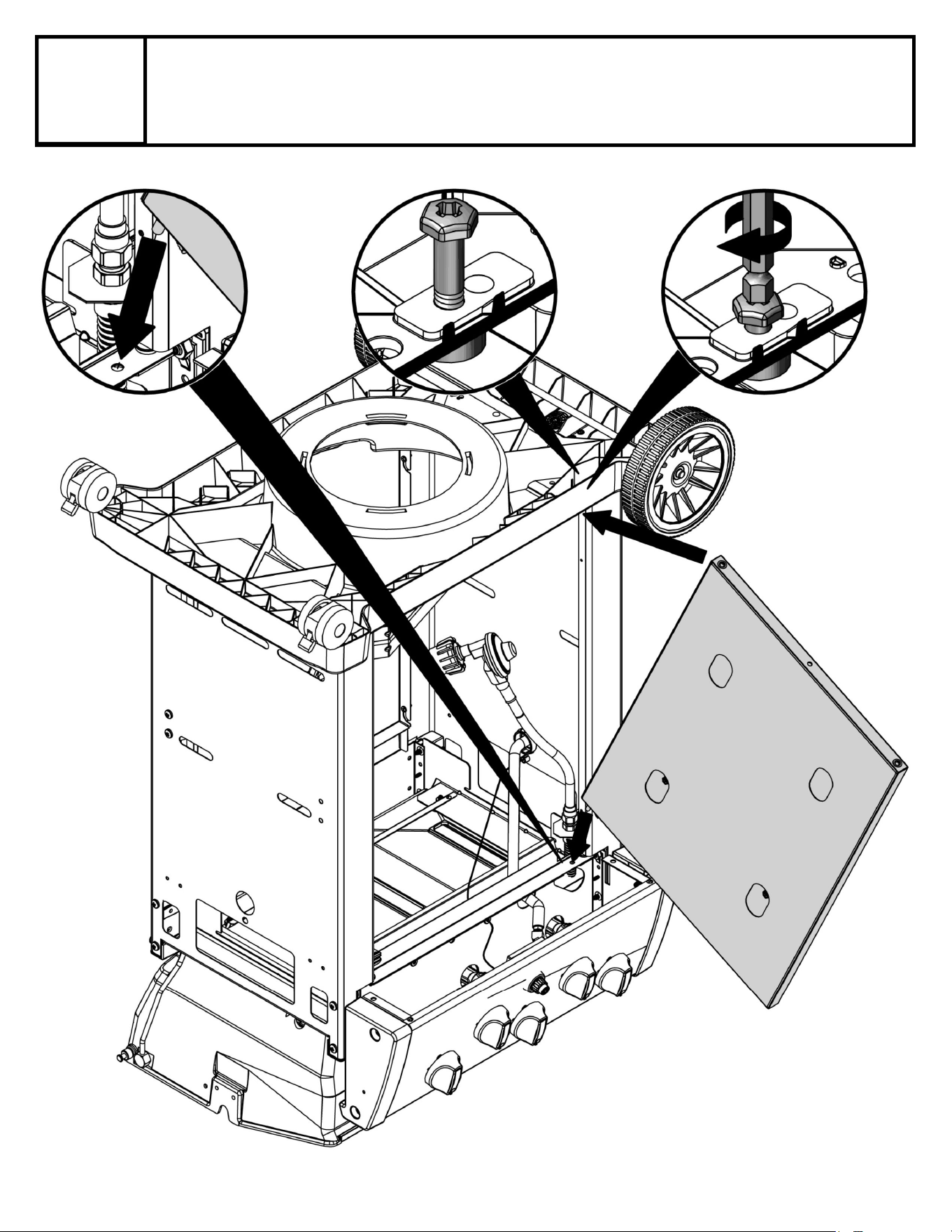

10
(1) (1)

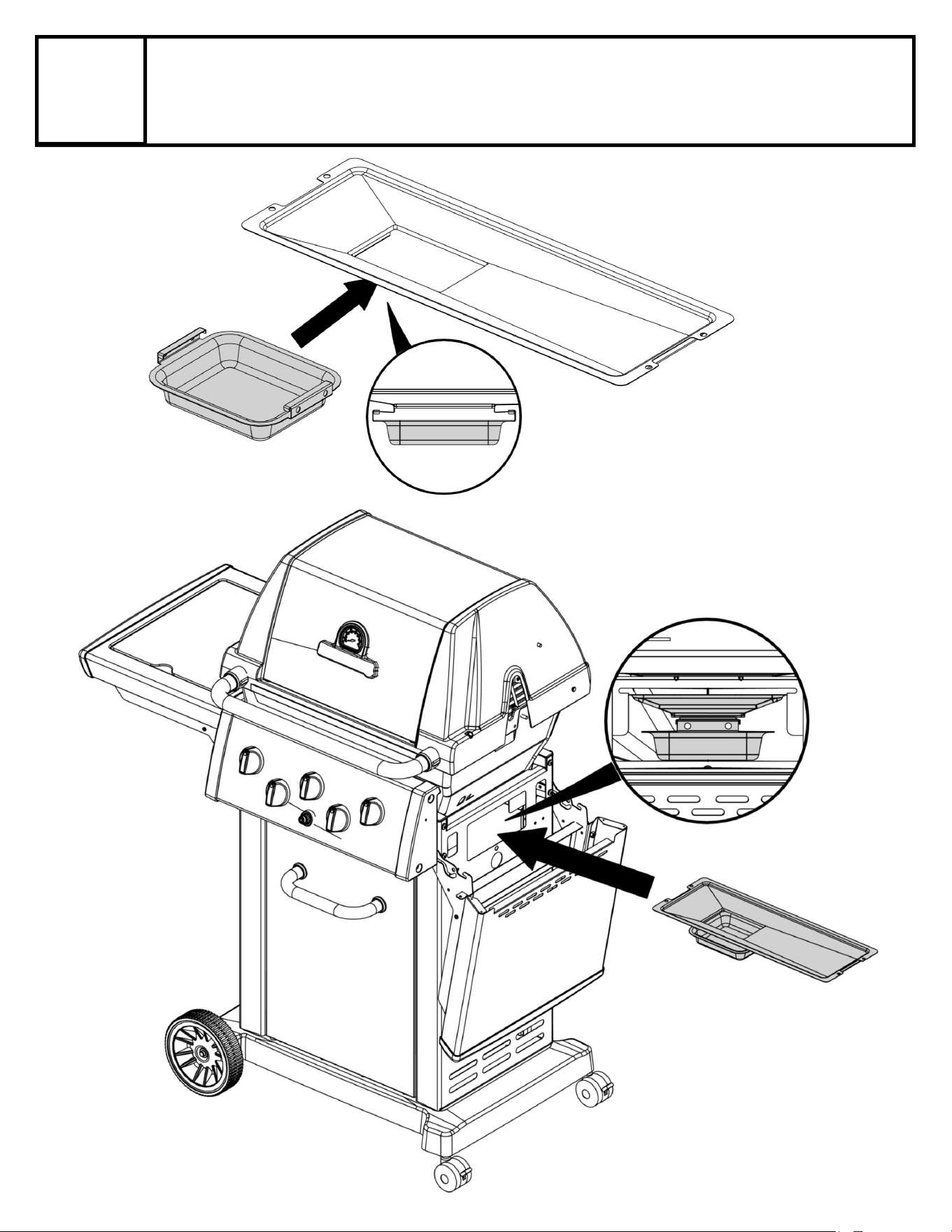

11
12

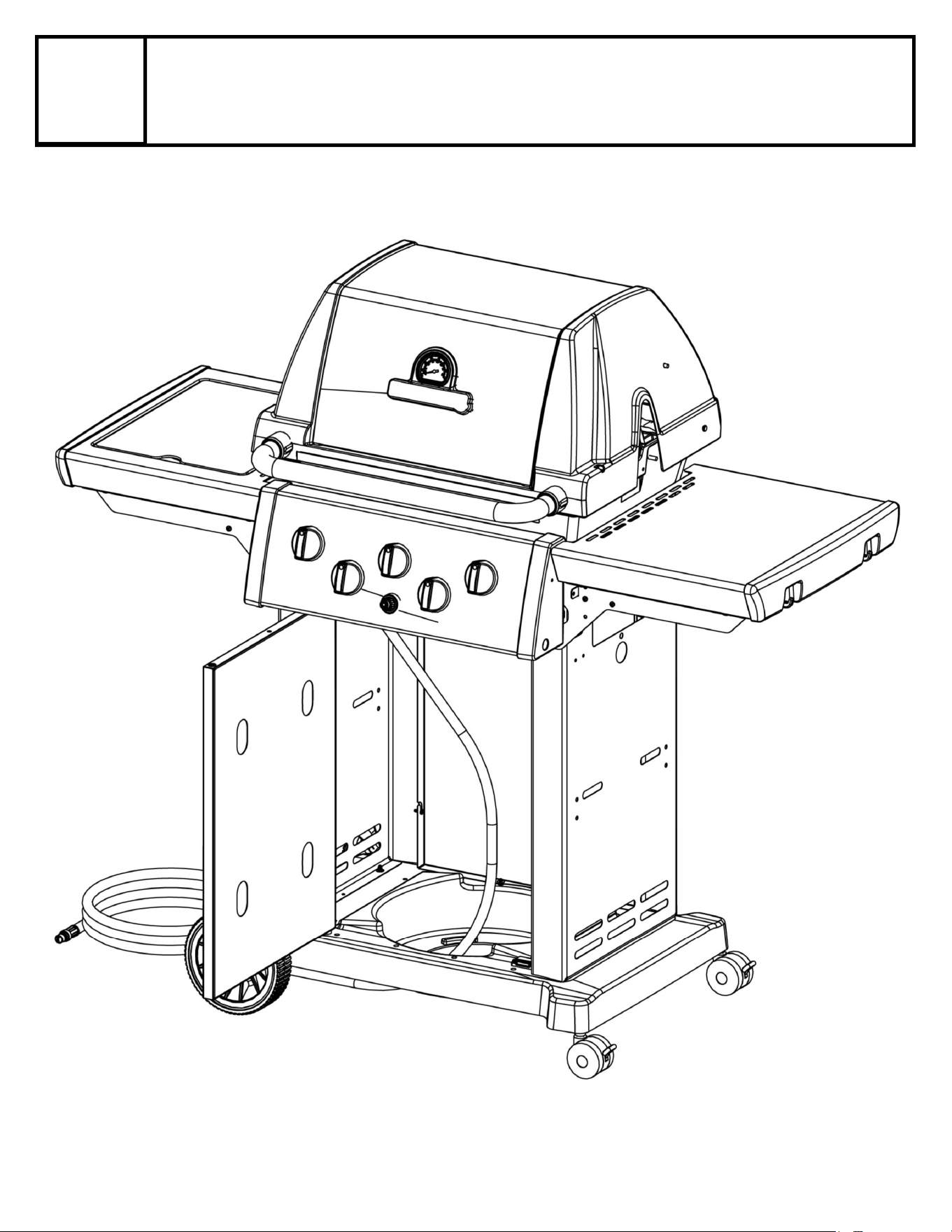

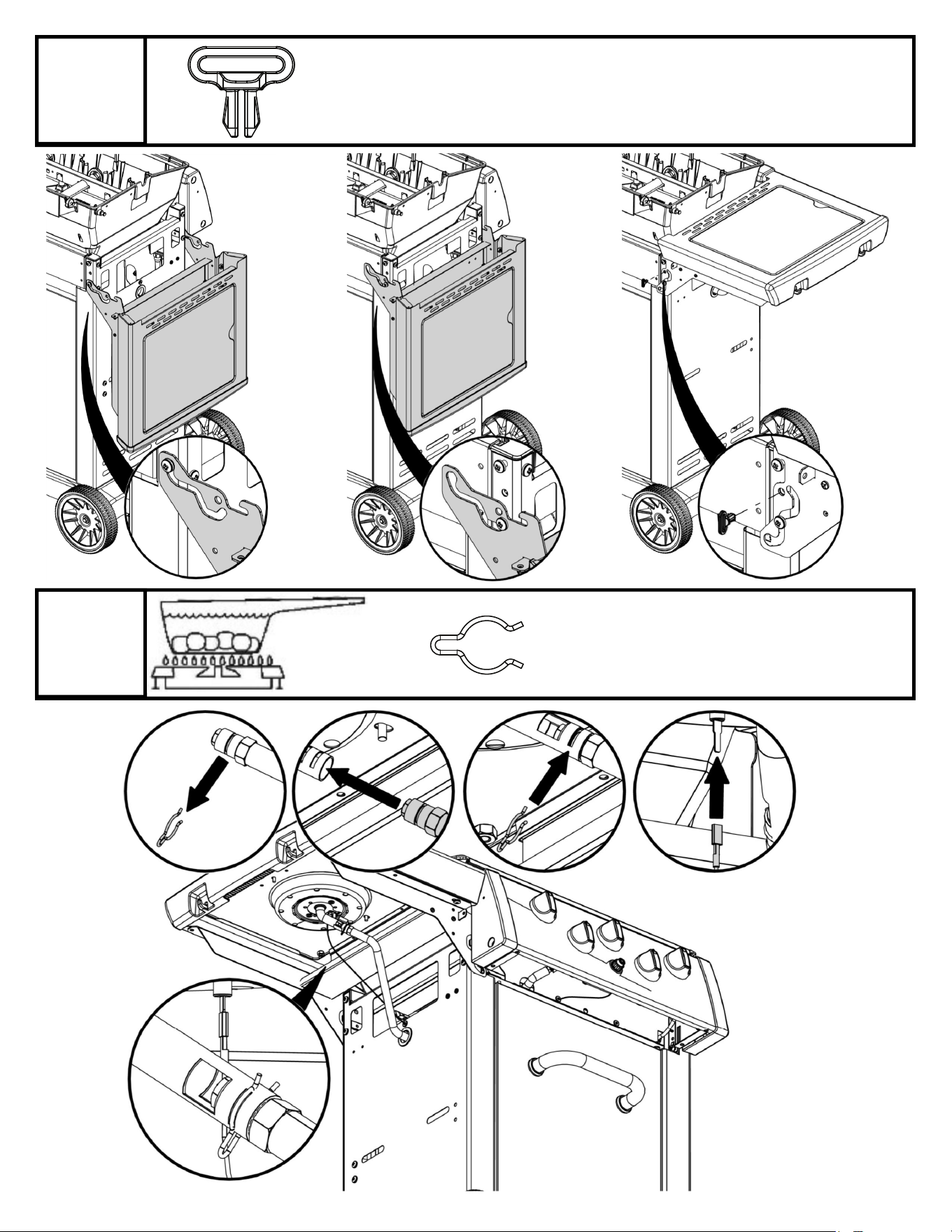

13
(1)
14
(1)
15
(1)

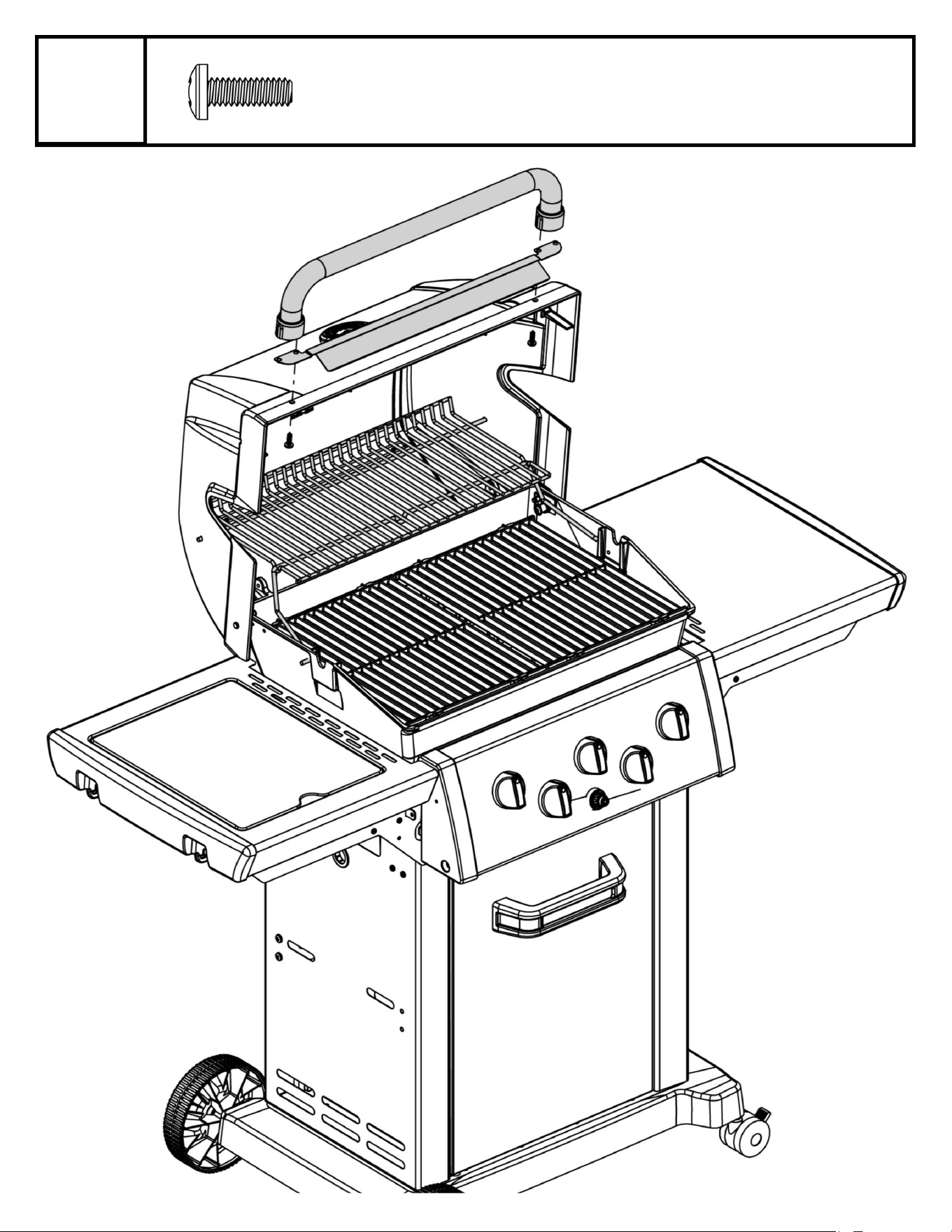

16
(2) (2)
17

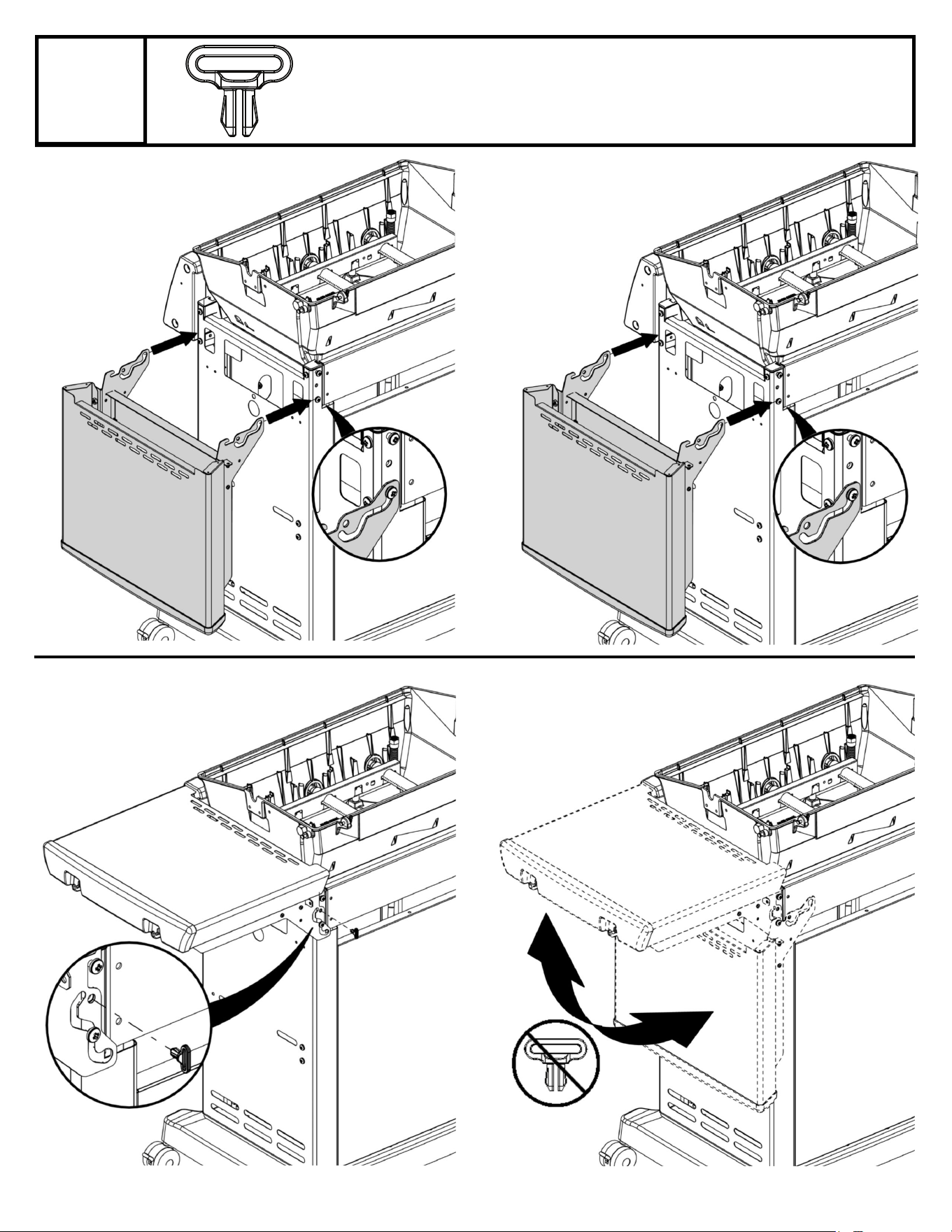

(2)
18
19
20
21

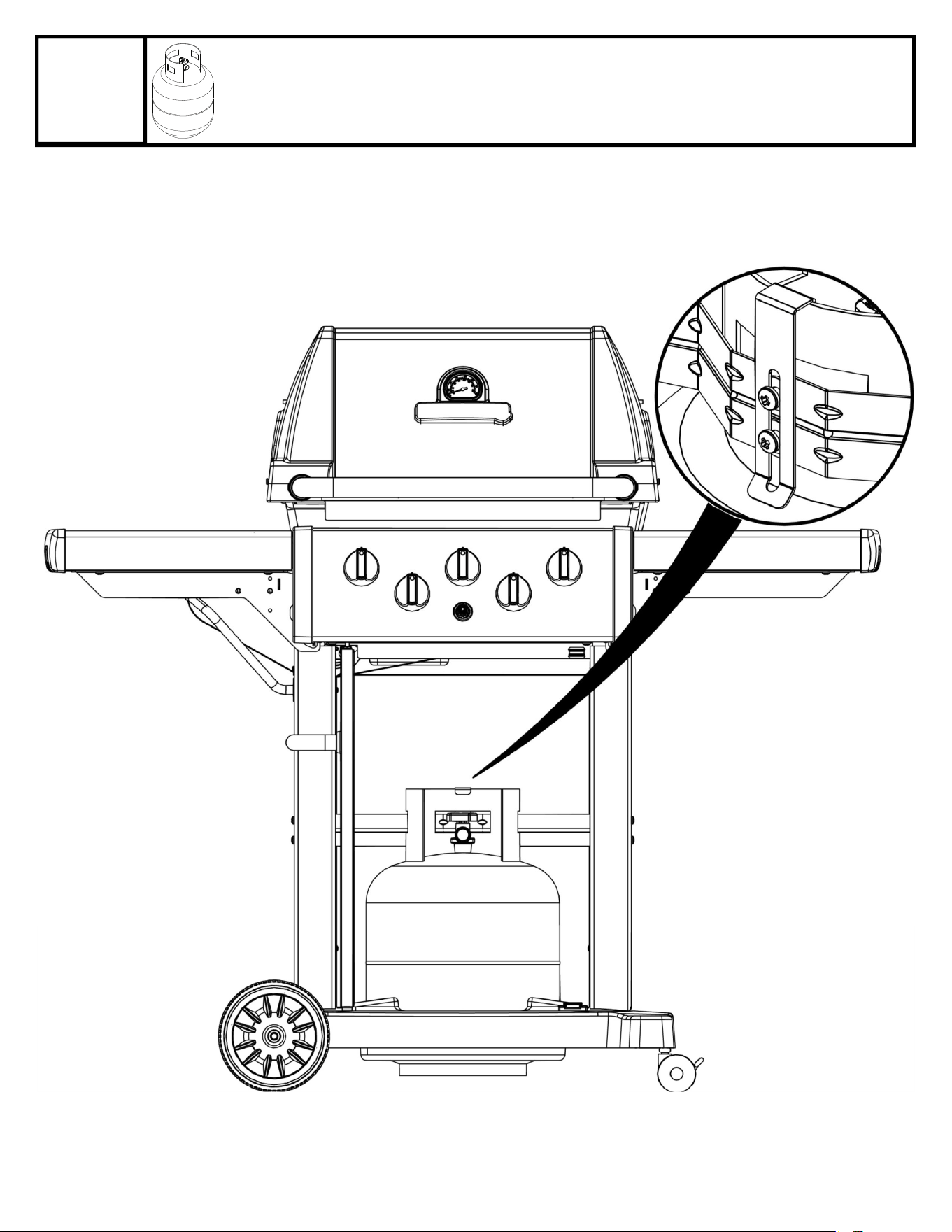

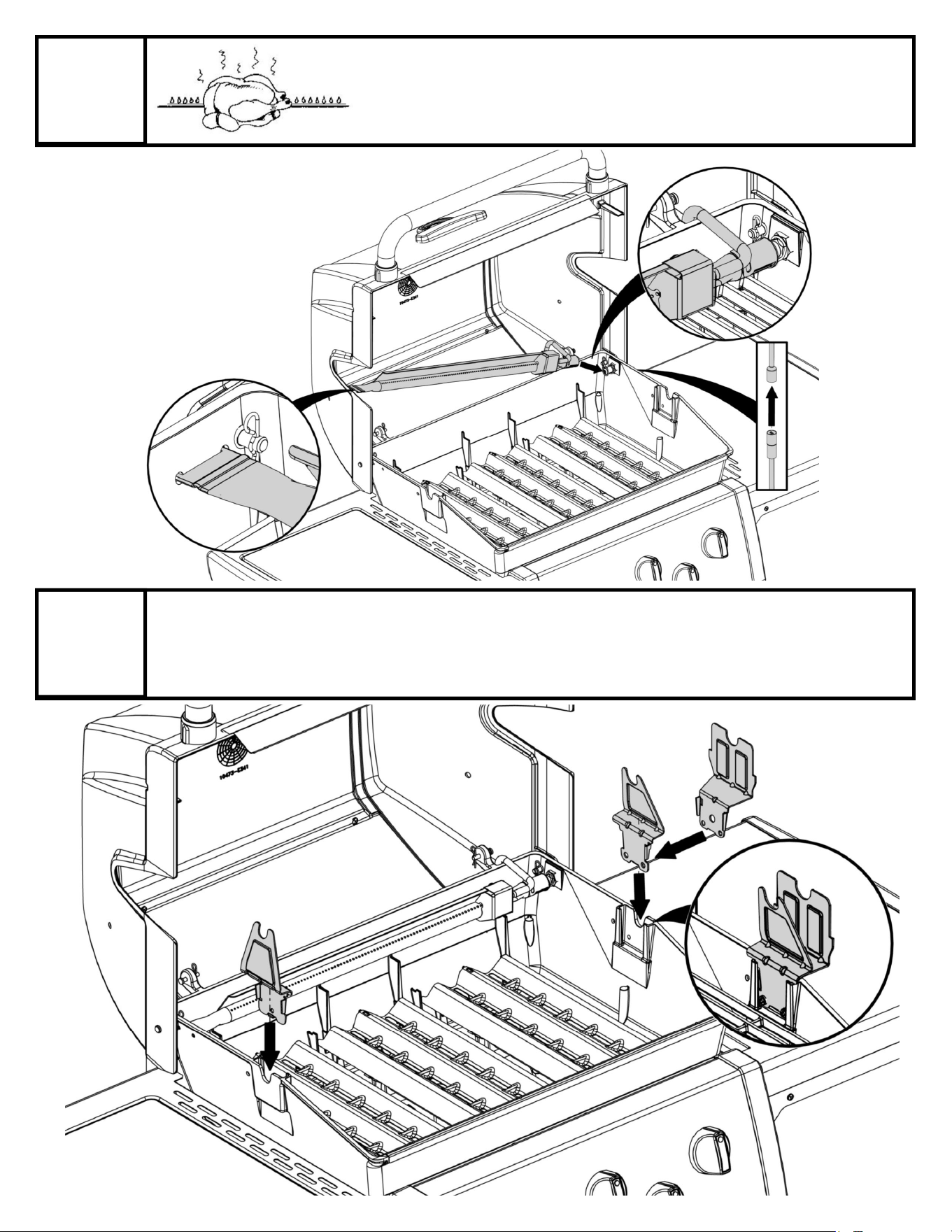

22
23

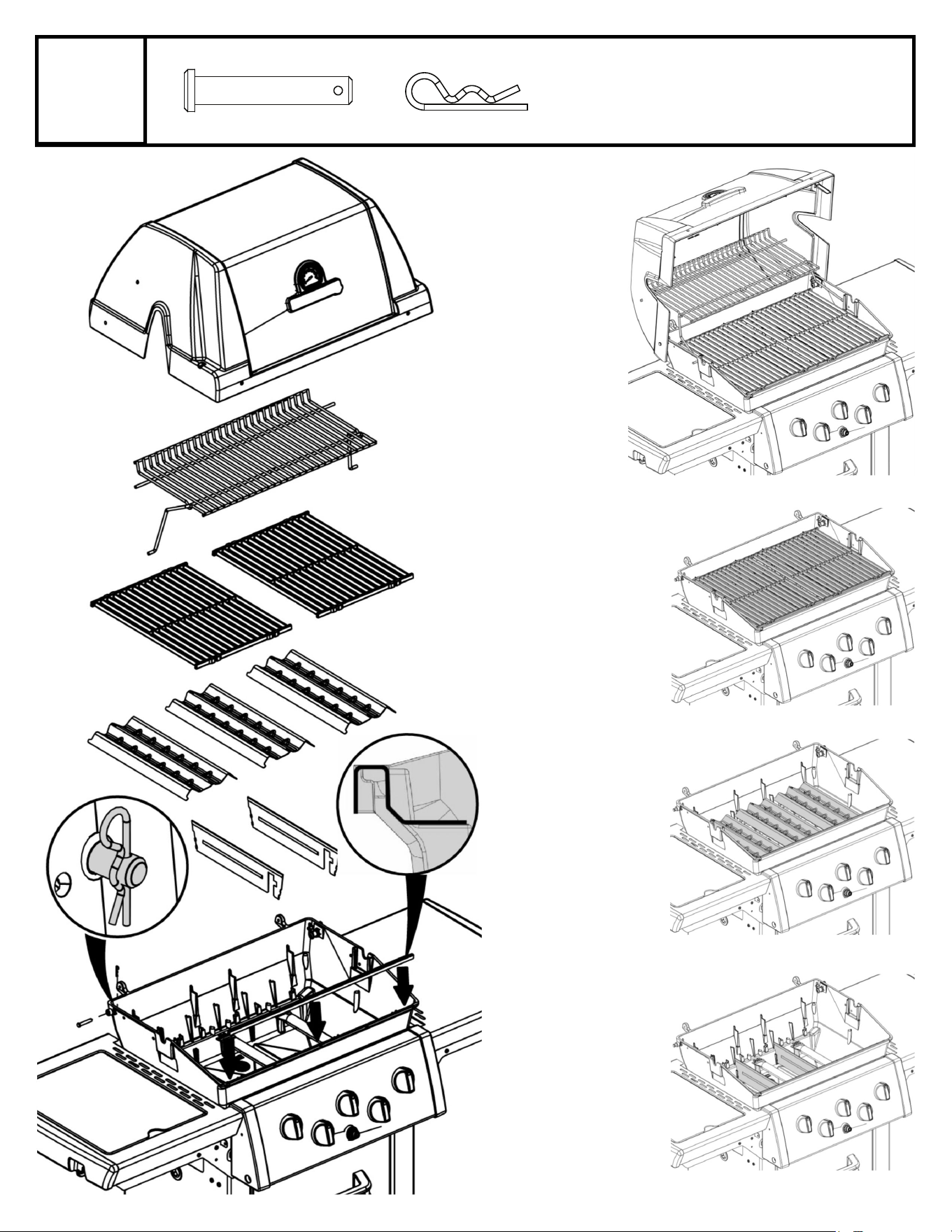

(2) (2)

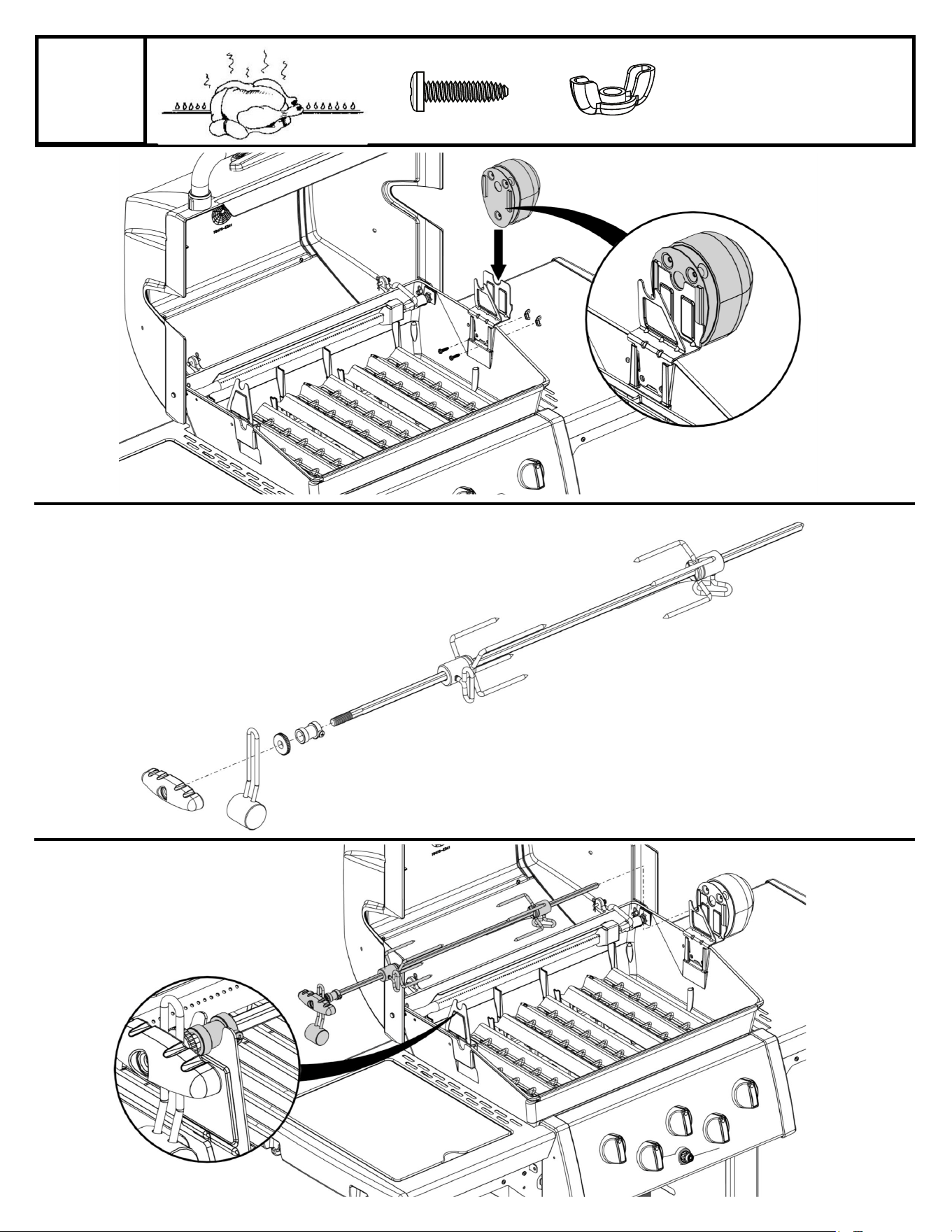

24
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 8342-54 8342-87 8342-84 8342-57 8342-64 8342-87
1 10909-E340A CASTING BOTTOM FOND DU FOYER CUERPO INFERIOR 1 1 1 1 1 1
2 10473-E341 CASTING TOP COUVERCLE DU GRIL
CUERPO SUPERIOR 1 1
1
1 1 1
3 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1 1 1 1 1
4 10958-E340A TOP CASTING INSERT PANNEAU DE COUVERCLE INSERTO DE CUERPO 1 1
1 1 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1
1 1 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE
CLAVIJA DE BISAGRA 2 2
2 2 2 2
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE
ESPACIADOR DE BISAGRA 2 2 2 2
2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE
GANCHO PARA EL REMOLQUE 2 2 2
2 2 2
8 S21084
SCREW - BURNER VIS - BRÛLEUR TORNILLO - QUEMADOR 3 3 3 3 3 3
9 10225-T356
GRID GRILLE REJILLA 2 2 2
2 2 2
10 10222-E400
FLAV-R-WAVE™ FLAV-R-WAVE™ FLAV-R-WAVE™
3 3 3
3 3 3
11 10225-E341 GRID - WARMING RACK GRILLE
REJILLA 1 1
1 1 1 1
12 10222-E301 DIVIDER DIVISEUR
DIVISOR 2 2
2 2 2 2
13 10184-R83 BOSS EXTENSION CROCHET DE RALLONGEMENT
EXTENSIÓN DE REFUERZO 1 1 1 1
1 1
15 10390-E20LP
BURNER BRÛLEUR QUEMADOR 3 • 3 •
3 •
10390-E20NG
BURNER BRÛLEUR QUEMADOR • 3 • 3
• 3
17 10342-245 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO 1 1 •
• • •
10342-246
ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO • • 1
1 • •
10342-247 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO • • •
• 1 1
18 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2 2
2 2 2
19 52224-224A COLLECTOR BOX BOÎTE DE COLLECTEUR CAJA RECOLECTORA 1 1 1
1 1 1
20 10111-16A HOSE TUYAU MANGUERA 1 1 1
1 1 1
21 29004-014 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP 1 • •
• • •
29004-017 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • 1 • • • •
29004-034 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP • • 1 • • •
29004-037 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • • • 1 • •
29004-074 CONTROL ASSEMBLY - LP ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL LP • • • • 1 •
29004-077 CONTROL ASSEMBLY - NG ASSEMBLÉE DE CONTROLE MECANISMO DE CONTROL NG • • • • • 1
21A S13470-091 HOSE-SIDE BURNER LP TUYAU DU BRULEUR LATERAL MANGUERA • • 1 • 1 •
S13470-132 HOSE-SIDE BURNER NG TUYAU DU BRULEUR LATERAL MANGUERA • • • 1 • 1
21B Y-11230 COTTER PIN ATTACHE DE CHEVILLE CHAVETA • • 1 1 1 1
21C 10110-34 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE TUBO, QUEMADOR POSTERIOR • • • • 1 1
22 10114-16 HOSE & REGULATOR LP TUYAU ET REGULATEUR PL MANGUERA Y REGULADOR LP 1 • 1 • 1 •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) MANGUERA DE GAS NATURAL • 1 • 1 • 1
23 10472-K431 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 3 3 4 4 5 5
30 10194-F138 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL 1 1 • • • •
10194-F158 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • 1 1 • •
10194-F198 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • • • 1 1
31 10711-E34 EDGE CAP PAC DE BORD TAPA DE EXTREMO 1 1 1 1 1 1
32 10711-E33 EDGE CAP PAC DE BORD TAPA DE EXTREMO 1 1 1 1 1 1
33 10184-E96 RADIATION SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1 1 1 1 1
34 10184-E97 GREASE RAIL GUIDE DU BAC A GRAISSE RIEL DE GRASA 1 1 1 1 1 1
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER SOPORTE - CUERPO 1 1 1 1 1 1
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 8342-54 8342-87 8342-84 8342-57 8342-64 8342-87
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER SOPORTE - CUERPO 1 1 1 1 1 1
37 10184-E651 SUPPORT-SIDE SHELF SUPPORT TABLETTE
SOPORTE-ESTANTE LATERAL 2 2
2
2 2 2
37A 10184-E62 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2 2 2 2 2
38 10184-E641 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2
2 2 2 2
38A 10184-E63 SUPPORT-SIDE SHELF SUPPORT TABLETTE SOPORTE-ESTANTE LATERAL 2 2
2 2 2 2
39 10956-E421 BRACE-REAR SUPPORT ARRIERE
ABRAZADERA-POSTERIOR 1 1
1 1 1 1
40 10958-E71 BASE TABLETTE INFERIEURE
BASE 1 1 1 1
1 1
41 10956-E311 BRACE-FRONT SUPPORT AVANT
ABRAZADERA-FRONTAL 1 1 1
1 1 1
43 10958-E761
SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2 2 2 2 2 2
44 10958-E361
PANEL - REAR PANNEAU - ARRIÈRE PANEL - POSTERIOR 1 1 1
1 1 1
45
10184-E981 BRACKET - DOOR CATCH CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1 1 1 1
1 1
48 10184-E691 BRACKET - SHELF CROCHET - PLANCHETTE SOPORTE PARA ESTANTE 2 2 2
2 2 2
50 10711-E821 SHELF PLANCHETTE LATERALE ESTANTE 1 1 1 1
1 1
51 10711-E831 SHELF PLANCHETTE LATERALE ESTANTE 1 1 •
• • •
10711-E821 SHELF PLANCHETTE LATERALE ESTANTE • • 1 1 1 1
56 10892-7G WHEEL ROUE RUEDA 2 2 2
2 2 2
60 10711-E49 END CAP - SHELF MONTURE D'EMBOUT TAPA DEL EXTREMO 2 2 2 2 2 2
66 S13006A BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE QUEMADOR PARA ROSTIZAR • • •
• 1 1
67 21070-13 BEZEL MONTURE PANEL 2 2 2 2 2 2
68 S21362 SPRING RESSORT RESORTE • • • • 1 1
69 10958-E48AB DOOR PORTE PUERTA 1 1 1 1 1 1
70 21071-13 HANDLE POIGNÉE MANGO 1 1 1 1 1 1
71 10696-102 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE ORIFICIO • • • • 1 •
10696-145 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE ORIFICIO • • • • • 1
72 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN 2 2 2 2 2 2
73 Y-11990 HEX NUT ÉCROU TUERCA HEXAGONAL • • • • 1 1
75 24009-12A HANDLE POIGNÉE MANGO 1 1 1 1 1 1
76 S21255 WASHER RONDELLE ARANDELA 4 • 4 • 4 •
77 Y-12857 WASHER RONDELLE ARANDELA 2 2 2 2 2 2
78 10892-13 CASTOR ROULETTES RUEDITA 2 2 2 2 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 PERNO – 1/4:20 x 1 3/4 8 8 8 8 8 8
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 TORNILLO - 1/4-20 X 5/8 10 8 10 8 10 8
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 TORNILLO - 1/4-20 X 1 3/8 4 4 4 4 4 4
82 Y-12673 SHELF - LOCK PIN GOUPILLE DE SERRURE ESTANTE - CLAVIJA DE TRABA 2 2 2 2 2 2
83 Y-12865 BOLT- 1/4-20 X 1/2 BOULON – 1/4-20 X 1/2 PERNO - 1/4-20 X 1/2 14 10
14 10 14 10
84 S15170 AXLE ESSIEU
EJE 1 1 1 1 1 1
85 Y-12855 BOLT- 1/4-20 X 3/8 BOULON – 1/4-20 X 3/8 PERNO - 1/4-20 X 3/8 8 8 8 8 8 8
86 10184-E09 HEAT SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1 1 1 1 1
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 TUERCA - 1/4-20 17 17 17 17 17 17
96 S21125 SCREW – 8 X 3/8 VIS - 8 X 3/8 TORNILLO – 8 X 3/8 4 4 4 4 4 4
97 Y-11545 SCREW 1/4-20 X 1 3/8 VIS 1/4-20 X 1 3/8 TORNILLO 1/4-20 X 1 3/8 4 4 4 4 4 4
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 33 33 34 34 35 35
99 Y-12646 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 • • 2 2 2 2
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION 8342-54 8342-87 8342-84 8342-57 8342-64 8342-87
104 Y-12835 SCREW – 6-32 X 1/4 VIS – 6-32 X 1/4 TORNILLO #6-32 X 1/4 • • 2 2 2 2
105 Y-12853 WASHER RONDELLE
ARANDELA • •
2
2 2 2
106 Y-12861 CAP SCREW - 1/4-20 X 3/8 VIS - 1/4-20 X 3/8 TORNILLO – 1/4-20 X 3/8 • • 2 2 2 2
107 Y-12863 WASHER RONDELLE ARANDELA • •
4 4 4 4
110 53140-981 GRID GRILLE REJILLA • •
1 1 1 1
111 10390-E10 SIDE BURNER BRULEUR DE COTE
QUEMADOR LATERAL • •
1 1 1 1
113 10342-T16 ELECTRODE ELECTRODE
ELECTRODO • • 1 1
1 1
114 23000-251 COVER-SIDE BURNER COUVERCLE LATÉRAL
CUBIERTA - QUEMADOR • • 1
1 1 1
115 Y-29304
SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TORNILLO #10-24 X 3/8 2 2 2 2 2 2
117 23000-271
SHELF-SIDE BURNER SUPPORT DE BRULEUR ESTANTE - QUEMADOR 1 1 1
1 1 1
122
57054-901 GREASE TRAY PLATEAU A GRAISSE BANDEJADE GRASA 1 1 1 1
1 1
123 52009-901 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1 1
1 1 1
135 Y-12119 BUSHING DOUILLE COJINETE 2 2 3 3
3 3
136 10184-E44 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1
1 1 1
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE SOPORTE DEL ROSTIZADOR 1 1 1 1 1 1
138 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1
1 1 1
139 S21061 WING NUT ECROU PAPILLON TUERCA MARIPOSA 2 2 2 2 2 2
140 Y-29306 SCREW - 10-24 x 3/4 VIS - 10-24 x 3/4 TORNILLO - 10-24 x 3/4 2 2 2
2 2 2
141 S15271 HANDLE POIGNEE MANGO • • • • 1 1
142 S15270 BALANCER CONTREPOIS BALANCEADOR • • • • 1 1
143 S15263 BUSHING DOUILLE COJINETE • • • • 1 1
144 Y-12220 BUSHING DOUILLE COJINETE • • 1 1 1 1
145 S15264 SPIT ROD BROCHETTE BARRA ROSTIZADORA • • • • 1 1
146 S15236 MOTOR MOTEUR MOTOR • • • • 1 1
147 S15299 WASHER RONDELLE ARANDELA • • • • 1 1
148 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON HORQUILLAS DE 4 PUNTAS • • • • 2 2
149 10240-20 DOOR PIN GOUPILLE DE LA PORTE CLAVIJA DE LA PUERTA 1 1 1 1 1 1
150 10184-E211 TANK CLAMP PINCE-CITERNES PINZA PARA TANQUE 1 • 1 • 1 •
151 10184-E151 TANK STRAP SANGLE RÉSERVOIR CORREA PARA TANQUE 1 • 1 • 1 •
152 Y-12222 MAGNET AIMANT IMÁN 1 1 1 1 1 1
153 Y-12223 SNAP IN MAGNET AIMANT IMÁN DE AJUSTE 1 1 1 1 1 1
154 Y-11795 LOCK NUT CROU DE BLOCAGE TUERCA DE SEGURIDAD 2 • 2 • 2 •
155 10070-E340MS MATCH LIGHT - STICK ALLUMETTES CERILLA - VARILLA 1 1 1 1 1 1
156 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 2 2 2 2 2 2
164 Y-12124 DOOR PIN CAP PORTE PIN PAC TAPA DE CLAVIJA 1 1
1 1 1 1
165 Y-11551 SCREW- 1/4-20 X 1 VIS- 1/4-20 X 1
TORNILLO- 1/4-20 X 1 1 1 1 1 1 1
166 Y-12117
BUSHING DOUILLE COJINETE • • 2 2 2 2
