Vevor WD-A-02000-B00-0 Low Profile Floor Jack 2 Ton Heavy User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

HYDRAULIC FLOOR JACKS

MODEL: WD-A-02000-B00-0

WD-A-02500-B00-0

WD-A-03000-B00-0

WD-A-03500-B00-0

WD-B-04000-B00-0

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HYDRAULIC FLOOR

JACKS

DESCRIPTION OF THE SYMBOLS

WARNING: The jack must be used only on hard level surfaces and be free

to roll during lifting and lowering. Do not get under a vehicle that is supported only

by a trolley jack-use support stands.

CAUTION: Carefully read instructions and procedures for safe operations.

INSPECTIONS

1. Before Each Use

Visual inspection should be made before each use of the garage jack for

abnormal conditions such as cracked welds, leaks and damaged, loose, or

missing parts.

2. After Each Use

The garage jack should be inspected immediately if the lift is believed to have

been subjected to an abnormal load or shock. It is recommended that inspection

be made by manufacturer's or supplier's authorised repair facility.

RECOMMENDATION FOR SAFE USAGE OF THE JACK

1. The jack should be used on a hard level surface and be free to roll during

lifting and lowering.

2. The unlifted wheels of the vehicle should be chocked.

3. The load should be centrally located on the head cap.

4. No person should remain in a vehicle that is being lifted.

5. The jack should be used for lifting and lowering only. The raised vehicle should

be supported on vehicle support stands.

6. No person should get their body under a vehicle that is supported only by a

hydraulic trolley jack.

7. The vehicle manufacturer owner's manual should be consulted prior to the

lifting of the vehicle.

8. Make sure that the lift point is stable and properly centered on the head cap.

9. Do not move or dolly the vehicle while on the jack.

CAUTION BEFORE USING

Due to shipment and/or handling air can be trapped in the hydraulic system, which

can interfere with the jacks lifting. To release air from the hydraulic system:

1. Open release valve by turning the jack handle counterclockwise.

2. Remove the oil filler plug from the cylinder.

3. Rapidly pump jack handle through several full strokes.

4. Replace the oil filler plug into the cylinder.

WARNING

1. The unlifted wheels of the vehicle should be chocked.

2. The load should be centrally located on the head cap.

3. No person should remain in a vehicle that is being lifted.

4. The vehicle manufacturer owner's manual should be consulted prior to lifting

of the vehicle.

5. The hydraulic trolley jack should be used for lifting and lowering only. And it

can not be used as a support tool.

SET UP - BEFORE USE

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

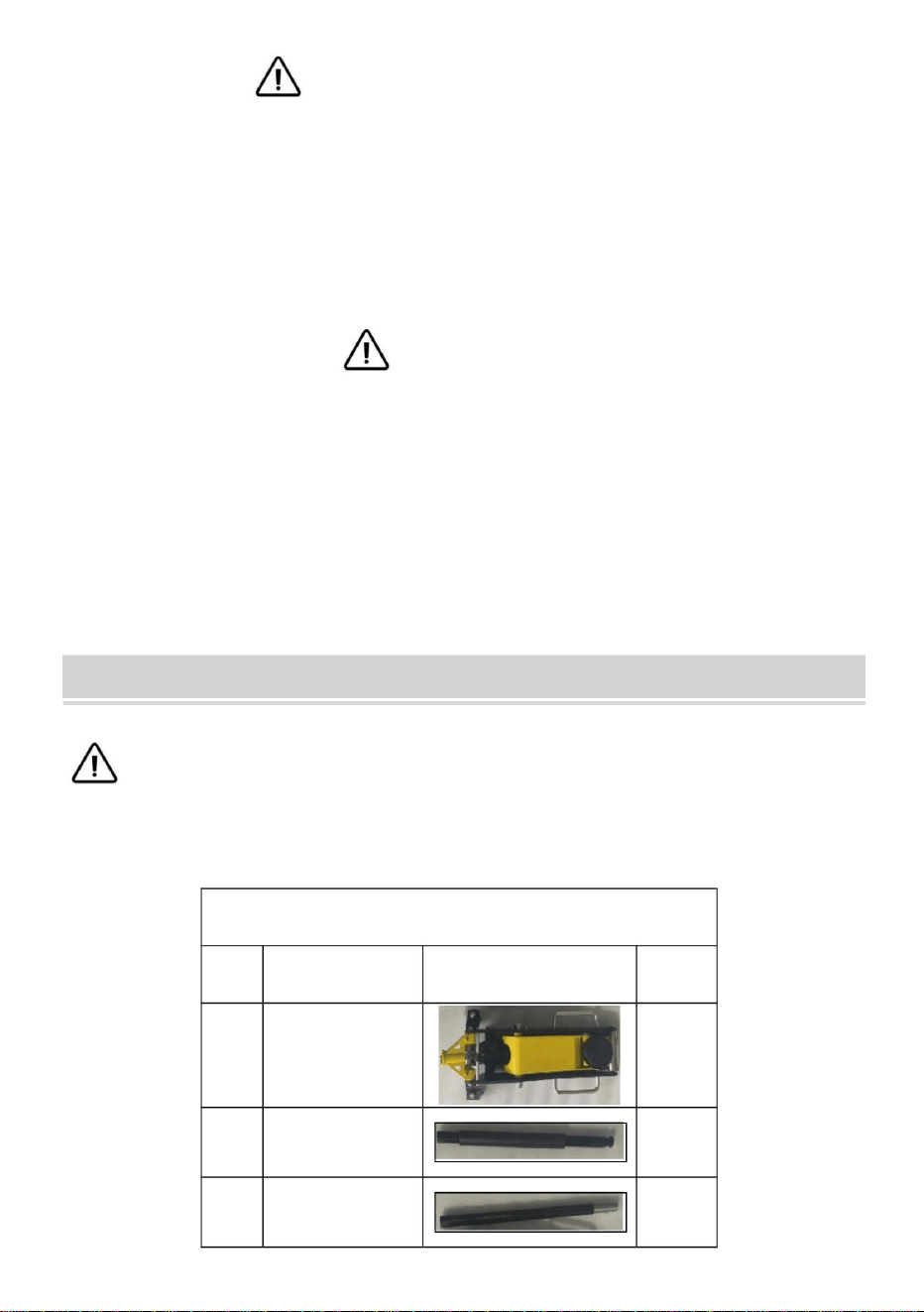

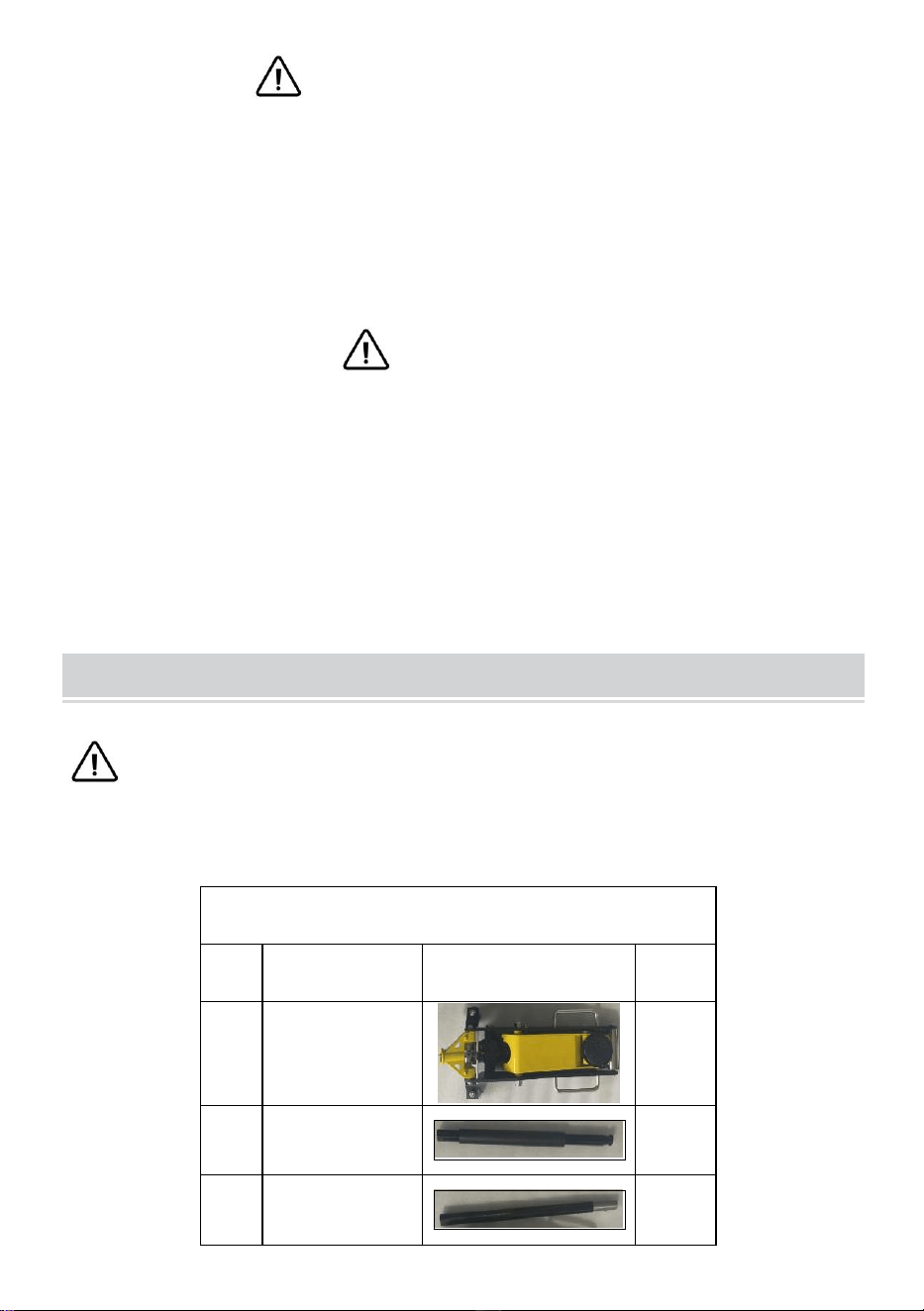

Part List

No.

Name


QTY.

Jack

Lower Handle

Upper Handle

ATTACHING THE HANDLE

1. Attach the Upper Handle to the Lower Handle.

2. Loosen the Set Screw and insert the assembled Handle into the Handle

Socket.

3. Tighten the Set Screw.

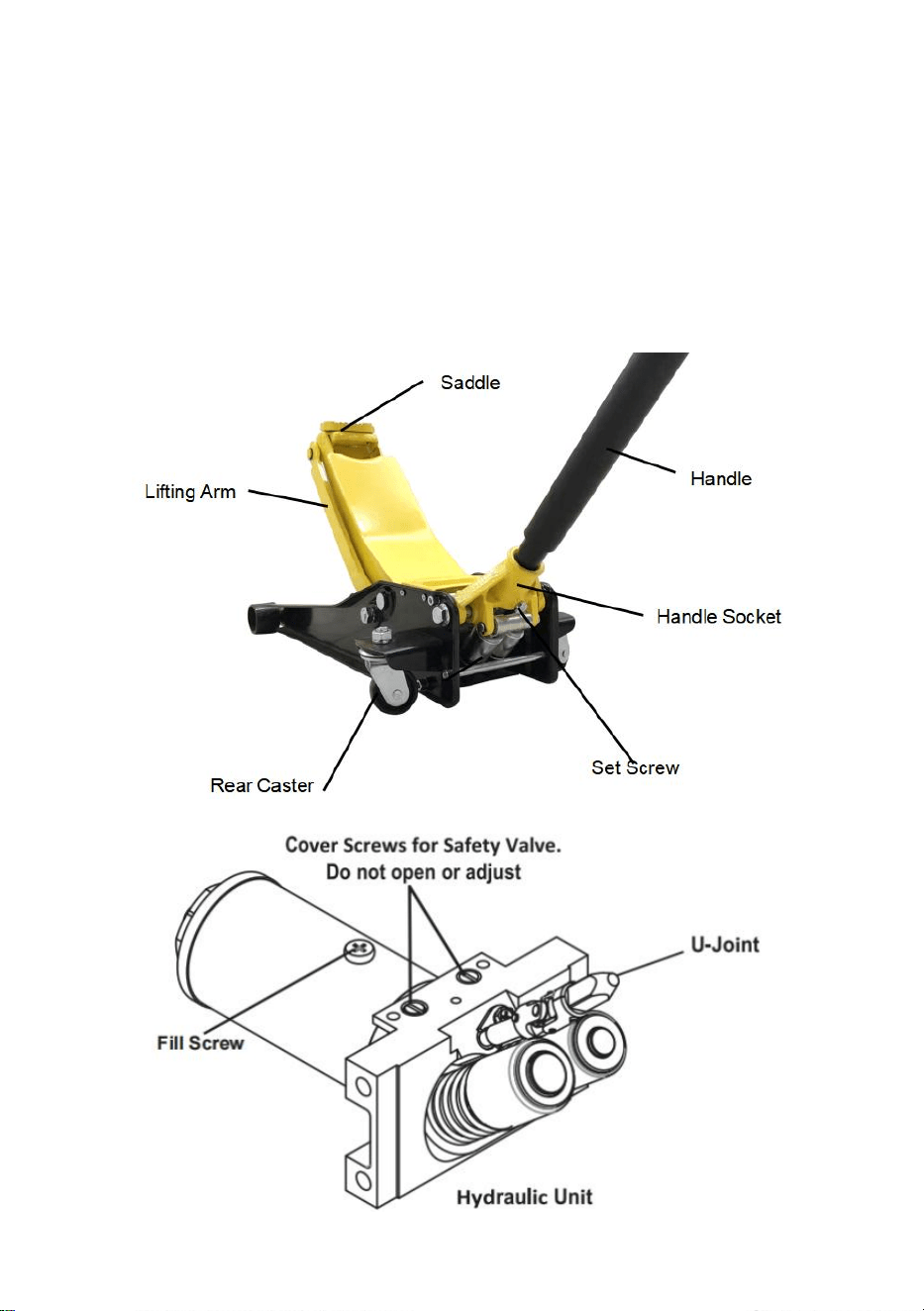

FUNCTIONS (Take WD-B-03000-B00-0 as an example)

OPERATING INSTRUCTIONS

WARNING: Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text under subheadings

therein before set up or use of this product.

AIR REMOVAL

BEFORE EACH USE OR IF JACK PERFORMANCE DECREASES

Check for excessive air and proper hydraulic fluid level in Jack. If Jack appears

not to be working properly, it may be necessary to purge its hydraulic system of

excessive air as follows:

1. Loosen the Fill Screw.

2. Check fluid level and, if necessary, top off by adding Hydraulic Fluid.

3. Twist the Handle clockwise to the tightest position to close the Valve, then

pump the Handle several times quickly.

4. IMPORTANT: After the air is removed, test the Jack for proper operation prior

to its actual use.

6. If the air is removed and the Jack does not appear to be working properly, do

not use it until repaired by a qualified service technician.

ADDING HYDRAULIC FLUID

1. Remove the Fill Screw. Do not remove or loosen Safety Valve Cover Screws.

2. Add high grade hydraulic fluid (sold separately) slowly until the fluid reaches

1/4" below the top of the Fill Port.

Note: Do not touch the handle when adding hydraulic fluid.

3. Tighten the Fill Screw.

LIFTING

WARNING: Park vehicle on a flat, level, solid, surface safely away from

oncoming traffic. Turn off the vehicle's engine. Place the vehicle's

transmission in "PARK" (if automatic) or in its lowest gear (if manual). Set the

vehicle's emergency brake. Then chock the wheels that are not being lifted.

1. Slowly twist the Handle counterclockwise to lower the Jack. Once the Jack is

fully lowered, twist the Handle clockwise to the tightest position to close the Valve.

2. Carefully position the Jack's Saddle under the vehicle manufacturer's

recommended lifting point.

(See the vehicle manufacturer's owner's manual for the location of the frame

lifting point.)

3. Pump the Handle until the top of the Saddle has nearly reached the vehicle's

lifting point. Position the Saddle directly under the vehicle's lifting point.

4. To lift the vehicle, pump the Handle. Use smooth, full strokes.

5. Select matching jack stands (sold separately) of appropriate capacity. Set the

jack stands to the same height according to the manufacturer's instructions,

making sure they lock securely into position.

6. Position the jack stands' saddles under the vehicle manufacturer's

recommended support points.

WARNING! Ensure that the vehicle support points are fully seated in the saddles

of both jack stands. Use a matched pair of jack stands per vehicle to support one

end only.

7. Slowly twist the Handle counterclockwise to lower the vehicle onto the jack

stands' saddles.

8. Once the vehicle is fully seated on the jack stands, continue slowly lowering

the Jack until it is completely lowered.

9. Remove the Jack and store safely out of the way.

LOWERING

1. Carefully remove all tools, parts, etc., from under the vehicle.

2. Position the Jack's Saddle under the lifting point. Turn the Handle firmly

clockwise and raise the vehicle high enough to clear the jack stands.

3. Carefully remove the jack stands.

4. Slowly turn the Handle counterclockwise to lower the vehicle onto the ground.

5. Lower the Jack completely. Store the Jack indoors out of children's reach.

MAINTENANCE AND SERVICING

WARNING: Procedures not specifically explained in this manual must be

performed only by a qualified technician.

WARNING: TO PREVENT SERIOUS INJURY FROM TOOL FAILURE: Do

not use damaged equipment. If abnormal noise or vibration occurs, have the

problem corrected before further use

CLEANING, MAINTENANCE AND LUBRICATION

1. BEFORE EACH USE, inspect the general condition of the Jack. Check for:

 Loose hardware

 Misalignment or binding of moving parts

 Cracked or broken parts

 Any condition that may affect its safe operation

2. BEFORE EACH USE, thoroughly test the Jack for proper operation prior to its

actual use. If the Jack appears not to be working properly, follow AIR REMOVAL

instructions.

3. AT LEAST ONCE EVERY THREE YEARS, change the hydraulic fluid:

 With the Jack fully lowered, remove the Fill Screw.

 Tip the Jack over to allow the old hydraulic fluid to drain out completely.

Dispose of the old hydraulic fluid in accordance with local regulations.

 With the Jack upright, completely fill the Hydraulic Unit with high grade

hydraulic fluid until the fluid is 1/4" below the top of the Fill Port.

 Turn the Handle counterclockwise to open the Release Valve.

 Pump the Handle up and down quickly several times to purge air from the

system.

 Recheck fluid level and re-fill as needed.

 Replace the Fill Screw.

4. AFTER EACH USE, wipe with a clean cloth. Store the Jack indoors out of

children's reach.

TROUBLE SHOOTING

WARNING

TO PREVENT SERIOUS INJURY:

Use caution when troubleshooting a malfunctioning jack. Stay well clear of the

supported load. Completely resolve all problems before use. If the solutions

presented in the Troubleshooting guide do not solve the problem, have a qualified

technician inspect and repair the jack before use.

After the jack is repaired:

Test it carefully without a load by raising and lowering it fully, checking for proper

operation, BEFORE RETURNING THE JACK TO OPERATION.

DO NOT USE A DAMAGED OR MALFUNCTIONING JACK

POSSIBLE SYMPTOMS

PROBABLE SOLUTION

(Make certain that the Jack

is not supporting a load

while attempting a solution.)

Jack will

not lift at its

weight

capacity

Saddle

lowers

under

load

Pump

stroke

feels

spongy

Saddle

will not

lift all the

way

Handle

moves

up when

jack is

under

load

Fluid

leaking

from

the fill

plug

Check that the Release

Valve is fully closed.

The jack needs to expel air.

Valves may be blocked and

may not close fully. To flush

the valves:

1. Lower the saddle and

securely close the release

valve.

2. Manually lift the saddle

several inches.

3. Open the release valve

by turning the Handle

counterclockwise. And force

the saddle down as quickly

as possible.

Jack may be low on

hydraulic fluid. Check fluid

level and refill if needed.

The jack needs to expel air.

The unit may have too

much hydraulic fluid inside.

Check fluid level and adjust

if needed.

PLEASE READ THE FOLLOWING CAREFULLY

The manufacturer and/or distributor has provided the parts list and assembly

diagram in this manual as a reference tool only. Neither the manufacturer nor

distributor makes any representation or warranty of any kind to the buyer that he

or she is qualified to make any repairs to the product or that he or she is qualified

to replace any parts of the product. In fact, the manufacturer and/or distributor

expressly states that all repairs and parts replacements should be undertaken by

certified and licensed technicians and not by the buyer. The buyer assumes all

risk and liability arising out of his or her repairs to the original product or

replacement parts thereto or arising out of his or her installation of replacement

parts thereto.

NOTE: Some parts are listed and shown for illustration purposes only, and are not

available individually as replacement parts.

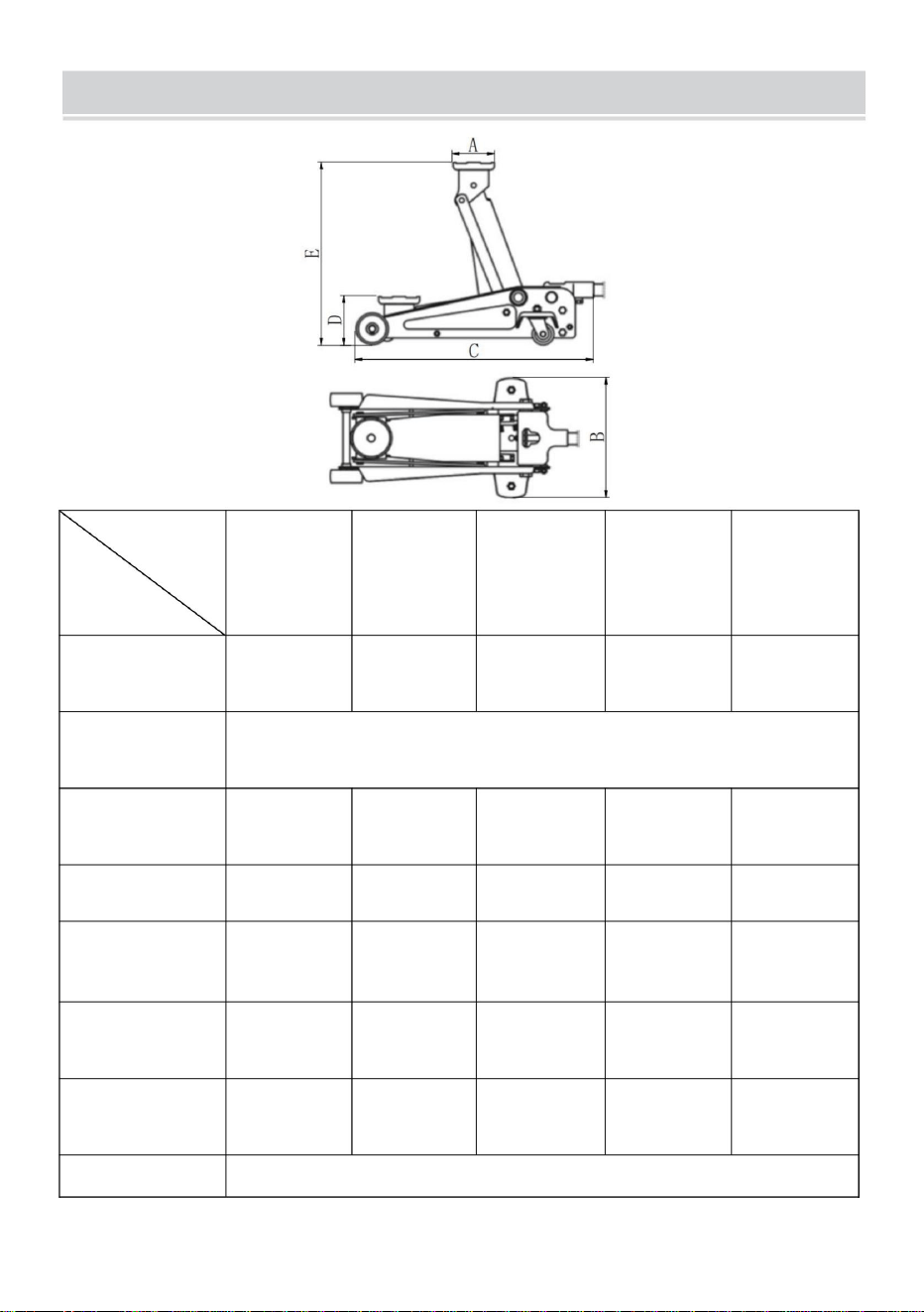

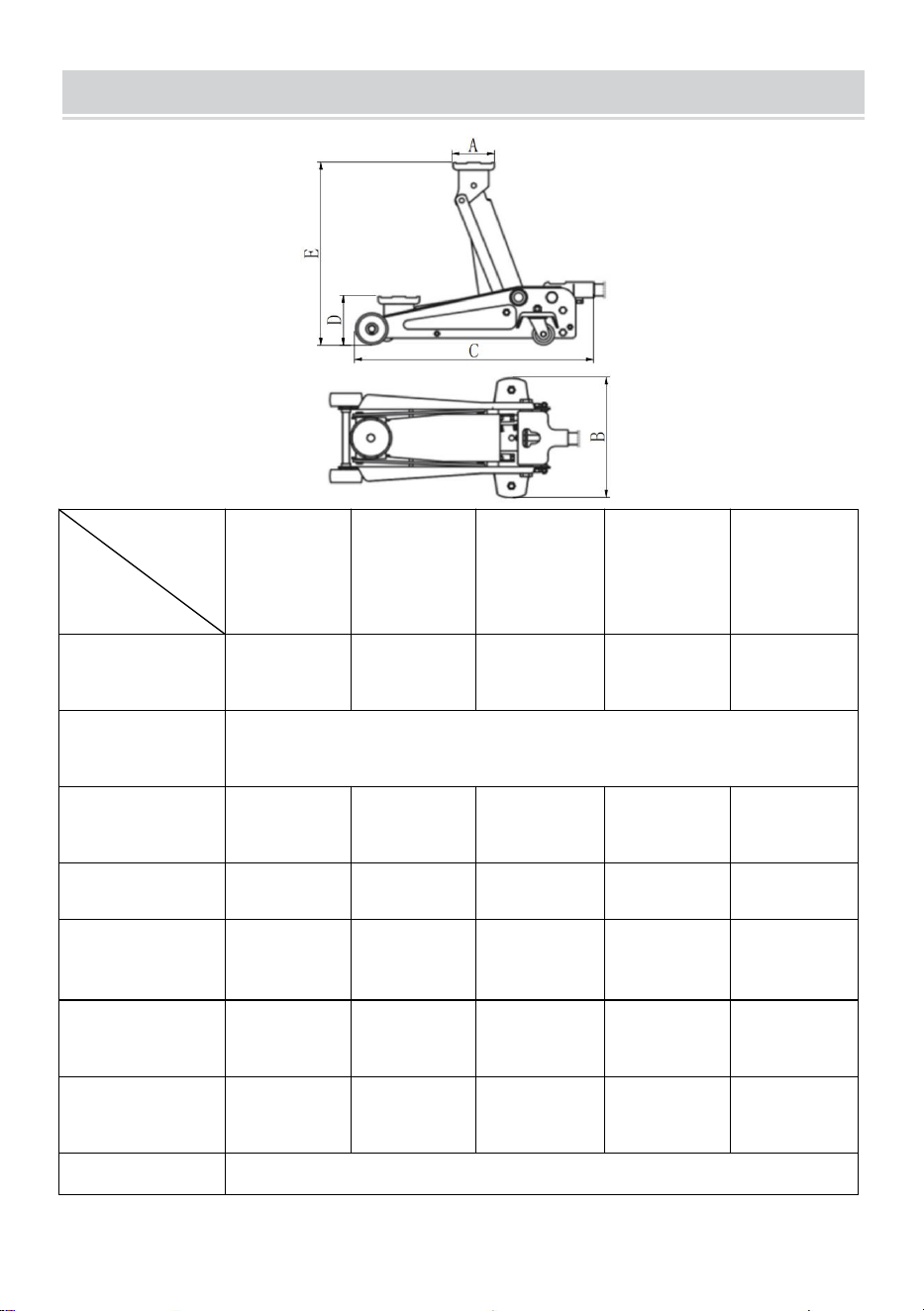

TECHNICAL SPECIFICATION

WD-A-020

00-B00-0

WD-A-025

00-B00-0

WD-B-0300

0-B00-0

WD-B-035

00-B00-0

WD-B-0400

0-B00-0

Lift Weight

Capacity

2.0Tons

2.5 Tons

3 Tons

3.5 Tons

4 Tons

Load Bearing

Method

Hydraulic Double Cylinder

Tray Diameter A

(mm)

Φ99

Φ120

Width B (mm)

335

345

365

418

Length C (mm)

635

740

785

820

Min Height D

(mm)

140

105

Max Height E

(mm)

470

495

560

555

Material

Steel

Model

Parameter

Technical Support and E-Warranty Certificate

www.vevor.com/support

WDA03000B000

WDA03500B000

WDA02500B000

MODÈLE:WDA02000B000

WDB04000B000

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

VÉRINSHYDRAULIQUES

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld’utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonnerque

nousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

PLANCHERHYDRAULIQUE

VÉRINS

Machine Translated by Google

INSPECTIONS

RECOMMANDATIONPOURUNEUTILISATIONSÉCURISÉEDUJACK

ATTENTION:Lisezattentivementlesinstructionsetlesprocédurespourdesopérationssûres.

9.Nedéplacezpasetnetransportezpaslevéhiculelorsquevousêtessurlecric.

êtreeffectuéparunatelierderéparationagréédufabricantoudufournisseur.

6.Personnenedevraitplacersoncorpssousunvéhiculesoutenuuniquementparun

cricroulanthydraulique.

Lecricdegaragedoitêtreinspectéimmédiatementsil'onpensequel'ascenseura

roulerpendantlelevageetladescente.Nevousplacezpassousunvéhiculeprisenchargeuniquement

5.Lecricdoitêtreutiliséuniquementpoursouleveretabaisser.Levéhiculesurélevédoit

êtresupportésurdesbéquillesdevéhicule.

paruncricàroulettesenutilisantdesbéquilles.

étésoumisàunechargeouàunchocanormal.Ilestrecommandédeprocéderàuneinspection

conditionsanormalestellesquedessouduresfissurées,desfuitesetdespiècesendommagées,desserréesou

partiesmanquantes.

2.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

8.Assurezvousquelepointdelevageeststableetcorrectementcentrésurlecapuchondetête.

3.Lachargedoitêtresituéeaucentreducapuchondelatête.

AVERTISSEMENT:Lecricdoitêtreutiliséuniquementsurdessurfacesduresetplanesetêtrelibre

2.Aprèschaqueutilisation

1.Avantchaqueutilisation

1.Lecricdoitêtreutilisésurunesurfacedureetplaneetêtrelibrederoulerpendant

4.Personnenedoitresterdansunvéhiculeencoursdelevage.

7.Lemanueldupropriétaireduconstructeurduvéhiculedoitêtreconsultéavant

levageetabaissement.

Uneinspectionvisuelledoitêtreeffectuéeavantchaqueutilisationducricdegaragepour

levageduvéhicule.

DESCRIPTIONDESSYMBOLES

Machine Translated by Google

INSTALLATIONAVANTUTILISATION

2.Retirezlebouchonderemplissaged'huileducylindre.

5.Lecricroulanthydrauliquedoitêtreutiliséuniquementpourlelevageetl'abaissement.Etcela

3.Pompezrapidementlapoignéeducriceneffectuantplusieurscoursescomplètes.

nepeutpasêtreutilisécommeoutildesupport.

4.Lemanueldupropriétaireduconstructeurduvéhiculedoitêtreconsultéavantdesoulever

peutgênerlelevagedesvérins.Pourévacuerl'airdusystèmehydraulique:

1.Ouvrirlasoupapededéchargeentournantlapoignéeducricdanslesensantihoraire.

duvéhicule.

1.Lesrouesnonsoulevéesduvéhiculedoiventêtrecalées.

2.Lachargedoitêtresituéeaucentreducapuchondelatête.

sectionaudébutdecemanuel,ycompristoutletextesouslessoustitres

avantd'installeroud'utiliserceproduit.

Enraisondutransportet/oudelamanutention,del'airpeutêtreemprisonnédanslesystèmehydraulique,cequi

3.Personnenedoitresterdansunvéhiculeencoursdelevage.

4.Remettezlebouchonderemplissaged'huiledanslecylindre.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

Nom

QTÉ.

Non.

Listedespièces


AVERTISSEMENT

ATTENTIONAVANTUTILISATION

Jack

2Poignéeinférieure

3Poignéesupérieure

Machine Translated by Google

2.Desserrezlavisderéglageetinsérezlapoignéeassembléedanslapoignée.

Prise.

1.Fixezlapoignéesupérieureàlapoignéeinférieure.

3.Serrezlavisderéglage.

FONCTIONS(PrenezWDB03000B000commeexemple)

FIXATIONDELAPOIGNÉE

Machine Translated by Google

AJOUTDEFLUIDEHYDRAULIQUE

LEVAGE

AVANTCHAQUEUTILISATIONOUSILAPERFORMANCEDUJACKDIMINUE

ÉLIMINATIONDEL'AIR

freind'urgenceduvéhicule.Calezensuitelesrouesquinesontpassoulevées.

4.IMPORTANT:Unefoisl'airretiré,testezlebonfonctionnementducricavant

àsonutilisationréelle.

3.Serrezlavisderemplissage.

1.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlecric.UnefoisqueleJackest

3.Tournezlapoignéedanslesensdesaiguillesd'unemontrejusqu'àlapositionlaplusserréepourfermerlavalve,puis

sectionaudébutdecemanuel,ycompristoutletextesouslessoustitres

1/4"souslehautduportderemplissage.

complètementabaissé,tournezlapoignéedanslesensdesaiguillesd’unemontrejusqu’àlapositionlaplusserréepourfermerlavalve.

Remarque:Netouchezpaslapoignéelorsdel'ajoutdeliquidehydraulique.

avantd'installeroud'utiliserceproduit.

pompezlapoignéeplusieursfoisrapidement.

excèsd'aircommesuit:

1.Desserrezlavisderemplissage.

transmissionen"PARK"(siautomatique)oudanssonrapportleplusbas(simanuel).Metle

1.Retirezlavisderemplissage.Neretirezpasetnedesserrezpaslesvisducouvercledelasoupapedesécurité.

2.Vérifiezleniveaudeliquideet,sinécessaire,complétezenajoutantduliquidehydraulique.

AVERTISSEMENT:LisezTOUTESLESINFORMATIONSDESÉCURITÉIMPORTANTES

Vérifiezs'ilyaunexcèsd'airetunniveaudeliquidehydrauliqueappropriédanslecric.SiJackapparaît

6.Sil'airestévacuéetquelecricnesemblepasfonctionnercorrectement,

2.Ajoutezlentementduliquidehydrauliquedehautequalité(venduséparément)jusqu'àcequeleliquideatteigne

AVERTISSEMENT:Garezlevéhiculesurunesurfaceplane,niveléeetsolide,entoutesécurité,àl'écartdes

nel'utilisezpastantqu'iln'apasétéréparéparuntechniciendeservicequalifié.

nefonctionnepascorrectement,ilpeutêtrenécessairedepurgersonsystèmehydrauliquede

circulationensensinverse.Coupezlemoteurduvéhicule.Placezlevéhicule

MODED'EMPLOI

Machine Translated by Google

ENTRETIENETSERVICE

ABAISSEMENT

3.Pompezlapoignéejusqu'àcequelehautdelaselleatteignepresqueleniveauduvéhicule.

finseulement.

pointdelevage.Placezlaselledirectementsouslepointdelevageduvéhicule.

7.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculesurlecric.

danslesensdesaiguillesd’unemontreetsoulevezlevéhiculesuffisammenthautpourdégagerleschandelles.

3.Retirezdélicatementleschandelles.

effectuéuniquementparuntechnicienqualifié.

AVERTISSEMENT!Assurezvousquelespointsd'appuiduvéhiculesontbienenplacedanslesselles.

(Voirlemanueldupropriétaireduconstructeurduvéhiculepourconnaîtrel'emplacementducadre.

1.Retirezsoigneusementtouslesoutils,pièces,etc.dudessousduvéhicule.

2.Placezlaselleducricsouslepointdelevage.Tournezfermementlapoignée

pointdelevage.)

desdeuxchandelles.Utilisezunepairedechandellesassortiesparvéhiculepourensoutenirune

chandellesàlamêmehauteurselonlesinstructionsdufabricant,envousassurantqu'ellesseverrouillent

solidementenposition.

2.Positionnezsoigneusementlaselleducricsouslamarqueduconstructeurduvéhicule.

6.Positionnezlessellesdeschandellessouslesindicationsduconstructeurduvéhicule.

lecricjusqu'àcequ'ilsoitcomplètementabaissé.

9.Retirezlecricetrangezleentoutesécurité,àl'écart.

pointsd'appuirecommandés.

pointdelevagerecommandé.

4.Poursouleverlevéhicule,pompezlapoignée.Utilisezdestraitsdouxetcomplets.

sellesdesstands.

4.Tournezlentementlapoignéedanslesensinversedesaiguillesd'unemontrepourabaisserlevéhiculeausol.

AVERTISSEMENT:Lesprocéduresnonspécifiquementexpliquéesdanscemanueldoiventêtre

8.Unefoislevéhiculebienassissurleschandelles,continuezàabaisserlentement

5.Sélectionnezdeschandellesassorties(venduesséparément)decapacitéappropriée.Metle

5.Abaissezcomplètementlecric.RangezleJackàl'intérieur,horsdeportéedesenfants.

Machine Translated by Google

DÉPANNAGE

AVERTISSEMENT

NETTOYAGE,ENTRETIENETLUBRIFICATION

1.AVANTCHAQUEUTILISATION,inspectezl'étatgénéralduCric.Vérifier:

Aveclecriccomplètementabaissé,retirezlavisderemplissage.

Renversezlecricpourpermettreàl'ancienliquidehydrauliquedes'écoulercomplètement.

Matérielenvrac

Éliminezl’ancienfluidehydrauliqueconformémentauxréglementationslocales.Aveclecricàla

verticale,remplissezcomplètementl'unitéhydrauliqueavecdu

POURÉVITERDESBLESSURESGRAVES:

Soyezprudentlorsdudépannaged’uneprisedéfectueuse.Restezàl'écartdu

instructions.

problèmecorrigéavanttouteutilisationultérieure

3.AUMOINSUNEFOISTOUSLESTROISANS,vidangerleliquidehydraulique:

Touteconditionpouvantaffectersonfonctionnemententoutesécurité

AVERTISSEMENT:POURÉVITERDESBLESSURESGRAVESDUESÀUNEPANNEDEL'OUTIL:Ne

2.AVANTCHAQUEUTILISATION,testezminutieusementlebonfonctionnementducricavantdele

Remplacezlavisderemplissage.

4.APRÈSCHAQUEUTILISATION,essuyezavecunchiffonpropre.RangezleJackàl'intérieur,hors

nepasutiliserd'équipementendommagé.Sidesbruitsoudesvibrationsanormauxseproduisent,demandezau

utilisationréelle.Silecricsemblenepasfonctionnercorrectement,suivezlaprocédured'ÉLIMINATIONDEL'AIR.

Désalignementougrippagedespiècesmobiles

fluidehydrauliquejusqu'àcequeleliquidesoità1/4"endessousduhautdel'orificede

remplissage.Tournezlapoignéedanslesensinversedesaiguillesd'unemontrepourouvrir

lasoupapededécharge.Pompezlapoignéedehautenbasrapidementplusieursfoispourpurgerl'airdu

portéedesenfants.

chargesupportée.Résolvezcomplètementtouslesproblèmesavantutilisation.Silessolutions

système.

Revérifiezleniveaudeliquideetremplissezlesinécessaire.

Piècesfissuréesoucassées

Machine Translated by Google

N'UTILISEZPASDEPRISEENDOMMAGÉEOUDÉFAILLANTE

Neferapas

sesent

depuis

Selle

nesoulèvepasàson

spongieux

charger

Pompe

sedéplaceJackva

deboutquand

sous

Fluide

accidentvasculairecérébral

soulevertoutle

chemin

sous

fuite

prise

Jackest

abaisse

capacité

Selle

leremplissage

Poignée

poids

lesvannes:

plusieurspouces.

Lecricdoitexpulserl'air.

3.Ouvrezlasoupapededécharge

nesupportepasunecharge

Lesvannespeuventêtrebloquéeset

soupape.

laselledescendaussivite

(AssurezvousqueleJack

quepossible.

Vérifiezquelaversion

Lavanneestcomplètementfermée.

2.Soulevezmanuellementlaselle

1.Abaissezlaselleet

enessayantunesolution.)

SOLUTIONPROBABLE

entournantlapoignée

fermezsolidementledéverrouillage

danslesensantihoraire.Etforcer

SYMPTÔMESPOSSIBLES

peutnepassefermercomplètement.Tirerlachassed'eau

Unefoislecricréparé:

Testezlesoigneusementsanschargeenlesoulevantetenl'abaissantcomplètement,envérifiant

Untechnicieninspecteetréparelecricavantutilisation.

présentésdansleguidededépannagenerésolventpasleproblème,faitesappelàun

fonctionnement,AVANTDERETOURNERLECRICENFONCTIONNEMENT.

Machine Translated by Google

S'ILVOUSPLAÎTLISEZAVECATTENTION

ouqu'elleestqualifiéepoureffectuerdesréparationssurleproduitouqu'elleestqualifiée

indiqueexpressémentquetouteslesréparationsettouslesremplacementsdepiècesdoiventêtreeffectuéspar

technicienscertifiésetagréésetnonparl'acheteur.L'acheteurassumetout

piècesderechangeoudécoulantdesoninstallationderemplacement

Ledistributeurfaittoutedéclarationougarantiedequelquenaturequecesoitàl'acheteurqu'il

pourremplacertoutepièceduproduit.Eneffet,lefabricantet/ouledistributeur

schémadanscemanuelàtitred’outilderéférenceuniquement.Nilefabricantni

Lefabricantet/ouledistributeurafournilalistedespiècesetlemontage

partiesdeceluici.

REMARQUE:Certainespiècessontrépertoriéesetprésentéesàdesfinsd'illustrationuniquementetnesontpas

disponibleindividuellementcommepiècesderechange.

risqueetresponsabilitédécoulantdesesréparationssurleproduitd'origineou

XXX

L'appareilpeutégalementavoir

beaucoupdeliquidehydrauliqueàl'intérieur.

Vérifierleniveaudeliquideetajuster

niveauetremplirsinécessaire.

Lecricdoitexpulserl'air.

fluidehydraulique.Vérifierleliquide

Jackestpeutêtreàcourtde

sibesoin.

Machine Translated by Google

Paramètre

Modèle

SPÉCIFICATIONSTECHNIQUES

820

3,5tonnes

WDB0300

Capacité

345

140

Matériel

F99

2,5tonnes

00B000

Φ120

635

0B000

740

560

Acier

LongueurC(mm)

(mm)

F99

(mm)

495

(mm)

Méthode

WDB0400

Doublecylindrehydraulique

Poidsdelevage

WDA025

3tonnes

335 365

785

0B000

WDA020

2,0tonnes

Φ120

470

dix

555

740

495

F99

00B000

DiamètreduplateauA

00B000

LargeurB(mm)

418

HauteurmaximaleE

345

WDB035

Porteurdecharge

4tonnes

HauteurminimaleD

105

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

WD-A-03500-B00-0

WD-A-02500-B00-0

MODELL: WD-A-02000-B00-0

WD-B-04000-B00-0

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

HYDRAULISCHE WAGENHEBER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

HYDRAULISCHER BODEN

WAGENHEBER

Machine Translated by Google

INSPEKTIONEN

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem

Heben und Senken.

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen,

Anheben des Fahrzeugs.

1. Vor jedem Gebrauch

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und frei rollen können während

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und muss frei

2. Nach jedem Gebrauch

4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

3. Die Last sollte mittig auf der Kopfkappe liegen.

fehlende Teile.

7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

8. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.

anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder

2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

durch einen Wagenheber-Benutzung von Stützböcken.

einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die

auf Fahrzeugböcken abgestützt werden.

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass der Wagenheber

beim Heben und Senken zu rollen. Gehen Sie nicht unter ein Fahrzeug, das nur

5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf

9. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

hydraulischer Wagenheber.

von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchgeführt werden.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

BESCHREIBUNG DER SYMBOLE

Machine Translated by Google

EINRICHTUNG - VOR DEM GEBRAUCH

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen werden, die

3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

2. Die Last sollte mittig auf der Kopfkappe liegen.

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.

des Fahrzeugs.

4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

kann das Anheben der Heber behindern. So lassen Sie die Luft aus dem Hydrauliksystem ab:

3. Den Wagenheber mehrere Male schnell pumpen.

kann nicht als Support-Tool verwendet werden.

5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Und es

2. Entfernen Sie die Öleinfüllschraube vom Zylinder.

Name

MENGE.

NEIN.

Stückliste


WARNUNG

VORSICHT VOR DEM GEBRAUCH

2 Unterer Griff

3 Oberer Griff

Jack

Machine Translated by Google

Steckdose.

2. Lösen Sie die Stellschraube und stecken Sie den montierten Griff in den Griff

1. Befestigen Sie den oberen Griff am unteren Griff.

3. Ziehen Sie die Stellschraube fest.

Anbringen des Griffs

FUNKTIONEN (Nehmen Sie WD-B-03000-B00-0 als Beispiel)

Machine Translated by Google

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

HEBEN

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

LUFTENTFERNUNG

Verwenden Sie es nicht, bis es von einem qualifizierten Servicetechniker repariert wurde.

nicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Stellen Sie das Fahrzeug

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenheber

6. Wenn die Luft entfernt wurde und der Wagenheber nicht mehr richtig funktioniert,

2. Prüfen Sie den Flüssigkeitsstand und füllen Sie ggf. Hydraulikflüssigkeit nach.

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit

1. Entfernen Sie die Füllschraube. Entfernen oder lösen Sie nicht die Schrauben der Sicherheitsventilabdeckung.

1. Lösen Sie die Füllschraube.

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherer Entfernung von

Getriebe in "PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die

überschüssige Luft wie folgt:

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

Pumpen Sie den Griff mehrere Male schnell.

Feststellbremse des Fahrzeugs. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

3. Drehen Sie den Griff im Uhrzeigersinn bis zur engsten Position, um das Ventil zu schließen.

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

1/4 Zoll unterhalb der Oberseite der Einfüllöffnung.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber

Wenn das Ventil vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.

zu seiner tatsächlichen Verwendung.

4. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie

3. Ziehen Sie die Füllschraube fest.

BEDIENUNGSANLEITUNG

Machine Translated by Google

WARTUNG UND SERVICE

SENKUNG

im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.

8. Sobald das Fahrzeug vollständig auf den Wagenhebern sitzt, senken Sie es langsam weiter ab.

5. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

4. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.

Ständersättel.

empfohlene Stützpunkte.

empfohlener Hebepunkt.

4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.

9. Den Wagenheber abnehmen und sicher verstauen.

2. Positionieren Sie den Wagenhebersattel vorsichtig unter der

6. Positionieren Sie die Sättel der Unterstellböcke unter den

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und

achten Sie darauf, dass sie sicher einrasten.

den Wagenheber, bis er vollständig abgesenkt ist.

Hebepunkt.)

von beiden Wagenhebern. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um einen

2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers.

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.

nur von einem qualifizierten Techniker durchgeführt werden.

3. Entfernen Sie vorsichtig die Wagenheber.

Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.

7. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Wagenheber abzusenken

nur Ende.

3. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat.

Machine Translated by Google

FEHLERBEHEBUNG

WARNUNG

REINIGUNG, WARTUNG UND SCHMIERUNG

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

ÿ Prüfen Sie

den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach.

ÿ Gebrochene oder gebrochene Teile

ÿ Fehlausrichtung oder Blockieren beweglicher Teile

Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. ÿ Drehen Sie

den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. ÿ Pumpen Sie den Griff mehrere Male

schnell auf und ab, um Luft aus dem

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

tatsächliche Nutzung. Wenn der Wagenheber nicht richtig zu funktionieren scheint, befolgen Sie die Anweisungen zur Luftentfernung

außerhalb der Reichweite von Kindern aufbewahren.

4. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

2. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er

unterstützte Last. Beheben Sie alle Probleme vollständig vor der Verwendung. Wenn die Lösungen

ÿ Alle Bedingungen, die den sicheren Betrieb beeinträchtigen können

ÿ Setzen Sie die Füllschraube wieder ein.

3. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln:

Anweisungen.

Problem vor weiterer Verwendung behoben

Gehen Sie bei der Fehlersuche an einem defekten Wagenheber vorsichtig vor. Halten Sie ausreichend Abstand

ÿ Lose Hardware

Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. ÿ Füllen Sie die Hydraulikeinheit bei

aufrecht stehendem Wagenheber vollständig mit hochwertigem

ÿ Entfernen Sie bei vollständig abgesenktem Wagenheber die Einfüllschraube. ÿ Kippen

Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann.

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie:

Machine Translated by Google

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTIERENDEN WAGENHEBER

die Füllung

Handhaben

Gewicht

Sattel

Jack ist

senkt

undicht

Stecker

wird nicht

unter

Kapazität Weg

unter

Flüssigkeit

Jack wird

auf, wenn

Schlaganfall

heben Sie alle

Belastung

Pumpe

Belastung

bewegt sich

nicht anheben an seiner

schwammig

fühlt sich

aus

Sattel

mehrere Zoll.

die Ventile:

3. Öffnen Sie das Ablassventil

schließt möglicherweise nicht vollständig. Zum Spülen

MÖGLICHE SYMPTOME

Den Auslöser sicher schließen

gegen den Uhrzeigersinn. Und Kraft

MÖGLICHE LÖSUNG

durch Drehen des Griffs

1. Senken Sie den Sattel ab und

beim Versuch einer Lösung.)

Ventil ist vollständig geschlossen.

wie möglich.

Überprüfen Sie, ob die Freigabe

(Stellen Sie sicher, dass der Jack

2. Den Sattel manuell anheben

Ventil.

den Sattel so schnell wie möglich

Ventile können verstopft sein und

unterstützt keine Last

Der Wagenheber muss Luft ablassen.

Nachdem der Wagenheber repariert ist:

Testen Sie es vorsichtig ohne Last, indem Sie es vollständig anheben und absenken und dabei die korrekte

Lassen Sie den Wagenheber vor der Verwendung von einem Techniker überprüfen und reparieren.

Beheben die in der Anleitung zur Fehlerbehebung beschriebenen Probleme das Problem nicht, wenden Sie sich an einen qualifizierten

Betrieb, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

Machine Translated by Google

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH

oder dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist

ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche von

zertifizierte und lizenzierte Techniker und nicht vom Käufer. Der Käufer übernimmt alle

Risiko und Haftung, die sich aus der Reparatur des Originalprodukts ergeben oder

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

Teile des Produkts zu ersetzen. Tatsächlich ist der Hersteller und/oder Händler

Der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Teile hierzu.

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht

einzeln als Ersatzteil erhältlich.

Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen

X XX

Das Gerät hat möglicherweise zu

zu viel Hydraulikflüssigkeit im Inneren.

Flüssigkeitsstand prüfen und anpassen

wenn benötigt.

Füllstand prüfen und bei Bedarf nachfüllen.

Der Wagenheber muss Luft ablassen.

Hydraulikflüssigkeit. Flüssigkeit prüfen

Jack hat möglicherweise wenig

Machine Translated by Google

Parameter

Modell

TECHNISCHE DATEN

635

740

F99

00-B00-0 00-B00-0

Breite B (mm)

Tablettdurchmesser A

418

Max. Höhe E

345

WD-B-035

Belastbarkeit

4 Tonnen

Min. Höhe D

105

495

335

3 Tonnen

Gewichtheben

WD-A-025

785

560

0-B00-0

WD-A-020

2,0 Tonnen

ÿ120

555

740

0-B00-0

Stahl

Länge C (mm)

(mm)

F99

(mm)

495

(mm)

Methode

WD-B-0400

Hydraulischer Doppelzylinder

365

470

820

3,5 Tonnen

WD-B-0300

Kapazität

345

140

Material

F99

2,5 Tonnen

00-B00-0

ÿ120

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

WD-A-02500-B00-0

MODELLO: WD-A-02000-B00-0

WD-B-04000-B00-0

WD-A-03500-B00-0

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

MARTINETTI IDRAULICI A PAVIMENTO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se

non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro

prodotto.

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

HO BISOGNO DI AIUTO? CONTATTACI!

JACK

PAVIMENTO IDRAULICO

Machine Translated by Google

2. Dopo ogni utilizzo

4. Nessuna persona deve rimanere nel veicolo che viene sollevato.

Il martinetto del garage deve essere ispezionato immediatamente se si ritiene che l'ascensore abbia

rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo che è solo supportato

5. Il martinetto deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato dovrebbe

9. Non spostare o caricare il veicolo mentre è sul martinetto.

essere sostenuto su cavalletti di sostegno del veicolo.

mediante cavalletti di sostegno utilizzabili tramite carrello.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

stato sottoposto a un carico anomalo o a uno shock. Si consiglia tale ispezione

essere effettuato da un centro di riparazione autorizzato dal produttore o dal fornitore.

6. Nessuna persona dovrebbe mettere il proprio corpo sotto un veicolo supportato solo da a

cric idraulico a carrello.

1. Prima di ogni utilizzo

1. Il martinetto deve essere utilizzato su una superficie dura e piana ed essere libero di rotolare durante il movimento

7. Il manuale del produttore del veicolo deve essere consultato prima dell'operazione

sollevamento e abbassamento.

Prima di ogni utilizzo del martinetto da garage è necessario effettuare un'ispezione visiva

sollevamento del veicolo.

8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sulla calotta della testa.

condizioni anomale quali saldature incrinate, perdite e danni, allentamenti o

parti mancanti.

2. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.

3. Il carico deve essere posizionato centralmente sul cappuccio della testata.

ATTENZIONE: Il martinetto deve essere utilizzato solo su superfici dure e piane ed essere libero

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL MARTINETTO

ISPEZIONI

DESCRIZIONE DEI SIMBOLI

Machine Translated by Google

IMPOSTAZIONE - PRIMA DELL'USO

3. Nessuna persona deve rimanere nel veicolo che viene sollevato.

4. Prima del sollevamento è necessario consultare il manuale d'uso del produttore del veicolo

possono interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

del veicolo.

2. Rimuovere il tappo di rifornimento dell'olio dal cilindro.

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.

5. Il cric a carrello idraulico deve essere utilizzato solo per il sollevamento e l'abbassamento. Ed esso

3. Pompare rapidamente la maniglia del martinetto eseguendo diverse corse complete.

non può essere utilizzato come strumento di supporto.

4. Riposizionare il tappo di rifornimento dell'olio nel cilindro.

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

1. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.

2. Il carico deve essere posizionato centralmente sulla calotta della testa.

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

ivi contenute prima dell'installazione o dell'utilizzo di questo prodotto.

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che

Nome Immagine

QUANTITÀ.

Elenco delle parti

NO.

AVVERTIMENTO

ATTENZIONE PRIMA DELL'USO

Jack

3 Maniglia superiore

2 Maniglia inferiore

Machine Translated by Google

PRESA.

3. Stringere la vite di fermo.

2. Allentare la vite di fissaggio e inserire la maniglia assemblata nella maniglia

1. Collegare la maniglia superiore a quella inferiore.

FUNZIONI (Prendiamo come esempio WD-B-03000-B00-0)

ATTACCO DELLA MANIGLIA

Machine Translated by Google

AGGIUNTA DI FLUIDO IDRAULICO

PRIMA DI OGNI UTILIZZO O SE LE PRESTAZIONI DEL JACK DIMINUISCONO

RIMOZIONE DELL'ARIA

SOLLEVAMENTO

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

2. Aggiungere lentamente fluido idraulico di alta qualità (venduto separatamente) fino a raggiungere il fluido

3. Quindi ruotare la maniglia in senso orario nella posizione più stretta per chiudere la valvola

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

1/4" sotto la parte superiore della porta di riempimento.

freno di emergenza del veicolo. Quindi bloccare con dei cunei le ruote che non vengono sollevate.

Nota: non toccare la maniglia durante l'aggiunta del fluido idraulico.

ivi contenute prima dell'installazione o dell'utilizzo di questo prodotto.

pompare la maniglia più volte rapidamente.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il Jack è

completamente abbassata, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.

4. IMPORTANTE: dopo aver rimosso l'aria, testare prima il corretto funzionamento del martinetto

al suo effettivo utilizzo.

3. Stringere la vite di riempimento.

Controllare l'eccesso di aria e il corretto livello del fluido idraulico nel martinetto. Se appare Jack

6. Se l'aria viene rimossa e il jack non sembra funzionare correttamente, farlo

AVVERTENZA: parcheggiare il veicolo su una superficie piana, livellata, solida e sicura, lontano da

non utilizzarlo finché non viene riparato da un tecnico di assistenza qualificato.

per non funzionare correttamente, potrebbe essere necessario spurgare il sistema idraulico

traffico in arrivo. Spegnere il motore del veicolo. Posiziona il veicolo

cambio in "PARK" (se automatico) o nella marcia più bassa (se manuale). Impostare il

aria eccessiva come segue:

1. Allentare la vite di riempimento.

1. Rimuovere la vite di riempimento. Non rimuovere o allentare le viti del coperchio della valvola di sicurezza.

2. Controllare il livello del fluido e, se necessario, rabboccare aggiungendo fluido idraulico.

ISTRUZIONI PER L'USO

Machine Translated by Google

MANUTENZIONE E ASSISTENZA

ABBASSAMENTO

punti di appoggio consigliati.

ATTENZIONE: le procedure non specificatamente spiegate in questo manuale devono essere

AVVERTIMENTO! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle

(Consultare il manuale d'uso del produttore del veicolo per la posizione del telaio

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.

eseguita solo da un tecnico qualificato.

2. Posizionare la sella del Jack sotto il punto di sollevamento. Ruotare saldamente la maniglia

punto di sollevamento.)

3. Pompare la maniglia finché la parte superiore della sella non raggiunge quasi quella del veicolo

di entrambi i cavalletti. Utilizzare una coppia di cavalletti abbinati per veicolo per sostenerne uno

solo fine.

punto di sollevamento. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.

7. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sul martinetto

in senso orario e sollevare il veicolo abbastanza in alto da liberare i cavalletti.

3. Rimuovere con attenzione i cavalletti.

4. Per sollevare il veicolo, pompare la maniglia. Usa tratti fluidi e completi.

le selle dei cavalletti.

4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.

8. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassarlo lentamente

5. Selezionare i cavalletti corrispondenti (venduti separatamente) di capacità adeguata. Impostare il

5. Abbassare completamente il martinetto. Conservare il Jack al chiuso, fuori dalla portata dei bambini.

i jack si trovano alla stessa altezza secondo le istruzioni del produttore, assicurandosi che si blocchino

saldamente in posizione.

2. Posizionare con attenzione la sella del martinetto sotto quella del produttore del veicolo

6. Posizionare le selle dei cavalletti sotto quelle del costruttore del veicolo

il Jack finché non è completamente abbassato.

9. Rimuovere il martinetto e riporlo in un luogo sicuro e lontano.

punto di sollevamento consigliato.

Machine Translated by Google

RISOLUZIONE DEI PROBLEMI

AVVERTIMENTO

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

utilizzo effettivo. Se il jack sembra non funzionare correttamente, seguire la RIMOZIONE DELL'ARIA

alla portata dei bambini.

Istruzioni.

problema corretto prima di un ulteriore utilizzo

3. ALMENO UNA VOLTA OGNI TRE ANNI, cambiare il fluido idraulico:

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del Jack. Controlla:

ÿ Con il martinetto completamente abbassato, rimuovere la vite di riempimento.

ÿ Ribaltare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

ÿ Hardware allentato

Smaltire il vecchio fluido idraulico in conformità con le normative locali. ÿ Con il martinetto in posizione

verticale, riempire completamente l'unità idraulica con alta qualità

PER PREVENIRE LESIONI GRAVI:

Prestare attenzione durante la risoluzione dei problemi relativi a un jack malfunzionante. Stai ben lontano da

ÿ Disallineamento o inceppamento delle parti mobili

fluido idraulico finché il fluido non si trova a 1/4" sotto la parte superiore della porta di

riempimento. ÿ Ruotare la maniglia in senso antiorario per aprire la valvola di rilascio. ÿ

Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dal

carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni

sistema. ÿ

Ricontrollare il livello del fluido e rabboccare secondo necessità.

ÿ Parti incrinate o rotte

ÿ Qualsiasi condizione che possa comprometterne il funzionamento sicuro

2. PRIMA DI OGNI UTILIZZO, testare accuratamente il martinetto per verificarne il corretto funzionamento prima dell'uso

AVVERTENZA: PER PREVENIRE GRAVI LESIONI DOVUTE A UN GUASTO DELL'UTENSILE: Fare

ÿ Sostituire la vite di riempimento.

4. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il Jack al chiuso, fuori

non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomali, procurarsi il

Machine Translated by Google

valvola.

la sella giù altrettanto velocemente

(Assicuratevi che il Jack

possibile.

Controlla che il Release

La valvola è completamente chiusa.

2. Sollevare manualmente la sella

diversi pollici.

Il jack deve espellere l'aria.

non supporta un carico

Le valvole potrebbero essere bloccate e

POSSIBILI SINTOMI

potrebbe non chiudersi completamente. Scaricare

le valvole:

1. Abbassare la sella e

mentre si tenta una soluzione.)

SOLUZIONE PROBABILE

3. Aprire la valvola di rilascio

chiudere saldamente lo sblocco

ruotando la maniglia

Antiorario. E forza

tappo

capacità

carico

Pompa

si muoveJack lo farà

su quando

colpo

sente

Sella

non sollevare al suo

jack è

abbassa

spugnoso

Sella

il riempimento

Maniglia

peso

non lo farà

Sotto

Fluido

sollevare tutto il

modo

Sotto

perdite

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

il tecnico ispeziona e ripara il martinetto prima dell'uso.

Dopo che il jack è stato riparato:

presentati nella guida alla risoluzione dei problemi non risolvono il problema, rivolgersi a un tecnico qualificato

funzionamento, PRIMA DI RIMETTERE IL MARTINETTO IN FUNZIONE.

Testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificando che sia corretto

Machine Translated by Google

PER FAVORE, LEGGI ATTENTAMENTE QUANTO SEGUE

dichiara espressamente che tutte le riparazioni e le sostituzioni di componenti dovranno essere effettuate da

tecnici certificati e abilitati e non dall'acquirente. L'acquirente si assume tutto

per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o distributore

rischio e responsabilità derivanti dalle riparazioni del prodotto originale o

distributore rilascia qualsiasi dichiarazione o garanzia di qualsiasi tipo all'acquirente che lui

o che sia qualificato per effettuare eventuali riparazioni al prodotto o che sia qualificato

diagramma in questo manuale solo come strumento di riferimento. Né il produttore né

Il produttore e/o distributore ha fornito l'elenco delle parti e l'assemblaggio

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non lo sono

parti dello stesso.

disponibili singolarmente come pezzi di ricambio.

parti di ricambio o derivanti dalla sua installazione di sostituzione

XXX

Anche l'unità potrebbe averlo

Controllare il livello del liquido e regolarlo

Il jack deve espellere l'aria.

se necessario.

livello e rabboccare se necessario.

molto fluido idraulico all'interno.

fluido idraulico. Controllare il fluido

Jack potrebbe essere a corto di risorse

Machine Translated by Google

555

0-B00-0

Lunghezza C (mm)

F99

(mm)

495

Metodo

WD-B-0400

Doppio cilindro idraulico

365

(mm)

470

Acciaio

WD-B-0300

Capacità

820

3,5 tonnellate

345

F99

635

Materiale

140

560

2,5 tonnellate

00-B00-0

ÿ120F99

00-B00-0

Diametro vassoio A

418

740

Larghezza B (mm)

00-B00-0

WD-B-035

Cuscinetto di carico

4 tonnellate

345

Altezza minima D

Altezza massima E

105

495

WD-A-025

335

Sollevare il peso

3 tonnellate

785

0-B00-0

WD-A-020

2,0 tonnellate

ÿ120

740

SPECIFICA TECNICA

Parametro

Modello

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

WDA03000B000

WDA02500B000

MODELO:WDA02000B000

WDB04000B000

WDA03500B000

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

GATOSDEPISOHIDRÁULICOS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Siéntetelibrede

contactarnos:

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

¿NECESITASAYUDA?¡CONTÁCTENOS!

GATOS

PISOHIDRÁULICO

Machine Translated by Google

ADVERTENCIA:Elgatodebeusarsesóloensuperficiesdurasyniveladasyestarlibre

2.Despuésdecadauso

4.Ningunapersonadeberápermanecerenunvehículoqueestésiendolevantado.

3.Lacargadebeestarubicadacentralmenteenlatapadelcabezal.

partesfaltantes.

9.Nomuevanimuevaelvehículomientrasestéenelgato.

8.Asegúresedequeelpuntodeelevaciónestéestableycorrectamentecentradoenlatapadelcabezal.

condicionesanormalescomosoldadurasagrietadas,fugasydaños,flojoso

2.Sedebencalzarlasruedasdelvehículoquenoesténlevantadas.

elevaciónydescenso.

Sedeberealizarunainspecciónvisualantesdecadausodelgatodegarajepara

levantamientodelvehículo.

1.Antesdecadauso

1.Elgatodebeusarsesobreunasuperficiedurayniveladaydebepoderrodarlibrementedurante

7.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesderealizarla

gatohidráulicoconcarretilla.

serrealizadaporelcentrodereparaciónautorizadodelfabricanteoproveedor.

PRECAUCIÓN:Leaatentamentelasinstruccionesyprocedimientosparaoperacionesseguras.

6.Ningunapersonadeberámetersucuerpodebajodeunvehículoqueestésostenidoúnicamenteporun

apoyarseensoportesdesoporteparavehículos.

medianteungatoconruedas;utilicesoportesdesoporte.

hasidosometidoaunacargaochoqueanormal.Serecomiendarealizarunainspección

Elgatodegarajedebeinspeccionarseinmediatamentesisecreequeelelevadortiene

queruededurantelaelevaciónyeldescenso.Nosemetadebajodeunvehículoquesolotengasoporte

5.Elgatodebeusarseúnicamenteparalevantarybajar.Elvehículoelevadodebe

RECOMENDACIÓNPARAELUSOSEGURODELGATO

INSPECCIONES

DESCRIPCIÓNDELOSSÍMBOLOS

Machine Translated by Google

Debidoalenvíoy/omanipulación,elairepuedequedaratrapadoenelsistemahidráulico,loque

3.Ningunapersonadeberápermanecerenunvehículoqueestésiendolevantado.

allíantesdeconfiguraroutilizaresteproducto.

2.Lacargadebeestarubicadacentralmenteenlatapadelcabezal.

1.Sedebencalzarlasruedasdelvehículoquenoesténlevantadas.

secciónalprincipiodeestemanualqueincluyetodoeltextobajolossubtítulos

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

4.Vuelvaacolocareltapóndellenadodeaceiteenelcilindro.

3.Bombeerápidamentelamanijadelgatoatravésdevariascarrerascompletas.

Nosepuedeutilizarcomoherramientadeapoyo.

5.Elgatohidráulicodebeusarseúnicamenteparalevantarybajar.yeso

2.Retireeltapóndellenadodeaceitedelcilindro.

1.Abralaválvuladeliberacióngirandolamanijadelgatoensentidoantihorario.

delvehículo.

4.Sedebeconsultarelmanualdelpropietariodelfabricantedelvehículoantesdelevantar

puedeinterferirconellevantamientodelosgatos.Paraliberarairedelsistemahidráulico:

CONFIGURACIÓNANTESDEUSAR

Nombre Imagen

CANT.

Listade

No.

ADVERTENCIA

PRECAUCIÓNANTESDEUSAR

Jacobo

2manijainferior 1

3manijasuperior

Machine Translated by Google

Enchufe.

3.Aprieteeltornillodefijación.

2.Aflojeeltornillodefijacióneinserteelmangoensambladoenelmango.

1.Conectelamanijasuperioralamanijainferior.

FUNCIONES(TomeWDB03000B000comoejemplo)

COLOCACIÓNDELMANGO

Machine Translated by Google

ANTESDECADAUSOOSIELRENDIMIENTODELJACKDISMINUYE

AÑADIRLÍQUIDOHIDRÁULICO

EXTRACCIÓNDEAIRE

LEVANTAMIENTO

2.Verifiqueelniveldelíquidoy,siesnecesario,completeagregandolíquidohidráulico.

ADVERTENCIA:LeaTODALAINFORMACIÓNDESEGURIDADIMPORTANTE

2.Agreguelentamentefluidohidráulicodealtacalidad(sevendeporseparado)hastaqueelfluidoalcance

1.Retireeltornillodellenado.Noretireniaflojelostornillosdelacubiertadelaválvuladeseguridad.

1.Aflojeeltornillodellenado.

frenodeemergenciadelvehículo.Luegocalcelasruedasquenoseesténlevantando.

transmisiónen"PARK"(siesautomática)oensuvelocidadmásbaja(siesmanual).Seleccionael

excesodeairedelasiguientemanera:

1.Girelentamentelamanijaensentidoantihorarioparabajarelgato.UnavezqueJackestá

completamentebajada,girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula.

Noloutilicehastaquelorepareuntécnicodeserviciocalificado.

nofuncionacorrectamente,puedesernecesariopurgarsusistemahidráulicode

traficoensentidocontrario.Apagueelmotordelvehículo.Coloqueelvehículo

Verifiquesihayexcesodeaireyniveladecuadodelíquidohidráulicoenelgato.SiJackaparece

6.Siseeliminaelaireyelgatonoparecefuncionarcorrectamente,no

ADVERTENCIA:Estacioneelvehículoenunasuperficieplana,niveladaysólida,lejosde

asuusoreal.

4.IMPORTANTE:Despuésdeeliminarelaire,pruebeelfuncionamientoadecuadodelgatoantesde

3.Aprieteeltornillodellenado.

Nota:Notoquelamanijacuandoagreguefluidohidráulico.

allíantesdeconfiguraroutilizaresteproducto.

Bombeeelmangovariasvecesrápidamente.

3.Girelamanijaenelsentidodelasagujasdelrelojhastalaposiciónmásapretadaparacerrarlaválvula,luego

secciónalprincipiodeestemanualqueincluyetodoeltextobajolossubtítulos

1/4"pordebajodelapartesuperiordelpuertodellenado.

INSTRUCCIONESDEOPERACIÓN

Machine Translated by Google

MANTENIMIENTOYSERVICIO

ENCAPOTADO

puntodeelevaciónrecomendado.

Puntosdeapoyorecomendados.

realizadoúnicamenteporuntécnicocalificado.

9.Retireelgatoyguárdeloenunlugarseguroyapartado.

2.Coloqueconcuidadolasilladelgatodebajodelfabricantedelvehículo.

6.Coloquelasmonturasdelossoportesdelgatodebajodelfabricantedelvehículo.

ADVERTENCIA:Losprocedimientosquenoseexplicanespecíficamenteenestemanualdeben

Coloquelossoportesdelgatoalamismaalturasegúnlasinstruccionesdelfabricante,asegurándosedeque

encajenfirmementeensuposición.

elgatohastaqueestécompletamentebajado.

8.Unavezqueelvehículoestécompletamenteasentadosobrelossoportesdelgato,continúebajandolentamente

5.Seleccionesoportesgatocompatibles(sevendenporseparado)decapacidadadecuada.Seleccionael

5.Bajeelgatoporcompleto.GuardeelJackenelinterior,fueradelalcancedelosniños.

4.Paralevantarelvehículo,bombeelamanija.Utilicetrazossuavesycompletos.

monturasdesoporte.

4.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalsuelo.

3.Retireconcuidadolossoportesdelgato.

puntodeelevación.Coloqueelsillíndirectamentedebajodelpuntodeelevacióndelvehículo.

7.Girelentamentelamanijaensentidoantihorarioparabajarelvehículoalgato.

finalsolamente.

3.Bombeelamanijahastaquelapartesuperiordelsillíncasihayaalcanzadoelniveldelvehículo.

enelsentidodelasagujasdelrelojylevanteelvehículolosuficientecomoparaliberarlossoportesdelgato.

2.Coloquelasilladelgatodebajodelpuntodeelevación.Girelamanijafirmemente

puntodeelevación.)

deambossoportesdelgato.Utiliceunpardesoportesdegatocombinadosporvehículoparasoportaruno

¡ADVERTENCIA!Asegúresedequelospuntosdesoportedelvehículoesténcompletamenteasentadosenlossillines.

(Consulteelmanualdelpropietariodelfabricantedelvehículoparaconocerlaubicacióndelmarco.

1.Retireconcuidadotodaslasherramientas,piezas,etc.,dedebajodelvehículo.

Machine Translated by Google

LIMPIEZA,MANTENIMIENTOYLUBRICACIÓN

ADVERTENCIA

SOLUCIÓNDEPROBLEMAS

Noutiliceequiposdañados.Siseproducenruidosovibracionesanormales,soliciteal

Usoactual.Sielgatoparecenofuncionarcorrectamente,sigalospasosdeEXTRACCIÓNDEAIRE

Alalcancedelosniños.

4.DESPUÉSDECADAUSO,limpieconunpañolimpio.GuardeelJackenelinterior,fuerade

ADVERTENCIA:PARAEVITARLESIONESGRAVESPORFALLADELAHERRAMIENTA:No

2.ANTESDECADAUSO,pruebeminuciosamenteelfuncionamientoadecuadodelgatoantesdesu

Cualquiercondiciónquepuedaafectarsuoperaciónsegura.

Vuelvaacolocareltornillodellenado.

sistema.

Vuelvaaverificarelniveldelíquidoyrellénelosegúnseanecesario.

Piezasagrietadasorotas

Desalineaciónoatascamientodepiezasmóviles

fluidohidráulicohastaqueelfluidoesté1/4"pordebajodelapartesuperiordelpuertode

llenado.Girelamanijaensentidoantihorarioparaabrirlaválvuladeliberación.Bombee

lamanijahaciaarribayhaciaabajorápidamentevariasvecesparapurgarelairedel

cargasoportada.Resuelvacompletamentetodoslosproblemasantesdesuuso.Silassoluciones

Tengacuidadoalsolucionarproblemasdeunconectorquenofuncionacorrectamente.Manténgasealejadode

Hardwaresuelto

Desecheelfluidohidráulicousadodeacuerdoconlasregulacioneslocales.Conelgatoen

posiciónvertical,llenecompletamentelaunidadhidráulicaconaguadealtacalidad.

Conelgatocompletamentebajado,retireeltornillodellenado.Incline

elgatoparapermitirqueelfluidohidráulicoviejosedreneporcompleto.

1.ANTESDECADAUSO,inspeccionarelestadogeneraldelGato.Comprobar:

PARAPREVENIRLESIONESGRAVES:

3.ALMENOSUNAVEZCADATRESAÑOS,cambieelfluidohidráulico:

instrucciones.

problemacorregidoantesdesuusoposterior

Machine Translated by Google

Bajarlasillatanrápido

cierredeformaseguraelmecanismodeliberación

ensentidoantihorario.yfuerza

SOLUCIÓNPROBABLE

girandolamanija

1.Bajeelsillíny

mientrasintentaunasolución.)

lasválvulas:

3.Abralaválvuladeliberación.

Esposiblequenosecierrecompletamente.Sonrojarse

POSIBLESSÍNTOMAS

Lasválvulaspuedenestarbloqueadasy

nosoportaunacarga

Elgatonecesitaexpulsaraire.

varioscentímetros.

Laválvulaestácompletamentecerrada.

comoseaposible.

Compruebequelaliberación

(Asegúresedequeelgato

2.Levantemanualmenteelsillín.

válvula.

enchufar

goteando

carga bajo

capacidad forma

bajo

Líquido

levantartodoslos

semueve

elrelleno

Manejar

peso

Sillín

Jackes

baja noloharánolevantarensu

esponjoso

siente

SillínJacklohará

arribacuando

ataque

carga

Bomba

NOUTILICEUNGATODAÑADOOMALFUNCIONAMIENTO

Eltécnicoinspeccionayreparaelgatoantesdeusarlo.

Despuésderepararelgato:

presentadosenlaguíadesolucióndeproblemasnoresuelvenelproblema,soliciteauntécnicocalificado

operación,ANTESDEVOLVERAOPERARELGATO.

Pruébelocuidadosamentesincargalevantándoloybajándolocompletamente,verificandoque

Machine Translated by Google

PORFAVORLEAATENTAMENTELOSIGUIENTE

estableceexpresamentequetodaslasreparacionesyreemplazosdepiezasdebenserrealizadaspor

Técnicoscertificadosyautorizadosynoporelcomprador.Elcompradorasumetodo

parareemplazarcualquierpiezadelproducto.Dehecho,elfabricantey/odistribuidor

partesdelmismo.

Eldistribuidorhacecualquierdeclaraciónogarantíadecualquiertipoalcompradorqueél

oellaestácalificadapararealizarcualquierreparaciónalproductooqueestácalificada

diagramaenestemanualúnicamentecomoherramientadereferencia.Nielfabricanteni

Elfabricantey/odistribuidorhaproporcionadolalistadepiezasymontaje.

riesgoyresponsabilidadquesurjandesusreparacionesalproductooriginalo

piezasderepuestodelmismooquesurjandesuinstalaciónderepuestos

Disponiblesindividualmentecomopiezasderepuesto.

NOTA:Algunaspiezasseenumeranymuestranúnicamenteconfinesilustrativosynoestán

XXX

Esposiblequelaunidadtambiéntenga

Verifiqueelniveldelíquidoyajuste

Elgatonecesitaexpulsaraire.

Niveleyrellenesiesnecesario.

muchofluidohidráulicoenelinterior.

fluidohidráulico.comprobarelfluido

Jackpuedeestarbajo

siesnecesario.

Machine Translated by Google

Parámetro

Modelo

ESPECIFICACIÓNTÉCNICA

555

0B000

LongitudC(mm)

(mm)

F99

(mm)

495

Método

WDB0400

Cilindrodoblehidráulico

365

(mm)

470

Acero

WDB0300

Capacidad

820

3,5toneladas

345

F99

635

Material

140

560

2,5toneladas

00B000

F99

00B000

DiámetrodelabandejaA

Φ120

418

740

00B000

AnchoB(mm)

WDB035

Cargarlosportes

4toneladas

345

AlturamínimaD

AlturamáximaE

105

495

WDA025

335

Levantapesas

3toneladas

785

Φ120

0B000

WDA020

2.0toneladas

740

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

WD-A-02500-B00-0

WD-A-03000-B00-0

MODEL: WD-A-02000-B00-0

WD-B-04000-B00-0

WD-A-03500-B00-0

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

PODNOŚNIKI HYDRAULICZNE

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami

skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

PODŁOGA HYDRAULICZNA

PODNOŚNIKI

Machine Translated by Google

INSPEKCJE

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

brakujące części.

4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

za pomocą stojaków podporowych na podnośniku wózkowym.

zostało poddane nietypowemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie kontroli

być wsparte na stojakach podtrzymujących pojazd.

8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na nasadce głowy.

obracać się podczas podnoszenia i opuszczania. Nie wchodź pod pojazd, który jest wyłącznie podparty

Jeśli uważa się, że podnośnik tak jest, należy natychmiast sprawdzić podnośnik garażowy

5. Podnośnika należy używać wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien

hydrauliczny podnośnik wózka.

UWAGA: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi.

być wykonane przez autoryzowaną stację naprawczą producenta lub dostawcy.

6. Żadna osoba nie powinna wkładać swojego ciała pod pojazd, który opiera się wyłącznie na:

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wzrokową

podnoszenie i opuszczanie.

podniesienie pojazdu.

1. Przed każdym użyciem

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się

7. Przed przystąpieniem do naprawy należy zapoznać się z instrukcją producenta pojazdu

3. Obciążenie powinno być umieszczone centralnie na nagłowku.

9. Nie przesuwaj ani nie podnoś pojazdu na podnośniku.

2. Po każdym użyciu

nieprawidłowe warunki, takie jak pęknięte spoiny, nieszczelności i uszkodzenia, obluzowania lub

OSTRZEŻENIE: Podnośnika można używać wyłącznie na twardych, równych powierzchniach i pozostawić go luzem

2. Nieuniesione koła pojazdu należy zaklinować.

OPIS SYMBOLI

Machine Translated by Google

2. Obciążenie powinno być umieszczone centralnie na nagłowku.

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.

pojazdu.

może zakłócać podnoszenie podnośników. Aby odpowietrzyć układ hydrauliczny:

4. Przed podniesieniem należy zapoznać się z instrukcją producenta pojazdu

3. Szybko pompuj uchwyt podnośnika, wykonując kilka pełnych ruchów.

nie może być używany jako narzędzie pomocnicze.

2. Wykręć korek wlewu oleju z cylindra.

5. Hydrauliczny podnośnik wózkowy powinien być używany wyłącznie do podnoszenia i opuszczania. I to

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

4. Włóż korek wlewu oleju do cylindra.

zawarte w nim przed konfiguracją lub użyciem tego produktu.

Ze względu na transport i/lub obsługę w układzie hydraulicznym może pozostać powietrze, które może zostać uwięzione

1. Nieuniesione koła pojazdu należy zaklinować.

3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.

na początku tej instrukcji, włączając cały tekst pod nagłówkami

USTAWIENIE - PRZED UŻYCIEM

Nazwa Zdjęcie

ILOŚĆ.

Jacek

Lista części

NIE.

OSTRZEŻENIE

UWAGA PRZED UŻYCIEM

2 Dolny uchwyt 1

3 Górny uchwyt

Machine Translated by Google

Gniazdo elektryczne.

3. Dokręć śrubę ustalającą.

2. Poluzuj śrubę ustalającą i włóż zmontowany uchwyt do uchwytu

1. Przymocuj górny uchwyt do dolnego uchwytu.

MOCOWANIE UCHWYTU

FUNKCJE (na przykładzie WD-B-03000-B00-0)

Machine Translated by Google

DOLEWANIE PŁYNU HYDRAULICZNEGO

PRZED KAŻDYM UŻYCIEM LUB JEŻELI WYDAJNOŚĆ PODNOŚNIKA SPADA

USUWANIE POWIETRZA

PODNOSZENIE

1. Poluzuj śrubę napełniania.

skrzynia biegów w położeniu „PARK” (jeśli jest automatyczna) lub na najniższym biegu (jeśli jest ręczna). Ustaw

zawarte w nim przed konfiguracją lub użyciem tego produktu.

pompuj uchwyt kilka razy szybko.

Uwaga: Nie dotykaj uchwytu podczas dodawania płynu hydraulicznego.

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy Jack już jest

na początku tej instrukcji, włączając cały tekst pod nagłówkami

3. Następnie przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór

1/4" poniżej górnej części otworu napełniania.

do jego faktycznego wykorzystania.

całkowicie opuszczony, przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszego położenia, aby zamknąć zawór.

4. WAŻNE: Po usunięciu powietrza należy wcześniej sprawdzić podnośnik pod kątem prawidłowego działania

3. Dokręć śrubę napełniania.

aby nie działał prawidłowo, może być konieczne oczyszczenie układu hydraulicznego

nie używaj go do czasu naprawy przez wykwalifikowanego technika serwisu.

nadjeżdżający ruch. Wyłącz silnik pojazdu. Umieść pojazd

Sprawdź, czy w podnośniku nie występuje nadmiar powietrza i odpowiedni poziom płynu hydraulicznego. Jeśli pojawi się Jack

6. Jeśli usunięto powietrze i podnośnik nie działa prawidłowo, należy to zrobić

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, poziomej, solidnej powierzchni w bezpiecznej odległości

1. Wykręć śrubę napełniania. Nie odkręcaj ani nie luzuj śrub pokrywy zaworu bezpieczeństwa.

hamulec awaryjny pojazdu. Następnie zaklinuj koła, które nie są podnoszone.

2. Sprawdź poziom płynu i jeśli to konieczne uzupełnij płynem hydraulicznym.

nadmiar powietrza w następujący sposób:

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie poziom płynu

INSTRUKCJA OBSŁUGI

Machine Translated by Google

KONSERWACJA I SERWIS

OPUSZCZENIE

5. Wybierz pasujące stojaki na podnośniki (sprzedawane oddzielnie) o odpowiedniej pojemności. Ustaw

tylko koniec.

3. Pompuj rączką, aż szczyt siodełka prawie sięgnie górnej części pojazdu

zgodnie z ruchem wskazówek zegara i podnieś pojazd na tyle wysoko, aby uwolnić się od podpórek.

5. Całkowicie opuść podnośnik. Przechowuj Jacka w pomieszczeniu niedostępnym dla dzieci.

3. Ostrożnie zdejmij podpory.

punkt podnoszenia. Ustaw siodełko bezpośrednio pod punktem podnoszenia pojazdu.

7. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są całkowicie osadzone w siodełkach

(Informacje o lokalizacji ramy można znaleźć w instrukcji producenta pojazdu

1. Ostrożnie usuń wszystkie narzędzia, części itp. spod pojazdu.

wykonywane wyłącznie przez wykwalifikowanego technika.

2. Umieścić siodło podnośnika pod punktem podnoszenia. Mocno obróć uchwyt

punkt podnoszenia.)

obu stojaków. Aby je podeprzeć, użyj dopasowanej pary stojaków na pojazd

2. Ostrożnie umieść siodełko podnośnika pod siodłem producenta pojazdu

6. Umieścić siodełka podnośników pod siodłami producenta pojazdu

podnośnik stoi na tej samej wysokości zgodnie z instrukcjami producenta, upewniając się, że jest

bezpiecznie zablokowany na swoim miejscu.

zalecany punkt podnoszenia.

zalecane punkty wsparcia.

podnośnik, aż zostanie całkowicie opuszczony.

9. Wyjmij podnośnik i przechowuj go w bezpiecznym miejscu.

OSTRZEŻENIE: Należy wykonać procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji

4. Aby podnieść pojazd, pompuj uchwyt. Używaj gładkich, pełnych pociągnięć.

siodła stojaków.

4. Powoli obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.

8. Gdy pojazd zostanie całkowicie osadzony na podnośnikach, kontynuuj powolne opuszczanie

Machine Translated by Google

OSTRZEŻENIE

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

ROZWIĄZYWANIE PROBLEMÓW

 Pęknięte lub uszkodzone części

 Po całkowitym opuszczeniu podnośnika wykręć śrubę napełniania. 

Przechylić podnośnik, aby umożliwić całkowite spuszczenie starego płynu hydraulicznego.

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdzić:

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

Podczas rozwiązywania problemów z nieprawidłowo działającym gniazdem należy zachować ostrożność. Trzymaj się z daleka od

 Luźny sprzęt

Pozbądź się starego płynu hydraulicznego zgodnie z lokalnymi przepisami.  Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij moduł hydrauliczny wysokiej jakości

instrukcje.

problem rozwiązany przed dalszym użytkowaniem

3. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

OSTRZEŻENIE: ABY ZAPOBIEGAĆ POWAŻNYM OBRAŻeniom W WYNIKU AWARII NARZĘDZIA: Wykonaj to

2. PRZED KAŻDYM UŻYCIEM dokładnie przetestuj podnośnik pod kątem prawidłowego działania

 Wszelkie warunki, które mogą mieć wpływ na jego bezpieczne działanie

nie używaj uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji należy

faktyczne wykorzystanie. Jeśli podnośnik nie działa prawidłowo, wykonaj USUWANIE POWIETRZA

 Wymień śrubę napełniania.

4. PO KAŻDYM UŻYCIU przetrzeć czystą szmatką. Przechowuj podnośnik w pomieszczeniu zamkniętym

zasięg dzieci.

 Niewspółosiowość lub zakleszczenie ruchomych części

hydraulicznym, aż poziom płynu znajdzie się 1/4 cala poniżej górnej krawędzi otworu

wlewowego.  Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby

otworzyć zawór spustowy.  Szybko pompuj uchwytem kilka razy w górę i w dół, aby usunąć powietrze z

obsługiwane obciążenie. Całkowicie rozwiąż wszystkie problemy przed użyciem. Jeśli rozwiązania

system. 

Sprawdź ponownie poziom płynu i uzupełnij w razie potrzeby.

Machine Translated by Google

Podnośnik musi wypuścić powietrze.

kilka cali.

Zawory mogą być zablokowane i

nie obsługuje obciążenia

(Upewnij się, że plik Jack

zawór.

siodełko w dół równie szybko

Zawór jest całkowicie zamknięty.

jak to możliwe.

Sprawdź, czy Release

PRAWDOPODOBNE ROZWIĄZANIE

2. Ręcznie podnieś siodełko

1. Opuść siodełko i

podczas próby rozwiązania.)

obracając uchwyt

bezpiecznie zamknij zwolnienie

przeciwnie do ruchu wskazówek zegara. I siła

może nie zamknąć się całkowicie. Spłukiwać

MOŻLIWE OBJAWY

zawory:

3. Otwórz zawór spustowy

NIE UŻYWAJ USZKODZONEGO LUB NIEPRAWIDŁOWO DZIAŁAJĄCEGO PODNOŚNIKA

Po naprawie podnośnika:

technik sprawdzi i naprawi podnośnik przed użyciem.

przedstawione w Przewodniku rozwiązywania problemów nie rozwiążą problemu, zwróć się do wykwalifikowanego specjalisty

operacji, PRZED PRZYWRÓCENIEM PODNOŚNIKA DO PRACY.

Przetestuj go ostrożnie bez obciążenia, całkowicie go podnosząc i opuszczając, sprawdzając, czy jest prawidłowy

Uchwyt

Siodło

waga

czuje

nie podnosić

gąbczasty

nie będzie

obciążenie

Pompa

obciążenie

Jacek to zrobi

w górę kiedy

udar

porusza się

pod

Płyn

wyciek

wtyczka

podnieść wszystko

pod

pojemność

Siodło

Jack jest

obniża

sposób

wypełnienie

Machine Translated by Google

XXX

PROSZĘ DOKŁADNIE PRZECZYTAĆ PONIŻSZE

Jednostka też może mieć

Sprawdź poziom płynu i wyreguluj

Podnośnik musi wypuścić powietrze.

Jeśli potrzebne.

płyn hydrauliczny. Sprawdź płyn

w środku dużo płynu hydraulicznego.

wyrównać i uzupełnić w razie potrzeby.

Jackowi może być mało

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący bierze na siebie wszystko

do wymiany jakiejkolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

ryzyko i odpowiedzialność wynikającą z napraw oryginalnego produktu lub

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje, że

lub posiada kwalifikacje do dokonywania jakichkolwiek napraw produktu lub posiada odpowiednie kwalifikacje

schemat w tej instrukcji służy wyłącznie jako narzędzie odniesienia. Ani producent, ani

Producent i/lub dystrybutor dostarczył listę części i montaż

UWAGA: Niektóre części zostały wymienione i pokazane wyłącznie w celach ilustracyjnych, ale tak nie jest

dostępne pojedynczo jako części zamienne.

części do niego.

części zamiennych do niego lub wynikających z jego instalacji zastępczej

Machine Translated by Google

Model

Parametr

SPECYFIKACJA TECHNICZNA

Łożysko obciążeniowe

3,5 tony

WD-B-0300

Pojemność

4 tony

345

820

Minimalna wysokość D

2,5 tony

00-B00-0

Φ120

740

75 140

Materiał

F99

635

560

Długość C (mm)

(mm)

0-B00-0

F99

(mm)

495

Stal

(mm)

Podwójny cylinder hydrauliczny

WD-B-0400

metoda

365

470

335

Podnosić ciężar

WD-A-025

3 tony

785

555

740

0-B00-0

WD-A-020

2,0 tony

Φ120

00-B00-0

Szerokość B (mm)

495

F99

00-B00-0

Średnica tacy A

418

Maksymalna wysokość E

105

345

WD-B-035

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

WD-A-03500-B00-0

WD-A-02500-B00-0

MODEL: WD-A-02000-B00-0

WD-B-04000-B00-0

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

HYDRAULISCHE VLOERKRIKKEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met

ons op:

JACKS

HYDRAULISCHE VLOER

Machine Translated by Google

LET OP: Lees zorgvuldig de instructies en procedures voor veilig gebruik.

9. Verplaats of verplaats het voertuig niet terwijl het op de krik staat.

worden uitgevoerd door een door de fabrikant of leverancier erkend reparatiebedrijf.

6. Niemand mag met zijn lichaam onder een voertuig komen dat alleen wordt ondersteund door een

hydraulische garagekrik.

Als u vermoedt dat de lift een garagekrik heeft, moet de garagekrik onmiddellijk worden geïnspecteerd

rollen tijdens het heffen en dalen. Kom niet onder een voertuig terecht dat alleen wordt ondersteund

5. De krik mag uitsluitend worden gebruikt voor het heffen en neerlaten. Het opgeheven voertuig moet

worden ondersteund op voertuigsteunen.

door een trolley-krik-gebruik steunstandaards.

onderworpen is geweest aan een abnormale belasting of schok. Het wordt aanbevolen om inspectie uit te voeren

abnormale omstandigheden zoals gescheurde lasnaden, lekken en beschadigde, losse of

missende onderdelen.

2. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

8. Zorg ervoor dat het hefpunt stabiel is en goed gecentreerd op de hoofdkap.

3. De lading moet centraal op de hoofdkap worden geplaatst.

WAARSCHUWING: De krik mag alleen op harde, vlakke oppervlakken worden gebruikt en vrij zijn

2. Na elk gebruik

1. Vóór elk gebruik

1. De krik moet op een harde, vlakke ondergrond worden gebruikt en tijdens het rijden vrij kunnen rollen

4. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.

7. De gebruikershandleiding van de voertuigfabrikant moet vóór de start worden geraadpleegd

heffen en dalen.

Voor elk gebruik van de garagekrik moet een visuele inspectie worden uitgevoerd

optillen van het voertuig.

INSPECTIES

AANBEVELING VOOR VEILIG GEBRUIK VAN DE KRIK

BESCHRIJVING VAN DE SYMBOLEN

Machine Translated by Google

2. Verwijder de olievulplug uit de cilinder.

5. De hydraulische garagekrik mag uitsluitend worden gebruikt voor het heffen en dalen. En het

3. Pomp de krikhendel snel meerdere volledige slagen.

kan niet worden gebruikt als ondersteunend hulpmiddel.

4. Vóór het heffen moet de gebruikershandleiding van de voertuigfabrikant worden geraadpleegd

kan het heffen van de krikken belemmeren. Om lucht uit het hydraulische systeem te laten ontsnappen:

1. Open de ontlastklep door de krikhendel tegen de klok in te draaien.

van het voertuig.

1. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.

2. De lading moet centraal op de hoofdkap worden geplaatst.

sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen

daarin voordat u dit product installeert of gebruikt.

Door transport en/of handling kan er lucht in het hydraulisch systeem terechtkomen

3. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.

4. Plaats de olievulplug terug in de cilinder.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

INSTALLATIE - VOOR GEBRUIK

Naam

AANTAL.

Nee.

Onderdelen lijst

Afbeelding

WAARSCHUWING

LET OP VOOR GEBRUIK

Jac

3 Bovenste handgreep

2 Onderste handgreep

Machine Translated by Google

Stopcontact.

2. Draai de stelschroef los en steek de gemonteerde handgreep in de handgreep

1. Bevestig de bovenste handgreep aan de onderste handgreep.

3. Draai de stelschroef vast.

FUNCTIES (Neem WD-B-03000-B00-0 als voorbeeld)

HET BEVESTIGEN VAN HET HANDVAT

Machine Translated by Google

HYDRAULISCHE VLOEISTOF TOEVOEGEN

HEFFEN

VÓÓR ELK GEBRUIK OF INDIEN DE PRESTATIES VAN DE JACK VERMINDEREN

LUCHTVERWIJDERING

noodrem van het voertuig. Blokkeer vervolgens de wielen die niet worden opgetild.

4. BELANGRIJK: Nadat de lucht is verwijderd, moet u eerst de krik testen op goede werking

tot het daadwerkelijke gebruik ervan.

3. Draai de vulschroef vast.

1. Draai de hendel langzaam tegen de klok in om de krik omlaag te brengen. Zodra de Jack is

3. Draai de hendel met de klok mee naar de strakste positie om de klep te sluiten

sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen

1/4" onder de bovenkant van de vulpoort.

volledig is neergelaten, draait u de hendel met de klok mee naar de strakste positie om de klep te sluiten.

Opmerking: Raak de hendel niet aan tijdens het bijvullen van hydraulische vloeistof.

pomp de hendel meerdere keren snel.

daarin voordat u dit product installeert of gebruikt.

overtollige lucht als volgt:

1. Draai de vulschroef los.

transmissie in "PARK" (indien automatisch) of in de laagste versnelling (indien handmatig). Stel de

1. Verwijder de vulschroef. Verwijder de schroeven van het veiligheidsventieldeksel niet en maak deze ook niet los.

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

2. Controleer het vloeistofpeil en vul indien nodig bij door hydraulische vloeistof toe te voegen.

Controleer op teveel lucht en het juiste peil van de hydraulische vloeistof in de krik. Als Jack verschijnt

6. Als de lucht is verwijderd en de krik niet goed lijkt te werken, doe dat dan

2. Voeg langzaam hoogwaardige hydraulische vloeistof (afzonderlijk verkrijgbaar) toe tot de vloeistof het niveau bereikt

WAARSCHUWING: Parkeer het voertuig op een vlakke, vlakke, stevige ondergrond, veilig uit de buurt van

Gebruik het apparaat niet voordat het gerepareerd is door een gekwalificeerde servicemonteur.

Om niet goed te werken, kan het nodig zijn om het hydraulisch systeem te ontluchten

tegemoetkomend verkeer. Schakel de motor van het voertuig uit. Plaats het voertuig

GEBRUIKSAANWIJZING

Machine Translated by Google

VERLAGEN

ONDERHOUD EN SERVICE

3. Pomp met de hendel totdat de bovenkant van het zadel bijna die van het voertuig heeft bereikt

alleen eindigen.

hijspunt. Plaats het zadel direct onder het hefpunt van het voertuig.

7. Draai de hendel langzaam tegen de klok in om het voertuig op de krik te laten zakken

met de klok mee en breng het voertuig hoog genoeg omhoog om vrij te komen van de kriksteunen.

3. Verwijder voorzichtig de kriksteunen.

uitsluitend worden uitgevoerd door een gekwalificeerde technicus.

WAARSCHUWING! Zorg ervoor dat de steunpunten van het voertuig volledig in de zadels zitten

(Zie de gebruikershandleiding van de voertuigfabrikant voor de locatie van het frame

1. Verwijder voorzichtig alle gereedschappen, onderdelen etc. onder het voertuig.

2. Plaats het Jack's Saddle onder het hefpunt. Draai de hendel stevig vast

hijspunt.)

van beide kriksteunen. Gebruik een bijpassend paar kriksteunen per voertuig om er één te ondersteunen

De krik staat op dezelfde hoogte volgens de instructies van de fabrikant en zorgt ervoor dat ze goed

op hun plaats klikken.

2. Plaats het krikzadel voorzichtig onder dat van de voertuigfabrikant

6. Plaats de zadels van de kriksteunen onder die van de voertuigfabrikant

de krik totdat deze volledig is neergelaten.

9. Verwijder de krik en berg deze veilig op.

aanbevolen steunpunten.

aanbevolen hijspunt.

4. Om het voertuig op te tillen, pompt u met de hendel. Gebruik vloeiende, volledige bewegingen.

zadels van stands.

4. Draai de hendel langzaam tegen de klok in om het voertuig op de grond te laten zakken.

WAARSCHUWING: Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten

8. Zodra het voertuig volledig op de kriksteunen staat, gaat u langzaam verder met het laten zakken

5. Selecteer bijpassende kriksteunen (apart verkrijgbaar) met de juiste capaciteit. Stel de

5. Laat de krik volledig zakken. Bewaar de Jack binnenshuis, buiten het bereik van kinderen.

Machine Translated by Google

PROBLEEMOPLOSSEN

WAARSCHUWING

REINIGING, ONDERHOUD EN SMERING

1. Inspecteer VOOR ELK GEBRUIK de algemene staat van de krik. Controleren op:

ÿ Verwijder de vulschroef terwijl de krik volledig is neergelaten. ÿ Kantel

de krik zodat de oude hydraulische vloeistof volledig kan weglopen.

ÿ Losse hardware

Voer de oude hydraulische vloeistof af in overeenstemming met de plaatselijke regelgeving. ÿ

Terwijl de krik rechtop staat, vult u de hydraulische unit volledig met hoogwaardige kwaliteit

OM ERNSTIG LETSEL TE VOORKOMEN:

Wees voorzichtig bij het oplossen van problemen met een defecte aansluiting. Blijf uit de buurt van de

instructies.

probleem opgelost vóór verder gebruik

3. TEN MINSTE EENS IEDERE DRIE JAAR de hydraulische vloeistof verversen:

ÿ Elke omstandigheid die de veilige werking ervan kan beïnvloeden

WAARSCHUWING: OM ERNSTIG LETSEL DOOR DEFECTE GEREEDSCHAP TE VOORKOMEN: Doen

2. Test vóór elk gebruik de krik grondig op goede werking

ÿ Vervang de vulschroef.

4. NA ELK GEBRUIK afvegen met een schone doek. Bewaar de Jack binnenshuis

daadwerkelijk gebruik. Als de krik niet goed lijkt te werken, volg dan de LUCHTVERWIJDERING

gebruik geen beschadigde apparatuur. Als er abnormale geluiden of trillingen optreden, laat dan de

ÿ Verkeerde uitlijning of vastlopen van bewegende delen

hydraulische vloeistof totdat de vloeistof zich 1/4" onder de bovenkant van de vulpoort

bevindt. ÿ Draai de hendel tegen de klok in om de ontlastklep te openen. ÿ Pomp de

hendel een aantal keren snel op en neer om lucht uit de vulopening te verwijderen.

bereik van kinderen.

ondersteunde belasting. Los vóór gebruik alle problemen volledig op. Als de oplossingen

systeem.

ÿ Controleer het vloeistofpeil opnieuw en vul indien nodig bij.

ÿ Gebarsten of kapotte onderdelen

Machine Translated by Google

GEBRUIK GEEN BESCHADIGDE OF STORENDE KRIK

zal niet

voelt

van

Zadel

niet optillen

sponsachtig

laden

Pomp

beweegtJac zal

op wanneer

onder

Vloeistof

hartinfarct

til alle op

manier

onder

lekt

plug

Jack is

verlaagt

capaciteit

Zadel

de vulling

Hendel

gewicht

de kleppen:

enkele centimeters.

De krik moet lucht verdrijven.

3. Open de ontlastklep

ondersteunt geen last

Kleppen kunnen geblokkeerd zijn en

ventiel.

het zadel even snel naar beneden

(Zorg ervoor dat de Jack

als mogelijk.

Controleer of de vrijgave

Klep is volledig gesloten.

2. Til het zadel handmatig op

1. Laat het zadel zakken en

terwijl u een oplossing probeert.)

WAARSCHIJNLIJKE OPLOSSING

door aan de hendel te draaien

sluit de ontgrendeling veilig af

tegen de klok in. En kracht

MOGELIJKE SYMPTOMEN

sluit mogelijk niet volledig. Doortrekken

Nadat de krik is gerepareerd:

Test het zorgvuldig zonder last door het volledig omhoog en omlaag te brengen en controleer of het goed is

technicus inspecteert en repareert de krik vóór gebruik.

zoals beschreven in de probleemoplossingsgids het probleem niet oplost, dient u een gekwalificeerd persoon te raadplegen

voordat u de krik weer in gebruik neemt.

Machine Translated by Google

LEES HET VOLGENDE ZORGVULDIG

of zij gekwalificeerd is om reparaties aan het product uit te voeren, of dat hij of zij gekwalificeerd is

vermeldt uitdrukkelijk dat alle reparaties en vervangingen van onderdelen moeten worden uitgevoerd door

gecertificeerde en erkende technici en niet door de koper. De koper neemt alles over

risico en aansprakelijkheid voortvloeiend uit zijn of haar reparaties aan het originele product of

distributeur geeft enige verklaring of garantie van welke aard dan ook aan de koper dat hij

om onderdelen van het product te vervangen. Feitelijk de fabrikant en/of distributeur

diagram in deze handleiding uitsluitend als referentiemiddel. Noch de fabrikant, noch

De fabrikant en/of distributeur heeft de onderdelenlijst en montage ter beschikking gesteld

vervangende onderdelen daarvoor of voortvloeiend uit de installatie of vervanging ervan

OPMERKING: Sommige onderdelen worden uitsluitend ter illustratie vermeld en getoond, maar dat is niet het geval

afzonderlijk verkrijgbaar als vervangingsonderdelen.

onderdelen ervan.

XXX

Het apparaat kan dat ook hebben

veel hydraulische vloeistof erin.

Controleer het vloeistofpeil en stel af

indien nodig.

Hydraulische vloeistof. Controleer vloeistof

De krik moet lucht verdrijven.

niveau en vul indien nodig bij.

Jack heeft misschien weinig geld

Machine Translated by Google

635

740

F99

00-B00-0

Dienbladdiameter A

00-B00-0

Breedte B (mm)

418

Maximale hoogte E

345

WD-B-035

Lastdragend

4 ton

Minimale hoogte D

105

495

335

Gewicht opheffen

WD-A-025

3 ton

785

560

0-B00-0

WD-A-020

2,0 ton

ÿ120

555

740

0-B00-0

Staal

Lengte C (mm)

(mm)

F99

(mm)

495

(mm)

Methode

WD-B-0400

Hydraulische dubbele cilinder

365

470

820

3,5 ton

WD-B-0300

Capaciteit

345

140

Materiaal

F99

2,5 ton

00-B00-0

ÿ120

TECHNISCHE SPECIFICATIE

Model

Parameter

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

WD-A-03000-B00-0

WD-A-02500-B00-0

MODELL: WD-A-02000-B00-0

WD-B-04000-B00-0

WD-A-03500-B00-0

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

HYDRAULISKA GOLVJACKAR

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

www.vevor.com/support

BEHÖVS HJÄLP? KONTAKTA OSS!

JACKS

HYDRAULISKA GOLV

Machine Translated by Google

VARNING: Läs noggrant instruktionerna och procedurerna för säker användning.

9. Flytta eller kör inte fordonet medan du är på domkraften.

göras av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

6. Ingen person ska få sin kropp under ett fordon som endast stöds av en

hydraulisk vagndomkraft.

Garagedomkraften bör inspekteras omedelbart om hissen tros ha

att rulla under lyft och sänkning. Gå inte under ett fordon som endast stöds

5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska

stödjas på fordonsstöd.

utsatts för en onormal belastning eller stöt. Det rekommenderas att inspektion

av en vagn jack-använda stödstativ.

onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller

saknade delar.

2. Fordonets olyfta hjul ska vara blockerade.

8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.

3. Lasten ska vara centralt placerad på huvudkåpan.

VARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri

2. Efter varje användning

1. Före varje användning

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under

4. Ingen person ska vistas i ett fordon som lyfts.

7. Biltillverkarens bruksanvisning bör konsulteras innan

lyfta och sänka.

Visuell inspektion bör göras före varje användning av garagedomkraften för

lyft av fordonet.

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV jacket

INSPEKTIONER

BESKRIVNING AV SYMBOLERNA

Machine Translated by Google

2. Lasten ska vara centralt placerad på huvudkåpan.

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.

av fordonet.

kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

4. Biltillverkarens bruksanvisning bör konsulteras före lyft

3. Pumpa snabbt domkraftshandtaget genom flera hela slag.

kan inte användas som ett stödverktyg.

2. Ta bort oljepåfyllningspluggen från cylindern.

5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Och det

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

däri före installation eller användning av denna produkt.

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket

1. Fordonets olyfta hjul ska vara blockerade.

3. Ingen person ska vistas i ett fordon som lyfts.

avsnitt i början av denna handbok inklusive all text under underrubriker

INSTÄLLNING - INNAN ANVÄNDNING

namn Bild

ANTAL.

Dellista

Nej.

VARNING

FÖRSIKTIGHET INNAN ANVÄNDNING

2 Nedre handtag 1

3 Övre handtag

Jack

Machine Translated by Google

FUNKTIONER (ta WD-B-03000-B00-0 som ett exempel)

ATT FÄSTA HANDTAGET

2. Lossa inställningsskruven och sätt in det monterade handtaget i handtaget

3. Dra åt inställningsskruven.

Uttag.

1. Fäst det övre handtaget på det nedre handtaget.

Machine Translated by Google

1. Lossa påfyllningsskruven.

växellåda i "PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in

pumpa handtaget flera gånger snabbt.

däri före installation eller användning av denna produkt.

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

1. Vrid sakta handtaget moturs för att sänka domkraften. När Jack är

avsnitt i början av denna handbok inklusive all text under underrubriker

3. Vrid sedan handtaget medurs till det tätaste läget för att stänga ventilen

1/4" under toppen av påfyllningsporten.

till dess faktiska användning.

helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.

4. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan

3. Dra åt påfyllningsskruven.

för att inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem

använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

mötande trafik. Stäng av fordonets motor. Placera fordonets

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om Jack dyker upp

6. Om luften avlägsnas och domkraften inte verkar fungera som den ska, gör du

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från

1. Ta bort påfyllningsskruven. Ta inte bort eller lossa säkerhetsventilkåpans skruvar.

fordonets nödbroms. Blockera sedan hjulen som inte lyfts.

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

överdriven luft enligt följande:

2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.

2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan når

TILLÄGG HYDRAULIKVÄTSKA

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

BORTTAGNING AV LUFT

LYFT

BRUKSANVISNINGAR

Machine Translated by Google

UNDERHÅLL OCH SERVICE

SÄNKNING

2. Placera Jack's Sadle försiktigt under fordonstillverkarens

6. Placera domkraftens sadlar under fordonstillverkarens

lyftpunkt.)

av båda domkrafterna. Använd ett matchat par domkrafter per fordon för att stödja en

2. Placera Jack's Sadle under lyftpunkten. Vrid handtaget ordentligt

endast utföras av en kvalificerad tekniker.

(Se fordonstillverkarens ägarmanual för platsen för ramen

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.

lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.

7. Vrid sakta handtaget moturs för att sänka fordonet på domkraften

3. Ta försiktigt bort domkrafterna.

3. Pumpa handtaget tills toppen av sadeln nästan har nått fordonets

endast slut.

medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.

5. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in

8. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften

5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

4. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.

stativs sadlar.

4. Vrid sakta handtaget moturs för att sänka fordonet på marken.

9. Ta bort domkraften och förvara den säkert ur vägen.

VARNING: Procedurer som inte specifikt förklaras i denna manual måste vara

rekommenderad lyftpunkt.

domkraften står på samma höjd enligt tillverkarens anvisningar, och se till att de

låses säkert på plats.

rekommenderade stödpunkter.

domkraften tills den är helt nedsänkt.

Machine Translated by Google

FELSÖKNING

VARNING

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillstånd. Kolla efter:

ÿ Med domkraften helt sänkt, ta bort påfyllningsskruven. ÿ Tippa

domkraften så att den gamla hydraulvätskan kan rinna ut helt.

ÿ Lös hårdvara

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. ÿ Med domkraften

upprätt, fyll den hydrauliska enheten helt med hög grad

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

Var försiktig när du felsöker ett felaktigt uttag. Håll dig väl borta från

instruktioner.

problemet åtgärdats före vidare användning

3. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

ÿ Alla tillstånd som kan påverka dess säker drift

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör

2. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används

ÿ Sätt tillbaka påfyllningsskruven.

4. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför

använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du

faktisk användning. Om domkraften inte verkar fungera korrekt, följ LUFTBORTTAGNING

ÿ Felinriktning eller fastsättning av rörliga delar

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. ÿ Vrid

handtaget moturs för att öppna utlösningsventilen. ÿ Pumpa handtaget snabbt upp

och ner flera gånger för att tömma luft från

barns räckvidd.

stödd belastning. Lös alla problem helt före användning. Om lösningarna

systemet.

ÿ Kontrollera vätskenivån igen och fyll på vid behov.

ÿ Spruckna eller trasiga delar

Machine Translated by Google

ventilerna:

flera tum.

Domkraften behöver släppa ut luft.

3. Öppna utlösningsventilen

stöder inte en belastning

Ventiler kan vara blockerade och

ventil.

sadeln ner lika snabbt

(Se till att Jack

som möjligt.

Kontrollera att Release

Ventilen är helt stängd.

2. Lyft sadeln manuellt

1. Sänk sadeln och

medan man försöker en lösning.)

TROLIG LÖSNING

genom att vrida på handtaget

stäng spärren ordentligt

moturs. Och kraft

MÖJLIGA SYMPTOM

kanske inte stängs helt. Att spola

ska inte

känner

från

Sadel

inte lyfta på dess

svampig

ladda

Pump

rör sigJack kommer

upp när

under

Vätska

stroke

lyft alla

sätt

under

läcker

plugg

jack är

sänker

kapacitet

Sadel

fyllningen

Hantera

vikt

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

Efter att domkraften har reparerats:

tekniker inspektera och reparera domkraften före användning.

som presenteras i felsökningsguiden inte löser problemet, ha en kvalificerad

drift, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

Testa den noggrant utan last genom att höja och sänka den helt och kontrollera att den är korrekt

Machine Translated by Google

LÄS FÖLJANDE NOGGRANT

anger uttryckligen att alla reparationer och byten av delar ska utföras av

certifierade och licensierade tekniker och inte av köparen. Köparen antar allt

för att byta ut några delar av produkten. Faktum är att tillverkaren och/eller distributören

risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller

distributören gör någon representation eller garanti av något slag till köparen att han

eller hon är kvalificerad att göra några reparationer på produkten eller att han eller hon är kvalificerad

diagrammet i denna handbok endast som ett referensverktyg. Varken tillverkaren eller

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringen

reservdelar därtill eller som härrör från hans eller hennes installation av ersättning

OBS: Vissa delar är listade och visade endast i illustrationssyfte och är det inte

finns individuellt som reservdelar.

delar därtill.

XXX

Enheten kan ha också

Kontrollera vätskenivån och justera

Domkraften behöver släppa ut luft.

om det behövs.

hydraulisk vätska. Kontrollera vätskan

mycket hydraulvätska inuti.

nivå och fyll på vid behov.

Jack kan vara låg på

Machine Translated by Google

Lastbärande

3,5 ton

WD-B-0300

Kapacitet

4 ton

345

820

Min höjd D

2,5 ton

00-B00-0

ÿ120

740

75 140

Material

F99

635

560

Längd C (mm)

(mm)

0-B00-0

F99

(mm)

495

Stål

(mm)

Metod

WD-B-0400

Hydraulisk dubbelcylinder

365

470

335

Lyfta vikt

WD-A-025

3 ton

785

555

740

0-B00-0

WD-A-020

2,0 ton

ÿ120

00-B00-0

Bredd B (mm)

495

F99

00-B00-0

Brickdiameter A

418

Max höjd E

105

345

WD-B-035

TEKNISK SPECIFIKATION

Parameter

Modell

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor WD-A-02000-B00-0 Low Profile Floor Jack 2 Ton Heavy Duty Dual Piston Rapid Pump

Product's Documents

User Manual

Specifications

Vevor WD-A-02000-B00-0 Questions and Answers
