Technical Support and E-Warranty Certificate www.vevor.com/support
OUTBOARD HYDRAULIC HOSE FITTING
MODEL:HLX-YYG-20ft*2
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
MODEL:HLX-YYG-20ft*2
< Picture Only For Reference >
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
OUTBOARD HYDRAULIC
HOSE FITTING
background
2
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these
warnings and instructions can cause personal injury or
damage to valuable property.
Avoid children using it. And this product is not a toy. Do not allow
children to play.
Keep away from sharp points, blades and other items.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Keep the assembly area clean and well-lit.
3. Keep bystanders out of the area during assembly.
4. Do not install when tired or when under the influence of alcohol, drugs or
medication.
5. Product capabilities apply to properly and completely installed product
only.
6. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out of
children's reach.
SAVE THESE INSTRUCTIONS
PRODUCT SPECIFICATIONS:
Model
Length
Specification
Outside Diameter
Max W.P
background
3

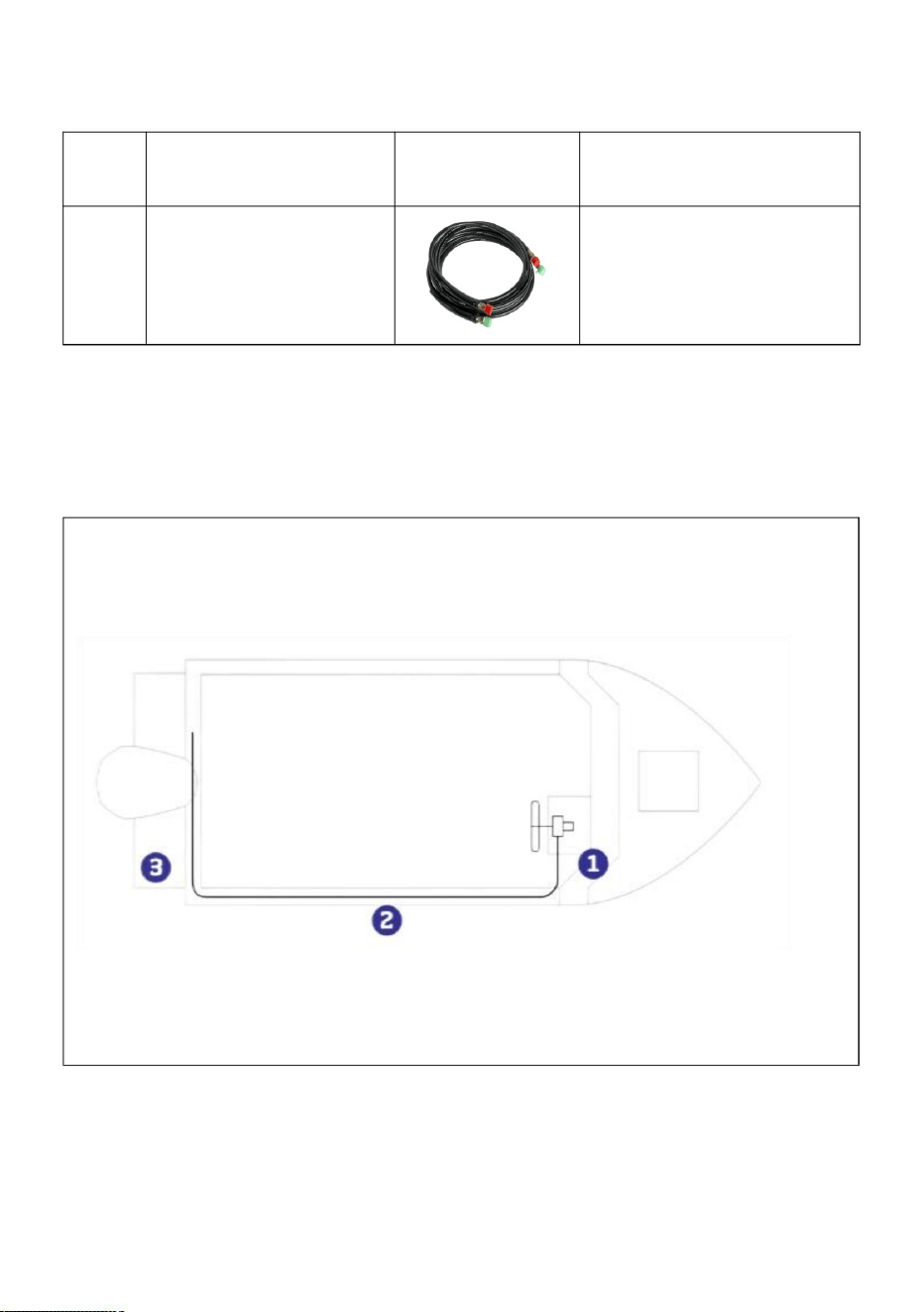

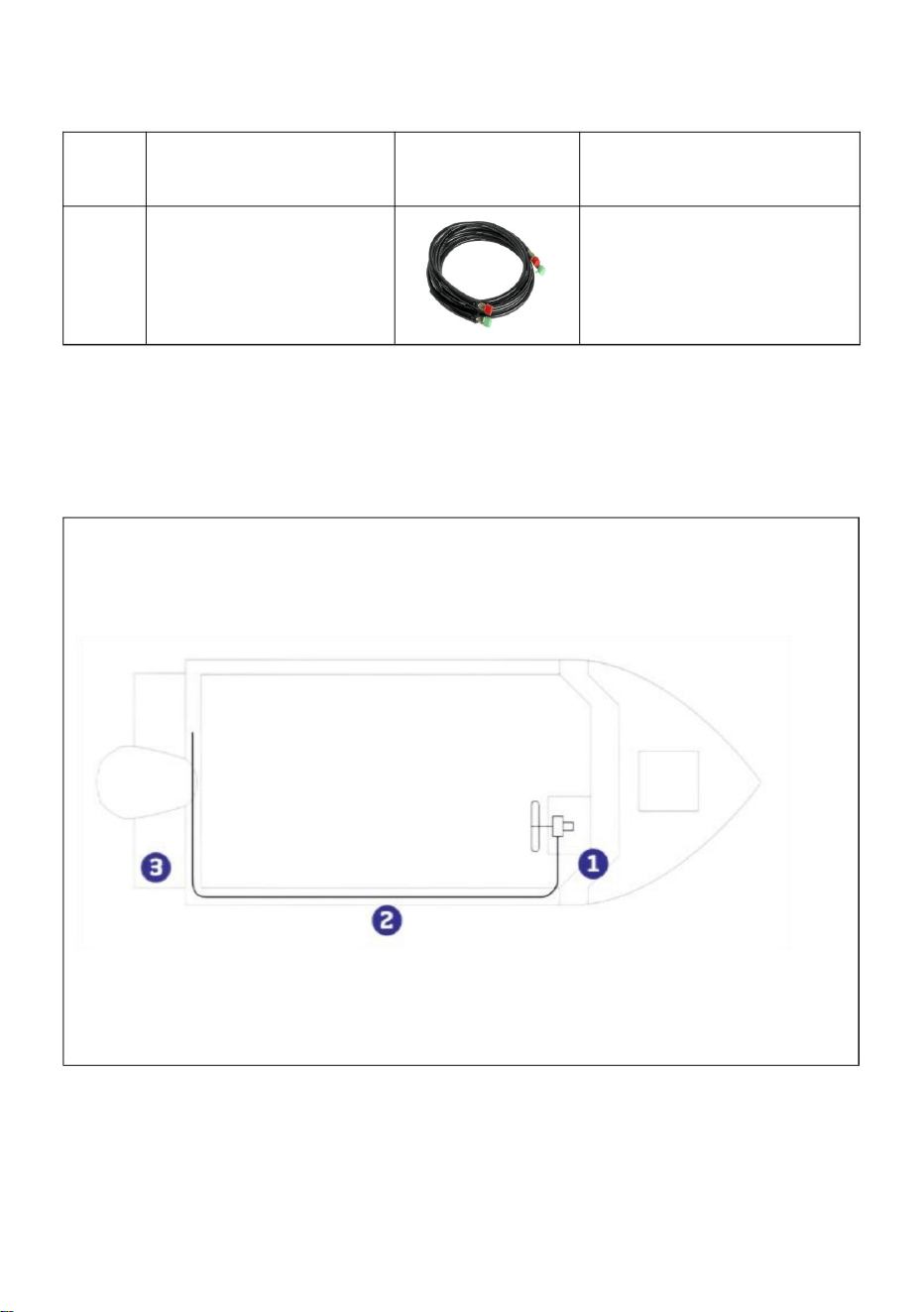

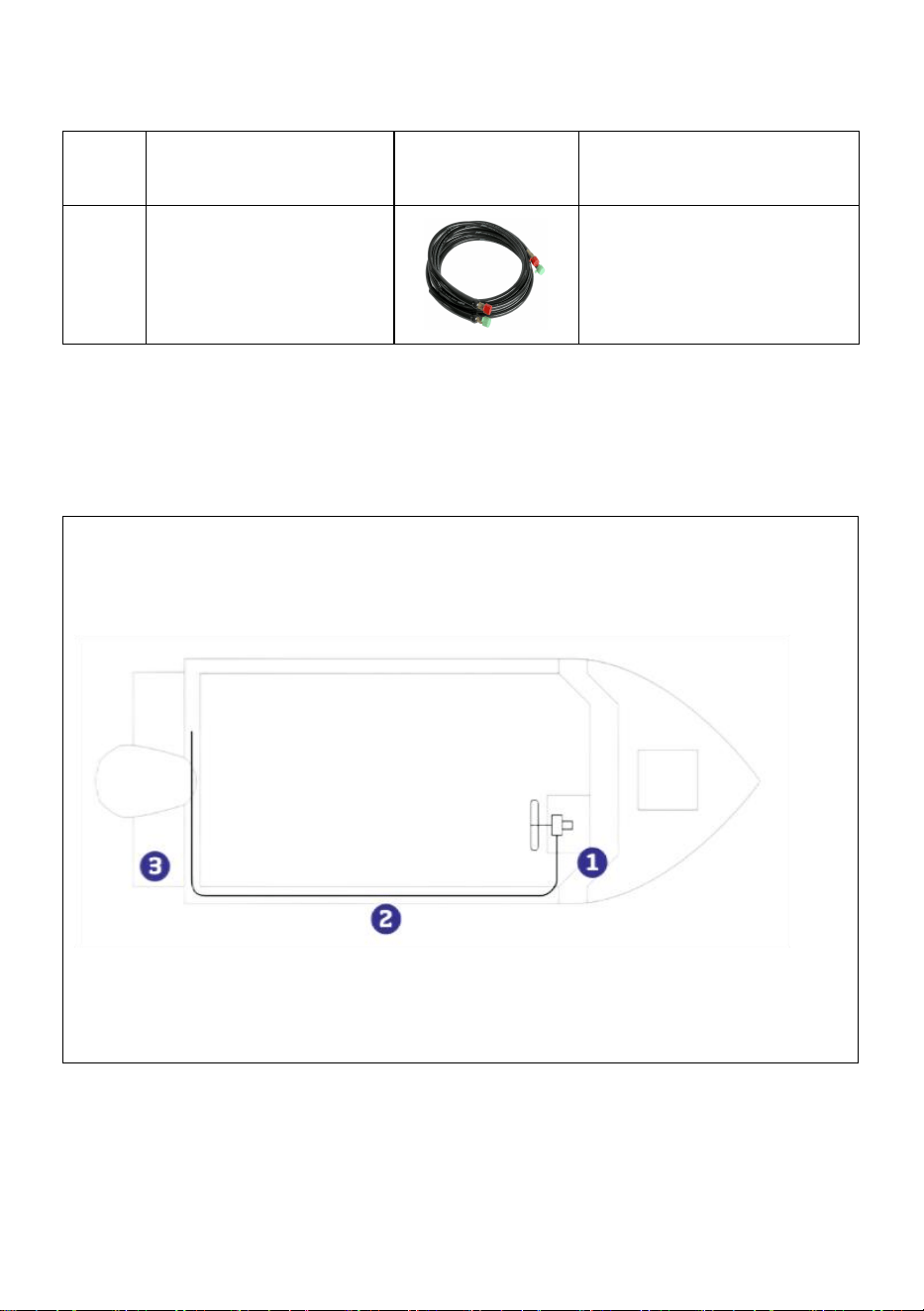

PACKAGE INCLUDE
No
Components
Qty
1
Hydraulic hose fitting
1
REPLACEMENT PROCESS
Measure the cable length suitable for your boat.
Before you Replace your boat’s cable, To work out what length cable
you'll need, add lengths 1, 2 and 3, subtract 10 cm for every 90 degree
bend, and add another 30.5 cm to your total.
Compare your measured length with the hose to confirm that it is the
right hose for your boat.
background
4

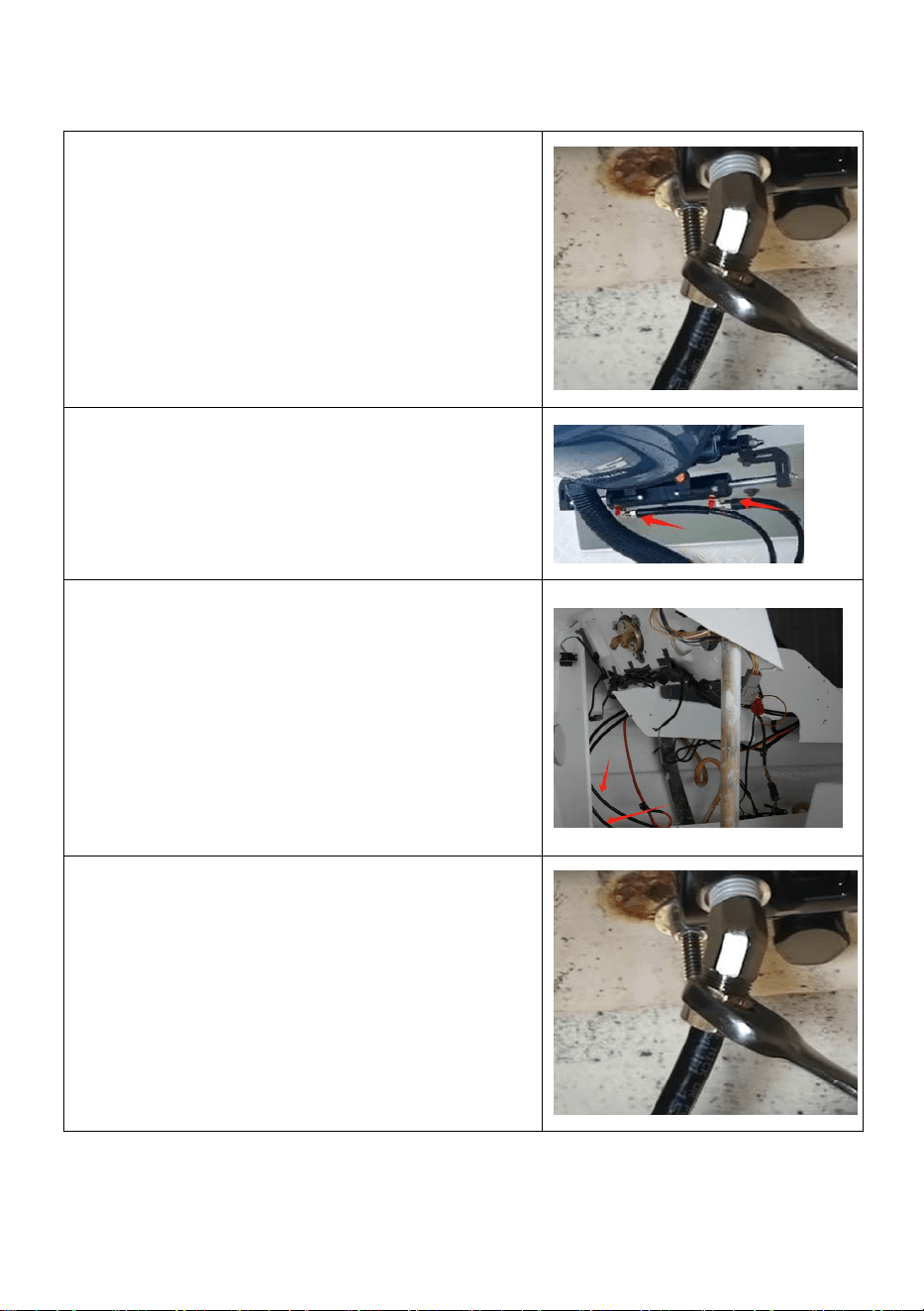

Remove the old hose
Step1: Loosen the hydraulic hose connector
with an open wrench and remove the hydraulic
tube on the helm side.
Take care that the oil cup catches the oil in the
hydraulic hose, so as not to pollute the boat.
Step2: Loosen the hydraulic hose connector
with an open wrench and remove the hydraulic
hose on the hydraulic cylinder side.Also take
care that the oil cup catches the oil in the
hydraulic hose, so as not to pollute the boat.
Step3: Remove the old hose and place the
new hose along the original route.If the hose is
to be placed in the cable hole or trough, wrap
the new hose to the old hose end with tape so
that the new hose can be drawn into the cable
hole when the old hose is drawn out. If the line
is along the edge of the hull, the hose can be
properly fixed.
Step4: Connect the hose to the steering pump,
and tighten the hydraulic hose connector with
an open wrench.
background
5
Step5: Connect the hose to the steering
cylinder, and tighten the hydraulic hose
connector with an open wrench. It's ready for
an oil change, then you test the steering
system, and you've got a new hydraulic
steering hose for your boat.

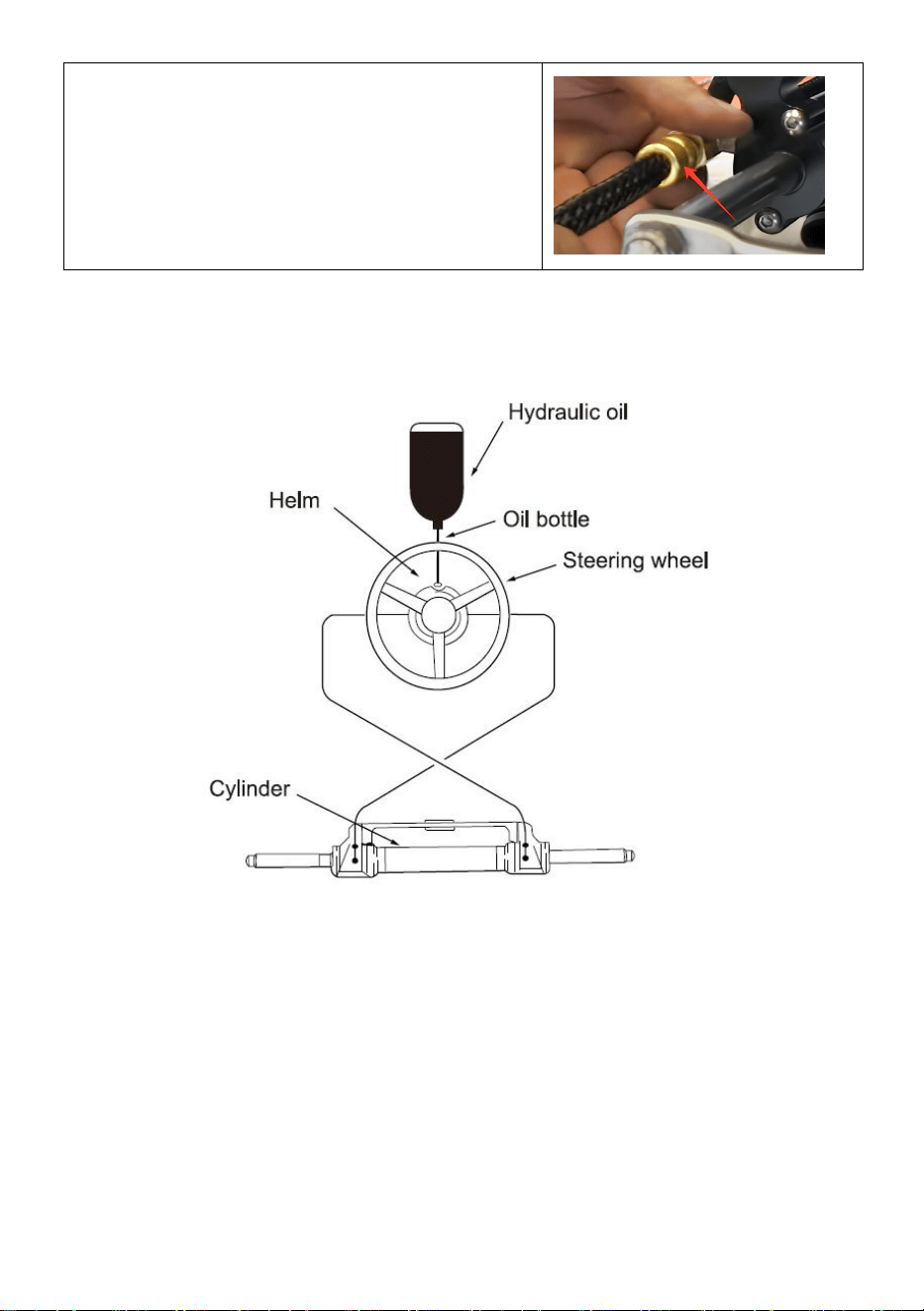

REFILLING AND VENTING STEPS
Screw the fillet pipe thread equipped with the system into the fueling
pump port and tighten it to confirm airtight.
Fit the sharp mount included with this system to the oil bottle cap.Insert
the sharp mouth into the pump with some force,pour the oil into the
fuel filler pipe until you can't see the air(the bottle can be squeezed
gently to speed up refilling.)
background
6
background
7
background
8

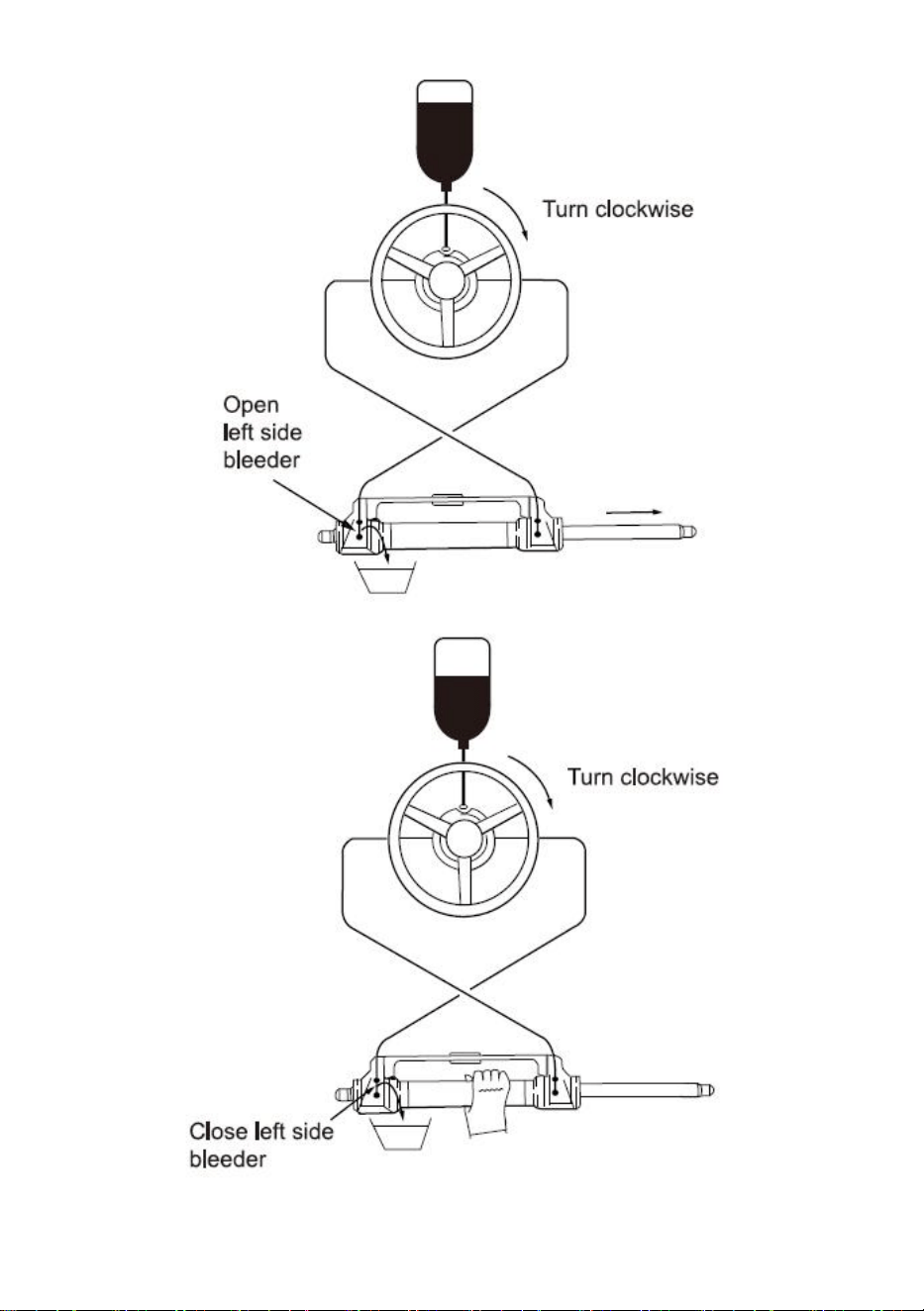

Turn the steering wheel slowly clockwise until one side of the piston
rod is fully extended. Fit the exhaust pipe to the retract side of the
piston rod to collect the oil from venting.
Hold the cylinder to prevent it from turning, unscrew the deflation
nipple nested on the side of the bleeder (do not unscrew it completely;
it is enough if you can see the oil ), and turn the steering wheel
clockwise until you see the inside of the exhaust pipe expelled oil is
stable and thorough, no bubbles, turn the steering wheel at the same
time tighten the deflation nut, close exhaust fittings;

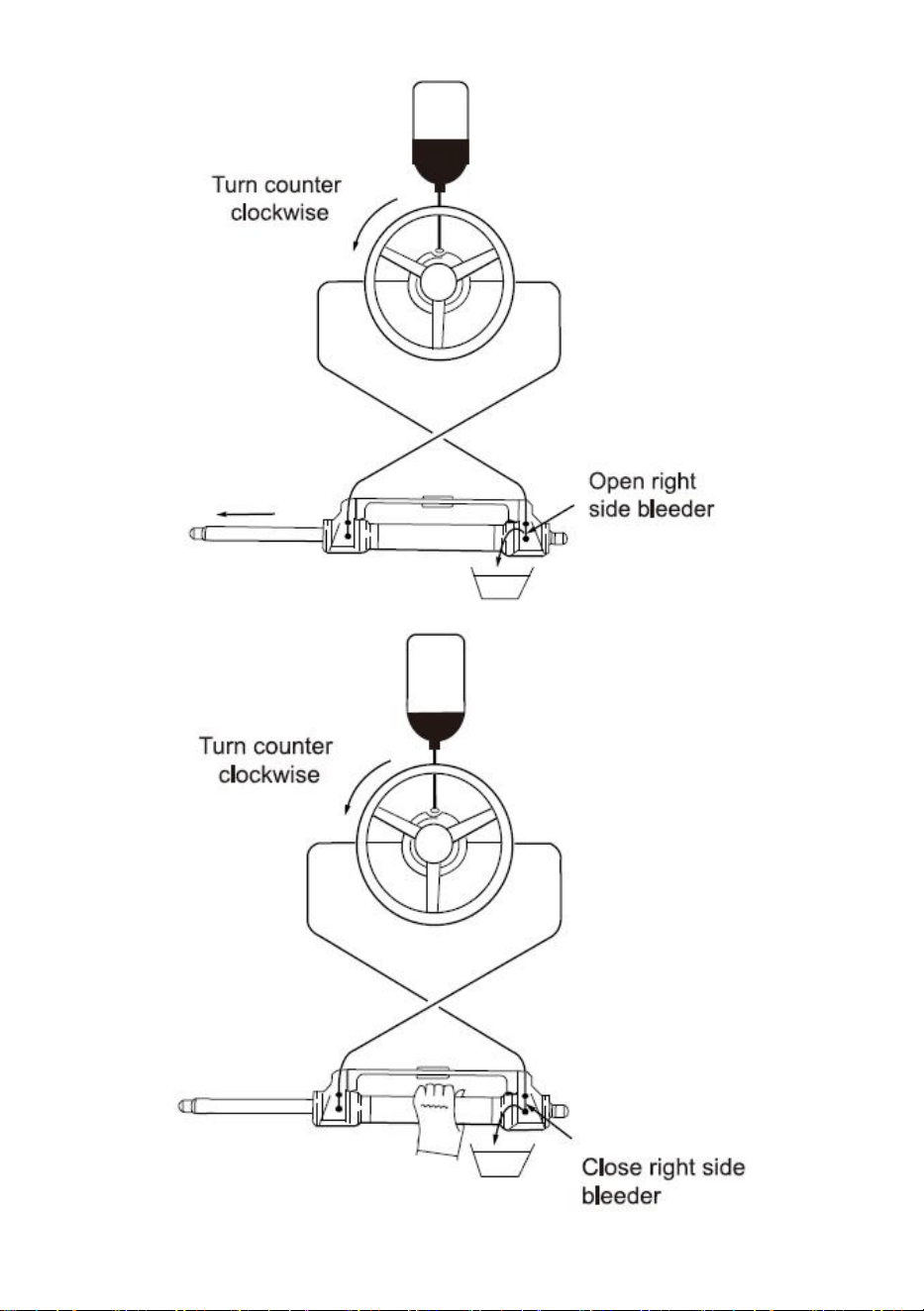

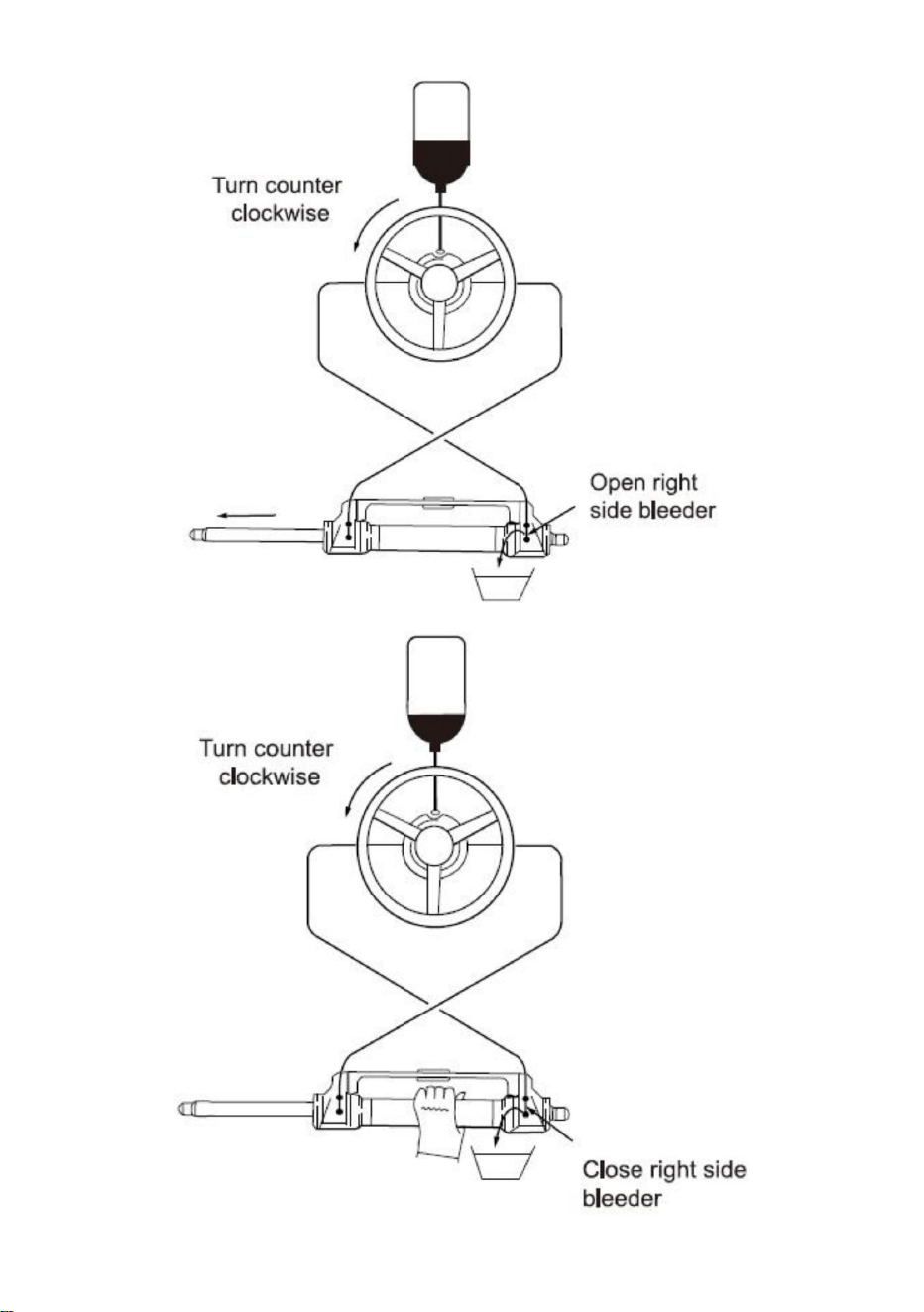

Continue to turn the steering wheel counterclockwise until the original
retraction side of the piston rod is fully extended. Fit the exhaust pipe
to the retract side of the piston rod to collect the oil from venting.
Hold the cylinder to prevent the cylinder from turning. Unscrew the
deflation joint nut on one side. ( Do not unscrew it completely; it is
enough as long as you can see the oil ). Turn the steering wheel
clockwise until you see the oil from the deflating pipe is stable, with no
bubbles. Tighten the bleeder lock and close deflation devices.
Rotate the steering wheel clockwise /counterclockwise several times
to check the number of full helm turns parameter table) to determine
whether the hydraulic fluid in the tubing has been completely excluded.
If there is still air, the number of full rudders will increase). If there is
still a lot of air that is not excluded, then repeat procedure(3) ~(6). If
there is a small amount of air, do a full rudder in one direction. Reverse
the small semi-circle, do full rudder again, and do this 5-6 times for the
left direction and right direction.
After around rudder test pass, remove the fuel pipe and bleed pipe,
screw the fuel cap, and set the deflated connector sleeve; the unused
hydraulic oil is closed for subsequent maintenance and repair. (Check
the hydraulic pump oil surface once a quarter; insufficient oil will cause
something abnormal.)
background
9
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
