RIDGID HD1600 16 Gallon 6.5 Peak HP NXT Shop Vac User Manual

Part No. SP7158 Printed in Mexico

Wet/Dry Vacs

WET/DRY VAC PARTS

& ACCESSORIES

1-800-474-3443

Call Us 1

• Operation

• Warranty

(See back cover)

• Technical Assistance

• Repair Parts

For any questions about:

Please have your Model Number and

Serial Number on hand when calling.

ASPIRADORA PARA MOJADO/SECO CON

SOPLADOR DESMONTABLE DE

16 GALONES EE.UU. / 60 Litros

ASPIRATEUR DE LIQUIDES ET

DE POUSSIÈRES AVEC

SOUFFLANTE AMOVIBLE DE

60 Litres / 16 GALLONS DES É-U

OWNER’S MANUAL

MANUAL DEL USUARIO

MODE D’EMPLOI

GUARDE ESTE MANUAL

PARA REFERENCIA FUTURA

CONSERVER CE MANUEL

POUR RÉFÉRENCE FUTURE

AVERTISSEMENT :

Pour réduire les risques de

blessures, l’utilisateur doit lire

et veiller à bien comprendre le

mode d’emploi avant d’utiliser

ce produit.

ÍNDICE DE CONTENIDO

*****************

TABLE DES MATIÈRES

*****************

• INSTRUCCIONES DE SEGURIDAD 13

• INTRODUCCIÓN

.............14

• ENSAMBLAJE

..............15

• FUNCIONAMIENTO

...........17

• ALMACENAMIENTO

..........20

• MANTENIMIENTO

............21

• PIEZAS DE REPUESTO

........23

•

INSTRUCTIONS RELATIVES

À LA SÉCURITÉ

.............24

• INTRODUCTION

.............25

• ASSEMBLAGE

..............26

• FONCTIONNEMENT

..........28

• RANGEMENT

...............31

• ENTRETIEN

................32

• PIÈCES DE RECHANGE

........36

ADVERTENCIA:

Para reducir el riesgo de lesiones,

el usuario debe leer y comprender

el manual del usuario antes de

usar este producto.

! !

SP7158 HD16000.indb 1SP7158 HD16000.indb 1 5/10/24 9:34 AM5/10/24 9:34 AM

16 U.S. GALLON / 60 Liter

WET/DRY VAC WITH DETACHABLE BLOWER

HD16000

FOR QUESTIONS OR INFORMATION CONTACT US AT

1-800-4-RIDGID (1-800-474-3443) from the US and Canada

For service parts visit store.ridgid.com/wetdry

TABLE OF CONTENTS

*****************

• SAFETY INSTRUCTIONS ........2

• INTRODUCTION ..............3

• ASSEMBLY . . . . . . . . . . . . . . . . .4

• OPERATION ................6

• STORAGE ..................9

• MAINTENANCE .............10

• REPAIR PARTS .............12

WARNING:

To reduce the risk of injury,

the user must read and

understand the owner’s

manual before using this

product.

SAVE THIS MANUAL

FOR FUTURE REFERENCE

IMPORTANT SAFETY INSTRUCTIONS

Safety is a combination of using common sense, staying

alert, and knowing how your Wet/Dry Vacuum Cleaner

(“Vac”) works.

Safety Signal Words

situation which, if not avoided, will result in death or

DANGER: Indicates a hazardous

serious injury.

WARNING: Indicates a hazardous

situation which, if not avoided, could result in death or

serious injury.

CAUTION: Indicates a hazardous

situation which, if not avoided, could result in minor or

moderate injury or property damage.

When using your Vac, always follow basic safety precautions

including the following:

WARNING:

- To reduce the risk of fire, electric shock,

or injury:

• Read and understand this manual and all labels on the

Wet/Dry Vac before operating.

• Use only as described in this manual.

• Do not leave Vac running while unattended - you may fail

to notice important signs indicating abnormal operation

such as loss of suction, debris/liquid exiting exhaust, or

abnormal motor noises. Immediately stop using Vac if

you notice these signs.

• Do not leave Vac when plugged in. Unplug from outlet

when not in use and before servicing.

• Sparks inside the motor can ignite flammable vapors

or dust. To reduce the risk of fire or explosion, do not

use near combustible liquids, gases, or dusts, such as

gasoline or other fuels, lighter fluid, cleaners, oil-based

paints, natural gas, coal dust, magnesium dust, grain

dust, aluminum dust, or gun powder.

• Do not vacuum anything that is burning or smoking, such

as cigarettes, matches, or hot ashes.

• To avoid the risk of self-ignition of drum debris, empty

drum after each use. Combustible materials, such as

rags or sawdust containing stain or urethane, can be

sources of such overheating.

• Do not vacuum drywall dust, cold fireplace ash, or

other fine dusts with RIDGID VF4000 or VF5000 filters.

Very fine particulates will be exhausted back into the

air. Use a RIDGID VF6000 HEPA media filter or VF8000

HEPA filter for these specific debris types.

• To reduce the risk of inhaling toxic vapors, do not

vacuum or use near toxic or hazardous materials.

• To reduce the risk of electric shock, do not expose to rain

or allow liquid to enter motor compartment. Store indoors.

• This Wet/Dry Vac is not intended for use by persons

(including children) with reduced physical, sensory, or

mental capabilities, or lack of experience and knowledge,

unless they have been given supervision or instruction

concerning use of the appliance by a person responsible

for their safety.

• Do not allow to be used as a toy. Close attention is

necessary when used by or near children.

• Do not use with a torn filter or without filter installed except

when vacuuming liquids as described in this manual.

Dry debris ingested by the impeller may damage the

motor or be exhausted into the air.

• Turn off Vac before unplugging.

• To reduce the risk of injury from accidental starting,

unplug power cord before changing or cleaning filter.

• Do not unplug by pulling on cord. To unplug, grasp the

plug, not the cord.

• Do not use with damaged cord, plug or other parts.

If your Vac is not working as it should, has missing

parts, has been dropped, damaged, left outdoors,

or dropped into water, call customer service.

• Do not pull or carry by cord, use cord as handle, close a

door on cord, or pull cord around sharp edges or corners.

Do not run Vac over cord. Keep cord away from heated

surfaces.

• Do not handle plug, switch, or the Vac with wet hands.

• Use only extension cords that are rated for outdoor use.

Extension cords in poor condition or too small in wire size

can pose fire and shock hazards. To reduce the risk of

these hazards, be sure the cord is in good condition and

that liquid does not contact the connection. Do not use

an extension cord with conductors smaller than 1,3 mm

(16 AWG).

• This Wet/Dry Vac is double-insulated, eliminating the

need for a separate grounding system. Use only identical

replacement parts. Read the instructions for Servicing

Double-Insulated Wet/Dry Vacs before servicing.

• Do not put any object into ventilation openings. Do not

vacuum with any ventilation openings blocked; keep free

of dust, lint, hair or anything that may reduce air flow.

• Keep hair, loose clothing, fingers, and all parts of body

away from openings and moving parts.

• To reduce the risk of falls, use extra care when cleaning

on stairs.

• To reduce the risk of back injury or falls, do not lift a

Vac that is heavy with liquid or debris. Partially empty by

scooping debris or draining liquid.

• To reduce the risk of personal injury or damage to Vac,

use only RIDGID recommended accessories.

• When using as a detached blower:

- Direct air discharge only at work area.

- Turn unit off before setting on ground or releasing

grasp from handle.

- Do not set down in liquid; electric shock could occur.

- Do not direct air at bystanders.

- Keep children away when blowing.

- Do not use blower for any job except blowing dirt and

debris.

- Do not use as a sprayer.

• To reduce the risk of eye injury, wear safety eyewear.

The operation of any utility Vac or blower can result in

foreign objects being blown into the eyes, which can

result in severe eye damage.

• To reduce the risk of being struck by, or pulled down

by, a rolling Vac, block the casters when using on any

uneven or sloped surface.

CAUTION:

• To reduce the risk of hearing damage, wear ear protectors

when using for extended hours or in a noisy area.

• For dusty operations, wear dust mask.

• Static shocks are common when the relative humidity of

the air is low. Vacuuming fine debris with your Vac can

deposit static charge on the hose or Vac. To reduce the

frequency of static shocks in your home or when using

this Vac, add moisture to the air with a humidifier.

SP7158 HD16000.indb 2SP7158 HD16000.indb 2 5/10/24 9:34 AM5/10/24 9:34 AM

IMPORTANT SAFETY INSTRUCTIONS

SP7158 HD16000.indb 3SP7158 HD16000.indb 3 5/10/24 9:34 AM5/10/24 9:34 AM

Observe the following warnings that appear on the motor

housing of your Vac:

DOUBLE INSULATED - GROUNDING NOT REQUIRED.

WHEN SERVICING USE ONLY IDENTICAL

REPLACEMENT PARTS.

WARNING:

To reduce the risk of electric shock - do not expose

to rain - store indoors.

WARNING:

• For your own safety, read and understand

owner’s manual.

• Do not run unattended.

• Do not pick up hot ashes, coals, flammable,

combustible / self-igniting, toxic, or other hazardous

materials.

• Do not use around explosive liquids or vapors.

SAVE THIS MANUAL

INTRODUCTION

This Wet/Dry Vac is intended for household use. It may be

used for vacuuming wet or dry media and may be used as

a blower.

Read this Owner’s Manual to familiarize yourself with the

product features and to understand the specific usage of

your new Vac.

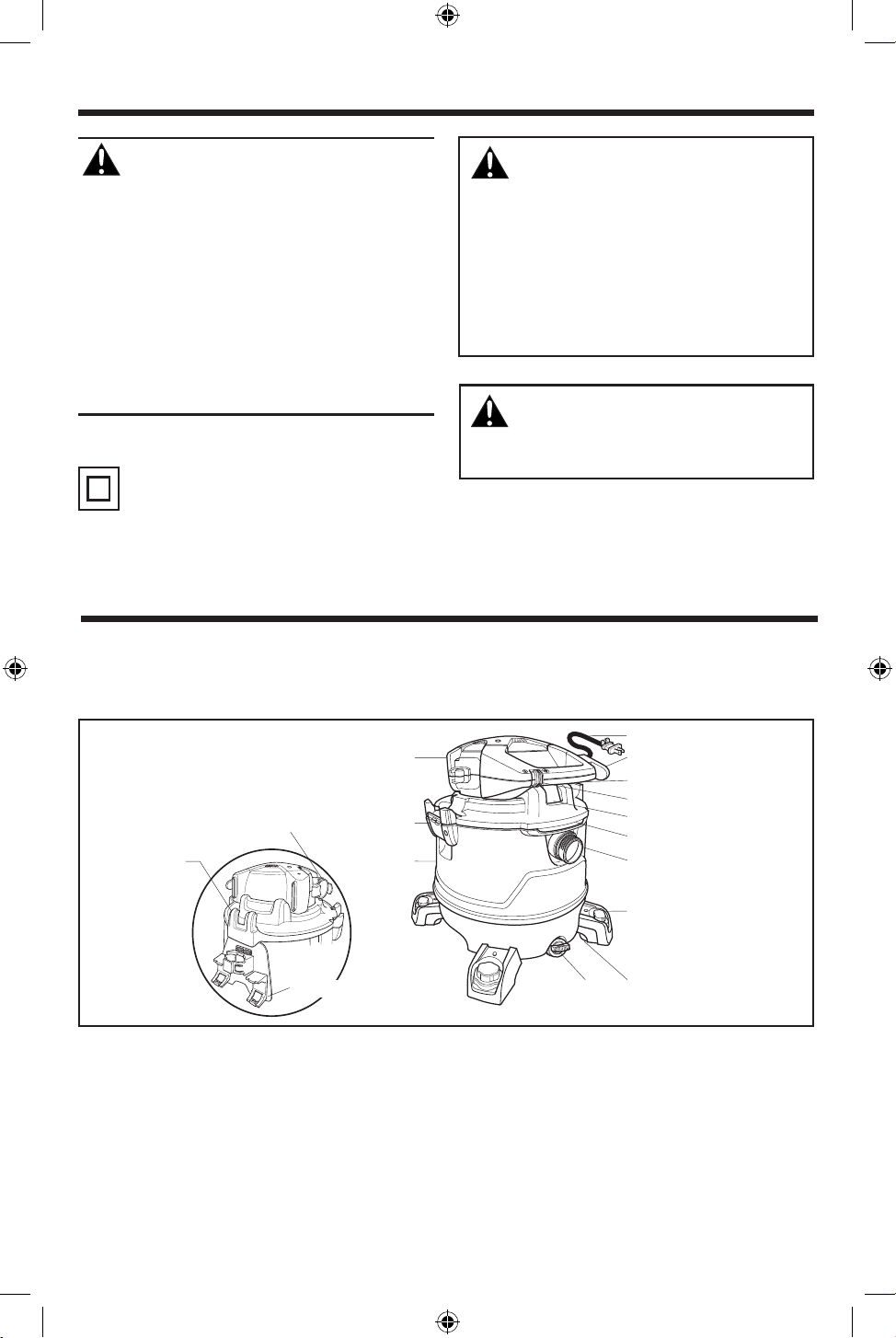

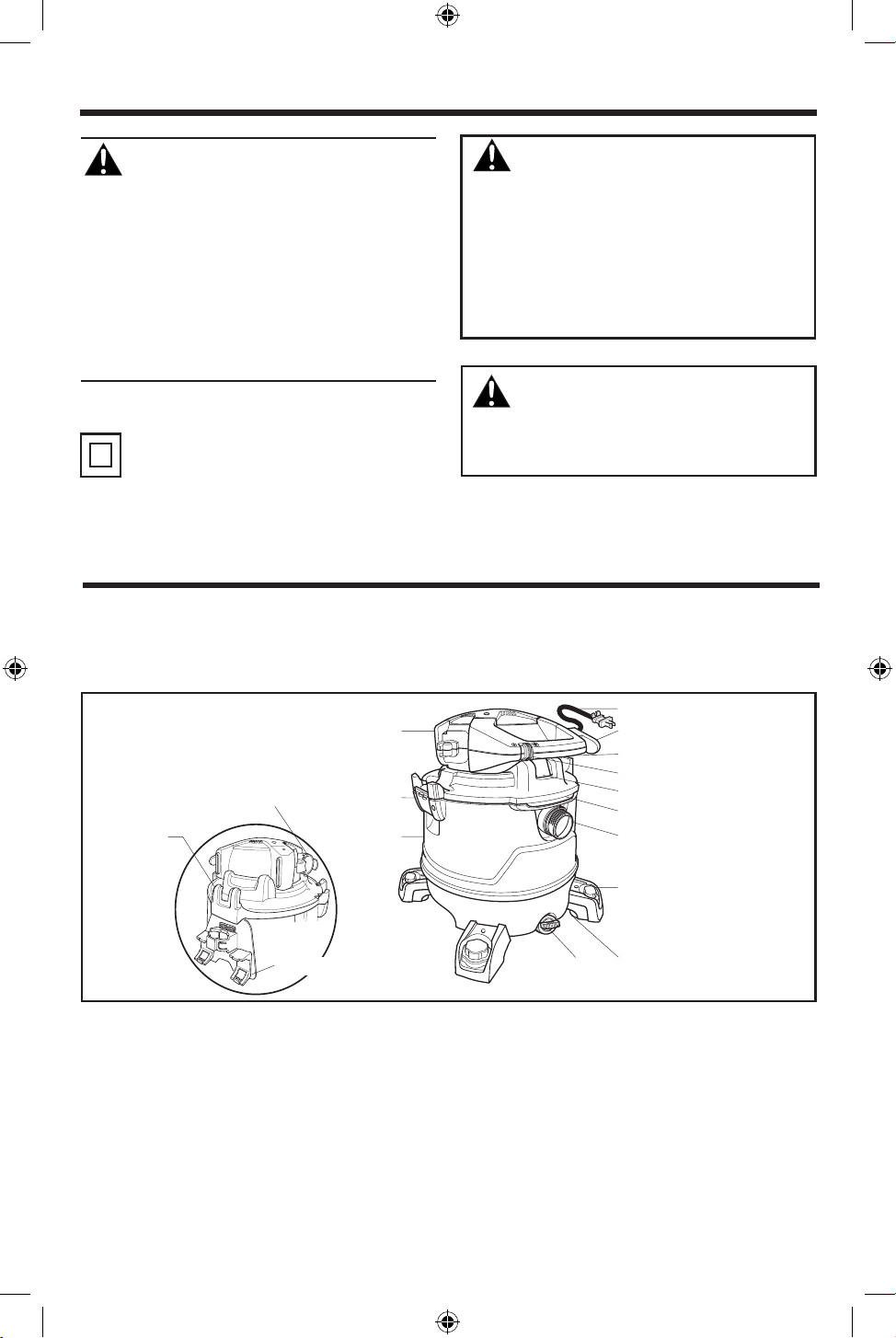

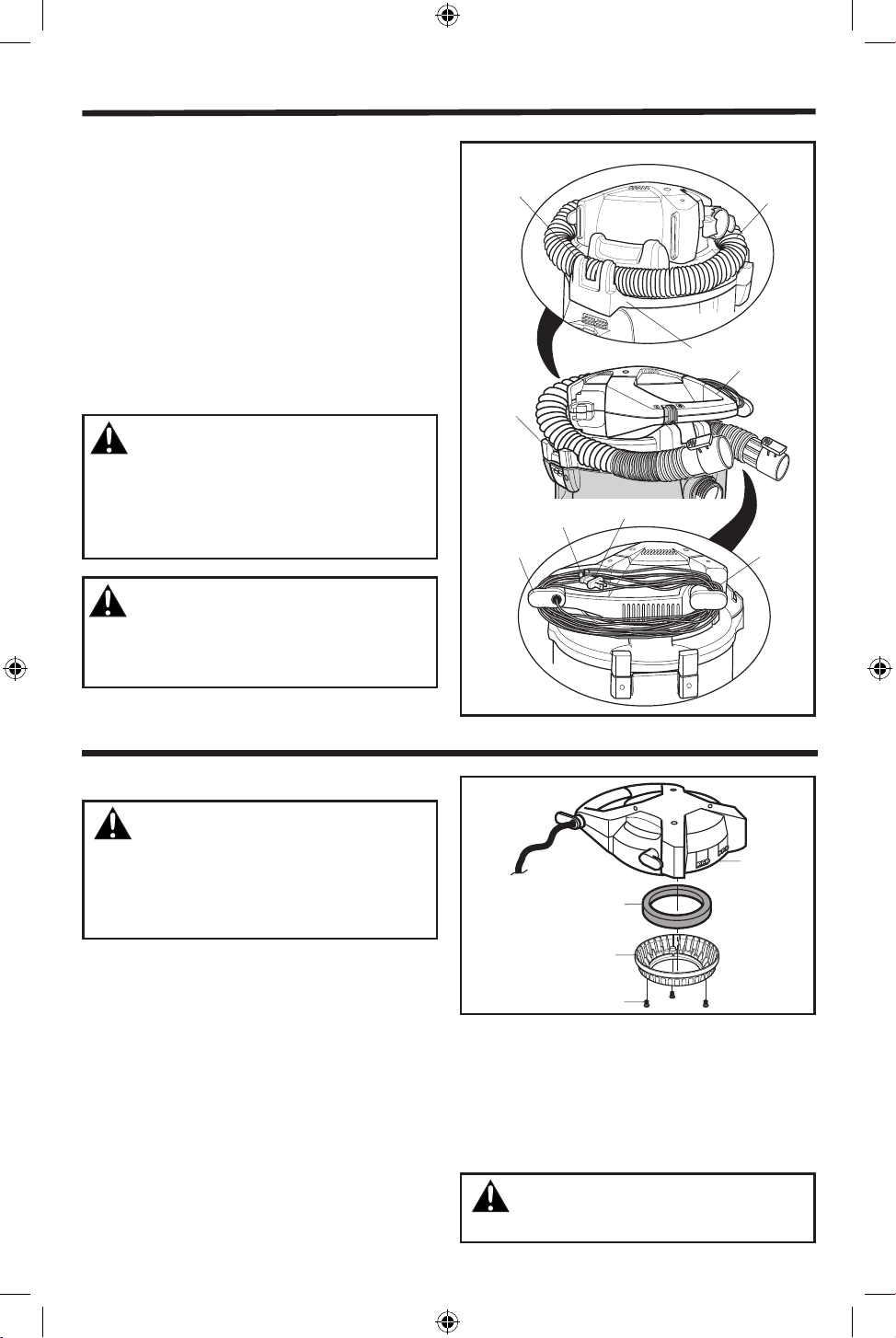

GETTING TO KNOW YOUR WET/DRY VAC

Power Cord

Detachable Blower

Power Cord Wrap

Detachable Blower

Carry Handle

ON/OFF Switch

Detachable Blower Latch

Drum Latch (2)

Blower Port

Powerhead Assembly

Hose Storage

Clip

Dust Drum

Inlet Port

Caster Foot/Storage (4)

Drain

Caster (4)

Accessory Caddy

Familiarize yourself with the NXT

Accessories included with the Vac. These 2-1/2 in. Accessories are part of the

NXT Accessory Swap & Lock Attachment System – an upgraded ecosystem of customizable Wet/Dry Vac Accessory Tools

with swappable Shoes that attach to the main Accessory Tool. Each Accessory may be used in various ways for vacuuming

and blowing debris. Here is a list of the Accessories and their uses.

TUG-A-LONG

Positive Locking Hose with Dual-

Flex

- Provides transfer of vacuum or blowing capability to

worksite. Provides the means of attaching extension wands

and nozzles.

Extension Wands (2) - These wands can be connected

together and provide additional length.

Blower Wand - Attaches directly to the power assembly

and concentrates the air for blowing applications.

NXT Max Floor Tool - Improved rocking design for better

suction and pickup of larger debris over wide floor areas.

Can be used by itself or paired with NXT Floor Tool Shoes.

NXT Floor Tool Wet Shoe - Attaches to NXT Max Floor

Tool for wet pickup on smooth surfaces to clean up liquids

and helps dry surfaces.

NXT Max Car Nozzle - Nozzle for car interiors and most

upholstery cleaning. Pair with NXT Car Nozzle Shoes for

additional use cases (SK0300 sold separately).

NOTE: NXT Accessories are not included in all vacuum

models.

INTRODUCTION

SP7158 HD16000.indb 4SP7158 HD16000.indb 4 5/10/24 9:34 AM5/10/24 9:34 AM

TOOL NEEDED

Phillips Screwdriver

UNPACKING

This Product Requires Assembly.

Check all parts from carton against the Carton Contents List.

If any parts are damaged or missing, contact 1-800-4-RIDGID

(US and Canada) or by email at [email protected].

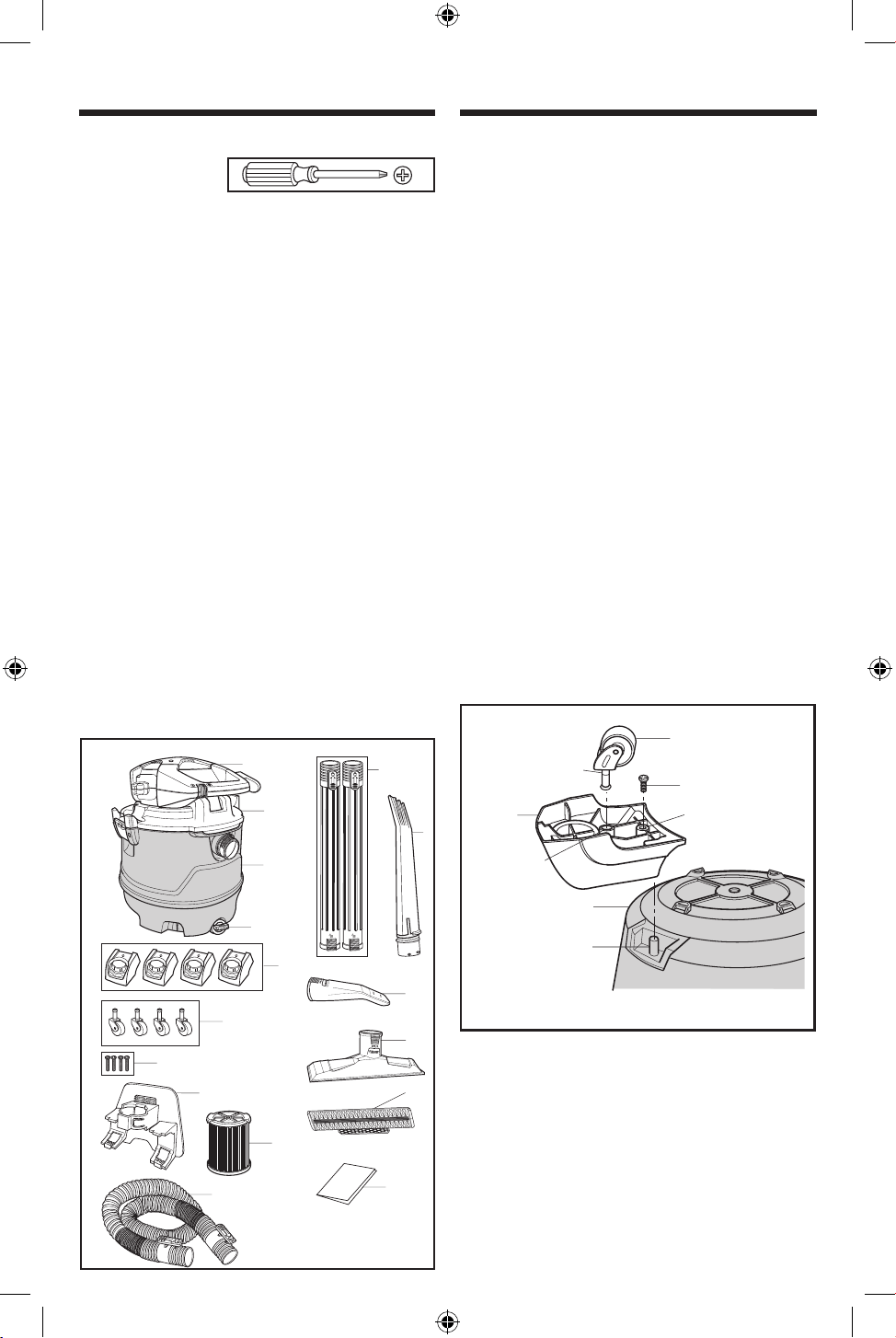

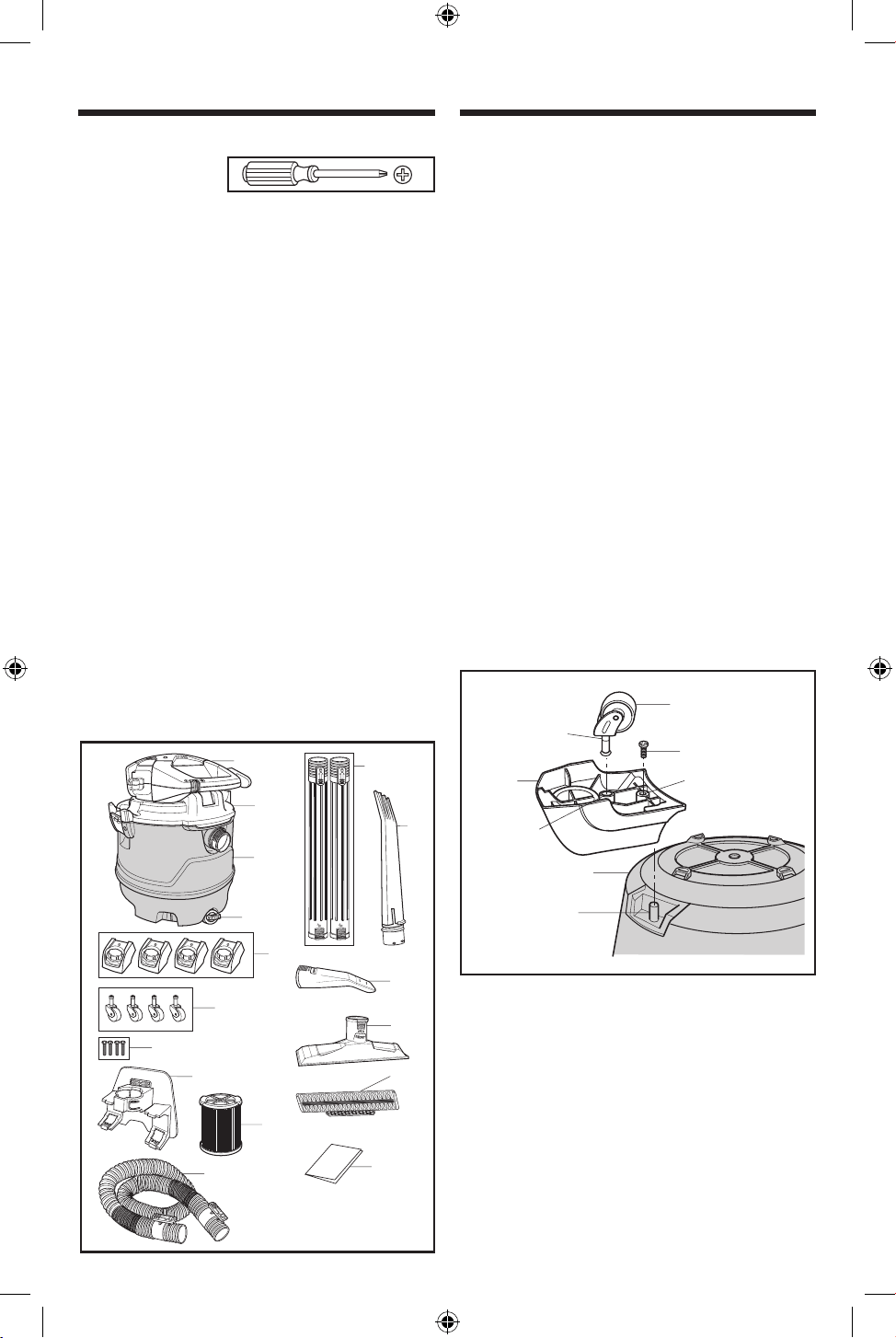

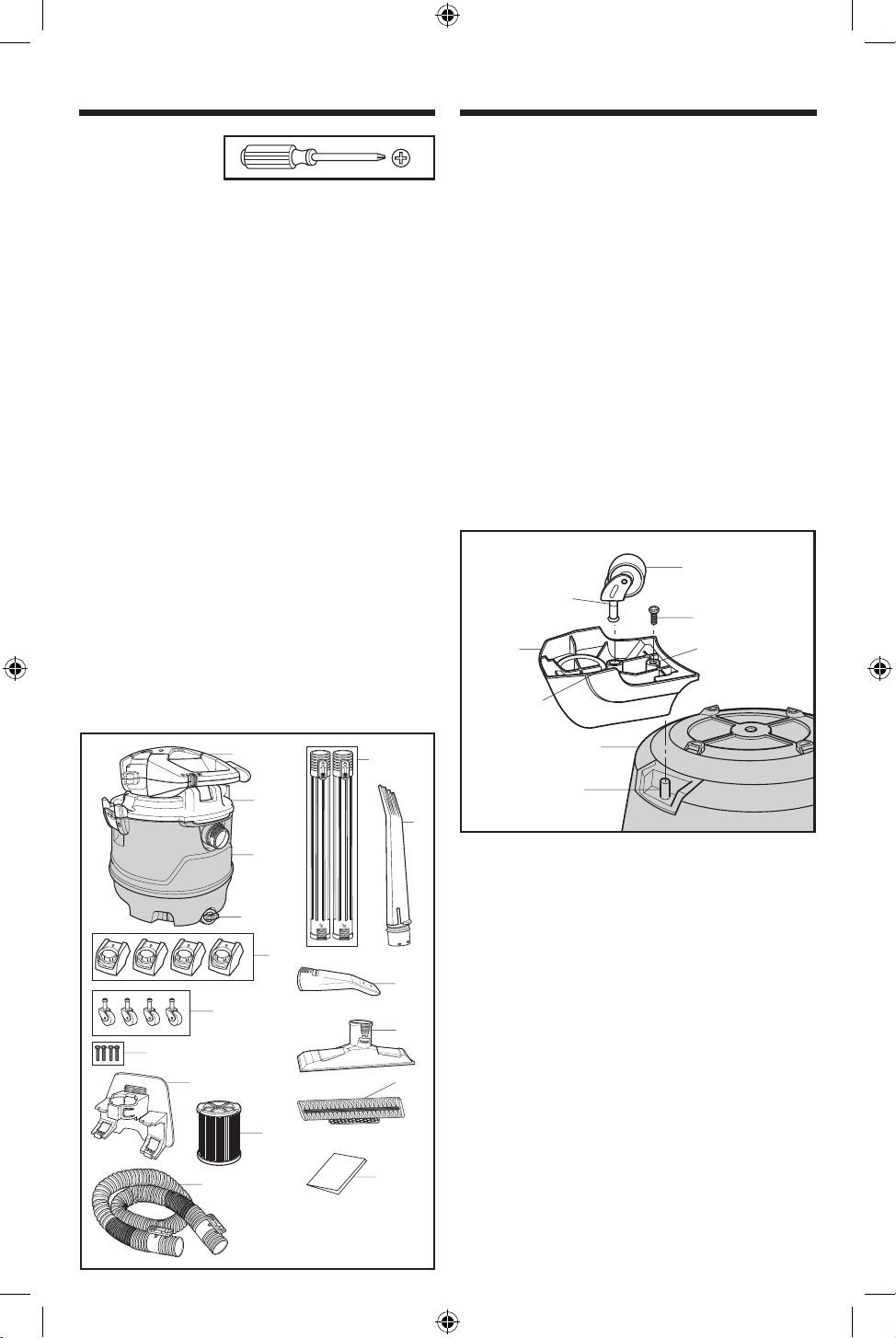

CARTON CONTENTS LIST (Fig. 1)

Key Description Qty

A* Detachable Blower .....................................................1

B* Powerhead Assembly ................................................1

C* Dust Drum Assembly .................................................1

D* Drain Cap ...................................................................1

E Caster Foot w/Storage ...............................................4

F Caster ......................................................................... 4

G Pan Head Screw, #10 x 3/4

”

(19 mm) .....................4

H Accessory Caddy .......................................................1

I* Qwik Lock

Filter ......................................................1

J TUG-A-LONG Positive Locking Hose with Dual-Flex ..1

K Extension Wands .......................................................2

L Blower Wand .............................................................. 1

M** NXT Max Car Nozzle .................................................1

N** NXT Max Floor Tool ................................................... 1

O** NXT Floor Tool Wet Shoe .......................................... 1

P Owner’s Manual .........................................................1

* These parts come preassembled.

** Carton contents may not reflect the items included in all Model

Numbers. NXT Accessories are not included in all vacuum models.

Fig. 1

M**

N**

O**

ASSEMBLY

CASTER/CASTER FOOT ASSEMBLY (Fig. 2)

NOTE: Remove Powerhead Assembly from Dust Drum prior

to assembly of Casters and Caster Feet.

1. Place Caster Foot (E) upside down on the floor.

2. Place the Caster (F) into the Caster Foot (E): Insert

the Caster Stem into Caster Foot Socket.

3. Push on the Caster until the Caster Ball end snaps fully

into the Caster Foot Socket and the Caster swivels

freely. Repeat for other Three Casters and Caster Feet.

4. Turn Dust Drum (C) upside down on floor.

5. Place Caster Foot with Caster over Drum Post and

press firmly in place. Repeat for the other Three Caster/

Caster Foot Assemblies (E & F).

6. Four Screws are available for optional assembly of the

Caster Feet into the Drum. If desired, locate the Four

#10 x 3/4

”

Pan Head Screws (G) in loose parts bag.

Insert a Screw through the Caster Foot Hole and into

the Dust Drum (C). Tighten securely.

7. Turn the Dust Drum (C) upright.

Fig. 2

(F)

Caster Stem

(G)

(E)

Caster Foot Hole

Caster Foot

Socket

(C)

Drum Post

ASSEMBLY

WET/DRY VAC ASSEMBLY

SP7158 HD16000.indb 5SP7158 HD16000.indb 5 5/10/24 9:34 AM5/10/24 9:34 AM

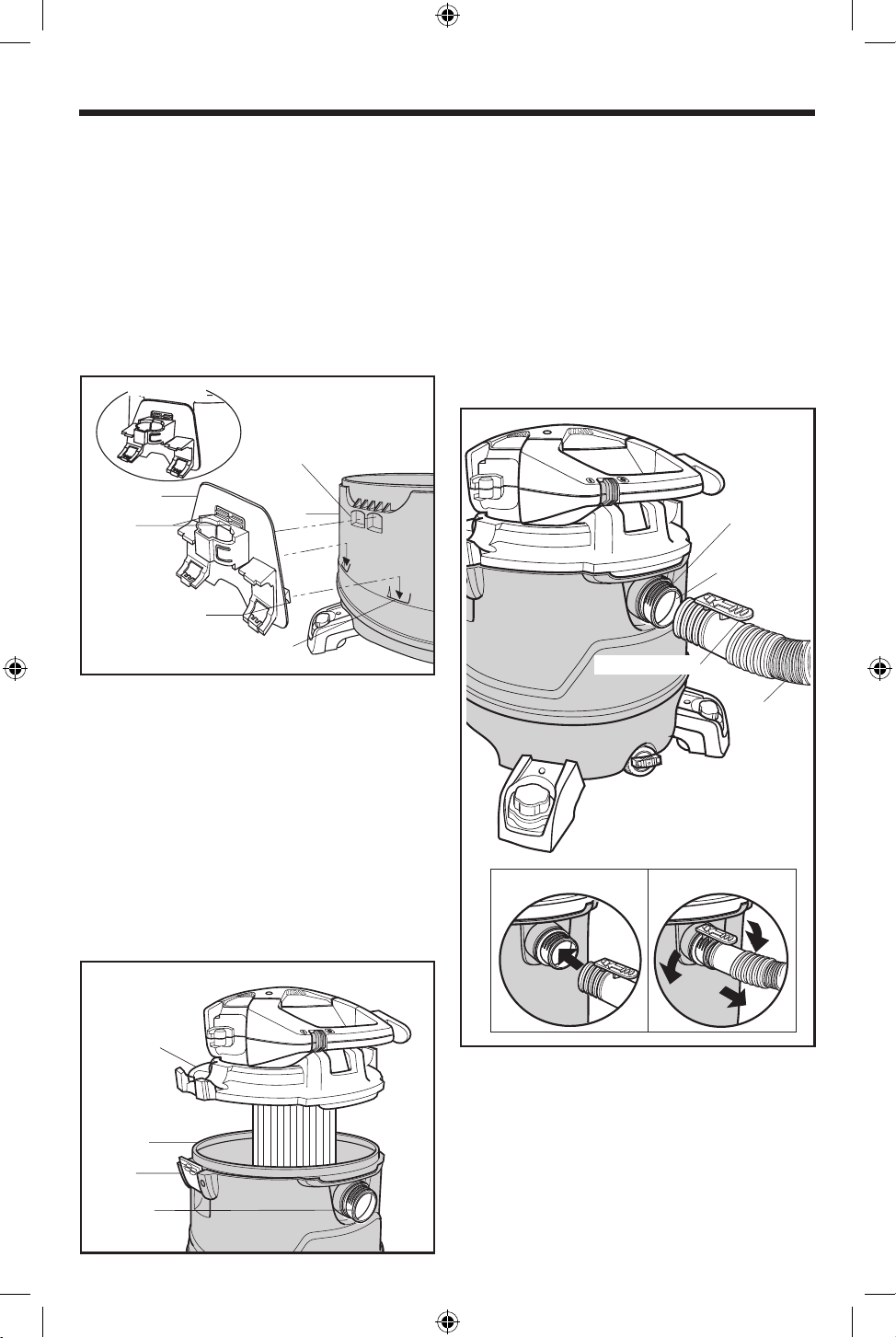

ACCESSORY CADDY ASSEMBLY (Fig. 3)

1. Place the Two Tabs on the bottom edge of the

Accessory Caddy (H) into the Two Bottom Slots on the

rear of the Dust Drum (C).

2. Pivot the top of the Accessory Caddy (H) upward until

the Two Locking Tabs engage the Drum Upper Slots.

3. Press in on the top edge of the Accessory Caddy (H)

until it snaps into place. Check that the Locking Tabs

are securely locked by pulling outward on the Accessory

Caddy.

ASSEMBLED

Fig. 3

Drum Upper Slot (2)

(H)

(C)

Locking

Tab (2)

Bottom Tab (2)

Drum Bottom Slot (2)

POWERHEAD ASSEMBLY (Fig. 4)

1. To Attach the Powerhead Assembly to Dust Drum:

Place Powerhead Assembly (B) on top of Dust Drum (C)

with the Extended Lip of the Lid aligned with the Drum

Vac Inlet. Be sure Powerhead Assembly is fully seated

on the Dust Drum.

2. Press in on the Two Drum Latches, located on either

side of the Dust Drum (C) until they snap into place,

securing the Powerhead Assembly to the Dust Drum.

3. To Remove the Powerhead Assembly: Pull out on

the Two Latches and lift Powerhead Assembly (B) from

the Dust Drum (C). Do not force the Latches to rotate

more than slightly outside Drum flange.

Fig. 4

(B)

(C)

Drum

Latch (2)

Drum Vac

Inlet

ATTACHING AND REMOVING VACUUM HOSE

(Fig. 5)

1. To Insert Hose: Locate the end of the TUG-A-LONG

Positive Locking Hose with Dual-Flex (J) and align the

Hose Locking Tab with the Drum Vac Inlet Ridges. Push

the Hose cuff straight into the Drum Vac Inlet until the

Hose Locking Tab fully engages the Inlet Ridges.

2. To Remove Hose: Rotate the end of the TUG-A-LONG

Positive Locking Hose with Dual-Flex (J) in either

direction to release the Hose Locking Tab from the

Drum Vac Inlet Ridges. You may also press the Hose

Locking Tab and pull the Hose end straight out of the

Vac Inlet.

Fig. 5

Drum Vac

Inlet Ridges

Drum Vac Inlet

Hose Locking Tab

(J)

INSERT HOSE REMOVE HOSE

INSTALLING YOUR NXT SHOE ON YOUR

NXT MAX ACCESSORY

Step 1: Pick your NXT Max Accessory Tool.

Step 2: Pick your NXT Shoe.

Step 3: Snap your NXT Shoe onto the NXT Max

Accessory Tool.

Each tool will require a different shoe installation,

please refer to the NXT Accessory Information Sheet

in this carton.

ASSEMBLY

SP7158 HD16000.indb 6SP7158 HD16000.indb 6 5/10/24 9:34 AM5/10/24 9:34 AM

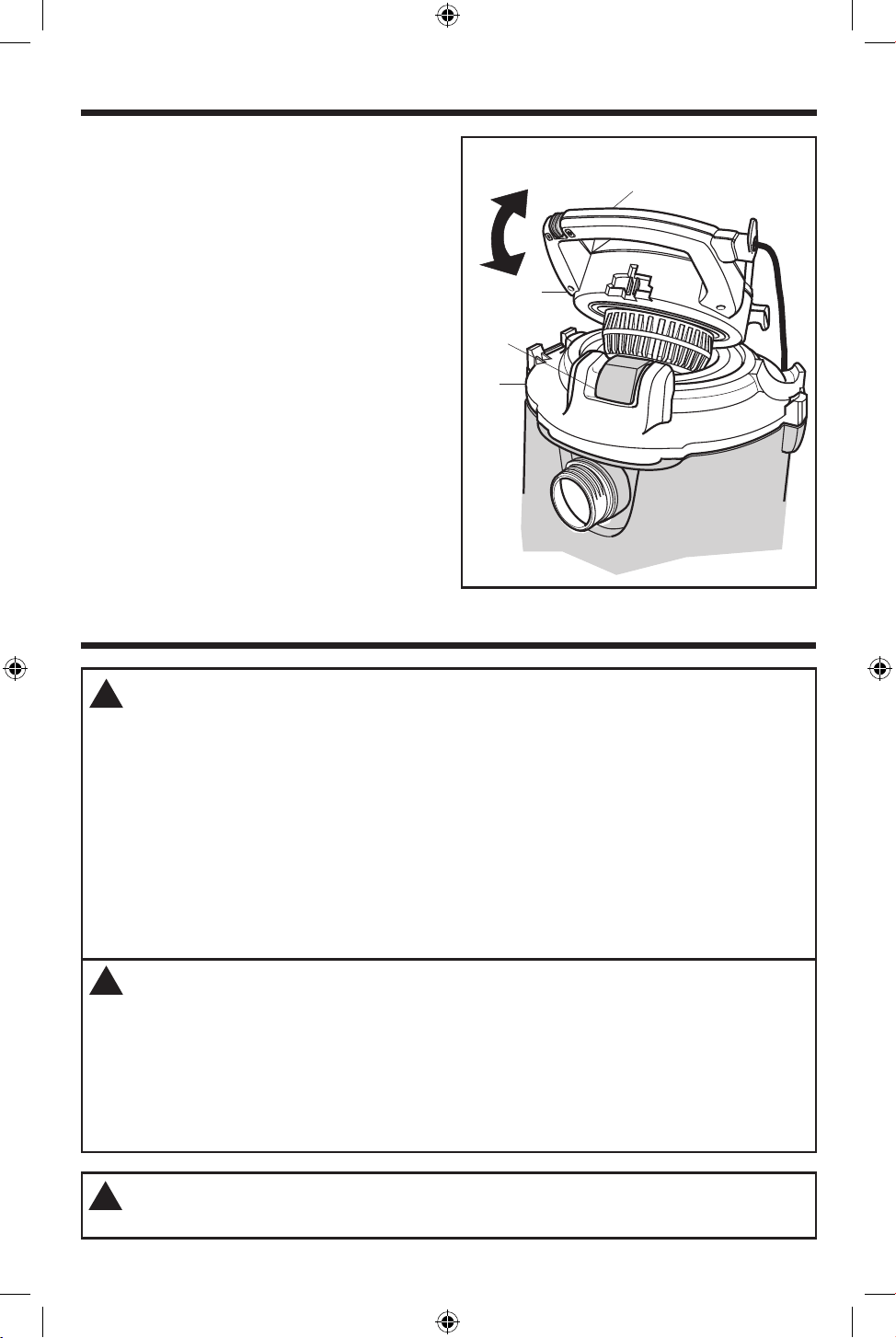

DETACHABLE BLOWER ASSEMBLY

(POWERHEAD ASSEMBLY) (Fig. 6)

1. To Remove the Detachable Blower from the

Powerhead Assembly: Press down on the Detachable

Blower Latch under the Detachable Blower Handle and

lift the Blower (A) off the Powerhead Assembly (B) of the

Vac.

2. To Replace the Detachable Blower onto the

Powerhead Assembly: Position Detachable

Blower (A) above the indented area of the Powerhead

Assembly (B). Rotate the Detachable Blower (A) down

until the travel of the unit stops.

3. Lightly press down on the Detachable Blower Handle

until you hear the “snap” of the Detachable Blower Latch

engaging the Detachable Blower (A).

The Detachable Blower is now latched to the Powerhead

Assembly.

Fig. 6

Detachable Blower Handle

(A)

Detachable

Blower

Latch

(B)

OPERATION

WARNING: To reduce the risk of fire, explosion, or damage to Vac:

• Do not leave Vac running while unattended - you may fail to notice important signs indicating abnormal

operation such as loss of suction, debris/liquid exiting the exhaust, or abnormal motor noises.

Immediately stop using Vac if you notice these signs.

• Do not leave Vac plugged in when not in use.

• Do not continue running when float has cut off suction.

• Sparks inside the motor can ignite airborne flammables. Do not operate Vac near flammable liquids or in

areas with flammable gases, vapors, or explosive/airborne dust. Flammable liquids, gases, and vapors

include: lighter fluid, solvent-type cleaners, oil-based paints, gasoline, alcohol, and aerosol sprays.

Explosive dusts include: coal, magnesium, aluminum, grain, and gun powder.

• Do not vacuum up explosive dusts, flammable liquids, or hot ashes.

• Do not leave sawdust or rags with stain or polyurethane residue inside Vac. Empty drum after picking up

these potentially self-heating materials.

WARNING: To reduce the risk of electric shock or injury:

• Do not expose to rain or allow liquid to enter motor compartment. Store indoors.

• Do not handle plug, switch, or Vac with wet hands.

• Unplug Vac before servicing. If your Vac is not working as it should, has missing parts, has been dropped,

damaged, left outdoors, or dropped into water, return it to an authorized service center or call customer

service.

• When using an extension cord, use only outdoor-rated cords that are in good condition. Do not allow the

connection to come into contact with liquid.

CAUTION: To reduce the risk of hearing damage, wear ear protectors when using the

Vac/Blower for extended time or in a noisy area.

OPERATION

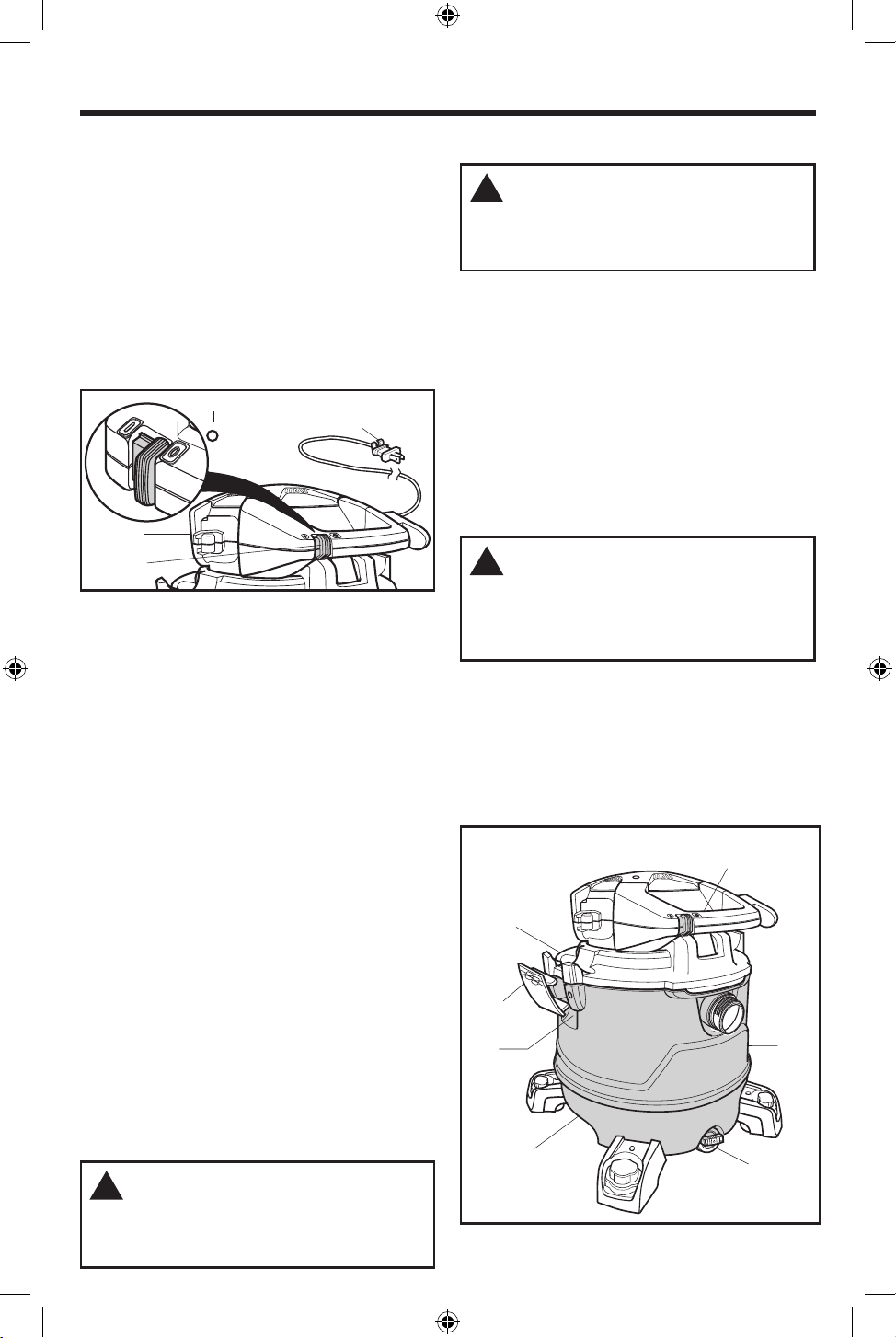

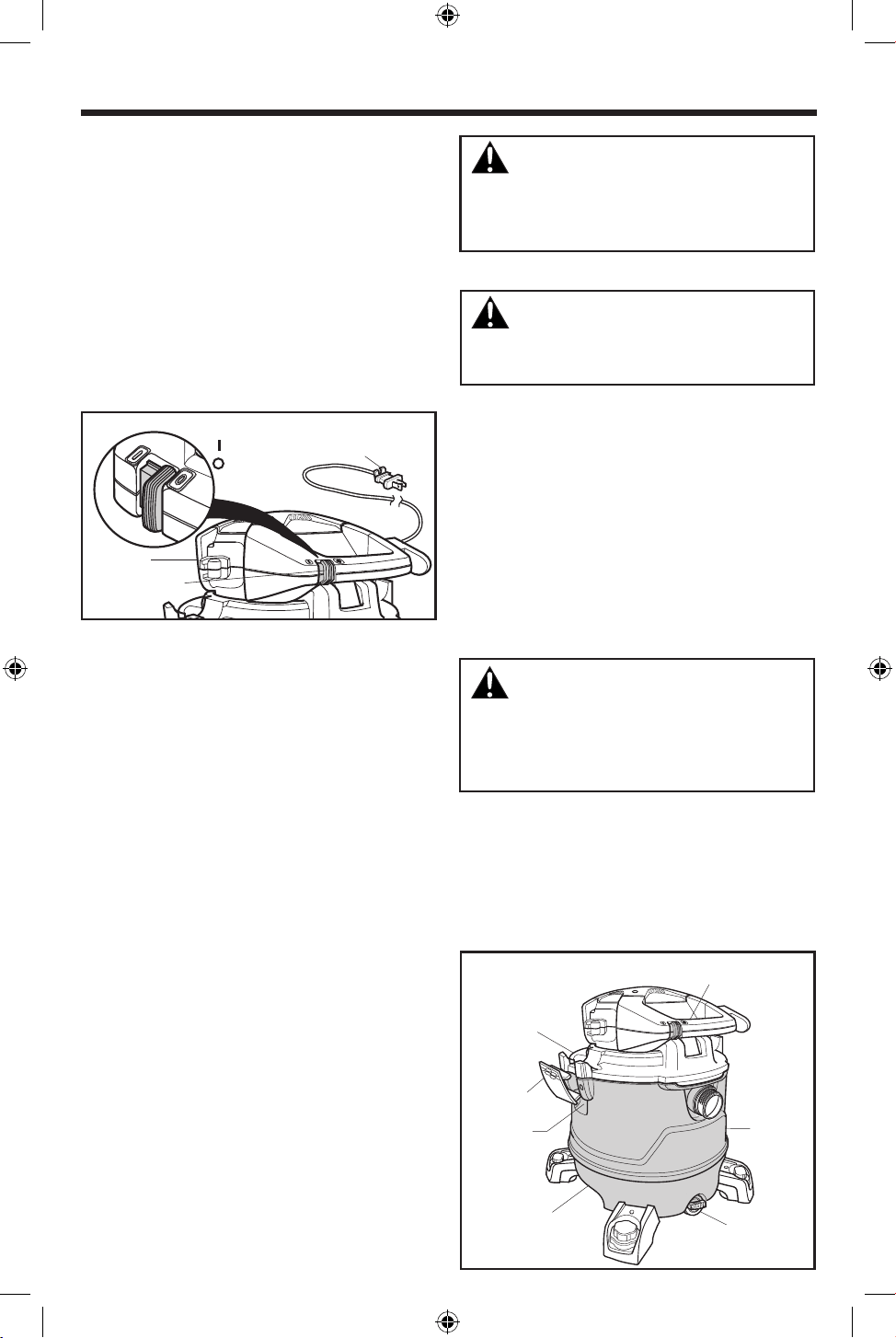

POLARIZED PLUG / ON-OFF SWITCH (Fig. 7)

To reduce the risk of electric shock, this Vac has a

Polarized Plug (one blade is wider than the other). This Plug

will fit in a Polarized Outlet only one way. If the Plug does

not fit fully in the Outlet, reverse the Plug. If it still does not

fit, contact a qualified electrician to install the proper Outlet.

Do not change the Plug in any way.

With Power Cord plugged in, turn the Vac “ON”

by sliding the Switch from position “O” to position “l”,

located on the Detachable Blower (A). To turn “OFF”,

slide the Switch from position “l” to position “O”.

The symbols used on the Switch Actuator are international

“ON & OFF” symbols.

Fig. 7

= ON

Polarized Plug

= OFF

(A)

ON/OFF

Switch

VACUUMING DRY MATERIALS

1. The Filter must always be in correct position at all times

to avoid leaks and possible damage to Vac.

2. When using your Vac to pick up very fine dust, it will

be necessary for you to empty the Drum and clean the

Filter at more frequent intervals to maintain peak Vac

performance.

NOTE: A dry Filter is necessary to pick up dry material.

If you use your Vac to pick up dust when the Filter is wet,

the Filter will clog quickly and be very difficult to clean.

VACUUMING LIQUIDS

1. Vacuuming up small amounts of liquid (less than 2

”

(5 cm) collected in Dust Drum) does not require Filter

removal.

2. When larger amounts of liquid are to be picked up,

remove all dry use only Paper Filter(s) and replace

with a RIDGID VF7000 wet application Foam Filter.

Do Not remove the Filter Cage or Float. The Foam Filter

is specifically designed for high volume liquid pickup.

If the paper Filter is used and becomes saturated,

you may see “mist” coming from the Blower Port.

3. When the Drum is “full” the Float will rise and cut off

airflow. The motor sound will rise in pitch and its speed

will increase indicating the Drum is “full”. Turn OFF the

Vac and unplug the power cord before emptying the

Drum.

4. Following use of Vac for wet pickup, allow Filter to dry

completely to avoid mildew and Filter damage.

IMPORTANT: To reduce the risk of damage to the Vac,

do not run Motor with Float in raised position.

SP7158 HD16000.indb 7SP7158 HD16000.indb 7 5/10/24 9:34 AM5/10/24 9:34 AM

WARNING:

Do not operate without filter cage and float, as

they prevent liquid from entering the impeller and

damaging the motor.

EMPTYING THE DUST DRUM (Fig. 8)

WARNING:

To reduce the risk of injury from accidental

starting, unplug power cord before emptying the

drum.

1. Unplug Power Cord from power source.

2. The Vac comes equipped with a Drain for easy emptying

of liquids. Position the Vac near a suitable drain or

receptacle and remove the Drain Cap (D).

3. Remove the Powerhead Assembly (B) by pulling

outward at the top of the Two Latches.

4. Lift Powerhead Assembly (B) from the Dust Drum (C)

and set aside.

5. Use the Dust Drum Handles located at the bottom of

the Dust Drum (C) to lift and empty into a proper waste

disposal container.

NOTE: Do not carry the Vac by the Detachable Blower

Handle when the Vac is full.

WARNING:

To reduce the risk of back injury or falls, do not lift

a Vac heavy with liquid or debris. Scoop or drain

enough contents out to make the Vac light enough

to lift comfortably.

MOVING THE WET/DRY VAC (Fig. 8)

1. Should it become necessary to pick the Vac up to

move it: The Carry Handles under the Latches on the

sides of the Dust Drum (C) are used to lift.

2. To maneuver the Vac: The Detachable Blower Handle

above the Vac Inlet can be used.

Fig. 8

Detachable

Blower Handle

(B)

Drum

Latch (2)

Carry

(C)

Handle (2)

Dust Drum

Handle (3)

(D)

OPERATION

DETACHABLE BLOWER FOR

BLOWING FUNCTIONALITY (Fig. 9)

WARNING:

Always wear safety eyewear complying with

ANSI Z87.1 (or in Canada, CSA Z94.3) before

using as a blower.

WARNING:

To reduce the risk of injury to bystanders, keep

them clear of blowing debris.

CAUTION:

Wear a dust mask if blowing creates dust which

might be inhaled.

CAUTION:

To reduce the risk of hearing damage, wear ear

protectors when using the Vac/Blower for extended

time or in a noisy area.

Your Wet/Dry Vac has a Detachable Blower (A) with a

Blower Port. It has the capability to be used as a Detachable

Blower for yard work, patio cleanup, and garage applications

to blow dust and other debris.

Familiarize yourself with assembling and removing the

Detachable Blower (A) in the “Detachable Blower Assembly”

Section.

Two suggested methods of using the Blower are:

1. Insert the Round End of the Blower Wand (L) into the

Blower Port of the Detachable Blower (A) and turn

Clockwise to Lock.

- OR -

2. The Wet/Dry Vac may also be used for Blowing using

the TUG-A-LONG Positive Locking Hose with Dual-Flex

(J) supplied with the Wet/Dry Vac.

Install the Push Button End of the TUG-A-

LONG Positive Locking Hose with Dual-Flex (J)

in the Blower Port of the Detachable Blower (A).

For added control, an Extension Wand (K) and/or

Accessory can be added to the opposite end of the

Hose. The unit is ready for blowing applications.

NOTE: It is advisable to wear safety equipment when using

the Blower, such as Safety Goggles and Dust Mask.

3. Turn the Blower “ON” by sliding the Power Switch on the

Detachable Blower Handle to the “I” position.

SP7158 HD16000.indb 8SP7158 HD16000.indb 8 5/10/24 9:34 AM5/10/24 9:34 AM

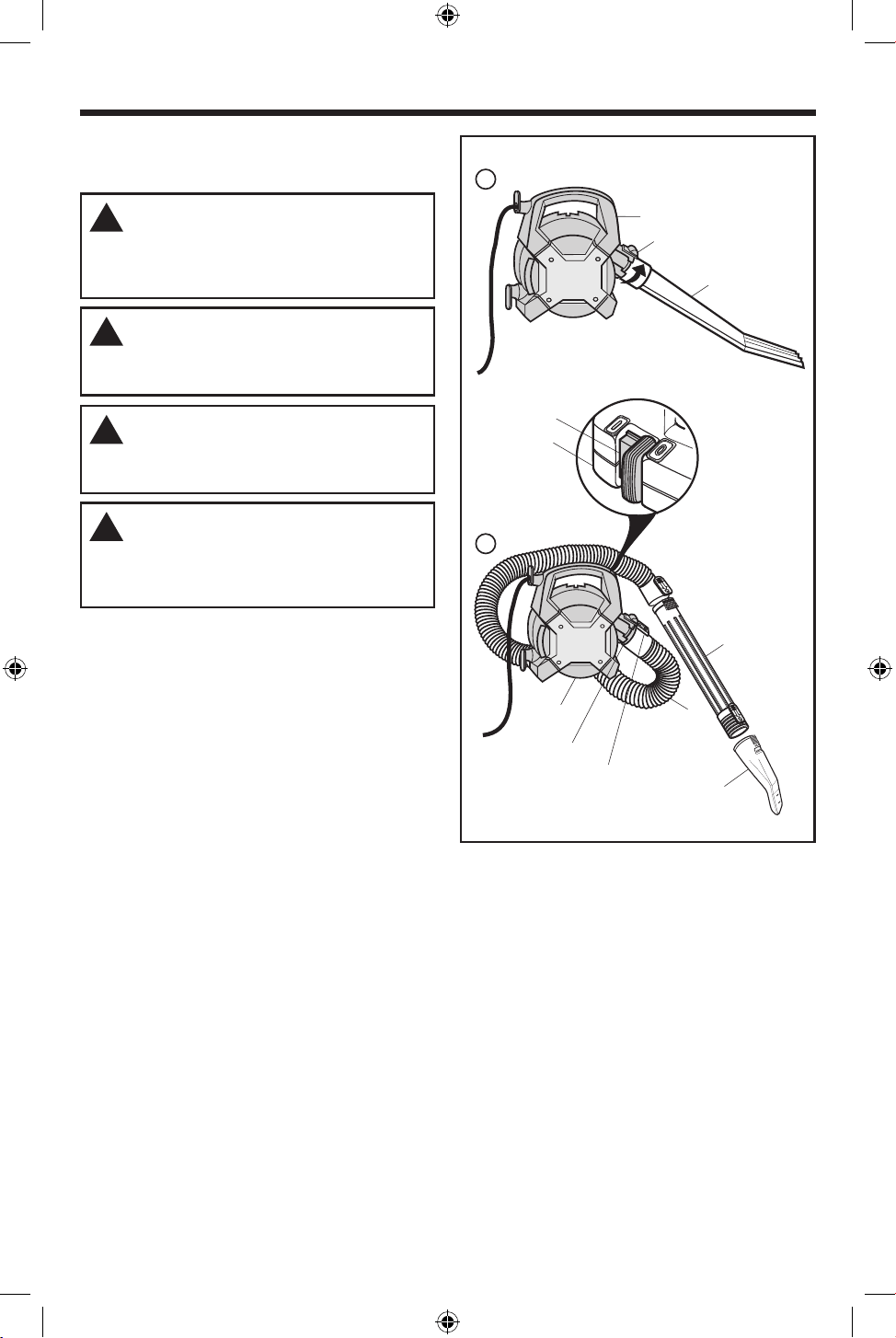

Fig. 9

(A)

Blowing Port

(L)

TURN ACCESSORY

CLOCKWISE TO LOCK

Power Switch

Detachable

Blower Handle

(K)

(A)

(J)

Blower Port

Push Button End

Accessory

STORAGE

ACCESSORY STORAGE (Fig. 10)

1. For Onboard Storage: Lock the NXT Floor Tool Wet

Shoe (O) onto the NXT Max Floor Tool (N).

2. The Extension Wands (K) and other NXT Accessories

(M or N/O) can be stored by placing them over the Posts

on the Four Caster Feet.

3. For extra storage of Accessories use the Accessory

Caddy (H). The Blower Wand (L) fits in the center

opening while other Accessories (M or N/O) can be

snapped into the Two Side Clips.

4. To remove from Caster Foot Post, twist and pull

up on the Extension Wand (K) or Accessory (M, N,

& O). To remove from Accessory Caddy, gently pull the

Accessory from the Side Clips.

LOCKING ACCESSORIES (Fig. 10)

1. To ensure a secure fit when in use, your RIDGID

Wet/Dry Vac includes NXT Locking Accessories.

To connect the Accessories, align the Accessory’s

Nozzle Ridges with the Locking Tab of your Extension

Wand (K). Press to secure the Nozzle to the Extension

Wand (K).

2. To disconnect the NXT Locking Accessories, twist the

Nozzle and Extension Wand to disengage the Nozzle

Ridges and then pull. You may also press the Locking

Tab and pull to disengage.

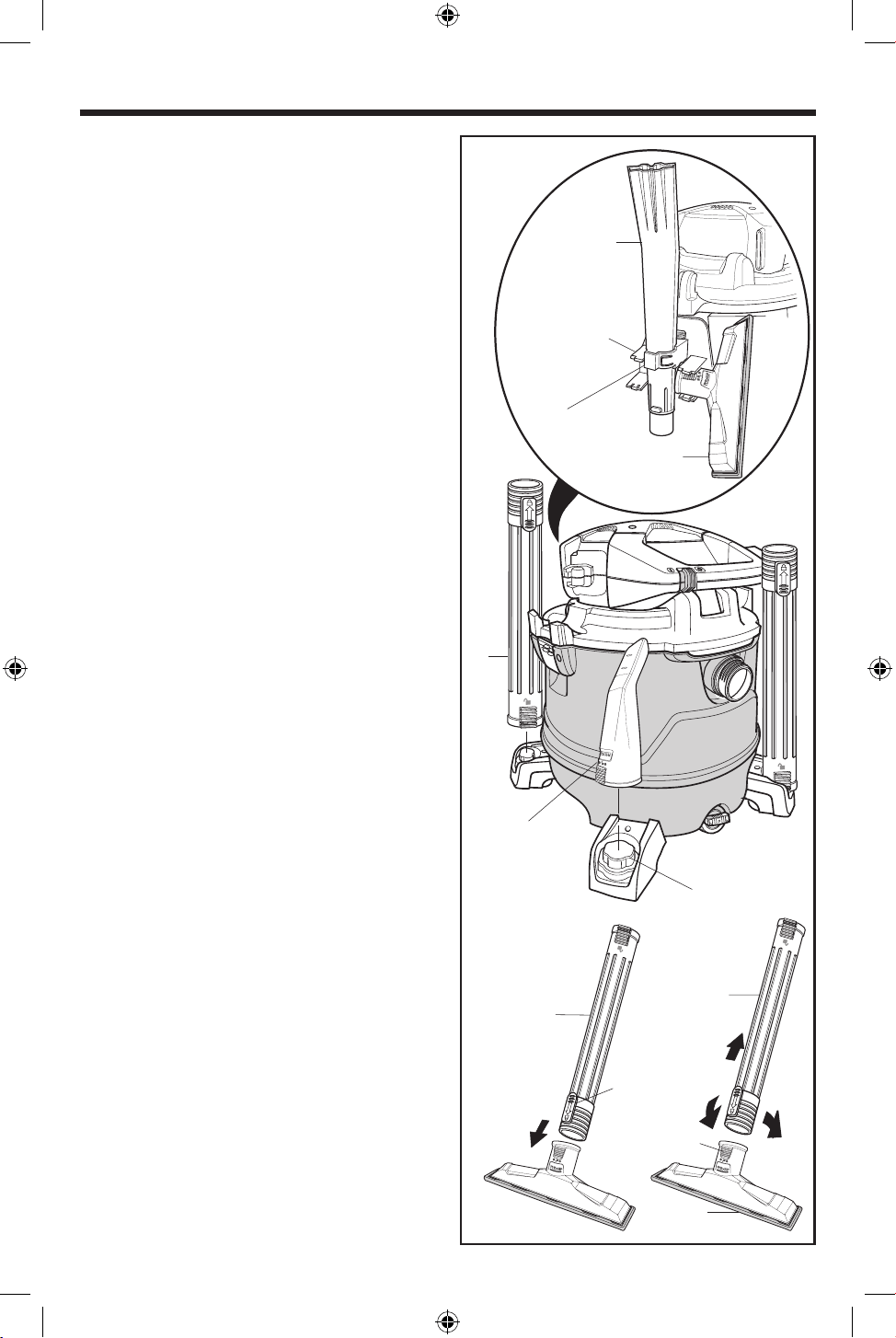

Fig. 10

(L)

Accessory Caddy

Side Clip (2)

(H)

(N & O)

(K)

(M)

Caster Foot

Post (4)

(K)

Locking

Tab

Nozzle Ridges

Accessory

SP7158 HD16000.indb 9SP7158 HD16000.indb 9 5/10/24 9:34 AM5/10/24 9:34 AM

SP7158 HD16000.indb 10SP7158 HD16000.indb 10 5/10/24 9:34 AM5/10/24 9:34 AM

STORAGE

CORD STORAGE (Fig. 11)

1. To Store Cord: Wrap the Power Cord around the two

Cord Wrap Tabs located on the Detachable Blower (A).

2. Secure the Power Cord using the Cord Clip on the

Polarized Plug.

HOSE STORAGE (Fig. 11)

1. The TUG-A-LONG Positive Locking Hose with Dual-

Flex (J) may be stored around the Powerhead Assembly

(B) and snapped into the Hose Storage Clip, located on

the rear of the Powerhead Assembly (B).

WARNING:

Do not put any object into ventilation openings.

Do not vacuum with any ventilation openings

blocked; keep free of dust, lint, hair or anything

that may reduce air flow.

CAUTION:

Do not operate vacuum while the hose is still

wrapped around the powerhead assembly in the

storage position.

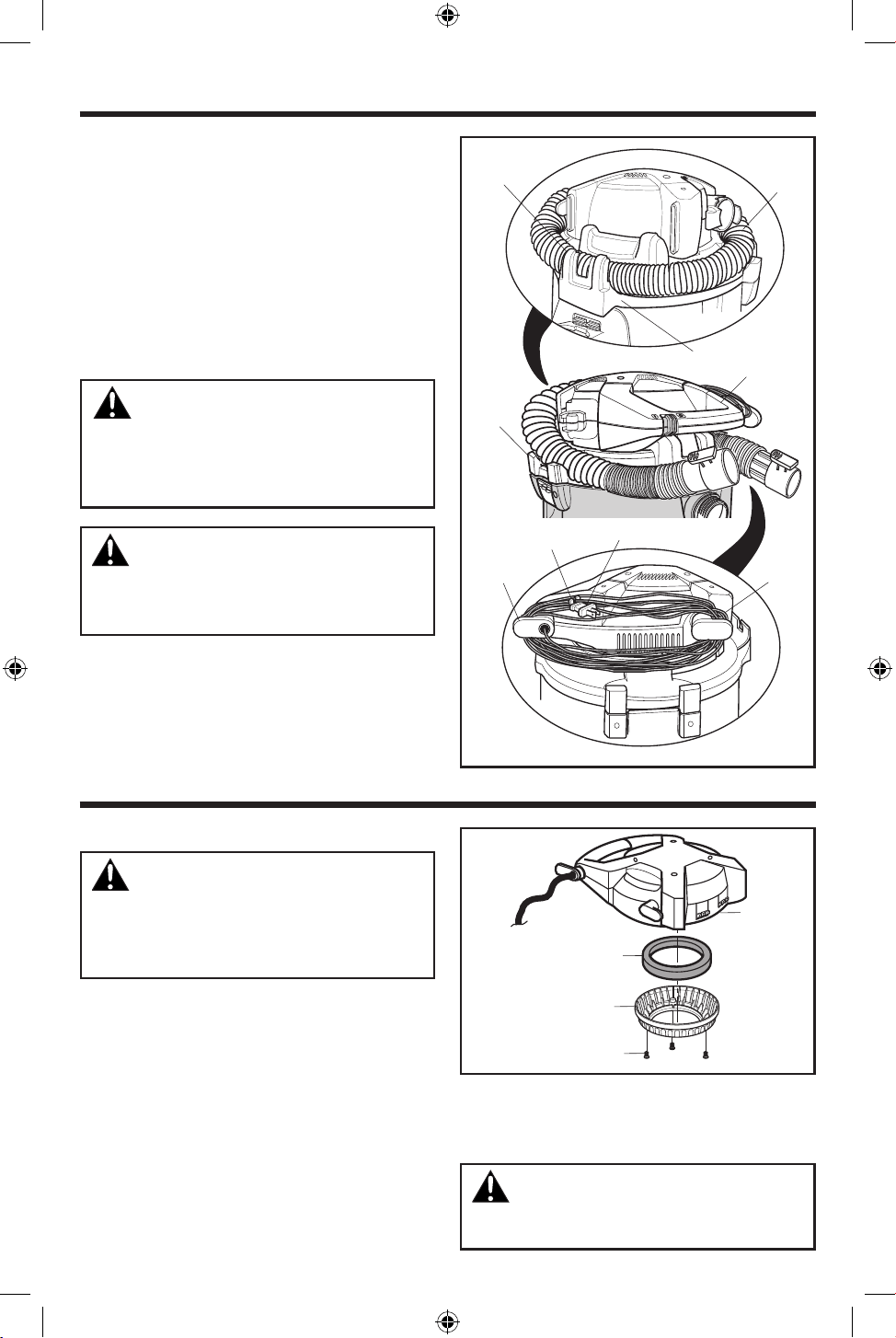

Hose

Fig. 11

Storage Clip

(J)

(B)

(A)

Hose

Storage

Clip

(24)

Cord Clip

Polarized Plug

Cord Wrap

Tab (2)

Power

Cord

MAINTENANCE

DETACHABLE BLOWER INTAKE (Fig. 12)

WARNING:

Do not put any object into ventilation. To reduce

the risk of injury from accidental starting, unplug

power cord before changing or cleaning filter or

foam pad.

After using the Detachable Blower (A) of your Wet/Dry Vac,

examine the bottom of the Blower for dust and debris. Check

to see if the Intake to the Blower has debris stuck to the

Plastic Vents and Foam Pad.

To clean the Foam Pad under the Intake Shield of the

Detachable Blower (A):

1. Remove the Three Screws holding the Intake Shield.

2. Lift the Intake Shield off and set aside.

3. Lift the Foam Pad away from the Detachable Blower (A).

4. Remove the Foam Pad and clean in warm soapy water

or brush debris away. Allow Foam Pad to dry.

5. Examine Foam Pad for reuse. If you need to replace it,

check online at store.ridgid.com/wetdry.

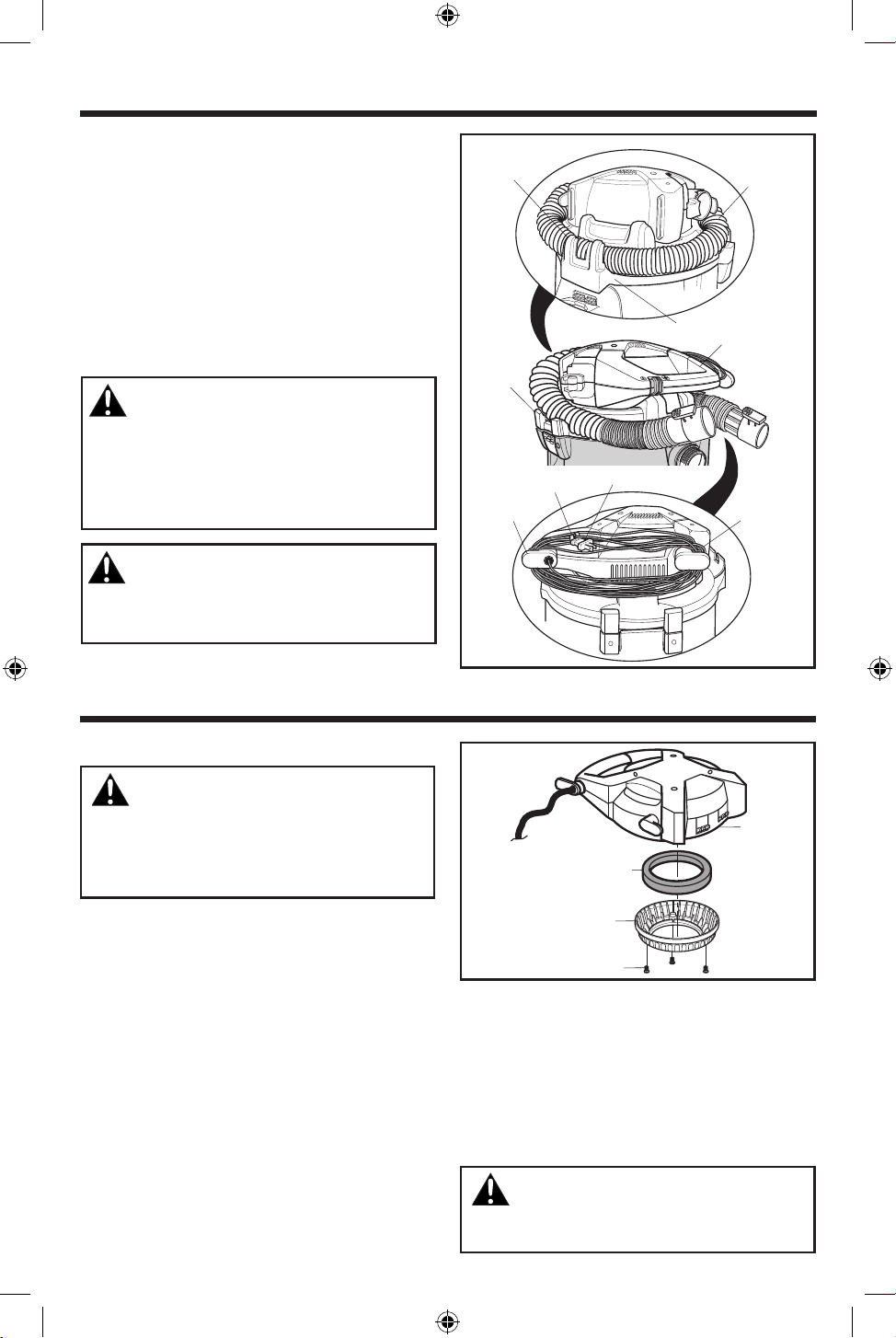

Fig. 12

(A)

Foam Pad

Intake Shield

Screw (3)

6. Replace Foam Pad by reversing Steps 1 through 4.

7. Reinstall Intake Shield and 3 Screws.

The unit is ready for use.

DANGER:

Do not operate without reinstalling the intake

shield.

MAINTENANCE

SP7158 HD16000.indb 11SP7158 HD16000.indb 11 5/10/24 9:34 AM5/10/24 9:34 AM

FILTER

WARNING:

To reduce the risk of injury from accidental

starting, unplug power cord before changing or

cleaning filter.

NOTE: The Filter (I) is made of high quality paper designed

to stop small particles of dust. The Filter can be used for

dry pickup or small amounts of liquid. Handle the Filter

carefully when removing or installing it. Creases in the Filter

Pleats may occur from installation but will not affect the

performance of the Filter.

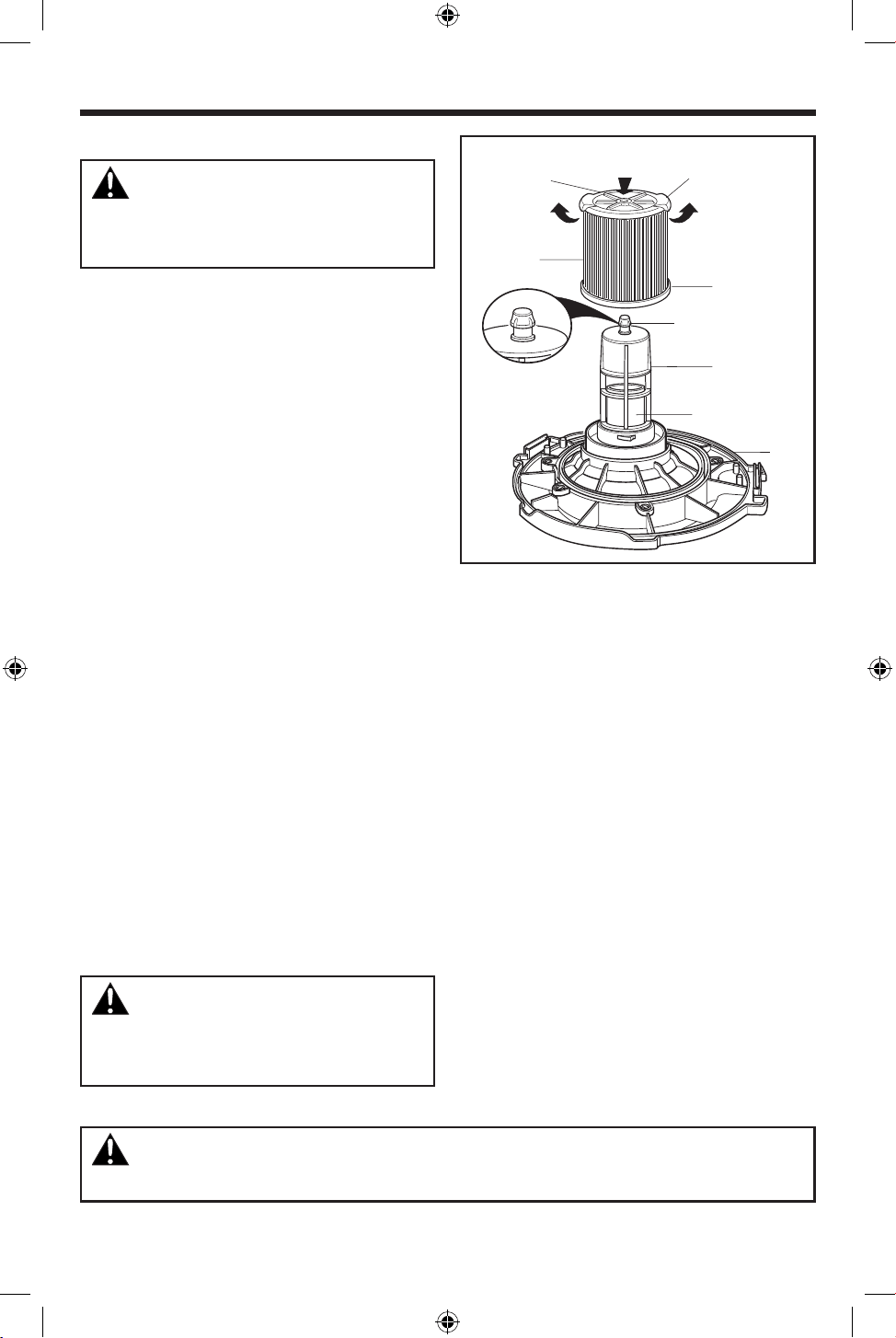

REMOVAL & INSTALLATION OF THE

QWIK LOCK FILTER (Fig. 13)

* Filter installation and removal techniques may vary

between different filter model numbers.

1. To Remove Filter: Place fingers under the Two Filter

Tabs.

2. While pressing down with one thumb on the Qwik Lock

Stud, that protrudes through the center of the Filter

Plate, lift up on the Tabs until Filter releases.

3. Slide Filter off Filter Cage. Filter Cage and Float should

not be removed.

IMPORTANT: To avoid Blower Wheel and Motor Damage

always reinstall Filter before using Vac for dry pickup.

4. To Install Filter: Slide the Qwik Lock Filter (I) over

the Filter Cage while aligning the Qwik Lock Stud on

the Filter Cage with the center hole in the Qwik Lock

Integrated Filter Plate.

5. Make sure the Rubber Gasket at the bottom of the Qwik

Lock Filter (I) seats around the base of the Filter Cage.

6. Firmly press the Qwik Lock Integrated Filter Plate down

around the Qwik Lock Stud until it snaps into place.

NOTE: Failure to properly seat the bottom Gasket and

Integrated Filter Plate to the Filter Cage could result in

debris bypassing the Filter.

Your Filter should be cleaned often to maintain peak Vac

performance.

WARNING:

Do not operate without filter cage and float, as

they prevent liquid from entering the impeller and

damaging the motor.

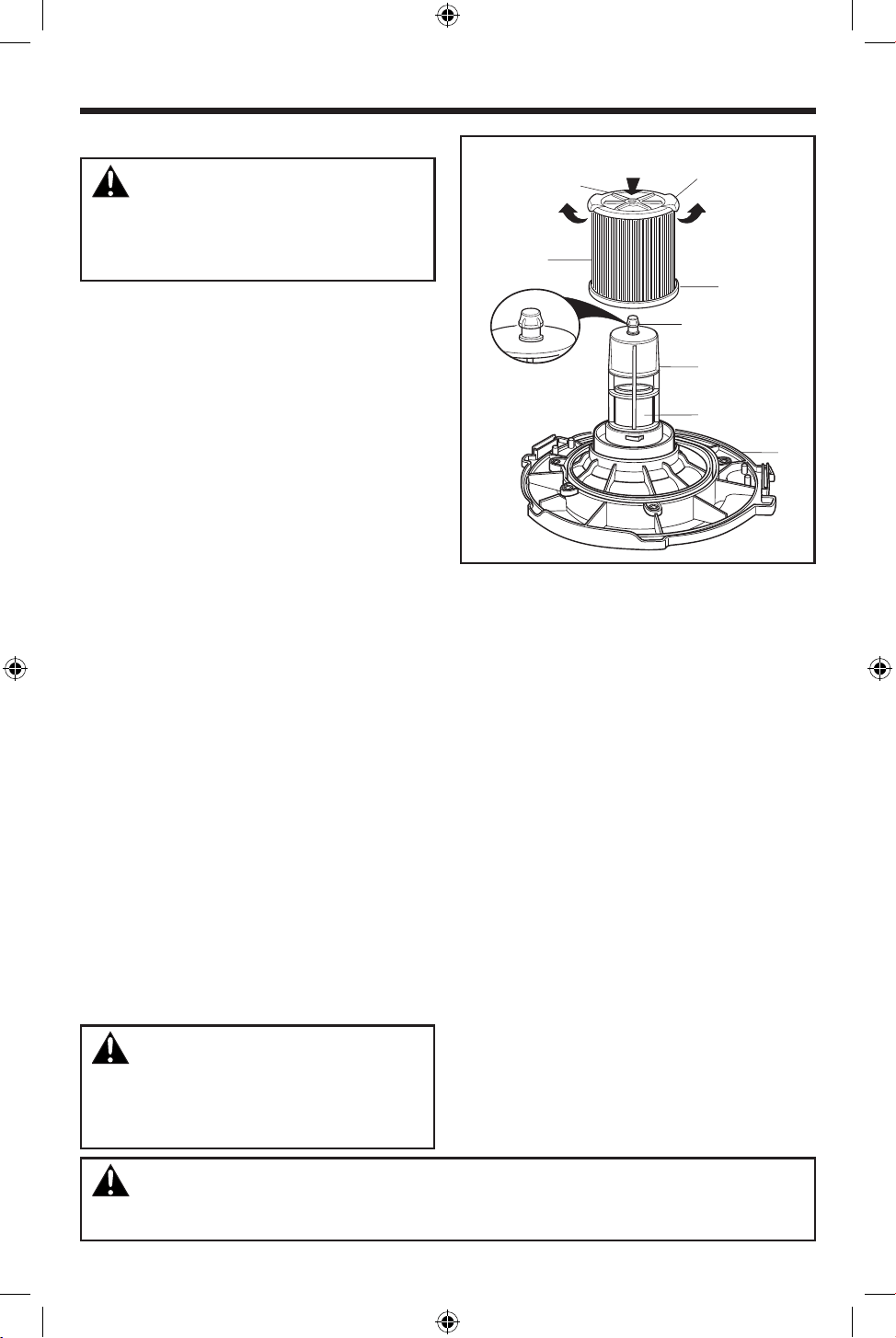

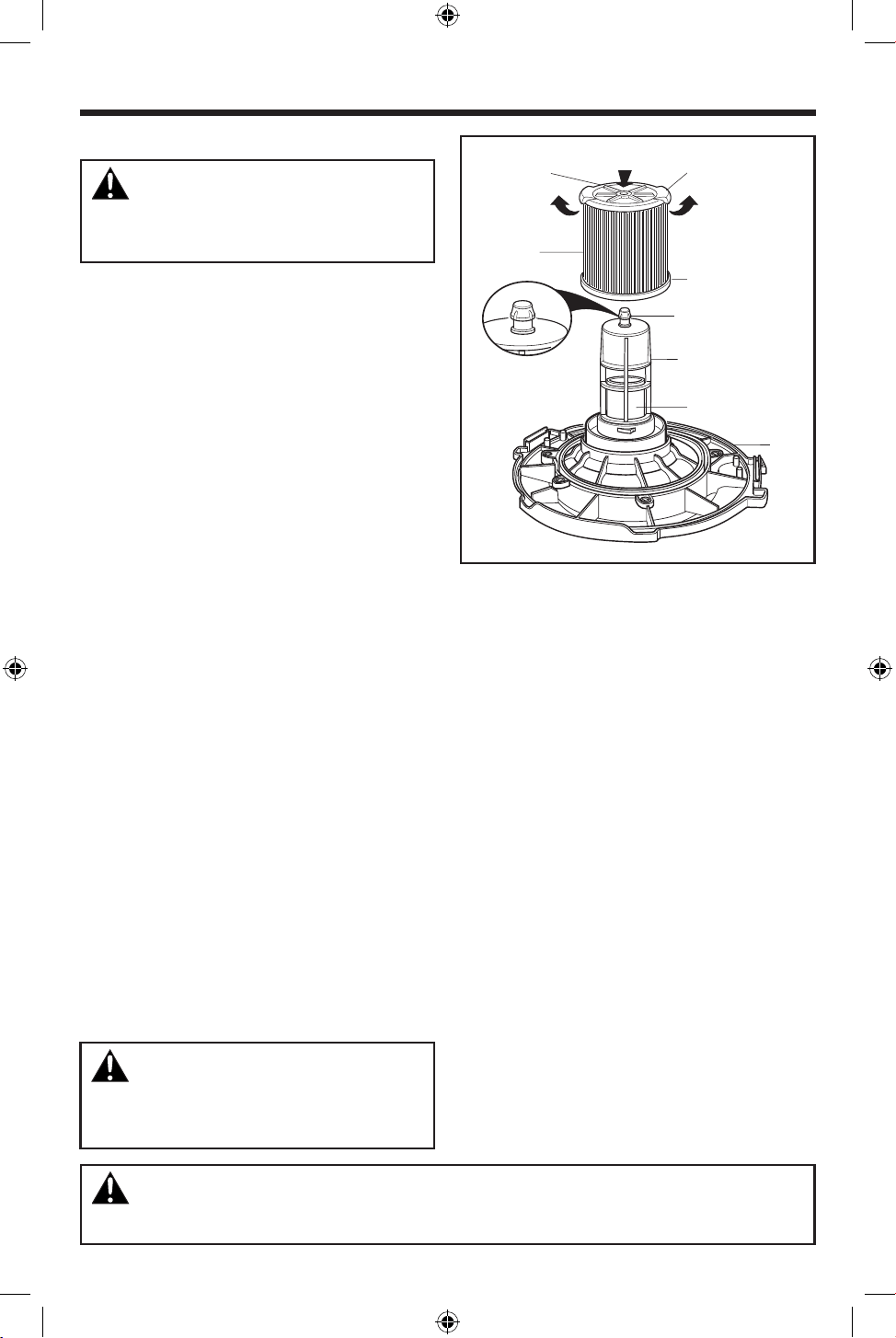

Fig. 13

PUSH DOWN

Filter Plate

Filter Tab (2)

PULL

(I)

Rubber Gasket

Stud

Filter Cage

Float

(B)

CLEANING A DRY FILTER

1. Some removal of dry debris can be accomplished

without removing the Filter from the Vac. Slap your hand

on top of the Lid while the Vac is turned OFF.

2. For best cleaning results due to accumulated dust,

clean the Filter outdoors in an open area.

3. After Filter removal from Vac, remove the dry debris by

gently tapping Filter against the inside wall of your Dust

Drum. The debris will loosen and fall.

4. For thorough cleaning of Dry Filter with fine dust

(no debris), run water through Filter as described under

“Cleaning A Wet Filter”.

CLEANING A WET FILTER

After Filter is removed, run water through the Filter from a

hose or spigot. Take care that water pressure from the hose

is not strong enough to damage Filter.

IMPORTANT: After cleaning, check the Filter for tears or

small holes. Do not use a Filter with holes or tears in it.

Even a small hole can allow dust to come out of your Vac.

Replace it immediately.

Allow the Filter to dry completely before reinstalling and

storing the Vac or picking up dry debris.

WARNING: To assure product SAFETY and RELIABILITY, any other maintenance, repairs

and adjustments should be performed by Authorized Service Centers, always using RIDGID replacement parts.

Part No. SP7158 Form No. SP7158 Printed in Mexico 04/24

REPAIR PARTS

SP7158 HD16000.indb 12SP7158 HD16000.indb 12 5/10/24 9:34 AM5/10/24 9:34 AM

16 U.S. Gallon (60 Liter)

Wet/Dry Vac with Detachable Blower

Model Number HD16000

Electrical Ratings:

120 V 12.0 A 60 Hz

RIDGID parts are available online at store.ridgid.com/wetdry

Always order by Part Number - Not by Key Number

WARNING:

SERVICING OF DOUBLE-INSULATED WET/DRY VA

In a double-insulated Wet/Dry Vac, two systems of insulation are provided instead of grounding.

No grounding means is provided on a double-insulated appliance, nor should a means for grounding be

added. Servicing a double-insulated Wet/Dry Vac requires extreme care and knowledge of the system, and

should be done only by qualified service personnel. Replacement parts for a double-insulated Wet/Dry Vac

must be identical to the parts they replace. Your double-insulated Wet/Dry Vac is marked with the words

“DOUBLE INSULATED” and the symbol (square within a square) may also be marked on the appliance.

To reduce the risk of injury from electrical shock, unplug power cord before servicing the electrical parts

of the Wet/Dry Vac.

WARNING: To reduce the risk of injury from electrical shock, unplug power cord

before servicing the electrical parts of the Wet/Dry Vac.

WARNING: All disassembly and repairs should be performed by qualified personnel.

This product has a 90 day Satisfaction Guarantee Policy

as well as a Limited Lifetime Warranty.

For Warranty and Policy details go to

RIDGID.com/VacWarranty or call 1-800-4-RIDGID.

2024 Emerson

www.RIDGID.com

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de sentido común, permanecer

alerta y saber cómo funciona la aspiradora para mojado/seco

(“la aspiradora”).

Palabras de señal de seguridad

PELIGRO:

Indica una situación peligrosa que, si no se evita, causará la muerte

o lesiones graves.

ADVERTENCIA:

Indica una situación peligrosa que, si no se evita, podría causar la

muerte o lesiones graves.

PRECAUCIÓN:

Indica una situación peligrosa que, si no se evita, podría causar

lesiones leves o moderadas o daños materiales.

Cuando utilice la aspiradora, siga siempre las precauciones básicas

de seguridad, incluyendo las siguientes:

ADVERTENCIA:

– Para reducir el riesgo de incendio, sacudidas

eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las etiquetas que

están colocadas en la aspiradora para mojado/seco antes de

utilizarla.

•

Utilice la aspiradora únicamente de la manera que se describe en

este manual.

•

No deje la aspiradora en marcha mientras esté desatendida. Usted

podría no notar señales importantes que indiquen un funcionamiento

anormal, tal como pérdida de succión, residuos o líquido que

salen por el escape o ruidos anormales del motor. Deje de usar la

aspiradora inmedia

tamente si observa estas señales.

•

No abandone la aspiradora cuando esté enchufada. Desenchúfela

del tomacorriente cuando no la esté utilizando y antes de realizar

servicio de revisión.

•

Las chispas que se producen en el interior del motor pueden

incendiar los vapores inflamables o el polvo. Para reducir el riesgo de

incendio o explosión: No use la aspiradora cerca de líquidos o gases

inflama

bles o combustibles, o polvos explosivos como gasolina u

otros combustibles, líquido encen

dedor, limpiadores, pinturas a base

de aceite, gas natural, polvo de carbón, polvo de magnesio, polvo de

aluminio, polvo de granos de cereal o pólvora.

•

No recoja con la aspiradora nada que esté ardiendo o humeando,

como cigarrillos, fósforos o cenizas calientes.

•

Para evitar el riesgo de autoignición de los residuos contenidos en

el tambor, vacíe el tambor después de cada uso. Los materiales

combustibles, tales como trapos o aserrín que contengan tinte o

uretano, pueden ser causas de dicho sobrecalentamiento.

•

No recoja con la aspiradora polvo de panel de yeso, cenizas de

chimenea frías ni otros polvos finos con los filtros RIDGID VF4000 o

VF5000. Las partículas muy finas serán expulsadas de vuelta al aire.

Utilice un filtro de medios HEPA RIDGID VF6000 o un filtro HEPA

RIDGID VF8000 para estos tipos específicos de residuos.

•

Para reducir el riesgo de inhalar vapores tóxicos, no recoja con la

aspiradora materiales tóxicos o peligrosos ni la use cerca de dichos

materiales.

•

Para reducir el riesgo de descargas eléctricas, no exponga la

aspiradora a la lluvia ni deje que entren líquidos en el compartimiento

del motor. Guarde la aspiradora en un lugar interior.

•

Esta aspiradora mojado/seco no se destina para utilizarse por

personas (incluyendo niños) cuyas capacidades físicas,

sensoriales o mentales sean diferentes o estén reducidas,

o carezcan de experiencia o conocimiento, a menos que

dichas personas reciban una supervisión o capacitación para el

funcionamiento del aparato por una persona responsable de su

seguridad.

•

No permita que la aspiradora se utilice como un juguete.

Se necesita prestar máxima atención cuando sea utilizada por niños

o cerca de éstos.

•

No use la aspiradora con un filtro desgarrado o sin tener el filtro

instalado, excepto cuando recoja con ella líquidos de la manera que

se describe en este manual. Los residuos secos absorbidos por el

impulsor podrían dañar el motor o ser expulsados de vuelta al aire.

•

Apague la aspiradora antes de desenchufarla.

•

Para reducir el riesgo de lesiones debidas a un arranque accidental,

desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

•

No desenchufe la aspiradora tirando del cordón. Para desenchufarla,

agarre el enchufe y no el cordón.

•

No use la aspiradora con el cordón dañado, el enchu fe dañado

u otras piezas dañadas. Si la aspira

dora no funciona como debe,

le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la

intem

perie o se ha caído al agua, llame a servicio al cliente.

•

No tire de la aspiradora usando el cordón ni la lleve por el cordón,

ni use el cordón como asa, ni cierre una puerta sobre el cordón, ni

tire del cordón alre

dedor de bordes o esquinas afilados. No pase la

aspiradora en marcha sobre el cordón. Mantenga el cordón alejado

de las superficies calientes.

•

No maneje el enchufe, el interruptor o la aspiradora con las manos

mojadas.

•

Utilice únicamente cordones de extensión que tengan capacidad

nominal para uso a la intemperie. Los cordones de extensión

que estén en malas condiciones o tengan un tamaño de alambre

demasiado pequeño pueden crear peligros de incendio y descargas

eléctricas. Para reducir el riesgo de estos peligros, asegúrese de

que el cordón esté en buenas condiciones y que el líquido no entre

en contacto con la conexión. No utilice un cordón de extensión

que tenga conductores con un diámetro menor al calibre 1,3 mm

(16

AWG).

•

Esta aspiradora tiene aislamiento doble, lo cual elimina la necesidad

de un sistema independiente de conexión a tierra. Utilice única

mente

piezas de repuesto idénticas. Lea las instruc

ciones de servicio de

revisión de las aspiradoras para mojado/seco con aislamiento doble.

•

No ponga ningún objeto en las aberturas de venti lación.

No recoja nada con la aspiradora cuando cualquiera de las aberturas

de ventilación esté bloqueada; mantenga dichas aberturas libresde

polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de

aire.

•

Mantenga el pelo, la ropa holgada, los dedos y todas las partes del

cuerpo alejados de las aber

turas y de las piezas móviles.

•

Para reducir el riesgo de caídas, tenga cuidado adicional al limpiar en

escaleras.

•

Para reducir el riesgo de lesiones de espalda o caídas, no levante

una aspiradora que pese mucho debido a que contiene líquido o

residuos. Saque parte del contenido de la aspiradora o drénela

parcialmente.

•

Para reducir el riesgo de lesiones corporales o daños a la aspiradora,

utilice únicamente accesorios recomendados por RIDGID.

•

Cuando utilice la aspiradora como soplador desmontable:

Dirija la descarga de aire solamente hacia el área de trabajo.

Apague la unidad antes de ponerla en el piso o de soltar el

agarre del asa.

No deposite la unidad en líquido; el resultado podría ser

descargas eléctricas.

No dirija el aire hacia las personas que estén presentes.

Mantenga alejados a los niños durante la operación de soplado.

No utilice el soplador para trabajos que no sean soplar

suciedad y residuos.

No use la aspiradora como rociador.

•

Para reducir el riesgo de lesiones en los ojos, use pro tección ocular

de seguridad. La utilización de cual

quier aspiradora utilitaria o

soplador utilitario puede hacer que se soplen objetos extraños hacia

los ojos, lo cual puede causar daños graves en los ojos.

•

Para reducir el riesgo de resultar golpeado o jalado por una

aspiradora que esté rodando, bloquee las ruedecillas cuando utilice

la aspiradora sobre una superficie desigual o inclinada.

SP7158 HD16000.indb 13SP7158 HD16000.indb 13 5/10/24 9:34 AM5/10/24 9:34 AM

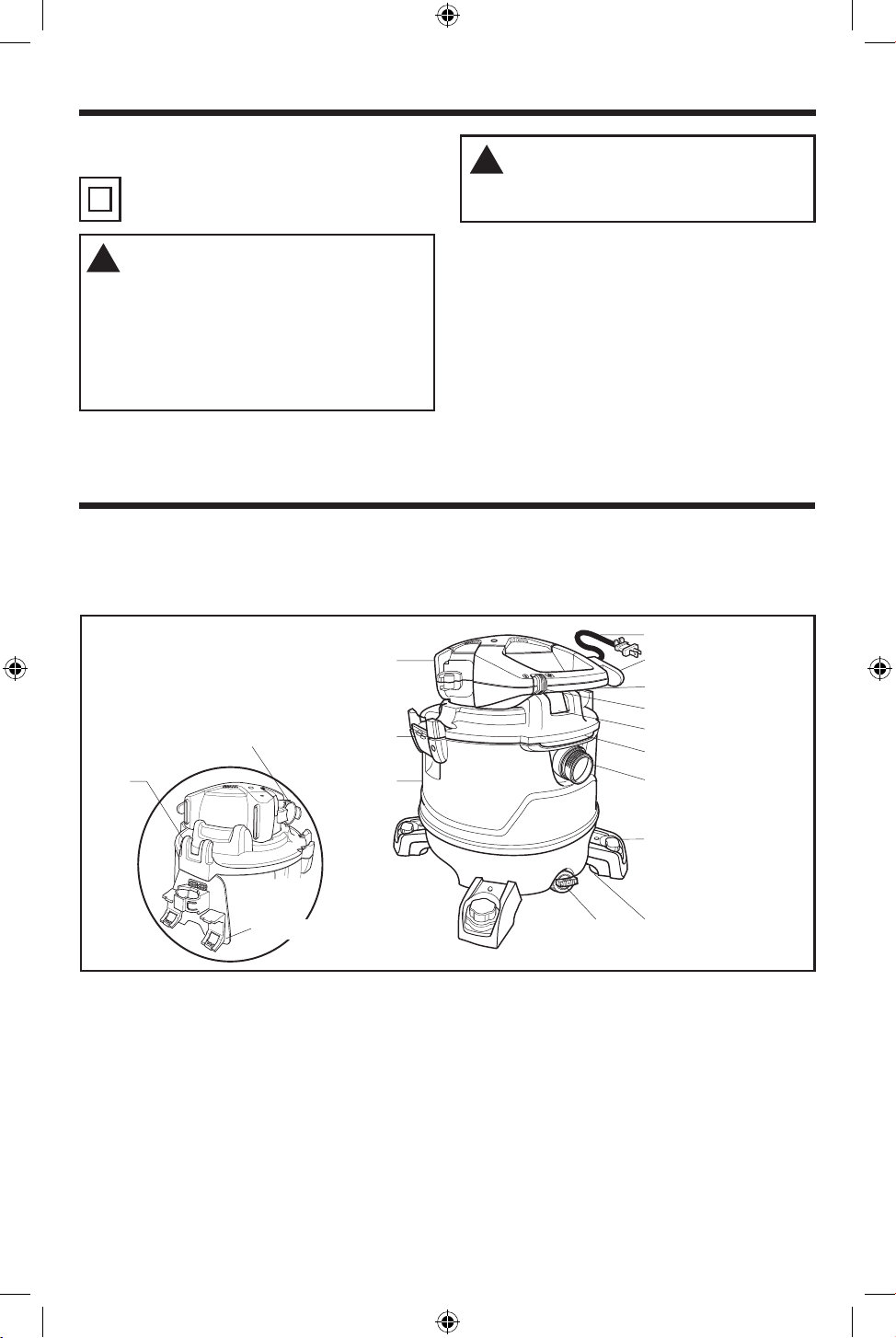

Asa del soplador desmontable

Pestillo del soplador desmontable

Ruedecilla (4)

Drenaje

Pestillo del

tambor (2)

Área de almacenamiento

en el pie de ruedecilla (4)

Enrollador del cable de alimentación

Ensamblaje del cabezal del motor

Orificio de entrada

Tambor

para polvo

Cable de alimentación

Interruptor de ENCENDIDO Y APAGADO

Orificio de soplado

Soplador desmontable

Clip de almacenamiento

de la manguera

Soporte para accesorios

GUARDE ESTE MANUAL

Siga las siguientes advertencias que aparecen en la caja del

motor de la aspiradora:

AISLAMIENTO DOBLE. NO SE REQUIERE CONEXION

A TIERRA. CUANDO HAGA SERVICIO DE REVISIÓN DE

LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE

REPUESTO IDÉNTICAS.

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use protectores

de oídos cuando utilice la aspiradora durante muchas horas

seguidas o cuando la emplee en un área ruidosa.

• Para operaciones que generan polvo, use una máscara

antipolvo.

• Las descargas de estática son comunes cuando

la humedad relativa del aire es baja. Si recoge residuos finos

con la aspiradora, se puede depositar carga estática en la

manguera o en la aspiradora. El mejor remedio para reducir

la frecuencia de las descargas de estática en su casa o

cuando use esta aspiradora es añadir humedad al aire con

un humidificador.

ADVERTENCIA

Para reducir el riesgo de sacudidas eléctricas,

no exponga la aspiradora a la lluvia y almacénela en

interiores.

ADVERTENCIA

• Para su propia seguridad, lea y entienda el manual

del operador.

• No tenga en marcha la aspiradora desatendida.

• No recoja cenizas calientes, brasas, materiales

inflamables, combustibles / autoincendiables o tóxicos,

ni otros materiales peligrosos.

• No use la aspiradora alrededor de líquidos o vapores

explosivos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta aspiradora para mojado/seco está diseñada solamente

para uso doméstico. Se puede utilizar para recoger materiales

mojados o secos y se puede usar como soplador.

FAMILIARIZACIÓN CON LA ASPIRADORA PARA SECO/MOJADO

Lea este manual del usuario para familiarizarse con las

características del producto y para entender la utilización

específica de su nueva aspiradora.

INTRODUCCIÓN

Manguera con fijación positiva TUG-A-LONG

con Dual-Flex

Proporciona transferencia de capacidad de aspiración o soplado al lugar

de trabajo. Proporciona los medios para acoplar los tubos extensores y

las boquillas.

Tubos extensores (2): Estos tubos pueden conectarse entre sí y

proporcionan longitud adicional para tener más alcance.

Tubo extensor del soplador: Se conecta directamente al ensamblaje del

cabezal del motor y concentra el aire para realizar aplicaciones de soplado.

NOTA: Los accesorios NXT no se incluyen en todos los modelos de

aspiradora.

Familiarícese con los accesorios NXT

incluidos con la aspiradora. Estos accesorios de 2-1/2 pulgadas forman parte del sistema de sujeción para

intercambiar y bloquear accesorios NXT –un ecosistema mejorado de herramientas accesorias personalizables para aspiradoras para seco/mojado con

puntas intercambiables que se acoplan a la herramienta accesoria principal–. Cada accesorio se puede utilizar de varias maneras para aspirar y soplar

residuos. A continuación se presenta una lista de los accesorios y sus usos.

Herramienta para pisos NXT Max: Diseño oscilante mejorado para

ofrecer mejor succión y recogida de residuos más grandes en áreas

de piso anchas. Se puede utilizar sola o emparejada con puntas de

herramienta para pisos NXT.

Punta de herramienta para pisos para residuos mojados NXT: Se

acopla a la herramienta para pisos NXT Max para recoger residuos

mojados en superficies lisas con el fin de recoger líquidos y ayuda a secar

las superficies.

Boquilla para autos NXT Max: Boquilla para interiores de autos y la

mayoría de las operaciones de limpieza de tapicería. Emparéjela con los

puntas de boquilla para autos NXT para casos de uso adicional (el modelo

SK0300 se vende por separado).

SP7158 HD16000.indb 14SP7158 HD16000.indb 14 5/10/24 9:34 AM5/10/24 9:34 AM

HERRAMIENTAS NECESARIAS

Destornillador Phillips

DESEMPAQUETADO

Este producto requiere ensamblaje.

Compruebe todas las piezas de la caja de cartón frente a la lista

de piezas sueltas.

Si alguna pieza está dañada o falta, contáctenos llamando al

1-800-4-RIDGID (EE.UU. y Canadá) o por correo electrónico en

[email protected].

LISTA DEL CONTENIDO DE LA CAJA DE CARTÓN

(Fig. 1)

Clave Descripción Cant.

A* Soplador desmontable .....................................1

Ensamblaje del cabezal del motor ...........................1

Ensamblaje del tambor para polvo ...........................1

Tapa del drenaje .........................................1

Pie de ruedecilla con área de almacenamiento ................4

Ruedecilla ...............................................4

Tornillos de cabeza troncocónica #10 x 3/4 de pulg. (19 mm) ....4

Soporte para accesorios ...................................1

Filtro Qwik Lock

.........................................1

Manguera con fijación positiva TUG-A-LONG con Dual-Flex .....1

Tubos extensores .........................................2

Tubo extensor del soplador .................................1

M**

Boquilla para autos NXT Max ............................... 1

N**

Herramienta para pisos NXT Max. ...........................1

O**

Punta de herramienta para pisos

para residuos mojados NXT

................................1

Manual del usuario ........................................1

* Estas piezas vienen preensambladas.

** Puede que el contenido de la caja de cartón no refleje los artículos incluidos

en todos los números de modelo. Los accesorios NXT no están incluidos en

todos los modelos de aspiradora.

INTRODUCCIÓN

ENSAMBLAJE DE LAS RUEDECILLAS/PIES

PARA RUEDECILLA (Fig. 2)

NOTA: Retire el ensamblaje del cabezal del motor del tambor

para polvo antes de ensamblar las ruedecillas y los pies de

ruedecilla.

1. Coloque el pie de ruedecilla (E) en posición invertida sobre

el piso.

2. Coloque la ruedecilla (F) en el pie de ruedecilla (E):

Inserte el vástago de la ruedecilla en el receptáculo del pie

de ruedecilla.

3. Presione sobre la ruedecilla hasta que la esfera de la

ruedecilla se acople completamente a presión en el

receptáculo del pie de ruedecilla y la ruedecilla pivote

libremente. Repita el procedimiento para las otras tres

ruedecillas y los otros tres pies de ruedecilla.

4. Ponga el tambor para polvo (C) en posición invertida sobre

el piso.

5. Coloque el pie de ruedecilla con ruedecilla sobre el poste

del tambor y presiónelo firmemente en la posición correcta.

Repita el procedimiento para los otros tres ensamblajes de

ruedecilla/pie de ruedecilla (E y F).

6. Hay cuatro tornillos disponibles para el ensamblaje opcional

de los pies de ruedecilla en el tambor. Si desea realizar el

ensamblaje, localice cuatro tornillos de cabeza troncocónica

#10 x 3/4 de pulg. (G) en la bolsa de piezas sueltas. Inserte

un tornillo a través del agujero del pie de ruedecilla y en el

tambor para polvo (C). Apriételo firmemente.

7. Ponga el tambor para polvo (C) en posición vertical.

ENSAMBLAJE

M**

N**

O**

Fig. 1

(G)

(F)

Caster Stem

Caster Foot

Socket

Caster Foot Hole

(C)

Drum Post

(E)

Fig. 2

Vástago de la

ruedecilla

Poste del tambor

Agujero del pie

de ruedecilla

Receptáculo

del pie de

ruedecilla

SP7158 HD16000.indb 15SP7158 HD16000.indb 15 5/10/24 9:34 AM5/10/24 9:34 AM

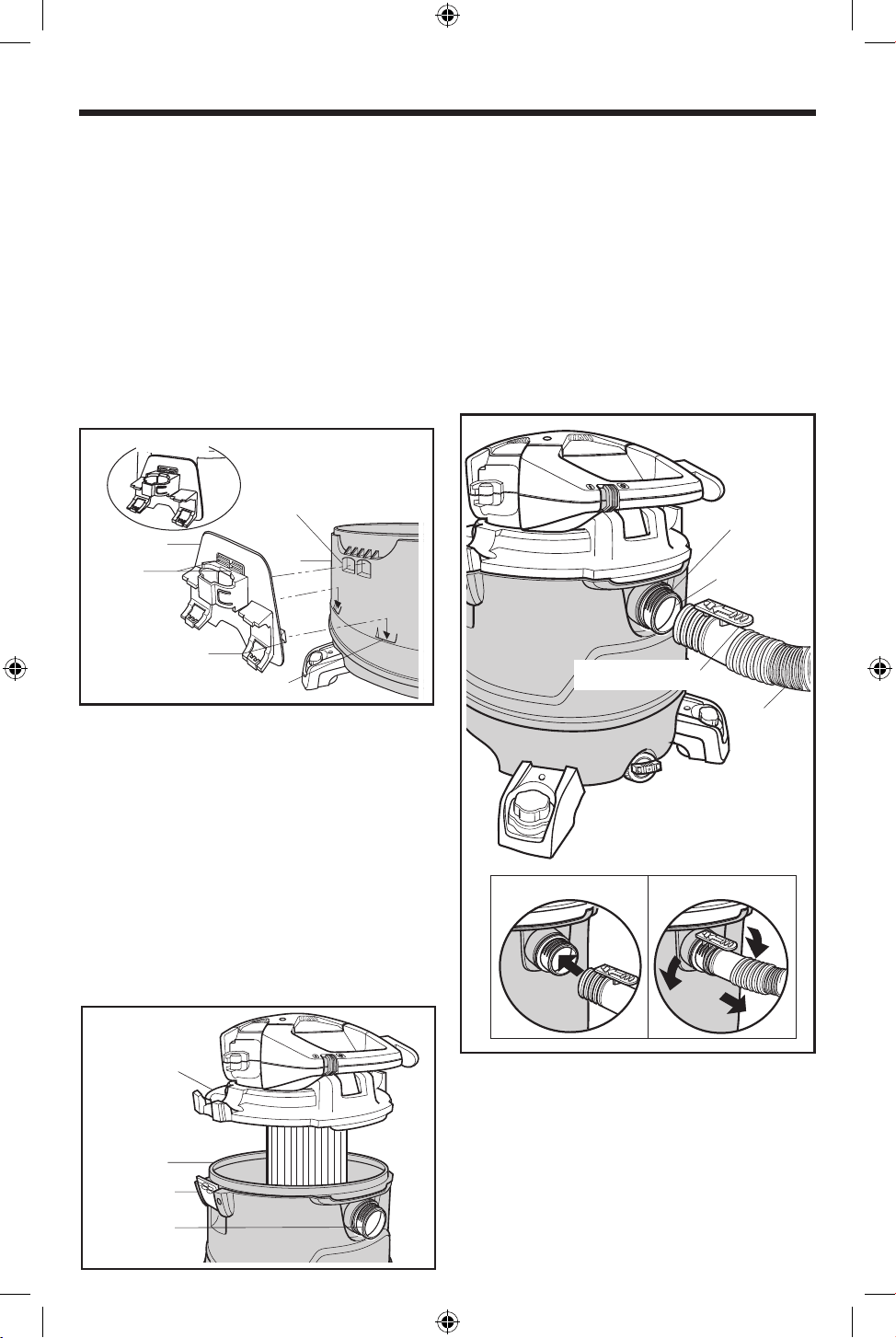

ENSAMBLAJE

INSTALACIÓN Y REMOCIÓN DE LA MANGUERA

DE ASPIRACIÓN (Fig. 5)

1. Para insertar la manguera: Localice el extremo de la manguera

con fijación positiva TUG-A-LONG con Dual-Flex (J) y alinee la

lengüeta de fijación de la manguera con los salientes de la entrada

de aspiración del tambor. Empuje el manguito de la manguera

directamente hacia el interior de la entrada de aspiración del

tambor hasta que la lengüeta de fijación de la manguera se acople

completamente en los salientes de la entrada.

2. Para retirar la manguera: Rote el extremo de la manguera con

fijación positiva TUG-A-LONG con Dual-Flex (J) en cualquiera

de los dos sentidos para liberar la lengüeta de fijación de la

manguera, con el fin de separarla de los salientes de la entrada

de aspiración del tambor. Presione la lengüeta de fijación de la

manguera y jale el extremo de la manguera directamente hacia

fuera de la entrada de aspiración.

ENSAMBLAJE DEL CABEZAL DEL MOTOR (Fig. 4)

1. Para instalar el ensamblaje del cabezal del motor en el

tambor para polvo: Coloque el ensamblaje del cabezal

del motor (B) sobre del tambor para polvo (C) con el reborde

extendido de la tapa alineado con la entrada de aspiración del

tambor. Asegúrese de que el ensamblaje del cabezal del motor

esté comple

tamente asentado sobre el tambor para polvo.

2. Presione hacia dentro sobre los dos pestillos ubicados a ambos

lados del tambor para polvo (C) hasta que se acoplen a presión

en la posición correcta, sujetando firmemente el ensamblaje del

cabezal del motor al tambor para polvo.

Para retirar el ensamblaje del cabezal del motor: Jale hacia

fuera los dos pestillos y levante el ensamblaje del cabezal del

motor (B) para separarlo del tambor para polvo (C). No fuerce los

pestillos de manera que roten más que ligeramente hacia fuera de

la pestaña del tambor.

ENSAMBLAJE DE LA ASPIRADORA

PARA MOJADO/SECO

INSTALACIÓN DEL SOPORTE PARA ACCESORIOS

(Fig. 3)

1. Coloque las dos lengüetas ubicadas en el borde inferior

del soporte para accesorios (H) dentro de las dos ranuras

ubicadas en la parte trasera del tambor para polvo (C).

Pivote la parte superior del soporte para accesorios (H) hacia

arriba hasta que las dos lengüetas de fijación se acoplen en

las ranuras superiores del tambor.

Presione hacia dentro sobre el borde superior del soporte

para accesorios (H) hasta que se acople a presión en la

posición correcta. Compruebe que las lengüetas de fijación

estén firmemente sujetas jalando hacia fuera sobre el soporte

para de accesorios.

Lengüeta

de fijación (2)

(H)

(C)

Lengüeta inferior (2)

Ranura inferior del tambor (2)

Ranura superior del tambor (2)

ENSAMBLADO

Fig. 3

(C)

Drum Vac

Inlet

Drum

Latch (2)

(B)

Fig. 4

Entrada de

aspiración

del tambor

Pestillo del

tambor (2)

INSERT HOSE REMOVE HOSE

(J)

Drum Vac

Inlet Ridges

Drum Vac Inlet

Hose Locking Tab

RETIRE LA MANGUERA

INSERTE LA MANGUERA

Fig. 5

Lengüeta de fijación

de la manguera

Entrada de

aspiración

del tambor

Salientes

de la entrada

de aspiración

del tambor

INSTALACIÓN DE SU PUNTA NXT

EN SU ACCESORIO NXT MAX

Paso 1: Seleccione su herramienta accesoria NXT Max.

Paso 2: Seleccione su punta NXT.

Paso 3: Acople a presión su punta NXT en la herramienta

accesoria NXT Max.

Cada herramienta requerirá la instalación de un punta

diferente, sírvase consultar la hoja de información sobre

accesorios NXT incluida en esta caja de cartón.

SP7158 HD16000.indb 16SP7158 HD16000.indb 16 5/10/24 9:34 AM5/10/24 9:34 AM

FUNCIONAMIENTO

PRECAUCIÓN: Para reducir el riesgo de daños a la audición, use protectores de oídos

cuando utilice la aspiradora/soplador durante un tiempo prolongado o en un área ruidosa.

ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen

un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos

anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos en el aire.

No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores inflamables o polvo explosivo/

suspendido en el aire. Los líquidos inflamables, gases inflamables y los vapores inflamables incluyen: líquido

encendedor, limpiadores tipo solvente, pinturas a base de aceite, gasolina, alcohol y rociadores tipo aerosol. Los

polvos explosivos incluyen: carbón, magnesio, aluminio, grano de cereal y pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

• No deje aserrín ni trapos con residuos de tinte o de poliuretano dentro de la aspiradora. Vacíe el tambor después de

recoger estos materiales potencialmente autocalentables.

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor.

Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está funcionando

como debería, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua,

devuélvala a un centro de servicio autorizado o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a la intemperie

que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

ENSAMBLAJE

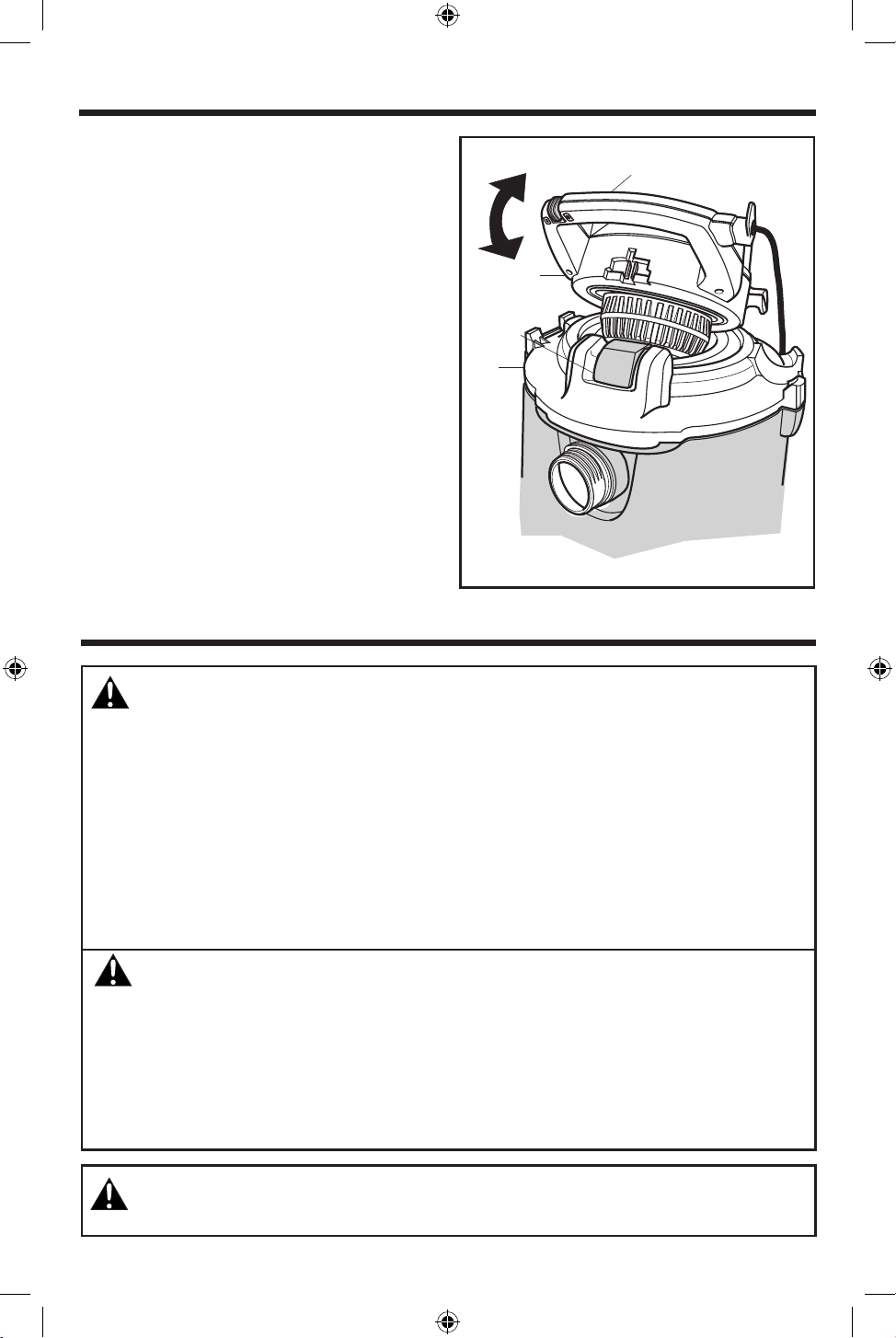

ENSAMBLAJE DEL SOPLADOR DESMONTABLE

(ENSAMBLAJE DEL CABEZAL DEL MOTOR)

(Fig. 6)

1. Para retirar el soplador desmontable del ensamblaje

del cabezal del motor: presione hacia abajo sobre el

pestillo del soplador desmontable ubicado debajo del asa de

dicho soplador y levante el soplador (A) para separarlo del

ensamblaje del cabezal del motor (B) de la aspiradora.

2. Para reinstalar el soplador desmontable sobre el

ensamblaje del cabezal del motor: posicione dicho

soplador (A) sobre el área indentada del ensamblaje del

cabezal del motor (B). Rote el soplador desmontable (A)

hacia abajo hasta que el desplazamiento de la unidad se

detenga.

3. Presione ligeramente hacia abajo sobre el asa del soplador

desmontable hasta que oiga el “golpe seco” que se produce

cuando el pestillo del soplador desmontable se acopla a

dicho soplador (A).

Después de esto, el soplador desmontable estará sujeto al

ensamblaje del cabezal del motor.

Detachable

Blower

Latch

Detachable Blower Handle

(B)

(A)

Fig. 6

Asa del soplador desmontable

Pestillo

del soplador

desmontable

SP7158 HD16000.indb 17SP7158 HD16000.indb 17 5/10/24 9:34 AM5/10/24 9:34 AM

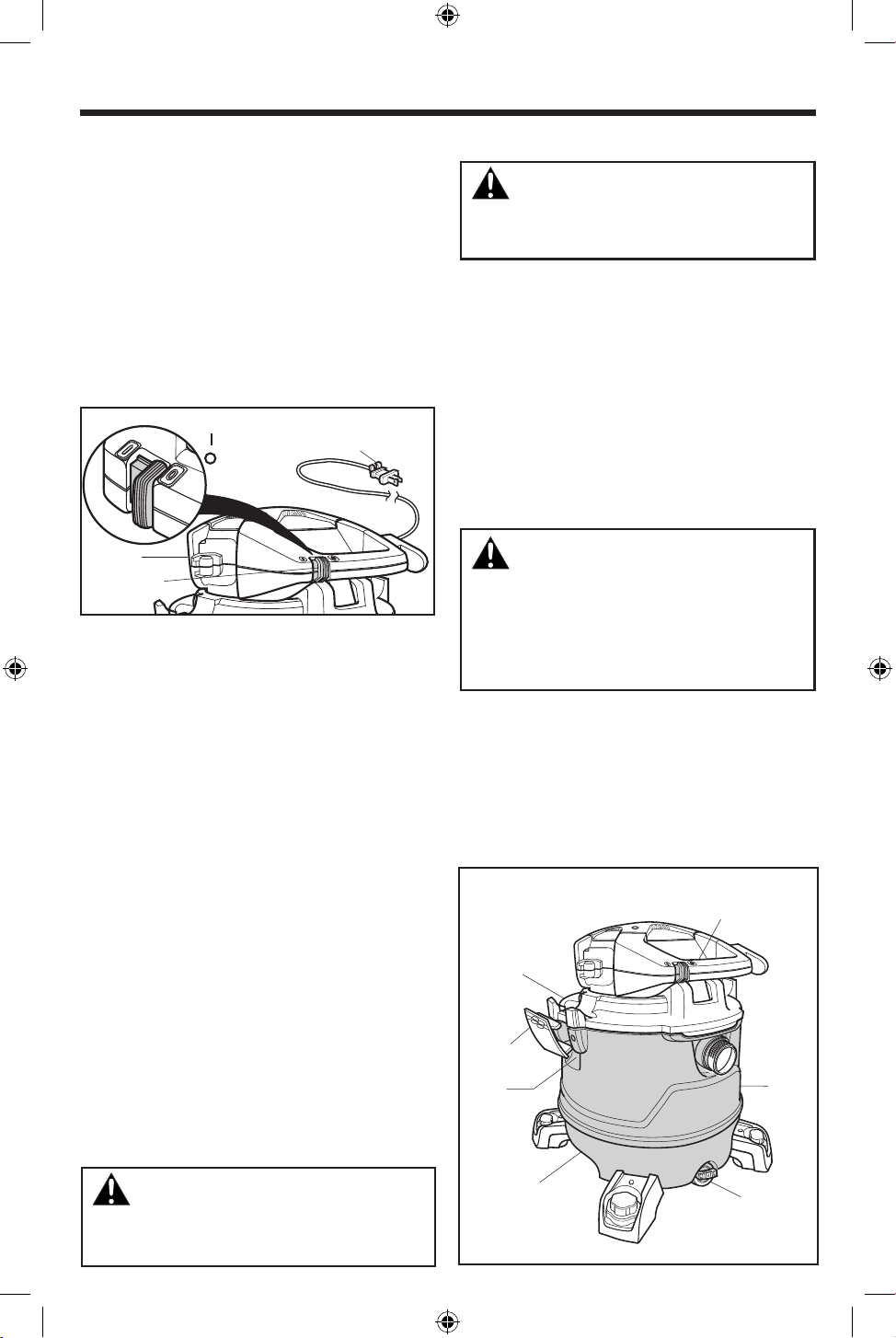

FUNCIONAMIENTO

VACIADO DEL TAMBOR PARA POLVO (Fig. 8)

1. Desenchufe el cable de alimentación de la fuente de

alimentación.

La aspiradora viene equipada con un drenaje para vaciarla

fácilmente de líquidos. Posicione la aspiradora cerca de un

desagüe o receptáculo adecuado y retire la tapa del drenaje (D).

Retire el ensamblaje del cabezal del motor (B) jalando hacia

fuera en la parte de arriba de los dos pestillos.

Levante el ensamblaje del cabezal del motor (B) para separarlo

del tambor para polvo (C) y póngalo a un lado.

Utilice las asas del tambor para polvo ubicadas en la parte

inferior de dicho tambor (C) para levantarlo y vaciarlo en un

recipiente de eliminación de residuos adecuado.

NOTA: No lleve la aspiradora por el asa del soplador desmontable

cuando la aspiradora esté llena.

ADVERTENCIA:

No utilice la aspiradora sin la jaula del filtro y el flotador,

ya que estas piezas evitan que entre líquido en el

impulsor y dañe el motor.

ADVERTENCIA:

Para reducir el riesgo de lesiones por causa de un

arranque accidental, desenchufe el cable de alimentación

antes de vaciar el tambor.

ADVERTENCIA:

Para reducir el riesgo de que se produzcan lesiones en

la espalda o caídas, no levante la aspiradora si pesa

demasiado debido a que contiene líquido o residuos.

Saque o haga salir una cantidad suficiente del contenido

para hacer que la aspiradora sea suficientemente liviana

como para poder levantarla cómodamente.

RECOGIDA DE MATERIALES SECOS

CON LA ASPIRADORA

1. El filtro siempre debe estar instalado correctamente para evitar

fugas y posibles daños a la aspiradora.

2. Para mantener un rendimiento máximo cuando se aspire polvo

fino, limpie el tambor y el filtro con regularidad.

NOTA: No utilice un filtro mojado cuando recoja material seco. El filtro

se obstruirá rápidamente y será difícil de limpiar.

RECOGIDA DE LÍQUIDOS CON LA ASPIRADORA

1. La aspiración de pequeñas cantidades de líquido (menos

de 2 pulgadas (5 cm) recogidas en el tambor para polvo)

no requiere retirar el filtro.

Cuando se vayan a recoger cantidades más grandes de líquido,

retire todos los filtros para material seco y reemplace el filtro por

un filtro de espuma para aplicaciones húmedas RIDGID VF7000.

No retire la jaula del filtro ni el flotador. El filtro de espuma está

diseñado específicamente para recoger grandes volúmenes de

líquido. Si se utiliza el filtro de papel y este se satura, es posible

que usted vea salir “niebla” por el orificio de soplado.

Cuando el tambor esté “lleno”, el flotador subirá y cortará la

circulación de aire. El sonido del motor aumentará de tono y su

velocidad se incrementará, indicando que el tambor está “lleno”.

APAGUE la aspiradora y desenchufe el cable de alimentación

antes de vaciar el tambor.

Después de usar la aspiradora para recoger residuos mojados,

deje que el filtro se seque completamente para evitar la

formación de moho y daños al filtro.

IMPORTANTE: Para reducir el riesgo de daños a la aspiradora, no

tenga en marcha el motor con el flotador en la posición elevada.

ENCHUFE POLARIZADO / INTERRUPTOR

DE ENCENDIDO Y APAGADO (Fig. 7)

Para reducir el riesgo de sacudidas eléctricas, esta aspiradora tiene

un enchufe polarizado (una hoja es más ancha que la otra). Este

enchufe entrará en un tomacorriente polarizado solamente de una

manera. Si el enchufe no entra por completo en el tomacorriente, déle

la vuelta. Si sigue sin entrar, póngase en contacto con un electricista

competente para instalar el tomacorriente adecuado. No haga ningún

tipo de cambio en el enchufe.

Con el cable de alimentación enchufado, ENCIENDA la aspiradora

deslizando el interruptor desde la posición “O” hasta la posición

“l”, ubicadas en el soplador desmontable (A). Para APAGAR la

aspiradora, deslice el interruptor desde la posición “l” hasta la posición

“O”. Los símbolos utilizados en el accionador del interruptor son los

símbolos internacionales de “ENCENDIDO” y “APAGADO”.

TRASLADO DE LA ASPIRADORA

PARA MOJADO/SECO (Fig. 8)

1. En el caso de que sea necesario levantar la aspiradora

para moverla: Las asas de transporte ubicadas debajo de los

pestillos a los lados del tambor para polvo (C) se utilizan para

levantar.

Para maniobrar la aspiradora: Se puede usar el asa del

soplador desmontable ubicada sobre la entrada de la aspiradora.

= APAGADO

= ENCENDIDO

Interruptor de

ENCENDIDO

y APAGADO

Enchufe

polarizado

(A)

Fig. 7

Fig. 8

(C)

Asa del soplador

desmontable

Asa de

transporte (2)

Pestillo

del tambor (2)

(B)

(D)

Asa del tambor

para polvo (3)

SP7158 HD16000.indb 18SP7158 HD16000.indb 18 5/10/24 9:34 AM5/10/24 9:34 AM

FUNCIONAMIENTO

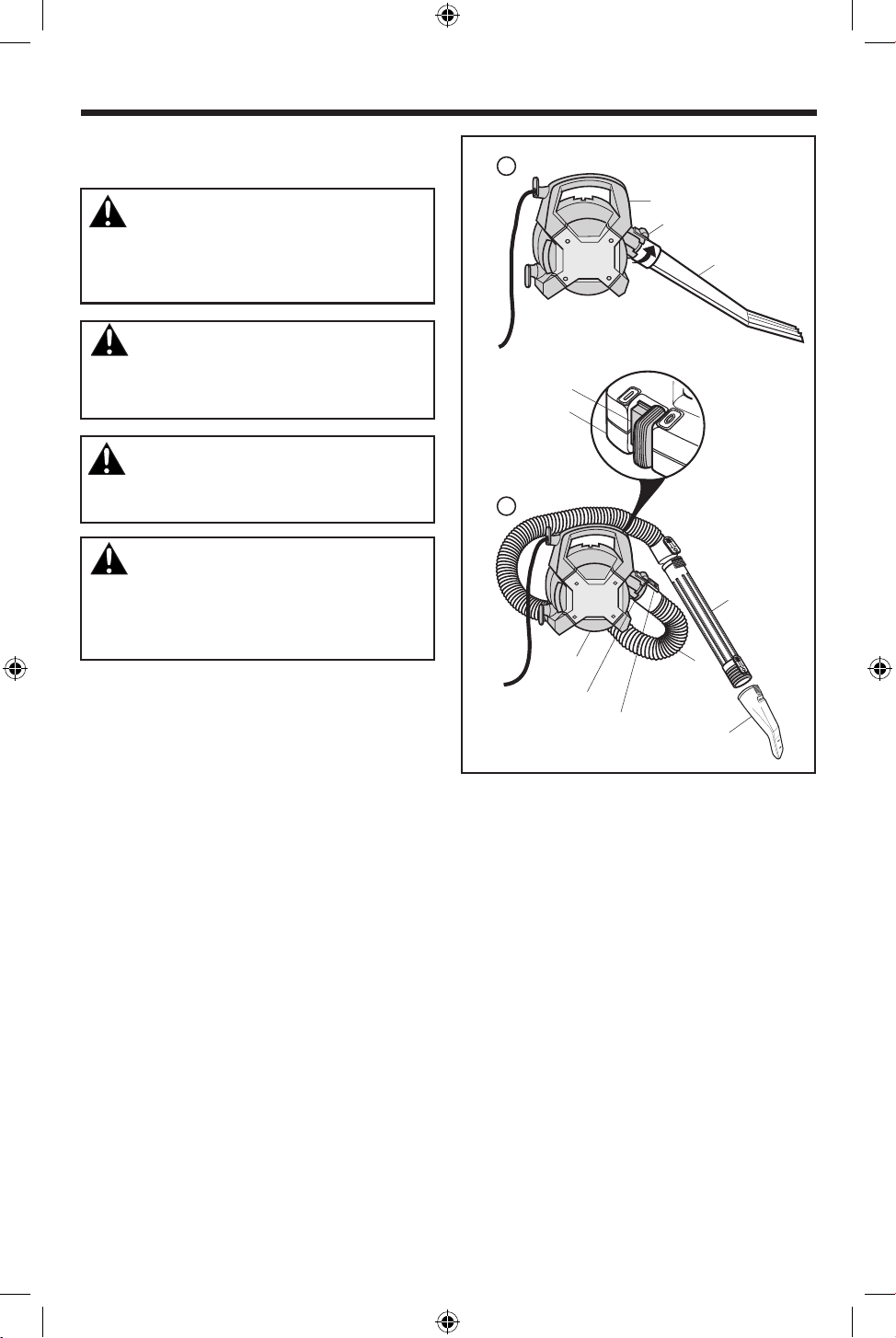

SOPLADOR DESMONTABLE PARA OFRECER

FUNCIONALIDAD DE SOPLADO (Fig. 9)

Su aspiradora para seco/mojado tiene un soplador desmontable

(A) con un orificio de soplado. Tiene capacidad para usarse como

soplador dedicado para trabajo de jardín, limpieza de patios y

aplicaciones de taller para soplar polvo y otros residuos.

Familiarícese con el ensamblaje y la retirada del soplador

desmontable (A) en la sección “Ensamblaje del soplador

desmontable”.

Dos métodos sugeridos para utilizar el soplador son:

1. Inserte el extremo redondo del tubo extensor del soplador

(L) en el orificio de soplado del soplador desmontable (A) y

gírelo en el sentido de las agujas del reloj para bloquearlo.

- O -

2. La aspiradora para seco/mojado también se puede utilizar

para soplar utilizando la manguera de fijación positiva

TUG-A-LONG con Dual-Flex (J) suministrada con la

aspiradora para seco/mojado.

Instale el extremo con botón pulsador de la manguera con

fijación positiva TUG-A-LONG con Dual-Flex (J) en el orificio

de soplado del soplador desmontable (A). Para tener control

adicional, se pueden añadir un tubo extensor (K) y/o un

accesorio en el extremo opuesto de la manguera. La unidad

está lista para aplicaciones de soplado.

GIRE EN EL SENTIDO DE

LAS AGUJAS DEL RELOJ

PARA BLOQUEAR

(L)

Orificio de soplado

(A)

(K)

Extremo con botón pulsador

(A)

(J)

Orificio de soplado

Interruptor

de alimentación

Asa del soplador

desmontable

Accesorio

Fig. 9

ADVERTENCIA:

Use siempre protectores ocu lares de seguridad que

cumplan con la norma ANSI Z87.1 (o en Canadá, con la

norma CSA Z94.3) antes de utilizar la aspiradora como

soplador.

ADVERTENCIA:

Para reducir el riesgo de lesiones a las personas que

estén presentes, manténgalas alejadas de los residuos

soplados.

PRECAUCIÓN:

Use una máscara antipolvo si el soplado genera polvo

que podría ser inhalado.

PRECAUCIÓN:

Para reducir el riesgo de daños a la audición, use

protectores de oídos cuando utilice la aspiradora/

soplador durante muchas horas seguidas o cuando la

utilice en un área ruidosa.

NOTA: Es aconsejable ponerse equipo de seguridad cuando

se utilice el soplador, como por ejemplo anteojos de seguridad

y una máscara antipolvo.

3. “ENCIENDA” el soplador deslizando el interruptor de

alimentación ubicado en el asa del soplador desmontable

hasta la posición “I”.

SP7158 HD16000.indb 19SP7158 HD16000.indb 19 5/10/24 9:34 AM5/10/24 9:34 AM

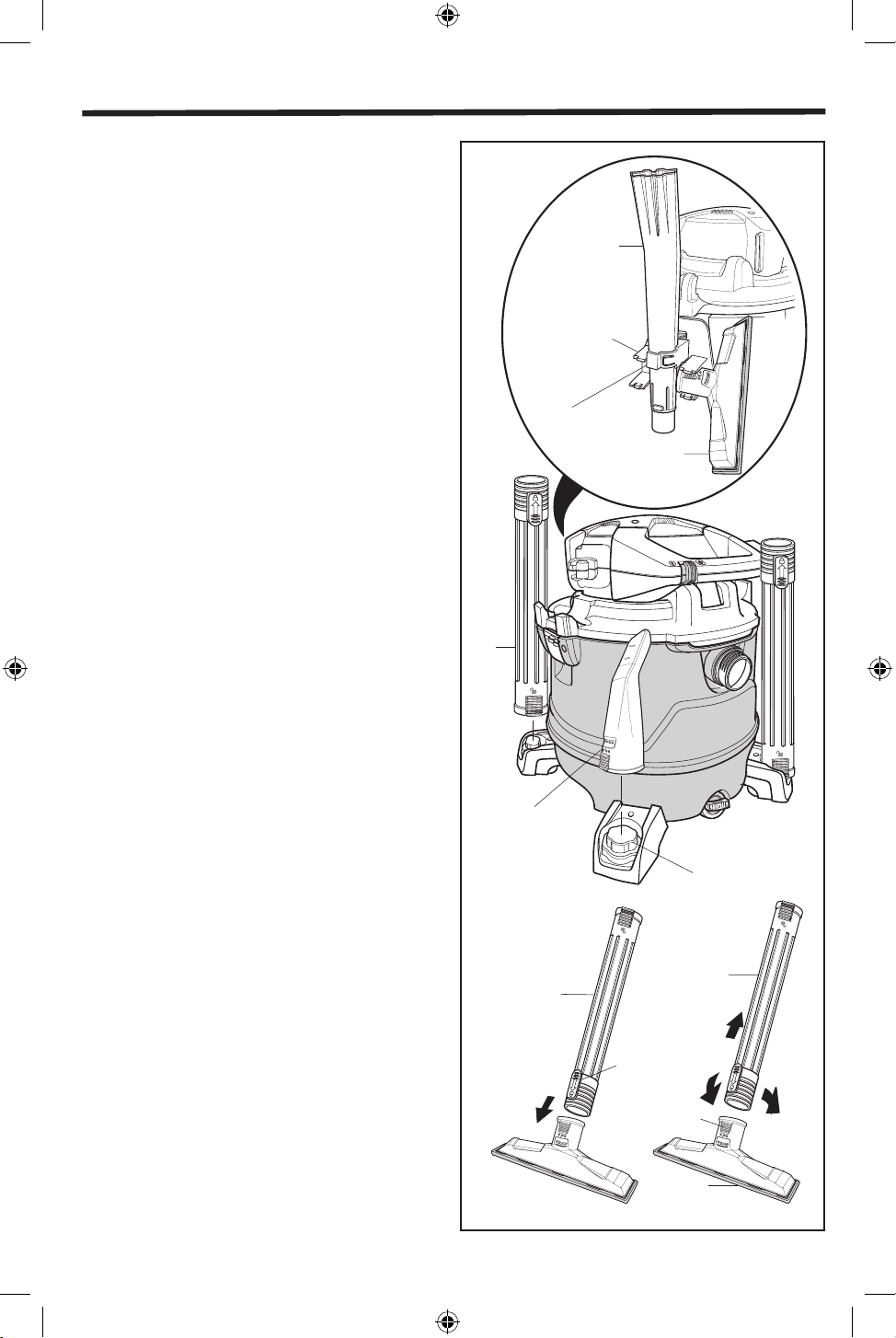

ALMACENAMIENTO DE LOS ACCESORIOS (Fig. 10)

1. Para el almacenamiento a bordo: Fije el punta de

herramienta para pisos para residuos mojados NXT (O) en

la herramienta para pisos NXT Max (N).

2. Los tubos extensores (K) y otros accesorios NXT (M o

N/O) se pueden almacenar colocándolos sobre los postes

ubicados en los cuatro pies de ruedecilla.

3. Con el fin de tener espacio de almacenamiento adicional

para los accesorios, utilice el soporte para accesorios (H).

El tubo del soplador (L) se acopla en la abertura central,

mientras que otros accesorios (M o N/O) se pueden

acoplar a presión en los dos clips laterales.

4. Para retirarlo del poste del pie de ruedecilla, gire y jale

hacia arriba el tubo extensor (K) o el accesorio (M, N, y O).

Para retirar el soporte para accesorios, jale suavemente el

accesorio para separarlo de los clips laterales.

ACCESORIOS FIJABLES (Fig. 10)

1. Para asegurarse de lograr un ajuste seguro cuando se esté

utilizando, su aspiradora para seco/mojado RIDGID incluye

accesorios NXT fijables. Para conectar los accesorios,

alinee los salientes de la boquilla del accesorio con la

lengüeta de fijación del tubo extensor (K). Presione para

fijar la boquilla al tubo extensor (K).

2. Para desconectar los accesorios NXT fijables, gire la

boquilla y el tubo extensor para desacoplar los salientes

de la boquilla y luego jale. También puede presionar la

lengüeta de fijación y jalar para desacoplar.

ALMACENAMIENTO

Accesorio

Salientes de

la boquilla

Lengüeta

de fijación

(K)

Poste de pie

de ruedecilla (4)

(K)

(H)

(N y O)

(M)

(L)

Clip lateral del soporte

portaaccesorios (2)

Fig. 10

SP7158 HD16000.indb 20SP7158 HD16000.indb 20 5/10/24 9:34 AM5/10/24 9:34 AM

ALMACENAMIENTO

PRECAUCIÓN:

No utilice la aspiradora mientras la manguera aún esté

enrollada alrededor del ensamblaje del cabezal del motor

en la posición de almacenamiento.

ADVERTENCIA:

No ponga ningún objeto en las aberturas de venti lación.

No recoja nada con la aspiradora cuando cualquiera de

las aberturas de ventilación esté bloqueada; mantenga

dichas aberturas libres de polvo, pelusa, pelo o cualquier

cosa que pueda reducir el flujo de aire.

ALMACENAMIENTO DEL CABLE

DE ALIMENTACIÓN (Fig. 11)

1. Para almacenar el cable de alimentación: Enrolle el

cable de alimentación alrededor de las dos lengüetas

del enrollador del cable ubicadas en el soplador

desmontable (A).

2. Fije el cable de alimentación utilizando el clip para el cable

ubicado en el enchufe polarizado.

ALMACENAMIENTO DE LA MANGUERA (Fig. 11)

1. La manguera con fijación positiva TUG-A-LONG con Dual-

Flex (J) se puede almacenar alrededor del ensamblaje

del cabezal del motor (B) y acoplar a presión en el clip

de almacenamiento de la manguera, ubicado en la parre

trasera del ensamblaje del cabezal del motor (B).

(24)

Lengüeta del

enrollador del

cable (2)

Cable de

alimentación

(J)

Clip para cable

Enchufe polarizado

Clip de

almacenamiento

de la manguera

Clip de

almacena-

miento

de la

manguera

(B)

(A)

ENTRADA DEL SOPLADOR DESMONTABLE (Fig. 12)

Después de usar el soplador desmontable (A) de la aspiradora

para mojado/seco, examine el fondo del soplador para ver si

hay polvo y residuos. Compruebe si la entrada al soplador tiene

residuos adheridos a las aberturas de ventilación de plástico y la

almohadilla de espuma.

Para limpiar la almohadilla de espuma ubicada debajo del

protector de la entrada del soplador desmontable (A):

1. Quite los tres tornillos que sujetan el protector de la entrada.

2. Levante el protector de la entrada y luego póngalo a un lado.

3. Levante la almohadilla de espuma alejándola del soplador

desmontable (A).

4. Retire la almohadilla de espuma y límpiela con aguja

jabonosa templada o elimine los residuos con un cepillo.

Deje que la almohadilla de espuma se seque.

ADVERTENCIA:

No ponga ningún objeto en las aberturas de venti-

lación. Para reducir el riesgo de lesiones debidas

a un arranque accidental, desenchufe el cordón

de energía antes de cambiar o limpiar el filtro o la

almohadilla de espuma.

MANTENIMIENTO

Screw (3)

Intake Shield

Foam Pad

(A)

5. Examine la almohadilla de espuma para determinar si se

puede reutilizar. Si necesita reemplazarla, consulte en línea

en store.ridgid.com/wetdry.

6. Reinstale la almohadilla de espuma invirtiendo los pasos

1 a 4.

7. Reinstale el protector de la entrada y los tres tornillos.

La unidad está lista para usarse.

PELIGRO:

No utilice la unidad sin reinstalar el protector de entrada.

Fig. 11

Fig. 12

Almohadilla

de espuma

Protector de

la entrada

Tornillo (3)

SP7158 HD16000.indb 21SP7158 HD16000.indb 21 5/10/24 9:34 AM5/10/24 9:34 AM

PUSH DOWN

PULL

Filter Tab (2)

Stud

Filter Plate

Rubber Gasket

Filter Cage

Float

(I)

(B)

FILTRO

NOTA: Este filtro (I) está hecho de papel de alta calidad

diseñado para detener partículas de polvo muy pequeñas.

El filtro se puede usar para recoger material seco o pequeñas

cantidades de líquido. Maneje el filtro cuidadosamente al

quitarlo o al instalarlo. Es posible que se produzcan arrugas

en los pliegues del filtro, pero dichas arrugas no afectarán el

rendimiento del filtro.

REMOCIÓN E INSTALACIÓN DEL FILTRO

QWIK LOCK (Fig. 13)

* Es posible que las técnicas de instalación y

desinstalación de los filtros varíen entres diferentes

números de modelo de filtro.

Para desinstalar el filtro: Coloque los dedos debajo de las

dos lengüetas del filtro.

2. Mientras presiona hacia abajo con un pulgar sobre el

espárrago Qwik Lock que sobresale a través del centro de

la placa del filtro, levante las lengüetas hasta que el filtro se

libere.

3. Deslice el filtro hasta separarlo de la jaula del filtro.

La jaula del filtro y el flotador no se deberán retirar.

IMPORTANTE: Para evitar daños a la rueda del soplador y al

motor, reinstale siempre el filtro antes de utilizar la aspiradora

para recoger residuos secos.

4. Para instalar el filtro: Deslice el filtro Qwik Lock (I) sobre

la jaula del filtro mientras alinea el espárrago Qwik Lock

ubicado en la jaula del filtro con el agujero central de la placa

del filtro integrada Qwik Lock.

5. Asegúrese de que la empaquetadura de goma ubicada en la

parte inferior del filtro Qwik Lock (I) se asiente alrededor de la

base de la jaula del filtro.

6. Presione firmemente la placa del filtro integrada Qwik Lock

hacia abajo alrededor del espárrago Qwik Lock hasta se

acople a presión en la posición correcta.

NOTA: Si la empaquetadura inferior y la placa del filtro integrada

no se asientan correctamente en la jaula del filtro, el resultado

podría ser que los residuos rebasen el filtro.

El filtro se debe limpiar a menudo para mantener un rendimiento

óptimo de la aspiradora.

ADVERTENCIA:

Para reducir el riesgo de lesiones debidas a un arranque

accidental, desenchufe el cordón de energía antes de

cambiar o limpiar el filtro.

MANTENIMIENTO

LIMPIEZA DE UN FILTRO SECO

1. Se puede lograr una extracción parcial de residuos sin quitar

el filtro de la aspiradora. Golpee la parte superior de la tapa

con la mano mientras la aspiradora está APAGADA.

Para obtener óptimos resultados de limpieza debido a la

acumulación de polvo, limpie el filtro en un área abierta.

Después de quitar el filtro de la aspiradora, saque los residuos

secos golpeando suavemente el filtro contra la pared interior

del tambor para polvo. Los residuos se soltarán y caerán.

Para una limpieza a fondo del filtro seco con polvo fino (sin

residuos), haga pasar agua a través del filtro tal como se

describe bajo “Limpieza de un filtro mojado”.

LIMPIEZA DE UN FILTRO MOJADO

Después de quitar el filtro, haga pasar agua a través de él usando

una manguera o desde una espita. Tenga cuidado de que la

presión del agua procedente de la manguera no sea tan fuerte

como para dañar el filtro.

IMPORTANTE: Después de limpiar el filtro, com

pruebe si éste

tiene desgarraduras o agujeros pequeños. No use un filtro que

tenga agujeros o desgarraduras. Incluso un agujero pequeño

puede hacer que se salga mucho polvo de la aspiradora.

Cámbielo inmediatamente.

Deje que el filtro se seque antes de reinstalarlo y almacenar la

aspiradora o recoger residuos secos.

ADVERTENCIA:

No utilice la aspiradora sin la jaula del filtro y el flotador,

ya que estas piezas evitan que entre líquido en el

impulsor y dañe el motor.

ADVERTENCIA: Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, cualquier

otro mantenimiento, reparación y ajuste deberá ser realizado por centros de servicio Autorizados, utilizando siempre

piezas de repuesto RIDGID.

Fig. 13

EMPUJE HACIA ABAJO

JALE HACIA

ARRIBA

Lengüetas del filtro

Empaque de goma

Espárrago

Jaula del filtro

Flotador

Placa de filtro

JALE HACIA

ARRIBA

SP7158 HD16000.indb 22SP7158 HD16000.indb 22 5/10/24 9:34 AM5/10/24 9:34 AM

No. de pieza SP7158 No. de formulario SP7158 Impreso en México 04/24

2024 Emerson

www.RIDGID.com

Aspiradora para mojado/seco con soplador desmontable

de 16 galones EE.UU. (60 litros)

Número de modelo HD16000

Clasificaciones eléctricas:

120 V 12,0 A 60 Hz

Las piezas RIDGID se encuentran disponibles en línea conectándose a store.ridgid.com/wetdry

Pida siempre por número de pieza –no por número de clave

ADVERTENCIA:

SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA PARA MOJADO/SECO

CON AISLAMIENTO DOBLE

En una aspiradora para mojado/seco con aislamiento doble se proporcionan dos sistemas de aislamiento en vez de

conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro

doméstico con aislamiento

doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de ajustes y reparaciones de una

aspiradora para mojado/seco con aislamiento doble requiere extremado cuidado y conocimiento del sistema, y debe ser

realizado únicamente por personal de servicio competente. Las piezas de repuesto para la aspiradora para mojado/seco

con aislamiento doble deben ser idénticas a las piezas que reemplazan. La aspiradora para mojado/seco con aislamiento

doble está marcada con las palabras “DOUBLE INSULATED” (con aislamiento doble) y puede que el símbolo

(un

cuadrado dentro de un cuadrado) también esté marcado en los aparatos.

Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes de hacer

servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco.

Este producto tiene una Política de garantía de satisfacción por 90 días,

así como una Garantía limitada de por vida.

Para obtener los detalles de la Garantía y de la Política,

visite RIDGID.com/VacWarranty o llame al 1-800-4-RIDGID.

PIEZAS DE REPUESTO

ADVERTENCIA: Para reducir el riesgo de lesiones por causa de descargas eléctricas,

desenchufe el cordón de energía antes de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la

aspiradora para mojado/seco.

ADVERTENCIA: Todo el desmontaje y todas las reparaciones deberán ser realizados por

personal calificado.

SP7158 HD16000.indb 23SP7158 HD16000.indb 23 5/10/24 9:34 AM5/10/24 9:34 AM

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

La sécurité est une combinaison de faire preuve de bon sens,

rester vigilant et savoir comment votre aspirateur de liquides et de

poussières (l’« aspirateur ») fonctionne.

Termes de signalisation de questions de sécurité

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, causera

la mort ou une blessure grave.

AVERTISSEMENT :

Indique une situation dangereuse qui, si elle n’est pas évitée, risque

de causer la mort ou une blessure grave.

MISE EN GARDE :

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait causer une blessure légère ou modérée, ou des dommages

matériels.

Prenez toujours des précautions élémentaires, notamment les

précautions suivantes, lorsque vous utilisez votre aspirateur de

liquides et de poussières :

AVERTISSEMENT :

– Pour réduire le risque d’incendie, de choc électrique

ou de blessure :

• Lisez et comprenez ce manuel et toutes les étiquettes placées sur

l’aspirateur de liquides et de poussières avant de mettre celui-ci en

marche.

•

N’utilisez l’aspirateur que comme cela est décrit dans ce mode

d’emploi.

•

Ne laissez pas en marche pendant que vous êtes absent – vous

vous risqueriez de manquer des signes importants indiquant un

fonctionnement anormal, comme une perte de puissance d’aspira

tion, la sortie de débris ou de liquides par la bouche de soufflage

d’air ou des bruits anormaux en pro

ve nance du moteur. Cessez

immédiatement d’utiliser l’aspirateur si vous constatez de tels signes.

•

Ne laissez pas l’aspirateur sans surveillance quand il est branché

dans une prise de courant. Débranchez-le de la prise quand il n’est

pas utilisé et avant toute opération de maintenance.

•

Des étincelles à l’intérieur du moteur risquent de mettre feu à

des vapeurs ou poussières inflammables. Pour réduire le risque

d’incendie ou d’explosion : n’utilisez pas à proximité de gaz ou de

liquides inflammables ou combustibles, ou de poussières explosives,

comme de l’essence automobile ou d’autres fiouls, de l’essence à

briquet, des produits de nettoyage, de la peinture à l’huile, du gaz

naturel, de la poussière de charbon, de la poussière de magnésium,

de la poussière d’aluminium, de la poussière de céréales ou de la

poudre noire.

•

N’aspirez jamais de matières en train de brûler ou des matières

fumigènes, telles que des cigarettes, des allumettes ou des cendres

chaudes.

•

Videz le tambour après chaque utilisation pour éviter le risque d’auto-

inflammation des débris du tambour. Les matériaux combustibles,

tels que des chiffons ou de la sciure contenant des colorants ou de

l’uréthane, peuvent être des a source d’une telle surchauffe.

•

N’aspirez pas la poussière de cloison sèche, les cendres froides

de cheminées ou d’autres poussières fines avec des filtres RIDGID

VF4000 ou VF5000. Les particules très fines seront rejetées dans

l’air. Utilisez un filtre multicouche RIDGID VF6000 HEPA ou un filtre

HEPA VF8000 pour ces types de débris spécifiques.

•

Pour réduire le risque d’inhalation de vapeurs toxiques, n’aspirez pas

de matériaux toxiques ou dangereux, et n’utilisez pas à proximité de

tels matériaux.

•

Pour réduire le risque de choc électrique, n’exposez pas à la pluie

et empêchez l’entrée de liquides dans le compartiment du moteur.

Rangez à l’intérieur.

•

Cet aspirateur de liquides et de poussières n’est pas conçu pour

emploi par des personnes (y compris des enfants) ayant des

capacités physiques, sensorielles ou mentales réduites, ou qui n’ont

pas l’expérience ou les connaissances nécessaires, sauf en cas de

supervision ou d’instructions sur l’utilisation de cet appareil par une

personne responsable de leur sécurité.

•

Ne laissez pas les enfants se servir de l’aspirateur comme d’un jouet.

Il faut surveiller de très près quand il est utilisé par des enfants ou à

proximité d’enfants.

•

N’utilisez pas avec un filtre déchiré ou sans avoir installé de filtre,

sauf quand vous aspirez des liquides, comme cela est décrit dans

ce mode d’emploi. Des débris secs capturés par la roue risquent

d’endommager le moteur ou d’être expulsés à nouveau dans l’air

ambiant.

•

Éteignez l’aspirateur avant de le débrancher.

•

Pour réduire le risque de blessure pouvant être causée par une mise

en marche accidentelle, débranchez le cordon d’alimentation avant

de changer le filtre ou de le nettoyer.

•

Ne débranchez pas en tirant sur le cordon. Pour débrancher,

saisissez la fiche – pas le cordon.

•

N’utilisez pas l’aspirateur avec une fiche, un cordon ou un autre

composant endommagé. Si votre aspirateur ne fonctionne pas

comme il faut, s’il manque des pièces, s’il quelqu’un l’a laissé tomber,

s’il est endommagé, s’il a été laissé à l’extérieur ou s’il est tombé

dans de l’eau, téléphonez au service d’assistance à la clientèle.

•

Ne tirez pas l’aspirateur et ne le portez pas par son cordon, n’utilisez

pas le cordon pour servir de poignée, ne fermez pas une porte sur

le cordon et ne laissez pas le cordon tendu passer sur des bords

ou des coins tranchants. Ne traînez pas l’aspirateur sur son cordon.

Maintenez le cordon à distance des surfaces chauffées.

•

Ne touchez pas la fiche, l’interrupteur ou l’aspirateur avec des mains

mouillées.

•

Utilisez seulement des cordons de rallonge qui sont conçus pour

emploi à l’extérieur. Les cordons de rallonge en mauvais état ou

trop petits en termes de calibre des fils peuvent poser des risques

d’incendie et de choc électrique. Pour réduire le risque de tels

dangers, inspectez les cordons pour vous assurer qu’ils sont en bon

état et que le liquide n’entre pas en contact avec le raccordement.

N’utilisez pas de cordons de rallonge dont les conducteurs ont un

calibre inférieur à 1,3 mm

(16 AWG).

•

Cet aspirateur de liquides et de poussières a une double isolation, ce

qui élimine le besoin d’un système de mise à la terre séparé. Utilisez

seule

ment des pièces de rechange identiques. Lisez les instructions

concernant l’entretien des aspirateurs de liquides et de poussières à

double isolation avant toute opération d’entretien.

•

Ne mettez aucun objet dans les orifices de venti lation. N’aspirez pas

quand de quelconques orifices de ventilation sont obstrués; assurez-

vous que ces orifices ne sont pas bloqués par de la poussière, de la

peluche, des cheveux ou de quel

conques objets pouvant réduire la

circulation de l’air.

•

Gardez les cheveux, les vêtements flottants, les doigts et toutes les

parties du corps à distance des orifices et des pièces mobiles.

•

Pour réduire le risque de chute, faites très attention lorsque vous

utilisez l’aspirateur dans des escaliers.

•

Pour réduire le risque de vous faire mal au dos ou de tomber, ne

soulevez pas un aspirateur qui est lourd en raison de la présence

de liquides ou de débris aspirés. Videz partiellement l’aspirateur en

écopant ou en purgeant.

•

Pour réduire le risque de blessure ou le risque d’endommagement

de l’aspirateur, n’utilisez que des accessoires recommandés par

RIDGID.

•

En cas d’utilisation de l’aspirateur comme soufflante amovible :

- Ne dirigez la décharge d’air que vers la zone de travail.

- Éteignez l’appareil avant de le déposer sur le sol ou d’en relâcher

la poignée.

- Ne le posez pas dans un liquide; ceci risquerait de causer un choc

électrique.

- Ne dirigez pas l’air vers des personnes présentes à proximité.

- Gardez les enfants à distance lors du fonctionnement de la

soufflante.

- N’utilisez la soufflante que pour souffler des saletés et des débris.

- N’utilisez pas en guise de pulvérisateur.

•

Pour réduire le risque de blessure pour les yeux, portez des lunettes

de sécurité. L’utilisation de toute soufflante ou de tout aspirateur

utilitaire peut toujours causer la projection de corps étrangers dans

les yeux, ce qui risque d’entraîner des blessures graves aux yeux.

•

Pour réduire le risque d’être frappé ou entraîné par un aspirateur en

train de rouler, bloquez les roulettes lorsque vous utilisez l’aspirateur

sur une surface inégale ou inclinée.

SP7158 HD16000.indb 24SP7158 HD16000.indb 24 5/10/24 9:34 AM5/10/24 9:34 AM

CONSERVER CE MANUEL

Observez les avertissements suivants qui figurent sur le carter du

moteur de votre aspirateur :

MISE EN GARDE :

• Pour réduire le risque de perte auditive, portez des protecteurs

d’oreilles lorsque vous vous servez de l’aspirateur pendant

plusieurs heures ou quand vous l’utilisez dans un endroit

bruyant.

• Portez un masque antipoussières en cas d’utilisa tion dans un

environnement poussiéreux.

• Les décharges statiques sont fré quentes dans les endroits

secs ou lorsque l’humidité relative de l’air ambiant est

faible. L’aspiration de débris fins avec votre aspirateur peut

déposer une charge statique sur le tuyau ou sur l’aspirateur.

La meilleure chose à faire pour réduire la fréquence des

décharges statiques chez vous ou lorsque vous utilisez cet

aspirateur consiste à ajouter de l’humidité dans l’air avec un

humidificateur.

AVERTISSEMENT :

Pour réduire le risque de choc électrique – n’exposez pas

à la pluie – rangez à l’intérieur.

AVERTISSEMENT :

•

Pour votre propre sécurité, lisez et comprenez le manuel

de l’opérateur.

•

Ne laissez jamais l’aspirateur en marche sans

surveillance.

•

Ne ramassez pas de cendres chaudes, de charbon,

de matériaux inflammables, combustibles/auto-

inflammables, de matériaux toxiques ou d’autres

matériaux dangereux.

•

N’utilisez pas à proximité de vapeurs ou de liquides

explosifs.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Cet aspirateur de liquides et de poussières est conçu pour emploi

résidentiel seulement. Il peut être utilisé pour aspirer des matières

humides ou sèches, et il peut également faire fonction de souffleuse.

APPRENDRE À CONNAÎTRE VOTRE ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES

Lisez ce mode d’emploi pour vous familiariser avec les fonctions du

produit et pour comprendre les particularités d’utilisation de votre

nouvel aspirateur.

INTRODUCTION

DOUBLEMENT ISOLÉ. MISE À LA TERRE NON

NÉCESSAIRE.

POUR L’ENTRETIEN, N’UTILISEZ QUE DES PIÈCES

DE RECHANGE IDENTIQUES.

Poignée de la soufflante amovible

Verrou de la soufflante amovible

Roulette (4 )

Drain

Verrous du

tambour (2)

Zone de stockage sur

le pied à roulette (4)

Enrouleur de cordon d’alimentation

Ensemble de bloc-moteur

Orifice d’admission

Tambour

à poussière

Cordon d’alimentation

Interrupteur de MARCHE/ARRÊT

Orifice d’éjection d’air

Soufflante amovible

Pince de rangement

du tuyau flexible

Chariot pour les accessoires

Tuyau flexible à verrouillage positif TUG-A-LONG

avec Dual-Flex

– Permet

de transférer la capacité d’aspirer ou de souffler sur le site de travail. Fournit le

moyen de connecter des baguettes de rallonge et des suceurs.

Baguettes de rallonge (2) – Ces baguettes peuvent être connectées ensemble

et fournir une longueur supplémentaire pour atteindre des endroits plus éloignés.

Tube de la soufflante – S’attache directement au bloc-moteur afin de

concentrer l’air pour les applications de soufflerie.

REMARQUE : Les accessoires NXT ne sont pas inclus dans tous les modèles

d’aspirateurs.

Outil de nettoyage de sol NXT Max – Conception à basculement améliorée pour

assurer une meilleure aspiration et un meilleur ramassage des gros débris sur de

larges surfaces du sol. Il peut être utilisé seul ou associé aux patins de l’outil de

nettoyage de sol NXT.

Patin humide pour outil de nettoyage de sol NXT – Il s’attache à l’outil de

nettoyage de sol NXT Max pour le ramassage de déchets humides sur les surfaces

lisses afin de nettoyer les liquides et d’aider à sécher les surfaces.

Buse pour voitures NXT Max – Buse pour le nettoyage de l’intérieur des voitures

et de la plupart des tissus d’ameublement. Associez-la avec des patins pour le

nettoyage des voitures NXT pour des cas d’utilisation supplémentaires (SK0300

vendu séparément).

Familiarisez-vous avec les accessoires NXT

inclus avec l’aspirateur. Ces accessoires de 2-1/2 po font partie du système d’attachement d’accessoires NXT Swap &

Lock – un écosystème amélioré d’outils accessoires pour aspirateurs de liquides et de poussières personnalisables avec des patins interchangeables qui s’attachent à

l’accessoire principal de l’outil. Chaque accessoire peut être utilisé de diverses manières pour l’aspiration et le soufflage des débris. Voici une liste des accessoires avec

indication de leurs utilisations.

SP7158 HD16000.indb 25SP7158 HD16000.indb 25 5/10/24 9:34 AM5/10/24 9:34 AM

OUTILS NÉCESSAIRES

Tournevis cruciforme

DÉBALLAGE

Ce produit nécessite un assemblage.

Vérifiez toutes les pièces du carton par rapport à la liste des

pièces détachées.

Si de quelconques pièces sont endommagées ou manquantes,

téléphonez au 1-800-4-RIDGID (depuis les É.-U. ou le Canada), ou

envoyez un courriel à [email protected].

LISTE DU CONTENU DE LA BOÎTE EN CARTON (Fig. 1)

Légende Description Qté

A* Soufflante amovible ..................................................................1

Ensemble de bloc-moteur .......................................................1

Ensemble de tambour à poussière .........................................1

Capuchon de drain ..................................................................1

Zone de stockage sur le pied à roulette ...................................4

Roulette ..................................................................................... 4

Vis à tête cylindrique, n° 10 x 3/4 po (19 mm) ........................4

Chariot pour les accessoires ....................................................1

Filtre Qwik Lock

......................................................................1

Tuyau flexible verrouillable positif

TUG-A-LONG avec Dual-Flex .............................................1

Baguette de rallonge .................................................................2

Tube de soufflante ....................................................................1

M**

Buse pour voitures NXT Max ...................................................1

N**

Outil pour le nettoyage de sol NXT Max ................................. 1

O**

Patin humide pour outil de nettoyage de sol ..........................1

Mode d’emploi ...........................................................................1

* Ces pièces ont été assemblées à l’usine.

** Le contenu du carton peut ne pas refléter les articles inclus dans tous les

numéros de modèle. Les accessoires NXT ne sont pas inclus dans tous les

modèles d’aspirateurs.

INTRODUCTION

ASSEMBLAGE DES ROULETTES/

PIEDS À ROULETTES (Fig. 2)

REMARQUE : Retirez l’ensemble de bloc-moteur du tambour

à poussière avant l’assemblage des roulettes et des pieds à

roulettes.

1. Placez le pied à roulette (E) sens dessus dessous sur le sol.

2. Placez la roulette (F) dans le pied à roulette (E) : Insérez

la tige de la roulette dans la douille du pied à roulette.

3. Poussez la roulette jusqu’à ce que l’extrémité de la rotule de

la tige de la roulette soit positionnée à sa place dans la douille

du pied à roulette et que la roulette puisse pivoter librement.

Faites de même pour les trois autres roulettes et les pieds

des roulettes.

4. Retourner le tambour à poussière (C) sens dessus dessous

sur le sol.

5. Placez le pied à roulette au-dessus du montant du tambour

et appuyez dessus pour qu’ils soient fermement en place.

Faites la même chose pour les trois autres ensembles de

roulettes et pieds à roulette (E & F).

6. Quatre vis sont disponibles pour un montage en option

des pieds à roulettes dans le tambour. Si vous le désirez,

cherchez quatre (4) vis à tête cylindrique bombée (G)

N° 10 x 3/4 po dans le sac de pièces détachées. Insérez

une vis dans le trou du pied à roulette et dans le tambour à

poussière (C). Serrez à fond.

7. Remettre le tambour à poussière (C) dans le bon sens.

ASSEMBLAGE

M**

N**

O**

Fig. 1

(G)

(F)

Caster Stem

Caster Foot

Socket

Caster Foot Hole

(C)

Drum Post

(E)

Fig. 2

Tige de la roulette

Trou du pied

à roulette

Douille

du pied à

roulette

Montant du

tambour

SP7158 HD16000.indb 26SP7158 HD16000.indb 26 5/10/24 9:34 AM5/10/24 9:34 AM

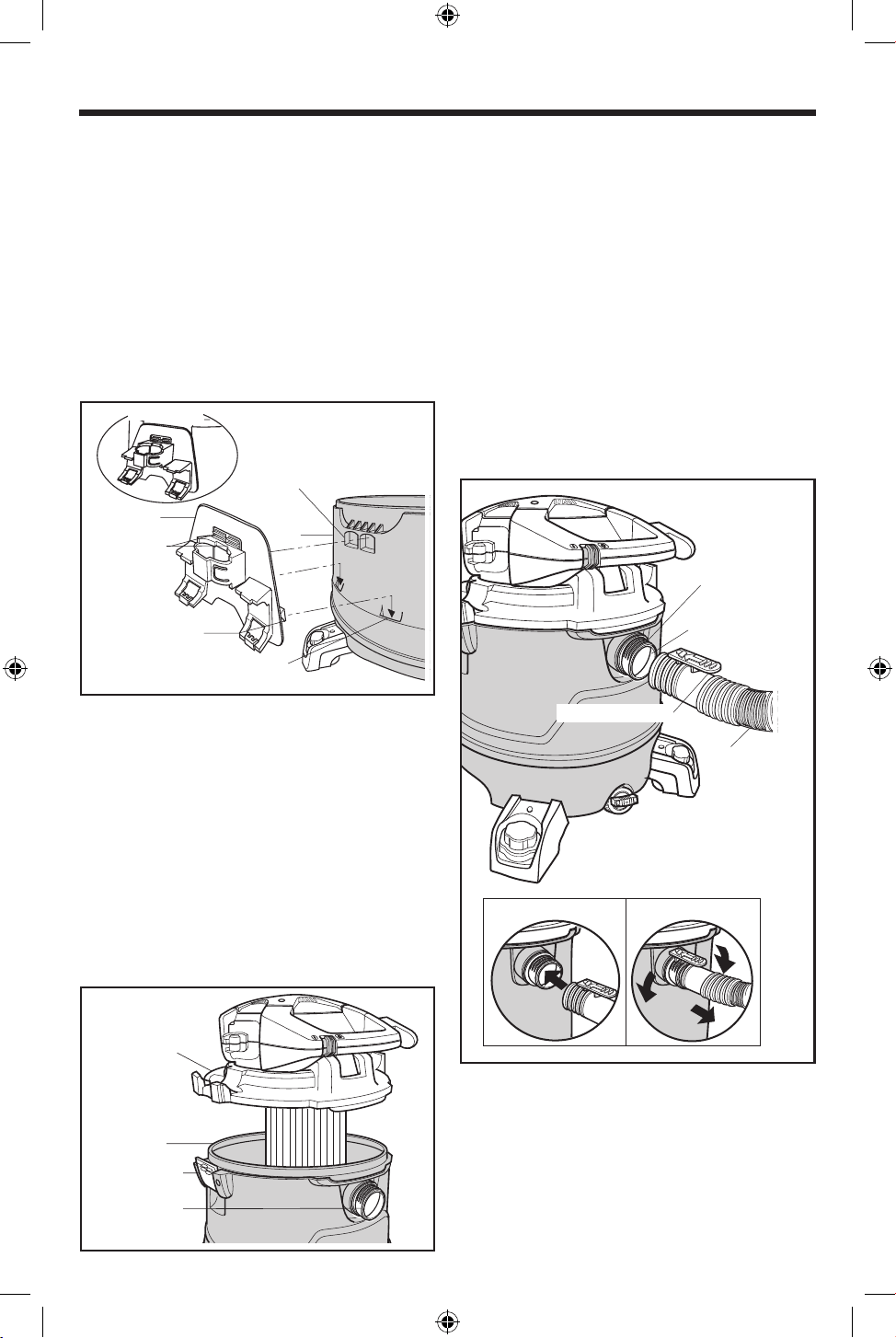

ASSEMBLAGE DU BLOC-MOTEUR

(Fig. 4)

1. Fixation de l’ensemble de bloc-moteur sur le tambour

à poussière : Placez l’ensemble de bloc-moteur (B) sur

le dessus du tambour à poussière (C) de telle sorte que

le rebord de la lèvre soit aligné sur l’orifice d’admission du

tambour de l’aspirateur. Assurez-vous que l’ensemble de

bloc-moteur est bien en place sur le tambour à poussière.

2. Appuyez sur les deux verrous situés de chaque côté du

tambour à poussière (C) jusqu’à ce qu’ils s’enclenchent,

fixant l’ensemble de bloc-moteur sur le tambour à poussière.

3. Pour déposer l’ensemble de bloc-moteur : Tirez sur les

deux verrous et soulevez l’ensemble de bloc-moteur (B) du

tambour à poussière (C). Ne forcez pas les verrous à tourner

plus que légèrement en dehors de la bride du tambour.

ASSEMBLAGE

ATTACHEMENT ET RETRAIT DU TUYAU FLEXIBLE

DE L’ASPIRATEUR

(Fig. 5)

1. Pour insérer le tuyau flexible : Localisez l’extrémité du

tuyau flexible de verrouillage positif TUG-A-LONG avec

Dual-Flex (J) et alignez la languette de verrouillage du tuyau

flexible sur les rebords de l’orifice d’admission du tambour de

l’aspirateur. Poussez la manchette du tuyau flexible tout droit

dans l’orifice d’admission du tambour de l’aspirateur jusqu’à

ce que la languette de verrouillage du tuyau flexible s’engage

complètement dans les rebords de l’orifice d’admission.

2. Pour retirer le tuyau flexible : Faites tourner l’extrémité

du tuyau flexible de verrouillage positif TUG-A-LONG avec

Dual-Flex (J) dans un sens ou dans l’autre pour relâcher la

languette de verrouillage du tuyau flexible des rebords de

l’orifice d’admission du tambour de l’aspirateur. Appuyez sur

la languette de verrouillage du tuyau flexible et tirez tout droit

sur le tuyau flexible pour le faire sortir de l’orifice d’admission

de l’aspirateur.

ASSEMBLAGE DE L’ASPIRATEUR

DE LIQUIDES ET DE POUSSIÈRES

INSTALLATION DU CHARIOT À ACCESSOIRES

(Fig. 3)

1. Placez les deux languettes du bord inférieur du chariot à

accessoires (H) dans les deux fentes situées à l’arrière du

tambour à poussière (C).

2. Faites pivoter le haut du chariot à accessoires (H) vers le haut

jusqu’à ce que les deux languettes de verrouillage s’engagent

dans les fentes supérieures du tambour à poussière.

3. Appuyez sur le bord supérieur du chariot à accessoires (H)

jusqu’à ce qu’il s’enclenche en place. Assurez-vous que les

languettes de verrouillage sont solidement verrouillées en les

tirant vers l’extérieur sur le chariot à accessoires.

Locking

Tab (2)

(H)

(C)

Bottom Tab (2)

Drum Bottom Slot (2)

Drum Upper Slot (2)

ASSEMBLED

ASSEMBLÉ

Languette de

verrouillage (2)

Fente supérieur

du tambour (2)

Languette du

bas (2)

Fente au fond du tambour (2)

Fig. 3

INSERTION DU TUYAU RETRAIT DU TUYAU

(J)

Rebords de

l’orifice d’admission

Admission du tambour

de l’aspirateur

Loquet de verrouillage

Fig. 5

(C)

Drum Vac

Inlet

Drum

Latch (2)

(B)

Fig. 4

Verrou

du tambour (2)

Orifice d’admission

du tambour de

l’aspirateur

INSTALLATION DU PATIN NXT SUR VOTRE

ACCESSOIRE NXT MAX

Première étape : Choisissez votre accessoire d’outil NXT Max.

Deuxième étape : Choisissez votre patin NXT.

Troisième étape : Insérez votre patin NXT dans l’accessoire

d’outil NXT Max.

Chaque outil nécessite une installation différente du patin;

veuillez vous référer à la Fiche d’information sur les accessoires

NXT qui se trouve dans ce carton.

SP7158 HD16000.indb 27SP7158 HD16000.indb 27 5/10/24 9:34 AM5/10/24 9:34 AM

FONCTIONNEMENT

AVERTISSEMENT : Pour réduire le risque d’incendie, d’explosion ou d’endommagement

de l’aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes importants

indiquant un fonctionnement anormal, comme une perte de puissance d’aspiration, la sortie de débris ou de liquides

par la bouche de soufflage d’air ou des bruits anormaux en provenance du moteur. Cessez immédiatement d’utiliser

l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur branché lorsque vous ne l’utilisez pas.

• Ne continuez pas à utiliser l’aspirateur lorsque le flotteur a coupé l’aspiration.

• Les étincelles à l’intérieur du moteur risqueraient de mettre feu à des matières inflammables en suspension dans l’air.

Ne pas utiliser l’aspirateur à proximité de liquides inflammables ou à des endroits où il y a des gaz ou des vapeurs

inflammables, ou de la poussière explosive dans l’air. Les liquides, gaz et vapeurs inflammables comprennent :

essence à briquet, produits de nettoyage du type solvant, peinture à base d’huile, essence, alcool et aérosols. Types de

poussières explosives : charbon, magnésium, aluminium, céréales et poudre noire.

• N’aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.

• Ne laissez pas de sciure ou de chiffons avec des résidus de teinture ou de polyuréthane à l’intérieur de l’aspirateur.

Videz le tambour après avoir ramassé ces matériaux potentiellement autochauffants.

AVERTISSEMENT : Pour réduire le risque de choc électrique ou de blessure :

• N’exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur. Rangez à l’intérieur.

• Ne touchez pas la fiche de branchement, l’interrupteur ou l’aspirateur si vous avez les mains mouillées.

• Débrancher l’aspirateur avant d’effectuer une quelconque opération de maintenance. Si votre aspirateur ne fonctionne

pas comme il devrait, s’il manque des pièces, s’il est tombé par terre ou a été endommagé, s’il a été laissé à l’extérieur ou

s’il est tombé dans de l’eau, rapportez-le à un centre de service après-vente agréé ou téléphonez au service à la clientèle.

• Lorsque vous utilisez un cordon de rallonge, n’utilisez qu’un cordon prévu pour emploi à l’extérieur et en bon état. Ne

laissez pas la connexion entrer en contact avec des liquides.

MISE EN GARDE : Pour réduire le risque de dommages auditifs, portez des protège-

oreilles lorsque vous utilisez l’aspirateur/souffleur pendant une période prolongée ou dans une zone bruyante.

ASSEMBLAGE

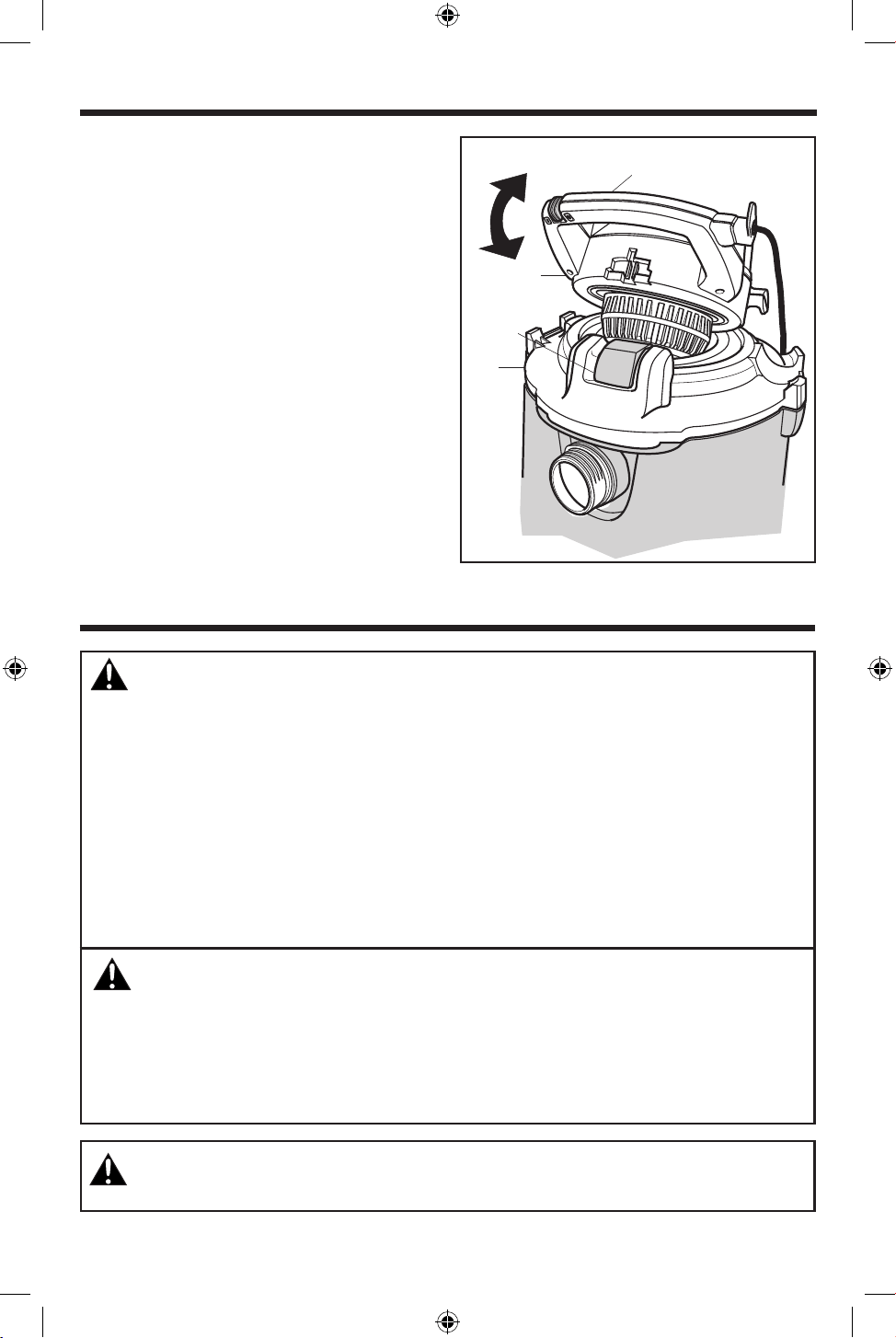

ASSEMBLAGE DE LA SOUFFLANTE AMOVIBLE

(ASSEMBLAGE DU BLOC-MOTEUR) (Fig. 6)

1. Pour retirer la soufflante amovible sur l’ensemble de

bloc-moteur : Appuyez vers le bas sur la patte de fixation

de la tête du moteur qui est située sous la poignée de la

soufflante amovible et en soulevant la soufflante (A) hors de

l’ensemble de bloc-moteur (B) de l’aspirateur.

2. Pour remettre la soufflante amovible sur l’ensemble

de bloc-moteur : Positionnez la soufflante amovible (A)

au-dessus de la partie en retrait de l’ensemble de bloc-moteur

(B). Faites tourner la soufflante amovible (A) vers le bas

jusqu’à la fin de la course du dispositif.

3. Appuyez légèrement sur la poignée de transport de la

soufflante amovible jusqu’à ce que vous entendiez le déclic

indiquant que le verrou de la soufflante amovible s’est bien

enclenché dans la soufflante amovible (A).

La soufflante amovible est maintenant assujettie à l’ensemble

de bloc-moteur.

Detachable

Blower

Latch

Detachable Blower Handle

(B)

(A)

Fig. 6

Poignée de la soufflante amovible

Verrou

de la

soufflante

amovible

SP7158 HD16000.indb 28SP7158 HD16000.indb 28 5/10/24 9:34 AM5/10/24 9:34 AM

ASPIRATION DE MATÉRIAUX SECS

1. Le filtre doit toujours être dans la position correcte afin d’éviter les

fuites et l’endom

magement possible de l’aspirateur.

Pour maintenir la meilleure performance possible lors de

l’aspiration de poussière fine, nettoyez régulièrement le tambour

et le filtre.

REMARQUE

: N’utilisez pas de filtre mouillé pour ramasser des

matériaux secs. Le filtre se bouchera rapidement et sera difficile à

nettoyer.

ASPIRATION DE LIQUIDES

1. L’aspiration de petites quantités de liquide (moins de 5 cm

(2 po) dans le tambour à poussière) ne nécessite pas la dépose

du filtre.

Lorsque des volumes importants de liquide doivent être

ramassés, retirez tous les filtres en papier conçus pour des

déchets secs seulement et remplacez-les par des filtres en

mousse RIDGID VF7000 pour déchets humides. Ne retirez

ni la cage de filtre, ni le flotteur. Le filtre en mousse est conçu

spécialement pour le ramassage de grands volumes de liquide.

Si le filtre en papier est utilisé et s’il devient saturé, vous pourrez

voir de la «

buée » sortir de l’orifice de la soufflante.

Lorsque le tambour est « plein », le flotteur s’élève et coupe la

circulation d’air. Le bruit du moteur deviendra plus aigu en raison

de la vitesse accrue du moteur indiquant que le tambour est

plein ». Arrêtez l’aspirateur, débranchez le cordon d’alimentation

et videz le tambour.

Après l’utilisation de l’aspirateur pour le ramassage de matériaux

humides, laissez le filtre sécher complètement pour éviter des

moisissures et ne pas endommager le filtre.

IMPORTANT : Pour réduire le risque d’endom

mager l’aspirateur, il

ne faut pas faire fonctionner le moteur pendant que le flotteur est en

position élevée.

FICHE POLARISÉE / INTERRUPTEUR (Fig. 7)

Pour réduire le risque de choc électrique, cette aspirateur est muni

d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche

n’est compatible avec une prise polarisée que dans un seul sens.

Inverser la fiche si elle n’entre pas complètement dans la prise. Si elle

n’entre toujours pas, prendre contact avec un électricien qualifié pour

installer une prise de courant appropriée. Ne pas altérer la fiche de

quelque manière que ce soit.

Avec le cordon d’alimentation branché, mettez l’aspirateur en marche

en faisant glisser l’interrupteur de la position «

O » à la position

l », située sur le ventilateur amovible (A). Pour l’arrêter, faites

glisser l’interrupteur de la position «

l » à la position « O ». Les

symboles utilisés sur l’interrupteur sont les symboles internationaux

« ON & OFF »

FONCTIONNEMENT

AVERTISSEMENT

Ne faites pas fonctionner sans la cage du filtre et le

flotteur étant donné qu’ils empêchent l’entrée de liquide

dans la roue et protègent ainsi le moteur contre les dom-

mages pouvant en résulter.

VIDAGE DU TAMBOUR À POUSSÌERE (Fig. 8)

1. Débranchez le cordon d’alimentation de la prise.

L’aspirateur est fourni avec un drain pour permettre de vider

facilement les liquides. Positionnez l’aspirateur à proximité d’un

réceptacle ou d’un système de drainage approprié, puis retirez le

capuchon du drain (D).

Déposez l’ensemble de bloc-moteur (B) en tirant vers l’extérieur

en haut des deux verrous.

4. Soulevez l’ensemble de bloc-moteur (B) du tambour à poussière

5. Utilisez les poignées du tambour à poussière, qui sont situées en

bas du tambour à poussière (C) pour soulever et vider dans un

récipient approprié pour la mise au rebut.

REMARQUE

: Ne transportez pas l’aspirateur par la poignée de

transport du bloc-moteur lorsque l’aspirateur est plein.

AVERTISSEMENT

Pour réduire le risque de blessure pouvant être causée

par une mise en marche accidentelle, débranchez le

cordon d’alimentation avant de vider le tambour.

AVERTISSEMENT

Pour réduire le risque de chute ou de blessure au dos il

ne faut pas soulever un aspirateur plein de liquide ou de

débris. Ramasser ou drainer suffisamment du contenu

hors de l’aspirateur afin de rendre l’aspirateur assez

léger pour le soulever confortablement.

= MARCHE

= ARRÊTF

Interrupteur de

MARCHE/ARRÊT

Fiche

polarisée

(A)

TRANSPORT DE L’ASPIRATEUR DE LIQUIDES ET

DE POUSSIÈRES (Fig. 8)

1. S’il est nécessaire de soulever l’aspirateur pour le déplacer

: Les poignées de transport sous les loquets de verrouillage du

tambour à poussière (C) sont utilisées pour le soulever.

Pour manoeuvrer l’aspirateur : Vous devez utiliser la

poignée de la soufflante amovible située au

-dessus de l’orifice

d’admission.

(C)

Poignée de la

soufflante amovible

Poignée

de transport (2)

Verrouillage

du tambour (2)

(B)

(D)

Poignée

du tambour

à poussière (3)

Fig. 7

Fig. 8

SP7158 HD16000.indb 29SP7158 HD16000.indb 29 5/10/24 9:34 AM5/10/24 9:34 AM

FONCTIONNEMENT

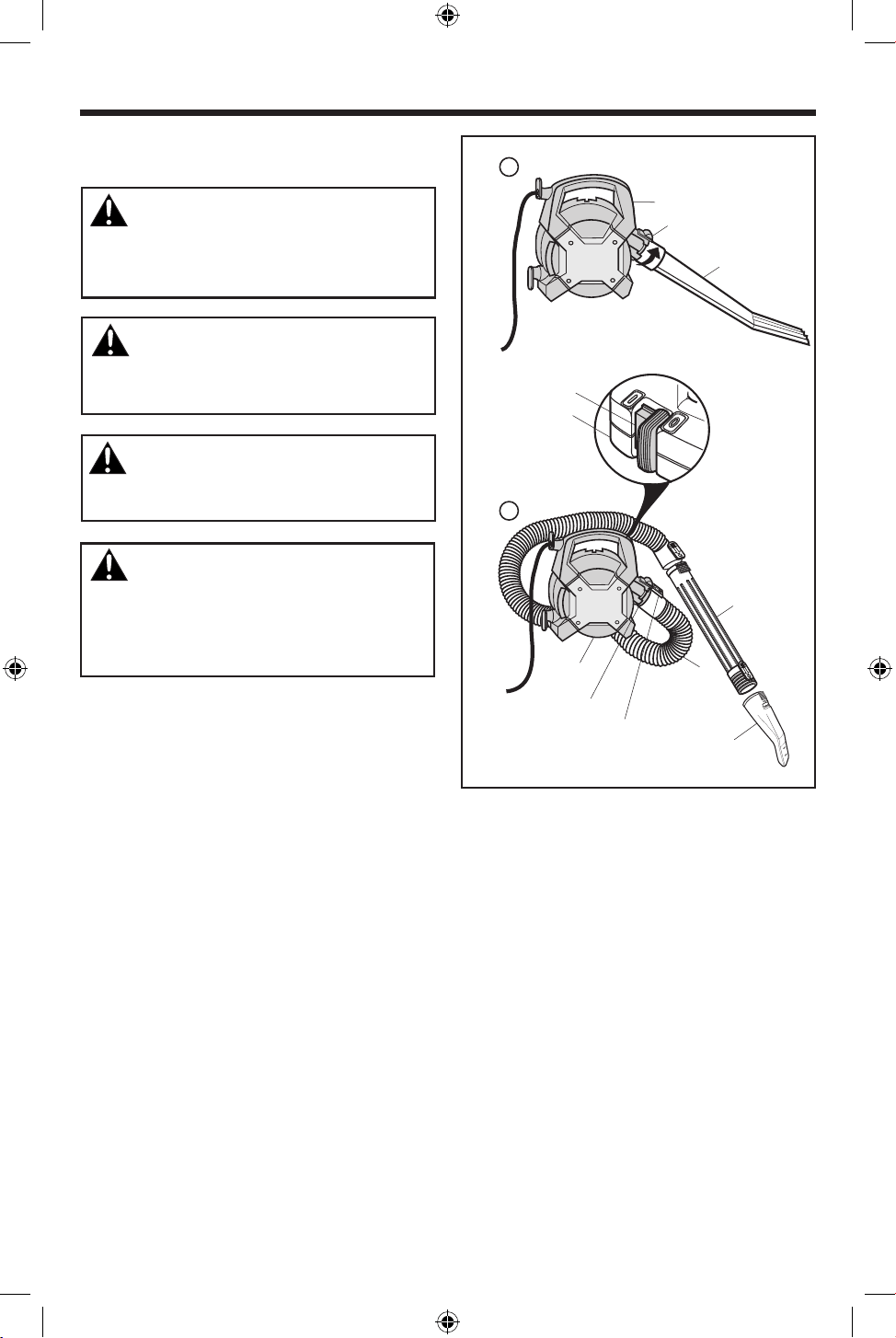

SOUFFLANTE AMOVIBLE POUR

LA FONCTIONNALITÉ DE SOUFFLAGE (Fig. 9)

Votre aspirateur de liquides et de poussières comporte une

soufflante amovible (A) avec un orifice de soufflerie. Cette

soufflante peut être utilisée de façon autonome, comme pour

souffler les feuilles dans le jardin, pour nettoyer le patio ou pour

d’autres applications dans un atelier – par exemple pour souffler

la sciure et d’autres débris.

Familiarisez-vous avec le montage et le démontage de la

souffleuse amovible (A) dans la rubrique intitulée « Assemblage

de la souffleuse amovible ».

Voici deux méthodes suggérées pour l’utilisation de la soufflante :

1. Insérez le bout arrondi du tube de la soufflante (L) dans

l’orifice de soufflante de la soufflante amovible (A) et tournez

dans le sens des aiguilles d’une montre pour verrouiller.

- OU -

2. L’aspirateur de liquides et de poussières peut également

être utilisé pour le soufflage en employant le tuyau flexible

verrouillable positif TUG-A-LONG avec Dual-Flex (J) fourni

avec l’aspirateur de liquides et de poussières.

Installez l’extrémité du bouton poussoir du tuyau flexible de

verrouillage positif TUG-A-LONG avec Dual-Flex (J) dans

l’orifice de soufflerie de la souffleuse amovible (A). Pour plus

de contrôle, un tube de rallonge (K) et/ou un accessoire peut

être ajouté à l’autre extrémité du tuyau flexible. L’appareil est

prêt pour des applications de soufflage.

TOURNER DANS LE SENS

DES AIGUILLES D’UNE

MONTRE POUR VERROUILLER

(L)

Orifice de soufflante

(A)

(K)

Extrémité à bouton poussoir

(A)

(J)

Orifice de soufflante

Interrupteur

Poignée de la

soufflante amovible

Accessoire

AVERTISSEMENT

Il faut toujours porter des lunettes de protection

conformes à la norme ANSI Z87.1 (ou, au Canada,

CSA Z94.3) avant de se servir de l’aspirateur comme

une soufflante.

AVERTISSEMENT

Pour ne pas risquer de causer des blessures à d’autres

personnes, il est recommandé de leur demander de

rester à distance suffisante des débris soufflés.

MISE EN GARDE :

Portez un masque anti-poussière si votre soufflage crée

de la poussière qui pourrait être aspirée.

MISE EN GARDE :

Pour réduire le risque d’endommagement de l’ouie,

portez des protecteurs d’oreilles quand vous utilisez

l’aspirateur/la souffleuse pendant de longues périodes

ou quand vous l’utilisez dans un environnement bruyant.

Fig. 9

REMARQUE : Il est conseillé de porter des équipements de

sécurité lors de l’utilisation de la soufflante, comme des lunettes

de protection et un masque antipoussière.

3. Mettez la soufflante en marche en faisant glisser l’interrupteur

sur la poignée de la soufflante amovible dans la position

« I ».

SP7158 HD16000.indb 30SP7158 HD16000.indb 30 5/10/24 9:34 AM5/10/24 9:34 AM

RANGEMENT DES ACCESSOIRES (Fig. 10)

1. Pour le rangement sur l’outil : Verrouillez le patin

humide de l’outil de nettoyage de sol NXT (O) sur l’outil

de nettoyage de sol NXT Max (N).

Les rallonges (K) et les autres accessoires NXT (M ou

N/O) peuvent être rangés en les plaçant sur les montants

des quatre pieds à roulettes.

Pour le rangement d’accessoires supplémentaires, utilisez

le chariot à accessoires (H). Le tube de la soufflante (L)

tient dans l’ouverture centrale, et d’autres accessoires (M

ou N/O) peuvent être maintenus en place par les deux

pinces latérales.

Pour retirer le montant du pied à roulette, tournez

la rallonge (K) ou l’accessoire (M, N, & O), et tirez

vers le haut. Pour retirer le chariot d’accessoires, tirez

doucement sur l’accessoire pour le détacher des brides

de fixation latérales.

ACCESSOIRES VERROUILLABLES (Fig. 10)

1. Pour garantir un attachement solide lors de l’utilisation,

votre aspirateur de liquides et de poussières RIDGID

est équipé d’accessoires de verrouillage NXT. Pour

connecter les accessoires, alignez les rebords de la buse

de l’accessoire sur la languette de verrouillage de votre

rallonge (K). Appuyez pour sécuriser la buse sur la rallonge

(K).

Pour déconnecter les accessoires de verrouillage NXT,

faites tourner la buse et la rallonge pour désengager les

rebords de la buse, puis tirez. Vous pouvez également

appuyer sur la languette de verrouillage et tirer pour

désengager.

RANGEMENT

Accessoire

Arêtes de la buse

Languette de

verrouillage

(K)

Montant du pied

à roulette (4)

(K)

(H)

(N & O)

(M)

(L)

Pince latérale

du chariot de rangement

des accessoires (2)

Fig. 10

SP7158 HD16000.indb 31SP7158 HD16000.indb 31 5/10/24 9:34 AM5/10/24 9:34 AM

RANGEMENT DU CORDON D’ALIMENTATION (Fig. 11)

1. Pour ranger le cordon : Enroulez le cordon d’alimentation

autour des deux languettes d’enroulement du cordon situées

sur la soufflante amovible (A).

2. Sécurisez le cordon d’alimentation au moyen de la pince de

fixation du cordon sur la fiche polarisée.

RANGEMENT DU TUYAU FLEXIBLE (Fig. 11)

1. Le tuyau flexible de verrouillage positif TUG-A-LONG avec

Dual-Flex (J) peut être rangé autour de l’ensemble de bloc-

moteur (B) et sécurisé au moyen de la pince de fixation du

tuyau flexible, qui se trouve à l’arrière de l’ensemble de bloc-

moteur (B).

MISE EN GARDE :

N’utilisez pas l’aspirateur pendant que le tuyau flexible

est toujours enroulé autour de l’ensemble de bloc-

moteur dans la position de rangement.

AVERTISSEMENT

Ne mettez aucun objet dans les orifices de ventilation.

N’aspirez pas quand de quelconques orifices de

ventilation sont obstrués; assurez-vous que ces orifices

ne sont pas bloqués par de la poussière, de la peluche,

des cheveux ou de quelconques objets pouvant réduire

la circulation de l’air.

RANGEMENT

(24)

Languette

d’enroulement

du cordon (2)

Cordon

d’alimentation

(J)

Pince de fixation

du cordon

Fiche polarisée

Pince de fixation

du tuyau

flexible

Pince de

fixation

du tuyau

flexible

(B)

(A)

ADMISSION DE LA SOUFFLANTE AMOVIBLE (Fig. 12)

Après avoir utilisé la soufflante amovible (A) de l’aspirateur de

liquides et de poussières, examiner le fond de la soufflante pour

déterminer la présence de poussière et de débris. Inspecter

pour s’assurer qu’il n’y a pas de débris attachés aux évents en

plastique ou au tampon en mousse de la soufflante.

Pour nettoyer le tampon en mousse au-dessous du dispositif de

protection de l’admission de la soufflante amovible (A) :

1. Retirer les trois vis maintenant le dispositif de protection de

l’admission en place.

2. Soulever le dispositif de protection de l’admission et le mettre

de côté.

3. Soulevez le tampon en mousse pour le séparer de la

soufflante amovible (A).

4. Retirez le tampon en mousse et nettoyez-le dans de l’eau

chaude savonneuse ou brossez-le pour en détacher les

débris. Laisser le tampon en mousse sécher.

AVERTISSEMENT

Ne mettez aucun objet dans les orifices de ventilation.

Pour réduire le risque de blessure en raison d’une mise

en marche accidentelle, débrancher le cordon électrique

avant de remplacer ou nettoyer le filtre ou le tampon en

mousse.

ENTRETIEN

Screw (3)

Intake Shield

Foam Pad

(A)

5. Examinez le coussinet en mousse avant de le réutiliser. Si

vous avez besoin de le remplacer, allez sur le site store.

ridgid.com/wetdry.

6. Remettez le tampon en mousse à sa place en inversant les

étapes de la procédure 1-4.

7. Réinstaller le dispositif de protection de l’admission et les

3 vis.

L’appareil est prêt à être utilisé.

DANGER :

Ne pas utiliser sans avoir réinstallé au préalable la

plaque de protection de la prise d’air.

Fig. 11

Fig. 12

Tampon en mousse

Dispositif de

protection de

l’admission

Vis (3)

SP7158 HD16000.indb 32SP7158 HD16000.indb 32 5/10/24 9:34 AM5/10/24 9:34 AM

FILTRE

REMARQUE : Le filtre (I) est fait de papier de qualité élevée

conçu pour intercepter les très petites particules de poussière.

Le filtre peut être utilisé pour l’aspiration de déchets secs ou de

petites quantités de liquide. Manipuler le filtre avec précaution lors

de son nettoyage ou de son installation. Les plis du filtre peuvent

être froissés pendant l’installation, mais cela n’aura aucune

influence sur la performance du filtre.

RETRAIT ET INSTALLATION

DU FILTRE QWIK LOCK (Fig. 13)

* Les techniques d’installation et d’enlèvement du filtre

peuvent varier d’un numéro de modèle à l’autre.

1. Retrait du filtre : Placez les doigts sous les deux languettes

du filtre.

2. Tout en appuyant avec un pouce sur le goujon Qwik Lock

qui dépasse par centre de la plaque de filtre, soulevez les

languettes jusqu’à ce que le filtre se libère.

3. Faites glisser le filtre hors de la cage de filtre. La cage du filtre

et le flotteur ne doivent pas être retirés.

IMPORTANT : Pour éviter d’endommager la roue de soufflante

et le moteur, réinstallez toujours le filtre avant d’utiliser l’aspirateur

pour le ramassage de matériaux secs.

4. Installation du filtre : Faites glisser le filtre Qwik Lock (I) par-

dessus la cage de filtre tout en alignant le goujon Qwik Lock

de la cage de filtre avec l’orifice central de la plaque de filtre

intégré Qwik Lock.

5. Assurez-vous que le joint en caoutchouc au bas du filtre Qwik

Lock (I) se met en place autour de la base de la cage du filtre.

6. Appuyez fermement sur la plaque de filtre intégré Qwik Lock

autour du goujon Qwik Lock jusqu’à ce qu’elle s’enclenche en

place.

REMARQUE : Si vous n’installez pas correcte ment le joint

inférieur et la plaque de filtre intégrée sur la cage du filtre, des

débris pourraient contourner le filtre.

Il faut nettoyer souvent le filtre pour ne pas affecter la performance

optimale de l’aspirateur.

AVERTISSEMENT

Pour réduire le risque de blessure pouvant être causée

par une mise en marche accidentelle, débranchez le

cordon d’alimentation avant de changer le filtre ou de

le nettoyer.

ENTRETIEN

NETTOYAGE D’UN FILTRE SEC

1. Le retrait de certains débris secs peut être accompli sans

enlever le filtre de l’aspirateur. Donner un coup avec la main

sur la partie supérieure du couvercle pendant que l’aspirateur

est à l’arrêt.

2. Pour obtenir les meilleurs résultats lors du nettoyage après

l’accumulation de poussière, nettoyer le filtre dans un endroit

non clos.

3. Après avoir retiré le filtre de l’aspirateur, retirer les débris secs,

en tapotant doucement le filtre contre la paroi intérieure du

tambour à poussière. Les débris se détacheront et tomberont.

4. Pour effectuer un nettoyage complet du filtre sec lorsqu’il est

couvert de particules très fines (pas de débris), faire couler

de l’eau à travers le filtre comme indiqué sous la rubrique

« Nettoyage d’un filtre humide ».

NETTOYAGE D’UN FILTRE HUMIDE

Une fois le filtre retiré, faites couler de l’eau au travers du filtre à

l’aide d’un tuyau d’arrosage ou d’un robinet. Veillez à ce que la

pression de l’eau sortant du tuyau d’arrosage ne soit pas si forte

qu’elle pourrait endom mager le filtre.

IMPORTANT : Inspecter le filtre après le nettoyage pour

s’assurer qu’il n’est pas déchiré ou troué. Ne pas utiliser un

filtre déchiré ou troué. Même un petit trou peut permettre à

beaucoup de poussière de sortir de l’aspirateur. Remplacer le

filtre immédiatement dans ce cas.

Laissez le filtre sécher avant de le réinstaller et de ranger

l’aspirateur ou de ramasser des débris secs.

AVERTISSEMENT

Ne faites pas fonctionner sans la cage du filtre et le

flotteur étant donné qu’ils empêchent l’entrée de liquide

dans la roue et protègent ainsi le moteur contre les dom-

mages pouvant en résulter.

AVERTISSEMENT

: Pour assurer la SÉCURITÉ et la FIABILITÉ des produits, toutes

les autres opérations d’entretien, de réparation et de réglage doivent être effectuées par des centres de service après-

vente agréés, en utilisant toujours des pièces de rechange RIDGID.

PUSH DOWN

PULL

Filter Tab (2)

Stud

Filter Plate

Rubber Gasket

Filter Cage

Float

(I)

(B)

Fig. 13

POUSSEZ VERS LE BAS

Plaque de ltre

Languettes du ltre

Joint en

caoutchouc

Goujon

Cage du ltre

Flotteur

TIREZ VERS

LE HAUT

TIREZ VERS

LE HAUT

SP7158 HD16000.indb 33SP7158 HD16000.indb 33 5/10/24 9:34 AM5/10/24 9:34 AM

NOTES / NOTAS / REMARQUES

SP7158 HD16000.indb 34SP7158 HD16000.indb 34 5/10/24 9:34 AM5/10/24 9:34 AM

NOTES / NOTAS / REMARQUES

SP7158 HD16000.indb 35SP7158 HD16000.indb 35 5/10/24 9:34 AM5/10/24 9:34 AM

Aspirateur de liquides et de poussières avec soufflante amovible

de 16 gallons des É-U (60 litres)

Numéro de modèle HD16000

Caractéristiques électriques nominales :

120 V 12,0 A 60 Hz

Les pièces RIDGID sont disponibles sur notre site Web

à l’adresse suivante : store.ridgid.com/wetdry

Pour commander, utiliser toujours le numéro de pièce – pas le numéro de légende

AVERTISSEMENT

RÉPARATION DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES DOUBLEMENT ISOLÉ

Dans un aspirateur de liquides et de poussières doublement isolé, deux systèmes d’isolation sont fournis au lieu de la

mise à la terre. Aucun moyen de mise à la terre n’est prévu sur un appareil électro-ménager doublement isolé, et il ne faut

pas en ajouter. La réparation d’un aspirateur de liquides et de poussières doublement isolé nécessite une connaissance

approfondie du système et la prise de précautions extrêmes. Une telle réparation ne doit être entreprise que par un

technicien agréé. Les pièces de rechange pour un aspirateur de liquides et de poussières doublement isolé doivent

être les mêmes que les pièces qu’elles remplacent. Les mots « DOUBLE INSULATED » (Doublement isolé) figurent sur

l’aspirateur de liquides et de poussières doublement isolé, et le symbole

(un carré à l’intérieur d’un autre carré)

peut également figurer sur les appareils.

Pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon d’alimentation avant de

réparer les éléments électriques de l’aspirateur de liquides et de poussières.

Ce produit est accompagné d’une politique de satisfaction de 90 jours

ainsi que d’une garantie à vie limitée.

Pour plus d’information sur la garantie et la politique,

rendez-vous à RIDGID.com/VacWarranty ou appelez le 1-800-4-RIDGID.

Pièce N° SP7158 Imprimé N° SP7158 Imprimé au Mexique 04/24

2024 Emerson

www.RIDGID.com

PIÈCES DE RECHANGE

AVERTISSEMENT : Pour réduire le risque de blessures causées par les chocs

électriques, débranchez le cordon d’alimentation avant de réparer les éléments électriques de l’aspirateur de liquides et

de poussières.

AVERTISSEMENT : Toutes les opérations de démontage et de réparation doivent être

effectuées par des techniciens compétents.

SP7158 HD16000.indb 36SP7158 HD16000.indb 36 5/10/24 9:34 AM5/10/24 9:34 AM

RIDGID HD1600 16 Gallon 6.5 Peak HP NXT Shop Vac

Product's Documents

Operator's Manual

Specifications

RIDGID HD1600 Questions and Answers
