User Manual
X1 PROJECTOR
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
.............................................................................................................
..........................................................................................................
...................................................................................................................
.............................................................................................................
.........................................................................................................
.................................................................................................................
01
23
46
69
93
115
LANGUAGE
English
Français
Espanol
Italian
Deutsche
日本語
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
TOPTRO Lifetime Professional Support
TIPS
PACKAGE LIS
PROJECTOR SPECIFICATIONS
PROJECTOR OVERVIEW
REMOTE CONTOL
INSTALLATION
1.Installation Method
2.Projection Distance and Size
3.Install on the Ceiling
STARTING PROJECTORR
IMAGEADJUSTMENT
1.Focus Adjustment
2.Digital 4D Keystone Correction
SETTING UP THE PROJECTOR
1.Select The Input Signal Source
2.USB Disk Input Mode

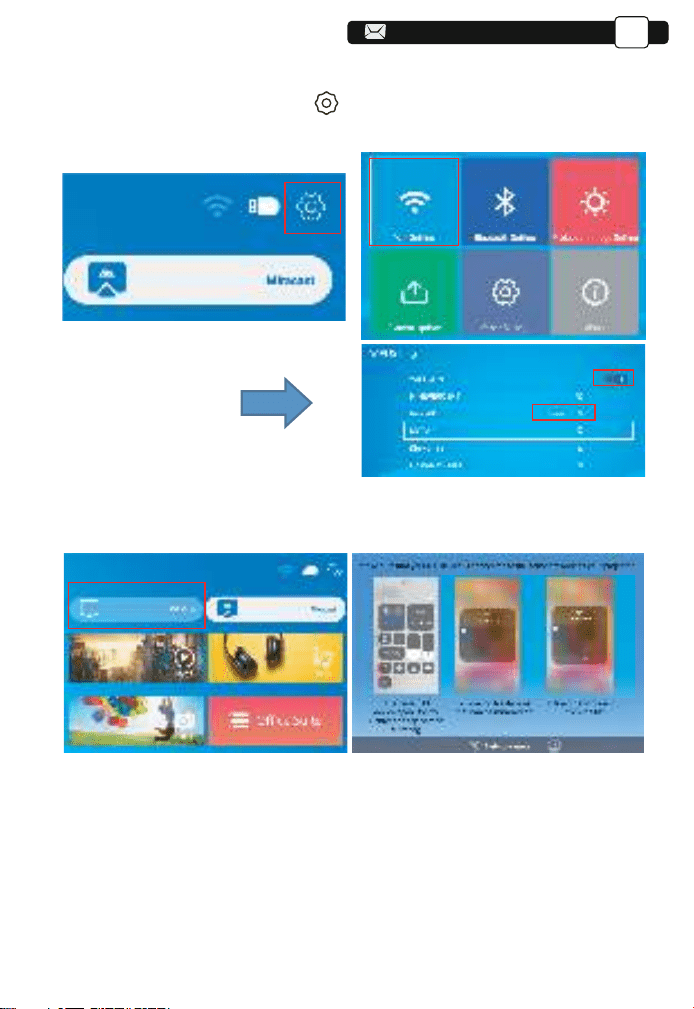

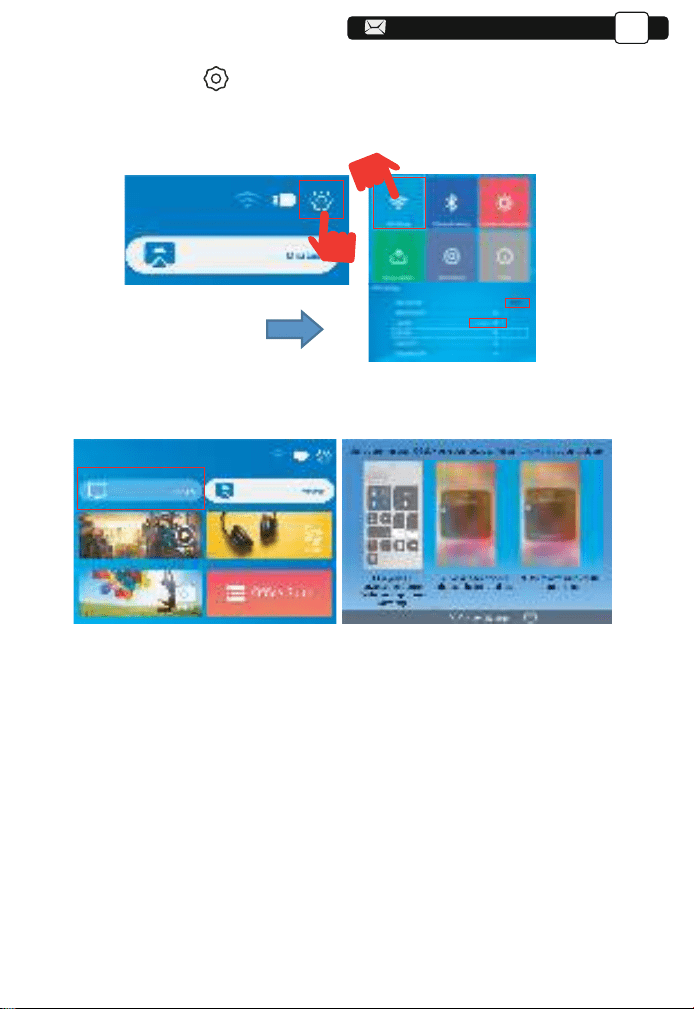

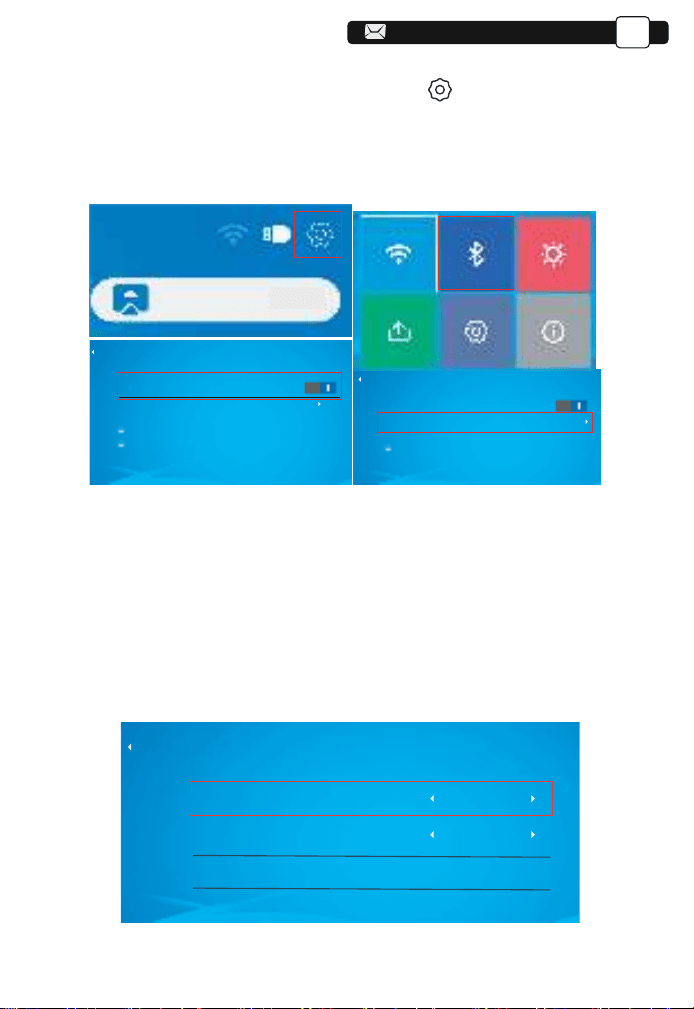

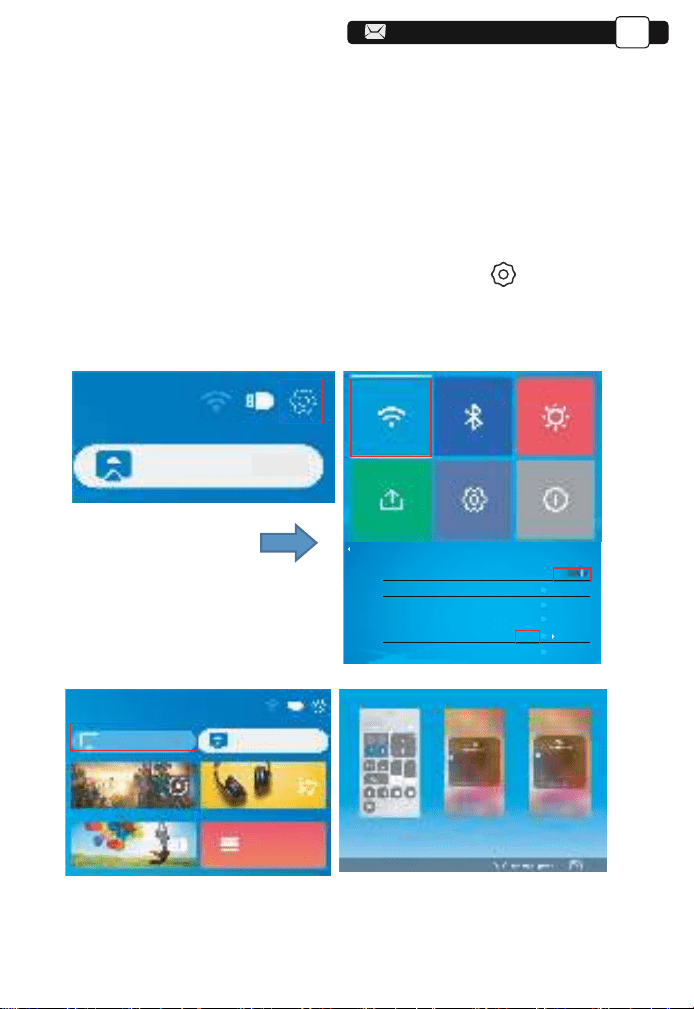

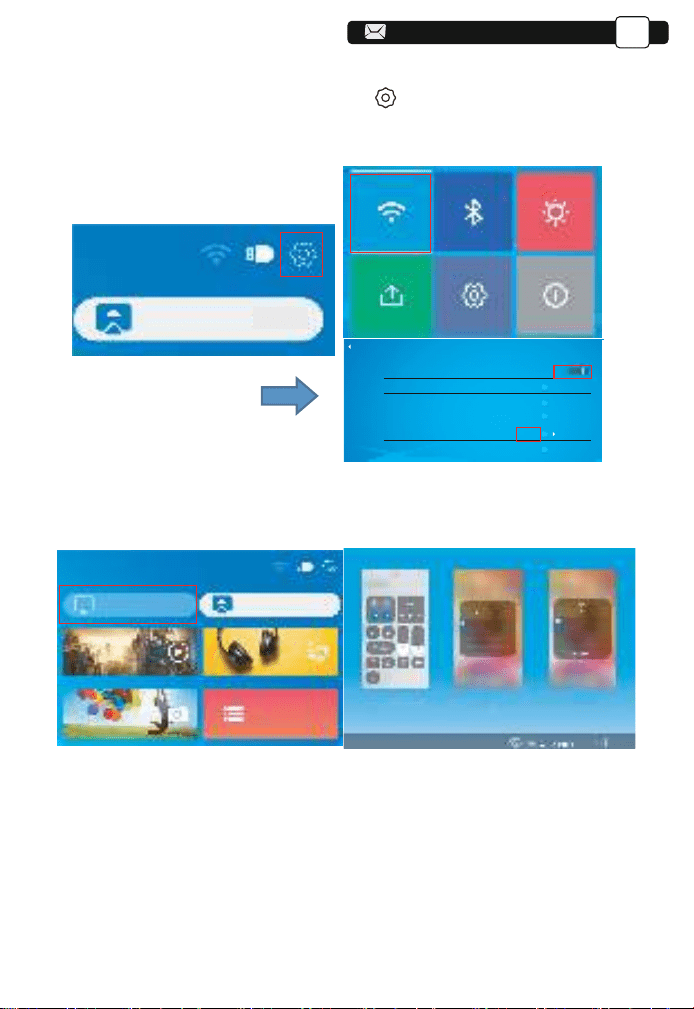

3.WiFi Setting
3.1.iOS Cast(for iOS Devices)

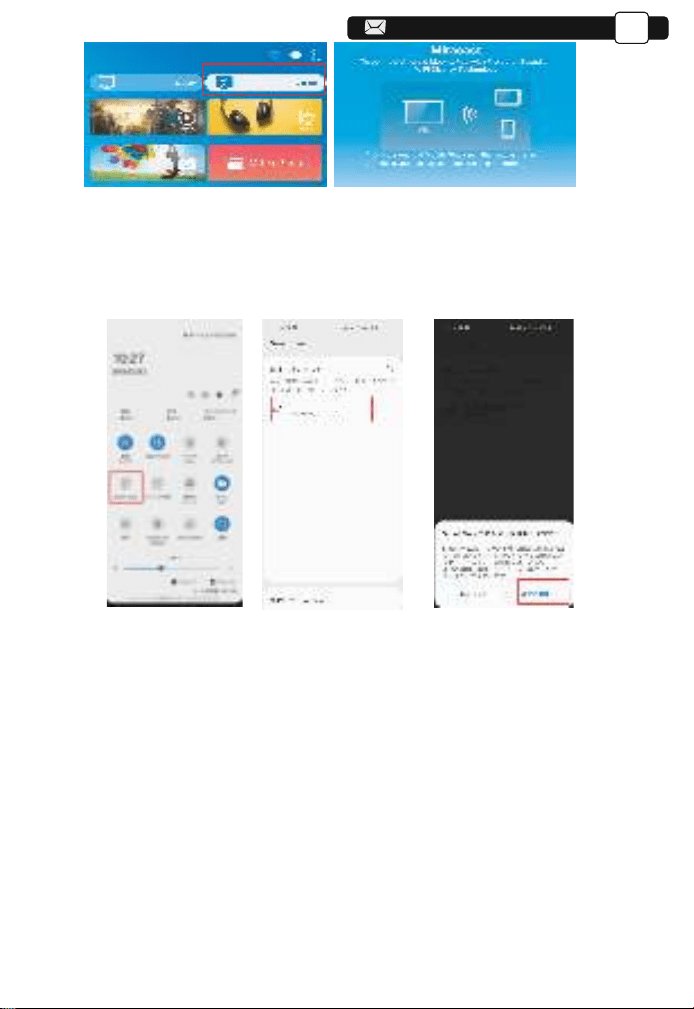

3.2.Miracast(for Android Devices)

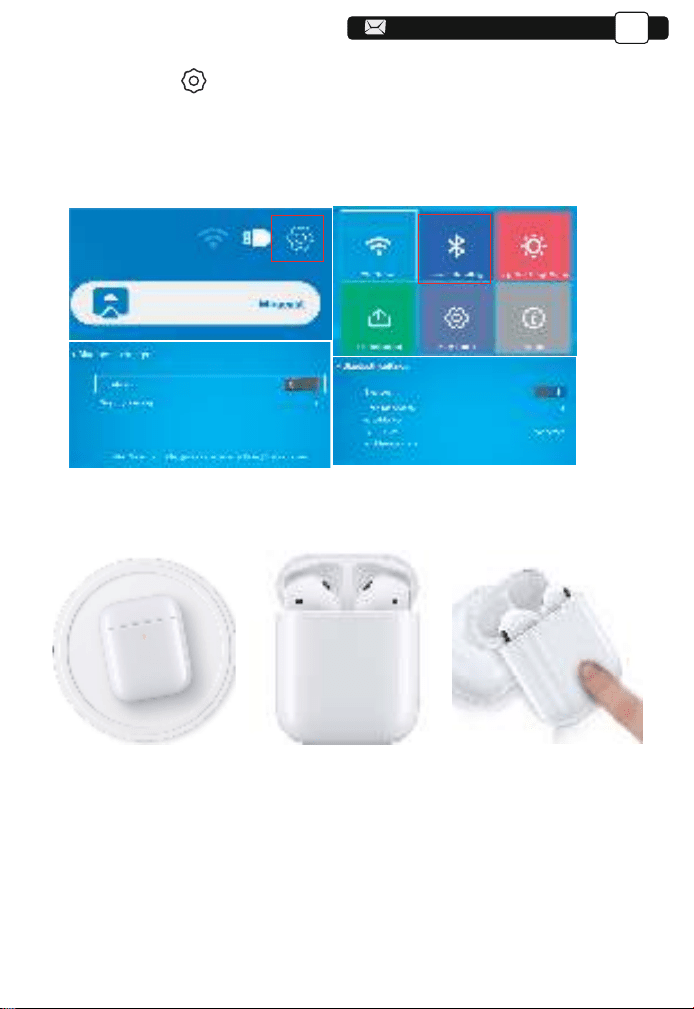

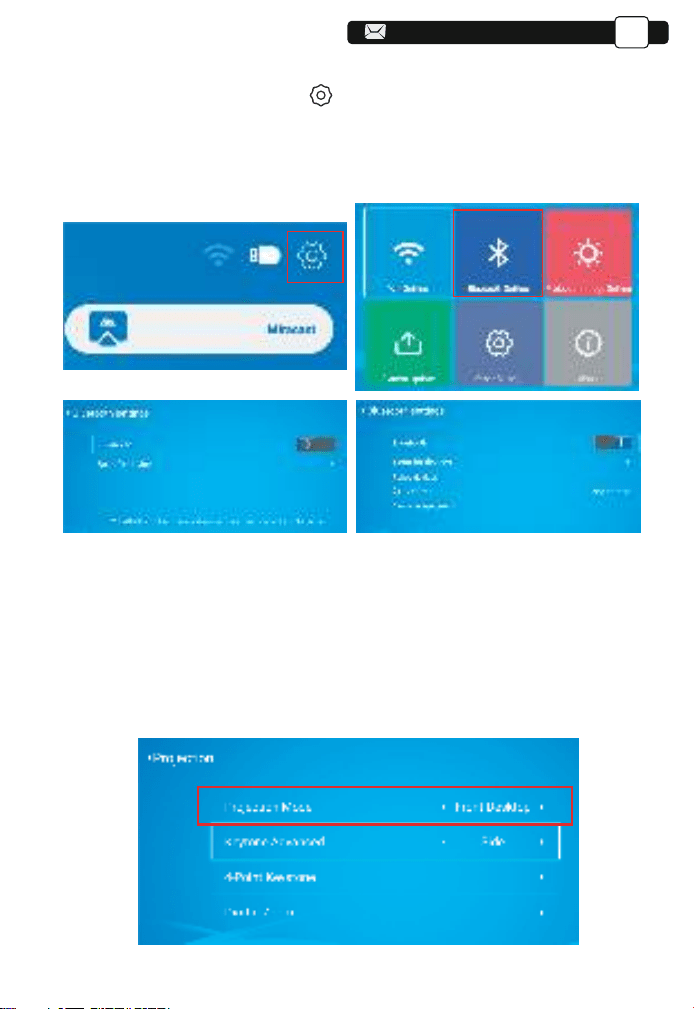

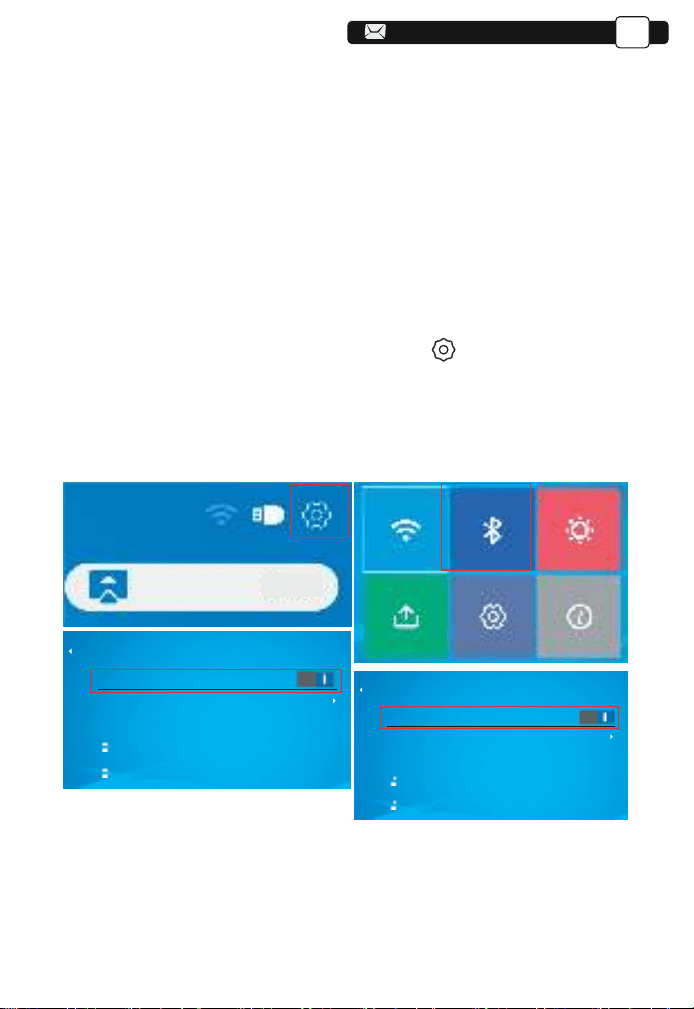

4.Bluetooth Setting
5.Projector Image Setting
5.1.Projection Mode

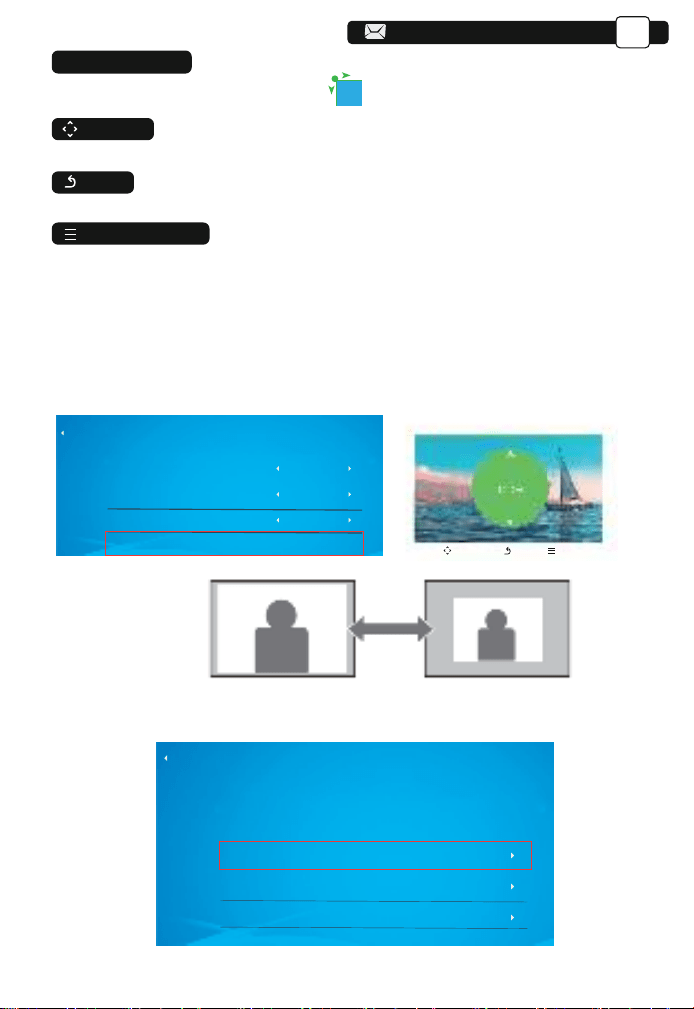

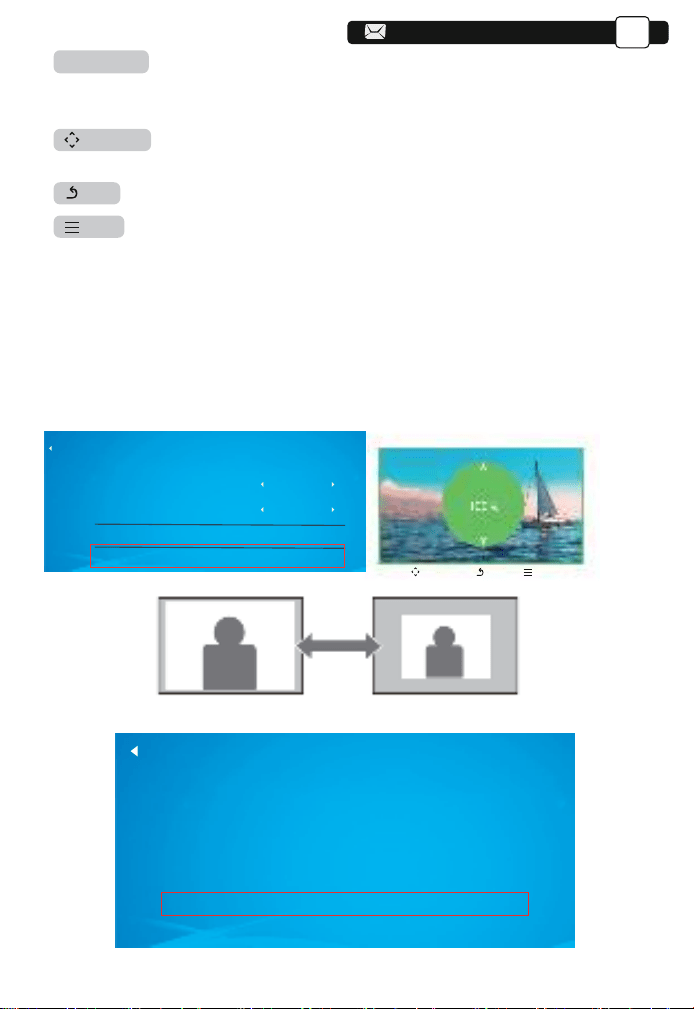

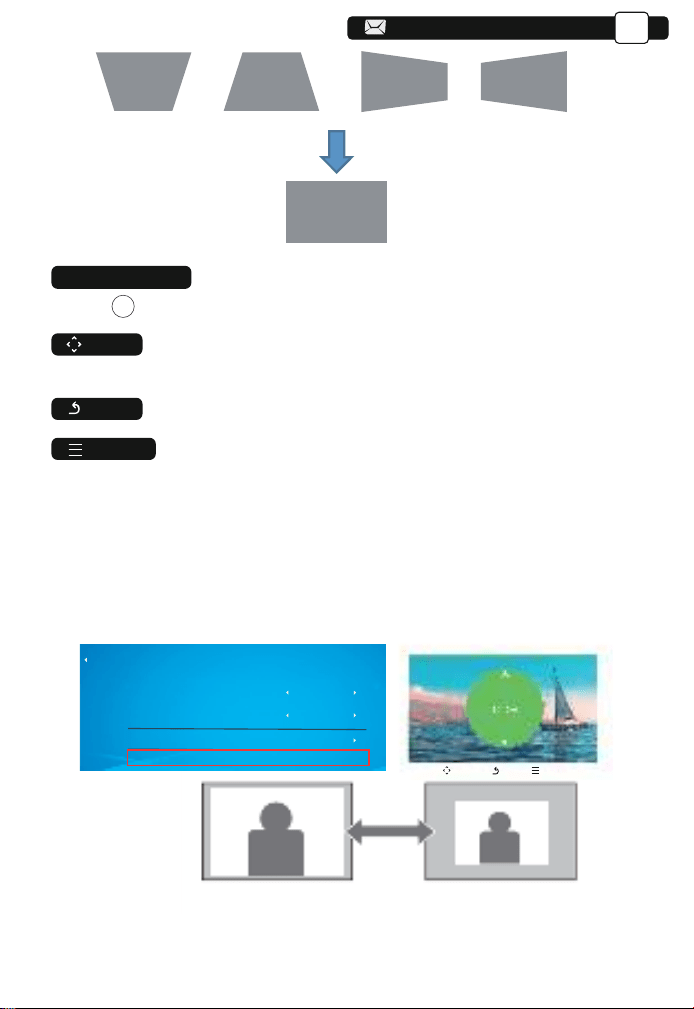

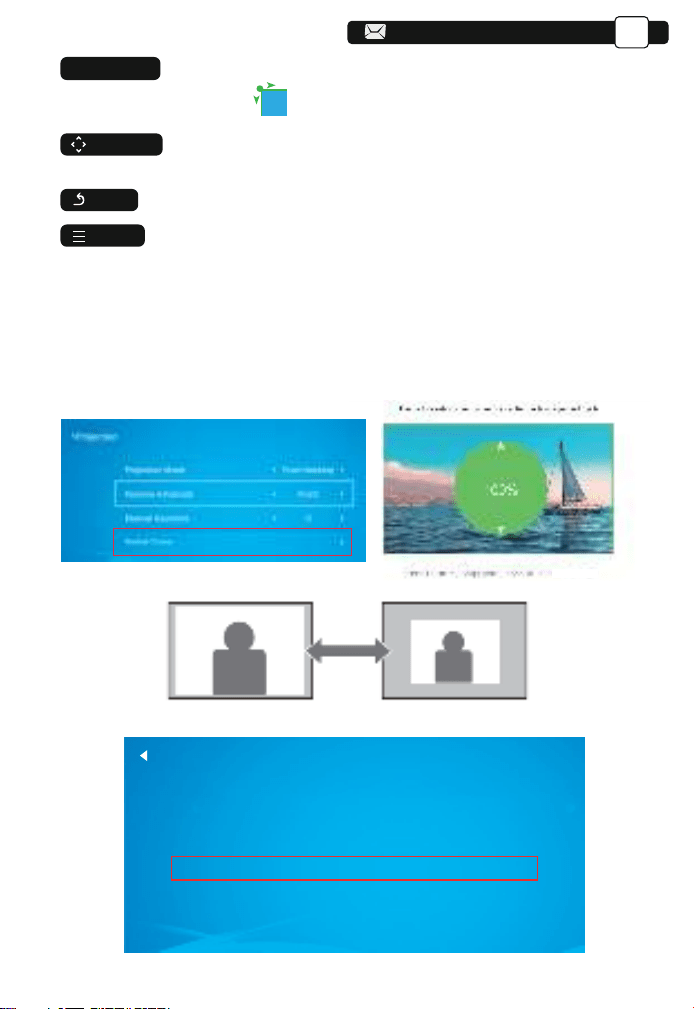

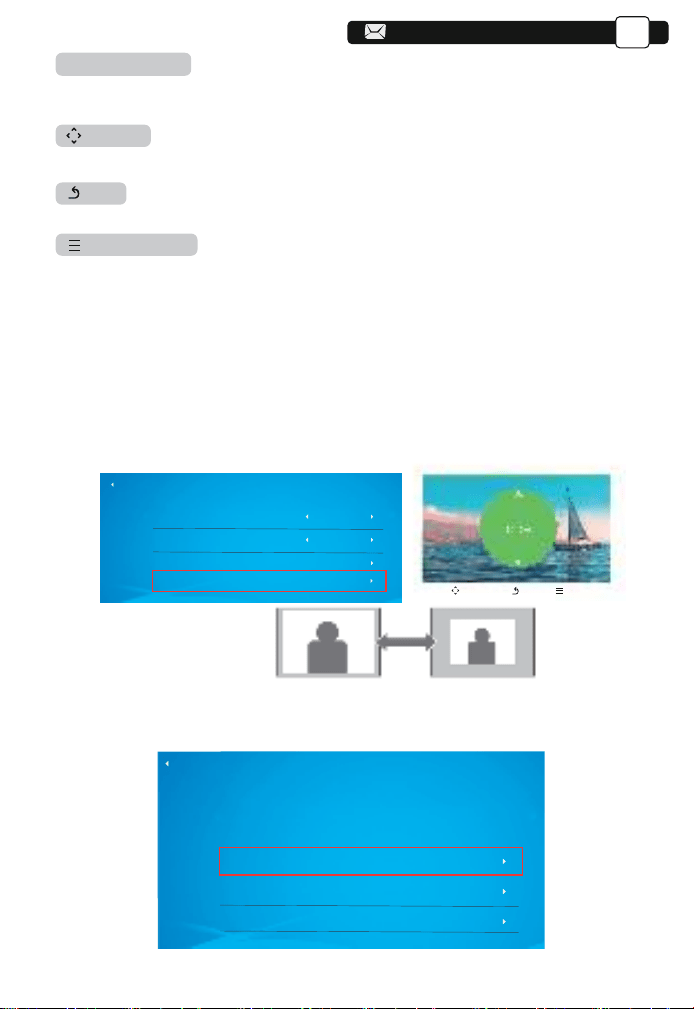

5.2.Keystone Advanced & 4-PointKeystone
5.3.Digital Zoom
6.System Update
7.Other Setting
8.About

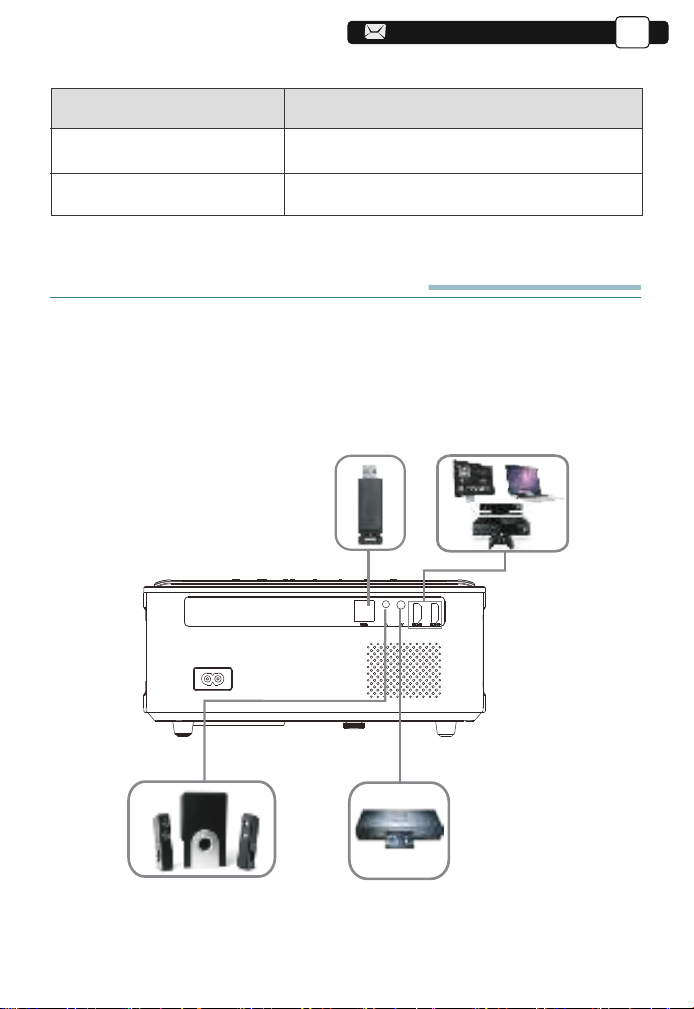

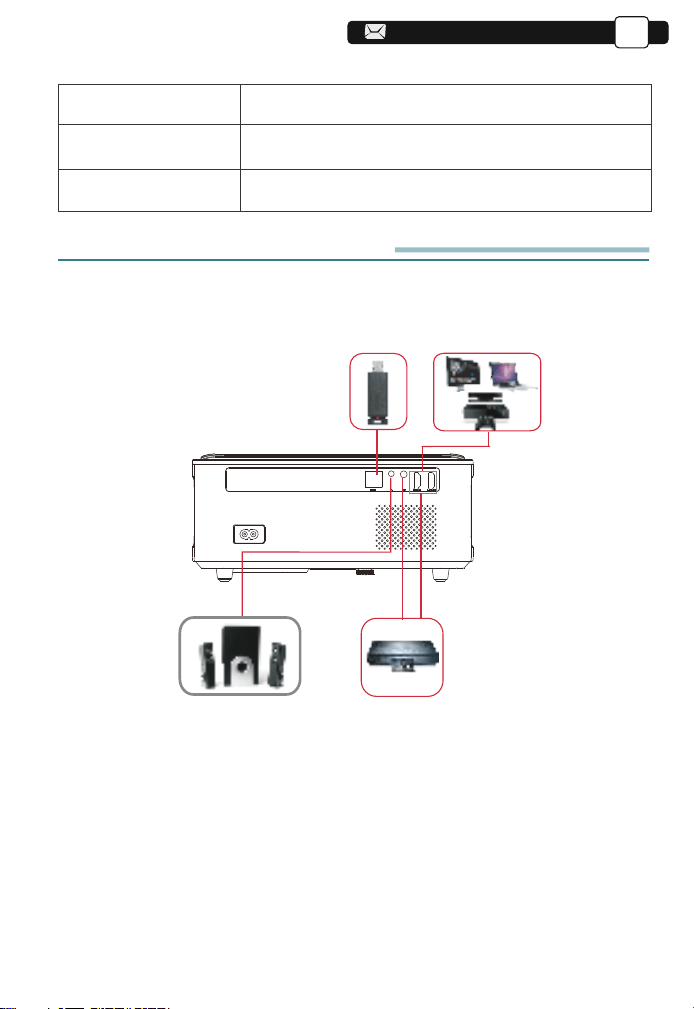

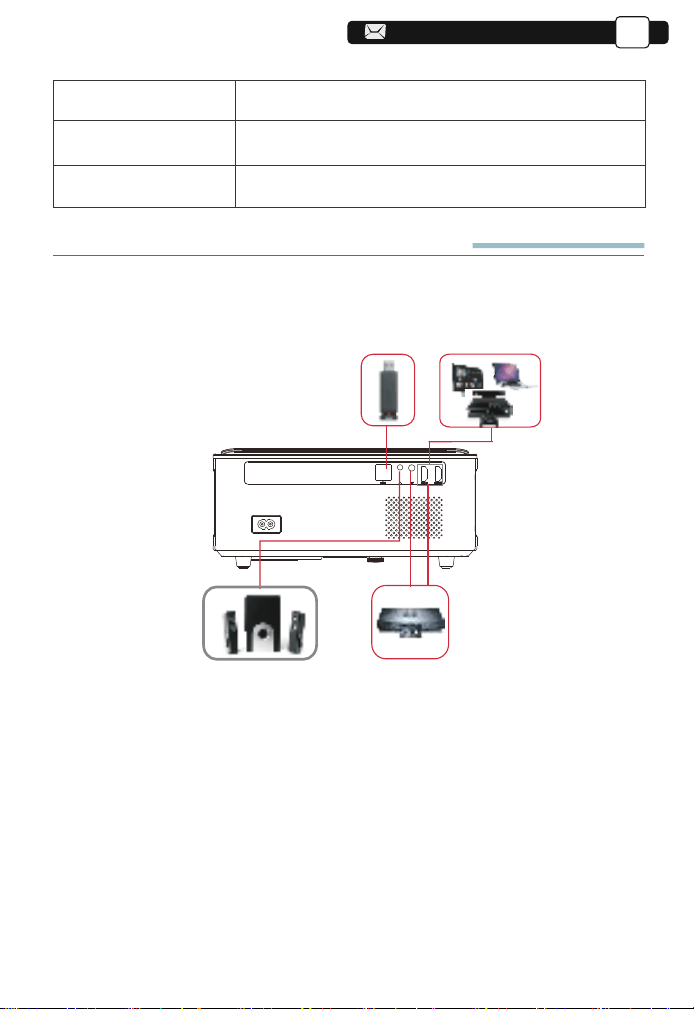

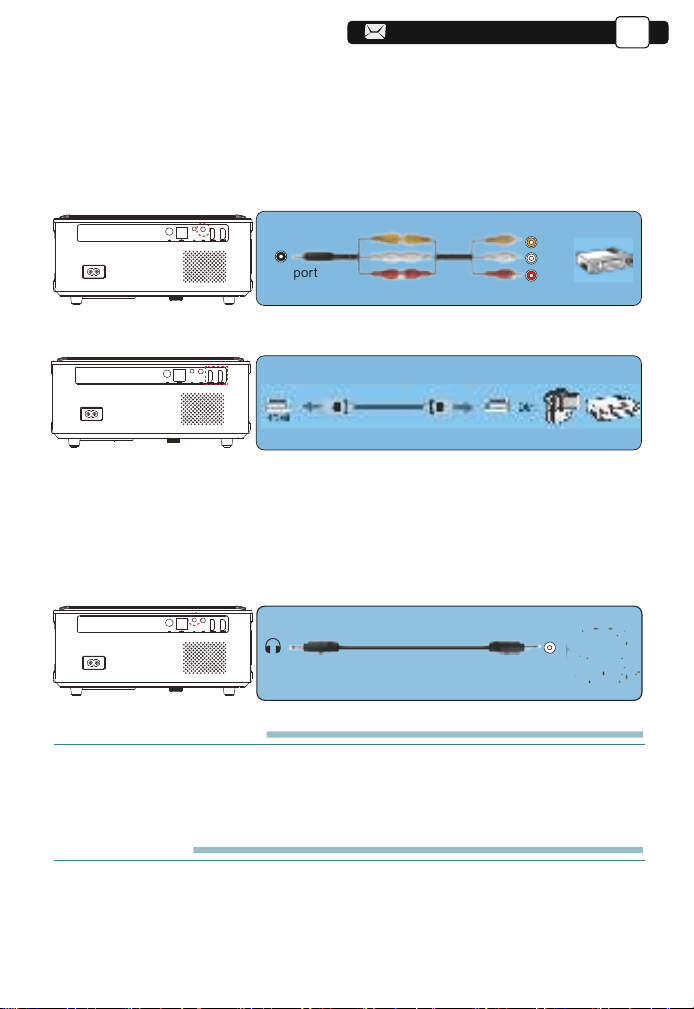

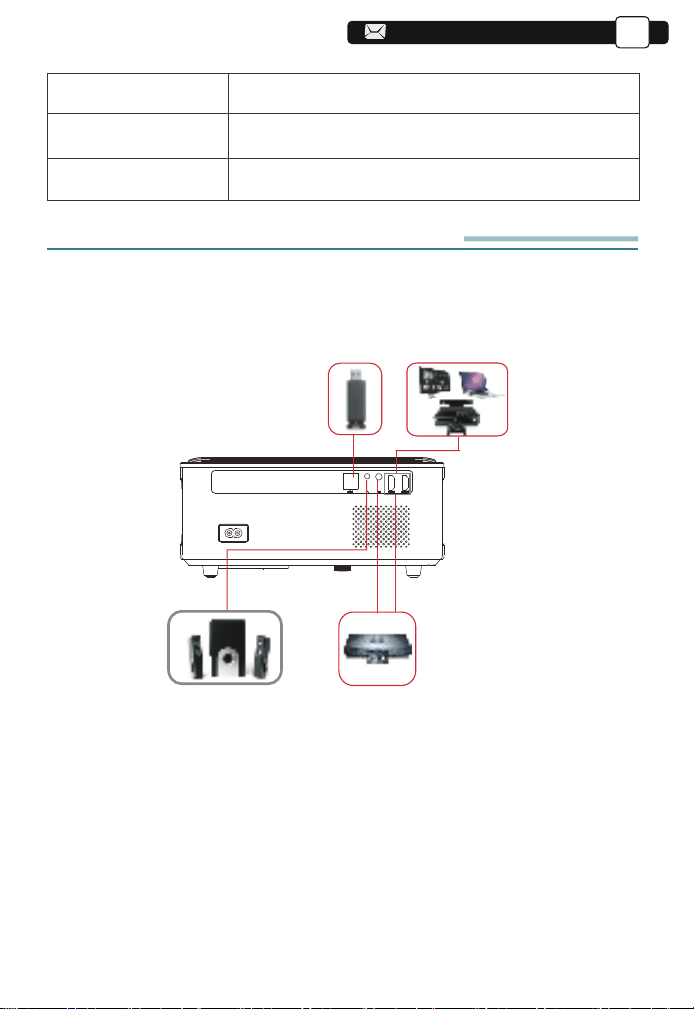

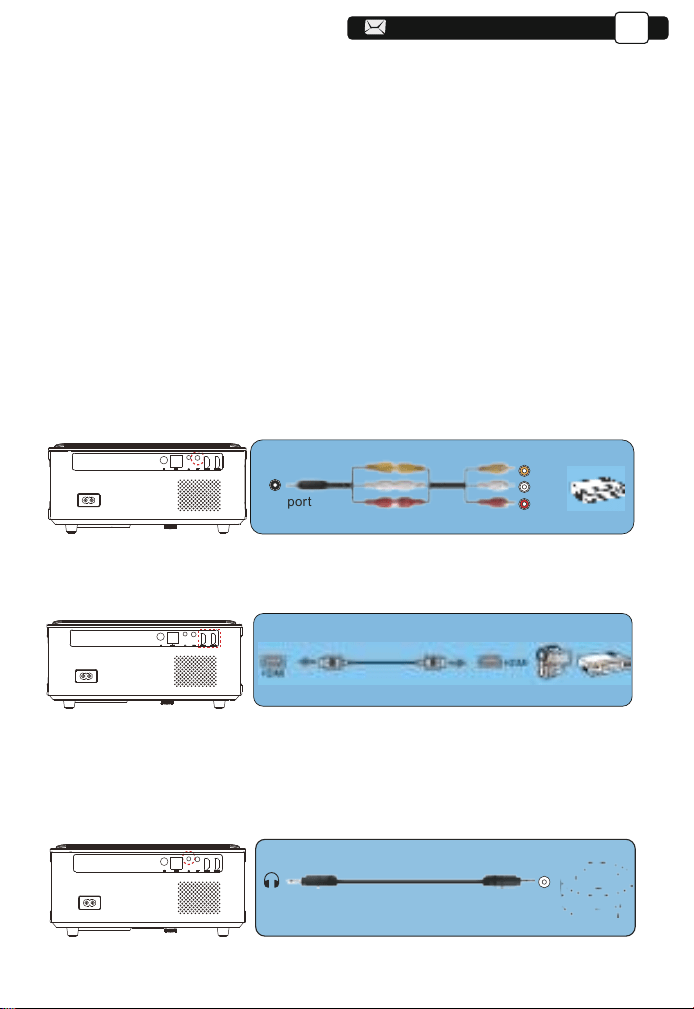

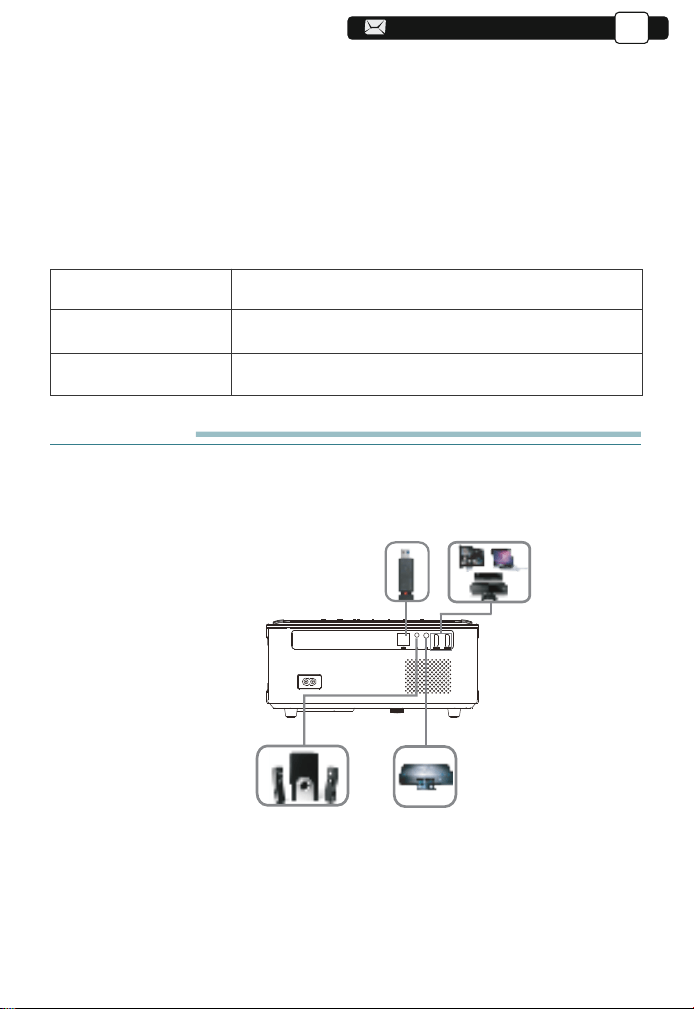

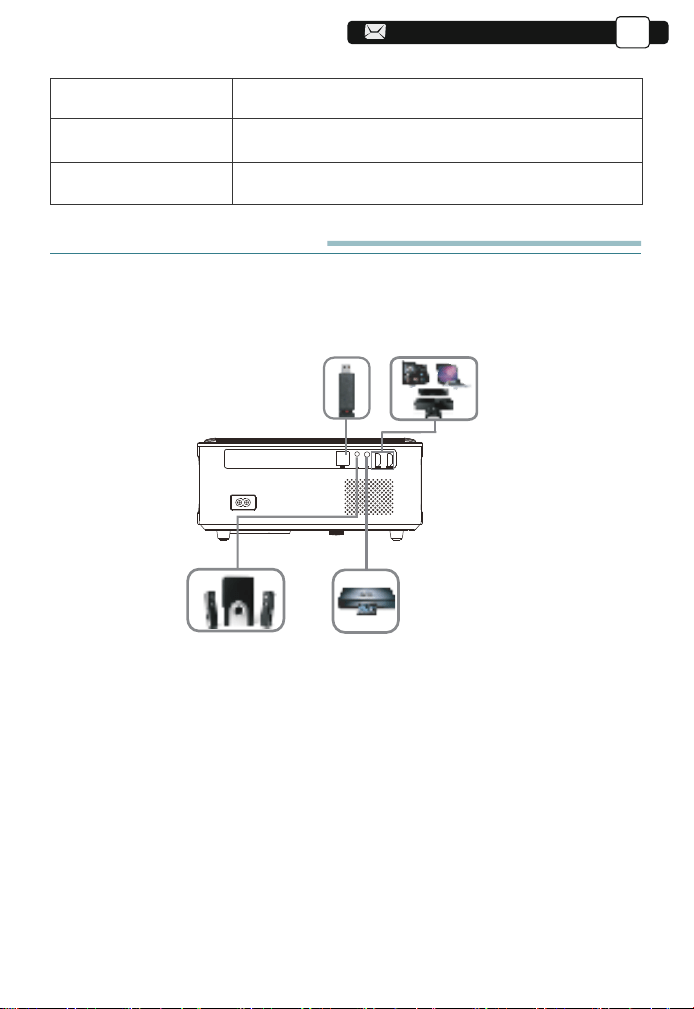

SIGNAL LINES CONNECTION
1.Connect USB Disk
2.Connect the Devicesvia the HDMI ports
3.Connect to the DVD Player
4.Connect to the Soundbar/Speaker
SAFE SHUTDOWN
WARRANTY
01
01
02
02
03
05
06
06
07
07
08
08
08
09
09
09
10
12
13
14
15
15
15
16
18
18
19
20
20
20
20
20
20
21
21
22
.........................................................................................
.........................................................................................................................................................
.....................................................................................................................................
..................................................................................................
................................................................................................................
.............................................................................................................................
...................................................................................................................................
........................................................................................................................
......................................................................................................
.....................................................................................................................
..............................................................................................................
.......................................................................................................................
..........................................................................................................................
.................................................................................................
...................................................................................................
.................................................................................................
..................................................................................................................
.....................................................................................................................................
.......................................................................................................
....................................................................................................
...........................................................................................................................
..............................................................................................................
........................................................................................................................
....................................................................................
.............................................................................................................................
...............................................................................................................................
.................................................................................................................................
...............................................................................................................................................
......................................................................................................
.........................................................................................................................
.................................................................................
.........................................................................................................
............................................................................................
............................................................................................................................
.........................................................................................................................................
........................................................................................................................
CONTENTS
TROUBLESHOOTING
EN
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
TOPTRO Lifetime Professional Support
Dear customer,
Thank you very much for supporting TOPTRO!
Please read this manual thoroughly before using the projector. If you have
any issues, email your order number and the problem to
[email protected]. We will provide a fast solution in 24 hours.
Actually, many problems can be easily solved by setting, such as no signal,
no sound, bluetooth connection failed, WiFi connection failed, dark spots,
choppy animation etc. We promise all the projectors have been 100%
carefully checked and packaged before shipping.
If you have any questions, could you please contact us so that the problem
can been solved. And give us an opportunity to improve. We guarantee we
will provide you a satisfactory solution.
Thanks for your understanding!
TOPTRO Service Team
TIPS:
1.Do not place projector in too warm or too cold room, because the high
temperature or low temperature will shorten lifespan of the device. The
working environment would be 5℃~35℃ better.
2.If there are black spots on the projection screen, please don't worry,
please contact [email protected] via email, we can send you a video
about how to remove the dust.
3.The ventilation is equipped for the projector to work stably. Don't cover the
vent with cloth, blanket or other things. Don't insert anything into the slit of
the projector, or it may produce a short circuit or an electric shock to your
device and cause damage.
4.The projector shall be strictly protected from strong impact, extrusion and
vibration. Do not try to move and on strong impact, extrusion and vibration.
Do not try to move and the internal circuit faults.
5.Lens, as the core component of the projector, is directly related to the
picture definition and effect. The excessive dust thereon will affect image
quality. The dirty lens shall be wiped with soft cotton cloth for the glass lens
surface. Hard cloth or abrasives shall not be used.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
PACKAGE LIST
TOPTRO X1 Projector*1
HDMI Cable*1
Cleaning Cloth*1
Remote Control*1
3-in-1 AV Cable
User Manual*1
Power Cord*1
Lens Cover*1
PROJECTOR SPECIFICATIONS
Model No. X1
Native
Resolution
Display
Technology
Color Game
Recommended
Projection
Distance
Power
Voltage
Picture File
Projection
Method
Video File
Audio File
1920*1080P
LCD
16.7M Full
8.8-10.8ft
AC100-240V
JPG/JPEG/
BMP/PNG
Front/Rear on Desk, Front/ Rear on Ceiling
3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV
MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A
Keystone
Correction
Light Source
Aspect Ratio
Minimum
Projection
Distance
Projector
Weight
Interfaces
Manual Vertical &
Horizontal
LED
4:3/16:9
5.5ft
4.7lb
HDMI*2/USB*2/3.5mm
Headphone jack/AV
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

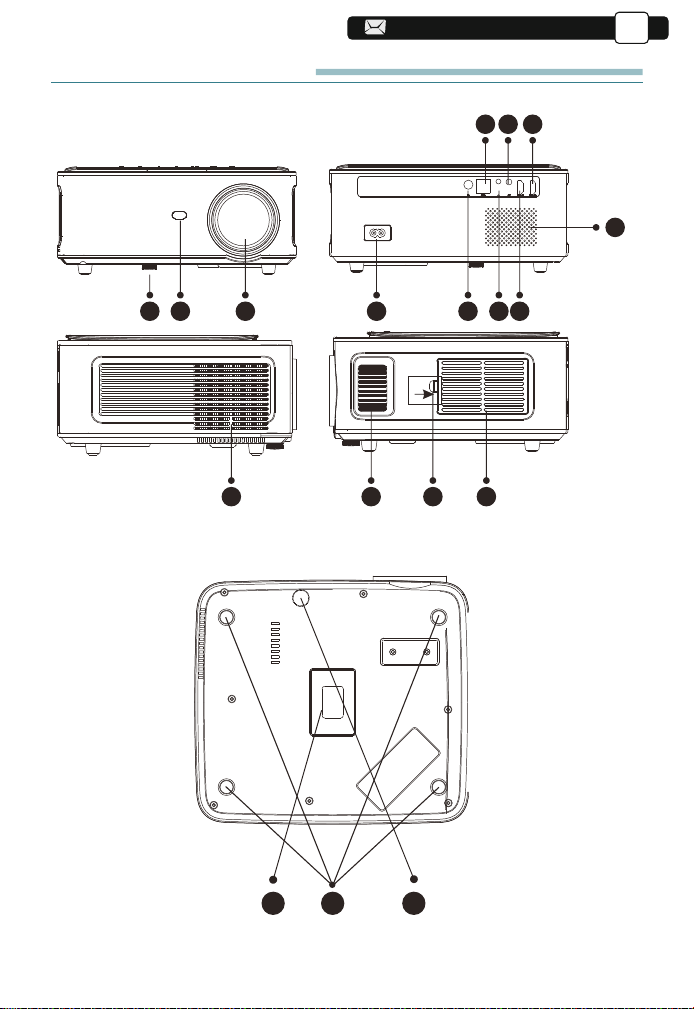

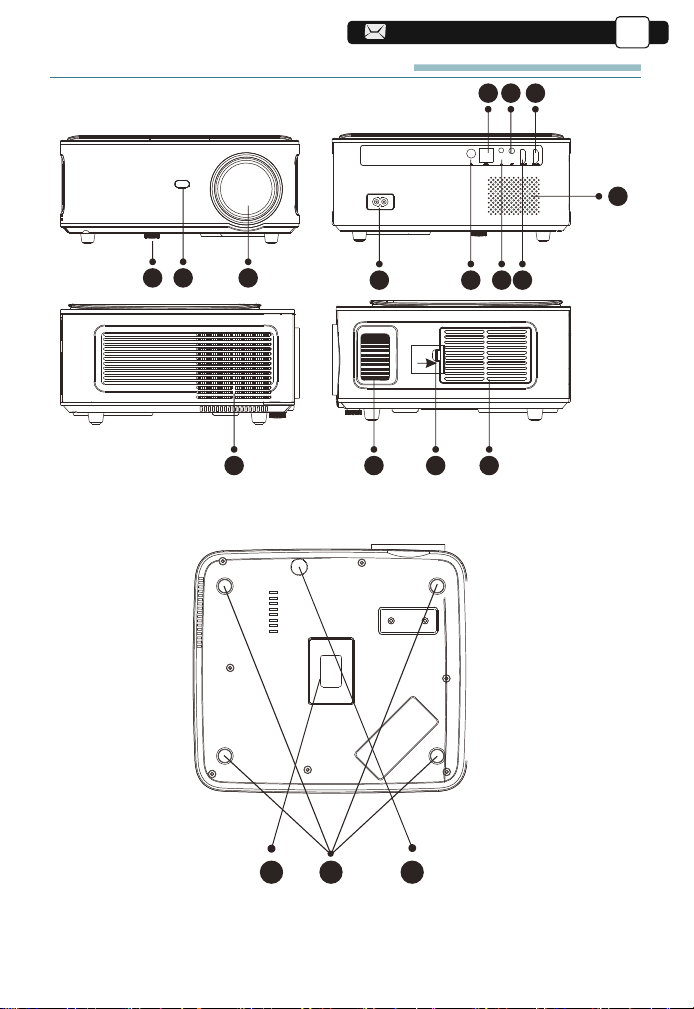

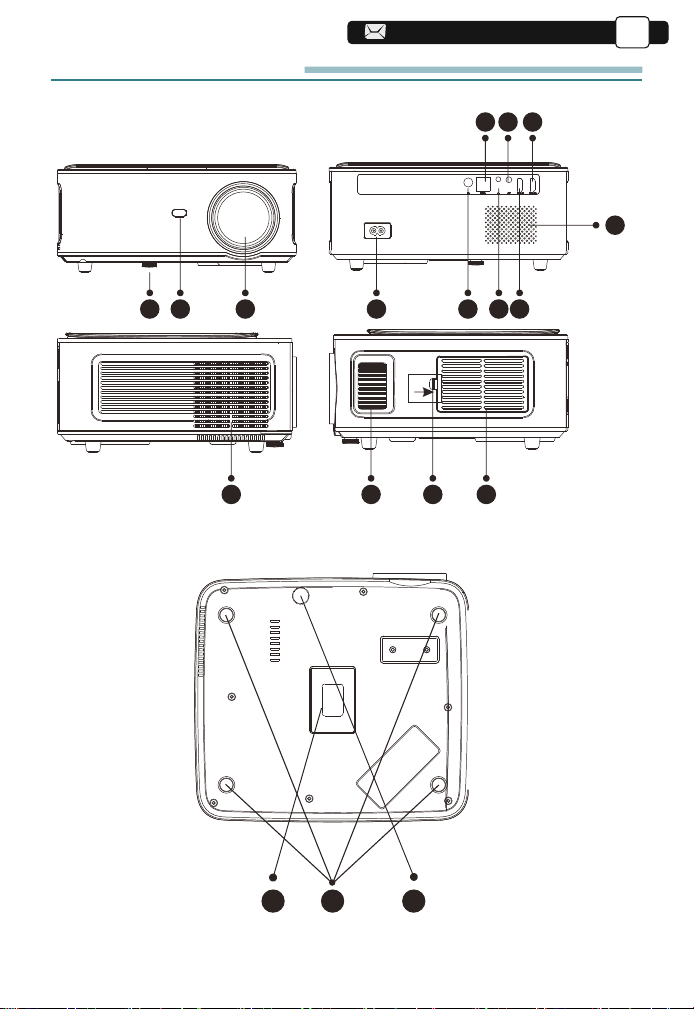

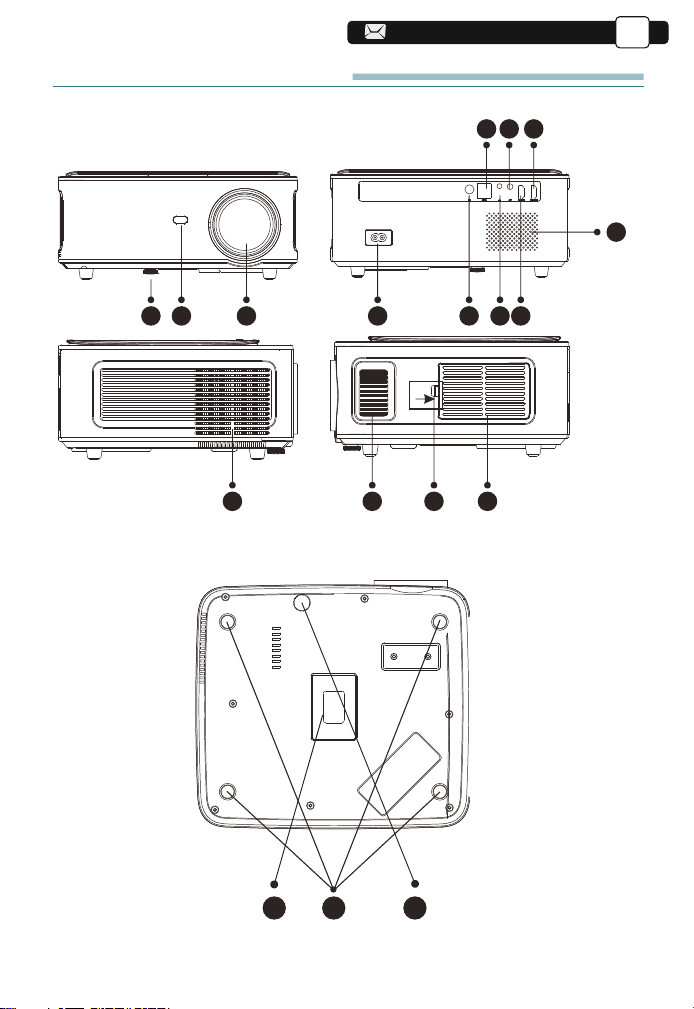

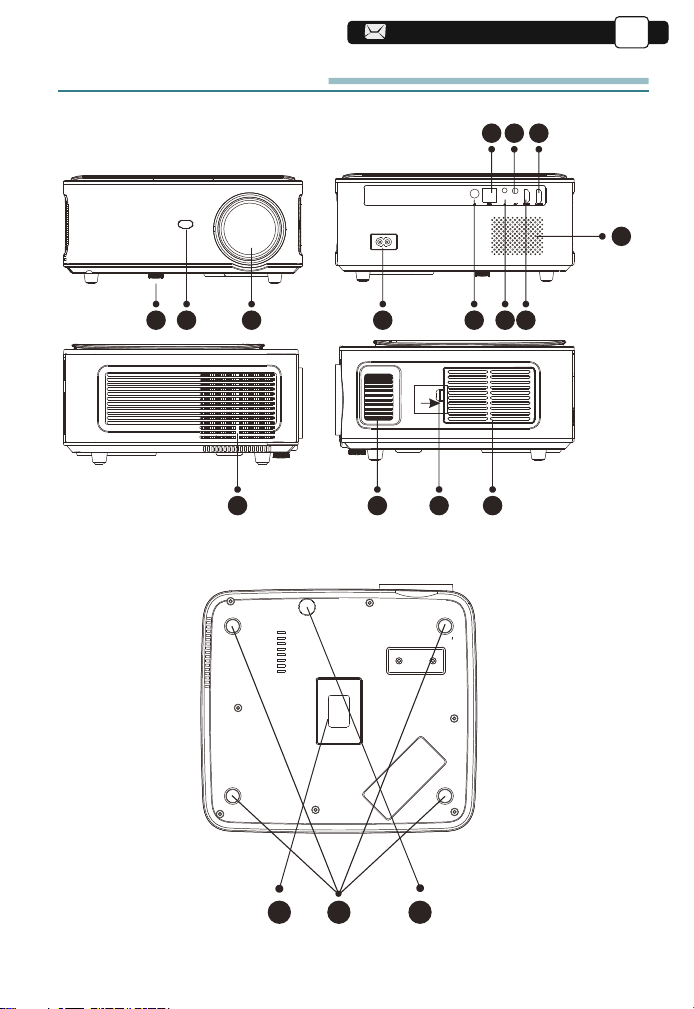

PROJECTOR OVERVIEW
3
12 13 1514
4 5 6 7
8 9 10
11
21
17 1816
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
Height Adjustment Screw
IR Window
Projector lens
Power Cord Port
Headphone Jack
HDMI Ports
USB Ports
AV Por
Speakers
Vents
Focus Ring
Detachable Dust
Filter Switch
Detachable Dust Filter
Bottom label
Rubber Pads
Adjust the height of the projector
Infrared signal receiver
Optical coated glass lens
Power Cord Port
3.5mm Headphone Output
HDMI 1 input / HDMI 2 input
USB 1 port / USB 2 port
Audio input
Speakers stereo 5w
Prevent the projector from overheating
Adjust the focus ring to get the clearest image
Push the switch from the right to open the
detachable dust filter
Clean the dust (if the screen has a black spot)
Nameplate on the bottom of the projector
Protective pads/remove to install ceiling mount
1
2
3
4/5/6/7
Power
Back
OK
Arrow Keys
Turn on/off the power
Return to the previous menu
Confirm the option
Used to adjust the parameter of the projector in the
menu mode
1 2 3 4 5 6 7
1. Power Key
2. Back
3. OK Key
4. Up Key
5. Down Key
6. Left Key
7. Right Key
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

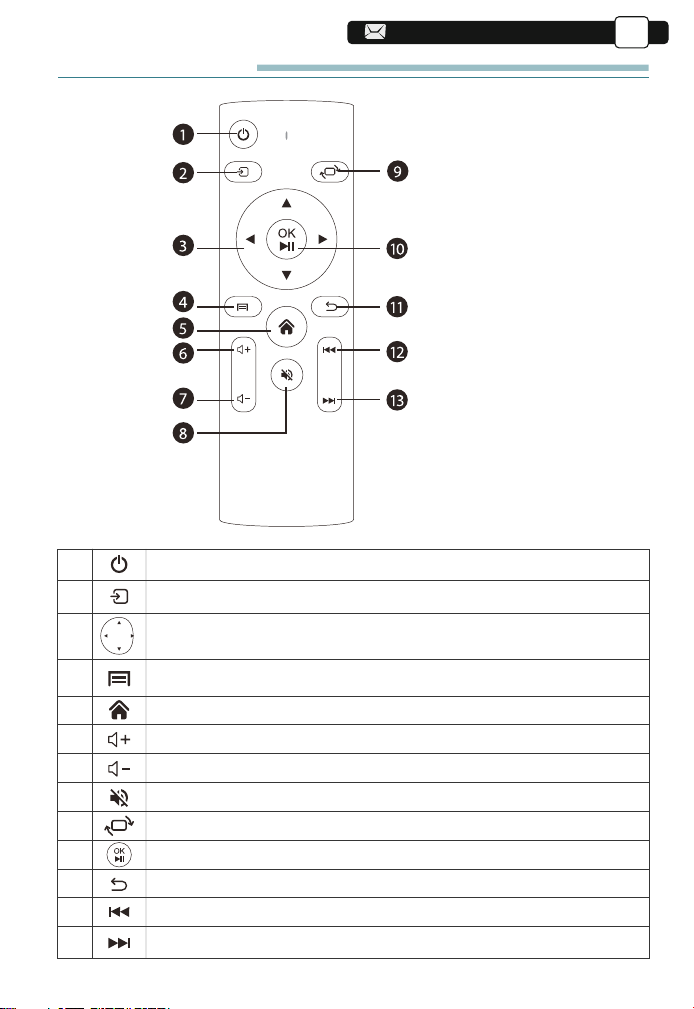

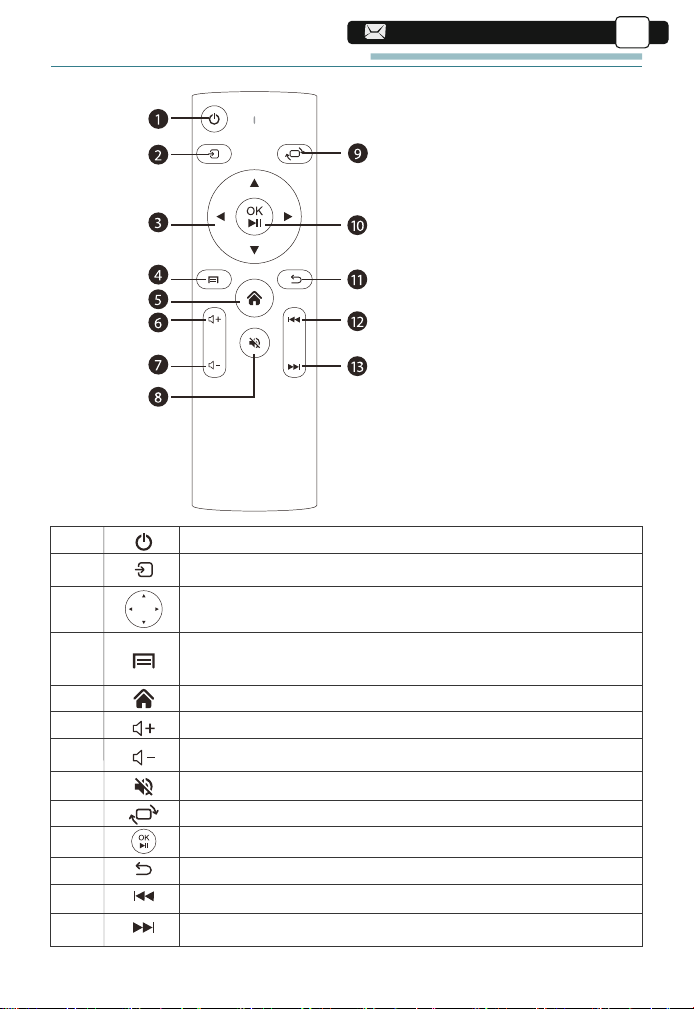

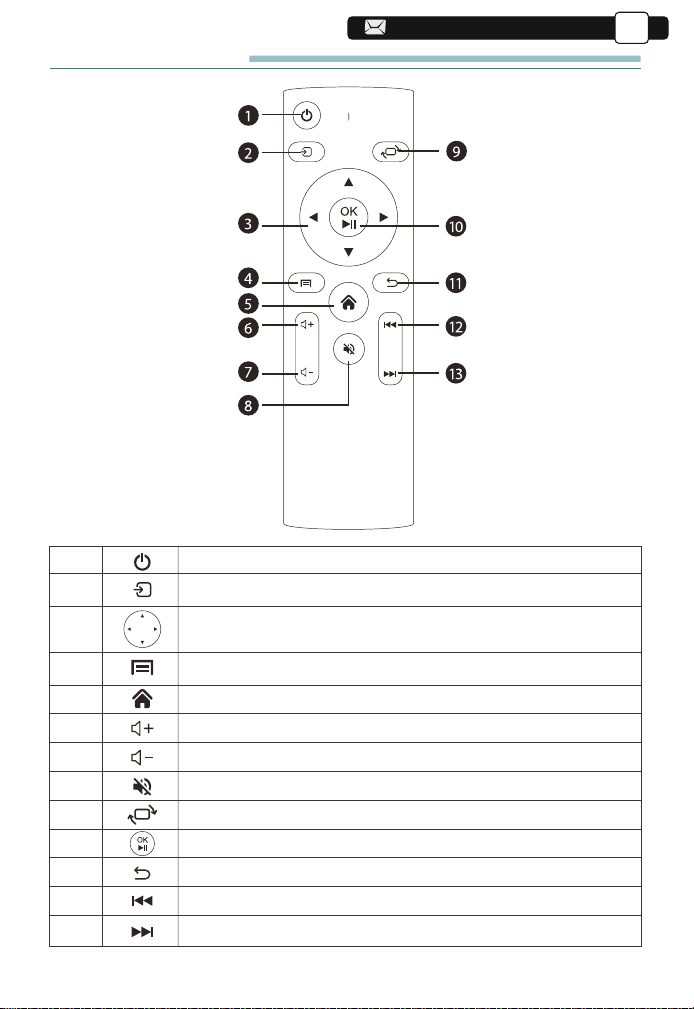

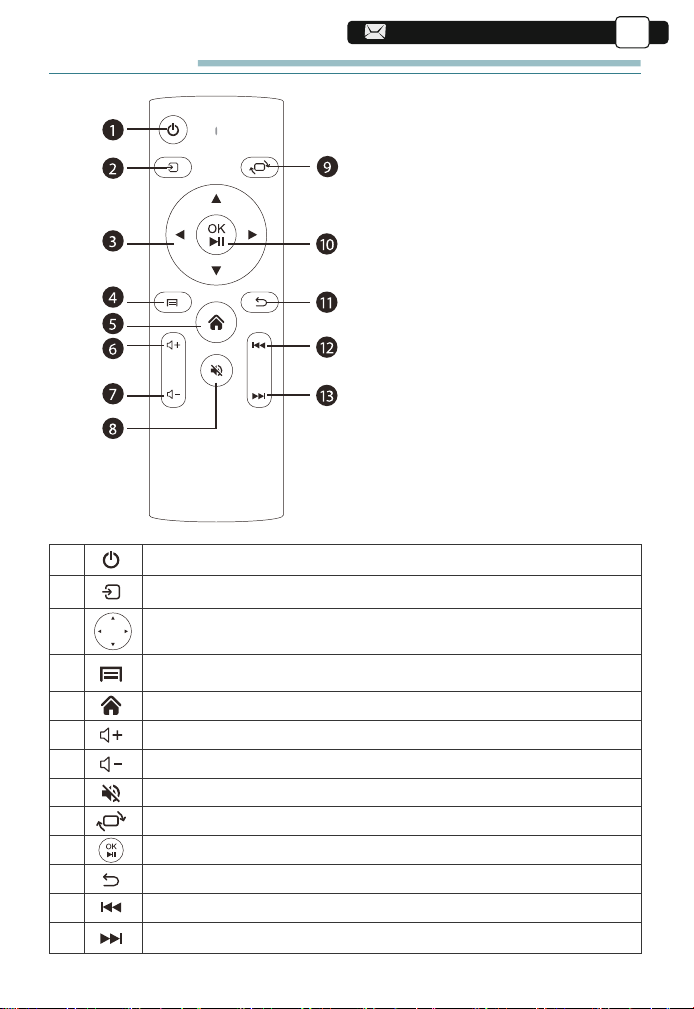

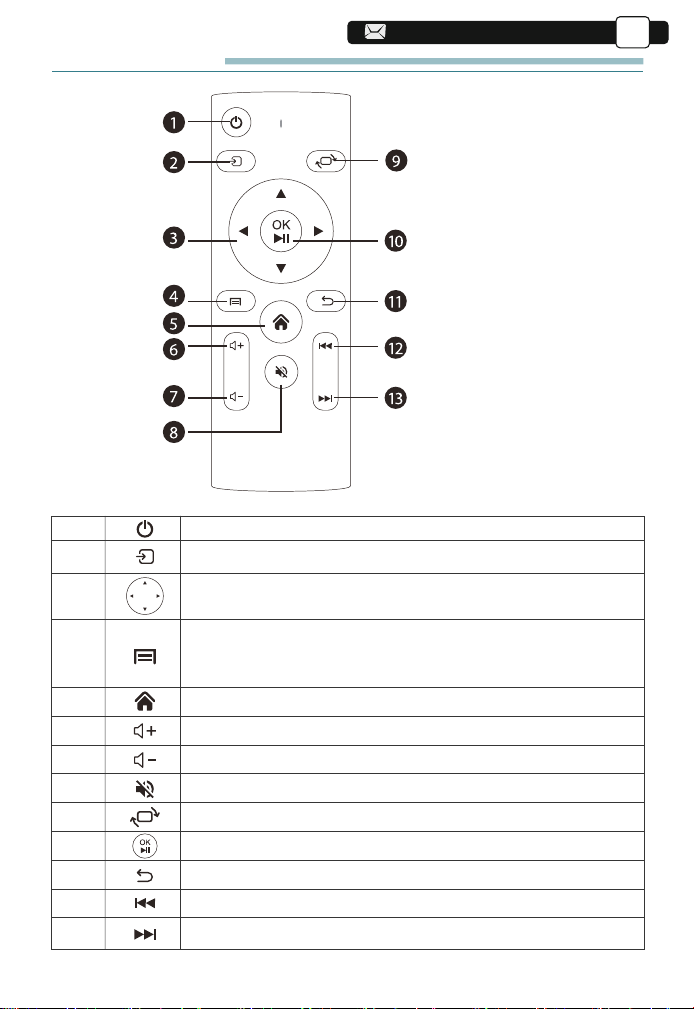

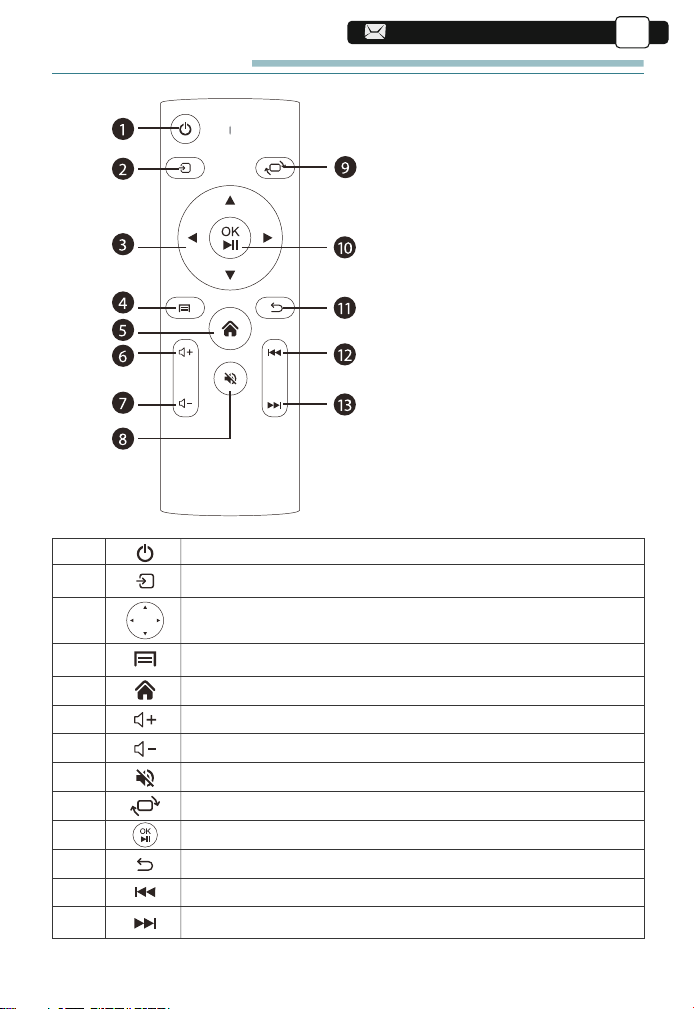

REMOTE CONTOL
1
2
3
4
5
6
7
8
9
10
11
12
13
Turn on/off the power
Select the input signal source
Used to adjust the parameter of the projector in the
menu mode
Press once: Back to the menu interface
Press twice in succession: select 16:9/4:3 projection
screen ratio
Enter the home page
Volume up
Volume down
Close the sound
Picture flips
Confirm the option/Play or pause the video
Return to the previous menu
Switch to the previous video
1. Power
2. Source
3. Arrow keys
4. Menu
5. Homepape
6. Volume +
7. Volume -
8. Mute
9. Picture flip
10. Confirmation key
(Play and Pause)
11. Return
12. Previous
13. Next
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Note:
1).Install 2 pieces of AAA batteries into the remote before using it. Do not
combine new batteries with old ones in remote controller, which can cause
operation failure due to insufficient power supply.
2).When using the remote controller, please make sure that the signal
transmitter of the remote controller aims at infrared signal receiver of the
projector.
3).If you are not using the remote controller for an extended period, please
take out batteries to prevent batteries leakage.
INSTALLATION

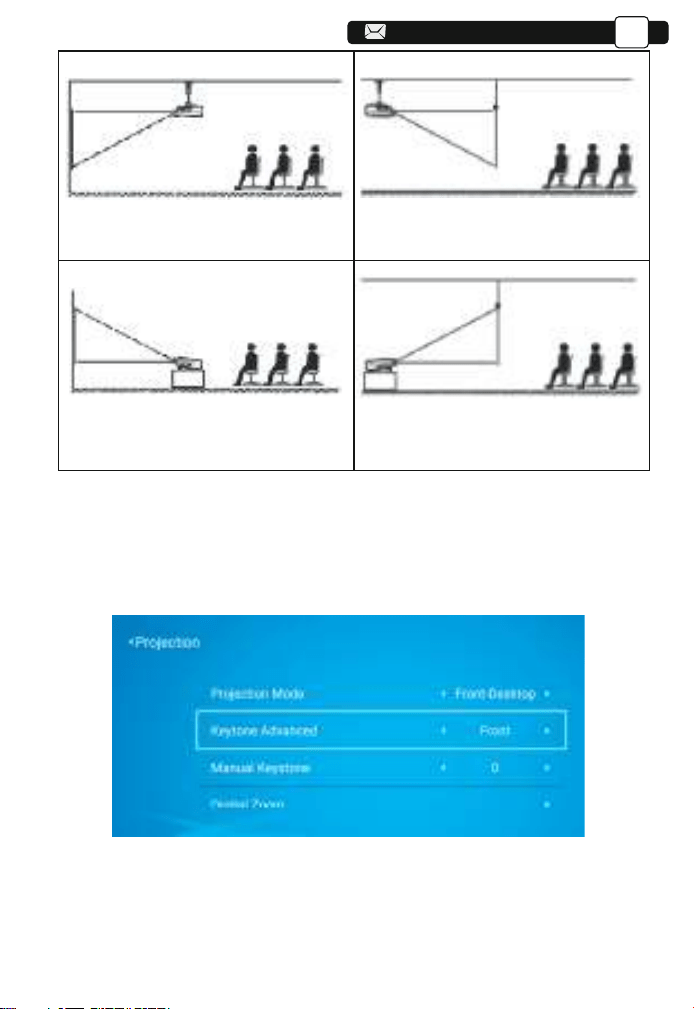

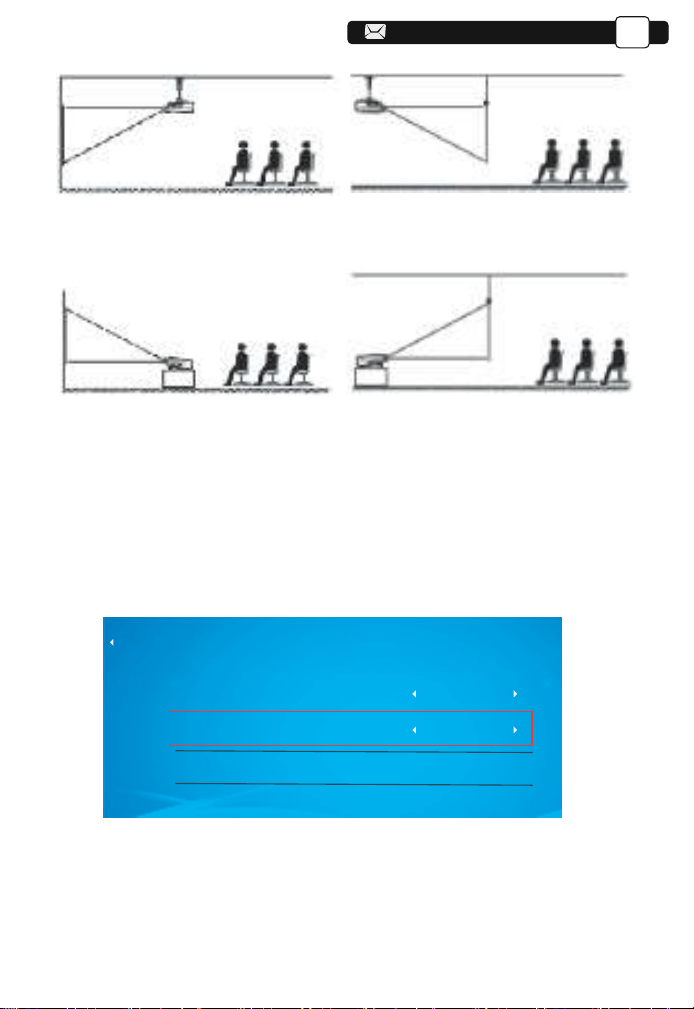

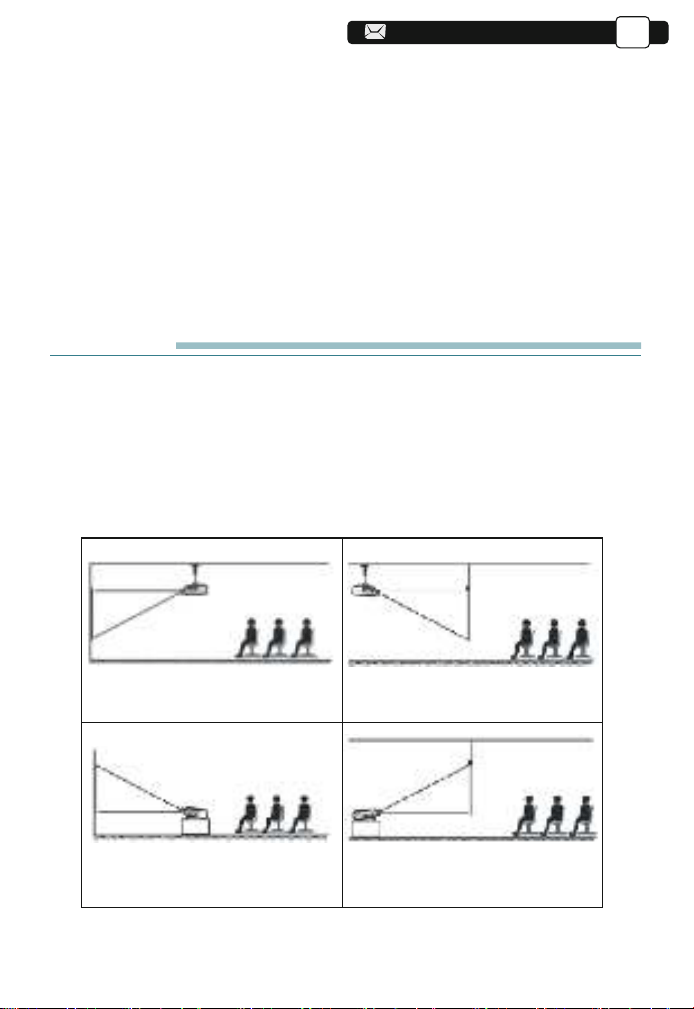

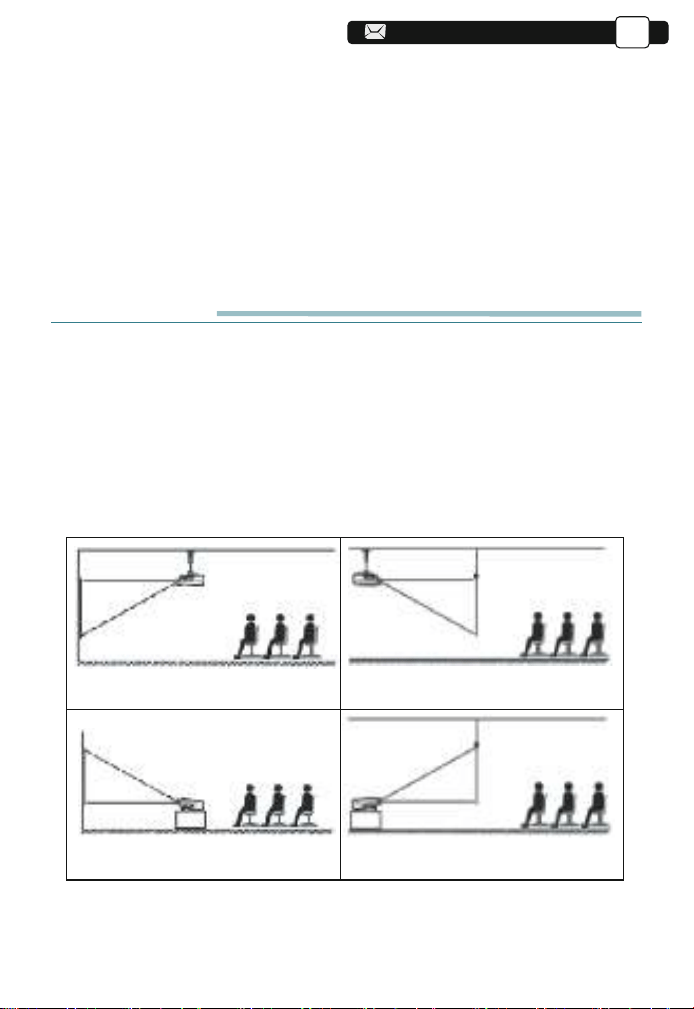

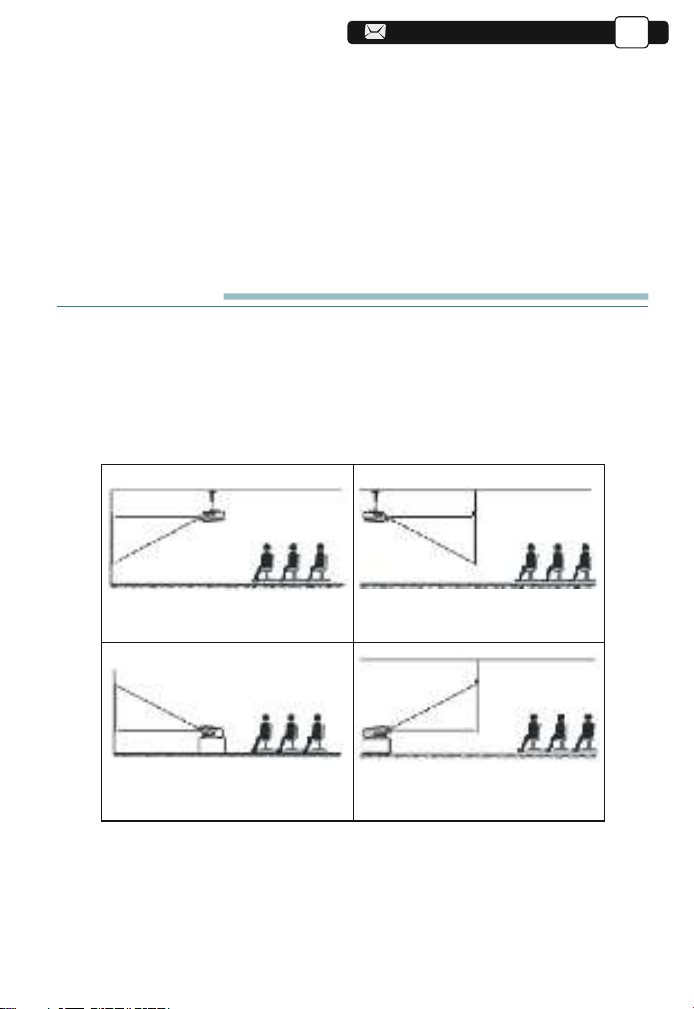

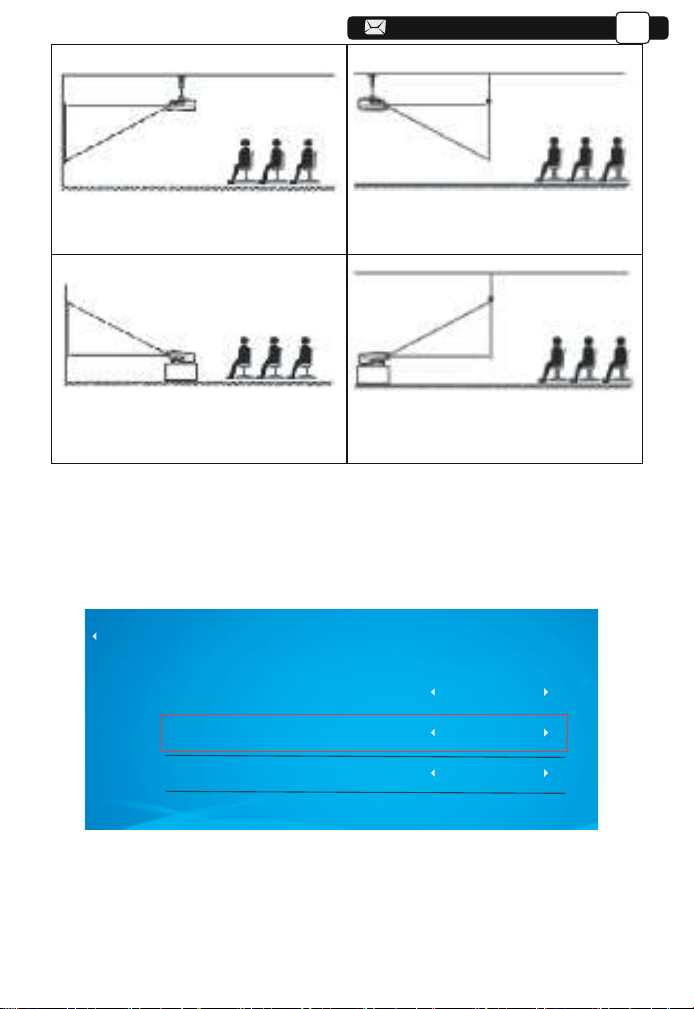

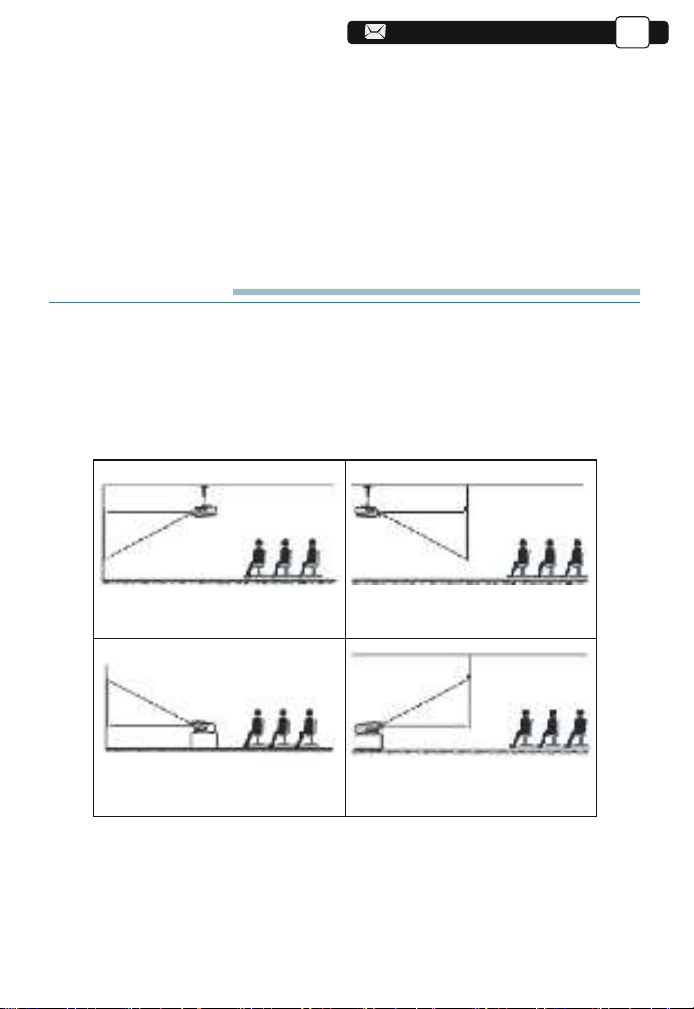

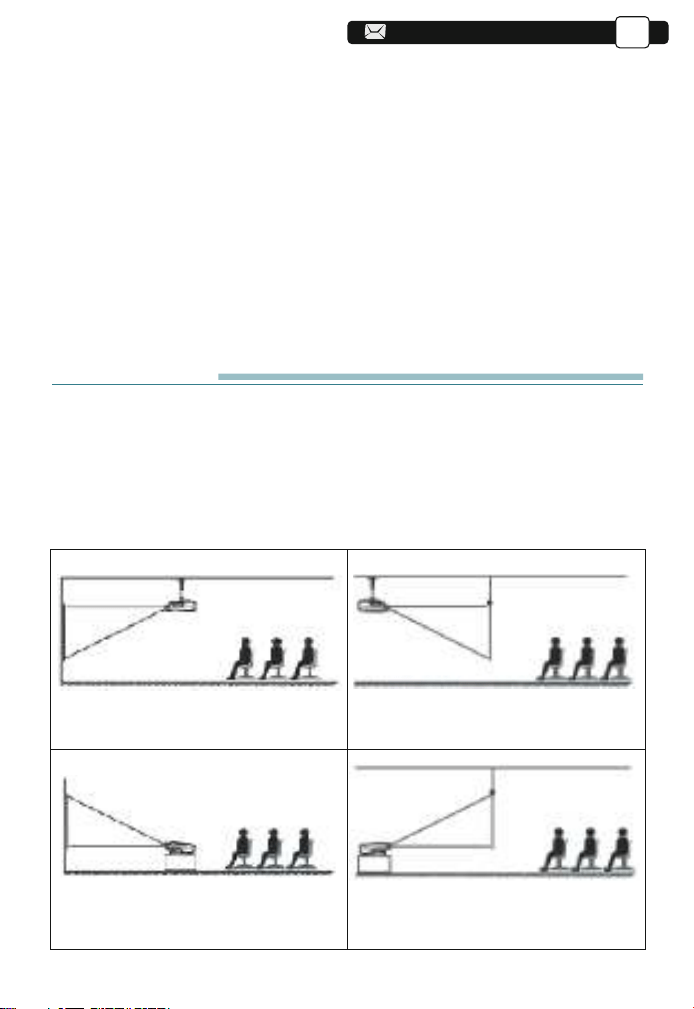

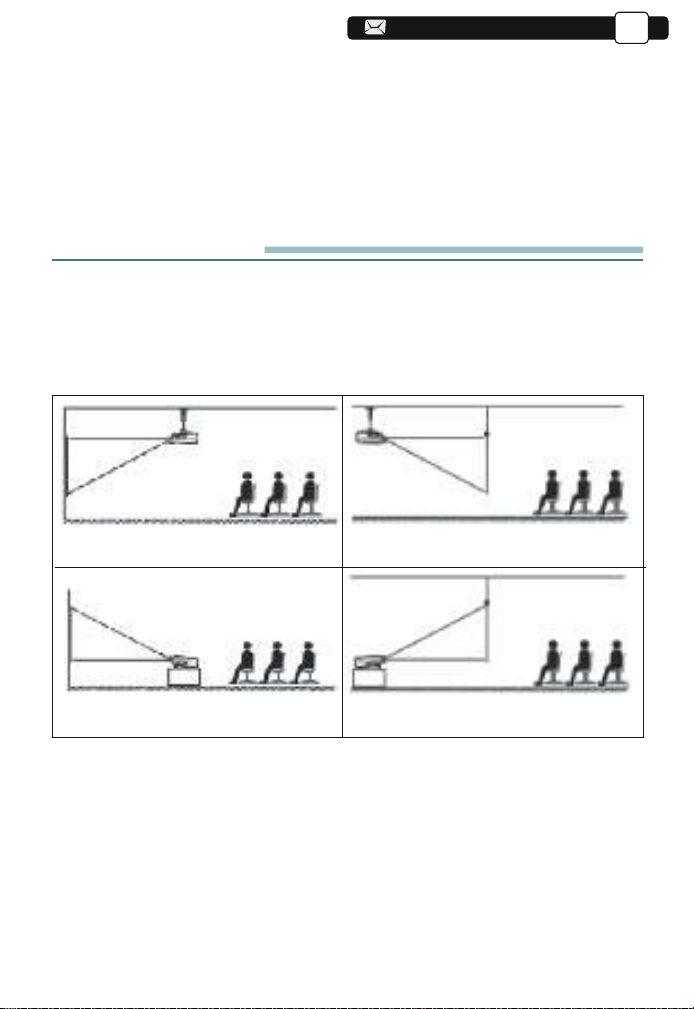

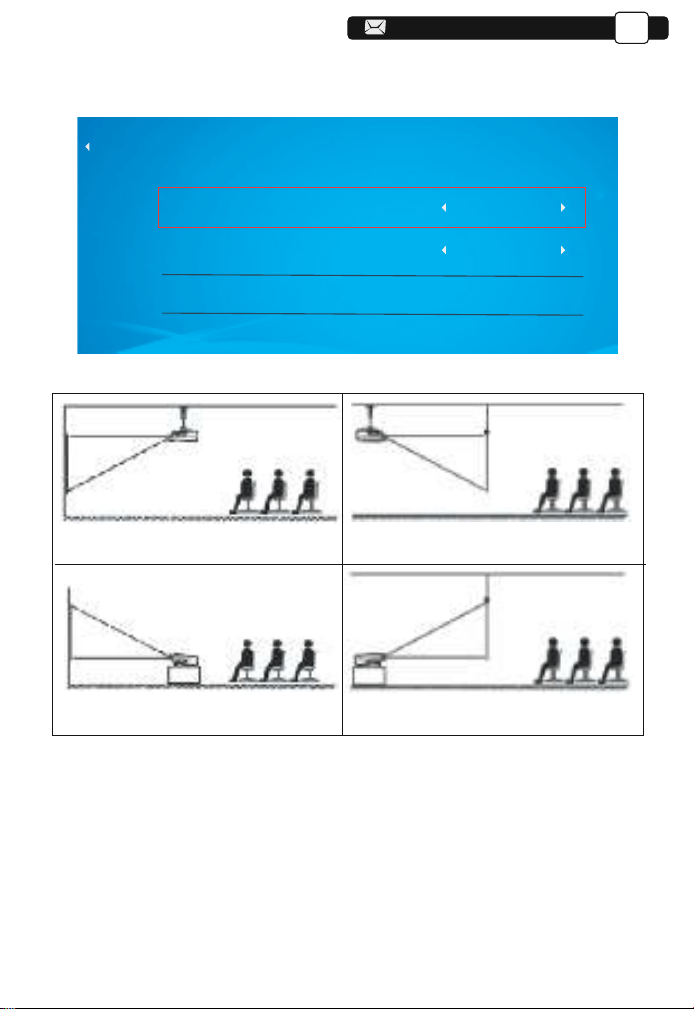

1.Installation Method
The projector can be hanged on the ceiling with special hanger frame, and
placed on the stable desk to project the image according to the operating
environment and requirements. In addition, the projector can be installed with
following methods:
1.Front projection Ceiling mount
3.Front projection Table mount
2.Rear projection Ceiling mount
4.Rear projection Table mount
Keep the projector at a height where its lens is axial symmetry to the screen.
If this is not possible, use the keystone correction function to adjust the
projection image.
If you want to get a free projection screen,please contact us via
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Aspect Ratio: 16:9
Distance (ft.) Screen Size
5.50
7.80
10.8
13.0
16.4
50"
70"
100"
120"
150"
The recommended projection distance is about 10.8ft,the shortest projection
distance is 5.5ft.
The image size depends on the distance between projector and screen, there
may be 3% deviation among above listed data. Different settings cause
various distances.

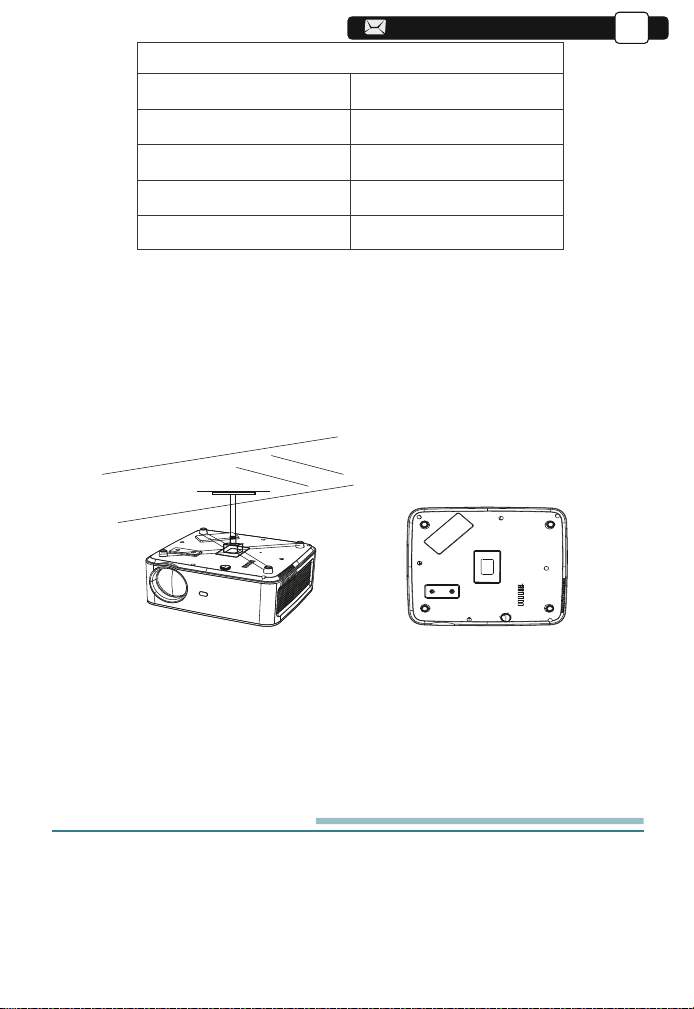

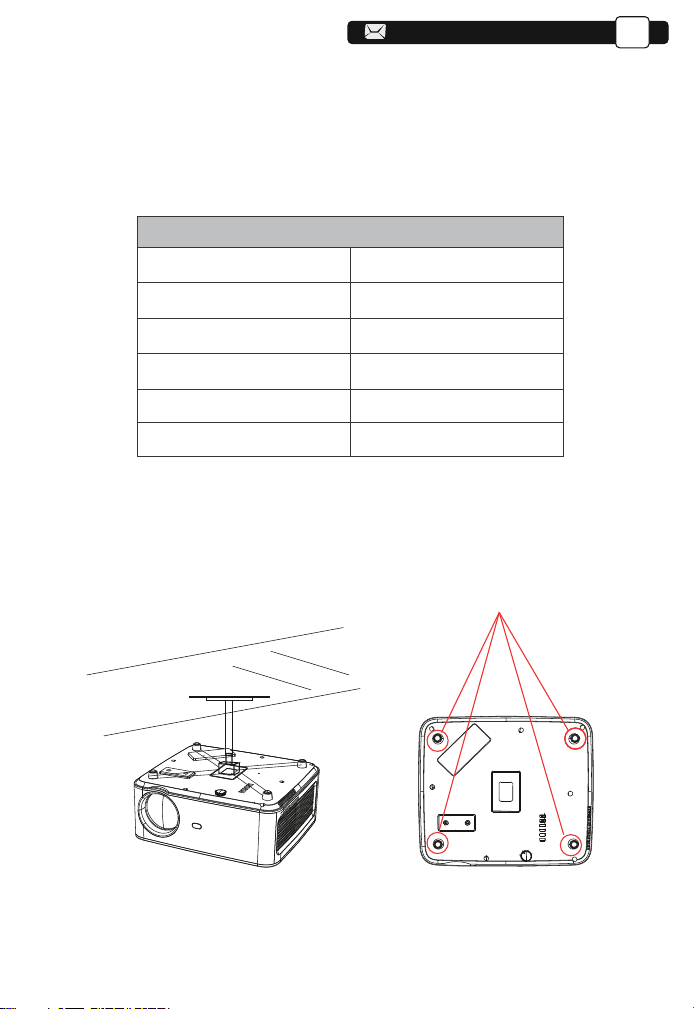

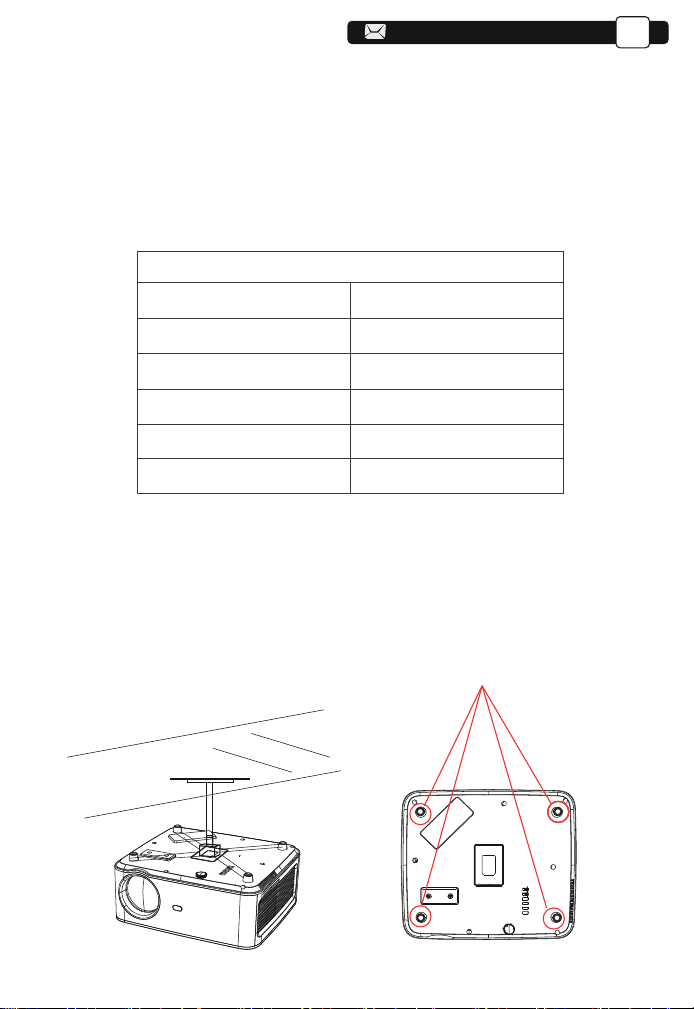

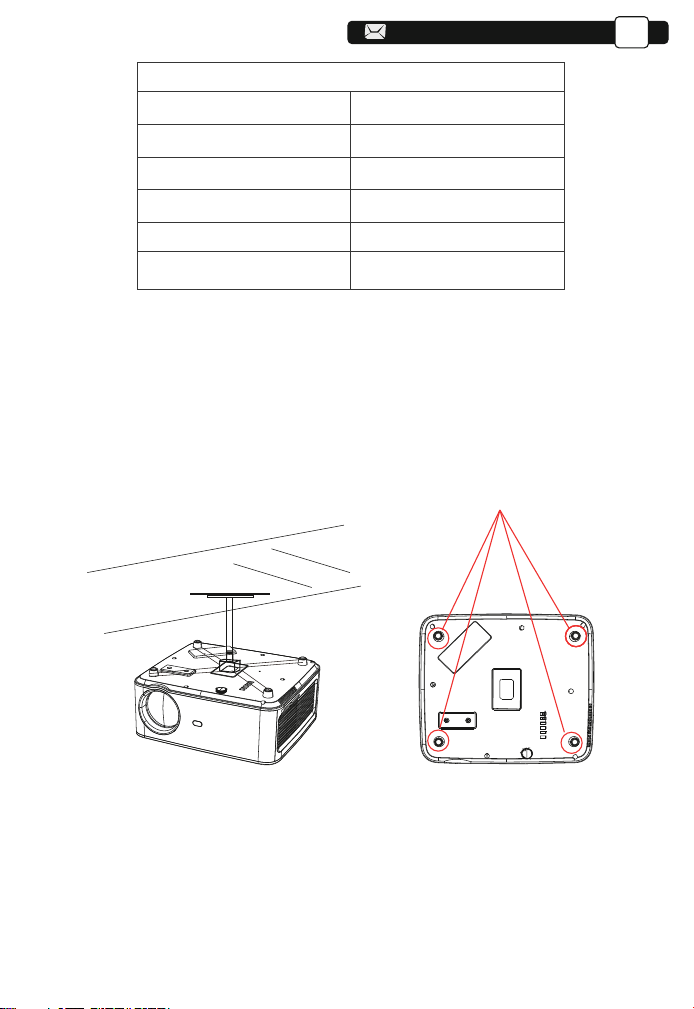

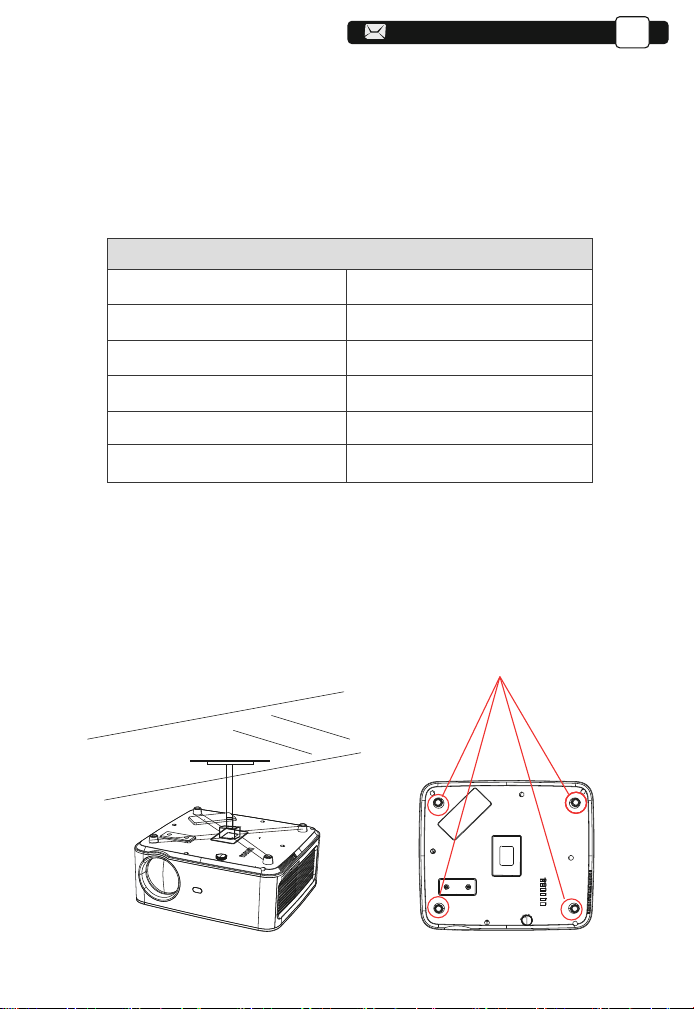

2.Install on the Ceiling
A.Please purchase an universal projector ceiling mount;
B.Remove the four rubber pads on the bottom of the projector, you will see the
screw holes and use the M5*11mm screws for installing the ceiling, and then
install it.
Screwholes
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
STARTING PROJECTOR
1)Press the power key on the remote or projector, the indicator light will turn
blue;
2)Adjust the focus ring on the left side of the projector to get the best image
performance; (If it is still blurry, please try to adjust the projection distance.)
3)Use the 4D keystone function of the projector to get a rectangle projection
screen;
4)Connect the external device (Smart phone, iPad, Amazon Fire TV, TV box,
DVD player, Computer, etc.) in the corresponding interfaces of the projector,
please be sure to select the corresponding source. If you do not select the
correct source, the projector will not be able to detect the signal;.
5)Select the " " menu,enter the [ Other Setting],then you can select the
option [ Language Setting ] to set your preferred language.
IMAGE ADJUSTMENT
When using the projector for the first time, it normally displays an unclear
image. This is due to the lens being out of focus or the incorrect trapezoid
setting.
Please follow the below steps to correct:

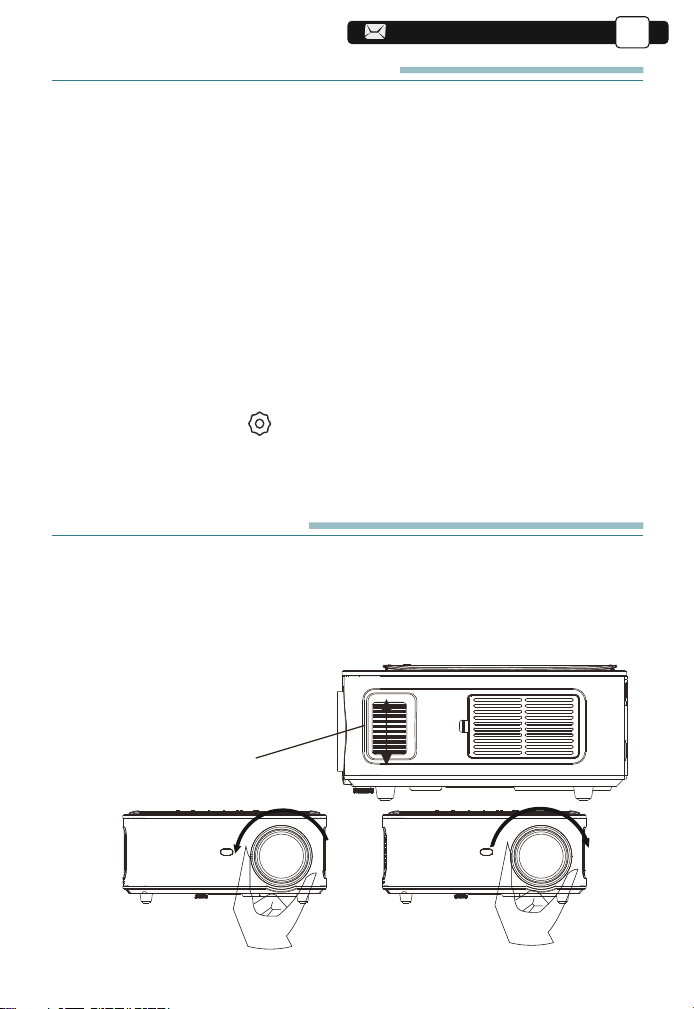

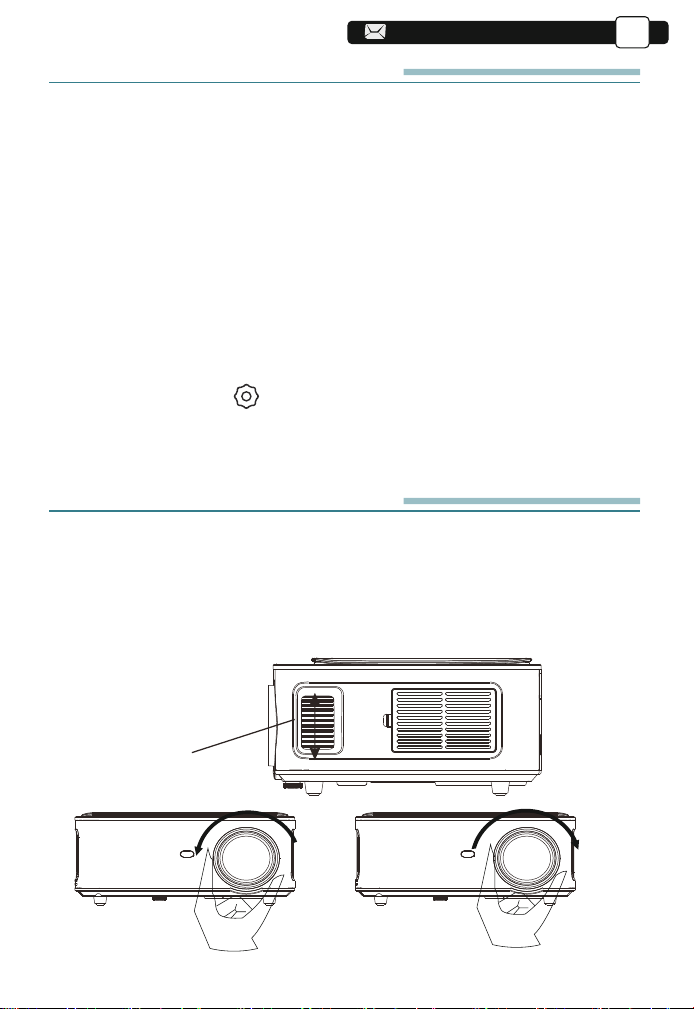

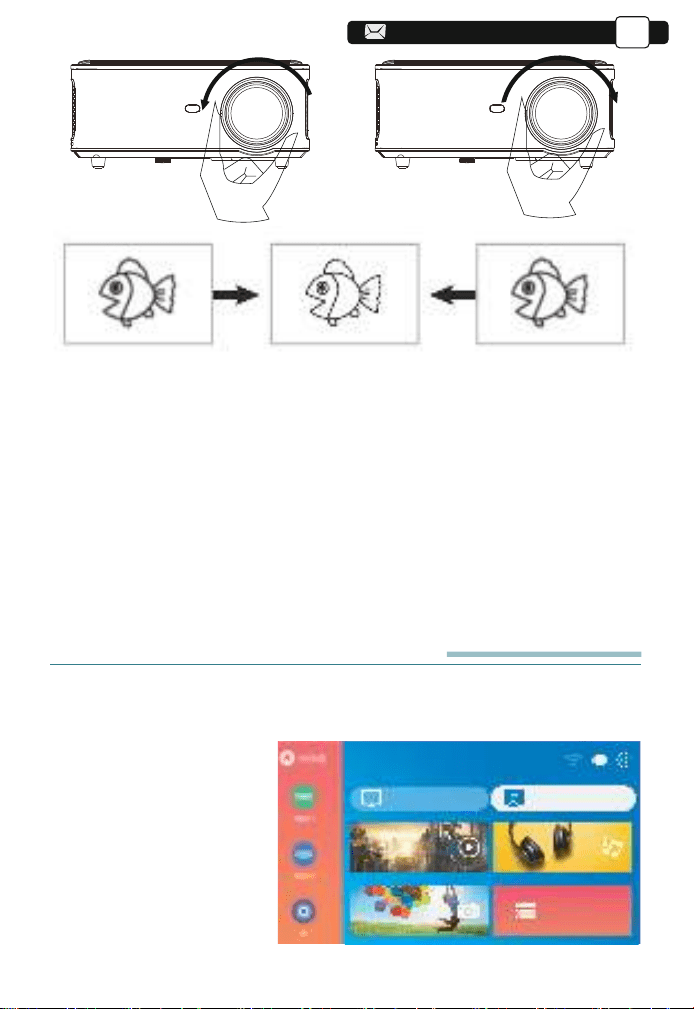

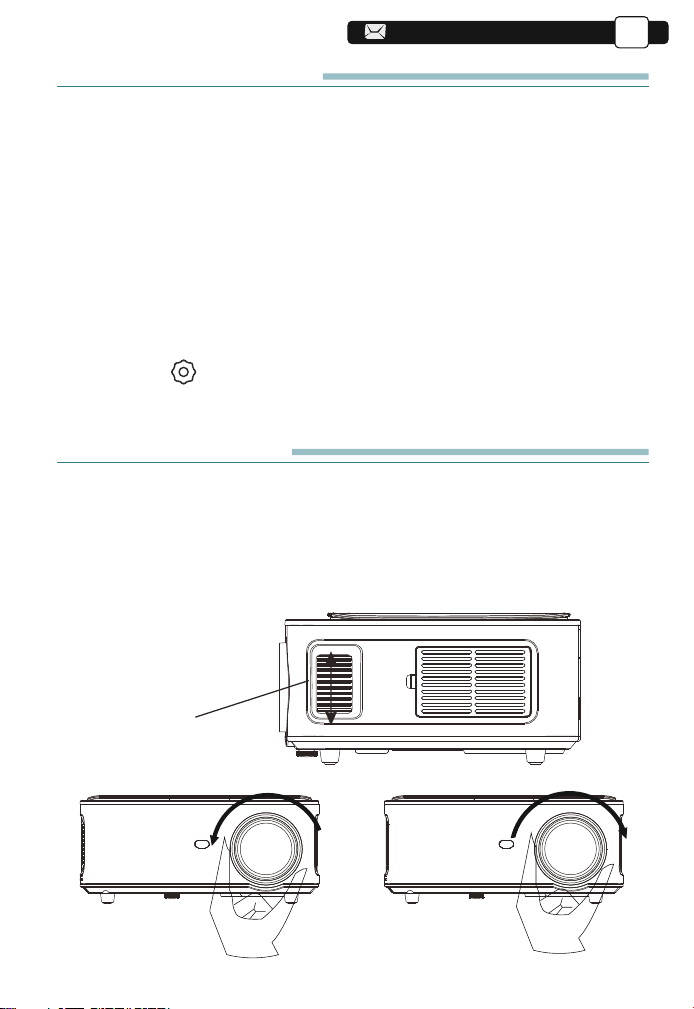

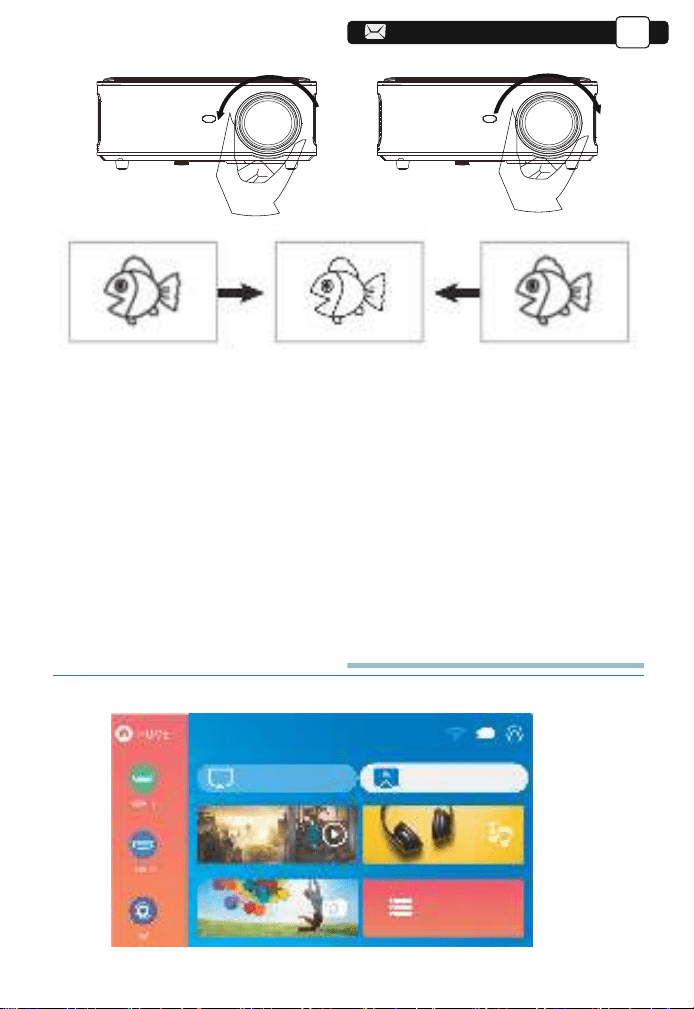

1.Focus Adjustment
Focus Ring
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Rotate the focus ring or lens slowly. At the same time, check the focus point
carefully. The best focus point for the lens would be where the image most
clear.
Note: If it is still blurry, please try to adjust the projection distance.

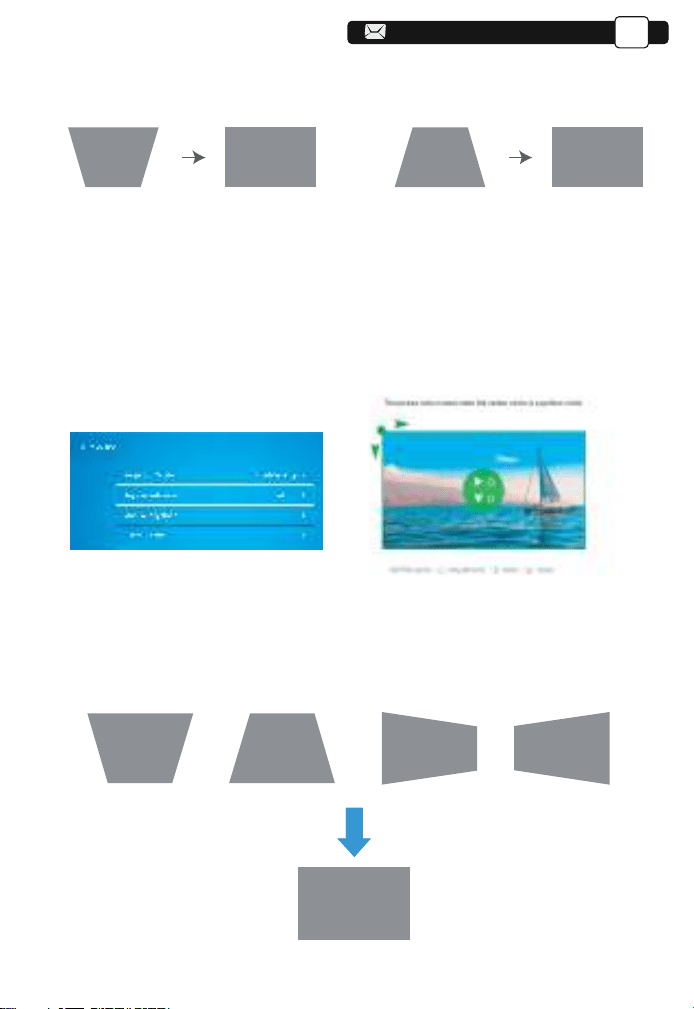

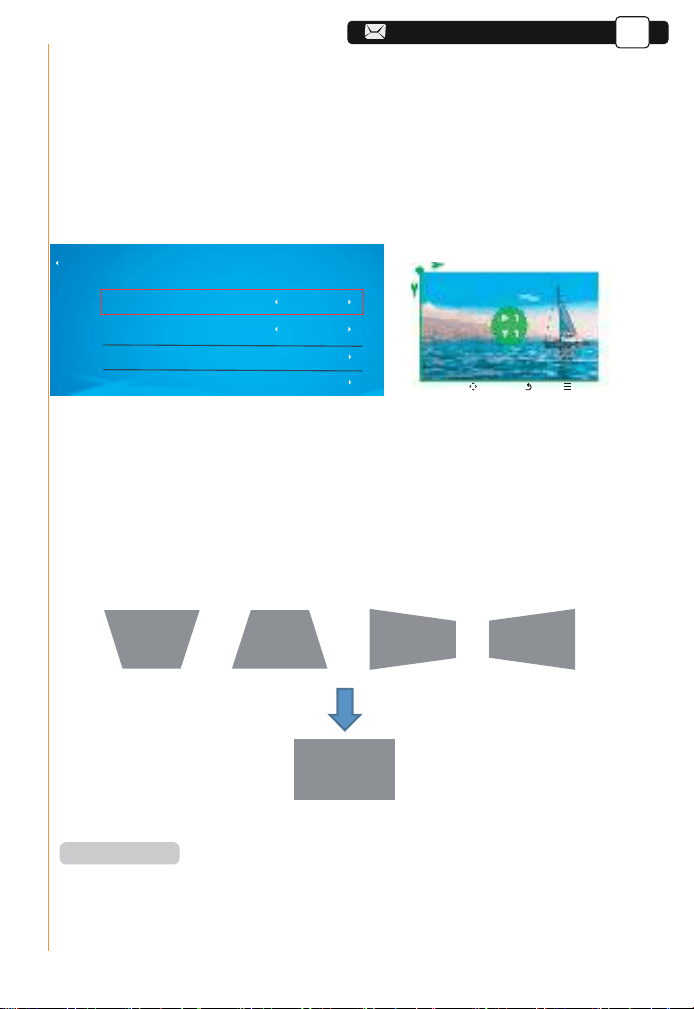

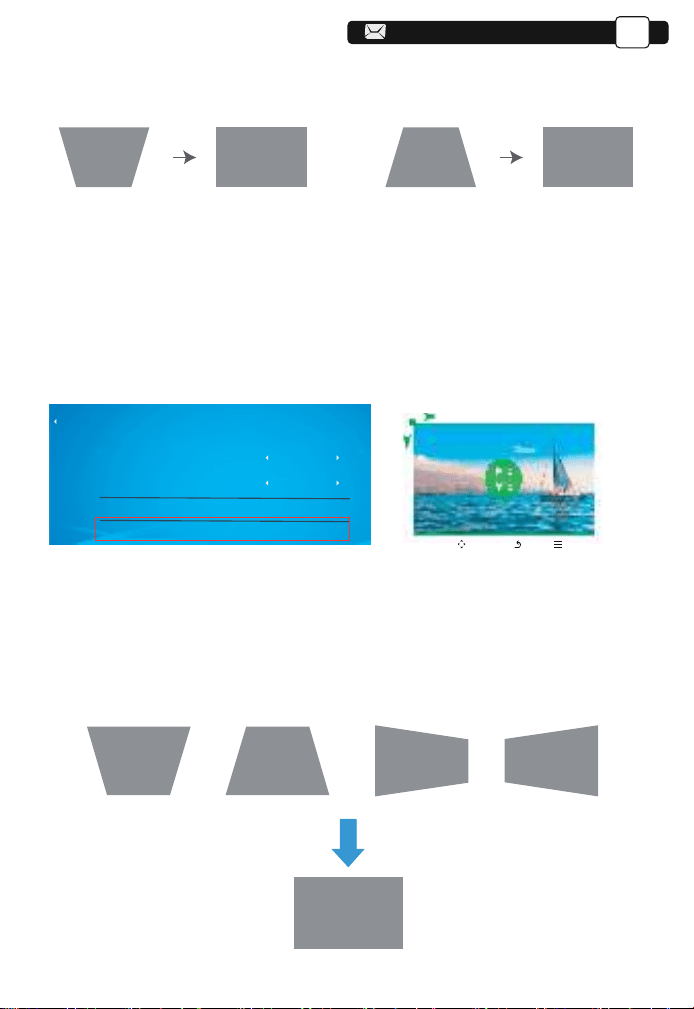

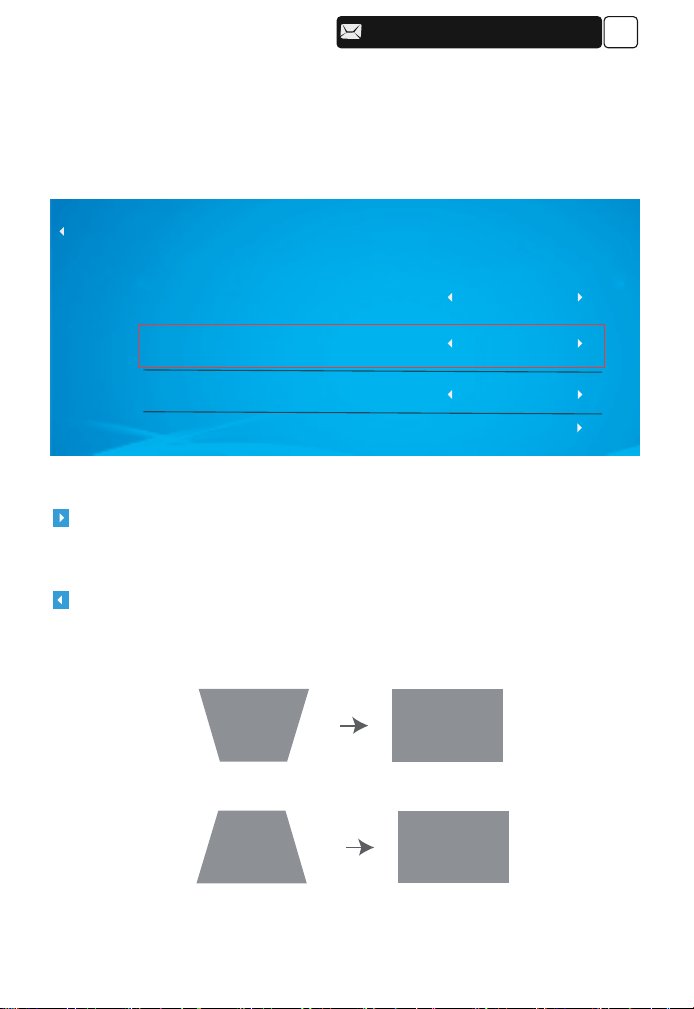

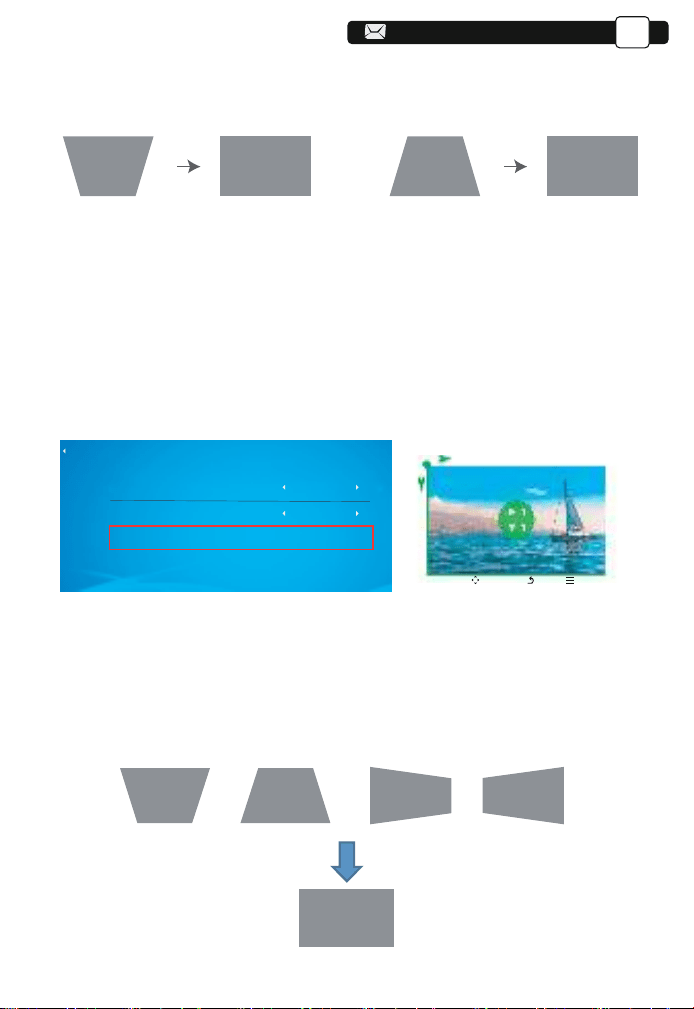

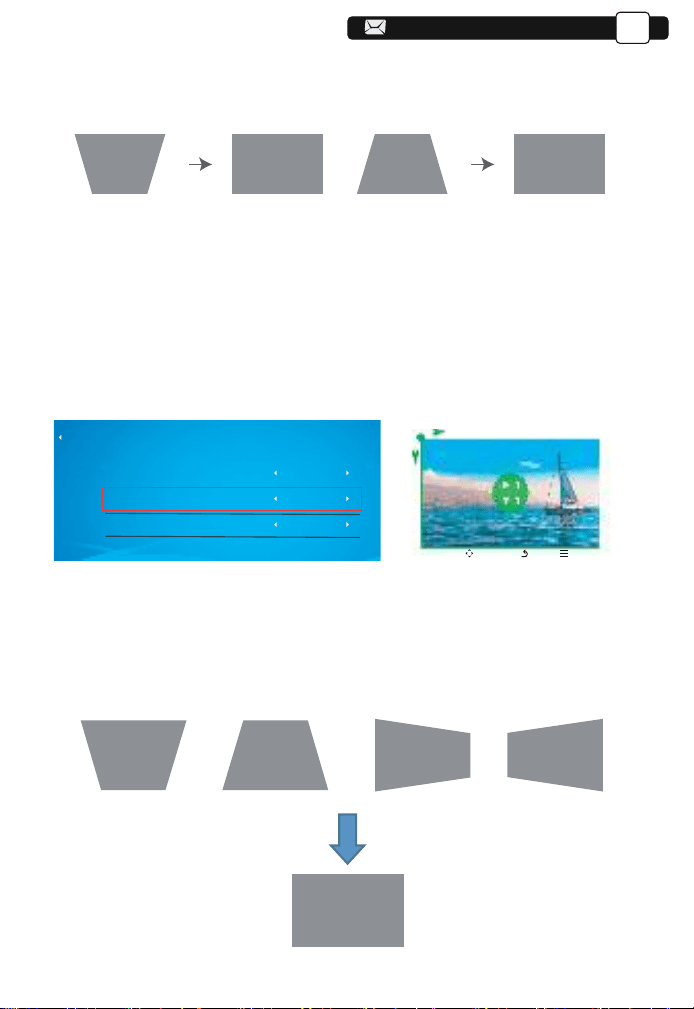

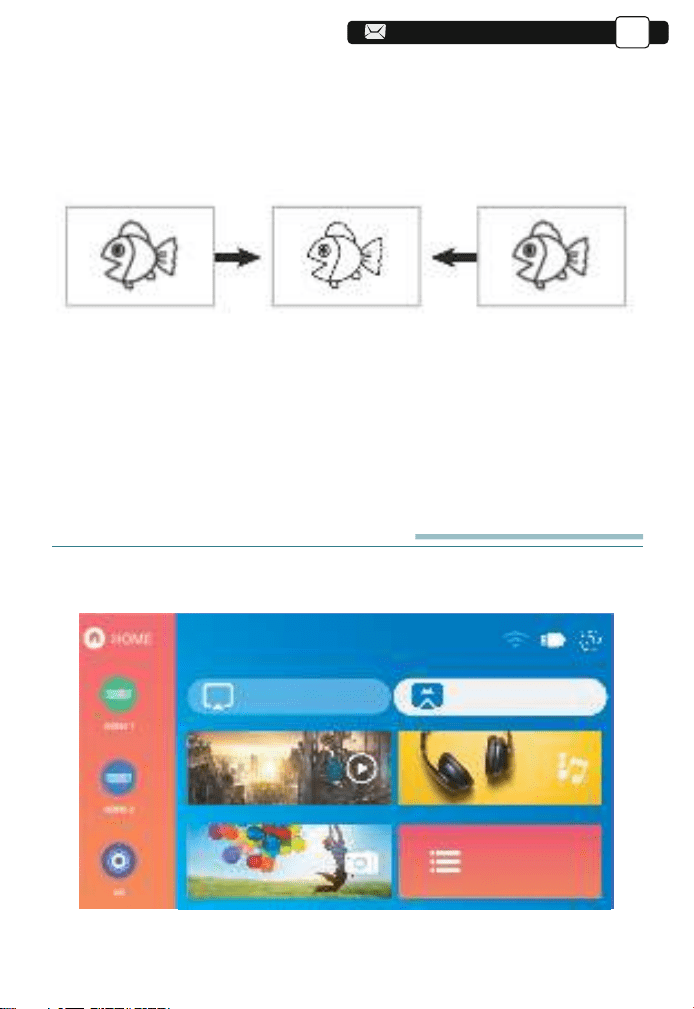

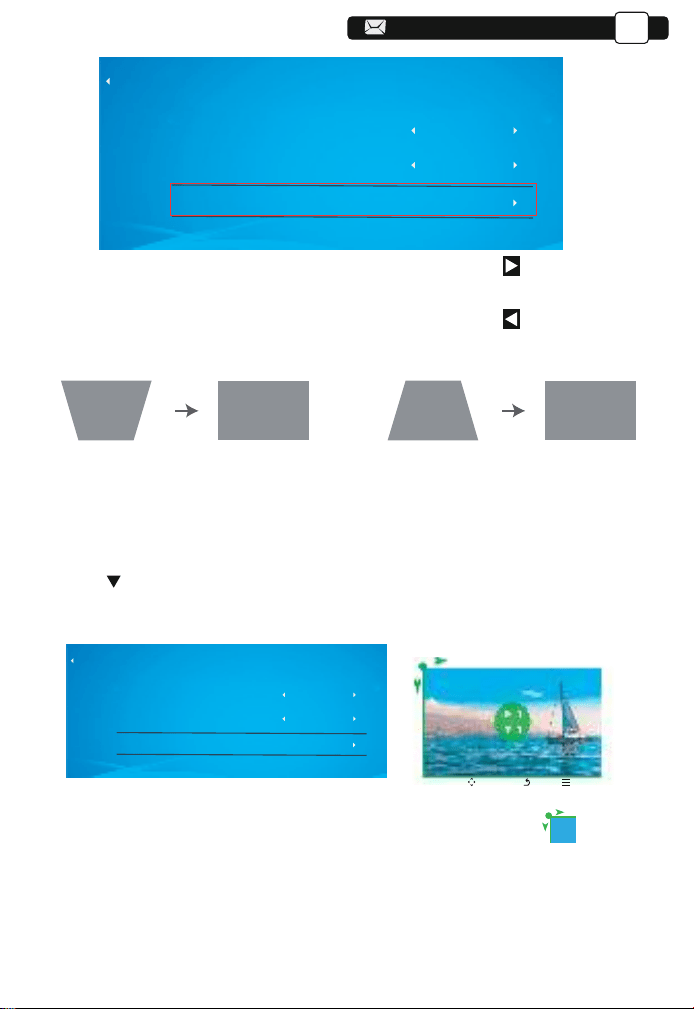

2.Digital 4D Keystone Correction.
Use the digital 4d keystone correction of the projector to change the image to
be rectangle(vertical and horizontal). Detail please refer the page 16 of this
manual.
SETTING UP THE PROJECTOR

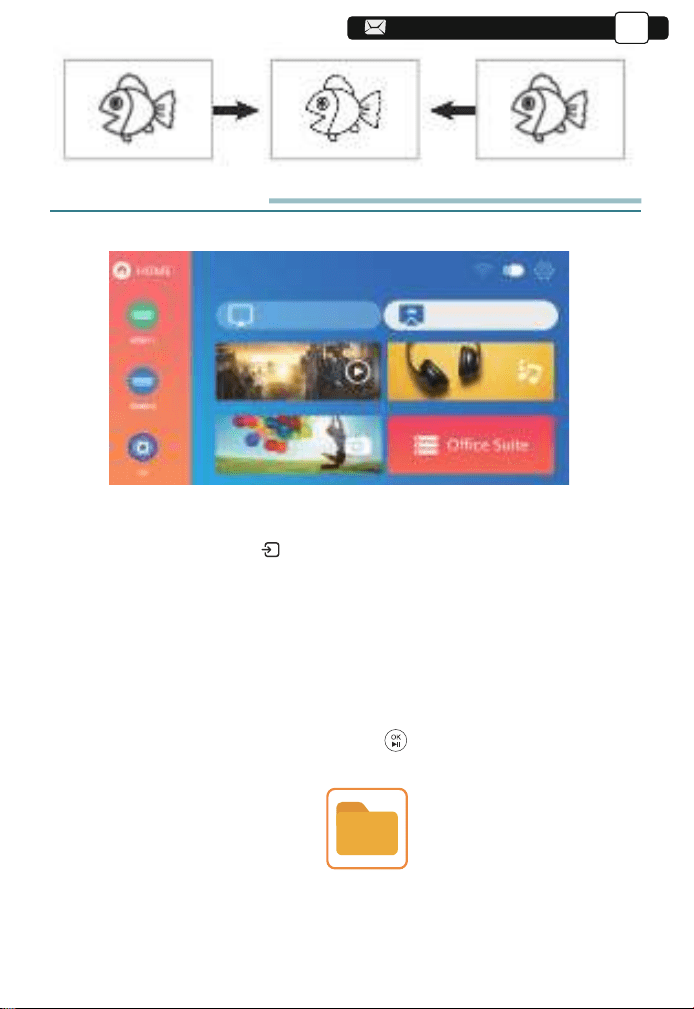

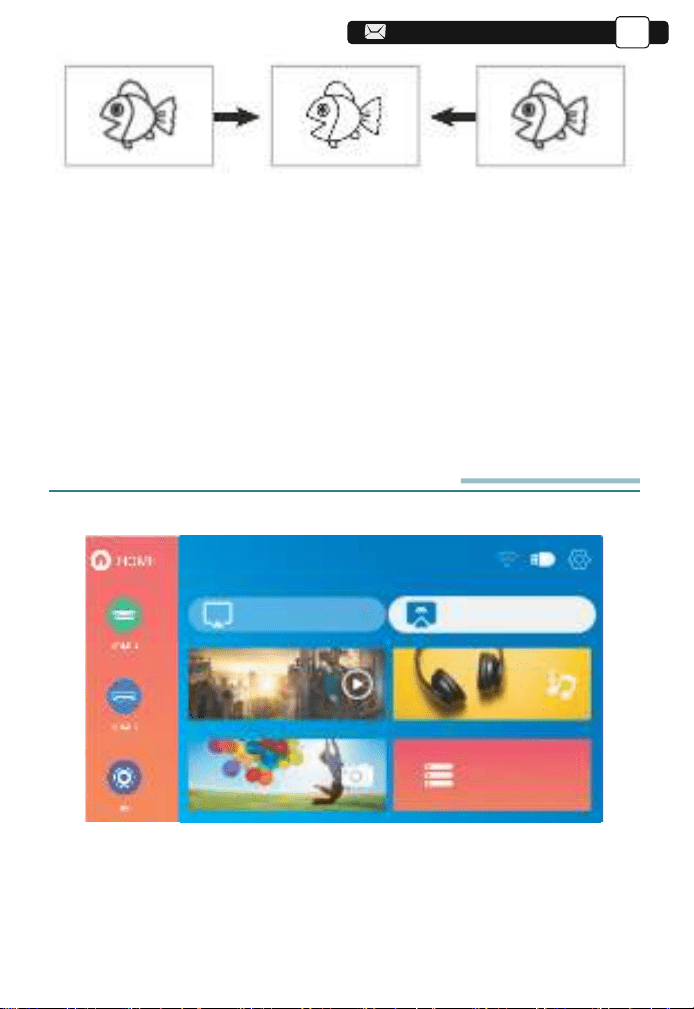

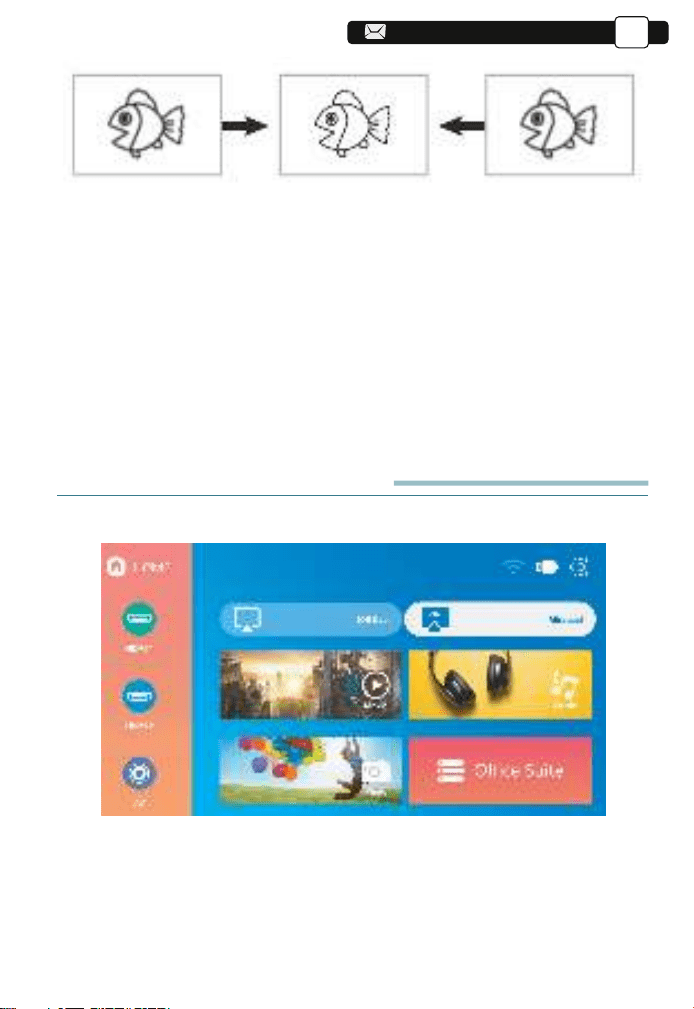

The projector's home page is as follow.
1.Select The Input Signal Sourcei
Select the desired input signal source (HDMI1/HDMI2/AV) on the home-page
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
2.USB Disk Input Mode

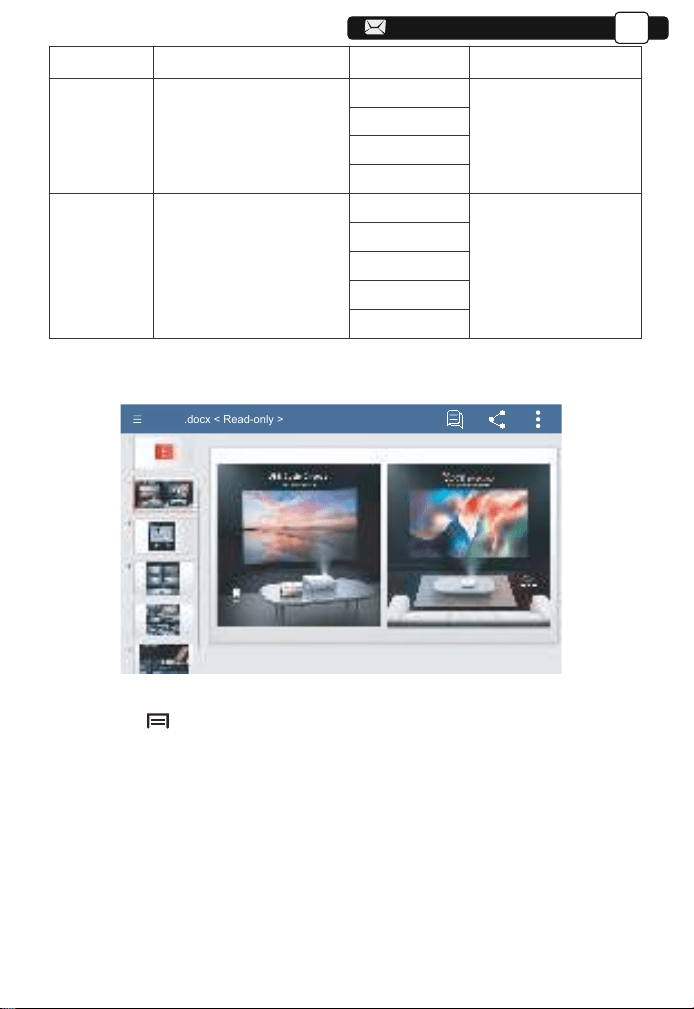

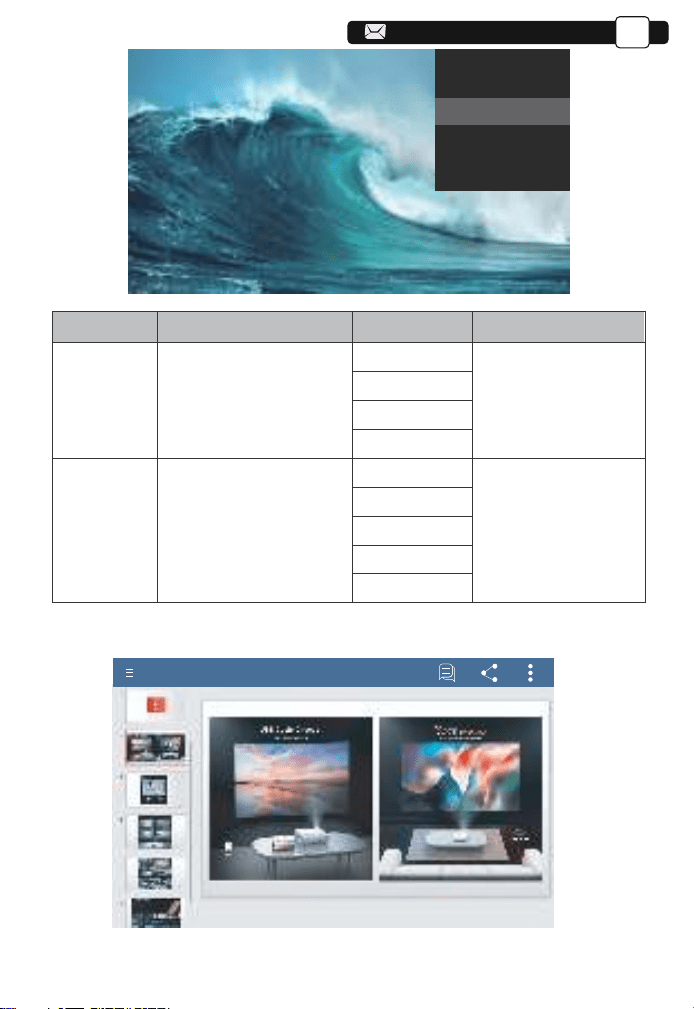

2.1.Play Movie/Music/Photo/Office Suite in the USB Disk Input Mode
1).Input the USB Disk, select [ USB ] on the homepage and enter;
2).Select the option [ Movie/Music/Photo/Office Suite]
3).Select the desired file (or folder to enter the subfolder) in the USB disk, then
press the [ OK ] button to play it.

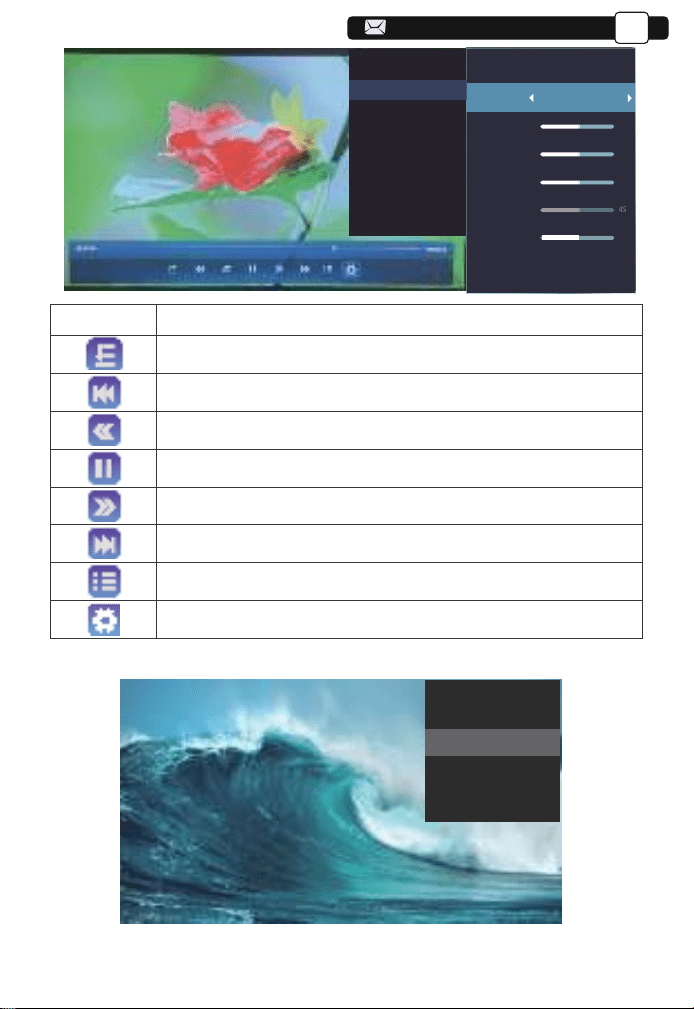

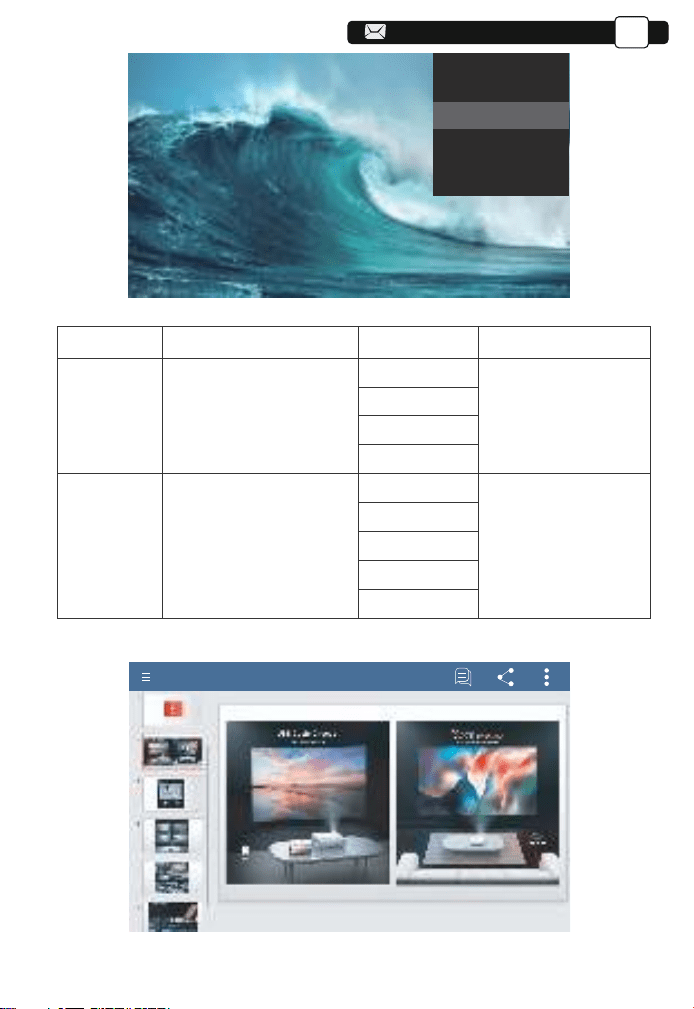

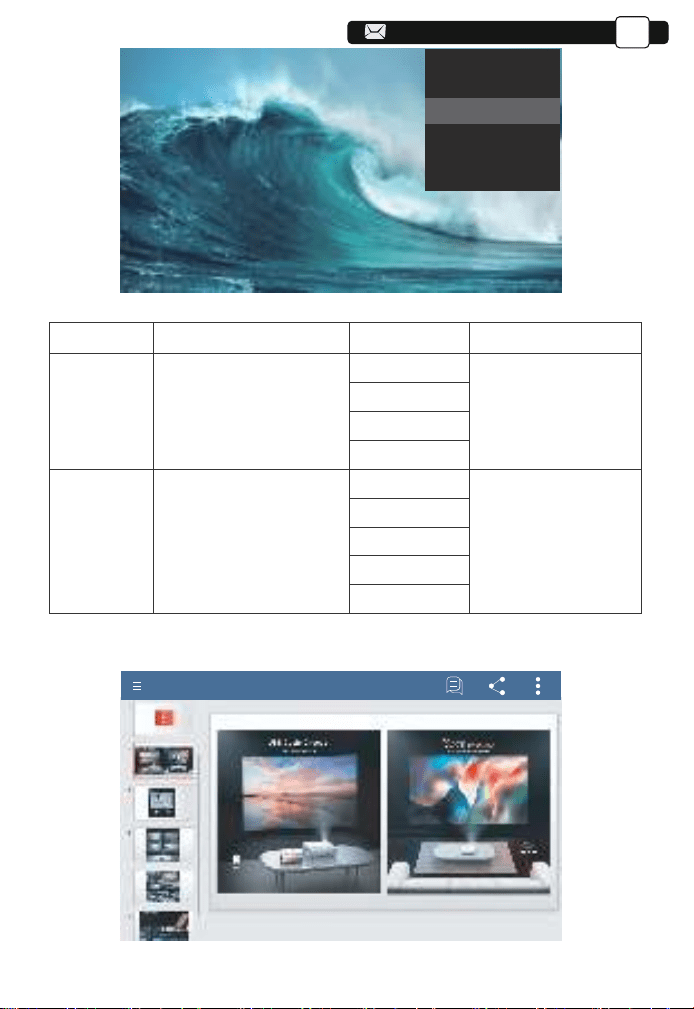

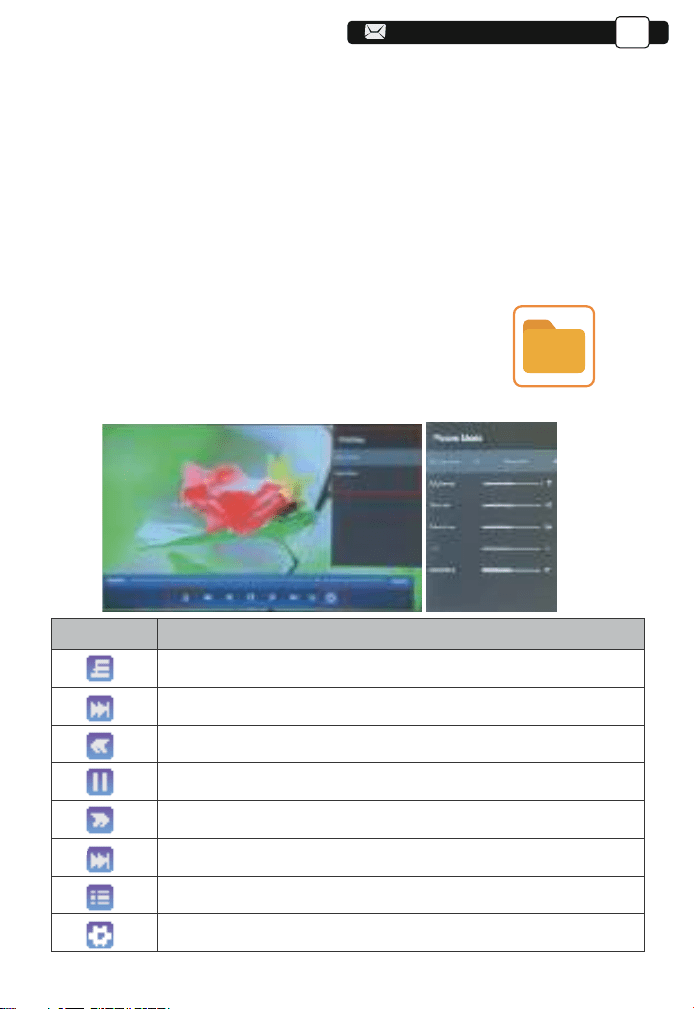

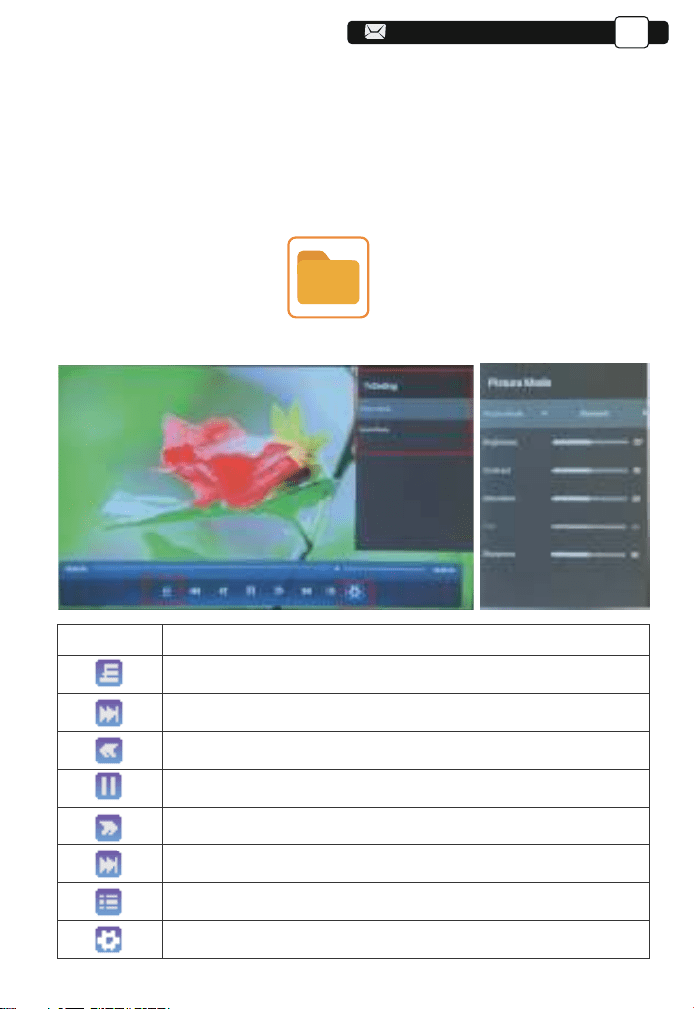

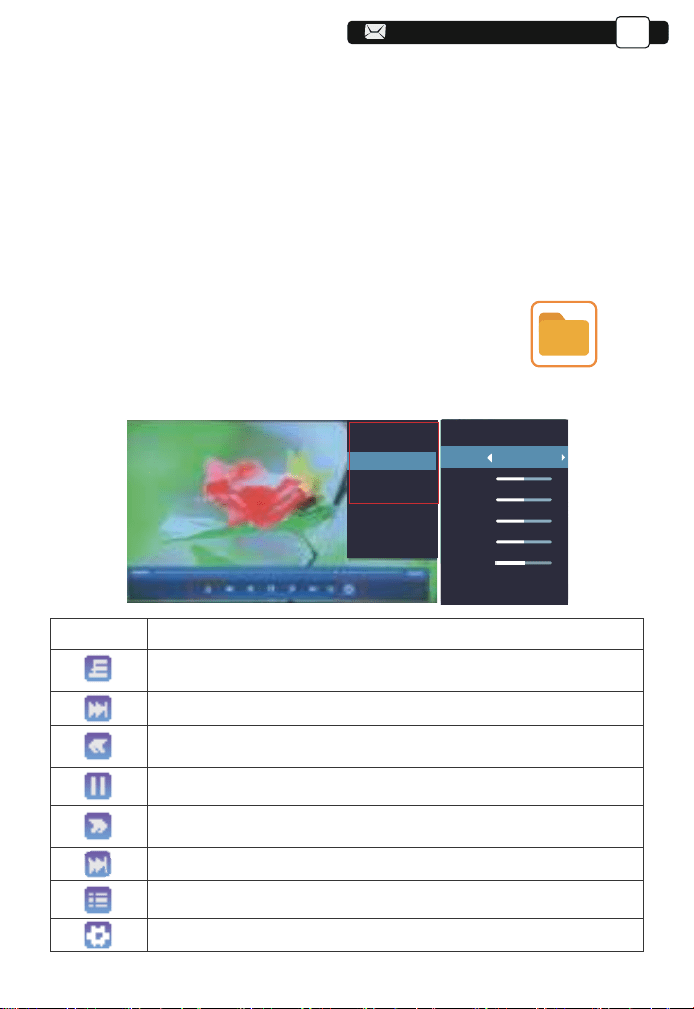

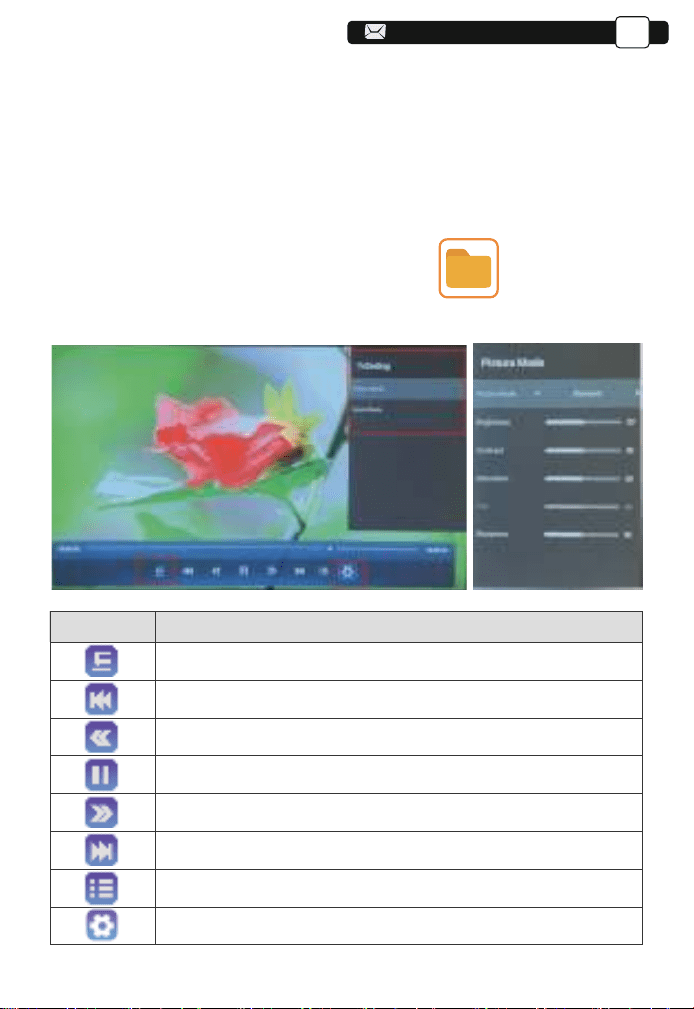

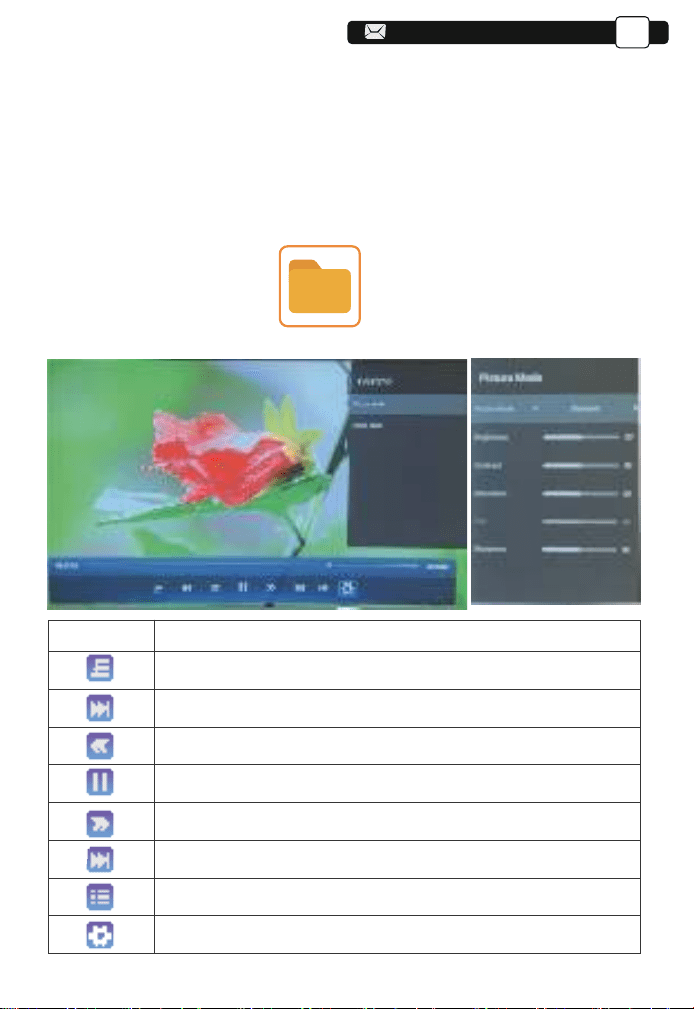

2.2.Play Interface
Menu
Function
Select play mode (directory play/single cycle/directory loop)
Switch to the previous video
Fast Backward,rewinds the video back quickly while playing it.
The rewinding speed ranges from 2X to 32X
Play or pause the current videot
Fast Forward, pushes the video to move forward quickly while
playing it. The forward speed ranges from 2X to 16X
Switch to the next video
Select all playlists in the current folder

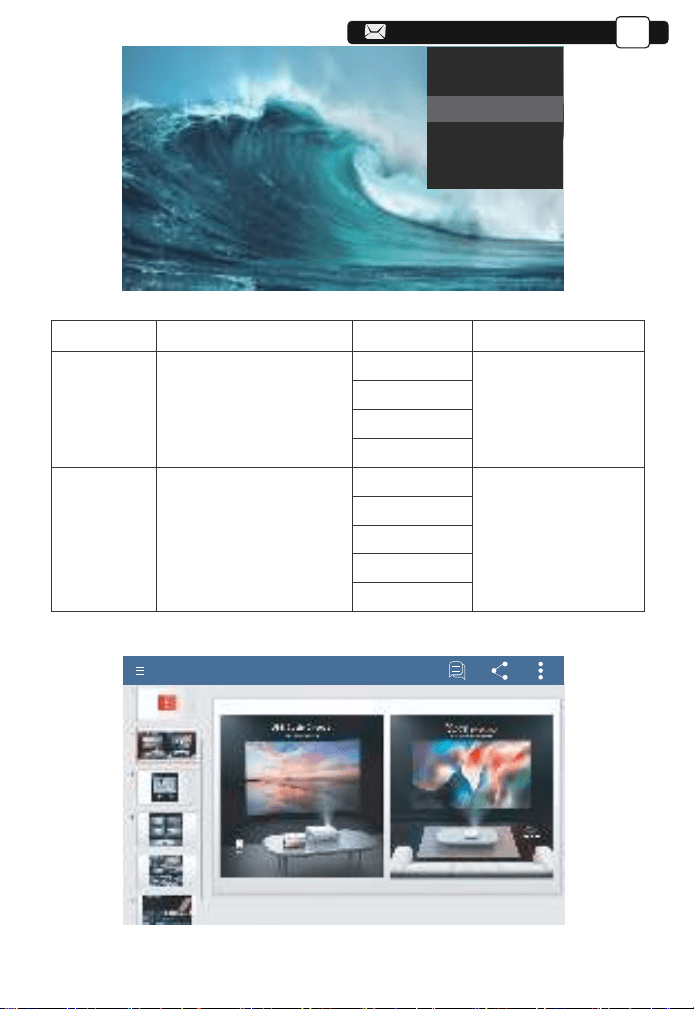

TV Setting
USB
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Menu Content Mode Function
Picture Mode
User/Standard/Vivid/Soft
Sound Mode
User/Standard/News/
Music/Sport
Brightness
Contrast
Saturation
Sharpness
120Hz
500Hz
1.5KHz
5KHz
10KHz
Modify the picture
parameters in the
range 0-100
Modify the sound
parameters in the
range 0-100

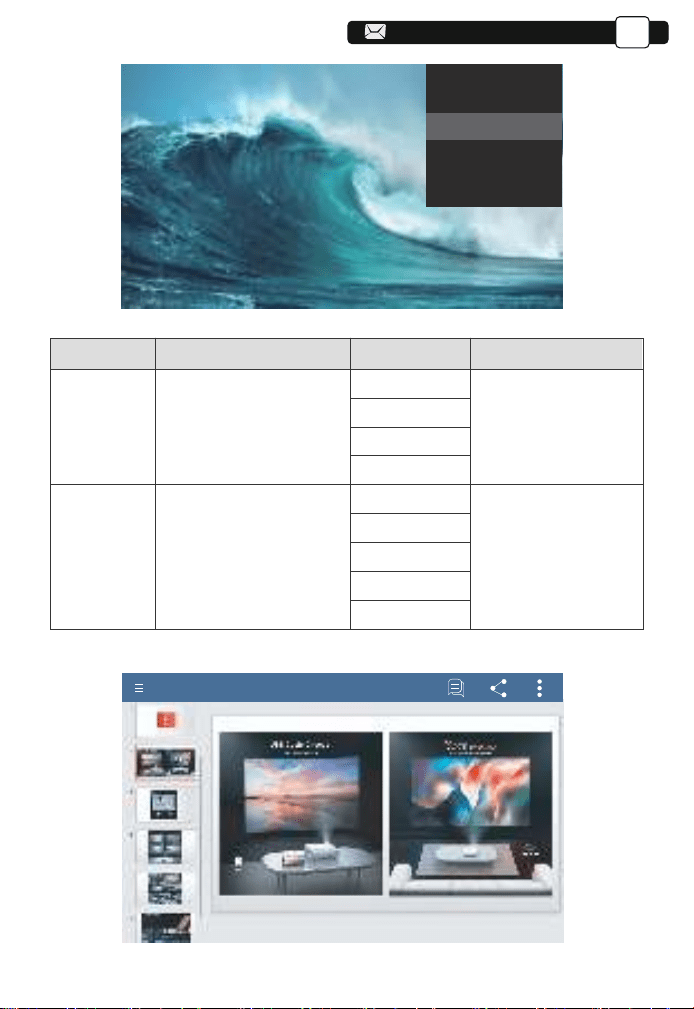

2.3.Office Suite Play Interface
TvSstting
Picture Mode
Sound Mode
TOPTRO.docx < Read-only >
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
By pressing the button on the remote to enter the menus.
(Note: the Office version may be automatically updated, then the updated
functions may change. Due to copyright, some functions are temporarily
unavailable. Please refer to the actual version. )
Menu
Content
Function
Invalid key, please ignore.
Invalid key, please ignore.
Export to PDF
Protect
Start slide show
Advance slides
Cast Presentation
Go to Slide
Zoom
Properties
Help
/
/
Export to PDF
/
From the current slide
/
/
Quickly select the desired page
Fit/Fit width/Actual size
View the properties of file
Help instructions
3.WiFi Setting
Wireless Connection
Warming Tips:
①
The fluency of screen mirroring with wireless connection will be affected by
the network environment. A bandwidth of 100Mbit or more is recommended
when using screen mirroring.
②
Make sure your mobile device is close to the projector when using wireless
connection. A distance within 1 meter is recommended.
③
Some mobile devices may not support screen mirroring due to the compati-
bility.
④
Any questions, please feel free to email TOPTRO via
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

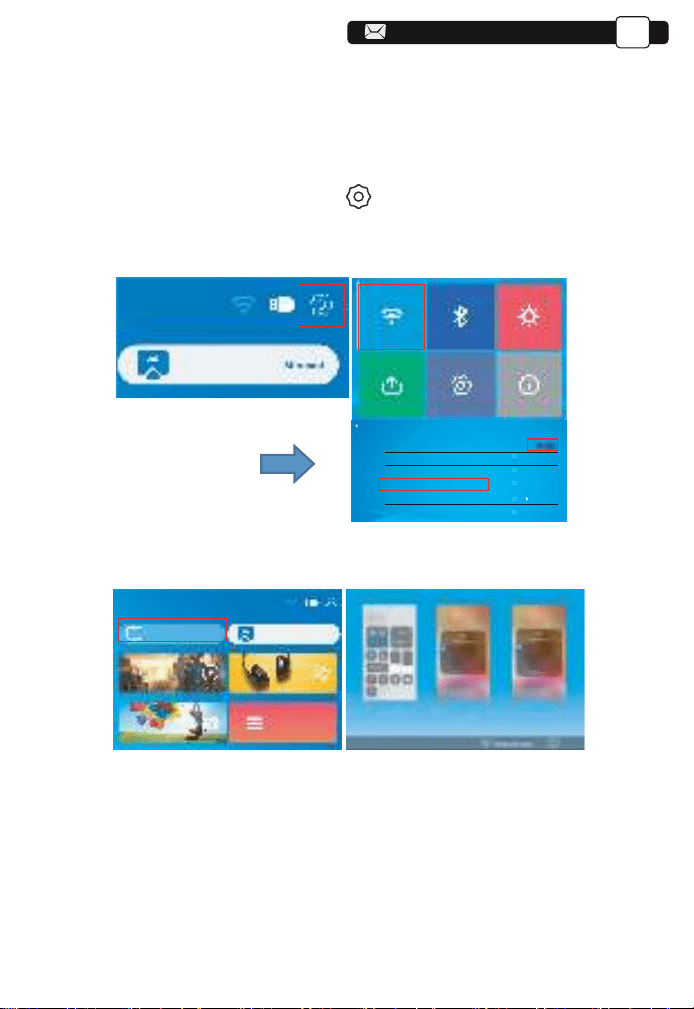

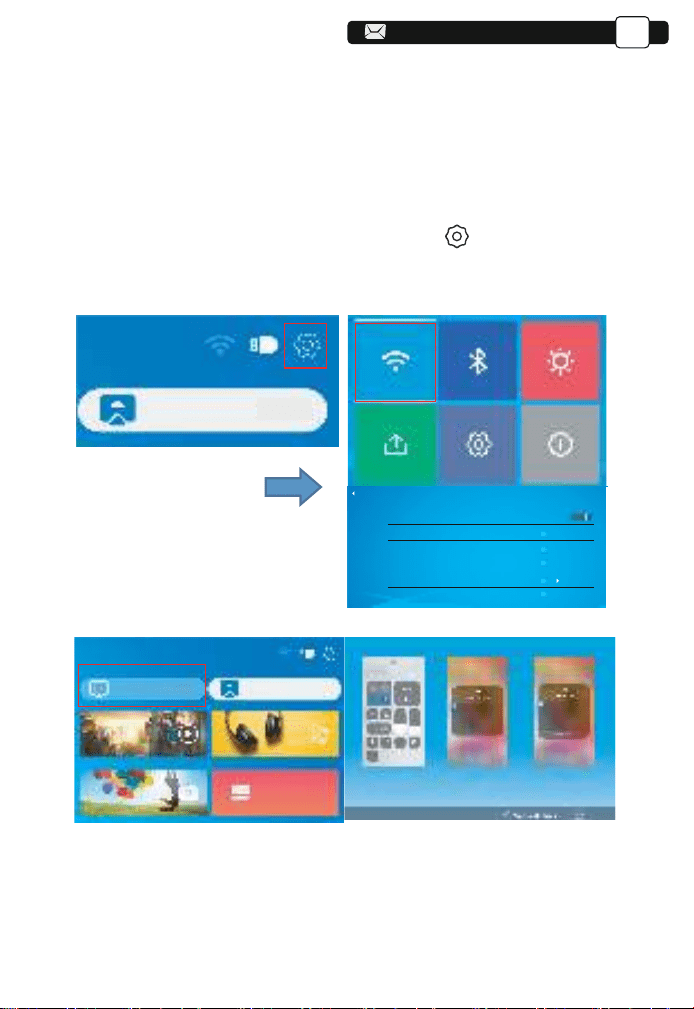

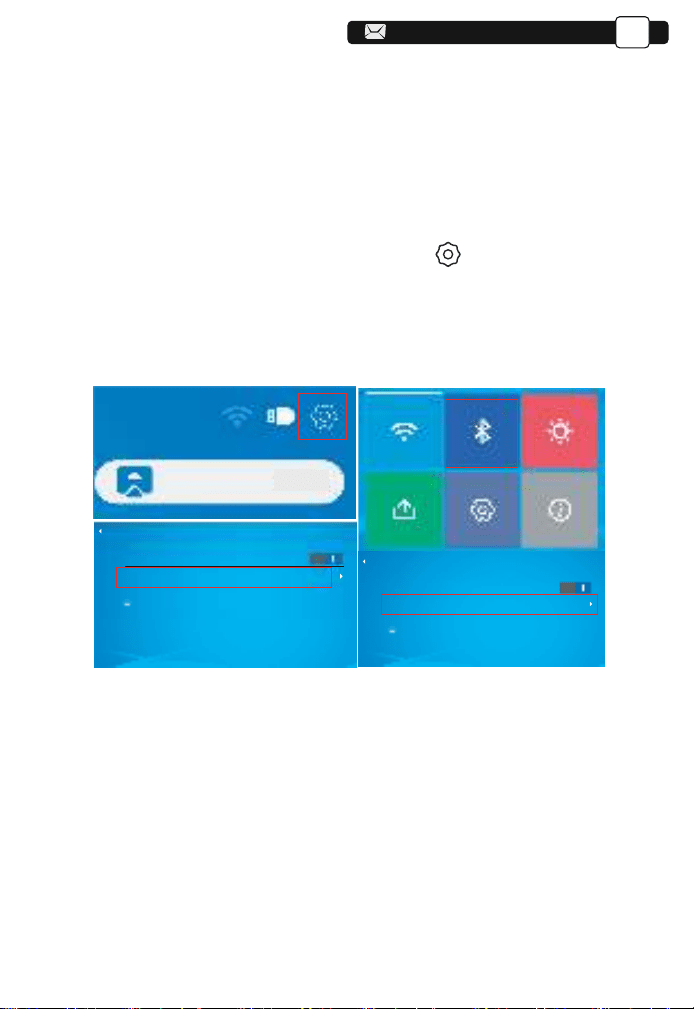

3.1.iOS Cast (for iOS Devices)
1.Go to home page -- Select the [ ] menu -- Select the [ WiFi Setting ] menu
-- Open the WiFi function -- Select your home WiFi from the list -- Connect the
X1 projector to your home WiFi.
2.Back to home page -- Select [ iOS Cast ] menu -- Press the OK button to
enter the [ iOS Cast ] menu.
3.Select the [ Settings ] menu on your iOS device -- Turn on the [ Wi-Fi ]
function -- Connect your iOS device to the same home network as the
projector.
4.Open the [ Control Center ] on your iOS device -- Select the [ Screen
Mirroring ] function -- Select and connect the iOS Cast receiver named [
X1-iOSCast-xxxx ] -- your iOS device screen will be displayed on the
projection screen after 3 seconds.
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCast-2568
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

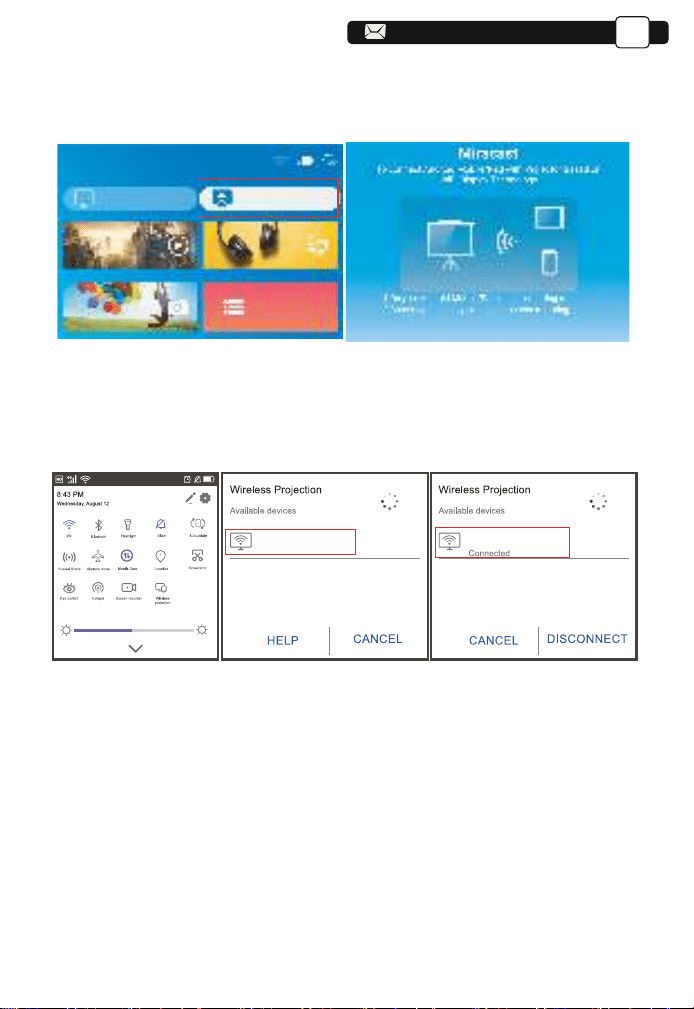

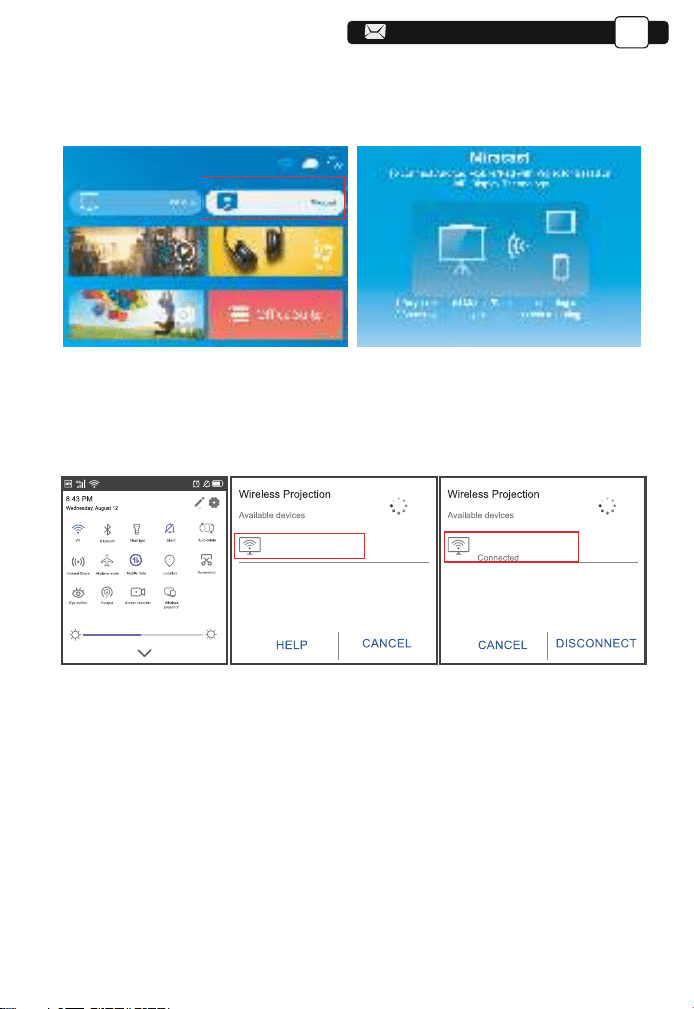

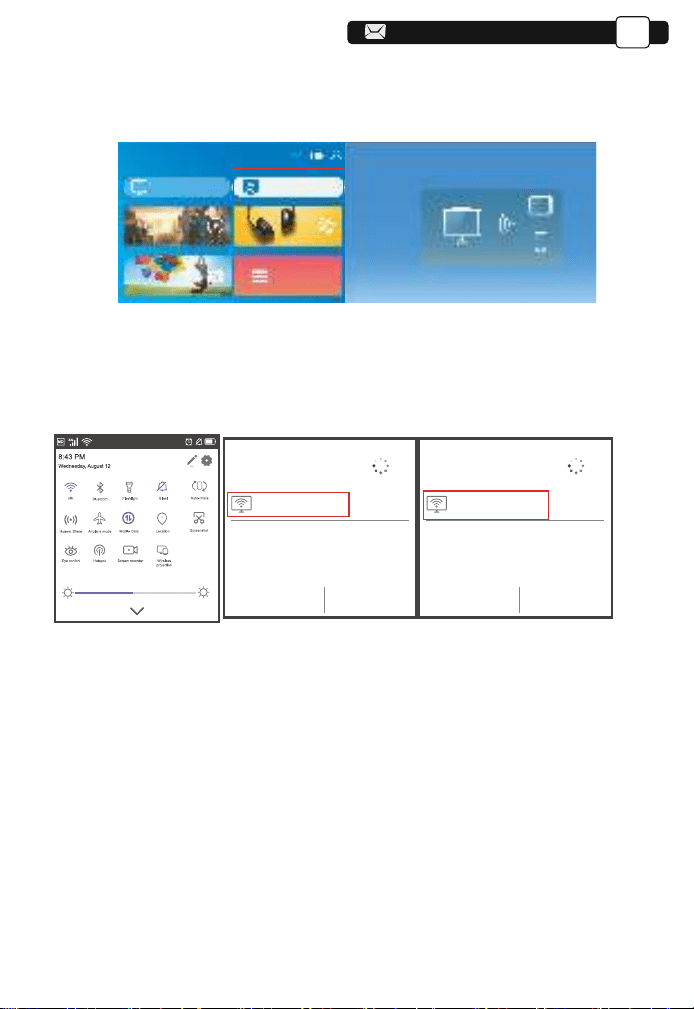

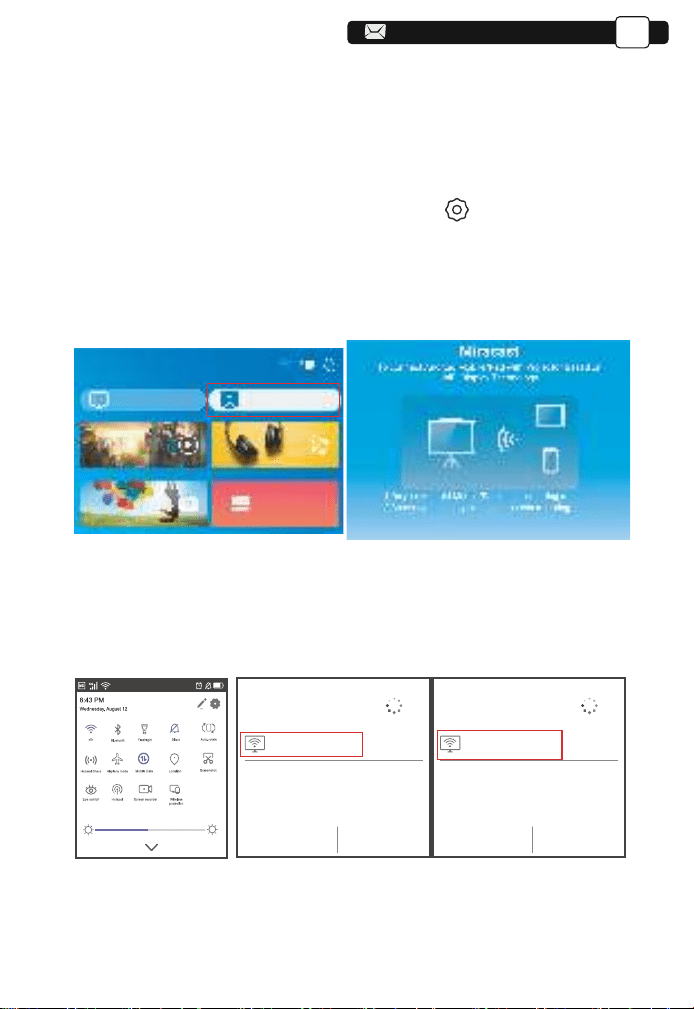

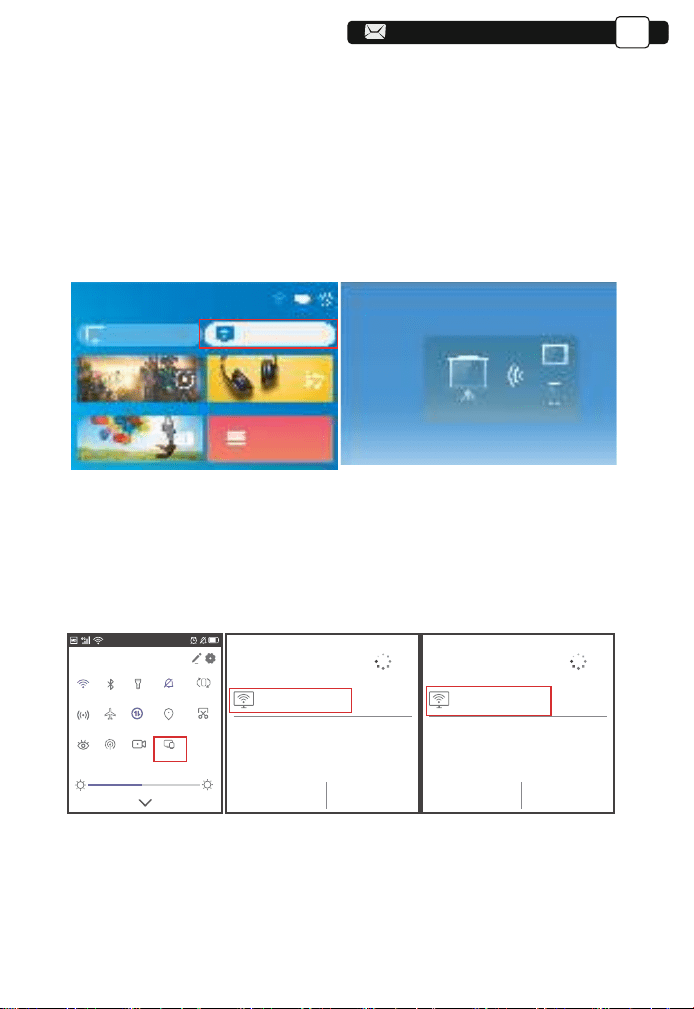

3.2.Miracast (for Android Devices)
1.Go to home page -- Select the [ Miracast ] menu -- Press the OK button to
enter the [ Miracast Setting ] Menu.
3.On your Android device, tap [ Settings ] -[ WLAN Display ] -Turn [ Wi-Fi ]
ON, Connect your home WiFi.
Note:
1.Different brands of Android phones have different operations for select
Screen Mirroring Display, please refer to your phone’s manual. [
Multiscreen/Wireless display/WLAN display/Screen mirroring/Wireless
projection/Smart view etc. ]
2.Not all Android phones support this function. Please make sure it is support-
ed before use.
3.Select your Miracast receiver:X1-AnCast-XXXX
2.Select the [ Settings ] menu on your Android device -- Select the [ Screen
mirroring ] function -- Select your Miracast receiver named [ X1-AnCast-XXXX
] -- your Android device screen will be displayed on the projection screen after
3 seconds.
X1-AnCast-6688
X1-AnCast-6688
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

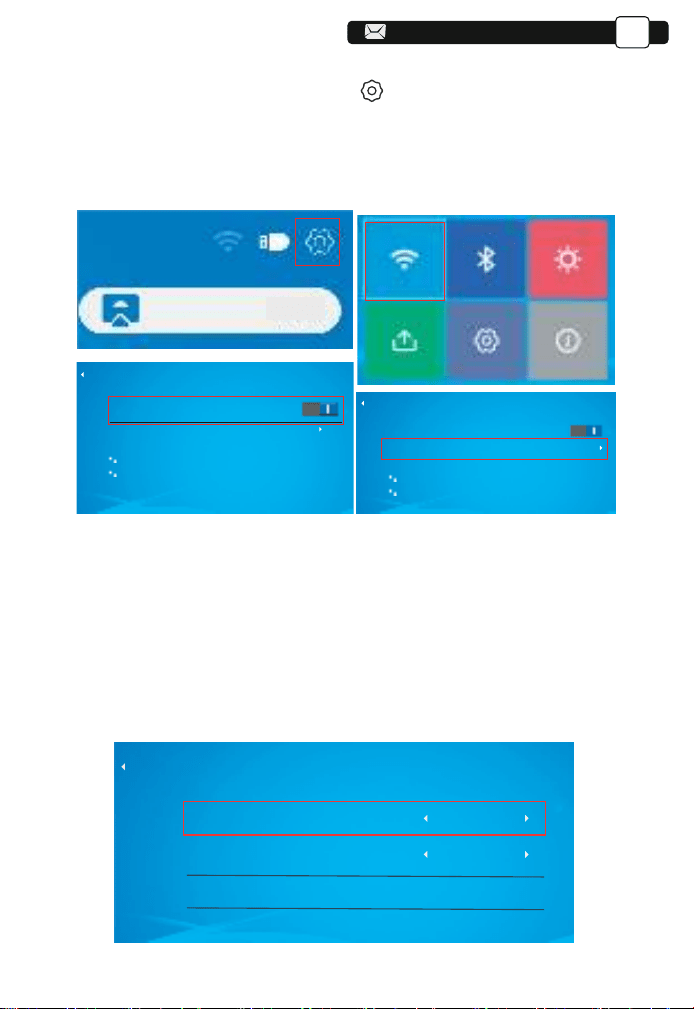

4.Bluetooth Setting
Go to home page -- Select the [ ] menu -- Select the [ Bluetooth Setting ]
Option -- Open the Bluetooth function and your Bluetooth device -- Scan the
Bluetooth devices nearby automatically -- Choose the Bluetooth device
desired -- it will be paired and connected automatically.
Note:
1.The X1 projector is compatible with the Bluetooth headsets, Bluetooth
speakers and Airpods, but not the Bluetooth keyboards or Bluetooth phones.
2.If you have any question, please feel free to email TOPTRO via:
5.Projector Image Setting

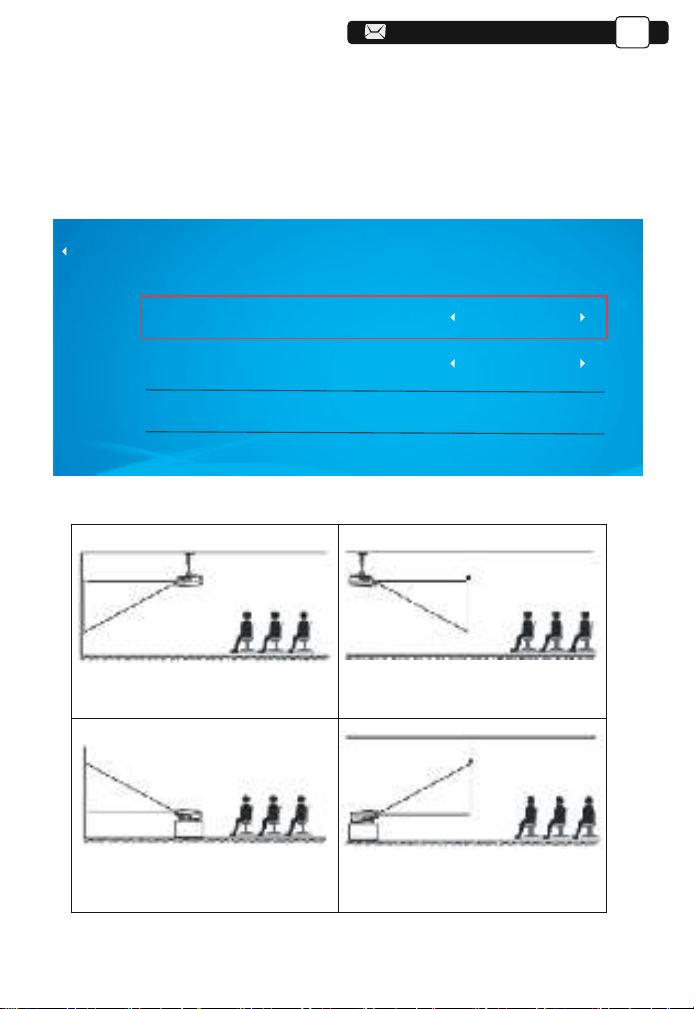

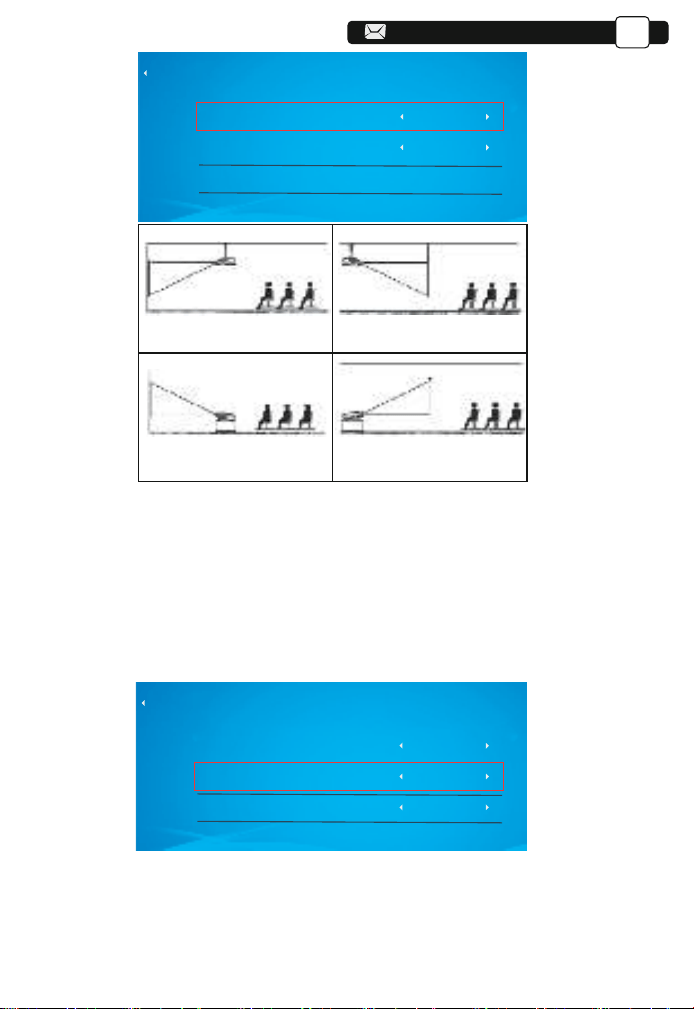

5.1.Projection Mode
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
1.Front projection Ceiling mount
3.Front projection Table mount
2.Rear projection Ceiling mount
4.Rear projection Table mount
5.2.Keystone Advanced & 4-Point Keystone
5.2.1.Vertical Keystone Correction
Step 1: Select the [ Front ] option in the [ Keystone Advanced ] menu, then
press the button to enter the [ Manual Keystone ] menu.
Step 2: If the projection image shows as (1), press the button on the remote
or projector to increase the vertical parameter (-50~0), until to achieve the
projection image (2).
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Step 3: If the projection image shows as (3), then press the button on the
remote or projector, and decrease the vertical parameter (0~50), until to
achieve the projection image (4).
(3) (4)(1) (2)
5.2.2.Horizontal & Vertical Keystone Correction
When the projection screen is not rectangular, it can be adjusted by 4-point
keystone correction.
Step 1: Select the [ Side ] option in the [ Keystone Advanced ] menu;
Step 2: Press the button to select the [ 4-Point Keystone ] menu, then press
the [ OK ] bottom to enter the submenu.
Step 3: Keep pressing the OK button on the remote control or projector to
select the point .
Step 4: Press the arrow keys on the remote or projector to adjust the
horizontal or vertical parameters, until the projection screen becomes the
desired rectangle.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
:Keep pressing the OK button on the remote control or projector,
until the positioning icon appears at the point desired, then release the
button immediately.
:Press the arrow keys on the remote control or projector to adjust
the horizontal or vertical parameters.
: Press the key on the remote control to back to home page.
:Press the keys on the remote control to restore the original
parameters.

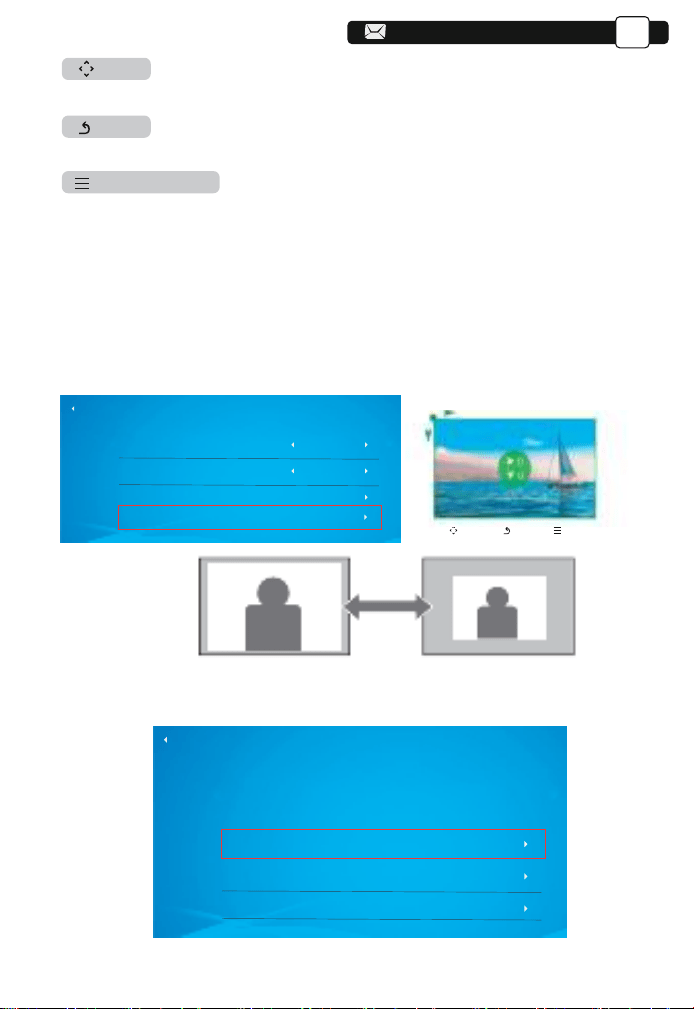

5.3.Digital Zoom
Step 1: Select the [ Digital Zoom ] option and press the OK button to enter
the submenu.
Step 2: By pressing the button on the remote or projector, you can reduce
the height and width of projection size up to 50%.
6.System Update
System Update
System Update
Current version: XXXXX
Version: XXXXX
This version of the updated content as follows:
Online Update
Local Update
Restore Factory
reset
OK
Pick point
Adjustment
Back
Reset
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
Menu
Function
Online Update
Local Update
Restore Factory
Online update
Local update
Restore user operation application configuration
and system setting

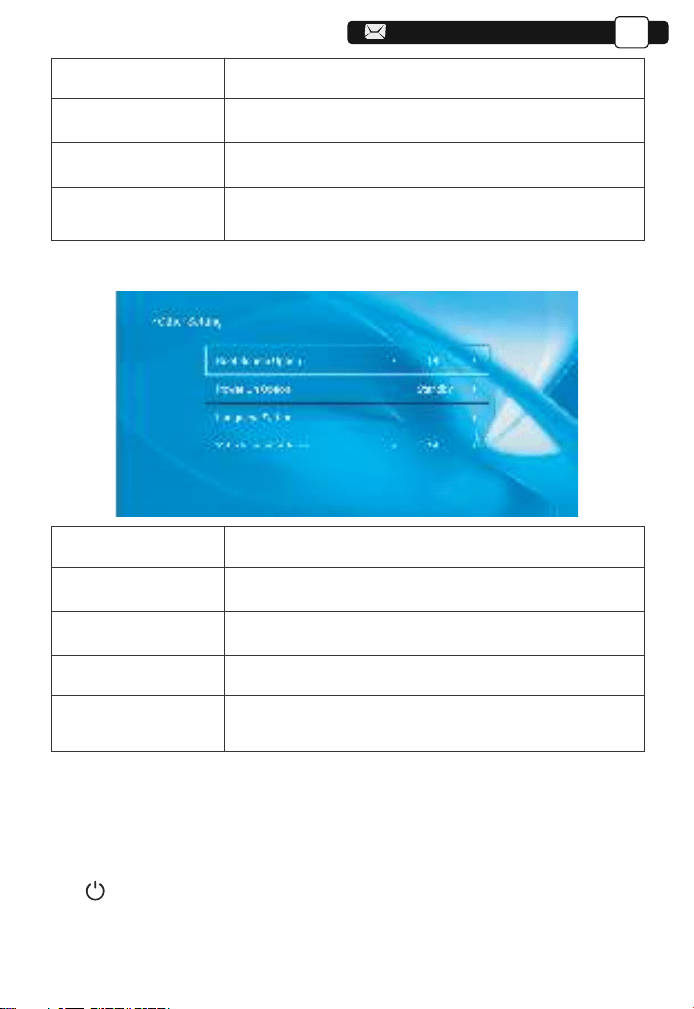

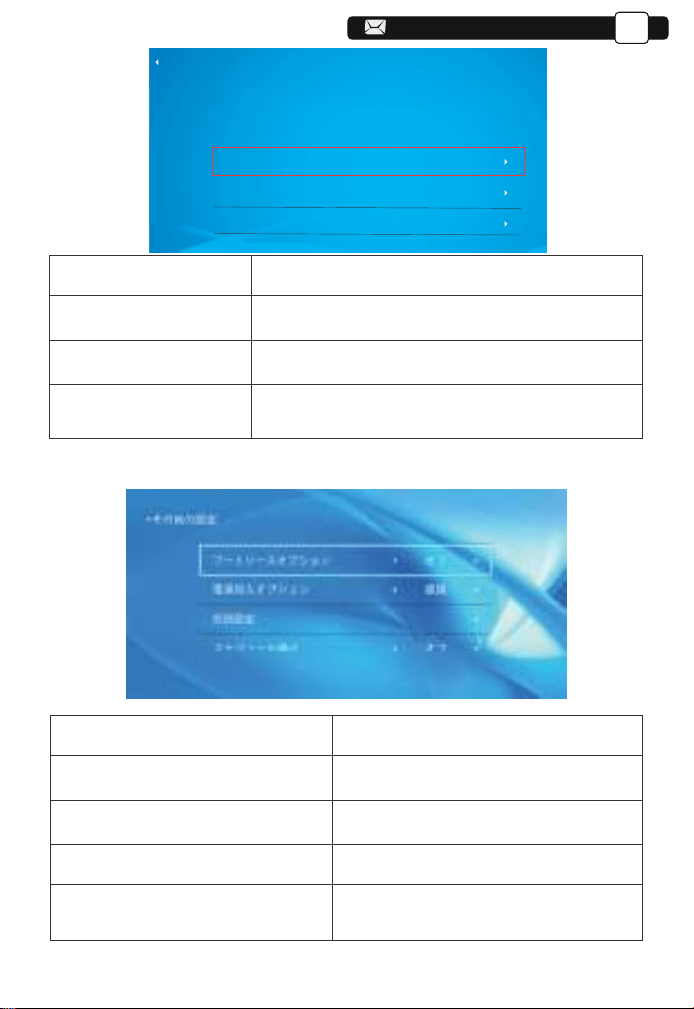

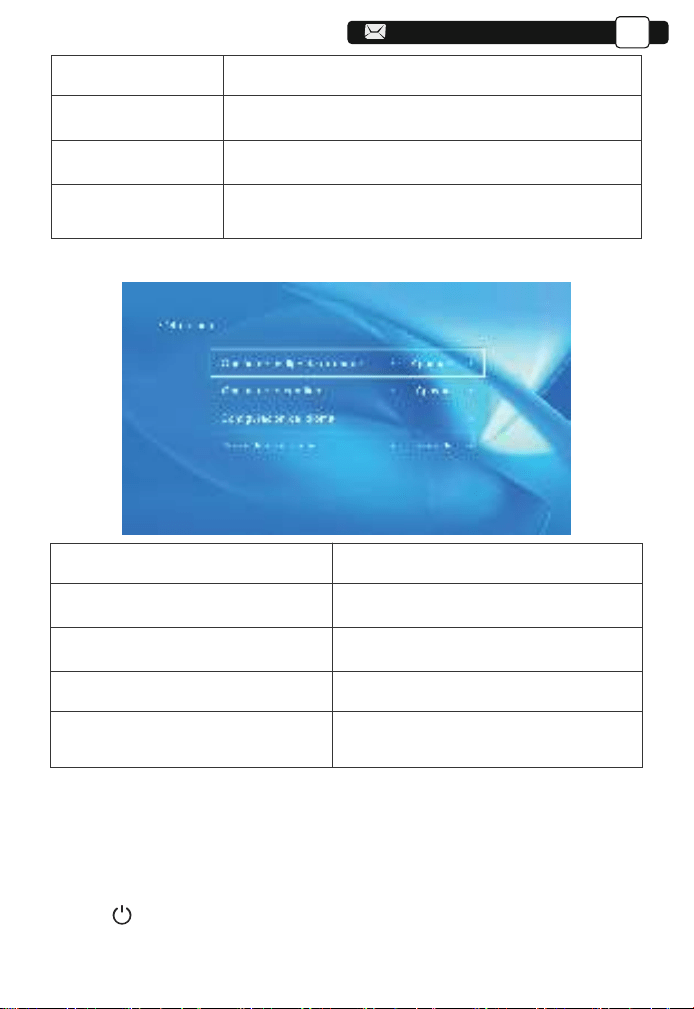

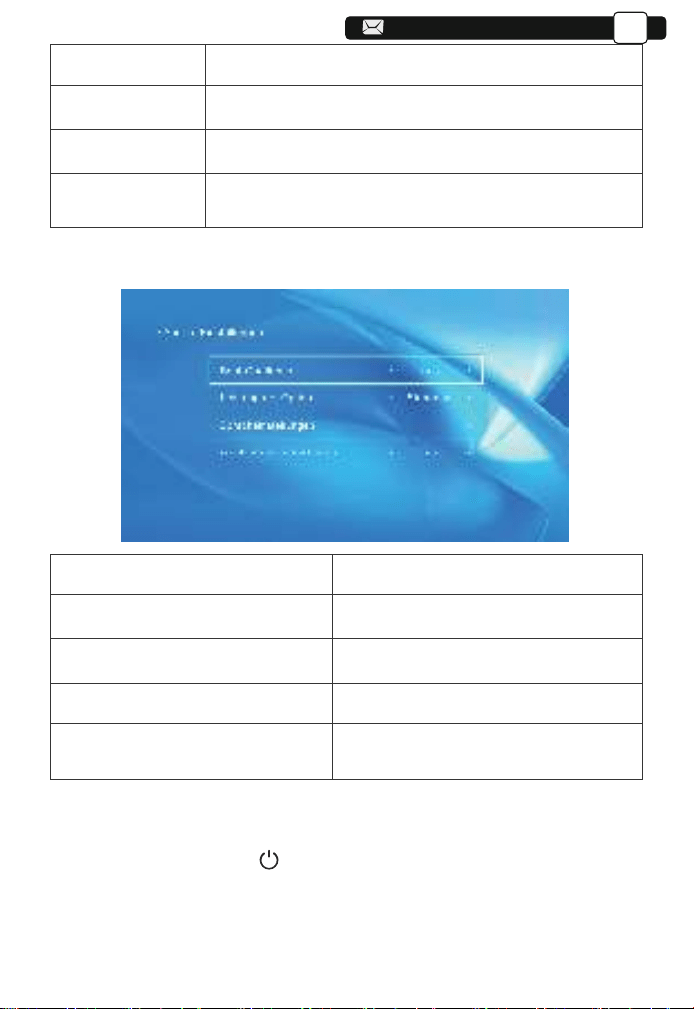

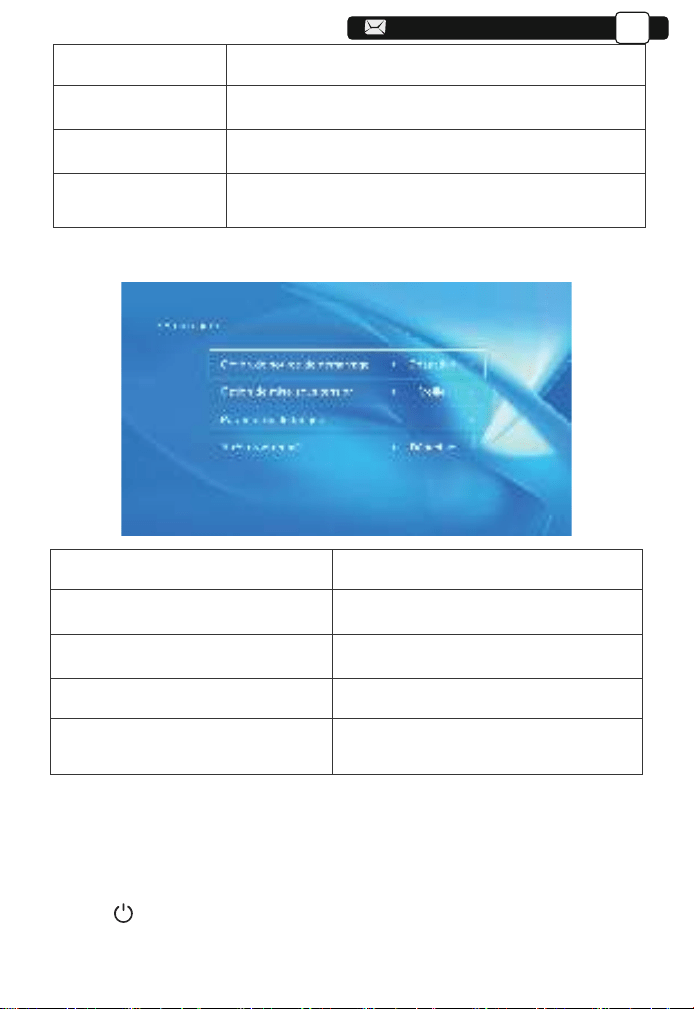

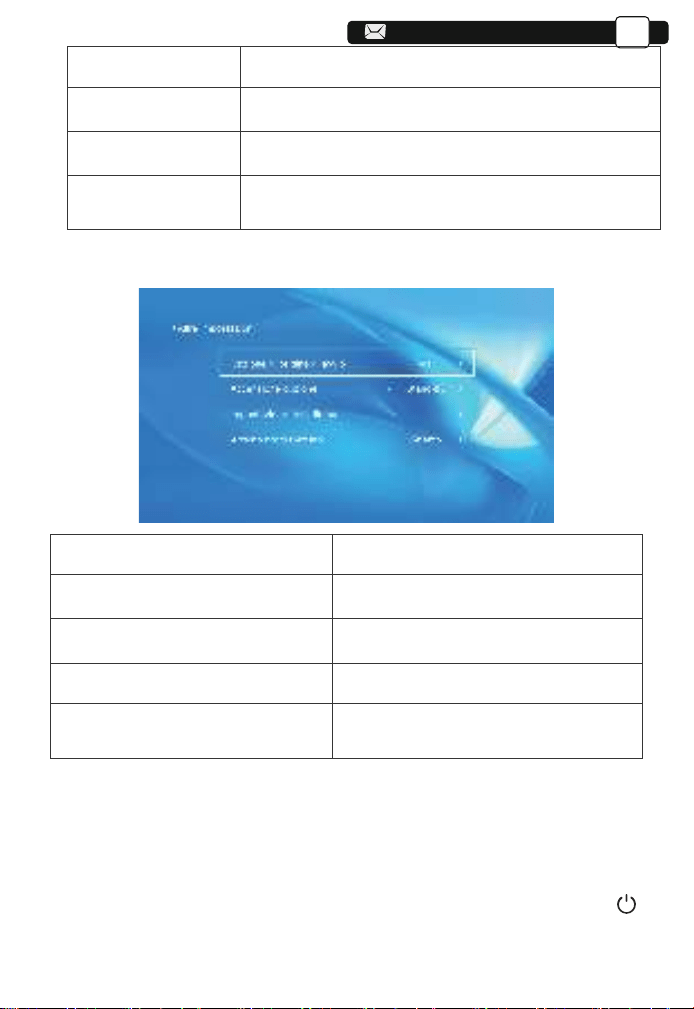

7.Other Setting
Menu
Function
Power On Option
Language Setting
Scheduled
Shutdown
Direct/Standby
Set up the language
10min/20min/30min/60min/120min
About the Direct/Standby Power On Option
Direct Mode: When the projector is powered on, the projector will be
automatically turned on.
Standby Mode: When the projector is powered on, you need to press
the button on the remote or projector to turn on the projector.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
Boot Source Option
Off/HDMI1/HDMI2/AV
EN
8.About
Menu
Content
System Version
MAC Addressr
V1.0.0.0.2020-08-27
Ac:5d:5c:c5:d9:83
SIGNAL LINES CONNECTION
TOPTRO X1 projector has 6 interfaces, HDMI ports*2/USB ports*2/3.5mm
headphone output/AV output. Please select the correct connecting port to
connect your device (PC, Phone, DVD Player, Sound bar, USB, PS4 etc.)
1.Connect USB Disk
1) Insert the U disk into either of the two usb input ports;
2) You can directly enter the start-up screen on the home page, select the
option [ Movie/Music/Photo/Office Suite]
3) Select the desired file (or folder to enter the subfolder) in the USB disk,
then press the [ OK ] button to play it.

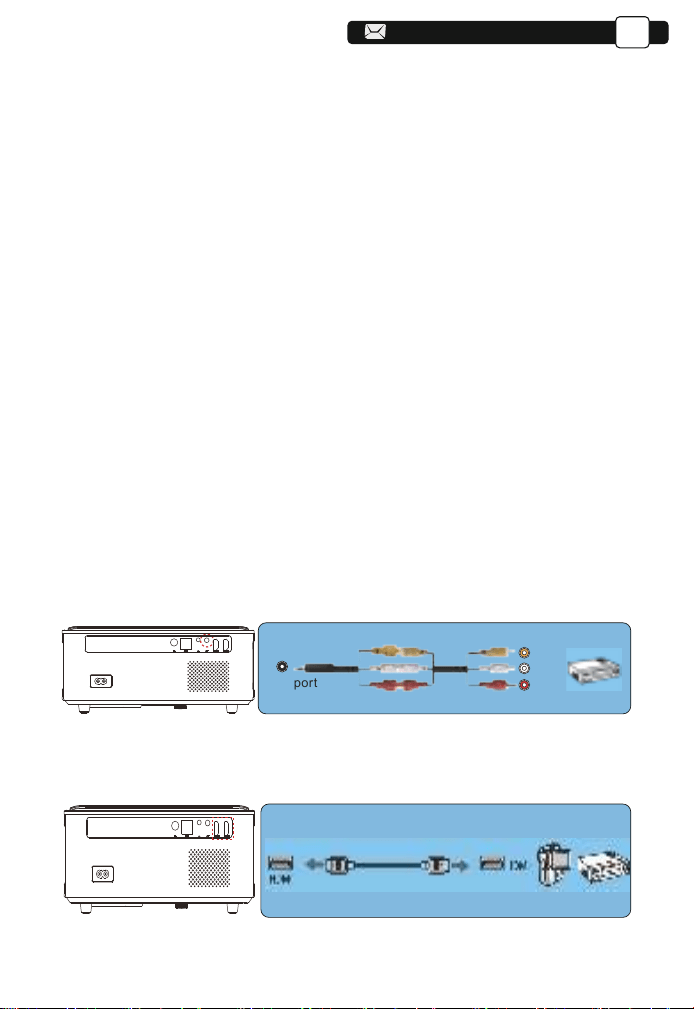

2.Connect the Devices via the HDMI ports
1) Connect your TV stick or laptop to any HDMI port of the projector;
2) Enter the home page to select the corresponding HDMI1 or HDMI2 as the
signal source.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN

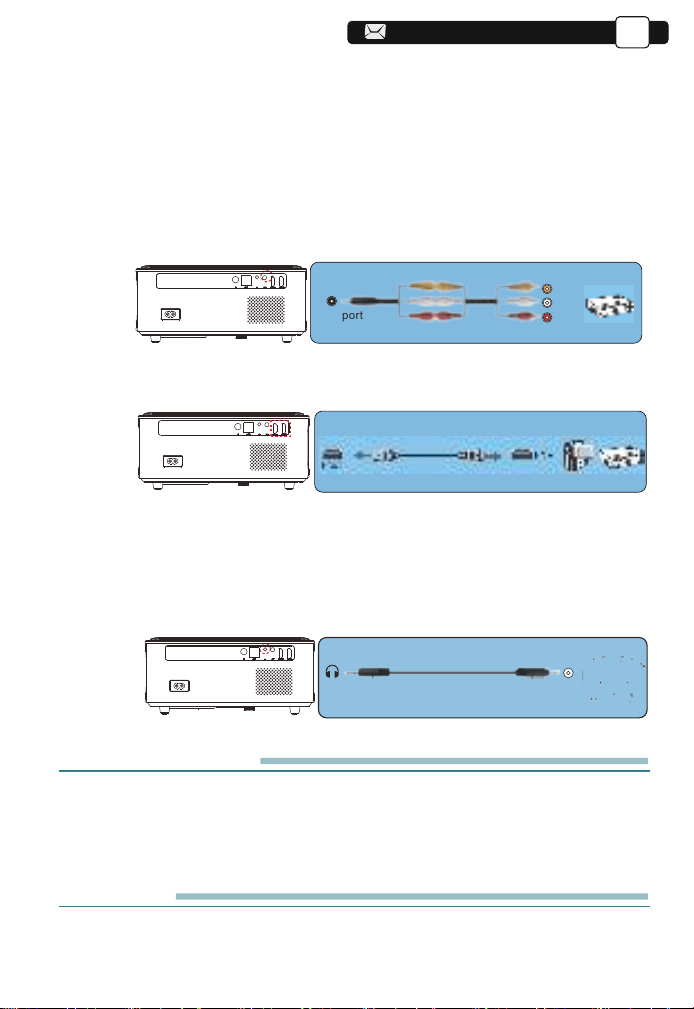

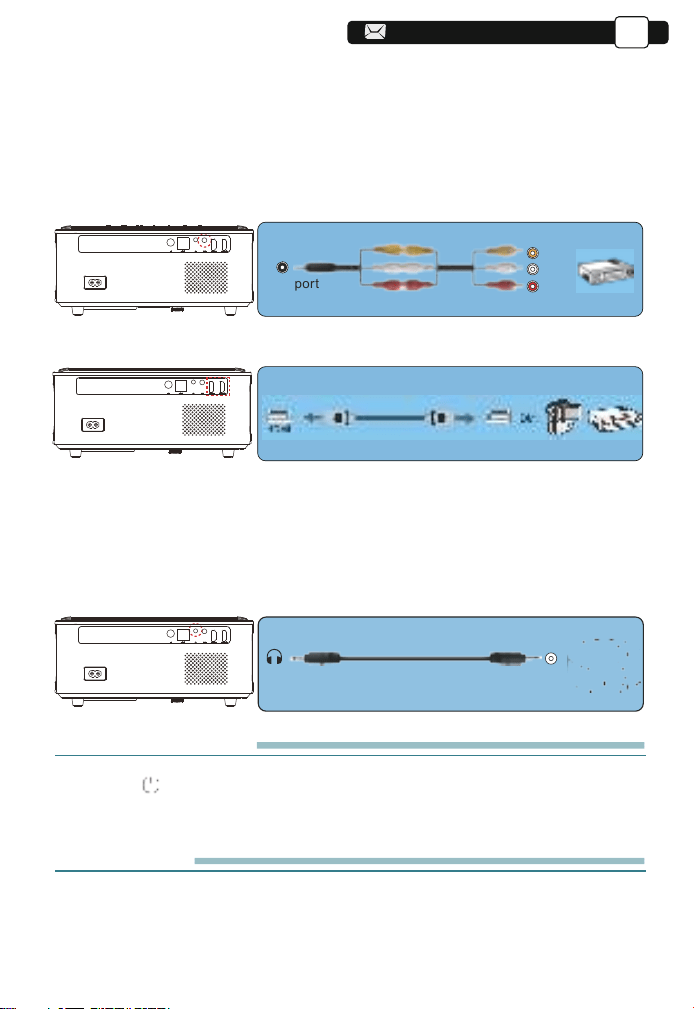

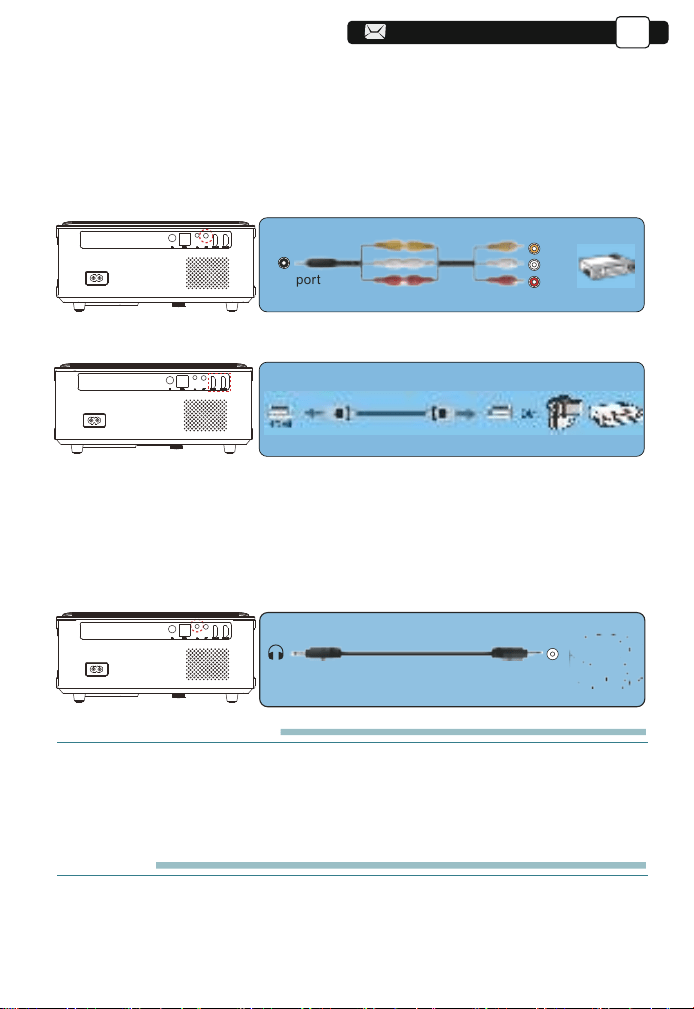

3.Connect to the DVD Player
Use the 3-in -1 AV cable in the package
1) Turn on your DVD player and the projector;
2) Connect the colorful female connectors to your DVD player's RCA cable
with the 3-in-1 AV cable in the package;
3) Connect the black connector to the AV port of the projector, enter the
home page to select [ AV ] as the signal source.
Video
Left
AV port
Right
Or connect to the DVD Player with the HDMI cable in the package.
4.Connect to the Sound bar/Speaker
If your speaker has AUX port, please use your 3.5mm audio cable connect
the projector and your speaker as the picture shows, enter the home page to
select [ AV ] as the signal source.
-Audio out
AUX port
SAFE SHUTDOWN
1.Press the button on the projector or remote.
2.Unplug the power cord of the projector.
3.Cover the lens and store the projector in a cool and dry place.
WARRANTY
Thank you so much for your purchase and support! We provide 3-year
warranty for X1 projector. If you have any questions, please feel free to
contact us via [email protected].
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
EN
TROUBLESHOOTING
Problems listed below might occur during the operation of your projector.
Please refer to the possible factors which might cause the issue to do
troubleshooting.
1. When turning on the power switch, the indicator light does not work.
1) The power might not be connected well.
2) Check the over-heat protection system.
2. The remote control does not communicate with the projector.
1) The power switch at the back of the projector is turned on or off?
2) The remote control's batteries are depleted?
3) Something obstructing the signal between the remote and IR
4) Strong light on IR directly.
3. No image on the screen.
1) Is the channel set-up correct?
2) Is there an input signal ?
3) Is the input cable plugged well ?
4) Under PC mode, is the refresh rate > 75KHz ?
4. Blue screen,no picture,no sound.
Input cables connected right?
5.Picture right, no sound.
1)Input cables connected right?
2)Volume at min or on Mute.
6.Can't play the movies.
1)The format of the video is right?
2)Files are broken?
3)Device is broken?
8. There is picture, no sound?
The decode system doesn't match.
9. Can't find devices when connected with hard drive or flash drive.
Check if the device is broken.
10. Auto-off after working for a while.
1) The projector ventilation is blocked.
2) The voltage is not stable.
3) The over-heat protection system.
0102030405060708091011121314151617181920
21
222324252627282930313233343536373839404142
434445
FR
23
23
24
24
25
27
28
28
29
29
30
30
30
31
32
32
32
34
35
36
37
37
38
39
40
40
41
42
42
42
42
43
43
43
43
44
Assistance professionnelle TOPTRO à vie
CONSEILS
LISTE DES PAQUETS
SPÉCIFICATIONS DU PROJECTEUR
APERÇU DU PROJECTEUR
TÉLÉCOMMANDE
INSTALLATION
1.Méthode d'installation
2. Distance et taille de projection
3.Installer au plafond
PROJECTEUR DE DÉMARRAGE
RÉGLAGE DE L'IMAGE
1. Réglage de la mise au point
2. Correction de la distorsion trapézoïdale numérique 4D
INSTALLATION DU PROJECTEUR
1.Sélectionnez la source du signal d'entrée
2.Mode d'entrée du disque USB
3.Réglage Wi-Fi
3.1.iOS Cast (pour les appareils iOS)
3.2.Miracast (pour les appareils Android)
4.Réglage Bluetooth
5.Réglage de l'image du projecteur
5.1. Mode de projection
5.2. Correction Trapézoïdale Avancée
5.3 Zoom numérique
6.Mise à jour du système
7.Autres réglages
8.À propos
CONNEXION DES LIGNES DE SIGNAL
1. Connectez le disque USB
2. Connectez les appareils via les ports HDMI
3. Connectez-vous au lecteur DVD
4.Connectez-vous à la barre de son / haut-parleur
ARRÊT SÉCURISÉ
GARANTIE
DEPANNAGE
..................................................................
.................................................................................................................
..............................................................................................
.....................................................................
...................................................................................
....................................................................................................
..........................................................................................................
............................................................................................
..............................................................................
................................................................................................
............................................................................
............................................................................................
..................................................................................
.........................................
.........................................................................
..............................................................
...............................................................................
.......................................................................................................
..................................................................
..............................................................
.................................................................................................
...........................................................................
........................................................................................
..................................................................
............................................................................................
..........................................................................................
.....................................................................................................
...............................................................................................................
..................................................................
.....................................................................................
..........................................................
...........................................................................
....................................................
....................................................................................................
.................................................................................................................
.............................................................................................................
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
FR
Assistance professionnelle TOPTRO à vie
Cher client,
Merci beaucoup de soutenir TOPTRO!
Veuillez lire attentivement ce manuel avant d'utiliser le projecteur. Si vous
rencontrez des problèmes, envoyez votre numéro de commande et le
problème à [email protected] . Nous fournirons une solution rapide en 24
heures.
En fait, de nombreux problèmes peuvent être facilement résolus en réglant,
tels que pas de signal, pas de son, échec de la connexion Bluetooth, échec
de la connexion WiFi, points sombres, animation saccadée, etc. Nous
promettons que tous les projecteurs ont été soigneusement vérifiés et
emballés à 100% avant l'expédition.
Si vous avez des questions, pourriez-vous s'il vous plaît nous contacter afin
que le problème puisse être résolu. Et donnez-nous l'occasion de nous
améliorer. Nous garantissons que nous vous fournirons une solution
satisfaisante.
Merci pour votre compréhension.
Équipe de service TOPTRO
CONSEILS:
1.Ne placez pas le projecteur dans une pièce trop chaude ou trop froide, car
la température élevée ou la température basse réduiront la durée de vie de
l'appareil. L'environnement de travail serait 5 ℃ ~ 35 ℃ meilleur.
2.S'il y a des points noirs sur l'écran de projection, ne vous inquiétez pas,
veuillez contacter [email protected] par e-mail, nous pouvons vous
envoyer une vidéo sur la façon d'éliminer la poussière.
3.La ventilation est équipée pour que le projecteur fonctionne de manière
stable. Ne couvrez pas l'évent avec un chiffon, une couverture ou d'autres
objets. N'insérez rien dans la fente du projecteur, car cela pourrait produire
un court-circuit ou une électrocution sur votre appareil et causer des
dommages.
4.Le projecteur doit être strictement protégé contre les chocs violents,
l'extrusion et les vibrations. N'essayez pas de bouger et en cas de fort
impact, extrusion et vibration. N'essayez pas de bouger et les défauts du
circuit interne.
0102030405060708091011121314151617181920
2122
2324252627282930313233343536373839404142
434445
FR
LISTE DES PAQUETS
TOPTRO X1 Projecteur *1
Câble HDMI*1
Chiffon de nettoyage*1
Télécommande*1
3-in-1 Câble AV
Manuel de l'Utilisateurl*1
Cordon d'alimentation*1
Couvercle de l'objectif*1
SPÉCIFICATIONS DU PROJECTEUR
Modèle No. X1
Résolution
native
Technologie
d'affichage
Jeu de
couleurs
Distance de
projection
recommandée
Tension
d'alimentation
Fichier image
Méthode de
projection
Fichier vidéo
Fichier audio
1920*1080P
LCD
16.7M Full
2.68-3.30m
AC100-240V
JPG/JPEG/BMP
/PNG
Avant / arrière sur le bureau, avant / arrière au plafond
3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV
MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A
Correction
trapézoïdale
Source de
lumière
Ratio d'aspect
Distance de
projection
minimale
Projector
Weight
Interfaces
Manuel vertical &
Horizontale
LED
4:3/16:9
1.7m
2.13kg
HDMI*2/USB*2/3.5mm
Headphone jack/AV
5.Lentille, en tant que composant principal du projecteur, est directement
liée à la définition et à l'effet de l'image. La poussière excessive affectera la
qualité de l'image. La lentille sale doit être essuyée avec un chiffon en coton
doux pour la surface de la lentille en verre. Aucun chiffon dur ou abrasif ne
doit être utilisé.
0102030405060708091011121314151617181920
212223
24252627282930313233343536373839404142
434445
FR
APERÇU DU PROJECTEUR
3
12 13 1514
4 5 6 7
8 9 10
11
21
17 1816
0102030405060708091011121314151617181920
21222324
252627282930313233343536373839404142
434445
FR
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
Vis de réglage de la hauteur
Fenêtre IR
Objectif du projecteur
Port du cordon
d'alimentation
Prise casque
Ports HDMI
Ports USB
Port AV
Haut-parleurs
Évents
Bague de mise au point
Commutateur de filtre à
poussière amovible
Filtre à poussière amovible
Étiquette du bas
Tampons en caoutchouc
Ajustez la hauteur du projecteur
Récepteur de signal infrarouge
Lentille en verre à revêtement optique
Port du cordon d'alimentation
Sortie casque 3,5 mm
Entrée HDMI 1 / Entrée HDMI 2
Port USB 1 / port USB 2
Entrée audio
Haut-parleurs stéréo 5w
Empêchez le projecteur de surchauffer
Ajustez la bague de mise au point pour obtenir
l'image la plus claire
Poussez l'interrupteur de la droite pour ouvrir le
filtre à poussière amovible
Nettoyez la poussière (si l'écran a une tache noire)
Plaque signalétique sous le projecteur
Coussinets de protection / retirer pour installer le
support de plafond
1
2
3
4/5/6/7
D'alimentation
Bouton
Revenir
Bouton de
confirmation
Touches
directionnelles
Allumer / éteindre l'alimentation
Retourner au menu précédent
Confirmez l'option
Utilisé pour ajuster le paramètre du projecteur en
mode menu
1 2 3 4 5 6 7
1. D'alimentation Bouton
2. Revenir
3. Bouton de confirmation
4. Bouton haut
5. Bouton bas
6. Bouton gauche
7. Bouton de droite
0102030405060708091011121314151617181920
2122232425
2627282930313233343536373839404142
434445
FR
TÉLÉCOMMANDE
1
2
3
4
5
6
7
8
9
10
11
12
13
Allumer / éteindre l'alimentation
Sélectionnez la source du signal d'entrée
Utilisé pour ajuster le paramètre du projecteur en
mode menu
Faites défiler le menu
Entrez dans la page d'accueil
Monter le son
Baisser le volume
Fermer le son
Image flips
Confirmer l'option / Lire ou mettre en pause la vidéo
Retourner au menu précédent
Passer à la vidéo précédente
Passer à la vidéo suivante
1. D'alimentation Bouton
2. Source de signal
3. Touches directionnelles
4. Menu
5. Page d'accueil
6. Volume +
7. Volume -
8. Muet
9. Image flip
10. Touche de confirmation
(lecture et pause)
11. Revenir
12. Précédent
13. Prochaint
0102030405060708091011121314151617181920
212223242526
27282930313233343536373839404142
434445
FR
Remarque:
INSTALLATION
1. Méthode d'installation
Le projecteur peut être suspendu au plafond avec un cadre de suspension
spécial, et placé sur le bureau stable pour projeter l'image en fonction de
l'environnement d'exploitation et des exigences. De plus, le projecteur peut
être installé avec les méthodes suivantes:
1.Support de plafond de projection
avant
3.Support de table de projection
avant
2. Support de plafond de projection
arrière
4. Support de table de projection
arrière
1). Installez 2 piles AAA dans la télécommande avant de l'utiliser. Ne
combinez pas de nouvelles piles avec d'anciennes dans la télécommande,
car cela pourrait entraîner une panne de fonctionnement en raison d'une
alimentation électrique insuffisante.
2). Lorsque vous utilisez la télécommande, assurez-vous que l'émetteur de
signal de la télécommande vise le récepteur de signal infrarouge du project-
eur.
3). Si vous n'utilisez pas la télécommande pendant une période prolongée,
veuillez retirer les piles pour éviter les fuites des piles.
0102030405060708091011121314151617181920
21222324252627
282930313233343536373839404142
434445
FR
Maintenez le projecteur à une hauteur où sa lentille est en symétrie axiale
par rapport à l'écran. Si cela n'est pas possible, utilisez la fonction de correc-
tion trapézoïdale pour régler l'image de projection.
Rapport hauteur / largeur: 16: 9
Distance (m)
Taille de l'écran
1.70
2.73
3.30
3.96
50"
70"
100"
120"
La distance de projection recommandée est d'environ 3.30m, la distance de
projection la plus courte est de 1.70 m.
La taille de l'image dépend de la distance entre le projecteur et l'écran, il
peut y avoir un écart de 3% entre les données listées ci-dessus. Différents
paramètres entraînent des distances différentes.
3.installer sur le plafond
A. Veuillez acheter un support de plafond universel pour projecteur;
B.Retirez les quatre tampons en caoutchouc au bas du projecteur, vous
verrez les trous de vis pour installer le plafond, puis installez-le.
Trousdevis
2. distance et taille de projection
Si vous souhaitez obtenir un écran de projection gratuit, veuillez nous
contacter via [email protected] .
5.00 150"
0102030405060708091011121314151617181920
2122232425262728
2930313233343536373839404142
434445
FR
PROJECTEUR DE DÉMARRAGE
1) Appuyez sur la touche d'alimentation de la télécommande ou du project-
eur, le voyant deviendra bleu;
2) Ajustez la bague de mise au point sur le côté gauche du projecteur pour
obtenir les meilleures performances d'image; (S'il est toujours flou, essayez
d'ajuster la distance de projection.)
3) Utilisez la fonction trapézoïdale 4D du projecteur pour obtenir un écran de
projection rectangle;
4) Connectez l'appareil externe (téléphone intelligent, iPad, Amazon Fire TV,
boîtier TV, lecteur DVD, ordinateur, etc.) dans les interfaces correspondan-
tes du projecteur, veuillez vous assurer de sélectionner la source correspon-
dante. Si vous ne sélectionnez pas la bonne source, le projecteur ne pourra
pas détecter le signal ;
5) Sélectionnez le menu " ", entrez dans [Other Setting], puis vous pouvez
sélectionner l'option [Language Setting] pour définir votre langue préférée.
RÉGLAGE DE L'IMAGE
Lorsque vous utilisez le projecteur pour la première fois, il affiche normale-
ment une image floue. Cela est dû au fait que l'objectif n'est pas net ou que
le réglage du trapèze est incorrect.
1. Réglage de la mise au point
Veuillez suivre les étapes ci-dessous pour corriger:
Bague de mise au point
0102030405060708091011121314151617181920
212223242526272829
30313233343536373839404142
434445
FR
Tournez lentement la bague de mise au point. En même temps, vérifiez
soigneusement le point AF. Le meilleur point de mise au point pour l'objectif
serait l'endroit où l'image est la plus claire.
Remarque: s'il est toujours flou, essayez d'ajuster la distance de projection.
Utilisez la correction de trapèze numérique 4d du projecteur pour changer
l'image en rectangle. La correction trapézoïdale peut être réglée jusqu'à ±
50 ° (vertical et horizontal). Détails, veuillez vous référer à la page x de ce
manuel.
INSTALLATION DU PROJECTEUR
La page d'accueil du projecteur est la suivante.
Film
Office Suite
Miracast
Diffusion iOS
La musique
2.Correction de la distorsion trapézoïdale 4D numérique (réglable
maximum: ± 50 °)
0102030405060708091011121314151617181920
21222324252627282930
313233343536373839404142
434445
FR
1.Sélectionnez la source du signal d'entrée
Sélectionnez la source de signal d'entrée souhaitée (HDMI1 / HDMI2 / AV)
sur la page d'accueil
2.Mode d'entrée du disque USB
1) .Entrez le disque USB, sélectionnez [USB] sur la page d'accueil et entrez;
2) .Sélectionnez l'option [Film / Musique / Photo / Suite Office]
2.1.Jouez un film / musique / photo / Office Suite en mode d'entrée de
disque USB
2.2 Interface de lecture
Menu
Fonction
Sélectionnez le mode de lecture (lecture de répertoire / cycle unique
/ boucle de répertoire)
Passer à la vidéo précédente
Retour rapide, rembobine rapidement la vidéo pendant la lecture. le
la vitesse de rembobinage varie de 2X à 32X
Lire ou mettre en pause la vidéo actuelle
La vitesse d'avancement varie de 2X à 16X
Passer à la vidéo suivante
Sélectionnez toutes les listes de lecture dans le dossier actuel
Réglage TV
USB
3) .Sélectionnez le fichier souhaité (ou dossier
pour entrer dans le sous-dossier) sur le disque
USB, puis appuyez sur le bouton [OK] pour le lire.
0102030405060708091011121314151617181920
2122232425262728293031
3233343536373839404142
434445
FR
Menu Contenu Mode Fonction
Mode image
Utilisateur / Standard /
Vif / Doux
Mode son
Utilisateur / Standard /
Actualités / Musique / Sport
Luminosité
Contraste
Saturation
Acuité
120Hz
500Hz
1.5KHz
5KHz
10KHz
Modifiez les
paramètres d'image
dans la plage 0-100
Modifiez les
paramètres sonores
dans la plage 0-100
2.3.Interface de jeu d'Office Suite
TvSstting
Picture Mode
Sound Mode
TOPTRO.docx < Read-only >
0102030405060708091011121314151617181920
212223242526272829303132
33343536373839404142
434445
FR
En appuyant sur le bouton de la télécommande pour accéder aux menus.
(Remarque: la version Office peut être automatiquement mise à jour, puis
les fonctions mises à jour peuvent changer. En raison de droits d'auteur,
certaines fonctions sont temporairement indisponibles. Veuillez vous référer
à la version réelle.)
Menu
Contenu
Fonction
Clé non valide, veuillez ignorer.
Clé non valide, veuillez ignorer.
Exporter au format PDF
Protéger
Lancer le diaporama
Faire avancer les diapositives
Présentation du casting
Aller à la diapositive
Zoom
Propriétés
Aidez-moi
/
/
Exporter au format PDF
/
À partir de la diapositive actuelle
/
/
Sélectionnez rapidement la page
souhaitée
Fit / Fit largeur / taille réelle
Afficher les propriétés du fichier
Instructions d'aide
3.Réglage Wi-Fi
Connexion sans fil
Conseils de réchauffement:
①La fluidité de la duplication d'écran avec une connexion sans fil sera
affectée par l'environnement réseau. Une bande passante de 100 Mbit ou
plus est recommandée lors de l'utilisation de la duplication d'écran.
②Assurez-vous que votre appareil mobile est proche du projecteur lorsque
0102030405060708091011121314151617181920
21222324252627282930313233
343536373839404142
434445
FR
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCa
Assurez-vous que votre appareil iOS est connecté au même réseau que votre projecteur
1.Sur votre appareil
iOS, ouvrez le Centre
de contrôle et appuyez sur
Screen Mirroring.
2.à la recherche
d'appareils sur lesquels la
mise en miroil peut
être effectuée.
3.Sélectionnez
X1-iOSCast-2568
dans la liste
Diffusion iOS Miracast
La musiqueFilm
Office Suite
Paramètres Wifi Réglage Bluetooth
Réglage de l'image de projecteur
Mise à jour du système Autre cadre À propos
Miracast
3.1.iOS Cast (pour les appareils iOS)
1.Accédez à la page d'accueil - Sélectionnez le menu [ ] - Sélectionnez
le menu [ Paramètres WiFi ] - Ouvrez la fonction WiFi - Sélectionnez votre
WiFi domestique dans la liste - Connectez le projecteur X1 à votre WiFi
vous utilisez une connexion sans fil. Une distance inférieure à 1 mètre est
recommandée.
③ Certains appareils mobiles peuvent ne pas prendre en charge la duplica-
tion d'écran en raison de la compatibilité.
④Pour toute question, n'hésitez pas à envoyer un e-mail à TOPTRO via
2. Retour à la page d'accueil -
Sélectionnez le menu [iOS Cast]-
Appuyez sur le bouton OK pour
accéder au menu [iOS Cast].
3. Sélectionnez le menu [Paramètres] sur votre appareil iOS - Activez la
fonction [Wi-Fi] - Connectez votre appareil iOS au même réseau domes-
tique que le projecteur.
Paramètres WIFI
WIFI ON/OFF
vivo Y85A
MI 5
ChinaNet-gW5q
Puture_US
ChinaNet-rVXa
Lié
0102030405060708091011121314151617181920
2122232425262728293031323334
3536373839404142
434445
FR
3.2.Miracast (pour les appareils Android)
1. Accédez à la page d'accueil - Sélectionnez le menu [Miracast] - Appuyez
sur le bouton OK pour accéder au menu [Paramètres Miracast].
4.Ouvrez le [Centre de contrôle] sur votre appareil iOS - Sélectionnez la
fonction [Screen Mirroring] - Sélectionnez et connectez le récepteur iOS
Cast nommé [X1-iOSCast-xxxx] - l'écran de votre appareil iOS sera affiché
sur la projection l'écran après 3 secondes.
2. Sélectionnez le menu [Paramètres] sur votre appareil Android - Sélection-
nez la fonction [Mise en miroir de l'écran] - Sélectionnez votre récepteur
Miracast nommé [X1-AnCast-XXXX] - l'écran de votre appareil Android
s'affichera sur l'écran de projection après 3 secondes.
3. Sur votre appareil Android, appuyez sur [Paramètres] - [Affichage WLAN]
-Activez [Wi-Fi], connectez votre WiFi domestique.
Remarque:
3.Select your Miracast receiver:V6-AnCast-XXXX
Diffusion Miracast
La musiqueFilm
Office Suite
Whenh d
Miracast
To connect Android Mobile/Pad With Projector Based on
WiFi-Display Technology
1.On your android Mobile/Pad,open the stting menu
2.Access your display srttings or screen-mirroring
3.Select your Miracast receiver: X1-AnCast-XXXX
1.Différentes marques de téléphones Android ont des opérations différentes
Mercredi ,9 septembre
17:51:00
WLAN Bluetooth Lanterne Silencieux
Essorage
automatique
Partage Huawei Mode avion
Mode de lecture Zone WLAN Enregis
trement d'écran
Projection
sans fil
Données mobiles Emplacement Capturer
Appareils disponibles Appareils disponibles
Lié
X1-AnCast-6688
X1-AnCast-6688
AIDEZ-MOI
Projection sans fil Projection sans fil
ANNULER AIDEZ-MOI ANNULER
0102030405060708091011121314151617181920
212223242526272829303132333435
36373839404142
434445
FR
Paramètres Wifi Réglage Bluetooth
Réglage de l'image de projecteur
Mise à jour du système Autre cadre À propos
Miracast
pour certains écrans de mise en miroir, veuillez vous référer au manuel de
votre téléphone. [Multi-écran / Affichage sans fil / Affichage WLAN / Miroir
d'écran / Projection sans fil / Vue intelligente etc.]
2. Tous les téléphones Android ne prennent pas en charge cette fonction.
Veuillez vous assurer qu'il est pris en charge avant utilisation.
4.Réglage Bluetooth
Aller à la page d'accueil - Sélectionnez le menu [ ] - Sélectionnez l'option
[Réglage Bluetooth] - Ouvrez la fonction Bluetooth et votre appareil
Bluetooth - Scannez automatiquement les appareils Bluetooth à proximité -
Choisissez l'appareil Bluetooth souhaité - il sera jumelé et connecté automa-
tiquement.
Remarque:
1.Le projecteur X1 est compatible avec les casques Bluetooth, les
haut-parleurs Bluetooth et les Airpods, mais pas les claviers Bluetooth ou les
téléphones Bluetooth.
2.Si vous avez des questions, n'hésitez pas à envoyer un e-mail à TOPTRO-
via: [email protected]
5. Réglage de l'image du projecteur
5.1.Mode de projection
Miracast
Paramètres Bluetooth
Bluetooth
Rechercher des appareils
Appareils jumelés
Équipements disponibles
Jumelé
X1
0102030405060708091011121314151617181920
21222324252627282930313233343536
373839404142
434445
Paramètres Bluetooth
Bluetooth
Rechercher des appareils
Appareils jumelés
Équipements disponibles
When Bluetooth is turned on, your device can conect with nearby Bluetooth devices
Jumelé
X1
FR
1.Support de plafond de projection
avant
3.Support de table de projection
avant
2.Support de plafond de projection
arrière
4. Support de table de projection
arrière
5.2.Correction Trapézoïdale Avancée
5.2.1. Correction trapézoïdale verticalen
Étape 1: Sélectionnez l'option [Front] dans le menu [Keystone Advanced],
puis appuyez sur le bouton pour accéder au menu [Manual Keystone].
Étape 2: Si l'image de projection s'affiche comme (1), appuyez sur le bouton
de la télécommande ou du projecteur pour augmenter le paramètre vertical
(-50 ~ 0), jusqu'à obtenir l'image de projection (2).
Projection
Projection Mode
Bureau avant
Côté
0
keytone Advanced
Manual Keystone
Digtal Zoom
Projection
Projection Mode
Bureau avant
Côté
Keystone Advanced
4-Point Keystone
Digital Zoom
0102030405060708091011121314151617181920
2122232425262728293031323334353637
3839404142
434445
FR
Étape 3: Si l'image de projection s'affiche comme (3), appuyez sur le bouton
de la télécommande ou du projecteur et diminuez le paramètre vertical (0 ~
50) jusqu'à obtenir l'image de projection (4).
(3) (4)(1) (2)
5.2.2.Correction trapézoïdale horizontale et verticale
Lorsque l'écran de projection n'est pas rectangulaire, il peut être ajusté par
correction trapézoïdale à 4 points.
Étape 1: Sélectionnez l'option [Side] dans le menu [Keystone Advanced];
Étape 2: Appuyez sur le bouton pour sélectionner le menu [Trapèze 4
points], puis appuyez sur le bouton [OK] pour accéder au sous-menu.
Projection
Projection mode
Bureau avant
Côté
keytone Advanced
4-Points Keystone
Digtal Zoom
Étape 3: Continuez à appuyer sur le bouton OK de la télécommande ou du
projecteur pour sélectionner le point.
Étape 4: Appuyez sur les touches fléchées de la télécommande ou du
projecteur pour régler les paramètres horizontaux ou verticaux, jusqu'à ce
que l'écran de projection devienne le rectangle souhaité.
Le format d'image est le meilleur lorsque le cercle central est un cercle parfait.
OK
ajustement retour
plus de paramètres
sélectionner des points
0102030405060708091011121314151617181920
212223242526272829303132333435363738
39404142
434445
FR
aa ：: Continuez à appuyer sur le bouton OK de la télécomande
ou du projecteur, jusqu'à ce que l'icône de positionnement apparaisse à
l'endroit souhaité, puis relâchez immédiatement le bouton.
ajustement return plus
Le meilleur rapport d'image lorsque le cercle central est un cercle parfait.
Projection
Projection Mode
Bureau avant
Côté
keytone Advanced
4-Point Keystone
Digital Zoom
Mise à jour du système
Mise à jour en ligne
Mise à jour locale
Restaurer l'usine
Votre projecteur OS est la dernière
version!:
:Appuyez sur les touches fléchées de la télécommande ou du
projecteur pour régler les paramètres horizontaux ou verticaux.
: Appuyez sur la touche de la télécommande pour revenir à la pa-
ge d'accueil.
:Appuyez sur les touches de la télécommande pour
restaurer les paramètres d'origine.
5.3. Zoom numérique
Étape1: Sélectionnez l'option [Zoom numérique] et appuyez sur le bouton
OK pour accéder au sous-menu.
Étape2: En appuyant sur le bouton de la télécommande ou du projecteur,
vous pouvez réduire la hauteur et la largeur de la taille de projection jusqu'à
50%.
6.Mise à jour du système
OK
seleccionar puntos
ajustement
retour
plus de paramètres
0102030405060708091011121314151617181920
21222324252627282930313233343536373839
404142
434445
FR
Menu
Fonction
Mise à jour en ligne
Mise à jour locale
Restaurer l'usine
Mise à jour en ligne
Mise à jour locale
Restaurer la configuration de l'application d'opé
ration utilisateur et les paramètres système
7.Autre réglage
À propos de l'option de mise sous tension directe / en veille
Mode direct: lorsque le projecteur est mis sous tension, le projecteur
s'allume automatiquement.
Mode veille: lorsque le projecteur est allumé, vous devez appuyer sur le
bouton de la télécommande ou du projecteur pour allumer le projecteur.
0102030405060708091011121314151617181920
2122232425262728293031323334353637383940
4142
434445
Menu
Function
Option de mise sous tension
Paramétres de langue
Arrêt programmé
Direct/Veille
Configurer la langue
10min/20min/30min/60min/120min
Option de source de démarrage Désactivé/HDMI1/HDMI2/AV
FR
8.à propos
Menu
Contenu
Version du système
Adresse Mac
V1.0.0.0.2020-08-27
Ac:5d:5c:c5:d9:83
CONNEXION DES LIGNES DE SIGNAL
TOPTRO X1 projector has 6 interfaces, HDMI ports*2/USB ports*2/3.5mm
headphone output/AV output. Please select the correct connecting port to
connect your device (PC, Phone, DVD Player, Sound bar, USB, PS4 etc.)
1.Connectez le disque USB
1) Insérez le disque U dans l'un des deux ports d'entrée USB;
2) Vous pouvez accéder directement à l'écran de démarrage sur la page
d'accueil, sélectionnez l'option [Film / Musique / Photo / Suite Office].
3) Sélectionnez le fichier souhaité (ou le dossier pour entrer dans le
sous-dos
sier) sur le disque USB, puis appuyez sur le bouton [OK] pour le lire.
2. Connectez les appareils via les ports HDMI
1) Connectez votre clé TV ou ordinateur portable à n'importe quel port
HDMI du projecteur.
2) Accédez à la page d'accueil pour sélectionner le HDMI1 ou HDMI2
correspondant comme source de signal.
0102030405060708091011121314151617181920
212223242526272829303132333435363738394041
42
434445
FR
3. Connectez-vous au lecteur DVD
Utilisez le câble AV 3 en -1 dans l'emballage
1) Allumez votre lecteur DVD et le projecteur;
2) Connectez les connecteurs femelles colorés au câble RCA de votre
lecteur DVD avec le câble AV 3 en 1 dans l'emballage;
3) Connectez le connecteur noir au port AV du projecteur, accédez à la
page d'accueil pour sélectionner [AV] comme source de signal.
Ou connectez-vous au lecteur DVD avec le câble HDMI dans l'emballage.
4. Connectez-vous à la barre de son / haut-parleur
Si votre haut-parleur a un port AUX, veuillez utiliser votre câble audio 3,5
mm pour connecter le projecteur et votre haut-parleur comme le montre
l'image, entrez dans la page d'accueil pour sélectionner [AV] comme source
de signal.
ARRÊT SÉCURISÉ
1.Appuyez sur le bouton du projecteur ou de la télécommande.
2.Débranchez le cordon d'alimentation du projecteur.
3.Couvrez l'objectif et rangez le projecteur dans un endroit frais et sec.
GARANTIE
Merci beaucoup pour votre achat et votre soutien! Nous offrons une garantie
Video
Left
AV port
Right
-Audio out
AUX port
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
434445
FR
DÉPANNAGE
Les problèmes répertoriés ci-dessous peuvent survenir pendant le
fonctionnement de votre projecteur. Veuillez vous référer aux facteurs
possibles qui pourraient causer le problème pour effectuer le dépannage.
de 3 ans pour le projecteur X1. Si vous avez des questions, n'hésitez pas à
nous contacter via [email protected] .
1.Lors de la mise sous tension de l'interrupteur d'alimentation, le
voyant lumineux ne fonctionne pas.
1) L'alimentation n'est peut-être pas bien connectée.
2) Vérifiez le système de protection contre la surchauffe.
2. La télécommande ne communique pas avec le projecteur.
1) L'interrupteur d'alimentation à l'arrière du projecteur est-il allumé ou éteint?
2) Les piles de la télécommande sont épuisées?
3) Quelque chose obstruant le signal entre la télécommande et l'IR.
4) Lumière forte sur IR directement.
3. Aucune image à l'écran.
1) La configuration des canaux est-elle correcte?
2) Y a-t-il un signal d'entrée?
3) Le câble d'entrée est-il bien branché?
4) En mode PC, le taux de rafraîchissement est-il> 75 KHz?
4.Écran bleu, pas d'image, pas de son.
Câbles d'entrée connectés, non?
5.image droite, pas de son.
1) Câbles d'entrée connectés, non?
2) Volume au min ou en sourdine.
6.Impossible de lire les films.
1) The format of the video is right?
2) Files are broken?
3 Device is broken?
7. Il y a une image, pas de son?
Le système de décodage ne correspond pas.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
43
4445
FR
9. Auto-off après avoir travaillé pendant un certain temps.
1) La ventilation du projecteur est bloquée.
2) La tension n'est pas stable.
3) Le système de protection contre la surchauffe.
8. Impossible de trouver des périphériques lors de la connexion avec
un disque dur ou un lecteur flash.
Check if the device is broken.
0102030405060708091011121314151617181920
21222324252627282930313233343536373839404142
4344
45
··········································
······································································
················································
················································
··············································
···········································································
······································································
···························································
·········································
······························································
··············································
··············································
············································
····
······································
···························
································································
·························································
·························································
·············································································
······························································
·······························································
·············································
········································
·························································
··································
·······················································
·······························
··································································
·····················································
································································
·················································································
·········································
····························································
······························
···················································
·······································
··································································
············································································
··················································
Supporto professionale a vita TOPTRO
SUGGERIMENTI
Elenco di imballaggio del prodotto
SPECIFICHE DEL PROIETTORE
PANORAMICA DEL PROIETTORE
Telecomando
INSTALLAZIONE
1.Metodo di installazione
2.Distanza e dimensioni di proiezione
3.Installare sul soffitto
AVVIAMENTO DEL PROIETTORE
REGOLAZIONE DELL'IMMAGINE
1. Regolazione della messa a fuoco
2.Correzione trapezoidale digitale 4D (massima regolabile: ± 50 °)
CONFIGURAZIONE DEL PROIETTORE
1.Selezionare la sorgente del segnale di ingresso
2.Modalit disco USB
2.1.Riprodurre film / musica / foto / Office Suite in modalità
di input disco USB
2.2 Interfaccia di gioco
2.3 Inte
3.Impostazione Wi-Fi
Connessione senza fili
3.1 Cast iOS (per dispositivi iOS)
3.2 Miracast (per dispositivi Android)
4. Impostazioni Bluetooth
5.Impostazione dell'immagine del proiettore
5.1 Modalità di proiezione
5.2 Keystone Advanced e Keystone a 4 punti
5.3 Zoom digitale
6.Aggiornamento del sistema
7. Altre impostazioni
8.About
COLLEGAMENTO LINEE DI SEGNALE
1. Collega il disco USB
2. Collegare i dispositivi tramite le porte HDMI
3. Collegarsi al lettore DVD
4.Collegarsi alla soundbar / altoparlante
ARRESTO SICURO
GARANZIA
RISOLUZIONE DEI PROBLEMI
46
46
47
47
48
50
51
51
52
52
53
53
54
54
54
54
55
55
55
56
57
57
58
60
60
61
61
62
63
63
64
66
66
66
66
67
67
67
67
68
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Supporto professionale a vita TOPTRO
Caro cliente,
Woohoo! Il tuo proiettore è già nelle tue mani! Iniziamo! Hai domande su
come funziona? Leggere attentamente questo manuale prima di utilizzare il
proiettore. Sei soddisfatto del tuo proiettore? In caso di problemi, inviare per
e-mail il numero dell'ordine e la descrizione del problema a: service@top-
tro.com. Invia la tua email al più presto, poiché vogliamo risolvere i tuoi
problemi la prima volta che li hai. A volte i clienti possono provare confusione
quando usano il proiettore. Invece di provare a comunicare direttamente con
noi, molti acquirenti invece lasciano una recensione sulla pagina del prodot-
to. Tuttavia, la maggior parte delle recensioni negative sono causate da un
uso non standardizzato piuttosto che da un difetto del prodotto stesso. In
realtà, molti problemi possono essere facilmente risolti impostando, come
nessun segnale, nessun suono, ecc. Promettiamo che tutti i proiettori sono
stati attentamente controllati e imballati prima della spedizione.
Pertanto, se avete domande, vi preghiamo di contattarci e darci l'opportunità
di migliorare. Garantiamo che ti forniremo una soluzione più soddisfacente.
Grazie per la tua comprensione!
I migliori saluti,
TEAM TOPTRO
SUGGERIMENTI:
1.Non posizionare il proiettore in una stanza troppo calda o troppo fredda,
perché l'alto temperatura o bassa temperatura ridurrà la durata del dispositi-
vo. Ill'ambiente di lavoro sarebbe 5 ℃ ~ 35 ℃ migliore.
2.Se ci sono punti neri sullo schermo di proiezione, non preoccuparti,
contatta [email protected] . tramite e-mail, possiamo inviarti un video
su come rimuovere la polvere.
3.La ventilazione è attrezzata per il funzionamento stabile del proiettore.
Non coprire lo sfiato con un panno, una coperta o altre cose. Non inserire
nulla nella fessura del proiettore, oppure potrebbe produrre un cortocircuito
o una scossa elettrica il dispositivo e causare danni.
4.Il proiettore deve essere rigorosamente protetto da forti urti, estrusione
evibrazione. Non provare a muoversi e in caso di forte impatto, estrusione e
vibrazione. Non provare a muoversi e il circuito interno ha un guasto.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Elenco di imballaggio del prodotto
TOPTRO X1 Proiettore * 1
Manuale di istruzioni * 1
Pulizia dell'obiettivo * 1
Power Cavo * 1
Cavo AV 3 in 1 * 1
Cavo HDMI * 1
Telecomando * 1
Pulizia dell'obiettivo * 1
SPECIFICHE DEL PROIETTORE
Modello numero: X1
Risoluzione
Nativa
Display
Technology
Visualizza i
colori
Distanza di proie
zione consigliata
Tensione di
alimentazione
File immagine
Metodo di
proiezione
Video File
Audio File
1920*1080P
LCD
16.7M a colori
3m
AC 100-240V
JPG/JPEG/
BMP/PNG
Front/Rear on Desk, Front/ Rear on Ceiling
3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV
MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A
Correzione
Trapezoidale
Fonte di luce
Aspect Ratio
Distanza di
proiezione
minima
Projector
Weight
Interface
Verticale manuale&
Orizzontale
LED
4:3/16:9/auto
1.7
2.2KG
HDMI*2/USB*2/3.5mm
Headphone jack/AV
5.Lens, come componente principale del proiettore, è direttamente correlato
al definizione ed effetto dell'immagine. La polvere eccessiva su di essa
influirà sull'immagine qualità. La lente sporca deve essere pulita con un
panno di cotone morbido per la lente di vetro superficie. Non utilizzare panni
duri o abrasivi.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
PANORAMICA DEL PROIETTORE
3
12 13 1514
4 5 6 7
8
9 10
11
21
17 1816
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
Vite di regolazione dell'altezza
Finestra IR
Obiettivo del proiettore
Porta del cavo di alimentazione
Jack per cuffie
Porte HDMI
Porte USB
AV Por
Altoparlanti
Sfiati
Anello di messa a fuoco
Interruttore del filtro
antipolvere staccabile
Filtro antipolvere staccabile
Etichetta inferiore
Tamponi in gomma
Regola l'altezza del proiettore
Ricevitore di segnali a infrarossi
Lente in vetro con rivestimento ottico
Porta del cavo di alimentazione
Uscita per cuffie da 3,5 mm
Ingresso HDMI 1 / Ingresso HDMI 2
Porta USB 1 / porta USB 2
Ingresso audio
Altoparlanti stereo 5w
Prevenire il surriscaldamento del proiettore
Regola l'anello di messa a fuoco per ottenere
l'immagine più nitida
Spingere l'interruttore da destra per aprire il filtro
antipolvere rimovibile
Pulisci la polvere (se lo schermo ha una macchia nera)
Targhetta sulla parte inferiore del proiettore
Cuscinetti protettivi / rimuovere per installare il
supporto a soffitto
1
2
3
4/5/6/7
Energia
Ritorno
OK
Tasti freccia
Accendi / spegni l'alimentazione
Ritorna al menù precedente
Conferma l'opzione
Utilizzato per regolare il parametro del proiettore in
modalità menu
1 2 3 4 5 6 7
1. Tasto di accensione
2. ritorno
3. Tasto OK
4. Tasto su
5. Tasto Giù
6. Tasto sinistro
7. Tasto destro
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Telecomando
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Potenza
2. Fonte
3. Tasti freccia
4. Menu
5. Homepape
6. Volume +
7. Volume -
8. Muto
9. Capovolgimento dell'immagine
10. Tasto di conferma(Riproduci e
metti in pausa)
11. Ritorno
12. Precedente
13. Avanti
Accendi / spegni l'alimentazione
Seleziona la sorgente del segnale di ingresso
Utilizzato per regolare il parametro del proiettore in
Apri il menu
Entra nella home page
Alza il volume
Volume basso
Chiudi il suono
L'immagine capovolge
Conferma l'opzione / Riproduci o metti in pausa il video
Ritorna al menù precedente
Passa al video precedente
Passa al video successivo
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Nota:
1) .Installare 2 batterie AAA nel telecomando prima di utilizzarlo. Non combin-
are le nuove batterie con quelle vecchie nel telecomando, che possono
causare problemi di funzionamento a causa di un'alimentazione insufficiente.
2) .Quando si utilizza il telecomando, assicurarsi che il segnale
il trasmettitore del telecomando punta al ricevitore del segnale a infrarossi del
proiettore.
3).Se non si utilizza il telecomando per un periodo prolungato, rimuovere le
batterie per evitare perdite dalle batterie.
INSTALLAZIONE
1.Metodo di installazione
Il proiettore può essere appeso al soffitto con apposito telaio appendiabiti e
posizionato sulla stabile scrivania per proiettare l'immagine in base all'ambi-
ente operativo e alle esigenze. Inoltre, il proiettore può essere installato con i
seguenti metodi:
1.Attacco a soffitto a proiezione
frontale
3.Supporto da tavolo per proiezioni
frontail
2.Montaggio a soffitto a retroproiezi-
one
4.Supporto da tavolo per proiezioni
posteriori
Tenere il proiettore ad un'altezza in cui la sua lente sia a simmetria assiale
rispetto allo schermo. Se ciò non è possibile, utilizzare la funzione di correzi-
one della distorsione trapezoidale per regolare l'immagine di proiezione.Se si
desidera ottenere uno schermo di proiezione gratuito, si prega di contattarci
tramite [email protected]
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
La distanza di proiezione consigliata è di circa 100 pollici, la distanza di
proiezione più breve è di 3 m.
La dimensione dell'immagine dipende dalla distanza tra il proiettore e lo
schermo, potrebbe esserci una deviazione del 3% tra i dati sopra elencati.
Impostazioni diverse causano distanze diverse.
3.Install on the Ceiling
2.Distanza e dimensioni del proiettore
A. Acquistare un supporto da soffitto universale per proiettore;
B.Rimuovere i quattro cuscinetti in gomma sulla parte inferiore del proiettore,
vedrai i fori delle viti per l'installazione del soffitto, quindi installarlo.
Screwholes
Aspect Ratio: 16:9
Distance (m.) Screen Size
1.7m
2.3m
3.3m
3.9m
50"
70"
100"
120"
150"
5.0m
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
AVVIAMENTO DEL PROIETTORE
1) Premere il tasto di accensione sul telecomando o sul proiettore, l'indicatore
luminoso diventerà blu;
2) Regolare l'anello di messa a fuoco sul lato sinistro del proiettore per ottene-
re le migliori prestazioni di immagine; (Se è ancora sfocato, prova a regolare
la distanza di proiezione.)
3) Utilizzare la funzione Keystone 4D del proiettore per ottenere uno schermo
di proiezione rettangolare;
4) Collegare il dispositivo esterno (smartphone, iPad, Amazon Fire TV, TV
box, lettore DVD, computer, ecc.) Nelle interfacce corrispondenti del
proiettore, assicurarsi di selezionare la sorgente corrispondente. Se non si
seleziona la sorgente corretta, il proiettore non sarà in grado di rilevare il
segnale ;
5) Selezionare il menu " ", accedere a [Altre impostazioni], quindi selezion-
are il opzione [Language Setting] per impostare la lingua preferita.
REGOLAZIONE DELL'IMMAGINE
Quando si utilizza il proiettore per la prima volta, normalmente viene visualiz-
zata un'immagine poco nitida. Ciò è dovuto al fatto che l'obiettivo è fuori fuoco
o l'impostazione del trapezio non corretta.
Si prega di seguire i passaggi seguenti per correggere:
1.Regolazione della messa a fuoco
Quadrante di messa a fuoco
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Ruotare lentamente l'anello di messa a fuoco. Allo stesso tempo, controlla il
punto AF
accuratamente. Il miglior punto di messa a fuoco per l'obiettivo sarebbe quello
in cui l'immagine è più nitida.
Nota: se è ancora sfocato, provare a regolare la distanza di proiezione.
2.Correzione trapezoidale digitale 4D (massima regolabile: ± 50 °)
Utilizzare la correzione trapezoidale 4d digitale del proiettore per modificare
l'immagine in un rettangolo. La correzione trapezoidale può essere regolata
fino a ± 50 ° (verticale e orizzontale). Per i dettagli fare riferimento alla pagina
x di questo manuale.
CONFIGURAZIONE DEL PROIETTORE
La home page del proiettore è la seguente
1.Selezionare la sorgente del segnale di ingresso i
Selezionare la sorgente del segnale di ingresso desiderata (HDMI1 / HDMI2
/ AV) sulla home pag
movie
Office Suite
Miracast
iOS Cast
Musica
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
IT
2.Modalità di input disco USB
1). Immettere il disco USB, selezionare [USB] nella home page e accedere;
2). Seleziona l'opzione [Film / Musica / Foto / Suite per ufficio]
3). Selezionare il file desiderato (o la cartella per entrare nella sottocartella)
nel disco USB, quindi premere il pulsante [OK] per riprodurlo.
2.2 Interfaccia di gioco
Menù
Funzione
Seleziona la modalità di riproduzione (riproduzione directory / ciclo
singolo / loop directory)
Passa al video precedente
Indietro veloce, riavvolge rapidamente il video durante la riproduzione.
La velocità di riavvolgimento varia da 2X a 32X
Riproduci o metti in pausa il video corrente
Avanti veloce, spinge il video per andare avanti rapidamente mentre
suonandolo. La velocità di avanzamento varia da 2X a 16X
Passa al video successivo
Seleziona tutte le playlist nella cartella corrente
Impostazioni TV
USB
2.1 Riproduzione di film / musica / foto / Office Suite in modalità di
input
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Menù Soddisfare Modalità Funzione
Modalità
immagine
Utente / Standard /
Vivid / Soft
Modalità
audio
Utente / Standard /
Notizie / Musica / Sport
Luminosità
Contrasto
Saturazione
Nitidezza
120Hz
500Hz
1.5KHz
5KHz
10KHz
Modificare i parametri
dell'immagine
nell'intervallo 0-100
Modifica i parametri
del suono nell'intervallo
0-100
2.3 Interfaccia di riproduzione di Office Suite
TvSstting
Picture Mode
Sound Mode
TOPTRO.docx < Read-only >
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Premendo il pulsante sul telecomando per accedere ai menu.
(Nota: la versione di Office potrebbe essere aggiornata automaticamente,
quindi le funzioni aggiornate potrebbero cambiare. A causa del copyright,
alcune funzioni sono temporaneamente non disponibili. Fare riferimento alla
versione attuale.)
Menù
Soddisfare
Funzione
Chiave non valida, ignorala.
Chiave non valida, ignorala.
Esporta in PDF
Proteggere
Avvia la presentazione
Avanza diapositive
Presentazione del cast
Vai a Slide
Ingrandisci
Proprietà
Aiuto
/
/
Export to PDF
/
From the current slide
/
/
Quickly select the desired page
Fit/Fit width/Actual size
View the properties of file
Help instructions
3.Impostazione Wi-Fi
Connessione senza fili
Suggerimenti per il riscaldamento:
①
La fluidità del mirroring dello schermo con la connessione wireless sarà
influenzata dall'ambiente di rete. Quando si utilizza il mirroring dello schermo,
si consiglia una larghezza di banda di 100 Mbit o superiore.
②
Assicurarsi che il dispositivo mobile sia vicino al proiettore durante l'uso
connessione senza fili. Si consiglia una distanza entro 1 metro.
③
Alcuni dispositivi mobili potrebbero non supportare il mirroring dello
schermo a causa di Compatibilità.
④
Per qualsiasi domanda, non esitare a inviare un'e-mail a TOPTRO tramite
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
Impostazioni Wi-Fi Impostazione Bluetooth
Regolazione dell'immagine del proiettore
Aggiornamento del sistema
Altra cornice Riguardo a
IT
movie
Office Suite
Miracast
iOS Cast
Musica
3.1 Cast iOS (per dispositivi iOS)
1. Vai alla home page - Seleziona il menu [ ] - Seleziona il menu [Impostazi-
oni WiFi] - Apri la funzione WiFi - Seleziona il tuo WiFi domestico dall'elenco -
Collega il proiettore X1 al tuo WiFi domestico.
2.Torna alla home page - Seleziona il menu [iOS Cast] - Premi il pulsante OK
per accedere al menu [iOS Cast].
3.Selezionare il menu [Impostazioni] sul dispositivo iOS - Attivare la funzione
[Wi-Fi] - Collegare il dispositivo iOS alla stessa rete domestica del proiettore.
4.Aprire il [Centro di controllo] sul dispositivo iOS - Selezionare la funzione
[Screen Mirroring] - Selezionare e collegare il ricevitore Cast iOS denominato
[X1-iOSCast-xxxx] - lo schermo del dispositivo iOS verrà visualizzato sulla
proiezione schermo dopo 3 secondi.
X1-iOSCast-2568
Miracast
Impostazione WIFIWIFI
WIFI ATTIVATO/
LDISATTIVATO
vivo Y85A
MI 5
ChinaNet-gW5q
Puture_US
ChinaNet-rVXa
Lié
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCa
Assicurati che il tuo dispositivo iOS sia connesso alla stessa rete del proiettore.
1.Sul tuo dispositivo
I0S, apri Cento d iControllo
e tocca Screen Mirroring.
2.Alla ricerca di dispostivi su
cui e possbiile
eseguire il Mirroring.
3.Seleziona
Birdcast-d983 dall’elenco
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
3.2 Miracast (per dispositivi Android)
1.Vai alla home page - Seleziona il menu [Miracast] - Premi il pulsante OK per
accedere al menu [Impostazioni Miracast].
3.Sul tuo dispositivo Android, tocca [Impostazioni] - [Display WLAN] -Attiva
[Wi-Fi] ON, Connetti il tuo WiFi di casa.
Nota:
1.Diverse marche di telefoni Android hanno operazioni diverse per selezion-
are Screen Mirroring Display, fare riferimento al manuale del telefono.
[Multiscreen / Display wireless / Display WLAN / Screenmirroring / Proiezione
wireless / Smart view ecc.]
2.Non tutti i telefoni Android supportano questa funzione. Assicurati che lo sia
supportato prima dell'uso.
3.Select your Miracast receiver:X1-AnCast-XXXX
2.Seleziona il menu [Impostazioni] sul tuo dispositivo Android - Seleziona la
funzione [Mirroring schermo] - Seleziona il tuo ricevitore Miracast chiamato
[X1-An Cast-XXXX] - lo schermo del tuo dispositivo Android verrà visualizzato
sullo schermo di proiezione dopo 3 secondi.
X1-AnCast-6688
X1-AnCast-6688
movie
Office Suite
Miracast
iOS Cast
Musica
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
4. Impostazioni Bluetooth
Vai alla home page - Seleziona il menu [ ] - Seleziona l'opzione [Impostazi-
oni Bluetooth] - Apri la funzione Bluetooth e il tuo dispositivo Bluetooth -
Scansiona automaticamente i dispositivi Bluetooth nelle vicinanze - Scegli il
dispositivo Bluetooth desiderato - sarà accoppiato e connesso automatica-
mente.
Impostazioni Bluetooth
1.Il proiettore X1 è compatibile con auricolari Bluetooth, altoparlanti Bluetooth
e Airpod, ma non con tastiere Bluetooth o telefoni Bluetooth.
2.In caso di domande, non esitare a inviare un'e-mail a TOPTRO tramite:
5.Impostazione dell'immagine del proiettore
5.1 Modalità di proiezione
Impostazione Wi-Fi Impostazione Bluetooth
Impostazione dell” immage
Aggiomamento del
sistema Altre impostazioni
Informazioni
Miracast
Impostazioni Bluetooth
Bluetooth
Cerca dispositivi
Dispositiv accoppiati
Jumelé
Q2
A6
Impostazioni Bluetooth
Bluetooth
Cerca dispositivi
Attrezzatura disponibile
Dispositiv accoppiati
Q2
A6
Accoppiato
Accoppiato
Proiezione
Proiezione
Proiezione
Proiezione Mode
Davanti-Desktop
Side
Keystone Advanced
4-Point-keyston
Digital Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
1.Attacco a soffitto a proiezione
frontale
3.Supporto da tavolo per proiezioni
frontail
2.Montaggio a soffitto a retroproiezi-
one
4.Supporto da tavolo per proiezioni
posteriori
5.2 Keystone Advanced e Keystone a 4 punti
5.2.1.Correzione trapezoidale verticale
Passaggio 1: selezionare l'opzione [Frontale] nel menu [Keystone avanzato],
quindi premere il pulsante per accedere al menu [Manual Keystone]
Passaggio 2: se l'immagine di proiezione mostra come (1), premere il
pulsante sul telecomando o sul proiettore per aumentare il parametro verticale
(-50 ~ 0), fino a ottenere l'immagine di proiezione (2).
Proiezione
Proiezione
Projection Mode
Front-Desktop
Lato
Keystone Advanced
4-Point-keyston
Digital Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Menù
Funzione
Aggiornamento
in linea
Aggiornamento
locale
Ripistna fabbritea
Diretto / Standby
Imposta la lingua
Ripristina la configurazione dell'applicazione
operativa dell'utente e le impostazioni di sistema
7.Altre impostazioni
Informazioni sull'opzione di accensione diretta / standby
Modalità diretta: quando il proiettore è acceso, lo sarà si accende automati-
camente.
Modalità standby: quando il proiettore è acceso, è necessario premere il
pulsante sul telecomando o sul proiettore per accendere il proiettore.
Menù
Funzione
Accensione opzione
Impostazione della lingua
Arresto programmato
Diretto / Standby
Imposta la lingua
10min/20min/30min/60min/120min
Opzione di origine di avvio via/HDMI1/HDMI2/AV
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
Passaggio 3: se l'immagine di proiezione mostra come (3), premere il
pulsante sul telecomando o sul proiettore e diminuire il parametro verticale (0
~ 50), fino a ottenere l'immagine di proiezione (4).
(3) (4)(1) (2)
5.2.2.Correzione trapezoidale orizzontale e verticale
Quando lo schermo di proiezione non è rettangolare, può essere regolato
mediante una correzione trapezoidale a 4 punti.
Passaggio 1: selezionare l'opzione [Lato] nel menu [Keystone avanzata];
Passaggio 2: premere il pulsante per selezionare il menu [4-Point Keystone],
quindi premere la parte inferiore [OK] per accedere al sottomenu.
Passaggio 3: continuare a premere il pulsante OK sul telecomando o sul
proiettore per selezionare il punto.
Passaggio 4: premere i tasti freccia sul telecomando o sul proiettore per
regolare il
parametri orizzontali o verticali, fino a quando lo schermo di proiezione
diventa il rettangolo desiderato.
Proiezione
Projection Mode
Front-Desktop
Lato
Keystone Advanced
4-Point-keyston
Digital Zoom
Le proporzioni dell’immagine sono migliori quando il cerchio
centrale è un cerchio perfetto
OK
regolazione return
altre impostazioni
seleziona punti
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
: Premere i tasti del telecomando per ripristinare l'originale
parametri.
: Tenere premuto il pulsante OK sul telecomando o proiettore,
fino a visualizzare l'icona di posizionamento nel punto desiderato, quindi
rilasciare immediatamente il pulsante.
: Premere i tasti freccia del telecomando o del proiettore per
regolare i parametri orizzontale o verticale.
: Premere il tasto sul telecomando per tornare alla home page.
5.3 Zoom digitale
Passaggio 1: selezionare l'opzione [Zoom digitale] e premere il pulsante OK
per accedere al sottomenu.
Passaggio 2: premendo il pulsante sul telecomando o sul proiettore, è
possibile ridurre l'altezza e la larghezza delle dimensioni di proiezione fino al
50%.
6.Aggiornamento del sistema
Aggiornamento del sistema
Aggiornamento del sistema:
ll sistema
operativo del tuo proiettore è l’ultima versione
Aggiornamento in linea
Aggiornamento locale
Ripristina fabbrica
regolazione
return altro
Le meilleur rapport d'image lorsque le cercle central est un cercle parfait.
Pick point
OK
Ajustement
back
reset
Proiezione
Proiezione Mode
Front-Desktop
Davanti
Keystone Advanced
4-Point-keyston
Digital Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
8.Informazioni
Contenuto del menu
Content
Versione del sistema
Indirizzo MAC ac: 5d
V1.0.0.0.2020-08-27
5c: c5: d9: 83
COLLEGAMENTO LINEE DI SEGNALE
Il proiettore TOPTRO X1 ha 6 interfacce, porte HDMI * 2 / porte USB * 2 /
uscita cuffie da 3,5 mm / uscita AV. Seleziona la porta di connessione corret-
ta per collegare il tuo dispositivo (PC, telefono, lettore DVD, soundbar, USB,
PS4 ecc.)
1.Collega il disco USB
1) Inserire il disco U in una delle due porte di ingresso USB;
2) È possibile accedere direttamente alla schermata di avvio nella home
page, selezionare l'opzione [Film / Musica / Foto / Suite per ufficio]
3) Selezionare il file (o la cartella in cui inserire la sottocartella) desiderato
nel disco USB, quindi premere il pulsante [OK] per riprodurlo.
2.Collegare i dispositivi tramite le porte HDMI
1) Collega la tua chiavetta TV o laptop a qualsiasi porta HDMI del proiettore;
2) Accedere alla home page per selezionare il corrispondente HDMI1 o
HDMI2 come sorgente del segnale.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
3.Collegati al lettore DVD
Utilizzare il cavo AV 3 in -1 nella confezione
1) Accendi il tuo lettore DVD e il proiettore;
2) Collega i connettori femmina colorati al cavo RCA del tuo lettore DVD con
il cavo AV 3 in 1 incluso nella confezione;
3) Collegare il connettore nero alla porta AV del proiettore, accedere alla
home page per selezionare [AV] come sorgente del segnale.
Video
Left
AV port
Right
Oppure connettiti al lettore DVD con il cavo HDMI nella confezione.
4.Collegarsi alla soundbar / altoparlante
Se l'altoparlante ha una porta AUX, utilizzare il cavo audio da 3,5 mm per
collegare il proiettore e l'altoparlante come mostra l'immagine, accedere alla
home page per selezionare [AV] come sorgente del segnale.
-Audio out
AUX port
ARRESTO SICURO
1.Premere il pulsante sul proiettore o sul telecomando.
2.Scollegare il cavo di alimentazione del proiettore.
3.Coprire l'obiettivo e conservare il proiettore in un luogo fresco e asciutto.
GARANZIA
Grazie mille per il tuo acquisto e supporto! Forniamo 3 anni
garanzia per proiettore X1. In caso di domande, non esitare a contattarci
tramite [email protected].
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
RISOLUZIONE DEI PROBLEMI
I problemi elencati di seguito potrebbero verificarsi durante il funzionamento
del proiettore.
Fare riferimento ai possibili fattori che potrebbero causare il problema
risoluzione dei problemi.
IT
1. Quando si accende l'interruttore di alimentazione, la spia non funzio-
na.
1) L'alimentazione potrebbe non essere collegata correttamente.
2) Controllare il sistema di protezione da surriscaldamento.
2. Il telecomando non comunica con il proiettore.
1) L'interruttore di alimentazione sul retro del proiettore è acceso o spento?
2) Le batterie del telecomando sono scariche?
3) Qualcosa che ostruisce il segnale tra il telecomando e IR
4) Forte luce su IR direttamente.
3. Nessuna immagine sullo schermo.
1) L'impostazione del canale è corretta?
2) C'è un segnale in ingresso?
3) Il cavo di ingresso è ben collegato?
4) In modalità PC, la frequenza di aggiornamento è> 75 KHz?
4. Schermo blu, nessuna immagine, nessun suono.
Cavi di ingresso collegati giusto?
5.Immagine giusta, nessun suono.
1) Cavi di ingresso collegati giusto?
2) Volume al minimo o in Mute.
6.Non posso riprodurre i film.
1) Il formato del video è giusto?
2) I file sono rotti?
3) Il dispositivo è rotto?
8. C'è un'immagine, nessun suono?
Il sistema di decodifica non corrisponde.
9. Impossibile trovare i dispositivi quando sono collegati al disco rigido
o all'unità flash.
Controlla se il dispositivo è rotto.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
IT
10. Spegnimento automatico dopo aver lavorato per un po .
1) La ventilazione del proiettore è bloccata.
2) La tensione non è stabile.
3) Il sistema di protezione dal surriscaldamento.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
Soporte y Consejos
Lista de empaque y Especificaciones del proyector
Resumen del proyector
Resumen del Remoto Contro
Encender el proyector
Ajuste de imagen
Configuración del proyector
Seleccione la fuente de la señal de entrada
Modo de entrada de disco USB
Conexión inalámbrica
Configuración de Bluetooth
Configuración de la Imagen del Proyector
Actualizacion del Sistema
Otras Ajuste
Conectarse con Otros Dispositivos
APAGADO SEGURO
Preguntas Frecuentes
····························································
·········
······················································
············································
························································
·······························································
···············································
·····················
·········································
·························································
···············································
·······················
·················································
·······································································
····································
·························································
························································
Índice
69
70
71
73
76
76
77
77
78
81
83
85
87
88
89
91
91
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Soporte Profesional de Por Vida TOPTRO
Estimado cliente,
¡Muchas gracias por apoyar a TOPTRO!
Lea este manual detenidamente antes de utilizar el proyector. Si tiene algún
problema, envíe un correo electrónico con su número de pedido y el proble-
ma a [email protected]. Brindaremos una solución rápida en 24 horas.
En realidad, muchos problemas se pueden resolver fácilmente mediante la
configuración, como no hay señal, no hay sonido, falla la conexión
bluetooth, falla la conexión WiFi, puntos oscuros, animación entrecortada,
etc. Prometemos que todos los proyectores han sido 100% cuidadosa-
mente revisados y empaquetados antes del envío.
Si tiene alguna pregunta, póngase en contacto con nosotros para que
podamos solucionar el problema. Y danos la oportunidad de mejorar. Le
garantizamos que le proporcionaremos una solución satisfactoria.
¡Gracias por su comprensión!
Equipo de servicio TOPTRO
Consejos:
1. Antes de usar este proyector, retire la membrana protectora de las cubier-
tas superior e inferior.
El proyector no debe instalarse en un escritorio inestable o irregular.
2. Al instalar el proyector, debe elegir el soporte y los tornillos adecuados
para evitar que el proyector se caiga accidentalmente debido a la mala
calidad del tornillo o la falta de profundidad de rotación.
3. Si el proyector no se usa durante mucho tiempo, desconecte el cable de
alimentación de la toma de CA.
4. Durante el funcionamiento normal, el proyector entrará en modo de
espera después de presionar el botón de encendido del proyector o del
control remoto. Antes de desenchufar el cable de alimentación, asegúrese
de que el ventilador de enfriamiento esté apagado. No desenchufe el cable
de alimentación de CA primero para apagar el proyector, ya que esto puede
causar un mal funcionamiento del proyector.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Lista de empaque
Proyector TOPTRO X1*1
Cable HDMI*1
Control remoto*1
3-en-1 Cable AV
Manual de usuario*1
Cable de alimentación*1
Cubierta de la lente*1
Especificación del proyector
Modelo: X1
Resolución
Nativa
Sistema
Imerysy
Gama de
colores
Tamaño de
la imagen
Tensión de
alimentación
Formato de
imagen
compatible
Método de
proyección
Formato de
video
compatible
Formato de
audio
compatible
1920*1080P
LCD
16.7M Full
2.68-3.3m
AC100-240V
JPG/JPEG/BMP
/PNG
Proyección frontal en el escritorio/ Proyección posterior en
el escritorio/ Proyección frontal suspendida del techo/
Proyección posterior
3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV
MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A
Corrección
trapezoidal
Fuente de luz
Ratio d'aspect
Distancia de
proyección
Peso del
proyector
Interfaces
4D Digital
LED
4:3/16:9
1.68m
2.13kg
puertos HDMI*2/
puertos USB*2/salida
de auriculares de 3,5
mm/salida AV
5. No coloque el proyector en una habitación que esté demasiado caliente
o demasiado fría, ya que las temperaturas altas o bajas acortarán la vida
útil de la unidad. El ambiente de trabajo sería de 5℃~35℃.
6. Si hay puntos negros en la pantalla de proyección, no se preocupe,
comuníquese con [email protected] por correo electrónico, podemos
enviarle un video sobre cómo eliminar el polvo.
Tela de limpieza*1
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Resumen del proyector
3
12 13 1514
4 5 6 7
8 9 10
11
21
17 1816
ES
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
Tornillo de ajuste de altura
Ventana IR
Lente del proyector
Puerto de alimentación
Enchufe para auriculares
Puertos HDMI
Puertos USB
Puerto AV
Altavoz
Ventilaciones
Anillo de enfoque
Interruptor de filtro de
polvo
Filtro de polvo
Etiqueta inferior
Tampons en caoutchouc
Ajuste la altura de la pantalla de proyección
Recibiendo la señal infrarroja
Lente de vidrio con revestimiento óptico
Conecte el cable de alimentación
Salida de auriculares de 3,5mm
Entrada HDMI 1 / entrada HDMI 2
Entrada USB 1 / entrada USB 2
Entrada de audio
Altavoces estéreo 5w
Evite que el proyector se sobrecaliente
Ajuste el anillo de enfoque para obtener la
imagen más clara
Presione el interruptor de la derecha para abrir el
filtro de polvo desmontable
Limpiar el polvo
(si la pantalla tiene una mancha negra)
Placa de identificación en la parte inferior
del proyector
Coussinets de protection / retirer pour installer le
support de plafond
1
2
3
4/5/6/7
Alimentación
Regreso
OK
Boutons flèche
Encender/apagar el proyector
Regresar al menú anterior
Confirmar
Se utilizan para ajustar la configuración del menú del
proyector
1 2 3 4 5 6 7
1. Alimentación
2. Regreso
3. OK
4. Tecla ascendente
5. Tecla descendente
6. Tecla izquierda
7. Tecla derecha
ES
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Resumen del Remoto Control
1
2
3
4
5
6
7
8
9
10
11
12
13
Encender/apagar el proyector
Seleccione la fuente de entrada (HDMI 1, HDMI 2,AV)
Se utilizan para ajustar la configuración del menú del
proyector
Abre o cierra el menú
Ir a la página de inicio
Aumentar el volumen
Bajar el volumen
Cierra el sonido
La imagen se voltea
Confirmar/Reproducir o pausar el video
Regresar al menú anterior
Cambiar al video anterior
Cambiar al siguiente video
1. Poder
2. Fuente
3. Tecla direccional
4. Menú
5. Ama de casa
6. Volumen +
7. Volumen -
8. Silencio
9. Voltear imagen
10. Confirmar/Reproducir o
pausar el video
11. Regreso
12. Un abrazo
13. El siguiente.
Presione el botón una vez para volver a la interfaz del menú
Presione el botón dos veces para seleccione la radio
d'aspect de 16:9/4:3
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Nota:
INSTALLATION
1. méthode d'installation
El proyector de video puede suspenderse del techo con un marco colgante
especial, o colocarse en el escritorio estable para proyectarse en la pantalla,
que se adapta bien a diferentes entornos operativos y diferentes requisitos
de uso. Por lo tanto, el proyector se puede instalar con métodos de acuerdo
con las siguientes ilustraciones
1. Proyección frontal suspendida
del techo
3. Proyección frontal en el
escritorio
2. Proyección trasera suspendi-
da del techo
4. Proyección posterior en el
escritorio
1.Instale 2 baterías AAA en el control remoto antes de usar. No combine
baterías nuevas y viejas en el control remoto, ya que esto puede causar un
mal funcionamiento debido a una fuente de alimentación insuficiente.
2.Cuando use el control remoto, asegúrese de que el transmisor de señal
del control remoto apunte al receptor IR.
3.Si no utiliza el control remoto durante mucho tiempo, retire las baterías
para evitar fugas.
Pantalla
Pantalla
Pantalla
Proyector
Proyector
Pantalla
Proyector
Proyector
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
La lente del proyector debe instalarse en los ejes de simetría izquierdo y
derecho de la pantalla para evitar la distorsión trapezoidal de las imágenes
izquierda y derecha.
2.La distancia entre el proyector y la pantall
Si desea obtener un tela de proyección gratuita, contáctenos a través de
Ratio d'aspec defecto: 16:9
Distancia de proyección (m) Tamaño de proyección
1.7
2.3
3.3
3.9
5
50"
70"
100"
120"
150"
La distancia de proyección recomendada es 3.3 m, la distancia de proyec-
ción más corta es 1.68 m.
El tamaño de la imagen depende de la distancia entre el proyector y la
pantalla, puede haber una desviación del 3% entre los datos enumerados
anteriormente. Diferentes configuraciones causan varias distancias.
3.Instalar en el techo
Screwholes
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
A.Compre un soporte universal con tornillo M5*11 para instalar el proyector
en el techo.
B.Instale el proyector en el soporte a través de los orificios para tornillos en
la parte inferior del proyector.
Encender el proyector
A.Presione el botón en el control remoto o proyector, el indicador LED
se pondrá azul.
B.Ajuste el anillo de enfoque en la parte superior del proyector para ajustar
el enfoque. Si la imagen no es clara, ajuste la distancia de proyección.
C.Ajuste la corrección trapezoidal 4d usando el control remoto.
D.Conecte el dispositivo externo (teléfono inteligente, iPad, Amazon Fire
TV, caja de TV, disco flash USB, reproductor de DVD, computadora, etc.) a
las interfaces correspondientes.
del proyector y presione el botón "S" en el control remoto, luego seleccione
la fuente de señal de entrada correcta.
E.Seleccione el botón en la pantalla de inicio para acceder al submenú
"Otros ajustes", luego seleccione la opción "Ajustes de idioma" para config-
urar su idioma preferido.
Ajuste de imagen
Cuando utiliza el proyector por primera vez, normalmente muestra una
imagen borrosa. Esto se debe a que la lente está desenfocada o a una
configuración trapezoidal incorrecta.
Siga los pasos a continuación para corregir:
1.Ajuste de enfoque
Anillo de Enfoque
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Lentamente gire el anillo de enfoque. Al mismo tiempo, verifique cuidadosa-
mente el punto de enfoque, el mejor punto de enfoque para la lente sería
donde la imagen sea más clara.
2.Corrección trapezoidal 4D digital (máximo ajustable ±50°)
Nota
:
Si todavía está borroso, intente ajustar la distancia de proyección.
Utilice la corrección trapezoidal 4D digital del proyector para cambiar la
imagen a un rectángulo. La corrección trapezoidal se puede ajustar hasta
±50° (vertical y horizontal).
CONFIGURACIÓN DEL PROYECTOR
La página de inicio del proyector es la siguiente:
1.Seleccione la fuente de la señal de entrada
Película
Foto
Office Suite
Miracast
Cast de iOS
Música
Seleccione la fuente de
señal de entrada deseada
(HDMI1 / HDMI2 / AV) en la
página de inicio
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
2.Modo de entrada de disco USB
2.1.Reproducir película/música/foto/Office Suite en el modo de
entrada de disco USB
1).Inserte el disco USB;
2).Seleccione la opción "Película/Música/Foto/Office Suite";
3).Seleccione el archivo deseado (o la carpeta para ingresar a la subcar
peta) en el disco USB, luego presi-
one el botón "OK" para reproducirlo.
2.2.Interfaz de lectura de video
Menú
Función
Seleccione el modo de reproducción (reproducción de directorio /
ciclo único / bucle de directorio)
Cambiar al video anterior
Fast Backward, rebobina el video rápidamente mientras lo reproduce.
los la velocidad de rebobinado varía de 2X a 32X
Reproducir o pausar el video actual
Avance rápido, empuja el video para avanzar rápidamente mientras
lo reproduce. La velocidad de avance varía de 2X a 16X
Cambiar al siguiente video
Seleccionar todas las listas de reproducción en la carpeta actual
TV Setting
USB
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Menú Contenido Modo Función
Picture Mode User/Standard/Vivid/Soft
Sound Mode
User/Standard/News/
Music/Sport
Brightness
Contrast
Saturation
Sharpness
120Hz
500Hz
1.5KHz
5KHz
10KHz
Modifique los
parámetros de la
imagen en el rango
0-100
Modificar los
parámetros de sonido
en el rango 0-100
2.3.Interfaz de lectura de Office Suite
TV Setting
Picture Mode
Sound Mode
TOPTRO.docx < Read-only >
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Pulsando el botón del mando a distancia para acceder a los menús.
(Nota: la versión de Office puede actualizarse automáticamente, luego las
funciones actualizadas pueden cambiar. Debido a los derechos de autor,
algunas funciones no están disponibles temporalmente. Consulte la versión
real).
Menú Content Función
No válida, ignórela.
No válida, ignórela.
Exportar a PDF
Proteger
Firma Rápido
Texto a habla
Ver web
Modo noctumo
Ir a la página
Zoom
Vista combinada
Propiedades
Ayuda
/
/
Exporter au format PDF
/
/
De la diapositiva actual
/
Seleccione rápidamente la página deseada
Ajustar/Ajustar ancho/Tamaño real
/
Ver las propiedades del archivo
Instrucciones de ayuda
3.Conexión inalámbrica
Consejos Calientes:
①La fluidez de la duplicación de pantalla con conexión inalámbrica se verá
afectada por el entorno de red. Se recomienda un ancho de banda de
100Mbit o más cuando se usa la duplicación de pantalla.
②Asegúrese de que su dispositivo móvil esté cerca del proyector cuando
utilice una conexión inalámbrica. Se recomienda una distancia de 1 metro.
/
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Película
Foto
Office Suite
Miracast
Cast de iOS
Música
3.1.iOS de Cast (para Dispositivos iOS)
1. Vaya a la página de inicio - Seleccione el menú [ ] - Seleccione el menú
[Configuración WiFi] - Abra la función WiFi - Seleccione su WiFi doméstico
de la lista - Conecte el proyector X1 a su WiFi doméstico.
③Algunos dispositivos móviles pueden no admitir la duplicación de pantalla
debido a la compatibilidad.
④Cualquier pregunta, no dude en ponerse en contacto con TOPTRO a
través de [email protected].
2. Regresar a la página de inicio -
Seleccione el menú [iOS Cast] -
Presione el botón OK para ingresar al
menú [iOS Cast].
3. Seleccione el menú [Configuración] en su dispositivo iOS - Encienda la
función [Wi-Fi] - Conecte su dispositivo iOS a la misma red doméstica con
el proyector.
Configuración WiFi
Configuración de Bluetooth
Configuración de imagen
Actualización del Sistema Otro ajuste Acerca de
Miracast
Configuración WIFI
WIFI ENCENDIDO/
APAGADO
ChinaNet-zdSP
Damihexiaomi_2
ChinaNet-rVXa
Puture_US
Office7 2.4DHz
Lié
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCa
Asegúrese de que su dispositivo iOS esté conectado a la misma red que su proyector
1.En su dispositivo
iOS, abra el Centro de
control y toque
Screen Mirroring.
2.Buscando dispositivo
en los que se
pueda duplicar.
3.Seleccione
X1-iOSCast-xxxx
de la lista
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
3.2.Miracast (para dispositivos Android)
1. Vaya a la página de inicio - Seleccione el menú [ ] - Seleccione el menú
[Configuración de WiFi] - Abra la función WiFi - Seleccione su WiFi domésti-
co de la lista - Conecte el proyector X1 a su WiFi doméstico.
4. Abra el [Centro de control] en su dispositivo iOS - Seleccione la función
[Screen Mirroring] - Seleccione y conecte el nombre del dispositivo [X1-iOS-
Cast-xxxx] - La pantalla de su dispositivo iOS se mostrará en la proyección
pantalla después de 3 segundos.
2. Regresar a la página de inicio - Seleccione el menú [Miracast] - Presione el
botón OK para ingresar al menú [Miracast].
3.Seleccione el menú [Configuración] en su dispositivo Android - Selecci-
one la función [Duplicación de pantalla] - Seleccione y conecte el nombre
del dispositivo [X1-AnCast-XXXX] - La pantalla de su dispositivo Android se
mostrará en la pantalla de proyección después de 3 segundos.
En su dispositivo Android, toque [Configuración] - [WLAN] - Encienda
[Wi-Fi], conecte el WiFi de su hogar.
Dispositivos disponibles Dispositivos disponibles
conectado
X1-AnCast-6688
X1-AnCast-6688
AYUDA
Proyección Inalámbrica Proyección Inalámbrica
CANCELAR AYUDA CANCELAR
Película
Foto
Office Suite
Miracast
Cast de iOS
Música
3.Select your Miracast receiver:X1-AnCast-XXXX
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Miracast
Configuración WiFi
Configuración de Bluetooth
Configuración de imagen
Actualización del Sistema Otro ajuste Acerca de
Nota:
1.Las diferentes marcas de teléfonos Android tienen diferentes operaciones
para seleccionar.
Pantalla duplicada de pantalla, consulte el manual de su teléfono. [Pantalla
múltiple / Pantalla inalámbrica / Pantalla WLAN / Duplicación de pantalla /
Proyección inalámbrica / Vista inteligente, etc.]
2. No todos los teléfonos Android admiten esta función. Asegúrese de que
sea compatible antes de usarlo.
4.Configuración de Bluetooth
Vaya a la página de inicio - Seleccione el menú [ ] - Seleccione [Configu-
ración de Bluetooth] - Abra la función Bluetooth y su dispositivo Bluetooth -
Escanee los dispositivos Bluetooth cercanos automáticamente - Elija el
dispositivo Bluetooth deseado - se emparejará y conectará automática-
mente.
Nota:
Configuración de bluetooth
Bluetooth
Buscar dispositivos
Bluetooth
Buscar dispositivos
Equipo disponible
Connectado
X1
X8
1.El proyector X1 es compatible con los auriculares Bluetooth, los altavo-
ces Bluetooth y los Airpods, pero no los teclados Bluetooth ni los teléfonos
Bluetooth.
Configuración de bluetooth
Bluetooth
Buscar dispositivos
Bluetooth
Buscar dispositivos
Equipo disponible
Connectado
X1
X8
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
5.Configuración de Imagen del Proyector
5.1.Modo de Proyección
1. Proyección frontal suspendida del
techo
3.Proyección frontal en el escritorio
2. Proyección trasera suspendida
del techo
4.Proyección posterior en el
escritorio
Proyección
Proyección Modo
Escritorio frontal
Lado
Keystone Advanced
4-Point Keystone
Digital Zoom
2.Si tiene alguna pregunta, no dude en enviar un correo electrónico a
TOPTRO a través de [email protected].
Pantalla
Pantalla
Pantalla
Pantalla
Proyector
Proyector
Proyector
Proyector
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
5.2.Keystone Avanzado & Keystone de 4 Puntos
5.2.1.Corrección Trapezoidal Vertical
Paso 1: Seleccione la opción [Frontal] en el menú [Keystone Avanzado],
luego presione el botón para ingresar al menú [Keystone Manual].
Paso 2: Si la imagen de proyección se muestra como (1), presione el botón
en el control remoto o proyector para aumentar el parámetro vertical (-50
~ 0), hasta lograr la imagen de proyección (2).
Paso 3: Si la imagen de proyección se muestra como (3), presione el botón
en el control remoto o el proyector y disminuya el parámetro vertical (0 ~
50), hasta lograr la imagen de proyección (4).
(3) (4)
(1) (2)
ES
Proyección
Proyección Modo
Escritorio frontal
Frente
0
Keystone Advanced
4-Point Keystone
Digital Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Esta proporción de la imagen es mejor cuando el círculo
central es un círculo perfecto.
OK
ajuste volver
más configuraciones
seleccionar puntos
5.2.2.Corrección Trapezoidal Horizontal y Vertical
Cuando la pantalla de proyección no es rectangular, se puede ajustar
mediante la corrección trapezoidal de 4 puntos.
Paso 1: Seleccione la opción [Lateral] en el menú [Keystone Advanced];
Paso 2: Presione el botón para seleccionar el menú [Keystone de4Puntos],
luego presione la parte inferior [OK] para ingresar al submenú.
Paso 3: Siga presionando el botón OK en el Control Remoto o proyector
para seleccionar el punto.
Paso 4: Presione arrow keys en el control remoto o proyector para ajustar
los parámetros horizontales o verticales, hasta que la pantalla de proyec-
ción se convierta en el rectángulo deseado.
：Continúe presionando el botón OK en el control remoto
o proyector, hasta que el icono de posición aparezca en el punto deseado,
luego suelte el botón inmediatamente.
Proyección
Proyección Modo
Escritorio frontal
Lado
Keystone Advanced
4-Point Keystone
Digital Zoom
OK seleccionar puntos
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
:Presione las teclas de flecha del control remoto o del proyec-
tor para ajustar los parámetros horizontales o verticales.
: Appuyez sur la touche de la télécommande pour revenir à
la page d'accueil.
5.3.Digital Zoom
Paso 1: Seleccione la opción [Digital Zoom] y presione el botón OK para
ingresar al submenú.
Paso 2: Al presionar el botón del control remoto o del proyector, puede
reducir la altura y el ancho del tamaño de proyección hasta en un 50%.
6. Actualizacion del Sistema
:Appuyez sur les touches de la télécommande pour
restaurer les paramètres d'origine.
ajuste
volver
más configuraciones
ajuste return más
La mejor proyección de imagen cuando el círculo central es un círculo perfecto
Proyección
Proyección Modo
Escritorio frontal
Lado
Keystone Advanced
4-Point Keystone
Digital Zoom
Actualización del Sistema
Actualización en linea
Actualización local
Restaurar fábrica
¡EL SO de su proyector es la última versión!
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86
878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
Menú
Función
Actualización
en línea
Actualización local
Restaurar fábrica
Actualización en línea
Actualización local
Restaurar la configuración de la aplicación de
operación del usuario y la configuración del sistema
7.Otras Ajuste
Modo Directo: Cuando el proyector está encendido, el proyector se encend-
erá automáticamente.
Modo de Espera: Cuando el proyector está encendido, debe presionar el
botón en el control remoto o el proyector para encender el proyector.
Acerca de la Opción de Encendido Directo / en Espera
Menú
Función
Opción de encendido
Configuración de idioma
Apagado programado
Apoyar/Directo
Configurar el idioma
10min/20min/30min/60min/120min
Opción de código de arranque Apagado/HDMI1/HDMI2/AV
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
8687
8889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
8.Acerca de
Menú
Contenido
Versión del Sistema
Dirección MAC
V1.0.0.0.2020-08-27
Ac:5d:5c:c5:d9:83
Conectarse con Otros Dispositivos
El TOPTRO X1 proyector tiene 6 interfaces, puertos HDMI * 2 / puertos USB
* 2 / salida de auriculares de 3,5 mm / Salida AV. Seleccione el puerto de
conexión correcto para conectar su dispositivo (PC, Teléfono, Reproductor
de DVD, Barra de Sonido, USB, PS4, etc.)
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
868788
89909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
3.Conecte al reproductor de DVD
Utilice el cable AV 3-en -1 en el paquete
1) Encienda su reproductor de DVD y el proyector;
2) Conecte los conectores hembra de colores al cable RCA de su reproduc-
tor de DVD con el cable AV 3 en 1 incluido en el paquete;
3) Conecte el conector negro al puerto AV del proyector, ingrese a la página
de inicio para seleccionar [AV] como fuente de señal.
O conéctelo al Reproductor de DVD con el cable HDMI incluido en el
paquete.
Video
Left
AV port
Right
1.Conecte el Disco USB
1) Inserte el disco U en cualquiera de los dos puertos de entrada USB;
2) Puede ingresar directamente a la pantalla de inicio en la página de inicio,
seleccione la opción [Película / Música / Foto / Office Suite].
3) Seleccione el archivo deseado (o carpeta para ingresar a la subcarpeta)
en el disco USB, luego presione el botón [OK] para reproducirlo.
2.Conecte los Dispositivos a través de los puertos HDMI
1) Conecte su TV stick o computadora portátil a cualquier puerto HDMI del
proyector;
2) Ingrese a la página de inicio para seleccionar el HDMI1 o HDMI2
correspondiente como fuente de señal.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889
909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
4.Conecte la Barra de Sonido / Altavoz
Si su altavoz tiene un puerto AUX, utilice su cable de audio de 3,5 mm para
conectar el proyector y el altavoz como muestra la imagen, ingrese a la
página de inicio para seleccionar [AV] como fuente de señal.
-Audio out
AUX port
APAGADO SEGURO
1. Presione el botón del proyector o del control remoto.
2. Desenchufe el cable de alimentación del proyector.
3. Cubra la lente y guarde el proyector en un lugar fresco y seco.
GARANTIE
¡Muchas gracias por su compra y apoyo! Ofrecemos una garantía de 3 años
para el proyector X1. Si tiene alguna pregunta, no dude en contactarnos a
través de: [email protected].
Preguntas Frecuentes
Los problemas enumerados a continuación pueden ocurrir durante el
funcionamiento de su proyector. Consulte los posibles factores que pueden
causar el problema para solucionar el problema.
1.Al encender el interruptor de encendido, la luz indicadora no funcio-
na..
1) Es posible que la alimentación no esté bien conectada.
2) Verifique el sistema de protección contra sobrecalentamiento.
2. El control remoto no puede controlar el proyector.
1) ¿El interruptor de encendido en la parte posterior del proyector está
encendido o apagado?
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
8687888990
9192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
ES
2) ¿Las pilas del mando a distancia están agotadas?
3) Algo que obstruye la señal entre el control remoto e IR.
4) Luz fuerte en IR directamente.
3. No hay imagen en la pantalla.
1) ¿Es correcta la configuración del canal?
2) ¿Hay señal de entrada?
3) ¿Está bien conectado el cable de entrada?
4) En el modo PC, ¿la frecuencia de actualización es> 75 KHz?
4. Pantalla azul, sin imagen, sin sonido.
¿Está conectado correctamente el cable de entrada?
5. Imagen correcta, sin sonido.
1) ¿Está conectado correctamente el cable de entrada?
2) Determine si el volumen está al mínimo o en silencio.
3) El sistema de decodificación no coincide.
6. No puedo reproducir películas.
1) ¿El formato del video es correcto?
2) ¿Los archivos están rotos?
3) ¿El dispositivo está roto?
7. No puedo encontrar dispositivos cuando están conectados con un
disco duro o una unidad flash.
Compruebe si el dispositivo está roto.
8. Apagado automático después de trabajar durante un período de
tiempo.
1) La ventilación del proyector está bloqueada.
2) El voltaje no es estable.
3) El sistema de protección contra sobrecalentamiento.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
868788899091
92
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Lebenslange professionelle Unterstützung von TOPTRO
Sehr geehrter Kunde,
Vielen Dank für Ihre Unterstützung!
Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Beamer
verwenden. Wenn Sie Fragen haben, senden Sie bitte eine E-Mail an Ihre
Bestellnummer und Frage [email protected]. Wir bieten Ihnen eine
schnelle Lösung innerhalb von 24 Stunden.
Tatsächlich können viele Probleme wie kein Signal, kein Ton, fehlgeschla-
gene Bluetooth-Verbindung, fehlgeschlagene WiFi-Verbindung, schwarze
Punkte, wellige Animationen usw. Leicht durch Einstellungen behoben
werden. Wir garantieren, dass alle Beameren vor dem Versand zu 100%
sorgfältig geprüft und verpackt werden.
Wenn Sie irgendwelche Probleme haben, kontaktieren Sie uns bitte, damit
das Problem behoben werden kann. Und geben Sie uns die Chance, uns zu
verbessern. Wir garantieren Ihnen eine zufriedenstellende Lösung.
Vielen Dank für Ihr Verständnis!
Das TOPTRO Service Team
Trinkgeld:
1. Stellen Sie den Beamer nicht in einem zu warmen oder zu kalten Raum
auf, da hohe oder niedrige Temperaturen die Lebensdauer des Geräts
verkürzen können. Die Arbeitsumgebung wird 5 ° C bis 35 ° C besser sein.
2. Wenn es schwarze Flecken auf der Projektionswand gibt, machen Sie
sich keine Sorgen, kontaktieren Sie bitte [email protected] per E-Mail
und wir können Ihnen ein Video darüber senden, wie Sie Staub entfernen
können.
3.Lüftungsgerät für einen stabilen Betrieb des Beamers. Decken Sie die
Lüftungsöffnungen nicht mit einem Tuch, einer Decke oder anderen Dingen
ab. Stecken Sie nichts in den Schlitz des Beamers, da es sonst zu
Kurzschlüssen oder Stromschlägen und Schäden an Ihrem Gerät kommen
kann.
4.Der Beamer sollte streng vor starken Stößen, Quetschungen und
Vibrationen geschützt werden. Versuchen Sie nicht, sich zu bewegen und
starke Stöße, Quetschungen und Vibrationen zu erleiden. Versuchen Sie
nicht, sich zu bewegen und interne Schaltkreise zu versagen.
5.Als Kernkomponente des Beamers steht das Objektiv in direktem Zusam
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Liste der Pakete
TOPTRO X1 Beamer* 1
HDMI Cablte*1
Reinigungstuch * 1
Fernbedienung * 1
Drei-in-Eins-AV-Kabel * 1
Bedienungsanleitung * 1
Netzkabel * 1
Objektivdeckel * 1
Beamer Spezifikationen
Modell. X1
Aboriginal
Resolution
Display
Technology
Spiele in
Farbe
Empfohlene
Projektions-
distanz
Versorgung-
sspannung
Bilddateien
Projektions
methode
Video Files
Audio Files
1920 * 1080
Pence
LCD Display
16,7 m voll
8.8-10.8 ft.
Ac100-240v
Jpg/jpeg/bmp/png
Rezeption/Rezeption, vordere/hintere Decke
3gp/avi/flv/mp4/mpg/vob/ts/m2ts/dat/mkv
Mp3/ape/aac/flac/ogg/wav/wma/mid/dts/m4a
Korrektur von
Stichwörtern
Lichtquelle
Anteil
Minimaler
Projektionsa-
bstand
Gewicht des
Beamers
Interfaces
Manuelle vertikale
und horizontale
Führung
4:3/16:9
5.5 ft.
4.7lb
HDMI * 2/USB * 2/3,
5mm Kopfhörerbuch-
se/AV
menhang mit der Schärfe und Wirkung des Bildes. Zu viel Staub kann die
Bildqualität beeinträchtigen. Schmutzige Linsen Wischen Sie die Oberfläche
der Glaslinse mit einem weichen Baumwolltuch ab. Verwenden Sie keine
harten Tücher oder Schleifmittel.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93
949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Übersicht der Beameren
3
12 13 1514
4 5 6 7
8 9 10
11
21
17 1816
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
9394
9596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
Höhenverstellschraube
Infrarot-Fenster
Beamer Objektiv
Anschlüsse für Stromkabel
Kopfhörerbuchse
HDMI Port
USB Interface
Der Hafen von AV
Sprecher
Die Opfer
Ring of Focus
Abnehmbarer
Staubfilterschalte
Abnehmbarer Staubfilter
Unteres Etikett
Gummimatten
Stellen Sie die Höhe des Beamers ein
Infrarot-Signalempfänger
Optische beschichtete Glaslinse
Anschlüsse für Stromkabel
3,5 mm Kopfhörerausgang
HDMI1 Eingang, HDMI2 Eingang
USB1 Port, USB2 Port
Audio in
Lautsprecher Stereo 5w
Schutz vor Überhitzung des Beamers
Passen Sie den Fokusring an, um das schärfste
Bild zu erhalten
Schieben Sie den Schalter von rechts und
schalten Sie den abnehmbaren Staubfilter ein
Reinigen Sie den Staub (wenn es schwarze
Flecken auf dem Bildschirm gibt)
Typenschild an der Unterseite des Beamers
Schutzmatte/Demontage zur Montage an der Decke
1
2
3
4/5/6/7
Zurück
Die Macht
OK
Der Schlüssel
zum Pfeil
Schalten Sie die Stromversorgung ein/aus
Zurück zum vorherigen Menü
Bestätigen Sie die Optionen
Parameter zur Einstellung des Beamers im Menümodus
1 2 3 4 5 6 7
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
939495
96979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Fernbedienung
5
6
7
8
9
10
11
12
13
Ein-/Ausschalten der Stromversorgung
Wählen Sie eine Eingangssignalquelle
Parameter zur Einstellung des Beamers im Menümodus
Ziehen Sie das Menü hoch
Roll up
Reduzieren Sie die Lautstärke
Schalten Sie den Sound aus
Bild umdrehen
Bestätigen Sie die Optionen/Wiedergabe oder Pause des
Videos
Zurück zum vorherigen Menü
Zum vorherigen Video wechseln
Zum nächsten Video wechseln
1. Power
2. Source
3. Arrow keys
4. Menu
5. Homepape
6. Volume +
7. Volume -
8. Mute
9. Picture flip
10. Confirmation key
(Play and Pause)
11. Return
12. Previous
13. Next
1
2
3
4
Einmal drücken: zurück zur Menüseite
Drücken Sie zweimal hintereinander: Wählen Sie das
Bildschirmverhältnis 16: 9/4: 3
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596
979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Anmerkungen:
1). Vor Gebrauch 2 AAA-Batterien an die Fernbedienung anbringen.
Kombinieren Sie keine neue Batterie mit einer alten Batterie an der Fernbedi-
enung, da eine unzureichende Stromversorgung zu einem Betriebsausfall
führen kann.
2). Achten Sie bei Verwendung der Fernbedienung darauf, dass der Signalge-
ber der Fernbedienung auf den Infrarot-Signalempfänger des Beamers zielt.
3). Wenn Sie die Fernbedienung für eine lange Zeit nicht verwenden,
entfernen Sie die Batterie, um ein Austreten der Batterie zu verhindern.
Installation
1.Die Installationsmethode
Der Beamer kann mit einem speziellen Aufhänger an der Decke aufgehängt
und auf einem stabilen Schreibtisch platziert werden, um Bilder entsprechend
der Betriebsumgebung und den Anforderungen zu projizieren. Darüber
hinaus kann der Beamer wie folgt installiert werden:
1.mount für die Schriftprojektion
3.rontprojektion Tischmontage
2.Halterung der hinteren Projektions-
fläche
4.Halterung der hinteren Projektions-
tabelle
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
9394959697
9899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Halten Sie den Beamer in einer Höhe, in der seine Linse axialsymmetrisch zur
Leinwand ist. Wenn dies nicht möglich ist, verwenden Sie die Keystone-Kor-
rekturfunktion, um das projizierte Bild anzupassen.
View-Ratio: 16:9
Entfernung (m.) Größe des Bildschirms
1.7m
2.3m
3.3m
3.9m
50"
70"
100"
120"
150"
Der empfohlene Projektionsabstand beträgt ca. 10.8 ft und der kürzeste
Projektionsabstand beträgt 5.5 ft.
Die Bildgröße hängt von der Entfernung zwischen Beamer und Leinwand ab,
wobei eine Abweichung von 3% zwischen den oben genannten Daten
möglich ist. Unterschiedliche Einstellungen führen zu unterschiedlichen
Distanzen.
3. Montage an der Decke
2.Projektionsabstand und -größe
Wenn Sie eine kostenlose Projektionswand wünschen, kontaktieren Sie uns
bitte unter
Screwholes
5.0m
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
939495969798
99100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
A.Bitte kaufen Sie einen UniversalBeamer für die Deckenmontage;
B. Entfernen Sie die vier Gummimatten an der Unterseite des Beamers und
Sie werden die Schraubenlöcher sehen, montieren Sie die Decke mit
M5*11mm Schrauben und montieren Sie sie.
Starten Sie den Beamer
1)Drücken Sie die Power-Taste auf der Fernbedienung oder dem Beamer und
die Anzeigeleuchte wird blau.
2)Stellen Sie den Fokusring auf der linken Seite des Beamers ein, um eine
optimale Bildleistung zu erzielen. (Wenn es immer noch unscharf ist,
versuchen Sie, den Projektionsabstand anzupassen.)
3)Verwenden Sie die 4D-Keystone-Funktion des Beamers, um eine rechteck-
ige Projektionswand zu erhalten;
4)Verbinden Sie externe Geräte (Smartphone, i-pad, Amazon Fire TV, TV
Box, DVD-Player, Computer, etc. ) Wählen Sie in der entsprechenden Schnitt-
stelle des Beamers unbedingt die entsprechende Quelle aus. Wenn Sie nicht
die richtige Quelle auswählen, kann der Beamer das Signal nicht erkennen. .
5) Wählen Sie das Menü " ", geben Sie [Andere Einstellungen] ein und
wählen Sie die Option [Spracheinstellungen], um die bevorzugte Sprache
festzulegen. Bildanpassung
IMAGE ADJUSTMENT
Wenn der Beamer zum ersten Mal verwendet wird, zeigt er normalerweise
un-klare Bilder. Dies ist auf einen Fokusverlust des Objektivs oder eine
falsche trapezförmige Einstellung zurückzuführen.
Befolgen Sie die folgenden Schritte, um es zu korrigieren:
1.Focus Adjustment
Focus Ring
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899
100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Drehen Sie den Fokusring oder die Linse langsam. Zur gleichen Zeit,
überprüfen Sie sorgfältig die wichtigsten Punkte. Der beste Fokus des
Objektivs wird sein, wo das Bild am schärfsten ist.
Hinweis: Versuchen Sie, den Projektionsabstand anzupassen, wenn er noch
unscharf ist.
2.Digitale 4D Grundsteinkorrektur (max. Einstellbar: ±50°)
Ändern Sie das Bild in ein Rechteck, indem Sie die digitale 4d-Tasten-
steinkorrektur des Beamers verwenden. Die Key Stone Korrektur ist auf 50°
± (vertikal und horizontal) einstellbar.Weitere Informationen finden Sie auf
Seite x dieses Handbuchs.
Stellen Sie den Beamer ein
Die Homepage des Beamers ist unten aufgeführt.
Film
Office Suite
Miracast
iOS Besetzung
Musik
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100
101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
1. Wählen Sie die Eingangssignalquelle
Wählen Sie auf der Homepage die gewünschte Eingangsquelle (HDMI1/HD-
MI2/AV) aus.
2. USB Disk Input Mode
2.1. Abspielen von Filmen/Musik/Fotos/Office-Suiten im USB-Stick-Inp
ut-Modus
1). Geben Sie die USB-Festplatte ein, wählen Sie [USB] auf der Startseite und
geben Sie ein;
2). Wählen Sie die Option [Film/Musik/Foto/Office-Suite]
3). Wählen Sie die gewünschte Datei im USB-Stick
(oder Ordner in Unterordner) und drücken Sie die
Schaltfläche [OK], um sie abzuspielen.
2.2. Die Spieloberfläche
Menu
Funktionsweise
Wählen Sie den Wiedergabemodus (Catalogue Play/Single Loop/
Catalogue Loop)
Zum vorherigen Video wechseln
Schneller Rückzug, schneller Rückzug während der Wiedergabe des
Videos. Die Umwickelgeschwindigkeit von 2x bis 32x
Das aktuelle Video abspielen oder anhalten
Schnell vorwärts Schieben Sie das Video schnell vorwärts, während
Sie es abspielen. Vorwärtsgeschwindigkeit von 2x bis 16x
Zum nächsten Video wechseln
Alle Wiedergabelisten im aktuellen Ordner auswählen
TV
USB
TV Einstellung
Modus der Bilder
Modus der Bilder
Modus der Bilder
Modus der Bilder
Helltöne
Kontrast
Sättigung
Schärfe
Stehend
Sound Modus
50
50
50
50
50
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101
102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Menu INHALT Das Modell Funktionsweise
Der Bildmodus
Benutzer/Standard/Vivid/
Software
Sound Mode
Benutzer/Standards/
Nachrichten/Musik/Ports
Hell
Kontrast
Sättigung
Scharf
120Hz
500Hz
1.5KHz
5KHz
10KHz
Ändern Sie die
Bildparameter im
Bereich von 0 bis 100
Änderung der
Klangparameter im
Bereich 0-100
2.3. Office Suite Playback Interface
TV Einstellung
Modus der Bilder
Sound Modus
TOPTRO.docx < Read-only >
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102
103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Gehen Sie zum Menü, indem Sie die Taste auf der Fernbedienung drücken.
(Hinweis: Die Office-Version kann automatisch aktualisiert werden und die
Funktionen, die dann aktualisiert werden, können sich ändern. Einige
Funktionen sind aus urheberrechtlichen Gründen vorübergehend nicht
verfügbar. Bitte haben Sie Vorrang vor der aktuellen Version. )
Menu
Inhalt
Funktionen
Ungültiger Schlüssel, bitte
ignorieren.
Ungültiger Schlüssel, bitte
ignorieren.
Export als PDF
Schutz
Start der Diashow
Machen Sie zuerst eine Folie
Performance Performance
Zu den Rutschen
Zoom
Eigenschaften
Hilfe
/
/
Export als PDF
/
Aus der aktuellen Folie
/
/
Schnelle Auswahl der gewünscht-
en Seite
Passend für/passend für
Breite/tatsächliche Größe
Zeigen Sie die Eigenschaften der
Datei an
Hinweise zur Hilfe
3. Wi-Fi Einstellungen
Wireless connection
Tipp:
① Die Geläufigkeit des Bildschirmspiegels der drahtlosen Verbindung wird
durch die Netzwerkumgebung beeinflusst. Bei Verwendung der Bildschirm-
spiegelung wird eine Bandbreite von 100 Mbit oder mehr empfohlen.
② Stellen Sie sicher, dass sich Ihr Mobilgerät bei Verwendung einerdraht-
losen Verbindung in der Nähe des Beamers befindet. Es wird eine Entfernung
von weniger als 1 m empfohlen.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103
104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
3.1.IOS Cast (für iOS Geräte)
1. Gehen Sie zu Home-Wählen Sie [ ]-Wählen Sie [Wi-Fi-Einstellungen]
-Öffnen Sie die Wi-Fi-Funktionen-Wählen Sie Ihr Heim-Wi Fi aus der Liste
-Verbinden Sie den X1-Beamer mit Ihrem Heim-Wi Fi.
2.Zurück zur Startseite-Wählen Sie das Menü [iOSCast]-Drücken Sie die
OK-Taste, um zum Menü [iOSCast] zu gelangen.
3.Wählen Sie das Menü [Einstellungen] auf Ihrem iOS-Gerät – Öffnen Sie die
Funktion [Wi-Fi] – Verbinden Sie das iOS-Gerät mit demselben Heimnetzwerk
wie der Beamer.
4. Öffnen Sie auf Ihrem iOS-Gerät [Control Center] – wählen Sie die Funktion
[Screen Mirror] – wählen und schließen Sie den iOS-Konvertierungsemp-
fänger [X1-iOSCast-xxxx] an – der Bildschirm Ihres iOS-Geräts wird nach 3
Sekunden auf der Projektionswand angezeigt.
WIFI-Einstellung
WIFI EIN/AUS
vivo Y85A
MI 5
YOUR HOME WIFI
Puture_US
ChinaNet-rVXa
In Verbindu...
Wifi-Einstellung Bluetooth-Einstellung
Projektion bildeinstellungen
System Update Andere Einstellungen
Über
③Aufgrund der Kompatibilität unterstützen einige mobile Geräte die
Bildschirmspiegelung möglicherweise nicht.
④ Bei Fragen wenden Sie sich bitte an TOPTRO per E-Mail an
Miracast
Film
Office Suite
iOS Besetzung
Musik
Stellen Sie sicher, dass Ihr iOS-Gerät mit demselben Netzwerk wie Ihr Projektor verbunden ist
1. Öffnen Sie auf Ihrem
iOS-Gerät das
Control Center und tippen Sie
auf Bildschirmspiegelung.
2.Suchen Sie nach
Geräten, die dupliziert
werden können.
3.3.Wählen Sie
X1-iOSCast-xxxx
aus der Liste
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCa
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104
105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Miracast
Film
Office Suite
iOS Besetzung
Musik
3.2. Miracast (für Android-Geräte)
1.Gehen Sie zur Startseite-wählen Sie das Menü [Miracast]-drücken Sie die
Schaltfläche OK, um das Menü [Miracast Einstellungen] zu öffnen.
2. Wählen Sie das Menü [Einstellungen] auf Ihrem Android-Gerät-wählen Sie
die Funktion [Screen Mirror]-wählen Sie Ihren Miracast-Empfänger mit dem
Namen [X1-A Casting XXXX]-Ihr Android-Gerät Bildschirm wird auf der
Projektionswand nach 3 Sekunden angezeigt.
3. Tippen Sie auf Ihrem Android-Gerät auf [Einstellungen] – [WLAN anzeigen]
– [WLAN] öffnen und verbinden Sie Ihr Heim-WLAN.
Anmerkungen:
1. Verschiedene Marken von Android-Handys haben verschiedene Opera-
tionsoptionen Bildschirmspiegelungsanzeige, siehe Handbuch Ihres Handys.
[Multiscreen/Wireless Display/Wireless LAN Display/Screen Spieglung/Wire-
less Projection/Smart View, etc. ]
2. Nicht alle Android-Handys unterstützen diese Funktion. Bitte stellen Sie
sicher, dass Sie es unterstützen, bevor Sie es verwenden.
Whenh d
Miracast
To connect Android Mobile/Pad With Projector Based on
WiFi-Display Technology
1.On your android Mobile/Pad,open the stting menu
2.Access your display srttings or screen-mirroring
3.Select your Miracast receiver: X1-AnCast-XXXX
Verfügbare Geräte
in Verbindung gebracht
X1-AnCast-6688
X1-AnCast-6688
HILFE
Drahtlose Projektion
Verfügbare Geräte
Drahtlose Projektion
STORNIEREN HILFE STORNIEREN
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105
106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
4. Bluetooth Einstellungen
Anmerkungen:
1. Der X1-Beamer ist kompatibel mit Bluetooth-Headsets, Bluetooth-Laut-
sprechern und Airpods, aber nicht mit Bluetooth -Tastaturen oder Bluetooth
-Telefonen.
2. Wenn Sie Fragen haben, wenden Sie sich bitte an TOPTRO per E-Mail an:
5. Beamer Bildeinstellung
5.1. Projektionsmodus
Gehen Sie zur Startseite-Wählen Sie das Menü [ ]-Wählen Sie die Option
[Bluetooth-Einstellungen]-Öffnen Sie die Bluetooth-Funktion und Bluetooth-
Geräte-Scannen Sie automatisch Bluetooth-Geräte in der Nähe-Wählen Sie
das gewünschte Bluetooth-Gerät aus-es wird automatisch gekoppelt und
verbunden.
MiracastMiracast
Bluetooth-Einstellungen
Bluetooth
Suche nach Geräten
Gekoppelte Geräte
Verfügbare Ausrüstung
Gepaart
A6
Bluetooth-Einstellungen
Bluetooth
Suche nach Geräten
Gekoppelte Geräte
Verfügbare Ausrüstung
Gepaart
Gepaart
A6
Wifi-Einstellung Bluetooth-Einstellung
Projektion bildeinstellungen
System Update Andere Einstellungen Über
A8
Projection
Projektionsmodus
Rezeption
Seite
Keystone Advanced
4-Punkt-Schlussstein
Digital Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106
107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
1.Bestückung der vorderen Projek-
tionsfläche
3.Frontprojektion Tischmontage
2.Halterung der hinteren Projektions-
fläche
4.Halterung der hinteren Projektions-
tabelle
5.2. Eckpfeiler Advanced & Four Points
5.2.1. Vertikale Grundsteinkorrektur
Schritt 1: Wählen Sie die Option [Front] im Menü [KeystoneAdvanced] und
drücken Sie die Taste, um zum Menü [ManualKeystone] zu gelangen.
Schritt 2: Wenn das projizierte Bild als (1) angezeigt wird, drücken Sie die
Taste auf der Fernbedienung oder dem Beamer, um den Vertikalparameter
(-50 ~ 0) zu erhöhen, bis das projizierte Bild (2) realisiert ist.
Projection
Projektionsmodus
Rezeption
Vorderseite
0
Keystone Advanced
Manueller Schlussstein
Digitaler Zoom
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107
108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Schritt 3: Wenn das projizierte Bild als (3) angezeigt wird, drücken Sie die
Taste auf der Fernbedienung oder dem Beamer und reduzieren Sie die
vertikalen Parameter (0 bis 50), bis das projizierte Bild (4) realisiert ist.
(3) (4)(1) (2)
5.2.2. Horizontale und vertikale Grundsteinkorrekturen
Wenn die Projektionswand nicht rechteckig ist, kann sie durch eine 4-Punkt-
Keystone-Korrektur eingestellt werden.
Schritt 1: Wählen Sie die Option [Side] im Menü [KeystoneAdvanced];
Schritt 2: Drücken Sie die Taste, um das Menü [4 Punkte] auszuwählen, und
drücken Sie dann den unteren Rand von [OK], um zum Untermenü zu
gelangen.
Schritt 3: Drücken Sie weiterhin die "OK" -Taste auf der Fernbedienung oder
dem Beamer, um einen Punkt auszuwählen.
Schritt 4: Drücken Sie die Pfeiltasten auf der Fernbedienung oder dem Bea-
mer, um die horizontalen oder vertikalen Parameter einzustellen, bis die
Projektionswand das gewünschte Rechteck wird.
Projection
Projektionsmodus
Rezeption
Vorderseite
0
Keystone Advanced
Manueller Schlussstein
Digitaler Zoom
Das Bildverhältnis ist am besten, wenn der mittlere Kreis ein perfekter Kreis ist.
OK
Einstellung return
Weitere Einstellungen
Punkte auswählen
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108
109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
projector, until the positioning icon appears at the point desired, then
release the button immediately.
:Drücken Sie die Pfeiltasten auf der Fernbedienung oder dem
Beamer, um die horizontalen oder vertikalen Parameter anzupassen.
:Drücken Sie die Taste auf der Fernbedienung, um zur Startseite
zurückzukehren.
5.3. Digitaler Zoom
Schritt 1: Wählen Sie die Option [Digital Zoom] und drücken Sie dieOK-Taste,
um zum Untermenü zu gelangen.
Schritt 2: Durch Drücken der Taste auf der Fernbedienung oder dem Beamer
kann die Höhe und Breite der Projektionsgröße auf 50% reduziert werden.
6.Update des Systems
Projection
Projektionsmodus
Rezeption
Vorderseite
0
Keystone Advanced
Manueller Schlussstein
Digitaler Zoom
Punkte auswählen
Einstellung
Return
Weitere Einstellungen
OK
: Drücken Sie die Taste auf der Fernbedien-ung, um die
ursprünglichen Parameter wiederherzustellen
ajustement return plus
Le meilleur rapport d'image lorsque le cercle central est un cercle parfait.
System Update
Online-Update
Lokales Update
Fabrik wiederherstellen
Ihr Projekto- Betriebssystem ist die neueste Version!
:Keep pressing the OK button on the remote control or
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109
110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Menu
Funktionen
Online Update
Lokale Updates
Restaurierung der
Anlage
Online Update
Lokale Updates
Stellen Sie die Anwendungskonfiguration und die
Systemeinstellungen für Benutzeraktionen wieder her
7.Weitere Standorte
Optionen für direkte/Standardleistung
Direkter Modus: Wenn der Beamer eingeschaltet wird, schaltet sich der
Beamer automatisch ein.
Standby-Modus: Wenn der Beamer eingeschaltet ist, müssen Sie die
Fernbedienung oder das Power-Symbol Button auf dem Beamer drücken,
um den Beamer einzuschalten.
Speisekarte
Funktion
Leistung der Option
Spracheinstellungen
Geplante Herunterfahren
Direkte/Stehen zu
Stellen Sie die Sprache ein
10min/20min/30min/60min/120min
Boot-Quellenoption Aus/HDMI1/HDMI2/AV
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110
111112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
8. About
Menu
Inhalt
System Version
MAC Adresse
V1.0.0.2020-08-27
Ac:5d:5c:c5:d9:83
Signalleitungsanschluss
Der TOPTRO X1-Beamer verfügt über 6 Schnittstellen, HDMI-Port *
2/USB-Port * 2/3,5mm Kopfhörerausgang/AV-Ausgang. Bitte wählen Sie
den richtigen Anschluss, um Ihr Gerät (PC, Telefon, DVD-Player, Soundbar,
USB, PS4 usw.) anzuschließen. )
1.Anschluss an USB Disk
1)Stecken Sie den USB-Stick in einen der beiden USB-Eingangsports;
2)Sie können direkt zum Startbildschirm auf der Startseite gehen und die
Option [Movie/Musik/Photo/OfficeSuite] auswählen.
3). Wählen Sie die gewünschte Datei im USB-Stick (oder Ordner in
Unterordner) und drücken Sie die Schaltfläche [OK], um sie abzuspielen.
2.Anschluss des Gerätes über den HDMI-Anschluss
1)Schließen Sie Ihren TV-Stick oder Laptop an einen beliebigen HDMI-An-
schluss des Beamers an;
Geben Sie die Startseite ein, um das entsprechende HDMI1 oder HDMI2 als
Signalquelle auszuwählen.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111
112113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
3.Anschluss an DVD-Player
Verwenden Sie das im Lieferumfang enthaltene 3-in-1AV-Kabel
1)Schalten Sie Ihren DVD-Player und Beamer ein;
2)Verbinden Sie den farbigen weiblichen Stecker mit dem Cinch-Kabel des
DVD-Players mit dem 3-Zoll-1AV-Kabel im Paket;
Schließen Sie den schwarzen Stecker an den AV-Port des Beamers an,
gehen Sie zur Startseite und wählen Sie "AV" als Signalquelle.
Video
Left
AV port
Right
Or connect to the DVD Player with the HDMI cable in the package.
4. Verbinden Sie sich mit dem
Wenn Ihr Lautsprecher über einen AUX-Anschluss verfügt, verbinden Sie den
Beamer mit dem Lautsprecher mit Ihrem 3,5-mm-Audiokabel, wie im Bild
gezeigt. Gehen Sie zur Startseite und wählen Sie [AV] als Signalquelle.
-Audio out
AUX port
Sichere Abschaltung
1. Drücken Sie die Taste am Beamer oder der Fernbedienung.
2. Ziehen Sie das Netzkabel vom Beamer ab.
3. Decken Sie die Linse ab und lagern Sie den Beamer an einem kühlen
und trockenen Ort.
Garantie
Vielen Dank für den Kauf und die Unterstützung! Wir gewähren drei Jahre
Garantie auf X1 Beameren. Wenn Sie Fragen haben, zögern Sie nicht, uns
unter [email protected] zu kontaktieren.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112
113114
115116117118119120121122123124125126127128129130131132133134135136137
DE
Troubleshooting
Die unten aufgeführten Probleme können während des Betriebs Ihres Beam-
ers auftreten. Bitte beziehen Sie sich auf mögliche Faktoren, die zu Proble-
men bei der Fehlerbehebung führen können.
1. Die Anzeige funktioniert nicht, wenn der Netzschalter eingeschaltet ist.
1) Die Stromversorgung kann schlecht angeschlossen sein.
2) Überprüfen Sie das Überhitzungsschutzsystem.
2. Die Fernbedienung kommuniziert nicht mit dem Beamer.
1) Ist der Netzschalter hinter dem Beamer ein- oder ausgeschaltet?
2) Ist die Batterie der Fernbedienung erschöpft?
3) Etwas, das das Signal zwischen Fernbedienung und Infrarot blockiert
Direkt auf IR 4) Blendung.
3. No images on the screen.
1) Ist der Kanal richtig eingestellt?
2) Gibt es ein Eingangssignal?
3) Ist das Eingangskabel eingesteckt?
4) Ist die Bildwiederholrate > 75K Hz im PC-Modus?
4. Blue screen, no pictures, no sound.
< unk1 > Ist das Eingangskabel richtig angeschlossen?
5.Das Bild ist korrekt und es gibt keinen Ton.
1)Ist das Eingangskabel richtig angeschlossen?
2)Lautstärke in Minuten oder leise.
6.Kann keinen Film spielen.
1)Ist das Format des Videos korrekt?
2)Ist die Datei kaputt?
3)Ist das Gerät kaputt?
7. There are pictures, no sound?
< unk1 > Das Decodiersystem stimmt nicht überein.
8. Das Gerät kann nicht gefunden werden, wenn es mit einer Festplatte
oder einem Flash-Laufwerk verbunden ist.
< unk1 > Überprüft, ob das Gerät kaputt ist.
9. Automatische Abschaltung nach einer Arbeitszeit.
1) Die Beamerlüftung ist blockiert.
2) Die Spannung ist instabil.
3) Überhitzungsschutzsystem.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113
114
115116117118119120121122123124125126127128129130131132133134135136137
JP
前言
付属品
仕様書
プロジェクター各部の説明
リモコン各部の説明
プロジェクターの設置
投影方式
投影距離と投影サイズ
天井取り付け
プロジェクターを起動方法
投写イメージの調整
ピント合わせ
プロジェクターを起動
1.入力信号源を選択
2.USB入力モード
2.1.USB入力モードで動画/音楽/写真/テキストを再生する
2.2.ビデオの再生インターフェース
2.3.OfficeSuite再生インターフェース
3.WIFi設定
ワイヤレス接続
3.1.iOSキャスト(iOSデバイスの場合)
3.2.Miracast(Androidデバイスの場合）
4.Bluetooth設定
5.投影画像設定
5.1.投影モード
5.2.台形補正モード
5.2.1.縦補正
5.2.2.4Dデジタル台形補正（横と縦）
5.3.デジタルズーム
6.システムアップデート
7.設備との接続
1.USBとの接続
2.HDMIポートで設備を接続する
3.DVDプレーヤーとの接続
4.外部スピーカー/サウンドバーの接続
使用注意事項
目录
·····················································································
··················································································
··················································································
··························································
·································································
·······························································
··············································································
·····························································
·········································································
·························································
································································
·········································································
·······························································
······························································
···································································
············
··········································
······································
·········································································
···································································
·····································
·································
································································
··································································
·······························································
····························································
·····························································
··································
····························································
···························································
····································································
···································································
············································
····················································
·····································
········································································
115
116
117
117
119
120
120
121
121
121
122
122
123
123
123
123
123
123
126
127
127
127
129
130
130
130
131
131
132
132
134
134
135
135
135
136
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
JP
前言
平素より格別のご愛顧を賜わり厚くお礼申し上げます。
この度は、弊社のプロジェクターをお買い上げいただき誠にありがとうございます。
弊社のプロジェクターはご満足いただけましたでしょうか？
全て検査済みですが、万が一故障や問題等が起きました場合は弊社にて即時
対応させて頂きます。
レビューの書き込みやアマゾンへ連絡をされた場合、速やかな対応が出来か
ねてしまいますのでまずは[email protected]までご連絡下さいませ。速
やかに誠心誠意対応させていただきます。
接続無信号・音が出ない・ピントが合わないなどの問題は設定の仕方で解決
できますので、お困りの際はご連絡下さいませ。
また、お買い上げいただいた商品について何かご不満な点やご使用方法に
ついてわからないことがございましたらご遠慮なくお申し付けください。必ず
ご満足まで対応させていただきますのでぜひ改善チャンスをくださるように
お願いします。
お客様に満足して頂ける製品開発に精励してまいりたいと存じますので今後
ともより一層のご愛顧を賜りますようお願い申し上げます。
敬具
使用注意事項:
1.WiFiとBluetoothの接続するについてですが、使用ガイドを参照してください。
著作権保護の協議のためNetflix、AmazonPrimeVideo、Huluはサポートしており
ませんが、Amazon firetvstickで再生できます。
2.投影する前に、まずはプロジェクターの台形を矩形まで補正して、そして投影
画面が綺麗までピントを合わせしてください。それでもぼやけておる場合は、投
影距離を調整してみてください。
3.本プロジェクターは家庭向けので、教育、会議などの商用をお勧めしません。
投影環境が暗いほど画質が綺麗ですので、暗い環境で使用お勧めです。
4.弊社のプロジェクターはLEDプロジェクターので明るさの計算標準はエプソン
などのDLPプロジェクターとは異なりますのでご理解いただければ幸いです。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136137
JP
5.3年間メーカー保証（100％返金保証）。レビューの書き込みやアマゾンへ連絡
をされた場合、速やかな対応が出来かねてしまいますのでご不明な点がござい
ましたら、まずは[email protected] までご連絡下さいませ。速やかに誠心
誠意対応させていただきます。
付属品
プロジェクターー本体*1
HDMIケーブル*1
レンズ拭き*1
リモコン*1（単四電池2本 別売り）
3 in 1 AVケーブル*1
取扱説明書（本書*1）
電源コード*1
レンズカーバー*1
仕様書：
モデル番号：X1
ネイティブ
解像度
イメージング
システム
カーラー
投影サイズ
電源
写真ファイル
投影方式
ビデオファイル
オーディオ
1920*1080P
LCD
16.7M Full
42-200インチ
AC100-240V
JPG/JPEG/BMP
/PNG
フロント/リアプロ/ ラック/マウント
3GP/AVI/FLV/MP4/MPG/VOB/TS/M2TS/DAT/MKV
MP3/APE/AAC/FLAC/OGG/WAV/WMA/MID/DTS/M4A
台形調整
光源
コントラスト
投影距離
賞味重量
接続端子
手動
LED
4:3/16:9
1.35－4M
2.65Kg
HDMI*2/USB*2/3.5mm
Headphone jack/AV
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115
116117118119120121122123124125126127128129130131132133134135136137
JP
プロジェクター各部の説明
3
12 13 1514
4 5 6 7
8 9 10
11
21
17 1816
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116
117118119120121122123124125126127128129130131132133134135136137
JP
1/18
2/5
3
4
6
7/10
8
9
11
12
13
14
15
16
17
高さネジ調整用穴
IR信号
ロジェクターレンズ
電源ポート
イヤホンポート
HDMIポート
USB ポート
AVポート
スピーカー
通気口
フォーカスリング
防塵カーバのスイッチ
防塵カーバ
ボトムラベル
ゴムパッド
プロジェクターの投影高さを調整
リモコン信号受け
プロジェクターレンズ
電源コードを接続します
3.5mm イヤホン Output
HDMI 1 input / HDMI 2 input
USB 1 ポート / USB 2 ポート
Audio input
内蔵スピーカー 5w
プロジェクターの過熱を防ぐ
ピント合わせ
スイッチを右から押して、防塵カーバを取り外し
取り外して埃を掃除できます（画面に黒い点がある
場合）
プロジェクター底面の銘板
保護パッド/天井吊り金具取り付け用穴
1
2
3
4/5/6/7
電源
戻るボタン
OKボタン
矢印キー
電源をON/OFFします
前の画面に戻ります
確定します
上/下/左/右
1 2 3 4 5 6 7
1.電源
2.戻るボタン
3.OKボタン
4.上
5.下
6.左
7.右
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117
118119120121122123124125126127128129130131132133134135136137
JP
リモコン各部の説明
1
2
3
4
5
6
7
8
9
10
11
12
13
電源を入れる/切る
入力信号源を選択
メニューモードでプロジェクターのパラメーターを調整
する
メニュー
ホームページに入る
音量＋
音量ー
音を閉じます
画像が反転します
確認する/ビデオを再生または一時停止する
前のメニューに戻る
前の動画に切り替え
次の動画に切り替え
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118
119120121122123124125126127128129130131132133134135136137
JP
ご注意：
1）.バッテリーは同梱されていません。2AAAバッテリーが必要です（別途購入）
2）.リモコンを使用しながら、IR信号受信部に向けます。
3）.液もれの原因にもなりますので長期間使用しない場合は電池を取り出して
おいてください。
プロジェクターの設置
1.投影方式
Ｖ６プロジェクターは、天吊り金具で天井に吊ることができ、安定した机の上に
置いても投影できます。ご使用環境によって下記の4つの投影方式があります。
1.固定位置での投影
3.リアプロ
2.マウント搭載
4.ラック搭載リアプロ
必要に応じて、プロジェクターは安定した面に設置したり、本製品のマウント
を使用して天井から吊るしたりすることができます。また、外部ディスプレイ
と接続したり、背面投影（リアプロ）を楽しむことが可能です。
2.投影距離と投影サイズ
無料100インチスクリーンをご希望の場合は、
まで連絡して、入手方法をお問い合わせしてください。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119
120121122123124125126127128129130131132133134135136137
JP
コントラスト: 16:9
投影距離(ｍ)投影サイズ
1.7
2.4
3.3
3.9
50"
70"
100"
120"
投影効果を保証するために、2.4m~4mの範囲に設置してください。
画面サイズは、プロジェクターのレンズからスクリーンまでの距離によって決
まります。設定方式により3％の誤差があります。
3.天井取り付け
1.天井取り付け用の汎用の天吊り金具は別途購入してください。
2.プロジェクターの底には天井取り付け用のネジ穴があります。（規格はＭ
5*11ｍｍ ）。 四隅のゴム足のゴムを取り外すと、天井取り付け用ネジ穴が出て
きます。以下を参照してください。
プロジェクターを起動方法
1）.リモコン用単四電池２本は別売りので、ご使用前に電池を入れください。
2）.リモコンまたはプロジェクターの電源キーを押すと、インジケーターライトが
赤いから青色になります。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120
121122123124125126127128129130131132133134135136137
JP
3）.プロジェクターのレンズカバーを外して、２秒ぐらいお待ちして、プロジェク
ターのランプがイェローに点灯して、投影画面が出ます。
4）.4D台形補正メニューでデーターを調整して台形投影画面を補正します。
5）.プロジェクターのレンズを回して、ピントを調整してください。
6.設備と接続している場合は、必ず対応の信号源を選択してください。選択しな
いと無信号になります。
7）メニューの言語設置画面で、プロジェクターの表示言語を日本語まで設置し
てください。（詳しく設置方法は説明書のメニュー設定ページを参照ください。）
投写イメージの調整
初めてプロジェクターを使用する時は、ぼやけな画像が表示されます。ご使用
前には、以下の手順に従って台形を調整、ピントを合わせてください。
1.4Dデジタル台形補正（横と縦。）
プロジェクター本体或いはリモコンの「Ｍ」ボタンを押してプロジェクターの設
置メニュー画面に入り「４D台形補正」機能で、横と縦の台形最大 補正できま
す。（詳しく設置方法は説明書のメニュー設定ページを参照ください。）
2.ピント合わせ
プロジェクター側面のフォーカスリングを回して投影画面がクリアまでピントを
合わせしてください。その同時に投影画面のピント変化をご確認でください。
注：ピント調整しても投影画面はぼやけている場合は、投影距離を調整してみ
てください。
ご注意：もし台形をうまく調整できない場合は正面平面でプロジェクターを放
置して再調整してください。
ピント合わせ リング
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121
122123124125126127128129130131132133134135136137
プロジェクターを起動
プロジェクターのホームページは以下の通りです。
1.入力信号源を選択
ホームページでリモコンのボタンを押して、入力信号源を選択します：AV/
HDMI1 / HDMI2
2.USB入力モード
2.1.USB入力モードで動画/音楽/写真/テキストを再生する
1）USB端子に挿入します。
2）「写真/音楽/映画/OfficeSuite」オプションを選択します。
3）再生したいファイルを選択し、リモコンのキーを押してファイルを再生ま
たは一時停止します。
2.2.ビデオの再生インターフェース
IOSキャストミラキャスト
写真
音楽映画
USB
JP
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122
123124125126127128129130131132133134135136137
JP
メニュー
機能説明
再生モードを選択します（ディレクトリ再生/シングルサイクル/
ディレクトリループ）
前の動画に切り替え
早戻し（巻き戻し速度は2Xから32Xの範囲です。）
再生/一時停止
早送り、（前進速度は2Xから16Xの範囲です。）
次の動画に切り替え
現在のフォルダー内のすべてのプレイリストを選択します
TVSetting（ＴＶ設置）
ＴＶ設置
写真モード
音声モード
写真モード
TvSetting
音声モード
ユーザー
輝度
コントラスト
色
シャープネス
柔らかい
50
50
50
45
50
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123
124125126127128129130131132133134135136137
JP
メニューセレクションモード機能説明
写真モードユーザー/標準/鮮やか/柔
らかい
音声モードユーザー/標準/ニュース/
音楽/スポーツ
輝度
コントラスト
色
シャープネス
120Hz
500Hz
1.5KHz
5KHz
10KHz
0〜100の範囲で画像
パラメーターを変更
します
0〜100の範囲で音声
モードパラメータを変
更します
2.3.OfficeSuite再生インターフェース
リモコンの[]ボタンを押してメニューに入ります。
ご注意：Officeのバージョンは自動的に更新される場合があり、更新された機
能が変更される場合があります。 著作権のため、一部の機能は一時的にご利
用いただけません。 実際のバージョンを参照してください。
YABER.docx < Read-only >
TOPTRO
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124
125126127128129130131132133134135136137
JP
メニュー
内容
機能説明
利用できません。無視してください。
利用できません。無視してください。
PDFにエクスポート
保護
グリッドライト
固定の解除
セルにジャンプ
ズーム
チャート
プロパディ
ヘルプ
/
/
PDFにエクスポート
/
現在のスライドから
/
/
ズーム/ノーマル/実サイズ
/
ファイルのプロパティを表示する
/
3.WIFi設定
ワイヤレス接続
注意事項：
①ワイヤレスでスクリンミラーリングの流暢性は、ネットワーク環境の影響を係
わります。安定性がよくの環境でワイヤレズでスクリンミラーリングことをお勧め
ます。画面ミラーリングを使用する場合は、100Mbit以上の帯域幅をお勧めます。
②流暢性と安定性のためにワイヤレスで接続する時スマホなので設備はプロジ
ェクターに１ｍ以内の距離でご使用お勧めます。天井の場合は、スマホとプロジ
ェクターの間隔が遠すぎないようにお勧めします。
③すべてのスマートフォンがこの機能をサポートしているわけではありません。
使用する前にサポートされているか確認してください。
④ご家庭WIFIの2.4 Gを接続してください。5GWIFIを接続お勧めません。
⑤ご不明な点がございましたら、
願いします。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125
126127128129130131132133134135136137
JP
3.1iOSキャスト(iOSデバイスの場合)
1.ホームページのメニューを選択します→→「WiFi設定」メニューを選
択します→→WiFi機能を開きます→→WiFiリストからターゲットネットワーク
を選択します→→X1プロジェクターを家庭のWiFiに接続します。
2.ホームページに戻ります→→「iOSキャスト」メニューを選択、OKボタンを押
して「iOSCast」メニューに入ります。
3. iOSデバイスの「設定」メニューを選択します→→「Wi-Fi」機能をオンにしま
す→→iOSデバイスをプロジェクターと同じ家庭のネットワークに接続します。
3.2.Miracast(Androidデバイスの場合）
STEP1:ホームページの「Miracast」メニューを選択します→→OKボタンを押し
て「Miracast設定」メニューに入ります。
4. iOSデバイスで「コントロールセンター」を開きます。→→「スクリーンミラー
リング」機能を選択します。→→「X1-iOSCast-xxxx」をクリックして、画面ミラー
リングに入ります。→→接続が成功すると、スマホの画面がプロジェクターに表
示されます。
X1-iOSCast-2568
X1-iOSCast-2568
X1-iOSCast-2568
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126
127128129130131132133134135136137
JP
STEP 2: Androidデバイスの「設定」メニュー→→スマホの［画面ミラーリング」
機能のボタンをタップして、「X1-AnCast-6688」に接続すると、3秒ぐらい待ちし
てスマホの画面がプロジェクター画面に表示されます。このステップまで、携
帯ネットでストリーミングです。
STEP3:家庭ネットでストリーミング希望な場合、STEP2を完成した後、
Androidデバイスで、「設定」→→「WLANディスプレイ」をタップします。「Wi-Fi」
をオンにして家庭のWiFiを接続します。
ご注意：
①スマホの［画面ミラーリング」機能のボタンですが、スマホにより「マルチス
クリーン」/「ワイヤレスディスプレイ」/「W LA Nディスプレイ」/「スクリーンミラ
ーリング」または「スマートビュー」を表示しております。
②すべてのAndroidスマートフォンがこの機能をサポートしているわけではあ
りません。使用する前にサポートされているか確認してください。
注：Samsungの型番：S10。（Androidバージョン：10）を例に説明します。画面
の表示は、機種や設定によって異なります。
3.Select your Miracast receiver:X1-AnCast-XXXX
X1-AnCast-6688
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127
128129130131132133134135136137
JP
注：
①Bluetoothヘッドセット、Bluetoothスピーカーにのみ接続でき、Bluetoothキーボ
ードとBluetooth電話には接続できません。
②Bluetooth機能はPM3およびAACオーディオ形式のみ対応でき、他の形式のオー
ディオの場合は再生できない或いはBluetoothで再生しても音が出ません。
なにか問題がございましたら、お気軽に[email protected]までお問い合わせく
ださい。
4.Bluetooth設定
ホームページのメニューを選択します→→「Bluetooth設 定 」オプ ションを
選択します→→Bluetooth機能とBluetoothデバイスを開きます→→「デバイス
をスキャン」を選択し、「OK」ボタンを押して近くのBluetoothデバイスを自動的
にスキャンします→→ターゲットなBluetoothデバイスを選択します→→ペア
リング済み。
Airpordsの場合：Airpordsを開き、後ろのボタンを3〜4秒間長押し続けると、
Airpordsを検索して接続できます。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128
129130131132133134135136137
JP
1.固定位置での投影
3.リアプロ
2.マウント搭載
4.ラック搭載リアプロ
5.投影画像設定
5.1.投影モード
5.2.台形補正モード：
「フロント」の縦補正と「側」の4Dデジタル台形補正（横と縦）
Step1:「台形補正モード」メニューで「フロント」オプションを選択し、ボタンを
押して「縦補正」メニューを選択します。
5.2.1.縦補正
投影
投影モード
Front-Desktop
フロント
台形補正モード
縦補正
デジタルズーム
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129
130131132133134135136137
JP
Step2:投影画面は（1）のように縦斜めの場合は、リモコンのボタンを押して、
「縦補正」の値を（2）のような投影画面になるまでください。
Step3:投影画面は（3）のように縦斜めの場合は、リモコンのボタンを押して、
「縦補正」の値を（4）のような投影画面になるまでください。
(3) (4)(1) (2)
5.2.2.
投写画面が矩形でない場合は、4Dデジタル台形補正で調整することができます。
Step 1：「投影モード」メニューの「側」オプションを選択します。
Step 2: ボタンを押して「4Dデジタル台形補正（横と縦）」メニューを選択し、「OK
」ボタンを押してサブメニューに入ります。
Step 3: リモコンまたはプロジェクターのOKボタンを押し続けての位置
を選択します
Step 4: リモコンまたはプロジェクターの矢印キーを押して、投影画面が希望
の矩形になるまで、縦補正/横補正のパラメーターを調整します。
投影
投影モード
ロビー
フロント
0
台形補正モード
縦補正
デジタルズーム
投影
投影モード
Front-Desktop
フロント
0
台形補正モード
縦補正
デジタルズーム
中央円が完璧な円の場合、画像のフォーマットが一番いいです
OK
調整選択を確定
戻る
リセット
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130
131132133134135136137
JP
：リモコンまたはプロジェクターのOKボタンを押してターゲ
ットの位置を選択します。
:リモコンまたはプロジェクターの矢印キーを押して、投影画面が
希望の矩形になるまで、縦補正/横補正のパラメーターを調整します。
: リモコンのキーを押して、ホームページに戻ります。
:リモコンのキーを押して、リセットします。
5.3.デジタルズーム
Step 1: 「デジタルズーム」オプションを選択し、OKボタンを押してサブメニュ
ーに入ります。
Step 2: リモコンまたはプロジェクタのボタンを押すと、投影サイズの高さと幅
を最大50％縮小できます。
6.システムアップデート
投影
投影モード
Front-Desktop
フロント
0
台形補正モード
縦補正
デジタルズーム
調整
戻る
リセット
中央円が完璧な円の場合、最適な画像比.
OK
選択を確定
調整
戻る
リセット
OK
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131
132133134135136137
JP
メニュー
機能説明
オンラインアップデート
ローカル更新
工場を復元
オンラインアップデート
ローカル更新
初期化
7.その他の設定
システムアップデート
オンラインアップデート
ローカル更新
工場を復元
ネットワークが接続されていません！
メニュー
機能説明
電源投入オプション
言語設定
スケジュール停止
直接/待機する
言語を設定する
オフ
ブートソースオプションオフ/HDMI1/HDMI2/AV
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132
133134135136137
JP
待機する/直接の説明：
直接モード: プロジェクタの電源がオンになると、プロジェクタは自動的にオン
になります。
待機するモード: プロジェクターの電源がオンになっている場合、リモコンまた
はプロジェクターの電源ボタンを押してプロジェクターの電源を入れる必要が
あります。
8.約
メニュー
機能説明
システムバージョン
MAC アドレス
V1.0.0.0.2020-08-27
Ac:5d:5c:c5:d9:83
設備との接続
X1プロジェクターは7つの信号ソース、HDMI*2/USB*2/Video/Audio in/Audio
out.端子を持っています。デバイス（PC、USB、スマホ、PS4など）に入れた後対
応する信号ソースを選んでください。
1.USBとの接続
1）USB端子に挿入します。
2）入力ソース「USB」を選択します
3）「写真」動画」または「テキスト」
4）再生したいファイルを選択し、「再生/一時停止」キーを押してファイルを再
生または一時停止します。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133
134135136137
JP
3.DVDプレーヤーとの接続
付属された3-in -1 AVケーブルを使用
1）DVDプレーヤーとプロジェクターの電源を入れます。
2）パッケ ージ 内 の3-in-1 AVケーブルで、カラフルなメスコネクタをDVDプレー
ヤーのRCAケーブルに接続します。
3）黒いコネクターをプロジェクターのAVポートに接続し、ホームページに入り
[AV] 信号源を選択してください。
または、パッケージ内のHDMIケーブルでDVDプレーヤーに接続します。
4.外部スピーカー/サウンドバーの接続
スピーカーにAUXポートがある場合は、3.5mmオーディオケーブルを使用して、
下記の図のに示すようにプロジェクターとスピーカーを接続し、ホームページ
に入り、[AV]信号源を選択してください。
2.HDMIポートで設備を接続する
1）HDMIケーブルでAmazonFireTVStickあるいはパソコンとプロジェクター
を接続してください。
2）プロジェクターのホームページに入り、対応信号源HDMI1またはHDMI2を
して選択してください。
PS：4KTVスティックではなく、1080PTVスティックのみをサポートしています。
Video
Left
AV port
Right
-Audio out
AUX port
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134
135136137
JP
安全なシャットダウン
1.プロジェクターまたはリモコンのボタンを押します。
2.プロジェクターの電源コードを抜きます。
3.レンズを覆い、プロジェクタを涼しく乾燥した場所に保管します。
保証
故障かな？と思ったら
X1プロジェクターをご購入いただいた本当にありがとうございます。
ご購入日から３年間の保証期間があり、ご不明な点がございましたら、
[email protected] までお気軽にお問い合わせください。
1.音が出ません。
1）お再生ファイルは本プロジェクターをサポートするかをご確認ください。
2）リモコンで音量を調整します。
3）マナーモードになっているかをご確認ください。
4）USBメモリー、音楽などを試して、ビデオ（入力ソース）の問題かどうかをご確認
ください。
5）※Netflixアプリやprime videoのアプリでは一部のビデオが著作権保護（HDCP協
議）のため外部に信号を伝送することはできません。
2.使用中に電源が切れる
1）タイマーメニューの「オートオフ」を「オン（時間を選択）」にしていませんか。「電
源切時間」を「オン（時間を選択）」にしていませんか。
2）電源ケーブルのプラグをちゃんと差し込みしているかをご確認ください。
3.映像が出ない
1）接続している入力源を選んでいますか。本体またはリモコンの入力信号選択ボ
タンを再度押してください。
2）入力端子のケーブルが正しく接続されていますか。
それでも解決しない場合は、［リセット］を行ってみてください。
.
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135
136137
JP
4.映像が歪む
1）正しく設置されていますか。
2）台形状に歪む場合は台形補正を行ってください。
5.映像がぼやける
1）レンズのフォーカスは合っていますか。
2）投写画面と本機が正しい角度で設置されていますか。
3）投写距離がフォーカスの範囲を超えていませんか。
4）投写レンズが汚れていないことを確認します。
6.画像の上辺または下辺が長い（台形歪み）
1）プロジェクターーは、スクリーンに対してできるだけ垂直になるように置きしてい
ますか。
2）本体のキーストーンリングを使って、台形歪みを補正して見てください。
7.リモコンで操作できない
1）リモコンのリモコン送信部を本体のリモコン受光部に向けていますか。
2）リモコンの電池が消耗していませんか。新しい電池と交換してください。
3）リモコンと本体のリモコン受光部との間に障害物がありませんか。
4）リモコンの有効範囲を超えていませんか。
46474849505152535455565758596061 626364
656667686970717273747576777879808182838485
86878889909192
93949596979899100101102103104105106107108109110111112113114
115116117118119120121122123124125126127128129130131132133134135136
137
V-5.23
