SE137 Rev 3/27/15

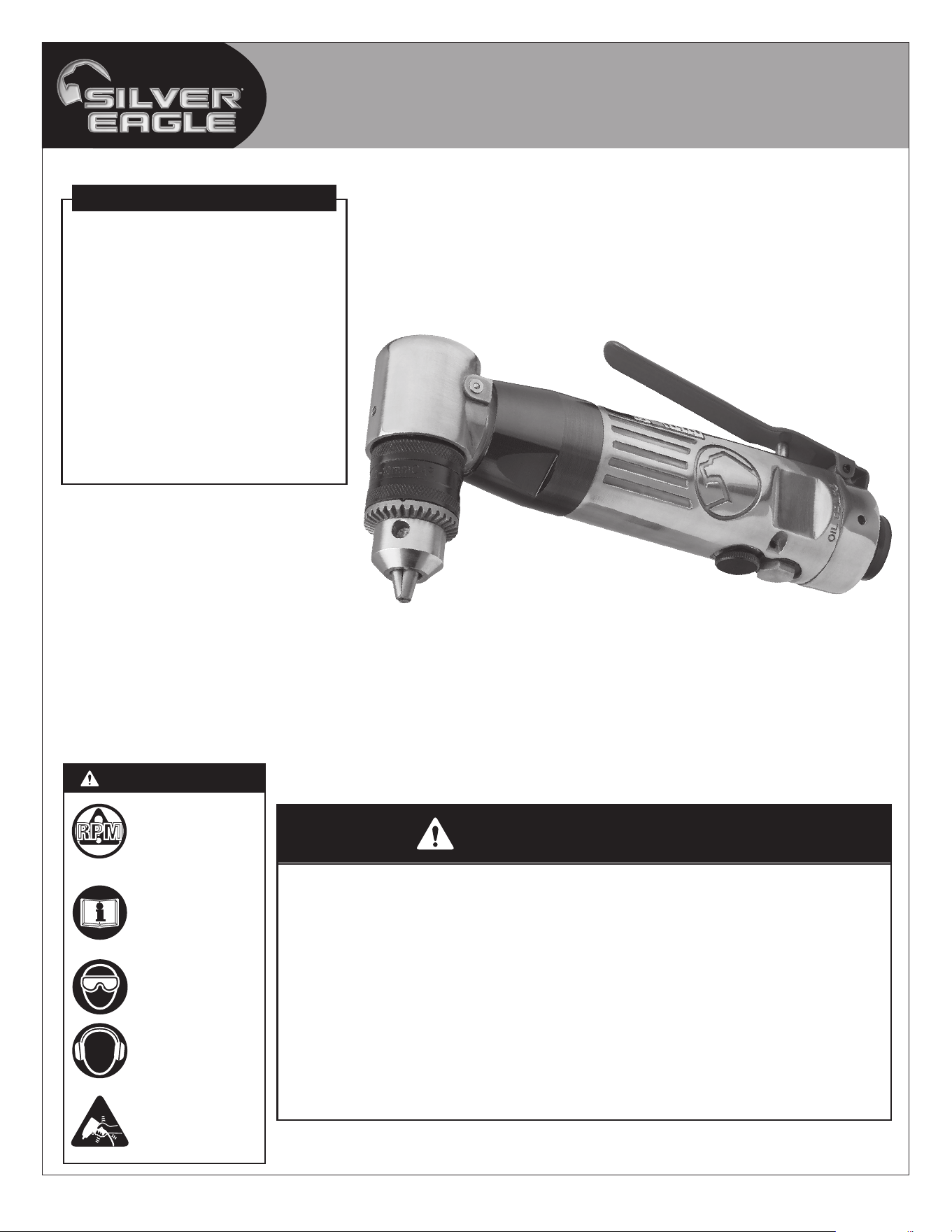

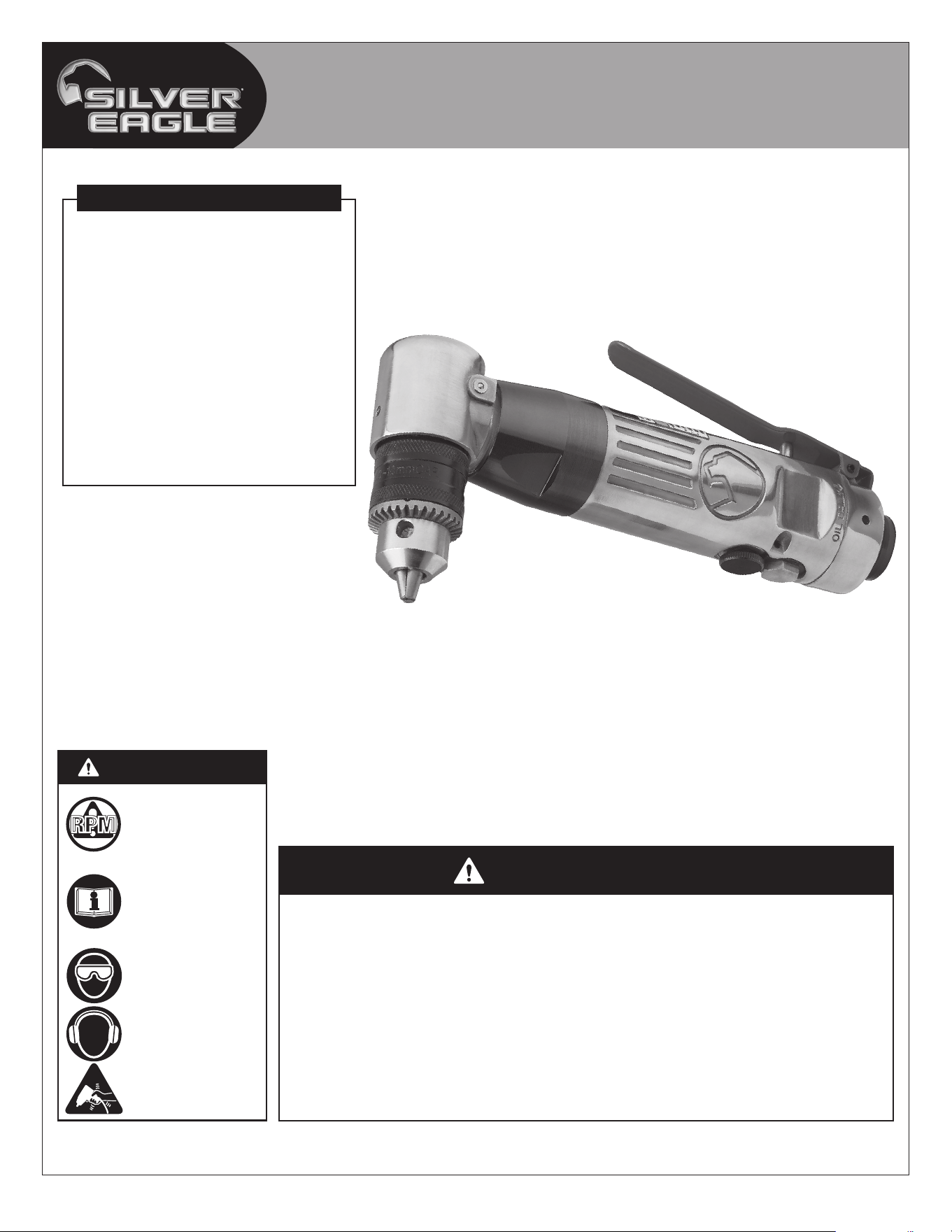

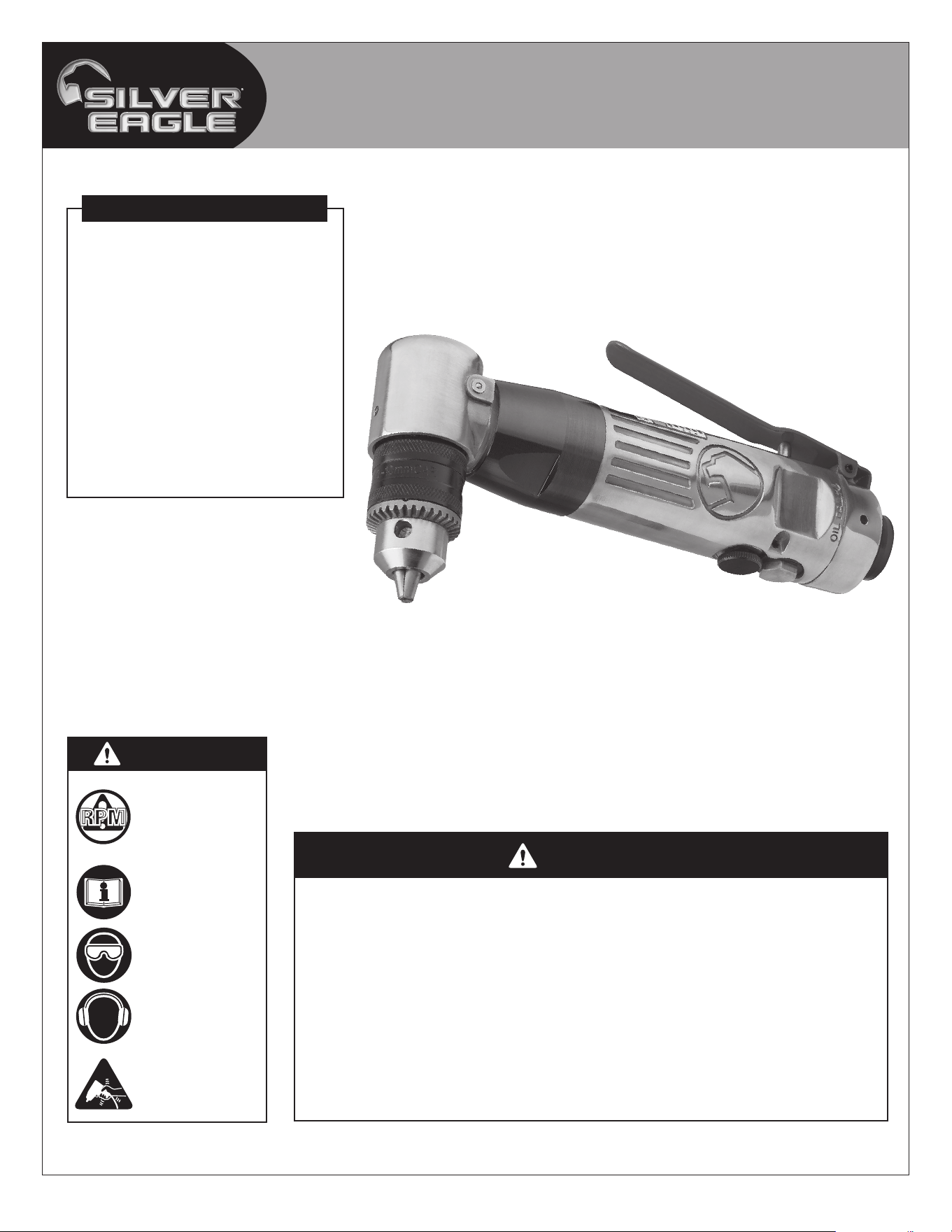

SE137

3/8" Reversible Angle Drill

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

SPECIFICATIONS

Operating Instructions Warning Information Parts Breakdown

Free Speed........................ 1,600 RPM

Horse Power ............................0.45

Net Weight..........................2.75Lbs.

OverallLength.............................8"

AirConsumption .......................4CFM

AirInletSize ........................1/4" NPT

AverageSpindleThread ..............3/8" x 24

MinimumHoseSize...................3/8"I.D.

Chuck ..............3/8" Keyed Jacobs

Chuck

RecommendedAirPressure............90 psig

SoundLevel .......................... 84dBA

VibrationLevel .....................0.5 m/sec²

WARNING

RPMRPMRPM

RATEDRPMOFTHE

ACCESSORYUSED

MUSTEXCEEDTHE

MAXIMUMTOOL

RPM SHOWN

ALWAYSREAD

INSTRUCTIONS

BEFOREUSING

POWERTOOLS

ALWAYSWEAR

SAFETYGOGGLES

ALWAYSWEAR

HEARING

PROTECTION

AVOIDPROLONGED

EXPOSURETO

VIBRATION

SE137 2 Rev 3/27/15

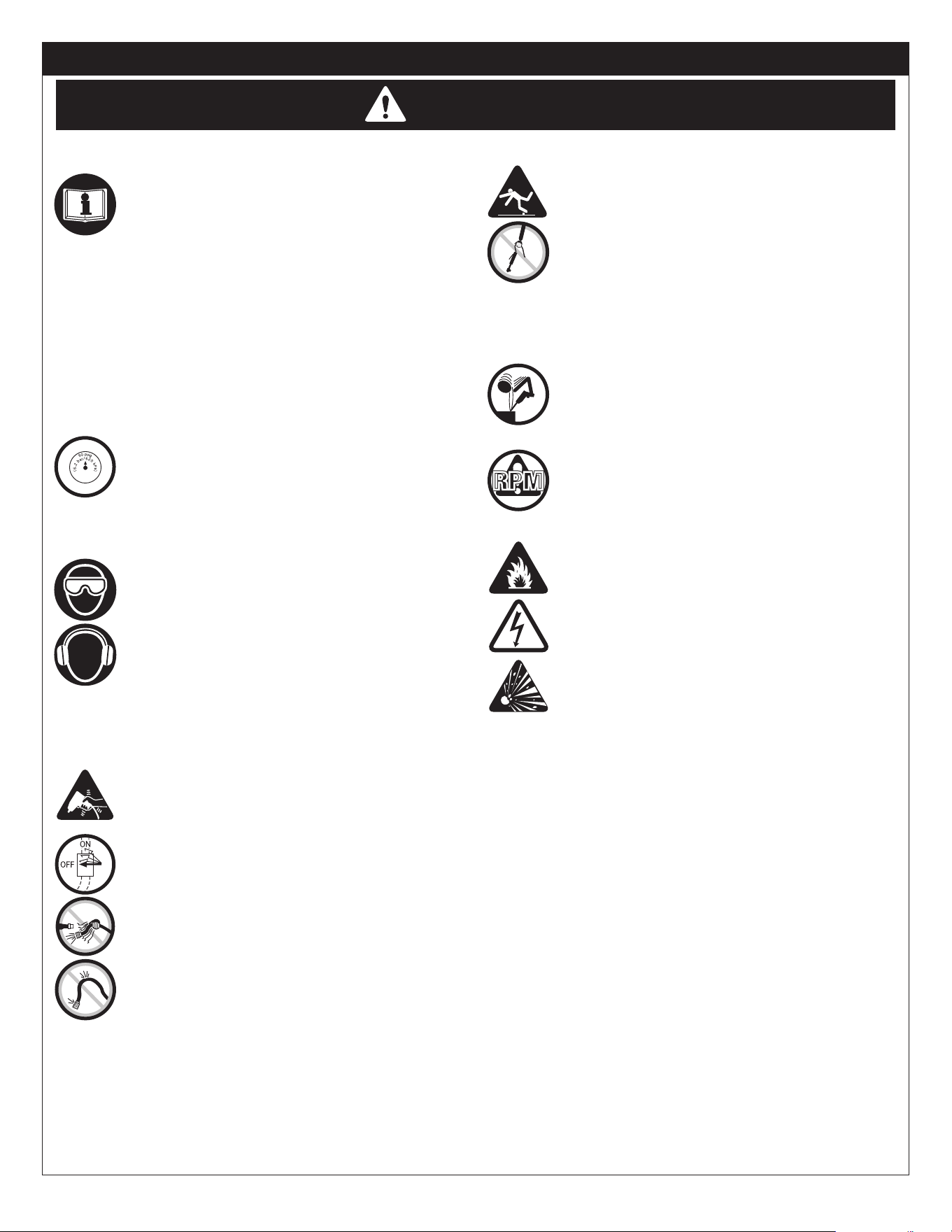

SE137 3/8" Reversible Angle Drill

THIS INSTRUCTION MANUAL CONTAINS IMPORTANT

SAFETYINFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY AND

UNDERSTAND ALL INFORMATION BEFORE OPERATING

THISTOOL.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the device.

It is also the responsibility of the device owner to keep

this manual intact and in a convenient location for all to

see and read. If the manual or product labels are lost

or not legible, contact Matco Tools for replacements.

If the operator is not fluent in English, the product and

safety instructions shall be read and discussed with

the operator in the operator's native language by the

purchaser/owner or his designee, making sure that the

operator comprehends its contents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

other applicable safety codes and regulations.

• For safety, top performanceand maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye when operating

or performing maintenance on this tool (users and

 bystanders).

• Alwayswear hearing protection when using this tool.

High sound levels can cause permanent hearing loss.

Use hearing protection as recommended by your

 employerorOSHAregulation(usersandbystanders).

• Keepthetoolinefficientoperatingcondition.

• Operatorsandmaintenancepersonnelmustbephysically

able to handle the bulk, weight and power of this tool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

drain hose of air pressure and detach tool from air supply

 beforeinstalling,removingoradjustinganyaccessory

on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

or work surface.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaftmay continue to rotate briefly after throttle

 is released. Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of cuts

or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• UseaccessoriesrecommendedbyMatcoTools.

• RPMOF THE ACCESSORY MUST EXCEEDTOOL RPM.

 Useaccessoriesratedat1,600RPMorhigher.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

"on" position, as the lever must be free to return to the

"off" position when released.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Keeptooloutofreachofchildren.

• Donotpointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Drill bits can bind suddenly and cause rotation of the

 work piece or tool, causing injury to arms and/or

shoulders. Enough torque is generated to cause falls.

 Alwaysusesharpbits.Uselessdownwardpressureat

breakthrough.

• Do not use (or modify) the tool for any other purpose

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Servicing and repairs should only be made by an

authorized service center.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

RPMRPMRPM

SE137 3 Rev 3/27/15

SE137 3/8" Reversible Angle Drill

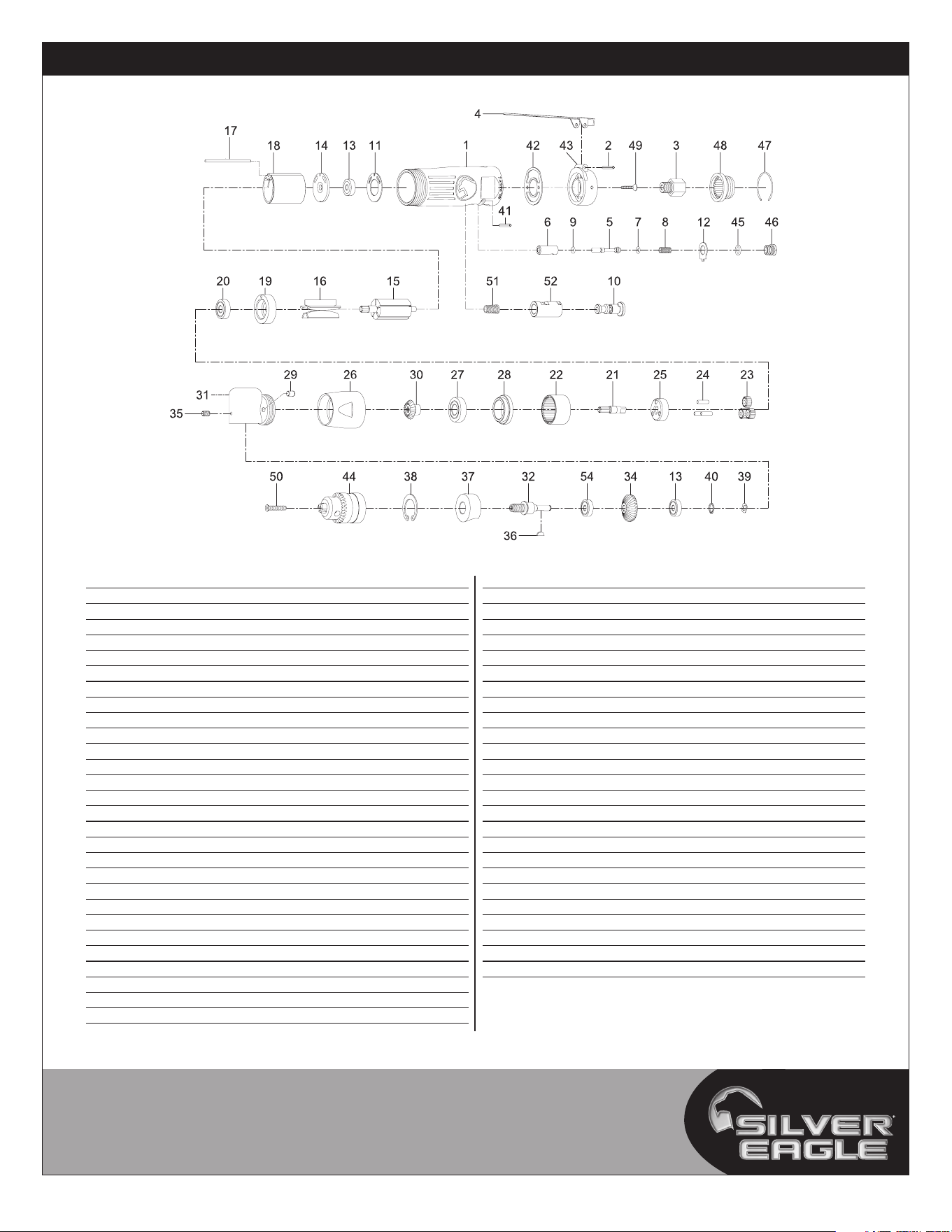

Ref. # Item # DESCRIPTION QTY.

1 RS78701SE Motor Housing 1

2 RS233A02 Spring Pin 1

3 RS233A03 Air Inlet 1

4 RS78704M Throttle Lever 1

5 RS78705 Valve Stem 1

6 RS78706 Valve 1

7 RS78707 O-Ring 1

8 RS78708 Spring 1

9 RS78709 O-Ring 1

10 RS78710 Reverse Lever 1

11 RS79511 Motor Gasket 1

12 RS78712 Reverse Retainer 1

13 RS21114 Ball Bearing (626ZZ) 2

14 RS79514 End Plate 1

15 RS78715 Rotor 1

16 RS78716 Rotor Blade 5

17 RS78717 Spring Pin 2

18 RS78718 Cylinder 1

19 RS78719 Front End Plate 1

20 RS21417 Ball Bearing(608ZZ) 1

21 RS78721 Shaft 1

22 RS78722 Internal Gear 1

23 RS78723 Planet Gear 3

24 Pin (Included with Item 25) 3

25 RS78725A Cage Assembly with Pins 1

26 RS78726 Lock Ring 1

27 RS227B25 Ball Bearing(6001ZZ) 1

28 RS78728 Spacer 1

Ref. # Item # DESCRIPTION QTY.

29 RS78729 Oil Cap 1

30 RS78730 Pinion 1

31 RS78731 Angle Housing 1

32 RS78755 Spindle (7mm) 1

34 RS78734 Gear 1

35 RS78735 Set Screw 1

36 RS78736 Key 1

37 RS78737 Bearing Cap 1

38 RS78738 Retainer Ring 1

39 RS78739 Wave Washer 1

40 RS78740 Retainer Ring 1

41 RS78741 Spring Pin 1

42 RS78742 Rear Gasket 1

43 RS78743 Rear Cover 1

44 RS87106 3/8" Jacobs® Chuck with key 1

45 RS78745 O-Ring 1

46 RS78746 Throttle Valve Plug 1

47 RS233A29 Retainer Ring 1

48 RS233A06 Exhaust Deflector 1

49 RS78749 Screw 2

50 RS79530 Chuck Screw 1

51 RS78751 Spring 1

52 RS78752 Reverse Bushing 1

53 RS78753 Muffler 1

54 RS108A12 Ball Bearing (for 7mm Spindle) (607ZZ) 1

Also Available:

RS87106KK Key only for 3/8" Jacobs® Chuck

RSSE137WL Product/Warning Label

SE137 4 Rev 3/27/15

SE137 3/8" Reversible Angle Drill

OPERaTION

Always turn off the air supply, drain hose of air pressure and detach tool from

air supply before installing, removing or adjusting any part or accessory on this

tool, or before performing any maintenance on this tool.

Locate center of new hole by using a center punch. Place drill bit tip in punch

mark. Hold drill square with work and start motor. Apply steady, even pres sure.

Do not force. Too much pressure can cause bit to break or over heat. Too little

pressure will keep bit from cutting and cause it to overheat. Reduce pres sure

just before bit cuts through the work. When bit has pen e trat ed work and is

spin ning freely, take it from the work while the motor is run ning, then turn off

drill. If the drill jams in the work, release throttle immediately. Dis con nect the

drill before re mov ing bit and de ter min ing cause of trou ble. Do not attempt to free

the bit by starting and stopping the motor.

NOTE: During operation, safety goggles should always be worn to guard

against flying rust and chips (users and bystanders).

aIR SUPPLY

Tools operate on a wide range of air pressures. It is recommended that air

pressure measures 90 psig at the tool with the trigger fully depressed and

no load applied to the tool. Higher pressure (over 90 psig; 6.2 bar) raises

performance beyond the rated capacity of the tool, which will shorten tool life

and could cause injury.

Always use clean, dry air. Dust, corrosive fumes and/or water in the air line

will cause damage to the tool. Drain the water from air lines and compressor

prior to running tool. Clean the air inlet filter screen weekly. The recommended

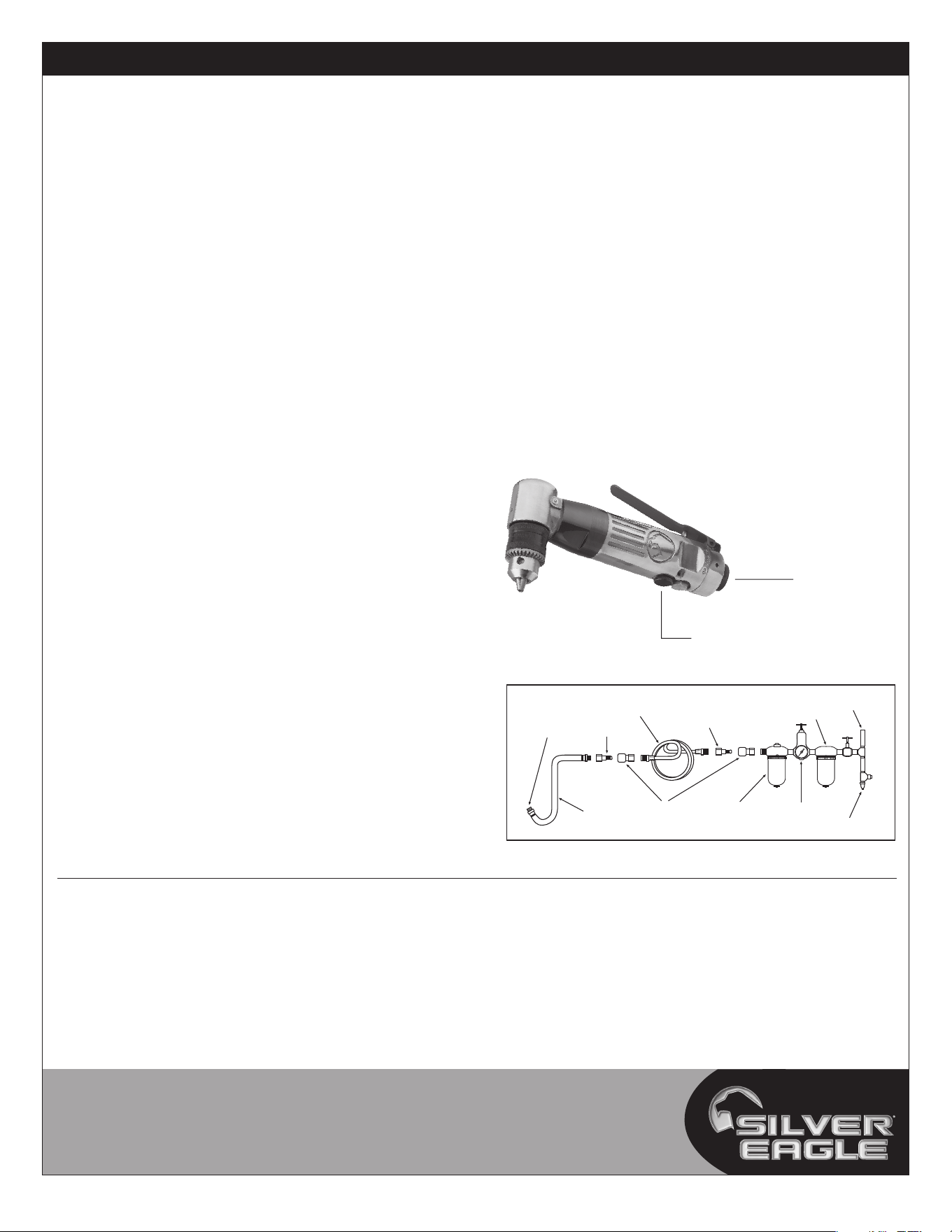

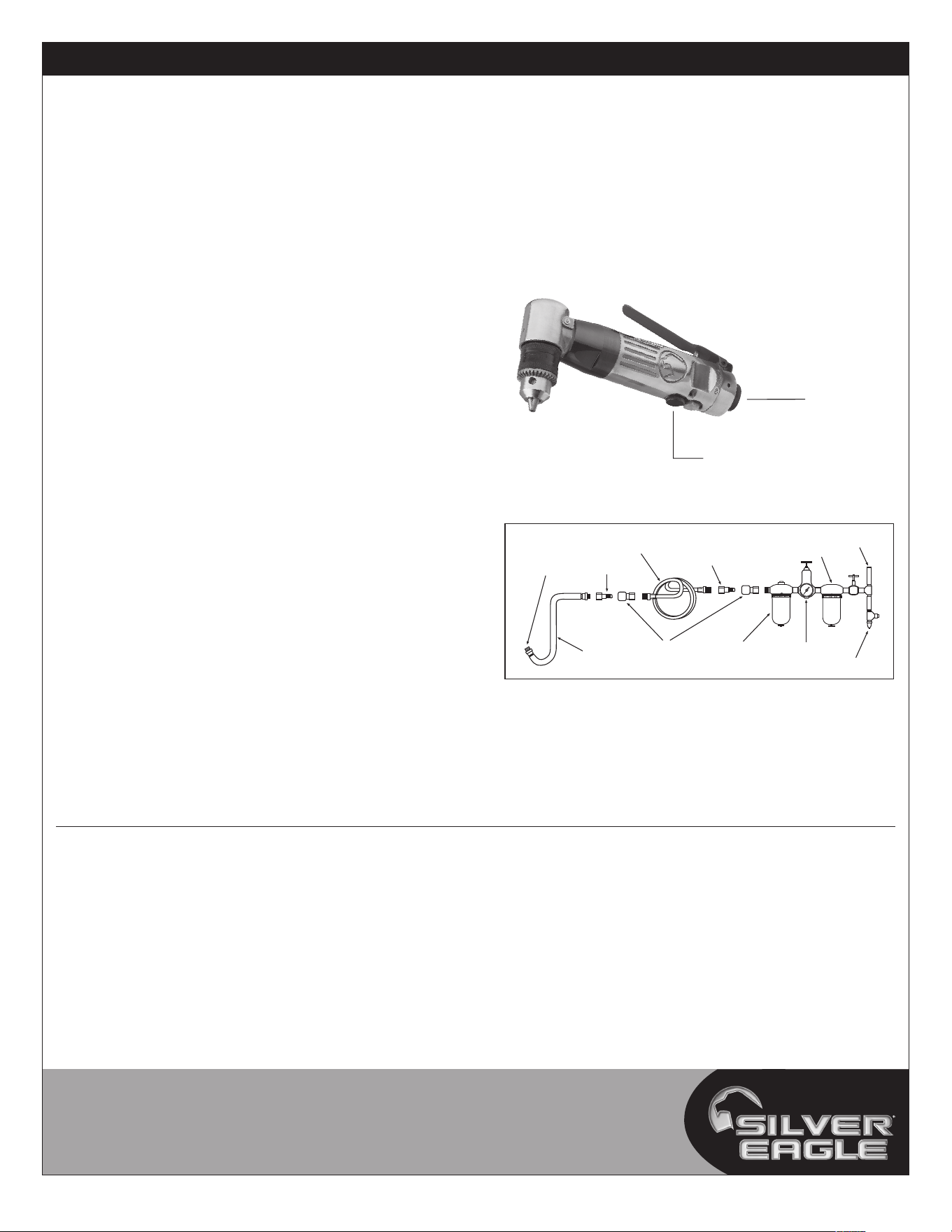

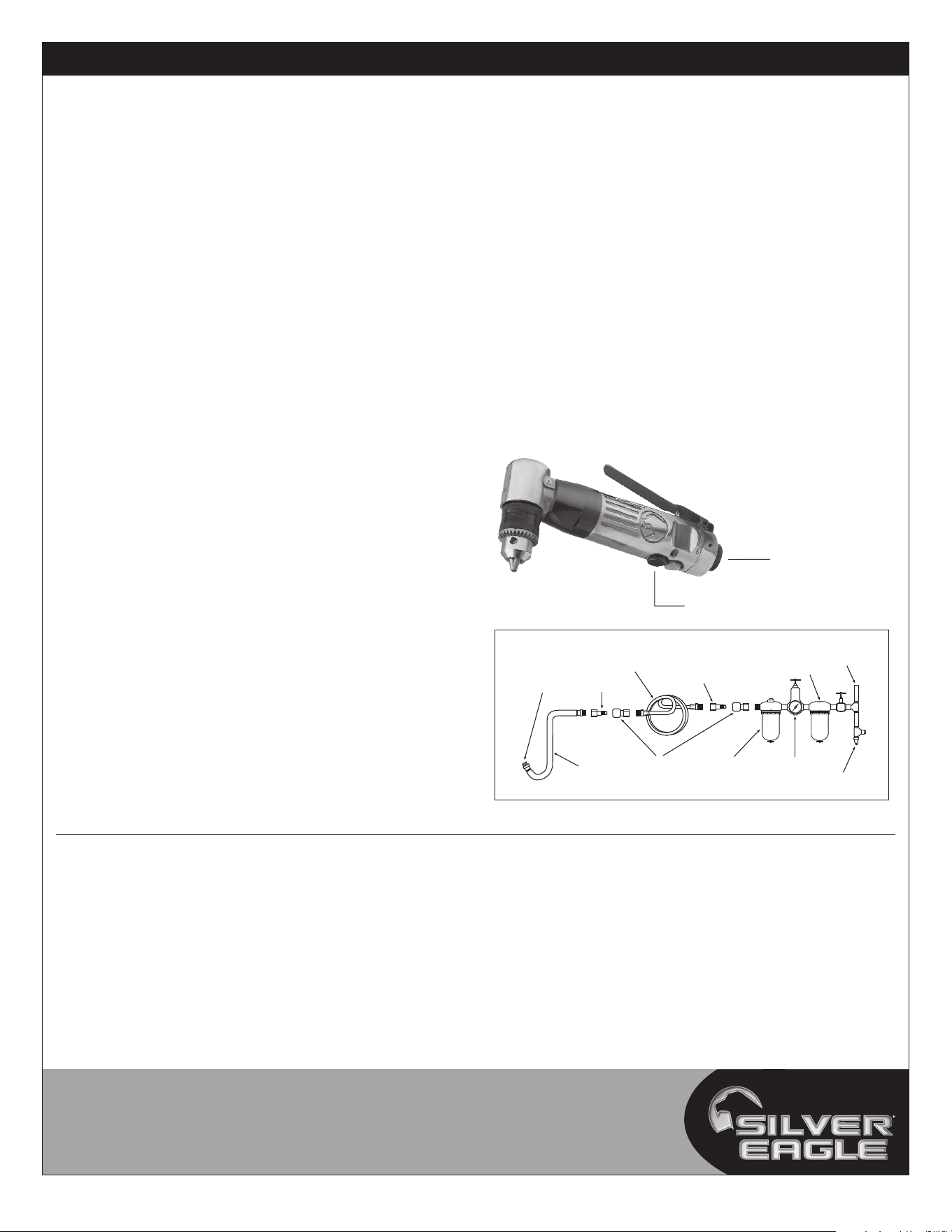

hookup procedure can be viewed in FIG. 1.

The air inlet used for connecting air supply has standard 1/4" NPT. Line

pressure should be increased to compensate for unusually long air hoses (over

25 feet). Minimum hose diameter should be 3/8" I.D. and fittings should have

the same inside dimensions and be tightly secured.

Ensure an accessible emergency shut off valve has been installed in the air

supply line and make others aware of its location.

LUBRICaTION aND MaINTENaNCE

Lubricate the air motor daily with high quality air tool oil. If no air line oiler is

used, run 1/2 oz. of oil through the tool. The oil can be squirted into the tool air

inlet or into the hose at the nearest connection to the air supply, then run the

tool. A rust inhibitive oil is acceptable for air tools.

WARNING: After an air tool has been lubricated, oil will discharge through

the exhaust port during the first few seconds of operation. The exhaust

port must be covered with a towel before applying air pressure to prevent

serious injury.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic action.

Reduced compressor output, excessive drain on the air line, moisture or

restrictions in air pipes or the use of hose connections of improper size or poor

condition may reduce air supply. Grit or gum deposits in the tool may cut power

and may be corrected by cleaning the air strainer and flushing out the tool with

gum solvent oil or an equal mixture of SAE #10 oil and kerosene. If outside

conditions are in order, and the tool continues erratic action or low power,

disconnect tool from hose and contact your nearest authorized service center.

WaRRaNTY

Silver Eagle

by Matco warrants its air tools for a period of 1 year to the

consumer. We will repair any SE Series air tool covered under this warranty

which proves to be defective in material or workmanship during the warranty

period. In order to have your tool repaired, return the tool to any Silver Eagle

Authorized Warranty Center, freight prepaid. Please include a copy of your proof

of purchase and a brief description of the problem. The tool will be inspected

and if any part or parts are found to be defective in material or workmanship,

the tool will be repaired free of charge and returned to you freight prepaid.

This warranty gives you specific rights. You may also have other rights which

vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any implied

warranty and under no circumstances shall Matco be liable for any incidental

or consequential damages.

Note: Some states do not allow the exclusion or limitation of incidental or

consequential damages so the above limitation or exclusion may not apply

to you.

FIG. 1

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

Air Inlet

Forward/Reverse Knob

SE137 5 Rev 3/27/15

SE137 Perforadora angular reversible 3/8"

Velocidad libre ....................... 1,600 RPM

Caballaje .................................. 0.45

Peso neto ............................2.75Libras

Longitudglobal ...............................8"

Consumodeaire..........................4CFM

Tamaño de entrada de aire..........1/4"Diám.Int.

Tamaño promedio de huso . . . . . . . . . . . . . . . . 3/8"x24

Tamaño mínimo de manguera ............3/8" NPT

Mandril...........Mandril Jacobs® 3/8" con llave

Presión de aire recomendada ............. 90 psig

Nivel sonoro ............................ 84dBA

Nivel vibratorio.......................0.5 m/ seg.²

ESPECIFICACIONES

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

Elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforaciónyotras

actividadesdeconstruccióncontienequímicosconocidoscomocausantesdecáncer,defectos

denacimientouotrosdañosareproducción.Algunosejemplosdedichosquímicosson:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted realice

estetipodetrabajo.Parareducirsuexposiciónadichosquímicos:trabajeenunaáreabien

ventiladayconequipodeseguridadaprobado,talescomolosmáscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículasmicroscópicas.

LASRPMDEL

ACCESSORIODEBEN

EXCEDERLASRPM

DELAHERRAMIENTA

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDEUSAR

LASHERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USARPROTECCIÓN

PARALOSOÍDOS

EVITAREXPOSICIÓN

PROLONGADAALAS

VIBRACIONES

ADVERTENCIA

SE137

Perforadora angular reversible 3/8"

RPMRPMRPM

SE137 6 Rev 3/27/15

SE137 Perforadora angular reversible 3/8"

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD.  LEA

CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTAHERRAMIENTA.

Lea y comprenda todas las instrucciones. Hacer caso

omiso a todas las instrucciones alistadas a continuación

podríaocasionarchoqueeléctrico,incendio,unaexplosión

y/o lesiones personales serias. Lea y comprenda todas

las instrucciones. Hacer caso omiso al seguir todas las

instrucciones alistadas a continuación podría ocasionar

el choque eléctrico, incendio, explosiones y/o lesiones

personales serias. Es las responsabilidad del propietario

asegurarse que todo el personal lea este manual previo al

uso de este dispositivo. También es la responsabilidad del

propietario del dispositivo mantener intacto este manual y

enunlugarconvenienteparaquetodosloleanyvean.Siel

manual o las etiquetas se hayan perdido o no sean legibles,

comuníqueseconMatcoToolsporalgunosrepuestos.Siel

operador no domina el idioma inglés, las instrucciones del

producto y de seguridad le serán leídas y discutidas con el

operador en el idioma materno del operador por parte del

comprador/propietario o su designado, asegurándose que el

operador comprenda el contenido.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta, lleve siemprela protección de ojosycara

 resistentesalimpacto(usuariosyespectadores).

• Alusarestaherramienta, lleve siempreprotecciónpara

los oídos. Los altos niveles de ruido pueden ocasionar

la pérdida permanente del oído. Use protección para

los oídos según lo recomendado por su empleador o

 regulaciónOSHA(usuariosyespectadores).

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben

 poder físicamentemanejar elvolumen, peso y potencia

de esta herramienta.

• Las herramientas neumáticas pueden vibrar con

su uso. Las vibraciones, movimientos repetitivos

o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor. Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

de realizar cualquier mantenimiento de esta herramienta.

La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

correcta.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

herramientas neumáticas puede ser una causa mayor de

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada

o quemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

• LASRPMDELCOMPLEMENTODEBERÁNEXCEDERLAS

 RPMDELAHERRAMIENTA.Useaccessoriosclasificados

a unas 1,600 RPM o mayores.

• No bloquee, ni use cinta ni alambre para bloquear

la palanca de seguridad de "encendido/apagado" en la

 posicióndeencendido["on"],yaquelapalancadeberá

estar libre para volverse a la posición de “apagado”

 (“off”)cuandoéstasealiberada.

• Nolubriquelasherramientasconsolucionesinflamables

ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

• Esta herramienta no está aislada contra el choque

eléctrico.

• Estaherramientanodebeusarseenambientesexplosivos.

• Mantengalaherramientafueradelalcancedelosniños.

• Noapunteconniseenredeenjuegosbruscosconesta

herramienta.

• VérifierlesensderotationAVANTd'utiliseretoutil.

• Lasbrocasdeltaladropuedenatascarserepentinamente

 yocasionarlarotacióndelapiezadetrabajooherramienta,

 ocasionando lesiones a los brazos y/o hombros. Al

operarse, se genera una suficiente torsión para generar

 caídas.Siempreusebrocasafiladas.Usemenospresión

 haciaabajoalmomentodepasarporlapieza.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

representante autorizado del fabricante.

• Las reparaciones y mantenimiento deben realizarse

únicamente por parte de un centro de servicio autorizado.

•

Este producto contiene sustancias químicas consideradas

 por el Estado de California como causantes de cáncer,

 de malformaciones congénitas u otros daños en el

sistema reproductivo. Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

ADVERTENCIA

RPMRPMRPM

SE137 7 Rev 3/27/15

SE137 Perforadora angular reversible 3/8"

OPERACIÓN

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Alusarunpunzóncentral,localiceelcentrodelagujeronuevo.Coloque

la punta de la broca del taladro en el trazo del punzón.  Sostenga el

taladro uniformemente contra el trabajo y prenda el motor.  Aplique

presiónfirmeyuniforme.Nofuercelaherramienta.Demasiadapresión

puede ocasionar la rotura de la broca o el sobrecalentado de ella.

Demasiada poca presión prohibirá los recortes de la broca y ocasionará

elsobrecalentadodeésta.Reduzcalapresiónjustoantesdequelabroca

alcancelapenetracióncompletadelapiezadetrabajo.Cuandolabroca

hayapenetradolapiezadeltrabajoyestégirándoselibremente,levante

el taladro de la pieza mientras esté encendido el motor, luego apáguelo.

Sieltaladroseatascaenlapiezadetrabajo,suelteinmediatamentela

válvulaestranguladora.Desconecteeltaladroantesdeextraerlabroca

yantesdedeterminarlacausadelproblema.Nohaganingúnintentode

soltar la broca con el arranque y parada del motor.

NOTA:Durantelaoperación,losgoglesdeseguridaddeberánllevarse

puesto para guardar contra las astillas o corrosión voladoras (usarios y

espectadores).

ALIMENTACIÓN DE AIRE

Las herramientas de esta categoría operan dentro de un rango amplio

depresióndeaire.Altrabajarlibremente,serecomiendaquelapresión

de aire de estas herramientas mida a un 90 psig en la herramienta. La

presión alta y el aire sucio disminuirán la vida de la herramienta debido al

desgaste más rápido, y pueden crear condiciones peligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene

diariamente el tanque de aire. Limpie al menos semanalmente la malla de

filtración de la ventila de admisión de aire. El procedimiento recomendado

deconexiónsepuederevisarenlaFigura1.

La ventila de admisión de aire, empleada para la conexión de

abastecimientodeaire,cuentacon la Rosca Estándar Americana NPT

1/4". La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetromínimo

de manguera debe serde3/8"Diám. Int. y losherrajesdebentener la

misma dimensión interior.

Asegúresequesehayainstaladounaválvulaaccesibledeapagadopor

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

LUBRICACIÓN Y MANTENIMIENTO

Lubrique diariamente la herramienta con algún aceite de buena calificación

paraherramientasneumáticas.Sinoseusaningúnengrasadordelínea

deaire,dejecaer1/2oz.deaceiteporlaherramienta.Sepuedelanzar

un chorro de aceite por la ventila de admisión de aire de la herramienta,

oporlamangueraenlaconexiónmáscercanaalabastecimientodeaire,

luegomarchelaherramienta.Unaceiteparalainhibicióndelaoxidación

es adecuado para las herramientas neumáticas.

ADVERTENCIA: Después de que se haya lubricado una herramienta

neumática, el aceite se descargará por el puerto de escape durante los

primeros segundos de la operación. El puerto de escape deberá cubrirse

con una toalla antes de aplicar una presión de aire con el fin de prevenir

lesiones serias.

DIAGNÓSTICO DE AVERÍAS

Puedehaberotrosfactoresajenosalaherramientaqueseancausade

pérdida de corriente o acción errática. La potencia reducida de salida

del compresor, el drenaje excesivo en la tubería de aire, humedad

o restricciones en las cañerías de aire o el uso de conexiones de

mangueradetamañoinadecuadooenmalascondicionespuedereducir

el suministro de aire. Depósitos de arenilla o goma en la herramienta

pueden cortar la potencia y pueden corregirse limpiando el aspirador de

aire y limpiando a chorro la herramienta con aceite que disuelva la goma

ounamezcladepartesigualesdeSAE#10yquerosén.Sinohayningún

problemaconlascondicionesexternas,desconectelaherramientadela

manguerayllévelaalcentroautorizadodeserviciomáspróximo.

GARANTÍA

Silver Eagle

por Matco ofrece al consumidor la garantía de sus

herramientasneumáticasporunperíodode1año.

Reparemos cualquier herramienta neumática de la Serie SE, cubierta

bajo esta garantía, la cual demuestra ser defectuosa en cuestión

materialomanodeobraduranteelperíododedichagarantía.Paraque

sereparesuherramienta,devuelvalaherramientaacualquieraCentro

de Garantía Autorizadode Matco, fleteprepagado.  Incluye porfavor

una copia de su comprobación de compra y una breve descripción

del problema. Se inspeccionará la herramienta y si cualquier pieza o

piezasseencuentre(n)conalgúndefectomaterialodemanodeobra,

se reparará la herramienta, libre de cargos, y ésta será devuelta a usted

con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener

también otros derechos los cuales varían de estado a estado.

LaobligaciónanterioreslaúnicaresponsabilidaddeMatcobajoestao

cualquiergarantíaimplicadayMatconoserá,bajoningunacircunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

FIG. 1

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

Entrada de aire

Palanca adelante/reversa

SE137 8 Rev 3/27/15

SE137 Perforadora angular reversible 3/8"

Vitesse libre ........................ 1 600 tr/min

Puissance en HP............................ 0.45

Poids net .............................2,75 libres

Longueurhorstout ..........................8 po

Consommationd’air .....................4 pi³/min

Dimensiondel’entréed’air ............NPT 1/4 po

Filetsd’axe ..........................3/8 po x 24

Dimensionminimumduboyau .......D.I.de3/8po

Mandrin ...........MandrinàcléJacobs®3/8po

Pressiond’airrecommandé ..............90 lb/po²

Niveau sonore........................... 84dBA

Niveau de vibration ...................0.5 m/sec²

SPÉCIFICATIONS

Instructions de fonctionnement Avertissement Pièces

Certainespoussièresproduitesparlesablage,lesciage,lemeulage,leperçageetautres

activitésdeconstructioncontiennentdesproduitschimiquesquipeuventcauserlecancer,

desanomaliescongénitalesouautresproblèmesdereproduction.Voiciquelquesexemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Lerisquequeprésententcesexpositionsvarientselonlenombredefoisquevousfaitesce

typedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroitbien

ventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesàpoussière

quisontconçuspourfiltrerlesparticulesmicroscopiques.

LER/MINDE

L’ACCESSOIREDOIT

EXCéDERCELUIDE

L’OUTIL.

LISEZTOUJOURS

LESINSTRUCTIONS

AVANTD’UTILISER

LESOUTILS

MOTORISéS.

PORTEZTOUJOURS

DESLUNETTESDE

SéCURITé.

PORTEZTOUJOURS

UNEPROTECTION

POURLESOREILLES.

éVITEZ

L’EXPOSITION

PROLONGéEAUX

VIBRATIONS.

AVERTISSEMENT

SE137

Perceuse à angle réversible 3/8 po

RPMRPMRPM

SE137 9 Rev 3/27/15

SE137 Perceuse à angle réversible 3/8 po

AVERTISSEMENT

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

CE GUIDE D’UTILISATION RENFERME D’IMPORTANTES

  CONSIGNES DE SéCURITé. LISEZ CE GUIDE D’UTILISATION

  ATTENTIVEMENTETASSUREZVOUSD’AVOIRBIENCOMPRIS

  TOUTESLESDIRECTIVESAVANTD’UTILISERCETOUTIL.

  Veuillez lire et bien comprendre toutes les instructions.

  Tout manquement aux instructions indiquées ci-après

pourrait entraîner un choc électrique, un incendie, une

  explosionet/oudesblessurespersonnellesgraves.Ilest de

la responsabilité du propriétaire de s'assurer que tout le

personnel lise ce manuel avant d'utiliser l'appareil. Il revient

aussi au propriétaire de l'appareil de conserver ce manuel

en bon état et dans un endroit accessible permettant au

  manueld'êtrevuetlupartous.Silemanueloulesétiquettes

du produit sont perdus ou illisibles, contactez Matco Tool.

Outils pneumatiques professionnels pour les faire remplacer.

  Si l'utilisateur opérateur de l'appareil ne maîtrise pas bien

  l'anglais,lesinstructionsrelativesauproduitetauxmesures

de sécurité devront être lues et discutées avec l'opérateur

  dans sa langue maternelle par l'acheteur- propriétaire ou

toute personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

  • Veuillez toujours utiliser, inspecter et entretenir cet outil

   conformément au code de sécurité ANSI sur les outils

   pneumatiquesportatifs(ANSIB186.1)etàtoutautreloiou

règlement relatif à la sécurité.

  • Pourassurerunfonctionnementsécuritaire,unrendement

optimal et la durabilité des pièces, utilisez une pression d’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

   3/8po.

  • Toujours porter des lunettes de sécurité et un appareil

   respiratoire(utilisateursetspectateurs).

  • Lesniveauxsonoresélevéspeuventprovoqueruneperte

   auditive permanente. Portez toujours l’équipement de

protection auditive ecommandé par votre employeur et les

   règlementsdel’OSHAquandvousutilisezcetoutil(utilisateurs

   etspectateurs).

  • Conservezcetoutilenbonétatdemarche.

  • Lespersonnesquiutilisentouentretiennentcetoutil être

capables de le manipuler compte tenu de sa grosseur, de

son poids et de sa puissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl’utilisation.

   Uneexpositionprolongéeauxvibrations,les mouvements

répétitifs, ou une posture inconfortable lors de l’utilisation

   peuventêtrenuisiblespourvosmainsetvosbras.Arrêtez

d’utiliser l’outil en cas d’inconfort ou si vous ressentez des

   picotementsoudeladouleur.Consultezunmédecinavant

de recommencer à utiliser l’outil.

  • L’aircomprimépeutcauserdegravesblessures.Évitezde

   diriger le jet d’air vers vous ou vers d’autres personnes.

   Avant d’installer, de retirer ou d’ajuster une pièce ou un

   accessoire,oudefairel’entretiendel’outil,assurez-vousde

   toujoursfermerlasourced’alimentation enair,depurger

l’air du boyau et de débrancher l’outil de sa source

d’alimentation. Une négligence sur ce plan pourrait causer

   desblessures.Lestuyauxsouplespeuventcauserdegraves

   blessures. Vérifiez toujoursles boyaux etles raccords et

   remplacez-les s’ils sont endommagés, fissurés ou lâches.

   Évitezd’utiliserunoutilendommagéouusé.Évitezd’utiliser

   des raccords rapides avec cet outil. Pour installer

correctement l’outil, consulter les directives.

  • Votre posture doit être stable. Évitez de travailler à bout

de bras.

  • Calculezvosmouvementsetprenezgardeauxchangements

brusques de position quand vous utilisez un outil électrique.

  • Une glissade, un trébuchage et/ou une chute lors de

l’utilisation d’outils pneumatiques peut causer de sérieuses

   blessuresoulamort.Prenezgardeauxboyauxquitraînent

par terre dans l’aire de travail.

  • Netenezpasl’outilparleboyaud’alimentation.Protégezle

   boyaudesobjetstranchantsetdelachaleur.

  • L’arbredel’outilpeutcontinuerdetournerbrièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavecles

accessoires pendant ou après l’utilisation. Le port de gants

réduit les risques de coupures ou de brûlures.

  • Resteràl’écartdel’extrémitédel’outil.Neportezpasde

   bijouxnidevêtementsamples.Lescheveuxlongsdoivent

demeurer hors de portée de l’outil et de ses accessoires

pour éviter tout scalp accidentel. Tenez les cravates et les

colliers hors de portée de l’outil, car ils présentent un risque

de suffocation.

  • UtilisezlesaccessoiresrecommandésparMatcoTools.

• Le R/MIN de l’accessoire doit excéder celui de l’outil.

Utiliserseulementdesaccessoiresdontla vitesse nominale

indiquéeestd’aumoins1 600 tr/min.

• No bloquee, ni use cinta ni alambre para bloquear la

palanca de seguridad de "encendido/apagado"en la

   posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado” (“off”)

   cuandoéstasealiberada.

 • Nepaslubrifierlesoutilsavecdesliquides inflammables ou

volatils comme le kérosène, le diesel ou le carburant

d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de sa

puissance nominale.

  • N’enlevez aucune étiquette. Remplacez toute étiquette

abîmée.

• Cet outil n'est pas isolé du point de vue des chocs

électriques.

  • Nepasutilisercetoutildansune atmosphère explosive.

• Garder l’outil hors de la portée des enfants.

  • Ne pas pointer l’outil vers une personne ni l’utiliser à

mauvais escient.

  • VérifierlesensderotationAVANTd'utilisercetoutil.

 • Les forets peuvent soudainement bloquer et entraîner la

rotation de la pièce travaillée ou de l’outil, ce qui peut

   causerdesblessuresauxbrasouauxépaules.Lecouple

   produit est suffisant pour provoquer des chutes.Toujours

   utiliser des forets bienaffûtés.Réduirelapressionen fin

de perçage.

  • Ne pas utiliser (ni modifier) l’outil pour une utilisation

autre que celle pour laquelle il a été conçu sans

consulter le représentant autorisé du fabricant.

• L’entretien et les réparations ne devraient être effectués

que dans un centre de service autorisé.

  • Ceproduitpeutcontenirdesproduitschimiquesreconnus

   par l'état de la Californie comme causant lecancer, des

anomalies congénitales ou d'autres effets nuisibles sur

la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

RPMRPMRPM

SE137 10 Rev 3/27/15

SE137 Perceuse à angle réversible 3/8 po

FONCTIONNEMENT

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Utiliser un pointeau pour situer le centre du trou à percer. Placer

la pointe du foret sur la marque du pointeau. Tenir la perceuse

perpendiculairementauplandetravailetdémarrerle moteur.Exercer

une pression constante et uniforme. Ne pas forcer. Une pression

trop élevée peut causer le bris ou la surchauffe du foret. Trop peu

de pression aura comme effet que le foret ne coupera pas et le fera

surchauffer.Réduisezlapressionjusteavantdepasserautraversdela

pièce. Lorsque le foret a transpercé la pièce et qu’il tourne librement, le

retirerengardantlemoteurdelaperceuseenmarche.Éteindreensuite

le moteur. Si le foret se bloque dans la pièce, relâcher la gâchette

immédiatement. Débrancher la perceuse avant de retirer le foret et de

déterminerlacauseduproblème.Nepastenter delibérerleforet en

faisant tourner et arrêter le moteur.

REMARQUE : Lors de l’utilisation, toujours porter des lunettes de

sécuritépourprotégerlesyeuxcontreleséclatsderouilleetdemétal

(utilisateuretpersonnesàproximité).

ALIMENTATION EN AIR

Cetoutilpeutfonctionneràl’intérieurd’unelargeplagedepressiond’air.

Il est recommandé que la pression soit de 90 psig lorsque la détente est

totalement enfoncée et qu’aucune charge n’est imposée à l’outil. Une

pressionsupérieure(plusde90psig;6,2bar)augmentelaperformance

au-delàdelacapaciténominaledel’outil,raccourcissantcependantainsi

la durée de vie de l’outil et pouvant donner lieu à des blessures.

Utilisez toujours de l’air comprimé propre et sec. La présence de

poussière, de vapeurs corrosives et/ou d’eau dans la conduite d’air

peut endommager l’outil. Vidanger l’eau des conduites d’air et du

compresseur avant d’utiliser l’outil. Nettoyer le filtre de l’entrée d’air

chaque semaine. La procédure de branchement recommandée peut être

vuedanslaFIG.1.

La source d’alimentation en air est raccordée à une entrée d’air ayant un

normaliséNPTde1/4po.Ilfautaugmenterlapressiondanslaconduite

d’air dans le cas de boyaux à air exceptionnellement longs (plus de

25 pieds). Le diamètreintérieurminimal du boyau doitêtrede3/8 po.

Les raccords doivent avoir le même diamètre intérieur et être serrés

solidement.

Asegúresequesehayainstaladounaválvulaaccesibledeapagadopor

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à outil

pneumatiquedequalité.Siaucunhuileurpourconduited’airn’estutilisé,

injecter1/2ozd’huiledansl’outil.L’huilepeutêtreinjectéedansl’entrée

d’air de l’outil ou dans le boyau par l’entremise du raccord le plus près

delasourced’alimentationenair.Faireensuitefonctionnerl’outil.L’huile

antirouille convient aux outils pneumatiques. Un trop-plein réduit la

puissance de l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écoulera de l’orifice d’échappement pendant les premières secondes

de fonctionnement. L’orifice d’échappement doit être recouvert d’un

chiffon avant de mettre en marche l’outil pour prévenir les blessures

graves.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses de

puissance ou d’autres problèmes. Un débit réduit du compresseur, un

drainageexcessifduconduitd’airdel’humiditéoudeslimitationsdans

le boyau d’air ou l’utilisation de raccords de dimensions inadéquates

ou en mauvaise condition peuvent réduire l’alimentation d’air. Des

résidus d’abrasif ou des dépôts accumulés dans l’outil peuvent diminuer

la puissance, ceci peut être corrigé en nettoyant le filtre à air et en

nettoyant l’outil avec du solvant à l’huile pour dépôts, ou avec un

mélangeenpartségalesd’huileSAE#10etdukérosène.Sitoutesles

conditionsextérieuressontexcellentes,débrancherl’outilduboyauet

apportez-leàl’atelierdeserviceagréeleplusprès.

GARANTIE

Silver Eagle

par Matco garantit ses outils pneumatiques au

consommateurpendantunepérioded’unan.Nousrépareronstoutoutil

pneumatiquedelasérieSEcouvertparcettegarantiequiprésenteun

défautdematériauoudemain-d’œuvredurantlapériodedegarantie.

Pour faire réparer l’outil,retournez-leà quelques centres degarantie

autorisés de Matco, port payé. Joignez une copie de votre preuve

d’achat et une brève description du problème. L’outil sera inspecté

et si une ou plusieurs pièces présentent un défaut de matériel ou de

main-d’œuvre,l’outilseraréparégratuitementetretournéportpayé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi

avoir d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre

de cette garantie et Matco ne sera en aucun cas responsable de

dommagesconnexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites

pour les dommages connexes ou corrélatifs leslimites ouexclusions

indiquéesci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

FIG. 1

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

Entrée d’air

Levier avant/arrière

Matco Tools SE137 3/8" REVERSIBLE ANGLE PNEUMATIC SILVER EAGLE DRILL

Product's Documents

SE137_InstructionManual_01.pdf

Specifications

Matco Tools SE137 Questions and Answers
