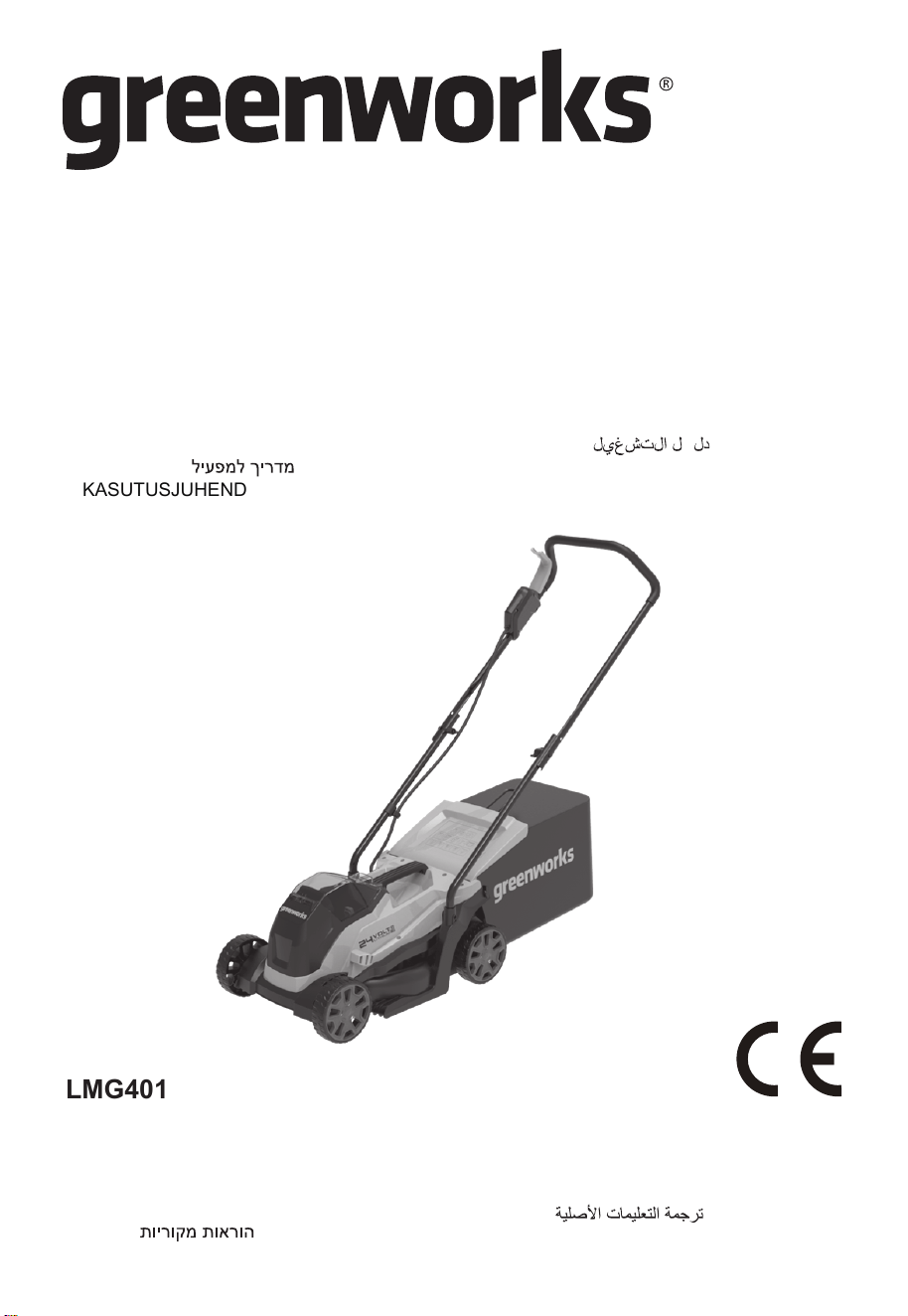

Greenworks 1305007 24V Lawn Mower 33cm + Grass Trimmer 25cm User Manual

GD24LM33

LMG401

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /

MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /

GEBRUIKSAANWIJZING / KÄYTTÖOPAS /ANVÄNDARHANDBOK /

BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKC / JAUŻYTKOWNIKA /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik / PRIRUČNIK

ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /

РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM

KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /

KASUTUSJUHEND

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des

instructions d'origine / Traduzido a partir das instruções originais / Vertaling van de originele gebruiksaanwijzing /

Alkuperäisten ohjeiden käännös

Översättning av originalinstruktionerna / Produsentens instruksjoner / Oversættelse af de originale vej

ledninger / Tłumaczenie

oryginalnej instrukcji /

Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás

fordítása /

Traducere a instrucțiunilor originale / Превод на оригиналните инструкции / Αυθεντικές οδηγίες / / Orijinal

Talimatların

Tercümesi / / Originalių instrukcijų vertimas / Instrukciju tulkojums no oriģinālvalodas / Originaalkasutusjuhendi tõlge

• is in conformity with the relevant provisions of the Supply of Machinery (Safety) Regulations 2008.

• is in conformity with the provisions of the following other UK legislation:

• Electromagnetic Compatibility Regulations 2016

• Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001

• The Restriction of the Use of Certain Hazardous

• ubstances in Electrical and Electronic Equipment Regulations 2012

Furthermore, we declare that the following standard have been used:

BS EN 60335-1, BS EN 60335-2-77, BS EN 62233, BS EN 55014-1, BS EN 55014-2,

BS EN ISO 3744, ISO 11094, BS EN 62321-3-1, BS EN 62321-4, BS EN 62321-5,

BS EN 62321-6, BS EN 62321-7-1, BS EN 62321-7-2, BS EN 62321-8

Conformity assessment method to SCHEDULE 9 Noise Emission in the Environment by Equipment

for use Outdoors Regulations 2001.

Notified body involved:

Name: Intertek Testing & Certification Ltd

Address: 9 Brook St, Brentwood CM14 5NQ United Kingdom

Measured sound power level 90.2 dB(A)

Guaranteed sound power level 96 dB(A)

Place, date: Christchurch, Dorset, UK 07.06.2021 Signature: Ted Qu, Quality Director

DECLARATION OF CONFORMITY (UK)

Name and address of the manufacturer:

Name: Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Germany

Name and address of the Authorized representative:

Name: Garden Equipment Ltd

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Name and address of the person authorised to compile the technical file:

Name: Simon Del-Nevo

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Here with we declare that the product

Category: Lawn Mower

Model: GD24LM33 (LMG401)

Serial number: See product rating label

Year of Construction: See product rating label

1 Safety............................................4

2 Description...................................4

2.1 Purpose......................................................4

2.2 Unpack the machine...................................4

2.3 Overview.................................................... 4

3 Installation................................... 4

3.1 Install the lower handle...............................4

3.2 Install the upper handle .............................4

3.3 Install the grass catcher............................. 4

3.4 Install the mulch plug..................................5

3.5 Set the blade/cutting height........................5

3.6 Install the battery pack............................... 5

3.7 Remove the battery pack........................... 5

4 Mower functions..........................5

5 Operation..................................... 5

5.1 Start the machine....................................... 5

5.2 Stop the machine....................................... 5

5.3 Empty the grass catcher.............................6

5.4 Operating on slopes................................... 6

5.5 Operation tips.............................................6

6 Maintenance.................................6

6.1 General maintenance.................................6

6.2 Replace the blade...................................... 6

6.3 Store the machine...................................... 7

7 Troubleshooting.......................... 7

8 Technical data..............................8

9 Warranty....................................... 8

10 EC Declaration of conformity.....8

English

1 SAFETY

WARNING

Make sure that you follow all safety instructions.

Refer to Safety Manual.

2 DESCRIPTION

2.1 PURPOSE

This machine is used for domestic lawn mowing. The

cutting blade must be approximately parallel to the

ground. All four wheels must touch the ground while

mowing.

2.2 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance

with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

2.3 OVERVIEW

Figure 1~2

A. Upper control assembly

A-1

Handle switch

A-2

Start button

A-3

Upper handle

A-4

Upper handle knob

A-5

Upper handle bolt

B. Lower handle assembly

B-1

Lower handle

B-2

Lower handle screw

C. Grass catcher assembly

C-1

Grass catcher hook

C-2

Grass bag

D. Main body

D-1

Battery compartment flap

D-2

Height adjustment lever

D-3

Rear discharge flap

D-4

Slot

D-5

Safety key

D-6

Battery release button

E. Mulch plug

3 INSTALLATION

WARNING

Do not use accessories that are not recommended by

the manufacturer.

WARNING

Do not put in the safety key or the battery pack until

you finalised the assembly of all the parts.

3.1 INSTALL THE LOWER HANDLE

Figure 3

1. Insert the lower handle into the frame holes.

2. Tighten the screws through the holes.

WARNING

Do not make damage to the cables when you install

the handle.

3.2 INSTALL THE UPPER HANDLE

Figure 4

1. Align the holes in the upper handle and the lower

handle.

2. Put the bolts through the holes.

3. Tighten the knobs onto the bolts.

4. Do the same operation on the other side.

3.3 INSTALL THE GRASS CATCHER

Figure 5

1. Open the rear discharge flap and hold it.

2. Hold the grass catcher by its handle and put the

hooks over the slots.

3. Release the rear discharge flap.

English

3.4 INSTALL THE MULCH PLUG

Figure 6

1. Remove the grass catcher.

2. Open the rear discharge flap and hold it.

3. Hold the mulch plug by its handle and fit it in the

discharge chute.

4. Close the rear discharge flap.

3.5 SET THE BLADE/CUTTING

HEIGHT

The machine can be set to different blade/cutting

heights.

Figure 7

1. Pull the height adjustment lever rearward to

increase the blade/cutting height.

2. Push the height adjustment lever forward to

decrease the blade/cutting height.

3.6 INSTALL THE BATTERY PACK

Figure 8

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the engine stops

before you install or remove the battery pack.

• Read, know, and follow the instructions in the

battery and charger manual.

1. Open the battery compartment flap.

2. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

3. Push the battery pack into the battery compartment

until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery compartment flap.

NOTE

The motor starts only when you put in the safety key.

3.7 REMOVE THE BATTERY PACK

Figure 8

1. Open the battery compartment flap

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 MOWER FUNCTIONS

NOTE

The function of a lawn mower can be adapted by

changing the configuration of accessory parts. See the

table below for setting details.

Please be noted that functions below vary with the

mower models.

TO CONVERT MOWER MULCH

PLUG

GRASS

BAG

For rear discharging × ×

For rear bagging × √

For mulching √ ×

"√" : installed

"×" : removed

5 OPERATION

WARNING

Wear eye protection during operation.

5.1 START THE MACHINE

Figure 9

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the handle

switch in the direction of the handle bar.

4. Now you can release the start button.

NOTE

If the machine does not start,

1. open the battery compartment flap and check the

safety key.

2. remove the battery pack and examine the mower

deck to make sure that no grass catches on the

blade and the blade can turn freely by hand.

Soft-Start

This Li-ion machine has a “soft-start” feature. When

you start the machine, it goes to full speed after

approximately 3 seconds.

5.2 STOP THE MACHINE

Figure 9

1. Release the handle switch to stop the machine.

English

WARNING

Wait until the blade fully stops before you start the

machine again. Do not quickly turn the machine off

and on.

WARNING

Always remove the safety key and battery pack after

you complete the work.

5.3 EMPTY THE GRASS CATCHER

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge flap and hold it.

5. Hold the grass catcher by its handle and unhook it

from the slots.

6. Close the rear discharge flap.

7. Empty the grass catcher.

5.4 OPERATING ON SLOPES

WARNING

Do not mow on slopes with incline more than 15°. If

you are not comfortable, do not mow on a slope.

• Do not go up and down on a slope, mow across the

face of the slope. Be careful when you change the

direction on a slope.

• Monitor holes, roots, rocks, and other hidden objects

that can cause you to fall. Remove all obstacles

such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out

of balance, release the handle switch immediately.

• Do not mow near drop-offs, ditches, or

embankments.

5.5 OPERATION TIPS

• Do not try to override the operation of the start

button or handle switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning

parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick

grass.

• Clean the bottom of the mower deck after each

use. Remove grass clippings, leaves, dirt, and other

debris.

6 MAINTENANCE

WARNING

Remove the safety key and battery pack from the

machine before maintenance.

WARNING

Keep the engine and battery pack free from grass,

leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

6.1 GENERAL MAINTENANCE

• Before each use, examine the machine for

damaged, missing, or loose parts such as screws,

nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use

water.

6.2 REPLACE THE BLADE

Figure 10

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade

when you touch the blade.

1. Stop the machine.

2. Make sure that the blade fully stops.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Wedge a piece of wood between the blade and

mower deck to prevent the movement of the blade.

6. Untighten the mounting bolt and remove the

spacers.

7. Remove the blade and replace with a new one.

English

8. When fitting the blade, make sure it is installed in

the right direction as shown in the figure. The raised

points on the positioner must be aligned with the

holes in the blade.

9. Retighten the mounting bolt. Recommended

tightening torque should be approx. 33-37 Nm.

6.3 STORE THE MACHINE

• Remove the safety key.

• Remove the battery pack(s).

• Clean the machine before storage.

• Make sure the motor is not hot when you store the

machine.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, follow these

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person at an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

7 TROUBLESHOOTING

Problem Possible cause Solution

The handle is

not in position.

The bolts are not

engaged correct-

ly.

Adjust the height

of the handle

and make sure

that the knobs

and bolts are

aligned correctly.

The machine

does not start.

The battery ca-

pacity is low.

Charge the bat-

tery pack.

The handle

switch is defec-

tive.

Replace the han-

dle switch.

The safety key is

not put in.

Put in the safety

key.

The machine

cuts grass un-

evenly.

The lawn is

rough.

Examine the

mowing area.

The blade height

is not set cor-

rectly.

Adjust the blade/

cutting height to

a higher position.

The machine

does not mulch

correctly.

Wet grass clip-

pings attach to

the deck.

Wait until the

grass dries be-

fore mowing.

The mulch plug

is missing.

Install the mulch

plug.

The machine is

hard to push.

The grass is too

tall, or the blade

height is too low.

Increase the

blade/cutting

height.

Problem Possible cause Solution

The grass catch-

er and the blade

drags in thick

grass.

Empty the grass

clippings from

the grass catch-

er.

There is a high

vibration in the

machine.

The blade is un-

balanced and

worn.

Replace the

blade.

The motor shaft

is bent.

1. Inspect for

damage.

2. Repair the

machine be-

fore you start

it again.

The machine

stops during

mowing.

The blade height

is too low.

Increase the

blade/cutting

height.

The battery pack

is out of power.

Charge the bat-

tery pack.

The grass clip-

pings attach to

the deck or the

blade.

Remove the bat-

tery pack and

check the deck.

Operation tem-

perature of the

machine is too

high.

Cool the ma-

chine.

* If you cannot find the solution to these problems, go to

the service center.

English

8 TECHNICAL DATA

Voltage 24 V

No load speed 3550 / min

Cut width 330 mm

Cut height 25 - 70 mm

Grass catcher

capacity

30 L

Weight (without

battery pack)

9.5 kg

Measured sound

pressure level

= 79.6 dB(A), K= 3 dB(A)

Guaranteed

sound power lev-

WA.d

= 96 dB(A)

Battery model G24B2/G24B4 and other BAG ser-

ies

Charger model G24UC/2913907AU and other CAG

series

Vibration ＜ 2.5 m/s², K=1.5 m/s²

IPX IPX1

9 WARRANTY

(The full warranty terms and conditions can be found on

Greenworks website https://www.greenworkstools.eu )

The Greenworks warranty is 3 years on the product,

and 2 years on batteries (consumer/private usage)

from the date of purchase. This warranty covers

manufacturing faults. A faulty product under warranty

might be either repaired or replaced. A unit that has

been misused or used in other ways then described

in the owner’s manual might be rejected for warranty.

Normal wear, and wear parts are not considered as

warranty. The original manufacturer warranty is not

affected by any additional warranty offered by a dealer

or retailer.

A faulty product must be returned to the point of

purchase in order to claim for warranty, together with

the proof of purchase (receipt).

10 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name:

Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Name and address of the person authorised to compile

the technical file:

Name: Ralf Pankalla

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Herewith we declare that the product

Category: Lawn Mower

Model: GD24LM33 (LMG401)

Serial number: See product rating label

Year of Construc-

tion:

See product rating label

• is in conformity with the relevant provisions of the

Machinery Directive 2006/42/EC.

• is in conformity with the provisions of the following

other EC-Directives:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Furthermore, we declare that the following parts,

clauses of harmonised standards have been used:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2. IEC

62321-8

Conformity assessment method to Annex VI Directive

2000/14/EC.

Measured sound power level

: 90.2 dB(A)

Guaranteed sound power level L

WA.d

: 96 dB(A)

Notified body involved:

Name: Intertek Deutschland GmbH (Notified Body

0905)

Address: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

Place, date: Weiter-

stadt, 03.03.2021

Signature: Ted Qu, Quality Di-

rector

English

1 Sicherheit................................... 10

2 Beschreibung............................ 10

2.1 Verwendungszweck..................................10

2.2 Maschine auspacken................................10

2.3 Übersicht.................................................. 10

3 Montage......................................10

3.1 Den unteren Griff montieren.....................10

3.2 Den oberen Griff montieren......................10

3.3 Grasfangvorrichtung montieren................10

3.4 Mulcher montieren....................................11

3.5 Messer-/Schnitthöhe einstellen................ 11

3.6 Akkupack einsetzen..................................11

3.7 Akkupack entfernen..................................11

4 Mähfunktionen........................... 11

5 Bedienung.................................. 11

5.1 Maschine starten...................................... 11

5.2 Maschine anhalten................................... 12

5.3 Grasfangvorrichtung entleeren.................12

5.4 Betrieb an Hängen................................... 12

5.5 Tipps zur Bedienung.................................12

6 Wartung und Instandhaltung....12

6.1 Allgemeine Wartung................................. 12

6.2 Messer ersetzen.......................................12

6.3 Maschine lagern.......................................13

7 Fehlerbehebung........................ 13

8 Technische Daten......................14

9 Garantie......................................14

10 EG-Konformitätserklärung....... 14

Deutsch

1 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise

befolgen.

Siehe Sicherheitshandbuch.

2 BESCHREIBUNG

2.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen im privaten

Umfeld. Das Schneidmesser muss sich etwa parallel

zum Boden befinden. Alle vier Räder müssen beim

Mähen den Boden berühren.

2.2 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor

dem Gebrauch richtig montiert haben.

WARNUNG

• Bei beschädigten Maschinenteilen dürfen Sie die

Maschine nicht verwenden.

• Wenn Sie nicht alle Teile haben, dürfen Sie die

Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden

Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem

Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und das

Verpackungsmaterial gemäß den örtlichen

Vorschriften.

WARNUNG

Zu Ihrer eigenen Sicherheit dürfen Sie den Akkupack

nicht einsetzen, bevor das Werkzeug vollständig

zusammengebaut ist.

2.3 ÜBERSICHT

Abbildung 1~2

A. Obere Steuereinheit

A-1

Griffschalter

A-2

Start-Taste

A-3

Oberer Griff

A-4

Oberer Griffknopf

A-5

Oberer Griffschraube

B. Untere Griffeinheit

B-1

Unterer Griff

B-2

Untere Griffschraube

C. Grasfangvorrichtung

C-1

Grasfanghaken

C-2

Grasfangsack

D. Hauptkörper

D-1

Akkufachabdeckung

D-2

Höhenverstellhebel

D-3

Heckauswurfklappe

D-4

Aussparung

D-5

Sicherheitsschlüssel

D-6

Akkuentriegelungstaste

E. Mulcheinsatz

3 MONTAGE

WARNUNG

Verwenden Sie kein Zubehör, das nicht vom Hersteller

empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den

Akkupack erst dann ein, wenn Sie alle Teile

zusammengebaut haben.

3.1 DEN UNTEREN GRIFF

MONTIEREN

Abbildung 3

1. Stecken Sie den unteren Griff in die Rahmenlöcher.

2. Ziehen Sie die Schrauben durch die Löcher an.

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff

montieren.

3.2 DEN OBEREN GRIFF MONTIEREN

Abbildung 4

1. Richten Sie die Löcher im oberen und unteren Griff

aus.

2. Stecken Sie die Schrauben durch die Löcher.

3. Ziehen Sie die Handgriffe mit den Schrauben fest.

4. Wiederholen Sie den Vorgang auf der anderen

Seite.

3.3 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 5

Deutsch

1. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

2. Halten die Grasfangvorrichtung am Griff und hängen

Sie die Haken in die Schlitze.

3. Lösen Sie die Heckauswurfklappe.

3.4 MULCHER MONTIEREN

Abbildung 6

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie

ihn in den Auswurfschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.5 MESSER-/SCHNITTHÖHE

EINSTELLEN

Die Maschine kann auf verschiedene Messer-/

Schnitthöhen eingestellt werden.

Abbildung 7

1. Ziehen Sie den Höhenverstellhebel nach hinten, um

die Messer-/Schnitthöhe zu erhöhen.

2. Drücken Sie den Höhenverstellhebel nach vorne,

um die Messer-/Schnitthöhe zu verringern.

3.6 AKKUPACK EINSETZEN

Abbildung 8

WARNUNG

• Wenn der Akkupack oder das Ladegerät

beschädigt ist, ersetzen Sie den Akkupack oder

das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der

Motor stoppt, bevor Sie den Akkupack einsetzen

oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen

im Handbuch für Akkupack und Ladegerät.

1. Öffnen Sie die Akkufachabdeckung.

2. Richten Sie die Hubrippen am Akkupack mit den

Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er

einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack

eingesetzt.

5. Schließen Sie die Akkufachabdeckung.

HINWEIS

Der Motor startet erst, wenn Sie den

Sicherheitsschlüssel einstecken.

3.7 AKKUPACK ENTFERNEN

Abbildung 8

1. Öffnen Sie die Akkufachklappe.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie die Akkuentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

4 MÄHFUNKTIONEN

HINWEIS

Die Funktion eines Rasenmähers kann durch

Änderung der Konfiguration von Zubehörteilen

angepasst werden. In der folgenden Tabelle finden Sie

die Einstellungsdetails.

Bitte beachten Sie, dass die folgenden Funktionen

je nach Mähermodell variieren.

ZUR UMRÜSTUNG DES

MÄHERS

MULCHER GRAS-

FANG-

SACK

Für Heckauswurf × ×

Für Heckfang × √

Fürs Mulchen √ ×

"√" : montiert

"×" : entfernt

5 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

5.1 MASCHINE STARTEN

Abbildung 9

1. Legen Sie den Sicherheitsschlüssel ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen

Sie den Griff in Richtung Griffstange.

4. Jetzt können Sie die Starttaste loslassen.

HINWEIS

Wenn die Maschine nicht startet,

1. öffnen Sie die Abdeckung des Akkufachs und

sehen Sie nach dem Sicherheitsschlüssel.

2. nehmen Sie den Akkupack heraus und überprüfen

Sie das Mähwerk, um sicherzustellen, dass sich

kein Gras am Messer verfangen hat und sich das

Messer frei von Hand drehen lässt.

Soft-Start

Deutsch

Diese Lithium-Ionen-Maschine verfügt über eine "Soft-

Start"-Funktion. Wenn Sie die Maschine starten, geht

sie nach ca. 3 Sekunden auf volle Drehzahl.

5.2 MASCHINE ANHALTEN

Abbildung 9

1. Lassen Sie den Griffschalter los, um die Maschine

zu stoppen.

WARNUNG

Warten Sie, bis das Messer vollständig zum Stillstand

gekommen ist, bevor Sie die Maschine erneut starten.

Schalten Sie die Maschine nicht schnell aus und

wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und

den Akkupack, nachdem Sie die Arbeit beendet

haben.

5.3 GRASFANGVORRICHTUNG

ENTLEEREN

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff

und haken Sie sie von den Schlitzen ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

5.4 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einer Steigung von

mehr als 15°. Wenn Sie sich damit nicht sicher fühlen,

mähen Sie nicht am Hang.

• Mähen Sie stets horizontal zum Hang. Seien Sie

vorsichtig, wenn Sie an Hängen die Arbeitsrichtung

ändern.

• Achten Sie auf Löcher, Wurzeln, Felsen und andere

versteckte Objekte, die Sie zum Fallen bringen

können. Entfernen Sie alle Hindernisse wie Steine

und Äste.

• Achten Sie auf einen stabilen Stand. Sollten Sie das

Gleichgewicht verlieren, lassen Sie den Griffschalter

sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen,

Gräben oder Böschungen.

5.5 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste

oder des Griffschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter

rotierende Teile bringen.

• Halten Sie den Auswurfschacht sauber.

• Mähen Sie kein nasses Gras.

• Bei neuem oder dickem Gras ist eine höhere

Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem

Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz

und andere Ablagerungen.

6 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den

Sicherheitsschlüssel und den Akkupack aus der

Maschine.

WARNUNG

Halten Sie Motor und Akkupack frei von Gras, Laub

oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und

mineralölbasierte Materialien nicht mit den

Kunststoffteilen in Berührung kommen. Chemikalien

können den Kunststoff beschädigen und ihn

unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder

Reinigungsmittel auf dem Kunststoffgehäuse oder den

Bauteilen.

6.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz

auf beschädigte, fehlende oder lose Teile wie

Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig

an.

• Reinigen Sie die Maschine mit einem trockenen

Tuch. Verwenden Sie kein Wasser.

6.2 MESSER ERSETZEN

Abbildung 10

Deutsch

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln

Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass das Messer zum

Stillstand kommt.

3. Entfernen Sie den Sicherheitsschlüssel und den

Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verkeilen Sie ein Stück Holz zwischen dem Messer

und dem Mähwerk, um Bewegungen des Messers

zu verhindern.

6. Lösen Sie die Befestigungsschraube und entfernen

Sie die Abstandhalter.

7. Entfernen Sie das Messer und ersetzen Sie es

durch ein neues.

8. Achten Sie beim Einbau des Messers auf die

richtige Einbaurichtung, wie in der Abbildung

gezeigt. Die erhabenen Punkte am Positionierer

müssen mit den Löchern in der Klinge ausgerichtet

werden.

9. Ziehen Sie die Befestigungsschraube wieder an.

Das empfohlene Anziehdrehmoment sollte ca.

33-37 Nm betragen.

6.3 MASCHINE LAGERN

• Ziehen Sie den Sicherheitsschlüssel ab.

• Entfernen Sie den/die Akkupack(s).

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist,

wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen

oder beschädigten Teile aufweist. Wenn nötig,

führen Sie die folgenden Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter in einem

zugelassenen Servicezentrum.

• Verstauen Sie die Maschine an einem trockenen

Ort.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der

Maschine kommen können.

7 FEHLERBEHEBUNG

Problem Mögliche Urs-

ache

Lösung

Der Griff ist nicht

in Position.

Die Schrauben

sind nicht richtig

eingerastet.

Stellen Sie die

Höhe des Griffs

ein und achten

Sie darauf, dass

die Knäufe und

Schrauben rich-

tig ausgerichtet

sind.

Die Maschine

startet nicht.

Die Kapazität

des Akkupacks

ist gering.

Laden Sie den

Akkupack auf.

Der Griffschalter

ist beschädigt.

Ersetzen Sie den

Griffschalter.

Der Sicher-

heitsschlüssel ist

nicht einges-

teckt.

Legen Sie den

Sicherheitss-

chlüssel ein.

Die Maschine

mäht das Gras

ungleichmäßig.

Der Rasen ist

rau.

Untersuchen Sie

den Mähbereich.

Die Messerhöhe

ist nicht richtig

eingestellt.

Stellen Sie die

Messer-/Schnit-

thöhe höher.

Die Maschine

mulcht nicht rich-

tig.

Nasser Grass-

chnitt klebt am

Mähwerk.

Warten Sie, bis

das Gras ge-

trocknet ist, bev-

or Sie mähen.

Der Mulcher

fehlt.

Installieren Sie

den Mulcher.

Die Maschine

lässt sich nur

schwer schie-

ben.

Das Gras ist zu

hoch oder die

Messerhöhe zu

niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Die Grasfangvor-

richtung und das

Messer ziehen

dickes Gras ein.

Entleeren Sie

den Grasschnitt

aus der Gras-

fangvorrichtung.

Die Maschine vi-

briert sehr stark.

Das Messer ist

nicht ausge-

wuchtet oder

verschlissen.

Tauschen Sie

das Messer aus.

Die Motorwelle

ist verbogen.

1. Auf Schäden

untersuchen.

2. Reparieren

Sie die Ma-

schine, bevor

Sie sie wied-

er in Betrieb

nehmen.

Deutsch

Problem Mögliche Urs-

ache

Lösung

Die Maschine

stoppt während

des Mähens.

Die Messerhöhe

ist zu niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Der Akkupack ist

leer.

Laden Sie den

Akkupack auf.

Der Grasschnitt

klebt am Mäh-

werk oder am

Messer.

Nehmen Sie den

Akkupack her-

aus und überprü-

fen Sie das Mäh-

werk.

Die Betriebstem-

peratur der Ma-

schine ist zu

hoch.

Maschine abküh-

len lassen.

* Wenn Sie keine Lösung für diese Probleme finden,

wenden Sie sich an das Service-Center.

8 TECHNISCHE DATEN

Spannung 24 V

Leerlaufdrehzahl 3550 / min

Schnittbreite 330 mm

Schnitthöhe 25 - 70 mm

Grasfangkapazi-

tät

30 L

Gewicht (ohne

Akkupack)

9,5 kg

Gemessener

Schalldruckpegel

= 79,6 dB(A), K= 3 dB(A)

Garantierter

Schallleistung-

spegel

WA.d

= 96 dB(A)

Akku-Modell G24B2/G24B4und andere BAG

Baureihen

Ladegerät-Mod-

ell

G24UC/2913907AU und andere

CAG Baureihen

Vibration ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIE

(Die vollständigen Garantiebedingungen finden

Sie auf der Website von Greenworks https://

www.greenworkstools.eu )

Die Greenworks-Garantie beträgt 3 Jahre auf

das Produkt und 2 Jahre auf die Akkus (Käufer/

Privatgebrauch) ab Kaufdatum. Diese Garantie deckt

Herstellungsfehler ab. Ein im Rahmen der Garantie

fehlerhaftes Produkt kann entweder repariert oder

ersetzt werden. Ein Gerät, das missbräuchlich oder

auf andere Weise als zu in der Bedienungsanleitung

beschrieben Zwecken verwendet wurde, kann von

der Garantie ausgeschlossen werden. Normaler

Verschleiß und Verschleißteile sind von der Garantie

ausgeschlossen. Die ursprüngliche Herstellergarantie

wird durch eine zusätzliche Garantie eines Händlers

oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit

dem Kaufnachweis (Quittung) an die Verkaufsstelle

zurückgeschickt werden, um Garantieansprüche

geltend zu machen.

10 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Name und Anschrift der Person, die zur Erstellung der

technischen Unterlagen berechtigt ist:

Name: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Hiermit erklären wir, dass das Produkt

Kategorie:

Rasenmäher

Modell: GD24LM33 (LMG401)

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der

Maschinenrichtlinie 2006/42/EG entspricht.

• den Bestimmungen der folgenden anderen EG-

Richtlinien entspricht:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Darüber hinaus erklären wir, dass die folgenden

Teile/Klauseln von harmonisierten Normen verwendet

wurden:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Konformitätsbewertungsmethode nach Anhang VI der

Richtlinie 2000/14/EG.

Deutsch

Gemessener Schallleistungspe-

gel

: 90,2 dB(A)

Garantierter Schallleistungspe-

gel

WA.d

: 96 dB(A)

Beteiligte benannte Stelle:

Name: Intertek Deutschland GmbH (benannte Stelle

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Deutschland

Ort, Datum: Weiter-

stadt, 03.03.2021

Unterschrift: Ted Qu, Qualität-

sleiter

Deutsch

1 Seguridad...................................17

2 Descripción................................17

2.1 Finalidad...................................................17

2.2 Desembalaje de la máquina.....................17

2.3 Perspectiva general..................................17

3 Instalación..................................17

3.1 Instalación del asa inferior........................17

3.2 Instalación del asa superior .....................17

3.3 Instalación del recogehierba.................... 17

3.4 Instalación del tapón de mulching............18

3.5 Ajuste de la altura de cuchilla/corte..........18

3.6 Instalación de la batería........................... 18

3.7 Retirada de la batería...............................18

4 Funciones del cortacésped...... 18

5 Funcionamiento.........................18

5.1 Puesta en marcha de la máquina.............18

5.2 Detención de la máquina..........................19

5.3 Vaciado del recogehierba.........................19

5.4 Funcionamiento en pendientes................ 19

5.5 Consejos de funcionamiento....................19

6 Mantenimiento........................... 19

6.1 Mantenimiento general.............................19

6.2 Sustitución de la cuchilla..........................19

6.3 Almacenamiento de la máquina...............20

7 Solución de problemas.............20

8 Datos técnicos...........................21

9 Garantía......................................21

10 Declaración de conformidad

CE............................................... 21

Español

1 SEGURIDAD

AVISO

Asegúrese de seguir todas las instrucciones de

seguridad.

Consulte el manual de seguridad.

2 DESCRIPCIÓN

2.1 FINALIDAD

Esta máquina se utiliza para el corte de césped

doméstico. La cuchilla de corte debe estar

aproximadamente paralela al suelo. Las cuatro ruedas

deben tocar el suelo al segar.

2.2 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte

con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería antes

de haber montado la herramienta por completo.

2.3 PERSPECTIVA GENERAL

Figura 1~2

A. Conjunto de control de superior

A-1

Interruptor del asa

A-2

Botón de puesta en marcha

A-3

Asa superior

A-4

Conjunto de asa superior

A-5

Perno de asa superior

B. Conjunto de asa inferior

B-1

Asa inferior

B-2

Tornillo de asa inferior

C. Conjunto de recogehierba

C-1

Gancho del recogehierba

C-2

Bolsa recogehierba

D. Cuerpo principal

D-1

Aleta del compartimento de la batería

D-2

Palanca de ajuste de altura

D-3

Aleta de descarga trasera

D-4

Ranura

D-5

Llave de seguridad

D-6

Botón de desbloqueo de la batería

E. Tapón de mulching

3 INSTALACIÓN

AVISO

No utilice accesorios que no sean los recomendados

por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta

que no haya finalizado el montaje de todas las piezas.

3.1 INSTALACIÓN DEL ASA INFERIOR

Figura 3

1. Inserte el asa inferior en los orificios del bastidor.

2. Introduzca los tornillos por los orificios.

AVISO

No dañe los cables cuando instale el asa.

3.2 INSTALACIÓN DEL ASA

SUPERIOR

Figura 4

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los pernos por los orificios.

3. Apriete los mandos en los pernos.

4. Realice la misma operación en el otro lado.

3.3 INSTALACIÓN DEL

RECOGEHIERBA

Figura 5

1. Abra la aleta de descarga trasera y sujétela.

2. Sostenga el recogehierba por el asa y ponga los

ganchos sobre las ranuras.

3. Suelte la aleta de descarga trasera.

Español

3.4 INSTALACIÓN DEL TAPÓN DE

MULCHING

Figura 6

1. Retire el recogehierba.

2. Abra la aleta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo

en el conducto de descarga.

4. Cierre la aleta de descarga trasera.

3.5 AJUSTE DE LA ALTURA DE

CUCHILLA/CORTE

La máquina puede ajustarse a distintas alturas de

cuchilla/corte.

Figura 7

1. Tire hacia atrás de la palanca de ajuste de altura

para aumentar la altura de cuchilla/corte.

2. Empuje hacia delante la palanca de ajuste de altura

para disminuir la altura de cuchilla/corte.

3.6 INSTALACIÓN DE LA BATERÍA

Figura 8

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

1. Abra la aleta del compartimento de la batería.

2. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la aleta del compartimento de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de

seguridad.

3.7 RETIRADA DE LA BATERÍA

Figura 8

1. Apertura de la aleta del compartimento de la batería

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

4. Retire la batería de la máquina.

4 FUNCIONES DEL

CORTACÉSPED

NOTA

La función de un cortacésped se puede adaptar

cambiando la configuración de las piezas accesorias.

Consulte la siguiente tabla para conocer los detalles

de ajuste.

Tenga en cuenta que las siguientes funciones

varían en función del modelo de cortacésped.

PARA CONVERTIR EL

CORTACÉSPED

TAPÓN DE

MULCHING

BOLSA RE-

COGE-

HIERBA

Para descarga trasera × ×

Para bolsa trasera × √

Para mulching √ ×

"√" : instalado

"×" : retirado

5 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

5.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 9

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en

marcha.

3. Mientras mantiene pulsado el botón de puesta en

marcha, tire del interruptor del asa en la dirección

del manillar.

4. Ahora puede soltar el botón de puesta en marcha.

NOTA

Si la máquina no se pone en marcha,

1. abra la aleta del compartimento de la batería y

compruebe la llave de seguridad.

2. retire la batería y examine la plataforma del

cortacésped para asegurarse de que no haya

hierba atrapada en la cuchilla y que esta pueda

girar libremente con la mano.

Arranque suave

Esta máquina de iones de litio tiene una

función de "arranque suave". Cuando enciende la

máquina, alcanza la velocidad máxima después de

aproximadamente 3 segundos.

Español

5.2 DETENCIÓN DE LA MÁQUINA

Figura 9

1. Suelte el interruptor del asa para detener la

máquina.

AVISO

Espere hasta que la cuchilla se detenga por completo

antes de volver a poner en marcha la máquina. No

apague y encienda la máquina rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras

finalizar el trabajo.

5.3 VACIADO DEL RECOGEHIERBA

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la aleta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y

desengánchelo de las ranuras.

6. Cierre la aleta de descarga trasera.

7. Vacíe el recogehierba.

5.4 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior

a 15°. Si no está cómodo, no siegue en una

pendiente.

• No suba y baje en una pendiente, siegue

transversalmente la superficie de la misma. Tenga

cuidado al cambiar de dirección en una pendiente.

• Supervise orificios, raíces, piedras y otros objetos

ocultos que pueden hacer que se caiga. Elimine

todos los obstáculos como piedras y ramas de

árboles.

• Asegúrese de tener un equilibrio estable. Si

pierde el equilibrio, suelte el interruptor del asa

inmediatamente.

• No siegue cerca de precipicios, zanjas o

terraplenes.

5.5 CONSEJOS DE

FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de

puesta en marcha o el interruptor del asa.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para

césped nuevo o denso.

• Limpie la parte inferior de la plataforma del

cortacésped después de cada uso. Retire los

recortes de hierba, las hojas, la suciedad y otros

residuos.

6 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina

antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas

o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

6.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para

comprobar si hay piezas dañadas, ausentes o

sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de

fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice

agua.

6.2 SUSTITUCIÓN DE LA CUCHILLA

Figura 10

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de

la cuchilla cuando la toque.

1. Detenga la máquina.

Español

2. Asegúrese de que la cuchilla se detenga por

completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Coloque un bloque de madera entre la cuchilla

y la plataforma del cortacésped para impedir el

movimiento de la cuchilla.

6. Afloje el perno de montaje y retire los espaciadores.

7. Retire la cuchilla y sustitúyala por una nueva.

8. Al montar la cuchilla, asegúrese de que esté

instalada en la dirección correcta, como se muestra

en la figura. Los puntos elevados del posicionador

deben estar alineados con los orificios de la

cuchilla.

9. Vuelva a apretar el perno de montaje. El par de

apriete recomendado debe ser de aprox. 33-37 Nm.

6.3 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la llave de seguridad.

• Retire la(s) batería(s).

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estas

instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

7 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está

en posición.

Los pernos no

se han acoplado

correctamente.

Ajuste la altura

del asa y ase-

gúrese de que

los mandos y los

pernos se hayan

alineado correc-

tamente.

La máquina no

se pone en

marcha.

La capacidad de

la batería está

baja.

Cargue la bate-

ría.

El interruptor del

asa está defec-

tuoso.

Sustituya el in-

terruptor del asa.

Problema Posible causa Solución

La llave de se-

guridad no se ha

introducido.

Introduzca la

llave de seguri-

dad.

La máquina cor-

ta la hierba irreg-

ularmente.

El césped es

agreste.

Examine la su-

perficie de sega-

do.

La altura de la

cuchilla no se ha

ajustado correc-

tamente.

Ajuste la altura

de cuchilla/corte

a una posición

más alta.

La función de

mulching de la

máquina no se

realiza correcta-

mente.

Hay recortes de

hierba mojada

adheridos a la

plataforma.

Espere hasta

que la hierba se

seque antes de

segar.

Falta el tapón de

mulching.

Instale el tapón

de mulching.

Es difícil empujar

la máquina.

La hierba está

demasiado alta o

la altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

El recogehierba

y la cuchilla ar-

rastran cuando

se trabaja en hi-

erba densa.

Vacíe los re-

cortes de hierba

del recogehier-

ba.

Hay una vibra-

ción elevada en

la máquina.

La cuchilla está

desequilibrada y

desgastada.

Sustituya la cu-

chilla.

El eje del motor

está doblado.

1. Inspeccione

si hay daños.

2. Repare la

máquina an-

tes de volver

a ponerla en

marcha.

La máquina se

detiene durante

el segado.

La altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

La batería se ha

agotado.

Cargue la bate-

ría.

Hay recortes de

hierba adheridos

a la plataforma o

a la cuchilla.

Retire la batería

y compruebe la

plataforma.

La temperatura

de funciona-

miento de la má-

quina es dema-

siado alta.

Deje enfriar la

máquina.

Español

* Si no puede encontrar la solución a estos problemas,

vaya al centro de servicio.

8 DATOS TÉCNICOS

Tensión 24 V

Velocidad sin

carga

3550 / min

Anchura de corte 330 mm

Altura de corte 25 - 70 mm

Capacidad del

recogehierba

30 L

Peso (sin bate-

ría)

9,5 kg

Nivel de presión

acústica medida

= 79,6 dB(A), K= 3 dB(A)

Nivel de poten-

cia acústica ga-

rantizada

WA.d

= 96 dB(A)

Modelo de bate-

ría

G24B2/G24B4 y otras series BAG

Modelo de car-

gador

G24UC/2913907AU y otras series

CAG

Vibración ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTÍA

(La totalidad de las condiciones de la garantía puede

encontrarse en el sitio web de Greenworks https://

www.greenworkstools.eu )

La garantía de Greenworks es de 3 años para el

producto y 2 años para las baterías (uso privado /

del consumidor) a partir de la fecha de compra. Esta

garantía cubre defectos de fabricación. Un producto

defectuoso en garantía puede ser reparado o sustituido.

Una unidad que haya sido mal utilizada o utilizada

de modo distinto al que se describe en el manual

del propietario puede no tener derecho a garantía.

El desgaste normal y las piezas de desgaste no

están cubiertos por la garantía. La garantía original

del fabricante no se ve afectada por ninguna garantía

adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto

de compra para reclamar la garantía, junto con el

comprobante de compra (ticket).

10 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre:

Globe Technologies Europe GmbH

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Nombre y dirección de la persona autorizada para

compilar el archivo técnico:

Nombre: Ralf Pankalla

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Por la presente declaramos que el producto

Categoría: Cortacésped

Modelo: GD24LM33 (LMG401)

Número de serie: Véase la etiqueta de clasifica-

ción del producto

Año de construc-

ción:

Véase la etiqueta de clasifica-

ción del producto

• es conforme con las disposiciones pertinentes de la

Directiva relativa a las máquinas: 2006/42/CE.

• es conforme con las disposiciones de las siguientes

Directivas CE:

• 2014/30/UE

• 2000/14/CE y 2005/88/CE

• 2011/65/UE y 2015/863/UE

Adicionalmente, declaramos que se han utilizado

las siguientes partes o cláusulas de las normas

armonizadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de evaluación de conformidad según el anexo

VI / Directiva 2000/14/CE.

Nivel de potencia acústica med-

ida

: 90,2 dB(A)

Nivel de potencia acústica ga-

rantizada

WA.d

: 96 dB(A)

Organismo notificado competente:

Nombre: Intertek Deutschland GmbH (Organismo

notificado 0905)

Dirección: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Alemania

Español

Lugar, fecha: Wei-

terstadt, 03.03.2021

Firma: Ted Qu, Director de cali-

dad

Español

1 Sicurezza....................................24

2 Descrizione................................ 24

2.1 Destinazione d'uso................................... 24

2.2 Disimballaggio dell'apparecchio............... 24

2.3 Panoramica.............................................. 24

3 Assemblaggio............................24

3.1 Installazione del manubrio inferiore..........24

3.2 Installazione dell'impugnatura

superiore ................................................. 24

3.3 Installazione del contenitore dell'erba...... 24

3.4 Installazione dell'accessorio per

pacciamatura............................................25

3.5 Impostazione dell'altezza di taglio............25

3.6 Installazione del gruppo batteria.............. 25

3.7 Rimozione del gruppo batteria................. 25

4 Funzioni del tosaerba............... 25

5 Utilizzo........................................25

5.1 Avvio dell'apparecchio..............................25

5.2 Arresto dell'apparecchio...........................26

5.3 Svuotare il sacco di raccolta.....................26

5.4 Utilizzo su terreni in pendenza................. 26

5.5 Suggerimenti per l'uso..............................26

6 Manutenzione............................ 26

6.1 Manutenzione generale............................26

6.2 Sostituzione della lama............................ 26

6.3 Conservazione dell'apparecchio...............27

7 Risoluzione dei problemi..........27

8 Specifiche tecniche...................28

9 Garanzia..................................... 28

10 Dichiarazione di conformità

CE............................................... 28

Italiano

1 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

2 DESCRIZIONE

2.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in

ambienti domestici. La lama deve essere circa parallela

al terreno. Tutte le quattro ruote devono essere a

contatto con il terreno durante il taglio.

2.2 DISIMBALLAGGIO

DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio

prima dell'uso.

AVVERTIMENTO

• Se una parte della macchina è danneggiata, non

usare l'apparecchio.

• Se uno o più componenti sono mancanti, non

usare l'apparecchio.

• In caso di componenti danneggiati o mancanti,

contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative

locali.

AVVERTIMENTO

Per motivi di sicurezza, non inserire la batteria prima

che l’utensile sia completamente assemblato.

2.3 PANORAMICA

Figure 1~2

A. Gruppo manubrio superiore

A-1

Interruttore a leva

A-2

Pulsante di avvio

A-3

Manubrio superiore

A-4

Manopola del manubrio superiore

A-5

Bullone del manubrio superiore

B. Gruppo manubrio inferiore

B-1

Manubrio inferiore

B-2

Vite del manubrio inferiore

C. Gruppo contenitore dell'erba

C-1

Gancio del contenitore dell'erba

C-2

Contenitore dell'erba

D. Unità principale

D-1

Sportello del vano batteria

D-2

Leva di regolazione dell'altezza di taglio

D-3

Sportello dello scarico posteriore

D-4

Fessura

D-5

Chiave di sicurezza

D-6

Pulsante di rilascio della batteria

E. Accessorio per pacciamatura

3 ASSEMBLAGGIO

AVVERTIMENTO

Non usare accessori non raccomandati dal

costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria

finché tutte le parti non sono state assemblate.

3.1 INSTALLAZIONE DEL MANUBRIO

INFERIORE

Figura 3

1. Inserire il manubrio inferiore nei fori sull'unità

principale.

2. Inserire la vite attraverso i fori.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante

l'installazione del manubrio.

3.2 INSTALLAZIONE

DELL'IMPUGNATURA SUPERIORE

Figura 4

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i bulloni attraverso i fori.

3. Serrare le manopole sui bulloni.

4. Ripetere questa operazione sull'altro lato.

3.3 INSTALLAZIONE DEL

CONTENITORE DELL'ERBA

Figura 5

Italiano

1. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

2. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci sulle fessure.

3. Rilasciare lo sportello dello scarico posteriore.

3.4 INSTALLAZIONE

DELL'ACCESSORIO PER

PACCIAMATURA

Figura 6

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere l'accessorio di pacciamatura tramite

l'impugnatura e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.5 IMPOSTAZIONE DELL'ALTEZZA DI

TAGLIO

Il tosaerba è dotato di diverse altezze di taglio.

Figura 7.

1. Tirare la leva di regolazione dell'altezza all'indietro

per aumentare l'altezza di taglio.

2. Tirare la leva di regolazione dell'altezza in avanti per

ridurre l'altezza di taglio.

3.6 INSTALLAZIONE DEL GRUPPO

BATTERIA

Figura 8

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono

danneggiati, sostituirli.

• Arrestare il tosaerba e attendere che il motore si

arresti prima di installare o rimuovere il gruppo

batteria.

• Leggere, comprendere e rispettare le istruzioni

riportate nel manuale della batteria e del

caricabatteria.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le

scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non

si blocca in posizione.

4. Un "clic" indica che la batteria è fissata

correttamente.

5. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene

inserita la chiave di sicurezza.

3.7 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 8

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

4 FUNZIONI DEL TOSAERBA

NOTA

Le funzioni del tosaerba possono essere adattate

modificando la configurazione degli accessori.

Consultare la tabella seguente per i dettagli.

Nota: le funzioni descritte di seguito variano in base

al modello di tosaerba.

FUNZIONE DEL TO-

SAERBA

ACCES-

SORIO PER

PACCIA-

MATURA

CONTENI-

TORE

DELL'ER-

Scarico posteriore × ×

Raccolta posteriore × √

Pacciamatura √ ×

"√" = installato

"×" = rimosso

5 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

5.1 AVVIO DELL'APPARECCHIO

Figura 9

1. Inserire la chiave di sicurezza.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare

l'interruttore a barra verso il manubrio.

4. Quindi rilasciare il pulsante di avvio.

NOTA

Se l'apparecchio non si avvia,

1. aprire lo sportello del vano batteria e controllare la

chiave di sicurezza.

2. Rimuovere il gruppo batteria ed esaminare l'unità

tagliaerba per assicurarsi che l'erba non si incastri

nella lama; e che la lama ruoti liberamente dopo

averla spinta a mano.

Italiano

Soft-start

Questo apparecchio a batteria Li-ion è dotato

di funzione "soft-start". Dopo l'avvio, l'apparecchio

raggiunge la massima velocità dopo circa 3 secondi.

5.2 ARRESTO DELL'APPARECCHIO

Figura 9

1. Rilasciare la barra di avanzamento per arrestare

l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente

prima di riavviare l'apparecchio. Non accendere e

spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo

batteria al termine dell'uso.

5.3 SVUOTARE IL SACCO DI

RACCOLTA.

1. Arrestare l'apparecchio.

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura

e sganciarlo dalle fessure.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

5.4 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare il tosaerba su terreni con pendenza

superiore a 15°. Se non ci si sente sicuri, non usare il

tosaerba su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre

perpendicolarmente alla discesa, mai verso l'alto

o verso il basso. Prestare attenzione quando si

cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, radici,

pietre e altri oggetti nascosti che possono causare

cadute. Rimuovere tutti gli ostacoli come pietre e

rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde

l'equilibrio, rilasciare immediatamente l'interruttore a

leva.

• Non usare il tosaerba in prossimità di fossati,

discese ripide o scarpate.

5.5 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del

pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le

parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di

taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo

ogni utilizzo. Rimuovere residui di erba, foglie,

sporcizia e altri detriti.

6 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria

dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba,

foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con

olio dei freni, benzina e materiali a base di petrolio.

Gli agenti chimici possono danneggiare la plastica e

renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti

in plastica.

6.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e

cappucci per assicurarsi che non siano danneggiati,

mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e

i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non

usare acqua.

6.2 SOSTITUZIONE DELLA LAMA

Figura 10

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

Italiano

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno

alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che la lama sia completamente ferma.

3. Rimuovere la chiave di sicurezza e il gruppo

batteria.

4. Posizionare l'apparecchio su un lato.

5. Inserire un pezzo di legno tra la lama e l'unità

tagliaerba per bloccare il movimento della lama.

6. Rimuovere il bullone di fissaggio e rimuovere i

distanziatori.

7. Rimuovere la lama e sostituirla con una nuova.

8. Assicurarsi di installare la lama nella direzione

corretta, come illustrato in figura. Le sporgenze sul

posizionatore devono essere allineate con i fori sulla

lama.

9. Reinstallare il bullone di fissaggio. La coppia di

serraggio raccomandata è circa 33-37 Nm.

6.3 CONSERVAZIONE

DELL'APPARECCHIO

• Rimuovere la chiave di sicurezza.

• Rimozione del gruppo batteria.

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre

l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti

allentate o danneggiate. Se necessario, procedere

come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non possano avvicinarsi

all'apparecchio.

7 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il manubrio non

è in posizione.

I bulloni non so-

no posizionati

correttamente.

Regolare l'altez-

za del manubrio

e assicurarsi che

le manopole e i

bulloni siano alli-

neati corretta-

mente.

Il tosaerba non si

avvia.

La batteria è

scarica.

Ricaricare il

gruppo batteria.

L'interruttore a

leva è difettoso.

Sostituire l'inter-

ruttore a leva.

Problema Possibile causa Soluzione

La chiave di si-

curezza non è

inserita.

Inserire la chiave

di sicurezza.

Il tosaerba non

taglia l'erba in

modo uniforme.

Il prato è acci-

dentato.

Ispezionare il

prato.

L'altezza di taglio

non è impostata

correttamente.

Portare l'altezza

di taglio/della la-

ma in una posi-

zione più eleva-

ta.

Il tosaerba non

esegue una cor-

retta pacciama-

tura.

Sulla parte inferi-

ore dell'unità to-

saerba sono pre-

senti residui di

erba bagnata.

Attendere che

l'erba si asciughi

prima di tagliarla.

L'accessorio per

pacciamatura è

assente.

Installare l'ac-

cessorio per

pacciamatura.

Il tosaerba è diffi-

cile da spingere.

L'erba è troppo

alta, o l'altezza di

taglio è troppo

bassa.

Aumentare l'al-

tezza di taglio/

della lama.

Il contenitore

dell'erba e la la-

ma vengono

trascinati dall'er-

ba folta.

Svuotare il con-

tenitore dell'erba.

Il tosaerba pre-

senta forti vibra-

zioni.

La lama è sbilan-

ciata e usurata.

Sostituire la la-

ma.

L'albero motore

è piegato.

1. Controllare

se è danneg-

giato.

2. Riparare il to-

saerba prima

di riutilizzar-

lo.

Il tosaerba si ar-

resta durante il

taglio.

L'altezza di taglio

è troppo bassa.

Aumentare l'al-

tezza di taglio/

della lama.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

Sull'unità tosaer-

ba o sulla lama

sono presenti re-

sidui di erba.

Rimuovere il

gruppo batteria e

controllare l'unità

tosaerba.

La temperatura

di funzionamento

del tosaerba è

troppo alta.

Lasciare raffred-

dare il tosaerba.

Italiano

* Se non è possibile trovare la soluzione al proprio

problema, recarsi presso un centro di assistenza.

8 SPECIFICHE TECNICHE

Tensione 24 V

Velocità a vuoto 3550 / min

Ampiezza di ta-

glio

330 mm

Altezza di taglio 25 - 70 mm

Capacità del

contenitore

dell'erba

30 L

Peso (senza

gruppo batteria)

9,5 kg

Livello di press-

ione sonora mis-

urato

= 79,6 dB(A), K= 3 dB(A)

Livello di poten-

za sonora garan-

tito

WA.d

= 96 dB(A)

Modello batteria G24B2/G24B4 e altre serie BAG

Modello carica-

batteria

G24UC/2913907AUe altre serie

CAG

Vibrazioni ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANZIA

(I termini e le condizioni integrali della garanzia

sono consultabili sul Greenworks sito web https://

www.greenworkstools.eu .)

Greenworks offre una garanzia di 3 anni per il prodotto

e di 2 anni per le batterie (uso domestico/privato)

dalla data di acquisto. La garanzia copre i difetti di

fabbricazione. I prodotti difettosi in garanzia possono

essere riparati o sostituiti. L'uso del prodotto in modo

improprio o diverso da come descritto nel manuale

di istruzioni può invalidare la garanzia. La normale

usura del prodotto e degli accessori non è coperta

dalla garanzia. La garanzia del fabbricante non è

influenzata da eventuali garanzie supplementari offerte

dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i

prodotti difettosi devono essere riportati presso il punto

vendita insieme alla prova di acquisto (ricevuta).

10 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante:

Nome:

Globe Technologies Europe GmbH

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Nome e indirizzo della persona autorizzata a compilare

il fascicolo tecnico:

Nome: Ralf Pankalla

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Con la presente si dichiara che il prodotto

Categoria: Tosaerba

Modello: GD24LM33 (LMG401)

Numero di serie: Vedere l’etichetta nominale del

prodotto

Anno di fabbrica-

zione:

Vedere l’etichetta nominale del

prodotto

• è conforme ai requisiti pertinenti della direttiva

Macchine 2006/42/CE.

• è conforme ai requisiti delle seguenti direttive

europee:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Inoltre, si dichiara di aver utilizzato le seguenti parti e

clausole degli standard armonizzati:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metodo di valutazione della conformità conforme

all'allegato VI della direttiva 2000/14/CE.

Livello di potenza sonora misur-

ato

: 90,2 dB(A)

Livello di potenza sonora garan-

tito

WA.d

: 96 dB(A)

Organismo notificato:

Nome: Intertek Deutschland GmbH (Organismo

notificato 0905)

Indirizzo: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Luogo, data: Weiter-

stadt, 03.03.2021

Firma: Ted Qu, Direttore Qualità

Italiano

1 Sécurité...................................... 31

2 Description.................................31

2.1 Objet.........................................................31

2.2 Déballage de la machine..........................31

2.3 Aperçu...................................................... 31

3 Installation................................. 31

3.1 Installation de poignée inférieure............. 31

3.2 Installation de poignée supérieure .......... 31

3.3 Installation de collecteur d'herbe..............31

3.4 Installation de l'insert mulching.................32

3.5 Réglage de hauteur de coupe /lame........ 32

3.6 Installation de la batterie.......................... 32

3.7 Retrait de pack-batterie............................32

4 Fonctions de tondeuse............. 32

5 Fonctionnement........................ 32

5.1 Démarrage de la machine........................32

5.2 Arrêt de la machine.................................. 33

5.3 Vidage du collecteur d'herbe.................... 33

5.4 Travail en pente........................................33

5.5 Conseils d'utilisation.................................33

6 Entretien.....................................33

6.1 Maintenance générale..............................33

6.2 Remplacement de lame........................... 33

6.3 Stockage de la machine...........................34

7 Dépannage................................. 34

8 Données techniques................. 35

9 Garantie......................................35

10 Déclaration de conformité CE.. 35

Français

1 SÉCURITÉ

AVERTISSEMENT

Suivez toutes les instructions de sécurité.

Voir le Manuel de sécurité.

2 DESCRIPTION

2.1 OBJET

Cette machine est destinée à la tonte du

gazon domestique. La lame de coupe doit être

approximativement parallèle au sol. Les quatre roues

doivent toutes toucher le sol pendant la tonte.

2.2 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant son usage.

AVERTISSEMENT

• Si des pièces de la machine sont endommagées,

n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes,

contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation fournie dans la boîte.

3. Retirez toutes les pièces non-assemblées de la

boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et le matériau d'emballage au rebut

dans le respect de la réglementation locale.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

2.3 APERÇU

Figure 1~2

A. Assemblage de commande supérieure

A-1

Interrupteur de poignée

A-2

Bouton de démarrage

A-3

Poignée supérieure

A-4

Molette de poignée supérieure

A-5

Boulon de poignée supérieure

B. Assemblage de poignée inférieure

B-1

Poignée inférieure

B-2

Vis de poignée inférieure

C. Assemblage de collecteur d'herbe

C-1

Crochet de collecteur d'herbe

C-2

Bac de Rama’s sage

D. Bloc principal

D-1

Capot de compartiment de batterie

D-2

Levier d'ajustement de hauteur

D-3

Capot de décharge arrière

D-4

Fente

D-5

Clé de sécurité

D-6

bouton d’ extraction de la batterie

E. Insert mulching

3 INSTALLATION

AVERTISSEMENT

N'utilisez pas des accessoires non recommandés par

le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie

avant d'avoir finalisé l'assemblage de toutes les

pièces.

3.1 INSTALLATION DE POIGNÉE

INFÉRIEURE

Figure 3

1. Insérez la poignée inférieure dans les orifices du

cadre.

2. Serrez les vis dans les orifices.

AVERTISSEMENT

N'endommagez pas les câbles en installant la

poignée.

3.2 INSTALLATION DE POIGNÉE

SUPÉRIEURE

Figure 4

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les boulons dans les orifices.

3. Serrez les molettes sur les boulons.

4. Faites de même pour l'autre côté.

3.3 INSTALLATION DE COLLECTEUR

D'HERBE

Figure 5

1. Ouvrez le volet de décharge arrière sans le relâcher.

Français

2. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets sur les fentes.

3. Relâchez le volet de décharge arrière.

3.4 INSTALLATION DE L'INSERT

MULCHING

Figure 6

1. Retirez le collecteur d'herbe.

2. Ouvrez le volet de décharge arrière sans le relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez le volet de décharge arrière.

3.5 RÉGLAGE DE HAUTEUR DE

COUPE /LAME

La machine peut être réglée sur différentes hauteurs de

coupe / lames.

Figure 7

1. Tirez en arrière le levier d'ajustement de hauteur

pour augmenter la hauteur de coupe /lame.

2. Poussez en avant le levier d'ajustement de hauteur

pour réduire la hauteur de coupe /lame.

3.6 INSTALLATION DE LA BATTERIE

Figure 8

AVERTISSEMENT

• Si la batterie ou le chargeur est endommagé,

remplacez-le.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le pack-

batterie.

• Lisez, apprenez et appliquez les instructions du

manuel de batterie et de chargeur.

1. Ouvrez le volet de compartiment de batterie.

2. Alignez les ailettes de la batterie avec les rainures

dans le compartiment de batterie.

3. Poussez la batterie dans le compartiment de

batterie jusqu'à la verrouiller.

4. Au clic audible, la batterie est installée

correctement.

5. Fermez le volet de compartiment de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez

la clé de sécurité.

3.7 RETRAIT DE PACK-BATTERIE

Figure 8

1. Ouverture du volet de compartiment de batterie

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de batterie sans

le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONS DE TONDEUSE

REMARQUE

La fonction d'une tondeuse à gazon peut être adaptée

en modifiant la configuration des pièces accessoires.

Voir le tableau ci-dessous pour les détails de réglage.

Veuillez noter que les fonctions suivantes varient

selon le modèle de tondeuse.

CONVERSION DE TON-

DEUSE

INSERT

MULCHING

SAC

D'HERBE

Pour la décharge en ar-

rière

× ×

Pour l'ensachage en ar-

rière

× √

Pour le mulching √ ×

"√" : installé

"×" : retiré

5 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

5.1 DÉMARRAGE DE LA MACHINE

Figure 9

1. Insérez la clé de sécurité.

2. Appuyez sur le bouton de démarrage sans le

relâcher.

3. Tout en maintenant le bouton de démarrage, tirez

sur l'interrupteur de poignée dans le sens du guidon.

4. Vous pouvez alors relâcher le bouton de démarrage.

REMARQUE

Si la machine ne démarre pas,

1. ouvrez le volet de compartiment de batterie et

vérifiez la clé de sécurité.

2. retirez le pack-batterie et examinez le carter de

tondeuse pour vous assurer que de l'herbe n'est

pas piégée sur la lame et que la lame tourne

librement à la main.

Démarrage à froid

Cette machine Li-ion bénéficie d'une fonctionnalité

de "démarrage à froid". Lorsque vous démarrez la

machine, elle passe à plein régime environ en 3

secondes.

Français

5.2 ARRÊT DE LA MACHINE

Figure 9

1. Relâchez l'interrupteur de poignée pour arrêter la

machine.

AVERTISSEMENT

Attendez l'arrêt complet de la lame avant de

redémarrer la machine. N'effectuez pas un cycle

rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le

pack-batterie une fois le travail terminé.

5.3 VIDAGE DU COLLECTEUR

D'HERBE

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez le volet de décharge arrière sans le relâcher.

5. Tenez le collecteur d'herbe par sa poignée et

dégagez les crochets des fentes.

6. Fermez le volet de décharge arrière.

7. Videz le collecteur d'herbe.

5.4 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur des pentes inclinées au-delà de

15°. Si vous n'êtes pas à votre aise, ne tondez pas sur

une pente.

• Ne montez et ne descendez pas une pente.

Tondez transversalement à la pente. Attention aux

changements de direction en pente.

• Faites attention aux trous, racines, rochers et

autres objets masqués pouvant vous faire chuter.

Retirez tous les obstacles comme les pierres et les

branches d'arbre.

• Assurez-vous de rester bien campé. En cas de

déséquilibre, relâchez immédiatement l'interrupteur

de poignée.

• Ne tondez pas à proximité des pentes prononcées,

fossés ou remblais.

5.5 CONSEILS D'UTILISATION

• Ne tentez pas de passer outre le fonctionnement

du bouton de démarrage ou de l'interrupteur de

poignée.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou

sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire

pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après

chaque usage. Retirez les résidus herbeux, feuilles,

salissures et autres débris.

6 ENTRETIEN

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la

machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe,

des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement

agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et

les substances à base de pétrole toucher les

pièces en plastique. Les produits chimiques peuvent

endommager le plastique et rendre son entretien

impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants

sur les composants ou le boîtier en plastique.

6.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour

identifier les pièces endommagées, manquantes

ou desserrées ainsi les vis, écrous, boulons et

bouchons.

• Serrez correctement toutes les fixations et

bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez

pas d'eau.

6.2 REMPLACEMENT DE LAME

Figure 10

AVERTISSEMENT

Utilisez uniquement des lames de remplacement

agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon

autour de la lame si vous la touchez.

Français

1. Arrêtez la machine.

2. Assurez-vous que la lame est complètement

arrêtée.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Coincez un morceau de bois entre la lame et

le carter de tondeuse pour empêcher la lame de

bouger.

6. Desserrez le boulon de montage et retirez les

espaceurs.

7. Retirez la lame et remplacez-la par une neuve.

8. Pour l'installation de la lame, assurez-vous de la

placer dans le bon sens comme illustré. Les points

saillants sur le positionneur doivent être alignés

avec les orifices dans la lame.

9. Resserrez le boulon de montage. Le couple de

serrage recommandé doit approcher 33-37 Nm.

6.3 STOCKAGE DE LA MACHINE

• Retirez la clé de sécurité.

• Retirez le ou les pack-batteries.

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous rangez la machine.

• Assurez-vous que la machine ne présente aucune

pièce endommagée ou manquante. Si nécessaire,

suivez ces instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

7 DÉPANNAGE

Problème Cause possible Solution

La poignée n'est

pas positionnée.

Les boulons sont

mal engagés.

Ajustez la hau-

teur de la poign-

ée et assurez-

vous que les mo-

lettes et boulons

sont correcte-

ment alignés.

La machine ne

démarre pas.

La capacité de la

batterie est fai-

ble.

Chargez la batt-

erie.

L'interrupteur de

poignée est dé-

fectueux.

Remplacez l'in-

terrupteur de

poignée.

Problème Cause possible Solution

La clé de sécur-

ité n'est pas in-

sérée.

Insérez la clé de

sécurité.

La machine ne

tond pas l'herbe

uniformément.

L'herbe est diffi-

cile.

Examinez la

zone de tonte.

La hauteur de la

lame est mal ré-

glée.

Ajustez la hau-

teur de coupe /

lame sur une po-

sition supérieure.

Le mulching de

la machine est

incorrect.

Des touffes

d'herbe mouillée

adhèrent sur le

carter.

Attendez que

l'herbe sèche

avant de tondre.

L'insert mulching

manque.

Installez l'insert

mulching.

La machine est

dure à pousser.

L'herbe est trop

haute ou la lame

est trop basse.

Augmentez la

hauteur de

coupe /lame.

Le collecteur

d'herbe et la

lame ont du mal

avec l'herbe

épaisse.

Videz les touffes

d'herbe du col-

lecteur d'herbe.

La machine pré-

sente des vibra-

tions élevées.

La lame est dé-

séquilibrée et

usée.

Remplacez la

lame.

L'arbre du mo-

teur est déformé.

1. Recherchez

les dommag-

es.

2. Réparez la

machine

avant de la

redémarrer.

La machine s'ar-

rête pendant la

tonte.

La lame est trop

basse.

Augmentez la

hauteur de

coupe /lame.

Le pack-batterie

est épuisé.

Chargez la batt-

erie.

Des touffes

d'herbe adhèrent

sur le carter ou

la lame.

Retirez le pack-

batterie et ob-

servez le carter.

La température

de fonctionne-

ment de la ma-

chine est trop él-

evée.

Refroidissez la

machine.

* Si vous ne trouvez aucune solution à ces problèmes,

rendez-vous au centre d'entretien.

Français

8 DONNÉES TECHNIQUES

Tension 24 V

Vitesse à vide 3550 / min

Largeur de

coupe

330 mm

Hauteur de

coupe

25 - 70 mm

Capacité de col-

lecteur d'herbe

30 L

Poids (sans

pack-batterie)

9,5 kg

Niveau de press-

ion acoustique

mesuré

= 79,6 dB(A), K= 3 dB(A)

Niveau de puis-

sance acous-

tique garanti

WA.d

= 96 dB(A)

Modèle de batt-

erie

G24B2/G24B4 et autre séries BAG

Modèle de char-

geur

G24UC/2913907AU et autre séries

CAG

Vibration ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIE

(Les conditions générales complètes de la garantie

se trouvent sur le site web de Greenworks https://

www.greenworkstools.eu )

La garantie Greenworks est de 3 ans sur le produit et

de 2 ans sur les batteries (usage de consommateur /

privé) à compter de la date d'achat. Cette garantie

couvre les défauts de fabrication. Un produit défaillant

sous garantie peut être réparé ou remplacé. La garantie

d'une unité qui a fait l'objet d'abus ou d'un usage

différent de celui décrit dans le manuel du propriétaire

peut être refusée. L'usure normale et les pièces d'usure

ne sont pas couvertes par la garantie. La garantie du

fabricant d'origine n'est pas affectée par toute garantie

additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat,

accompagné de sa preuve d'achat (reçu), afin de

prétendre à la garantie.

10 DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom :

Globe Technologies Europe GmbH

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nom et adresse de la personne autorisée à compiler le

dossier technique :

Nom : Ralf Pankalla

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon

Modèle : GD24LM33 (LMG401)

Numéro de série : Voir étiquette de caractéristiques

du produit

Année de construc-

tion :

Voir étiquette de caractéristiques

du produit

• est en conformité avec les dispositions pertinentes

de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres

Directives CE suivantes :

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & 2015/863/UE

En outre, nous déclarons que les parties /clauses

suivantes des normes harmonisées ont été appliquées :

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Méthode d'appréciation de la conformité selon l'Annexe

VI/ Directive 2000/14/CE.

Niveau de puissance acous-

tique mesuré

: 90,2 dB(A)

Niveau de puissance acous-

tique garanti

WA.d

: 96 dB(A)

Organisme notifié impliqué :

Nom : Intertek Deutschland GmbH (Organisme notifié

0905)

Adresse : Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Allemagne

Lieu et date : Wei-

terstadt, 03.03.2021

Signature : Ted Qu, Directeur

Qualité

Français

1 Segurança.................................. 38

2 Descrição................................... 38

2.1 Intuito........................................................38

2.2 Retire a máquina da caixa........................38

2.3 Vista pormenorizada.................................38

3 Instalação...................................38

3.1 Instalar a pega inferior..............................38

3.2 Instalar a pega superior ...........................38

3.3 Instalar o saco de recolha da relva.......... 38

3.4 Instalar a tampa de adubar...................... 38

3.5 Definir a altura da lâmina......................... 39

3.6 Instalar as baterias...................................39

3.7 Retirar a bateria........................................39

4 Funções da máquina de

cortar relva.................................39

5 Funcionamento..........................39

5.1 Ligar a máquina........................................39

5.2 Parar a máquina.......................................39

5.3 Esvaziar o saco de recolha da relva........ 40

5.4 Utilização em encostas............................ 40

5.5 Dicas de funcionamento...........................40

6 Manutenção............................... 40

6.1 Manutenção geral.....................................40

6.2 Substituição da lâmina............................. 40

6.3 Guardar a máquina.................................. 41

7 Resolução de problemas..........41

8 Informação técnica....................42

9 Garantia......................................42

10 Declaração de Conformidade

CE............................................... 42

Português

1 SEGURANÇA

AVISO

Certifique-se de que segue todas as instruções de

segurança.

Consulte o manual de segurança.

2 DESCRIÇÃO

2.1 INTUITO

Esta máquina foi criada para cortar a relva em relvados

domésticos. A lâmina de corte deve estar aproximada e

paralela ao chão. As quatro rodas deverão estar a tocar

no chão durante o corte.

2.2 RETIRE A MÁQUINA DA CAIXA.

AVISO

Certifique-se de que monta corretamente a máquina

antes da utilização.

AVISO

• Se houver peças danificadas, não use a máquina.

• Se não tiver todas as peças, não utilize a

máquina.

• Se houver peças danificadas ou em falta, contacte

o centro de reparação.

1. Abra a caixa.

2. Leia a documentação existente na caixa.

3. Retire todas as peças desmontadas da caixa.

4. Retire a máquina da caixa.

5. Elimine a caixa e o material de empacotamento de

acordo com as normas locais.

AVISO

Para sua segurança, não insira a bateria antes de

montar a ferramenta por completo.

2.3 VISTA PORMENORIZADA

Imagem 1~2

A. Conjunto do controlo superior

A-1

Interruptor da pega

A-2

Botão de iniciar

A-3

Pega superior

A-4

Manípulo da pega superior

A-5

Parafuso da pega superior

B. Conjunto da pega inferior

B-1

Pega inferior

B-2

Parafuso da pega inferior

C. Conjunto do saco de recolha da relva

C-1

Gancho do saco de recolha da relva

C-2

Saco de recolha da relva

D. Estrutura principal

D-1

Aba do compartimento da bateria

D-2

Alavanca de ajuste da altura

D-3

Aba de descarga traseira

D-4

Ranhura

D-5

Chave de segurança

D-6

Botão de libertação da bateria

E. Tampa de adubar

3 INSTALAÇÃO

AVISO

Não utilize acessórios que não sejam recomendados

pelo fabricante.

AVISO

Não coloque a chave de segurança na bateria até

montar todas as peças.

3.1 INSTALAR A PEGA INFERIOR

Imagem 3

1. Insira a pega inferior nos orifícios da estrutura.

2. Aperte os parafusos através dos orifícios.

AVISO

Não danifique os cabos quando instalar a pega.

3.2 INSTALAR A PEGA SUPERIOR

Imagem 4

1. Alinhe os orifícios na pega superior e inferior.

2. Insira os parafusos através dos orifícios.

3. Aperte os manípulos nos parafusos.

4. Proceda do mesmo modo no outro lado.

3.3 INSTALAR O SACO DE RECOLHA

DA RELVA

Imagem 5

1. Abra a aba de descarga traseira e fixe-a.

2. Segure o saco de recolha da relva pela pega e

encaixe os ganchos nas ranhuras.

3. Solte a aba de descarga traseira.

3.4 INSTALAR A TAMPA DE ADUBAR

Imagem 6

Português

1. Retire o saco de recolha da relva.

2. Abra a porta de descarga traseira e segure-a.

3. Segure a tampa de adubar pela pega e encaixe na

saída de descarga.

4. Feche a porta de descarga traseira.

3.5 DEFINIR A ALTURA DA LÂMINA

A máquina pode ser definida para diferentes alturas da

lâmina.

Imagem 7.

1. Puxe a alavanca de ajuste da altura para trás para

aumentar a altura da lâmina.

2. Puxe a alavanca de ajuste da altura para a frente

para diminuir a altura da lâmina.

3.6 INSTALAR AS BATERIAS

Imagem 8

AVISO

• Se a bateria ou carregador estiver danificado,

proceda à sua substituição.

• Pare a máquina e espere que o motor pare por

completo antes de instalar ou retirar a bateria.

• Leia, compreenda e siga as instruções no manual

da bateria e do carregador.

1. Abra a aba do compartimento da bateria.

2. Alinhe as nervuras salientes da bateria com as

ranhuras no compartimento da bateria.

3. Pressione as baterias para o interior do

compartimento até fixarem em posição.

4. Quando ouvir um clique, significa que a bateria está

instalada.

5. Feche a aba do compartimento da bateria.

NOTA

O motor só liga depois de inserir a chave de

segurança.

3.7 RETIRAR A BATERIA

Imagem 8

1. Abra a tampa do compartimento da bateria.

2. Retire a chave de segurança.

3. Prima e mantenha premido o botão de libertação da

bateria.

4. Retire a bateria da máquina.

4 FUNÇÕES DA MÁQUINA DE

CORTAR RELVA

NOTA

A função de um corta-relva pode ser adaptada,

alterando a configuração das peças acessórias.

Consulte os detalhes de configuração na tabela

abaixo.

Tenha em atenção que as funções abaixo podem

variar consoante os modelos de corta-relva.

PARA CONVERTER O

CORTA-RELVA

TAMPA DE

ADUBAR

SACO DE

RECOLHA

DA RELVA

Para descarga traseira × ×

Para ensacamento tra-

seiro

× √

Para adubar √ ×

"√" : instalado

"×" : removido

5 FUNCIONAMENTO

AVISO

Use proteção ocular durante o funcionamento.

5.1 LIGAR A MÁQUINA

Imagem 9

1. Insira a chave de segurança.

2. Prima e mantenha premido o botão de iniciar.

3. Enquanto mantém o botão de iniciar premido, puxe

o interruptor da pega na direção do guiador.

4. Agora, pode libertar o botão de iniciar.

NOTA

Se a máquina não ligar, abra a aba do compartimento

da bateria e verifique a chave de segurança. Retire a

bateria e examine a plataforma da máquina de cortar

relva para se certificar de que não fica com relva

presa na lâmina e que a lâmina pode girar livremente

com a mão.

Arranque suave

Esta máquina de ião de lítio tem um “arranque suave”.

Quando liga a máquina, esta atinge a velocidade

máxima passados cerca de 3 segundos.

5.2 PARAR A MÁQUINA

Imagem 9

Português

1. Liberte a pega da caixa do interruptor para parar a

máquina.

AVISO

Espere até que a lâmina pare por completo antes

de voltar a ligar a máquina. Não ligue e desligue

rapidamente a máquina de cortar relva.

AVISO

Retire sempre a chave de segurança e a bateria após

terminar o trabalho.

5.3 ESVAZIAR O SACO DE RECOLHA

DA RELVA

1. Pare a máquina.

2. Retire a chave de segurança.

3. Retire a bateria.

4. Abra a porta de descarga traseira e segure-a.

5. Segure o saco de recolha da relva pela pega e

liberte-o das ranhuras.

6. Feche a porta de descarga traseira.

7. Esvazie o saco de recolha da relva.

5.4 UTILIZAÇÃO EM ENCOSTAS

AVISO

Não corte a relva em encostas com inclinação

superior a 15°. Se não se sentir confortável, não corte

a relva em encostas.

• Não suba e desça uma encosta, corte a relva

na transversal da mesma. Tenha cuidado quando

mudar de direção numa encosta.

• Tenha atenção a buracos, raízes, pedras e outros

objetos ocultos que possam originar a sua queda.

Retire todos os obstáculos, como rochas e ramos

de árvores.

• Certifique-se de que mantém uma postura

equilibrada. Em caso de falta de equilíbrio, liberte

imediatamente o interruptor da pega.

• Não corte a relva perto de fossos, valas ou aterros.

5.5 DICAS DE FUNCIONAMENTO

• Não tente anular o funcionamento do botão de

iniciar nem da pega da caixa do interruptor.

• Não incline a máquina quando a ligar.

• Não coloque as mãos ou pés perto ou debaixo das

peças rotativas.

• Mantenha a saída de descarga limpa.

• Não corte erva molhada.

• É necessária uma altura superior da lâmina para

relva nova ou grossa.

• Limpe o fundo da máquina de cortar relva após

cada utilização. Retire a relva cortada, folhas,

sujidade e outros resíduos.

6 MANUTENÇÃO

AVISO

Retire a chave de segurança e a bateria da máquina

antes de proceder à manutenção.

AVISO

Mantenha o motor e o compartimento da bateria sem

erva, folhas ou lubrificação excessiva.

CUIDADO

Use apenas peças sobresselentes aprovadas.

CUIDADO

Não permita que fluido dos travões, gasolina,

materiais à base de petróleo toquem nas peças de

plástico. Os químicos podem causar danos no plástico

e torná-lo irreparável.

CUIDADO

Não utilize solventes fortes ou detergentes na

estrutura de plástico ou componentes.

6.1 MANUTENÇÃO GERAL

• Antes de cada utilização, inspecione a máquina

quanto a peças danificadas, em falta ou soltas,

como parafusos, porcas, tampas, etc.

• Aperte corretamente todos os fixadores e tampas.

• Limpe a máquina com um pano seco. Não use

água.

6.2 SUBSTITUIÇÃO DA LÂMINA

Imagem 10

AVISO

Use apenas lâminas sobresselentes aprovadas.

AVISO

Use luvas resistentes ou um pano quando precisar de

tocar na lâmina.

1. Pare a máquina.

2. Certifique-se de que a lâmina pára por completo.

3. Retire a chave de segurança e a bateria.

4. Vire a máquina de cortar relva de lado.

5. Coloque um pedaço de madeira entre a lâmina e

a base da máquina para evitar o movimento da

lâmina.

Português

6. Desaperte o parafuso de fixação e retire os

espaçadores.

7. Retire a lâmina e substitua por uma nova.

8. Quando colocar a lâmina, certifique-se de que

está na direção correta, conforme apresentado na

imagem. Os pontos elevados no posicionador têm

de ficar alinhados com os orifícios na lâmina.

9. Volte a apertar o parafuso de fixação. O binário de

aperto recomendado é de cerca de 33-37 Nm.

6.3 GUARDAR A MÁQUINA

• Retire a chave de segurança.

• Retirar a bateria.

• Limpe a máquina antes de a guardar.

• Certifique-se de que o motor não está quente

quando guardar a máquina.

• Certifique-se de que a máquina não tem peças

soltas ou danificadas. Se for necessário, efetue

estes passos/instruções:

• Substitua todas as peças danificadas.

• Aperte os parafusos.

• Fale com alguém de um centro de reparação

aprovado.

• Guarde a máquina num local seco.

• Certifique-se de que as crianças não se conseguem

aproximar da máquina.

7 RESOLUÇÃO DE PROBLEMAS

Problema Possível causa Solução

A pega não está

na devida posi-

ção.

Os parafusos

não estão corre-

tamente encaix-

ados.

Ajuste a altura

da pega e as-

segure-se de

que os manípu-

los e parafusos

estão correta-

mente alinhados.

A máquina não

liga.

A bateria está

fraca.

Carregue a bate-

ria.

O interruptor da

pega tem um de-

feito.

Substitua o inter-

ruptor da pega.

A chave de se-

gurança não foi

inserida.

Insira a chave de

segurança.

A máquina não

corta a relva uni-

formemente.

A relva é irregu-

lar.

Examine a área

de corte.

A altura da lâmi-

na não foi defini-

da corretamente.

Ajuste a altura

da lâmina/do

corte para uma

posição mais el-

evada.

Problema Possível causa Solução

A máquina de

cortar relva não

aduba correta-

mente.

Existe relva cor-

tada molhada

colada à plata-

forma.

Aguarde que a

relva seque an-

tes de cortar.

Falta a tampa de

adubar.

Instale a tampa

de adubar.

É difícil empurrar

a máquina.

A relva está mui-

to alta, ou a al-

tura da lâmina

está muito baixa.

Aumente a altura

de corte/lâmina.

O saco de recol-

ha da relva e a

lâmina arrastam

a relva grossa.

Esvazie o saco

de recolha da re-

lva.

A máquina vibra

muito.

A lâmina está

desequilibrada e

gasta.

Substitua a lâmi-

na.

O eixo do motor

está dobrado.

1. Verifique se

existem da-

nos.

2. Repare a

máquina an-

tes de a vol-

tar a ligar.

A máquina pára

durante o corte.

A altura da lâmi-

na é muito baixa.

Aumente a altura

de corte/lâmina.

A bateria está

descarregada.

Carregue a bate-

ria.

A relva cortada

fica colada no

fundo da máqui-

na ou na lâmina.

Retire a bateria

e verifique o fun-

do da máquina.

A temperatura

de funcionamen-

to da máquina é

demasiado alta.

Permita que a

máquina arrefe-

ça.

* Se não conseguir encontrar a solução para estes

problemas, contacte o centro de reparação.

Português

8 INFORMAÇÃO TÉCNICA

Voltagem 24 V

Velocidade sem

carga

3550 / min

Largura de corte 330 mm

Altura de corte 25 - 70 mm

Capacidade do

saco de recolha

da relva

30 L

Peso (sem a ba-

teria)

9,5 kg

Nível de pressão

do som medido

= 79,6 dB(A), K= 3 dB(A)

Nível de potên-

cia do som ga-

rantido

WA.d

= 96 dB(A)

Modelo da bate-

ria

G24B2/G24B4 e outras séries BAG

Modelo do carre-

gador

G24UC/2913907AU e outras séries

CAG

Vibração ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIA

(Os termos e condições da garantia pode ser

encontrados na Greenworks página web https://

www.greenworkstools.eu )

A Greenworks garantia é de 3 anos sobre o produto,

e 2 anos sobre as baterias (consumidor/uso privado)

a partir da data da compra. Esta garantia abrange

defeitos de fabrico. Um produto danificado ao abrigo

da garantia pode ser reparado ou substituído. Uma

unidade que tenha sido mal utilizada ou usada de

outro modo para além do descrito no manual de

utilização pode ser rejeitada para garantia. O desgaste

normal e peças gastas não é considerado para a

garantia. A garantia original do fabricante não é

afetada por qualquer garantia adicional oferecida por

um revendedor.

Um produto danificado tem de ser devolvido no local

onde o comprou, de modo a pedir a ativação da

garantia, juntamente com a prova de compra (recibo).

10 DECLARAÇÃO DE

CONFORMIDADE CE

Nome e morada do fabricante:

Nome:

Globe Technologies Europe GmbH

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Nome e morada da pessoa autorizada a compilar o

ficheiro técnico:

Nome: Ralf Pankalla

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Declaramos por este meio que o produto

Categoria: Máquina de Cortar Relva

Modelo: GD24LM33 (LMG401)

Número de série: Consulte a etiqueta das especifi-

cações do produto

Ano de fabrico: Consulte a etiqueta das especifi-

cações do produto

• encontra-se em conformidade com as provisões

relevantes da Diretiva Máquinas 2006/42/CE.

• encontra-se em conformidade com as provisões das

seguintes diretivas europeias:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Além disso, declaramos que as seguintes normas

harmonizadas partes ou cláusulas foram usadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de avaliação da conformidade com o anexo VI,

Diretiva 2000/14/CE.

Nível de potência do som medi-

: 90,2 dB(A)

Nível de potência do som ga-

rantido

WA.d

: 96 dB(A)

Organismo notificado envolvido:

Nome: Intertek Deutschland GmbH (Organismo

notificado 0905)

Morada: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Alemanha

Local, data: Weiter-

stadt, 03.03.2021

Assinatura: Ted Qu, Diretor da

Qualidade

Português

1 Veiligheid....................................45

2 Beschrijving...............................45

2.1 Doel..........................................................45

2.2 Het gereedschap uitpakken......................45

2.3 Overzicht.................................................. 45

3 Installatie....................................45

3.1 De onderste handgreep monteren........... 45

3.2 Installeer de bovenste handgreep ...........45

3.3 Installeer de grasopvanger.......................45

3.4 Plaats de snipper-stekker.........................46

3.5 Stel de meshoogte in................................46

3.6 Installeer het accupack.............................46

3.7 Het accupack verwijderen........................ 46

4 Functies van de grasmaaier..... 46

5 Gebruik.......................................46

5.1 De machine starten.................................. 46

5.2 De machine stoppen................................ 47

5.3 Maak de opvangzak leeg......................... 47

5.4 Gebruik op hellingen................................ 47

5.5 Gebruikstips............................................. 47

6 Onderhoud................................. 47

6.1 Algemeen onderhoud...............................47

6.2 Vervang het mes...................................... 47

6.3 Het gereedschap opbergen......................48

7 Probleemoplossing................... 48

8 Technische gegevens............... 49

9 Garantie......................................49

10 EG-conformiteitsverklaring......49

Engels

1 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u alle veiligheidsinstructies in acht

neemt.

Raadpleeg het veiligheidshandboek.

2 BESCHRIJVING

2.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk

grasmaaien. Het snijmes moet ongeveer evenwijdig aan

de grond zijn. Alle vier de wielen moeten de grond

raken terwijl u maait.

2.2 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor

gebruik.

WAARSCHUWING

• Gebruik de machine niet als er onderdelen

beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u het

gereedschap niet gebruiken.

• Als er onderdelen beschadigd zijn of ontbreken,

neem dan contact op met het servicecentrum.

1. Open de verpakking.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de

doos.

4. Haal het gereedschap uit de doos.

5. Voer de doos en verpakking af in overeenstemming

met de plaatselijke voorschriften.

WAARSCHUWING

Voor uw persoonlijke veiligheid, installeer de accu pas

wanneer het gereedschap volledig in elkaar is gezet.

2.3 OVERZICHT

Afbeelding 1~2

A. Bovenste handgreepgedeelte

A-1

Handgreepschakelaar

A-2

Start-knop

A-3

Bovenste handgreep

A-4

Knop bovenste handgreep

A-5

Bout bovenste handgreep

B. Onderste handgreepgedeelte

B-1

Onderste handgreep

B-2

Bout onderste handgreep

C. Grasopvanger-gedeelte

C-1

Haak van de grasopvanger

C-2

Grasopvangbak

D. Behuizing

D-1

Klep van accuvak

D-2

Hendel voor hoogteaanpassing

D-3

Achterste uitwerpklep

D-4

Sleuf

D-5

Veiligheidssleutel

D-6

Accu-ontgrendelingsknop

E. Snipper-stekker

3 INSTALLATIE

WAARSCHUWING

Gebruik geen accessoires die niet door de fabrikant

worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin

als u klaar bent met de montage van alle onderdelen.

3.1 DE ONDERSTE HANDGREEP

MONTEREN

Afbeelding 3

1. Plaats de onderste handgreep in de gaten van het

frame.

2. Steek de bouten door de gaten en maak ze vast.

WAARSCHUWING

Beschadig de kabels niet tijdens het installeren van de

handgreep.

3.2 INSTALLEER DE BOVENSTE

HANDGREEP

Afbeelding 4

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de bouten door de gaten.

3. Draai de knoppen vast op de bouten.

4. Doe hetzelfde aan de andere kant.

3.3 INSTALLEER DE

GRASOPVANGER

Afbeelding 5

1. Open de achterste uitworpklep en houd deze vast.

Engels

2. Houd de grasopvanger vast aan de handgreep en

plaats de haken op de sleuven.

3. Maak de achterste uitworpklep los

3.4 PLAATS DE SNIPPER-STEKKER

Afbeelding 6

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.5 STEL DE MESHOOGTE IN

De meshoogte van het gereedschap kan op

verschillende hoogtes worden ingesteld.

Afbeelding 7.

1. Trek de instelhendel voor de hoogte naar achteren

om de hoogte van het mes te vergroten.

2. Trek de instelhendel voor de hoogte naar voren om

de hoogte van het mes te verminderen.

3.6 INSTALLEER HET ACCUPACK

Afbeelding 8

WAARSCHUWING

• Als het accupack of de lader is beschadigd moet u

deze vervangen.

• Stop het gereedschap en wacht tot de motor stopt

voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding

van het accupack en de lader op.

1. Open de klep van het accuvak.

2. Breng de ribbels op de accu op één lijn met de

groeven op de accu.

3. Duw de accu in het accuvak totdat de accu op zijn

plaats wordt vastgezet.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Sluit de klep van het accuvak.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin

steekt.

3.7 HET ACCUPACK VERWIJDEREN

Afbeelding 8

1. Open de deur voor de accu.

2. Verwijder de veiligheidssleutel.

3. Houd de ontgrendelingsknop van het accupack

ingedrukt.

4. Verwijder het accupack uit de machine.

4 FUNCTIES VAN DE

GRASMAAIER

OPMERKING

De functie van een grasmaaier kan worden aangepast

door de configuratie van de toebehoren te wijzigen.

Zie de onderstaande tabel voor meer informatie over

de instellingen.

Onderstaande functies kunnen verschillen

afhankelijk van het model van grasmaaier.

OM DE GRASMAAIER

TE VERANDEREN

MULCH

PLUG

GRASOP-

VANGBAK

Voor afvoer aan de ach-

terkant

× ×

Voor zak aan de achter-

kant

× √

Voor mulchen √ ×

"√": geïnstalleerd

"×": verwijderd

5 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

5.1 DE MACHINE STARTEN

Afbeelding 9

1. Plaats de veiligheidssleutel.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trek

de handgreepschakelaar in de richting van de

handgreep.

4. U kunt de startknop nu loslaten.

OPMERKING

Als de machine niet start,

1. open de klep van het accuvak en controleer de

veiligheidssleutel.

2. Verwijder de accu en onderzoek het maaidek om

er zeker van te zijn dat er geen gras aan het mes

kleeft en dat het mes vrij met de hand kan draaien.

Zachte start

Dit li-ion-gereedschap heeft een “zachte start”-functie.

Als u het gereedschap start, loopt hij na ongeveer 3

seconden met volle snelheid.

Engels

5.2 DE MACHINE STOPPEN

Afbeelding 9

1. Laat de schakelkastgreep los om de machine te

stoppen.

WAARSCHUWING

Wacht totdat de messen volledig tot stilstand zijn

gekomen voordat u de machine weer start. Zet de

machine niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack

nadat u klaar bent met de werkzaamheden.

5.3 MAAK DE OPVANGZAK LEEG

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en

maak hem los van de sleuven.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

5.4 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan

15°. Als u zich niet op uw gemak voelt, maai dan niet

op een helling.

• Maai niet omhoog of omlaag maar werk in

horizontale banen. Wees voorzichtig als u de

richting op een helling verandert.

• Let op gaten, wortels, stenen en andere verborgen

voorwerpen waardoor u kunt vallen. Verwijder alle

obstakels zoals stenen en takken.

• Zorg voor een stabiele stand. Als u niet in balans

bent, laat dan onmiddellijk de handgreepschakelaar

los.

• Maai niet in de buurt van steile hellingen, sloten of

taluds.

5.5 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of

schakelkastgreep te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de

draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik

gras.

• Reinig de onderkant van de grasmaaier na

elk gebruik. Verwijder grasresten, bladeren,

verontreinigingen en ander vuil.

6 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het

gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras,

bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

LET OP!

Zorg dat de kunststof onderdelen niet in contact

komen met remvloeistoffen, benzine of producten op

basis van aardolie. Chemicaliën kunnen het kunststof

beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen

niet schoon met agressieve oplosmiddelen of

schoonmaakmiddelen.

6.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap

op beschadigingen, missende of los zittende

onderdelen zoals schroeven, moeren, bouten en

doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek.

Gebruik geen water.

6.2 VERVANG HET MES

Afbeelding 10

WAARSCHUWING

Gebruik alleen goedgekeurde reservemessen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het

mes als u het mes aanraakt.

1. Schakel de machine uit.

2. Zorg ervoor dat het mes volledig stopt.

3. Verwijder de veiligheidssleutel en de accu.

4. Draai de machine op de zijkant.

Engels

5. Zet een stuk hout tussen het mes en het maaidek

vast om te voorkomen dat het mes beweegt.

6. Draai de montagebout los en verwijder de

afstandshouders.

7. Verwijder het mes en vervang het door een nieuw.

8. Installeer het mes in de juiste richting, zoals

aangegeven in de afbeelding. De verhoogde punten

op de aanslag moeten zich op één lijn met de gaten

in het mes bevinden.

9. Draai de montagebout opnieuw vast. Het

aanbevolen draaimoment is ongeveer 33-37 Nm.

6.3 HET GEREEDSCHAP OPBERGEN

• Verwijder de veiligheidssleutel.

• Het accupack verwijderen.

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het

gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of

beschadigde onderdelen heeft. Als het nodig is,

voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het

gereedschap kunnen komen.

7 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

zaken

Oplossing

De handgreep

bevindt zich niet

op de juiste posi-

tie.

De bouten zijn

niet correct bev-

estigd.

Pas de hoogte

van de hand-

greep aan en

zorg ervoor dat

de knoppen en

bouten goed zijn

uitgelijnd.

Het gereedschap

start niet.

De accu is bijna

leeg.

Laad de accu

op.

De handgreep-

schakelaar is de-

fect.

Vervang de

handgreepscha-

kelaar.

De veiligheids-

sleutel is niet

aangebracht.

Plaats de veiligh-

eidssleutel.

Het gereedschap

maait het gras

ongelijk.

Het gazon is

ruw.

Bekijk het maai-

gebied.

Probleem Mogelijke oor-

zaken

Oplossing

De meshoogte is

niet goed inges-

teld.

Pas het mes/

snijhoogte aan

op een hogere

positie.

Het gereedschap

versnippert (mul-

chen) niet goed.

Nat gras blijft

aan het gereed-

schap kleven.

Wacht totdat het

gras droog is

voordat u het

maait.

De snipper-stek-

ker ontbreekt.

Plaats de snip-

per-stekker.

Het gereedschap

laat zich moeilijk

duwen.

Het gras is te

hoog of de me-

shoogte is te

laag.

Vergroot de

mes-/snijhoogte.

De grasopvang-

er en het mes

slepen in dik

gras.

Verwijder het ge-

maaide gras uit

de grasopvang-

er.

Het gereedschap

trilt sterk.

Het mes is uit

balans en ver-

sleten.

Vervang het

mes.

De motoras is

gebogen.

1. Controleer

op schade.

2. Repareer de

machine

voordat u

hem weer

start.

Het gereedschap

stopt tijdens het

maaien.

Het mes zit te

laag.

Vergroot de

mes-/snijhoogte.

De accu is leeg. Laad de accu

op.

Het gemaaide

gras blijft kleven

aan het gereed-

schap of het

mes.

Verwijder de ac-

cu en controleer

het gereed-

schap.

Bedrijfstempera-

tuur van het ger-

eedschap is te

hoog.

Laat het gereed-

schap afkoelen.

* Als u de oplossing voor deze problemen niet kunt

vinden, neem dan contact op met het servicecentrum.

Engels

8 TECHNISCHE GEGEVENS

Spanning 24 V

Snelheid zonder

belasting

3550 / min

Maaibreedte 330 mm

Maaihoogte 25 - 70 mm

Grasopvangca-

paciteit

30 L

Gewicht (zonder

accupack)

9,5 kg

Gemeten ge-

luidsdrukniveau

= 79,6 dB(A), K= 3 dB(A)

Gewaarborgd

geluidsvermo-

gensniveau

WA.d

= 96 dB(A)

Accumodel G24B2/G24B4 en andereBAG ser-

ies

Opladermodel G24UC/2913907AU en andere

CAG series

Trilling ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIE

(De volledige garantievoorwaarden zijn terug

te vinden op de Greenworks website https://

www.greenworkstools.eu )

De Greenworks garantie bedraagt 3 jaar op het

product en 2 jaar op batterijen (consument/privégebruik)

vanaf de datum van aankoop. Deze garantie dekt

fabricagefouten. Een defect product dat onder de

garantie valt kan worden gerepareerd of vervangen.

Een apparaat dat op andere manieren is misbruikt

of op andere manieren is gebruikt dan beschreven

in de gebruiksaanwijzing, kan worden uitgesloten

van de garantie. Normale slijtage en aan slijtage

onderhevige onderdelen vallen niet onder de garantie.

De oorspronkelijke fabrieksgarantie wordt niet beïnvloed

door enige aanvullende garantie die door een dealer of

verkoper wordt geboden.

Een defect product moet worden geretourneerd naar

het verkooppunt om aanspraak te maken op de

garantie, samen met het aankoopbewijs (kassabon).

10 EG-

CONFORMITEITSVERKLARIN

Naam en adres van de fabrikant:

Naam:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Naam en adres van de persoon die het technisch

dossier heeft samengesteld:

Naam: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Hierbij verklaren wij dat het product

Categorie: Grasmaaier

Model: GD24LM33 (LMG401)

Serienummer: Zie typeplaatje

Jaar van fabricage: Zie typeplaatje

• is vervaardigd in overeenstemming met de

bepalingen van de machinerichtlijn 2006/42/EC.

• is vervaardigd in overeenstemming met de volgende

EC-richtlijnen

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Voorts verklaren wij dat de volgende geharmoniseerde

normen zijn gebruikt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Beoordelingsmethode overeenkomstig bijlage VI bij

Richtlijn 2000/14/EG.

Gemeten geluidsvermogen

: 90,2 dB(A)

Gegarandeerde geluidsdruk L

WA.d

: 96 dB(A)

Betrokken instantie:

Naam: Intertek Deutschland GmbH (aangemelde

instantie 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Duitsland

Plaats, datum: Wei-

terstadt, 03.03.2021

Handtekening: Ted Qu, Directeur

Kwaliteit

Engels

1 Turvallisuus................................51

2 Kuvaus....................................... 51

2.1 Käyttötarkoitus..........................................51

2.2 Pura kone pakkauksesta..........................51

2.3 Yleiskatsaus............................................. 51

3 Asennus..................................... 51

3.1 Alemman kahvan asentaminen................51

3.2 Ylemmän kahvan asentaminen ...............51

3.3 Ruohonkerääjän asentaminen................. 51

3.4 Silppuriosan asentaminen........................51

3.5 Terän korkeuden säätäminen...................52

3.6 Akun asentaminen....................................52

3.7 Akun irrottaminen..................................... 52

4 Ruohonleikkurin toiminnot.......52

5 Käyttö......................................... 52

5.1 Koneen käynnistäminen...........................52

5.2 Koneen pysäyttäminen.............................52

5.3 Ruohonkerääjän tyhjentäminen................53

5.4 Käyttäminen rinteissä...............................53

5.5 Käyttövinkkejä.......................................... 53

6 Kunnossapito............................ 53

6.1 Yleinen kunnossapito............................... 53

6.2 Terän vaihtaminen....................................53

6.3 Koneen varastointi....................................54

7 Vianmääritys.............................. 54

8 Tekniset tiedot........................... 55

9 Takuu.......................................... 55

10 EU-

vaatimustenmukaisuusvakuu

tus............................................... 55

Suomi

1 TURVALLISUUS

VAROITUS

Varmista, että noudatat kaikkia turvallisuusohjeita.

Katso Turvallisuusopas.

2 KUVAUS

2.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden

leikkaamiseen. Leikkuuterän on oltava suunnilleen

maanpinnan suuntaisesti. Kaikkien neljän pyörän on

kosketettava maata leikkaamisen aikana.

2.2 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos koneen osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota

yhteyttä huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten

mukaan.

VAROITUS

Älä aseta akkua oman turvallisuutesi takia ennen kuin

työkalu on täydellisesti koottu.

2.3 YLEISKATSAUS

Kuva 1~2

A. Ylempi ohjauskokoonpano

A-1

Kahvakytkin

A-2

Käynnistyspainike

A-3

Ylempi kahva

A-4

Ylemmän kahvan nuppi

A-5

Ylemmän kahvan pultti

B. Alemman kahvan kokoonpano

B-1

Alempi kahva

B-2

Alemman kahvan ruuvi

C. Ruohonkerääjän kokoonpano

C-1

Ruohonkerääjän koukku

C-2

Ruohopussi

D. Päärunko

D-1

Akkulokeron läppä

D-2

Korkeuden säätövipu

D-3

Takana oleva poistoläppä

D-4

Ura

D-5

Turva-avain

D-6

Akun vapautuspainike

E. Silppuriosa

3 ASENNUS

VAROITUS

Älä käytä lisävarusteita, joita valmistaja ei ole

suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet

viimeistellyt kaikkien osien kokoamisen.

3.1 ALEMMAN KAHVAN

ASENTAMINEN

Kuva 3

1. Työnnä alempi kahva rungon reikiin.

2. Työnnä ruuvit reikien läpi.

VAROITUS

Älä vaurioita kaapeleita, kun asennat kahvaa.

3.2 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 4

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pultit reikien läpi.

3. Kiristä nupit pultteihin.

4. Tee sama toisella puolella.

3.3 RUOHONKERÄÄJÄN

ASENTAMINEN

Kuva 5

1. Avaa takana oleva poistoläppä ja pidä sitä auki.

2. Pidä ruohonkerääjää kahvasta ja laita koukut lovien

päälle.

3. Vapauta takana oleva poistoläppä.

3.4 SILPPURIOSAN ASENTAMINEN

Kuva 6

Suomi

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se

poistokouruun.

4. Sulje takana oleva poistoluukku.

3.5 TERÄN KORKEUDEN

SÄÄTÄMINEN

Koneen terä voidaan säätää eri korkeuksiin.

Kuva 7.

1. Nosta terää vetämällä korkeuden säätövipua

taaksepäin.

2. Laske terää vetämällä korkeuden säätövipua

eteenpäin.

3.6 AKUN ASENTAMINEN

Kuva 8

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai

laturi.

• Pysäytä kone ja odota moottorin pysähtymistä

ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan

ohjeet sekä noudata niitä.

1. Avaa akkulokeron läppä.

2. Kohdista akun ylös nousevat ulokkeet akkulokeron

uriin.

3. Paina akkua akkulokeroon, kunnes akku lukittuu

paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Sulje akkulokeron läppä.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turva-

avaimen paikoilleen.

3.7 AKUN IRROTTAMINEN

Kuva 8

1. Avaa akkulokeron kansi.

2. Irrota turva-avain.

3. Paina akun vapautuspainiketta ja pidä sitä

painettuna.

4. Irrota akku koneesta.

4 RUOHONLEIKKURIN

TOIMINNOT

HUOMAA

Ruohonleikkurin toimintoja voidaan mukauttaa

muuttamalla lisävarusteiden kokoonpanoa. Katso

asetustiedot alla olevasta taulukosta.

Huomaa, että toiminnot voivat vaihdella

ruohonleikkurin mallin mukaan.

RUOHONLEIKKURIN

MUUNTAMINEN

SILPPUR-

IOSA

RUOHO-

PUSSI

Taakse poistoon × ×

Taakse pussiin ker-

äykseen

× √

Silppuamiseen √ ×

”√”: asennettu

”×”: poistettu

5 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

5.1 KONEEN KÄYNNISTÄMINEN

Kuva 9

1. Aseta turva-avain.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä

kahvakytkintä kahvatangon suuntaan.

4. Voit nyt vapauttaa käynnistyspainikkeen.

HUOMAA

Jos kone ei käynnisty,

1. avaa akkulokeron kansi ja tarkista turva-avain.

2. Irrota akku ja tarkista ruohonleikkuri

varmistaaksesi, ettei ruoho ole tarttunut terään ja

terä pyörii vapaasti käsin pyöritettäessä.

Pehmeä käynnistys

Tässä litiumioniakulla varustetussa koneessa

on ”pehmeä käynnistys”. Kun käynnistät koneen, se

siirtyy täydelle nopeudelle noin 3 sekunnin kuluttua.

5.2 KONEEN PYSÄYTTÄMINEN

Kuva 9

1. Pysäytä kone vapauttamalla kytkinrasian kahva.

Suomi

VAROITUS

Odota, että terä on täysin pysähtynyt, ennen

kuin käynnistät koneen uudelleen. Älä käynnistä ja

sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat

työskentelyn.

5.3 RUOHONKERÄÄJÄN

TYHJENTÄMINEN

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

lovien päältä.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

5.4 KÄYTTÄMINEN RINTEISSÄ

VAROITUS

Älä leikkaa rinteitä, joiden kaltevuus on yli 15°. Jos

rinteet huolestuttavat sinua, älä leikkaa rinteissä.

• Leikkaa ruoho rinteissä poikittain,älä leikkaa ylös ja

alas rinnettä. Ole varovainen, kun vaihdat suuntaa

rinteessä.

• Tarkkaile koloja, juuria, kiviä ja piilossa olevia

esteitä, joihin saatat kompastua. Poista kaikki esteet

kuten kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon,

vapauta kahvakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten

vierestä.

5.5 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai

kytkinrasian kahvan toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai

niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman

terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen

käyttökerran jälkeen. Poista leikkuujätteet, lehdet,

lika ja muut roskat.

6 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen

kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja

liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten

tuotteiden päästä kosketuksiin muoviosien kanssa.

Kemikaalit voivat vaurioittaa muovia ja tehdä muovista

käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita

muoviseen runkoon tai muovisiin osiin.

6.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone

kokonaisuudessaan vahingoittuneiden, puuttuvien

tai löystyneiden osien varalta, kuten ruuvit, mutterit,

pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

6.2 TERÄN VAIHTAMINEN

Kuva 10

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille,

kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terä on täysin pysähtynyt.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa terän ja ruohonleikkurin kannen

välissä estämässä terän liikkeet.

6. Irrota asennuspultti ja poista välilevyt.

7. Poista terä ja vaihda tilalle uusi.

Suomi

8. Kun kiinnität terää, varmista, että se on asennettu

oikeaan suuntaan kuvan mukaisesti. Asennoittimen

kohollaan olevat kohdat täytyy kohdistaa terän

reikiin.

9. Kiristä asennuspultti uudelleen. Suositeltu

vääntömomentti on noin 33-37 Nm.

6.3 KONEEN VARASTOINTI

• Irrota turva-avain.

• Akun irrottaminen.

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, ettei moottori ole kuuma, kun laitat koneen

varastoon.

• Varmista, ettei koneessa ole löystyneitä tai

vaurioituneita osia. Mikäli tarpeen, suorita seuraavat

vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteys valtuutettuun huoltoliikkeeseen.

• Säilytä konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

7 VIANMÄÄRITYS

Ongelma Mahdollinen

syy

Ratkaisu

Kahva ei ole oi-

keassa asennos-

sa.

Pultteja ei ole

asetettu oikein.

Säädä kahvan

korkeus ja var-

mista, että nupit

ja pultit on koh-

distettu oikein.

Kone ei käynnis-

ty.

Akun varaus on

vähäinen.

Lataa akku.

Kahvakytkin on

viallinen.

Vaihda kahvakyt-

kin.

Turva-avainta ei

ole asetettu.

Aseta turva-

avain.

Kone leikkaa

ruohon epätasai-

sesti.

Nurmikko on kar-

keaa.

Tarkista leik-

kuualue.

Terän korkeutta

ei ole asetettu oi-

kein.

Säädä terä/leik-

kuukorkeus kor-

keimpaan asen-

toon.

Laite ei silppua

kunnolla.

Märät leikkuujät-

teet tarttuvat ko-

teloon.

Odota ruohon

kuivumista en-

nen leikkaamis-

ta.

Silppuamisosa

puuttuu.

Asenna silppua-

misosa.

Konetta on ras-

kas työntää.

Ruoho on liian

pitkää tai terä on

liian matalalla.

Nosta terän kor-

keutta / leikkuu-

korkeutta.

Ongelma Mahdollinen

syy

Ratkaisu

Ruohonkerääjä

ja terä laahautu-

vat tiheää ruo-

hoa leikatessa.

Tyhjennä leik-

kuujäte ruohon-

kerääjästä.

Kone tärisee ko-

vasti.

Terä on epätasa-

painossa tai ku-

lunut.

Vaihda terä.

Moottorin akseli

on taipunut.

1. Tarkasta vau-

riot.

2. Korjaa kone

ennen uu-

delleen käyn-

nistämistä.

Kone sammuu

leikkaamisen ai-

kana.

Terä on liian

matalalla.

Nosta terän kor-

keutta / leikkuu-

korkeutta.

Akussa ei ole vir-

taa.

Lataa akku.

Leikkuujätteet

tarttuvat kote-

loon tai terään.

Irrota akku ko-

neesta ja tarkas-

ta kotelo.

Koneen käyttö-

lämpötila on liian

korkea.

Anna koneen

jäähtyä.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä

huoltoliikkeeseen.

Suomi

8 TEKNISET TIEDOT

Jännite 24 V

Joutokäyntino-

peus

3550 / min

Leikkuuleveys 330 mm

Leikkuukorkeus 25 - 70 mm

Ruohonkerääjän

tilavuus

30 L

Paino (ilman ak-

kua)

9,5 kg

Mitattu äänen-

painetaso

= 79,6 dB(A), K= 3 dB(A)

Taattu ääniteho-

taso

WA.d

= 96 dB(A)

Akun malli G24B2/G24B4 ja muut BAG sarjat

Laturin malli G24UC/2913907AU ja muut CAG

sarjat

Tärinä ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 TAKUU

(Täydelliset takuuehdot löytyvät Greenworks

verkkosivustolta https://www.greenworkstools.eu )

. Greenworks Takuu tuotteelle on 3 vuotta ja akuille 2

vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen.

Takuu kattaa valmistusvirheet. Takuun aikana viallinen

tuote voidaan joko korjata tai vaihtaa. Laitteen, jota

on käytetty väärin tai jota käytetään muulla tavoin

kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan

mitätöidä. Takuu ei korvaa normaalia kulumista tai

kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei

vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen

ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

10 EU-

VAATIMUSTENMUKAISUUSVA

KUUTUS

Valmistajan nimi ja osoite:

Nimi:

Globe Technologies Europe GmbH

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Sen henkilön nimi ja osoite, joka on valtuutettu

kokoamaan teknisen tiedoston:

Nimi:

Ralf Pankalla

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: GD24LM33 (LMG401)

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

vaatimukset.

• täyttää seuraavien muiden EU-direktiivien

vaatimukset:

• 2014/30/EU

• 2000/14/EY JA 2005/88/EY

• 2011/65/EU JA (EU)2015/863

Lisäksi vakuutamme, että seuraavien

yhdenmukaistettujen standardien osia/artikloja on

käytetty:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vaatimustenmukaisuuden arviointi on tehty direktiivin

2000/14/EY liitteen VI mukaisesti.

Mitattu äänitehotaso L

: 90,2 dB(A)

Taattu äänitehotaso L

WA.d

: 96 dB(A)

Ilmoitettu mukana oleva laitos:

Nimi: Intertek Deutschland GmbH (ilmoitettu laitos

0905)

Osoite: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksa

Paikka, päiväys:

Weiterstadt,

03.03.2021

Allekirjoitus: Ted Qu, laatujohtaja

Suomi

1 Sikkerhet.................................... 57

2 Beskrivelse................................ 57

2.1 Formål...................................................... 57

2.2 Pakk ut maskinen..................................... 57

2.3 Oversikt.................................................... 57

3 Installasjon.................................57

3.1 Monter det nedre håndtaket..................... 57

3.2 Installer øvre håndtak ..............................57

3.3 Installer oppsamleren...............................57

3.4 Installer biopluggen.................................. 58

3.5 Still inn knivbladets høyde........................58

3.6 Installering av batteripakken.....................58

3.7 Ta ut batteripakken...................................58

4 Gressklipperfunksjoner............ 58

5 Betjening.................................... 58

5.1 Start maskinen......................................... 58

5.2 Stopp maskinen........................................58

5.3 Tøm oppsamleren.................................... 59

5.4 Bruk i skråninger...................................... 59

5.5 Tips for bruk..............................................59

6 Vedlikehold................................ 59

6.1 Generelt vedlikehold.................................59

6.2 Bytte knivblad........................................... 59

6.3 Sette bort maskinen til oppbevaring.........60

7 Feilsøking...................................60

8 Tekniske data.............................61

9 Garanti........................................61

10 EF-samsvarserklæring..............61

Norsk

1 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken.

2 BESKRIVELSE

2.1 FORMÅL

Denne maskinen er beregnet på plenklipping til

husholdninger. Knivbladet må være omtrent parallelt

med bakken. All fire hjul må berøre bakken når du

kjører gressklipperen.

2.2 PAKK UT MASKINEN

ADVARSEL

Sørg for at maskinen monteres korrekt før du benytter

den.

ADVARSEL

• Du må ikke bruke maskinen hvis noen deler av

maskinen er defekte.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt

servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover

og regler.

ADVARSEL

For din personlige sikkerhet, ikke sett inn batteriet før

verktøyet er satt sammen fullstendig.

2.3 OVERSIKT

Figur 1~2

A. Øvre kontrollenhet

A-1

Håndtakbryter

A-2

Start-knapp

A-3

Øvre håndtak

A-4

Øvre håndtaksknott

A-5

Øvre håndtakbolt

B. Montering av nedre håndtak

B-1

Nedre håndtak

B-2

Senk håndtakskruen

C. Gressfangersamling

C-1

Krok til gressoppsamler

C-2

Gresspose

D. Hoveddelen

D-1

Batteriholderlokk

D-2

Høydejusteringsspak

D-3

Bakre utkastklaff

D-4

Spor

D-5

Sikkerhetsnøkkel

D-6

Batteriutløserknapp

E. Bioplugg

3 INSTALLASJON

ADVARSEL

Ikke bruk tilbehør dersom dette ikke blir anbefalt av

produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du

har montert alle delene.

3.1 MONTER DET NEDRE

HÅNDTAKET

Figur 3

1. Sett det nedre håndtaket inn i understellet

2. Stram skruene gjennom hullene.

ADVARSEL

Unngå å skade ledningene når du monterer

håndtaket.

3.2 INSTALLER ØVRE HÅNDTAK

Figur 4

1. Juster hullene i øvre og nedre håndtak så de er på

linje.

2. Sett skruene inn i hullene.

3. Stram til knottene på skruene.

4. Gjenta operasjonen på den andre siden.

3.3 INSTALLER OPPSAMLEREN

Figur 5

1. Åpne den bakre utløpsklaffen og hold den.

2. Ta tak i oppsamlerhåndtaket og sett krokene på over

sporene.

3. Slipp den bakre utløpsklaffen.

Norsk

3.4 INSTALLER BIOPLUGGEN

Figur 6

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i

utkastet.

4. Lukk luken til bakre utkast.

3.5 STILL INN KNIVBLADETS HØYDE

Maskinen kan stilles inn med ulike høyder på

knivbladet.

Figur 7.

1. Dra høydejusteringsspaken bakover for å øke

høyden på knivbladet.

2. Dra høydejusteringsspaken forover for å redusere

høyden på knivbladet.

3.6 INSTALLERING AV

BATTERIPAKKEN

Figur 8

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne

byttes ut.

• Stans maskinen og vent til motoren har stoppet

helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og

laderhåndboken.

1. Åpne batteridekselet.

2. Rett inn løfteribbene på batteripakken med sporene

i batterirommet.

3. Skyv batteripakken inn i batterirommet til

batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken installert.

5. Lukk batteridekselet.

MERK

Motoren starter først når du setter inn

sikkerhetsnøkkelen.

3.7 TA UT BATTERIPAKKEN.

Figur 8

1. Åpne batterilokket.

2. Ta ut sikkerhetsnøkkelen.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 GRESSKLIPPERFUNKSJONER

MERK

Funksjonen til gressklipperen kan endres ved å endre

konfigurasjonen til tilbehøret. Se tabellen nedenfor for

detaljer om innstilling.

Vær oppmerksom på at funksjonene nedenfor

varierer med klippemodellene.

Å KONVERTE KLIPPE-

REN

KOMPOST-

PLUGG

GRESS-

POSE

For utslipp bak × ×

For bakre pose × √

For kompost √ ×

"√": installert

"×": fjernet

5 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

5.1 START MASKINEN

Figur 9

1. Sett inn sikkerhetsnøkkelen.

2. Trykk og hold inne startknappen.

3. Mens du holder startknappen, trekker du

håndtakbryteren i retning av håndtaket.

4. Nå kan du slippe startknappen.

MERK

Hvis maskinen ikke starter,

1. åpne batterirommet og sjekk sikkerhetsnøkkelen.

2. ta ut batteripakken og undersøk klippeenheten for

å sikre at det ikke kommer gress på bladet og

bladet kan dreie fritt for hånd.

Myk start

Denne Li-ion-maskinen har en "myk start" -funksjon.

Når du starter maskinen, går den til full hastighet etter

omtrent 3 sekunder.

5.2 STOPP MASKINEN

Figur 9

1. Slipp håndtaket til bryterboksen for å stoppe

maskinen.

Norsk

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter

maskinen på nytt. Unngå å slå maskinen raskt av og

på igjen.

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du

er ferdig med arbeidet.

5.3 TØM OPPSAMLEREN.

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av

sporene.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

5.4 BRUK I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med

en oppoverbakke på mer enn 15°. Hvis du ikke føler

deg komfortabel med det, skal du ikke klippe gress i

skråninger.

• Ikke gå rett opp og ned, gå tvers over en skråning

når du bruker gressklipperen. Vær forsiktig når du

skifter retning i en skråning.

• Vær på utkikk etter hull, røtter, steiner og andre

skjulte objekter som kan få deg til å falle. Fjern alle

hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen,

må du slippe håndtakshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter,

grøfter eller fyllinger.

5.5 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller

bryterboksen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i

nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy klippehøyde ved

klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har

brukt den. Fjern gressavklipp, blader, skitt og annet

rusk.

6 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen

før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader

eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte

substanser komme i kontakt med plastdeler.

Kjemikalier kan skade plasten og gjøre den umulig å

reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler

på plasthus eller deler.

6.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det

har skader, mangler eller løse deler, for eksempel

skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av

vann.

6.2 BYTTE KNIVBLAD

Figur 10

ADVARSEL

Bruk kun godkjente erstatningsblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt

knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladet har stoppet helt opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Kile et stykke tre mellom kniven og klippeenheten

for å forhindre at bladet beveger seg.

6. Løsne festebolten og ta avstandsstykkene.

7. Fjern bladet og erstatt det med et nyt

Norsk

8. Når du monterer bladet, må du sørge for at det

er installert i riktig retning som vist på figuren. De

hevede punktene på stillestilleren må være på linje

med hullene i bladet.

9. Stram festebolten igjen. Anbefalt tiltrekkingsmoment

bør være ca. 33-37 Nm.

6.3 SETTE BORT MASKINEN TIL

OPPBEVARING

• Ta ut sikkerhetsnøkkelen.

• Ta ut batteripakken.

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du setter

maskinen til oppbevaring.

• Pass på at maskinen ikke har løse eller ødelagte

deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

• Ta kontakt med en medarbeider på et godkjent

servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av

maskinen.

7 FEILSØKING

Problem Mulig årsak Løsning

Håndtaket står

ikke i riktig posis-

jon.

Boltene er ikke

satt riktig inn.

Reguler høyden

på håndtaket, og

pass på at knot-

ter og bolter er

justert i forhold til

hverandre.

Maskinen vil ikke

starte.

Batterikapasitet-

en er lav.

Lad opp batteri-

pakken.

Håndtaksbryte-

ren er defekt.

Bytt håndtaks-

bryteren.

Sikker-

hetsnøkkelen er

ikke satt inn.

Sett inn sikker-

hetsnøkkelen.

Maskinen klipper

gresset ujevnt.

Plenen er ujevn. Undersøk klip-

peområdet.

Høyden på kniv-

bladet er ikke

stilt inn riktig.

Juster blad-/klip-

pehøyden til en

høyere posisjon.

Maskinen strør

ikke løv og av-

klipp på en or-

dentlig måte.

Vått gressavklipp

klistrer seg til

dekket.

Vent til gresset

har tørket opp

før du klipper

det.

Biopluggen man-

gler.

Installer bioplug-

gen.

Problem Mulig årsak Løsning

Maskinen er

hard å skyve på.

Gresset er for

høyt eller

høyden på kniv-

bladet er for lavt.

Øk bladet/klip-

pehøyden.

Oppsamleren og

knivbladet dras

bortover i tykt

gress.

Tøm oppsamle-

ren for gressav-

klipp.

Maskinen vibrer-

er mye.

Knivbladet er

ubalansert og

slitt.

Bytt knivbladet.

Motorakselen er

bøyd.

1. Inspiser for

skader.

2. Reparer

maskinen før

du starter

den igjen.

Maskinen stop-

per under klip-

ping.

Knivbladet står

for lavt.

Øk bladet/klip-

pehøyden.

Batteripakken er

utladet.

Lad opp batteri-

pakken.

Gressavklipp

klistrer seg på

dekket eller kniv-

bladet.

Ta ut batteri-

pakken og kon-

troller dekket.

Driftstemperatu-

ren til maskinen

er for høy.

La maskinen

avkjøles.

* Hvis du ikke finner løsningen på disse problemene, gå

til servicesenteret.

Norsk

8 TEKNISKE DATA

Spenning 24 V

Hastighet uten

belastning

3550 / min

Kuttebredde 330 mm

Kuttehøyde 25 - 70 mm

Kapasitet på op-

psamler

30 L

Vekt (uten bat-

teripakke)

9,5 kg

Målt lydtrykknivå L

= 79,6 dB(A), K= 3 dB(A)

Garantert lydef-

fektnivå

WA.d

= 96 dB(A)

Batterimodell G24B2/G24B4 og andre BAG serier

Ladermodell G24UC/2913907AU og andre CAG

serier

Vibrasjon ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTI

(Du finner alle garantivilkår og -betingelser på

Greenworks nettsiden https://www.greenworkstools.eu )

Garantien Greenworks er 3 år for produktet, og 2 år

for batterier (forbruker / privat bruk) fra kjøpsdatoen.

Denne garantien dekker produksjonsfeil. Et defekt

produkt under garanti kan enten repareres eller

erstattes. Garantier som er misbrukt eller brukt på

andre måter enn som beskrevet i brukerhåndboken kan

ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke

av garantien. Den originale produsentgarantien påvirkes

ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å

kreve garanti, sammen med kjøpsbevis (kvittering).

10 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse til person med autorisasjon til å

utarbeide den tekniske dokumentasjonen:

Navn:

Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: GD24LM33 (LMG401)

Serienummer: Se typeetikett på produkt

Produksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

maskindirektivet 2006/42/EF.

• er i samsvar med bestemmelsene i følgende andre

EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU OG (EU)2015/863

I tillegg erklærer vi at følgende deler/paragrafer i de

harmoniserte standardene er brukt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metode for samsvarsvurdering for Annex VI, direktiv

2000/14/EC.

Målt lydeffektnivå L

: 90,2 dB(A)

Garantert lydeffektnivå L

WA.d

: 96 dB(A)

Varslet organ involvert:

Navn: Intertek Deutschland GmbH (varslede

myndigheter 0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2021

Signatur: Ted Qu, Kvalitetsdir-

ektør

Norsk

1 Säkerhet..................................... 63

2 Beskrivning................................63

2.1 Syfte......................................................... 63

2.2 Packa upp maskinen................................63

2.3 Översikt.................................................... 63

3 Installation................................. 63

3.1 Montera det nedre handtaget...................63

3.2 Montera det övre handtaget .................... 63

3.3 Installera gräsuppsamlaren......................63

3.4 Installera kompostpluggen....................... 64

3.5 Ställ in kniv-/klipphöjden...........................64

3.6 Montera batteripaketet............................. 64

3.7 Ta ut batteripaketet...................................64

4 Funktioner i gräsklipparen....... 64

5 Användning................................64

5.1 Starta maskinen....................................... 64

5.2 Stänga av maskinen.................................64

5.3 Tömma gräsuppsamlaren........................ 65

5.4 Klippa i sluttningar....................................65

5.5 Tips vid användning..................................65

6 Underhåll....................................65

6.1 Allmänt underhåll......................................65

6.2 Byta ut kniven...........................................65

6.3 Förvara maskinen.....................................66

7 Felsökning................................. 66

8 Tekniska data.............................66

9 Garanti........................................66

10 EG-försäkran om

överensstämmelse.................... 67

Svenska

1 SÄKERHET

VARNING

Se till att följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

2 BESKRIVNING

2.1 SYFTE

Maskinen används för icke-professionell gräsklippning.

Kniven måste vara ungefär parallellt med marken. Alla

fyra hjul måste vidröra marken under klippningen.

2.2 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före

användning.

VARNING

• Om delar av maskinen är skadade, använd inte

maskinen.

• Använd inte maskinen om någon del saknas.

• Om delar är skadade eller saknas, kontakta

servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen som medföljer i

förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Avfallshantera lådan och förpackningsmaterialet

enligt lokala regler.

VARNING

För din personliga säkerhet, sätt inte i batteriet innan

verktyget är helt monterat.

2.3 ÖVERSIKT

Figur 1~2

A. Övre reglageenhet

A-1

Handtagsbrytare

A-2

Startknapp

A-3

Övre handtag

A-4

Övre handtagsratt

A-5

Övre handtagsbult

B. Nedre handtagsenhet

B-1

Nedre handtag

B-2

Nedre handtagsskruv

C. Gräsuppsamlarenhet

C-1

Gräsuppsamlarens krok

C-2

Gräspåse

D. Huvudenhet

D-1

Batterifacksklaff

D-2

Höjdjusteringsspak

D-3

Bakre utloppsklaff

D-4

Slits

D-5

Säkerhetsnyckel

D-6

Knapp för att lossa batteriet

E. Kompostplugg

3 INSTALLATION

VARNING

Använd inte tillbehör som inte rekommenderas av

tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan

alla delar har monterats.

3.1 MONTERA DET NEDRE

HANDTAGET

Figur 3

1. Sätt i det nedre handtaget i ramens hål.

2. Dra åt skruvarna genom hålen.

VARNING

Skada inte kablarna när du monterar handtaget.

3.2 MONTERA DET ÖVRE

HANDTAGET

Figur 4

1. Rikta in hålen i det övre och det nedre handtaget.

2. Sätt i bultarna i hålen.

3. Dra åt rattarna på bultarna.

4. Gör samma sak på andra sidan.

3.3 INSTALLERA

GRÄSUPPSAMLAREN

Figur 5

1. Öppna den bakre utmatningsklaffen och håll den.

2. Håll gräsuppsamlaren med handtaget och sätt

krokarna över slitsarna.

3. Släpp den bakre utmatningsklaffen.

Svenska

3.4 INSTALLERA KOMPOSTPLUGGEN

Figur 6

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsklaffen och håll den.

3. Håll kompostpluggen med handtaget och sätt den in

i utmatningstratten.

4. Stäng den bakre utmatningsklaffen.

3.5 STÄLL IN KNIV-/KLIPPHÖJDEN

Maskinen kan ställas in på olika kniv-/klipphöjder.

Figur 7

1. Dra höjdjusteringsspaken bakåt för att öka kniv-/

klipphöjden.

2. Tryck höjdjusteringsspaken framåt för att minska

kniv-/klipphöjden.

3.6 MONTERA BATTERIPAKETET

Figur 8

VARNING

• Byt batteripaketet eller laddaren, om de är

skadade.

• Stäng av maskinen och vänta tills motorn stannat

innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och

laddarens handbok.

1. Öppna batterifacksklaffen.

2. Placera ribborna på batteripaketet i linje med

ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills

batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Stäng batterifacksklaffen.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.7 TA UT BATTERIPAKETET

Figur 8

1. Öppna batterifacksklaffen

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 FUNKTIONER I

GRÄSKLIPPAREN

NOTERA

En gräsklippares funktion kan anpassas genom att

ändra konfigurationen av tillbehörsdelar. Se följande

tabell för information om uppsättning.

Observera att funktionerna nedan varierar beroende

på modell.

FÖR ATT KONFIGUR-

ERA OM GRÄSKLIP-

PARE

KOMPOST-

PLUGG

GRÄSP-

ÅSE

För utmatning baktill × ×

För behållare baktill × √

För markbetäckning √ ×

"√" : installerad

"×" : borttagen

5 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

5.1 STARTA MASKINEN

Figur 9

1. Sätt i säkerhetsnyckeln.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar

handtagsbrytaren mot handtagsstången.

4. Nu kan du släppa start-knappen.

NOTERA

Om maskinen inte startar,

1. öppna batterifacksklaffen och kontrollera

säkerhetsnyckeln.

2. ta ut batteripaketet och undersök klippdäcket för

att se till att det inte finns gräs som blockerar

kniven och att du kan vrida kniven fritt för hand.

Soft-Start

Denna litiumjonmaskin har en “soft-start”-funktion. När

du startar maskinen når den maximal hastighet först

efter ungefär 3 sekunder.

5.2 STÄNGA AV MASKINEN

Figur 9

1. Släpp handtagsbrytaren för att stoppa maskinen.

Svenska

VARNING

Vänta tills kniven stoppar helt innan du startar

maskinen igen. Stäng inte av och sätt på maskinen

snabbt.

VARNING

Avlägsna alltid säkerhetsnyckeln och batteriet efter att

arbetet har avslutats.

5.3 TÖMMA GRÄSUPPSAMLAREN

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsklaffen och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss

krokarna från slitsarna.

6. Stäng den bakre utmatningsklaffen.

7. Töm gräsuppsamlaren.

5.4 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte sluttningar med en lutning över 15°. Om du

känner dig obekväm, klipp inte i en sluttning.

• Gå inte upp- och nedför i en sluttning, klipp i sidled

i sluttningen. Var försiktig när du byter riktning i en

sluttning.

• Kontrollera att det inte finns hål, rötter och stenar

eller andra dolda objekt som kan göra att du ramlar.

Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen,

släpp handtagsbrytaren omedelbart.

• Klipp inte nära lutningar, diken eller upphöjningar.

5.5 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller handtagsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under

roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje

användning. Avlägsna klippt gräs, löv, smuts eller

annat skräp.

6 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur

maskinen innan underhåll utförs.

VARNING

Håll motorn och batteripaketet fria från gräs, löv och

för mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade

ämnen inte kommer i kontakt med plastdelarna.

Kemikalier kan skada plasten och göra den

oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på

plasthöljet eller komponenter.

6.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter

skada, delar som saknas eller lösa delar som

skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte

vatten.

6.2 BYTA UT KNIVEN

Figur 10

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt

kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att kniven har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteriet.

4. Lägg maskinen på sidan.

5. Kila in en träbit mellan bladet och klippdäcket för att

förhindra att bladet ska röra sig.

6. Lossa på monteringsbulten och ta bort brickorna.

7. Ta bort bladet och sätt dit ett nytt.

8. När det nya bladet sätts dit, se till att det monteras

i rätt riktning enligt illustrationen. De upphöjda

punkterna på lägesställaren måste vara anpassade

efter hålen i bladet.

9. Dra åt monteringsbulten igen. Rekommenderat

åtdragningsmoment ska vara ungefär 33-37 Nm.

Svenska

6.3 FÖRVARA MASKINEN

• Ta ut säkerhetsnyckeln.

• Ta ut batteripaketet/-paketen.

• Rengör maskinen innan den ställs undan för

förvaring.

• Kontrollera att motorn inte är varm när du ställer

undan maskinen.

• Se till att maskinen inte har några lösa eller skadade

delar. Följ dessa instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

7 FELSÖKNING

Problem Möjlig orsak Lösning

Handtaget är

inte i position.

Bultarna är inte

ihakade riktigt.

Justera höjden

på handtaget

och se till att rat-

tarna och bultar-

na är korrekt in-

riktade.

Maskinen startar

inte.

Batterikapacitet-

en är låg.

Ladda batteripa-

ketet.

Handtagsbryta-

ren är trasig.

Byt ut handtags-

brytaren.

Säkerhetsnyck-

eln sitter inte i.

Sätt i säkerhets-

nyckeln.

Maskinen klipper

gräs ojämnt.

Gräsmattan är

ojämn.

Undersök klip-

pområdet.

Knivhöjden är

inte riktigt in-

ställd.

Justera kniv-/

klipphöjden till

en högre posi-

tion.

Maskinen kom-

posterar inte rik-

tigt.

Klippt vått gräs

sitter fast på

däcket.

Vänta tills gräset

har torkat innan

det klipps.

Kompostpluggen

saknas.

Installera kom-

postpluggen.

Det går trögt att

köra maskinen

framåt.

Gräset är för

högt eller kniv-

höjden är för låg.

Öka kniv-/klip-

phöjden.

Gräsuppsamla-

ren och kniven

drar in tjockt

gräs.

Töm det klippta

gräset från grä-

suppsamlaren.

Maskinen vibrer-

ar högt.

Kniven är oba-

lanserad och ut-

sliten.

Byt ut kniven.

Problem Möjlig orsak Lösning

Motoraxeln är

böjd.

1. Kontrollera

om det finns

några ska-

dor.

2. Reparera

maskinen in-

nan den star-

tas igen.

Maskinen stop-

par under klipp-

ningen.

Knivhöjden är för

låg.

Öka kniv-/klip-

phöjden.

Batteripaketet är

urladdat.

Ladda batteripa-

ketet.

Klippt gräs sitter

fast på däcket el-

ler kniven.

Ta ut batteripa-

ketet och kon-

trollera däcket.

Maskinens drift-

temperatur är för

hög.

Låt maskinen

svalna.

* Om du inte hittar en lösning på dessa problem, lämna

in den i ett servicecenter.

8 TEKNISKA DATA

Spänning 24 V

Obelastad has-

tighet

3550 / min

Klippbredd 330 mm

Klipphöjd 25 - 70 mm

Gräsuppsamla-

rens kapacitet

30 L

Vikt (utan batteri-

packet)

9,5 kg

Uppmätt ljud-

trycksnivå

= 79,6 dB(A), K= 3 dB(A)

Garanterad lju-

deffektnivå

WA.d

= 96 dB(A)

Batterimodell G24B2/G24B4 och andra BAG seri-

Laddarmodell G24UC/2913907AU och andra

CAG serier

Vibration ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTI

(Fullständiga garantivillkor återfinns på webbplats

Greenworks https://www.greenworkstools.eu )

Svenska

Greenworks garanti gäller i 3 år för produkten och 2

år för batterierna (konsument-/privat bruk) räknat från

inköpsdatum. Denna garanti gäller tillverkningsfel. En

felaktig produkt som omfattas av garantin kan antingen

repareras eller bytas ut. För en enhet som använts

på fel sätt eller på andra sätt än som beskrivs i

ägarens bruksanvisning kan krav enligt garantin komma

att avvisas. Normalt slitage och slitdelar omfattas inte

av garantin. Tillverkarens ursprungliga garanti påverkas

inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten

returneras till inköpsstället tillsammans med bevis på

inköp (kvitto).

10 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Globe Technologies Europe GmbH

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Namn och adress till personen med behörighet att

sammanställa den tekniska filen:

Namn: Ralf Pankalla

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Härmed försäkras att produkten

Kategori:

Gräsklippare

Modell: GD24LM33 (LMG401)

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

i Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i

följande EG-direktiv:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Dessutom försäkrar vi att följande delar, klausuler av

harmoniserade standarder har använts:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metod för överensstämmelsebedömning till Bilaga VI i

direktiv 2000/14/EG.

Uppmätt ljudeffektnivå

: 90,2 dB(A)

Garanterad ljudeffektnivå L

WA.d

: 96 dB(A)

Meddelat berört organ:

Namn: Intertek Deutschland GmbH (Anmält organ

0905)

Adress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Ort, datum: Weiter-

stadt, 03.03.2021

Signatur: Ted Qu, Kvalitetschef

Svenska

1 Sikkerhed................................... 69

2 Beskrivelse................................ 69

2.1 Formål...................................................... 69

2.2 Pak maskinen ud......................................69

2.3 Oversigt.................................................... 69

3 Installation................................. 69

3.1 Monter det nedre håndtag........................69

3.2 Monter det øverste håndtag .................... 69

3.3 Monter græsfangeren...............................69

3.4 Sæt indsatsen til dækningsmateriale

på plads....................................................70

3.5 Indstil af klingens højde............................70

3.6 Sæt batteripakken i.................................. 70

3.7 Fjern batteripakken...................................70

4 Klippefunktioner........................70

5 Betjening.................................... 70

5.1 Start maskinen......................................... 70

5.2 Stop maskinen..........................................70

5.3 Tøm græsfangeren...................................71

5.4 Brug på skråninger...................................71

5.5 Tips til brug...............................................71

6 Vedligeholdelse......................... 71

6.1 Generel vedligeholdelse...........................71

6.2 Skift klingen..............................................71

6.3 Opbevaring af maskinen.......................... 72

7 Troubleshooting........................ 72

8 Tekniske data.............................73

9 Garanti........................................73

10 EF-

overensstemmelseserklæring..73

Dansk

1 SIKKERHED

ADVARSEL

Sørg for, at følge alle sikkerhedsanvisningerne.

Se sikkerhedsvejledningen.

2 BESKRIVELSE

2.1 FORMÅL

Denne maskine bruges til, at slå græsset til private

hjem. Klingen skal ca. være parallelt med jorden. Alle

fire hjul skal røre jorden, når græsset slås.

2.2 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis dele af maskinen beskadiges, må den ikke

bruges.

• Hvis du ikke har alle delene, må maskinen ikke

bruges.

• Hvis nogle dele er beskadiget eller mangler, skal

du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse

med lokale bestemmelser.

ADVARSEL

Af hensyn tli din sikkerhed, må batteriet ikke sættes i,

før værktøjet er samlet helt.

2.3 OVERSIGT

Figur 1~2

A. Samling af øvre styring

A-1

Afbryder på håndtag

A-2

Startknap

A-3

Øvre håndtag

A-4

Knop til øvre håndtag

A-5

Bolt til øvre håndtag

B. Samling af nedre håndtag

B-1

Nedre håndtag

B-2

Skrue til nedre håndtag

C. Samling af græsfanger

C-1

Krog til græsfanger

C-2

Græspose

D. Hovedkabinet

D-1

Flap til batterirum

D-2

Højdejusteringshåndtag

D-3

Flap til udstødning på bagsiden

D-4

Rille

D-5

Sikkerhedsnøgle

D-6

Knap til frigørelse af batteri

E. Prop

3 INSTALLATION

ADVARSEL

Tilbehør, der ikke anbefales af fabrikanten, må ikke

bruges.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i

produktet, før alle delene er samlet.

3.1 MONTER DET NEDRE HÅNDTAG

Figur 3

1. Sæt det nedre håndtag i hullerne på rammen.

2. Spænd skruerne gennem hullerne.

ADVARSEL

Undgå, at beskadige kablerne, når du montere

håndtaget.

3.2 MONTER DET ØVERSTE

HÅNDTAG

Figur 4

1. Sæt hullerne på det øverste håndtag sammen med

hullerne i det nederste håndtag.

2. Stik boltene gennem hullerne.

3. Spænd spændeknoppen på boltene.

4. Gør det samme på den anden side.

3.3 MONTER GRÆSFANGEREN

Figur 5

1. Åbn flappen til udstødningen på bagsiden, og hold

den.

2. Hold græsfangeren i håndtaget, og sæt kroge i de

dertil beregnede sprækker.

3. Slip flappen til udstødningen på bagsiden.

Dansk

3.4 SÆT INDSATSEN TIL

DÆKNINGSMATERIALE PÅ

PLADS

Figur 6

1. Fjern græsfangeren.

2. Åbn lågen til bagudkastet, og hold den.

3. Hold indsatsen til dækningsmateriale i håndtaget, og

sæt den i udkastet.

4. Luk lågen til bagudkastet.

3.5 INDSTIL AF KLINGENS HØJDE

Klingen på maskinen kan indstilles til forskellige højder.

Figur 7.

1. Træk højdejusteringshåndtaget bagud for, at hæve

klingehøjden.

2. Tryk højdejusteringshåndtaget fremad for, at sænke

klingehøjden.

3.6 SÆT BATTERIPAKKEN I

Figur 8

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal

du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før

du sætter batteriet i eller tager det ud.

• Læs, bliv fortrolig med og følg anvisningerne i

vejledningen til batteri og oplader.

1. Åbn lågen til batterirummet.

2. Sæt løfteribberne på batteripakken sammen med

rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken

låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Luk flappen til batterirummet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.7 FJERN BATTERIPAKKEN

Figur 8

1. Åbn lågen til batterirummet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 KLIPPEFUNKTIONER

BEMÆRK

Plæneklipperens funktion kan ændres ved, at

skifte tilbehøret. Se tabellen nedefor for yderligere

oplysninger.

Bemærk, at nedenstående funktioner varierer

afhængigt af plæneklippermodellerne.

SADAN KONVERTERES

PLÆNEKLIPPEREN

PROP GRÆSP-

OSE

Til udstødning på bagsi-

den

× ×

Til opsamling på bagsiden × √

Til græsspredning √ ×

"√" : Monteret

"×" : Ikke monteret

5 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

5.1 START MASKINEN

Figur 9

1. Sæt sikkerhedsnøglen i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække

afbryderen i retning af håndtaget.

4. Du kan herefter slippe startknappen.

BEMÆRK

Hvis maskinen ikke starter,

1. skal du åbne klappen til batterirummet og

kontrollere sikkerhedsnøglen.

2. Tag batteripakken ud og undersøge

plæneklipperdækket for at sikre, at der ikke er

græs på klingen, og at klingen kan drejes frit med

hånden.

Blød start

Denne li-ion-maskine har en "blød startfunktion". Når du

starter maskinen, sættes hastigheden helt op efter ca. 3

sekunder.

5.2 STOP MASKINEN

Figur 9

1. Slip håndtaget til omskifterboksen, for at stoppe

maskinen.

Dansk

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter

maskinen igen. Maskinen må ikke slukkes og tændes

lige efter hinanden.

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er

færdig med at bruge maskinen.

5.3 TØM GRÆSFANGEREN

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudkastet, og hold den.

5. Hold græsfangeren i håndtaget, og tag krogene ud

af sprækkerne.

6. Luk lågen til bagudkastet.

7. Tøm græsfangeren.

5.4 BRUG PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over

15°. Hvis du ikke er sikker på, hvordan en skråning

skal klippes, skal du ikke klippe skråningen.

• Gå ikke op og ned, når græsset på en skråning slås.

Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten

og andre skjulte genstande, som du kan falde over.

Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du

kommer ud af balance, skal du straks slippe

afbryderen.

• Undgå, at slå græs i nærheden af lodrette

klippesider, grøfter og dæmninger.

5.5 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller håndtaget til

omskifterboksen.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under

drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug.

Fjern græs, blade, snavs og andet skidt.

6 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen

inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller

for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede

materialer røre ved plastdelene. Kemikalier kan

forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller

rengøringsmidler på plastikkabinettet eller

komponenterne.

6.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for

beskadigede, manglende eller løse dele, såsom

skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

6.2 SKIFT KLINGEN

Figur 10

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen,

når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Fjern sikkerhedslåsen og batteripakken.

4. Vend maskinen om på siden.

5. Stik et stykke træk mellem klingen og dækket på

plæneklipperen, så klingen ikke drejer rundt.

6. Løsn monteringsbolten og fjern spændeskiverne.

7. Fjern klingen og sæt en ny på.

Dansk

8. Når klingen sættes på, skal du sørge for at den

vender rigtigt, som vist på billedet. De hævede

punkter på positioneringsenheden skal passe med

hullerne i klingen.

9. Spænd monteringsbolten igen. Det anbefalede

spændingsmoment er ca. 33-37 Nm.

6.3 OPBEVARING AF MASKINEN

• Tag sikkerhedsnøglen ud.

• Fjern batteripakken.

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når du pakker

maskinen væk.

• Sørg for, at maskinen ikke har løse eller

beskadigede dele. Hvis nødvendigt, skal du udføre

disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret

servicecenter.

• Opbevar maskinen et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af

maskinen.

7 TROUBLESHOOTING

Problem Mulig årsag Løsning

Håndtaget er

ikke på plads.

Boltene er ikke

strammet orden-

tligt.

Juster håndta-

gets højde og

sørg for, at

spændeknop-

perne og boltene

strammes orden-

tligt.

Maskinen starter

ikke.

Batteriniveauet

er lavt.

Oplad batteriet.

Tænd/sluk-knap-

pen på håndta-

get er defekt.

Udskift tænd/

sluk-knappen på

håndtaget.

Sikker-

hedsnøglen er

ikke sat i.

Sæt sikker-

hedsnøglen i.

Maskinen slår

græsset ujævnt.

Plænen er ru. Undersøg græ-

sområdet, der

skal slås.

Klingehøjden er

ikke indstillet

korrekt.

Juster klinge/

klippehøjden

højere op.

Maskinen slår

ikke græsset or-

dentligt.

Vådt græs har

sat sig fast på

klippeaggrega-

tet.

Vent med at slå

græsset indtil det

er tørt.

Problem Mulig årsag Løsning

Proppen man-

gler.

Sæt proppen på.

Maskinen er

svær at skubbe.

Græsset er for

højt, eller klin-

gehøjden er for

lav.

Hæv klinge/klip-

pehøjden.

Græsfangeren

og klingen er

fanget i tykt

græs.

Tøm græsfange-

ren for græs.

Maskinen vibrer-

er meget.

Klingen er ude af

balance og slidt.

Skift klingen.

Motorakslen er

bøjet.

1. Se maskinen

efter for

skader.

2. Reparer

maskinen, in-

den den

startes igen.

Maskinen stop-

per, når græsset

slås.

Klingehøjden er

for lav.

Hæv klinge/klip-

pehøjden.

Batteriet er ude

af drift.

Oplad batteriet.

Græs sidder fast

i klippeaggrega-

tet eller på klin-

gen.

Tag batteripakk-

en ud, og kon-

troller klippeag-

gregatet.

Maskinens drift-

stemperatur er

for høj.

Nedkøl maski-

nen.

* Hvis du ikke kan finde løsningen på disse problemer,

skal du kontakte et servicecenter.

Dansk

8 TEKNISKE DATA

Spænding 24 V

Hasthastighed

uden belastning

3550 / min

Klippebredde 330 mm

Klippehøjde 25 - 70 mm

Græskfangerens

kapacitet

30 L

Vægt (uden bat-

teripakke)

9,5 kg

Målt lydtrykni-

veau

= 79,6 dB(A), K= 3 dB(A)

Garanteret lydef-

fektniveau

WA.d

= 96 dB(A)

Batterimodel G24B2/G24B4 og andre BAG serier

Opladermodel G24UC/2913907AUog andre CAG

serier

Vibration ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTI

(Alle vilkårene og betingelserne for garantien

kan findes på Greenworks hjemmesiden https://

www.greenworkstools.eu )

Garantien Greenworks gælder i 3 år for produktet og

2 år for batterier (forbruger/privat brug) fra købsdatoen.

Denne garanti dækker produktionsfejl. Et defekt produkt

under garantien kan enten repareres eller udskiftes.

En enhed, der er blevet misbrugt eller brugt på andre

måder, end beskrevet i brugervejledningen, dækkes

ikke af garantien. Normalt slid og slid af dele betragtes

dækkes ikke af garantien. Den originale garanti fra

producenten påvirkes ikke af andre garantier fra en

forhandler.

Et defekt produkt skal returneres til købsstedet

(kvittering) sammen med købsbevis, for at bruge

garantien.

10 EF-

OVERENSSTEMMELSESERKL

ÆRING

Navn og adresse på fabrikanten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse på den person, der er bemyndiget til

at udarbejde den tekniske fil:

Navn: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: GD24LM33 (LMG401)

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante

bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i

følgende andre EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende dele, klausuler af

harmoniserede standarder er blevet brugt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Overensstemmelsesvurderingsmetode i henhold til:

bilag VI i direktiv 2000/14/EF.

Målt lydeffektniveau

: 90,2 dB(A)

Garanteret lydeffektniveau L

WA.d

: 96 dB(A)

Notificeret myndighed involveret:

Navn: Intertek Deutschland GmbH (anmeldt organ

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2021

Underskrift: Ted Qu, kvalitetsdir-

ektør

Dansk

1 Bezpieczeństwo.........................75

2 Opis............................................ 75

2.1 Cel............................................................ 75

2.2 Rozpakuj urządzenie................................75

2.3 Informacje ogólne.....................................75

3 Instalacja.................................... 75

3.1 Zainstaluj dolny uchwyt............................ 75

3.2 Zainstaluj górną rękojeść ........................ 75

3.3 Zainstaluj zbiornik na trawę......................75

3.4 Zainstaluj zatyczkę wylotu do

mulczowania.............................................76

3.5 Ustaw wysokość ostrzy............................ 76

3.6 Zainstalować akumulator..........................76

3.7 Wyjmij akumulator.................................... 76

4 Funkcje kosiarki........................ 76

5 Działanie.....................................76

5.1 Włącz urządzenie.....................................76

5.2 Wyłącz urządzenie................................... 76

5.3 Opróżniaj pojemnik na trawę....................77

5.4 Obsługa na zboczach...............................77

5.5 Rady dotyczące działania.........................77

6 Konserwacja.............................. 77

6.1 Ogólna konserwacja.................................77

6.2 Wymień ostrze..........................................77

6.3 Przechowuj urządzenie............................ 78

7 Rozwiązywanie problemów...... 78

8 Dane techniczne........................ 79

9 Gwarancja.................................. 79

10 Deklaracja zgodności WE.........79

angielski

1 BEZPIECZEŃSTWO

OSTRZEŻENIE

Upewnij się, że postępujesz zgodnie ze wszystkimi

instrukcjami bezpieczeństwa.

Zapoznaj się z Instrukcjami bezpieczeństwa.

2 OPIS

2.1 CEL

Urządzenie to jest przeznaczone do koszenia trawników

przydomowych. Ostrze tnące musi być ustawione w

przybliżeniu równolegle do ziemi. Wszystkie cztery koła

muszą dotykać ziemi podczas koszenia.

2.2 ROZPAKUJ URZĄDZENIE

OSTRZEŻENIE

Make sure that you correctly assemble the machine

before use.

OSTRZEŻENIE

• Upewnij się, że urządzenie zostało poprawnie

złożone przed użyciem.

• Jeśli części urządzenia są uszkodzone, nie

używać urządzenia.

• Jeśli części są uszkodzone, lub brakuje części,

skontaktuj się do punktu serwisowego.

1. Otwórz opakowanie.

2. Przeczytaj dokumentację w pudełku.

3. Wyjmij wszystkie niezłożone części z pudełka.

4. Wyjmij urządzenie z pudełka.

5. Wyrzuć pudełko i opakowanie zgodnie z lokalnymi

rozporządzeniami.

OSTRZEŻENIE

Dla własnego bezpieczeństwa nie należy wkładać

baterii przed całkowitym montażem narzędzia.

2.3 INFORMACJE OGÓLNE

Rysunek 1~2

A. Górny zespół sterowania

A-1

Przełącznik sterowania.

A-2

Przycisk Start

A-3

Górna część uchwytu

A-4

Pokrętło górnej części uchwytu

A-5

Śruba górnej części uchwytu

B. Komplet dolnego uchwytu

B-1

Dolna część uchwytu

B-2

Śruba dolnego uchwytu

C. Komplet pojemnika na trawę

C-1

Hak pojemnika na trawę

C-2

Torba na trawę

D. Korpus

D-1

Klapa komory na baterie

D-2

Dźwignia regulacji wysokości

D-3

Tylna klapa wyrzutu trawy

D-4

Szczelina

D-5

Klucz zabezpieczający

D-6

Przycisk zwalniający akumulatora

E. Zatyczka wylotu do mulczowania

3 INSTALACJA

OSTRZEŻENIE

Nie używaj akcesoriów, które nie są zalecane przez

producenta.

OSTRZEŻENIE

Klucz zabezpieczający oraz komplet akumulatora

należy włożyć po zakończeniu montażu wszystkich

części.

3.1 ZAINSTALUJ DOLNY UCHWYT

Rysunek 3

1. Włóż dolny uchwyt do otworów korpusu.

2. Przykręć śruby do otworów.

OSTRZEŻENIE

Uważaj, by nie uszkodzić przewodów podczas

instalowania uchwytu.

3.2 ZAINSTALUJ GÓRNĄ RĘKOJEŚĆ

Rysunek 4

1. Wyrównaj otwory na górnej i dolnej rękojeści.

2. Włóż śruby do otworów.

3. Przykręć pokrętła na śrubach.

4. Wykonaj to samo działanie z drugiej strony.

3.3 ZAINSTALUJ ZBIORNIK NA

TRAWĘ

Rysunek 5

1. Otwórz tylną klapę wyrzutu trawy i przytrzymaj ją.

2. Przytrzymaj zbiornik na trawę za uchwyt i załóż haki

nad szczelinami.

3. Zwolnij tylną klapę wyrzutu trawy.

angielski

3.4 ZAINSTALUJ ZATYCZKĘ WYLOTU

DO MULCZOWANIA

Rysunek 6

1. Zdjąć zbiornik na trawę.

2. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

3. Przytrzymaj zatyczka wylotu do mulczowania za

pomocą uchwytu i włóż do rynny wyrzutowej.

4. Zamknij tylne drzwiczki wyrzutu trawy.

3.5 USTAW WYSOKOŚĆ OSTRZY

W urządzeniu można ustawić różne wysokości ostrzy.

Rysunek 7.

1. Pociągnij dźwignię ustawiania wysokości do tyłu, by

zwiększyć wysokość.

2. Pociągnij dźwignię ustawiania wysokości do przodu,

by zmniejszyć wysokość.

3.6 ZAINSTALOWAĆ AKUMULATOR.

Rysunek 8

OSTRZEŻENIE

• Jeśli akumulator lub ładowarka są uszkodzone,.

wymień je.

• Wyłącz urządzenie i odczekaj, aż silnik zatrzyma

się zanim zainstalujesz lub wyjmiesz akumulator.

• Przeczytaj, zapoznaj się i wykonuj instrukcje w

podręczniku akumulatora i ładowarki.

1. Klapa schowka na baterie.

2. Wyrównaj wzmocnione prowadnice z rowkami w

schowku na baterie.

3. Wsuwaj zestaw akumulatorowy do schowka na

baterie, aż zablokuje się na swoim miejscu.

4. Akumulator jest zainstalowany, jeśli usłyszysz

kliknięcie.

5. Zamknij klapę schowka na baterie.

UWAGA

Silnik uruchomi się jedynie po włożeniu klucza

zabezpieczającego.

3.7 WYJMIJ AKUMULATOR.

Rysunek 8

1. Otwórz schowek na akumulator.

2. Wyjmij klucz zabezpieczający.

3. Popchnij i przytrzymaj przycisk zwolnienia

akumulatora.

4. Wyjmij akumulator z urządzenia.

4 FUNKCJE KOSIARKI

UWAGA

Funkcje kosiarki do trawy można dostosować,

zmieniając konfigurację akcesoriów. Szczegółowe

informacje znajdują się w poniższej tabeli.

Należy pamiętać, że poniższe funkcje różnią się w

zależności od modelu kosiarki.

MODYFIKOWANIE KO-

SIARKI

ZATYCZKA

WLOTU DO

MULCZO-

WANIA

TORBA NA

TRAWĘ

Do wyrzutu trawy z tyłu × ×

Do tylnego worka × √

Do mulczowania √ ×

„√”: zainstalowano

„×”: zdemontowano

5 DZIAŁANIE

OSTRZEŻENIE

Podczas pracy załóż okulary ochronne.

5.1 WŁĄCZ URZĄDZENIE

Rysunek 9

1. Włóż klucz zabezpieczający.

2. Popchnij i przytrzymaj przycisk startu.

3. Gdy przytrzymujesz przycisk startu, pociągnij

przełącznik sterowania w kierunku pręta rękojeści.

4. Teraz możesz zwolnić przycisk start.

UWAGA

Jeśli maszyna nie daje się uruchomić,

1. otwórz klapkę komory akumulatora i sprawdź klucz

bezpieczeństwa.

2. Wyjmij akumulator i sprawdź pomost kosiarki, aby

upewnić się, że trawa nie przykleiła się do ostrza,

a ostrze może się swobodnie obracać ręką.

Płynny start

To urządzenie litowo-jonowe jest wyposażone w funkcję

płynnego startu. Gdy włączasz urządzenie, przechodzi

do pełnej prędkości po około 3 sekundach.

5.2 WYŁĄCZ URZĄDZENIE

Rysunek 9

1. Zwolnienie uchwytu przełącznika sterowania

zatrzymuje pracę urządzenia.

angielski

OSTRZEŻENIE

Odczekaj, aż ostrza całkowicie się zatrzymają przed

ponownym uruchomieniem urządzenia. Nie wyłączaj i

nie włączaj kosiarki w krótkich odstępach.

OSTRZEŻENIE

Zawsze wyjmuj klucz zabezpieczający i akumulator po

zakończeniu pracy.

5.3 OPRÓŻNIAJ POJEMNIK NA

TRAWĘ

1. Wyłącz urządzenie.

2. Wyjmij klucz zabezpieczający.

3. Wyjmij akumulator.

4. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

5. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

wyjmij haki ze szczelin.

6. Zamknij tylne drzwiczki wyrzutu trawy.

7. Opróżnij zbiornik na trawę.

5.4 OBSŁUGA NA ZBOCZACH

OSTRZEŻENIE

Nie koś trawy na zboczach o nachyleniu powyżej 15°.

Jeśli nie czujesz się na siłach, nie koś na zboczach.

• Nie idź w górę ani nie schodź po zboczu podczas

koszenia powierzchni zbocza. Zachowaj ostrożność,

gdy zmieniasz kierunek na zboczu.

• Monitoruj obszar pod kątem zagłębień, korzeni,

kamieni i innych ukrytych obiektów, które mogą

spowodować upadek. Usuń wszystkie przedmioty,

takie jaki kamienie i kłody drzew.

• Upewnij się, że masz stabilne oparcie dla nóg. Jeśli

tracisz równowagę, natychmiast zwolnij przełącznik

sterowania.

• Nie koś trawy w pobliżu uskoków, rowów lub

nasypów.

5.5 RADY DOTYCZĄCE DZIAŁANIA

• Nie próbuj przeszkadzać w działaniu przycisku

uruchamiania lub uchwytu przełącznika sterowania.

• Nie przechylać urządzenia włączając je.

• Nie wolno przybliżać rąk ani nóg do ruchomych

części.

• Zachowaj rynnę wyrzutową w czystości.

• Nie koś mokrej trawy.

• Wysokie ustawienie ostrzy jest potrzebne do

koszenia nowej lub grubej trawy.

• Wyczyść dno pokrywy kosiarki po każdym

użyciu. Usuń skoszoną trawę, liście, brud i inne

zanieczyszczenia.

6 KONSERWACJA

OSTRZEŻENIE

Wyjmij klucz bezpieczeństwa i akumulator z

urządzenia przed konserwacją.

OSTRZEŻENIE

Z silnika i akumulatora należy usuwać trawę, liście i

zbyt duże ilości smaru.

PRZESTROGA

Należy używać wyłącznie zalecanych części

zamiennych.

PRZESTROGA

Uważaj, by płyny hamulcowe, benzyna oraz

materiały,w których składa wchodzi ropa naftowa nie

dotykały plastikowych części. Środki chemiczne mogą

uszkodzić tworzywo sztuczne i sprawić, że będzie

nieużyteczne.

PRZESTROGA

Nie używaj silnych rozpuszczalników ani detergentów

na plastikowej obudowie lub elementach.

6.1 OGÓLNA KONSERWACJA

• Przed każdym użyciem należy sprawdzić, czy żadne

części nie są uszkodzone, nie brakuje ich lub nie są

poluzowane, np. śruby, nakrętki, sworznie.

• Dokręć odpowiednio wszystkie połączenia i

sworznie.

• Urządzenie należy czyścić suchą szmatką. Nie

używaj wody.

6.2 WYMIEŃ OSTRZE.

Rysunek 10

OSTRZEŻENIE

Należy używać wyłącznie zalecanych ostrzy

zamiennych.

OSTRZEŻENIE

Włóż wytrzymałe rękawice i szmatkę wokół ostrza,

gdy dotykasz ostrza.

1. Wyłącz urządzenie.

2. Upewnij się, że ostrze się całkowicie zatrzymało.

3. Wyjmij klucz bezpieczeństwa i akumulator.

4. Obróć urządzenie na bok.

5. Zaklinuj kawałek drewna między ostrzem i pokrywą

kosiarki, by zapobiec ruchom ostrza.

angielski

6. Odkręć śrubę montażową i wyjmij dystansowniki.

7. Wyjąć ostrze i wymienić na nowe.

8. Przy montażu ostrza upewnij się, że jest ono

zainstalowane w poprawnym kierunku, zgodnie

z ilustracją. Podniesione punkty na pozycjonerze

muszą być wyrównane z otworami na ostrzu.

9. Przykręć ponownie śrubę montażową. Zalecany

moment obrotowy powinien wynosić ok. 33-37 Nm.

6.3 PRZECHOWUJ URZĄDZENIE

• Wyjmij klucz zabezpieczający.

• Wyjmij akumulator.

• Wyczyść urządzenie przed przechowywaniem.

• Upewnij się, że silnik nie jest gorący, gdy

przechowujesz urządzenie.

• Upewnij się, że w urządzeniu nie ma

luźnych ani uszkodzonych części. Jeśli jest to

konieczne, postępuj zgodnie z następującymi

krokami/instrukcjami:

• Wymień uszkodzone części.

• Wkręć śruby.

• Skontaktuj się z upoważnionym punktem

serwisowym.

• Przechowuj urządzenie w suchym miejscu.

• Upewnij się, że dzieci nie mogą się zbliżyć do

urządzenia.

7 ROZWIĄZYWANIE

PROBLEMÓW

Problem Możliwa przyc-

zyna

Rozwiązanie

Uchwyt nie jest

w poprawnej po-

zycji.

Śruby nie znaj-

dują się w prawi-

dłowym położe-

niu.

Dostosuj wyso-

kość uchwytu i

upewnij się, że

pokrętła i śruby

znajdują się w

prawidłowym

ułożeniu.

Urządzenie nie

włącza się.

Poziom nałado-

wania akumula-

tora jest niski.

Naładować aku-

mulator.

Przełącznik ster-

owania jest wa-

dliwy.

Wymień prze-

łącznik sterowa-

nia.

Klucz zabezpiec-

zający nie został

włożony.

Włóż klucz za-

bezpieczający.

Urządzenie nier-

ówno kosi trawę.

Trawnik jest wy-

boisty.

Skontroluj ob-

szar koszenia.

Wysokość ostrza

nie jest popraw-

nie ustawiona.

Ustaw wysokość

ostrza/cięcia do

wyższej pozycji.

Problem Możliwa przyc-

zyna

Rozwiązanie

Kosiarka niew-

łaściwie mulc-

zuje.

Mokre ścinki tra-

wy przyczepiają

się do pokładu.

Zanim przystą-

pisz do kosze-

nia, odczekaj aż

trawa wyschnie.

Brak zatyczki

wylotu do mulc-

zowania.

Zainstaluj za-

tyczkę wylotu do

mulczowania.

Kosiarkę trudno

się pcha.

Trawa jest zbyt

wysoka lub wy-

sokość ostrza

jest zbyt niska.

Zwiększ wyso-

kość ostrzy/

cięcia.

Zbiornik na

trawę i ostrze

zatrzymuje się w

gęstej trawie.

Usuń przyciętą

trawę ze zbiorni-

ka.

Kosiarka bardzo

drga.

Ostrze nie jest

wyrównane i jest

zużyte.

Wymień ostrze.

Wał silnika jest

wygięty.

1. Sprawdź,

pod kątem

uszkodzeń.

2. Napraw ur-

ządzenie

przed po-

nownym uru-

chomieniem.

Urządzenie zatr-

zymuje się podc-

zas koszenia.

Wysokość ostrza

jest zbyt niska.

Zwiększ wyso-

kość ostrzy/

cięcia.

Bardzo niski po-

ziom naładowa-

nia akumulatora.

Naładować aku-

mulator.

Ścinki trawy

przyczepiają się

do pokładu lub

ostrza.

Wyjmij akumula-

tor i sprawdź po-

kład.

Zbyt wysoka

temperatura

działania urząd-

zenia.

Odczekaj, aż ko-

siarka ostygnie.

*jeśli nie możesz znaleźć rozwiązania na te problemy,

skontaktuj się z punktem serwisowym.

angielski

8 DANE TECHNICZNE

Napięcie 24 V

Prędkość bez

obciążenia

3550 / min

Szerokość kos-

zenia

330 mm

Wysokość kos-

zenia

25 - 70 mm

Pojemność

zbiornika na

trawę

30 L

Waga (bez aku-

mulatora)

9,5 kg

Mierzony poziom

ciśnienia akus-

tycznego

= 79,6 dB(A), K= 3 dB(A)

Gwarantowany

poziom mocy

akustycznej

WA.d

= 96 dB(A)

Model akumula-

tora

G24B2/G24B4 i inne serie BAG

Model ładowarki G24UC/2913907AU i inne serie

CAG

Drgania ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GWARANCJA

(Pełne warunki gwarancji znajdują się

na stronie Greenworks internetowej https://

www.greenworkstools.eu )

Produkt Greenworks objęty jest trzyletnią gwarancją

a baterie - dwuletnią (klient/prywatne użytkowanie)

obowiązującą od daty zakupu. Gwarancja obejmuje

wady fabryczne. Wadliwy produkt objęty gwarancją

może być naprawiony lub wymieniony. Urządzenie

niewłaściwie używane lub używane w sposób inny od

opisanego w niniejszej instrukcji traci gwarancję. Zwykłe

zużycie oraz zużyte części nie są objęte gwarancją. Na

oryginalną gwarancję producenta nie wpływają żadne

dodatkowe gwarancje proponowane przez dystrybutora

lub sprzedawcę.

Wadliwy produkt wraz z dowodem zakupu (paragon)

należy odesłać do punktu zakupu, w celu reklamacji z

tytułu gwarancji

10 DEKLARACJA ZGODNOŚCI

Nazwa i adres producenta:

Nazwa:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

Nazwisko i adres osoby upoważnionej do sporządzenia

dokumentacji technicznej:

Nazwa: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

My niżej podpisani oświadczamy, że produkt

Kategoria: Kosiarka do trawy

Model: GD24LM33 (LMG401)

Numer seryjny: Zobacz tabliczkę znamionową

na produkcie

Rok produkcji: Zobacz tabliczkę znamionową

na produkcie

• jest zgodny z odnośnymi przepisami Dyrektyw w

sprawie maszyn 2006/42/WE.

• spełnia wymogi określone w następujących innych

dyrektywach europejskich:

• 2014/30/UE

• 2000/14/WE i 2005/88/WE

• 2011/65/UE i 2015/863/UE

Ponadto oświadczamy, że użyto następujących

elementów, klauzul zharmonizowanych norm:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda oceny zgodności w Aneksie VI Dyrektywy

2000/14/WE.

Zmierzony poziom mocy akus-

tycznej

: 90,2 dB(A)

Gwarantowany poziom mocy

akustycznej

WA.d

: 96 dB(A)

Jednostka notyfikowana:

Nazwa: Intertek Deutschland GmbH (Jednostka

notyfikowana 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Niemcy

angielski

Miejsce, data: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, Dyrektor ds ja-

kości

angielski

1 Bezpečnost................................ 82

2 Popis...........................................82

2.1 Účel.......................................................... 82

2.2 Rozbalení zařízení................................... 82

2.3 Popis........................................................ 82

3 Instalace..................................... 82

3.1 Instalace dolní rukojeti..............................82

3.2 Instalace horní rukojeti ............................ 82

3.3 Instalace zachytávače trávy..................... 82

3.4 Instalace mulčovací zátky........................ 82

3.5 Nastavte výšku nože/sekání.....................83

3.6 Instalace akumulátoru.............................. 83

3.7 Vyjmutí akumulátoru.................................83

4 Funkce sekačky.........................83

5 Provoz........................................ 83

5.1 Spuštění stroje......................................... 83

5.2 Zastavení stroje........................................83

5.3 Vyprázdnění zachytávače trávy................84

5.4 Práce na svazích......................................84

5.5 Provozní tipy.............................................84

6 Údržba........................................ 84

6.1 Celková údržba........................................ 84

6.2 Výměna čepele.........................................84

6.3 Skladování stroje......................................84

7 Řešení problémů....................... 85

8 Technické údaje.........................85

9 Záruka.........................................85

10 ES prohlášení o shodě..............86

Česky

1 BEZPEČNOST

VAROVÁNÍ

Dodržujte všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

2 POPIS

2.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti.

Řezací čepel musí být přibližně rovnoběžně se zemí.

Všechna čtyři kola se musí při sekání dotýkat země.

2.2 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou součásti stroje poškozené, stroj

nepoužívejte.

• Pokud nemáte všechny součásti, stroj

nepoužívejte.

• Pokud jsou součásti poškozené nebo chybějící,

obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte z krabice všechny nesestavené součásti.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a balící materiály v souladu s

místními předpisy.

VAROVÁNÍ

Z důvodu své osobní bezpečnosti nevkládejte baterii,

dokud není nářadí úplně smontované.

2.3 POPIS

Obrázek 1~2

A. Horní ovládací sestava

A-1

Pákový spínač

A-2

Tlačítko start

A-3

Horní rukojeť

A-4

Knoflík horní rukojeti

A-5

Horní šroub rukojeti

B. Sestava spodní rukojeti

B-1

Dolní rukojeť

B-2

Spodní šroub rukojeti

C. Sestava lapače trávy

C-1

Hák zachytávače trávy

C-2

Travní vak

D. Hlavní tělo

D-1

Klapka přihrádky na akumulátor

D-2

Páka pro nastavení výšky

D-3

Zadní výsypná klapka

D-4

Drážka

D-5

Bezpečnostní klíč

D-6

Tlačítko pro uvolnění akumulátoru

E. Mulčovací zátka

3 INSTALACE

VAROVÁNÍ

Nepoužívejte příslušenství, které výrobce

nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud

nedokončíte montáž všech dílů.

3.1 INSTALACE DOLNÍ RUKOJETI

Obrázek 3

1. Spodní rukojeť zasuňte do otvorů rámu.

2. Utáhněte šrouby skrze otvory.

VAROVÁNÍ

Nepoškoďte kabely při instalaci rukojeti.

3.2 INSTALACE HORNÍ RUKOJETI

Obrázek 4

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte šrouby do otvorů.

3. Utáhněte knoflíky na šrouby.

4. Proveďte stejnou operaci na druhé straně.

3.3 INSTALACE ZACHYTÁVAČE

TRÁVY

Obrázek 5

1. Otevřete zadní výstupní dvířka a podržte je.

2. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háčky do štěrbin.

3. Uvolněním zadní výstupní dvířka.

3.4 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 6

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

Česky

3. Uchopte mulčovací zástrčku za rukojeť a zasuňte ji

do výsypky.

4. Zavřete zadní výstupní dvířka.

3.5 NASTAVTE VÝŠKU NOŽE/SEKÁNÍ

Stroj lze nastavit na různé výšky nože/sekání.

Obrázek 7

1. Vytáhněte páčku pro nastavení výšky směrem

dozadu pro zvýšení výšky nože/sekání.

2. Zatlačením páčky pro nastavení výšky dopředu

snížíte výšku nože/sekání.

3.6 INSTALACE AKUMULÁTORU

Obrázek 8

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena,

vyměňte akumulátor nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru

zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny

uvedené v příručce pro akumulátor a nabíječku.

1. Otevřete kryt přihrádky na akumulátor.

2. Zarovnejte žebra na akumulátoru s drážkami v

přihrádky pro akumulátor.

3. Zatlačte akumulátor do přihrádky pro akumulátor,

dokud nezapadne na místo.

4. Když uslyšíte cvaknutí, akumulátor je nainstalován.

5. Zavřete kryt přihrádky na akumulátor.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního

klíče.

3.7 VYJMUTÍ AKUMULÁTORU

Obrázek 8

1. Otevřete kryt přihrádky na akumulátor

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění

akumulátoru.

4. Vyjměte akumulátor ze stroje.

4 FUNKCE SEKAČKY

POZNÁMKA

Funkci sekačky na trávu lze přizpůsobit změnou

konfigurace dílů příslušenství. Podrobnosti o

nastavení naleznete v níže uvedené tabulce.

Mějte na paměti, že níže uvedené funkce se u

modelů sekaček mohou lišit.

ÚPRAVA SEKAČKY

MULČOVA-

CÍ ZÁTKA

TRAVNÍ

VAK

Na zadní výhoz × ×

Na zadní pytlování × √

Na mulčování √ ×

"√" : nainstalováno

"×" : odebráno

5 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

5.1 SPUŠTĚNÍ STROJE

Obrázek 9

1. Vložte bezpečnostní klíč.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté,

posuňte pákový spínač ve směru řídítek.

4. Nyní můžete uvolnit tlačítko Start.

POZNÁMKA

Pokud se stroj nespustí,

1. otevřete kryt přihrádky na akumulátor a

zkontrolujte bezpečnostní klíč.

2. vyjměte akumulátor a zkontrolujte žací ústrojí,

abyste se ujistili, že na čepeli není zachycena

žádná tráva a že lze čepelí volně otáčet rukou.

Měkký start

Tento lithium-iontový stroj má funkci „měkkého startu“.

Při spuštění stroje se po přibližně 3 sekundách dostane

na plnou rychlost.

5.2 ZASTAVENÍ STROJE

Obrázek 9

1. Uvolněním spínače rukojeti stroj zastavíte.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až se

čepel zcela zastaví. Stroj rychle nevypínejte a

nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč a

akumulátor.

Česky

5.3 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a

odhákněte jej ze štěrbin.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

5.4 PRÁCE NA SVAZÍCH

VAROVÁNÍ

Nesekejte na svazích se sklonem větším než 15°.

Pokud se necítíte dobře, na svahu nesekejte.

• Nejezděte po svahu nahoru a dolů, když sekáte

napříč svahem. Buďte opatrní při změně směru ve

svahu.

• Sledujte díry, kořeny, skály a další skryté předměty,

které mohou způsobit pád. Odstraňte všechny

překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v

nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

5.5 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího

tlačítka nebo spínače rukojeti.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod

rotující části.

• Udržujte výsypku čistou.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou

trávu.

• Po každém použití vyčistěte spodní část sekačky.

Odstraňte odřezky trávy, listy, nečistoty a další

pozůstatky.

6 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč

a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo

přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo

materiály na bázi ropy přišly do kontaktu s plastovými

díly. Chemikálie mohou způsobit poškození plastů a

znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná

rozpouštědla ani čisticí prostředky.

6.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte celý výrobek,

zda není poškozen, nechybí nebo nejsou uvolněné

žádné díly, jako např. šrouby, matice, čepy a krytky

atd.

• Správně utáhněte všechny spojovací prvky a

uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

6.2 VÝMĚNA ČEPELE

Obrázek 10

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo

zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepel zcela zastaví.

3. Vyjměte bezpečnostní klíč.

4. Převraťte sekačku na boční stranu.

5. Mezi nůž a žací ústrojí zaklíněte kousek dřeva,

abyste zabránili pohybu nože.

6. Odšroubujte upevňovací šroub a odstraňte mezery.

7. Odstraňte čepel a vyměňte ji za novou.

8. Při montáži čepele se ujistěte, že je namontována

ve správném směru, jak je znázorněno na obrázku.

Vyvýšené body na polohovadlu musí být zarovnány

s otvory v čepeli.

9. Znovu utáhněte upevňovací šroub. Doporučený

utahovací moment by měl být cca. 33-37 Nm.

6.3 SKLADOVÁNÍ STROJE

• Vyjměte bezpečnostní klíč.

• Vyjměte akumulátory.

• Před skladováním stroj vyčistěte.

Česky

• Před skladováním stroje se ujistěte, že motor není

horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené

součásti. Pokud je to nutné, postupujte takto:

• Poškozené díly vyměňte.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

7 ŘEŠENÍ PROBLÉMŮ

Problém Možná příčina Řešení

Rukojeť není

ve správné po-

loze.

Šrouby nejsou

správně osa-

zené.

Nastavte výšku

rukojeti a ujistěte

se, že knoflíky a

šrouby jsou

správně zarov-

nány.

Stroj se nespus-

tí.

Kapacita akumu-

látoru je nízká.

Nabijte akumulá-

tor.

Pákový spínač je

vadný.

Vyměňte pákový

spínač.

Bezpečnostní

klíč není vložen.

Vložte bezpeč-

nostní klíč.

Stroj řeže trávu

nerovnoměrně.

Trávník je hrbo-

latý.

Zkontrolujte ob-

last sečení.

Výška čepele

není nastavena

správně.

Nastavte výšku

nože/řezání do

vyšší polohy.

Stroj správně

nemulčuje.

Odřezky mokré

trávy se nalepují

na sekačku.

Před sečením

počkejte, dokud

tráva neuschne.

Chybí mulčovací

zátka.

Nainstalujte mul-

čovací zátku.

Stroj se těžko

tlačí.

Tráva je příliš vy-

soká nebo je vý-

ška čepele příliš

nízká.

Nastavte výšku

nože/řezání.

Zachytávač trávy

a čepel se táh-

nou v tlusté

trávě.

Odstraňte odřez-

ky trávy ze za-

chytávače trávy.

Na stroji dochází

k vysokým vibra-

cím.

Nůž je nevyvá-

žený a opotřebo-

vaný.

Vyměňte čepel.

Problém Možná příčina Řešení

Hřídel motoru je

ohnutá.

1. Zkontrolujte,

zda nedošlo

k poškození.

2. Opravte stroj

dříve, než jej

znovu spus-

títe.

Stroj se zastaví

během sečení.

Výška čepele je

příliš nízká.

Nastavte výšku

nože/řezání.

Akumulátor je

vybitý.

Nabijte akumulá-

tor.

Odřezky trávy se

přilepují ke krytu

nebo k noži.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Provozní teplota

stroje je příliš vy-

soká.

Stroj ochlaďte.

* Pokud řešení těchto problémů nemůžete najít, obraťte

se na servisní středisko.

8 TECHNICKÉ ÚDAJE

Napětí 24 V

Otáčky naprázd-

3550 / min

Záběr 330 mm

Výška sečení 25 - 70 mm

Kapacita zachy-

távače trávy

30 L

Hmotnost (bez

akumulátoru)

9,5 kg

Měřená hladina

akustického tla-

= 79,6 dB(A), K= 3 dB(A)

Garantovaná

hladina akustick-

ého výkonu

WA.d

= 96 dB(A)

Akumulátor G24B2/G24B4 a další řady BAG

Typ nabíječky G24UC/2913907AU a další řady

CAG

Vibrace ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 ZÁRUKA

(Úplné záruční podmínky naleznete na

webové stránce společnosti Greenworks https://

www.greenworkstools.eu )

Česky

Záruka Greenworks je 3 roky na výrobek a 2 roky

na akumulátor (spotřební / soukromé použití) od data

zakoupení. Tato záruka se vztahuje na výrobní závady.

Vadný výrobek v záruce může být buď opraven

nebo vyměněn. Přístroj, který byl zneužitý nebo

použitý jinými způsoby, než popsanými v uživatelské

příručce, může být odmítnut pro uplatnění záruky. Na

normální opotřebení a opotřebované součásti se záruka

nevztahuje. Původní záruka výrobce není ovlivněna

žádnou dodatečnou zárukou, kterou nabízí prodejce

nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční

stvrzenka) musí být vrácen na místo zakoupení pro

uplatnění záručního nároku.

10 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Název: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Název a adresa společnosti oprávněné vypracovat

soubor technické dokumentace:

Název: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Tímto prohlašujeme, že výrobek

Kategorie:

Sekačka na trávu

Model: GD24LM33 (LMG401)

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

strojních zařízeních 2006/42/ES.

• je v souladu s následujícími směrnicemi ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & 2015/863/EU

Kromě toho prohlašujeme, že byly použity následující

evropské harmonizované normy (jejich části / doložky):

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda posouzení shody s přílohou VI směrnice

2000/14/ES.

Měřená hladina akustického vý-

konu

: 90,2 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Zapojený oznámený subjekt:

Název: Intertek Deutschland GmbH (Oznámený subjekt

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Německo

Místo, datum: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, ředitel pro kvali-

Česky

1 Bezpečnosť................................88

2 Popis...........................................88

2.1 Účel.......................................................... 88

2.2 Rozbalenie stroja......................................88

2.3 Prehľad.....................................................88

3 Inštalácia.................................... 88

3.1 Inštalácia dolnej rukoväte.........................88

3.2 Inštalácia hornej rukoväte ....................... 88

3.3 Inštalácia zachytávača trávy.................... 88

3.4 Inštalácia mulčovacej zátky......................88

3.5 Nastavenie výšky čepele/kosenia............ 89

3.6 Inštalácia akumulátora............................. 89

3.7 Vybratie akumulátora................................89

4 Funkcie kosačky........................89

5 Obsluha...................................... 89

5.1 Spustenie stroja........................................89

5.2 Zastavenie stroja......................................89

5.3 Vyprázdnenie zachytávača trávy..............90

5.4 Práca na svahu........................................ 90

5.5 Prevádzkové tipy......................................90

6 Údržba........................................ 90

6.1 Celková údržba........................................ 90

6.2 Výmena čepele.........................................90

6.3 Uskladnenie prístroja................................91

7 Riešenie problémov.................. 91

8 Technické údaje.........................92

9 Záruka.........................................92

10 Vyhlásenie ES o zhode............. 92

Slovenčina

1 BEZPEČNOSŤ

VAROVANIE

Nezabúdajte na dodržiavanie bezpečnostných

pokynov.

Pozrite si Bezpečnostnú príručku.

2 POPIS

2.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v

domácnosti. Rezacia čepeľ musí byť približne

rovnobežne so zemou. Všetky štyri kolesá sa musia pri

kosení dotýkať zeme.

2.2 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, stroj nepoužívajte.

• Ak nemáte k dispozícii všetky súčasti, prístroj

nepoužívajte.

• Ak sú súčasti poškodené alebo chýbajú, obráťte

sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Zo škatule vyberte všetky nezmontované diely.

4. Vyberte stroj z obalu.

5. Zlikvidujte škatuľu a obalový materiál v súlade s

miestnymi predpismi.

VAROVANIE

V záujme vašej osobnej bezpečnosti akumulátor do

nástroja nevkladajte skôr, ako je úplne zmontovaný.

2.3 PREHĽAD

Obrázok 1~2

A. Horná ovládacia zostava

A-1

Pákový spínač

A-2

Štartovacie tlačidlo

A-3

Horná rukoväť

A-4

Gombík hornej rukoväte

A-5

Skrutka hornej rukoväte

B. Dolná zostava rukoväte

B-1

Dolná rukoväť

B-2

Skrutka dolnej rukoväte

C. Zostava koša na trávu

C-1

Hák zachytávača trávy

C-2

Vrecko na trávu

D. Telo sekačky

D-1

Kryt priestoru na akumulátor

D-2

Páka pre nastavenie výšky

D-3

Zadný výstupný otvor

D-4

Drážka

D-5

Bezpečnostný kľúč

D-6

Tlačidlo pre uvoľnenie akumulátora

E. Mulčovacia zátka

3 INŠTALÁCIA

VAROVANIE

Nepoužívajte príslušenstvo, ktoré výrobca

neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým

nedokončíte montáž všetkých častí.

3.1 INŠTALÁCIA DOLNEJ RUKOVÄTE

Obrázok 3

1. Dolnú rukoväť vložte do otvorov rámu.

2. Utiahnite skrutky cez otvory.

VAROVANIE

Nepoškoďte káble pri inštalácii rukoväte.

3.2 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 4

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte skrutky do otvorov.

3. Dotiahnite gombíky na skrutky.

4. Urobte rovnakú operáciu na druhej strane.

3.3 INŠTALÁCIA ZACHYTÁVAČA

TRÁVY

Obrázok 5

1. Otvorte zadné výstupné dvierka a podržte ich.

2. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háčiky do štrbín.

3. Uvoľnite zadné výstupné dvierka.

3.4 INŠTALÁCIA MULČOVACEJ

ZÁTKY

Obrázok 6

Slovenčina

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Držte mulčovaciu zámku za rukoväť a zasuňte ju do

výpustného žľabu.

4. Zatvorte zadné výstupné dvierka.

3.5 NASTAVENIE VÝŠKY ČEPELE/

KOSENIA

Výšku čepele stroja/kosenia je možné nastaviť na rôzne

hodnoty.

Obrázok 7

1. Ak chcete výšku čepele/kosenia zvýšiť, vytiahnite

páku nastavenia výšky smerom dozadu.

2. Ak chcete výšku čepele/kosenia znížiť, posuňte

páku nastavenia výšky čepele/kosenia smerom

dopredu.

3.6 INŠTALÁCIA AKUMULÁTORA

Obrázok 8

VAROVANIE

• Ak je poškodený akumulátor alebo nabíjačka,

vymeňte akumulátor alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora

zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny

uvedené v príručke pre akumulátor a nabíjačku.

1. Otvorte kryt priestoru na akumulátor.

2. Zarovnajte rebrá na akumulátore s drážkami v

priestore na akumulátor.

3. Zatlačte akumulátor do priestoru na akumulátore,

kým akumulátor nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátore je

nainštalovaný.

5. Zatvorte kryt priestoru na akumulátor.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.7 VYBRATIE AKUMULÁTORA

Obrázok 8

1. Otvorte kryt priestoru na akumulátor

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie

akumulátora.

4. Vyberte akumulátor zo stroja.

4 FUNKCIE KOSAČKY

POZNÁMKA

Funkciu kosačky na trávu možno prispôsobiť zmenou

konfigurácie častí príslušenstva. Podrobnosti o

nastavení nájdete v nasledujúcej tabuľke.

Upozorňujeme, že nižšie uvedené funkcie sa u

jednotlivých modelov sekačky môžu líšiť.

KONVERTOVANIE KO-

SAČKY

MULČOVA-

CIA ZÁTKA

VRECKO

NA TRÁVU

Na vyhadzovanie vzadu × ×

Na plnenie do zadného

vrecka

× √

Na mulčovanie √ ×

"√" : nainštalované

"×" : odstránené

5 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

5.1 SPUSTENIE STROJA

Obrázok 9

1. Vložte bezpečnostný kľúč.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte

pákový spínač v smere riadidiel.

4. Teraz môžete uvoľniť štartovacie tlačidlo.

POZNÁMKA

Ak sa stroj nespustí,

1. otvorte kryt priestoru pre akumulátor a skontrolujte

bezpečnostný kľúč.

2. vyberte akumulátor a skontrolujte kosačku, či sa

na čepeli nezachytáva tráva a či sa dá čepeľ voľne

otáčať rukou.

Mäkký štart

Tento lítium-iónový stroj má funkciu „mäkkého štartu“.

Po spustení sa stroj po približne 3 sekundách dostane

na plnú rýchlosť.

5.2 ZASTAVENIE STROJA

Obrázok 9

1. Pre zastavenie stroja pustite pákový spínač.

Slovenčina

VAROVANIE

Pred opätovným spustením stroja počkajte, až sa

čepeľ celkom zastaví. Nevypínajte a nezapínajte stroj

v rýchlej následnosti.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč a

akumulátor.

5.3 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte batériu.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a

odháknite ho zo štrbín.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

5.4 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15°.

Nekoste v svahu, ak sa na to necítite.

• Nejazdite po svahu hore a dole, keď kosíte naprieč

svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, korene, skaly a ďalšie skryté

predmety, ktoré môžu spôsobiť pád. Odstráňte

všetky prekážky, ako sú kamene a konáre stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v

nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

5.5 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho

tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod

rotujúce časti.

• Výpustný žľab držte čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je potrebná pre novú alebo

hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky.

Odstráňte odrezky trávy, listy, nečistoty a ďalšie

pozostatky.

6 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný

kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo

prílišnej mastnoty.

VÝSTRAHA

Používajte iba originálne náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo

materiály na báze ropy prišli do kontaktu s plastovými

dielmi. Chemikálie môžu spôsobiť poškodenie plastov

a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné

rozpúšťadlá ani čistiace prostriedky.

6.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je

poškodený, nechýbajú alebo nie sú uvoľnené žiadne

diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a

uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

6.2 VÝMENA ČEPELE

Obrázok 10

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo

zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepeľ celkom zastaví.

3. Vyberte bezpečnostný kľúč.

4. Prevráťte kosačku na bočnú stranu.

5. Medzi čepeľ a rezač samotný vložte kus dreva, aby

ste zabránili pohybu čepele.

6. Uvoľnite montážnu skrutku a odstráňte podložky.

7. Odstráňte čepeľ a vymeňte ju za novú.

Slovenčina

8. Pri montáži čepele skontrolujte, či je umiestnená

správnym smerom podľa obrázka. Vyvýšené body

na polohovadle musia byť zarovno s otvormi v

čepeli.

9. Znovu utiahnite montážnu skrutku. Odporúčaný

uťahovací moment by mal byť približne 33-37 Nm.

6.3 USKLADNENIE PRÍSTROJA

• Vyberte bezpečnostný kľúč.

• Vyberte akumulátory.

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je

horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené

súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené diely.

• Utiahnite skrutky.

• Poraďte sa s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

7 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Rukoväť nie je

v správnej po-

lohe.

Skrutky nie sú

správne osa-

dené.

Nastavte výšku

rukoväte a uistite

sa, že gombíky a

skrutky sú

správne zarov-

nané.

Stroj sa nespus-

tí.

Kapacita batérie

je nízka.

Nabite akumulá-

tor.

Pákový spínač je

chybný.

Vymeňte pákový

spínač.

Bezpečnostný

kľúč nie je vlože-

ný.

Vložte bezpeč-

nostný kľúč.

Stroj seká trávu

nerovnomerne.

Trávnik je hrbo-

ľatý.

Skontrolujte ob-

lasť kosenia.

Výška čepele nie

je správne nas-

tavená.

Nastavte výšku

noža / rezu do

vyššej polohy.

Stroj správne

nemulčuje.

Odrezky mokrej

trávy sa nalepujú

na kosačku.

Pred kosením

počkajte, kým

tráva uschne.

Chýba mulčova-

cia zátka.

Nainštalujte mul-

čovaciu zátku.

Stroj sa ťažko

tlačí.

Tráva je príliš vy-

soká alebo je vý-

ška čepele príliš

nízka.

Zvýšte výšku če-

pele / rezu.

Problém Možná príčina Riešenie

Zachytávač trávy

a čepeľ sa ťaha-

jú v hrubej tráve.

Odstráňte odrez-

ky trávy zo za-

chytávača trávy.

Na stroji dochád-

za k vysokým vi-

bráciám.

Čepeľ je nevyvá-

žená a opotrebo-

vaná.

Vymeňte nôž.

Hriadeľ motora

je ohnutý.

1. Skontrolujte,

či nedošlo k

poškodeniu.

2. Opravte stroj

predtým, než

ho znovu

spustíte.

Stroj sa zastaví

počas kosenia.

Výška čepele je

príliš nízka.

Zvýšte výšku če-

pele / rezu.

Akumulátor je

vybitý.

Nabite akumulá-

tor.

Pokosená tráva

sa prichytí na ko-

sačku alebo na

čepeľ.

Vyberte akumu-

látor a skontro-

lujte kosačku.

Prevádzková te-

plota stroja je

príliš vysoká.

Stroj ochlaďte.

* Ak nemôžete nájsť riešenie týchto problémov, obráťte

sa na servisné stredisko.

Slovenčina

8 TECHNICKÉ ÚDAJE

Napätie 24 V

Rýchlosť bez za-

ťaženia

3550 / min

Záber 330 mm

Výška kosenia 25 - 70 mm

Kapacita zachy-

távača trávy

30 L

Hmotnosť (bez

akumulátora)

9,5 kg

Meraná hladina

akustického tla-

= 79,6 dB(A), K= 3 dB(A)

Garantovaná

hladina akustick-

ého výkonu

WA.d

= 96 dB(A)

Akumulátor G24B2/G24B4 a ďalšie série BAG

Typ nabíjačky G24UC/2913907AU a ďalšie série

CAG

Vibrácie ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 ZÁRUKA

(Úplné záručné podmienky nájdete na

webovej Greenworks stránke spoločnosti https://

www.greenworkstools.eu )

Záruka Greenworks 3 roky na výrobok a 2 roky

na akumulátor (spotrebné / súkromné používanie)

od dátumu zakúpenia. Táto záruka sa vzťahuje na

výrobné chyby. Chybný výrobok v záruke môže byť

buď opravený alebo vymenený. Prístroj, ktorý bol

zneužitý alebo použitý inými spôsobmi, než popísanými

v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná

záruka výrobcu nie je ovplyvnená žiadnou dodatočnou

zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení

(pokladničný blok) musí byť vrátený na miesto

zakúpenia pre uplatnenie záručného nároku.

10 VYHLÁSENIE ES O ZHODE

Názov a adresa výrobcu:

Názov:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Názov a adresa spoločnosti oprávnenej vypracovať

súbor technickej dokumentácie:

Názov: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Týmto prehlasujeme, že výrobok

Skupina: Kosačka na trávu

Model: GD24LM33 (LMG401)

Výrobné číslo: Pozrite si štítok s označením

výrobku

Rok výroby: Pozrite si štítok s označením

výrobku

• je v súlade s príslušnými ustanoveniami smernice o

strojných zariadeniach 2006/42/ES.

• je v súlade s nasledujúcimi smernicami ES:

• 2014/30/EÚ

• 2000/14/ES & 2005/88/ES

• 2011/65/EÚ & 2015/863/EÚ

Ďalej vyhlasujeme, že sa použili nasledujúce (časti/

doložky) Európskych harmonizovaných štandardov:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metóda posudzovania zhody s prílohou VI smernice

2000/14/ES.

Meraná hladina akustického vý-

konu

: 90,2 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Príslušný notifikovaný orgán:

Názov: Intertek Deutschland GmbH (notifikovaný orgán

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemecko

Miesto, dátum: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, riaditeľ kvality

Slovenčina

1 Varnost....................................... 94

2 Opis............................................ 94

2.1 Namen......................................................94

2.2 Razpakiranje naprave.............................. 94

2.3 Pregled.....................................................94

3 Namestitev................................. 94

3.1 Namestitev spodnjega ročaja...................94

3.2 Namestitev zgornjega ročaja ...................94

3.3 Nameščanje košare za travo....................94

3.4 Namestitev vtiča za mulčenje...................95

3.5 Namestitev višine rezila............................95

3.6 Namestitev baterijskega sklopa................95

3.7 Odstranitev akumulatorja......................... 95

4 Funkcije kosilnice..................... 95

5 Delovanje................................... 95

5.1 Zagon naprave......................................... 95

5.2 Zaustavitev naprave.................................95

5.3 Praznjenje košare za travo.......................96

5.4 Delo na pobočjih.......................................96

5.5 Nasveti za upravljanje.............................. 96

6 Vzdrževanje................................96

6.1 Splošno vzdrževanje................................ 96

6.2 Zamenjava rezila......................................96

6.3 Skladiščenje naprave............................... 97

7 Odpravljanje težav.....................97

8 Tehnični podatki........................ 97

9 Garancija.................................... 98

10 Izjava ES o skladnosti...............98

Slovenščina

1 VARNOST

OPOZORILO

V celoti upoštevajte varnostna navodila.

Oglejte si varnostni priročnik.

2 OPIS

2.1 NAMEN

Kosilnica je namenjena košnji trave na domačih

zelenicah in tratah. Rezilo kosilnice mora biti približno

vzporedno s tlemi. Med košnjo se morajo vsa štiri

kolesa dotikati tal.

2.2 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno

sestavljena.

OPOZORILO

• Če so deli orodja poškodovani, električnega orodja

ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na

servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi

predpisi.

OPOZORILO

Zaradi lastne varnosti baterije ne vstavljajte, dokler

orodje ni popolnoma sestavljeno.

2.3 PREGLED

Slika 1~2

A. Zgornji sklop za upravljanje

A-1

Stikalo na ročaju

A-2

Gumb za zagon

A-3

Zgornji ročaj

A-4

Gumb zgornjega ročaja

A-5

Vijak zgornjega ročaja

B. Sklop spodnjega ročaja

B-1

Spodnji ročaj

B-2

Vijak spodnjega ročaja

C. Sklop košare za travo

C-1

Kavelj košare za travo

C-2

Vreča za travo

D. Glavna enota

D-1

Loputa prostora za akumulator

D-2

Ročica za nastavitev višine

D-3

Loputa za izmet zadaj

D-4

Reža

D-5

Varnostni ključ

D-6

Gumb za sprostitev akumulatorja

E. Vtič za mulčenje

3 NAMESTITEV

OPOZORILO

Ne uporabite dodatne opreme, ki je ni priporočil

proizvajalec.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti,

dokler niste sestavili vseh delov.

3.1 NAMESTITEV SPODNJEGA

ROČAJA

Slika 3

1. Spodnji ročaj vstavite v odprtine ogrodja.

2. Vijake zategnite skozi odprtine.

OPOZORILO

Pazite, da med nameščanjem ročaja ne poškodujete

kablov.

3.2 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 4

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite vijake.

3. Na vijake privijte gumbe.

4. Postopek ponovite na drugi strani.

3.3 NAMEŠČANJE KOŠARE ZA

TRAVO

Slika 5

1. Odprite loputo za izmet zadaj in jo pridržite.

2. Primite košaro za travo za ročaj in namestite kavlje

na utore.

3. Sprostite loputo za izmet zadaj.

Slovenščina

3.4 NAMESTITEV VTIČA ZA

MULČENJE

Slika 6

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite vtič za mulčenje za njegov ročaj in ga

namestite v izmetni žleb.

4. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VIŠINE REZILA

Rezila vrtne kosilnice lahko nastavite na različne višine.

Slika 7

1. Za dvig rezila povlecite ročico za nastavitev višine

nazaj.

2. Za spust rezila povlecite ročico za nastavitev naprej.

3.6 NAMESTITEV BATERIJSKEGA

SKLOPA

Slika 8

OPOZORILO

• Če je akumulatorski sklop ali polnilnik poškodovan,

ga zamenjajte.

• Pred namestitvijo ali odstranitvijo akumulatorja

zaustavite napravo in počakajte, da se motor

popolnoma ustavi.

• Temeljito preberite navodila v priročniku za

akumulator in polnilnik, seznanite se z njimi in jih

upoštevajte.

1. Odprite vrata prostora za baterije.

2. Dvižne zavihke na baterijskem sklopu poravnajte z

utori v prostoru za baterije.

3. Baterijski sklop potisnite v prostor za baterijo, da se

trdno zaskoči.

4. Ko slišite klik, je akumulatorski sklop nameščen.

5. Zaprite vrata prostora za baterije.

OPOMBA

Motor se zažene šele, ko vstavite varnostni ključ.

3.7 ODSTRANITEV AKUMULATORJA

Slika 8

1. Odprite vrata akumulatorja.

2. Izvlecite varnosti ključ.

3. Potisnite in držite gumb za sprostitev akumulatorja.

4. Odstranite akumulator iz naprave.

4 FUNKCIJE KOSILNICE

OPOMBA

Funkcijo kosilnice je mogoče prilagoditi s

spreminjanjem konfiguracije delov dodatne opreme.

Za podrobnosti o nastavitvah si oglejte spodnjo tabelo.

Upoštevajte, da se spodnje funkcije razlikujejo

glede na model kosilnice.

ZA PRETVARJANJE KO-

SILNICE

VTIČ ZA

MULČENJE

VREČA ZA

TRAVO

Za izmet zadaj × ×

Za izmet v vrečo na zadaj × √

Za mulčenje √ ×

»√« : nameščeno

»×« : odstranjeno

5 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

5.1 ZAGON NAPRAVE

Slika 9

1. Vstavite varnostni ključ.

2. Pritisnite in pridržite gumb za zagon.

3. Medtem ko držite gumb za zagon, povlecite stikalo

na ročaju v smeri krmila.

4. Zdaj lahko spustite gumb za zagon.

OPOMBA

Če se naprava ne zažene,

1. odprite loputo prostora za baterijo in preverite

varnostni ključ.

2. Odstranite baterijo in preglejte pokrov kosilnice.

Prepričajte se, da se trava ni zagozdila v rezilo,

rezilo pa lahko prosto zavrtite z roko.

Programski zagon

Kosilnica z litij-ionskimi akumulatorji ima funkcijo

programskega zagona. Ko zaženete napravo, začne ta

po približno 3 sekundah delovati s polno hitrostjo.

5.2 ZAUSTAVITEV NAPRAVE

Slika 9

1. Spustite ročaj stikalne omarice, da zaustavite

napravo.

Slovenščina

OPOZORILO

Preden znova zaženete napravo, počakajte, da se

rezilo popolnoma zaustavi. Kosilnice ne smete hitro

izklopiti in jo znova vklopiti.

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ

in akumulatorski sklop.

5.3 PRAZNJENJE KOŠARE ZA TRAVO

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in jo snemite z rež.

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

5.4 DELO NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih z naklonom večjim od 15°. Če

vam košnja na pobočjih predstavlja težave, tega ne

počnite.

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko

spreminjate smer na pobočju, bodite zelo previdni.

• Pazite na luknje, korenine, kamenje in druge skrite

predmete, ki lahko povzročijo vaš padec. Odstranite

vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite

ravnotežje, takoj spustite stikalo na ročaju.

• Ne kosite v bližini prepadov, jarkov ali nasipov.

5.5 NASVETI ZA UPRAVLJANJE

• Ne poskušajte spremeniti delovanja gumba za

zagon ali ročaja stikalne omarice.

• Kosilnice ob zagonu ne nagibajte.

• Dlani ali stopala ne postavljajte v bližino ali pod

vrteče se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite

rezilo višje.

• Po vsaki uporabi očistite dno kosilnega grebena

kosilnice. Odstranite odrezano travo, listje,

umazanijo in druge ostanke.

6 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in

akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni

trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno

tekočino, bencinom ter materiali na naftni osnovi.

Kemikalije lahko plastiko poškodujejo do te mere, da

je ni več mogoče popraviti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne

uporabljajte močnih topil ali čistil.

6.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica

poškodovana, ali kateri deli, kot so vijaki, matice in

pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

6.2 ZAMENJAVA REZILA

Slika 10

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli

rezila ovijte krpo.

1. Zaustavite kosilnico.

2. Prepričajte se, da se je rezilo popolnoma ustavilo.

3. Odstranite varnosti ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Med rezilo in pokrov kosilnice vstavite kos lesa, da

preprečite premikanje rezila.

6. Sprostite pritrdilni vijak in odstranite distančnike.

7. Odstranite rezilo in namestite novo.

Slovenščina

8. Med nameščanjem morate rezilo vstaviti v pravi

smer, kot prikazuje slika. Dvignjene točke na

elementu za določanje položaja morajo biti

poravnane z odprtinami v rezilu.

9. Znova zategnite pritrdilni vijak. Vijak zategnite s

priporočenim navorom pribl. 33-37 Nm.

6.3 SKLADIŠČENJE NAPRAVE

• Izvlecite varnosti ključ.

• Odstranitev akumulatorja.

• Pred skladiščenjem napravo očistite.

• Pri skladiščenju naprave se prepričajte, da je motor

povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali

poškodovanih delov. Po potrebi opravite naslednje

korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do

naprave.

7 ODPRAVLJANJE TEŽAV

Težava Možen vzrok Rešitev

Ročaj ni v us-

treznem položa-

ju.

Vijaki niso pravil-

no pritrjeni.

Prilagodite višino

ročaja in se pre-

pričajte, da so

gumbi in vijaki

pravilno porav-

nani.

Naprava se ne

zažene.

Kapaciteta bater-

ije je nizka.

Napolnite baterij-

ski sklop.

Stikalo na ročaju

je okvarjeno.

Zamenjajte stika-

lo na ročaju.

Varnostni ključ ni

vstavljen.

Vstavite varnost-

ni ključ.

Kosilnica reže

travo neenako-

merno.

Trata je groba. Preglejte ob-

močje košnje.

Višina rezila ni

nastavljena pra-

vilno.

Nastavite rezilo/

rezanje višje.

Kosilnica ne mul-

či pravilno.

Pokošena mokra

trava se lepi za

platformo.

Pred košnjo po-

čakajte, da se

trava posuši.

Vtič za mulčenje

manjka.

Namestite vtič za

mulčenje.

Stroj je težko po-

tisniti.

Trava je previso-

ka ali pa je rezilo

nastavljeno pre-

nizko.

Povečajte višino

rezila/rezanja.

Težava Možen vzrok Rešitev

Košara za travo

in rezilo vlečeta

v gosto travo.

Odstranite odre-

zano travo iz ko-

šare za travo.

Stroju močno vi-

brira.

Rezilo ni uravno-

teženo in je ob-

rabljeno.

Zamenjajte rezi-

lo.

Gred motorja je

ukrivljena.

1. Preglejte, ali

je poškodo-

vana.

2. Preden zno-

va zaženete

motor, ga po-

pravite.

Kosilnica med

košnjo preneha

delovati.

Višina rezila je

prenizka.

Povečajte višino

rezila/rezanja.

Baterijski sklop

je izpraznjen.

Napolnite baterij-

ski sklop.

Pokošena trava

se lepi na plat-

formo ali rezilo.

Odstranite bater-

ijski paket in pre-

verite platformo.

Delovna temper-

atura kosilnice je

previsoka.

Ohladite stroj.

* Če s temi rešitvami ne odpravite težav, se obrnite na

servisni center.

8 TEHNIČNI PODATKI

Napetost 24 V

Ni obremenit-

vene hitrosti

3550 / min

Širina reza 330 mm

Višina reza 25 - 70 mm

Prostornina ko-

šare za travo

30 L

Teža (brez aku-

mulatorja)

9,5 kg

Izmerjena raven

hrupa

= 79,6 dB(A), K= 3 dB(A)

Zajamčena rav-

en zvočne moči

WA.d

= 96 dB(A)

Model akumula-

torja

G24B2/G24B4 in druge serije BAG

Modela polnilca G24UC/2913907AU in druge serije

CAG

Vibracije ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

Slovenščina

9 GARANCIJA

(Pogoji za polno garancijo so navedeni na Greenworks

spletni strani https://www.greenworkstools.eu )

Garancija Greenworks je za izdelke triletna, za

baterije pa dvoletna (za potrošnika/zasebno uporabo)

od datuma nabave. Ta garancija pokriva napake

proizvodnje. Izdelek z napako, ki je pod garancijo,

lahko popravimo ali zamenjamo. Garancija ne velja v

primeru napačne uporabe ob neupoštevanju priročnika

za uporabnike. Garancija ne pokriva običajne obrabe in

obrabljenih delov. Dodatna garancija, ki jo lahko nudi

prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen

na mesto prodaje, s priloženim dokazilom o nakupu

(potrdilom o plačilu).

10 IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca:

Ime: Globe Technologies Europe GmbH

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Ime in naslov osebe, ki je pooblaščena za sestavljanje

tehnične dokumentacije:

Ime: Ralf Pankalla

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Izjavljamo, da je izdelek

Kategorija:

Vrtna kosilnica

Model: GD24LM33 (LMG401)

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• v skladu z ustreznimi določbami Direktive o strojih

2006/42/ES.

• v skladu z določbami naslednjih direktiv ES:

• 2014/30/EU

• 2000/14/ES in 2005/88/ES

• 2011/65/EU in 2015/863/EU

Poleg tega izjavljamo, da so bili upoštevani ti usklajeni

standardi deli, klavzule:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Način ugotavljanja skladnosti po Aneksu VI Direktive

2000/14/ES.

Izmerjena raven zvočne moči L

: 90,2 dB(A)

Zajamčena raven zvočne moči L

WA.d

: 96 dB(A)

Zadevni priglašeni organ:

Ime: Intertek Deutschland GmbH (Priglašeni organ

0905)

Naslov: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemčija

Kraj, datum: Weiter-

stadt, 03.03.2021

Podpis: Ted Qu, direktor za ka-

kovost

Slovenščina

1 Sigurnost..................................100

2 Opis.......................................... 100

2.1 Svrha...................................................... 100

2.2 Vađenje stroja iz ambalaže.................... 100

2.3 Pregled...................................................100

3 Postavljanje............................. 100

3.1 Postavljanje donje ručke........................ 100

3.2 Montirajte gornju ručku ..........................100

3.3 Ugradnja hvatača za travu..................... 100

3.4 Ugradnja zatvarača za malčiranje..........100

3.5 Podešavanje visine noža........................101

3.6 Uložite baterijski modul.......................... 101

3.7 Uklonite baterijski modul........................ 101

4 Funkcije kosilice......................101

5 Rukovanje................................ 101

5.1 Pokretanje stroja.................................... 101

5.2 Zaustavljanje stroja................................ 101

5.3 Pražnjenje hvatača za travu...................102

5.4 Rad na padinama...................................102

5.5 Savjeti za rad..........................................102

6 Održavanje............................... 102

6.1 Općenito održavanje.............................. 102

6.2 Zamjena noža.........................................102

6.3 Skladištenje stroja.................................. 102

7 Otklanjanje problema..............103

8 Tehnički podaci........................103

9 Jamstvo....................................103

10 EZ izjava o sukladnosti...........104

Hrvatski

1 SIGURNOST

UPOZORENJE

Pazite da se pridržavate svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

2 OPIS

2.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu.

Rezni nož mora biti u približno usporednom položaju u

odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok

kosite.

2.2 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Stroj nemojte upotrebljavati ako su dijelovi stroja

oštećeni.

• Ako nemate sve dijelove, nemojte upotrebljavati

stroj.

• Ako su dijelovi oštećeni ili ako nedostaju, obratite

se servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve nesastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim

propisima.

UPOZORENJE

Radi vaše osobne sigurnosti nemojte umetati bateriju

prije nego u cijelosti sastavite alat.

2.3 PREGLED

Slika 1~2

A. Gornji upravljački sklop

A-1

Prekidač na ručki

A-2

Gumb za pokretanje

A-3

Gornja ručka

A-4

Okretni gumb gornje ručke

A-5

Vijak gornje ručke

B. Sklop donje ručke

B-1

Donja ručka

B-2

Vijak donje ručke

C. Sklop hvatača trave

C-1

Kuka hvatača trave

C-2

Vreća za travu

D. Glavno kućište

D-1

Poklopac pretinca za baterije

D-2

Poluga za podešavanje visine

D-3

Zaklopka stražnjeg ispusta

D-4

Utor

D-5

Sigurnosni ključ

D-6

Gumb za otpuštanje baterije

E. Zatvarač za malčiranje

3 POSTAVLJANJE

UPOZORENJE

Nemojte upotrebljavati pribor koji proizvođač nije

preporučio.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul

dok ne završite sa sastavljanjem svih dijelova.

3.1 POSTAVLJANJE DONJE RUČKE

Slika 3

1. Umetnite donju ručku u otvore na okviru.

2. Pritegnite vijke kroz otvore.

UPOZORENJE

Pri postavljanju ručke nemojte oštetiti kabele.

3.2 MONTIRAJTE GORNJU RUČKU

Slika 4

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite vijke kroz rupe.

3. Stegnite gumbe na vijke.

4. Provedite istu radnju na drugoj strani.

3.3 UGRADNJA HVATAČA ZA TRAVU

Slika 5

1. Otvorite zaklopku stražnjeg ispusta i zadržite je u

tom položaju.

2. Držite hvatač trave za ručku i postavite kuke na

utore.

3. Otpustite zaklopku stražnjeg ispusta.

3.4 UGRADNJA ZATVARAČA ZA

MALČIRANJE

Slika 6

100

Hrvatski

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite zatvarač za malčiranje za ručku i postavite ga

u izlazni nastavak.

4. Zatvorite vrata stražnjeg izlaza.

3.5 PODEŠAVANJE VISINE NOŽA

Nož na stroju može se podesiti na različite visine.

Slika 7.

1. Povucite polugu za podešavanje visine unatrag

kako biste povećali visinu noža.

2. Gurnite polugu za podešavanje visine prema

naprijed kako biste smanjili visinu noža.

3.6 ULOŽITE BATERIJSKI MODUL

Slika 8

UPOZORENJE

• Ako je baterijski modul ili punjač oštećen,

zamijenite ga.

• Prije postavljanja ili vađenja baterijskog modula

zaustavite stroj i pričekajte da se motor zaustavi.

• Pročitajte, usvojite i slijedite upute u priručniku za

bateriju i punjač.

1. Otvorite poklopac pretinca za baterije.

2. Poravnajte izbočenja na baterijskom modulu sa

žljebovima u pretincu za bateriju.

3. Gurnite baterijski modul u pretinac za bateriju tako

da sjedne na svoje mjesto.

4. Kada začujete zvuk klikanja, baterijski modul je

postavljen.

5. Zatvorite poklopac pretinca za baterije.

NAPOMENA

Motor se pokreće tek kada stavite sigurnosni ključ.

3.7 UKLONITE BATERIJSKI MODUL

Slika 8

1. Otvorite pretinac baterije.

2. Izvadite sigurnosni ključ.

3. Pritisnite i držite gumb za oslobađanje baterije.

4. Izvadite baterijski modul iz stroja.

4 FUNKCIJE KOSILICE

NAPOMENA

Funkcija kosilice može se prilagoditi promjenom

konfiguracije dijelova pribora. Za pojedinosti za

postavljanje pogledajte tablicu dolje.

Imajte na umu da se funkcije u nastavku razlikuju

ovisno o modelu kosilice.

ZA PRETVARANJE KO-

SILICE

ZATVARAČ

ZA MAL-

ČIRANJE

VREĆA ZA

TRAVU

Za stražnje pražnjenje × ×

Za stražnje sakupljanje u

vreću

× √

Za malčiranje √ ×

„√“: ugrađeno

„×“: uklonjeno

5 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

5.1 POKRETANJE STROJA

Slika 9

1. Utaknite sigurnosni ključ.

2. Pritisnite gumb za pokretanje i držite ga pritisnutim.

3. Dok držite pritisnutim gumb za pokretanje, povucite

sklopku na ručki u smjeru šipke ručke.

4. Sada možete otpustiti gumb za pokretanje.

NAPOMENA

Ako se stroj ne pokrene,

1. otvorite vratašca odjeljka za baterije i potražite

sigurnosni ključ.

2. izvadite baterijski modul i pregledajte platformu

kosilice kako biste bili sigurni da se na nožu ne

hvata trava i da se nož može slobodno okretati

rukom.

Postupno pokretanje

Litij-ionski stroj opremljen je funkcijom postupnog

pokretanja. Kada pokrenete stroj, nakon otprilike 3

sekunde doseći će punu brzinu.

5.2 ZAUSTAVLJANJE STROJA

Slika 9

1. Otpustite sigurnosnu sklopku da zaustavite rad

stroja.

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada

ponovno pokrenite stroj. Nemojte isključiti kosilicu pa

ju odmah uključiti.

101

Hrvatski

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada

završite s radom.

5.3 PRAŽNJENJE HVATAČA ZA

TRAVU

1. zaustavite rad stroja.

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

5. Držite hvatača trave za njegovu ručku i otkvačite ga

od utora.

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

5.4 RAD NA PADINAMA

UPOZORENJE

Nemojte kositi na padinama s nagibom većim od

15°. Ako se ne osjećate ugodno, nemojte kositi na

nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada

kosite poprečno na nizbrdici. Budite pažljivi kad

mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene

predmete zbog kojih biste mogli pasti. Uklonite

prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite

ravnotežu, odmah otpustite ručnu sklopku.

• Nemojte kositi u blizini litica, jaraka ili nasipa.

5.5 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i

sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme njegova

pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod

okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite donji dio trupa

kosilice. Odstranite ostatke trave, lišće, prljavštinu

i ostali otpad.

6 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i

baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave,

čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na

bazi nafte ne dođu u kontakt s plastičnim dijelovima.

Kemijske tvari mogu izazvati oštećenja na plastici i

dovesti ju u neupotrebljivo stanje.

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na

plastičnim kućištima ili dijelovima.

6.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju

oštećenih, nedostajućih ili labavih dijelova kao što

su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

6.2 ZAMJENA NOŽA

Slika 10

UPOZORENJE

Upotrebljavajte samo odobrene zamjenske noževe.

UPOZORENJE

Kada dotičete nož, nosite čvrste rukavice ili omotajte

krpu oko noža.

1. Zaustavite stroj.

2. Uvjerite se da se nož potpuno zaustavio.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Umetnite komad drva između noža i kućišta kosilice

da spriječite pomicanje noža.

6. Otpustite montažni vijak i uklonite odstojnike.

7. Uklonite nož i zamijenite ga novim nožem.

8. Pri postavljanju vodite računa da nož postavite

u ispravnom smjeru kako je prikazano na slici.

Izdignute točke na elementu za pozicioniranje

moraju biti u ravnini s provrtima na nožu.

9. Ponovno pritegnite montažni vijak. Preporučeni

moment pritezanja treba biti oko 33-37 Nm.

6.3 SKLADIŠTENJE STROJA

• Izvadite sigurnosni ključ.

102

Hrvatski

• Uklonite baterijski modul.

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih

dijelova. Ako je potrebno, provedite ovaj postupak/

slijedite upute:

• Zamijenite oštećene dijelove.

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

• Stroj uskladištite u suhom području.

• Pobrinite se da djeca ne mogu pristupiti u blizinu

stroja.

7 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje

Ručka nije na

svom mjestu.

Vijci nisu isprav-

no pričvršćeni.

Podesite visinu

ručke i provjerite

jesu li gumbi i vij-

ci ispravno por-

avnati.

Stroj se ne može

pokrenuti.

Kapacitet bater-

ije je nizak.

Napunite baterij-

ski modul.

Sklopka ručke je

oštećena.

Zamijenite sklop-

ku ručke.

Sigurnosni ključ

nije umetnut.

Utaknite sigur-

nosni ključ.

Stroj neravnom-

jerno sječe travu.

Travnjak je grub. Pregledajte po-

dručje košnje.

Visina noža nije

propisno pode-

šena.

Podesite visinu

noža/košnje u

viši položaj.

Stroj ne obavlja

malčiranje kako

treba.

Pokošena mokra

trava hvata se za

trup.

Pričekajte da se

trava osuši prije

košnje.

Nedostaje zat-

varač za malčir-

anje.

Ugradite čep za

malčiranje.

Stroj se teško

gura.

Trava je previso-

ka ili je premala

visina noža.

Povećajte visinu

noža/košnje.

Hvatač trave i

nož zastaju u de-

beloj travi.

Ispraznite os-

tatke pokošene

trave iz hvatača

za travu.

Na stroju se jav-

ljaju jake vibra-

cije.

Nož je neuravno-

težen i istrošen.

Zamijenite nož.

Problem Mogući uzrok Rješenje

Vratilo motora je

savijeno.

1. Pregledajte

postoje li oš-

tećenja.

2. Otklonite

kvar stroja

prije njegova

ponovnog

pokretanja.

Stroj se zaus-

tavlja za vrijeme

košenja.

Visina noža je

preniska.

Povećajte visinu

noža/košnje.

Baterijski modul

je istrošen.

Napunite baterij-

ski modul.

Ostavi trave zali-

jepljeni su za

trup ili nož.

Izvadite baterij-

ski modul i prov-

jerite platformu.

Radna tempera-

tura stroja je pre-

visoka.

Ohladite stroj.

* Ako ne možete pronaći rješenje za te probleme, otiđite

u servisni centar.

8 TEHNIČKI PODACI

Napon 24 V

Brzina vrtnje bez

opterećenja

3550 / min

Širina reza 330 mm

Visina reza 25 - 70 mm

Volumen hvata-

ča za travu

30 L

Težina (bez ba-

terijskog modula)

9,5 kg

Izmjerena razina

tlaka zvuka

= 79,6 dB(A), K= 3 dB(A)

Zajamčena razi-

na snage zvuka

WA.d

= 96 dB(A)

Model baterije G24B2/G24B4 i druge BAG serije

Model punjača G24UC/2913907AU i drugeCAG

serije

Vibracije ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se

pronaći na Greenworks web stranici https://

www.greenworkstools.eu )

103

Hrvatski

Greenworks Jamstvo koje vrijedi 3 godine za proizvod

i 2 godine za baterije (potrošačka/osobna upotreba) od

datuma kupnje. Ovim jamstvom obuhvaćene su greške

u proizvodnji. Neispravan proizvod u okviru jamstva

možete se popraviti ili zamijeniti novim. Uređaj koji se

koristio na nepropisni način ili na način koji nije opisan

u vlasničkom priručniku možda neće biti obuhvaćen

ovim jamstvom. Normalno trošenje i potrošni dijelovi

nisu obuhvaćeni jamstvom. Na originalno jamstvo

proizvođača ne utječu dodatna jamstva koja daje

predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje

radi ostvarenja popravka u okviru jamstva zajedno s

dokazom o kupnji (računom).

10 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Ime: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ime, prezime i adresa osobe ovlaštene da sastavi

tehničku datoteku:

Ime: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ovim izjavljujemo da je proizvod

Kategorija:

Kosilica

Model: GD24LM33 (LMG401)

Serijski broj: Pogledajte natpisnu pločicu

Godina proizvodnje: Pogledajte natpisnu pločicu

• u sukladnosti s relevantnim propisima Direktive o

strojevima 2006/42/EZ.

• u sukladnosti s propisima sljedećih EZ Direktiva:

• 2014/30/EU

• 2000/14/EZ i 2005/88/EZ

• 2011/65/EU i 2015/863/EU

Nadalje izjavljujemo da su korišteni sljedeći dijelovi u

skladu s usklađenim normama:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda procjene sukladnosti prema Dodatku VI

direktive 2000/14/EZ.

Izmjerena razina zvučne snage

: 90,2 dB(A)

Zajamčena razina zvučne

snage

WA.d

: 96 dB(A)

Obaviješteno tijelo:

Ime: Intertek Deutschland GmbH (Obaviješteno tijelo

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Njemačka

Mjesto, datum: Wei-

terstadt, 03.03.2021

Potpis: Ted Qu, direktor za kvali-

tetu

104

Hrvatski

1 Biztonság................................. 106

2 Leírás........................................106

2.1 Cél.......................................................... 106

2.2 A gép kicsomagolása............................. 106

2.3 Áttekintés................................................106

3 Telepítés................................... 106

3.1 Az alsó tolókar felszerelése....................106

3.2 Helyezze fel a felső fogantyút ............... 106

3.3 Fűgyűjtő felhelyezése.............................106

3.4 Az apríték csatlakozó felhelyezése........ 107

3.5 Penge magasságának beállítása........... 107

3.6 Helyezze be az akkumulátoregységet....107

3.7 Az akkumulátoregység kivétele..............107

4 Fűnyíró funkciók..................... 107

5 Üzemeltetés............................. 107

5.1 A gép elindítása......................................107

5.2 A gép leállítása.......................................108

5.3 Fűgyűjtő kiürítése................................... 108

5.4 Üzemelés lejtőkön..................................108

5.5 Tippek a működtetéshez........................ 108

6 Karbantartás............................ 108

6.1 Általános karbantartás............................108

6.2 A kés cseréje..........................................108

6.3 A gép tárolása........................................ 109

7 Hibaelhárítás............................109

8 Műszaki adatok........................ 110

9 Jótállás..................................... 110

10 EK megfelelőségi nyilatkozat. 110

105

Magyar

1 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

2 LEÍRÁS

2.1 CÉL

Ez a gép házi fűnyírásra készült. A vágópengének

körülbelül párhuzamosnak kell lennie a talajjal. Mind

a négy keréknek hozzá kell érnie a talajhoz fűnyírás

közben.

2.2 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Használat előtt ellenőrizze, hogy megfelelően

szerelte-e össze a gépet.

FIGYELMEZTETÉS

• Amennyiben a gép alkatrészei megsérültek, akkor

ne használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a

gépet.

• Ha alkatrészek sérültek vagy hiányoznak, akkor

vegye fel a kapcsolatot a szervizközponttal.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a

dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak

megfelelően ártalmatlanítsa.

FIGYELMEZTETÉS

A saját biztonsága érdekében ne helyezze be az

akkumulátort addig, amíg a szerszám nincsen teljes

összeszerelve.

2.3 ÁTTEKINTÉS

1~2. ábra

A. Felső vezérlőelemek

A-1

Kapcsoló kar

A-2

Indítógomb

A-3

Felső tolókar

A-4

Felső tolókar rögzítőanya

A-5

Felső tolókar csavar

B. Alsó tolókar elemei

B-1

Alsó tolókar

B-2

Alsó tolókar csavar

C. Fűgyűjtő

C-1

Fűgyűjtő kampó

C-2

Fűgyűjtő zsák

D. Géptest

D-1

Akkumulátortartó fedél

D-2

Magasságállító kar

D-3

Hátsó kidobó fedél

D-4

Nyílás

D-5

Biztonsági kulcs

D-6

Akkumulátor kioldógomb

E. Mulcsozó csatlakozó

3 TELEPÍTÉS

FIGYELMEZTETÉS

Ne használjon olyan tartozékokat, amelyeket a gyártó

nem javasol.

FIGYELMEZTETÉS

Ne dugja be a biztonsági kulcsot vagy az

akkumulátoregységet, amíg minden alkatrészt össze

nem szerelt.

3.1 AZ ALSÓ TOLÓKAR

FELSZERELÉSE

3. ábra

1. Szerelje be az alsó tolókart a kereten lévő lyukakba.

2. Húzza meg a csavarokat a lyukakon keresztül.

FIGYELMEZTETÉS

A kábelek ne sérüljenek meg, amikor felszereli a

tolókart.

3.2 HELYEZZE FEL A FELSŐ

FOGANTYÚT

4.ábra

1. Illessze a lyukakat a felső és alsó fogantyúhoz.

2. Dugja át a csavarokat a lyukakon.

3. Húzza meg a gombokat a csavarokkal.

4. Ismételje meg ugyanezt a műveletet a másik

oldalon.

3.3 FŰGYŰJTŐ FELHELYEZÉSE

Ábra 5

1. Nyissa ki a hátsó, ürítő fedelet, és tartsa meg.

106

Magyar

2. Tartsa a fűgyűjtőt a fogantyújánál fogva, és tegye a

kampókat a nyílások fölé.

3. Engedje el a hátsó, ürítő fedelet.

3.4 AZ APRÍTÉK CSATLAKOZÓ

FELHELYEZÉSE

6.ábra

1. Vegye le a fűgyűjtőt.

2. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

3. Tartsa az apríték csatlakozót a fogantyújánál fogva,

és illessze be a kidobó csúszdába.

4. Zárja le a hátsó kidobó ajtót.

3.5 PENGE MAGASSÁGÁNAK

BEÁLLÍTÁSA

A gépen különböző penge magasságok állíthatók be.

7. ábra

1. Húzza hátrafelé a magasság beállító kart a penge

magasságának növeléséhez.

2. Tolja előrefelé a magasság beállító kart a penge

magasságának csökkentéséhez.

3.6 HELYEZZE BE AZ

AKKUMULÁTOREGYSÉGET

Ábra 8

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült,

akkor cserélje ki az akkumulátoregységet vagy a

töltőt.

• Állítsa le a gépet, és várjon, amíg a

motor leáll, mielőtt felhelyezi vagy leveszi az

akkumulátoregységet.

• Olvassa el, ismerje meg, és tartsa be akkumulátor

és a töltő használati útmutatójában lévő

utasításokat.

1. Nyissa ki az akkumulátortartó fedelét.

2. Illessze az akkumulátoregységen lévő

emelőbordákat az akkumulátortartóban lévő

hornyokba.

3. Tolja az akkumulátort az akkumulátor fiókba, amíg

az akkumulátor csomag a helyére kattan.

4. Amikor kattanást hall, az akkumulátoregység a

megfelelő helyzetben van.

5. Zárja le az akkumulátor tartó fedelét.

MEGJEGYZÉS

A motor csak akkor indul el, ha bedugja a biztonsági

kulcsot.

3.7 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

Ábra 8

1. Nyissa ki az akkumulátortartó ajtaját.

2. Húzza ki a biztonsági kulcsot.

3. Nyomja meg, és tartsa lenyomva az akkumulátor

kioldó gombot.

4. Vegye ki az akkumulátoregységet a gépből.

4 FŰNYÍRÓ FUNKCIÓK

MEGJEGYZÉS

A fűnyíró funkcióját a tartozékok konfigurálásának

változtatásával lehet módosítani. További részletekért

tekintse meg az alábbi táblázatot.

Kérjük, vegye figyelembe, hogy a funkciók a fűnyíró

modelljeitől függően változnak.

A FŰNYÍRÓ ÁTALAKÍTÁ-

APRÍTÉK

DUGÓ

FŰGYŰJTŐ

ZSÁK

Hátsó kidobáshoz × ×

Hátsó zsákoláshoz × √

Mulcsozáshoz √ ×

"√" : beszerelve

"×" : kivéve

5 ÜZEMELTETÉS

FIGYELMEZTETÉS

Működtetés közben viseljen védőszemüveget.

5.1 A GÉP ELINDÍTÁSA

9. ábra

1. Dugja be a biztonsági kulcsot.

2. Nyomja meg, és tartsa lenyomva az indítógombot.

3. Miközben az indítógombot tartja, húzza a fogantyú

kapcsolót a kormányrúd irányába.

4. Most már elengedheti az indítógombot.

MEGJEGYZÉS

Ha a gép nem indul el,

1. nyissa ki az

2. távolítsa el az akkumulátoregységet, és vizsgálja

meg a fűnyíró házát, hogy megbizonyosodjon

Finomindítás

107

Magyar

Ez a li-ion gép „finomindítás” funkcióval rendelkezik.

Amikor elindítja a gépet, körülbelül 3 másodpercig teljes

sebességgel megy.

5.2 A GÉP LEÁLLÍTÁSA

Ábra 9

1. A gép leállításához engedje el a kapcsolódoboz

fogantyúját.

FIGYELMEZTETÉS

Mielőtt újból elindítja a gépet, várja meg amíg a penge

teljesen leáll. Ne kapcsolgassa gyorsan ki és be a

gépet.

FIGYELMEZTETÉS

A munka befejezése után mindig vegye ki a biztonsági

kulcsot és az akkumulátoregységet.

5.3 FŰGYŰJTŐ KIÜRÍTÉSE

1. Állítsa le a gépet.

2. Húzza ki a biztonsági kulcsot.

3. Vegye le az akkumulátoregységet.

4. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

5. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza ki

a kampókat a nyílásokból.

6. Zárja le a hátsó kidobó ajtót.

7. A fűgyűjtő kiürítése

5.4 ÜZEMELÉS LEJTŐKÖN

FIGYELMEZTETÉS

Ne nyírjon 15°-nál meredekebb lejtőkön. Ha nem

kényelmes, ne nyírjon füvet lejtőn.

• A lejtőn ne fel és le járjon, hanem nyírjon a lejtőn,

keresztirányban. Legyen óvatos, amikor irányt vált a

lejtőn.

• Figyelje a lyukakat, gyökereket, köveket és

egyéb rejtett tárgyakat, amelyek miatt Ön eleshet.

Távolítson el minden akadályt, például követ és

ágakat.

• Mindig stabilan lépjen. Ha az egyensúlyát elveszti,

azonnal engedje el a fogantyú kapcsolót.

• Ne végezzen fűnyírást lejtők, árkok vagy padkák

közelében.

5.5 TIPPEK A MŰKÖDTETÉSHEZ

• Ne próbálja kikerülni az indítógomb vagy a kapcsoló

doboz fogantyú működtetését.

• Ne döntse meg a gépet, amikor elindítja.

• Ne tegye kezét vagy lábát a forgó alkatrészek alá.

• Tartsa tisztán a kidobó csúszdát.

• Ne nyírjon nedves füvet.

• Új vagy vastag fűhöz magasabb penge magasság

szükséges.

• Minden használat után tisztítsa meg a fűnyíró fedél

alját. Távolítsa el a fűdarabkákat, leveleket, koszt és

más szennyeződéseket.

6 KARBANTARTÁS

FIGYELMEZTETÉS

Karbantartás előtt vegye ki a biztonsági kulcsot és az

akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Tartsa szabadon a motort és az akkumulátoregységet

fűtől, levelektől vagy túlzott kenőanyagtól.

VIGYÁZAT

Csak jóváhagyott cserealkatrészeket használjon.

VIGYÁZAT

Ne hagyja, hogy a fékfolyadék, gázolaj, petróleum

alapú anyagok a műanyag alkatrészekhez érjenek.

A vegyszerek megrongálhatják a műanyagot, és

javíthatatlanná teszik ezeket.

VIGYÁZAT

Ne használjon erős oldószereket vagy tisztítószereket

a műanyag burkolaton vagy a komponenseken.

6.1 ÁLTALÁNOS KARBANTARTÁS

• Minden használat előtt ellenőrizze a gépet

sérülések, hiányzó vagy laza alkatrészek, pl.

csavarok, anyák, alátétek és sapkák szempontjából.

• Minden rögzítőt és sapkát megfelelően húzzon meg.

• A gép tisztítását csak egy nedves ruhával végezze.

Ne használjon vizet.

6.2 A KÉS CSERÉJE

10. ábra

FIGYELMEZTETÉS

Csak jóváhagyott csere késeket használjon.

FIGYELMEZTETÉS

Viseljen erős kesztyűt, vagy tekerjen ruhát a kés köré,

amikor a késhez ér.

1. Állítsa le a gépet.

2. Ellenőrizze, hogy a kés teljesen leállt-e.

3. Vegye ki a biztonsági kulcsot és az

akkumulátoregységet.

4. Fordítsa az oldalára a gépet.

108

Magyar

5. Tegyen egy darab fát a kés és a fűnyíró burkolata

közé, hogy megakadályozza a kés elmozdulását.

6. Csavarja ki a szerelőcsavart, és vegye le az

alátéteket.

7. Vegye le a kést és cserélje ki egy újra.

8. A kés felszerelésekor győződjön meg arról, hogy

az megfelelő irányban van-e felszerelve, ahogy az

ábrán látható. A pozícionáló kiemelkedő pontjainak

igazodniuk kell a késben lévő furatokhoz.

9. Újra húzza meg a szerelőcsavart. Az ajánlott

meghúzási nyomaték kb. 33-37 Nm.

6.3 A GÉP TÁROLÁSA

• Húzza ki a biztonsági kulcsot.

• Az akkumulátoregység kivétele.

• Tárolás előtt tisztítsa meg a gépet.

• Ellenőrizze, hogy a motor nem forró-e, amikor

elteszi a gépet.

• Ellenőrizze, hogy a gépen nincsenek-e laza vagy

sérült alkatrészek. Szükség esetén hajtsa végre a

következő lépéseket/utasításokat:

• Cserélje ki a sérült alkatrészeket.

• Húzza meg a csavarokat.

• Forduljon a hivatalos szervizközpontban dolgozó

személyhez.

• A gépet száraz helyen tárolja.

• Ügyeljen rá, hogy gyermekek ne tudjanak a gép

közelébe kerülni.

7 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A fogantyú nem

a megfelelő po-

zícióban van.

A csavarok hely-

telenül fognak

be.

Állítsa be a fo-

gantyú magas-

ságát és győződ-

jön meg, hogy a

gombok és a

csavarok helye-

sen vannak beál-

lítva.

A gép nem indul

el.

Az akkumulátor

töltöttsége alac-

sony.

Töltse fel az ak-

kumulátoregysé-

get.

A ogantyú kapc-

soló meghibáso-

dott.

Cserélje ki a fo-

gantyú kapcso-

lót.

A biztonsági

kulcs nincs bed-

ugva.

Dugja be a biz-

tonsági kulcsot.

A gép nem

egyenletesen

nyírja a füvet.

A gyep túl durva. Vizsgálja át a

nyírás területét.

Probléma Lehetséges ok Megoldás

A penge magas-

sága nincs meg-

felelően beállít-

va.

Állítsa a penge/

vágás magassá-

gát magasabb

állásba.

A gép nem meg-

felelően nyír.

Nedves, levágott

fű tapad a fedél-

hez.

Fűnyírás előtt

várjon, amíg a fű

felszárad.

Az apríték dugó

hiányzik.

Helyezze fel a

védőborítás

csatlakozót.

Túl erősen tolta

a gépet.

A fű túl magas,

vagy a penge

magassága túl

alacsony.

Növelje a penge/

vágás magassá-

gát.

A fűgyűjtő és a

penge beakad a

vastag fűbe.

Távolítsa el a fű

forgácsokat a fű-

gyűjtőről.

A gép nagyon vi-

brál.

A penge kie-

gyensúlyozatlan

és elhasználó-

dott.

Cserélje ki a

pengét.

A motor tengelye

meghajlott.

1. Ellenőrizze a

sérüléseket.

2. Javítsa meg

a gépet, mie-

lőtt újból eli-

ndítja.

A gép nyírás

közben leáll.

A penge magas-

sága túl alacso-

ny.

Növelje a penge/

vágás magassá-

gát.

Az akkumulátor-

egység lemerült.

Töltse fel az ak-

kumulátoregysé-

get.

Fű forgácsok ta-

padtak a fedél-

hez vagy a pen-

géhez.

Vegye ki az ak-

kumulátoregysé-

get, és ellenőr-

izze a fedelet.

A gép működte-

tési hőmérsé-

klete túl magas.

Hűtse le a gépet.

* Ha nem tud megoldást találni ezekre a problémákra,

forduljon a szervizközponthoz.

109

Magyar

8 MŰSZAKI ADATOK

Feszültség 24 V

Üresjárati sebes-

ség

3550 /perc

Vágás széles-

sége

330 mm

Vágás magassá-

25 - 70 mm

Fűgyűjtő kapaci-

tása

30 liter

Súly (akkumulá-

toregység nélkül)

9,5 kg

Mért hangnyo-

másszint

= 79,6 dB(A), K= 3 dB(A)

Garantált hang-

teljesítményszint

WA.d

= 96 dB(A)

Akkumulátor

modell

G24B2/G24B4 és más BAG sorozat

Töltő modell G24UC/2913907AU és másCAG

sorozat

Rezgés ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a Greenworks

weboldalon https://www.greenworkstools.eu )

A Greenworks Jótállás a termékre 3 év, míg az

akkumulátorokra 2 év (fogyasztói/otthoni használat) a

vásárlás időpontjától számítva. Ez a jótállás kiterjed

a gyártási hibákra. A jótállás hatálya alá eső hibás

termék javítható vagy cserélhető. A helytelenül vagy

nem a kezelői kézikönyvben leírtak szerint használt

egység elveszítheti a jótállását. A normál kopás és

kopóalkatrészek nem képezik a jótállás tárgyát. Az

eredeti gyártói jótállást nem befolyásolja egy esetleges

kereskedői vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a

vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell

vinni a vásárlás helyére.

10 EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név:

Globe Technologies Europe GmbH

Cím: Brunnenweg 17, 64331 Weiterstadt, Néme-

tország

A műszaki fájl szerkesztésére felhatalmazott személy

neve és címe:

Név: Ralf Pankalla

Cím: Brunnenweg 17, 64331 Weiterstadt, Ném-

etország

Ezennel kijelentjük, hogy a termék

Kategória: Fűnyíró

Modell: GD24LM33 (LMG401)

Sorozatszám: Lásd a termék típustábláját

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv

alapvető követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU

• 2000/14/EK és 2005/88/EK

• 2011/65/EU és 2015/863/EU

Továbbá kijelentjük, hogy a következő harmonizált

szabványokat alábbi részeit, záradékait alkalmaztuk:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Megfelelőségértékelési módszer a 2000/14/EK irányelv

VI. melléklete szerint.

Mért hangteljesítményszint

: 90,2 dB(A)

Garantált hangteljesítményszint L

WA.d

: 96 dB(A)

Részt vevő bejelentett szerv:

Név: Intertek Deutschland GmbH (Bejelentett szerv

0905)

Cím: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Németország

Hely, dátum: Weiter-

stadt, 03.03.2021

Aláírás: Ted Qu, minőségbiztosí-

tási vezető

110

Magyar

1 Siguranță.................................. 112

2 Descriere.................................. 112

2.1 Scop........................................................112

2.2 Dezambalarea mașinii............................112

2.3 Prezentare generală...............................112

3 Instalarea..................................112

3.1 Instalarea mânerului inferior...................112

3.2 Instalarea mânerului superior ................112

3.3 Instalarea colectorului de iarbă...............112

3.4 Instalarea dopului de oprire a resturilor

vegetale.................................................. 113

3.5 Setarea înălțimii lamei............................ 113

3.6 Instalarea setului de acumulatori............113

3.7 Scoaterea setului de acumulatori........... 113

4 Funcțiile mașinii de tuns

iarbă.......................................... 113

5 Funcționare.............................. 113

5.1 Pornirea mașinii......................................113

5.2 Oprirea mașinii........................................114

5.3 Golirea colectorului de iarbă...................114

5.4 Cum se lucrează pe pante......................114

5.5 Recomandări privind funcționarea..........114

6 Întreținere................................. 114

6.1 Întreţinere generală................................ 114

6.2 Înlocuirea lamei.......................................115

6.3 Depozitarea mașinii................................115

7 Depanarea................................ 115

8 Date tehnice............................. 116

9 Garanție.................................... 116

10 Declarație de conformitate

CE..............................................116

111

Română

1 SIGURANȚĂ

AVERTISMENT

Asigurați-vă că respectați toate instrucțiunile de

siguranță.

Consultați Manualul de siguranță.

2 DESCRIERE

2.1 SCOP

Această mașină se utilizează la tunderea ierbii în

gospodărie. Lama de tăiere trebuie să fie aproximativ

paralelă cu solul. Toate cele patru roţi trebuie să atingă

solul în timpul tunderii ierbii.

2.2 DEZAMBALAREA MAȘINII

AVERTISMENT

Asigurați-vă că ați asamblat corect mașina înainte de

utilizare.

AVERTISMENT

• Dacă mașina comportă piese deteriorate, nu

utilizați mașina.

• Dacă nu aveți toate piesele, nu utilizați mașina.

• Dacă piesele sunt deteriorate sau lipsesc,

contactați centrul de service.

1. Deschideţi ambalajul.

2. Citiți documentația din cutie.

3. Scoateţi toate piesele neasamblate din cutie.

4. Scoateţi mașina din cutie.

5. Eliminați cutia și ambalajul în conformitate cu

reglementările locale.

AVERTISMENT

Pentru siguranța dumneavoastră, nu introduceți

bateria înainte de a asambla complet scula.

2.3 PREZENTARE GENERALĂ

Figura 1~2

A. Ansamblu superior comenzi

A-1

Întrerupător manetă

A-2

Buton de pornire

A-3

Mâner superior

A-4

Buton mâner superior

A-5

Bolț mâner superior

B. Ansamblu mâner inferior

B-1

Mâner inferior

B-2

Șurub mâner inferior

C. Ansamblu colector de iarbă

C-1

Cârlig al colectorului de iarbă

C-2

Colector de iarbă

D. Corp principal

D-1

Trapă compartiment acumulator

D-2

Manetă de reglare pe înălţime

D-3

Trapă posterioară de evacuare

D-4

Fantă

D-5

Cheie de siguranță

D-6

Buton de detașare acumulator

E. Dop tocător de resturi vegetale

3 INSTALAREA

AVERTISMENT

Nu utilizaţi accesorii care nu sunt recomandate de

producător.

AVERTISMENT

Nu introduceți cheia de siguranță sau setul

de acumulatori până când nu asamblați toate

componentele.

3.1 INSTALAREA MÂNERULUI

INFERIOR

Figura 3

1. Introduceți mânerul inferior în găurile din cadru.

2. Strângeți șuruburile prin găuri.

AVERTISMENT

Nu deteriorați cablurile atunci când instalați mânerul.

3.2 INSTALAREA MÂNERULUI

SUPERIOR

Figura 4

1. Aliniați găurile din mânerul superior și mânerul

inferior.

2. Introduceți șuruburi prin găuri.

3. Strângeți butoanele pe șuruburi.

4. Procedaţi la fel şi pe partea cealaltă.

3.3 INSTALAREA COLECTORULUI DE

IARBĂ

Figura 5

1. Deschideți clapeta posterioară de evacuare și țineți-

112

Română

2. Țineți colectorul de iarbă de mânerul acestuia și

puneți cârligele în fante.

3. Dați drumul clapetei posterioare de evacuare.

3.4 INSTALAREA DOPULUI DE

OPRIRE A RESTURILOR

VEGETALE

Figura 6

1. Scoateți colectorul de iarbă.

2. Deschideți ușa de evacuare din spate și țineți-o.

3. Țineți dopul de oprire a resturilor vegetale de mâner

și fixați-l în jgheabul de evacuare.

4. Închideți uşa de descărcare din spate.

3.5 SETAREA ÎNĂLȚIMII LAMEI

Mașina poate fi setată la înălțimi diferite ale lamei.

Figura 7.

1. Trageți maneta de reglare a înălțimii înapoi pentru a

mări înălțimea lamei.

2. Trageți în sus maneta de reglare a înălțimii pentru a

reduce înălțimea lamei.

3.6 INSTALAREA SETULUI DE

ACUMULATORI

Figura 8

AVERTISMENT

• Dacă setul de acumulatori sau încărcătorul este

deteriorat, înlocuiți setul de acumulatori sau

încărcătorul.

• Opriți mașina și așteptați până când motorul se

oprește înainte de a instala sau a scoate setul de

acumulatori.

• Citiți, cunoașteți și urmați instrucțiunile din

manualul setului de acumulatori și al

încărcătorului.

1. Deschideți clapeta compartimentului de acumulatori.

2. Aliniați nervurile de ridicare ale setului de

acumulatori cu canelurile din compartimentul setului

de acumulatori.

3. Împingeți setul de acumulatori în compartimentul

acumulatorilor până când acesta se fixeaă pe

poziție.

4. Când auziți un clic, setul de acumulatori este

instalat.

5. Închideți clapeta compartimentului pentru

acumulatori.

NOTĂ

Motorul pornește numai când introduceți cheia de

siguranță.

3.7 SCOATEREA SETULUI DE

ACUMULATORI

Figura 8

1. Deschideţi capacul compartimentului pentru

acumulator.

2. Îndepărtaţi cheia de siguranță.

3. Apăsați și mențineți apăsat butonul de eliberare a

setului de acumulatori.

4. Scoateţi setul de acumulatori din mașină.

4 FUNCȚIILE MAȘINII DE TUNS

IARBĂ

NOTĂ

Funcțiile mașinii de tuns iarbă pot fi adaptate

modificând configurația pieselor accesorii. Pentru a

afla detalii despre modul de configurare, consultați

tabelul de mai jos.

Rețineți că funcțiile de mai jos diferă de la un model

de mașină de tuns iarbă la altul.

PENTRU MODIFICAREA

MAȘINII DE TUNS IAR-

BĂ

DOP TO-

CĂTOR DE

RESTURI

VEGETALE

COLEC-

TOR DE

IARBĂ

Pentru evacuarea posteri-

oară

× ×

Pentru colectarea posteri-

oară a resturilor

× √

Pentru tocarea resturilor

vegetale

√ ×

„√" : introdus

„×" : scos

5 FUNCȚIONARE

AVERTISMENT

Purtaţi ochelari de protecţie în timpul funcționării.

5.1 PORNIREA MAȘINII

Figura 9

1. Introduceți cheia de siguranță.

2. Apăsaţi şi ţineţi apăsat butonul de pornire.

3. În timp ce țineți apăsat butonul de pornire, trageți

bara de comutare în direcția mânerului.

4. Acum puteți elibera butonul de pornire.

113

Română

NOTĂ

Dacă mașina nu pornește,

1. deschideți clapeta compartimentului bateriei și

verificați cheia de siguranță.

2. Scoateți setul de acumulatori și examinați

platforma mașinii de tuns iarba pentru a vă asigura

că pe lamă nu s-a prins iarbă și lama se poate roti

liber cu mâna.

Soft-Start

Această mașină cu Li-ion este echipată cu „soft-start”.

Atunci când porniți mașina, aceasta trece la viteză

maximă după aproximativ 3 secunde.

5.2 OPRIREA MAȘINII

Figura 9

1. Eliberaţi bara de comutare pentru a opri mașina.

AVERTISMENT

Așteptați până când lamele se opresc complet înainte

de a porni din nou mașina. Nu opriți și nu porniți rapid

mașina.

AVERTISMENT

Scoateți întotdeauna cheia de siguranță și

acumulatorul după ce ați terminat lucrarea.

5.3 GOLIREA COLECTORULUI DE

IARBĂ

1. Opriţi mașina.

2. Îndepărtaţi cheia de siguranță.

3. Îndepărtaţi setul de acumulatori.

4. Deschideți ușa de evacuare din spate și țineți-o.

5. Țineți colectorul de iarbă de mânerul acestuia și

scoateți-l din fante.

6. Închideți uşa de descărcare din spate.

7. Goliți colectorul de iarbă.

5.4 CUM SE LUCREAZĂ PE PANTE

AVERTISMENT

Nu tundeți iarba pe pante cu înclinația mai mare de

15°. Dacă nu vă simțiți în largul dvs., nu tundeți iarba

pe o pantă.

• Nu vă deplasați în sus și în jos pe pantă, ci tundeți

transversal pe aceasta. Aveți grijă când schimbați

direcția pe o pantă.

• Uitați-vă dacă nu există gropi, rădăcini sau alte

obiecte ascunse din cauza cărora ați putea cădea.

Îndepărtați toate obstacolele, cum ar fi pietrele și

crengile copacilor.

• Asigurați-vă că vă mențineți o poziție stabilă. Dacă

vă pierdeți echilibrul, dați drumul imediat mânerelor

de comutare.

• Nu tundeți în apropierea zonelor cu terenul lăsat, a

șanțurilor sau a terasamentelor.

5.5 RECOMANDĂRI PRIVIND

FUNCȚIONAREA

• Nu încercați să șuntați funcționarea butonului de

siguranță sau a barei de comutare.

• Nu înclinați mașina atunci când o porniți.

• Nu puneţi mâinile sau picioarele în apropierea sau

dedesubtul pieselor rotative.

• Mențineți jgheabul de evacuare curat.

• Nu tundeţi iarbă udă.

• Este necesară o înălțime mai mare a lamei pentru

iarbă nouă sau deasă.

• Curăţaţi partea inferioară a mașinii de tuns iarba

după fiecare utilizare. Scoateți resturile de iarbă,

frunzele, murdăria și alte resturi.

6 ÎNTREȚINERE

AVERTISMENT

Scoateţi cheia de siguranță și setul de acumulatori din

mașină înainte de efectuarea întreținerii.

AVERTISMENT

Nu permiteţi pătrunderea ierbii, a frunzelor sau a

excesului de vaselină în motor şi în acumulator.

ATENȚIE

Folosiţi numai piese de schimb aprobate.

ATENȚIE

Nu lăsați componentele din plastic să intre în contact

cu lichid de frână, benzină, materiale pe bază de

petrol. Produsele chimice pot provoca deteriorarea

materialului plastic și îl pot face neutilizabil.

ATENȚIE

Nu utilizați solvenți sau detergenți puternici pe carcasa

sau componentele din plastic.

6.1 ÎNTREŢINERE GENERALĂ

• Înainte de fiecare utilizare, examinați mașina

pentru eventuale piese avariate, absente sau fixate

defectuos, precum şuruburi, piuliţe și capace.

• Strângeți corect toate dispozitivele de fixare și

capacele.

• Curățați mașina cu o cârpă uscată. Nu utilizaţi apă.

114

Română

6.2 ÎNLOCUIREA LAMEI

Figura 10

AVERTISMENT

Folosiţi numai discuri de schimb aprobate.

AVERTISMENT

Purtați mănuși pentru condiții grele de lucru sau

înfășurați o cârpă în jurul lamei când atingeți lama.

1. Opriţi mașina.

2. Asigurați-vă că lama se oprește complet.

3. Scoateți cheia de siguranță și acumulatorul.

4. Întoarceți maşina de tuns iarbă pe o parte laterală.

5. Introduceți o bucată de lemn între lamă și platforma

mașinii de tuns pentru a preveni mișcarea lamei.

6. Slăbiți bolțul de fixare și îndepărtați distanțierele.

7. Îndepărtați lama și înlocuiți-o cu una nouă.

8. Când instalați lama, asigurați-vă că este instalată în

direcția corectă conform celor din imagine. Punctele

proeminente de pe suportul de poziționare trebuie

să se alinieze cu găurile din lamă.

9. Strângeți din nou bolțul de fixare. Cuplul de

strângere recomandat trebuie să fie de aproximativ

33-37 Nm.

6.3 DEPOZITAREA MAȘINII

• Îndepărtaţi cheia de siguranță.

• Scoaterea setului de acumulatori.

• Curățați mașina înainte de depozitare.

• Asigurați-vă că motorul nu este fierbinte când

depozitați mașina.

• Asigurați-vă că mașina nu are piese desfăcute sau

deteriorate. Dacă este necesar, efectuați acești pași/

aceste instrucțiuni:

• Înlocuiţi piesele deteriorate.

• Strângeţi șuruburile.

• Vorbiți cu o persoană dintr-un centru de service

autorizat.

• Depozitați mașina într-un loc uscat.

• Asigurați-vă că este într-o zonă inaccesibilă copiilor.

7 DEPANAREA

Problemă Cauză posibilă Soluție

Mânerul nu este

corect poziţionat.

Nu sunt fixate

corect șurubur-

ile.

Reglați înălțimea

mânerului și ave-

ți grijă să fie cor-

ect aliniate bu-

toanele și bolțur-

ile.

Problemă Cauză posibilă Soluție

Maşina nu por-

neşte.

Capacitatea acu-

mulatorului este

scăzută.

Încărcați setul de

acumulatori.

Maneta de co-

mutare este de-

fectă.

Înlocuiți maneta

de comutare.

Nu a fost intro-

dusă cheia de si-

guranță.

Introduceți cheia

de siguranță.

Mașina taie iarba

neuniform.

Gazonul este ac-

cidentat.

Examinați zona

de tundere.

Înălțimea lamei

nu este reglată

corect.

Reglați înălțimea

lamei/de tăiere

într-o poziție mai

înaltă.

Maşina nu prelu-

crează corect re-

sturile vegetale.

Se lipesc de

platformă smo-

curi de iarbă

umedă.

Așteptați să se

usuce iarba în-

ainte de a tunde.

Lipsește dopul

de oprire a re-

sturilor vegetale.

Instalați dopul de

oprire a resturilor

vegetale.

Mașina este

greu de împins.

Iarba este prea

înaltă sau înălți-

mea lamei este

prea mică.

Măriți înălțimea

lamei/de tăiere.

Colectorul de iar-

bă și lama tre-

nează în iarbă

deasă.

Goliți resturile de

iarbă din colec-

torul de iarbă.

Mașina vibreaă

puternic.

Lama este deze-

chilibrată și uza-

tă.

Înlocuiți lama.

Arborele motor

este îndoit.

1. Inspectați

pentru depis-

tarea deterio-

rărilor.

2. Reparați

mașina în-

ainte de a o

porni din

nou.

Mașina se

oprește în timpul

funcționării.

Lama este la în-

ălțime prea mică.

Măriți înălțimea

lamei/de tăiere.

Setul de acumu-

latori este des-

cărcat.

Încărcați setul de

acumulatori.

Se lipesc smo-

curi de iarbă de

platformă sau de

lamă.

Scoateţi setul de

acumulatori și

verificați platfor-

ma.

115

Română

Problemă Cauză posibilă Soluție

Temperatura de

funcționare a

mașinii este prea

ridicată.

Lăsați mașina să

se răcească.

* Dacă nu găsiți soluția la aceste probleme, adresați-vă

unui centru de service.

8 DATE TEHNICE

Tensiune 24 V

Turaţie de mers

în gol

3550 / min

Lățime de tăiere 330 mm

Înălțime de

tăiere

25 - 70 mm

Capacitate co-

lector de iarbă

30 L

Greutate (fără

setul de acumu-

latori)

9,5 kg

Nivel de pre-

siune sonoră

măsurat

= 79,6 dB(A), K= 3 dB(A)

Nivel de putere

acustică garantat

WA.d

= 96 dB(A)

Model de acu-

mulator

G24B2/G24B4 și alte gameBAG

Model de încăr-

cător

G24UC/2913907AU și alte

gameCAG

Vibrații ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANȚIE

(Lista completă a termenilor și condițiilor garanției

poate fi consultată Greenworks pe website https://

www.greenworkstools.eu )

Garanția Greenworks este de 3 ani pentru produs și de

2 ani pentru baterii (consumat/uz personal) începând

de la data cumpărării. Această garanție acoperă toate

defectele de fabricație. Un produs defect aflat sub

garanție poate fi reparat sau înlocuit. Unei unități

utilizate greșit sau utilizate în alte moduri decât cele

descrise în manualul de instrucțiuni se poate respinge

garanția. Gradul de uzură și părțile uzate nu sunt

acoperite de garanție. Garanția originală oferită de

către fabricant nu este afectată de către nicio garanția

suplimentară oferită de furnizor sau de magazin.

Un produs defect trebuie predat punctului de vânzare

pentru a solicita aplicarea garanției, împreună cu

dovada achiziției (chitanță).

10 DECLARAȚIE DE

CONFORMITATE CE

Numele și adresa producătorului:

Numele: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Numele și adresa persoanei autorizate să compileze

dosarul tehnic:

Numele: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Prin prezenta, declarăm că produsul

Categorie: Maşină de tuns iarba

Model: GD24LM33 (LMG401)

Număr de serie: A se vedea eticheta cu caracter-

istici tehnice

Anul fabricării: A se vedea eticheta cu caracter-

istici tehnice

• este în conformitate cu prevederile relevante ale

Directivei 2006/42/CE privind mașinile.

• este în conformitate cu prevederile următoarelor

directive ale CE:

• 2014/30/UE

• 2000/14/CE și 2005/88/CE

• 2011/65/UE și 2015/863/UE

În plus, declarăm că au fost utilizate următoarele părți/

clauze ale standardelor armonizate:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda de evaluare a conformităţii la Anexa VI Directiva

2000/14/CE.

Nivel de putere acustică măsur-

: 90,2 dB(A)

Nivel de putere acustică garan-

tat

WA.d

: 96 dB(A)

Organism notificat implicat:

116

Română

Numele: Intertek Deutschland GmbH (Organism

notificat 0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Locul, data: Weiter-

stadt, 03.03.2021

Semnătura: Ted Qu, Director

Calitate

117

Română

1 Безопасност............................119

2 Описание................................. 119

2.1 Цел.........................................................119

2.2 Разопаковане на машината..................119

2.3 Преглед..................................................119

3 Монтаж.....................................119

3.1 Монтиране на долната ръкохватка......119

3.2 Монтиране на горната ръкохватка. .....119

3.3 Монтиране на коша за трева............... 120

3.4 Монтиране на вложката за торене......120

3.5 Настройте височината на ножа........... 120

3.6 Монтаж на акумулаторната батерия... 120

3.7 Смяна на акумулаторната батерия..... 120

4 Функции на косачката........... 120

5 Работа...................................... 120

5.1 Стартиране на машината.....................121

5.2 Спиране на машината..........................121

5.3 Изпразване на коша за трева.............. 121

5.4 Работа по склонове.............................. 121

5.5 Съвети за работа..................................121

6 Поддръжка..............................121

6.1 Обща поддръжка.................................. 122

6.2 Подмяна на ножа.................................. 122

6.3 Съхранение на машината....................122

7 Отстраняване на

неизправности....................... 123

8 Технически данни.................. 124

9 Гаранция..................................124

10 Декларация за

съответствие на ЕО...............124

118

Английски език

1 БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че следвате всички инструкции за

безопасност.

Обърнете се към ръководството за безопасност.

2 ОПИСАНИЕ

2.1 ЦЕЛ

Тази машина се използва за косене на трева при

домашни условия. Режещите ножове трябва да

бъдат приблизително успоредни на земята. Всички

четири колела трябва да докосват земята докато

косите.

2.2 РАЗОПАКОВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по

подходящ начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако части от машината са повредени, не

използвайте машината.

• Ако не разполагате с всички части, не работете

с машината.

• Ако частите са повредени или липсват,

свържете се със сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от

кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие

с местните регулации.

ПРЕДУПРЕЖДЕНИЕ

За Вашата лична безопасост, не поставяйте

батерията, преди инструментът да е сглобен

напълно.

2.3 ПРЕГЛЕД

Фигура 1~2

A. Възел на горното управление

A-1

Ръкохватка превключвател

A-2

Стартов бутон

A-3

Горна ръкохватка

A-4

Бутон на горната ръкохватка

A-5

Болт на горната ръкохватка

B. Възел на долната ръкохватка

B-1

Долна ръкохватка

B-2

Винт на долната ръкохватка

C. Възел на коша за трева

C-1

Кука на коша за трева

C-2

Торба за трева

D. Главна каросерия

D-1

Капак на отделението на акумулаторната

батерия

D-2

Лост за регулиране на височината

D-3

Задна изпускателна клапа

D-4

Прорез

D-5

Ключ за безопасност

D-6

Бутон за освобождаване на акумулаторната

батерия

E. Вложка за торене

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Не използвайте аксесоари, които не са

препоръчани от производителя.

ПРЕДУПРЕЖДЕНИЕ

Не поставяйте ключа за безопасност или

акумулаторната батерия, докато не сте

приключили със сглобяването на всички части.

3.1 МОНТИРАНЕ НА ДОЛНАТА

РЪКОХВАТКА

Фигура 3

1. Вмъкнете долната ръкохватка в отворите на

рамата.

2. Затегнете винтовете през отворите.

ПРЕДУПРЕЖДЕНИЕ

Не правете щети по кабелите, когато монтирате

ръкохватката.

3.2 МОНТИРАНЕ НА ГОРНАТА

РЪКОХВАТКА.

Фигура 4

1. Подравнете отворите на горната ръкохватка и

долната ръкохватка.

2. Поставете болтове през отворите.

3. Затегнете копчето в болтовете.

4. Направете същото действие от другата страна.

119

Английски език

3.3 МОНТИРАНЕ НА КОША ЗА

ТРЕВА

Фигура 5

1. Отворете задната изпускателна клапа и я

задръжте.

2. Дръжте коша за трева за ръкохватката и

закачете куките му за прорезите.

3. Освободете задната изпускателна клапа.

3.4 МОНТИРАНЕ НА ВЛОЖКАТА ЗА

ТОРЕНЕ.

Фигура 6

1. Извадете коша за трева

2. Отворете задната изпускателна врата и я

задръжте.

3. Дръжте вложката за торене за ръкохватките и я

поставете в отвеждащия улей.

4. Затворете задната изпускателна врата.

3.5 НАСТРОЙТЕ ВИСОЧИНАТА НА

НОЖА.

Машината може да бъде настроена за различни

височини на ножа.

Фигура 7.

1. Издърпайте лоста за контролиране на

височината назад, за да увеличите височината на

ножа.

2. Издърпайте лоста за контролиране на

височината напред, за да намалите височината

на ножа.

3.6 МОНТАЖ НА АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 8

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното

устройство са повредени, подменете

акумулаторната батерия или зарядното

устройство.

• Спрете машината и изчакайте, докато

двигателят не спре преди монтиране или

снемане на акумулаторната батерия.

• Прочетете, запознайте се и спазвайте

инструкциите в ръководството и на

акумулаторната батерия и зарядното

устройство.

1. Отворете капака на отделението на

акумулаторните батерии.

2. Подравнете ребрата за повдигане на

акумулаторната батерия с жлебовете в

отделението на акумулатора.

3. Натиснете акумулаторната батерия в отделение

на акумулатора, докато се фиксира на мястото.

4. Когато чуете щракване, акумулаторната батерия

е монтирана.

5. Затворете капака на отделението на

акумулаторните батерии.

БЕЛЕЖКА

Моторът стартира само когато поставите ключа за

безопасност.

3.7 СМЯНА НА АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 8

1. Отворете вратата на акумулатора.

2. Извадете ключа за безопасност.

3. Натиснете и задръжте бутона за освобождаване

на акумулатора.

4. Снемете акумулаторната батерия от машината.

4 ФУНКЦИИ НА КОСАЧКАТА

БЕЛЕЖКА

Функцията на косачката за трева може да бъде

адаптирана чрез промяна на конфигурацията

на аксесоарите. Вижте таблицата по-долу за

подробности за настройване.

Моля, имайте предвид, че функциите по-долу

варират в зависимост от моделите на косачката.

ЗА ПРЕОБРАЗУВАНЕ

НА КОСАЧКАТА

ПРИСТАВК

А ЗА

СЪБИРАН

Е НА

ОКОСЕНАТ

А ТРЕВА

ТОРБА ЗА

ТРЕВА

За задно разтоварване × ×

За задно събиране × √

За мулчиране √ ×

√: монтирана

×: демонтирана

5 РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Носете защита за очите по време на работа.

120

Английски език

5.1 СТАРТИРАНЕ НА МАШИНАТА

Фигура 9

1. Поставете ключа за безопасност.

2. Натиснете и задръжте старт бутона.

3. Докато сте задържали старт бутона, издърпайте

превключвателя на ръкохватката по посока на

кормилния лост.

4. Сега можете да пуснете бутона за стартиране.

БЕЛЕЖКА

Ако машината не се стартира,

1. отворете капака на отделението за батерията и

проверете ключа за безопасност.

2. Извадете батерията и огледайте косачката, за

да се уверите, че върху ножа няма уловена

трева и че ножът може да се върти свободно

на ръка.

Меко-стартиране

Тази машина с литиево-йонна батерия има функция

за меко стартиране. Когато стартирате машината, тя

преминава на пълна скорост приблизително след 3

секунди.

5.2 СПИРАНЕ НА МАШИНАТА

Фигура 9

1. Освободете дръжката на превключвателната

кутия, за да спрете машината.

ПРЕДУПРЕЖДЕНИЕ

Изчакайте докато ножът спре напълно, преди да

стартирате отново машината. Не включвайте и

изключвайте бързо машината.

ПРЕДУПРЕЖДЕНИЕ

Винаги изваждайте ключа за безопасност и

акумулаторната батерия, когато приключите

работа.

5.3 ИЗПРАЗВАНЕ НА КОША ЗА

ТРЕВА

1. Спрете машината.

2. Извадете ключа за безопасност.

3. Премахнете акумулаторната батерия.

4. Отворете задната изпускателна врата и я

задръжте.

5. Дръжте коша за трева за ръкохватката и го

откачете от прорезите.

6. Затворете задната изпускателна врата.

7. Изпразнете коша за трева.

5.4 РАБОТА ПО СКЛОНОВЕ

ПРЕДУПРЕЖДЕНИЕ

Не косете по склонове с наклон над 15°. Ако не се

чувствате удобно, не косете по склонове.

• Не отивайте нагоре или надолу по наклона,

когато косите по напречно по неговото

продължение. Внимавайте, когато сменяте

посоката на наклона.

• Наблюдавайте за дупки, корени, камъни и други

скрити предмети, които може да Ви накарат да

паднете. Премахнете всички препятствия, като

камъни и клони от дървета.

• Уверете се, че краката ви са стабилни. Ако сте

извън баланс незабавно освободете дръжката

превключвател.

• Не косете близо до стръмни склонове,

отводнителни канавки или насипи.

5.5 СЪВЕТИ ЗА РАБОТА

• Не се опитвайте да заобиколите работата

на бутона за стартиране или дръжката на

превключвателната кутия.

• Не накланяйте машината, когато я стартирате.

• Не поставяйте ръцете или краката си в близост

или под въртящите се части.

• Поддържайте чист отвеждащия улей.

• Не косете мокра трева.

• Необходима е по-висока височина на ножа за

нова или дебела трева.

• Почистете дъното на платформата на косачката

след всяка употреба. Отстранете изрязаната

трева, листата, калта и другите отпадъци.

6 ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Извадете ключа за безопасност и акумулаторната

батерия от машината преди поддръжка.

ПРЕДУПРЕЖДЕНИЕ

Поддържайте двигателя и акумулатора чисти от

трева, листа или твърде много грес.

ВНИМАНИЕ

Използвайте единствено одобрени резервни части.

121

Английски език

ВНИМАНИЕ

Не позволявайте спирачни течности, бензин и

материали на петролна основа да докосват

пластмасовите части. Химикалите могат да

предизвикат повреда на пластмасата и да

направят пластмасата неизползваема.

ВНИМАНИЕ

Не използвайте силни разтворители или препарати

за почистване по пластмасовия корпус или

компонентите.

6.1 ОБЩА ПОДДРЪЖКА

• Преди всяка употреба, проверете машината за

повредени, липсващи или разхлабени части, като

винтове, гайки, болтове и капачки.

• Затегнете правилно всички закопчалки и капачки.

• Почистете машината със суха кърпа. Не

използвайте вода.

6.2 ПОДМЯНА НА НОЖА

Фигура 10

ПРЕДУПРЕЖДЕНИЕ

Използвайте единствено одобрени резервни

ножове.

ПРЕДУПРЕЖДЕНИЕ

Носете дебели ръкавици или намотайте плат около

ножа, когато го докосвате.

1. Спрете машината.

2. Уверете се, че ножът е спрял напълно.

3. Извадете ключа за безопасност и

акумулаторната батерия.

4. Завъртете машината на страна.

5. Поставете парче дърво между ножа и

платформата на косачката, за да предотвратите

движение на ножа.

6. Развийте монтажния болт и отстранете

дистанциращите елементи.

7. Отстранете ножа и го заменете с нов.

8. Когато поставяте ножа, се уверете, че е

инсталиран в правилната посока, както е

показано на фигурата. Повдигнатите точки на

механизма за позициониране трябва да бъдат

подравнени с отворите в ножа.

9. Затегнете отново монтажния болт.

Препоръчителният въртящ момент на затягане

трябва да е прибл. 33-37 Nm.

6.3 СЪХРАНЕНИЕ НА МАШИНАТА

• Извадете ключа за безопасност.

• Смяна на акумулаторната батерия.

• Почиствайте машината преди съхранение.

• Уверете се, че двигателят не е горещ, когато

прибирате машината.

• Уверете се, че по машината няма разхлабени

или повредени детайли. Ако е необходимо,

извършете тези стъпки/инструкции:

• Подменете повредените детайли.

• Затегнете болтовете.

• Обърнете се към лице в одобрен сервизен

център.

• Съхранявайте машината в суха зона.

• Уверете се, че деца не могат да доближат до

машината.

122

Английски език

7 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

причина

Решение

Ръкохватката

не е в позиция.

Болтовете не са

правилно

монтирани.

Регулирайте

височината на

ръкохватката и

се уверете, че

копчетата и

болтовете са

подравнени

правилно.

Машината не

стартира.

Капацитетът на

батерията е

нисък.

Заредете

акумулаторната

батерия.

Дръжката

превключвател

е повредена.

Подменете

дръжката

превключвател.

Ключът за

безопасност не

е поставен.

Поставете

ключа за

безопасност.

Машината реже

трева

неравномерно.

Ливадата е

неравна.

Проверете

зоната за

косене.

Височината на

ножа не е

настроена

правилно.

Регулирайте

височината на

ножа/

височината за

рязане на по-

висока позиция.

Машината не

тори правилно.

Мократа

окосена трева

се залепва за

дека.

Изчакайте,

докато тревата

изсъхне, преди

да косите.

Вложката за

торене липсва.

Монтирайте

вложката за

торене.

Машината е

трудна за

бутане.

Тревата е

твърде висока

или височината

на ножа е

твърде ниска.

Увеличете

височината на

ножа/

височината за

рязане.

Кошът за трева

и ножа се

влачат в гъста

трева.

Изпразнете

изрязаната

трева от коша

за трева.

Има силна

вибрация в

машината.

Ножът е

небалансиран и

износен.

Сменете ножа.

Проблем Възможна

причина

Решение

Валът на

мотора е

изкривен.

1. Проверете

за повреди.

2. Поправете

машината

преди

отново да я

стартирате.

Машината

спира по време

на косене.

Височината на

ножа е твърде

ниска.

Увеличете

височината на

ножа/

височината за

рязане.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Мократа

окосена трева

се залепва за

дека или ножа.

Снемете

акумулаторната

батерия и

проверете дека.

Работната

температура на

машината е

твърде висока.

Охладете

машината.

* Ако не можете да намерите решение на тези

проблеми, отидете в сервизен център.

123

Английски език

8 ТЕХНИЧЕСКИ ДАННИ

Напрежение 24 V

Скорост без

натоварване

3550 / мин

Ширина на

рязане

330 мм

Височина на

рязане

25 - 70 мм

Обем на коша

за трева

30 L

Тегло (без

акумулаторната

батерия)

9,5 kg

Измерено ниво

на звуково

налягане

= 79,6 dB(A), K= 3 dB(A)

Гарантирано

ниво на сила на

звука

WA.d

= 96 dB(A)

Модел на

акумулатора

G24B2/G24B4 и други серии BAG

Модел на

зарядно

устройство

G24UC/2913907AU и други серии

CAG

Вибрации ＜ 2,5 м/сек

, K=1,5 м/сек

IPX IPX1

9 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат

да бъдат намерени на Greenworks уебстраницата

https://www.greenworkstools.eu )

Гаранцията Greenworks е 3 години за продукта

и 2 години за батериите (потребителска/частна

употреба) от датата на закупуване. Гаранцията

покрива производствени дефекти. Дефектен продукт

по гаранцията може да бъде или поправен, или

подменен. Уред, с който е било злоупотребено

или е използван по начин различен от описания

в ръководството на потребителя, гаранцията може

да бъде анулирана. Нормалното износване и

износване на части не се покриват от гаранцията.

Оригиналната гаранция на производителя не се

влияе от каквато и да било допълнителна гаранция

предлагана от дистрибутора или търговеца на

дребно.

Един дефектен продукт трябва да бъде върнат до

точката на закупуване, за да се направи рекламация

по гаранцията, заедно с доказателство за покупката

(касова бележка).

10 ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име: Globe Technologies Europe GmbH

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

Име и адрес на упълномощеното лица за съставяне

техническия файл:

Име: Ralf Pankalla

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

С настоящото декларираме, че продуктът

Категория: Косачка за трева

Модел: GD24LM33 (LMG401)

Сериен номер: Виж етикета с номинални

стойности на продукта

Година на

конструиране:

Виж етикета с номинални

стойности на продукта

• е в съответствие със съответните разпоредби на

Директивата за машините 2006/42/EО.

• е в съответствие с разпоредбите на следните

други директиви на ЕО:

• 2014/30/ЕС

• 2000/14/EО и 2005/88/EО

• 2011/65/ЕС и 2015/863/ЕС

Освен това декларираме, че са използвани следните

части и клаузи от хармонизирани стандарти:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Метод за оценка на съответствието на приложение

VI към директива 2000/14/EC.

Измерено ниво на сила на

звука

: 90,2 dB(A)

Гарантирано ниво на сила на

звука

WA.d

: 96 dB(A)

Участващ нотифициран орган:

Име: Intertek Deutschland GmbH (Нотифициран орган

0905)

Aдрес: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Германия

124

Английски език

Място, дата: Wei-

terstadt, 03.03.2021

Подпис: Тед Чу (Ted Qu),

директор по качеството

125

Английски език

1 Ασφάλεια..................................127

2 Περιγραφή................................127

2.1 Σκοπός................................................... 127

2.2 Αφαιρέστε το μηχάνημα από τη

συσκευασία............................................ 127

2.3 Επισκόπηση........................................... 127

3 Εγκατάσταση........................... 127

3.1 Τοποθέτηση κάτω χειρολαβής................ 127

3.2 Εγκαταστήστε την άνω λαβή ................. 127

3.3 Εγκαταστήστε τον συλλέκτη χόρτου....... 128

3.4 Εγκαταστήστε την τάπα κάλυψης

εδάφους..................................................128

3.5 Ρύθμιση του ύψους λεπίδας...................128

3.6 Τοποθέτηση της συστοιχίας μπαταριών. 128

3.7 Αφαιρέστε την μπαταρία.........................128

4 Λειτουργίες χλοοκοπτικής

μηχανής....................................128

5 Λειτουργία................................ 128

5.1 Εκκίνηση του μηχανήματος.................... 128

5.2 Σταμάτημα του μηχανήματος..................129

5.3 Αδειάστε τον συλλέκτη χόρτου............... 129

5.4 Λειτουργία σε πλαγιές............................ 129

5.5 Συμβουλές λειτουργίας...........................129

6 Συντήρηση............................... 129

6.1 Γενική συντήρηση...................................130

6.2 Αντικαταστήστε τη λεπίδα.......................130

6.3 Αποθήκευση μηχανήματος.....................130

7 Αντιμετώπιση προβλημάτων. 131

8 Τεχνικά δεδομένα.................... 132

9 Εγγύηση................................... 132

10 Δήλωση συμμόρφωσης ΕΕ....132

126

Ελληνικά

1 ΑΣΦΆΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Εξασφαλίζετε την τήρηση όλων των οδηγιών

ασφαλείας.

Ανατρέξτε στο εγχειρίδιο ασφαλείας.

2 ΠΕΡΙΓΡΑΦΉ

2.1 ΣΚΟΠΌΣ

Το παρόν μηχάνημα χρησιμοποιείται για κοπή γρασιδιού

σε οικίες. Η λεπίδα κοπής πρέπει να είναι σχεδόν

παράλληλη με το έδαφος. Και οι τέσσερις τροχοί πρέπει

να αγγίζουν το έδαφος ενώ κόβετε.

2.2 ΑΦΑΙΡΈΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ ΑΠΌ

ΤΗ ΣΥΣΚΕΥΑΣΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Βεβαιωθείτε ότι έχετε συναρμολογήσει σωστά το

μηχάνημα πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν τμήματα του μηχανήματος έχουν φθορές, μη

χρησιμοποιήσετε το μηχάνημα.

• Εάν δεν έχετε όλα τα μέρη, μη θέσετε σε

λειτουργία το μηχάνημα.

• Εάν τμήματα έχουν φθορές ή λείπουν,

επικοινωνήστε με το κέντρο εξυπηρέτησης.

1. Ανοίξτε τη συσκευασία.

2. Διαβάστε τα έγγραφα της κούτας.

3. Αφαιρέστε όλα τα μη συναρμολογημένα μέρη από

την κούτα.

4. Αφαιρέστε το μηχάνημα από την κούτα.

5. Η απόρριψη της κούτας και της συσκευασίας

πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς

κανονισμούς.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Για την προσωπική σας ασφάλεια μην εισάγετε

την μπαταρία προτού συναρμολογηθεί πλήρως το

εργαλείο.

2.3 ΕΠΙΣΚΌΠΗΣΗ

Εικόνα 1~2

A. Επάνω μονάδα ελέγχου

A-1

Διακόπτης χειρολαβής

A-2

Κουμπί εκκίνησης

A-3

Επάνω χειρολαβή

A-4

Κουμπί επάνω χειρολαβής

A-5

Μπουλόνι επάνω χειρολαβής

B. Μονάδα κάτω χειρολαβής

B-1

Κάτω χειρολαβή

B-2

Βίδα κάτω χειρολαβής

C. Μονάδα συλλέκτη χόρτου

C-1

Γάντζος συλλέκτη χόρτου

C-2

Σάκος χόρτου

D. Κυρίως σώμα

D-1

Καπάκι θήκης μπαταρίας

D-2

Μοχλός ρύθμισης ύψους

D-3

Πίσω καπάκι εξαγωγής

D-4

Σφήνα

D-5

Κλειδί ασφαλείας

D-6

Κουμπί απελευθέρωσης μπαταρίας

E. Τάπα κάλυψης εδάφους

3 ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη χρησιμοποιείτε αξεσουάρ τα οποία δεν

συστήνονται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην τοποθετείτε το κλειδί ασφαλείας ή τη

συστοιχία μπαταριών μέχρι να ολοκληρώσετε τη

συναρμολόγηση όλων των εξαρτημάτων.

3.1 ΤΟΠΟΘΈΤΗΣΗ ΚΆΤΩ

ΧΕΙΡΟΛΑΒΉΣ

Εικόνα 3

1. Εισαγάγετε την κάτω χειρολαβή μέσα στις οπές

πλαισίου.

2. Σφίξτε τις βίδες μέσα από τις οπές.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην προκαλέσετε ζημιές στα καλώδια όταν

εγκαθιστάτε τη χειρολαβή.

3.2 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΆΝΩ ΛΑΒΉ

Εικόνα 4

1. Ευθυγραμμίστε τις οπές στην άνω λαβή και στην

κάτω λαβή.

2. Τοποθετήστε τα μπουλόνια μέσα από τις οπές.

3. Σφίξτε τα κουμπιά επάνω στα μπουλόνια.

4. Κάντε το ίδιο στην άλλη πλευρά.

127

Ελληνικά

3.3 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

Εικόνα 5

1. Ανοίξτε το πίσω κλαπέτο εξαγωγής και κρατήστε το.

2. Κρατήστε το συλλέκτη χόρτου από τη λαβή του και

τοποθετήστε τα άγκιστρα επάνω στις υποδοχές.

3. Αποδεσμεύστε το πίσω κλαπέτο εξαγωγής.

3.4 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΤΆΠΑ

ΚΆΛΥΨΗΣ ΕΔΆΦΟΥΣ.

Εικόνα 6

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

3. Κρατήστε την τάπα κάλυψης εδάφους από τη λαβή

της και στερεώστε την στη χοάνη εξαγωγής.

4. Κλείστε την πίσω θύρα εξαγωγής.

3.5 ΡΎΘΜΙΣΗ ΤΟΥ ΎΨΟΥΣ ΛΕΠΊΔΑΣ

Το μηχάνημα μπορεί να ρυθμιστεί σε διάφορα ύψη

λεπίδας.

Εικόνα 7.

1. Τραβήξτε τον μοχλό ρύθμισης ύψους προς τα πίσω

για να αυξήσετε το ύψος λεπίδας.

2. Τραβήξτε τον μοχλός ρύθμισης ύψους προς τα

εμπρός για να μειώσετε το ύψος λεπίδας.

3.6 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΣΥΣΤΟΙΧΊΑΣ

ΜΠΑΤΑΡΙΏΝ

Εικόνα 8

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν η συστοιχία μπαταριών ή ο φορτιστής έχουν

φθορές, αντικαταστήστε τη συστοιχία μπαταριών ή

τον φορτιστή.

• Διακόψτε τη λειτουργία του μηχανήματος και

περιμένετε να σταματήσει το μοτέρ για να

εγκαταστήσετε ή να αφαιρέσετε την μπαταρία.

• Διαβάστε, μάθετε και ακολουθήστε τις οδηγίες στο

εγχειρίδιο της μπαταρίας και του φορτιστή.

1. Ανοίξτε το καπάκι της θήκης μπαταρίας.

2. Ευθυγραμμίστε τις γραμμώσεις στο αριστερό μέρος

της μπαταρίας με τις εγκοπές στο διαμέρισμα της

μπαταρίας.

3. Σπρώξτε την μπαταρία μέσα στο διαμέρισμα

μπαταρίας μέχρι να ασφαλίσει στη θέση της.

4. Όταν ακούσετε το κλικ, θα σημαίνει ότι η μπαταρία

έχει τοποθετηθεί.

5. Κλείστε το καπάκι της θήκης μπαταρίας.

ΣΗΜΕΊΩΣΗ

Το μοτέρ ξεκινάει μόνο όταν εισάγετε το κλειδί

ασφαλείας.

3.7 ΑΦΑΙΡΈΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ.

Εικόνα 8

1. Ανοίξτε τη θύρα μπαταρίας.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Πατήστε και κρατήστε πατημένο το κουμπί

απελευθέρωσης μπαταρίας.

4. Αφαιρέστε τη μπαταρία από το μηχάνημα.

4 ΛΕΙΤΟΥΡΓΊΕΣ

ΧΛΟΟΚΟΠΤΙΚΉΣ ΜΗΧΑΝΉΣ

ΣΗΜΕΊΩΣΗ

Η λειτουργία μιας χλοοκοπτικής μηχανής μπορεί

να προσαρμοστεί αλλάζοντας τη ρύθμιση των

προσαρτημάτων. Δείτε τον πίνακα παρακάτω για τις

λεπτομέρειες ρύθμισης.

Σημειώστε ότι οι κατωτέρω λειτουργίες ποικίλουν

αναλόγως του μοντέλου χλοοκοπτικής μηχανής.

ΓΙΑ ΤΗ ΜΕΤΑΤΡΟΠΗ

ΤΗΣ ΧΛΟΟΚΟΠΤΙΚΗΣ

ΜΗΧΑΝΗΣ

ΤΑΠΑ

ΚΑΛΥΨΗΣ

ΕΔΑΦΟΥΣ

ΣΑΚΟΣ

ΧΟΡΤΟΥ

Για την πίσω εξαγωγή × ×

Για την πίσω λειτουργία

συλλογής

× √

Για την κάλυψη εδάφους √ ×

"√" : εγκατεστημένο

"×" : απομακρυσμένο

5 ΛΕΙΤΟΥΡΓΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε προστατευτικά γυαλιά κατά τη λειτουργία.

5.1 ΕΚΚΊΝΗΣΗ ΤΟΥ ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 9

1. Εισαγάγετε το κλειδί ασφαλείας.

2. Πιέστε και διατηρήστε πιεσμένο το κουμπί

εκκίνησης.

3. Ενώ κρατάτε πατημένο το κουμπί εκκίνησης,

τραβήξτε τον διακόπτη χειρολαβής στην κατεύθυνση

της μπάρας χειρολαβής.

4. Τώρα μπορείτε να αφήσετε το κουμπί έναρξης.

128

Ελληνικά

ΣΗΜΕΊΩΣΗ

Εάν το μηχάνημα δεν ξεκινήσει,

1. ανοίξτε το πτερύγιο της θήκης μπαταριών και

ελέγξτε το κλειδί ασφαλείας.

2. Αφαιρέστε τη συστοιχία μπαταριών και εξετάστε

το ντεκ χλοοκοπτικού για να βεβαιωθείτε ότι δεν

μαγκώνει γρασίδι στη λεπίδα και ότι η λεπίδα

μπορεί να γυρίσει ελεύθερα με το χέρι.

Ήπια εκκίνηση

Αυτό το μηχάνημα λιθίου - ιόντων διαθέτει μια

λειτουργία «ήπιας εκκίνησης». Όταν εκκινείτε το

μηχάνημα φτάνει στην πλήρη ταχύτητα μετά από

περίπου 3 δευτερόλεπτα.

5.2 ΣΤΑΜΆΤΗΜΑ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 9

1. Απελευθερώστε τη χειρολαβή πλαισίου διακοπτών

για να απενεργοποιήσετε το μηχάνημα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Περιμένετε μέχρι η λεπίδα να σταματήσει

πλήρως προτού επανεκκινήσετε το μηχάνημα. Μην

απενεργοποιείτε και ενεργοποιείτε το μηχάνημα

γρήγορα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Απομακρύνετε πάντα το κλειδί ασφαλείας και τη

συστοιχία μπαταριών μετά την ολοκλήρωση της

εργασίας.

5.3 ΑΔΕΙΆΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Αφαιρέστε τη συστοιχία μπαταριών.

4. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

5. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

απεμπλέξτε τον από τις υποδοχές.

6. Κλείστε την πίσω θύρα εξαγωγής.

7. Αδειάστε τον συλλέκτη χόρτου.

5.4 ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΠΛΑΓΙΈΣ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην θέτετε σε λειτουργία σε πλαγιές με κλίση

μεγαλύτερη των 15°. Εάν δεν αισθάνεστε άνετα, μην

κόβετε σε πλαγιές.

• Μην ανεβαίνετε και κατεβαίνετε σε μια πλαγιά αλλά

κουρεύετε διασχίζοντας από τη μια πλευρά της

πλαγιάς έως την άλλη. Προσέχετε όταν αλλάζετε

κατεύθυνση στην πλαγιά.

• Παρατηρείτε οπές, ρίζες, πέτρες και άλλα κρυμμένα

αντικείμενα τα οποία μπορεί να σας κάνουν να

πέσετε κάτω. Απομακρύνετε όλα τα εμπόδια όπως

πέτρες και κλαδιά δέντρων.

• Εξασφαλίζετε ότι πατάτε σταθερά. Εάν χάσετε την

ισορροπία σας, αποδεσμεύστε αμέσως το διακόπτη

λαβής.

• Μην κουρεύετε κοντά σε τμήματα πτώσης, χαντάκια

ή αναχώματα.

5.5 ΣΥΜΒΟΥΛΈΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Μην προσπαθείτε να παρακάμπτετε τη λειτουργία

του κουμπιού εκκίνησης ή της χειρολαβής πλαισίου

διακοπτών.

• Μην γέρνετε το μηχάνημα όταν το εκκινείτε.

• Μην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή

κάτω από περιστρεφόμενα εξαρτήματα.

• Διατηρείτε τη χοάνη εξαγωγής καθαρή.

• Μην κουρεύετε υγρό γρασίδι.

• Απαιτείται μεγαλύτερο ύψος λεπίδας για νέο ή παχύ

γρασίδι.

• Καθαρίζετε το κάτω μέρος της βάσης χλοοκοπτικού

μηχανήματος μετά από κάθε χρήση. Απομακρύνετε

αποκόμματα χόρτου, φύλλα, βρόμες και άλλα

υπολείμματα.

6 ΣΥΝΤΉΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Αφαιρέστε το κλειδί ασφάλειας και την μπαταρία από

το μηχάνημα πριν από τη συντήρηση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε τον κινητήρα και τη συστοιχία μπαταριών

ελεύθερη από γρασίδι, φύλλα ή πολύ γράσο.

ΠΡΟΣΈΞΤΕ

Χρησιμοποιείτε μόνο εγκεκριμένα ανταλλακτικά.

ΠΡΟΣΈΞΤΕ

Μην επιτρέπετε σε υγρά φρένων, βενζίνη και υλικά

με βάση το πετρέλαιο να αγγίζουν τα πλαστικά μέρη.

Τα χημικά μπορεί να προκαλέσουν τέτοια ζημιά στο

πλαστικό και να μην είναι δυνατή η επισκευή του.

ΠΡΟΣΈΞΤΕ

Μη χρησιμοποιείτε ισχυρούς διαλύτες ή καθαριστικά

στο πλαστικό περίβλημα ή τα πλαστικά μέρη.

129

Ελληνικά

6.1 ΓΕΝΙΚΉ ΣΥΝΤΉΡΗΣΗ

• Πριν από κάθε χρήση ελέγχετε το μηχάνημα για

φθαρμένα, ελλιπή ή χαλαρά εξαρτήματα όπως βίδες,

παξιμάδια, μπουλόνια και πώματα.

• Σφίγγετε σωστά όλους τους σφιγκτήρες και τα

πώματα.

• Καθαρίζετε το μηχάνημα με ένα στεγνό πανί. Μη

χρησιμοποιείτε νερό.

6.2 ΑΝΤΙΚΑΤΑΣΤΉΣΤΕ ΤΗ ΛΕΠΊΔΑ

Εικόνα 10

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Χρησιμοποιείτε μόνο εγκεκριμένες ανταλλακτικές

λεπίδες.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε ανθεκτικά γάντια ή τυλίγετε πανιά γύρω από

τη λεπίδα όταν την αγγίζετε.

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Εξασφαλίστε ότι η λεπίδα σταματάει εντελώς.

3. Αφαιρέστε το κλειδί ασφάλειας και τη συστοιχία

μπαταριών.

4. Γυρίστε το μηχάνημα στα πλάγια.

5. Σφηνώστε ένα κομμάτι ξύλο ανάμεσα στη λεπίδα και

στο ντεκ χλοοκοπτικής μηχανής για να εμποδίσετε

κίνηση της λεπίδας.

6. Ξεσφίξτε τη βίδα εγκατάστασης και απομακρύνετε

τις ροδέλες.

7. Απομακρύνετε τη λεπίδα και αντικαταστήστε με μια

νέα.

8. Κατά την τοποθέτηση της λεπίδας εξασφαλίζετε

ότι έχει τοποθετηθεί στη σωστή κατεύθυνση όπως

φαίνεται στην εικόνα. Τα ανυψωμένα σημεία στο

ρυθμιστή θέσης πρέπει να είναι ευθυγραμμισμένα

με τις οπές στη λεπίδα.

9. Σφίξτε ξανά το μπουλόνι τοποθέτησης. Η

προτεινόμενη ροπή σύσφιξης πρέπει να είναι περ.

33-37 Nm.

6.3 ΑΠΟΘΉΚΕΥΣΗ ΜΗΧΑΝΉΜΑΤΟΣ

• Αφαιρέστε το κλειδί ασφάλειας.

• Αφαιρέστε την μπαταρία.

• Καθαρίστε το μηχάνημα πριν από την αποθήκευση.

• Βεβαιωθείτε ότι το μοτέρ δεν είναι ζεστό κατά την

αποθήκευση του μηχανήματος.

• Βεβαιωθείτε ότι το μηχάνημα δεν έχει χαλαρά μέρη ή

μέρη που να έχουν υποστεί φθορές. Εάν χρειάζεται,

ακολουθήστε τα παρακάτω βήματα/οδηγίες:

• Αντικαταστήστε τα φθαρμένα μέρη.

• Σφίξτε τις βίδες.

• Μιλήστε σε κάποιον εκπρόσωπο εγκεκριμένου

κέντρου εξυπηρέτησης.

• Αποθηκεύστε το μηχάνημα σε στεγνό μέρος.

• Βεβαιωθείτε ότι τα παιδιά δεν μπορούν να

πλησιάσουν το μηχάνημα.

130

Ελληνικά

7 ΑΝΤΙΜΕΤΏΠΙΣΗ

ΠΡΟΒΛΗΜΆΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Η λαβή δεν είναι

στη σωστή θέση.

Τα μπουλόνια

δεν έχουν

εμπλακεί σωστά.

Ρυθμίστε το

ύψος της λαβής

και εξασφαλίστε

ότι τα κουμπιά

και τα μπουλόνια

έχουν

ευθυγραμμιστεί

σωστά.

Το μηχάνημα δεν

ξεκινά.

Το φορτίο της

μπαταρίας είναι

χαμηλό.

Φορτίστε τη

συστοιχία

μπαταριών.

Ο διακόπτης

λαβής είναι

ελαττωματικός.

Αντικαταστήστε

το διακόπτη

λαβής.

Το κλειδί

ασφαλείας δεν

έχει εισαχθεί.

Εισαγάγετε το

κλειδί ασφαλείας.

Το μηχάνημα

κουρεύει το

γρασίδι

ανομοιόμορφα.

Το γρασίδι είναι

άγριο.

Εξετάστε το

χώρο που θα

κουρέψετε.

Το ύψος λεπίδας

δεν έχει

ρυθμιστεί

σωστά.

Ρυθμίστε το

ύψος λεπίδας/

κοπής σε

υψηλότερη θέση.

Το μηχάνημα δεν

κάνει σωστή

κάλυψη

εδάφους.

Υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση.

Περιμένετε έως

ότου το γρασίδι

στεγνώσει

προτού κόψετε.

Λείπει η τάπα

κάλυψης

εδάφους.

Εγκαταστήστε

την τάπα

κάλυψης

εδάφους.

Το μηχάνημα

ωθείται με

δυσκολία.

Το γρασίδι είναι

πολύ ψηλό ή το

ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας/κοπής.

Ο συλλέκτης

χόρτου και η

λεπίδα τραβάνε

παχύ γρασίδι.

Αδειάστε τα

αποκόμματα

χόρτου από τον

συλλέκτη

χόρτου.

Το μηχάνημα

παρουσιάζει

δυνατούς

κραδασμούς.

Η λεπίδα δεν

είναι

ισορροπημένη

και έχει φθαρεί.

Αντικαταστήστε

τη λεπίδα.

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Ο άξονας

κινητήρα έχει

λυγίσει.

1. Επιθεωρήστε

τη ζημιά.

2. Επισκευάστε

το μηχάνημα

πριν το

επανεκκινήσε

τε.

Το μηχάνημα

σταματάει κατά

τη διάρκεια του

κουρέματος.

Το ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας/κοπής.

Η μπαταρία δεν

είναι φορτισμένη.

Φορτίστε τη

συστοιχία

μπαταριών.

Τα υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση ή σε

λεπίδα.

Αφαιρέστε τη

συστοιχία

μπαταριών και

ελέγξτε τη βάση.

Η θερμοκρασία

λειτουργίας του

μηχανήματος

είναι πολύ

υψηλή.

Αφήστε το

μηχάνημα να

κρυώσει.

* Εάν δεν βρίσκετε λύση σε αυτά τα προβλήματα,

επικοινωνήστε με το κέντρο σέρβις.

131

Ελληνικά

8 ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση 24 V

Ταχύτητα χωρίς

φορτίο

3550 /λεπτό

Πλάτος κοπής 330 χιλ.

Ύψος κοπής 25 - 70 χιλ.

Χωρητικότητα

συλλέκτη χόρτου

30 L

Βάρος (χωρίς

την μπαταρία)

9,5 kg

Μέτρηση

στάθμης

ακουστικής

πίεσης

= 79,6 dB(A), K= 3 dB(A)

Εγγυημένη

στάθμη

ακουστικής

ισχύος

WA.d

= 96 dB(A)

Μοντέλο

μπαταρίας

G24B2/G24B4 και άλλες σειρές

BAG

Μοντέλο

φορτιστή

G24UC/2913907AU και άλλες

σειρές CAG

Δόνηση ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 ΕΓΓΎΗΣΗ

(Οι πλήρεις όροι και προδιαγραφές είναι

διαθέσιμα στην Greenworks ιστοσελίδα https://

www.greenworkstools.eu )

Η Greenworks εγγύηση είναι 3 χρόνια για το προϊόν

και 2 χρόνια για τις μπαταρίες (καταναλωτική/ιδιωτική

χρήση) από την ημερομηνία της αγοράς. Η παρούσα

εγγύηση καλύπτει τις κατασκευαστικές βλάβες. Ένα

ελαττωματικό προϊόν που καλύπτεται από την εγγύηση

μπορεί επιδιορθωθεί ή να αντικατασταθεί. Μια μονάδα

που έχει χρησιμοποιηθεί λανθασμένα ή που δεν

έχει χρησιμοποιηθεί σύμφωνα με τις περιγραφές στο

εγχειρίδιο χρήστη ενδέχεται να μην καλυφθεί από την

εγγύηση. Η φυσιολογική φθορά και τα ανταλλακτικά

λόγω φθοράς δεν θεωρούνται εγγύηση. Η αρχική

εγγύηση του κατασκευαστή δεν επηρεάζεται από

οποιαδήποτε επιπλέον εγγύηση προσφέρεται από το

κατάστημα ή τον πωλητή.

Ένα ελαττωματικό προϊόν πρέπει να επιστρέφεται στο

σημείο αγοράς για τη διεκδίκηση της εγγύησης, μαζί με

το αποδεικτικό αγοράς (απόδειξη).

10 ΔΉΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΕΕ

Όνομα και διεύθυνση κατασκευαστή:

Όνομα:

Globe Technologies Europe GmbH

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου

σύνταξης του τεχνικού αρχείου:

Όνομα: Ralf Pankalla

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Στο παρόν δηλώνουμε ότι το προϊόν

Κατηγορία: Χλοοκοπτική μηχανή

Μοντέλο: GD24LM33 (LMG401)

Αριθμός σειράς: Ανατρέξτε στην ετικέτα του

προϊόντος

Έτος κατασκευής: Ανατρέξτε στην ετικέτα του

προϊόντος

• Συμμορφώνεται με τις σχετικές διατάξεις της

Οδηγίας 2006/42/EC για τα μηχανήματα.

• Συμμορφώνεται με τις διατάξεις των υπόλοιπων

παρακάτω ευρωπαϊκών οδηγιών:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Επιπλέον, δηλώνουμε ότι έχουν χρησιμοποιηθεί

τα παρακάτω μέρη, ρήτρες των εναρμονισμένων

ευρωπαϊκών προτύπων:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Μέθοδος αξιολόγησης συμμόρφωσης σύμφωνα με το

Παράρτημα VI της Οδηγίας 2000/14/EC.

Μετρημένη στάθμη ακουστικής

ισχύος

: 90,2 dB(A)

Εγγυημένη στάθμη ακουστικής

ισχύος

WA.d

: 96 dB(A)

Κοινοποιημένος οργανισμός

Όνομα: Intertek Deutschland GmbH (Κοινοποιημένος

οργανισμός 0905)

Διεύθυνση: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Γερμανία

132

Ελληνικά

Τοποθεσία,

ημερομηνία: Weiter-

stadt, 03.03.2021

Υπογραφή: Ted Qu, Διευθυντής

Ποιότητας

133

Ελληνικά

1ةمسلا.....................................135

2فصولا.....................................135

2.1ضرغلا................................................135

2.2

كف فيلغت ةلا........................................135

2.3ةرظن ةماع.............................................135

3بيصنتلا....................................135

3.1بيكرت ضبقملا يلفسلا................................135

3.2بيكرت ضبقملا يولعلا ..............................135

3.3بيكرت طق بشعلا...................................135

3.4بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا135

3.5طبض عافترا ةرفشلا...................................135

3.6بيكرت ةعومجم ةيراطبلا.............................136

3.7علخ ةعومجم ةيراطبلا................................136

4فئاظو ةزازجلا............................136

5ليغشتلا.....................................136

5.1ءدب ليغشت ةلا........................................136

5.2فاقيإ ةلا.............................................136

5.3غيرفت طق بشعلا.....................................136

5.4ليغشتا ىلع تاردحنملا...............................136

5.5حئاصن ليغشتلا........................................137

6ةنايصلا.....................................137

6.1ةنايصلا ةماعلا.........................................137

6.2لادبتسا ةرفشلا.........................................137

6.3نيزخت ةلا............................................137

7فاشكتسا لاطعا اهحصإو............138

8تانايبلا ةينفلا..............................138

9نامضلا.....................................138

10رارق قفاوتلا عم ريياعم داحتا

يبوروا...................................138

134

ةغللا ةيبرعلا

1ةمسلا

ريذحت

صرحا ىلع عابتا عيمج تاميلعت ةمسلا.

عجار ليلد ناما.

2فصولا

2.1ضرغلا

هذه ةلا ةدعم زجل شئاشحلا ةيلزنملا .بجي نأ نوكت ةرفش عطقلا ةيزاوم ا

بيرقت

ضرل .بجي ىلع تجعلا عبرا اهلك نأ سمت ضرا ءانثأ ك

زج

شئاشحلل.

2.2

كف فيلغت ةلا

ريذحت

صرحا ىلع عيمجت ةلا

لكشب حيحص لبق مادختسا.

ريذحت

•اذإ تناك ءازجأ نم ةلا ،ةفلات  مدختست ةلا.

•نإ مل نكت كيدل عيمج ،ءازجا  مقت ليغشتب ةلا.

•اذإ تناك ءازجا ةفلات وأ ريغ ،ةدوجوم لصاوت عم زكرم ةنايصلا.

1.حتفا ةوبع فيلغتلا.

2.أرقا تادنتسملا ةدوجوملا يف قودنصلا.

3.جرخأ عيمج ءازجا ريغ ةب

كر

ملا نم قودنصلا.

4.جرخأ ةلا نم قودنصلا.

5.صلخت نم قودنصلا تانوكمو فيلغتلا ا

قفو نيناوقلل ةيلحملا.

ريذحت

كتمسل ،ةيصخشلا  مقت بيكرتب ةيراطبلا لبق عيمجت ةلا لماكلاب.

2.3ةرظن ةماع

لكشلا

1~2

A .ةعيمجت مكحتلا ةيولعلا

A-1

حاتفم ضبقملا

A-2

رز ءدبلا

A-3

ضبقملا يولعلا

A-4

ةركب ضبقملا يولعلا

A-5

رامسم ضبقملا يولعلا

B .ةعيمجت ضبقملا يلفسلا

B-1

ضبقملا يلفسلا

B-2

رامسم ضبقملا يلفسلا

C .ةعيمجت طق بشعلا

C-1

فاطخ طق بشعلا

C-2

ةبيقح بشعلا

D .مسجلا يسيئرلا

D-1

ناسل ةريجح ةيراطبلا

D-2

ةعفار ليدعت عافترا

D-3

ناسل غيرفتلا يفلخلا

D-4

ةحتف

D-5

حاتفم ناما

D-6

رز ريرحت ةيراطبلا

E .ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

3بيصنتلا

ريذحت

 مدختست يأ تاقحلم مل يصوت ةكرش عينصتلا اهب.

ريذحت

 مقت بيكرتب حاتفم ناما وأ ةعومجم ةيراطبلا إ دعب نأ يهتنت نم عيمجت

عيمج ءازجا.

3.1بيكرت ضبقملا يلفسلا

لكشلا

1.لخدأ ضبقملا يلفسلا يف تاحتف لكيهلا.

2.طبرا ريماسملا ماكحإب ربع تاحتفلا.

ريذحت

صرحا ىلع مدع قاحلإ ررضلا تباكلاب دنع بيكرت ضبقملا.

3.2بيكرت ضبقملا يولعلا

كشلا

1.مق ةاذاحمب تاحتفلا ةدوجوملا ضبقملاب يولعلا ضبقملاو يلفسلا.

2.لخدأ ريماسملا ربع تاحتفلا.

3.طبرا تاركبلا ىلع ريماسملا.

4.ذفن سفن ةيلمعلا ىلع بناجلا رخا.

3.3

بيكرت طق بشعلا

لكشلا

1.حتفا ناسل غيرفتلا يفلخلا هكسمأو.

2.كسمأ طق بشعلا نم هضبقم عضو فيطاطخلا ىلع تاحتفلا.

3.ررح ناسل غيرفتلا يفلخلا.

3.4

بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

لكشلا

1.علخا طق بشعلا.

2.حتفا باب غيرفتلا يفلخلا هكسمأو.

3.كسمأ ةدادس عيزوت بشعلا زوزجملا ىلع ضرا نم اهضبقم اهب

كرو يف

بوبنأ غيرفتلا.

4.قلغأ باب غيرفتلا يفلخلا.

3.5

طبض عافترا ةرفشلا

نكمي طبض ةلا ىلع عافترا ةفلتخم ةرفشلل.

135

ةغللا ةيبرعلا

لكشلا

1.بحسا ةعفار ليدعت عافترا فلخلل ةدايزل عافترا ةرفشلا.

2.بحسا ةعفار ليدعت عافترا مامل ضفخل عافترا ةرفشلا.

3.6بيكرت ةعومجم ةيراطبلا

لكشلا

ريذحت

•اذإ تناك ةعومجم ةيراطبلا وأ نحاشلا ،نيفلات لدبتساف فلاتلا امهنم.

•فقوأ ةلا رظتناو ىلإ نأ فقوتي كرحملا لبق كبيكرت ةعومجمل

ةيراطبلا وأ اهعلخ.

•أرقا تاميلعتلا ةدراولا يف ليلد ةيراطبلا نحاشلاو اهعبتاو اهذفنو.

1.حتفا ناسل ةريجح ةيراطبلا.

2.مق ةاذاحمب تاماعد عفرلا ةدوجوملا ةعومجمب ةيراطبلا عم فيواجتلا

ةدوجوملا يف ةريجح ةيراطبلا.

3.عفدا ةعومجم ةيراطبلا يف ةريجح ةيراطبلا ىلإ نأ تبثت ةعومجملا يف

اهناكم حيحصلا.

4.امدنع عمست توص ،ةرقن اذهف هانعم ه

نأ دق مت بيكرت ةعومجم ةيراطبلا يف

اهناكم حيحصلا.

5.قلغأ ناسل ةريجح ةيراطبلا.

ةظحم

 لمعي كرحملا إ دعب كعضو حاتفمل ناما يف ةلا.

3.7علخ ةعومجم ةيراطبلا

لكشلا

1.حتفا باب ةيراطبلا.

2.لزأ حاتفم ناما.

3.طغضا ىلع رز ريرحت ةيراطبلا عم تيبثتلا.

4.علخا ةعومجم ةيراطبلا نم ةلا.

4فئاظو ةزازجلا

ةظحم

نكمي ةمءاوم ةزازج بشعلا ماهملل ةفلتخملا نع قيرط رييغت طبض ءازجأ

تاقحلملا .عجار لودجلا هاندأ فرعتلل ىلع ليصافت عاضوأ طبضلا.

ىجر

ي ةاعارم نأ فئاظولا هاندأ فلتخت بسحب زارط ةزازجلا.

رييغتل

ةزازجلاةدادس عيزوت

بشعلا زوزجملا

ىلع ضرا

ةبيقح بشعلا

غيرفتلل يفلخلا××

ةئبعتلل ةيفلخلا يف بئاقحلا×√

عيزوتل بشعلا زوزجملا ىلع ضرا√×

: "√"قحلملا بكرم

: "×"قحلملا ريغ بكرم

5ليغشتلا

ريذحت

دترا تاودأ ةيامح نينيعلا ءانثأ ليغشتلا.

5.1ءدب ليغشت ةلا

لكشلا

1.ب

كر حاتفم ناما يف هناكم.

2.طغضا ىلع رز ءدبلا عم تيبثتلا.

3.ءانثأ كتيبثت رزل ،ءدبلا بحسا حاتفم ضبقملا يف هاجتا بيضق ضبقملا.

4.كنكمي نا ريرحت رز ءدب ليغشتلا.

ةظحم

اذإ مل نكمي ءدب ليغشت ،ةلا

1.حتفا ناسل ةريجح ةيراطبلا ققحتو نم حاتفم ناما.

2.جرخأ ةعومجم ةيراطبلا صحفاو ةيضرأ ةزازجلا دكأتلل نم مدع دوجو

بشع قلاع ،ةرفشلاب اذكو دكأتلا نم نارود ةرفشلا ةيرحب ديلاب.

ةيصاخ" ءدب ليغشتلا سلسلا"

هذه ةلا ةلماعلا ةيراطبب مويثيل-نويآ ةدوزم ةيصاخب" ءدب ليغشتلا سلسلا ."دنع

كئدب ليغشتل ،ةلا لصتس ةعرسلل ىوصقلا دعب يلاوح 3

ناوث.

5.2فاقيإ ةلا

لكشلا

يحيضوتلا

1.كرتا ضبقم قودنص حيتافم ةلا فاقي ةلا.

ريذحت

رظتنا ىلإ نأ فقوتت تارفشلا ا

مامت لبق نأ أدبت ليغشت ةلا ةرم ىرخأ .

مقت فاقيإب ةلا اهليغشتو ةعرسب.

ريذحت

مق ا

مئاد علخب حاتفم ناما ةعومجمو ةيراطبلا دعب كئاهتنا نم لمعلا.

5.3غيرفت طق بشعلا

1.مق فاقيإب ةلا.

2.لزأ حاتفم ناما.

3.عزنا ةدحو ةيراطبلا.

4.حتفا باب غيرفتلا يفلخلا هكسمأو.

5.كسمأ طق بشعلا نم هضبقم كفو فيطاطخلا نم تاحتفلا.

6.قلغأ باب غيرفتلا يفلخلا.

7.غرفأ ام يف طق بشعلا.

5.4

ليغشتا ىلع تاردحنملا

ريذحت

 مقت زجلاب ىلع تاردحنملا يتلا ديزت ةيواز اهليم نع 15 ةجرد .نإ مل نكت

،ا

حاترم  مقت

زجلاب ىلع ردحنم.

• بهذت ىلع لفسو ىلع ،ردحنملا لب مق زجلاب ىلع هجو ردحنملا .نك

صيرح دنع رييغت هاجتا ىلع ردحنم.

136

ةغللا ةيبرعلا

•هبتنا تاحتفلل روذجو راجشا روخصلاو ءايشاو ةيفخملا ىرخا يتلا دق

ببستت يف كطوقس .صلخت نم عيمج قئاوعلا لثم روخصلا عرفأو رجشلا.

•دكأت نم تابث كمادقأ ىلع ضرا .اذإ ترعش مدعب نزاوتلا كرتاف حاتفم

ضبقملا ىلع روفلا.

• مقت

زجب شئاشحلا برقلاب نم تاردحنملا وأ قدانخلا وأ روسجلا.

5.5حئاصن ليغشتلا

• لواحت زواجت ليغشت رز ءدبلا وأ حاتفم ضبقملا.

• مقت ةلامإب ةلا دنع ءدب اهليغشت.

• عضت نيديلا وأ نيمدقلا برقلاب نم ءازجا ةكرحتملا وأ اهلفسأ.

•ظفاح ىلع ةفاظن بوبنأ غيرفتلا.

• مقت

زجب شئاشحلا ةبطرلا.

• دب نأ نوكي عافترا ةرفشلا ىلعأ دنع

زج شئاشحلا ةديدجلا وأ ةفيثكلا.

•فظن بناجلا يلفسلا رهظل ةزا

زجلا دعب لك مادختسا .مق ةلازإب اياقب

شئاشحلا قاروأو راجشا خاسواو قلاوعلاو ىرخا.

6ةنايصلا

ريذحت

جرخأ حاتفم ناما ةعومجمو ةيراطبلا نم ةلا لبق ءارجإ لامعأ ةنايصلا.

ريذحت

ظفاح ىلع ةفاظن كرحملا ةعومجمو ةيراطبلا نم شئاشحلا قاروأو راجشا

وأ تايمك محشلا ةدئازلا.

ريذحت

مدختسا عطق رايغلا ةيلصا طقف.

ريذحت

 عدت لئاوس ةلمرفلا وأ نيزنبلا وأ داوملا ةمئاقلا ىلع لورتبلا سمت

ءازجا ةيكيتسبلا .ثيح

نأ داوملا ةيئايميكلا دق ببستت يف فلت ءازجا

ةيكيتسبلا اهلعجو ريغ ةلباق ةنايصلل.

ريذحت

 مدختست ليلاحم وأ تافظنم ةيوق ىلع لكيهلا يكيتسبلا وأ تانوكملا

ةيكيتسبلا.

6.1ةنايصلا ةماعلا

•لبق لك ،مادختسا صحفا ةلا ا

ثحب نع ءازجا ةفلاتلا وأ ةدوقفملا وأ

،ةكوكفملا لثم ريماسملا ةبلولملا ليماوصلاو ريماسملاو ةيطغاو.

•مق طبرب عيمج رصانع تيبثتلا ةيطغاو ماكحإب.

•فظن ةلا ةعطقب شامق ةفاج . مدختست ءاملا.

6.2

لادبتسا ةرفشلا

لكشلا

ريذحت

مدختسا تارفش ةيلصأ ةليدب طقف.

ريذحت

لمعتسا تازافق ةنيتم وأ

فل ةعطق شامق ىلع ةرفشلا دنع كتسمم اهل.

1.مق فاقيإب ةلا.

2.دكأت نم فقوتلا ماتلا ةرفشلل.

3.لزأ حاتفم ناما ةعومجمو ةيراطبلا.

4.بلقا ةلا ىلع اهبناج.

5.عض ةعطق ةيبشخ نيب ةرفشلا ةيضرأو ةزازجلا عنمل ةكرح ةرفشلا.

6.كف رامسم ،تيبثتلا علخاو لزاوعلا.

7.علخا ةرفشلا اهلدبتساو ىرخأب ةديدج.

8.دكأت دنع بيكرت ةرفشلا نم اهبيكرت يف هاجتا حيحصلا ىلع وحنلا

حضوملا يف لكشلا .بجي نأ ىذاحتت طاقنلا ةعفترملا نم ةادأ طبضلا عم

تاحتفلا ةدوجوملا يف ةرفشلا.

9.دعأ طبر رامسم تيبثتلا .بجي نأ نوكي مزع طبرلا ىصوملا هب يلاوح

33-37 نتوين رتم.

6.3نيزخت ةلا

•لزأ حاتفم ناما.

•علخ ةعومجم ةيراطبلا.

•ف

ظن ةلا لبق نيزختلا.

•دكأت نم

نأ كرحملا ريغ نخاس دنع كنيزخت ةلل.

•دكأت نم مدع دوجو ءازجأ ةكوكفم وأ ةفلات يف ةلا .اذإ مزل ،رما ذ

فن هذه

تاوطخلا وأ تاميلعتلا:

•لدبتسا ءازجا ةفلاتلا.

•طبرا ريماسملا ماكحإب.

•ثدحت عم صخش يف زكرم ةنايص دمتعم.

•يغبني نيزخت ةلا يف ناكم فاج.

•صرحا ىلع مدع بارتقا لافطا نم ةلا.

137

ةغللا ةيبرعلا

7فاشكتسا لاطعا اهحصإو

ةلكشملاببسلا لمتحملالحلا

ضبقملا سيل يف

هعضوم حيحصلا.

ريماسملا ريغ ةطوبرم

لكشب حيحص.

طبضا عافترا ضبقملا

دكأتو نم

نأ تاركبلا

ريماسملاو ةيذاحتم

لكشب حيحص.

ةلا  أدبت لمعلا.ىوتسم نحش ةيراطبلا

ضفخنم.

نحشا ةعومجم

ةيراطبلا.

حاتفم ضبقملا بوطعم.لدبتسا حاتفم ضبقملا.

مل متي بيكرت حاتفم

ناما.

كر حاتفم ناما يف

هناكم.

موقت ةلا

زجب شئاشحلا

لكشب ريغ يواستم.

بشعلا نشخ.صحفا ةقطنم

زجلا.

مل متي طبض عافترا

ةرفشلا

لكشب حيحص.

طبضا عافترا ةرفشلا/

زجلا ىتح عافترا ىلعأ.

 موقت ةلا عيزوتب

بشعلا زوزجملا ىلع

ضرا

لكشب حيحص.

قلعت شئاشحلا ةبطرلا

ةزوزجملا رهظب

ةزا

زجلا.

رظتنا ىتح فافج

شئاشحلا لبق اه

زج.

ةدادس عيزوت بشعلا

زوزجملا ىلع ضرا

ريغ ةدوجوم.

مق بيكرتب ةدادس عيزوت

بشعلا زوزجملا ىلع

ضرا.

بعصي عفد ةلا.بشعلا ليوط ،ةياغلل وأ

نأ عافترا ةرفشلا

ضفخنم ةياغلل.

دز نم عافترا ةرفشلا/

زجلا.

كرحتي طق بشعلا

ةرفشلاو ءطبب يف

شئاشحلا ةفيثكلا.

صلخت نم شئاشحلا

ةزوزجملا ةدوجوملا

طقب بشعلا.

كانه تازازتها ةدئاز

يف ةلا.

ةرفشلا ريغ ةنزاوتم

ةلكآتمو.

لدبتسا ةرفشلا.

دومع ريودت كرحملا

ينثم.

1.صحفا ةلا ا

ثحب

نع يأ تامع

فلتلل.

2.حلصأ ةلا لبق

اهليغشت ةرم

ىرخأ.

فقوتت ةلا ءانثأ

زجلا.عافترا ةرفشلا ضفخنم

ةياغلل.

دز نم عافترا ةرفشلا/

زجلا.

ةعومجم ةيراطبلا

ةغراف ةنحشلا.

نحشا ةعومجم

ةيراطبلا.

قلعت شئاشحلا

ةزوزجملا رهظب

ةزا

زجلا وأ ةرفشلاب.

علخا ةعومجم ةيراطبلا

صحفاو رهظ ةزا

زجلا.

ةجرد ةرارح ليغشت

ةلا ةعفترم ةياغلل.

كرتا ةلا دربت.

*نإ مل دجت لحلا هذهل ،لكاشملا بهذا ىلإ زكرم ةنايصلا.

8تانايبلا ةينفلا

دهجلا يبرهكلا24 تلوف

ةعرسلا نودب لمح3550 /ةقيقد

ضرع عطقلا330 مم

لوط عطقلا25 -70 مم

ةعس طق بشعلا30 رتل

نزولا) نودب ةعومجم

ةيراطبلا(

9,5 غلك

ىوتسم طغض توصلا

دق

ملا

= 79,6لبيسيد)A ,(K= 3 لبيسيد)A(

ىوتسم ةوق توصلا

نومضملا

WA.d

= 96لبيسيد)A(

زارط ةيراطبلاG24B2/G24B4 لسسو BAGىرخا

زارط نحاشلاG24UC/2913907AU لسسو CAG

ىرخا

زازتها＞2,5م/ةيناث

K=1,5 م/ةيناث

IPXIPX1

9نامضلا

)مكنكمي روثعلا ىلع طورش ماكحأو نامضلا ةلماكلا ىلع Greenworks

ةحفص بيولا https://www.greenworkstools.eu (

نامضلا Greenworks هتدم 3 تاونس ىلع ،جتنملا ناتنسو ىلع تايراطبلا

)مادختسا كلهتسملا/مادختسا صاخلا (نم خيرات ءارشلا .اذه نامضلا يطغي

بويع ةعانصلا .دق متي حصإ وأ لادبتسا جتنملا بوطعملا بجومب نامضلا.

امأ مادختسا جتنملا

لكشب ئطاخ وأ همادختسا ضارغ ةفلتخم نع كلت ةروكذملا

يف ليلد كلاملا دق يدؤي ىلإ ءاغلإ نامضلا .لكآتلا لعفب لماوعلا ةيعيبطلا

ءازجاو ةلكآتملا  متي اهرابتعا لخاد نامضلا . رثأتي نامضلا يلصا

ةكرشلل ةعناصلا يأب نامض يفاضإ متي هميدقت ةطساوب ليكو وأ عئاب ةئزجت.

بجي ةداعإ جتنملا بوطعملا ىلإ ةطقن ءارشلا ةبلاطملل ،نامضلاب نأو رضحت

كعم ليلد ءارشلا) ةروتافلا.(

10رارق قفاوتلا عم ريياعم داحتا يبوروا

مسا ناونعو ةكرشلا ةعناصلا:

مسا

:Globe Technologies Europe GmbH

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

مسا ناونعو صخشلا ل

وخ

ملا هل عمج فلملا ينفلا:

مسا

:Ralf Pankalla

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

بجومب كلذ نلعن

نأ جتنملا

ةئفلا

:ةزازج شئاشحلا

زارطلا:GD24LM33 (LMG401)

مقرلا يلسلستلا:عجار ةعقر مييقت جتنملا

ةنس ميمصت جتنملا:عجار ةعقر مييقت جتنملا

•قفاوتم عم ماسقا تاذ ةلصلا نم هيجوت تا 2006/42/EC.

138

ةغللا ةيبرعلا

•قفاوتم عم ماسقأ تاهيجوت داحتا يبوروا ىرخا ةيلاتلا:

•2014/30/EU

•2000/14/EC & 2005/88/EC

•2011/65/EU & (EU)2015/863

ةفاضاب ىلإ ،كلذ نلعن نأ ءازجا تارقفلاو ةيلاتلا نم ريياعملا ةقسنملا يتلا مت

اهمادختسا يه:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

ةقيرط مييقت قفاوتلا قحلملاب VI هيجوتلاب 2000/14/EC.

ىوتسم ةوق توصلا ر

دق

ملاL

: 90,2 لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

: 96 لبيسيد)A(

ةئيهلا ةكراشملا يتلا مت اهغبإ:

مسا :Intertek Deutschland GmbH )ةهج قيدصت نم داحتا

يبوروا مقرب 0905(

ناونعلا :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

ايناملأ

ناكملا خيراتلاو :Weiter-

stadt, 03.03.2021

عيقوتلا :ديت ،ويك ريدم مسق ةدوجلا

139

ةغللا ةيبرعلا

1 Güvenlik................................... 141

2 Açıklama...................................141

2.1 Amaç...................................................... 141

2.2 Makineyi paketinden çıkarın...................141

2.3 Genel bakış............................................ 141

3 Kurulum....................................141

3.1 Alt sapı takın...........................................141

3.2 Üst tutma yerini monte edin ...................141

3.3 Çim toplayıcıyı takın............................... 141

3.4 Malç fişini takın.......................................141

3.5 Bıçak yüksekliğini ayarlayın................... 142

3.6 AKÜYÜ TAKMA......................................142

3.7 Aküyü çıkarın..........................................142

4 Çim biçme makinesinin

işlevleri..................................... 142

5 Çalışma.....................................142

5.1 Makineyi çalıştırın...................................142

5.2 Makineyi durdurun..................................142

5.3 Çim toplayıcıyı boşaltın.......................... 142

5.4 Eğimli yerlerde çalıştırma.......................143

5.5 Çalışma ipuçları......................................143

6 Bakım........................................143

6.1 Genel bakım........................................... 143

6.2 Bıçağı değiştirin......................................143

6.3 Makineyi depolayın.................................143

7 SORUN GİDERME....................144

8 Teknik veriler............................144

9 Garanti......................................144

10 AB Uygunluk beyanı............... 145

140

Türkçe

1 GÜVENLIK

UYARI

Tüm güvenlik talimatlarına uyduğunuzdan emin olun.

Güvenlik Kılavuzuna bakın.

2 AÇIKLAMA

2.1 AMAÇ

Bu makine evsel amaçlı çim biçme işi için kullanılır.

Kesme bıçağı yere yaklaşık olarak paralel olmalıdır.

Biçme yaparken dört tekerleğin de yere değmesi

gerekir.

2.2 MAKINEYI PAKETINDEN ÇIKARIN

UYARI

Makineyi kullanmadan önce doğru şekilde monte

ettiğinizden emin olun.

UYARI

• Makine parçaları hasarlı ise makineyi kullanmayın.

• Tüm parçalara sahip değilseniz, makineyi

kullanmayın.

• Parçalar hasarlı veya eksikse, servis merkezine

başvurun.

1. Paketi açın.

2. Kutunun içindeki belgeleri okuyun.

3. Tüm birleştirilmemiş parçaları kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve paketi yerel düzenlemelere uygun olarak

atın.

UYARI

Kişisel güvenliğiniz için aleti tamamen birleştirmeden

önce aküyü takmayın.

2.3 GENEL BAKIŞ

Şekil 1~2

A. Üsk kontrol aksamı

A-1

Kol anahtarı

A-2

Çalıştırma düğmesi

A-3

Üst tutma yeri

A-4

Üst tutma yeri topuzu

A-5

Üst tutma yeri cıvatası

B. Alt tutma yeri aksamı

B-1

Alt tutma yeri

B-2

Alt tutma yeri vidası

C. Çim toplayıcı aksamı

C-1

Çim toplayıcı kancası

C-2

Çim torbası

D. Ana gövde

D-1

Akü bölmesi kapağı

D-2

Yükseklik ayar kolu

D-3

Arka boşaltım kapağı

D-4

Yuva

D-5

Emniyet anahtarı

D-6

Akü çıkarma düğmesi

E. Malç fişi

3 KURULUM

UYARI

Üretici tarafından tavsiye edilmeyen aksesuarları

kullanmayın.

UYARI

Tüm parçaları monte edene kadar emniyet anahtarını

veya aküyü takmayın.

3.1 ALT SAPI TAKIN

Şekil 3

1. Alt tutma yerini çerçevedeki deliklere takın.

2. Vidaları deliklerden geçirerek sıkın.

UYARI

Tutma yerini takarken kablolara zarar vermeyin.

3.2 ÜST TUTMA YERINI MONTE EDIN

Şekil 4

1. Üst tutma yerindeki deliklerle alt tutma yerindeki

delikleri hizalayın.

2. Cıvataları deliklerden geçirin.

3. Topuzları cıvataların üzerinde sıkın.

4. Diğer tarafta aynı işlemi yapın.

3.3 ÇIM TOPLAYICIYI TAKIN

Şekil 5

1. Arka boşaltma kapağını açın ve tutun.

2. Çim toplayıcıyı tutma yerinden tutun ve kancaları

yuvaların üzerine takın.

3. Arka boşaltma kapağını çıkarın.

3.4 MALÇ FIŞINI TAKIN

Şekil 6

1. Çim toplayıcıyı çıkartın.

141

Türkçe

2. Arka tahliye kapağını açın ve tutun.

3. Malç fişini tutma yerinden tutun ve tahliye oluğuna

takın.

4. Arka boşaltım kapısını kapatın.

3.5 BIÇAK YÜKSEKLIĞINI AYARLAYIN

Makine farklı bıçak yüksekliklerine ayarlanabilir.

Şekil 7.

1. Bıçak yüksekliğini arttırmak için yükseklik ayar

kolunu arkaya doğru çekin.

2. Bıçak yüksekliğini azaltmak için yükseklik ayar

kolunu ileri doğru çekin.

3.6 AKÜYÜ TAKMA

Şekil 8

UYARI

• Akü veya şarj cihazı hasarlıysa aküyü veya şarj

cihazını değiştirin.

• Makineyi durdurun ve aküyü takmadan veya

çıkarmadan önce motorun durmasını bekleyin.

• Akü ve şarj cihazının kılavuzundaki talimatları

okuyun, öğrenin ve uygulayın.

1. Akü bölmesinin kapağını açın.

2. Aküdeki yükseltme dişlerini akü bölmesindeki

oluklarla hizalayın.

3. Aküyü yerine oturana kadar akü bölmesine doğru

itin.

4. Bir tık sesi duyduğunuzda batarya takılmıştır.

5. Akü bölmesinin kapağını kapatın.

NOT

Motor sadece emniyet anahtarını taktığınızda çalışır.

3.7 AKÜYÜ ÇIKARIN

Şekil 8

1. Akü kapısını açın.

2. Emniyet anahtarını çıkarın.

3. Akü çıkarma düğmesine basın ve basılı tutun.

4. Aküyü makineden çıkarın.

4 ÇIM BIÇME MAKINESININ

IŞLEVLERI

NOT

Çim biçme makinesinin işlevi, aksesuar parçalarının

yapılandırması değiştirilerek uyarlanabilir. Ayar

ayrıntıları için aşağıdaki tabloya bakın.

Lütfen aşağıdaki işlevlerin çim biçme makinesi

modellerine göre değişiklik gösterdiğini unutmayın.

ÇİM BİÇME MAKİNESİNİ

DÖNÜŞTÜRMEK İÇİN

MALÇ FİŞİ ÇİM TOR-

BASI

Arka boşaltım için × ×

Arka torbalama için × √

Malçlama için √ ×

"√" : monte

"×" : çıkarılmış

5 ÇALIŞMA

UYARI

Çalışma sırasında göz koruması takın.

5.1 MAKINEYI ÇALIŞTIRIN

Şekil 9

1. Emniyet anahtarını takın.

2. Çalıştırma düğmesine basın ve basılı tutun.

3. Çalıştırma düğmesini basılı tutarken, kol anahtarını

tutma yeri çubuğunun yönünde çekin.

4. Şimdi çalıştırma düğmesini bırakabilirsiniz.

NOT

Makine çalışmazsa

1. batarya bölmesi kapağını açın ve güvenlik

anahtarını kontrol edin.

2. Bataryayı çıkarın ve çim biçme haznesini

inceleyerek bıçağa çim kaçmadığından ve bıçağın

elle serbestçe dönebildiğinden emin olun.

Yumuşak Başlatma

Bu Li-iyon makinesi “yumuşak başlatma” özelliğine

sahiptir. Makineyi başlattığınızda, yaklaşık 3 saniye

sonra tam hıza ulaşır.

5.2 MAKINEYI DURDURUN

Şekil 9

1. Makineyi durdurmak için şalt dolabı tutma yerini

serbest bırakın.

UYARI

Makineyi tekrar çalıştırmadan önce bıçağın tamamen

durmasını bekleyin. Makineyi hızla açıp kapatmayın.

UYARI

İşi tamamladıktan sonra daima emniyet anahtarını ve

aküyü çıkarın.

5.3 ÇIM TOPLAYICIYI BOŞALTIN

1. Makineyi durdurun.

142

Türkçe

2. Emniyet anahtarını çıkarın.

3. Aküyü çıkarın.

4. Arka tahliye kapağını açın ve tutun.

5. Çim toplayıcıyı tutma yerinden tutun ve

yuvalarından çıkarın.

6. Arka boşaltım kapısını kapatın.

7. Çim toplayıcıyı boşaltın.

5.4 EĞIMLI YERLERDE ÇALIŞTIRMA

UYARI

15° den fazla eğime sahip yokuşlarda biçmeyin. Rahat

değilseniz, yamaçta biçmeyin.

• Yokuşta inip çıkmayın, yokuşun ön yüzünü biçin.

Eğimde yön değiştirdiğinizde dikkatli olun.

• Düşmenize neden olabilecek deliklere, köklere,

kayalara ve diğer gizli nesnelere dikkat edin.

Kayalar ve ağaç dalları gibi tüm engelleri kaldırın.

• Bastığınız yerin sabit olduğundan emin olun.

Dengenizi kaybederseniz hemen kol anahtarını

bırakın.

• Hendekler, kanallar ve toprak dolgularının yakınında

çim biçmeyin.

5.5 ÇALIŞMA IPUÇLARI

• Başlatma düğmesinin veya şalt dolabı tutma yerinin

çalışmasını geçersiz kılmaya çalışmayın.

• Makineyi çalıştırdığınızda eğmeyin.

• Ellerinizi veya ayaklarınızı dönen parçaların

yakınına ya da altına koymayın.

• Boşaltma oluğunu temiz tutun.

• Islak çimi kesmeyin.

• Yeni veya kalın çim için daha yüksek bıçak

yüksekliği gereklidir.

• Her kullanımdan sonra çim biçme makinesinin

tabanını temizleyin. Çim kırpıntılarını, yaprakları, kiri

ve diğer kalıntıları temizleyin.

6 BAKIM

UYARI

Bakımdan önce makineden emniyet anahtarını ve

aküyü çıkarın.

UYARI

Motoru ve aküyü, çim, yaprak veya fazla yağdan

koruyun.

İKAZ

Sadece onaylanmış yedek parçaları kullanın.

İKAZ

Fren sıvılarının, benzin, petrol bazlı malzemelerin

plastik parçalara temas etmesine izin vermeyin.

Kimyasallar plastiğe zarar verebilir ve plastik maddeyi

hizmet dışı bırakabilir.

İKAZ

Plastik muhafaza veya parçalarda güçlü solvent veya

deterjanlar kullanmayın.

6.1 GENEL BAKIM

• Her kullanımdan önce, makineyi vida, somun, cıvata

ve kapak gibi hasarlı, eksik veya gevşek parçalar

için inceleyin.

• Tüm bağlantı elemanlarını ve kapakları doğru

şekilde sıkın.

• Makineyi kuru bir bezle temizleyin. Su kullanmayın.

6.2 BIÇAĞI DEĞIŞTIRIN

Şekil 10

UYARI

Sadece onaylanmış yedek bıçakları kullanın.

UYARI

Bıçağa dokunacağınızda iş eldiveni giyin veya bıçağın

etrafına bez sarın.

1. Makineyi durdurun.

2. Bıçağın tamamen durduğundan emin olun.

3. Güvenlik anahtarını ve aküyü çıkarın.

4. Makineyi yana çevirin.

5. Bıçağın hareketini önlemek için bıçak ve çim biçme

makinesinin güvertesi arasında bir parça tahta

kullanın.

6. Montaj cıvatasını gevşetin ve rondelaları çıkarın.

7. Bıçağı çıkarın ve yenisi ile değiştirin.

8. Bıçağı takarken resimde gösterildiği gibi doğru

yönde takıldığından emin olun. Konumlayıcıdaki

yüksek noktalar bıçaktaki deliklerle hizalanmalıdır.

9. Montaj cıvatasını tekrar sıkın. Tavsiye edilen sıkma

torku yaklaşık olarak 33-37 Nm olmalıdır.

6.3 MAKINEYI DEPOLAYIN

• Emniyet anahtarını çıkarın.

• Aküyü çıkarın.

• Makineyi depolamadan önce temizleyin.

• Makineyi depolarken motorun sıcak olmadığından

emin olun.

• Makinenin gevşek veya hasarlı parçalarının

olmadığından emin olun. Eğer gerekli ise, bu

adımları/talimatları uygulayın:

143

Türkçe

• Hasarlı parçaları değiştirin.

• Cıvataları sıkın.

• Onaylanmış bir servis merkezinden biriyle

konuşun.

• Makinenizi kuru bir alanda saklayın.

• Çocukların makinenin yanına gelemediğinden emin

olun.

7 SORUN GİDERME

Sorun Olası neden Çözüm

Tutma yeri doğru

konumda değil.

Cıvatalar doğru

şekilde takılma-

mıştır.

Tutma yüksekliği

ayarlayın ve top-

uzların ve cıvata-

ların doğru şe-

kilde hizalan-

dığından emin

olun.

Makine çalışmıy-

or.

Akü kapasitesi

düşük.

Aküyü şarj edin.

Kol anahtarı arı-

zalıdır.

Kol anahtarını

değiştirin.

Emniyet anahtarı

takılı değildir.

Emniyet anahtar-

ını takın.

Makine çimi eşit

kesmiyor.

Çim yüzey enge-

belidir.

Biçme alanını in-

celeyin.

Bıçak yüksekliği

doğru ayarlan-

mamıştır.

Bıçak/kesim yük-

sekliğini daha

yüksek bir konu-

ma ayarlayın.

Makine doğru

şekilde malçla-

ma yapmıyor.

Kesilen ıslak

çimler makinenin

üzerine yapışıy-

or.

Çim biçme işle-

minden önce çim

kuruyana kadar

bekleyin.

Malç fişi eksiktir. Malç fişini takın.

Makineyi itmesi

çok zor.

Çim çok uzun

veya bıçak yük-

sekliği çok alçak-

tır.

Bıçak/kesim yük-

sekliğini artırın.

Çim toplayıcı ve

bıçak kalın çim-

lerde sürükleniy-

or.

Çim toplayıcılar-

daki kesilen çim-

leri boşaltın.

Makinede yük-

sek titreşim var.

Bıçak dengesiz

ve aşınmıştır.

Bıçağı değiştirin.

Motor mili bükül-

müştür.

1. Hasar olup

olmadığını

kontrol edin.

2. Tekrar çalış-

tırmadan

önce maki-

neyi tamir

edin.

Sorun Olası neden Çözüm

Makine biçme

sırasında duruy-

or.

Bıçak yüksekliği

çok düşüktür.

Bıçak/kesim yük-

sekliğini artırın.

Akünün şarjı bit-

miştir.

Aküyü şarj edin.

Kesilen çimler

kesim haznesine

veya bıçağa ya-

pışır.

Aküyü makine-

den çıkarın ve

üstünü kontrol

edin.

Makinenin çalış-

ma sıcaklığı çok

yüksektir.

Makineyi

soğutun.

* Bu sorunlara çözüm bulamazsanız servis merkezine

gidin.

8 TEKNIK VERILER

Voltaj 24 V

Yüksüz hız 3550 / dak

Kesim genişliği 330 mm

Kesim yüksekliği 25 - 70 mm

Çim toplayıcı ka-

pasitesi

30 L

Ağırlık (akü ha-

riç)

9,5 kg

Ölçülen ses ba-

sınç düzeyi

= 79,6 dB(A), K= 3 dB(A)

Garanti edilen

ses güç düzeyi

WA.d

= 96 dB(A)

Akü modeli G24B2/G24B4 ve diğer BAG serileri

Şarj cihazı mod-

eli

G24UC/2913907AU ve diğer CAG

serileri

Titreşim ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTI

(Tam garanti şartları ve koşulları Greenworks internet

sayfasında bulunabilir https://www.greenworkstools.eu )

Garanti Greenworks satın alma tarihinden itibaren

ürün için 3 yıl ve aküler için 2 yıl (tüketici/özel

kullanım) geçerlidir. Bu garanti, üretim hatalarını kapsar.

Garanti kapsamında olan hatalı bir ürün onarılmış veya

değiştirilmiş olabilir. Hatalı veya kullanım kılavuzunda

açıklanandan başka şekillerde kullanılmış üniteye ilişkin

garanti talebi reddedilebilir. Normal aşınma ve aşınma

parçaları garanti kapsamında kabul edilmez. Orijinal

üretici garantisi, bir satıcı veya perakendeci tarafından

sunulan herhangi bir ek garantiden etkilenmez.

144

Türkçe

Hatalı bir ürün, garanti talebinde bulunmak için satın

alma kanıtı (fatura) ile birlikte satın alma noktasına iade

edilmelidir.

10 AB UYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad: Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

Teknik dosyayı derlemeye yetkili kişinin adı ve adresi:

Ad: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

İşbu belge ile bu ürüne ilişkin olarak aşağıdakileri beyan

ederiz

Kategori: Çim Biçme Makinesi

Model: GD24LM33 (LMG401)

Seri numarası: Ürün derecelendirme etiketine

bakın

Yapım Yılı: Ürün derecelendirme etiketine

bakın

• 2006/42/EC sayılı Makine Direktifinin ilgili

hükümlerine uygundur.

• aşağıdaki diğer AB Direktiflerinin hükümlerine

uygundur:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Ayrıca, uyumlaştırılmış standartların aşağıdaki

bölümlerinin ve maddelerinin kullanıldığını beyan ederiz:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Uyum değerlendirme metodu Ek VI Direktifi

2000/14/EC.

Ölçülen ses gücü seviyesi

: 90,2 dB(A)

Garanti edilen ses gücü seviyesi L

WA.d

: 96 dB(A)

İlgili onaylanmış kuruluş:

Ad: Intertek Deutschland GmbH (Onaylanmış Kuruluş

0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Almanya

Yer, tarih: Weiter-

stadt, 03.03.2021

İmza: Ted Qu, Kalite Direktörü

145

Türkçe

1תוחיטב..................................147

2רואית.....................................147

2.1הרטמ.................................................147

2.2רסה תא רישכמה הזיראהמ....................147

2.3טבמ יללכ............................................147

3הנקתה...................................147

3.1תנקתה תידיה הנותחתה........................147

3.2תנקתה תידיה הנוילעה .........................147

3.3תנקתה דכול אשדה..............................147

3.4תנקתה חתפה רוזיפל הבבג...................147

3.5תעיבק הבוג בהלה................................148

3.6ןקתה תא זראמ הללוסה........................148

3.7תאצוה זראמ הללוסה............................148

4תויצקנופ החסכמה...................148

5לועפת....................................148

5.1לעפה תא רישכמה................................148

5.2יוביכ רישכמה.......................................148

5.3ןוקיר דכול אשדה..................................148

5.4הלעפה ןורדמב.....................................149

5.5תוצע הלעפהל......................................149

6הקוזחת..................................149

6.1הקוזחת תיללכ.....................................149

6.2תפלחה בהלה......................................149

6.3ןוסחא הנוכמה......................................149

7רותיא לופיטו תויעבב...............150

8טרפמ ינכט.............................150

9תוירחא...................................150

10תרהצה תומיאת תושירדל

דוחיאה יפוריאה.......................150

146

תירבע

1תוחיטב

הרהזא

אנא דפקה תייצל לכל תוארוה תוחיטבה.

ןייע ךירדמב תוחיטבה.

2רואית

2.1הרטמ

תחסכמ אשד וז הדעונ שומישל תוניגב תויטרפ .בהל ךותיחה בייח

תויהל ליבקמ עקרקל טעמכ ירמגל .ןמזב חוסיכה ,לכ תעברא

םילגלגה םיבייח תעגל עקרקב.

2.2רסה תא רישכמה הזיראהמ

הרהזא

ינפל שומישה אדוו תבכרהש תא רישכמה שרדנכ.

הרהזא

•םא םיקלח םימיוסמ לש רישכמה םימוגפ ,לא שמתשת

רישכמב.

•םא ןיא ךל תא לכ םיקלחה ,לא ליעפת תא רישכמה.

•םא םיקלחה םימוגפ וא םירסח ,הנפ זכרמל תורישה.

1.חתפ תא הזיראה.

2.ןייע םיכמסמב הליכמש הזיראה.

3.רסה תא לכ םיקלחה אלה םיבכרומ הזיראהמ.

4.רסה תא רישכמה הזיראהמ.

5.שי ךילשהל תא הספוקה תאו ירמוח הזיראה םאתהב תונקתל

תוימוקמה.

הרהזא

ןעמל ךתוחיטב ,לא סינכת תא הללוסה ינפל ילכהש בכרומ ןפואב

אלמ.

2.3טבמ יללכ

רויא 1~2

A .תבכרה הרקב הנוילע

A-1

גתמ תידיה

A-2

ןצחל הענתה

A-3

תידי הנוילע

A-4

לגלג תידי הנוילע

A-5

גרוב תידי הנוילע

B ללכמ תידי הנותחת

B-1

תידי הנותחת

B-2

גרוב תידי הנותחת

C .תבכרה דכול אשדה

C-1

וו דכול אשדה

C-2

קש אשד

D .ףוג ישאר

D-1

ףדמ את הללוסה

D-2

תידי ןונווכ הבוג

D-3

ףדמ הטילפ ירוחא

D-4

ץירח

D-5

חתפמ תוחיטב

D-6

רותפכ רורחש הללוס

E .חתפ רוזיפל הבבג

3הנקתה

הרהזא

ןיא שמתשהל םירזיבאב םניאש םיצלמומ לע ידי ןרציה.

הרהזא

ןיא סינכהל תא חתפמ תוחיטבה וא תא זראמ הללוסה ינפל םויס

תבכרה לכ םיקלחה.

3.1תנקתה תידיה הנותחתה

רויא 3

1.סנכה תא תידיה הנותחתה ירוחל תרגסמה םימיאתמה.

2.קדה תא םיגרבה ךרד םירוחה.

הרהזא

ןמזב תנקתה תידיה ,רהזיה אל םורגל קזנ םילבכל.

3.2תנקתה תידיה הנוילעה

רויא 4

1.םאתה תא םירוחה תידיב הנוילעה ךכ ויהיש לומ םירוחה

תידיב הנותחתה.

2.סנכה תא םיגרבה ךרד םירוחה.

3.קדה תא םיגרבה תרזעב םירותפכה.

4.עצב תא התוא הלועפ דצב ינשה.

3.3

תנקתה דכול אשדה

רויא 5

1.חתפ תא ףדמ הטילפה ירוחאה קזחהו ותוא חותפ.

2.זוחא דכולב אשדה תרזעב תידיה ולש ןקתהו תא םיווה לעמ

םיצירחה.

3.ררחש תא ףדמ הטילפה תירוחאה.

3.4

תנקתה חתפה רוזיפל הבבג

רויא 6

1.קרפ תא דכול אשדה.

2.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

3.זוחא תא חתפה רוזיפל הבבג תידיב ולש רבחו ותוא חתפל

הטילפה.

147

תירבע

4.רוגס תא תלד הטילפה תירוחאה.

3.5תעיבק הבוג בהלה

ןתינ עובקל םיהבג םינוש לש בהלה.

רויא 7.

1.ךושמ תא תידי ןונווכ הבוגה הרוחא ידכ לידגהל תא הבוג

בהלה.

2.ךושמ תא תידי ןונווכ הבוגה המידק ידכ ןיטקהל תא הבוג

בהלה.

3.6ןקתה תא זראמ הללוסה

רויא 8

הרהזא

•םא זראמ הללוסה וא ןעטמה םימוגפ ,ףלחה תא זראמ

הללוסה וא תא ןעטמה.

•הבכ תא רישכמה הכחו דע תריצעל עונמה ינפל הנקתה וא

קוריפ לש זראמ הללוסה.

•ךילע אורקל ,ריכהל עצבלו תא תוארוהה תועגונה הללוסל

ןעטמלו.

חתפ תא שד את הללוסה.

2.םאתה תא תועלצה לש זראמ הללוסה םיצירחל אתב הללוסה.

3.ףוחד תא הללוסה לא ךות את הללוסה דע זראמש הללוסה

לעניי.

4.עמשתשכ קילק ,הז רמוא זראמש הללוסה ןקתומ ומוקמב.

5.רוגס תא שד את הללוסה.

םיש בל

רשפא עינתהל תא עונמה קר רחאל תסנכה חתפמ תוחיטבה.

3.7תאצוה זראמ הללוסה

רויא 8

1.חתפ תא הסכמ הללוסה.

2.אצוה תא חתפמ תוחיטבה.

3.ץחל הציחל תכשוממ לע רותפכ רורחש הללוסה.

4.קרפל תא זראמ הללוסה ילכהמ.

4תויצקנופ החסכמה

םיש בל

ןתינ םיאתהל תא דוקפת תחסכמ אשדה לע ידי יוניש הרוצתה

לש יקלח םירזיבאה .ןייע הלבטב ןלהל יטרפל תורדגה.

אנא םיש בל תויצקנופהש הטמל תולוכי תויהל תונווגמ םאתהב

םגדל החסכמה.

תרמהל

החסכמהחתפ רוזיפל

הבבג

קש אשד

רובע הטילפ תירוחא××

רובע קש ירוחא×√

תרמהל החסכמהחתפ רוזיפל

הבבג

קש אשד

רובע רוזיפ הבבג√×

: "√"ןקתוה

: "×"רסוה

5לועפת

הרהזא

שובח יפקשמ הנגה ןמזב תלעפה ילכה.

5.1לעפה תא רישכמה

רויא 9

1.סנכה תא חתפמ תוחיטבה.

2.ץחל הציחל הכורא לע ןצחל הענתהה.

3.ךות ידכ תקזחה ןצחל הענתהה ץוחל ,ךושמ תא גתמ תידיה

ןוויכל טומ תידיה.

4.וישכע התא לוכי ררחשל תא ןצחל הלחתהה.

םיש בל

םא ילכה וניא לעפומ,

1.חתפ תא ףדמ את הללוסה קודבו תא חתפמ תוחיטבה.

2.רסה תא זראמ תוללוסה קודבו תא ןופיס תחסכמ אשדה ידכ

אדוול ףאש אשד אל ספות תא בהלה בהלהו לוכי בבותסהל

תוישפוחב דיב.

הענתה הכר

תחסכמה םע תללוס םויתיל-ןוי תרשפאמ" הענתה הכר."

םיעינתמשכ התוא ,איה העיגמ תוריהמל האלמה הלש קר רחאל

כ-3 תוינש.

5.2

יוביכ רישכמה

הנומת 9

1.ררחש תא תידי תספוק גותימה ידכ תובכל תא רישכמה.

הרהזא

ןתמה דע בהלהש רוצעי ןפואב אלמ ינפל הענתה תרזוח לש

רישכמה .לא קילדת הבכתו תא ילכה תוריהמב.

הרהזא

אצוה דימת תא חתפמ תוחיטבה תאו זראמ הללוסה רחאל םויס

הדובעה.

5.3ןוקיר דכול אשדה

1.הבכ תא רוסמה.

2.אצוה תא חתפמ תוחיטבה.

3.אצוה תא הללוסה.

4.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

148

תירבע

5.זוחא דכולב אשדה תרזעב תידיה ולש ררחשו תא םיווה

םיצירחהמ.

6.רוגס תא תלד הטילפה תירוחאה.

7.ןקור תא דכול אשדה.

5.4הלעפה ןורדמב

הרהזא

ןיא חסכל אשד ןורדמב לולת רתוי מ-15° .םא ךניא שח חונב ,לא

חסכת אשד ןורדמב.

•ןמזב חוסיכ ןורדמב ,לא דובעת ןוויכב הלעמ-הטמ אלא בחורל.

דפקה לע תוריהז ןמזב יוניש ןוויכ ןורדמב.

•םיש בל תומוגל ,םישרושל ,םיעלסל םימצעלו םירתסנ םירחא

םילולעש לישכהל ךתוא .קחרה תא לכ םילושכמה ,ןוגכ םיעלס,

םינבא יעזגו םיצע.

•אדו ךילגרש תוביצי לע עקרקה .הרקמב לש רסוח ןוזיא ,ררחש

דימ תא גתמ תידיה.

•לא חסכת אשד דיל םיקוצ/םילולתמ ,תוחוש וא תודג לחנ.

5.5תוצע הלעפהל

•לא הסנת ףוקעל תא תלועפ ןצחל הענתהה וא תידי תספוק

גותימה.

•ןמזב תענתה ילכה ,לא הטת ותוא הדיצה.

•לא חינת םיידי וא םיילגר דיל םיקלחה םיבבותסמה וא

םתחתמ.

•רומש לע ןויקינ חתפ הטילפה.

•לא חסכת אשד בוטר.

•ידכ חסכל אשד שדח וא ךימס ,בהלה ךירצ תויהל בצמב הובג

רתוי.

•הקנ תא תיתחת ףוג תחסכמה רחאל לכ שומיש .רסה תוסיפ

אשד ,םילע ,קבא ךולכלו גוסמ רחא.

6הקוזחת

הרהזא

אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה ילכהמ ינפל עוציב

תדובע הקוזחת.

הרהזא

רומש לע ןויקינ עונמה זראמו הללוסה הקנו םהמ תוסיפ אשד,

םילע וא ףדוע זירג.

הרהזא

שמתשה קר םיפלחב םירשואמ.

הרהזא

לא רשפאת ילזונל םימלב ,ןיזנבל םירמוחלו יססובמ-טפנ תעגל

יקלחב קיטסלפה .םילקימיכ םילולע םורגל קזנ קיטסלפל ךופהלו

ותוא יתלבל שימש.

הרהזא

לא שמתשת ירמוחב יוקינ וא םיסממ םיקזח לע ףוג קיטסלפה

יביכרו קיטסלפה.

6.1הקוזחת תיללכ

•ינפל לכ שומיש ,קודב ןיאש הב םיקלח וקוזינש ,םירסח וא

םיפפור ןוגכ םיגרב ,םימוא וא םיסכמ/םיקקפ.

•קדה בטיה תא לכ יעצמא קודיהה םיסכמהו/םיקקפ.

•הקנ תא ילכה תילטמב השבי .לא שמתשת םימב.

6.2תפלחה בהלה

רויא 10

הרהזא

שמתשה קר םיבהלב םירשואמ.

הרהזא

תעב העיגנה בהלב ,שבל תופפכ הדובע תודבכ וא ףוטע ותוא

דבב הבע.

1.הבכ תא רישכמה.

2.אדוו בהלהש קיספה ירמגל תא ותלועפ.

3.רסה תא חתפמ תוחיטבה תאו זראמ הללוסה.

4.הטה תא ילכה לע ודיצ.

5.שמתשה תסיפב ץע ןיב בהלה ףדמו החסכמה ידכב עונמל לכ

העונת לש בהלה.

6.גרבה הרזחב תא גרוב הבכרהה רסהו תא םיחוורמה.

7.רסה תא בהלה ףלחהו ותוא שדחב.

8.תעב תמאתה בהלה ,אדוו אוהש ןקתומ ןוויכב ןוכנה ראותמכ

רויאב .תודוקנה תוהובגה לע יבג םקממה תוכירצ תויהל

תורשוימ םע ירוח בהלה.

9.קדה שדחמ תא גרוב הבכרהה .טנמומ קודיהה ץלמומה אוה

ךרעב 33-37 רטמוננ.

6.3

ןוסחא הנוכמה

•אצוה תא חתפמ תוחיטבה.

•תאצוה זראמ הללוסה.

•הקנ תא ילכה ינפל ונוסחא.

•אדוו עונמהש ונניא םח רשאכ התא ןסחאמ תא הנוכמה.

•אדו ןיאש רישכמב םיקלח םיפפור וא םימוגפ .יפל ךרוצה ,עצב

תא תוארוהה/םידעצה םיאבה:

•ףלחה תא םיקלחה םימוגפה.

•קדה תא םיגרבה.

•רבד םע םדא זכרמב תוריש רשואמ.

•ןסחא תא ילכה רוזאב שבי.

•ןסחא קחרה גשיהמ םדי לש םידלי.

149

תירבע

7רותיא לופיטו תויעבב

היעבהביס תירשפאןורתפ

תידיה הניא

המוקמב.

םיגרבה םניא

םירבוחמ יוארכ.

ןנווכ תא הבוג

תידיה אדוו

םירותפכהש

םיגרבהו םימאתומ

הז הזל.

רישכמה וניא

ליחתמ דובעל.

הללוסה השלח ידמ.ןעטה תא זראמ

הללוסה.

גתמ תידיה םוגפ.ףלחה תא גתמ

תידיה.

חתפמ תוחיטבה אל

סנכוה.

סנכה תא חתפמ

תוחיטבה.

חוסיכ אשדה השענ

ןפואב אל ןזואמ.

האשדמה הסג.קודב תא רוזא

חוסיכה.

הבוג בהלה אל

רדגוה יוארכ.

ןנווכ תא הבוג

בהלה/ךותיח

םוקימל הובג רתוי.

ילכה וניא קסרמ תא

אשדה הבבגל.

שי תוסיפ אשד

ודמצנש ףוגל

תחסכמה.

ןתמה דע אשדהש

שבייתי ינפל

חוסיכה.

רסח חתפה רוזיפל

הבבג.

ןקתה תא חתפה

רוזיפל הבבג.

השק ףוחדל תא

ילכה.

אשדה וניא הובג

קיפסמ ,וא בהלהש

ךומנ ידמ.

הבגה תא הבוג

בהלה/ךותיח.

דכול אשדה בהלהו

םיעקתנ אשדב

ךימס.

ןקור תא תוסיפ

אשדה דכולמ

אשדה.

ילכה טטור הקזוחב.בהלה קוחש וניאו

ןזואמ.

ףלחה תא בהלה.

לג) ריצ (עונמה

ףפוכמ.

1.קודב םא םרגנ

קזנ.

2.ןקת תא ילכה

ינפל הענתה

תפסונ.

ילכה רצוע ינפל

חוסיכה.

בהלה ךומנ ידמ.הבגה תא הבוג

בהלה/ךותיח.

תליבח הללוסה

הנקורתה.

ןעטה תא זראמ

הללוסה.

תוסיפ אשדה

תודמצנ ףוגל

תחסכמה וא בהלל.

קרפ תא זראמ

הללוסה קודבו תא

ףוג תחסכמה.

תרוטרפמט הלועפה

לש ילכה ההובג

ידמ.

ררק תא ילכה.

*םא אל חילצת אוצמל ןורתפ תויעבל ולא ,הנפ זכרמל תורישה.

8טרפמ ינכט

חתמ24 V

תוריהמ אלל סמוע3550 /הקדל

בחור ךותיחה330 מ"מ

הבוג ךותיחה25 -70 מ"מ

תלוביק דכול אשדה30 L

לקשמ) אלל זראמ

הללוסה(

9,5 kg

תמר ץחל לוקה

תדדמנה

= 79,6 dB(A), K= 3 dB(A)

תמר תמצוע לוקה

תחטבומה

WA.d

= 96 dB(A)

םגד הללוסהG24B2/G24B4 תורדסוBAGתופסונ

םגד ןעטמהG24UC/2913907AU תורדסוCAG

תופסונ

טטר＞2,5 מ/'היינש

,K=1,5 מ/'היינש

IPXIPX1

9תוירחא

)םיאנתה תוינתההו םיאלמה לש תוירחאה םיאצמנ Greenworks

ףד טנרטניאה https://www.greenworkstools.eu (

תוירחאה Greenworks הניה ל-3 םינש לע רצומה ו-2 םינש לע

תוללוסה ) שומיש ינכרצ/ישיא (ךיראתמ השיכרה .תוירחא וז הסכמ

םימגפ רוצייב .רישכמ םוגפ תחת תוירחאה יושע תויהל ןקותמ וא

ףלחומ .הדיחי רשא השענ הב שומיש אל םלוה םינפואב םירחא

ולאמ םיראותמה ךירדמב שמתשמל םייושע תוחדיהל תוירחאהמ.

יאלב ליגר ,םיקלחו ולבתהש םניא םיבשחנ תוירחאב .תוירחא

ןרציה תירוקמה הניא תעפשומ לכמ תוירחא תפסונ תעצומה לע ידי

רחוס וא יאנועמק.

שי ריזחהל רצומ םוגפ תדוקנל השיכרה ידכ עובתל ןיגב תוירחא,

דחי םע תחכוה השיכרה) הלבק.(

10תרהצה תומיאת תושירדל דוחיאה

יפוריאה

םש תבותכו ןרציה:

םש

:Globe Technologies Europe GmbH

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

םש תבותכו םרוגה ךמסומה תכירעל טרפמה ינכטה:

םש

:Ralf Pankalla

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

ונא םיריהצמ תאזב יכ רצומה

150

תירבע

הירוגטק:תחסכמ אשד

םגד:GD24LM33 (LMG401)

רפסמ ירודיס:האר תא תיוות גוריד רצומה

תנש רוצייה:האר תא תיוות גוריד רצומה

•דמוע תושירדב תויטנוולרה לש תייחנה דויצה 2006/42/EC.

•דמוע תושירדב תויחנהה תואבה לש דוחיאה יפוריאה:

•2014/30/EU

•2000/14/EC ו-2005/88/EC

•2011/65/EU ו)-EU(2015/863

רתי לע ןכ ,ונא םיריהצמ ונססבתהש לע) םיקלחה/םיפיעסה(

םיאבה לש םיטרדנטסה םימאותמה:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

תטיש תכרעה תומיאת ל-Annex VI Directive 2000/14/EC.

תמר תמצוע לוקה תדדמנהL

: 90,2 dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

: 96 dB(A)

ףוגה עדוימה ברועמה:

םש :Intertek Deutschland GmbH )ףוג ךמסומ 0905(

תבותכ :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

םוקמ

,ךיראת :Weiter-

stadt, 03.03.2021

המיתח :דט וּק ,יארחא תוכיא

151

תירבע

1 Sauga........................................153

2 Aprašymas............................... 153

2.1 Paskirtis..................................................153

2.2 Įrenginio išpakavimas.............................153

2.3 Apžvalga.................................................153

3 Montavimas..............................153

3.1 Apatinės rankenos tvirtinimas................ 153

3.2 Viršutinės rankenos tvirtinimas ..............153

3.3 Žolės rinktuvo tvirtinimas........................153

3.4 Mulčiavimo įtaiso tvirtinimas...................153

3.5 Peilio aukščio nustatymas......................154

3.6 Sudėtinės baterijos įstatymas.................154

3.7 Sudėtinės baterijos išėmimas.................154

4 Vejapjovės funkcijos............... 154

5 Darbas...................................... 154

5.1 Įrenginio paleidimas............................... 154

5.2 Įrenginio sustabdymas........................... 154

5.3 Žolės rinktuvo tuštinimas........................155

5.4 Darbas šlaituose.....................................155

5.5 Naudojimo patarimai.............................. 155

6 Techninė priežiūra...................155

6.1 Bendroji priežiūra................................... 155

6.2 Peilio keitimas........................................ 155

6.3 Mašinos laikymas...................................156

7 Trikčių šalinimas..................... 156

8 Techniniai duomenys..............157

9 Garantija...................................157

10 EB atitikties deklaracija.......... 157

152

Lietuvių k.

1 SAUGA

ĮSPĖJIMAS

Privaloma laikytis visų saugos instrukcijų.

Žr. saugos vadovą.

2 APRAŠYMAS

2.1 PASKIRTIS

Šis įrenginys skirtas vejai pjauti namuose. Pjovimo peilis

turi būti lygiagretus žemės paviršiui. Pjovimo metu visi

keturi vejapjovės ratai turi liesti žemę.

2.2 ĮRENGINIO IŠPAKAVIMAS

ĮSPĖJIMAS

Prieš naudodami įsitikinkite, ar tinkamai surinkote

įrenginį.

ĮSPĖJIMAS

• Jeigu yra pažeistų dalių, įrenginio nenaudokite.

• Jeigu dalių trūksta, įrenginio nenaudokite.

• Jeigu dalys pažeistos arba jų trūksta, kreipkitės į

techninės priežiūros centrą.

1. Atidarykite pakuotę.

2. Perskaitykite dėžėje esančius dokumentus.

3. Iš dėžės išimkite visas nesumontuotas dalis.

4. Išimkite įrenginį iš dėžės.

5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų

reikalavimų.

ĮSPĖJIMAS

Dėl savo saugumo bateriją prijunkite tik iki galo

surinkę visą įrankį.

2.3 APŽVALGA

1~2 paveikslas

A. Viršutinės rankenos dalys

A-1

Jungiklis ant rankenos

A-2

Paleidimo mygtukas

A-3

Viršutinė rankena

A-4

Viršutinės rankenos rankenėlė

A-5

Viršutinės rankenos varžtas

B. Apatinės rankenos dalys

B-1

Apatinė rankena

B-2

Apatinės rankenos varžtas

C. Žolės rinktuvo dalys

C-1

Žolės rinktuvo kablys

C-2

Žolės krepšys

D. Pagrindinis korpusas

D-1

Baterijos skyriaus skydelis

D-2

Aukščio reguliavimo svirtis

D-3

Galinio išmetimo skydelis

D-4

Plyšys

D-5

Apsauginis raktas

D-6

Baterijos atjungimo mygtukas

E. Mulčiavimo įtaisas

3 MONTAVIMAS

ĮSPĖJIMAS

Nenaudokite gamintojo nerekomenduojamų priedų.

ĮSPĖJIMAS

Kol nesurinkote visų dalių, neįstatykite apsauginio

rakto ir sudėtinės baterijos.

3.1 APATINĖS RANKENOS

TVIRTINIMAS

3 paveikslas

1. Įstatykite apatinę rankeną į rėmo angas.

2. Priveržkite pro skyles prakištus varžtus.

ĮSPĖJIMAS

Tvirtindami rankeną nepažeiskite kabelių.

3.2 VIRŠUTINĖS RANKENOS

TVIRTINIMAS

pav 4

1. Viršutinės rankenos skyles sulyginkite su apatinės

rankenos skylėmis.

2. Įstatykite į skyles varžtus.

3. Priveržkite ant varžtų rankenėles.

4. Tokią pačią procedūrą atlikite ir kitoje pusėje.

3.3 ŽOLĖS RINKTUVO TVIRTINIMAS

5 paveikslas

1. Atidarykite ir laikykite atidarę galinio išmetimo

skydelį.

2. Laikykite žolės rinktuvą už rankenos ir užkabinkite jo

kabliukus už angų.

3. Uždarykite galinio išmetimo skydelį.

3.4 MULČIAVIMO ĮTAISO

TVIRTINIMAS

Paveikslas 6

153

Lietuvių k.

1. Nuimkite žolės rinktuvą.

2. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

3. Laikydami mulčiavimo įtaisą už rankenos, įstatykite į

išmetimo lovelį.

4. Uždarykite galinio išmetimo dureles.

3.5 PEILIO AUKŠČIO NUSTATYMAS

Įrenginyje galima nustatyti skirtingą peilio aukštį.

7 pav.

1. Patraukite aukščio reguliavimo svirtį atgal, jei peilį

norite pakelti.

2. Pastumkite aukščio reguliavimo svirtį į priekį, jei peilį

norite nuleisti.

3.6 SUDĖTINĖS BATERIJOS

ĮSTATYMAS

8 paveikslas

ĮSPĖJIMAS

• Jei sudėtinė baterija arba įkroviklis yra sugadintas,

pakeiskite sudėtinę bateriją arba įkroviklį.

• Prieš įstatydami arba išimdami sudėtinę bateriją,

sustabdykite įrenginį ir palaukite, kol sustos

variklis.

• Perskaitykite, supraskite ir vadovaukitės baterijos

ir įkroviklio vadovų instrukcijomis.

1. Atidarykite baterijų skyriaus dureles.

2. Įtaikykite sudėtinės baterijos briaunas į baterijos

skyriaus griovelius.

3. Stumkite sudėtinę bateriją į jos skyrių iki galo, kol

baterija užsifiksuos.

4. Turite išgirsti spragtelėjimą.

5. Uždarykite baterijų skyriaus dureles.

PASTABA

Variklis įsijungs tik tuomet, kai įstatysite apsauginį

raktą.

3.7 SUDĖTINĖS BATERIJOS

IŠĖMIMAS

Paveikslas 8

1. Atidarykite baterijos skyriaus dureles.

2. Ištraukite apsauginį raktą.

3. Paspauskite ir laikykite nuspaudę baterijos

atkabinimo mygtuką.

4. Išimkite iš įrenginio sudėtinę bateriją.

4 VEJAPJOVĖS FUNKCIJOS

PASTABA

Vejapjovės funkciją galima nustatyti keičiant

papildomų dalių konfigūraciją. Išsamią informaciją apie

nustatymus žr. toliau pateiktoje lentelėje.

Atkreipkite dėmesį, kad toliau nurodytos funkcijos

skirtinguose vejapjovių modeliuose gali skirtis.

NORINT PAKEISTI VE-

JAPJOVĘ

MULČIAVI-

MO ĮTAI-

SAS

ŽOLĖS

KREPŠYS

GALINIAM IŠMETIMUI × ×

SURINKIMUI Į GALINĮ

KREPŠĮ

× √

MULČIAVIMUI √ ×

„√“ : sumontuota

„×“ : nuimta

5 DARBAS

ĮSPĖJIMAS

darbo metu dėvėkite apsauginius akinius.

5.1 ĮRENGINIO PALEIDIMAS

9 paveikslas

1. Įstatykite apsauginį raktą.

2. Paspauskite ir laikykite nuspaudę paleidimo

mygtuką.

3. Laikydami nuspaustą paleidimo mygtuką, pritraukite

prie rankenos svirtinį jungiklį.

4. Dabar galite paleisti paleidimo mygtuką.

PASTABA

Jei mašina nepradeda veikti,

1. atidarykite akumuliatoriaus skyriaus sklendę ir

patikrinkite saugos raktą.

2. nuimkite akumuliatorių ir patikrinkite vejapjovės

denį, kad įsitikintumėte, jog ant ašmenų nėra

žolės, o peilį galima laisvai pasukti ranka.

Laipsniškas paleidimas

Šiame įrenginyje su ličio jonų baterija yra laipsniško

paleidimo funkcija. Įjungus įrenginį visą greitį jis pasiekia

po maždaug 3 sekundžių.

5.2 ĮRENGINIO SUSTABDYMAS

Paveikslas 9

154

Lietuvių k.

1. Atleiskite perjungimo dėžutės rankenėlę, kad

sustabdytumėte įrenginį.

ĮSPĖJIMAS

Prieš įrenginį vėl paleisdami palaukite, kol peilis

nustos suktis. Neskubėkite įrenginį greitai paleisti po

sustabdymo.

ĮSPĖJIMAS

Baigę darbą visada ištraukite apsauginį raktą ir

sudėtinę bateriją.

5.3 ŽOLĖS RINKTUVO TUŠTINIMAS

1. Sustabdykite įrenginį.

2. Ištraukite apsauginį raktą.

3. Išimkite sudėtinę bateriją.

4. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

5. Laikykite žolės rinktuvą už rankenos ir atkabinkite jį

nuo angų.

6. Uždarykite galinio išmetimo dureles.

7. Ištuštinkite žolės rinktuvą.

5.4 DARBAS ŠLAITUOSE

ĮSPĖJIMAS

Nepjaukite žolės šlaituose, kurių nuolydis viršija 15°.

Jeigu jums nepatogu pjauti – šlaite žolės nepjaukite.

• Žolę šlaite pjaukite skersai šlaito, o ne aukštyn ir

žemyn. Būkite atsargūs apsisukdami su žoliapjove

šlaite.

• Saugokitės duobių, provėžų, akmenų ir kitų paslėptų

kliūčių, už kurių užkliuvę galite nukristi. Pašalinkite

visas kliūtis, pvz., akmenis ir medžių šakas.

• Tvirtai stovėkite ant žemės. Praradę pusiausvyrą

nedelsdami atleiskite svirtinį jungiklį.

• Nepjaukite žolės šalia įgriuvų, griovių ar krantinių.

5.5 NAUDOJIMO PATARIMAI

• Nebandykite įrenginio modifikuoti ir apeiti paleidimo

mygtuko ir perjungimo dėžutės rankenėlės funkcijų.

• Įrenginio paleidimo metu jo nepaverskite.

• Rankas ir kojas laikykite toliau nuo sukamųjų dalių.

• Išmetimo loveliai turi būti neužsikimšę.

• Nepjaukite šlapios žolės.

• Peilį pakelkite aukščiau, kai pjaunate naujai

ataugusią ar tankią žolę.

• Kiekvieną kartą po naudojimo nuvalykite vejapjovės

dugną. Pašalinkite žolės nuopjovas, lapus, purvą ir

kitas šiukšles.

6 TECHNINĖ PRIEŽIŪRA

ĮSPĖJIMAS

prieš vykdydami techninę priežiūrą, ištraukite iš

įrenginio apsauginį raktą ir sudėtinę bateriją.

ĮSPĖJIMAS

ant variklio ir sudėtinės baterijos neturi būti žolės, lapų

ar pernelyg didelio tepalo kiekio.

PERSPĖJIMAS

naudokite tik patvirtintas atsargines dalis.

PERSPĖJIMAS

saugokite plastikines dalis, kad ant jų nepatektų

stabdžių skysčio, benzino, naftos pagrindu pagamintų

medžiagų. cheminės medžiagos gali pažeisti

plastikines dalis ir jas sugadinti.

PERSPĖJIMAS

nevalykite plastikinio korpuso ir dalių koncentruotais

tirpikliais ar plovimo priemonėmis.

6.1 BENDROJI PRIEŽIŪRA

• Kiekvieną kartą prieš naudodami įrenginį

patikrinkite, ar tokios dalys, kaip varžtai, veržlės

ir dangteliai yra savo vietose, neatsipalaidavę ir

nepamestos.

• Tinkamai priveržkite visas tvirtinimo detales ir

dangtelius.

• Nuvalykite įrenginį sausa šluoste. Nenaudokite

vandens.

6.2 PEILIO KEITIMAS

10 paveikslas

ĮSPĖJIMAS

Naudokite tik patvirtintus atsarginius peilius.

ĮSPĖJIMAS

Tvarkydami peilį užsidėkite tvirtas apsaugines

pirštines arba peilį apsukite audeklu.

1. Sustabdykite įrenginį.

2. Palaukite, kol peilis visiškai sustos.

3. Ištraukite apsauginį raktą ir sudėtinę bateriją.

4. Paverskite įrenginį ant šono.

5. Įkiškite medinę trinkelę tarp peilio ir vejapjovės

korpuso, kad peilis negalėtų pasisukti.

6. Atsukite tvirtinimo varžtą ir nuimkite tarpiklius.

7. Nuimkite senąjį peilį ir uždėkite naują.

155

Lietuvių k.

8. Peilį pritvirtinkite teisinga puse, kaip parodyta

paveiksle. Kreiptuvo iškyšos turi atitikti peilio angas.

9. Vėl priveržkite tvirtinimo varžtą. Rekomenduojama

priveržimo jėga yra maždaug 33-37 Nm.

6.3 MAŠINOS LAIKYMAS

• Ištraukite apsauginį raktą.

• Sudėtinės baterijos išėmimas.

• Prieš sandėliavimą įrenginį nuvalykite.

• Padedant įrenginį į sandėlį įsitikinkite, kad jo variklis

yra atvėsęs.

• Patikrinkite, ar įrenginio dalys neatsipalaidavę ir

nepažeistos. Jei reikia, atlikite toliau pateikiamus

žingsnius / instrukcijas:

• Pakeiskite sugadintas dalis.

• Priveržkite varžtus.

• Susisiekite su patvirtintu techninės priežiūros

centru.

• Įrenginį laikykite sausoje vietoje.

• Laikykite vaikams neprieinamoje vietoje.

7 TRIKČIŲ ŠALINIMAS

Problema Galima priežas-

tis

Sprendimas

Rankena persik-

reipusi.

Tinkamai neįsta-

tyti varžtai.

Nusistatykite

rankenos aukštį

ir patikrinkite, ar

tinkamai įstatyti

varžtai ir ranke-

nėlės.

Įrenginys neįsi-

jungia.

Žemas baterijos

įkrovos lygis.

Įkraukite sudė-

tinę bateriją.

Sugedęs svirtinis

jungiklis.

Pakeiskite svir-

tinį jungiklį.

Neįstatytas ap-

sauginis raktas.

Įstatykite apsau-

ginį raktą.

Įrenginys žolę

pjauna nelygiai.

Vejos paviršius

nelygus.

Patikrinkite pjovi-

mo zoną.

Netinkamai nus-

tatytas peilio

aukštis.

Nustatykite peilį /

pjovimo aukštį į

aukštesnę pa-

dėtį.

Įrenginys netin-

kamai mulčiuoja.

Prie vejapjovės

dugno prilipusios

drėgnos žolės

nuopjovos.

Prieš pjaudami

žolę palaukite,

kol ji išdžius.

Neįstatytas mul-

čiavimo įtaisas.

Įstatykite mulčia-

vimo įtaisą.

Įrenginį sunku

stumti.

Žolė per aukšta

arba vejapjovės

peilis nuleistas

per žemai.

Padidinkite pjovi-

mo aukštį / pak-

elkite peilį.

Problema Galima priežas-

tis

Sprendimas

Žolės rinktuvas ir

peilis kliūna už

tankios žolės.

Ištuštinkite žolės

rinktuvą.

Įrenginys labai

vibruoja.

Peilis nesubalan-

suotas arba nu-

dilęs.

Pakeiskite peilį.

Sulenktas vari-

klio velenas.

1. Apžiūrėkite,

ar nėra pa-

žeidimų.

2. Suremontuo-

kite įrenginį,

prieš vėl jį

paleisdami.

Įrenginys sustoja

pjovimo metu.

Peilis nuleistas

pernelyg žemai.

Padidinkite pjovi-

mo aukštį / pak-

elkite peilį.

Išsikrovusi sudė-

tinė baterija.

Įkraukite sudė-

tinę bateriją.

Žolės nuopjovos

prilipę prie įre-

nginio dugno ar

peilio.

Išimkite sudėtinę

bateriją ir patik-

rinkite vejap-

jovės dugną.

Įrenginys darbo

metu pernelyg

įkaito.

Atvėsinkite įre-

nginį.

* Jeigu patys šių problemų negalite išspręsti, kreipkitės į

techninės priežiūros centrą.

156

Lietuvių k.

8 TECHNINIAI DUOMENYS

Įtampa 24 V

Variklio sūkių

skaičius be apk-

rovos

3550 / min

Pjovimo plotis 330 mm

Pjovimo aukštis 25 - 70 mm

Žolės rinktuvo

talpa

30 L

Svoris (be aku-

muliatoriaus)

9,5 kg

Išmatuotas gar-

so slėgio lygis

= 79,6 dB(A), K= 3 dB(A)

Garantuotas gar-

so galios lygis

WA.d

= 96 dB(A)

Akumuliatoriaus

modelis

G24B2/G24B4 ir kiti BAG modeliai

Įkroviklio modelis G24UC/2913907AUir kiti CAG mod-

eliai

Vibracija ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIJA

(Visas garantijos sąlygas galite rasti Greenworks

svetainėje https://www.greenworkstools.eu )

. Greenworks Gaminiui taikoma 3 metų garantija, o

akumuliatoriui 2 metų garantija (naudotojui / privačiam

naudojimui), kuri skaičiuojama nuo gaminio įsigijimo

datos. Ši garantija apima gamybos defektus. Garantinis

gaminys su defektais gali būti suremontuotas arba

pakeistas. Jeigu gaminys buvo naudojamas netinkamai

arba naudojama kitiems tikslams nei nurodyta

naudotojo vadove, garantija gali būti panaikinta.

Įprastam susidėvėjimui, bei eksploatacinėms dalims

garantija nėra taikoma. Originalios gamintojo garantijos

neįtakoja jokia papildoma pasiūlyta atstovo arba

pardavėjo garantija.

Gaminys su defektu privalo būti grąžintas į įsigijimo

vietą, kad galėtumėte pateikti garantinę pretenziją.

10 EB ATITIKTIES DEKLARACIJA

Gamintojo pavadinimas ir adresas:

Pavadini-

mas:

Globe Technologies Europe GmbH

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Vardas, pavardė ir adresas asmens, įgalioto parengti

techninę dokumentaciją:

Vardas,

pavardė:

Ralf Pankalla

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Šiuo pareiškiame, kad gaminys

Kategorija: vejapjovė

Modelis: GD24LM33 (LMG401)

Serijos Nr.: Žr. gaminio techninių duomenų

plokštelę

Pagaminimo metai: Žr. gaminio techninių duomenų

plokštelę

• atitinka susijusias Mašinų direktyvos 2006/42/EB

nuostatas;

• atitinka šių kitų EB direktyvų nuostatas:

• 2014/30/ES

• 2000/14/EB & 2005/88/EB

• 2011/65/ES IR (ES)2015/863

Be to, patvirtiname, kad buvo vadovaujamasi šių

darniųjų standartų dalimis ir straipsniais:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Atitikties įvertinimo metodas pagal 2000/14/EB

direktyvos VI priedą.

Išmatuotas garso galios lygis

: 90,2 dB(A)

Garantuotas garso galios lygis L

WA.d

: 96 dB(A)

Notifikuotoji įstaiga:

Pavadinimas: „Intertek Deutschland GmbH“ (notifikuotoji

įstaiga 0905)

Adresas: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vokietija

Vieta, data: Weiter-

stadt, 03.03.2021

Parašas: Ted Qu, kokybės direk-

torius

157

Lietuvių k.

1 Drošība..................................... 159

2 Apraksts................................... 159

2.1 Paredzētais lietojums............................. 159

2.2 Iekārtas izpakošana............................... 159

2.3 Pārskats................................................. 159

3 Uzstādīšana............................. 159

3.1 Apakšējā roktura uzstādīšana................159

3.2 Augšējā roktura uzstādīšana .................159

3.3 Zāles savācējgroza uzstādīšana............159

3.4 Mulčēšanas ieliktņa ievietošana.............160

3.5 Asmens augstuma noregulēšana...........160

3.6 Akumulatoru bloka ievietošana.............. 160

3.7 Akumulatoru bloka izņemšana............... 160

4 Zāles pļāvēja funkcijas........... 160

5 Ekspluatācija........................... 160

5.1 Iekārtas ieslēgšana................................ 160

5.2 Pļaujmašīnas apturēšana.......................161

5.3 Zāles savācējgroza iztukšošana............ 161

5.4 Darbs slīpumā........................................ 161

5.5 Ieteikumi pļaujmašīnas lietošanā........... 161

6 Apkope..................................... 161

6.1 Vispārējā apkope....................................161

6.2 Asmens nomainīšana.............................161

6.3 Darbmašīnas uzglabāšana.....................162

7 Problēmu novēršana...............162

8 Tehniskie dati...........................163

9 Garantija...................................163

10 ES atbilstības deklarācija....... 163

158

Latviešu

1 DROŠĪBA

BRĪDINĀJUMS

Ievērojiet visus drošības norādījumus.

Izlasiet drošības instrukciju rokasgrāmatu.

2 APRAKSTS

2.1 PAREDZĒTAIS LIETOJUMS

Šī mašīna ir paredzēta zāles pļaušanai mājas

apstākļos. Pļaušanas laikā griezējasmenim ir jāatrodas

gandrīz paralēli zemei. Tāpat pļaušanas laikā visiem

četriem riteņiem ir jāpieskaras zemei.

2.2 IEKĀRTAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot iekārtu, pārliecinieties, vai tā ir

pareizi salikta.

BRĪDINĀJUMS

• Neizmantojiet iekārtu, ja tās daļas ir bojātas.

• Nedarbiniet iekārtu, ja trūkst kādas daļas.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties

ar servisa centru.

1. Atveriet iepakojumu.

2. Izlasiet komplektācijas kārbā iekļauto

dokumentāciju.

3. Izņemiet no komplektācijas kārbas visas

nesamontētās daļas.

4. Izņemiet no komplektācijas kārbas iekārtu.

5. Atbrīvojieties no kārbas un iepakojuma atbilstoši

vietējiem noteikumiem.

BRĪDINĀJUMS

Jūsu drošības labad neievietojiet akumulatoru

instrumentā, kamēr tas nav pilnībā samontēts.

2.3 PĀRSKATS

Attēls 1~2

A. Vadības augšējā daļa

A-1

Roktura slēdzis

A-2

Iedarbināšanas poga

A-3

Augšējais rokturis

A-4

Augšējā roktura poga

A-5

Augšējā roktura bultskrūve

B. Apakšējā roktura bloks

B-1

Apakšējais rokturis

B-2

Apakšējā roktura skrūve

C. Zāles savācējgroza bloks

C-1

Zāles savācējgroza āķis

C-2

Zāles savācējmaiss

D. Galvenais korpuss

D-1

Akumulatora nodalījuma vāciņš

D-2

Augstuma regulēšanas svira

D-3

Atvāžams aizmugurējās izlādes vāciņš

D-4

Rieva

D-5

Drošības atslēga

D-6

Akumulatora atbrīvošanas poga

E. Mulčēšanas ieliktnis

3 UZSTĀDĪŠANA

BRĪDINĀJUMS

Neizmantojiet citus piederumus, kurus nav ieteicis

ražotājs.

BRĪDINĀJUMS

Neielieciet drošības atslēgu vai akumulatoru bloku,

kamēr nav samontētas visas daļas.

3.1 APAKŠĒJĀ ROKTURA

UZSTĀDĪŠANA

Attēls 3

1. Ielieciet apakšējo rokturi rāmja caurumiņos.

2. Pieskrūvējiet caur caurumiņiem skrūves.

BRĪDINĀJUMS

Nesabojājiet kabeļus, uzstādot rokturi.

3.2 AUGŠĒJĀ ROKTURA

UZSTĀDĪŠANA

attēls 4

1. Salāgojiet augšējā roktura caurumiņus ar apakšējā

roktura caurumiņiem.

2. Ievietojiet caurumiņos bultskrūves.

3. Pievelciet bultskrūvju pogas.

4. Atkārtojiet to pašu arī otrā pusē.

3.3 ZĀLES SAVĀCĒJGROZA

UZSTĀDĪŠANA

Attēls 5

1. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

2. Satveriet zāles savācējgrozu aiz roktura un

aizāķējiet āķus virs rievām.

3. Atbrīvojiet aizmugurējās izlādes slēgu.

159

Latviešu

3.4 MULČĒŠANAS IELIKTŅA

IEVIETOŠANA

Attēls Nr. 6

1. Izņemiet zāles savācējgrozu.

2. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

3. Satveriet mulčēšanas ieliktni aiz roktura un

ievietojiet izlādes teknē.

4. Aizveriet aizmugurējās izlādes durtiņas.

3.5 ASMENS AUGSTUMA

NOREGULĒŠANA

Mašīnas asmeni var noregulēt dažādos augstumos.

7. attēls

1. Lai noregulētu augstāku asmens pļaušanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

aizmuguri.

2. Lai noregulētu zemāku asmens pļaušanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

priekšu.

3.6 AKUMULATORU BLOKA

IEVIETOŠANA

Attēls 8

BRĪDINĀJUMS

• Ja akumulatoru bloks vai lādētājs ir bojāts, tie ir

jānomaina.

• Pirms akumulatoru bloka ievietošanas vai

izņemšanas iekārta ir jāaptur, un jāuzgaida, kamēr

apstājas motors.

• Izlasiet, noskaidrojiet un izpildiet akumulatora un

lādētāja rokasgrāmatā esošos norādījumus.

1. Atveriet akumulatora nodalījuma vāciņu.

2. Salāgojiet akumulatoru bloka pacelšanas ribas ar

rievām akumulatora nodalījumā.

3. Spiediet akumulatoru bloku uz iekšu akumulatora

nodalījumā, līdz akumulatoru bloks nofiksējas

vajadzīgajā stāvoklī.

4. Akumulatoru bloks būs pilnībā ievietots tad, kad būs

dzirdama klikšķa skaņa.

5. Aizveriet akumulatora nodalījuma slēgu.

PIEZĪME

Motors ieslēgsies tikai tad, ja būs ievietota drošības

atslēga.

3.7 AKUMULATORU BLOKA

IZŅEMŠANA

Attēls Nr. 8

1. Atveriet akumulatora nodalījuma vāciņu.

2. Izņemiet drošības atslēgu.

3. Nospiediet un pieturiet akumulatora atbrīvošanas

pogu.

4. Izņemiet no pļaujmašīnas akumulatoru bloku.

4 ZĀLES PĻĀVĒJA FUNKCIJAS

PIEZĪME

Zāles pļāvēja funkciju var pielāgot, nomainot

piederumu daļu konfigurāciju. Sīkāku informāciju par

iestatījumiem skatiet tālāk esošajā tabulā.

Lūdzam ņemt vērā, ka zemāk norādītās funkcijas

atšķiras atkarībā no zāles pļāvēja modeļa.

PĻĀVĒJA PĀRVEIDO-

ŠANA

MULČĒŠA-

NAS IE-

LIKTNIS

ZĀLES SA-

VĀCĒJ-

MAISS

Aizmugurējā izlāde × ×

Zāles savākšana pļāvēja

aizmugurē

× √

Mulčēšana √ ×

"√" : uzstādīts

"×" : noņemts

5 EKSPLUATĀCIJA

BRĪDINĀJUMS

Pļaušanas laikā valkājiet acu aizsardzības līdzekļus.

5.1 IEKĀRTAS IESLĒGŠANA

Attēls 9

1. Ielieciet drošības atslēgu.

2. Nospiediet un pieturiet iedarbināšanas pogu.

3. Pieturot nospiestu iedarbināšanas pogu, pavelciet

roktura slēdzi stūres virzienā.

4. Pēc tam varēsiet atlaist iedarbināšanas pogu.

PIEZĪME

Ja iekārta neieslēdzas,

1. atveriet akumulatoru nodalījuma vāciņu un

pārbaudiet drošības atslēgas stāvokli.

2. Izņemiet akumulatoru bloku un pārbaudiet

pļaušanas bloku, vai aiz asmens neaizķeras zāle

un asmens var brīvi griezties, pagriežot ar roku.

Vienmērīga iedarbināšana

Šī pļaujmašīna, kura darbojas ar litija jonu akumulatoru,

ir aprīkota ar vienmērīgas iedarbināšanas funkciju. Jau

aptuveni 3 sekunžu laikā pēc iedarbināšanas mašīna

uzņem pilnu ātrumu.

160

Latviešu

5.2 PĻAUJMAŠĪNAS APTURĒŠANA

Attēls Nr. 9

1. Lai apturētu pļaujmašīnu, atlaidiet drošības slēdzi.

BRĪDINĀJUMS

Pirms vēlreiz iedarbināt pļaujmašīnu pagaidiet,

kamēr asmeņi ir pilnībā apstājušies. Neizslēdziet un

neieslēdziet pļaujmašīnu ātri.

BRĪDINĀJUMS

Kad darbs ir galā, vienmēr izņemiet drošības atslēgu

un akumulatoru bloku.

5.3 ZĀLES SAVĀCĒJGROZA

IZTUKŠOŠANA

1. Apturiet pļaujmašīnu.

2. Izņemiet drošības atslēgu.

3. Izņemiet akumulatoru bloku.

4. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

5. Pieturiet zāles savācējgrozu aiz roktura un atāķējiet

no rievām.

6. Aizveriet aizmugurējās izlādes durtiņas.

7. Iztukšojiet zāles savācējgrozu.

5.4 DARBS SLĪPUMĀ

BRĪDINĀJUMS

Nepļaujiet vietās, kuras slīpākas par 15°. Ja nejūtaties

ērti, pļaujot slīpumā, pārstājiet pļaut.

• Kad pļaujat slīpumā, nestumiet mašīnu uz augšu

un leju, pļaujiet gar nogāzi. Mainot virzienu slīpumā,

rīkojieties uzmanīgi.

• Apskatiet, vai zemē nav kādu caurumu, sakņu,

akmeņu un citu paslēptu priekšmetu, aiz kuriem

varat paklupt. Aizvāciet projām visus šķēršļus,

piemēram, akmeņus un koku zarus.

• Saglabājiet stabilu stāju. Ja jūtat, ka zaudējat

līdzsvaru, nekavējoties atlaidiet roktura slēdzi.

• Nekad nepļaujiet tuvu pie nomalēm, grāvjiem, vai

aizsprostiem.

5.5 IETEIKUMI PĻAUJMAŠĪNAS

LIETOŠANĀ

• Nekādā gadījumā nemēģiniet izmainīt

iedarbināšanas pogas un drošības slēdža darbību.

• Nesagāziet pļaujmašīnu iedarbināšanas laikā.

• Neturiet plaukstas vai pēdas rotējošu daļu tuvumā

vai zem tām.

• Uzturiet izlādes tekni tīru.

• Nepļaujiet mitru zāli.

• Jaunas vai biezas zāles pļaušanai asmens ir

jāuzstāda augstāk.

• Notīriet pļaušanas bloku pēc katras lietošanas

reizes. Izņemiet nopļauto zāli, lapas, netīrumus un

citus gružus.

6 APKOPE

BRĪDINĀJUMS

Pirms apkopes veikšanas no mašīnas ir jāizņem

drošības atslēga un akumulatoru bloks.

BRĪDINĀJUMS

Raugiet, lai motorā un akumulatoru blokā neuzkrātos

zāle, lapas vai pārlieku daudz smērvielas.

PIESARDZĪBU

Izmantojiet tikai apstiprinātas rezerves daļas.

PIESARDZĪBU

Bremžu šķidrumi, benzīns, naftas bāzes materiāli

nedrīkst nonākt saskarē ar plastmasas daļām.

Ķimikālijas var izraisīt plastmasas bojājumus un

padarīt plastmasu par lietošanai nederīgu.

PIESARDZĪBU

Nelietojiet plastmasas korpusa vai detaļu tīrīšanai

spēcīgus šķīdinātājus vai tīrīšanas līdzekļus.

6.1 VISPĀRĒJĀ APKOPE

• Pirms katras lietošanas reizes rūpīgi apskatiet, vai

mašīnai nav radušies bojājumi, vai tai netrūkst

kādas detaļas un vai tai nav atskrūvējušās,

piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi

utt.

• Kārtīgi pieskrūvējiet visus stiprinājumus un vāciņus.

• Notīriet mašīnu ar sausu lupatiņu. Neizmantojiet

ūdeni.

6.2 ASMENS NOMAINĪŠANA

Attēls 10

BRĪDINĀJUMS

Izmantojiet tikai apstiprinātus rezerves asmeņus.

BRĪDINĀJUMS

Ja pieskarsieties asmenim, vispirms aptiniet ap to

lupatiņu un uzvelciet izturīgus cimdus.

1. Apturiet iekārtu.

2. Asmeņiem ir pilnībā jāpārstāj griezties.

3. Izņemiet drošības atslēgu un akumulatoru bloku.

4. Apgrieziet zāles pļāvēju uz sāniem.

161

Latviešu

5. Ielieciet koka gabalu starp asmeni un pļaušanas

bloku, lai neļautu asmenim griezties.

6. Atskrūvējiet stiprinājuma skrūvi un noņemiet

starplikas.

7. Noņemiet asmeni un nomainiet to ar jaunu.

8. Uzstādot asmeni, pārliecinieties, lai tas tiktu

uzstādīts pareizajā virzienā, kā redzams attēlā.

Pozicionētāja izvirzītie punkti ir jāsavieno ar asmens

caurumiem.

9. Vēlreiz pieskrūvējiet montāžas bultskrūvi.

Ieteicamajam pievilkšanas griezes momentam jābūt

apm. 33-37 Nm.

6.3 DARBMAŠĪNAS UZGLABĀŠANA

• Izņemiet drošības atslēgu.

• Akumulatoru bloka izņemšana.

• Darbmašīna pirms uzglabāšanas ir jānotīra.

• Pirms novietojat darbmašīnu uzglabāšanā,

pārliecinieties, vai tās motors nav sakarsis.

• Pārbaudiet, vai mašīnai nav atskrūvējusies

vai sabojājusies kāda detaļa. Nepieciešamības

gadījumā rīkojieties šādi:

• Nomainiet bojātās detaļas.

• Pieskrūvējiet skrūves.

• Sazinieties ar autorizēta servisa pārstāvi.

• Glabājiet darbmašīnu sausā telpā.

• Raugiet, lai bērni nevarētu piekļūt darbmašīnai.

7 PROBLĒMU NOVĒRŠANA

Problēma Iespējamais cē-

lonis

Risinājums

Rokturis neatro-

das pareizā stā-

voklī.

Bultskrūves nav

pareizi ieskrūvē-

tas.

Pielāgojiet rok-

tura augstumu

un pārlieciniet-

ies, vai pogas ir

pareizi salāgotas

ar bultskrūvēm.

Iekārtu nevar ie-

darbināt.

Zems akumula-

tora uzlādes

līmenis.

Uzlādējiet aku-

mulatoru bloku.

Bojāts roktura

slēdzis.

Nomainiet rok-

tura slēdzi.

Nav ievietota

drošības atslēga.

Ielieciet drošības

atslēgu.

Mašīna pļauj zāli

nelīdzeni.

Zāliens ir raupjš. Izvērtējiet, kādā

stāvoklī ir pļau-

šanas zona.

Nav pareizi uz-

stādīts asmens

augstums.

Noregulējiet aug-

stāk asmeni/grie-

šanas augstumu.

Problēma Iespējamais cē-

lonis

Risinājums

Mašīna neveic

mulčēšanu par-

eizi.

Pļaušanas blo-

kam pielipusi

slapja zāle.

Pagaidiet, kamēr

nožūst zāle, un

tikai tad sāciet

pļaut.

Trūkst mulčēša-

nas ieliktņa.

Ielieciet mulčē-

šanas ieliktni.

Mašīnu ir grūti

pastumt.

Zāle ir pārāk ga-

ra, vai asmens

augstums ir pār-

āk zems.

Uzstādiet aug-

stāk asmeni/grie-

šanas augstumu.

Zāles savācēj-

grozs un asmens

ierauj biezo zāli.

Izņemiet no

zāles savācēj-

groza nopļauto

zāli.

Mašīnai parādī-

jusies liela vibrā-

cija.

Asmens nav sa-

balansēts un ir

nodilis.

Nomainiet asme-

ni.

Saliekta motora

vārpsta.

1. Pārbaudiet,

vai nav bojā-

jumu.

2. Mašīna pirms

nākamās lie-

tošanas re-

izes ir jāsala-

bo.

Pļaušanas laikā

mašīna pēkšņi

apstājas.

Pārāk zems as-

mens augstums.

Uzstādiet aug-

stāk asmeni/grie-

šanas augstumu.

Akumulatoru

bloks ir izlādēj-

ies.

Uzlādējiet aku-

mulatoru bloku.

Pļaušanas blo-

kam vai asme-

nim pielipusi

slapja zāle.

Izņemiet no ma-

šīnas akumula-

toru un apskatiet

bloku.

Pārāk augsta

mašīnas darba

temperatūra.

Ļaujiet mašīnai

atdzist.

* Ja nevarat novērst problēmu, nogādājiet iekārtu uz

servisa centru.

162

Latviešu

8 TEHNISKIE DATI

Spriegums 24 V

Ātrums bez no-

slodzes

3550 / min

Pļaušanas pla-

tums

330 mm

Pļaušanas aug-

stums

25 - 70 mm

Zāles savācēj-

groza ietilpība

30 L

Svars (bez aku-

mulatoru bloka)

9,5 kg

Izmērītais ska-

ņas spiediena

līmenis

= 79,6 dB(A), K= 3 dB(A)

Garantētais ska-

ņas intensitātes

līmenis

WA.d

= 96 dB(A)

Akumulatora

modelis

G24B2/G24B4 un citasBAG sērijas

Lādētāja modelis G24UC/2913907AU un citasCAG

sērijas

Vibrācija ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

9 GARANTIJA

(Visus garantijas noteikumus un nosacījumus

var izlasīt Greenworks tīmekļa lapā https://

www.greenworkstools.eu ).

Ierīcei Greenworks ir 3 gadu garantija, bet

akumulatoriem — 2 gadu garantija (izmantojot patēriņa/

privātiem mērķiem), skaitot no iegādes datuma. Šī

garantija attiecas uz ražošanas defektiem. Garantijas

laikā var salabot vai nomainīt bojātu izstrādājumu.

Garantija nebūs spēkā tad, ja ierīce netiks pareizi

lietota vai tiks izmantota citiem mērķiem, kas nav

aprakstīti šajā lietotāja rokasgrāmatā. Šī garantija

neattiecas uz dabisko nolietošanos un nodilumam

pakļautajām detaļām. Ražotāja sākotnējā garantija nav

saistīta ar papildu garantijām, ko piedāvā dīleris vai

mazumtirgotājs.

Lai pieprasītu garantiju, bojātais izstrādājums ir jāatgriež

iegādes vietā, uzrādot pirkuma apliecinājumu (čeku).

10 ES ATBILSTĪBAS

DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Vārds un

uzvārds:

Globe Technologies Europe GmbH

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Personas, kura pilnvarota sastādīt tehnisko

dokumentāciju, vārds, uzvārds un adrese:

Nosau-

kums:

Ralf Pankalla

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Ar šo mēs apliecinām, ka izstrādājums

Kategorija: Zāles pļāvējs

Modelis: GD24LM33 (LMG401)

Sērijas numurs: Skatīt izstrādājuma marķējuma

plāksnīti

Iekārtas izlaides

gads:

Skatīt izstrādājuma marķējuma

plāksnīti

• atbilst Direktīvas Nr. 2006/42/EK par mašīnām

attiecīgajiem noteikumiem.

• atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2000/14/EK UN 2005/88/EK

• 2011/65/ES UN (ES) 2015/863

Turklāt mēs apliecinām, ka ir izmantotas šādas

saskaņoto standartu daļas un klauzulas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Direktīvas Nr. 2000/14/EK VI pielikumā paredzētā

atbilstības novērtējuma metode.

Izmērītais skaņas intensitātes

līmenis

: 90,2 dB(A)

Garantētais skaņas intensitātes

līmenis

WA.d

: 96 dB(A)

Iesaistītā paziņotā institūcija:

Vārds, uzvārds: Intertek Deutschland GmbH (Paziņotā

iestāde 0905)

Adrese: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vācija

163

Latviešu

Vieta, datums: Wei-

terstadt, 03.03.2021

Paraksts: Kvalitātes daļas direk-

tors Ted Qu

164

Latviešu

1 Ohutus......................................166

2 Kirjeldus................................... 166

2.1 Eesmärk................................................. 166

2.2 Seadme lahtipakkimine.......................... 166

2.3 Ülevaade................................................ 166

3 Paigaldus................................. 166

3.1 Paigaldage alumine käepide.................. 166

3.2 Paigaldage ülemine käepide ................. 166

3.3 Paigaldage murukoguja..........................166

3.4 Paigaldage multšimise sulgur.................166

3.5 Seadistage tera kõrgus.......................... 167

3.6 Akuploki paigaldamine........................... 167

3.7 Akuploki eemaldamine........................... 167

4 Muruniiduki funktsioonid....... 167

5 Kasutamine.............................. 167

5.1 Käivitage seade......................................167

5.2 Peatage seade....................................... 167

5.3 Tühjendage murukoguja.........................168

5.4 Töötamine kallakutel.............................. 168

5.5 Praktilised nõuanded..............................168

6 Hooldus.................................... 168

6.1 Üldhooldus............................................. 168

6.2 Vahetage tera......................................... 168

6.3 Seadme hoiustamine..............................168

7 Tõrkeotsing..............................169

8 Tehnilised andmed.................. 169

9 Garantii.....................................170

10 EÜ Vastavusdeklaratsioon..... 170

165

Eesti keel

1 OHUTUS

HOIATUS

Järgige kindlasti kõiki ohutusjuhiseid.

Lugege kasutusjuhendit.

2 KIRJELDUS

2.1 EESMÄRK

See seade on mõeldud muru niitmiseks

kodumajapidamises. Lõiketera peab olema maapinnaga

enamvähem paralleelne. Kõik neli ratast peavad

niitmise ajal vastu maad olema.

2.2 SEADME LAHTIPAKKIMINE

HOIATUS

Enne kasutamist pange seade korrektselt kokku.

HOIATUS

• Ärge kasutage seadet, kui seadme osad on

kahjustunud.

• Ärge kasutage seadet, kui mõned osad on puudu.

• Kui osad on kahjustunud või puudu, võtke

ühendust teenindusega.

1. Avage pakend.

2. Lugege kastis leiduvaid dokumente.

3. Võtke kõik osad kastist välja.

4. Võtke seade kastist välja.

5. Visake kast ja pakend ära vastavalt kohalikele

eeskirjadele.

HOIATUS

Ohutuse huvides ärge paigaldage akut enne, kui

tööriist on täielikult kokku pandud.

2.3 ÜLEVAADE

Joonis 1~2

A. Ülemine juhtmoodul

A-1

Käepideme lüliti

A-2

Käivitusnupp

A-3

Ülemine käepide

A-4

Ülemise käepideme nupp

A-5

Ülemise käepideme polt

B. Alumise käepideme moodul

B-1

Alumine käepide

B-2

Alumise käepideme kruvi

C. Murukoguja moodul

C-1

Murukoguja konks

C-2

Murukott

D. Põhikorpus

D-1

Akupesa luuk

D-2

Kõrguse reguleerimise kang

D-3

Tagumise väljalaske luuk

D-4

Ava

D-5

Turvavõti

D-6

Akuvabastusnupp

E. Multšimise sulgur

3 PAIGALDUS

HOIATUS

Ärge kasutage tarvikuid, mis ei ole tootja poolt

soovitatud.

HOIATUS

Ärge pange turvavõtit või akuplokki seadmele enne,

kui kõik osad on korrektselt seadmele paigaldatud.

3.1 PAIGALDAGE ALUMINE KÄEPIDE

Joonis 3

1. Pange alumine käepide raami avadesse.

2. Pange kruvid avadest läbi ja keerake kinni.

HOIATUS

Käepideme paigaldamisel vältige juhtmete

kahjustamist.

3.2 PAIGALDAGE ÜLEMINE KÄEPIDE

Joonis 4

1. Joondage ülemise käepideme ja alumise käepideme

avad.

2. Pange poldid avadest läbi.

3. Keerake nupud poltidele kinni.

4. Teostage sama toiming teisel poolel.

3.3 PAIGALDAGE MURUKOGUJA

Joonis 5

1. Avage tagumise väljalaske luuk ja hoidke seda.

2. Hoidke murukogujat selle käepidemest ja paigutage

selle konksud avade kohale.

3. Vabastage tagumise väljalaske luuk.

3.4 PAIGALDAGE MULTŠIMISE

SULGUR

Joonis 6

1. Eemaldage murukoguja.

166

Eesti keel

2. Avage tagumise väljalaske luuk ja hoidke seda.

3. Hoidke multšimise sulgurit selle käepidemest ja

paigaldage see väljalaske suunajasse.

4. Sulgege tagumise väljalaske luuk.

3.5 SEADISTAGE TERA KÕRGUS

Seadme tera saab seadistada erinevatele kõrgustele.

Joonis 7.

1. Tera kõrguse tõstmiseks tõmmake kõrguse

reguleerimise kangi tahapoole.

2. Tera kõrguse vähendamiseks tõmmake kõrguse

reguleerimise kangi ettepoole.

3.6 AKUPLOKI PAIGALDAMINE

Joonis 8

HOIATUS

• Kui akuplokk või laadija on kahjustatud, vahetage

akuplokk või laadija välja.

• Enne akuploki paigaldamist või eemaldamist

peatage seade ja oodake, kuni mootor seiskub.

• Lugege, teadke ja järgige aku ja laadija

kasutusjuhendis esitatud juhiseid.

1. Avage akupesa kate.

2. Joondage akuploki sakid akupesa soontega.

3. Lükake akuplokk akupesasse nii kaugele, et

akuplokk lukustub oma kohale.

4. Akuplokk on paigas, kui kuulete klõpsatust.

5. Sulgege akupesa kate.

MÄRKUS

Mootor käivitub alles siis, kui panete seadmesse

turvavõtme.

3.7 AKUPLOKI EEMALDAMINE

Joonis 8

1. Avage aku pesa kate.

2. Eemaldage turvavõti.

3. Vajutage ja hoidke aku vabastamise nuppu all.

4. Ühendage seadme akuplokk lahti.

4 MURUNIIDUKI FUNKTSIOONID

MÄRKUS

Muruniiduki funktsiooni saab kohandada lisatarvikute

konfiguratsiooni muutes. Seadistuste üksikasjad leiate

allolevast tabelist.

Palun pidage meeles, et alltoodud funktsioonid on

mudeliti erinevad.

MURUNIIDUKI FUNKT-

SIOONI VAHETAMINE

MULTŠI-

MISE SUL-

GUR

MURU-

KOTT

Tahasuunas väljalaske

jaoks:

× ×

Tahasuunas kotikorje

jaoks:

× √

Multšimiseks: √ ×

"√" : paigaldatud

"×" : eemaldatud

5 KASUTAMINE

HOIATUS

Kandke seadmega töötamisel silmakaitsevahendeid.

5.1 KÄIVITAGE SEADE

Joonis 9

1. Pange turvavõti seadmesse.

2. Vajutage ja hoidke käivitusnuppu all.

3. Käivitusnuppu all hoides tõmmake käepideme lülitit

käepideme suunas.

4. Nüüd saate käivitusnupu vabastada.

MÄRKUS

Kui seade ei käivitu,

1. avage akupesa luuk ja kontrollige turvavõtit.

2. Eemaldage akuplokk ja uurige niidukisilda,

veendumaks, et tera külge ei jää rohtu kinni ning et

tera saab käsitsi vabalt pöörata.

Sujuv käivitus

Sellel liitiumioonakuga seadmel on sujuva käivituse

funktsioon. Seadme käivitamisel jõuab see täiskiiruseni

umbes 3 sekundi pärast.

5.2 PEATAGE SEADE

Joonis 9

1. Seadme peatamiseks vabastage jaotuskarbi

käepide.

HOIATUS

Enne seadme uuesti käivitamist oodake, kuni tera

täielikult seiskub. Ärge lülitage seadet kiiresti sisse ja

välja.

HOIATUS

Pärast töö lõpetamist eemaldage alati turvavõti ja

akuplokk.

167

Eesti keel

5.3 TÜHJENDAGE MURUKOGUJA

1. Peatage seade.

2. Eemaldage turvavõti.

3. Eemaldage akuplokk.

4. Avage tagumise väljalaske luuk ja hoidke seda.

5. Hoidke murukogujat selle käepidemest ja

eemaldage selle konksud ava küljest.

6. Sulgege tagumise väljalaske luuk.

7. Tühjendage murukoguja.

5.4 TÖÖTAMINE KALLAKUTEL

HOIATUS

Ärge niitke kallakutel, mille kalle on suurem kui 15°.

Kui te ei tunne ennast mugavalt, siis ärge niitke

kallakutel.

• Ärge liikuge kallakut mööda üles ja alla, niitke

mööda kallakut horisontaalsuunaliselt. Olge kallakul

suuna muutmisel väga ettevaatlik.

• Jälgige auke, juuri, kive ja teisi peidetud objekte,

mis võivad põhjustada kukkumist. Eemaldage kõik

takistused, nt. kivid ja puuoksad.

• Veenduge, et jalgealune on kindel. Tasakaalu

kaotamisel vabastage käepideme lüliti viivitamatult.

• Ärge niitke järsakute, kraavide või kaldapealsete

lähedal.

5.5 PRAKTILISED NÕUANDED

• Ärge üritage muuta käivitusnupu või jaotuskarbi

käepideme funktsioone.

• Seadme käivitamisel ärge kallutage seda.

• Ärge pange käsi ega jalgu pöörlevate osade

lähedusse või alla.

• Hoidke väljalaske suunaja puhtana.

• Ärge lõigake niisket muru.

• Uue ja tiheda muru jaoks on vaja tõsta tera kõrgust.

• Puhastage niiduki korpuse alust pärast iga

kasutuskorda. Eemaldage murulõiked, lehed, muld

ja muu praht.

6 HOOLDUS

HOIATUS

Enne hooldustoiminguid eemaldage turvavõti ja

akuplokk seadme küljest.

HOIATUS

Hoidke mootor ja akuplokk murust, lehtedest ja liigsest

määrdeainest puhtana.

ETTEVAATUST

Kasutage ainult heakskiidetud varuosi.

ETTEVAATUST

Vältige pidurivedelike, bensiini ja naftapõhiste

materjalide kokkupuudet seadme plastikosadega.

Kemikaalid võivad plastikut kahjustada ja selle

kasutuskõlbmatuks muuta.

ETTEVAATUST

Ärge kasutage plastmasskorpuse või -komponentide

puhastamiseks tugevatoimelisi lahusteid või

puhastusaineid.

6.1 ÜLDHOOLDUS

• Enne iga kasutuskorda kontrollige, et seadmel ei

esineks kahjustunud, puuduvaid või lahtisi osi, nt.

kruve, mutreid, polte või korke.

• Keerake kõik kinnitusvahendid ja korgid korralikult

kinni.

• Puhastage seadet kuiva lapiga. Ärge kasutage vett.

6.2 VAHETAGE TERA

Joonis 10

HOIATUS

Kasutage ainult heakskiidetud varukettaid.

HOIATUS

Tera puudutamisel kandke tugevast materjalist kindaid

või kerige tera ümber lapp.

1. Peatage seade.

2. Veenduge, et tera on täielikult seiskunud.

3. Eemaldage turvavõti ja akuplokk.

4. Keerake seade külili.

5. Tera liikumise ennetamiseks pange tera ja niiduki

katte vahele puutükk.

6. Keerake paigalduspolt lahti ja eemaldage

vahepuksid.

7. Eemaldage tera ja vahetage see uue vastu välja.

8. Tera paigaldamisel jälgige, et paigaldate selle õiges

suunas, nagu on näidatud joonisel. Positsioneerija

tõstetud punktid tuleb joondada teras olevate

avadega.

9. Keerake paigalduspolt uuesti kinni. Pingutamise

soovituslik pöördemoment peaks olema umbes

33-37 Nm.

6.3 SEADME HOIUSTAMINE

• Eemaldage turvavõti.

• Akuploki eemaldamine.

168

Eesti keel

• Enne hoiustamist puhastage seade.

• Enne seadme hoiustamist veenduge, et mootor ei

ole kuum.

• Kontrollige, et seadme osad ei ole lahti tulnud või

kahjustunud. Vajadusel järgige neid juhiseid.

• Vahetage kahjustunud osad välja.

• Keerake poldid kinni.

• Võtke ühendust volitatud teeninduse töötajaga.

• Hoiustage seadet kuivas kohas.

• Jälgige, et seade oleks lastele kättesaamatus

kohas.

7 TÕRKEOTSING

Probleem Võimalik põh-

jus

Lahendus

Käepide ei ole

õiges asendis.

Poldid ei ole kor-

ralikult kinni.

Reguleerige käe-

pideme kõrgust

ja veenduge, et

nupud ja poldid

on korrektselt

joondatud.

Seade ei käivitu. Aku täituvus on

madal.

Laadige akuplok-

ki.

Käepideme lüliti

on defektne.

Vahetage käepi-

deme lüliti välja.

Turvavõti ei ole

seadmesse pan-

dud.

Pange turvavõti

seadmesse.

Seade lõikab

muru ebaühtla-

selt.

Muru on tugev. Uurige niidetavat

ala.

Tera kõrgus ei

ole õige.

Reguleerige

tera/lõikekõrgus

kõrgemasse

asendisse.

Seade ei multši

õigesti.

Niisked muru-

lõiked jäävad

korpuse külge

kinni.

Enne niitmist oo-

dake, kuni muru

kuivab.

Multšimise sul-

gur on puudu.

Paigaldage mult-

šimise sulgur.

Seadet on raske

lükata.

Muru on liiga

kõrge või tera

kõrgus on liiga

madal.

Tõstke tera/

lõikekõrgust.

Murukoguja ja

tera jäävad tihe-

dasse murusse

kinni.

Eemaldage mur-

ulõiked muruko-

gujast.

Seade vibreerib

kõvasti.

Tera ei ole tasa-

kaalus ja on ku-

lunud.

Vahetage tera

välja.

Probleem Võimalik põh-

jus

Lahendus

Mootori võll on

paindunud.

1. Kontrollige

kahjustusi.

2. Enne

seadme

taaskäivita-

mist remon-

tige seda.

Seade peatub

niitmise ajal.

Tera kõrgus on

liiga madal.

Tõstke tera/

lõikekõrgust.

Akuplokk on tühi. Laadige akuplok-

ki.

Niisked muru-

lõiked jäävad

korpuse või tera

külge kinni.

Eemaldage aku-

plokk ja kontrol-

lige korpust.

Seadme töötem-

peratuur on liiga

kõrge.

Jahutage sea-

det.

* Kui te ei leia nendele probleemidele lahendust, siis

pöörduge teenindusse.

8 TEHNILISED ANDMED

Pinge 24 V

Koormuseta kii-

rus

3550 / min

Lõikelaius 330 mm

Lõikekõrgus 25 - 70 mm

Murukoguja ma-

hutavus

30 L

Kaal (ilma aku-

plokita)

9,5 kg

Mõõdetud helirõ-

hu tase

= 79,6 dB(A), K= 3 dB(A)

Garanteeritud

helivõimsuse

tase

WA.d

= 96 dB(A)

Aku mudel G24B2/G24B4 ja teised BAG seeri-

Laadija mudel G24UC/2913907AU ja teised CAG

seeriad

Vibratsioonitase ＜ 2,5 m/s², K=1,5 m/s²

IPX IPX1

169

Eesti keel

9 GARANTII

(Täielikud garantiitingimused on leitavad Greenworks

veebilehel https://www.greenworkstools.eu )

. Greenworks Garantii kehtib tootele 3 aastat ja akudele

(tarbijad - erakasutus) 2 aastat alates ostukuupäevast.

Garantii kehtib tootja vigadele. Garantii alusel võidakse

toode remontida või välja vahetada. Garantii ei kehti,

kui toodet on väärkasutatud või seda on kasutatud

vastuolus omaniku käsiraamatu juhistega. Garantii ei

kehti normaalsele kulumisele. Edasimüüjate pakutavad

täiendavad garantiid ei mõjuta algset tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode

ostukohta koos ostu tõendava dokumendiga (tšekiga).

10 EÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi: Globe Technologies Europe GmbH

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Tehnilise toimiku koostamise volitustega isiku nimi ja

aadress:

Nimi: Ralf Pankalla

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Käesolevaga kinnitame, et toode

Liik:

Muruniiduk

Mudel: GD24LM33 (LMG401)

Seerianumber: Vt toote andmesilti

Tootmise aasta: Vt toote andmesilti

• vastab masinadirektiivi 2006/42/EÜ asjakohastele

nõuetele;

• vastab teiste järgnevate EÜ direktiivide nõuetele:

• 2014/30/EL;

• 2000/14/EÜ JA 2005/88/EÜ;

• 2011/65/EL JA (EL) 2015/863.

Lisaks kinnitame, et on kasutatud harmoneeritud

standardite järgmiseid osi ja punkte:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vastavuse hindamise meetod vastavalt direktiivi

2000/14/EÜ lisale VI.

Mõõdetud helivõimsuse tase

: 90,2 dB(A)

Garanteeritud helivõimsuse tase L

WA.d

: 96 dB(A)

Kaasatud teavitatud asutus:

Nimi: Intertek Deutschland GmbH (teavitatud asutus

0905)

Aadress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksamaa

Koht, kuupäev: Wei-

terstadt, 03.03.2021

Allkiri: Ted Qu, kvaliteedijuht

170

Eesti keel

www.greenworkstools.eu

P0803657-02 Rev B1

Greenworks 1305007 24V Lawn Mower 33cm + Grass Trimmer 25cm Set - 4Ah Battery

Product's Documents

Manual for 24V Lawn Mower 33cm 2516107

Specifications

Greenworks 1305007 Questions and Answers
