ELECTRIC CHAIN HOIST
Original instruction
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BDH1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
The symbols used in this manual are intended to alert you of the possible risks.
Please fully read the safety signs and instructions below.
The warning themselves do not prevent the risks and can not be a substitute for
proper methods of avoiding accidents.
This symbol, placed before a safety comment, indicates a kind of precaution,
waning, or danger. Ignoring this warning may lead to an accident. To reduce
the risk of injury, fire, or electrocution, please always follow the
recommendations
shown below.
WARNING- To reduce the risk of injury, users must read the instruction
manual carefully.
Please refer to the appropriate section in this user manual before any operation.
- 3 -
The users must read and understood the instruction manual completely and
clearly before operating the hoist.
Product Specifications
Model
BDH1000
Model
BDH1000
Voltage
230V,50Hz
Input Power
1100 W

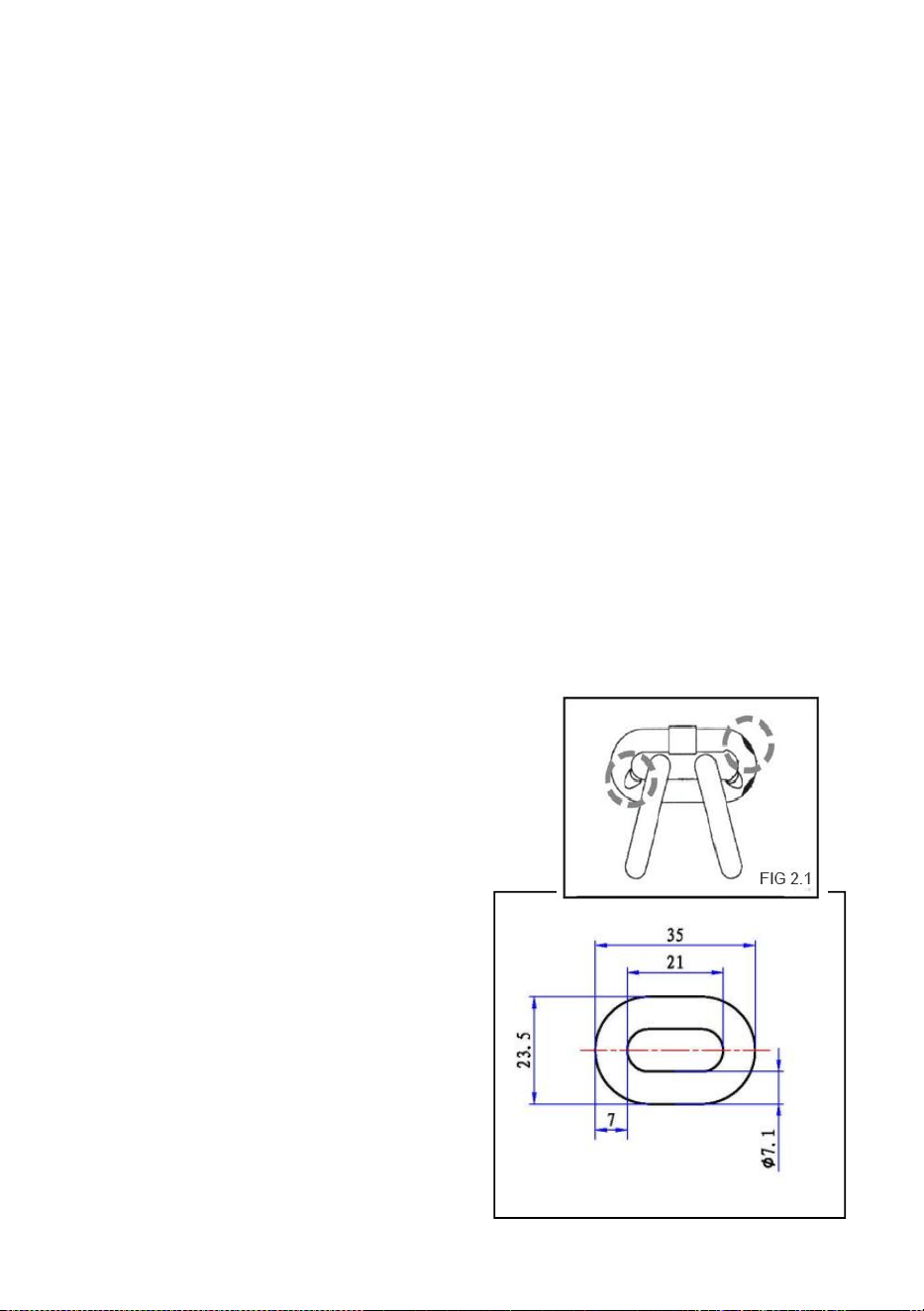

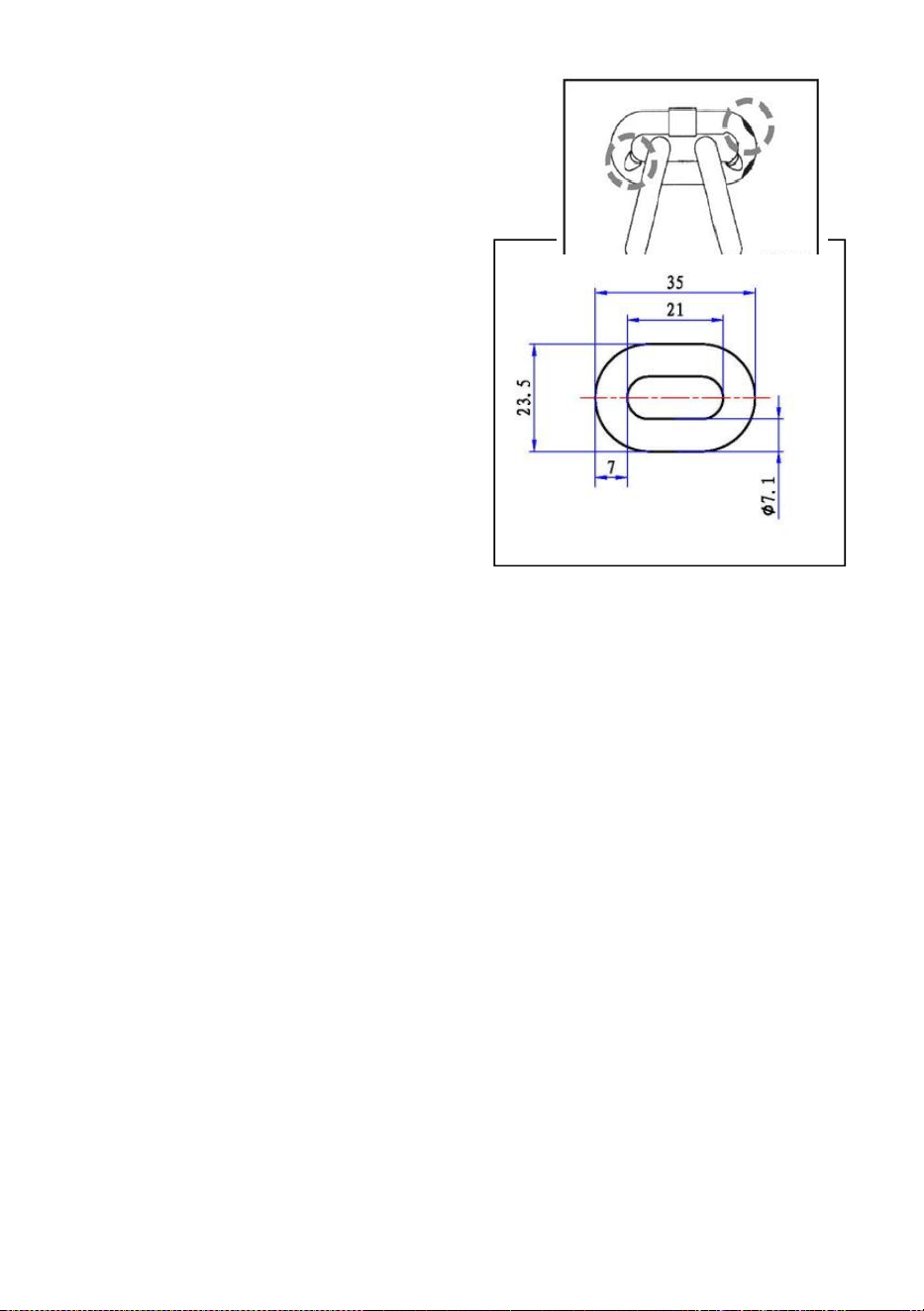

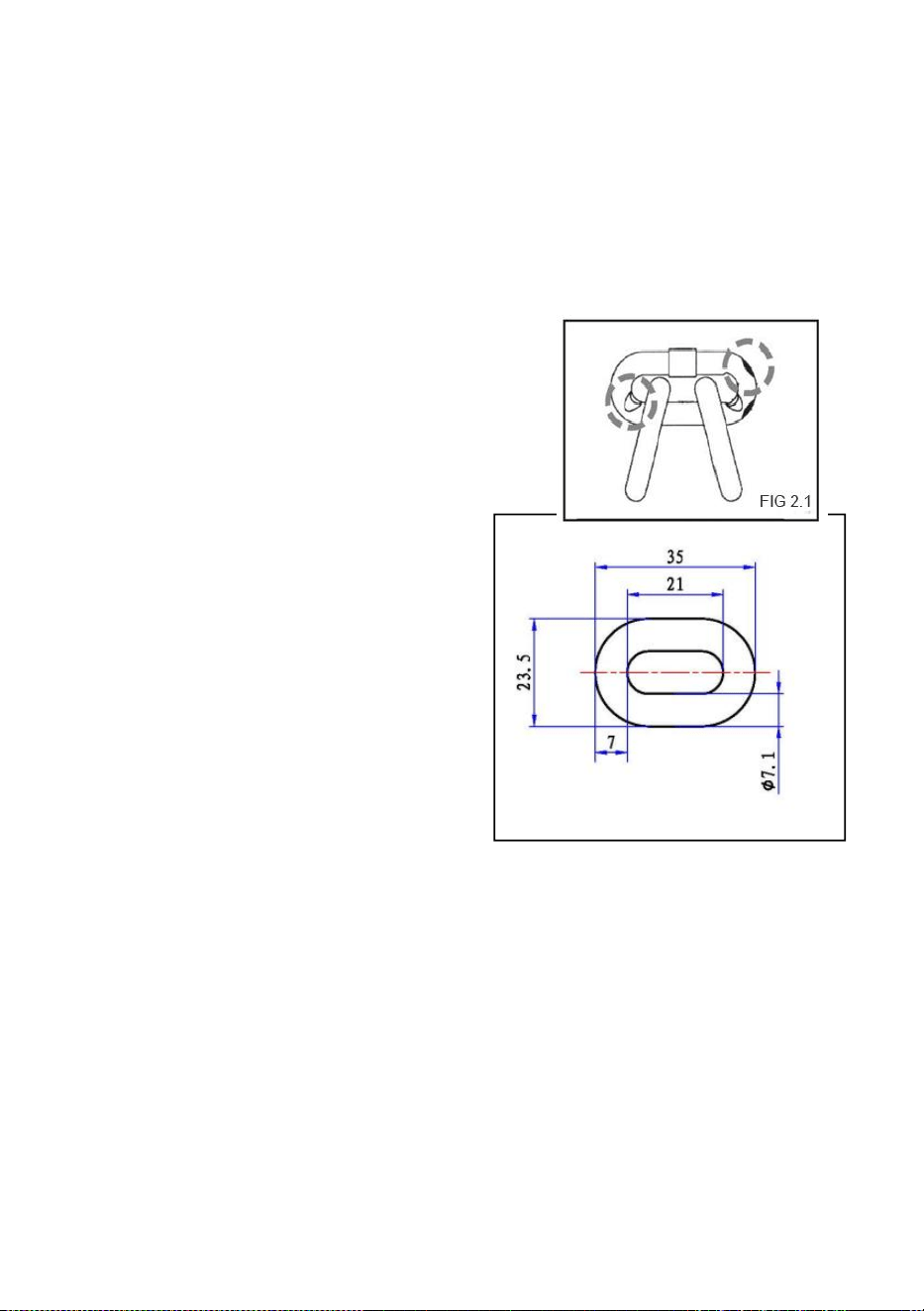

Chain Diameter
7.1mm
Rating Lifting
Capacity
2200 lbs(1T)
Lifting Speed
10.5Ft/min(3.2m/min)
Lifting Height
10 Ft(3m)
Speed Ratio
222:1
Insulating
Grade
B
Protecting Grade
IP54
Safety Instruction
Keep work area clean.
Cluttered areas can cause injuries.
Consider work area environment.
Do not expose electric tools to rain. Do not use electric tools in damp or wet
locations.
Keep work area well lit. do not use electric tools near flammable liquids or gases.
Guard against electric shock.
Prevent body contact with grounded surfaces, and ensure that the hoist is properly
grounded before applied to operation.
Keep children away.
Do not let visitors contact electric tools or extension cord. All visitors should be
kept away from work area.
Store idle tools
When not in use. electric tools should be stored in a dry, high or locked-up place,
out of the reach of children.
Use right tools.
Do not force small electric tools or attachments to do the heavy duty work, it will do
a better job and operate more safely at the rate for which it was intended. Do not
use electric tools for other than their intended purpose.
Dress properly.
Do not wear loose clothing or jewelers, they can be caught in moving parts, rubber
- 4 -
gloves and non-skid footwear are recommended when working outdoors. Wear
protective hair covering to contain long hair.
Do not abuse cord.
Never carry electric tool by cording or yanking it to disconnect it from wall outlet.
Keep cord from heat, oil and sharp edges.
Secure work.
Maintain firm footing or be otherwise secured when operating the hoist ,use tools
to hold the workplace for safety, and free both handle to operate electric tool .
Do not overreach.
Keep proper footing and balance at all times
Maintain tools with care.
Keep electric tools sharp and clean for better and safer performance ,follow
instructions for lubricating and changing accessories . inspect electric tools cords
periodically and, if damaged ,have them repaired by an authorized service facility,
Inspect extension cords periodically and replace if damaged. Keep handles dry,
clean and free from oil and grease.
Avoid unintentional starting.
Do not carry plugged-in electric tool with finger on switch, and be sure that the
electric tool is switched off before plugging in
Outdoor use extension cords.
When electric tool is used outdoors, use only extensions cords intended for use
outdoors and so marked
Stay alert.
Watch what you are doing. use common sense, and do not operate electric tool
when you are tired, distracted or under the influence of drugs, alcohol or
medication causing diminished control.
Check damaged parts.
Before further use of the electric tool ,a guard or other part that is damaged, check
carefully to determine that it will operate properly and perform its intended function.
not operate a damaged, malfunctioning unusually performing hoist.
Warning.
Read and understood the instruction manual completely and clearly before using
the hoist.
Ensure that operator know how the machine works, and how it should be
- 5 -
operated.
The user shall always work in compliance with the operating instructions.
The use of any other accessory or attachment other than recommended in the
instruction manual present a risk of personal injury.Have your tool repaired by an
expert.This electric appliance is built in accordance with the relevant safety rules.
The repair of electric appliance must only be carried out by experts, otherwise it
may cause considerable danger for the user.
Additional Safety Rules
1.Do not operate the hoist until you have thoroughly read and understood this
instructions manual
2.Do not lifting more than rated load for the hoist
3.Do not use the hoist with twisted, kinked, damaged, or worn load chain.
4.Do not use the hoist to lift, support, or transport people.
5.Do not operate unless load is centered under hoist,
6.Do not attempt to lengthen the load chain or repair damaged load chain.
7.Protect the load chain of the hoist from weld splatter or other damaging
contaminants.
8.Do not operate hoist when it is restricted from forming a straight line from hook to
hook in the direction of loading.
9.Do not use load chain as a sling, or wrap chain around load.
10.Do not apply the load to the tip of the hook or to the hook latch.
11.Do not apply load unless load chain is properly seated in the chain sprocket.
12.Do not operate beyond the limits of the load chain travel.
13.Do not leave load supported by the hoist unattended unless specific measures
have been taken.
14.Do not operate a hoist unless load slings or other approved single attachments
are properly sized and seated in the hook saddle.
15.Take up slack carefully-make sure load is balanced and load holding action is
secure before continuing.
16.Shut down a hoist that malfunctions or performs unusually and report such
malfunction.
17.Make sure hoist limit switches function properly.
18.Warn personnel of approaching load.
19.Check brake function by tension hoist prior for each lift operation.
- 6 -
20.Avoid swinging the load or hook.
21.Make sure hook travel is in the same direction as shown on the controls.
22.Inspect the hoist regularly, replace damaged or worn parts, and keep
appropriate records of maintenance.
23.Do not use limit switches as routine operating stops. They are emergency
devices only.
24.Do not allow your attention to be diverted from operating the hoist.
25.Do not allow your attention to subjected to sharp contact with other hoist,
structures, or objects through misuse.
26.It is not allowed to use in potentially explosive atmosphere.
27.The value of the equivalent sound emission pressure level at the operator’s
position is lower than 78db.
28.Supplying power demand: voltage 230V±10%, frequency 50Hz±1%.
29.The hoist is used at relative humidity below 85%, height above sea below 1000
meters.
30.The hoist’s transportation and storage temperature may be above -25℃, below
55℃. It’s highest temperature can not exceed 70℃.
31.Be supplied with a 10 A fuse or 10 A over-current circuit-breaker to protect your
electric system.
32.Do not try to lift a fixed or plugged load.
33.Do not lift the load diagonally.
34.Avoid excessive jogging (resulting in a short motor shock).
- 7 -
1
2
4
5
3

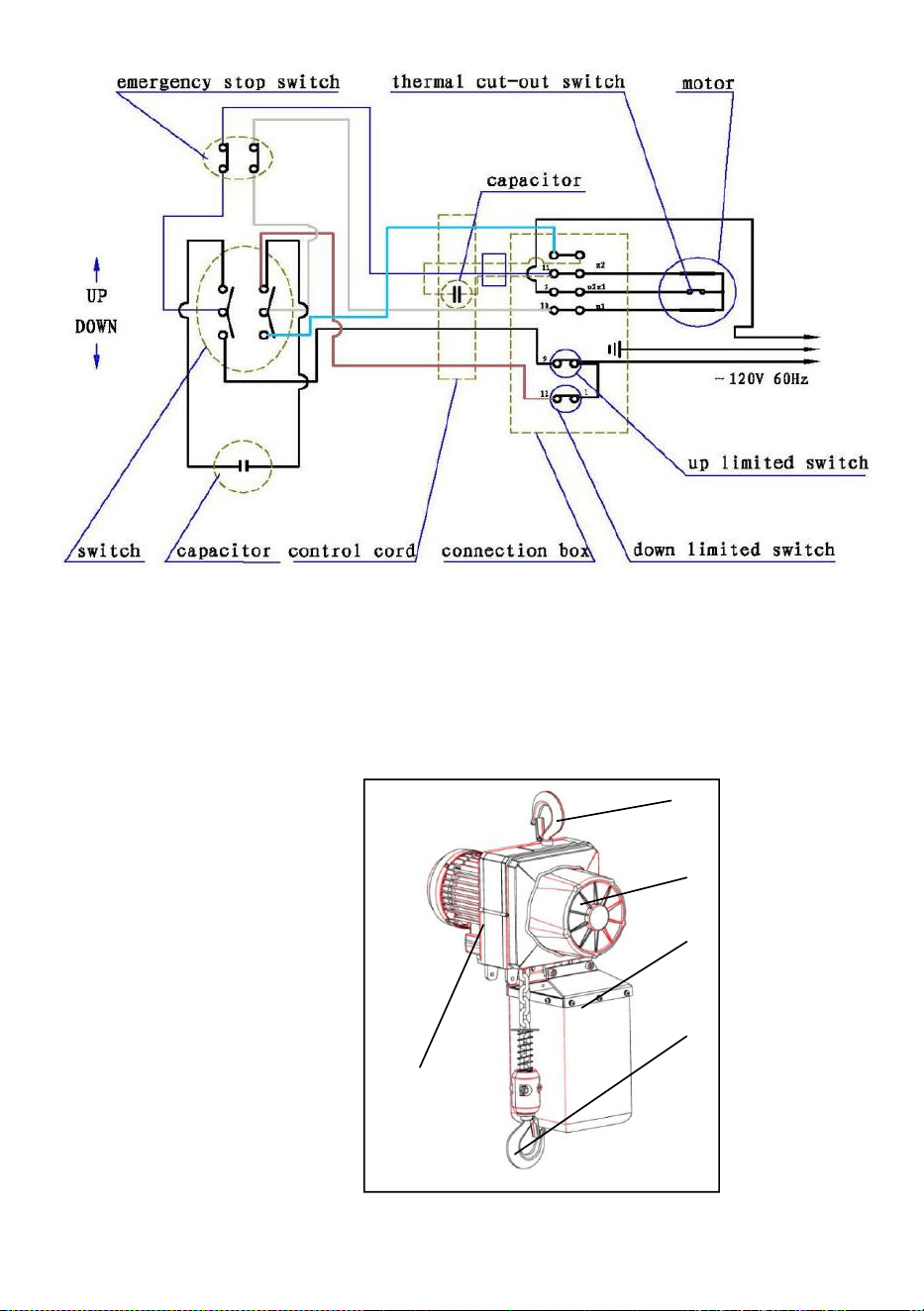

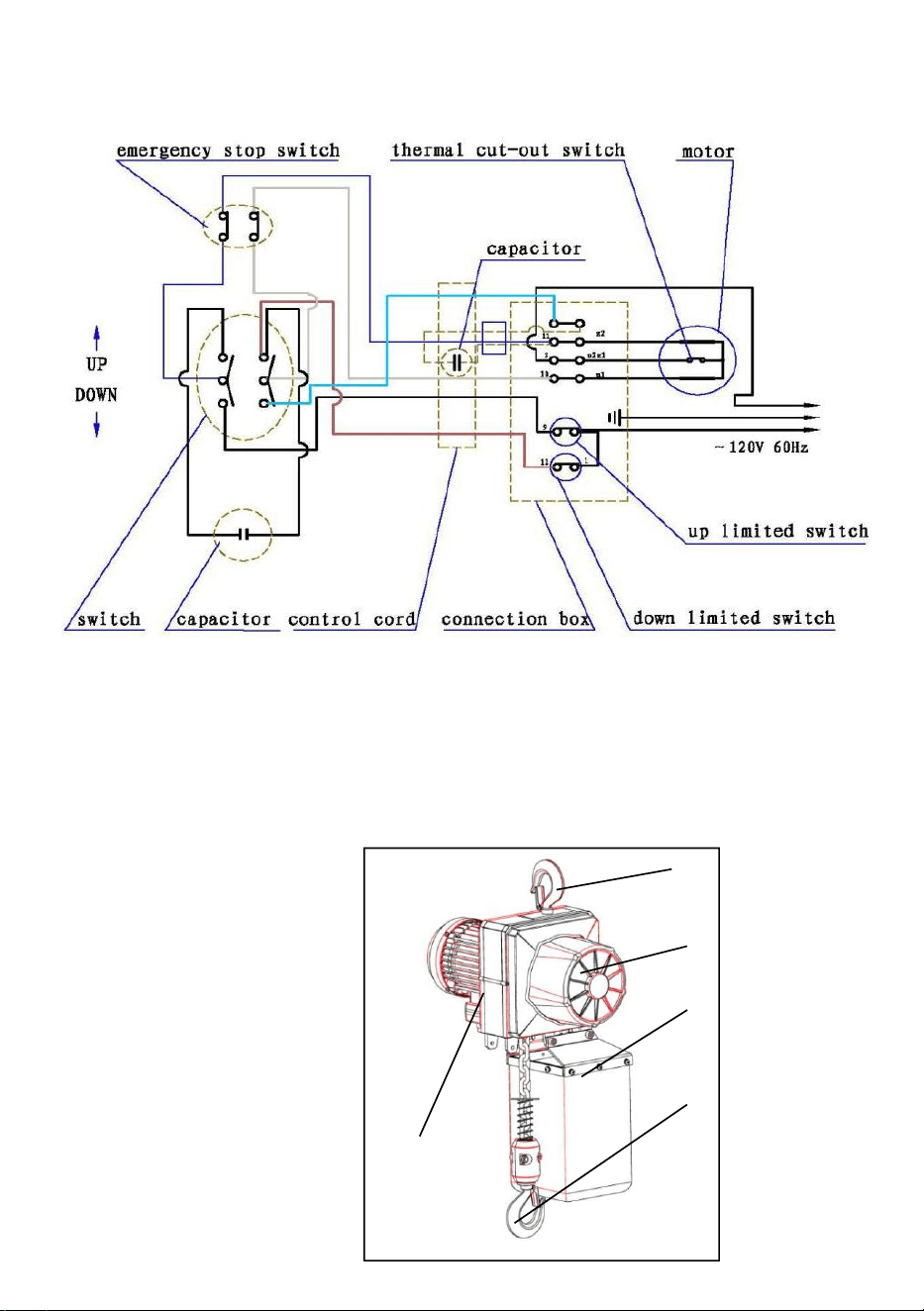

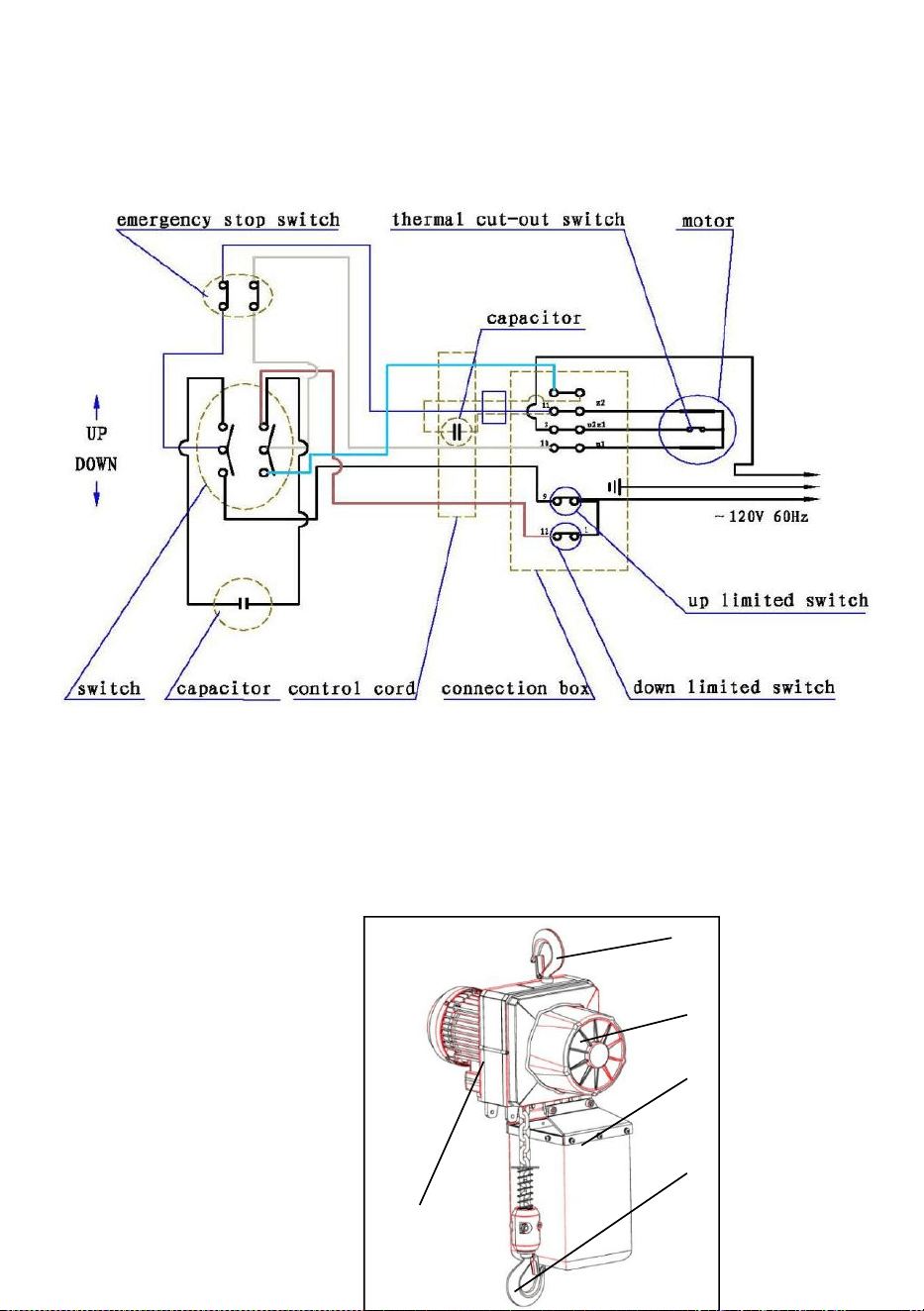

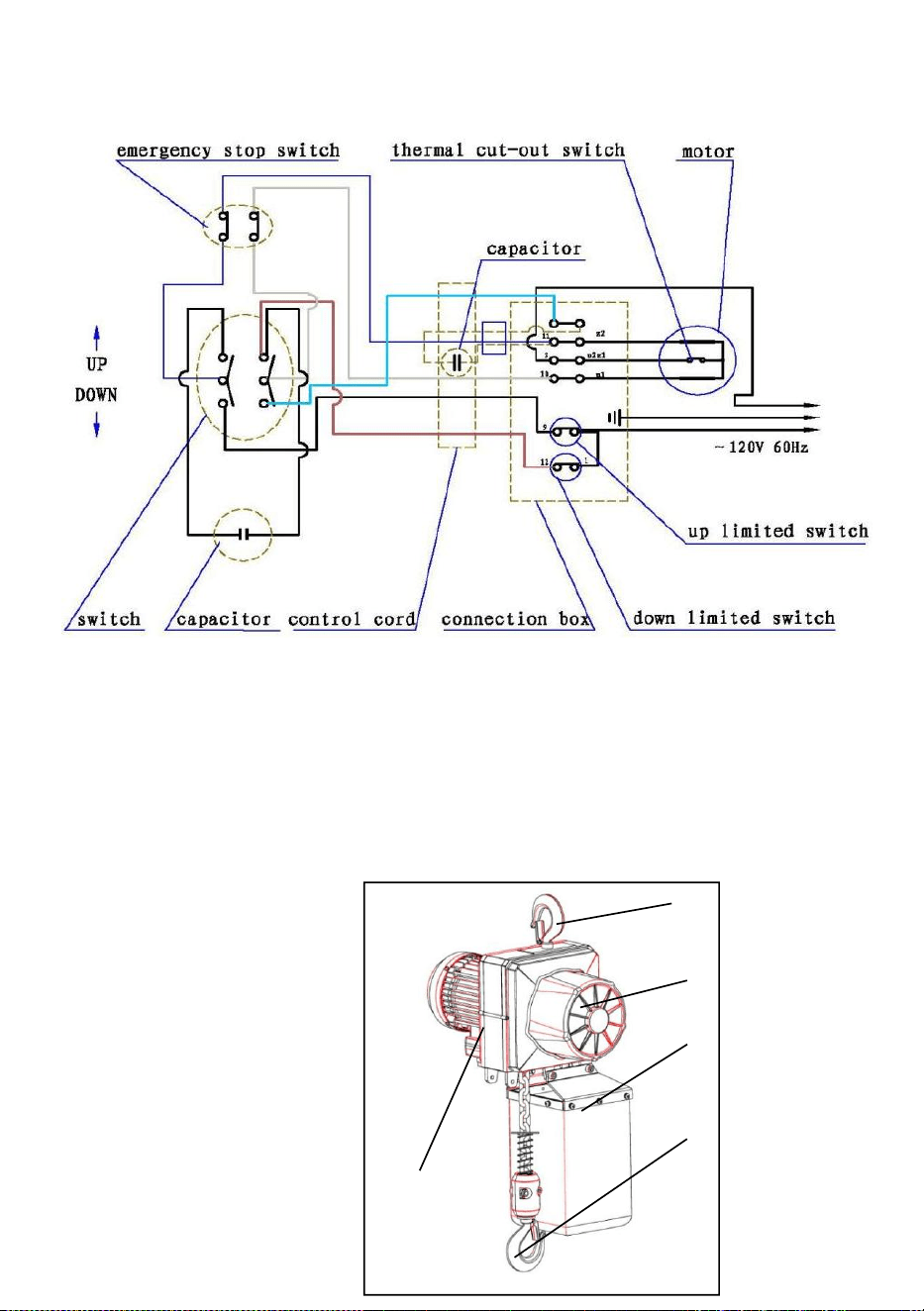

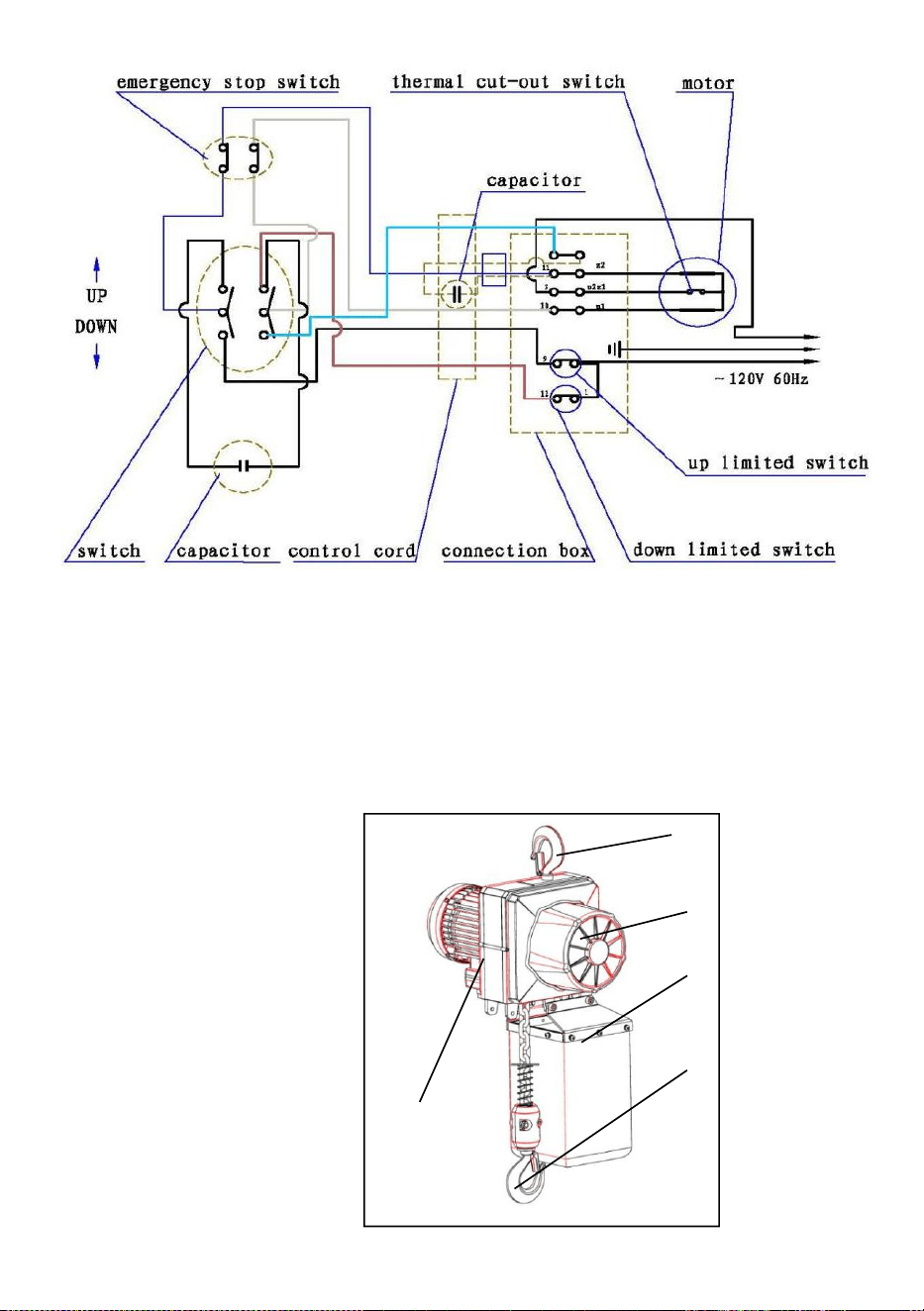

CIRCUIT DIAGRAM
Use Instructions
The electric chain hoist promises an improved work condition and high efficiency,
with the limit switch devices, and the features of compact structure, light weight,
easily operation and nice appearance.
Description(FIG 1)
1. Hook
2. Gearbox
3. Chain Bag
4. Chain Hook
5. Electric Motor
FIG 1
- 8 -
Unpacking.
After opening the carton, carefully inspect the hoist frame, cords ,hooks, CHAIN
and control station for damage that may have occurred during shipment.
Mounting the hoist.
Hang the hoist from its intended support. The structure used to support the hoist
must have sufficient strength to withstand several times the load imposed.
Suspending the hoist from an inadequate may allow the hoist and to fall and cause
injured and/or damage.
Checking for adequate voltage at hoist.
The hoist must be supplied with adequate electrical power for proper operation
and to reduce problems that may result from insufficient power(low voltage) .
These include:
1. Noisy hoist operation due to brake and/or contact chatter.
2. Heating of the hoist motor and other internal components as well as heating of
wires and connectors in the circuit feeding the hoist.
3. Failure of the hoist to lift the load due to motor stalling.
4. Slowing of motors connected to the same circuit.
Checking for others.
After the hoist is suspended from its support and you have made sure the power
supply complies with the requirements the hoist is
ready for operation.
Operating Instructions
1.Check if the (emergency) stop switch is pressed. Turn the red stop switch
clockwise to engage.
2.An overload is indicated when the hoist speed slows down, it raises the load in a
jerky manner or it will not lift the load at all. Also, some clutching noise may be
heard if the hoist is loaded beyond rated capacity. If this occurs, immediately
release the “up” button to stop the operation of the hoist. At this point, the load
should be reduced to the rated capacity. when the excessive load is removed,
normal hoist operation is automatically restored.
3.The hoist is not recommended for use in any application where there is a
possibility of adding to an already suspended load to the point of overload. Also if
the hoist is used at unusual extremes of ambient temperatures, above40 ℃, or
- 9 -
below -9℃,changes in lubricant properties may present possibility of damage or
injury, and in that conditions the work duty is reduced than normal operating
conditions.
4.Hoist operation is controlled by depressing the control station push buttons.
Depressing the “up” push button will move the load hook toward the hoist;
depressing the “down” push button will move the load hook away from the hoist.
5.The “up” and “down” buttons are momentary type and the hoist will operate in
the selected direction as the long as the button is held in the depressed position.
Release the push button and the hoist will stop.
6.When preparing to lift a load, be sure that the attachments to the hook are firmly
seated in hook saddle. Avoid off center loading of any kind, especially loading on
the point of the hook.
7.When lifting, raise the load only enough to clear the floor or support and check to
be sure that attachment to the hook and load are firmly seated. Continue lift only
after you are assured the load is free of all obstructions.
8.Do not use this hoist out of its work duty.
9.Stand clearing of all loads and avoid moving a load over heads of other heads of
other personnel. Warn personnel of your intention to move a load in their area.
10.Do not leave the load suspended in the air unattended.
11.Permit only qualified personnel to operate unit.
12.Do not wrap the load chain around the load and hook on itself as a choker
chain.
13.Do not allow a load to bear against the hook latch. The latch is to help maintain
the hook in position while the chain is slack before taking up the slack chain.
14.Take up a slack load chain carefully and start load easily to avoid shock and
jerking of hoist chain. If there is any evidence of overloading, immediately lower
the load and remove the excess load.
15.When the push button is pressed, the machine will stop.
Periodic Inspection
To maintain continuous and satisfactory operation ,a regular inspection procedure
must be initiated so that worn or damaged parts can be replaced before they
become unsafe, the intervals of inspection must be determined by the individual
application and are based upon the type of service to which the hoist will be
- 10 -
subjected.
Periodic inspections are to be performed semi-annually and it should include the
following:
1.Extemal evidence of loose screws.
2.Extemal evidence of worn , corroded, cracked or distorted hook fixing block,
gears, bearings, chain stop ball and hook retainer.
3.Extemal evidence of damage or excessive wear of the lift-wheel. Widening and
deepening of pockets may cause chain to lift-up in the pockets and cause binding
between lift-wheel and chain guide or between lower sheave and hook block.
Check chain guide for wear or burring where the chain enters the hoist .severely
worn or damaged parts should be replaced.
4.Extemal evidence of excessive wearing of brake parts. Check the control station
push buttons to make sure they operate freely and spring back when released.
5.Check power cord, control cord and control station for damaged insulation.
6.Check the chain pin or dead end pin and chain stop for wear and cracks. Any
deficiencies noted must be corrected before the hoist is returned to service.
Hook Inspection
Hook damaged for chemicals, deformations or cracks or that have more than a 10°
twist from the plane of the unbent hook or excessive throat opening indicates
abuse or overloading of the unit.
Check to make sure that the latch is not damaged or bent and that it operates
properly with sufficient spring pressure to keep the latch tightly against the lip of
the hook and allow the latch to spring back to the tip when released. If the latch
does not operate properly, it should be replaced.
Chain Inspection
Nicks, gouges, twisted links , weld spatter, corrosion pits, striations, cracks in weld
areas, wear and stretching. Chain with any one of these defects must be replaced.
Lubricate the chain using 3#calcium-based
grease after 200 per cycles. Life of chain is
50000cycles.

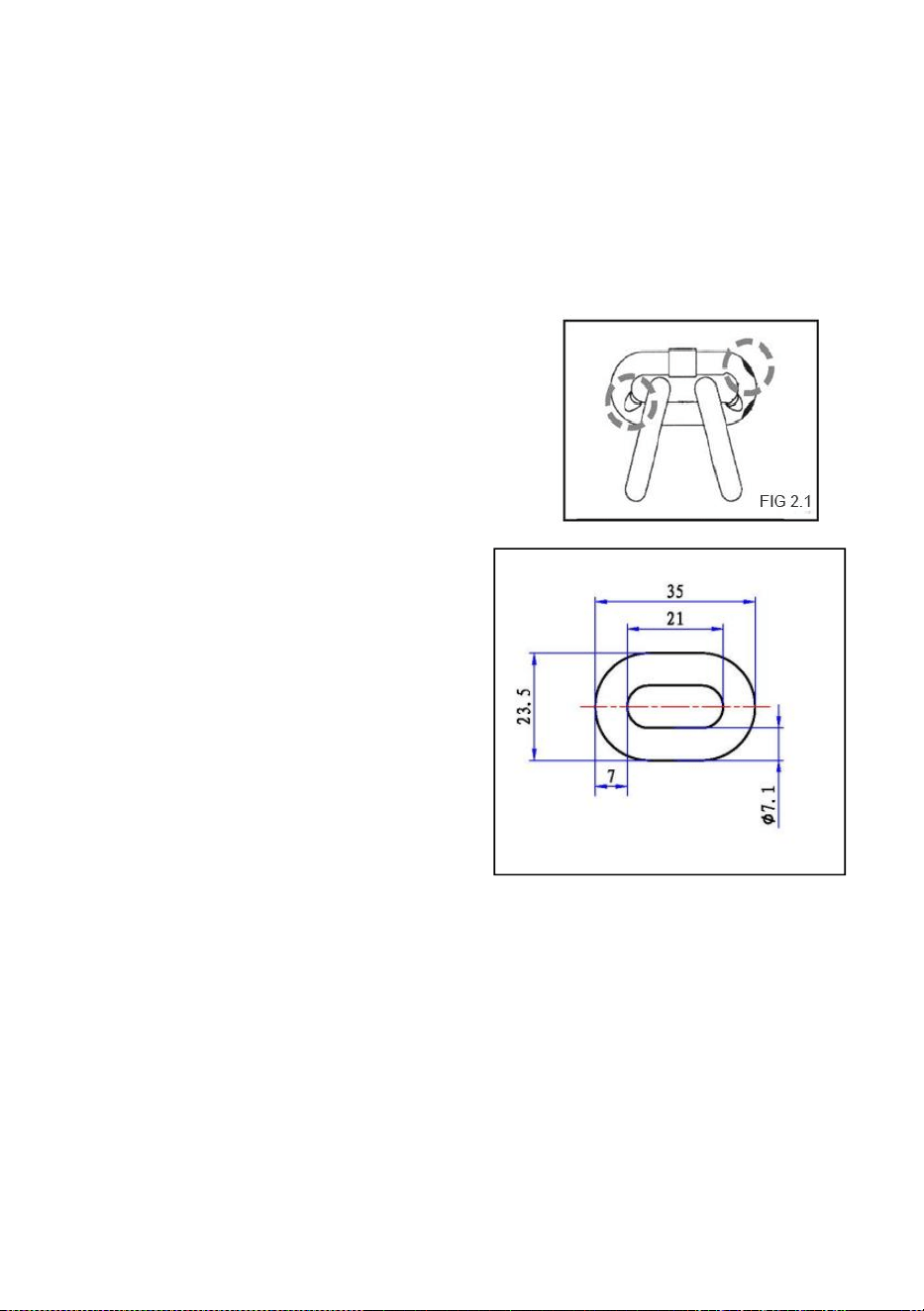

Slack the portion of the chain that
- 11 -
normally passed over the lift-wheel.
examine the interlink area for the point
of maximum wear. Measure and
record the stock diameter at this point
of the link. Then measure stock
diameter in the same area on a link
that does not pass over the lift wheel
(use the link adjacent to the loose end
link for this purpose). Compare these two
measurements. If the stock diameter of
the worn link is 0.254 mm(or more).
Less than the stock diameter of the unworn link, the chain must be replaced.

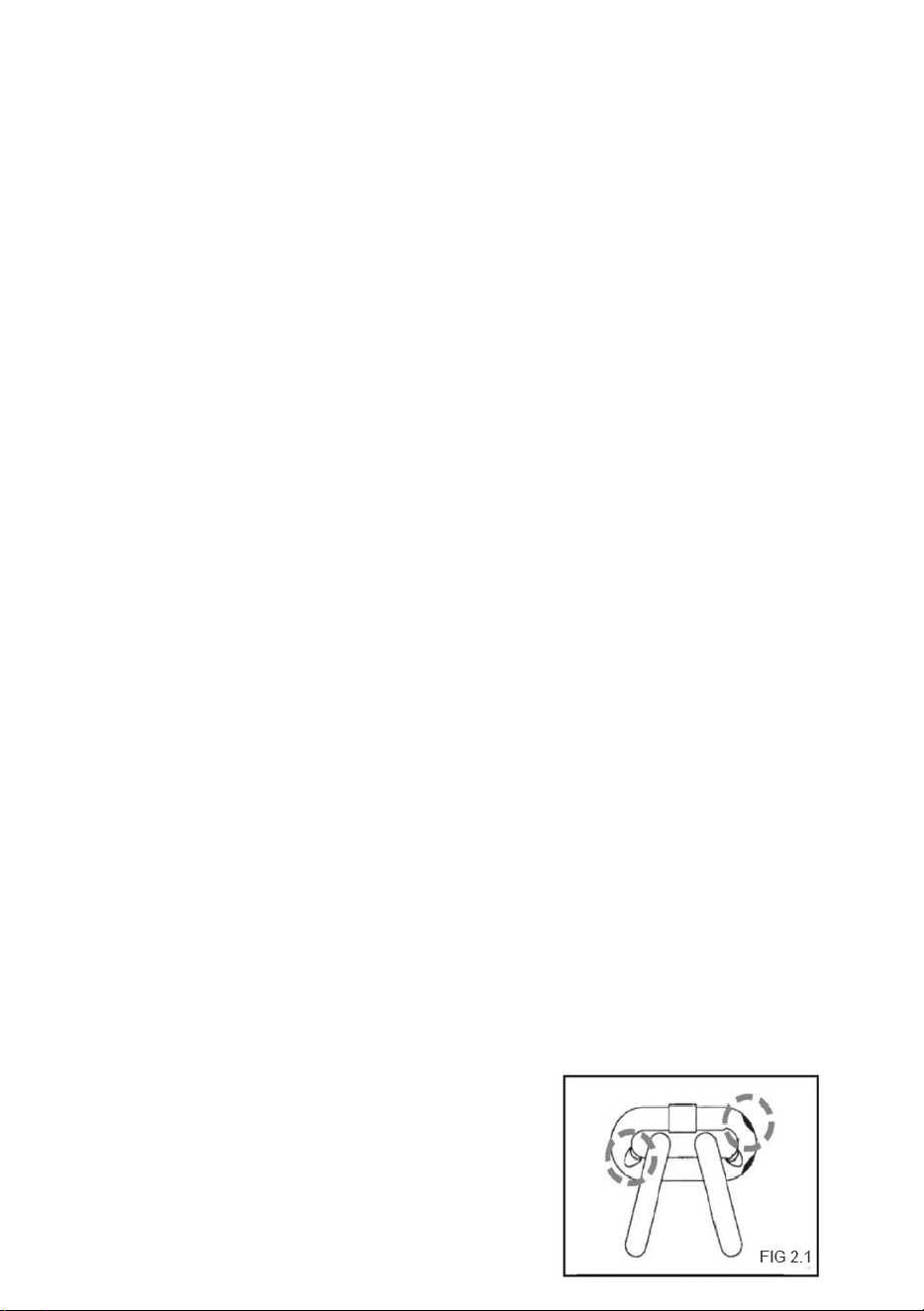

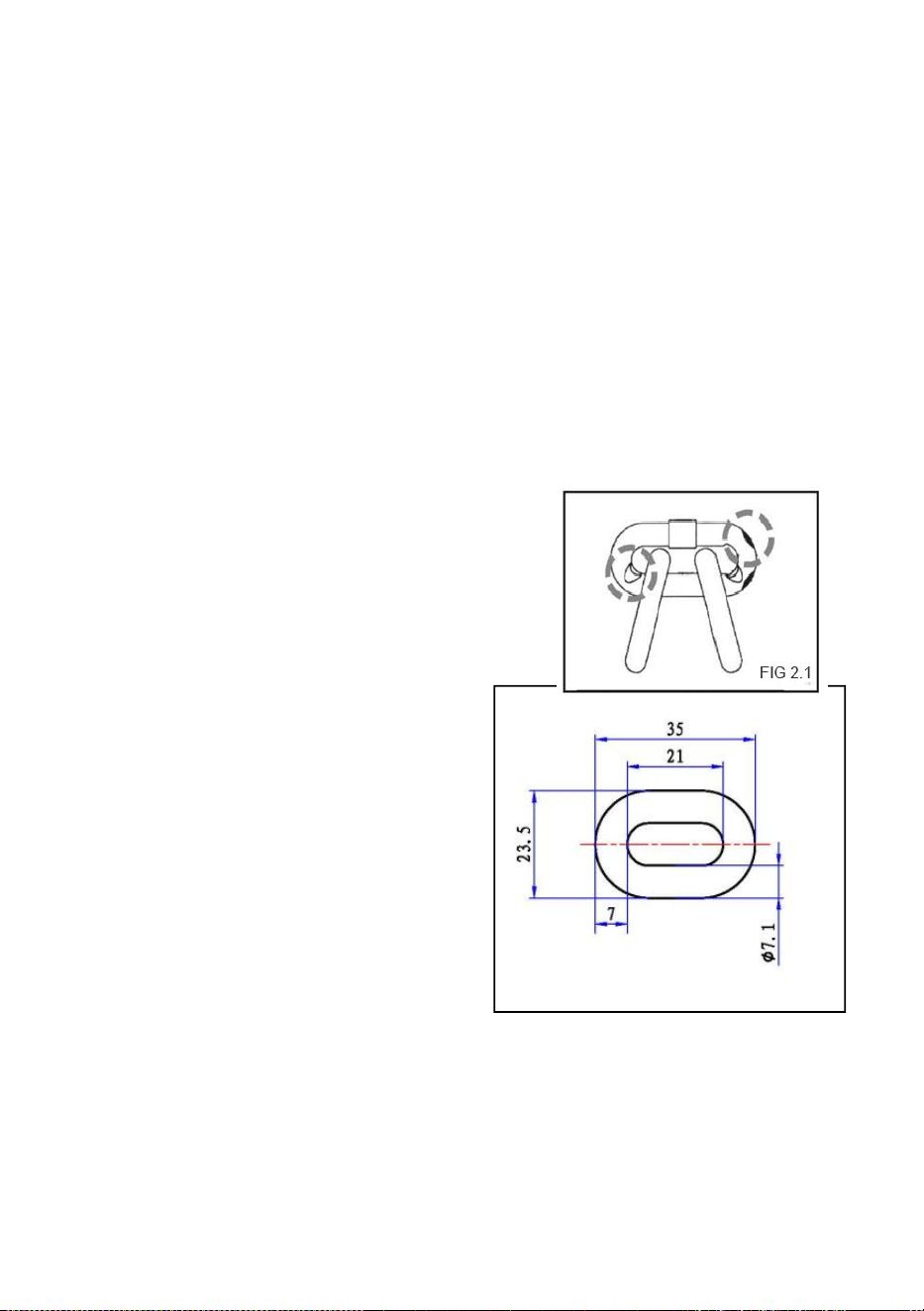

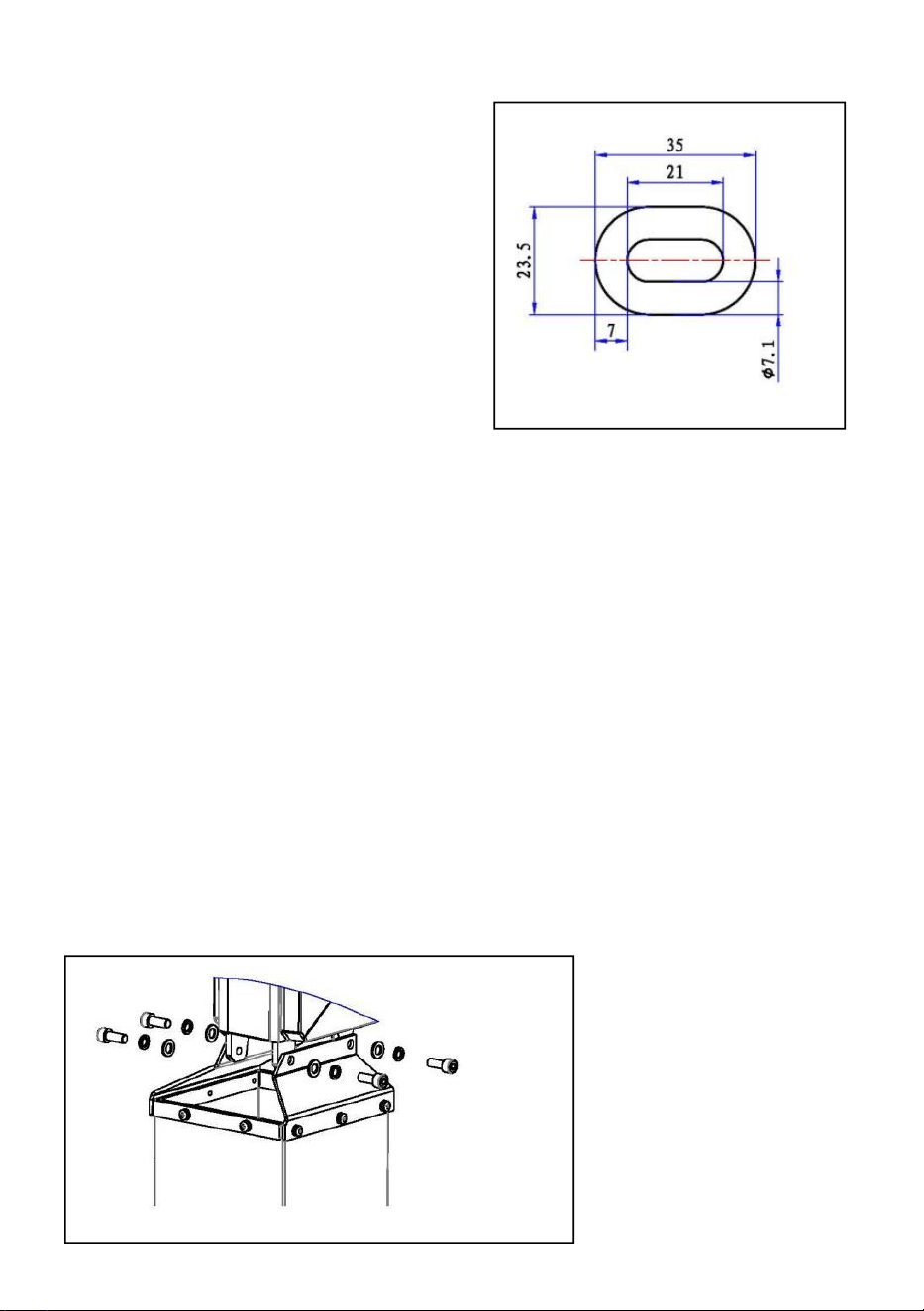

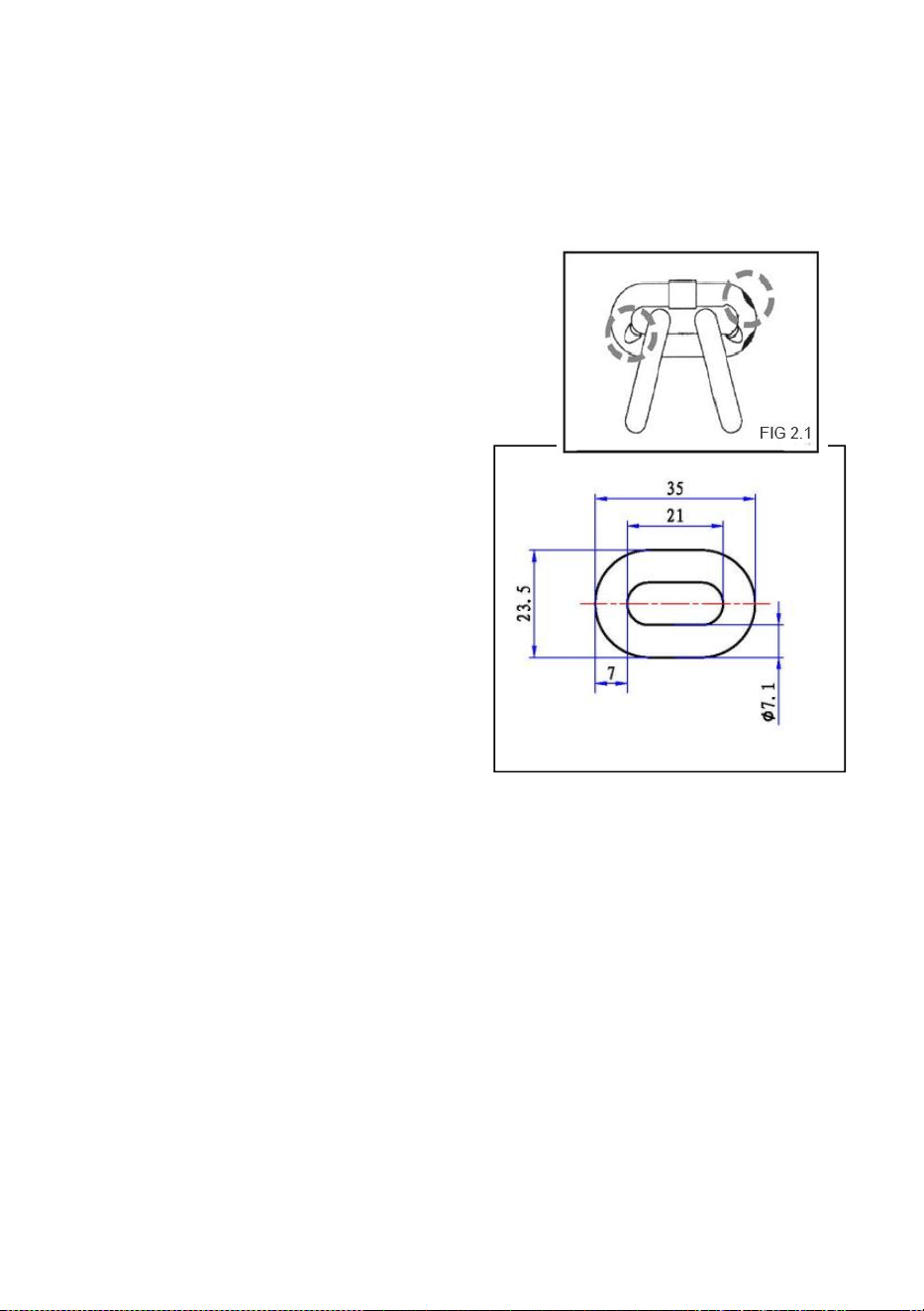

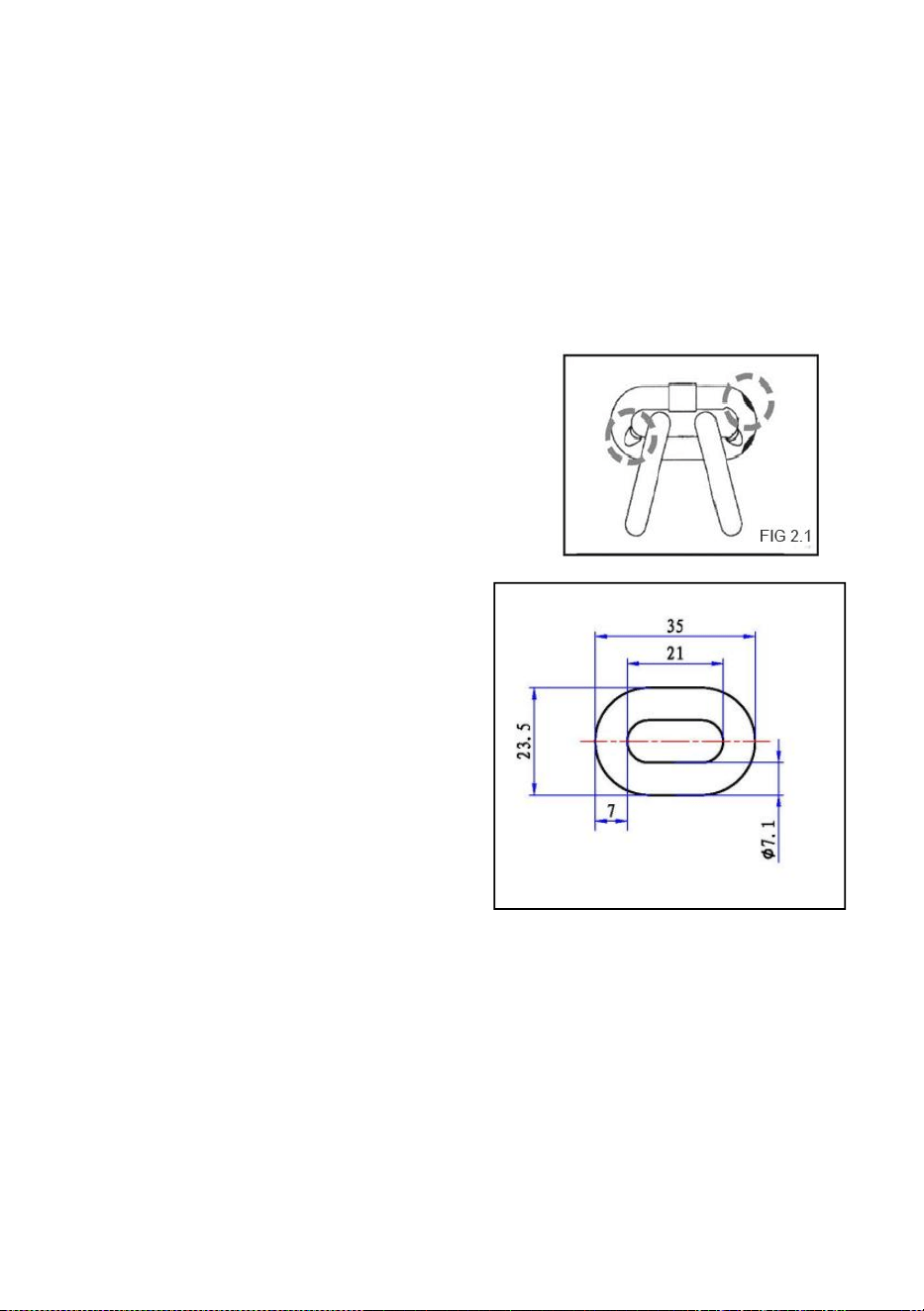

The chain length is 3 meters and it has 143 Knots.FIG 2.2 is specific dimensions of
the chain
Lubrication
The gears are packed at assembly with grease and should not need to be
renewed unless the gears have been removed from the housing and the grease is
removed.
Bearing.
Rotor bearings are lubricated and require no lubrication. Needle bearings are
packed at assembly with grease and should not to be re-lubricated. However, if the
housings, lift-wheel or sheave wheel have been decreased, these bearing should
be greased using lithium grease.

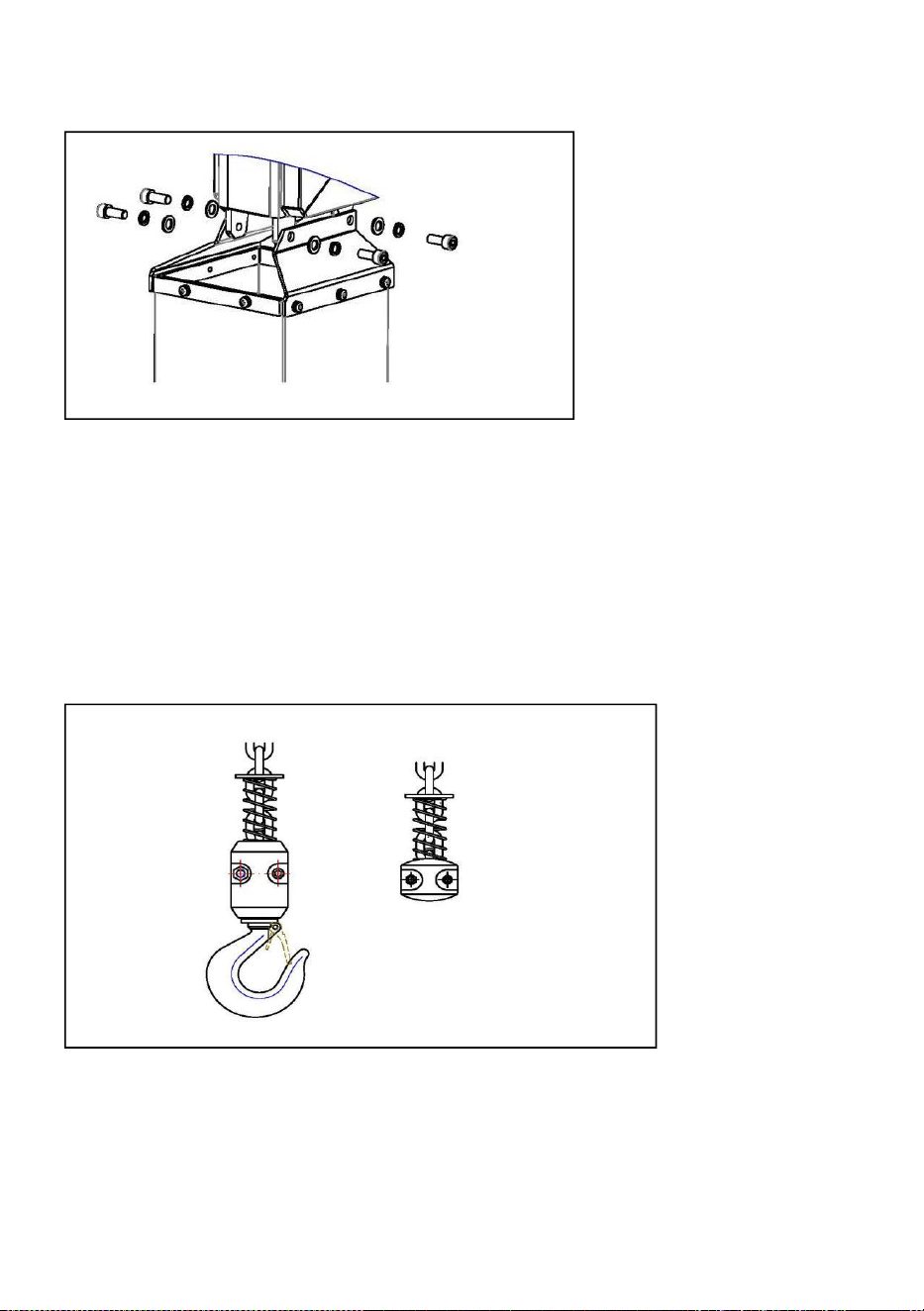

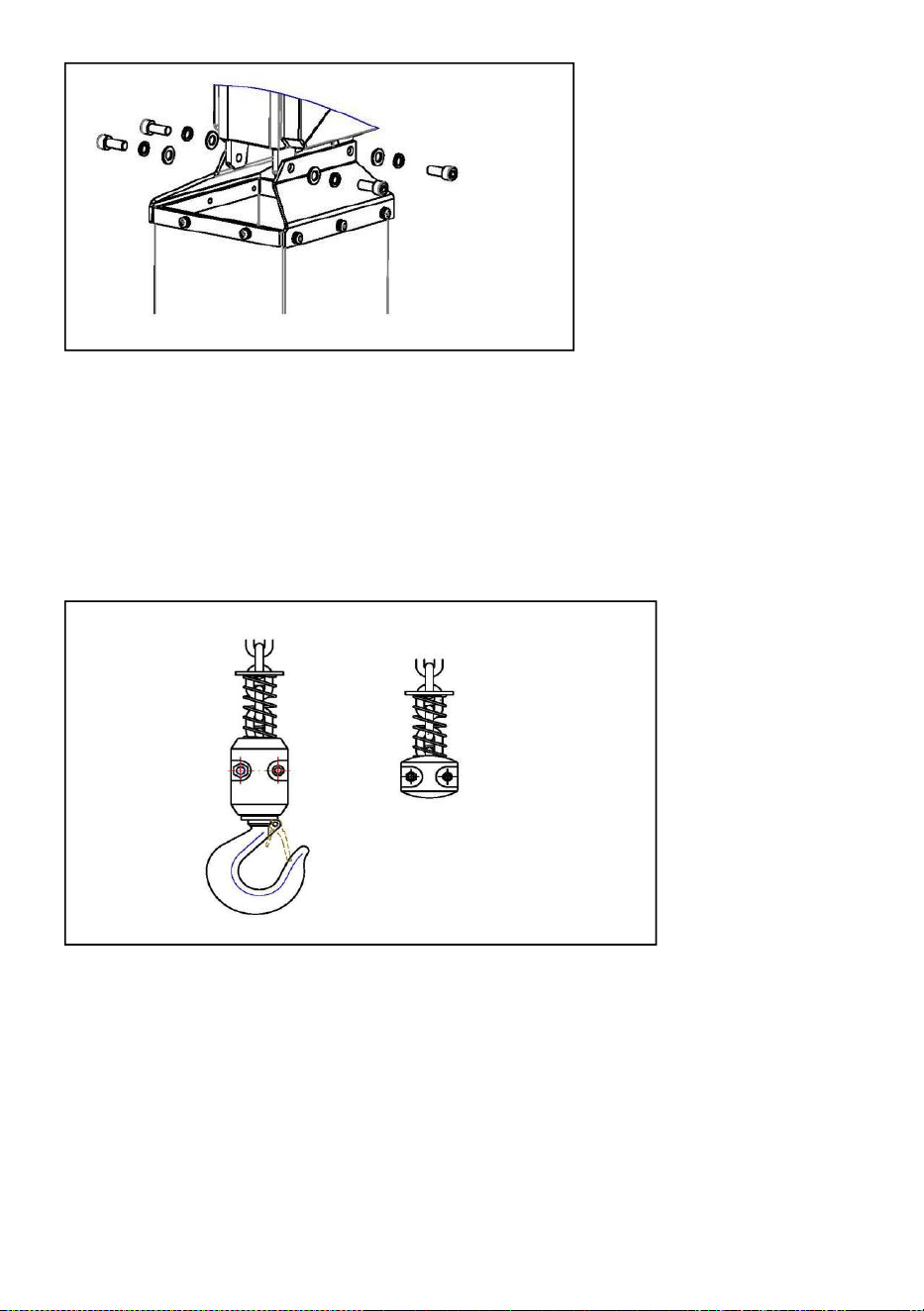

Load Chain Removal/Installation(FIG3& FIG4 &FIG5).

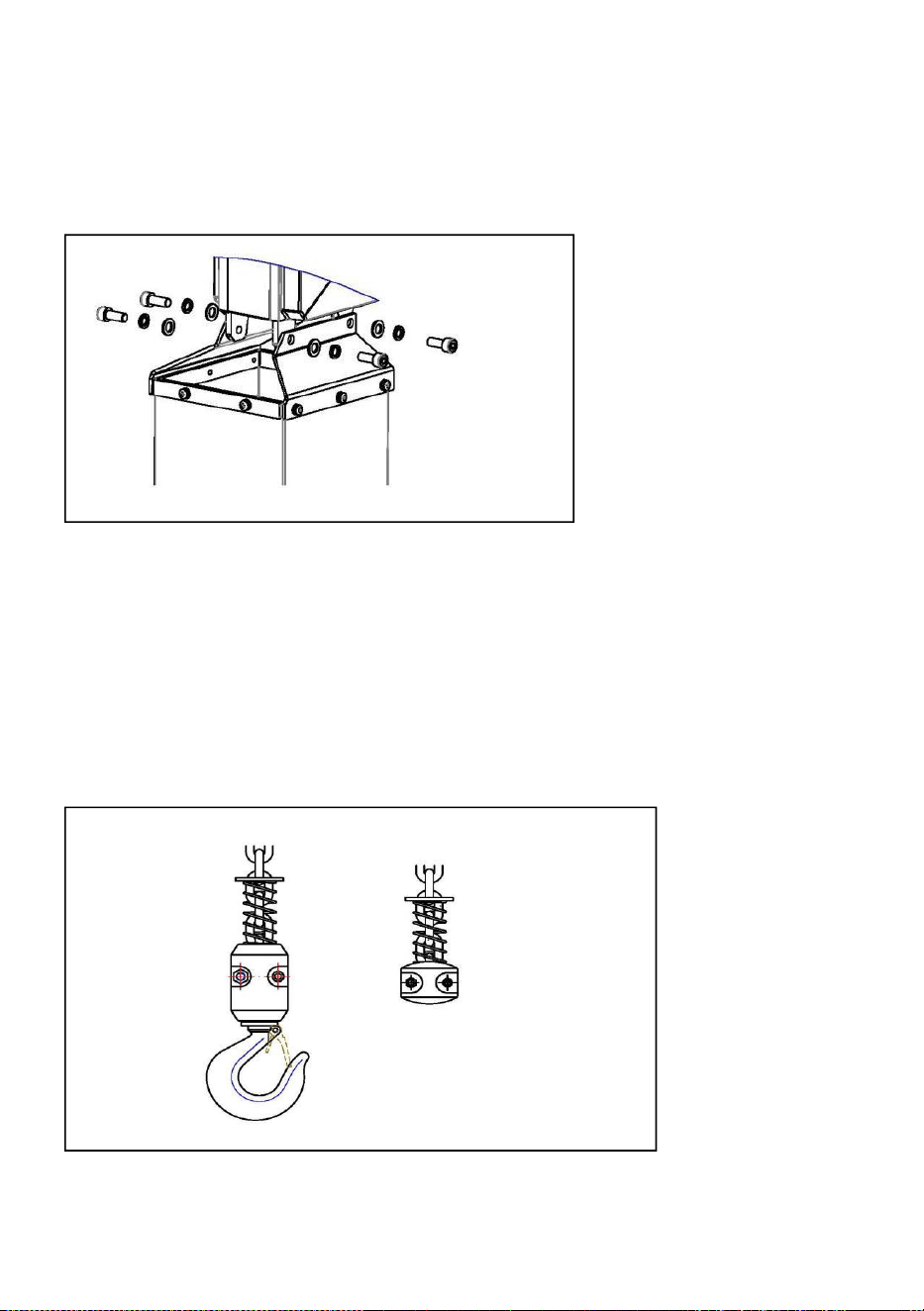

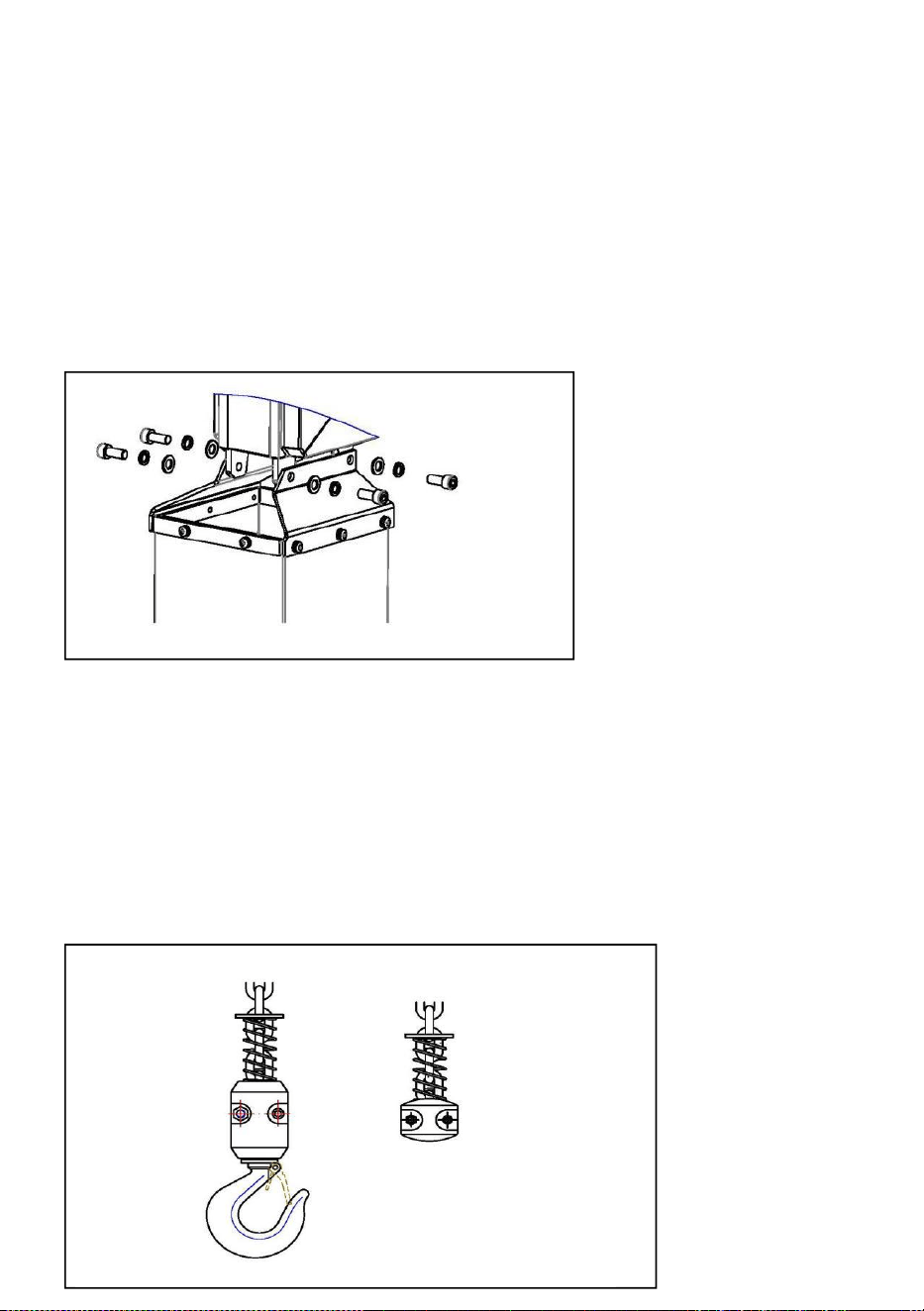

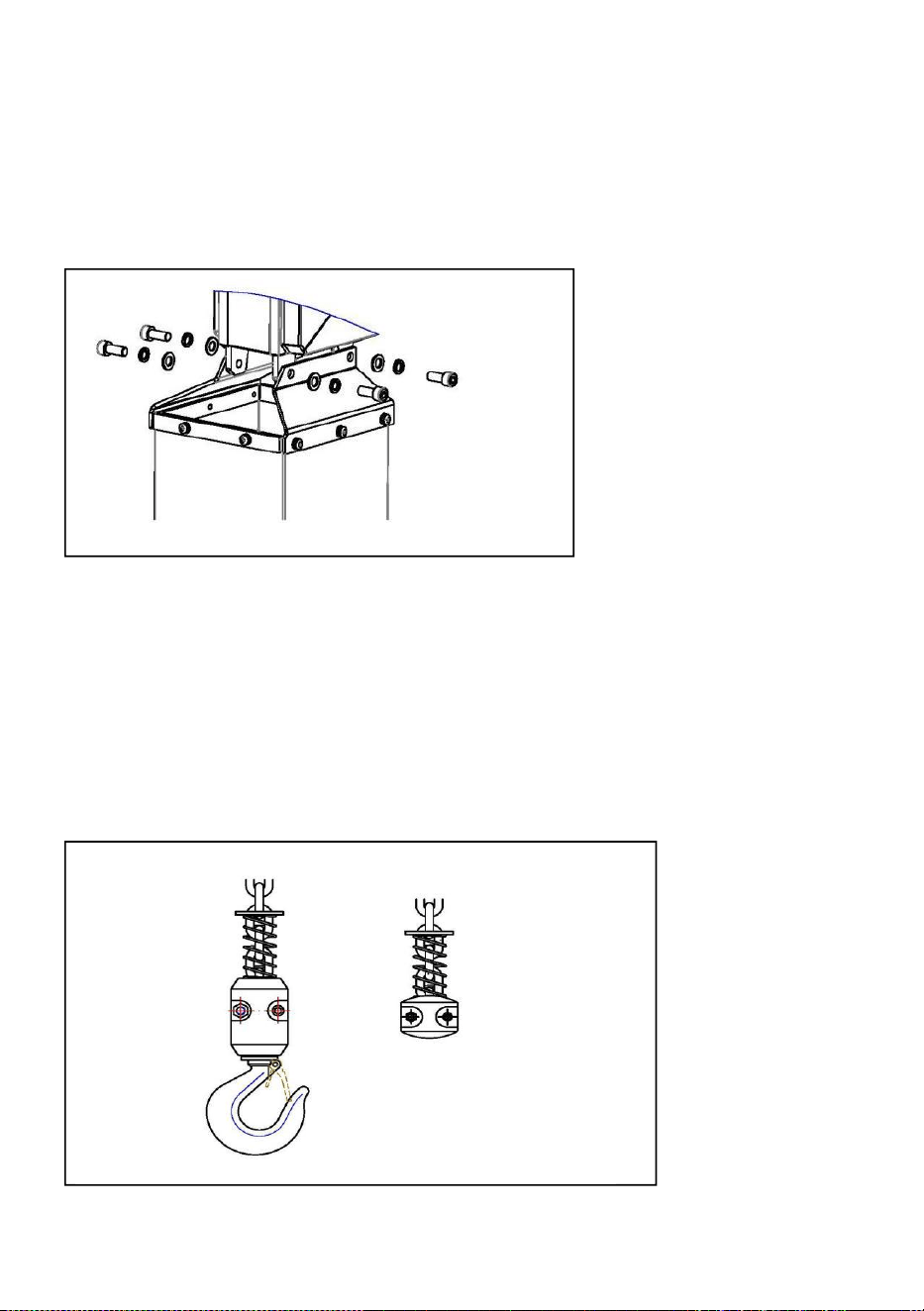

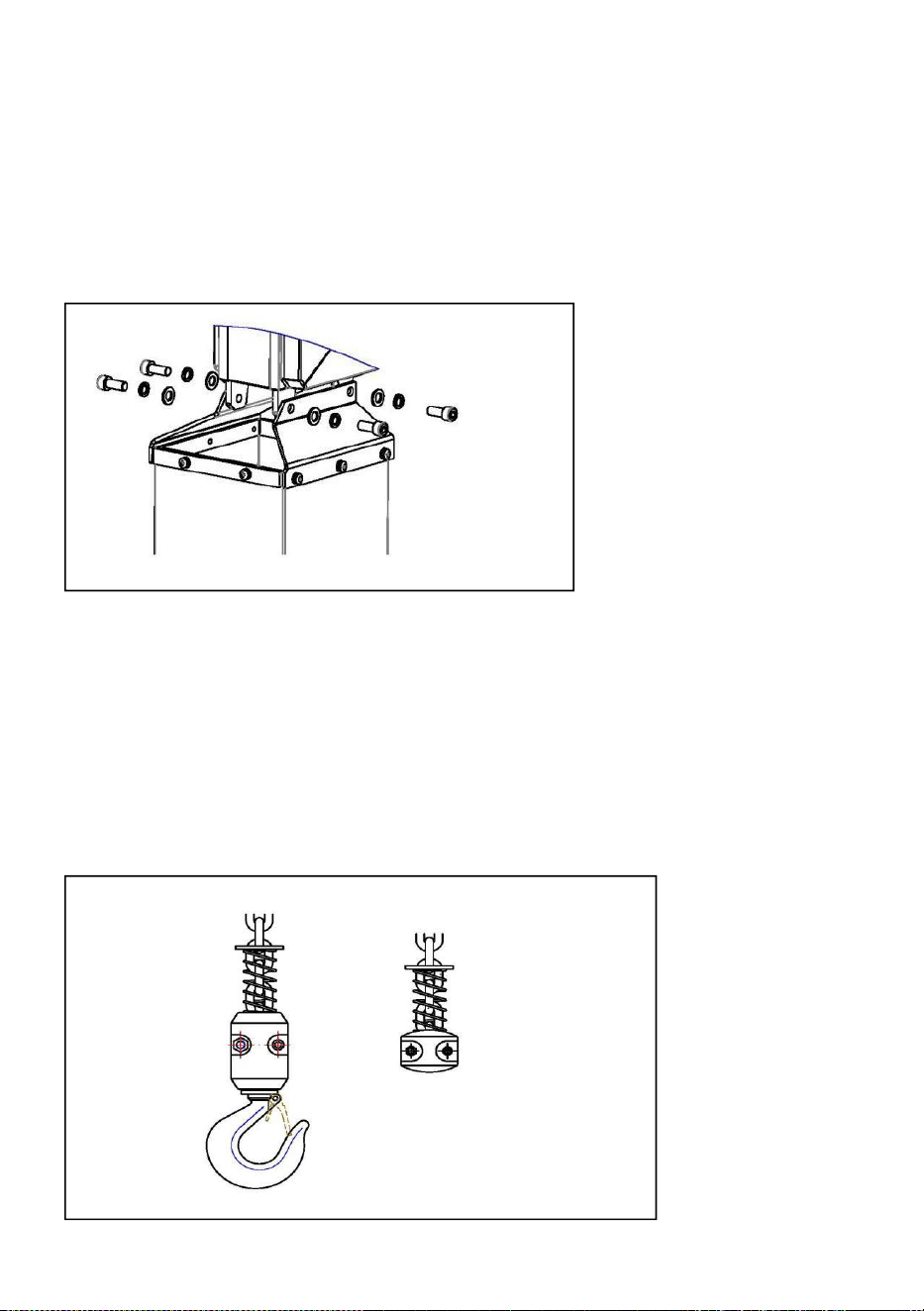

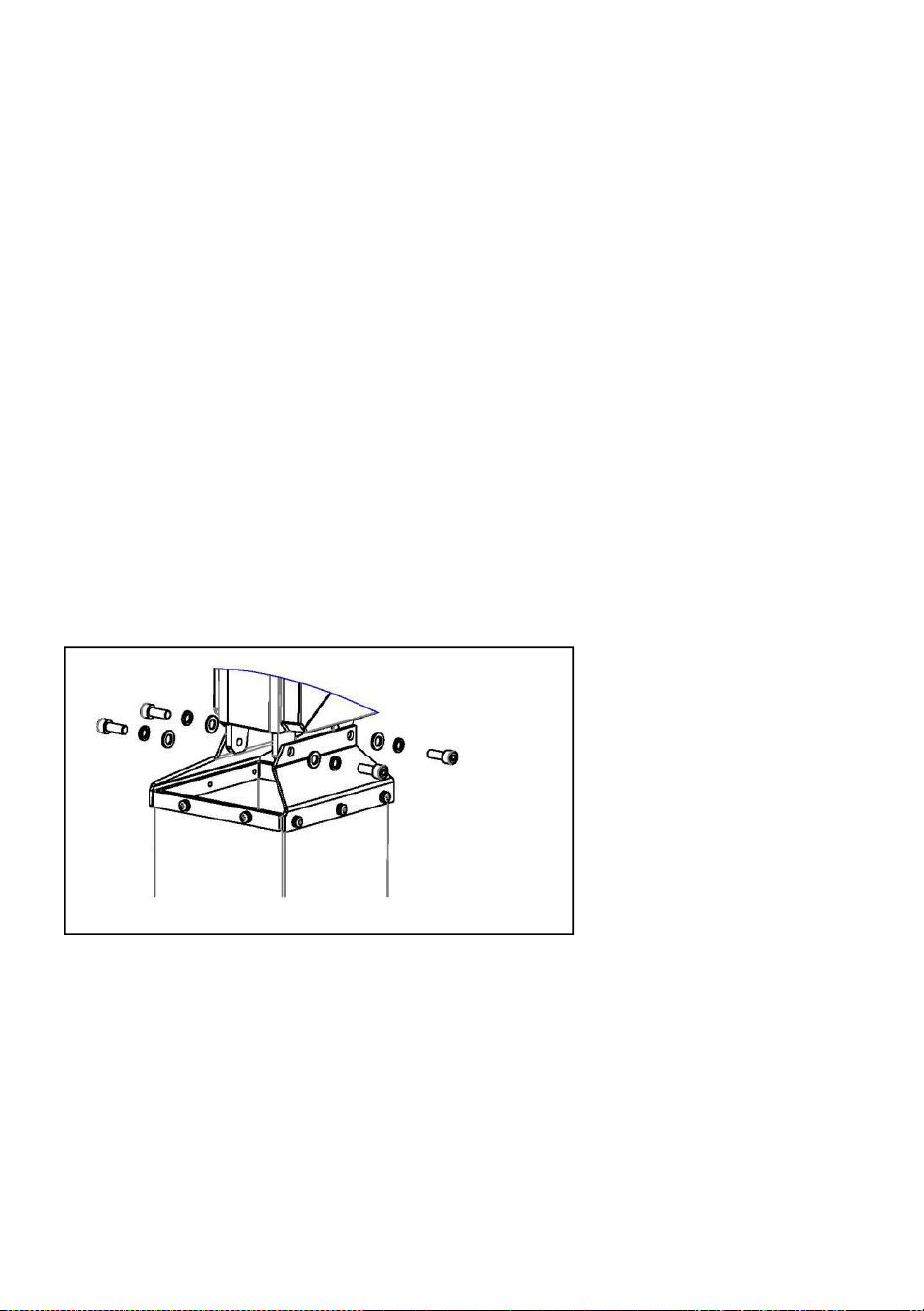

1. Remove the chain bag(FIG 3)
FIG 2.2
FIG 3
- 12 -

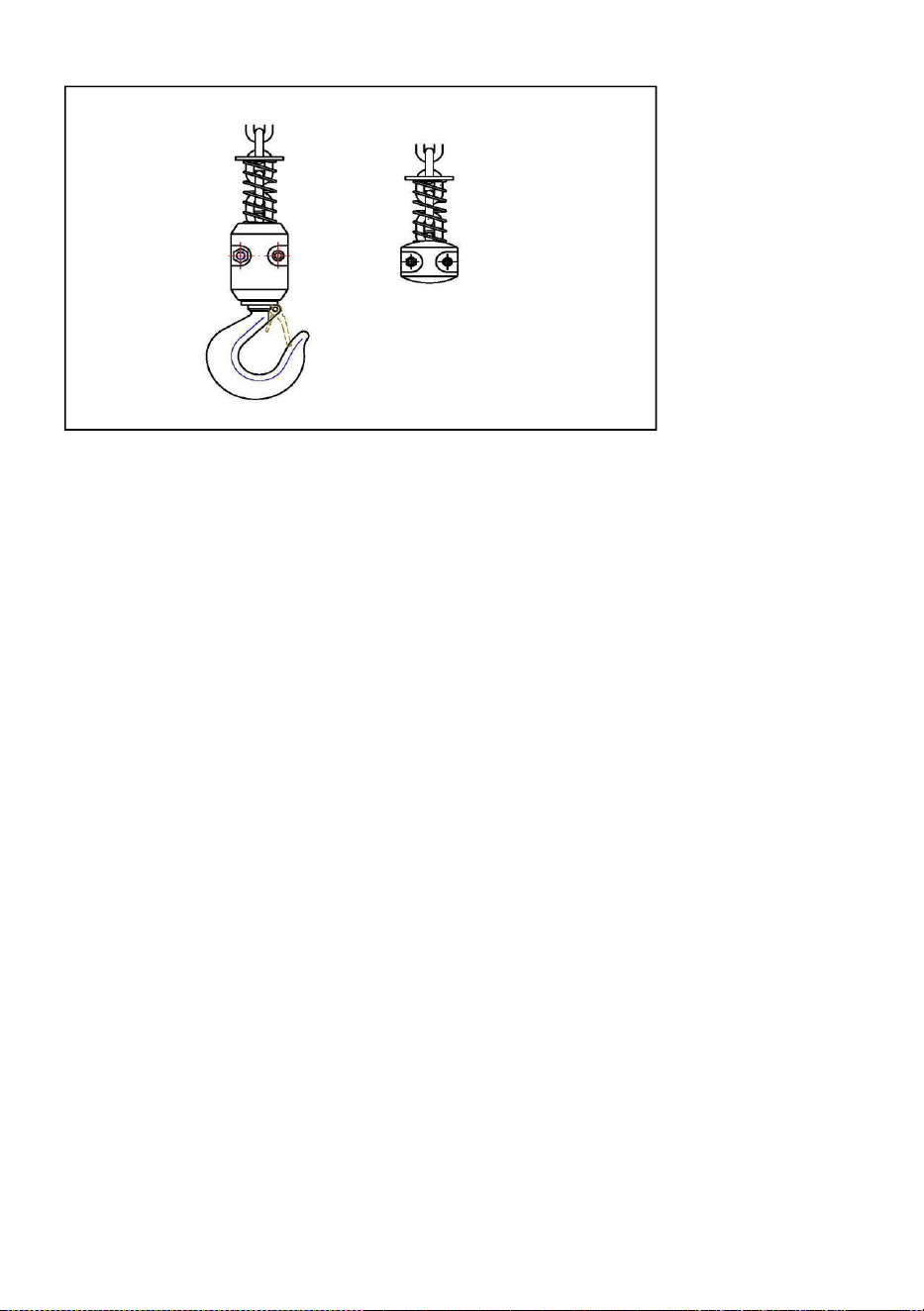

2. Remove the hook lock(FIG 4). Depress “up” button and run chain out of the
hoist.
3. Jog the “down” push button while pulling on the new chain until the old chain
comes out of the hoist.
4. Attach the hook block to the new chain.

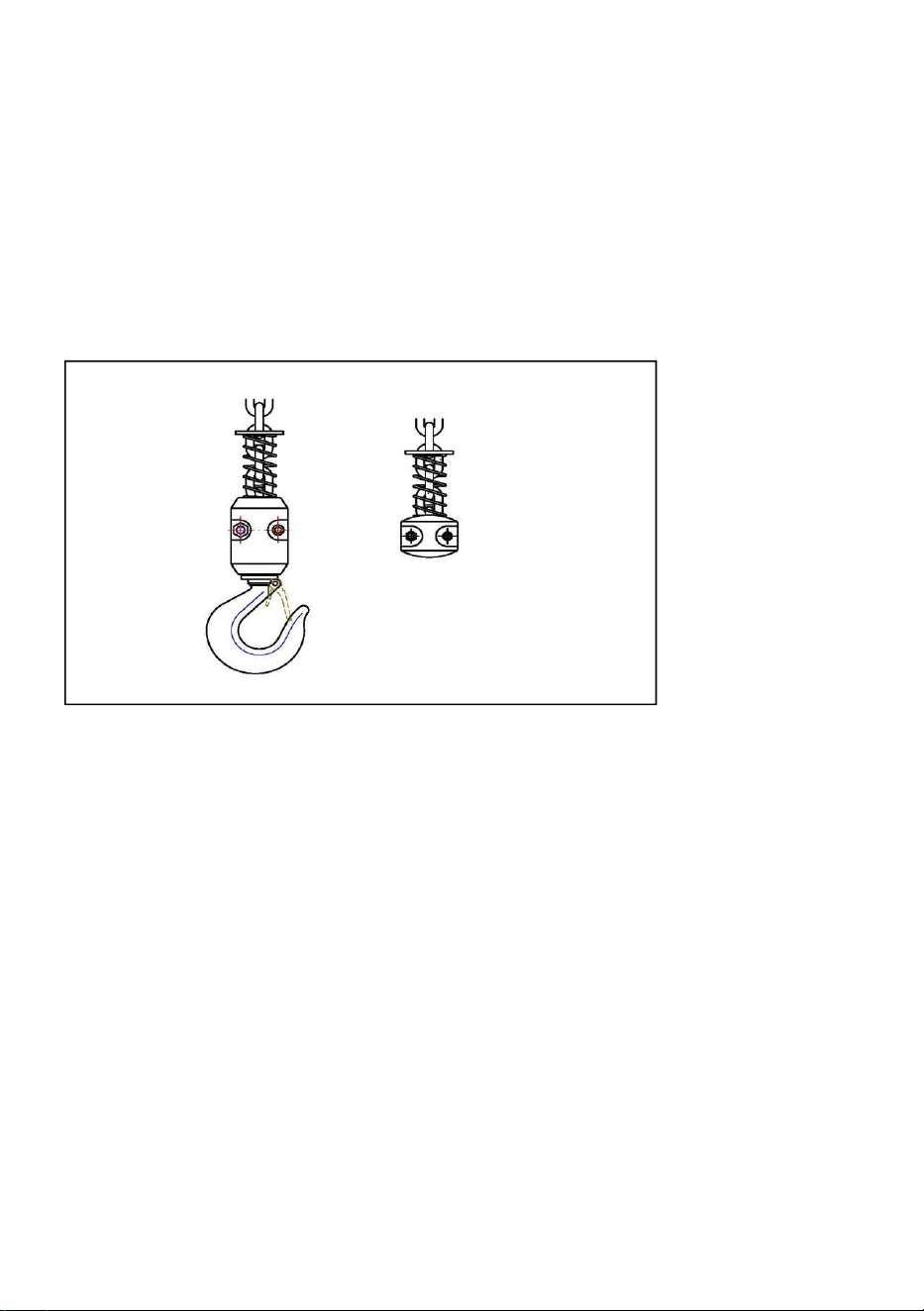

5. Remove the chain stop ball from the old chain(FIG 5) and attach it to the new
chain by reusing the chain pin.
FIG 4
FIG 5
- 13 -

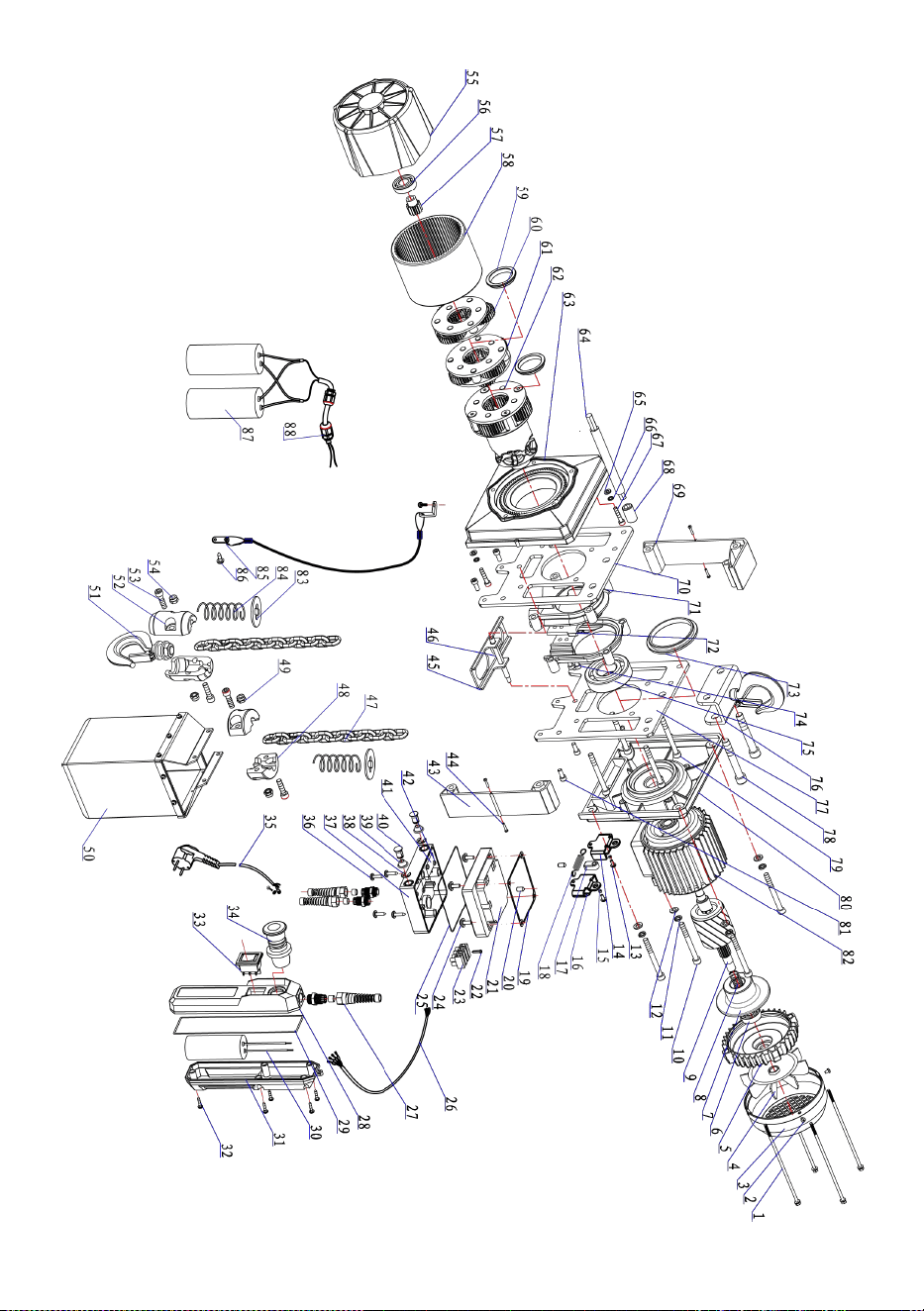

- 14 -

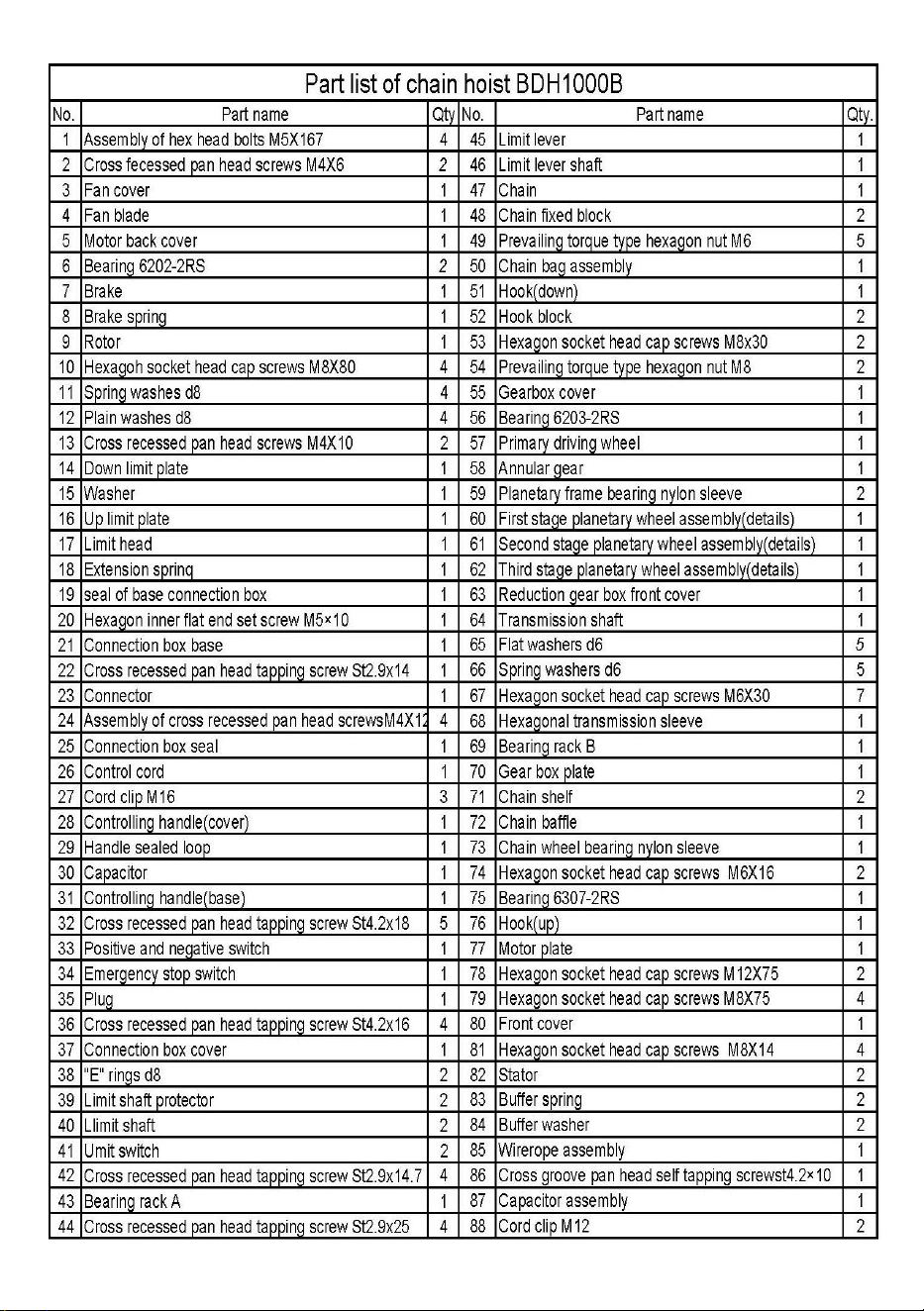

- 16 -
Technique Assistance et certificat de garantie électronique
www.vevor.com/support
PALAN ÉLECTRIQUE À CHAÎNE
Instruction originale
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODÈLE: 1000 BDH
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
Le symboles utilisé dans ce manuel sont destiné à alerte toi de le possible des
risques .
S'il te plaît pleinement lire le sécurité panneaux et instructions ci-dessous .
Le avertissement eux-mêmes faire pas prévenir le des risques et peut pas être
un remplaçant pour approprié méthodes de éviter les accidents.
Ce symbole , mis avant un sécurité commentaire, indique un gentil de
précaution,
en déclin , ou danger . j'ignore ce avertissement peut plomb à un
accident. À réduire le risque de blessure , feu , ou électrocution , s'il te plaît
toujours suivre le recommandations
montré ci-dessous.
AVERTISSEMENT - À réduire le risque de blessure , utilisateurs doit lire le
instruction manuel soigneusement .
S'il te plaît référer à le approprié section dans ce utilisateur manuel avant
n'importe lequel opération.
- 3 -
Les utilisateurs doivent lire et comprendre complètement et clairement le manuel
d'instructions avant d'utiliser le palan.
Spécifications du produit
Modèle
BDH1000
Modèle
BDH1000
Tension
23 0 V, 5 0 Hz
puissance d'
entrée
1 1 00 W
D iamètre de la chaîne
7,1 mm
Capacité de
levage nominale
2200 lb (1T)
Vitesse de levage
10,5 pieds
/min (3,2
m/min)
Hauteur de levage
huit
10 pieds (3 m)
Rapport de vitesse
222:1
Qualité isolante
B
G rade protectrice
IP54
Instruction de sécurité
Gardez la zone de travail propre.
Les zones encombrées peuvent provoquer des blessures.
Tenez compte de l’environnement de la zone de travail.
N'exposez pas les outils électriques à la pluie. N'utilisez pas d'outils électriques
dans des endroits humides ou mouillés.
Gardez la zone de travail bien éclairée. n'utilisez pas d'outils électriques à
proximité de liquides ou de gaz inflammables.
Protégez-vous contre les chocs électriques.
Évitez tout contact du corps avec des surfaces mises à la terre et assurez-vous
que le palan est correctement mis à la terre avant de le mettre en service.
Éloignez les enfants.
Ne laissez pas les visiteurs entrer en contact avec des outils électriques ou des
rallonges. Tous les visiteurs doivent être tenus à l’écart de la zone de travail.
Stocker les outils inactifs
Lorsqu'il n'est pas utilisé. les outils électriques doivent être rangés dans un endroit
sec, en hauteur ou fermé à clé, hors de portée des enfants.
- 4 -
Utilisez les bons outils.
Ne forcez pas les petits outils ou accessoires électriques à effectuer des travaux
lourds . il fera un meilleur travail et fonctionnera de manière plus sûre au rythme
pour lequel il a été conçu. N'utilisez pas d'outils électriques à des fins autres que
celles prévues.
Habillez-vous correctement.
Ne portez pas de vêtements amples ni de bijoutiers, ils peuvent être happés par
les pièces mobiles, des gants en caoutchouc et des chaussures antidérapantes
sont recommandés lorsque vous travaillez à l'extérieur. Portez un couvre -cheveux
protecteur pour contenir les cheveux longs .
N'abusez pas du cordon .
Ne transportez jamais un outil électrique en le cordonnant ou en le tirant pour le
débrancher de la prise murale. Gardez le cordon à l’abri de la chaleur, de l’huile et
des bords tranchants.
Travail sécurisé.
Maintenir une position ferme ou être autrement sécurisé lors de l'utilisation du
palan, utiliser des outils pour maintenir le lieu de travail pour plus de sécurité , et
libérez les deux poignées pour faire fonctionner l'outil électrique.
N’allez pas trop loin.
Gardez une bonne assise et un bon équilibre à tout moment
Entretenir les outils avec soin.
Gardez les outils électriques affûtés et propres pour des performances meilleures
et plus sûres, suivez les instructions de lubrification et de changement des
accessoires. Inspectez périodiquement les cordons des outils électriques et, s'ils
sont endommagés, faites-les réparer par un centre de service agréé. Inspectez
périodiquement les rallonges et remplacez-les si elles sont endommagées.
Gardez les poignées sèches, propres et exemptes d’huile et de graisse.
Évitez les démarrages involontaires.
Ne transportez pas d'outil électrique branché avec le doigt sur l'interrupteur et
assurez-vous que l'outil électrique est éteint avant de le brancher.
Rallonges pour usage extérieur.
Lorsque l'outil électrique est utilisé à l'extérieur, utilisez uniquement des rallonges
destinées à être utilisées à l'extérieur et ainsi marquées
Reste attentif.
- 5 -
Regardez ce que vous faites. faites preuve de bon sens et n'utilisez pas d'outil
électrique lorsque vous êtes fatigué, distrait ou sous l'influence de drogues,
d'alcool ou de médicaments entraînant une diminution du contrôle.
Vérifiez les pièces endommagées.
Avant d'utiliser davantage l'outil électrique, une protection ou une autre pièce
endommagée , vérifiez soigneusement pour déterminer qu'il fonctionnera
correctement et remplira sa fonction prévue. ne pas utiliser un palan endommagé
ou présentant un dysfonctionnement et des performances inhabituelles.
Avertissement.
Lisez et comprenez complètement et clairement le manuel d'instructions avant
d'utiliser le palan.
Assurez-vous que l'opérateur sait comment fonctionne la machine et comment elle
doit être utilisée.
L'utilisateur doit toujours travailler conformément aux instructions d'utilisation.
L'utilisation de tout autre accessoire ou accessoire autre que celui recommandé
dans le manuel d'instructions présente un risque de blessures corporelles. Faites
réparer votre outil par un expert. Cet appareil électrique est construit
conformément aux règles de sécurité en vigueur. La réparation d'un appareil
électrique doit être effectuée uniquement par des experts, sinon elle peut
présenter un danger considérable pour l'utilisateur.
Règles de sécurité supplémentaires
1. N'utilisez pas le palan avant d'avoir soigneusement lu et compris ce manuel
d'instructions.
2. Ne soulevez pas plus que la charge nominale du palan
3. N'utilisez pas le palan avec une chaîne de levage tordue, pliée, endommagée
ou usée.
4. N'utilisez pas le palan pour soulever, soutenir ou transporter des personnes.
5. Ne pas utiliser à moins que la charge ne soit centrée sous le palan,
6. N'essayez pas d'allonger la chaîne de levage ou de réparer une chaîne de
levage endommagée.
7. Protégez la chaîne de levage du palan contre les éclaboussures de soudure ou
tout autre contaminant dommageable.
8. N'utilisez pas le palan lorsqu'il est empêché de former une ligne droite d'un
crochet à l'autre dans la direction du chargement.
- 6 -
9. N'utilisez pas la chaîne de levage comme élingue et n'enroulez pas la chaîne
autour de la charge.
10. N'appliquez pas la charge sur la pointe du crochet ou sur le loquet du crochet.
11. N'appliquez pas de charge à moins que la chaîne de levage soit correctement
installée dans le pignon de chaîne.
12. Ne travaillez pas au-delà des limites de déplacement de la chaîne de levage.
13. Ne laissez pas la charge supportée par le palan sans surveillance à moins que
des mesures spécifiques n'aient été prises.
14. N'utilisez pas un palan à moins que les élingues de charge ou autres
accessoires simples approuvés ne soient correctement dimensionnés et placés
dans la selle du crochet.
15. Rattrapez soigneusement le jeu - assurez-vous que la charge est équilibrée et
que l'action de maintien de la charge est sécurisée avant de continuer.
16. Arrêtez un palan qui fonctionne mal ou fonctionne de manière inhabituelle et
signalez ce dysfonctionnement.
17. Assurez -vous que les interrupteurs de fin de course du palan fonctionnent
correctement.
18. Avertir le personnel de l'approche d'une charge.
19. Vérifiez le fonctionnement des freins à l'aide du palan à tension avant chaque
opération de levage.
20. Un vide balançant la charge ou le crochet.
21. Assurez -vous que le déplacement du crochet est dans la même direction que
celle indiquée sur les commandes.
22. Inspectez régulièrement le palan, remplacez les pièces endommagées ou
usées et conservez des registres appropriés d'entretien.
23. N'utilisez pas les interrupteurs de fin de course comme arrêts de
fonctionnement de routine. Ce sont uniquement des dispositifs d’urgence.
24. Ne laissez pas votre attention être détournée du fonctionnement du palan.
25. Ne laissez pas votre attention être soumise à un contact brutal avec d'autres
palans, structures ou objets suite à une mauvaise utilisation.
26. Il n'est pas permis de l'utiliser dans une atmosphère potentiellement explosive.
27. La valeur du niveau de pression d'émission sonore équivalent au poste de l'
opérateur est inférieure à 78 dB.
28. Demande d'alimentation électrique : tension 230 V ± 10 %, fréquence 50 Hz ±
- 7 -
1 %.
29.Le palan est utilisé à une humidité relative inférieure à 85 % et à une hauteur
au-dessus de la mer inférieure à 1 000 mètres.
30. La température de transport et de stockage du palan peut être supérieure à
-25 ℃, inférieure à 55 ℃. Sa température la plus élevée ne peut pas dépasser
70 ℃.
31.Être fourni avec un fusible de 10 A ou un disjoncteur de surintensité de 10 A
pour protéger votre système électrique.
32.N'essayez pas de soulever une charge fixe ou bouchée.
33.Ne soulevez pas la charge en diagonale.
34.Évitez de faire du jogging excessif (ce qui entraînerait un choc moteur bref).
SCHÉMA
- 8 -
1
2
4
5
3
Utiliser les instructions
Le palan électrique à chaîne promet des conditions de travail améliorées et un
rendement élevé, avec les dispositifs de fin de course et les caractéristiques d'une
structure compacte, d'un poids léger, d'un fonctionnement facile et d'une belle
apparence.
Description(FIG. 1)
6. Crochet
7. Boîte de vitesses
8. Sac à chaîne ag
9. Crochet de chaîne
10. Moteur électrique
FIG 1
- 9 -
Déballage.
Après avoir ouvert le carton, inspectez soigneusement le cadre du palan, les
cordons, les crochets, la CHAÎNE et le poste de commande pour déceler les
dommages qui auraient pu survenir pendant le transport.
Montage du palan.
Suspendez le palan à son support prévu. La structure utilisée pour supporter le
palan doit avoir une résistance suffisante pour supporter plusieurs fois la charge
imposée.
Suspendre le palan à un endroit inadéquat peut permettre au palan de tomber et
de provoquer des blessures et/ou des dommages.
Vérification de la tension adéquate au palan.
Le palan doit être alimenté avec une alimentation électrique adéquate pour un
fonctionnement correct et pour réduire les problèmes pouvant résulter d'une
alimentation insuffisante (basse tension). Ceux- ci inclus:
5. bruyant du palan en raison du broutage des freins et/ou des contacts.
6. Chauffage du moteur du palan et d’autres composants internes ainsi que
chauffage des fils et connecteurs du circuit alimentant le palan.
7. Défaillance du palan à soulever la charge en raison du calage du moteur.
8. Ralentissement des moteurs connectés au même circuit.
Vérifier les autres.
Une fois le palan suspendu à son support et après vous être assuré que
l'alimentation électrique est conforme aux exigences, le palan est
prêt à fonctionner.
Mode d' emploi
1. Vérifiez si l'interrupteur d'arrêt (d'urgence) est enfoncé. Tournez l'interrupteur
d'arrêt rouge dans le sens des aiguilles d'une montre pour l'enclencher.
2. Une surcharge est indiquée lorsque la vitesse du palan ralentit, qu'il soulève la
charge de manière saccadée ou qu'il ne soulève pas la charge du tout. De plus, un
certain bruit d'embrayage peut être entendu si le palan est chargé au-delà de sa
capacité nominale. Si cela se produit , relâchez immédiatement le bouton « haut »
pour arrêter le fonctionnement du palan. À ce stade, la charge doit être réduite à la
capacité nominale. lorsque la charge excessive est supprimée, le fonctionnement
normal du palan est automatiquement rétabli.
3. L'utilisation du palan n'est pas recommandée dans toute application où il existe
- 10 -
une possibilité d'ajouter une charge déjà suspendue au point de surcharge. De
plus, si le palan est utilisé à des températures ambiantes extrêmes inhabituelles,
supérieures à 40 ℃ ou inférieures à -9 ℃, des modifications des propriétés du
lubrifiant peuvent présenter un risque de dommage ou de blessure, et dans ces
conditions, la tâche de travail est réduite par rapport aux conditions de
fonctionnement normales.
4. Le fonctionnement du palan est contrôlé en appuyant sur les boutons-poussoirs
du poste de commande. Appuyer sur le bouton-poussoir « haut » déplacera le
crochet de charge vers le palan ; appuyer sur le bouton-poussoir « bas » éloignera
le crochet de charge du palan.
5. Les boutons « haut » et « bas » sont de type momentané et le palan
fonctionnera dans la direction sélectionnée tant que le bouton est maintenu en
position enfoncée. Relâchez le bouton-poussoir et le palan s'arrêtera.
6.Lorsque vous vous préparez à soulever une charge, assurez-vous que les
fixations du crochet sont fermement enfoncées dans la selle du crochet. Évitez les
chargements décentrés de toute nature, en particulier les chargements sur la
pointe du crochet.
7.Lors du levage, soulevez la charge juste assez pour dégager le sol ou le support
et vérifiez que la fixation au crochet et à la charge sont bien en place. Continuez à
soulever seulement après vous être assuré que la charge est libre de toute
obstruction.
8. N'utilisez pas ce palan en dehors de ses fonctions professionnelles.
9. Tenez-vous debout pour dégager toutes les charges et évitez de déplacer une
charge au-dessus des têtes des autres membres du personnel. Avertissez le
personnel de votre intention de déplacer une charge dans sa zone.
10. Ne laissez pas la charge suspendue dans les airs sans surveillance.
11.Autoriser uniquement le personnel qualifié à faire fonctionner l'unité.
12. N'enroulez pas la chaîne de levage autour de la charge et ne l'accrochez pas
sur elle-même comme une chaîne ras du cou.
13.Ne laissez aucune charge reposer contre le loquet à crochet. Le loquet sert à
maintenir le crochet en position pendant que la chaîne est détendue avant de
rattraper la chaîne détendue.
14.Rattrapez soigneusement une chaîne de levage détendue et démarrez la
charge facilement pour éviter les chocs et les secousses de la chaîne du palan.
- 11 -
S'il y a des signes de surcharge, réduisez immédiatement la charge et retirez la
charge excédentaire.
15.Lorsque le bouton-poussoir est enfoncé, la machine s'arrête.
Inspection périodique
Pour maintenir un fonctionnement continu et satisfaisant, une procédure
d'inspection régulière doit être lancée afin que les pièces usées ou endommagées
puissent être remplacées avant qu'elles ne deviennent dangereuses. Les
intervalles d'inspection doivent être déterminés par l'application individuelle et sont
basés sur le type de service auquel le le palan sera soumis.
Des inspections périodiques doivent être effectuées semestriellement et doivent
inclure les éléments suivants :
1. Preuve extérieure de vis desserrées.
2. Preuve externe d'un bloc de fixation de crochet, d'engrenages, de roulements,
d'une bille d'arrêt de chaîne et d'un dispositif de retenue de crochet usés, corrodés,
fissurés ou déformés.
3. Preuve externe de dommages ou d'usure excessive de la roue de levage.
L'élargissement et l'approfondissement des poches peuvent faire soulever la
chaîne dans les poches et provoquer un grippage entre la roue de levage et le
guide de chaîne ou entre la poulie inférieure et le moufle à crochet. Vérifiez le
guide de chaîne pour déceler toute usure ou ébavurage à l'endroit où la chaîne
entre dans le palan. Les pièces gravement usées ou endommagées doivent être
remplacées.
4. Preuve externe d'une usure excessive des pièces de frein. Vérifiez les
boutons-poussoirs du poste de commande pour vous assurer qu’ils fonctionnent
librement et qu’ils reviennent lorsqu’ils sont relâchés.
5. Vérifiez le cordon d'alimentation, le cordon de commande et la station de
commande pour déceler toute isolation endommagée.
6. Vérifiez que l'axe de chaîne ou la goupille d'arrêt et la butée de chaîne ne sont
ni usés ni fissurés. Toute déficience constatée doit être corrigée avant la remise en
service du palan.
Crochet d' inspection
Crochet endommagé par des produits chimiques, des déformations ou des
- 12 -
fissures ou ayant plus de 10° une torsion à partir du plan du crochet déplié ou une
ouverture excessive de la gorge indique un abus ou une surcharge de l'unité.
Assurez-vous que le loquet n'est pas endommagé ou plié et qu'il fonctionne
correctement avec une pression de ressort suffisante pour maintenir le loquet
fermement contre le rebord du crochet et permettre au loquet de revenir à la
pointe une fois relâché. Si le loquet ne fonctionne pas correctement, il doit être
remplacé.
Inspection de la chaîne
Entailles, entailles, maillons torsadés, projections de soudure, piqûres de
corrosion, stries, fissures dans les zones de soudure, usure et étirement. La
chaîne présentant l’un de ces défauts doit être remplacée.
Lubrifiez la chaîne avec de la graisse à base de
calcium 3# après 200 cycles. La durée de vie de
la chaîne est de 50 000 cycles.
Détendez la partie de la chaîne qui
passe normalement sur la roue de levage.
examinez la zone d'interconnexion pour le point
d'usure maximale. Mesurer et
enregistrer le diamètre du stock à ce stade
du lien. Puis mesurez le stock
diamètre dans la même zone sur un lien
qui ne passe pas sur la roue de levage
(utilisez le lien adjacent à l'extrémité libre
lien prévu à cet effet). Comparez ces deux
des mesures. Si le diamètre du stock de
le maillon usé est de 0,254 mm (ou plus).
Inférieur au diamètre d'origine du maillon non porté, la chaîne doit être remplacée.
La longueur de la chaîne est de 3 mètres et elle comporte 143 nœuds. La figure
2.2 représente les dimensions spécifiques de la chaîne.
Lubrification
Les engrenages sont remplis de graisse lors de l'assemblage et ne devraient pas
avoir besoin d'être remplacés à moins que les engrenages n'aient été retirés du
FIG 2.2
- 13 -
boîtier et que la graisse ait été retirée.
Palier.
du rotor sont lubrifiés et ne nécessitent aucune lubrification. Les roulements à
aiguilles sont emballés lors du montage avec de la graisse et ne doivent pas être
relubrifiés. Toutefois, si les carters, la roue de levage ou la roue de poulie ont été
diminués, ces roulements doivent être graissés avec de la graisse au lithium.
Retrait / installation de la chaîne de charge (FIG3, FIG4 et FIG5).
6. R etirez le sac à chaîne (FIG 3)
7. Retirez le crochet de verrouillage (FIG 4). Appuyez sur le bouton « haut » et
faites sortir la chaîne du palan.
8. Actionnez le bouton-poussoir « bas » tout en tirant sur la nouvelle chaîne
jusqu'à ce que l'ancienne chaîne sorte du palan.
9. Fixez le bloc à crochets à la nouvelle chaîne.
10. Retirez la boule d'arrêt de chaîne de l'ancienne chaîne (FIG 5) et fixez-la à la
nouvelle chaîne en réutilisant l'axe de chaîne.
FIG 4
FIG 5
FIG 3
- 14 -
- 15 -
- 17 -
Technisch Support- und E-Garantiezertifikat
www.vevor.com/support
ELEKTRISCHER KETTENZUG
Originalanleitung
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: BDH 1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
Der Symbole gebraucht In Das Handbuch Sind beabsichtigt Zu Alarm Du von Die
möglich Risiken .
Bitte völlig lesen Die Sicherheit Zeichen Und Anweisungen unten .
Der Warnung sich Tun nicht verhindern Die Risiken Und dürfen nicht Sei A
Ersatz für richtig Methoden von vermeiden Unfälle.
Das Symbol , platziert Vor A Sicherheit Kommentar, zeigt an A Art von
Vorsicht,
abnehmend , oder Gefahr . Ich ignoriere Das Warnung Mai führen Zu ein
Unfall. Zu reduzieren Die Risiko von Verletzung , Feuer , oder Stromschlag ,
Bitte stets folgen Die Empfehlungen
gezeigt unten.
WARNUNG - Zu reduzieren Die Risiko von Verletzung , Benutzer muss lesen
Die Anweisung Handbuch sorgfältig .
Bitte verweisen Zu Die geeignet Abschnitt In Das Benutzer Handbuch Vor
beliebig Betrieb.
- 3 -
Der Benutzer muss die Bedienungsanleitung vollständig und klar gelesen und
verstanden haben, bevor er das Hebezeug in Betrieb nimmt.
Produktspezifikationen
Modell
BDH1000
Modell
BDH1000
Stromspannung
23 0V, 5
0Hz
Eingangsleistung
1 1 00 W
Kettendurchmesser
7,1 mm
Nenn - Hebekapazität
2200
Pfund (1T)
Hubgeschwindigkeit
10,5 Fuß
/Minute
(3,2
m/Minute)
Hochheben
10 Fuß (3
m)
Geschwindigkeitsverhältnis
222:1
Isolierender Grad
B
Schutzgrad
IP 54
Sicherheitsanleitung
Halten Sie den Arbeitsbereich sauber.
Unaufgeräumte Bereiche können zu Verletzungen führen.
Berücksichtigen Sie die Umgebung des Arbeitsbereichs.
Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie
Elektrowerkzeuge nicht an feuchten oder nassen Orten.
Halten Sie den Arbeitsbereich gut beleuchtet. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
Schützen Sie sich vor Stromschlägen.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen und stellen Sie sicher,
dass das Hebezeug ordnungsgemäß geerdet ist, bevor es in Betrieb genommen
wird.
Halten Sie Kinder fern.
Lassen Sie Besucher nicht mit Elektrowerkzeugen oder Verlängerungskabeln in
Berührung kommen. Alle Besucher sollten vom Arbeitsbereich ferngehalten
werden.
- 4 -
Bewahren Sie ungenutzte Werkzeuge auf
Wenn nicht in Gebrauch. Elektrowerkzeuge sollten an einem trockenen,
hochgelegenen oder verschlossenen Ort außerhalb der Reichweite von Kindern
aufbewahrt werden.
Verwenden Sie die richtigen Werkzeuge.
Erzwingen Sie keine schweren Arbeiten mit kleinen Elektrowerkzeugen oder
Zusatzgeräten . Es leistet bessere Arbeit und arbeitet sicherer mit der
Geschwindigkeit, für die es vorgesehen ist. Benutzen Sie Elektrowerkzeuge nicht
zweckentfremdet.
Ziehe dich richtig an.
Tragen Sie keine weite Kleidung oder Schmuck, da diese von beweglichen Teilen
erfasst werden können. Bei Arbeiten im Freien werden Gummihandschuhe und
rutschfestes Schuhwerk empfohlen. Tragen Sie einen Haarschutz , um lange
Haare einzudämmen .
Missbrauchen Sie das Kabel nicht .
Tragen Sie Elektrowerkzeuge niemals, indem Sie sie am Kabel ziehen oder daran
ziehen , um sie von der Steckdose zu trennen. Halten Sie das Kabel von Hitze, Öl
und scharfen Kanten fern.
Sicheres Arbeiten.
Achten Sie beim Betrieb des Hebezeugs auf einen festen Stand oder sichern Sie
sich auf andere Weise. Halten Sie den Arbeitsplatz aus Sicherheitsgründen mit
Werkzeugen fest . und beide Griffe freigeben, um das Elektrowerkzeug zu
bedienen.
Übertreiben Sie es nicht.
Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht
Behandeln Sie Werkzeuge sorgfältig.
Halten Sie Elektrowerkzeuge scharf und sauber, um eine bessere und sicherere
Leistung zu erzielen. Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehör. Überprüfen Sie die Kabel von Elektrowerkzeugen
regelmäßig und lassen Sie sie bei Beschädigung von einer autorisierten
Serviceeinrichtung reparieren. Überprüfen Sie Verlängerungskabel regelmäßig
und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie die Griffe trocken,
sauber und frei von Öl und Fett.
Vermeiden Sie unbeabsichtigtes Starten.
- 5 -
Tragen Sie ein angeschlossenes Elektrowerkzeug nicht mit dem Finger am
Schalter und stellen Sie sicher, dass das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es anschließen
Verlängerungskabel für den Außenbereich.
Wenn Sie Elektrowerkzeuge im Freien verwenden, verwenden Sie nur
Verlängerungskabel, die für den Einsatz im Freien vorgesehen und entsprechend
gekennzeichnet sind
Bleibe wachsam.
Beobachten Sie, was Sie tun. Verwenden Sie Ihren gesunden Menschenverstand
und bedienen Sie Elektrowerkzeuge nicht, wenn Sie müde oder abgelenkt sind
oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen, die zu
einer verminderten Kontrolle führen.
Beschädigte Teile prüfen.
Entfernen Sie vor der weiteren Verwendung des Elektrowerkzeugs eine
Schutzvorrichtung oder ein anderes beschädigtes Teil . Überprüfen Sie sorgfältig,
ob es ordnungsgemäß funktioniert und die beabsichtigte Funktion erfüllt.
Betreiben Sie kein beschädigtes, nicht ordnungsgemäß funktionierendes
Hebezeug.
Warnung.
Lesen und verstehen Sie die Bedienungsanleitung vollständig und klar, bevor Sie
das Hebezeug verwenden.
Stellen Sie sicher, dass der Bediener weiß, wie die Maschine funktioniert und wie
sie bedient werden sollte.
Der Benutzer hat stets unter Beachtung der Betriebsanleitung zu arbeiten.
Die Verwendung anderer als in der Bedienungsanleitung empfohlener
Zubehörteile oder Anbaugeräte birgt die Gefahr von Personenschäden. Lassen
Sie Ihr Werkzeug von einem Fachmann reparieren. Dieses Elektrogerät ist gemäß
den einschlägigen Sicherheitsvorschriften gebaut. Die Reparatur von
Elektrogeräten darf nur von Fachkräften durchgeführt werden, da sonst erhebliche
Gefahren für den Benutzer entstehen können.
Zusätzliche Sicherheitsregeln
1. Betreiben Sie das Hebezeug erst, wenn Sie diese Bedienungsanleitung
vollständig gelesen und verstanden haben
2. Heben Sie nicht mehr als die Nennlast des Hebezeugs an
- 6 -
3. Benutzen Sie das Hebezeug nicht mit verdrehter, geknickter, beschädigter oder
verschlissener Lastkette.
4. Benutzen Sie das Hebezeug nicht zum Heben, Stützen oder Transportieren von
Personen.
5. Betreiben Sie das Gerät nur dann, wenn sich die Last mittig unter dem
Hebezeug befindet.
6. Versuchen Sie nicht, die Lastkette zu verlängern oder beschädigte Lastkette zu
reparieren.
7. Schützen Sie die Lastkette des Hebezeugs vor Schweißspritzern oder anderen
schädlichen Verunreinigungen.
8. Betreiben Sie das Hebezeug nicht, wenn es nicht möglich ist, eine gerade Linie
von Haken zu Haken in Belastungsrichtung zu bilden.
9. Benutzen Sie die Lastkette nicht als Schlinge und wickeln Sie die Kette nicht um
die Last.
10. Bringen Sie die Last nicht auf die Hakenspitze oder die Hakenverriegelung.
11. Tragen Sie keine Last auf, wenn die Lastkette nicht richtig im Kettenrad sitzt.
12. Arbeiten Sie nicht über die Grenzen des Lastkettenwegs hinaus.
13. Lassen Sie die vom Hebezeug getragene Last nicht unbeaufsichtigt, es sei
denn, es wurden besondere Maßnahmen ergriffen.
14. Betreiben Sie ein Hebezeug nur dann, wenn Lastschlingen oder andere
zugelassene Einzelbefestigungen die richtige Größe haben und im Hakensattel
sitzen.
15. Spannen Sie die Last vorsichtig auf – stellen Sie sicher, dass die Last
ausbalanciert ist und die Last sicher gehalten wird, bevor Sie fortfahren.
16. Schalten Sie ein Hebezeug ab, das eine Fehlfunktion aufweist oder sich
ungewöhnlich verhält, und melden Sie eine solche Fehlfunktion.
17. Stellen Sie sicher, dass die Endschalter des Hubwerks ordnungsgemäß
funktionieren.
18. Personal vor der Annäherung an die Last warnen .
19. Überprüfen Sie vor jedem Hebevorgang die Funktion der Bremsen am
Spannzug.
20. Vermeiden Sie das Schwingen der Last oder des Hakens.
21. Stellen Sie sicher, dass der Hakenweg in die gleiche Richtung verläuft, wie auf
den Bedienelementen angezeigt.
- 7 -
22. Überprüfen Sie das Hebezeug regelmäßig, ersetzen Sie beschädigte oder
verschlissene Teile und führen Sie entsprechende Wartungsaufzeichnungen.
23. Endschalter nicht als routinemäßige Betriebsstopps verwenden. Es handelt
sich lediglich um Notfallgeräte.
24. Lassen Sie Ihre Aufmerksamkeit nicht von der Bedienung des Hebezeugs
ablenken.
25. Achten Sie darauf, dass Ihre Aufmerksamkeit nicht durch unsachgemäßen
Gebrauch plötzlichem Kontakt mit anderen Hebezeugen, Strukturen oder
Gegenständen ausgesetzt wird.
26. Der Einsatz in explosionsgefährdeter Atmosphäre ist nicht gestattet.
27. Der Wert des äquivalenten Schallemissionsdruckpegels am Bedienerplatz liegt
unter 78 dB .
28. Leistungsbedarf : Spannung 230 V ± 10 %, Frequenz 50 Hz ± 1 %.
29. Das Hebezeug wird bei einer relativen Luftfeuchtigkeit unter 85 % und einer
Höhe über dem Meer unter 1000 Metern verwendet.
30. Die Transport- und Lagertemperatur des Hebezeugs kann über -25 °C und
unter 55 °C liegen. Die höchste Temperatur darf 70℃ nicht überschreiten.
31. Um Ihr elektrisches System zu schützen, müssen Sie mit einer 10-A-Sicherung
oder einem 10-A-Überstromschutzschalter ausgestattet sein.
32. Versuchen Sie nicht, eine feste oder verstopfte Last anzuheben.
33.Heben Sie die Last nicht diagonal an.
34. Vermeiden Sie übermäßiges Joggen (was zu einem kurzen Motorstoß führt).
- 8 -
1
2
4
5
3
SCHALTPLAN
Gebrauchsanweisung
Der Elektrokettenzug verspricht verbesserte Arbeitsbedingungen und hohe
Effizienz durch die Endschaltervorrichtungen und die Merkmale einer kompakten
Struktur, eines geringen Gewichts, einer einfachen Bedienung und eines schönen
Aussehens.
Beschreibung (Abb. 1)
11. Haken
12. Getriebe
13. Kette B ag
14. Kettenhaken
15. Elektromotor
FIG 1
- 9 -
Auspacken.
Überprüfen Sie nach dem Öffnen des Kartons sorgfältig den Heberahmen, die
Seile, Haken, die KETTE und die Steuerstation auf Schäden, die möglicherweise
während des Transports entstanden sind.
Montage des Hebezeugs.
Hängen Sie das Hebezeug an die dafür vorgesehene Halterung. Die zur
Unterstützung des Hebezeugs verwendete Struktur muss über eine ausreichende
Festigkeit verfügen, um einem Mehrfachen der auferlegten Last standzuhalten.
Das Aufhängen des Hebezeugs an einer ungeeigneten Stelle kann dazu führen,
dass das Hebezeug herunterfällt und Verletzungen und/oder Schäden verursacht.
Auf ausreichende Spannung am Hebezeug prüfen.
und zur Vermeidung von Problemen, die durch unzureichende Stromversorgung
(Niederspannung) entstehen können, muss das Hebezeug mit ausreichend Strom
versorgt werden . Diese beinhalten:
9. Lauter Hebezeugbetrieb aufgrund von Brems- und/ oder Kontaktrattern.
10. Erwärmung des Hebezeugmotors und anderer interner Komponenten sowie
Erwärmung von Drähten und Anschlüssen im Stromkreis, der das Hebezeug
versorgt.
11. Das Hebezeug kann die Last nicht anheben, da der Motor blockiert ist.
12. Verlangsamung von Motoren, die an denselben Stromkreis angeschlossen
sind.
Nach anderen suchen.
Nachdem das Hebezeug an seiner Halterung aufgehängt ist und Sie sichergestellt
haben, dass die Stromversorgung den Anforderungen des Hebezeugs entspricht
betriebsbereit.
Bedienungsanleitung
1.Überprüfen Sie, ob der (Not-)Aus-Schalter gedrückt ist. Zum Einrasten den roten
Stoppschalter im Uhrzeigersinn drehen.
2. Eine Überlastung wird angezeigt, wenn die Hubgeschwindigkeit nachlässt, die
Last ruckartig angehoben wird oder die Last überhaupt nicht angehoben wird.
Außerdem können Kupplungsgeräusche zu hören sein, wenn die Hebevorrichtung
über die Nennkapazität hinaus belastet wird. Wenn dies geschieht , lassen Sie
- 10 -
sofort die „Auf“-Taste los, um den Betrieb des Hebezeugs zu stoppen. Zu diesem
Zeitpunkt sollte die Last auf die Nennkapazität reduziert werden. Wenn die
übermäßige Last entfernt wird, wird der normale Hubbetrieb automatisch
wiederhergestellt.
3. Der Einsatz des Hebezeugs wird nicht für Anwendungen empfohlen, bei denen
die Möglichkeit besteht, dass eine bereits schwebende Last bis zur Überlastung
hinzugefügt wird. Auch wenn das Hebezeug bei ungewöhnlich extremen
Umgebungstemperaturen, über 40 °C oder unter -9 °C, verwendet wird, können
Änderungen der Schmiermitteleigenschaften die Möglichkeit von Schäden oder
Verletzungen darstellen, und unter diesen Bedingungen ist die Arbeitsbelastung
gegenüber normalen Betriebsbedingungen reduziert.
4. Der Betrieb des Hebezeugs wird durch Drücken der Drucktasten der
Steuerstation gesteuert. Durch Drücken der „Auf“-Drucktaste wird der Lasthaken
in Richtung des Hebezeugs bewegt. Durch Drücken der „Ab“-Drucktaste wird der
Lasthaken vom Hebezeug wegbewegt.
5. Die „Auf“- und „Ab“-Tasten sind tastend und das Hebezeug bewegt sich in die
ausgewählte Richtung, solange die Taste in der gedrückten Position gehalten wird.
Lassen Sie den Druckknopf los und das Hebezeug stoppt.
6. Stellen Sie beim Vorbereiten des Hebens einer Last sicher, dass die
Hakenbefestigungen fest im Hakensattel sitzen. Vermeiden Sie außermittige
Belastungen jeglicher Art, insbesondere Belastungen auf die Hakenspitze.
7.Heben Sie die Last beim Heben nur so weit an, dass sie den Boden oder die
Stütze berührt, und stellen Sie sicher, dass die Befestigung am Haken und die
Last fest sitzen. Fahren Sie mit dem Heben erst fort, wenn Sie sicher sind, dass
die Last frei von Hindernissen ist.
8. Benutzen Sie dieses Hebezeug nicht außerhalb seines Arbeitseinsatzes.
9. Stehen Sie frei von allen Lasten und vermeiden Sie es, eine Last über die Köpfe
anderer Personen hinweg zu bewegen. Informieren Sie das Personal über Ihre
Absicht, eine Last in ihrem Bereich zu bewegen.
10.Lassen Sie die in der Luft hängende Last nicht unbeaufsichtigt .
11.Erlauben Sie nur qualifiziertem Personal, das Gerät zu bedienen.
12. Wickeln Sie die Lastkette nicht um die Last und haken Sie sie nicht als
Würgekette ein.
13.Lassen Sie keine Last gegen die Hakenverriegelung drücken. Der Riegel dient
- 11 -
dazu, den Haken bei schlaffer Kette in Position zu halten, bevor er die schlaffe
Kette aufnimmt.
14. Nehmen Sie eine schlaffe Lastkette vorsichtig auf und starten Sie die Last
leicht, um Stöße und Ruckeln der Hebekette zu vermeiden. Bei Anzeichen einer
Überlastung ist die Last sofort abzusenken und die überschüssige Ladung zu
entfernen.
15.Wenn der Druckknopf gedrückt wird, stoppt die Maschine.
Regelmäßige Inspektion
Um einen kontinuierlichen und zufriedenstellenden Betrieb aufrechtzuerhalten,
muss ein regelmäßiges Inspektionsverfahren eingeleitet werden, damit
verschlissene oder beschädigte Teile ausgetauscht werden können, bevor sie
unsicher werden. Die Inspektionsintervalle müssen von der einzelnen Anwendung
bestimmt werden und basieren auf der Art der Wartung, für die das Gerät
verwendet wird Hebezeug ausgesetzt werden.
Regelmäßige Inspektionen müssen halbjährlich durchgeführt werden und
Folgendes umfassen:
1. Äußerlicher Nachweis lockerer Schrauben.
2. Äußere Anzeichen von abgenutztem, korrodiertem, gerissenem oder
verformtem Hakenbefestigungsblock, Zahnrädern, Lagern, Kettenstoppkugel und
Hakenhalter.
3. Äußere Anzeichen einer Beschädigung oder übermäßigen Abnutzung des
Hubrads. Eine Verbreiterung und Vertiefung der Taschen kann dazu führen, dass
die Kette in den Taschen angehoben wird und ein Blockieren zwischen Hubrad
und Kettenführung oder zwischen unterer Seilrolle und Hakenflasche verursacht
wird. Überprüfen Sie die Kettenführung an der Eintrittsstelle der Kette in das
Hebezeug auf Verschleiß oder Grate. Stark verschlissene oder beschädigte Teile
sollten ersetzt werden.
4. E xtemale Anzeichen für übermäßigen Verschleiß der Bremsteile. Überprüfen
Sie die Druckknöpfe der Steuerstation, um sicherzustellen, dass sie frei
funktionieren und beim Loslassen zurückfedern.
5. Überprüfen Sie das Netzkabel, das Steuerkabel und die Steuerstation auf
beschädigte Isolierungen.
6. Überprüfen Sie den Kettenbolzen bzw. Endbolzen und den Kettenanschlag auf
- 12 -
Verschleiß und Risse. Alle festgestellten Mängel müssen behoben werden, bevor
das Hebezeug wieder in Betrieb genommen wird.
Hakeninspektion
Der Haken ist durch Chemikalien, Verformungen oder Risse beschädigt oder weist
einen Winkel von mehr als 10° auf Eine Verdrehung aus der Ebene des
ungebogenen Hakens oder eine übermäßige Halsöffnung weist auf Missbrauch
oder Überlastung des Geräts hin.
Stellen Sie sicher, dass der Riegel nicht beschädigt oder verbogen ist und dass er
mit ausreichend Federdruck ordnungsgemäß funktioniert, damit der Riegel fest an
der Hakenlippe anliegt und dass der Riegel beim Loslassen zur Spitze
zurückfedern kann. Wenn der Riegel nicht richtig funktioniert, sollte er ersetzt
werden.
Ketteninspektion
Kerben, Riefen, verdrehte Verbindungen, Schweißspritzer, Korrosionsgruben,
Riefen, Risse in Schweißbereichen, Verschleiß und Dehnung. Eine Kette mit
einem dieser Mängel muss ersetzt werden.
Schmieren Sie die Kette nach 200 Zyklen mit
Fett auf Kalziumbasis. Die Lebensdauer der
Kette beträgt 50.000 Zyklen.
Lassen Sie den Teil der Kette locker
normalerweise über das Hubrad geführt.
Untersuchen Sie den Verknüpfungsbereich auf
den Punkt
maximaler Abnutzung. Messen und
Notieren Sie den Materialdurchmesser an dieser Stelle
des Links. Dann messen Sie den Bestand
Durchmesser im gleichen Bereich an einem Glied
das nicht über das Hubrad läuft
(Verwenden Sie das Verbindungsstück neben dem losen Ende
Link zu diesem Zweck). Vergleichen Sie diese beiden
Messungen. Wenn der Lagerdurchmesser von
FIG 2.2
- 13 -
Das verschlissene Glied beträgt 0,254 mm (oder mehr).
Ist der Durchmesser kleiner als der Originaldurchmesser des ungetragenen Glieds,
muss die Kette ausgetauscht werden.
Die Kettenlänge beträgt 3 Meter und sie hat 143 Knoten. Abb. 2.2 zeigt die
spezifischen Abmessungen der Kette
Schmierung
Die Zahnräder werden beim Zusammenbau mit Fett gefüllt und sollten nicht
erneuert werden, es sei denn, die Zahnräder wurden aus dem Gehäuse entfernt
und das Fett entfernt.
Lager.
Rotorlager sind geschmiert und erfordern keine Schmierung. Nadellager werden
beim Zusammenbau mit Fett gefüllt und sollten nicht nachgeschmiert werden.
Wenn jedoch die Gehäuse, das Hubrad oder das Scheibenrad verkleinert wurden,
sollten diese Lager mit Lithiumfett gefettet werden.
Ausbau / Installation der Lastkette (Abb. 3, Abb. 4 und Abb. 5 ) .
11. Entfernen Sie die Kettentasche (Abb. 3).
12. Entfernen Sie die Hakenverriegelung (Abb. 4). Drücken Sie die „Auf“-Taste
und lassen Sie die Kette aus dem Hebezeug laufen.
13. Drücken Sie den „Abwärts“-Druckknopf, während Sie an der neuen Kette
ziehen, bis die alte Kette aus dem Hebezeug herauskommt.
14. Befestigen Sie die Hakenflasche an der neuen Kette.
15. Entfernen Sie die Kettenstoppkugel von der alten Kette (ABB. 5) und
befestigen Sie sie an der neuen Kette, indem Sie den Kettenstift
wiederverwenden.
FIG 3
- 14 -
FIG 4
FIG 5
- 15 -
- 16 -
- 18 -
Tecnico Supporto e certificato di garanzia elettronica
www.vevor.com/support
PARANCO ELETTRICO A CATENA
Istruzioni originali
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELLO: BDH 1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
IL simboli usato In Questo Manuale Sono destinato A mettere in guardia Voi Di IL
possibile rischi .
Per favore completamente Leggere IL sicurezza segni E Istruzioni sotto .
IL avvertimento loro stessi Fare non impedire IL rischi E Potere non Essere UN
sostituire per corretto metodi Di evitando incidenti.
Questo simbolo , posizionato Prima UN sicurezza commento, indica UN
Tipo Di precauzione,
calante , O Pericolo . Ignoro Questo avvertimento Maggio Guida A UN
incidente. A ridurre IL rischio Di infortunio , fuoco , O elettrocuzione , Per
favore Sempre seguire IL raccomandazioni
mostrato sotto.
AVVERTIMENTO - A ridurre IL rischio Di infortunio , utenti dovere Leggere IL
istruzione Manuale accuratamente .
Per favore fare riferimento A IL adeguata sezione In Questo utente Manuale
Prima Qualunque operazione.
- 3 -
Gli utenti devono leggere e comprendere il manuale di istruzioni in modo completo
e chiaro prima di utilizzare il paranco.
specifiche del prodotto
Modello
BDH1000
Modello
BDH1000
Voltaggio
23 0 V, 5 0 Hz
Potenza di
ingresso
1 1 00 W
Diametro catena
7,1 mm
Valutazione
Capacità di
sollevamento
2200 libbre (1T)
Velocità di
sollevamento
3,2 m/min
(10,5 piedi /
min)
Altezza di
sollevamento
10 piedi (3 m)
Rapporto di velocità
222:1
Grado isolante
B
Grado di protezione
IP54
Istruzioni di sicurezza
Mantenere pulita l'area di lavoro.
Le aree in disordine possono causare lesioni.
Considera l'ambiente dell'area di lavoro.
Non esporre gli utensili elettrici alla pioggia. Non utilizzare gli utensili elettrici in
luoghi umidi o bagnati.
Mantenere l'area di lavoro ben illuminata. non utilizzare utensili elettrici in
prossimità di liquidi o gas infiammabili.
Proteggersi dalle scosse elettriche.
Evitare il contatto del corpo con superfici messe a terra e assicurarsi che il
paranco sia adeguatamente messo a terra prima di metterlo in funzione.
Tenere lontani i bambini.
Non consentire ai visitatori di entrare in contatto con utensili elettrici o prolunghe.
Tutti i visitatori devono essere tenuti lontani dall'area di lavoro.
Conservare gli strumenti inattivi
Quando non in uso. gli utensili elettrici devono essere riposti in un luogo asciutto,
- 4 -
alto o chiuso a chiave, fuori dalla portata dei bambini.
Usa gli strumenti giusti.
Non forzare piccoli utensili elettrici o accessori a svolgere lavori pesanti , farà un
lavoro migliore e funzionerà in modo più sicuro alla velocità per cui era stato
previsto. Non utilizzare gli utensili elettrici per scopi diversi da quelli previsti.
Vestiti adeguatamente.
Non indossare abiti larghi o gioiellieri, potrebbero impigliarsi nelle parti in
movimento, si consigliano guanti di gomma e calzature antiscivolo quando si
lavora all'aperto. Indossare una copertura protettiva per contenere i capelli lunghi .
Non abusare del cavo .
Non trasportare mai l'utensile elettrico collegandolo o tirandolo per scollegarlo
dalla presa a muro. Tenere il cavo lontano da fonti di calore, olio e bordi taglienti.
Lavoro sicuro.
Mantenere una posizione stabile o assicurarsi in altro modo durante l'utilizzo del
paranco, utilizzare strumenti per mantenere il posto di lavoro in sicurezza , e
liberare entrambe le maniglie per azionare l'utensile elettrico.
Non esagerare.
Mantenere sempre la posizione corretta e l'equilibrio
Conservare gli strumenti con cura.
Mantenere gli utensili elettrici affilati e puliti per prestazioni migliori e più sicure,
seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.
ispezionare periodicamente i cavi degli utensili elettrici e, se danneggiati, farli
riparare da un centro di assistenza autorizzato, ispezionare periodicamente le
prolunghe e sostituirle se danneggiate. Mantenere le maniglie asciutte, pulite e
prive di olio e grasso.
Evitare avviamenti involontari.
Non trasportare l'utensile elettrico collegato con il dito sull'interruttore e assicurarsi
che l'utensile elettrico sia spento prima di collegarlo
Prolunghe per uso esterno.
Quando si utilizza l'utensile elettrico all'aperto, utilizzare solo prolunghe destinate
all'uso esterno e così contrassegnate
Stai attento.
Guarda cosa stai facendo. usare il buon senso e non utilizzare l'utensile elettrico
quando si è stanchi, distratti o sotto l'influenza di droghe, alcol o farmaci che
- 5 -
causano una diminuzione del controllo.
Controllare le parti danneggiate.
Prima di utilizzare ulteriormente l'utensile elettrico, una protezione o altra parte
danneggiata , controllare attentamente per determinare che funzionerà
correttamente e svolgerà la funzione prevista. non utilizzare un paranco
danneggiato, malfunzionante e con prestazioni insolite.
Avvertimento.
Leggere e comprendere il manuale di istruzioni in modo completo e chiaro prima di
utilizzare il paranco.
Assicurarsi che l'operatore sappia come funziona la macchina e come dovrebbe
essere utilizzata.
L'utente deve lavorare sempre rispettando le istruzioni d'uso.
L'uso di qualsiasi altro accessorio o accessorio diverso da quello raccomandato
nel manuale di istruzioni presenta un rischio di lesioni personali. Far riparare
l'utensile da un esperto. Questo apparecchio elettrico è costruito in conformità con
le norme di sicurezza pertinenti. La riparazione dell'apparecchio elettrico deve
essere eseguita solo da esperti, altrimenti potrebbe causare notevoli pericoli per
l'utente.
Ulteriori norme di sicurezza
1. Non utilizzare il paranco prima di aver letto e compreso attentamente questo
manuale di istruzioni
2. Non sollevare più del carico nominale del paranco
3. Non utilizzare il paranco con catene di carico attorcigliate, piegate, danneggiate
o usurate.
4. Non utilizzare il paranco per sollevare, sostenere o trasportare persone.
5. Non azionare se il carico non è centrato sotto il paranco,
6. Non tentare di allungare la catena di carico o di riparare la catena di carico
danneggiata.
7. P roteggere la catena di carico del paranco da schizzi di saldatura o altri
contaminanti dannosi.
8. Non azionare il paranco quando non riesce a formare una linea retta da gancio
a gancio nella direzione del carico.
9. Non utilizzare la catena di carico come imbracatura né avvolgerla attorno al
carico.
- 6 -
10. Non applicare il carico alla punta del gancio o alla chiusura del gancio.
11. Non applicare il carico a meno che la catena di carico non sia correttamente
posizionata nel pignone della catena.
12. Non operare oltre i limiti della corsa della catena di carico.
13. Non lasciare il carico sostenuto dal paranco incustodito a meno che non siano
state adottate misure specifiche .
14. Non azionare un paranco a meno che le imbracature di carico o altri attacchi
singoli approvati non siano adeguatamente dimensionati e posizionati nella sella
del gancio.
15. Prima di continuare, allentare attentamente il carico e assicurarsi che il carico
sia bilanciato e che l'azione di trattenimento del carico sia sicura.
16. Arrestare un paranco che non funziona correttamente o funziona in modo
anomalo e segnalare tale malfunzionamento.
17. A ssicurarsi che gli interruttori di fine corsa del paranco funzionino
correttamente.
18. Avvertire il personale dell'avvicinarsi del carico.
19. Controllare il funzionamento del freno tramite il paranco prima di ogni
operazione di sollevamento.
20. Un vuoto che fa oscillare il carico o il gancio.
21. A ccertarsi che la corsa del gancio sia nella stessa direzione mostrata sui
comandi.
22. Ispezionare regolarmente il paranco, sostituire le parti danneggiate o usurate e
tenere un registro appropriato della manutenzione.
23. Non utilizzare gli interruttori di finecorsa come arresti operativi di routine. Sono
solo dispositivi di emergenza.
24. Non permettere che la vostra attenzione venga distratta dal funzionamento del
paranco.
25. Non permettere alla vostra attenzione di essere sottoposta a contatto brusco
con altri paranchi, strutture o oggetti a causa di un uso improprio.
26. Non è consentito l'uso in atmosfera potenzialmente esplosiva.
27. Il valore del livello di pressione equivalente di emissione sonora al posto
dell'operatore è inferiore a 78 dB.
28. Richiesta di potenza di alimentazione: tensione 230 V ± 10%, frequenza 50 Hz
± 1%.
- 7 -
29.Il paranco viene utilizzato con umidità relativa inferiore all'85%, altezza sul
mare inferiore a 1000 metri.
30. La temperatura di trasporto e stoccaggio del sollevatore può essere superiore
a -25 ℃ e inferiore a 55 ℃. La temperatura massima non può superare i 70 ℃.
31.Fornibile con fusibile da 10 A o interruttore magnetotermico da 10 A per
proteggere il vostro impianto elettrico.
32.Non tentare di sollevare un carico fisso o bloccato.
33.Non sollevare il carico in diagonale.
34.Evitare uno spostamento eccessivo (con conseguente breve shock del
motore).
SCHEMA ELETTRICO
- 8 -
1
2
4
5
3
Utilizzare le istruzioni
Il paranco elettrico a catena promette condizioni di lavoro migliorate e alta
efficienza, con i dispositivi di finecorsa e le caratteristiche di struttura compatta,
peso leggero, facilità d'uso e aspetto gradevole.
Descrizione(FIG 1)
16. Gancio
17. Riduttore
18. Catena B ag
19. Gancio per catena
20. Motore elettrico
Disimballaggio.
FIG 1
- 9 -
Dopo aver aperto il cartone, ispezionare attentamente il telaio del paranco, le
corde, i ganci, la CATENA e la stazione di controllo per eventuali danni che
potrebbero essersi verificati durante la spedizione.
Montaggio del paranco.
Appendere il paranco al supporto previsto. La struttura utilizzata per sostenere il
paranco deve avere una resistenza sufficiente per sopportare più volte il carico
imposto.
Sospendere il paranco da un punto inadeguato può far sì che il paranco cada e
causi lesioni e/o danni.
Controllo della tensione adeguata sul paranco.
Il paranco deve essere alimentato con un'alimentazione elettrica adeguata per un
corretto funzionamento e per ridurre i problemi che potrebbero derivare da
un'alimentazione insufficiente (bassa tensione). Questi includono:
13. paranco è rumoroso a causa dei freni e/o delle vibrazioni dei contatti.
14. Riscaldamento del motore del paranco e di altri componenti interni nonché
riscaldamento dei cavi e dei connettori nel circuito che alimenta il paranco.
15. Mancato sollevamento del carico da parte del paranco a causa dello stallo del
motore.
16. Rallentamento di motori collegati allo stesso circuito.
Controllo per gli altri.
Dopo che il paranco è stato sospeso dal suo supporto e ci si è assicurati che
l'alimentazione elettrica sia conforme ai requisiti del paranco
pronto per il funzionamento.
Istruzioni per l'uso
1.Controllare se l'interruttore di arresto (di emergenza) è premuto. Ruotare
l'interruttore di arresto rosso in senso orario per innestarlo.
2. Un sovraccarico viene indicato quando la velocità del paranco rallenta, solleva il
carico a scatti o non solleva affatto il carico. Inoltre, si potrebbe sentire un certo
rumore di frizione se il paranco viene caricato oltre la capacità nominale. Se ciò si
verifica , rilasciare immediatamente il pulsante “su” per interrompere il
funzionamento del paranco. A questo punto il carico dovrebbe essere ridotto alla
capacità nominale. quando il carico eccessivo viene rimosso, il normale
funzionamento del paranco viene ripristinato automaticamente.
3.Si sconsiglia l'uso del paranco in qualsiasi applicazione in cui vi sia la possibilità
- 10 -
di aggiungere un carico già sospeso fino al punto di sovraccarico. Inoltre, se il
paranco viene utilizzato a temperature ambiente estreme, superiori a 40 ℃ o
inferiori a -9 ℃, i cambiamenti nelle proprietà del lubrificante possono comportare
la possibilità di danni o lesioni e in tali condizioni l'impegno lavorativo è ridotto
rispetto alle normali condizioni operative.
4. Il funzionamento del paranco viene controllato premendo i pulsanti della
stazione di controllo. Premendo il pulsante “su” si sposterà il gancio di carico verso
il paranco; premendo il pulsante “giù” si sposterà il gancio di carico lontano dal
paranco.
5. I pulsanti “su” e “giù” sono di tipo momentaneo e il paranco funzionerà nella
direzione selezionata finché il pulsante viene tenuto nella posizione premuta.
Rilasciare il pulsante e il paranco si fermerà.
6.Quando ci si prepara a sollevare un carico, assicurarsi che gli attacchi al gancio
siano saldamente inseriti nella sella del gancio. Evitare carichi decentrati di
qualsiasi tipo, in particolare carichi sulla punta del gancio.
7. Durante il sollevamento, sollevare il carico solo quanto basta per liberare il
pavimento o il supporto e verificare che l'attacco al gancio e al carico siano
saldamente in sede. Continuare a sollevare solo dopo essersi accertati che il
carico sia libero da ostacoli.
8. Non utilizzare il paranco al di fuori del suo servizio lavorativo.
9. Posizionarsi lontano da tutti i carichi ed evitare di spostare un carico sopra le
teste delle altre teste del personale. Avvertire il personale della vostra intenzione di
spostare un carico nella loro zona.
10. N on lasciare il carico sospeso in aria incustodito.
11.Consentire l'utilizzo dell'unità solo a personale qualificato.
12. Non avvolgere la catena di carico attorno al carico e agganciarla su se stessa
come una catena a strozzo.
13.Non lasciare che alcun carico poggi contro il fermo del gancio. Il fermo serve a
mantenere il gancio in posizione mentre la catena è allentata prima di riprenderla.
14.Prendere con attenzione una catena di carico allentata e avviare il carico
facilmente per evitare urti e strappi della catena di sollevamento. Se si riscontrano
segni di sovraccarico, abbassare immediatamente il carico e rimuovere il carico in
eccesso.
15.Quando si preme il pulsante, la macchina si fermerà.
- 11 -
Ispezione periodica
Per mantenere un funzionamento continuo e soddisfacente, è necessario avviare
una procedura di ispezione regolare in modo che le parti usurate o danneggiate
possano essere sostituite prima che diventino insicure. Gli intervalli di ispezione
devono essere determinati dalla singola applicazione e si basano sul tipo di
servizio a cui il il paranco sarà sottoposto.
Le ispezioni periodiche devono essere eseguite semestralmente e dovrebbero
includere quanto segue:
1. Evidenza esterna di viti allentate.
2. Evidenze esterne di blocco di fissaggio del gancio, ingranaggi, cuscinetti, sfera
di arresto della catena e fermo del gancio usurati, corrosi, incrinati o distorti.
3. Evidenza evidente di danni o usura eccessiva della ruota di sollevamento.
L'allargamento e l'approfondimento delle tasche può causare il sollevamento della
catena nelle tasche e l'inceppamento tra la ruota di sollevamento e la guida della
catena o tra la puleggia inferiore e il bozzello del gancio. Controllare la guida della
catena per eventuali segni di usura o sbavature nel punto in cui la catena entra nel
paranco. Le parti gravemente usurate o danneggiate devono essere sostituite.
4. Prove evidenti di usura eccessiva delle parti dei freni. Controllare i pulsanti della
stazione di controllo per assicurarsi che funzionino liberamente e ritornino indietro
quando vengono rilasciati.
5. C ontrollare che il cavo di alimentazione, il cavo di controllo e la stazione di
controllo non presentino danni all'isolamento.
6. Controllare che il perno della catena o il perno del vicolo cieco e il fermo della
catena non presentino segni di usura e crepe. Eventuali carenze riscontrate
devono essere corrette prima che il paranco venga rimesso in servizio.
Gancio Ispezione
Gancio danneggiato da agenti chimici, deformazioni o crepe o che abbia una
inclinazione superiore a 10° una torsione dal piano del gancio non piegato o
un'eccessiva apertura della gola indicano un abuso o un sovraccarico dell'unità.
Controllare per assicurarsi che la chiusura non sia danneggiata o piegata e che
funzioni correttamente con una pressione della molla sufficiente a mantenere la
chiusura saldamente contro il bordo del gancio e consentire alla chiusura di
- 12 -
ritornare alla punta quando rilasciata. Se il fermo non funziona correttamente,
deve essere sostituito.
Ispezione della catena
Intaccature, sgorbie, maglie attorcigliate, spruzzi di saldatura, cavità di corrosione,
striature, crepe nelle aree di saldatura, usura e allungamento. La catena che
presenta uno qualsiasi di questi difetti deve essere sostituita.
Lubrificare la catena utilizzando grasso a base di
calcio 3# dopo 200 cicli. La durata della catena è
di 50000 cicli.
Allenta la parte della catena che
normalmente passava sopra la ruota di
sollevamento.
esaminare l'area di interconnessione per il punto
di massima usura. Misura e
registrare il diametro del grezzo a questo punto
del collegamento. Quindi misurare le scorte
diametro nella stessa area su un collegamento
che non passi sopra la ruota di sollevamento
(utilizzare il collegamento adiacente all'estremità libera
collegamento a questo scopo). Confronta questi due
misurazioni. Se il diametro del calcio è di
la maglia usurata è 0,254 mm (o più).
Se inferiore al diametro originale della maglia non usurata, la catena deve essere
sostituita.
La lunghezza della catena è di 3 metri e ha 143 nodi. La FIG 2.2 mostra le
dimensioni specifiche della catena
Lubrificazione
Gli ingranaggi vengono imballati con grasso al momento dell'assemblaggio e non
dovrebbe essere necessario rinnovarli a meno che gli ingranaggi non siano stati
rimossi dall'alloggiamento e il grasso non sia stato rimosso.
Cuscinetto.
del rotore sono lubrificati e non richiedono lubrificazione. I cuscinetti ad aghi
FIG 2.2
- 13 -
vengono imballati con grasso al momento dell'assemblaggio e non devono essere
rilubrificati. Tuttavia, se gli alloggiamenti, la ruota di sollevamento o la puleggia
sono stati ridotti, questi cuscinetti devono essere lubrificati con grasso al litio.
R emozione / installazione della catena di carico (FIG3, FIG4 e FIG5).
16. R imuovere la borsa della catena(FIG 3)
17. R imuovere il blocco del gancio (FIG 4). Premere il pulsante "su" e far uscire la
catena dal paranco.
18. Premere il pulsante "giù" tirando la nuova catena finché la vecchia catena non
esce dal paranco.
19. Attaccare il blocco del gancio alla nuova catena.
20. Rimuovere la sfera di arresto della catena dalla vecchia catena (FIG 5) e
fissarla alla nuova catena riutilizzando il perno della catena.
FIG 4
FIG 5
FIG 3
- 14 -
- 15 -
- 17 -
Técnico Certificado de soporte y garantía electrónica
www.vevor.com/support
POLIPASTO DE CADENA ELÉCTRICO
Instrucción original
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELO: 1000 BDH
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
El simbolos usado en este manual son destinado a alerta tú de el posible riesgos .
Por favor completamente leer el seguridad señales y instrucciones abajo .
El advertencia ellos mismos hacer no prevenir el riesgos y poder no ser a
sustituto para adecuado métodos de evitando accidentes.
Este símbolo , metido antes a seguridad comentario, indica a amable de
precaución,
menguante , o peligro . yo ignorando este advertencia puede dirigir a un
accidente. A reducir el riesgo de lesión , fuego , o electrocución , por favor
siempre seguir el recomendaciones
mostrado abajo.
ADVERTENCIA - A reducir el riesgo de lesión , usuarios debe leer el
instrucción manual con cuidado .
Por favor referirse a el adecuado sección en este usuario manual antes cualquier
operación.
- 3 -
Los usuarios deben leer y comprender el manual de instrucciones completa y
claramente antes de operar el polipasto.
Especificaciones del producto
Modelo
BDH1000
Modelo
BDH1000
Voltaje
23 0 V, 5 0 Hz
Potencia de
entrada
1 1 00 vatios
Diámetro de la cadena
7,1mm
Clasificación
Capacidad de
elevación
2200 libras (1T)
Velocidad de elevación
10,5 pies /min
(3,2 m/min)
Altura de
elevación
10 pies (3 m)
Relación de velocidad
222:1
Grado aislante
B
Grado de protección
IP 54
Instrucción de seguridad
Mantenga limpia el área de trabajo.
Las áreas desordenadas pueden causar lesiones.
Considere el entorno del área de trabajo.
No exponga las herramientas eléctricas a la lluvia. No utilice herramientas
eléctricas en lugares húmedos o mojados.
Mantenga el área de trabajo bien iluminada. No utilice herramientas eléctricas
cerca de líquidos o gases inflamables.
Protéjase contra descargas eléctricas.
Evite el contacto del cuerpo con superficies conectadas a tierra y asegúrese de
que el polipasto esté correctamente conectado a tierra antes de ponerlo en
funcionamiento.
Mantenga a los niños alejados.
No permita que los visitantes entren en contacto con herramientas eléctricas o
cables de extensión. Todos los visitantes deben mantenerse alejados del área de
trabajo.
Almacenar herramientas inactivas
Cuando no esté en uso. Las herramientas eléctricas deben almacenarse en un
- 4 -
lugar seco, alto o bajo llave, fuera del alcance de los niños.
Utilice las herramientas adecuadas.
No fuerce herramientas o accesorios eléctricos pequeños para realizar trabajos
pesados . hará un mejor trabajo y funcionará de forma más segura al ritmo para el
que fue diseñado. No utilice herramientas eléctricas para fines distintos a los
previstos.
Vístete apropiadamente.
No use ropa holgada ni joyeros, pueden quedar atrapados en las piezas móviles,
se recomiendan guantes de goma y calzado antideslizante cuando se trabaja al
aire libre. Use una cubierta protectora para el cabello para contener el cabello
largo .
No abuse del cable .
Nunca transporte una herramienta eléctrica conectándola con un cable o tirando
de ella para desconectarla del tomacorriente de pared. Mantenga el cable alejado
del calor, el aceite y los bordes afilados.
Trabajo seguro.
Mantenga una base firme o esté asegurado de otra manera cuando opere el
polipasto, use herramientas para sujetar el lugar de trabajo por seguridad . y libere
ambos mangos para operar la herramienta eléctrica.
No te excedas.
Mantenga la postura y el equilibrio en todo momento
Mantenga las herramientas con cuidado.
Mantenga las herramientas eléctricas afiladas y limpias para un rendimiento mejor
y más seguro, siga las instrucciones para lubricar y cambiar accesorios.
Inspeccione los cables de las herramientas eléctricas periódicamente y, si están
dañados, haga que los repare un centro de servicio autorizado. Inspeccione los
cables de extensión periódicamente y reemplácelos si están dañados. Mantenga
las manijas secas, limpias y libres de aceite y grasa.
Evite el arranque involuntario.
No transporte la herramienta eléctrica enchufada con el dedo en el interruptor y
asegúrese de que la herramienta eléctrica esté apagada antes de enchufarla.
Cables de extensión para uso en exteriores.
Cuando utilice herramientas eléctricas en exteriores, utilice únicamente cables de
extensión destinados para uso en exteriores y así marcados.
- 5 -
Manténgase alerta.
Cuidado con lo que está haciendo. use el sentido común y no opere herramientas
eléctricas cuando esté cansado, distraído o bajo la influencia de drogas, alcohol o
medicamentos que causen una disminución del control.
Verifique las piezas dañadas.
Antes de seguir utilizando la herramienta eléctrica, una protección u otra pieza
que esté dañada , verifique cuidadosamente para determinar que funcionará
correctamente y realizará su función prevista. No opere un polipasto dañado o
que funcione mal de manera inusual.
Advertencia.
Lea y comprenda completa y claramente el manual de instrucciones antes de
utilizar el polipasto.
Asegúrese de que el operador sepa cómo funciona la máquina y cómo debe
operarse.
El usuario deberá trabajar siempre respetando las instrucciones de
funcionamiento.
El uso de cualquier otro accesorio o accesorio que no sea el recomendado en el
manual de instrucciones presenta un riesgo de lesiones personales. Haga que un
experto repare su herramienta. Este aparato eléctrico está construido de acuerdo
con las normas de seguridad pertinentes. La reparación de aparatos eléctricos
sólo debe ser realizada por expertos, de lo contrario puede causar un peligro
considerable para el usuario.
Reglas de seguridad adicionales
1. No opere el polipasto hasta que haya leído y comprendido completamente este
manual de instrucciones.
2. No levante más carga que la nominal del polipasto.
3. No utilice el polipasto con la cadena de carga torcida, retorcida, dañada o
desgastada.
4. No utilice el polipasto para levantar, sostener o transportar personas.
5. No lo opere a menos que la carga esté centrada debajo del polipasto,
6. No intente alargar la cadena de carga ni reparar la cadena de carga dañada.
7. Proteja la cadena de carga del polipasto contra salpicaduras de soldadura u
otros contaminantes dañinos.
8. No opere el polipasto cuando no pueda formar una línea recta de gancho a
- 6 -
gancho en la dirección de carga.
9. No utilice la cadena de carga como eslinga ni enrolle la cadena alrededor de la
carga.
10. No aplique la carga a la punta del gancho ni al pestillo del gancho.
11. No aplique carga a menos que la cadena de carga esté correctamente
asentada en el piñón de la cadena.
12. No opere más allá de los límites del recorrido de la cadena de carga.
13. No deje desatendida la carga soportada por el polipasto a menos que se
hayan tomado medidas específicas.
14. No opere un polipasto a menos que las eslingas de carga u otros accesorios
individuales aprobados tengan el tamaño adecuado y estén asentados en el
soporte del gancho.
15. Elimine la holgura con cuidado; asegúrese de que la carga esté equilibrada y
que la acción de sujeción de la carga sea segura antes de continuar.
16. Apagar un polipasto que funcione mal o funcione de manera inusual e informar
dicho mal funcionamiento.
17. Asegúrese de que los interruptores de límite de elevación funcionen
correctamente.
18. Advertir al personal sobre la carga que se aproxima.
19. Verifique el funcionamiento del freno mediante el polipasto tensor antes de
cada operación de elevación.
20. Evite balancear la carga o el gancho.
21. Asegúrese de que el recorrido del gancho esté en la misma dirección que se
muestra en los controles.
22. Inspeccione el polipasto con regularidad, reemplace las piezas dañadas o
desgastadas y mantenga registros apropiados de mantenimiento.
23. No utilice interruptores de límite como paradas operativas de rutina. Son
únicamente dispositivos de emergencia.
24. No permita que su atención se desvíe del funcionamiento del polipasto.
25. No permita que su atención quede sometida a contacto brusco con otros
polipastos, estructuras u objetos debido al mal uso.
26. No está permitido su uso en atmósferas potencialmente explosivas.
27. El valor del nivel de presión de emisión sonora equivalente en el puesto del
operador es inferior a 78 dB.
- 7 -
28. Demanda de suministro de energía : voltaje 230 V ± 10 %, frecuencia 50 Hz ±
1 %.
29.El polipasto se utiliza con una humedad relativa inferior al 85% y una altura
sobre el mar inferior a 1000 metros.
30. La temperatura de transporte y almacenamiento del polipasto puede ser
superior a -25 ℃ o inferior a 55 ℃. Su temperatura más alta no puede exceder los
70 ℃.
31.Estar provisto de un fusible de 10 A o un disyuntor contra sobrecorriente de 10
A para proteger su sistema eléctrico.
32.No intentar levantar una carga fija o atascada.
33.No levante la carga en diagonal.
34. Evite trotar excesivamente (lo que provocaría una breve descarga motora).
DIAGRAMA DE CIRCUITO
- 8 -
1
2
4
5
3
Instrucciones de uso
El polipasto eléctrico de cadena promete mejores condiciones de trabajo y alta
eficiencia, con dispositivos de interruptor de límite y las características de
estructura compacta, peso ligero, fácil operación y apariencia agradable.
Descripción (FIGURA 1)
21. Gancho
22. Caja de cambios
23. Bolsa de cadena
24. Gancho de cadena
25. Motor eléctrico
Desembalaje.
FIG 1
- 9 -
Después de abrir la caja, inspeccione cuidadosamente el marco del polipasto, los
cables, los ganchos, la CADENA y la estación de control para detectar daños que
puedan haber ocurrido durante el envío.
Montaje del polipasto.
Cuelgue el polipasto de su soporte previsto. La estructura utilizada para soportar
el polipasto debe tener la resistencia suficiente para soportar varias veces la
carga impuesta.
Suspender el polipasto de un lugar inadecuado puede provocar que el polipasto
se caiga y cause lesiones y/o daños.
Comprobando que el voltaje sea adecuado en el polipasto.
El polipasto debe recibir la energía eléctrica adecuada para un funcionamiento
adecuado y para reducir los problemas que puedan resultar de una energía
insuficiente (bajo voltaje). Éstas incluyen:
17. ruidosa del polipasto debido al freno y/o vibración del contacto.
18. Calentamiento del motor del polipasto y otros componentes internos, así
como calentamiento de cables y conectores en el circuito que alimenta el
polipasto.
19. Fallo del polipasto para levantar la carga debido a que el motor se cala.
20. Desaceleración de motores conectados al mismo circuito.
Comprobando por otros.
Después de suspender el polipasto de su soporte y asegurarse de que la fuente
de alimentación cumple con los requisitos, el polipasto está
listo para operar.
Instrucciones de operación
1.Compruebe si el interruptor de parada (de emergencia) está presionado. Gire el
interruptor de parada rojo en el sentido de las agujas del reloj para activarlo.
2. Se indica una sobrecarga cuando la velocidad del polipasto disminuye, eleva la
carga de manera brusca o no levanta la carga en absoluto. Además, es posible
que se escuche algo de ruido de embrague si la carga del polipasto excede su
capacidad nominal. Si esto ocurre , suelte inmediatamente el botón “arriba” para
detener el funcionamiento del polipasto. En este punto, la carga debe reducirse a
la capacidad nominal. cuando se elimina la carga excesiva, el funcionamiento
normal del polipasto se restablece automáticamente.
3. No se recomienda el uso del polipasto en ninguna aplicación donde exista la
- 10 -
posibilidad de agregar carga a una carga ya suspendida hasta el punto de
sobrecargarla. Además, si el polipasto se utiliza en temperaturas ambiente
extremas inusuales, por encima de 40 ℃ o por debajo de -9 ℃, los cambios en las
propiedades del lubricante pueden presentar posibilidades de daños o lesiones, y
en esas condiciones el trabajo se reduce de las condiciones normales de
funcionamiento.
4.El funcionamiento del polipasto se controla presionando los botones de la
estación de control. Al presionar el botón “arriba” se moverá el gancho de carga
hacia el polipasto; Al presionar el botón “abajo” se alejará el gancho de carga del
polipasto.
5. Los botones “arriba” y “abajo” son de tipo momentáneo y el polipasto funcionará
en la dirección seleccionada mientras se mantenga presionado el botón. Suelte el
botón y el polipasto se detendrá.
6. Cuando se prepare para levantar una carga, asegúrese de que los accesorios
del gancho estén firmemente asentados en el soporte del gancho. Evite cargas
descentradas de cualquier tipo, especialmente cargas en la punta del gancho.
7.Al levantar, levante la carga sólo lo suficiente para despejar el piso o el soporte y
verifique que la fijación al gancho y la carga estén firmemente asentadas.
Continúe levantando solo después de estar seguro de que la carga está libre de
obstrucciones.
8. No utilice este polipasto fuera de su función laboral.
9. Manténgase alejado de todas las cargas y evite mover una carga por encima de
las cabezas de otras personas. Advierta al personal de su intención de mover una
carga en su área.
10. No deje la carga suspendida en el aire sin vigilancia.
11.Permita que sólo personal calificado opere la unidad.
12.No enrolle la cadena de carga alrededor de la carga ni la enganche sobre sí
misma como si fuera una cadena de gargantilla.
13.No permita que una carga se apoye contra el pestillo del gancho. El pestillo
sirve para ayudar a mantener el gancho en su posición mientras la cadena está
floja antes de recuperar la cadena floja.
14.Tome con cuidado una cadena de carga floja y comience a cargarla fácilmente
para evitar golpes y sacudidas de la cadena del polipasto. Si hay alguna evidencia
de sobrecarga, baje inmediatamente la carga y retire el exceso de carga.
- 11 -
15. Cuando se presiona el botón, la máquina se detendrá.
Inspección periódica
Para mantener una operación continua y satisfactoria, se debe iniciar un
procedimiento de inspección regular para que las piezas desgastadas o dañadas
puedan reemplazarse antes de que se vuelvan inseguras, los intervalos de
inspección deben ser determinados por la aplicación individual y se basan en el
tipo de servicio al que se aplica. estará sujeto el polipasto.
Las inspecciones periódicas deben realizarse semestralmente y deben incluir lo
siguiente:
1. Evidencia extrema de tornillos flojos.
2. Evidencia extrema de bloque de fijación del gancho, engranajes, cojinetes, bola
de tope de la cadena y retenedor del gancho desgastados, corroídos, agrietados o
deformados.
3. Evidencia extrema de daño o desgaste excesivo de la rueda elevadora. El
ensanchamiento y profundización de las cavidades puede hacer que la cadena se
levante en las cavidades y provocar que se atasque entre la rueda elevadora y la
guía de la cadena o entre la polea inferior y el bloque del gancho. Revise la guía
de la cadena en busca de desgaste o rebabas en el lugar donde la cadena ingresa
al polipasto. Las piezas muy desgastadas o dañadas deben reemplazarse.
4. Evidencia extrema de desgaste excesivo de las piezas del freno. Verifique los
botones pulsadores de la estación de control para asegurarse de que funcionen
libremente y regresen cuando se sueltan.
5. Revise el cable de alimentación, el cable de control y la estación de control en
busca de aislamiento dañado.
6. Compruebe si el pasador de la cadena o el pasador del extremo muerto y el
tope de la cadena están desgastados o agrietados. Cualquier deficiencia
observada debe corregirse antes de volver a poner el polipasto en servicio.
Inspección del gancho
Gancho dañado por productos químicos, deformaciones o grietas o que tenga
más de 10° La torsión desde el plano del gancho no doblado o la apertura
excesiva de la garganta indican abuso o sobrecarga de la unidad.
Verifique para asegurarse de que el pestillo no esté dañado o doblado y que
- 12 -
funcione correctamente con suficiente presión de resorte para mantener el pestillo
firmemente contra el borde del gancho y permitir que el pestillo regrese a la punta
cuando se suelte. Si el pestillo no funciona correctamente, se debe reemplazar.
Inspección de cadena
Mellas, hendiduras, eslabones retorcidos, salpicaduras de soldadura, picaduras
de corrosión, estrías, grietas en áreas soldadas, desgaste y estiramiento. Se debe
reemplazar la cadena que presente cualquiera de estos defectos.
Lubrique la cadena con grasa a base de calcio
3# después de 200 por ciclo. La vida útil de la
cadena es de 50.000 ciclos.
Afloje la parte de la cadena que
normalmente pasa por encima de la rueda
elevadora.
examinar el área de interconexión para el punto
de máximo desgaste. Medir y
Registre el diámetro del material en este punto.
del enlace. Luego mida el stock
diámetro en la misma área en un enlace
que no pasa por encima de la rueda elevadora
(use el enlace adyacente al extremo suelto
enlace para este propósito). Compara estos dos
mediciones. Si el diámetro común de
el eslabón desgastado es de 0,254 mm (o más).
Si es menor que el diámetro original del eslabón no desgastado, se debe
reemplazar la cadena.
La longitud de la cadena es de 3 metros y tiene 143 nudos. La FIG. 2.2 son las
dimensiones específicas de la cadena.
Lubricación
Los engranajes se empaquetan con grasa en el momento del montaje y no
debería ser necesario renovarlos a menos que se hayan retirado los engranajes
de la carcasa y se haya quitado la grasa.
Cojinete.
FIG 2.2
- 13 -
del rotor están lubricados y no requieren lubricación. Los rodamientos de agujas
se empaquetan con grasa en el momento del montaje y no se deben volver a
lubricar. Sin embargo, si los alojamientos, la rueda elevadora o la polea se han
reducido, estos cojinetes deben engrasarse con grasa de litio.
Extracción/ instalación de la cadena de carga (FIG3 , FIG4 y FIG5).
21. R etire la bolsa de cadena (FIG 3)
22. Retire el bloqueo del gancho (FIG 4). Presione el botón “arriba” y saque la
cadena del polipasto.
23. Mueva el botón de “abajo” mientras tira de la cadena nueva hasta que la
cadena vieja salga del polipasto.
24. Conecte el bloque de gancho a la nueva cadena.
25. Retire la bola de tope de la cadena vieja (FIG. 5) y fíjela a la nueva cadena
reutilizando el pasador de la cadena.
FIG 4
FIG 5
FIG 3
- 14 -
- 15 -
- 17 -
Techniczny Certyfikat wsparcia i e-gwarancji
www.vevor.com/support
ELEKTRYCZNY WCIĄGNIK ŁAŃCUCHOWY
Oryginalna instrukcja
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BDH 1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
The symbolika używany W Ten podręcznik Czy przeznaczony Do alarm Ty z the
możliwy ryzyko .
Proszę w pełni Czytać the bezpieczeństwo oznaki I instrukcje poniżej .
The ostrzeżenie sobie Do nie zapobiegać the ryzyko I Móc nie Być A zastąpić
Do właściwy metody z unikanie Wypadki.
Ten symbol , umieszczony zanim A bezpieczeństwo komentarz, wskazuje A
Uprzejmy z ostrożność,
zanikający , Lub niebezpieczeństwo . Ignoruję Ten ostrzeżenie móc Ołów
Do jakiś wypadek. Do zmniejszyć the ryzyko z obrażenia , ogień , Lub
porażenie prądem , Proszę zawsze podążać the zalecenia
pokazane
poniżej.
OSTRZEŻENIE - Do zmniejszyć the ryzyko z obrażenia , użytkownicy musieć
Czytać the instrukcja podręcznik ostrożnie .
Proszę wspominać Do the odpowiedni Sekcja W Ten użytkownik podręcznik
zanim każdy operacja.
- 3 -
Użytkownicy muszą całkowicie i wyraźnie przeczytać i zrozumieć instrukcję
obsługi przed przystąpieniem do obsługi wciągnika.
Specyfikacja produktu
Model
BDH1000
Model
BDH1000
Napięcie
23 0 V, 5 0 Hz
Moc wejściowa
1 1 00 W
Średnica łańcucha
7,1 mm
Wartość
znamionowa L.
Pojemność
2200 funtów (1T)
Prędkość
podnoszenia
10,5 stopy
/min (3,2
m/min)
Podnoszenie
wysokości osiem
10 stóp (3 m)
Stosunek prędkości
222:1
Klasa izolacji
B
Ochrona G rady
IP54
Instrukcja bezpieczeństwa
Utrzymuj miejsce pracy w czystości.
Zaśmiecone obszary mogą powodować obrażenia.
Weź pod uwagę środowisko miejsca pracy.
Nie wystawiaj elektronarzędzi na działanie deszczu. Nie używaj narzędzi
elektrycznych w wilgotnych lub mokrych miejscach.
Utrzymuj dobrze oświetlone miejsce pracy. nie używaj narzędzi elektrycznych w
pobliżu łatwopalnych cieczy lub gazów.
Chronić przed porażeniem prądem.
Unikaj kontaktu ciała z uziemionymi powierzchniami i upewnij się, że wciągnik jest
prawidłowo uziemiony przed uruchomieniem.
Trzymaj dzieci z daleka.
Nie pozwalaj odwiedzającym na kontakt z narzędziami elektrycznymi lub
przedłużaczem. Wszystkich gości należy trzymać z dala od miejsca pracy.
Przechowuj nieużywane narzędzia
Kiedy nie jest używany. narzędzia elektryczne należy przechowywać w suchym,
- 4 -
wysokim lub zamkniętym miejscu, niedostępnym dla dzieci.
Używaj odpowiednich narzędzi.
Nie zmuszaj małych elektronarzędzi ani osprzętu do wykonywania ciężkich prac ,
będzie wykonywać lepszą pracę i działać bezpieczniej w tempie, do jakiego
zostało przeznaczone. Nie używaj narzędzi elektrycznych niezgodnie z ich
przeznaczeniem.
Ubierz się odpowiednio.
Nie noś luźnej odzieży ani biżuterii, mogą zostać wciągnięte przez ruchome części,
podczas pracy na zewnątrz zaleca się gumowe rękawice i obuwie antypoślizgowe.
W przypadku długich włosów należy nosić nakrycie głowy chroniące uszy .
Nie nadużywaj przewodu .
Nigdy nie przenoś elektronarzędzia, trzymając za przewód lub ciągnąc za nie w
celu odłączenia od gniazdka ściennego. Chronić przewód przed wysoką
temperaturą, olejem i ostrymi krawędziami.
Bezpieczna praca.
Utrzymuj stabilną podstawę lub zabezpiecz się w inny sposób podczas obsługi
wciągnika, używaj narzędzi do podtrzymywania miejsca pracy ze względów
bezpieczeństwa , i uwolnij oba uchwyty, aby móc obsługiwać elektronarzędzie.
Nie przesadzaj.
Przez cały czas utrzymuj właściwą postawę i równowagę
Ostrożnie konserwuj narzędzia.
Utrzymuj narzędzia elektryczne ostre i czyste, aby zapewnić lepszą i
bezpieczniejszą pracę, postępuj zgodnie z instrukcjami dotyczącymi smarowania i
wymiany akcesoriów. okresowo sprawdzać przewody elektronarzędzi i w
przypadku ich uszkodzenia zlecić ich naprawę autoryzowanemu serwisowi.
Okresowo sprawdzać przedłużacze i wymieniać je w przypadku uszkodzeń.
Utrzymuj uchwyty suche, czyste i wolne od oleju i smaru.
Unikaj niezamierzonego uruchomienia.
Nie przenoś podłączonego elektronarzędzia z palcem na włączniku i przed
podłączeniem upewnij się, że elektronarzędzie jest wyłączone
Przedłużacze do użytku na zewnątrz.
Gdy elektronarzędzie jest używane na zewnątrz, należy używać wyłącznie
przedłużaczy przeznaczonych do użytku na zewnątrz i odpowiednio oznaczonych
Bądź czujny.
- 5 -
Obserwuj, co robisz. kieruj się zdrowym rozsądkiem i nie obsługuj
elektronarzędzia, gdy jesteś zmęczony, rozproszony lub pod wpływem narkotyków,
alkoholu lub leków powodujących zmniejszoną kontrolę.
Sprawdź uszkodzone części.
Przed dalszym użyciem elektronarzędzia, osłony lub innej części, która uległa
uszkodzeniu , dokładnie sprawdź, czy będzie działać prawidłowo i spełniać swoją
zamierzoną funkcję. nie używać uszkodzonego, nieprawidłowo działającego
wciągnika.
Ostrzeżenie.
Przed użyciem wciągnika należy przeczytać i zrozumieć instrukcję obsługi w
całości i wyraźnie.
Upewnij się, że operator wie, jak działa maszyna i jak należy ją obsługiwać.
Użytkownik powinien zawsze pracować zgodnie z instrukcją obsługi.
Używanie jakichkolwiek innych akcesoriów lub przystawek innych niż zalecane w
instrukcji obsługi stwarza ryzyko obrażeń ciała. Oddaj narzędzie do naprawy
specjaliście. To urządzenie elektryczne zostało zbudowane zgodnie z
odpowiednimi zasadami bezpieczeństwa. Naprawa urządzenia elektrycznego
może być przeprowadzana wyłącznie przez fachowców, w przeciwnym razie może
to spowodować poważne zagrożenie dla użytkownika.
Dodatkowe zasady bezpieczeństwa
1. Nie używaj wciągnika przed dokładnym przeczytaniem i zrozumieniem
niniejszej instrukcji obsługi
2. Nie podnoś ładunku większego niż nominalny dla wciągnika
3. Nie używaj wciągnika ze skręconym, załamanym, uszkodzonym lub zużytym
łańcuchem nośnym.
4. Nie używaj podnośnika do podnoszenia, podtrzymywania lub transportu osób.
5. Nie używaj, jeśli ładunek nie jest wyśrodkowany pod wciągnikiem,
6. Nie próbuj przedłużać łańcucha nośnego ani naprawiać uszkodzonego
łańcucha nośnego.
7. Chroń łańcuch nośny wciągnika przed odpryskami spawalniczymi lub innymi
szkodliwymi zanieczyszczeniami.
8. Nie używaj wciągnika, jeśli nie może on utworzyć linii prostej od haka do haka w
kierunku załadunku.
9. Nie używaj łańcucha nośnego jako zawiesia ani nie owijaj go wokół ładunku.
- 6 -
10. Nie przykładaj obciążenia do końcówki haka ani do zatrzasku haka.
11. Nie przykładaj obciążenia, jeśli łańcuch nośny nie jest prawidłowo osadzony w
kole łańcuchowym.
12. Nie pracować poza granicami skoku łańcucha nośnego.
13. Nie pozostawiaj ładunku podtrzymywanego przez wciągnik bez nadzoru,
chyba że zostały podjęte szczególne środki .
14. Nie używaj wciągnika, jeśli zawiesia lub inne zatwierdzone pojedyncze
elementy osprzętu nie mają odpowiednich wymiarów i nie są osadzone w siodle
haka.
15. Ostrożnie zmniejsz luz – zanim przejdziesz dalej, upewnij się, że ładunek jest
zrównoważony i że ładunek jest dobrze utrzymany.
16. Wyłączyć wciągnik, który działa nieprawidłowo lub działa nietypowo i zgłosić
taką awarię.
17. Upewnij się, że wyłączniki krańcowe wciągnika działają prawidłowo.
18. Ostrzeż personel o zbliżającym się ładunku.
19. Przed każdą operacją podnoszenia sprawdź działanie hamulca za pomocą
wciągnika.
20. Pustka kołysząca ładunek lub hak.
21. Upewnij się, że ruch haka odbywa się w tym samym kierunku, co pokazano na
elementach sterujących.
22. Regularnie sprawdzaj wciągnik, wymieniaj uszkodzone lub zużyte części i
prowadź odpowiednią dokumentację konserwacji.
23. Nie używaj wyłączników krańcowych jako rutynowych przystanków pracy. Są
to urządzenia wyłącznie awaryjne.
24. Nie pozwól, aby Twoja uwaga była odwrócona od obsługi wciągnika.
25. Nie narażaj swojej uwagi na ostry kontakt z innymi wciągnikami, konstrukcjami
lub przedmiotami w wyniku niewłaściwego użytkowania.
26. Nie wolno używać w atmosferze zagrożonej wybuchem.
27. Wartość równoważnego poziomu ciśnienia emisji dźwięku na stanowisku
operatora jest niższa niż 78 dB.
28.Zapotrzebowanie na moc zasilania : napięcie 230V±10%, częstotliwość
50Hz±1%.
29.Wciągnik jest używany przy wilgotności względnej poniżej 85% i wysokości nad
poziomem morza poniżej 1000 metrów.
- 7 -
30. Temperatura transportu i przechowywania wciągnika może wynosić powyżej
-25 ℃ i poniżej 55 ℃. Jego najwyższa temperatura nie może przekroczyć 70 ℃.
31. Należy zaopatrzyć się w bezpiecznik 10 A lub wyłącznik nadprądowy 10 A w
celu ochrony układu elektrycznego.
32. Nie próbuj podnosić stałego lub zatkanego ładunku.
33.Nie podnoś ładunku po przekątnej.
34.Unikaj nadmiernego joggingu (co może skutkować krótkim porażeniem silnika).
SCHEMAT OBWODU
- 8 -
1
2
4
5
3
Skorzystaj z instrukcji
Elektryczny wciągnik łańcuchowy zapewnia lepsze warunki pracy i wysoką
wydajność dzięki urządzeniom wyłączników krańcowych oraz cechom zwartej
konstrukcji, lekkości, łatwości obsługi i ładnego wyglądu.
Opis (RYS. 1)
26. Hak
27. Skrzynia biegów
28. Łańcuch B ag
29. Hak do łańcuszka
30. Silnik elektryczny
Rozpakowywanie.
FIG 1
- 9 -
Po otwarciu kartonu dokładnie sprawdź ramę wciągnika, linki, haki, ŁAŃCUCH i
stację sterującą pod kątem uszkodzeń, które mogły powstać podczas transportu.
Montaż podnośnika.
Zawieś wciągnik na przeznaczonym do tego wsporniku. Konstrukcja użyta do
podparcia wciągnika musi mieć wystarczającą wytrzymałość, aby wytrzymać
kilkukrotnie większe obciążenie.
Zawieszenie wciągnika na niewłaściwym miejscu może spowodować upadek
wciągnika, powodując obrażenia i/lub uszkodzenia.
Sprawdzenie odpowiedniego napięcia na wciągniku.
Wciągnik musi być zasilany odpowiednią mocą elektryczną, aby zapewnić
prawidłowe działanie i zmniejszyć problemy, które mogą wynikać z
niewystarczającej mocy (niskie napięcie). Obejmują one :
21. Głośna praca wciągnika z powodu drgań hamulców i/lub styków.
22. Nagrzewanie silnika wciągnika i innych elementów wewnętrznych oraz
nagrzewanie przewodów i złączy w obwodzie zasilającym wciągnik.
23. Awaria wciągnika podczas podnoszenia ładunku z powodu zgaśnięcia silnika.
24. Spowolnienie silników podłączonych do tego samego obwodu.
Sprawdzanie innych.
Po zawieszeniu wciągnika na wsporniku i upewnieniu się, że zasilanie elektryczne
spełnia wymagania stawiane wciągnikowi
gotowy do pracy.
Instrukcja obsługi
1. Sprawdź, czy wyłącznik (awaryjny) jest wciśnięty. Obróć czerwony wyłącznik
stopu w kierunku zgodnym z ruchem wskazówek zegara, aby włączyć.
2. Przeciążenie sygnalizowane jest wtedy, gdy prędkość wciągnika spada,
podnosi ładunek nierówno lub w ogóle nie podnosi ładunku. Ponadto, jeśli
wciągnik zostanie obciążony powyżej udźwigu znamionowego, może być
słyszalny odgłos sprzęgła. Jeśli to nastąpi , natychmiast zwolnij przycisk „w górę”,
aby zatrzymać pracę wciągnika. W tym momencie należy zmniejszyć obciążenie
do udźwigu znamionowego. po usunięciu nadmiernego obciążenia następuje
automatyczne przywrócenie normalnej pracy wciągnika.
3. Nie zaleca się stosowania wciągnika tam, gdzie istnieje możliwość dołożenia już
zawieszonego ładunku aż do momentu jego przeciążenia. Również jeśli wciągnik
jest używany w nietypowych ekstremalnych temperaturach otoczenia, powyżej
- 10 -
40 ℃ lub poniżej -9 ℃, zmiany właściwości smaru mogą stwarzać ryzyko
uszkodzenia lub obrażeń, a w takich warunkach obciążenie robocze jest
zmniejszone w porównaniu z normalnymi warunkami pracy.
4. Sterowanie pracą wciągnika odbywa się poprzez naciśnięcie przycisków na
stanowisku sterowania. Naciśnięcie przycisku „w górę” spowoduje przesunięcie
haka ładunkowego w stronę wciągnika; naciśnięcie przycisku „w dół” spowoduje
odsunięcie haka ładunkowego od wciągnika.
5. Przyciski „góra” i „dół” są przyciskami chwilowymi i wciągnik będzie pracował w
wybranym kierunku tak długo, jak długo przycisk będzie trzymany w pozycji
wciśniętej. Zwolnij przycisk, a wciągnik zatrzyma się.
6.Przygotowując się do podniesienia ładunku, upewnij się, że mocowania haka są
dobrze osadzone w siodle haka. Unikaj wszelkiego rodzaju załadunku
niecentrycznego, szczególnie w miejscu haka.
7.Podczas podnoszenia unieś ładunek tylko na tyle, aby odsłonić podłogę lub
podporę i sprawdź, czy mocowania do haka i ładunek są dobrze osadzone.
Kontynuuj podnoszenie dopiero po upewnieniu się, że ładunek jest wolny od
wszelkich przeszkód.
8. Nie używaj tego wciągnika poza obowiązkami służbowymi.
9. Stań, aby oczyścić wszystkie ładunki i unikaj przenoszenia ładunku nad
głowami innych osób. Ostrzeż personel o zamiarze przeniesienia ładunku w jego
pobliżu.
10.Nie pozostawiaj ładunku zawieszonego w powietrzu bez nadzoru.
Urządzenie może obsługiwać wyłącznie wykwalifikowany personel.
12.Nie owijaj łańcucha nośnego wokół ładunku i nie zaczepiaj go tak, jak łańcuch
typu choker.
13. Nie pozwalaj, aby ciężar opierał się o zatrzask hakowy. Zatrzask ma za
zadanie pomóc utrzymać hak w odpowiednim położeniu, gdy łańcuch jest luźny,
przed jego zdjęciem.
14. Ostrożnie zdejmij luźny łańcuch nośny i łatwo rozpocznij ładunek, aby uniknąć
wstrząsów i szarpnięć łańcucha wciągnika. Jeżeli widoczne są oznaki
przeciążenia, natychmiast opuść ładunek i usuń nadmiar ładunku.
15. Po naciśnięciu przycisku maszyna się zatrzyma.
Przegląd okresowy
- 11 -
Aby utrzymać ciągłą i zadowalającą pracę, należy rozpocząć regularną procedurę
przeglądu, aby można było wymienić zużyte lub uszkodzone części, zanim staną
się niebezpieczne. Częstotliwość przeglądów musi być ustalana w zależności od
indywidualnego zastosowania i opierać się na rodzaju usług, do jakich wciągnik
zostanie poddany.
Przeglądy okresowe należy przeprowadzać co pół roku i powinny one obejmować:
1. Zewnętrzne ślady poluzowanych śrub.
2. Zewnętrzne ślady zużycia, skorodowania, pęknięć lub zniekształceń bloku
mocowania haka, kół zębatych, łożysk, kulki zatrzymującej łańcuch i elementu
ustalającego haka.
3. Zewnętrzne ślady uszkodzenia lub nadmiernego zużycia koła podnoszącego.
Poszerzanie i pogłębianie kieszeni może spowodować podniesienie się łańcucha
w kieszeniach i zakleszczenie pomiędzy kołem podnoszącym a prowadnicą
łańcucha lub pomiędzy dolnym krążkiem a zbloczem haka. Sprawdź prowadnicę
łańcucha pod kątem zużycia lub zadziorów w miejscu wejścia łańcucha do
wciągnika. Części poważnie zużyte lub uszkodzone należy wymienić.
4. Zewnętrzne ślady nadmiernego zużycia części hamulcowych. Sprawdź
przyciski stacji sterującej, aby upewnić się, że działają swobodnie i odskakują po
zwolnieniu.
5. Sprawdź przewód zasilający, przewód sterujący i stację sterującą pod kątem
uszkodzonej izolacji.
6. Sprawdź sworzeń łańcucha lub sworzeń końcowy i ogranicznik łańcucha pod
kątem zużycia i pęknięć. Wszelkie zauważone usterki muszą zostać usunięte
przed ponownym uruchomieniem wciągnika.
Kontrola haka
Hak uszkodzony z powodu substancji chemicznych, odkształceń, pęknięć lub o
nachyleniu większym niż 10° skręcenie od płaszczyzny niezagiętego haka lub
nadmierne rozwarcie gardzieli wskazuje na nadużycie lub przeciążenie
urządzenia.
Sprawdź, czy zatrzask nie jest uszkodzony lub wygięty i czy działa prawidłowo
przy wystarczającym nacisku sprężyny, aby mocno docisnąć zatrzask do krawędzi
haka i umożliwić zatrzaskowi powrót do końcówki po zwolnieniu. Jeśli zatrzask nie
działa prawidłowo, należy go wymienić.
- 12 -
Kontrola łańcucha I
Wyszczerbienia, żłobienia, skręcone ogniwa, odpryski spawalnicze, wżery
korozyjne, prążki, pęknięcia w obszarach spoin, zużycie i rozciąganie. Łańcuch, w
przypadku któregokolwiek z tych defektów, należy wymienić.
Nasmaruj łańcuch za pomocą smaru na bazie
wapnia 3# po 200 cyklach. Żywotność łańcucha
wynosi 50000 cykli.
Poluzuj część łańcucha
zwykle przechodził nad kołem podnoszącym.
sprawdź obszar połączeń dla punktu
maksymalnego zużycia. Zmierz i
zanotuj w tym miejscu średnicę półfabrykatu
łącza. Następnie zmierz zapasy
średnica w tym samym obszarze łącza
która nie przechodzi przez koło podnoszące
(użyj łącza sąsiadującego z luźnym końcem
link do tego celu). Porównaj te dwa
pomiary. Jeśli średnica kolby
zużyte ogniwo ma grubość 0,254 mm (lub więcej).
Łańcuch należy wymienić, gdy średnica niezużytego ogniwa jest mniejsza niż
standardowa średnica niezużytego ogniwa.
Długość łańcuszka wynosi 3 metry i zawiera 143 węzły.RYS. 2.2 przedstawia
konkretne wymiary łańcuszka
Smarowanie
Przekładnie są napełnione smarem podczas montażu i nie powinny wymagać
wymiany, chyba że koła zębate zostaną wyjęte z obudowy i usunięty smar.
Łożysko.
Łożyska wirnika są nasmarowane i nie wymagają smarowania. Łożyska igiełkowe
są wypełniane podczas montażu smarem i nie należy ich ponownie smarować.
Jeśli jednak obudowy, koło podnoszące lub koło pasowe zostały zmniejszone,
łożyska te należy nasmarować smarem litowym.
Demontaż / montaż łańcucha obciążeniowego (RYS. 3, FIG. 4 i FIG. 5) .
FIG 2.2
- 13 -
26. Zdejmij worek na łańcuch (RYS. 3)
27. Zdejmij blokadę hakową (RYS. 4). Wciśnij przycisk „w górę” i wysuń łańcuch z
wciągnika.
28. Przesuwaj przycisk „w dół”, ciągnąc nowy łańcuch, aż stary łańcuch wysunie
się z wciągnika.
29. Przymocuj blok haka do nowego łańcucha.
30. Zdejmij kulkę zatrzymującą łańcuch ze starego łańcucha (RYS. 5) i przymocuj
ją do nowego łańcucha, ponownie wykorzystując sworzeń łańcucha.
FIG 4
FIG 5
FIG 3
- 14 -
- 15 -
- 17 -
Technisch Ondersteuning en e-garantiecertificaat
www.vevor.com/support
ELEKTRISCHE KETTINGTAS
O originele instructie
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BDH 1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
De symbolen gebruikt in dit handmatig Zijn bedoeld naar alert Jij van de mogelijk
risico's .
Alsjeblieft geheel lezen de veiligheid tekens En instructies onderstaand .
De waarschuwing zich Doen niet voorkomen de risico's En kan niet zijn A
vervanging voor juist methoden van vermijden ongelukken.
Dit symbool , geplaatst voor A veiligheid opmerking, duidt op A vriendelijk
van voorzorgsmaatregel,
afnemend , of Gevaar . Ik negeer dit waarschuwing kunnen leiding naar
een ongeluk. Naar verminderen de risico van blessure , vuur , of elektrocutie ,
Alsjeblieft altijd volgen de aanbevelingen
getoond onderstaand.
WAARSCHUWING - Naar verminderen de risico van blessure , gebruikers
moeten lezen de instructie handmatig zorgvuldig .
Alsjeblieft refereren naar de gepast sectie in dit gebruiker handmatig voor elk
operatie.
- 3 -
De gebruikers moeten de instructiehandleiding volledig en duidelijk lezen en
begrijpen voordat ze de takel gebruiken.
product specificaties
Model
BDH1000
Model
BDH1000
Spanning
23 0 V, 5 0
Hz
Ingangsvermogen
1 1 00 W
Kettingdiameter
7,1 mm
Beoordeling
Hefvermogen
2200 pond
(1T)
Hefsnelheid
10,5 ft /min
(3,2 m/min)
Hefhoogte
10 voet (3 m)
Snelheidsverhouding
222:1
Isolerende kwaliteit
B
G rade beschermen
IP54
Veiligheidsinstructie
Houd de werkplek schoon.
Rommelige ruimtes kunnen verwondingen veroorzaken.
Denk aan de werkomgeving.
Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap
niet op vochtige of natte locaties.
Houd de werkplek goed verlicht. Gebruik elektrisch gereedschap niet in de buurt
van brandbare vloeistoffen of gassen.
Bescherm uzelf tegen elektrische schokken.
Voorkom lichaamscontact met geaarde oppervlakken en zorg ervoor dat de tillift
goed geaard is voordat deze in gebruik wordt genomen.
Houd kinderen uit de buurt.
Laat bezoekers niet in contact komen met elektrisch gereedschap of
verlengsnoeren. Alle bezoekers moeten uit de buurt van de werkplek worden
gehouden.
Bewaar inactief gereedschap
Wanneer niet in gebruik. Elektrisch gereedschap moet op een droge, hoge of
afgesloten plaats worden bewaard, buiten bereik van kinderen.
- 4 -
Gebruik de juiste hulpmiddelen.
Forceer geen klein elektrisch gereedschap of hulpstukken om het zware werk uit
te voeren . het zal zijn werk beter doen en veiliger werken op het tempo waarvoor
het bedoeld is. Gebruik elektrisch gereedschap niet voor andere doeleinden dan
waarvoor het bedoeld is.
Kleed u naar behoren.
Draag geen losse kleding of juweliers, deze kunnen bekneld raken in bewegende
delen. Bij buitenshuis werken worden rubberen handschoenen en
antislipschoenen aanbevolen. Draag een beschermende haarbedekking om lang
haar tegen te houden .
Maak geen misbruik van het snoer .
Draag elektrisch gereedschap nooit aan het snoer of ruk eraan om het los te
koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en
scherpe randen.
Veilig werken.
Zorg ervoor dat u stevig staat of op een andere manier beveiligd bent tijdens het
bedienen van de takel, gebruik gereedschap om de werkplek veilig te houden , en
laat beide hendels los om het elektrisch gereedschap te bedienen.
Overdrijf niet.
Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft
Onderhoud gereedschap met zorg.
Houd elektrisch gereedschap scherp en schoon voor betere en veiligere prestaties,
volg de instructies voor het smeren en vervangen van accessoires. inspecteer de
snoeren van elektrisch gereedschap regelmatig en laat ze, als ze beschadigd zijn,
repareren door een erkend servicecentrum. Inspecteer verlengsnoeren regelmatig
en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij
van olie en vet.
Voorkom onbedoeld starten.
Draag geen aangesloten elektrisch gereedschap met de vinger op de schakelaar
en zorg ervoor dat het elektrisch gereedschap is uitgeschakeld voordat u de
stekker in het stopcontact steekt
Verlengsnoeren voor buitengebruik.
Wanneer elektrisch gereedschap buitenshuis wordt gebruikt, gebruik dan alleen
verlengsnoeren die bedoeld zijn voor gebruik buitenshuis en zo gemarkeerd zijn
- 5 -
Blijf waakzaam.
Kijk wat je doet. gebruik uw gezond verstand en bedien geen elektrisch
gereedschap als u moe, afgeleid of onder de invloed bent van drugs, alcohol of
medicijnen waardoor u de controle verliest.
Controleer beschadigde onderdelen.
Voordat u het elektrisch gereedschap verder gaat gebruiken, moet u een
beschermkap of ander onderdeel dat beschadigd is , Controleer zorgvuldig of het
goed functioneert en de beoogde functie vervult. Bedien geen beschadigde,
defecte en ongebruikelijk presterende takel.
Waarschuwing.
Lees en begrijp de handleiding volledig en duidelijk voordat u de tillift gebruikt.
Zorg ervoor dat de machinist weet hoe de machine werkt en hoe deze moet
worden bediend.
De gebruiker dient altijd te werken in overeenstemming met de
bedieningsinstructies.
Het gebruik van andere accessoires of hulpstukken dan aanbevolen in de
gebruiksaanwijzing houdt een risico op persoonlijk letsel in. Laat uw gereedschap
repareren door een deskundige. Dit elektrische apparaat is gebouwd in
overeenstemming met de relevante veiligheidsregels. De reparatie van een
elektrisch apparaat mag alleen door deskundigen worden uitgevoerd, anders kan
dit aanzienlijk gevaar voor de gebruiker opleveren.
Aanvullende veiligheidsregels
1. Bedien de tillift niet voordat u deze handleiding grondig hebt gelezen en
begrepen
2. Hef niet meer dan de nominale last van de takel
3. Gebruik de takel niet met een gedraaide, geknikte, beschadigde of versleten
lastketting.
4. Gebruik de tillift niet om mensen op te tillen, te ondersteunen of te vervoeren.
5. Niet gebruiken tenzij de last gecentreerd is onder de takel,
6. Probeer niet de lastketting te verlengen of een beschadigde lastketting te
repareren.
7. Bescherm de lastketting van de takel tegen lasspatten of andere schadelijke
verontreinigingen.
8. Bedien de takel niet als deze geen rechte lijn kan vormen van haak tot haak in
- 6 -
de laadrichting.
9. Gebruik de lastketting niet als strop en wikkel de ketting niet om de last .
10. Breng geen last aan op de punt van de haak of op de haaksluiting.
11. Oefen geen belasting uit tenzij de lastketting goed in het kettingwiel zit.
12. Werk niet buiten de grenzen van de verplaatsing van de lastketting.
13. Laat de last die door de takel wordt ondersteund niet onbeheerd achter, tenzij
specifieke maatregelen zijn genomen.
14. Bedien een takel alleen als de hijsbanden of andere goedgekeurde
afzonderlijke bevestigingen de juiste maat hebben en in het haakzadel zitten.
15. Haal voorzichtig de spanning op, zorg ervoor dat de last in balans is en dat de
last goed vastzit voordat u verdergaat.
16. Schakel een takel uit die niet goed functioneert of ongewoon presteert en
rapporteer een dergelijke storing.
17. Zorg ervoor dat de eindschakelaars van de takel goed werken.
18. Waarschuw personeel voor naderende lading.
19. Controleer vóór elke hefhandeling de werking van de rem met de
spanhijsinrichting.
20. Een leegte waar de last of haak heen en weer beweegt.
21. Zorg ervoor dat de haak in dezelfde richting beweegt als aangegeven op de
bedieningselementen.
22. Inspecteer de takel regelmatig, vervang beschadigde of versleten onderdelen
en houd de juiste onderhoudsrapporten bij.
23. Gebruik de eindschakelaars niet als routinematige bedrijfsstops. Het zijn
alleen noodapparaten.
24. Zorg ervoor dat uw aandacht niet wordt afgeleid van het bedienen van de tillift.
25. Zorg ervoor dat uw aandacht niet wordt blootgesteld aan scherp contact met
andere takels, constructies of voorwerpen door verkeerd gebruik.
26. Het is niet toegestaan om te gebruiken in een potentieel explosieve atmosfeer.
27. De waarde van het equivalente geluidsemissiedrukniveau op de
bestuurdersplaats is lager dan 78 dB.
28. Vraag naar stroomvoorziening : spanning 230V ± 10%, frequentie 50 Hz ± 1%.
29. De takel wordt gebruikt bij een relatieve vochtigheid van minder dan 85% en
een hoogte boven zee van minder dan 1000 meter.
30. De transport- en opslagtemperatuur van de takel kan hoger zijn dan -25℃,
- 7 -
onder 55℃. De hoogste temperatuur mag niet hoger zijn dan 70℃.
31. Wordt geleverd met een zekering van 10 A of een overstroomonderbreker van
10 A om uw elektrische systeem te beschermen.
32. Probeer niet een vaste of verstopte last op te tillen.
33. Hef de last niet diagonaal.
34. Vermijd overmatig joggen (wat resulteert in een korte motorische schok).
SCHAKELSCHEMA
- 8 -
1
2
4
5
3
Gebruik instructies
De elektrische kettingtakel belooft een verbeterde werkomstandigheden en een
hoog rendement, met de eindschakelaars en de kenmerken van een compacte
structuur, een laag gewicht, eenvoudige bediening en een mooi uiterlijk.
Beschrijving (FIG. 1)
31. Haak
32. Versnellingsbak
33. Ketting B- ag
34. Ketting H ook
35. Elektrische motor
Uitpakken.
FIG 1
- 9 -
Inspecteer na het openen van de doos het takelframe, de koorden, de haken, de
KETTING en het controlestation zorgvuldig op schade die mogelijk tijdens de
verzending is ontstaan.
Het monteren van de takel.
Hang de takel aan de beoogde steun. De constructie die wordt gebruikt om de
takel te ondersteunen, moet voldoende sterk zijn om meerdere malen de
opgelegde belasting te kunnen weerstaan.
Als u de takel op een ontoereikende manier ophangt, kan de takel vallen en letsel
en/of schade veroorzaken.
Controleren of er voldoende spanning is op de takel.
De takel moet worden voorzien van voldoende elektrisch vermogen voor een
goede werking en om problemen te verminderen die kunnen voortvloeien uit
onvoldoende vermogen (laagspanning). Deze omvatten:
25. Lawaaierige hijswerking door rem- en/of contactgeratel.
26. Verwarming van de takelmotor en andere interne componenten, evenals
verwarming van draden en connectoren in het circuit dat de takel voedt.
27. Het falen van de takel om de last op te tillen als gevolg van het afslaan van de
motor.
28. Vertraging van motoren die op hetzelfde circuit zijn aangesloten.
Controleren op anderen.
Nadat de takel aan zijn steun is opgehangen en u zich ervan heeft verzekerd dat
de stroomvoorziening voldoet aan de eisen die de takel stelt
klaar voor gebruik.
Gebruiksaanwijzing
1.Controleer of de (nood)stopschakelaar is ingedrukt. Draai de rode
stopschakelaar met de klok mee om deze in te schakelen.
2. Er is sprake van overbelasting als de snelheid van de takel afneemt, de last
schokkerig wordt opgetild of de last helemaal niet wordt gehesen. Ook kan er enig
klemmend geluid hoorbaar zijn als de takel boven de nominale capaciteit wordt
belast. Als dit gebeurt , laat dan onmiddellijk de “omhoog”-knop los om de werking
van de takel te stoppen. Op dit punt moet de belasting worden teruggebracht tot
het nominale vermogen. wanneer de overmatige last wordt verwijderd, wordt de
normale werking van de takel automatisch hersteld.
3. De takel wordt niet aanbevolen voor gebruik in toepassingen waarbij de
- 10 -
mogelijkheid bestaat dat een reeds opgehangen last wordt uitgebreid tot het punt
van overbelasting. Ook als de takel wordt gebruikt bij ongebruikelijke extreme
omgevingstemperaturen, boven 40 ℃ of onder -9 ℃, kunnen veranderingen in de
eigenschappen van het smeermiddel de kans op schade of letsel met zich
meebrengen, en onder die omstandigheden is de werklast lager dan bij normale
bedrijfsomstandigheden.
4. De werking van het hijsen wordt geregeld door het indrukken van de
drukknoppen op het bedieningsstation. Als u de “omhoog”-drukknop indrukt, wordt
de lasthaak in de richting van de takel verplaatst; Door de “omlaag”-drukknop in te
drukken, beweegt de lasthaak weg van de takel.
5. De knoppen “omhoog” en “omlaag” zijn van het tijdelijke type en de takel zal in
de geselecteerde richting werken zolang de knop in de ingedrukte positie wordt
gehouden. Laat de drukknop los en de takel stopt.
6. Zorg er bij het voorbereiden van het hijsen van een last voor dat de
bevestigingen aan de haak stevig in het haakzadel zitten. Vermijd elke vorm van
excentrische belasting, vooral belasting op de punt van de haak.
7. Hef bij het tillen de last slechts voldoende op om de vloer of steun vrij te maken
en controleer of de bevestiging aan de haak en de last stevig op hun plaats zitten.
Ga pas verder met heffen als u er zeker van bent dat de lading vrij is van
obstakels.
8. Gebruik deze takel niet buiten zijn werk.
9. Zorg ervoor dat u alle lasten vrijhoudt en vermijd het verplaatsen van een last
over de hoofden van andere hoofden van ander personeel. Waarschuw het
personeel dat u van plan bent een last in hun gebied te verplaatsen.
10.Laat de last niet onbeheerd in de lucht hangen.
11. Laat alleen gekwalificeerd personeel het apparaat bedienen.
12. Wikkel de lastketting niet rond de last en haak zichzelf vast als een
chokerketting.
13. Zorg ervoor dat er geen last tegen de haaksluiting rust. De grendel is bedoeld
om de haak op zijn plaats te houden terwijl de ketting slap hangt voordat de slappe
ketting wordt opgepakt.
14. Pak een slappe lastketting voorzichtig op en start de last gemakkelijk om
schokken en schokken van de hijsketting te voorkomen. Als er tekenen zijn van
overbelasting, laat dan onmiddellijk de last zakken en verwijder de overtollige last.
- 11 -
15. Wanneer de drukknop wordt ingedrukt, stopt de machine.
Periodieke inspectie
Om een continue en bevredigende werking te behouden, moet er een regelmatige
inspectieprocedure worden gestart, zodat versleten of beschadigde onderdelen
kunnen worden vervangen voordat ze onveilig worden. De inspectie-intervallen
moeten worden bepaald door de individuele toepassing en zijn gebaseerd op het
type service waarvoor de machine wordt gebruikt. takel zal worden onderworpen.
Periodieke inspecties moeten halfjaarlijks worden uitgevoerd en moeten het
volgende omvatten:
1. Exteem bewijs van losse schroeven.
2. Exteem bewijs van versleten, gecorrodeerde, gebarsten of vervormde
haakbevestigingsblokken, tandwielen, lagers, kettingstopkogel en haakhouder.
3. Exteem bewijs van schade of overmatige slijtage van het hefwiel. Het verbreden
en verdiepen van de zakken kan ertoe leiden dat de ketting in de zakken omhoog
komt en vastlopen veroorzaakt tussen het hefwiel en de kettinggeleider of tussen
de onderste schijf en het haakblok. Controleer de kettinggeleider op slijtage of
bramen op de plaats waar de ketting de takel binnengaat. Ernstig versleten of
beschadigde onderdelen moeten worden vervangen.
4. Exteem bewijs van overmatige slijtage van remonderdelen. Controleer de
drukknoppen van het bedieningsstation om er zeker van te zijn dat ze vrij werken
en terugveren wanneer ze worden losgelaten.
5. Controleer het netsnoer, het bedieningssnoer en het bedieningsstation op
beschadigde isolatie.
6. Controleer de kettingpen of de doodlopende pen en de kettingstop op slijtage en
scheuren. Eventuele geconstateerde gebreken moeten worden verholpen voordat
de takel weer in gebruik wordt genomen.
Haakinspectie
Haak beschadigd door chemicaliën, vervormingen of scheuren of met een hoek
van meer dan 10° Een draaiing vanuit het vlak van de ongebogen haak of een
overmatige keelopening duidt op misbruik of overbelasting van het apparaat.
Controleer of de grendel niet beschadigd of verbogen is en of deze goed werkt
met voldoende veerdruk om de grendel stevig tegen de lip van de haak te houden
- 12 -
en ervoor te zorgen dat de grendel terug naar de punt springt wanneer deze wordt
losgelaten. Als de vergrendeling niet goed werkt, moet deze worden vervangen.
Kettinginspectie
Nicks, gutsen, gedraaide schakels, lasspatten, corrosieputten, strepen, scheuren
in lasgebieden, slijtage en uitrekking. Kettingen met een van deze defecten
moeten worden vervangen.
Smeer de ketting na 200 cycli met vet op
calciumbasis 3#. De levensduur van de ketting is
50.000 cycli.
Maak het gedeelte van de ketting los
normaal gesproken over het liftwiel gaat.
onderzoek het interlinkgebied voor het punt
van maximale slijtage. Meten en
noteer op dit punt de materiaaldiameter
van de koppeling. Meet vervolgens de voorraad
diameter in hetzelfde gebied op een schakel
die niet over het liftwiel gaat
(gebruik de schakel naast het losse uiteinde
link hiervoor). Vergelijk deze twee
afmetingen. Als de voorraaddiameter van
de versleten schakel is 0,254 mm (of meer).
Minder dan de standaarddiameter van de ongedragen schakel, moet de ketting
vervangen worden.
De kettinglengte is 3 meter en heeft 143 knopen. Figuur 2.2 is de specifieke
afmetingen van de ketting
Smering
De tandwielen zijn bij montage met vet verpakt en behoeven niet te worden
vernieuwd, tenzij de tandwielen uit de behuizing zijn verwijderd en het vet is
verwijderd.
Handelswijze.
Rotorlagers zijn gesmeerd en behoeven geen smering. Naaldlagers zijn bij
montage voorzien van vet en mogen niet opnieuw worden gesmeerd. Als de
FIG 2.2
- 13 -
behuizingen, het liftwiel of het katrolwiel echter zijn verkleind, moeten deze lagers
worden gesmeerd met lithiumvet.
Verwijderen / installeren van de lastketting (FIG3& FIG4 &FIG5).
31. Verwijder de kettingtas (FIG 3)
32. Verwijder de haakvergrendeling (FIG 4). Druk op de “omhoog”-knop en laat de
ketting uit de takel lopen.
33. Druk op de “omlaag”-drukknop terwijl u aan de nieuwe ketting trekt totdat de
oude ketting uit de takel komt.
34. Bevestig het haakblok aan de nieuwe ketting.
35. Verwijder de kettingstopkogel van de oude ketting (FIG 5) en bevestig deze
aan de nieuwe ketting door de kettingpen opnieuw te gebruiken.
FIG 4
FIG 5
FIG 3
- 14 -
- 15 -
- 17 -
Teknisk Support och e-garanticertifikat
www.vevor.com/support
ELEKTRISK KEDJETELLF
O riginal instruktion
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: BDH 1000
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC CHAIN HOIST
- 2 -
De symboler Begagnade i detta manuell är avsedd till varna du av de möjlig risker .
Snälla du fullt r ead de säkerhet tecken och instruktioner Nedan .
De varning sig själva do inte p revent de risker och burk inte vara a ersättning för
rätt metoder av undviker olyckor.
Detta symbol , placerad innan a säkerhet kommentar, pekar på a snäll av
försiktighetsåtgärd,
avtagande , eller fara . Jag ignorerar detta varning Maj leda t o en olycka. Till
minska de risk av skada , eld , eller elstöt , snälla du alltid Följ de
rekommendationer
visad Nedan.
VARNING - Till minska de risk av skada , användare måste läsa de instruktion
manual al försiktigt .
Snälla du hänvisa till de lämplig sektion i detta användare manuell innan några
drift.
- 3 -
Användarna måste läsa och förstå bruksanvisningen fullständigt och tydligt innan
lyften tas i bruk.
Produktspecifikationer
Modell
BDH1000
Modell
BDH1000
Spänning
23 0V, 5 0Hz
Ingångseffekt
1 1 00 W
Kedjediameter
7,1 mm
Märk L
ftningskapacitet
2200 lbs (1T)
Lyfthastighet
10,5 fot /min
(3,2 m/min)
Lyfthöjd
10 fot (3m)
Hastighet R atio
222:1
Isolerande
kvalitet
B
Skydda G rade
IP 54
Säkerhetsinstruktion
Håll arbetsområdet rent.
Belamrade områden kan orsaka skador.
Tänk på arbetsmiljön.
Utsätt inte elektriska verktyg för regn. Använd inte elektriska verktyg i fuktiga eller
våta platser.
Håll arbetsområdet väl upplyst. använd inte elektriska verktyg i närheten av
brandfarliga vätskor eller gaser.
Skydda mot elektriska stötar.
Förhindra kroppskontakt med jordade ytor och se till att lyften är ordentligt jordad
innan den sätts i drift.
Håll barn borta.
Låt inte besökare komma i kontakt med elverktyg eller förlängningssladd. Alla
besökare bör hållas borta från arbetsområdet.
Förvara inaktiva verktyg
När den inte används. Elverktyg ska förvaras på en torr, hög eller inlåst plats, utom
räckhåll för barn.
Använd rätt verktyg.
Tvinga inte små elektriska verktyg eller tillbehör för att utföra det tunga arbetet ,
- 4 -
den kommer att göra ett bättre jobb och fungera säkrare i den takt den var avsedd
för. Använd inte elektriska verktyg för annat än avsett syfte.
Klä dig ordentligt.
Bär inte löst sittande kläder eller juvelerare, de kan fastna i rörliga delar,
gummihandskar och halkfria skor rekommenderas vid arbete utomhus. Använd
skyddande hårskydd för att innehålla långt hår .
Missbruk inte sladden .
Bär aldrig elverktyg genom att dra eller dra i det för att koppla bort det från
vägguttaget. Håll sladden från värme, olja och vassa kanter.
Säkert arbete.
Håll stadigt fotfäste eller var på annat sätt säkrad när du använder lyften, använd
verktyg för att hålla arbetsplatsen för säkerhet , och frigör båda handtagen för att
manövrera elverktyget.
Överdriv inte.
Håll alltid rätt fotfäste och balans
Underhåll verktygen med omsorg.
Håll elektriska verktyg skarpa och rena för bättre och säkrare prestanda, följ
instruktionerna för smörjning och byte av tillbehör. inspektera elektriska verktygs
sladdar regelbundet och, om de är skadade, låt dem repareras av en auktoriserad
serviceverkstad, jag inspekterar förlängningssladdar regelbundet och byter ut dem
om de är skadade. Håll handtagen torra, rena och fria från olja och fett.
Undvik oavsiktlig start.
Bär inte inkopplat elverktyg med fingret på strömbrytaren, och se till att elverktyget
är avstängt innan du ansluter
Förlängningssladdar för utomhusbruk.
När elverktyg används utomhus, använd endast förlängningssladdar avsedda för
användning utomhus och så märkta
Var alert.
Se upp vad du gör. använd sunt förnuft och använd inte elverktyg när du är trött,
distraherad eller påverkad av droger, alkohol eller mediciner som orsakar nedsatt
kontroll.
Kontrollera skadade delar.
Innan du använder elverktyget ytterligare, ett skydd eller annan del som är
skadad , kontrollera noga för att avgöra att den kommer att fungera korrekt och
- 5 -
utföra sin avsedda funktion. inte använda en skadad, felaktigt fungerande
hissanordning.
Varning.
Läs och förstått bruksanvisningen helt och tydligt innan du använder lyften.
Se till att operatören vet hur maskinen fungerar och hur den ska användas.
Användaren ska alltid arbeta i enlighet med bruksanvisningen.
Användning av andra tillbehör eller tillbehör än vad som rekommenderas i
bruksanvisningen innebär en risk för personskador. Låt en expert reparera ditt
verktyg. Denna elektriska apparat är byggd i enlighet med relevanta
säkerhetsregler. Reparation av elektriska apparater får endast utföras av experter,
annars kan det medföra betydande fara för användaren.
Ytterligare säkerhetsföreskrifter
1. Använd inte lyften förrän du har läst och förstått denna bruksanvisning noggrant
2. Lyft inte mer än den märkta lasten för lyften
3. Använd inte lyften med vriden, krökt, skadad eller sliten lastkedja.
4. Använd inte lyften för att lyfta, stödja eller transportera människor.
5. Använd inte om lasten är centrerad under hissen,
6. Försök inte att förlänga lastkedjan eller reparera skadad lastkedja.
7. Skydda lyftens lastkedja från svetsstänk eller andra skadliga föroreningar.
8. Använd inte hissen när den hindras från att bilda en rak linje från krok till krok i
lastriktningen.
9. Använd inte lastkedjan som en sele, och linda inte kedjan runt lasten.
10. Applicera inte belastningen på spetsen av kroken eller på krokspärren.
11. Applicera inte last om inte lastkedjan sitter ordentligt i kedjedrevet.
12. Kör inte längre än gränserna för lastkedjans rörelse.
13. Lämna inte last som stöds av lyften utan uppsikt om inte särskilda åtgärder har
vidtagits.
14. Använd inte en hiss om inte lastslingor eller andra godkända enstaka tillbehör
har rätt storlek och sitter i kroksadeln.
15. Ta upp slack försiktigt – se till att lasten är balanserad och att lasthållningen är
säker innan du fortsätter.
16. Stäng av en hiss som inte fungerar eller fungerar ovanligt och rapportera ett
sådant fel.
17. Se till att lyftens gränslägesbrytare fungerar korrekt.
- 6 -
18. Varna personal om last som närmar sig.
19. Kontrollera bromsfunktionen med spänningslyft före varje lyftoperation.
20. Ett tomrum som svänger lasten eller kroken.
21. Se till att krokrörelsen är i samma riktning som visas på reglagen.
22. Jag inspekterar lyften regelbundet, byt ut skadade eller slitna delar och för
lämpliga register över underhåll.
23. Använd inte gränslägesbrytare som rutinmässiga driftstopp. De är endast
nödutrustning.
24. Låt inte din uppmärksamhet avledas från att använda lyften.
25. Låt inte din uppmärksamhet utsättas för skarp kontakt med andra hissar,
strukturer eller föremål genom felaktig användning.
26. Det är inte tillåtet att använda i potentiellt explosiv atmosfär.
27. Värdet på den ekvivalenta ljudemissionstrycknivån vid förarplatsen är lägre än
78db .
28. Tillförseleffektbehov : spänning 230V±10%, frekvens 50Hz±1%.
29. Lyften används vid relativ luftfuktighet under 85 %, höjd över havet under 1000
meter.
30. Hissens transport- och förvaringstemperatur kan vara över -25 ℃, under 55 ℃.
Den högsta temperaturen kan inte överstiga 70 ℃.
31. Levereras med en 10 A säkring eller 10 A överströmsbrytare för att skydda ditt
elsystem.
32. Försök inte lyfta en fast eller igensatt last.
33. Lyft inte lasten diagonalt.
34.Undvik överdriven jogging (vilket resulterar i en kort motorchock).
- 7 -
1
2
4
5
3
KRETSDIAGRAM
Använd I -instruktionerna
Den elektriska kedjetelfern lovar ett förbättrat arbetsförhållande och hög effektivitet,
med gränslägesbrytare och egenskaperna kompakt struktur, låg vikt, enkel
manövrering och snyggt utseende.
Beskrivning (FIG 1)
36. Krok
37. Växellåda
38. Kedja B ag
39. Kedja H ook
40. Elektrisk motor
- 8 -
Uppackning.
Efter att kartongen har öppnats, inspektera noggrant lyftramen, linor, krokar,
KEDJAN och kontrollstationen för skador som kan ha uppstått under transporten.
Montering av hissen.
Häng upp hissen från dess avsedda stöd. Strukturen som används för att stödja
hissen måste ha tillräcklig styrka för att motstå flera gånger den belastning som
utsätts.
Att hänga upp hissen från en otillräcklig kan göra att lyften faller och orsakar
skadade och/eller skada.
Kontrollera om det finns tillräcklig spänning vid lyften.
Lyften måste förses med tillräcklig elektrisk kraft för korrekt drift och för att minska
problem som kan uppstå på grund av otillräcklig effekt (lågspänning). Dessa
inkluderar:
29. INGEN lyftning på grund av broms- och/eller kontaktprat .
30. Uppvärmning av lyftmotorn och andra interna komponenter samt
uppvärmning av ledningar och kopplingar i kretsen som matar lyften.
31. Lyften inte lyckas lyfta lasten på grund av motorstopp.
32. Bromsning av motorer anslutna till samma krets.
Kollar efter andra.
Efter att lyften har hängts upp från sitt stöd och du har sett till att
strömförsörjningen uppfyller kraven,
redo för drift.
Bruksanvisningar
1.Kontrollera om (nöd)stoppsknappen är nedtryckt. Vrid den röda stoppbrytaren
medurs för att koppla in.
2. En överbelastning indikeras när lyfthastigheten saktar ner, den höjer lasten på
ett ryckigt sätt eller så kommer den inte att lyfta lasten alls. Dessutom kan ett visst
kopplingsljud höras om lyftanordningen är belastad över den nominella
kapaciteten. Om detta inträffar , släpp omedelbart "upp"-knappen för att stoppa
lyften. Vid denna tidpunkt bör belastningen reduceras till den nominella
kapaciteten. när den överdrivna lasten avlägsnas återställs normal lyftdrift
FIG 1
- 9 -
automatiskt.
3. Lyften rekommenderas inte för användning i någon applikation där det finns en
möjlighet att lägga till en redan upphängd last till punkten för överbelastning. Även
om lyftanordningen används vid ovanliga extrema omgivningstemperaturer, över
40 ℃ eller under -9 ℃, kan förändringar i smörjmedelsegenskaper medföra risk för
skada eller personskada, och under dessa förhållanden reduceras arbetsplikten
än normala driftsförhållanden.
4. Lyftdriften styrs genom att trycka på kontrollstationens tryckknappar. Genom att
trycka ned "upp"-knappen flyttas lastkroken mot lyften; genom att trycka ned
"ned"-knappen flyttas lastkroken bort från lyften.
5. Knapparna "upp" och "ner" är tillfälliga och lyftanordningen kommer att arbeta i
den valda riktningen så länge som knappen hålls i nedtryckt läge. Släpp
tryckknappen och lyften stannar.
6. När du förbereder dig för att lyfta en last, se till att fästena till kroken sitter stadigt
i kroksadeln. Undvik lastning utanför mitten av något slag, särskilt lastning på
spetsen av kroken.
7. När du lyfter, höj lasten bara tillräckligt för att rensa golvet eller stödet och
kontrollera att fästet till kroken och lasten sitter stadigt. Fortsätt lyfta först efter att
du är säker på att lasten är fri från alla hinder.
8.Använd inte denna hiss för dess arbetsplikt.
9. Stå röjning av alla laster och undvik att flytta en last över huvudet på andra
chefer på annan personal. Varna personalen om din avsikt att flytta en last i deras
område.
10.Lämna inte lasten hängande i luften obevakad.
11. Tillåt endast kvalificerad personal att använda enheten.
12. Linda inte lastkedjan runt lasten och haka på sig själv som en chokerkedja.
13. Låt inte en last anligga mot hakspärren. Spärren ska hjälpa till att hålla kroken
på plats medan kedjan är slapp innan du tar upp den slappa kedjan.
14.Ta försiktigt upp en slack lastkedja och starta lastningen lätt för att undvika
stötar och ryck i lyftkedjan. Om det finns några tecken på överbelastning, sänk
omedelbart lasten och ta bort överflödig last.
15. När tryckknappen trycks in stannar maskinen.
Periodisk inspektion
- 10 -
För att upprätthålla kontinuerlig och tillfredsställande drift måste ett regelbundet
inspektionsförfarande inledas så att slitna eller skadade delar kan bytas ut innan
de blir osäkra, inspektionsintervallen måste bestämmas av den individuella
applikationen och baseras på vilken typ av service som hissen kommer att
utsättas för.
Periodiska inspektioner ska utföras halvårsvis och de ska inkludera följande:
1. Externa bevis på lösa skruvar.
2. Externa tecken på slitna, korroderade, spruckna eller förvrängda
krokfixeringsblock, kugghjul, lager, kedjestoppkula och krokhållare.
3. Externa tecken på skada eller överdrivet slitage på lyfthjulet. Breddning och
fördjupning av fickor kan göra att kedjan lyfts upp i fickorna och orsaka bindning
mellan lyfthjul och kedjestyrning eller mellan nedre skiva och krokblock.
Kontrollera kedjestyrningen med avseende på slitage eller graderingar där kedjan
går in i lyften. Svårt slitna eller skadade delar bör bytas ut.
4. Externa tecken på överdrivet slitage på bromsdelar. Kontrollera
kontrollstationens tryckknappar för att säkerställa att de fungerar fritt och fjädrar
tillbaka när de släpps.
5. Kontrollera nätsladd, kontrollsladd och kontrollstation för skadad isolering.
6. Kontrollera att kedjestiftet eller blindsprinten och kedjestoppet inte är slitna och
sprickor. Eventuella noterade brister måste åtgärdas innan lyften åter tas i bruk.
Hook I nspektion
Krok skadad för kemikalier, deformationer eller sprickor eller som har mer än 10°
vridning från planet för den oböjda kroken eller för stor halsöppning indikerar
missbruk eller överbelastning av enheten.
Kontrollera att spärren inte är skadad eller böjd och att den fungerar korrekt med
tillräckligt fjädertryck för att hålla spärren tätt mot läppen på kroken och låt spärren
fjädra tillbaka till spetsen när den släpps. Om spärren inte fungerar korrekt bör den
bytas ut.
Kedja I nspektion
Skåror, skåror, vridna länkar, svetsstänk, korrosionsgropar, ränder, sprickor i
svetsområden, slitage och sträckning. Kedjan med någon av dessa defekter
måste bytas ut.
- 11 -
Smörj kedjan med 3#kalciumbaserat fett efter
200 cykler. Kedjans livslängd är 50 000 cykler .
Slacka den del av kedjan som
normalt passerade över lyfthjulet.
undersök länkområdet för punkten
av maximalt slitage. Mät och
registrera lagerdiametern vid denna punkt
av länken. Mät sedan lager
diameter i samma område på en länk
som inte passerar över lyfthjulet
(använd länken intill den lösa änden
länk för detta ändamål). Jämför dessa två
mätningar. Om lagerdiametern på
den slitna länken är 0,254 mm (eller mer).
Mindre än lagerdiametern på den outslitna länken måste kedjan bytas ut.
Kedjans längd är 3 meter och den har 143 knop. FIG 2.2 är specifika mått på
kedjan
Smörjning
Kugghjulen är packade med fett vid montering och ska inte behöva bytas om inte
växlarna har tagits bort från huset och fettet avlägsnats.
Lager.
Rotorlager är smörjda d och kräver ingen smörjning. Nållager packas vid
montering med fett och ska inte smörjas om. Men om husen, lyfthjulet eller
remskivan har minskat, bör dessa lager smörjas med litiumfett.
Borttagning / installation av belastningskedja (FIG3& FIG4 & FIG5) .
36. Ta bort kedjepåsen (FIG 3)
FIG 2.2
- 12 -
37. Ta bort kroklåset (FIG 4). Tryck på "upp"-knappen och kör ut kedjan ur lyften.
38. Jogga ner tryckknappen samtidigt som du drar i den nya kedjan tills den
gamla kedjan kommer ut ur lyften.
39. Fäst krokblocket på den nya kedjan.
40. Ta bort kedjestoppkulan från den gamla kedjan (FIG 5) och fäst den på den
nya kedjan genom att återanvända kedjestiftet.
FIG 4
FIG 5
FIG 3
- 13 -
- 14 -
