Generac 8895 Gas Pressure Washer 3100-PSI 100-GPM User Manual

SAVE THIS MANUAL FOR FUTURE REFERENCE

Power Washer

Owner’s Manual

012428

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

1-888-922-8482

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 2

Section 2 General Information and

Setup .............................................. 3

Know Your Power Washer .............. 3

Emissions ........................................ 3

Remove Contents from Carton ....... 3

Assembly ......................................... 3

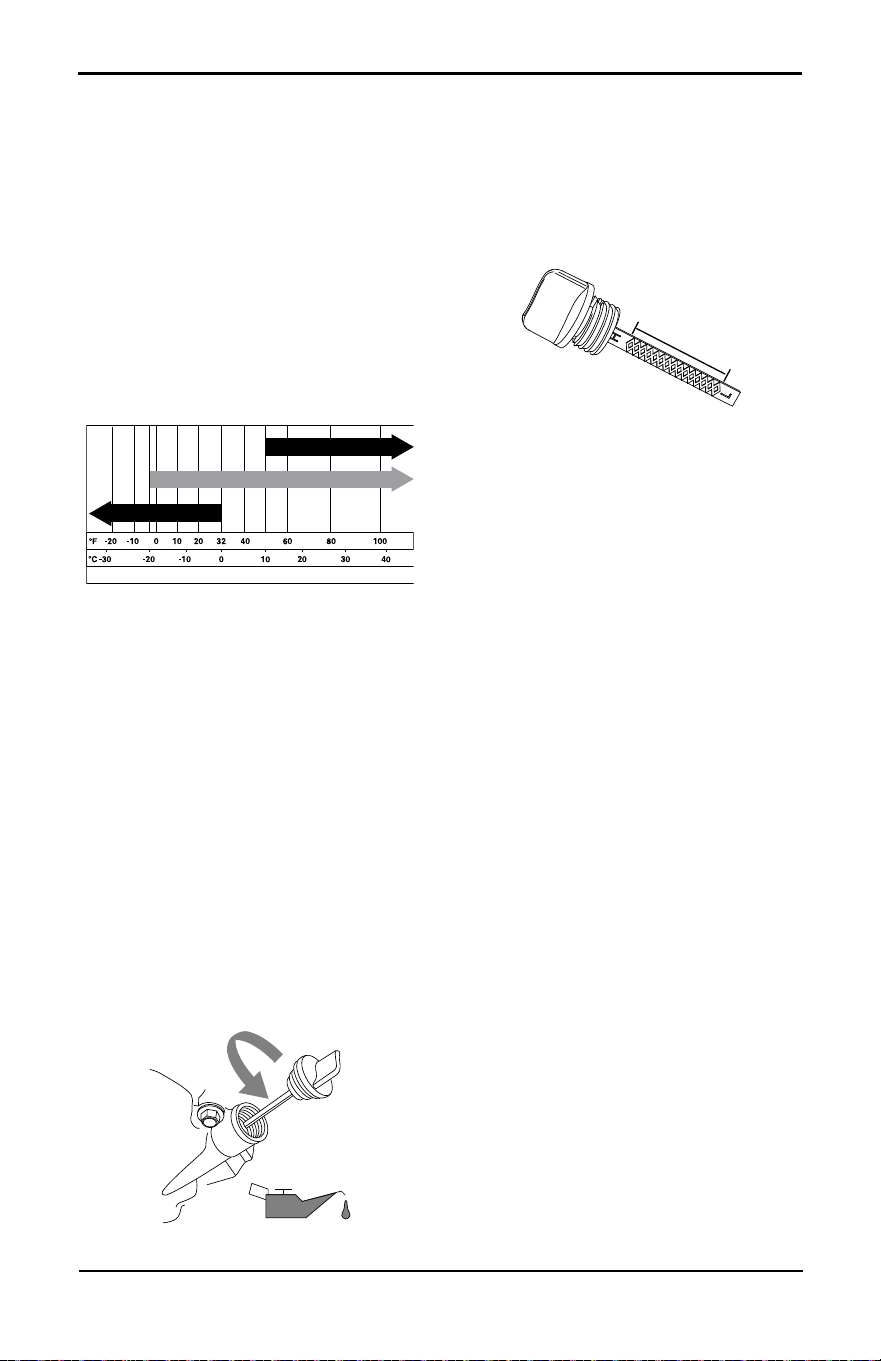

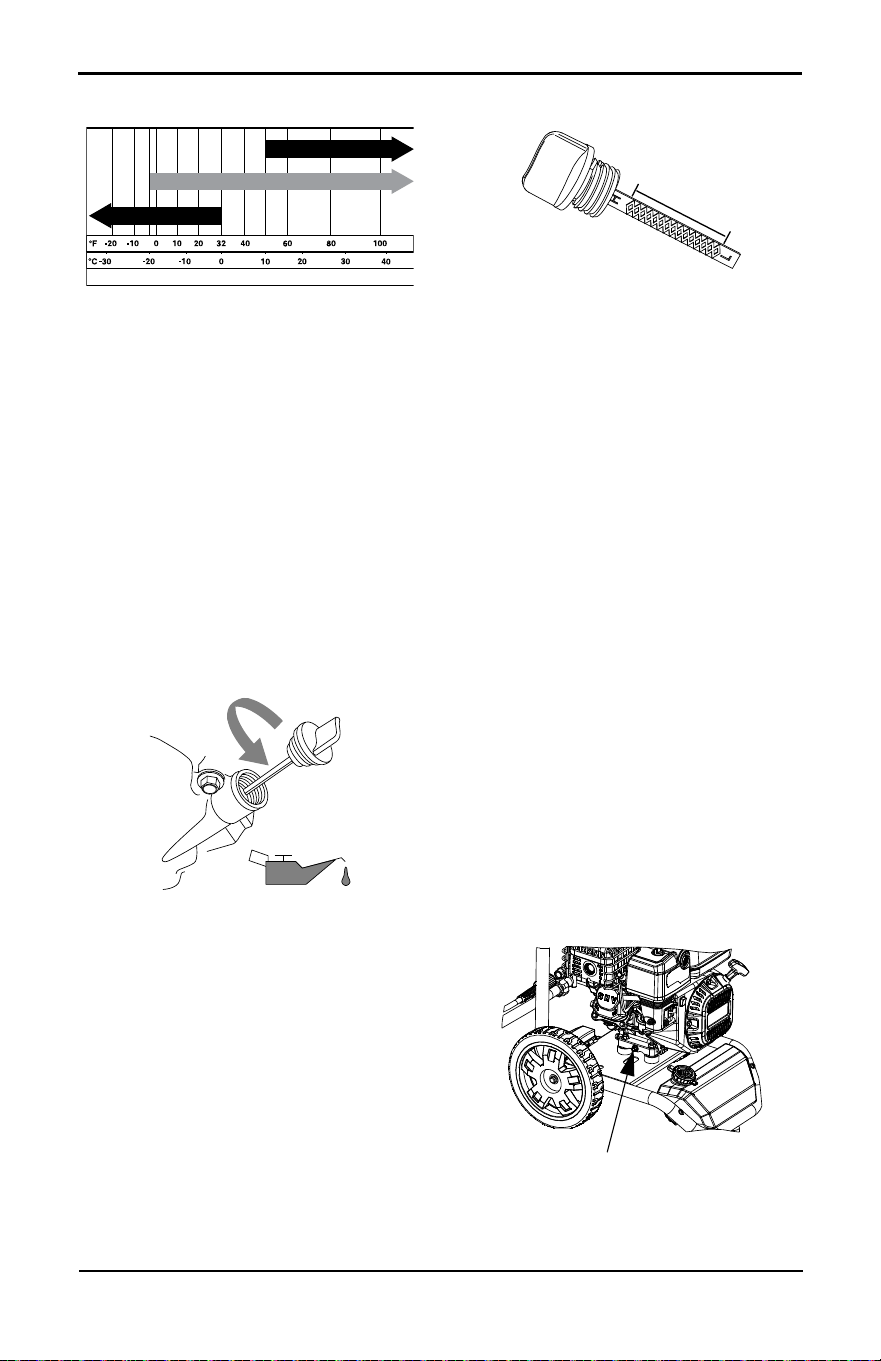

Add Engine Oil ................................ 4

Fuel ................................................. 5

Water Supply ................................... 5

Connect Water Supply .................... 5

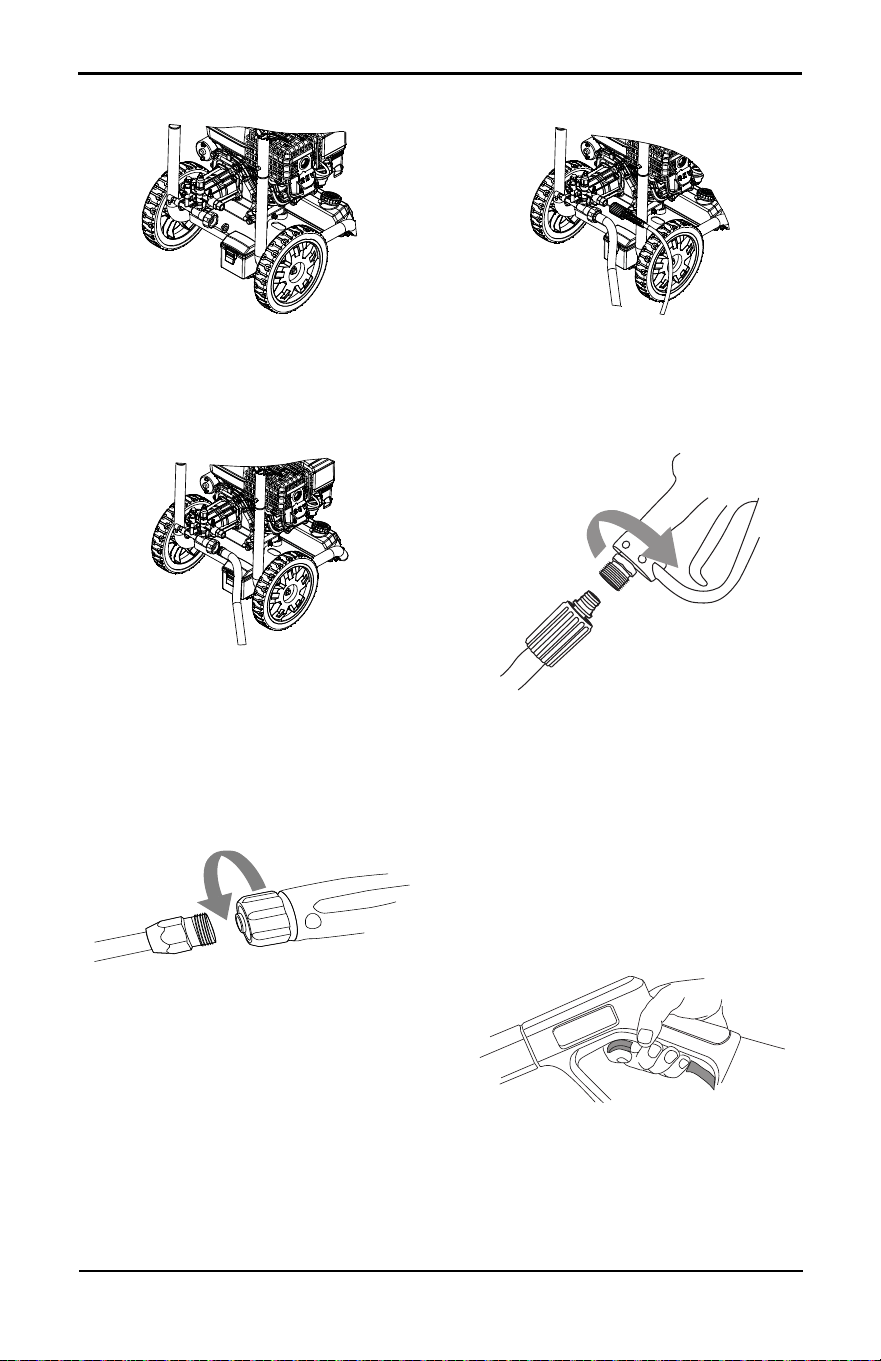

Connect High-Pressure Hose and

Lance .............................................. 5

Spray Gun ....................................... 6

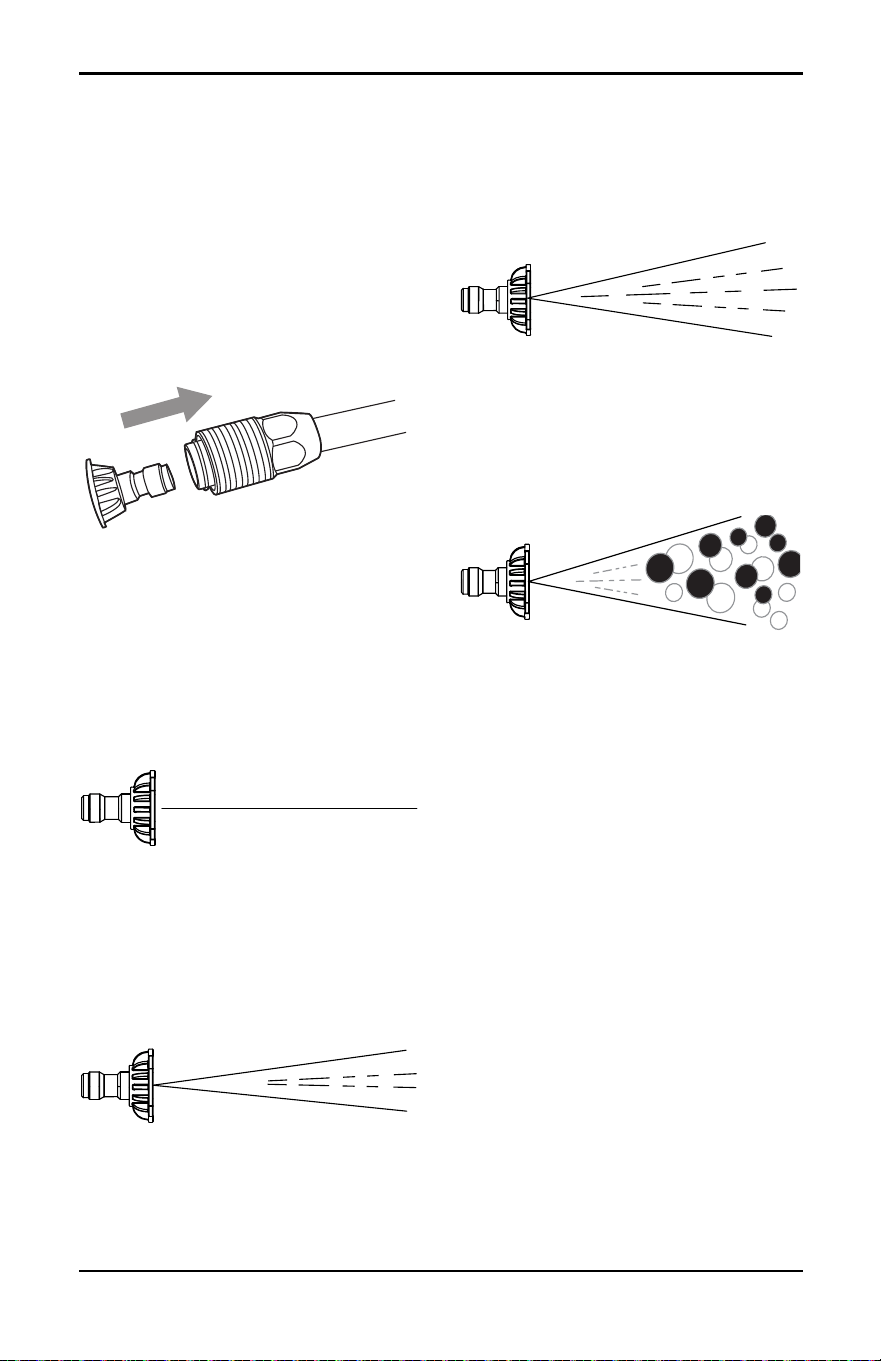

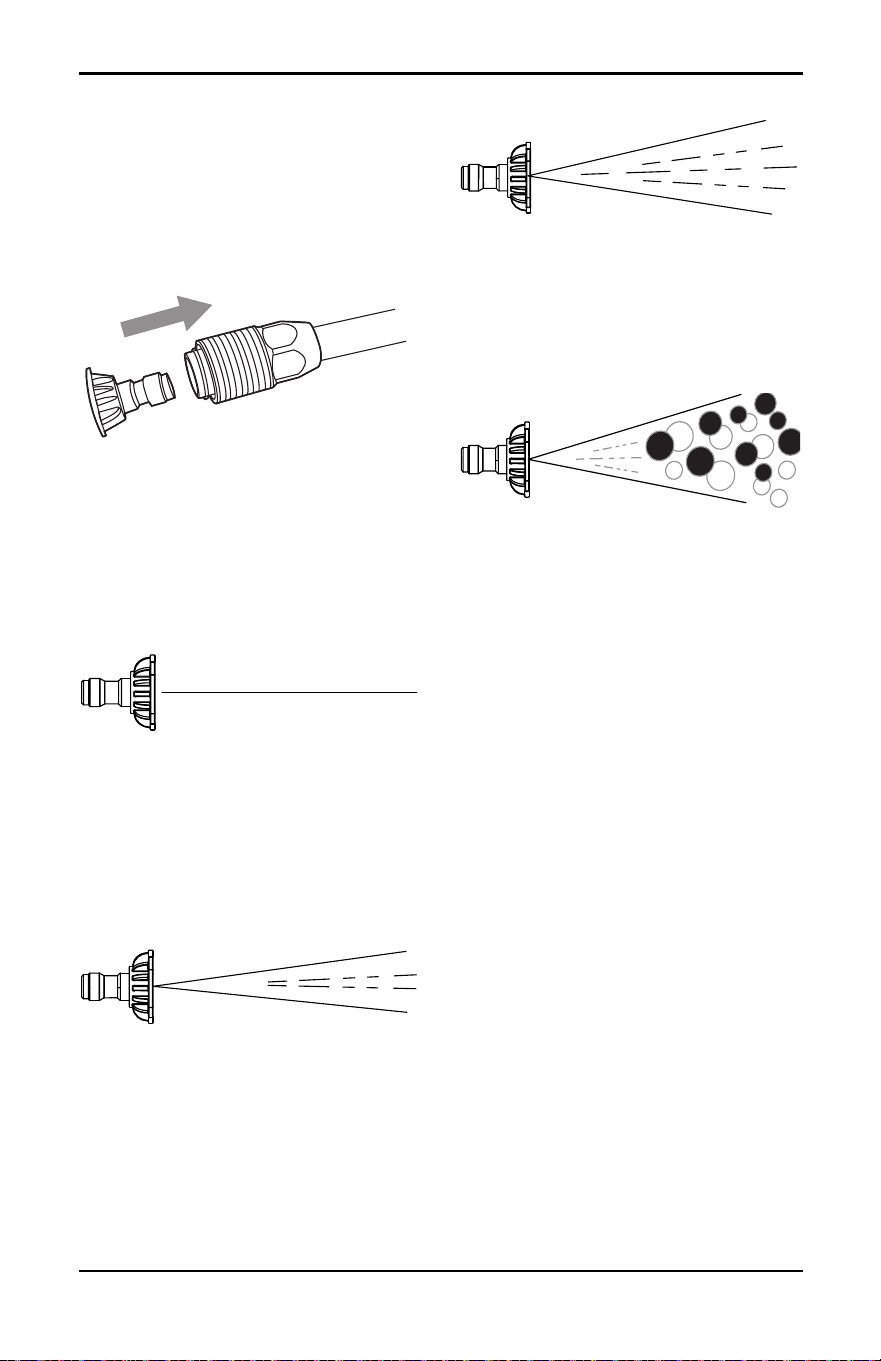

Nozzles ........................................... 6

Section 3 Operation ...................... 8

Operation and Use Questions ......... 8

Before Starting Engine .................... 8

Prepare Power Washer for Use ...... 8

Electric Start .................................... 9

Power Washer Start-Up .................. 9

Power Washer Shut Down ............ 10

Apply Detergent ............................ 10

Rinsing .......................................... 10

Clean Detergent Siphoning Tube .. 11

Automatic Cool Down System (Ther-

mal Relief) ..................................... 11

Optional Accessories (not included

with all models) ............................. 11

Section 4 Maintenance and

Troubleshooting ..........................12

Maintenance ..................................12

Maintenance Schedule ..................12

Pump Oil ........................................12

Preventive Maintenance ................12

Engine Maintenance ......................13

Service Spark Plug ........................14

Maintaining the Battery ..................16

Storage ..........................................16

Troubleshooting .............................18

Notes .............................................19

(000393a)

WARNING

CANCER AND REPRODUCTIVE HARM

www.P65Warnings.ca.gov.

Introduction and Safety

Owner’s Manual for Power Washer 1

Section 1 Introduction and Safety

Introduction

Read This Manual Thoroughly

If any section of this manual is not understood,

contact the nearest Independent Authorized

Service Dealer (IASD) or Generac Customer

Service at 1-888-436-3722 (1-888-

GENERAC), or visit www.generac.com for

starting, operating, and servicing procedures.

The owner is responsible for proper

maintenance and safe use of the unit.

SAVE THESE INSTRUCTIONS for future

reference. This manual contains important

instructions that must be followed during

placement, operation, and maintenance of the

unit and its components. Always supply this

manual to any individual that will use this unit,

and instruct them on how to correctly start,

operate, and stop the unit in case of

emergency.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The alerts in this manual, and on tags

and decals affixed to the unit, are not all

inclusive. If using a procedure, work method,

or operating technique that the manufacturer

does not specifically recommend, verify that it

is safe for others and does not render the

equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the unit, DANGER,

WARNING, CAUTION, and NOTE blocks are

used to alert personnel to special instructions

about a particular operation that may be

hazardous if performed incorrectly or

carelessly. Observe them carefully. Alert

definitions are as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety alerts cannot eliminate the

hazards that they indicate. Common sense

and strict compliance with the special

instructions while performing the action or

service are essential to preventing accidents.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

Introduction and Safety

2 Owner’s Manual for Power Washer

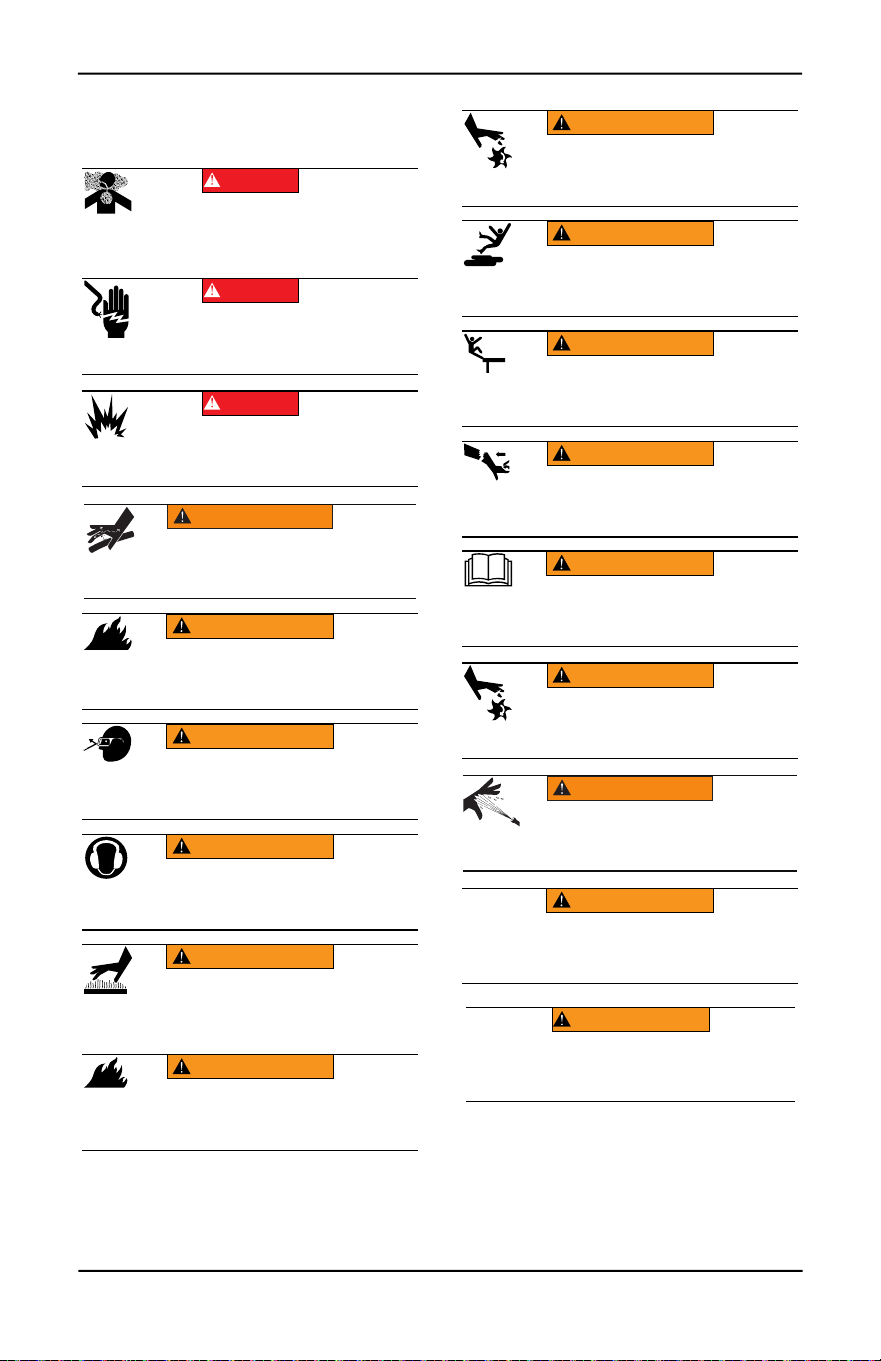

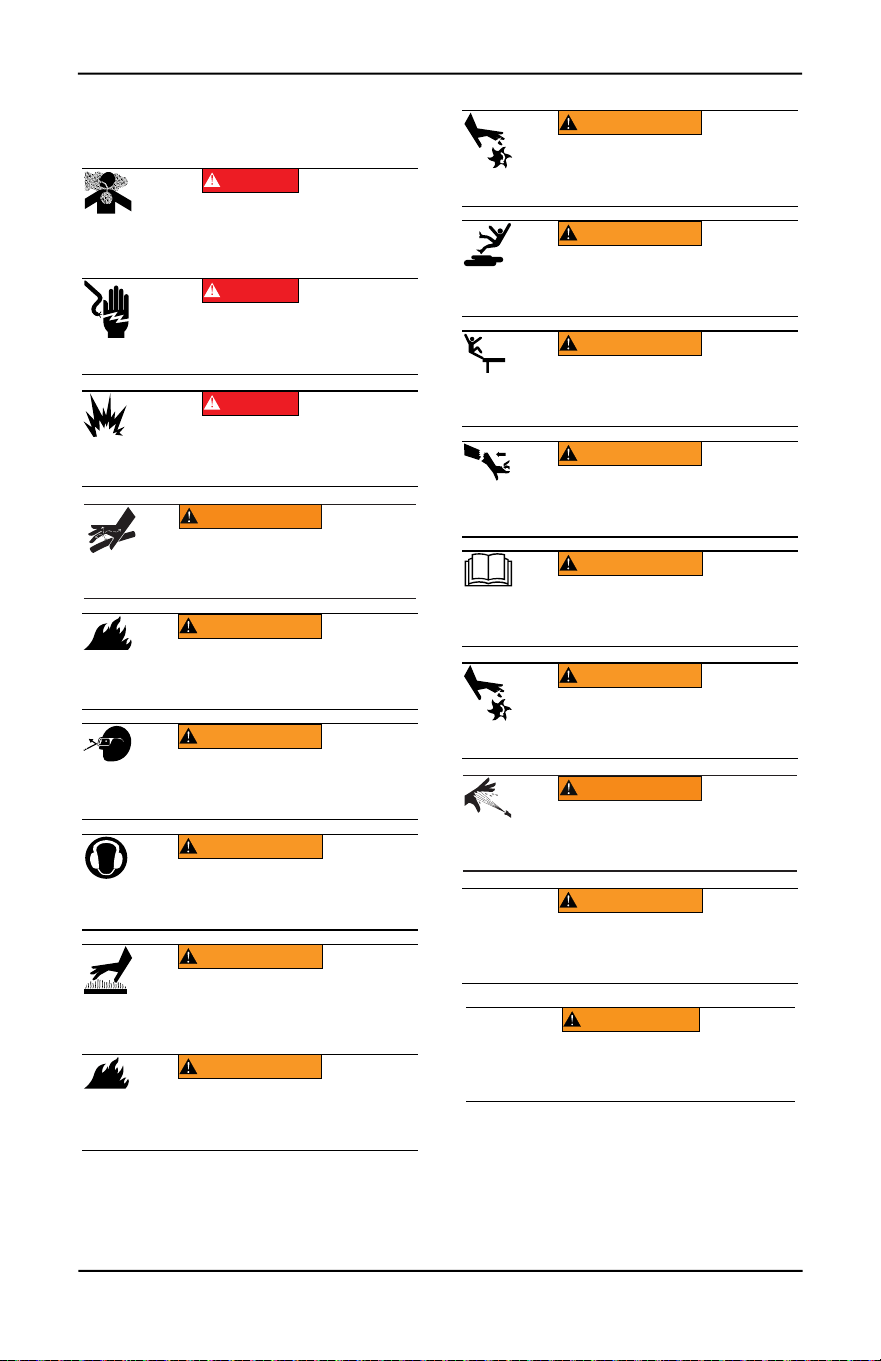

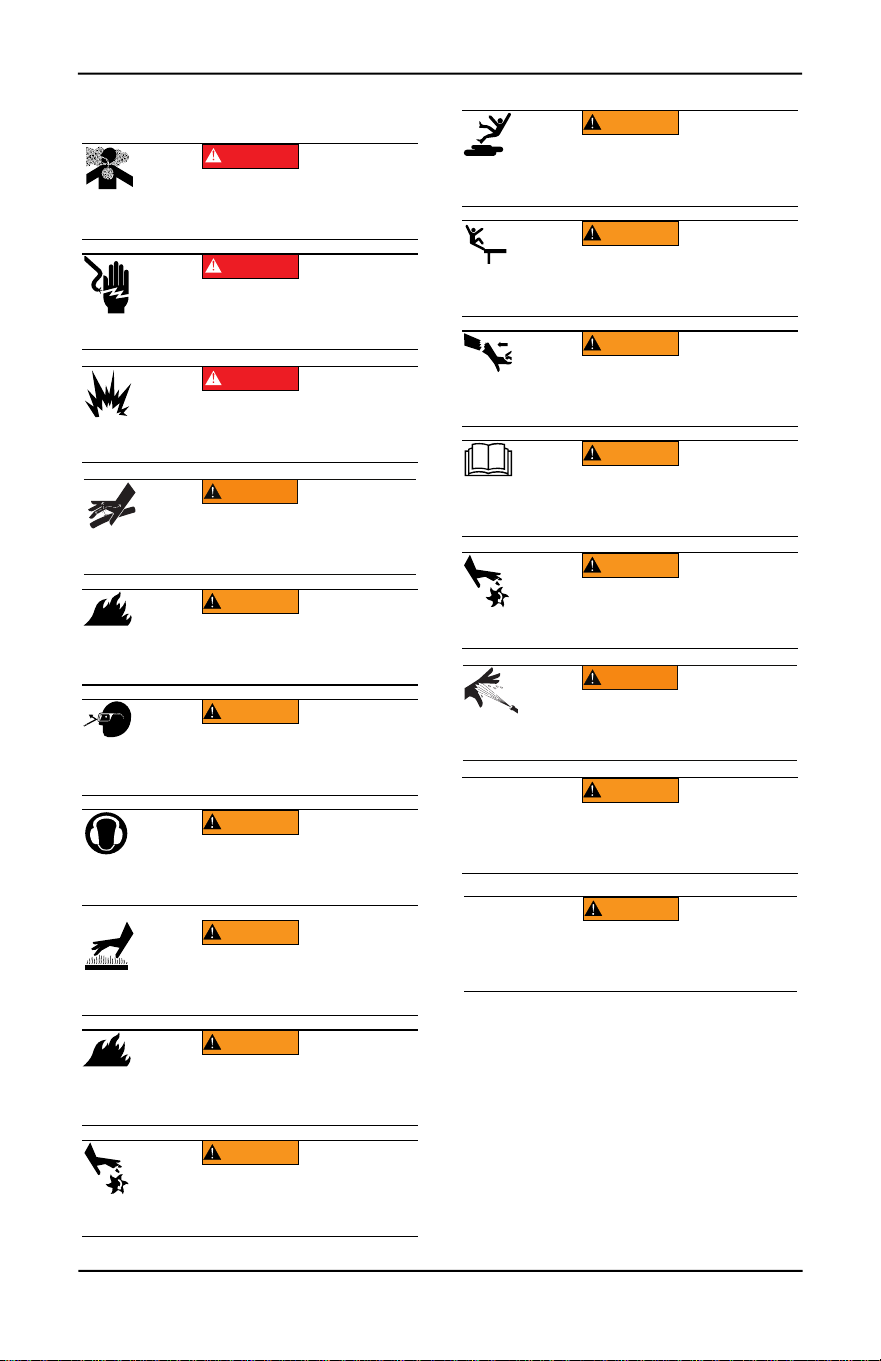

Safety Symbols and Meanings

(000103)

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous

gas. Carbon monoxide, if not avoided, will

result in death or serious injury.

DANGER

(000104)

DANGER

Electrocution. Water contact with a power

source, if not avoided, will result in death

or serious injury.

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

Vision Loss. Eye goggles are required to be

worn when using this machine. Failure to

wear eye goggles could result in permanent

vision loss.

(000101)

WARNING

(000107)

Hearing Loss. Hearing protection is

recommended when using this machine.

Failure to wear hearing protection could

result in permanant hearing loss.

WARNING

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000111)

WARNING

Moving Parts. Keep clothing, hair, and

appendages away from moving parts. Failure

to do so could result in death or serious injury.

(000112)

WARNING

Risk of Falling. Use of machine creates wet

areas and trip hazards. Be aware of work area

conditions. A fall could result in death or

serious injury.

(000114)

WARNING

Risk of Falling. Do not use this machine or any

components on elevated surfaces. Doing so

can result in a fall, serious injury, or death.

(000113)

WARNING

Recoil Hazard. Recoil could retract unexpectedly

if water pressure is not properly relieved from

pump, creating kickback. Kickback could result in

death or serious injury.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000115)

Moving Parts. Do not wear jewelry when

starting or operating this product. Wearing

jewelry while starting or operating this product

could result in death or serious injury.

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

WARNING

(000228)

Environmental Hazard. Always recycle batteries at an

official recycling center in accordance with all local

laws and regulations. Failure to do so could result in

environmental damage, death, or serious injury.

Personal Injury / Equipment Damage. Place wand/gun

in holster and verify that handle is locked into place

before moving. Failure to do so could result in death,

serious injury, or equipment damage.

WARNING

(000244a)

General Information and Setup

Owner’s Manual for Power Washer 3

Section 2 General Information and Setup

Know Your Power Washer

Read this manual thoroughly before

assembling and operating this unit. Save this

manual for future and immediate reference.

Replacement owner’s manuals are available

at www.generac.com.

Emissions

The United States Environmental Protection

Agency (US EPA) (and California Air

Resources Board (CARB), for engines/

equipment certified to California standards)

requires this engine/equipment to comply with

exhaust and evaporative emissions

standards. Locate the emissions compliance

decal on the engine to determine applicable

standards. See the included emissions

warranty for emissions warranty information.

Follow the maintenance specifications in this

manual to ensure the engine complies with

applicable emissions standards for the

duration of the product’s life.

Remove Contents from Carton

1. Open carton completely by cutting each

corner from top to bottom.

2. Remove and verify carton contents prior to

assembly. Carton contents should contain

one each of the following:

• Main Unit

• Handle Assembly

• High-pressure Hose

• Spray Gun

• Lance

• Gun Hook and Tree Clips

• Oil

• Hose Hook Wireform

• Battery

• Battery Charger

• Parts Bag (includes):

– Owner’s Manual

– Bag of Colored Nozzles

– Accessory Nozzle Holder*

– Screw*

– Hex Key*

– Register your product at https://reg-

ister.generac.com/

– *Included in units with accessory

nozzles (soap blaster or turbo noz-

zle)

3. Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with the unit

model and serial number for any missing

carton contents.

4. Record model, serial number, and date of

purchase on front cover of this manual.

Assembly

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) for any

assembly issues or concerns. Please have

model and serial number available.

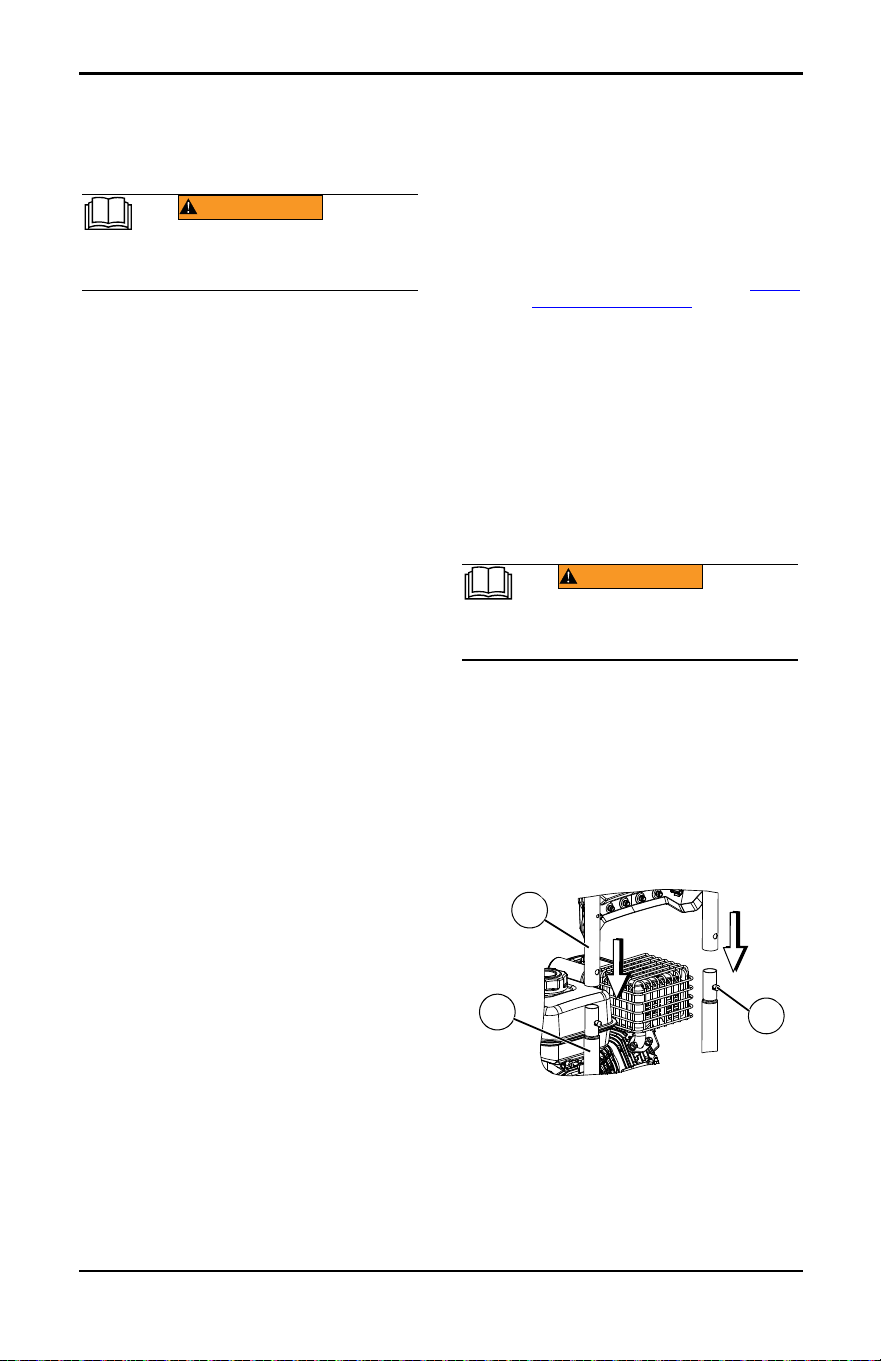

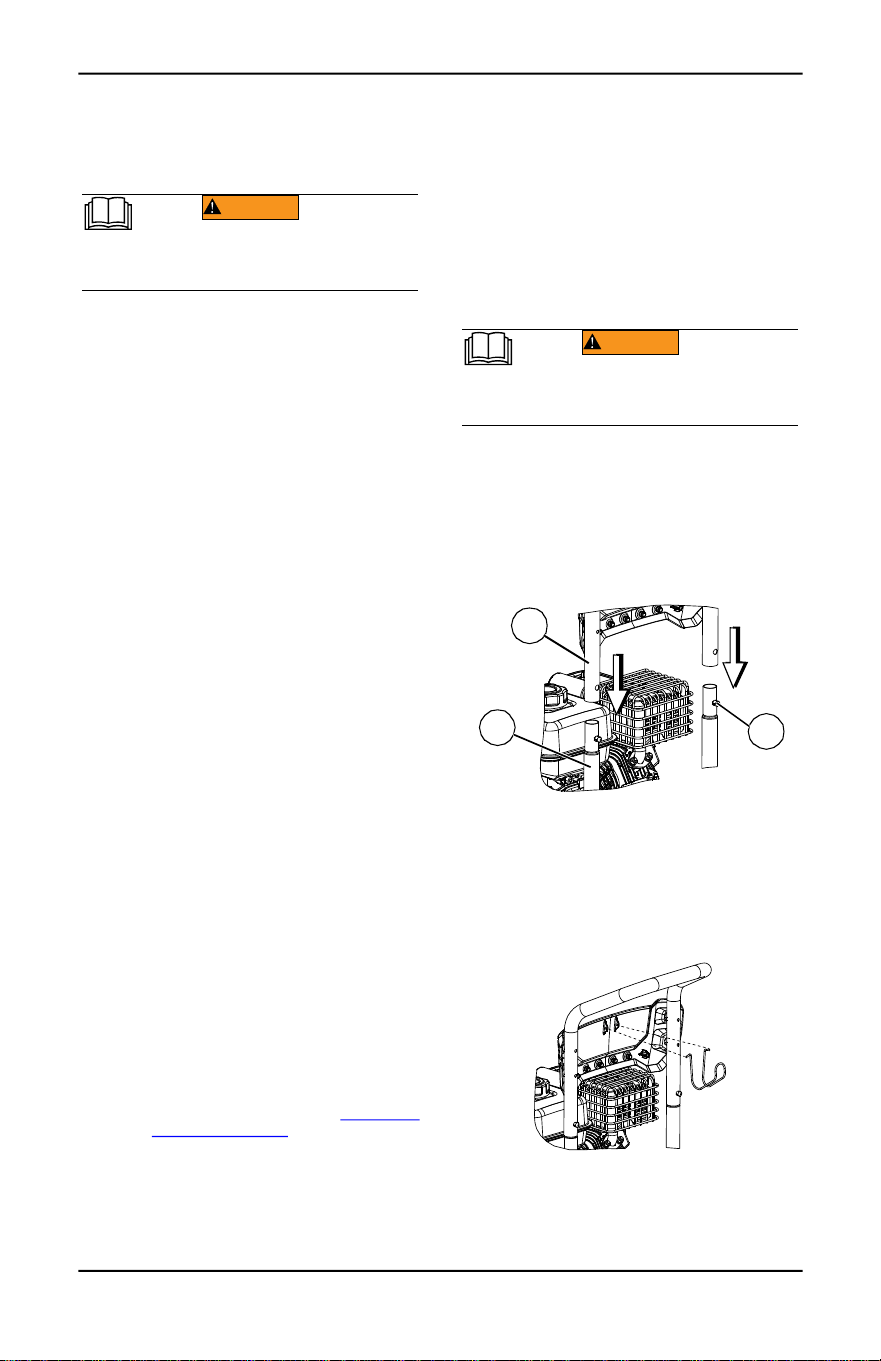

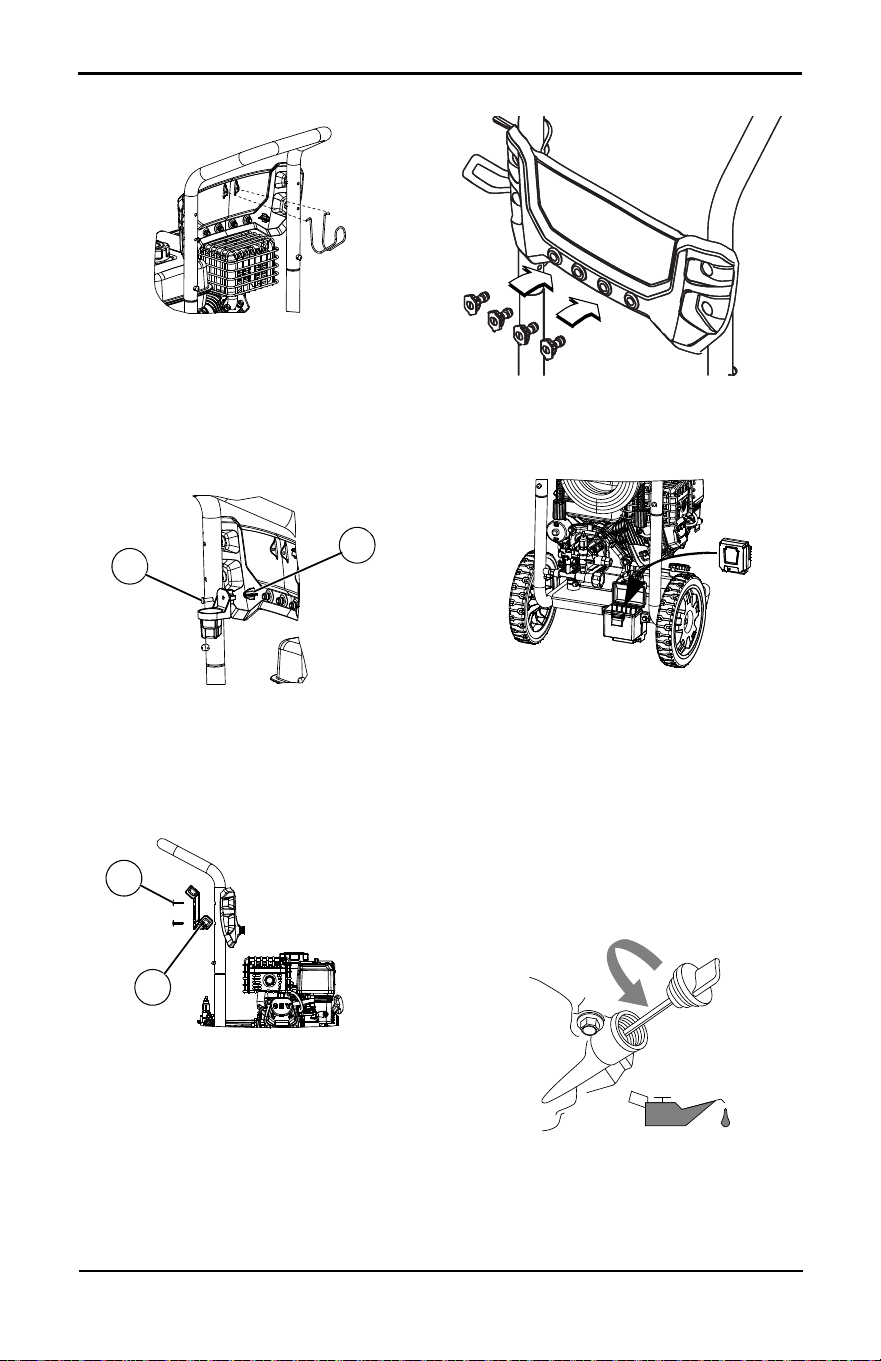

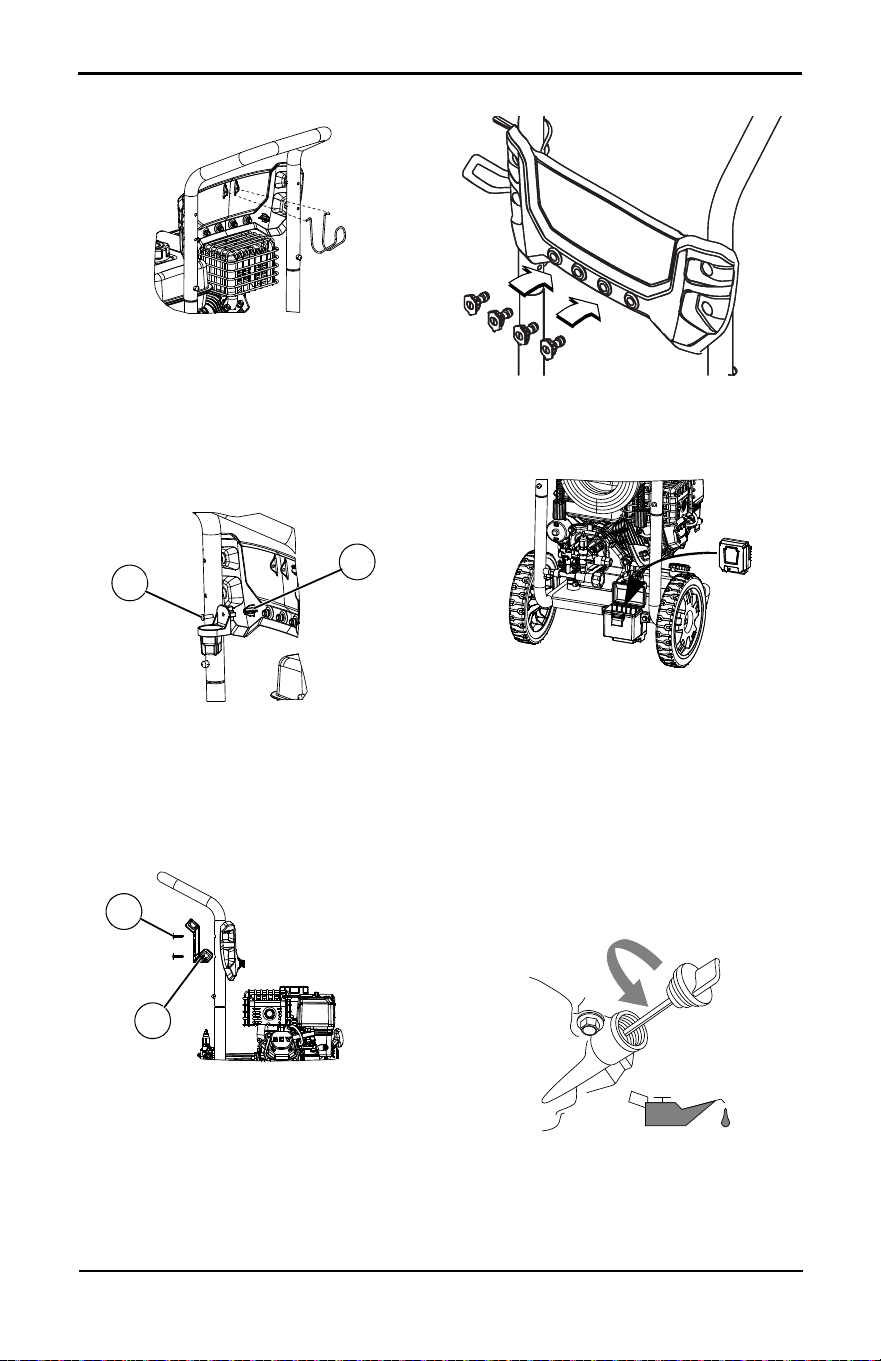

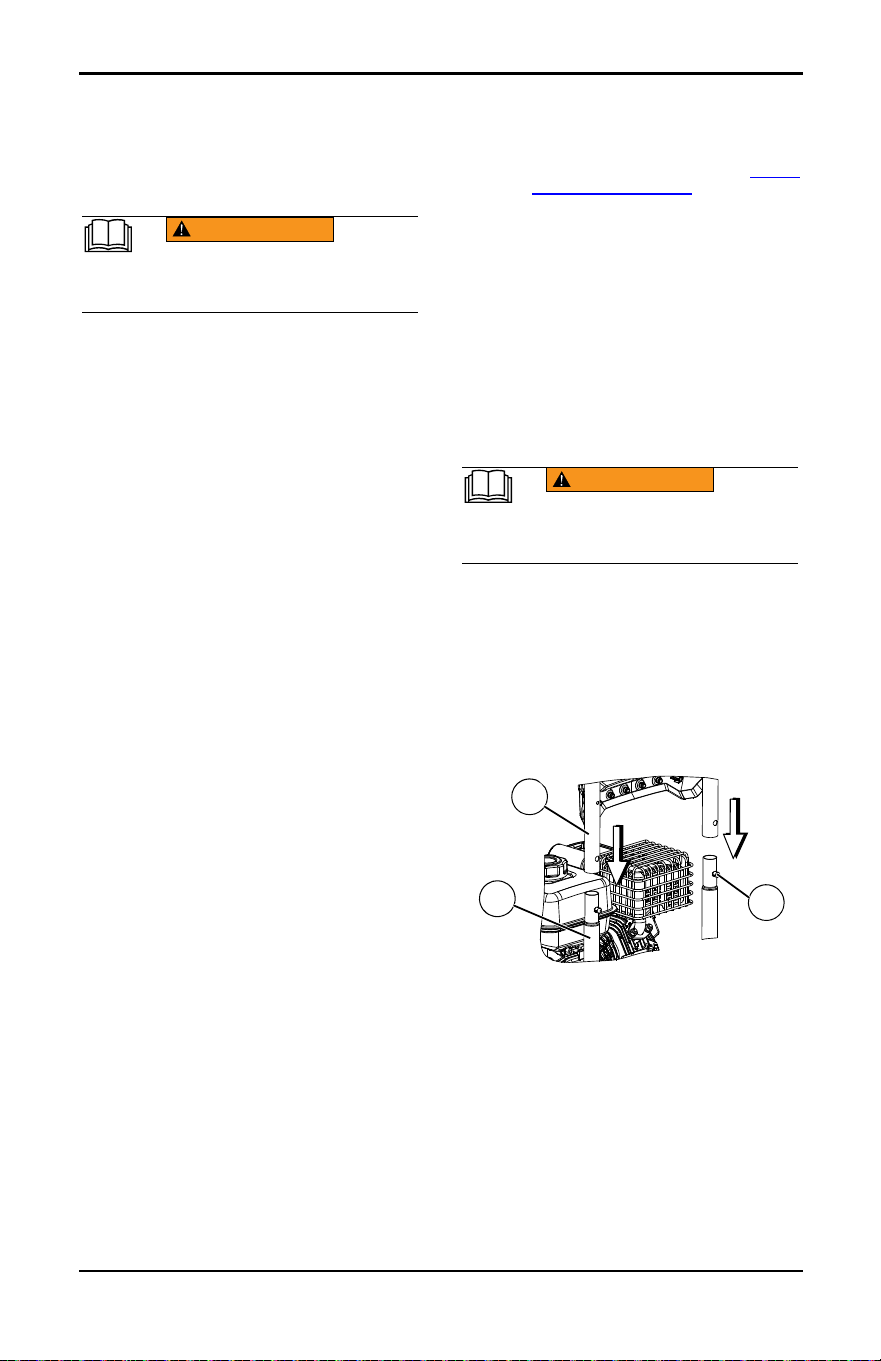

1. See Figure 2-1. Place handle (A) onto

handle supports (B). Push in latch buttons

Button will lock handle into place.

Figure 2-1. Insert Handle

NOTE: It may be necessary to move the

handle supports from side to side in order to

align the handle so it will slide over the handle

supports.

2. See Figure 2-2. Install hose hook.

Figure 2-2. Install Hose Hook

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

012442

012443

General Information and Setup

4 Owner’s Manual for Power Washer

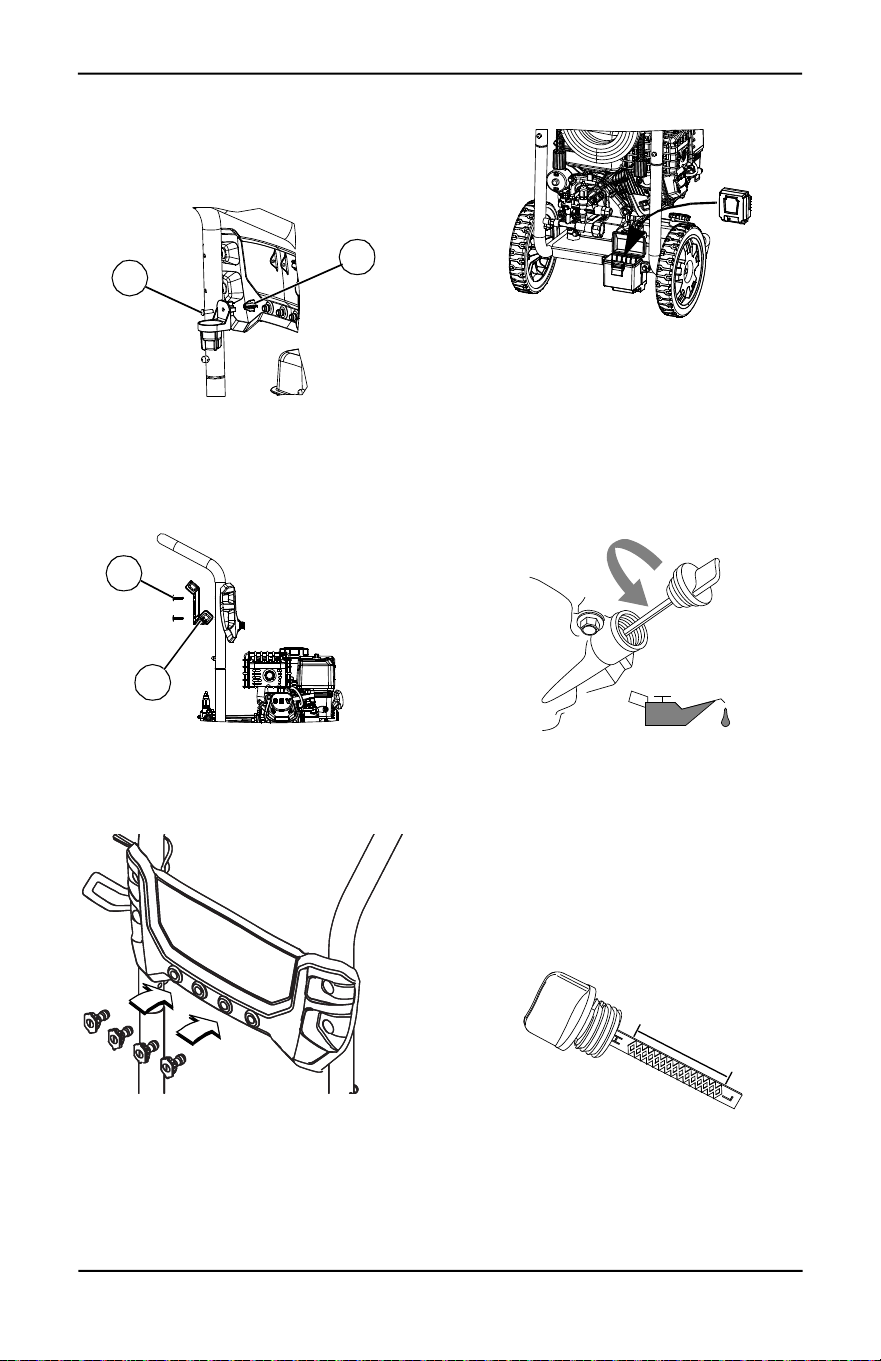

3. See Figure 2-3. If accessory nozzles (soap

blaster or turbo nozzle) are included

attach accessory nozzle holder to either

side of billboard using supplied screw (A)

and hex key (B).

Figure 2-3. Accessory Nozzle Holder

4. See Figure 2-4. Install gun hook (A) on

right (back) side of handle. Secure with

tree clip (B).

Figure 2-4. Install Gun Hook

5. See Figure 2-5. Insert and snap nozzles

into spaces provided in handle.

Figure 2-5. Insert Nozzles

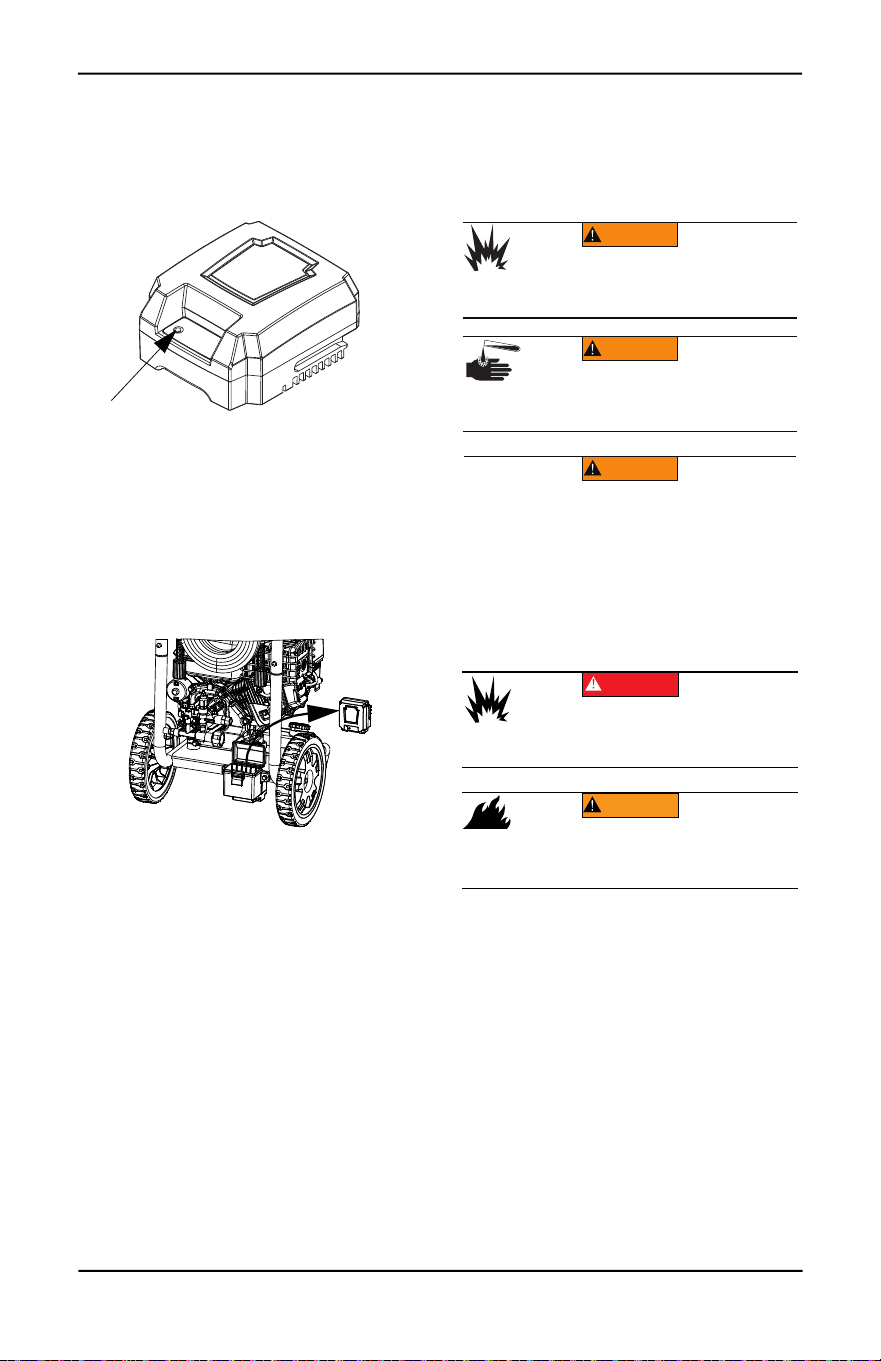

6. See Figure 2-6 to install battery.

Figure 2-6. Install Battery

Add Engine Oil

Unit is shipped with no oil in the engine.

Add engine oil before starting. See Engine Oil

Recommendations.

1. Place power washer on a level surface.

2. Verify oil fill area is clean.

3. Remove oil fill cap/dipstick and wipe

dipstick clean.

Figure 2-7. Remove Dipstick

4. Add recommended engine oil.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

5. Thread dipstick into oil filler neck. Oil level

is checked with dipstick fully inserted.

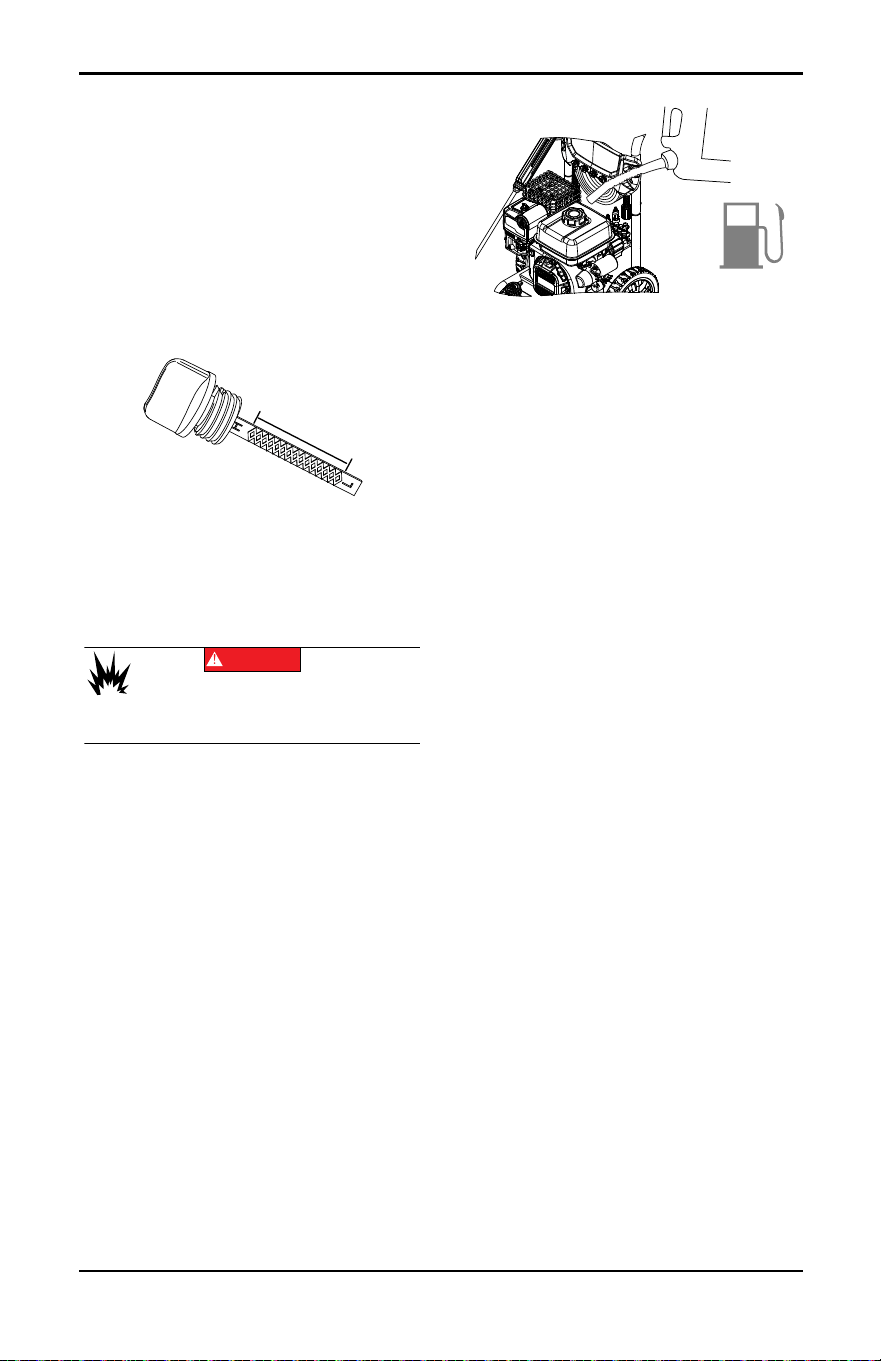

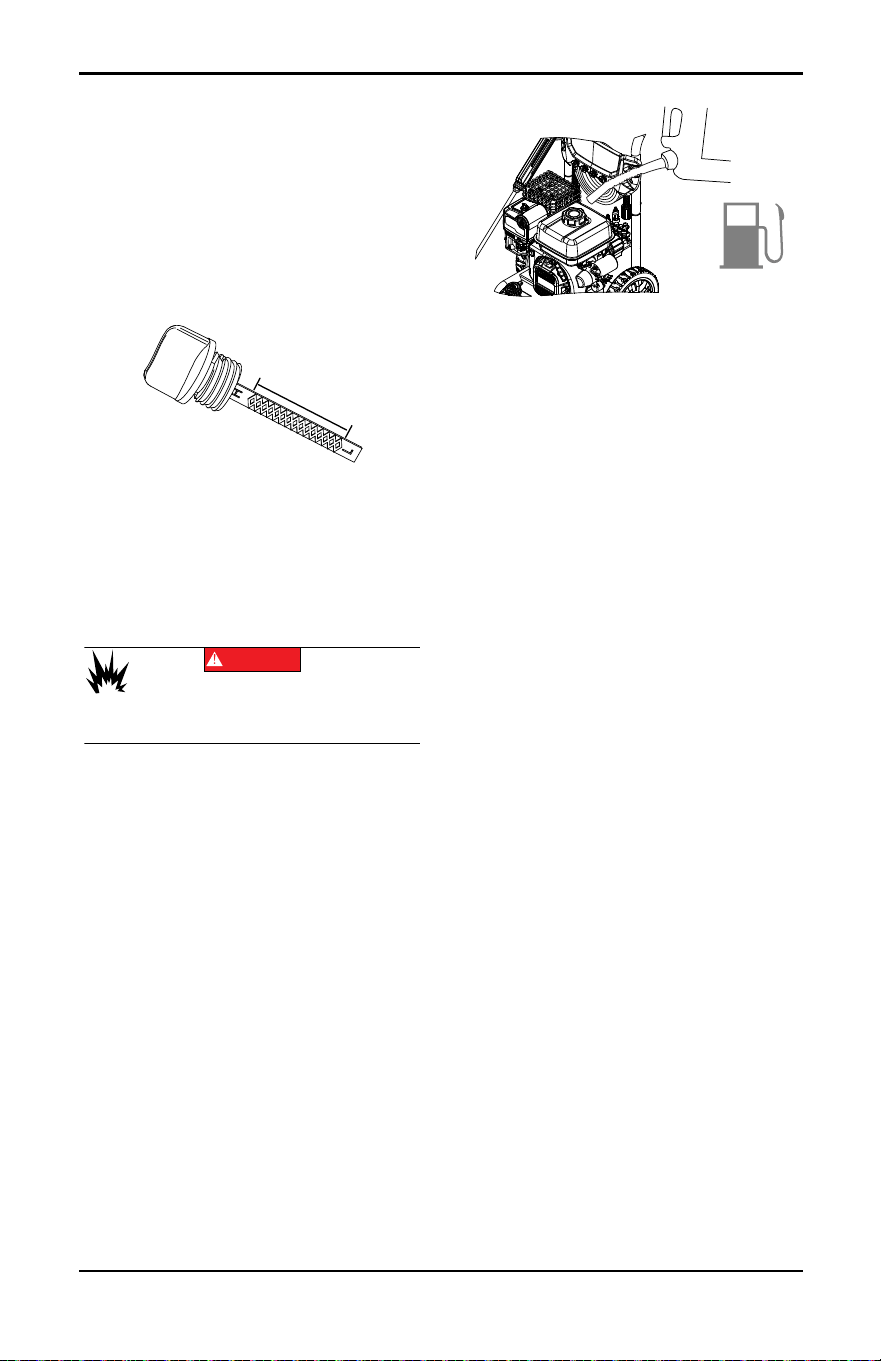

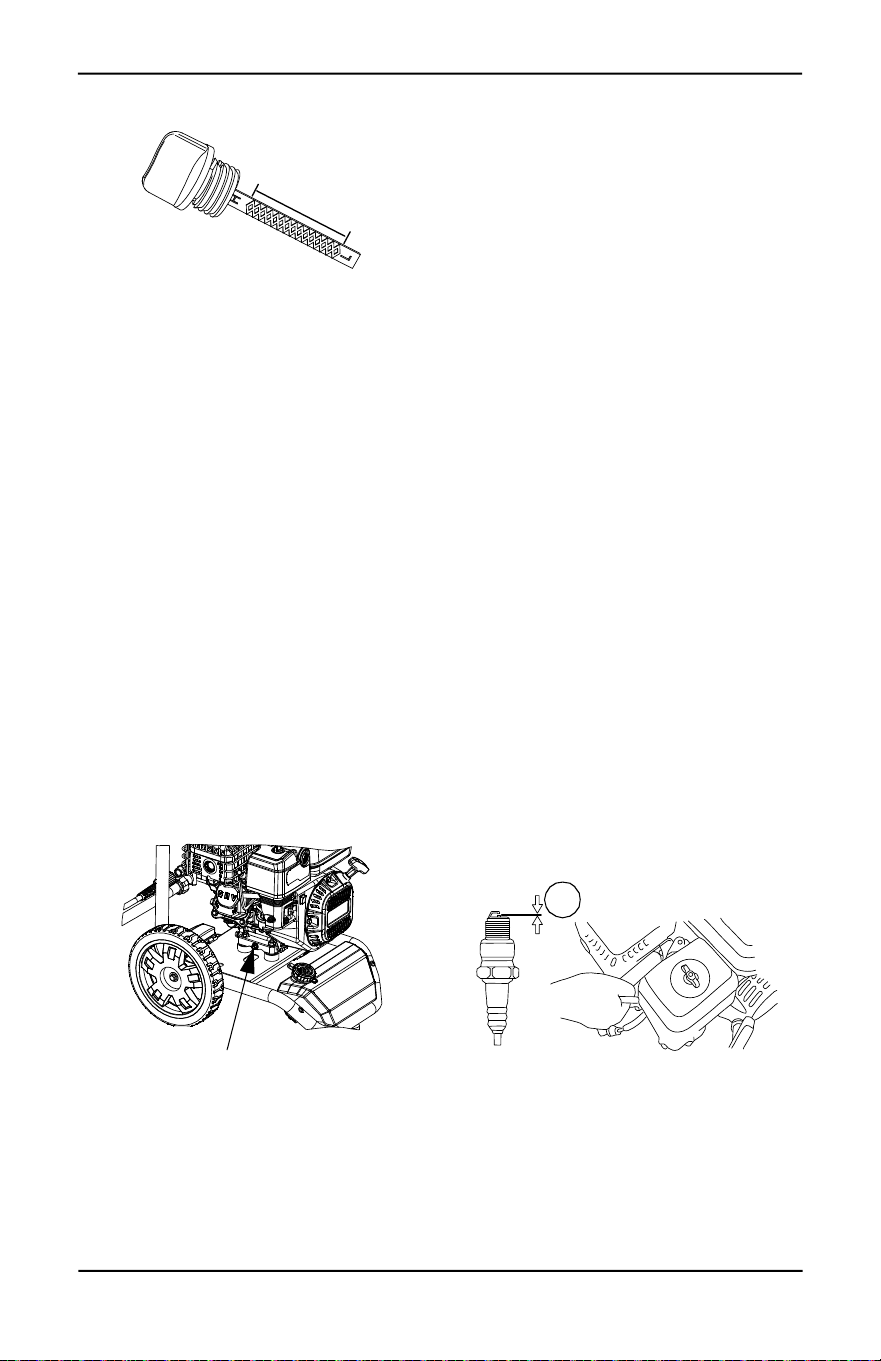

6. See Figure 2-8. Remove dipstick and verify

oil level is within safe operating range.

Figure 2-8. Safe Operating Range

7. Install oil fill cap/dipstick and hand-tighten.

012516

012429

001621001621

012430

000115

000116

General Information and Setup

Owner’s Manual for Power Washer 5

Fuel

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable

(where available, non-ethanol fuel is

recommended).

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels.

• Add a fuel stabilizer prior to storing.

1. Verify unit is OFF and cooled for a

minimum of two minutes prior to fueling.

2. Place unit on level ground in a well

ventilated area.

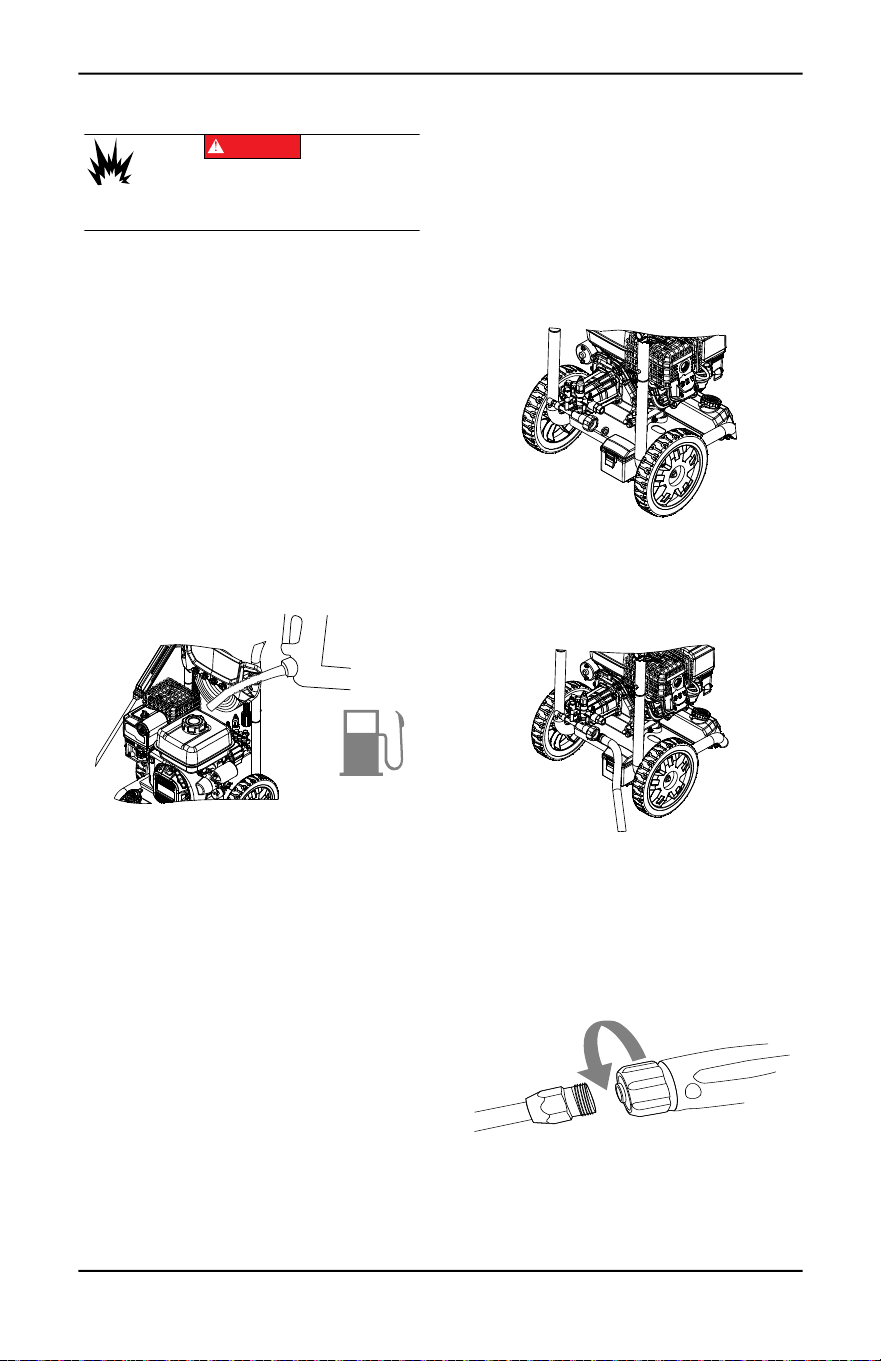

3. See Figure 2-9. Clean area around fuel

cap and remove cap slowly.

4. Slowly add recommended fuel. Do not

overfill.

Figure 2-9. Add Recommended Fuel

5. Install fuel cap.

NOTE: Allow spilled fuel to evaporate before

starting unit.

Water Supply

NOTE: DO NOT run unit without sufficient

water supply. Failure to follow water supply

requirements will void unit warranty.

Water supply must meet the following

requirements:

• DO NOT siphon standing water for the

water supply.

• Water temperature must be less than

100°F (38ºC).

• Water supply hose length must not exceed

50 ft (15.2 m).

• Water must be greater than 3.8 gallons per

minute (17.3 liters per minute) and no less

than 30 psi (206.8 kPa).

• DO NOT use a one-way valve, vacuum

breaker, or check valve in any part of the

water supply.

Connect Water Supply

1. Run water supply for 30 seconds prior to

connection to eliminate debris.

2. See Figure 2-10. Inspect inlet screen for

debris. Clean screen or replace as

necessary. DO NOT run power washer if

inlet screen is damaged or missing.

Figure 2-10. Inspect Inlet Screen

3. See Figure 2-11. Connect water supply

hose to pump water inlet and hand-

tighten.

Figure 2-11. Connect Water Supply Hose

Connect High-Pressure Hose

and Lance

1. See Figure 2-12. Connect lance to spray

gun and hand-tighten.

Figure 2-12. Connect Lance

2. Place spray gun and nozzle extension into

spray gun holder.

3. Remove and discard shipping cap from

the pump water outlet.

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

012431

012432

012433

000120

General Information and Setup

6 Owner’s Manual for Power Washer

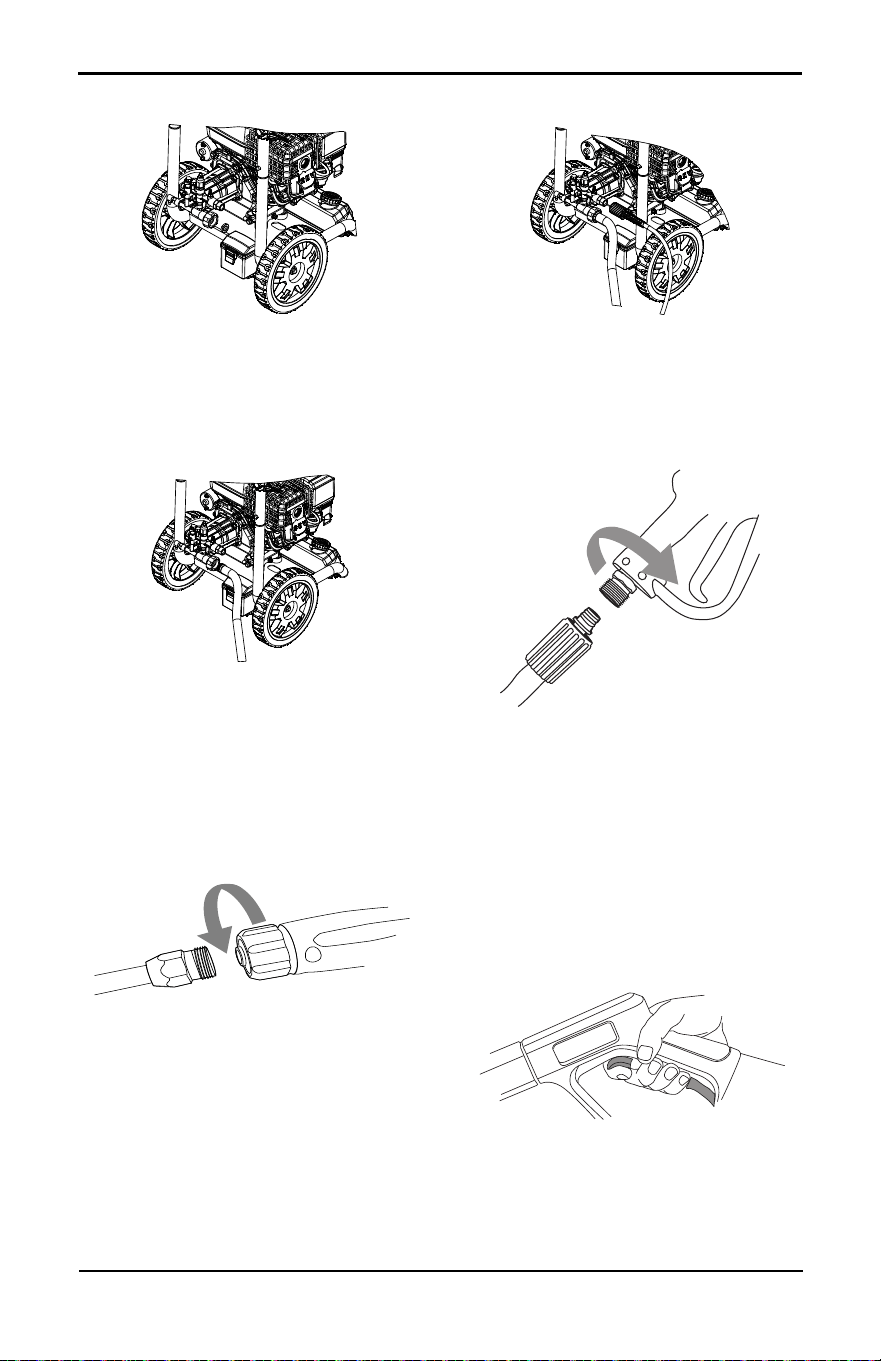

4. See Figure 2-13. Connect high-pressure

hose to pump and hand-tighten.

Figure 2-13. Connect High-Pressure Hose

to Pump

5. See Figure 2-14. Connect high-pressure

hose to base of spray gun and hand-

tighten.

Figure 2-14. Connect High-Pressure Hose

to Spray Gun

Spray Gun

Become familiar with spray gun trigger and

locking system prior to use.

1. See Figure 2-15. With unit OFF, hold spray

gun and squeeze trigger to learn how

trigger mechanism and locking system can

be activated and deactivated.

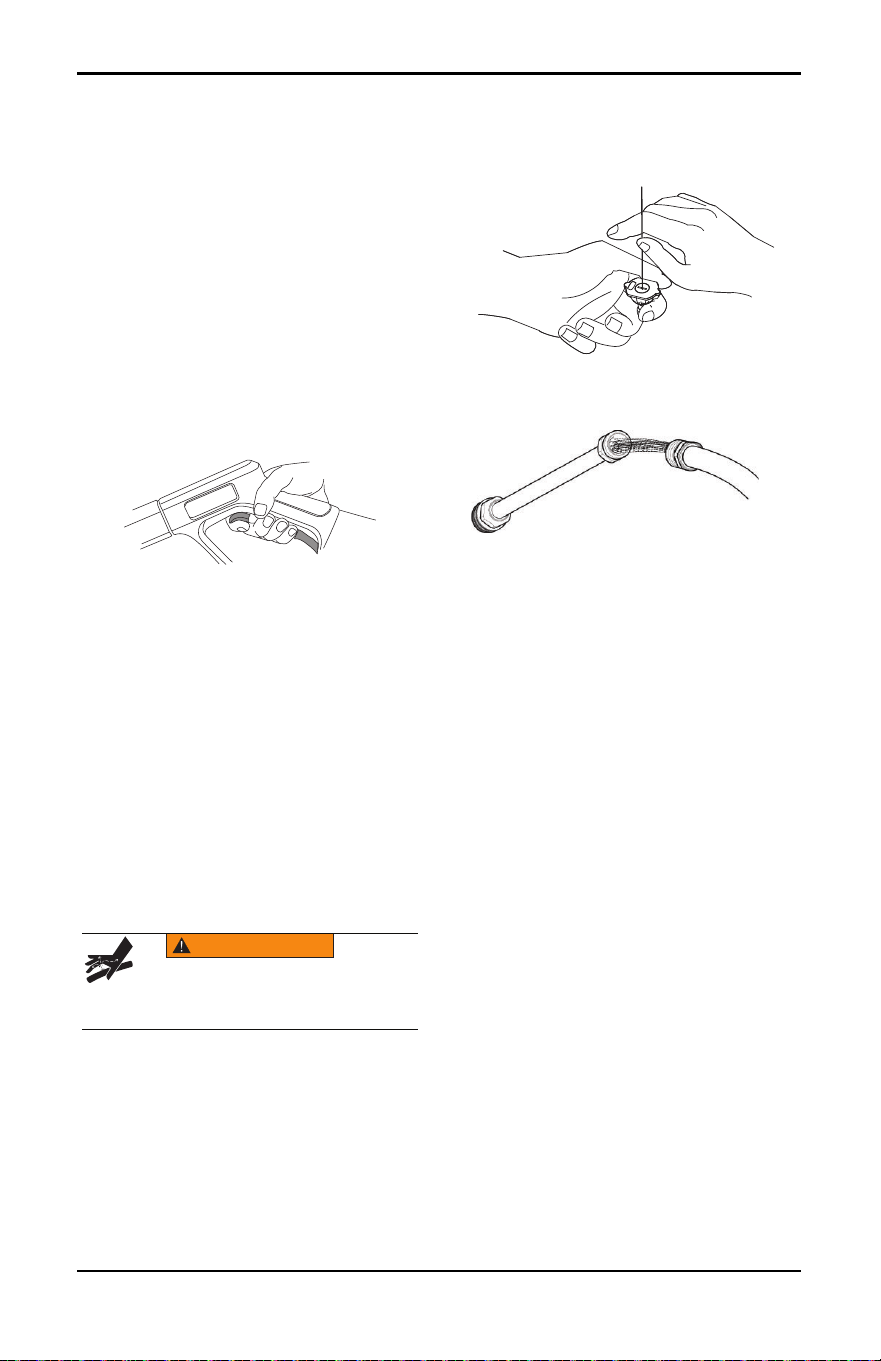

Figure 2-15. Spray Gun (typical)

2. Turn ON the water, and squeeze the

trigger to purge the pump system of air.

Nozzles

1. Select correct nozzle for task.

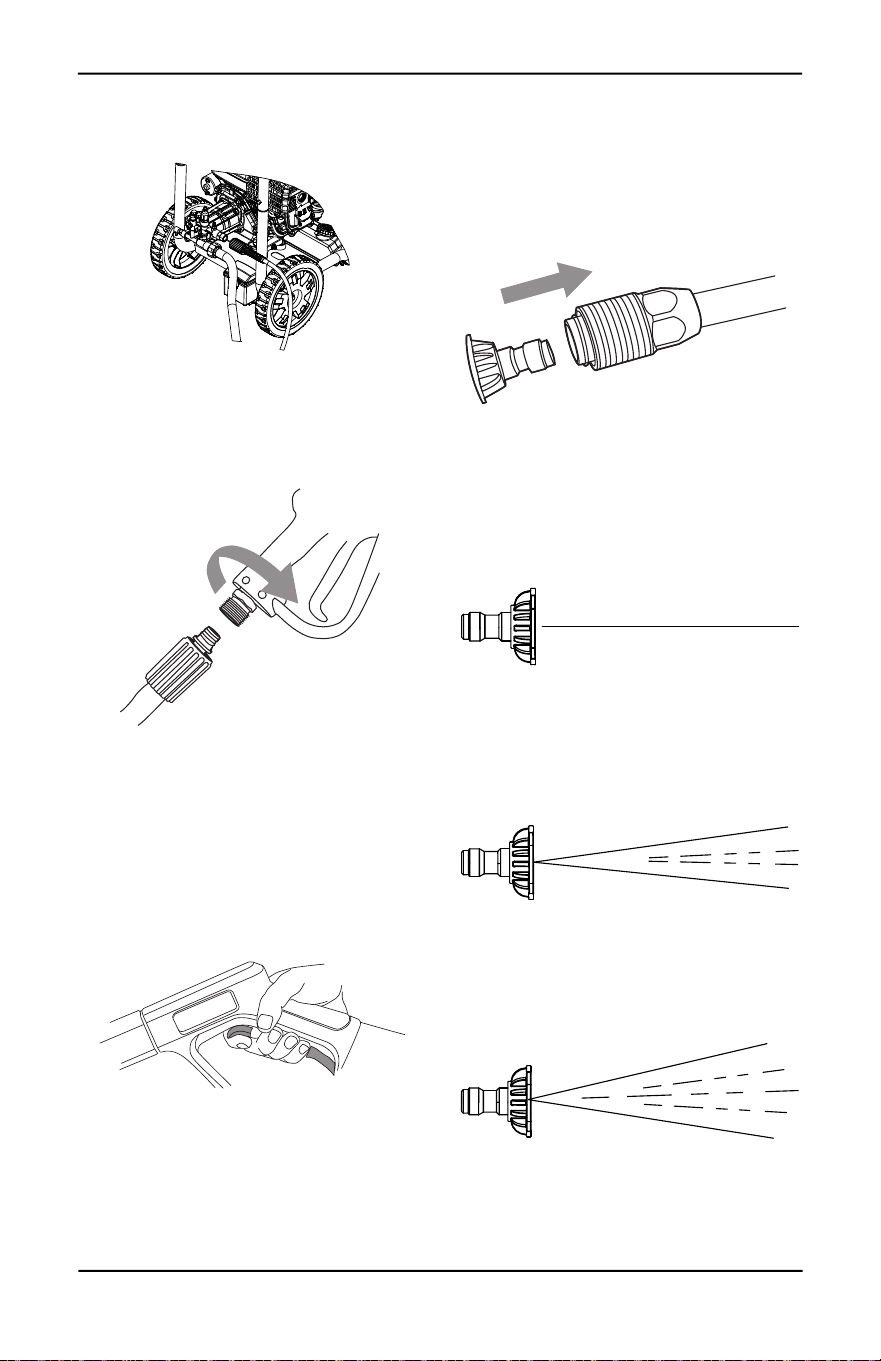

2. See Figure 2-16. Pull back quick–connect

collar and install nozzle.

3. Release quick-connect collar to secure

nozzle.

4. Verify nozzle is locked in place.

Figure 2-16. Insert Nozzle

Blast Pressure Nozzle (Red)

MAXIMUM - Higher pressure and lower flow

for stubborn or hard to reach surface such as

second story surfaces, paint removal, oil

stains, rust removal or other stubborn

substances (tar, gum, grease, wax, etc.).

Clean Pressure Nozzle (Green)

GENERAL - Medium pressure and medium

flow for most all purpose cleaning such as

home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.

Wash Pressure Nozzle (White)

DELICATE - Lower pressure and higher flow

for gentle cleaning of cars/trucks, boats, RV’s,

patio furniture, lawn equipment, etc.

012434

000122

000123

000125

001396

001398

001399

General Information and Setup

Owner’s Manual for Power Washer 7

Detergent Nozzle (Black)

DETERGENT ONLY (BLACK), Only use

power washer safe detergents/soaps to help

break down stubborn dirt and grime on a

variety of surfaces.

001400

Operation

8 Owner’s Manual for Power Washer

Section 3 Operation

Operation and Use Questions

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with questions

or concerns about unit operation and

maintenance.

Before Starting Engine

Unit is shipped with no oil in the

crankcase. Add engine oil before starting.

See Engine Oil Recommendations

1. Verify engine oil level is correct.

2. Verify fresh fuel level is correct.

3. Verify all fittings and couplers are properly

secured.

4. Verify sufficient water supply is properly

connected.

5. Verify thermal relief valve is rotated and

open to ground.

6. Verify unit is secure on level ground, with

proper clearance and is in a well ventilated

area.

NOTE: The Lithium-ion battery comes partially

charged from the factory. Some batteries may

not have enough energy to start the engine

initially. Charge the battery fully before the

initial use. To charge the battery, see

Maintaining the Battery.

Prepare Power Washer for Use

1. Place unit on level ground, within the

specified clearance required.

2. Connect appropriate water supply.

Power Washer Placement for Use

It is a violation of California Public Resource

Code, Section 4442, to use or operate the

engine on any forest-covered, brush-covered,

or grass-covered land unless the exhaust

system is equipped with a spark arrestor, as

defined in Section 4442, maintained in

effective working order. Other states or federal

jurisdictions may have similar laws.

Only operate power washer outdoors in a well

ventilated area. Never operate power washer

indoors, or in a confined space. Be aware of

building openings and ventilation systems

where exhaust may enter during use.

• Verify power washer is placed on level

ground to avoid tipping during operation.

• Only use the unit outdoors. Verify exhaust

gas does not enter a confined area through

windows, doors, ventilation intakes.

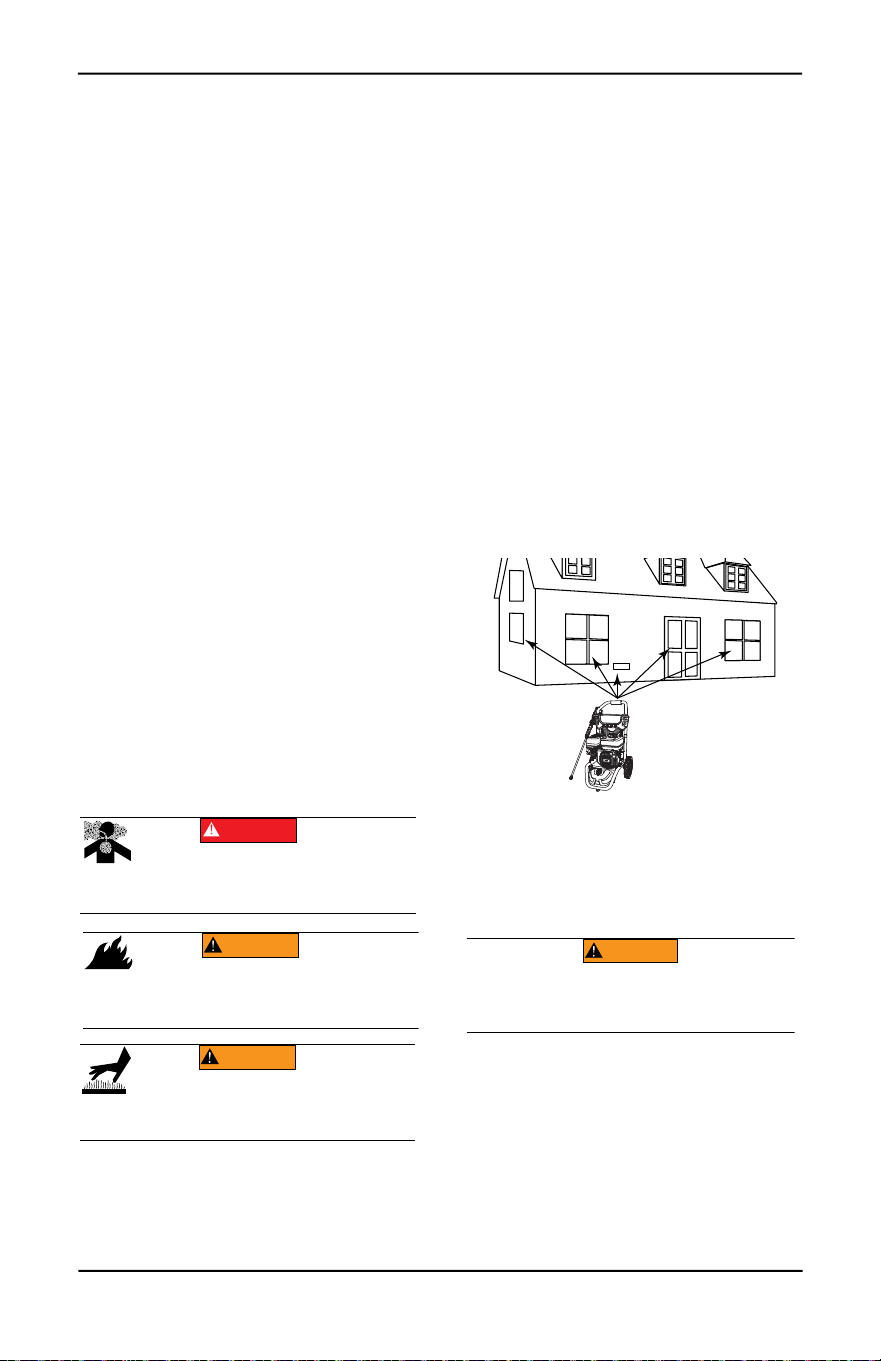

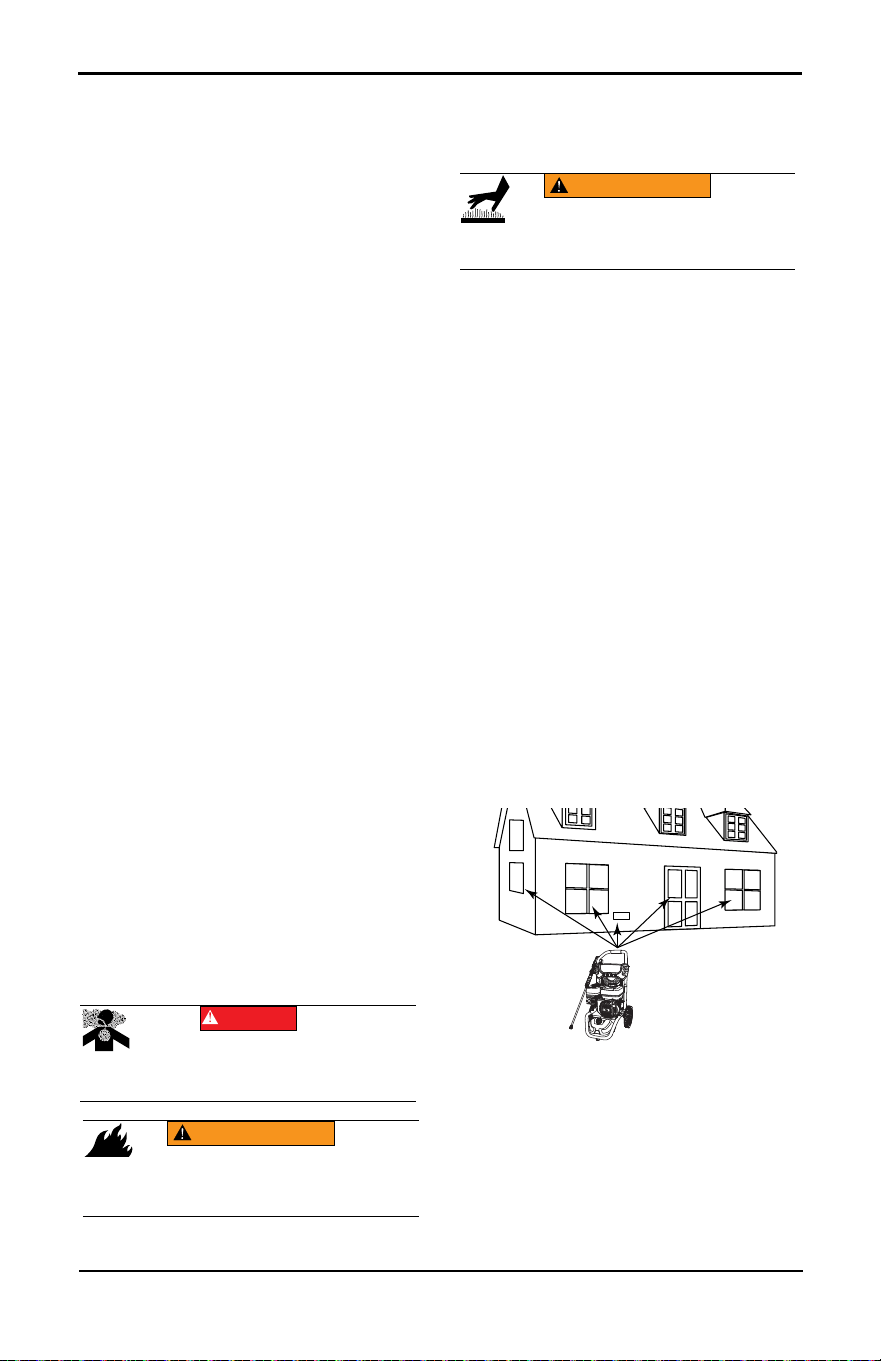

• See Figure 3-1. Keep at least 5 ft (1.5 m) of

clearance on all sides of power washer

including overhead from dwellings and

combustibles, when in use.

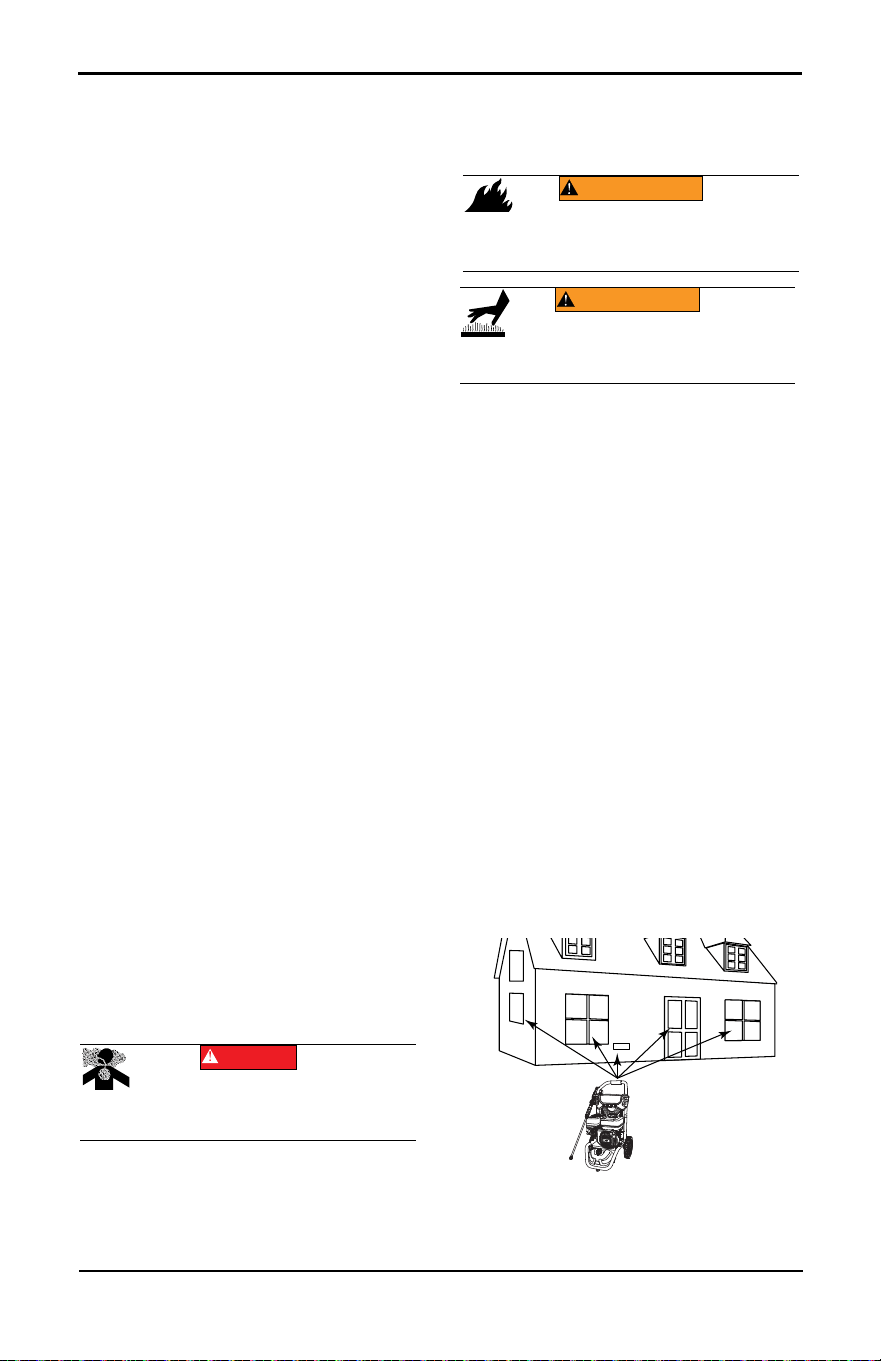

Figure 3-1. Five Feet of Minimum

Clearance

Transporting/Tipping of the Unit

Do not operate, store or transport the unit at

an angle greater than 15 degrees.

(000103)

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous

gas. Carbon monoxide, if not avoided, will

result in death or serious injury.

DANGER

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

001643

Personal Injury / Equipment Damage. Place wand/gun

in holster and verify that handle is locked into place

before moving. Failure to do so could result in death,

serious injury, or equipment damage.

WARNING

(000244a)

Operation

Owner’s Manual for Power Washer 9

Electric Start

NOTE: The battery must be installed before

Electric Start operation. For initial battery

installation, see Assembly.

This power washer is equipped with both

electric start and recoil start capabilities. Avoid

prolonged cranking as it can damage the

engine. To extend the life of the starter, use

short starting cycles (no longer than 5

seconds). Wait 30 seconds between starting

cycles.

If the engine will not crank, the battery

temperature may be too hot. Remove the

battery and allow to cool before attempting to

start.

Power Washer Start-Up

NOTE: DO NOT run power washer without a

sufficient water supply turned ON. Damage to

equipment resulting from failure to follow this

instruction will void warranty.

Electric Start

1. Connect a sufficient water supply.

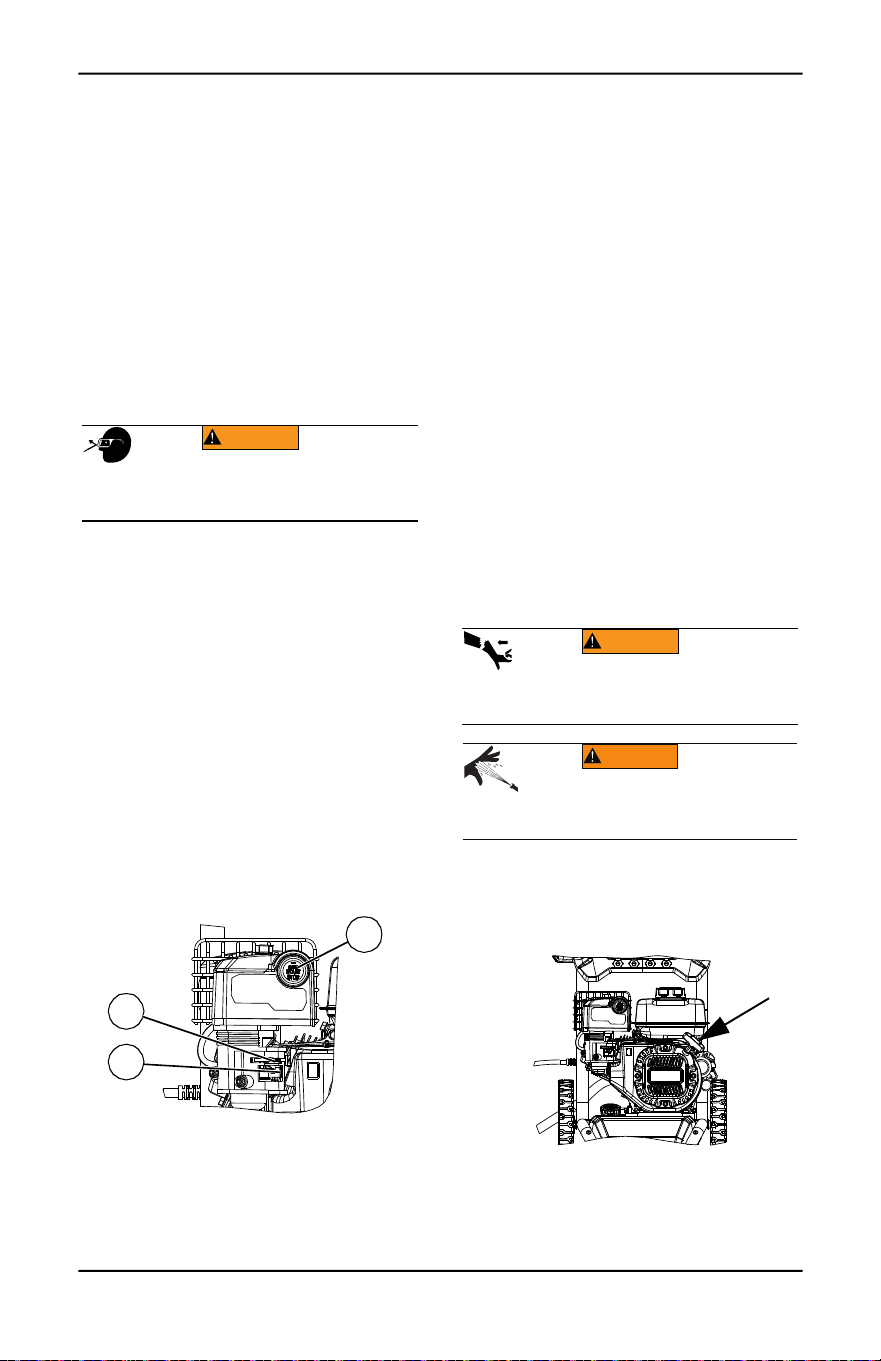

2. See Figure 3-2. Move fuel valve lever (A)

to ON.

3. For cold engine move choke lever (B) to

CLOSED.

NOTE: For warm engine, choke lever may

need to be in HALF-OPEN or OPEN position.

If engine does not start in those positions

move choke lever to CLOSED position and

attempt engine start.

4. See Figure 3-2. Push and hold the START/

STOP button for three (3) seconds or until

button illuminates to energize starter

system.

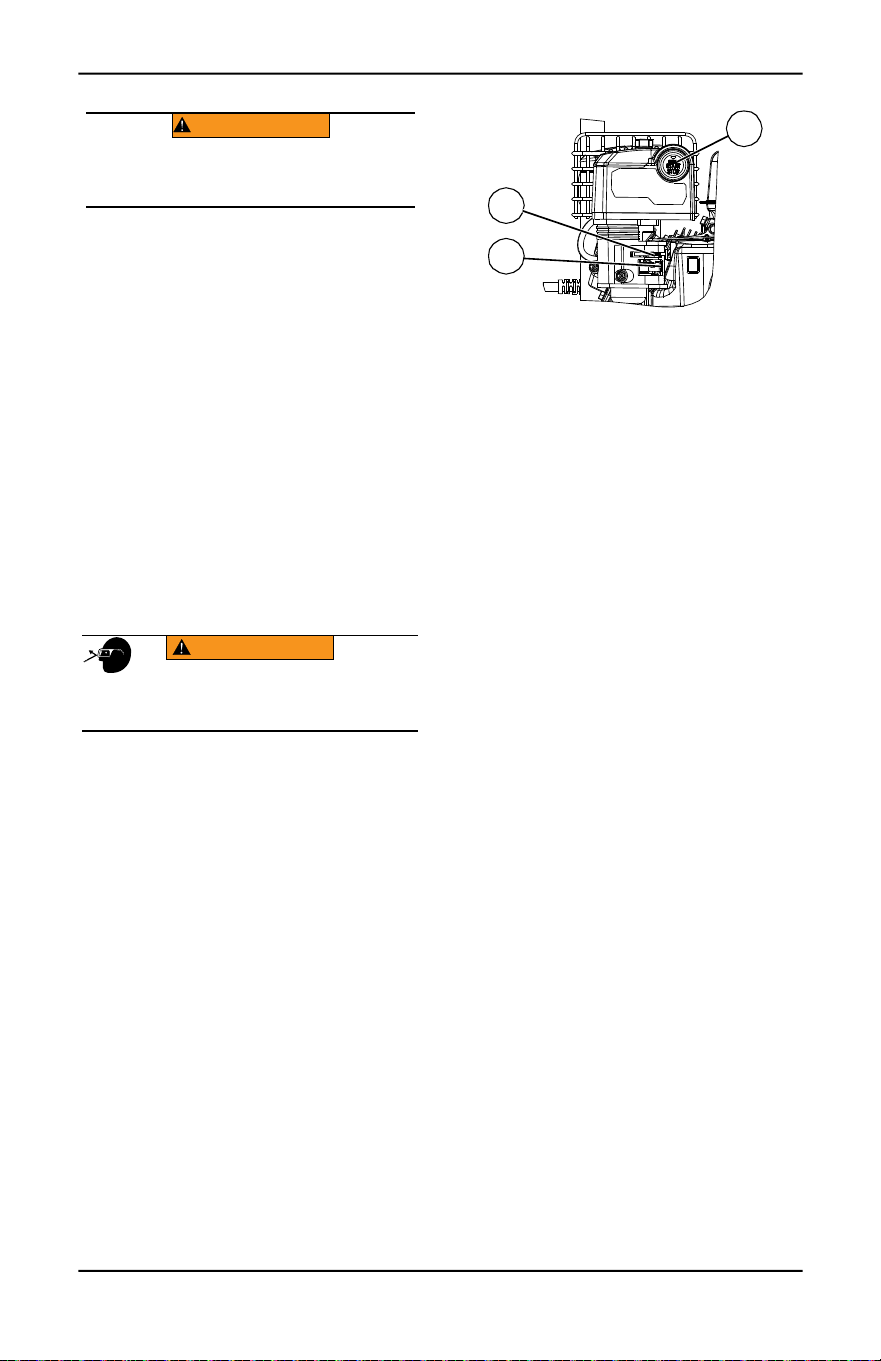

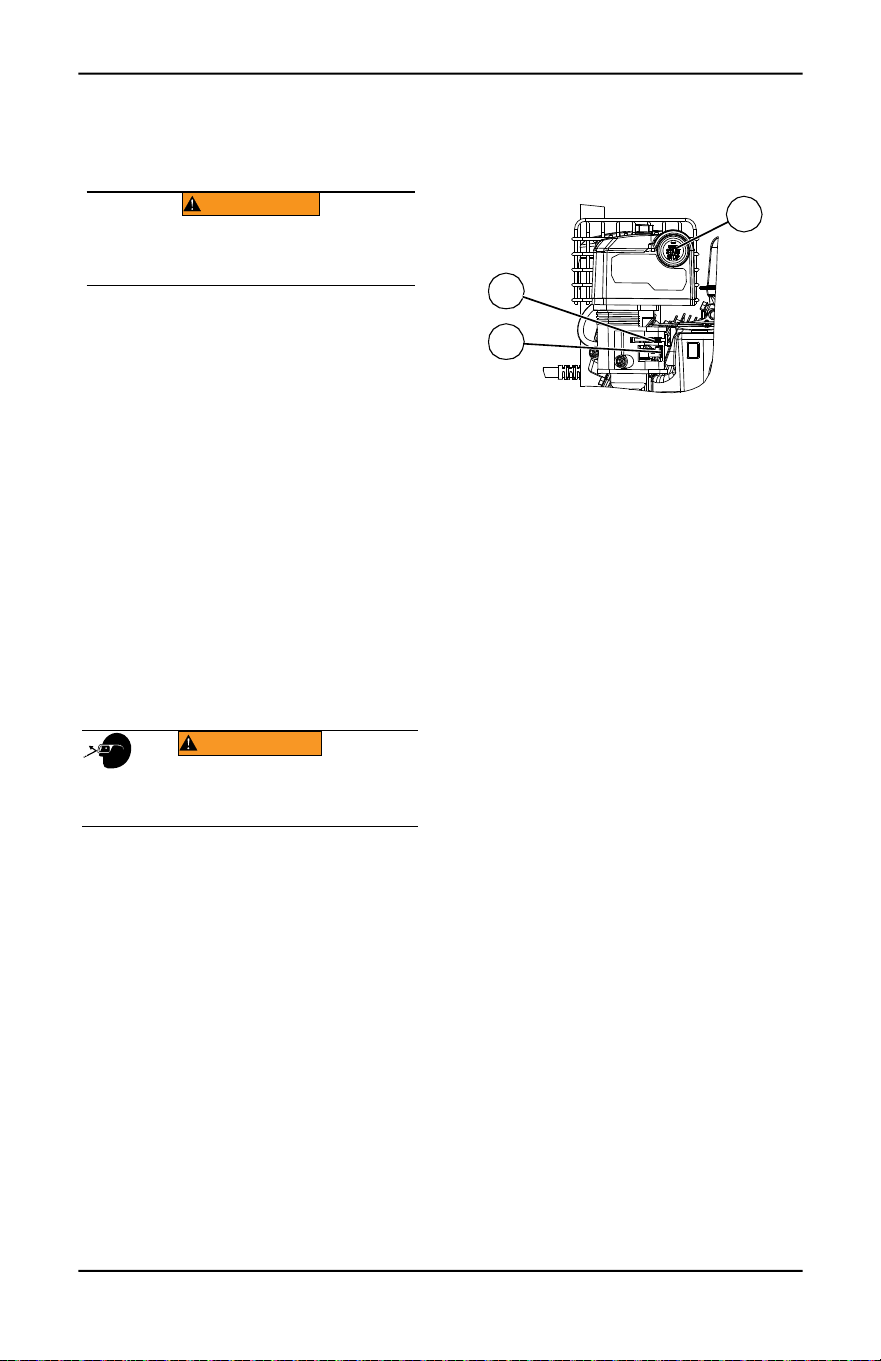

Figure 3-2. Push START/STOP Button

5. Hold trigger on spray gun while pushing

the START/STOP button for one (1)

second to start engine.

6. Release trigger on spray gun once engine

starts and move choke to OPEN.

NOTE: For Electric Start, the battery may

require charging for the power washer to start.

See Maintaining the Battery. If the start button

fails to start the engine, the power washer can

be started with the recoil start.

Recoil Start

1. Connect a sufficient water supply.

2. See Figure 3-2. Move fuel valve lever (A)

to ON.

3. For cold engine move choke lever (B) to

CLOSED.

NOTE: For warm engine, choke lever may

need to be in HALF-OPEN or OPEN position.

If engine does not start in those positions

move choke lever to CLOSED position and

attempt engine start.

4. Relieve spray gun pressure.

5. Place foot on unit to secure unit from

movement when pulling recoil.

6. See Figure 3-3. Hold trigger on spray gun

while firmly grasping the recoil handle. Pull

slowly until resistance is felt. Then pull

rapidly to start engine.

7. Return recoil handle slowly. DO NOT let

recoil snap back against recoil housing.

8. Release trigger on spray gun once engine

starts and move choke to OPEN.

After engine-start attempt, if engine fails to

run, point spray gun in safe direction, and

squeeze spray gun trigger to release high

pressure. Repeat steps 3 through 5.

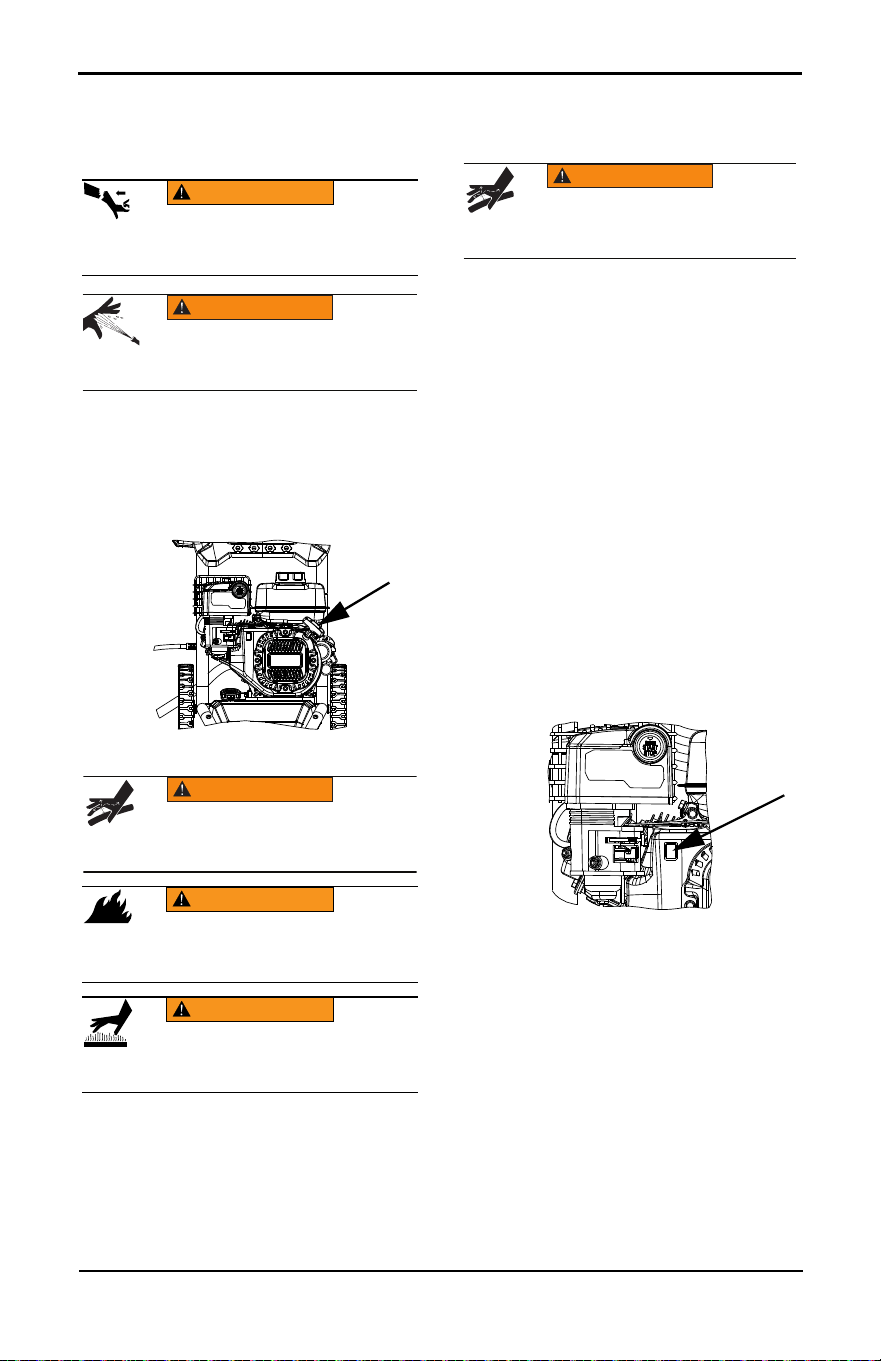

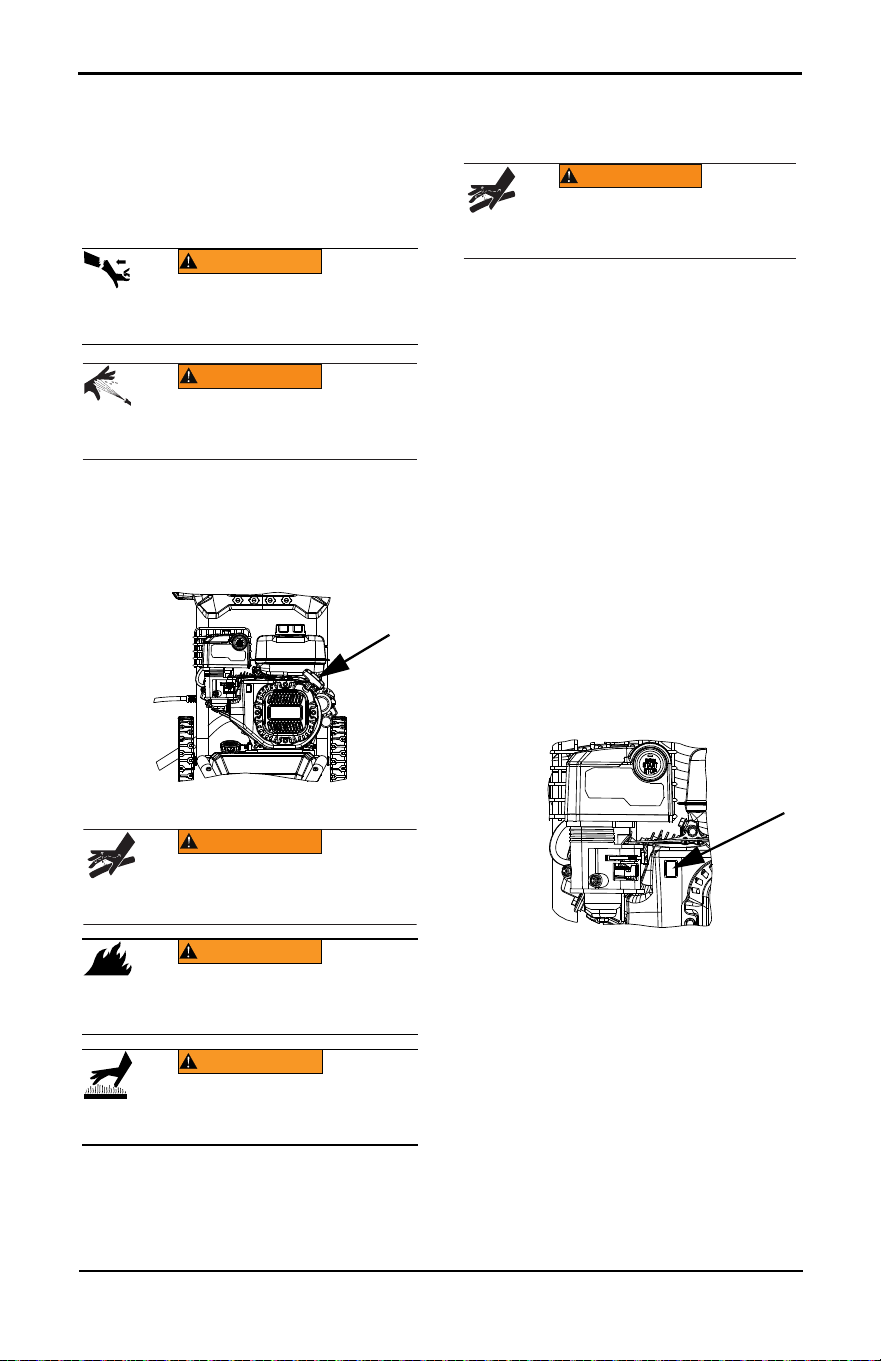

Figure 3-3. Engine Recoil

Vision Loss. Eye goggles are required to be

worn when using this machine. Failure to

wear eye goggles could result in permanent

vision loss.

(000101)

WARNING

012435

(000113)

WARNING

Recoil Hazard. Recoil could retract unexpectedly

if water pressure is not properly relieved from

pump, creating kickback. Kickback could result in

death or serious injury.

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

012436

Operation

10 Owner’s Manual for Power Washer

Power Washer Shut Down

IMPORTANT: Spray gun traps high-pressure

water, even when engine is stopped and water

is disconnected. Always point spray gun in

safe direction, and squeeze spray gun trigger

to release high-pressure. Engage trigger lock

when not in use.

1. Release spray gun trigger.

2. Push START/STOP button for 1 second.

3. Turn water supply OFF.

4. Squeeze spray gun trigger and release

high-pressure water.

5. Engage trigger lock.

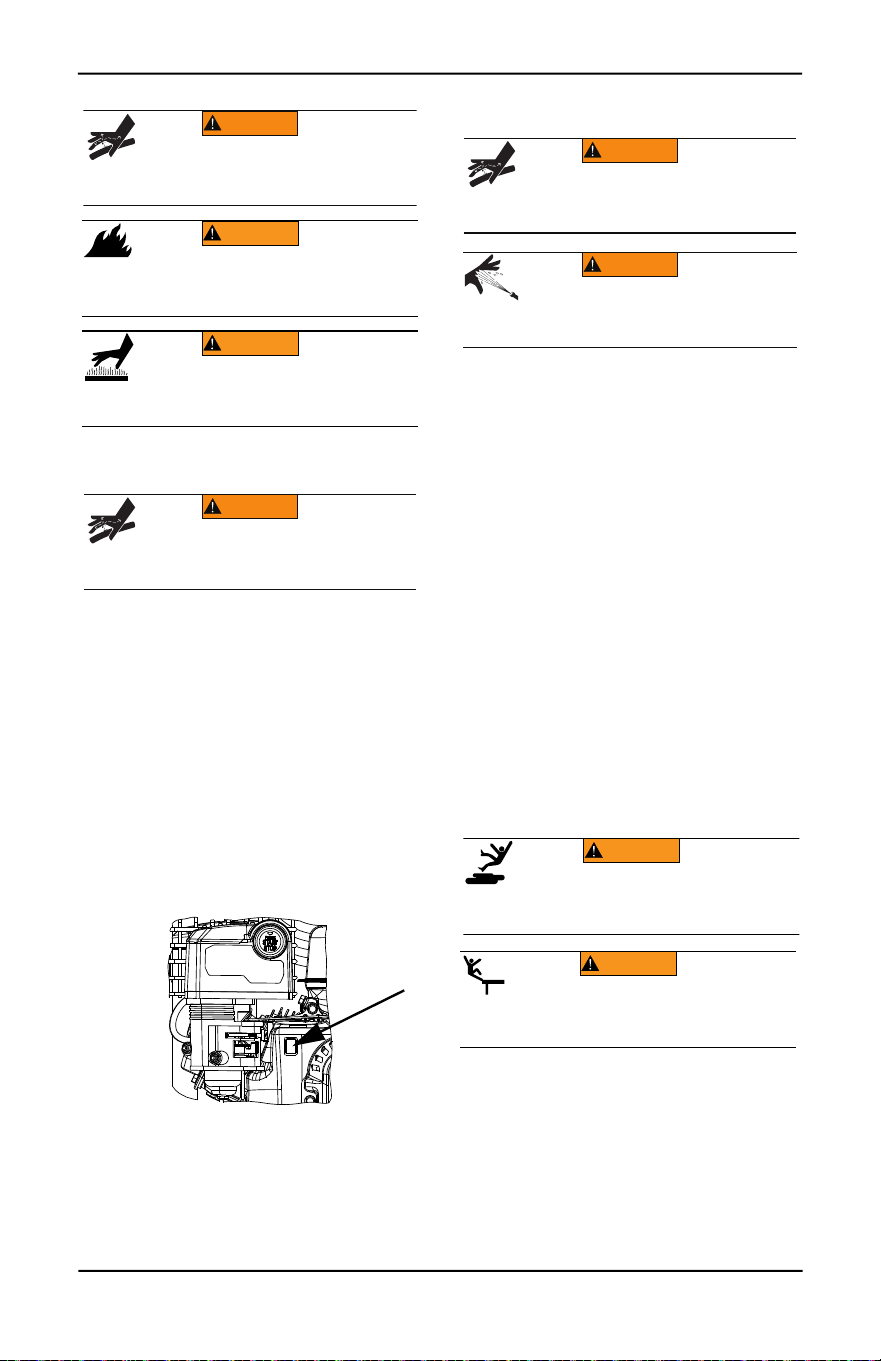

NOTE: See Figure 3-4. If START/STOP button

fails to shut down engine, press and hold the

emergency stop switch on side of engine for 6

seconds or until the engine stops completely.

Figure 3-4. Emergency Stop Switch

Apply Detergent

NOTE: DO NOT use caustic liquid with power

washer. Use ONLY power washer safe

detergents. Follow all manufacturer's

instructions on the detergent label.

Apply detergent as follows:

1. Verify black detergent nozzle is installed.

2. Open detergent tank cap.

3. Prepare detergent solution as required by

job.

NOTE: Verify siphoning tube and filter remain

fully submerged in detergent while in use.

NOTE: Detergent cannot be applied with high-

pressure nozzle (White, Green or Red). Only

use black nozzle with detergent.

4. Start engine.

5. Apply detergent to a dry surface. Start at

lower portion of area to be washed and

work upward using long, even,

overlapping strokes.

IMPORTANT: Flush the detergent siphoning

system after each use. Contact an authorized

dealer or qualified service center with

questions.

Rinsing

1. Remove black detergent nozzle from

lance.

2. Select and install desired high-pressure

nozzle.

3. Point spray gun in safe direction and

squeeze trigger to flush remaining

detergent from system.

4. Keep spray gun a safe distance from area

you plan to spray.

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

012517

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

(000112)

WARNING

Risk of Falling. Use of machine creates wet

areas and trip hazards. Be aware of work area

conditions. A fall could result in death or

serious injury.

(000114)

WARNING

Risk of Falling. Do not use this machine or any

components on elevated surfaces. Doing so

can result in a fall, serious injury, or death.

Operation

Owner’s Manual for Power Washer 11

5. Spray gun may kick back when using high

pressure spray. To avoid injury, firmly

grasp spray gun with both hands.

6. Apply a high-pressure spray to a small

area and then inspect surface for damage.

If no damage is found, continue rinsing.

7. Start at top of area to be rinsed, working

down with same overlapping strokes as

used for cleaning.

Clean Detergent Siphoning

Tube

Flush detergent siphoning tube after each use

before stopping the engine.

1. Place detergent siphoning tube/filter in

bucket of clean water.

2. Remove high-pressure nozzle from lance.

3. Select and install black detergent nozzle.

4. Flush for 1-2 minutes.

5. Turn engine OFF.

6. Point spray gun in a safe direction,

squeeze spray gun trigger to release

retained high water pressure. Engage

trigger lock.

After Each Use

DO NOT allow water to remain in unit for long

periods of time. Sediments or minerals can

deposit on pump parts and freeze pump.

Follow these procedures after every use:

1. Turn engine OFF.

2. Turn fuel valve OFF.

3. Turn water supply OFF.

4. Point spray gun in a safe direction, and

squeeze trigger to relieve trapped

pressure.

5. Let engine cool.

6. Disconnect hoses from spray gun and

high-pressure outlet on pump. Drain water

from hoses, spray gun, and lance. Use a

rag to wipe off components.

7. Pull recoil handle approximately six times

to remove remaining liquid from pump.

8. Store unit in a clean, dry area.

NOTE: If storing for more than 30 days, see

Storage.

Automatic Cool Down System

(Thermal Relief)

When power washer runs for 3-5 minutes

without spray gun activation, circulating water

in pump can reach a temperature sufficient to

engage the thermal relief system. The pump is

cooled by discharging water onto ground.

Optional Accessories (not

included with all models)

Soap Blaster

Use soap or detergent for better cleaning

results.

1. Pre-rinse area with green or white nozzle.

2. Attach soap blaster nozzle to lance.

3. Add soap to tank (as directed by soap

manufacturer).

4. Connect siphon hose to pump and insert

into soap tank.

5. Select the soap setting on PowerDial™

gun.

6. Apply soap starting from bottom to top of

surface area.

Turbo Nozzle

Use for cleaning hard surfaces.

1. Attach turbo nozzle to lance.

2. Select appropriate task setting on

PowerDial™ gun.

3. Start with tip three (3) feet away from work

area*.

4. Work from top to bottom of surface area.

NOTE: *Use with caution on softer surfaces.

Power Broom

Use for cleaning large surfaces like decks and

driveways.

1. Attach power broom to lance.

2. Select appropriate task setting on

PowerDial™ gun.

3. Make overlapping passes to prevent

streaking.

Maintenance and Troubleshooting

12 Owner’s Manual for Power Washer

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve

performance and extend engine/equipment

life. Generac Power Systems, Inc.

recommends that all maintenance work be

performed by an Independent Authorized

Service Dealer (IASD). Regular maintenance,

replacement, or repair of the emissions control

devices and systems may be performed by

any repair shop or person of the owner’s

choosing. To obtain emissions control

warranty service free of charge, the work must

be performed by an IASD. See the emissions

warranty.

Power washer warranty does not cover items

subjected to operator abuse or negligence. To

receive full warranty value, operator must

maintain power washer as instructed in this

manual, including proper storage as detailed

in Storage.

NOTE: Call 1-888-GENERAC (1-888-436-

3722) with questions about component

replacement.

NOTE: All required service and adjustments

should be each season, as detailed in

Maintenance Schedule.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

* Clean if clogged. Replace if perforated or torn.

** Service more often under dirty or dusty

conditions.

Pump Oil

DO NOT attempt any oil maintenance on

pump. Pump is lubricated and sealed at

factory. No additional maintenance is required

for life of pump.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean power washer

daily or before each use. Keep area around

and behind muffler free from combustible

debris. Inspect all cooling air openings on

power washer.

• Use a damp cloth to wipe exterior surfaces

clean.

• DO NOT insert any objects through cooling

air openings.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

Inspect and Clean Inlet Screen

Inspect inlet screen on pump water inlet.

Clean clogged screen and replace screen if

damaged.

Inspect High-Pressure Hoses

High-pressure hoses can develop leaks from

wear, kinking, or abuse. Inspect hoses before

each use. Inspect for cuts, leaks, abrasions,

bulging, and damage or movement of

couplings. If these conditions exist, replace

hose immediately.

NOTE: DO NOT repair high-pressure hose.

Replace with hose that meets or exceeds

maximum pressure rating of unit.

Inspect Detergent Siphoning Tube

Inspect filter on detergent tube and clean if

clogged. Tube should fit tightly on barbed

fitting. Examine tube for leaks or tears.

Replace filter or tube if either is damaged.

Inspect Spray Gun

NOTE: Replace spray gun immediately if it

fails any test steps.

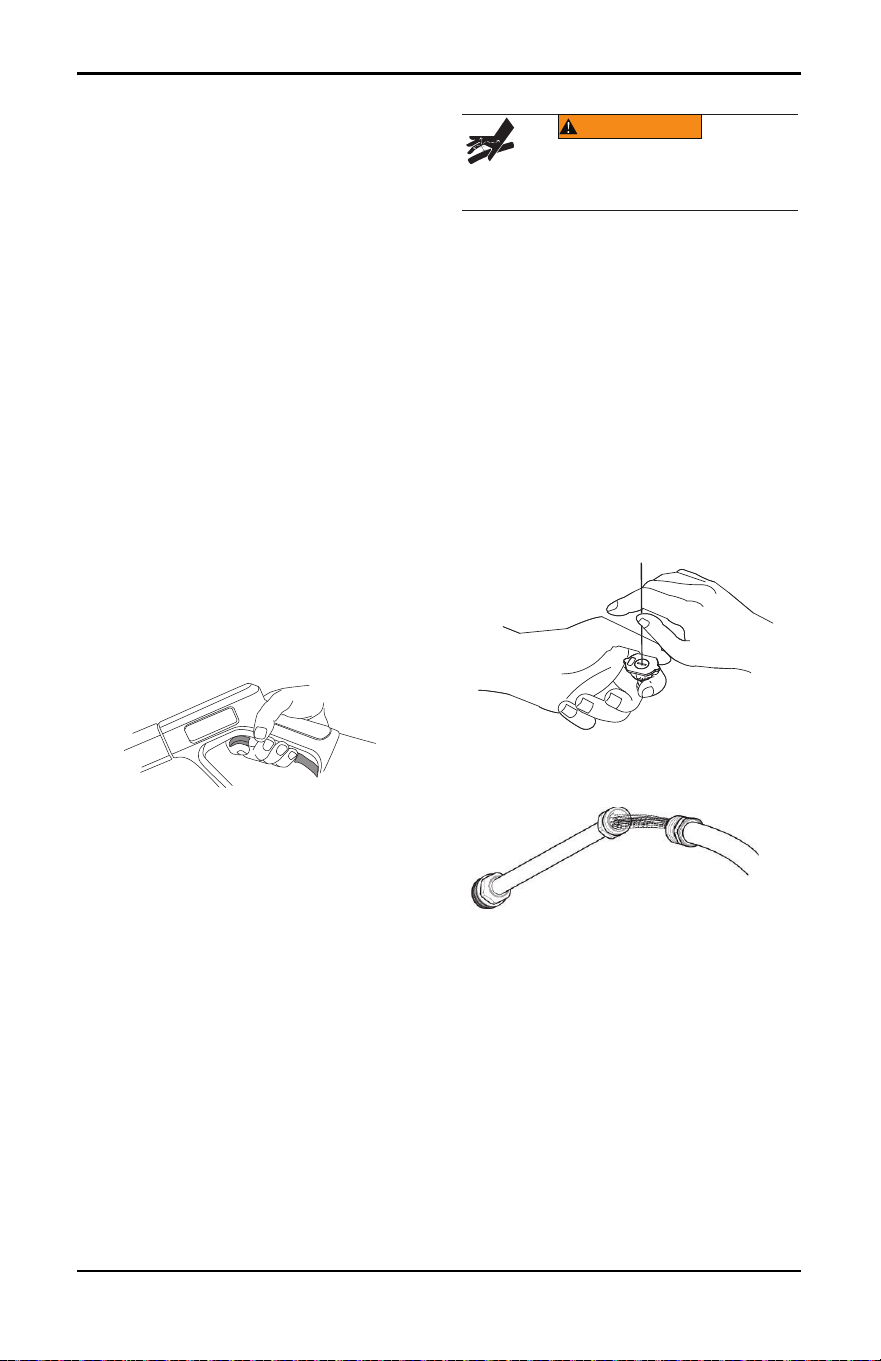

Figure 4-1.Test Spray Gun (typical)

1. Verify spray gun hose connection is

secure.

2. Squeeze and release trigger.

First 5 Hours

Change engine oil

Every 8 Hours or Daily

Inspect/clean water inlet screen*

Inspect high-pressure hose

Inspect detergent siphoning hose/filter

Inspect spray gun and assembly for leaks

Clean debris

Inspect engine oil level

Every 20 Hours or Every Year

Change engine oil**

Every 50 Hours or Every Year

Inspect/clean air cleaner filter**

Inspect muffler and spark arrestor*

Every 100 Hours or Every Year

Service spark plug

Replace fuel filter

000123

Maintenance and Troubleshooting

Owner’s Manual for Power Washer 13

NOTE: Trigger should spring back into place

and lock when released.

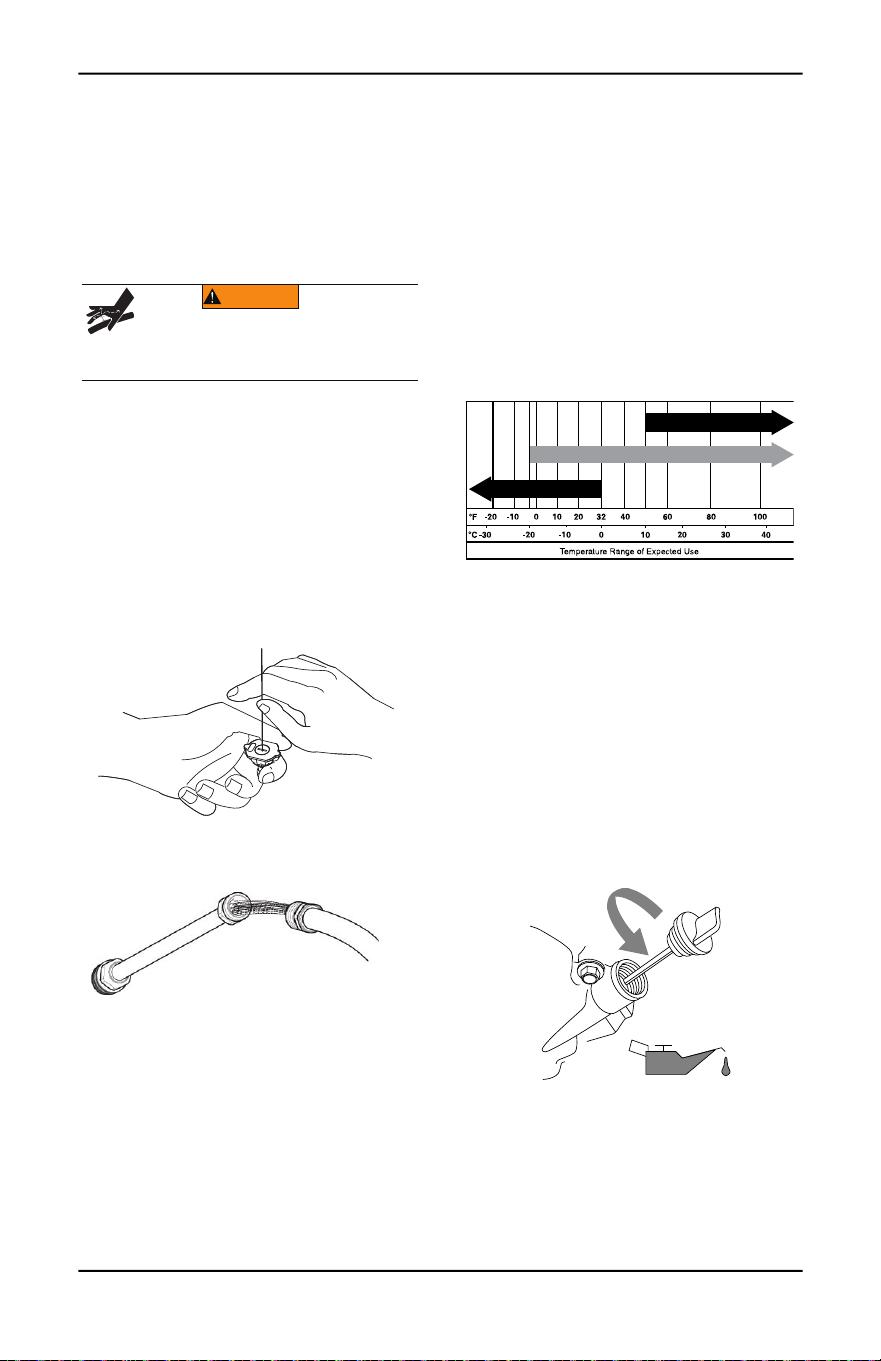

Nozzle Maintenance

A pulsing sensation felt when squeezing spray

gun trigger may be caused by excessive

pump pressure. Typical causes of excessive

pump pressure are nozzle clog or restriction.

Immediately clean nozzle as follows:

1. Turn engine and water supply OFF.

NOTE: Keep high-pressure hose connected

to pump and spray gun while system is

pressurized.

2. Relieve spray gun water pressure.

3. Remove nozzle from lance.

4. See Figure 4-2. Use a paper clip to remove

debris.

5. See Figure 4-3. Remove lance from spray

gun and back flush thoroughly.

6. Install nozzle on lance.

7. Install lance on spray gun.

Figure 4-2.Remove Debris

Figure 4-3.Back Flush Lance

8. Verify hose is connected to pump water

inlet, and high-pressure hose is connected

to spray gun and pump.

9. Turn water ON.

10. Start engine.

11. Test power washer by operating with each

quick connect nozzle.

Engine Maintenance

Engine Oil Recommendations

To maintain the product warranty, the engine

oil should be serviced in accordance with the

recommendations of this manual. For your

convenience, maintenance kits designed and

intended for use on this product are available

from the manufacturer that include engine oil,

oil filter, air filter, spark plug(s), a shop towel

and funnel. These kits can be obtained from

an Independent Authorized Service Dealer

(IASD).

Climate determines proper engine oil

viscosity. See chart to select correct viscosity.

Figure 4-4. Oil Viscosity

* Below 50°F (10°C) use of SAE 30 will result

in hard start.

** Above 80°F (27°C) use of 10W30 may

cause increased oil consumption. Inspect

oil level more frequently.

Inspect Engine Oil Level

Inspect engine oil level prior to each use, or

every 8 hours of operation.

1. Place power washer on a level surface.

2. Clean area around oil fill.

3. See Figure 4-5. Remove oil fill cap/dipstick

and wipe dipstick clean.

Figure 4-5. Engine Oil Fill

4. Thread oil fill cap/dipstick into filler neck.

Oil level is checked with dipstick fully

inserted.

5. See Figure 4-6. Remove oil fill cap/dipstick

and verify oil level is within safe operating

range.

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

000109

000131

000130

SAE 30*

5W-30

10W-30**

000115

Maintenance and Troubleshooting

14 Owner’s Manual for Power Washer

Figure 4-6. Safe Operating Range

6. Add recommended engine oil as

necessary.

7. Install oil fill cap/dipstick and hand-tighten.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

Change Engine Oil

When using power washer under extreme,

dirty, dusty conditions, or in extremely hot

weather, change oil more frequently.

NOTE: Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from

running, as follows:

1. Place power washer on a level surface.

2. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

3. Clean area around oil fill, and oil drain

plug.

4. Remove oil fill cap/dipstick and wipe

dipstick clean.

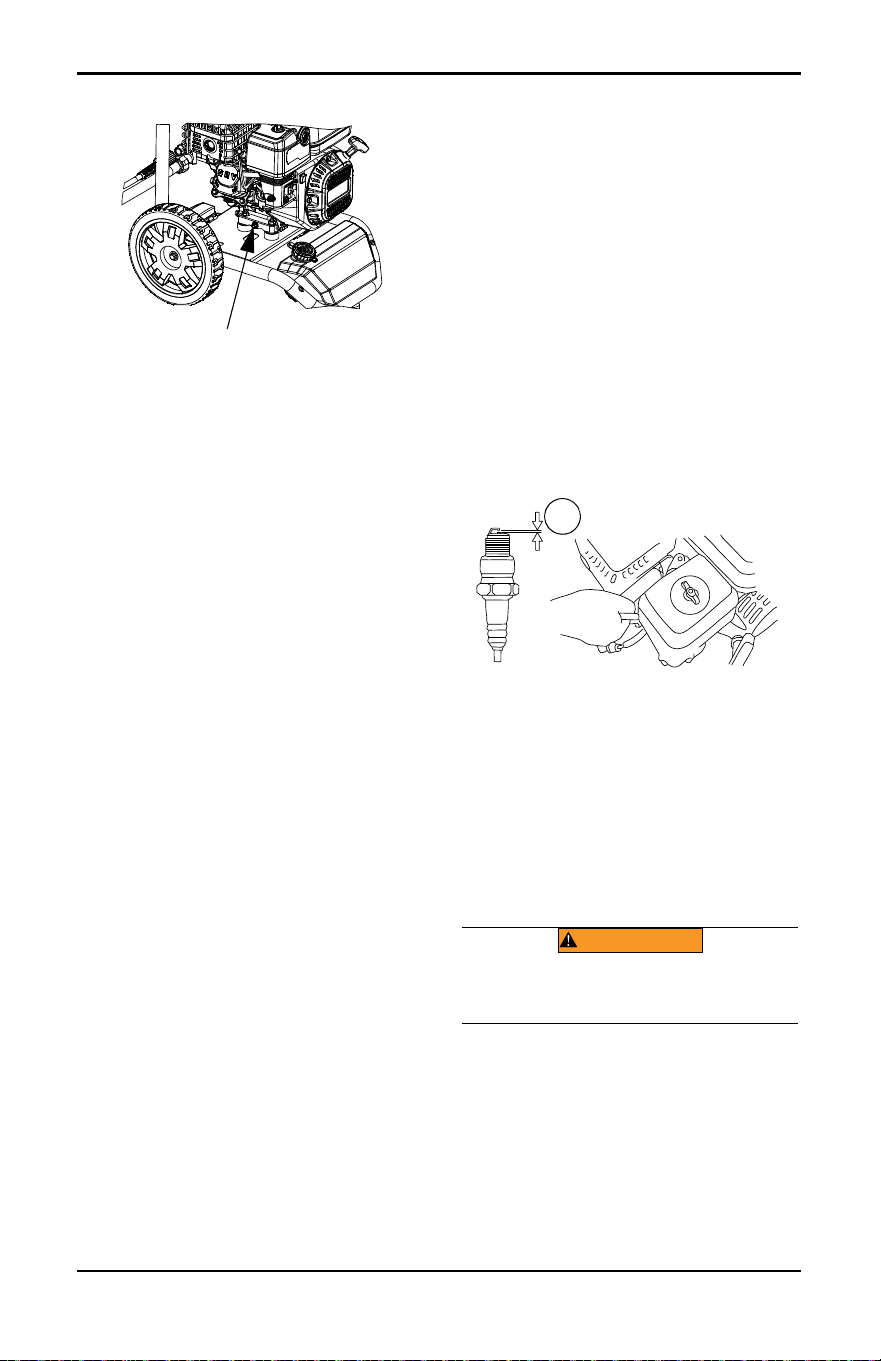

5. See Figure 4-7. Remove oil drain plug (A)

and drain oil completely into a suitable

container.

Figure 4-7.Oil Drain Plug

6. Install oil drain plug and tighten securely.

7. See Figure 4-6. Add recommended engine

oil. DO NOT overfill. See Engine Oil

Recommendations.

8. See Figure 4-6. Thread dipstick into oil

filler neck. Remove dipstick and verify oil

level is within safe operating range. See

Add Engine Oil.

9. Install oil fill cap/dipstick, and hand-tighten.

10. Wipe up any spilled oil.

11. Properly dispose of oil in accordance with

all applicable regulations.

Air Filter

Engine will not run properly and may be

damaged if run with a dirty air cleaner. Service

air cleaner more frequently in dirty or dusty

conditions.

To service air cleaner:

1. Remove air cleaner cover.

2. Remove filter element(s).

3. Inspect filter element(s) and replace if

damaged. To order replacements, contact

Generac Customer Service at 1-888-

GENERAC (888-436-3722) for the name

of your nearest IASD.

4. Clean foam filter element (if equipped) in

warm soapy water. Rinse, and allow to dry

thoroughly. Dip in clean engine oil and

squeeze out excess oil.

5. Tap paper filter element several times on

hard surface to remove dirt. Compressed

air (not exceeding 30 psi (207 kPa) can

also be used to blow through filter element

from the inside.

6. Use a clean, damp cloth to wipe dirt from

inside air cleaner cover.

7. Put cleaned or new filter element(s) in

place. Verify gasket is in place (if

equipped).

8. Install air cleaner cover. Tighten air

cleaner screws or fasteners securely.

Service Spark Plug

To service spark plug:

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. See Figure 4-8. Inspect electrode gap with

wire feeler gauge and replace spark plug if

gap (A) is not within specification listed on

Product Specifications Sheet.

Figure 4-8. Spark Plug

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

Product Specifications Sheet.

4. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench.

000116

012437

000134a

Maintenance and Troubleshooting

Owner’s Manual for Power Washer 15

Inspect Engine Spark

1. Disconnect spark plug wire from spark

plug.

2. Secure spark plug wire where it cannot

contact spark plug.

3. Test spark plug with approved spark plug

tester.

NOTE: DO NOT inspect for spark with spark

plug removed.

Inspect Muffler And Spark Arrestor

NOTE:

It is a violation of California Public

Resource Code, Section 4442, to use or

operate the engine on any forest-covered,

brush-covered, or grass-covered land unless

the exhaust system is equipped with a spark

arrestor, as defined in Section 4442, maintained

in effective working order. Other states or

federal jurisdictions may have similar laws.

NOTE: Call 1-888-GENERAC (1-888-436-

3722) with questions about component

replacement.

NOTE: Use ONLY original equipment

replacement parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrestor, if equipped,

inspect for damage or carbon blockage. If

replacement parts are required.

Inspect Spark Arrestor Screen

(if equipped)

1. See Figure 4-9 and Figure 4-10. Loosen

fasteners and remove spark muffler cage

(A) and heat shield (B).

2. See Figure 4-11. Loosen fasteners (C) and

remove spark arrestor from muffler.

3. Inspect spark arrestor. Replace if torn,

perforated or otherwise damaged.

4. If screen is not damaged, clean it with a

commercial solvent and replace.

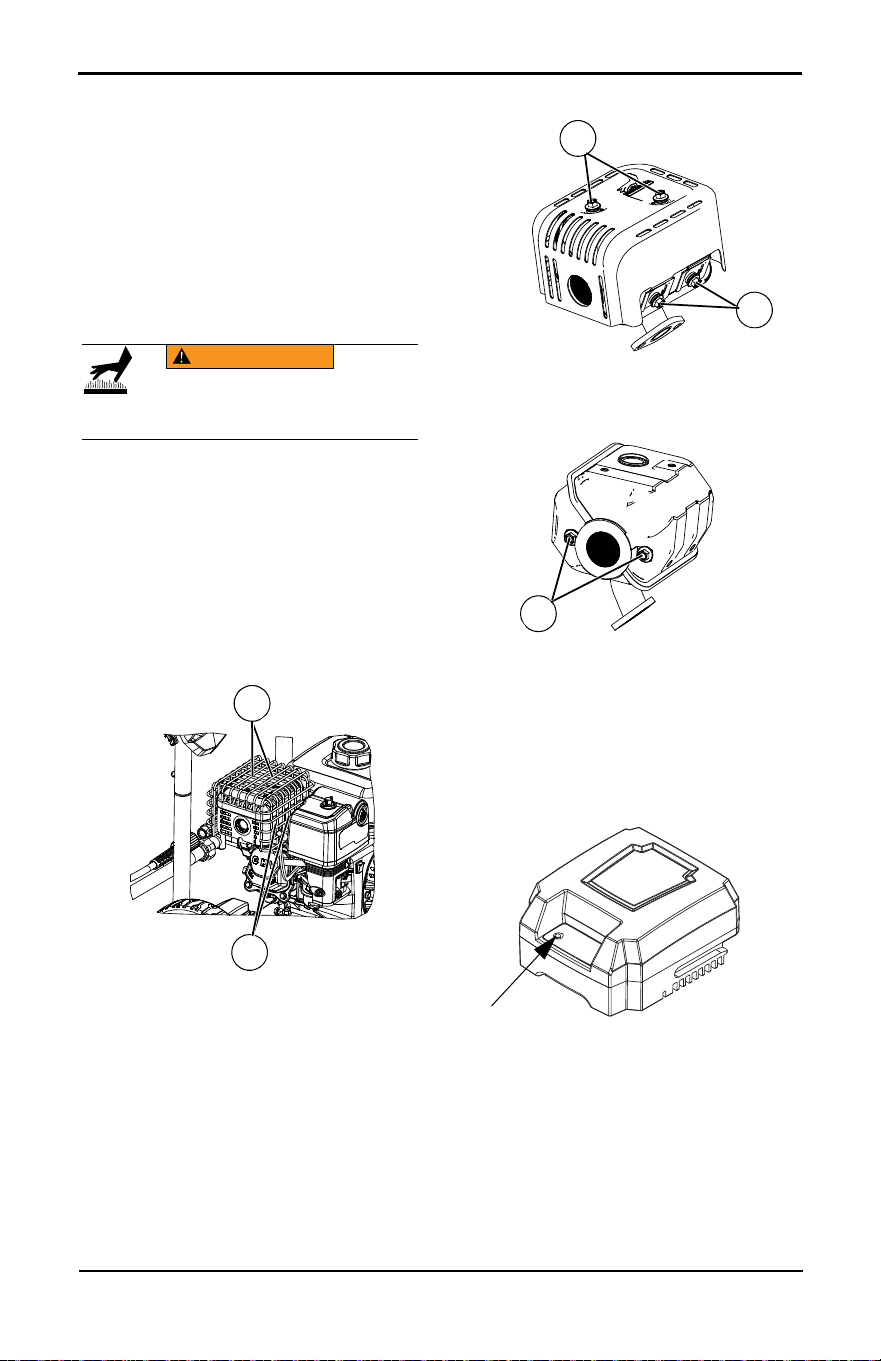

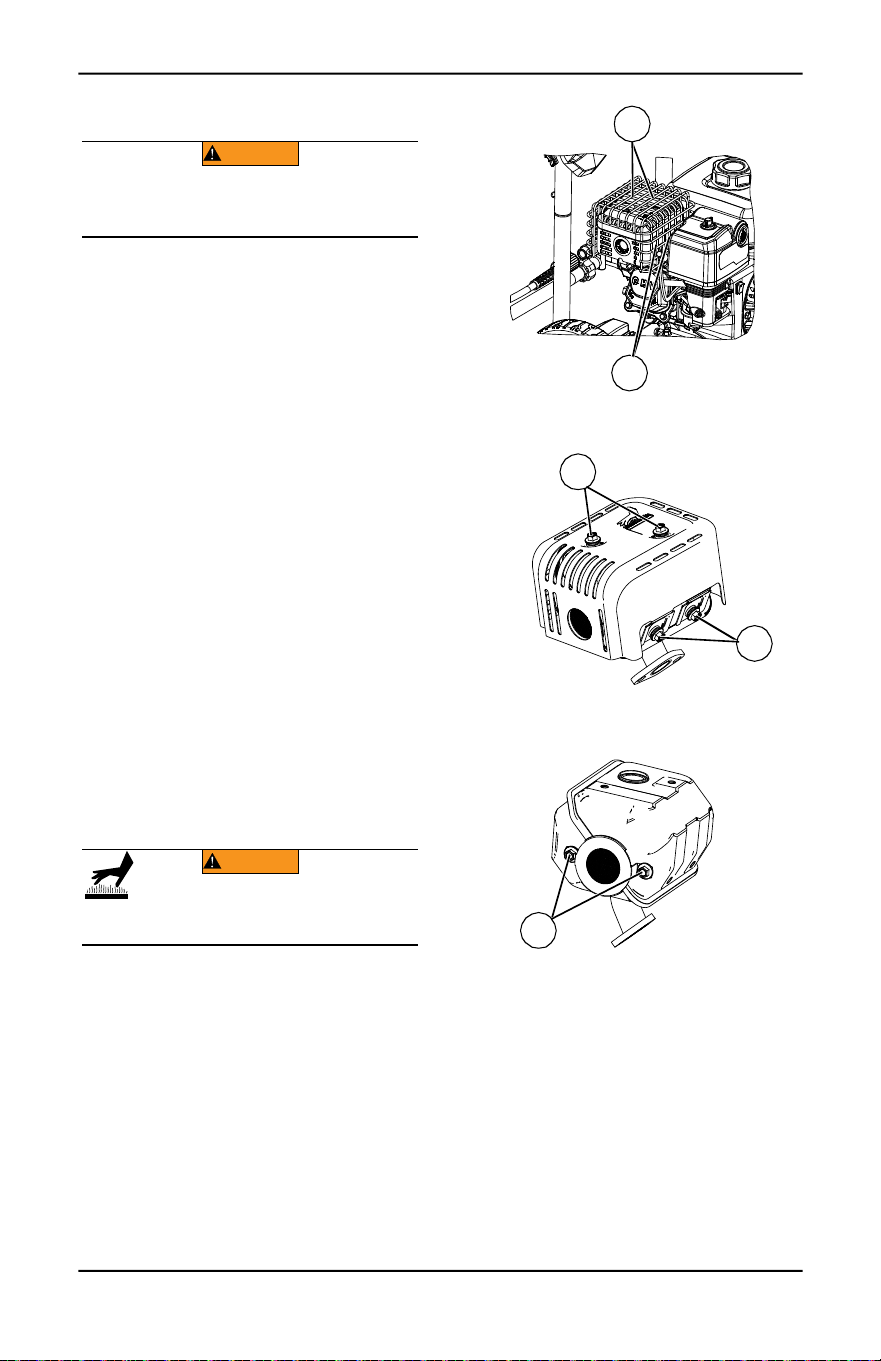

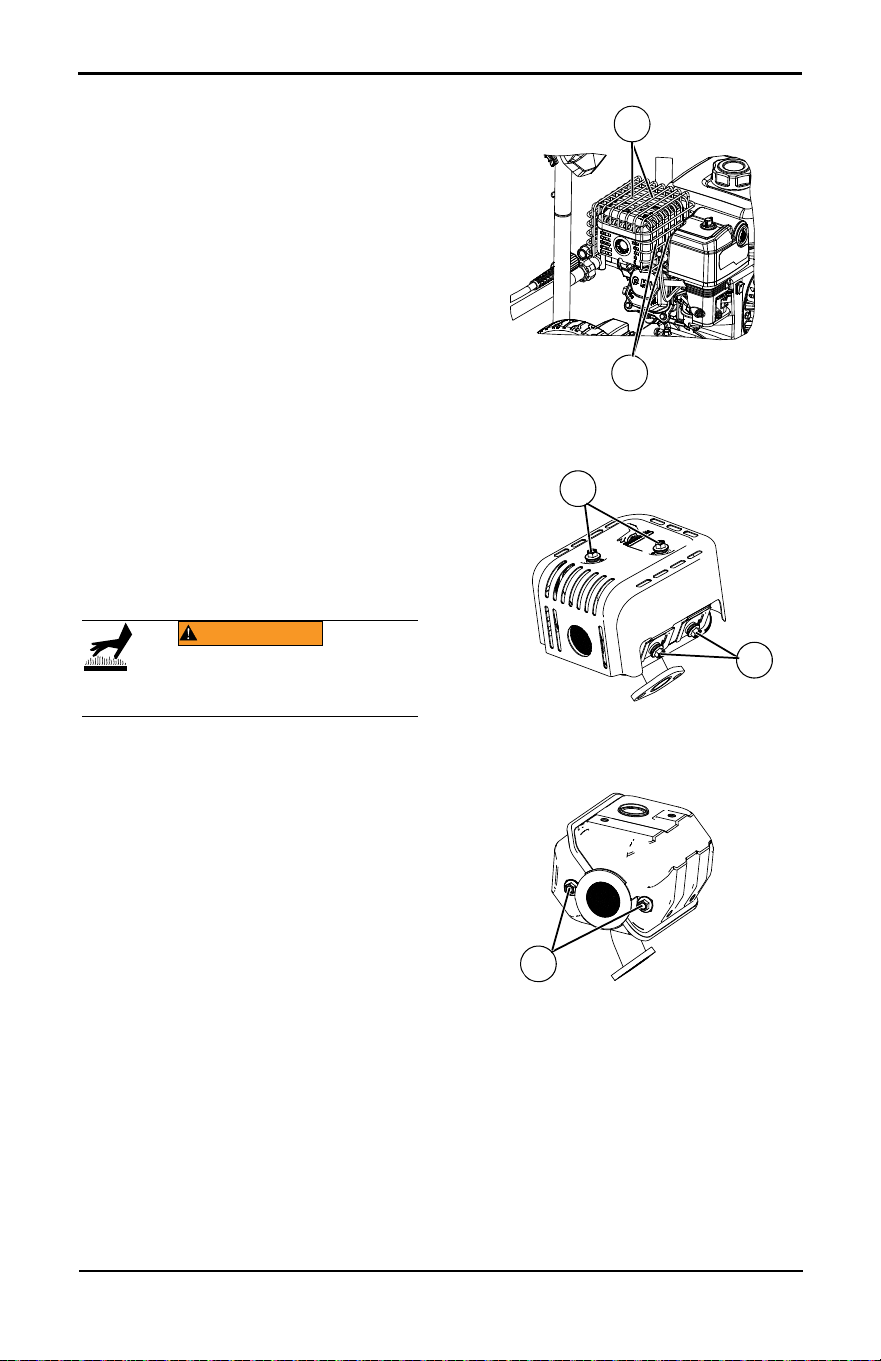

Figure 4-9. Spark Arrestor Fasteners

Figure 4-10. Heat Shield Fasteners

Figure 4-11. Spark Arrestor Fasteners

(000102)

WARNING

Accidental Start-up. Disconnect spark plug wire

when working on unit. Failure to do so could result

in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

012438

000135

000136

Maintenance and Troubleshooting

16 Owner’s Manual for Power Washer

Maintaining the Battery

See Figure 4-12. Check the charge of the

battery by pressing the Battery Powerbar™

button. A minimum of 2 illuminated LED lights

are required to start the engine.

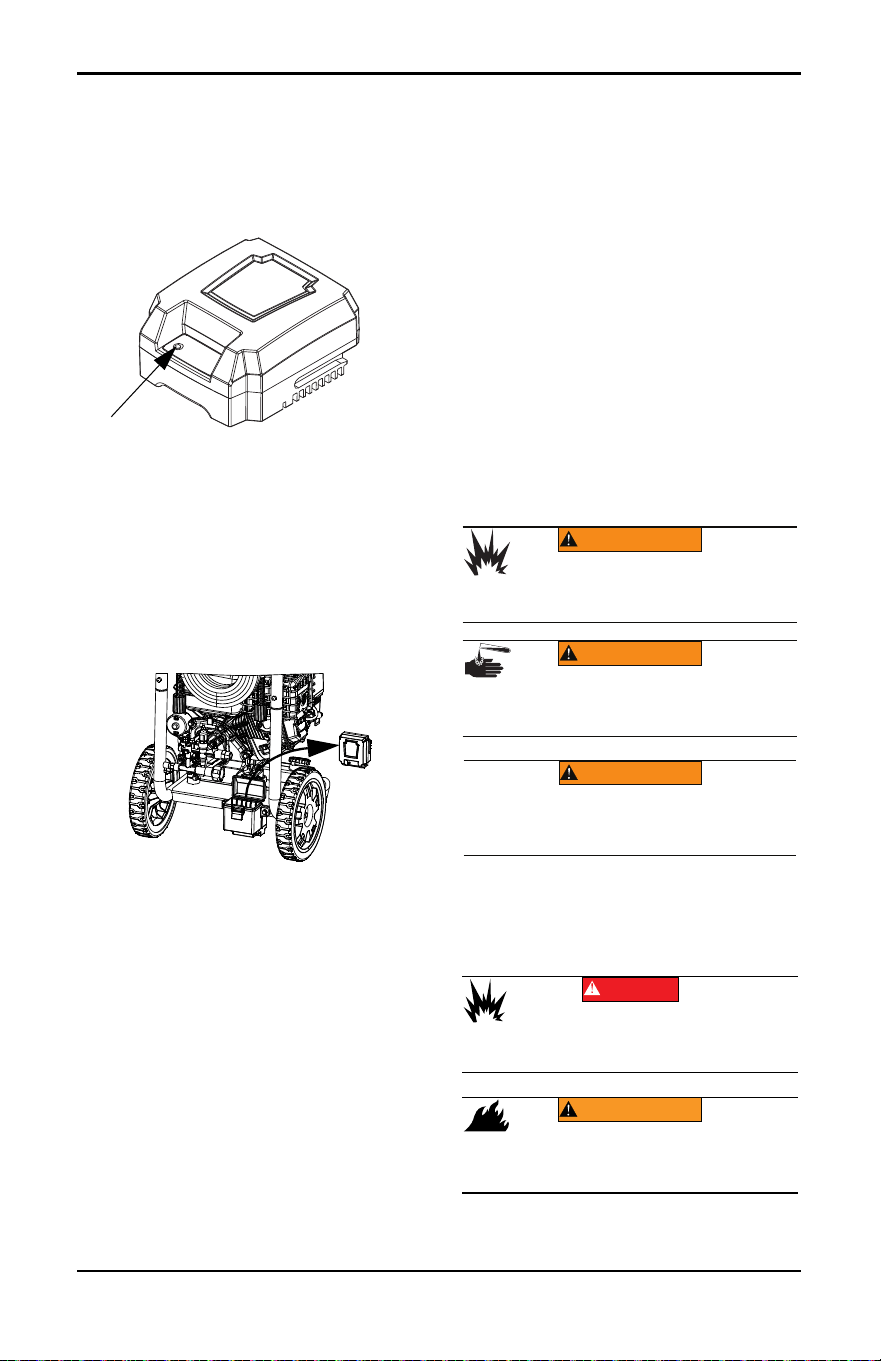

Figure 4-12. Battery Powerbar™ Button

Charge the Battery

NOTE: The 12V Lithium-ion battery provided

should be used only with the battery charger

supplied with the power washer (P/N:

10000020284).

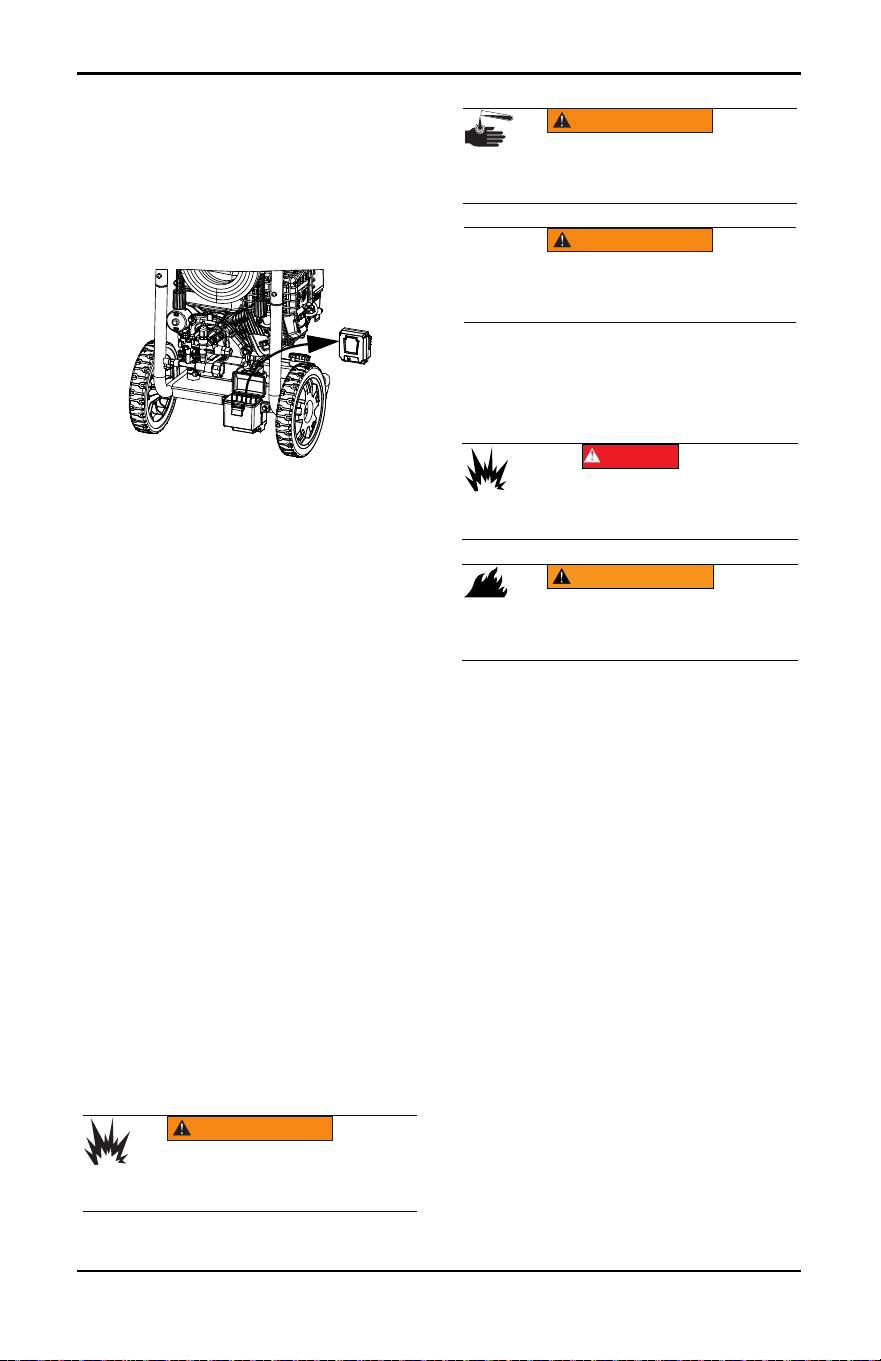

1. See Figure 4-13. Remove battery from

box.

Figure 4-13. Remove Battery

2. Plug battery charger into a 120V, 60Hz,

AC receptacle only. The green “READY”

LED on the charger will illuminate.

3. Slide battery into charger bay. The red

“CHARGING” LED will illuminate to

indicate charging.

4. When battery is fully charged, the green

“READY” LED will illuminate. Remove

battery from charger.

NOTE: A completely discharged battery will

fully charge in approximately 1.5 hours. The

battery will stay fully charged if left on the

charger with no damage to the battery. The

battery needs to be replaced if the green

“READY” LED does not illuminate after 3

hours of charging. See Replace the Battery.

5. Return battery to box and close the lid for

use.

6. Unplug battery charger from receptacle

when not in use.

Replace the Battery

Contact your nearest Independent Authorized

Service Dealer (IASD), or contact Generac

Customer Service at 1-888-GENERAC (1-

888-436-3722), for battery replacement.

Storage

General

• DO NOT place a storage cover on a hot

power washer. Allow unit to cool to room

temperature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system

problems.

• Cover unit with a suitable protective,

moisture resistant cover.

• Store unit in a clean and dry area.

• Always store power washers and fuel away

from heat and ignition sources.

006467

012430

(000162)

Explosion. Do not dispose of batteries in a fire.

Batteries are explosive. Electrolyte solution can cause

burns and blindness. If electrolyte contacts skin or eyes,

flush with water and seek immediate medical attention.

WARNING

(000163a)

Risk of burn. Do not open or mutilate batteries.

Batteries contain electrolyte solution which can cause

burns and blindness. If electrolyte contacts skin or

eyes, flush with water and seek immediate medical

attention.

WARNING

(000228)

Environmental Hazard. Always recycle batteries at an

official recycling center in accordance with all local

laws and regulations. Failure to do so could result in

environmental damage, death, or serious injury.

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

Maintenance and Troubleshooting

Owner’s Manual for Power Washer 17

Prepare Fuel System for Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system,

prepare and run engine according to Power

Washer Start-Up Run engine for 2 minutes to

circulate stabilizer throughout fuel system.

Adequately prepared fuel can be stored up to

24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

Prepare Engine for Storage

1. Change engine oil.

2. Remove spark plug.

3. Pour a tablespoon (5-10cc) of clean

engine oil or spray a suitable fogging

agent into cylinder.

4. Pull starter recoil several times to

distribute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt.

This will close valves so moisture cannot

enter engine cylinder. Gently release

recoil.

Change Oil

Change engine oil before storage. See

Change Engine Oil.

Prepare Pump for Storage

NOTE: If not using power washer for more

than 30 days, prepare engine and pump for

storage.

Protect unit from freezing temperatures.

Failure to do so will permanently damage

pump and render unit inoperable. Freeze

damage is not covered under warranty.

Protect unit from freezing temperatures as

follows:

1. Turn engine OFF.

2. Turn fuel valve to OFF.

3. Turn water supply OFF.

4. Point spray gun in a safe direction, and

squeeze trigger to relieve trapped

pressure.

5. Let engine cool.

6. Disconnect hoses from spray gun and

high-pressure outlet on pump. Drain water

from hoses, spray gun, and lance. Use a

rag to wipe off components.

7. Empty pump of all remaining liquids.

8. Pull recoil handle approximately six times

to remove remaining liquid from pump.

9. Winterize pump with Generac Pump

Shield™ (P/N 0L2414). This minimizes

freeze damage and lubricates pistons and

seals.

NOTE: If Generac Pump Shield™ is not

available, connect a 3 ft (1 m) section of

garden hose to water inlet adapter. Pour RV-

antifreeze (alcohol free antifreeze) into hose.

Pull recoil handle twice. Disconnect hose.

Store unit in a clean and dry area.

Prepare Battery and Charger for

Storage

When not in use, disconnect battery charger

and store in a cool, dry area. Wet, damp areas

cause corrosion of terminals and electrical

contacts. If stored for long periods in high

temperatures (110°F), permanent damage to

the battery can result. Check electrical

terminals and contacts on the battery and

charger. Wipe with clean, dry cloth or blow

clean with compressed air.

After storage, check the charge of the battery

by pressing the Battery Powerbar™ button. A

minimum of 2 illuminated LED lights are

required to start the engine. See Maintaining

the Battery.

Maintenance and Troubleshooting

18 Owner’s Manual for Power Washer

Troubleshooting

Problem Cause Correction

Pump fails to produce

pressure, has erratic pressure,

chattering, loss of pressure,

low water volume.

1. Low pressure nozzle

installed.

2. Water inlet is obstructed.

3. Inadequate water supply.

4. Inlet hose kinked or

leaking.

5. Clogged hose inlet screen.

6. Water supply is over 100ºF

(37.8ºC).

7. High-pressure hose is

obstructed, or leaks.

8. Spray gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

11. Dirty fuel filter.

1. Replace with high-pressure

nozzle.

2. Clean inlet.

3. Provide adequate water

flow.

4. Straighten inlet hose, patch

leak.

5. Inspect and clean inlet

hose screen.

6. Provide cooler water

supply.

7. Clear obstructions or

replace hose.

8. Replace spray gun.

9. Clean nozzle.

10. Contact IASD.

11. Replace fuel filter.

Detergent fails to mix with

spray.

1. Detergent siphoning tube is

not submerged.

2. Detergent siphoning tube/

filter is obstructed or

cracked.

3. High-pressure nozzle

installed.

1. Insert detergent siphoning

tube into detergent.

2. Clean or replace filter/

detergent siphoning tube.

3. Install low-pressure nozzle.

Engine runs well at no-load,

but bogs down when load is

applied.

1. Engine speed too low.

2. Dirty fuel filter.

1. Contact IASD.

2. Replace fuel filter.

Engine will not start, or starts

and runs rough.

1. Dirty air filter.

2. Out of fuel

3. Stale fuel.

4. Spark plug wire not

connected to plug.

5. Bad spark plug.

6. Water in fuel.

7. Excessively rich fuel

mixture.

8. Dirty fuel filter.

1. Clean or replace air filter.

2. Fill fuel tank.

3. Replace with fresh fuel.

4. Connect wire to spark plug.

5. Replace spark plug.

6. Drain fuel tank, replace

with fresh fuel.

7. Contact IASD.

8. Replace fuel filter.

Engine shuts down during

operation.

1. Out of fuel. 1. Fill fuel tank.

Engine lacks power. 1. Dirty air filter. 1. Replace air filter.

Engine will not electric start. 1. Battery has low power.

2. Battery is too hot.

3. Gun not triggered.

4. Debris in battery box.

1. Charge or replace battery.

2. Allow battery to cool.

3. Trigger gun while starting.

4. Remove debris.

Owner’s Manual for Power Washer 19

Notes

20 Owner’s Manual for Power Washer

Part No. A0001468710 Rev. A 06/01/2021

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

GUARDE ESTE MANUAL PARA REFERENCIA EN EL FUTURO

Lavadora a presión

Manual del propietario

012428

MODELO:________________________

SERIE:________________________

FECHA DE COMPRA:______________

Registre su producto Generac en:

1-888-922-8482

Índice de contenidos

Sección 1 Introducción

y seguridad .................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad

y significado .................................... 2

Sección 2 Información general

y configuración ............................. 3

Conozca su lavadora a presión ....... 3

Emisiones ........................................ 3

Retiro del contenido de la caja ........ 3

Armado ........................................... 3

Añadir aceite de motor .................... 4

Combustible .................................... 5

Suministro de agua ......................... 5

Conexión del suministro

de agua ........................................... 5

Conexión de la manguera y

la lanza de alta presión ................... 6

Pistola de pulverización .................. 6

Boquillas ......................................... 7

Sección 3 Funcionamiento ........... 8

Peguntas sobre uso

y funcionamiento ............................. 8

Antes de poner en marcha

el motor ........................................... 8

Preparación de la lavadora

a presión para el uso ....................... 8

Arranque eléctrico ........................... 9

Puesta en marcha de la lavadora

a presión ......................................... 9

Apagado de la lavadora

a presión ....................................... 10

Aplicación de detergente ...............11

Enjuague .......................................11

Limpieza del tubo de sifón

para detergente .............................11

Sistema de enfriamiento

automático (Alivio térmico) ............12

Accesorios opcionales (no se

incluyen en todos los modelos) .....12

Sección 4 Mantenimiento y

solución de problemas ...............13

Mantenimiento ...............................13

Programa de mantenimiento .........13

Aceite de la bomba ........................13

Mantenimiento preventivo .............13

Mantenimiento del motor ...............15

Mantenimiento de la bujía .............16

Mantenimiento de la batería ..........18

Almacenamiento ............................18

Solución de problemas ..................21

Notas .............................................23

(000393a)

ADVERTENCIA

PRODUCE CÁNCER Y

DAÑOS REPRODUCTIVOS

www.P65Warnings.ca.gov.

Introducción y seguridad

Manual del propietario de la lavadora a presión 1

Sección 1 Introducción y seguridad

Introducción

Lea este manual cuidadosamente

Si no comprende alguna sección de este

manual, llame a su IASD (Independent

Authorized Service Dealer, concesionario

independiente de servicio autorizado) más

cercano o al Servicio al Cliente de Generac al

1-888-436-3722 (1-888-GENERAC), o visite

www.generac.com para conocer los

procedimientos de arranque, operación y

mantenimiento. El propietario es responsable

del mantenimiento adecuado y uso seguro de

la unidad.

GUARDE ESTAS INSTRUCCIONES para

referencia futura. Este manual contiene

instrucciones importantes que se deben

seguir durante la instalación, operación y

mantenimiento de la unidad y sus

componentes. Siempre entregue este manual

a cualquier persona que vaya a usar esta

unidad, y enséñele cómo arrancar, operar y

detener correctamente la unidad en caso de

emergencia.

La información que aparece en este manual

es precisa y está basada en productos

fabricados en el momento en el que se editó

esta publicación. El fabricante se reserva el

derecho de hacer las actualizaciones

técnicas, las correcciones y las revisiones de

los productos que considere necesarias sin

previo aviso.

Normas de seguridad

El fabricante no puede prever todas las

posibles circunstancias que pueden suponer

un peligro. Las alertas que aparecen en este

manual, y en las etiquetas y los adhesivos

pegados en la unidad no incluyen todos los

peligros. Si se utiliza un procedimiento,

método de trabajo o técnica de

funcionamiento no recomendados

específicamente por el fabricante, compruebe

que sean seguros para otros usuarios y que

no pongan en peligro el equipo.

En esta publicación y en las etiquetas y

adhesivos pegados en la unidad, los bloques

PELIGRO, ADVERTENCIA, PRECAUCIÓN y

NOTA se utilizan para alertar al personal

sobre instrucciones especiales relacionadas

con un funcionamiento que puede ser

peligroso si se realiza de manera incorrecta o

imprudente. Léalos atentamente y respete sus

instrucciones. Las definiciones de alertas son

las siguientes:

NOTA: Las notas incluyen información

adicional importante para un procedimiento y

se incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar

los peligros que indican. Para evitar

accidentes, es importante el sentido común y

el seguimiento estricto de las instrucciones

especiales cuando se realice la acción o la

operación de mantenimiento.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita,

ocasionará la muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita,

podría ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita,

puede producir lesiones leves o moderadads.

Introducción y seguridad

2 Manual del propietario de la lavadora a presión

Símbolos de seguridad

y significado

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

(000110)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte o

lesiones graves.

(000101)

Pérdida de visión. Se requiere el uso de gafas de

seguridad al usar esa máquina. No usar gafas de

seguridad puede ocasionar pérdida de visión

permanente.

ADVERTENCIA

(000107)

Pérdida auditiva. Recomendamos protectores de

oído al usar esta máquina. No usar protectores de

oído puede ocasionar pérdida auditiva permanente.

ADVERTENCIA

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

(000109)

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de insalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000112)

Riesgo de caídas. El uso de la máquina crea zonas

mojadas y riesgos de disparo. Esé atento a las

condiciones de la zona de trabajo. Una caída puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000114)

Riesgo de caídas. No use esta máquina o

cualquiera de sus componentes en superficies

elevadas. Hacerlo puede ocasionar una caída,

lesiones graves o la muerte.

ADVERTENCIA

(000113)

Riesgo de la cuerda de arranque. La cuerda de

arranque se puede retraer inesperadamente si la presión

de agua no se alivió de la bomba apropiadamente,

creando un contragolpe. El contragolpe puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000115)

ADVERTENCIA

Piezas en movimiento. No use alhajas cuando ponga

en marcha o trabaje con este producto. Usar alhajas al

poner en marcha o trabajar con este producto puede

ocasionar la muerte o lesiones graves.

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

(000228)

ADVERTENCIA

Peligro ambiental. Siempre recicle las baterías en un

centro de reciclado oficial de acuerdo con todas las leyes

y reglamentos locales. No hacerlo puedo ocasionar daños

ambientales, la muerte o lesiones graves.

Lesiones personales / Daños en el equipo. Coloque la

vara/pistola en la funda y verifique que el asa está bloqueada

en su lugar antes de moverla. Si no lo hace, podría provocar

la muerte, lesiones graves o el equipo podría sufrir daños.

ADVERTENCIA

(000244a)

Información general y configuración

Manual del propietario de la lavadora a presión 3

Sección 2 Información general y configuración

Conozca su lavadora a presión

Lea este manual detenidamente antes de

armar y poner en funcionamiento esta unidad.

Guarde este manual para referencia

inmediata y en el futuro. Los manuales del

propietario de repuesto están disponibles en

www.generac.com.

Emisiones

La US EPA (United States Environmental

Protection Agency, Agencia de Protección

Ambiental de los Estados Unidos) (y CARB

[California Air Resources Board, Junta de

Recursos del Aire de California], para motores

y equipos certificados según las normas de

California) requiere que este motor o equipo

cumpla con las normas de emisiones de

escape y evaporación. Ubique la calcomanía

de cumplimiento de emisiones en el motor

para determinar las normas aplicables.

Consulte la garantía de emisiones incluida

para obtener información al respecto. Siga las

especificaciones de mantenimiento en este

manual para garantizar que el motor cumpla

con las normas de emisiones aplicables

durante toda la vida útil del producto.

Retiro del contenido de la caja

1. Abra la caja completamente cortando

cada esquina de arriba abajo.

2. Saque y verifique el contenido de la caja

antes de la instalación. La caja debe

contener uno de cada uno de los

siguientes componentes:

• Unidad principal

•Asa

• Manguera de alta presión

• Pistola de pulverización

•Lanza

• Gancho de la pistola y dispositivos de

fijación rápida

•Aceite

• Alambre del gancho de la manguera

• Batería

• Cargador de la batería

• Bolsa de piezas (incluye):

– Manual del propietario

– Bolsa con boquillas de colores

– Soporte para boquillas adicionales*

– Tornillo*

– Llave hexagonal*

– Registre su producto en https://

– *Incluido en unidades con boquillas

adicionales (lanza jabón o boquilla

turbo)

3. Llame al servicio de atención al cliente de

Generac al 1-888-GENERAC (1-888-436-

3722) con el número de modelo y número

de serie de la unidad para cualquier

artículo que falte en la caja.

4. Registre el modelo, el número de serie y la

fecha de compra en la portada de este

manual.

Armado

Llame al servicio al cliente de Generac al 1-

888-GENERAC (1-888-436-3722) para

comunicar cualquier problema o duda

referente al armado. Tenga a mano el modelo

y el número de serie.

1. Consulte la Figura 2-1. Coloque el asa (A)

en los soportes para el asa (B). Presione

los botones de enganche (C) y deje que el

asa se acople y quede colocado en su

posición. El botón bloqueará el asa

cuando encaje en su posición.

Figura 2-1. Insertar asa

NOTA: Es posible que sea necesario mover

los soportes del asa de lado a lado para

alinear el asa de manera que se deslice en los

soportes del asa.

2. Consulte la Figura 2-2. Instale el gancho

de la manguera.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

012442

Información general y configuración

4 Manual del propietario de la lavadora a presión

Figura 2-2. Instalación del gancho

de la manguera

3. Consulte la Figura 2-3. Si están incluidas

las boquillas adicionales (lanza jabón o

boquilla turbo), acople el soporte para

boquillas adicionales a cada lado del

panel usando el tornillo que se

proporciona (A) y la llave hexagonal (B).

Figura 2-3. Soporte para

boquillas adicionales

4. Consulte la Figura 2-4. Instale el gancho

de la pistola (A) en el lateral derecho

(trasero) del asa. Sujételo con el

dispositivo de fijación rápida (B).

Figura 2-4. Instalación del gancho

de la pistola

5. Consulte la Figura 2-5. Inserte las

boquillas de colores en los espacios que

se proporcionan en el asa.

Figura 2-5. Insertar boquillas

6. Consulte la Figura 2-6 para instalar la

batería.

Figura 2-6. Instalación de la batería

Añadir aceite de motor

La unidad se envía sin aceite en el motor.

Añada aceite al motor antes de arrancar la

unidad. Consulte Recomendaciones sobre el

aceite de motor.

1. Coloque la lavadora a presión en una

superficie nivelada.

2. Verifique que el área de llenado de aceite

esté limpia.

3. Retire el tapón de llenado/varilla de aceite

y limpie la varilla de nivel.

Figura 2-7. Extracción de la varilla

4. Añada el aceite de motor recomendado.

012443

012516

012429

001621001621

012430

000115

Información general y configuración

Manual del propietario de la lavadora a presión 5

NOTA: Algunas unidades tienen más de una

ubicación de llenado de aceite. En estos

casos, solo es necesario usar uno de los

puntos de llenado de aceite.

5. Introduzca la varilla en el cuello de llenado

de aceite. El nivel de aceite se comprueba

con la varilla totalmente insertada.

6. Consulte la Figura 2-8. Retire la varilla y

compruebe que el nivel de aceite se

encuentra dentro del rango de

funcionamiento seguro.

Figura 2-8. Rango de

funcionamiento seguro

7. Coloque el tapón de llenado del aceite/

varilla de nivel y sujételo firmemente con

la mano.

Combustible

Los requisitos para el combustible son los

siguientes:

• Gasolina limpia, fresca y sin plomo.

• Calificación mínima de 87 octanos/87 AKI

(91 RON).

• Puede utilizar etanol al 10 % (gasohol)

también (siempre y cuando lo tenga

disponible, se recomienda utilizar

combustible sin etanol).

• NO use E85.

• NO use una mezcla de gasóleo.

• NO modifique el motor para que funcione

con combustibles alternativos.

• Añada un estabilizador de combustible

antes de almacenarlo.

1. Verifique que la unidad esté APAGADA y

que se enfríe durante un mínimo de dos

minutos antes de volver a echar

combustible.

2. Coloque la unidad en terreno nivelado en

una zona bien ventilada.

3. Consulte la Figura 2-9. Limpie la zona

alrededor de la tapa de combustible y

retire la tapa lentamente.

4. Añada lentamente el combustible

recomendado. No lo llene en exceso.

Figura 2-9. Añadir el combustible

recomendado

5. Instale la tapa de combustible.

NOTA: Permita que el combustible derramado

se evapore antes de poner en marcha la

unidad.

Suministro de agua

NOTA: NO haga funcionar la unidad sin un

suministro de agua suficiente. No respetar los

requisitos de suministro de agua anulará la

garantía de la unidad.

El suministro de agua debe cumplir los

siguientes requisitos:

• NO haga sifón con agua estancada para el

suministro de agua.

• La temperatura del agua debe ser inferior a

38 ºC (100 ºF).

• El largo de la manguera de suministro de

agua no debe superar los 15.2 m (50 pies).

• El agua debe superar 17.3 litros por minuto

(3.8 galones por minuto) y no estar por

debajo de 30 psi (206,8 kPa).

• NO use una válvula de una vía, rompedor

de vacío, o válvula de retención en ninguna

parte del suministro de agua.

Conexión del suministro

de agua

1. Deje salir el agua durante 30 segundos

antes de realizar la conexión para eliminar

residuos.

2. Consulte la Figura 2-10. Inspeccione el

filtro de entrada para comprobar si hay

residuos. Limpie o sustituya el filtro según

sea necesario. NO haga funcionar la

lavadora a presión si falta el filtro de

entrada o está dañado.

000116

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

012431

Información general y configuración

6 Manual del propietario de la lavadora a presión

Figura 2-10. Inspección del filtro

de entrada

3. Consulte la Figura 2-11. Conecte la

manguera de suministro de agua a la

entrada de agua de la bomba y apriete

con la mano.

Figura 2-11. Conexión de la manguera

del suministro de agua

Conexión de la manguera y

la lanza de alta presión

1. Consulte la Figura 2-12. Conecte la lanza

en la pistola de pulverización y apriete con

la mano.

Figura 2-12. Conexión de la lanza

2. Coloque la pistola de pulverización y la

extensión de la boquilla en el soporte de la

pistola de pulverización.

3. Retire y deseche la tapa de transporte de

la salida de agua a la bomba.

4. Consulte la Figura 2-13. Conecte la

manguera de alta presión a la bomba y

apriete con la mano.

Figura 2-13. Conexión de la manguera de

alta presión a la bomba

5. Consulte la Figura 2-14. Conecte la

manguera de alta presión a la base de la

pistola de pulverización y apriete con la

mano.

Figura 2-14. Conexión de la manguera de

alta presión a la pistola de pulverización

Pistola de pulverización

Familiarícese con el disparador y el sistema

de seguro de la pistola de pulverización antes

del uso.

1. Consulte la Figura 2-15. Con la unidad

apagada sostenga la pistola de

pulverización y apriete el gatillo para

comprobar cómo debe activar y desactivar

el mecanismo del gatillo y el sistema de

seguro.

Figura 2-15. Pistola de pulverización

(típica)

012432

012433

000120

012434

000122

000123

Información general y configuración

Manual del propietario de la lavadora a presión 7

2. Abra el suministro de agua y apriete el

gatillo para purgar de aire el sistema de la

bomba.

Boquillas

1. Seleccione la boquilla adecuada para la

tarea que va a realizar.

2. Consulte la Figura 2-16. Tire hacia atrás

del collar de conexión rápida e instale la

boquilla.

3. Libere el collar de conexión rápida para

fijar la boquilla.

4. Verifique que la boquilla esté bloqueada

en su lugar.

Figura 2-16. Insertar boquilla

Boquilla de presión de chorro fuerte

(Roja)

MÁXIMA - Presión más alta y caudal más bajo

para superficies resistentes o difíciles de

alcanzar como las de segundos pisos,

remoción de pintura, manchas de aceite,

remoción de óxido, y otras sustancias

resistentes (alquitrán, caucho, grasa, cera,

etc.).

Boquilla de presión para limpieza

(Verde)

GENERAL - Presión y caudal medios para la

mayor parte de la limpieza multiusos como los

revestimientos de casas, patios de ladrillo,

plataformas de madera, aceras y veredas,

pisos de garaje, etc.

Boquilla de presión para lavado

(Blanca)

DELICADO - Presión más baja y caudal más

alto para limpieza suave de automóviles/

camionetas, botes, vehículos recreativos,

muebles de patio, equipos de jardinería, etc.

Boquilla para detergente (Negra)

ÚNICAMENTE DETERGENTE (NEGRA) -

Use detergentes/jabones seguros para la

lavadora a presión para ayudar a disgregar la

suciedad o mugre resistente sobre diferentes

superficies.

000125

001396

001398

001399

001400

Funcionamiento

8 Manual del propietario de la lavadora a presión

Sección 3 Funcionamiento

Peguntas sobre uso

y funcionamiento

Llame al Servicio al cliente de Generac al

1-888-GENERAC (1-888-436-3722) con las

preguntas o dudas acerca del funcionamiento

y mantenimiento de la unidad.

Antes de poner en marcha

el motor

La unidad se envía sin aceite en el cárter.

Añada aceite al motor antes de arrancar la

unidad. Consulte Recomendaciones sobre el

aceite de motor.

1. Verifique si el nivel de aceite de motor es

correcto.

2. Verifique si el nivel de combustible nuevo

es correcto.

3. Verifique que todos los adaptadores de

conexión y acopladores estén fijados con

seguridad.

4. Verifique que hay suficiente suministro de

agua y que está conectado

correctamente.

5. Verifique que la válvula de alivio térmico

está girada y abierta hacia el suelo.

6. Verifique si la unidad está fija sobre

terreno nivelado, con separación

adecuada y en una zona bien ventilada.

NOTA: La batería de iones de litio viene

cargada parcialmente de fábrica. Es posible

que algunas baterías no tengan la suficiente

carga como para que puedan arrancar el

motor inicialmente. Cargue la batería

completamente antes de utilizarla por primera

vez. Para cargar la batería, consulte

Mantenimiento de la batería.

Preparación de la lavadora a

presión para el uso

1. Coloque la unidad sobre terreno nivelado,

dentro de la separación especificada

requerida.

2. Conecte el suministro de agua apropiado.

Emplazamiento de la lavadora a

presión para el uso

Es una violación del Código de recursos

públicos de California (California Public

Resources Code), Sección 4442, usar u

operar el motor en tierras cubiertas de

bosque, maleza o pasto excepto si el sistema

de escape cuenta con un dispositivo

antichispas, tal y como se define en la

Sección 4442, y éste se mantiene en

condiciones de trabajo eficaces. Otros

estados o jurisdicciones federales pueden

tener leyes similares.

Accione la lavadora a presión únicamente en

exteriores en una zona bien ventilada. Nunca

accione la lavadora a presión en interiores, o

en un espacio cerrado. Esté atento a las

aberturas y sistemas de ventilación de

edificios donde el escape puede entrar

durante el uso.

• Verifique que la lavadora a presión esté

colocada sobre terreno nivelado para evitar

volcar durante el funcionamiento.

• Use la unidad exclusivamente en

exteriores. Verifique que los gases de

escape no entren a una zona cerrada a

través de ventanas, puertas, entradas de

ventilación.

• Consulte la Figura 3-1. Mantenga por lo

menos 1.5 m (5 pies) de separación en

todos los costados de la lavadora a

presión, incluso hacia arriba, de viviendas y

combustibles, cuando la esté utilizando.

Figura 3-1. 1.5 m (5 pies)

de separación mínima

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000110)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte o

lesiones graves.

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

001643

Funcionamiento

Manual del propietario de la lavadora a presión 9

Transporte/inclinación de la unidad

No ponga en funcionamiento, no almacene ni

transporte la unidad en un ángulo superior a

15 grados.

Arranque eléctrico

NOTA: La batería debe estar instalada antes

de ponerla en funcionamiento con un

arranque eléctrico. Para realizar la instalación

inicial, consulte Armado.

Esta lavadora a presión está equipada tanto

con un arranque eléctrico como con un

arranque con cuerda. Procure evitar que el

motor efectúe giros de arranque de manera

prolongada ya que podría resultar dañado.

Para prolongar la vida del arrancador, utilice

ciclos de arranque cortos (que no superen los

5 segundos). Espere 30 segundos entre cada

uno de los ciclos de arranque.

Si el motor no efectúa giros de arranque, es

posible que la temperatura de la batería suba

demasiado. Extraiga la batería y deje que se

enfríe antes de intentar arrancar la unidad de

nuevo.

Puesta en marcha de la

lavadora a presión

NOTA: NO ponga en funcionamiento la

lavadora a presión sin que haya un suministro

de agua suficiente conectado. El daño al

equipo por no seguir esta instrucción anulará

la garantía.

Arranque eléctrico

1. Conecte el suministro de agua apropiado.

2. Consulte la Figura 3-2. Mueva la palanca

de la válvula de combustible (A) a la

posición ON.

3. En el caso de un motor frío, mueva la

palanca del cebador (B) a la posición

CERRADA.

NOTA: En el caso de un motor caliente, la

palanca del cebador debería encontrarse en

la posición MEDIO-ABIERTA o ABIERTA. Si

el motor no arranca en estas posiciones,

mueva la palanca del cebador a la posición

CERRADA e intente arrancar el motor.

4. Consulte la Figura 3-2. Mantenga pulsado

el botón START/STOP (ARRANQUE/

PARADA) durante tres (3) segundos o

hasta que el botón se ilumine para activar

el sistema de arranque.

Figura 3-2. Pulsar botón START/STOP

(ARRANQUE/PARADA)

5. Sujete el gatillo de la pistola de

pulverización mientras pulsa el botón

START/STOP (ARRANQUE/PARADA)

durante un (1) segundo para arrancar el

motor.

6. Suelte el gatillo de la pistola de

pulverización una vez que el motor

arranque y mueva el cebador a la posición

ABIERTO.

NOTA: En el caso de arranque eléctrico, es

posible que sea necesario cargar la batería

para poder arrancar la lavadora a presión.

Consulte Mantenimiento de la batería. Si el

botón de arranque falla y no arranca el motor,

la lavadora a presión se puede arrancar con la

cuerda de arranque.

Arranque con cuerda

1. Conecte el suministro de agua apropiado.

2. Consulte la Figura 3-2. Mueva la palanca

de la válvula de combustible (A) a la

posición ON.

3. En el caso de un motor frío, mueva la

palanca del cebador (B) a la posición

CERRADA.

NOTA: En el caso de un motor caliente, la

palanca del cebador debería encontrarse en

la posición MEDIO-ABIERTA o ABIERTA. Si

el motor no arranca en estas posiciones,

mueva la palanca del cebador a la posición

CERRADA e intente arrancar el motor.

4. Reduzca la presión de la pistola de

pulverización.

5. Coloque el pie en la unidad para

asegurarse de que no se mueve cuando

tire de la cuerda de arranque.

6. Consulte la Figura 3-3. Sujete el gatillo de

la pistola de pulverización mientras sujeta

con firmeza la cuerda de arranque. Tire

lentamente hasta que sienta resistencia.

Luego tire rápidamente para poner en

marcha al motor.

Lesiones personales / Daños en el equipo. Coloque la

vara/pistola en la funda y verifique que el asa está bloqueada

en su lugar antes de moverla. Si no lo hace, podría provocar

la muerte, lesiones graves o el equipo podría sufrir daños.

ADVERTENCIA

(000244a)

(000101)

Pérdida de visión. Se requiere el uso de gafas de

seguridad al usar esa máquina. No usar gafas de

seguridad puede ocasionar pérdida de visión

permanente.

ADVERTENCIA

012435

Funcionamiento

10 Manual del propietario de la lavadora a presión

7. Devuelva la cuerda de arranque de

arranque lentamente a su posición

original. NO deje que la cuerda golpee

contra la carcasa.

8. Suelte el gatillo de la pistola de

pulverización una vez que el motor

arranque y mueva el cebador a la posición

ABIERTA.

Después del intento de arranque, si el motor

falla al arrancar, apunte con la pistola hacia

una dirección segura y apriete el gatillo de la

pistola de pulverización para liberar presión

alta. Repita los pasos 3 a 5.

Figura 3-3. Arranque del motor con cuerda

Apagado de la lavadora

a presión

IMPORTANTE: La pistola de pulverización

atrapa agua a alta presión, aunque el motor

esté parado y el agua desconectada. Siempre

apunte la pistola de pulverización hacia una

dirección segura y apriete el gatillo de la

pistola de pulverización para liberar la alta

presión. Enganche el seguro del gatillo

cuando no esté en uso.

1. Suelte el gatillo de la pistola de

pulverización.

2. Pulse el botón START/STOP

(ARRANQUE/PARADA) durante 1

segundo.

3. Cierre el suministro de agua.

4. Apriete el gatillo de la pistola de

pulverización y libere el agua a alta

presión.

5. Enganche el seguro del gatillo.

NOTA: Consulte la Figura 3-4. Si con el botón

START/STOP (ARRANQUE/PARADA) no

logra apagar el motor, mantenga pulsado el

interruptor de parada de emergencia situado a

un lateral del motor durante 6 segundos o

hasta que el motor se detenga

completamente.

Figura 3-4. Interruptor de parada

de emergencia

(000113)

Riesgo de la cuerda de arranque. La cuerda de

arranque se puede retraer inesperadamente si la presión

de agua no se alivió de la bomba apropiadamente,

creando un contragolpe. El contragolpe puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

012436

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

(000110)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte o

lesiones graves.

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

012517

Funcionamiento

Manual del propietario de la lavadora a presión 11

Aplicación de detergente

NOTA: NO use líquidos cáusticos con la

lavadora a presión. Use SOLO detergentes

seguros para lavadoras a presión. Siga toda

las instrucciones del fabricante que aparecen

en la etiqueta del detergente.

Aplique el detergente tal y como se especifica

a continuación.

1. Verifique que esté instalada la boquilla

negra para detergente.

2. Abra el tapón del depósito de detergente.

3. Prepare la solución de detergente según

lo requiera la tarea.

NOTA: Verifique que el tubo del sifón

permanece sumergido totalmente en

detergente mientras se está utilizando.

NOTA: El detergente no se puede aplicar con

una boquilla de alta presión (blanca, verde o

roja). Use solo la boquilla negra con el

detergente.

4. Ponga en marcha el motor.

5. Aplique detergente sobre una superficie

seca. Comience en la porción inferior de la

zona que va a ser lavada y vaya subiendo

hacia arriba usando pasadas largas,

uniformes y superpuestas.

IMPORTANTE: Lave con agua abundante el

sistema de sifón detergente después de cada

uso. Comuníquese con un concesionario

autorizado o centro de servicio calificado si

tiene alguna duda.

Enjuague

1. Retire la boquilla negra para detergente

de la lanza.

2. Seleccione e instale la boquilla de alta

presión que desee.

3. Apunte la pistola de pulverización hacia

una dirección segura y apriete el gatillo

para evacuar el detergente restante del

sistema.

4. Mantenga la pistola de pulverización a una

distancia segura de la zona que planifica

pulverizar.

5. Cuando use un chorro de alta presión, es

posible que la pistola de pulverización

rebote hacia atrás. Para evitar lesiones,

sujete con firmeza la pistola de

pulverización con ambas manos.

6. Aplique un chorro de alta presión a un

área pequeña y, a continuación,

inspeccione la superficie para comprobar

si se han producido daños. Si observa que

no se han producido daños, continúe

enjuagando.

7. Comience en la parte superior de la zona

que va a ser enjuagada, trabajando hacia

abajo con la misma superposición de

pasadas que la usada para limpiar.

Limpieza del tubo de sifón para

detergente

Lave con agua abundante el tubo del sifón

para detergente después de cada uso antes

de parar el motor.

1. Coloque el tubo/filtro de sifón para

detergente en un cubo de agua limpia.

2. Retire la boquilla de alta presión de la

lanza.

3. Seleccione e instale la boquilla negra para

detergente.

4. Lave durante 1-2 minutos.

5. Apague el motor.

6. Siempre apunte con la pistola de

pulverización hacia una dirección segura y

apriete el gatillo de la pistola de

pulverización para liberar el agua retenida

a alta presión. Enganche el seguro del

gatillo.

Después de cada uso

NO permita que el agua quede en la unidad

durante períodos prolongados. Los

sedimentos o minerales se pueden depositar

sobre piezas de la bomba y congelar la acción

de la bomba. Siga estos procedimientos

después de cada uso:

1. Apague el motor.

2. Cierre la válvula de combustible.

3. Cierre el suministro de agua.

4. Apunte la pistola de pulverización hacia

una dirección segura y apriete el gatillo

para aliviar la presión atrapada.

5. Deje que el motor se enfríe.

6. Desconecte la manguera de la pistola de

pulverización y la salida de alta presión de

la bomba. Vacíe el agua de las

mangueras, pistola de pulverización y

lanza. Use un trapo para limpiar los

componentes.

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

(000112)

Riesgo de caídas. El uso de la máquina crea zonas

mojadas y riesgos de disparo. Esé atento a las

condiciones de la zona de trabajo. Una caída puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000114)

Riesgo de caídas. No use esta máquina o

cualquiera de sus componentes en superficies

elevadas. Hacerlo puede ocasionar una caída,

lesiones graves o la muerte.

ADVERTENCIA

Funcionamiento

12 Manual del propietario de la lavadora a presión

7. Tire del tirador de la cuerda de arranque

seis veces aproximadamente para quitar

el líquido remanente de la bomba.

8. Almacene la unidad en una zona limpia y

seca.

NOTA: Si la va a almacenar durante más de

30 días, consulte la sección Almacenamiento.

Sistema de enfriamiento

automático (Alivio térmico)

Cuando la lavadora a presión funciona

durante 3 a 5 minutos sin activación de la

pistola de pulverización, el agua que circula

en la bomba puede alcanzar la temperatura

suficiente como para activar el sistema de

alivio térmico. La bomba se enfría

descargando el agua en el suelo.

Accesorios opcionales (no se

incluyen en todos los modelos)

Lanza jabón

Use jabón o detergente para obtener mejores

resultados.

1. Puede enjuagar previamente el área con

la boquilla verde o blanca.

2. Acople la boquilla tipo lanza jabón a la

lanza.

3. Añada jabón al depósito (tal y como lo

indique el fabricante del jabón).

4. Conecte la manguera del sifón a la bomba

e insértela en el depósito del jabón.

5. Seleccione el nivel de jabón en la pistola

PowerDial™

6. Aplique el jabón comenzando de abajo

hacia arriba en la superficie que va a

limpiar.

Boquilla turbo

Use esta boquilla para limpiar superficies

duras.

1. Acople la boquilla tipo turbo a la lanza.

2. Seleccione la configuración adecuada

para la tarea que va a realizar en la pistola

PowerDial™.

3. Comience descargándola un poco a 1 metro

(3 pies) del área de trabajo.

4. Mueva en sentido de arriba hacia abajo en

la superficie de trabajo.

NOTA: *Utilice esta boquilla con precaución

en superficies más delicadas.

Escobilla eléctrica

Utilice este accesorio para limpiar superficies

grandes como patios y entradas para coches.

1. Acople la escobilla eléctrica a la lanza.

2. Seleccione la configuración adecuada

para la tarea que va a realizar en la pistola

PowerDial™.

3. Dé varias pasadas para que no queden

vetas.

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 13

Sección 4 Mantenimiento y solución

de problemas

Mantenimiento

El mantenimiento regular mejorará el

rendimiento y prolongará la vida útil del motor/

equipo. Generac Power Systems, Inc.

recomienda que todo el trabajo de

mantenimiento sea efectuado por un IASD

(Independent Authorized Service Dealer,

concesionario independiente de servicio

autorizado). El mantenimiento regular,

sustitución o reparación de los dispositivos y

sistemas de control de emisiones puede ser

efectuado por cualquier taller de reparaciones

o mecánico elegido por el propietario. Sin

embargo, para obtener servicio de garantía

gratuito, el trabajo debe ser efectuado por un

IASD. Vea la garantía de emisiones.

La garantía de la lavadora a presión no cubre

elementos sometidos a abuso o negligencia

por parte del operador. Para recibir el valor

completo de la garantía, el operador debe

mantener la lavadora a presión según las

instrucciones de este manual, y también

almacenar la unidad de la manera adecuada

tal y como se detalla en Almacenamiento.

NOTA: Llame al 1-888-GENERAC (1-888-

436-3722) con las preguntas que tenga

acerca de la sustitución de componentes.

NOTA: Todo el mantenimiento y los ajustes

requeridos deben efectuarse en cada estación

tal y como se detalla en Programa de

mantenimiento.

Programa de mantenimiento

Respete los intervalos de mantenimiento

programado, lo que ocurra primero acorde al

uso.

NOTA: Las condiciones adversas pueden

requerir que el mantenimiento se realice con

más frecuencia.

* Limpiar si está obstruido. Sustituir si está

perforado o roto.

** Efectuar el mantenimiento más

frecuentemente en condiciones de

suciedad o polvo.

Aceite de la bomba

NO intente realizar ninguna tarea de

mantenimiento del aceite en la bomba. La

bomba viene engrasada y sellada de fábrica.

No es necesario realizar ninguna tarea de

mantenimiento adicional durante la vida útil de

la bomba.

Mantenimiento preventivo

La suciedad o los residuos pueden causar

funcionamiento incorrecto y daños en el

equipo. Limpie la lavadora a presión

diariamente o antes de cada uso. Mantenga la

zona alrededor y detrás del silenciador sin

residuos de combustible. Inspeccione todas

las aberturas de aire de enfriamiento en la

lavadora a presión.

• Use un paño húmedo para limpiar las

superficies exteriores.

• NO inserte ningún objeto a través de las

aberturas de aire de enfriamiento.

• Use un cepillo de cerdas suaves para

aflojar la suciedad, aceite, etc.

compactada.

• Use una aspiradora para recoger la

suciedad y residuos sueltos.

Inspección y limpieza del filtro de

entrada

Inspeccione el filtro en la entrada de agua de

la bomba. Limpie el filtro obstruido y

sustitúyalo si está dañado.

Cada 5 horas

Cambiar aceite de motor

Cada 8 horas o diariamente

Inspeccionar/limpiar el filtro de entrada de agua*

Inspeccionar la manguera de alta presión

Inspeccionar la manguera/filtro de sifón para

detergente

Inspeccionar la pistola de pulverización y el

conjunto para comprobar si hay fugas

Limpiar residuos

Inspeccionar el nivel de aceite de motor

Cada 20 horas o cada año

Cambiar aceite de motor**

Cada 50 horas o cada año

Inspeccionar/limpiar el filtro de aire**

Inspeccionar el silenciador y dispositivo

antichispas*

Cada 100 horas o cada año

Mantenimiento de la bujía

Sustituir el filtro del combustible

Mantenimiento y solución de problemas

14 Manual del propietario de la lavadora a presión

Inspección de las mangueras de

alta presión

Las mangueras de alta presión pueden

desarrollar fugas a consecuencia del

desgaste, dobleces o mal uso. Inspeccione

las mangueras antes de cada uso.

Inspeccione en busca de cortes, fugas,

abrasiones, protuberancias, y daños o

desplazamiento de los acoplamientos. Si

existen estas condiciones, sustituya la

manguera de inmediato.

NOTA: NO repare una manguera de alta

presión. Sustituya con una manguera que

cumpla o exceda la presión nominal máxima

de la unidad.

Inspección del tubo de sifón para

detergente

Inspeccione el filtro en el tubo para detergente

y límpielo si está obstruido. El tubo debe

ajustar apretadamente en el adaptador

dentado para conexión. Examine el tubo en

busca de fugas o desgarros. Sustituya el filtro

o el tubo si alguno está dañado.

Inspección de la pistola de

pulverización

NOTA: Sustituya la pistola de pulverización

de inmediato si falla en cualquiera de los

pasos de la prueba.

Figura 4-1.Prueba de la pistola de

pulverización (típica)

1. Verifique que la conexión de la manguera

de la pistola de pulverización sea correcta.

2. Apriete y suelte el gatillo.

NOTA: Al soltarlo, el gatillo debe volver a su

lugar y quedar trabado por la fuerza del

resorte.

Mantenimiento de la boquilla

Una sensación de pulsación sentida al apretar

el gatillo de la pistola de pulverización puede

ser causada por presión excesiva de la

bomba. Las causas típicas de presión

excesiva de la bomba son la obstrucción o

restricción de la boquilla. Limpie la boquilla

inmediatamente como sigue:

1. Apague el motor y cierre el suministro

de agua.

NOTA: Mantenga la manguera de alta presión

conectada a la la bomba y a la pistola de

pulverización mientras el sistema está

presurizado.

2. Alivie la presión de agua de la pistola de

pulverización.

3. Retire la boquilla de la lanza.

4. Consulte la Figura 4-2. Use un

sujetapapeles para retirar los residuos.

5. Consulte la Figura 4-3. Retire la lanza de

la pistola de pulverización y lave

completamente en sentido inverso.

6. Coloque la boquilla en la lanza.

7. Instale la lanza en la pistola de

pulverización.

Figura 4-2.Retiro de residuos

Figura 4-3.Lavado de la lanza en

sentido inverso

8. Verifique que la manguera esté conectada

a la entrada de agua de la bomba y que la

manguera de alta presión esté conectada

a la pistola de pulverización y a la bomba.

9. Abra el agua.

10. Ponga en marcha el motor.

11. Pruebe la lavadora a presión para que

funcione con cada boquilla de conexión

rápida.

000123

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

000109

000131

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 15

Mantenimiento del motor

Recomendaciones sobre el aceite

de motor

Para mantener la garantía del producto,el

aceite de motor se debe mantener conforme a

las recomendaciones de este manual. Para su

comodidad, hay disponibles kits de

mantenimiento para usar en este producto

que incluyen aceite de motor, filtro de aceite,

bujía(s), una toalla de taller y embudo. Estos

kits se pueden obtener de un Concesionario

de servicio autorizado independiente (IASD).

El clima determina la viscosidad apropiada del

aceite de motor. Vea el cuadro para

seleccionar la viscosidad correcta.

Figura 4-4. Viscosidad del aceite

* Por debajo de 10 °C (50 °F) el uso de SAE

30 dará como resultado un arranque

irregular.

** Por encima de 27 °C (80 °F), el uso de

10W30 puede causar incremento en el

consumo de aceite. Inspeccione el nivel de

aceite más frecuentemente.

Inspección del nivel de aceite

de motor

Inspeccione el nivel de aceite de motor antes

de cada uso, o cada 8 horas de

funcionamiento.

1. Coloque la lavadora a presión en una

superficie nivelada.

2. Limpie la zona alrededor de la abertura de

llenado de aceite.

3. Consulte la Figura 4-5. Retire el tapón de

llenado/varilla de aceite y limpie la varilla

de nivel.

Figura 4-5. Llenado de aceite de motor

4. Enrosque el tapón de llenado de aceite/

varilla en el cuello de llenado. El nivel de

aceite se comprueba con la varilla

totalmente insertada.

5. Consulte la Figura 4-6. Retire el tapón de

llenado de aceite/varilla y compruebe que

el nivel de aceite se encuentra dentro del

rango de funcionamiento seguro.

Figura 4-6. Rango de

funcionamiento seguro

6. Añada el aceite de motor recomendado

según sea necesario.

7. Coloque el tapón de llenado del aceite/

varilla de nivel y apriételo firmemente con

la mano.

NOTA: Algunas unidades tienen más de una

ubicación de llenado de aceite. En estos

casos, solo es necesario usar uno de los

puntos de llenado de aceite.

Cambio de aceite de motor

Cuando use la lavadora a presión en

condiciones extremas de suciedad o polvo, o

en clima extremadamente caluroso, cambie el

aceite más frecuentemente.

NOTA: No contamine. Conserve los recursos.

Devuelva el aceite usado a los centros de

recolección.

Cambie el aceite mientras el motor aún está

caliente del funcionamiento, como sigue:

1. Coloque la lavadora a presión en una

superficie nivelada.

2. Desconecte el cable de la bujía y coloque

el cable donde no pueda hacer contacto

con la bujía.

3. Limpie la zona alrededor de la abertura de

punto de llenado de aceite y del tapón de

vaciado de aceite.

4. Retire el tapón de llenado/varilla de aceite

y limpie la varilla de nivel.

5. Consulte la Figura 4-7. Retire el tapón de

vaciado de aceite (A) y vacíe el aceite

completamente en un recipiente

adecuado.

000130

SAE 30*

5W-30

10W-30**

Intervalo de temperatura de uso esperado

000115

000116

Mantenimiento y solución de problemas

16 Manual del propietario de la lavadora a presión

Figura 4-7.Tapón de vaciado de aceite

6. Instale el tapón de vaciado de aceite y

apriételo con seguridad.

7. Consulte la Figura 4-6. Añada el aceite de

motor recomendado. NO lo llene en

exceso. Consulte Recomendaciones

sobre el aceite de motor.

8. Consulte la Figura 4-6. Introduzca la varilla

en el cuello de llenado de aceite. Retire la

varilla y compruebe que el nivel de aceite

se encuentra dentro del rango de

funcionamiento seguro. Consulte Añadir

aceite de motor.

9. Coloque el tapón de llenado del aceite/

varilla de nivel y apriete firmemente con la

mano.

10. Limpie el aceite que haya podido quedar

derramada.

11. Deseche apropiadamente el aceite

conforme a todos los reglamentos

correspondientes.

Filtro de aire

El motor no funcionará correctamente y se

puede dañar si lo usa con un depurador de

aire sucio. Realice el mantenimiento del

depurador de aire más frecuentemente en

condiciones de suciedad o polvo.

Para efectuar el mantenimiento del depurador

de aire:

1. Quite la cubierta del depurador de aire.

2. Retire el o los elemento(s) de filtro.

3. Inspeccione el o los elemento(s) del filtro y

sustituya si es necesario. Para pedir

repuestos, comuníquese con Servicio al

cliente de Generac llamando al 1-888-

GENERAC (888-436-3722) para obtener

el nombre del IASD más cercano.

4. Limpie el elemento de espuma del filtro (si

se incluye) con agua jabonosa tibia.

Enjuague y deje secar completamente.

Sumerja en aceite limpio y escurra el

aceite que sobre.

5. Golpee levemente el elemento del filtro de

papel varias veces sobre una superficie

dura para quitar la suciedad. También se

puede usar aire comprimido (que no

exceda 30 psi [207 kPa]) para soplar a

través del elemento del filtro desde el

interior.

6. Use un trapo limpio húmedo para quitar la

suciedad del interior de la cubierta del

depurador de aire.

7. Coloque el o los elemento(s) del filtro de

aire limpiado o nuevo en su lugar.

Verifique que la junta esté en su lugar (si

tiene).

8. Instale la cubierta del depurador de aire.

Apriete con seguridad los tornillos o

fijaciones del depurador de aire.

Mantenimiento de la bujía

Para efectuar el mantenimiento de la bujía:

1. Limpie la zona alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Consulte la Figura 4-8. Inspeccione la

separación de electrodos con un

calibrador de espesor y sustituya la bujía

si la separación (A) no está dentro de las

especificaciones listadas en la Hoja de

especificaciones del producto.

Figura 4-8. Bujía

NOTA: Sustituya la bujía si los electrodos

están picados, quemados o la porcelana está

rajada. Use SOLAMENTE la bujía de

repuesto recomendada. Vea la Hoja de

especificaciones del producto.

4. Instale la bujía apretando con la mano y

apriete 3/8 a 1/2 vuelta adicional usando

una llave para bujías.

Inspección de la chispa del motor

1. Desconecte el cable de la bujía de la

bujía.

2. Fije el cable de bujía donde no pueda

hacer contacto con la bujía.

3. Pruebe la bujía con el probador de bujías

aprobado.

NOTA: NO inspeccione la chispa con la bujía

retirada.

012437

000134a

(000102)

Arranque accidental. Desconecte el cable de la

bujía cuando trabaje en la unidad. No hacerlo

puede provocar la muerte o lesiones graves.

ADVERTENCIA

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 17

Inspección del silenciador y

supresor de chispas

NOTA:

Es una violación del Código de

recursos públicos de California (California

Public Resources Code), Sección 4442, usar u

operar el motor en tierras cubiertas de bosque,

maleza o pasto excepto si el sistema de escape

cuenta con un dispositivo antichispas, tal y

como se define en la Sección 4442, y éste se

mantiene en condiciones de trabajo eficaces.

Otros estados o jurisdicciones federales

pueden tener leyes similares.

NOTA: Llame al 1-888-GENERAC (1-888-

436-3722) con las preguntas que tenga

acerca de la sustitución de componentes.

NOTA: Use ÚNICAMENTE piezas de

repuesto de equipo original.

Inspeccione el silenciador en busca de

rajaduras, corrosión u otros daños. Retire el

dispositivo antichispas, si tiene, e

inspecciónelo para comprobar si hay daños o

bloqueo con carbón. O si se requieren piezas

de repuesto.

Inspección del filtro del dispositivo

antichispas (si tiene)

1. Consulte la Figura 4-9 y la Figura 4-10.

Suelte las fijaciones y extraiga la caja del

supresor de chispas del silenciador (A) y

el protector de calor (B).

2. Consulte la Figura 4-11. Afloje las

fijaciones (C) y retire el supresor de

chispas del silenciador.

3. Inspeccione el supresor de chispas.

Sustitúyalo si está rasgado, perforado o

dañado de alguna u otra forma.

4. Si el tamiz no se encuentra dañado,

límpielo con algún disolvente comercial y

vuelva a colocarlo.

Figura 4-9. Fijaciones del supresor

de chispas

Figura 4-10. Fijaciones del protector

de calor

Figura 4-11. Fijaciones del supresor

de chispas

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

012438

000135

000136

Mantenimiento y solución de problemas

18 Manual del propietario de la lavadora a presión

Mantenimiento de la batería

Consulte la Figura 4-12. Compruebe la carga

de la batería pulsando el botón Battery

Powerbar™. Para que el motor se ponga en

marcha, es necesario que al menos 2 luces

LED estén iluminadas.

Figura 4-12. Botón Battery Powerbar™

Carga de la batería

NOTA: La batería de iones de litio de 12 V

que se proporciona debería utilizarse

solamente con el cargador de batería que se

proporciona con la lavadora a presión

(P/N: 10000020284).

1. Consulte la Figura 4-13. Extraiga la batería

de la caja.

Figura 4-13. Extracción de la batería

2. Enchufe el cargador de la batería

solamente en una toma de corriente CA

de 120V, 60 Hz. A continuación se

iluminará el LED verde “READY” (LISTO)

del cargador para indicar que el sistema

está listo.

3. Deslice el cargador en el hueco de la

batería. A continuación se iluminará el

LED rojo “CHARGING” (CARGANDO)

para indicar que la batería se está

cargando.

4. Cuando la batería esté totalmente

cargada, se iluminará el LED verde

“READY” (LISTO). Extraiga la batería del

cargador.

NOTA: Una batería totalmente descargada

tardará 1.5 horas en cargarse

aproximadamente. La batería permanecerá

totalmente cargada si se deja en el cargador

sin que esto provoque ningún daño en el

misma. Es necesario reemplazar la batería en

el caso de que el LED verde “READY”

(LISTO) no se iluminara una vez transcurridas

3 horas desde que se cargó. Consulte

Sustitución de la batería.

5. Vuelva a colocar la batería en la caja y

cierre la tapa para utilizarla.

6. Desenchufe el cargador de la batería de la

toma de corriente cuando no la esté

utilizando.

Sustitución de la batería

Comuníquese con el IASD más cercano o

comuníquese con el servicio al cliente de

Generac llamando al 1-888-GENERAC

(1-888-436-3722) para solicitar una batería de

repuesto.

Almacenamiento

General

006467

012430

(000162)

Explosión. No deseche las baterías en el fuego. Las baterías

son explosivas. La solución de electrolito puede causar

quemaduras y ceguera. Si el electrolito entra en contacto con

la piel o los ojos, enjuague con agua y busque atención médica

de inmediato.

ADVERTENCIA

(000163a)

Riesgo de quemadura. No abra o mutile las baterías.

Las baterías contienen solución de electrolito que puede

causar quemaduras y ceguera. Si el electrolito entra en

contactocon la piel o los ojos, enjuague con agua y

busque atención médicade inmediato.

ADVERTENCIA

(000228)

ADVERTENCIA

Peligro ambiental. Siempre recicle las baterías en un

centro de reciclado oficial de acuerdo con todas las leyes

y reglamentos locales. No hacerlo puedo ocasionar daños

ambientales, la muerte o lesiones graves.

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

(000109)

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de insalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

ADVERTENCIA

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 19

• NO coloque una cubierta para

almacenamiento sobre una lavadora a

presión caliente. Permita que la unidad se

enfríe a temperatura ambiente antes de

almacenarla.

• NO almacene combustible de una estación

a otra excepto que esté tratado

apropiadamente.

• Sustituya el recipiente de combustible si

hay oxidación. El óxido en el combustible

causa problemas en el sistema de

combustible.

• Cubra la unidad con una cubierta

protectora adecuada resistente a la

humedad.

• Almacene la unidad en una zona limpia y

seca.

• Siempre almacene la lavadora a presión y

el combustible alejados del calor y las

fuentes de encendido.

Preparación del sistema de

combustible para almacenamiento

El combustible almacenado más de 30 días

puede deteriorarse y dañar los componentes

del sistema de combustible. Mantenga fresco

el combustible, use estabilizador de

combustible.

Si se añade estabilizador de combustible al

sistema de combustible, prepare y haga

funcionar el motor conforme a las

especificaciones de la sección Puesta en

marcha de la lavadora a presión Haga

funcionar el motor durante 2 minutos para

hacer circular el estabilizador a través del

sistema de combustible. El combustible

preparado adecuadamente se puede

almacenar hasta 24 meses.

NOTA: Si el combustible no ha sido tratado

con estabilizador de combustible, debe

vaciarse en un recipiente aprobado. Haga

funcionar el motor hasta que pare por falta de

combustible. Se recomienda el uso de un

estabilizador de combustible en el recipiente

de almacenamiento para mantener el

combustible fresco.

Preparación del motor para

el almacenamiento

1. Cambie el aceite de motor.

2. Retire la bujía.

3. Vierta una cuchara sopera (5—10 cc) de

aceite de motor limpio o pulverice un

agente protector adecuado en el cilindro.

4. Tire de la cuerda de arranque manual

varias veces para distribuir el aceite en el

cilindro.

5. Instale la bujía.

6. Tire lentamente hasta que sienta

resistencia. Esto cerrará las válvulas de

manera que la humedad no pueda

ingresar en el cilindro del motor. Suelte

lentamente la cuerda de arranque manual.

Cambio de aceite

Cambie el aceite de motor antes de

almacenarlo. Consulte Cambio de aceite de

motor.

Preparación de la bomba para el

almacenamiento

NOTA: Si no se usa la lavadora a presión

durante más de 30 días, prepare el motor y la

bomba para su almacenamiento.

Proteja la unidad de las temperaturas de

congelamiento. No hacerlo dañará

permanentemente la bomba y la unidad se

volverá inoperable. El daño por

congelamiento no está cubierto por la

garantía.

Proteja la unidad de las temperaturas de

congelamiento de la manera siguiente:

1. Apague el motor.

2. Cierre la válvula de combustible.

3. Cierre el suministro de agua.

4. Apunte la pistola de pulverización hacia

una dirección segura y apriete el gatillo

para aliviar la presión atrapada.

5. Deje que el motor se enfríe.

6. Desconecte la manguera de la pistola de

pulverización y la salida de alta presión de

la bomba. Vacíe el agua de las

mangueras, pistola de pulverización y

lanza. Use un trapo para limpiar los

componentes.

7. Vacíe la bomba de todos los líquidos

restantes.

8. Tire del tirador de la cuerda de arranque

seis veces aproximadamente para quitar

el líquido remanente de la bomba.

9. Prepare la bomba para el invierno con

Generac Pump Shield™ (N/P 0L2414).

Esto minimiza los daños por congelación y

lubrica los pistones y juntas.

NOTA: Si Generac Pump Shield™ no está

disponible, conecte una parte de manguera

de jardín de 1 m (3 pies) en el adaptador de

entrada de agua. Vierta RV-antifreeze

(anticongelante sin alcohol) en la manguera.

Tire del tirador de la cuerda de arranque dos

veces. Desconecte la manguera.

Almacene la unidad en una zona limpia y

seca.

Mantenimiento y solución de problemas

20 Manual del propietario de la lavadora a presión

Preparar la batería y el cargador

para su almacenamiento

Cuando no los esté utilizando, desconecte el

cargador de la batería y almacénelos en un

área fría y seca. Las áreas mojadas y

húmedas pueden causar corrosión en los

terminales y contactos eléctricos. Si lo

almacenara durante periodos largos en

lugares con temperaturas altas como 43 ºC

(110 °F), podría causar daños permanentes

en la batería. Inspeccione los terminales y

contactos eléctricos de la batería y el

cargador. Limpie con un paño limpio y seco o

o límpielos con aire comprimido.

Tras el almacenaje, compruebe la carga de la

batería pulsando el botón Battery

Powerbar™. Para que el motor se ponga en

marcha, es necesario que al menos 2 luces

LED estén iluminadas. Consulte

Mantenimiento de la batería.

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 21

Solución de problemas

Problema Causa Corrección

La bomba falla en la

producción de presión,

presión errática, vibración,

pérdida de presión, bajo

volumen de agua.

1. Está instalada la boquilla

de baja presión.

2. La entrada de agua está

obstruida.

3. Suministro de agua

inadecuado.

4. Manguera de entrada

doblada o con fugas.

5. Filtro de entrada de la

manguera obstruido.

6. El suministro de agua está

por encima de 37.8 ºC

(100 ºF).

7. La manguera de alta

presión está obstruida o

tiene fugas.

8. Fugas de la pistola de

pulverización.

9. La boquilla está obstruida.

10. La bomba falla.

11. Filtro del combustible

sucio.

1. Sustituya con una boquilla

de alta presión.

2. Limpie la entrada.

3. Provea un flujo de agua

adecuado.

4. Enderece la manguera de

entrada, emparche las

fugas.

5. Inspeccione y limpie el filtro

de la manguera de entrada.

6. Provea un flujo de agua

más frío.

7. Libere las obstrucciones o

sustituya la manguera.

8. Sustituya la pistola de

pulverización.

9. Limpie la boquilla.

10. Comuníquese con el IASD.

11. Sustituya el filtro del

combustible.

El detergente no se mezcla

con la pulverización.

1. El tubo para sifón de

detergente no está

sumergido.

2. El tubo/filtro para sifón de

detergente está obstruido o

rajado.

3. La boquilla de alta presión

está instalada.

1. Inserte el tubo para sifón

de detergente en

detergente.

2. Limpie o sustituya el filtro/

tubo para sifón de

detergente.

3. Instale la boquilla de baja

presión.

El motor funciona bien sin

carga, pero tiende a pararse

cuando se aplica carga.

1. Velocidad del motor muy

lenta.

2. Filtro del combustible

sucio.

1. Comuníquese con el IASD.

2. Sustituya el filtro del

combustible.

El motor no se pone en

marcha, o se pone en marcha

y funciona en forma irregular.

1. Filtro de aire sucio.

2. Combustible agotado.

3. Combustible deteriorado.

4. Cable de bujía no

conectado a la bujía.

5. Bujía averiada.

6. Agua en el combustible.

7. Mezcla de combustible

excesivamente rica.

8. Filtro del combustible

sucio.

1. Limpie o sustituya el filtro

de aire.

2. Llene el depósito de

combustible.

3. Sustituya con combustible

nuevo.

4. Conecte el cable a la bujía.

5. Cambie la bujía.

6. Vacíe el tanque de

combustible, sustituya con

combustible nuevo.

7. Comuníquese con el IASD.

8. Sustituya el filtro del

combustible.

Mantenimiento y solución de problemas

22 Manual del propietario de la lavadora a presión

El motor se apaga durante el

funcionamiento.

1. No hay combustible. 1. Llene el depósito de

combustible.

Falta de potencia del motor. 1. Filtro de aire sucio. 1. Sustituya el filtro de aire.

El motor no se encenderá con

arranque eléctrico.

1. La batería tiene poca

potencia.

2. La batería está demasiado

caliente.

3. La pistola no está activada.

4. Hay residuos en la caja de

la batería.

1. Cargue o cambie la batería.

2. Deje que la batería se

enfríe.

3. Active la pistola durante el

arranque.

4. Retire los residuos.

Problema Causa Corrección

Manual del propietario de la lavadora a presión 23

Notas

24 Manual del propietario de la lavadora a presión

Nº de pieza A0001468710 Rev. A 01/06/2021

stems, Inc.

Reservados todos los derechos.

Las especificaciones están sujetas a cambios sin

previo aviso.

No se permite la reproducción en ningún formato sin

el consentimiento previo por escrito de Generac

Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

CONSERVEZ CE MANUEL POUR RÉFÉRENCE ULTÉRIEURE

Laveuse à pression

Manuel du propriétaire

012428

MODÈLE :________________________

N° DE SÉRIE :_____________________

DATE D’ACHAT :___________________

Enregistrez votre produit Generac sur

notre site Internet ou par téléphone :

Table des matières

Section 1 Introduction et

règles de sécurité .......................... 1

Introduction ..................................... 1

Règles de sécurité .......................... 1

Signification des symboles

de sécurité ...................................... 2

Section 2 Informations générales

et installation ................................. 3

Se familiariser avec la laveuse

à pression ....................................... 3

Émissions ........................................ 3

Retrait des pièces du colis .............. 3

Assemblage .................................... 3

Ajout d’huile moteur ........................ 4

Carburant ........................................ 5

Alimentation en eau ........................ 5

Raccordement de l’alimentation

en eau ............................................. 5

Raccordement du tuyau à haute

pression et de la lance .................... 6

Pistolet pulvérisateur ....................... 6

Buses .............................................. 7

Section 3 Fonctionnement ........... 8

Questions relatives

au fonctionnement .......................... 8

Avant de démarrer le moteur .......... 8

Préparation à l’emploi de la laveuse

à pression ....................................... 8

Démarrage électrique ...................... 9

Démarrage de la laveuse

à pression ....................................... 9

Mise à l’arrêt de la laveuse

à pression ..................................... 10

Application de détergent ................11

Rinçage .........................................11

Nettoyage du tube de siphonnage

de détergent ..................................11

Système de refroidissement

automatique (décharge thermique) 12

Accessoires en option (non inclus

avec tous les modèles) ..................12

Section 4 Maintenance et

dépannage ....................................13

Entretien ........................................13

Calendrier de maintenance ...........13

Huile de la pompe ..........................13

Maintenance préventive ................13

Maintenance du moteur .................14

Entretien de la bougie d’allumage ... 16

Entretien de la batterie ..................17

Entreposage ..................................18

Dépannage ....................................20

(000393a)

AVERTISSEMENT

CANCER ET EFFET NOCIF SUR

LA REPRODUCTION

www.P65Warnings.ca.gov.

Introduction et règles de sécurité

Manuel du propriétaire de laveuse à pression 1

Section 1 Introduction et règles de sécurité

Introduction

Veiller à lire attentivement ce manuel

Si une quelconque partie de ce manuel n'est

pas comprise, adresser toute question ou

préoccupation à l'IASD (Independent

Authorized Service Dealer, Concessionnaire

réparateur indépendant agréé) le plus proche

ou au Service après-vente Generac au

1-888-436-3722 (1-888-GENERAC) ou visiter

www.generac.com concernant les

procédures de démarrage, d'exploitation et

d'entretien. Le propriétaire est responsable du

bon entretien et de la sécurité d'utilisation de

l'appareil.

CONSERVER CE MANUEL pour toute

consultation ultérieure. Le présent manuel

contient des instructions importantes qui

doivent être respectées durant le placement,

le fonctionnement et l'entretien de l'appareil et

de ses composants. Toujours fournir ce

manuel à toute personne devant utiliser cet

appareil et l’instruire sur la façon correcte de

démarrer, faire fonctionner et arrêter l’appareil

en cas d’urgence.

Les informations contenues dans ce manuel

décrivent avec exactitude les produits

fabriqués au moment de la publication du

manuel. Le fabricant se réserve le droit de

procéder à des mises à jour techniques, à des

corrections et à des révisions des produits à

tout moment et sans préavis.

Règles de sécurité

Le fabricant ne peut pas prévoir toutes les

circonstances possibles susceptibles

d’impliquer un danger. Les avertissements

fournis dans ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur

l’appareil, ne sont pas exhaustifs. Si vous

recourez à une procédure, méthode de travail

ou technique d’exploitation qui n’est pas

spécifiquement recommandée par le

fabricant, assurez-vous qu’elle est sûre pour

autrui et n’entrave pas la sécurité de

fonctionnement du générateur.

Tout au long de ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur

l’appareil, des encadrés DANGER,

AVERTISSEMENT, ATTENTION et

REMARQUE sont utilisés pour alerter le

personnel d’instructions d’utilisation spéciales

dont le non-respect peut s’avérer dangereux.

Respectez scrupuleusement ces instructions.

La signification des différentes mentions

d’alerte est la suivante :

REMARQUE : Les remarques fournissent des

informations complémentaires importantes sur

une opération ou une procédure. Elles sont

intégrées au texte ordinaire du manuel.

Ces alertes de sécurité ne sauraient à elles

seules éliminer les dangers qu’elles signalent.

Afin d’éviter les accidents, il est fondamental

de faire preuve de bon sens et de respecter

strictement les instructions spéciales dans le

cadre de l’utilisation et de la maintenance de

l’appareil.

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000001)

DANGER

Indique une situation dangereuse qui, si elle n’est pas

évitée, entraînera la mort ou des blessures graves.

(000002)

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner la mort ou des blessures

graves.

AVERTISSEMENT

(000003)

MISE EN GARDE

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures légères ou

moyennement graves.

Introduction et règles de sécurité

2 Manuel du propriétaire de laveuse à pression

Signification des symboles

de sécurité

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

(000105)

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

DANGER

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

(000110)

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Perte de vision. Portez toujours des lunettes de

sécurité lorsque vous utilisez cet appareil. Le

non-respect de cette consigne pourrait entraîner

une perte de vision permanente.

(000101)

AVERTISSEMENT

Perte d’audition. Il est recommandé de porter des

protecteurs d’oreille lorsque vous utilisez cet

appareil. Le non-respect de cette consigne pourrait

entraîner une perte d’audition permanente.

(000107)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

(000109)

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

AVERTISSEMENT

(000111)

Pièces mobiles. Gardez les vêtements, les cheveux

et les accessoires loin des pièces mobiles. Le

non-respect de cette consigne pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

(000112)

Risque de chute. L’utilisation de l’appareil crée des

zones humides, ce qui augmente les risques de

chute. Soyez conscient de la condition de la zone de

travail. Une chute pourrait entraîner des blessures

graves ou la mort.

AVERTISSEMENT

(000114)

Risque de chute. N’utilisez pas cet appareil ni aucun

de ses composants sur des surfaces élevées. Le

non-respect de cette consigne pourrait entraîner

une chute, des blessures graves ou la mort.

AVERTISSEMENT

(000113)

Risque lié au lanceur à rappel. Le cordon du lanceur à

rappel pourrait se rétracter de façon inattendue si la

pression de l’eau n’est pas relâchée correctement, créant

ainsi un effet de rebond. Un effet de rebond pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000115)

Pièces mobiles. Ne portez pas de bijoux lorsque

vous mettez en marche ou utilisez ce produit. Le

non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

Risque environnemental. Recyclez toujours les batteries dans

un centre de recyclage officiel, conformément aux lois et aux

réglementations locales. Le non-respect de cette consigne

pourrait causer des dommages à l’environnement, la mort ou

des blessures graves.

(000228)

AVERTISSEMENT

Blessures corporelles / Dommages matériels. Placez la

baguette/le pistolet dans l’étui et vérifiez que la poignée est

verrouillée en place avant de le déplacer. Le non-respect de

cette consigne peut provoquer des blessures mortelles ou

graves, ainsi que des dégâts matériels.

AVERTISSEMENT

(000244a)

Informations générales et installation

Manuel du propriétaire de laveuse à pression 3

Section 2 Informations générales et installation

Se familiariser avec la laveuse

à pression

Lisez ce manuel avec attention avant

d’assembler et d’utiliser cette unité.

Conservez ce manuel pour référence

ultérieure. Vous pouvez vous procurer des

exemplaires de remplacement du manuel du

propriétaire sur www.generac.com.

Émissions

L’United States Environmental Protection

Agency (US EPA) (et le California Air

Resource Board [CARB] pour le matériel

certifié aux normes de Californie) exige que

ce moteur/matériel soit conforme aux normes

sur les émissions d’échappement et par

évaporation. Voir l’autocollant de conformité

antipollution sur le moteur pour déterminer les

normes applicables. Voir les informations de

garantie sur le système antipollution dans la

garantie sur les émissions jointe. Respecter

les exigences d’entretien figurant dans ce

manuel pour s’assurer que le moteur reste

conforme aux normes sur les émissions en

vigueur pendant la durée de service du

produit.

Retrait des pièces du colis

1. Ouvrez complètement le carton en

découpant chaque coin de haut en bas.

2. Retirez les pièces du carton et inspectez-

les avant de procéder à l’assemblage. Le

colis doit contenir chacune des pièces

suivantes :

• Unité principale

• Montage de la poignée

• Tuyau à haute pression

• Pistolet pulvérisateur

•Lance

• Fixations et crochet du pistolet

pulvérisateur

•Huile

• Crochet du tuyau

• Batterie

• Chargeur de batterie

• Sachet de pièces (comprenant) :

- Manuel du propriétaire

- Sachet de buses colorées

- Porte-buse accessoire*

-Vis*

- Clé hexagonale*

- Enregistrez votre produit sur https://

- *Inclus avec les machines avec des

buses accessoires (buse à savon

(Soap Blaster) ou buse turbo).

3. Si certaines pièces sont manquantes,

communiquez avec le Service client de

Generac au 1-888-GENERAC (1-888-436-

3722) en vous munissant du nom du

modèle et du numéro de série de

l’appareil.

4. Consignez le nom du modèle, le numéro

de série et la date d’achat sur la page de

garde de ce manuel.

Assemblage

Si vous rencontrez des problèmes lors de

l’assemblage, contactez le Service client de

Generac au 1-888-GENERAC (1-888-436-

3722). Veillez à vous munir du numéro du

modèle et du numéro de série.

1. Voir la Figure 2-1. Placez la poignée (A)

sur les supports de poignée (B). Enfoncez

les boutons d’attache (C) et laissez la

poignée glisser en place. Le bouton

bloquera la poignée en place.

Figure 2-1. Insertion de la poignée

REMARQUE : Il peut être nécessaire de

déplacer les supports de la poignée d’un côté

à l’autre afin d’aligner la poignée et de la faire

glisser par-dessus les supports.

2. Voir la Figure 2-2. Installez le crochet du

tuyau.

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

012442

Informations générales et installation

4 Manuel du propriétaire de laveuse à pression

Figure 2-2. Installation du crochet du tuyau

3. Voir la Figure 2-3. Si des buses

accessoires (buse à savon ou buse turbo)

sont incluses, fixez le porte-buse

accessoire de chaque côté du panneau

d’affichage à l’aide de la vis (A) et de la clé

hexagonale (B) fournies.

Figure 2-3. Porte-buse accessoire

4. Voir la Figure 2-4. Installez le crochet du

pistolet (A) du côté droit (à l’arrière) de la

poignée. Fixez à l’aide d’une goupille de

fixation (B).

Figure 2-4. Installation du crochet

du pistolet

5. Voir la Figure 2-5. Insérez et fixez les

buses dans les espaces prévus sur la

poignée.

Figure 2-5. Insertion des buses

6. Consultez la Figure 2-6 pour installer la

batterie.

Figure 2-6. Installation de la batterie

Ajout d’huile moteur

L’unité est fournie sans huile dans le moteur.

Ajoutez de l’huile moteur avant de procéder

au démarrage. Voir la Recommandations

relatives à l’huile moteur.

1. Placez la laveuse à pression sur une

surface plane.

2. Vérifiez que la zone de remplissage

d’huile est propre.

3. Retirez le bouchon de remplissage d’huile/

la jauge et essuyez la jauge.

Figure 2-7. Retrait de la jauge

012443

012516

012429

001621001621

012430

000115

Informations générales et installation

Manuel du propriétaire de laveuse à pression 5

4. Ajoutez l’huile moteur recommandée.

REMARQUE : Certains appareils possèdent

plusieurs orifices de remplissage d’huile. Il

n’est pas nécessaire d’utiliser plus d’un point

de remplissage.

5. Vissez la jauge dans le goulot de

remplissage d’huile. Contrôlez le niveau

d’huile une fois la jauge bien en place au

fond du réservoir.

6. Voir la Figure 2-8. Retirez la jauge et

vérifiez que le niveau d’huile se situe dans

la plage de fonctionnement sûr.

Figure 2-8. Plage de fonctionnement sûr

7. Placez le bouchon de remplissage d’huile/

la jauge et serrez à la main.

Carburant

Les spécifications relatives au carburant sont

les suivantes :

• Essence propre sans plomb.

• Indice d’octane minimum de 87 / 87 AKI

(91 RON).

• Teneur en éthanol (essence-alcool)

admissible jusqu’à 10 % (si possible, un

carburant sans éthanol est recommandé).

• N’UTILISEZ PAS de carburant E85.

• N’UTILISEZ PAS de mélange d’huile et

d’essence.

• NE MODIFIEZ PAS le moteur pour le faire

fonctionner avec d’autres carburants.

• Ajoutez un stabilisateur de carburant avant

l’entreposage.

1. Vérifiez que l’appareil est en

position ARRÊT et laissez-le refroidir

pendant au moins deux minutes avant de

faire le plein de carburant.

2. Placez l’appareil de niveau dans une zone

bien ventilée.

3. Voir la Figure 2-9. Nettoyez la zone

environnant le bouchon du réservoir de

carburant et retirez-le lentement.

4. Ajoutez lentement le carburant

recommandé. Ne remplissez pas à ras

bord.

Figure 2-9. Ajout du carburant

recommandé

5. Remettez le bouchon du réservoir de

carburant en place.

REMARQUE : Avant de démarrer l’appareil,

laissez le carburant déversé hors du réservoir

s’évaporer.

Alimentation en eau

REMARQUE : NE FAITES PAS fonctionner

l’unité avec une alimentation en eau

insuffisante. Le non-respect des exigences

d’alimentation en eau annulera la garantie de

l’unité.

L’alimentation en eau doit répondre aux

exigences suivantes :

• NE siphonnez PAS d’eau stagnante pour

l’utiliser en tant qu’eau d’alimentation.

• La température de l’eau doit être inférieure

à 38 ºC (100 °F).

• Le tuyau d’alimentation en eau doit

mesurer au maximum 15,2 m (50 pi) de

longueur.

• Le débit d’eau doit dépasser 17,3 litres par

minute (3,8 gallons par minute) à une

pression minimale de 206,8 kPa (30 psi).

• N’UTILISEZ PAS de valve de retenue, de

reniflard ou de clapet antiretour dans le

circuit d’alimentation d’eau.

Raccordement de l’alimentation

en eau

1. Faites couler l’eau pendant 30 secondes

avant de procéder au raccordement, afin

d’éliminer les débris.

2. Voir la Figure 2-10. Inspectez la crépine

d’admission à la recherche d’éventuels

débris. Nettoyez ou remplacez la crépine

si nécessaire. NE FAITES PAS

fonctionner la laveuse à pression si la

crépine d’alimentation est endommagée

ou manquante.

000116

(000105)

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

DANGER

012431

Informations générales et installation

6 Manuel du propriétaire de laveuse à pression

Figure 2-10. Inspection de la crépine

d’admission

3. Voir la Figure 2-11. Raccordez le tuyau

d’alimentation en eau à l’admission d’eau

de la pompe, puis serrez à la main.

Figure 2-11. Raccordement du tuyau

d’alimentation en eau

Raccordement du tuyau à haute

pression et de la lance

1. Voir la Figure 2-12. Raccordez la lance au

pistolet pulvérisateur et serrez à la main.

Figure 2-12. Raccordement de la lance

2. Placez le pistolet pulvérisateur et

l’extension de buse dans le support du

pistolet.

3. Retirez et éliminez le bouchon

d’expédition de la sortie d’eau de la

pompe.

4. Voir la Figure 2-13. Raccordez le tuyau à

haute pression à la pompe, puis serrez à

la main.

Figure 2-13. Raccordement du tuyau à

haute pression à la pompe

5. Voir la Figure 2-14. Raccordez le tuyau à

haute pression à la base du pistolet

pulvérisateur, puis serrez à la main.

Figure 2-14. Raccordement du tuyau à

haute pression au pistolet pulvérisateur

Pistolet pulvérisateur

Familiarisez-vous avec la gâchette du pistolet

pulvérisateur et avec son système de

verrouillage avant de l’utiliser.

1. Voir la Figure 2-15. Mettez la machine à

l’arrêt, saisissez le pistolet pulvérisateur et

appuyez sur la gâchette pour comprendre

comment le mécanisme de

déclenchement et le système de

verrouillage fonctionnent.

Figure 2-15. Pistolet pulvérisateur

(standard)

2. Ouvrez l’arrivée d’eau et appuyez sur la

gâchette pour purger l’air du circuit de la

pompe.

012432

012433

000120

012434

000122

000123

Informations générales et installation

Manuel du propriétaire de laveuse à pression 7

Buses

1. Sélectionnez la buse adaptée pour la

tâche à effectuer.

2. Voir la Figure 2-16. Tirez le raccord rapide

vers l’arrière et insérez la buse.

3. Relâchez le raccord rapide pour fixer la

buse.

4. Vérifiez que la buse est bien fixée en

place.

Figure 2-16. Insertion de la buse

Buse ultra haute pression (Rouge)

PUISSANCE MAXIMALE - Ultra haute

pression et débit faible, pour les surfaces

résistantes et difficiles d’accès, comme les

surfaces situées à la hauteur d’un étage ainsi

que la peinture, les taches d’huile, la rouille ou

autres substances tenaces (goudron, gomme,

graisse, cire).

Buse à pression de nettoyage

(Verte)

USAGE GÉNÉRAL - Pression moyenne et

débit moyen pour le nettoyage de la plupart

des surfaces, comme les voies de garage, les

patios en brique, les terrasses en bois, les

voies d’accès, les trottoirs, les sols de garage,

etc.

Buse à pression de lavage

(Blanche)

NETTOYAGE DÉLICAT - Faible pression et

débit élevé, pour un lavage délicat des

voitures/camions, des bateaux, des véhicules

de plaisance, des tondeuses à gazon, etc.

Buse à détergent (Noire)

À DÉTERGENT UNIQUEMENT (NOIRE),

compatible uniquement avec des détergents/

savons pouvant être utilisés de façon

sécuritaire avec la laveuse, pour éliminer la

saleté tenace sur divers types de surfaces.

000125

001396

001398

001399

001400

Fonctionnement

8 Manuel du propriétaire de laveuse à pression

Section 3 Fonctionnement

Questions relatives au

fonctionnement

Si vous avez des questions concernant

l’utilisation et l’entretien de l’unité, contactez le

Service client de Generac au 1-888-

GENERAC (1-888-436-3722).

Avant de démarrer le moteur

L’unité est fournie sans huile dans le carter.

Ajoutez de l’huile moteur avant de procéder au

démarrage. Voir

Recommandations relatives à

l’huile moteur

1. Vérifiez que le niveau d’huile moteur est

correct.

2. Vérifiez que le niveau de carburant frais est

correct.

3. Vérifiez que l’ensemble des fixations et des

raccords sont bien en place.

4. Vérifiez que l’alimentation en eau est

suffisante, et bien raccordée.

5. Vérifiez que la soupape de décharge

thermique a pivoté et qu’elle est

raccordable à la terre.

6. Vérifiez que l’appareil est installé à niveau

dans une zone bien ventilée, et que l’accès

à l’appareil est correctement dégagé.

REMARQUE : La batterie au lithium-ion est

partiellement chargée en usine. Certaines

batteries peuvent ne pas avoir une autonomie

suffisante pour prendre en charge le premier

démarrage du moteur. Chargez la batterie à

sa capacité maximale avant la première

utilisation. Pour charger la batterie, consultez

la Section Entretien de la batterie.

Préparation à l’emploi de la

laveuse à pression

1. Placez l’unité sur un sol plat en respectant

les dégagements indiqués.

2. Raccordez une alimentation en eau

adaptée.

Positionnement de la laveuse à

pression en vue de son utilisation

L’utilisation du moteur sur un terrain recouvert

de forêt, de broussailles ou d’herbe constitue

une violation de l’Article 4442 du California

Public Resource Code, à moins que le

système d’échappement ne soit équipé d’un

pare-étincelles entretenu en bon état de

fonctionnement, comme défini dans ledit

article. Des lois similaires peuvent s’appliquer

dans d’autres juridictions.

La laveuse à pression ne doit être utilisée

qu’en extérieur dans une zone bien ventilée.

Ne l’utilisez jamais en intérieur ni dans un

espace confiné. Tenez compte des ouvertures

de bâtiment et systèmes de ventilation par

lesquels les gaz d’échappement pourraient

pénétrer lorsque la pompe fonctionne.

• Vérifiez que la laveuse à pression est

placée sur une surface plane afin d’éviter

qu’elle ne se renverse en cours de

fonctionnement.

• N’utilisez l’appareil qu’en extérieur. Vérifiez

que le gaz d’échappement n’entre pas

dans une zone confinée par les fenêtres,

les portes ou les bouches d’aération.

•Voir laFigure 3-1. Laissez un dégagement

d’au moins 1,5 m (5 pi) de chaque côté de

la laveuse à pression, y compris en

hauteur, par rapport aux habitations et aux

surfaces combustibles lors de son

utilisation.

Figure 3-1. Dégagement minimal

de cinq pieds

Transport/Inclinaison de l’appareil

Ne faites pas fonctionner, n’entreposez pas et

ne transportez pas l’appareil incliné à un angle

de plus de 15°.

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000110)

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

001643

Fonctionnement

Manuel du propriétaire de laveuse à pression 9

Démarrage électrique

REMARQUE : La batterie doit être installée

avant le lancement du démarrage électrique.

Pour savoir comment installer la première

batterie, consultez la Section Assemblage.

Cette laveuse à pression peut être démarrée

électriquement ou à l’aide du lanceur à rappel.

Évitez d’accumuler trop de cycles de

lancement à la suite, sous peine

d’endommager le moteur. Pour rallonger la

durée de vie du lanceur à rappel, procédez à

des cycles de démarrage courts (pas plus de

5 secondes). Attendez 30 secondes entre

chaque cycle de démarrage.

Si le moteur ne démarre pas, il se peut que la

température de la batterie soit trop élevée.

Retirez la batterie et laissez-la refroidir avant

de tenter un autre démarrage.

Démarrage de la laveuse à

pression

REMARQUE : NE FAITES PAS

FONCTIONNER la laveuse à pression si

l’alimentation en eau est insuffisante. Le non-

respect de cette consigne endommagera

l’équipement et annulera la garantie.

Démarrage électrique

1. Raccordez une alimentation en eau

adaptée.

2. Voir la Figure 3-2. Placez le levier du

robinet de carburant (A) sur la position

OUVERTE.

3. Pour un moteur froid, mettez le levier de

l’étrangleur (B) sur la position FERMÉE.

REMARQUE : Pour un moteur chaud, il peut

être nécessaire de mettre le levier de

l’étrangleur (B) en position DEMI-OUVERTE

ou OUVERTE. Si le moteur ne démarre pas

dans ces positions, mettez le levier de

l’étrangleur en position FERMÉE et essayez

de démarrer le moteur.

4. Voir la Figure 3-2. Maintenez enfoncé le

bouton de DÉMARRAGE/ARRÊT pendant

trois (3) secondes, ou jusqu’à ce qu’il

s’allume, pour mettre sous tension le

circuit du démarreur.

Figure 3-2. Utilisation du bouton de

DÉMARRAGE/ARRÊT

5. Maintenez la gâchette du pistolet

pulvérisateur enfoncée tout en appuyant

sur le bouton de DÉMARRAGE/ARRÊT

pendant une (1) seconde pour démarrer le

moteur.

6. Relâchez la gâchette du pistolet

pulvérisateur dès que le moteur démarre

et mettez l’étrangleur en position

OUVERTE.

REMARQUE : Dans le cadre d’un démarrage

électrique, il est possible que la batterie doive

être chargée pour permettre à la laveuse à

pression de démarrer. Voir la Entretien de la

batterie. Si le bouton de démarrage ne

parvient pas à faire démarrer le moteur, la

laveuse à pression peut être démarrée à l’aide

du lanceur à rappel.

Démarrage à l’aide du lanceur

à rappel

1. Raccordez une alimentation en eau

adaptée.

2. Voir la Figure 3-2. Placez le levier du

robinet de carburant (A) sur la position

OUVERTE.

3. Pour un moteur froid, mettez le levier de

l’étrangleur (B) sur la position FERMÉE.

REMARQUE : Pour un moteur chaud, il peut

être nécessaire de mettre le levier de

l’étrangleur (B) en position DEMI-OUVERTE

ou OUVERTE. Si le moteur ne démarre pas

dans ces positions, mettez le levier de

l’étrangleur en position FERMÉE et essayez

de démarrer le moteur.

4. Dépressurisez le pistolet pulvérisateur.

5. Posez un pied sur l’appareil pour

l’empêcher de bouger lorsque vous tirez

sur la poignée du lanceur à rappel.

6. Voir la Figure 3-3. Maintenez la gâchette

du pistolet pulvérisateur enfoncée tout en

saisissant fermement la poignée du

lanceur à rappel. Tirez lentement jusqu’à

ressentir une résistance. Tirez-la ensuite

rapidement pour démarrer le moteur.

7. Remettez-la lentement en place. NE

laissez PAS le lanceur à rappel se rabattre

brusquement contre son logement.

Blessures corporelles / Dommages matériels. Placez la

baguette/le pistolet dans l’étui et vérifiez que la poignée est

verrouillée en place avant de le déplacer. Le non-respect de

cette consigne peut provoquer des blessures mortelles ou

graves, ainsi que des dégâts matériels.

AVERTISSEMENT

(000244a)

Perte de vision. Portez toujours des lunettes de

sécurité lorsque vous utilisez cet appareil. Le

non-respect de cette consigne pourrait entraîner

une perte de vision permanente.

(000101)

AVERTISSEMENT

012435

Fonctionnement

10 Manuel du propriétaire de laveuse à pression

8. Relâchez la gâchette du pistolet

pulvérisateur dès que le moteur démarre

et mettez l’étrangleur en position

OUVERTE.

Une fois la tentative de démarrage du moteur

effectuée, si le moteur ne démarre pas,

orientez le pistolet dans une direction ne

présentant aucun danger, et appuyez sur la

gâchette pour le dépressuriser. Répétez les

étapes 3 à 5.

Figure 3-3. Lanceur à rappel du moteur

Mise à l’arrêt de la laveuse à

pression

REMARQUE IMPORTANTE : Le pistolet

pulvérisateur contient de l’eau sous haute

pression, même lorsque le moteur est à l’arrêt

et que l’alimentation en eau est débranchée.

Pointez toujours le pistolet pulvérisateur dans

une direction sûre, et appuyez sur la gâchette

du pistolet pour libérer la haute pression.

Verrouillez la gâchette lorsque vous ne

l’utilisez pas.

1. Relâchez la gâchette du pistolet

pulvérisateur.

2. Appuyez sur le bouton DÉMARRAGE/

ARRÊT pendant 1 seconde.

3. Coupez l’alimentation en eau.

4. Appuyez sur la gâchette du pistolet

pulvérisateur et évacuez l’eau sous haute

pression.

5. Verrouillez la gâchette.

REMARQUE : Voir la Figure 3-4. Si le bouton

de DÉMARRAGE/ARRÊT ne parvient pas à

arrêter le moteur, maintenez enfoncé le

bouton d’arrêt d’urgence, situé sur le côté du

moteur, pendant 6 secondes ou jusqu’à ce

que le moteur s’arrête complètement.

Figure 3-4. Commutateur d’arrêt d’urgence

(000113)

Risque lié au lanceur à rappel. Le cordon du lanceur à

rappel pourrait se rétracter de façon inattendue si la

pression de l’eau n’est pas relâchée correctement, créant

ainsi un effet de rebond. Un effet de rebond pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

012436

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

(000110)

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

012517

Fonctionnement

Manuel du propriétaire de laveuse à pression 11

Application de détergent

REMARQUE : N’UTILISEZ PAS de liquide

caustique avec la laveuse à pression.

N’utilisez QUE des détergents sûrs.

Respectez les instructions du fabricant

figurant sur l’étiquette du détergent.

Appliquez le détergent de la manière

1. Vérifiez que la buse à détergent noire est

installée.

2. Ouvrez le couvercle du réservoir de

détergent.

3. Préparez une solution détergente adaptée

à la tâche à effectuer.

REMARQUE : Vérifiez que le tube de

siphonnage et le filtre restent entièrement

immergés dans le détergent lors de l’utilisation

de l’appareil.

REMARQUE : Le détergent ne peut pas être

appliqué à l’aide d’une buse à haute pression

(blanche, verte, ou rouge). Utilisez

uniquement la buse noire lors de l’application

de détergent.

4. Démarrez le moteur.

5. Appliquez le détergent sur une surface

sèche. Commencez sur la partie inférieure

de la surface à nettoyer, puis remontez en

effectuant des va-et-vient longs, réguliers

et superposés.

REMARQUE IMPORTANTE : Rincez le

circuit de siphonnage de détergent après

chaque utilisation. Contactez un revendeur

agréé ou un centre de maintenance qualifié

en cas de questions.

Rinçage

1. Retirez la buse à détergent noire de la

lance.

2. Choisissez et installez une buse à haute

pression adaptée.

3. Pointez le pistolet pulvérisateur dans une

direction ne présentant aucun danger, et

appuyez sur la détente pour purger le

détergent restant dans le circuit.

4. Maintenez le pistolet pulvérisateur à une

distance sécurisée de la surface sur

laquelle vous comptez intervenir.

5. Le pistolet pulvérisateur peut causer un

mouvement de recul lors de l’utilisation

d’un jet à haute pression. Pour éviter toute

blessure, tenez fermement le pistolet

pulvérisateur des deux mains.

6. Effectuez une pulvérisation à haute

pression sur une surface restreinte, puis

inspectez-la pour repérer d’éventuels

dommages. Si aucun dommage n’est

visible, continuez le rinçage.

7. Commencez par le haut de la surface à

rincer, puis descendez en effectuant les

mêmes mouvements que lors du

nettoyage.

Nettoyage du tube de

siphonnage de détergent

Rincez le tube de siphonnage de détergent

après chaque utilisation avant d’arrêter le

moteur.

1. Placez le tube/filtre de siphonnage de

détergent dans un seau d’eau propre.

2. Retirez la buse à haute pression de la lance.

3. Choisissez et installez la buse à détergent

noire.

4. Procédez au rinçage pendant 1 à 2 minutes.

5. Mettez le moteur à l’ARRÊT.

6. Pointez le pistolet dans une direction sûre, et

tirez sur la gâchette pour évacuer l’eau sous

haute pression retenue à l’intérieur.

Verrouillez la gâchette.

Après chaque utilisation

NE LAISSEZ PAS l’eau à l’intérieur de

l’appareil pendant une période prolongée. Des

sédiments et des minéraux peuvent

s’accumuler sur des pièces de la pompe et la

bloquer. Après chaque utilisation, observez la

procédure suivante :

1. Mettez le moteur à l’ARRÊT.

2. Fermez le robinet de carburant.

3. Coupez l’alimentation en eau.

4. Pointez le pistolet de pulvérisation dans

une direction ne présentant aucun danger

pour évacuer la pression accumulée.

5. Laissez le moteur refroidir.

6. Débranchez les tuyaux du pistolet

pulvérisateur et de la sortie haute pression

de la pompe. Évacuez l’eau des tuyaux,

du pistolet et de la lance. Essuyez les

composants à l’aide d’un chiffon.

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

(000112)

Risque de chute. L’utilisation de l’appareil crée des

zones humides, ce qui augmente les risques de

chute. Soyez conscient de la condition de la zone de

travail. Une chute pourrait entraîner des blessures

graves ou la mort.

AVERTISSEMENT

(000114)

Risque de chute. N’utilisez pas cet appareil ni aucun

de ses composants sur des surfaces élevées. Le

non-respect de cette consigne pourrait entraîner

une chute, des blessures graves ou la mort.

AVERTISSEMENT

Fonctionnement

12 Manuel du propriétaire de laveuse à pression

7. Tirez sur la poignée du lanceur à rappel

environ six fois pour évacuer le liquide

restant dans la pompe.

8. Entreposez l’appareil dans un lieu propre

et sec.

REMARQUE : En cas d’entreposage

supérieur à 30 jours, reportez-vous à la

section Entreposage.

Système de refroidissement

automatique (décharge

thermique)

Si la laveuse à pression fonctionne pendant 3

à 5 minutes sans que le pistolet de

pulvérisation ne soit activé, l’eau circulant

dans la pompe peut atteindre une température

suffisante pour enclencher le système de

décharge thermique. L’eau est évacuée vers

le sol, ce qui refroidit la pompe.

Accessoires en option (non

inclus avec tous les modèles)

Buse à savon

Utilisez du savon ou du détergent pour obtenir

de meilleurs résultats de nettoyage.

1. Pré-rincez la zone à nettoyer avec la buse

verte ou blanche.

2. Fixez la buse à savon à la lance.

3. Ajoutez du savon au réservoir (selon les

instructions du fabricant de savon).

4. Raccordez le tuyau du siphon à la pompe

et insérez-le dans le réservoir de savon.

5. Sélectionnez le réglage du savon sur le

pistolet PowerDial™.

6. Appliquez le savon en commençant par le

bas vers le haut de la surface à nettoyer.

Buse ultra rapide Turbo

À utiliser pour le nettoyage de surfaces dures.

1. Fixez la buse turbo à la lance.

2. Sélectionnez le réglage approprié sur le

pistolet PowerDial™.

3. Commencez avec la pointe à 91 cm (3 pi)

de la zone de travail*.

4. Travaillez de haut en bas de la surface à

nettoyer.

REMARQUE : *À utiliser avec précaution sur

les surfaces plus souples.

Balai électrique Power Broom

À utiliser pour le nettoyage de grandes

surfaces comme les terrasses et les allées.

1. Fixez le balai électrique à la lance.

2. Sélectionnez le réglage approprié sur le

pistolet PowerDial™.

3. Effectuez des passes qui se chevauchent

pour éviter les traces.

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 13

Section 4 Maintenance et dépannage

Entretien

Un entretien régulier permet d’améliorer les

performances et de prolonger la durée de vie

du moteur/de l’équipement. Generac Power

Systems, Inc. préconise que tous les travaux

d’entretien soient menés par un IASD

(Independent Authorized Service Dealer,

fournisseur de services d’entretien agréé

indépendant). Pour l’entretien régulier, le

remplacement ou la réparation des appareils

et des systèmes de contrôle des émissions, le

propriétaire peut faire appel à la personne ou

à l’atelier de réparation de son choix.

Toutefois, pour obtenir un service de garantie

relatif au contrôle des émissions sans frais,

cette tâche doit être confiée à un IASD.

Consultez la garantie en matière d’émissions.

La garantie de la laveuse à pression ne

couvre pas les articles ayant fait l’objet d’une

utilisation abusive ou d’une négligence de la

part d’un opérateur. Pour bénéficier

pleinement de la garantie, les opérateurs

doivent entretenir la laveuse à pression

conformément aux instructions du manuel, en

respectant notamment les procédures

d’entreposage exposées dans la section

Entreposage.

REMARQUE : Pour toute question relative au

remplacement des composants, contactez le

Service client de Generac au 1-888-

GENERAC (1-888-436-3722).

REMARQUE : Les différents réglages et

réparations requis doivent être effectués

chaque saison comme indiqué dans la section

Calendrier de maintenance.

Calendrier de maintenance

Respectez les intervalles de maintenance, en

tenant toujours compte de la première

occurrence selon l’utilisation.

REMARQUE : Des conditions difficiles

imposent des opérations de maintenance plus

fréquentes.

* Nettoyez en cas d’obstruction. Remplacez en

cas de perforation ou de déchirure.

** Entretenez le filtre à air plus souvent si

l’environnement est sale ou poussiéreux.

Huile de la pompe

NE TENTEZ AUCUN entretien de l’huile de la

pompe. La pompe a été lubrifiée et

étanchéisée en usine. Aucun entretien

supplémentaire n’est nécessaire sur

l’ensemble de la durée de vie de la pompe.

Maintenance préventive

Des saletés ou des débris peuvent provoquer

des dysfonctionnements et endommager

l’équipement. Nettoyez la laveuse à pression

quotidiennement ou avant chaque utilisation.

Maintenez la zone environnant le silencieux

libre de tout débris combustible. Inspectez

toutes les ouvertures d’air de refroidissement

de la laveuse à pression.

• Nettoyez les surfaces externes à l’aide d’un

chiffon humide.

• N’INSÉREZ AUCUN objet dans les

ouvertures de refroidissement.

• Éliminez la crasse, les résidus d’huile, etc.,

à l’aide d’une brosse douce.

• Éliminez les saletés et les débris à l’aide

d’un aspirateur.

Inspection et nettoyage de la

crépine d’admission

Inspectez la crépine à l’arrivée d’eau de la

pompe. Nettoyez la crépine si elle est

obstruée, et remplacez-la si elle est

endommagée.

Inspection des tuyaux à haute

pression

Les tuyaux à haute pression peuvent

présenter des fuites en raison de l’usure, de la

torsion ou d’une utilisation abusive. Inspectez

les tuyaux avant chaque utilisation. Essayez

de repérer d’éventuelles traces de coupure,

de fuite, d’abrasion, de gonflement, de

dommages ou de déplacement des raccords.

Le cas échéant, remplacez immédiatement le

tuyau.

Les 5 premières heures

Vidange de l’huile moteur

Toutes les 8 heures ou tous les jours

Inspection/nettoyage de la crépine d’admission

d’eau*

Inspection du tuyau à haute pression

Inspection du tuyau/filtre de siphonnage de

détergent

Inspection du pistolet pulvérisateur et de

l’ensemble pour repérer d’éventuelles fuites

Nettoyage des débris

Inspection du niveau d’huile moteur

Toutes les 20 heures ou à chaque saison

Vidange de l’huile moteur**

Toutes les 50 heures ou à chaque saison

Inspection/nettoyage du filtre à air**

Inspection du silencieux et du pare-étincelles*

Toutes les 100 heures ou à chaque saison

Entretien de la bougie d’allumage

Remplacement du filtre à carburant

Maintenance et dépannage

14 Manuel du propriétaire de laveuse à pression

REMARQUE : NE RÉPAREZ PAS le tuyau à

haute pression. Remplacez-le par un tuyau

respectant ou dépassant la pression nominale

maximale de l’appareil.

Inspection du tube de siphonnage

du détergent

Inspectez le filtre du tube de détergent et

nettoyez-le s’il est obstrué. Le tube doit être

fermement fixé sur le raccord cannelé.

Examinez le tube pour repérer d’éventuelles

fuites ou déchirures. Remplacez le filtre ou le

tube si l’un des deux est endommagé.

Inspection du pistolet pulvérisateur

REMARQUE : Remplacez immédiatement le

pistolet de pulvérisation s'il ne satisfait pas à

l'une des étapes du test.

Figure 4-1. Essais à effectuer sur le pistolet

pulvérisateur (standard)

1. Vérifiez que le tuyau est fermement

raccordé au pistolet pulvérisateur.

2. Appuyez sur la gâchette et relâchez-la.

REMARQUE : La gâchette doit revenir à sa

position d’origine et se verrouiller une fois

relâchée.

Entretien des buses

Une impulsion se ressent en cas de

surpression dans la pompe, lorsque vous

appuyez sur la gâchette du pistolet

pulvérisateur. La surpression dans la pompe

est généralement causée par une obstruction

de la buse. Nettoyez immédiatement la buse

de la manière suivante :

1. Coupez le moteur et l’alimentation en eau.

REMARQUE : Maintenez le tuyau à haute

pression raccordé à la pompe et au pistolet

pulvérisateur lorsque le système est sous

pression.

2. Libérez la pression de l’eau du pistolet

pulvérisateur.

3. Retirez la buse de la lance.

4. Voir la Figure 4-2. Utilisez un trombone

pour retirer les débris.

5. Voir la Figure 4-3. Retirez la lance du

pistolet pulvérisateur puis rincez à fond.

6. Installez la buse sur la lance.

7. Installez la lance sur le pistolet

pulvérisateur.

Figure 4-2. Élimination des débris

Figure 4-3. Rinçage de la lance par

circulation inversée

8. Vérifiez que le tuyau est raccordé à

l’arrivée d’eau de la pompe, et que le

tuyau à haute pression est raccordé au

pistolet pulvérisateur et à la pompe.

9. Ouvrez l’arrivée d’eau.

10. Démarrez le moteur.

11. Testez la laveuse à pression en l’utilisant

avec chaque buse à raccordement rapide.

Maintenance du moteur

Recommandations relatives à

l’huile moteur

Afin que la garantie du produit reste en

vigueur, l’entretien de l’huile à moteur doit être

fait conformément aux recommandations du

présent manuel. Pour un entretien facile, des

trousses d’entretien conçues pour cet appareil

sont offertes par le fabricant. Elles

comprennent de l’huile à moteur, un filtre à

huile, un filtre à air, des bougies d’allumage,

un chiffon et un entonnoir. Ces trousses sont

disponibles auprès d’un fournisseur

indépendant de services d’entretien agréé.

La viscosité appropriée de l’huile dépend du

climat dans lequel est utilisé l’appareil.

Consultez le tableau pour sélectionner la

bonne viscosité.

000123

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

000109

000131

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 15

Figure 4-4. Viscosité de l’huile

* En dessous de 10 °C (50 °F), l’utilisation

d’une huile SAE 30 entraînera un

démarrage difficile.

** Au-dessus de 27 °C (80 °F), l’utilisation

d’une huile 10W30 augmente la

consommation d’huile. Inspectez le niveau

d’huile plus fréquemment.

Inspection du niveau d’huile moteur

Inspectez le niveau d’huile moteur avant

chaque utilisation ou toutes les 8 heures de

fonctionnement.

1. Placez la laveuse à pression sur une

surface plane.

2. Nettoyez la zone de remplissage d’huile.

3. Voir la Figure 4-5. Retirez le bouchon de

remplissage d’huile/la jauge et essuyez la

jauge.

Figure 4-5. Remplissage d’huile moteur

4. Vissez le bouchon de remplissage d’huile/

la jauge dans le goulot de remplissage.

Contrôlez le niveau d’huile une fois la

jauge bien en place au fond du réservoir.

5. Voir la Figure 4-6. Retirez le bouchon de

remplissage d’huile/la jauge et vérifiez que

le niveau d’huile se situe dans la plage de

fonctionnement sûr.

Figure 4-6. Plage de fonctionnement sûr

6. Faites l’appoint en huile moteur en utilisant

l’huile recommandée.

7. Placez le bouchon de remplissage d’huile/

la jauge et serrez à la main.

REMARQUE : Certains appareils possèdent

plusieurs orifices de remplissage d’huile. Il

n’est pas nécessaire d’utiliser plus d’un point

de remplissage.

Vidange de l’huile moteur

Si vous utilisez la laveuse à pression dans un

environnement extrêmement contraignant,

sale, poussiéreux ou chaud, remplacez l’huile

plus fréquemment.

REMARQUE : Évitez de polluer. Conservez

les ressources. Jetez l’huile usagée dans un

centre de collecte des déchets approprié.

Assurez-vous que le moteur est toujours

chaud, puis changez l’huile selon la procédure

1. Placez la laveuse à pression sur une

surface plane.

2. Débranchez le fil de la bougie d’allumage

et placez-le à l’écart de celle-ci pour éviter

tout contact.

3. Nettoyez la zone de remplissage d’huile et

le bouchon de vidange d’huile.

4. Retirez le bouchon de remplissage d’huile/

la jauge et essuyez la jauge.

5. Voir la Figure 4-7. Retirez le bouchon du

tuyau de vidange d’huile (A) et purgez la

totalité de l’huile dans un bac adapté.

Figure 4-7. Bouchon de vidange d’huile

6. Remettez le bouchon de vidange d’huile

en place et serrez-le fermement.

000130

SAE 30*

5W-30

10W-30**

Plage de température de l’utilisation prévue

000115

000116

012437

Maintenance et dépannage

16 Manuel du propriétaire de laveuse à pression

7. Voir la Figure 4-6. Ajoutez l’huile moteur

recommandée. NE REMPLISSEZ PAS à

ras-bord. Voir la Recommandations

relatives à l’huile moteur.

8. Voir la Figure 4-6. Vissez la jauge dans le

goulot de remplissage d’huile. Retirez la

jauge et vérifiez que le niveau d’huile se

situe dans la plage de fonctionnement sûr.

Voir la Ajout d’huile moteur.

9. Placez le bouchon de remplissage d’huile/

la jauge et serrez à la main.

10. Nettoyez toute trace d’huile déversée hors

du réservoir.

11. Mettez l’huile au rebut conformément à

toutes les réglementations applicables.

Filtre à air

Si le filtre à air est sale, le moteur ne

fonctionne pas correctement et risque d’être

endommagé. Réduisez son intervalle de

maintenance dans un environnement sale ou

poussiéreux.

Pour effectuer la maintenance du filtre à air :

1. Retirez le couvercle du filtre à air.

2. Retirez la (les) cartouche(s) du filtre.

3. Inspectez la (les) cartouche(s) et

remplacez-les si nécessaire. Pour

commander des pièces de rechange,

contactez le Service client de Generac au

1-888-GENERAC (888-436-3722) afin de

connaître l’IASD le plus proche de chez

vous.

4. Nettoyez la cartouche en mousse (si

équipé) à l’eau chaude et au savon.

Rincez-le et laissez-le bien sécher.

Plongez-le dans de l’huile moteur propre

et éliminez l’excès d’huile en pressant.

5. Tapotez plusieurs fois la cartouche en

papier sur une surface dure pour en

éliminer la poussière. Vous pouvez

également utiliser de l’air comprimé (sans

dépasser 207 kPa [30 psi]) pour souffler la

poussière hors du filtre depuis l’intérieur.

6. Essuyez la poussière à l’intérieur du

couvercle du filtre à air à l’aide d’un chiffon

propre humide.

7. Mettez la (les) cartouche(s) nettoyée(s) ou

neuve(s) en place. Vérifiez que le joint est

bien en place (le cas échéant).

8. Remettez le couvercle du filtre à air en

place. Serrez fermement les vis ou les

fixations du filtre à air.

Entretien de la bougie

d’allumage

Pour effectuer la maintenance de la bougie

d’allumage :

1. Nettoyez soigneusement la zone

environnant la bougie d’allumage.

2. Retirez et inspectez la bougie d’allumage.

3. Voir la Figure 4-8. Inspectez l’écartement

(A) des électrodes à l’aide d’une jauge

d’épaisseur et remplacez la bougie si

l’écartement (A) n’est pas conforme aux

spécifications figurant sur la fiche

technique du produit.

Figure 4-8. Bougie d’allumage

REMARQUE : Remplacez la bougie

d’allumage si les électrodes sont piquées ou

brûlées, ou si la porcelaine est fissurée.

Utilisez EXCLUSIVEMENT la bougie de

rechange recommandée. Reportez-vous à la

Fiche technique du produit.

4. Serrez manuellement la bougie, puis

serrez de 3/8 à 1/2 tour supplémentaire à

l’aide d’une clé à bougies.

Inspection de la bougie

1. Débranchez le fil de la bougie.

2. Maintenez le fil de la bougie à un endroit

où il ne pourra pas entrer en contact avec

la bougie.

3. Testez la bougie à l’aide d’un testeur de

bougie homologué.

REMARQUE : N’essayez PAS de vérifier la

présence d’étincelles si la bougie n’est pas

installée.

Inspection du silencieux et

du pare-étincelles

REMARQUE :

L’utilisation du moteur sur un

terrain recouvert de forêt, de broussailles ou

d’herbe constitue une violation de l’Article 4442

du California Public Resource Code, à moins

que le système d’échappement ne soit équipé

d’un pare-étincelles entretenu en bon état de

fonctionnement, comme défini dans ledit article.

Des lois similaires peuvent s’appliquer dans

d’autres juridictions.

REMARQUE : Pour toute question relative au

remplacement des composants, contactez le

Service client de Generac au 1-888-

GENERAC (1-888-436-3722).

000134a

(000102)

AVERTISSEMENT

Démarrage accidentel. Débranchez le câble de la bougie

lorsque vous efectuez l’entretien de l’appareil. Le

non-respect de cette consigne pourrait entraîner la mort

ou des blessures graves.

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 17

REMARQUE : Utilisez EXCLUSIVEMENT

des pièces de rechange d’origine.

Inspectez le silencieux pour vérifier l’absence

de fissures, de signes de corrosion ou

d’autres dommages. Retirez le pare-étincelles

(le cas échéant) et vérifiez qu’il n’est pas

endommagé ou obstrué par des dépôts de

calamine. Si des pièces de rechange sont

nécessaires.

Inspection de l’écran du

pare-étincelles (si équipé)

1. Voir les Figure 4-9 et Figure 4-10.

Desserrez les fixations et retirez la cage

du silencieux (A) et la protection thermique

(B).

2. Voir la Figure 4-11. Desserrez les attaches

silencieux.

3. Inspectez le pare-étincelles. Remplacez-le

s’il est déchiré, perforé ou endommagé de

quelque façon que ce soit.

4. Si l’écran semble en bon état, nettoyez-le

à l’aide d’un solvant disponible dans le

commerce puis réinstallez-le.

Figure 4-9. Attaches du pare-étincelles

Figure 4-10. Attaches de la protection

thermique

Figure 4-11. Attaches du pare-étincelles

Entretien de la batterie

Voir la Figure 4-12. Vérifiez l’autonomie de la

batterie en appuyant sur le bouton

Powerbar™ de la batterie. Au moins deux (2)

voyants doivent être allumés pour que le

moteur démarre.

Figure 4-12. Bouton Powerbar™ de la

batterie

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

012438

000135

000136

006467

Maintenance et dépannage

18 Manuel du propriétaire de laveuse à pression

Recharge de la batterie

REMARQUE : La batterie au lithium-ion de

12 V fournie ne doit être utilisée qu’avec le

chargeur de batterie fourni avec la laveuse à

pression (Réf. 10000020284).

1. Voir la Figure 4-13. Retirez la batterie du

coffret.

Figure 4-13. Retrait de la batterie

2. Branchez le chargeur de batterie sur une

prise 120 V, 60 Hz, CA uniquement. Le

voyant vert « READY » (PRÊT) du

chargeur s’allume.

3. Faites glisser la batterie dans la baie du

chargeur. Le voyant rouge

« CHARGING » (EN COURS DE

CHARGE) s’allume pour indiquer que la

charge est en cours.

4. Une fois la batterie chargée à sa pleine

capacité, le voyant vert « READY »

(PRÊT) s’allume. Retirez la batterie du

chargeur.

REMARQUE : Une batterie entièrement

déchargée se rechargera complètement au

bout d’environ 1,5 heure. La batterie restera

chargée au maximum sans s’endommager si

elle est laissée sur le chargeur. La batterie doit

être remplacée si le voyant vert « READY »

(PRÊT) ne s’allume pas au bout de 3 heures

de charge. Voir la Remplacement de la

batterie.

5. Remettez la batterie dans son coffret puis

fermez le couvercle avant de l’utiliser.

6. Débranchez le chargeur de batterie de la

prise s’il n’est pas utilisé.

Remplacement de la batterie

Contactez le concessionnaire réparateur

indépendant agréé (IASD) le plus proche de

chez vous, ou encore le Service client de

Generac au 1-888-GENERAC (1-888-436-

3722) si vous souhaitez remplacer la batterie.

Entreposage

Généralités

• Ne placez JAMAIS un couvercle

d’entreposage sur la laveuse à pression si

elle est chaude. Laissez l’appareil refroidir

à température ambiante avant de

l’entreposer.

• N’entreposez JAMAIS de carburant d’une

saison à une autre à moins de l’avoir traité

de façon appropriée.

• Remplacez le conteneur de carburant s’il

présente des traces de rouille. La présence

de rouille dans le carburant provoque des

dysfonctionnements du circuit de

carburant.

• Recouvrez l’appareil d’un couvercle de

protection adapté résistant à l’humidité.

• Entreposez l’appareil dans un lieu propre et

sec.

• Veillez à toujours entreposer la laveuse à

pression et le carburant à l’écart des

sources de chaleur et d’inflammation.

012430

(000162)

AVERTISSEMENT

Explosion. Ne jetez pas les batteries au feu. Les batteries

sont explosives. La solution électrolyte peut causer des

brûlures et la cécité. Si la solution électrolytique entre en

contact avec la peau ou les yeux, rincez avec de l’eau et

demandez une aide médicale immédiate.

(000163a)

Risque de brûlures. N’ouvrez pas et n’endommagez pas les

batteries. Les batteries contiennent une solution électrolytique

pouvant causer des brûlures et la cécité. Si la solution

électrolytique entre en contact avec la peau ou les yeux, rincez

avec de l’eau et demandez une aide médicale immédiate.

AVERTISSEMENT

Risque environnemental. Recyclez toujours les batteries dans

un centre de recyclage officiel, conformément aux lois et aux

réglementations locales. Le non-respect de cette consigne

pourrait causer des dommages à l’environnement, la mort ou

des blessures graves.

(000228)

AVERTISSEMENT

(000105)

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

DANGER

(000109)

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

AVERTISSEMENT

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 19

Préparation du circuit de carburant

à l’entreposage

Tout carburant entreposé pendant plus de

30 jours risque de se dégrader et

d’endommager les composants du circuit de

carburant. Veillez à ce que le carburant reste

frais et utilisez un stabilisateur de carburant.

Si vous ajoutez du stabilisateur dans le circuit

de carburant, préparez le moteur et faites-le

tourner conformément à la section Démarrage

de la laveuse à pression Faites tourner le

moteur pendant 2 minutes pour faire circuler

le stabilisateur dans l’ensemble du circuit de

carburant. Un carburant préparé de façon

appropriée peut être entreposé pendant un

maximum de 24 mois.

REMARQUE : Si le carburant n’a pas été

traité avec un stabilisateur, il doit être purgé

dans un conteneur adapté. Faites tourner le

moteur jusqu’à ce qu’il s’arrête par manque de

carburant. Il est recommandé d’utiliser un

stabilisateur dans le conteneur d’entreposage

afin de conserver le carburant frais.

Préparation du moteur pour

l’entreposage

1. Vidangez l’huile moteur.

2. Retirez la bougie d’allumage.

3. Versez une cuillère à soupe (5-10 cm

)

d’huile moteur propre ou vaporisez un

agent anti-buée adapté dans le cylindre.

4. Tirez plusieurs fois la poignée du lanceur à

rappel pour distribuer l’huile dans le

cylindre.

5. Remettez la bougie d’allumage en place.

6. Tirez lentement la poignée du lanceur à

rappel jusqu’à ressentir une résistance.

Cela a pour effet de fermer les soupapes

afin d’empêcher la pénétration d’humidité

dans le cylindre. Relâchez délicatement la

poignée du lanceur à rappel.

Remplacement de l’huile

Remplacez l’huile moteur avant d’entreposer

la machine. Voir Vidange de l’huile moteur.

Préparation de la pompe pour

l’entreposage

REMARQUE : Si vous ne comptez pas utiliser

la laveuse à pression pendant plus de

30 jours, préparez le moteur et la pompe en

vue de leur entreposage.

Protégez l’appareil du gel. Le non-respect de

cette consigne endommagera la pompe de

façon permanente, la rendant inutilisable. Les

dommages dus au gel ne sont pas couverts

par la garantie.

Pour protéger l’appareil du gel :

1. Mettez le moteur à l’ARRÊT.

2. Fermez le robinet de carburant.

3. Coupez l’alimentation en eau.

4. Pointez le pistolet de pulvérisation dans

une direction ne présentant aucun danger

pour évacuer la pression accumulée.

5. Laissez le moteur refroidir.

6. Débranchez les tuyaux du pistolet

pulvérisateur et de la sortie haute pression

de la pompe. Évacuez l’eau des tuyaux,

du pistolet et de la lance. Essuyez les

composants à l’aide d’un chiffon.

7. Purgez la pompe de tout liquide restant à

l’intérieur.

8. Tirez sur la poignée du lanceur à rappel

environ six fois pour évacuer le liquide

restant dans la pompe.

9. Frigélisez la pompe avec du Generac

Pump Shield™ (Réf. 0L2414). Ce produit

permet de minimiser les dommages

causés par le gel et de lubrifier les pistons

et les joints.

REMARQUE : Si vous ne disposez pas de

Generac Pump Shield™, raccordez un tuyau

d’arrosage de 1 m (3 pi) à un adaptateur

d’arrivée d’eau. Versez de l’antigel pour

véhicule de plaisance (sans alcool) dans le

tuyau. Tirez deux fois sur la poignée du

lanceur à rappel. Débranchez le tuyau.

Entreposez l’appareil dans un lieu propre et

sec.

Préparation de la batterie et du

chargeur pour l’entreposage

S’il n’est pas utilisé, débranchez le chargeur

de batterie et entreposez-le dans un endroit

frais et sec. Les zones mouillées ou humides

entraînent la corrosion des bornes et des

contacts électriques. Entreposée pendant une

période prolongée et exposée à des

températures élevées 43 °C (110 °F), la

batterie risque de s’endommager de façon

permanente. Vérifiez les bornes et les

contacts électriques de la batterie et du

chargeur. Essuyez-les à l’aide d’un chiffon

propre et sec, ou par soufflage d’air

comprimé.

Après un entreposage, vérifiez l’autonomie de

la batterie en appuyant sur le bouton

Powerbar™ de la batterie. Au moins deux (2)

voyants doivent être allumés pour que le

moteur démarre. Voir la Entretien de la

batterie.

Maintenance et dépannage

20 Manuel du propriétaire de laveuse à pression

Dépannage

Problème Cause Correction

La pompe ne génère aucune

pression, une pression

erratique, un broutage, des

pertes de pression, ou

n’achemine qu’un faible

volume d’eau.

1. Une buse à faible pression

est installée.

2. L’arrivée d’eau est obstruée.

3. L’alimentation en eau est

inadaptée.

4. Le tuyau d’arrivée d’eau est

plié ou fuit.

5. La crépine d’admission du

tuyau est bouchée.

6. La température de

l’alimentation en eau

dépasse 37,8 ºC (100 ºF).

7. Obstruction ou fuite au

niveau du tuyau à haute

pression.

8. Le pistolet pulvérisateur fuit.

9. La buse est obstruée.

10. La pompe est défectueuse.

11. Filtre à carburant encrassé.

1. Remplacez par une buse à

haute pression.

2. Nettoyez l’admission.

3. Rectifiez le débit d’eau.

4. Redressez le tuyau

d’admission, colmatez la

fuite.

5. Inspectez et nettoyez la

crépine du tuyau

d’admission.

6. Réduisez la température de

l’alimentation en eau.

7. Nettoyez les sources

d’obstruction ou remplacez

le tuyau.

8. Remplacez le pistolet

pulvérisateur.

9. Nettoyez la buse.

10. Communiquez avec un

IASD.

11. Remplacez le filtre à

carburant.

Le détergent ne se mélange pas

dans le pulvérisateur.

1. Le tube de siphonnage de

détergent n’est pas

immergé.

2. Le tube/filtre de siphonnage

de détergent est obstrué ou

fissuré.

3. Une buse haute pression

est installée.

1. Insérez le tube de

siphonnage de détergent

dans le détergent.

2. Nettoyez ou remplacez le

filtre/tube de siphonnage de

détergent.

3. Installez une buse à basse

pression.

Le moteur tourne bien sans

charge, mais pas en présence

d’une charge.

1. La vitesse du moteur est

trop faible.

2. Filtre à carburant encrassé.

1. Communiquez avec un

IASD.

2. Remplacez le filtre à

carburant.

Le moteur ne démarre pas,

ou démarre mais tourne de

manière saccadée.

1. Filtre à air encrassé.

2. Panne de carburant

3. Carburant éventé.

4. Fil de la bougie d’allumage

non raccordé à la bougie.

5. Bougie d’allumage

défectueuse.

6. Présence d’eau dans le

carburant.

7. Mélange de carburant

excessivement riche.

8. Filtre à carburant encrassé.

1. Nettoyez ou remplacez le

filtre à air.

2. Remplissez le réservoir de

carburant.

3. Remplacez le carburant par

du carburant frais.

4. Raccordez le fil à la bougie

d’allumage.

5. Remplacez la bougie

d’allumage.

6. Purgez le réservoir de

carburant et faites le plein

de carburant frais.

7. Communiquez avec un

IASD.

8. Remplacez le filtre à

carburant.

Le moteur s’arrête en cours de

fonctionnement.

1. Panne de carburant. 1. Remplissez le réservoir de

carburant.

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 21

Le moteur manque de

puissance.

1. Filtre à air encrassé. 1. Remplacez le filtre à air.

Le moteur ne se lance pas

(démarrage électrique).

1. La batterie est presque vide.

2. La batterie est trop chaude.

3. La gâchette du pistolet n’a

pas été enfoncée.

4. Présence de débris dans le

coffret de la batterie.

1. Rechargez ou remplacez la

batterie.

2. Laissez la batterie refroidir.

3. Appuyez sur la gâchette du

pistolet pendant le

démarrage.

4. Retirez les débris.

Problème Cause Correction

Réf. A0001468710 Rév. A 01/06/2021

stems, Inc.

Les spécifications sont sujettes à modification sans

préavis. Aucune forme de reproduction n’est

autorisée sans le consentement écrit préalable de

Generac Power Systems Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

Generac 8895 Gas Pressure Washer 3100-PSI 100-GPM

Product's Documents

Operating Manual

Specifications

Generac 8895 Questions and Answers
