Dreame L10S PRO GEN 2 Robot Vacuums User Manual

The illustrations in this manual are for reference only. Please refer to the actual product.

L10s Pro

Robot Vacuum and Mop

User Manual

Gen 2

Contents

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Instrukcja obsługi

Gebruikershandleiding

Bruksanvisning

Användarmanual

Manual do utilizador

121

146

170

194

218

241

264

مدختسملا ليلد

שמתשמל ךירדמ

Usage Restrictions

Safety Information

This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.

Children shall not play with this product. Ensure children and pets are kept at

a safe distance from the robot while it is operating.

This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.

If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.

Do not use the robot in an area suspended above ground level without a

protective barrier.

Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.

Use the robot in environments with an ambient temperature above 0°C and

below 40°C. Make sure there is no liquid or sticky substance on the floor.

Pick up any cables from the floor before using the robot to prevent it from

dragging them while cleaning.

Remove fragile or small items from the floor to prevent the robot from

bumping into and damaging them.

To avoid electric shock, fire or injury caused by improper use of the appliance, please read the user manual

carefully before using the appliance and keep it for future reference.

To prevent damage or harm from dragging, clear any loose objects from

the floor, and remove cables or power cords on the cleaning path before

operating the appliance.

Keep hair, fingers, and other body parts away from the suction opening

of the robot.

Keep the brush cleaning tool out of reach of children.

Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.

Do not use the robot to clean any burning objects. Do not use the robot to

pick up flammable or combustible liquids, corrosive gases, or undiluted

acids or solvents.

Do not vacuum hard or sharp objects. Do not use the appliance to pick up

objects such as stones, large pieces of paper or any item that may clog

the appliance.

Make sure the robot is turned off and the charging dock is unplugged

before cleaning or performing maintenance.

Do not use a wet cloth to wipe or any liquid to rinse the robot and

charging dock. Washable parts must be dried completely before

installing and using them.

Make sure the robot is turned off when being transported and kept in its

original packaging if possible.

Please use this product in accordance with the instructions in the User

Manual. Users are responsible for any loss or damage that arise from

improper use of this product.

Usage Restrictions

Safety Information

Laser Safety

Information

The laser sensor in this product meets the IEC 60825-1:2014/EN 60825-

1:2014/A11:2021 Standard for Class 1 laser products. Please avoid direct

eye contact with it during use.

CLASS 1 LASER PRODUCT

CONSUMER LASER PRODUCT

EN 50689:2021

Do not use any third-party battery, power cord, or charging dock. Use only with

RCS0 supply unit.

Do not attempt to disassemble, repair, or modify the battery or charging dock on

your own.

Do not place the charging dock near a heat source.

Do not use a wet cloth or wet hands to wipe or clean the dock's charging

contacts.

Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.

Batteries and

Charging

Safety Information

If the robot will not be used for an extended period, fully charge it, then

turn it off and store in a cool, dry place. Recharge the robot at least

once every 3 months to avoid over-discharging the battery.

This product contains batteries that can only be replaced by qualified

technicians or after-sales service.

Safety Information

For indoor use only

Read operator's manual

Hereby, Dreame Trading(Tianjin)Co., Ltd. declares that the radio equipment type RLL42SDA is in compliance with Directive 2014/53/EU. The full text of the EU

declaration of conformity is available at the following internet address: https://global.dreametech.com

For detailed e-manual, please go to https://global.dreametech.com/pages/user-manuals-and-faqs

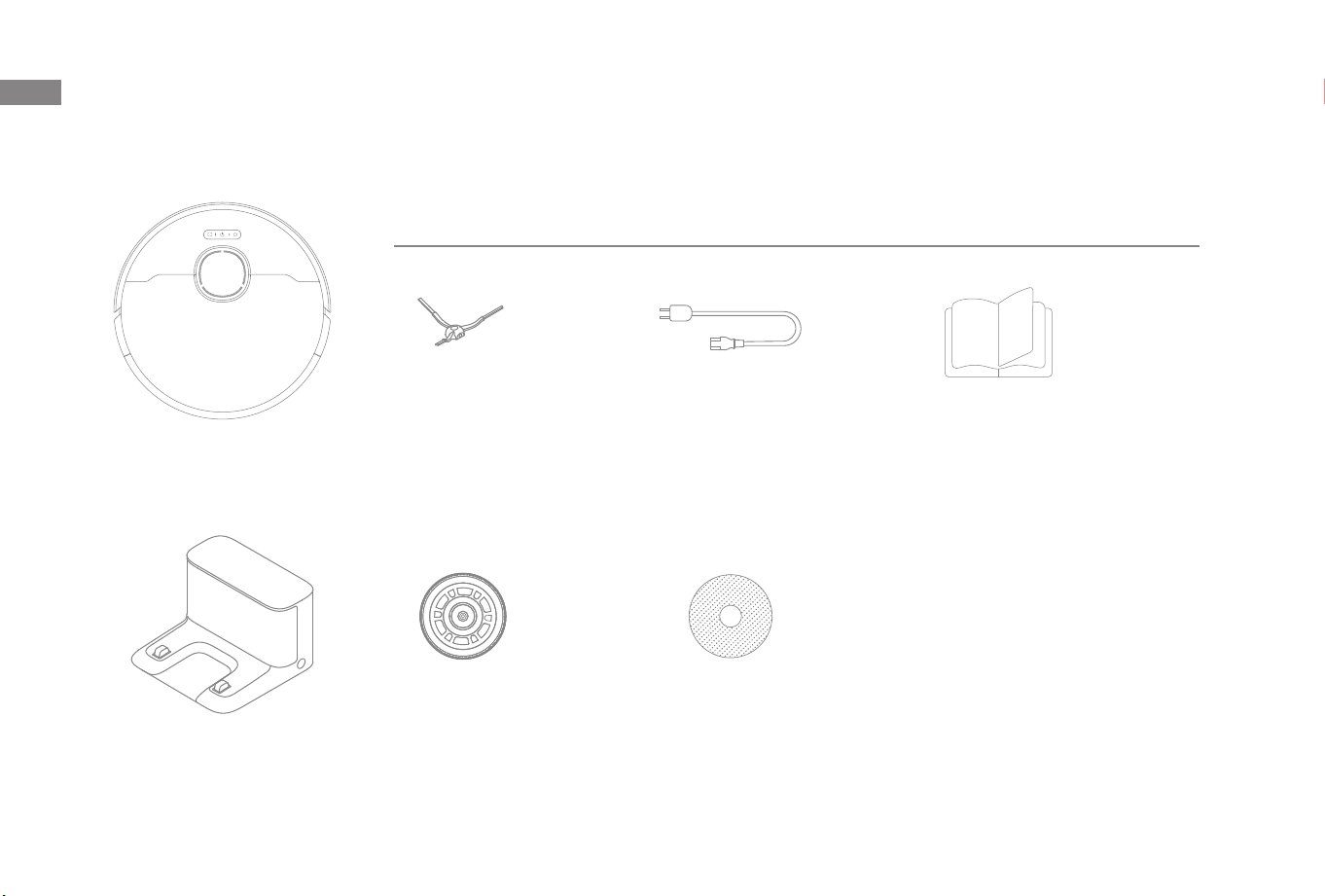

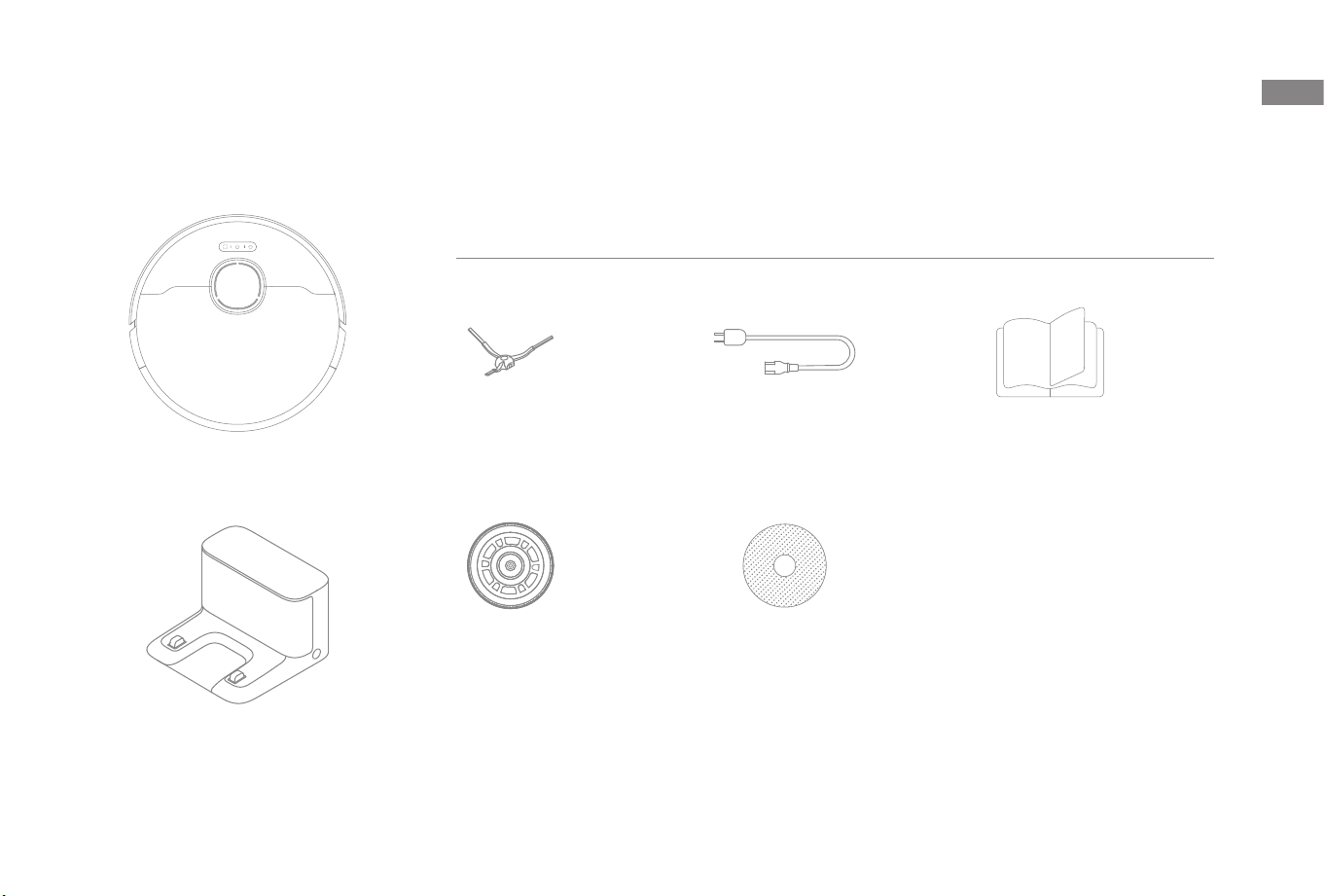

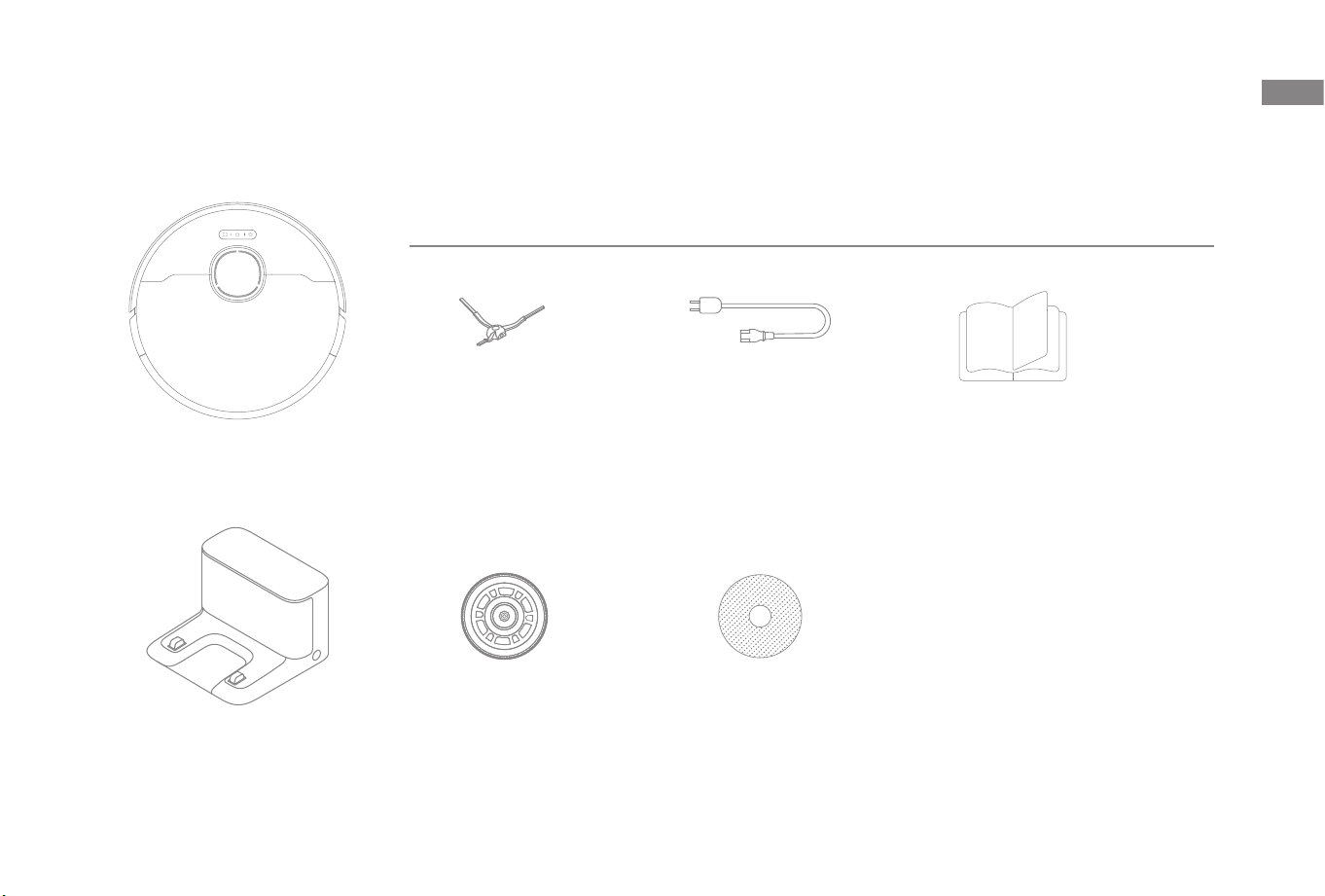

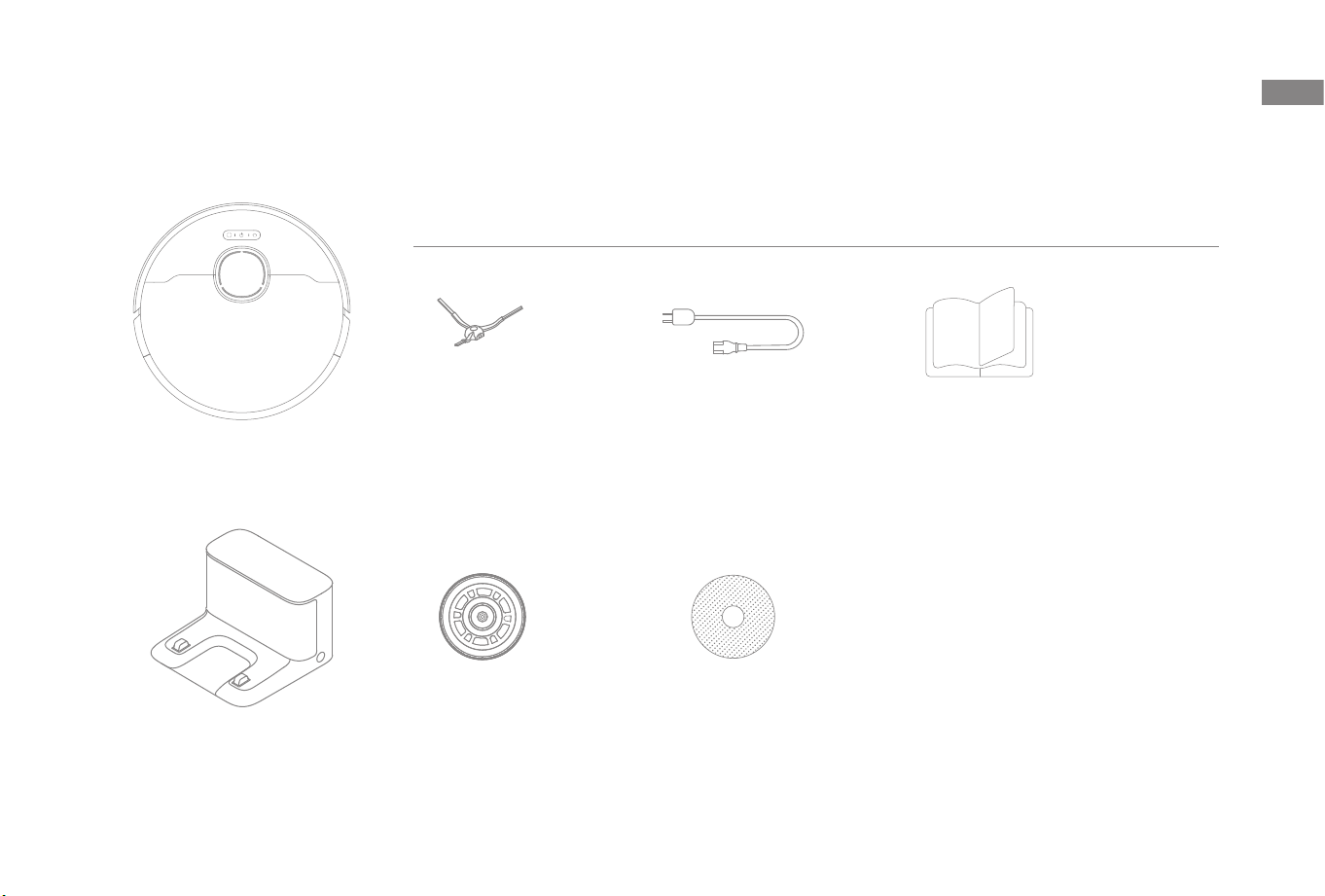

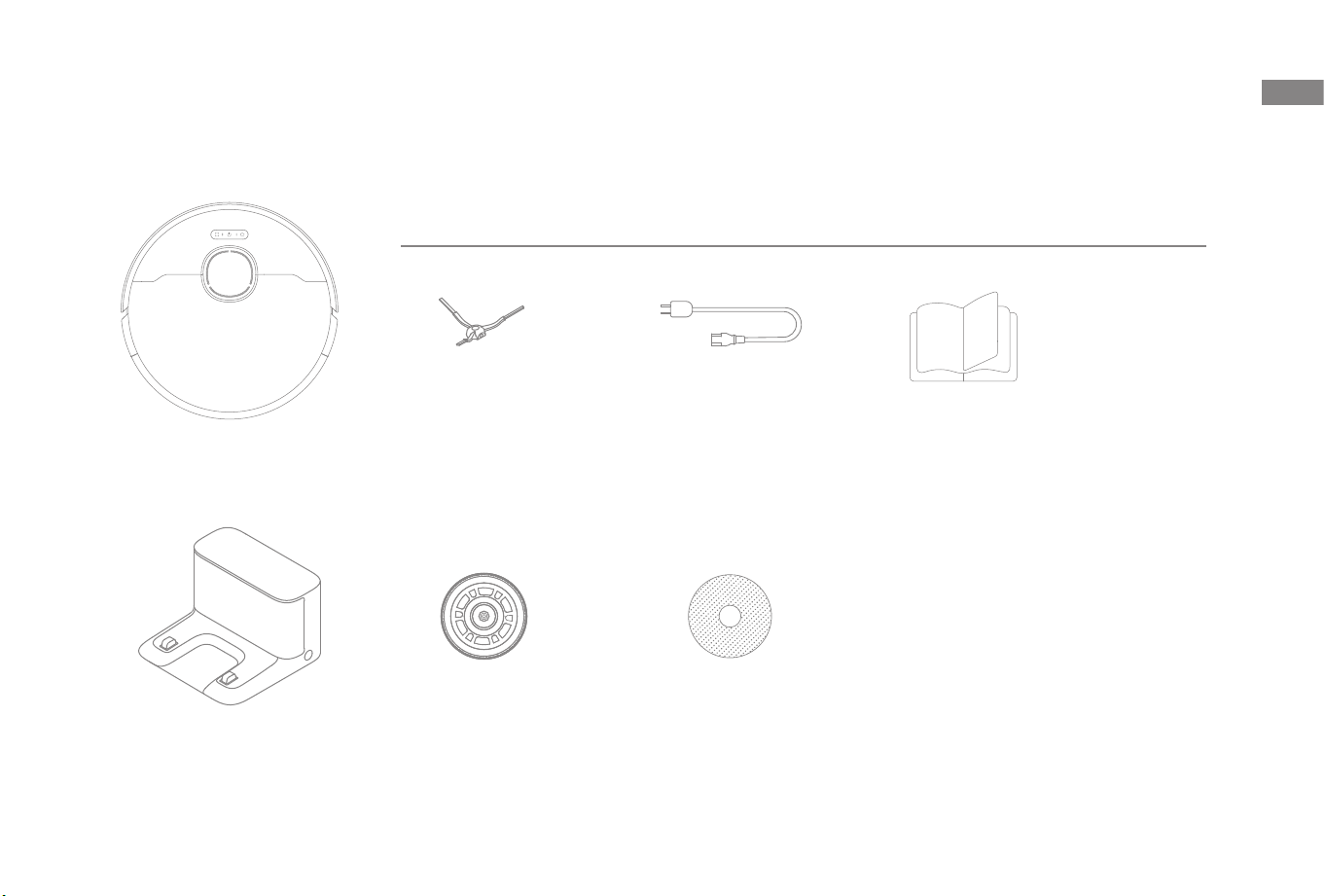

Package Contents

Robot

Charging Dock

Other Accessories

Product Overview

Side Brush

Mop Pad Holder ×2

Power Cord

Mop Pad ×2

(pre-installed)

User Manual

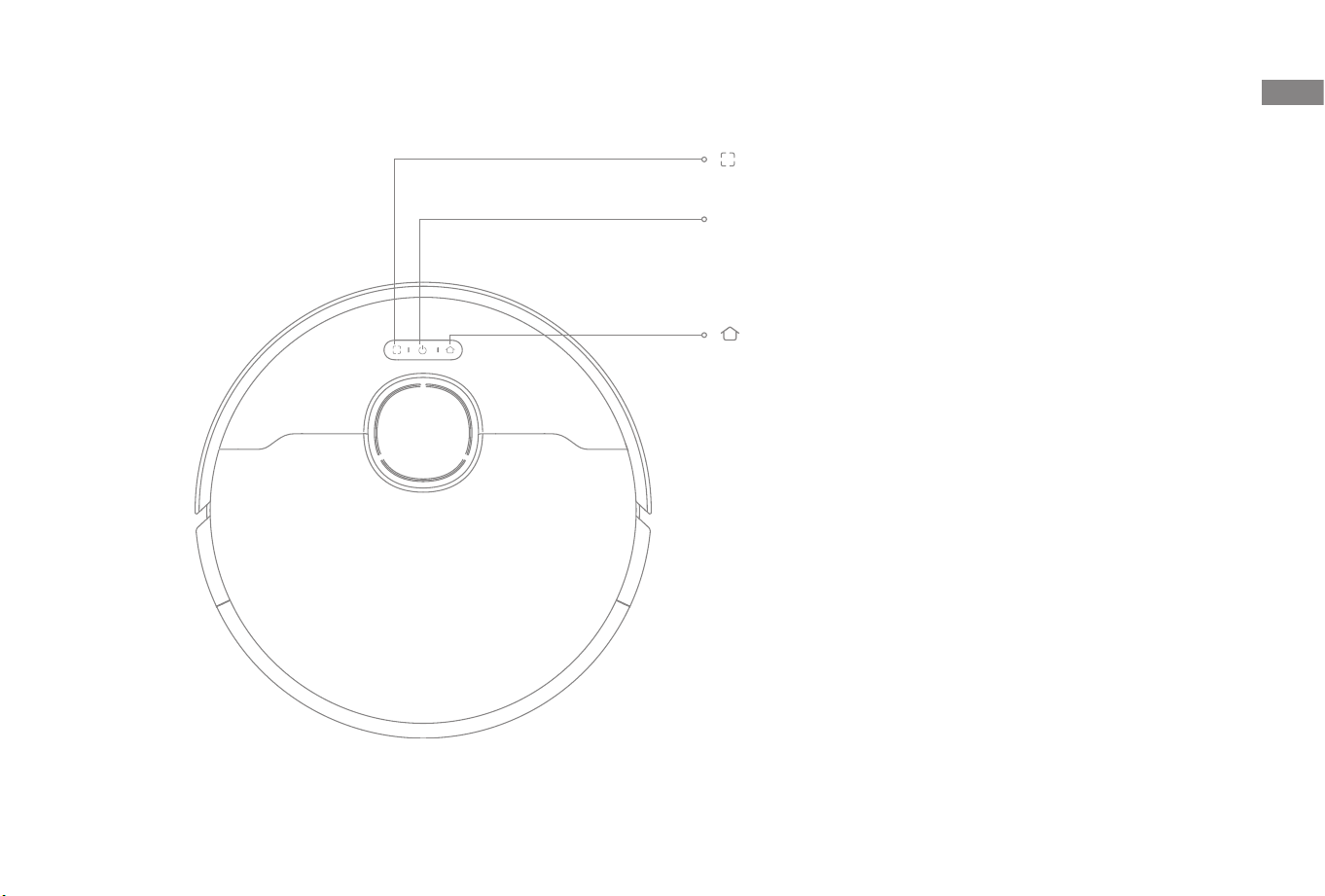

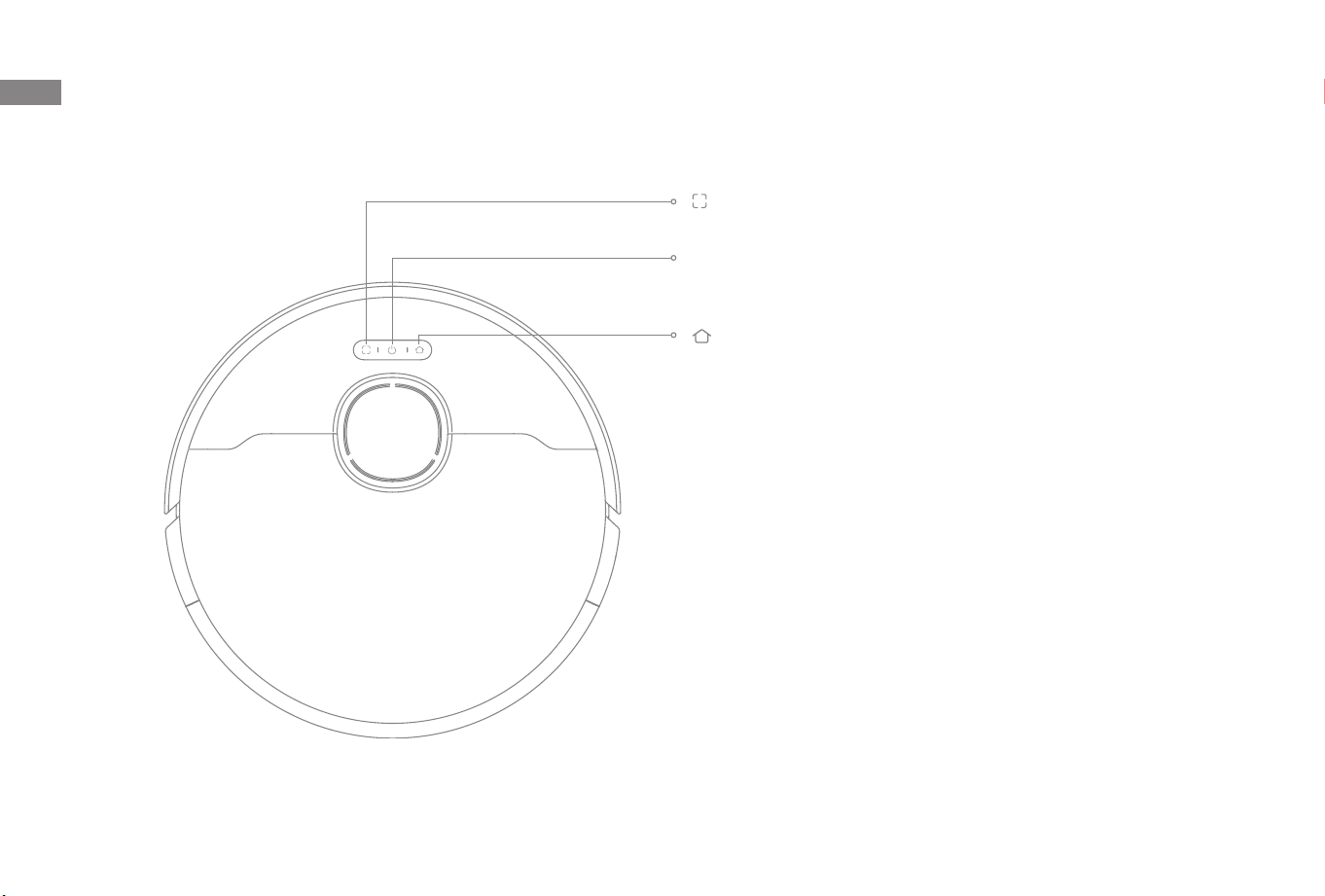

Robot

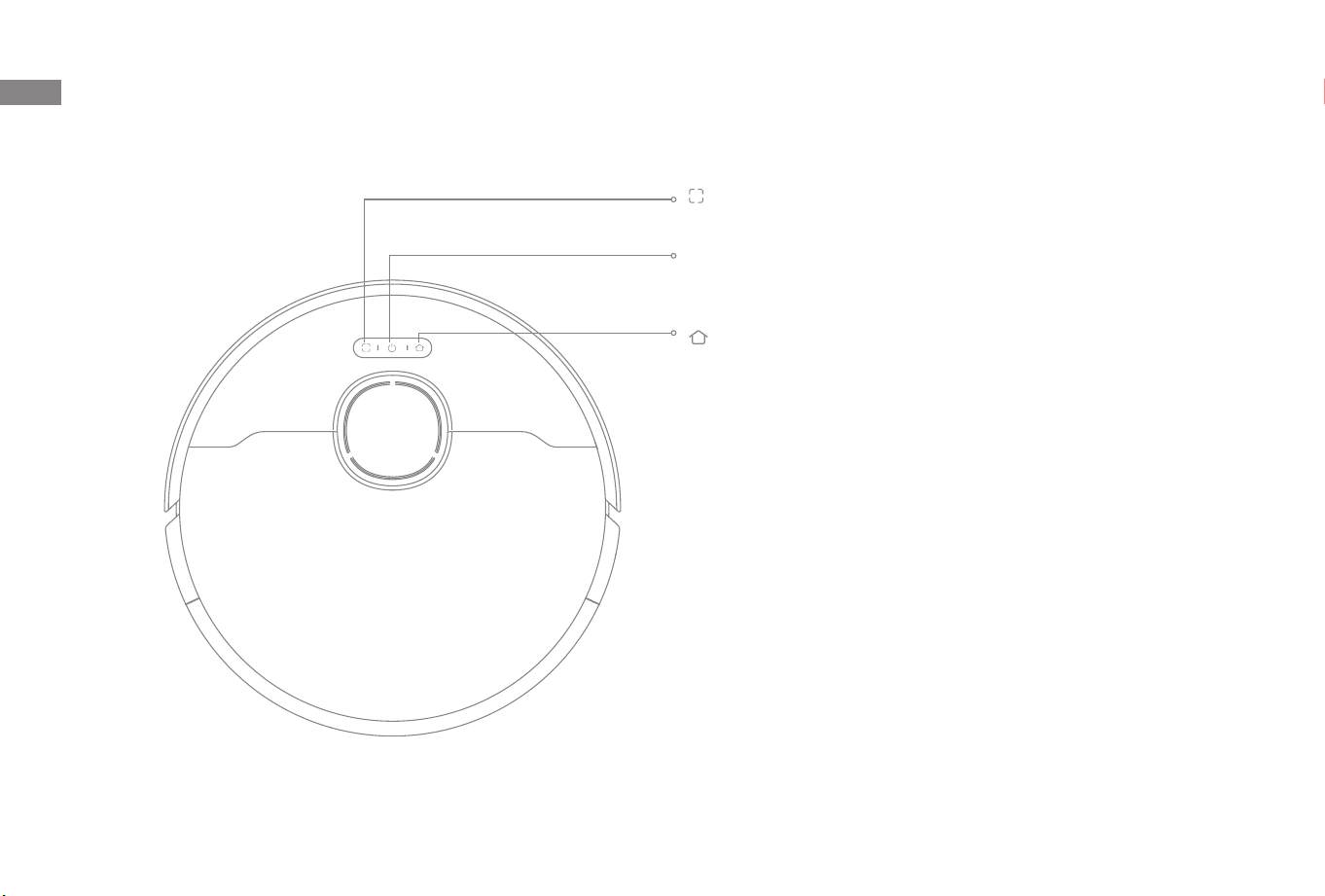

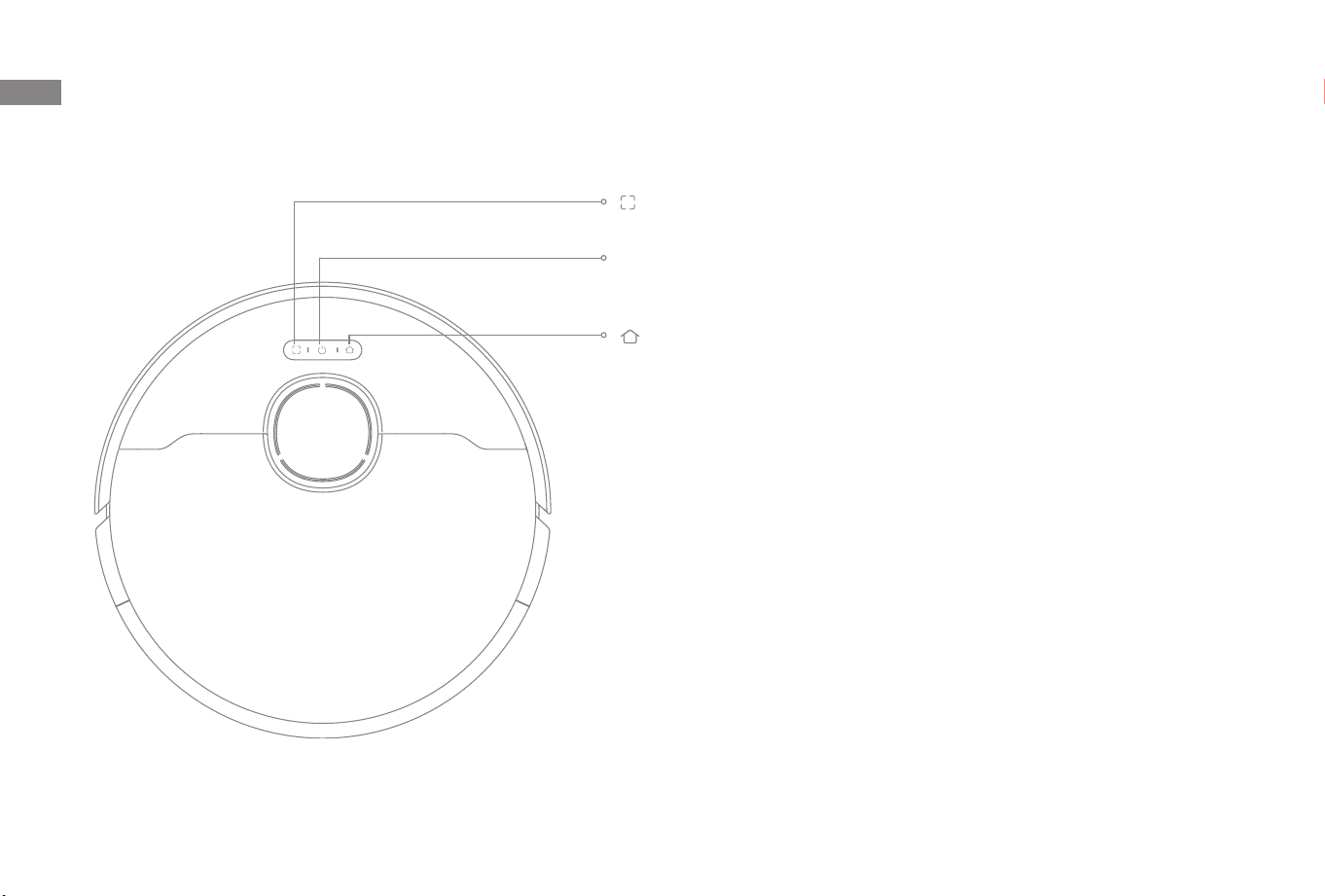

Product Overview

Spot Cleaning Button

Press to start spot cleaning

Power / Clean Button

Press and hold for 3 seconds to turn on or off

Press to start cleaning after the robot is turned on

Dock Button

Press to send the robot back to the charging dock

Press and hold for 3 seconds to disable Child Lock

Status Indicator

Solid White: Cleaning or cleanup completed

Blinking Orange: Error

Note:

• Press any button on the robot to pause while the robot is cleaning or

returning to charge.

• Child Lock can be enabled/disabled through the Dreamehome app.

Product Overview

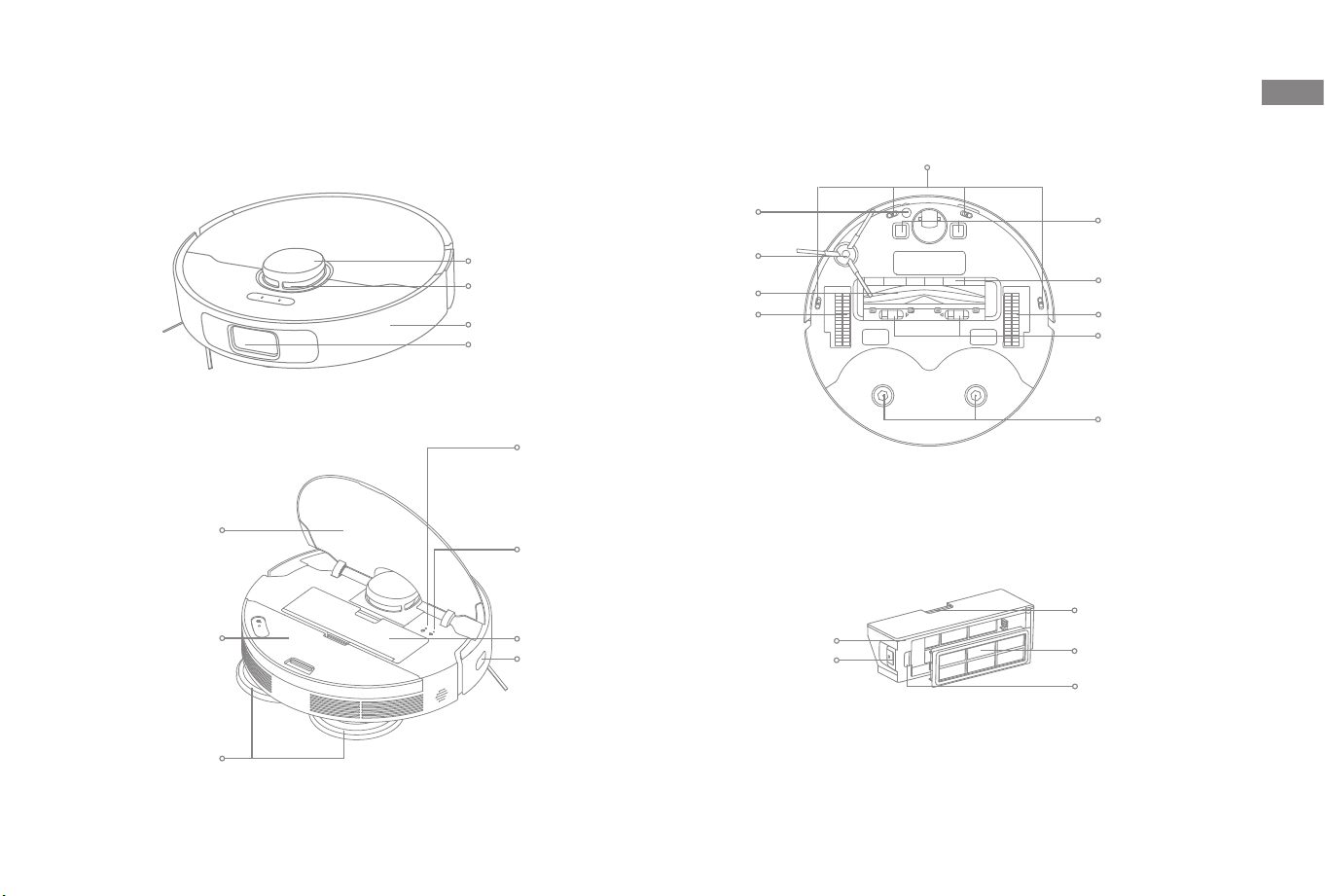

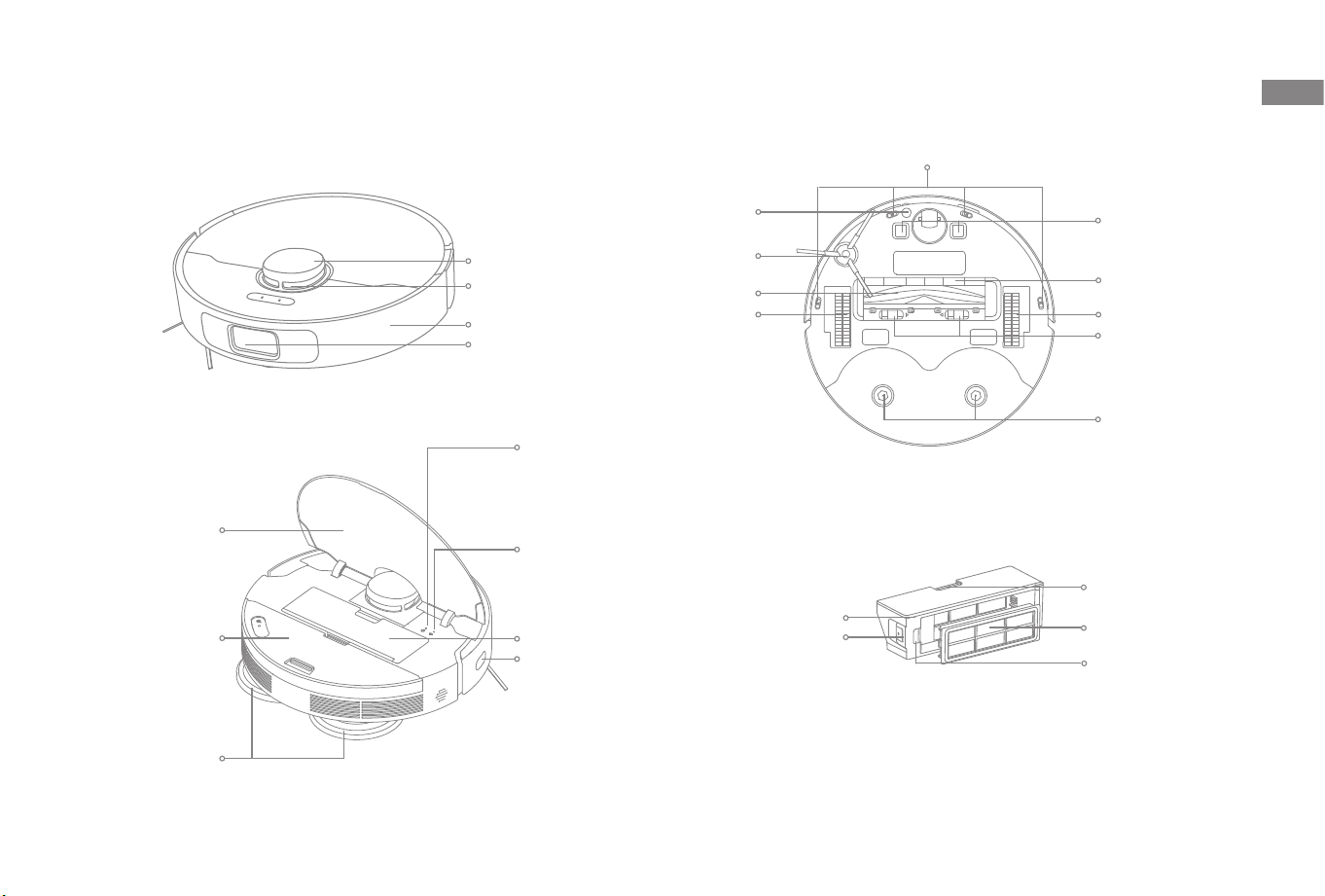

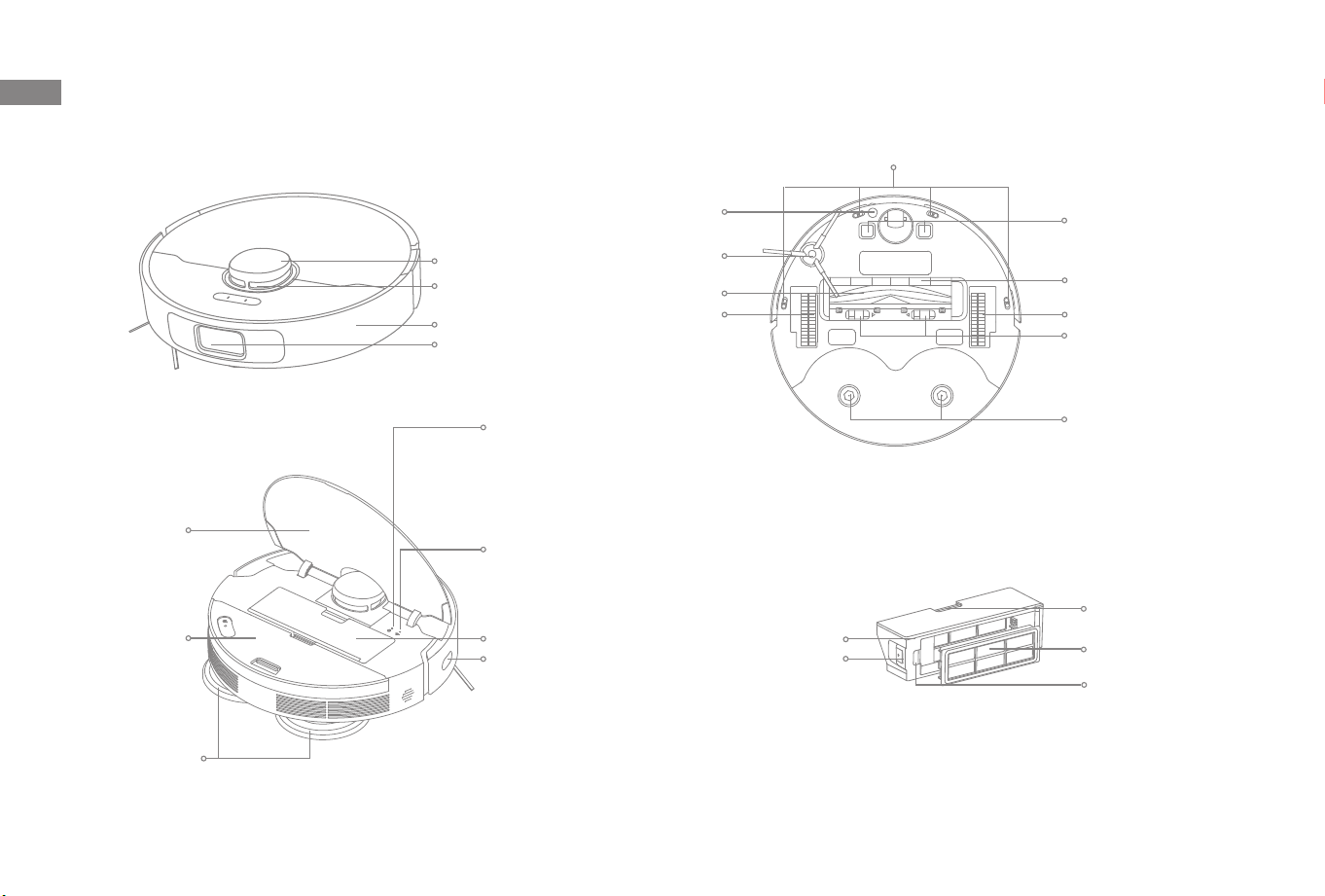

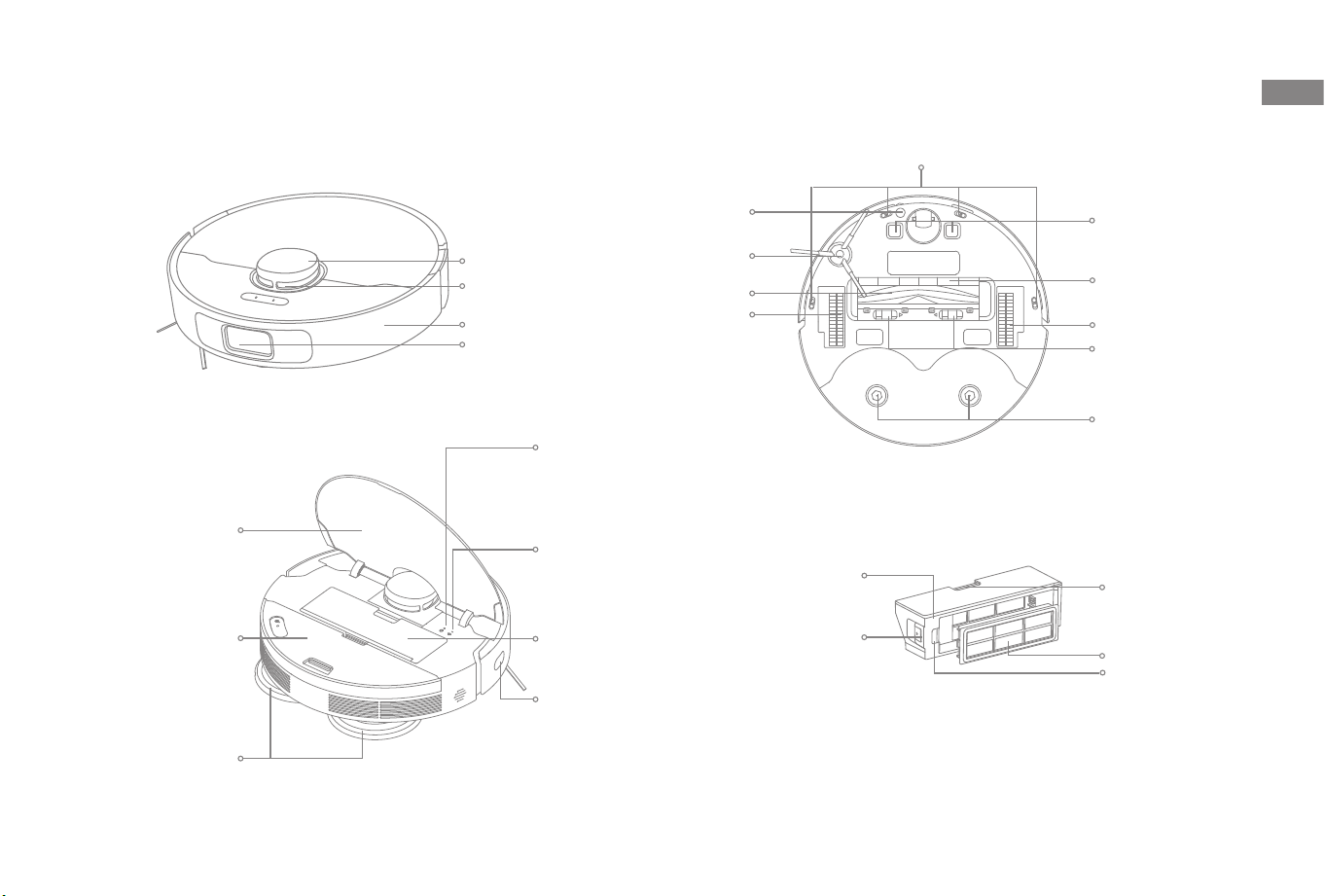

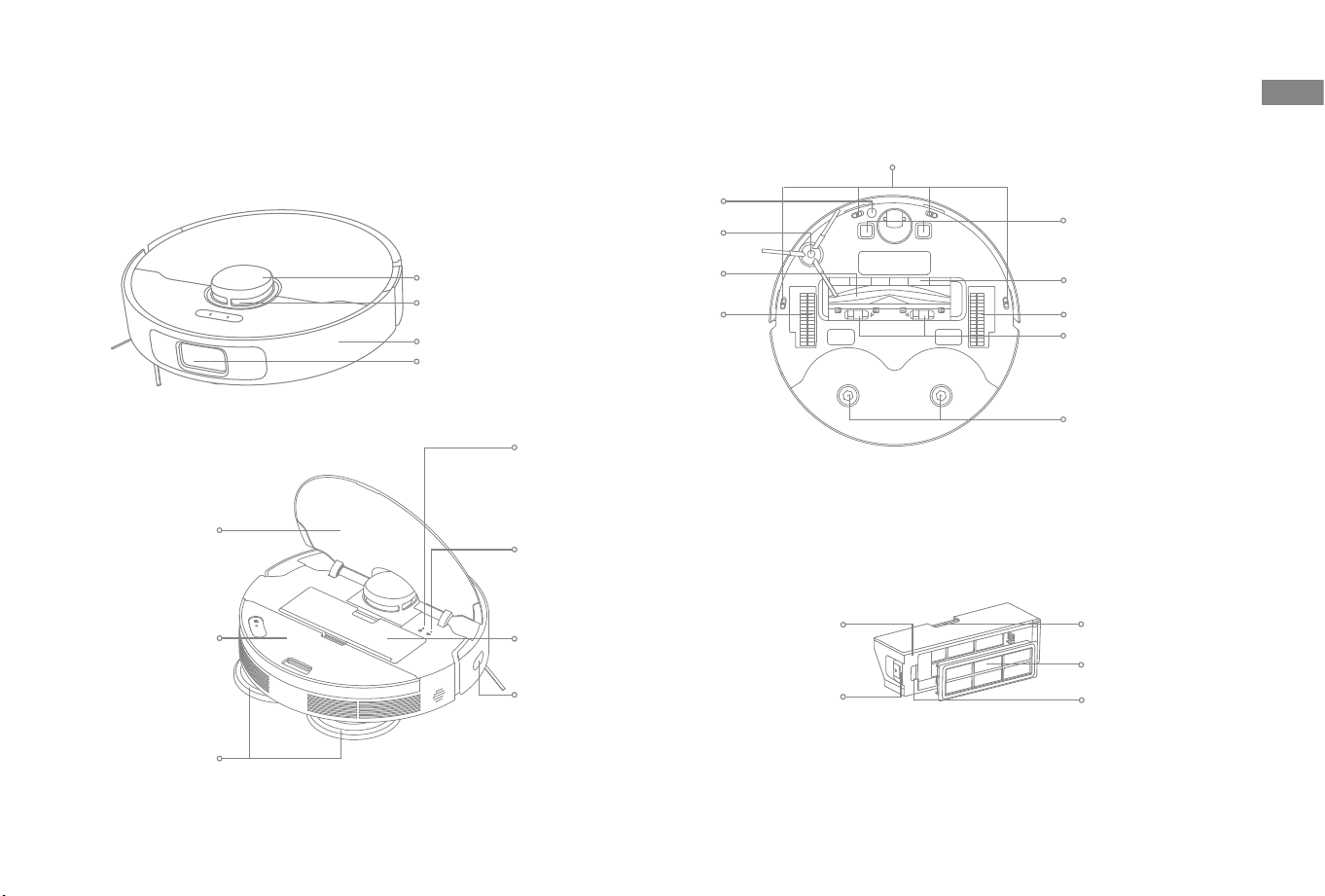

Robot and Sensors

Cli󽗈 Sensors

Main Wheel

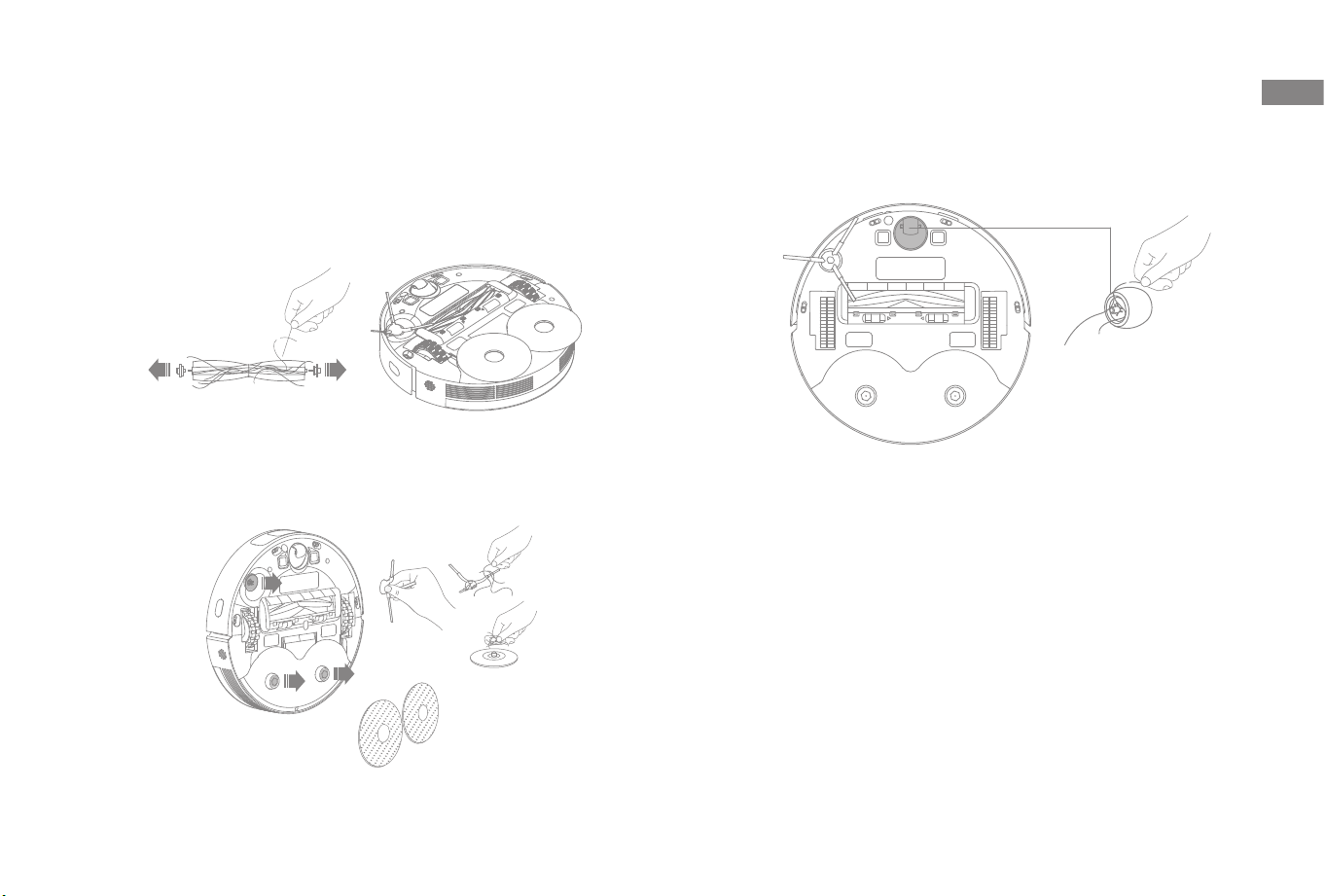

Main Brush

Charging Contacts

Brush Guard

Main Wheel

Brush Guard Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

LDS Cover

Laser Distance

Sensor (LDS)

Water Tank

Cover

Mop Assembly

Line Laser Sensor

Bumper

Reset Button

Press and hold for 3

seconds to restore to

factory settings

Wi-Fi Indicator

Edge Sensor

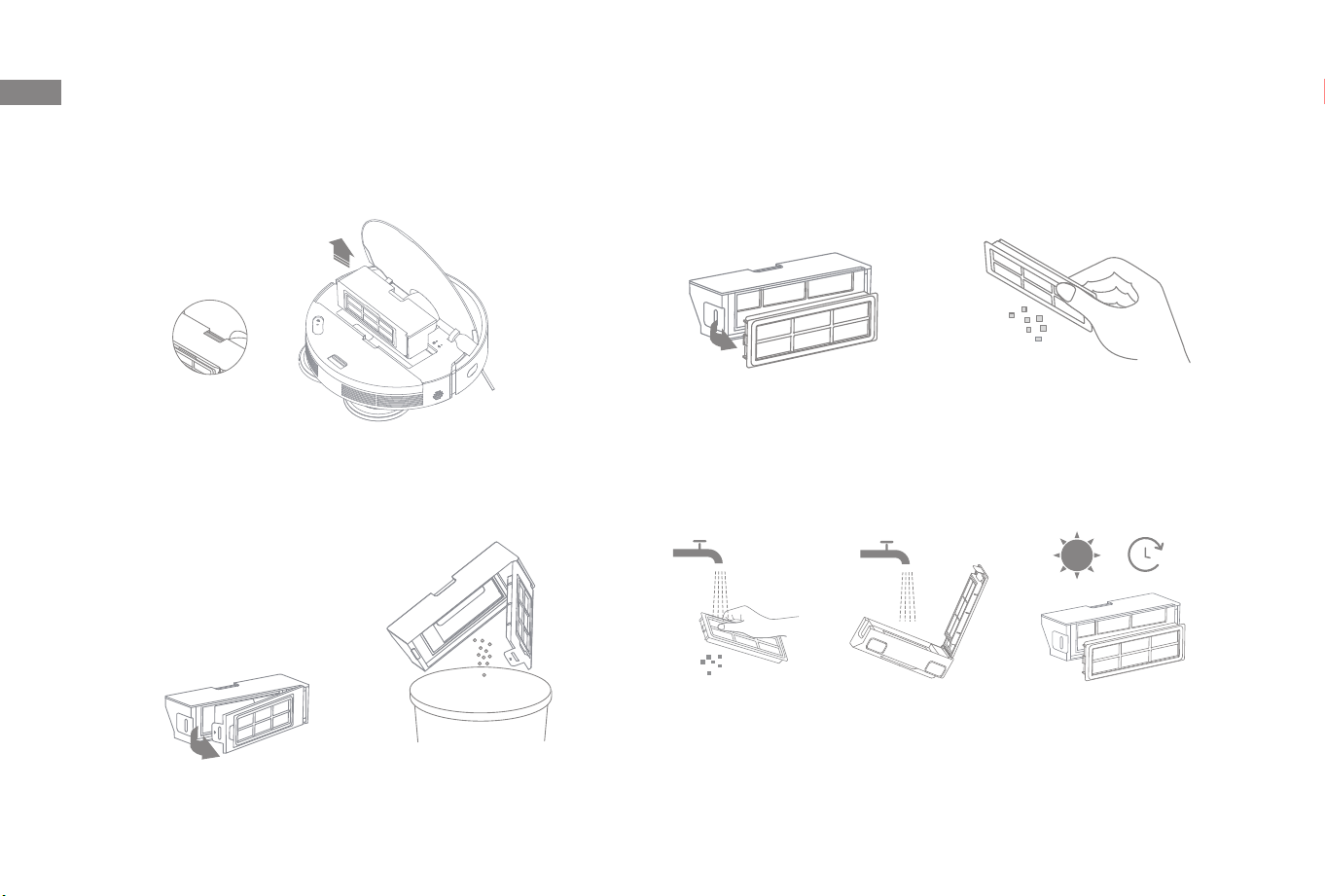

Dust Box

Filter

Dust Box Clip

Dust Box Cover Clip

Filter Clip

Dust Box Cover

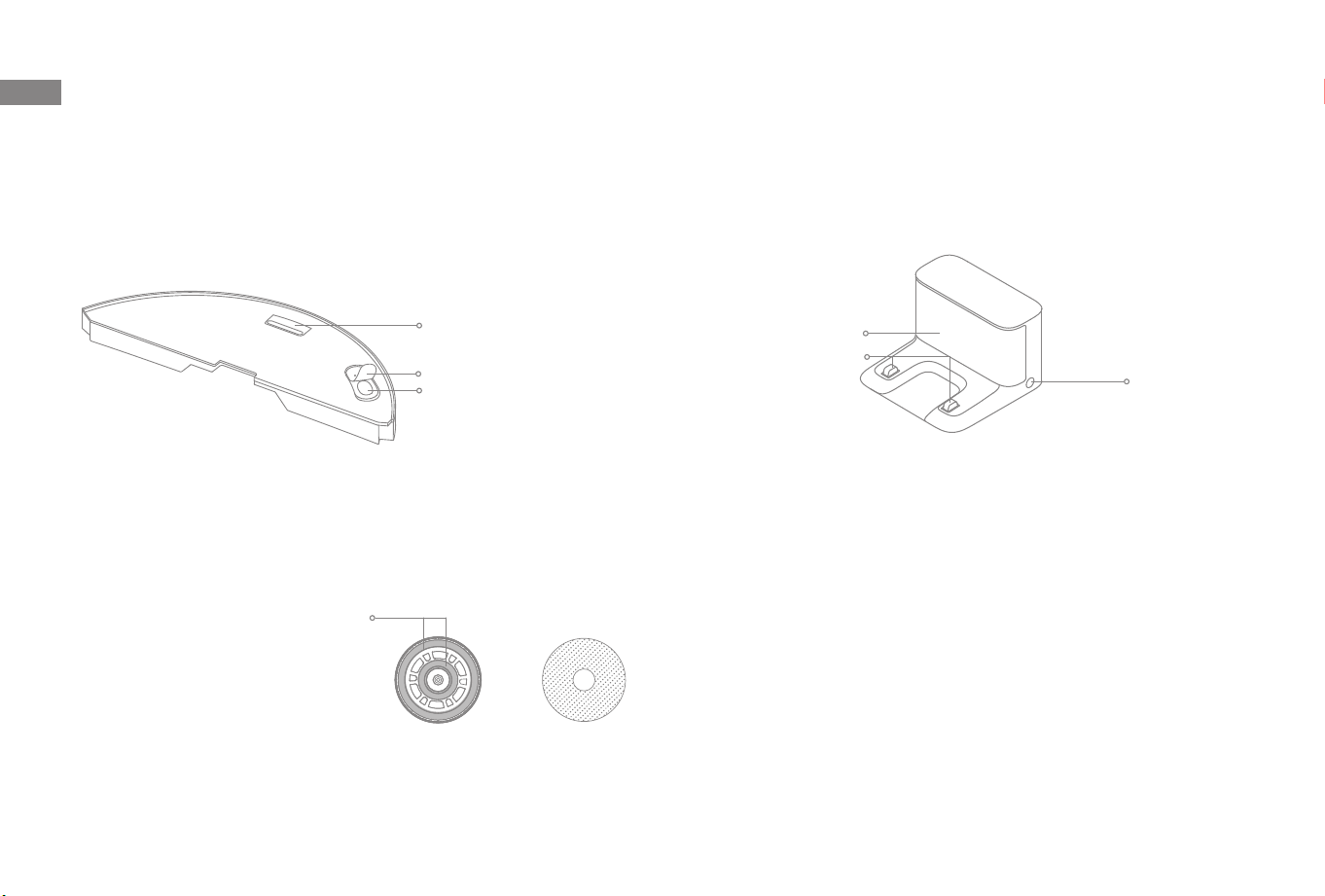

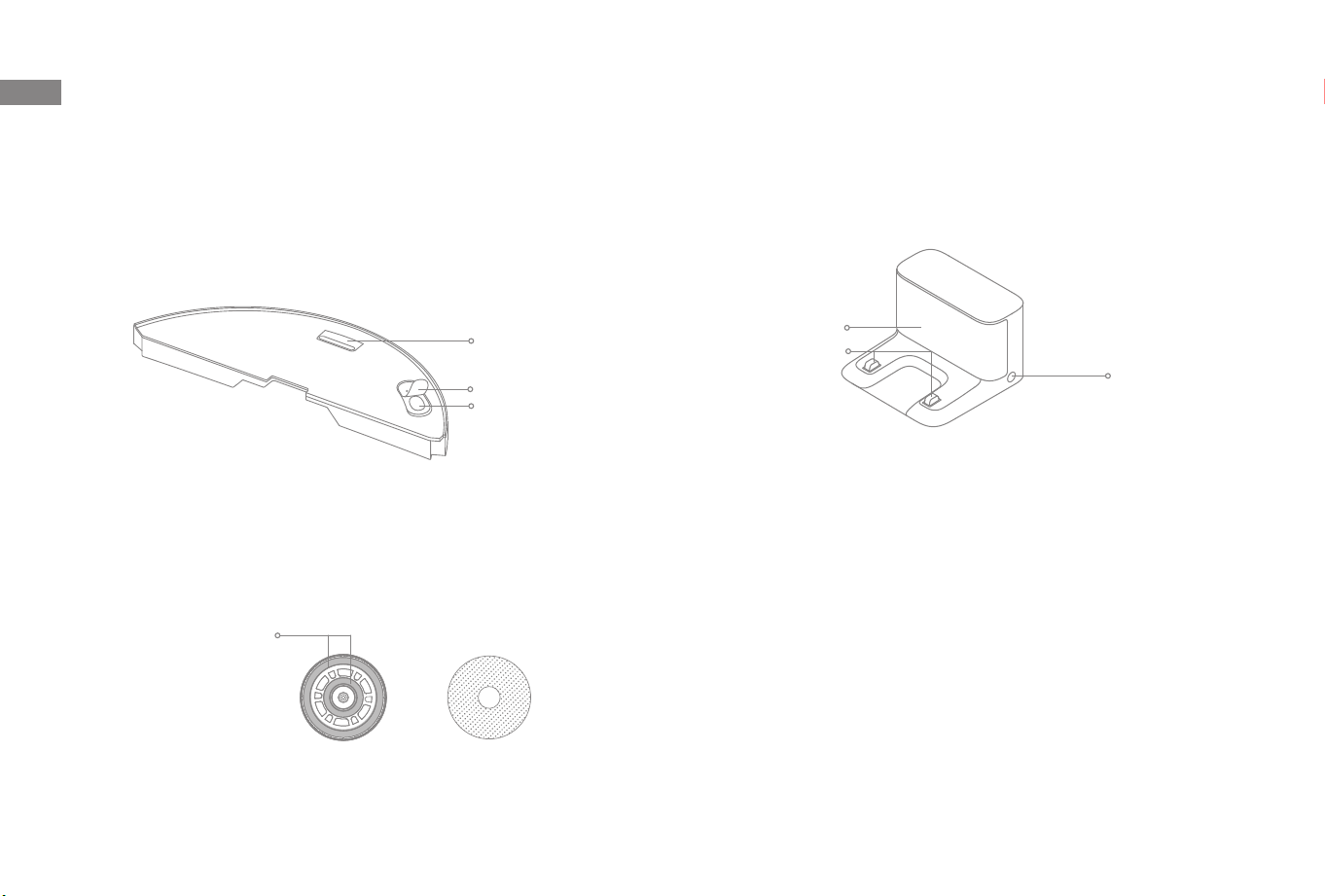

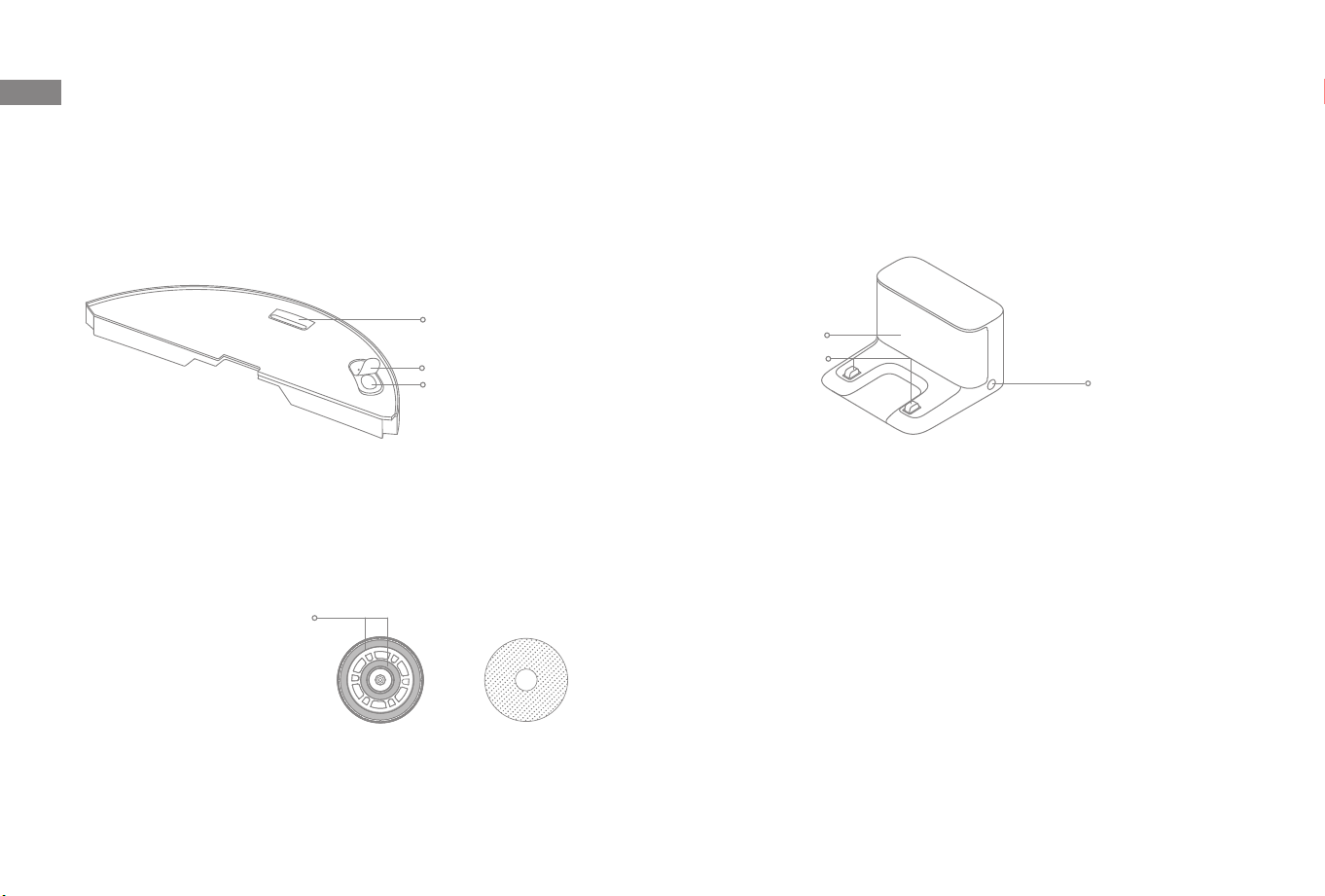

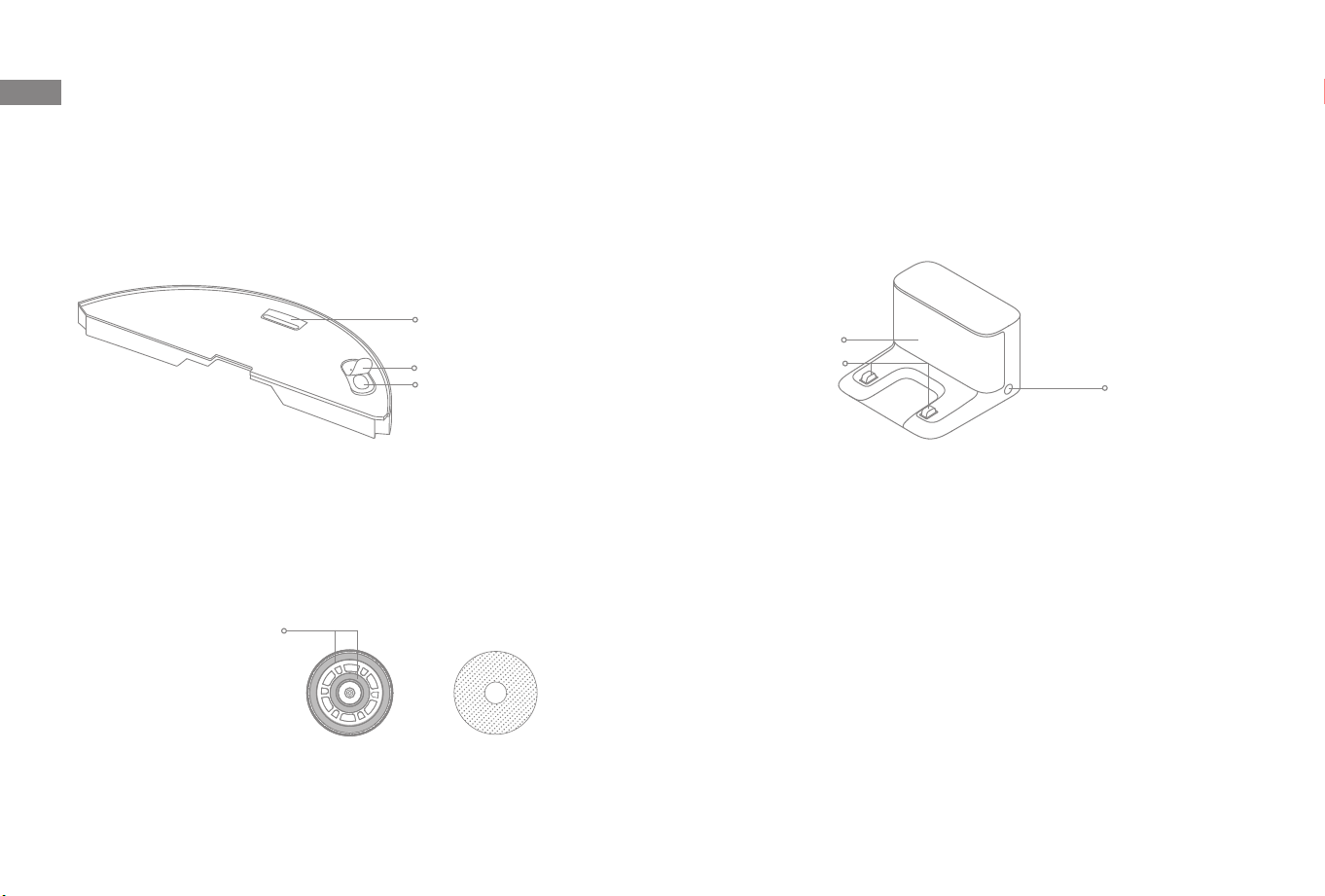

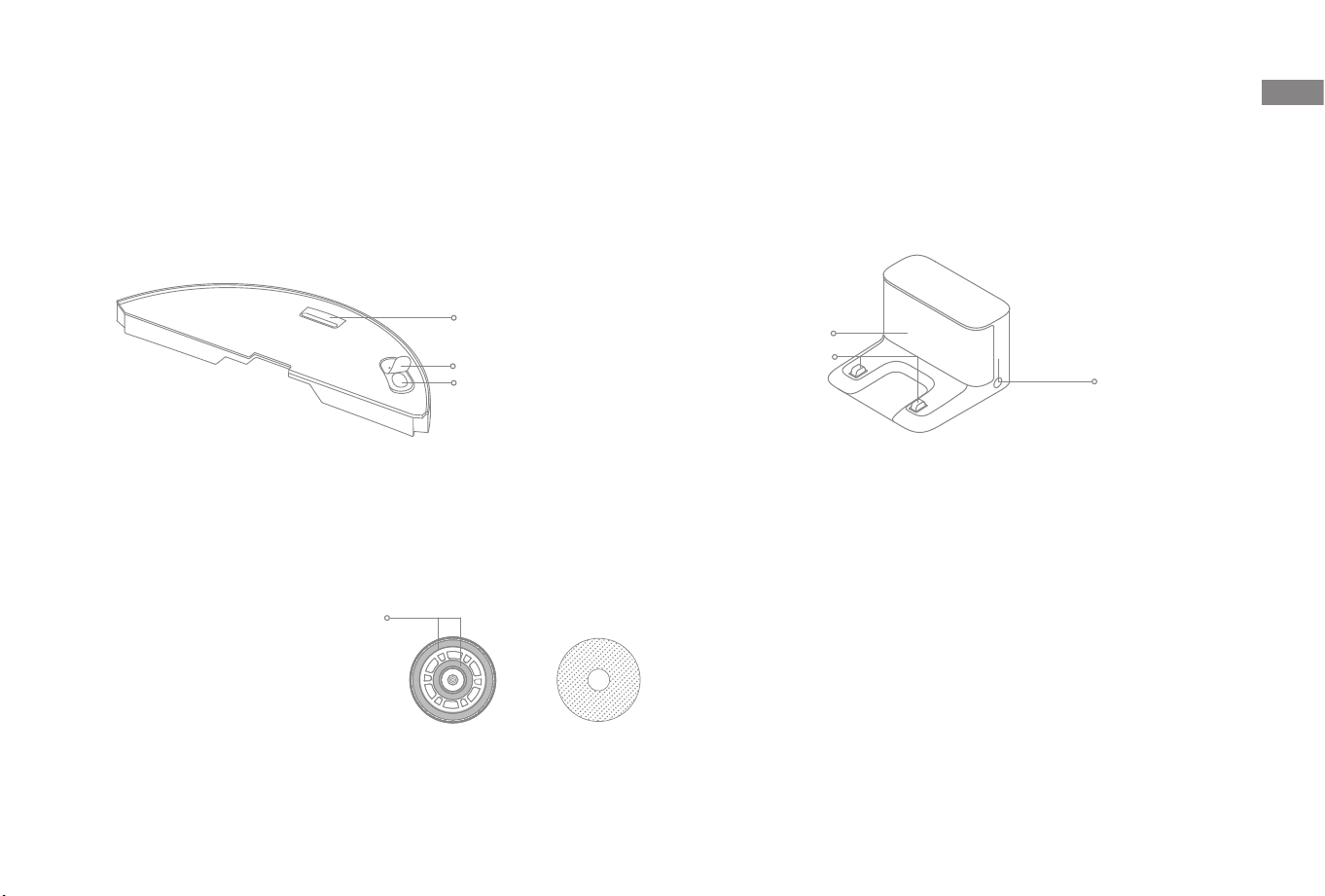

Mopping Module

Product Overview

Water Tank Release Clip

Water Inlet

Water Tank Stopper

Water Tank

Charging Dock

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder

Mop Pad

Signaling Area

Charging Contacts

Power Port

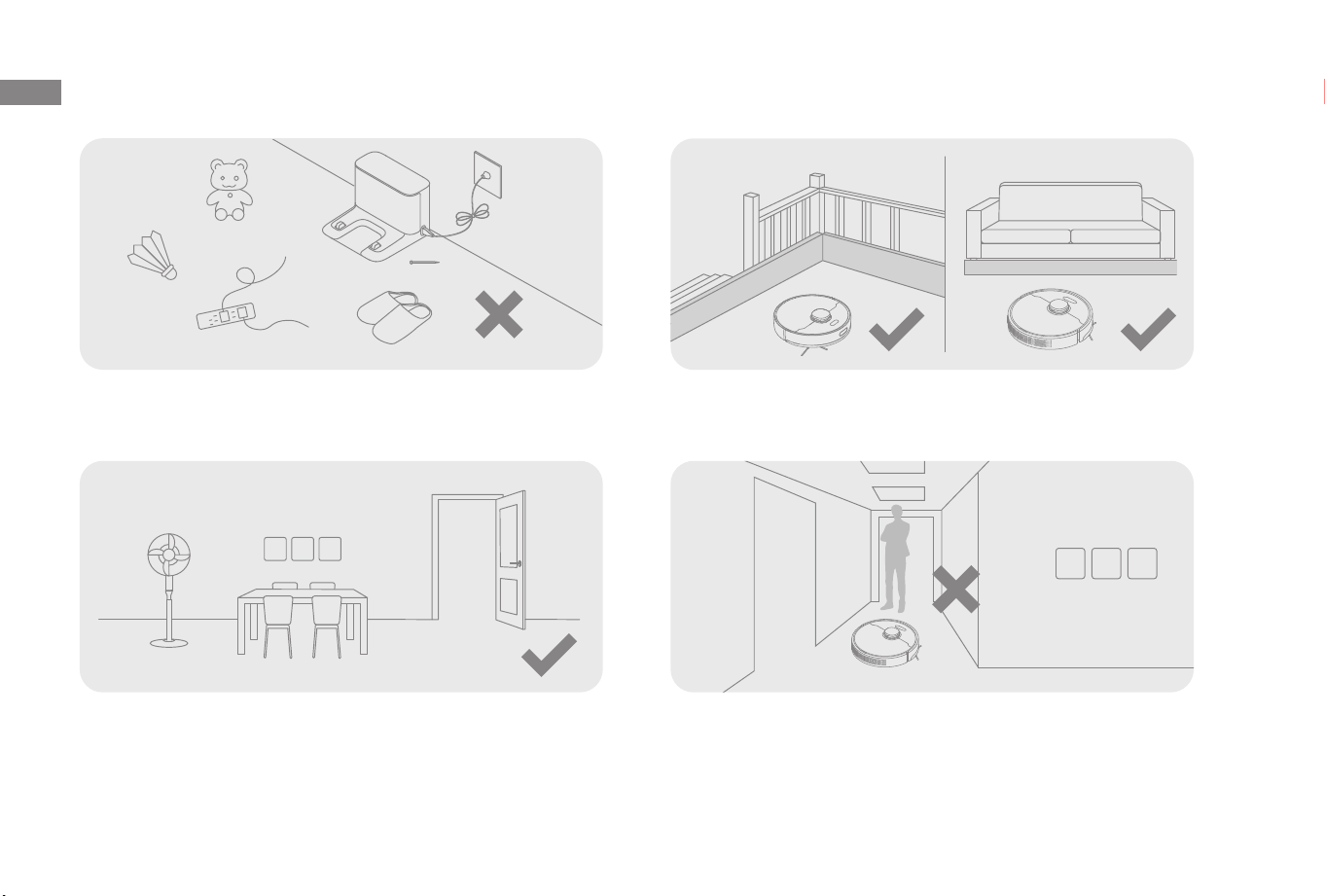

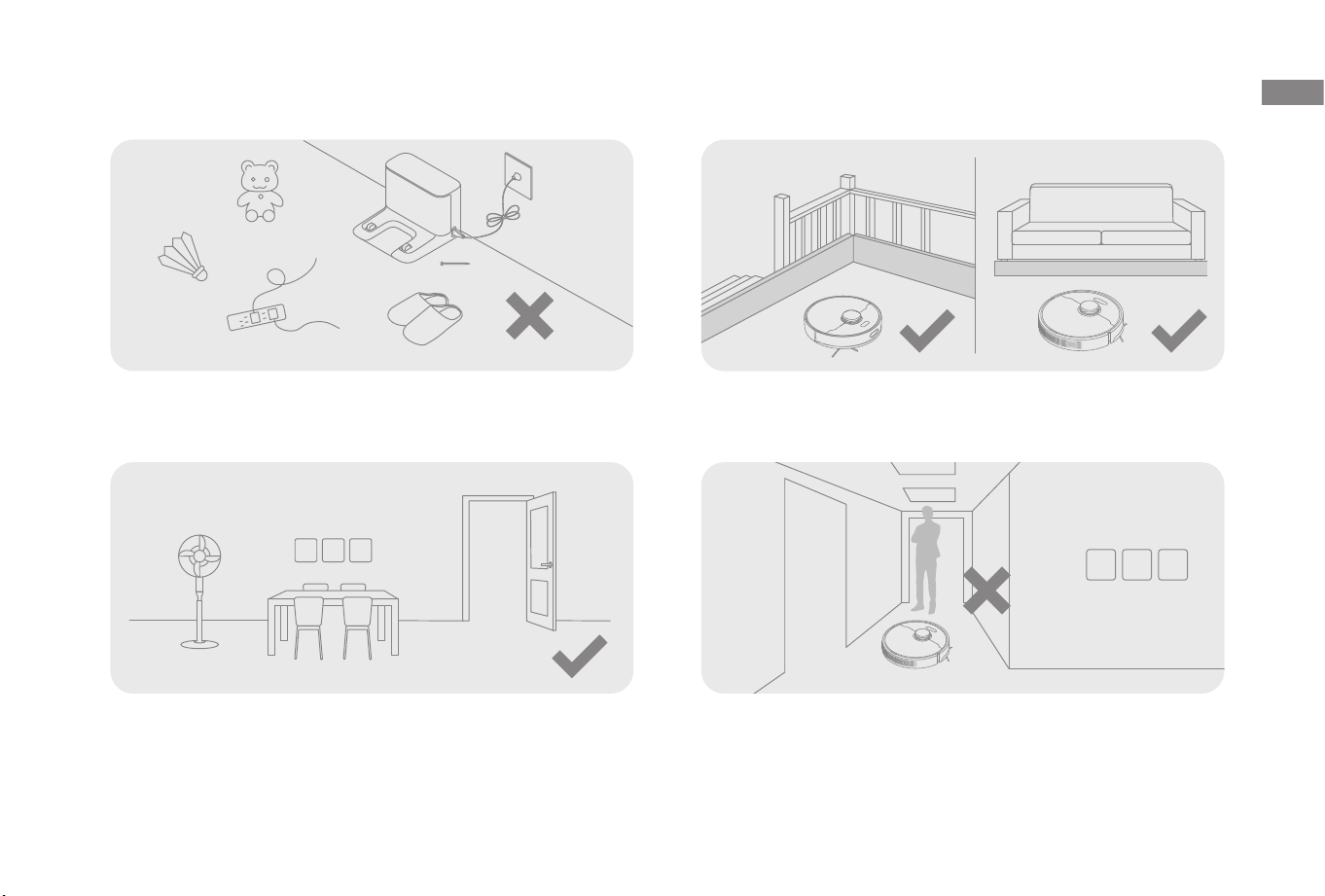

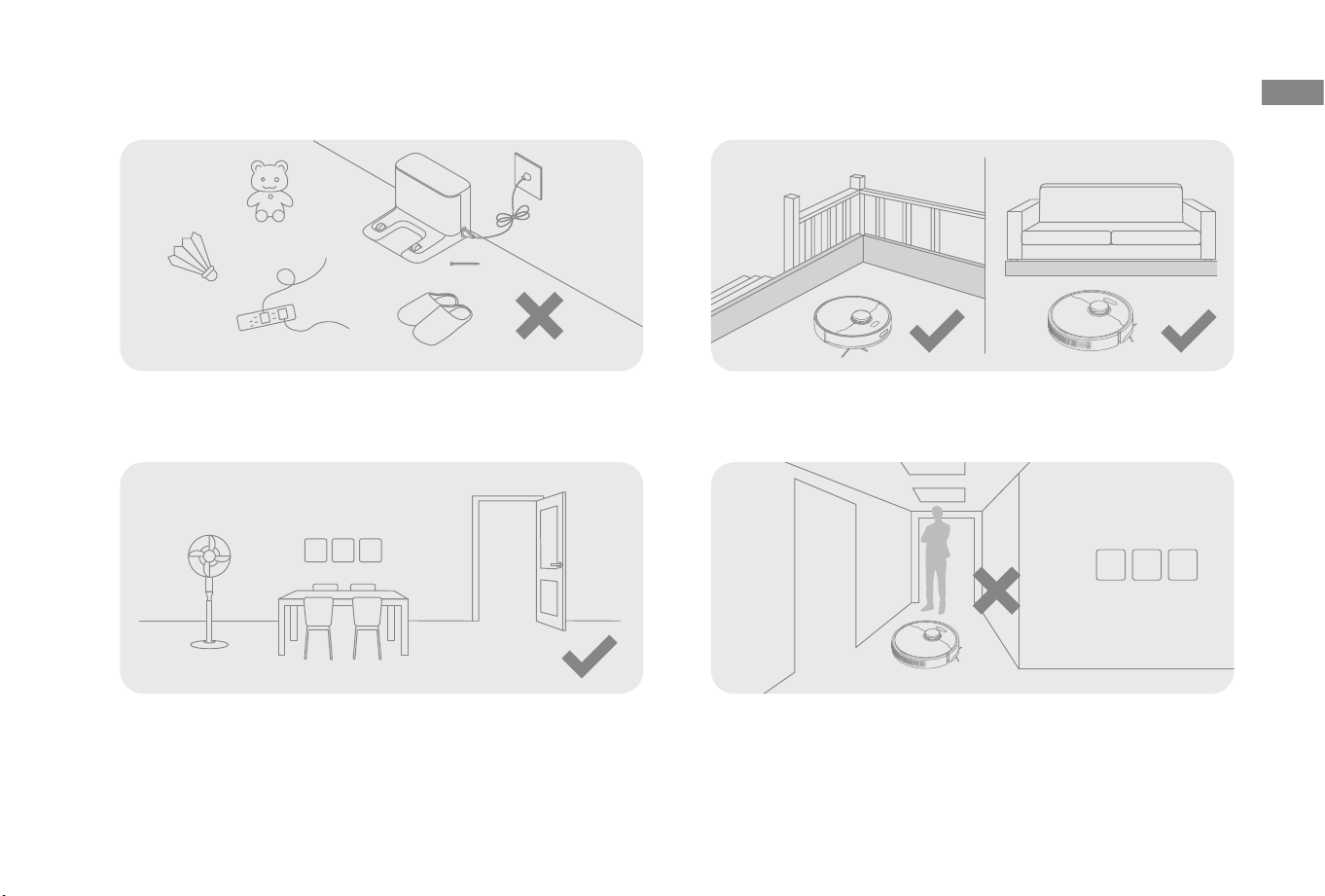

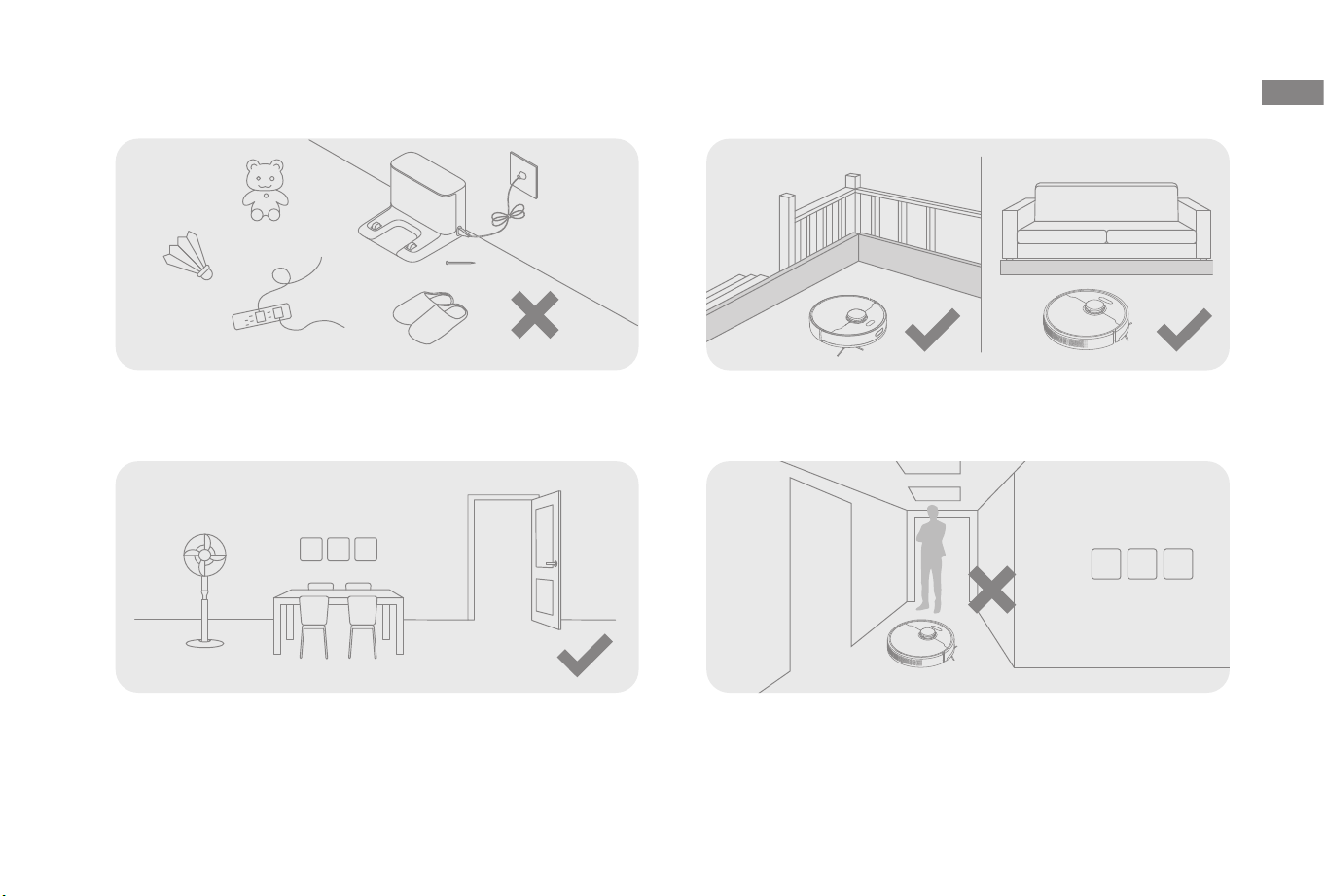

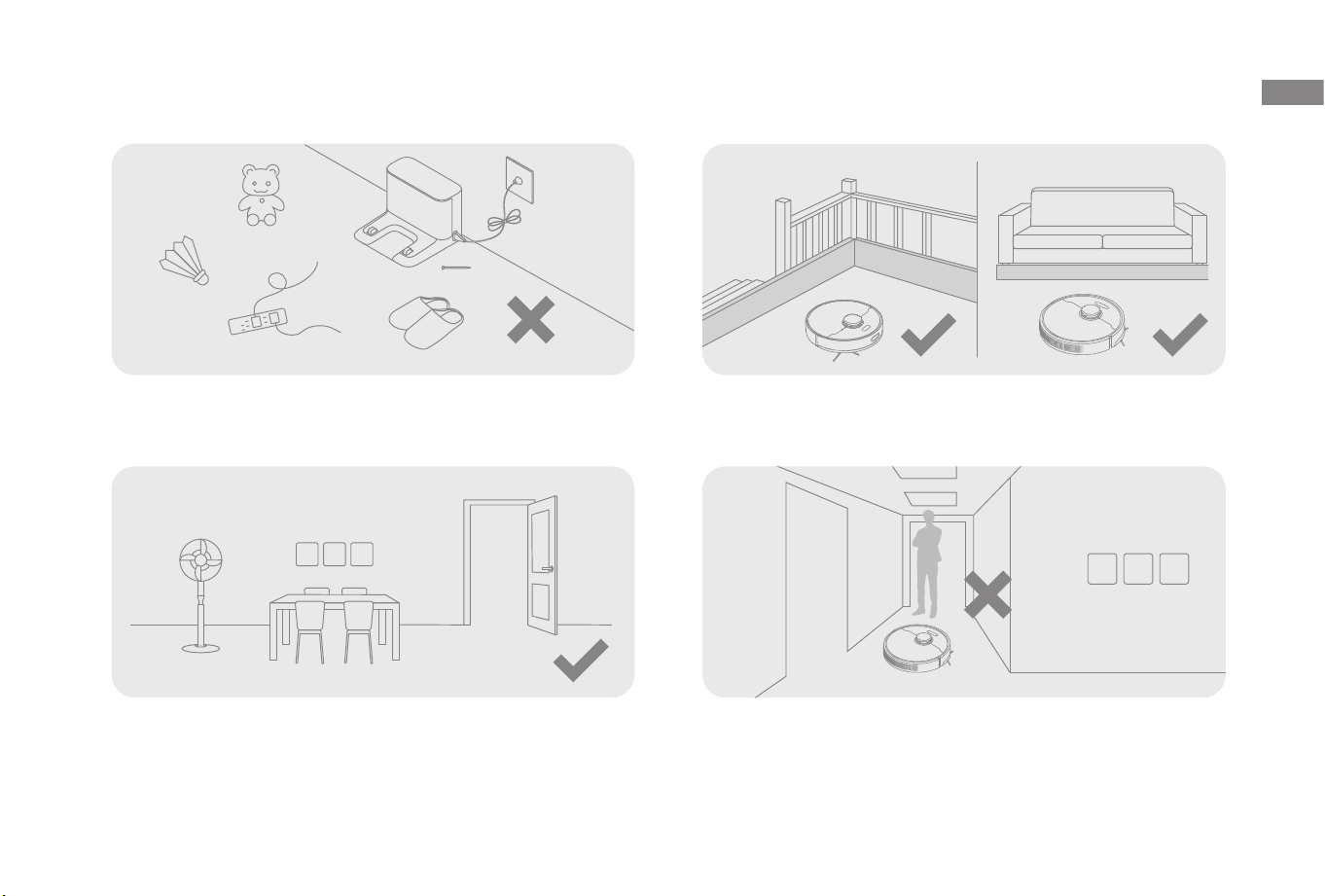

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or

dangerous items, and clean up cables, cloths, toys, hard objects and sharp

objects on the ground to avoid being entangled, scratched or knocked over

by the robot and causing losses.

Open the door of the room to be cleaned, and put the furniture in its

proper place to leave more space.

To prevent the robot from not recognizing areas that need to be cleaned,

do not stand in front of the robot, or in a threshold, hallway, or narrow

places.

Before cleaning, place a physical barrier at the edge of the stairs and

sofa to ensure the secure and smooth operations of the robot.

Note:

• When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

• Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may

be scratched.

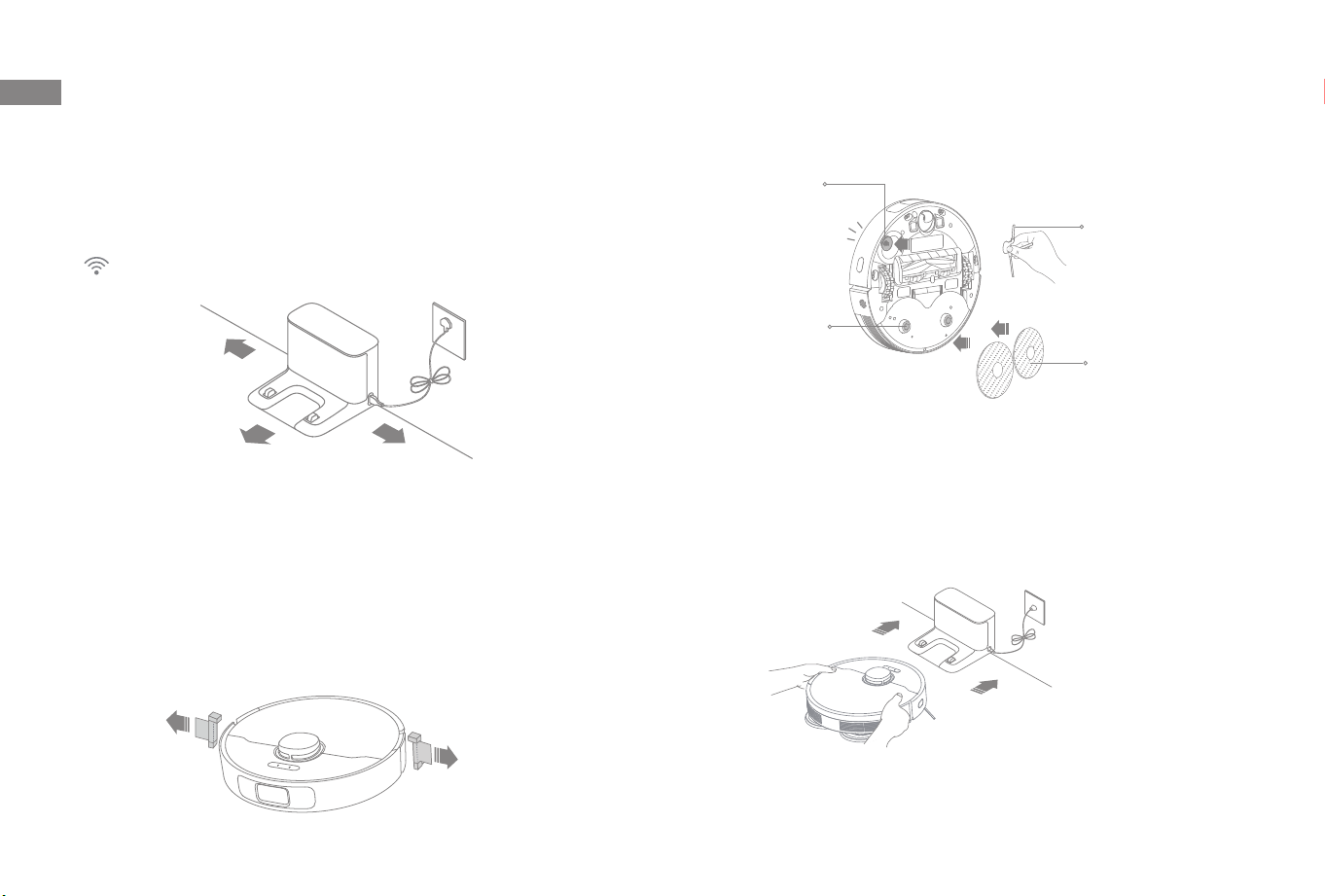

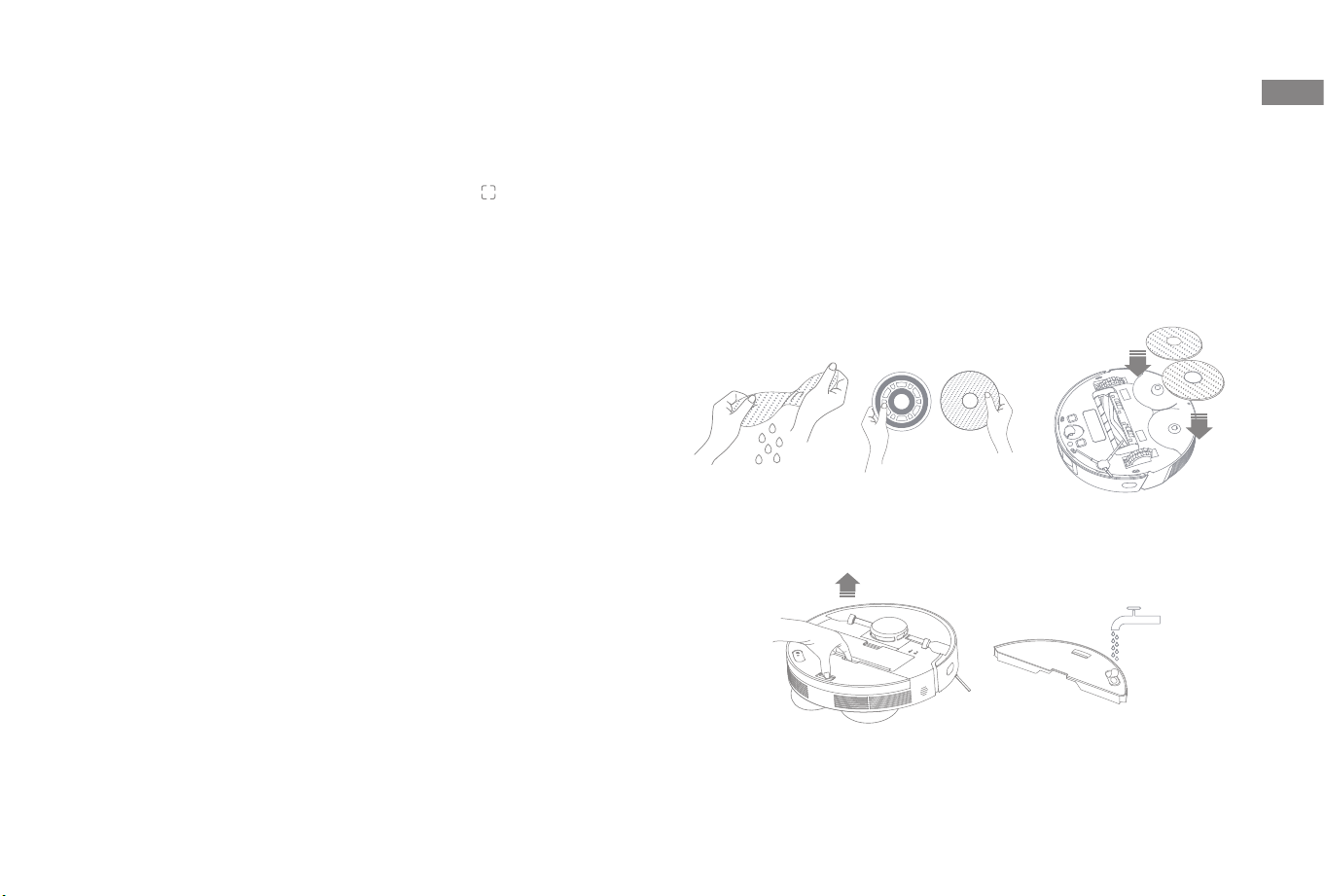

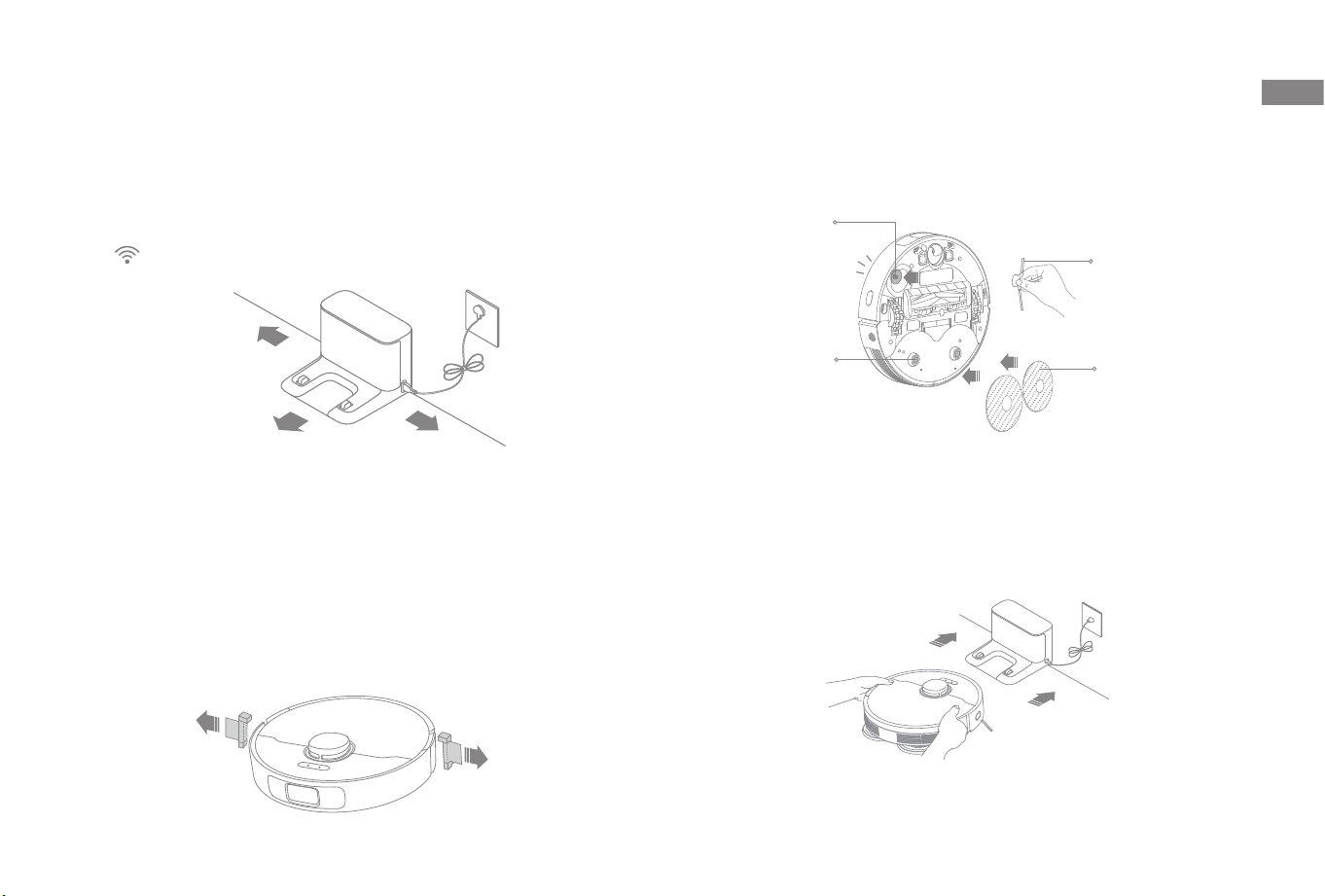

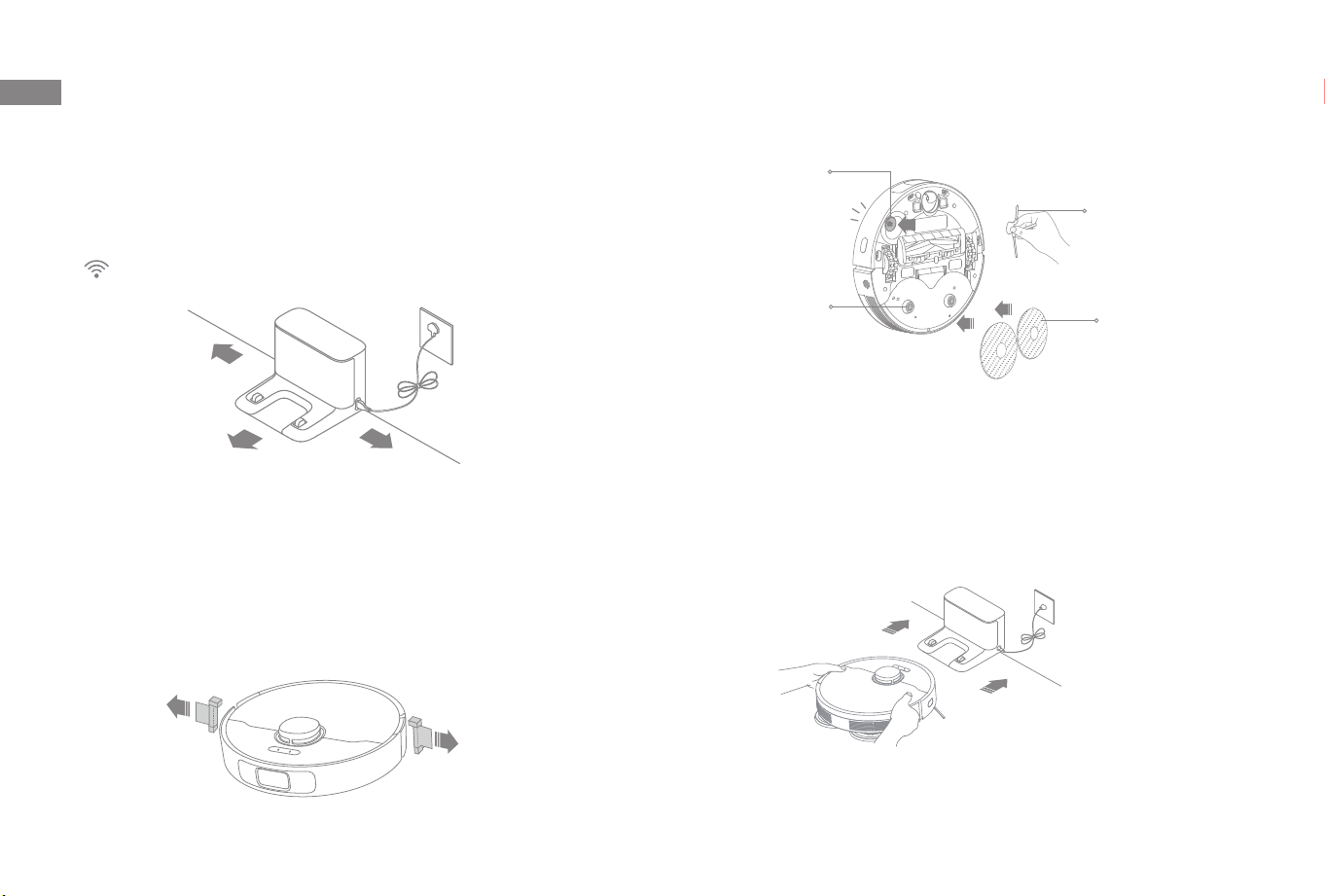

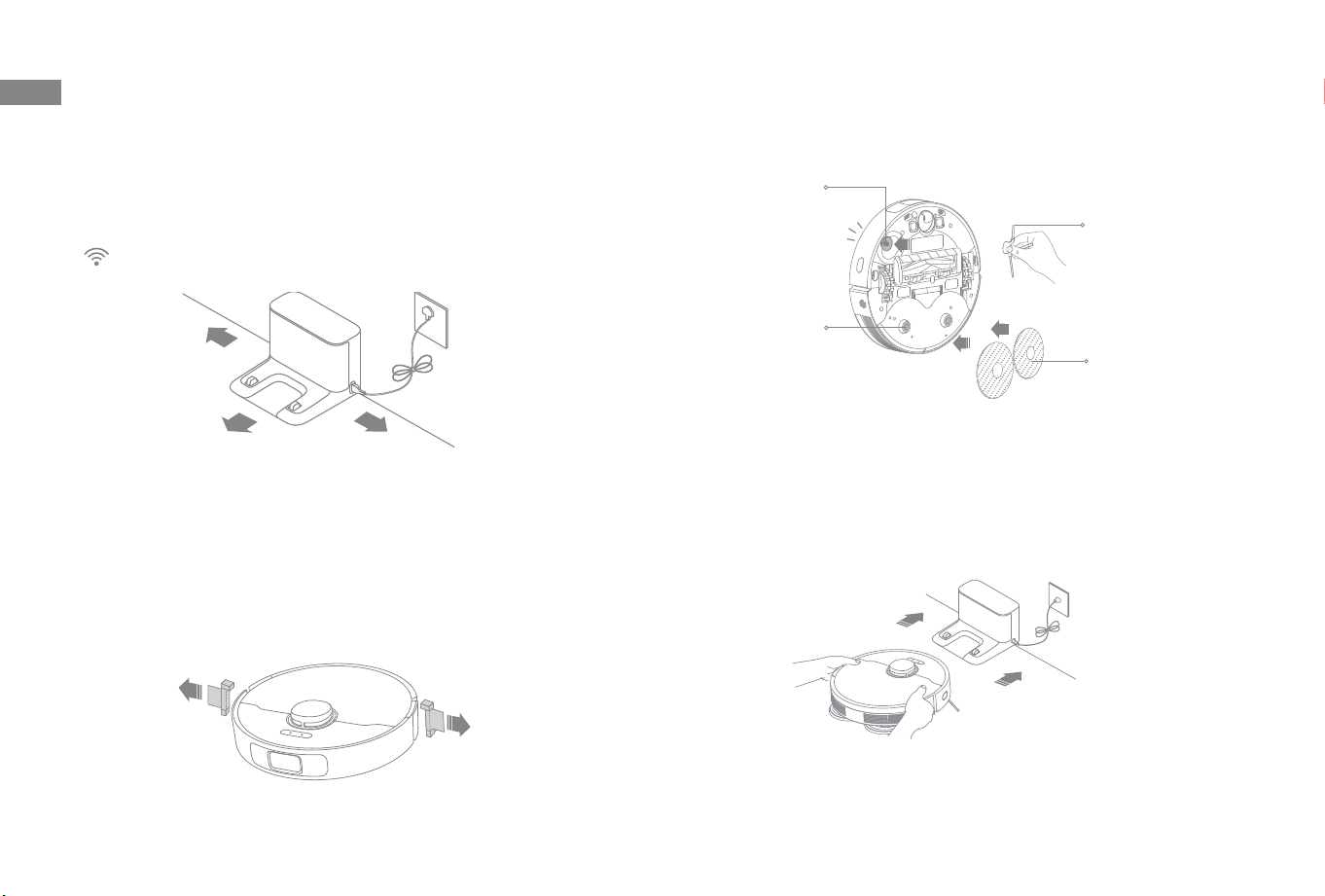

2. Remove the Protections

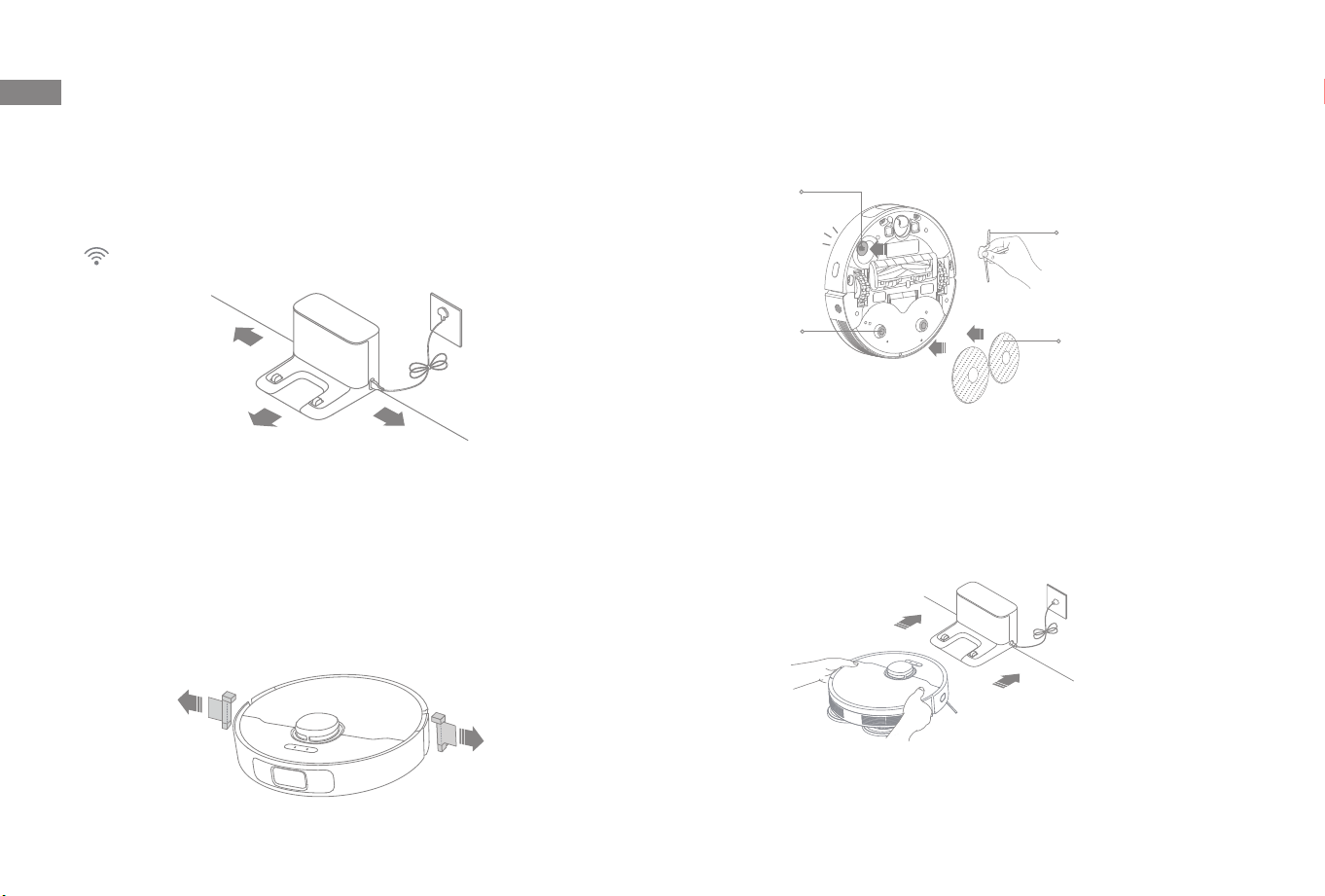

1. Place the Charging Dock and Connect to an

Electrical Outlet

Before Use

Place the charging dock on level ground against the wall. Insert the

power cord into the charging dock and plug it into the socket.

Place the charging dock in a location that is as open as possible with

a good Wi-Fi signal.

Note:

· Remove any objects that are closer than 1.5 m from the front and

0.5 m from either side of the charging dock.

· Do not place the charging dock in an area with direct sunlight or

where other objects might block the signal, as this may hinder the

robot from returning to the charging dock.

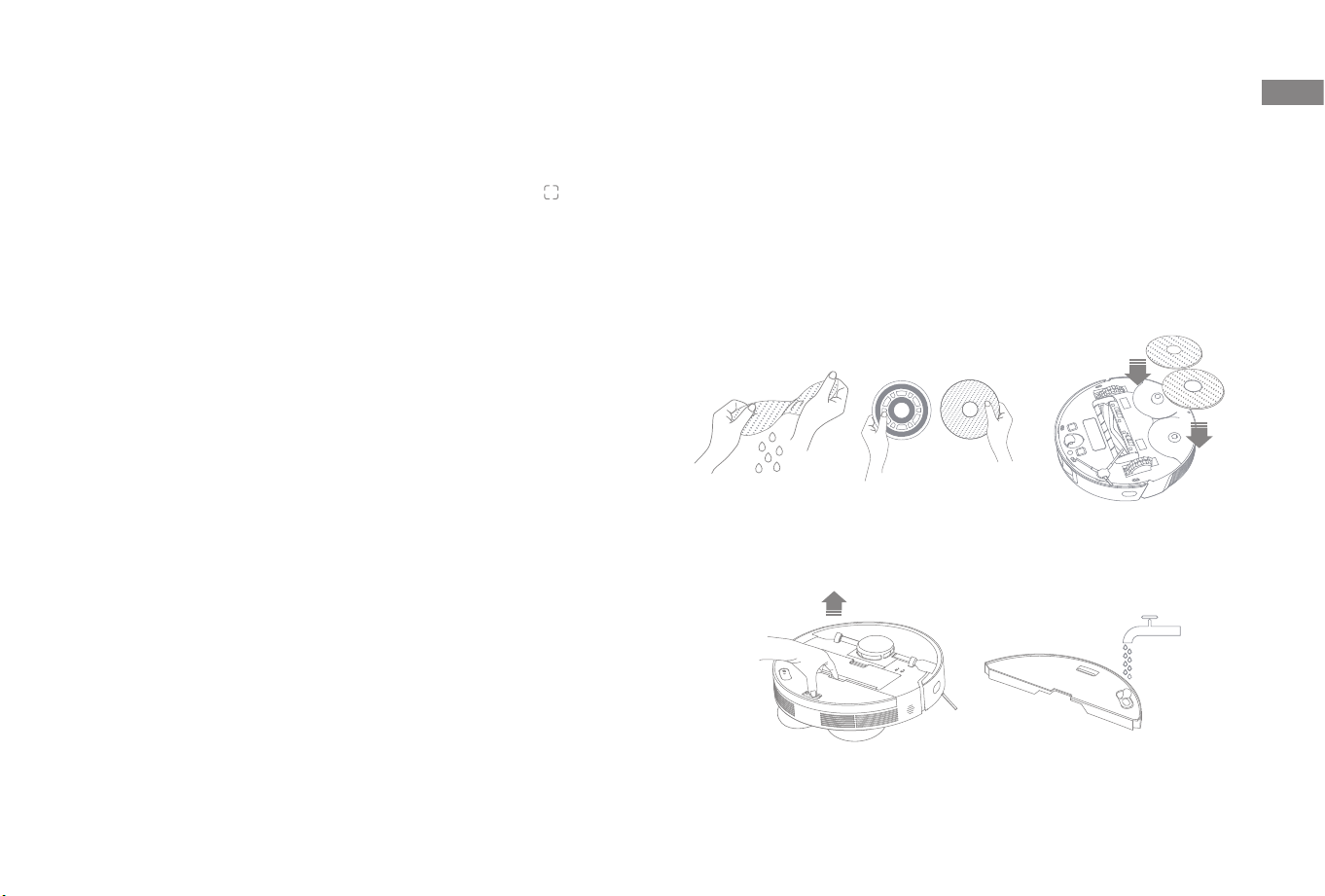

3. Install the Side Brush and the Mop Assembly

4. Charge the Robot

When placing the robot, align the charging contacts at the bottom of the

robot with the charging contacts of the charging dock, and the robot will

automatically turn on and start charging.

Side Brush Clip

Mop Pad Holder

Mounting Holes

Mop Assembly

Side Brush

Click

Note: Install the side brush until it clicks into place.

Note: It is recommended to fully charge your robot before first time use.

＞ 1.5 m

＞ 0.5 m

Open the Dreamehome app, tap in the upper right corner, and scan

the same QR code on the robot again to add the device. Please follow the

prompts to finish the Wi-Fi connection.

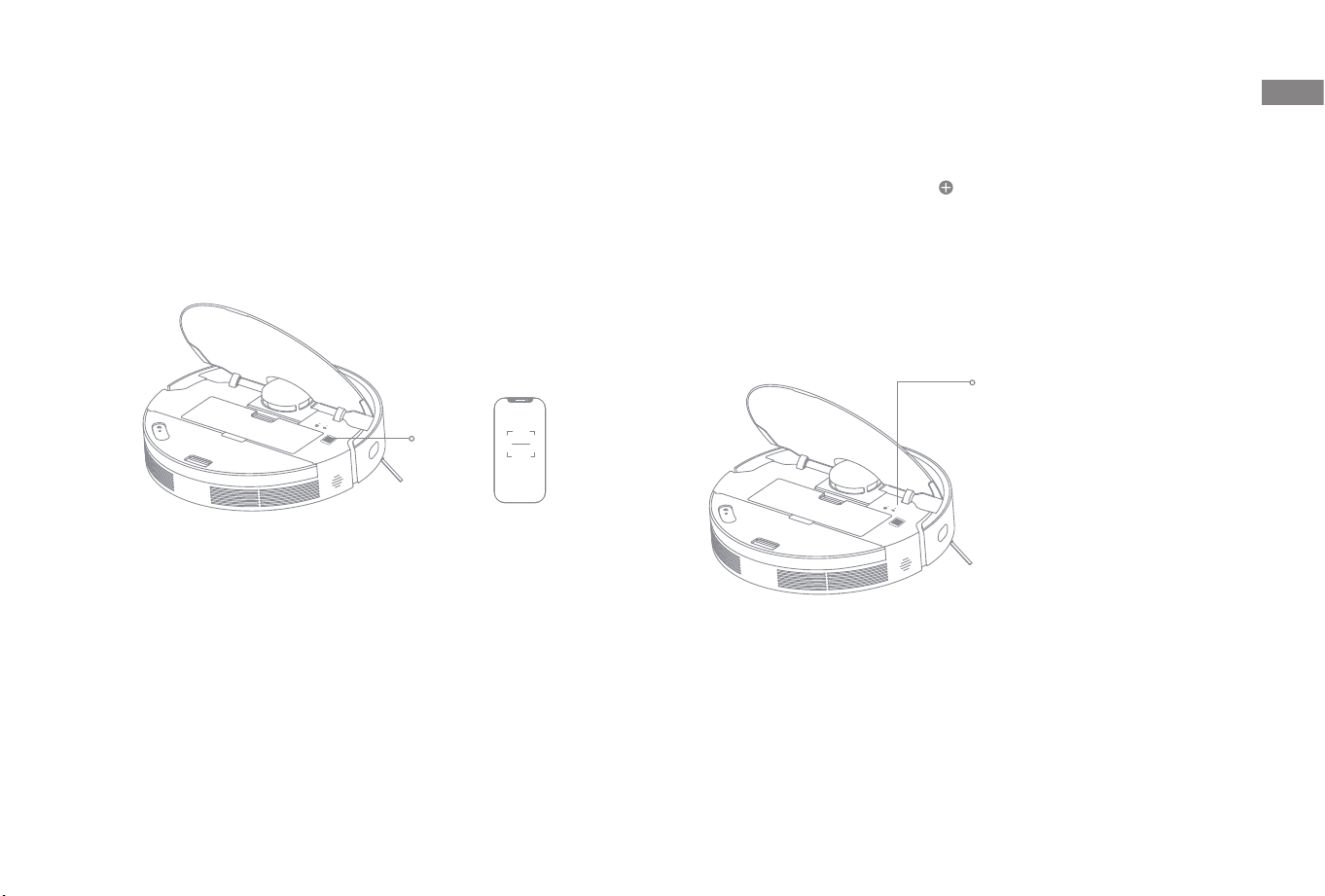

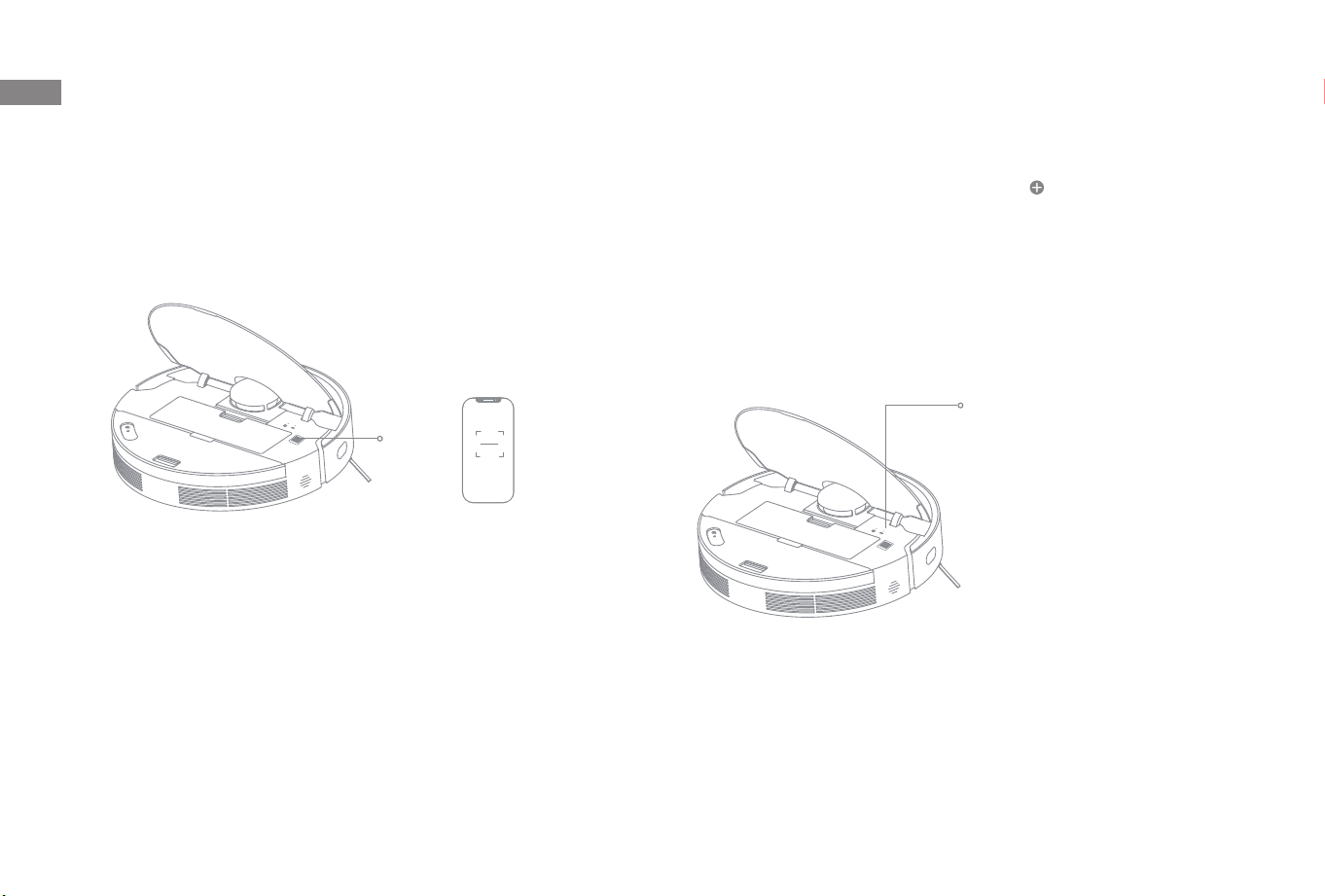

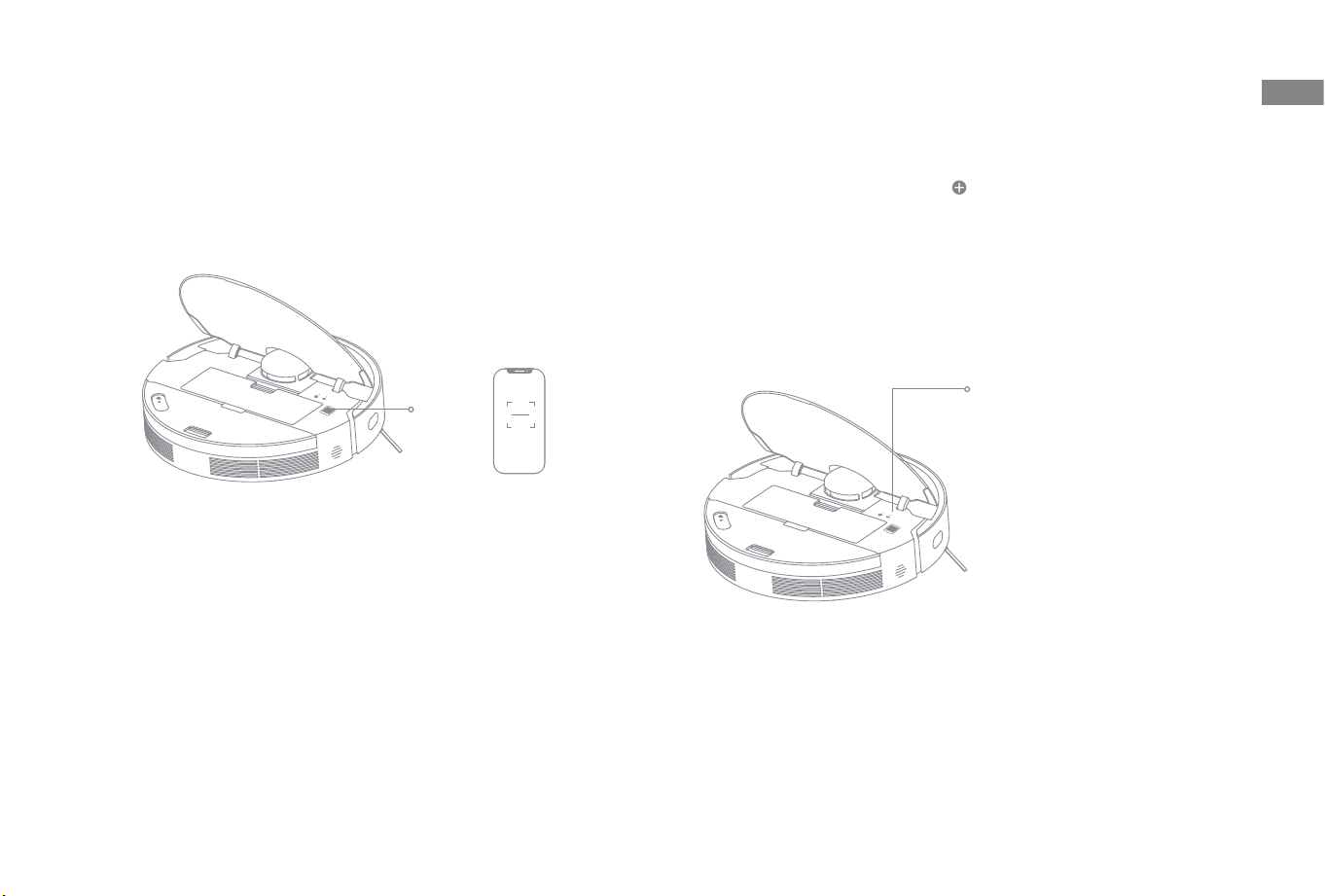

Connecting with Dreamehome App

1. Download Dreamehome App

Scan the QR code on the robot, or search "Dreamehome" in the app store to

download and install the app.

2.Add Device

Note:

Only 2.4GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

Note:

If you want to reset Wi-Fi, repeat step 2 and then follow the prompts to finish

the Wi-Fi connection.

To disconnect the device from Wi-Fi network, press and hold the Reset button

on the robot for 3 seconds.

Wi-Fi Indicator

·Blinking slowly: To be connected

·Blinking quickly: Connecting

·On: Wi-Fi connected

QR Code

How to Use

Turn On/O

Press and hold the power button for 3 seconds to turn on the robot. Place

the robot onto the charging dock, the robot should turn on automatically

and begin charging. To turn o the robot, move the robot away from the

base station and press and hold the power button for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the charging dock, the mapping process has

been completed and the map will be saved automatically.

Start Cleaning

Press the power button to start cleaning after the robot is turned on. The

robot will accurately map out a route, methodically clean along the edges

and walls, then finish by cleaning each room in an S-shaped pattern to

ensure a thorough job.

Note:It is recommended that the robot set out from the charging dock

before cleaning. Do not move the charging dock while the robot is cleaning.

This ensures that the robot returns to charging dock smoothly.

Pause/Sleep

When the robot is running, press any button to pause it.

If the robot is paused for more than 10 minutes, it automatically enters sleep

mode. All indicators on the robot will turn o. Press any button on the robot,

or use the app to wake up the robot.

Note:If the robot is paused and placed onto the charging dock, the current

cleaning task will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the charging

dock to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please open it in the App.

Do Not Disturb (DND) Mode

When the robot is set to Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning and the power indicator will turn o. DND

mode is disabled by default at the factory. You can use the app to enable DND

mode or modify the DND period. The DND period is 22:00–8:00 by default.

Note:

· The scheduled cleaning tasks will be performed as usual during the DND period.

· The robot will resume cleanup where it left o after the DND period expires.

How to Use

Spot Cleaning

When the robot is awaiting, press briefly the button to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of

1.5 x 1.5 meters around it and returns to its starting point once the spot

cleaning is completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

power button for 10 seconds to forcefully turn it o. Then, press and hold

the power button for 3 seconds to turn the robot on.

Use Mopping Function

It is recommended that all floors are vacuumed at least three times before

the first mopping session to achieve a better cleaning eect.

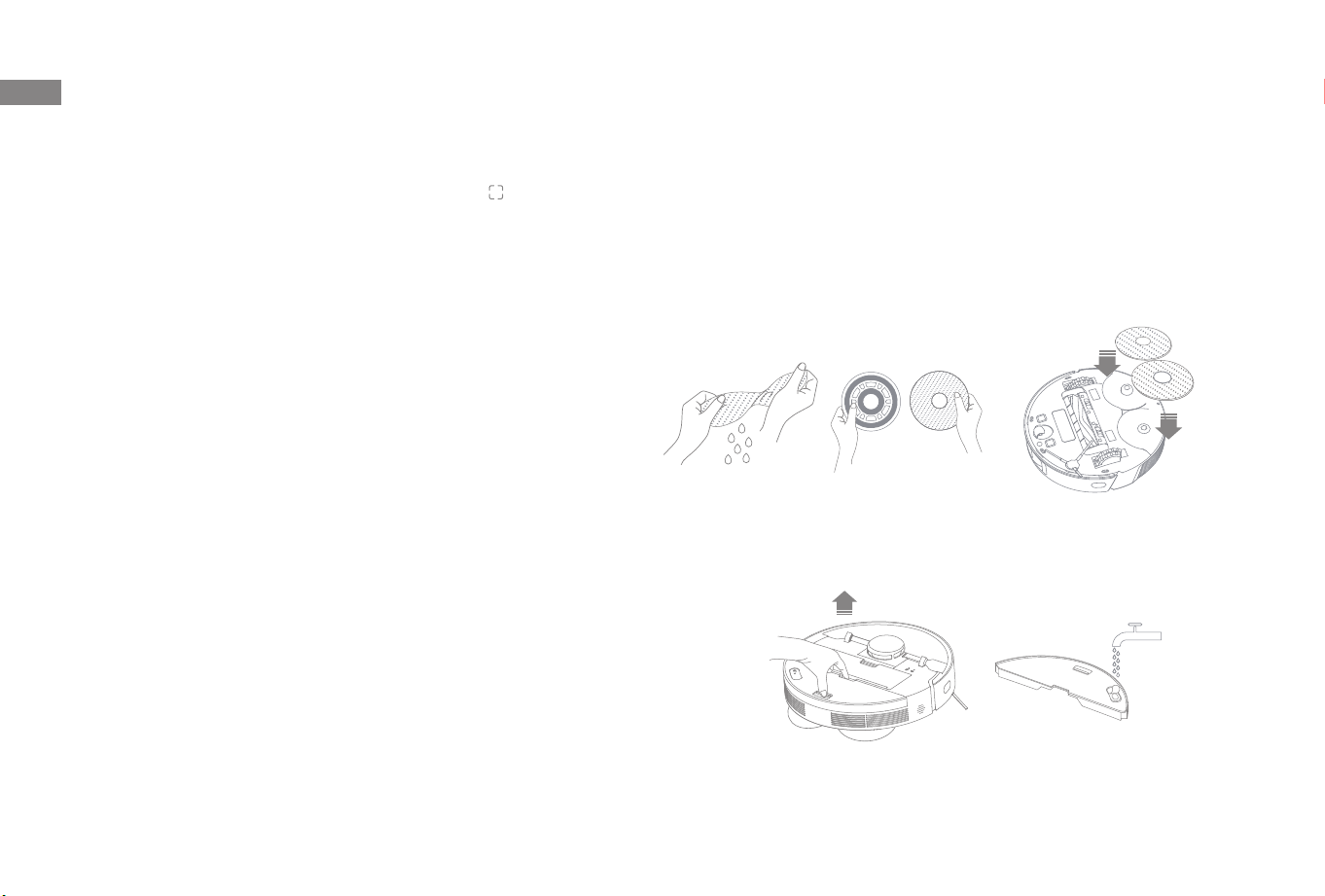

1. Dampen the mop pads and wring out excess water. Install and attach

the mop pads onto the mop pad holder in place. Lastly, install the mop

assembly onto the bottom of the robot.

2. Open the cover of the robot and take the water tank out. Fill the water

tank with clean water and then reinstall it.

Note:

· Do not use detergent or disinfectant.

· Do not fill the water tank with hot water as this may cause the water tank

to warp.

How to Use

3. Press the power button or use Dreamehome app to start cleaning.

Note:

· It is not recommended to use the mopping function on carpets.

· Use the app to adjust the water flow as required.

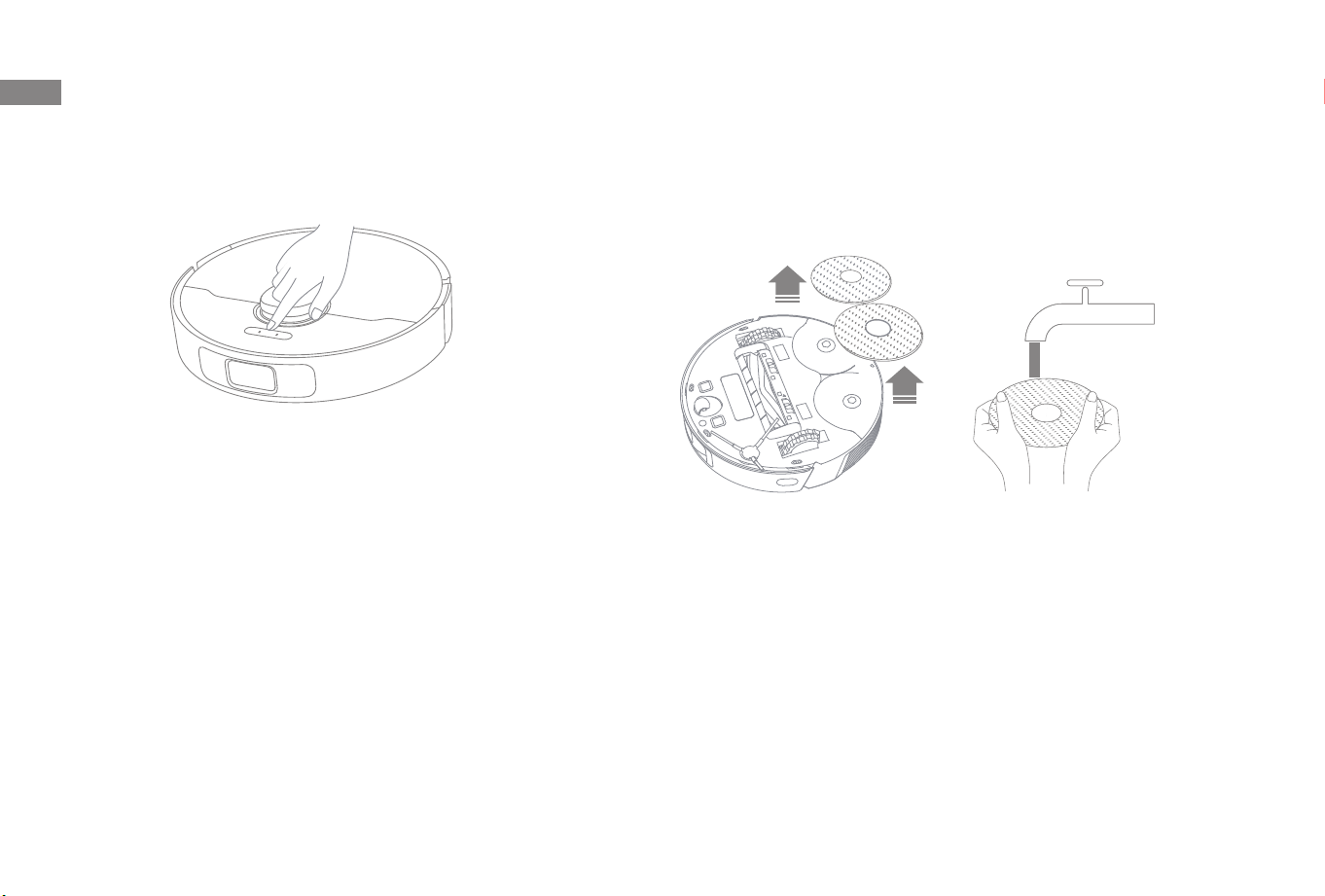

4. When the robot finishes a cleaning task and returns to the charging dock,

remove the mop assembly and wash the mop pads in time. To remove the

water tank, press and hold the release clip , and then take it out.

Note: When the robot is charging or not in use, remove the mopping

module, pour out all the remaining water in the water tank, and clean the

mop pads to prevent mildew or odors.

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Part

Maintenance

Frequency

Replacement Period

Mop pad After each use Every 1 to 3 months

Main brush

Once every 2 weeks

Every 6 to 12 months

Side brush Every 3 to 6 months

Mop pad holder /

Dust box's filter Every 3 to 6 months

Charging dock's

signaling area

Once every month /

Charging dock's

charging contacts

Laser Distance Sensor

(LDS)

Part

Maintenance

Frequency

Replacement Period

Robot's charging contacts

Once every month

Line laser sensor

Edge sensor

Bumper

Omnidirectional wheel

Carpet sensor

Cli sensors

Bottom of the robot

Dust box

Clean it as needed

Water Tank

Note: The replacement frequency will depend on your usage of the robot. If an exception occurs due to special circumstances, the parts should be replaced.

Routine Maintenance

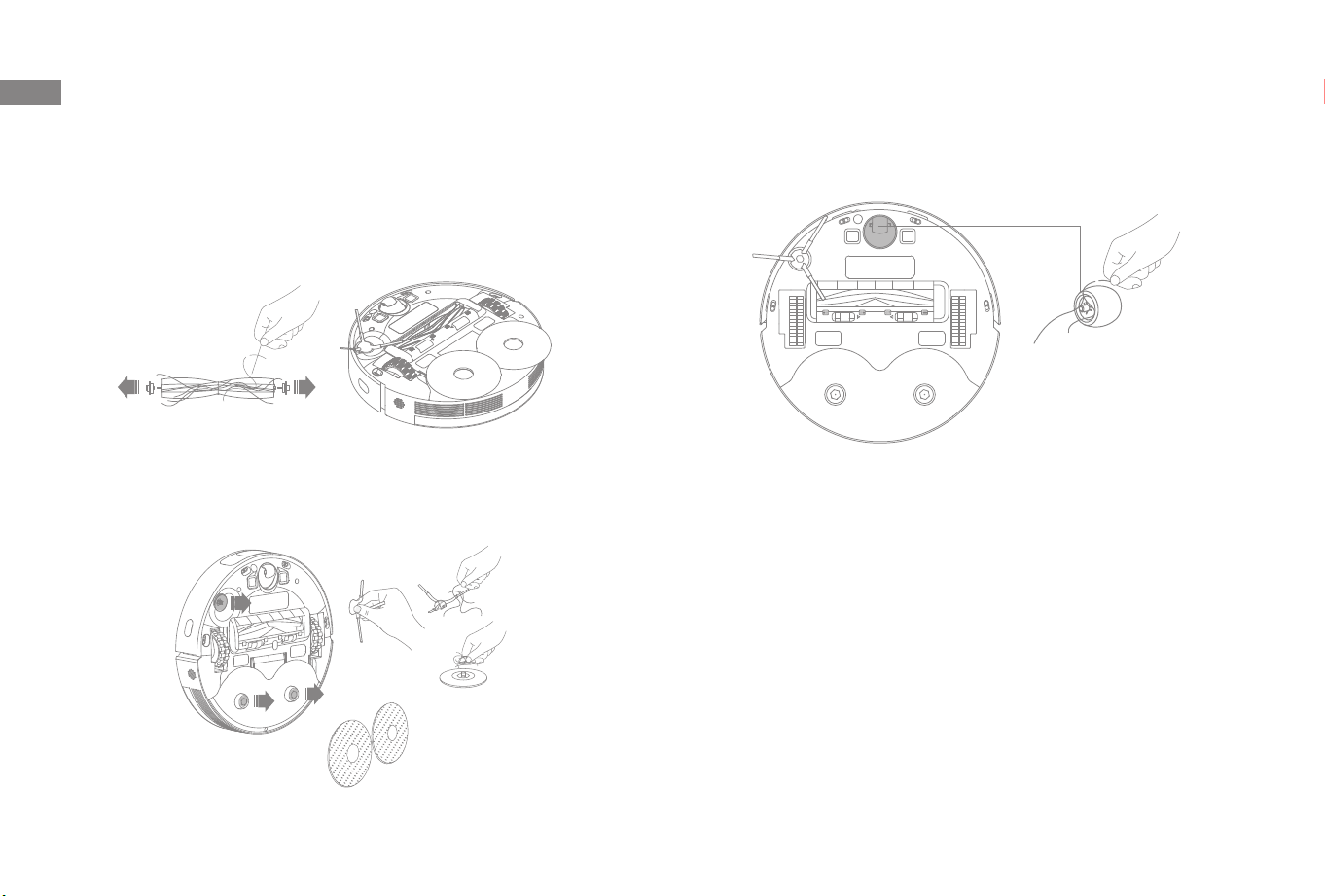

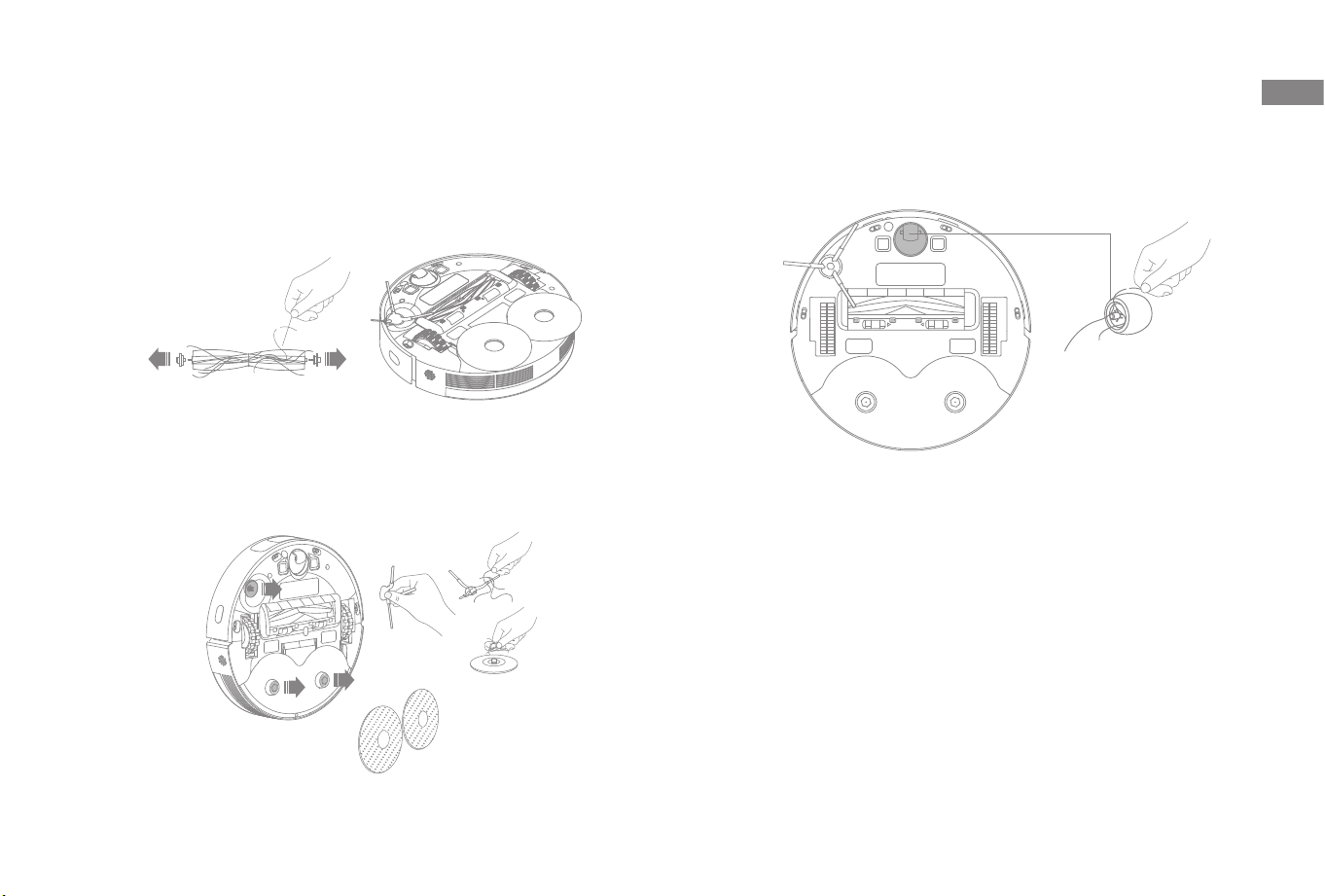

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and

lift the brush out of the robot.

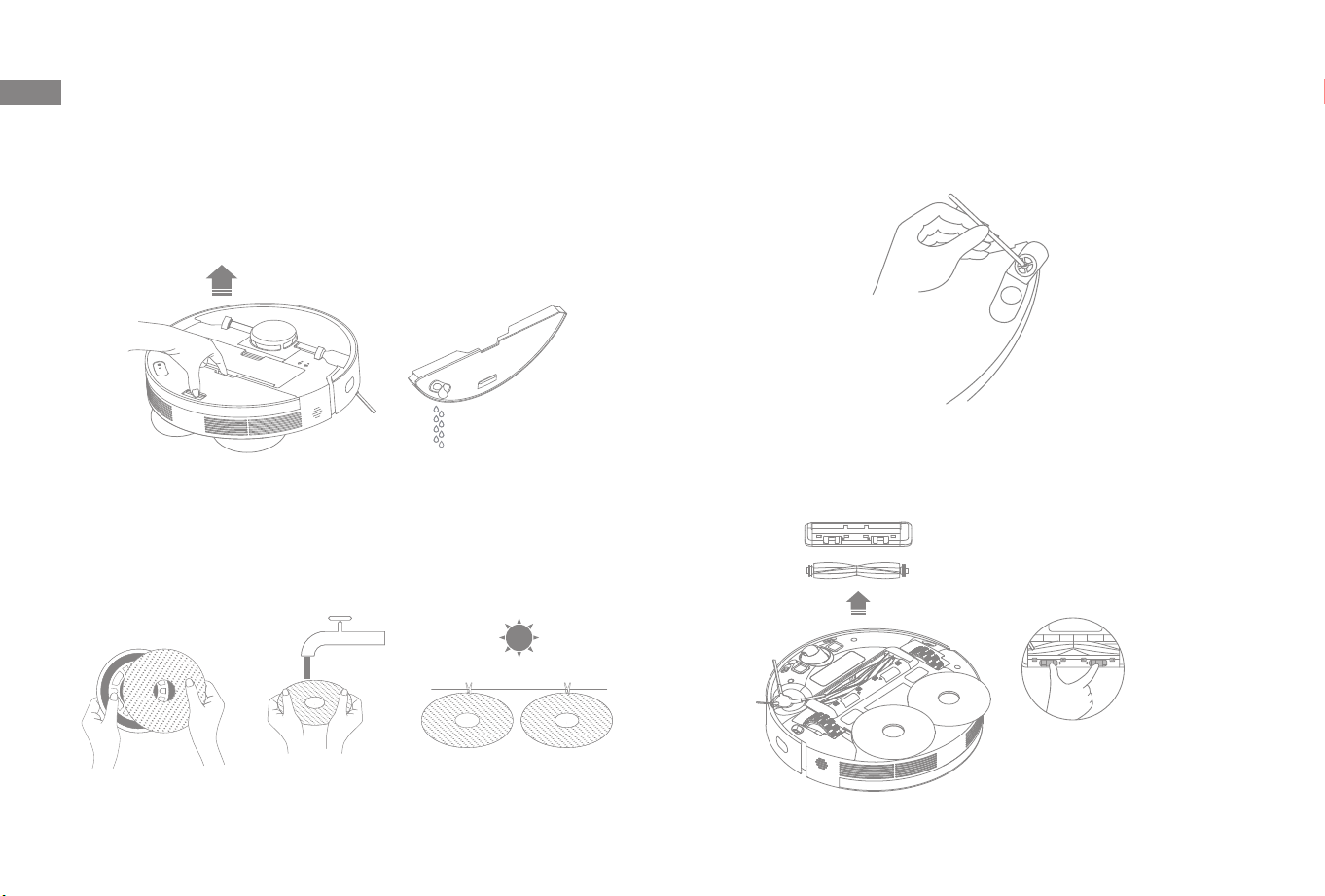

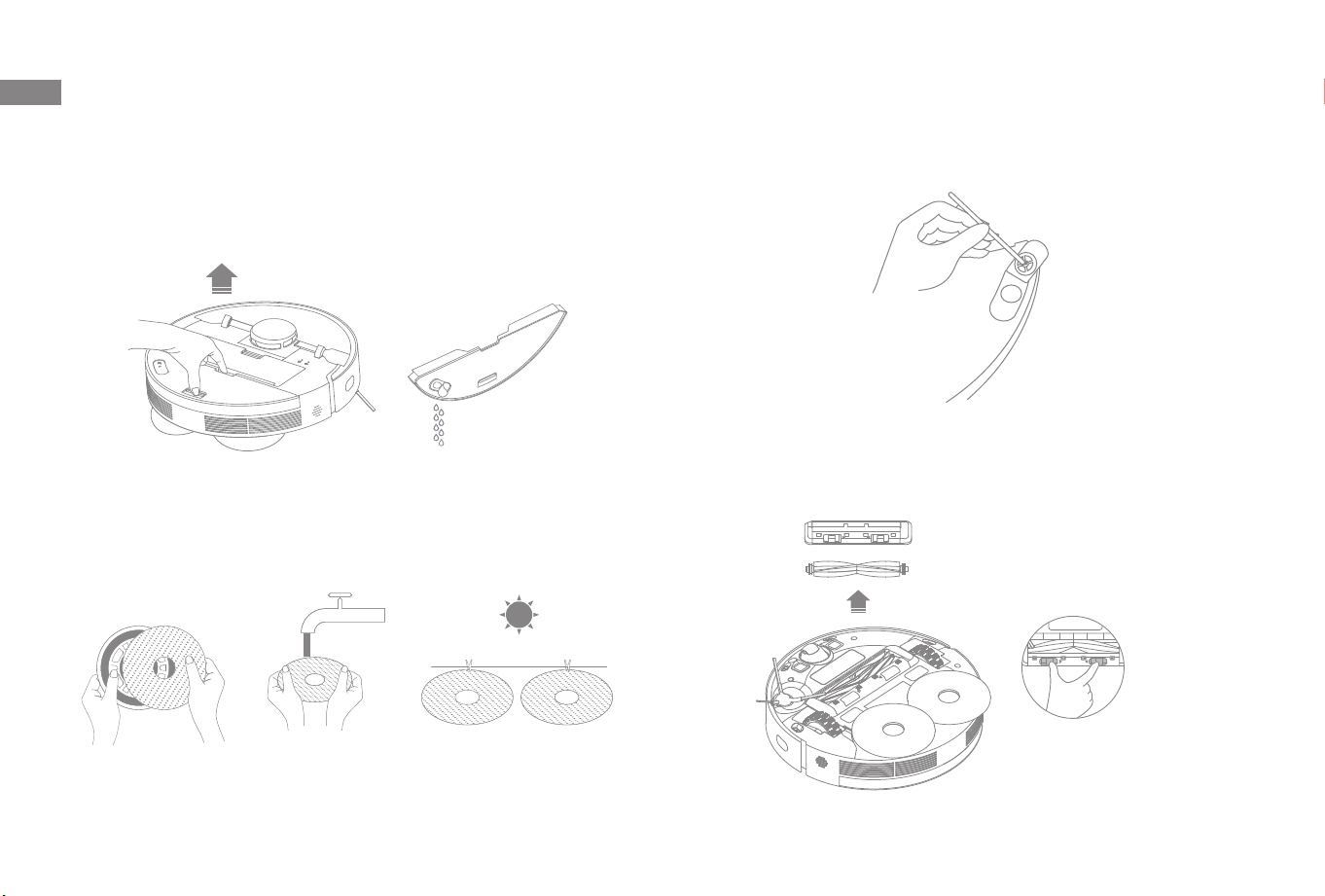

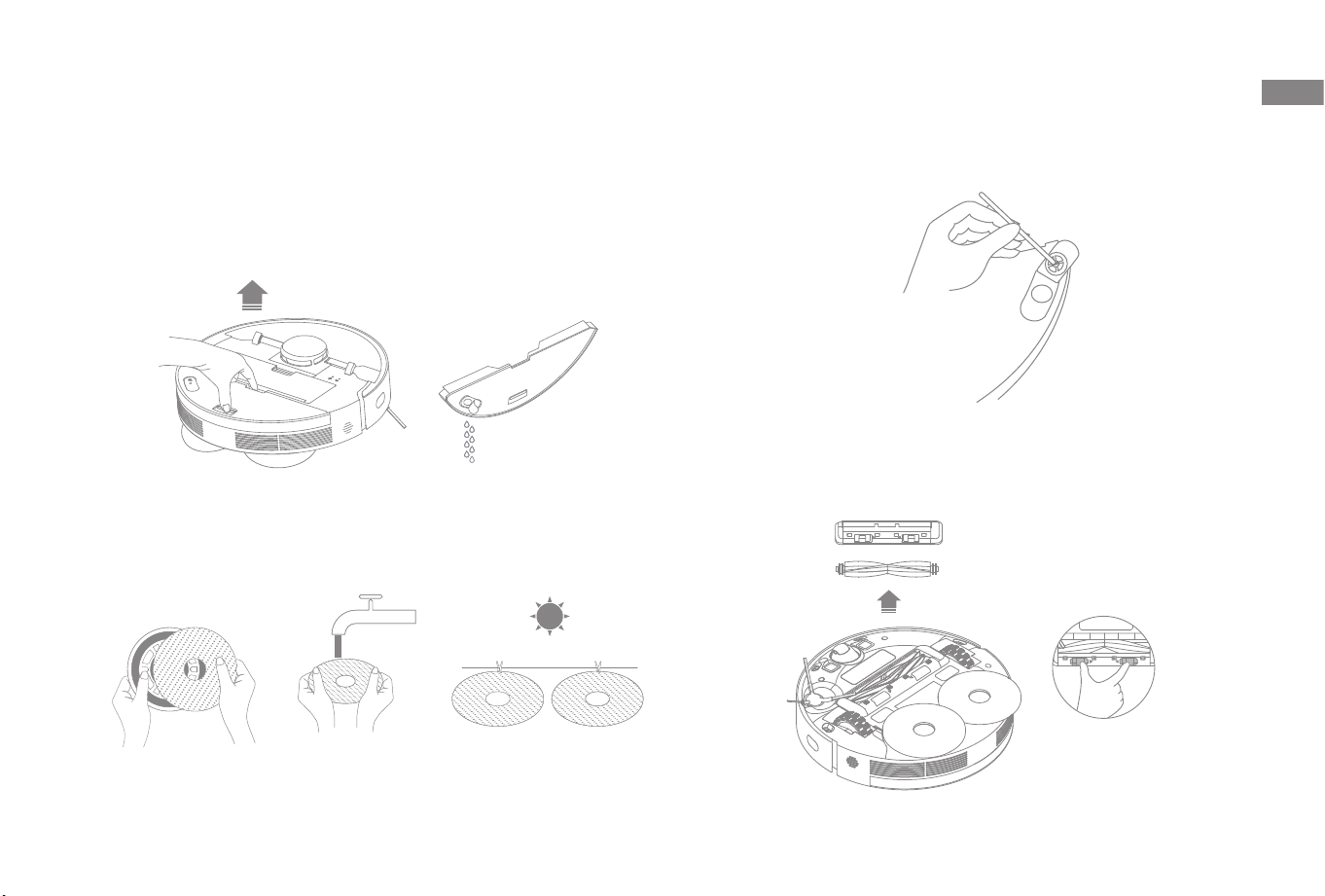

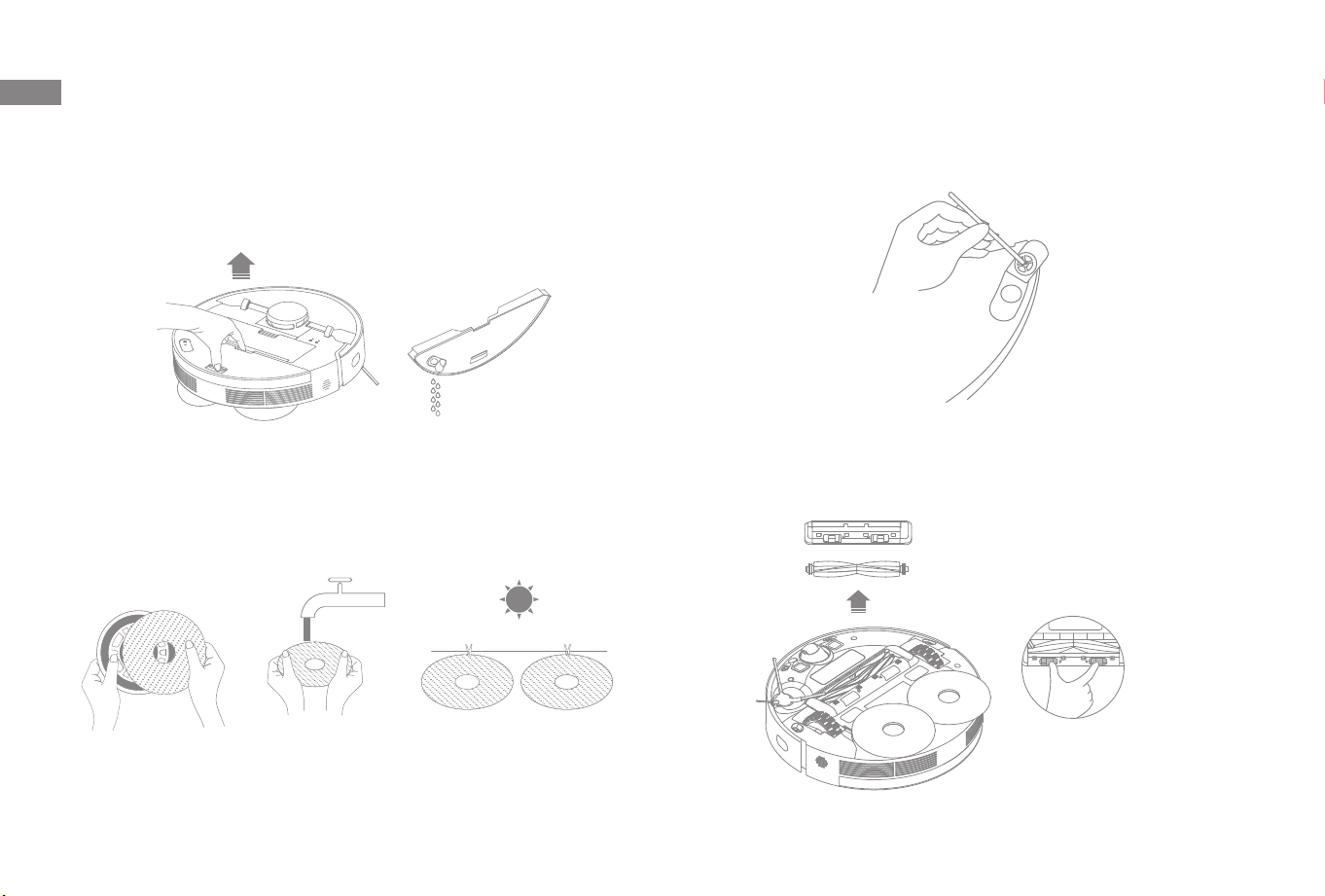

Mopping Module

1. Open the robot's cover and press the clip to remove the water tank. Pour

out the water in the tank. Clean the tank with water only and leave to air dry

before use.

Note: Do not directly expose the water tank to sunlight.

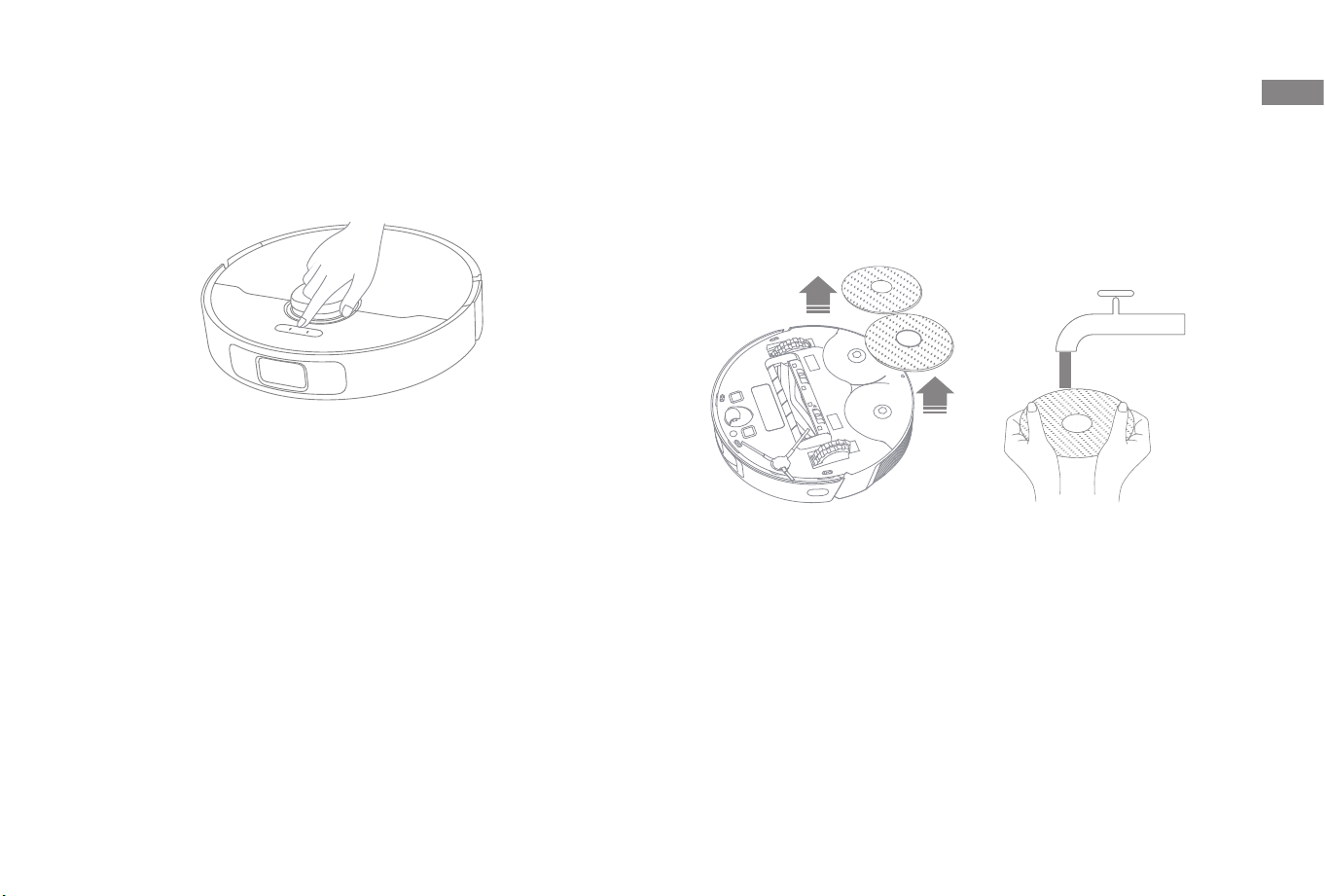

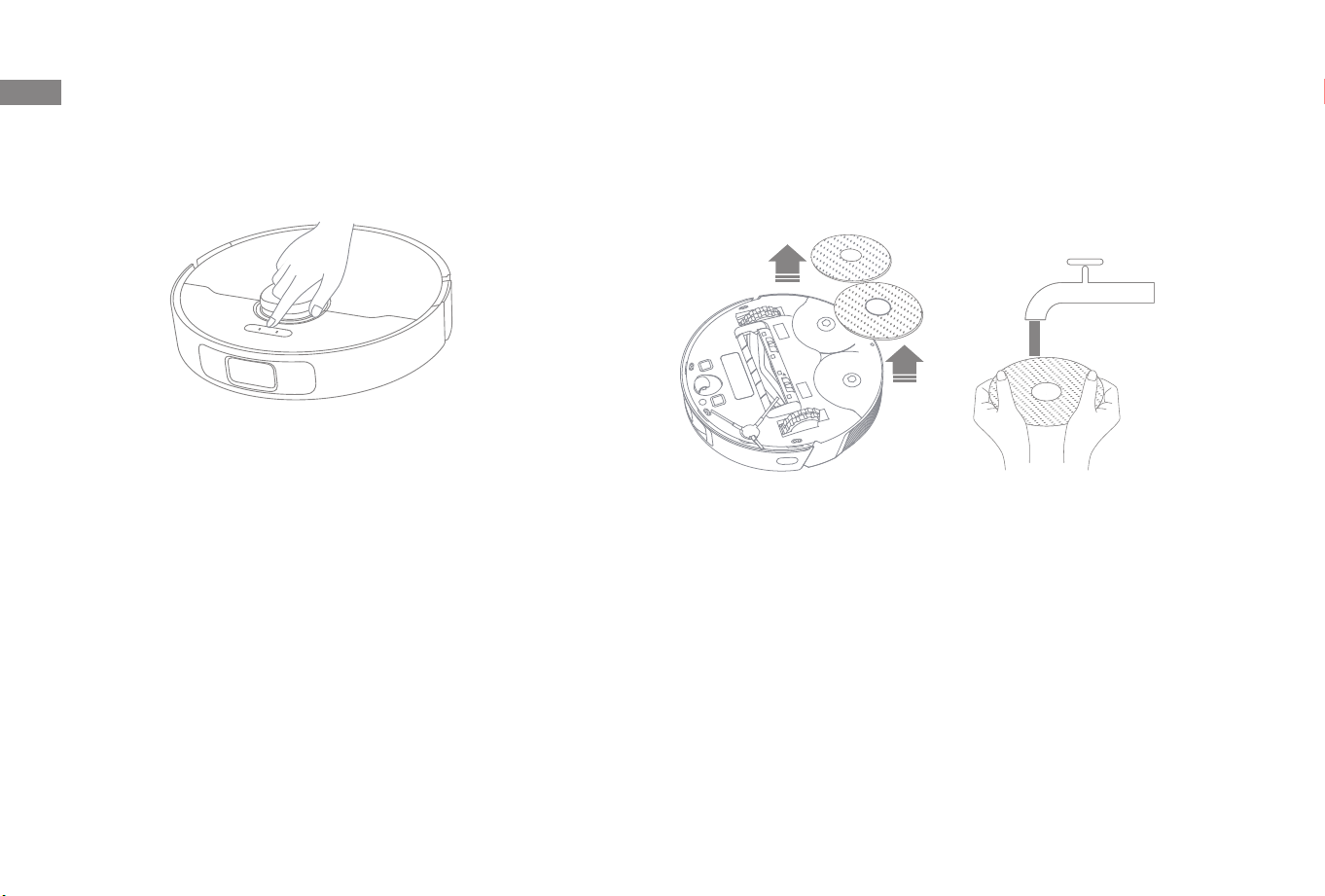

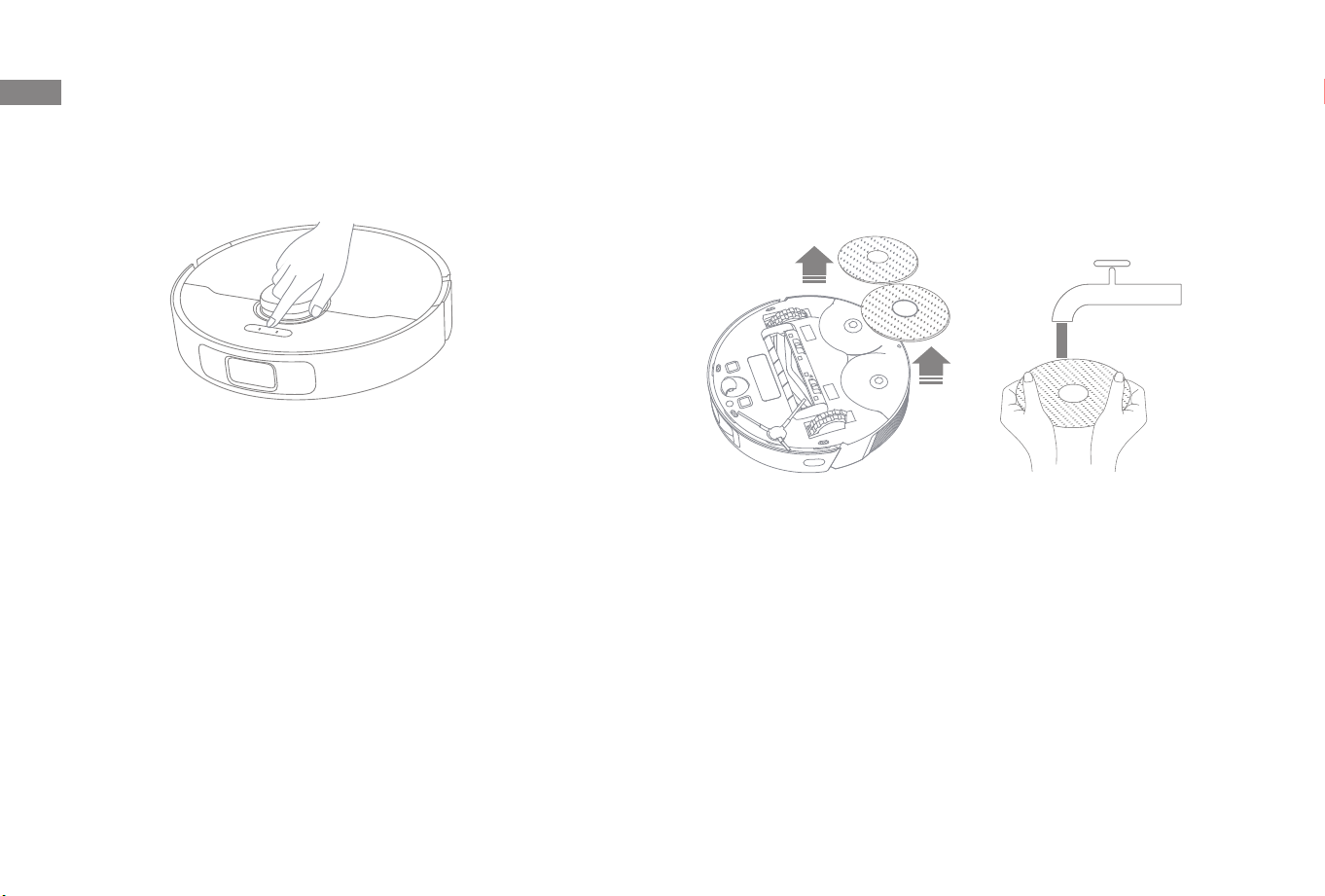

2. Remove the mop pads from the mop pad holder. Clean the mop pads with

water only and leave it to air dry before use.

3. If slow water flow occurs, or the water volume is not well-distributed,

clean the air hole in the cover of the water tank.

Routine Maintenance

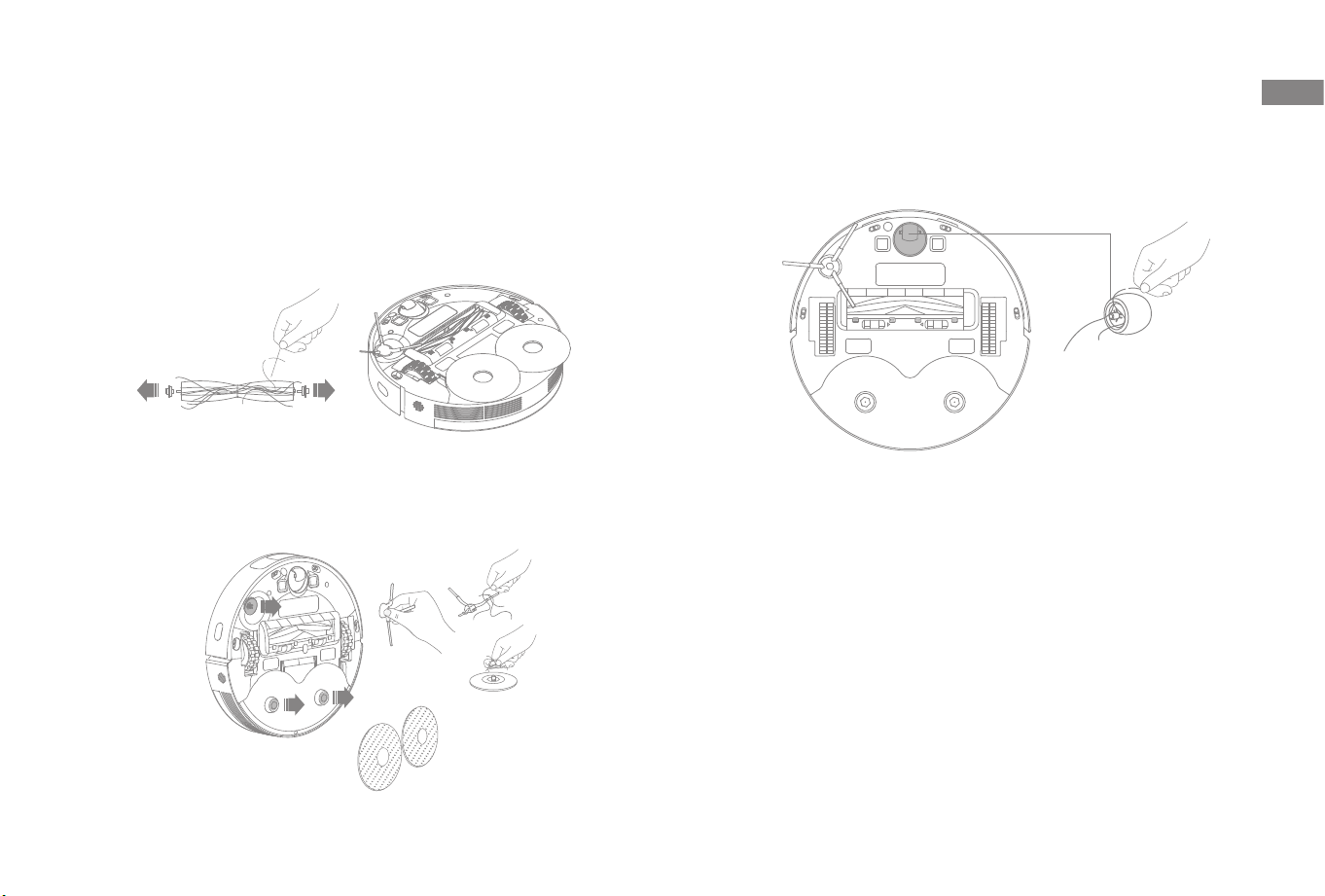

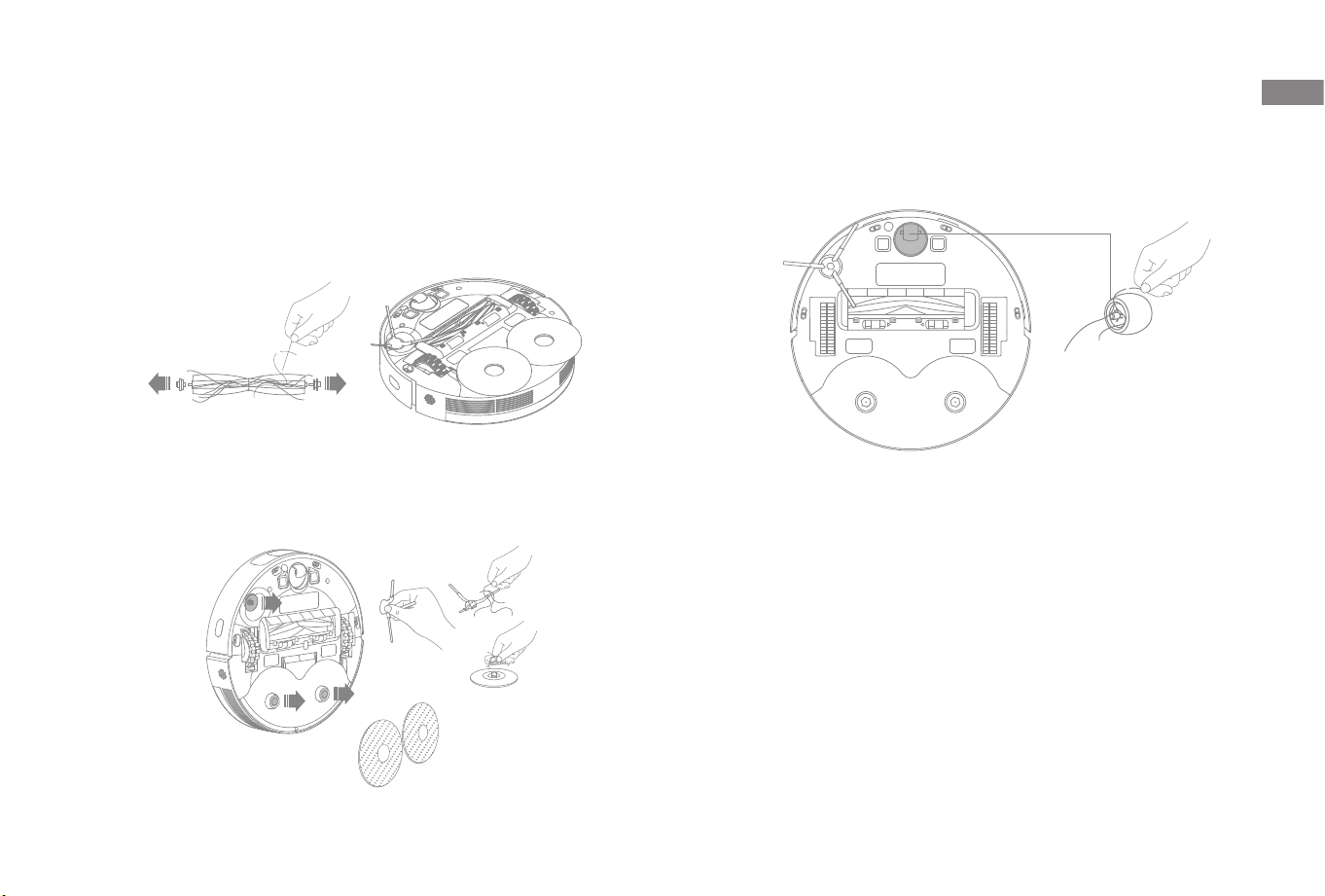

Side Brush & Mop Pad Holder

Remove and clean the side brush and mop pad holder.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of

the omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it

back after drying it completely.

2. Pull out the brush covers at both ends of the brush as shown in the

diagram. Use a proper cleaning tool to remove any hair tangled in the

brush. Reinstall the brush covers on both ends of the brush, and then

reinstall the brush. Press on the brush guard to lock it in place.

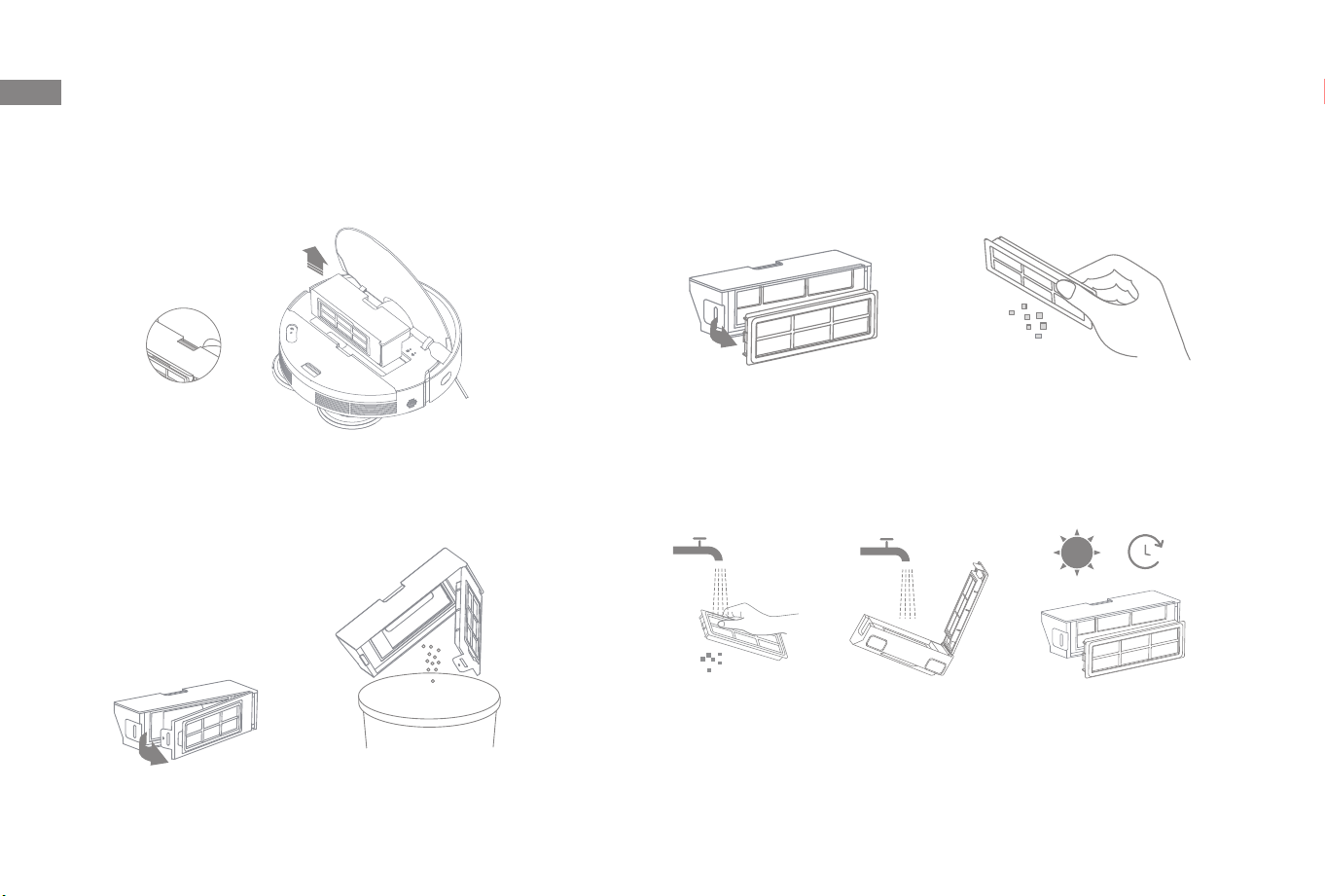

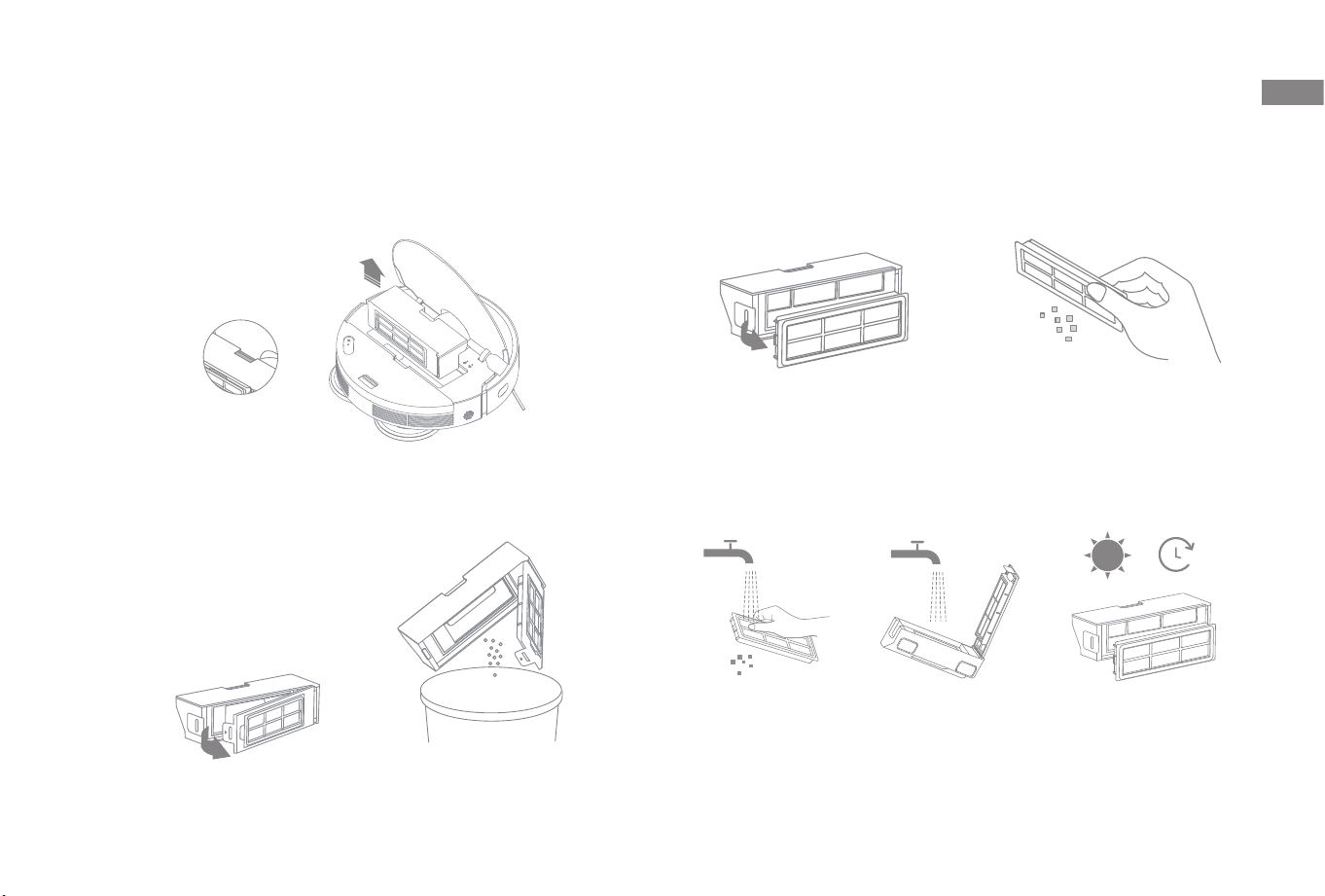

Dust Box

1. Open the robot's cover and press the clip to remove the dust box.

2. Open the dust box cover and empty the dust box as shown in the diagram.

Routine Maintenance

24h

Filter

1. Remove the filter and tap its basket gently.

Note: Do not attempt to clean the filter with a brush, a finger or sharp

objects to prevent damage.

2. Rinse the dust box and filter with water and dry them completely

before reinstalling.

Note:

Rinse the dust box and filter with clean water only. Do not use any

detergent.

Use the dust box and filter only when they are completely dry.

Charging Contacts

Battery

The robot contains a high-performance lithium-ion battery pack.

Make sure that the battery remains well-charged for daily use to

maintain optimal battery performance. If the robot is not used for

an extended period of time, turn it o and put it away. To prevent

damages from over-discharging, charge the robot at least once

every three months.

Clean the charging contacts and the signaling area of the charging

dock with a soft and dry cloth.

Edge Sensor

Line Laser Sensor

Laser Distance Sensor (LDS)

Bumper

Carpet Sensor

Charging Contacts

Cli Sensors

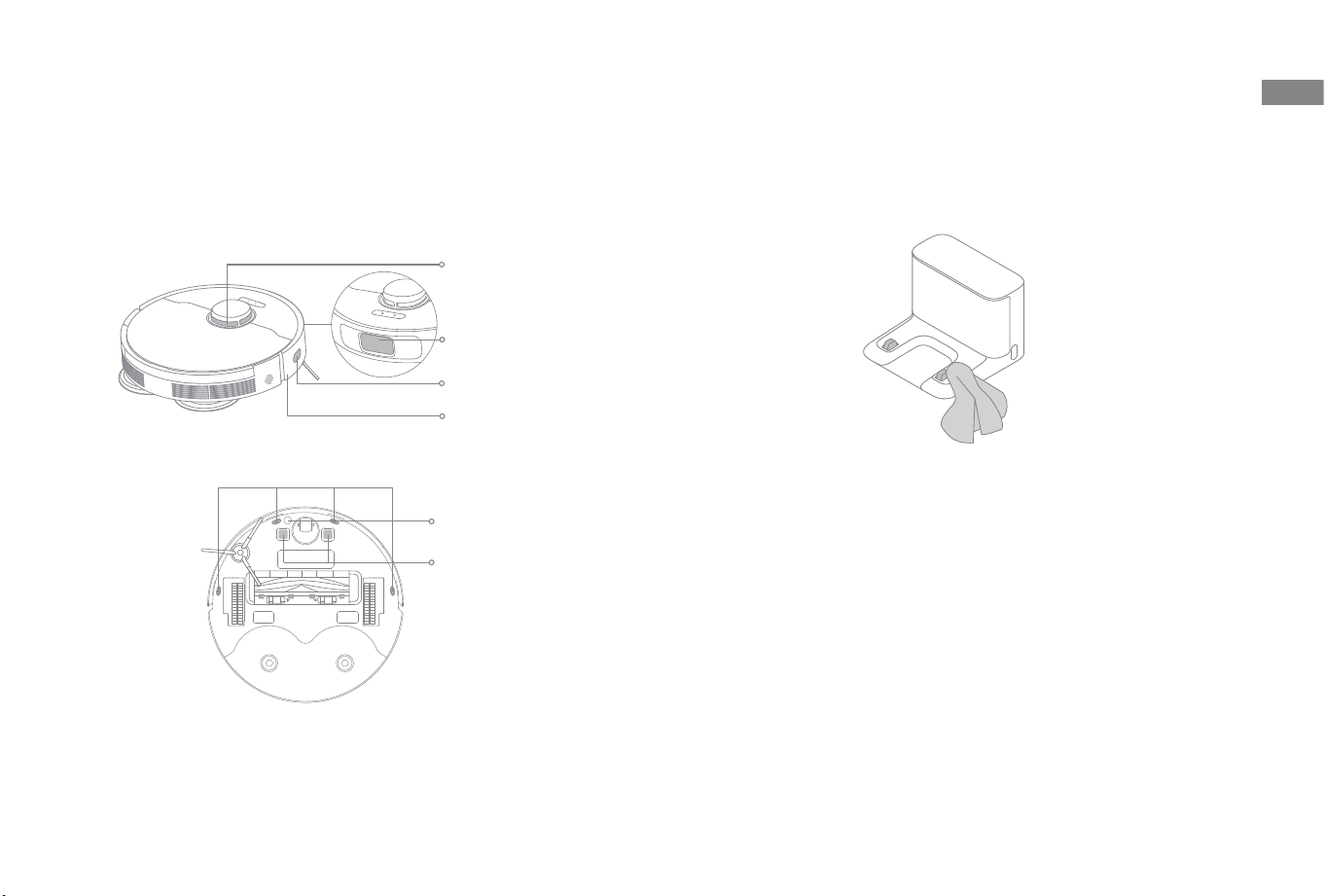

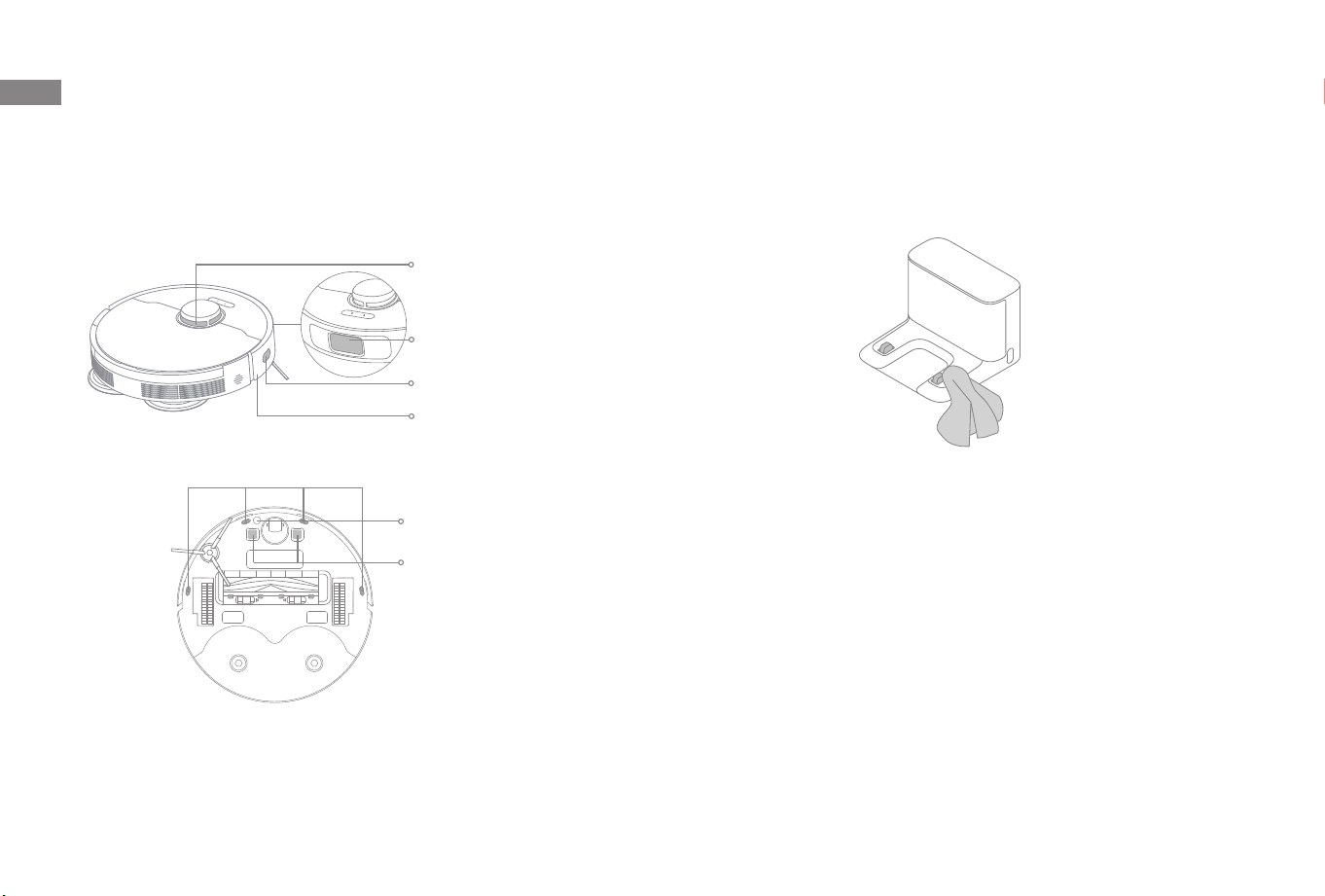

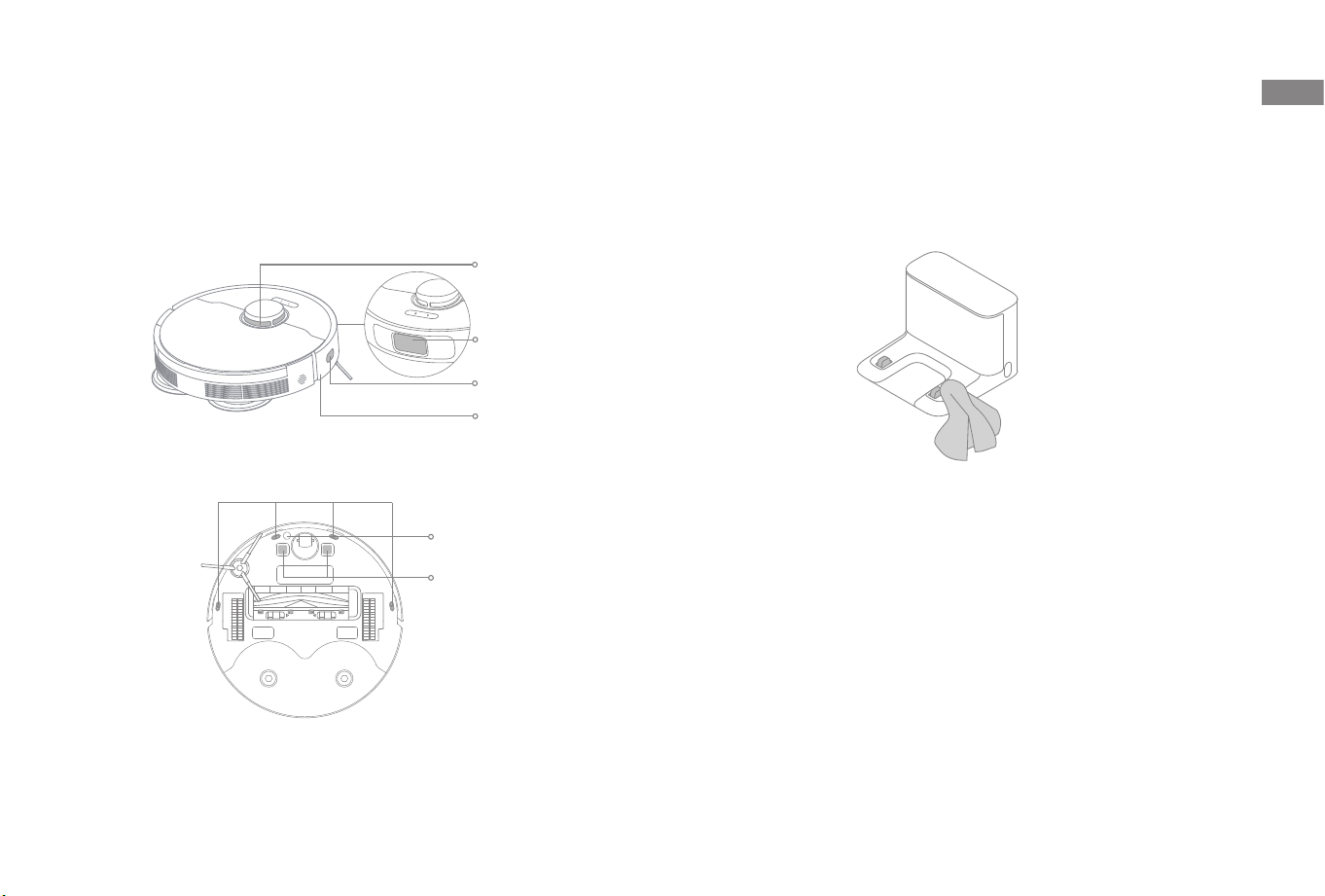

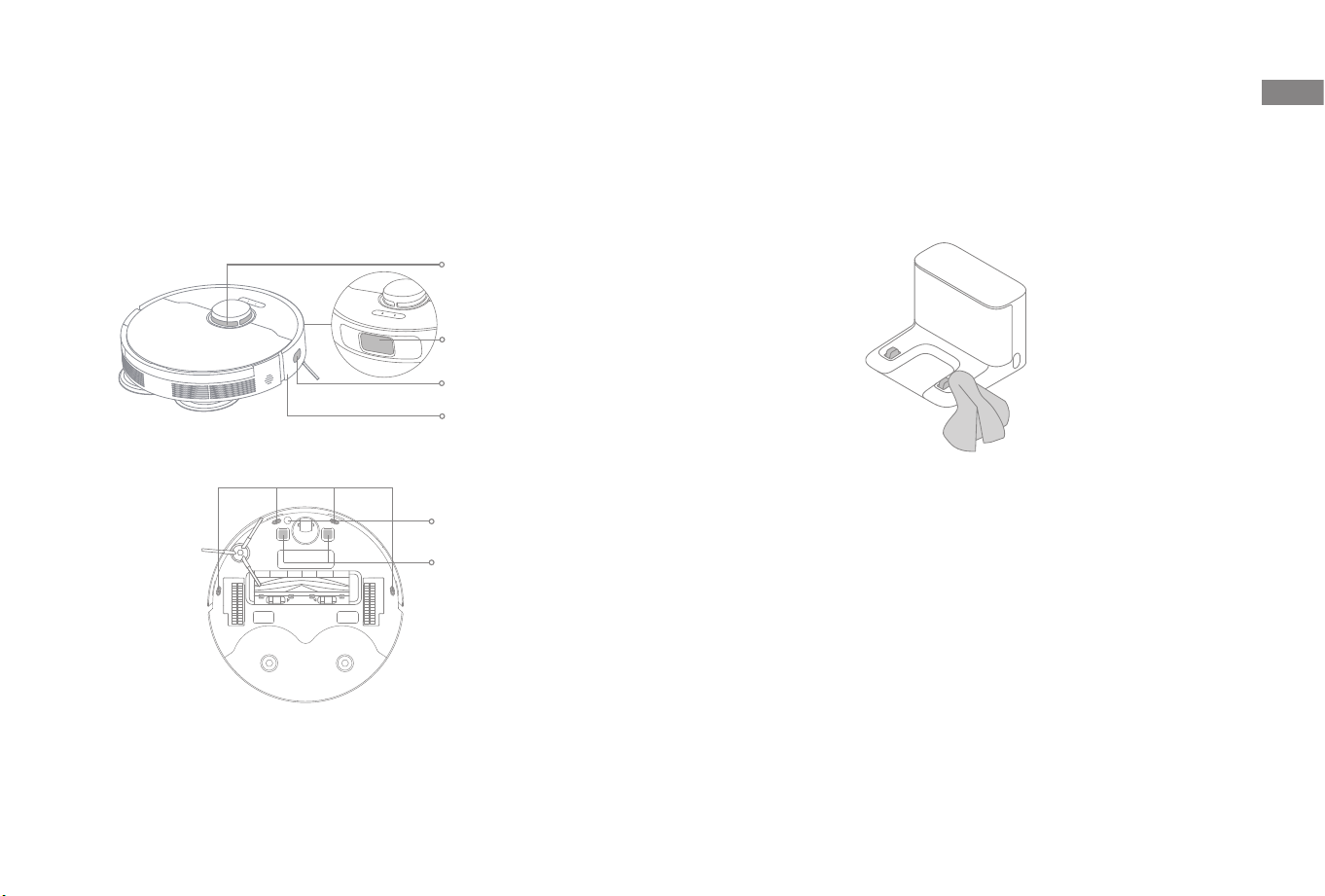

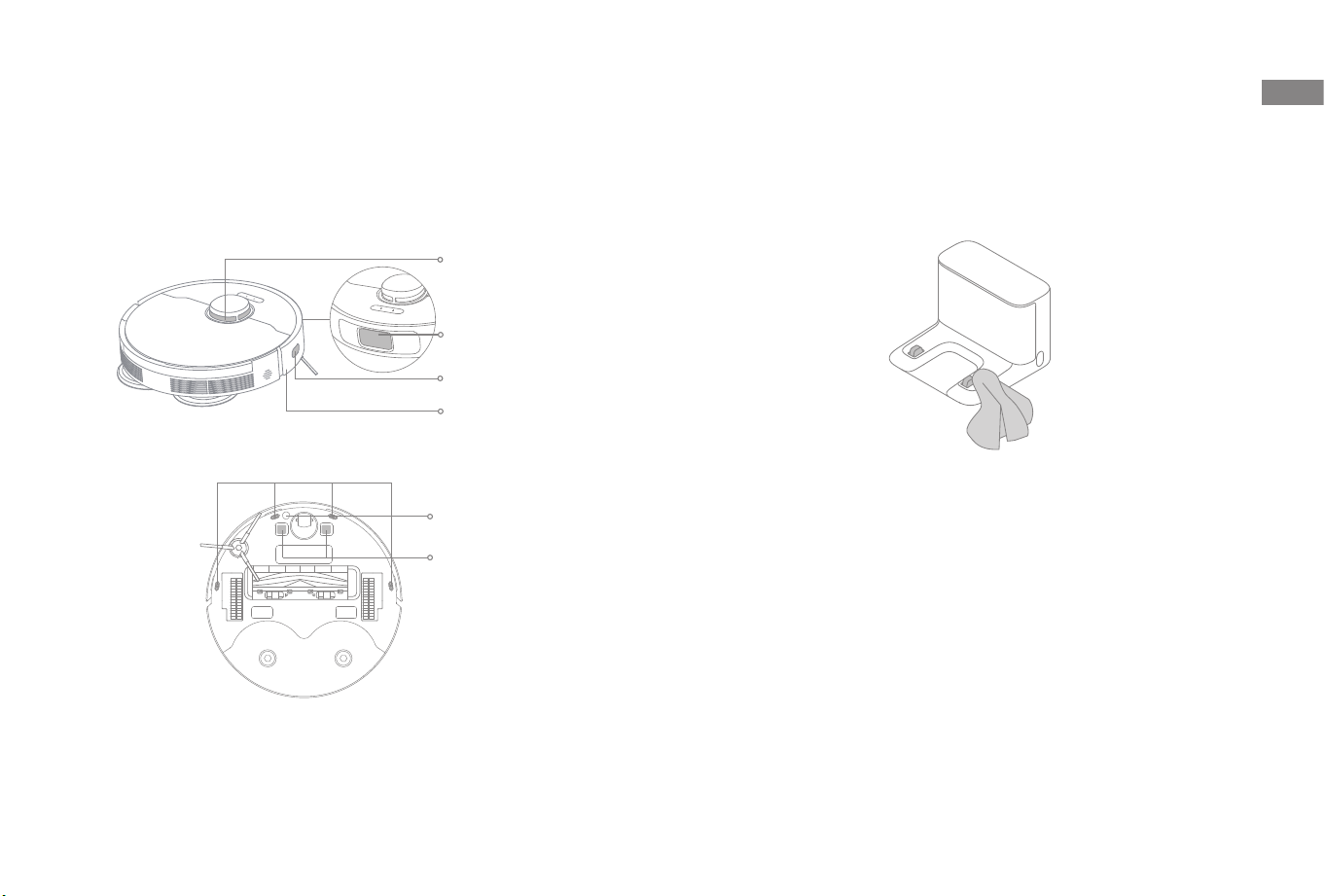

Robot Sensors and Charging Contacts

Wipe sensors and charging contacts of the robot by using a soft and dry

cloth, as shown in the below figure:

Note: A wet cloth can damage sensitive elements within the robot and

the charging dock. Please use a dry cloth for cleaning.

Routine Maintenance

Troubleshooting

Problem Solution

Robot does not turn on.

The battery is low. Recharge the robot on the charging dock, then try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32 ℉ (0° C) and 104 ℉ (40° C).

Robot does not recharge.

The charging dock is not receiving power. Please confirm that both ends of the power cord are plugged in correctly.

Poor contact. Clean charging contacts of the charging dock and robot.

Robot does not return to

charging dock.

There are too many obstructions around the charging dock. Place the charging dock in a more open area.

Please clean the dock's signaling area.

Robot is malfunctioning. Turn o the robot and then reactivate it.

Robot is making a strange

noise.

A foreign object may be caught in the main brush, side brush, or one of the main wheels. Stop the robot and remove

any debris.

Robot no longer cleans

eciently or leaves dust

behind.

The dust bin is full. Please clean it.

The filter is blocked. Please clean it.

A foreign object is caught in the main brush. Please clean it.

Robot cannot connect to Wi-Fi.

There is something wrong with the Wi-Fi connection. Reset the Wi-Fi and download the latest version of the

Dreamehome app, then try reconnecting.

Location permission is not open. Please ensure the location permission on the Dreamehome app is enabled.

Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

5GHz Wi-Fi is not supported. Please ensure your robot connects to 2.4GHz Wi-Fi.

The username or password of Wi-Fi is incorrect. Please enter the correct username and password.

Robot does not perform

scheduled cleaning.

The robot has low battery. Scheduled cleaning will not start unless the robot has at least 15% battery left.

Troubleshooting

Problem Solution

Does leaving the robot on the

charging dock consume power

if it is already fully charged?

Leaving the robot on the charging dock after it's fully charged consumes very little electricity and helps maintain

optimal battery performance.

No water comes out of the

water tank, or only a little bit

comes out.

Check whether there is water inside the water tank.

Clean the mop if it becomes dirty.

Make sure the mop pad is installed correctly according to the User Manual.

Clean the air hole on the water tank stopper.

Robot doesn't resume cleaning

after charging.

Make sure the robot is not set to Do Not Disturb mode (DND), which will prevent it from resuming cleaning.

The robot does not resume cleaning when it is manually recharged or placed onto the charging dock.

Robot doesn’t return to

charging dock after being

moved.

Moving the robot may cause it to re-position itself or re-map its surroundings. If the robot is too far from the charging

dock, it might not be able to automatically return on its own, in which case you need to manually place the robot

onto the charging dock.

The mop pad stops rotating. A foreign object is caught in the mop pad. Please clean it.

The mop pad holder is raised

abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

For more support, contact us via https://global.dreametech.com

Specifications

Model RLL42SDA

Charging Time Approx. 6 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power < 20 dBm

Model RCS0

Rated Input 100-240 V 50/60 Hz 0.5 A

Rated Output 19.8 V 1 A

Robot Charging Dock

Undernormaluseofcondition,thisequipmentshouldbekeptaseparation

distanceofatleast20cmbetweentheantennaandthebodyoftheuser.

Base Station/Charging Dock

Power consumption in standby mode: ≤ 0.5W (within 15 minutes after the

robot leaves the base station/charging dock)

Robot&Base Station/Charging Dock

The equipment does not have a standby mode or other equivalent states in

terms of standby requirements, power management function, or the ability to

deactivate wireless network connections due to battery maintenance needs.

The power consumption of the equipment is likely to be higher than other

equipment models meeting these functional requirements.

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed

with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a

designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities.

Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the

installer or local authorities for more information about the location as well as terms and conditions of such collection points.

WEEE Information

CAUTION:

Removal Guide:

Battery Disposal and Removal

The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the battery is removed

by qualified technicians and discarded at an appropriate recycling facility.

– the battery must be removed from the appliance before it is scrapped;

– the appliance must be disconnected from the supply mains when removing the battery;

– the battery is to be disposed of safely.

Before removing the battery, disconnect the power and run out the battery as much as possible.

Unneeded batteries should be discarded at an appropriate recycling facility.

Do not expose to high temperature environment to avoid risks of explosion.

Under abusive conditions, liquid may be ejected from the battery. If contact occurs, flush with water and seek medical help.

1. Turn over the robot, use a proper tool to remove the screws on the back of the robot, and then remove the cover.

2. Unplug the terminals between the battery and PCB board to remove the battery.

Sicherheitshinweise

Nutzungseins-

chränkungen

Um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu vermeiden,

lesen Sie bitte die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum

späteren Gebrauch auf.

Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden, darf dieses Produkt

nicht von Kindern unter 8 Jahren, von Personen mit körperlichen, sensorischen oder geistigen

Einschränkungen oder von Personen mit mangelnden Kenntnissen ohne Aufsicht eines

Elternteils oder Vormunds verwendet werden.Kinder dürfen die Reinigung und Wartung nicht

ohne Aufsicht durchführen.

Kinder dürfen nicht mit diesem Produkt spielen. Sorgen Sie dafür, dass Kinder und Haustiere

während des Betriebs des Roboters einen sicheren Abstand zum Gerät halten.

Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und wenden Sie sich

an den Kundendienst.

Dieses Produkt ist nur für die Bodenreinigung in einer häuslichen Umgebung geeignet.

Benutzen Sie es nicht im Freien, auf anderen Oberflächen als dem Boden oder in einer

kommerziellen oder industriellen Umgebung.

Verwenden Sie den Roboter nicht in einem Bereich, der sich über dem Bodenniveau befindet

und der nicht durch eine Schutzbarriere begrenzt wird.

Stellen Sie den Roboter nicht auf den Kopf. Verwenden Sie die LDS-Abdeckung, die

Roboterabdeckung oder den Bumper nicht als Griff für den Roboter.

Benutzen Sie den Roboterstaubsauger in Umgebungen mit einer Umgebungstemperatur von

über 0°C und unter 40°C. Achten Sie darauf, dass sich keine Flüssigkeit oder klebrige Substanz

auf dem Boden befindet.

Heben Sie Kabel vom Boden auf, bevor Sie den Roboter benutzen, um zu verhindern, dass

diese während der Reinigung mitgezogen werden.

Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um zu verhindern, dass der

Roboter sie anstößt und beschädigt.

Sicherheitshinweise

Nutzungseins-

chränkungen

Entfernen Sie lose Gegenstände vom Boden und entfernen Sie Kabel oder Netzkabel am

Reinigungsweg, bevor Sie das Gerät in Betrieb nehmen, um Schäden oder Schäden beim

Anziehen zu verhindern.

Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des

Roboters fern.

Bitte halten Sie die Reinigungswerkzeuge für die Bürste von Kindern fern.

Kinder, Haustiere oder Gegenstände dürfen weder auf dem stillstehenden noch dem sich

bewegenden Roboter positioniert werden.

Benutzen Sie den Roboter nicht zum Aufwischen oder Aufsaugen brennender Substanzen.

Verwenden Sie den Roboter nicht zum Aufsaugen von entflammbaren oder brennbaren

Flüssigkeiten, ätzenden Gasen oder unverdünnten Säuren oder Lösungsmitteln.

Saugen Sie keine harten oder scharfen Gegenstände ein. Verwenden Sie das Gerät nicht zum

Aufnehmen von Gegenständen wie Steinen, großen Papierstücken oder anderen Dingen, die

das Gerät verstopfen könnten.

Stellen Sie sicher, dass der Roboter ausgeschaltet und die Ladestation vom Strom getrennt ist,

bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.

Verwenden Sie kein nasses Tuch zum Abwischen oder eine Flüssigkeit zum Spülen des

Roboters und der Ladestation. Waschbare Teile müssen vollständig getrocknet werden, bevor

sie installiert und verwendet werden.

Stellen Sie sicher, dass der Roboter beim Transport ausgeschaltet ist und möglichst in der

Originalverpackung befördert wird.

Bitte verwenden Sie das Produkt gemäß den Anweisungen im Benutzerhandbuch. Der

Benutzer ist für jeglichen Verlust oder Schaden verantwortlich, der aufgrund inkorrekter

Verwendung dieses Produkts entsteht.

Sicherheitshinweise

Informationen

zur

Lasersicherheit

Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN

60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist

direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021

Akkus und Ladung

Verwenden Sie keine Batterien, Netzkabel oder Ladestationen von Drittanbietern. Bitte

ausschließlich mit RCS0 Netzgerät verwenden.

Versuchen Sie nicht, den Akku oder die Ladestation selbst zu zerlegen, zu reparieren oder zu

modifizieren.

Stellen Sie die Ladestation nicht in der Nähe einer Wärmequelle ab.

Benutzen Sie kein nasses Tuch oder nasse Hände, um die Ladekontakte der Ladestation zu

reinigen.

Entsorgen Sie alte Akkus sachgemäß. Unbenutzte Akkus sollten in einer geeigneten Recycling-

Einrichtung entsorgt werden.

Wenn der Roboter für eine längere Zeit nicht benutzt werden soll, laden Sie ihn voll auf,

schalten ihn aus und lagern ihn an einem kühlen und trockenen Ort. Laden Sie den Roboter

mindestens je 3 Monate auf, um eine Tiefentladung des Akkus zu vermeiden.

Dieses Produkt enthält Akkus, die nur von qualifizierten Technikern oder dem Kundendienst

ausgewechselt werden können.

Hiermit erklärt Dreame Trading(Tianjin)Co., Ltd. dass das Funkgerät des Typs RLL42SDA den Anforderungen der Richtlinie 2014/53/EU entspricht. Der

vollständige Text der EU-Konformitätserklärung kann unter folgender Internetadresse eingesehen werden: https://global.dreametech.com

Ein ausführliches elektronisches Handbuch finden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs.

Sicherheitshinweise

Nur für den Innenbereich geeignet

Lesen Sie das Benutzerhandbuch

Packungsinhalt

Roboter

Ladestation

Anderes Zubehör

Produktübersicht

Seitenbürste

Wischpadhalter × 2

Netzkabel

Wischpad × 2

(vorinstalliert)

Benutzerhandbuch

Roboter

Produktübersicht

Taste für die Punktreinigung

Drücken Sie diese Taste, um die Punktreinigung zu starten

Einschalt-/Reinigungstaste

Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät

ein- oder auszuschalten

Drücken Sie diese Taste, um die Reinigung nach dem Einschalten

des Roboters zu starten

Schaltfläche zum Andocken

Drücken, um den Roboter zurück in die Ladestation zu schicken

Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren

Status-Anzeige

Leuchtet weiß: Reinigung oder Säuberung abgeschlossen

Blinkt Orange: Fehler

Hinweis:

• Durch Drücken einer beliebigen Taste am Roboter können Sie den

Reinigungsvorgang unterbrechen oder die Ladung des Roboters

fortsetzen.

• Die Kindersicherung kann über die Dreamehome App aktiviert/

deaktiviert werden.

Wischmopp Befestigungsbereich

Produktübersicht

Roboter und Sensoren

Klippensensoren

Hauptrad

Hauptbürste

Ladekontakte

Bürstenschutz

Hauptrad

Klammern für

Bürstenschutz

Befestigungsönungen

für Wischpadhalter

Seitenbürste

Teppichsensor

LDS-Abdeckung

Laserdistanzsensor (LDS)

Wasserbehälter

Abdeckung

Reset-Taste

Mopp-Baugruppe

Linienlasersensor

Stoßfänger

Halten Sie die Taste 3 Sekunden

lang, um die Werkseinstellungen

wiederherzustellen

WLAN-Anzeige

Randsensor

Staubbehälter

Filter

Staubbehälter-Clip

Staubbehälterabdeckungs-Clip

Filter-Clip

Staubbehälter-Deckel

Wischmodul

Produktübersicht

Wasserbehälter-

Entriegelungs-Clip

Wassereinlass

Wasserbehälter-Stopfen

Wasserbehälter

Wischmopp-Verbundteil

Wischmopp Befestigungsbereich

Wischpadhalter

Wischpad

Ladestation

Signalbereich

Ladekontakte

Stromanschluss

Ihr Zuhause vorbereiten

Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder

gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug, harte

und scharfe Gegenstände vom Fußboden auf, um ein Verfangen, Zerkratzen

oder Umfallen des Roboters und damit verbundene Verluste zu vermeiden.

Önen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel

in die geeignete Position, um mehr Platz zu schaen.

Um zu verhindern, dass der Roboter den zu reinigenden Bereich nicht

erkennt, stellen Sie sich nicht vor den Roboter bzw.vor eine Schwelle, im

Gang oder an engen Stellen.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten

von Treppen und Möbeln, um dem Roboter ein reibungsloses Arbeiten

zu ermöglichen.

Hinweis:

• Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mögliche Hindernisse rechtzeitig zu entfernen.

• Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da

dadurch der Boden verkratzt werden kann.

1. Platzieren Sie die Ladestation und schließen Sie

sie an eine Steckdose an

2. Schutzfolien entfernen

Vor der Verwendung

Stellen Sie die Ladestation auf ebenem Boden an die Wand. Schließen Sie

das Netzkabel an die Ladestation und stecken Sie es an die Steckdose.

Stellen Sie die Ladestation an einem möglichst freistehenden Ort mit

gutem WLAN-Signal auf.

Hinweis:

• Entfernen Sie alle Gegenstände, die sich näher als 1,5 m von der Vorderseite

und 0,5 m von jeder Seite der Ladestation befinden.

• Stellen Sie die Ladestation nicht in einem Bereich mit direkter

Sonneneinstrahlung oder an einem Ort auf, an dem andere Objekte das

Signal blockieren könnten, da dies die Rückkehr des Roboters zur Ladestation

behindern könnte.

3. Installation der Randbürste und der Mopp-

Baugruppe

4. Aufladen des Roboters

Richten Sie beim Aufstellen des Roboters die Ladekontakte an der

Unterseite des Roboters auf die Ladekontakte der Ladestation aus. Der

Roboter schaltet sich daraufhin automatisch ein und beginnt mit dem

Aufladen.

Seitenbürsten-Clip

Befestigungsönungen

für Wischpadhalter

Wischmopp-Verbundteil

SeitenbürsteDrücken Sie

Hinweis: Installieren Sie die Seitenbürste, bis sie einrastet.

Hinweis:

Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme

vollständig aufzuladen.

＞ 1.5 m

＞ 0.5 m

Önen Sie die Dreamehome App, tippen Sie auf „ “ in der oberen rechten

Ecke und scannen Sie den gleichen QR-Code auf dem Roboter erneut, um

das Gerät hinzuzufügen. Bitte folgen Sie den Anweisungen, um die WLAN-

Verbindung herzustellen.

Verbinden mit der Dreamehome App

1. Dreamehome App herunterladen

Scannen Sie den QR-Code auf dem Roboter, oder suchen Sie im App-Store nach

„Dreamehome“, um die App herunterzuladen und zu installieren.

2. Gerät hinzufügen

Hinweis:

• Es wird nur 2,4 GHz WLAN unterstützt.

• Aufgrund von Aktualisierungen der App-Software kann der tatsächliche

Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen

Sie den auf der aktuellen App-Version basierenden Anweisungen.

Hinweis:

·

Zum Zurücksetzen der WLAN-Verbindung wiederholen Sie Schritt 2 und

folgen Sie den Anweisungen, um die WLAN-Verbindung zu erstellen.

·

Halten Sie die Reset-Taste am Roboter 3 Sekunden lang gedrückt, um das

Gerät vom WLAN-Netzwerk zu trennen.

WLAN-Anzeige

· Blinkt langsam:

Verbindung wird hergestellt

· Blinkt schnell:

Verbindung hergestellt

· Ein: Verbunden

QR-Code

Anwendung

Einschalten/Ausschalten

Zum Einschalten des Roboters drücken und halten Sie die Ein-/Aus-Taste 3

Sekunden lang gedrückt. Die Betriebsanzeige sollte leuchten. Stellen Sie den

Roboter auf die Ladestation. Der Roboter sollte sich automatisch einschalten

und mit dem Aufladen beginnen. Um den Roboter auszuschalten, entfernen

Sie den Roboter von der Basisstation und halten Sie die Taste 3 Sekunden

lang gedrückt.

Schnelle Kartenerstellung

Nach der erstmaligen Konfiguration des Netzwerks folgen Sie zur schnellen

Kartenerstellung den Anweisungen in der App. Der Roboter beginnt mit

der Kartenerstellung ohne Reinigung. Wenn der Roboter zur Ladestation

zurückkehrt, ist die Kartenerstellung abgeschlossen und die Karte wird

automatisch gespeichert.

Reinigung starten

Drücken Sie nach dem Einschalten des Roboters die Ein/Aus-Taste, um die

Reinigung zu starten. um die Reinigung zu starten. Der Roboter legt eine

genaue Route fest, reinigt methodisch entlang der Kanten und Wände und

reinigt schließlich jeden Raum in einem S-förmigen Muster, wodurch eine

gründliche Reinigung gewährleistet wird.

Hinweis:

· Es wird empfohlen, dass der Roboter vor der Reinigung von der Ladestation

losfährt. Bewegen Sie die Ladestation nicht, während der Roboter eine

Reinigung durchführt. Dadurch wird sichergestellt, dass der Roboter

problemlos zur Ladestation zurückkehren kann.

Pause/Ruhemodus

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn

anzuhalten.

Wird der Roboter länger als 10 Minuten angehalten, geht er automatisch in

den Ruhemodus über. Alle Anzeigen am Roboter schalten sich aus. Drücken

Sie eine beliebige Taste auf dem Roboter, oder nutzen Sie die App, um den

Roboter wieder in Betrieb zu nehmen.

Hinweis: Wird der Roboter ausgeschaltet und auf die Ladestation gestellt,

endet die aktuelle Reinigungsaufgabe.

Reinigung automatisch fortsetzen

Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur

Ladestation zum Aufladen zurück. Wenn der Akku ausreichend aufgeladen

ist, setzt er die noch nicht abgeschlossenen Reinigungsaufgaben fort.

Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App önen.

Nicht-Stören-Modus (DND)

Ist der Roboter auf den Nicht-Stören-Modus (DND) eingestellt, kann er die

Reinigung nicht fortsetzen und die Betriebsanzeige erlischt. Der Nicht-

Stören-Modus (DND) ist ab Werk standardmäßig deaktiviert. Sie können

den Nicht-Stören-Modus (DND) über die App aktivieren oder den DND-

Zeitraum ändern. Der Nicht-Stören-Zeitraum (DND) ist standardmäßig auf

22:00-8:00 Uhr eingestellt.

Hinweis:

· Die geplanten Reinigungsaufgaben werden während dem Nicht-Stören-

Zeitraum (DND) wie gewohnt ausgeführt.

· Der Roboter wird die Reinigungfortsetzen, wo er nach Ablauf des DND-

Zeitraums aufgehört hat.

Anwendung

Punktreinigung

Drücken Sie im Modus „Wartend“ des Roboters kurz die „ “ Taste, um den

Punktreinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter

einen quadratischen Bereich von 1,5 × 1,5 Meter um ihn herum und kehrt zu

seinem Ausgangspunkt zurück, sobald die Reinigung bestimmter Bereiche

abgeschlossen ist.

Roboter neu starten

Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten

lässt, halten Sie die Ein-/Aus-Taste 10 Sekunden lang gedrückt, um

ihn zwangsweise auszuschalten. Halten Sie dann die Ein-/Aus-Taste 3

Sekunden lang gedrückt, um den Roboter einzuschalten.

Wischfunktion benutzen

Es wird empfohlen, alle Böden vor dem ersten Wischen mindestens dreimal

zu saugen, um eine bessere Reinigungswirkung zu erzielen.

1. Befeuchten Sie die Wischmoppsund drücken Sie das überschüssige

Wasser aus. Installieren Sie die Wischmopps auf dem Wischmopphalter und

befestigen Sie ihn dort. Bringen Sie abschließend die Mopp-Baugruppe an

der Unterseite des Roboters an.

2. Önen Sie die Abdeckung des Roboters und nehmen Sie den Wassertank

heraus. Füllen Sie den Wassertank mit sauberem Wasser und setzen Sie ihn

dann wieder ein.

Hinweis:

· Verwenden Sie keine Reinigungs- oder Desinfektionsmittel.

· Füllen Sie den Wassertank nicht mit heißem Wasser, da sich der

Wassertank dadurch verformen kann.

Anwendung

3. Starten Sie die Reinigung durch Drücken der Ein/Aus-Taste oder über die

Dreamehome-App.

Hinweis:

· Es wird nicht empfohlen, die Wischfunktion auf Teppichen zu verwenden.

· Verwenden Sie die App, um den Wasserdurchfluss je nach Bedarf

einzustellen.

4. Wenn der Roboter eine Reinigungsaufgabe beendet hat und zur Ladestation

zurückkehrt, entfernen Sie die Mopp-Baugruppe und waschen Sie die

Wischmopps rechtzeitig. Um den Wassertank zu entfernen, halten Sie den

Entriegelungsclip gedrückt und nehmen Sie den Wassertank heraus.

Hinweis: Wenn der Roboter aufgeladen wird oder nicht in Gebrauch ist,

nehmen Sie das Wischmodul ab, gießen Sie das restliche Wasser aus

dem Wassertank und reinigen Sie die Wischmopps, um Schimmel und

Geruchsbildung zu vermeiden.

Regelmäßige Wartung

Teile

TUm den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur regelmäßigen

Wartung des Zubehörs zu beachten.

Teil

Häufigkeit der

Wartungsarbeiten

Häufigkeit des

Austausches

Wischpad

Nach jedem

Gebrauch

Alle 1 bis 3 Monate

Hauptbürste

Einmal alle 2 Wochen

Alle 6 bis 12 Monate

Seitenbürste Alle 3 bis 6 Monate

Wischpadhalter /

Staubbehälterfilter Alle 3 bis 6 Monate

Signalbereich der

Ladestation

Einmal im Monat /

Ladekontakte der

Ladestation

Laserdistanzsensor

(LDS)

Teil

Häufigkeit der

Wartungsarbeiten

Häufigkeit des

Austausches

Ladekontakte des

Roboters

Einmal im Monat

Linienlasersensor

Randsensor

Stoßfänger

Omnidirektionales Rad

Teppichsensor

Klippensensoren

Unterseite des Roboters

Staubbehälter

Nach Bedarf reinigen

Wasserbehälter

Hinweis: Die Austauschintervalle hängen von der Nutzung des Roboters ab. Sollte durch besondere Umstände eine Ausnahme auftreten,

müssen die Teile ausgetauscht werden.

Regelmäßige Wartung

Hauptbürste

1. Drücken Sie den Bürstenschutz-Clip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben.

Wischmodul

1. Önen Sie die Abdeckung des Roboters und drücken Sie den Clip, um den

Wassertank zu entfernen. Füllen Sie das Wasser im Wasserbehälter aus.

Reinigen Sie den Wassertank ausschließlich mit Wasser und lassen Sie ihn

vor der Benutzung an der Luft trocknen.

Hinweis: Setzen Sie den Wassertank nicht direkt dem Sonnenlicht aus.

2. Entfernen Sie die Wischpadsaus dem Wischpadhalter. Reinigen Sie die

Wischpadsausschließlich mit Wasser und lassen Sie es vor der Benutzung

an der Luft trocknen.

3. Wenn das Wasser nur langsam fließt oder die Wassermenge nicht gut

verteilt ist, reinigen Sie die Luftönung in der Abdeckung des Wassertanks.

Regelmäßige Wartung

Seitenbürste und Mopphalter

Die Seitenbürste und den Mopphalter entfernen und reinigen.

Omnidirektionales Rad

Hinweis:

Trennen Sie die Achse und den Reifen des omnidirektionalen Rads mit

einem Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei

keine übermäßige Kraft aus.

Spülen Sie das omindirektionales Rad unter fließendem Wasser ab und

setzen Sie es nach dem vollständigen Trocknen wieder ein.

2. Ziehen Sie die Bürstenabdeckungen an beiden Enden der Bürste

heraus, wie in der Abbildung gezeigt. Entfernen Sie mit dem geeigneten

Reinigungswerkzeug alle in der Bürste verhedderten Haare. Bringen Sie die

Bürstenabdeckungen an beiden Enden der Bürste wieder an und setzen Sie

anschließend die Bürste wieder ein. Drücken Sie auf den Bürstenschutz, um

ihn zu arretieren.

Staubbehälter

1. Önen Sie die Abdeckung des Roboters und drücken Sie den Clip, um den

Staubbehälter zu entfernen.

2. Önen Sie die Staubbehälter-Abdeckung und leeren Sie den Staubbehälter

wie in der Abbildung gezeigt.

Regelmäßige Wartung

24h

Filter

1. Nehmen Sie den Filter heraus und klopfen Sie vorsichtig auf seinen

Filterkorb.

Hinweis: Reinigen Sie den Filter niemals mit einer Bürste, einem Finger

oder scharfen Gegenständen, um Schäden zu vermeiden.

2. Spülen Sie den Staubbehälter und den Filter mit sauberem Wasser ab

und trocknen Sie sie vor der Benutzung vollständig ab.

Hinweis:

Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser ab.

Keine Reinigungsmittel verwenden.

Verwenden Sie den Staubbehälter und den Filter nur, wenn sie

vollständig trocken sind.

Ladekontakte

Randsensor

Linienlasersensor

Laserdistanzsensor (LDS)

Stoßfänger

Teppichsensor

Ladekontakte

Klippensensoren

Sensoren und Ladekontakte des Roboters

Wischen Sie die Sensoren und Ladekontakte des Roboters mit einem

weichen und trockenen Tuch ab, wie in der folgenden Abbildung

dargestellt:

Hinweis: Ein feuchtes Tuch kann empfindliche Elemente im Inneren

des Roboters und der Ladestation beschädigen. Bitte nutzen Sie ein

trockenes Tuch zur Reinigung.

Regelmäßige Wartung

Akku

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku. Achten Sie

bei täglichem Gebrauch auf eine ausreichende Ladung des Akkus, um eine

optimale Akkuleistung zu erhalten.

Reinigen Sie die Ladekontakte und den Signalisierungsbereich der

Ladestation mit einem weichen, trockenen Tuch.

Fehlersuche und -behebung

Problem Lösung

Der Roboter lässt sich

nicht einschalten.

Der Akku ist schwach. Laden Sie den Roboter auf der Ladestation auf und versuchen Sie es dann erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt zwischen 0 ° C

(32 ℉ ) und 40 ° C (104 ℉ ).

Der Roboter lässt sich

nicht aufladen.

Die Ladestation wird nicht mit Strom versorgt. Prüfen Sie, ob beide Enden des Netzkabels richtig eingesteckt sind.

Schlechter Kontakt. Reinigen Sie die Ladekontakte der Ladestation und des Roboters.

Der Roboter kehrt nicht

in die Ladestation zu-

rück.

Es gibt zu viele Hindernisse in der Nähe der Ladestation. Stellen Sie die Ladestation in einem oeneren Bereich auf.

Bitte reinigen Sie den Signalbereich der Ladestation.

Der Roboter funktioniert

nicht richtig.

Schalten Sie den Roboter aus und reaktivieren Sie ihn wieder.

Der Roboter macht ein

seltsames Geräusch.

Ein Fremdkörper könnte sich in der Hauptbürste, der Seitenbürste oder einem der Haupträder festgesetzt haben. Stoppen

Sie den Roboter und entfernen Sie mögliche Rückstände.

Der Roboter reinigt nicht

mehr ezient oder es

bleibt Staub liegen.

Der Staubbehälter ist voll. Bitte reinigen Sie ihn.

Der Filter ist verstopft. Bitte reinigen Sie ihn.

Ein Fremdkörper hat sich in der Hauptbürste festgesetzt. Bitte reinigen Sie sie.

Fehlersuche und -behebung

Der Roboter kann keine

Verbindung zum WLAN

herstellen.

Es liegt ein Problem mit der WLAN-Verbindung vor. Setzen Sie das WLAN zurück, laden Sie die neueste Version der

„Dreamehome“ App herunter und versuchen Sie dann, die Verbindung wiederherzustellen.

Die Standortberechtigung ist nicht aktiviert. Bitte stellen Sie sicher, dass die Berechtigung für Standortermittlung bei der

„Dreamehome“ App aktiviert ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung befindet.

5GHz WLAN wird nicht unterstützt. Bitte vergewissern Sie sich, dass Ihr Roboter mit 2,4-GHz-WLAN verbunden ist.

Der Benutzername oder Passwort für das WLAN ist falsch. Bitte geben Sie den richtigen Benutzernamen und das richtige

Passwort ein.

Der Roboter führt keine

planmäßige Reinigung

durch.

Der Roboter hat einen niedrigen Akkustand. Die planmäßige Reinigung beginnt erst, wenn der Akkustand des Roboters

mindestens 15 % beträgt.

Verbraucht der Roboter

Strom, wenn er auf der

Ladestation gelassen

wird, nachdem er bereits

vollständig aufgeladen

wurde?

Wenn der Roboter auf der Ladestation gelassen wird, nachdem er vollständig aufgeladen wurde, verbraucht er nur sehr

wenig Strom und dieses dient dazu, die optimale Akkuleistung zu erhalten.

Es kommt kein oder nur

wenig Wasser aus dem

Wassertank.

Prüfen Sie, ob noch Wasser im Wassertank ist.

Reinigen Sie den Wischmopp, wenn er verschmutzt ist.

Vergewissern Sie sich, dass der Wischmopp korrekt und wie in der Bedienungsanleitung beschrieben installiert ist.

Reinigen Sie die Belüftungsönung am Verschlussstopfen des Wasserbehälters.

Der Roboter setzt die

Reinigung nach dem

Aufladen nicht fort.

Vergewissern Sie sich, dass der Roboter nicht in den Nicht-Stören-Modus (DND) geschaltet ist, da er sonst die Reinigung

nicht fortsetzen kann.

Der Roboter setzt die Reinigung nicht fort, wenn er manuell aufgeladen oder auf die Ladestation gestellt wird.

Fehlersuche und -behebung

Bei weiteren Fragen wenden Sie sich bitte an https://global.dreametech.com

Der Roboter kehrt nicht

in die Ladestation

zurück, nachdem er

bewegt wurde.

Das Bewegen des Roboters kann zu einer neuen Positionierung des Roboters oder einer Neukartierung seiner Umgebung

führen. Wenn der Roboter zu weit von der Ladestation entfernt ist, kann er möglicherweise nicht automatisch zurückkehren.

In diesem Fall müssen Sie den Roboter manuell auf die Ladestation stellen.

Der Wischmopp dreht

sich nicht mehr.

Ein Fremdkörper hat sich im Wischmopp festgesetzt. Bitte reinigen Sie ihn.

Der Wischpadhaltet ist

abnormal angehoben.

Bitte entfernen Sie den Wischpadhalter, prüfen Sie, ob sich ein Fremdkörper darin befindet, und starten Sie den Roboter

neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Spezifikationen

Modell RLL42SDA

Ladedauer Ca. 6 Stunden

Nennspannung 14,4 V

Nennleistung 75 W

Betriebsfrequenz 2400–2483,5 MHz

Maximale

Ausgangsleistung

< 20 dBm

Modell RCS0

Nenneingang 100-240 V 50/60 Hz 0,5 A

Nennausgang 19,8 V 1 A

Roboter Ladestation

Unter normalen Einsatzbedingungen muss dieses Gerät in einem Abstand

von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers

gehalten werden.

Basisstation/Ladestation

Energieverbrauch im Standby-Modus: ≤ 0,5 W (innerhalb von 15 Minuten,

nachdem der Roboter von der Basisstation/Ladestation entfernt wurde)

Roboter&Basisstation/Ladestation

Das Gerät verfügt nicht über einen Standby-Modus oder einen anderen

vergleichbaren Status hinsichtlich der Standby-Anforderungen,

der Energieverwaltungsfunktion oder der Möglichkeit, drahtlose

Netzwerkverbindungen wegen der erforderlichen Batteriewartung zu

deaktivieren. Der Stromverbrauch des Geräts dürfte höher sein als bei

anderen Modellen, die diese Funktionsanforderungen erfüllen.

Für alle mit diesem Symbol gekennzeichneten Produkte gelten die Regelungen der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte

(WEEE), die nicht in den unsortierten Hausmüll gelangen dürfen. Zum Schutz der menschlichen Gesundheit und der Umwelt sollten Sie daher

Ihre Altgeräte bei einer von der Regierung oder den lokalen Behörden eingerichteten Sammelstelle für das Recycling von Elektro- und Elektronik-

Altgeräten abgeben. Eine ordnungsgemäße Entsorgung und Wiederverwertung trägt dazu bei, mögliche negative Folgen für die Umwelt und die

menschliche Gesundheit zu vermeiden. Bitte wenden Sie sich an den Installateur oder die lokalen Behörden, um weitere Informationen über den

Standort sowie die Bedingungen und Voraussetzungen für solche Sammelstellen zu erhalten.

WEEE-Informationen

VORSICHT:

Anleitung zum Herausnehmen:

Entsorgung und Entnahme des Akkus

Der eingebaute Lithium-Ionen-Akku enthält umweltgefährdende Stoe. Lassen Sie den Akku vor der Entsorgung von qualifiziertem Fachpersonal ausbauen

und entsorgen Sie ihn in einer geeigneten Recyclingeinrichtung.

– Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden;

– Das Gerät muss beim Entfernen des Akkus vom Stromnetz getrennt werden;

– Der Akku muss sicher entsorgt werden.

Vor dem Entfernen des Akkus ist das Gerät vom Stromnetz zu trennen und der Akku so tief wie möglich zu entladen.

Nicht mehr benötigte Akkus sind in einer geeigneten Recyclingeinrichtung zu entsorgten.

Setzen Sie den Akku nicht hohen Temperaturen aus, um Explosionsgefahr zu vermeiden.

Unter unsachgemäßen Bedingungen kann Flüssigkeit aus dem Akku austreten. Bei Kontakt mit der Flüssigkeit spülen Sie die betroene Stelle mit Wasser und

suchen Sie einen Arzt auf.

1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten Werkzeug die Schrauben auf der Rückseite des Roboters und nehmen Sie dann die

Abdeckung ab.

2. Lösen Sie die Klemmen zwischen dem Akku und der Leiterplatte, um den Akku zu entfernen.

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten

Sammelstelle zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder

Akkus, die nicht fest verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterien entsorgt werden.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten können diese im Rahmen der durch öentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden

Möglichkeiten der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist. Unter dem

folgenden Link können Sie ein Onlineverzeichnis der Sammel- und Rücknahmestellen ansehen: https://www.ear-system.de/ear-verzeichnis/sammel-und-

ruecknahmestellen

Datenschutz

Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden

Altgeräten selbst verantwortlich sind.

Entsorgung von Elektro- und Elektronikaltgeräten

Informations sur la sécurité

Restrictions

d’utilisation

Ce produit ne doit pas être utilisé par des enfants de moins de 8ans ni par des

personnes présentant un handicap moteur, sensoriel ou mental, ou ayant une

expérience ou des connaissances limitées, sans la supervision d'un parent ou

d'un tuteur afin de garantir un fonctionnement sûr et d'éviter tout risque.Le

nettoyage et l'entretien ne doivent pas être effectués par des enfants sans

surveillance.

Les enfants ne doivent pas jouer avec ce produit. Pendant le nettoyage, assurez-

vous que les enfants et les animaux de compagnie sont maintenus à une

distance de sécurité du robot aspirateur.

Si le cordon d’alimentation est endommagé ou rompu, cessez immédiatement

de l’utiliser et contactez le service après-vente.

Ce produit est uniquement destiné au nettoyage des sols dans un environnement

domestique. Ne l’utilisez pas à l’extérieur, sur des surfaces autres que des sols ou

dans un environnement commercial ou industriel.

N’utilisez pas le robot dans une zone située au-dessus du niveau du sol sans

barrière de protection.

Ne placez pas le robot à l'envers. N'utilisez pas le couvercle du LDS, le couvercle

du robot ou le pare-chocs comme poignée pour déplacer le robot.

Utilisez le robot aspirateur dans des environnements où la température

ambiante est supérieure à 0 °C et inférieure à 40 °C. Assurez-vous qu'il n'y a pas

de liquide ou de substance collante sur le sol.

Retirez tous les câbles au sol avant d’utiliser le robot pour éviter qu’il ne les

entraine dedans pendant le nettoyage.

Pour éviter tout risque de choc électrique, d'incendie ou de blessure causé par une utilisation incorrecte de

l'appareil, veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'appareil et le conserver pour

pouvoir vous y référer ultérieurement.

Informations sur la sécurité

Restrictions

d’utilisation

Retirez tous les objets fragiles ou de petite taille au sol afin d’éviter que le robot

ne les percute ou ne les endommage.

Pour éviter d'endommager l'appareil ou de le traîner, débarrassez le sol de tout

objet mobile et retirez les câbles ou les cordons d'alimentation qui se trouvent

sur le trajet de nettoyage avant d'utiliser l'appareil.

Maintenez vos cheveux, vos doigts et les autres parties de votre corps éloignés

de l’orifice d’aspiration du robot.

Conservez l'outil de nettoyage de brosse hors de la portée des enfants.

Ne mettez pas d’enfants, d’animaux ou d’objets sur le robot, qu’il soit à l’arrêt

ou en mouvement.

N’utilisez pas le robot pour nettoyer des objets brûlants. N'utilisez pas le robot

pour ramasser des liquides inflammables ou combustibles, des gaz corrosifs ou

des acides ou solvants non dilués.

N’aspirez pas d’objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des pierres, de gros morceaux de papier ou tout

autre élément susceptible d'obstruer l'appareil.

Assurez-vous que le robot est éteint et que le socle de charge est débranché

avant d’effectuer le nettoyage ou l‘entretien.

N'utilisez pas de chiffon humide pour essuyer ou de liquide pour rincer le robot

et le socle de charge. Les pièces lavables doivent être totalement séchées avant

de les installer et de les utiliser.

Dans la mesure du possible, assurez-vous que le robot est éteint lorsque vous le

transportez et rangez-le dans son emballage d’origine.

Veuillez utiliser ce produit conformément aux instructions du Mode d’emploi.

Les utilisateurs sont responsables des pertes ou dommages résultant d’une

mauvaise utilisation de ce produit.

Informations sur la sécurité

Informations de

sécurité sur le

laser

Le capteur laser de ce produit répond à la norme IEC 60825- 1:2014/EN

60825-1:2014/A11:2021 des appareils à laser de classe 1. Veuillez éviter de

regarder directement le laser pendant l'utilisation.

PRODUIT LASER DE CLASSE 1

PRODUIT LASER GRAND PUBLIC

EN 50689:2021

Batteries et

charge

N'utilisez pas de batterie, de cordon d'alimentation ou de station de

recharge tiers. Veuillez n ’utiliser que l’unité d’alimentation RCS0.

N’essayez pas de démonter, réparer ou modifier vous-même la batterie ou

la station de charge.

Ne placez pas la station de charge près d’une source de chaleur.

N’utilisez pas de chiffon humide, ni vos mains humides, pour essuyer ou

nettoyer les contacts de charge de la station.

Ne jetez pas vos batteries usagées de façon incorrecte. Les batteries inutiles

doivent être jetées aux centres de recyclage appropriés.

Si vous ne prévoyez pas d’utiliser le robot pendant une période prolongée,

chargez-le complètement, éteignez-le, puis entreposez-le dans un endroit

frais et sec. Rechargez le robot au moins une fois tous les 3 mois pour éviter

un déchargement excessif de la batterie.

Ce produit contient des batteries qui ne peuvent être remplacées que par

des techniciens qualifiés ou par le service après-vente.

Informations sur la sécurité

Pour un usage en intérieur uniquement

Lire le mode d'emploi

Par le présent document, Dreame Trading(Tianjin)Co., Ltd. déclare que le modèle d'équipement radio RLL42SDA répond à la directive 2014/53/UE.

L'intégralité du texte de la déclaration UE de conformité est disponible à l'adresse Internet suivante : https://global.dreametech.com

Pour consulter le mode d'emploi en ligne, veuillez accéder à https://global.dreametech.com/pages/user-manuals-and-faqs

Contenu de l’emballage

Robot

Station d'accueil

Autres accessoires

Aperçu du produit

Brosse latérale

Support de serpillière × 2

Cordon d’alimentation

Serpillière × 2

(pré-installées)

Mode d’emploi

Robot

Aperçu du produit

Bouton de nettoyage localisé

· Appuyez pour démarrer le nettoyage localisé

Bouton Alimentation/Nettoyage

Appuyez et maintenez enfoncé pendant 3 secondes pour allumer ou éteindre

Appuyez pour commencer le nettoyage une fois le robot allumé

Bouton de station de base

Appuyez pour renvoyer le robot à la station d'accueil

Appuyez et maintenez enfoncé pendant 3 secondes pour désactiver le

Verrouillage enfants

Indicateur d'état

Blanc fixe : Nettoyage ou dépoussiérage terminé

Orange clignotant : Erreur

Remarque:

• Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

• Le Verrouillage enfants peut être activé et désactivé avec l'application

Dreamehome.

Aperçu du produit

Robot et capteurs

Détecteurs de vide

Roue principale

Brosse principale

Contacts de charge

Grille de protection

de la brosse

Roue principale

Clips de la grille

de protection de la

brosse

Trous de montage

du support de

serpillière

Brosse latérale

Capteur de tapis

Couvercle LDS

Capteur de distance

laser (LDS)

Réservoir d’eau

Couvercle

Unité de serpillière

Capteur laser d’alignement

Pare-chocs

Bouton Réinitialiser

Maintenez-le enfoncé

pendant 3 secondes

pour rétablir les

paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Compartiment à

poussière

Compartiment à poussière

Filtre

Fixation du

compartiment à

poussière

Clip du couvercle

du compartiment

à poussière

Fixation du filtre

Couvercle du compartiment

à poussière

Module de lavage

Aperçu du produit

Clip de déverrouillage du

réservoir d’eau

Arrivée d'eau

Bouchon du réservoir d’eau

Réservoir d’eau

Unité de serpillière

Zone de fixation de serpillière

Support de serpillière

Serpillière

Station d'accueil

Zone d'émission du signal

Contacts de charge

Port d'alimentation

Préparation de votre domicile

Avant de nettoyer, veuillez enlever les objets instables, fragiles, de valeur

ou dangereux, et retirer les câbles, les vêtements, les jouets, les objets

durs et les objets tranchants présents sur le sol pour éviter qu'ils ne soient

coincés, égratignés et renversés par le robot et de causer des pertes.

Ouvrez la porte de la pièce à nettoyer, et disposez correctement les

meubles pour laisser plus de place.

Pour permettre au robot de bien identifier les zones qui doivent être

nettoyées, ne restez pas devant le robot, sur un seuil, dans un couloir ou

dans des endroits étroits.

Avant de nettoyer, placez une barrière physique au bord des marches

et du canapé pour permettre au robot de fonctionner facilement et en

toute en sécurité.

Remarque:

• À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.

• N'aspirez pas des objets durs tels que des cailloux, des billes en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction,

du verre brisé et des clous, sinon cela peut rayer le sol.

3. Installer la brosse latérale et l'unité de serpillière

4. Charger le robot

Pour placer le robot, alignez les contacts de charge en bas du robot avec

les contacts de charge de la station d'accueil, et le robot s'allumera et

commencera à se charger automatiquement.

Clip de la brosse latérale

Trous de montage du

support de serpillière

Unité de serpillière

Brosse latéraleVerrouiller

Remarque: Installez la brosse latérale en veillant à bien l'engager.

Remarque: Il est conseillé de charger complètement votre robot avant la

première utilisation.

1. Placer la station d'accueil et la brancher sur une

prise électrique

2. Enlever les protections

Avant l'utilisation

Placez la station d'accueil sur un sol plat contre le mur. Insérez le cordon

d'alimentation dans la station d'accueil et branchez-le sur la prise.

Placez la station d'accueil dans un endroit le plus dégagé possible et

disposant d'un signal Wi-Fi satisfaisant.

Remarque:

• Retirez tous les objets situés à moins de 1,5 m devant et 0,5 m de

chaque côté de la station d'accueil.

• Ne placez pas la station d'accueil dans un endroit exposé à la

lumière directe du soleil ou dans un endroit où d'autres objets

pourraient bloquer le signal, car cela peut empêcher le robot de

retourner à la station d'accueil.

＞ 1.5 m

＞ 0.5 m

Ouvrez l'application Dreamehome, appuyez sur dans le coin supérieur

droit, et scannez une nouvelle fois le même code QR situé sur le robot pour

ajouter l'appareil. Suivez les instructions pour terminer la connexion Wi-Fi.

Connexion à l'application Dreamehome

1. Télécharger l'application Dreamehome

Scannez le code QR sur le robot ou recherchez « Dreamehome » dans l'App Store

pour télécharger et installer l'application.

2. Ajouter un appareil

Remarque:

• Seul le réseau Wi-Fi 2,4 GHz est reconnu.

• Le logiciel d'application étant soumis à des mises à jour, les opérations

réelles peuvent donc diérer des instructions de ce manuel. Suivez les

instructions en fonction de la version de l'application.

Remarque:

·

Si vous voulez réinitialiser le réseau Wi-Fi, répétez l'étape 2 et suivez les

instructions pour terminer la connexion Wi-Fi.

·

Pour déconnecter l’appareil du réseau Wi-Fi, maintenez le bouton de

réinitialisation du robot enfoncé pendant 3 secondes.

Indicateur Wi-Fi

· Clignote lentement : À connecter

· Clignote rapidement : Se connecte

· Allumé : Connecté

Code QR

Comment utiliser le robot

Allumer/Éteindre

Appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant

3 secondes pour allumer le robot. L'indicateur d'alimentation doit

s'allumer. Placez le robot sur la station d'accueil, le robot doit s'allumer

automatiquement et commencer à charger. Pour éteindre le robot,

éloignez-le de la station de base, appuyez sur le bouton d’alimentation et

maintenez-le enfoncé pendant 3 secondes.

Cartographie rapide

À la première configuration du réseau, suivez les instructions achées

sur l'application pour créer rapidement une carte. Le robot commencera à

cartographier sans nettoyer. Lorsque le robot retourne à la station d'accueil,

le processus de cartographie est terminé et la carte sera automatiquement

enregistrée.

Commencer le nettoyage

Appuyez sur le bouton d'alimentation pour commencer le nettoyage

une fois le robot allumé. Le robot réalisera une carte précise du chemin

à parcourir, nettoiera méthodiquement le long des bords et des murs, et

terminera par un nettoyage de chaque zone selon un parcours en S pour

un résultat parfait.

Remarque:

· Le robot doit quitter la station d'accueil avant de nettoyer. Ne déplacez

pas la station d'accueil lorsque le robot nettoie. Cela permet de garantir

que le robot retourne bien à la station d'accueil.

Pause/Veille

Lorsque le robot est en cours de fonctionnement, appuyez sur un bouton pour

le mettre en pause.

Si le robot est mis en pause pendant plus de 10 minutes, il passe

automatiquement en mode veille. Tous les indicateurs sur le robot s'éteindront.

Appuyez sur n'importe quel bouton du robot ou utilisez l'application pour

réactiver le robot.

Remarque:Si le robot est en pause et placé sur la station d'accueil, la tâche

de nettoyage en cours prendra fin.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera automatiquement à la

station d'accueil pour se recharger. Après avoir chargé au niveau de batterie

approprié, il reprendra les tâches de nettoyage inachevées.

Remarque: Pour utiliser cette fonction, veuillez l'ouvrir dans l'application.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il lui sera

impossible de reprendre le nettoyage, et l'indicateur d'alimentation s'éteint.

Le mode DND est désactivé par défaut à l'usine. Vous pouvez utiliser

l'application pour activer le mode DND ou modifier la période DND. La période

DND s'étend de 22:00 à 8:00 par défaut.

Remarque:

· Les tâches de nettoyage planifiées seront eectuées comme d'habitude

pendant la période du DND.

· Le robot reprendra le nettoyage là où il s'est arrêté après l'expiration de la

période DND.

Comment utiliser le robot

Nettoyage localisé

Lorsque le robot est en attente, appuyez brièvement sur le bouton pour

activer le mode de nettoyage localisé. Dans ce mode, le robot nettoie une

surface carrée de 1,5 × 1,5 mètres autour de lui, et retourne à son point de

départ à la fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint, appuyez sur le bouton

d’alimentation et maintenez-le enfoncé pendant 10 secondes pour forcer

l'arrêt. Ensuite, appuyez sur le bouton d’alimentation et maintenez-le

enfoncé pendant 3 secondes pour allumer le robot.

Fonction de lavage

Les sols devraient tous être aspirés au moins trois fois avant la première

session de lavage pour un meilleur résultat de nettoyage.

1. Humidifiez les serpillières et essorez-les bien. Installez et fixez les

serpillières sur le support de serpillière. Enfin, installez l'unité de serpillière

au bas du robot.

2. Ouvrez le couvercle du robot et retirez le réservoir d'eau. Remplissez d'eau

propre le réservoir d'eau, puis réinstallez-le.

Remarque:

· N'utilisez pas de détergent ou de désinfectant.

· Ne versez pas d'eau chaude dans le réservoir d'eau, car il pourrait se

déformer.

Comment utiliser le robot

3. Appuyez sur le bouton d'alimentation ou utilisez l’application

Dreamehome pour commencer le nettoyage.

Remarque:

· Il n'est pas recommandé d'utiliser la fonction de lavage sur les tapis.

· IUtilisez l'application pour ajuster le débit d'eau au besoin.

4. Lorsque le robot termine une tâche de nettoyage et revient à la station

d'accueil, retirez l'unité de serpillière et lavez les serpillières lorsque

c'est nécessaire. Pour retirer le réservoir d'eau, maintenez le clip de

déverrouillage enfoncé, et retirez-le.

Remarque: Lorsque le robot se charge ou n'est pas utilisé, retirez le

module de lavage, videz toute l'eau résiduelle du réservoir d'eau et

nettoyez les serpillières pour éviter tout risque d'odeurs et de moisissure.

Entretien courant

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de

routine.

Pièces

Fréquence

d'entretien

Délai de

remplacement

Serpillière

Après chaque

utilisation

Tous les 1 à 3 mois

Brosse principale

Une fois toutes les 2

semaines

Tous les 6 à 12 mois

Brosse latérale Tous les 3 à 6 mois

Support de serpillière /

Filtre du compartiment

à poussière

Tous les 3 à 6 mois

Zone d'émission du

signal de la station

d'accueil

Une fois tous les mois /

Contacts de charge de

la station d'accueil

Capteur de distance

laser (LDS)

Pièces

Fréquence

d'entretien

Délai de

remplacement

Contacts de charge du

robot

Une fois tous les mois

Capteur laser

d’alignement

Capteur de bord

Pare-chocs

Roue omnidirectionnelle

Capteur de tapis

Détecteurs de vide

Partie inférieure du robot

Compartiment à

poussière

Le nettoyer si

nécessaire

Réservoir d’eau

Remarque: La fréquence de remplacement dépendra de l'utilisation du robot. Si, en raison de circonstances particulières, un événement se produit, les

pièces doivent être remplacées.

Entretien courant

Brosse principale

1. Enfoncez les clips de la grille de protection de la brosse pour retirer la

grille de protection de la brosse et sortez la brosse du robot.

Module de lavage

1. Ouvrez le couvercle du robot et appuyez sur le clip pour retirer le réservoir

d'eau. Versez de l'eau dans le réservoir. Nettoyez le réservoir uniquement à

l'eau et laissez-le sécher à l'air libre avant utilisation.

Remarque: N'exposez pas directement le réservoir aux rayons du soleil.

2. Retirez les serpillières sur le support de serpillière. Nettoyez les serpillières

uniquement à l'eau et laissez-les sécher à l'air libre avant utilisation.

3. Si le débit de l'eau est lent, ou que le volume d'eau n'est pas correctement

réparti, nettoyez l'orifice d'aération dans le couvercle du réservoir d'eau.

Entretien courant

Brosse latérale et support de la serpillière

Retirez et nettoyez la brosse latérale et le support de la serpillière.

Roue omnidirectionnelle

Remarque:

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et

le pneu de la roue omnidirectionnelle. N'appliquez pas de force

excessive.

Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la

après l'avoir complètement séchée.

2. Retirez les couvercles de brosse aux deux extrémités de la brosse

comme illustré sur le schéma. Utilisez un outil de nettoyage approprié

pour enlever les poils emmêlés dans la brosse. Réinstallez les couvercles

de brosse aux deux extrémités de la brosse, puis réinstallez la brosse.

Appuyez sur le protège-brosse pour le verrouiller en place.

Compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur le clip pour retirer le

compartiment à poussière.

2. Ouvrez le couvercle du compartiment à poussière et videz le

compartiment à poussière comme illustré sur le schéma.

Entretien courant

24h

Filtre

1. Retirez le filtre et tapotez légèrement son panier.

Remarque: N'essayez pas de nettoyer le filtre à l'aide d'une brosse, d'un

doigt ou d'un objet tranchant afin d'éviter les dommages.

2. Rincez le compartiment à poussière et le filtre à l'eau propre et séchez-

les complètement avant utilisation.

Remarque:

Rincez le compartiment à poussière et le filtre uniquement à l'eau claire.

N'utilisez aucun détergent.

Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont

complètement secs.

Contacts de charge

Capteur de bord

Capteur laser d’alignement

Capteur de distance laser (LDS)

Pare-chocs

Capteur de tapis

Contacts de charge

Détecteurs de vide

Capteurs et contacts de charge du robot

Essuyez les capteurs et les contacts de charge du robot à l'aide d'un

chion doux et sec, comme illustré sur la figure ci-dessous :

Remarque: Un chion humide peut endommager les éléments

sensibles dans le robot et la station d'accueil. Veuillez utiliser un chion

sec pour le nettoyage.

Entretien courant

Batterie

Le robot contient une batterie lithium-ion haute performance. Assurez-vous

que la batterie reste bien chargée pour une utilisation au quotidien afin de

maintenir les performances optimales de la batterie.

Nettoyez les contacts de charge et la zone d'émission du signal de la

station d'accueil à l'aide d'un chion doux et sec.

Dépannage

Problème Nettoyage

Le robot ne s'allume pas.

Le niveau de batterie est bas. Rechargez le robot sur la station d'accueil, et réessayez.

La température de la batterie est trop basse ou trop haute. Il est recommandé d'utiliser l'appareil à une température

comprise entre 32 ℉ (0 ° C) et 104 ℉ (40 ° C).

Le robot ne se recharge pas.

La station de charge n'est pas alimentée. Vérifiez que les deux extrémités du cordon d'alimentation sont branchées

correctement.

Contact incorrect. Nettoyez les contacts de charge de la station d'accueil et le robot.

Le robot ne retourne pas à la

station d'accueil.

Il y a trop d'obstacles autour de la station d'accueil. Placez la station d'accueil dans une zone plus dégagée.

Veuillez nettoyer la zone d'émission du signal de la station.

Le robot présente un dys-

fonctionnement.

Éteignez le robot, puis réactivez-le.

Le robot fait un bruit

étrange.

Un objet étranger peut rester coincé dans la brosse principale, la brosse latérale ou l'une des roues

principales. Arrêtez le robot et retirez tous les débris.

Dépannage

Problème Nettoyage

Le robot ne nettoie plus

ecacement ou laisse de la

poussière.

Le réservoir à poussière est plein. Veuillez la nettoyer.

Le filtre est bloqué. Veuillez la nettoyer.

Un objet étranger reste coincé dans la brosse principale. Veuillez la nettoyer.

Le robot ne se connecte pas au

Wi-Fi.

La connexion Wi-Fi ne fonctionne pas correctement. Réinitialisez le Wi-Fi et téléchargez la toute dernière version

de l'application Dreamehome, puis essayez de vous reconnecter.

L'autorisation d'accès à la position n'est pas activée. Veuillez vous assurer que l'autorisation d'accès à la position

dans l'application Dreamehome est activée.

Le signal Wi-Fi est faible. Assurez-vous que le robot est dans une zone de couverture Wi-Fi satisfaisante.

Le Wi-Fi 5 GHz n'est pas supporté. Veuillez vous assurer que votre robot se connecte au Wi-Fi 2,4 GHz.

Le nom d'utilisateur ou le mot de passe Wi-Fi n'est pas correct. Veuillez entrer le nom d'utilisateur et le mot de passe

appropriés.

Le robot n'eectue pas le

nettoyage programmé.

La batterie du robot est faible. Le nettoyage programmé ne démarrera pas sauf si le niveau de la batterie du robot

est supérieur à 15 %.

En laissant le robot

complètement chargé sur

la station d'accueil, est-ce

que l'appareil consomme de

l'électricité ?

Laisser le robot sur la station d'accueil une fois complètement chargé consomme très peu d'électricité, et cela aide à

maintenir

les performances optimales de la batterie.

Dépannage

Problème Nettoyage

L'eau ne sort pas du réservoir d'eau, ou

son débit est très faible.

Vérifiez qu'il y a de l'eau à l'intérieur du réservoir.

Nettoyez la serpillière si elle est sale.

Assurez-vous que la serpillière est correctement installée, conformément au mode d'emploi.

Nettoyez l'orifice d'aération dur le bouchon du réservoir d'eau.

Le robot ne reprend pas le nettoyage

après la recharge.

Assurez-vous que le robot n'est pas réglé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher de

reprendre le nettoyage.

Le robot ne reprend pas le nettoyage lorsqu'il est manuellement rechargé ou placé sur la station d'accueil.

Le robot ne retourne pas à la station

d'accueil après avoir été déplacé.

Déplacer le robot peut l'inciter à se repositionner ou à eectuer une nouvelle carte de son environnement. Si

le robot est trop éloigné de la station

d'accueil, il peut ne pas revenir automatiquement à la station de lui-même, auquel cas vous devrez

manuellement placer le robot

sur la station d'accueil.

La serpillière s'arrête de tourner. Un objet étranger reste coincé dans la serpillière. Veuillez la nettoyer.

Le support de la serpillière ne se soulève

pas normalement.

Veuillez retirer le support de la serpillière pour vérifier la présence d'objet étranger coincé à l'intérieur, et

essayer de redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-ventes.

Pour obtenir de l'aide, contactez-nous via https://global.dreametech.com

Caractéristiques techniques

Modèle RLL42SDA

Temps de charge Environ 6heures

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquences de

fonctionnement

2400-2483,5 MHz

Puissance de sortie

maximale

< 20 dBm

Modèle RCS0

Tension d'entrée

nominale

100-240 V 50/60 Hz 0,5 A

Tension de sortie

nominale

19,8 V 1 A

Robot Station d'accueil

Dans des conditions normales d'utilisation, cet équipement doit respecter

une distance de séparation de 20 cm au moins entre l'antenne et le corps

de l'utilisateur.

Station de base/station de recharge

Consommation électrique en mode veille : ≤ 0,5 W (dans les 15 minutes une

fois que le robot a quitté la station de base/station de recharge)

Robot et station de base/station de recharge

L'équipement ne dispose pas d'un mode veille ou d'autres états équivalents

en termes d'exigences de veille, de fonction de gestion de l'alimentation

ou de capacité à désactiver les connexions au réseau sans l en raison

des besoins d'entretien de la batterie. La consommation d'énergie de

l'équipement est susceptible d'être plus élevée que celle d'autres modèles

d'équipement répondant à ces exigences fonctionnelles.

Tous les produits portant ce symbole sont des déchets d'équipements électriques et électroniques (DEEE d'après la directive 2012/19/UE) qui ne

doivent pas être mélangés avec les ordures ménagères non triées. Vous devez protéger la santé humaine et l'environnement en déposant votre

équipement usagé dans un point de collecte prévu à cet eet pour le recyclage des déchets d'équipements électriques et électroniques, désigné

par le gouvernement et les autorités locales. Des procédures d'élimination et de recyclage adéquates permettent d'éviter les eets nocifs sur

l'environnement et la santé humaine. Veuillez contacter l'installateur ou les autorités locales pour plus d'informations sur le site, ainsi que les

modalités et conditions des points de collecte de ce type.

Informations concernant les DEEE

PRUDENCE :

Guide pour le retrait :

Retrait et élimination de la batterie

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant d'éliminer la batterie, assurez-vous qu'elle est enlevée par

un technicien qualifié et déposée dans un centre de collecte approprié.

– la batterie doit être retirée de l'appareil avant qu'il ne soit mis au rebut ;

– l'appareil doit être débranché de la prise secteur pour le retrait de la batterie ;

– la batterie doit être éliminée de manière sûre.

Avant d'enlever la batterie, débranchez l'alimentation et déchargez au maximum la batterie.

Les batteries usagées doivent être déposées dans un centre de collecte approprié.

N'exposez pas la batterie dans un environnement à haute température pour éviter les risques d'explosion.

En cas d'usage abusif, du liquide peut s'échapper de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

1. Retournez le robot, utilisez l'outil adapté pour retirer les vis à l'arrière du robot, puis enlevez le couvercle.

2. Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la batterie.

Informazioni sulla sicurezza

Restrizioni per

l'utilizzo

Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8 anni,

né da persone con deficit fisici, sensoriali, cognitivi, esperienza o conoscenza

limitata, senza la supervisione di un genitore o tutore, al fine di garantire

la sicurezza del funzionamento ed evitare eventuali rischi.La pulizia e la

manutenzione non devono essere eseguite da bambini senza supervisione.

Non consentire ai bambini di giocare con questo prodotto. Assicurarsi che bambini

e animali domestici siano a distanza di sicurezza dal robot mentre è in funzione.

Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va

usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o

industriale.

Se il cavo di alimentazione viene danneggiato o è spezzato, interromperne

immediatamente l'utilizzo e contattare il servizio di assistenza post-vendita.

Non utilizzare il robot in un ambiente sospeso sopra il livello del suolo senza una

barriera protettiva.

Non posizionare il robot capovolto. Non usare la copertura LDS, la copertura del

robot o il paraurti come maniglia per il robot.

Utilizzare l'aspirapolvere robot in ambienti con una temperatura ambiente

superiore a 0 °C e inferiore a 40 °C. Assicurarsi che non ci siano liquidi o sostanze

appiccicose sul pavimento.

Togliere da terra eventuali cavi prima di utilizzare il robot, per evitare che vengano

tirati durante la pulizia.

Spostare dal pavimento gli oggetti fragili o piccoli per evitare che il robot li urti e li

danneggi.

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, per favore leggi

attentamente il manuale utente prima di usare l'apparecchio e conservalo per riferimento futuro.

Informazioni sulla sicurezza

Per evitare danni o danni causati dal trascinamento, elimina eventuali oggetti

sciolti dal pavimento e rimuovi cavi o cavi di alimentazione sul percorso di

pulizia prima di usare l'apparecchio.

Tenere lontani capelli, dita e altre parti del corpo dalla boccola di aspirazione

del robot.

Tenere lo strumento per la pulizia della spazzola lontano dalla portata dei

bambini.

Non posizionare bambini, animali domestici o nessun altro oggetto sul robot,

sia quando è fermo sia quando è in movimento.

Non usare il robot per pulire eventuali sostanze infiammabili. Non usare il

robot per raccogliere liquidi infiammabili o combustibili, gas corrosivi o acidi o

solventi non diluiti.

Non usare l'aspirapolvere su oggetti duri e taglienti. Non usare l'apparecchio

per raccogliere oggetti come sassi, pezzi di carta grandi o qualsiasi altro

oggetto che possa ostruire l'apparecchio.

Accertarsi che il robot sia spento e che la base di ricarica sia scollegata prima di

pulire o effettuare operazioni di manutenzione.

Non usare un panno umido per pulire o alcun liquido per risciacquare il robot e

la stazione di ricarica. Le parti lavabili devono essere completamente asciugate

prima di installarle e usarle.

Accertarsi che l'robot sia spento durante il trasporto e conservarlo nella sua

confezione originale, se possibile.

Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente. Gli utenti

sono responsabili di eventuali perdite o danni derivanti dall'uso improprio

dell'apparecchio.

Restrizioni per

l'utilizzo

Informazioni sulla sicurezza

Informazioni

sulla sicurezza

del laser

Il sensore laser di questo prodotto è conforme alla norma IEC 60825-

1:2014/EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il

contatto diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Batterie e Ricarica

Non utilizzare batterie, alimentatori o stazioni di ricarica non originali.

Utilizzare soltanto con l’unità di alimentazione RCS0.

Non tentare di smontare, riparare o modificare la batteria o la base di

ricarica da soli.

Non posizionare la base di ricarica vicino a fonti di calore.

Non usare panni umidi o mani bagnate per strofinare o pulire i contatti della

base di ricarica.

Non smaltire in modo improprio le batterie usate. Smaltire le batterie non

più necessarie in appositi impianti di riciclaggio.

Se l'robot non viene utilizzato per diverso tempo, ricaricarlo completamente,

quindi spegnerlo e conservarlo in un posto fresco e asciutto. Ricaricare

l'robot almeno una volta ogni 3 mesi per evitare uno scaricamento eccessivo

della batteria.

Questo prodotto contiene batterie che possono essere sostituite soltanto da

tecnici qualificati o dal servizio di assistenza post-vendita.

Solo per uso interno

Leggere il manuale dell'operatore

Informazioni sulla sicurezza

Con la presente, Dreame Trading(Tianjin)Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLL42SDA è conforme alla Direttiva 2014/53/UE. Il testo

completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: https://global.dreametech.com

Per un manuale elettronico dettagliato, visitare il sito https://global.dreametech.com/pages/user-manuals-and-faqs

Contenuto della confezione

Robot

Stazione di ricarica

Altri accessori

Panoramica del prodotto

Spazzola laterale

Supporto per il tampone

del mocio × 2

Cavo di alimentazione

Tampone del mocio × 2

(preinstallato)

Manuale d'uso

Robot

Panoramica del prodotto

Pulsante per la pulizia localizzata

Premere per avviare la pulizia localizzata

Pulsante di accensione / pulizia

Tenere premuto per 3 secondi per accendere o spegnere il

dispositivo

Premere per avviare la pulizia dopo l'accensione del robot.

Pulsante Dock

Premere per rimandare il robot alla stazione di ricarica

Tenere premuto per 3 secondi per disattivare il blocco bambini

Indicatore di stato

Bianco fisso: pulizia o ripulitura completata

Arancione lampeggiante: Errore

Nota:

• Premere qualsiasi pulsante sul robot per mettere in pausa mentre il

robot sta pulendo o tornando alla stazione di ricarica.

· Il blocco bambini può essere attivato/disattivato tramite l'App

Dreamehome.

Panoramica del prodotto

Robot e sensori

Sensori di dislivello

Ruota principale

Spazzola principale

Contatti di ricarica

Protezione della spazzola

Ruota principale

Clip della protezione della

spazzola

Fori di montaggio

del supporto

del tampone di

spazzolatura

Spazzola laterale

Sensore tappeto

Copertura LDS

Sensore di distanza

laser (LDS)

Serbatoio

dell'acqua

Coperchio

Gruppo mocio

Sensore laser di linea

Paraurti

Pulsante di Ripristino

·Tenerlo premuto per 3

secondi per ripristinare

le impostazioni di

fabbrica

Indicatore Wi-Fi

Sensore di bordo

Contenitore della

polvere

Contenitore della polvere

Filtro

Clip contenitore della

polvere

Clip del coperchio

del contenitore della

polvere

Clip del filtro

Coperchio del contenitore

della polvere

Modulo mocio

Panoramica del prodotto

Clip di rilascio del serbatoio

dell'acqua

Ingresso acqua

Tappo del serbatoio dell'acqua

Serbatoio dell'acqua

Gruppo mocio

Area di attacco del tampone del mocio

Supporto per il

tampone del mocio

Tampone del

mocio

Stazione di ricarica

Area di segnalazione

Contatti di ricarica

Porta di

alimentazione

Preparare la casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di

valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e

gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa

impigliarsi, graarsi o rovesciarsi e causare danni.

Aprire la porta della stanza da pulire e sistemare i mobili al loro posto

per lasciare più spazio.

Per evitare che il robot non riconosca le aree da pulire, non sostare

davanti al robot, alle soglie, ai corridoi o a luoghi angusti.

Prima della pulizia, posizionare una barriera fisica sul bordo delle scale

e del divano per garantire il funzionamento sicuro e senza intoppi del

robot.

Nota:

• Quando si utilizza il robot per la prima volta, seguirlo durante la pulizia per eliminare in tempo eventuali ostacoli.

· Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graare il

pavimento.

1. Posizionare la stazione di ricarica e collegarla a

una presa elettrica

2. Rimuovere le protezioni

Prima dell'uso

Posizionare la base di ricarica in piano contro la parete Inserire il cavo

di alimentazione nella stazione di ricarica e collegarlo alla presa.

Collocare la stazione di ricarica in una posizione il più possibile

aperta e con un buon segnale Wi-Fi.

Nota:

• Rimuovere tutti gli oggetti più vicini di 1,5 m dalla parte anteriore e di

0,5 m da entrambi i lati della stazione di ricarica.

• Non collocare la base di ricarica in un'area illuminata dalla luce

solare diretta o dove altri oggetti potrebbero bloccare il segnale, in

quanto ciò potrebbe impedire al robot di tornare alla base.

＞ 1.5 m

＞ 0.5 m

3. Installare la spazzola laterale e il gruppo del mocio

Clip per spazzola laterale

Fori di montaggio del supporto del

tampone di spazzolatura

Gruppo mocio

Spazzola laterale

Clic

Nota: Installare la spazzola laterale finché non scatta in posizione.

4. Caricare il robot

Quando si posiziona il robot, allineare i contatti di ricarica sul fondo

del robot con i contatti di ricarica della stazione, il robot si accenderà

automaticamente e inizierà la ricarica.

Nota: Si raccomanda di caricare completamente il robot prima del suo

primo utilizzo.

Aprire l'App Dreamehome, toccare nell'angolo in alto a destra ed

eettuare nuovamente la scansione del codice QR sul robot per aggiungere

il dispositivo. Seguire le istruzioni per completare la connessione Wi-Fi.

Collegamento con l'App Dreamehome

1. Scaricare l'App Dreamehome

Eettuare la scansione del codice QR sul robot, oppure cercare "Dreamehome"

nell'App Store per scaricare e installare l'applicazione.

2. Aggiungere un dispositivo

Nota:

• È supportato solo il Wi-Fi a 2,4 GHz.

• A causa degli aggiornamenti del software dell'applicazione, le operazioni

eettive potrebbero dierire dalle indicazioni contenute in questo

manuale. Seguire le istruzioni in base alla versione attuale dell'App.

Nota:

·

Se si desidera ripristinare il Wi-Fi, ripetere il passaggio 2 e poi seguire le

istruzioni per terminare la connessione Wi-Fi.

·

Per scollegare il dispositivo dalla rete Wi-Fi, tenere premuto il pulsante

Ripristino sul robot per 3 secondi.

Indicatore Wi-Fi

· Lampeggia lentamente:

Da collegare

· Lampeggia rapidamente:

Connessione

· On: Collegat

Codice QR

Come si usa

Accensione/Spegnimento

Tenere premuto il pulsante di accensione per 3 secondi per accendere il

robot. L'indicatore di alimentazione dovrebbe essere acceso. Collocare il

robot sulla stazione di ricarica, il robot si accenderà automaticamente e

inizierà a caricarsi. Per spegnere il robot, allontanarlo dalla stazione base e

tenere premuto il pulsante di alimentazione per 3 secondi.

Mappatura veloce

Dopo aver configurato la rete per la prima volta, seguire le istruzioni

dell'App per creare rapidamente una mappa. Il robot inizierà a tracciare

una mappa senza pulire. Quando il robot torna alla stazione di ricarica,

il processo di mappatura è stato completato e la mappa viene salvata

automaticamente.

Avvio della pulizia

Premere il pulsante di accensione per avviare la pulizia dopo

l'accensione del robot. Il robot traccerà con precisione un percorso, pulirà

metodicamente lungo i bordi e le pareti, poi terminerà la pulizia di ogni

stanza secondo uno schema a S per garantire un lavoro completo.

Nota: Si raccomanda di far partire il robot dalla stazione di ricarica prima

di iniziare la pulizia. Non spostare la stazione di ricarica durante la pulizia

del robot. In questo modo si garantisce che il robot ritorni alla stazione di

ricarica senza problemi.

Pausa

Quando il robot è in funzione, premere un pulsante qualsiasi per metterlo

in pausa.

Se il robot rimane in pausa per più di 10 minuti, entra automaticamente in

modalità di riposo. Tutti gli indicatori del robot si spengono. Premere un

pulsante qualsiasi del robot o utilizzare l'App per attivarlo.

Nota:Se il robot viene messo in pausa e posizionato sulla stazione di

ricarica, il compito di pulizia in corso viene interrotto.

Ripresa automatica della pulizia

Se la batteria è troppo scarica, il robot torna automaticamente alla stazione

di ricarica per ricaricarsi. Dopo la ricarica al livello di batteria appropriato,

riprenderà le attività di pulizia non ancora concluse.

Nota: Per utilizzare questa funzione, aprirla nell'App.

Modalità Non disturbare (DND)

Quando il robot è impostato sulla modalità Non disturbare (DND), il robot

non può riprendere la pulizia e l'indicatore di alimentazione si spegne. La

modalità DND è disattivata per impostazione predefinita in fabbrica. Con

l'App è possibile attivare la modalità DND o modificare il periodo di DND.

Per impostazione predefinita, il periodo di DND va dalle 22:00 alle 8:00.

Nota:

· Le attività di pulizia programmate saranno eseguite come di consueto

durante il periodo di DND.

· Il robot riprenderà la pulizia dal punto in cui l'aveva lasciata allo scadere

del periodo di DND.

Come si usa

Pulizia localizzata

Quando il robot è in attesa, premere brevemente il pulsante per attivare

la modalità di pulizia localizzata. In questa modalità, il robot pulisce

un'area quadrata di 1,5 x 1,5 metri intorno a sé e torna al punto di partenza

una volta completata la pulizia localizzata.

Riavvio del robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il

pulsante di accensione per 10 secondi per spegnerlo forzatamente. Quindi,

tenere premuto il pulsante di accensione per 3 secondi per accendere il

robot.

Utilizzo della funzione lavaggio con il mocio

Si consiglia di passare l'aspirapolvere su tutti i pavimenti almeno tre volte

prima della prima passata di lavaggio per ottenere un eetto di pulizia

migliore.

1. Inumidire i tamponi del mocio e strizzare l'acqua in eccesso. Installare e

fissare i tamponi del mocio sul supporto del tampone in posizione. Infine,

installare il gruppo mocio sul fondo del robot.

2. Aprire il coperchio del robot ed estrarre il serbatoio dell'acqua. Riempire

il serbatoio dell'acqua con acqua pulita e rimontarlo.

Nota:

· Non utilizzare detergenti o disinfettanti.

· Non riempire il serbatoio dell'acqua con acqua calda per evitare che il

serbatoio si deformi.

Come si usa

3. Premere il pulsante di accensione o utilizzare l'app Dreamehome per

avviare la pulizia.

Nota:

• Non è consigliabile utilizzare la funzione di lavaggio sui tappeti.

• Utilizzare l'App per regolare il flusso d'acqua secondo necessità.

4. Quando il robot termina un'attività di pulizia e torna alla stazione di ricarica,

rimuovere il gruppo mocio e lavare i tamponi per tempo. Per rimuovere il

serbatoio dell'acqua, tenere premuta la clip di rilascio, quindi estrarlo.

Nota: Quando il robot è in carica o non viene utilizzato, rimuovere il modulo

di lavaggio, versare tutta l'acqua rimanente nel serbatoio dell'acqua e

pulire i tamponi del mocio per evitare mua o odori.

Manutenzione ordinaria

Parti di ricambio

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'uso degli accessori nell'applicazione o alla tabella seguente per la

manutenzione ordinaria.

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Tampone del mocio Dopo ogni utilizzo Ogni 1-3 mesi

Spazzola principale

Una volta ogni 2

settimane

Ogni 6-12 mesi

Spazzola laterale Ogni 3-6 mesi

Supporto per il tampone

del mocio

Filtro del contenitore della

polvere

Ogni 3-6 mesi

Area di segnalazione della

stazione di ricarica

Una volta al mese /

Contatti di ricarica della

stazione di ricarica

Sensore di distanza laser

(LDS)

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Contatti di ricarica del

robot

Once every month

Sensore laser di linea

Sensore di bordo

Paraurti

Ruota omnidirezionale

Sensore tappeto

Sensori di dislivello

Fondo del robot

Contenitore della polvere

Pulire se necessario

Serbatoio dell'acqua

Nota: La frequenza di sostituzione dipende dall'utilizzo del robot. Se si verifica un'eccezione dovuta a circostanze particolari, le parti devono essere

sostituite.

Manutenzione ordinaria

Spazzola principale

1. Premere i fermi della protezione della spazzola verso l'interno per

rimuoverla e sollevare la spazzola dal robot.

Modulo mocio

1. Aprire il coperchio del robot e premere la clip per rimuovere il contenitore

della polvere. Svuotare l'acqua dal serbatoio. Pulire il panno del mocio solo

con acqua e lasciarlo asciugare all'aria prima di utilizzarlo.

Nota: Non esporre direttamente il serbatoio dell'acqua alla luce del sole.

2. Rimuovere il tampone del mocio dal relativo supporto. Pulire il tampone

del mocio solo con acqua e lasciarlo asciugare all'aria prima di utilizzarlo.

3. Se il flusso dell'acqua è lento o il volume dell'acqua non è ben distribuito,

pulire il foro dell'aria nel coperchio del serbatoio dell'acqua.

Manutenzione ordinaria

Spazzola laterale e supporto per mocio

Rimuovere e pulire la spazzola laterale e il supporto del mocio.

Ruota omnidirezionale

Nota:

Utilizza un utensile come un piccolo cacciavite per separare l'asse

e lo pneumatico della ruota omnidirezionale. Non usare una forza

eccessiva.

Sciacqua la ruota omnidirezionale sotto l'acqua corrente e rimettila

in posizione dopo averla asciugata completamente.

2. Estrarre i coperchi delle spazzole alle due estremità della spazzola,

come mostrato nel diagramma. Utilizzare uno strumento di pulizia

adatto per rimuovere i peli impigliati nella spazzola. Reinstallare i

coperchi delle spazzole su entrambe le estremità della spazzola, e

poi la spazzola. Premi sulla protezione della spazzola per bloccarla in

posizione.

Contenitore della polvere

1. Apri il coperchio del robot e premi la clip per rimuovere il contenitore della

polvere.

2. Aprire il coperchio del contenitore della polvere e svuotarlo come mostrato

nel diagramma.

Manutenzione ordinaria

24h

Filtro

1. Rimuovere il filtro e battere delicatamente il suo cestello.

Nota: Non tentare di pulire il filtro con spazzole, dita o oggetti appuntiti

per evitare di danneggiarlo.

2. Sciacquare il contenitore della polvere e il filtro con acqua pulita e

asciugarli completamente prima di utilizzarli.

Nota:

Sciacquare il contenitore della polvere e il filtro solo con acqua pulita.

Non utilizzare alcun detergente.

Utilizzare il contenitore della polvere e il filtro solo quando sono

completamente asciutti.

Batteria

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurarsi

che la batteria rimanga ben carica durante l'uso quotidiano per mantenere

prestazioni ottimali.

Pulire i contatti di ricarica e l'area di segnalazione della stazione di ricarica

con un panno morbido e asciutto.

Contatti di ricarica

Sensore di bordo

Sensore laser di linea

Sensore di distanza laser (LDS)

Paraurti

Sensore tappeto

Contatti di ricarica

Sensori di dislivello

Sensori del robot e contatti di ricarica

Pulire i sensori e i contatti di ricarica del robot utilizzando un panno

morbido e asciutto, come mostrato nella figura seguente:

Nota: Un panno bagnato può danneggiare gli elementi sensibili del robot e

della stazione di ricarica. Per la pulizia utilizzare un panno asciutto.

Manutenzione ordinaria

Risoluzione dei problemi

Problema Soluzione

Il robot non si accende.

La batteria è scarica. Ricaricare il robot sulla stazione di ricarica e riprovare.

La temperatura della batteria è troppo bassa o troppo alta. Si raccomanda di far funzionare l'apparecchio a una

temperatura compresa tra 32 ℉ (0 ° C) e 104 ℉ (40 ° C).

Il robot non si ricarica.

La stazione di ricarica non riceve alimentazione. Verificare che entrambe le estremità del cavo di alimentazione siano

collegate correttamente.

Scarso contatto. Pulire i contatti di ricarica della stazione di ricarica e del robot.

Il robot non torna alla stazione

di ricarica.

Ci sono troppi ostacoli intorno alla stazione di ricarica. Posizionare la stazione di ricarica in un'area più aperta.

Pulire l'area di segnalazione della stazione.

Il robot non funziona corretta-

mente.

Spegnere il robot e riattivarlo.

Il robot fa uno strano rumore.

Un oggetto estraneo può essere rimasto incastrato nella spazzola principale, nella spazzola laterale o in una delle

ruote principali. Arrestare il robot e rimuovere eventuali detriti.

Risoluzione dei problemi

Problema Soluzione

Il robot non pulisce più in modo

eciente o lascia polvere.

Il contenitore della polvere è pieno. Pulirlo.

Il filtro è bloccato. Pulirlo.

Un oggetto estraneo è rimasto incastrato nella spazzola principale. Pulirlo.

Il robot non riesce a connettersi

al Wi-Fi.

C'è qualcosa che non va nella connessione Wi-Fi. Resettare il Wi-Fi e scaricare l'ultima versione

dell'App Dreamehome, quindi provare a riconnettersi.

Il permesso di localizzazione non è attivo. Assicurarsi che l'autorizzazione alla localizzazione sull'app Dreamehome

sia abilitata.

Il segnale Wi-Fi è debole. Assicurarsi che il robot si trovi in un'area con una buona copertura Wi-Fi.

Il Wi-Fi a 5 Ghz non è supportato. Assicurarsi che il robot si colleghi al Wi-Fi a 2,4 GHz.

Il nome utente o la password del Wi-Fi non sono corretti. Inserire username e password corretti.

Il robot non esegue la pulizia

programmata.

La batteria del robot è scarica. La pulizia programmata non si avvia se il robot non ha almeno il 15% di batteria

residua.

Lasciare il robot sulla stazione

di ricarica consuma energia se

è già completamente carico?

Lasciare il robot sulla stazione di ricarica dopo che è stato completamente caricato consuma pochissima elettricità e

contribuisce a mantenere le prestazioni ottimali della batteria.

Risoluzione dei problemi

Problema Soluzione

Dal serbatoio dell'acqua non esce acqua

o ne esce poca.

Controllare se c'è acqua nel serbatoio dell'acqua.

Pulire il mocio se si sporca.

Assicurarsi che il mocio sia installato correttamente come indicato nel manuale d'uso.

Pulire il foro dell'aria sul tappo del serbatoio dell'acqua.

Il robot non riprende la pulizia dopo la

ricarica.

Assicurarsi che il robot non sia impostato sulla modalità Non disturbare (DND), che gli impedisce di

riprendere la pulizia.

Il robot non riprende la pulizia quando viene ricaricato manualmente o collocato sulla stazione di ricarica.

Il robot non torna alla base di ricarica

dopo essere stato spostato.

Lo spostamento del robot può provocare un riposizionamento o una nuova mappatura dell'ambiente

circostante. Se il robot è troppo lontano dalla stazione

di ricarica, potrebbe non essere in grado di tornare automaticamente da solo, nel qual caso sarà necessario

posizionare manualmente il robot sulla

stazione di ricarica

Il tampone del mocio smette di ruotare. Un oggetto estraneo è rimasto incastrato nel tampone. Pulirlo.

Il supporto del mocio è sollevato in

modo anomalo.

Rimuovere il supporto del mocio per verificare che non vi siano oggetti estranei incastrati e provare a

riavviare il robot. Se il problema persiste, contattare il servizio post-vendita.

Per ulteriore supporto, contattateci tramite https://global.dreametech.com

Specifiche tecniche

Modello RLL42SDA

Tempo di ricarica Circa 6 ore

Tensione nominale 14,4

Potenza nominale 75 W

Frequenza di

funzionamento

2400-2483,5 MHz

Potenza di uscita

massima

< 20 dBm

Modello RCS0

Ingresso nominale 100-240 V 50/ 60 Hz 0,5 A

Uscita nominale 19,8 V 1 A

Robot Stazione di ricarica

In condizioni normali di utilizzo, questa apparecchiatura deve essere tenuta

a una distanza di almeno 20 cm tra l'antenna e il corpo dell'utente.

RACCOLTA DIFFERENZIATA

Veriﬁca le disposizioni del tuo Comune.

Separa le componenti e conferiscile in modo corretto.

Scatola Manuale Manuale

PAP 20 PAP 21 PAP 22

Carta

Pellicola

PVC 3

Plastica

Pellicola

PET 1

Borsa

CPE 7

Maniglia

PE 4/PP 5 PP 5

Pellicola

Stazione base/Stazione di ricarica

Consumo di energia in modalità standby: ≤ 0,5 W (entro 15 minuti dopo che il

robot lascia la stazione base/di ricarica)

Robot e Stazione base/Stazione di ricarica

L'apparecchiatura non dispone di una modalità di standby o di altri

stati equivalenti in termini di requisiti di standby, funzione di gestione

dell'alimentazione o capacità di disattivare le connessioni di rete wireless

per esigenze di manutenzione della batteria. Il consumo di energia

dell'apparecchiatura è probabilmente superiore a quello di altri modelli di

apparecchiature che soddisfano questi requisiti funzionali.

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE come da direttiva 2012/19/

UE) che non devono essere mescolati con i rifiuti domestici indierenziati. Per proteggere la salute umana e l'ambiente, invece, è necessario

consegnare i rifiuti di apparecchiature a un punto di raccolta designato per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche,

nominato dal governo o dalle autorità locali. Lo smaltimento e il riciclo corretti aiutano a prevenire potenziali conseguenze negative per l'ambiente

e la salute umana. Per ulteriori informazioni sull'ubicazione e sui termini e le condizioni di tali punti di raccolta, contattare l'installatore o le

autorità locali.

Informazioni sui RAEE

ATTENZIONE:

Guida alla rimozione:

Smaltimento e rimozione della batteria

La batteria agli ioni di litio incorporata contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurarsi che venga rimossa da tecnici

qualificati e smaltita presso un centro di riciclo appropriato.

– la batteria deve essere rimossa dall'apparecchio prima di essere rottamata;

- l'apparecchio deve essere scollegato dalla rete di alimentazione quando si rimuove la batteria;

- la batteria deve essere smaltita in modo sicuro.

Prima di rimuovere la batteria, scollegare l'alimentazione e scaricare il più possibile la batteria.

Le batterie non necessarie devono essere smaltite presso un impianto di riciclo appropriato.

Non esporre a temperature elevate per evitare rischi di esplosione.

In caso di condizioni dicili, è possibile che il liquido venga espulso dalla batteria. In caso di contatto, sciacquare con acqua e consultare un medico.

1. Capovolgere il robot, utilizzare uno strumento appropriato per rimuovere le viti sul retro del robot, quindi rimuovere il coperchio.

2. Scollegare i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Información sobre seguridad

Restricciones de

uso

Este producto no debe ser utilizado por niños menores de 8 años ni por personas

con deficiencias físicas, sensoriales o intelectuales, o experiencia o conocimientos

limitados, sin la supervisión de un progenitor o un tutor legal que pueda garantizar

un funcionamiento seguro y evitar riesgos.La limpieza y el mantenimiento no deben

ser realizados por menores sin supervisión.

Este producto no es un juguete. Asegúrese de que tanto niños como mascotas

mantienen una distancia de seguridad mientras esté en funcionamiento.

Este producto es solo apto para la limpieza de suelos del hogar. No lo utilice en

exteriores, en otro tipo de superficies ni en un entorno comercial o industrial.

Si se daña o se rompe el cable de alimentación, deje de usarlo inmediatamente y

póngase en contacto con el servicio posventa.

No use el robot en zonas con desnivel sin una barrera protectora.

No coloque el robot boca abajo. No utilice la cubierta del SLD, la cubierta del robot o

el parachoques como asa para mover el robot.

Utilice el robot aspirador en entornos con una temperatura ambiente superior a 0 °C

e inferior a 40 °C. Compruebe que no haya ningún líquido o sustancia pegajosa en el

suelo.

Recoja cualquier cable del suelo antes de usar el robot para evitar que se dañen

durante la limpieza.

Recoja objetos frágiles o pequeños del suelo para evitar que el robot los succione y

los dañe.

Para evitar daños por arrastre, por favor quite cualquier objeto suelto del piso y

guarde los cables en la ruta de limpieza antes de operar el aparato.

Para evitar descargas eléctricas, incendios o lesiones causadas por uso inadecuado del aparato, lea

atentamente el manual del usuario antes de utilizar el aparato y guárdelo para futuras consultas.

Información sobre seguridad

Restricciones de

uso

Evite que el pelo, los dedos o cualquier otra parte del cuerpo entre en contacto con

la zona de succión del robot.

Mantenga el cepillo de limpieza fuera del alcance de los niños.

No coloque niños, mascotas ni cualquier objeto encima del robot si este se

encuentra estacionado o en movimiento.

No use el robot para limpiar sustancias tóxicas o inflamables. No utilice el robot para

recoger líquidos inflamables o combustibles, gases corrosivos o ácidos o disolventes

sin diluir.

No aspire objetos duros o afilados. No utilice el aparato para recoger objetos

como piedras, trozos de papel grandes o cualquier elemento que pueda obstruir el

aparato.

Antes de limpiar el robot o realizar labores de mantenimiento, asegúrese de que

está apagado y la base de carga desconectada.

No utilice paño húmedo ni ningún líquido para limpiar o enjuagar el robot y el

puerto de carga. Las piezas lavables deben secarse completamente antes de ser

instaladas y utilizadas.

Asegúrese de que el robot esté apagado cuando lo transporte y guárdelo en su

embalaje original si es posible.

Use este producto de acuerdo con las instrucciones del manual. Los usuarios son

responsables de cualquier perdida o daño debidos a un uso no adecuado del

producto.

Baterías y carga

No utilice ninguna batería, cable de alimentación o base de carga de terceros. Usar

sólo con la unidad de alimentación RCS0.

Información sobre seguridad

Información

sobre seguridad

láser

El sensor láser de este producto cumple la Norma IEC 60825-1:2014/EN

60825-1:2014/A11:2021 para productos láser Clase 1.Cuando lo use, evite el

contacto directo con los ojos.

PRODUCTO LÁSER CLASE 1

PRODUCTO LÁSER DE CONSUMO CLASE 1

EN 50689:2021

Baterías y carga

No intente desarmar, reparar ni modificar la batería o la base de carga por su

cuenta.

No coloque la base de carga cerca de una fuente de calor.

No limpie los contactos de carga de la base con un paño húmedo ni las manos

mojadas.

No deseche las pilas usadas de forma inadecuada. Las baterías que ya no se

necesiten deben desecharse en una instalación de reciclaje adecuada.

Si no va a utilizar el robot durante un largo periodo de tiempo, cárguelo

completamente, apáguelo y guárdelo en un lugar fresco y seco. Recargue el robot al

menos una vez cada 3 meses para evitar la sobredescarga de la batería.

Este producto contiene baterías que solo pueden ser reemplazadas por técnicos

cualificados o por el servicio posventa.

100

Información sobre seguridad

Solo para uso en interiores

Lea el manual del operador

Por la presente, Dreame Trading(Tianjin)Co., Ltd. declara que el equipo de radio tipo RLL42SDA cumple la Directiva 2014/53/EU.El texto completo de la

declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://global.dreametech.com

Para un manual electrónico detallado, vaya a la dirección https://global.dreametech.com/pages/user-manuals-and-faqs

101

Contenido del paquete

Robot

Estación de carga

Otros accesorios

Descripción general del producto

Cepillo lateral

Soporte de almohadilla

de mopa ×2

Cable de alimentación

Mopa ×2 (preinstaladas)

Manual de Usuario

102

Conjunto de mopa

Robot

Descripción general del producto

Botón de Limpieza Localizada

Presione para empezar la limpieza localizada

Botón de encendido / limpieza

Mantenga pulsado durante 3 segundos para encender o apagar

Pulse para empezar a limpiar después de encender el robot

Botón de atraque

Pulse para enviar el robot de regreso a la estación de carga

Mantenga pulsado durante 3 segundos para desactivar el bloqueo

infantil

Indicador de estado

Blanco fijo:Limpieza completada

Parpadeo en naranja:Error

Nota:

• Pulse cualquier botón en el robot para pausar mientras el robot está

limpiando o volviendo para cargar.

· El bloqueo infantil se puede activar o desactivar mediante la

aplicación Dreamehome.

103

Descripción general del producto

Robot y sensores

Sensores de altura

Rueda principal

Cepillo principal

Contactos de carga

Protector de cepillo

Rueda principal

Pinzas del protector

de cepillo

Agujeros de

montaje del

soporte de mopa

Cepillo lateral

Sensor de alfombras

Cubierta del LDS

Sensor láser de

distancia (LDS)

Depósito de agua

Cubierta

Conjunto de mopa

Sensores láser de línea

Paragolpes

Botón de restablecimiento

Mantenga pulsado

durante 3 segundo para

restaurar la configuración

de fábric

Indicador Wi-Fi

Sensor de bordes

Caja de polvo

Filtro

Presilla de caja de polvo

Presilla de la cubierta

de la caja de polvo

Presilla de filtro

Cubierta de caja de polvo

104

Módulo de mopa

Descripción general del producto

Presilla de liberación del

depósito de agua

Entrada de agua

Tapón del depósito de agua

Depósito de agua

Conjunto de mopa

Área de fijación de mopa

Soporte de mopa

Mopa

Estación de carga

Área de señalización

Contactos de carga

Puerto de carga

105

Preparando su hogar

Antes de limpiar, retire los artículos inestables, frágiles, valiosos o

peligrosos, y recoja los cables, la ropa, los juguetes y los objetos afilados y

rígidos del suelo para evitar que se enreden, se arañen o se golpeen con el

robot causando pérdidas.

Abra la puerta de la habitación que va a limpiar y coloque los muebles

en el lugar apropiado para hacer más espacio.

Para evitar que el robot no reconozca el área a limpiar, no permanezca

de pie delante del robot, en el umbral, el pasillo o lugares estrechos.

Antes de empezar a limpiar, utilice la barrera física en el borde de las

escaleras y el sofá para garantizar un funcionamiento seguro y fluido

del robot.

Nota:

• Cuando utilice el robot por primera vez, sígalo mientras realiza limpieza para quitar cualquier obstáculo potencial de inmediato.

· No aspire objetos duros como piedras, bolas de acero ni piezas de juguetes, u objetos afilados como residuos de construcción, cristales rotos y clavos,

de lo contrario el suelo podría rayarse.

106

3.Instalar el cepillo lateral y el conjunto de mopa

4. Cargar el robot

Cuando coloque el robot, alinee los contactos de carga en la parte inferior

del robot con los contactos de carga de la estación de carga, y el robot se

encenderá automáticamente y comenzará a cargarse.

Presilla de cepillo lateral

Agujeros de montaje

del soporte de mopa

Conjunto de

mopa

Cepillo lateral

Clic

Nota:Instale el cepillo lateral hasta que encaje en su sitio.

Nota:Antes de usarlo por primera vez, se recomienda cargar totalmente

el robot.

1.Colocar la estación de carga y conectarla a una

toma eléctrica

2.Retirar las protecciones

Antes de usar

Coloque la estación de carga sobre un suelo nivelado contra la pared.

Inserte el cable de alimentación en la estación de carga y conéctelo a

la toma eléctrica.

Coloque la estación de carga en un lugar lo más abierto posible con

una buena señal Wi-Fi.

Nota:

• Retire los objetos a menos de 1,5 m de la parte delantera y 0,5 m a

cada lado de la estación de carga.

• No coloque la estación de carga en una zona con luz solar directa o

donde otros objetos puedan bloquear la señal, ya que esto puede

dificultar que el robot regrese a la estación de carga.

＞ 1.5 m

＞ 0.5 m

107

Abra la app Dreamehome, toque en en la esquina superior derecha

y escanee de nuevo el mismo código QR en el robot para añadir el

dispositivo.Siga las indicaciones para finalizar la conexión Wi-Fi.

Conexión con la app Dreamehome

1.Descargar la app Dreamehome

Escanee el código QR del robot, o busque "Dreamehome" en la App Store para

descargarla e instalarla.

2.Añadir un dispositivo

Nota:

• Únicamente es compatible con Wifi 2,4 GHz.

• Debido a actualizaciones del software de la app, el funcionamiento

real puede diferir de las indicaciones que hay en este manual.Siga las

instrucciones en función de la versión actual de la app.

Nota:

·

Si desea restablecer el Wifi, repita el paso 2 y luego siga las indicaciones

para finalizar la conexión wifi.

·

Para desconectar el dispositivo de la red WiFi, mantenga pulsado el

botón de restablecimiento del robot durante 3 segundos.

Indicador Wi-Fi

· Parpadeo lento:A conectar

· Parpadeo rápido:Conectando

· Encendido:Conectado

Código QR

108

Modo de uso

Encender/apagar

Mantenga pulsado el botón de encendido 3 segundos para encender el

robot. El indicador de alimentación se debe iluminar. Al colocar el robot

en la estación de carga, el robot se debe encender automáticamente

y empezar a cargar. Para apagar el robot, aléjelo de la estación base y

mantenga pulsado el botón de encendido durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones de la

aplicación para crear rápidamente un mapa. El robot comenzará a mapear

sin limpiar. El proceso de mapeo se completará cuando el robot regrese a

la estación de carga, y el mapa se guardará automáticamente.

Empezar a limpiar

Pulse el botón de encendido para iniciar la limpieza después de

encender el robot.El robot trazará una ruta de forma precisa, limpiará

sistemáticamente a lo largo de los bordes y las paredes, luego terminará

limpiando cada habitación con un patrón en forma de S para garantizar un

trabajo exhaustivo.

Nota: Se recomienda que el robot salga de estación de carga antes de

limpiar. No mueva la estación de carga mientras el robot esté limpiando.

Esto garantiza que el robot vuelva correctamente a la estación de carga.

Pausa / Reposo

Cuando el robot esté funcionando, pulse cualquier botón para pausarlo.

Si el robot está pausado más de 10 minutos, entra automáticamente en modo

de reposo. Todos los indicadores del robot se apagan. Para despertar el

robot, pulse cualquier botón del robot o la estación base, o use la app.

Nota:Si el robot se detiene y se coloca en la estación de carga, se termina el

proceso de limpieza actual.

Reanudación automática de la limpieza

Si las baterías tienen muy poca carga, el robot vuelve automáticamente a la

estación de carga para cargarse. Después de llegar a la carga apropiada de

la batería, retomará las tareas de limpieza no finalizadas.

Nota:Para usar esta función, ábrala en la app.

Modo No molestar (DND)

Cuando el robot se pone en el modo No Molestar (DND), se impide que el

robot retome la limpieza y el indicador de alimentación se apaga.El modo

DND está inhabilitado de manera predeterminada desde la fábrica.Se puede

usar la aplicación para habilitar el modo DND o modificar el periodo DND.El

periodo DND es 22:00-8:00 de manera predeterminada.

Nota:

· Las tareas de limpieza programada se realizarán de la manera habitual durante

el periodo DND.

· El robot reanudará la limpieza no finalizada después de que expire el período

DND.

109

Modo de uso

Limpieza localizada

Cuando el robot está en espera, presione brevemente el botón para

habilitar el modo de limpieza localizada. En este modo, el robot limpia un

área de forma cuadrada de 1,5 × 1,5 metros a su alrededor y vuelve a su

punto de inicio una vez que se completa la limpieza localizada.

Reinicio del robot

Si el robot deja de responder o no puede apagarse, mantenga pulsado

el botón de encendido durante 10 segundos para forzar el apagado.

A continuación, mantenga pulsado el botón de encendido durante 3

segundos para encender el robot.

Cómo usar la función de pasar la mopa

Se recomienda aspirar todos los suelos al menos tres veces antes de la

primera sesión de pasar la mopa para lograr un mejor efecto de limpieza.

1.Humedezca las mopas y escurra el exceso de agua.Instale y coloque las

mopas en el soporte de mopa en su sitio.Por último, instale el conjunto de

mopa en la parte inferior del robot.

2.Abra la cubierta del robot y saque el depósito de agua.Llene el depósito

de agua con agua limpia y vuelva a instalarlo.

Nota:

· No use detergente o desinfectante.

· No llene el depósito deagua con agua caliente, esto podría provocar que

el depósito se deforme.

110

Modo de uso

3.Pulse el botón de encendido o utilice la aplicación Dreamehome para

iniciar la limpieza.

Nota:

· Se recomienda usar la función de pasar la mopa en las alfombras.

· Use la app para ajustar el flujo de agua según sea necesario.

4. Cuando el robot finaliza la tarea de la limpieza y vuelve a la estación de

carga, retire el conjunto de mopa y lave las mopas oportunamente. Para

retirar el depósito de agua, mantenga pulsada la presilla de liberación, y

luego saque el depósito.

Nota:Cuando el robot está cargando o no esté en uso, retire el módulo de

mopa, vierta todo el agua que queda en el depósito de agua y limpie las

mopas para evitar moho y olores.

111

Mantenimiento rutinario

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o en la siguiente tabla de mantenimiento rutinario.

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Mopa Después de cada uso Cada 1 a 3 meses

Cepillo principal

Una vez cada 2

semanas

Cada 6 a 12 meses

Cepillo lateral Cada 3 a 6 meses

Soporte de mopa /

Filtro de la caja de polvo Cada 3 a 6 meses

Área de señalización de la

estación de carga

Una vez al mes /

Contactos de carga de la

estación de carga

Sensor láser de distancia

(LDS)

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Contactos de carga del

robot

Una vez al mes

Sensores láser de línea

Sensor de bordes

Paragolpes

Rueda omnidireccional

Sensor de alfombras

Sensores de altura

Parte inferior del robot

Caja de polvo

Limpie cuando sea

necesario

Depósito de agua

Nota:La frecuencia de sustitución dependerá de su uso del robot.Si ocurre una excepción debido a circunstancias especiales,

las piezas deben ser sustituidas.

112

Mantenimiento rutinario

Cepillo principal

1.Presione las presillas del protector de cepillo hacia dentro para quitar el

protector de cepillo y sacar el cepillo del robot.

Módulo de mopa

1.Abra la cubierta del robot y presione la presilla para retirar el depósito

de agua.Vierta el agua del depósito.Limpie la mopa solo con agua y deje

secar al aire antes del uso.

Nota:No exponga el depósito de agua directamente al sol.

2.Retire las mopas del soporte de mopa.Limpie las mopas solo con agua y

deje secar al aire antes del uso.

3.Si se produce un flujo de agua lento o la cantidad de agua no está bien

distribuida, limpie los orificios de ventilación de la cubierta del depósito de

agua.

113

Mantenimiento rutinario

Soporte de mopa y cepillo lateral

Retire y limpie el cepillo lateral y el soporte de mopa.

Rueda omnidireccional

Nota:

Use una herramienta como un pequeño destornillador para separar

el eje y el neumático de la rueda omnidireccional.No ejerza excesiva

fuerza.

Enjuague la rueda omnidireccional en agua corriente y vuelva a ponerla

después de secarla completamente.

2.Extraiga las cubiertas de cepillo en ambos extremos del cepillo como se

muestra en el diagrama.Use una herramienta de limpieza adecuada para

retirar los pelos enredados en el cepillo.Reinstale las cubiertas de cepillo

en ambos extremos del cepillo, y luego reinstale el cepillo.Presione sobre

el protector de cepillo para bloquearlo en el sitio.

114

Caja de polvo

1.Abra la cubierta del robot y pulse la presilla para retirar la caja de polvo.

2.Abra la cubierta de caja de polvo y vacíela como se muestra en el

diagrama.

Mantenimiento rutinario

24h

Filtro

1.Retire el filtro y golpee suavemente su canasta.

Nota:No intente limpiar el filtro con un cepillo, los dedos u objetos

afilados para evitar daños.

2.Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes del uso.

Nota:

Enjuague la caja de polvo y el filtro con agua únicamente.No utilice

detergente.

Use la caja de polvo y el filtro únicamente cuando estén completamente

secos.

115

Contactos de carga

Limpie los contactos de carga y el área de señalización de la estación de

carga con un paño suave y seco.

Sensor de bordes

Sensores láser de línea

Sensor láser de distancia (LDS)

Paragolpes

Sensor de alfombras

Contactos de carga

Sensores de altura

Sensores de robot y contactos de carga

Restriegue los sensores y los contactos de carga del robot usando un

trapo suave y seco, como se muestra en la siguiente figura:

Nota:Un paño húmedo puede dañar los elementos sensibles dentro

del robot y la estación de carga. Utilice un paño seco para la limpieza.

Mantenimiento rutinario

Batería

El robot cuenta con una batería de iones de litio de alto

rendimiento.Asegúrese de que la batería permanezca bien cargada para

el uso diario a fin de mantener un rendimiento óptimo.

116

Resolución de Problemas

Problema Solución

El robot no se enciende.

La batería tiene poca carga. Recargue el robot en la estación de carga e inténtelo de nuevo.

La temperatura de la batería está demasiado baja o demasiado alta. Se recomienda que el aparato funcione a una

temperatura entre 0° C (23 °F) y 40° C (104 °F).

El robot no se carga.

La estación de carga no recibe corriente. Confirme que los dos extremos del cable de alimentación están conectados

correctamente.

Mal contacto Limpie los contactos de carga de la estación de carga y el robot.

El robot no regresa a la

estación de carga.

Hay demasiadas obstrucciones alrededor de la estación de carga. Coloque la estación de carga en un área más

abierta.

Limpie el área de señalización de la estación.

El robot no funciona correcta-

mente.

Apague el robot y luego vuelva a encenderlo.

El robot hace un ruido extraño.

Un objeto extraño puede haberse quedado atrapado en el cepillo principal, cepillo lateral o una de las ruedas

principales. Detenga el robot y retire cualquier residuo.

117

Resolución de Problemas

Problema Solución

El robot ya no limpia de forma

eficaz y deja tras de sí polvo.

El depósito de polvo está lleno. Límpielo.

El filtro está obstruido. Límpielo.

Un objeto extraño se ha quedado atrapado en el cepillo principal. Límpielo.

El robot no puede conectarse al

WiFi.

Hay algún problema con la conexión WiFi. Restablezca el WiFi y descargue la última versión de la app Dreamehome,

luego intente volver a conectarlo.

El permiso de ubicación no está habilitado Asegúrese de que el permiso de ubicación en la app Dreamehome está

habilitado.

La señal de WiFi es débil. Asegúrese de que el robot esté en un área con buena cobertura WiFi.

El WiFi de 5GHz no es compatible. Asegúrese de conectar el robot al WiFi de 2,4GHz.

El nombre de usuario y la contraseña del WiFi son incorrectos. Introduzca la contraseña correcta del nombre de

usuario y la contraseña.

El robot no realiza la limpieza

programada.

El robot tiene poca batería. La limpieza programada no se iniciara a menos que el robot tenga al menos 15% de

batería.

El robot consume energía

si lo dejo en la estación de

carga una vez completamente

cargado?

Si deja el robot en la estación de carga una vez completamente cargado, consumirá muy poca energía y ayudará a

mantener un rendimiento óptimo de la batería.

No sale agua del depósito de

agua, o solo un poco.

Compruebe si hay agua en el depósito de agua.

Limpie la mopa si se ensucia.

Asegúrese de que la mopa está instalada correctamente según el Manual de Usuario.

Limpie el respiradero del tapón del depósito de agua.

118

Resolución de Problemas

Problema Solución

El robot no reanuda la limpieza después

de la carga.

Asegúrese de que el robot no esté en modo No Molestar (DND), lo que prohibirá que reanude la limpieza.

El robot no reanuda la limpieza cuando se carga o se coloca manualmente en la estación de carga.

El robot no vuelve a la estación de carga

después de moverlo.

Al mover el robot puede provocar que vuelva a posicionarse o mapee de nuevo el entorno. Si el robot está

demasiado lejos de la estación de carga, es posible que no pueda regresar automáticamente por sí solo, en

cuyo caso deberá colocar manualmente el robot en la estación base.

La mopa deja de girar. Un objeto extraño se ha quedado atrapado en la mopa. Límpiela.

El soporte de mopa se sube de manera

anómala.

Retire el soporte de mopa para comprobar si hay objetos extraños atascados en él, e intente reiniciar el

robot. Si el problema persiste, contacte con el equipo de servicio posventa.

Para obtener más ayuda, contacte con nosotros en https://global.dreametech.com

119

Especificaciones

Modelo RLL42SDA

Tiempo de carga Aprox. 6 horas

Tensión nominal 14,4 V

Potencia nominal 75 W

Frecuencia de operación 2400-2483,5MHz

Potencia máxima de

salida

< 20dBm

Modelo RCS0

Entrada nominal 100-240 V 50/60 Hz 0,5 A

Salida nominal 19,8 V 1 A

Robot Estación de carga

En condiciones normales de uso, este equipo debe mantenerse a una

distancia de, al menos, 20 cm entre la antena y el cuerpo del usuario.

Estación base/estación de carga

Consumo energético en modo de espera: ≤ 0,5 W (15 minutos después de

que el robot deje la estación base/estación de carga)

Robot y estación base/estación de carga

El equipo no dispone de un modo en reposo o de otros estados equivalentes

en lo que respecta a los requisitos del modo preparado, la función de gestión

de energía o la capacidad de desactivar el modo de conexiones de red

inalámbrica debido a las necesidades de mantenimiento de la batería. Es

probable que el consumo energético del equipo sea mayor que el de otros

modelos de equipos que cumplen estos requisitos funcionales.

120

Todos los productos que llevan este símbolo son basura de equipos eléctricos y electrónicos (WEEE según la directiva 2012/19/UE) que no

deben mezclarse con basura doméstica sin clasificar.En cambio, debe proteger la salud humana y el medio ambiente entregando el residuo

de equipos a un punto de recogida designado para el reciclaje de basura de equipos eléctricos y electrónicos, nombrado por el gobierno o las

autoridades locales.Una correcta eliminación y reciclaje ayudarán a impedir potenciales consecuencias negativas al medio ambiente y la salud

humana.Contacte con el instalador o las autoridades locales para más información acerca de la ubicación así como términos y condiciones de

tales puntos de recogida.

Información WEEE

PRECAUCIÓN:

Guía de retirada:

Eliminación y retirada de la batería

La batería de iones de litio integrada contiene sustancias que son peligrosas para el medio ambiente.Antes de desechar la batería, asegúrese de que la

batería sea retirada por técnicos cualificados y desechada en instalaciones de reciclaje apropiadas.

– Se debe retirar la batería del aparato antes de tirarlo;

– el aparato debe desconectarse del suministro eléctrico cuando se retire la batería;

– asegúrese de desechar la batería de forma segura.

Antes de retirar la batería, desconecte la alimentación y agote la batería al máximo.

Las baterías no necesarias se deben desechar en instalaciones de reciclaje apropiadas.

No la exponga a ambiente de alta temperatura para evitar riesgos de explosión.

En condiciones abusivas, el líquido puede ser expulsado de la batería.Si ocurre un contacto, enjuague con agua y busque ayuda médica.

1.Voltee el robot, use una herramienta apropiada para retirar los tornillos de la parte posterior del robot, y luego retire la cubierta.

2.Desenchufe los terminales entre la batería y la placa PCB para retirar la batería.

Dreame L10S PRO GEN 2 Robot Vacuums

Product's Documents

User manual

Specifications

Dreame L10S PRO GEN 2 Questions and Answers
