Dreame L40S PRO ULTRA Robot Vacuums User Manual

The illustrations in this manual are for reference only. Please refer to the actual product.

L40s Pro Ultra

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

User Manual

Contents

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Instrukcja obsługi

Gebruikershandleiding

Brukerhåndbok

Användarmanual

Εγχειρίδιο χρήστη

Manual do utilizador

מדריך למשתמש

مدختسملا ليلد

130

162

195

227

259

291

323

355

387

Usage Restrictions

Safety Information

This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.

The appliance is only to be used with the power supply unit provided with the

appliance.

This appliance contains batteries that are only replaceable by skilled persons.

Clear the area to be cleaned. Children shall not play with the appliance.

Ensure children and pets are kept at a safe distance from the robot while it is

operating.

Do not install, charge or use the appliance in the bathrooms or around the

pools.

This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.

Ensure that the appliance operates correctly in a proper environment.

Otherwise, do not use the appliance.

If the power cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.

Do not use the robot in an area suspended above ground level without a

protective barrier.

To avoid electric shock, re or injury caused by improper use of the appliance, please read the user manual carefully before

using the appliance and keep it for future reference.

Usage Restrictions

Safety Information

Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.

Use the robot in environments with an ambient temperature above 0°C and

below 40°C. Make sure there is no liquid or sticky substance on the floor.

To prevent damage or harm from dragging, clear any loose objects from the

floor, and remove cables or power cords on the cleaning path before operating

the appliance.

Remove fragile or small items from the floor to prevent the robot from bumping

into and damaging them.

Keep hair, fingers, and other body parts away from the suction opening of the

robot.

Keep the cleaning tool out of reach of children.

Do not operate the appliance in a room where an infant or child is sleeping.

Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.

Only clean water and the officially-approved cleaning solution can be added

to the clean water tank. Do not add any other liquid such as alcohol or

disinfectant. The ratio of the cleaning solution to clean water can be checked

on the cleaning solution bottle. Keep the cleaning solution out of reach of

children.

Do not use the robot to clean any burning objects. Do not use the robot to pick

up flammable or combustible liquids, corrosive gases, or undiluted acids or

solvents.

Safety Information

Batteries and

Charging

Do not use any third-party battery or base station. The robot can only be used

with the model RCLE0101-1 base station.

Do not attempt to disassemble, repair, or modify the battery or the base station

on your own.

Do not place the base station near a heat source.

Do not use a wet cloth or wet hands to wipe or clean the base station's

charging contacts.

Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.

If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.

Usage Restrictions

Do not vacuum hard or sharp objects. Do not use the appliance to pick up

objects such as stones, large pieces of paper or any item that may clog the

appliance.

Plug must be removed from the socket-outlet before cleaning or maintaining

the appliance.

Do not wipe the robot or the base station with a wet cloth or rinse them with

any liquid. After cleaning washable parts, fully dry the parts before reinstalling

and using them.

Please use this product in accordance with the instructions in the User Manual.

Users are responsible for any loss or damage that arise from improper use of

this product.

The laser sensor in this product meets the IEC 60825-1:2014/EN 60825-1:2014/

A11:2021 Standard for Class 1 laser products. Please avoid direct eye contact

with it during use.

CLASS 1 LASER PRODUCT

CONSUMER LASER PRODUCT

EN 50689:2021

Batteries and

Charging

Laser Safety

Information

Safety Information

Hereby, Dreame Trading (Tianjin) Co., Ltd. declares that the radio equipment type RLL74CE is in compliance with Directive 2014/53/EU. The

full text of the EU declaration of conformity is available at the following internet address: https://global.dreametech.com

For detailed e-manual, please go to https://global.dreametech.com/pages/user-manuals-and-faqs

For indoor use only

Read operator's manual

Make sure the robot is turned off when being transported and kept in its

original packaging if possible.

If the robot will not be used for an extended period of time, fully charge it, then

turn it off and store it in a cool, dry place. Recharge the robot at least once

every 3 months to avoid over-discharging the battery.

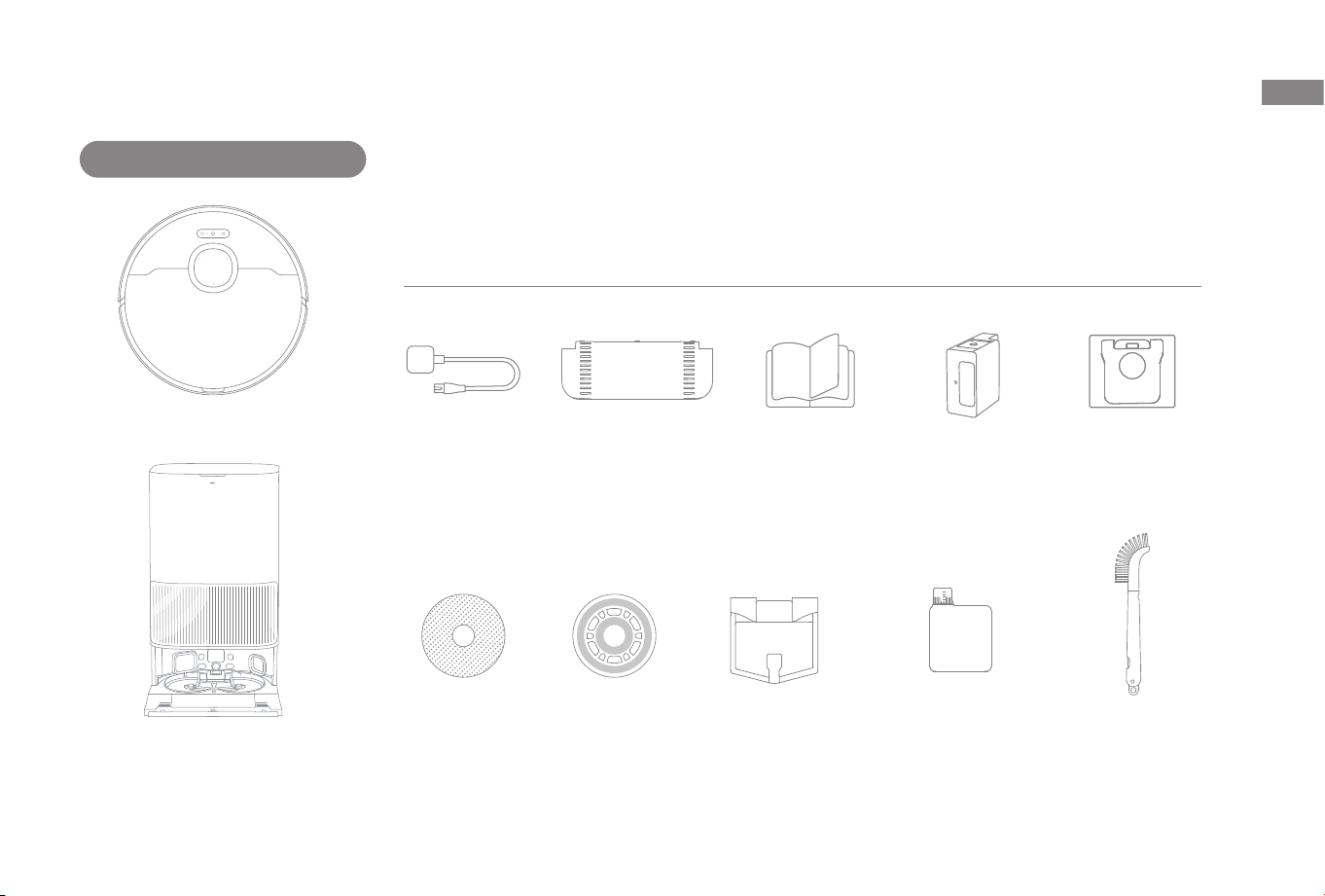

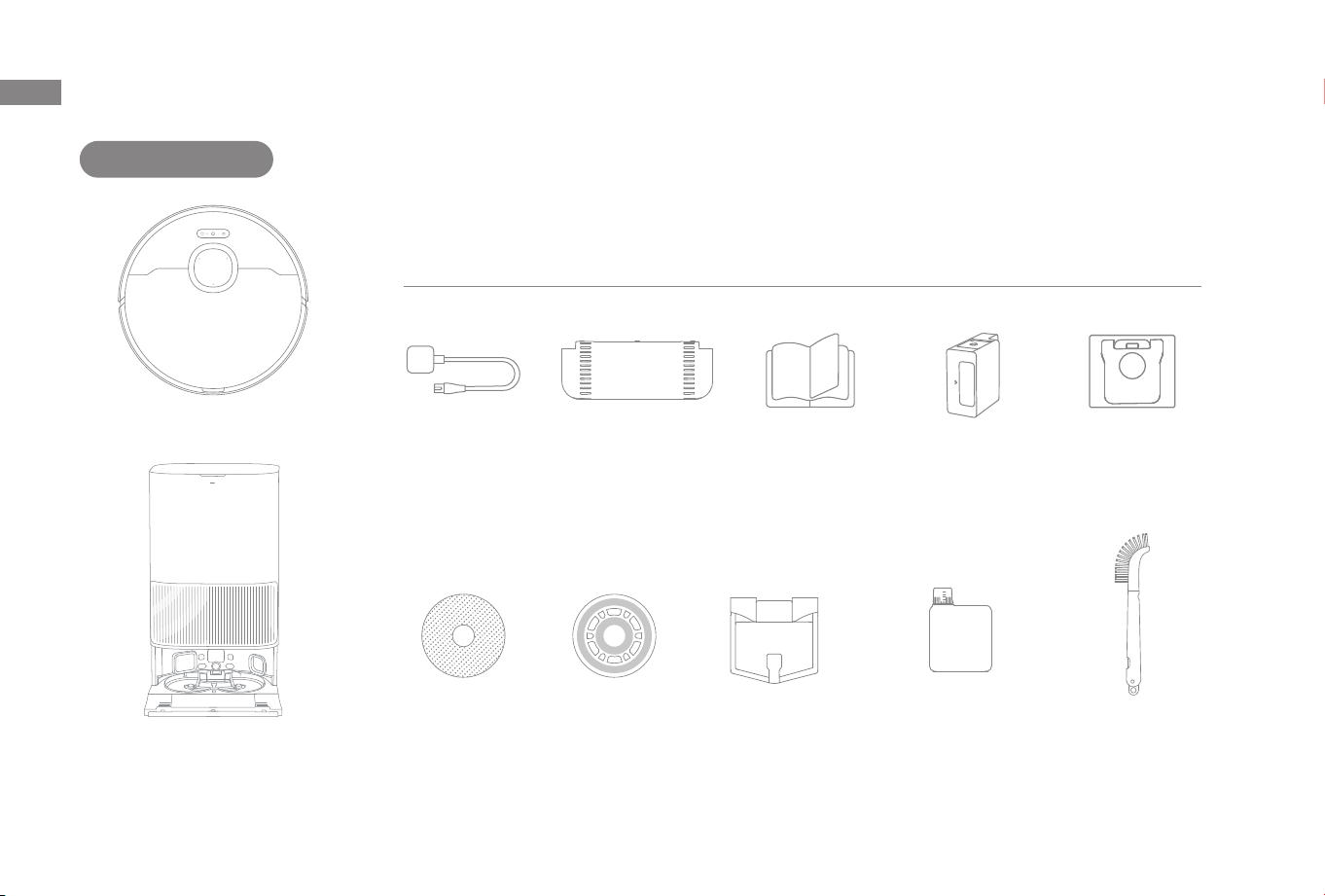

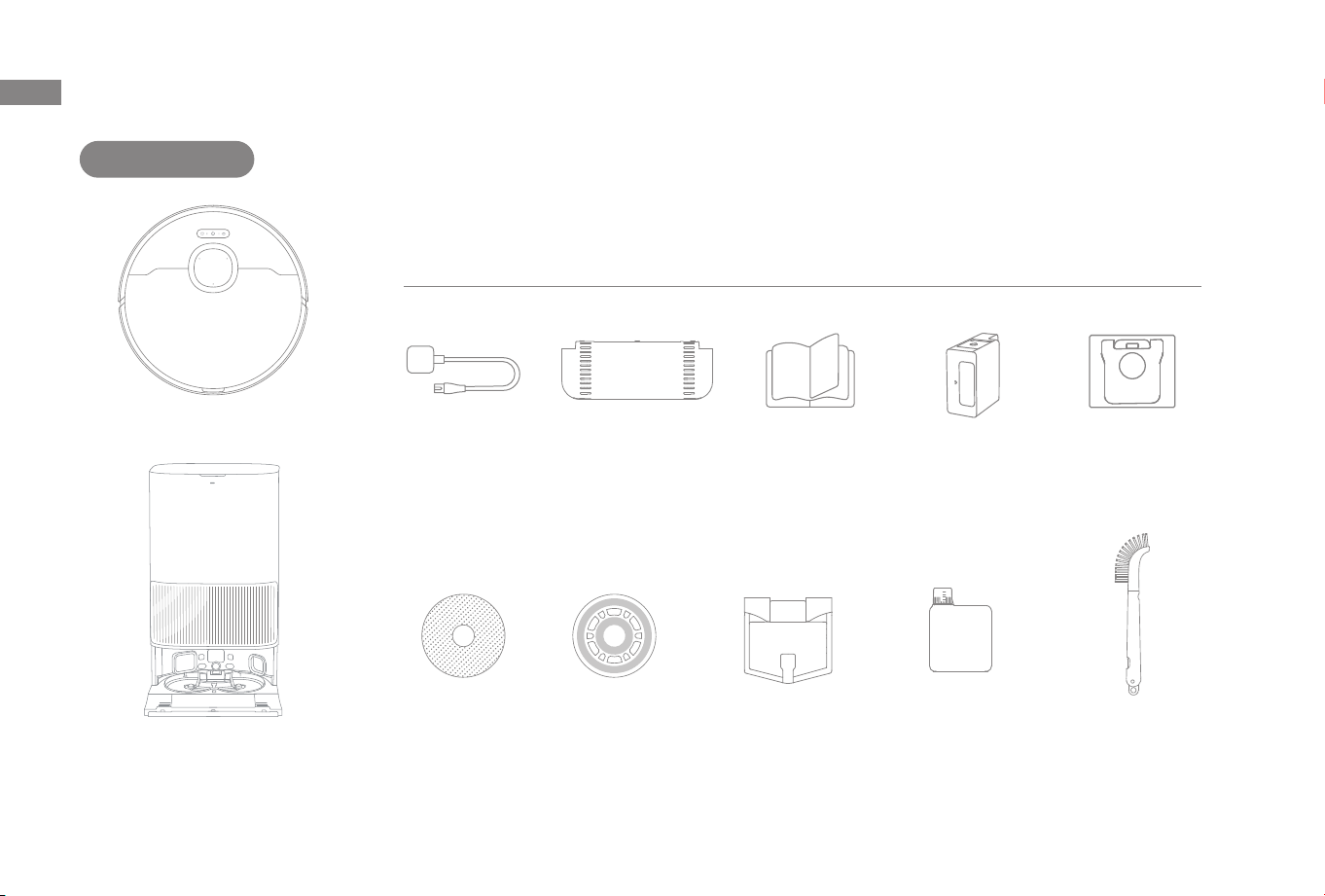

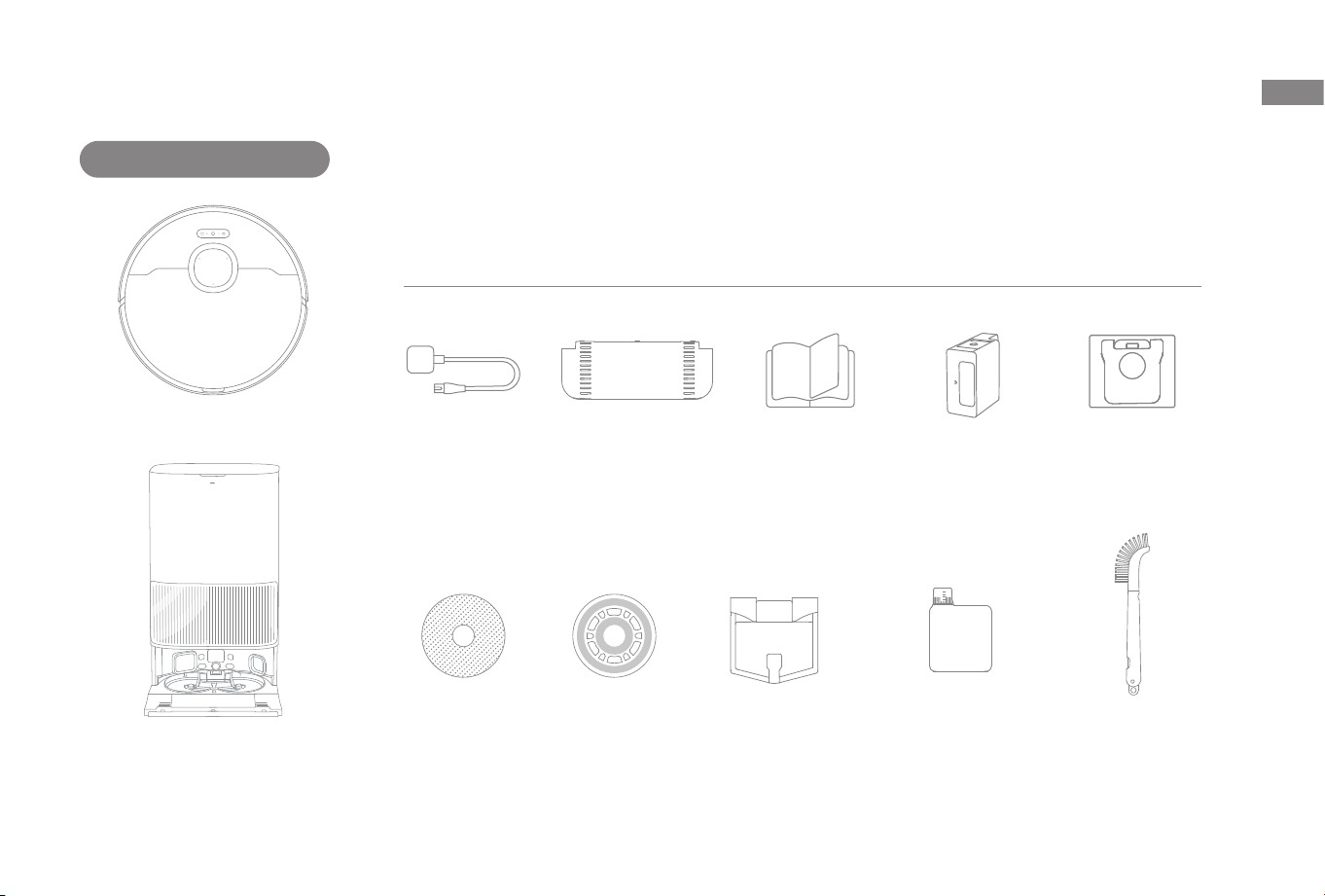

Other Accessories

Product Overview

Mop Pad × 2

(pre-installed)

Robot

Base Station

Mop Pad

Holder × 2

Power Cord

Cleaning Tool

Dust Bag × 2

(1 pre-installed)

Cleaning Solution

Base Station Ramp

Extension Plate

User Manual Auto-Detergent

Compartment

(pre-installed)

Package Contents

5ml

10ml

15ml

20ml

Washboard Filter

(pre-installed)

Product Overview

Robot

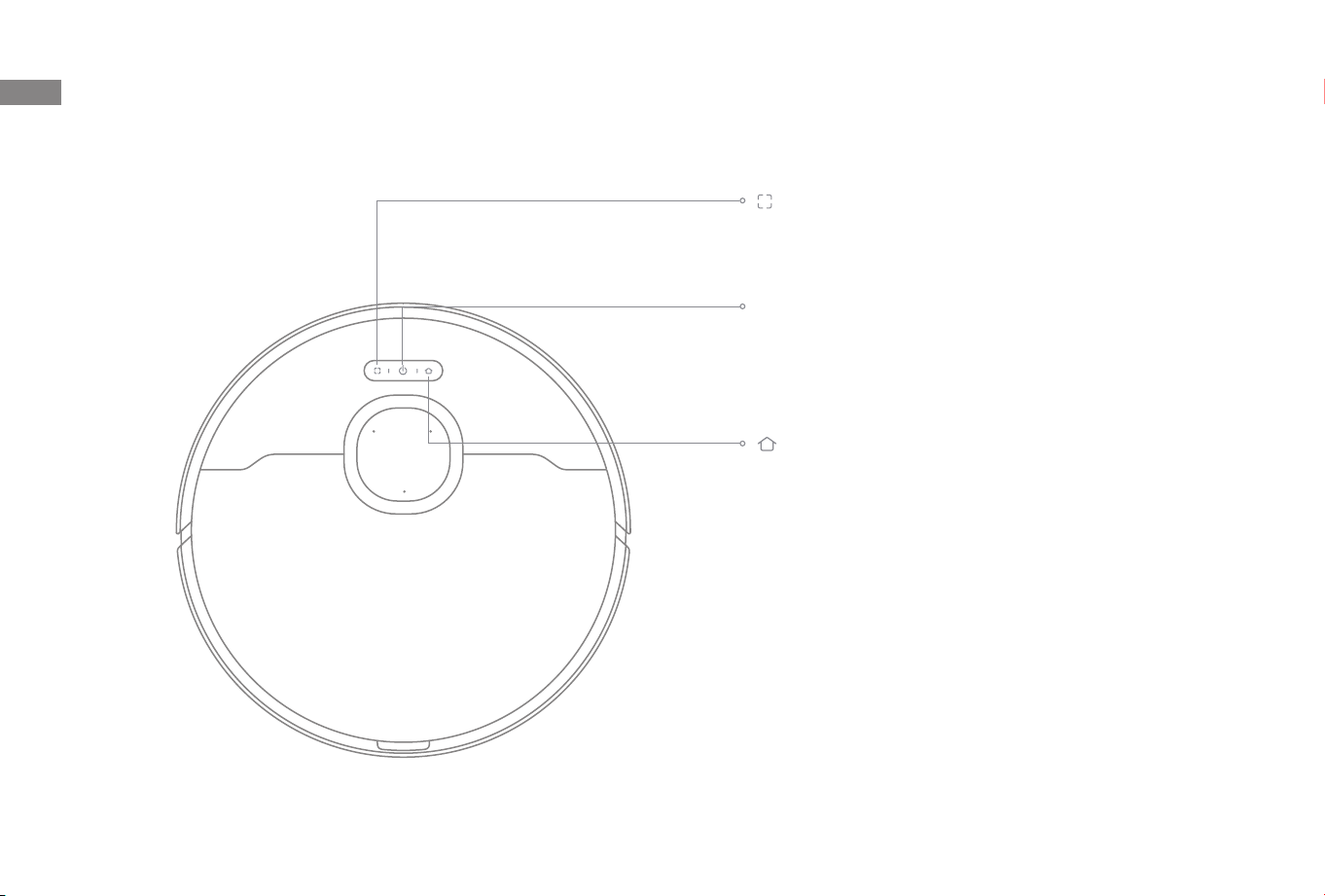

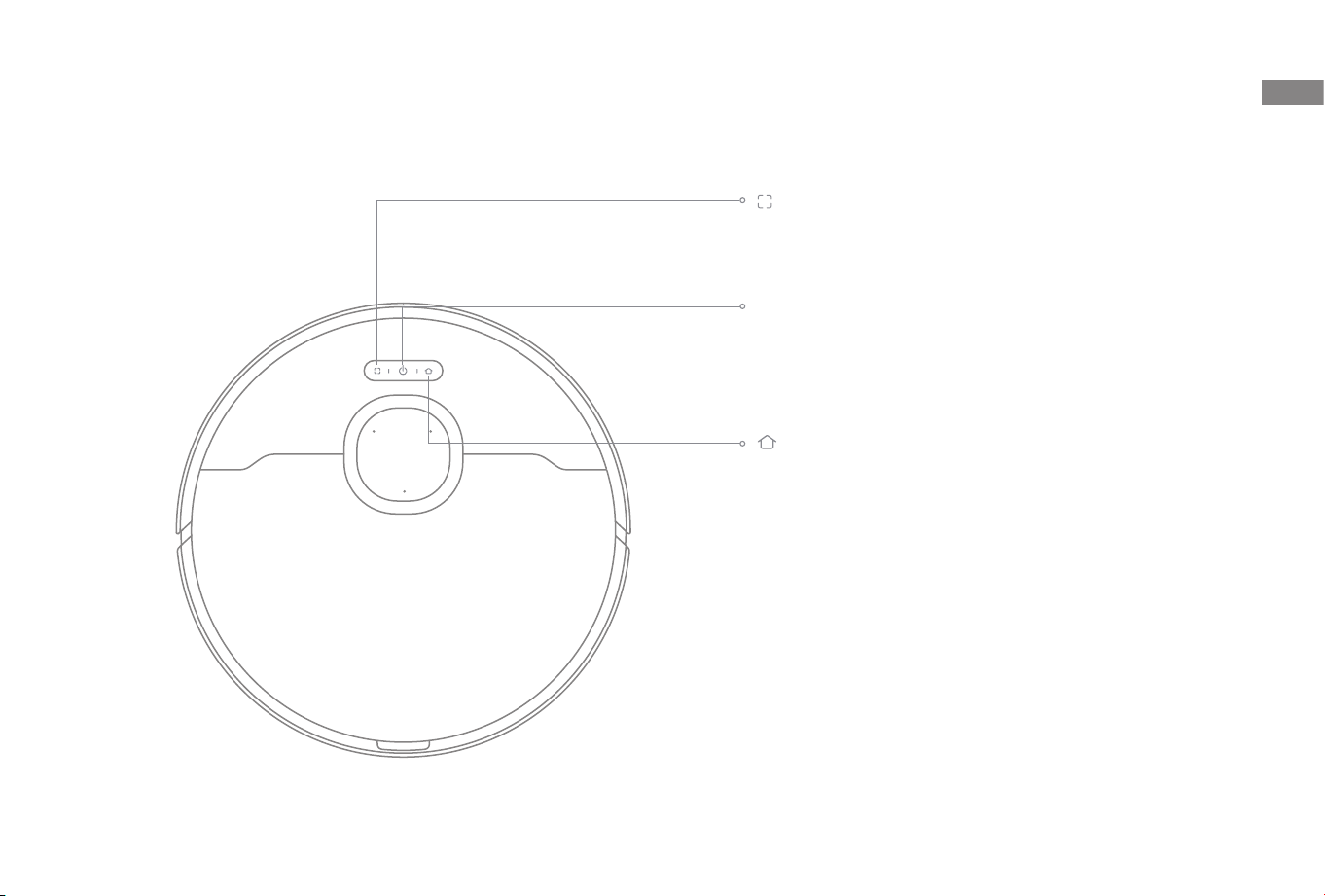

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Awaiting at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the Dreamehome

App.

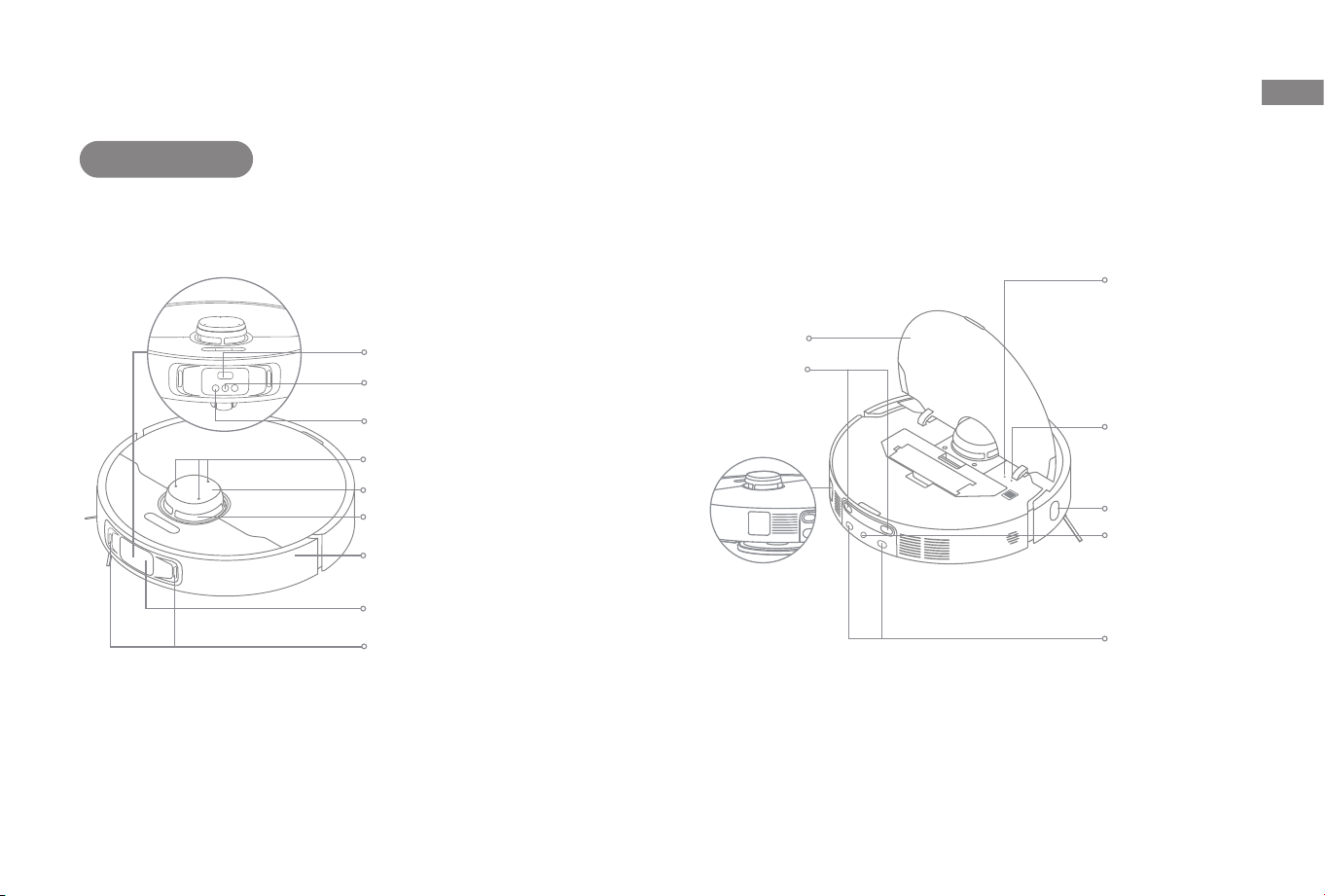

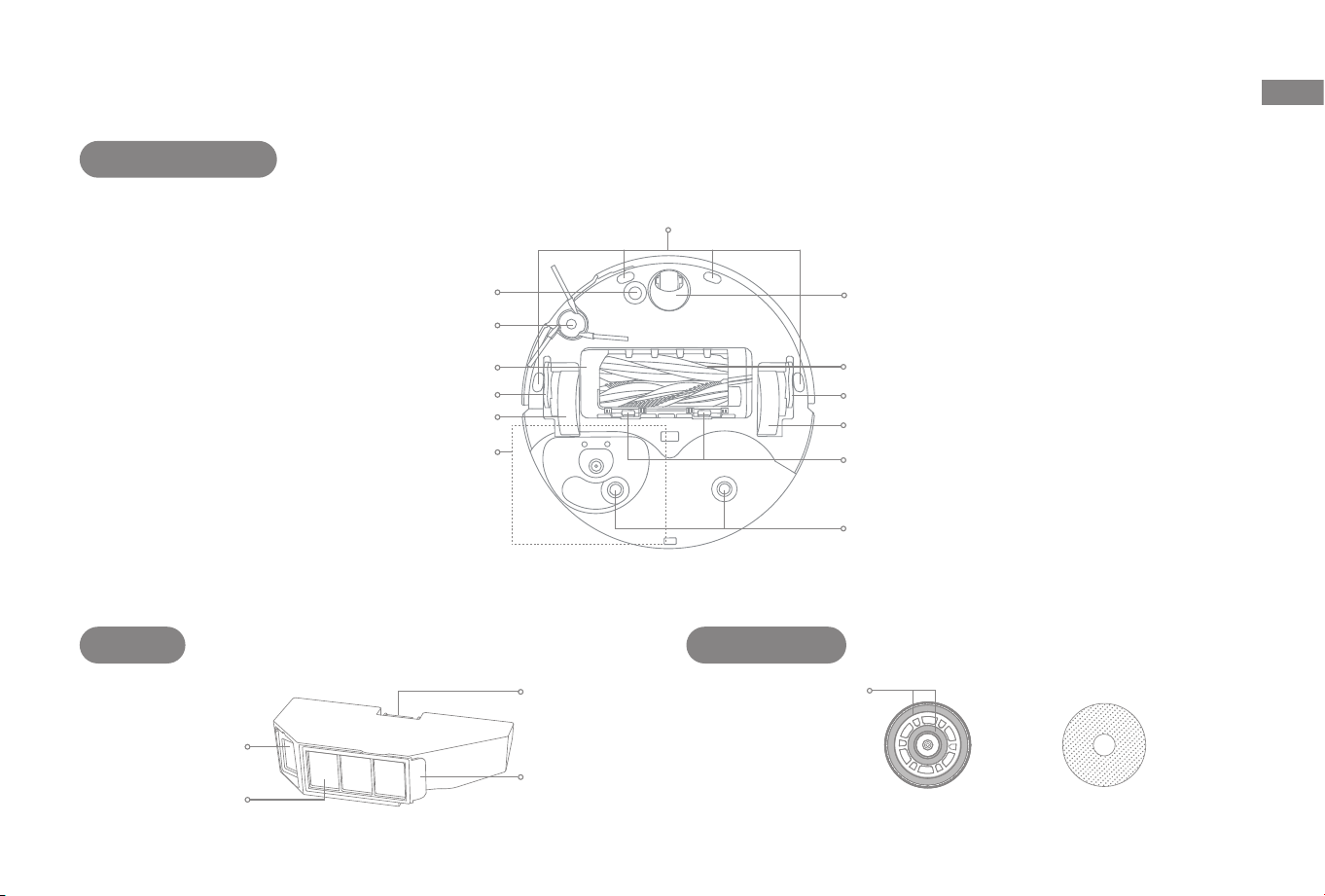

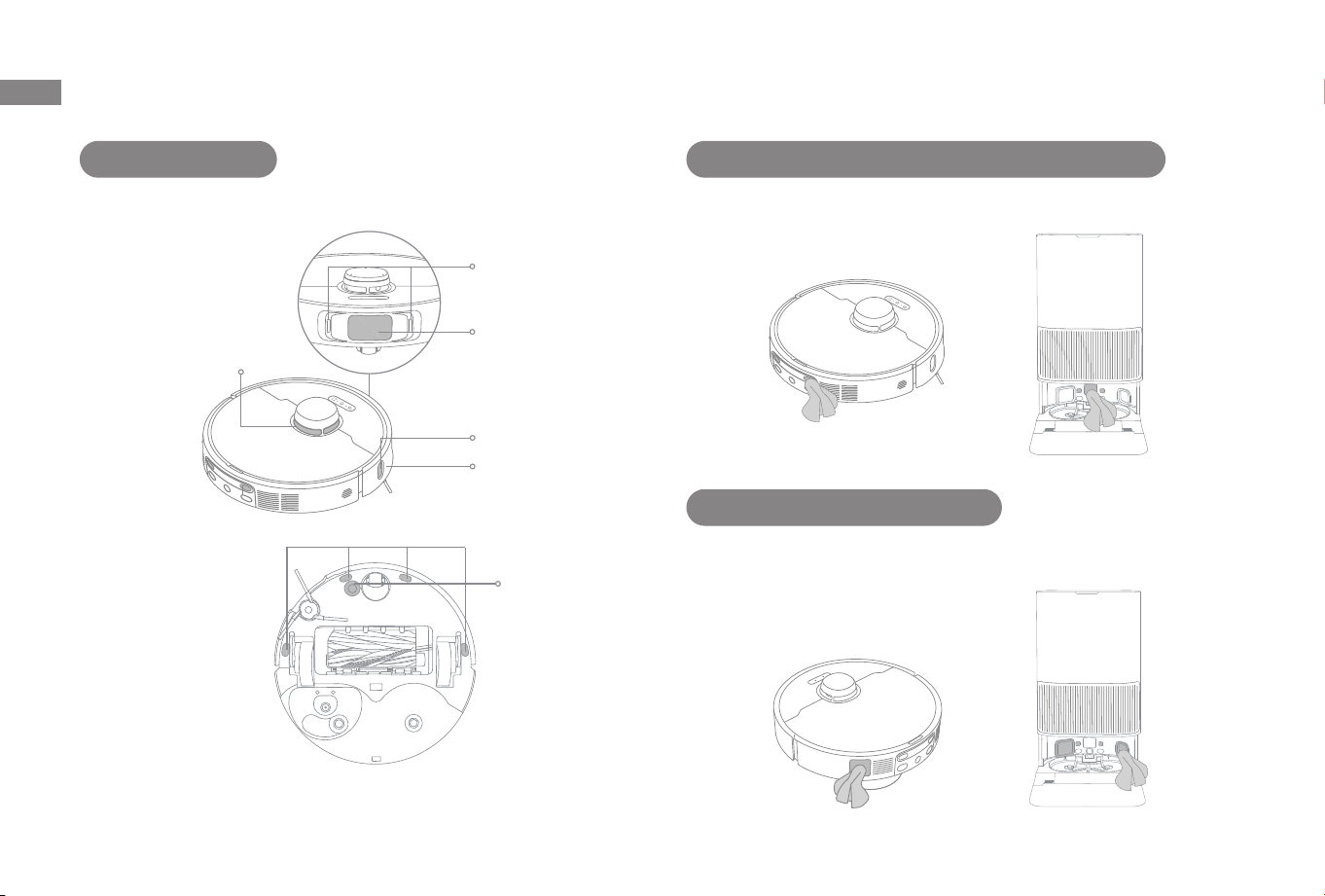

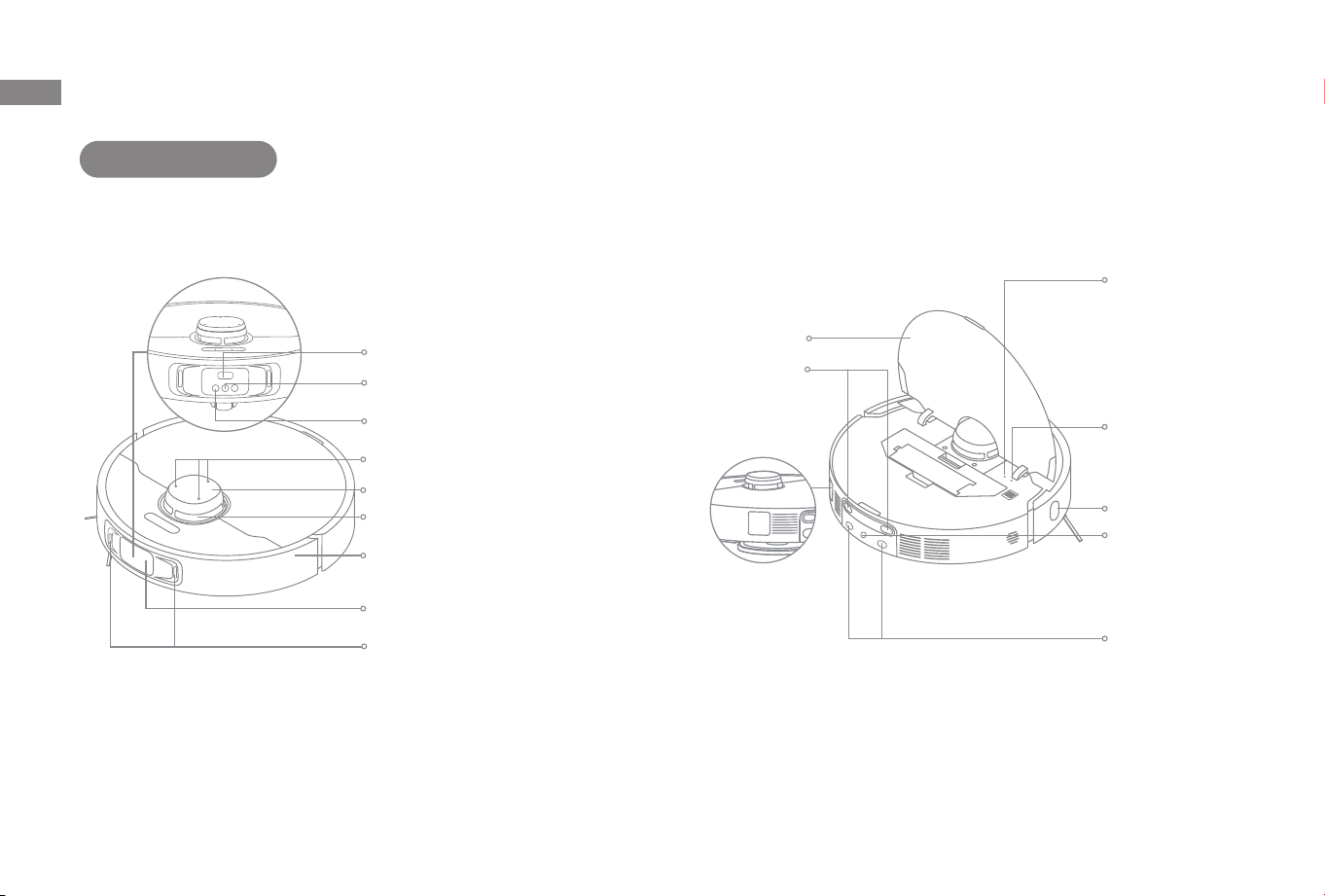

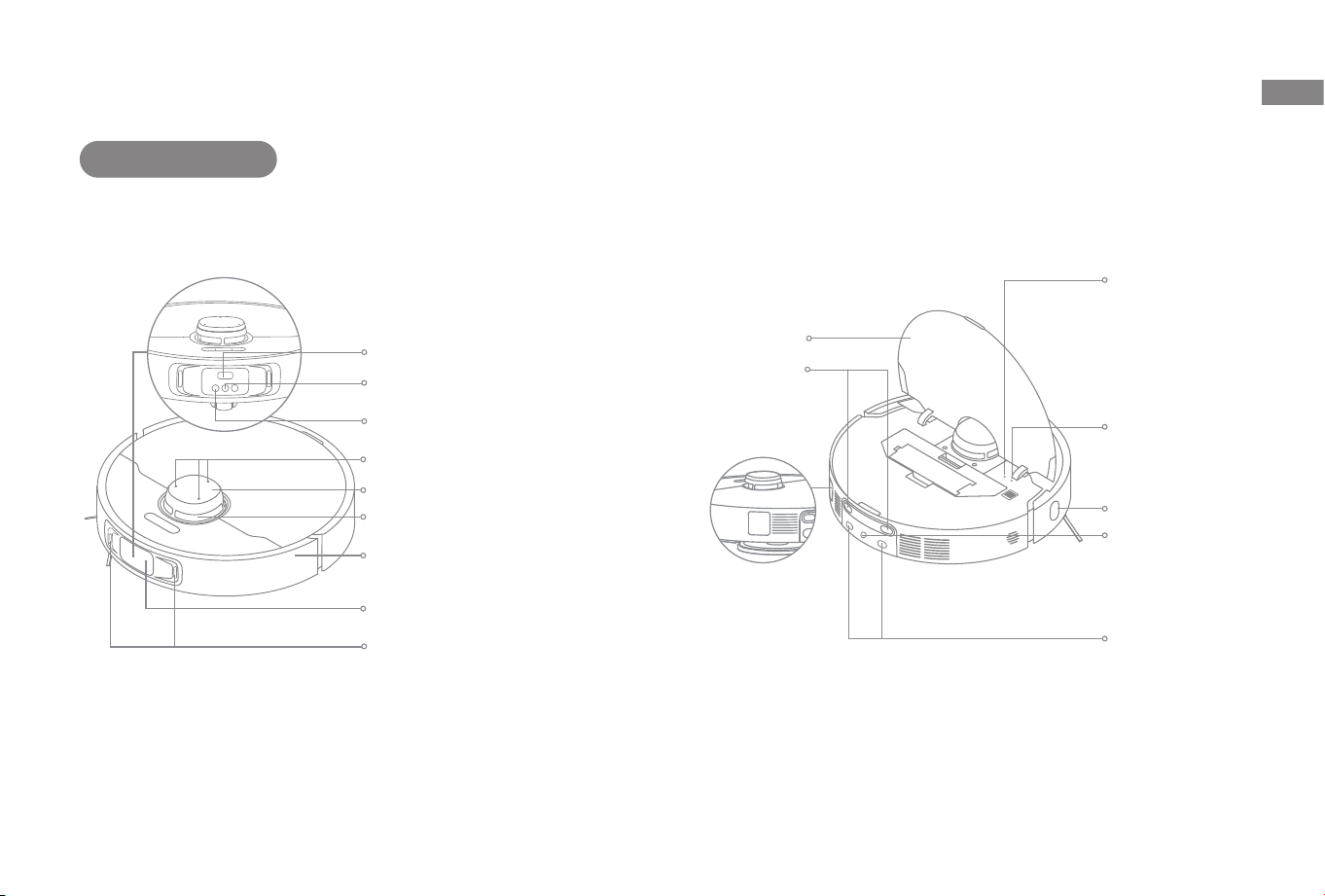

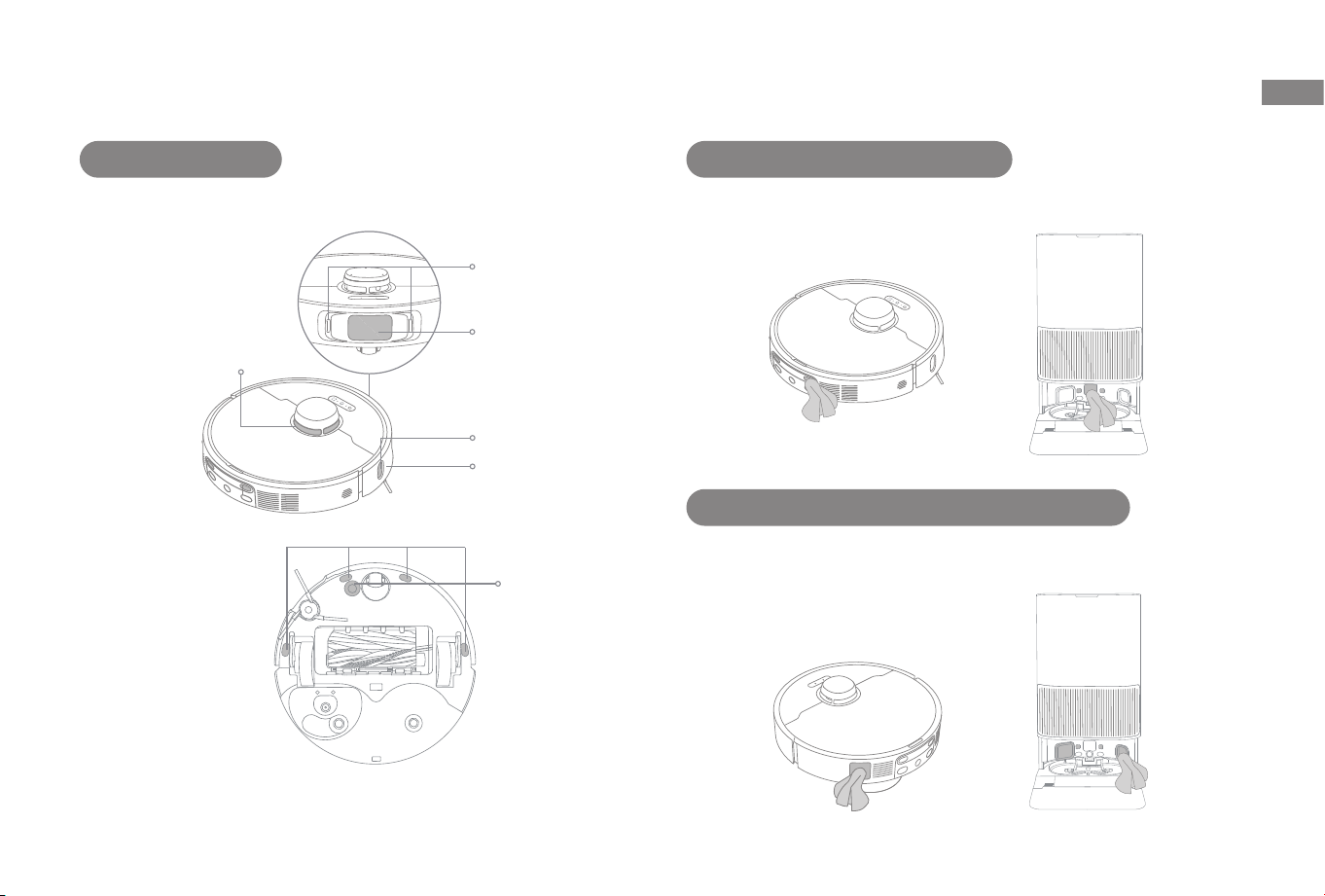

Robot and Sensors

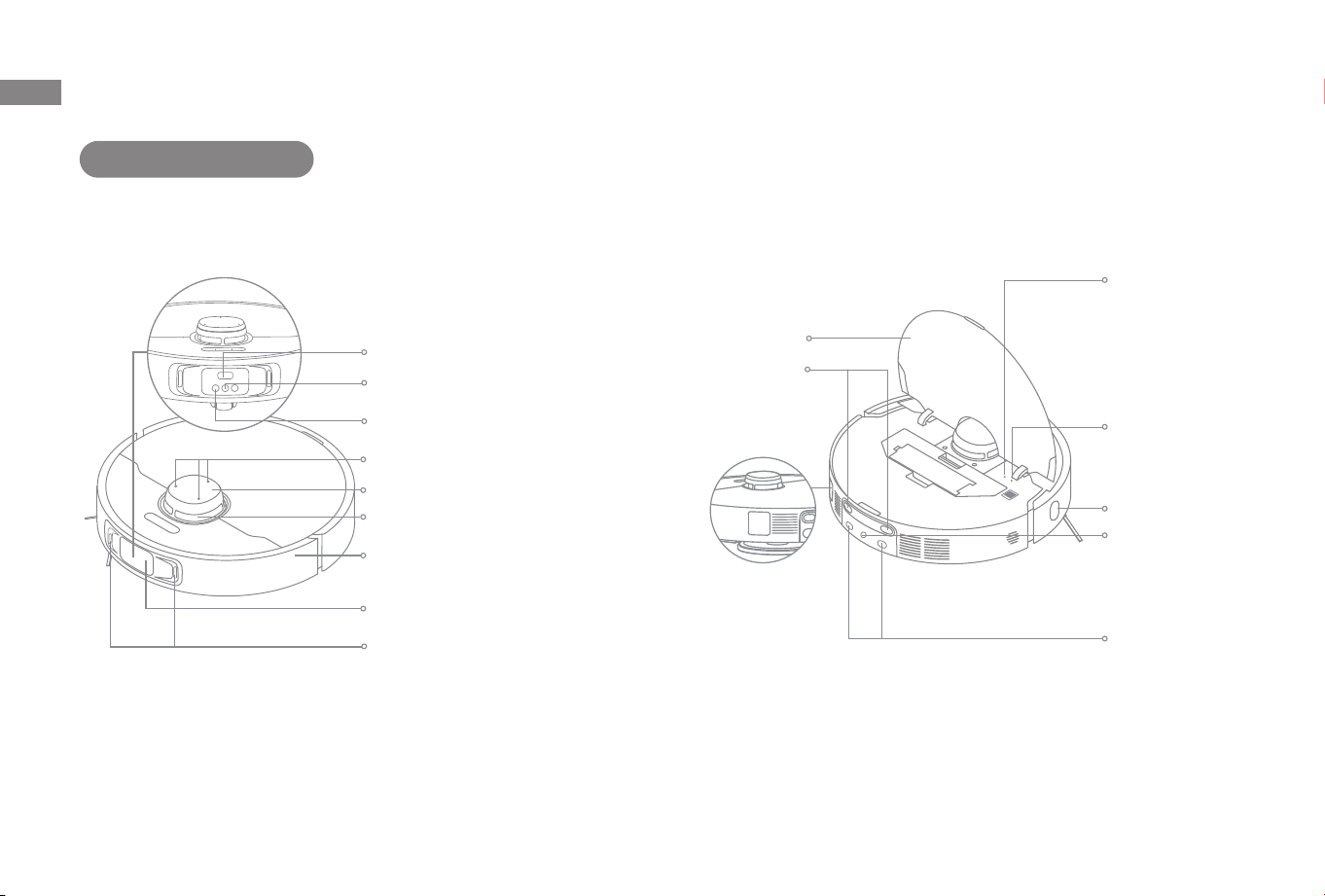

Microphones

LDS Cover

Laser Distance Sensor (LDS)

Bumper Window

Bumper

3D Dual-Line Laser Sensors

AI HD Camera

AI IR Camera

Connectors

LED Auxiliary Light

Product Overview

Cover

Charging

Contacts

Auto-empty Vent

Automatic

Water

Relling Inlet

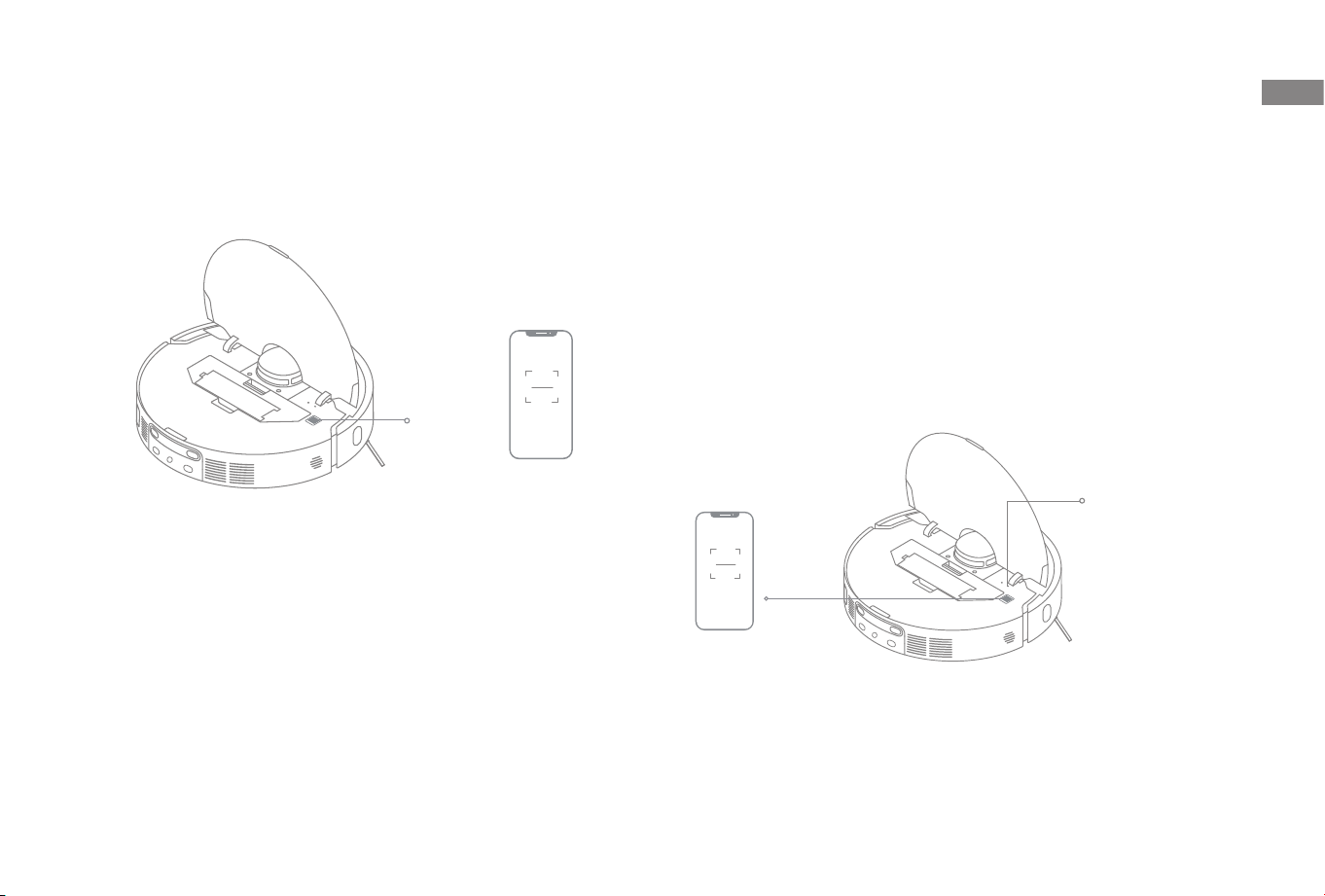

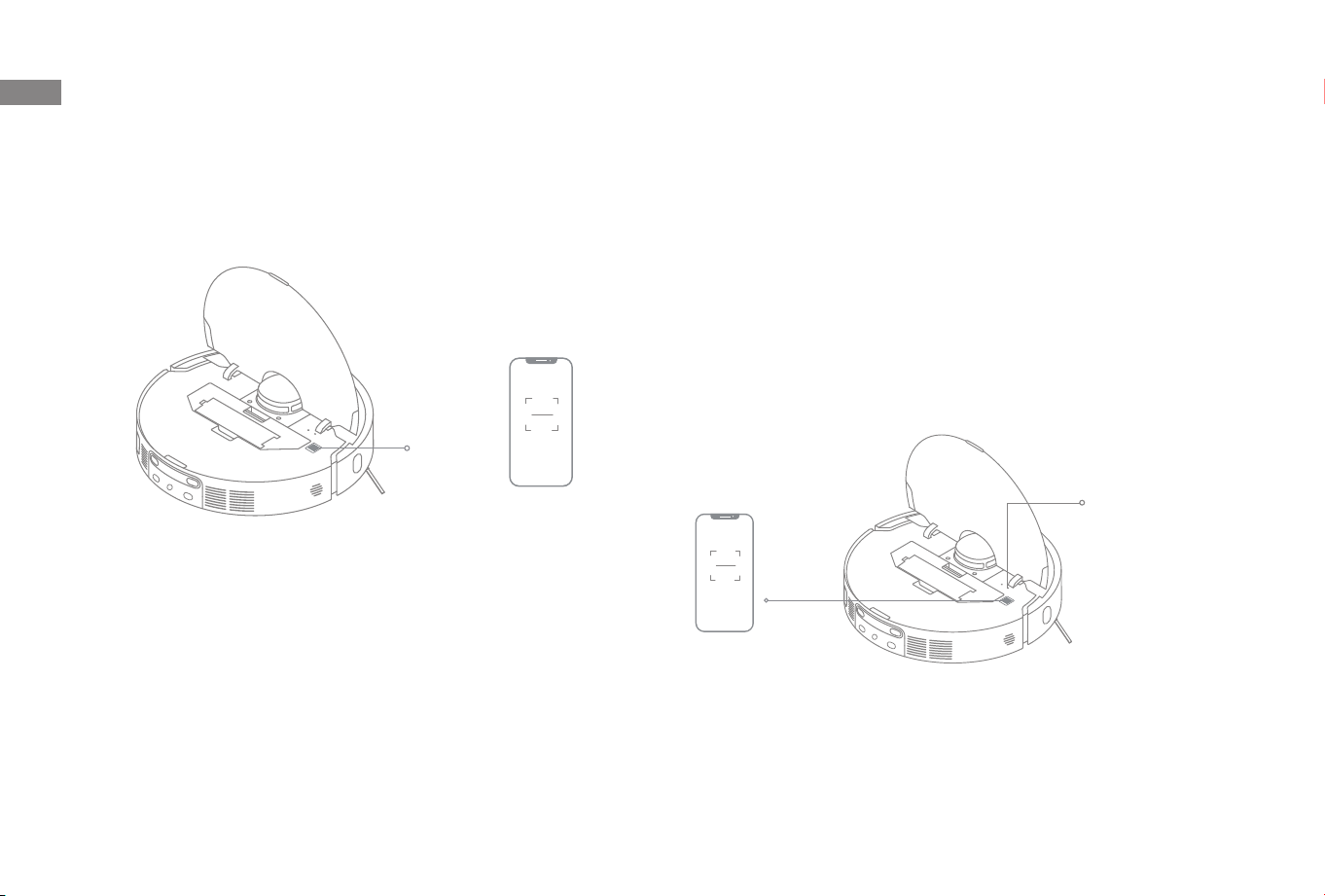

Reset Button

· Press and hold

for 3 seconds to

restore to factory

settings

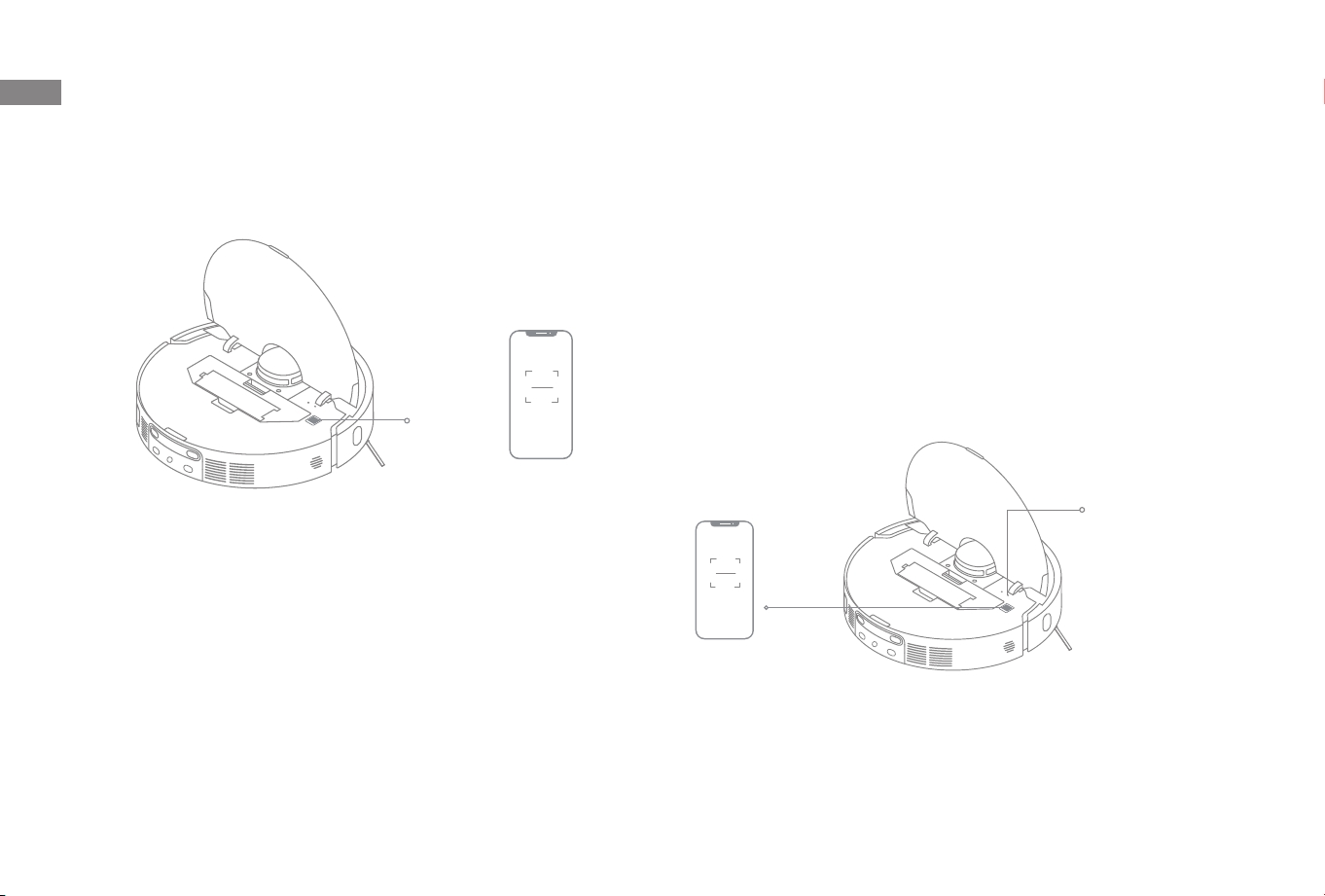

Wi-Fi Indicator

Edge Sensor

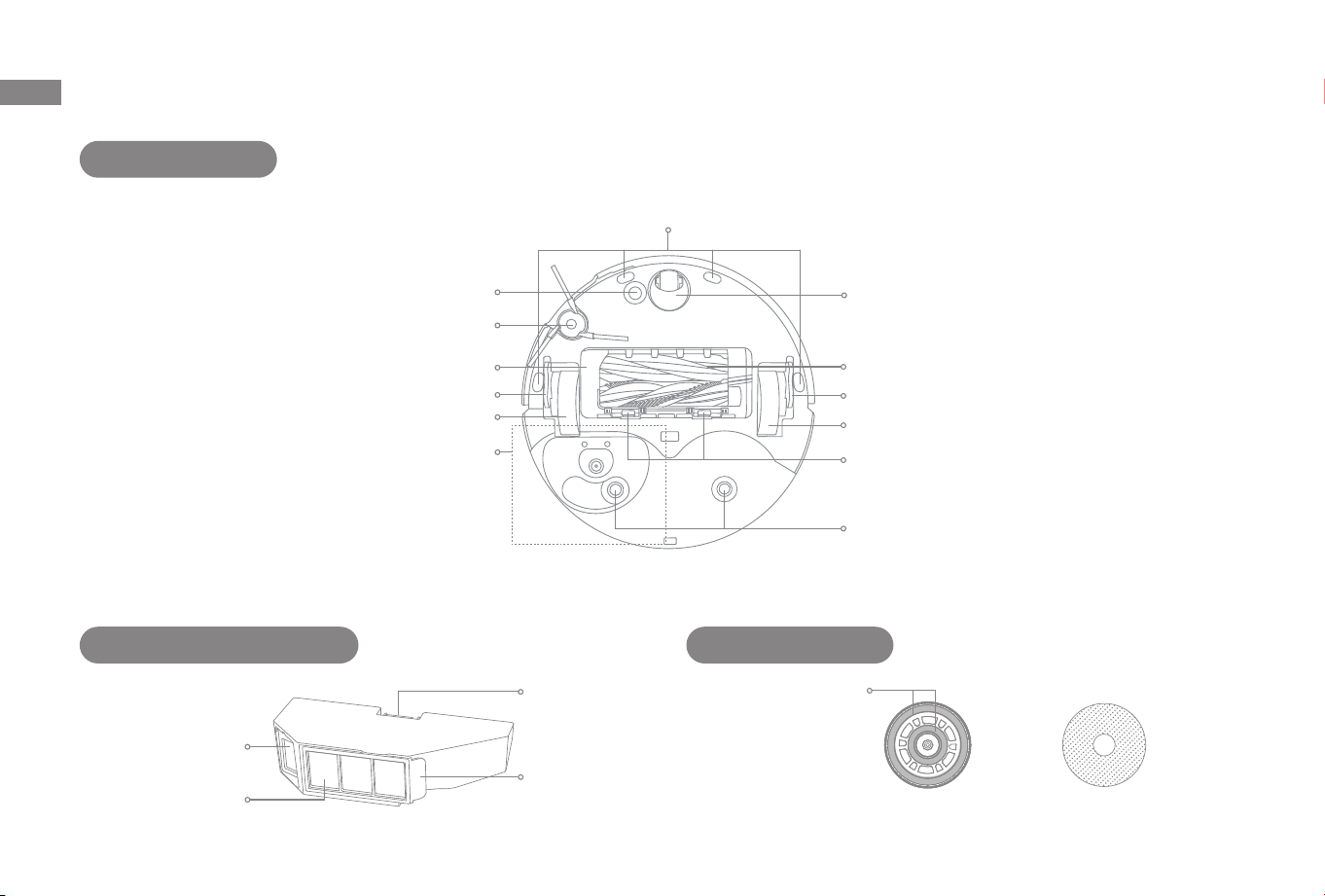

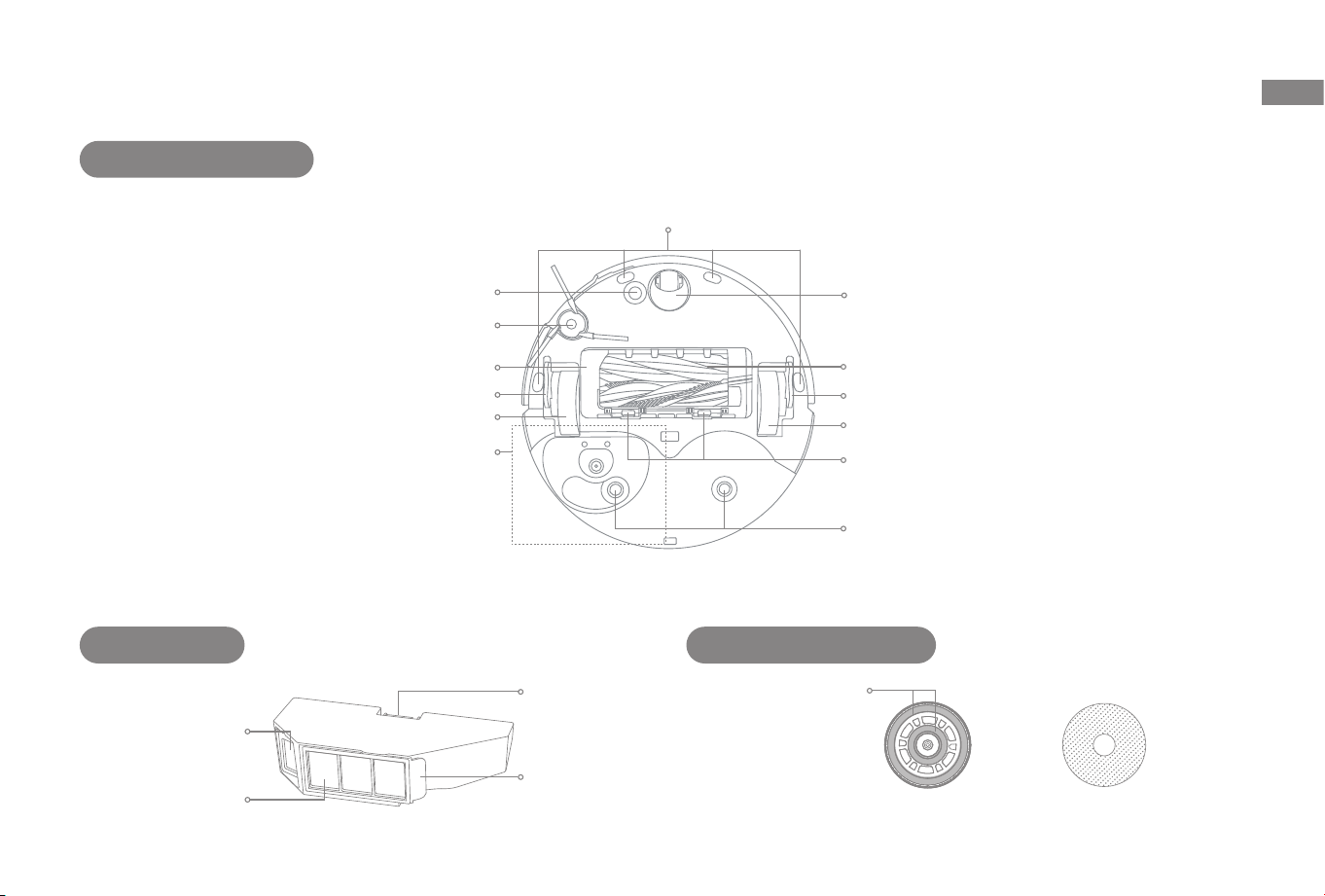

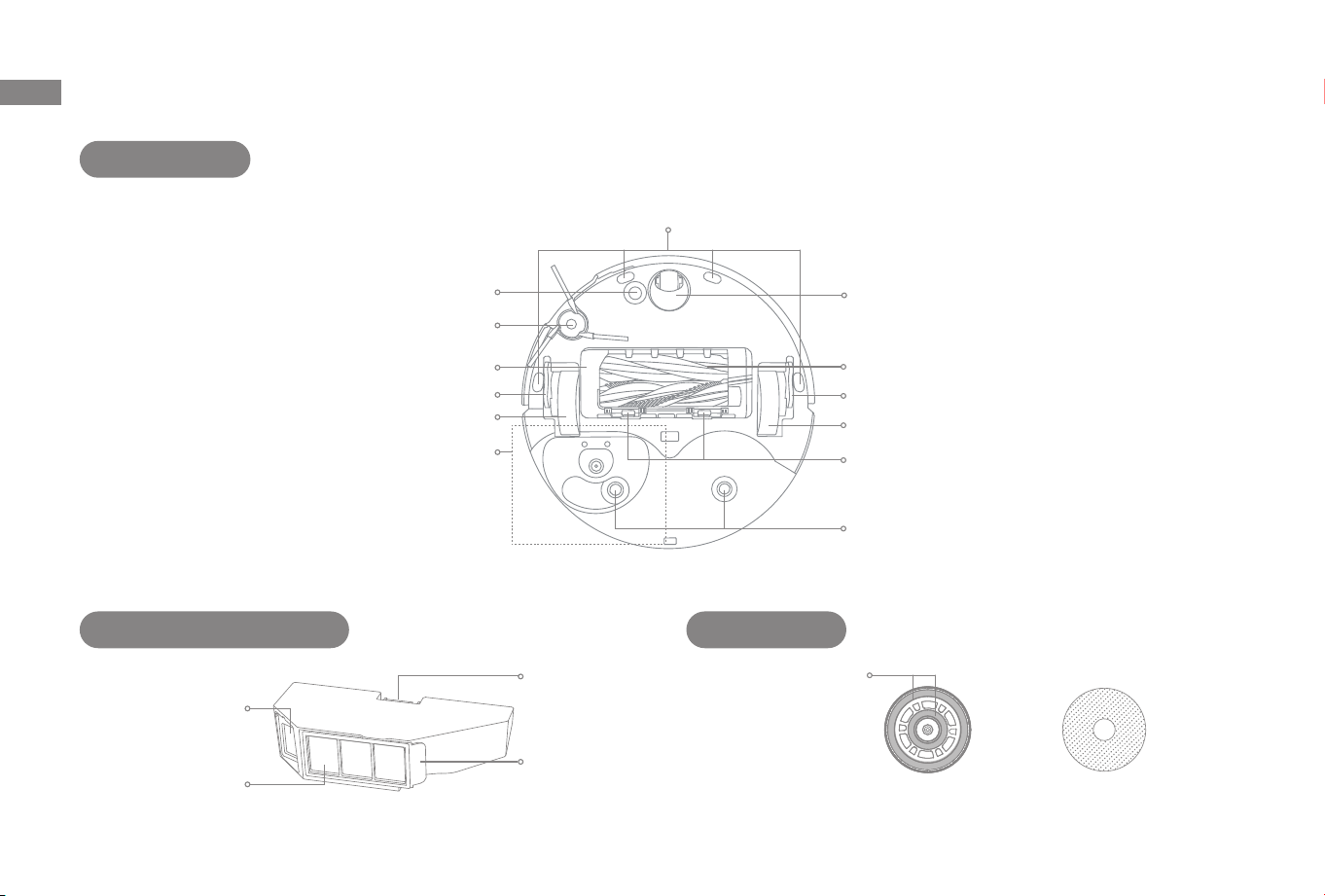

Robot and Sensors

Cli Sensors

Main Wheel

Auxiliary Climbing Wheel

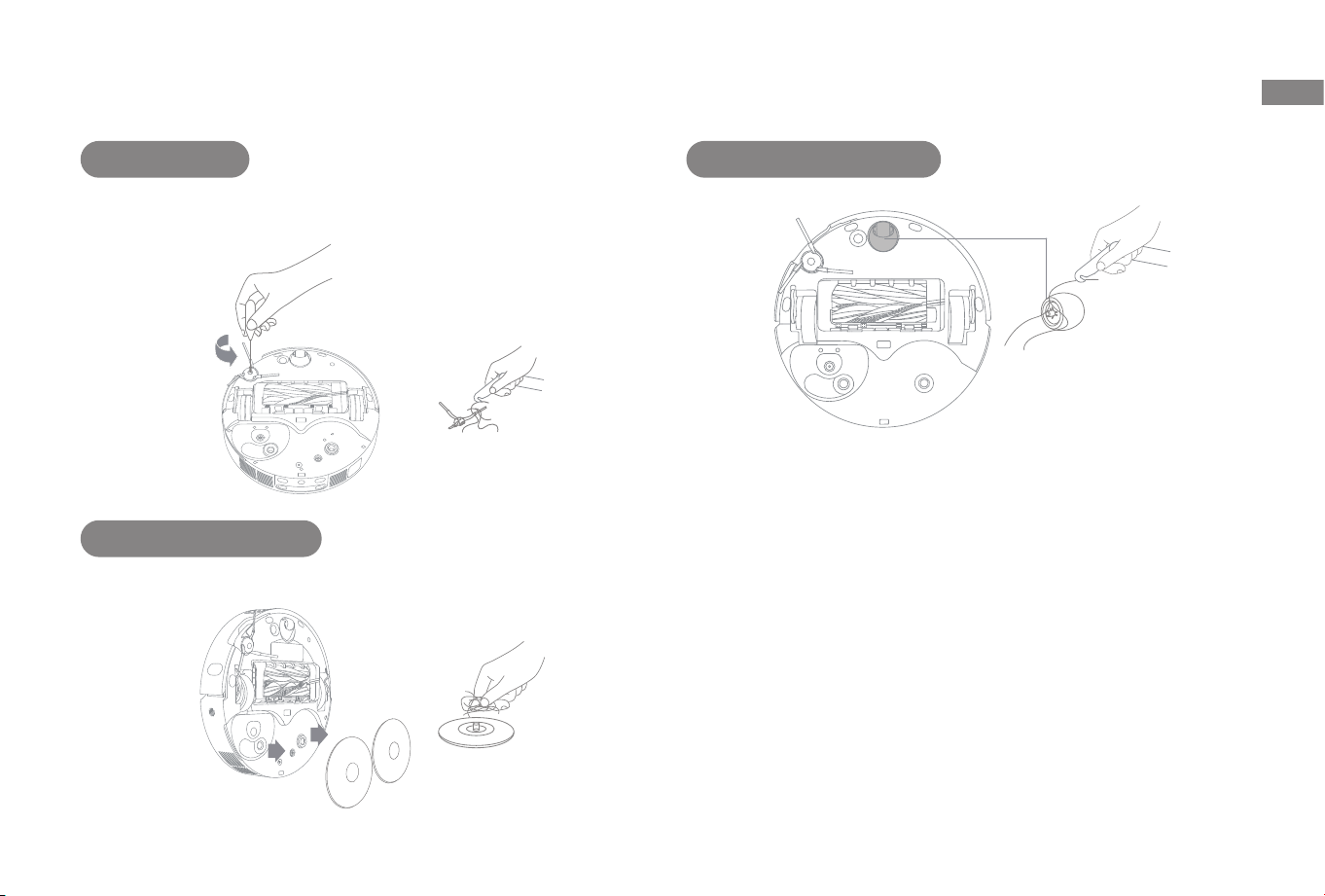

Main Brushes

Omnidirectional Wheel

Brush Guard

Main Wheel

Auxiliary Climbing Wheel

Mop Pad Holder Mounting Holes

Side Brush Extension Assembly

Carpet Sensor

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

MopExtend Assembly

Brush Guard Clips

Dust Box

Filter

Auto-Empty Vent

Dust Box Clip

Filter Clip

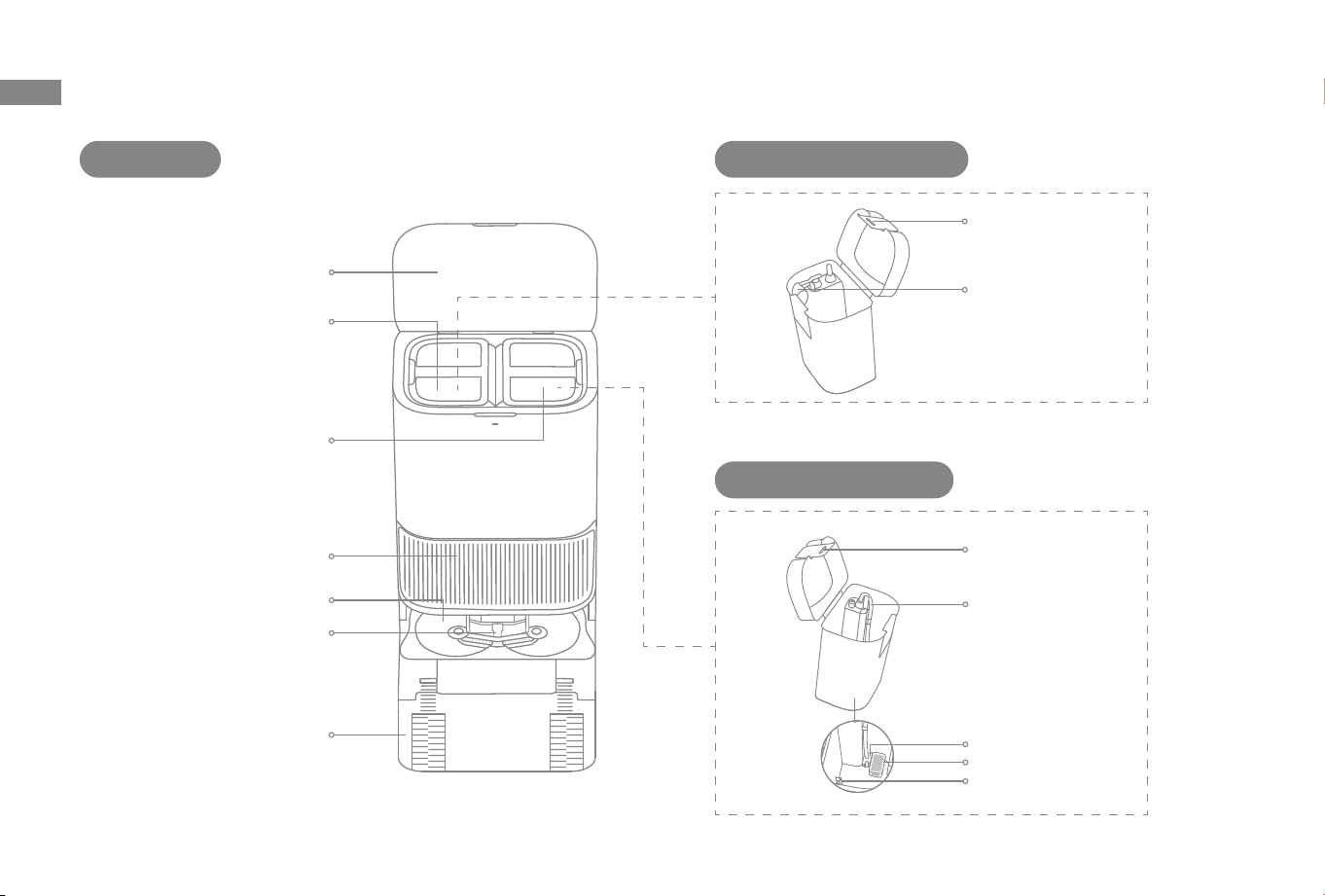

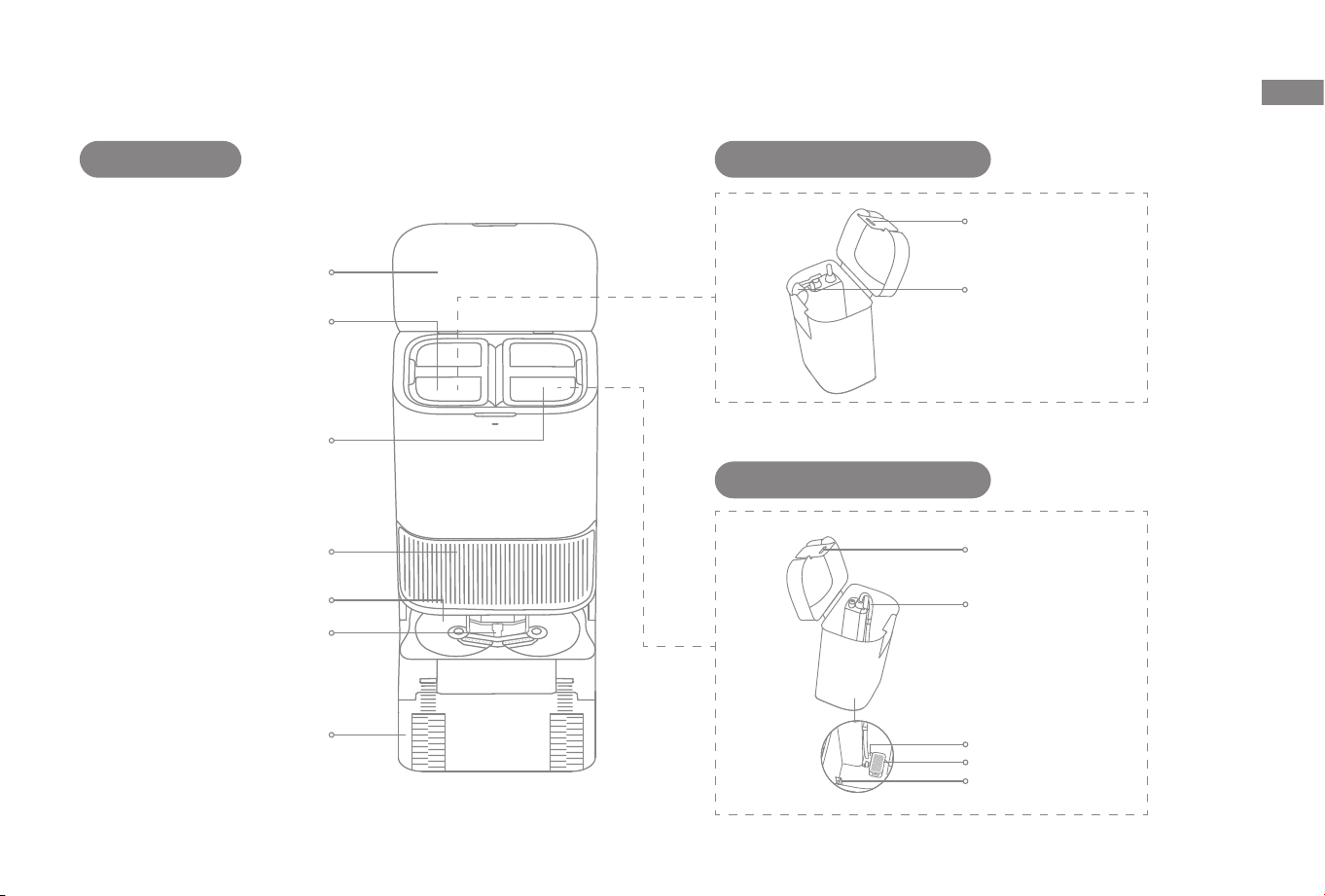

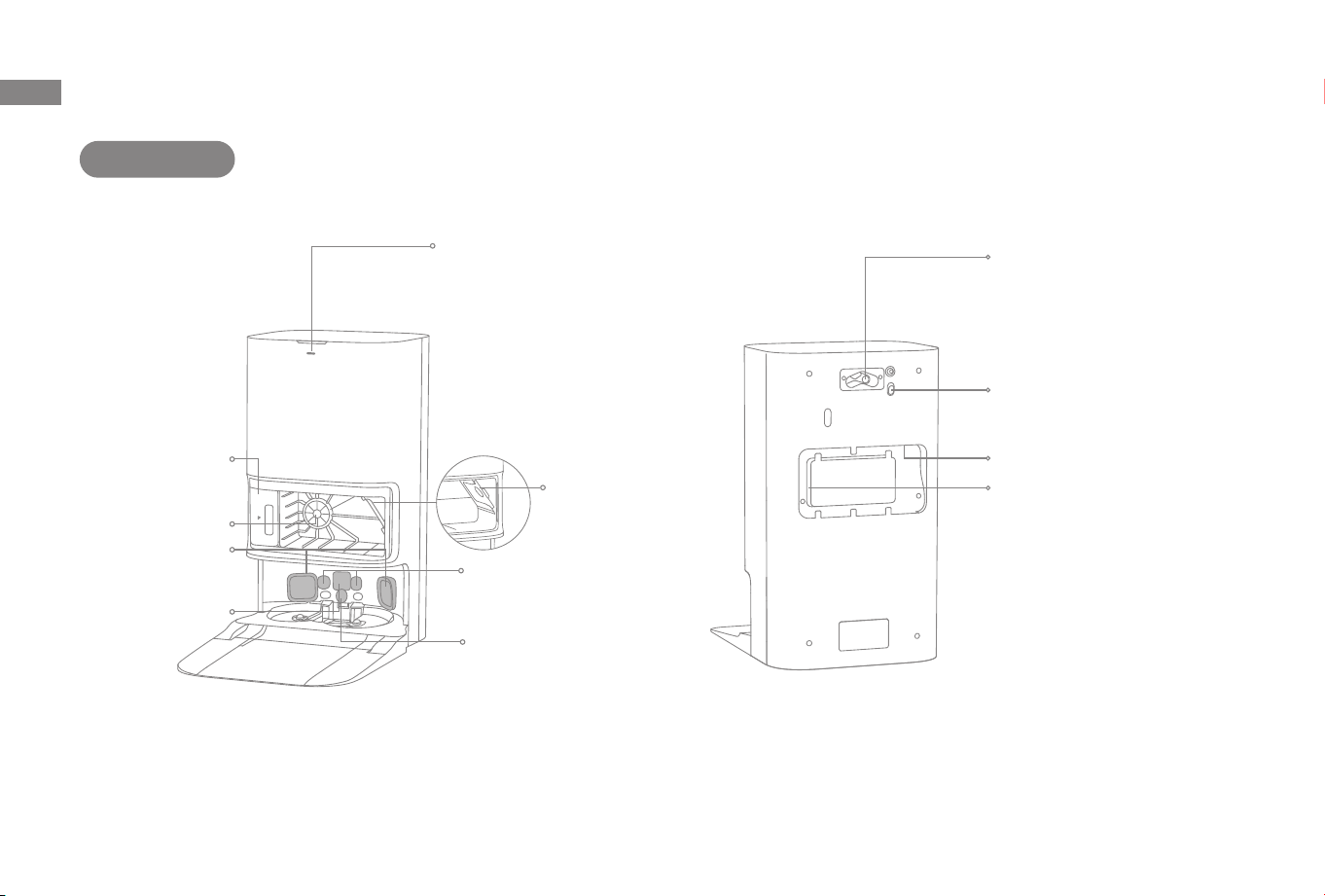

Product Overview

Filter

Washboard

Washboard Filter

Ramp Extension Plate

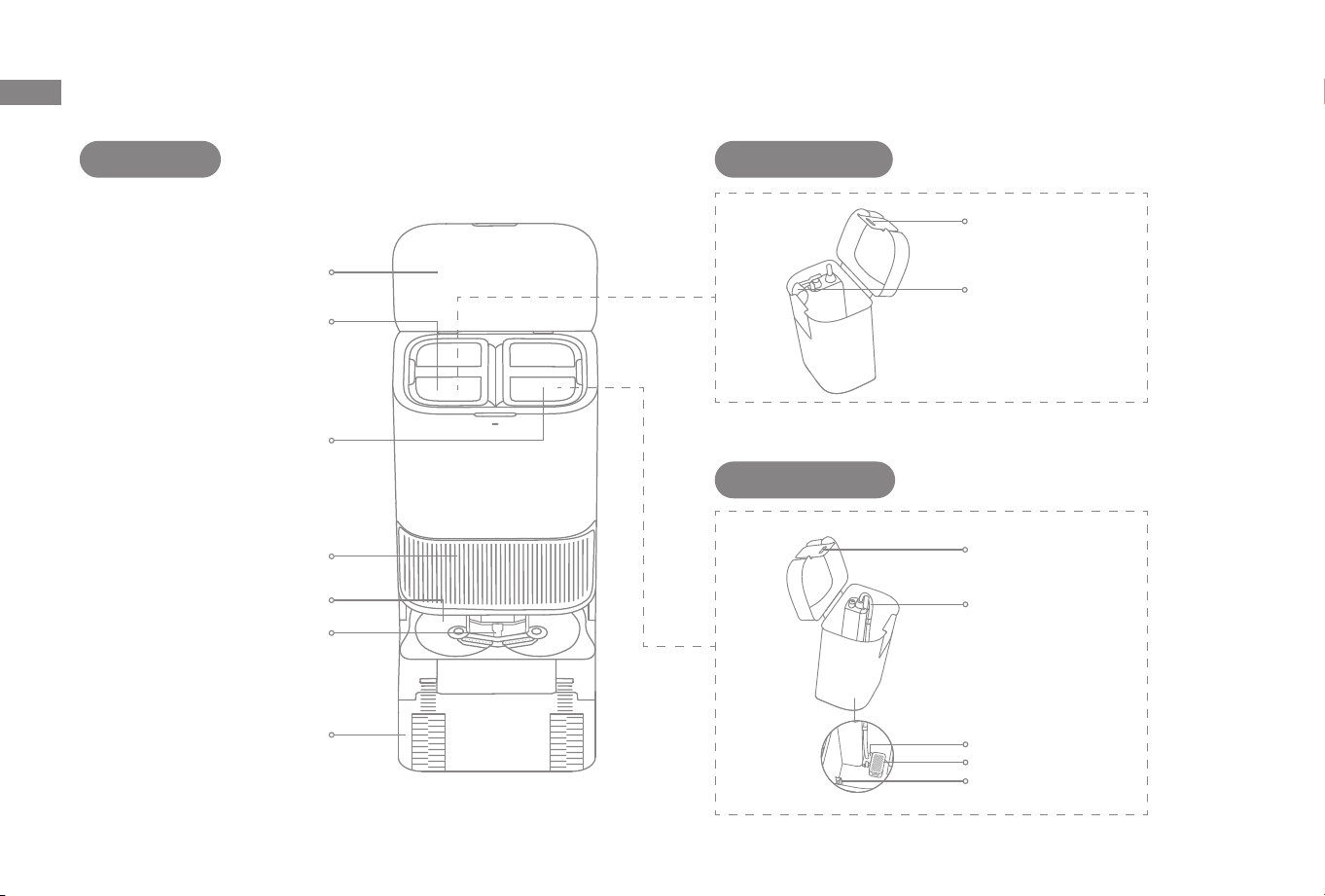

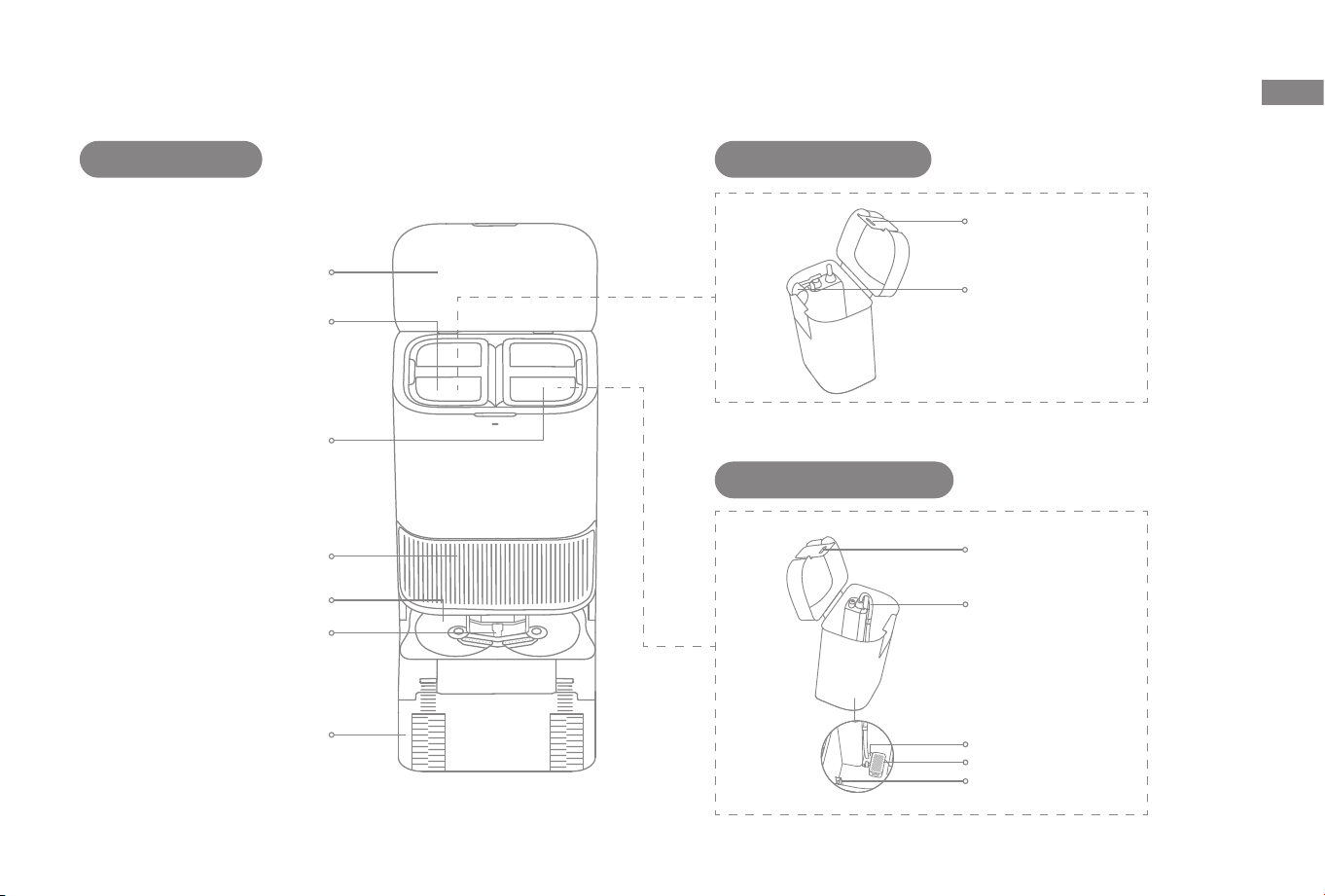

Cover

Used Water Tank

Clean Water Tank

Water Tank Clip

Float Ball

Water Pipe

Dust Tank Cover

Scale Inhibitor

Floater

Base Station Used Water Tank

Clean Water Tank

Product Overview

Auto-Detergent

Compartment

Base Station

Reserved Slot for Connecting

the Water Hookup Kit for Auto

Relling and Draining

Power Cord Storage Slot

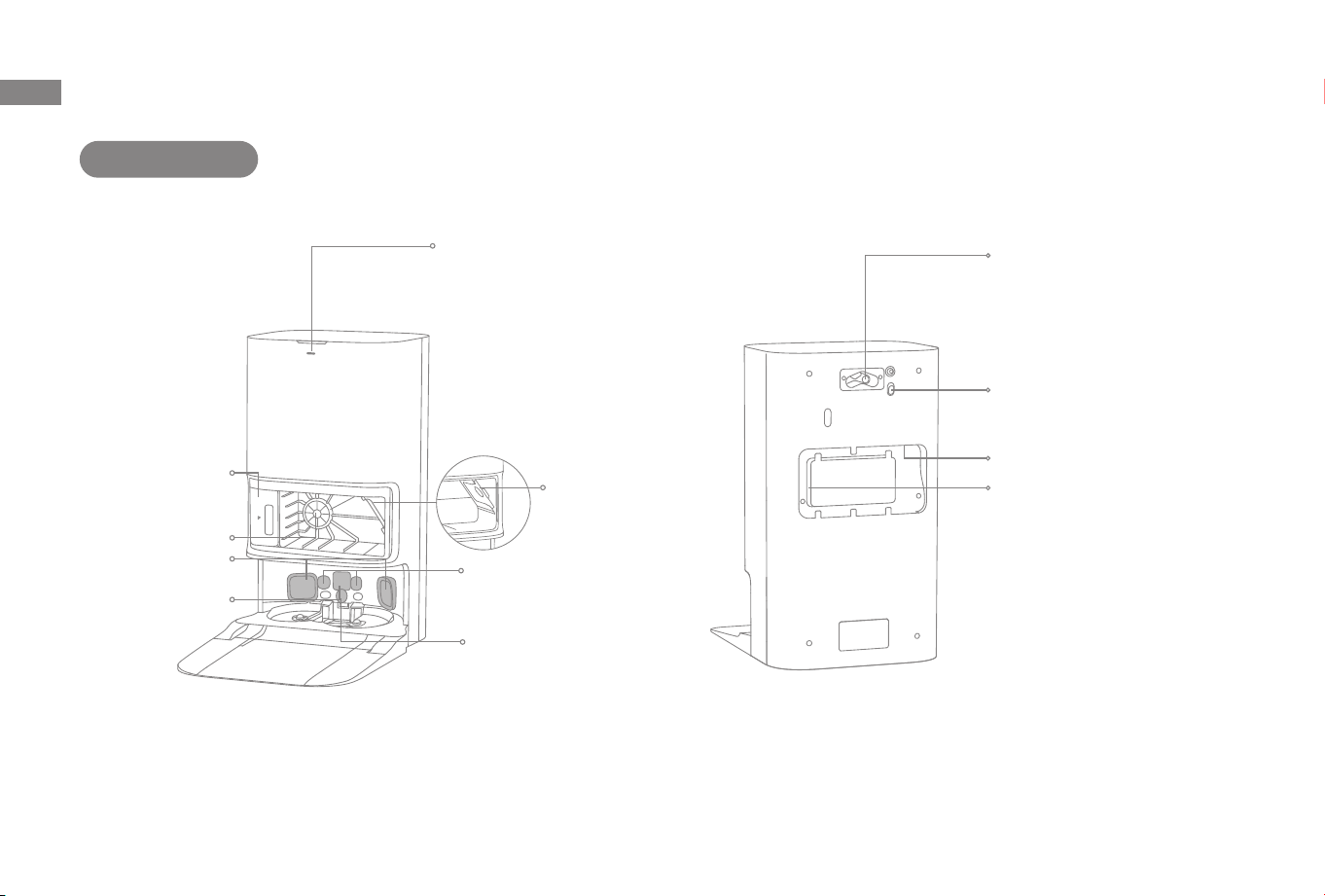

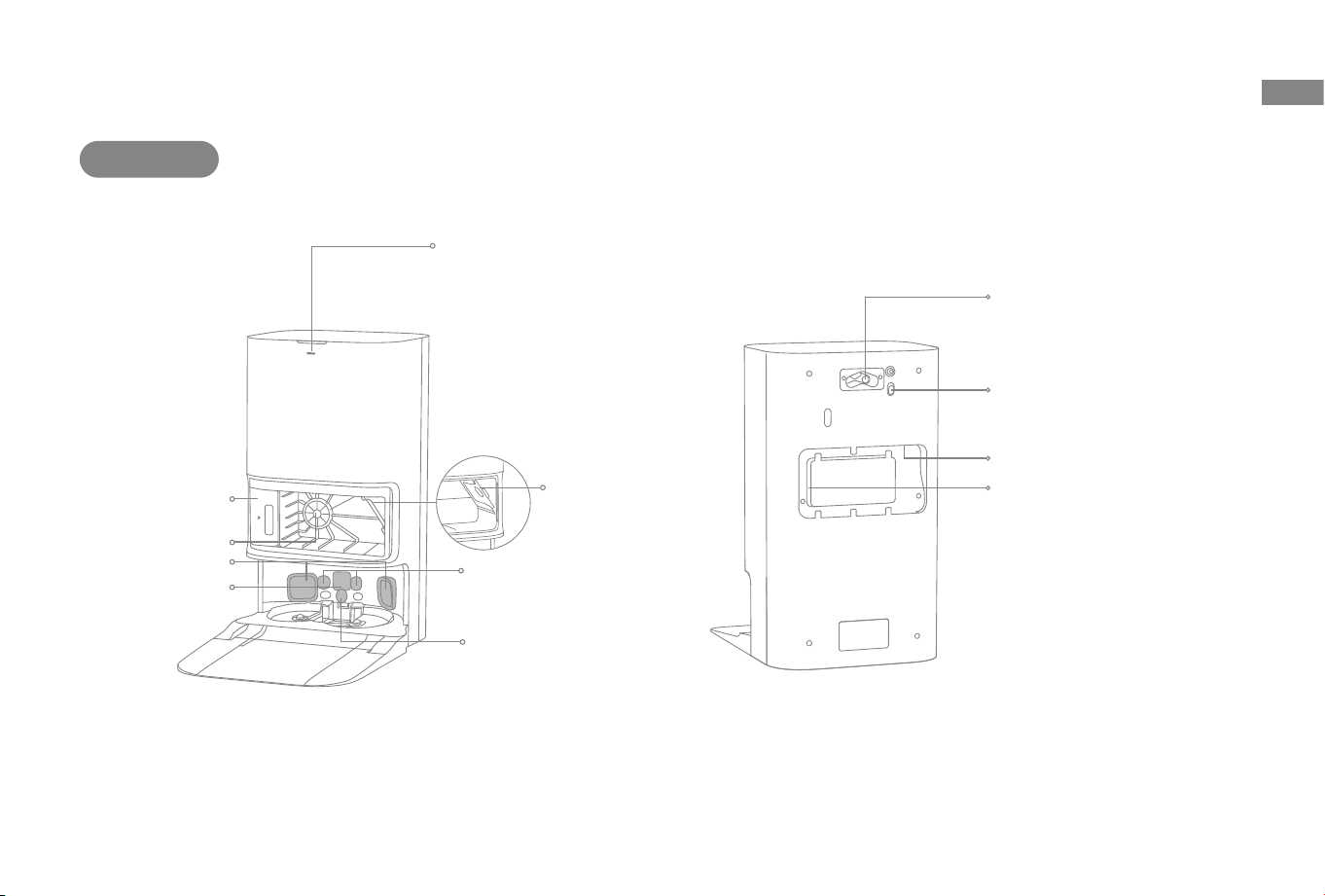

Power Port

I : ON

O : OFF

Note: The water hookup kit for auto refilling and draining needs to be

purchased separately. (Only available in specific regions)

Status Indicator

Solid White: The base station

is connected to power

Solid Orange: The base

station has an error

Product Overview

Filter

Auto-Detergent

Compartment

Dust Bag Slot

Auto-Empty Vents

Signaling Area

Charging Contacts

Automatic Water

Adding Outlet

Preparing Your Home

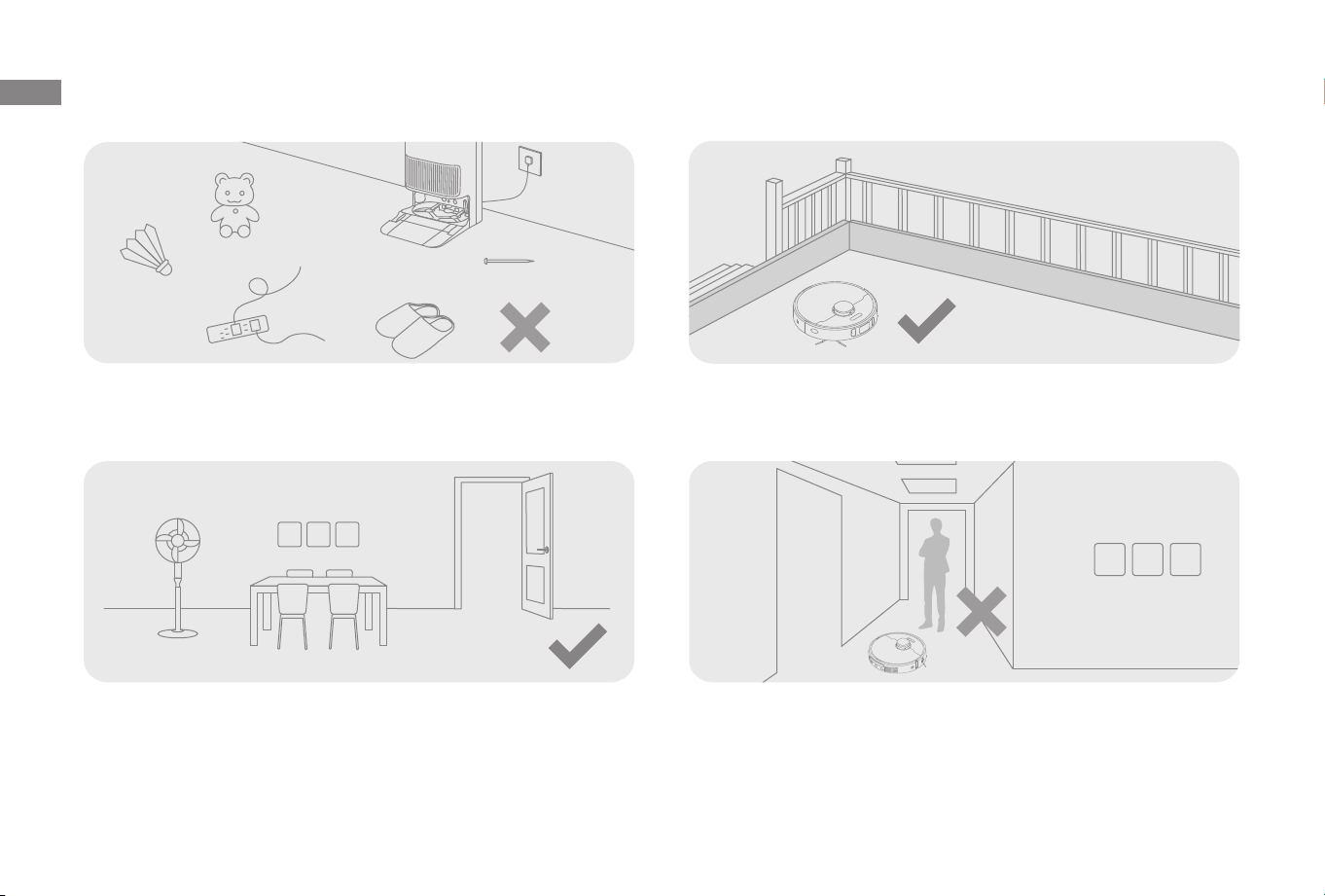

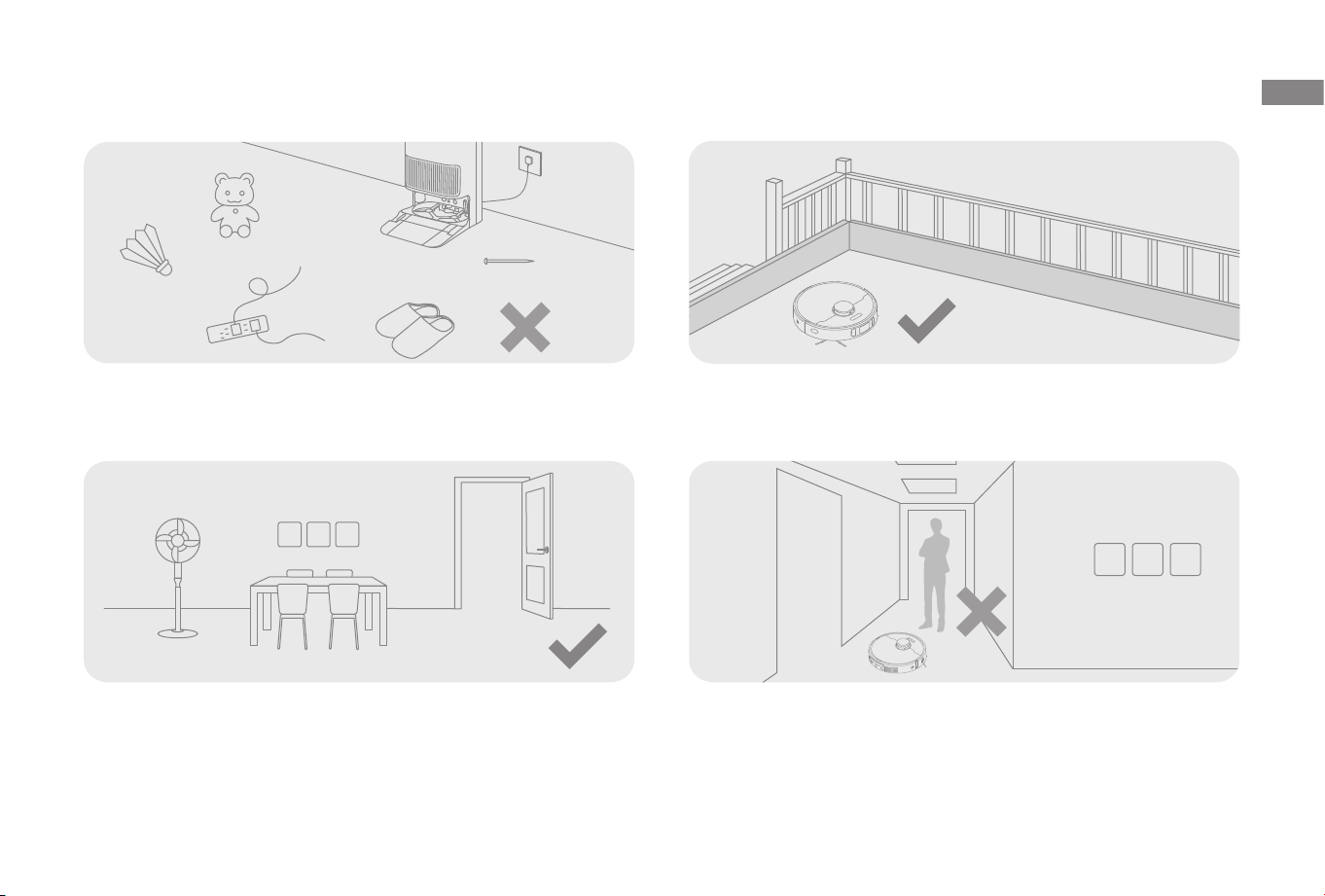

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from missing areas that need to be cleaned, do not

stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

The LED auxiliary light will provide auxiliary lighting in dimly lit environments.

Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be scratched.

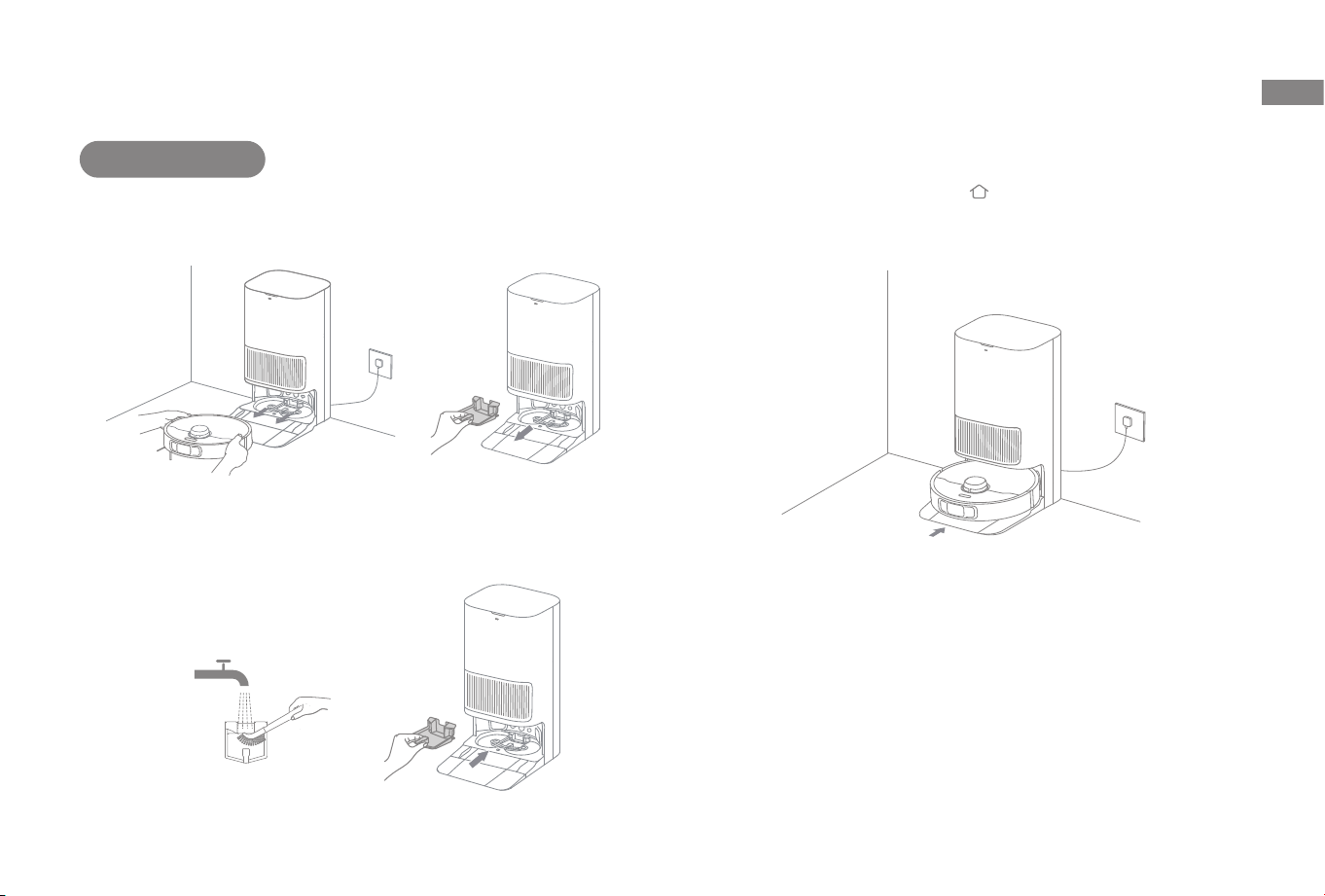

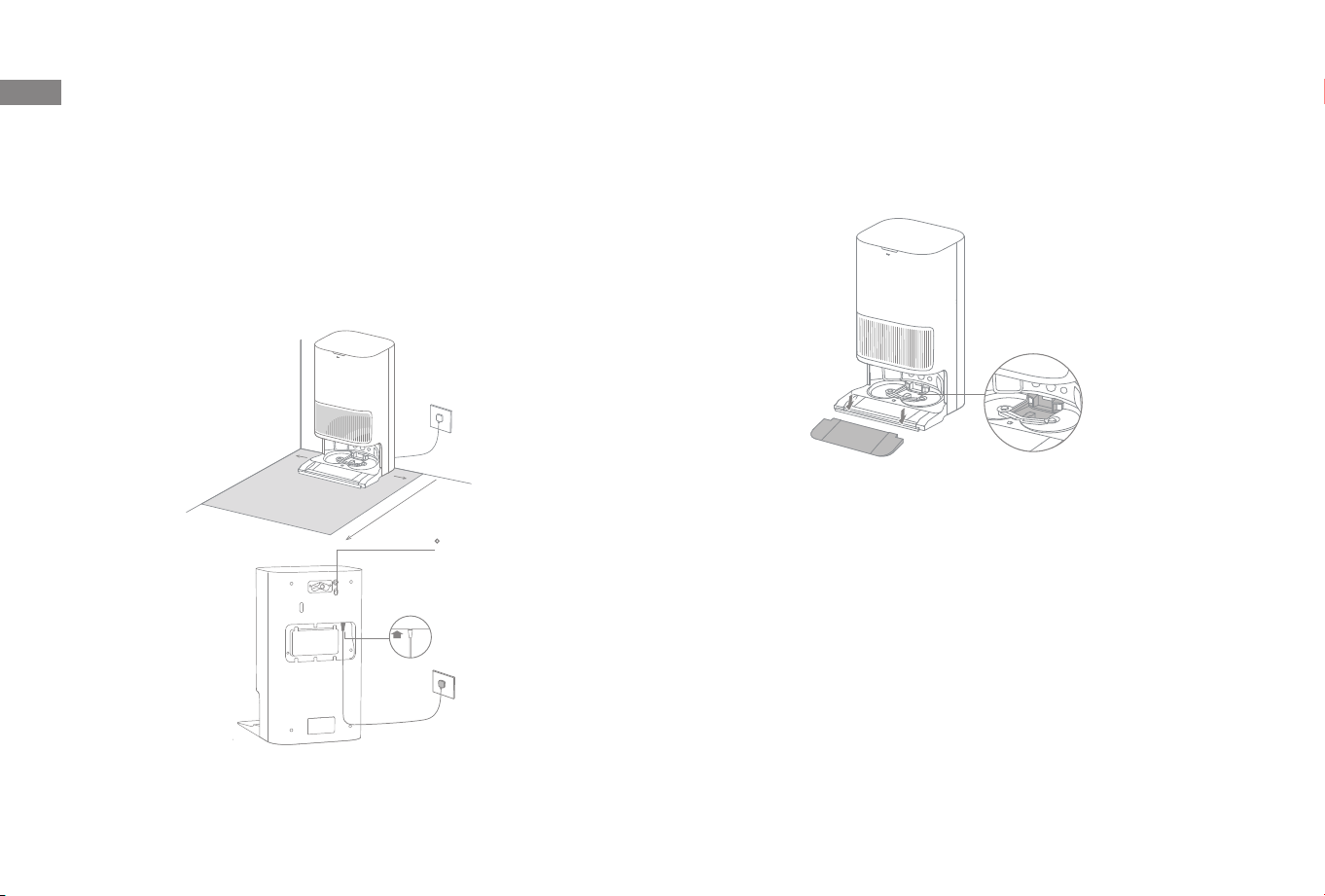

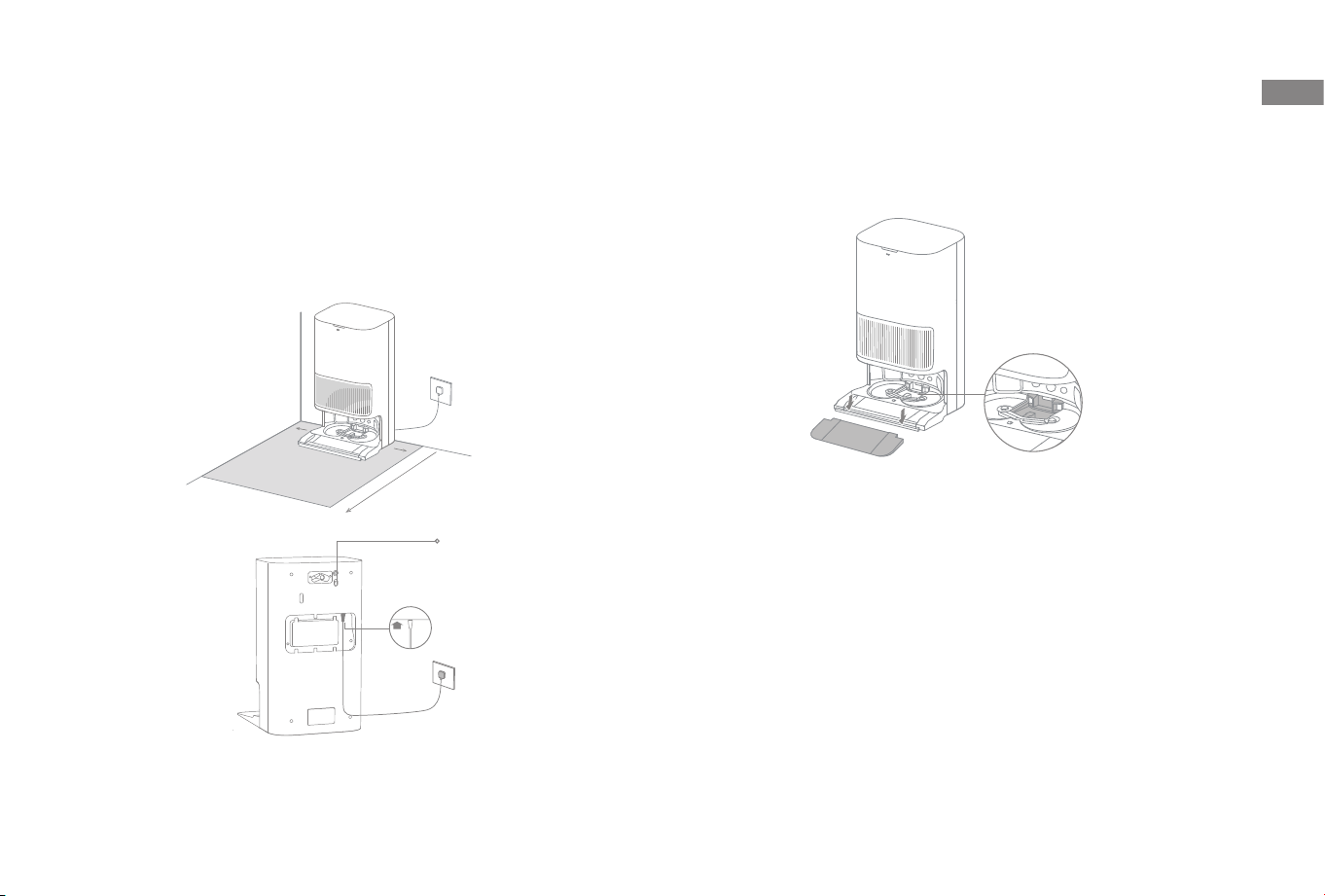

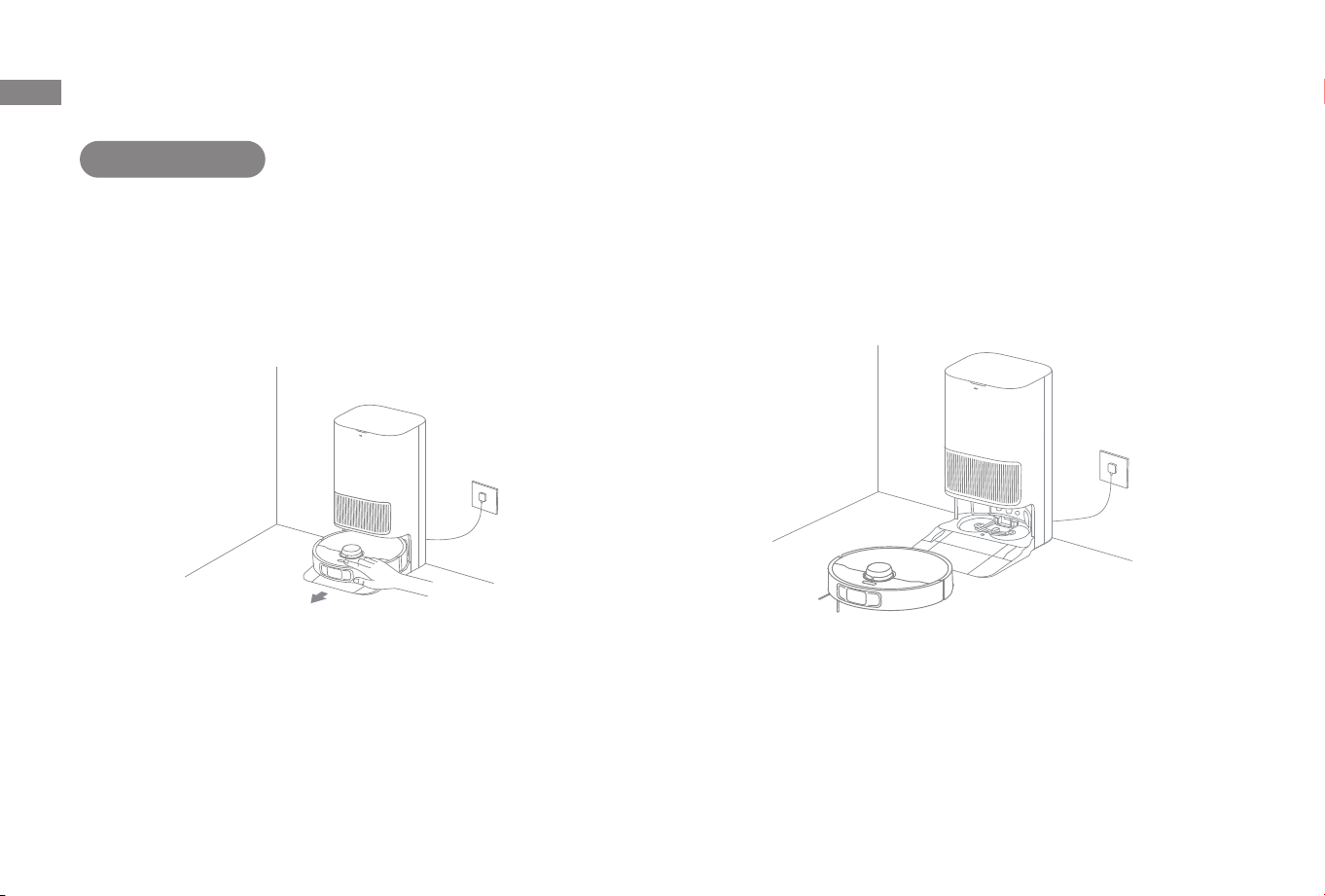

1. Place the Base Station and Connect to an Electrical Outlet

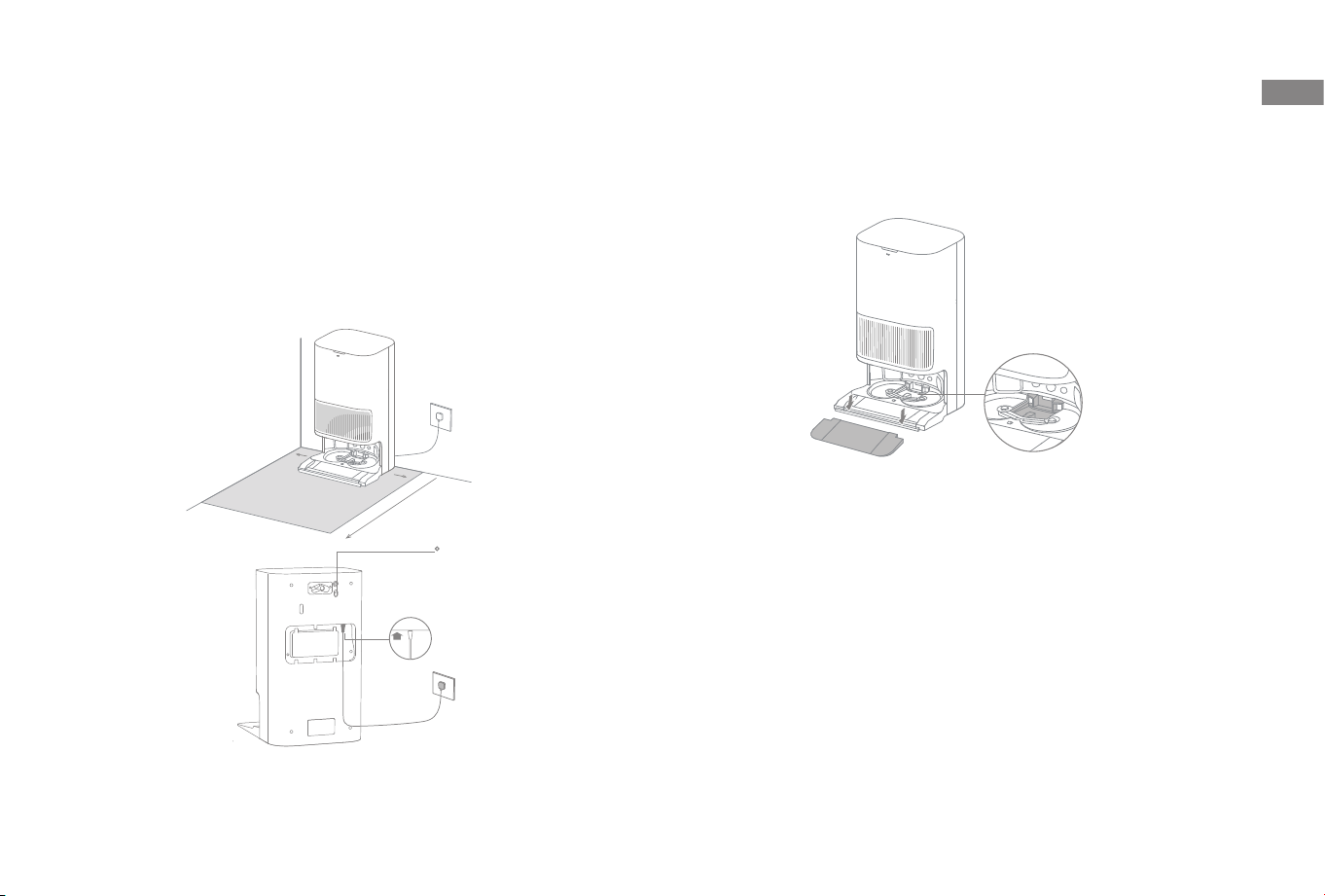

Place the base station in a location that is as open as possible with

a good Wi-Fi signal. Leave enough space as shown in the gure and

remove any objects in the shaded area. Insert the power cord into the

base station and plug it into the socket.

Before Use

Note:

Make sure that no objects might block the signaling area.

To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

Firmly insert the power cord

upwards until the indicator

turns on.

＞1 m

＞5 cm

Washboard Filter

2. Install the Ramp Extension Plate

Note: Ensure the washboard filter is installed into place.

I : ON

O : OFF

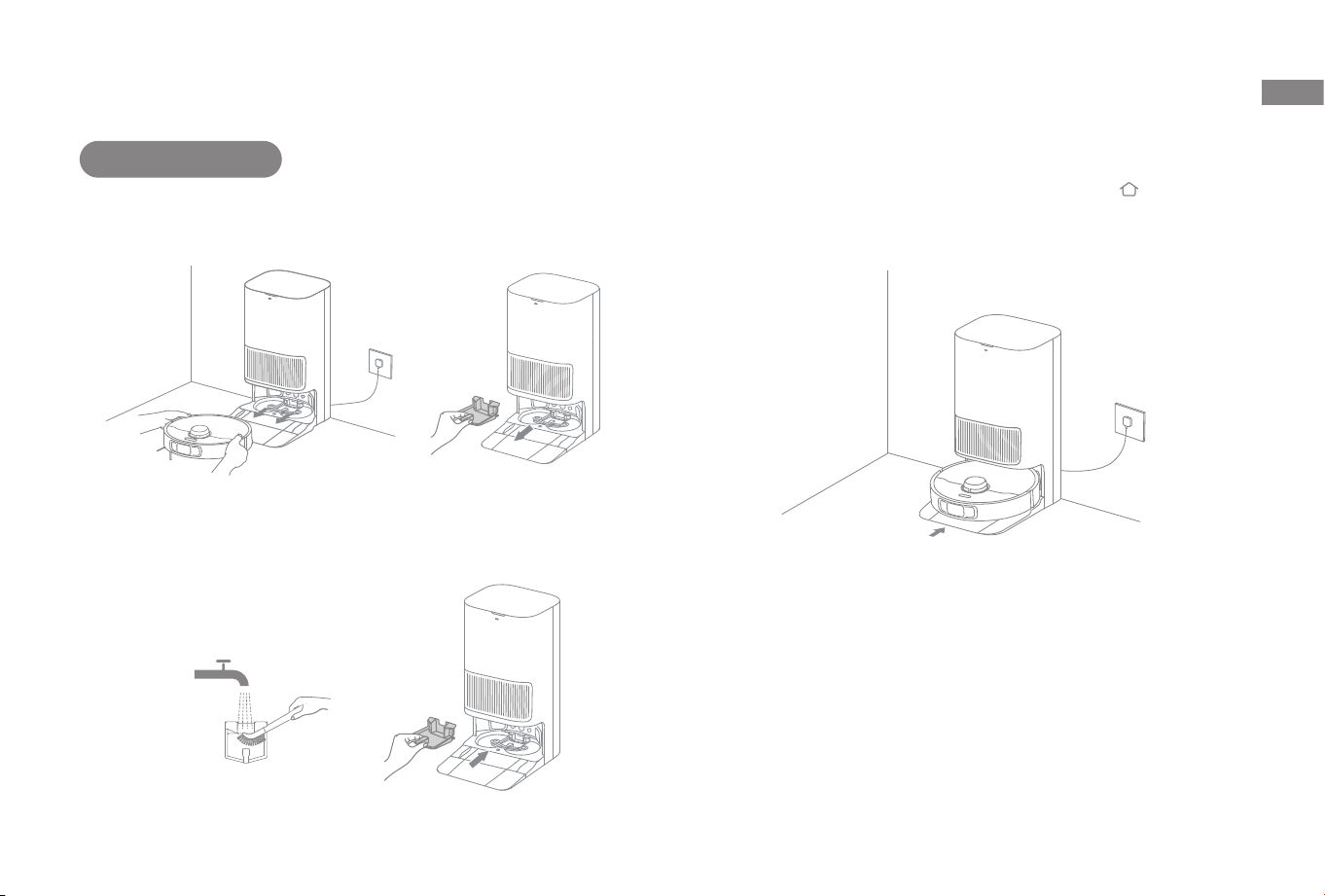

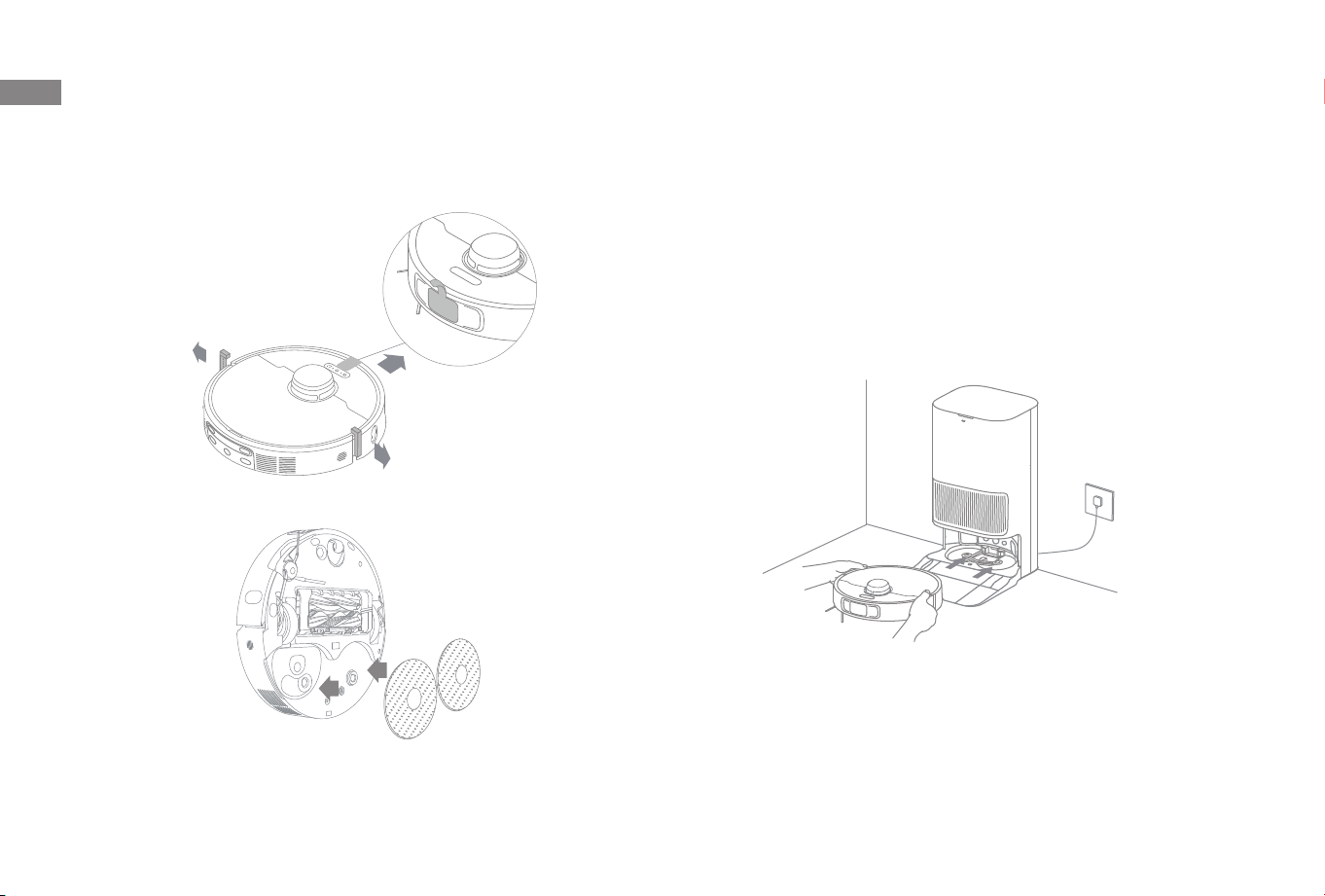

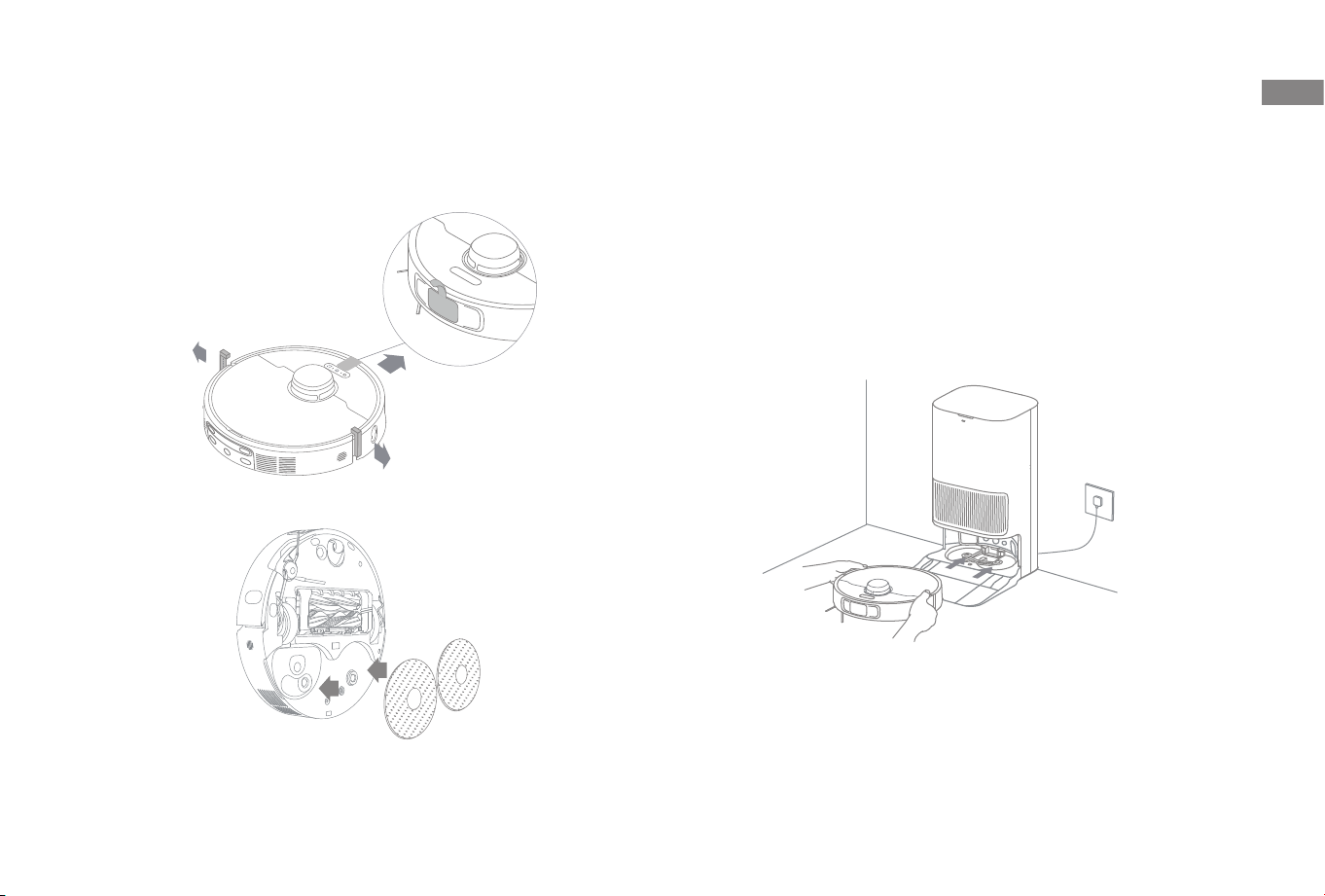

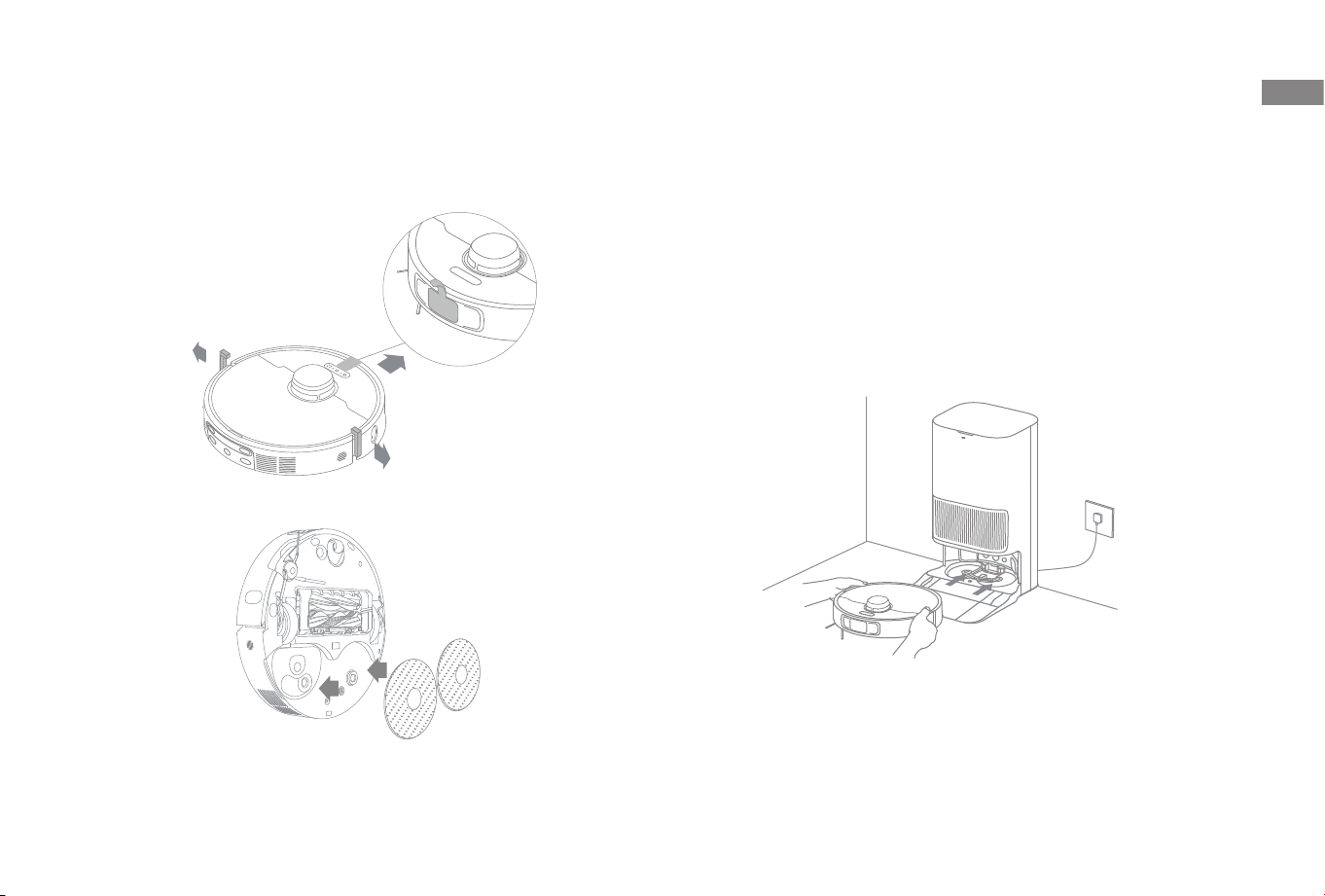

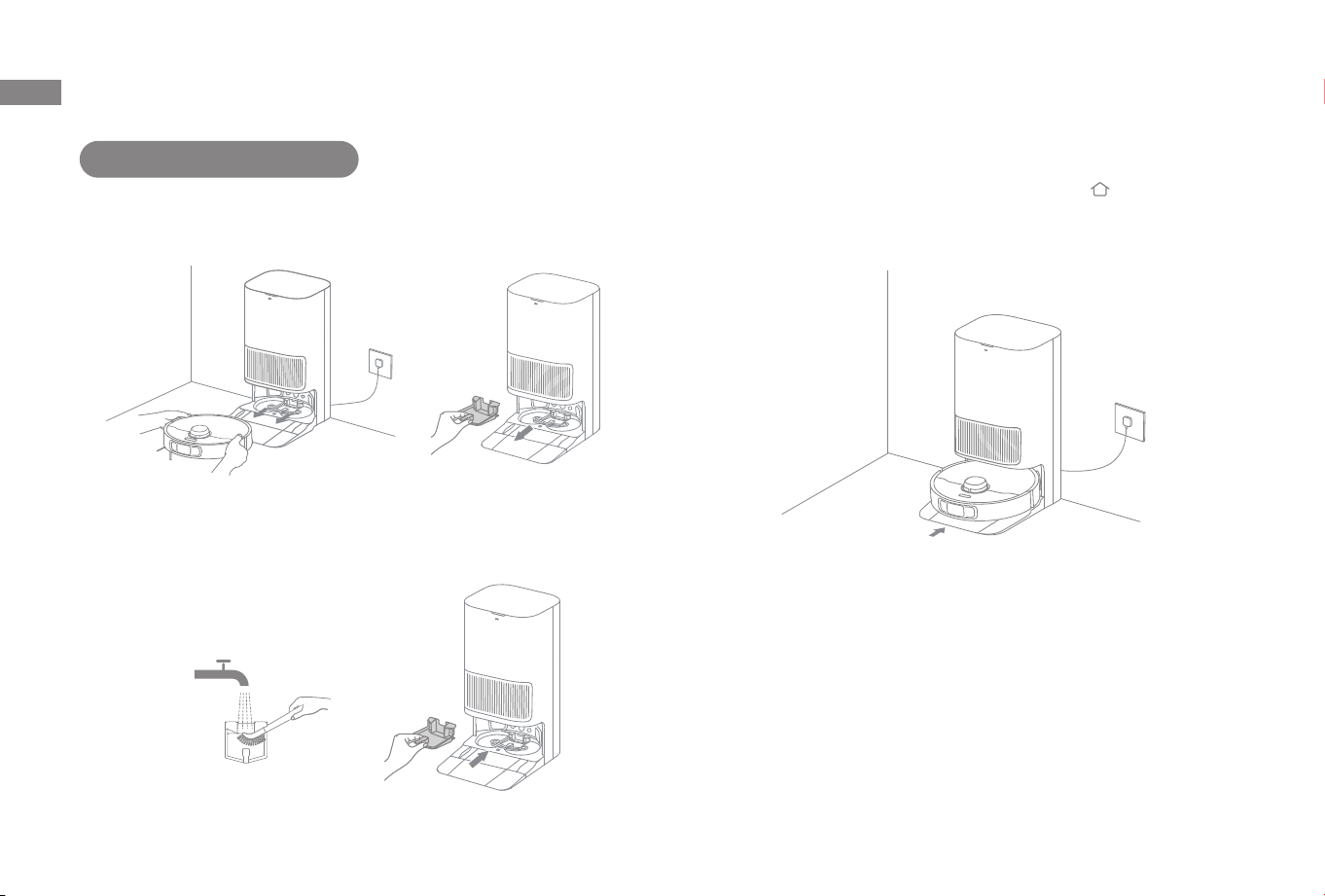

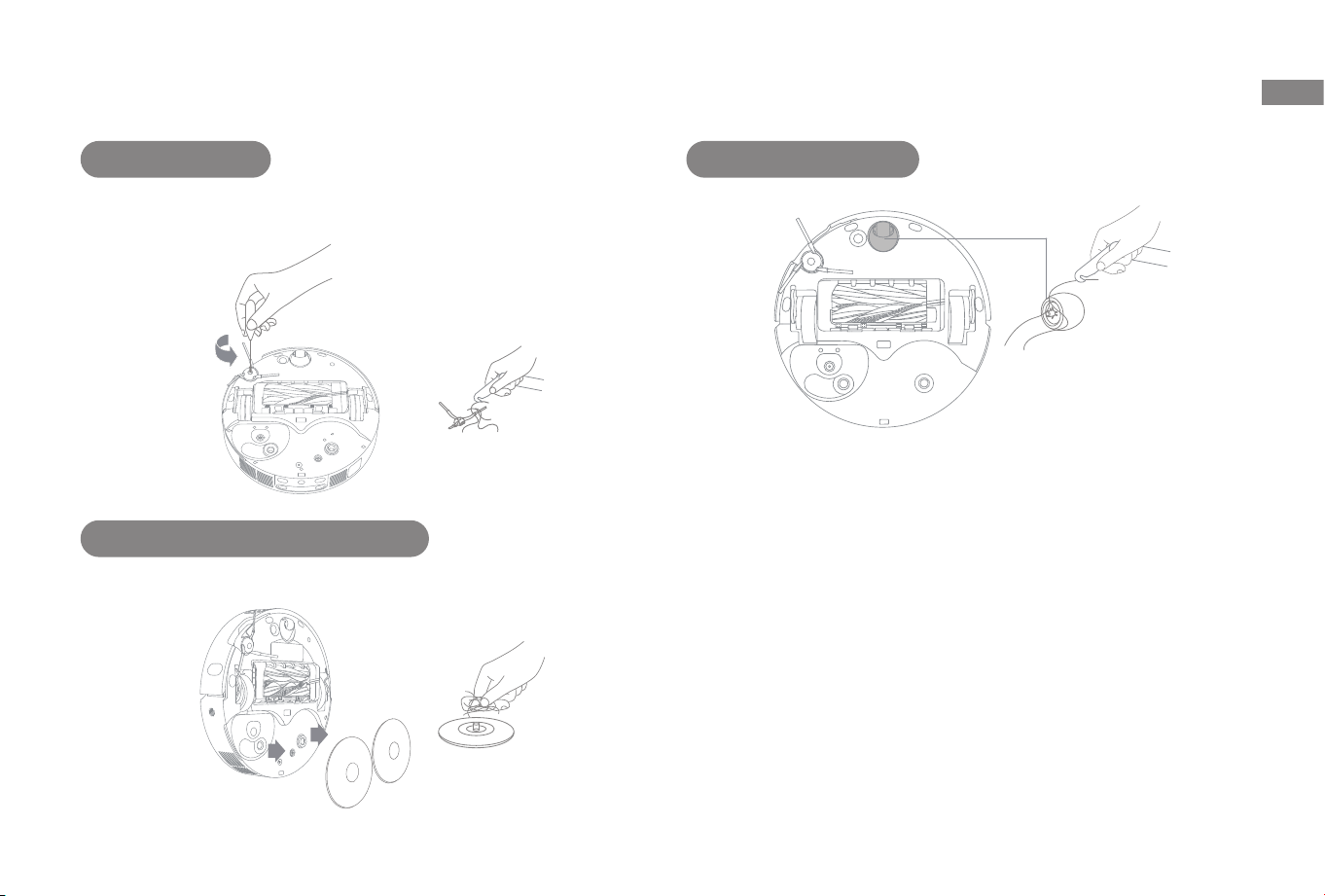

3. Remove Robot Protections and Install the Mop Assembly 4. Connect the Robot to the Base Station

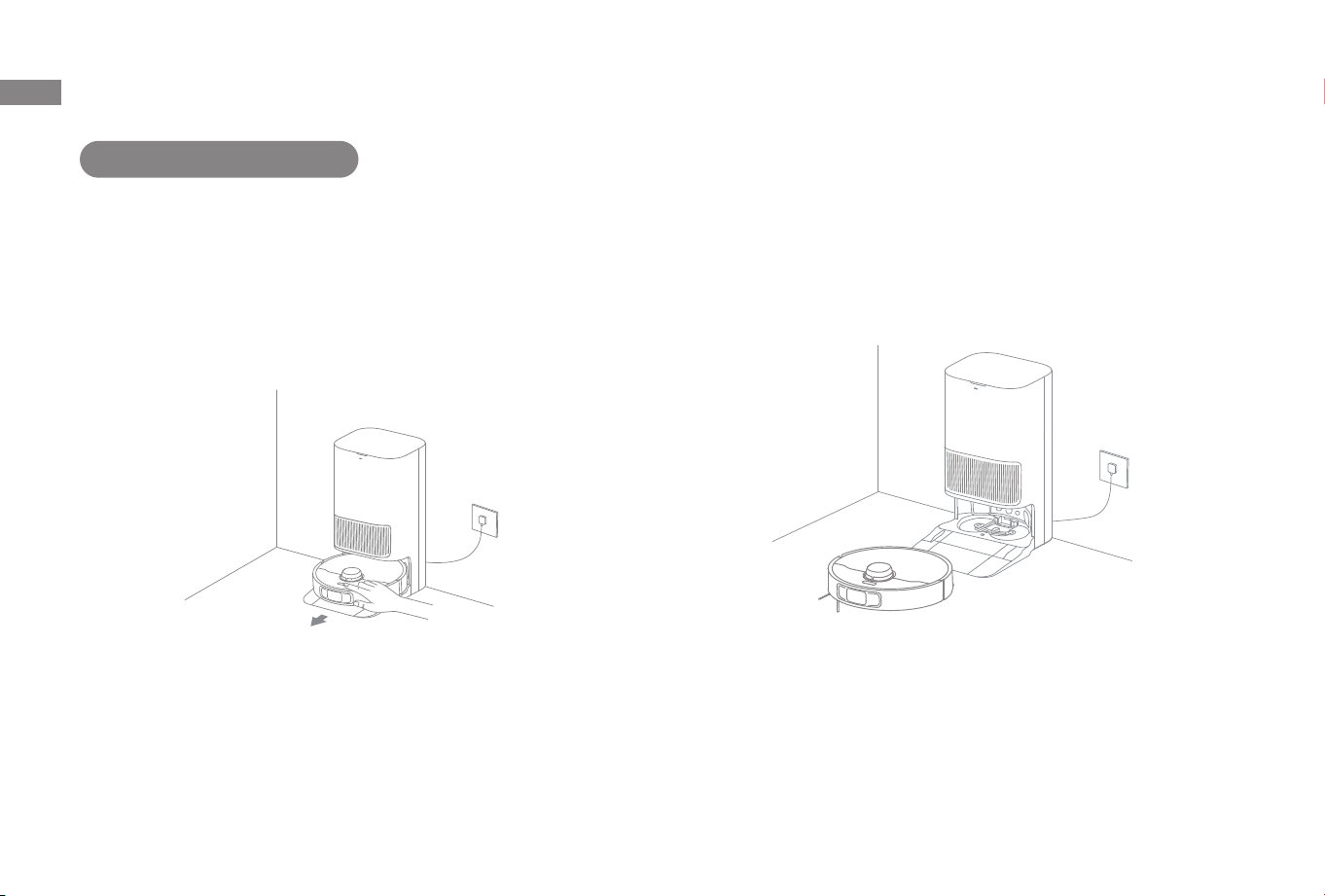

Press and hold the power button on the robot for 3 seconds to

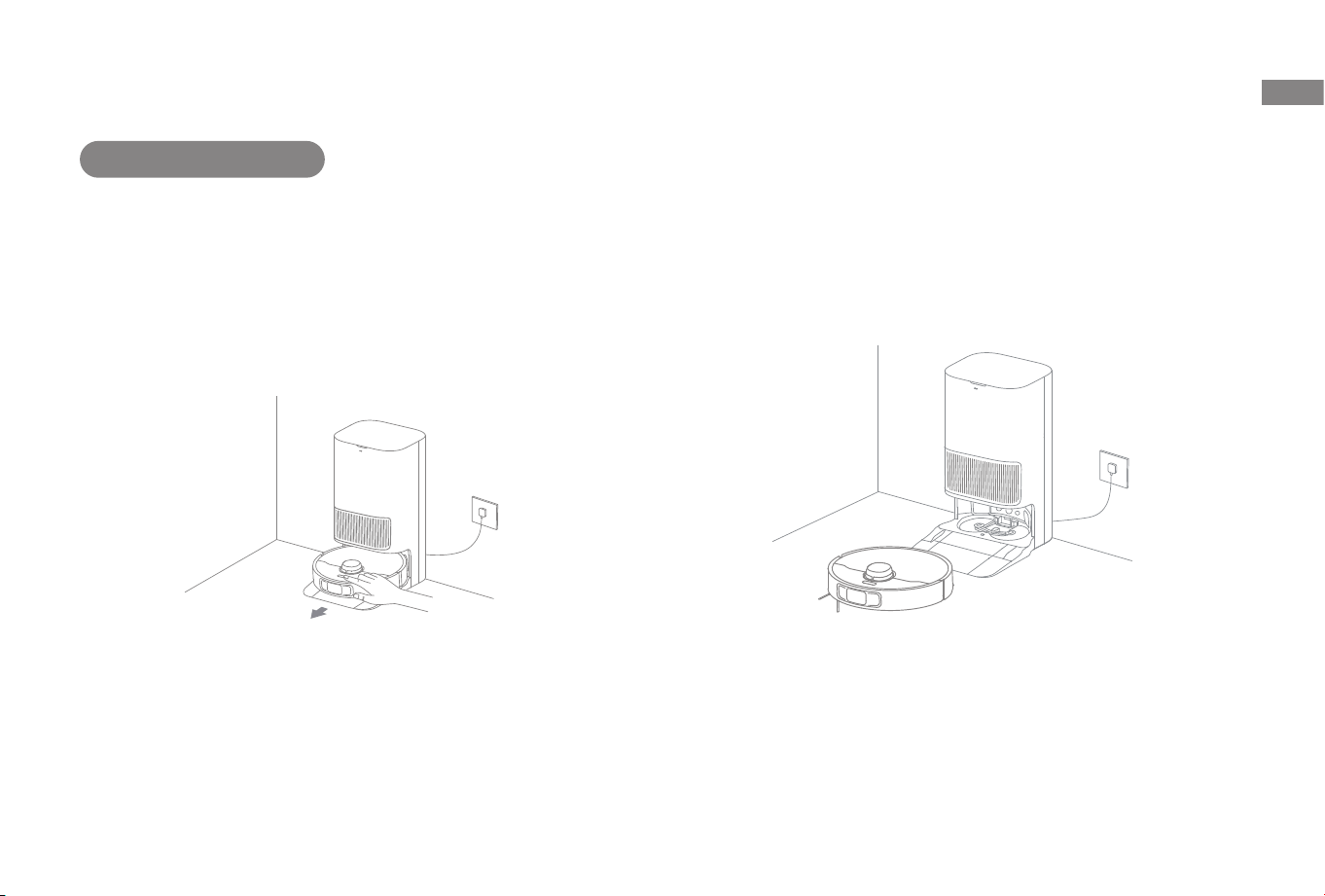

turn it on. Place the robot onto the base station with the mop

assembly facing toward the washboard. Then you will hear a voice

notication when the robot successfully connects to the base

station. After the robot is fully charged, the status indicators on the

robot and the base station will remain lit for 10 minutes and then

dim.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

①

②

③

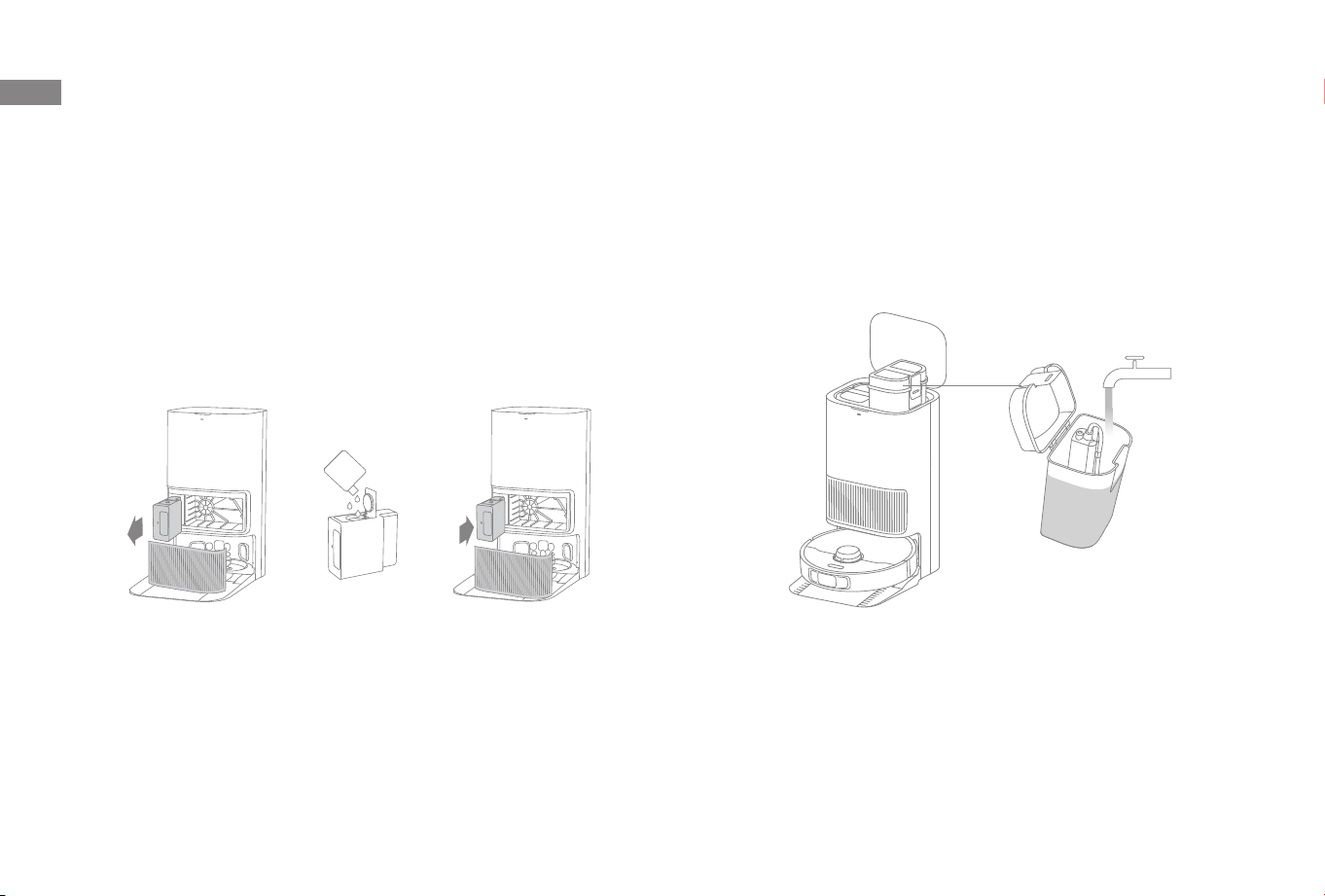

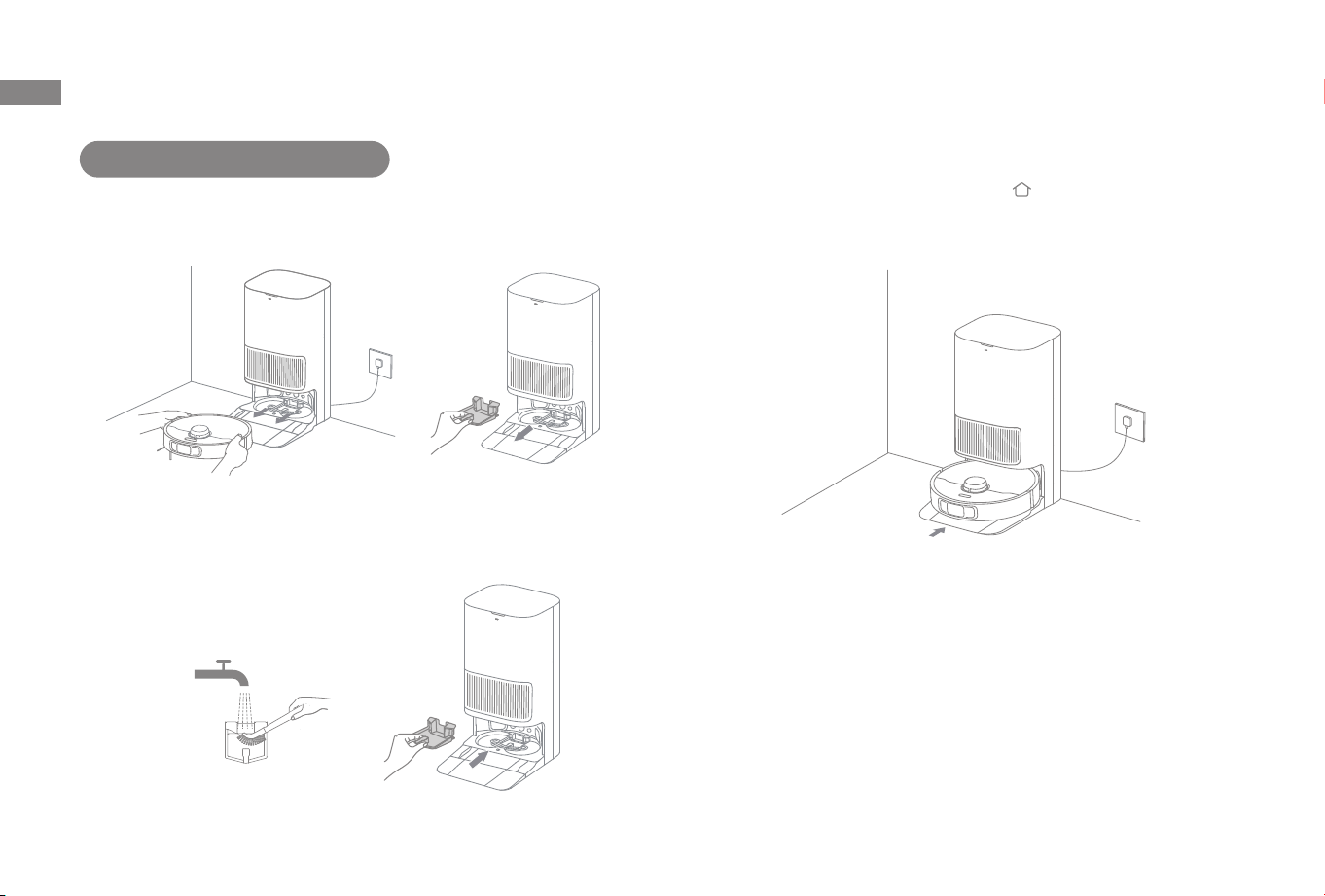

6. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and ll up the

tank with clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

Before Use

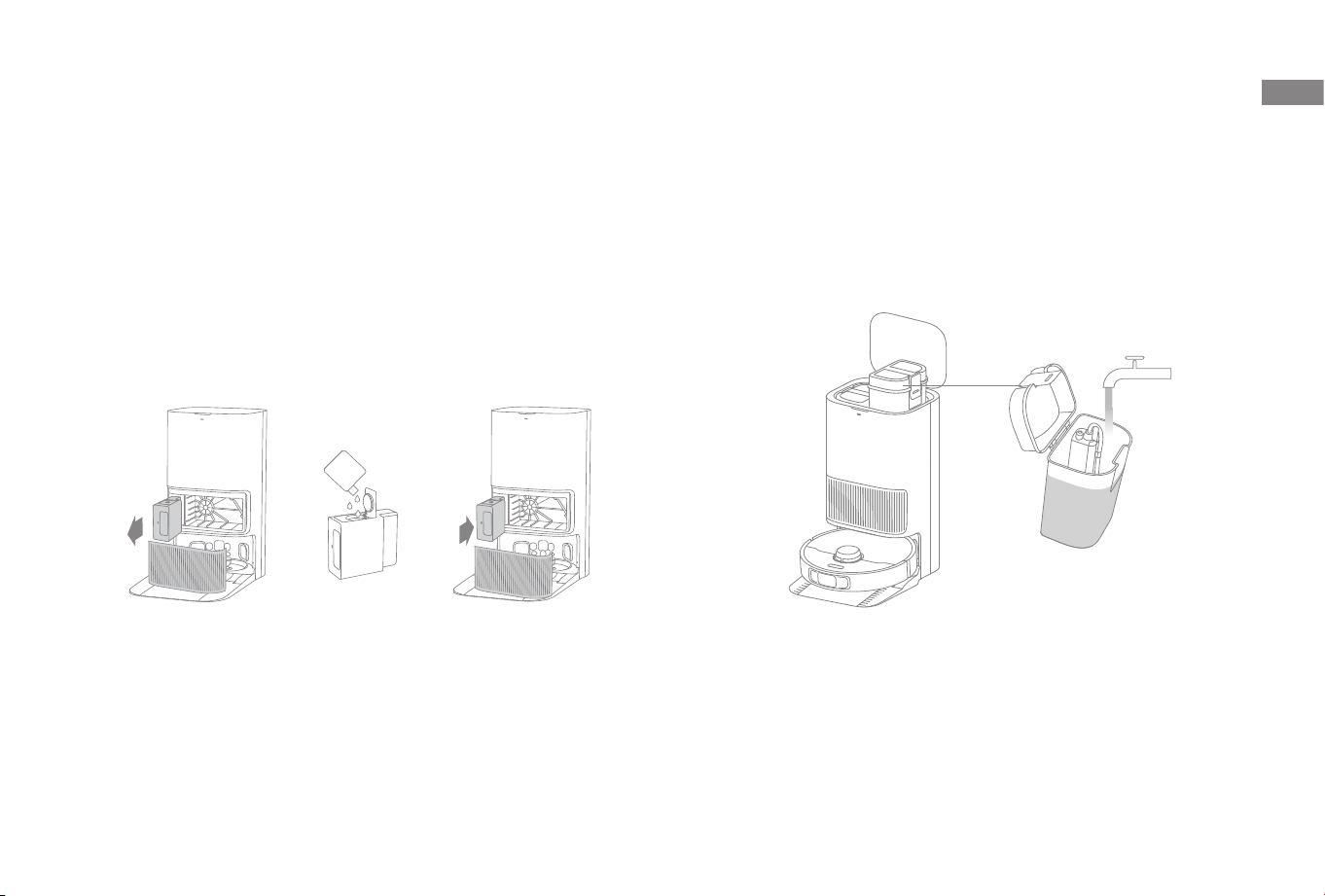

5. Add the Cleaning Solution

（1）Remove the dust tank cover and pull out the auto-detergent

compartment.

（2）Open the upper lid of the compartment and add the cleaning

solution.

（3）Close the lid of the compartment, put it back into the base

station, and then reinstall the dust tank cover. The cleaning solution

will be added automatically while working.

Note:

The auto-detergent compartment can be filled up with cleaning solution

for use. Do not add any liquid other than the officially-approved cleaning

solution to help prevent malfunction.

Install the auto-detergent compartment until it clicks into place.

①

②

①

②

2. Add Device

Connecting with the Dreamehome App

1. Download the Dreamehome App

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ

from the directions in this manual. Please follow the instructions based on

the current app version.

Note:

To reset Wi-Fi, repeat step 2 and then follow the prompts to nish the Wi-

Fi connection.

To disconnect the device from Wi-Fi network, press and hold the Reset

button on the robot for 3 seconds.

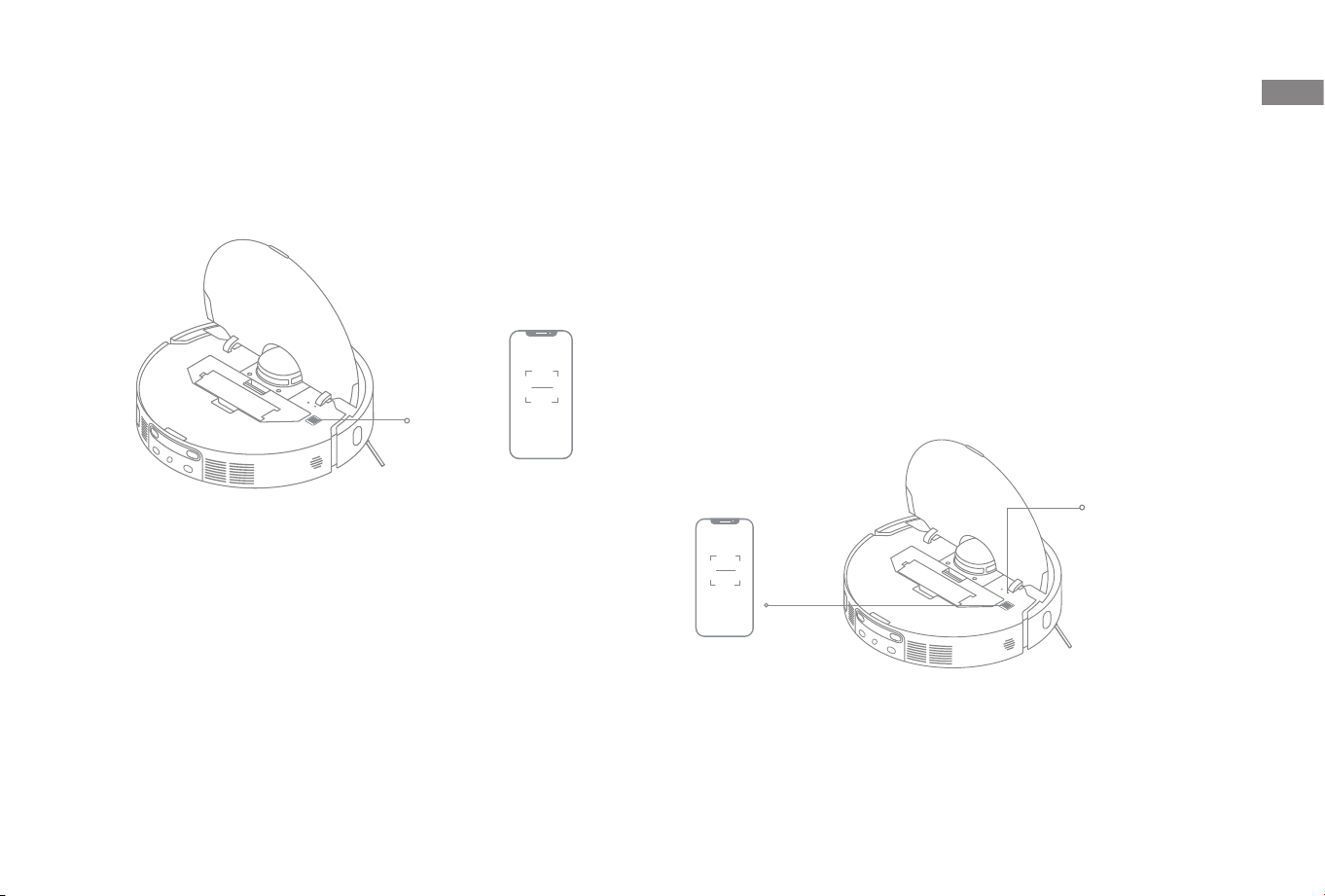

Scan the QR code on the robot, or search "Dreamehome" in the app

store to download and install the app.

Open the Dreamehome app, tap "Scan QR code to connect", and scan

the same QR code on the robot again to add the device. Please follow

the prompts to nish the Wi-Fi connection.

QR Code

Wi-Fi Indicator

Blinking slowly:

To be connected

Blinking quickly:

Connecting

On: Connected

QR Code

How to Use

If the battery is too low, the robot will automatically return to the

base station to charge. After charging to the appropriate battery

level, it will resume unnished cleaning tasks.

Note:To use this function, please enable it in the app.

Turn On/O

Fast Mapping

Do Not Disturb (DND) Mode

Spot Cleaning

Robot Restarting

Auto Resume Cleaning

Pause/Sleep

Press and hold the power button for 3 seconds to turn on the robot.

The power indicator will remain lit. Or, place the robot onto the base

station by aligning the charging contacts of the robot with those of

the base station, and then the robot will turn on automatically and

begin charging. To turn o the robot, move the robot away from the

base station and press and hold the power button for 3 seconds.

When the robot is set to the Do Not Disturb (DND) mode, the robot

will be prevented from resuming cleaning. The DND mode is

disabled by default at the factory. You can use the app to enable

the DND mode or modify the DND period. The DND period is 22:00-

8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

The robot will resume cleanup where it left off after the DND period expires.

When the robot is awaiting, press briefly the button to enable

the spot cleaning mode. In this mode, the robot cleans a square-

shaped area of 1.5 x 1.5 meters around it and returns to its starting

point once the spot cleaning is completed.

If the robot stops responding or cannot be turned o, press and

hold the power button for 10 seconds to forcefully turn it o. Then,

press and hold the power button for 3 seconds to turn the robot on.

After conguring the network for the rst time, follow the

instructions in the app to quickly create a map. The robot will start

mapping without cleaning. When the robot returns to the base

station, the mapping process has been completed and the map will

be saved automatically.

When the robot is running, press any button to pause it.

If the robot is paused for more than 10 minutes, it automatically

enters sleep mode. All indicators on the robot will turn off. Press

any button on the robot, or use the app to wake up the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.

Hot water cleaning can be enabled in the app for mop pad cleaning, which

applies to all modes. To prevent scalding, do not touch the water outlet

when the function is on.

How to Use

Note: When using the mop assembly for the rst time, the robot performs the

"Vacuum and Mop" task by default.

1. Start cleaning

Press the power button on the robot, or use the app to make the

robot start from the base station. Then the robot will plan the

optimal cleaning route and perform the cleaning task based on the

created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base

station to wash mop pads based on the mop pad cleaning

frequency specied in the app. The base station will automatically

rell the robot's water tank and the robot will resume cleanup.

Vacuum and Mop

How to Use

4. Clean the used water tank

After the robot has completed its task, please clean the used water

tank to prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

Enable the vacuuming function in the app, and the robot will

automatically remove the mop assembly on the base station and

start vacuuming.

Enable the mopping after vacuuming function in the app, and the

robot will automatically remove the mop assembly on the base

station to vacuum the oor. After vacuuming is completed, the

robot will return to the base station to install the mop assembly

and the base station will automatically empty the dust box. And

then, the robot will start mopping after the main brushes and side

brush are raised.

Enable the mopping function in the app, and the robot will

automatically check if the mop assembly is installed on the base

station. If not, the robot will install the mop assembly and start

mopping after the main brushes and side brush are raised.

Vacuum Only

Mop after Vacuuming

Mop Only

3. Automatically empty the dust box and wash and dry the

mop pads

After the robot finishes a cleaning task and returns to the base

station to charge, the base station will automatically empty the dust

box and then wash and dry the mop pads.

Routine Maintenance

Parts

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brushes Every 6 to 12 months

Dust box's lter

Every 3 to 6 months

Side brush

Mop pad holders /

Washboard lter Once every 1 to 2 months

Base station's

signaling area

Once every month

Charging contacts

Auto-empty vents

Omnidirectional wheel

Edge sensor

Laser Distance Sensor

(LDS)

3D dual-line laser

sensors

Carpet sensor

Cli sensors

Part Maintenance Frequency Replacement Period

Bumper window

Once every month

Bumper

Robot's automatic

water relling inlet

Bottom of the robot

Dust box

Clean it as neededMain wheels

Auxiliary climbing

wheels

Dust bag

Every 2 to 4 months

Mop pads Every 1 to 3 months

Scale inhibitor Every 18 to 36 months

Note: The frequency of maintenance and replacement depends on actual

usage. If an exception occurs due to special circumstances, prompt

maintenance or replacement is recommended.

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine

maintenance.

Part Maintenance Frequency Replacement Period

Bumper window

Once every month

Bumper

Robot's automatic

water relling inlet

Bottom of the robot

Dust box

Clean it as neededMain wheels

Auxiliary climbing

wheels

Dust bag

Every 2 to 4 months

Mop pads Every 1 to 3 months

Scale inhibitor Every 18 to 36 months

Routine Maintenance

Washboard Filter

1. Take out the robot and remove the washboard lter after the mop

pad cleaning is complete.

2. Rinse the washboard filter with clean water, wipe it clean, and

then reinstall it in the washboard.

3. Use the app or press the button to return the robot to the base

station, or manually put the robot back.

Routine Maintenance

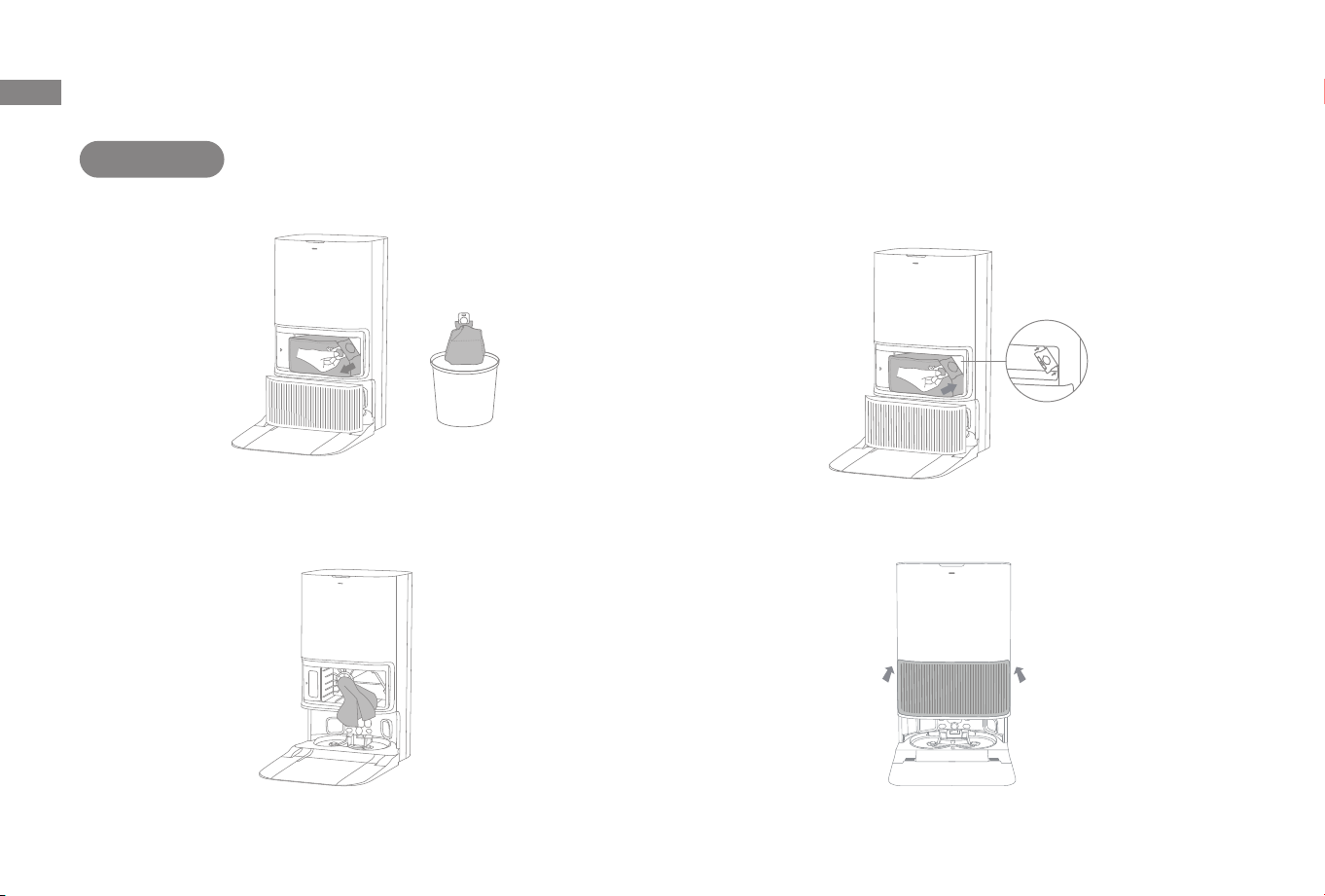

Dust Bag

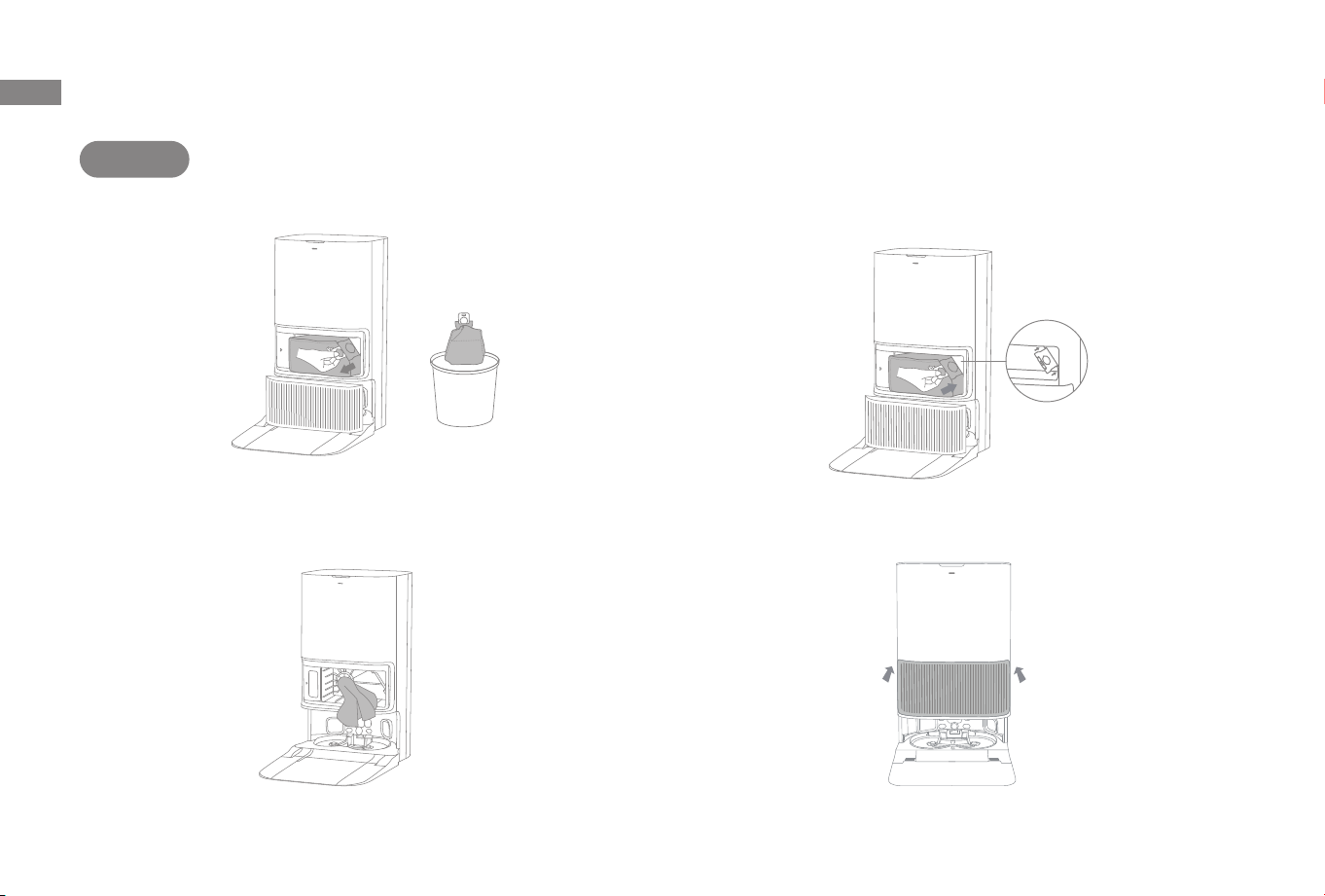

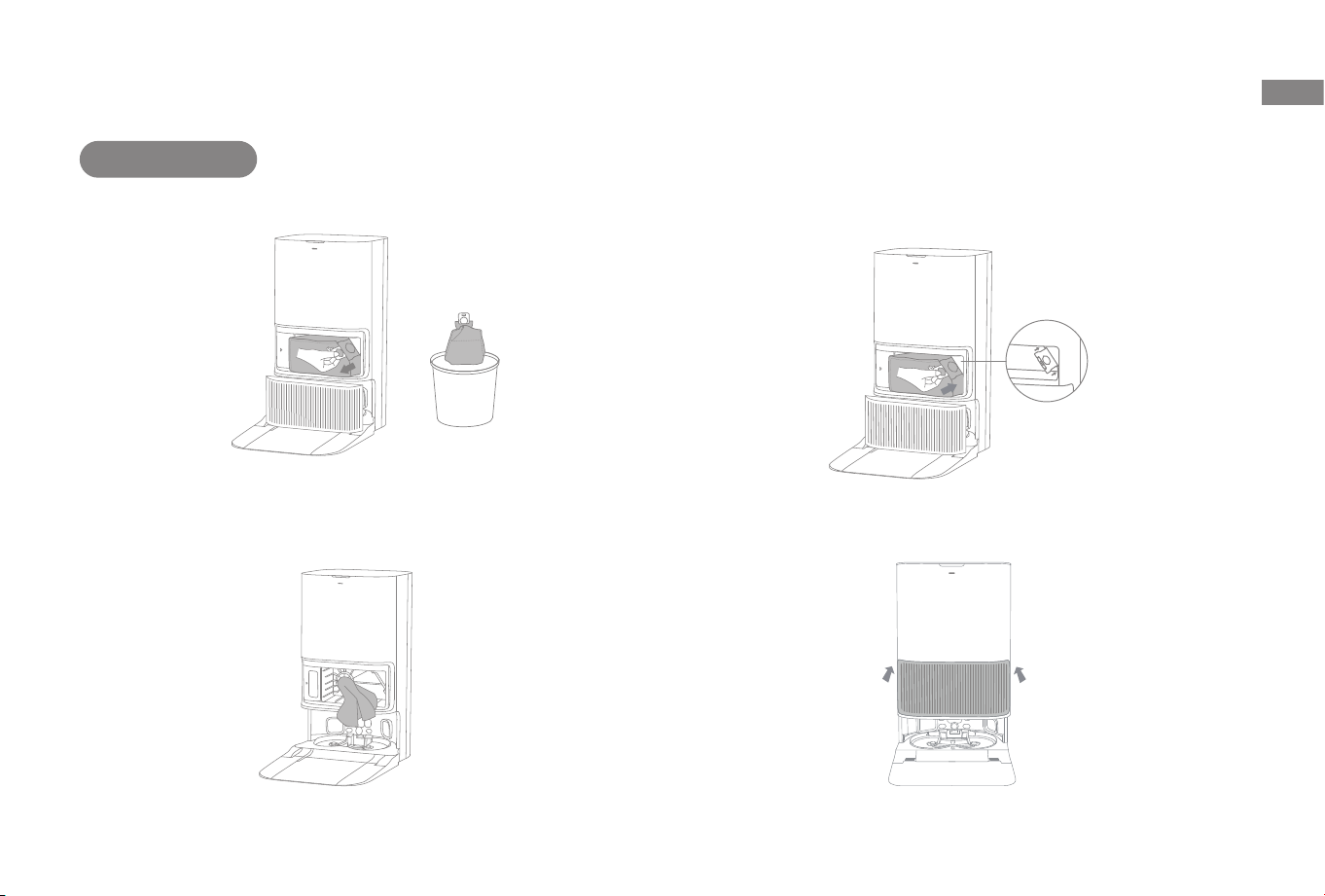

1. Remove the dust tank cover and discard the dust bag. 3. Install a new dust bag.

4. Reinstall the dust tank cover.2. Remove the dust and debris from the lter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust

and debris from accidentally falling out.

3. With the screen-printed arrows facing upwards, insert the main

brush holder into the slots downwards in an inclined way.

4. Align the front end of the brush guard with the slot, insert it

downwards in an inclined way, and then press it into place.

Routine Maintenance

Click

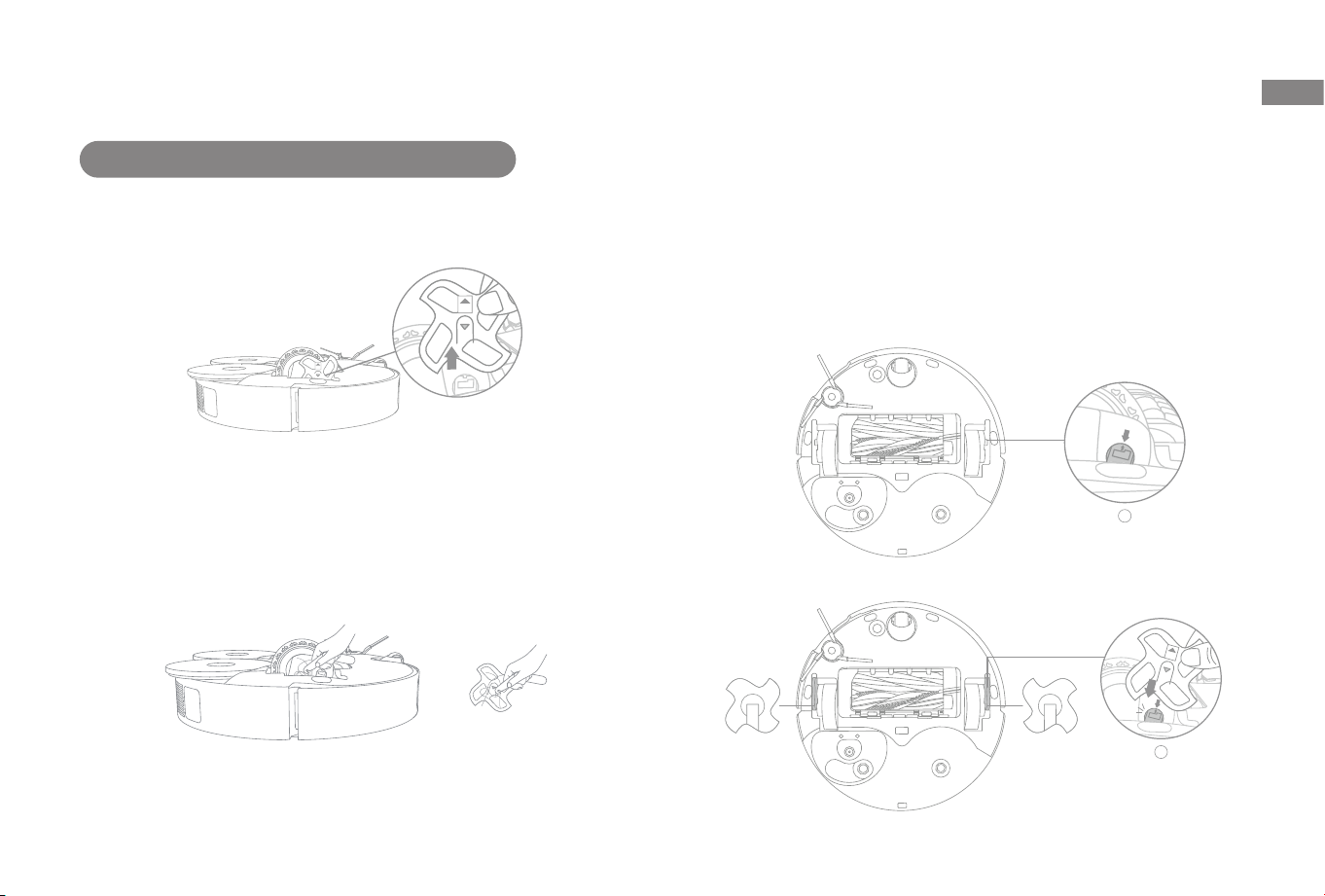

Main Brushes

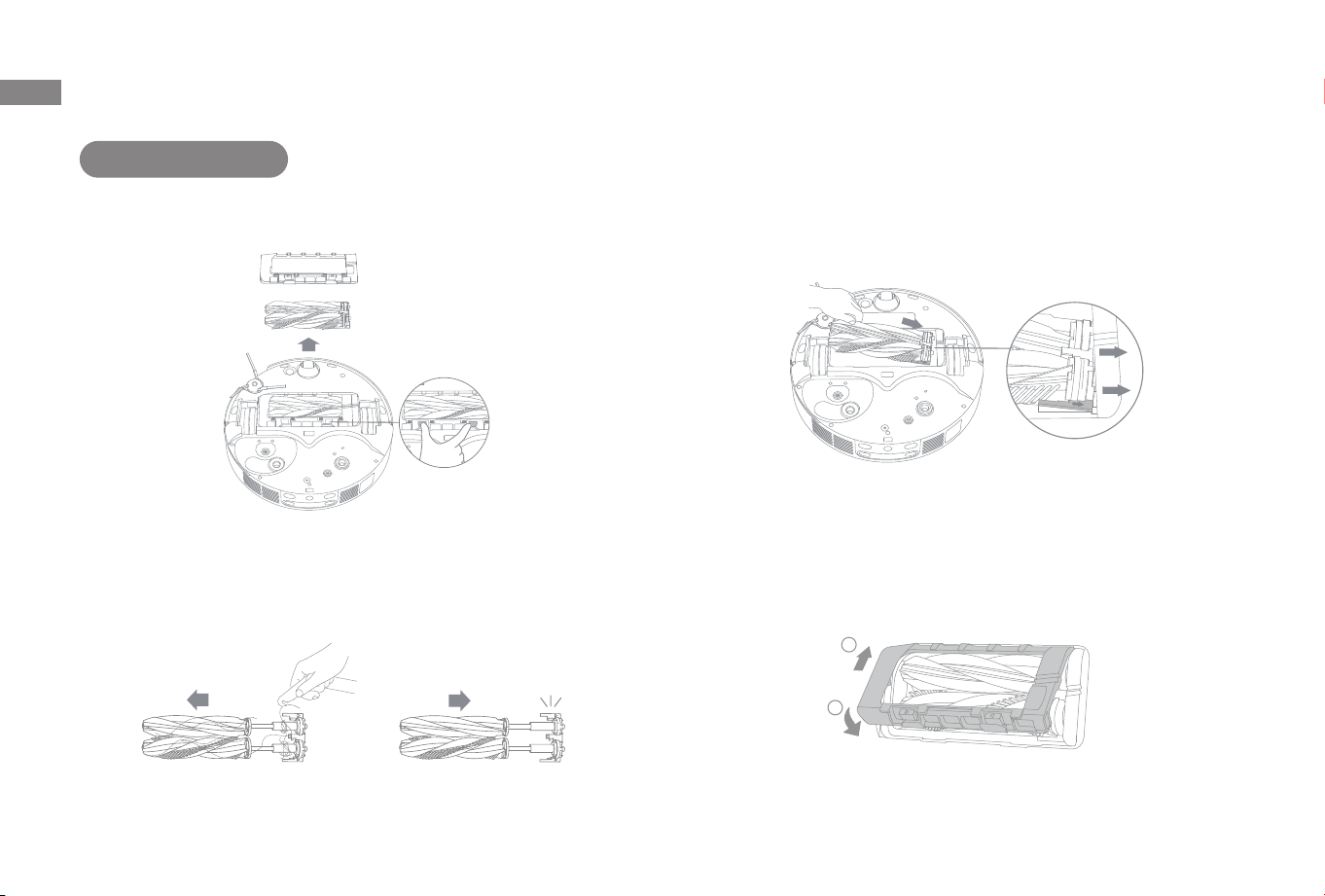

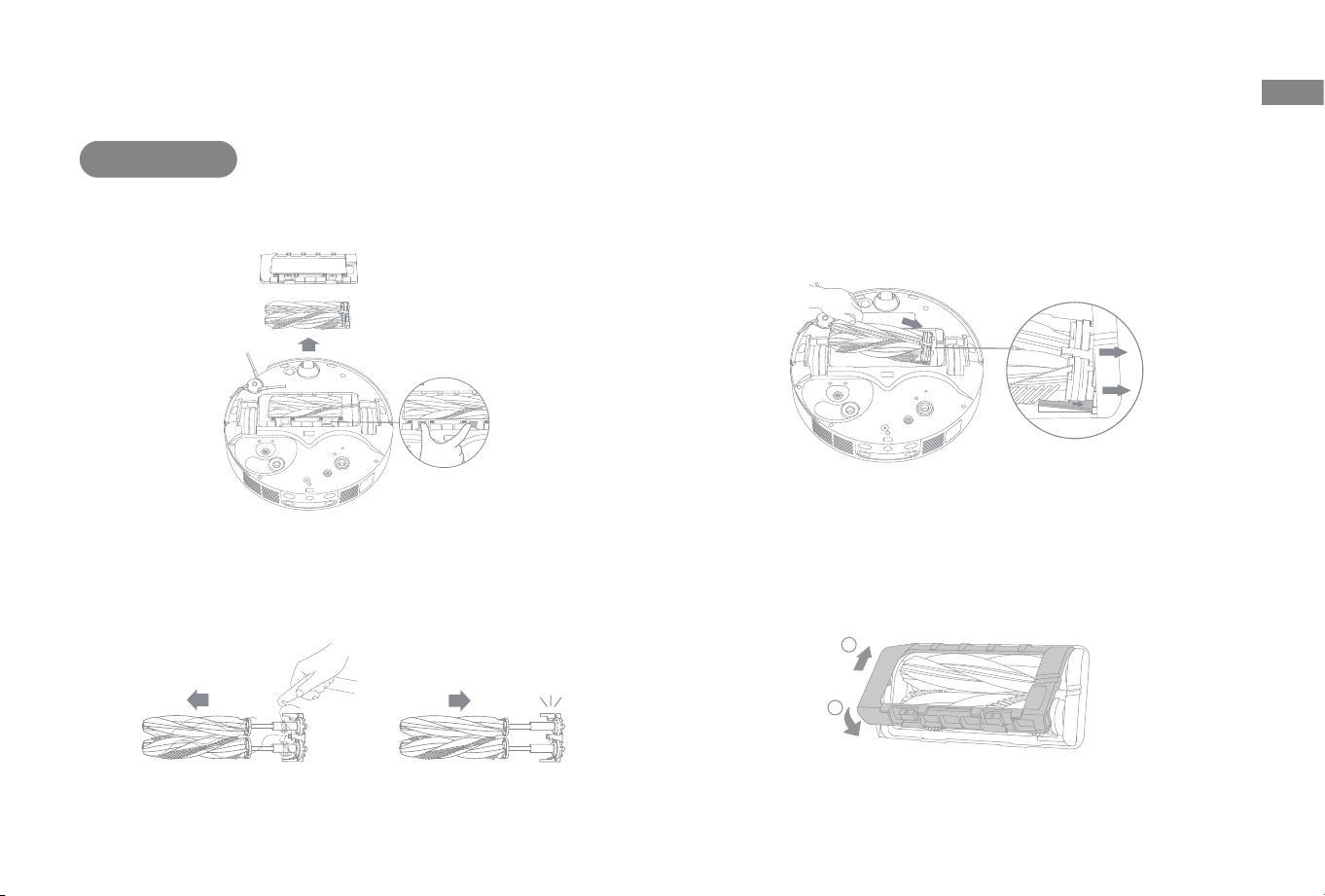

2. Pull out the brushes as shown in the gure. Use the provided

cleaning tool to remove any hair tangled in the brushes. After

cleaning, push the brushes rmly into the main brush holder until

they click into place.

1. Press the brush guard clips inwards to remove the brush guard,

and then lift the brushes out of the robot.

Note: Be careful while pulling out the main brushes to prevent injury.

Side Brush

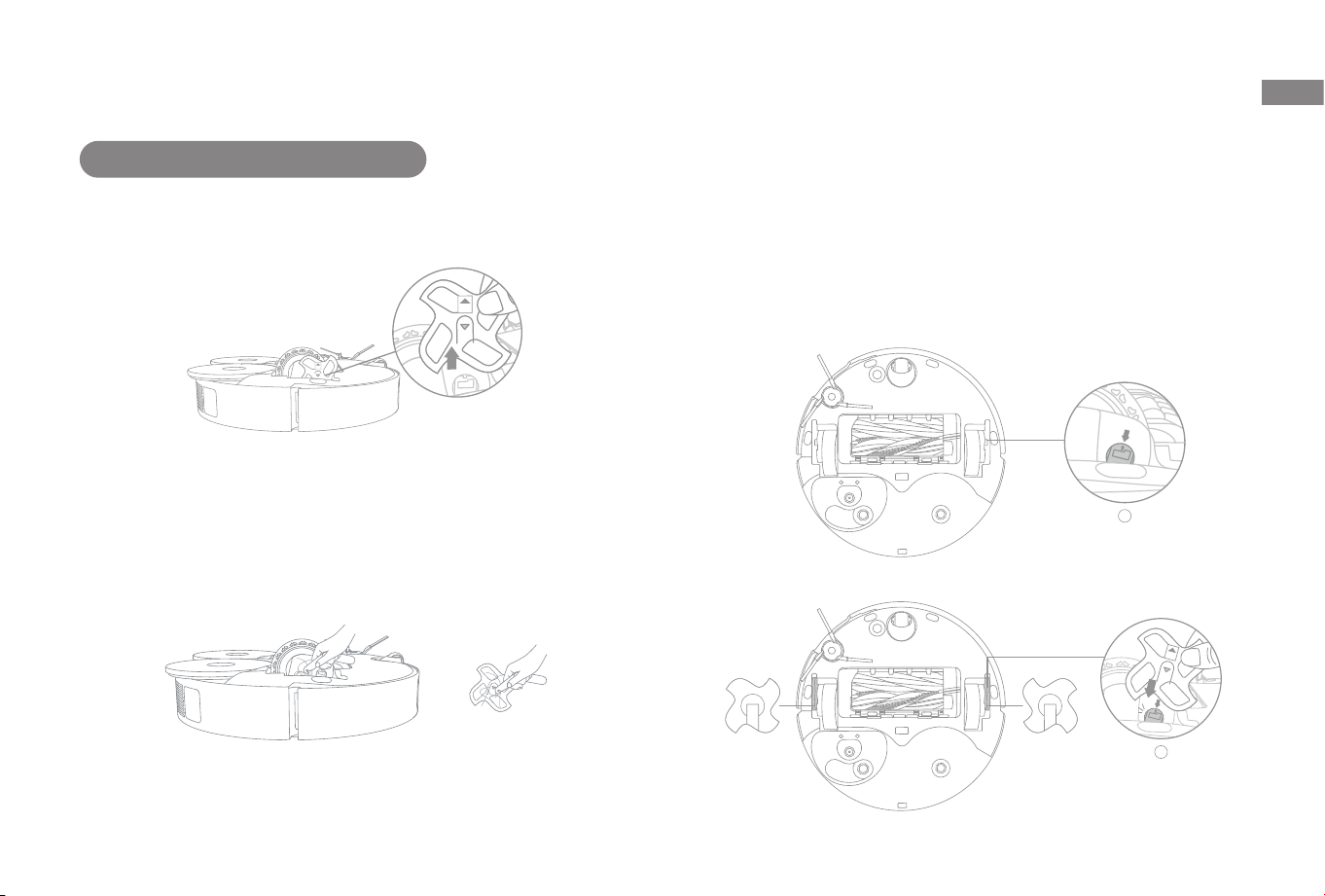

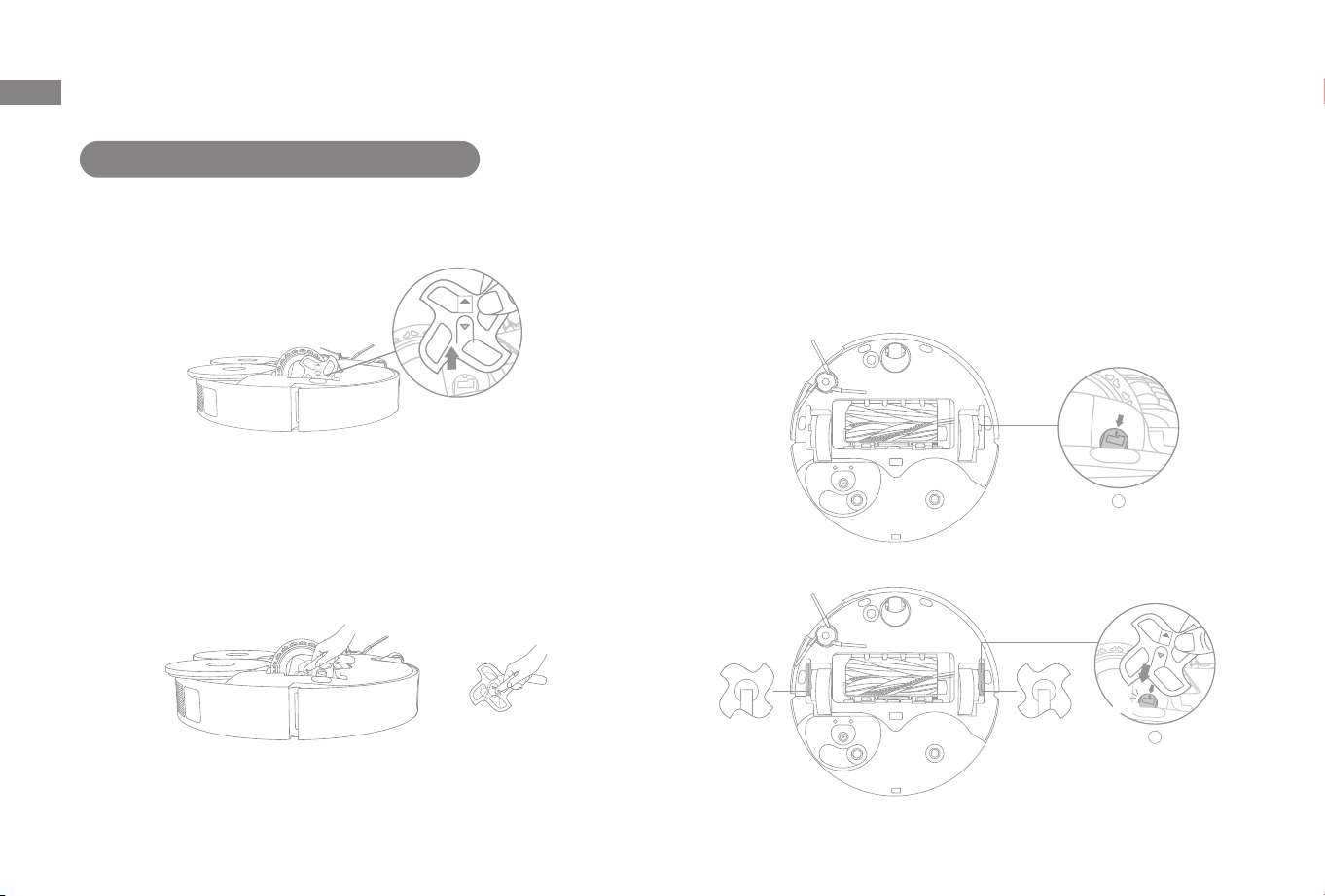

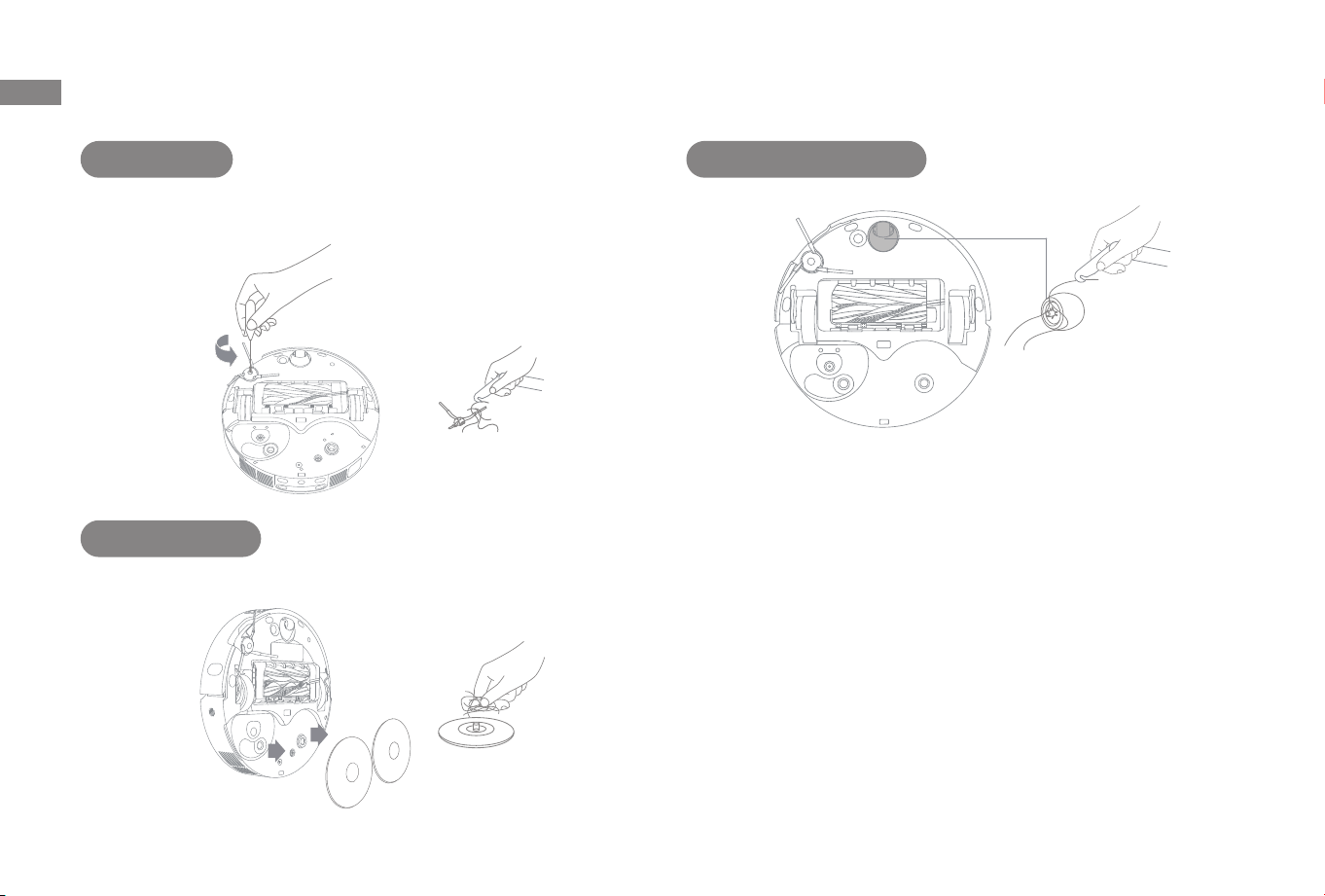

Unscrew the side brush with a screwdriver, clean the hair from the

brush, and then screw it back on.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Mop Pad Holders

Remove and clean the mop pad holders.

Routine Maintenance

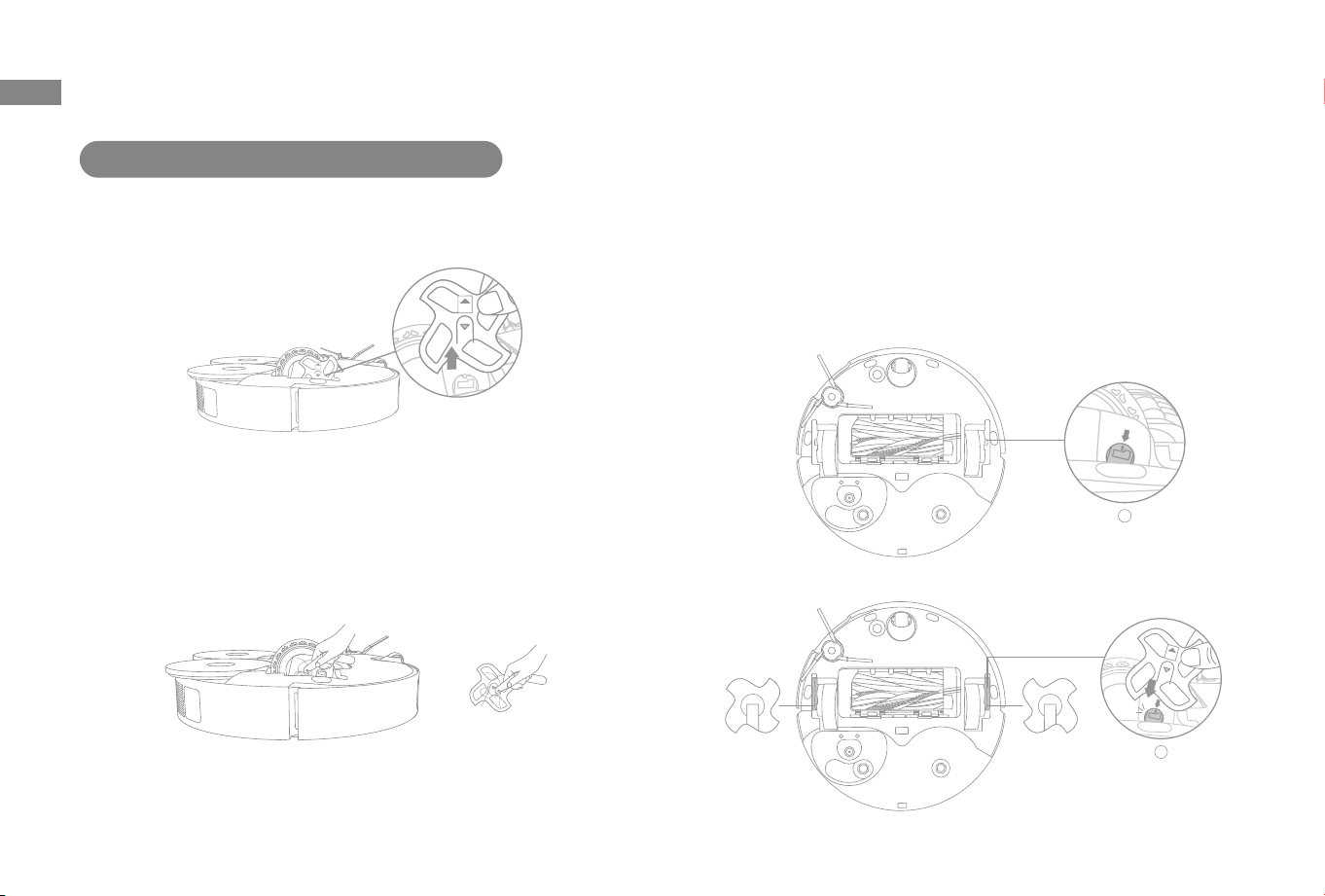

1. Rotate the auxiliary climbing wheel until the "OUT" arrow is

facing upward, and then pull out the wheel.

3. After cleaning, rotate the main wheel to align the two arrows (see

Figure ① ). Then, with the "IN" arrow facing downward, insert the

left and right auxiliary climbing wheels accordingly until they click

into place. (see Figure ② ).

2. Use a proper tool to clean the hair tangled in the main wheel and

auxiliary climbing wheel.

Auxiliary Climbing Wheels and Main Wheels

OUT

R L

OUT

Click

Routine Maintenance

3. Gently tap the basket of the lter to remove the dirt.

4. Rinse the dust box and lter with water and dry them completely

before reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

24h

Note:

·Rinse the dust box and filter with clean water only. Do not use any detergent.

·Use the dust box and filter only when they are completely dry.

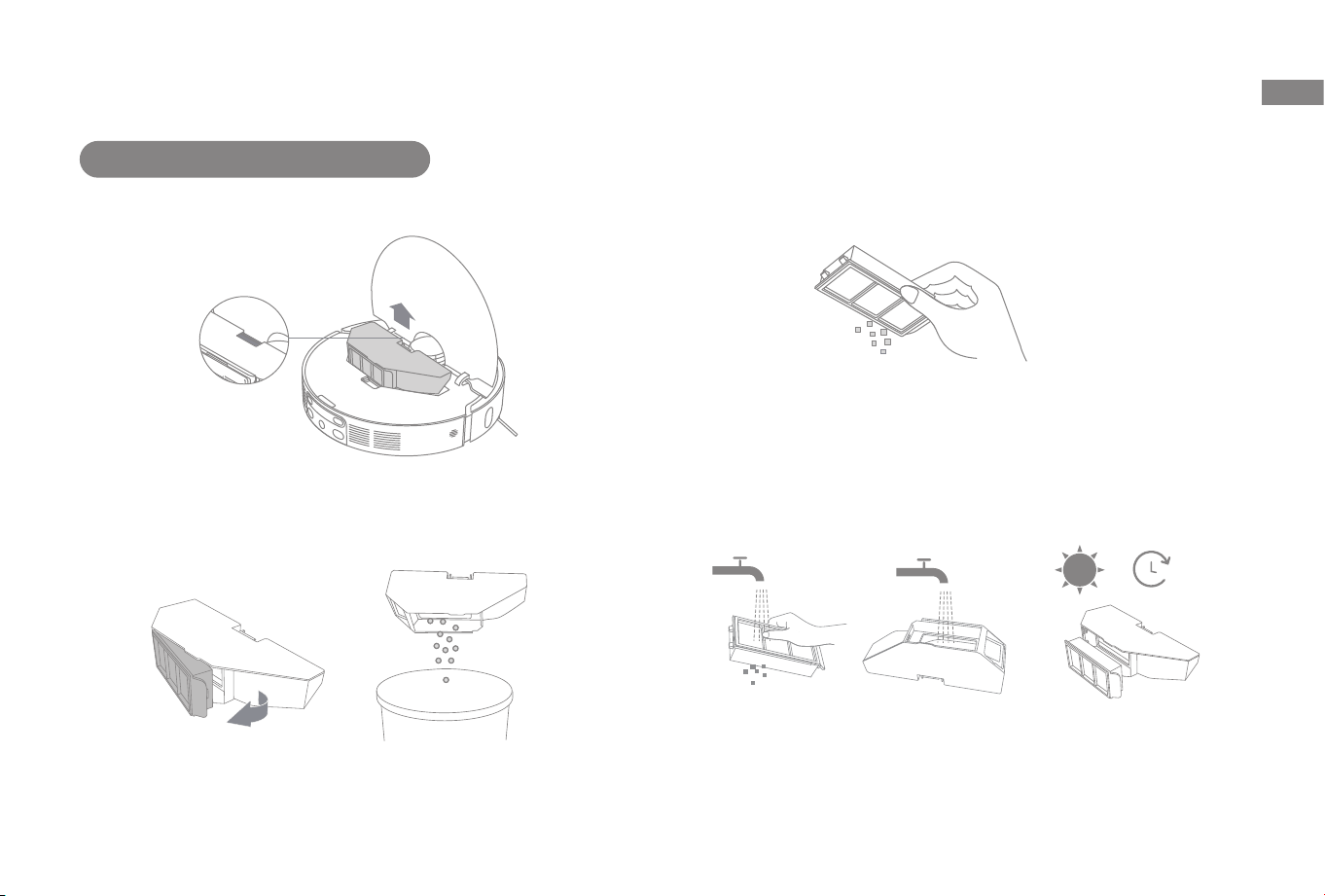

Dust Box and Filter

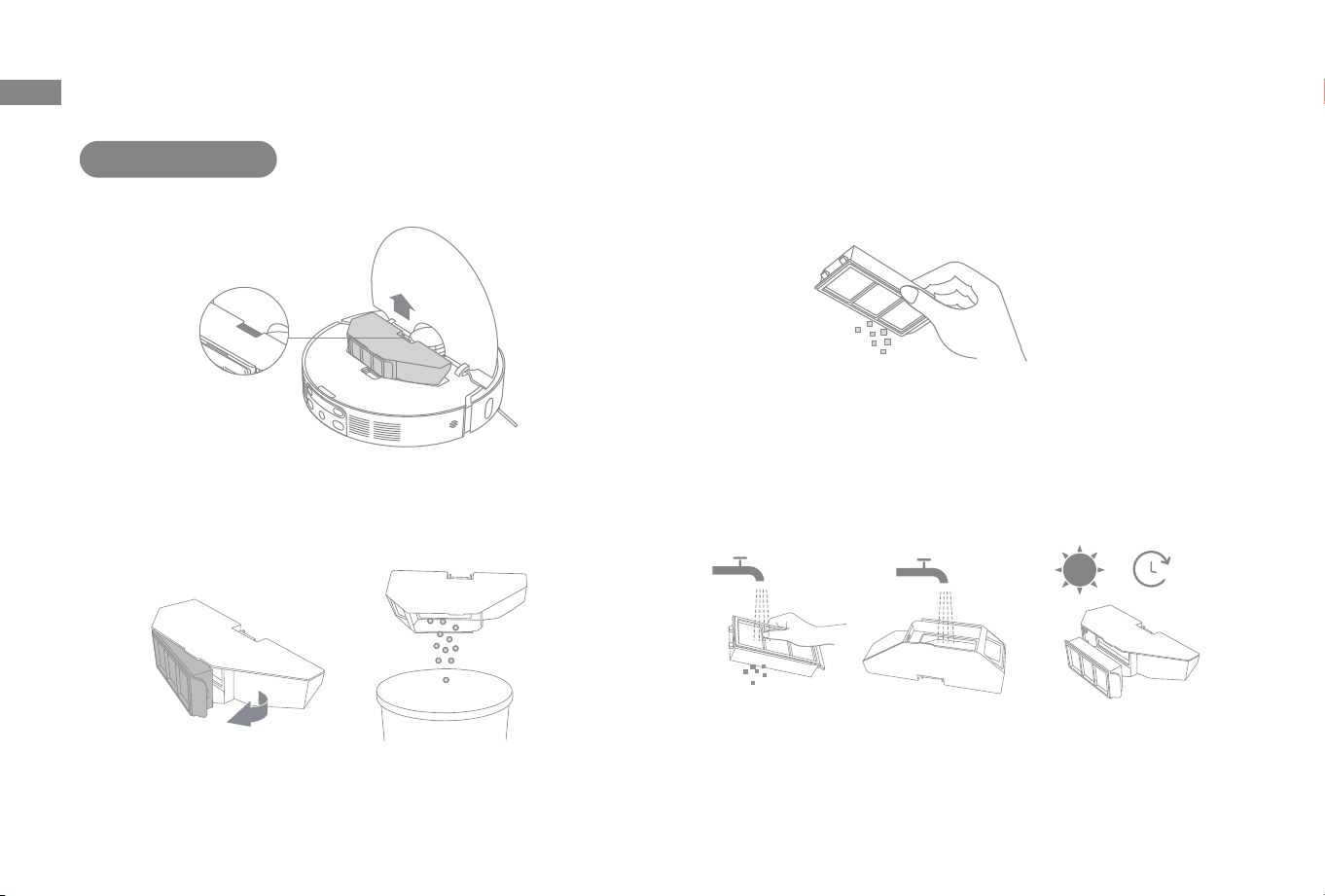

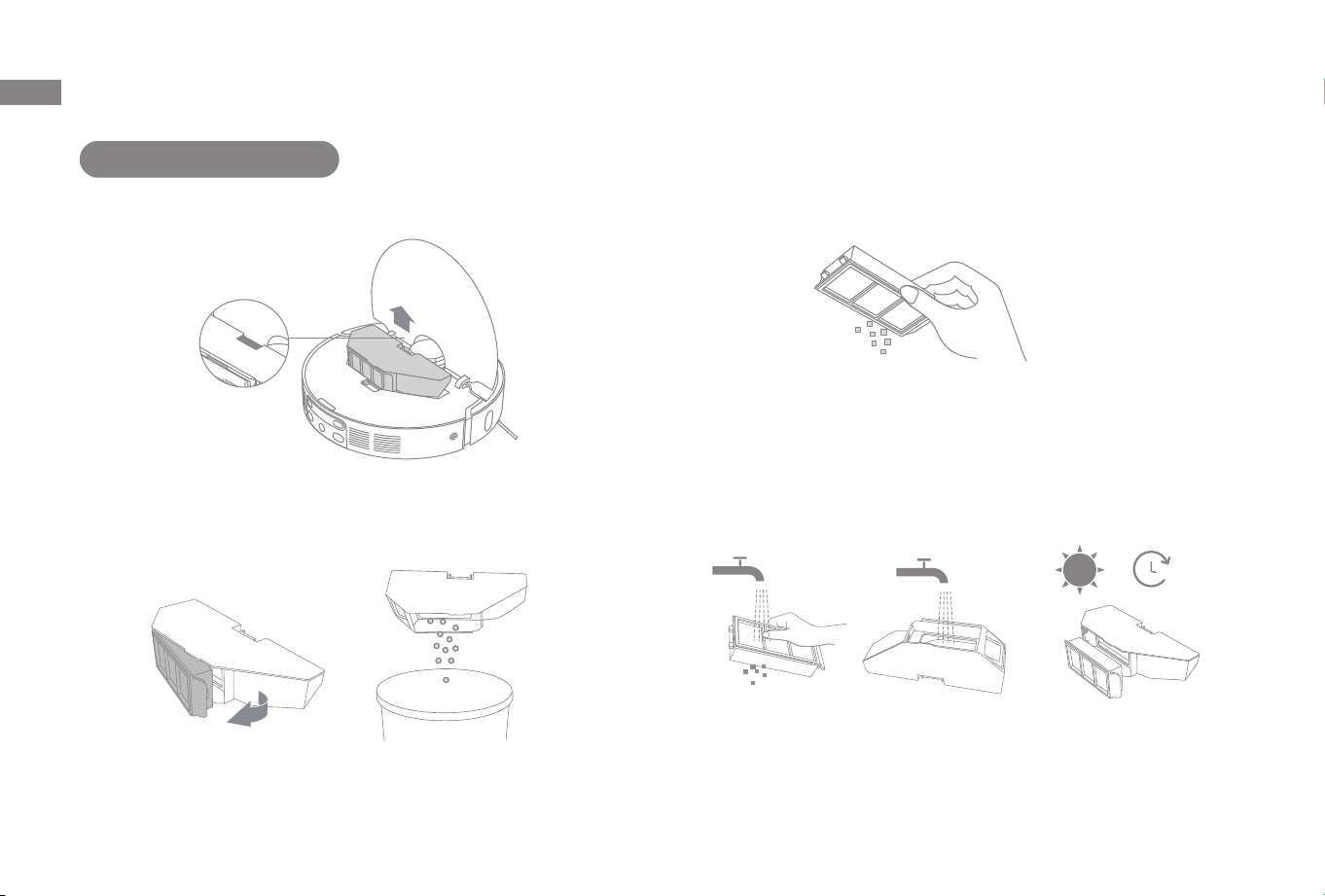

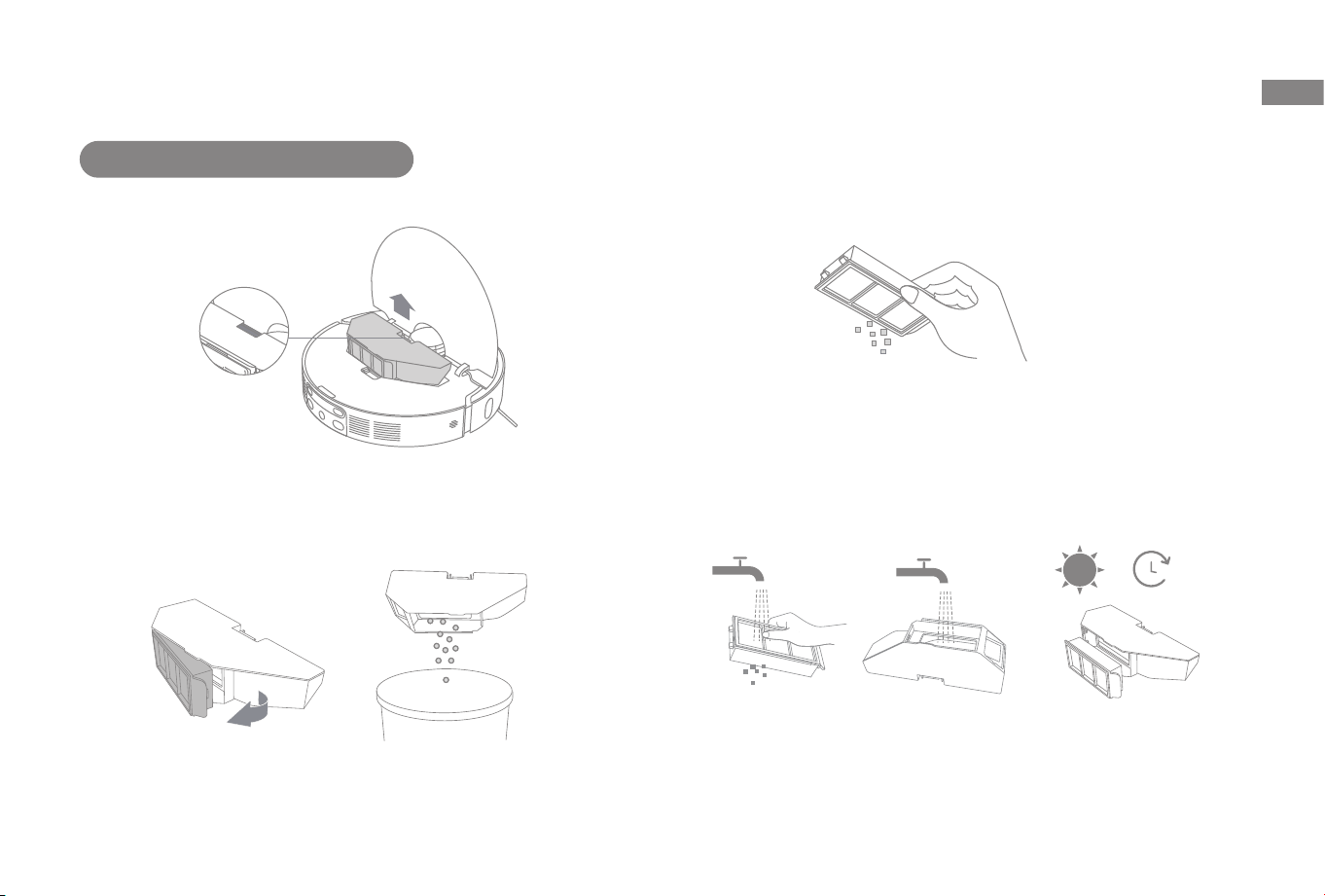

1. Open the robot cover and press the dust box clip to remove the

dust box.

2. Remove the dust box lter, and then empty the dust box.

Routine Maintenance

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and

dry cloth.

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

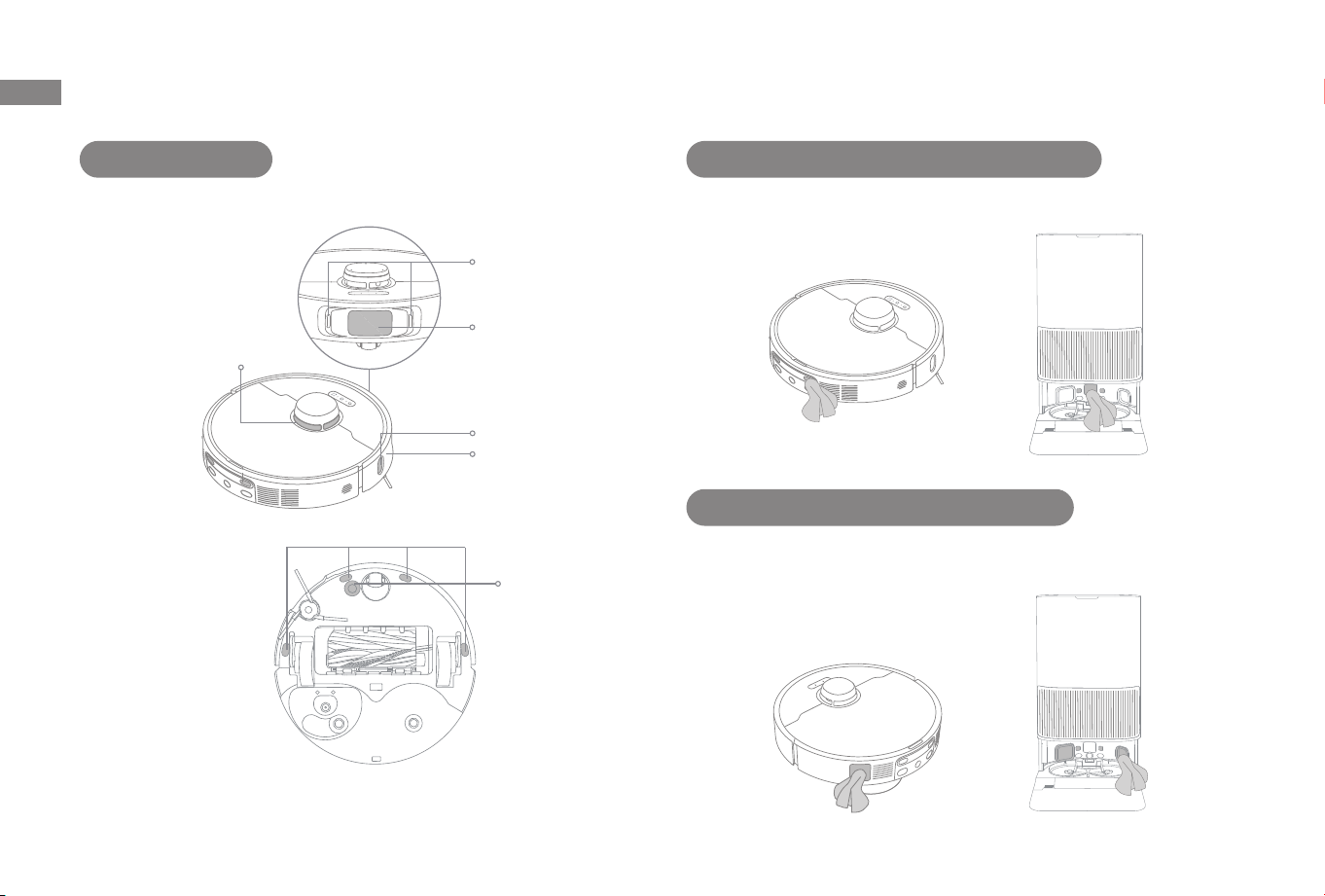

Carpet Sensor

Cli Sensors

Edge Sensor

Bumper Window

3D Dual-Line Laser

Sensors

Bumper

Laser Distance

Sensor (LDS)

Robot Sensors

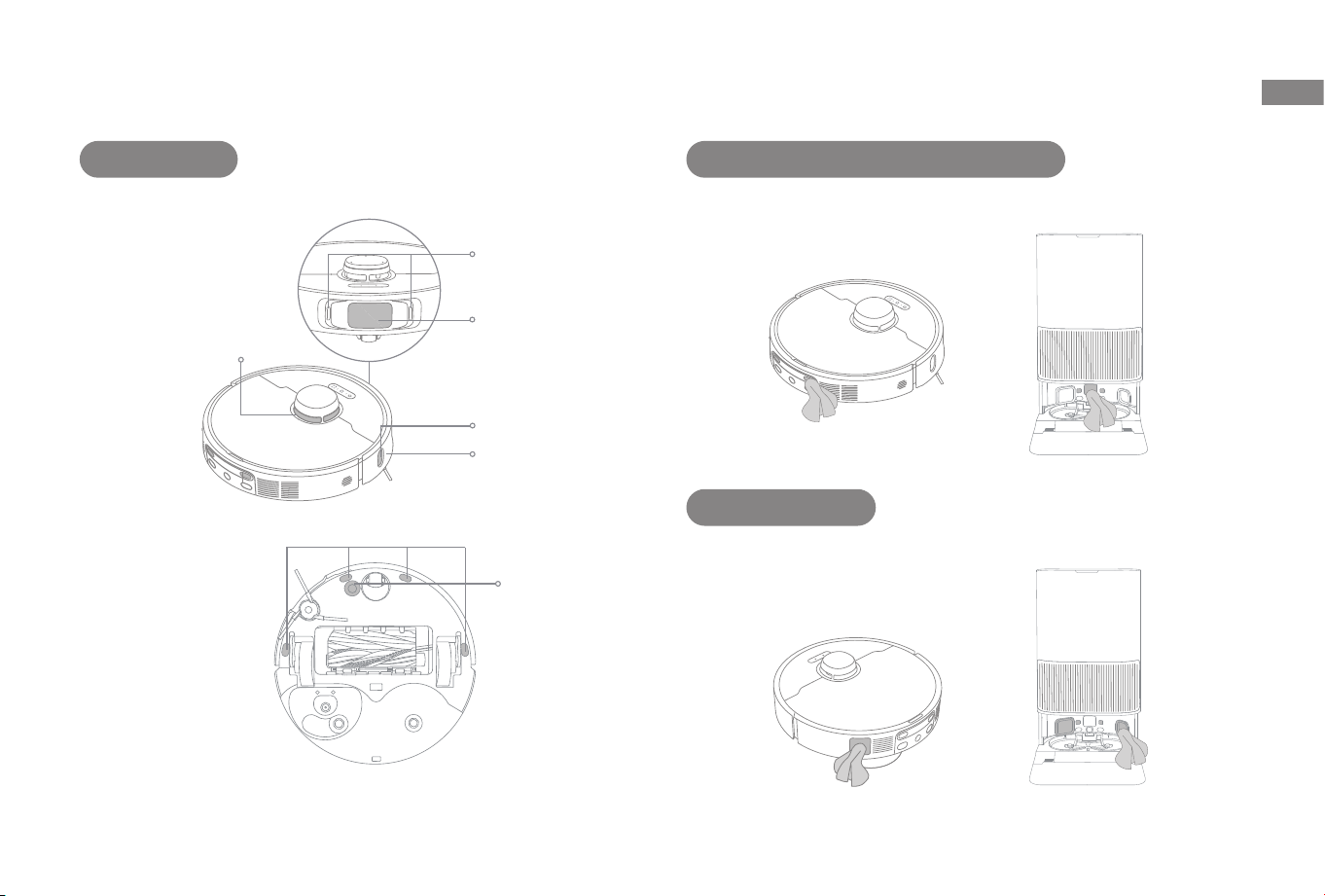

Wipe the robot sensors by using a soft and dry cloth, as shown in

the below gure:

Routine Maintenance

Clean the auto-empty vents of the robot and the base station with a

soft and dry cloth.

Auto-Empty Vents

Mop Pads

Remove the mop pads from the mop pad holders to replace them.

The robot contains a high-performance lithium-ion battery pack.

Make sure that the battery remains well-charged for daily use to

maintain optimal battery performance. If the robot is not used for

an extended period of time, turn it o and put it away. To prevent

damage from over-discharging, charge the robot at least once

every three months.

Battery

Routine Maintenance

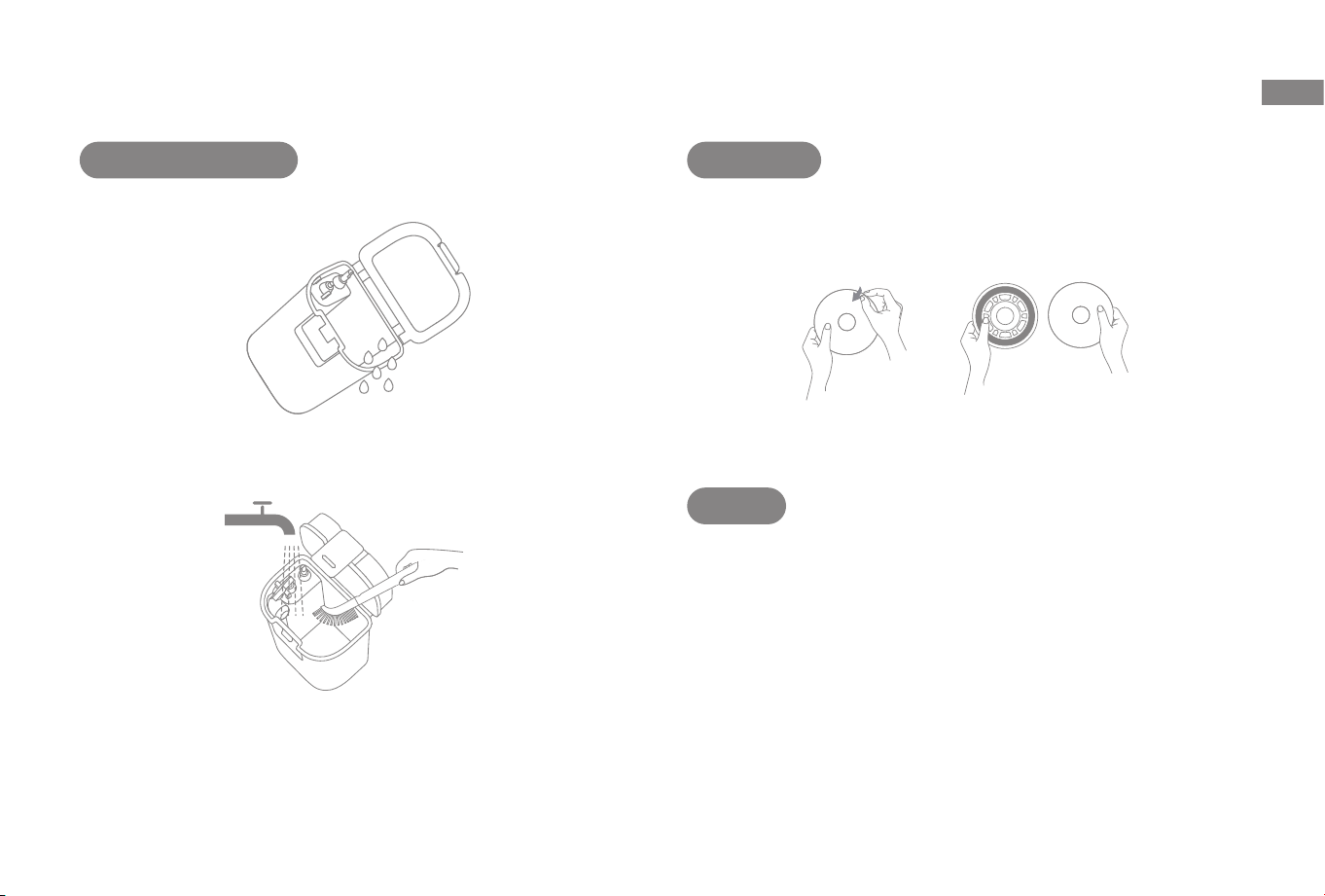

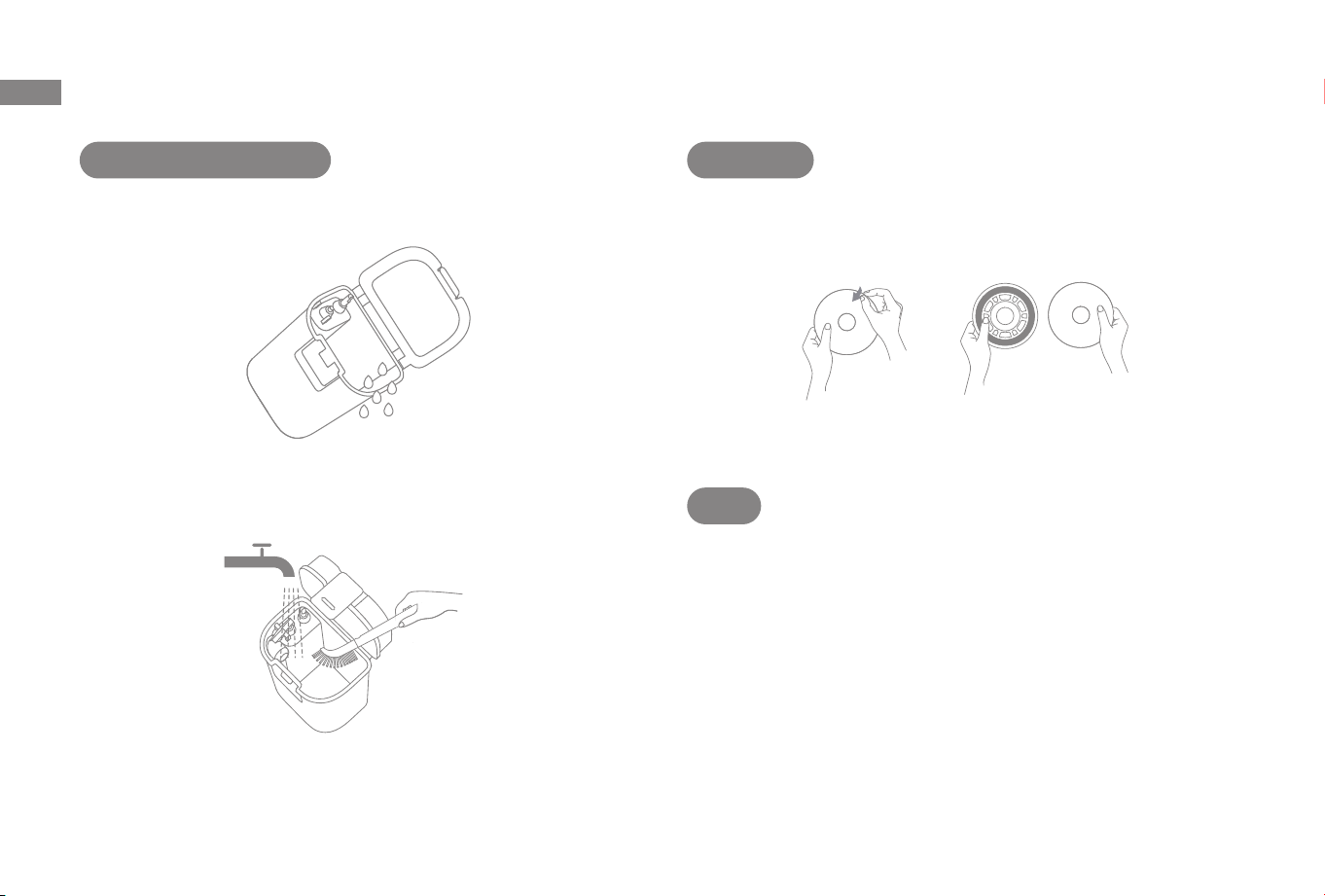

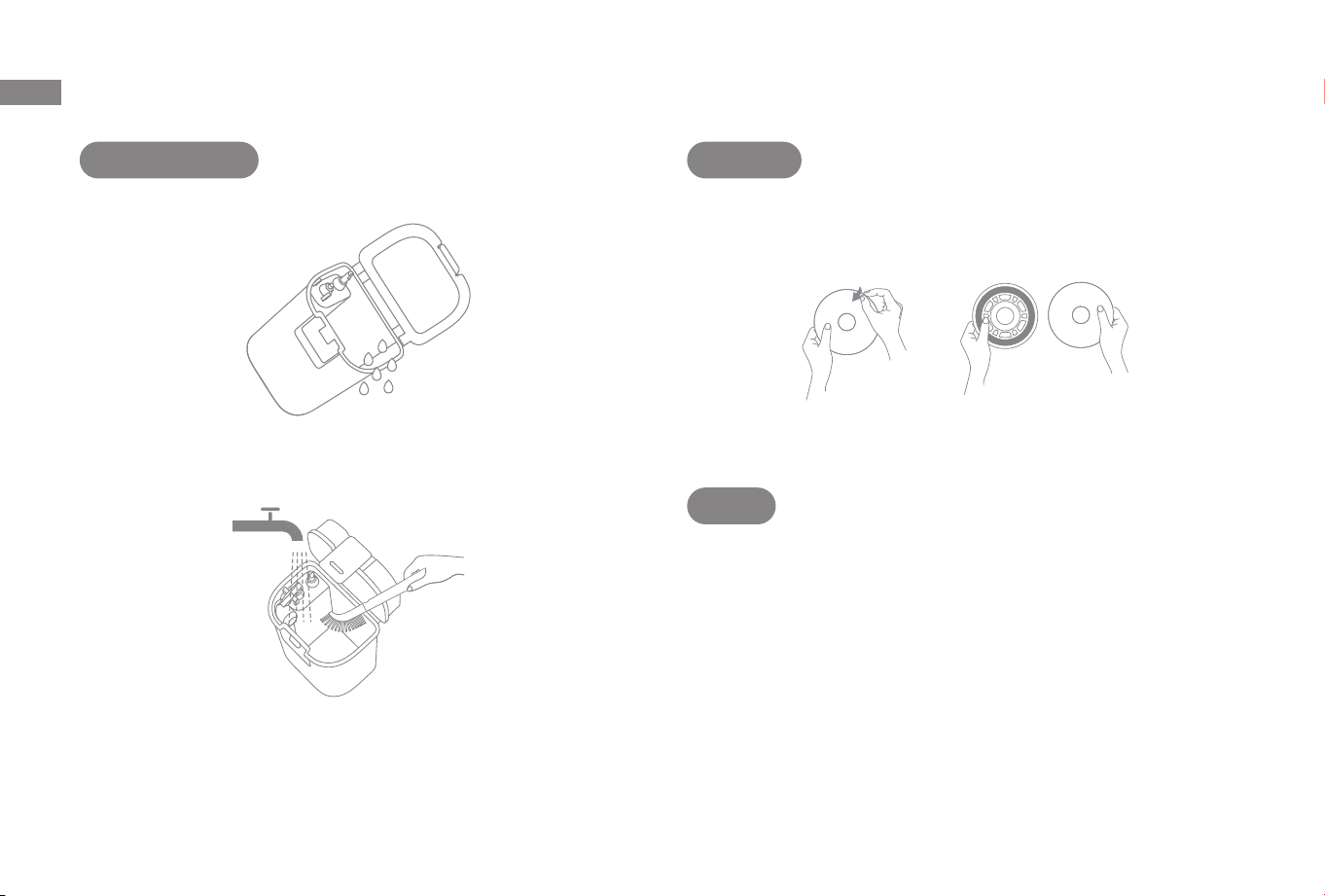

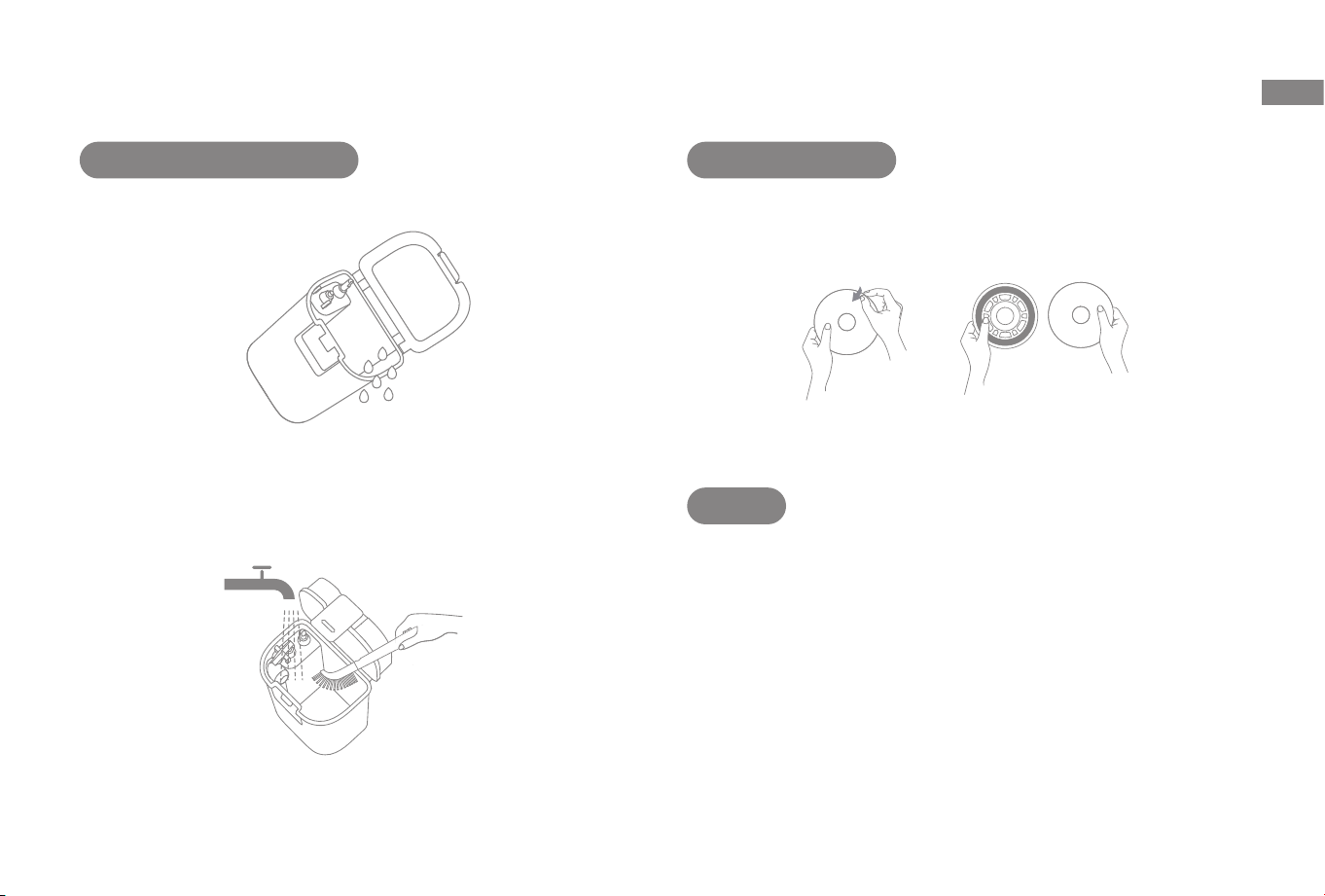

Used Water Tank

1. Remove the used water tank, open its cover and pour out the

used water.

2. Rinse the used water tank with clean water, and use the provided

cleaning tool to clean the inner wall of the used water tank.

Note:

The oat ball in the used water tank is a movable part. Do not apply too

much force when cleaning it to avoid damaging it.

Problem Solution

The robot will not

turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a

temperature between 0℃ (32℉ ) and 40℃ (104℉ ).

The robot will not

charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly

plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the

charging contacts.

Check whether there is any foreign object at the connectors of the robot and remove the foreign object if

any.

The robot fails to

connect to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network

is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi

connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be congured. Please exit and re-enter the app, and then try again as

instructed.

The robot cannot

nd and return to

the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the

base station to the power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the

robot is too far from the base station, it might not be able to automatically return on its own, in which

case you will need to manually place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

Troubleshooting

Problem Solution

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from

being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the oor in front of the base station is overly wet. If so, clean the excess water before

trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot will not turn

o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base

station, and then press and hold the power button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the power button for 10 seconds to

forcibly turn o the robot. If the problem persists, please contact after-sales service.

The charging speed is

slow.

It takes about 3.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specied range, the charging speed will

automatically slow down to extend the battery life.

The charging contacts on both the robot and the base station may be dirty, please wipe them with a dry

cloth.

The noise increases

while the robot is

operating.

Check whether the dust box lter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brushes or the dust box. Check and remove any hard object.

The main brushes or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places

before using the robot.

Wipe the bumper window and 3D dual-line laser sensors on the robot with a clean, soft cloth to keep them

clean and unobstructed.

Problem Solution

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work

abnormally. Please try drying the oor before using the robot.

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming

cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the

robot to charge via the app or the button .

The station cannot

automatically empty

the dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the

base station, or the dust box. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if

so. If the problem persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard lter and check whether the sewage drain outlet is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder

is raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the

robot. If the problem persists, please contact the after-sales service team.

There is water under

the clean water tank

or around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the

seal. This is normal. Please wipe with a dry cloth.

For more support, contact us via https://global.dreametech.com

Troubleshooting

Model RCLE0101-1

Rated Input 220-240 V 50-60 Hz

Rated Output 20 V 2 A

Rated Power (during dust

emptying)

700 W

Rated Power (during hot

water cleaning)

1160 W

Rated Power (during

charging and drying)

87 W

Specications

Robot Base Station

Model RLL74CE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power ＜ 20 dBm

Note:

Rated Power (during hot water cleaning) is determined by the

power value during the representative period (water temperature

25℃).

Rated Power (during charging and drying) is determined by the

power value during full load period.

Under normal use of condition, this equipment should be kept a

separation distance of at least 20 cm between the antenna and the

body of the user.

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should

not be mixed with unsorted household waste. Instead, you should protect human health and the environment by handing

over your waste equipment to a designated collection point for the recycling of waste electrical and electronic equipment,

appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative

consequences to the environment and human health. Please contact the installer or local authorities for more information

about the location as well as terms and conditions of such collection points.

WEEE Information

Battery Disposal and Removal

CAUTION:

Removal Guide:

The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the

battery is removed by qualied technicians and discarded at an appropriate recycling facility.

– the battery must be removed from the appliance before it is scrapped;

– the appliance must be disconnected from the supply mains when removing the battery;

– the battery is to be disposed of safely.

Before removing the battery, disconnect the power and run out the battery as much as possible.

Unneeded batteries should be discarded at an appropriate recycling facility.

Do not expose to high temperature environment to avoid risks of explosion.

Under abusive conditions, liquid may be ejected from the battery. If contact occurs, ush with water and seek medical help.

1. Turn over the robot, use a proper tool to remove the screws on the back of the robot, and then remove the cover.

2. Unplug the terminals between the battery and PCB board to remove the battery.

Nutzungsbeschrän-

kungen

Sicherheitshinweise

Um einen sicherer Betrieb dieses Produkts zu gewährleistet und um jegliche

Risiken zu vermeiden, darf es nicht von Kindern unter 8 Jahren oder von

Personen mit körperlichen, sensorischen oder intellektuellen Defiziten bzw.

eingeschränkter Erfahrung oder Kenntnissen ohne die Aufsicht der Eltern oder

eines Erziehungsberechtigten benutzt werden. Kinder dürfen die Reinigung und

Wartung nicht ohne Aufsicht durchführen.

Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.

Dieses Gerät enthält Akkus, die nur von Fachpersonal ausgetauscht werden

können.

Räumen Sie den zu reinigenden Bereich ab. Kinder dürfen nicht mit dem Gerät

spielen. Achten Sie auf einen sicheren Abstand zwischen Kindern und Haustieren

und dem Roboter, während dieser in Betrieb ist.

Das Gerät darf nicht in Badezimmern oder in der Nähe von Schwimmbecken

installiert, aufgeladen oder verwendet werden.

Dieses Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet.

Verwenden Sie es nicht im Freien, auf anderen Oberflächen als Bodenbeläge

oder in einer gewerblichen oder industriellen Umgebung.

Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung

ordnungsgemäß funktioniert. Andernfalls dürfen Sie das Gerät nicht verwenden.

Bei Beschädigung des Netzkabels muss es durch ein spezielles Kabel oder

eine spezielle Einheit ersetzt werden, die Sie beim Hersteller oder seinem

Kundendienst erhalten können.

Lesen Sie die Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren

Nachschlagen auf, um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu vermeiden.

Nutzungsbe-

schränkungen

Sicherheitshinweise

Benutzen Sie den Roboter nicht in einem Bereich, der über dem Boden freisteht,

ohne dass eine Schutzbarriere vorhanden ist.

Stellen Sie den Roboter nicht auf den Kopf. Nutzen Sie die LDS-Abdeckung, die

Roboterabdeckung oder den Stoßfänger nicht als Griff für den Roboter.

Verwenden Sie den Roboter in Räumen mit einer Umgebungstemperatur von

über 0 °C und unter 40 °C. Stellen Sie sicher, dass sich keine Flüssigkeiten oder

klebrigen Substanzen auf dem Boden befinden.

Entfernen Sie vor dem Betrieb des Geräts alle freistehenden Gegenstände

vom Boden, sowie alle auf dem Reinigungspfad herumliegenden Kabel oder

Netzkabel, um Schäden bzw. Verletzungen durch Nachziehen zu vermeiden.

Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um eine

Kollision des Roboters mit diesen Gegenständen und deren Beschädigung zu

vermeiden.

Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des

Roboters fern.

Bewahren Sie das Reinigungswerkzeug außerhalb der Reichweite von Kindern auf.

Betreiben Sie das Gerät nicht in einem Zimmer mit schlafenden Säuglingen oder

Kindern.

Verhindern Sie, dass sich Kinder, Haustiere oder andere Gegenstände auf den

Roboter befinden, unabhängig davon, ob er steht oder sich bewegt.

In den Frischwasserbehälter darf nur sauberes Wasser und die offiziell

zugelassene Reinigungsflüssigkeit eingefüllt werden. Fügen Sie keine

anderen Flüssigkeiten wie z. B. Alkohol oder Desinfektionsmittel hinzu.

Das richtige Mischungsverhältnis von Reinigungsflüssigkeit und sauberem

Wasser steht auf der Flasche mit der Reinigungsflüssigkeit. Bewahren Sie die

Reinigungsflüssigkeit außerhalb der Reichweite von Kindern auf.

Sicherheitshinweise

Akkus und

Auaden

Verwenden Sie keine Akkus oder eine Basisstation von externen Anbietern. Der

Roboter kann nur mit der Basisstation Modell RCLE0101-1 verwendet werden.

Versuchen Sie nicht, den Akku oder die Basisstation selbst zu zerlegen, zu

reparieren oder zu verändern.

Stellen Sie die Basisstation nicht in der Nähe einer Wärmequelle auf.

Reinigen Sie die Ladekontakte der Basisstation niemals mit einem feuchten

Tuch oder nassen Händen.

Entsorgen Sie alte Akkus nicht unsachgemäß. Nicht benötigte Batterien sollten

in einer geeigneten Recyclinganlage entsorgt werden.

Nutzungsbe-

schränkungen

Verwenden Sie den Roboter nicht zum Reinigen im Falle von brennenden

Gegenständen. Verwenden Sie den Roboter nicht, um entflammbare oder

brennbare Flüssigkeiten, ätzende Gase oder unverdünnte Säuren oder

Lösungsmittel aufzusaugen.

Keine harten oder scharfen Gegenstände aufsaugen. Verwenden Sie das Gerät

nicht zum Aufsaugen von Gegenständen wie Steinen, großen Papierstücken oder

anderen Gegenständen, die zur Verstopfung des Geräts führen können.

Vor der Reinigung oder Wartung des Geräts muss der Stecker aus der Steckdose

gezogen werden.

Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten Tuch ab

und spülen Sie diese nicht mit Flüssigkeiten aus. Lassen Sie die abwaschbaren

Teile nach der Reinigung vollständig trocknen, bevor Sie sie wieder einbauen

und benutzen.

Verwenden Sie dieses Gerät gemäß den Anweisungen im Benutzerhandbuch.

Der Benutzer ist für alle auf Grund einer unsachgemäßen Verwendung dieses

Produkts entstandenen Verluste oder Schäden verantwortlich.

Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN

60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist

direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021

Akkus und

Auaden

Informationen zur

Lasersicherheit

Sicherheitshinweise

Hiermit erklärt Dreame Trading（Tianjin）Co., Ltd. dass das Funkgerät des Typs RLL74CE den Anforderungen der Richtlinie 2014/53/EU

entspricht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar:

https://global.dreametech.com

Eine ausführliche elektronische Anleitung nden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs.

Nur für den Innenbereich geeignet

Bedienungsanleitung lesen

Im Falle einer Beschädigung oder eines Defekts des Netzkabels stellen Sie die

Verwendung sofort ein und wenden Sie sich an den Kundendienst.

Achten Sie darauf, dass der Roboter beim Transport ausgeschaltet ist und

möglichst in seiner Originalverpackung aufbewahrt wird.

Bei längerer Nichtbenutzung des Roboters sollte er vollständig aufgeladen,

danach ausgeschaltet und an einem kühlen, trockenen Ort aufbewahrt

werden. Laden Sie den Roboter mindestens einmal alle 3 Monate auf, um eine

Tiefentladung des Akkus zu vermeiden.

Sonstiges Zubehör

Produktübersicht

Wischpad × 2

(vorinstalliert)

Roboter

Basisstation

Wischpadhalter × 2

Netzkabel

Reinigungs-

werkzeug

Staubbeutel × 2

(1 vorinstalliert)

Reinigungs-

üssigkeit

Rampenverlän-

gerungsplatte der

Basisstation

Benutzer-

handbuch

Reinigungsmittel-

fach für automati-

sches Hinzufügen

(vorinstalliert)

Packungsinhalt

5ml

10ml

15ml

20ml

Waschplattenlter

(vorinstalliert)

Produktübersicht

Roboter

Taste für die Punktreinigung

· Drücken Sie diese Taste, um die Punktreinigung zu starten

Einschalt-/Reinigungstaste

· Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein-

oder auszuschalten

· Drücken Sie diese Taste, um die Reinigung nach dem Einschalten

des Roboters zu starten

Dockingtaste

· Drücken Sie diese Taste für die Rückkehr des Roboters zur

Basisstation

· Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren

Status-Anzeige

· Leuchtet weiß: Reinigung oder Säuberung abgeschlossen

· Hauchend weiß: Aufladen (bei nicht niedrigem Akkustand)

· Leuchtet orange: Wartend bei niedrigem Akkustand oder

angehalten bei niedrigem Akkustand

· Hauchend orange: Aufladen (bei niedrigem Akkustand)

· Blinkt orange: Fehler

Hinweis:

· Durch Drücken einer beliebigen Taste am Roboter können Sie

den Betrieb pausieren während der Roboter reinigt oder zur

Ladestation zurückkehrt.

· Die Kindersicherung kann über die Dreamehome App aktiviert/

deaktiviert werden.

Roboter und Sensoren

Mikrofone

LDS-Abdeckung

Laserdistanzsensor (LDS)

Stoßfängerfenster

Stoßfänger

3D-Doppellinien-

Lasersensoren

KI-HD-Kamera

KI-IR-Kamera

Anschlüsse

LED-Zusatzlicht

Produktübersicht

Abdeckung

Ladekontakte

Automatisch

entleerendes

Entlüftungsventil

Einlass für

automatische

Wassernachfüllung

Reset-Taste

· Halten Sie die Taste

3 Sekunden lang

gedrückt, um die

Werkseinstellungen

wiederherzustellen

WLAN-Anzeige

Randsensor

Einlass für

automatische

Wassernachfüllung

· Halten Sie die Taste

3 Sekunden lang

gedrückt, um die

Werkseinstellungen

wiederherzustellen

Roboter und Sensoren

Klippensensoren

Hauptrad

Hilfs-Kletterrad

Hauptbürsten

Omnidirektionales Rad

Bürstenschutz

Hauptrad

Hilfs-Kletterrad

Befestigungsönungen

für Wischpadhalter

Seitenbürsten-

Verlängerungseinheit

Teppichsensor

Wischmopp-Baugruppe

Wischpad-

Befestigungsbereich

Wischpadhalter Wischpad

MopExtend-Baugruppe

(Mopp-Verlängerungsbaugruppe)

Klammer für Bürstenschutz

Staubbehälter

Filter

Automatisch

entleerendes

Entlüftungsventil

Staubbehälter-

Clip

Filter-Clip

Produktübersicht

Filter

Waschplatte

Waschplattenlter

Rampenverlängerungsplatte

Abdeckung

Schmutzwasserbehälter

Frischwassertbehälter

Wasserbehälter-

Clip

Wasserbehälter-

Clip

Schwimmerkugel

Wasserleitung

Staubbehälterabdeckung

Kalkschutzmittel

Schwimmer

Basisstation Schmutzwasserbehälter

Frischwassertbehälter

Produktübersicht

Basisstation

Reservierter Steckplatz

für den Anschluss des

Wasseranschlusssets zum

automatischen Nachfüllen

und Entleeren

Steckplatz für Netzkabel

Stromanschluss

I : EIN

O : AUS

Hinweis: Das Wasseranschlussset für das automatische Nachfüllen und

Entleeren muss separat erworben werden. (Nur in bestimmten Regionen

verfügbar)

Status-Anzeige

Leuchtet weiß: Die

Basisstationist an

die Stromversorgung

angeschlossen

Leuchtet orange:

Die Basisstation hat

einen Fehler

Produktübersicht

Filter

Reinigungsmittel-

fach für automati-

sches Hinzufügen

Staubbeutel-

Schlitz

Automatisch entleerte

Entlüftungsönungen

Signalbereich

Ladekontakte

Auslass für

automatische

Wassernachfüllung

Vorbereitung des Zuhauses

Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder

gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug, harte und

scharfe Gegenstände vom Fußboden auf, um ein Verfangen, Zerkratzen oder

Umfallen des Roboters und damit verbundene Verluste zu vermeiden.

Önen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel in die

geeignete Position, um mehr Platz zu schaen.

Um zu verhindern, dass der Roboter die zu reinigenden Bereiche nicht

erkennt, sollten Sie sich nicht vor dem Roboter, vor Schwellen, Fluren oder

engen Stellen aufhalten.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten von

Treppen, um dem Roboter ein reibungsloses Arbeiten zu ermöglichen.

Hinweis:

Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mögliche Hindernisse rechtzeitig zu entfernen.

LED-Zusatzlicht sorgt für zusätzliche Beleuchtung in schwach beleuchteten Umgebungen.

Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf,

da dadurch der Boden verkratzt werden kann.

1. Stellen Sie die Basisstation auf und stecken Sie den

Stecker in die Steckdose

Stellen Sie die Basisstation an einem möglichst freistehenden Ort

mit gutem WLAN-Signal auf. Lassen Sie genügend Platz,wie in der

Abbildung gezeigt, und entfernen Sie alle Objekte im schattierten

Bereich. Schließen Sie das Netzkabel an die Basisstation und

stecken Sie es in die Steckdose.

Vor der Verwendung

Hinweis:

Achten Sie darauf, dass keine Gegenstände den Signalisierungsbereich

blockieren.

Um zu verhindern, dass Wasserflecken Holzböden oder Teppiche nässen,

empfiehlt es sich, die Basisstation auf Fliesen- oder Marmorfußböden zu stellen.

Stecken Sie das Netzkabel

fest nach oben, bis die

Anzeige aueuchtet.

＞1 m

＞5 cm

Washboard Filter

2. Installation der Rampenverlängerungsplatte

Hinweis: Stellen Sie sicher, dass der Waschplattenfilter richtig eingesetzt ist.

I : EIN

O : AUS

Waschplattenfilter

3. Entfernen Sie die Roboterschutzvorrichtungen und

installieren Sie die Mopp-Baugruppe

4. Den Roboter mit der Ladestation verbinden

Zum Einschalten des Roboters die Ein-/Aus-Taste am Roboter

drücken und 3 Sekunden lang gedrückt halten. Setzen Sie den

Roboter so auf die Basisstation, dass die Mopp-Baugruppe zur

Waschplatte zeigt. Anschließend hören Sie eine Sprachmeldung,

wenn sich der Roboter erfolgreich mit der Basisstation verbunden

hat. Nach dem vollständigen Auaden des Roboters leuchten die

Status-Anzeigen am Roboter und an der Basisstation 10 Minuten

lang und erlöschen anschließend.

Vor der Verwendung

Hinweis: Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme

vollständig aufzuladen. Wenn sich der Roboter aufgrund eines leeren Akkus

nicht einschalten lässt, verbinden Sie ihn zum Aufladen manuell mit der

Basisstation.

①

②

③

6. Wasser in den Frischwasserbehälter einfüllen

Nehmen Sie den Frischwasserbehälter aus der Basisstation heraus

und füllen Sie den Behälter mit sauberem Wasser. Danach setzen

Sie ihn wieder in die Basisstation ein.

Hinweis: Füllen Sie kein heißes Wasser ein, da sonst der Frischwasserbehälter

verformt werden kann.

Vor der Verwendung

5. Füllen Sie die Reinigungsüssigkeit ein

(1) Entfernen Sie die Abdeckung des Staubbehälters und ziehen

Sie das Fach für automatische Nachfüllung des Reinigungsmittels

heraus.

(2) Önen Sie den oberen Deckel des Fachs und geben Sie die

Reinigungslösung ein.

(3) Schließen Sie den Deckel des Fachs, setzen Sie es wieder in

die Basisstation ein, und bringen Sie dann die Abdeckung des

Staubbehälters wieder an. Die Reinigungsüssigkeit wird während

des Betriebs automatisch zugeführt.

Hinweis:

Das Reinigungsmittelfach für automatisches Hinzufügen kann mit

Reinigungslösung gefüllt werden. Fügen Sie keine andere Flüssigkeit als

die offiziell zugelassene Reinigungslösung hinzu, um Fehlfunktionen zu

vermeiden.

Installieren Sie das Fach für automatische Nachfüllung des

Reinigungsmittels, bis es einrastet.

①

②

①

②

2. Gerät hinzufügen

Verbinden mit der Dreamehome App

1. Laden Sie die Dreamehome App herunter

Hinweis:

Es wird nur 2,4-GHz-WLAN unterstützt.

Aufgrund von Aktualisierungen der App-Software kann der tatsächliche

Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen

Sie den auf der aktuellen App-Version basierenden Anweisungen.

Hinweis:

Zum Zurücksetzen der WLAN-Verbindung wiederholen Sie Schritt 2 und

folgen Sie den Anweisungen, um die WLAN-Verbindung zu erstellen.

Halten Sie die Reset-Taste am Roboter 3 Sekunden lang gedrückt, um das

Gerät vom WLAN-Netzwerk zu trennen.

Scannen Sie den QR-Code auf dem Roboter, oder suchen Sie im

App-Store nach „Dreamehome

“

, um die App herunterzuladen und

zu installieren.

Önen Sie die Dreamehome-App, tippen Sie auf „Scannen Sie den

QR-Code zum verbinden

“

und scannen Sie denselben QR-Code auf

dem Roboter erneut, um das Gerät hinzuzufügen. Bitte folgen Sie

den Anweisungen, um die WLAN-Verbindung herzustellen.

QR-Code

WLAN-Anzeige

Blinkt langsam:

Verbindung

wird hergestellt

Blinkt schnell:

Am Verbinden

Ein: Verbunden

QR-Code

Benutzung

Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur

Basisstation zum Auaden zurück. Wenn der Akku ausreichend

aufgeladen ist, setzt er die noch nicht abgeschlossenen

Reinigungsaufgaben fort.

Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App aktivieren.

Einschalten/Ausschalten

Schnelle Kartenerstellung

Nicht-Stören-Modus (DND)

Punktreinigung

Roboter neu starten

Reinigung automatisch fortsetzen

Pause/Ruhemodus

Zum Einschalten des Roboters drücken und halten Sie die Ein-/

Aus-Taste 3 Sekunden lang gedrückt. Die Betriebsanzeige leuchtet

weiter. Oder stellen Sie den Roboter auf die Basisstation, indem

Sie die Ladekontakte des Roboters mit denen der Basisstation

ausrichten. Dann schaltet sich der Roboter automatisch ein und

beginnt mit dem Laden. Um den Roboter auszuschalten, entfernen

Sie den Roboter von der Basisstation und halten Sie die Taste 3

Sekunden lang gedrückt.

Ist der Roboter auf den Nicht-Stören-Modus (DND) eingestellt, kann

er die Reinigung nicht fortsetzen. Der Nicht-Stören-Modus (DND) ist

ab Werk standardmäßig deaktiviert. Sie können den Nicht-Stören-

Modus (DND) über die App aktivieren oder den DND-Zeitraum

ändern. Der Nicht-Stören-Zeitraum (DND) ist standardmäßig auf

22:00-8:00 Uhr eingestellt.

Hinweis:

Die geplanten Reinigungsaufgaben werden während des Nicht-Stören-

Zeitraums (DND) wie gewohnt ausgeführt.

Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf des DND-

Zeitraums aufgehört hat.

Drücken Sie im Modus „Wartend“ des Roboters kurz die „ “ Taste,

um den Punktreinigungsmodus zu aktivieren. In diesem Modus

reinigt der Roboter einen quadratischen Bereich von 1,5 × 1,5 Meter

um ihn herum und kehrt zu seinem Ausgangspunkt zurück, sobald

die Reinigung bestimmter Bereiche abgeschlossen ist.

Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten

lässt, halten Sie die Ein-/Aus-Taste 10 Sekunden lang gedrückt,

um ihn zwangsweise auszuschalten. Halten Sie dann die Ein-/Aus-

Taste 3 Sekunden lang gedrückt, um den Roboter einzuschalten.

Nach der erstmaligen Konguration des Netzwerks folgen Sie

zur schnellen Kartenerstellung den Anweisungen in der App. Der

Roboter beginnt mit der Kartenerstellung ohne Reinigung. Wenn

der Roboter zur Basisstation zurückkehrt, ist die Kartenerstellung

abgeschlossen und die Karte wird automatisch gespeichert.

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn

anzuhalten.

Wird der Roboter länger als 10 Minuten angehalten, geht er

automatisch in den Ruhemodus über. Alle Anzeigen am Roboter

schalten sich aus. Drücken Sie eine beliebige Taste auf dem Roboter,

oder nutzen Sie die App, um den Roboter wieder in Betrieb zu nehmen.

Hinweis: Wird der Roboter ausgeschaltet und auf dieBasisstationgestellt,

endet die aktuelle Reinigungsaufgabe.

Hinweis:

Um eine problemlose Rückkehr des Roboters zur Basisstation nach der

Reinigung zu gewährleisten, empfiehlt es sich, den Roboter von der Basisstation

aus starten zu lassen.

Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt,

bitte warten Sie mit Geduld.

Bewegen Sie dieBasisstation, den Frischwasserbehälter, den

Schmutzwasserbehälter oder dasWaschbrettfilger während der Reinigung nicht.

Die Heißwasserreinigung kann für die Reinigung von Wischpads in der App

aktiviert werden, was für alle Modi gilt. Berühren Sie den Wasserauslass bei

aktivierter Funktion nicht, um Verbrühungen zu vermeiden.

Benutzung

Hinweis: Wenn Sie die Mopp-Baugruppe zum ersten Mal verwenden, führt

der Roboter standardmäßig die Aufgabe

„

Staubsaugen und Wischen

“

aus.

1. Beginne mit der Reinigung

Drücken Sie die Ein-/Aus-Taste am Roboter oder nutzen Sie die

App, um den Roboter von der Basisstation aus starten zu lassen.

Dann plant der Roboter die optimale Reinigungsroute und führt die

Reinigungsaufgabe auf der Grundlage der erstellten Karte aus.

2. Automatisches Waschen des Wischmopps

Während der Reinigung kehrt der Roboter automatisch zur

Basisstation zurück, um die Wischmopps zu waschen, je nach der

in der App festgelegten Häugkeit der Wischmoppreinigung. Die

Basisstation füllt automatisch den Wasserbehälter des Roboters auf

und der Roboter setzt die Reinigung fort.

Staubsaugen und Wischen

Benutzung

4. Reinigen Sie den Schmutzwasserbehälter

Nachdem der Roboter seine Aufgabe erfüllt hat, reinigen Sie bitte

den Schmutzwasserbehälter, um Geruchsbildung zu vermeiden.

Hinweis:

Wenn die automatische Entleerungsfunktion in der App ausgeschaltet ist,

leert die Basisstation den Staubbehälter nicht automatisch.

Die Basisstation leert den Staubbehälter gemäß der Einstellung in der App.

Aktivieren Sie in der App die Funktion „Staubsaugen

“

. Der Roboter

nimmt dann automatisch die Mopp-Baugruppe von der Basisstation

ab und beginnt mit dem Staubsaugen.

Aktivieren Sie in der App die Funktion „Wischen nach dem

Staubsaugen

“

. Der Roboter nimmt dann automatisch den

Wischmopp an der Basisstation ab und staubsaugt den Boden.

Nach Beendigung des Staubsaugens kehrt der Roboter zur

Basisstation zurück, um die Mopp-Baugruppe zu installieren, und

die Basisstation leert automatisch den Staubbehälter. Und dann

beginnt der Roboter mit dem Wischen, nachdem die Hauptbürsten

und die Seitenbürste angehoben wurden.

Aktivieren Sie die Wischfunktion in der App, und der Roboter prüft

automatisch, ob die Mopp-Baugruppe in der Basisstation installiert

ist. Wenn nicht, installiert der Roboter die Wischeinheit und beginnt

mit dem Wischen, nachdem die Hauptbürsten und die Seitenbürste

angehoben wurden.

Nur Staubsaugen

Wischen nach dem Staubsaugen

Nur Wischen

3. Automatisches Entleeren des Staubbehälters und

Waschen und Trocknen der Wischmopps

Nachdem der Roboter eine Reinigungsaufgabe erledigt hat und

zum Auaden zur Basisstation zurückkehrt, entleert die Basisstation

automatisch den Staubbehälter. Anschließend wäscht und trocknet

sie die Mopps.

Regelmäßige Wartung

Teile

Teil Wartungsintervall

Häugkeit des

Austausches

Schmutzwasserbehälter Nach jedem Gebrauch

Frischwassertbehälter

Einmal alle 2 Wochen

Hauptbürsten Alle 6 bis 12 Monate

Staubbehälterlter

Alle 3 bis 6 Monate

Seitenbürste

Wischpadhalter /

Waschplattenlter Einmal alle 1 bis 2 Monate

Signalbereich der

Basisstation

Einmal im Monat

Ladekontakte

Automatisch entleerte

Entlüftungsönungen

Omnidirektionales Rad

Randsensor

Laserdistanzsensor

(LDS)

3D-Doppellinien-

Lasersensoren

Teppichsensor

Klippensensoren

Teil Wartungsintervall

Häugkeit des

Austausches

Stoßfängerfenster

Einmal im Monat

Stoßfänger

Önung für

automatisches

Wassernachfüllen des

Roboters

Unterseite des Roboters

Staubbehälter

Nach Bedarf reinigen

Haupträder

Hilfs-Kletterräder

Staubbeutel

Alle 2 bis 4 Monate

Wischpads Alle 1 bis 3 Monate

Kalkschutzmittel

Alle 18 bis 36

Monate

Hinweis: Die Häufigkeit der Wartung und des Ersatzes hängt von der

tatsächlichen Nutzung ab. Sollte durch besondere Umstände eine Ausnahme

auftreten, wird eine sofortige Wartung oder ein sofortiger Ersatz empfohlen.

Um den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur

regelmäßigen Wartung des Zubehörs zu beachten.

Teil Wartungsintervall

Häugkeit des

Austausches

Stoßfängerfenster

Einmal im Monat

Stoßfänger

Önung für

automatisches

Wassernachfüllen des

Roboters

Unterseite des Roboters

Staubbehälter

Nach Bedarf reinigen

Haupträder

Hilfs-Kletterräder

Staubbeutel

Alle 2 bis 4 Monate

Wischpads Alle 1 bis 3 Monate

Kalkschutzmittel

Alle 18 bis 36

Monate

Regelmäßige Wartung

Waschplattenlter

1. Nehmen Sie den Roboter heraus und entfernen Sie den

Waschplattenlter, nachdem die Reinigung des Wischpads

abgeschlossen ist.

2. Spülen Sie den Waschplattenlter mit sauberem Wasser ab,

wischen Sie ihn sauber und setzen Sie ihn dann wieder in die

Waschplatte ein.

3. Verwenden Sie die App oder drücken Sie die Taste , um den

Roboter zur Basisstation zurückzubringen, oder setzen Sie den

Roboter manuell zurück.

Regelmäßige Wartung

Staubbeutel

1. Entfernen Sie die Staubbehälterabdeckung und entsorgen Sie

den Staubbeutel.

3. Setzen Sie einen neuen Staubbeutel ein.

4. Bringen Sie die Staubbehälterabdeckung wieder an.2. Entfernen Sie den Staub und die Verunreinigungen mit einem

trockenen Tuch vom Filter.

Hinweis: Wenn Sie den Griff nach oben ziehen, wird der Beutel verschlossen,

damit Staub und Schmutz nicht versehentlich herausfallen können.

3. Führen Sie den Hauptbürstenhalter mit den aufgedruckten

Pfeilen, die nach oben zeigen, schräg nach unten in die Schlitze ein.

4. Richten Sie das vordere Ende des Bürstenschutzes am Schlitz aus,

setzen Sie ihn schräg nach unten ein und drücken Sie ihn dann fest.

Regelmäßige Wartung

Click

Hauptbürsten

2. Ziehen Sie die Bürsten wie in der Abbildung gezeigt heraus.

Entfernen Sie mit dem mitgelieferten Reinigungswerkzeug alle in

den Bürsten verhedderten Haare. Nach der Reinigung drücken Sie

die Bürsten fest in den Hauptbürstenhalter, bis sie einrasten.

1. Drücken Sie den Bürstenschutz-Clip nach innen, um den

Bürstenschutz zu entfernen und die Bürste aus dem Roboter zu heben.

Hinweis: Seien Sie beim Herausziehen der Hauptbürsten vorsichtig, um

Verletzungen zu vermeiden.

Klicken

Seitenbürste

Schrauben Sie die Seitenbürste mit einem Schraubenzieher ab,

reinigen Sie die Haare von der Bürste und schrauben Sie sie wieder an.

Omnidirektionales Rad

Hinweis:

Trennen Sie die Achse und den Reifen des Rundumlaufrads mit einem

Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei keine

übermäßige Kraft aus.

Spülen Sie das omnidirektionale Rad unter fließendem Wasser ab und

setzen Sie es nach dem vollständigen Trocknen wieder ein.

Wischpadhalter

Entfernen und reinigen Sie die Wischpadhalter.

Regelmäßige Wartung

1. Drehen Sie das Hilfs-Kletterrad, bis der Pfeil „OUT

“

nach oben

zeigt, und ziehen Sie dann das Rad heraus.

3. Drehen Sie nach der Reinigung das Hauptrad, um die beiden

Pfeile auszurichten (siehe Abbildung ① ). Stecken Sie dann mit

dem „IN

“

-Pfeil nach unten das linke und rechte Zusatzsteigrad

entsprechend ein, bis sie einrasten. (siehe Abbildung ② ).

2. Verwenden Sie ein geeignetes Werkzeug, um die Haare zu

entfernen, die sich im Hauptrad und Hilfs-Kletterrad verheddert haben.

Hilfs-Kletterräder und Haupträder

OUT

R L

OUT

Click

Regelmäßige Wartung

Klicken

3. Klopfen Sie leicht auf den Korb des Filters, um den Schmutz zu

entfernen.

4. Spülen Sie den Staubbehälter und den Filter mit Wasser ab und

trocknen Sie sie vor dem Einbau vollständig ab.

Hinweis: Reinigen Sie den Filter niemals mit einer Bürste, einem Finger oder

scharfen Gegenständen, um Schäden zu vermeiden.

24h

Hinweis:

· Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser ab.

Keine Reinigungsmittel verwenden.

· Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig

trocken sind.

Staubbehälter und Filter

1. Önen Sie die Abdeckung des Roboters und drücken Sie den

Staubbehälter-Clip, um den Staubbehälter zu entfernen.

2. Entfernen Sie den Staubbehälterlter und leeren Sie anschließend

den Staubbehälter.

Regelmäßige Wartung

Ladekontakte und Signalbereich

Reinigen Sie die Ladekontakte und den Signalisierungsbereich mit

einem weichen, trockenen Tuch.

Hinweis: Ein feuchtes Tuch kann empfindliche Elemente im Inneren des

Roboters und derBasisstationbeschädigen. Bitte nutzen Sie ein trockenes

Tuch zur Reinigung.

Teppichsensor

Klippensensoren

Randsensor

Stoßfängerfenster

3D-Doppellinien-

Lasersensoren

Stoßfänger

Laserdistanzsensor

(LDS)

Roboter-Sensoren

Wischen Sie die Roboter-Sensoren mit einem weichen und

trockenen Tuch ab, wie in der folgenden Abbildung dargestellt:

Regelmäßige Wartung

Reinigen Sie die automatisch entleerten Entlüftungsventile des

Roboters undder Basisstationmit einem weichen, trockenen Tuch.

Automatisch entleerte Entlüftungsönungen

Wischpads

Entfernen Sie die Wischpads aus den Wischpadhaltern, um sie

auszutauschen.

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku.

Sorgen Sie bei täglichem Gebrauch um eine ausreichende Ladung

des Akkus, um eine optimale Akkuleistung zu erhalten. Schalten Sie

den Roboter bei längerem Nichtgebrauch aus und verstauen Sie

ihn. Laden Sie den Roboter mindestens einmal alle drei Monate auf,

um Schäden durch Überentladung zu vermeiden.

Akku

Regelmäßige Wartung

Schmutzwasserbehälter

1. Entfernen Sie den Schmutzwasserbehälter, önen Sie den Deckel

und gießen Sie das Schmutzwasser aus.

2. Spülen Sie den Schmutzwasserbehälter mit sauberem Wasser

aus, und reinigen Sie die Innenwand des Schmutzwasserbehälters

mit dem mitgelieferten Reinigungswerkzeug.

Hinweis:

Die Schwimmerkugel im Schmutzwasserbehälter ist ein bewegliches

Teil. Üben Sie beim Reinigen nicht zu viel Kraft aus, um sie nicht zu beschädigen.

Problem Lösung

Der Roboter lässt sich

nicht einschalten.

Der Akku ist schwach. Laden Sie den Roboter an der Ladestation auf und versuchen Sie es dann erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt

zwischen 32 ℉ (0 ℃ ) und 104 ℉ (40 ℃ ).

Der Roboter lädt sich

nicht auf.

DieBasisstationist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden

des Netzkabels korrekt angeschlossen sind.

Der Kontakt zwischen den Ladekontakten an derBasisstationund dem Roboter ist schlecht, bitte reinigen

Sie die Ladekontakte.

Überprüfen Sie, ob sich an den Anschlüssen des Roboters Fremdkörper benden, und entfernen Sie ggf.

diese Fremdkörper.

Der Roboter kann

keine Verbindung zum

WLAN herstellen.

Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit

Ihrem WLAN-Netzwerk korrekt ist.

Der Roboter unterstützt keine 5 GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer

2,4-GHz-WLAN-Verbindung verbunden ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-

Abdeckung bendet.

Der Roboter ist möglicherweise nicht für die Konguration bereit. Beenden Sie die App, starten Sie diese

erneut, und versuchen Sie es dann noch einmal wie angewiesen.

Der Roboter ndet

nichts und kehrt

zurBasisstation

zurück.

Die Basisstation ist nicht an das Stromnetz angeschlossen oder wurde bewegt, während der Roboter nicht

auf ihr steht. Bitte schließen Sie die Basisstation an das Stromnetz an oder stellen Sie den Roboter zum

Auaden auf die Basisstation.

Es gibt zu viele Hindernisse um die Basisstation herum. Platzieren Sie die Basisstation in einen

freistehenden Bereich.

Wenn der Roboter bewegt wird, muss er sich möglicherweise neu positionieren, und er erstellt eine neue

Karte, wenn die Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist,

kann er möglicherweise nicht automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell

auf die Basisstation stellen.

Wischen Sie den Signalisierungsbereich an derBasisstationab, um Staub oder Schmutz zu entfernen.

Fehlersuche

Problem Lösung

Der Roboter bleibt

vor der Basisstation

stecken und kann nicht

zu ihr zurückkehren.

Prüfen Sie, ob auf beiden Seiten bzw. vor der Basisstation genügend Platz vorhanden ist, um ein Blockieren

des Roboters zu verhindern.

Der Weg für die Rückkehr zum Auaden ist blockiert, z. B. die Tür ist geschlossen.

Der Roboter kann wegrutschen, wenn der Boden vor derBasisstationübermäßig nass ist. Wenn dies der

Fall ist, entfernen Sie zunächst das überschüssige Wasser, bevor Sie es erneut versuchen.

Es wird empfohlen, dieBasisstationan einen anderen Ort zu stellen und es erneut zu versuchen.

Vergewissern Sie sich, dass die Rampenverlängerungsplatte richtig installiert ist.

Der Roboter lässt sich

nicht ausschalten.

Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters

wird empfohlen, ihn von der Basisstation zu entfernen und die Ein-/Aus-Taste 3 Sekunden lang gedrückt zu

halten.

Wenn sich der Roboter durch Ausführen von Schritt 1 nicht ausschalten lässt, halten Sie die Ein-/Aus-Taste

10 Sekunden lang gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin

besteht, wenden Sie sich bitte an den Kundendienst.

Die Auadegeschwin-

digkeit ist langsam.

Es dauert etwa 3,5 Stunden, um den Roboter mit dem niedrigen Akkustand vollständig aufzuladen.

Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die

Ladegeschwindigkeit automatisch verlangsamt, um die Lebensdauer des Akkus zu verlängern.

Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen

Sie sie mit einem trockenen Tuch ab.

Die Geräusche

nehmen zu, während

der Roboter in Betrieb

ist.

Prüfen Sie, ob der Staubbehälterlter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.

Ein harter Gegenstand könnte in der Hauptbürsten oder im Staubbehälter eingeklemmt sein. Prüfen und

entfernen Sie alle harten Gegenstände.

Die Hauptbürsten oder die Seitenbürste kann sich verheddern. Prüfen und entfernen Sie alle Fremdkörper.

Schalten Sie den Saugmodus auf Standard oder Leise.

Der Roboter bewegt

sich, ohne der

festgelegten Route zu

folgen.

Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.

Beim Einsatz auf nassen, rutschigen Oberächen rutscht das Hauptrad durch. Es wird empfohlen, die

nassen Stellen vor dem Einsatz des Roboters zu trocknen.

Wischen Sie das Stoßfängerfenster und die 3D-Doppellinien-Lasersensoren des Roboters mit einem

sauberen, weichen Tuch ab, um sie sauber und funktionsfähig zu halten.

Problem Lösung

Der Roboter kann die

zu reinigenden Räume

nicht erreichen.

Stellen Sie sicher, dass die Türen der zu reinigenden Räume oen sind.

Der Boden vor dem zu reinigenden Zimmer kann nass und rutschig sein, so dass der Roboter wegrutscht

und nicht ordnungsgemäß funktioniert. Trocknen Sie den Boden, bevor Sie den Roboter benutzen.

Der Roboter nimmt die

Reinigung nach dem

Laden nicht wieder

auf.

Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus (DND) eingestellt ist, da er dann

die Reinigung nicht fortsetzen kann.

Der Roboter setzt die Reinigung nicht fort, nachdem Sie den Roboter manuell auf die Basisstation gestellt

haben oder den Roboter über die App oder durch Drücken der Taste zum Auaden geschickt haben.

Die Station kann den

Staubbehälter nicht

automatisch leeren.

Prüfen Sie, ob der Staubbeutel im Staubbehälter voll ist.

Wenn der Staubbeutel nicht voll ist, prüfen Sie, ob die automatisch entleerten Entlüftungsönungen des

Roboters, der Basisstation oder des Staubbehälters verstopft sind. Falls ja, beseitigen Sie die Verstopfung

rechtzeitig.

Der Wasserstand der

Waschplatte ist nicht

normal.

Überprüfen Sie, ob die Dichtung am Schmutzwasserbehälter lose oder nicht richtig installiert ist, und

setzen Sie sie gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte

an den Kundendienst.

Drücken Sie vorsichtig auf Schmutzwasserbehälter, um sicherzustellen, dass er richtig installiert ist.

Nehmen Sie den Waschplattenlter heraus und prüfen Sie, ob der Abwasserabussanschluss verstopft ist,

und reinigen Sie ihn.

Überprüfen Sie die Reinigungsüssigkeit. Fügen Sie keine anderen Flüssigkeiten als die oziell

zugelassene Reinigungsüssigkeit hinzu.

Der Wischpadhaltet ist

abnormal angehoben.

Bitte entfernen Sie den Wischpadhalter, prüfen Sie, ob sich ein Fremdkörper darin bendet, und starten Sie

den Roboter neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Unter dem

Frischwasserbehälter

oder um die Dichtung

herum bendet sich

Wasser.

Wenn Sie den Frischwasserbehälter herausnehmen, kann etwas Wasser in der Leitung unter dem Behälter

oder um die Dichtung herum zurückbleiben. Dies ist normal. Wischen Sie es bitte mit einem trockenen Tuch

ab.

Bei weiteren Fragen wenden Sie sich bitte an https://global.dreametech.com

Fehlersuche

Modell RCLE0101-1

Nenneingang 220 - 240 V 50 - 60 Hz

Nennausgang 20V 2A

Bemessungsleistung (beim

Staubentleeren)

700 W

Bemessungsleistung

(während der

Heißwasserreinigung)

1160 W

Bemessungsleistung

(während des Ladens und

Trocknens)

87 W

Spezikationen

Roboter Basisstation

Modell RLL74CE

Ladezeit Ca. 3,5 Stunden

Bemessungsspannung 14,4 V

Bemessungsleistung 75 W

Betriebsfrequenz 2400 - 2483,5 MHz

Maximale Ausgangsleistung ＜ 20 dBm

Hinweis:

Die Bemessungsleistung (während der Heißwasserreinigung) wird

durch den Leistungswert während des angegebenen Zeitraums

(Wassertemperatur 25 °C) bestimmt.

Die Bemessungsleistung (beim Lade- und Trocknungsvorgang)

wird durch den Leistungswert während der Volllastperiode

bestimmt.

Unter normalen Einsatzbedingungen muss dieses Gerät in einem

Abstand von mindestens 20 cm zwischen der Antenne und dem

Körper des Benutzers gehalten werden.

Entsorgung und Entfernung von Batterien

ACHTUNG:

Anleitung zum Herausnehmen:

Die eingebaute Lithium-Ionen-Batterie enthält umweltgefährdende Substanzen. Stellen Sie vor der Entsorgung der Batterie sicher, dass die

Batterie von qualizierten Technikern entfernt und in einer geeigneten Recyclinganlage entsorgt wird.

– Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden;

– Das Gerät muss beim Entfernen des Akkus vom Stromnetz getrennt werden;

– Der Akku muss sicher entsorgt werden.

Bevor Sie den Akku entfernen, trennen Sie die Stromversorgung und lassen Sie den Akku komplett leer laufen.

Nicht benötigte Batterien sollten in einer geeigneten Recyclinganlage entsorgt werden.

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen, um Explosionsrisiken zu vermeiden.

Unter missbräuchlicher Verwendung kann Flüssigkeit aus der Batterie ausgestoßen werden. Wenn Sie aus Versehen anfassen, spülen Sie mit

Wasser und suchen Sie medizinische Hilfe.

1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten Werkzeug die Schrauben auf der Rückseite des Roboters und nehmen Sie

dann die Abdeckung ab.

2. Lösen Sie die Klemmen zwischen dem Akku und der Leiterplatte, um den Akku zu entfernen.

Das Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt einer getrennten Erfassung für elektrische

und elektronische Geräte zugeführt werden muss und nicht über den normalen Haushaltsabfall entsorgt werden darf. Bitte

entnehmen Sie Batterien und Lampen, die nicht vom Gerät umschlossen sind, vor der Abgabe aus dem Gerät und entsorgen

diese über die oziellen Sammelstellen für Batterien und Lampen.

Beim Kauf eines neuen Elektrogerätes können Sie beim Vertreiber ein gleichartiges Altgerät unentgeltlich zurückgeben.

Elektrogeräte mit einer Kantenlänge von maximal 25 cm können unentgeltlich bei Vertreibern von Elektro- und

Elektronikgeräten mit einer Verkaufsäche von mindestens 400 m² sowie in Geschäften des Lebensmittelhandels (z.B.

Supermärkten, Lebensmitteldiscountern, Drogerien) mit einer Gesamtverkaufsäche von mindestens 800 m², die mehrmals

im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, abgegeben werden,

ohne dass ein Neugerät erworben werden muss. Größere Elektrogeräte können kostenlos bei kommunalen Wertstohöfen

abgegeben werden.

Durch die korrekte Entsorgung tragen Sie dazu bei, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu

vermeiden, die durch unsachgemäße Erfassung und Behandlung von Elektroaltgeräten entstehen können.

Bitte löschen Sie sämtliche personenbezogenen Daten auf dem Gerät, bevor Sie es entsorgen.

Für weitere Informationen kontaktieren sie bitte Ihre Kommunalverwaltung, Ihren örtlichen Abfallentsorger oder das Geschäft,

in dem Sie das Produkt erworben haben.

Entsorgung von elektrischen und elektronischen Geräten

Restrictions

d'utilisation

Informations sur la sécurité

Ce produit ne doit pas être utilisé par des enfants âgés de moins de 8 ans

et des personnes ayant un handicap physique, sensoriel ou intellectuel, ou

une connaissance ou une expérience limitée sans la surveillance d'un parent

ou d'un tuteur pour assurer un fonctionnement en toute sécurité et éviter

les risques. Les opérations de nettoyage et d'entretien ne doivent pas être

effectuées par les enfants sans supervision.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec

l'appareil.

Cet appareil contient des batteries qui ne peuvent être remplacées que par des

personnes qualifiées.

Dégagez la surface à nettoyer. Les enfants ne doivent pas jouer avec l'appareil.

Assurez-vous que les enfants et animaux de compagnie se tiennent à distance

du robot en fonctionnement.

Évitez d'installer, de charger ou d'utiliser l'appareil dans les salles de bains ou

autour des piscines.

Ce produit est conçu pour nettoyer le sol dans un environnement domestique

uniquement. Ne l'utilisez pas à l'extérieur, sur des surfaces brutes, ou dans un

milieu industriel ou commercial.

Assurez-vous que l'appareil fonctionne correctement dans un environnement

approprié. Sinon, n'utilisez pas l'appareil.

Pour éviter tout risque d'électrocution, de départ de feu ou de blessures lié à une utilisation non conforme de l'appareil,

veuillez attentivement lire le mode d'emploi avant d'utiliser l'appareil et le conserver pour toute référence ultérieure.

Restrictions

d'utilisation

Informations sur la sécurité

Si le cordon d'alimentation est endommagé, il doit être remplacé par un

assemblage ou cordon spécial disponible auprès du fabricant ou de son

réparateur agréé.

N'utilisez pas le robot dans un espace suspendu au-dessus du sol sans

barrière de protection.

Ne renversez pas le robot. N'utilisez pas le couvercle LDS, le capot du robot ou

le pare-chocs comme poignée pour tenir le robot.

Utilisez le robot dans des environnements à une température ambiante

supérieure à 0 °C et inférieure à 40 °C. Assurez-vous qu'il n'y a pas de liquide

ou de substance collante sur le sol.

Pour éviter tout risque de dommage ou blessure causé par un raclement,

retirez tous les objets mobiles du sol, ainsi que les câbles ou cordons

d'alimentation sur l'itinéraire de nettoyage avant de faire fonctionner l'appareil.

Retirez les objets fragiles ou de petite taille présents sur le sol pour empêcher

le robot de les heurter ou de les endommager.

Tenez les cheveux, les doigts et toute autre partie du corps éloignés de l'orifice

d'aspiration du robot.

Gardez l'outil de nettoyage hors de la portée des enfants.

N'utilisez pas l'appareil dans une pièce où un nourrisson ou un enfant dort.

Ne placez pas un enfant, un animal domestique ou tout objet sur le robot, qu'il

soit en marche ou à l'arrêt.

Vous pouvez uniquement verser de l'eau propre et la solution de nettoyage

agréée dans le réservoir d'eau propre. N'ajoutez pas un autre liquide tel que

de l'alcool ou un désinfectant. Le rapport entre la solution de nettoyage et

Informations sur la sécurité

Batteries et

recharge

N'utilisez pas de batterie ou de station de base tierce. Le robot ne peut être

utilisé qu'avec la station de base RCLE0101-1.

N'essayez pas de démonter, de réparer ou de modifier la batterie ou la station

de base vous-même.

Ne placez pas la station de base à proximité d'une source de chaleur.

N'utilisez pas un chiffon mouillé ou et ne manipulez pas l'appareil les mains

humides pour essuyer ou nettoyer les contacts de charge de la station de base.

Restrictions

d'utilisation

l'eau propre figure sur le flacon de solution de nettoyage. Gardez la solution de

nettoyage hors de la portée des enfants.

N'utilisez pas le robot pour nettoyer des objets qui brûlent. N'utilisez pas le

robot pour ramasser des liquides combustibles ou inflammables, des gaz

corrosifs ou des acides ou des solvants non dilués.

N'aspirez pas d'objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des cailloux, des gros morceaux de papier ou tout

objet susceptible d'obstruer l'appareil.

La fiche doit être débranchée de la prise avant de nettoyer ou d'entretenir

l'appareil.

N'essuyez pas le robot ou la station de base avec un chiffon humide et ne les

rincez pas avec un liquide. Après le nettoyage des pièces lavables, séchez-les

complètement avant de les réinstaller et de les utiliser.

Veuillez utiliser ce produit conformément aux instructions présentes dans le

monde d'emploi. Les utilisateurs sont responsables de toute perte ou de tout

dommage occasionné par une utilisation non conforme de ce produit.

Le capteur laser de ce produit répond à la norme IEC 60825-1:2014/EN 60825-

1:2014/A11:2021 des appareils à laser de classe 1. Veuillez éviter de regarder

directement le laser pendant l'utilisation.

APPAREIL À LASER DE CLASSE 1

APPAREIL À LASER DESTINÉ AU GRAND PUBLIC

EN 50689:2021

Batteries et

recharge

Informations de

sécurité sur le laser

Informations sur la sécurité

Par le présent document, Dreame Trading (Tianjin) Co., Ltd. déclare que le modèle d'équipement radio RLL74CE répond à la directive 2014/53/

UE. L'intégralité du texte de la déclaration UE de conformité est disponible à l'adresse Internet suivante : https://global.dreametech.com

Pour consulter le mode d'emploi en ligne, veuillez accéder à https://global.dreametech.com/pages/user-manuals-and-faqs

Pour un usage en intérieur uniquement

Lire le mode d'emploi

N'éliminez pas les batteries usagées de manière inappropriée. Les batteries non

utilisées doivent être mises au rebut dans un centre de recyclage approprié.

Si le cordon d'alimentation est endommagé ou coupé, arrêtez de l'utiliser

immédiatement et contactez le service après-vente.

Assurez-vous que le robot est éteint lorsque vous le transportez et rangez-le

dans son emballage d'origine si possible.

Si le robot n'est pas utilisé pendant une longue période, chargez-le

complètement, puis éteignez-le et rangez-le dans un endroit sec et frais.

Rechargez le robot au moins tous les 3 mois pour ne pas trop décharger la

batterie.

Autres accessoires

Présentation du produit

Serpillière × 2

(préinstallées)

Robot

Station de base

Support de

serpillière × 2

Cordon

d’alimentation

Outil de

nettoyage

Sac à poussière × 2

(1 préinstallé)

Solution de

nettoyage

Plaque d'extension

de rampe de la

station de base

Mode d'emploi compartiment

de détergent

automatique

(préinstallé)

Contenu de l'emballage

5ml

10ml

15ml

20ml

Filtre de la planche

à laver (préinstallé)

Présentation du produit

Robot

Bouton de nettoyage localisé

· Appuyez pour démarrer le nettoyage localisé

Bouton d'alimentation/nettoyage

· Appuyez et maintenez enfoncé pendant 3 secondes pour allumer

ou éteindre

· Appuyez pour commencer le nettoyage une fois le robot allumé

Bouton de station d'accueil

· Appuyez pour renvoyer le robot à la station de base

· Appuyez et maintenez enfoncé pendant 3 secondes pour

désactiver le Verrouillage enfants

Indicateur d’état

· Blanc fixe: Nettoyage ou lavage terminé

· Clignote lentement en blanc : En charge (pas de batterie faible)

· Orange fixe : En attente avec batterie faible ou en pause avec

batterie faible

· Clignote lentement en orange : En charge (batterie faible)

· Orange clignotant: Erreur

Remarque:

· Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

· Le Verrouillage enfants peut être activé et désactivé avec

l'application Dreamehome.

Robot et capteurs

Microphones

Couvercle LDS

Capteur de distance laser (LDS)

Vitre de pare-chocs

Pare-chocs

Deux capteurs laser

d’alignement 3D

Caméra HD IA

Caméra IR IA

Connecteurs

Éclairage auxiliaire LED

Présentation du produit

Capot

Contacts

de charge

Évent de vidage

automatique

Orice de

remplissage d’eau

automatique

Bouton Réinitialisation

· Appuyez et

maintenez enfoncé

pendant 3secondes

pour rétablir les

paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Robot et capteurs

Capteurs de chute

Roue principale

Roue agrippante

Brosses principales

Roue omnidirectionnelle

Protection de brosse

Roue principale

Roue agrippante

Trous de montage du

support de serpillière

Unité d'extension de

brosse latérale

Capteur de tapis

Unité de serpillière

Zone de xation

de serpillière

Support de serpillière Serpillière

Assemblage MopExtend

Fixation de la grille de

protection de la brosse

Compartiment à poussière

Filtre

Évent de vidage

automatique

Clip de

compartiment

à poussière

Clip de ltre

Présentation du produit

Filtre

Planche à laver

Filtre de la planche à laver

Plaque d'extension de rampe

Capot

Réservoir d’eau sale

Réservoir d’eau propre

Fixation du

réservoir d’eau

Fixation du

réservoir d’eau

Boule ottante

Tuyau d’eau

Couvercle du

réservoir à poussière

Anti-incrustant

Flotteur

Station de base Réservoir d’eau sale

Réservoir d’eau propre

Présentation du produit

Station de base

Emplacement réservé au

raccordement du kit de

raccordement d'eau pour le

remplissage et la vidange

automatiques

Emplacement pour ranger le

cordon d'alimentation

Port d’alimentation

I: MARCHE

O: ARRÊT

Remarque: Le kit de raccordement à l'eau pour le remplissage et la vidange

automatiques doit être acheté séparément. (Disponible uniquement dans

certaines régions)

Indicateur d’état

Blanc fixe: La station

de base est connectée à

l'alimentation

Orange fixe: Erreur dans

la station de base

Présentation du produit

Filtre

compartiment

de détergent

automatique

Fente

pour sac à

poussière

Évents de vidage

automatique

Zone d'émission

du signal

Contacts de charge

Sortie de

remplissage d'eau

automatique

Préparer son intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chions, les jouets, les

objets durs et pointus qui se trouvent sur le sol, an d’éviter que le robot ne

les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour permettre au robot de bien identier les zones qui doivent être nettoyées,

ne restez pas devant le robot, un seuil, un couloir ou des endroits étroits.

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque:

À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.

L'éclairage auxiliaire LED fournira un éclairage d'appoint dans les environnements faiblement éclairés.

N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction,

du verre brisé et des clous, sinon cela peut rayer le sol.

1. Placer la station de base et la brancher sur une prise

électrique

Placez la station de base dans un endroit le plus dégagé possible

et disposant d'un signal Wi-Fi satisfaisant. Libérez susamment

d’espace, comme montré sur le schéma, et retirez tous les objets de

la zone obscurcie. Insérez le cordon d'alimentation dans la station

de base et branchez-le sur la prise.

Avant l'utilisation

Remarque:

Assurez-vous qu'aucun objet ne bloque la zone d'émission du signal.

Pour éviter que l'eau ne mouille les parquets ou les tapis, il est recommandé

d'installer la station de base sur des sols en carrelage ou en marbre.

Insérez fermement le cordon

d'alimentation vers le haut

jusqu'à ce que l'indicateur

s'allume.

＞1 m

＞5 cm

Washboard Filter

2. Installer la plaque d'extension de rampe

Remarque: Vérifiez que le filtre de la planche à laver est correctement

installée.

I: MARCHE

O: ARRÊT

Filtre de la

planche à laver

3. Retirer les protections du robot et installer l'unité de

serpillière

4. Connecter le robot à la station de base

Appuyez sur le bouton d’alimentation du robot et maintenez-le

enfoncé pendant 3 secondes pour l’allumer. Placez le robot sur la

station de base avec l'unité de serpillière orientée vers la planche

à laver. Une notication vocale est émise lorsque le robot est bien

connecté à la station de base. Une fois le robot complètement

chargé, les indicateurs d'état sur le robot et sur la station de

base resteront allumés pendant 10 minutes, puis diminueront en

luminosité.

Avant l'utilisation

Remarque: Il est conseillé de charger complètement le robot avant la

première utilisation. Quand le robot ne peut pas être activé lorsque la

batterie est déchargée, connectez manuellement le robot à la station pour le

recharger.

①

②

③

6. Verser l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-

le d'eau propre. Puis remettez-le en place dans la station de base.

Remarque: Ne versez pas d'eau chaude dans le réservoir d'eau car cela peut

le déformer.

Avant l'utilisation

5. Ajouter la solution de nettoyage

(1) Retirez le couvercle du réservoir à poussière et sortez le

compartiment de détergent automatique.

(2) Ouvrez le couvercle supérieur du compartiment et ajoutez la

solution de nettoyage.

(3) Fermez le couvercle du compartiment, remettez-le dans la

station de base, puis replacez le couvercle du réservoir à poussière.

La solution de nettoyage sera automatiquement ajoutée pendant le

fonctionnement.

Remarque:

Le compartiment de détergent automatique peut être rempli de solution

de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage

approuvée pour éviter toute défaillance.

Installez le compartiment de détergent automatique en veillant à bien

l'engager.

①

②

①

②

2. Ajouter un appareil

Connexion à l'application Dreamehome

1. Télécharger l'application Dreamehome

Remarque:

Seul le réseau Wi-Fi 2,4 GHz est reconnu.

Le logiciel d'application étant soumis à des mises à jour, les opérations

réelles peuvent donc différer des instructions de ce manuel. Veuillez

suivre les instructions selon la version actuelle de l'application.

Remarque:

Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape 2, puis suivez les

instructions pour terminer la connexion Wi-Fi.

Pour déconnecter l’appareil du réseau Wi-Fi, maintenez le bouton de

réinitialisation du robot enfoncé pendant 3 secondes.

Scannez le code QR sur le robot ou recherchez « Dreamehome »

dans l'App Store pour télécharger et installer l'application.

Ouvrez l'application Dreamehome, appuyez sur « Scannez le

code QR pour vous connecter » et scannez à nouveau le même

code QR sur le robot pour ajouter l'appareil. Suivez les messages

d'instructions pour terminer la connexion Wi-Fi.

Code QR

Indicateur Wi-Fi

Clignote

lentement: À

connecter

Clignote

rapidement:

Connexion en

cours

Allumé : Connecté

Code QR

Mode d'utilisation

Si la batterie est trop faible, le robot retournera automatiquement

à la station de base pour se recharger. Après avoir rechargé la

batterie au niveau approprié, il reprendra les tâches de nettoyage

inachevées.

Remarque :pour utiliser cette fonction, veuillez l'activer dans l'application.

Allumer/Éteindre

Cartographie rapide

Mode Ne pas déranger (DND)

Nettoyage localisé

Redémarrage du robot

Reprise automatique du nettoyage

Pause/Veille

Appuyez sur le bouton d’alimentation et maintenez-le enfoncé

pendant 3 secondes pour allumer le robot. L’indicateur d’état

reste allumé. Ou, placez le robot sur la station de base en alignant

les contacts de charge du robot avec ceux de la station. Le robot

s’allumera automatiquement pour commencer la charge. Pour

éteindre le robot, éloignez-le de la station de base, appuyez sur

le bouton d’alimentation et maintenez-le enfoncé pendant 3

secondes.

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il

lui sera impossible de reprendre le nettoyage. Le mode DND est

désactivé par défaut à l'usine. Vous pouvez utiliser l'application

pour activer le mode DND ou modier la période DND. La période

DND est de 22h00 à 8h00 par défaut.

Remarque:

Les tâches de nettoyage planifiées seront effectuées comme d'habitude

pendant la période DND.

Le robot reprendra le nettoyage là où il s'est arrêté à la fin de la période DND.

Lorsque le robot est en attente, appuyez brièvement sur le

bouton pour activer le mode de nettoyage localisé. Dans ce

mode, le robot nettoie une surface carrée de 1,5 × 1,5 mètres autour

de lui, et retourne à son point de départ à la n du nettoyage

localisé.

Si le robot ne répond plus ou ne peut pas être éteint, appuyez

sur le bouton d’alimentation et maintenez-le enfoncé pendant

10 secondes pour forcer l'arrêt. Ensuite, appuyez sur le bouton

d’alimentation et maintenez-le enfoncé pendant 3 secondes pour

allumer le robot.

Après avoir conguré le réseau pour la première fois, suivez les

instructions de l’application pour créer rapidement une carte. Le

robot commencera à cartographier sans nettoyage. Lorsque le

robot retourne à la station de base, le processus de cartographie

est terminé et la carte sera automatiquement enregistrée.

Lorsque le robot fonctionne, appuyez sur n’importe quel bouton

pour le mettre en pause.

Si le robot est mis en pause pendant plus de 10minutes, il passe

automatiquement en mode veille. Tous les indicateurs sur le robot

s'éteindront. Appuyez sur n'importe quel bouton du robot, ou

utilisez l'application pour réactiver le robot.

Remarque: Si le robot est mis en pause et placé sur la station de base, le

processus de nettoyage en cours se terminera.

Remarque:

Pour s'assurer que le robot retourne facilement à la station de base après

le nettoyage, il est recommandé de faire démarrer le robot à partir de la

station de base.

Les serpillières seront nettoyées avant que le robot ne commence à nettoyer,

veuillez patienter.

Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir

d'eau sale ou la planche à laver pendant toute utilisation.

Le nettoyage à l'eau chaude peut être activé dans l'application pour les

tâches de lavage de serpillière. Cela s'applique à tous les modes. Pour éviter

les brûlures, ne touchez pas la sortie d'eau lorsque la fonction est activée.

Mode d'utilisation

Remarque: Lors de la première utilisation de l'unité de serpillière, le robot

eectue la tâche «Aspiration et nettoyage» par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton d ’alimentation du robot ou utilisez

l’application pour faire démarrer le robot à partir de la station de

base. Ensuite, le robot planiera l'itinéraire de nettoyage optimal et

eectuera la tâche de nettoyage en fonction de la carte créée.

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera automatiquement à la station

de base pour laver les serpillières en fonction de la fréquence de

nettoyage spéciée des serpillières dans l'application. La station

de base remplira automatiquement le réservoir d'eau du robot et le

robot reprendra le nettoyage.

Aspiration et nettoyage

Mode d'utilisation

4. Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le

réservoir d'eau sale pour éviter toute odeur.

Remarque:

Si la fonction de vidage automatique est désactivée dans l'application,

la station de base ne videra pas automatiquement le compartiment à

poussière.

La station de base videra le compartiment à poussière en fonction du

réglage défini dans l'application.

Activez la fonction d'aspiration dans l'application, et le robot

retirera automatiquement l'unité de serpillière sur la station de base

et commencera à aspirer.

Activez la fonction de nettoyage après l'aspiration dans

l'application, et le robot retirera automatiquement l'unité de

serpillière sur la station de base pour aspirer le sol. Une fois

l'aspiration terminée, le robot retournera à la station de base pour

installer l'unité de serpillière et la station de base commencera

automatiquement à vider le compartiment à poussière. Puis, le

robot commencera le nettoyage une fois les brosses principales et

la brosse latérale relevées.

Activez la fonction de nettoyage dans l'application, et le robot

vériera automatiquement si l'unité de serpillière est installée sur

la station de base. Sinon, le robot installera l'unité de lavage et

commencera à laver une fois les brosses principales et la brosse

latérale relevées.

Aspiration uniquement

Nettoyage après l'aspiration

Nettoyage uniquement

3. Vider automatiquement la compartiment à poussière,

puis laver et sécher les serpillières

Une fois que le robot a terminé une tâche de nettoyage et

retourne à la station de base pour se recharger, la station de

base commencera automatiquement à vider le compartiment à

poussière, puis nettoiera et séchera les serpillières.

Entretien de routine

Pièces

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d’eau sale Après chaque utilisation

Réservoir d’eau propre

Une fois toutes les

2semaines

Brosses principales Tous les 6à 12mois

Filtre du compartiment à

poussière

Tous les 3à 6mois

Brosse latérale

Supports de serpillière /

Filtre de la planche à laver Tous les 1à 2mois

Zone d'émission du signal

de la station de base

Une fois par mois

Contacts de charge

Évents de vidage

automatique

Roue omnidirectionnelle

Capteur de bord

Capteur de distance laser

(LDS)

Deux capteurs laser

d’alignement 3D

Capteur de tapis

Capteurs de chute

Pièce Fréquence d’entretien

Période de

remplacement

Vitre de pare-chocs

Une fois par mois

Pare-chocs

Orice de remplissage

d’eau automatique du

robot

Dessous du robot

Compartiment à

poussière

Nettoyez au besoin

Roues principales

Roues agrippantes

Sac à poussière

Tous les 2à 4mois

Serpillières Tous les 1à 3mois

Anti-incrustant Tous les 18à 36mois

Remarque: La fréquence d’entretien et de remplacement dépend de

l’utilisation. Si une exception se produit en raison de circonstances

particulières, les pièces doivent être entretenues ou remplacées.

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant

pour l'entretien de routine.

Entretien de routine

Filtre de la planche à laver

1. Sortez le robot et retirez le ltre de la planche après la n du

nettoyage de la serpillère.

2. Rincez le ltre de la planche à laver à l’eau propre, essuyez-le et

réinstallez-le sur la planche à laver.

3. Utilisez l'application ou appuyez sur le bouton pour ramener

le robot à la station de base, ou replacez le robot manuellement.

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac

à poussière.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.2. Retirez la poussière et les débris du ltre avec un chion sec.

Remarque: Tirez vers le haut sur la poignée pour verrouiller le sac et

empêcher la poussière et les débris de tomber accidentellement.

3. Les èches sérigraphiées orientées vers le haut, insérez le

support de la brosse principale dans les fentes vers le bas et de

manière inclinée.

4. Alignez l’extrémité avant de la protection de brosse avec la fente,

insérez-la vers le bas de manière inclinée, puis appuyez dessus

pour la mettre en place.

Entretien de routine

Click

Brosses principales

2. Retirez les brosses comme illustré sur la gure. Utilisez l'outil de

nettoyage fourni pour enlever les cheveux et poils emmêlés dans

les brosses. Après le nettoyage, poussez fermement les brosses

dans le support de brosse principale jusqu'à ce qu'elles se mettent

en place en émettant un clic.

1. Appuyez sur les clips de protection de brosse pour retirer la

protection de brosse et soulevez les brosses pour les retirer du robot.

Remarque: Soyez prudent lorsque vous retirez les brosses principales afin

d'éviter toute blessure.

Déclic

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, retirez les poils

de la brosse, puis revissez-la.

Roue omnidirectionnelle

Remarque:

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de

la roue omnidirectionnelle. N'utilisez pas une force excessive.

Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après

l'avoir complètement séchée.

Supports de serpillière

Retirez et nettoyez les supports de serpillière.

Entretien de routine

1. Tournez la roue agrippante jusqu’à ce que la èche «OUT»

pointe vers le haut, puis tirez sur la roue.

3. Après le nettoyage, tournez la roue principale jusqu'à ce que les

deux èches soient alignées (voir Figure ① ). Avec la èche «IN»

pointée vers le bas, insérez les roues agrippantes droite et gauche

jusqu’à ce qu’elles se mettent en place en cliquant. (voir Figure ② ).

2. Utilisez un outil approprié pour retirer les cheveux pris dans la

roue principale et la roue agrippante.

Roues principales et roues agrippantes

OUT

R L

OUT

Click

Entretien de routine

Déclic

R L

OUT

Click

3. Tapotez doucement le panier du ltre pour enlever la saleté.

4. Rincez le compartiment à poussière et le ltre à l'eau et séchez-

les complètement avant de les réinstaller.

Remarque: N’essayez pas de nettoyer le filtre avec une brosse, les doigts ou

des objets pointus pour éviter de l’endommager.

24h

Remarque:

· Rincez le compartiment à poussière et le filtre uniquement à l'eau claire.

N'utilisez aucun détergent.

· Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont

complètement secs.

Filtre et compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur la xation de

compartiment a poussiere pour retirer le compartiment a poussiere.

2. Retirez le ltre du compartiment à poussière et videz le

compartiment.

Entretien de routine

Contacts de charge et zone d'émission du signal

Nettoyez les contacts de charge et la zone d'émission du signal

avec un chion doux et sec.

Remarque: Un chiffon humide peut endommager les éléments sensibles dans

le robot et la station de base. Veuillez utiliser un chiffon sec pour le nettoyage.

Capteur de tapis

Capteurs de chute

Capteur de bord

Vitre de pare-

chocs

Deux capteurs laser

d’alignement 3D

Pare-chocs

Capteur de distance

laser (LDS)

Capteurs de robot

Essuyez les capteurs de robot à l'aide d'un chion doux et sec,

comme illustré dans la gure ci-dessous :

Entretien de routine

Nettoyez les évents de vidage automatique du robot et de la station

de base à l'aide d'un chion doux et sec.

Évents de vidage automatique

Serpillières

Retirez les serpillières du support pour les remplacer.

Le robot contient une batterie lithium-ion haute performance.

Assurez-vous que la batterie reste bien chargée pour une utilisation

quotidienne an de maintenir les performances optimales de la

batterie. Si le robot n'est pas utilisé pendant une longue période,

éteignez-le et rangez-le. Pour éviter tout risque de dommages lié à

une décharge excessive, rechargez le robot au moins une fois tous

les trois mois.

Batterie

Entretien de routine

Réservoir d’eau sale

1. Retirez le réservoir d'eau sale, enlevez son couvercle et évacuez

l'eau sale.

2. Rincez le réservoir d'eau sale à l'eau claire et utilisez l'outil de

nettoyage fourni pour nettoyer la paroi intérieure du réservoir

d'eau sale.

Remarque:

La boule ottante dans le réservoir d'eau sale est une pièce mobile.

N'appliquez pas une force excessive lorsque vous la nettoyez pour ne pas

l'endommager.

Problème Solution

Le robot ne s'allume

pas.

La batterie est faible. Rechargez la batterie sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner

l'appareil à une température comprise entre 0 ° C (32 ℉ ) et 40 ° C (104 ℉ ).

Le robot ne se

recharge pas.

La station de base n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de

son cordon d'alimentation sont correctement branchées.

Le contact entre les contacts de charge sur la station de base et le robot est défaillant, veuillez nettoyer

les contacts de charge.

Vériez la présence d'objet étranger au niveau des connecteurs du robot et retirez-le le cas échéant.

Le robot ne se

connecte pas au

réseau Wi-Fi.

Le mot de passe du réseau Wi-Fi n'est pas correct. Assurez-vous que le mot de passe utilisé pour vous

connecter à votre réseau Wi-Fi est correct.

Le robot ne prend pas en charge la connexion Wi-Fi 5GHz. Assurez-vous que le robot est relié à une

connexion Wi-Fi 2,4GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture

Wi-Fi.

Le robot peut ne pas être prêt à être conguré. Veuillez quitter et rouvrir l'application, puis essayez à

nouveau comme indiqué.

Le robot ne peut pas

trouver la station de

base et y retourner.

La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus.

Veuillez connecter la station de base à l'alimentation électrique ou placer le robot sur la station de base

pour le charger.

Il y a trop d'obstacles autour de la station de base. Placez la station de base dans une zone plus dégagée.

Tout déplacement du robot peut entraîner son repositionnement, il recréera alors une carte s'il n'est

pas correctement repositionné. Si le robot est trop éloigné de la station de base, il peut ne pas revenir

automatiquement à la station de base lui-même, auquel cas vous devrez manuellement placer le robot

sur la station de base.

Essuyez la zone d'émission du signal sur la station de base pour éliminer la poussière ou les débris.

Dépannage

Problème Solution

Le robot reste bloqué

devant la station de

base et ne peut pas

retourner vers elle.

Assurez-vous qu’il y ait assez d’espace de chaque côté et à l’avant de la station de base pour que le robot ne

soit pas bloqué.

L'itinéraire pour revenir se recharger est bloqué, par ex. la porte est fermée.

Le robot peut glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau

avant de réessayer.

Il est recommandé de déplacer la station de base dans un autre endroit et réessayez.

Assurez-vous que la plaque d'extension de rampe est correctement installée.

Le robot ne s'éteint pas.

Le robot ne peut pas être éteint lorsqu’il est en charge. Il est recommandé de déplacer le robot de la station

de base, puis d'appuyer sur le bouton d’alimentation et le maintenir enfoncé pendant 3 secondes pour

l’éteindre.

Si le robot ne peut pas être éteint en eectuant l’étape 1, appuyez sur le bouton d’alimentation et

maintenez-le enfoncé pendant 10 secondes pour forcer l'arrêt du robot. Si le problème persiste, contactez le

service après-vente.

La vitesse de charge est

lente.

La charge complète du robot, lorsque le niveau de la batterie est bas, dure environ 3,5 heures.

Si vous utilisez le robot à des températures en dehors de la plage indiquée, la vitesse de charge ralentira

automatiquement pour prolonger l'autonomie de la batterie.

Les contacts de charge sur le robot et la station de base peuvent être sales, veuillez les essuyer avec un

chion sec.

Le bruit augmente lors

du fonctionnement du

robot.

Vériez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet est peut-être coincé dans les brosses principales ou le compartiment à poussière. Vériez et retirez

l'objet.

Les brosses principales ou la brosse latérale sont peut-être bloquées. Vériez et retirez tous les objets

étrangers.

Passez le mode d'aspiration sur Standard ou Silencieux.

Le robot se déplace

sans suivre l'itinéraire

déni.

Les objets tels que cordons d'alimentation et pantoues doivent être rangés avant d'utiliser le robot.

Les surfaces mouillées et glissantes peuvent faire patiner la roue principale. Il est recommandé de sécher les

endroits humides avant d'utiliser le robot.

Essuyez la vitre de pare-chocs et les capteurs laser d'alignement 3D sur le robot avec un chion propre et

doux pour les maintenir propres et dégagés.

Problème Solution

Le robot n'a pas

trouvé les pièces à

nettoyer.

Assurez-vous que la porte de chaque pièce à nettoyer est ouverte.

La zone devant la pièce à nettoyer est peut-être glissante et mouillée, et le robot glisse et ne fonctionne

pas normalement. Séchez le sol avant d'utiliser le robot.

Le robot ne reprend

pas le nettoyage après

la recharge.

Assurez-vous que le robot n'est pas programmé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher

de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après l'avoir placé manuellement sur la station de base ou l'avoir

envoyé se recharger via l'application ou le bouton .

La station ne vide pas

automatiquement

le compartiment à

poussière.

Vériez si le sac à poussière dans le compartiment à poussière est plein.

Si le sac à poussière n'est pas plein, vériez si les évents de vidage automatique du robot, de la station de

base ou du compartiment à poussière ne sont pas obstrués. Si c'est le cas, dégagez la pièce bloquée.

Le niveau d'eau dans

la planche à laver est

anormal.

Vériez si le joint sur le réservoir d'eau sale est desserré ou mal installé, et xez-le à nouveau

manuellement le cas échéant. Si le problème persiste, contactez l'équipe de service après-vente.

Enfoncez légèrement le réservoir d'eau sale pour vous assurer qu'il est correctement installé.

Retirez la planche à laver et vériez si le tuyau d’eau sale est bouché, et nettoyez-le.

Vériez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.

Le support de

serpillière ne

se soulève pas

normalement.

Veuillez retirer le support de serpillière pour vérier la présence d'objet étranger coincé à l'intérieur, et

essayer de redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-vente.

De l'eau est présente

sous le réservoir d'eau

propre ou autour du

joint d'étanchéité.

Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le

réservoir ou autour du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chion sec.

Pour plus d'assistance, contactez-nous via https://global.dreametech.com

Dépannage

Modèle RCLE0101-1

Entrée nominale 220-240 V 50-60 Hz

Sortie nominale 20 V 2 A

Puissance nominale

(pendant le vidage de la

poussière)

700 W

Puissance nominale

(pendant le nettoyage à

l'eau chaude)

1160 W

Puissance nominale

(pendant la charge et le

séchage)

87 W

Caractéristiques techniques

Robot Station de base

Modèle RLL74CE

Temps de charge Environ 3,5 h

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de

fonctionnement

2 400-2 483,5 MHz

Puissance de sortie

maximale

＜ 20dBm

Remarque:

La puissance nominale (pendant le nettoyage à l'eau chaude)

est déterminée par la valeur de puissance pendant la période

représentative (température de l'eau à 25℃).

La puissance nominale (pendant la charge et le séchage) est

déterminée par la valeur de puissance pendant la période de

pleine charge.

Dans des conditions normales d'utilisation, cet équipement doit

être maintenu à une distance de séparation d'au moins 20 cm

entre l'antenne et le corps de l'utilisateur.

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la répara�on ou le don de votre appareil !

REPRISE

À LA LIVRAISON

À DÉPOSER

EN MAGASIN

À DÉPOSER

EN DÉCHÈTERIE

OU OU

Cet appareil,

ses accessoires,

piles et cordons

se recyclent

Tous les produits portant ce symbole sont des déchets d'équipements électriques et électroniques (DEEE d'après la directive

2012/19/UE) qui ne doivent pas être mélangés avec les ordures ménagères non triées. Vous devez protéger la santé humaine et

l'environnement en déposant votre équipement usagé dans un point de collecte prévu à cet eet pour le recyclage des déchets

d'équipements électriques et électroniques, désigné par le gouvernement et les autorités locales. Des procédures d'élimination

et de recyclage adéquates permettent d'éviter les eets nocifs sur l'environnement et la santé humaine. Veuillez contacter

l'installateur ou les autorités locales pour plus d'informations sur le site, ainsi que les modalités et conditions des points de

collecte de ce type.

Informations concernant les DEEE

Retrait et élimination de la batterie

ATTENTION :

Guide pour le retrait :

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant d'éliminer la batterie, assurez-vous qu'elle

est enlevée par un technicien qualié et déposée dans un centre de recyclage approprié.

– la batterie doit être retirée de l'appareil avant d'être mise au rebut ;

– l'appareil doit être débranché de la source d'alimentation lors du retrait de la batterie ;

– la batterie doit être mise au rebut en toute sécurité.

Avant d'enlever la batterie, débranchez l'appareil et déchargez au maximum la batterie.

Les batteries non utilisées doivent être mises au rebut dans un centre de recyclage approprié.

N'exposez pas la batterie dans un environnement à haute température pour éviter les risques d'explosion.

En cas d'usage abusif, du liquide peut s'échapper de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

1. Retournez le robot, utilisez l'outil adapté pour retirer les vis à l'arrière du robot, puis enlevez le couvercle.

2. Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la batterie.

Restrizioni di

utilizzo

Informazioni sulla sicurezza

Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8

anni o da persone con deficit fisici, sensoriali, intellettuali o con esperienza

o conoscenze limitate senza la supervisione di un genitore o di un tutore per

garantire un funzionamento sicuro ed evitare qualsiasi rischio. La pulizia e la

manutenzione non devono essere eseguite da bambini senza supervisione.

L'apparecchio deve essere utilizzato solo con l'alimentatore fornito in dotazione.

Questo apparecchio contiene batterie che possono essere sostituite solo da

personale specializzato.

Liberare l'area da pulire. I bambini non devono giocare con l’apparecchio.

Assicurarsi che bambini e animali domestici siano tenuti a distanza di sicurezza

dal robot durante il suo funzionamento.

Non installare, caricare o utilizzare l'apparecchio nei bagni o intorno alle

piscine.

Questo prodotto è destinato esclusivamente alla pulizia dei pavimenti in

ambiente domestico. Non utilizzare all'aperto, su superfici non pavimentate o in

ambienti commerciali o industriali.

Assicurarsi che l'apparecchio funzioni correttamente in un ambiente adeguato.

In caso contrario, non utilizzare l'apparecchio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un

cavo o un gruppo speciale disponibile presso il produttore o il suo agente di

assistenza.

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, leggere attentamente il

manuale d'uso prima di utilizzare l'apparecchio e conservarlo per riferimenti futuri.

Restrizioni di

utilizzo

Informazioni sulla sicurezza

Non utilizzare il robot in un'area sospesa sopra il livello del suolo senza una

barriera protettiva.

Non posizionare il robot a testa in giù. Non utilizzare il coperchio dell'LDS, il

coperchio del robot o il paraurti come impugnatura del robot.

Utilizzare il robot in ambienti con temperatura ambiente superiore a 0 °C e

inferiore a 40 °C. Assicurarsi che non vi siano liquidi o sostanze appiccicose sul

pavimento.

Per evitare danni o danni da trascinamento, prima di mettere in funzione

l'apparecchio, rimuovere tutti gli oggetti lasciati sul pavimento e i cavi o i fili di

alimentazione che si trovano sul percorso di pulizia.

Rimuovere gli oggetti fragili o piccoli dal pavimento per evitare che il robot li

urti e li danneggi.

Tenere capelli, dita e altre parti del corpo lontano dall'apertura di aspirazione

del robot.

Tenere lo strumento di pulizia fuori dalla portata dei bambini.

Non mettere in funzione l'apparecchio in una stanza in cui dorme un neonato

o un bambino.

Non collocare bambini, animali domestici o altri oggetti sopra il robot,

indipendentemente dal fatto che sia fermo o in movimento.

Nel serbatoio dell'acqua pulita è possibile aggiungere solo acqua pulita e la

soluzione detergente ufficialmente approvata. Non aggiungere altri liquidi

come alcol o disinfettanti. Il rapporto tra la soluzione detergente e l'acqua

pulita può essere controllato sul flacone della soluzione detergente. Tenere la

soluzione detergente fuori dalla portata dei bambini.

100

Informazioni sulla sicurezza

Batterie e ricarica

Non utilizzare batterie o stazioni base di parte terza. Il robot può essere

utilizzato solo con la stazione base modello RCLE0101-1.

Non tentare di smontare, riparare o modificare da soli la batteria o la stazione

base.

Non collocare la stazione base vicino a una fonte di calore.

Non utilizzare un panno o le mani bagnate per pulire i contatti di ricarica della

stazione base.

Non smaltire impropriamente le vecchie batterie. Le batterie non necessarie

devono essere smaltite presso un centro di riciclo appropriato.

Restrizioni di

utilizzo

Non utilizzare il robot per pulire oggetti molto caldi. Non utilizzare il robot per

raccogliere liquidi infiammabili o combustibili, gas corrosivi, acidi o solventi

non diluiti.

Non aspirare oggetti duri o taglienti. Non utilizzare l'apparecchio per

raccogliere oggetti come sassi, grandi pezzi di carta o qualsiasi altro oggetto

che possa intasare l'apparecchio.

La spina deve essere rimossa dalla presa di corrente prima di procedere alla

pulizia o alla manutenzione dell'apparecchio.

Non pulire il robot o la stazione base con un panno bagnato e non sciacquarli

con alcun liquido. Dopo aver pulito le parti lavabili, asciugarle completamente

prima di reinstallarle e utilizzarle.

Utilizzare questo prodotto in conformità alle istruzioni contenute nel manuale

d'uso. Gli utenti sono responsabili di eventuali perdite o danni derivanti

dall'uso improprio di questo prodotto.

101

Il sensore laser di questo prodotto è conforme alla norma IEC 60825-1:2014/

EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto

diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Batterie e ricarica

Informazioni sulla

sicurezza del laser

Informazioni sulla sicurezza

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio tipo RLL74CE è conforme alla direttiva 2014/53/UE. Il

testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: https://global.dreametech.com

Per un manuale elettronico dettagliato, visitare il sito https://global.dreametech.com/pages/user-manuals-and-faqs

Solo per uso interno

Leggere il manuale d'uso

Se il cavo di alimentazione è danneggiato o rotto, interrompere

immediatamente l'uso e contattare il servizio di assistenza.

Assicurarsi che il robot sia spento durante il trasporto e, se possibile,

conservato nell'imballaggio originale.

Se il robot non viene utilizzato per un tempo prolungato, caricarlo

completamente, quindi spegnerlo e conservarlo in un luogo fresco e asciutto.

Ricaricare il robot almeno una volta ogni 3 mesi per evitare di scaricare

eccessivamente la batteria.

102

Altri accessori

Introduzione al Prodotto

Tampone del

mocio × 2

(preinstallato)

Robot

Stazione base

Supporto per

il tampone del

mocio × 2

Cavo di

alimentazione

Utensile di pulizia

Sacchetto della

polvere × 2

(1 preinstallato)

Soluzione

detergente

Piastra di estensione

della rampa della

stazione base

Manuale d'uso Scomparto per

il detergente

automatico

(preinstallato)

Contenuto della confezione

5ml

10ml

15ml

20ml

Filtro della piastra

di lavaggio

(preinstallato)

103

Introduzione al Prodotto

Robot

Pulsante per la pulizia localizzata

· Premere per avviare la pulizia localizzata

Pulsante di accensione / pulizia

· Tenere premuto per 3 secondi per accendere o spegnere il

dispositivo

· Premere per avviare la pulizia dopo l'accensione del robot

Pulsante Stazione

· Premere per rimandare il robot alla stazione base

· Tenere premuto per 3 secondi per disattivare il blocco bambini

Indicatore di stato

· Bianco fisso: Pulizia o ripulitura completata

· Bianco intermittente: In carica (non batteria scarica)

· Arancione fisso: In attesa con batteria scarica o in pausa con

batteria scarica

· Arancione lampeggiante: In carica (batteria scarica)

· Arancione lampeggiante: Errore

Nota:

· Premere un pulsante qualsiasi del robot per mettere in pausa il

robot durante la pulizia o la ricarica.

· Il blocco bambini può essere attivato/disattivato tramite l'App

Dreamehome.

104

Robot e sensori

Microfoni

Copertura LDS

Sensore di distanza laser (LDS)

Finestra paraurti

Paraurti

Sensori laser 3D

a doppia linea

Fotocamera HD AI

Fotocamera IR AI

Connettori

Luce ausiliaria a LED

Introduzione al Prodotto

Copertura

Contatti di

ricarica

Bocchetta di

svuotamento

automatico

Ingresso per il

rifornimento

automatico

dell'acqua

Pulsante di ripristino

• Tenere premuto

per 3 secondi

per ristabilire le

impostazioni di

fabbrica

Indicatore Wi-Fi

Sensore di bordo

105

Robot e sensori

Sensori di dislivello

Ruota principale

Ruota di salita ausiliaria

Spazzole principali

Ruota omnidirezionale

Protezione della spazzola

Ruota principale

Ruota di salita ausiliaria

Fori di montaggio del supporto

del tampone di spazzolatura

Gruppo di estensione della

spazzola laterale

Sensore tappeto

Gruppo mocio

Area di attacco del

tampone del mocio

Supporto per il

tampone del mocio

Tampone del

mocio

Gruppo di estensione del

mocio (MopExtend)

Clip di protezione della spazzola

Contenitore della polvere

Filtro

Bocchetta di

svuotamento

automatico

Clip del

contenitore

della polvere

Clip del ltro

Introduzione al Prodotto

106

Filtro

Piastra di lavaggio

Filtro della piastra

di lavaggio

Piastra di estensione

della rampa

Copertura

Serbatoio

dell'acquausata

Serbatoio

dell'acqua pulita

Clip del serbatoio

dell'acqua

Clip del serbatoio

dell'acqua

Sfera galleggiante

Tubo dell'acqua

Coperchio del

contenitore della polvere

Anticalcare

Galleggiante

Stazione base Serbatoio dell'acquausata

Serbatoio dell'acqua pulita

Introduzione al Prodotto

107

Stazione base

Fessura riservata per il

collegamento del kit di

allacciamento all'acqua

per il riempimento e lo

svuotamento automatici

Alloggiamento per il cavo di

alimentazione

Porta di alimentazione

I : Acceso

O : Spento

Nota: Il kit di allacciamento all'acqua per il riempimento e lo svuotamento

automatico deve essere acquistato separatamente. (Disponibile solo in

alcune regioni)

Indicatore di stato

Bianco fisso: La

stazione base

è collegata

all'alimentazione

Arancione fisso: La

stazione base riporta

un errore

Introduzione al Prodotto

Filtro

Scomparto per

il detergente

automatico

Alloggiamento

per il sacchetto

della polvere

Bocchette di

svuotamento

automatico

Area di segnalazione

Contatti di ricarica

Uscita automatica

per l'aggiunta di

acqua

108

Preparare la casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di

valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e

gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa

impigliarsi, graarsi o rovesciarsi e causare danni.

Aprire la porta della stanza da pulire e sistemare i mobili al loro posto per

lasciare più spazio.

Per evitare che il robot non riconosca le aree da pulire, non sostare davanti

al robot, alle soglie, ai corridoi o ai luoghi angusti.

Prima della pulizia, posizionare una barriera sica sul bordo delle scale per

garantire il funzionamento sicuro e senza intoppi del robot.

Nota:

Quando si utilizza il robot per la prima volta, seguirlo durante la pulizia per eliminare in tempo eventuali ostacoli.

Le luci a LED ausiliarie forniranno un'illuminazione ausiliaria negli ambienti scarsamente illuminati.

Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graffiare il pavimento.

109

1. Posizionare la stazione base e collegarla a una presa

elettrica

Collocare la stazione base in una posizione il più possibile aperta

e con un buon segnale Wi-Fi. Lasciare uno spazio suciente come

mostrato nella gura e rimuovere gli oggetti nell'area ombreggiata.

Inserire il cavo di alimentazione nella stazione base e collegarlo

alla presa.

Prima dell'uso

Nota:

Assicurarsi che nessun oggetto possa bloccare l'area di segnalazione.

Per evitare che le macchie d'acqua bagnino i pavimenti in legno o i tappeti, si

consiglia di posizionare la stazione base su pavimenti in piastrelle o in marmo.

Inserire saldamente il cavo di

alimentazione verso l'alto no

all'accensione dell'indicatore.

＞1 m

＞5 cm

Washboard Filter

2. Installare la piastra di estensione della rampa

Nota: Assicurarsi che il filtro della piastra di lavaggio sia installato in

posizione.

I : Acceso

O : Spento

Filtro della piastra di

lavaggio

110

3. Rimuovere le protezioni del robot e installare il

gruppo mocio

4. Collegare il robot alla stazione base

Tenere premuto il pulsante di accensione sul robot per 3 secondi

per accenderlo. Posizionare il robot sulla stazione base con il

gruppo mocio rivolto verso la piastra di lavaggio. Quando il robot

si connette con successo alla stazione base, viene emessa una

notica vocale. Dopo che il robot è stato completamente caricato,

gli indicatori di stato sul robot e sulla stazione base rimarranno

accesi per 10 minuti e poi si spegneranno.

Prima dell'uso

Nota: si raccomanda di caricare completamente il robot prima del suo primo

utilizzo. Se non è possibile accendere il robot dopo l'esaurimento della

batteria, collegare manualmente il robot alla stazione per caricarlo.

①

②

③

111

6. Aggiungere acqua al serbatoio dell'acqua pulita

Estrarre il serbatoio dell'acqua pulita dalla stazione base e riempirlo

con acqua pulita. Quindi reinserirlo nella stazione base.

Nota: Non aggiungere acqua calda nel serbatoio dell'acqua per evitare che il

serbatoio si deformi.

Prima dell'uso

5. Aggiungere la soluzione detergente

(1) Rimuovere il coperchio del contenitore della polvere ed estrarre

lo scomparto del detergente automatico.

(2) Aprire il coperchio superiore dello scomparto e aggiungere la

soluzione detergente.

(3) Chiudere il coperchio dello scomparto, reinserirlo nella stazione

base e rimontare il coperchio del contenitore della polvere. La

soluzione detergente verrà aggiunta automaticamente durante il

lavoro.

Nota:

Lo scomparto del detergente automatico può essere riempito di soluzione

detergente per l'uso. Per evitare malfunzionamenti, non aggiungere altri

liquidi oltre alla soluzione detergente ufficialmente approvata.

Installare lo scomparto del detergente automatico finché non scatta in

posizione.

①

②

①

②

112

2. Aggiungere il dispositivo

Collegamento con l'App Dreamehome

1. Scaricare l'App Dreamehome

Nota:

È supportato solo il Wi-Fi a 2,4 GHz.

A causa degli aggiornamenti del software dell'app, le operazioni effettive

potrebbero differire dalle indicazioni contenute nel presente manuale.

Seguire le istruzioni in base alla versione attuale dell'app.

Nota:

Per ripristinare il Wi-Fi, ripetere il passo 2 e seguire le istruzioni per

completare la connessione Wi-Fi.

Per scollegare il dispositivo dalla rete Wi-Fi, tenere premuto il pulsante

Ripristino sul robot per 3 secondi.

Eettuare la scansione del codice QR, oppure cercare

"Dreamehome" nell'App Store per scaricare e installare l'app.

Aprire l'app Dreamehome, toccare "Scansiona il codice QR per

connetterti" e scansionare nuovamente lo stesso codice QR sul robot

per aggiungere il dispositivo. Seguire le istruzioni per completare la

connessione Wi-Fi.

Codice QR

Indicatore Wi-Fi

Lampeggia

lentamente: Da

connettere

Lampeggia

rapidamente:

Connessione in

corso

Fisso: Connesso

Codice QR

113

Modalità d'utilizzo

Se la batteria è troppo scarica, il robot torna automaticamente alla

stazione base per ricaricarsi. Dopo la ricarica al livello di batteria

appropriato, riprenderà le attività di pulizia non ancora concluse.

Nota:Per utilizzare questa funzione, abilitarla nell'app.

Accensione/spegnimento

Mappatura veloce

Modalità Non disturbare (DND)

Pulizia localizzata

Riavvio del robot

Ripresa automatica della pulizia

Pausa/Riposo

Tenere premuto il pulsante di accensione per 3 secondi per

accendere il robot. L'indicatore di alimentazione rimane acceso.

In alternativa, posizionare il robot sulla stazione base allineando i

contatti di ricarica del robot con quelli della stazione base; il robot

si accenderà automaticamente e inizierà la ricarica. Per spegnere il

robot, allontanarlo dalla stazione base e tenere premuto il pulsante

di alimentazione per 3 secondi.

Quando il robot è impostato sulla modalità Non disturbare (DND), il

robot non potrà riprendere la pulizia. La modalità DND è disattivata

per impostazione predenita in fabbrica. Con l'app è possibile

attivare la modalità DND o modicare il periodo di DND. Per

impostazione predenita, il periodo di DND va dalle 22:00 alle 8:00.

Nota:

Le attività di pulizia programmate saranno eseguite come di consueto

durante il periodo di DND.

Alla scadenza del periodo di DND, il robot riprenderà la pulizia dal punto in

cui l'aveva lasciata.

Quando il robot è in attesa, premere brevemente il pulsante per

attivare la modalità di pulizia localizzata. In questa modalità, il

robot pulisce un'area quadrata di 1,5 x 1,5 metri intorno a sé e torna

al punto di partenza una volta completata la pulizia localizzata.

Se il robot smette di rispondere o non può essere spento, tenere

premuto il pulsante di accensione per 10 secondi per spegnerlo

forzatamente. Quindi, tenere premuto il pulsante di accensione per

3 secondi per accendere il robot.

Dopo aver congurato la rete per la prima volta, seguire le

istruzioni dell'App per creare rapidamente una mappa. Il robot

inizierà a tracciare una mappa senza pulire. Quando il robot torna

alla stazione base, il processo di mappatura è stato completato e la

mappa viene salvata automaticamente.

Quando il robot è in funzione, premere un pulsante qualsiasi per

metterlo in pausa.

Se il robot rimane in pausa per più di 10 minuti, entra

automaticamente in modalità di riposo. Tutti gli indicatori del robot

si spengono. Premere un pulsante qualsiasi del robot o utilizzare

l'app per attivarlo.

Nota: Se il robot viene messo in pausa e posizionato sulla stazione di

ricarica, il processo di pulizia in corso viene interrotto.

114

Nota:

Per garantire che il robot torni facilmente alla stazione base dopo la pulizia, si

raccomanda di far partire il robot dalla stazione base.

I tamponi del mocio verranno puliti prima che il robot inizi a pulire, attendere

pazientemente.

Non spostare la stazione base, il serbatoio dell'acqua pulita, il serbatoio

dell'acqua usata o la piastra di lavaggio durante il funzionamento.

La pulizia con acqua calda può essere attivata nell'app per le attività di

pulizia del tampone del mocio, e questo vale per tutte le modalità. Per evitare

scottature, non toccare l'uscita dell'acqua quando la funzione è attiva.

Modalità d'utilizzo

Nota: Quando si utilizza il gruppo mocio per la prima volta, il robot esegue il

compito "Aspirazione e mocio" per impostazione predenita.

1. Avvio della pulizia

Premere il pulsante di accensione sul robot, oppure utilizzare l'app

per far partire il robot dalla stazione base. Quindi il robot pianica

il percorso di pulizia ottimale ed esegue l'operazione di pulizia in

base alla mappa creata.

2. Lavaggio automatico del mocio

Durante la pulizia, il robot torna automaticamente alla stazione

base per lavare i tamponi del mocio in base alla frequenza di

pulizia degli stessi specicata nell'app. La stazione base riempirà

automaticamente il serbatoio dell'acqua del robot e quest'ultimo

riprenderà le operazioni di pulizia.

Aspirazione e lavaggio

115

Modalità d'utilizzo

4. Pulire il serbatoio dell'acqua usata

Dopo che il robot ha completato il suo compito, ti preghiamo di

pulire il serbatoio dell'acqua usata per evitare qualsiasi odore.

Nota:

Se la funzione di svuotamento automatico è disattivata nell'app, la stazione

base non svuoterà automaticamente il contenitore della polvere.

La stazione base svuoterà il contenitore della polvere in base alle

impostazioni dell'app.

Abilitare la funzione di aspirazione nell'App e il robot rimuoverà

automaticamente il gruppo mocio sulla stazione base e inizierà ad

aspirare.

Selezionare "Lavaggio dopo l'aspirazione" nell'app e il robot

rimuoverà automaticamente il gruppo mocio sulla stazione base per

aspirare il pavimento. Al termine dell'aspirazione, il robot tornerà

alla stazione base per installare il gruppo mocio e la stazione base

svuoterà automaticamente il contenitore della polvere. Quindi, il

robot inizierà a lavare dopo aver sollevato la spazzola principale e

la spazzola laterale.

Selezionare la funzione di lavaggio nell'App e il robot controllerà

automaticamente se il gruppo mocio è installato sulla stazione

base. In caso contrario, il robot installerà il gruppo mocio e inizierà

a lavare dopo aver sollevato le spazzole principali ela spazzola

laterale.

Solo aspirapolvere

Lavare dopo aver passato l'aspirapolvere

Solo lavaggio

3. Svuota automaticamente il contenitore della polvere e

lava e asciuga i tamponi del mocio

Dopo che il robot ha terminato un'attività di pulizia e torna

alla stazione base per ricaricarsi, la stazione base svuota

automaticamente il contenitore della polvere, quindi pulisce e

asciuga i tamponi del mocio.

116

Manutenzione ordinaria

Parti di ricambio

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Serbatoio dell'acquausata Dopo ogni utilizzo

Serbatoio dell'acqua pulita

Una volta ogni 2

settimane

Spazzole principali Ogni 6-12 mesi

Filtro del contenitore della

polvere

Ogni 3-6 mesi

Spazzola laterale

Supporti per il tampone del

mocio

Filtro della piastra di lavaggio Una volta ogni 1-2 mesi

Area di segnalazione della

stazione base

Una volta al mese

Contatti di ricarica

Bocchette di svuotamento

automatico

Ruota omnidirezionale

Sensore di bordo

Sensore di distanza laser

(LDS)

Sensori laser 3D a doppia

linea

Sensore tappeto

Sensori di dislivello

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Finestra paraurti

Una volta al mese

Paraurti

Ingresso per il rifornimento

automatico di acqua del robot

Fondo del robot

Contenitore della polvere

Pulire se necessarioRuote principali

Ruote di salita ausiliarie

Sacchetto per la polvere

Ogni 2-4 mesi

Tamponi del mocio Ogni 1-3 mesi

Anticalcare Ogni 18-36 mesi

Nota: La frequenza della manutenzione e della sostituzione dipende dall'uso

effettivo. Se si verifica un'eccezione dovuta a circostanze particolari, si

consiglia una manutenzione o una sostituzione tempestiva.

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'utilizzo degli accessori nell'app o alla tabella seguente per

la manutenzione ordinaria.

117

Manutenzione ordinaria

Filtro della piastra di lavaggio

1. Al termine della pulizia del tampone del mocio, estrarre il robot e

rimuovere il ltro della piastra di lavaggio.

2. Sciacquare il ltro della piastra di lavaggio con acqua pulita,

pulirlo e reinstallarlo nella piastra.

3. Utilizzare l'app o premere il pulsante per riportare il robot alla

stazione base, oppure rimetterlo a posto manualmente.

118

Manutenzione ordinaria

Sacchetto per la polvere

1. Rimuovere il coperchio del contenitore della polvere e gettare il

sacchetto della polvere.

3. Installare un nuovo sacchetto per la polvere.

4. Reinstallare il coperchio del contenitore della polvere.2. Rimuovere la polvere e i detriti dal ltro con un panno asciutto.

Nota: Tirando verso l'alto la maniglia, il sacchetto viene sigillato per evitare

che polvere e detriti cadano accidentalmente.

119

3. Con le frecce serigrafate rivolte verso l'alto, inserire la staa

della spazzola principale nelle fessure verso il basso in direzione

inclinata.

4. Allineare l'estremità anteriore della protezione della spazzola

alla fessura, inserirla verso il basso in direzione inclinata e quindi

premerla in posizione.

Manutenzione ordinaria

Click

Spazzole principali

2. Estrarre e pulire le spazzole come mostrato in gura. Utilizzare

lo strumento di pulizia in dotazione per rimuovere i peli impigliati

nelle spazzole. Dopo la pulizia, spingere con forza le spazzole nella

staa principale no a farle scattare in posizione.

1. Premere i fermi della protezione della spazzola verso l'interno

per rimuoverla e sollevare le spazzole dal robot.

Nota: prestare attenzione durante l'estrazione delle spazzole principali per

evitare lesioni.

Clic

120

Spazzola laterale

Svitare la spazzola laterale con un cacciavite, pulire i peli dalla

spazzola e riavvitarla.

Ruota omnidirezionale

Nota:

Utilizzare un utensile, ad esempio un piccolo cacciavite, per separare

l'asse e il pneumatico della ruota omnidirezionale. Non usare una forza

eccessiva.

Sciacquare la ruota omnidirezionale sotto l'acqua corrente e rimontarla

dopo averla asciugata completamente.

Supporti per il tampone del mocio

Rimuovere e pulire i supporti del tampone del mocio.

Manutenzione ordinaria

121

1. Girare la ruota ausiliaria di salita no a quando la freccia "OUT" è

rivolta verso l'alto, quindi estrarre la ruota.

3. Dopo la pulizia, girare la ruota principale per allineare le due

frecce (vedere Figura ① ). Quindi, con la freccia "IN" rivolta verso

il basso, inserire le ruote di salita ausiliarie destra e sinistra no a

farle scattare in posizione. (vedere Figura ② ).

2. Utilizzare uno strumento adeguato per pulire i capelli

aggrovigliati nella ruota principale e nella ruota di salita ausiliaria.

Ruote di salita ausiliarie e ruote principali

OUT

R L

OUT

Click

Manutenzione ordinaria

Clic

122

R L

OUT

Click

3. Picchiettare delicatamente il cestello del ltro per rimuovere lo

sporco.

4. Sciacquare il contenitore della polvere e il ltro con acqua e

asciugarli completamente prima di rimontarli.

Nota: Non tentare di pulire il filtro con spazzole, dita o oggetti appuntiti per

evitare di danneggiarlo.

24h

Nota:

· Sciacquare il contenitore della polvere e il filtro solo con acqua pulita. Non

utilizzare alcun detergente.

· Utilizzare il contenitore della polvere e il filtro solo quando sono

completamente asciutti.

Contenitore della polvere e ltro

1. Aprire il coperchio del robot e premere la clip del contenitore

della polvere per rimuoverlo.

2. Rimuovere il ltro del contenitore della polvere e svuotare il

contenitore.

Manutenzione ordinaria

123

Contatti di ricarica e area di segnalazione

Pulire i contatti di ricarica e l'area di segnalazione con un panno

morbido e asciutto.

Nota: Un panno bagnato può danneggiare gli elementi sensibili del robot e

della stazione base. Per la pulizia utilizzare un panno asciutto.

Sensore tappeto

Sensori di dislivello

Sensore di bordo

Finestra paraurti

Sensori laser 3D a

doppia linea

Paraurti

Sensore di distanza

laser (LDS)

Sensori del robot

Pulire i sensori del robot con un panno morbido e asciutto, come

mostrato nella gura seguente:

Manutenzione ordinaria

Pulire le bocchette di svuotamento automatico del robot e della

stazione base con un panno morbido e asciutto.

Bocchette di svuotamento automatico

124

Tamponi del mocio

Per sostituirli, rimuovere i tamponi dal relativo supporto.

Il robot contiene una batteria agli ioni di litio ad alte prestazioni.

Assicurarsi che la batteria rimanga ben carica durante l'uso

quotidiano per mantenere prestazioni ottimali. Se il robot non viene

utilizzato per un tempo prolungato, spegnerlo e metterlo via. Per

evitare danni dovuti a scariche eccessive, caricare il robot almeno

una volta ogni tre mesi.

Batteria

Manutenzione ordinaria

Serbatoio dell'acquausata

1. Rimuovere il serbatoio dell'acqua usata, aprire il coperchio e

versare l'acqua.

2. Sciacquare il serbatoio dell'acqua usata con acqua pulita e

utilizzare lo strumento di pulizia in dotazione per pulire la parete

interna del serbatoio.

Nota:

La sfera del galleggiante nel serbatoio dell'acqua usata è una parte mobile.

Non applicare troppa forza durante la pulizia per evitare di danneggiarla.

125

Problema Soluzione

Il robot non si

accende.

La batteria è scarica. Ricaricare il robot sulla base e riprovare.

La temperatura della batteria è troppo bassa o troppo alta. Si raccomanda di far funzionare l'apparecchio

a una temperatura compresa tra 0 ° C (32 ° F) e 40 ° C (104 ° F).

Il robot non si

carica.

La stazione base non è collegata all'alimentazione, accertarsi che entrambe le estremità del cavo di

alimentazione siano collegate correttamente.

Il contatto tra i contatti di ricarica della stazione base e il robot è insuciente; pulire i contatti di ricarica.

Vericare la presenza di oggetti estranei sui connettori del robot ed eventualmente rimuoverli.

Il robot non riesce a

connettersi al Wi-Fi.

La password della rete Wi-Fi non è corretta. Assicurarsi che la password utilizzata per la connessione

alla rete Wi-Fi sia corretta.

Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurarsi che il robot sia collegato a una

connessione Wi-Fi a 2,4 GHz.

Il segnale Wi-Fi è debole. Assicurarsi che il robot si trovi in un'area con una buona copertura Wi-Fi.

Il robot potrebbe non essere pronto per essere congurato. Uscire e rientrare nell'app, quindi riprovare

come indicato.

Il robot non riesce a

trovare e a tornare

alla stazione base.

La stazione base è stata scollegata dall'alimentazione o spostata mentre il robot non era su di essa.

Collegare la stazione base all'alimentazione o di posizionare il robot sulla stazione base per caricarlo.

Ci sono troppi ostacoli intorno alla stazione base. Posizionare la stazione base in un'area più aperta.

Lo spostamento del robot può comportare il suo riposizionamento e, se il riposizionamento non va a

buon ne, ricreerà una mappa. Se il robot è troppo lontano dalla stazione base, potrebbe non essere in

grado di tornare automaticamente da solo, nel qual caso sarà necessario posizionare manualmente il

robot sulla stazione base.

Pulire l'area di segnalazione della stazione base per rimuovere polvere o detriti.

Risoluzione dei problemi

126

Risoluzione dei problemi

Problema Soluzione

Il robot si blocca

davanti alla stazione

base e non riesce a

tornare indietro.

Vericare se lo spazio a disposizione su entrambi i lati o davanti alla stazione base è suciente per evitare

che il robot venga bloccato.

Il percorso di ritorno alla base di ricarica è bloccato, ad esempio la porta è chiusa.

Il robot può scivolare se il pavimento davanti alla stazione base è troppo bagnato. In tal caso, pulire l'acqua

in eccesso prima di riprovare.

Si consiglia di spostare la stazione base in un altro luogo e riprovare.

Assicurarsi che la piastra di estensione della rampa sia installata correttamente.

Il robot non si spegne.

Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e

di tenere premuto il pulsante di accensione per 3 secondi per spegnerlo.

Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsante di accensione per 10

secondi per spegnere forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.

La velocità di ricarica è

lenta.

La ricarica completa del robot richiede circa 3,5 ore quando la batteria è scarica.

Se si utilizza il robot a temperature che non rientrano nell'intervallo specicato, la velocità di ricarica

rallenterà automaticamente per prolungare la durata della batteria.

I contatti di ricarica del robot e della stazione base potrebbero essere sporchi; pulirli con un panno asciutto.

Il rumore aumenta

durante il

funzionamento del

robot.

Controllare se il ltro del contenitore della polvere è intasato. In tal caso, pulirlo o sostituirlo.

Un oggetto duro può rimanere incastrato nelle spazzole principali o nel contenitore della polvere.

Controllare e rimuovere eventuali oggetti duri.

Le spazzole principali o quella laterale potrebbero incastrarsi. Controllare e rimuovere eventuali corpi

estranei.

Commutare la modalità di aspirazione su Standard o Silenzioso.

Il robot si muove senza

seguire il percorso

impostato.

Oggetti come cavi di alimentazione e pantofole devono essere rimossi prima di utilizzare il robot.

Il lavoro su superci bagnate e scivolose provoca lo slittamento della ruota principale. Si raccomanda di

asciugare i punti bagnati prima di utilizzare il robot.

Pulire la nestra del paraurti e i sensori laser 3D a doppia linea del robot con un panno morbido e pulito per

mantenerli puliti e non ostruiti.

127

Problema Soluzione

Il robot non trova le

stanze da pulire.

Assicurarsi che le porte delle stanze da pulire siano aperte.

Il luogo antistante la stanza da pulire potrebbe essere bagnato e scivoloso, causando lo scivolamento del

robot e un funzionamento anomalo. Prima di utilizzare il robot, provare ad asciugare il pavimento.

Il robot non riprende

la pulizia dopo la

ricarica.

Assicurarsi che il robot non sia impostato sulla modalità Non disturbare (DND), che gli impedisce di

riprendere la pulizia.

Il robot non riprende la pulizia dopo che è stato riportato manualmente alla stazione base o inviato alla

ricarica tramite l'app o il pulsante .

La stazione non

può svuotare

automaticamente

il contenitore della

polvere.

Controllare se il sacchetto della polvere nel contenitore è pieno.

Se il sacchetto della polvere non è pieno, vericare se ci sono ostruzioni nelle bocchette di svuotamento

automatico del robot, della stazione base o del contenitore della polvere. In tal caso, pulire prontamente la

bocchetta ostruita.

Il livello dell'acqua

nella piastra di

lavaggio è anomalo.

Controllare se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e,

in tal caso, ripristinarla manualmente. Se il problema persiste, contattare il servizio post-vendita.

Premere delicatamente sul serbatoio dell'acqua usata per vericare che sia installato correttamente.

Rimuovere la piastra di lavaggio e controllare se lo scarico delle acque reue è ostruito e pulirlo.

Controllare la soluzione detergente. Non aggiungere altri liquidi oltre alla soluzione detergente

ucialmente approvata.

Il supporto del mocio

è sollevato in modo

anomalo.

Rimuovere il supporto del mocio per vericare che non vi siano oggetti estranei incastrati e provare a

riavviare il robot. Se il problema persiste, contattare il servizio post-vendita.

Presenza di acqua

sotto il serbatoio

dell'acqua pulita

o intorno alla

guarnizione.

Quando si estrae il serbatoio dell'acqua pulita, è possibile che rimanga dell'acqua nel tubo sotto il

serbatoio o intorno alla guarnizione. Questo è normale. Pulire con un panno asciutto.

Per ulteriore supporto, contattateci tramite https://global.dreametech.com

Risoluzione dei problemi

128

Modello RCLE0101-1

Ingresso nominale 220-240 V 50-60 Hz

Uscita nominale 20 V 2 A

Potenza nominale (durante

lo svuotamento della

polvere)

700 W

Potenza nominale (durante

la pulizia con acqua calda)

1160 W

Potenza nominale (durante

la carica e l'asciugatura)

87 W

Speciche

Robot Stazione base

Modello RLL74CE

Tempo di ricarica Circa 3,5 ore

Tensione nominale 14,4 V

Potenza nominale 75 W

Frequenza di

funzionamento

2400-2483,5 MHz

Potenza di uscita massima ＜ 20 dBm

Nota:

La potenza nominale (durante la pulizia con acqua calda)

è determinata dal valore della potenza durante il periodo

rappresentativo (temperatura dell'acqua 25 ℃).

La potenza nominale (durante la carica e l'asciugatura) è

determinata dal valore della potenza a pieno carico.

In condizioni normali di utilizzo, questa apparecchiatura deve

essere tenuta a una distanza di almeno 20 cm tra l'antenna e il

corpo dell'utente.

RACCOLTA DIFFERENZIATA

Veriﬁca le disposizioni del tuo Comune.

Separa le componenti e conferiscile in modo corretto.

Scatola Manuale Manuale

PAP 20 PAP 21 PAP 22

Carta

Pellicola

PVC 3

Plastica

Pellicola

PET 1

Borsa

CPE 7

Maniglia

PE 4/PP 5 PP 5

Pellicola

129

Tutti i prodotti contrassegnati da questo simbolo sono riuti di apparecchiature elettriche ed elettroniche (RAEE come da direttiva

2012/19/UE) che non devono essere mescolati con i riuti domestici indierenziati. Per proteggere la salute umana e l'ambiente,

invece, è necessario consegnare i riuti di apparecchiature a un punto di raccolta designato per il riciclaggio dei riuti di

apparecchiature elettriche ed elettroniche, nominato dal governo o dalle autorità locali. Lo smaltimento e il riciclo corretti aiutano

a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. Per ulteriori informazioni sull'ubicazione e sui

termini e le condizioni di tali punti di raccolta, contattare l'installatore o le autorità locali.

Informazioni RAEE

Smaltimento e rimozione della batteria

CAUTELA:

Guida alla rimozione:

La batteria agli ioni di litio incorporata contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurarsi che venga

rimossa da tecnici qualicati e smaltita presso un centro di riciclo appropriato.

- la batteria deve essere rimossa dall'apparecchio prima di essere rottamata;

- l'apparecchio deve essere scollegato dalla rete di alimentazione quando si rimuove la batteria;

- la batteria deve essere smaltita in modo sicuro.

Prima di rimuovere la batteria, scollegare l'alimentazione ed esaurire la batteria il più possibile.

Le batterie non necessarie devono essere smaltite presso un centro di riciclo appropriato.

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.

In caso di condizioni dicili, è possibile che il liquido venga espulso dalla batteria. In caso di contatto, sciacquare con acqua e consultare

un medico.

1. Capovolgere il robot, utilizzare uno strumento appropriato per rimuovere le viti sul retro del robot, quindi rimuovere il coperchio.

2. Scollegare i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Dreame L40S PRO ULTRA Robot Vacuums

Product's Documents

User manual

Specifications

Dreame L40S PRO ULTRA Questions and Answers
