The illustrations in this manual are for reference only.

Please refer to the actual product.

Wet and Dry Vacuum

User Manual

Dreame

H11 Core

THANK YOU

FOR PURCHASING THIS DREAME

WET AND DRY VACUUM.

Registration Quick Start

Welcome to register a Dreame account by

scanning the QR code. You are available

for the

User Manual

and

Special Offers.

The high-quality product is engineered for optimal performance. If you have any

questions on the product, please contact us: aftersales@dreame.tech.

Contents

User Manual

001

Benutzerhandbuch

022

Manuel d'utilisation

043

Manuale utente

064

Manual de usuario

085

Manual do utilizador

191

მომხმარებლის სახელმძღვანელო

212

Foydalanuvchi qoʻllanmasi

233

Руководство пользователя

106

คู่มือการใช้งาน

149

Gebruikershandleiding

128

Hướng Dẫn Sử Dụng

170

Important Safety Instructions

Please read this manual carefully before use and retain it for future reference.

When using an electrical appliance, basic precautions should always be followed,

including the following:

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE). Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

WARNING —

To reduce the risk of fire, electric shock, or injury:

Usage Restrictions

•

Thisapplianceshouldnotbeusedbychildrenyoungerthan8yearsoldnorpersons

withphysical,sensory,intellectualdeficiencies,orlimitedexperienceorknowledge

withoutthesupervisionofaparentorguardiantoensuresafeoperationandto

avoidanyrisks.Cleaningandmaintenanceshallnotbeperformedbychildren

withoutsupervision.

•

Plastic film can be dangerous. To avoid the danger of suocation, keep it away from

children.

•

Use indoors only, on non-carpeted floor surfaces such as vinyl, tile, sealed wood, etc.

Be careful not to run over loose objects or the edges of area rugs. Stalling the brush

may result in premature belt failure.

•

Use only as described in this user guide. Use only manufacturer's recommended

attachments.

•

Do not expose the appliance to fire or excessive temperature. Exposure to fire

orexcessive temperaturemay cause an explosion.

•

Do notusein extremely hot or cold environments (below 5°C/41°F or above

40°C/104°F). Please chargethe appliancein temperature above 5°C/41°F and below

40°C/104°F).

•

Do not immerse the appliance in liquid.

•

Do not use to pick up flammable or combustible liquids, such as gasoline. Do not use

in areas where flammable or combustible liquids may be present.

•

Do not put any object into openings.Do not use the appliance when any opening is

blocked. Keep free of dust, lint, hair, and anything that may inhibit air flow.

•

Do not pick up toxic material (chlorine bleach, ammonia, drain cleaner, etc.). Do not

pick up hard or sharp objects such as glass, nails,screws,coins, etc.

•

Do not use the appliance in an enclosed space filled with vapor given o by oil-

based paint, paint thinner, some moth-proofing substances, flammable dust, or

other explosive or toxic vapour. Do not pick up anything that is burning or smoking,

such as cigarettes, matches or hot ashes.

•

Do not use the appliance without filters in place.

•

Keep hair, loose clothing, fingers, and all parts of the body away from openings and

moving parts of the appliance and its accessories.

•

Keep ground cables away from the appliance when using it. A hazard may occur if

the appliance runs over a supply cord.

•

Use extra care when cleaning on stairs.

•

Do not add any liquid other than the ocially-approved cleaner.

Important Safety Instructions

•

Prevent unintentional starting. Ensure the switch is in the OFF-position before picking

up or carrying the appliance. Carrying the appliance with your finger on the switch or

turning on the appliance may result in an accident.

•

Ensure that the appliance is placed on a horizontal surface. Do not use the appliance

at the same position if the appliance is equipped with a brush roller and the handle

is not completely upright. Do not store the appliance in a place where it may freeze.

•

Switch o and unplug the appliance when not in use, before cleaning, maintaining

or servicing it, and before connecting or disconnecting it with a moving brush.

•

Do not useanappliance that is damaged or modified. A damaged or modified

appliance may exhibit unpredictable behavior resulting in fire, explosion,or risk of

injury.

•

Do not modify or attempt to repair the appliance except as indicated in the

instructions for use and care.

•

Do not use the appliance with a damaged attachment (eg: charging base, adapter,

etc.). If the appliance or attachment has been dropped, damaged, left outdoors,

dropped into water, or is not working as it should, never attempt to operate it. Please

have it repaired at an authorized service center.

•

Have servicing performed by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the appliance is maintained.

Maintenance and Storage

•

For the purposes of recharging the battery, only use the detachableadapterprovided

with this appliance. Use only with<YLS0251B-E260090>adapter.

•

Follow all charging instructions and do not charge the appliance outside of the

temperature range specified in the battery as doing so increases the risk of fire.

•

Keep ground cables away from the appliance when using it, because a hazard may

occur if the appliance runs over a supply cord.

•

Do not pull or carryadapterby cable, use cable as a handle, close door on cable, or

pull cable around sharp edges or corners.

•

This appliance contains batteries that can only be replaced by qualified technicians

or after-sales service.

•

The lithium-ion battery pack contains substances that are hazardous to the

environment. Before disposing of the appliance, please first remove the battery

pack, then discard, or recycle it in accordance with local laws and regulations of the

country or region it is used in.

•

The appliance must be disconnected from the power supply when removing the

battery. Keep batteries out of the reach of children. Never put batteries in mouth. If

swallowed, contact your physician or local poison control.

•

Under abusive conditions, never contact the battery from which the liquid may be

ejected. If contact accidentally occurs, rinse with water. If liquid contacts eyes, seek

medical help immediately. Liquid ejected from the battery may cause irritation or

burns.

Battery and Charging

Important Safety Instructions

Symbols

We, Dreame Trading (Tianjin) Co., Ltd., hereby declares that this equipment is in

compliance with the applicable Directives, European Norms, and amendments. The full

text of the EU declaration of conformity is available at the following internet address:

https://global.dreametech.com

For detailed e-manual, please go to

https://global.dreametech.com/pages/user-manuals-and-faqs

Read operator's manual

Detachable supply unit

All products bearing this symbol are waste electrical and electronic

equipment (WEEE as in directive 2012/19/EU) which should not be mixed

with unsorted household waste. Instead, you should protect human

health and the environment by handing over your waste equipment to a

designated collection point for the recycling of waste electrical and electronic

equipment, appointed by the government or local authorities. Correct

disposal and recycling will help prevent potential negative consequences

to the environment and human health. Please contact the installer or local

authorities for more information about the location as well as terms and

conditions of such collection points.

WEEE Information

Product Overview

Packing List

Handle

Main Body

Power Adapter

Charging Base

Cleaning Brush

Note:The images in this manual are for illustrative purposes only. The actual product may dier.

Product Overview

Vacuum

Voice Prompt Button

Clean Water Tank

Used Water Tank

Brush Roller Cover

Release Buttons

Brush Roller

Release Button

Brush Roller

Self-Cleaning Button

Power Switch

LED Display Screen

Brush Roller Cover

Clean Water Tank

Release Button

Used Water Tank

Release Button

Mode Switch

Roller Brush Assembly

Charging Base

Charging Contacts

Charging

Port

Auxiliary Wheel

Small Wheels

Brush Roller

Product Overview

Display Screen

Turbo Mode

Charging Indicator

•

Green: battery level > 20%

•

Orange: battery level ≤ 20%

Standard Mode

Battery Status/

Error

Voice Prompt Button

• Press briefly to activate voice

prompt or adjust the volume

• Press and hold for 3

seconds to switch between

languages

Installation

Installing the Handle

Insert the end of the handle vertically into the port on the top of the appliance as

indicated until you hear a click.

Note: To disassemble, extend a hard object into the hole on the back of the appliance to press in

the contacts and pull the handle upwards at the same time.

Click

Charging

Note: Fully charge the appliance before using it for the first time.

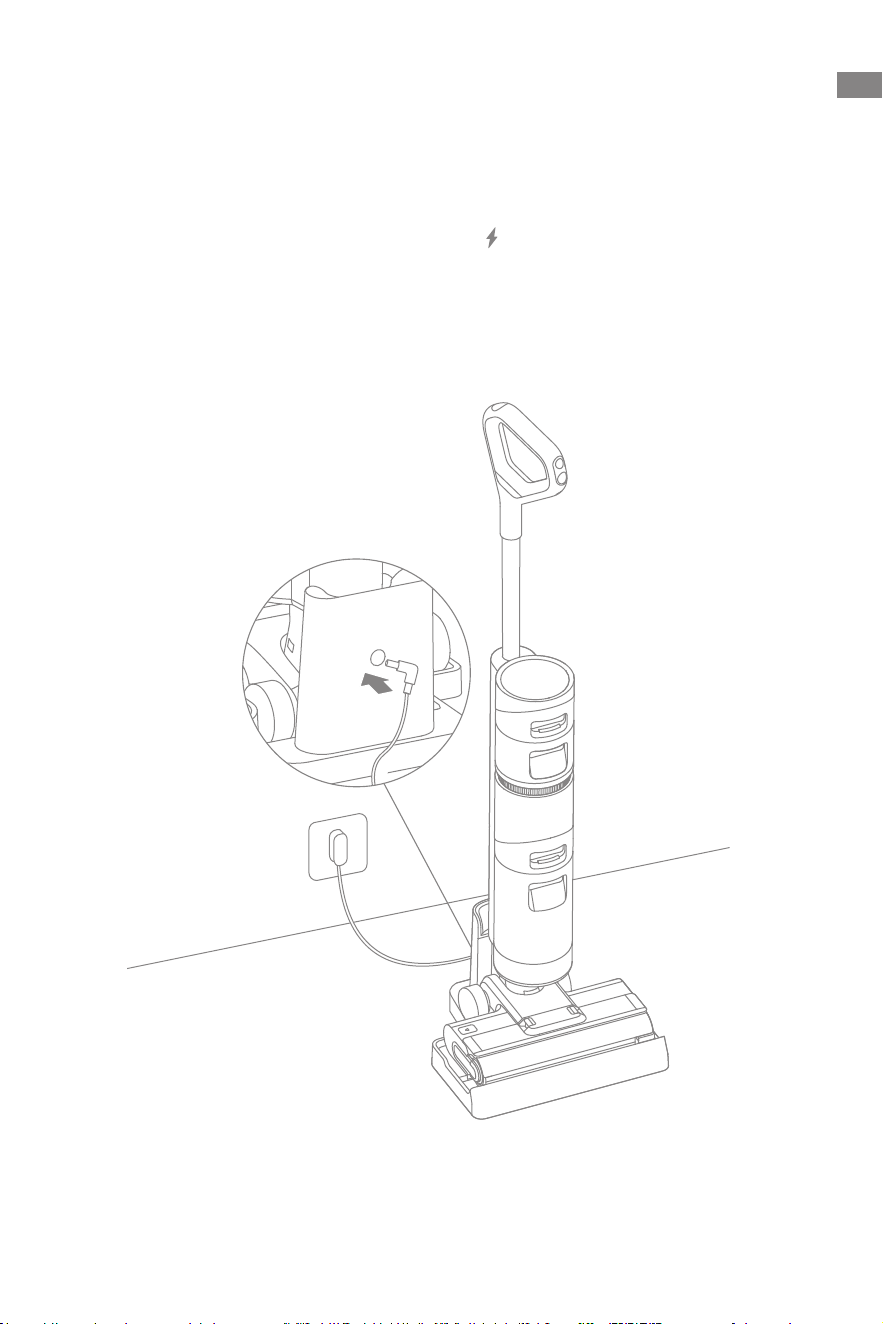

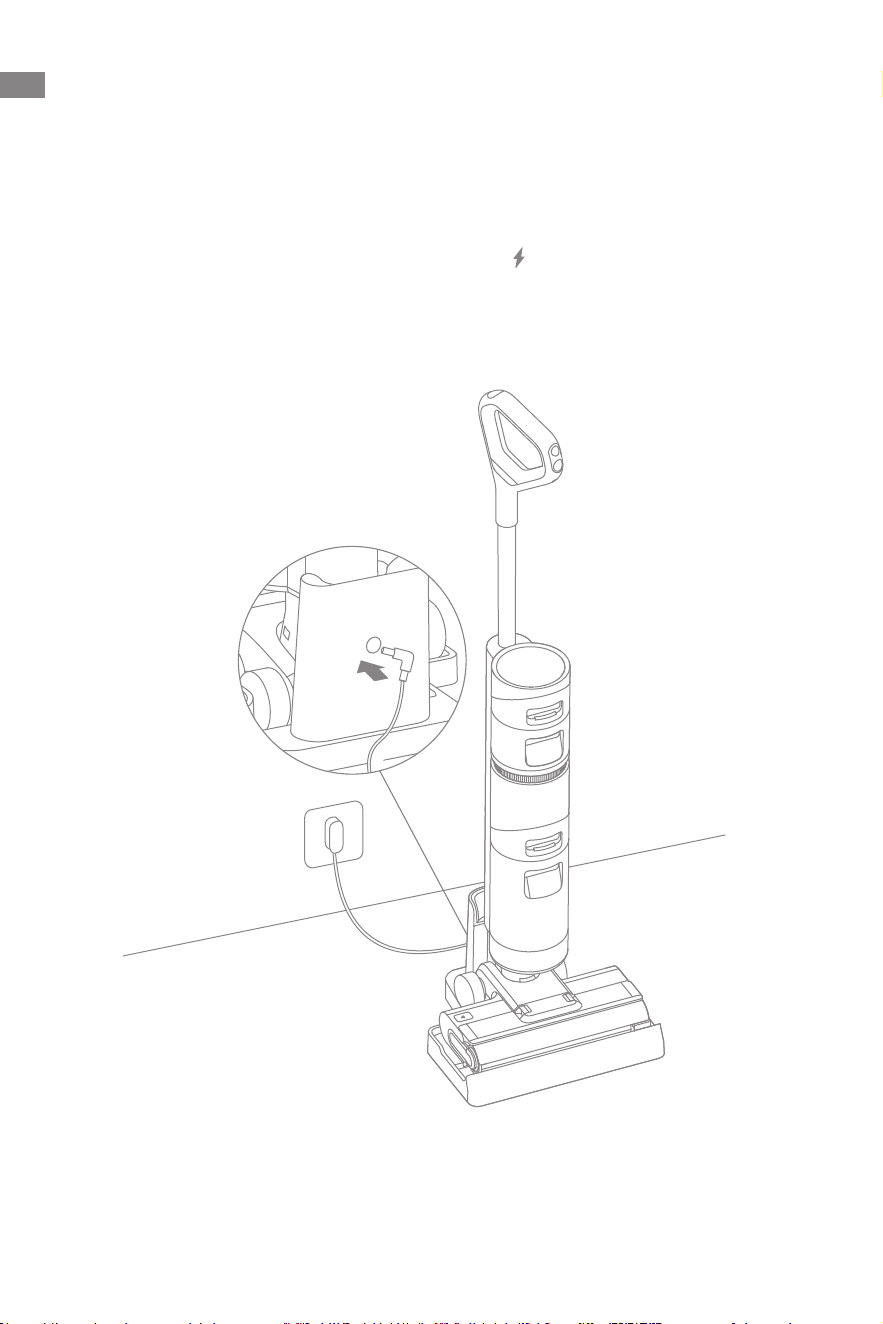

1. Place the charging base on the level ground against a wall. Connect one end of the

power adapter to the charging base and another end to a home socket.

2. Place the appliance on the charging base, the

on the screen lights up to indicate

the charging status. The number on the display screen represents the current battery

level in a percentage during charging. When the number is at 100, the battery is fully

charged.

Note:

•

If there is no operation within 5 minutes of being fully charged, the vacuum will enter sleep mode.

Please restart the appliance if you need to use it.

•

To extend the battery life time, the battery keeps cooling down for about one hour automatically

after you have used the appliance for a long time.

Note: Do not add any liquids other than the ocially-approved cleaner. The cleaner can be

available on the ocial online store.

How to Use

Filling the Clean Water Tank

Press the Clean Water Tank release button to remove the tank. Open the tank cover and

fill the tank with clean water.

For better cleaning performance, it is recommended to add 10 mL detergent with the

bottle cap into the full Clean Water Tank, then shake gently and evenly for use.

Adding Cleaning Fluid

10 mL

How to Use

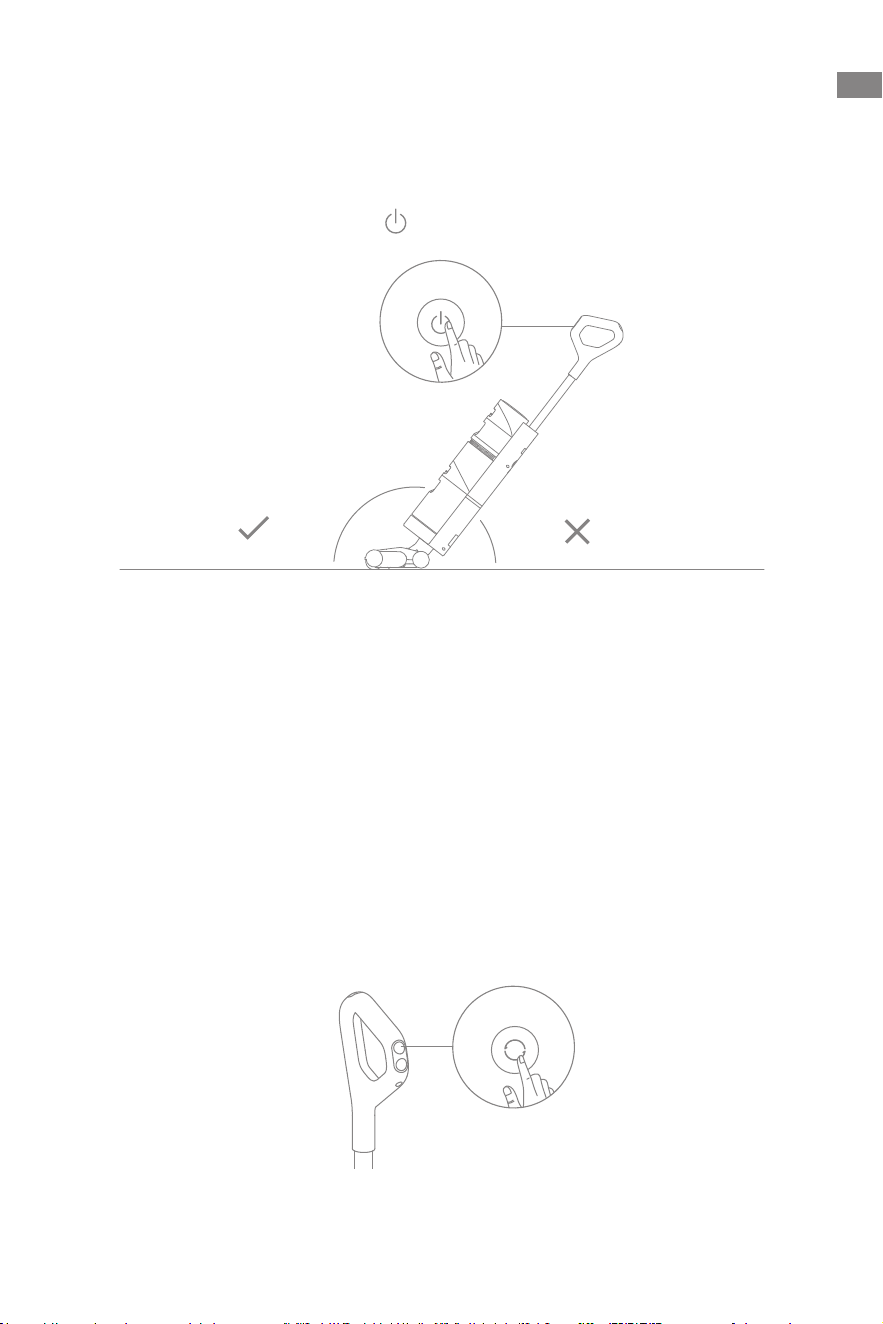

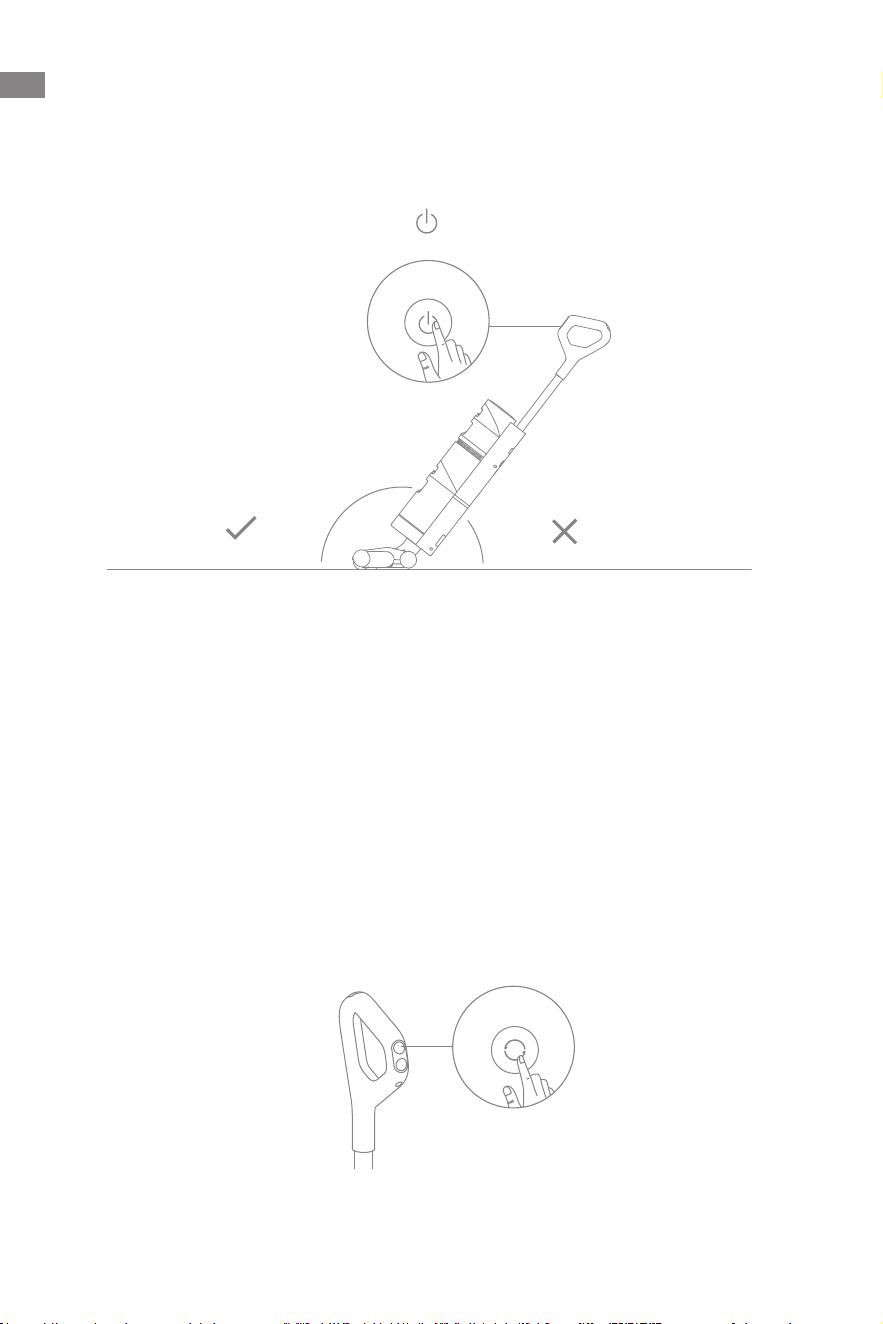

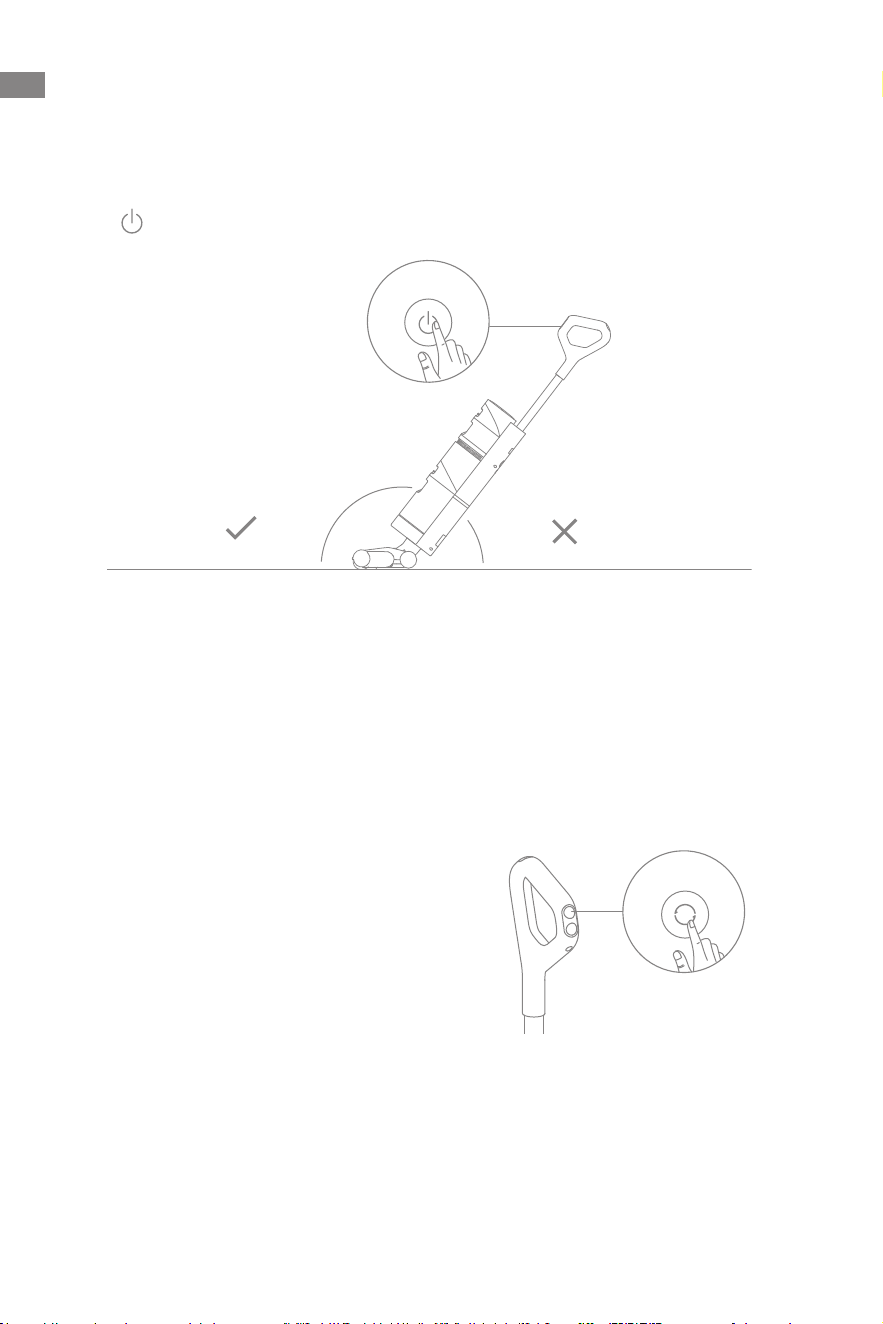

Starting Cleaning

Switching Modes

Gently step on the brush cover and recline the appliance backwards. Press the power

switch

to start/stop operating.

When the appliance is turned on, it defaults

to the standard mode. You can switch to the

turbo mode according to actual needs.

Note:

•

Do not vacuum any foamy liquids.

•

If the appliance is in the upright position while working, the current task will be suspended.

•

The appliance is suitable for cleaning floors, marble, tiles and other hard surfaces.

•

When the appliance is in operation, do not lift it o the ground, tilt it or recline the appliance

backwards more than 140°. Doing so may cause the used water to flow into the motor.

＜40°＜140°

Care & Maintenance

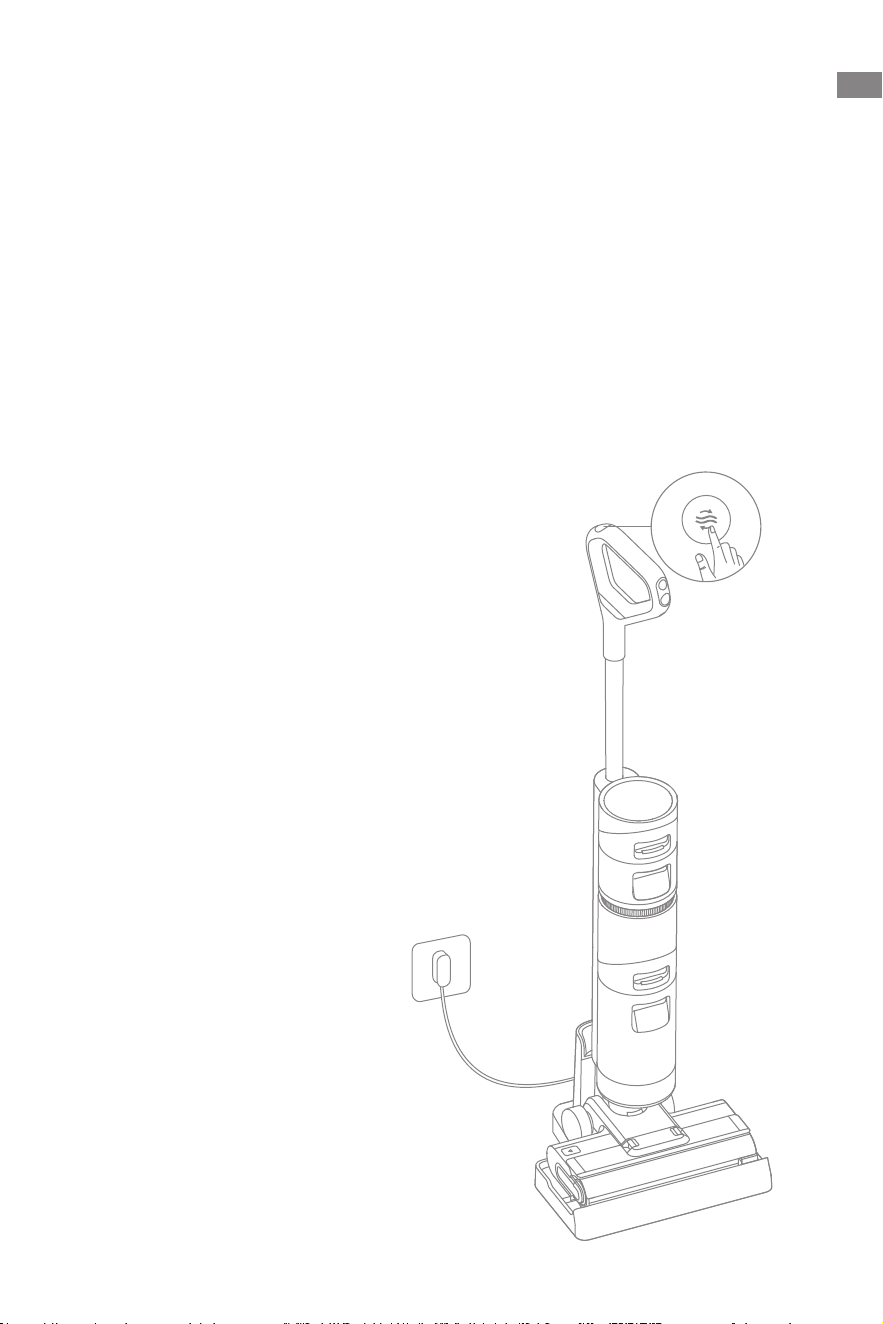

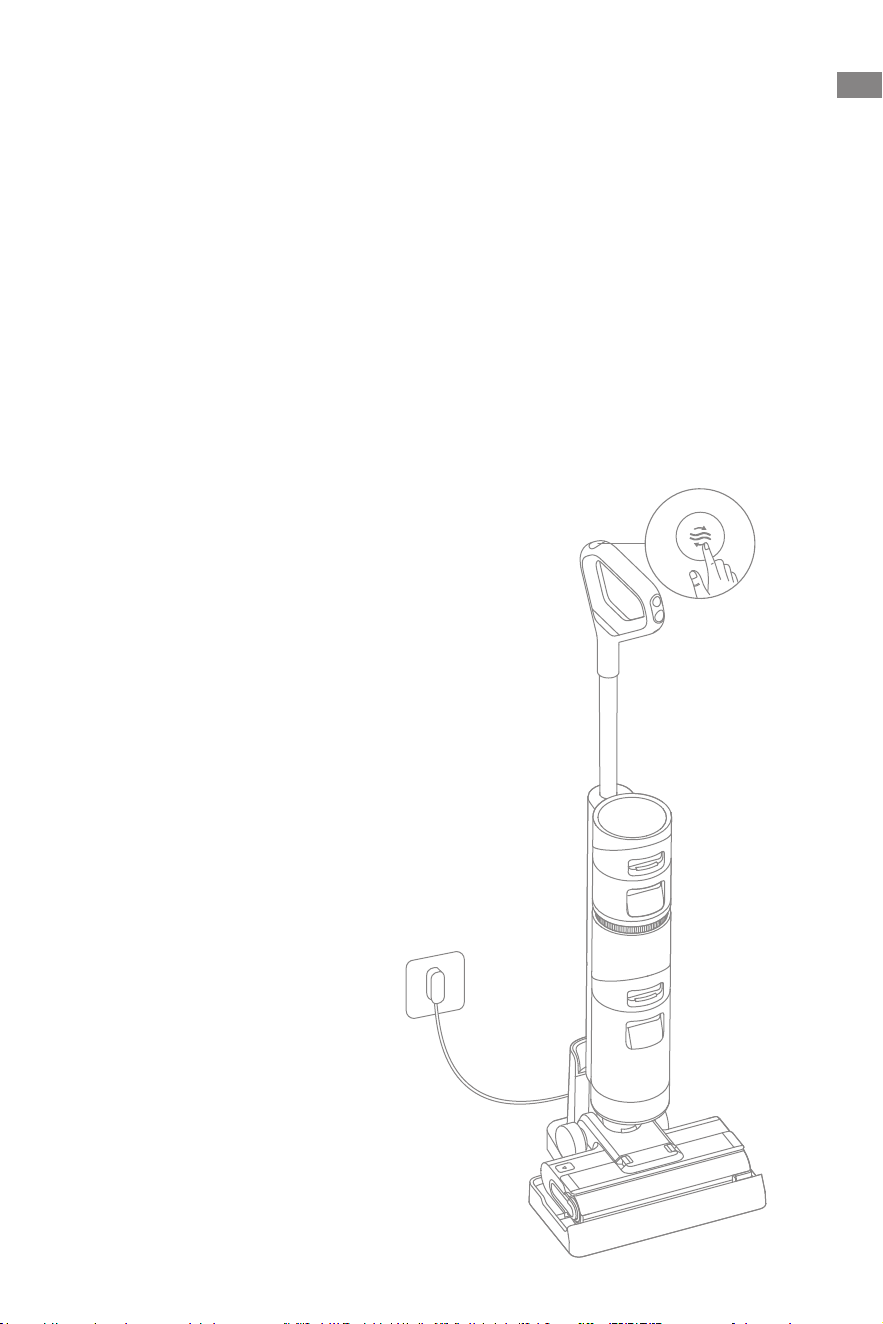

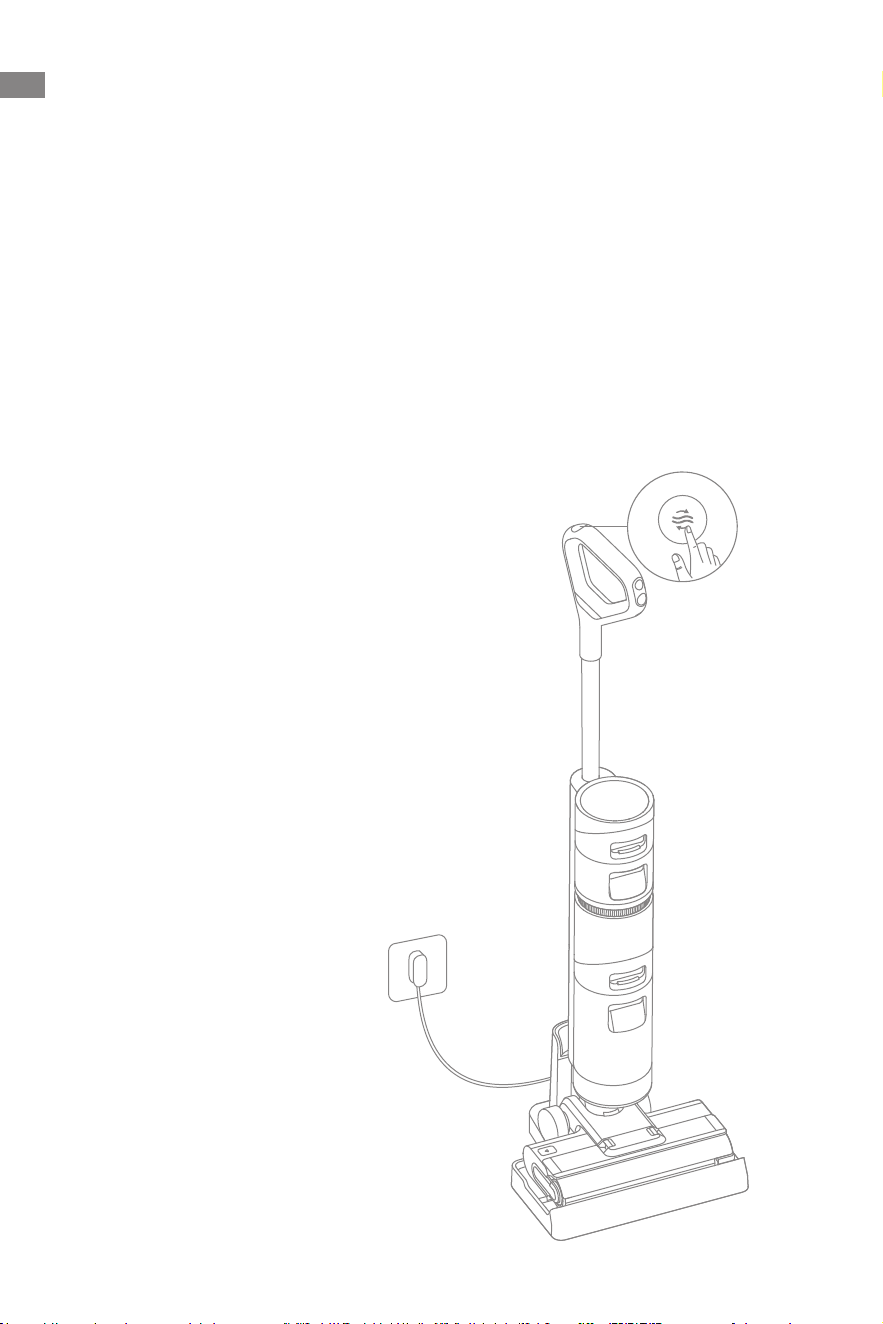

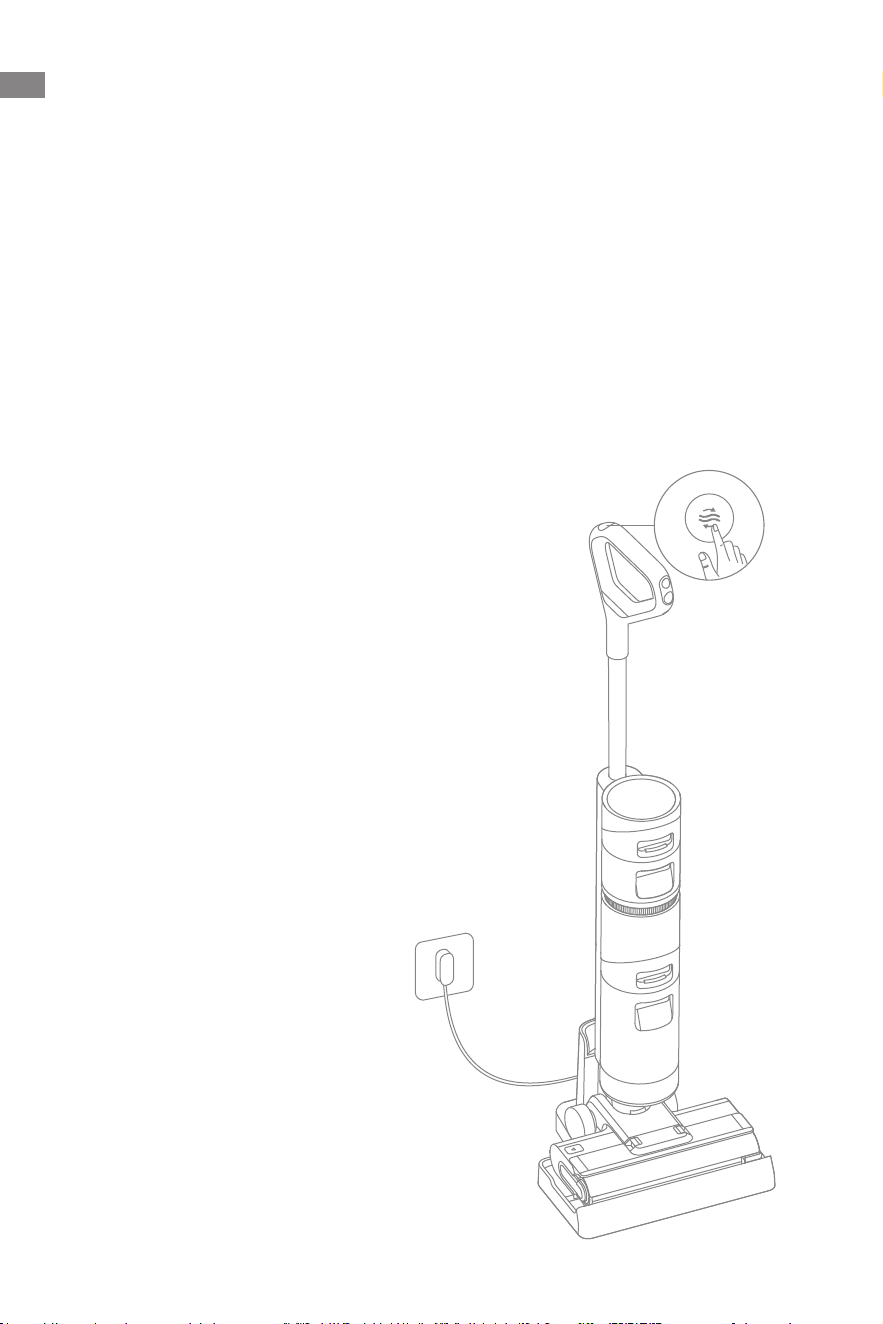

One-Click Self-Cleaning

1. Place the appliance back onto the base while you finish cleaning.

2. Briefly press the self-cleaning button on the top of the handle

tostart/stop self-cleaning.

3. Empty the Used Water Tank while self-cleaning is completed.

Note: The self-cleaning mode can be enabled only

when the appliance is being charged and the battery

level is more than 20%.

Tips:

• Turn o the appliance before maintenance. Do not touch the power switch.

• Replace parts if needed. The parts must be replaced by those available from the

manufacturer or its service agent.

• If the appliance is not used for an extended period, fully charge it, unplugthe power

plug, and store the appliance in a cool, low-humidity environment away from direct

sunlight. To avoid over-discharge of the battery, charge the appliance at least once

every 3 months.

Care & Maintenance

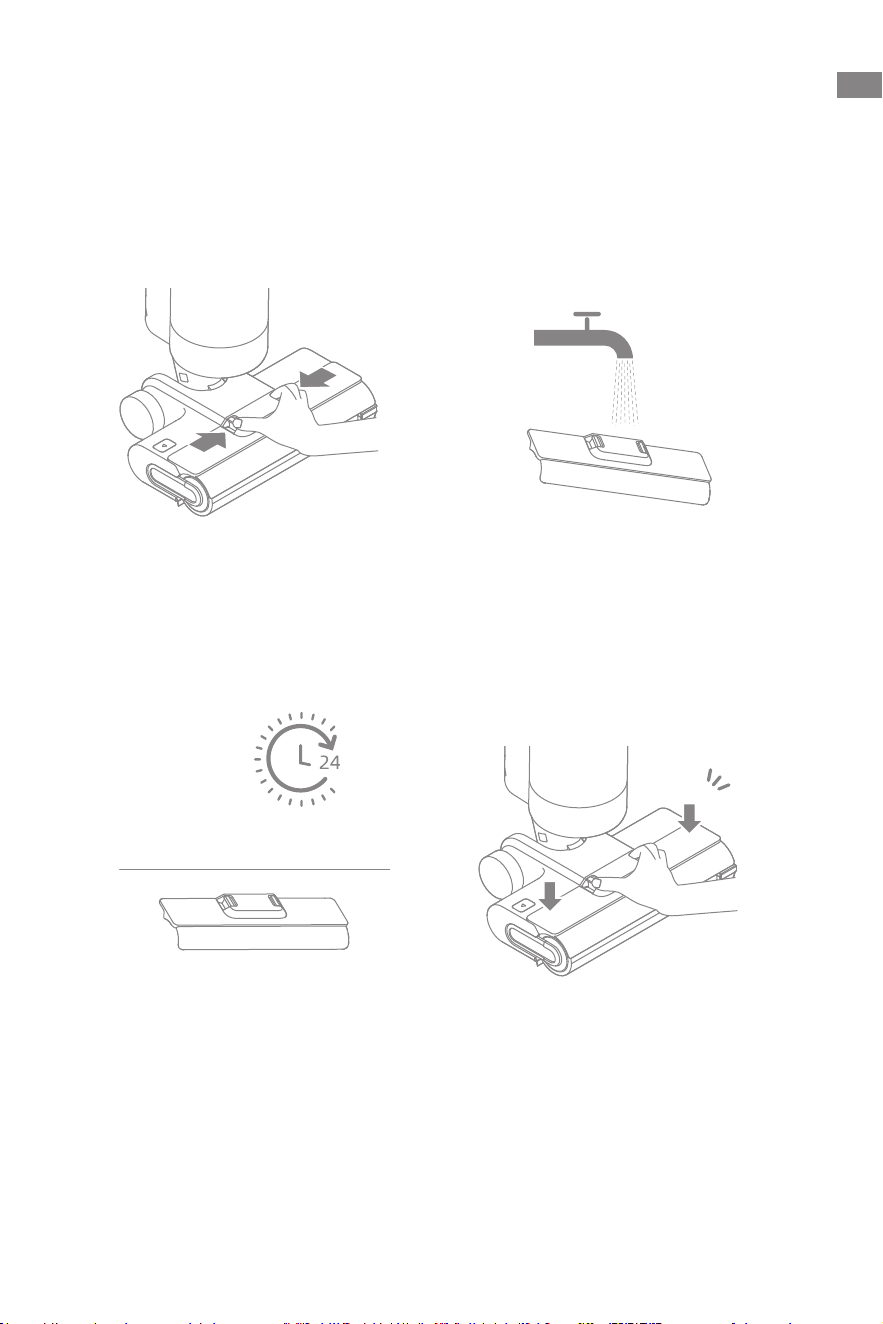

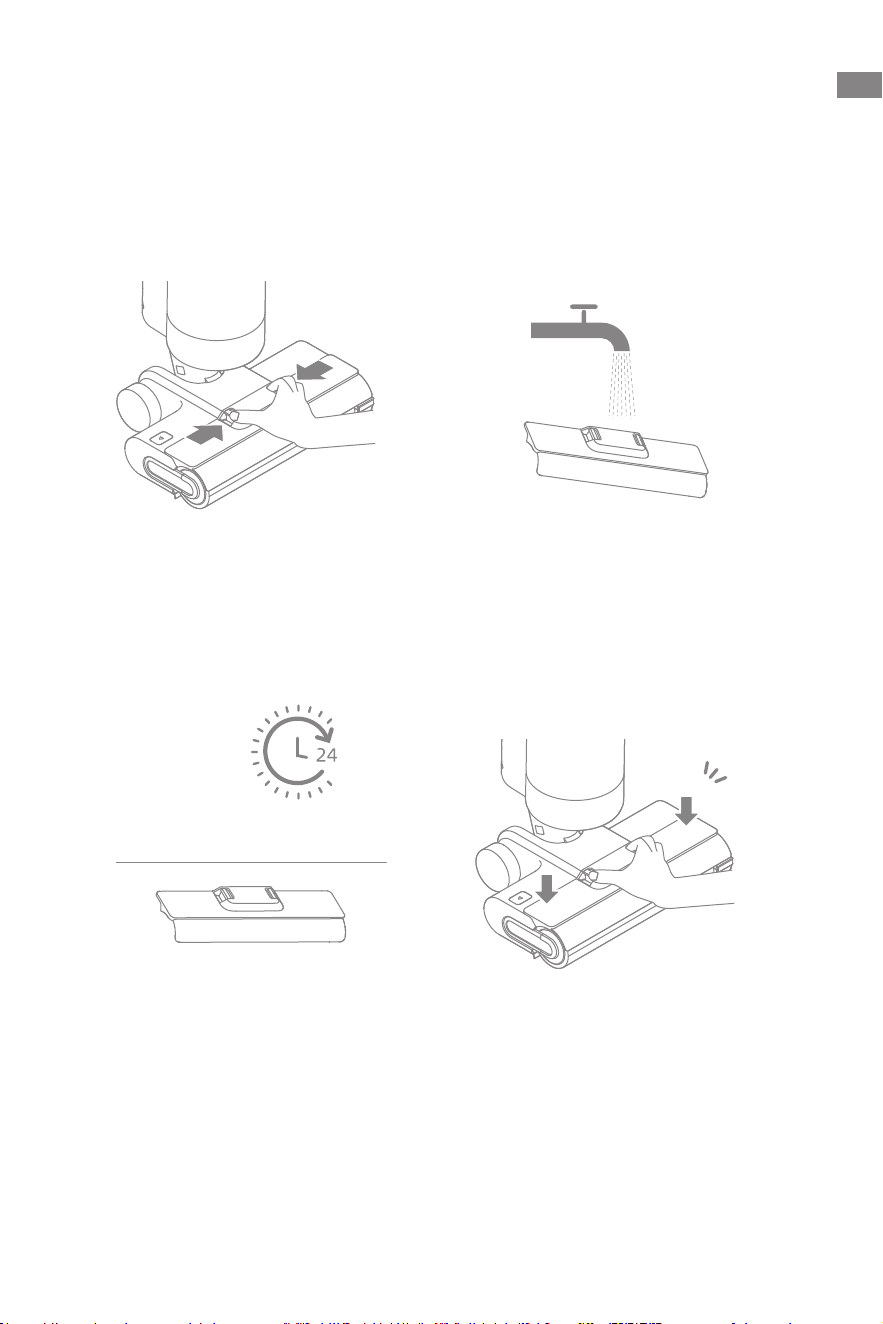

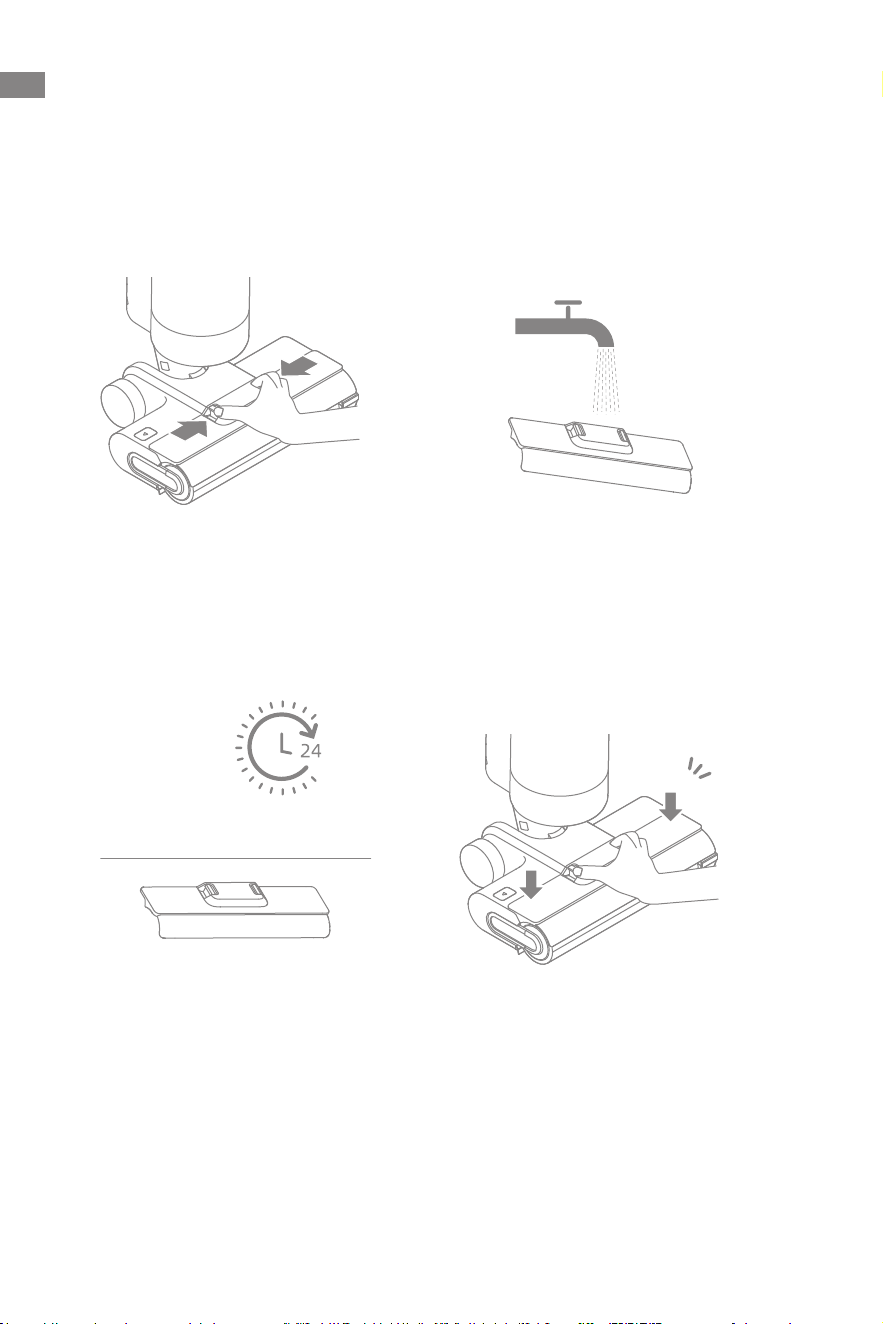

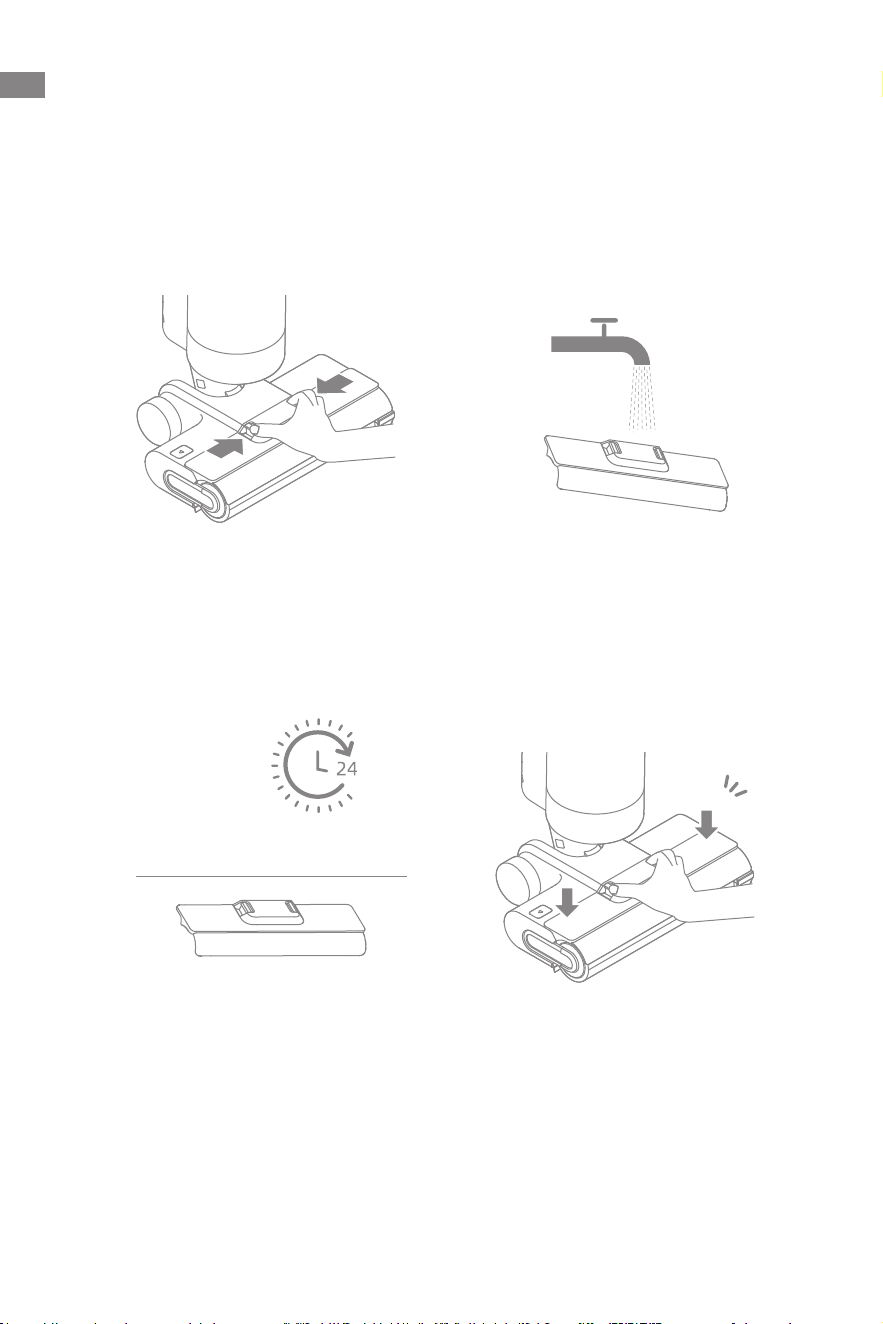

Cleaning the Brush Cover

1. Press the brush roller cover release buttonsinwardson both sides to remove the

brush roller cover.

2. The brush cover can be rinsed with clean water or wiped with a dishcloth. Dry it

completely before reuse.

Click

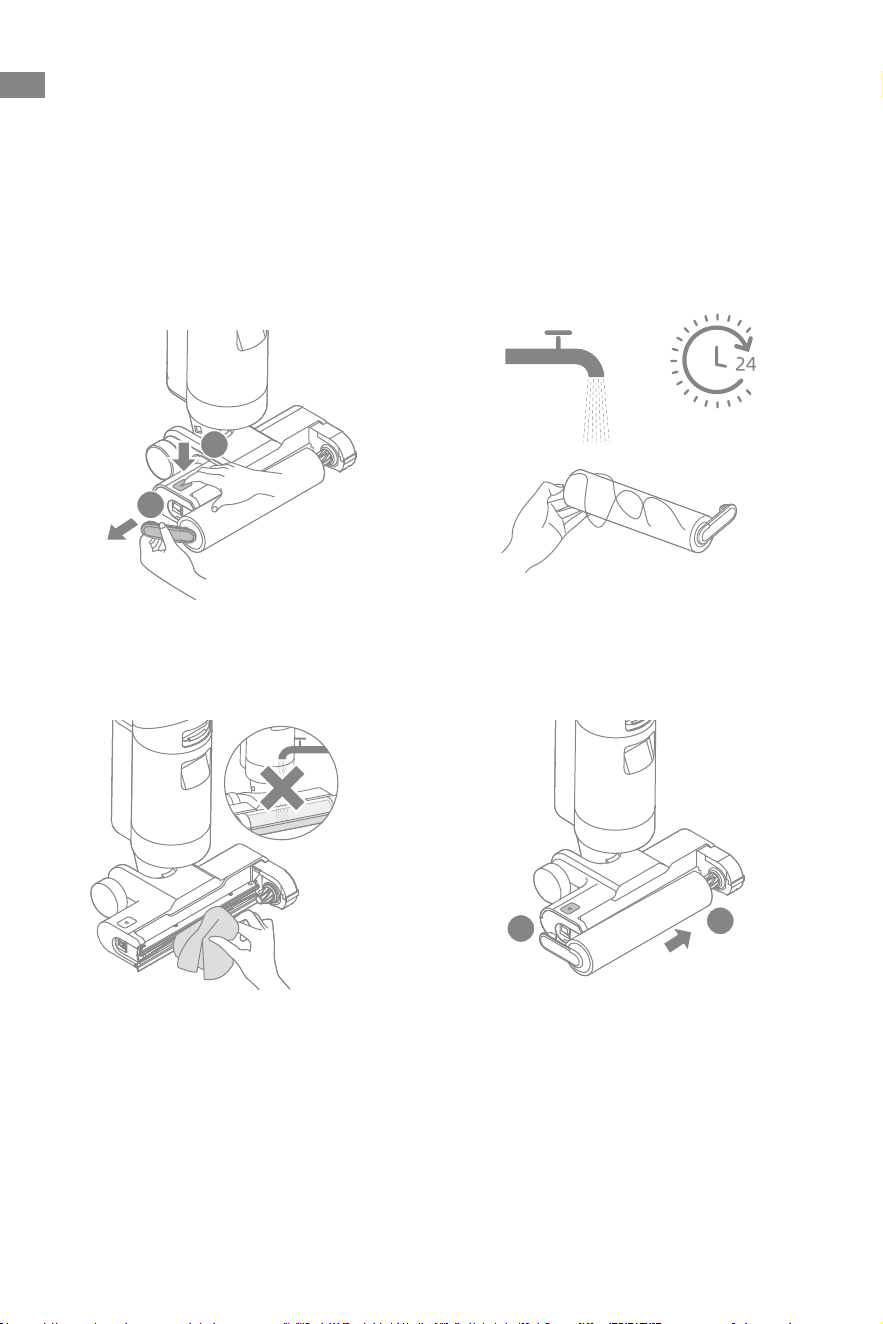

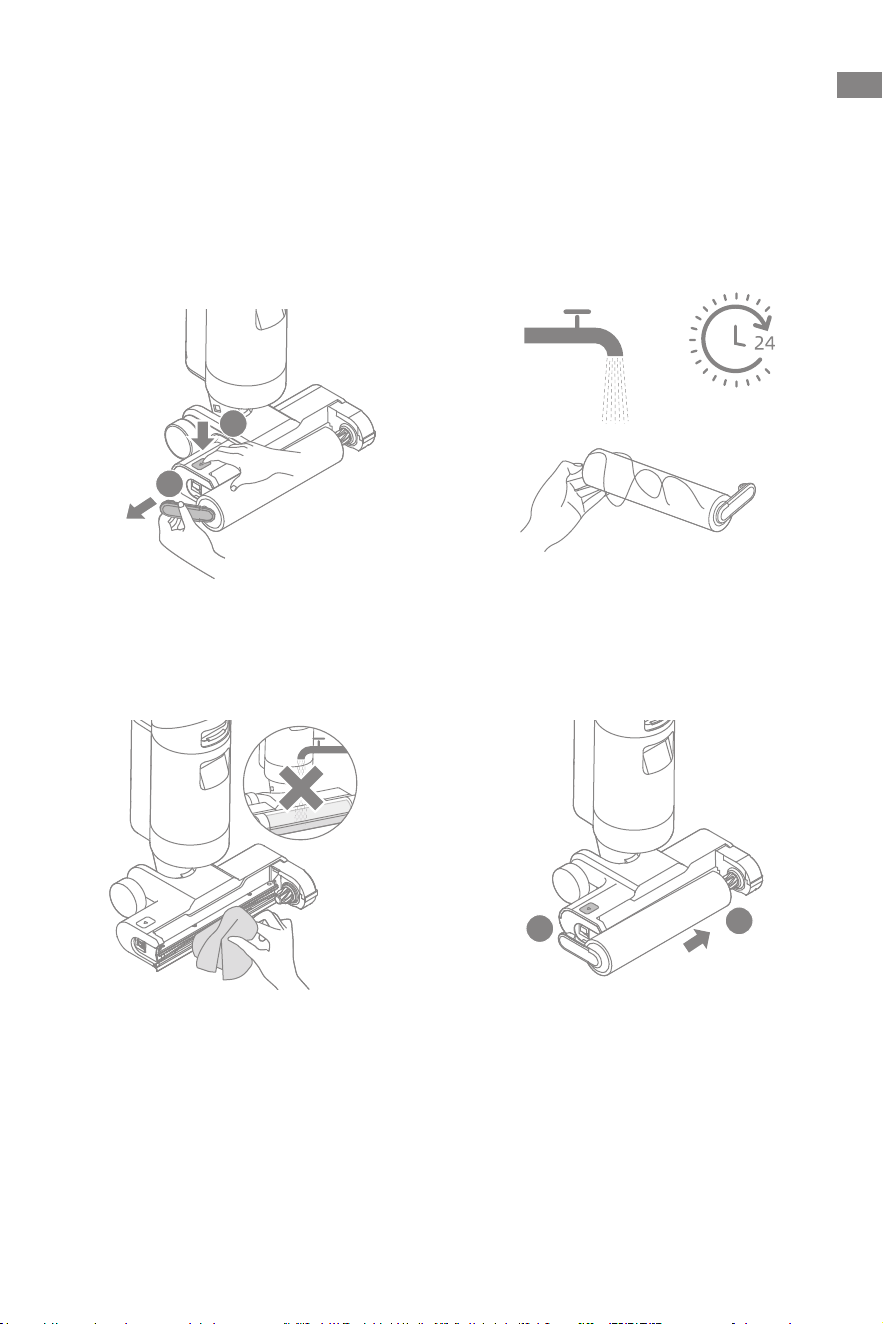

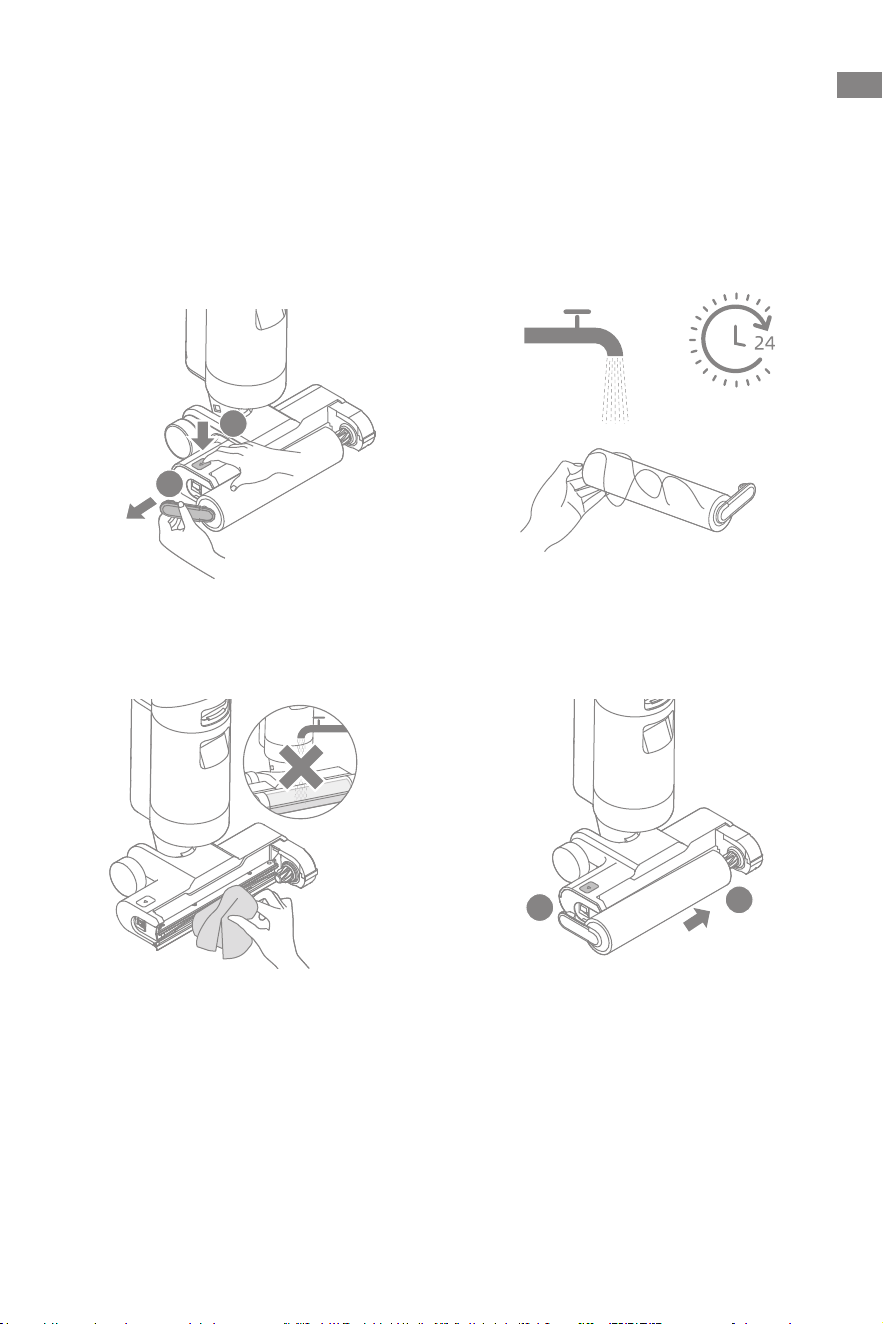

Cleaning the Brush Roller

1.Press the brush roller release

buttonandthe handle of the brush

roller will pop out. Pull the handle to

take out the brush roller.

2. Clear the hair and debris tangled on

the brush roller. Rinse the brush roller

with clean water and dry it completely.

3. Wipe the suction inlet with a dry

dishcloth or wet tissue.

4. Re-install the brush roller. You should

hear a click.

Note: Clean as needed. Replacing the brush roller every 3 to 6 months is recommended.

Warning: To reduce the risk of electric

shock or injury, do not rinse theroller brush

assemblywith water!

Care & Maintenance

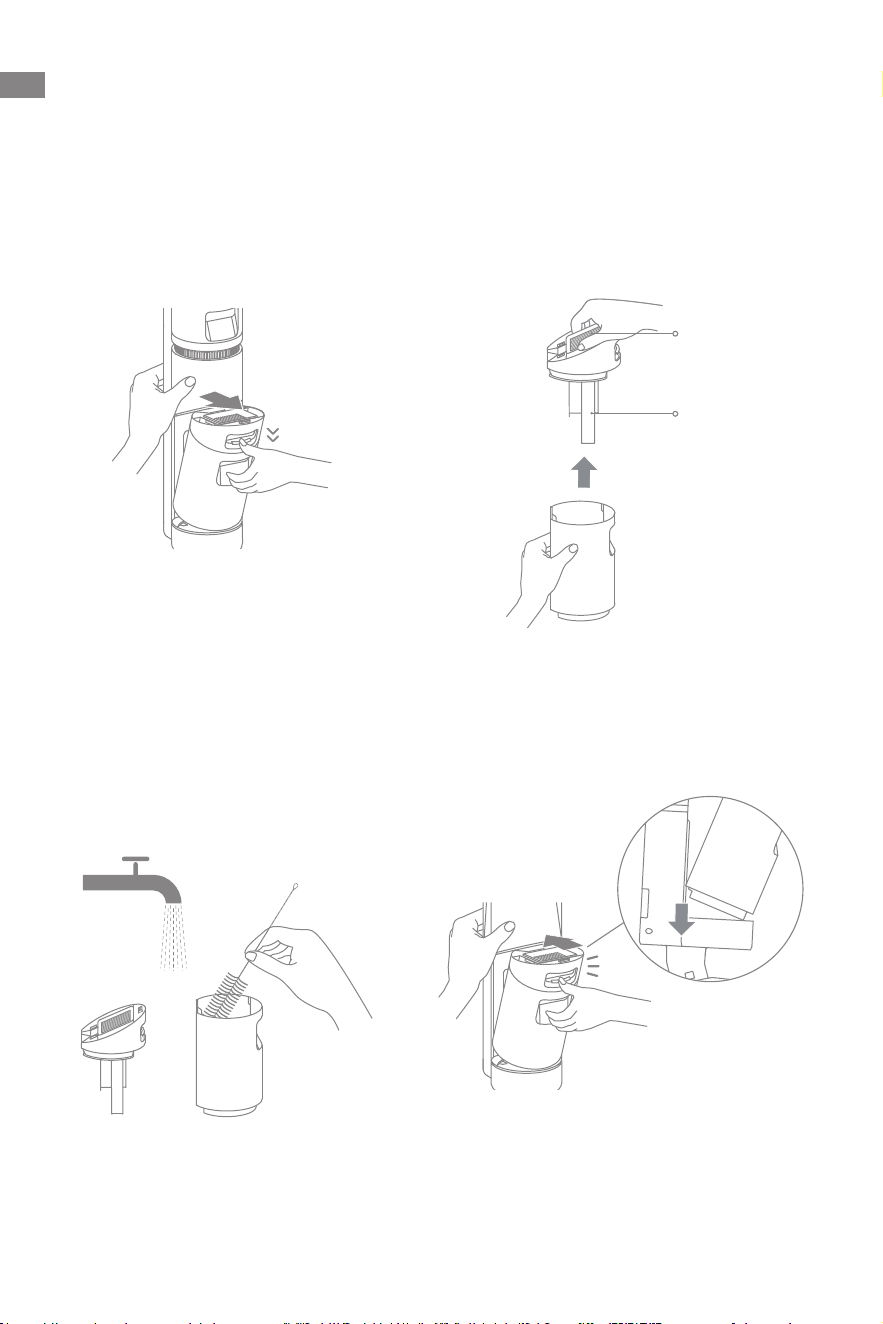

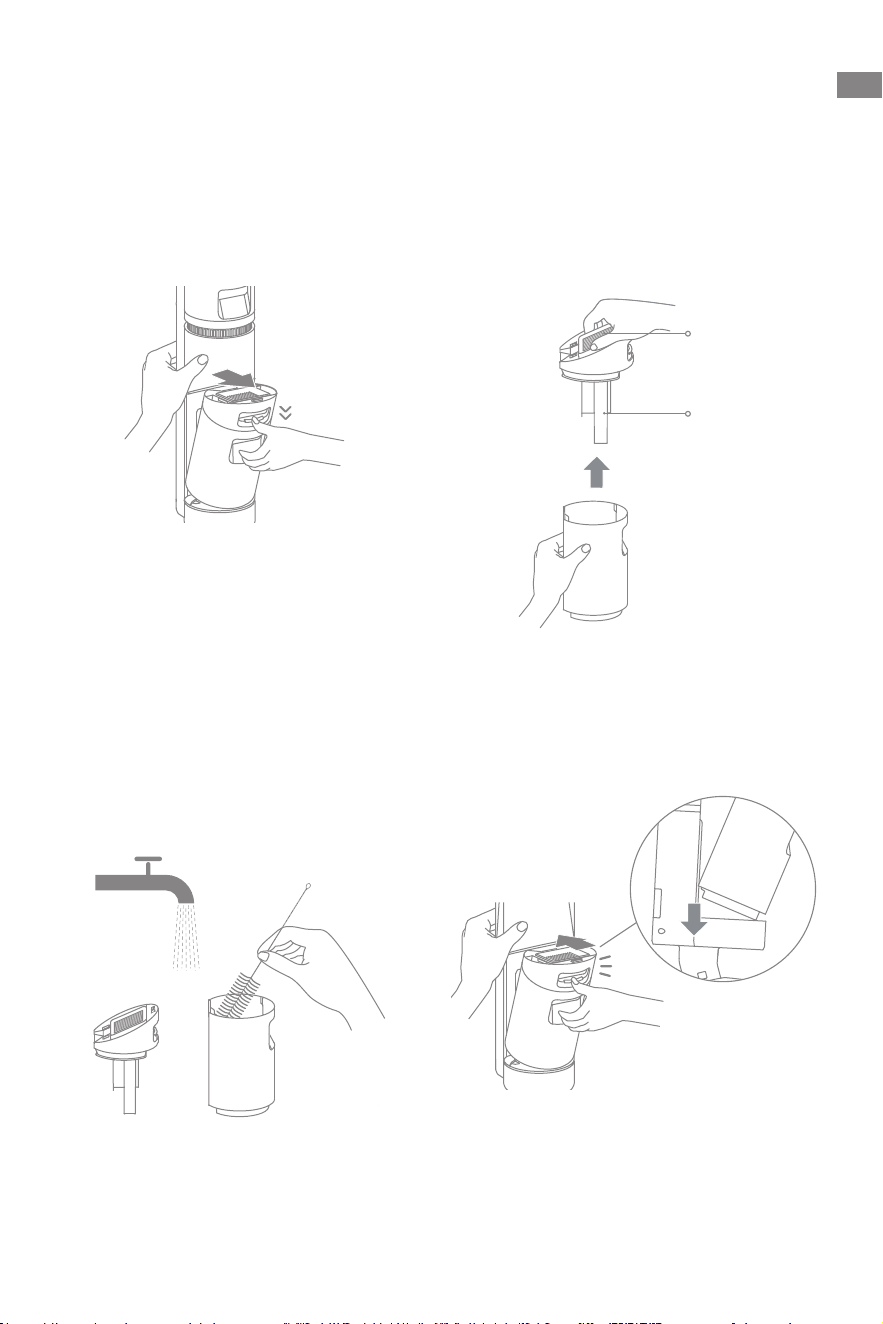

1. Press the Used Water Tank release

button to remove the tank.

Care & Maintenance

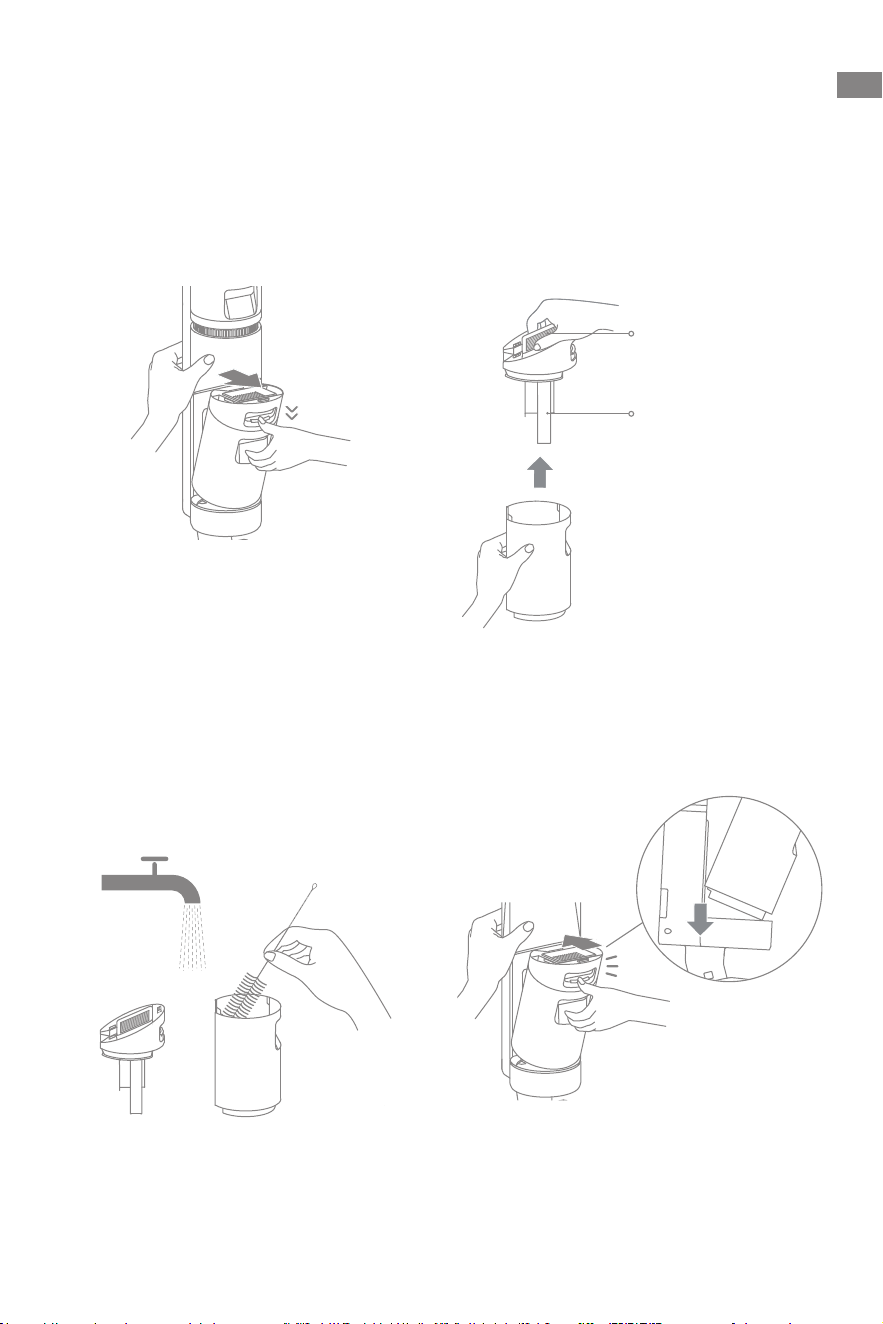

Cleaning the Used Water Tank and the Filter

3. Rinse the Used Water Tank and the

tank cover with clean water. Clean the

tank by the provided cleaning brush.

2. Take out the filter from the Used Water

Tank cover. Remove the tank cover and

pour out the used water.

4. Re-install the filter and the Used Water

Tank cover. Then re-install the Used

Water Tank until you hear a click.

Used Water

Tank Cover

Filter

Click

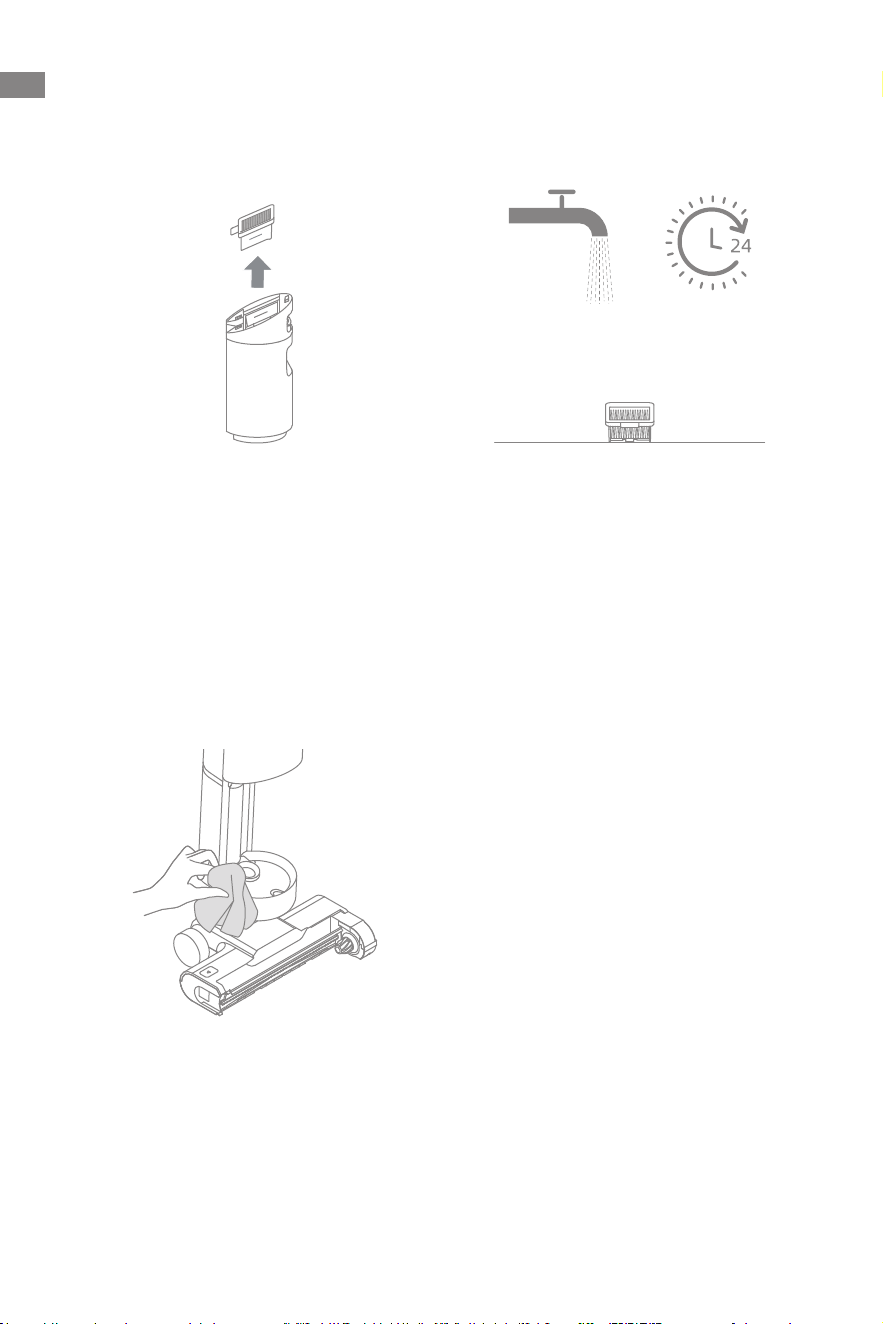

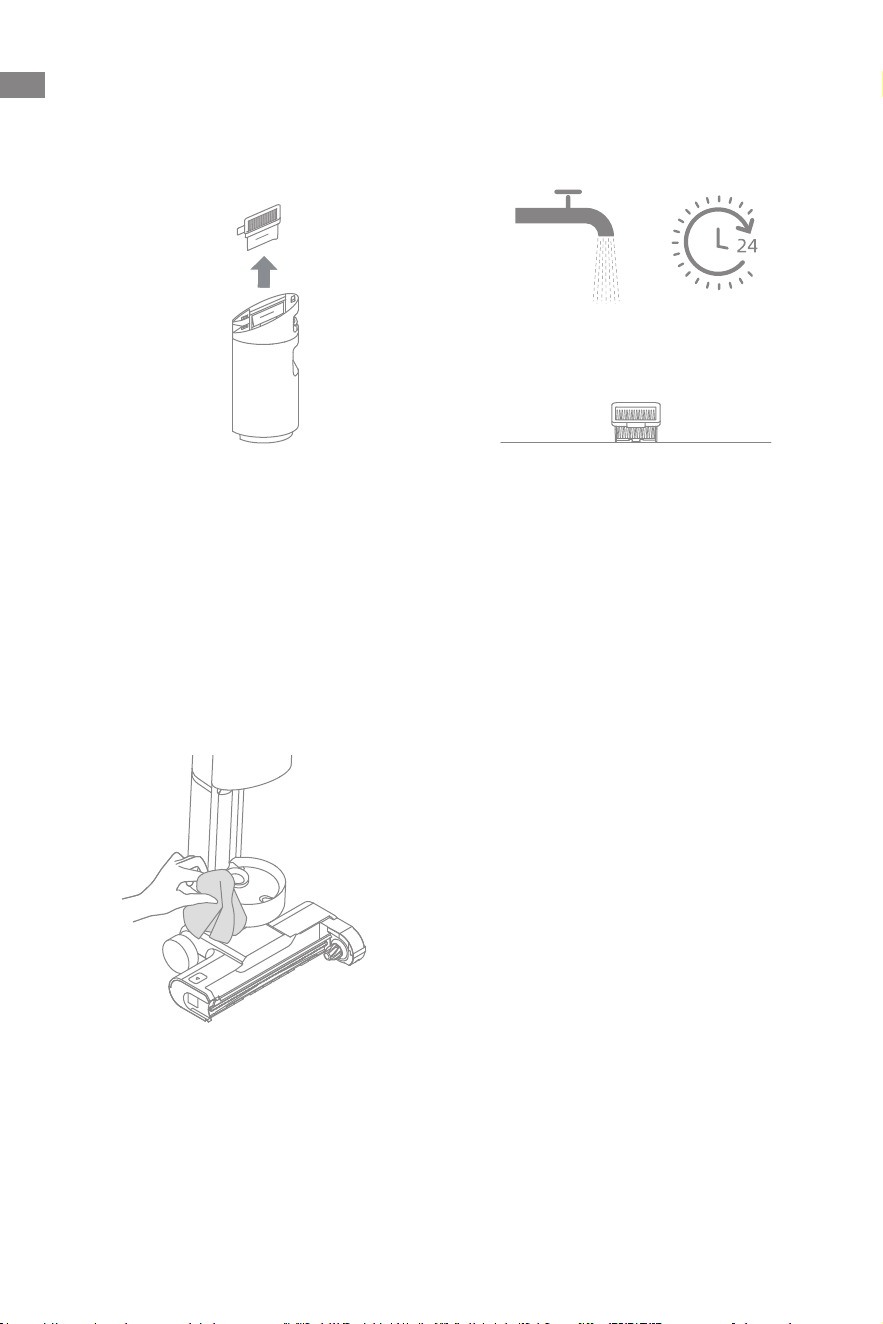

Remove the used water tank. Wipe the tube with a wet cloth before use.

Cleaning the Tube

Note:

•

When the filter is dirty and needs washing, rinse it with water. It must be completely dry before use.

•

Replacing the filter every 3 to 6 months is recommended.

Care & Maintenance

Troubleshooting

Error Possible Cause Solution

The appliance

does not work.

The appliance is out of battery

or its battery level is low.

Fully charge its battery

before use.

The appliance is in the upright

position.

Recline the appliance

backwards.

Blockage activated overheat

protection mode.

Clear the blockage and wait

until the temperature returns

normal.

The Used Water Tank is full. Empty the Used Water Tank.

The Clean Water Tank is empty.

Fill the Clean Water Tank with

water.

The parts are not installed in

place.

Ensure all parts are all

properly in place.

The appliance

charges slowly.

The temperature of the battery

is too low or too high.

Wait until the battery's

temperature returns normal.

The suction

power of the

appliance is

weak.

The filter is not installed in

place.

Ensure the filter is installed in

place.

The filter is clogged. Clean the filter.

The suction inlet or tube is

blocked by a foreign object.

Clean the tube and the

suction inlet.

The motor is

making a strange

noise.

There is too much dirty water in

the Used Water Tank.

Empty the Used Water Tank.

The suction inlet is blocked.

Clear any blockage in the

suction inlet.

The display

screen does not

light up while

charging.

The power adapter plug is

not inserted into the electrical

outlet properly.

Make sure the power adapter

plug is inserted in place.

The appliance is not placed

onto the charging base

properly.

Make sure the appliance is

placed onto the charging

base properly.

Troubleshooting

Error Possible Cause Solution

No wateris

comingout

oftheappliance.

The Clean Water Tank is not

properly installed in place, or

the water in the Clean Water

Tank is insucient.

Re-install or fill the Clean

Water Tank.

It takes 30 seconds to dampen

the brush roller.

Turn on the appliance and

check again in 30 seconds.

The vent leaks

water.

Lift the appliance o the

ground, tilt it or recline the

appliance backwards more

than 140°.

Pull the appliance gently

back and forth while it is

turned on.

Thefilteris not completely dry

after being cleaned.

Dry the filter completely

before use.

Self-cleaning

fails.

The brush roller may be

jammed by largedebris.

Remove the brush roller

cover to check and clean the

brush roller.

The appliance is not placed

onto the charging base

properly.

Make sure the appliance

is being charged before

enabling the self-cleaning

function.

Self-cleaning cannot be

enabled if the battery level is

lower than 20%.

The self-cleaning function

canonlybe enabledwhen

the appliance is being

charged and the battery level

is more than 20%.

TheUsed Water Tankis not

installed in place, or theUsed

Water Tankis full.

Re-install or empty theUsed

Water Tank.

The Clean Water Tank is not

installed in place, or the water

in the Clean Water Tank is

insucient.

Fill or re-install theClean

Water Tank.

Error Prompts and Solutions

If the appliance is not working properly, the screen display will show an error message.

Please refer to the below table to find your solution.

For additional services, please contact us via aftersales@dreame.tech

Website: https://global.dreametech.com

Error Code Possible Cause Solution

E1/EE/EF Motor error Please contact customer service.

E2/E3/E7/E8/E9 Battery error Please contact customer service.

E4/E5

Incompatible power

adapter

Please use the original power

adapter. If the problem persists,

contact customer service.

E6 Battery overheating

Wait until the battery's temperature

returns normal.

Specifications

Vacuum

Model HHR21A Charging Time Approx. 4.5 hours

Rated Voltage 21.6 V

Charging Voltage 26 V

Rated Power 170 W Rated Capacity 2300 mAh

Nominal Capacity 2500 mAh

Used Water Tank

Capacity

500 mL

Clean Water Tank

Capacity

900 mL

Power Adapter

Model YLS0251B-E260090

Average Active

Eciency

87.28%

Input

100-240 V 50/60 Hz

0.8 A Max

Eciency at Low

Load (10%)

79.74%

Output 26 V

0.9 A

No-Load Power

Consumption

0.08 W

Power consumption in standby mode:≤0.5W (within 15 minutes after the appliance is fully charged)

Battery Disposal and Removal

The built-in lithium-ion battery contains substances that are hazardous to the

environment. Before disposing of the battery, make sure the battery is removed by

qualified technicians and discarded at an appropriate recycling facility.

— thebatterymustberemovedfromtheappliancebeforeitisscrapped;

— theappliancemustbedisconnectedfromthesupplymainswhenremovingthe

battery;

— thebatteryistobedisposedofsafely.

CAUTION:

•

Before removing the battery, disconnect the power and run out the battery as much

as possible.

•

Unneeded batteries should be discarded at an appropriate recycling facility.

•

Do not expose to high temperature environment to avoid risks of explosion.

•

Under abusive conditions, liquid may be ejected from the battery. If contact occurs,

flush with water and seek medical help.

Removethehandle,decorativeringinthemiddleofthe applianceandscrewplugs.

Useapropertooltoremovethescrewsonthebackofthe appliance,andthen

removethebackcover.

Removethescrewsonthebatterycovertoopenthebatterycover.

UnplugtheterminalsbetweenthebatteryandPCBboardtoremovethebattery.

Removal Guide

Wichtige Sicherheitshinweise

Nutzungsbeschränkungen

Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren

Sie es zum späteren Nachschlagen auf.

Bei der Verwendung eines elektrischen Geräts sollten immer grundlegende

Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden:

LESEN SIE ALLE ANWEISUNGEN, BEVOR SIEDIESES GERÄTVERWENDEN. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen

Schlag, Brand und/oder schweren Verletzungen führen.

WARNUNG-

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu

verringern:

•

Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden, darf

dieses Produkt nicht von Kindern unter 8 Jahren, von Personen mit körperlichen,

sensorischen oder geistigen Einschränkungen oder von Personen mit mangelnden

Kenntnissen ohne Aufsicht eines Elternteils oder Vormunds verwendet werden.Kinder

dürfen die Reinigung und Wartung nicht ohne Aufsicht durchführen.

•

Kunststofolie kann gefährlich sein. Um die Gefahr des Erstickens zu vermeiden,

halten Sie sie von Kindern fern.

•

Verwenden Sie das Gerät nur wie in dieser Bedienungsanleitung beschrieben.

Verwenden Sie nurdasvom Hersteller empfohlenenZubehör.

•

Verwenden Sie das Gerät nur in Innenräumen, auf nicht mit Teppichboden

versehenen Böden wie Vinyl, Fliesen, versiegeltem Holz usw. Achten Sie darauf, nicht

über lose Gegenstände oder Kanten von Teppichen zu fahren. Ein Abwürgen der

Bürste kann zu einem vorzeitigen Ausfall des Riemens führen.

•

Setzen Sie das Gerät keinem Feuer oder übermäßigen Temperaturen aus. Die

Exposition gegenüber Feuer oder übermäßige Temperatur kann eine Explosion

verursachen.

•

Nicht in extrem heißen oder kalten Umgebungen verwenden (unter 5°C/41°F oder

über 40°C/104°F). Bitte laden Sie das Gerät bei Temperaturen über 5°C/41°F und

unter 40°C/104°F) auf.

•

Tauchen Sie das Gerät nicht in Flüssigkeit.

•

Dieses Gerät darf nicht verwendet, um brennbare oder leicht entzündliche

Flüssigkeiten wie Benzin aufzunehmen. Dieses Gerät darf nicht in Bereichen

verwendet werden, in denen brennbare oder leicht entzündliche Flüssigkeiten

vorhanden sein können.

•

Setzen Sie kein Objekt in die Önungen. Verwenden Sie das Gerät nicht, wenn die

Önung blockiert ist. Halten Sie sich frei von Staub, Fusseln, Haaren und allem, was

den Luftstrom behindern kann.

•

Nehmen Sie kein giftiges Material auf (Chlorbleiche, Ammoniak, Abflussreiniger

usw.). Heben Sie keine harten oder scharfen Gegenstände wie Glas, Nägel,

Schrauben, Münzen usw. auf.

•

Verwenden Sie das Gerät nicht in einem geschlossenen Raum, der mit Dämpfen

gefüllt ist, die von ölhaltigen Farben, Farbverdünnern, einigen Mottenschutzmitteln,

brennbarem Staub oder anderen explosiven oder giftigen Dämpfen abgegeben

werden.Nehmen Sie keine brennenden oder rauchenden Gegenstände auf, wie z. B.

Zigaretten, Streichhölzer oder heiße Asche.

•

Verwenden Sie es nicht ohne eingesetzte Filter.

•

Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Önungen und

beweglichen Teilen des Geräts und seines Zubehörs fern.

•

Verhindern Sie ein unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter

in der AUS-Stellung ist, bevor Sie das Gerät in die Hand nehmen oder tragen. Das

Tragen des Geräts mit dem Finger auf dem Schalter oder auf dem stromführenden

Gerät, das den Schalter eingeschaltet hat, trägt zu Unfällen bei.

•

Stellen Sie sicher, dass das Gerät auf einer horizontalen Fläche steht. Verwenden

Sie das Gerät nicht an der gleichen Stelle, wenn das Gerät mit einer Walzenbürste

ausgestattet ist und der Gri nicht vollständig aufrecht steht. Lagern Sie das Gerät

nicht an einem Ort, an dem es einfrieren kann.

•

Schalten Sie das Gerät bei Nichtgebrauch vor dem Reinigen , Warten aus, oder bevor

Sie es mit einer beweglichen Bürste anschließen oder trennen.

•

Verwenden Sie kein Gerät, das beschädigt oder modifiziert ist. Beschädigte oder

modifizierte Batterien können ein unvorhersehbares Verhalten zeigen, was zu Feuer,

Explosion oder Verletzungsgefahr führen kann.

•

Verändern Sie das Gerät nicht und versuchen Sie nicht, es zu reparieren, es sei denn,

dies ist in der Gebrauchs- und Pflegeanleitung angegeben.

•

Verwenden Sie das Gerät nicht mit einem beschädigten Aufsatz, z. B. Netzadapter

usw. Wenn der Aufsatz beschädigt ist, muss es vom Hersteller, seinem Servicepartner

oder ähnlichen qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

•

Lassen Sie die Wartung von einer qualifizierten Reparaturkraft durchführen, die nur

identische Ersatzteile verwendet. Dadurch wird sichergestellt, dass die Sicherheit des

Produkts erhalten bleibt.

•

Halten Sie Erdungskabel vom Gerät fern, da eine Gefahr auftreten kann, wenn das

Gerät in Betrieb über ein Netzkabel läuft

•

Gehen Sie bei der Reinigung auf Treppen besonders vorsichtig vor.

•

Keine anderen Flüssigkeiten als den oziell zugelassenen Reinigungsmittel

hinzufügen.

Wartung und Lagerung

•

Zum Aufladen der Batterie verwenden Sie nur den mitgelieferten

abnehmbarenAdapter.Nur mit Adapter <YLS0251B-E260090> verwenden.

•

Befolgen Sie alle Ladeanweisungen und laden Sie das Gerät nicht außerhalb des in

der Batterie angegebenen Temperaturbereichs auf, da dies die Brandgefahr erhöht.

•

Halten Sie Erdungskabel vom Gerät fern, da eine Gefahr auftreten kann, wenn das

Gerät in Betrieb über ein Netzkabel läuft.

•

Adapternicht per Kabel ziehen oder trage, stattdessen ihn als Gri verwenden, Tür

am Kabel schließen oder Kabel um scharfe Kanten oder Ecken ziehen.

•

Dieses Produkt enthält Batterien, die nur durch qualifizierte Techniker oder

Kundendienst ersetzt werden können.

•

Der Lithium-On-Akku enthält umweltgefährdende Substanzen. Bevor Sie das Gerät

entsorgen, entfernen Sie bitte zuerst den Batteriesatz, dann verwerfen Sie ihn oder

recyceln Sie ihn gemäß den lokalen Gesetzen und Vorschriften des Landes oder der

Region, in dem er verwendet wird.

•

Das Gerät muss beim Entfernen der Batterie vom Netzteil getrennt werden. Wahren

Sie die Batterien außerhalb der Reichweite von Kindern auf. Legen Sie niemals

Batterien in den Mund. Wenn Sie verschluckt werden, wenden Sie sich an Ihren Arzt

oder die örtliche Giftkontrolle.

Akku und Aufladen

Wichtige Sicherheitshinweise

Bedienungsanleitung lesen

Abnehmbare Versorgungseinheit

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott

und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und

dürfen nicht mit unsortiertem Haushaltsmüll vermischt werden. Schützen

Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu

entsorgenden Geräte an eine dafür vorgesehene, von der Regierung oder

einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von

Elektroschrott und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung

und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt

und Menschen zu vermeiden.Wenden Sie sich bitte an den Installateur oder

lokale Behörden, um Informationen zum Standort und den allgemeinen

Geschäsbedingungen solcher Sammelstellen zu erhalten.

Symbole

WEEE-Informationen

Wir, Dreame Trading (Tianjin) Co., Ltd., bestätigen hiermit, dass dieses Gerät mit

dengeltenden Verordnungen und europäischen Normen sowie etwaigen Ergänzungen

inEinklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der

folgenden Internetadresse abrufbar: https://global.dreametech.com

Ein detailliertes elektronisches Handbuch finden Sie unter https://global.dreametech.

com/pages/user-manuals-and-faqs

•

Kommen Sie unter missbräuchlichen Bedingungen niemals die Batterie in Berührung,

aus der die Flüssigkeit ausgeworfen wird. Wenn die Berührung versehentlich auftritt,

spülen Sie mit Wasser ab. Wenn die Flüssigkeit mit den Augen in Berührung kommt,

suchen Sie sofort ärztliche Hilfe auf. Die aus der Batterie ausgestoßene Flüssigkeit

kann Reizungen oder Verbrennungen verursachen.

Produktübersicht

Packliste

Handgri

Hauptkörper

Netzadapter

Ladestation

Reinigungsbürste

Hinweis: Die Bilder in diesem Handbuch dienen nur zur Veranschaulichung. Das tatsächliche

Produkt kann abweichen.

Produktübersicht

Nass- & Trockensauger

Taste für die Sprachansage

Reinwassertank

Schmutzwassertank

Eentriegelungstaste für

Bürstenrolleabdeckung

Eentriegelungstaste für

Bürstenrolle

Selbstreinigungstaste

Netzschalter

LED-Bildschirm

Bürstenrolleabdeckung

Entriegelungstastefür

denReinwassertank

Entriegelungstaste

fürSchmutzwassertank

Modusschalter

Walzenbürstenbaugruppe

Ladestation

Ladekontakte

Ladeanschluss

Hilfsrad

Kleines Rad

Walzenbürste

Produktübersicht

Bildschirm

Turbomodus

Ladeanzeige

• Grün: Akkuzustand > 20%

• Orange: Akkuzustand ≤ 20%

Standardmodus

Akkuzustand/

Fehlermeldung

Taste für die Sprachansage

• Kurz drücken, um

die Sprachansage zu

aktivieren oder die

Lautstärke einzustellen

• 3 Sekunden lang gedrückt

halten, um zwischen den

Sprachen zu wechseln

Installation

Installieren des Gris

Fügen Sie das Ende der Gribaugruppe senkrecht in die Önung auf der Oberseite

desGerätsein, wie angegeben, Sie werden ein Einrasten spüren.

Hinweis: Um den Gri zu demontieren, verwenden Sie bitte einen harten Gegenstand, um in

das Loch auf der Rückseite desGerätszu greifen, um den Kontakt zu drücken, und ziehen Sie

gleichzeitig den Gri nach oben.

Klicken

Laden

Hinweis: Laden Sie dasGerätvor dem ersten Gebrauch vollständig auf.

1. Stellen Sie die Ladestation auf dem ebenen Boden an eine Wand. Schließen Sie ein

Ende des Netzadapters an die Ladestation und ein anderes Ende an eine Steckdose an.

2. Stellen Sie dasGerätauf die Ladestation, das

auf dem Bildschirm leuchtet auf,

um den Ladestatus anzuzeigen. Die Zahl auf dem Bildschirm stellt den aktuellen

Akkustand in Prozent während des Ladevorgangs dar. Wenn die Zahl auf 100 steht, ist

der Akku vollständig geladen.

Hinweis:

•

Wenn innerhalb von 5 Minuten nach dem vollständigen Aufladen kein Betrieb erfolgt, wechselt

das Vakuum in den Schlafmodus. Bitte starten Sie das Gerät neu, wenn Sie es verwenden müssen.

•

Um die Akkulaufzeit zu verlängern, kühlt der Akku nach längerer Benutzung des Gerätes

automatisch etwa eine Stunde lang ab.

Hinweis: Fügen Sie keine anderen Flüssigkeiten als das oziell zugelassene Reinigungsmittel

hinzu. Der Reiniger kann im oziellen Online-Shop erworben werden.

Verwendung

Befüllen den Reinwassertank

Drücken Sie die Eentriegelungstaste, um den Tank zu entfernen. Önen Sie den

Tankdeckel und füllen Sie den Tank mit sauberem Wasser.

Um eine bessere Reinigungsleistung zu erzielen, wird empfohlen, 10 mL

Reinigungsmittel mit dem Flaschendeckel in den vollen Frischwasserbehälter zu geben

und dann zur Verwendung leicht und gleichmäßig zu schütteln.

Hinzufügen von Reinigungsflüssigkeit

10 mL

Verwendung

Start der Reinigung

Wechseln des Modus

Treten Sie vorsichtig auf die Bürstenabdeckung und stellen Sie das Gerät nach hinten.

Drücken Sie den Netzschalter

, um den Betrieb zu starten/beenden.

Beim Einschalten des Geräts schaltet es standardmäßig in den Standardmodus. Sie

können je nach Bedarf auf den Turbomodus umschalten.

Hinweis:

•

Verwenden Sie es nicht, um schäumende Flüssigkeiten zu saugen.

•

Wenn sich das Gerät während der Arbeit in aufrechter Position befindet, wird die aktuelle Aufgabe

unterbrochen.

•

Das Gerät eignet sich zur Reinigung von Böden, Marmor, Fliesen und anderen harten Oberflächen.

•

Das Gerät darf während des Betriebs nicht vom Boden angehoben, gekippt oder um mehr als 140°

nach hinten geneigt werden. Andernfalls kann das Schmutzwasser in den Motor gelangen.

＜40°＜140°

Pflege & Wartung

Ein-Klick-Selbstreinigung

1. Stellen Sie das Gerät während der Reinigung wieder

auf den Boden.

2. Drücken Sie kurz die Selbstreinigungstaste oben am

Gri, um die Selbstreinigung zu starten/ zu stoppen.

3. Leeren Sie den Schmutzwassertank, während die

Selbstreinigung abgeschlossen ist.

Hinweis: Die Selbstreinigungsfunktion kann nur

aktiviert werden, wenn das Gerät beim aufladen ist und

der Batteriestand mehr als 20% beträgt.

Tipps:

• Schalten Sie das Gerät vor der Wartung aus. Berühren Sie den Netzschalter nicht.

• Teile müssen bei Bedarf ausgetauscht werden, bitte verwenden Sie die vom

Originalwerk vorgesehenen Teile, um Schäden am Produkt aufgrund von

Ungeeignetheit zu vermeiden.

• Wenn das Gerät längere Zeit nicht verwendet wird, laden Sie es vollständig auf,

ziehen Sie den Netzstecker ab und lagern Sie das Gerät in einer kühlen Umgebung mit

geringer Luftfeuchtigkeit, fern von direkter Sonneneinstrahlung. Um das übermäßige

Entladen des Akkus zu vermeiden, laden Sie das Gerät mindestens alle 3 Monate auf.

Pflege & Wartung

Reinigung der Bürstenabdeckung

1. Drücken Sie die Entriegelungstasten der Bürstenrollenabdeckung auf beiden Seiten

nach innen, um die Bürstenrollenabdeckung zu entfernen.

2. Die Bürstenabdeckung kann mit sauberem Wasser gespült oder mit

einem Geschirrtuch abgewischt werden. Trocknen Sie sie vollständig vor der

Wiederverwendung.

Klicken

Reinigung der Bürstenrolle

1. Drücken Sie die Entriegelungstaste

für Bürstenrolle und der Gri der

Bürstenrolle springt heraus. Ziehen

Sie den Gri, um die Bürstenrolle

herauszunehmen.

2. Befreien Sie die Bürstenwalze

von verhedderten Haaren und

Verunreinigungen. Spülen Sie die

Bürstenwalze mit frischem Wasser aus

und trocknen Sie sie vollständig ab.

3. Wischen Sie die Saugönung mit

einem trockenen Tuch oder nassem

Gewebe ab.

4. Installieren Sie die Bürstenrolle

erneut, bis Sie ein Klicken hören.

Hinweis: Reinigen Sie die Bürstenwalze nach Bedarf. Es wird empfohlen, die Bürstenwalze alle 3 bis

6 Monate auszutauschen.

Warnung: Bitte spülen Sie die

Walzenbürstenbaugruppe nicht mit Wasser

ab, um das Risiko von Stromschlag oder

Verletzungen zu reduzieren!

Pflege & Wartung

1. Drücken Sie die Schmutzwassertank-

Eentriegelungstaste und nehmen Sie den

Schmutzwassertank heraus.

Pflege & Wartung

Den Schmutzwassertank und Filter reinigen

3. DenSchmutzwassertankund dessen

Abdeckung mit sauberem Wasser

abspülen. Innenwand des Tanks mit

der mitgelieferten Reinigungsbürste

reinigen.

2. Nehmen Sie den Filter aus dem

Deckel des Schmutzwassertanks heraus.

Entfernen Sie den Tankdeckel und gießen

Sie das Schmutzwasser aus.

4. Schließen Sie den Abdeckel des

Schmutzwassertanks, installieren Sie

Schmutzwassertank erneut und stellen

Sie sicher, dass der Tank einrastet.

Die Abdeckung für den

Schmutzwassertank

Filter

Klicken

Nehmen Sie den Schmutzwassertank heraus. Wischen Sie den Schlauch vor dem

Gebrauch mit einem feuchten Tuch ab.

Reinigung des Schlauches

Hinweis:

•

Wenn der Filter verschmutzt ist und gewaschen werden muss, spülen Sie ihn mit Wasser. Er muss

vor Gebrauch vollständig trocken sein.

•

Es wird empfohlen, den Filter alle 3 bis 6 Monate auszutauschen.

Pflege & Wartung

Fehleralarm

Fehler Mögliche Ursache Lösung

Das Gerät

funktioniert nicht.

Der Akku des Geräts ist leer

oder der Akkustand ist niedrig.

Laden Sie den Akku vor

dem Gebrauch vollständig

auf.

Der Akku des Geräts ist leer

oder der Akkustand ist niedrig.

Stellen Sie das Gerät nach

hinten.

Blockierung aktiviert

Überhitzungsschutz Modus.

Beseitigen Sie die

Verstopfung und warten

Sie, bis die Temperatur

wieder normal ist.

Der Schmutzwassertankist voll.

Den Schmutzwassertank

leeren.

Der Reinwssertank ist leer.

Füllen Sie den

Reinwassertank mit

sauberem Wasser.

Die Teile sind nicht richtig

installiert.

Vergewissern Sie sich, dass

alle Teile richtig eingesetzt

sind.

Das Gerät

wird langsam

aufgeladen

Die Temperatur des Akkus ist zu

niedrig oder zu hoch.

Warten Sie, bis die

Batterietemperatur wieder

normal ist.

Die Saugleistung

des Gerätes ist

niedrig.

Der Filter ist nicht installiert.

Stellen Sie sicher, dass der

Filter installiert ist.

DerFilterist verstopft. Den Filter reinigen.

Der Saugeinlass oder das Rohr

wird durch einen Fremdkörper

blockiert.

Reinigen Sie das Rohr und

die Saugönung.

Der Motor macht

ein seltsames

Geräusch.

Es gibt zu viel Schmutzwasser

im Schmutzwassertank.

Den Schmutzwassertank

leeren.

Die Hauptsaugönung ist

blockiert.

Beseitigen Sie eventuelle

Verstopfungen in der

Hauptsaugönung.

Die

Akkustatusanzeige

leuchtet während

des Ladevorgangs

nicht.

Der Netzadapterstecker ist

nicht richtig in die Steckdose

eingesteckt.

Vergewissern Sie sich, dass

der Netzadapterstecker

richtig eingesteckt ist.

Das Gerät wird nicht richtig an

die Ladestation angeschlossen.

Stellen Sie sicher, dass

das Gerät richtig auf der

Ladestation platziert ist.

Fehleralarm

Fehler Mögliche Ursache Lösung

Es kommt kein Wasser

aus dem Gerät.

Der Reinwassertank ist nicht

an seinem Platz installiert

oder der Reinwassertank ist

leer.

Bauen Sie den

Reinwassertank wieder ein

oder füllen Sie ihn.

Es dauert 30 Sekunden,

um die Bürsterolle zu

befeuchten.

Schalten Sie das Gerät ein

und überprüfen Sie es in 30

Sekunden erneut.

Wasseraustritt an

der Oberseite des

Schmutzwassertanks.

Das Gerät vom Boden

abheben, es kippen oder

um mehr als 140° nach

hinten neigen.

Bewegen Sie das Gerät bei

eingeschaltetem Zustand

vorsichtig hin und her.

DerFilterist nach der

Reinigung nicht vollständig

trocken.

Den Filter vor Gebrauch

gründlich abtrocknen.

Selbstreinigung ist

fehlgeschlagen.

Ein Gegenstand verklemmt

sich in derBürstenrolle.

Önen Sie

dieBürstenrolleabdeckung,

um dieBürstenrollezu

überprüfen und zu reinigen.

Das Gerät wird nicht

richtig an die Ladestation

angeschlossen.

Stellen Sie sicher, dass

das Gerät beim Aufladen

ist, bevor Sie die

Selbstreinigungsfunktion

aktivieren.

Die

Selbstreinigungsfunktion

kann nur aktiviert werden,

wenn dasGerät

geladen ist und der

Akkustand mehr als 20%

beträgt.

Die Selbstreinigungsfunktion

kann nur aktiviert werden,

wenn dasGerätgeladen ist

und der Akkustand mehr als

20% beträgt.

Der Schmutzwassertankist

nicht installiert oderder

Schmutzwassertankist voll.

Installieren oder leeren

Sieden Schmutzwassertank.

Der Reinwassertank ist nicht

an seinem Platz installiert

oder der Reinwassertank ist

leer.

Bauen Sie den

Reinwassertank wieder ein

oder füllen Sie ihn.

Fehlermeldungen und Lösungen

Wenn irgendein Fehler bei der Verwendung des Produkts auftritt, wird der Bildschirm

eine Fehlermeldung ausgeben. Sie sollten den Anweisungen auf dem Bildschirm

folgen, um die normale Leistung sicherzustellen.

Für weitere Dienstleistungen kontaktieren Sie uns bitte über aftersales@dreame.tech

https://global.dreametech.com

Fehlercode Mögliche Ursache Lösungen

E1/EE/EF Motorfehler

Bitte kontaktieren Sie den

Kundenservice.

E2/E3/E7/E8/E9 Batteriesusfall

Bitte kontaktieren Sie den

Kundenservice.

E4/E5

Netzadapter

inkompatibel

Bitte verwenden Sie denOriginal-

Netzadapter,oder wenden Sie sich

an den Kundendienst.

Überhitzung von

Batterie

Warten Sie, bis die Batterietemperatur

wieder normal ist.

Spezifikationen

Nass- & Trockensauger

Modell HHR21A Ladezeit Ca. 4,5 Stunden

Nennspannung 21,6 V

Ladespannung 26 V

Nennleistung 170 W Sollkapazität 2300 mAh

Nennkapazität 2500 mAh

Kapazität des

Schmutzwassertank

500 mL

Kapazität des

Reinwassertank

900 mL

Netzadapter

Modell

YLS0251B-E260090

Durchschnittliche

Aktive Ezienz

87,28%

Eingabe

100-240 V 50/60 Hz

0,8 A Max

Ezienz bei

Geringer Belastung

(10%)

79,74%

Ausgabe 26 V

0,9 A

Lastloser

Stromverbrauch

0,08 W

Entsorgung und Entfernung von

Batterien

Die eingebaute Lithium-Ionen-Batterie enthält umweltgefährdende Substanzen.

Stellen Sie vor der Entsorgung der Batterie sicher, dass die Batterie von qualifizierten

Technikern entfernt und in einer geeigneten Recyclinganlage entsorgt wird.

— die Batterie muss vor dem Verschrotten aus dem Gerät entfernt werden;

— das Gerät muss beim Ausbau der Batterie vom Netz getrennt werden;

— die Batterie muss sicher entsorgt werden.

Energieverbrauch im Standby-Modus: ≤0,5 W (innerhalb von 15 Minuten nach dem

vollständigen Aufladen des Geräts)

ACHTUNG:

•

Bevor Sie den Akku entfernen, trennen Sie die Stromversorgung und lassen Sie den

Akku komplett leer laufen.

•

Nicht benötigte Batterien sollten in einer geeigneten Recyclinganlage entsorgt

werden.

•

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen, um

Explosionsrisiken zu vermeiden.

•

Unter missbräuchlicher Verwendung kann Flüssigkeit aus der Batterie ausgestoßen

werden. Wenn Sie aus Versehen anfassen, spülen Sie mit Wasser und suchen Sie

medizinische Hilfe.

Entfernen Sie den Gri, den Zierring und die Schraubverschlüsse in der Mitte des

Geräts.

Entfernen Sie die Schrauben auf der Rückseite des Geräts mit einem geeigneten

Werkzeug und entfernen Sie dann die hintere Abdeckung.

Entfernen Sie die Schrauben am Batteriefachdeckel, um den Batteriefachdeckel zu

önen.

Ziehen Sie die Klemmen zwischen der Batterie und der Leiterplatte ab, um die

Batterie zu entfernen.

Anleitung zum Entfernen

Entsorgung von Elektro- und Elektronikgeräten

Möglichkeiten der Rückgabe von Altgeräten

Datenschutz

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese

Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die

Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten

die Produkte Batterien oder Akkus, die nicht fest verbaut sind, müssen diese vor der

Entsorgung entnommen und getrennt als Batterie entsorgt werden.

Besitzer von Altgeräten können diese im Rahmen der durch öentlich-rechtlichen Entsorgungsträger

eingerichteten und zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von

Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist.

Unter dem folgenden Link besteht die Möglichkeit, sich ein Onlineverzeichnis der Sammel- und

Rücknahmestellen anzuzeigen zu lassen: https://www.ear-system.de/ear-verzeichnis/sammel-und-

ruecknahmestellen.

Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Löschen

personenbezogener Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.

Consignes de Sécurité Importantes

Restrictions d'Usage

Veuillez lire attentivement ce manuel avant l'utilisation et le conserver pour référence

ultérieure.

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent

toujours être prises, notamment les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER (CET APPAREIL). Le non-respect

des avertissements et des instructions peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

AVERTISSEMENT-

Pour réduire les risques d'incendie, de choc électrique ou

de blessure :

•

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes

ayant des capacités physiques, sensorielles ou mentales réduites ou un manque

d'expérience et de connaissances à condition qu'elles aient été placées sous

surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de

l'appareil en toute sécurité et qu'elles comprennent les dangers encourus.

•

Le film plastique peut être dangereux. Pour éviter tout risque de suocation, tenez-le

à l'écart des enfants.

•

N'utilisez l'appareil qu'à l'intérieur, sur des surfaces de sol non recouvertes de tapis,

comme le vinyle, le carrelage, le bois scellé, etc. Veillez à ne pas rouler sur des objets

non fixés ou sur les bords d'un tapis. Le fait de faire caler la brosse peut entraîner

une défaillance prématurée de la courroie.

•

N'utilisez que ce qui est décrit dans ce guide de l'utilisateur. N'utilisez que les

accessoires recommandés par le fabricant.

•

N'exposez pas l'appareil au feu ou à une température excessive. L'exposition au feu

ou à une température excessive peut provoquer une explosion.

•

Ne pasutiliserdans des environnements extrêmement chauds ou froids (en dessous

de 5°C/41°F ou au-dessus de 40°C/104°F). Veuillez chargerl'appareildans une

température supérieure à 5°C/41°F et inférieure à 40°C/104°F).

•

Ne plongez pas l'appareil dans un liquide.

•

Évitez d'utiliser cet appareil pour ramasser des liquides inflammables ou

combustibles, comme l'essence. Évitez d'utiliser cet appareil dans des endroits où

des liquides inflammables ou combustibles peuvent être présents.

•

Ne placez aucun objet dans les ouvertures.N'utilisez pas l'appareil si l'une de ses

ouvertures est obstruée ; veillez à ce qu'elle soit exempte de poussière, de peluches,

de cheveux et de tout ce qui pourrait empêcher la circulation de l'air.

•

Ne ramassez pas de produits toxiques (eau de javel, ammoniaque, nettoyant pour

canalisations, etc.) Ne pas ramasser d'objets durs ou pointus tels que du verre, des

clous, des vis, des pièces de monnaie, etc.

•

N'utilisez pas l'appareil dans un espace clos rempli de vapeurs de peinture à

l'huile, de diluant pour peinture, de certaines substances antimites, de poussières

inflammables ou d'autres vapeurs explosives ou toxiques.Ne ramassez rien qui brûle

ou qui fume, comme des cigarettes, des allumettes ou des cendres chaudes.

•

Ne l'utilisez pas si les filtres ne sont pas en place.

•

Tenez les cheveux, les vêtements amples, les doigts et toutes les parties du corps

éloignés des ouvertures et des parties mobiles de l'appareil et de ses accessoires.

•

Éloignez les câbles de terre de l'appareil lorsque vous l'utilisez, car un danger peut

se présenter si l'appareil passe sur un cordon d'alimentation.

•

Faites très attention lorsque vous nettoyez les escaliers.

Consignes de Sécurité Importantes

•

Empêchez tout démarrage involontaire. Assurez-vous que l'interrupteur est en

position OFF avant de prendre ou de transporter l'appareil. Porter l'appareil avec

votre doigt sur l'interrupteur ou sur un appareil sous tension dont l'interrupteur est

allumé peut provoquer des accidents.

•

Assurez-vous que l'appareil est placé sur une surface horizontale. N'utilisez pas

l'appareil dans la même position si l'appareil est équipé d'une brosse à rouleau et

que la poignée n'est pas complètement verticale. Ne stockez pas l'appareil dans un

endroit où il pourrait geler.

•

Éteignez et débranchez l'appareil lorsqu'il n'est pas utilisé, avant de le nettoyer, de

l'entretenir ou de le réparer, et avant de le connecter ou de le déconnecter avec une

brosse en mouvement.

•

N'utilisez pas d'appareil endommagé ou modifié. Les piles endommagées ou

modifiées peuvent avoir un comportement imprévisible et provoquer un incendie,

une explosion ou un risque de blessure.

•

Ne modifiez pas ou n'essayez pas de réparer l'appareil sauf comme indiqué dans les

instructions d'utilisation et d'entretien.

•

N'utilisez pas l'appareil avec un accessoire endommagé (eg: Base de charge,

Adaptateur électrique etc.). Si l'accessoire est endommagé, il doit être remplacé par

le fabricant, son agent de service ou des personnes qualifiées similaires afin d'éviter

tout danger.

•

Faites eectuer l'entretien par un réparateur qualifié utilisant uniquement des pièces

de rechange identiques. Cela garantira que la sécurité du produit est maintenue.

•

Pour recharger la batterie, utilisez uniquementl'adaptateurdétachable fourni avec

cet appareil. A utiliser uniquement avec l'adaptateur <YLS0251B-E260090>.

•

Suivez toutes les instructions de chargement et ne chargez pas l'appareil en dehors

de la plage de température spécifiée dans la batterie, car cela augmente le risque

d'incendie.

•

Éloignez les câbles de terre de l'appareil lorsque vous l'utilisez, car un danger peut

se présenter si l'appareil passe sur un cordon d'alimentation.

•

Ne tirez pas ou ne transportez pasl'adaptateurpar le câble, ne vous servez pas du

câble comme d'une poignée, ne fermez pas la porte sur le câble et ne tirez pas le

câble autour de bords ou de coins aigus.

•

Ce produit contient des batteries qui ne peuvent être remplacées que par des

techniciens qualifiés ou par le service après-vente.

•

Le bloc-piles au lithium contient des substances dangereuses pour l'environnement.

Avant de mettre l'appareil au rebut, veuillez d'abord retirer le bloc-piles, puis le

mettre au rebut ou le recycler conformément aux lois et réglementations locales du

pays ou de la région où il est utilisé.

•

L'appareil doit être débranché de l'alimentation électrique lors du retrait de la

batterie. Gardez les piles hors de portée des enfants. Ne mettez jamais les piles dans

la bouche. En cas d'ingestion, contactez votre médecin ou le centre antipoison local.

Entretien et Stockage

Batterie et Charge

•

Keine anderen Flüssigkeiten als den oziell zugelassenen Reinigungsmittel

hinzufügen.

Lire le manuel de l'opérateur

Unité d'alimentation amovible

Symboles

Tous les produits portant ce symbole deviennent des déchets d'équipements

électriques et électroniques (DEEE dans la Directive européenne 2012/19/

UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous

devez contribuer à la protection de l'environnement et de la santé humaine

en apportant l'équipement usagé à un point de collecte dédié au recyclage

des équipements électriques et électroniques, agréé par le gouvernement ou

les autorités locales. Le recyclage et la destruction appropriés permettront

d'éviter tout impact potentiellement négatif sur l'environnement et la santé

humaine. Contactez l'installateur ou les autorités locales pour obtenir plus

d'informations concernant l'emplacement ainsi que les conditions d'utilisation

de ce type de point de collecte.

Informations DEEE

Consignes de Sécurité Importantes

Par la présente, Dreame Trading (Tianjin) Co., Ltd., déclare que cet équipement

est conforme aux directives et normes européennes applicables, ainsi qu'à leurs

amendements. L'intégralité de la déclaration de conformité pour l'UE est disponible à

l'adresse suivante: https://global.dreametech.com

Pour obtenir un manuel électronique détaillé, rendez-vous sur le site https://global.

dreametech.com/pages/user-manuals-and-faqs

•

Dans des conditions abusives, ne jamais entrer en contact avec la pile dont le liquide

peut être éjecté. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en

contact avec les yeux, consultez immédiatement un médecin. Le liquide éjecté de la

batterie peut provoquer des irritations ou des brûlures.

Présentation du Produit

Liste d'emballage

Poignée

Corps principal

Adaptateur

électrique

Station de

chargement

Brosse de

nettoyage

Remarque : Les images dece manuel sont fournies à titre indicatif uniquement. Le produit réel

peut être diérent.

Consignes de Sécurité Importantes

Présentation du Produit

Aspirateur

Bouton de saisie vocale

Réservoir d'Eau Propre

Réservoir d'eausale

Boutons de

déverrouillage du

couvercle de la brosse à

rouleau

Boutons de déverrouillage

de la brosse à rouleau

Brosse à rouleau

Bouton d'Auto-

nettoyage

Interrupteur

d'alimentation

Écran d'Achage LED

Couvercle de la brosse

à rouleau

Bouton de libération du

réservoir d'eau propre

Bouton de libération

du réservoir

d'eausale

Commutateur

de mode

Ensemble de Brosse à Rouleau

Station de Chargement

Contacts de charge

Port de

recharge

Roue auxiliaire

Petite roue

Brosse à rouleau

Présentation du Produit

Écran d'Achage

Mode Turbo

Indicateur de charge

• Vert : restant de

batterie > 20%

• Orange : restant de

batterie ≤ 20%

Mode Standard

État de la

batterie/erreur

Bouton de Saisie Vocale

Bouton de saisie vocale

• Appuyez brièvement pour

activer le message vocal

ou régler le volume

• Appuyez et maintenez

enfoncé pendant 3

secondes pour passer

d'une langue à l'autre

Présentation du Produit

Installation

Installation de Poignée

Insérez l'extrémité de la poignée verticalement dans le port sur le dessus de l'aspirateur

comme indiqué, vous le sentirez cliquer en place.

Remarque : Pour démonter la poignée, veuillez utiliser un objet dur pour atteindre le trou à l'arrière

de l'aspirateur afin d'appuyer sur le contact, et en même temps tirer la poignée vers le haut.

Déclic

Mise en Charge

Remarque : Chargez complètement l'aspirateur avant de l'utiliser pour la première fois.

1. Placez la station de chargement sur un sol plat, contre un mur. Connectez une

extrémité de l'adaptateur électrique à la station de chargement et l'autre extrémité à

une prise de courant domestique.

2. Placez l'aspirateur surle station de chargement, le

sur l'écran s'allume pour

indiquer l'état de charge. Le chire sur l'écran d'achage représente le niveau actuel

de la batterie en pourcentage pendant la charge. Quand il sera à 100, la batterie est

complètement chargée.

Remarque :

•

Si aucune opération n'est eectuée dans les 5 minutes suivant la charge complète, l'aspirateur

passe en mode veille. Veuillez redémarrer l'appareil si vous devez l'utiliser.

•

Pour prolonger la durée de vie, la batterie refroidit automatiquement pendant environ une heure

après une utilisation prolongée de l'appareil.

Remarque : N'ajoutez aucun liquide autre que le nettoyant ociellement approuvé. Le nettoyant est

disponible sur le magasin ociel en ligne.

Comment Utiliser

Remplissage du Réservoir d'Eau propre

Appuyez sur le bouton de libération du réservoir d'eau propre pour retirer le réservoir.

Ouvrez le couvercle du réservoir et remplissez le réservoir d'eau propre.

Pour de meilleures performances de nettoyage, il est recommandé d'ajouter 10 mL de

détergent avec le bouchon du flacon dans le réservoir d'eau propre rempli, puis de

secouer légèrement et uniformément avant utilisation.

Ajouter du Liquide de Nettoyage

10 mL

Comment Utiliser

Démarrage du Nettoyage

Changement de Modes

Appuyez doucement sur le couvercle de la brosse et inclinez l'appareil vers l'arrière.

Appuyez sur l'interrupteur d'alimentation

pour démarrer/arrêter le fonctionnement.

Lorsque l'appareil est allumé, il se met sur le mode standard par défaut. Vous pouvez

passer au mode turbo selon les besoins réels.

Remarque :

•

Ne pas utiliser pour aspirer des liquides mousseux.

•

Si l'appareil est en position verticale pendant le travail, la tâche en cours sera suspendue.

•

L'appareil est adapté au nettoyage des sols, du marbre, des carreaux et autres surfaces dures.

•

Pendant le fonctionnement de l'appareil, évitez de le soulever du sol, de le pencher ou de l'incliner

vers l'arrière à un angle supérieur à 140°. Cela peut entraîner l'écoulement de l'eau sale dans le

moteur.

＜40°＜140°

Entretien et Maintenance

Auto-Nettoyage en Un Clic

1. Replacez l'appareil sur la station après avoir terminé

le nettoyage.

2. Appuyez sur le bouton d'auto-nettoyage en haut de

la poignée pour démarrer/arrêter l'auto-nettoyage.

3. Videz le Réservoir d'Eau usée lorsque l'autonettoyage

est terminé. Ensuite,

Remarque : La fonction d'auto-nettoyage ne peut

être activée que lorsque l'appareil est en cours de

chargement et que le niveau de la batterie est supérieur

à 20%.

Conseils :

• Éteignez l'appareil avant de procéder à l'entretien. Ne touchez pas l'interrupteur

d'alimentation.

• Les pièces doivent être remplacées si nécessaire, veuillez utiliser les pièces désignées

par l'usine d'origine afin de ne pas endommager le produit en raison d'une

inadéquation.

• Si l'appareil n'est pas utilisé pendant une période prolongée, chargez-le

complètement, débranchez l'adaptateur d'alimentation et rangez l'appareil dans

un endroit frais, peu humide et à l'abri des rayons directs du soleil. Pour éviter une

décharge excessive de la batterie, chargez l'appareil au moins une fois tous les 3

mois.

Entretien et Maintenance

Nettoyage du Couvercle de la Brosse

1.Appuyez sur les boutons de déverrouillage du couvercle du rouleau-brossevers

l'intérieurdes deux côtés pour retirer le couvercle du rouleau-brosse.

2. Le couvercle de la brosse peut être rincé à l'eau claire ou essuyé avec un torchon.

Séchez-le complètement avant de le réutiliser.

Déclic

Nettoyage du Rouleau-Brosse

1.Appuyez sur le bouton de

déverrouillage du rouleau-brosseetla

poignée du rouleau-brosse sortira.

Tirez sur la poignée pour sortir le

rouleau brosse.

2. Retirez les cheveux et débris emmêlés

dans la brosse à rouleau. Rincez la

brosse à rouleau à l'eau claire et séchez-

la complètement.

3. Essuyez l'entrée d'aspiration avec un

chion sec ou un tissu humide.

4. Réinstallez le rouleau brosse jusqu'à

ce que vous entendiez un déclic.

Remarque : Nettoyez-la si nécessaire. Il est recommandé de remplacer la brosse à rouleau tous les

3 à 6 mois.

Avertissement : Pour éviter le risque de choc

électrique ou de blessure, ne rincez pas

l'ensemble de brosse à rouleau avec de l'eau !

Entretien et Maintenance

1. Appuyez sur le bouton de libération du

réservoir d'eau sale et sortez le réservoir

d'eau sale.

Entretien et Maintenance

Nettoyage du Réservoir d'Eau Sale et du Filtre

3. Rincez leréservoir d'eau saleet le

couvercle du réservoir avec de l'eau

propre. Nettoyez la paroi intérieure du

réservoir avec la brosse de nettoyage

fournie.

2. Retirez le filtre du couvercle du

réservoir d'eau sale. Retirez le couvercle

du réservoir et versez l'eau sale.

4. Fermez le couvercle du réservoir d'eau

sale, réinstallez le réservoir et assurez-

vous que le réservoir s'enclenche en

place.

Couvercle

du réservoir

d'eau sale

Filtre

Déclic

Retirez le réservoir d'eau sale. Essuyez le tube avec un chion humide avant

l'utilisation.

Nettoyage du tube

Remarque :

•

Iorsque le filtre est sale et doit être lavé, rincez-le à l'eau. Il doit être complètement sec avant

d'être utilisé.

•

Il est recommandé de remplacer le filtre tous les 3 à 6 mois.

Entretien et Maintenance

Indication Pour la Panne

Erreur Cause Possible Solution

L'appareil ne

fonctionne pas.

L'appareil n'a plus de batterie

ou son niveau de batterie est

faible.

Chargez complètement sa

batterie avant de l'utiliser.

L'appareil n'a plus de batterie

ou son niveau de batterie est

faible.

Inclinez l'appareil vers

l'arrière.

Blocage activé du mode de

protection contre la surchaue.

Eliminez l'obstruction et

attendez que la température

redevienne normale.

Leréservoir d'eau saleest plein. Videz leréservoir d'eau sale.

Le réservoir d'eau propre est

vide.

Remplissez le réservoir d'eau

propre avec de l'eau.

Les pièces ne sont pas

installées à leur place.

Assurez-vous que les pièces

sont bien en place.

L'appareil

se charge

lentement.

La température de la batterie

est trop basse ou trop élevée.

Attendez que la température

de la batterie redevienne

normale.

La puissance

d'aspiration de

l'appareil est

faible.

Le filtre n'est pas bien installé.

Assurez-vous que le filtre est

bien installé.

Le filtre est bouché. Nettoyage du filtre.

L'entrée ou le tube d'aspiration

est bloqué par un corps

étranger.

Nettoyez le tube et l'entrée

d'aspiration.

Le moteur émet

un bruit étrange.

Il y a trop d'eau sale dans le

réservoir d'eau usée.

Videz leréservoir d'eau sale.

L'ouverture d'aspiration

principale est bloquée.

Éliminez tout blocage dans

l'ouverture d'aspiration

principale.

L'indicateur d'état

de la batterie

ne s'allume

pas pendant la

charge.

La fiche de l'adaptateur secteur

n'est pas correctement insérée

dans la prise électrique.

Assurez-vous que la fiche de

l'adaptateur secteur est bien

insérée.

L'appareil n'est pas placé

correctement sur la station de

chargement.

Assurez-vous que l'appareil

est placé correctement sur la

base de chargement.

Indication Pour la Panne

Erreur Cause Possible Solution

Il n'y a pas d'eau

qui sort de

l'appareil.

Le réservoir d'eau propre n'a

pas été installé en place ou le

réservoir d'eau propre est vide.

Réinstallez ou remplissez le

réservoir d'eau propre.

Il faut 30 secondes pour

humidifier le rouleau-brosse.

Mettez l'appareil en marche

et vérifiez à nouveau dans 30

secondes.

Fuite d'eau par le

haut du réservoir

d'eau sale.

Soulevez l'appareil du sol,

penchez-le ou inclinez-le vers

l'arrière à un angle supérieur à

140°.

Tirez doucement l'appareil

d'avant en arrière lorsqu'il

est allumé.

Le filtre n'est pas complètement

sec après avoir été nettoyé.

Séchez complètement le

filtre avant de l'utiliser.

L'autonettoyage

a échoué.

Labrosse à rouleauest peut-

être bloquée par de grosses

particules.

Ouvrez lecouvercle de la

brosse à rouleaupour la

vérifier et nettoyer.

L'appareil n'est pas placé

correctement sur la station de

chargement.

Assurez-vous que l'appareil

est chargé avant d'activer la

fonction d'autonettoyage.

La fonction d'auto-nettoyage

ne peut être activée que

lorsque l'aspirateur est chargé

et que le restant de la batterie

est supérieur à 20%.

La fonction d'auto-nettoyage

ne peut être activée que

lorsque l'aspirateur est

chargé et que le restant de la

batterie est supérieur à 20%.

Leréservoir d'eau salen'est pas

installé en place ou leréservoir

d'eau saleest plein

Réinstallez ou videz

leréservoir d'eau sale.

Le réservoir d'eau propre n'a

pas été installé en place ou le

réservoir d'eau propre est vide

Réinstallez ou remplissez le

réservoir d'eau propre.

Messages d'erreur et Solutions

Si vous devez prêter attention à une anomalie quelconque pendant l'utilisation du

produit, l'écran achera un message d'avertissement. Vous devez suivre les instructions

à l'écran pour que les performances restent normales.

Pour des services supplémentaires, veuillez nous contacter via aftersales@dreame.tech

https://global.dreametech.com

Code d'Erreur Cause Possible Solutions

E1/EE/EF Erreurde moteur Veuillez contacter le service clientèle.

E2/E3/E7/E8/E9

Défaillance de la

batterie

Veuillez contacter le service clientèle.

E4/E5

Adaptateur électrique

incompatible

Veuillez utiliser l'adaptateur

électrique original oucontacter le

service clientèle.

Surchaue de la

batterie

Attendez que la température de la

batterie redevienne normale.

Caractéristiques

Aspirateur

Modèle HHR21A Temps de charge Environ. 4,5 heures

Tension nominale 21,6 V

Tension de charge 26 V

Puissance nominale 170 W

Capacité de

fonctionnement

2300 mAh

Capacité nominale 2500 mAh

Capacité du

réservoir

d'eausale

500 mL

Capacité serbatoio

dell'acqua pulita

900 mL

Adaptateur électrique

Modèle

YLS0251B-E260090

Ecacité

moyenne active

87,28%

Entrée

100-240 V 50/60 Hz

0,8 A Max

Ecacité à faible

charge (10%)

79,74%

Sortie 26 V

0,9 A

Consommation à

faible puissance

0,08 W

Consommation électrique en mode veille : ≤ 0,5 W (dans les 15 minutes suivant la charge complète

de l'appareil)

Mise au rebut et retrait de la

batterie

La batterie lithium-ion intégrée contient des substances dangereuses pour

l'environnement. Avant de mettre la batterie au rebut, assurez-vous qu'elle est retirée

par des techniciens qualifiés et mise au rebut dans un centre de recyclage approprié.

— la batterie doit être retirée de l'appareil avant d'être mise au rebut ;

— l'appareil doit être déconnecté du réseau électrique lors du retrait de la batterie ;

— la batterie doit être mise au rebut en toute sécurité.

ATTENTION :

•

Avant de retirer la batterie, débranchez l'appareil et videz la batterie autant que

possible.

•

Les batteries inutilisées doivent être mises au rebut dans un centre de recyclage

approprié.

•

Ne pas exposer à un environnement à haute température pour éviter les risques

d'explosion.

•

Dans des conditions abusives, un liquide peut être éjecté de la batterie. En cas de

contact, rincez à l'eau et consultez un médecin.

Retirez la poignée, l'anneau décoratif au milieu de l'appareil et les bouchons à vis.

Utilisez un outil approprié pour retirer les vis situées à l'arrière de l'appareil, puis

retirez le couvercle arrière.

Retirez les vis du couvercle de la batterie pour ouvrir le couvercle de la batterie.

Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la

batterie.

Guide de retrait

Istruzioni Importanti per la Sicurezza

Restrizioni di Utilizzo

Leggere attentamente questo manuale prima dell'uso e conservarlo per riferimento

futuro.

Quando si utilizza un apparecchio elettrico, è necessario seguire sempre le

precauzioni di base, comprese le seguenti:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZO (QUESTO APPARECCHIO). La

mancata osservanza delle avvertenze e delle istruzioni può provocare scosse

elettriche, incendi e/o lesioni gravi.

AVVERTENZA-

Per ridurre il rischio di incendi, scosse elettriche o lesioni:

•

Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8 anni, né

da persone con deficit fisici, sensoriali, cognitivi, esperienza o conoscenza limitata,

senza la supervisione di un genitore o tutore, al fine di garantire la sicurezza del

funzionamento ed evitare eventuali rischi.La pulizia e la manutenzione non devono

essere eseguite da bambini senza supervisione.

•

La pellicola di plastica può essere pericolosa. Per evitare il pericolo di soocamento,

tenerlo lontano dalla portata dei bambini.

•

Utilizzare solo in interni, su superfici non rivestite di tappetto come vinile, piastrelle,

legno sigillato, ecc. Fare attenzione a non calpestare oggetti sciolti o bordi di tappeti.

Lo stallo della spazzola può provocare un guasto prematuro della cinghia.

•

Utilizzare solo come descritto in questa guida per l'utente. Utilizzare solo gli

accessori consigliati dal produttore.

•

Non esporre l'apparecchio a fiamme o temperature eccessive. L'esposizione al fuoco

o ad una temperatura eccessiva può provocare un'esplosione.

•

Non usare in ambienti estremamente caldi o freddi (sotto 5°C/41°F o sopra 40°C/104°

F). Per favore ricarica l'apparecchio a temperature superiori a 5°C /41°F e inferiori a

40°C/104°F).

•

Non immergere l'apparecchio in liquidi.

•

Non usare per raccogliere liquidi infiammabili o combustibili, come benzina. Non

usare in aree dove possono essere presenti liquidi infiammabili o combustibili.

•

Non mettere nessun oggetto nelle aperture. Non usare l'apparecchio quando

una qualsiasi apertura è ostruita; mantieni esente da polvere, lanugine, capelli e

qualsiasi cosa possa inibire il flusso d'aria.

•

Non raccogliere materiale tossico (candeggina a base di cloro, ammoniaca,

detergente per scarichi, ecc.). Non raccogliere oggetti duri o appuntiti come vetro,

chiodi, viti, monete, ecc.

•

Non utilizzare l'apparecchio in uno spazio chiuso pieno di vapori emessi da vernici a

base di olio, diluenti per vernici, alcune sostanze antitarme, polvere infiammabile o

altri vapori esplosivi o tossici. Non raccogliere nulla che stia bruciando o fumando,

come sigarette, fiammiferi o cenere calda.

•

Non utilizzarlo senza filtri in posizione.

•

Tenere i capelli, i vestiti larghi, le dita e tutte le parti del corpo lontani dalle aperture

e dalle parti in movimento dell'apparecchio e dei suoi accessori.

•

Tieni i cavi di messa a terra lontani dall'apparecchio durante l'uso, poiché un pericolo

potrebbe verificarsi se l'apparecchio passa su un cavo di alimentazione.

•

Prestare particolare attenzione durante la pulizia delle scale.

•

Non aggiungere liquidi diversi dal detergente ucialmente approvato.

Istruzioni Importanti per la Sicurezza

•

Impedire l'avviamento accidentale. Assicurarsi che l'interruttore sia in posizione OFF

prima di sollevare o trasportare l'apparecchio. Trasportare l'apparecchio con il dito

sull'interruttore o mettere sotto tensione l'apparecchio con l'interruttore acceso può

provocare incidenti.

•

Assicurarsi che l'apparecchio sia posizionato su una superficie orizzontale. Non

utilizzare l'apparecchio nella stessa posizione se è dotato di spazzola rotante e il

manico non è completamente in posizione verticale. Non riporre l'elettrodomestico

in un luogo in cui potrebbe gelare.

•

Spegni e scollega l'apparecchio quando non è in uso, prima di pulirlo,

manutenzionarlo o ripararlo, e prima di collegarlo o scollegarlo con una spazzola

mobile.

•

Non utilizzare un apparecchio danneggiato o modificato. Le batterie danneggiate o

modificate possono presentare un comportamento imprevedibile con conseguenti

incendi, esplosioni o rischio di lesioni.

•

Non modificare o tentare di riparare l'apparecchio salvo quanto indicato nelle

istruzioni per l'uso e la cura.

•

Non usare l'apparecchio con un accessorio danneggiato (es: Base di ricarica,

Adattatore di Alimentazione, ecc.). Se l'accessorio è danneggiato, deve essere

sostituito dal produttore, dal suo agente di servizio o da persone persona con

qualifica similare al fine di evitare pericoli.

•

Far eseguire la manutenzione da un tecnico qualificato utilizzando solo parti di

ricambio identiche. Ciò garantirà il mantenimento della sicurezza del prodotto.

Manutenzione e Conservazione

•

Per ricaricare la batteria, usa solo l'adattatorerimovibile fornito con questo

apparecchio.Usa solo con adattatore <YLS0251B-E260090>.

•

Segui tutte le istruzioni per la ricarica e non ricaricare l'apparecchio al di fuori

dell'intervallo di temperatura specificato nella batteria, poiché ciò aumenta il rischio

di incendio.

•

Tieni i cavi di messa a terra lontani dall'apparecchio durante l'uso, poiché un pericolo

potrebbe verificarsi se l'apparecchio passa su un cavo di alimentazione.

•

Non tirare o trasportare l'adattatoretramite cavo, usare il cavo come maniglia,

chiudere la porta sul cavo o tirare il cavo attorno a spigoli vivi o angoli.

•

Questo prodotto contiene batterie che possono essere sostituite solo da tecnici

qualificati o dal servizio post-vendita.

•

La batteria al litio contiene sostanze pericolose per l'ambiente. Prima di smaltire

l'apparecchio, rimuovi prima il pacco batteria, quindi smaltiscilo o riciclalo in

conformità con le leggi e le normative locali del paese o della regione in cui è usato.

•

L'apparecchio deve essere scollegato dall'alimentazione quando rimuovi la batteria.

Tieni le batterie fuori dalla portata dei bambini. Non mettere mai le batterie in bocca.

In caso di ingestione, contatta il tuo medico o il controllo antiveleni locale.

•

In condizioni abusive, non contattare mai la batteria da cui potrebbe essere espulso

il liquido. In caso di contatto accidentale, sciacqua con acqua. Se il liquido viene a

contatto con gli occhi, consulta immediatamente un medico. Il liquido espulso dalla

batteria può causare irritazioni o ustioni.

Batteria e Ricarica

Con la presente, Dreame Trading (Tianjin) Co., Ltd., dichiara che questo apparecchio

è conforme alle direttive applicabili e alle norme europee, nonché ai relativi

emendamenti. Il testo completo della dichiarazione di conformità UE è disponibile al

seguente indirizzo Internet: https://global.dreametech.com

Il manuale elettronico dettagliato è disponibile all'indirizzo

https://global.dreametech.com/pages/user-manuals-and-faqs

Leggi il manuale dell'operatore

Unità di alimentazione staccabile

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di

apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva

2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici

non dierenziati. Al contrario, è necessario proteggere l'ambiente e la

salute umana consegnando i rifiuti a un punto di raccolta autorizzato al

riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto

dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il

riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative

all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali

per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti

di raccolta.

Simboli

Informazioni RAEE

Istruzioni Importanti per la Sicurezza

Introduzione del Prodotto

Lista Imballaggio

Maniglia

Dispositivo Principale

Adattatore di

Alimentazione

Base di Ricarica

Spazzola per

la Pulizia

Nota: Le immagini in questo manuale sono solo a scopo illustrativo. Il prodotto reale potrebbe

dierire.

Introduzione del Prodotto

Aspirapolvere

Pulsante Vocale

Serbatoio dell'Acqua Pulita

Serbatoio dell'AcquaUsato

Pulsanti di Rilascio del

Coperchio del Rullo della

Spazzola

Pulsante di Rilascio del Rullo

della Spazzola

Coperchio del Rullo

Pulsante di Autopulizia

Interruttore di

Alimentazione

Schermo di

Visualizzazione a LED

Coperchio del Rullo

della Spazzola

Pulsante di Rilascio del

Serbatoio dell'Acqua Pulita

Pulsante di Rilascio del

Serbatoio dell'AcquaUsato

Interruttore di Modalità

Accessori della Spazzola a Rullo

Base di Ricarica

Contatti di Ricarica

Porta di

Ricarica

Ruota Ausiliaria

Ruota Piccola

Spazzola a Rullo

Introduzione del Prodotto

Schermo di Visualizzazione

Modalità Turbo

Indicatore di Ricarica

•

Verde: livello della batteria >

20%

•

Arancione: livello della

batteria ≤ 20%

Modalità Standard

Stato della

Batteria/ Errore

Pulsante Vocale

• Premere brevemente per

attivare il messaggio vocale

o regolare il volume

• Tenere premuto per 3

secondi per cambiare la

lingualanguages

Installazione

Installazione della Maniglia

Inserire il fondo della maniglia verticalmente nella porta sulla parte superiore

dell'aspirapolvere secondo la direzione mostrata nella figura e l'installazione è riuscita

quando si sente un clic.

Nota: Per smontare la maniglia, utilizzare un oggetto duro per raggiungere il foro sul retro

dell'aspirapolvere per premere il contatto e allo stesso tempo estrarre la maniglia verso l'alto.

Clic

In ricarica

Nota: Caricare completamente l'aspirapolvere prima di utilizzarlo per la prima volta.

1. Posizionare la base di ricarica su una superficie piana contro muro. Collegare

un'estremità dell'adattatore di alimentazione alla base di ricarica e l'altra estremità a

una presa domestica.

2. Posizionare l'aspirapolvere sulla base di ricarica,

sullo schermo si accende per

indicare lo stato di carica. Il numero sullo schermo rappresenta il livello attuale

della batteria in percentuale durante la carica. Quando il numero è 100, la batteria è

completamente carica.

Nota:

•

Se non c'è alcuna operazione entro 5 minuti prima di essere ricaricato completamente,

l'aspirapolvere entrerà in modalità di sospensione. Per favore riavvia l'apparecchio se hai bisogno

di usarlo.

•

Per prolungare la durata della batteria, la batteria continua a rareddarsi automaticamente per

circa un'ora dopo che hai usato l'apparecchio per un lungo periodo.

Nota: Non aggiungere altri liquidi oltre al detergente approvato ucialmente. Il detergente è

disponibile presso il negozio online uciale.

Istruzioni per l'Uso

Riempire il Serbatoio dell'Acqua Pulita

Premi il pulsante di rilascio del Serbatoio dell'Acqua Pulita per rimuovere il serbatoio.

Apri il coperchio del serbatoio e riempi il serbatoio con acqua pulita.

Per una migliore prestazione di pulizia, si consiglia di aggiungere 10 mL di detergente

con il tappo del flacone nel serbatoio dell'acqua pulita pieno, quindi agitare

delicatamente e in modo uniforme per l'uso.

Aggiunta di Liquido Detergente

10 mL

Istruzioni per l'Uso

Iniziare la Pulizia

Cambiare le Modalità

Calpesta delicatamente il coperchio della spazzola e reclina l'apparecchio all'indietro.

Premi l'interruttore di alimentazione

per avviare / interrompere il funzionamento.

Quando l'apparecchio viene acceso, si imposta sulla modalità standard. È possibile

passare alla modalità turbo in base alle esigenze eettive.

Nota:

•

Non usare per aspirare liquidi schiumosi.

•

Se l'apparecchio è in posizione verticale durante il funzionamento, il compito corrente sarà

sospesa.

•

L'apparecchio è adatto per la pulizia di pavimenti, marmo, piastrelle e altre superfici dure.

•

Quando l'apparecchio è in funzione, non sollevarlo da terra, non inclinarlo e non reclinarlo

all'indietro di oltre 140°. In questo modo, l'acqua usata potrebbe fluire nel motore.

＜40°＜140°

Cura & Manutenzione

Un-clic Autopulizia

1. Riposiziona l'apparecchio sulla base mentre termini la pulizia.

2. Premi brevemente il pulsante di auto-pulizia sulla parte superiore

della maniglia peravviare / interrompere l'auto-pulizia.

3. Svuota il serbatoio dell'Acqua Usata mentre l'auto-pulizia è

completata.

Nota: La funzione di auto-pulizia è attivabile solo

quando l'apparecchio è in ricarica e il livello della

batteria è superiore al 20%.

Suggerimenti:

• Spegni l'apparecchio prima della manutenzione. Non toccare l'interruttore di

alimentazione.

• Le parti devono essere sostituite se necessario, si prega di utilizzare le parti designate

dalla fabbrica originale per evitare danni al prodotto a causa di inadeguatezza.

• Se l'apparecchio non è usato per un periodo esteso, ricaricalo completamente,

scollegal'adattatore di alimentazionee riponi l'apparecchio in un ambiente fresco e

poco umido, lontano dalla luce solare diretta. Per evitare una scarica eccessiva della

batteria, ricarica l'apparecchio almeno una volta ogni 3 mesi.

Cura & Manutenzione

Pulire il Coperchio della Spazzola

1. Premi i pulsanti di rilascio del coperchio del rullo della spazzolaverso l'internosu

entrambi i lati per rimuovere il coperchio del rullo della spazzola.

2. Il coperchio della spazzola può essere risciacquato con acqua pulita o pulito con

un canovaccio. Asciugalo completamente prima del riutilizzo.

Clic

Pulizia del Rullo della Spazzola

1.Premi il pulsante di rilascio del

rullo della spazzolaela maniglia del

rullo della spazzola salterà fuori. Tira

la maniglia per estrarre il rullo della

spazzola.

2. Eliminare i capelli e i detriti

aggrovigliati sulla spazzola a rullo.

Sciacquare la spazzola a rullo con acqua

pulita e asciugarla completamente.

3. Pulisci l'ingresso di aspirazione con un

panno asciutto o un panno umido.

4. Reinstalla il rullo della spazzola finché

non senti un clic.

Nota: Pulire secondo necessità. Si consiglia di sostituire la spazzola a rullo ogni 3-6 mesi.

Avvertimento: Per ridurre il rischio di scosse

elettriche o lesioni, non sciacquare ilgruppo

spazzola a rullocon acqua!

Cura & Manutenzione

1. Premi il pulsante di rilascio del

Serbatoio dell'Acqua Usata ed estrai il

Serbatoio dell'Acqua Usata.

Cura & Manutenzione

Pulizia del Serbatoio dell'Acqua Usata e del Filtro

3. Sciacqua ilserbatoio dell'acqua

usatae il coperchio del serbatoio con

acqua pulita. Pulisci la parete interna del

serbatoio con la spazzola in dotazione.

2. Estrai il filtro dal coperchio del

Serbatoio dell'Acqua Usata. Rimuovi il

coperchio del serbatoio e versa l'acqua

di scarico.

4. Chiudi il coperchio del Serbatoio

dell'Acqua Usata, reinstalla il Serbatoio

dell'Acqua Usata e assicurati che il

serbatoio scatti in posizione.

Coperchio

del Serbatoio

dell'Acqua

Usato

Filtro

Clic

Rimuovere il serbatoio dell’acqua usata. Pulire il tubo con un panno umido prima

dell'uso.

Pulizia del tubo

Nota:

•

Quando il filtro è sporco e deve essere lavato, sciacqualo con acqua. Deve essere completamente

asciutto prima dell'uso.

•

Si consiglia di sostituire il filtro ogni 3 - 6 mesi.

Cura & Manutenzione

Suggerimento Guasto

Errore Causa possibile Soluzione

L'apparecchio

non funziona.

La batteria dell'apparecchio è

scarica o il livello della batteria

è basso.

Ricarica completamente la

batteria prima dell'uso.

La batteria dell'apparecchio è

scarica o il livello della batteria

è basso.

Reclina l'apparecchio

all'indietro.

Modalità di protezione da

surriscaldamento attivata da

blocco.

Elimina il blocco e attendi

che la temperatura ritorni

normale.

Ilserbatoio dell'acqua usataè

pieno.

Svuota ilserbatoio

dell'acqua usata.

Il Serbatoio dell'Acqua Pulita è

vuoto.

Riempi il Serbatoio

dell'Acqua Pulita con Acqua.

Le parti non sono installate in

posizione.

Assicurarsi che tutte le

parti siano posizionate

correttamente.

L'apparecchio

si ricarica

lentamente.

La temperatura della batteria è

troppo bassa o troppo alta.

Attendi finché la temperatura

della batteria non torna

normale.

La potenza di

aspirazione

dell'apparecchio

è debole.

Il filtro non è installato in

posizione.

Assicurati che il filtro sia

installato in posizione.

Ilfiltroè ostruito. Pulizia del filtro.

L'ingresso o il tubo di

aspirazione è bloccato da un

oggetto estraneo.

Pulisci il tubo e l'ingresso di

aspirazione.

Il motore fa uno

strano rumore.

C'è troppa acqua sporca nel

Serbatoio dell'Acqua Usata.

Svuota ilserbatoio

dell'acqua usata.

La bocca di aspirazione

principale è ostruita.

Eliminare qualsiasi blocco

nella bocca di aspirazione

principale.

Suggerimento Guasto

Errore Causa possibile Soluzione

L'indicatore

di stato della

batteria non si

accende durante

la carica.

La spina dell'adattatore

di corrente non è inserita

correttamente nella presa

elettrica.

Assicurarsi che la spina

dell'adattatore di corrente

sia inserita in posizione.

L'apparecchio non è

posizionato correttamente sulla

base di ricarica.

Assicurati che l'apparecchio

sia posizionato

correttamente sulla base di

ricarica.

Non esce acqua

dall'apparecchio.

Il serbatoio dell'acqua pulita

non è stato installato o il

serbatoio dell'acqua pulita è

vuoto.

Reinstallare o riempire il

serbatoio dell'acqua pulita.

Ci vogliono 30 secondi per

inumidire il rullo della spazzola.

Accendi l'apparecchio e

ricontrolla tra 30 secondi.

Perdita d'acqua

dalla parte

superiore del

serbatoio

dell'acqua

sporca.

Sollevare l'apparecchio da

terra, inclinarlo o reclinarlo

all'indietro di oltre 140°.

Tirare delicatamente

l'apparecchio avanti e

indietro mentre è acceso.

Ilfiltronon è completamente

asciutto dopo essere stato

pulito.

Asciugare completamente

ilfiltroprima dell'uso.

Auto-pulizia

fallita.

Il rullo della spazzolapotrebbe

essere inceppatoda particelle

grandi.

Apri ilcoperchio del

rullo della spazzolaper

controllare e pulire ilrullo

della spazzola.

L'apparecchio non è

posizionato correttamente sulla

base di ricarica.

Assicurati che l'apparecchio

sia in ricarica prima di

abilitare la funzione di auto-

pulizia.

La funzione di autopulizia può

essere abilitata solo quando

l'aspirapolvere è carico e il

livello della batteria è superiore

al 20%.

La funzione di autopulizia

può essere abilitata solo

quando l'aspirapolvere

è carico e il livello della

batteria è superiore al 20%.

Il serbatoio dell'acqua

usatanon è installato in

posizione o ilserbatoio

dell'acqua usataè pieno.

Reinstalla o svuota

ilserbatoio dell'acqua usata.

Il serbatoio dell'acqua pulita

non è stato installato o il

serbatoio dell'acqua pulita è

vuoto.

Reinstallare o riempire il

serbatoio dell'acqua pulita.

Prompt di errore e soluzioni

In presenza diuna situazione abnormale durante l'uso del dispositivo, lo schermo

visualizzerà un messaggio rapido. Si devono seguire le indicazione sullo schermo per

mantenere le funzionalità invariate.

Per servizi aggiuntivi, per favore contattaci via aftersales@dreame.tech

https://global.dreametech.com

Codice di Errore Causa possibile Soluzioni

E1/EE/EF ErroreMotore

Si prega di contattare il servizio

clienti.

E2/E3/E7/E8/E9 Batteria guasta

Si prega di contattare il servizio

clienti.

E4/E5

Adattatore di

alimentazione

incompatibile

Utilizzare l'adattatore di alimentatore

originale, o contattare il servizio

clienti.

E6 Batteria surriscaldata

Attendi finché la temperatura della

batteria non torna normale.

Parametri di Base

Aspirapolvere

Modello HHR21A Tempo di Carica Circa 4,5 ore

Tensione Nominale 21

6 V

Tensione di Carica 26 V

Potenza Nominale 170 W Capacità Eettiva 2300 mAh

Capacità Nominale 2500 mAh

Capacità del

Serbatoio

dell'AcquaUsata

500 mL

Capacità del

Serbatoio

dell'Acqua Pulita

900 mL

Adattatore di Alimentazione

Modello

YLS0251B-E260090

Ecienza attiva

media

87,28%

Ingresso

100-240 V

50/60 Hz

0,8 A Max

Ecienza a basso

carico (10%)

79,74%

Uscita 26 V

0,9 A

Consumo di

energia a vuoto

0,08 W

Consumo di energia in modalità standby: ≤0,5 W (entro 15 minuti dopo che l'apparecchio è stato

completamente caricato)

Smaltimento e Rimozione della

Batteria

La batteria incorporata agli ioni di litio contiene sostanze pericolose per l'ambiente.

Prima di smaltire la batteria, assicurati che la batteria sia rimossa da tecnici qualificati

e smaltita presso un centro di riciclaggio appropriato.

— la batteria deve essere rimossa dall'apparecchio prima che sia rottamata;

— l'apparecchio deve essere scollegato dalla rete di alimentazione al momento della

rimozione della batteria;

— labatteriadeveesseresmaltitain modo sicuro.

ATTENZIONE:

•

Prima di rimuovere la batteria, scollega l'alimentazione ed esaurisci la batteria il più

possibile.

•

Le batterie non necessarie devono essere smaltite presso un centro di riciclaggio

appropriato.

•

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.

•

In condizioni abusive, il liquido potrebbe essere espulso dalla batteria. In caso di

contatto, sciacqua con acqua e consulta un medico.

Rimuovi la maniglia, l'anello decorativo al centro dell'apparecchio e i tappi a vite.

Usa uno strumento adeguato per rimuovere le viti sul retro dell'apparecchio, quindi

rimuovi il coperchio posteriore.

Rimuovilevitisulcoperchiodellabatteriaperaprireilcoperchiodellabatteria.

Scollega i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

Guida alla Rimozione

Website: https://global.dreametech.com

Manufactured by: Dreame Trading (Tianjin) Co., Ltd.

Made in China

HHR21A-EU-A00

02/2023

•

Theword"dreame"istheabbreviationofDreameTechnologyCo.,Ltd. anditssubsidiariesin Chi

na.Itisthetransliterationofthecompany's Chinese name"

追觅

",whichmeansstrivingfor

excellenceineveryendeavorandreflectsthecompany'svisionofcontinuouspursuit,exploration

andsearchintechnology.

• Das Wort "dreame" ist die Abkürzung von DreameTechnologyCo.,Ltd. und seinen

Tochterunternehmen in China. Es ist die Transliteration des chinesischen Namens "

追觅

dieser Firma, was für das Streben nach Vollendung steht und die Vision des Unternehmens

widerspiegelt, nämlich im Bereich der Technologie unaufhaltsam weiterzustreben, zu erforschen

und entdecken.

• Dreame est l'abréviation de l'entreprise chinoise Dreame Technology Co., Ltd. et ses filiales,

qui est la traduction phonétique du nom chinois de l'entreprise «

追觅

», reflétant la vision

de l'entreprise qui consiste à poursuivre, explorer et rechercher constamment les avancées

technologiques.

• La parola "dreame" è l'abbreviazione dell'azienda Dreame Technology Co., Ltd. e delle sue

filiali in Cina. È la traslitterazione del nome cinese dell'azienda "

追觅

", che dimostra la continua

ricerca, esplorazione e visione di ricerca dell'azienda nella tecnologia.

• La palabra "dreame" es la abreviatura de Dreame Technology Co., Ltd. y sus subsidiarias en

China. Es la transliteración del nombre chino de "

追觅

", que significa luchar por la excelencia en

cada esfuerzo y refleja la visión de la compañía de continuamente buscar, explorar e investigar

en tecnologás.

• Dreame — сокращённое название китайской компании Dreame Technology Co., Ltd. и

ее дочерних предприятий. Dreame является транслитерацией названия компании на

китайском языке «

追觅

», в котором отражено корпоративное видение компании в сфере

науки и технологий — непрерывный поиск, исследования и стремление к успеху.

• Het woord "dreame" is de afkorting van Dreame Technology Co., Ltd. en zijn

dochterondernemingen in China. Het is de transliteratie van de Chinese naam van het bedrijf "

追

觅

", wat betekent streven naar uitmuntendheid in elke inspanning en weerspiegelt de visie van

het bedrijf van continu streven, verkennen en zoeken in technologie.

• Dreame -қытайлық Dreame Technology Co., Ltd. компаниясының қысқартылған атауы және оның

еншілес кәсіпорындары болып табылады. Dreame бұл қытай тіліндегі компания атауының

транслитерациясы, онда компанияның ғылым мен технология саласындағы корпоративтік

көзқарасы -үздіксіз іздеу, зерттеу және табысқа ұмтылу бейнеленген.

• คำาว่า "dreame" เป็นชื

่

อย่อของ Dreame Technology Co., Ltd. และบริษัทย่อยในประเทศจีน

เป็ นคำาทับศัพท์ของ "

追觅

" ชื

่

อภาษาจีนของบริษัท ซึ

่

งหมายถึงมีความพยายามมุ่งมั

่

นเพื

่

อสร้างความเป็ นเลิศ

และสะท้อนให้เห็นถึงวิสัยทัศน์ของบริษัทในการแสวงหา การพัฒนา และการค้นคว้าทางด้านเทคโนโลยีอย่างต่อเนื

่

อง

• Dreame" là từ viết tắt của Dreame Technology Co., Ltd. và các công ty con của nó tại Trung Quốc. Đây là

phiên âm từ tên tiếng Trung của công ty "

追觅

", với ý nghĩa luôn nỗ lực để đạt được sự xuất sắc, đồng

thời phản ánh tầm nhìn của công ty về việc không ngừng theo đuổi, khám phá và tìm kiếm trong lĩnh vực

công nghệ.

Dreame H11 CORE Wet and Dry Vacuums

Product's Documents

User manual

Specifications

Dreame H11 CORE Questions and Answers
