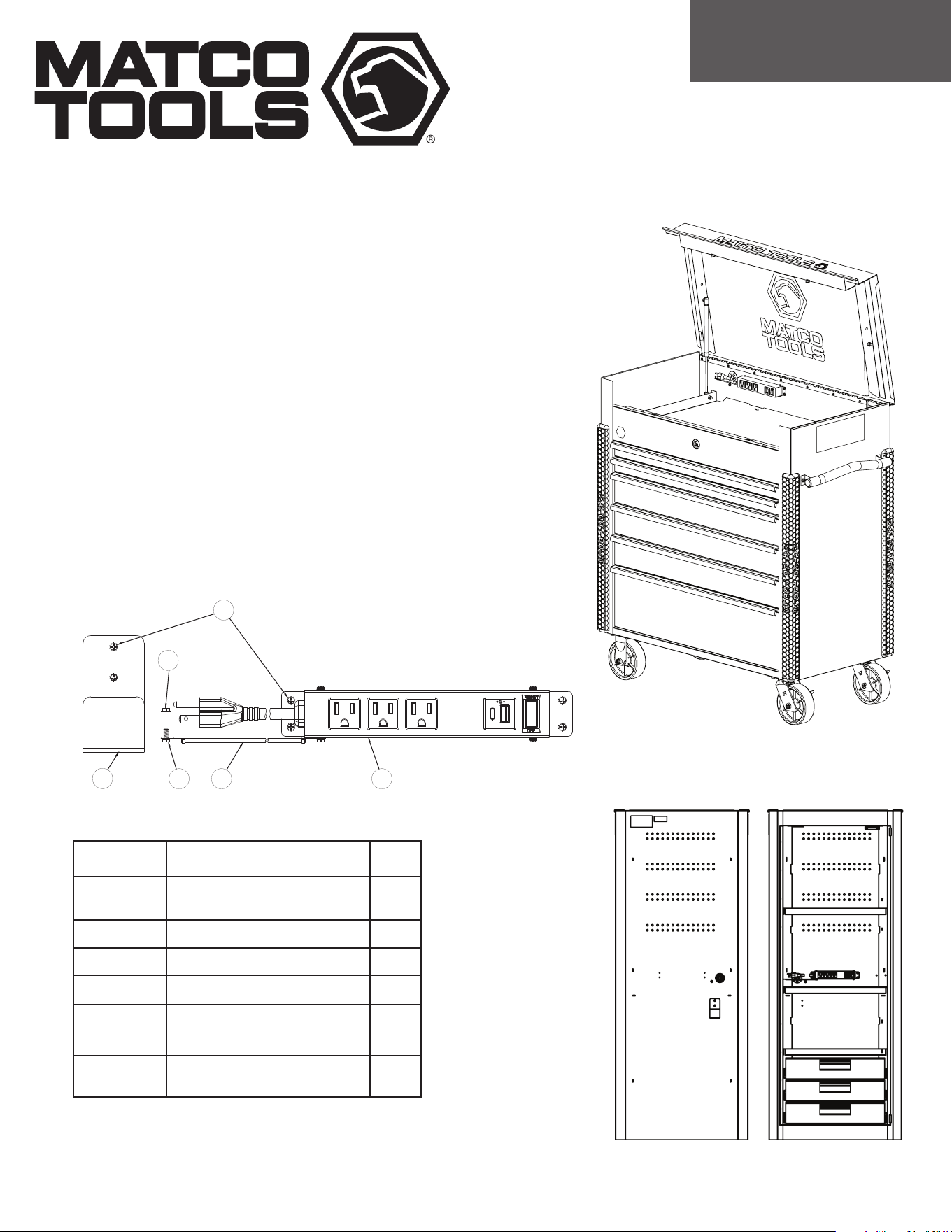

1. Use four #8-32 x 0.25" Self Tapping Screws (1) to mount
the Power Strip (4) inside the top area of the cart or
inside the locker.
2. Use two #8-32 x 0.25" Self Tapping Screws (1) to mount
the Cord Holder (2) to the back of the cart/locker.
3. Use the Green Ground Screw (5) to attach the
Grounding Strap (3) to the cart/locker.
4. Secure the Ground Screw with the 10-32 External
Tooth Locknut (6) on the back side of the cart/locker.
5. The cord may now be coiled and placed on the
cord holder.
PLEASE READ CAREFULLY & FOLLOW DIRECTIONS BEFORE USE
INSTALLATION INSTRUCTIONS
CART-POWER3B
3
2
5
4
1
6
ITEM NO.
DESCRIPTION
QTY.
CORD HOLDING BRACKET
10-32 EXTERNAL TOOTH
LOCKNUT
1
2
3
4
5
6
6
1
1
1
1
1
#8-23 X 0.250" PAN HEAD
SELF TAPPING SCREW
6.5" GROUNDING STRAP
POWER STRIP
HEX FLANGED HEAD ELECTRICAL
GROUND SCREW
GREEN-DYED #10-32 X 3/8"
Rev. 04162024Matco Tools | Stow, Ohio 44224 | www.matcotools.com
LOCKER FRONT LOCKER BACK

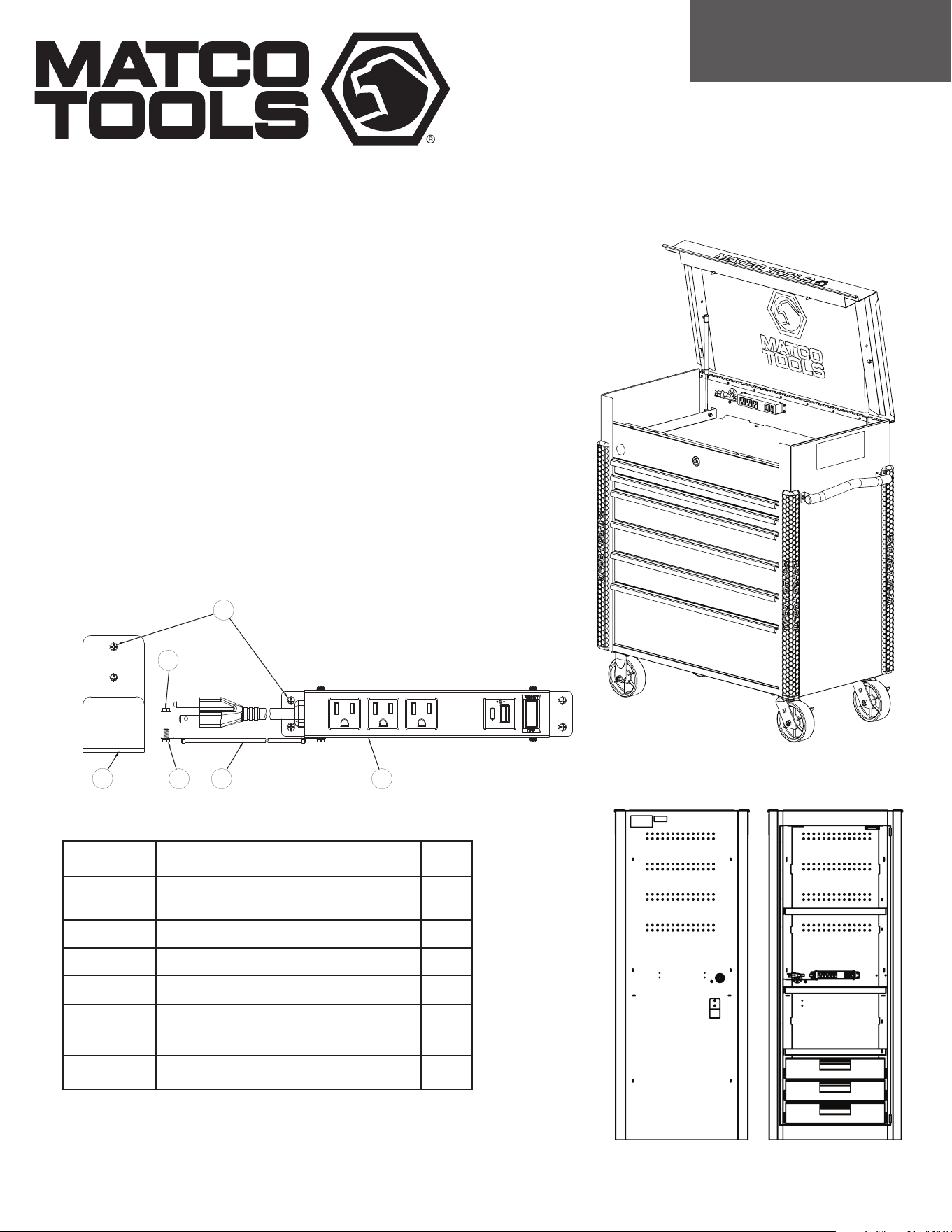

1. Utilice cuatro tornillos autorroscantes n.º 8 de 32 x 0.25"
(1) para montar el multicontacto (4) dentro del área
superior del carro o dentro del casillero.
2. Utilice dos tornillos autorroscantes n.º 8 de 32 x 0.25" (1)
para montar el soporte del cable (2) en la parte posterior
del carro/casillero.
3. Utilice el tornillo de tierra verde (5) para jar la correa de
conexión a tierra (3) al carro/casillero.
4. Asegure el tornillo de tierra con la contratuerca dentada
externa 10-32 (6) en la parte trasera del carro/casillero.
5. Ahora se puede enrollar el cable y colocarlo en el soporte
para cable.
3
2
5
4
1
6
FRENTE
DEL CASILLERO
PARTE TRASERA
DEL CASILLERO
DESCRIPCIÓN
LEA LAS INSTRUCCIONES CON DETENIMIENTO ANTES DE USAR Y SÍGALAS
INSTRUCCIONES DE INSTALACIÓN
CART-POWER3B
Rev. 04162024Matco Tools | Stow, Ohio 44224 | www.matcotools.com
N.º DE
ARTÍCULO
CANT.
SOPORTE PARA SUJECIÓN DEL CABLE
CONTRATUERCA DENTADA EXTERNA 10-32
1
2
3
4
5
6
6
1
1
1
1
1
TORNILLO AUTORROSCANTE DE
CABEZA CHANFLEADA N.° 8 DE 23 X 0.250"
CORREA DE CONEXIÓN A TIERRA DE 6.5"
MULTICONTACTO
TORNILLO EMBRIDADO DE CABEZA
HEXAGONAL DE CONEXIÓN A TIERRA
TEÑIDO DE VERDE N.º 10 DE 32 X 3/8"
