Dreame L10S ULTRA -1 Robot Vacuums User Manual

Contents

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Руководство пользователя

Instrukcja obsługi

108

134

161

189

215

241

Gebruikershandleiding

Usage Restrictions

Safety Information

This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.

The appliance is only to be used with the power supply unit provided with the

appliance.

This appliance contains batteries that are only replaceable by skilled persons.

Clear the area to be cleaned. Children shall not play with the appliance.

Ensure children and pets are kept at a safe distance from the robot while it is

operating.

Do not install, charge or use the appliance in the bathrooms or around the

pools.

This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.

Ensure that the appliance operates correctly in a proper environment.

Otherwise, do not use the appliance.

If the power cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.

Do not use the robot in an area suspended above ground level without a

protective barrier.

To avoid electric shock, fire or injury caused by improper use of the appliance, please read the user

manual carefully before using the appliance and keep it for future reference.

Safety Information

Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.

Do not use the robot at an ambient temperature above 40°C or below 0°C or on

a floor with liquids or sticky substances.

To prevent damage or harm from dragging, clear any loose objects from the

floor, and remove cables or power cords on the cleaning path before operating

the appliance.

Remove fragile or small items from the floor to prevent the robot from bumping

into and damaging them.

Keep hair, fingers, and other body parts away from the suction opening of the

robots.

Keep the cleaning tool out of reach of children.

Do not operate the appliance in a room where an infant or child is sleeping.

Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.

Keep the cleaner out of reach of children.

Use only the oﬃcially-approved detergent. Do not add any liquid such as

alcohol or disinfectant.

Do not use the robot to clean any burning objects. Do not use the robot to pick

up flammable or combustible liquids, corrosive gases, or undiluted acids or

solvents.

Do not vacuum hard or sharp objects. Do not use the appliance to pick up objects

such as stones, large pieces of paper or any item that may clog the appliance.

Usage Restrictions

Safety Information

Usage Restrictions

Plug must be removed from the socket-outlet before cleaning or maintaining

the appliance.

Do not wipe the robot or the base station with a wet cloth or rinse them with

any liquid. After cleaning washable parts, fully dry the parts before reinstalling

and using them.

Please use this product in accordance with the instructions in the User Manual.

Users are responsible for any loss or damage that arise from improper use of

this product.

Batteries and

Charging

with the model RCS9 base station.

Do not attempt to disassemble, repair, or modify the battery or the base station

on your own.

Do not place the base station near a heat source.

Do not use a wet cloth or wet hands to wipe or clean the base station's

charging contacts.

Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.

If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.

Make sure the robot is turned oﬀ when being transported and kept in its

original packaging if possible.

If the robot will not be used for an extended period of time, fully charge it, then

Laser Safety

Information

Safety Information

The laser sensor in this product meets the IEC 60825-1:2014/EN 60825-1:2014/

A11:2021 Standard for Class 1 laser products. Please avoid direct eye contact

with it during use.

Hereby, Dreame Trading (Tianjin) Co., Ltd. declares that the radio equipment type RLS6LADC is in compliance with Directive 2014/53/EU.

The full text of the EU declaration of conformity is available at the following internet address: https://global.dreametech.com

For detailed e-manual, please go to https://global.dreametech.com/pages/user-manuals-and-faqs

turn it oﬀ and store it in a cool, dry place. Recharge the robot at least once

every 3 months to avoid over-discharging the battery.

The lithium-ion battery pack contains substances that are hazardous to the

environment. Before disposing of the robot vacuum, please first remove the

battery pack, then discard, or recycle it in accordance with local laws and

regulations of the country or region it is used in.

When removing the batteries from the product, it is better to use up the

batteries and make sure your product is disconnected from power.

1) Uninstall the screw on the bottom, then remove the cover.

2) Unplug the battery connector, then remove the batteries. Do not damage the

battery case to avoid any risk of injuries.

3) Return the batteries to a professional recycling organization.

Batteries and

Charging

Package Contents

Other Accessories

Product Overview

Side Brush

Mop Pad × 2

(pre-installed)

Robot

Base Station

Mop Pad Holder × 2 Multi-Surface Floor

Cleaner

User Manual

Power Cord Cleaning Brush Dust Collection Bag

replacement

Base Station Ramp

Extension Plate

Robot

Product Overview

Spot Cleaning Button

· Press briefly to start spot cleaning

Power / Clean Button

· Press briefly to start cleaning after the robot is turned on

Dock Button

· Press briefly to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleaned

· Quickly Blinking Orange: Error

· Solid Orange: Low battery or paused

Note: Press any button to pause while the robot is cleaning or returning

to charge.

Automatic Water

Refilling Inlet

Robot and Sensors

Main Wheel

Main Brush

Universal Wheel

Brush Guard

Main Wheel

Brush Guard Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

LDS Upper Cover

Laser Distance Sensor (LDS)

Bumper

Cover

Charging

Contacts

Connectors

Automatic Water

Refilling Inlet

AI Visual Sensor

Line Laser Sensors

Reset Button

· Press and hold for 3

seconds to restore to factory

settings

Wi-Fi Indicator

On: Wi-Fi connected

Quickly Blinking: Awaiting

connection or connecting

Slowly Blinking: Wi-Fi not

connected

Edge Sensor

Auto-empty Vent

Dust Bin

Filter

Auto-empty

Vent

Bin Clip

Dust Bin Cover Clip

Bin Cover

Filter Clip

Product Overview

Base Station

Product Overview

Washboard

Upper Cover

Handle

Water Tank Clip

Water

Tank Clip

Float Ball

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Base Station Buttons

Child Lock

Press and hold the and buttons for 3 seconds to activate or deactivate

Child Lock. After Child Lock is activated, all buttons on the robot and the base

station are locked.

nottuB evaeL

Clean Button

Briefly press to make the robot clean all areas

Dry Button

Note: The buttons on the base station will work only when the robot is placed onto

the base station.

Dust Cabinet

Cover

Briefly press to make the base station start or stop drying the

mop pads

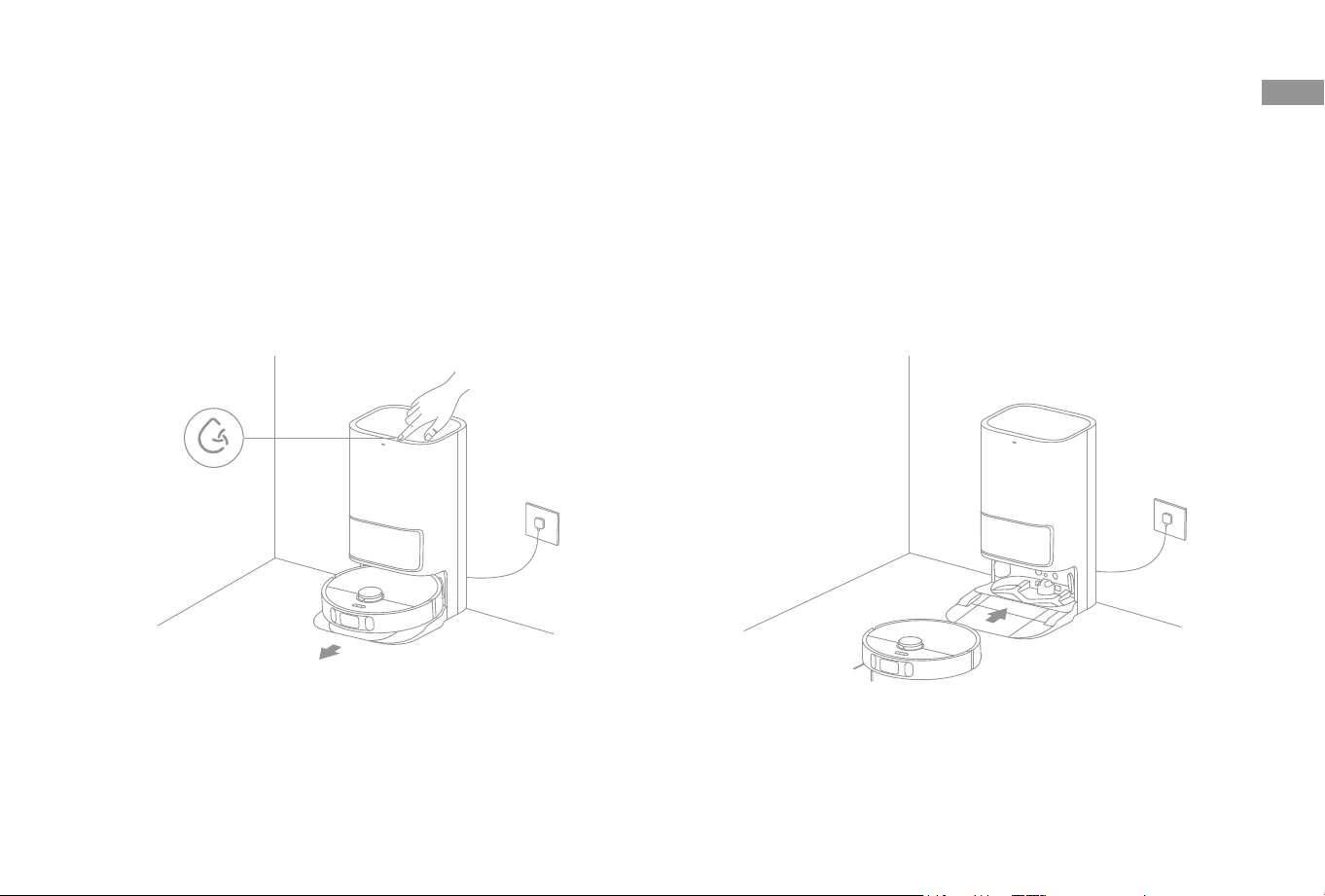

· Briefly press to make the robot leave the base station

· When the robot is out of base, press and hold

button on the base station

for 3 seconds to release clean water for base cleaning. Afterwards, press the

button again for 3 seconds to pump out the used water.

Ramp

Extension Plate

Product Overview

Base Station

Filter

Slot

Cleaner Adding Inlet

Auto-empty

Vent

Mop Assembly

Mop Pad

Attachment

Area

Mop Pad Holder Mop Pad

Status Indicator

Solid white: The base station

is connected to power

Blinking Orange: The base

station has an error

Signaling Area

Charging Contacts

Automatic Water

Adding Inlet

Slot for Automatic

Cleaner Adding Device

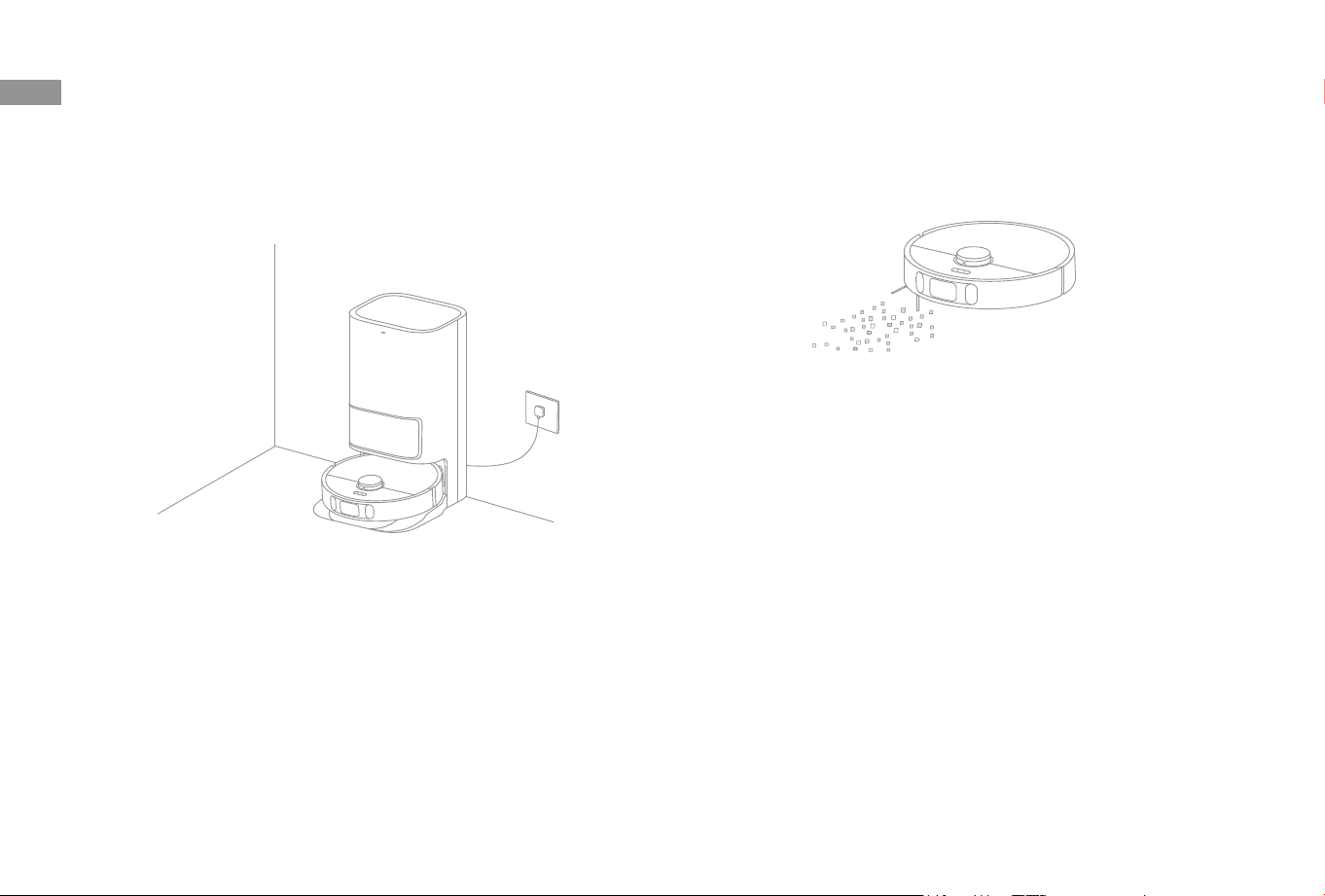

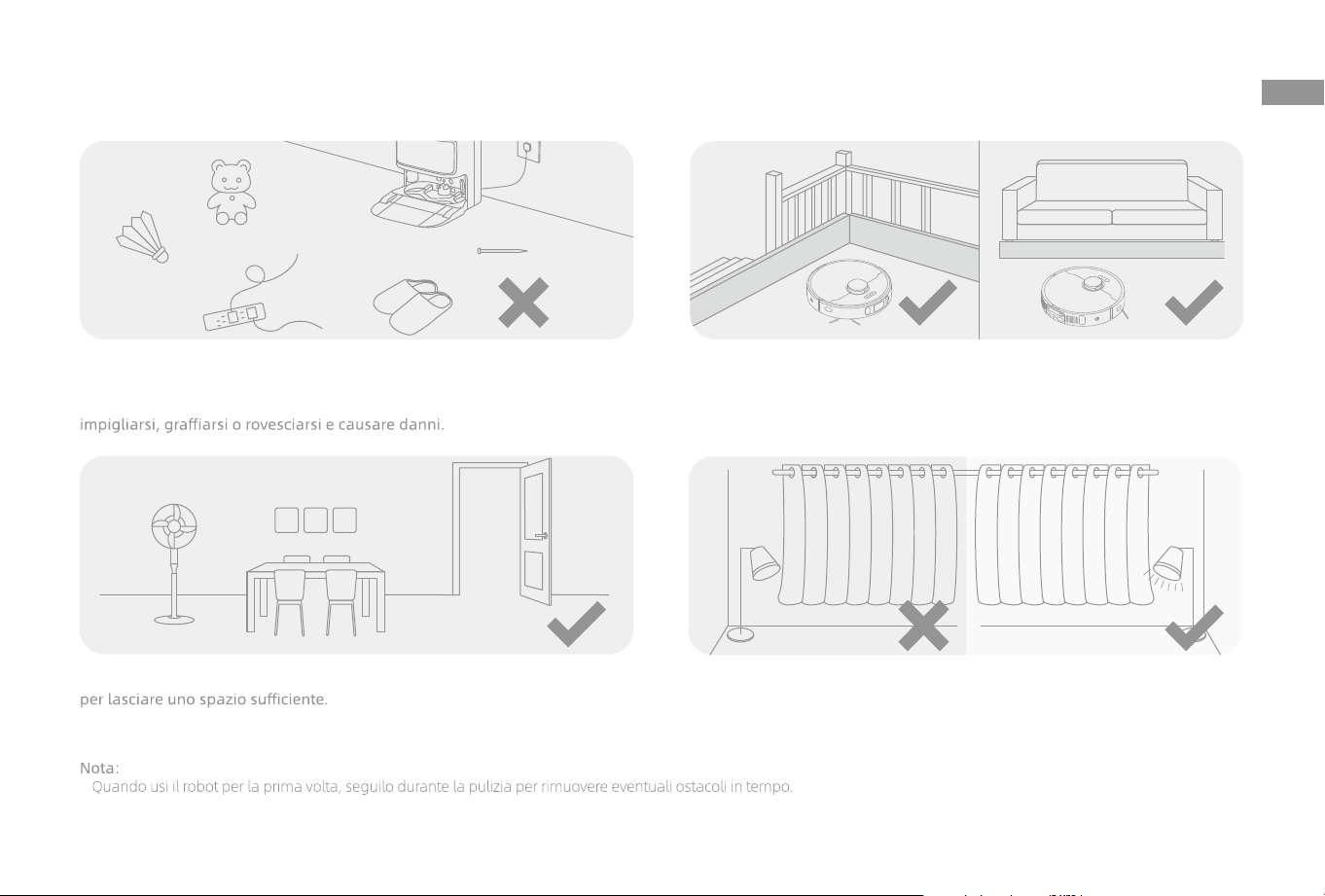

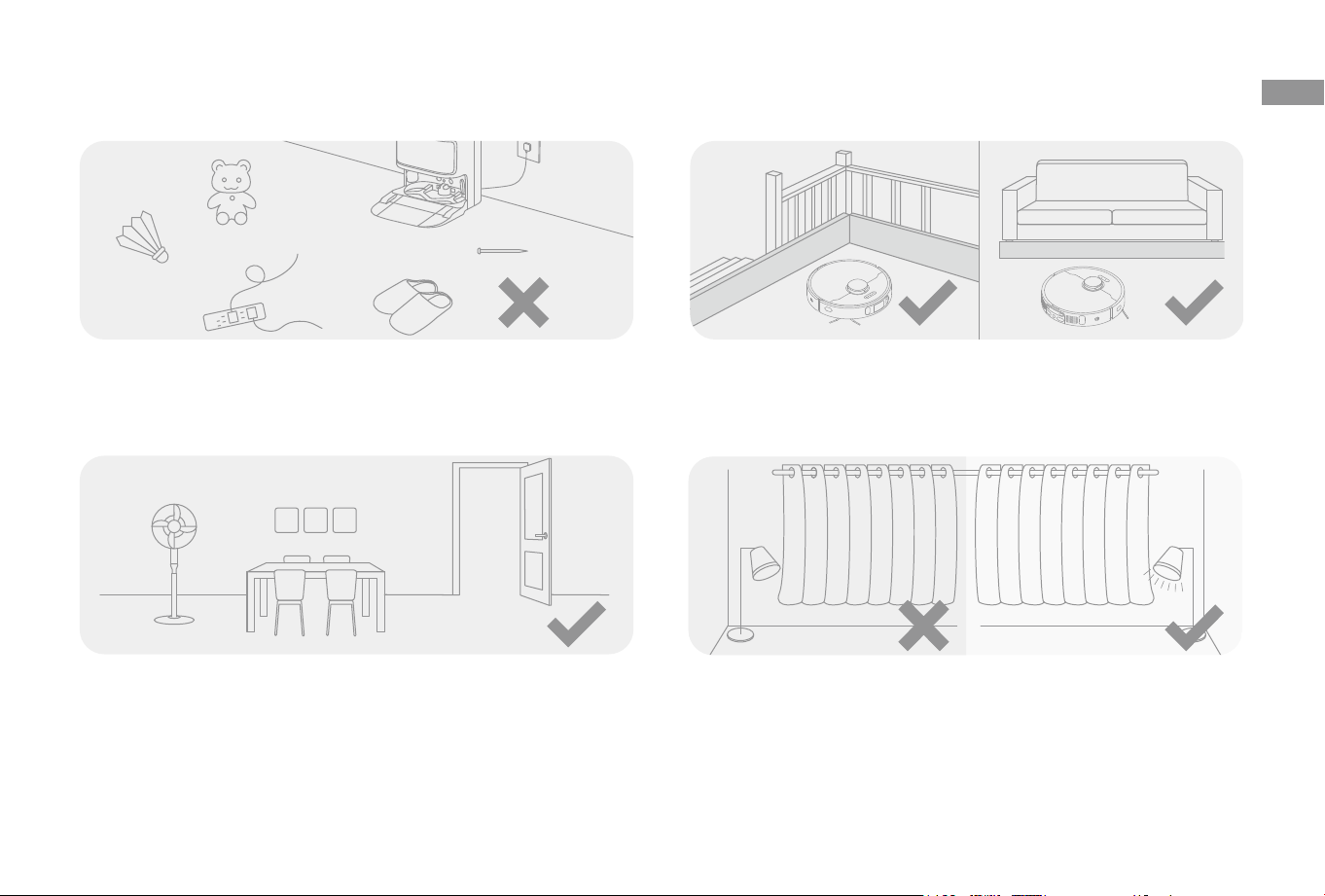

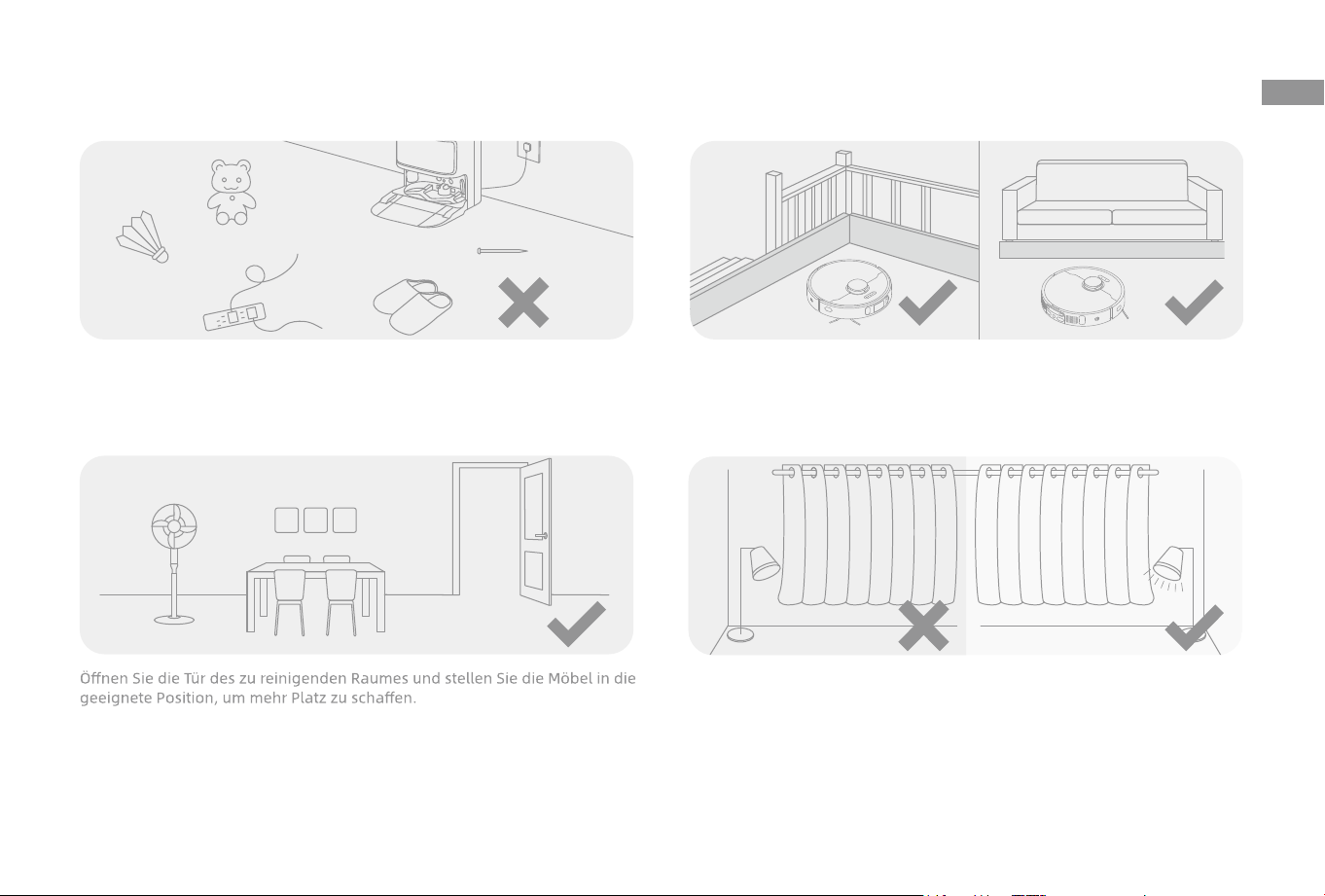

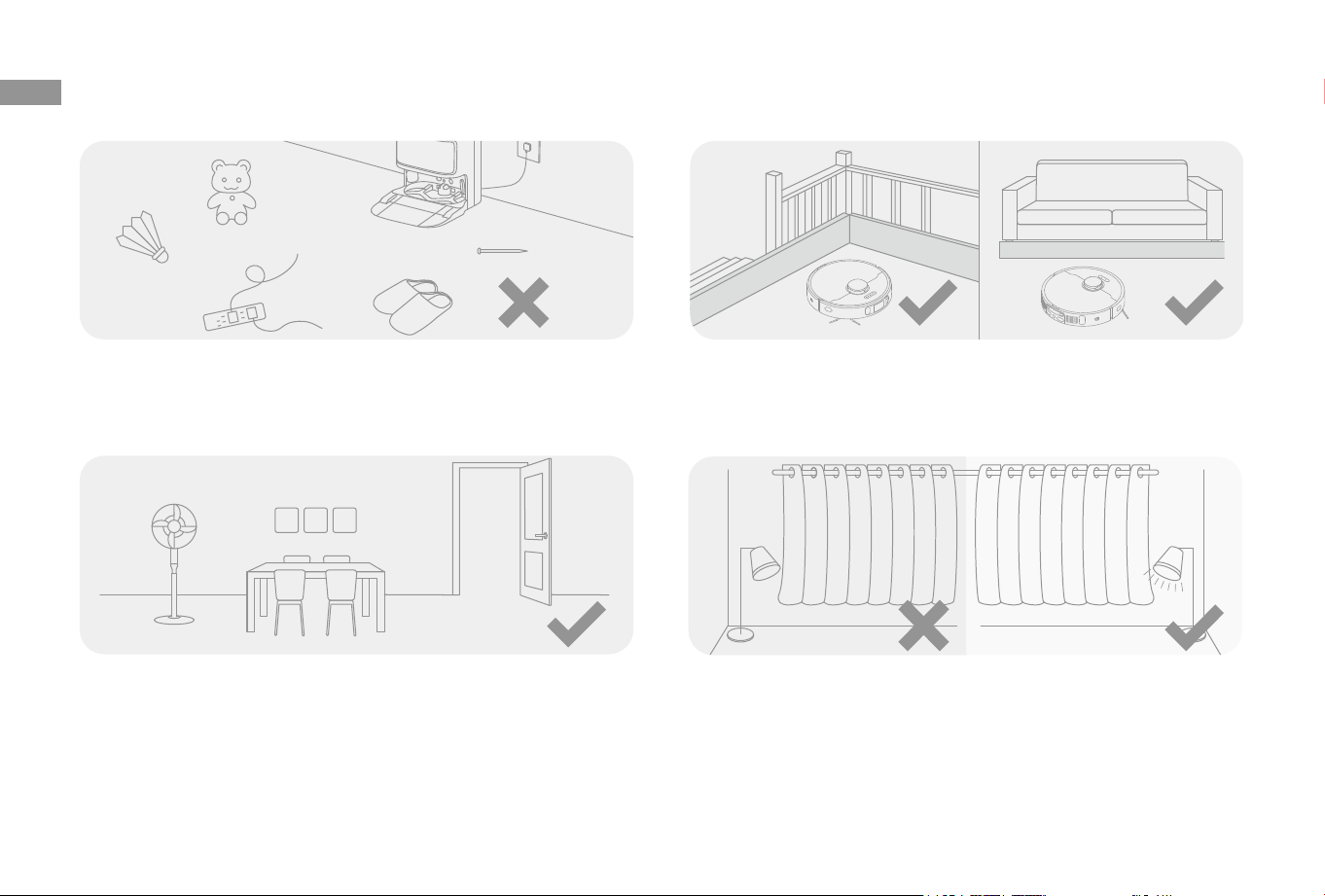

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

With the AI visual sensor, the robot can better recognize and avoid obstacles

such as power cords, shoes, and socks, to get the most out of the AI visual

sensor, make sure that all areas to be cleaned are well-lit.

Before cleaning, place a physical barrier at the edge of the stairs and sofa to

ensure the secure and smooth operations of the robot.

Note:

When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

To prevent the robot from not recognizing areas that need to be cleaned, do not stand in front of the robot, threshold, hallway, or narrow places.

Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be scratched.

Note: Install the side brush until it clicks into place.

3. Remove the Protective Strips1. Connect to an Electrical Outlet

Insert the power cord into the base station and plug it into the socket.

Install the side brush and mop assembly into proper place.

Install the base station ramp extension plate down to the base station.

2. Place the Base Station

Remove any objects that are closer than 1.5 m from the front, 1 m from the

top, and 0.5 m from either side of the base station.

Place the base station in a location that is as open as possible with a good

Wi-Fi signal.

4. Install the Main Accessories

Before Use

Note:

Make sure that no objects might block the signaling area.

To prevent water stains from wetting wood floors or carpets, placing the base

station on tile floors or marble floors is recommended.

Firmly insert the power

cord upwards until the

indicator turns on.

> 1.5 m

Side

Brush Clip

I: ON

O: OFF

> 0.5 m

- MAX -

5. Place the Robot

Press and hold the power button on the robot for 3 seconds to turn it on.

Place the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notification when the robot

successfully connects to the base station and starts charging. After the robot

is fully charged, the status indicators on the robot and the base station will

remain lit for 10 minutes and will then dim.

6. Install the Cleaner Bottle

bottom of the bottle. Open the upper cover of the base station and take out

the clean water tank and the used water tank. Install the cleaner bottle along

the slot into place. The cleaner will be added automatically while working.

7. Add Water to the Clean Water Tank

Fill the clean water tank with clean water up to the maximum water level

mark, and then install the clean water tank and the used water tank in place.

Before Use

Note: It is recommended to fully charge the robot before its first use. When the

robot cannot be turned on after the battery is depleted, manually connect the

robot with the station to charge it.

MAX Water Line

Note: Do not add hot water to the water tank, as this may cause the tank to become

deformed.

Note:

Remove the soft rubber plug in the cleaner adding inlet before first use.

Do not add any liquid other than the oﬃcially-approved cleaner to help prevent

base station malfunction.

Connecting with Dreamehome App

Open the Dreamehome App, tap " " in the upper right corner, and scan the

same QR code again to add "Dreame L10s Ultra". Please follow the prompts

to finish the Wi-Fi connection.

This product works with the Dreamehome app which can be used to control

your device.

1. Download the Dreamehome App

Scan the QR code on the robot, or search for "Dreamehome" in the app store to

download and install the app.

Note:

• Only 2.4GHz Wi-Fi is supported.

the directions in this manual. Please follow the instructions based on the current

app version.

3. Reset Wi-Fi

Simultaneously press and hold the power button and dock button until you

hear a voice prompt say, "Waiting for the network configuration." Once the

Wi-Fi indicator is blinking slowly, the Wi-Fi has been successfully reset.

Note:

• If your robot cannot connect to the app successfully, reset the Wi-Fi and add the

device again.

• To disconnect the device from Wi-Fi network, press and hold the Reset button on

the robot for 3 seconds.

Wi-Fi Indicator

· Blinking slowly: To be connected

· Blinking quickly: Connecting

· On: Connected

QR Code

How to Use

Fast Mapping

After configuring the network for the first time, follow the instructions on

the app to quickly create a map, and the robot will start mapping without

cleaning. The mapping process will be completed when the robot returns to

the station, and the map will be saved automatically.

move the robot away from the base station and press and hold the power

button for 3 seconds.

Pause/Sleep

When the robot is running, press any button to pause it.

Note:

· The robot will turn oﬀ automatically if it is left in the sleep mode for more than 12

hours.

· If the robot is paused and placed onto the base station, the current cleaning

process will end.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning and the power indicator goes out. The

DND mode is disabled by default at the factory. You can use the app to enable

the DND mode or modify the DND period. The DND period is 22:00-8:00 by

default.

Note:

· The scheduled cleaning tasks will be performed on time during the DND period.

· The robot will resume cleanup where it left oﬀ after the DND period expires.

Spot Cleaning

When the robot is awaiting, press briefly the button to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 x

1.5 meters around it and returns to its starting point once the spot cleaning is

completed.

Robot Restarting

power button for 3 seconds to turn the robot on.

How to Use

Sweeping & Mopping

Note: When using the mop assembly for the first time, the robot performs the sweeping and mopping task by default.

2. Return to clean mop pads midway

During mopping, the robot will automatically return to the base station to

wash mop pads based on the mop pad cleaning frequency specified on the

app. Then the base station will automatically refill the water tank of the robot,

and the robot will resume the cleanup after water refilling.

Note:

The mop pads will be cleaned before the robot starts mopping, please wait with

patience.

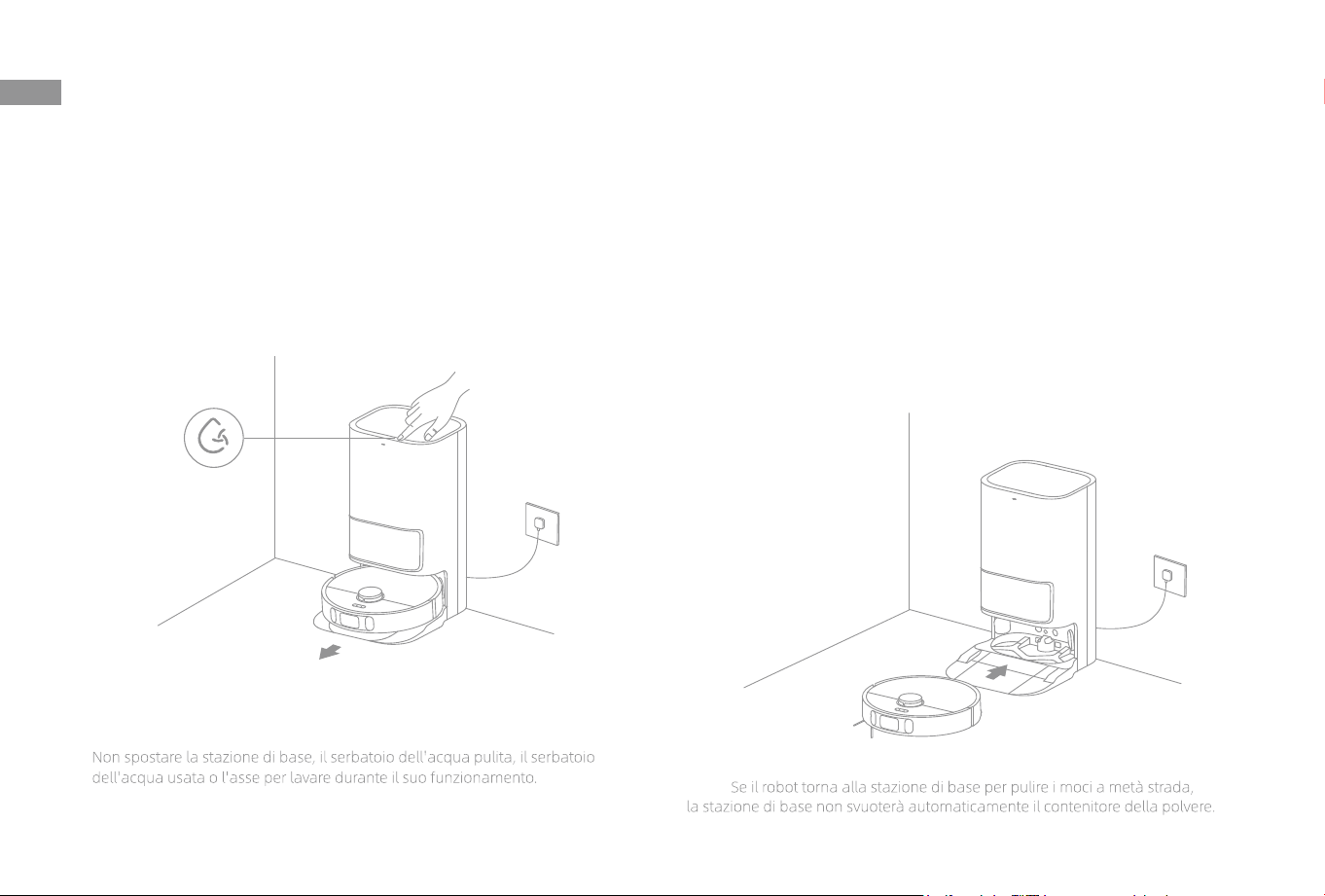

Do not move the base station, the clean water tank, the used water tank, or the

washboard during its working.

Note: If the robot returns to the base station to clean mop pads midway, the base

station will not automatically empty the dust bin.

1. Start sweeping and mopping

Press the clean button on the base station or the power button on the robot,

or use the app to make the robot start from the base station. Then the robot

will plan the optimal cleaning route and perform the cleaning task based on

the created map.

How to Use

3. Clean and dry mop pads after dust emptying

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust bin, and

then clean and dry the mop pads.

4. Clean the used water tank

After the robot has completed the task, please clean the used water tank to

avoid any odor.

Note:

When the robot returns midway to the base station to clean mop pads, the base

station will not automatically empty the dust bin.

If the auto-empty function is turned oﬀ in the app, the base station will not

automatically empty the dust bin.

The base station will empty the dust bin according to the frequency set in the app.

Sweeping

To use only the sweeping function, select "Sweeping" on the app, or remove

the mop assembly from the robot and the robot will automatically switch to

the sweeping mode.

Make sure that the base station is connected to power and the robot is

connected with the base station. Press the clean button on the base station

or the power button on the robot, or use the app to make the robot start from

the base station.

Note: If the mop assembly is not removed from the robot, you can select the

sweeping mode on the app, and the robot will automatically lift the mop assembly

before sweeping.

Note: To ensure the robot can easily return to the base station after cleaning, it is

recommended to make the robot start from the base station and avoid moving the

base station during cleaning.

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the following table for routine maintenance.

Part Maintenance Frequency

Replacement

Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main Brush Every 6 to 12 months

Dust bin filter

Every 3 to 6 months

Side brush

Washboard

Once every month /

Base station's

signaling area

Base station's

charging contacts

Base station's auto-

empty vent

Universal wheel

Edge sensor

Laser Distance

Sensor (LDS)

Line laser sensor

Part

Maintenance

Frequency

Replacement

Period

AI Visual Sensor

Once every month

Carpet Sensor

Charging Contacts on Robot

Bumper

Robot's auto-empty vent

Robot's automatic water

refilling inlet

Bottom of the robot

Cleaner Adding Inlet

Recommended to

clean after removing

the cleaner (bottle)

Dust bin Clean it as needed

Dust collection bag

6-8 weeks

Mop pad

Every 1 to 3

months

Note: The replacement frequency will depend on your usage of the robot. If an

exception occurs due to special circumstances, the parts should be replaced.

Routine Maintenance

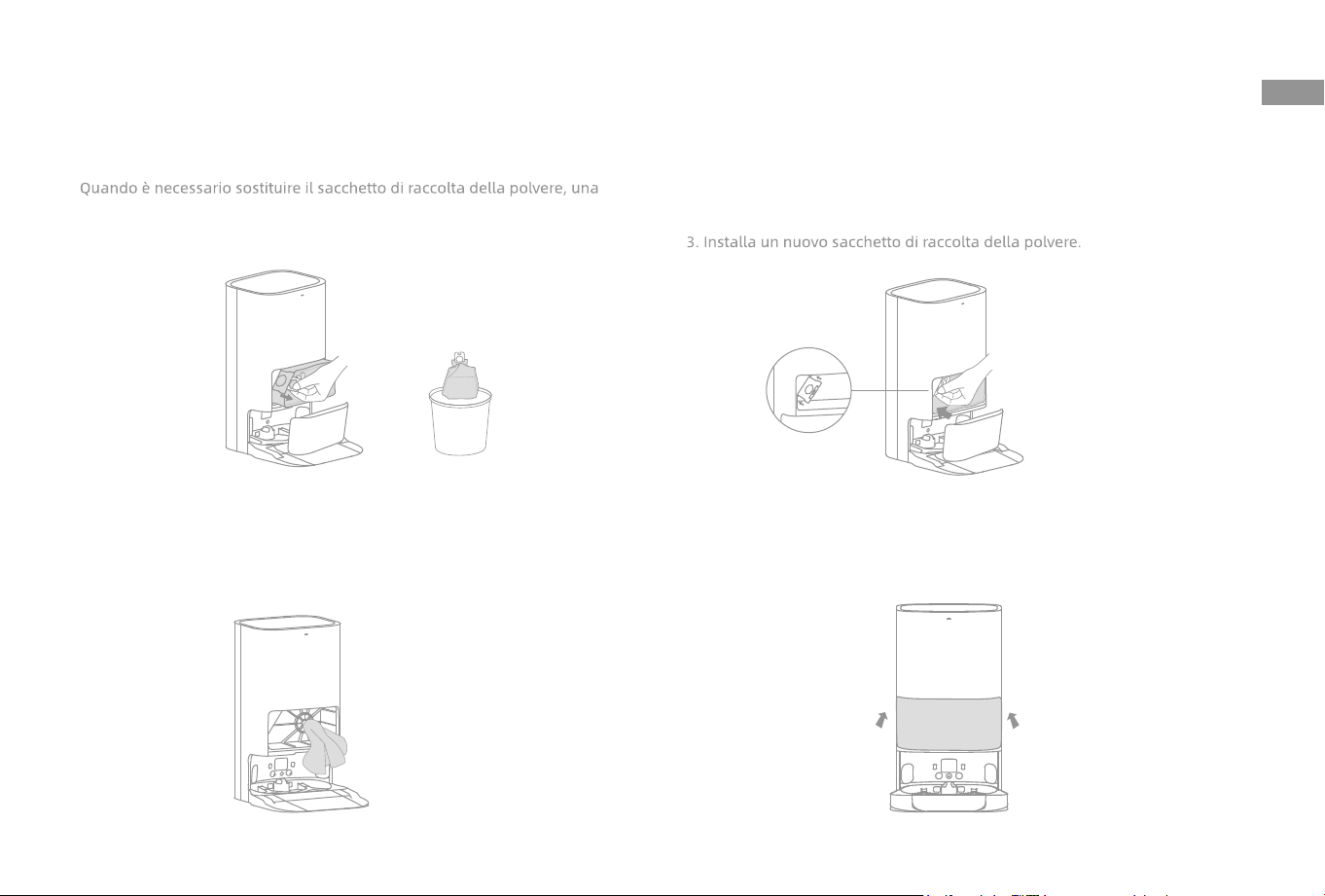

Dust Collection Bag

When the dust collection bag needs to be replaced, a notification will appear

in the app.

1. Discard the dust collection bag. 3. Install a new dust collection bag.

4. Close the cover of the dust cabinet.

2. Remove the dust and debris from the filter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust and

debris from accidentally falling out.

Note: The float ball in the used water tank is a movable part. Do not apply too

much force when cleaning it to avoid damaging it.

Routine Maintenance

Used Water Tank

1. Remove the used water tank, open its cover and pour out the dirty water.

2. Rinse the used water tank with clean water, and use the provided cleaning

brush to clean the inner wall of the used water tank.

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and lift the

brush out of the robot.

2. Pull out the brush covers as shown in the diagram. Use a proper tool to

remove the hair tangled in the brush.

Routine Maintenance

Side Brush

Remove and clean the side brush.

Universal Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

universal wheel. Do not use excessive force.

Rinse the universal wheel under the running water and put it back after drying it

completely.

Dust Bin

1. Open the robot cover and press the bin clip to remove the dust bin.

2. Open the bin cover and empty the bin as shown in the diagram.

Routine Maintenance

Filter

1. Remove the filter and tap its basket gently.

2. Rinse the dust bin and filter with water and dry them completely before

reinstalling.

Note:

Rinse the dust bin and filter with clean water only. Do not use any detergent.

Use the dust bin and filter only when they are completely dry.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects to

prevent damage.

Robot Sensors and Charging Contacts

Wipe sensors and charging contacts of the robot by using a soft, dry cloth:

The cliﬀ sensors and the carpet sensor on the bottom of the robot

Charging contacts at the back of the robot

The edge sensor on the side of the robot

LDS on the top of the robot

The bumper, the AI visual sensor, and the line laser sensors on the front of

the robot

Note: Wet cloth can damage sensitive elements within the robot and the base

station. Please use dry cloth for cleaning.

Edge Sensor

AI Visual Sensor

Line Laser Sensors

Laser Distance Sensor (LDS)

Bumper

Charging Contacts

Carpet Sensor

Routine Maintenance

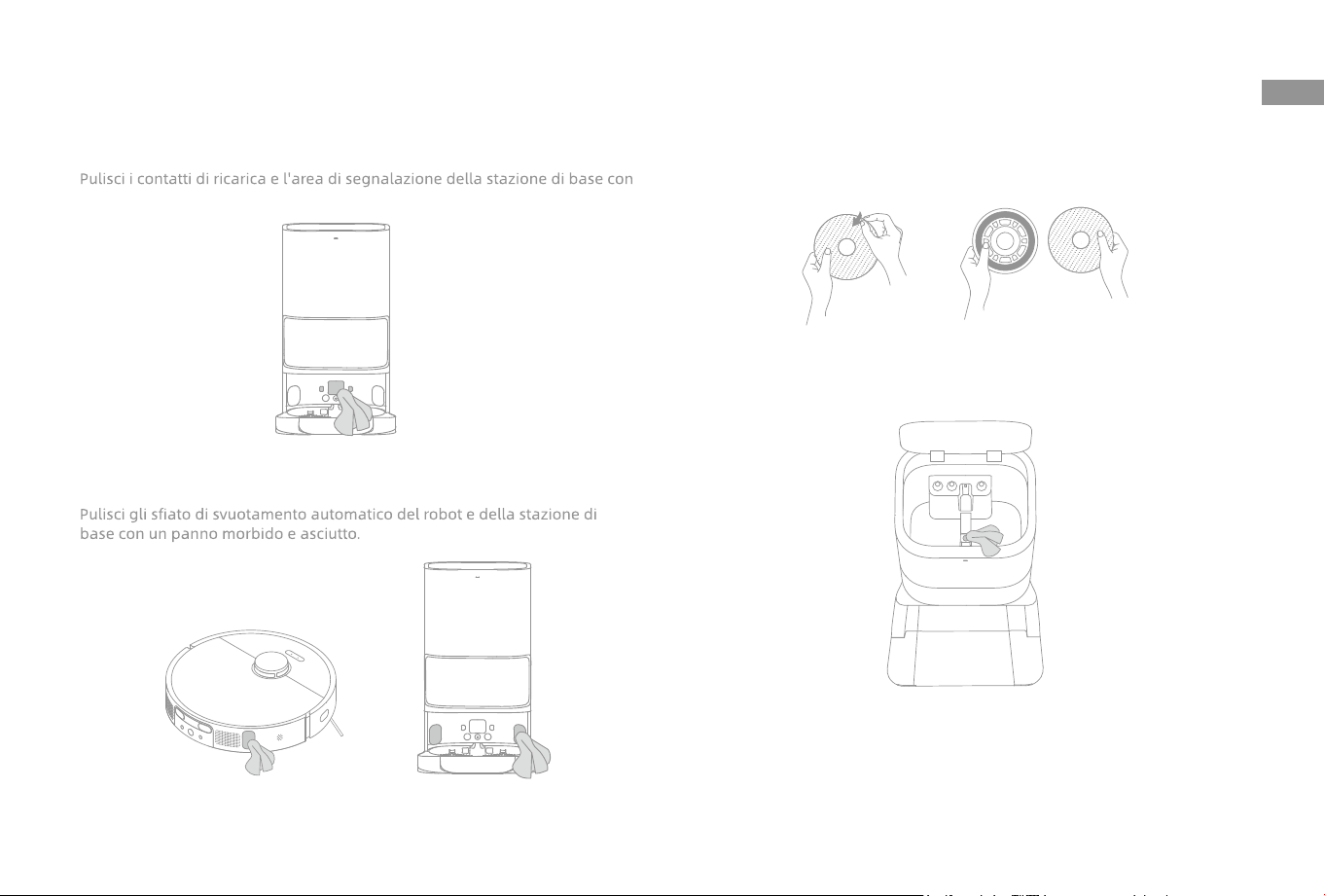

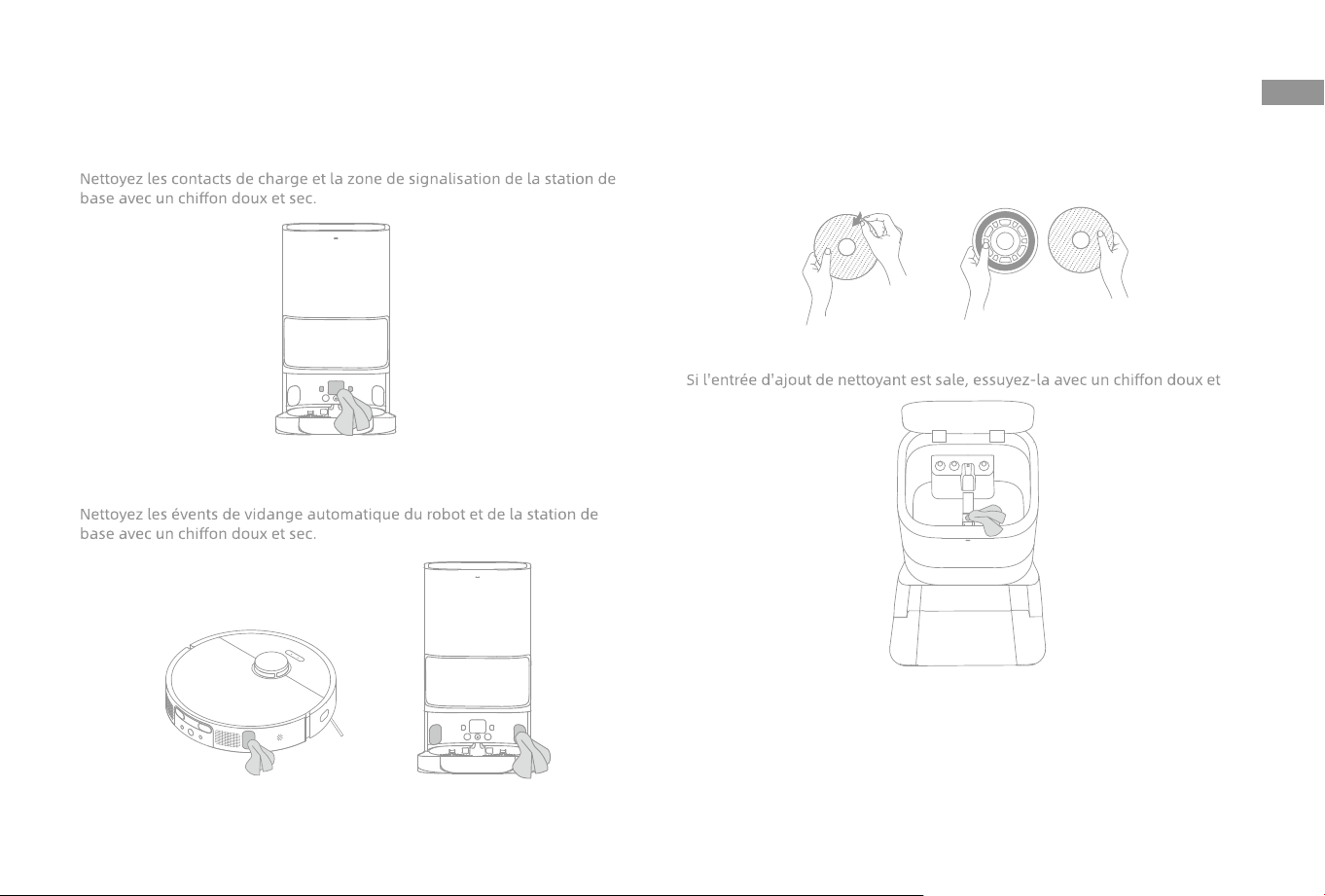

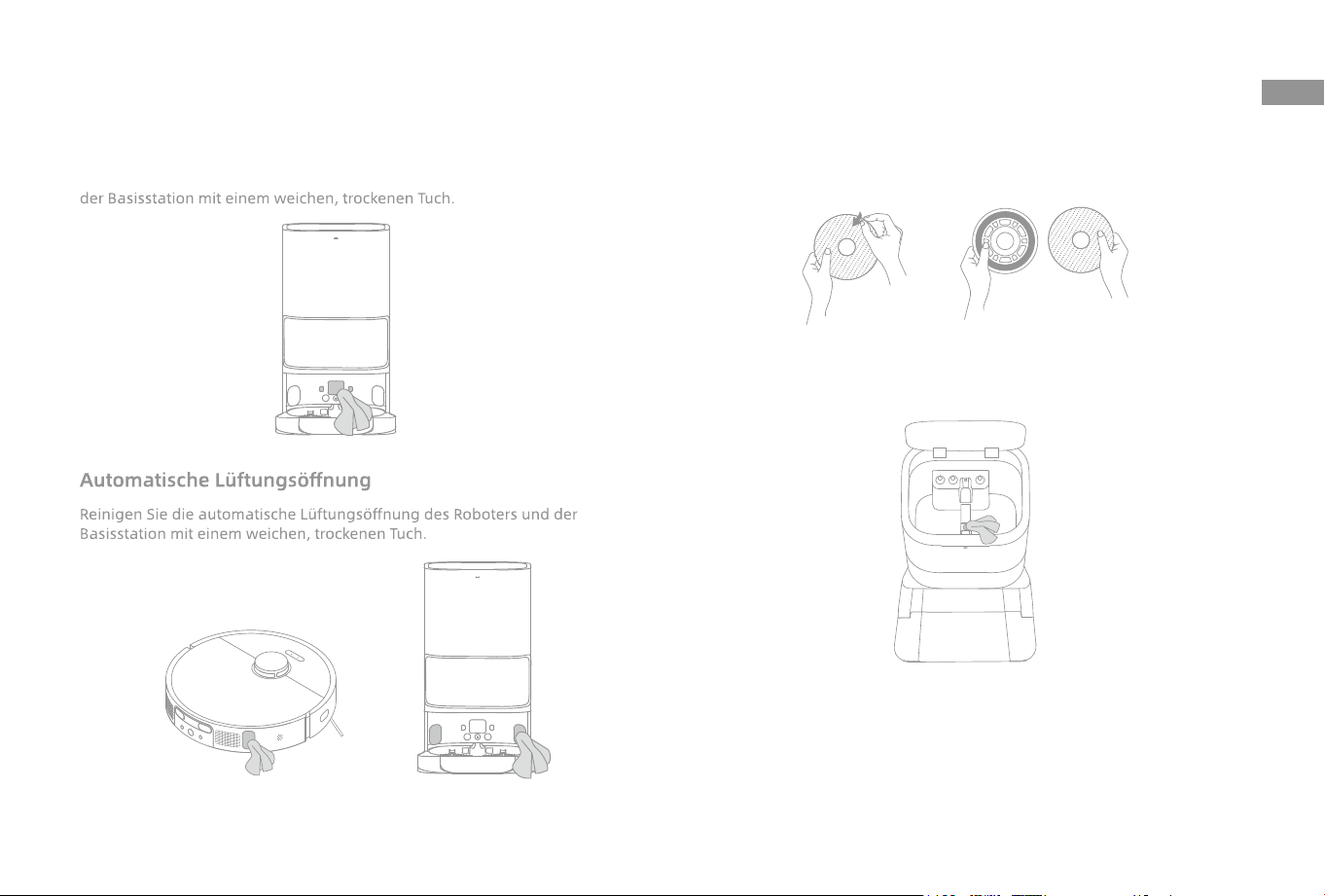

Charging Contacts

Clean the charging contacts and the signaling area of the base station with a

soft, dry cloth.

Auto-empty Vents

Clean the auto-empty vents of the robot and the base station with a soft, dry

cloth.

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

the robot at least once every three months.

Cleaner Adding Inlet

If the cleaner adding inlet is dirty, wipe it with a soft, dry cloth.

Problem Solution

The robot will not

turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32°F (0°C) and 104°F (40°C).

The robot will not

charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connector of the robot and remove the foreign object if any.

The robot fails to

connect to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot

find and return to the

base station.

The base station is disconnected from power or moved when the robot is not on it.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck

in front of the base

station and cannot

return to it.

Clear any obstruction within 0.5 m on the left and right sides or within 1.5 m in front of the base station to prevent the

robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

FAQ

Problem Solution

The robot will not

the robot. If the problem persists, please contact after-sales service.

The charging speed

is slow.

It takes about 6 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases

while the robot is

operating.

Check whether the dust bin filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust bin. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the line laser sensors and the AI visual sensor on the robot with a clean, soft cloth to keep them clean and

unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

Check whether there is a threshold higher than 2 cm at the door of the room. The robot cannot climb over high thresholds

or steps.

The place in front of the room to be cleaned is wet and slippery, causing the robot to slip and work abnormally. It is

recommended to dry the floor before using the robot.

FAQ

Problem Solution

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot does

not respond while

pressing the buttons

on the base station.

The robot may be out of the base station's wireless range. Manually return the robot to the base station or use the app to

return it.

The station cannot

automatically empty

the dust bin.

Check whether the dust collection bag in the dust cabinet is full.

If the dust collection bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base

station, or the dust bin. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard and check whether the sewage drain is blocked and clean it.

If the problem persists, please contact the after-sales service team.

For additional services, please contact us via https://global.dreametech.com

Specifications

Model RLS6LADC

Charging Time Approx. 6 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power <20 dBm

Robot Base Station

Model RCS9

Rated Input 220-240 V

50-60 Hz

Rated Output 20 V

Power (during dust emptying) 1000 W

Power (during cleaning) 55 W

Power (drying and charging) 78 W

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed

with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a

designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities.

Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the

installer or local authorities for more information about the location as well as terms and conditions of such collection points.

Under normal use of condition, this equipment should be kept a separation

distance of at least 20 cm between the antenna and the body of the user.

Base Station/Charging Dock

Power consumption in standby mode: ≤0.5W (within 15 minutes after the

robot leaves the base station/charging dock)"

Robot&Base Station/Charging Dock

The equipment does not have a standby mode or other equivalent states in

terms of standby requirements, power management function, or the ability to

deactivate wireless network connections due to battery maintenance needs.

The power consumption of the equipment is likely to be higher than other

equipment models meeting these functional requirements.

WEEE Information

Nutzungseinschrän

-kungen

Sicherheitsinformationen

Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden,

darf dieses Produkt nicht von Kindern unter 8 Jahren, von Personen mit

körperlichen, sensorischen oder geistigen Einschränkungen oder von Personen

mit mangelnden Kenntnissen ohne Aufsicht eines Elternteils oder Vormunds

Aufsicht durchführen.

Das Gerät darf nur mit dem zum Gerät mitgelieferten Netzteil verwendet werden.

Dieses Produkt enthält Akkus, die nur von qualifizierten Personen

ausgewechselt werden dürfen.

Der zu reinigende Bereich muss freigeräumt werden. Kinder dürfen nicht mit

diesem Produkt spielen. Achten Sie darauf, dass Kinder und Haustiere während

des Betriebs des Roboters einen sicheren Abstand zum Gerät halten.

Installieren, laden oder verwenden Sie das Gerät nicht in den Badezimmern

oder in der Nähe der Pools.

Dieses Produkt ist nur für die Bodenreinigung in einer häuslichen Umgebung

geeignet. Benutzen Sie es nicht im Freien, auf anderen Oberflächen als dem

Boden oder in einer kommerziellen oder industriellen Umgebung.

Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung

ordnungsgemäß betrieben wird. Andernfalls dürfen Sie das Gerät nicht

verwenden.

Um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu

vermeiden, lesen Sie bitte die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren

Sie sie zum späteren Nachschlagen auf.

Sicherheitsinformationen

Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und

wenden Sie sich an den Kundendienst.

Verwenden Sie den Roboter nicht in einem Bereich, der sich über dem

Bodenniveau befindet und der nicht durch eine Schutzbarriere begrenzt wird.

Stellen Sie den Roboter nicht auf den Kopf. Verwenden Sie die LDS-Abdeckung,

die Roboterabdeckung oder den Bumper nicht als Griﬀ für den Roboter.

Benutzen Sie den Roboter nicht in Umgebungen, in denen die Temperaturen

über 40 °C oder unter 0 °C liegen, und auch nicht auf Böden mit Flüssigkeiten

oder klebrigen Substanzen.

Entfernen Sie lose Gegenstände vom Boden und entfernen Sie Kabel oder

Netzkabel am Reinigungsweg, bevor Sie das Gerät in Betrieb nehmen, um

Schäden oder Verletzungen durch Schleifen zu vermeiden.

Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um zu

verhindern, dass der Roboter sie anstößt und beschädigt.

Halten Sie Haare, Finger und andere Körperteile von der Saugöﬀnung des

Roboters fern.

Halten Sie das Reinigungswerkzeug außerhalb der Reichweite von Kindern.

Betreiben Sie das Gerät nicht in einem Raum, in dem ein Säugling oder ein

Kind schläft.

Kinder, Haustiere oder Gegenstände dürfen weder auf dem stillstehenden noch

dem sich bewegenden Roboter positioniert werden.

Nutzungseinschrän

-kungen

Sicherheitsinformationen

Nutzungseinschrän

-kungen

Außer Reichweite von Kindern bewahren Sie den Roboter auf.

Verwenden Sie nur das oﬃziell zugelassene Reinigungsmittel. Nicht Es darf

nicht jede Flüssigkeit wie Alkohol oder Desinfektionsmittel gleich hinzugefügt

werden.

Benutzen Sie den Roboter nicht zum Aufwischen oder Aufsaugen

brennender Substanzen. Verwenden Sie den Roboter nicht zum Aufsaugen

von entflammbaren oder brennbaren Flüssigkeiten, ätzenden Gasen oder

unverdünnten Säuren oder Lösungsmitteln.

Saugen Sie keine harten oder scharfen Gegenstände ein. Verwenden Sie

das Gerät nicht zum Aufnehmen von Gegenständen wie Steinen, großen

Papierstücken oder anderen Dingen, die das Gerät verstopfen könnten.

Bitte schalten Sie das Gerät vor der Reinigung und Wartung aus und ziehen Sie

den Netzstecker.

Tuch ab oder spülen Sie sie nicht mit Flüssigkeit aus. Nach der Reinigung

waschbarer Teile, trocknen Sie die Teile vollständig, bevor Sie sie wieder

einbauen und verwenden.

Bitte verwenden Sie das Produkt gemäß den Anweisungen im

Benutzerhandbuch. Der Benutzer ist für jeglichen Verlust oder Schaden

verantwortlich, der aufgrund inkorrekter Verwendung dieses Produkts entsteht.

Verwenden Sie keine Batterien oder Basisstationen von externen Anbietern.

Der Roboter kann nur mit der Basisstation Modell RCS9 verwendet werden.

Versuchen Sie nicht, die Batterie oder die Basisstation selbst zu zerlegen, zu

reparieren oder zu modifizieren.

Stellen Sie die Basisstation nicht in die Nähe einer Wärmequelle.

Verwenden Sie kein feuchtes Tuch oder nasse Hände, um die Ladekontakte der

Basisstation abzuwischen oder zu reinigen.

Entsorgen Sie alte Akkus sachgemäß. Unbenutzte Akkus sollten in einer

geeigneten Recycling-Einrichtung entsorgt werden.

Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und

wenden Sie sich an den Kundendienst.

Stellen Sie sicher, dass der Roboter beim Transport ausgeschaltet ist und

möglichst in der Originalverpackung befördert wird.

Wenn der Roboter für eine längere Zeit nicht benutzt werden soll, laden Sie ihn

voll auf, schalten ihn aus und lagern ihn an einem kühlen und trockenen Ort.

Laden Sie den Roboter mindestens je 3 Monate auf, um eine Tiefentladung des

Akkus zu vermeiden.

Der Lithium-Ionen-Akku enthält umweltgefährdende Stoﬀe. Bevor der

Roboterstaubsauger entsorgt wird, muss zunächst der Akku entfernt werden,

anschließend muss in Übereinstimmung mit den lokalen Gesetzen und

Vorschriften des Landes oder der Region, in dem er benutzt wurde, eine

Entsorgung oder Wiederverwertung stattfinden.

Akkus und Ladung

Sicherheitsinformationen

Lasersicherheitsin

-formationen

Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN

60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist

direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021

Hiermit bestätigt, Dreame Trading (Tianjin) Co., Ltd. dass das Funkgerät des Typs RLS6LADC mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige

Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://global.dreametech.com

Ein detailliertes elektronisches Handbuch finden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs

Akkus und Ladung

Es ist besser, den Akku erst aus dem Produkt zu entnehmen, wenn er

vollständig aufgebraucht ist. Dabei muss sichergestellt werden, dass Ihr

Produkt von der Spannungsversorgung getrennt ist.

1) Entfernen Sie die Schraube an der Unterseite und nehmen Sie die Abdeckung ab.

2) Ziehen Sie den Akkuanschluss ab und nehmen Sie anschließend den Akku

heraus. Beschädigen Sie den Akku nicht, um Verletzungen vorzubeugen.

3) Geben Sie den Akku an eine Recyclingstelle zurück.

Sicherheitsinformationen

Packungsinhalt

Anderes Zubehör

Produktübersicht

Seitenbürste

Wischmopp × 2

(vorinstalliert)

Roboter

Basisstation

Mehrflächiger

Bodenreiniger

Benutzerhandbuch

Netzkabel Reinigungsbürste Staubsammelbeutel

Ersatz

Rampe der Basisstations-

Verlängerungsplatte

Roboter

Produktübersicht

Taste für die Punktreinigung

· Kurz drücken, um die Punktreinigung zu starten

Einschalt-/Reinigungstaste

· Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein-

oder auszuschalten

· Kurz drücken zum Start der Reinigung nach dem Einschalten des

Roboters

Taste zum Andocken

· Drück

schicken.

· Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren.

Statusanzeige

· Konstant Weiß: Reinigen oder gereinigt

· Schnell orange blinkt: Fehler

· Konstant orange: Schwache Batterie oder pausiert

Hinweis: Drücken Sie eine beliebige Taste, um zu pausieren, während

der Roboter reinigt oder zum Aufladen zurückkehrt.

Roboter und Sensoren

Absturz-Sensoren

Hauptrad

Hauptburste

Universal-Rad

Bürstenschutz

Hauptrad

Freigabe

Hauptbürstena

-bdeckung

Befestigungslöcher

für Mopphalter

Seitenbürste

Teppichsensor

LDS Obere Abdeckung

Laserdistanzsensor (LDS)

Stoßfänger

Abdeckung

Ladekontakte

Anschlüsse

Eingang für

automatisches

Wassernachfüllen

Visueller KI-Sensor

Linienlaser-Sensor

Reset-Taste

Drücken und halten Sie

3 Sekunden lang, um

die Werkseinstellungen

wiederherzustellen

WLAN-Anzeige

Auf: WLAN verbunden

arten auf

Verbindung

Langsam blinkt: WLAN

nicht verbunden

Kantensensor

Automatische

Staubbehälter

Filter

Automatische

Freigabe

Staubbehälter

Staubbehälter Cover Clip

Staubbehälterabdeckung

Filter-Clip

Produktübersicht

Wassertank

Clip

Basisstation

Produktübersicht

Waschbrett

Obere Abdeckung

Wassertank

Clip

Wassertank

Clip

Schwimmer-

kugel

Wasserleitung

Filter

Schmutzwassertank Frischwassertank

Schwimmer

Tasten der Basisstation

Kindersicherung

Halten Sie die Tasten und 3 Sekunden lang gedrückt, um die

Kindersicherung zu aktivieren oder zu deaktivieren. Nach dem Aktivieren

der Kindersicherung werden alle Tasten am Roboter und an der Basisstation

gesperrt.

Die Losfahren-Taste

Die Taste für Reinigung

reinigt

Die Taste zum Trocknen

Hinweis:

sich der Roboter

auf der Basisstation befindet.

Deckel des

Staubbehälters

oder das Trocknen des Wischmopps zu stoppen.

· K

· Wenn sich der Roboter außerhalb der Basis befindet, halten Sie die Taste

an der Basisstation 3 Sekunden lang gedrückt, um sauberes Wasser

für die Reinigung der Basis abzulassen. Drücken Sie anschließend die

Taste erneut 3 Sekunden lang, um das Schmutzwasser abzupumpen.

Rampenverlän-

gerungsplatte

Produktübersicht

Basisstation

Filter

Slot

Eingang für das

Hinzufügen der

Reinigungsmittel

Automatische

Wischmoppverbundteil

Wischmopp

Befestigungsbereich

Mopphalter Wischer

Statusanzeige

die Stromversorgung

angeschlossen

Orange blinkend: Die

Basisstation hat einen Fehler

Signalisierungsbereich

Ladekontakte

Eingang für

automatisches

Wassernachfüllen

Slot für das Reinigungsmittel

automatisch hinzufügende

Gerät

Ihr Zuhause vorbereiten

Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder

gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug, harte und

scharfe Gegenstände vom Fußboden auf, um ein Verfangen, Zerkratzen oder

Umfallen des Roboters und damit verbundene Verluste zu vermeiden.

Mit dem visuellen KI-Sensor kann der Roboter Hindernisse wie Stromkabel,

Schuhe und Socken besser erkennen und vermeiden. Zur optimalen Nutzung

des visuellen KI-Sensors ist sicherzustellen, dass alle zu reinigenden Bereiche

gut beleuchtet sind.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten

von Treppen und Möbeln, um dem Roboter ein reibungsloses Arbeiten zu

ermöglichen.

Hinweis:

· Wenn Sie den Roboter zum ersten Mal in Betrieb nehmen, folgen Sie ihm während der Reinigung, um mögliche Hindernisse rechtzeitig zu beseitigen.

· Um zu verhindern, dass der Roboter den zu reinigenden Bereich nicht erkennt, stehen Sie nicht vor dem Roboter, vor Schwellen, Fluren oder engen Stellen.

· Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da dadurch der

Boden verkratzt werden kann.

Hinweis: Installieren Sie die Seitenbürste, bis sie einrastet.

3. Die Schutzstreifen entfernen1. An eine Steckdose anschließen

Schließen Sie das Netzkabel an die Basisstation und stecken Sie es in die

Steckdose.

2. Platzieren Sie die Basisstation

Entfernen Sie alle Objekte, die sich näher als 1,5 m von der Vorderseite, 1 m

von oben und 0,5 m von beiden Seiten der Basisstation befinden.

guten WLAN-Signal.

4. Das Hauptzubehör installieren

Bringen Sie die Seitenbürste und die Mopp-Baugruppe an der vorgesehenen

Stelle an.

Bringen Sie die Rampe der Basisstations-Verlängerungsplatte an der

Basisstation an.

Vor der Verwendung

Hinweis:

Stellen Sie sicher, dass keine Gegenstände den Signalbereich blockieren können.

Um Wasserflecken auf Holzböden oder Teppichen zu vermeiden, empfiehlt es sich, die

Basisstation auf Fliesen- oder Marmorfußböden zu platzieren.

Stecken Sie das Netzkabel

fest nach oben, bis sich

die Anzeige einschaltet.

Seitenbürsten-

Clip

I: EIN

O: AUS

> 1,5 m

> 0,5 m

- MAX -

5. Platzieren Sie den Roboter

Zum Einschalten des Roboters die Ein-/Aus-Taste am Roboter drücken

und 3 Sekunden lang gedrückt halten. Platzieren Sie den Roboter mit der

Wischvorrichtung in Richtung Waschbrett auf der Basisstation. Dann hören

Sie eine Sprachbenachrichtigung, wenn sich der Roboter erfolgreich mit der

Basisstation verbindet und mit dem Laden beginnt. Nachdem der Roboter

vollständig aufgeladen ist, bleiben die Statusanzeigen am Roboter und an

der Basisstation 10 Minuten lang beleuchtet und dimmen anschließend.

6. Installieren Sie die Reinigungsflasch

Entfernen Sie den Deckel der Reinigungsflasche und reißen Sie die Dichtungen

Basisstation und nehmen Sie den Reinwassertank und den Schmutzwassertank

heraus. Setzen Sie die Reinigungsflasche entlang des Slots ein. Das

Reinigungsmittel wird während der Arbeit automatisch hinzugefügt.

7. Wasser in den Reinwassertank einfüllen

Füllen Sie den Reinwassertank bis zur maximalen Wasserstandsmarke mit

sauberem Wasser auf und installieren Sie dann den Frischwassertank und

den Schmutzwassertank.

Vor der Verwendung

Hinweis: Es wird empfohlen, den Roboter vor seiner ersten Verwendung vollständig

aufzuladen. Wenn der Roboter bei leerer Batterie nicht eingeschaltet werden kann,

verbinden Sie den Roboter manuell mit der Station, um ihn aufzuladen.

Maximaler Wasserstand

Hinweis: Füllen Sie kein heißes Wasser ein, da sonst der Frischwassertank verformt

werden kann.

Entfernen Sie vor dem ersten Gebrauch den weichen Gummistopfen am Eingang

der Reinigungsmitteln.

Fügen Sie keine andere Flüssigkeit als das oﬃziell zugelassenen

Reinigungsmittel hinzu, um eine Fehlfunktion der Basisstation zu verhindern.

Verbinden mit Dreamehome App

“ in der oberen rechten

Ecke und scannen Sie denselben QR-Code erneut, um „Dreame L10s Ultra“

hinzuzufügen. Bitte befolgen Sie die Anweisungen, um die WLAN-Verbindung

herzustellen.

Dieses Produkt funktioniert mit der Dreamehome App, mit der Sie Ihr Gerät

steuern können.

1. Laden Sie die Dreamehome App herunter

Scannen Sie den QR-Code auf dem Roboter oder suchen Sie im App Store nach

"Dreamehome" um die App nach Ihren Bedürfnissen herunterzuladen und zu

installieren.

2. Fügen Sie das Gerät hinzu

Hinweis:

Es wird nur WLAN mit 2,4 GHz unterstützt.

Die App-Software wird aktualisiert, die tatsächliche Bedienung kann sich

von den Angaben in diesem Handbuch abweichen. Bitte befolgen Sie die

Anweisungen basierend auf der aktuellen App-Version.

3. WLAN zurücksetzen

Halten Sie die Ein/Aus-Taste und die Andocktaste gleichzeitig gedrückt,

bis Sie die Sprachansage „Warten auf die Netzwerkkonfiguration“ hören.

Sobald die WLAN-Anzeige langsam blinkt, wurde das WLAN erfolgreich

zurückgesetzt.

Hinweis:

Wenn Ihr Telefon keine erfolgreiche Verbindung mit dem Roboter herstellen kann,

setzen Sie das WLAN zurück und fügen Sie das Gerät erneut hinzu.

Halten Sie die Reset-Taste am Roboter 3 Sekunden lang gedrückt, um das Gerät

vom WLAN-Netzwerk zu trennen.

WLAN-Anzeige

· Langsam blinkend:

Wartet auf Verbindung

· Schnell blinkend: Verbindung

wird hergestellt

· Ein: Verbunden

QR-Code

Gebrauchsanleitung

Schnelle Kartenerstellung

Nachdem Sie das Netzwerk zum ersten Mal konfiguriert haben, folgen Sie

den Anweisungen in der App, um schnell eine Karte zu erstellen, wobei

der Roboter die Kartierung ohne Reinigung startet . Die Kartierung wird

abgeschlossen, wenn der Roboter zur Station zurückkehrt, und die Karte wird

automatisch gespeichert.

Einschalten/Ausschalten

Zum Einschalten des Roboters drücken und halten Sie die Ein-/Aus-Taste

3 Sekunden lang gedrückt. und die Betriebsanzeige leuchtet dauerhaft.

Stellen Sie den Roboter auf die Basisstation, und der Roboter schaltet

sich automatisch ein und beginnt mit dem Aufladen. Um den Roboter

auszuschalten, entfernen Sie den Roboter von der Basisstation und halten Sie

die Taste 3 Sekunden lang gedrückt.

Pause / Schlaf

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn zu

pausieren.

Wenn der Roboter länger als 10 Minuten pausiert, wechselt er automatisch

in den Schlafmodus und die Betriebsanzeige und die Ladeanzeige hören auf

zu leuchten. Drücken Sie eine beliebige Taste am Roboter oder an der Basis,

oder tippen Sie auf die App, um den Roboter aufzuwecken.

Hinweis:

· Wenn das Gerät länger als 12 Stunden im Ruhemodus ist, schaltet es sich

automatisch aus.

· Wir

Reinigungsaufgabe.

Nicht stören (DND) Modus

Wenn der Roboter auf den DND-Modus (Do Not Disturb) eingestellt ist, führt

der Roboter die Reinigungsaufgabe nicht mehr durch und die Betriebsanzeige

erlischt. Der DND-Modus ist werkseitig standardmäßig deaktiviert. Sie können

die App verwenden, um den DND-Modus zu aktivieren oder den DND-

Zeitraum zu ändern. Der DND-Zeitraum ist standardmäßig 22:00-8:00.

Hinweis:

· Die geplanten Reinigungsaufgaben werden während des DND-Zeitraums

pünktlich durchgeführt.

· Der R

aufgehört hat.

Punktreinigung

Drücken Sie im Modus „Wartend“ des Roboters kurz die „ “ Taste, um den

Punktreinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter

einen quadratischen Bereich von 1,5 × 1,5 Meter um ihn herum und kehrt zu

seinem Ausgangspunkt zurück, sobald die Reinigung bestimmter Bereiche

abgeschlossen ist.

Roboter neu starten

Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten

lässt, halten Sie die Ein-/Aus-Taste 10 Sekunden lang gedrückt, um ihn

zwangsweise auszuschalten. Halten Sie dann die Ein-/Aus-Taste 3 Sekunden

lang gedrückt, um den Roboter einzuschalten.

Gebrauchsanleitung

Fegen & Wischen

Hinweis: Bei der ersten Verwendung des Wischmoppverbundteils führt der Roboter standardmäßig die Wisch- und Wischaufgabe aus.

2. Rückkehr zur Reinigung des Wischmopps auf halbem Weg

um den Wischmopp basierend auf der in der App angegebenen Wischmopp-

Reinigungsfrequenz

Wassertank des Roboters nach und der Roboter setzt die Reinigung nach dem

Nachfüllen des Wassers fort.

Hinweis:

Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt,

bitte warten Sie mit Geduld.

Hinweis: Wenn der Roboter auf halbem Weg zum Zweck der Reinigung

des Wischmopps zur Basisstation zurückkehrt, wird der Staubbehälter nicht

automatisch von der Basisstation entleert.

1. Starten Sie das Fegen und Wischen

Drücken Sie die Reinigungstaste an der Basisstation oder die Ein-/Aus-Taste

am Roboter, oder bedienen Sie ferngesteuert über die App, um den Roboter

von der Basisstation aus zu starten. Dann plant der Roboter die optimale

Reinigungsroute und führt die Reinigungsaufgabe basierend der erstellten

Karte aus.

Gebrauchsanleitung

3. Reinigen und trocknen Wischmopps nach Entleerung des

Staubbehälters

Nachdem der Roboter eine Reinigungsaufgabe beendet hat und zum

mit der Entleerung des Staubbehälters, wobei der Wischmopp gereinigt und

getrocknet wird.

4. Reinigen Sie den Schmutzwassertank

Nachdem der Roboter die Aufgabe erledigt hat, reinigen Sie bitte

Schmutzwassertank, um Gerüche zu entfernen.

Wenn der Roboter auf halbem Weg zum Zweck der Reinigung des Wischmopps

zur Basisstation zurückkehrt, entleert die Basisstation den Staubbehälter nicht

automatisch.

Wenn das automatisches Entleeren in der App ausgeschaltet ist, leert die

Basisstation den Staubbehälter nicht automatisch.

Die Basisstation entleert den Staubbehälter entsprechend der in der App

eingestellten Frequenz.

Fegen

Um nur die Fegen-Funktion zu verwenden, wählen Sie in der App "Fegen"

wechselt automatisch in den Fegen-Modus.

Basisstation oder die Ein-/Aus-Taste am Roboter, oder bedienen Sie

ferngesteuert über die App, um den Roboter von der Basisstation aus zu

starten.

Hinweis: Wenn das Wischmoppverbundteil nicht vom Roboter getrennt wird,

können Sie den Wischmodus in der App auswählen, und der Roboter hebt das

Wischmoppverbundteil automatisch vor dem Fegen an.

Hinweis: Um sicherzustellen, dass der Roboter nach der Reinigung problemlos zur

Basisstation zurückkehren kann, wird empfohlen, den Roboter von der Basisstation

starten zu lassen und die Basisstation während der Reinigung nicht zu bewegen.

Regelmäßige Wartung

Teile

Es wird empfohlen, sich für die routinemäßige Wartung auf die folgende Tabelle zu beziehen, um den Roboter in gutem Zustand zu halten.

Teil Häufigkeit der Wartung

Häufigkeit des

Austausches

Schmutzwassertank Nach jedem Gebrauch

Frischwassertank

Einmal alle 2 Wochen

Hauptbürste Alle 6 bis 12 Monate

Staubbehälterfilter

Alle 3 bis 6 Monate

Seitenbürste

Waschbrett

Einmal im Monat /

Signalbereich der

Basisstation

Ladekontakte der

Basisstation

Die automatische

der Basisstation

Universal-Rad

Kantensensor

Laserdistanzsensor

(LDS)

Linienlaser-Sensor

Teil

Häufigkeit der

Wartung

Häufigkeit des

Austausches

Visueller KI-Sensor

Einmal im Monat

Teppichsensor

Absturz-Sensoren

Ladekontakte am Roboter

Stoßfänger

Automatische

Eingang für automatisches

Wassernachfüllen

Unterseite des Roboters

Eingang für das Hinzufügen

der Reinigungsmittel

Es wird empfohlen,

nach dem Entfernen

des Reinigungsmittels

(Flasche) zu reinigen.

Staubbehälter Nach Bedarf reinigen

Staubsammelbeutel

6-8 Wochen

Wischpad

Alle 1 bis 3

Monate

Hinweis: Die Häufigkeit des Austauschs hängt von der Nutzung des Roboters

ab. Wenn aufgrund besonderer Umstände eine Störung auftritt, sollten die Teile

ausgetauscht werden.

Regelmäßige Wartung

Staubsammelbeutel

Benachrichtigung in der App angezeigt.

1. Entsorgen Sie den Staubsammelbeutel.

4. Schließen Sie den Deckel des Staubbehälters.2. Entfernen Sie den Staub und Schmutz vom Filter mit einem trockenen Tuch.

Hinweis:

Herausfallen des Staubs und des Schmutzes zu verhindern.

Hinweis: Die Schwimmerkugel im Schmutzwassertank ist ein bewegliches Teil.

Wenden Sie beim Reinigen nicht zu viel Kraft an, um eine Beschädigung zu

vermeiden.

Regelmäßige Wartung

Schmutzwassertank

Sie das Schmutzwasser aus.

2.Spülen Sie den Schmutzwassertank mit sauberem Wasser und

verwenden Sie die mitgelieferte Reinigungsbürste, um die Innenwand des

Schmutzwassertanks zu reinigen.

Hauptburste

1. Drücken Sie den Bürstenschutzclip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben.

2. Ziehen Sie den Bürstendeckel wie im Diagramm gezeigt heraus. Verwenden

Sie ein geeignetes Werkzeug, um die in der Bürste verhedderten Haare zu

entfernen.

Regelmäßige Wartung

Seitenbürste

Entfernen und reinigen Sie die Seitenbürste.

Universal-Rad

Hinweis:

Verwenden Sie ein Werkzeug, z. B. einen kleinen Schraubendreher, um die Achse

und den Reifen des Universal-Rads zu trennen. Wenden Sie keine übermäßige

Kraft an.

Spülen Sie das Universal-Rad unter fließendem Wasser ab und legen Sie es nach

vollständiger Trocknung wieder ein.

Staubbehälter

Staubbehälterklipp, um den Staubbehälter zu entfernen.

r, wie in der

Abbildung gezeigt.

Regelmäßige Wartung

Filter

1. Nehmen Sie den Filter heraus und klopfen Sie vorsichtig auf seinen Korb.

2. Spülen Sie den Staubbehälter und den Filter mit Wasser und trocknen Sie

sie vollständig vor dem Wiedereinbau.

Hinweis:

Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser aus.

Verwenden Sie keine Reinigungsmittel.

Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig

trocken sind.

Hinweis: Versuchen Sie nicht, den Filter mit einer Bürste, einem Finger oder

scharfen Gegenständen zu reinigen, um Schäden zu vermeiden.

Sensoren und Ladekontakte des Roboters

Wischen Sie Sensoren und Ladekontakte des Roboters mit einem weichen,

trockenen Tuch ab:

Die Cliﬀ-Sensoren und der Ultraschallsensor auf der Unterseite des Roboters

Ladekontakte auf der Rückseite des Roboters

Der Kantensensor an der Seite des Roboters

LDS auf der Oberseite des Roboters

Vorderseite des Roboters

Feuchtiges Tuch kann empfindliche Elemente innerhalb des Roboters und

Kantensensor

Visueller KI-Sensor

Linienlaser-Sensor

Laserdistanzsensor (LDS)

Stoßfänger

Ladekontakte

Teppichsensor

Absturz-Sensoren

Regelmäßige Wartung

Ladekontakte

Reinigen Sie die Ladekontakte und den Signalisierungsbereich

Wischmopp

Entfernen Sie den Wischmopp aus dem Wischmopphalter, um es auszutauschen.

Akku

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku. Achten Sie

darauf, dass der Akku bei täglichem Gebrauch gut aufgeladen bleibt, um die

optimale Akkuleistung zu erhalten. Wenn der Roboter über einen längeren

Zeitraum nicht benutzt wird, schalten Sie ihn aus und legen Sie ihn weg.

Um Schäden durch Überentladung zu vermeiden, laden Sie den Roboter

mindestens einmal alle drei Monate auf.

Einlass für Reinigungsmittelzugabe

Wenn der Einlass für Reinigungsmittelzugabe schmutzig ist, wischen Sie ihn

mit einem weichen, trockenen Tuch ab.

Problem Lösung

Der Roboter lässt sich

nicht einschalten.

Der Akku ist schwach. Laden Sie den Roboter auf der Basisstation auf und versuchen Sie es erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Es wird empfohlen, das Gerät bei einer Temperatur zwischen 0 °C

und 40 °C zu betreiben.

Der Roboter wird

nicht geladen.

korrekt angeschlossen sind.

Ladekontakte.

Überprüfen Sie, ob sich am Anschluss des Roboters ein Fremdobjekt befindet, und entfernen Sie gegebenenfalls das

Fremdobjekt.

Der Roboter kann

keine Verbindung

zum WLAN herstellen.

Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem WLAN-

Netzwerk korrekt ist.

Der Roboter unterstützt keine 5-GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-WLAN-

Verbindung verbunden ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung

befindet.

Der Roboter ist möglicherweise nicht bereit für die Konfiguration. Beenden Sie die App, rufen Sie sie erneut auf und

versuchen Sie es dann erneut.

Der Roboter findet

nichts und kehrt

zurück.

Das Bewegen des Roboters kann dazu führen, dass er sich neu positioniert und eine Karte neu erstellt, wenn die

Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er möglicherweise nicht

automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen.

FAQ

Problem Lösung

Der Roboter bleibt

stecken und

kann nicht zu ihr

zurückkehren.

Beseitigen Sie alle Hindernisse innerhalb von 0,5 m auf der linken und rechten Seite oder innerhalb von 1,5 m vor der

Basisstation, damit der Roboter nicht dadurch blockiert wird.

Die Route für die Rückkehr zur Ladung ist blockiert, z. B. die Tür ist geschlossen.

vor dem

erneuten Versuch das überschüssige Wasser.

Der Roboter kann

nicht ausgeschaltet

werden.

Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters wird

empfohlen, ihn von der Basisstation zu entfernen und die Ein-/Aus-Taste 3 Sekunden lang gedrückt zu halten.

Wenn sich der Roboter durch Ausführen von Schritt 1 nicht ausschalten lässt, halten Sie die Ein-/Aus-Taste 10 Sekunden

lang gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin besteht, wenden Sie sich

bitte an den Kundendienst.

Die

Aufladegeschwindig-

keit ist langsam.

Es dauert etwa 6 Stunden, um den Roboter vollständig aufzuladen, wenn der Akku schwach ist.

Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit

automatisch verlangsamt, um die Lebensdauer der Akkus zu verlängern.

Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen Sie sie mit

einem trockenen Tuch ab.

Die Geräusche

nehmen zu, während

der Roboter in Betrieb

ist.

Überprüfen Sie, ob der Staubbehälterfilter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.

Ein hartes Objekt kann sich in der Gummibürste oder dem Staubbehälter verfangen. Überprüfen und entfernen Sie alle

harten Objekte.

Die Hauptbürste oder die Seitenbürste können sich verheddern. Überprüfen und entfernen Sie Fremdkörper.

Schalten Sie den Saugmodus auf Standard oder Leise.

Der Roboter bewegt

sich, ohne der

festgelegten Route zu

folgen.

Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.

Beim Arbeiten auf nassen, rutschigen Böden kann das Hauptrad rutschen. Es wird empfohlen, die nassen Stellen vor dem

Einsatz des Roboters zu trocknen.

sie sauber und ungehindert zu halten.

FAQ

Problem Lösung

Der Roboter kann

die zu reinigenden

Räume nicht

erreichen.

Prüfen Sie, ob die Schwelle an der Zimmertür höher als 2 cm ist. Der Roboter kann nicht über hohe Schwellen oder Stufen

klettern.

Der Platz vor dem zu reinigenden Raum ist nass und rutschig, so dass der Roboter ausrutscht und nicht richtig arbeiten

kann. Es wird empfohlen, den Boden vor dem Einsatz des Roboters zu trocknen.

Der Roboter nimmt

die Reinigung nach

dem Laden nicht

wieder auf.

Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus eingestellt ist, da er dann die Reinigung nicht

fortsetzen kann.

Der Roboter wird die Reinigung nicht fortsetzen, nachdem Sie den Roboter zum Aufladen manuell

Senden des Roboters zum Aufladen über die App oder den Roboter selbst.

Der Roboter reagiert

nicht, wenn Sie die

Der Roboter befindet sich möglicherweise außerhalb der Reichweite des drahtlosen Signals

nutzen Sie die App, um ihn zurückzusenden.

Die Station kann den

Staubbehälter nicht

automatisch leeren.

des Roboters

Der Wasserstand in

des Waschbretts ist

anormal.

Überprüfen Sie, ob die Dichtung am Schmutzwassertank lose oder nicht richtig installiert ist, und setzen Sie sie

gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Drücken Sie vorsichtig auf Schmutzwassertank, um sicherzustellen, dass er richtig installiert ist.

Nehmen Sie das Waschbrett heraus und prüfen Sie, ob der Abfluss verstopft ist, und reinigen Sie ihn.

Überprüfen Sie das Reinigungsmittel.

Bleibt das Problem bestehen, wenden Sie sich bitte an das Kundendienstteam.

Für weitere Serviceleistungen kontaktieren Sie uns bitte über https://global.dreametech.com

Spezifikationen

Modell RLS6LADC

Ladedauer Ca. 6 Stunden

Nennspannung 14,4 V

Bemessungsleistung 75 W

Betriebsfrequenz 2400-2483,5 MHz

Maximale

Ausgangsleistung

<20 dBm

Roboter Basisstation

Modell RCS9

Nenneingang 220-240 V

50-60 Hz

Nennausgang 20 V

Leistung (während der Staubentleerung) 1000 W

Leistung (während der Reinigung) 55 W

Leistung (während des Trocknens und

des Aufladens)

78 W

Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von

mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers

einhalten.

Basisstation/Ladestation

Energieverbrauch im Aus-Modus: ≤0,3 W

Energieverbrauch im Standby-Modus: ≤0,5 W (innerhalb von 15 Minuten,

nachdem der Roboter von der Basisstation/Ladestation entfernt wurde)

Roboter&Basisstation/Ladestation

Das Gerät verfügt nicht über einen Standby-Modus oder einen anderen

vergleichbaren Status hinsichtlich der Standby-Anforderungen,

der Energieverwaltungsfunktion oder der Möglichkeit, drahtlose

Netzwerkverbindungen wegen der erforderlichen Batteriewartung zu

deaktivieren. Der Stromverbrauch des Geräts dürfte höher sein als bei

anderen Modellen, die diese Funktionsanforderungen erfüllen.

der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist. Unter dem folgenden Link

können Sie ein Onlineverzeichnis der Sammel- und Rücknahmestellen ansehen

Datenschutz

Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden

Altgeräten selbst verantwortlich sind.

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten

Sammelstelle zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die

nicht fest verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterien

Entsorgung von Elektro- und Elektronikaltgeräten

Alle mit diesem Symbol gekennzeichnete elektronische Altgeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) dürfen nicht mit unsortiertem

Haushaltsmüll vermischt werden. Schützen Sie lieber Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden Geräte an eine dafür

vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen.

Eine ordnungsgemäße Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden.

Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen Geschäsbedingungen solcher

Sammelstellen zu erhalten.

Informations WEEE

Restrictions

d’utilisation

Informations sur la sécurité

personnes présentant un handicap moteur, sensoriel ou mental, ou ayant une

expérience ou des connaissances limitées, sans la supervision d'un parent ou

nettoyage et l'entretien ne doivent pas être eﬀectués par des enfants sans

surveillance.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec

l'appareil.

Ce produit contient des batteries qui peuvent être uniquement remplacées par

des techniciens qualifiés ou par le service après-vente.

Dégagez la zone à nettoyer. Les enfants ne doivent pas jouer avec ce produit.

Pendant le nettoyage, assurez-vous que les enfants et les animaux de

compagnie sont maintenus à une distance de sécurité du robot aspirateur.

Évitez d'installer, de charger ou d'utiliser l'appareil dans les salles de bains ou

autour des piscines.

Ce produit est uniquement destiné au nettoyage des sols dans un

environnement domestique. Ne l’utilisez pas à l’extérieur, sur des surfaces

autres que des sols ou dans un environnement commercial ou industriel.

Assurez-vous que l'appareil fonctionne correctement dans un environnement

Pour éviter tout risque de choc électrique, d'incendie ou de blessure causé par une utilisation incorrecte

de l'appareil, veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'appareil et le conserver

pour pouvoir vous y référer ultérieurement.

Informations sur la sécurité

adéquat. Dans le cas contraire, n'utilisez pas l'appareil.

Si le câble d’alimentation est endommagé, ce dernier doit être remplacé par un

câble spécial ou un assemblage disponible auprès du fabricant ou d’un agent

de maintenance.

N’utilisez pas le robot dans une zone située au-dessus du niveau du sol sans

barrière de protection.

Ne placez pas le robot à l'envers. N'utilisez pas le couvercle du LDS, le

couvercle du robot ou le pare-chocs comme poignée pour déplacer le robot.

N’utilisez pas le robot dans des environnements où la température ambiante

est supérieure à 40 °C ou inférieure à 0 °C, ni sur un sol avec des liquides ou des

substances collantes.

Pour éviter d'endommager l'appareil ou de le traîner, débarrassez le sol de

tout objet mobile et retirez les câbles ou les cordons d'alimentation qui se

trouvent sur le trajet de nettoyage avant d'utiliser l'appareil.

Retirez tous les objets fragiles ou de petite taille présents au so afin d’éviter

que le robot ne les percute ou ne les endommage.

Maintenez vos cheveux, vos doigts et les autres parties de votre corps éloignés

de l’orifice d’aspiration du robot.

Gardez l'outil de nettoyage hors de portée des enfants.

Ne faites pas fonctionner l'appareil dans une pièce où un nourrisson ou un

enfant dort.

Restrictions

d’utilisation

Restrictions

d’utilisation

Ne mettez pas d’enfants, d’animaux ou d’objets sur le robot, qu’il soit à l’arrêt

ou en mouvement.

Gardez le robot hors de portée des enfants.

Utilisez uniquement le détergent oﬃciellement approuvé. N'ajoutez aucun

liquide tel que de l'alcool ou un désinfectant.

N’utilisez pas le robot pour nettoyer des objets brûlants. N'utilisez pas le robot

pour ramasser des liquides inflammables ou combustibles, des gaz corrosifs

ou des acides ou solvants non dilués.

N’aspirez pas d’objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des pierres, de gros morceaux de papier ou tout

autre élément susceptible d'obstruer l'appareil.

Veuillez éteindre et débrancher l'appareil avant de le nettoyer et de l'entretenir.

rincez pas avec un liquide. Après avoir nettoyé les pièces lavables, séchez-les

complètement avant de les réinstaller et de les utiliser.

Veuillez utiliser ce produit conformément aux instructions du Mode d’emploi.

Les utilisateurs sont responsables des pertes ou dommages résultant d’une

mauvaise utilisation de ce produit.

Informations sur la sécurité

N'utilisez pas de batterie et de base d'auto-lavage de tiers. À utiliser

uniquement avec le modèle RCS9 fourni.

Batteries et

charge

Batteries et

charge

Informations sur la sécurité

N'essayez pas de démonter, réparer ou modifier la batterie ou la station de

base par vous-même.

Ne placez pas la station de base à proximité d'une source de chaleur.

N'utilisez pas un chiﬀon humide ou des mains mouillées pour essuyer ou

nettoyer les contacts de charge de la station de base.

Ne jetez pas vos batteries usagées de façon incorrecte. Les batteries inutiles

doivent être jetées aux centres de recyclage appropriés.

Si le cordon d’alimentation est endommagé ou rompu, cessez immédiatement

de l’utiliser et contactez le service après-vente.

Dans la mesure du possible, assurez-vous que le robot est éteint lorsque vous

le transportez et rangez-le dans son emballage d’origine.

Si vous ne prévoyez pas d’utiliser le robot pendant une période prolongée,

chargez-le complètement, éteignez-le, puis entreposez-le dans un endroit

frais et sec. Rechargez le robot au moins une fois tous les 3 mois pour éviter un

déchargement excessif de la batterie.

La batterie lithium-ion contient des substances dangereuses pour

l’environnement. Avant de mettre le robot aspirateur au rebut, retirez d’abord

la batterie pour la jeter ou la recycler conformément à la législation et à la

réglementation locales du pays ou de la région dans lequel ou laquelle il est

utilisé.

Lorsque vous retirez les batteries du produit, il est préférable de les décharger

complètement et de vous assurer que votre produit est débranché de la source

d’alimentation.

Batteries et

charge

Informations sur

la sécurité liée

à l’utilisation du

laser

Le capteur laser dans ce produit répond à la norme IEC 60825-1:2014/EN

60825-1:2014/A11:2021 pour les produits laser de classe 1. Veuillez éviter le

contact visuel direct avec le produit pendant l'utilisation.

PRODUIT LASER DE CLASSE 1

PRODUIT LASER DE CONSOMMATION

EN 50689:2021

Par la présente, Dreame Trading (Tianjin) Co., Ltd. déclare que cet équipement radio de type RLS6LADC est conforme à la Directive européenne 2014/53/UE.

L'intégralité de la déclaration de conformité pour l'UE est disponible à l'adresse suivante: https://global.dreametech.com

Pour obtenir un manuel électronique détaillé, rendez-vous sur le site https://global.dreametech.com/pages/user-manuals-and-faqs

Informations sur la sécurité

1) Dévissez la vis au bas, puis retirez le couvercle.

2) Débranchez le connecteur des batteries, puis retirez les batteries.

N'endommagez pas le boîtier des batteries pour éviter tout risque de blessure.

3) Rapportez les batteries à un organisme de recyclage professionnel.

Contenu d'emballage

Autres accessoires

Présentation du produit

Brosse latérale

Serpillière × 2

(préinstallées)

Robot

Station de base

Support de la

serpillière × 2

Fluide nettoyant pour

sols multi-surfaces

Manuel d’utilisation

Câble d'alimentation Brosse de

nettoyage

Sac de collecte

des poussières

rechange

Plaque d'extension de

rampe de la station de

base

Robot

Présentation du produit

Nettoyage local

· Appuyez brièvement pour commencer le nettoyage local

Bouton Alimentation/Nettoyage

· Appuyez sur cette touche pendant 3 secondes pour allumer ou

éteindre le robot.

· Appuyez brièvement sur cette touche pour lancer le nettoyage

après la mise en marche du robot.

Bouton d'accueil

· Appuyez brièvement pour renvoyer le robot vers la station de

base.

· Appuyez et maintenez enfoncé pendant 3 secondes pour

désactiver la sécurité enfant.

Indicateur d’état

· Lumière blanche : nettoyage en cours ou nettoyé

· Clignotant rapide en orange : Erreur

· Orange fixe : Batterie faible ou en pause

Remarque : appuyez sur tout bouton pour mettre en pause pendant

que le robot nettoie ou retourne en charge.

Robot et capteurs

Capteur de chute

Roue principale

Brosse principale

Roue universelle

Protection de la

brosse

Roue principale

Attaches de

sécurité de la

brosse

Trous de montage

du support de

serpillière

Brosse latérale

Capteur de moquette

Couvercle supérieur LDS

Capteur de distance laser

Pare-chocs

Couvercle

Contacts de

charge

Connecteurs

Entrée de

remplissage

d'eau

automatique

Capteur visuel IA

Capteurs laser de ligne

Bouton de réinitialisation

Appuyez et maintenez

pendant 3 secondes

pour restaurer le réglage

d'origine

Indicateur de Wi-Fi

Allumé : Wi-Fi connecté

Clignotant rapide : En

attente de connexion ou

en cours de connexion

Clignotant lent : Wi-Fi

non connecté

Capteur de bord

Ventilateur à vidange

automatique

Poubelle

Filtre

Ventilateur

à vidange

automatique

Attache du bac

à poussière

Clip du couvercle du

bac à poussière

Couvercle de poubelle

Clip de filtre

Présentation du produit

Roue principale

Station de base

Présentation du produit

Planche à

laver

Couvercle supérieur

Poignée

Clip de

réservoir d'eau

Clip de

réservoir

d'eau

Boule à

flotteur

Tuyau d'eau

Filtre

Réservoir

d'eau Propre

Flotteur

Boutons de la station de base

Sécurité enfants

Appuyez sur les boutons et et maintenez-les enfoncés pendant 3

secondes pour activer ou désactiver la Sécurité Enfants. Une fois la Sécurité

Enfants activée, tous les boutons du robot et de la station de base seront

verrouillés.

Bouton de sortie

· Appuy

de base.

· Lorsque le robot n'est pas sur la base, maintenez enfoncé le bouton

sur la station de base pendant 3 secondes pour libérer l'eau propre

et nettoyer la base. Puis, appuyez à nouveau sur le bouton pendant 3

secondes pour évacuer l'eau sale.

robot nettoie toutes les zones.

Bouton de Nettoyage

Bouton de Séchage

Remarque :

placé sur la station de base.

Couvercle de

l'armoire à

poussière

des serpillières.

Plaque

d'extension de

rampe

Présentation du produit

Station de base

Filtre

Fente

Entrée d'ajout de nettoyant

Ventilateur

à vidange

automatique

Assemblage de la serpillière

Zone de fixation de

la serpillière

Support de la serpillière Serpillière

Indicateur d’état

La station de

base est branchée.

Orange clignotant : La

station de base présente

une erreur

Zone de signalisation

Contacts de charge

Entrée de l'ajout

automatique d'eau

Fente pour dispositif d'ajout

automatique de nettoyant

Préparation de votre maison

Avant de nettoyer, veuillez enlever les objets instables, fragiles, de valeur ou

dangereux, et retirer les câbles, les vêtements, les jouets, les objets durs et

les objets tranchants présents sur le sol pour éviter qu'ils ne soient coincés,

égratignés et renversés par le robot et de causer des pertes.

Ouvrez la porte de la pièce à nettoyer, et rangez les meubles dans un endroit

approprié pour faire plus de place.

Avec le capteur visuel AI, le robot peut mieux reconnaître et éviter les

obstacles tels que les cordons d'alimentation, les chaussures et les

chaussettes. Pour tirer le meilleur parti du capteur visuel AI, assurez-vous

que toutes les zones à nettoyer sont bien éclairées.

Veuillez utiliser des clôtures physiques pour éviter les zones suspendues ou

basses avant le nettoyage afin d'assurer la sécurité et le bon fonctionnement

du robot.

Remarque :

Lorsque vous utilisez le robot pour la première fois, suivez-le pendant le nettoyage afin d'éliminer tout obstacle potentiel à l'avance.

Pour éviter que le robot ne reconnaisse pas la zone à nettoyer, ne restez pas devant le robot, sur le palier, dans le couloir ou dans les endroits étroits.

N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du verre

brisé et des clous, sinon cela peut rayer le sol.

Remarque : installez la brosse latérale jusqu'à ce qu'elle s'enclenche en place.

3. Retirer les bandes de protection1. Raccorder à une prise électrique

Insérez le cordon d'alimentation dans la station de base et branchez-le dans la

prise.

2. Placer la station de base

Retirez tous les objets qui se trouvent à moins de 1,5 m de l'avant, 1 m du

haut et 0,5 m de chaque côté de la station de base.

4. Installer des accessoires principaux

· Placez la brosse latérale et l'unité de serpillère à leur emplacement.

· Fixez la plaque d'extension de rampe de la station de base sur la station de

base.

Avant l'utilisation

Assurez-vous qu'aucun objet ne risque de bloquer la zone de signalisation.

Pour éviter que les taches d'eau ne mouillent les planchers en bois ou les tapis, il est

recommandé de placer la station de base sur des sols en carrelage ou en marbre.

Insérez fermement le cordon

d'alimentation vers le haut

jusqu'à ce que le voyant s'allume.

Clip de la

brosse latérale

I: ON

O: OFF

> 1,5 m

> 0,5 m

Placez la station de base dans un endroit aussi ouvert que possible avec

un bon signal Wi-Fi.

- MAX -

5. Placer le robot

Appuyez sur le bouton d’alimentation du robot et maintenez-le enfoncé

pendant 3 secondes pour l’allumer. Placez le robot sur la station de base

en orientant l'assemblage de la serpillière vers la planche à laver. Vous

entendrez ensuite une notification vocale lorsque le robot se connectera avec

succès à la station de base et commencera à se charger. Une fois le robot

entièrement chargé, les indicateurs d'état du robot et de la station de base

restent allumés pendant 10 minutes, puis s'éteignent.

6. Installer de la bouteille de nettoyant

Retirez le bouchon de la bouteille de nettoyant, et déchirez les joints

d'étanchéité sur le haut et le bas de la bouteille. Ouvrez le couvercle supérieur

de la station de base et sortez le réservoir d'eau propre et le réservoir d'eau

sale. Installez la bouteille de nettoyant le long de la fente en place. Le

nettoyant sera ajouté automatiquement pendant le travail.

7. Ajouter de l'eau dans le réservoir d'eau propre

Remplissez le réservoir d'eau propre jusqu'à la ligne du niveau d'eau

maximum, puis installez le réservoir d'eau propre et le réservoir d'eau sale.

Avant l'utilisation

Remarque : il est recommandé de charger complètement le robot avant sa

première utilisation. Lorsque le robot ne peut pas être allumé après que la batterie

soit épuisée, connectez manuellement le robot à la station pour le

charger.

Ligne d'eau MAX

ne remplissez pas d'eau chaude, sinon le réservoir risque de se déformer.

Retirez le bouchon en caoutchouc souple de l'orifice d'ajout du nettoyant avant

la première utilisation.

N'ajoutez pas de liquide autre que le nettoyant oﬃciellement approuvé afin

d'éviter tout dysfonctionnement de la station de base.

Connexion avec Dreamehome App

Ce produit fonctionne avec l'application Dreamehome, afin de contrôler

votre appareil.

1. Télécharger l'application Dreamehome

Scannez le code QR sur le robot, ou recherchez "Dreamehome" dans la

boutique d'applications pour télécharger et installer l'application en fonction

de vos besoins.

Seul le Wi-Fi 2,4GHz est pris en charge.

Le logiciel de l'application est en cours de mise à jour, les opérations réelles

peuvent être diﬀérentes des instrutions dans ce manuel. Veuillez suivre les

instructions en fonction de la version actuelle de l'application.

3. Réinitialiser le Wi-Fi

Appuyez simultanément sur le bouton d'alimentation et le bouton de station

d'accueil et maintenez-les enfoncés jusqu'à ce que vous entendiez une invite

vocale indiquant « En attente de la configuration du réseau. » L'indicateur Wi-Fi

clignote lentement pour indiquer que le Wi-Fi a été réinitialisé avec succès.

Remarque :

lorsque votre téléphone ne parvient pas à se connecter au robot, réinitialisez le Wi-

Fi et ajoutez à nouveau l'appareil.

Pour déconnecter l’appareil du réseau Wi-Fi, maintenez le bouton de réinitialisation

du robot enfoncé pendant 3 secondes.

Indicateur de Wi-Fi

En recherche de connexion

· Clignote rapidement :

connexion en cours

· A

Code QR

Mode d’utilisation

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions

de l'application pour créer rapidement une carte, et le robot commencera

à cartographier sans nettoyage. Le processus de cartographie sera

terminé lorsque le robot retournera à la station, et la carte sera enregistrée

automatiquement.

Allumer/Éteindre

Appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant

3 secondes pour allumer le robot. et le voyant d'alimentation est

allumé en permanence. Placez le robot sur la base, et le robot s'allume

automatiquement et commence à se charger. Pour éteindre le robot,

éloignez-le de la station de base, appuyez sur le bouton d’alimentation et

maintenez-le enfoncé pendant 3 secondes.

Pause/Veille

Lorsque le robot fonctionne, appuyez sur tout bouton pour le mettre en

pause.

Si le robot se met en pause pendant plus de 10 minutes, il passe

automatiquement en mode veille, et le voyant d'alimentation et le voyant de

charge s'éteignent. Appuyez sur un bouton du robot ou de la base, ou tapez

sur l'APP pour réveiller le robot.

· Le robot s'éteint automatiquement s'il reste en mode veille pendant plus de 12

heures.

· Si le r

nettoyage en cours se termine.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé en mode Ne pas déranger (DND), le robot ne peut

pas reprendre le nettoyage et le voyant d'alimentation s'éteint. Le mode DND

est désactivé par défaut en usine. Vous pouvez utiliser l'application pour

activer le mode DND ou modifier la période de DND. La période de mise en

veille est de 22:00-8:00 par défaut.

· Les tâches de nettoyage programmées seront eﬀectuées à l'heure pendant la

période de mise en veille.

· Le robot reprend le nettoyage du point où il s'est arrêté après l'expiration de la

période de mise en veille.

Nettoyage local

Lorsque le robot est en attente, appuyez brièvement sur le bouton pour

activer le mode de nettoyage localisé. Dans ce mode, le robot nettoie une

surface carrée de 1,5 × 1,5 mètres autour de lui, et retourne à son point de

départ à la fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint, appuyez sur le bouton

d’alimentation et maintenez-le enfoncé pendant 10 secondes pour forcer

l'arrêt. Ensuite, appuyez sur le bouton d’alimentation et maintenez-le enfoncé

pendant 3 secondes pour allumer le robot.

Mode d’utilisation

Balayage et Serpillière

Remarque : lors de la première utilisation de l'assemblage de la serpillière

2. Revenir au lavage de la serpillière au cours d'une tâche

de nettoyage.

Pendant le passage de serpillière, le robot retourne automatiquement à

reprendra le nettoyage après le remplissage d'eau.

Les serpillières seront nettoyées avant que le robot ne commence à nettoyer,

veuillez attendre avec patience.

Remarque :

1. Démarrer le balayage et le nettoyage

Appuyez sur le bouton de nettoyage de la station de base ou sur le bouton

d'alimentation du robot, ou utilisez l'application pour faire démarrer le

robot à partir de la station de base. Ensuite, le robot planifiera l'itinéraire de

créée.

Mode d’utilisation

3. Nettoyer et sécher les serpillières après avoir vidé le bac à

poussière

Une fois que le robot a terminé une tâche de nettoyage et qu'il retourne

automatiquement à vider le bac à poussière, puis à nettoyer et à sécher les

tampons.

4. Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

usagée pour éviter toute odeur.

Lorsque le robot revient à mi-chemin vers la station de base pour nettoyer les

serpillières, la station de base ne vide pas automatiquement le bac à poussière.

Si la fonction de vidage automatique est désactivée dans l'application, la station

de base ne videra pas automatiquement le bac à poussière.

La station de base videra le bac à poussière en fonction de la fréquence définie

dans l'application.

Balayage

Pour utiliser uniquement la fonction de balayage, sélectionnez "Balayage"

dans l'application, ou retirez l'assemblage de la serpillière du robot et le

robot passera automatiquement en mode balayage.

base ou sur le bouton d'alimentation du robot, ou utilisez l'application pour

faire démarrer le robot à partir de la station de base.

Remarque : si l'assemblage de la serpillière n'est pas retiré du robot, vous

pouvez sélectionner le mode balayage sur l'application, et le robot soulèvera

automatiquement l'assemblage de la serpillière avant le balayage.

Remarque : pour que le robot puisse revenir facilement à la station de base après

le nettoyage, il est recommandé de faire démarrer le robot à partir de la station de

base et d'éviter de déplacer la station de base pendant le nettoyage.

Maintenance de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de consulter le tableau suivant pour l'entretien courant.

Pièces Fréquence d'entretien

Fréquence de

remplacement

Après chaque utilisation

Réservoir d'Eau

Propre

Une fois toutes les 2

semaines

Brosse principale Tous les 6 à 12 mois

Filtre du sac à

poussière

Tous les 3 à 6 mois

Brosse latérale

Planche à laver

Une fois par mois /

Zone de signalisation

de la station de base

Contacts de charge

de la station de base

Évent de vidange

automatique de la

station de base

Roue universelle

Capteur de bord

Capteur de distance

laser

Capteur laser linéaire

Pièces

Fréquence

d'entretien

Fréquence de

remplacement

Capteur visuel IA

Une fois par mois

Capteur de moquette

Capteur de chute

Contacts de charge sur le robot

Pare-chocs

Orifice de vidange

automatique du robot

Entrée de remplissage d'eau

automatique du robot

Bas du robot

Entrée d'ajout de nettoyant

Nettoyage

recommandé

après avoir retiré le

nettoyant (bouteille)

Poubelle Nettoyez si nécessaire

Sac de collectede la poussière

6 à 8 semaines

Serpillière

Tous les 1 à 3

mois

Remarque : la fréquence de remplacement dépend de l'utilisation que vous faites

du robot. Si une exception se produit en raison de circonstances particulières, les

pièces doivent être remplacées.

Maintenance de routine

Sac de collecte de la poussière

apparaît dans l'application.

1. Jetez le sac de collecte de la poussière.

4. Fermez le couvercle de l'armoire à poussière.

Remarque : en tirant vers le haut sur la poignée, vous scellerez le sac pour

éviter que la poussière et les débris ne tombent accidentellement.

Remarque : le flotteur du réservoir d'eau sale est une pièce mobile. Ne forcez pas

trop lorsque vous la nettoyez pour éviter de l'endommager.

Maintenance de routine

1. Retirez le réservoir d'eau sale, ouvrez son couvercle et versez l'eau sale.

2. Rincez le réservoir d'eau sale avec de l'eau propre et utilisez la brosse de

nettoyage fournie pour nettoyer la paroi intérieure du réservoir.

Brosse principale

1. Appuyez sur les clips de protection de la brosse vers l'intérieur pour retirer

la protection de la brosse et soulever la brosse pour la sortir du robot.

2. Ouvrez le cache de la brosse et avec un outil approprié retirez les poils et

cheveux emmêlés dans la brosse.

Maintenance de routine

Brosse latérale

Retirez et nettoyez la brosse latérale.

Roue universelle

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de la

roue universelle. Ne le faites pas de force brute.

Rincez la roue universelle sous l'eau courante et remettez-la en place après

l'avoir complètement séchée.

Bac à poussière

1. Ouvrez le couvercle du robot et appuyez sur l'attache du bac à poussière

pour le retirer.

2. Ouvrez le couvercle du bac et videz le bac comme indiqué sur le schéma.

Maintenance de routine

Filtre

1. Retirez le filtre et tapez doucement sur son panier.

2. Rincez le bac à poussière et le filtre à l'eau et séchez-les complètement

avant de les réinstaller.

Rincez le bac à poussière et le filtre à l'eau claire uniquement. N'utilisez pas de

détergent.

N'utilisez le bac à poussière et le filtre que lorsqu'ils sont complètement secs.

Remarque : n'essayez pas de nettoyer le filtre avec une brosse, un doigt ou des

objets pointus pour éviter de l'endommager.

Capteurs et contacts de charge du robot

doux et sec :

Les capteurs de chute et le capteur à ultrasons situés sur la partie inférieure du

robot.

Contacts de charge à l'arrière du robot

Le capteur de bord sur le côté du robot

LDS sur le haut du robot

Le par

Remarque :

Capteur de bord

Capteur visuel IA

Capteurs laser de ligne

Capteur de distance laser

Pare-chocs

Contacts de charge

Capteur de moquette

Capteurs de chute

Maintenance de routine

Contacts de charge

Évents de vidange automatique

Serpillière

Retirez la serpillière de son support pour le remplacer.

Batterie

Le robot est équipé d'une batterie lithium-ion de haute performance. Veillez à

ce que la batterie reste bien chargée lors d'une utilisation quotidienne afin de

maintenir des performances optimales. Si le robot n'est pas utilisé pendant

une longue période, éteignez-le et rangez-le. Pour éviter les dommages dus

à une décharge excessive, chargez le robot au moins une fois tous les trois

mois.

Entrée d'ajout de nettoyant

sec.

Problème Solution

Le robot ne s'allume

pas

La batterie est trop faible. Rechargez le robot sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une

température entre 32°F (0°C) et 104°F (40°C).

Le robot ne se charge

pas.

branchées.

charge.

Vérifiez qu'il n'y a pas de corps étranger au niveau du connecteur du robot et, le cas échéant, retirez-le.

Le robot ne parvient

pas à se connecter au

Wi-Fi.

Le mot de passe du réseau Wi-Fi est incorrect. Assurez-vous que le mot de passe utilisé pour vous connecter à votre

réseau Wi-Fi est correct.

Le robot ne prend pas en charge une connexion Wi-Fi 5 GHz. Assurez-vous que le robot est connecté à une connexion Wi-

Fi de 2,4 GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot n'est peut-être pas prêt à être configuré. Quittez et entrez à nouveau dans l'application, puis réessayez en

suivant les instructions.

Le robot ne peut pas

trouver et retourner à

Le déplacement du robot peut l'amener à se repositionner, et il recréera une carte si le repositionnement échoue. Si le

robot est trop éloigné de la station de base, il risque de ne pas revenir automatiquement, auquel cas vous devrez placer

manuellement le robot sur la station de base.

FAQ

Problème Solution

Le robot reste bloqué

retourner.

Dégagez toute obstruction dans un rayon de 0,5 m sur les côtés gauche et droit ou dans un rayon de 1,5 m devant

L'itinéraire de retour à la charge est bloqué, par exemple, la porte est fermée.

de réessayer.

Le robot ne s'éteint

pas.

Le robot ne peut pas être éteint lorsqu’il est en charge. Il est recommandé de déplacer le robot de la station de base, puis

d'appuyer sur le bouton d’alimentation et le maintenir enfoncé pendant 3 secondes pour l’éteindre.

pendant 10 secondes pour forcer l'arrêt du robot. Si le problème persiste, contactez le service après-vente.

La vitesse de charge

est ralentie.

Il faut environ 6 heures pour charger complètement le robot lorsque sa batterie est faible.

Si vous faites fonctionner le robot à des températures hors de la plage spécifiée, la vitesse de charge ralentira

automatiquement pour prolonger la durée de vie de la batterie.

Le bruit augmente

pendant le

fonctionnement du

robot.

Vérifiez si le filtre du bac à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet dur peut être pris dans la brosse en caoutchouc multi-surfaces ou dans le bac à poussière. Vérifiez et retirez tout

objet dur.

La brosse en caoutchouc multi-surfaces ou la brosse latérale risquent de s'emmêler. Vérifiez et retirez tout objet étranger.

Passez le mode d'aspiration sur Standard ou Silence.

Le robot se déplace

sans suivre l'itinéraire

défini.

Les objets tels que les câbles d'alimentation et les pantoufles doivent être rangés avant d'utiliser le robot.

Le travail sur des surfaces humides et glissantes entraîne le glissement de la roue principale. Il est recommandé de

sécher les endroits humides avant d'utiliser le robot.

propres et dégagés.

FAQ

Problème Solution

Le robot rate les

pièces à nettoyer.

Assurez-vous que les portes des pièces à nettoyer sont ouvertes.

Vérifiez qu'il n'y a pas de seuil supérieur à 2 cm à la porte de la pièce. Le robot ne peut pas franchir des seuils ou des

marches élevés.

L'endroit devant la pièce à nettoyer est humide et glissant, ce qui fait que le robot glisse et travaille anormalement. Il est

recommandé de sécher le sol avant d'utiliser le robot.

Le robot ne reprend

pas le nettoyage

après la charge.

Assurez-vous que le robot n'est pas en mode Ne Pas Déranger (DND), ce qui l'empêcherait de reprendre le nettoyage.

l'appli ou le robot lui-même.

Le robot ne répond

pas lorsque vous

appuyez sur les

de base.

La station ne

peut pas vider

automatiquement le

bac à poussière.

Le niveau d'eau dans

la planche à laver est

anormal.

Retirez la planche à laver et vérifiez si l'évacuation de l'eau usée est bloquée et nettoyez-la.

Appuyez délicatement sur le réservoir d'eau usagée pour vous assurer qu'il est correctement installé.

Vérifiez si le joint du réservoir d'eau usagée est desserré ou mal installé, et réinitialisez-le manuellement si c'est le cas. Si le

problème persiste, veuillez contacter l'équipe du service après-vente.

Pour de l’aide, contactez-nous via https://global.dreametech.com

Spécifications

Modèle RLS6LADC

Temps de charge

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de fonctionnement 2400-2483,5 MHz

Puissance maximale en sortie <20 dBm

Robot Station de base

Modèle RCS9

Entrée nominale 220-240 V

50-60 Hz

Sortie nominale 20 V

Alimentation

(pendant le dépoussiérage)

1000 W

Alimentation

(pendant le nettoyage)

55 W

Alimentation

(séchage+rechargement)

78 W

Dans des conditions normales d'utilisation, une distance d'au moins 20

cm entre l'antenne de cet équipement et le corps de l'utilisateur doit être

maintenue.

Station de base/station de recharge

Consommation électrique en mode arrêt : ≤ 0,3 W

Consommation électrique en mode veille : ≤0,5 W (dans les 15 minutes une

fois que le robot a quitté la station de base/station de recharge)

Robot et station de base/station de recharge

L'équipement ne dispose pas d'un mode veille ou d'autres états équivalents

en termes d'exigences de veille, de fonction de gestion de l'alimentation

ou de capacité à désactiver les connexions au réseau sans fil en raison

des besoins d'entretien de la batterie. La consommation d'énergie de

l'équipement est susceptible d'être plus élevée que celle d'autres modèles

d'équipement répondant à ces exigences fonctionnelles.

Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne

2012/19/UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et

de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques,

agréé par le gouvernement ou les autorités locales. Le recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement

négatif sur l'environnement et la santé humaine. Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant

l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.

WEEE-Informationen

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la répara

on ou le don de votre appareil !

REPRISE

À LA LIVRAISON

À DÉPOSER

EN MAGASIN

À DÉPOSER

EN DÉCHÈTERIE

OU OU

Cet appareil,

ses accessoires,

piles et cordons

se recyclent

Restrizioni per

l'utilizzo

Informazioni di sicurezza

Questo prodotto non deve essere utilizzato da bambini di età inferiore a

8 anni, né da persone con deficit fisici, sensoriali, cognitivi, esperienza o

conoscenza limitata, senza la supervisione di un genitore o tutore, al fine

pulizia e la manutenzione non devono essere eseguite da bambini senza

supervisione.

L'apparecchio deve essere utilizzato esclusivamente con l'alimentatore fornito

con l'apparecchio.

Questo prodotto contiene batterie che possono essere sostituite soltanto da

tecnici qualificati o dal servizio di assistenza post-vendita.

Pulisci l'area da pulire. Non consentire ai bambini di giocare con questo

prodotto. Assicurarsi che bambini e animali domestici siano a distanza di

sicurezza dal robot mentre è in funzione.

Non installare, ricaricare o usare l'apparecchio nei bagni o intorno alle piscine.

Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va

usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o

industriale.

Assicurati che l'apparecchio funzioni correttamente in un ambiente

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo

speciale o da uno speciale sistema di cavi disponibile presso il produttore o un

responsabile dell'assistenza.

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, per favore

leggi attentamente il manuale utente prima di usare l'apparecchio e conservalo per riferimento futuro.

Non utilizzare il robot in un ambiente sospeso sopra il livello del suolo senza

una barriera protettiva.

Non posizionare il robot capovolto. Non usare la copertura LDS, la copertura

del robot o il paraurti come maniglia per il robot.

Non usare l'robot a una temperatura ambiente oltre i 40 °C o al di sotto di 0 °C

o su pavimenti dove sono presenti liquidi o sostanze appiccicose.

Per evitare danni o danni causati dal trascinamento, elimina eventuali oggetti

sciolti dal pavimento e rimuovi cavi o cavi di alimentazione sul percorso di

pulizia prima di usare l'apparecchio.

Spostare dal pavimento gli oggetti fragili o piccoli per evitare che il robot li urti

e li danneggi.

Tenere lontani capelli, dita e altre parti del corpo dalla boccola di aspirazione

del robot.

Non posizionare la base autolavante vicino a una fonte di calore.

Non usare l'apparecchio in una stanza dove dorme un neonato o un bambino.

Non posizionare bambini, animali domestici o nessun altro oggetto sul robot,

sia quando è fermo sia quando è in movimento.

Tieni l'aspirapolvere fuori dalla portata dei bambini.

Usa solo il detergente uﬃcialmente approvato. Non aggiungere alcun liquido

come alcol o disinfettanti.

Non usare il robot per pulire eventuali sostanze infiammabili. Non usare il

robot per raccogliere liquidi infiammabili o combustibili, gas corrosivi o acidi o

solventi non diluiti.

Non usare l'aspirapolvere su oggetti duri e taglienti. Non usare l'apparecchio

Restrizioni per

l'utilizzo

Informazioni di sicurezza

Restrizioni per

l'utilizzo

per raccogliere oggetti come sassi, pezzi di carta grandi o qualsiasi altro

oggetto che possa ostruire l'apparecchio.

Per favore spegni e scollega l'apparecchio prima della pulizia e della

manutenzione.

con qualsiasi liquido. Dopo aver pulito le parti lavabili, asciuga

completamente le parti prima di reinstallarle e usarle.

Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente.

Gli utenti sono responsabili di eventuali perdite o danni derivanti dall'uso

improprio dell'apparecchio.

Batterie e Ricarica

unità di alimentazione RCS9.

Non tentare di smontare, riparare o modificare la batteria o la stazione di base

da soli.

Non posizionare la stazione di base vicino a una fonte di calore.

Non usare un panno umido o le mani bagnate per strofinare o pulire i contatti

di ricarica della stazione di base.

Non smaltire in modo improprio le batterie usate. Smaltire le batterie non più

necessarie in appositi impianti di riciclaggio.

Se il cavo di alimentazione viene danneggiato o è spezzato, interromperne

immediatamente l'utilizzo e contattare il servizio di assistenza post-vendita.

Accertarsi che l'robot sia spento durante il trasporto e conservarlo nella sua

confezione originale, se possibile.

Informazioni di sicurezza

Se il robot non viene utilizzato per diverso tempo, ricaricarlo completamente,

quindi spegnerlo e conservarlo in un posto fresco e asciutto. Ricaricare il robot

almeno una volta ogni 3 mesi per evitare uno scaricamento eccessivo della

batteria.

La batteria agli ioni di litio contiene sostanze pericolose per l'ambiente. Prima

di gettare via l'aspirapolvere robot, rimuovere la batteria, quindi smaltirla o

riciclarla in conformità alle leggi e alle normative locali del Paese o dell'area in

cui viene utilizzata.

Prima di rimuovere le batterie, verificare che siano esaurite e che il prodotto sia

scollegato dall'alimentazione.

1). Svitare la vite nella parte inferiore e rimuovere il coperchio.

2). Scollegare il connettore delle batterie e rimuovere queste ultime. Non

danneggiare il portabatterie per evitare il rischio di lesioni.

3). Conferire le batterie presso le aziende autorizzate al riciclo.

Batterie e Ricarica

Informazioni di

sicurezza sul laser

Il sensore laser di questo prodotto è conforme allo Standard IEC 60825-1:2014/

EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto

diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLS6LADC è conforme alla Direttiva 2014/53/UE. Il testo completo

della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://global.dreametech.com

Il manuale elettronico dettagliato è disponibile all'indirizzo https://global.dreametech.com/pages/user-manuals-and-faqs

Informazioni di sicurezza

Contenuto della Confezione

Altri Accessori

Presentazione del prodotto

Spazzola laterale

Mocio × 2

(preinstallato)

Robot

Stazione di Base

Supporto per

Mocio × 2

Detergente per Pavimenti

Multi-Superficie

Manuale utente

Cavo di Alimentazione Spazzola per

la pulizia

Sacchetto di raccolta

della polvere

di ricambio

Piastra di estensione

della rampa della

stazione base

Robot

Presentazione del prodotto

Pulsante di Pulizia localizzata

· Premi brevemente per avviare la pulizia localizzata.

Pulsante di accensione / pulizia

· Premi e tieni premuto per 3 secondi per accendere o spegnere.

· Premi brevemente per avviare la pulizia dopo che il robot è

acceso.

Pulsante Dock

· Pr

Indicatore di stato

· Bianco Accesso: Pulizia o Pulito

· Arancione Lampeggiante Rapidamente: Errore

· Arancione Fisso: Batteria bassa o in pausa

Nota: Premi un pulsante qualsiasi per mettere in pausa mentre il robot

sta pulendo o tornando in ricarica.

Robot e Sensori

Sensori di Dislivello

Ruota Principale

Spazzola principale

Ruota Universale

Guardia della

Spazzola

Ruota Principale

Pulsante di sblocco

del coperchio della

spazzola principale

Fori di Montaggio

del Supporto per

Mocio

Spazzola laterale

Sensore di Tappeto

Coperchio Superiore LDS

Sensore laser di distanza

Paraurti

Coperchio

Contatti di

ricarica

Connettori

Ingresso di

Riempimento

Automatico

dell'Acqua

Sensore Visivo AI

Sensori di Laser Lineare

Resettare

Premi e tieni premuto

per 3 secondi

per ripristinare le

impostazioni di fabbrica

Spia Wi-Fi

Acceso: Wi-Fi connesso

Lampeggia rapidamente:

In attesa di connessione o

connessione in corso

Lampeggia Lentamente:

Wi-Fi non connesso

Sensore di bordi

Sfiato di Svuotamento

Automatico

Contenitore Raccoglipolvere

Filtro

Sfiato di

Svuotamento

Automatico

Pulsante di sblocco

del raccogli-polvere

Gancio per Coperchio del

Contenitore della Polvere

Coperchio del Bidone

Gancio per Filtro

Presentazione del prodotto

Stazione di Base

Presentazione del prodotto

Pulsanti della Stazione di Base

Blocco Bambini

il Blocco Bambini. Dopo l'attivazione del Blocco Bambini, tutti i pulsanti del

robot e della stazione di base vengono bloccati.

Pulsante Esci

·Quando il robot è fuori dalla base, tenere premuto il pulsante sulla

stazione base per 3 secondi per rilasciare acqua pulita per la pulizia

della base. Successivamente, premere di nuovo il pulsante per 3

secondi per far uscire l'acqua utilizzata.

tutte le aree

Pulsante Pulisci

Pulsante Asciuga

Nota:

posizionato sulla stazione di base.

Asse per

Lavare

Coperchio Superiore

Maniglia

Gancio per

Serbatoio

dell'Acqua

Gancio per

Serbatoio

dell'Acqua

Palla

Galleggiante

Tubo

dell'Acqua

Filtro

Serbatoio

dell'Acqua Pulita

Galleggiante

Coperchio del

contenitore

raccoglipolvere

interrompere l'asciugatura dei moci.

Piastra di

estensione della

rampa

Presentazione del prodotto

Stazione di Base

Filtro

Fessura

Ingresso di Aggiunta del

Detergente

Sfiato di

Svuotamento

Automatico

Assemblaggio del Mocio

Area di Attaccamento

del Mocio

Supporto per Mocio Mocio

Indicatore di stato

all'alimentazione

Arancione Lampeggiante:

La stazione di base ha un

errore

Area di Segnalazione

Contatti di ricarica

Ingresso Automatico

per l'Aggiunta di Acqua

Fessura per l'Aggiunta

Automatica del Dispositivo di

Pulizia

Prepara la Tua Casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di

valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e

gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa

Aprire la porta della zona da pulire e mettere i mobili in posizione ordinata Con il sensore visivo AI, il robot può riconoscere ed evitare meglio ostacoli

come cavi di alimentazione, scarpe e calze, per ottenere il massimo dal

sensore visivo AI, assicurati che tutte le aree da pulire siano ben illuminate.

Prima della pulizia, utilizzare una barriera fisica sul bordo delle scale e del

divano per garantire un funzionamento sicuro e regolare del robot.

Per evitare che il robot non riconosca l'area da pulire, non sostare davanti al robot, alla soglia o al corridorio stretto.

Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graﬃare il pavimento.

1. Collega a Una Presa Elettrica

Inserisci il cavo di alimentazione nella stazione di base e collegalo alla presa.

2. Posiziona la Stazione di Base

Rimuovi tutti gli oggetti che sono più vicini di 1,5 m dalla parte anteriore, 1 m

dall'alto e 0,5 m da entrambi i lati della stazione di base.

Prima dell'Uso

Nota:

Assicurati che nessun oggetto possa bloccare l'area di segnalazione.

Per evitare che le macchie d'acqua inumidiscano pavimenti in legno o tappeti, si

consiglia di posizionare la stazione di base su pavimenti in piastrelle o pavimenti

in marmo.

Inserisci saldamente il cavo di

alimentazione verso l'alto finché

l'indicatore non si accende.

I: ON

O: OFF

Nota: Installa la spazzola laterale finché non scatta in posizione.

3. Rimuovi le strisce protettive

4. Installare gli accessori principali

· Installare il gruppo spazzola laterale e il tampone di lavaggio nella

posizione corretta.

· Installare la piastra di estensione della rampa della stazione base fino alla

stazione base.

Gancio per

Spazzola

Laterale

> 1,5 m

> 0,5 m

Posiziona la stazione di base in un luogo il più aperto possibile con un

buon segnale Wi-Fi.

- MAX -

5. Posiziona il Robot

Tenere premuto il pulsante di accensione sul robot per 3 secondi per

accenderlo. Posiziona il robot sulla stazione di base con l'assemblaggio

del mocio rivolto verso l'asse per lavare. Quindi sentirai una notifica vocale

quando il robot si connetterà con successo alla stazione di base e inizierà a

ricaricarsi. Dopo che il robot è completamente carico, gli indicatori di stato

sul robot e sulla stazione di base rimarranno accesi per 10 minuti e poi si

oscureranno.

6. Installa la Bottiglia del Detergente

Rimuovi il tappo della bottiglia del detergente e strappa i sigilli sulla parte

superiore e inferiore della bottiglia. Apri il coperchio superiore della stazione

di base ed estrai il serbatoio dell'acqua pulita e il serbatoio dell'acqua usata.

Installa la bottiglia del detergente lungo la fessura in posizione. Il detergente

verrà aggiunto automaticamente durante il funzionamento.

7. Aggiungi Acqua al Serbatoio dell'Acqua Pulita

Riempi il serbatoio dell'acqua pulita con acqua pulita fino al segno del

livello massimo dell'acqua, quindi installa il serbatoio dell'acqua pulita e il

serbatoio dell'acqua usata in posizione.

Prima dell'Uso

Nota: Si consiglia di ricaricare completamente il robot prima del primo uso.

Quando il robot non può essere acceso dopo che la batteria è esaurita, collega

manualmente il robot alla stazione per ricaricarlo.

Linea d'Acqua MAX

Nota: Non riempire con acqua calda, altrimenti il serbatoio fresco potrebbe deformarsi.

Nota:

Rimuovi il tappo di gomma morbida nel detergente aggiungendo l'ingresso

prima del primo uso.

Non aggiungere qualsiasi liquido diverso dal detergente uﬃcialmente

approvato per prevenire il malfunzionamento della stazione di base.

Connettiti con l'App Dreamehome

Aprire l'app Dreamehome, toccare " " nell'angolo in alto a destra e

scansionare nuovamente lo stesso codice QR per aggiungere "Dreame L10s

Ultra".

Questo prodotto funziona con l'app Dreamehome, che può essere usata

per controllare il dispositivo.

1. Scaricare l'App Dreamehome per la casa

Scansiona il codice QR sul robot o cerca "Dreamehome" nell'app store per

scaricare e installare l'app in base alle tue esigenze.

2. Aggiungi dispositivo

Nota:

La connessione Wi-Fi supporta solo il segnale su banda 2,4 GHz.

Il software dell'app è in fase di aggiornamento, le operazioni eﬀettive

potrebbero essere diverse dalle dichiarazioni in questo manuale. Per favore

segui le istruzioni in base alla versione corrente dell'app.

3. Ripristino della connessione Wi-Fi

Tenere premuti contemporaneamente il pulsante di accensione e quello

sulla stazione finché non si sente un messaggio vocale che dice "In

attesa della configurazione di rete". Quando l'indicatore Wi-Fi lampeggia

lentamente, il Wi-Fi è stato ripristinato con successo.

Nota:

Quando il telefono non si connette con successo al robot, fai il reset del Wi-Fi e

aggiungi nuovamente il dispositivo.

Per scollegare il dispositivo dalla rete Wi-Fi, tenere premuto il pulsante Ripristino sul

robot per 3 secondi.

Spia Wi-Fi

· Lampeggia lentamente:

Attende la connessione

· Lampeggia velocemente:

Si sta connettendo

· Acceso: Connesso

Codice QR

Istruzioni utente

Mappatura Veloce

Dopo aver configurato la rete per la prima volta, segui le istruzioni sull'app

per creare rapidamente una mappa e il robot inizierà a mappare senza

pulizia. Il processo di mappatura sarà completato quando il robot tornerà

alla stazione e la mappa verrà salvata automaticamente.

Accensione/Spegnimento

Tenere premuto il pulsante di accensione per 3 secondi per accendere il

robot. Posiziona il robot sulla base e il robot si accende automaticamente

e inizia la ricarica. Per spegnere il robot, allontanarlo dalla stazione base e

tenere premuto il pulsante di alimentazione per 3 secondi.

Pausa / Sonno

Quando il robot è in funzione, premi un pulsante qualsiasi per metterlo in

pausa.

Se il robot si ferma per più di 10 minuti, entra automaticamente in modalità

sonno e l'indicatore di alimentazione e l'indicatore di ricarica smettono di

illuminarsi. Premi qualsiasi pulsante sul robot o sulla base o tocca l'app per

riattivare il robot.

Nota:

· Il robot si spegnerà automaticamente se lasciato in modalità riposo per

più di 12 ore quando non è in ricarica.

· Se il r

processo di pulizia in corso terminerà.

Modalità Non Disturbare (DND).

Quando il robot è impostato sulla modalità Non Disturbare (DND), al robot

verrà impedito di riprendere la pulizia e l'indicatore di alimentazione si

spegne. La modalità DND è disabilitata per impostazione predefinita in

fabbrica. Puoi usare l'app per abilitare la modalità DND o modificare il

periodo DND. Il periodo DND è 22: 00 - 8: 00 per impostazione predefinita.

Nota:

· I compiti di pulizia programmati verranno eseguiti in tempo durante il periodo

DND.

· Il robot riprenderà la pulizia da dove era stata interrotta dopo la scadenza del

periodo DND.

Pulizia delle Macchie

Quando il robot è in attesa, premere brevemente il pulsante per attivare

la modalità di pulizia localizzata. In questa modalità, il robot pulisce un'area

quadrata di 1,5 x 1,5 metri intorno a sé e torna al punto di partenza una volta

completata la pulizia localizzata.

Riavvio del Robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il

pulsante di accensione per 10 secondi per spegnerlo forzatamente. Quindi,

tenere premuto il pulsante di accensione per 3 secondi per accendere il

robot.

Istruzioni utente

Spazzamento e Lavaggio

Nota: Durante l'uso dell'assemblaggio del mocio per la prima volta, il robot esegue il compito di spazzamento e lavaggio per impostazione predefinita.

2. Torna a pulire i moci a metà strada

Durante il lavaggio, il robot tornerà automaticamente alla stazione base per

lavare i mop pad in base alla frequenza di pulizia del mop pad specificata

nell'app. Quindi la stazione base riempirà automaticamente il serbatoio

dell'acqua del robot e il robot riprenderà la pulizia dopo il riempimento

dell'acqua.

Nota:

I moci verranno puliti prima che il robot inizi a lavare, per favore attendi con

pazienza.

Nota:

1. Inizia lo spazzamento e il lavaggio

Premere il pulsante di pulizia sulla stazione base o il pulsante di accensione

sul robot, oppure utilizzare l'app per far partire il robot dalla stazione base.

Quindi il robot pianificherà il percorso di pulizia ottimale ed eseguirà il

compito di pulizia in base alla mappa creata.

Istruzioni utente

3. Pulisci e asciuga i moci dopo lo svuotamento della

polvere

svuotare il contenitore della polvere, quindi pulirà e asciugarà i moci.

4. Pulisci il serbatoio dell'acqua usata

Dopo che il robot ha completato il compito, per favore pulisci il serbatoio

dell'acqua usata per evitare qualsiasi odore.

Quando il robot torna a metà strada verso la stazione di base per pulire i moci,

la stazione di base non svuoterà automaticamente il contenitore della polvere.

Se la funzione di svuotamento automatico è disattivata nell'app, la stazione di

base non svuoterà automaticamente il contenitore della polvere.

La stazione di base svuoterà il contenitore della polvere secondo la frequenza

impostata nell'app.

Spazzamento

Per utilizzare solo la funzione di spazzamento, seleziona "Spazzamento"

sull'app o rimuovi l'assemblaggio del mocio dal robot e il robot passerà

automaticamente alla modalità di spazzamento.

stazione base o il pulsante di accensione sul robot, oppure utilizzare l'app

per far partire il robot dalla stazione base.

Nota: Se l'assemblaggio del mocio non viene rimosso dal robot, puoi selezionare

la modalità di spazzamento sull'app e il robot solleverà automaticamente

l'assemblaggio del mocio prima di spazzare.

Nota: Per garantire che il robot possa tornare facilmente alla stazione di base

dopo la pulizia, si consiglia di far partire il robot dalla stazione di base ed evitare di

spostare la stazione di base durante la pulizia.

Manutenzione quotidiana

Parti

Per mantenere il robot in buone condizioni, si consiglia di fare riferimento alla tabella seguente per la manutenzione ordinaria.

Parte

Frequenza di

Manutenzione

Frequenza di

Sostituzione

Serbatoio

Dopo ogni uso

Serbatoio dell'Acqua

Pulita

Una volta ogni 2

settimane

Spazzola principale Ogni 6 - 12 mesi

Filtro del Contenitore

della Polvere

Ogni 3 - 6 mesi

Spazzola laterale

Asse per Lavare

Una volta ogni mese /

Area di segnalazione

della stazione di base

Contatti di ricarica

della stazione di base

Sfiato di svuotamento

automatico della

stazione di base

Ruota Universale

Sensore di bordi

Sensore laser di

distanza

Sensore di laser lineare

Parte

Frequenza di

Manutenzione

Frequenza di

Sostituzione

Sensore Visivo AI

Una volta ogni mese

Sensore di Tappeto

Sensori di Dislivello

Contatti di Ricarica sul Robot

Paraurti

Sfiato di svuotamento

automatico del robot

Ingresso di riempimento

automatico dell'acqua del

robot

Fondo del Robot

Ingresso di Aggiunta del

Detergente

Consigliato per pulire

dopo aver rimosso il

detergente (bottiglia)

Contenitore Raccoglipolvere

Pulire secondo

necessità

Sacchetto di Polvere

6 - 8 settimane

Mocio Ogni 1 - 3 mesi

Nota: La frequenza di sostituzione dipenderà dal tuo utilizzo del robot. Se si verifica

un'eccezione a causa di circostanze speciali, le parti devono essere sostituite.

Manutenzione quotidiana

Sacchetto di Polvere

notifica apparirà nell'app.

1. Getta il sacchetto di raccolta della polvere.

4. Chiudi il coperchio del contenitore per la polvere.2. Rimuovi la polvere e i detriti dal filtro con un panno asciutto.

Nota: La trazione verso l'alto sulla maniglia sigillerà il sacchetto per evitare che

polvere e detriti cadano accidentalmente.

100

Nota: La sfera galleggiante nel serbatoio dell'acqua usata è una parte mobile. Non

applicare troppa forza durante la pulizia per evitare di danneggiarlo.

Manutenzione quotidiana

usata

1. Rimuovi il serbatoio dell'acqua usata, apri il coperchio e versa l'acqua

sporca.

2. Sciacqua il serbatoio dell'acqua usata con acqua pulita e usa la spazzola

per la pulizia fornito per pulire la parete interna del serbatoio dell'acqua

usata.

Spazzola principale

1. Premi i ganci di guardia della spazzola verso l'interno per rimuovere la

guardia della spazzola e sollevare la spazzola dal robot.

2. Estrai i coperchi della spazzola come mostrato nel diagramma. Usa uno

strumento adeguato per rimuovere i capelli aggrovigliati nella spazzola.

101

Manutenzione quotidiana

Spazzola laterale

Rimuovi e pulisci la spazzola laterale.

Ruota Universale

Nota:

Usa uno strumento come un piccolo cacciavite per separare l'asse e il

pneumatico della ruota universale. Non usare eccessivamente la forza.

Sciacqua la ruota universale sotto l'acqua corrente e rimettila dopo averla

asciugata completamente.

Raccogli-polvere

1. Apri il coperchio del robot e premi il gancio del contenitore della polvere

per rimuovere il bidone della polvere.

2. Apri il coperchio del contenitore e svuota il bidone come mostrato nel

diagramma.

102

Manutenzione quotidiana

Filtro

1. Rimuovi il filtro e tocca delicatamente il suo cestello.

2. Sciacqua il contenitore della polvere e il filtro con acqua e asciugali

completamente prima di reinstallarli.

Nota:

Sciacqua il bidone della polvere e il filtro solo con acqua pulita. Non usare alcun

detersivo.

Usa il bidone della polvere e il filtro solo quando sono completamente asciutti.

Nota: Non tentare di pulire il filtro con una spazzola, un dito o oggetti appuntiti

per evitare danni.

Sensori Robot e Contatti di Ricarica

Strofina i sensori e i contatti di ricarica del robot usando un panno morbido e

asciutto:

I sensori di dislivello e il sensore a ultrasuoni sul fondo del robot

Contatti di ricarica sul retro del robot

Il sensore per bordi sul lato del robot

LDS sulla parte superiore del robot

del robot

Nota: Il panno umido può danneggiare gli elementi sensibili all'interno del robot e

Sensore di bordi

Sensore Visivo AI

Sensori di Laser Lineare

Sensore laser di distanza

Paraurti

Contatti di ricarica

Sensore di Tappeto

Sensori di Dislivello

103

Manutenzione quotidiana

Contatti di ricarica

un panno morbido e asciutto

Sfiati di Svuotamento Automatico

Mocio

Rimuovi il mocio dal supporto per mocio per sostituirlo.

Batteria

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurati

che la batteria rimanga ben carica per l'uso quotidiano per mantenere

prestazioni ottimali della batteria. Se il robot non viene usato per un lungo

periodo di tempo, spegnilo e mettilo via. Per evitare danni causati da una

scarica eccessiva, ricarica il robot almeno una volta ogni tre mesi.

Ingresso di Aggiunta del Detergente

Se l'ingresso di aggiunta del detergente è sporco, strofinalo con un panno

morbido e asciutto.

104

Problema Soluzione

Il robot non si

accende.

La batteria è scarica. Ricarica il robot sulla base e riprova.

La temperatura della batteria è troppo bassa o troppo alta. Si consiglia di far funzionare l'apparecchio a una temperatura

Il robot non si

ricarica.

alimentazione siano collegate correttamente.

Controlla se c'è qualsiasi oggetto estraneo al connettore del robot e rimuovi l'oggetto estraneo se presente.

Il robot non riesce a

connettersi al Wi-Fi.

La password della rete Wi-Fi non è corretta. Assicurati che la password usata per connetterti alla tua rete Wi-Fi sia

corretta.

Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurati che il robot sia connesso a una connessione Wi-Fi a 2,4

GHz.

Il segnale Wi-Fi è debole. Assicurati che il robot si trovi in un'area con una buona copertura Wi-Fi.

Il robot potrebbe non essere pronto per essere configurato. Esci e rientra nell'app, quindi riprova come indicato.

Il robot non riesce

a trovare e tornare

Lo spostamento del robot può causare il suo riposizionamento e ricreare una mappa se il riposizionamento fallisce. Se

il robot è troppo lontano dalla stazione di base, potrebbe non essere in grado di tornare automaticamente da solo, nel

qual caso dovrai posizionare manualmente il robot sulla stazione di base.

Il robot si blocca davanti

non può tornare su di

essa.

che il robot venga bloccato.

Il percorso per tornare alla ricarica è bloccato, ad es. la porta è chiusa.

l'acqua in eccesso prima di riprovare.

Problemi comuni

105

Problemi comuni

Problema Soluzione

Il robot non si

spegne.

Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e di tenere

premuto il pulsante di accensione per 3 secondi per spegnerlo.

Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsante di accensione per 10 secondi per

spegnere forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.

La velocità di ricarica

è lenta.

Ci vogliono circa 6 ore per ricaricare completamente il robot quando la batteria è scarica.

prolungare la durata della batteria.

Il rumore aumenta

mentre il robot è in

funzione.

Controlla se il filtro del contenitore della polvere è intasato. In tal caso, puliscilo o sostituiscilo

Un oggetto duro potrebbe rimanere intrappolato nella spazzola in gomma multisuperficie o nel contenitore della

polvere. Controlla e rimuovi qualsiasi oggetto duro.

La spazzola in gomma multisuperficie o la spazzola laterale potrebbero aggrovigliarsi. Controlla e rimuovi eventuali

oggetti estranei.

Commuta la modalità di aspirazione su Standard o Silenzioso.

Il robot si muove

senza seguire il

percorso impostato.

Oggetti come cavi di alimentazione e pantofole devono essere organizzati prima di usare il robot.

bagnati prima di usare il robot.

Pulisci i sensori di laser lineare e il sensore visivo AI sul robot con un panno morbido e pulito per mantenerli puliti e non

ostruiti.

Al robot mancano le

stanze da pulire.

Assicurati che le porte delle stanze da pulire siano aperte.

Il luogo davanti alla stanza da pulire è bagnato e scivoloso, causando lo scivolamento del robot e il suo funzionamento

anomalo. Si consiglia di asciugare il pavimento prima di usare il robot.

106

Problemi comuni

Problema Soluzione

Il robot non riprende

la pulizia dopo la

ricarica.

Assicurati che il robot non sia impostato sulla modalità Non Disturbare (DND), che gli impedirà di riprendere la pulizia.

Il robot non risponde

durante la pressione

dei pulsanti

base.

La stazione non

può svuotare

automaticamente

il contenitore della

polvere.

bloccata.

Il livello dell'acqua

anomalo.

Rimuovi l'asse per lavare e controlla se lo scarico delle acque reflue è ostruito e puliscilo.

Premi delicatamente sul serbatoio dell'acqua usata per assicurarti che sia installato correttamente.

Controlla se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e, in tal caso,

ripristinala manualmente.

Se il problema persiste, per favore contatta il team di servizio post-vendita.

Per ulteriori servizi, contattateci all'indirizzo https://global.dreametech.com

107

Specifiche tecniche

Modello RLS6LADC

Tempo di ricarica Circa 6 ore

Tensione nominale 14,4 V

Potenza nominale 75 W

Frequenza d’esercizio 2400-2483,5 MHz

Potenza in uscita massima <20 dBm

Robot Stazione di Base

Modello RCS9

Ingresso nominale 220-240 V

50-60 Hz

Uscita nominale 20 V

Potenza (durante lo

svuotamento della polvere)

1000 W

Potenza (durante la pulizia) 55 W

Potenza (asciugatura +

ricarica)

78 W

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a

una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Stazione base/Stazione di ricarica

Consumo di energia in modalità standby: ≤0,5 W (entro 15 minuti dopo che il

robot lascia la stazione base/di ricarica)

Robot e Stazione base/Stazione di ricarica

L'apparecchiatura non dispone di una modalità di standby o di altri

stati equivalenti in termini di requisiti di standby, funzione di gestione

dell'alimentazione o capacità di disattivare le connessioni di rete wireless

per esigenze di manutenzione della batteria. Il consumo di energia

dell'apparecchiatura è probabilmente superiore a quello di altri modelli di

apparecchiature che soddisfano questi requisiti funzionali.

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/

umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto

dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente

negative all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le

condizioni di tali punti di raccolta.

Informazioni RAEE

Dreame L10S ULTRA -1 Robot Vacuums

Product's Documents

User manual

Specifications

Dreame L10S ULTRA -1 Questions and Answers
