Vevor SX2806 500 Lbs Lawn Mower Lift Hydraulic Jack for Riding Tractor Lawn Mowers

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
SX2806 photo

User Manual

This is the main product document for model SX2806.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
LAWN MOWER LIFT
MODEL:SX2806
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
MODEL:SX2806
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
LAWN MOWER LIFT
background
- 2 -
GENERAL GUIDELINES &SAFETY
It is the user's responsibility to read and follow all instructions.
Keep these instructions with the product at all times and review before each
use.
It is the responsibility of this product's owner to furnish the instructions to any
person that borrows or purchases the product.
Inspect the product before use to ensure it is assembled properly and all parts
are in safe working order and free of defects.
Never modify this product in any way.
All circumstances cannot be addressed in these instructions.
Please use common sense and practice general safety measures when using
this product.
Parts and/or instructions are subject to change without notice.
Do not exceed the rated weight capacity of 500 lbs.
Always ensure the mower wheels fit properly into the wheel cradles before
lifting.
Secure the mower with tie down straps (sold separately)before lifting.
Always lock the brake pullers before working on the mower.
Store the lift in a safe, dry place.
SPECIFICATIONS
MAXIMUM CAPACITY
500lbs(225kg)
LIFT RANGE
0-25.9inch(0-658mm)
BLEEDING THE HYDRAULIC JACK
IMPORTANT! Before first use, check for proper hydraulic fluid level in the
hydraulic pump(11). Then thoroughly test the lift for proper operation prior to its
actual use. If the lift appears not to be working properly, it may be necessary to
bleed its hydraulic system of excess air.
background
- 3 -
Step 1. Remove the fluid fill plug on the side of the bottle jack.
Step 2. With weight on the lift, turn the pump handle (26) counterclockwise to
release the valve.
Step 3. While holding the weight and pump in the released position, quickly pump
the handle (26) up and down several times to purge air from the system.
Step 4. Check the fluid fill hole and, if necessary, top of the jack's fluid reservoir
with hydraulic jack fluid (sold separately).
Step 5. Replace the fluid fill plug.
Step 6. Test the lift several times for proper operation before attempting to lift a
load.
If, after purging, the lift still does not appear to be working properly, do not
use the lift until it has been repaired by a qualified service technician.
LIFTING THE JACK
Step 7. Pull out (unlock) the
locking pin (18) of the safety
device on both sides of the lift.
Step 8. Lower the lift by
releasing the wing nut on the
jack with the notched end of
the handle (26); put some
weight on the cradles if needed.
Once lowered, tighten the wing
nut again.
Step 9. Align the mower's front
wheels with both cradles.
Slowly move the mower on to
the cradles. Once positioned
under the load, push back the
locking pin (18) on both sides of the lift. (You may need to chock the wheels on the
backside of the casters to keep the lift sturdy while riding on the mower).
Step10. Use tie-down straps (sold separately) to secure the load. Fit the curved
end of the handle (26) into the handle tube on the jack. Pump the handle (26)
slowly to raise the lift. When the lift makes contact with the load, make sure the
background
- 4 -
load sits evenly on the cradles (1) before raising the load. If the load is not evenly
distributed on the two cradles(1) or not secured in place with tie-down straps, it
may fall from the lift, resulting in personal injury and property damage.

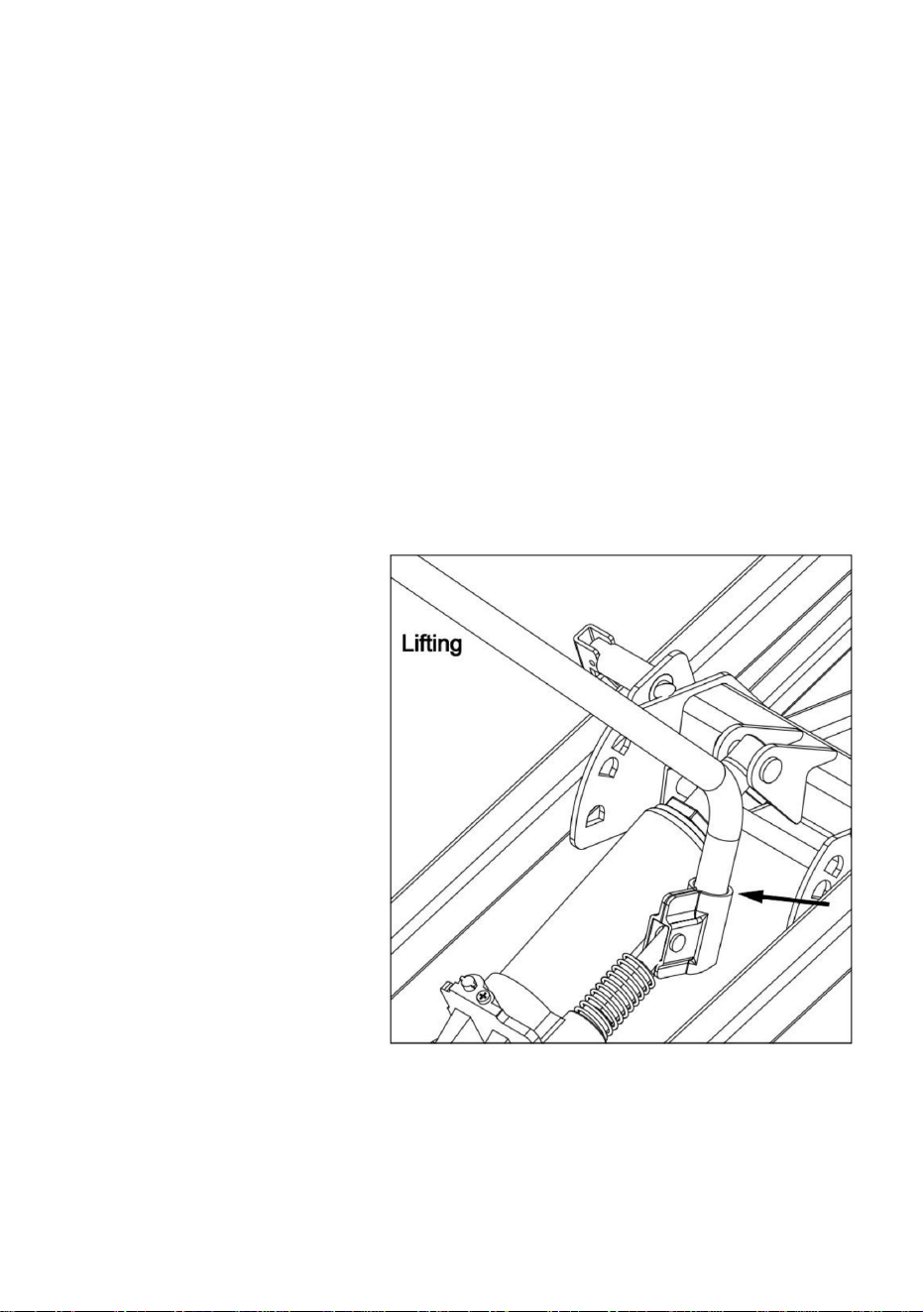

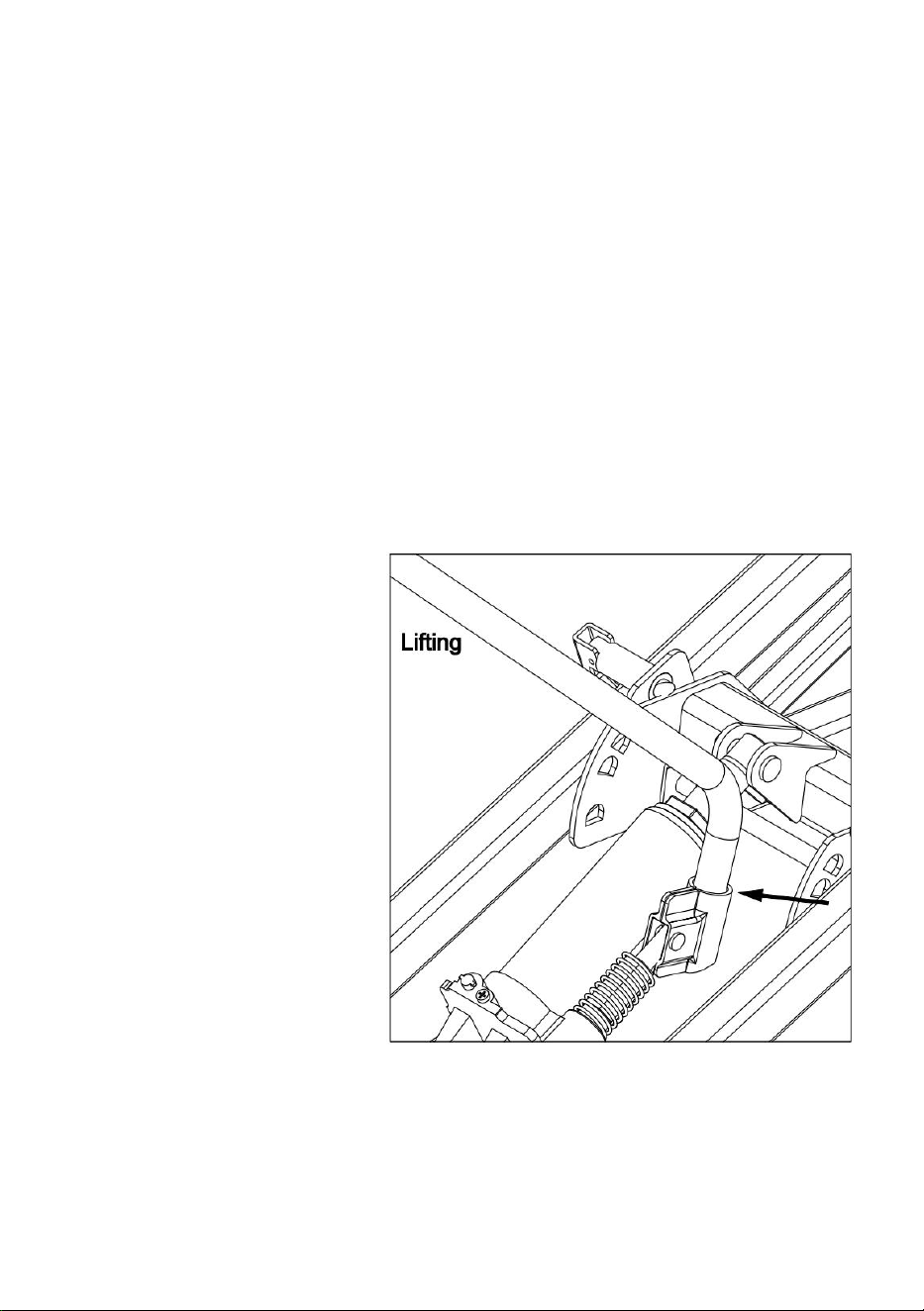

Step 11. Continue to raise the lift to the desired height.Lock the lift at one of the
three locking positions on the locking pin(18). Not engaging the locking pin (18)
may result in serious injury or death, and damage the lift. See mower owner's
manual for recommended lifting points.
2. Press the ON/OFF button to switch the product on. The display shows “0.0”.
3. Place an item on the weighing plate. Wait for the readout on the display to
stabilize.
4. After use, press the ON/OFF button to switch the product off.

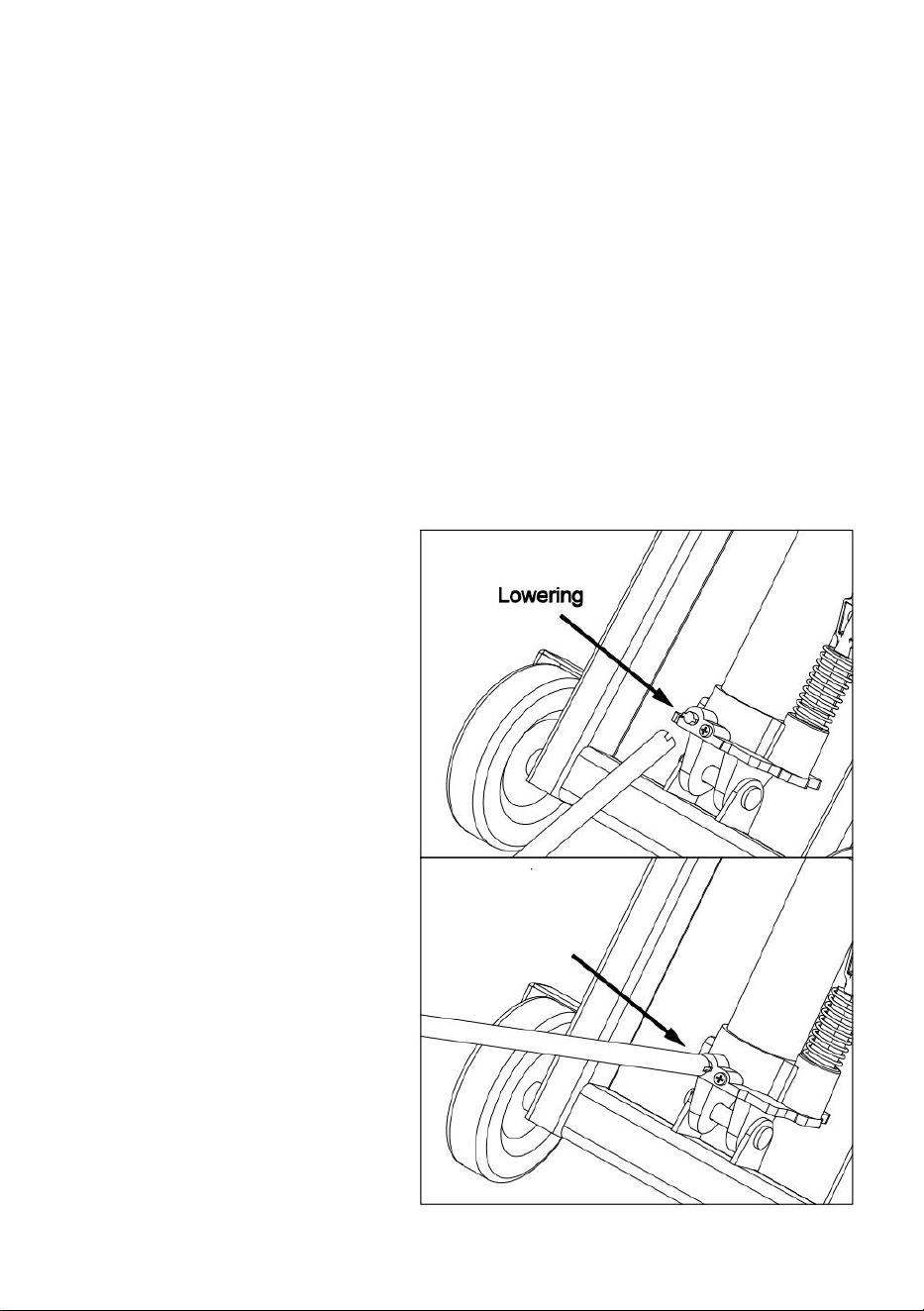

LOWERING THE JACK
Step 12. Carefully remove all tools,
parts, etc. from under the lift.
Step 13. Fit the curved end of the
handle (26) into the handle tube
on the jack. Pump the handle (26)
slowly to raise the lift enough to
disengage the locking pin (18).
Step 14. Slowly release the wing
nut on the jack with the notched
end of the handle (26) to slowly
and gently to lower the load.
Never allow the load to come
down quickly or suddenly.
Step 15. Once the load is on the
ground, remove the tie-down
straps.
Step 16. Clean external surfaces
of the lift with a clean, dry cloth.
Store lift in a dry, indoor area out
of the reach of children.
background
- 5 -
background
- 6 -

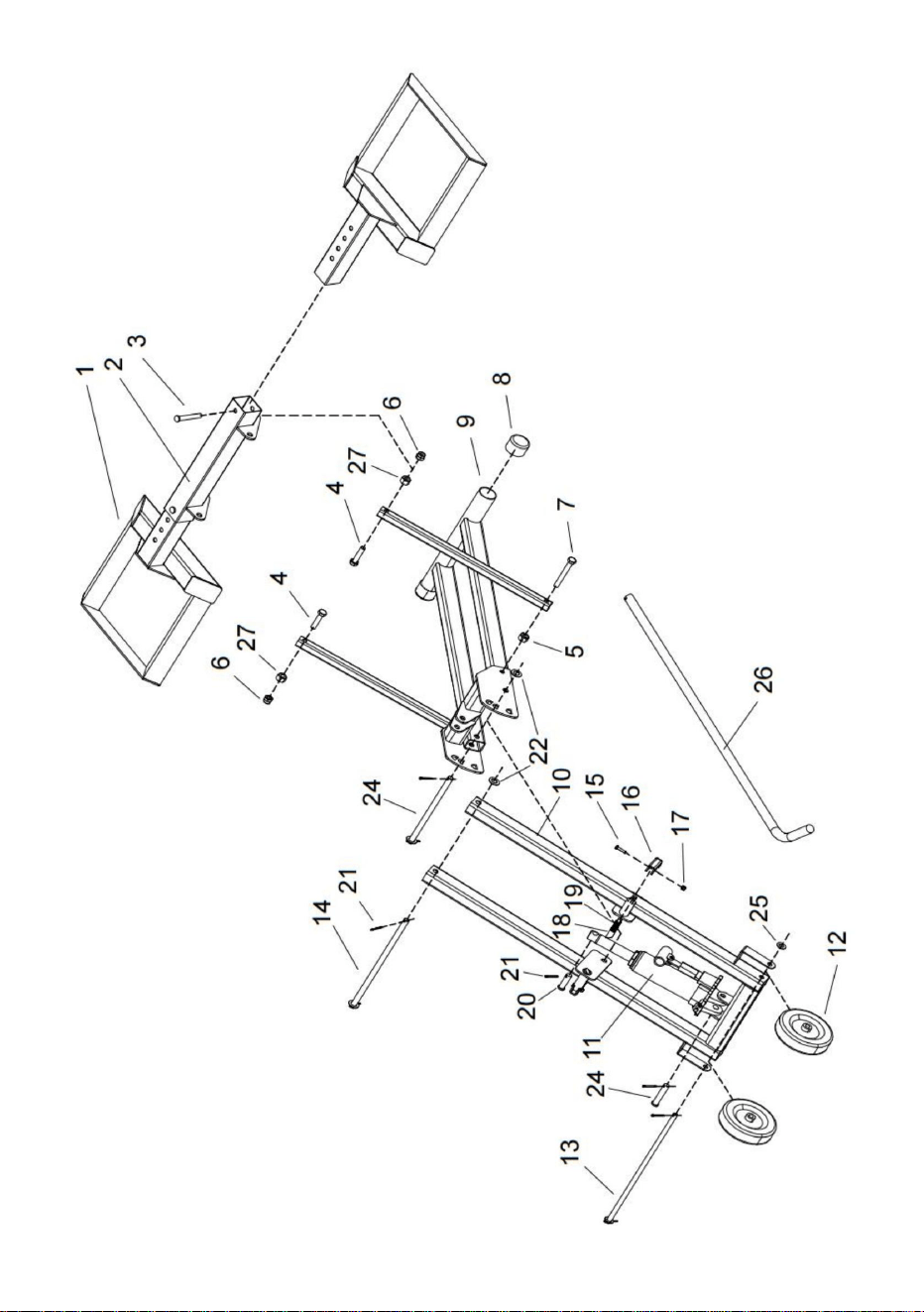

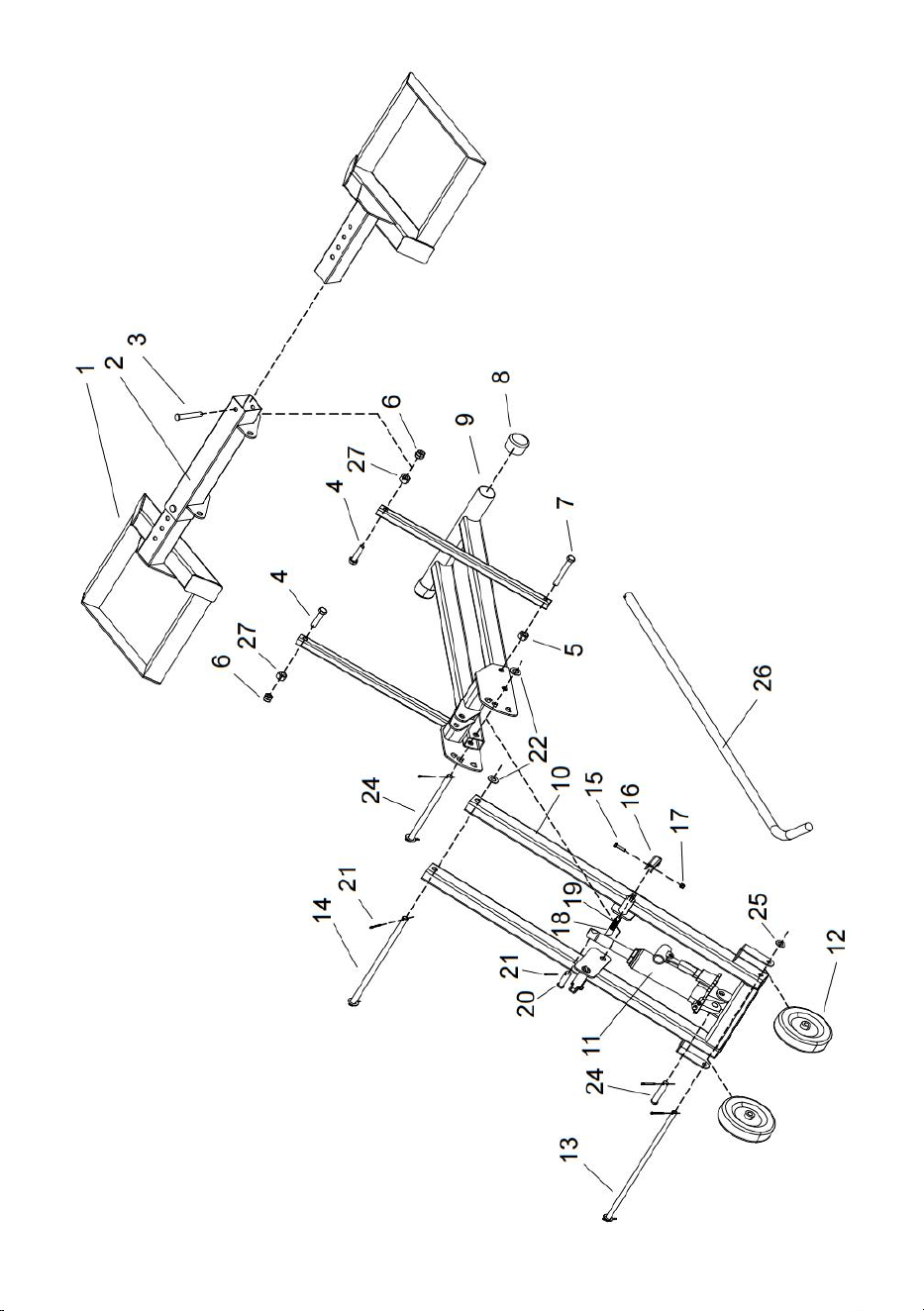

PART
DESCRIPTION
PART
DESCRIPTION
QTY
1
Wheel Disc Holder
15
Bolt M4x20
2
2
Connecting Pipe
16
Press
2
3
Pin φ10X65
17
Nut M4
2
4
Bolt M10x45
18
Pin φ12
2
5
Nut M12
19
Spring
2
6
Lock Nut M10
20
Pin φ12X42
1
7
Bolt M10x75
21
Pin φ3X25
8
8
Plug Head
22
φ12 Washer
4
9
Support Frame 1#
23
Pin φ12X212
1
10
Support Frame 2#
24
Pin φ12X62
1
11
Pump
25
φ10 Washer
2
12
5" Wheel
26
Operating Handle
1
13
Pin φ10X355
27
Nut M10
2
14
Pin φ12X285
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:SX2806
ÉLÉVATEURDETONDEUSEÀGAZON
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons
nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir
touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier
attentivementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
