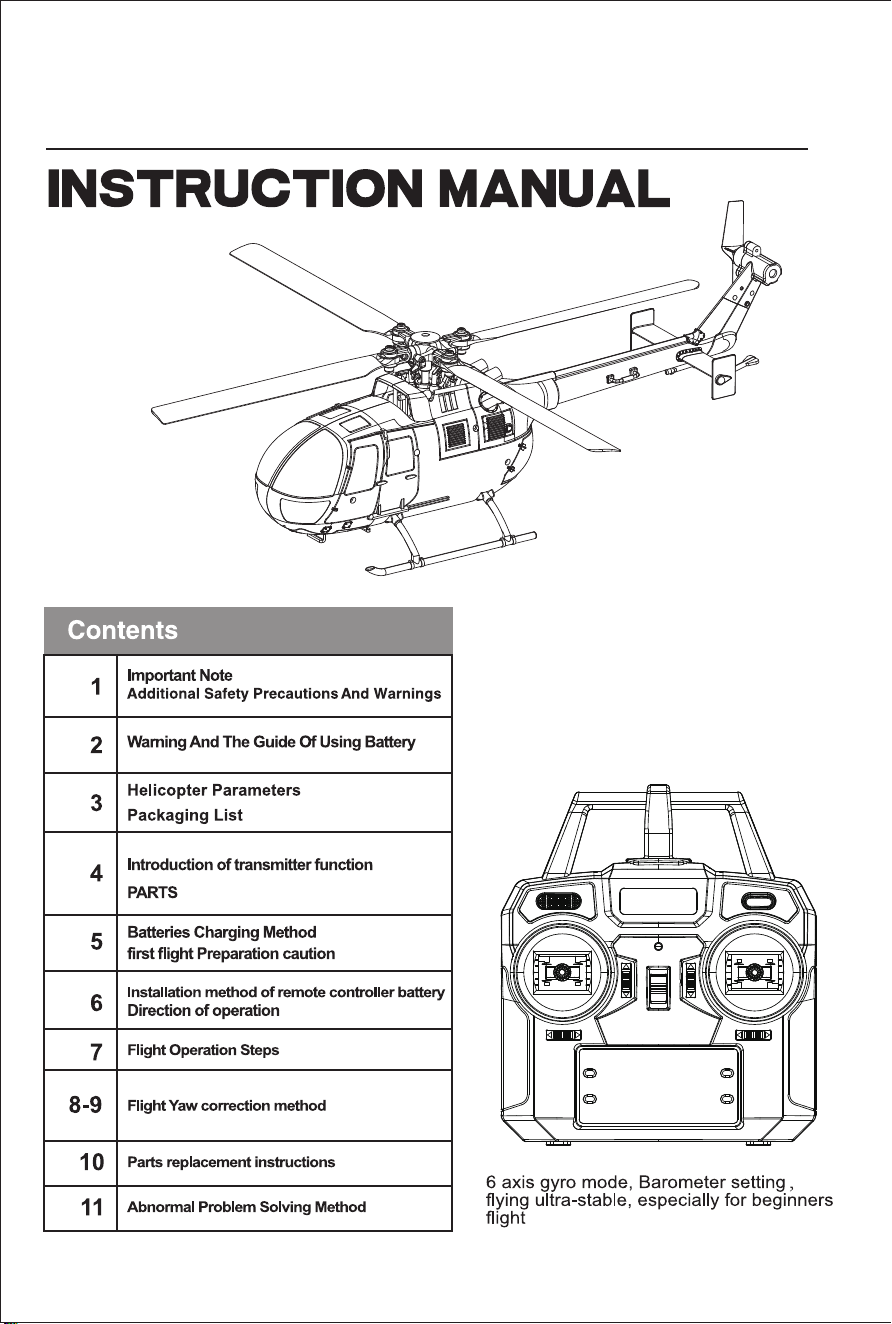

Vevor H13 RC Helicopter 4 Channel Remote Control Aircraft User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

Manufacturer:Dowellin Toys Factory

Address: 1 Road FengXin ChengHai District, ShanTou City, GuangDong, China

EC REP: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the

major top brands and does not necessarily mean to cover all categories of tools offered

by us. You are kindly reminded to verify carefully when you are placing an order with us

if you are actually saving half in comparison with the top major brands.

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The appearance

of the product shall be subject to the product you received. Please forgive us that we

won't inform you again if there are any technology or software updates on our product.

RC Helicopters Model: H12,H13,H14,H15,H16

FCC Information（FCC ID:2AGZ8-D10）:

CAUTION: Changes or modifications not expressly approved by the party responsible for

compliance could void the user's authority to operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that may

cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by the party

responsible for compliance could void the user's authority to operate the product.

Note: This product has been tested and found to comply with the limits for a Class B digital

device pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation.

This product generates, uses and can radiate radio frequency energy, and if not installed

and used in accordance with the instructions, it may cause harmful interference in

radiocommunications. However, there is no guarantee that interference will not occur in a

particular installation. If this product does cause harmful interference to radio or television

reception, which can be determined by turning the product off and on, the user is

encouraged to try to correct the interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and the receiver.

· Connect the product to an outlet on a circuit different from that to which the receiver is

connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

Correct Disposal

This product is subject to the provision of european Directive 2012/19/EU. The

symbol showing a wheelie bin crossed through indicates that the product requires

separate refuse collection in the European Union. This applies to the product and

all accessories marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to acollection point for recycling

electrical and electronic devices.

1.Recommended age of users: 8+ years old,Children should only use under adult supervision

2.Operate it in an open space, away from the traffic and people.

3.Obey the instructions and warnings, includes the use of optional equipment.

4.It has to stay away from chemicals. Small parts and electric equipment must be out of the

reach of children.

5.Keep away from water because this product has no waterproof function.

6.Do not put any parts in the mouth, it will cause injury or death.

7.Don’t operate the model if the transmitter’s battery is in low voltage.

8.Don’t view the beam of the light emitting diodes, it would effect the eyesight.

9.The motor and electric equipment will be heat after flight. Please do not touch them

to avoid scald.

10.In order to avoid causing damage, please do not touch the high-speed.

Please read the manual to learn the function of the this product before operation.

Damage to the product and potential personal injury may occur if you make an

operational error.

This is a RC helicopter, not a toy. You should not only have a prudent operation, but

also to have an operational basis. All children using it should be under adult supervision.

The manual includes safety, operation and maintenance. In order to avoid causing

damage or serious injury, please obey the instructions and warnings before you

using this product.

Important Note

Note: Using the original factory USB charger can ensure charging safety. Suggest you use

the original factory USB charger part, other chargers may cause battery damage and property

damage.

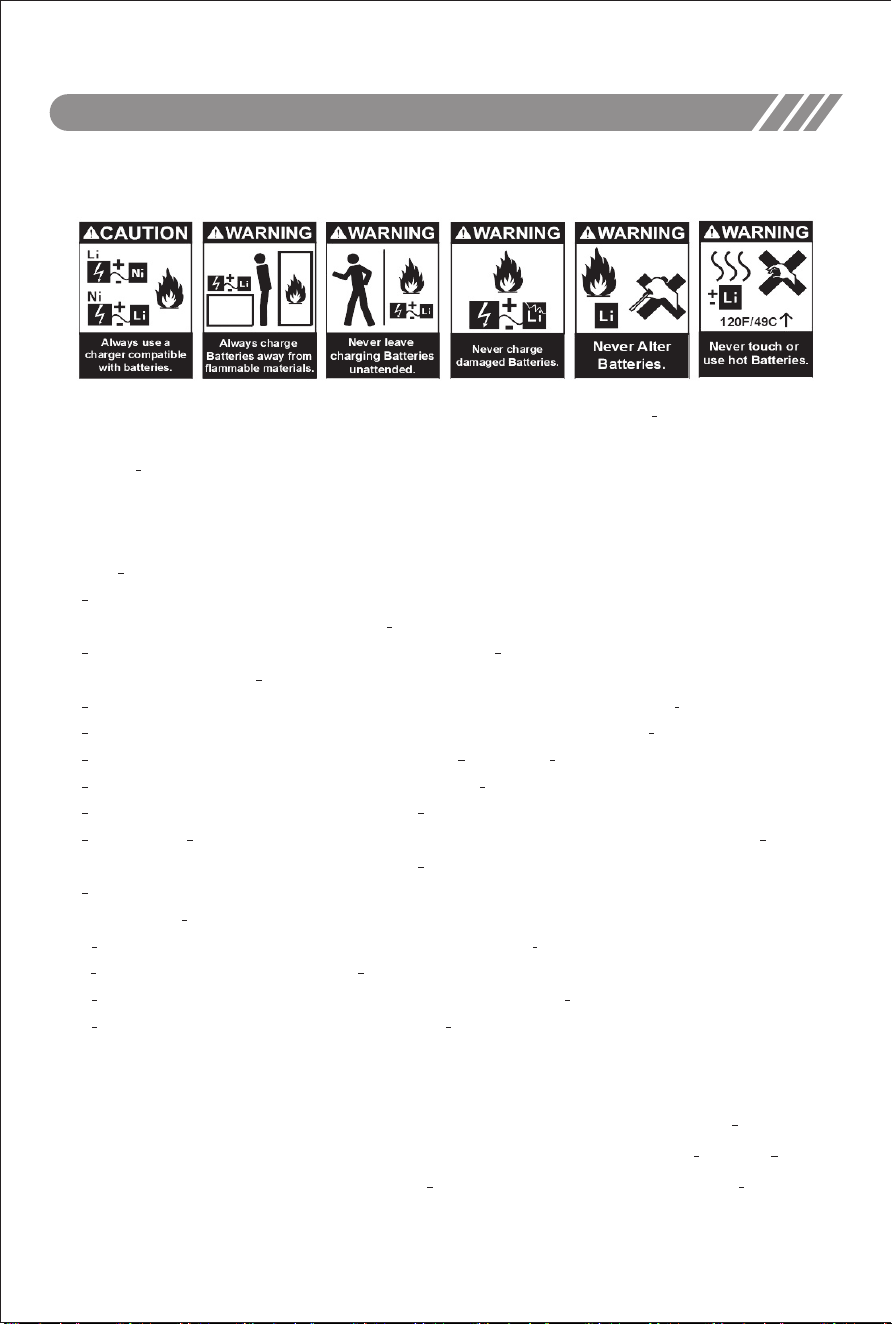

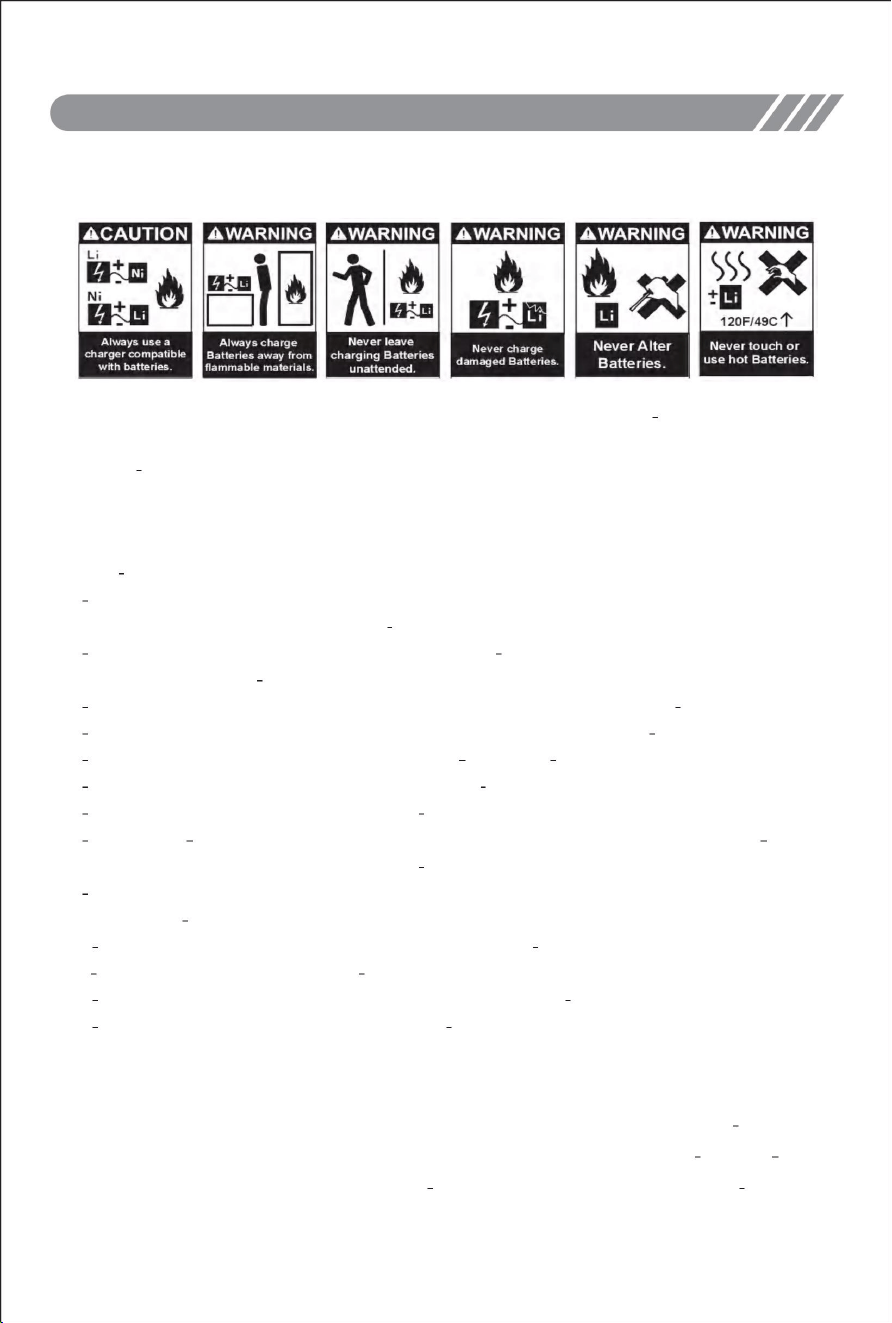

Warnings! The battery will fire, explode or leak if not strictly observing this item described

below. :

1. Do not immerse the battery in water or seawater, and keep the battery in a cool dry

environment during stands by period.

2. Keep all batteries out of the reach of little children. Consult a doctor immediately if a

battery is swallowed.

3. Do not use or leave the battery near a heat source such as fire or heater.

4. Use the battery charger specifically for that purpose when recharging.

5. Do not reverse the positive (+) and negative (-) terminals.

6. Do not connect the battery to an electrical outlet.

7. Do not dispose the battery in fire or heat.

8.Do not short-circuit the battery by directly connecting the positive (+) and negative (-)

terminals with metal objects such as wire.

9.Do not transport or store the battery together with metal objects such as necklaces,

hairpins etc.

10.Do not strike or throw the battery against hard surface.

11.Do not directly solder the battery.

12.Do not unpack the battery with a nail or other sharp object.

13.Never disassembling the battery in any way.

Note:The battery can not be placed for a long time under full power and low power.

Otherwise, the battery will not be charged or the battery will be wrapped. For long-term

storage, please charge the battery to 3.7V and store it in a dry and safe place.

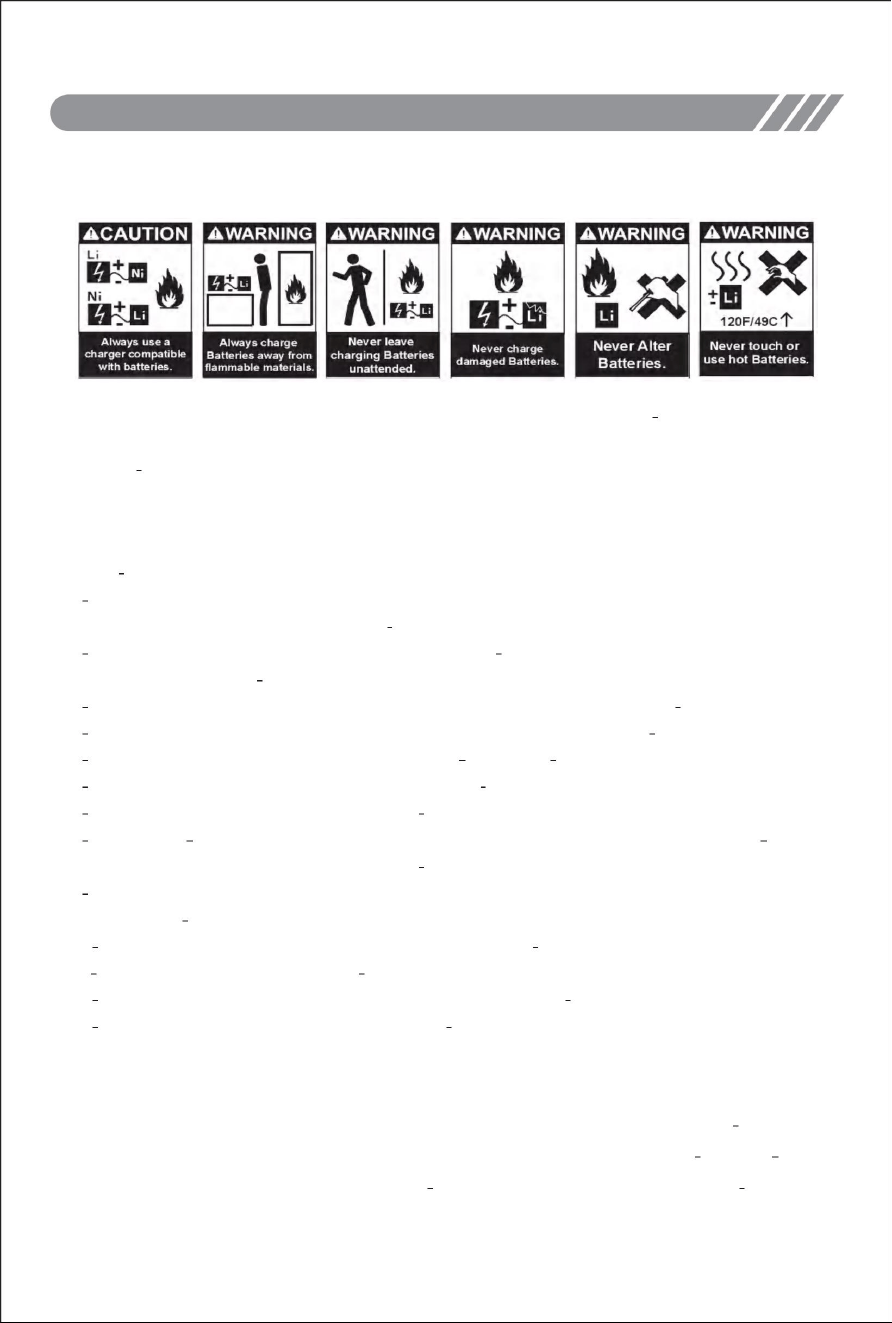

Warning And The Guide Of Using Battery

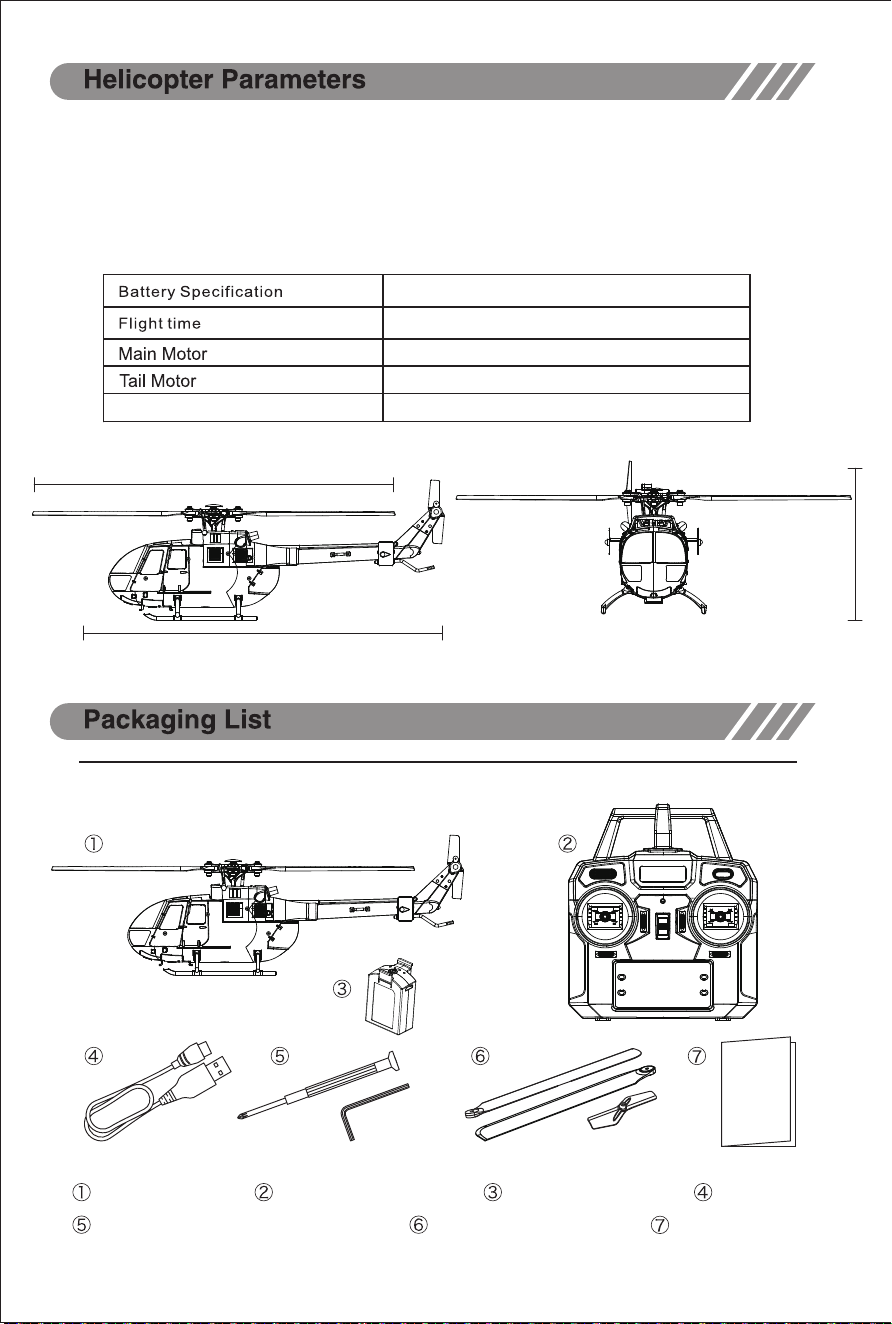

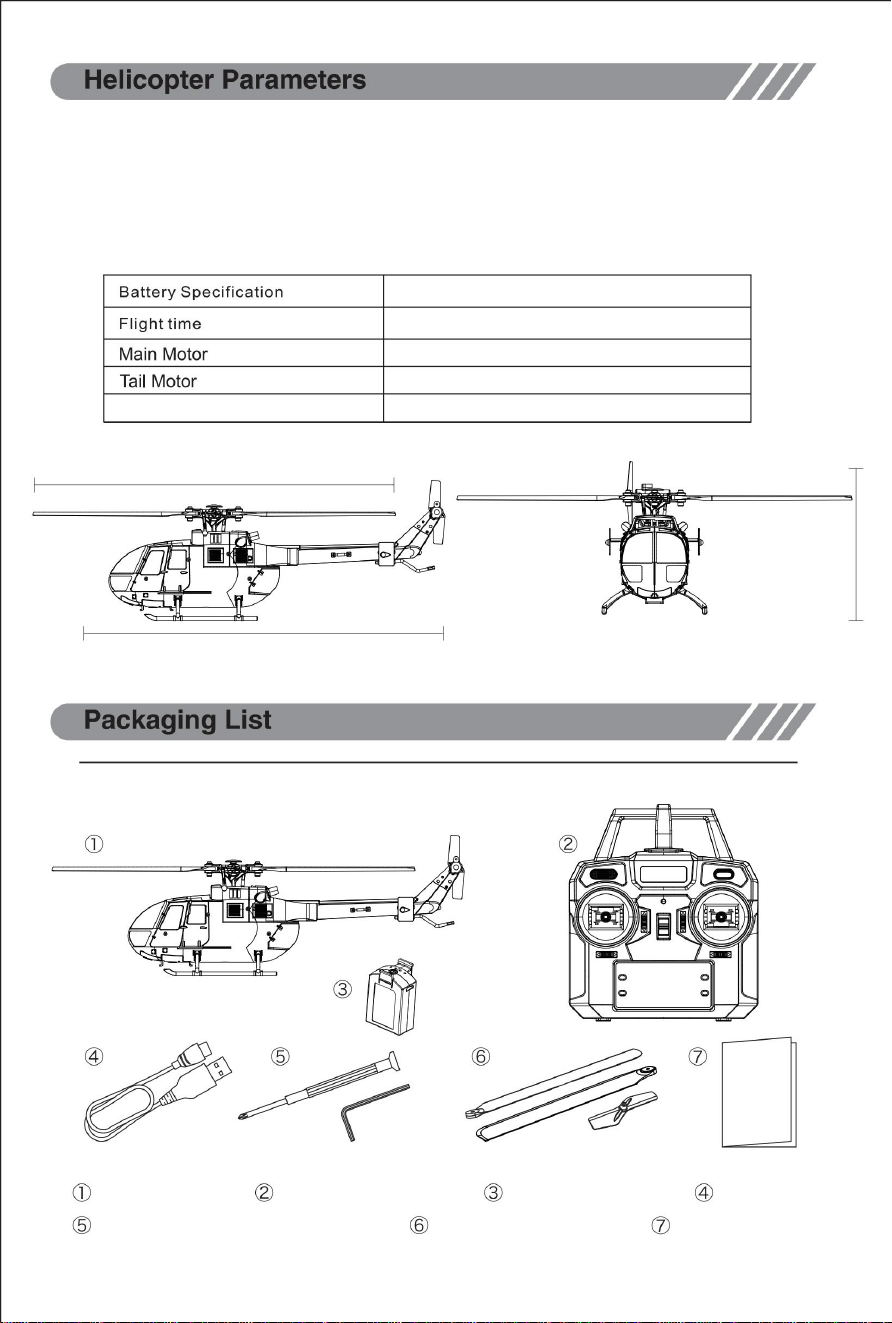

1020

0720

350mAh

About 15 min

256 mm

235 mm

80 mm

Remote Control USB chargerLipo battery

Phillips screwdriver+hex wrench

Instruction manual

Helicopter

Upper connecting rod /

Propeller / tail rotor

C186

About 75 min

Charge time

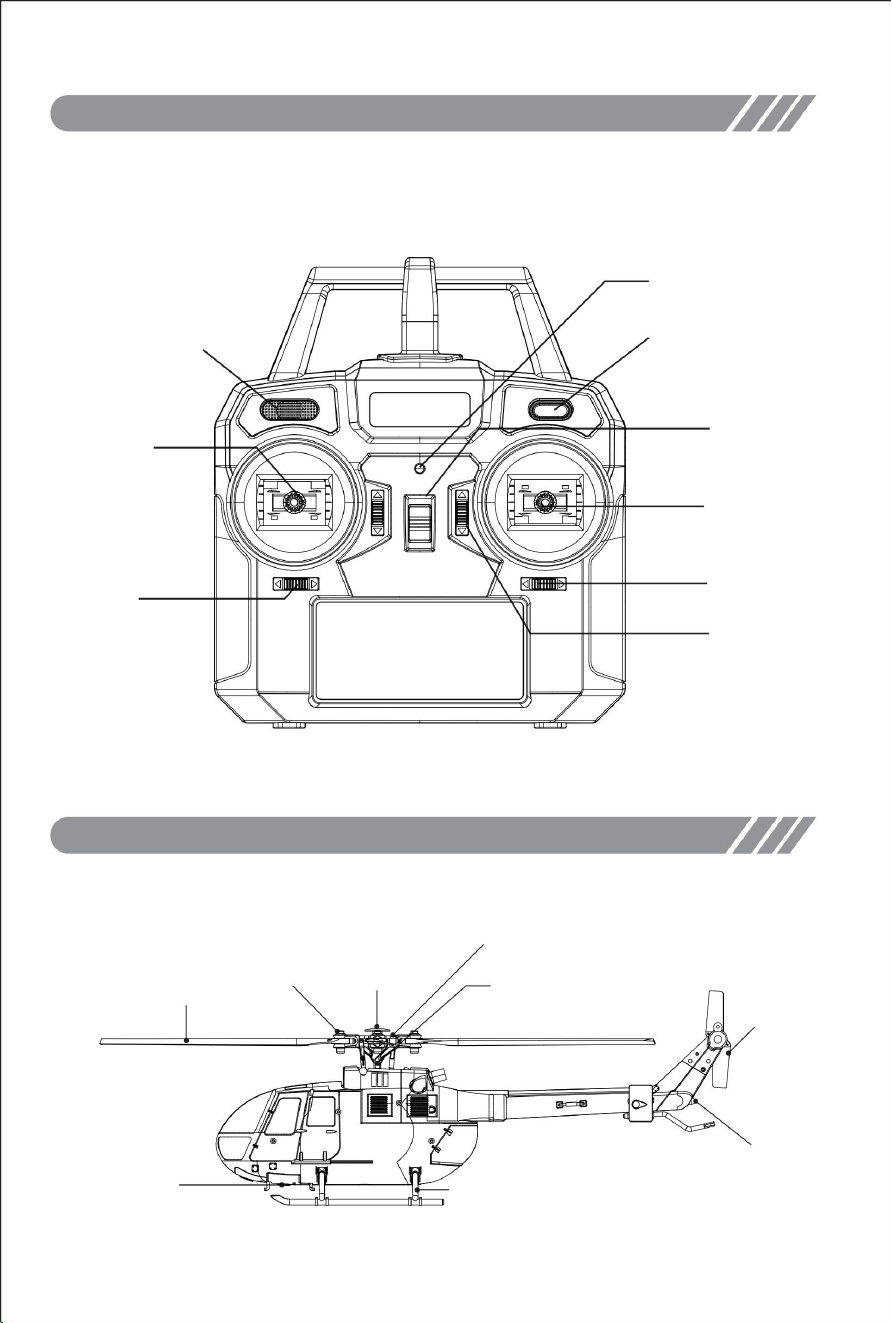

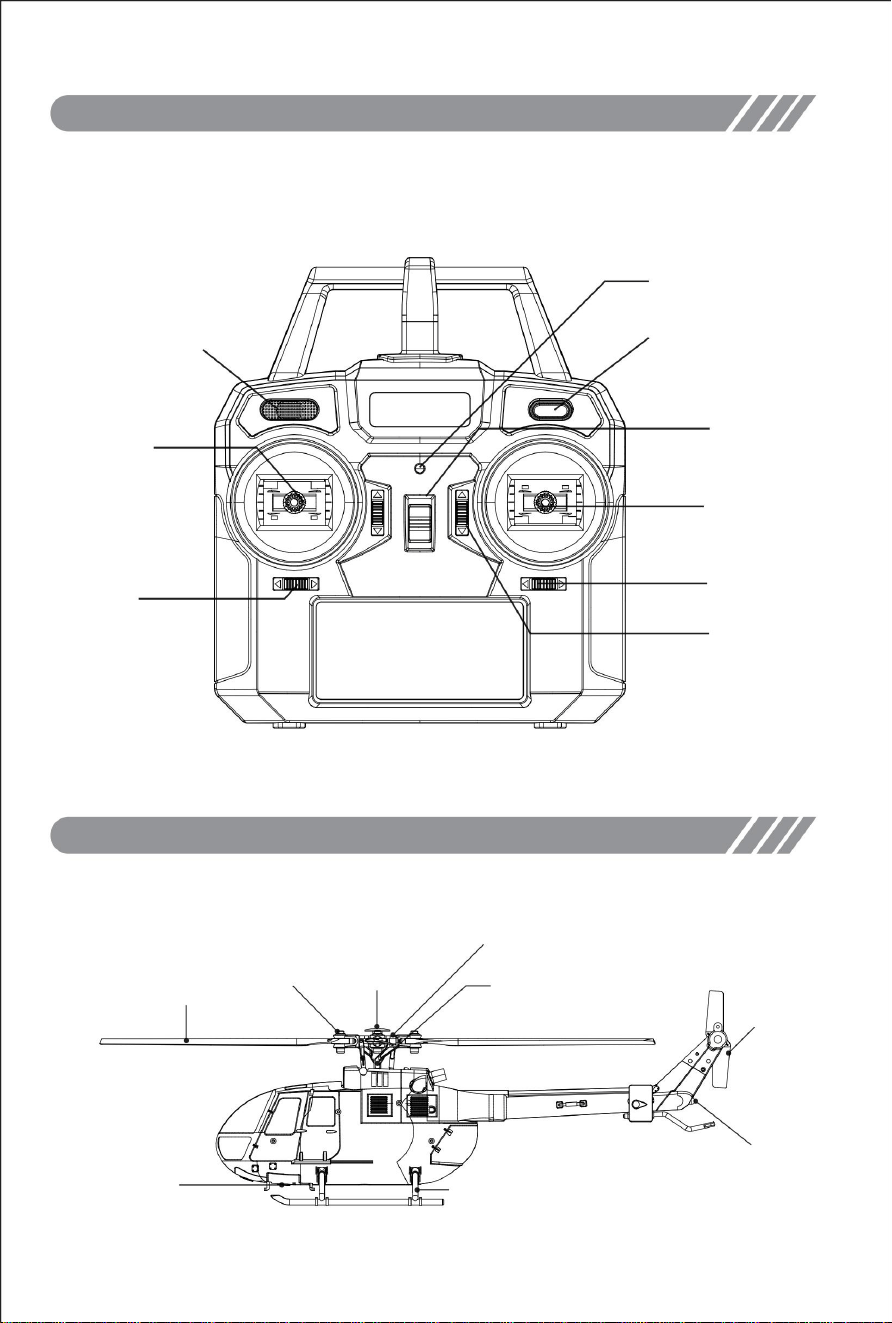

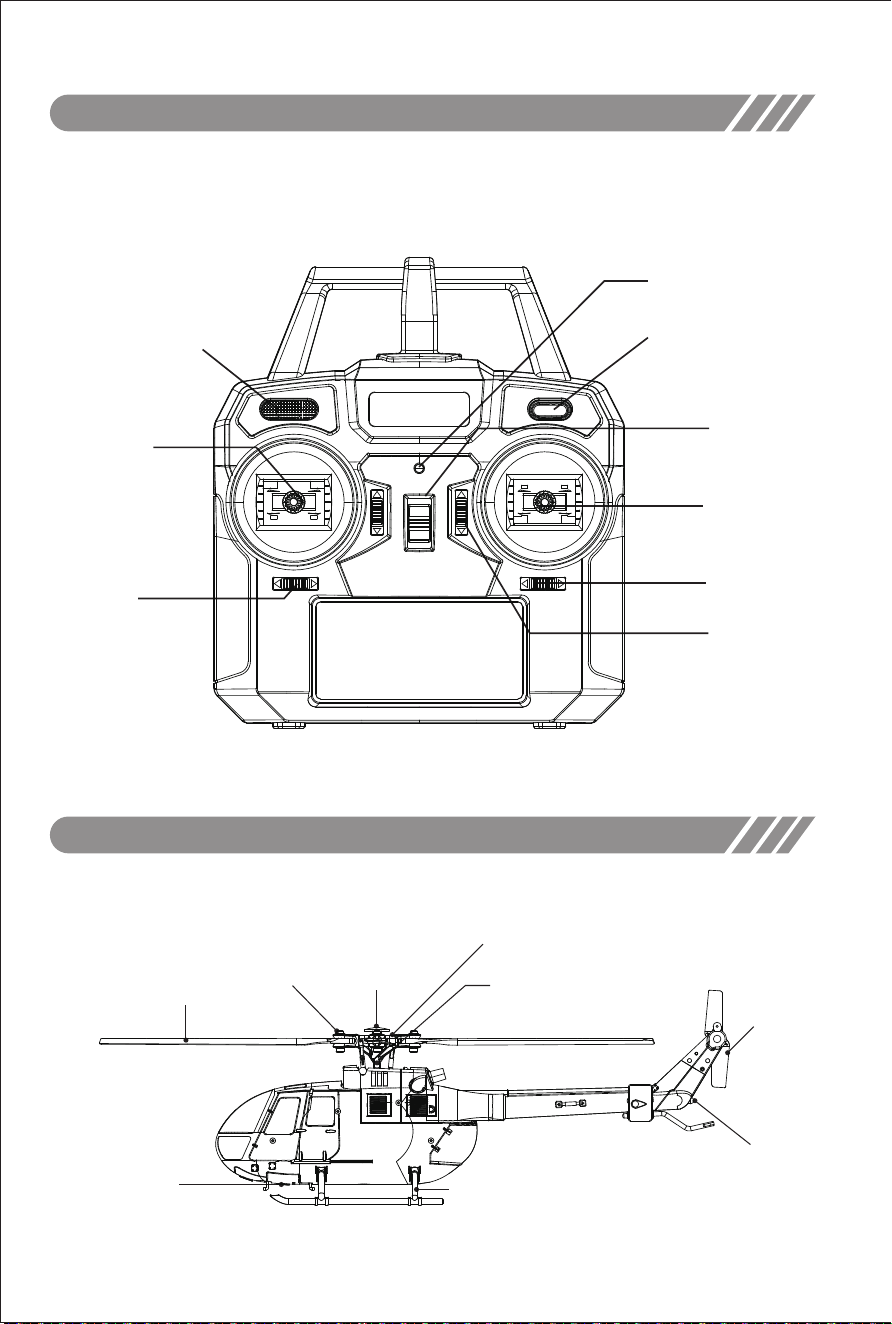

Introduction of transmitter function

Power Indicator

Up, Down, Left,

Right Rotation

Power switch

Forward，backward，

left, right side fly

Fine-tuning

PARTS

LED

Propeller

Rotor Clip

Rotor head

Center Shaft

Battery Box

Landing gear

Tail Rotor

Cross plate

C186

(Press this button, meanwhile

turn on the TX power, to change

Mode 1 / Mode 2)

One key take off

One key landing

Speed

2. Connect the battery with USB charger: Blue light ladder flashes while charging Fully charged,

four lights on

Charging method 2:Charging battery by power supply adapter.

1. Connect the USB charger with power supply adapter.

2. Connect the battery with USB charger: Blue light ladder flashes while charging Fully charged,

four lights on

Charging method 3:Charging battery by power bank

1. Connect the USB charger with power bank .

2. Connect the battery with USB charger: Blue light ladder flashes while charging Fully charged,

four lights on

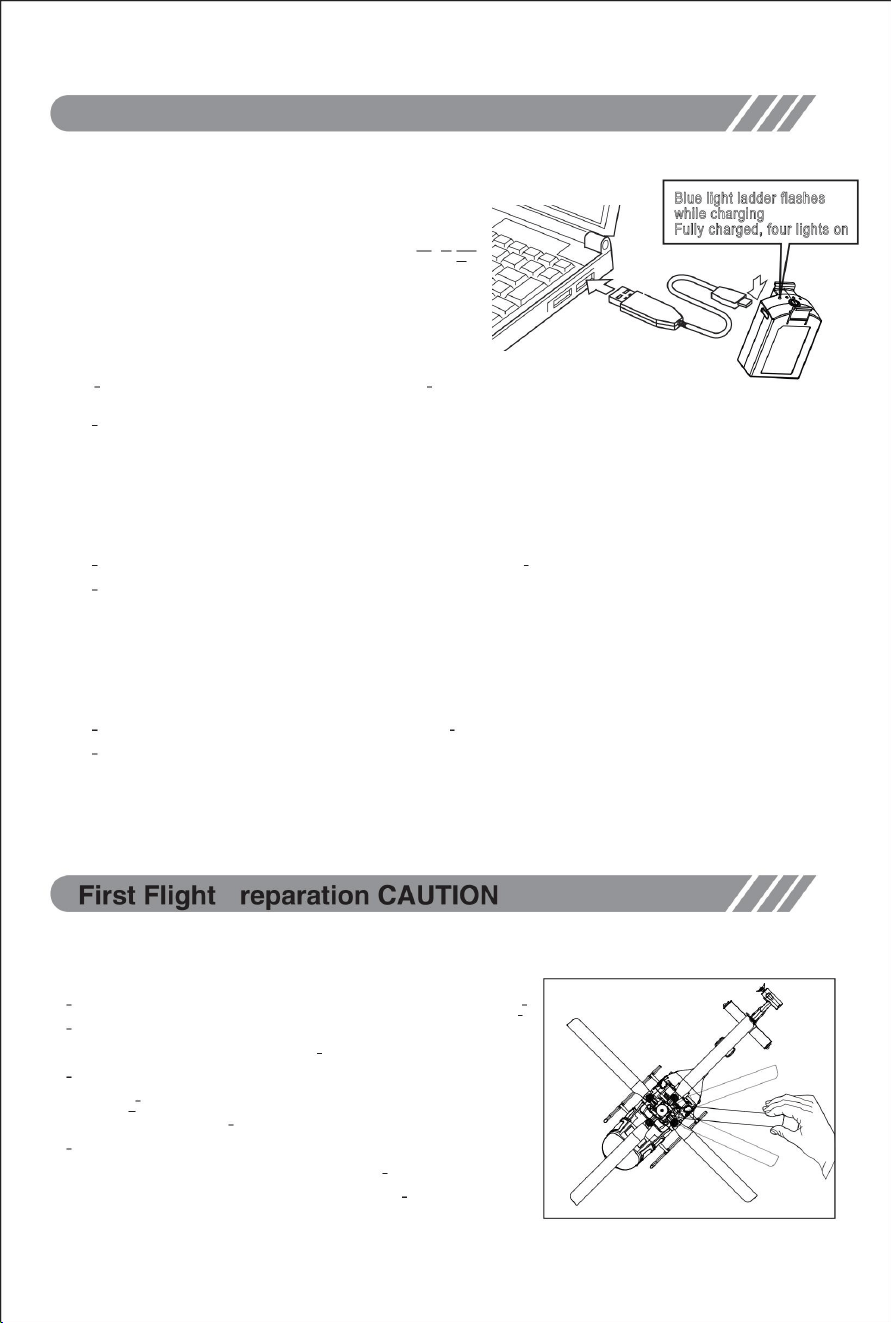

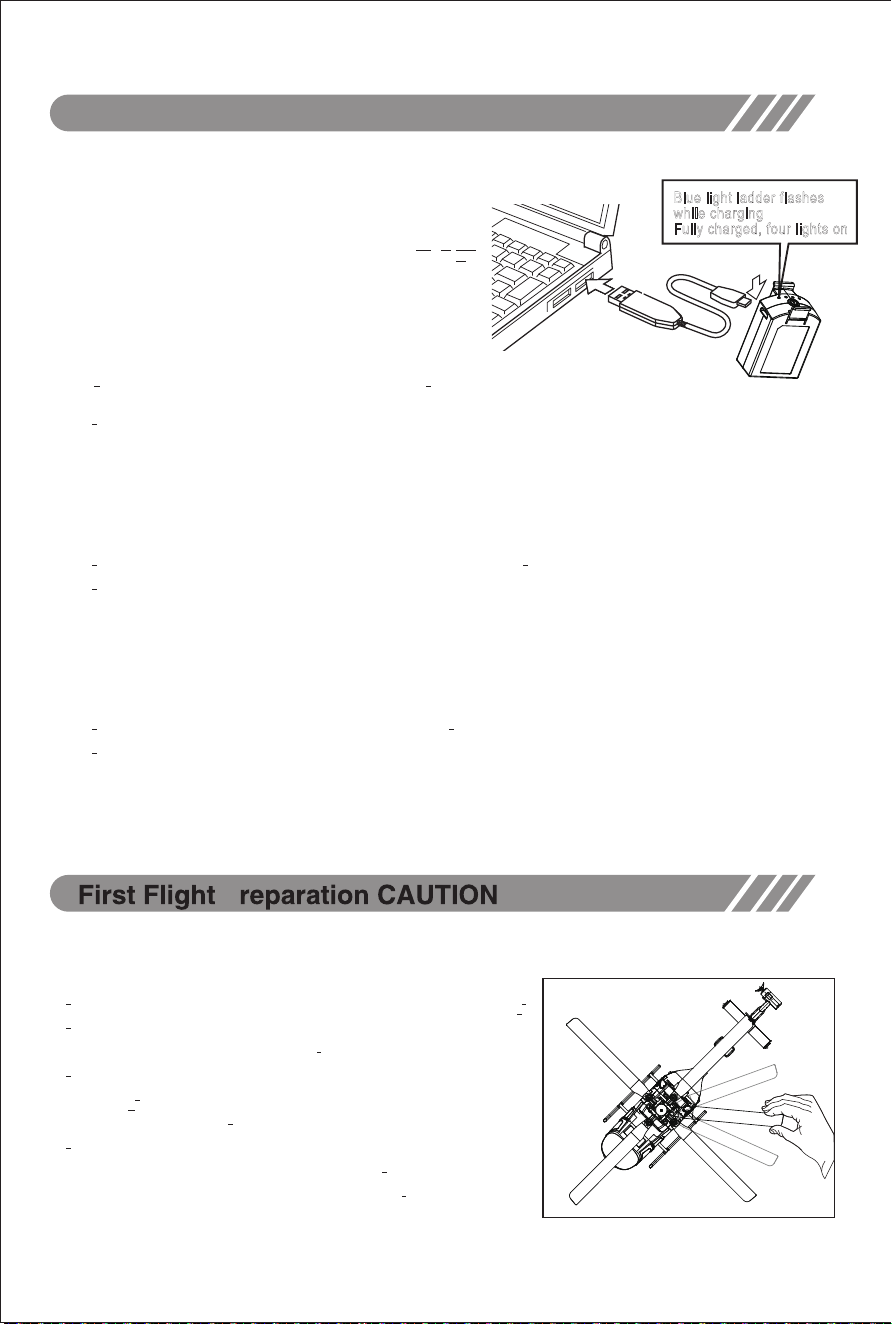

Batteries Charging Method

Charging method 1

Charging battery by the USB port on a computer.

Description:

1. Connect the USB charger with USB port

1.ensure suffcient power supply of the transmitter and helicopter.

2.Keep a flight in a suitable space which away from the traffic,

people, electricity pylons and pool.

3.Do not lock the main rotor screws too tightly to keep folding

smoothly. If the main rotor screws are too tight, the helicopter

will shake when flying.

4.Under emergency situation, you can press "sharp stop" button

for 3" to land the helicopter without rotating.

(Note: this acticon may cause helicopter crash.)

C186

Blue light ladder flashes

while charging

Fully charged, four lights on

If you are unfamiliar with the control of the H13, take time to familiarize it before your

first flight.

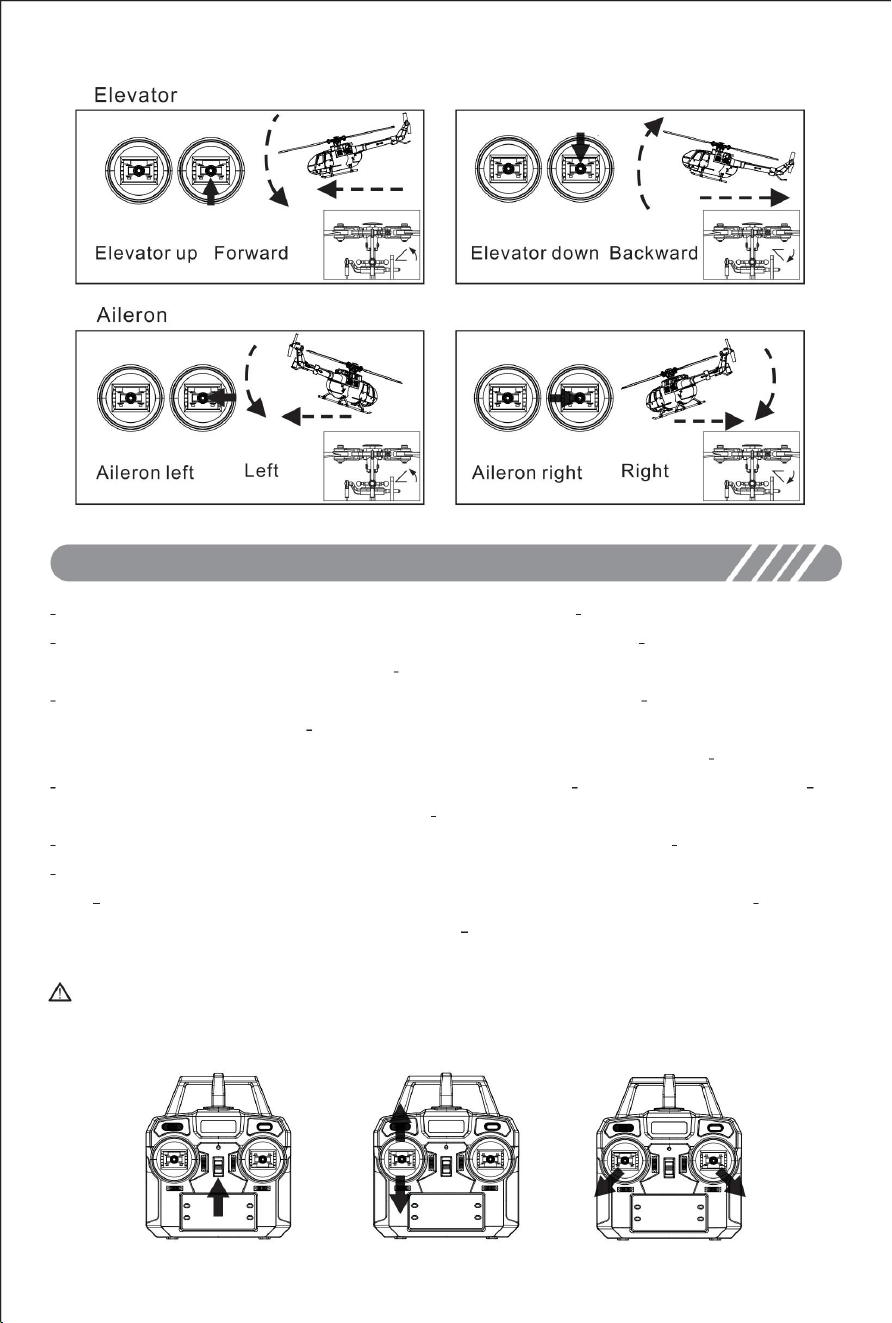

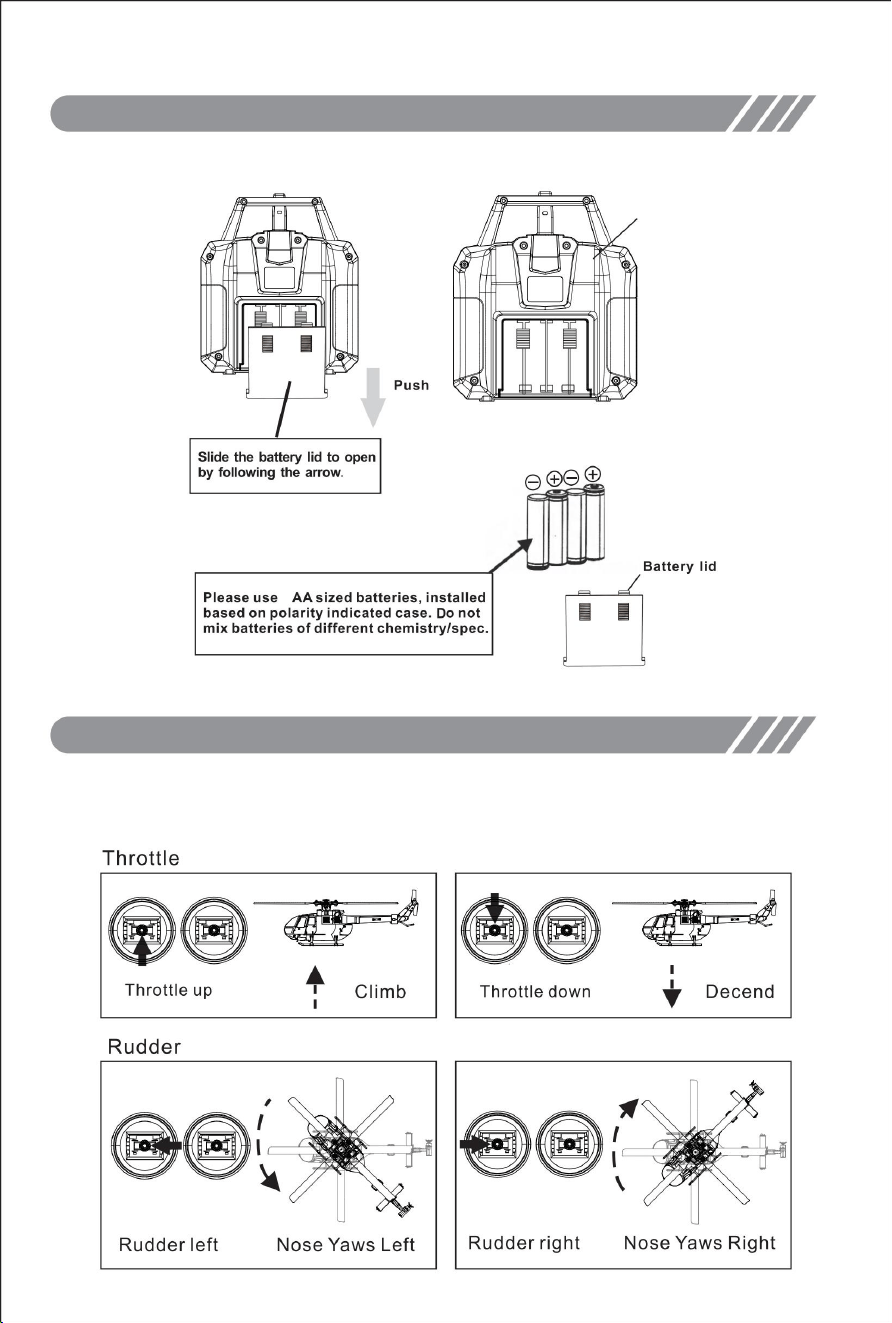

Direction of operation

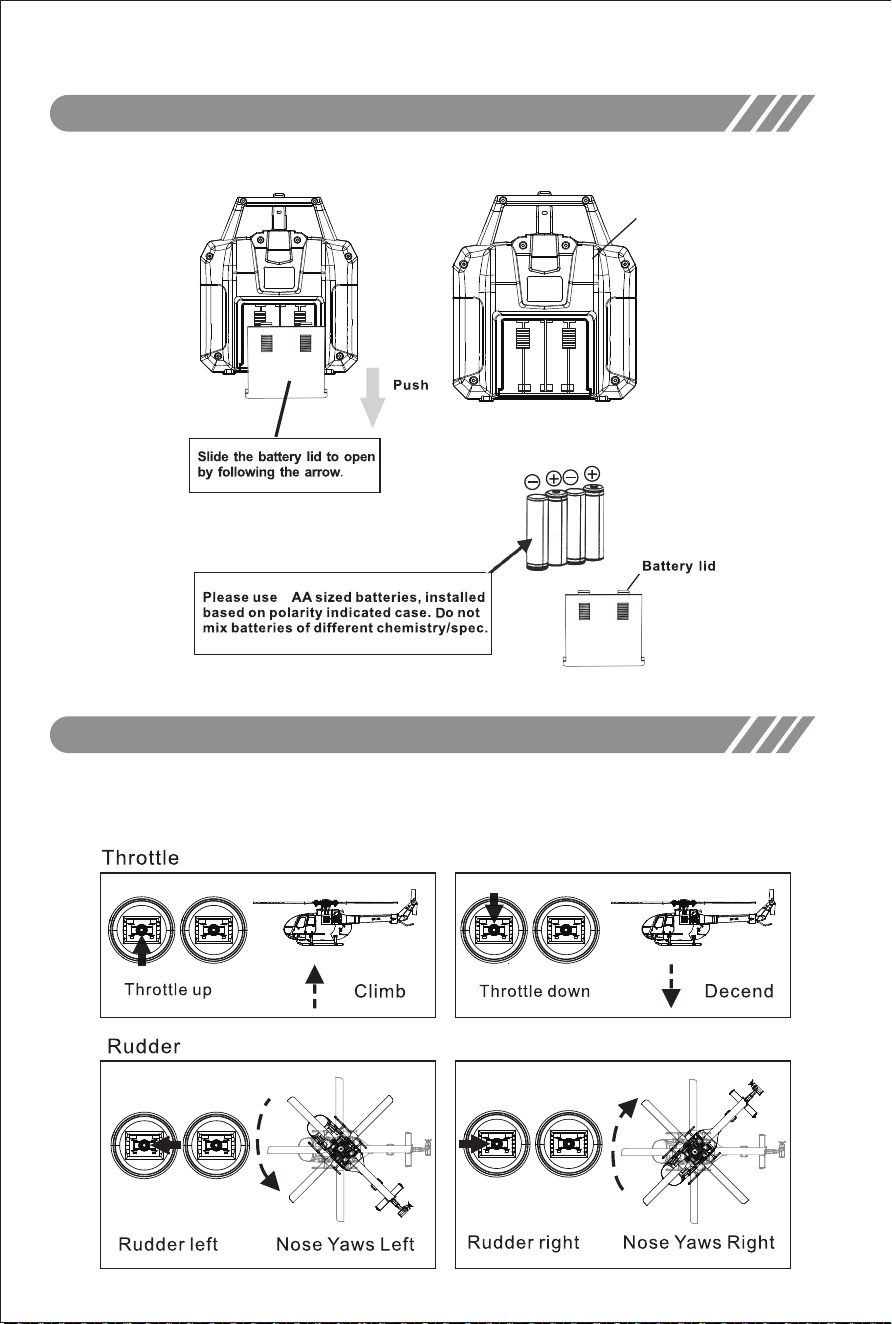

Installation method of remote controller battery

Transmitter

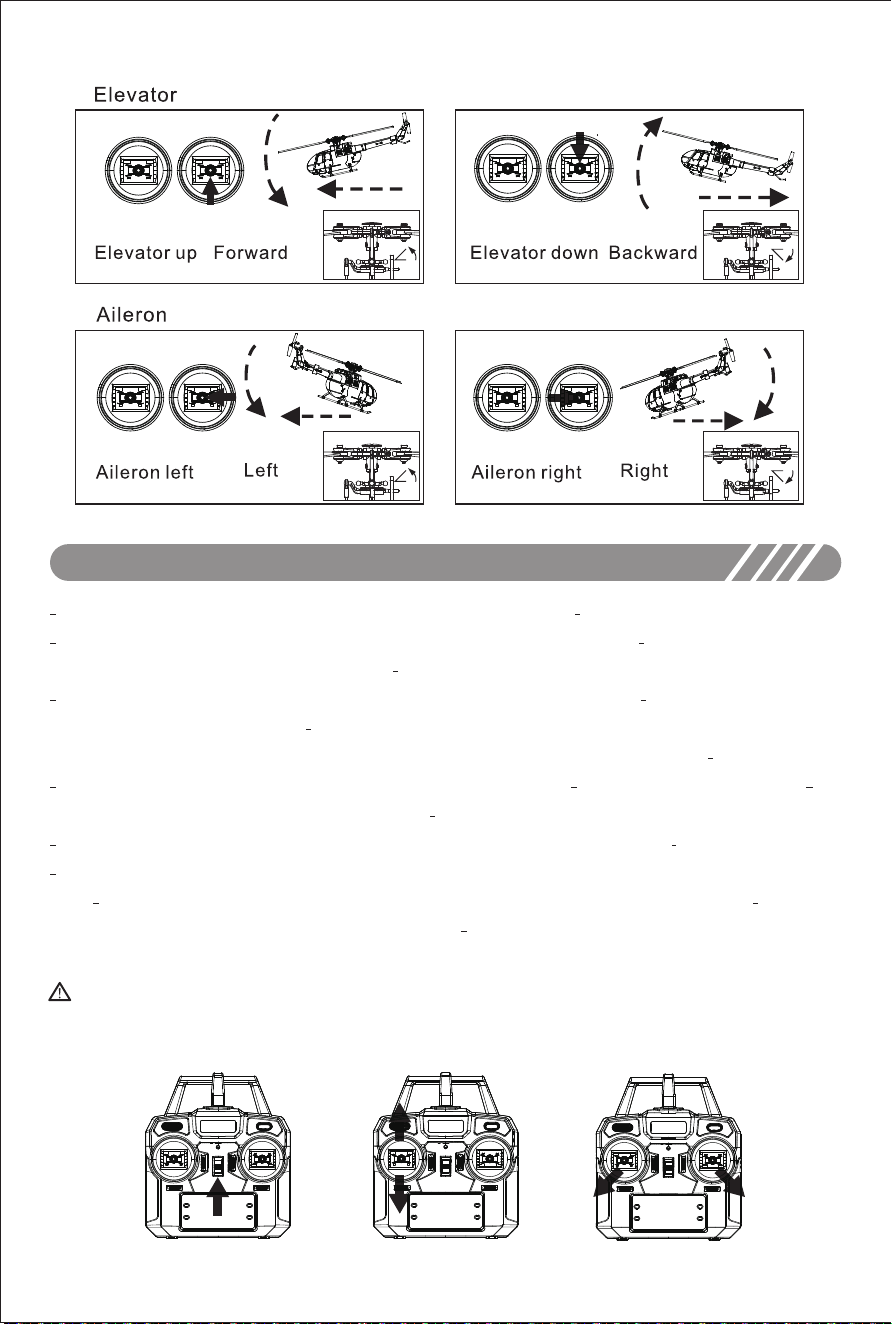

Flight Operation Steps

1.Turn on the transmitter and let helicopter stay near to transmitter.

2.Install the aircraft battery in the battery compartment safely and securely. Press the power switch

for 2 seconds to turn on the aircraft power.

3.The lights of the helicopter and the remote control flash at the same time. Then push the throttle

stick from top to bottom quickly. The remote control makes a 'DI' sound, and the indicator lights of

the helicopter and remote control are always on, which means binding successful.

4.Pull the two joysticks to outer eight angles to start the helicopter. (You can also press the one-key

takeoff button to take off the helicopter directly.)

5.Keep the helicopter head forward, and keep safe distance with the helicopter.

6.When manually operating the aircraft to land, please keep the throttle stick at the bottom

for 2-3 seconds, and then release it after the propeller has completely stopped rotating.

(This operation is not required when using the one-key landing function)

Corresponding to step 1 Corresponding to step 3 Corresponding to step 4

Note:

1.In order to avoid hitting, do not look at the helicopter at hip level when it fly.

2.In order to avoid distractions, please confirm without other transmitters at work around.

Note: Beginner should pay attention to the direction of flight. Keep the head forward to

avoid causing injury .

Forward flight

Take off with the throttle joystick. According the direction of yaw, press the fine-tuning button

in the opposite direction until the plane hovering.

Corresponding to step 2

Keep a safe distance of more than 2 meters

Forward/

backward Yaw

Left/right Yaw

Side fly Yaw

Fine-tune according to

the direction of the arrow

Fine-tune according to

the direction of the arrow

Fine-tune according to

the direction of the arrow

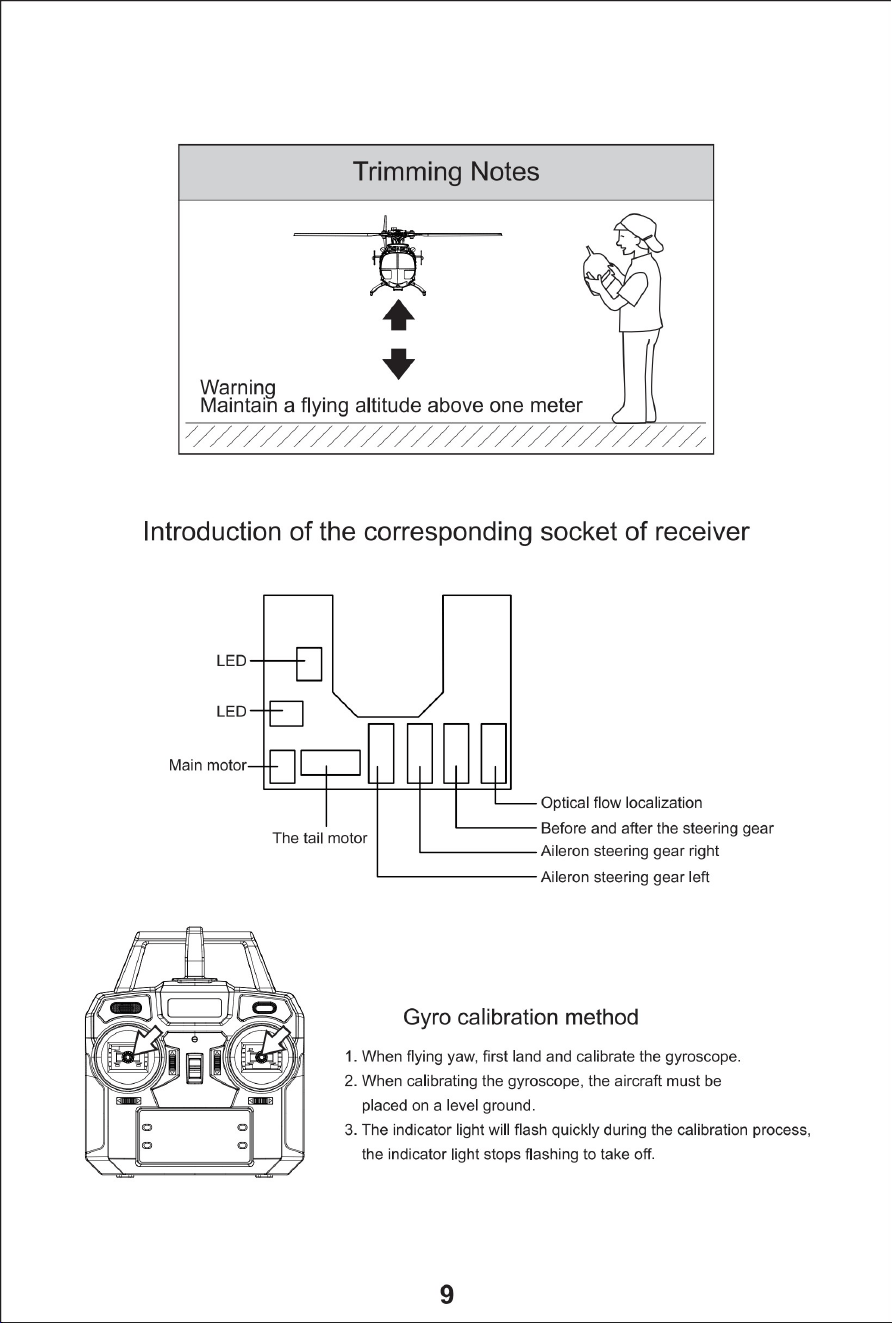

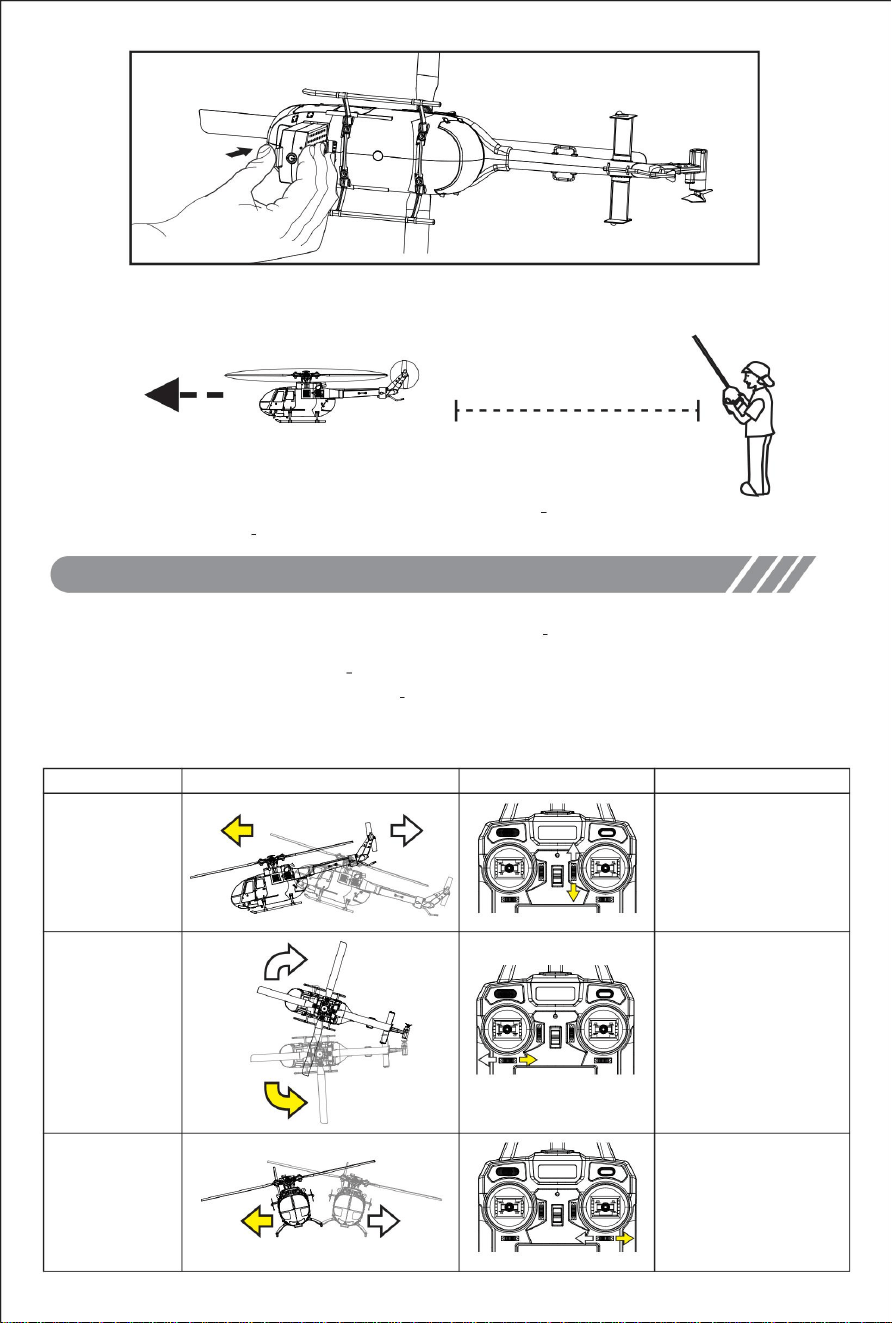

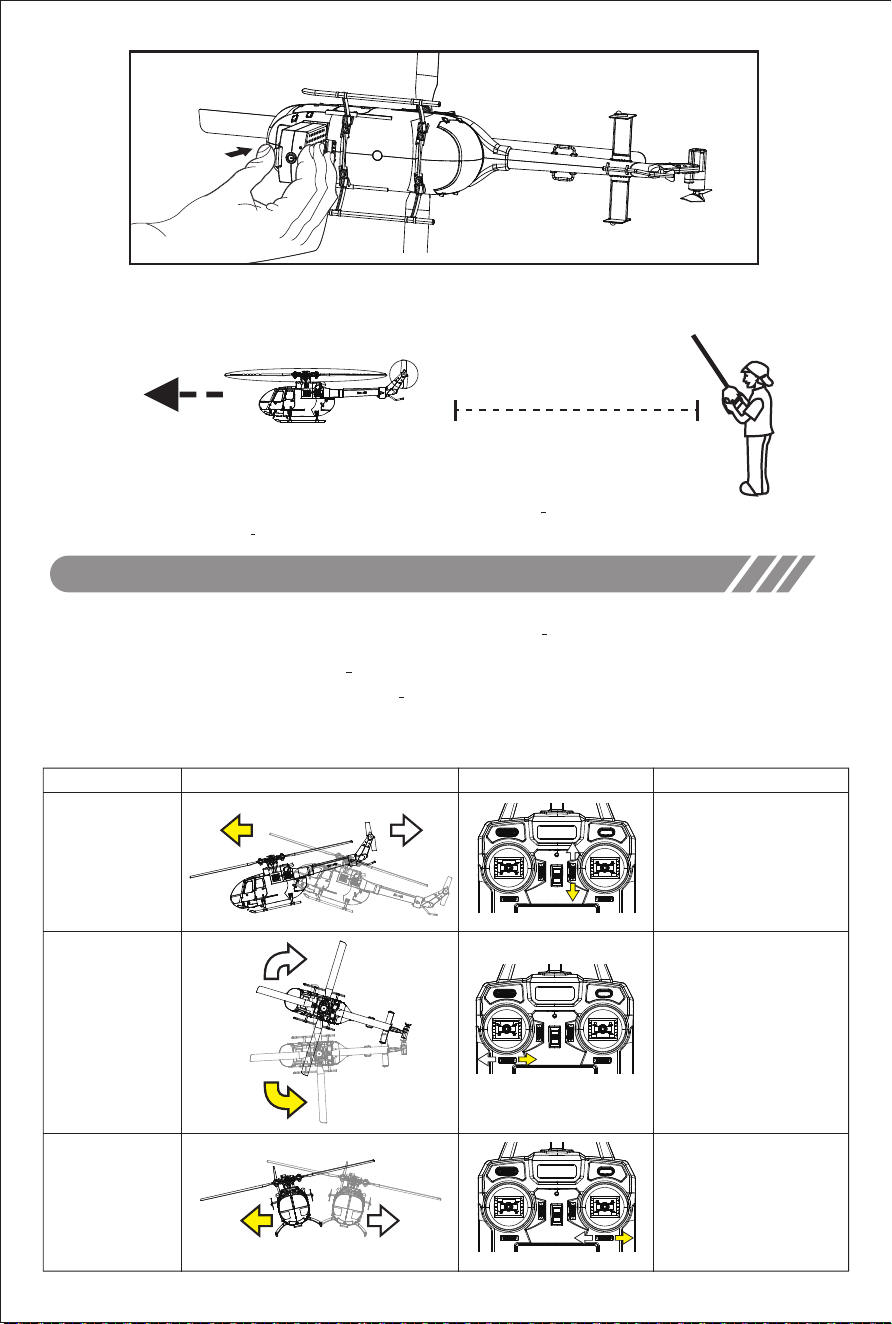

Flight Yaw correction method

Press the triming button when helicopter has yaw problems.

The helicopter has set up hovering. If you are dissatisfied with hovering or the helicopter have

a yaw, please follow there steps to adjust.

Note: The direction of the battery Card buckle

Remove the propeller with a hex wrench,

Be careful not to be too tight when installing

the new propeller

When removing and replacing the tail rotor, please

pay attention to the direction, align the motor shaft

and press it slowly to ensure smooth rotation.

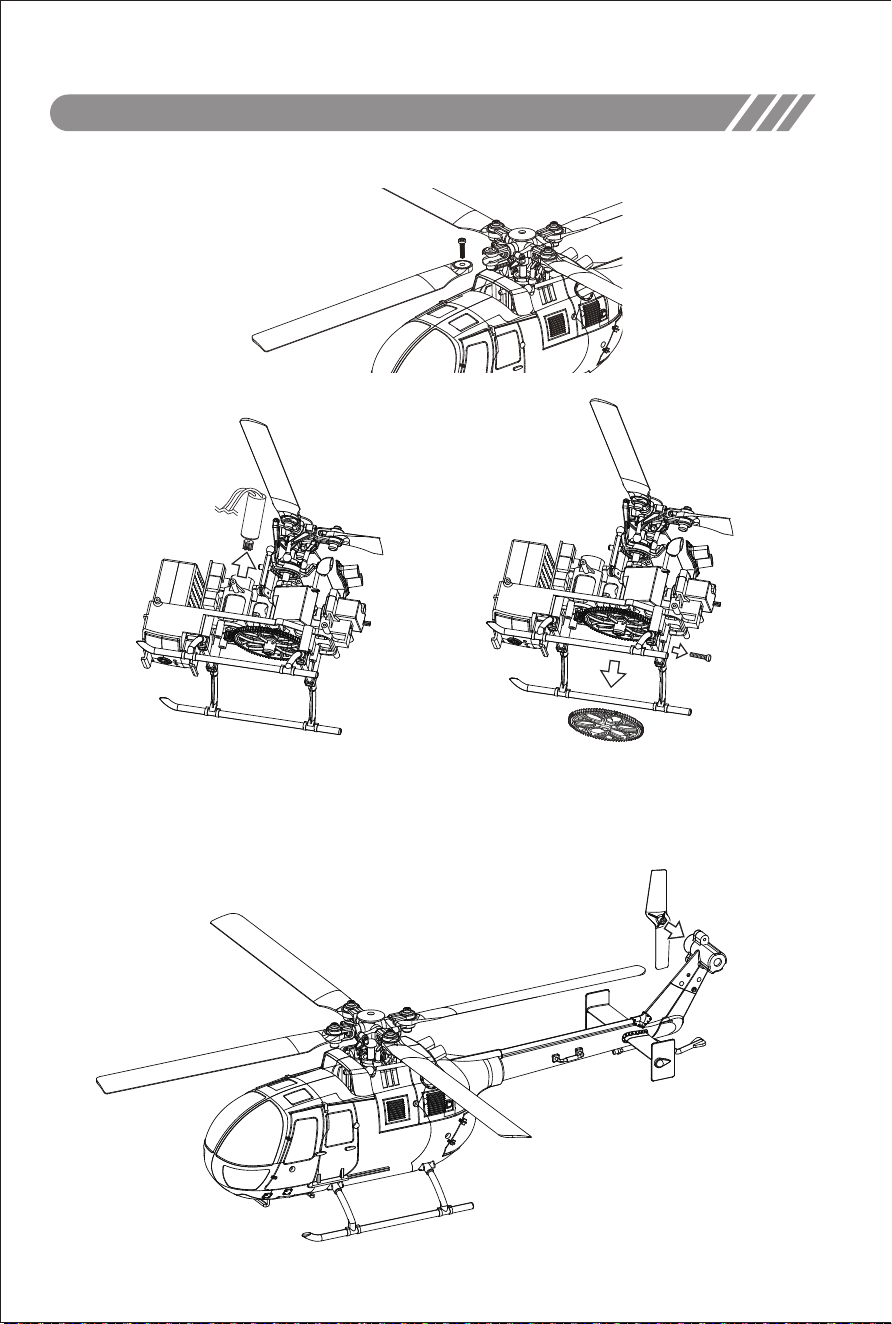

Commonly used parts replacement instructions

First pull out the screw, and then pull out the big gear

directly downward.

Pay attention to the direction when installing the new gear.

The plane of the shaft should be aligned with the plane of

the inner hole of the gear.

Unplug the plug, then twist the motor

left and right to pull out

Chopper power on. Taillight on

Blinking, no response to

operation.

After turning on the chopper

power switch, the chopper

Nothing happened.

Push the throttle but the motor

not at work, the receiver’s

signal light keep flashing

Turn on the helicopter after

bind, the main blade can rotate

but the helicopter can not take

off

The helicopter is violently

shaking

Main rotor deformed

cross shaft bent

tail rotor bent

Blade clamp screws are too

tight to cause the main blade

can not rotate

Change the main blade;

Change the cross shaft;

Change tail rotor;

Loose the blade clamp screw.

Chopper battery low, no

paddles,Loose or stuck

Charge the battery or replace

it with a fully charged one,

The propeller will be reinstalled

and turned smoothly.

Helicopter’s battery has a low

voltage;

The lipo battery has a poor

connecting.

Charge the battery or change

a full charge battery;

Connect the battery with

receiver again.

Check the power supply of

helicopter and transmitter;

Check the battery’s voltage of

the helicopter and transmitter;

Batteries had a poor

connecting.

Check the installation site of

Transmitter’s batteries;

Use full voltage batteries;

Install the batteries again;

Confirm the batteries have a

good connecting.

The helicopter without bind

with the transmitter.

Bind the transmitter again

Abnormal Problem Solving Method

Helicopter spinning to left after

take off.

The helicopter has a little yaw:

The helicopter has a serious

yaw.

Check the servo if work properly;

Check the swash plate;

Check the rod sticks if loosing.

made a operational error of the

trimming button

1.According to its yaw direction,

push the trimming button in the

opposite direction;

2.Reset the hovering point.

Tail motor has a poor power;

The blades loose;

Tail motor was broken.

Check the connection of tail

blade and motor shaft. if loose,

change tail blade or tail motor.

MADE IN CHINA

Nousvousrappelonsdebienvouloirvérifierattentivementavantdepassercommande.

Ceciestl'instructionoriginale,veuillezlireattentivementtouteslesinstructionsdumanuelavant

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

jenevousinformeraipluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

estimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapportaux

grandesmarquesetnevisepasnécessairementàcouvrirtouteslescatégoriesd'outilsproposés

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésentequ'un

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

enfonctionnement.VEVORseréserveuneinterprétationclairedesonmanueld'utilisation.L'apparence

duproduitserasoumisauproduitquevousavezreçu.Veuilleznousexcuserpourcedésagrément.

Adresse:1RoadFengXinChengHaiDistrict,ShanTouCity,GuangDong,Chine

ReprésentantCE:ECrossStuGmbH

REPRÉSENTANTAUROYAUMEUNI:YHCONSULTINGLIMITED.

StainesuponThames,Surrey,TW184AX

Fabricant:DowellinToysFactory

MainzerLandstr.69,60329FrancfortsurleMain.

www.vevor.com/support

Assistancetechniqueetcertificatdegarantieélectronique

ImportéenAUS:SIHAOPTYLTD.

1ROKEVASTREET,EASTWOOD,NSW2122,Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

A/SYHConsultingLimitedBureau147,CenturionHouse,LondonRoad,

Machine Translated by Google

connecté.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

etutiliséconformémentauxinstructions,ilpeutprovoquerdesinterférencesnuisiblesdans

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

provoquerunfonctionnementindésirable.

installationparticulière.Siceproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision,

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/UE.

responsabledelaconformitépourraitannulerl'autorisationdel'utilisateuràutiliserleproduit.

encouragésàessayerdecorrigerl’interférenceparuneouplusieursdesmesuressuivantes.

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartieresponsable

Remarque:Ceproduitaététestéetjugéconformeauxlimitesd'unappareilnumériquedeclasseB.

∙Réorienteroudéplacerl’antennederéception.

Touslesaccessoiresmarquésdecesymbole.Lesproduitsainsimarquéspeuventnepasêtre

Cetappareilestconformeàlapartie15delaréglementationFCC.Sonutilisationestsoumiseauxconditionssuivantes:

uneprotectionraisonnablecontrelesinterférencesnuisiblesdansuneinstallationrésidentielle.

∙Brancherleproduitsuruneprised'uncircuitdifférentdeceluiauquelestbranchélerécepteur

appareilsélectriquesetélectroniques.

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesquipeuvent

radiocommunications.Cependant,iln'existeaucunegarantiequedesinterférencesneseproduirontpasdansun

Éliminationcorrecte

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressémentapprouvésparletiers

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,l'utilisateurest

Lesymbolereprésentantunepoubelleàroulettesbarréeindiquequeleproduitnécessite

collectesélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueauproduitet

conformémentàlapartie15desrèglesdelaFCC.Ceslimitesvisentàfournir

∙Augmenterladistanceentreleproduitetlerécepteur.

lenonrespectdecesinstructionspourraitannulerl'autorisationdel'utilisateuràutiliserl'équipement!

jetéaveclesorduresménagèresnormales,maisdoitêtreapportéàunpointdecollectepourêtrerecyclé

deuxconditions:

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstallé

Modèlesd'hélicoptèresRC:H12,H13,H14,H15,H16

InformationsFCC(IDFCC:2AGZ8D10):

Machine Translated by Google

7.N'utilisezpaslemodèlesilabatteriedel'émetteurestàbassetension.

4.Ildoitêtretenuàl'écartdesproduitschimiques.Lespetitespiècesetleséquipementsélectriquesdoiventêtrehorsdeportée.

portéedesenfants.

Veuillezlirelemanuelpourconnaîtrelafonctiondeceproduitavantdel'utiliser.

5.Teniràl'écartdel'eaucarceproduitn'apasdefonctionétanche.

2.Faiteslefonctionnerdansunespaceouvert,loindelacirculationetdespersonnes.

pouréviterlesbrûlures.

3.Respectezlesinstructionsetlesavertissements,ycomprisl'utilisationd'équipementsenoption.

10.Afind'évitertoutdommage,veuilleznepastoucherlagrandevitesse.

Cemanuelcomprenddesinstructionsdesécurité,d'utilisationetd'entretien.Afind'évitertoutdommageoublessure

grave,veuillezsuivrelesinstructionsetlesavertissementsavantd'utiliserceproduit.

8.Neregardezpaslefaisceaudesdiodesélectroluminescentes,celaaffecteraitlavue.

1.Âgerecommandédesutilisateurs:8ansetplus.Lesenfantsnedoiventutiliserceproduitquesouslasurveillanced'unadulte.

9.Lemoteuretleséquipementsélectriqueschaufferontaprèslevol.Veuilleznepaslestoucher.

Desdommagesauproduitetdesblessurescorporellespotentiellespeuventsurvenirsivouscommettezune

erreurdefonctionnement.

6.Nemettezaucunepiècedanslabouche,celapourraitprovoquerdesblessuresoulamort.

Ils'agitd'unhélicoptèretélécommandé,etnond'unjouet.Ilestimportantdelemanipuleravecprudenceetdeposséder

desconnaissancespratiques.L'utilisationpardesenfantsdoitsefairesouslasurveillanced'unadulte.

Noteimportante

Machine Translated by Google

13.Nejamaisdémonterlabatteriedequelquefaçonquecesoit.

1.Neplongezpaslabatteriedansl'eauoul'eaudemeretconservezladansunenvironnementfraisetsecpendantla

périodedeveille.

9.Netransportezpasetnestockezpaslabatterieavecdesobjetsmétalliquestelsquedescolliers,

8.Necourtcircuitezpaslabatterieenconnectantdirectementlesbornespositive(+)etnégative()avecdesobjetsmétalliques

telsquedufil.

Avertissements!Labatterierisquedes'enflammer,d'exploseroudefuirsilesconsignesdécritescidessousnesontpasstrictement

respectées.

labatterieestavalée.

10.Nefrappezpasetnejetezpaslabatteriecontreunesurfacedure.

2.Gardeztouteslespileshorsdeportéedesjeunesenfants.Consultezimmédiatementunmédecinencasde

épinglesàcheveuxetc.

12.Nedéballezpaslabatterieavecunclououunautreobjetpointu.

4.Utilisezlechargeurdebatteriespécialementprévuàceteffetlorsdelarecharge.

3.N'utilisezpasetnelaissezpaslabatterieàproximitéd'unesourcedechaleurtellequ'unfeuouunradiateur.

11.Nesoudezpasdirectementlabatterie.

Remarque:labatterienepeutpasêtreplacéependantunelonguepériodeàpleinepuissanceetàfaiblepuissance.

Remarque:L'utilisationduchargeurUSBd'originegarantitlasécuritédelacharge.Ilestconseilléd'utiliserlechargeurUSB

d'origine,card'autreschargeurspourraientendommagerlabatterieetlesbiens.

7.Nejetezpaslabatterieaufeuouàlachaleur.

Sinon,labatterieneserapaschargéeourisquerades'emballer.Pourunstockagelonguedurée,veuillezchargerlabatterieà

3,7Vetlastockerdansunendroitsecetsûr.

5.N’inversezpaslesbornespositives(+)etnégatives().

6.Neconnectezpaslabatterieàunepriseélectrique.

Avertissementetguided'utilisationdelabatterie

Machine Translated by Google

80mm

256mm

235mm

Tourneviscruciforme+cléhexagonale

BatterieLipo ChargeurUSB

Manueld'instructions

Hélicoptère

Télécommande

Tempsdecharge

Environ75min

Hélice/rotordequeue

Biellesupérieure/

Environ15min

1020

350mAh

0720

C186

Machine Translated by Google

DIRIGÉ

Réglagefin

Haut,bas,gauche,

ClipderotorTêtederotor

Rotationàdroite

Hélice

Indicateurd'alimentation

Volenavant,enarrière,

àgauche,àdroite

Vitesse

arbrecentral

Interrupteurd'alimentation

Plaquetransversale

(Appuyezsurcebouton,touten

allumantl'alimentationTX,pourchanger

Réglagefin

Boîtierdebatterie

Mode1/Mode2)

Traind'atterrissage

Undécollageclé

Réglagefin

Rotordequeue

Unatterrissageclé

PARTIES

Introductiondelafonctionémetteur

C186

Machine Translated by Google

2.ConnectezlabatterieauchargeurUSB:l'échellelumineusebleueclignotependantlacharge.Complètementchargée,

Méthodedecharge1

quatrelumièresallumées

2.Gardezunvoldansunespaceapproprié,loindelacirculation,

(Remarque:cetteactionpeutprovoqueruncrashd’hélicoptère.)

Méthodedecharge2:chargementdelabatterievial'adaptateurd'alimentation.

1.ConnectezlechargeurUSBauportUSB

1.ConnectezlechargeurUSBàlabanqued'alimentation.

endouceur.Silesvisdurotorprincipalsonttropserrées,l'hélicoptèretremblera

pendantlevol.

2.ConnectezlabatterieauchargeurUSB:l'échellelumineusebleueclignotependantlacharge.Complètementchargée,

4.Encasd'urgence,vouspouvezappuyersurlebouton«arrêtbrusque»pendant3

secondespourfaireatterrirl'hélicoptèresanslefairetourner.

ChargementdelabatterieparleportUSBd'unordinateur.

quatrelumièresallumées

personnes,pylônesélectriquesetpiscine.

Description:

Méthodedecharge3:Chargementdelabatterieparbanqued'alimentation

3.Neserrezpastropfortlesvisdurotorprincipalpourmaintenirlepliage

1.ConnectezlechargeurUSBàl'adaptateurd'alimentation.

1.assurerunealimentationélectriquesuffisantedel'émetteuretdel'hélicoptère.

2.ConnectezlabatterieauchargeurUSB:l'échellelumineusebleueclignotependantlacharge.Complètementchargée,

Complètementchargé,quatrevoyantsallumés

L'échellelumineusebleueclignote

pendantlacharge

Méthodedechargedesbatteries

C186

Machine Translated by Google

Émetteur

Méthoded'installationdelabatteriedelatélécommande

Sensdel'opération

Sivousn’êtespasfamilieraveclecontrôleduH13,prenezletempsdevousfamiliariseravecluiavantvotre

premiervol.

Machine Translated by Google

Correspondantàl'étape4Correspondantàl'étape1 Correspondantàl'étape3

4.Tirezlesdeuxjoysticksversl'extérieurpourdémarrerl'hélicoptère.(Vouspouvezégalementappuyersurleboutondedécollagepour

fairedécollerl'hélicoptèredirectement.)

5.Gardezlatêtedel'hélicoptèreversl'avantetmaintenezunedistancedesécuritéavecl'hélicoptère.

Lemanchesedéplacerapidementdehautenbas.Latélécommandeémetunson«DI»etlesvoyantsdel'hélicoptèreetdela

télécommanderestentallumésenpermanence,cequisignifiequel'appairageestréussi.

pendant2secondespourallumerl'avion.

3.Leslumièresdel'hélicoptèreetdelatélécommandeclignotentsimultanément.Appuyezensuitesurlamanettedesgaz.

2.Installezlabatteriedel'aviondanssoncompartimententoutesécurité.Appuyezsurl'interrupteur.

1.Allumezl'émetteuretlaissezl'hélicoptèreresterprèsdel'émetteur.

2.Afind'évitertoutedistraction,veuillezconfirmersansautresémetteursautravail.

Remarque:1.Afind’évitertoutchoc,neregardezpasl’hélicoptèreauniveaudeshancheslorsqu’ilvole.

(Cetteopérationn'estpasnécessairelorsdel'utilisationdelafonctiond'atterrissageàunetouche)

6.Lorsquevousutilisezmanuellementl'avionpouratterrir,maintenezlamanettedesgazenbaspendant2à3secondes,

puisrelâchezlaunefoisquel'héliceacomplètementarrêtédetourner.

Étapesdesopérationsdevol

Machine Translated by Google

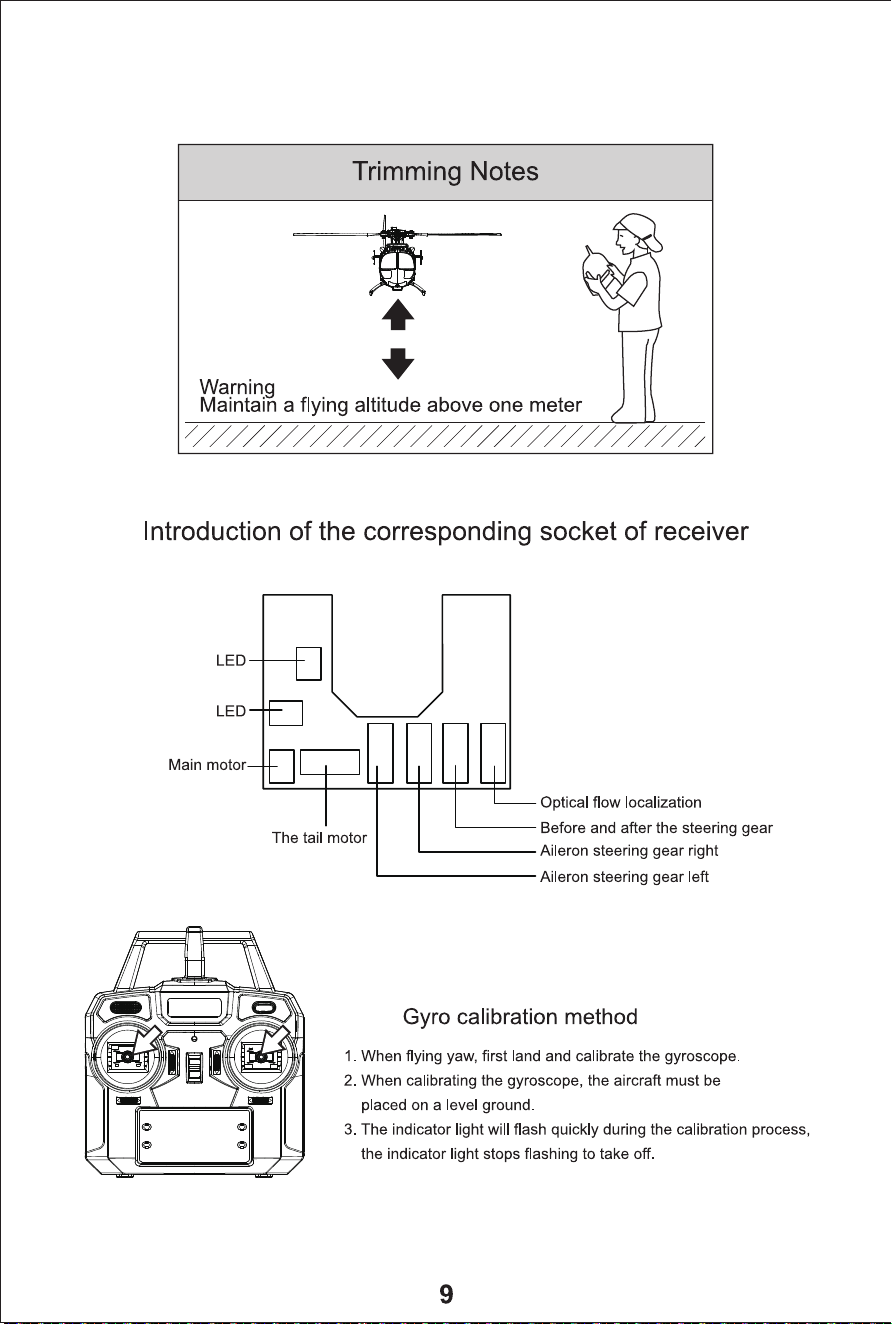

Méthodedecorrectiondulacetenvol

Décollezaveclamanettedesgaz.Selonlesensdulacet,appuyezsurleboutonderéglagefindansla

directionopposéejusqu'àcequel'avionsoitenvolstationnaire.

Volversl'avant

Remarque:Lesensdelaboucledelacartedelabatterie

Remarque:lesdébutantsdoiventfaireattentionàladirectionduvol.Gardezlatêteenavantpouréviterles

blessures.

lacetarrière

Ajusterenfonctiondusens

delaflèche

Lacetgauche/droite

Avant/

Ajusterenfonctiondusens

delaflèche

Gardezunedistancedesécuritédeplusde2mètres

Correspondantàl'étape2

VollatéralLacet

Ajusterenfonctiondusens

delaflèche

Appuyezsurleboutonderéglagelorsquel'hélicoptèreadesproblèmesdelacet.

L'hélicoptèreestenvolstationnaire.Sivousn'êtespassatisfaitduvolstationnaireousil'hélicoptèreprésenteunmouvementdelacet,

veuillezsuivrelesétapescidessouspourréglerleproblème.

Machine Translated by Google

Débranchezlaprise,puistournezlemoteurversla

gaucheetladroitepourleretirer

Retirezd'abordlavis,puisretirezlegrosengrenagedirectement

verslebas.

Faitesattentionànepastropserrerlorsdel'installation

delanouvellehélice

Retirezl'héliceavecunecléhexagonale,

Leplandel’arbredoitêtrealignéavecleplandutrouintérieurde

l’engrenage.

Lorsduretraitetduremplacementdurotordequeue,veuillez

faireattentionausens,alignezl'arbredumoteuretappuyez

lentementdessuspourassurerunerotationendouceur.

Faitesattentionausenslorsdel’installationdunouvelengrenage.

Instructionsderemplacementdespiècescourammentutilisées

Machine Translated by Google

Lemoteurdequeueétaitcassé.

Clignotant,aucuneréponseà

Labatteriedel'hélicoptèreaunebasse

tension;

Riennes'estpassé.

Lesvisdeserragedelalamesont

tropserréesetempêchentlalame

principaledetourner

Vérifiezsilestigessontdesserrées.

afaituneerreurdefonctionnementdubouton

decoupe

Reliezànouveaul'émetteur

Réinstallezlespiles;

L'héliceseraréinstalléeettournéeendouceur.

Desserrezlavisdeserragedelalame.

Vérifiezsileservofonctionnecorrectement;

Lesbatteriesavaientune

mauvaiseconnexion.

Appuyezsurl'accélérateurmaislemoteurne

fonctionnepas,levoyantdurécepteur

continuedeclignoter

Changerlalameprincipale;

Vérifiezlaconnexiondelalamedequeue

etdel'arbredumoteur.Sielleestdesserrée,

changezlalamedequeueoulemoteurdequeue.

L'hélicoptèreaunpetitlacet:

L'hélicoptèresansliaisonavecl'émetteur.

Utiliserdesbatteriesàpleinetension;

Vérifiezl’alimentationélectriquede

l’hélicoptèreetdel’émetteur;

Chargerlabatterieouchangerunebatterie

complètementchargée;

Chargezlabatterieouremplacezlapar

unebatteriecomplètementchargée,

Rotorprincipaldéformé

Leslamessedétachent;

L'hélicoptèretourneverslagaucheaprèsle

décollage.

opération.

Labatterielipoaunemauvaise

connexion.

Batteriedel'hélicoptèrefaible,pas

depalettes,desserréesoucoincées

Changerlerotordequeue;

Lemoteurdequeueaunefaiblepuissance;

2.Réinitialisezlepointdesurvol.

L'hélicoptèretrembleviolemment

L'hélicoptèreaunlacetimportant.

Vérifiezquelesbatteriesontunebonne

connexion.

Aprèsavoirallumél'interrupteur

d'alimentationduhachoir,lehachoir

Choppersoustension.Feuarrièreallumé.

rotordequeueplié

Vérifiezleplateauoscillant;

Vérifiezl’emplacementd’installationdes

batteriesdel’émetteur;

Allumezl'hélicoptèreaprèslaliaison,la

paleprincipalepeuttournermaisl'hélicoptère

nepeutpasdécoller

Changerl'arbretransversal;

1.Selonsadirectiondelacet,appuyezsurle

boutonderéglagedansladirectionopposée;

Vérifiezlatensiondelabatteriede

l'hélicoptèreetdel'émetteur;

Connectezànouveaulabatterieau

récepteur.

arbretransversalplié

Méthodederésolutiondeproblèmesanormaux

Machine Translated by Google

FABRIQUÉENCHINE

Machine Translated by Google

von uns. Wir bitten Sie, sorgfältig zu prüfen, wenn Sie eine Bestellung bei uns aufgeben

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig durch, bevor Sie

großen Top-Marken und bedeutet nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt sind

Wir werden Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

wenn Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns erzielen könnten, im Vergleich zu

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen

des Produkts unterliegt dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir

EG-Vertreter: E-CrossStu GmbH

Adresse: 1 Straße FengXin ChengHai Bezirk, ShanTou Stadt, GuangDong, China

Mainzer Landstr.69, 60329 Frankfurt am Main.

Staines-upon-Thames, Surrey, TW18 4AX

Hersteller: Dowellin Toys Factory

UK-Vertreter: YH CONSULTING LIMITED.

www.vevor.com/support

Technischer Support und E-Garantie-Zertifikat

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

zwei Bedingungen:

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht installiert ist

verbunden.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen

getrennte Müllsammlung in der Europäischen Union. Dies gilt für das Produkt und

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden.

Empfang, der durch Aus- und Einschalten des Produkts ermittelt werden kann, ist der Benutzer

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partei genehmigt wurden

Funkkommunikation. Es gibt jedoch keine Garantie dafür, dass es in einem

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

Richtige Entsorgung

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden

elektrischen und elektronischen Geräten.

angemessener Schutz gegen schädliche Störungen bei einer Installation in Wohngebieten.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

· Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.

alle mit diesem Symbol gekennzeichneten Zubehörteile. Als solche gekennzeichnete Produkte sind möglicherweise nicht

Die für die Einhaltung der Vorschriften verantwortliche Person kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Wir empfehlen Ihnen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Die

zu unerwünschtem Betrieb führen.

bestimmte Installation. Wenn dieses Produkt schädliche Störungen im Radio- oder Fernsehempfang verursacht

1) Dieses Produkt kann schädliche Störungen verursachen.

Wenn es nicht gemäß den Anweisungen verwendet wird, kann es zu Störungen in

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

RC-Helikopter-Modell: H12, H13, H14, H15, H16

FCC-Informationen (FCC -ID: 2AGZ8-D10):

Machine Translated by Google

2. Bedienen Sie es in einem offenen Raum, abseits von Verkehr und Menschen.

um Verbrühungen zu vermeiden.

10. Um Schäden zu vermeiden, berühren Sie bitte nicht die Hochgeschwindigkeitsgeräte.

3. Befolgen Sie die Anweisungen und Warnungen, auch bei der Verwendung optionaler Ausrüstung.

4. Es muss von Chemikalien ferngehalten werden. Kleinteile und elektrische Geräte müssen außerhalb der

außerhalb der Reichweite von Kindern.

Bitte lesen Sie vor der Inbetriebnahme das Handbuch, um sich mit der Funktion dieses Produkts vertraut zu machen.

5. Von Wasser fernhalten, da dieses Produkt nicht wasserdicht ist.

6. Nehmen Sie keine Teile in den Mund, da dies zu Verletzungen oder zum Tod führen kann.

Bei einem Bedienungsfehler kann es zu Schäden am Produkt und möglicherweise zu Verletzungen kommen.

Dies ist ein RC-Helikopter, kein Spielzeug. Sie sollten nicht nur eine umsichtige Bedienung haben, sondern auch eine

operative Grundlage haben. Alle Kinder, die es benutzen, sollten unter Aufsicht von Erwachsenen sein.

Das Handbuch enthält Informationen zu Sicherheit, Betrieb und Wartung. Um Schäden oder schwere Verletzungen zu

vermeiden, beachten Sie bitte die Anweisungen und Warnungen, bevor Sie dieses Produkt verwenden.

7. Betreiben Sie das Modell nicht, wenn die Batterie des Senders eine niedrige Spannung aufweist.

8. Schauen Sie nicht in den Strahl der Leuchtdioden, da dies Ihr Sehvermögen beeinträchtigen würde.

1. Empfohlenes Alter der Benutzer: 8+ Jahre, Kinder sollten das Gerät nur unter Aufsicht von Erwachsenen verwenden

9. Der Motor und die elektrische Ausrüstung werden nach dem Flug heiß. Bitte berühren Sie sie nicht

Wichtiger Hinweis

Machine Translated by Google

3. Verwenden oder lagern Sie die Batterie nicht in der Nähe einer Wärmequelle wie Feuer oder Heizung.

11. Löten Sie die Batterie nicht direkt.

12.Packen Sie die Batterie nicht mit einem Nagel oder einem anderen scharfen Gegenstand aus.

4. Verwenden Sie zum Aufladen das dafür vorgesehene Ladegerät.

5. Vertauschen Sie nicht die positiven (+) und negativen (-) Anschlüsse.

6. Schließen Sie die Batterie nicht an eine Steckdose an.

13. Zerlegen Sie die Batterie niemals in irgendeiner Weise.

Hinweis: Die Batterie darf nicht über längere Zeit mit voller Leistung und niedriger Leistung betrieben werden.

Hinweis: Die Verwendung des originalen USB-Ladegeräts gewährleistet die Ladesicherheit. Wir empfehlen die Verwendung

des originalen USB-Ladegeräts. Andere Ladegeräte können zu Akku- und Sachschäden führen.

7. Werfen Sie die Batterie nicht ins Feuer oder in die Hitze.

Andernfalls wird der Akku nicht geladen oder der Akku wird verpackt. Zur Langzeitlagerung laden Sie den Akku bitte auf

3,7 V auf und lagern Sie ihn an einem trockenen und sicheren Ort.

8.Schließen Sie die Batterie nicht kurz, indem Sie die Plus- (+) und Minuspole (-) direkt mit Metallgegenständen wie

beispielsweise Drähten verbinden.

Warnung! Die Batterie kann Feuer fangen, explodieren oder auslaufen, wenn der unten beschriebene Punkt nicht strikt

beachtet wird. :

1. Tauchen Sie die Batterie nicht in Wasser oder Meerwasser und bewahren Sie die Batterie während der Standby-Zeit

in einer kühlen, trockenen Umgebung auf.

2. Bewahren Sie Batterien außerhalb der Reichweite von kleinen Kindern auf. Suchen Sie sofort einen Arzt auf, wenn

9.Transportieren oder lagern Sie die Batterie nicht zusammen mit Metallgegenständen wie Halsketten,

Haarnadeln usw.

Batterie verschluckt wird.

10. Schlagen oder werfen Sie die Batterie nicht gegen harte Oberflächen.

Warnung und Anleitung zur Verwendung der Batterie

Machine Translated by Google

80 mm

256 mm

235 mm

C186

Lipo-Akku

Kreuzschlitzschraubendreher + Inbusschlüssel

USB-Ladegerät

Obere Pleuelstange /

Hubschrauber

Fernbedienung

Ladezeit

Etwa 75 Minuten

Propeller / Heckrotor

Bedienungsanleitung

1020

Etwa 15 Minuten

350 mAh

0720

Machine Translated by Google

LED

Geschwindigkeit

Fahrwerk

Kreuzplatte

Netzschalter

Hoch, Runter, Links,

Rechtsdrehung

Rotorclip Rotorkopf

Propeller

Betriebsanzeige

Vorwärts, rückwärts, links,

rechts fliegen

Mittelwelle

Feinabstimmung

Ein Schlüssel zum Abheben

Heckrotor

Eine Schlüssellandung

(Drücken Sie diese Taste und schalten Sie

gleichzeitig die Sendeleistung ein, um zu ändern

Feinabstimmung

Mode 1 / Mode 2)

Batteriefach

TEILE

Einführung der Senderfunktion

C186

Machine Translated by Google

1. Verbinden Sie das USB-Ladegerät mit dem USB-Anschluss

1. Verbinden Sie das USB-Ladegerät mit der Powerbank.

3. Ziehen Sie die Hauptrotorschrauben nicht zu fest an, um das Einklappen zu verhindern.

Wenn die Hauptrotorschrauben zu fest angezogen sind, wackelt der Helikopter

beim Fliegen.

2. Verbinden Sie den Akku mit dem USB-Ladegerät: Blaues Licht blinkt während des Ladevorgangs Vollständig geladen,

4. In einer Notsituation können Sie die Taste „Scharfer Stopp“ 3ÿZoll lang drücken,

um den Hubschrauber ohne Drehung zu landen.

(Hinweis: Diese Aktion kann zu einem Hubschrauberabsturz führen.)

2. Verbinden Sie den Akku mit dem USB-Ladegerät: Blaues Licht blinkt während des Ladevorgangs Vollständig geladen,

vier Lichter an

Lademethode 2: Laden des Akkus über den Netzteiladapter.

1. Verbinden Sie das USB-Ladegerät mit dem Netzteiladapter.

1. Sorgen Sie für eine ausreichende Stromversorgung des Senders und des Helikopters.

2.Halten Sie einen Flug in einem geeigneten Raum, der vom Verkehr entfernt ist,

2. Verbinden Sie den Akku mit dem USB-Ladegerät: Blaues Licht blinkt während des Ladevorgangs Vollständig geladen,

Laden des Akkus über den USB-Anschluss eines Computers.

Lademethode 1

vier Lichter an

Beschreibung:

Lademethode 3: Laden des Akkus per Powerbank

Menschen, Strommasten und Pool.

Vollständig aufgeladen, vier Lichter an

Blaue Lichtleiter blinkt während

des Ladevorgangs

C186

Lademethode für Batterien

Machine Translated by Google

Sender

Wenn Sie mit der Steuerung des H13 nicht vertraut sind, nehmen Sie sich vor Ihrem ersten Flug Zeit, sich damit

vertraut zu machen.

Wirkrichtung

Installationsmethode für die Fernbedienungsbatterie

Machine Translated by Google

Entsprechend Schritt 4Entsprechend Schritt 1 Entsprechend Schritt 3

4. Ziehen Sie die beiden Joysticks in die äußeren acht Winkel, um den Hubschrauber zu starten. (Sie können auch die Starttaste drücken, um den

Hubschrauber direkt zu starten.)

5. Halten Sie den Hubschrauber mit der Spitze nach vorne und halten Sie einen Sicherheitsabstand zum Hubschrauber ein.

Stick schnell von oben nach unten. Die Fernbedienung macht einen „DI“-Ton und die Kontrollleuchten des Hubschraubers und der Fernbedienung

leuchten immer, was bedeutet, dass die Bindung erfolgreich war.

2. Um Ablenkungen zu vermeiden, bestätigen Sie dies bitte, ohne dass andere Sender in der Nähe arbeiten.

2 Sekunden lang gedrückt, um das Flugzeug einzuschalten.

3.Die Lichter des Hubschraubers und der Fernbedienung blinken gleichzeitig. Drücken Sie dann den Gashebel

2.Legen Sie den Flugzeugakku sicher und fest in das Batteriefach ein. Drücken Sie den Netzschalter

1. Schalten Sie den Sender ein und lassen Sie den Hubschrauber in der Nähe des Senders bleiben.

(Dieser Vorgang ist bei Verwendung der Ein-Tasten-Landefunktion nicht erforderlich.)

6. Wenn Sie das Flugzeug manuell landen lassen, halten Sie den Gashebel 2–3 Sekunden lang ganz unten und lassen Sie ihn los,

nachdem der Propeller vollständig zum Stillstand gekommen ist.

Hinweis: 1. Um Stöße zu vermeiden, schauen Sie während des Fluges nicht auf Hüfthöhe auf den Hubschrauber.

Flugbetriebsschritte

Machine Translated by Google

Methode zur Korrektur des Fluggierwinkels

Drücken Sie die Trimmtaste, wenn der Hubschrauber Gierprobleme hat.

Der Helikopter ist nun im Schwebeflug. Sollten Sie mit dem Schwebeflug unzufrieden sein oder ein Gieren des Helikopters auftreten,

befolgen Sie bitte die dort beschriebenen Schritte zur Anpassung.

Vorwärtsflug

Hinweis: Die Richtung der Batteriekartenschnalle

Hinweis: Anfänger sollten auf die Flugrichtung achten. Halten Sie den Kopf nach vorne, um

Verletzungen zu vermeiden.

Rückwärtsgieren

Feineinstellung entsprechend

der Pfeilrichtung

Gieren links/rechts

Feineinstellung entsprechend

der Pfeilrichtung

Nach vorne/

Feineinstellung entsprechend

der Pfeilrichtung

Halten Sie einen Sicherheitsabstand von mehr als 2 Metern ein

Entsprechend Schritt 2

Seitwärtsflug Gieren

Starten Sie mit dem Gashebel-Joystick. Drücken Sie je nach Gierrichtung die Feineinstellungstaste

in die entgegengesetzte Richtung, bis das Flugzeug schwebt.

Machine Translated by Google

Ziehen Sie den Stecker ab und drehen Sie den Motor nach

links und rechts, um ihn herauszuziehen

Ziehen Sie zuerst die Schraube heraus und ziehen Sie dann das große

Zahnrad direkt nach unten heraus.

Achten Sie darauf, dass Sie den neuen Propeller nicht zu fest

anziehen.

Den Propeller mit einem Sechskantschlüssel entfernen,

Achten Sie beim Einbau des neuen Zahnrades auf die Einbaurichtung.

Die Ebene der Welle sollte mit der Ebene des inneren Lochs des Zahnrads

ausgerichtet sein.

Achten Sie beim Abnehmen und Wiedereinsetzen des Heckrotors auf die

Richtung, richten Sie die Motorwelle aus und drücken Sie langsam darauf,

um eine gleichmäßige Drehung zu gewährleisten.

Anweisungen zum Austausch häufig verwendeter Teile

Machine Translated by Google

1. Drücken Sie den Trimmknopf entsprechend

der Gierrichtung in die entgegengesetzte

Richtung.

Legen Sie die Batterien erneut ein.

Binden Sie den Sender erneut

Der Propeller wird wieder eingebaut und

dreht sich reibungslos.

Lösen Sie die Klingenklemmschraube.

Überprüfen Sie, ob das Servo ordnungsgemäß funktioniert.

Blinken, keine Reaktion auf

Die Blattklemmschrauben sind zu fest,

sodass sich das Hauptblatt nicht drehen

kann

Die Batterie des Hubschraubers hat eine

niedrige Spannung;

Nichts ist passiert.

Überprüfen Sie, ob die Stange festsitzt, wenn sie sich löst.

Überprüfen Sie die Stromversorgung

von Helikopter und Sender;

Laden Sie den Akku auf oder wechseln

Sie einen voll geladenen Akku aus.

Hauptrotor deformiert

Die Klingen lösen sich;

Hubschrauber dreht sich nach dem Start

nach links.

Wechseln Sie das Hauptblatt.

Die Batterien hatten eine

schlechte Verbindung.

Drücken Sie den Gashebel, aber der Motor

läuft nicht, die Signalleuchte des

Empfängers blinkt weiter

Überprüfen Sie die Verbindung zwischen

Heckrotorblatt und Motorwelle. Wenn sie locker

ist, wechseln Sie das Heckrotorblatt oder den Heckmotor.

Der Hubschrauber hat ein leichtes Gieren:

Der Helikopter ohne Bindung an den

Sender.

Verwenden Sie Batterien mit voller Spannung.

Laden Sie den Akku oder ersetzen Sie ihn

durch einen voll geladenen.

Heckrotor wechseln;

2. Setzen Sie den Schwebepunkt zurück.

Der Hubschrauber weist eine starke

Gierung auf.

Nach dem Einschalten des Chopper-

Netzschalters wird der Chopper

Chopper-Stromversorgung eingeschaltet. Rücklicht an

Stellen Sie sicher, dass die Batterien gut

angeschlossen sind.

Heckrotor verbogen

Überprüfen Sie die Taumelscheibe.

Betrieb.

Der Lipo-Akku hat eine schlechte

Verbindung.

Zerkleinererbatterie schwach,

keine Paddel, lose oder festgeklemmt

Der Heckmotor hat eine schwache Leistung;

Der Hubschrauber schüttelt heftig

Verbinden Sie den Akku wieder mit

dem Empfänger.

Überprüfen Sie die Batteriespannung des

Hubschraubers und des Senders.

Querwelle gebogen

Der Heckmotor war kaputt.

einen Bedienungsfehler der Trimmtaste

gemacht

Überprüfen Sie den Installationsort der

Senderbatterien.

Schalten Sie den Hubschrauber nach

dem Binden ein. Das Hauptblatt kann sich

drehen, aber der Hubschrauber kann nicht

abheben

Wechseln Sie die Querwelle.

Methode zur Lösung abnormaler Probleme

Machine Translated by Google

IN CHINA HERGESTELLT

Machine Translated by Google

RAPPRESENTANTE CE: E-CrossStu GmbH

Indirizzo: 1 Road FengXin ChengHai District, ShanTou City, GuangDong, Cina

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Staines-upon-Thames, Surrey, TW18 4AX

Produttore:Dowellin Toys Factory

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

Importato in AUS: SIHAO PTY LTD.

1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importato negli USA: Sanven Technology Ltd.

C/O YH Consulting Limited Ufficio 147, Centurion House, London Road,

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

da noi. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima

grandi marchi top e non significa necessariamente coprire tutte le categorie di strumenti offerti

stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto a

se si risparmia effettivamente la metà rispetto ai marchi più noti.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

non ti informeremo più se ci saranno aggiornamenti tecnologici o software sul nostro prodotto.

del prodotto sarà soggetto al prodotto che hai ricevuto. Per favore perdonaci se noi

operativo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto

Machine Translated by Google

Informazioni FCC (ID FCC : 2AGZ8-D10):

Elicotteri RC Modello: H12, H13, H14, H15, H16

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a quanto segue

dispositivi elettrici ed elettronici.

protezione ragionevole contro interferenze dannose in un'installazione residenziale.

· Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B

· Riorientare o riposizionare l'antenna ricevente.

tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dal responsabile

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

causare un funzionamento indesiderato.

installazione particolare. Se questo prodotto causa interferenze dannose alla radio o alla televisione

responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.

incoraggiati a provare a correggere l'interferenza mediante una o più delle seguenti misure.

1) Questo prodotto può causare interferenze dannose.

e utilizzato in conformità alle istruzioni, può causare interferenze dannose in

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

due condizioni:

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato

collegato.

raccolta differenziata dei rifiuti nell'Unione Europea. Ciò vale per il prodotto e

· Aumentare la distanza tra il prodotto e il ricevitore.

la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

dispositivo ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire

smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte

ricezione, che può essere determinata accendendo e spegnendo il prodotto, l'utente è

il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede

radiocomunicazioni. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in un

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono

Smaltimento corretto

Machine Translated by Google

Nota importante

3. Rispettare le istruzioni e le avvertenze, anche per quanto riguarda l'uso di apparecchiature opzionali.

8. Non guardare il fascio luminoso dei diodi luminosi, potrebbe danneggiare la vista.

Il manuale include sicurezza, funzionamento e manutenzione. Per evitare di causare danni o lesioni gravi, si

prega di rispettare le istruzioni e le avvertenze prima di utilizzare questo prodotto.

1. Età consigliata per gli utenti: 8+ anni, i bambini devono utilizzare solo sotto la supervisione di un adulto

9. Il motore e l'attrezzatura elettrica saranno caldi dopo il volo. Si prega di non toccarli

6. Non mettere nessuna parte in bocca, potrebbe causare lesioni o morte.

In caso di errori operativi, il prodotto potrebbe danneggiarsi e potrebbero verificarsi lesioni personali.

Questo è un elicottero RC, non un giocattolo. Non dovresti solo avere un funzionamento prudente, ma anche

avere una base operativa. Tutti i bambini che lo usano dovrebbero essere sotto la supervisione di un adulto.

7. Non utilizzare il modello se la batteria del trasmettitore è a bassa tensione.

alla portata dei bambini.

4. Deve stare lontano da sostanze chimiche. Piccole parti e apparecchiature elettriche devono essere fuori dalla

Si prega di leggere il manuale per apprendere il funzionamento di questo prodotto prima dell'utilizzo.

5. Tenere lontano dall'acqua perché questo prodotto non è impermeabile.

2. Utilizzarlo in uno spazio aperto, lontano dal traffico e dalle persone.

per evitare scottature.

10. Per evitare danni, non toccare l'alta velocità.

Machine Translated by Google

Avvertenza e guida all'uso della batteria

4. Per la ricarica, utilizzare esclusivamente il caricabatteria apposito.

forcine ecc.

2. Tenere tutte le batterie fuori dalla portata dei bambini piccoli. Consultare immediatamente un medico in caso di

la batteria viene ingerita.

10. Non urtare o lanciare la batteria contro superfici dure.

8. Non cortocircuitare la batteria collegando direttamente i terminali positivo (+) e negativo (-) con oggetti metallici

come fili.

Avvertenze! La batteria può incendiarsi, esplodere o perdere liquido se non si osserva rigorosamente la norma descritta

di seguito.:

1. Non immergere la batteria in acqua o acqua di mare e conservarla in un ambiente fresco e asciutto durante

il periodo di standby.

9. Non trasportare o conservare la batteria insieme ad oggetti metallici come collane,

6. Non collegare la batteria a una presa elettrica.

5. Non invertire i terminali positivo (+) e negativo (-).

Nota: l'utilizzo del caricabatterie USB originale di fabbrica può garantire la sicurezza della ricarica. Si consiglia di

utilizzare il caricabatterie USB originale di fabbrica, altri caricabatterie potrebbero causare danni alla batteria e danni alla

proprietà.

7. Non smaltire la batteria nel fuoco o esponendola al calore.

13. Non smontare mai la batteria in alcun modo.

Nota: la batteria non può essere lasciata a lungo in modalità a piena potenza o a bassa potenza.

Altrimenti, la batteria non verrà caricata o verrà avvolta. Per la conservazione a lungo termine, caricare la batteria

a 3,7 V e conservarla in un luogo asciutto e sicuro.

3. Non utilizzare o lasciare la batteria vicino a fonti di calore come fuoco o calorifero.

11. Non saldare direttamente la batteria.

12. Non disimballare la batteria con chiodi o altri oggetti appuntiti.

Machine Translated by Google

Cacciavite a croce + chiave esagonale

Batteria Lipo Caricabatterie USB

Elica/rotore di coda

Elicottero

Telecomando

Tempo di carica

Circa 75 minuti

Manuale di istruzioni

Biella superiore /

80 millimetri

256 millimetri

235 millimetri

1020

Circa 15 minuti

350 mAh

0720

C186

Machine Translated by Google

Ritocchi

Elica

Rotore di coda

Indicatore di alimentazione

Su, Giù, Sinistra,

Avanti, indietro, sinistra,

destra, lato fly

Clip del rotore Testa del rotore

Rotazione a destra

Interruttore di alimentazione

Piastra trasversale

Albero centrale

Velocità

Modalità 1 / Modalità 2)

Carrello di atterraggio

(Premere questo pulsante, nel frattempo

accendere l'alimentazione TX, per cambiare

Ritocchi

Scatola della batteria

Un atterraggio chiave

Ritocchi

Un punto chiave da cui partire

GUIDATO

PARTI

Introduzione della funzione trasmettitore

C186

Machine Translated by Google

1. Collegare il caricabatterie USB all'adattatore di alimentazione.

1.Garantire un'alimentazione elettrica sufficiente al trasmettitore e all'elicottero.

Metodo di ricarica 2: ricarica della batteria tramite adattatore di alimentazione.

2. Collegare la batteria al caricabatterie USB: la luce blu lampeggia durante la carica. Completamente carica,

quattro luci accese

(Nota: questo acticon potrebbe causare la caduta di un elicottero.)

quattro luci accese

2. Collegare la batteria al caricabatterie USB: la luce blu lampeggia durante la carica. Completamente carica,

4. In situazioni di emergenza, è possibile premere il pulsante "stop brusco" per 3"

per far atterrare l'elicottero senza ruotare.

1. Collegare il caricabatterie USB alla porta USB

1. Collegare il caricabatterie USB al power bank.

senza problemi. Se le viti del rotore principale sono troppo strette, l'elicottero

tremerà durante il volo.

Descrizione:

Metodo di ricarica 3: ricarica della batteria tramite power bank

3. Non bloccare troppo strettamente le viti del rotore principale per evitare che si pieghino

Ricarica della batteria tramite la porta USB di un computer.

quattro luci accese

persone, tralicci dell'elettricità e piscina.

Metodo di ricarica 1

2. Collegare la batteria al caricabatterie USB: la luce blu lampeggia durante la carica. Completamente carica,

2. Mantenere il volo in uno spazio adatto, lontano dal traffico,

Completamente carico, quattro luci accese

La scala luminosa blu lampeggia

durante la ricarica

Metodo di ricarica delle batterie

C186

Machine Translated by Google

Trasmettitore

Metodo di installazione della batteria del telecomando

Direzione di funzionamento

Se non hai familiarità con i comandi dell'H13, prenditi del tempo per familiarizzarti con esso prima del

tuo primo volo.

Machine Translated by Google

Corrispondente al passo 4Corrispondente al passo 1 Corrispondente al passo 3

si attacca rapidamente dall'alto verso il basso. Il telecomando emette un suono "DI" e le spie luminose dell'elicottero e del

telecomando sono sempre accese, il che significa che il binding è riuscito.

4. Tirare i due joystick verso gli otto angoli esterni per avviare l'elicottero. (È anche possibile premere il pulsante di

decollo a un tasto per far decollare direttamente l'elicottero.)

5. Mantenere la testa dell'elicottero in avanti e mantenere una distanza di sicurezza dall'elicottero.

2. Per evitare distrazioni, effettuare la conferma senza altri trasmettitori in funzione nelle vicinanze.

2. Installare la batteria dell'aereo nel vano batteria in modo sicuro e protetto. Premere l'interruttore di alimentazione

3. Le luci dell'elicottero e del telecomando lampeggiano contemporaneamente. Quindi premere l'acceleratore

per 2 secondi per accendere l'aereo.

1. Accendere il trasmettitore e lasciare che l'elicottero resti vicino al trasmettitore.

(Questa operazione non è richiesta quando si utilizza la funzione di atterraggio con un solo tasto)

6. Quando si aziona manualmente l'aereo per l'atterraggio, tenere la leva dell'acceleratore in basso per 2-3 secondi, quindi

rilasciarla dopo che l'elica ha completamente smesso di ruotare.

Nota: 1. Per evitare collisioni, non guardare l'elicottero all'altezza dei fianchi quando è in volo.

Fasi delle operazioni di volo

Machine Translated by Google

Metodo di correzione dell'imbardata di volo

Volo in avanti

Nota: la direzione della fibbia della scheda della batteria

Nota: i principianti dovrebbero prestare attenzione alla direzione del volo. Tenere la testa in avanti per

evitare di causare lesioni.

Regolare con precisione in

base alla direzione della freccia

imbardata all'indietro

Imbardata sinistra/destra

Regolare con precisione in

base alla direzione della freccia

Inoltrare/

Regolare con precisione in

base alla direzione della freccia

Mantenere una distanza di sicurezza di oltre 2 metri

Corrispondente al passo 2

Imbardata di volo laterale

Decolla con il joystick dell'acceleratore. In base alla direzione di imbardata, premi il pulsante di

messa a punto fine nella direzione opposta finché l'aereo non si libra.

Premere il pulsante di trimmaggio quando l'elicottero ha problemi di imbardata.

L'elicottero ha impostato il volo stazionario. Se non sei soddisfatto del volo stazionario o se l'elicottero ha un'imbardata,

segui i passaggi per regolarlo.

Machine Translated by Google

Scollegare la spina, quindi ruotare il motore a

sinistra e a destra per estrarlo

Per prima cosa svitare la vite, quindi estrarre l'ingranaggio grande

direttamente verso il basso.

Fare attenzione a non stringere troppo quando si installa

la nuova elica

Rimuovere l'elica con una chiave esagonale,

Prestare attenzione alla direzione quando si installa il nuovo ingranaggio.

Il piano dell'albero deve essere allineato con il piano del foro interno

dell'ingranaggio.

Quando si rimuove e si sostituisce il rotore di coda, prestare

attenzione alla direzione, allineare l'albero motore e premerlo

lentamente per garantire una rotazione regolare.

Istruzioni per la sostituzione delle parti comunemente utilizzate

Machine Translated by Google

Metodo di risoluzione dei problemi anomali

Lampeggiante, nessuna risposta a

Il motore di coda era rotto.

Le viti di serraggio della lama

sono troppo strette per impedire

alla lama principale di ruotare

La batteria dell'elicottero ha una bassa

tensione;

Non è successo niente.

Controllare che i perni delle aste non siano allentati.

ha commesso un errore di funzionamento

del pulsante di rifinitura

Reinstallare le batterie;

Ricollegare il trasmettitore

L'elica verrà reinstallata e girerà senza

problemi.

Allentare la vite di serraggio della lama.

Controllare che il servo funzioni correttamente;

Sostituire la lama principale;

Le batterie avevano una

connessione scadente.

Spingere l'acceleratore ma il motore

non funziona, la luce del

segnale del ricevitore continua a lampeggiare

Controllare il collegamento tra la

pala di coda e l'albero motore. Se è

allentato, sostituire la pala di coda o il motore di coda.

L'elicottero ha un po' di imbardata:

L'elicottero non è collegato al

trasmettitore.

Utilizzare batterie a piena tensione;

Caricare la batteria o sostituirla con una

completamente carica,

Controllare l'alimentazione

dell'elicottero e del trasmettitore;

Caricare la batteria o sostituire una

batteria completamente carica;

Rotore principale deformato

Le lame si allentano;

Elicottero che gira verso sinistra dopo il

decollo.

operazione.

La batteria ai polimeri di litio ha una

connessione scadente.

Batteria dell'elicottero scarica,

niente pale, allentate o bloccate

Il motore di coda ha una potenza scarsa;

Sostituire il rotore di coda;

2. Reimpostare il punto di hovering.

L'elicottero trema violentemente

L'elicottero ha una notevole imbardata.

Dopo aver acceso l'interruttore di

alimentazione del chopper, il chopper

Accensione dell'elicottero. Luce posteriore accesa

Verificare che le batterie siano ben

collegate.

rotore di coda piegato

Controllare il sito di installazione delle

batterie del trasmettitore;

Controllare il piatto oscillante;

Accendi l'elicottero dopo la

connessione, la pala principale può ruotare

ma l'elicottero non può decollare

Sostituire l'albero trasversale;

1. In base alla direzione di imbardata, premere

il pulsante di trim nella direzione opposta;

albero trasversale piegato

Controllare la tensione della batteria

dell'elicottero e del trasmettitore;

Collegare nuovamente la batteria

al ricevitore.

Machine Translated by Google

MADE IN CHINA

Machine Translated by Google

Pornosotros.Lerecordamosquedebeverificarcuidadosamentealrealizarunpedidoconnosotros.

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanualantesde

Lasprincipalesmarcaslíderesnonecesariamentecubrentodaslascategoríasdeherramientasofrecidas.

VEVORsereservaunainterpretaciónclaradenuestromanualdeusuario.Laapariencia

Estimacióndelosahorrosquepodríaobteneralcomprarciertasherramientasconnosotrosencomparaciónconlas

Sienrealidadestásahorrandolamitadencomparaciónconlasprincipalesmarcaslíderes.

"Ahorralamitad","Mitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolorepresentauna

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

delproductoestarásujetoalproductoquerecibió.Porfavor,disculpeque

Noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

REPRESENTANTECE:ECrossStuGmbH

Dirección:1RoadFengXin,distritodeChengHai,ciudaddeShanTou,GuangDong,China

MainzerLandstr.69,60329FráncfortdelMeno.

StainesuponThames,Surrey,TW184AX

Fabricante:FábricadejuguetesDowellin

REPRESENTANTEDELREINOUNIDO:YHCONSULTINGLIMITED.

www.vevor.com/support

Soportetécnicoycertificadodegarantíaelectrónica

ImportadoaAUS:SIHAOPTYLTD.

1ROKEVASTREET,EASTWOOD,NSW2122,Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.

C/OYHConsultingLimitedOficina147,CenturionHouse,LondonRoad,

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Machine Translated by Google

Todoslosaccesoriosmarcadosconestesímbolo.Losproductosmarcadoscomotalpuedennoser

recepción,quesepuededeterminarencendiendoyapagandoelproducto,elusuarioes

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoaprobadosexpresamenteporlaparte

Elsímboloquemuestrauncontenedordebasuraconruedastachadoindicaqueelproductorequiere

radiocomunicaciones.Sinembargo,nohaygarantíadequenoseproduzcaninterferenciasenun

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidalainterferenciaquepueda

Eliminacióncorrecta

conectado.

doscondiciones:

Esteproductogenera,utilizaypuederadiarenergíaderadiofrecuenciay,sinoseinstala

∙Aumentarladistanciaentreelproductoyelreceptor.

¡Elcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo!

dispositivodeconformidadconlaParte15delasNormasdelaFCC.Estoslímitesestándiseñadosparaproporcionar

desecharseconlabasuradomésticanormal,sinoquedebellevarseaunpuntoderecolecciónparasureciclaje

RecogidaselectivaderesiduosenlaUniónEuropea.Estoseaplicaalproductoy

Laresponsabilidaddelcumplimientopodríaanularlaautoridaddelusuarioparaoperarelproducto.

Serecomiendaintentarcorregirlainterferenciamedianteunaomásdelassiguientesmedidas.

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea2012/19/UE.

provocarunfuncionamientonodeseado.

Instalaciónparticular.Siesteproductocausainterferenciasperjudicialesenlaradioolatelevisión

yseutilizadeacuerdoconlasinstrucciones,puedecausarinterferenciasperjudicialesen

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

1)Esteproductopuedecausarinterferenciasdañinas.

dispositivoseléctricosyelectrónicos.

protecciónrazonablecontrainterferenciasdañinasenunainstalaciónresidencial.

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoalassiguientesnormas:

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectadoelreceptor.

Nota:EsteproductohasidoprobadoysehacomprobadoquecumpleconloslímitesparaundispositivodigitaldeClaseB.

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporlaparteresponsable

∙Reorientaroreubicarlaantenareceptora.

InformacióndelaFCC(IDdelaFCC:2AGZ8D10):

HelicópterosRCModelo:H12,H13,H14,H15,H16

Machine Translated by Google

paraevitarquemaduras.

1.Edadrecomendadadelosusuarios:8+años,losniñossolodebenusarlobajolasupervisióndeunadulto.

9.Elmotoryelequipoeléctricosecalentarándespuésdelvuelo.Porfavor,nolostoque.

8.Nomireelhazdelosdiodosemisoresdeluz,yaqueafectaríalavista.

Elmanualincluyeinformaciónsobreseguridad,funcionamientoymantenimiento.Paraevitardaños

olesionesgraves,sigalasinstruccionesyadvertenciasantesdeutilizaresteproducto.

7.Noopereelmodelosilabateríadeltransmisortienebajovoltaje.

EsteesunhelicópteroRC,nounjuguete.Nosolodebeoperarseconprecaución,sinotambiéncon

unabasepráctica.Todoslosniñosqueloutilicendebenestarbajolasupervisióndeunadulto.

6.Nointroduzcaningunapiezaenlaboca,yaquepodríaprovocarlesionesolamuerte.

Podríanproducirsedañosalproductoyposibleslesionespersonalessicometeunerror

operativo.

Leaelmanualparaconocerlafuncióndeesteproductoantesdeutilizarlo.

5.Manteneralejadodelaguaporqueesteproductonotienefunciónimpermeable.

alcancedelosniños.

4.Debemantenersealejadodeproductosquímicos.Laspiezaspequeñasylosequiposeléctricosdebenestarfueradelalcance.

10.Paraevitarcausardaños,notoquelaaltavelocidad.

3.Obedezcalasinstruccionesyadvertencias,incluidoelusodeequiposopcionales.

2.Opéreloenunespacioabierto,lejosdeltráficoydelaspersonas.

Notaimportante

Machine Translated by Google

11.Nosueldedirectamentelabatería.

Labateríasehatragado.

10.Nogolpeeniarrojelabateríacontrasuperficiesduras.

horquillas,etc.

2.Mantengatodaslasbateríasfueradelalcancedelosniñospequeños.Consulteaunmédicoinmediatamentesi...

1.Nosumerjalabateríaenaguanienaguademar,ymanténgalaenunambientefrescoysecoduranteel

períododeespera.

9.Notransportenialmacenelabateríajuntoconobjetosmetálicoscomocollares,

8.Noprovoquecortocircuitoenlabateríaconectandodirectamentelosterminalespositivo(+)ynegativo()con

objetosmetálicos,comocables.

¡Advertencias!Labateríapodríaincendiarse,explotarotenerfugassinosesigueestrictamenteestepuntodescritoa

continuación.

Nota:UsarelcargadorUSBoriginaldefábricagarantizaunacargasegura.SerecomiendausarelcargadorUSB

originaldefábrica,yaqueotroscargadorespodríandañarlabateríaylapropiedad.

7.Noarrojelabateríaalfuegoniafuentesdecalor.

Delocontrario,labateríanosecargaráoseenvolverá.Paraunalmacenamientoprolongado,cárguelaa3,7Vy

guárdelaenunlugarsecoyseguro.

Nota:Labateríanosepuedecolocardurantemuchotiempoamáximapotenciaoabajapotencia.

6.Noconectelabateríaaunatomaeléctrica.

5.Noinviertalosterminalespositivo(+)ynegativo().

13.Nuncadesmontelabateríadeningunamanera.

12.Nodesembalelabateríaconunclavouotroobjetoafilado.

4.Utiliceelcargadordebateríaespecíficamenteparaesepropósitoalrecargar.

3.Noutilicenidejelabateríacercadeunafuentedecalor,comofuegoocalentador.

Advertenciayguíaparaelusodelabatería

Machine Translated by Google

80milímetros

256milímetros

235milímetros

C186

DestornilladorPhillips+llavehexagonal

Bateríadelipo CargadorUSB

Hélice/rotordecola

Tiempodecarga

Mandoadistancia

Helicóptero

Aproximadamente75minutos

Manualdeinstrucciones

Bielasuperior/

1020

Aproximadamente15minutos

350mAh

0720

Machine Translated by Google

CONDUJO

Trendeaterrizaje

Modo1/Modo2)

SintoniaFINA

(Presioneestebotón,mientrastantoencienda

laalimentaciónTX,paracambiar

Cajadebatería

Unaterrizajeclave

SintoniaFINA

Undespegueclave

Rotordecola

Indicadordeencendido

Vuelohaciaadelante,haciaatrás,hacia

laizquierdayhacialaderecha

Ejecentral

Hélice

Rotaciónaladerecha

Arriba,Abajo,Izquierda,

ClipdelrotorCabezadelrotor

Placatransversal

interruptordeencendido

Velocidad

REGIONES

Introduccióndelafuncióndeltransmisor

C186

Machine Translated by Google

1.ConecteelcargadorUSBalbancodeenergía.

3.Nobloqueedemasiadolostornillosdelrotorprincipalparaevitarquesepliegue.

Descripción:

Métododecarga3:Cargadelabateríamedianteunbancodeenergía

Suavemente.Silostornillosdelrotorprincipalestándemasiadoapretados,el

helicópterosesacudiráalvolar.

cuatrolucesencendidas

CargarlabateríamedianteelpuertoUSBdeunacomputadora.

gente,torresdeelectricidadypiscina.

2.Mantengaelvueloenunespacioadecuadoyalejadodeltráfico.

Métododecarga1

2.ConectelabateríaalcargadorUSB:Laluzazulparpadeadurantelacarga.Completamentecargada.

1.ConecteelcargadorUSBconeladaptadordefuentedealimentación.

1.Asegúresedequeeltransmisoryelhelicópterocuentenconsuficientesuministrodeenergía.

Métododecarga2:Cargadelabateríamedianteeladaptadordefuentedealimentación.

cuatrolucesencendidas

(Nota:estaacciónpuedeprovocarunaccidentedehelicóptero).

2.ConectelabateríaalcargadorUSB:Laluzazulparpadeadurantelacarga.Completamentecargada.

cuatrolucesencendidas

2.ConectelabateríaalcargadorUSB:Laluzazulparpadeadurantelacarga.Completamentecargada.

4.Enunasituacióndeemergencia,puedepresionarelbotónde"paradabrusca"

durante3"paraaterrizarelhelicópterosingirar.

1.ConecteelcargadorUSBalpuertoUSB

PAG

Laescaleradeluzazulparpadeamientras

secarga

Completamentecargado,cuatrolucesencendidas

C186

Métododecargadelasbaterías

Machine Translated by Google

SinoestáfamiliarizadoconelcontroldelH13,tómeseeltiempoparafamiliarizarseconélantesdesu

primervuelo.

Transmisor

Direccióndeoperación

Métododeinstalacióndelabateríadelcontrolremoto

Machine Translated by Google

Sepegadearribaabajorápidamente.Elcontrolremotoemiteunsonidode"DI"ylaslucesindicadorasdelhelicópteroydelcontrol

remotopermanecenencendidas,loquesignificaqueelenlaceserealizócorrectamente.

4.Muevalosdosjoystickshacialosochoángulosexterioresparadespegarelhelicóptero.(Tambiénpuedepresionarelbotónde

despegueconunasolateclaparadespegarelhelicópterodirectamente).

5.Mantengalacabezadelhelicópterohaciaadelanteymantengaunadistanciaseguraconél.

2.Paraevitardistracciones,confirmequenohayaotrostransmisorescercaeneltrabajo.

durante2segundosparaencenderlaaeronave.

3.Laslucesdelhelicópteroydelcontrolremotoparpadeansimultáneamente.Acontinuación,presioneelacelerador.

2.Instalelabateríadelaaeronaveensucompartimentodeformasegura.Presioneelinterruptordeencendido.

1.Enciendaeltransmisorydejequeelhelicópteropermanezcacercadeltransmisor.

6.Aloperarmanualmentelaaeronaveparaaterrizar,mantengalapalancadelaceleradorenlaparteinferiordurante2o3

segundosyluegosuéltelacuandolahélicehayadejadodegirarporcompleto.

(Estaoperaciónnoesnecesariacuandoseutilizalafuncióndeaterrizajeconunatecla)

Nota:1.Paraevitarchocar,nomireelhelicópteroalaalturadelacaderacuandoestévolando.

Correspondientealpaso3Correspondientealpaso1 Correspondientealpaso4

Pasosdelaoperacióndevuelo

Machine Translated by Google

Nota:Losprincipiantesdebenprestaratenciónaladireccióndelvuelo.Mantenganlacabezahaciaadelanteparaevitarlesiones.

Nota:Ladireccióndelahebilladelatarjetadelabatería

Vuelohaciaadelante

Elhelicópterohaconfiguradoelvueloestacionario.Sinoestásatisfechoconelvueloestacionariooelhelicópterosedesvía,

sigaestospasosparaajustarlo.

Presioneelbotóndeajustecuandoelhelicópterotengaproblemasdeguiñada.

Métododecorreccióndeguiñadadevuelo

Ajustesegúnladirecciónde

laflecha

guiñadahaciaatrás

Guiñadaizquierda/derecha

Vuelolateralguiñada

Adelante/

Ajustesegúnladirecciónde

laflecha

Mantenerunadistanciadeseguridaddemásde2metros

Correspondientealpaso2

Ajustesegúnladirecciónde

laflecha

Despegueconeljoystickdeaceleración.Segúnladireccióndeguiñada,presioneelbotóndeajustefinoenladirección

opuestahastaqueelaviónsemantengaenvueloestacionario.

Machine Translated by Google

Instruccionesdereemplazodepiezasdeusocomún

Desenchufeelenchufe,luegogireelmotorhaciala

izquierdayhacialaderechaparasacarlo.

Primerosaqueeltornilloyluegosaqueelengranajegrande

directamentehaciaabajo.

Tengacuidadodenoapretardemasiadoalinstalar

lanuevahélice.

Retirelahéliceconunallavehexagonal,

Presteatenciónaladirecciónalinstalarelnuevoengranaje.

Elplanodelejedebeestaralineadoconelplanodelorificiointerior

delengranaje.

Alquitaryreemplazarelrotordecola,presteatenciónala

dirección,alineeelejedelmotorypresiónelolentamente

paraasegurarunarotaciónsuave.

Machine Translated by Google

Aflojeeltornillodesujecióndelacuchilla.

Enciendaelhelicópterodespuésde

vincularlo,lapalaprincipalpuedegirarpero

elhelicópteronopuededespegar.

Verifiqueellugardeinstalacióndelas

bateríasdeltransmisor;

Cambiarelejetransversal;

1.Deacuerdoconladireccióndeguiñada,

presioneelbotóndeajusteenladirección

opuesta;

cometióunerroroperativodelbotónderecorte

Conectenuevamentelabateríaal

receptor.

Verifiqueelvoltajedelabateríadel

helicópteroydeltransmisor;

ejetransversaldoblado

Elmotordecolaestabaroto.

Bateríadelhelicópterobaja,sin

paletas,sueltasoatascadas

operación.

Labateríalipotieneunamalaconexión.

Elmotordecolatienepocapotencia;

Elhelicópterosesacudeviolentamente.

Despuésdeencenderelinterruptorde

encendidodelapicadora,lapicadora

Encendidodelhelicóptero.Luztraseraencendida.

Confirmequelasbateríastenganuna

buenaconexión.

rotordecoladoblado

Compruebeelplatooscilante;

2.Restablezcaelpuntodevueloestacionario.

Cambiarelrotordecola;

Elhelicópterosinvinculaciónconel

transmisor.

Utilicebateríasdevoltajecompleto;

Carguelabateríaoreemplácelaporuna

completamentecargada,

Elhelicópterotieneunaguiñadafuerte.

Cambiarlacuchillaprincipal;

Lasbateríasteníanunamala

conexión.

Empujoelaceleradorperoelmotorno

funciona,laluzdeseñaldelreceptor

sigueparpadeando

Verifiquelaconexióndelacuchillade

colayelejedelmotor.Siestásuelto,cambie

lacuchilladecolaoelmotordecola.

Elhelicópterotieneunligeroguiñada:

Lascuchillassesueltan;

Helicópterogirandohacialaizquierdadespués

deldespegue.

Carguelabateríaocambieunabateríacon

cargacompleta;

Rotorprincipaldeformado

Verifiquelafuentedealimentacióndel

helicópteroydeltransmisor;

Lostornillosdesujecióndelacuchillaestán

demasiadoapretadosyprovocanquelacuchilla

principalnopuedagirar

Labateríadelhelicópterotienebajovoltaje;

Parpadeando,sinrespuestaa

Nopasónada.

Verifiquequelavarillanoestésuelta.

Compruebequeelservofuncionecorrectamente;

Instalenuevamentelasbaterías;

Vinculareltransmisornuevamente

Lahélicesereinstalaráygirarásuavemente.

Métododeresolucióndeproblemasanormales

Machine Translated by Google

HECHOENCHINA

Machine Translated by Google

przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, kiedy składasz u nas zamówienie

czy faktycznie oszczędzasz połowę w porównaniu z najlepszymi markami.

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje.

operacyjny. VEVOR zastrzega sobie jednoznaczną interpretację naszej instrukcji obsługi. Wygląd

szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z

główne, najlepsze marki i niekoniecznie oznacza to, że obejmuje wszystkie kategorie oferowanych narzędzi

„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

produktu będzie podlegać produktowi, który otrzymałeś. Proszę wybaczyć nam, że

nie będziemy Cię już więcej informować o aktualizacjach technologii lub oprogramowania dla naszego produktu.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.

Przedstawiciel KE: E-CrossStu GmbH

C/O YH Consulting Limited Biuro 147, Centurion House, London Road,

Producent: Dowellin Toys Factory

Adres: 1 Road FengXin ChengHai District, ShanTou City, GuangDong, Chiny

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

Staines-upon-Thames, Surrey, TW18 4AX

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd.

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Importowane do AUS: SIHAO PTY LTD.

Machine Translated by Google

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za

· Zmiana orientacji lub położenia anteny odbiorczej.

wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

odbiór, który można określić poprzez wyłączenie i włączenie produktu, użytkownik jest

symbol przedstawiający przekreślony kosz na śmieci oznacza, że produkt wymaga

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę

radiokomunikacji. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą

Prawidłowa utylizacja

dwa warunki:

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie jest zainstalowany

połączony.

· Zwiększ odległość między produktem a odbiornikiem.

niezgodność może spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

urządzenie zgodnie z Częścią 15 Przepisów FCC. Te ograniczenia mają na celu zapewnienie

selektywna zbiórka odpadów w Unii Europejskiej. Dotyczy to produktu i

wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu

odpowiedzialność za zgodność może spowodować unieważnienie prawa użytkownika do korzystania z produktu.

zachęcamy do podjęcia próby skorygowania zakłóceń poprzez zastosowanie jednego lub kilku z następujących środków.

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE.

powodować niepożądane działanie.

szczególna instalacja. Jeśli ten produkt powoduje szkodliwe zakłócenia w radiu lub telewizji

1) Produkt ten może powodować szkodliwe zakłócenia.

i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV, aby uzyskać pomoc.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym zasadom

urządzenia elektryczne i elektroniczne.

rozsądna ochrona przed szkodliwymi zakłóceniami w instalacjach domowych.

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B.

Modele śmigłowców RC: H12, H13, H14, H15, H16

Informacje FCC (FCC ID: 2AGZ8-D10):

Machine Translated by Google

4. Musi być z dala od chemikaliów. Małe części i sprzęt elektryczny muszą być poza

7. Nie używaj modelu, jeśli bateria nadajnika ma niskie napięcie.

To jest helikopter RC, nie zabawka. Nie tylko powinieneś mieć ostrożną obsługę, ale także mieć podstawę

operacyjną. Wszystkie dzieci korzystające z niego powinny być pod nadzorem osoby dorosłej.

6. Nie wkładaj żadnych części do ust, może to spowodować obrażenia lub śmierć.

W przypadku popełnienia błędu podczas obsługi może dojść do uszkodzenia produktu, a nawet

obrażeń ciała.

1. Zalecany wiek użytkowników: 8+ lat. Dzieci powinny używać produktu wyłącznie pod nadzorem osoby dorosłej.

9. Silnik i sprzęt elektryczny będą się nagrzewać po locie. Prosimy ich nie dotykać.

8. Nie należy patrzeć w wiązkę światła emitowaną przez diody elektroluminescencyjne, gdyż może to mieć wpływ na wzrok.

Instrukcja obejmuje bezpieczeństwo, obsługę i konserwację. Aby uniknąć uszkodzenia lub poważnych

obrażeń, należy przestrzegać instrukcji i ostrzeżeń przed użyciem tego produktu.

10. Aby uniknąć uszkodzenia, nie dotykaj urządzenia o dużej prędkości.

3. Przestrzegaj instrukcji i ostrzeżeń, dotyczy to również korzystania z wyposażenia opcjonalnego.

2. Używaj urządzenia na otwartej przestrzeni, z dala od ruchu ulicznego i ludzi.

aby uniknąć oparzeń.

Przed rozpoczęciem użytkowania produktu należy zapoznać się z instrukcją obsługi, aby zapoznać się z jego funkcjami.

5. Trzymać z dala od wody, ponieważ produkt nie jest wodoodporny.

w miejscu niedostępnym dla dzieci.

Ważna uwaga

Machine Translated by Google

5. Nie zamieniaj biegunów dodatniego (+) i ujemnego (-).

1. Nie zanurzaj akumulatora w wodzie ani wodzie morskiej. Podczas czuwania przechowuj akumulator w chłodnym i

suchym miejscu.

9. Nie należy transportować ani przechowywać akumulatora razem z przedmiotami metalowymi, takimi jak naszyjniki,

13. Nigdy nie rozbieraj akumulatora na części.

8. Nie wolno zwierać akumulatora poprzez bezpośrednie połączenie zacisku dodatniego (+) i ujemnego (-) za pomocą

metalowych przedmiotów, np. drutu.

Ostrzeżenia! Bateria może się zapalić, wybuchnąć lub przeciekać, jeśli nie będzie się ściśle przestrzegać poniższego

punktu. :

bateria została połknięta.

10. Nie uderzaj baterią ani nie rzucaj nią o twarde powierzchnie.

spinki do włosów itp.

2. Trzymaj wszystkie baterie poza zasięgiem małych dzieci. W przypadku jakichkolwiek problemów natychmiast skonsultuj się z lekarzem.

12. Nie należy rozpakowywać akumulatora przy pomocy gwoździa lub innego ostrego przedmiotu.

4. Do ładowania akumulatorów należy używać specjalnie przeznaczonej do tego ładowarki.

3. Nie używaj ani nie pozostawiaj akumulatora w pobliżu źródeł ciepła, takich jak ogień czy grzejnik.

11. Nie lutuj bezpośrednio baterii.

Uwaga: Używanie oryginalnej fabrycznej ładowarki USB może zapewnić bezpieczeństwo ładowania. Zalecamy używanie

oryginalnej fabrycznej ładowarki USB, inne ładowarki mogą spowodować uszkodzenie baterii i mienia.

7. Nie wrzucaj baterii do ognia ani źródła ciepła.

W przeciwnym razie bateria nie zostanie naładowana lub zostanie zapakowana. W przypadku długotrwałego

przechowywania naładuj baterię do 3,7 V i przechowuj ją w suchym i bezpiecznym miejscu.

Uwaga: Akumulatora nie można używać przez dłuższy czas przy pełnej mocy ani przy niskim poziomie naładowania.

6. Nie podłączaj akumulatora do gniazdka elektrycznego.

Ostrzeżenie i przewodnik korzystania z baterii

Machine Translated by Google

235 mm

256 mm

80mm

C186

Zdalne sterowanie

Akumulator LiPo Ładowarka USB

Instrukcja obsługi

Śmigłowiec

Śrubokręt krzyżakowy + klucz imbusowy

Czas ładowania

Około 75 minut

Górny korbowód /

Śmigło / wirnik ogonowy

1020

0720

Około 15 minut

350mAh

Machine Translated by Google

PROWADZONY

W górę, w dół, w lewo,

Dostrajanie

Jedno kluczowe lądowanie

Klips wirnika Głowica wirnika

Dostrajanie

Jeden kluczowy start

Wirnik ogonowy

Podwozie

Tryb 1 / Tryb 2)

Dostrajanie

(Naciśnij ten przycisk, a jednocześnie

włącz zasilanie TX, aby zmienić

Skrzynka na baterie

Płyta krzyżowa

Wyłącznik zasilania

Prędkość

Wskaźnik zasilania

Lot do przodu, do tyłu, w

lewo, w prawo

Wał środkowy

Śmigło

Obrót w prawo

STRONY

Wprowadzenie funkcji nadajnika

C186

Machine Translated by Google

W pełni naładowany, cztery światła włączone

Niebieskie światło drabiny miga

podczas ładowania

2. Podłącz akumulator do ładowarki USB: Podczas ładowania miga niebieskie światło drabinki. W pełni naładowany.

Metoda ładowania 1

cztery światła włączone

1. Podłącz ładowarkę USB do zasilacza.

1.zapewnić odpowiednie zasilanie nadajnika i helikoptera.

2. Utrzymuj lot w odpowiedniej przestrzeni, z dala od ruchu ulicznego,

3. Nie dokręcaj zbyt mocno śrub wirnika głównego, aby nie dopuścić do jego złożenia.

Opis:

Metoda ładowania 3: Ładowanie akumulatora za pomocą power banku

cztery światła włączone

Ładowanie akumulatora przez port USB w komputerze.

ludzie, słupy wysokiego napięcia i basen.

2. Podłącz akumulator do ładowarki USB: Podczas ładowania miga niebieskie światło drabinki. W pełni naładowany.

4. W sytuacji awaryjnej można nacisnąć przycisk „ostrego zatrzymania” na 3

cale, aby wylądować helikopterem bez obracania się.

1. Podłącz ładowarkę USB do portu USB

1. Podłącz ładowarkę USB do power banku.

Metoda ładowania 2: Ładowanie akumulatora za pomocą zasilacza.

płynnie. Jeśli śruby wirnika głównego są zbyt mocno dokręcone, helikopter

będzie się trząsł podczas lotu.

cztery światła włączone

(Uwaga: ten akton może spowodować katastrofę helikoptera.)

C186

Metoda ładowania baterii

Machine Translated by Google

Jeśli nie jesteś zaznajomiony ze sterowaniem H13, poświęć chwilę na zapoznanie się z nim przed

pierwszym lotem.

Nadajnik

Kierunek działania

Sposób instalacji baterii pilota

Machine Translated by Google

Odpowiednie do kroku 3Odpowiednie do kroku 1 Odpowiednie do kroku 4

szybko przyklejać się od góry do dołu. Pilot wydaje dźwięk „DI”, a kontrolki helikoptera i pilota są zawsze włączone, co

oznacza, że wiązanie powiodło się.

5. Trzymaj głowicę śmigłowca skierowaną do przodu i zachowaj bezpieczną odległość od śmigłowca.

3. Światła helikoptera i pilota migają jednocześnie. Następnie naciśnij przepustnicę

(Ta operacja nie jest wymagana w przypadku korzystania z funkcji lądowania jednym klawiszem)

na 2 sekundy, aby włączyć zasilanie samolotu.

4. Przesuń dwa joysticki do ośmiu zewnętrznych kątów, aby uruchomić helikopter. (Możesz również nacisnąć przycisk startu

jednym klawiszem, aby bezpośrednio wystartować helikopterem.)

2. Zainstaluj akumulator samolotu w komorze akumulatora bezpiecznie i pewnie. Naciśnij wyłącznik zasilania

1. Włącz nadajnik i pozwól helikopterowi pozostać w jego pobliżu.

2. Aby uniknąć rozproszenia uwagi, prosimy o potwierdzenie bez obecności innych nadajników w pobliżu.

Uwaga: 1. Aby uniknąć uderzenia, nie patrz na helikopter z wysokości bioder w locie.

6. Podczas ręcznego lądowania samolotu należy przytrzymać drążek przepustnicy w dolnej pozycji przez 2–3

sekundy, a następnie zwolnić go, gdy śmigło całkowicie się zatrzyma.

Etapy operacji lotu

Machine Translated by Google

Metoda korekcji odchylenia lotu

Naciśnij przycisk trymera, gdy helikopter ma problemy z odchyleniem.

Helikopter ustawił zawis. Jeśli nie jesteś zadowolony z zawisu lub helikopter ma odchylenie, wykonaj poniższe

kroki, aby dostosować.

Lot do przodu

Uwaga: Kierunek klamry karty baterii

Uwaga: Początkujący powinni zwracać uwagę na kierunek lotu. Trzymaj głowę do przodu,

aby uniknąć obrażeń.

Dopasuj zgodnie z kierunkiem

strzałki

Dopasuj zgodnie z kierunkiem

strzałki

Odchylenie w lewo/prawo

Do przodu/

wsteczny odchylenie

Zachowaj bezpieczną odległość większą niż 2 metry

Odpowiednie do kroku 2

Lot boczny, odchylenie

Dopasuj zgodnie z kierunkiem

strzałki

Startuj za pomocą joysticka przepustnicy. Zgodnie z kierunkiem odchylenia naciśnij przycisk dostrajania

w przeciwnym kierunku, aż samolot zawisnie.

Machine Translated by Google

Odłącz wtyczkę, a następnie przekręć silnik w

lewo i prawo, aby go wyciągnąć

Płaszczyzna wału powinna być wyrównana z płaszczyzną wewnętrznego

otworu koła zębatego.

Uważaj, aby nie dokręcić za mocno nowego śmigła.

Zdejmij śmigło za pomocą klucza imbusowego,

Przy montażu nowego sprzętu należy zwrócić uwagę na kierunek montażu.

Podczas zdejmowania i zakładania wirnika ogonowego należy

zwrócić uwagę na kierunek, ustawić wał silnika w jednej linii i

powoli go dociskać, aby zapewnić płynny obrót.

Najpierw wyciągnij śrubę, a następnie wyciągnij duże koło zębate

bezpośrednio w dół.

Instrukcje wymiany powszechnie stosowanych części

Machine Translated by Google

Ponownie podłącz nadajnik

Śmigło zostanie ponownie zainstalowane i

będzie płynnie się obracać.

Wymień półoś;

Włącz helikopter po powiązaniu,

główne śmigło może się obracać, ale

helikopter nie może wystartować

Odkręć śrubę mocującą ostrze.

1. Zgodnie z kierunkiem odchylenia naciśnij

przycisk trymera w przeciwnym kierunku;

Sprawdź miejsce instalacji baterii

nadajnika;

Ponownie podłącz akumulator

do odbiornika.

Sprawdź napięcie akumulatora

helikoptera i nadajnika;

wał poprzeczny wygięty

Silnik ogonowy był uszkodzony.

popełniono błąd operacyjny przycisku

przycinania

działanie.

Akumulator LiPo ma słabe połączenie.

Helikopter gwałtownie się trzęsie

Niski poziom naładowania akumulatora

śmigłowca, brak łopatek, luźne lub zablokowane

Silnik ogonowy ma słabą moc;

Po włączeniu wyłącznika zasilania

siekacza, siekacz

Sprawdź, czy baterie są dobrze

podłączone.

Włącz zasilanie śmigłowca. Włącz tylne światło.

Zmień wirnik ogonowy;

wygięty wirnik ogonowy

2. Zresetuj punkt zawieszenia.

Sprawdź tarczę sterującą;

Śmigłowiec ma poważne odchylenie od

kursu.

Helikopter bez połączenia z

nadajnikiem.

Stosuj akumulatory o pełnym napięciu;

Naładuj baterię lub wymień ją na w

pełni naładowaną,

Akumulatory miały słabe

połączenie.

Naciskasz przepustnicę, ale silnik nie

pracuje, a lampka sygnalizacyjna

odbiornika ciągle miga

Wymień ostrze główne;

Sprawdź połączenie łopaty ogonowej

z wałem silnika. W razie poluzowania

wymień łopatę ogonową lub silnik ogonowy.

Helikopter ma niewielkie odchylenie:

Sprawdź zasilanie helikoptera i

nadajnika;

Naładuj akumulator lub wymień w pełni

naładowany akumulator;

Zdeformowany wirnik główny

Ostrza się luzują;

Śmigłowiec obraca się w lewo po starcie.

Mruganie, brak reakcji na

Śruby mocujące ostrze są zbyt mocno

dokręcone, co uniemożliwia obrót ostrza

głównego

Akumulator helikoptera ma niskie

napięcie;

Nic się nie stało.

Sprawdź, czy serwo działa prawidłowo;

Sprawdź drążki pręta, jeśli się poluzują.

Zainstaluj ponownie baterie;

Nietypowa metoda rozwiązywania problemów

Machine Translated by Google

WYKONANO W CHINACH

Machine Translated by Google

EC-REP: E-CrossStu GmbH

Adres: 1 Road FengXin ChengHai District, ShanTou City, GuangDong, China

Mainzer Landstr.69, 60329 Frankfurt am Main.

Staines-upon-Thames, Surrey, TW18 4AX

Fabrikant:Dowellin Toys Factory

VK VERTEGENWOORDIGING: YH CONSULTING LIMITED.

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

C/O YH Consulting Limited Kantoor 147, Centurion House, London Road,

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

door ons. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst

Dit zijn de originele instructies. Lees alle instructies in de handleiding zorgvuldig door voordat u begint.

grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën aangeboden gereedschappen worden gedekt

schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de

als je daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

zullen u niet meer informeren als er technologische of software-updates voor ons product beschikbaar zijn.

van het product is onderworpen aan het product dat u hebt ontvangen. Vergeef ons dat we

bediening. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk

Machine Translated by Google

RC-helikopters Model: H12, H13, H14, H15, H16

FCC-informatie (FCC- ID: 2AGZ8-D10):

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende

elektrische en elektronische apparaten.

redelijke bescherming tegen schadelijke interferentie in een residentiële installatie.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

Let op: Dit product is getest en voldoet aan de limieten voor een digitale klasse B-batterij.

· Heroriënteer of verplaats de ontvangstantenne.

alle accessoires gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, mogen niet

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU.

ongewenste werking veroorzaken.

specifieke installatie. Als dit product schadelijke interferentie veroorzaakt aan radio of televisie

verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Wij raden u aan om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

1) Dit product kan schadelijke interferentie veroorzaken.

en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie veroorzaken in

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

twee voorwaarden:

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet is geïnstalleerd

aangesloten.

gescheiden afvalinzameling in de Europese Unie. Dit geldt voor het product en

· Vergroot de afstand tussen het product en de ontvanger.

naleving kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht voor recycling

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij zijn goedgekeurd

ontvangst, die kan worden bepaald door het product uit en aan te zetten, is de gebruiker

symbool met een doorgestreepte afvalbak geeft aan dat het product

radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan

Correcte verwijdering

Machine Translated by Google

Belangrijke opmerking

3. Volg de instructies en waarschuwingen op, inclusief het gebruik van optionele uitrusting.

8. Kijk niet naar de lichtbundel van de lichtdioden, dit kan uw gezichtsvermogen beïnvloeden.

De handleiding bevat informatie over veiligheid, bediening en onderhoud. Om schade of ernstig letsel te voorkomen,

dient u de instructies en waarschuwingen op te volgen voordat u dit product gebruikt.

1. Aanbevolen leeftijd voor gebruikers: 8+ jaar, kinderen mogen het alleen onder toezicht van volwassenen gebruiken

9. De motor en elektrische apparatuur zullen na de vlucht warm worden. Raak ze alstublieft niet aan.

6.Steek geen enkel onderdeel in de mond, dit kan letsel of de dood tot gevolg hebben.

Als u een bedieningsfout maakt, kan het product beschadigd raken en kan er mogelijk persoonlijk letsel

ontstaan.

Dit is een RC-helikopter, geen speelgoed. U moet niet alleen voorzichtig te werk gaan, maar ook een operationele

basis hebben. Alle kinderen die het gebruiken, moeten onder toezicht van een volwassene staan.

7. Gebruik het model niet als de batterij van de zender bijna leeg is.

buiten bereik van kinderen.

4. Het moet uit de buurt van chemicaliën blijven. Kleine onderdelen en elektrische apparatuur moeten uit de buurt blijven van

Lees de handleiding zorgvuldig door om de werking van dit product te leren kennen voordat u het product gebruikt.

5. Houd het product uit de buurt van water, want het is niet waterdicht.

2. Gebruik het apparaat in een open ruimte, uit de buurt van verkeer en mensen.

om verbranding te voorkomen.

10. Om schade te voorkomen, raak de hogesnelheidscamera niet aan.

Machine Translated by Google

4. Gebruik bij het opladen de batterijlader die specifiek voor dat doel is bedoeld.

haarspelden etc.

2. Houd alle batterijen buiten bereik van kleine kinderen. Raadpleeg onmiddellijk een arts als er een

batterij is ingeslikt.

10. Sla of gooi de batterij niet tegen een hard oppervlak.

8. Sluit de batterij niet kort door de positieve (+) en negatieve (-) polen rechtstreeks met metalen voorwerpen,

zoals draad, te verbinden.

Waarschuwingen! De batterij kan ontbranden, exploderen of lekken als u dit item, dat hieronder wordt beschreven, niet strikt in

acht neemt:

1. Dompel de batterij niet onder in water of zeewater en bewaar de batterij tijdens de standby-periode op een

koele, droge plaats.

9. Vervoer of bewaar de batterij niet samen met metalen voorwerpen zoals kettingen,

6. Sluit de batterij niet aan op een stopcontact.

5. Verwissel de positieve (+) en negatieve (-) aansluitingen niet.

Let op: Door de originele USB-lader van de fabriek te gebruiken, kunt u de veiligheid van het opladen garanderen. U wordt

aangeraden het originele USB-laderonderdeel van de fabriek te gebruiken, andere laders kunnen schade aan de batterij en

eigendommen veroorzaken.

7. Gooi de batterij niet in vuur of hitte.

13. Haal de batterij nooit uit elkaar, op welke manier dan ook.

Let op: De batterij kan niet langdurig op vol vermogen en laag vermogen worden geplaatst.

Anders wordt de batterij niet opgeladen of wordt de batterij ingepakt. Voor langdurige opslag, laad de batterij op

tot 3,7V en bewaar deze op een droge en veilige plaats.

3. Gebruik of laat de batterij niet in de buurt van een warmtebron, zoals vuur of een verwarming.

11. Soldeer de batterij niet rechtstreeks vast.

12. Pak de batterij niet uit met een spijker of een ander scherp voorwerp.

Waarschuwing en de handleiding voor het gebruik van batterijen

Machine Translated by Google

80mm

256mm

235mm

C186

Kruiskopschroevendraaier + inbussleutel

Lipo-batterij USB-oplader

Gebruiksaanwijzing

Helikopter

Afstandsbediening

Oplaadtijd

Ongeveer 75 min

Bovenste drijfstang /

Propeller / staartrotor

Ongeveer 15 minuten

1020

350mAh

0720

Machine Translated by Google

LED

Stroomschakelaar

Fijnafstemming

(Druk op deze knop en schakel

ondertussen de TX-voeding in om de

Batterijdoos

Landingsgestel

Modus 1 / Modus 2)

Fijnafstemming

Eén belangrijke start

Staartrotor

Eén belangrijke landing

Fijnafstemming

Rechts draaien

Omhoog, Omlaag, Links,

Stroomindicator

Vooruit, achteruit, links,

rechts vliegen

Rotor Clip Rotorkop

Propeller

Centrale as

Snelheid

Kruisplaat

C186

Introductie van de zenderfunctie

ONDERDELEN

Machine Translated by Google

vier lichten aan

De batterij opladen via de USB-poort van een computer.

mensen, elektriciteitsmasten en zwembad.

4. In noodsituaties kunt u de "scherpe stop"-knop 3 inch lang indrukken om de

helikopter te laten landen zonder te draaien.

3. Draai de schroeven van de hoofdrotor niet te strak vast om het vouwen te voorkomen

Beschrijving:

Oplaadmethode 3: Batterij opladen met een powerbank

1. Sluit de USB-lader aan op de stroomadapter.

1. Zorg voor voldoende stroomvoorziening van de zender en de helikopter.

2. Houd een vlucht op een geschikte plaats, weg van het verkeer,

Oplaadmethode 1

2. Sluit de batterij aan op de USB-lader: Het blauwe lampje knippert tijdens het opladen. Volledig opgeladen,

vier lichten aan

(Let op: deze acton kan een helikoptercrash veroorzaken.)

2. Sluit de batterij aan op de USB-lader: Het blauwe lampje knippert tijdens het opladen. Volledig opgeladen,

Oplaadmethode 2: Batterij opladen via voedingsadapter.

vier lichten aan

1. Sluit de USB-lader aan op de USB-poort

1. Verbind de USB-oplader met de powerbank.

soepel. Als de schroeven van de hoofdrotor te strak zitten, zal de helikopter

schudden tijdens het vliegen.

2. Sluit de batterij aan op de USB-lader: Het blauwe lampje knippert tijdens het opladen. Volledig opgeladen,

Volledig opgeladen, vier lampjes branden

Blauwe lichtladder knippert tijdens

het opladen

C186

Batterijen opladen methode

Machine Translated by Google

Zender

Werkingsrichting

Installatiemethode van de batterij van de afstandsbediening

Als u niet bekend bent met de bediening van de H13, neem dan de tijd om u ermee vertrouwd te maken voordat u uw eerste

vlucht maakt.

Machine Translated by Google

Overeenkomend met stap 3Overeenkomend met stap 1 Overeenkomend met stap 4

snel van boven naar beneden plakken. De afstandsbediening maakt een 'DI'-geluid en de indicatielampjes van de helikopter en

de afstandsbediening branden altijd, wat betekent dat de binding succesvol is.

4. Beweeg de twee joysticks naar de acht buitenste hoeken om de helikopter te starten. (Je kunt ook op de startknop drukken om

de helikopter direct te laten opstijgen.)

5. Houd de helikopterkop naar voren gericht en houd een veilige afstand tot de helikopter.

2. Om afleiding te voorkomen, controleer of er geen andere zenders in de buurt zijn.

gedurende 2 seconden om het vliegtuig in te schakelen.

3.De lichten van de helikopter en de afstandsbediening knipperen tegelijkertijd. Druk vervolgens op het gaspedaal

2. Plaats de vliegtuigaccu veilig en stevig in het batterijcompartiment. Druk op de aan/uit-schakelaar

1. Zet de zender aan en laat de helikopter in de buurt van de zender blijven.

(Deze handeling is niet vereist bij gebruik van de one-key landingsfunctie)

6. Wanneer u het vliegtuig handmatig laat landen, houdt u de gashendel 2-3 seconden lang op de bodem en laat u

deze los zodra de propeller volledig tot stilstand is gekomen.

Let op: 1. Om te voorkomen dat u de helikopter raakt, mag u tijdens de vlucht niet op heuphoogte naar de helikopter kijken.

Vluchtoperatiestappen

Machine Translated by Google

Vluchtgiercorrectiemethode

Let op: Beginners moeten op de vliegrichting letten. Houd het hoofd naar voren om

verwondingen te voorkomen.

Let op: De richting van de batterijkaartgesp

Voorwaartse vlucht

Fijnafstemmen volgens de

richting van de pijl

Achteruit gieren

Links/rechts gieren

Zijvlieg Yaw

Vooruit/

Fijnafstemmen volgens de

richting van de pijl

Houd een veilige afstand van meer dan 2 meter aan

Overeenkomend met stap 2

Fijnafstemmen volgens de

richting van de pijl

Stijg op met de gashendel. Druk, afhankelijk van de richting van de gier, de fine-tuning knop in

de tegenovergestelde richting in totdat het vliegtuig zweeft.

De helikopter is ingesteld op zweven. Als u niet tevreden bent met het zweven of de helikopter heeft een

gier, volg dan de stappen om dit aan te passen.

Druk op de trimknop wanneer de helikopter gierproblemen heeft.

Machine Translated by Google

Let op dat u de nieuwe propeller niet te strak

aandraait

Draai eerst de schroef eruit en trek vervolgens het grote

tandwiel recht naar beneden.

Trek de stekker uit het stopcontact en draai de motor vervolgens

naar links en rechts om hem eruit te trekken.

Verwijder de propeller met een inbussleutel,

Let op de richting bij het monteren van het nieuwe tandwiel.

Het vlak van de as moet uitgelijnd zijn met het vlak van het binnenste

gat van het tandwiel.

Let bij het verwijderen en vervangen van de staartrotor op

de richting, lijn de motoras uit en druk deze langzaam aan

om een soepele rotatie te garanderen.

Veelgebruikte instructies voor het vervangen van onderdelen

Machine Translated by Google

operatie.

De lipo-accu heeft een slechte

verbinding.

De messen zitten los;

Accu van helikopter bijna leeg,

geen peddels, los of vast

Staartmotor heeft weinig vermogen;

De helikopter schudt hevig

Helikopter draait naar links na het

opstijgen.

Nadat u de schakelaar van de chopper

hebt ingeschakeld, start de chopper

Chopper aan. Achterlicht aan.

Controleer of de batterijen goed zijn

aangesloten.

Staartrotor vervangen;

staartrotor gebogen

2. Stel het zweefpunt opnieuw in.

Controleer de swashplate;

Zet de helikopter aan na het binden,

het hoofdblad kan draaien maar de

helikopter kan niet opstijgen

Vervang de dwarsas;

1. Duw de trimknop in de tegenovergestelde

richting, afhankelijk van de gierrichting;

De helikopter heeft een ernstige

slingerbeweging.

Controleer de installatieplaats van

de batterijen van de zender;

kruisschacht gebogen

Controleer de accuspanning van de

helikopter en de zender;

Verbind de batterij opnieuw met

de ontvanger.

Staartmotor was kapot.

een operationele fout gemaakt van de

trimknop

Knipperen, geen reactie op

De schroeven van de bladklem

zitten te strak, waardoor het hoofdblad

niet kan draaien.

De accu van de helikopter heeft een

lage spanning;

Er gebeurde niets.

Controleer of de servo goed werkt;

Controleer of de stang los zit.

Plaats de batterijen opnieuw;

Bind de zender opnieuw

De propeller wordt opnieuw gemonteerd

en draait soepel.

Draai de klemschroef van het blad los.

De helikopter is niet gebonden aan

de zender.

Gebruik batterijen met een volledige spanning;

Vervang het hoofdmes;

De batterijen hadden een

slechte verbinding.

Druk op het gaspedaal, maar de motor

werkt niet, het signaallampje van

de ontvanger blijft knipperen

Laad de batterij op of vervang deze

door een volledig opgeladen batterij,

Controleer de verbinding van het

staartblad en de motoras. Als deze los

zit, vervang dan het staartblad of de staartmotor.

De helikopter heeft een kleine gierbeweging:

Controleer de stroomvoorziening

van de helikopter en de zender;

Laad de batterij op of vervang een

volledig opgeladen batterij;

Hoofdrotor vervormd

Abnormale probleemoplossingsmethode

Machine Translated by Google

Gemaakt in China

Machine Translated by Google

av oss. Du påminns om att kontrollera noggrant när du gör en beställning hos oss

om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan

fungerar. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

stora toppmärken och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

av produkten ska vara föremål för produkten du fått. Förlåt oss att vi

kommer inte att informera dig igen om det finns några teknik- eller programuppdateringar på vår produkt.

Mainzer Landstr.69, 60329 Frankfurt am Main.

EC REP: E-CrossStu GmbH

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Tillverkare: Dowellin Toys Factory

Adress: 1 Road FengXin ChengHai District, ShanTou City, GuangDong, Kina

www.vevor.com/support

Teknisk support och e-garanticertifikat

Importerad till AUS: SIHAO PTY LTD.

Importerad till USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

alla tillbehör märkta med denna symbol. Produkter märkta som sådana kanske inte är det

· Anslut produkten till ett uttag på en annan krets än den som mottagaren är till

rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande

elektriska och elektroniska apparater.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för

Obs: Denna produkt har testats och befunnits uppfylla gränserna för en digital klass B

· Rikta om eller flytta mottagningsantennen.

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

uppmuntras att försöka korrigera störningen genom en eller flera av följande åtgärder.

orsaka oönskad funktion.

speciell installation. Om denna produkt orsakar skadliga störningar på radio eller TV

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. De

1) Denna produkt kan orsaka skadliga störningar.

och används i enlighet med instruktionerna, kan det orsaka skadliga störningar i

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

ansluten.

två villkor:

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte är installerad

separat sophämtning i Europeiska unionen. Detta gäller produkten och

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning

överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla

· Öka avståndet mellan produkten och mottagaren.

mottagning, som kan fastställas genom att stänga av och på produkten, är användaren

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan

radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en

Korrekt avfallshantering

symbol som visar en soptunna på hjul korsad anger att produkten kräver

FCC-information (FCC ID:2AGZ8-D10):

RC Helikoptrar Modell: H12,H13,H14,H15,H16

Machine Translated by Google

3. Följ instruktionerna och varningarna, inklusive användning av extrautrustning.

10. För att undvika att orsaka skada, vänligen rör inte vid höghastigheten.

2. Använd den på ett öppet utrymme, borta från trafik och människor.

för att undvika skållning.

Läs bruksanvisningen för att lära dig funktionen hos denna produkt innan du använder den.

4. Det måste hålla sig borta från kemikalier. Små delar och elektrisk utrustning måste vara ur

5. Håll dig borta från vatten eftersom denna produkt inte har någon vattentät funktion.

räckvidd för barn.

Det här är en RC-helikopter, inte en leksak. Du bör inte bara ha en försiktig verksamhet, utan

också ha en operativ grund. Alla barn som använder det bör vara under uppsikt av vuxen.

7. Använd inte modellen om sändarens batteri är i låg spänning.

Skador på produkten och potentiell personskada kan uppstå om du gör ett driftsfel.

6. Placera inga delar i munnen, det kommer att orsaka skada eller dödsfall.

1. Rekommenderad ålder för användare: 8+ år, barn bör endast använda under vuxens uppsikt

9. Motorn och den elektriska utrustningen kommer att vara heta efter flygning. Vänligen rör dem inte

Manualen innehåller säkerhet, drift och underhåll. För att undvika att orsaka skada eller allvarlig

skada, vänligen följ instruktionerna och varningarna innan du använder denna produkt.

8. Se inte strålen från lysdioderna, det skulle påverka synen.

Viktig anmärkning

Machine Translated by Google

Varning och guiden för att använda batteri

4. Använd batteriladdaren specifikt för det ändamålet vid omladdning.

12. Packa inte upp batteriet med en spik eller annat vasst föremål.

3. Använd eller lämna inte batteriet nära en värmekälla som eld eller värmare.

11. Löda inte batteriet direkt.

Obs: Batteriet kan inte placeras under lång tid med full effekt och låg effekt.

Obs: Att använda den ursprungliga USB-laddaren från fabriken kan garantera laddningssäkerhet. Föreslå att

du använder den ursprungliga USB-laddardelen från fabriken, andra laddare kan orsaka batteriskador och

egendomsskador.

5. Vänd inte om de positiva (+) och negativa (-) polerna.

7. Kasta inte batteriet i eld eller värme.

13. Ta aldrig isär batteriet på något sätt.

6. Anslut inte batteriet till ett eluttag.

Annars kommer batteriet inte att laddas eller så kommer batteriet att lindas in. För

långtidsförvaring, ladda batteriet till 3,7V och förvara det på en torr och säker plats.

1. Sänk inte ned batteriet i vatten eller havsvatten, och förvara batteriet i en sval och torr

miljö under standby-perioden.

9. Transportera eller förvara inte batteriet tillsammans med metallföremål som halsband,

Varningar! Batteriet kommer att avfyras, explodera eller läcka om man inte strikt följer denna punkt som

beskrivs nedan. :

8. Kortslut inte batteriet genom att direkt ansluta de positiva (+) och negativa (-) polerna med

metallföremål såsom tråd.

batteriet sväljs.

10. Slå inte eller kasta inte batteriet mot en hård yta.

2. Förvara alla batterier utom räckhåll för små barn. Kontakta omedelbart läkare om a

hårnålar etc.

Machine Translated by Google

235 mm

256 mm

80 mm

C186

Stjärnskruvmejsel+sexnyckel

USB laddareLipo batteri

Bruksanvisning

Laddningstid

Fjärrkontroll

Helikopter

Ca 75 min

Övre vevstake /

Propeller/svansrotor

1020

0720

Ca 15 min

350 mAh

Machine Translated by Google

LED

Strömbrytare

Korsplatta

Batterilåda

Hastighet

Propeller

Strömindikator

Framåt, bakåt, vänster,

höger sidoflyg

Upp, ner, vänster,

Rotorklämma Rotorhuvud

Höger rotation

Mittaxel

Finjustering

En nyckellandning

En nyckel tar av

Finjustering

Svansrotor

Läge 1 / Läge 2)

Landningsställ

(Tryck på den här knappen, slå

under tiden på TX-strömmen för att ändra

Finjustering

DELAR

Introduktion av sändarfunktion

C186

Machine Translated by Google

2. Anslut batteriet till USB-laddare: Blå ljusstege blinkar under laddning Fulladdat,

människor, elmaster och pool.

4.Under nödsituationer kan du trycka på knappen "skarpt stopp" i 3"

för att landa helikoptern utan att rotera.

1. Anslut USB-laddaren med USB-porten

1. Anslut USB-laddaren med powerbank .

mjukt. Om huvudrotorns skruvar är för åtdragna kommer helikoptern

att skaka när den flyger.

Laddningsmetod 2: Ladda batteriet med nätadapter.

2. Anslut batteriet till USB-laddare: Blå ljusstege blinkar under laddning Fulladdat,

fyra lampor tända

(Obs: denna aktion kan orsaka helikopterkrasch.)

fyra lampor tända

Laddningsmetod 1

2. Anslut batteriet till USB-laddare: Blå ljusstege blinkar under laddning Fulladdat,

2. Håll en flygning på ett lämpligt utrymme bort från trafiken,

1. Anslut USB-laddaren med nätadaptern.

1.säkerställa tillräcklig strömförsörjning av sändaren och helikoptern.

Beskrivning:

Laddningsmetod 3: Ladda batteri med powerbank

3. Lås inte huvudrotorns skruvar för hårt för att fortsätta att vikas

Ladda batteriet via USB-porten på en dator.

fyra lampor tända

Fulladdad, fyra lampor tända

Blåljusstege blinkar

under laddning

C186

Batterier Laddningsmetod

Machine Translated by Google

Om du inte är bekant med kontrollen av H13, ta dig tid att bekanta dig med den innan din

första flygning.

Sändare

Driftriktning

Installationsmetod för fjärrkontrollbatteri

Machine Translated by Google

Motsvarande steg 3Motsvarande steg 1 Motsvarande steg 4

5.Håll helikopterhuvudet framåt och håll säkert avstånd till helikoptern.

3. Helikopterns och fjärrkontrollens lampor blinkar samtidigt. Tryck sedan på gasen

4. Dra de två styrspakarna till de åtta yttre vinklarna för att starta helikoptern. (Du kan också trycka på

enknappsstartknappen för att ta av helikoptern direkt.)

i 2 sekunder för att slå på strömmen till flygplanet.

fastnar snabbt uppifrån och ner. Fjärrkontrollen avger ett 'DI'-ljud, och indikatorlamporna på helikoptern och

fjärrkontrollen är alltid tända, vilket betyder att bindningen lyckades.

2. Installera flygplansbatteriet i batterifacket säkert och säkert. Tryck på strömbrytaren

1. Slå på sändaren och låt helikoptern stanna nära sändaren.

2. För att undvika distraktioner, vänligen bekräfta utan andra sändare i närheten.

Obs: 1. För att undvika att slå, titta inte på helikoptern i höfthöjd när den flyger.

(Denna operation krävs inte när du använder enknapps landningsfunktionen)

6.När du manövrerar flygplanet manuellt för att landa, håll gasspaken i botten i 2-3 sekunder och släpp

den sedan efter att propellern har slutat rotera helt.

Steg för flygoperation

Machine Translated by Google

Flight Yaw-korrigeringsmetod

Helikoptern har satt upp svävning. Om du är missnöjd med att sväva eller om helikoptern har en

girning, följ stegen för att justera.

Tryck på trimningsknappen när helikoptern har girningsproblem.

Flyg framåt

Obs: Riktningen på batterikortets spänne

Obs: Nybörjare bör vara uppmärksamma på flygriktningen. Håll huvudet framåt för att

undvika att orsaka skada.

Finjustera enligt pilens

riktning

Finjustera enligt pilens

riktning

Vänster/höger Yaw

Finjustera enligt pilens

riktning

Fram/

bakåt Yaw

Håll ett säkert avstånd på mer än 2 meter

Motsvarande steg 2

Sidofluga Yaw

Ta av med gasreglaget. Enligt girriktningen, tryck på finjusteringsknappen i motsatt riktning tills

planet svävar.

Machine Translated by Google

Dra ur kontakten och vrid sedan motorn åt

vänster och höger för att dra ut den

Var uppmärksam på riktningen när du installerar den nya växeln.

Var försiktig så att du inte sitter för hårt när du

installerar den nya propellern

Ta bort propellern med en insexnyckel,

När du tar bort och byter ut svansrotorn, var uppmärksam på

riktningen, rikta in motoraxeln och tryck långsamt för att

säkerställa jämn rotation.

Dra först ut skruven och dra sedan ut det stora kugghjulet direkt

nedåt.

Axelns plan ska vara i linje med planet för kugghjulets inre hål.

Vanligt använda instruktioner för utbyte av delar

Machine Translated by Google

Lossa bladets klämskruv.

Ingenting hände.

Helikopterns batteri har låg spänning;

Kontrollera servo om den fungerar korrekt;

Blinkande, inget svar på

Bladklämmans skruvar är för

åtdragna för att göra att huvudbladet

inte kan rotera

Kontrollera spöspinnarna om de tappas.

Bind sändaren igen

Sätt i batterierna igen;

Propellern kommer att återinstalleras

och vridas smidigt.

Helikoptern utan bindning med

sändaren.

Använd fullspänningsbatterier;

Ladda batteriet eller byt ut det mot

ett fulladdat,

Bladen lossnar;

Helikopter snurrar åt vänster efter

start.

Batterierna hade dålig

anslutning.

Tryck på gasen men motorn fungerar

inte, mottagarens signallampa

fortsätter att blinka

Byt huvudbladet;

Kontrollera anslutningen av

bakblad och motoraxel. om den är lös,

byt stjärtblad eller stjärtmotor.

Helikoptern har en liten girning:

Kontrollera strömförsörjningen

till helikopter och sändare;

Ladda batteriet eller byt ett fulladdat

batteri;

Huvudrotor deformerad

Chopper batteri låg, inga

paddlar, lös eller fast

drift.

Lipo-batteriet har dålig anslutning.

Byt svansrotor;

stjärtrotor böjd

2. Återställ svävningspunkten.

Chopper ström på. Bakljus på

Kontrollera att batterierna har en

bra anslutning.

Efter att ha slagit på chopperns

strömbrytare, choppern

Kontrollera swash-plattan;

Helikoptern har en allvarlig girning.

Helikoptern skakar våldsamt

Svansmotorn har en dålig effekt;

Slå på helikoptern efter bindning,

huvudbladet kan rotera men

helikoptern kan inte lyfta

Bakmotorn var trasig.

Kontrollera installationsplatsen för

sändarens batterier;

gjorde ett funktionsfel av

trimningsknappen

Kontrollera batteriets spänning på

helikoptern och sändaren;

Anslut batteriet till mottagaren

igen.

tväraxel böjd

Byt tväraxeln;

1. Tryck trimningsknappen i motsatt

riktning, beroende på dess girriktning;

Onormal problemlösningsmetod

Machine Translated by Google

GJORT I KINA

Machine Translated by Google

Vevor H13 RC Helicopter 4 Channel Remote Control Aircraft Toy 6-Axis Gyro Kids Present

Product's Documents

User Manual

Specifications

Vevor H13 Questions and Answers
