Mova RTP61FE P50s Ultra Automatic Vacuum Cleaner Robot User Manual

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

User Manual

P50s Ultra

The illustrations in this manual are for reference only. Please refer to the actual product.

EU-A00

For more support, contact us via www.mova-tech.com

Manufactured by: Moonstone Technology (Shaoxing) Co., Ltd.

Made in China

Move on, ventures await

0 4 1 7 0 5 0 0 0 0 4 7 4 4

Usage Restrictions

Safety Information

This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.

The appliance is only to be used with the power supply unit provided with the

appliance.

This appliance contains batteries that are only replaceable by skilled persons.

Clear the area to be cleaned. Children shall not play with the appliance.

Ensure children and pets are kept at a safe distance from the robot while it is

operating.

Do not install, charge or use the appliance in the bathrooms or around the

pools.

This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.

Ensure that the appliance operates correctly in a proper environment.

Otherwise, do not use the appliance.

If the power cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.

To avoid electric shock, re or injury caused by improper use of the appliance, please read the user manual carefully before

using the appliance and keep it for future reference.

Contents

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Instrukcja obsługi

Gebruikershandleiding

Brukerhåndbok

Användarmanual

Εγχειρίδιο χρήστη

Manual do utilizador

Kullanıcı Kılavuzu

مادختسا ليلد

שמתשמל ךירדמ

126

157

189

220

251

282

313

344

375

406

2 3

ENEN

Usage Restrictions

Safety Information

Do not use the robot in an area suspended above ground level without a

protective barrier.

Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.

Use the robot in environments with an ambient temperature above 0°C and

below 40°C. Make sure there is no liquid or sticky substance on the floor.

To prevent damage or harm from dragging, clear any loose objects from the

floor, and remove cables or power cords on the cleaning path before operating

the appliance.

Remove fragile or small items from the floor to prevent the robot from bumping

into and damaging them.

Keep hair, fingers, and other body parts away from the suction opening of the

robot.

Keep the cleaning tool out of reach of children.

Do not operate the appliance in a room where an infant or child is sleeping.

Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.

Only clean water and the officially-approved cleaning solution can be added

to the clean water tank. Do not add any other liquid such as alcohol or

disinfectant. The ratio of the cleaning solution to clean water can be checked

on the cleaning solution bottle. Keep the cleaning solution out of reach of

children.

Safety Information

Batteries and

Charging

Do not use any third-party battery or base station. The robot can only be used

with the model RCPE0107 base station.

Do not attempt to disassemble, repair, or modify the battery or the base station

on your own.

Do not place the base station near a heat source.

Do not use a wet cloth or wet hands to wipe or clean the base station's

charging contacts.

Do not use the robot to clean any burning objects. Do not use the robot to pick

up flammable or combustible liquids, corrosive gases, or undiluted acids or

solvents.

Do not vacuum hard or sharp objects. Do not use the appliance to pick up

objects such as stones, large pieces of paper or any item that may clog the

appliance.

Plug must be removed from the socket-outlet before cleaning or maintaining

the appliance.

Do not wipe the robot or the base station with a wet cloth or rinse them with

any liquid. After cleaning washable parts, fully dry the parts before reinstalling

and using them.

Please use this product in accordance with the instructions in the User Manual.

Users are responsible for any loss or damage that arise from improper use of

this product.

Usage Restrictions

4 5

ENEN

The laser sensor in this product meets the IEC 60825-1:2014/EN 60825-1:2014/

A11:2021 Standard for Class 1 laser products. Please avoid direct eye contact

with it during use.

CLASS 1 LASER PRODUCT

CONSUMER LASER PRODUCT

EN 50689:2021

Batteries and

Charging

Laser Safety

Information

Safety Information

Hereby, Moonstone Technology (Shaoxing) Co., Ltd. declares that the radio equipment type RTP61FE is in compliance with Directive 2014/53/EU.

The full text of the EU declaration of conformity is available at the following internet address: www.mova-tech.com

For detailed e-manual, please go to https://www.mova-tech.com/pages/user-manuals-and-faqs

Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.

If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.

Make sure the robot is turned off when being transported and kept in its

original packaging if possible.

If the robot will not be used for an extended period of time, fully charge it, then

turn it off and store it in a cool, dry place. Recharge the robot at least once

every 3 months to avoid over-discharging the battery.

5ml

10ml

15ml

20ml

Other Accessories

Product Overview

Package Contents

Robot

Base Station

Power Cord Base Station Ramp

Extension Plate

User Manual Auto-Detergent

Compartment

(pre-installed)

Dust Bag

(pre-installed)

Mop Pad × 2

(pre-installed)

Mop Pad

Holder × 2

Cleaning ToolWashboard Filter

(pre-installed)

Cleaning Solution

6 7

ENEN

Robot

Product Overview

Button Status Indicator

Solid White: Cleaning or cleanup completed

Breathing White: Charging (not low battery)

Solid Orange: Standby at low battery or paused at low battery

Breathing Orange: Charging (low battery)

Blinking Orange: Error

Dock Button

Press to send the robot back to the base station

Press and hold for 3 seconds to disable Child Lock

Power / Clean Button

Press and hold for 3 seconds to turn on or off

Press to start cleaning after the robot is turned on

Note:

Press any button on the robot to pause while the robot is cleaning or

returning to charge.

Child Lock can be enabled/disabled through the MOVAhome App.

Robot and Sensors

Product Overview

Microphones

Bumper Window

LED Auxiliary Light

Bumper

3D ToF Sensor

AI HD Camera

3D ToF Sensor

Cover

Charging Contacts

Connectors

Automatic Water Relling Inlet

Reset Button/Wi-Fi Indicator

Press and hold for 3

seconds to restore to

factory settings

Edge Sensor

Auto-Empty Vent

8 9

ENEN

Robot and Sensors

Product Overview

Cli Sensors

Main Wheel

Clearance Leg

Main Brushes

Omnidirectional Wheel

Brush Guard

Main Wheel

Caster Wheel

Clearance Leg

Mop Pad Holder Mounting Holes

Side Brush Extension Assembly

Carpet Sensor

MopExtend Assembly

Brush Guard Clips

Dust Box

Filter

Auto-Empty Vent

Dust Box Clip

Filter Clip

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Base Station

Product Overview

Cover

Clean Water

Tank

Dust Tank Cover

Washboard

Washboard Filter

Ramp Extension

Plate

Water Tank Clip

Water Pipe

Scale Inhibitor

Filter

Floater

Float Ball

Used Water Tank

Clean Water Tank

Filter

Auto-Detergent

Compartment

Dust Bag Slot

Auto-Empty Vents

Signaling Area

Charging Contacts

Automatic Water

Adding Outlet

Status Indicator

Solid White: The base

station is connected to

power

Solid Orange: The base

station has an error

Solid Blue: UV light is

working

Power Cord Storage Slot

Power Port

10 11

ENEN

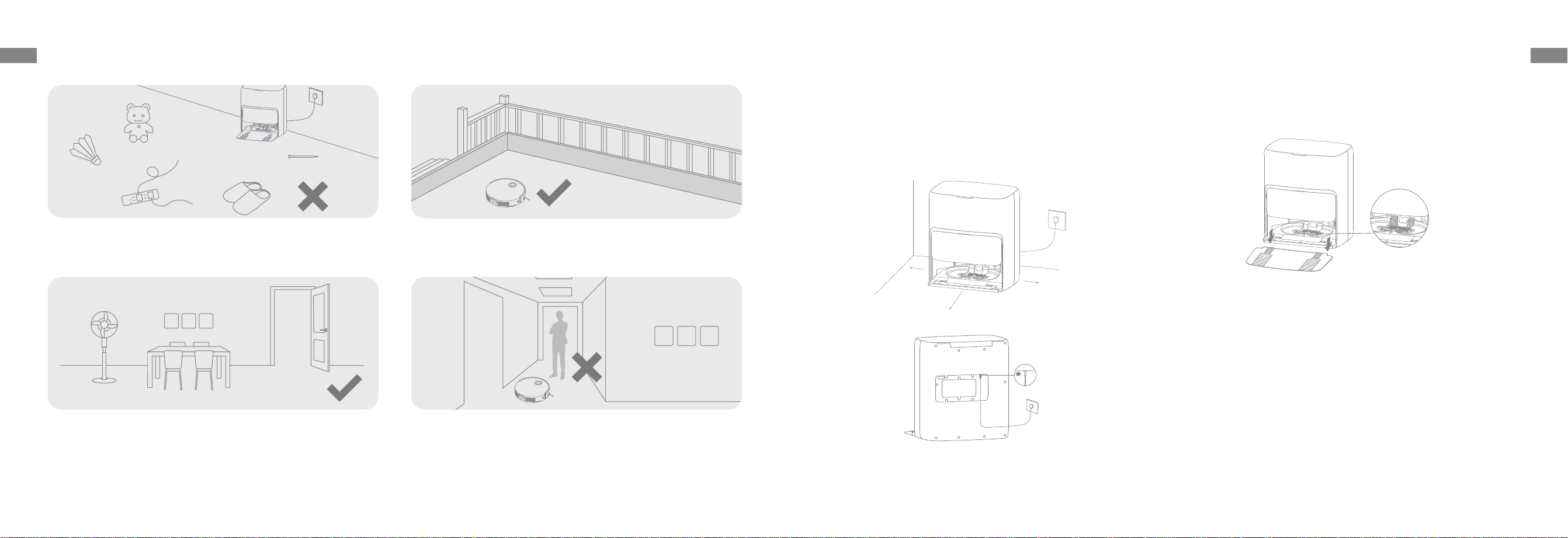

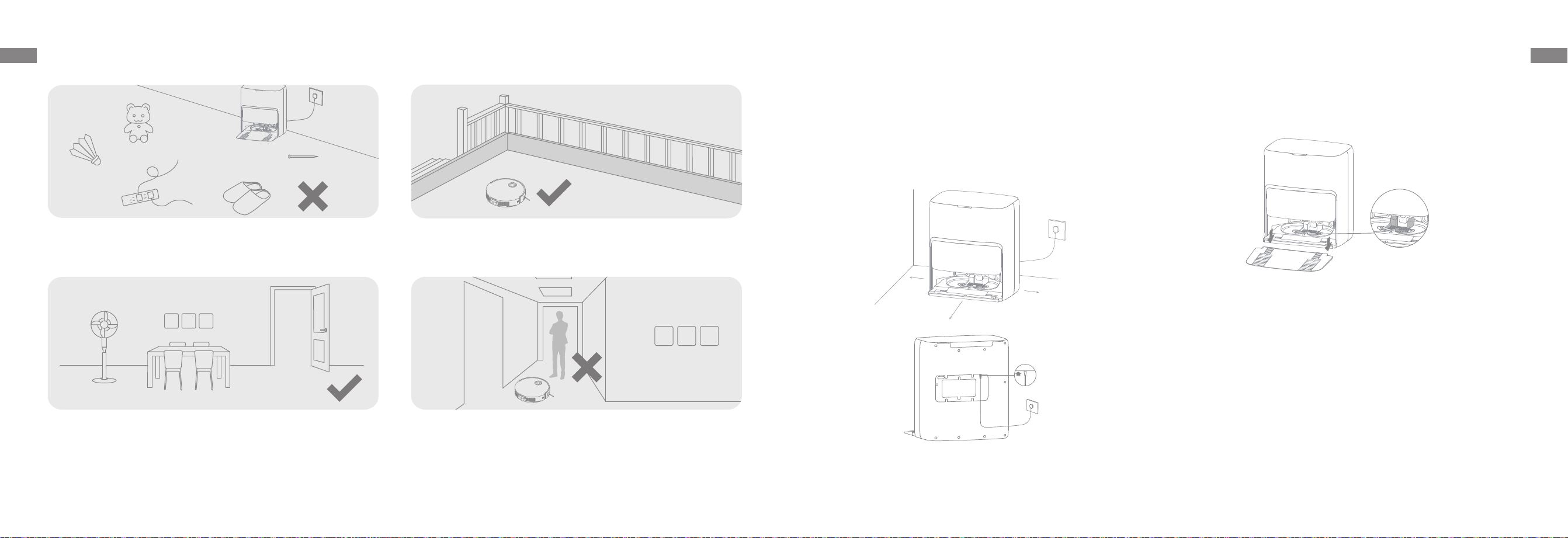

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from missing areas that need to be cleaned, do not

stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

The LED auxiliary light will provide auxiliary lighting in dimly lit environments.

Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

＞1.5M

＞5 CM

Washboard Filter

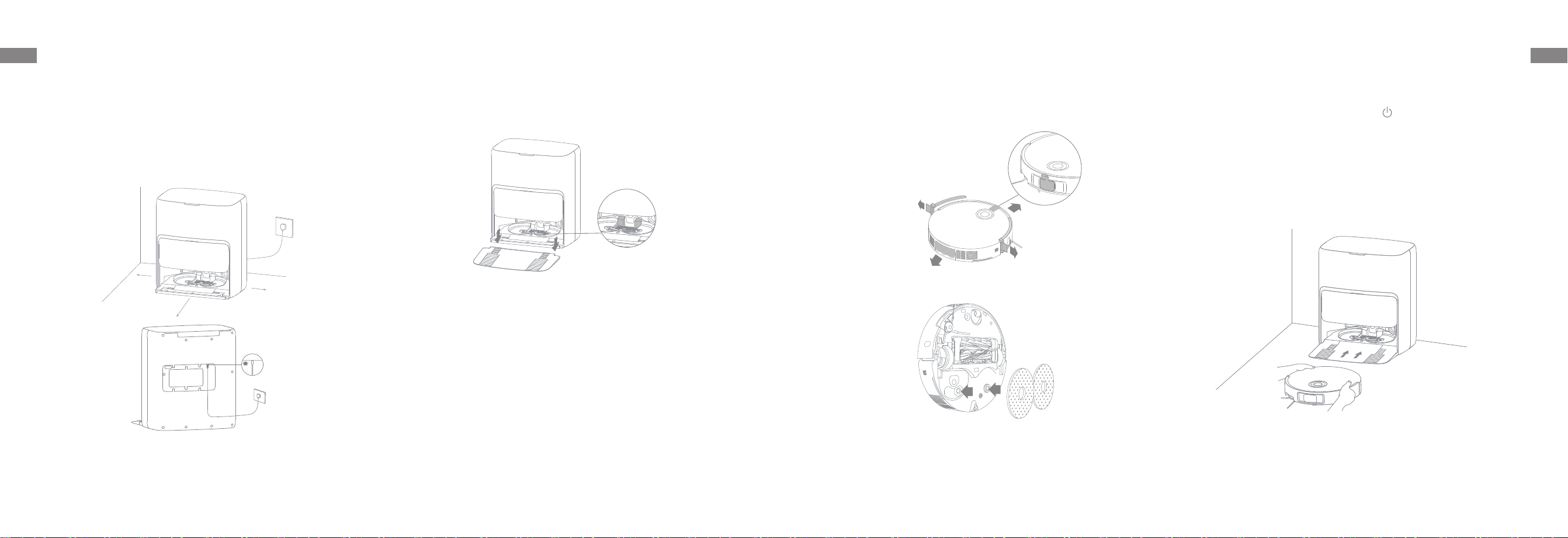

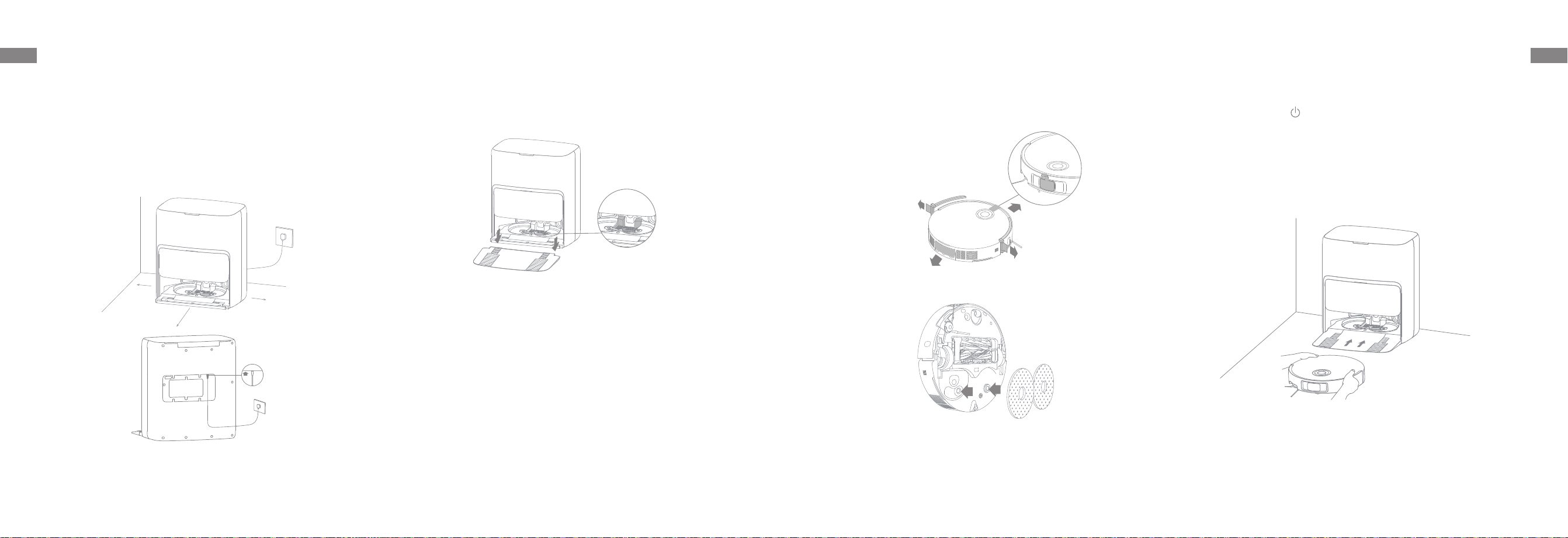

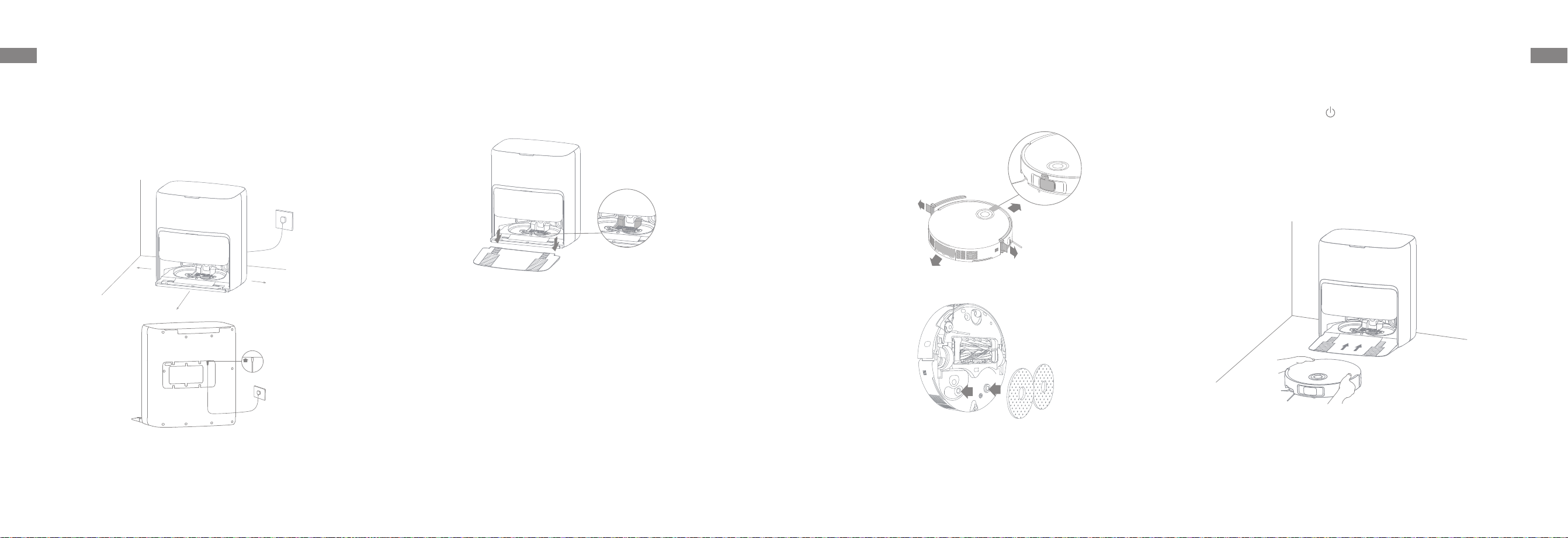

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with

a good Wi-Fi signal. Leave enough space as shown in the gure and

remove any objects in the shaded area. Insert the power cord into the

base station and plug it into the socket.

Before Use

Note:

Make sure that no objects might block the signaling area.

To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

Firmly insert the power

cord upwards until the

indicator turns on.

2. Install the Ramp Extension Plate

Note: Ensure the washboard filter is installed into place.

12 13

ENEN

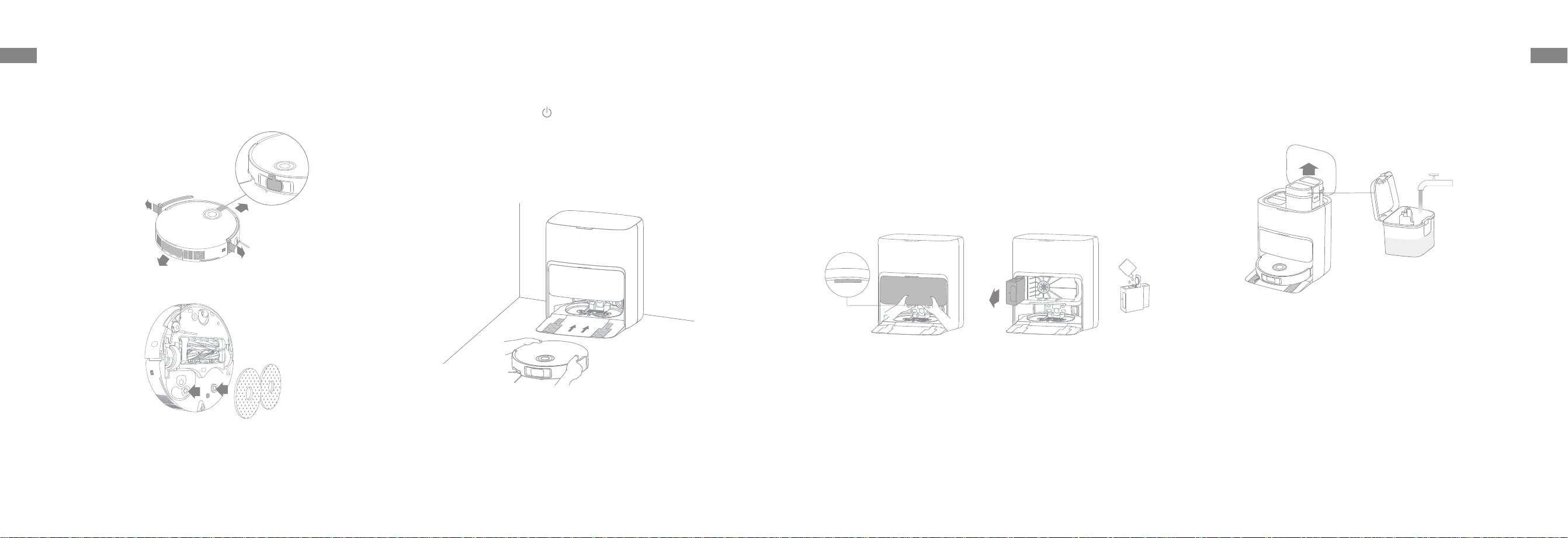

4. Connect the Robot to the Base Station

Press and hold the button on the robot for 3 seconds to turn it on.

Place the robot onto the base station with the mop assembly facing

toward the washboard. Then you will hear a voice notication when

the robot successfully connects to the base station. After the robot

is fully charged, the status indicators on the robot and the base

station will remain lit for 10 minutes and then dim.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

3. Remove Robot Protections and Install the Mop Assembly

②

④

①

③

Before Use

5. Add the MOVA Cleaning Solution

Note:

The auto-detergent compartment can be filled up with cleaning solution

for use. Do not add any liquid other than the officially-approved cleaning

solution to prevent malfunction.

Install the auto-detergent compartment until it clicks into place.

6. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and ll up the

tank with clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

(1) Remove the dust tank cover and pull out the auto-detergent

compartment.

(2) Open the upper lid of the compartment and add the cleaning solution.

(3) Close the lid of the compartment, put it back into the base station, and

then reinstall the dust tank cover. The cleaning solution will be added

automatically while working.

14 15

ENEN

QR Code

Connecting with the MOVAhome App

Download the MOVAhome App

Scan the QR code on the robot, or search "MOVAhome" in the app

store to download and install the app.

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

Add Device

Open the MOVAhome app, tap "Scan QR code to connect", and scan

the same QR code on the robot again to add the device. Please

follow the prompts to finish the Wi-Fi connection.

Note: If you want to reset Wi-Fi, repeat step 2 and then follow the prompts to

nish the Wi-Fi connection.

Wi-Fi Indicator

·Blinking slowly: To be

connected

·Blinking quickly:

Connecting

·On: Connected

How to Use

If the battery is too low, the robot will automatically return to the

base station to charge. After charging to the appropriate battery

level, it will resume unnished cleaning tasks.

Note: To use this function, please enable it in the app.

Turn On/O

Fast Mapping

Do Not Disturb (DND) Mode

Robot Restarting

Auto Resume Cleaning

Pause/Sleep

Press and hold the button for 3 seconds to turn on the robot. The

power indicator will remain lit. Or, place the robot onto the base

station by aligning the charging contacts of the robot with those of

the base station, and then the robot will turn on automatically and

begin charging. To turn o the robot, move the robot away from the

base station and press and hold the button for 3 seconds.

When the robot is set to the Do Not Disturb (DND) mode, the robot

will be prevented from resuming cleaning. The DND mode is

disabled by default at the factory. You can use the app to enable

the DND mode or modify the DND period. The DND period is 22:00-

8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

The robot will resume cleanup where it left off after the DND period expires.

If the robot stops responding or cannot be turned o, press and

hold the button for 10 seconds to forcefully turn it o. Then, press

and hold the button for 3 seconds to turn the robot on.

After conguring the network for the rst time, follow the

instructions in the app to quickly create a map. The robot will start

mapping without cleaning. When the robot returns to the base

station, the mapping process has been completed and the map will

be saved automatically.

When the robot is running, press any button to pause it.

If the robot is paused for more than 10 minutes, it automatically

enters sleep mode. All indicators on the robot will turn off. Press

any button on the robot, or use the app to wake up the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

16 17

ENEN

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.

Hot water cleaning can be enabled in the app for mop pad cleaning, which

applies to all modes. To prevent scalding, do not touch the water outlet

when the function is on.

How to Use

Note: After installing the mop assembly, the robot will operate in "Vacuum

and Mop" mode by default during its rst use.

1. Start cleaning

Press the button on the robot, or use the app to make the robot

start from the base station. Then the robot will plan the optimal

cleaning route and perform the cleaning task based on the created

map.

Vacuum and Mop

2. Auto mop washing

When cleaning, the robot will automatically return to the base

station to wash mop pads based on the mop pad cleaning

frequency specied in the app. The base station will automatically

rell the robot's water tank and the robot will resume cleanup.

Enable the vacuuming function in the app, and the robot will

automatically remove the mop assembly on the base station and

start vacuuming.

Enable the mopping after vacuuming function in the app, and the

robot will automatically remove the mop assembly on the base

station to vacuum the oor. After vacuuming is completed, the

robot will return to the base station to install the mop assembly

and the base station will automatically empty the dust box. And

then, the robot will start mopping after the main brushes and side

brush are raised.

Enable the mopping function in the app, and the robot will

automatically check if the mop assembly is installed on the base

station. If not, the robot will install the mop assembly and start

mopping after the main brushes and side brush are raised.

Vacuum Only

Mop after Vacuuming

Mop Only

How to Use

4. Clean the used water tank

After the robot has completed its task, please clean the used water

tank to prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

3. Automatically empty the dust box and wash and dry the

mop pads

After the robot finishes a cleaning task and returns to the base

station to charge, the base station will automatically empty the dust

box and then wash and dry the mop pads.

18 19

ENEN

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine

maintenance.

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brushes Every 6 to 12 months

Dust box's lter

Every 3 to 6 months

Side brush

Mop pad holders

Washboard lter Once every 1 to 2 months

Base station's

signaling area

Once every month

Charging contacts

Auto-empty vents

Omnidirectional wheel

Caster wheel

Edge sensor

3D ToF sensors

Part Maintenance Frequency

Replacement

Period

Carpet sensor

Once every month

Cli sensors

Bumper window

Bumper

Robot's automatic

water relling inlet

Bottom of the robot

Dust box

Clean it as neededMain wheels

Clearance legs

Dust bag

Every 2 to 4 months

Mop pads Every 1 to 3 months

Scale inhibitor

Every 18 to 36

months

Note: The frequency of maintenance and replacement depends on actual

usage. If an exception occurs due to special circumstances, prompt

maintenance or replacement is recommended.

2. Rinse the washboard filter with clean water, wipe it clean, and

then reinstall it in the washboard.

Routine Maintenance

Washboard Filter

1. Take out the robot and remove the washboard lter after the mop

pad cleaning is complete.

3. Use the app or press the button to return the robot to the base

station, or manually put the robot back.

20 21

ENEN

Routine Maintenance

Dust Bag

1. Remove the dust tank cover and discard the dust bag. 3. Install a new dust bag.

4. Reinstall the dust tank cover.2. Remove the dust and debris from the lter with a dry cloth.

Note: Pulling outwards on the handle will seal the bag to prevent the dust

and debris from accidentally falling out.

Used Water Tank

Routine Maintenance

2. Rinse the used water tank with clean water, and use the provided

cleaning tool to clean the inner wall of the used water tank.

1. Remove the used water tank, open its cover and pour out the

used water.

Note:

The oat ball in the used water tank is a movable part. Do not apply

too much force when cleaning it to avoid damaging it.

22 23

ENEN

3. With the screen-printed arrows facing upwards, insert the main

brush holder into the slots downwards in an inclined way.

4. Align the front end of the brush guard with the slot, insert it

downwards in an inclined way, and then press it into place.

Main Brushes

2. Pull out the brushes as shown in the gure. Use the provided

cleaning tool to remove any hair tangled in the brushes. After

cleaning, push the brushes rmly into the main brush holder until

they click into place.

1. Press the brush guard clips inwards to remove the brush guard,

and then lift the brushes out of the robot.

Note: Be careful while pulling out the main brushes to prevent injury.

Click

Routine Maintenance

Side Brush

Unscrew the side brush with a screwdriver, clean the hair from the

brush, and then screw it back on.

Routine Maintenance

Mop Pad Holders

Remove and clean the mop pad holders.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

24 25

ENEN

24h

1. Remove the robot cover and press the dust box clip to remove the

dust box.

2. Remove the dust box lter, and then empty the dust box.

Dust Box and Filter

Routine Maintenance

3. Gently tap the basket of the lter to remove the dirt.

4. Rinse the dust box and lter with water and dry them completely

before reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:

Rinse the dust box and filter with clean water only. Do not use any detergent.

Use the dust box and filter only when they are completely dry.

Routine Maintenance

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth, as shown in

the below gure:

Edge Sensor

Bumper Window

3D ToF Sensors

Bumper

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Carpet Sensor

Cli Sensors

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and

dry cloth.

26 27

ENEN

Mop Pads

Remove the mop pads from the mop pad holders to replace them.

The robot contains a high-performance lithium-ion battery pack.

Make sure that the battery remains well-charged for daily use to

maintain optimal battery performance. If the robot is not used for

an extended period of time, turn it o and put it away. To prevent

damage from over-discharging, charge the robot at least once

every three months.

Battery

Routine Maintenance

Clean the auto-empty vents of the robot and the base station with a

soft and dry cloth.

Auto-Empty Vents

Problem Solution

The robot will not turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32 ℉ (0° C) and 104 ℉ (40° C).

The robot will not charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connectors of the robot and remove the foreign object if any.

The robot fails to connect

to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be congured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot nd and

return to the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

Troubleshooting

28 29

ENEN

Problem Solution

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the oor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot will not turn

o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

The charging speed is

slow.

It takes about 4.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specied range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base station may be dirty, please wipe them with a dry cloth.

The noise increases while

the robot is operating.

Check whether the dust box lter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brushes or the dust box. Check and remove any hard object.

The main brushes or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves without

following the set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the bumper window and 3D ToF sensors on the robot with a clean, soft cloth to keep them clean and unobstructed.

Troubleshooting Troubleshooting

Problem Solution

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the oor before using the robot.

The robot will not resume

cleaning after charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge via

the app or the button .

The station cannot

automatically empty the

dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base station, or

the dust box. If any, clean the blocked part in time.

The water level in the

washboard is abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the problem

persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard lter and check whether the sewage drain outlet is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder is

raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For more support, contact us via www.mova-tech.com

30 31

ENEN

Specications

Model RTP61FE

Charging Time Approx. 4.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power ＜ 20 dBm

Robot Base Station

Model RCPE0107

Rated Input 220-240V 50-60Hz

Rated Output 20V 2A

Rated Power

(during dust emptying)

700 W

Rated Power

(during hot water cleaning)

1160 W

Rated Power

(during charging and drying)

87 W

Under normal use of condition, this equipment should be kept a separation

distance of at least 20 cm between the antenna and the body of the user.

Note

：

Rated Power (during hot water cleaning) is determined by the power value

during the representative period (water temperature 25

℃

Rated Power (during charging and drying) is determined by the power

value during full load period.

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should

not be mixed with unsorted household waste. Instead, you should protect human health and the environment by handing

over your waste equipment to a designated collection point for the recycling of waste electrical and electronic equipment,

appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative

consequences to the environment and human health. Please contact the installer or local authorities for more information

about the location as well as terms and conditions of such collection points.

WEEE Information

Battery Disposal and Removal

CAUTION:

Removal Guide:

The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the

battery is removed by qualied technicians and discarded at an appropriate recycling facility.

– the battery must be removed from the appliance before it is scrapped;

– the appliance must be disconnected from the supply mains when removing the battery;

– the battery is to be disposed of safely.

Before removing the battery, disconnect the power and run out the battery as much as possible.

Unneeded batteries should be discarded at an appropriate recycling facility.

Do not expose to high temperature environment to avoid risks of explosion.

Under abusive conditions, liquid may be ejected from the battery. If contact occurs, ush with water and seek medical help.

1. Turn over the robot, use a proper tool to remove the screws on the back of the robot, and then remove the cover.

2. Unplug the terminals between the battery and PCB board to remove the battery.

32 33

DEDE

Nutzungsbeschrän-

kungen

Sicherheitshinweise

Um einen sicherer Betrieb dieses Produkts zu gewährleistet und um jegliche

Risiken zu vermeiden, darf es nicht von Kindern unter 8 Jahren oder von

Personen mit körperlichen, sensorischen oder intellektuellen Defiziten bzw.

eingeschränkter Erfahrung oder Kenntnissen ohne die Aufsicht der Eltern oder

eines Erziehungsberechtigten benutzt werden. Kinder dürfen die Reinigung und

Wartung nicht ohne Aufsicht durchführen.

Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.

Dieses Gerät enthält Akkus, die nur von Fachpersonal ausgetauscht werden

können.

Räumen Sie den zu reinigenden Bereich ab. Kinder dürfen nicht mit dem Gerät

spielen. Achten Sie auf einen sicheren Abstand zwischen Kindern und Haustieren

und dem Roboter, während dieser in Betrieb ist.

Das Gerät darf nicht in Badezimmern oder in der Nähe von Schwimmbecken

installiert, aufgeladen oder verwendet werden.

Dieses Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet.

Verwenden Sie es nicht im Freien, auf anderen Oberflächen als Bodenbeläge

oder in einer gewerblichen oder industriellen Umgebung.

Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung

ordnungsgemäß funktioniert. Andernfalls dürfen Sie das Gerät nicht verwenden.

Bei Beschädigung des Netzkabels muss es durch ein spezielles Kabel oder

eine spezielle Einheit ersetzt werden, die Sie beim Hersteller oder seinem

Kundendienst erhalten können.

Lesen Sie die Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren

Nachschlagen auf, um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu vermeiden.

Nutzungsbeschrän-

kungen

Sicherheitshinweise

Benutzen Sie den Roboter nicht in einem Bereich, der über dem Boden freisteht,

ohne dass eine Schutzbarriere vorhanden ist.

Stellen Sie den Roboter nicht auf den Kopf. Nutzen Sie die LDS-Abdeckung, die

Roboterabdeckung oder den Stoßfänger nicht als Griff für den Roboter.

Verwenden Sie den Roboter in Räumen mit einer Umgebungstemperatur von über

0 °C und unter 40 °C. Stellen Sie sicher, dass sich keine Flüssigkeiten oder klebrigen

Substanzen auf dem Boden befinden.

Entfernen Sie vor dem Betrieb des Geräts alle freistehenden Gegenstände vom

Boden, sowie alle auf dem Reinigungspfad herumliegenden Kabel oder Netzkabel,

um Schäden bzw. Verletzungen durch Nachziehen zu vermeiden.

Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um eine Kollision

des Roboters mit diesen Gegenständen und deren Beschädigung zu vermeiden.

Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des Roboters

fern.

Bewahren Sie das Reinigungswerkzeug außerhalb der Reichweite von Kindern auf.

Betreiben Sie das Gerät nicht in einem Zimmer mit schlafenden Säuglingen oder

Kindern.

Verhindern Sie, dass sich Kinder, Haustiere oder andere Gegenstände auf den

Roboter befinden, unabhängig davon, ob er steht oder sich bewegt.

In den Frischwasserbehälter darf nur sauberes Wasser und die offiziell zugelassene

Reinigungsflüssigkeit eingefüllt werden. Fügen Sie keine anderen Flüssigkeiten

wie z. B. Alkohol oder Desinfektionsmittel hinzu. Das richtige Mischungsverhältnis

von Reinigungsflüssigkeit und sauberem Wasser steht auf der Flasche mit der

Reinigungsflüssigkeit. Bewahren Sie die Reinigungsflüssigkeit außerhalb der

Reichweite von Kindern auf.

34 35

DEDE

Sicherheitshinweise

Akkus und

Auaden

Verwenden Sie keine Akkus oder eine Basisstation von externen Anbietern. Der

Roboter kann nur mit der Basisstation Modell RCPE0107 verwendet werden.

Versuchen Sie nicht, den Akku oder die Basisstation selbst zu zerlegen, zu

reparieren oder zu verändern.

Stellen Sie die Basisstation nicht in der Nähe einer Wärmequelle auf.

Reinigen Sie die Ladekontakte der Basisstation niemals mit einem feuchten

Tuch oder nassen Händen.

Verwenden Sie den Roboter nicht zum Reinigen im Falle von brennenden

Gegenständen. Verwenden Sie den Roboter nicht, um entflammbare oder

brennbare Flüssigkeiten, ätzende Gase oder unverdünnte Säuren oder

Lösungsmittel aufzusaugen.

Keine harten oder scharfen Gegenstände aufsaugen. Verwenden Sie das Gerät

nicht zum Aufsaugen von Gegenständen wie Steinen, großen Papierstücken

oder anderen Gegenständen, die zur Verstopfung des Geräts führen können.

Vor der Reinigung oder Wartung des Geräts muss der Stecker aus der

Steckdose gezogen werden.

Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten

Tuch ab und spülen Sie diese nicht mit Flüssigkeiten aus. Lassen Sie die

abwaschbaren Teile nach der Reinigung vollständig trocknen, bevor Sie sie

wieder einbauen und benutzen.

Verwenden Sie dieses Gerät gemäß den Anweisungen im Benutzerhandbuch.

Der Benutzer ist für alle auf Grund einer unsachgemäßen Verwendung dieses

Produkts entstandenen Verluste oder Schäden verantwortlich.

Nutzungsbeschrän-

kungen

Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN

60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist

direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021

Akkus und

Auaden

Informationen zur

Lasersicherheit

Sicherheitshinweise

Hiermit erklärt Moonstone Technology（Shaoxing）Co., Ltd. dass das Funkgerät des Typs RTP61FE den Anforderungen der Richtlinie 2014/53/

EU entspricht.

Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.mova-tech.com

Ein ausführliches elektronisches Handbuch nden Sie unter https://www.mova-tech.com/pages/user-manuals-and-faqs.

Entsorgen Sie alte Akkus nicht unsachgemäß. Nicht benötigte Batterien sollten

in einer geeigneten Recyclinganlage entsorgt werden.

Im Falle einer Beschädigung oder eines Defekts des Netzkabels stellen Sie die

Verwendung sofort ein und wenden Sie sich an den Kundendienst.

Achten Sie darauf, dass der Roboter beim Transport ausgeschaltet ist und

möglichst in seiner Originalverpackung aufbewahrt wird.

Bei längerer Nichtbenutzung des Roboters sollte er vollständig aufgeladen,

danach ausgeschaltet und an einem kühlen, trockenen Ort aufbewahrt

werden. Laden Sie den Roboter mindestens einmal alle 3 Monate auf, um eine

Tiefentladung des Akkus zu vermeiden.

36 37

DEDE

5ml

10ml

15ml

20ml

Sonstiges Zubehör

Produktübersicht

Packungsinhalt

Roboter

Basisstation

Netzkabel Rampenverlänge-

rungsplatte der Basis-

station

Benutzerhand-

buch

Reinigungsmittel-

fach für automati-

sches Hinzufügen

(vorinstalliert)

Staubbeutel

(vorinstalliert)

Wischpad × 2

(vorinstalliert)

Wischpadhalter

× 2

Reinigungswerk-

zeug

Waschplattenlter

(vorinstalliert)

Reinigungsüssig-

keit

Roboter

Produktübersicht

Tasten-Statusanzeige

Leuchtet weiß: Reinigung oder Säuberung

abgeschlossen

Hauchend weiß: Aufladen (bei nicht niedrigem

Akkustand)

Leuchtet orange: Stand-by bei niedrigem Akkustand

oder angehalten bei niedrigem Akkustand

Hauchend orange: Aufladen (bei niedrigem Akkustand)

Blinkt orange: Fehler

Dockingtaste

Drücken Sie diese Taste für die Rückkehr des Roboters

zur Basisstation

Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren

Einschalt-/Reinigungstaste

Halten Sie die Taste 3 Sekunden lang gedrückt, um das

Gerät ein- oder auszuschalten

Drücken Sie diese Taste, um die Reinigung nach dem

Einschalten des Roboters zu starten

Hinweis:

Durch Drücken einer beliebigen Taste am Roboter können Sie den

Betrieb pausieren während der Roboter reinigt oder zur Ladestation

zurückkehrt.

Die Kindersicherung kann über die MOVAhome App aktiviert/

deaktiviert werden.

38 39

DEDE

Roboter und Sensoren

Produktübersicht

Mikrofone

Stoßfängerfenster

LED-Zusatzlicht

Stoßfänger

3D-ToF-Sensor

KI-HD-Kamera

3D-ToF-Sensor

Abdeckung

Ladekontakte

Anschlüsse

Einlass für automatische

Wassernachfüllung

Reset-Taste/WLAN-Anzeige

Halten Sie die Taste 3

Sekunden lang gedrückt,

um die Werkseinstellungen

wiederherzustellen

Randsensor

Automatisch entleerendes

Entlüftungsventil

Roboter und Sensoren

Produktübersicht

Klippensensoren

Hauptrad

Freiraumbein

Hauptbürsten

Omnidirektionales Rad

Bürstenschutz

Hauptrad

Gleitrad

Freiraumbein

Befestigungsönungen für Wischpadhalter

Seitenbürsten-Verlängerungseinheit

Teppichsensor

MopExtend-Baugruppe

(Mopp-Verlängerungsbaugruppe)

Klammern für Bürstenschutz

Staubbehälter

Filter

Automatisch

entleerendes

Entlüftungsventil

Staubbehälter-

Clip

Filter-Clip

Wischmopp-Baugruppe

Wischpad-

Befestigungsbereich

Wischpadhalter Wischpad

40 41

DEDE

Basisstation

Produktübersicht

Abdeckung

Frischwassertbehälter

Staubbehälter-

abdeckung

Waschplatte

Waschplattenlter

Rampenverlänge-

rungsplatte

Wasserbehälter-

Clip

Wasserbehälter-Clip

Wasserleitung

Kalkschutzmittel

Filter

Schwimmer

Schwimmerkugel

Schmutzwasser-

behälter

Schmutzwasserbe-

hälter

Frischwassertbe-

hälter

Filter

Reinigungsmittelfach für

automatisches Hinzufügen

Staubbeutel-Schlitz

Automatisch entleerte

Entlüftungsönungen

Signalbereich

Ladekontakte

Auslass für automatische

Wassernachfüllung

Status-Anzeige

Leuchtet weiß:

Die Basisstationist an

die Stromversorgung

angeschlossen

Leuchtet orange:

Die Basisstation hat

einen Fehler

Dauerhaft blau:

UV-Licht funktioniert

Steckplatz für Netzkabel

Stromanschluss

Vorbereitung des Zuhauses

Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder

gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug, harte und

scharfe Gegenstände vom Fußboden auf, um ein Verfangen, Zerkratzen oder

Umfallen des Roboters und damit verbundene Verluste zu vermeiden.

Önen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel in die

geeignete Position, um mehr Platz zu schaen.

Um zu verhindern, dass der Roboter die zu reinigenden Bereiche nicht

erkennt, sollten Sie sich nicht vor dem Roboter, vor Schwellen, Fluren oder

engen Stellen aufhalten.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten von

Treppen, um dem Roboter ein reibungsloses Arbeiten zu ermöglichen.

Hinweis:

Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mögliche Hindernisse rechtzeitig zu entfernen.

LED-Zusatzlicht sorgt für zusätzliche Beleuchtung in schwach beleuchteten Umgebungen.

Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da

dadurch der Boden verkratzt werden kann.

42 43

DEDE

＞1.5M

＞5 CM

Washboard Filter

1. Stellen Sie die Basisstation auf und stecken Sie den

Stecker in die Steckdose

Stellen Sie die Basisstation an einem möglichst freistehenden Ort

mit gutem WLAN-Signal auf. Lassen Sie genügend Platz,wie in der

Abbildung gezeigt, und entfernen Sie alle Objekte im schattierten

Bereich. Schließen Sie das Netzkabel an die Basisstation und

stecken Sie es in die Steckdose.

Vor der Verwendung

Hinweis:

Achten Sie darauf, dass keine Gegenstände den Signalisierungsbereich

blockieren.

Um zu verhindern, dass Wasserflecken Holzböden oder Teppiche nässen,

empfiehlt es sich, die Basisstation auf Fliesen- oder Marmorfußböden zu

stellen.

Stecken Sie das Netzkabel

fest nach oben, bis die

Anzeige aueuchtet.

2. Installation der Rampenverlängerungsplatte

Hinweis: Stellen Sie sicher, dass der Waschplattenfilter richtig eingesetzt ist.

Waschplattenfilter

4. Den Roboter mit der Ladestation verbinden

Zum Einschalten des Roboters die Taste am Roboter drücken

und 3 Sekunden lang gedrückt halten. Setzen Sie den Roboter so

auf die Basisstation, dass die Mopp-Baugruppe zur Waschplatte

zeigt. Anschließend hören Sie eine Sprachmeldung, wenn sich der

Roboter erfolgreich mit der Basisstation verbunden hat. Nach dem

vollständigen Auaden des Roboters leuchten die Status-Anzeigen

am Roboter und an der Basisstation 10 Minuten lang und erlöschen

anschließend.

Vor der Verwendung

Hinweis: Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme

vollständig aufzuladen. Wenn sich der Roboter aufgrund eines leeren Akkus

nicht einschalten lässt, verbinden Sie ihn zum Aufladen manuell mit der

Basisstation.

3. Entfernen Sie die Roboterschutzvorrichtungen und

installieren Sie die Mopp-Baugruppe

②

④

①

③

44 45

DEDE

Vor der Verwendung

5. Füllen Sie die MOVA-Reinigungsüssigkeit ein

Hinweis:

Das Reinigungsmittelfach für automatisches Hinzufügen kann mit

Reinigungslösung gefüllt werden. Fügen Sie keine andere Flüssigkeit als

die offiziell zugelassene Reinigungslösung hinzu, um Fehlfunktionen zu

vermeiden.

Installieren Sie das Fach für automatische Nachfüllung des

Reinigungsmittels, bis es einrastet.

6. Wasser in den Frischwasserbehälter einfüllen

Nehmen Sie den Frischwasserbehälter aus der Basisstation heraus

und füllen Sie den Behälter mit sauberem Wasser. Danach setzen

Sie ihn wieder in die Basisstation ein.

Hinweis: Füllen Sie kein heißes Wasser ein, da sonst der Frischwasserbehälter

verformt werden kann.

(1) Entfernen Sie die Abdeckung des Staubbehälters und ziehen Sie

das Fach für automatische Nachfüllung des Reinigungsmittels heraus.

(2) Önen Sie den oberen Deckel des Fachs und geben Sie die

Reinigungslösung ein.

(3) Schließen Sie den Deckel des Fachs, setzen Sie es wieder in

die Basisstation ein, und bringen Sie dann die Abdeckung des

Staubbehälters wieder an. Die Reinigungsüssigkeit wird während

des Betriebs automatisch zugeführt.

QR-Code

Verbinden mit der MOVAhome App

Laden Sie die MOVAhome App herunter

Scannen Sie den QR-Code auf dem Roboter, oder suchen Sie im

App-Store nach „MOVAhome“, um die App herunterzuladen und zu

installieren.

Hinweis:

Es wird nur 2,4-GHz-WLAN unterstützt.

Aufgrund von Aktualisierungen der App-Software kann der tatsächliche

Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen

Sie den auf der aktuellen App-Version basierenden Anweisungen.

Gerät hinzufügen

Önen Sie die MOVAhome App, tippen Sie auf „Scannen Sie den

QR-Code zum verbinden“, und scannen Sie denselben QR-Code auf

dem Roboter erneut, um das Gerät hinzuzufügen. Bitte folgen Sie

den Anweisungen, um die WLAN-Verbindung herzustellen.

Hinweis: Zum Zurücksetzen der WLAN-Verbindung wiederholen Sie Schritt 2

und folgen Sie den Anweisungen, um die WLAN-Verbindung zu erstellen.

WLAN-Anzeige

· Blinkt langsam:

Verbindung wird

hergestellt

· Blinkt schnell: Am

Verbinden

· Ein Verbunden

46 47

DEDE

Benutzung

Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur

Basisstation zum Auaden zurück. Wenn der Akku ausreichend

aufgeladen ist, setzt er die noch nicht abgeschlossenen

Reinigungsaufgaben fort.

Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App aktivieren.

Einschalten/Ausschalten

Schnelle Kartenerstellung

Nicht-Stören-Modus (DND)

Roboter neu starten

Reinigung automatisch fortsetzen

Pause/Ruhemodus

Zum Einschalten des Roboters halten Sie die Taste 3 Sekunden

lang gedrückt. Die Betriebsanzeige leuchtet weiter. Oder stellen

Sie den Roboter auf die Basisstation, indem Sie die Ladekontakte

des Roboters mit denen der Basisstation ausrichten. Dann schaltet

sich der Roboter automatisch ein und beginnt mit dem Laden. Um

den Roboter auszuschalten, entfernen Sie den Roboter von der

Basisstation und halten Sie die Taste 3 Sekunden lang gedrückt.

Ist der Roboter auf den Nicht-Stören-Modus (DND) eingestellt, kann

er die Reinigung nicht fortsetzen. Der Nicht-Stören-Modus (DND) ist

ab Werk standardmäßig deaktiviert. Sie können den Nicht-Stören-

Modus (DND) über die App aktivieren oder den DND-Zeitraum

ändern. Der Nicht-Stören-Zeitraum (DND) ist standardmäßig auf

22:00-8:00 Uhr eingestellt.

Hinweis:

Die geplanten Reinigungsaufgaben werden während des Nicht-Stören-

Zeitraums (DND) wie gewohnt ausgeführt.

Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf des DND-

Zeitraums aufgehört hat.

Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten

lässt, halten Sie die Taste 10 Sekunden lang gedrückt, um

ihn zwangsweise auszuschalten. Halten Sie dann die Taste 3

Sekunden lang gedrückt, um den Roboter einzuschalten.

Nach der erstmaligen Konguration des Netzwerks folgen Sie

zur schnellen Kartenerstellung den Anweisungen in der App. Der

Roboter beginnt mit der Kartenerstellung ohne Reinigung. Wenn

der Roboter zur Basisstation zurückkehrt, ist die Kartenerstellung

abgeschlossen und die Karte wird automatisch gespeichert.

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn

anzuhalten.

Wird der Roboter länger als 10 Minuten angehalten, geht er

automatisch in den Ruhemodus über. Alle Anzeigen am Roboter

schalten sich aus. Drücken Sie eine beliebige Taste auf dem Roboter,

oder nutzen Sie die App, um den Roboter wieder in Betrieb zu nehmen.

Hinweis: Wird der Roboter ausgeschaltet und auf dieBasisstationgestellt,

endet die aktuelle Reinigungsaufgabe.

Hinweis:

Um eine problemlose Rückkehr des Roboters zur Basisstation nach der

Reinigung zu gewährleisten, empfiehlt es sich, den Roboter von der

Basisstation aus starten zu lassen.

Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt,

bitte warten Sie mit Geduld.

Bewegen Sie dieBasisstation, den Frischwasserbehälter, den

Schmutzwasserbehälter oder dasWaschbrettfilger während der Reinigung

nicht.

Die Heißwasserreinigung kann für die Reinigung von Wischpads in der App

aktiviert werden, was für alle Modi gilt. Berühren Sie den Wasserauslass bei

aktivierter Funktion nicht, um Verbrühungen zu vermeiden.

Benutzung

Hinweis: Nach der Installation der Wischmopp-Baugruppe arbeitet der

Roboter bei der ersten Verwendung standardmäßig im Modus

„

Staubsaugen

und Wischen

“

1. Beginne mit der Reinigung

Drücken Sie die Taste am Roboter oder nutzen Sie die App, um

den Roboter von der Basisstation aus starten zu lassen. Dann

plant der Roboter die optimale Reinigungsroute und führt die

Reinigungsaufgabe auf der Grundlage der erstellten Karte aus.

Staubsaugen und Wischen

2. Automatisches Waschen des Wischmopps

Während der Reinigung kehrt der Roboter automatisch zur

Basisstation zurück, um die Wischmopps zu waschen, je nach der

in der App festgelegten Häugkeit der Wischmoppreinigung. Die

Basisstation füllt automatisch den Wasserbehälter des Roboters auf

und der Roboter setzt die Reinigung fort.

48 49

DEDE

Aktivieren Sie in der App die Funktion

„

Staubsaugen

“

. Der Roboter

nimmt dann automatisch die Mopp-Baugruppe von der Basisstation

ab und beginnt mit dem Staubsaugen.

Aktivieren Sie in der App die Funktion „Wischen nach dem

Staubsaugen

“

. Der Roboter nimmt dann automatisch den

Wischmopp an der Basisstation ab und staubsaugt den Boden.

Nach Beendigung des Staubsaugens kehrt der Roboter zur

Basisstation zurück, um die Mopp-Baugruppe zu installieren, und

die Basisstation leert automatisch den Staubbehälter. Und dann

beginnt der Roboter mit dem Wischen, nachdem die Hauptbürsten

und die Seitenbürste angehoben wurden.

Aktivieren Sie die Wischfunktion in der App, und der Roboter prüft

automatisch, ob die Mopp-Baugruppe in der Basisstation installiert

ist. Wenn nicht, installiert der Roboter die Wischeinheit und beginnt

mit dem Wischen, nachdem die Hauptbürsten und die Seitenbürste

angehoben wurden.

Nur Staubsaugen

Wischen nach dem Staubsaugen

Nur Wischen

Benutzung

4. Reinigen Sie den Schmutzwasserbehälter

Nachdem der Roboter seine Aufgabe erfüllt hat, reinigen Sie bitte

den Schmutzwasserbehälter, um Geruchsbildung zu vermeiden.

Hinweis:

Wenn die automatische Entleerungsfunktion in der App ausgeschaltet ist,

leert die Basisstation den Staubbehälter nicht automatisch.

Die Basisstation leert den Staubbehälter gemäß der Einstellung in der App.

3. Automatisches Entleeren des Staubbehälters und

Waschen und Trocknen der Wischmopps

Nachdem der Roboter eine Reinigungsaufgabe erledigt hat und

zum Auaden zur Basisstation zurückkehrt, entleert die Basisstation

automatisch den Staubbehälter. Anschließend wäscht und trocknet

sie die Mopps.

Regelmäßige Wartung

Teile

Um den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur

regelmäßigen Wartung des Zubehörs zu beachten.

Teil Wartungsintervall

Häugkeit des

Austausches

Schmutzwasserbehälter Nach jedem Gebrauch

Frischwassertbehälter

Einmal alle 2 Wochen

Hauptbürsten Alle 6 bis 12 Monate

Staubbehälterlter

Alle 3 bis 6 Monate

Seitenbürste

Wischpadhalter

Waschplattenlter Einmal alle 1 bis 2 Monate

Signalbereich der

Basisstation

Einmal im Monat

Ladekontakte

Automatisch entleerte

Entlüftungsönungen

Omnidirektionales Rad

Gleitrad

Randsensor

3D-ToF-Sensoren

Teil Wartungsintervall

Häugkeit des

Austausches

Teppichsensor

Einmal im Monat

Klippensensoren

Stoßfängerfenster

Stoßfänger

Önung für

automatisches

Wassernachfüllen des

Roboters

Unterseite des

Roboters

Staubbehälter

Nach Bedarf reinigen

Haupträder

Freiraumbeine

Staubbeutel

Alle 2 bis 4 Monate

Wischpads Alle 1 bis 3 Monate

Kalkschutzmittel

Alle 18 bis 36

Monate

Hinweis: Die Häufigkeit der Wartung und des Ersatzes hängt von der

tatsächlichen Nutzung ab. Sollte durch besondere Umstände eine Ausnahme

auftreten, wird eine sofortige Wartung oder ein sofortiger Ersatz empfohlen.

50 51

DEDE

2. Spülen Sie den Waschplattenlter mit sauberem Wasser ab,

wischen Sie ihn sauber und setzen Sie ihn dann wieder in die

Waschplatte ein.

Regelmäßige Wartung

Waschplattenlter

1. Nehmen Sie den Roboter heraus und entfernen Sie den

Waschplattenlter, nachdem die Reinigung des Wischpads

abgeschlossen ist.

3. Verwenden Sie die App oder drücken Sie die Taste , um den

Roboter zur Basisstation zurückzubringen, oder setzen Sie den

Roboter manuell zurück.

Regelmäßige Wartung

Staubbeutel

1. Entfernen Sie die Staubbehälterabdeckung und entsorgen Sie

den Staubbeutel.

3. Setzen Sie einen neuen Staubbeutel ein.

4. Bringen Sie die Staubbehälterabdeckung wieder an.2. Entfernen Sie den Staub und die Verunreinigungen mit einem

trockenen Tuch vom Filter.

Hinweis: Wenn Sie den Griff herausziehen, wird der Beutel verschlossen,

damit Staub und Schmutz nicht versehentlich herausfallen können.

52 53

DEDE

Schmutzwasserbehälter

Regelmäßige Wartung

2. Spülen Sie den Schmutzwasserbehälter mit sauberem Wasser

aus, und reinigen Sie die Innenwand des Schmutzwasserbehälters

mit dem mitgelieferten Reinigungswerkzeug.

1. Entfernen Sie den Schmutzwasserbehälter, önen Sie den Deckel

und gießen Sie das Schmutzwasser aus.

Hinweis:

Die Schwimmerkugel im Schmutzwasserbehälter ist ein bewegliches

Teil. Üben Sie beim Reinigen nicht zu viel Kraft aus, um sie nicht zu

beschädigen.

3. Führen Sie den Hauptbürstenhalter mit den aufgedruckten

Pfeilen, die nach oben zeigen, schräg nach unten in die Schlitze ein.

4. Richten Sie das vordere Ende des Bürstenschutzes am Schlitz aus,

setzen Sie ihn schräg nach unten ein und drücken Sie ihn dann fest.

Hauptbürsten

2. Ziehen Sie die Bürsten wie in der Abbildung gezeigt heraus.

Entfernen Sie mit dem mitgelieferten Reinigungswerkzeug alle in

den Bürsten verhedderten Haare. Nach der Reinigung drücken Sie

die Bürsten fest in den Hauptbürstenhalter, bis sie einrasten.

1. Drücken Sie den Bürstenschutz-Clip nach innen, um den

Bürstenschutz zu entfernen und die Bürste aus dem Roboter zu

heben.

Hinweis: Seien Sie beim Herausziehen der Hauptbürsten vorsichtig, um

Verletzungen zu vermeiden.

Click

Regelmäßige Wartung

Klicken

54 55

DEDE

Seitenbürste

Schrauben Sie die Seitenbürste mit einem Schraubenzieher ab,

reinigen Sie die Haare von der Bürste und schrauben Sie sie wieder

an.

Regelmäßige Wartung

Wischpadhalter

Entfernen und reinigen Sie die Wischpadhalter.

Omnidirektionales Rad

Hinweis:

Trennen Sie die Achse und den Reifen des Rundumlaufrads mit einem

Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei keine

übermäßige Kraft aus.

Spülen Sie das omnidirektionale Rad unter fließendem Wasser ab und

setzen Sie es nach dem vollständigen Trocknen wieder ein.

24h

1. Entfernen Sie die Abdeckung des Roboters und drücken Sie den

Staubbehälter-Clip, um den Staubbehälter zu entfernen.

2. Entfernen Sie den Staubbehälterlter und leeren Sie

anschließend den Staubbehälter.

Staubbehälter und Filter

Regelmäßige Wartung

3. Klopfen Sie leicht auf den Korb des Filters, um den Schmutz zu

entfernen.

4. Spülen Sie den Staubbehälter und den Filter mit Wasser ab und

trocknen Sie sie vor dem Einbau vollständig ab.

Hinweis: Reinigen Sie den Filter niemals mit einer Bürste, einem Finger oder

scharfen Gegenständen, um Schäden zu vermeiden.

Hinweis:

Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser ab.

Keine Reinigungsmittel verwenden.

Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig

trocken sind.

56 57

DEDE

Regelmäßige Wartung

Roboter-Sensoren

Wischen Sie die Roboter-Sensoren mit einem weichen und

trockenen Tuch ab, wie in der folgenden Abbildung dargestellt:

Randsensor

Stoßfängerfenster

3D-ToF-Sensoren

Stoßfänger

Hinweis: Ein feuchtes Tuch kann empfindliche Elemente im Inneren des

Roboters und derBasisstationbeschädigen. Bitte nutzen Sie ein trockenes

Tuch zur Reinigung.

Teppichsensor

Klippensensoren

Ladekontakte und Signalbereich

Reinigen Sie die Ladekontakte und den Signalisierungsbereich mit

einem weichen, trockenen Tuch.

Wischpads

Entfernen Sie die Wischpads aus den Wischpadhaltern, um sie

auszutauschen.

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku.

Sorgen Sie bei täglichem Gebrauch um eine ausreichende Ladung

des Akkus, um eine optimale Akkuleistung zu erhalten. Schalten Sie

den Roboter bei längerem Nichtgebrauch aus und verstauen Sie

ihn. Laden Sie den Roboter mindestens einmal alle drei Monate auf,

um Schäden durch Überentladung zu vermeiden.

Akku

Regelmäßige Wartung

Reinigen Sie die automatisch entleerten Entlüftungsventile des

Roboters undder Basisstationmit einem weichen, trockenen Tuch.

Automatisch entleerte Entlüftungsönungen

58 59

DEDE

Problem Lösung

Der Roboter lässt sich nicht

einschalten.

Der Akku ist schwach. Laden Sie den Roboter an der Ladestation auf und versuchen Sie es dann erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt zwischen 0 ℃

(32 ℉) und 40 ℃ (104 ℉).

Der Roboter lädt sich nicht

auf.

DieBasisstationist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden des Netzkabels

korrekt angeschlossen sind.

Der Kontakt zwischen den Ladekontakten an derBasisstationund dem Roboter ist schlecht, bitte reinigen Sie die

Ladekontakte.

Überprüfen Sie, ob sich an den Anschlüssen des Roboters Fremdkörper benden, und entfernen Sie ggf. diese Fremdkörper.

Der Roboter kann keine

Verbindung zum WLAN

herstellen.

Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem WLAN-

Netzwerk korrekt ist.

Der Roboter unterstützt keine 5 GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-WLAN-

Verbindung verbunden ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung bendet.

Der Roboter ist möglicherweise nicht für die Konguration bereit. Beenden Sie die App, starten Sie diese erneut, und

versuchen Sie es dann noch einmal wie angewiesen.

Der Roboter ndet

nichts und kehrt

zurBasisstationzurück.

Die Basisstation ist nicht an das Stromnetz angeschlossen oder wurde bewegt, während der Roboter nicht auf ihr steht. Bitte

schließen Sie die Basisstation an das Stromnetz an oder stellen Sie den Roboter zum Auaden auf die Basisstation.

Es gibt zu viele Hindernisse um die Basisstation herum. Platzieren Sie die Basisstation in einen freistehenden Bereich.

Wenn der Roboter bewegt wird, muss er sich möglicherweise neu positionieren, und er erstellt eine neue Karte, wenn die

Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er möglicherweise nicht

automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen.

Wischen Sie den Signalisierungsbereich an derBasisstationab, um Staub oder Schmutz zu entfernen.

Fehlersuche

Problem Lösung

Der Roboter bleibt vor

derBasisstationstecken

und kann nicht zu ihr

zurückkehren.

Überprüfen Sie, ob auf beiden Seiten oder vor der Basisstation genügend Platz vorhanden ist, um zu verhindern, dass der

Roboter blockiert wird. Der Weg zur Rückkehr zum Laden ist blockiert, z.B. wenn die Tür geschlossen ist.

Der Roboter kann wegrutschen, wenn der Boden vor derBasisstationübermäßig nass ist. Wenn dies der Fall ist, entfernen

Sie zunächst das überschüssige Wasser, bevor Sie es erneut versuchen.

Es wird empfohlen, dieBasisstationan einen anderen Ort zu stellen und es erneut zu versuchen.

Vergewissern Sie sich, dass die Rampenverlängerungsplatte richtig installiert ist.

Der Roboter lässt sich nicht

ausschalten.

Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters wird empfohlen,

ihn von der Basisstation zu entfernen und die Taste 3 Sekunden lang gedrückt zu halten.

Wenn sich der Roboter durch Ausführen von Schritt 1 nicht ausschalten lässt, halten Sie die Taste 10 Sekunden lang

gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an

den Kundendienst.

Die

Auadegeschwindigkeit ist

langsam.

Bei niedrigem Akkuladestand dauert es etwa 4,5 Stunden, den Roboter vollständig aufzuladen.

Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit

automatisch verlangsamt, um die Lebensdauer des Akkus zu verlängern.

Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen Sie sie mit einem

trockenen Tuch ab.

Die Geräusche nehmen zu,

während der Roboter in

Betrieb ist.

Prüfen Sie, ob der Staubbehälterlter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.

Ein harter Gegenstand könnte in der Hauptbürsten oder im Staubbehälter eingeklemmt sein. Prüfen und entfernen Sie alle

harten Gegenstände.

Die Hauptbürsten oder die Seitenbürste kann sich verheddern. Prüfen und entfernen Sie alle Fremdkörper.

Schalten Sie den Saugmodus auf Standard oder Leise.

Der Roboter bewegt sich,

ohne der festgelegten

Route zu folgen.

Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.

Beim Einsatz auf nassen, rutschigen Oberächen rutscht das Hauptrad durch. Es wird empfohlen, die nassen Stellen vor

dem Einsatz des Roboters zu trocknen.

Wischen Sie das Stoßfängerfenster und die 3D-ToF-Sensoren des Roboters mit einem sauberen, weichen Tuch ab, damit sie

sauber und funktionsfähig bleiben.

Fehlersuche

60 61

DEDE

Fehlersuche

Problem Lösung

Der Roboter kann die zu

reinigenden Räume nicht

erreichen.

Stellen Sie sicher, dass die Türen der zu reinigenden Räume oen sind.

Der Boden vor dem zu reinigenden Zimmer kann nass und rutschig sein, so dass der Roboter wegrutscht und nicht

ordnungsgemäß funktioniert. Trocknen Sie den Boden, bevor Sie den Roboter benutzen.

Der Roboter nimmt die

Reinigung nach dem Laden

nicht wieder auf.

Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus (DND) eingestellt ist, da er dann die Reinigung

nicht fortsetzen kann.

Der Roboter setzt die Reinigung nicht fort, nachdem Sie den Roboter manuell auf die Basisstation gestellt haben oder den

Roboter über die App oder durch Drücken der Taste zum Auaden geschickt haben.

Die Station kann den

Staubbehälter nicht

automatisch leeren.

Prüfen Sie, ob der Staubbeutel im Staubbehälter voll ist.

Wenn der Staubbeutel nicht voll ist, prüfen Sie, ob die automatisch entleerten Entlüftungsönungen des Roboters, der

Basisstation oder des Staubbehälters verstopft sind. Falls ja, beseitigen Sie die Verstopfung rechtzeitig.

Der Wasserstand der

Waschplatte ist nicht

normal.

Überprüfen Sie, ob die Dichtung am Schmutzwasserbehälter lose oder nicht richtig installiert ist, und setzen Sie sie

gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Drücken Sie vorsichtig auf Schmutzwasserbehälter, um sicherzustellen, dass er richtig installiert ist.

Nehmen Sie den Waschplattenlter heraus und prüfen Sie, ob der Abwasserabussanschluss verstopft ist, und reinigen Sie ihn.

Überprüfen Sie die Reinigungsüssigkeit. Fügen Sie keine anderen Flüssigkeiten als die oziell zugelassene

Reinigungsüssigkeit hinzu.

Der Wischpadhaltet ist

abnormal angehoben.

Bitte entfernen Sie den Wischpadhalter, prüfen Sie, ob sich ein Fremdkörper darin bendet, und starten Sie den Roboter neu.

Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Unter dem

Frischwasserbehälter oder

um die Dichtung herum

bendet sich Wasser.

Wenn Sie den Frischwasserbehälter herausnehmen, kann etwas Wasser in der Leitung unter dem Behälter oder um die

Dichtung herum zurückbleiben. Dies ist normal. Wischen Sie es bitte mit einem trockenen Tuch ab.

Bei weiteren Fragen wenden Sie sich bitte an www.mova-tech.com

Spezikationen

Modell RTP61FE

Ladezeit Ca. 4,5 Stunden

Bemessungsspannung 14,4 V

Bemessungsleistung 75 W

Betriebsfrequenz 2400-2483,5 MHz

Maximale Ausgangsleistung ＜ 20 dBm

Roboter Basisstation

Modell RCPE0107

Nenneingang 220-240 V 50-60 Hz

Nennausgang 20 V 2 A

Bemessungsleistung

(bei der Staubentleerung)

700 W

Bemessungsleistung

(während der

Heißwasserreinigung)

1160 W

Bemessungsleistung

(während des Laden- und

Trocknungsvorgangs)

87 W

Unter normalen Einsatzbedingungen muss dieses Gerät in einem Abstand

von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers

gehalten werden.

Hinweis

：

Die Bemessungsleistung (während der Heißwasserreinigung) wird

durch den Leistungswert während des angegebenen Zeitraums

(Wassertemperatur 25

℃

) bestimmt.

Die Bemessungsleistung (beim Lade- und Trocknungsvorgang) wird durch

den Leistungswert während der Volllastperiode bestimmt.

62 63

DEDE

Entsorgung und Entfernung von Batterien

ACHTUNG:

Anleitung zum Herausnehmen:

Die eingebaute Lithium-Ionen-Batterie enthält umweltgefährdende Substanzen. Stellen Sie vor der Entsorgung der Batterie sicher, dass die

Batterie von qualizierten Technikern entfernt und in einer geeigneten Recyclinganlage entsorgt wird.

– Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden;

– Das Gerät muss beim Entfernen des Akkus vom Stromnetz getrennt werden;

– Der Akku muss sicher entsorgt werden.

Bevor Sie den Akku entfernen, trennen Sie die Stromversorgung und lassen Sie den Akku komplett leer laufen.

Nicht benötigte Batterien sollten in einer geeigneten Recyclinganlage entsorgt werden.

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen, um Explosionsrisiken zu vermeiden.

Unter missbräuchlicher Verwendung kann Flüssigkeit aus der Batterie ausgestoßen werden. Wenn Sie aus Versehen anfassen, spülen Sie mit

Wasser und suchen Sie medizinische Hilfe.

1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten Werkzeug die Schrauben auf der Rückseite des Roboters und nehmen Sie

dann die Abdeckung ab.

2. Lösen Sie die Klemmen zwischen dem Akku und der Leiterplatte, um den Akku zu entfernen.

Das Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt einer getrennten Erfassung für elektrische

und elektronische Geräte zugeführt werden muss und nicht über den normalen Haushaltsabfall entsorgt werden darf. Bitte

entnehmen Sie Batterien und Lampen, die nicht vom Gerät umschlossen sind, vor der Abgabe aus dem Gerät und entsorgen

diese über die oziellen Sammelstellen für Batterien und Lampen.

Beim Kauf eines neuen Elektrogerätes können Sie beim Vertreiber ein gleichartiges Altgerät unentgeltlich zurückgeben.

Elektrogeräte mit einer Kantenlänge von maximal 25 cm können unentgeltlich bei Vertreibern von Elektro- und

Elektronikgeräten mit einer Verkaufsäche von mindestens 400 m² sowie in Geschäften des Lebensmittelhandels (z.B.

Supermärkten, Lebensmitteldiscountern, Drogerien) mit einer Gesamtverkaufsäche von mindestens 800 m², die mehrmals

im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, abgegeben werden,

ohne dass ein Neugerät erworben werden muss. Größere Elektrogeräte können kostenlos bei kommunalen Wertstohöfen

abgegeben werden.

Durch die korrekte Entsorgung tragen Sie dazu bei, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu

vermeiden, die durch unsachgemäße Erfassung und Behandlung von Elektroaltgeräten entstehen können.

Bitte löschen Sie sämtliche personenbezogenen Daten auf dem Gerät, bevor Sie es entsorgen.

Für weitere Informationen kontaktieren sie bitte Ihre Kommunalverwaltung, Ihren örtlichen Abfallentsorger oder das Geschäft,

in dem Sie das Produkt erworben haben.

Entsorgung von elektrischen und elektronischen Geräten

64 65

FRFR

Restrictions

d'utilisation

Informations sur la sécurité

Ce produit ne doit pas être utilisé par des enfants âgés de moins de 8 ans

et des personnes ayant un handicap physique, sensoriel ou intellectuel, ou

une connaissance ou une expérience limitée sans la surveillance d'un parent

ou d'un tuteur pour assurer un fonctionnement en toute sécurité et éviter

les risques. Les opérations de nettoyage et d'entretien ne doivent pas être

effectuées par les enfants sans supervision.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec

l'appareil.

Cet appareil contient des batteries qui ne peuvent être remplacées que par des

personnes qualifiées.

Dégagez la surface à nettoyer. Les enfants ne doivent pas jouer avec l'appareil.

Assurez-vous que les enfants et animaux de compagnie se tiennent à distance

du robot en fonctionnement.

Évitez d'installer, de charger ou d'utiliser l'appareil dans les salles de bains ou

autour des piscines.

Ce produit est conçu pour nettoyer le sol dans un environnement domestique

uniquement. Ne l'utilisez pas à l'extérieur, sur des surfaces brutes, ou dans un

milieu industriel ou commercial.

Assurez-vous que l'appareil fonctionne correctement dans un environnement

approprié. Sinon, n'utilisez pas l'appareil.

Pour éviter tout risque d'électrocution, de départ de feu ou de blessures lié à une utilisation non conforme de l'appareil,

veuillez attentivement lire le mode d'emploi avant d'utiliser l'appareil et le conserver pour toute référence ultérieure.

Restrictions

d'utilisation

Informations sur la sécurité

Si le cordon d'alimentation est endommagé, il doit être remplacé par un

assemblage ou cordon spécial disponible auprès du fabricant ou de son

réparateur agréé.

N'utilisez pas le robot dans un espace suspendu au-dessus du sol sans

barrière de protection.

Ne renversez pas le robot. N'utilisez pas le couvercle LDS, le capot du robot ou

le pare-chocs comme poignée pour tenir le robot.

Utilisez le robot dans des environnements à une température ambiante

supérieure à 0 °C et inférieure à 40 °C. Assurez-vous qu'il n'y a pas de liquide

ou de substance collante sur le sol.

Pour éviter tout risque de dommage ou blessure causé par un raclement,

retirez tous les objets mobiles du sol, ainsi que les câbles ou cordons

d'alimentation sur l'itinéraire de nettoyage avant de faire fonctionner

l'appareil.

Retirez les objets fragiles ou de petite taille présents sur le sol pour empêcher

le robot de les heurter ou de les endommager.

Tenez les cheveux, les doigts et toute autre partie du corps éloignés de l'orifice

d'aspiration du robot.

Gardez l'outil de nettoyage hors de la portée des enfants.

N'utilisez pas l'appareil dans une pièce où un nourrisson ou un enfant dort.

Ne placez pas un enfant, un animal domestique ou tout objet sur le robot, qu'il

soit en marche ou à l'arrêt.

66 67

FRFR

Informations sur la sécurité

Batteries et

recharge

N'utilisez pas de batterie ou de station de base tierce. Le robot ne peut être

utilisé qu'avec la station de base RCPE0107.

N'essayez pas de démonter, de réparer ou de modifier la batterie ou la station

de base vous-même.

Ne placez pas la station de base à proximité d'une source de chaleur.

Vous pouvez uniquement verser de l'eau propre et la solution de nettoyage

agréée dans le réservoir d'eau propre. N'ajoutez pas un autre liquide tel que

de l'alcool ou un désinfectant. Le rapport entre la solution de nettoyage et

l'eau propre figure sur le flacon de solution de nettoyage. Gardez la solution de

nettoyage hors de la portée des enfants.

N'utilisez pas le robot pour nettoyer des objets qui brûlent. N'utilisez pas le

robot pour ramasser des liquides combustibles ou inflammables, des gaz

corrosifs ou des acides ou des solvants non dilués.

N'aspirez pas d'objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des cailloux, des gros morceaux de papier ou tout

objet susceptible d'obstruer l'appareil.

La fiche doit être débranchée de la prise avant de nettoyer ou d'entretenir

l'appareil.

N'essuyez pas le robot ou la station de base avec un chiffon humide et ne les

rincez pas avec un liquide. Après le nettoyage des pièces lavables, séchez-les

complètement avant de les réinstaller et de les utiliser.

Veuillez utiliser ce produit conformément aux instructions présentes dans le

monde d'emploi. Les utilisateurs sont responsables de toute perte ou de tout

dommage occasionné par une utilisation non conforme de ce produit.

Restrictions

d'utilisation

Le capteur laser de ce produit répond à la norme IEC 60825-1:2014/EN 60825-

1:2014/A11:2021 des appareils à laser de classe 1. Veuillez éviter de regarder

directement le laser pendant l'utilisation.

APPAREIL À LASER DE CLASSE 1

APPAREIL À LASER DESTINÉ AU GRAND PUBLIC

EN 50689:2021

Batteries et

recharge

Informations de

sécurité sur le laser

Informations sur la sécurité

Par le présent document, Moonstone Technology (Shaoxing) Co., Ltd. déclare que le modèle d'équipement radio RTP61FE répond à la directive

2014/53/UE.

L'intégralité du texte de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.mova-tech.com

Pour obtenir le mode d'emploi électronique détaillé, veuillez consulter https://www.mova-tech.com/pages/user-manuals-and-faqs

N'utilisez pas un chiffon mouillé ou et ne manipulez pas l'appareil les mains

humides pour essuyer ou nettoyer les contacts de charge de la station de base.

N'éliminez pas les batteries usagées de manière inappropriée. Les batteries

non utilisées doivent être mises au rebut dans un centre de recyclage

approprié.

Si le cordon d'alimentation est endommagé ou coupé, arrêtez de l'utiliser

immédiatement et contactez le service après-vente.

Assurez-vous que le robot est éteint lorsque vous le transportez et rangez-le

dans son emballage d'origine si possible.

Si le robot n'est pas utilisé pendant une longue période, chargez-le

complètement, puis éteignez-le et rangez-le dans un endroit sec et frais.

Rechargez le robot au moins tous les 3 mois pour ne pas trop décharger la

batterie.

68 69

FRFR

5ml

10ml

15ml

20ml

Autres accessoires

Présentation du produit

Contenu de l’emballage

Robot

Station de base

Cordon

d’alimentation

Plaque d'extension

de rampe de la

station de base

Mode d’emploi Compartiment

de détergent

automatique

(préinstallé)

Sac à poussière

(préinstallé)

Serpillière × 2

(préinstallées)

Support de

serpillière × 2

Outil de

nettoyage

Filtre de la planche

à laver

(préinstallé)

Solution de

nettoyage

Robot

Présentation du produit

Indicateur d’état de bouton

Blanc fixe: Nettoyage ou lavage terminé

Clignote lentement en blanc : En charge (pas de batterie

faible)

Orange fixe: En veille avec batterie faible ou en pause

avec batterie faible

Clignote lentement en orange : En charge (batterie

faible)

Orange clignotant: Erreur

Bouton de station d'accueil

Appuyez pour renvoyer le robot à la station de base

Appuyez et maintenez enfoncé pendant 3 secondes

pour désactiver le Verrouillage enfants

Bouton d'alimentation/nettoyage

Appuyez et maintenez enfoncé pendant 3 secondes

pour allumer ou éteindre

Appuyez pour commencer le nettoyage une fois le robot

allumé

Remarque:

Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

Le Verrouillage enfants peut être activé/désactivé avec l'application

MOVAhome.

70 71

FRFR

Robot et capteurs

Présentation du produit

Microphones

Vitre de pare-chocs

Éclairage auxiliaire LED

Pare-chocs

Capteur 3D ToF

Caméra HD IA

Capteur 3D ToF

Capot

Contacts de charge

Connecteurs

Orice de remplissage d’eau

automatique

Bouton de réinitialisation/

indicateur Wi-Fi

Appuyez et maintenez

enfoncé pendant 3secondes

pour rétablir les paramètres

d'usine

Capteur de bord

Évent de vidage automatique

Robot et capteurs

Présentation du produit

Capteurs de chute

Roue principale

Patte de franchissement

Brosses principales

Roue omnidirectionnelle

Protection de brosse

Roue principale

Roulette

Patte de franchissement

Trous de montage du support de serpillière

Unité d'extension de brosse latérale

Capteur de tapis

Assemblage MopExtend

Clips de protection de brosse

Compartiment à poussière

Filtre

Évent de vidage

automatique

Clip de

compartiment à

poussière

Clip de ltre

Unité de serpillière

Zone de xation de

serpillière

Support de

serpillière

Serpillière

72 73

FRFR

Station de base

Présentation du produit

Capot

Réservoir

d’eau propre

Couvercle du

réservoir à

poussière

Planche à laver

Filtre de la planche

à laver

Plaque d'extension

de rampe

Fixation du

réservoir d’eau

Fixation du

réservoir d’eau

Tuyau d’eau

Anti-incrustant

Filtre

Flotteur

Boule ottante

Réservoir d’eau

sale

Réservoir d’eau sale

Réservoir d’eau

propre

Filtre

Compartiment

de détergent

automatique

Fente pour sac à poussière

Évents de vidage

automatique

Zone d'émission

du signal

Contacts de charge

Sortie de remplissage

d'eau automatique

Indicateur d’état

Blanc fixe: La station

de base est connectée à

l'alimentation

Orange fixe: Erreur dans

la station de base

Bleu fixe: La voyant par

UV est active

Emplacement pour ranger

le cordon d'alimentation

Port d’alimentation

Préparer son intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chiffons, les jouets, les

objets durs et pointus qui se trouvent sur le sol, an d’éviter que le robot ne

les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour permettre au robot de bien identifier les zones qui doivent être

nettoyées, ne restez pas devant le robot, un seuil, un couloir ou des endroits

étroits.

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque:

À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.

L'éclairage auxiliaire LED fournira un éclairage d'appoint dans les environnements faiblement éclairés.

N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du

verre brisé et des clous, sinon cela peut rayer le sol.

74 75

FRFR

＞1.5M

＞5 CM

Washboard Filter

1. Placer la station de base et la brancher sur une prise

électrique

Placez la station de base dans un endroit le plus dégagé possible

et disposant d'un signal Wi-Fi satisfaisant. Libérez susamment

d’espace, comme montré sur le schéma, et retirez tous les objets de

la zone obscurcie. Insérez le cordon d'alimentation dans la station

de base et branchez-le sur la prise.

Avant l'utilisation

Remarque:

Assurez-vous qu'aucun objet ne bloque la zone d'émission du signal.

Pour éviter que l'eau ne mouille les parquets ou les tapis, il est recommandé

d'installer la station de base sur des sols en carrelage ou en marbre.

Insérez fermement le

cordon d'alimentation

vers le haut jusqu'à ce

que l'indicateur s'allume.

2. Installer la plaque d'extension de rampe

Remarque: Vérifiez que le filtre de la planche à laver est correctement

installée.

Filtre de la planche à

laver

4. Connecter le robot à la station de base

Maintenez le bouton du robot enfoncé pendant 3 secondes pour

l'allumer. Placez le robot sur la station de base avec l'unité de

serpillière orientée vers la planche à laver. Une notication vocale

est émise lorsque le robot est bien connecté à la station de base.

Une fois le robot complètement chargé, les indicateurs d'état sur

le robot et sur la station de base resteront allumés pendant 10

minutes, puis diminueront en luminosité.

Avant l'utilisation

Remarque: Il est conseillé de charger complètement le robot avant la

première utilisation. Quand le robot ne peut pas être activé lorsque la

batterie est déchargée, connectez manuellement le robot à la station pour le

recharger.

3. Retirer les protections du robot et installer l'unité de

serpillière

②

④

①

③

76 77

FRFR

Avant l'utilisation

5. Ajouter la solution de nettoyage MOVA

Remarque:

Le compartiment de détergent automatique peut être rempli de solution

de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage

approuvée pour éviter toute défaillance.

Installez le compartiment de détergent automatique en veillant à bien

l'engager.

6. Verser l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-

le d'eau propre. Puis remettez-le en place dans la station de base.

Remarque: Ne versez pas d'eau chaude dans le réservoir d'eau car cela peut

le déformer.

(1) Retirez le couvercle du réservoir à poussière et sortez le

compartiment de détergent automatique.

(2) Ouvrez le couvercle supérieur du compartiment et ajoutez la

solution de nettoyage.

(3) Fermez le couvercle du compartiment, remettez-le dans la station

de base, puis replacez le couvercle du réservoir à poussière. La

solution de nettoyage sera automatiquement ajoutée pendant le

fonctionnement.

Code QR

Connexion avec l'application MOVAhome

Télécharger l'application MOVAhome

Scannez le code QR sur le robot ou recherchez « MOVAhome » dans

l'App Store pour télécharger et installer l'application.

Remarque:

Seul le réseau Wi-Fi 2,4 GHz est reconnu.

Le logiciel d'application étant soumis à des mises à jour, les opérations

réelles peuvent donc différer des instructions de ce manuel. Veuillez suivre

les instructions selon la version actuelle de l'application.

Ajouter un appareil

Ouvrez l'application MOVAhome, appuyez sur « Scanner le code QR

pour se connecter », et scannez à nouveau le même code QR sur

le robot pour ajouter l'appareil. Suivez les messages d'instructions

pour terminer la connexion Wi-Fi.

Remarque: Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape 2, puis

suivez les instructions pour terminer la connexion Wi-Fi.

Indicateur Wi-Fi

· Clignote lentement :

À connecter

· Clignote rapidement :

Connexion en cours

· Allumé : Connecté

78 79

FRFR

Mode d’utilisation

Si la batterie est trop faible, le robot retournera automatiquement

à la station de base pour se recharger. Après avoir rechargé la

batterie au niveau approprié, il reprendra les tâches de nettoyage

inachevées.

Remarque: Pour utiliser cette fonction, veuillez l'activer dans l'application.

Allumer/Éteindre

Cartographie rapide

Mode Ne pas déranger (DND)

Redémarrage du robot

Reprise automatique du nettoyage

Pause/Veille

Maintenez le bouton du robot enfoncé pendant 3 secondes pour

allumer le robot. L’indicateur d’état reste allumé. Ou, placez le

robot sur la station de base en alignant les contacts de charge du

robot avec ceux de la station. Le robot s’allumera automatiquement

pour commencer la charge. Pour éteindre le robot, éloignez-le de

la station de base et maintenez le bouton enfoncé pendant 3

secondes.

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il

lui sera impossible de reprendre le nettoyage. Le mode DND est

désactivé par défaut à l'usine. Vous pouvez utiliser l'application

pour activer le mode DND ou modier la période DND. La période

DND est de 22h00 à 8h00 par défaut.

Remarque:

Les tâches de nettoyage planifiées seront effectuées comme d'habitude

pendant la période DND.

Le robot reprendra le nettoyage là où il s'est arrêté à la fin de la période

DND.

Si le robot ne répond plus ou ne peut pas être éteint, maintenez le

bouton enfoncé pendant 10 secondes pour l'éteindre de force.

Ensuite, maintenez le bouton enfoncé pendant 3 secondes pour

allumer le robot.

Après avoir conguré le réseau pour la première fois, suivez les

instructions de l’application pour créer rapidement une carte. Le

robot commencera à cartographier sans nettoyage. Lorsque le

robot retourne à la station de base, le processus de cartographie

est terminé et la carte sera automatiquement enregistrée.

Lorsque le robot fonctionne, appuyez sur n’importe quel bouton

pour le mettre en pause.

Si le robot est mis en pause pendant plus de 10minutes, il passe

automatiquement en mode veille. Tous les indicateurs sur le robot

s'éteindront. Appuyez sur n'importe quel bouton du robot, ou

utilisez l'application pour réactiver le robot.

Remarque: Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Remarque:

Pour s'assurer que le robot retourne facilement à la station de base après

le nettoyage, il est recommandé de faire démarrer le robot à partir de la

station de base.

Les serpillières seront nettoyées avant que le robot ne commence à nettoyer,

veuillez patienter.

Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir

d'eau sale ou la planche à laver pendant toute utilisation.

Le nettoyage à l'eau chaude peut être activé dans l'application pour les

tâches de lavage de serpillière. Cela s'applique à tous les modes. Pour éviter

les brûlures, ne touchez pas la sortie d'eau lorsque la fonction est activée.

Mode d’utilisation

Remarque: Une fois l'unité de serpillière installée, le robot fonctionnera par

défaut en mode « Aspiration et nettoyage » lors de sa première utilisation.

1. Commencer le nettoyage

Appuyez sur le bouton du robot ou utilisez l'application pour faire

démarrer le robot à partir de la station de base. Ensuite, le robot

planiera l'itinéraire de nettoyage optimal et eectuera la tâche de

nettoyage en fonction de la carte créée.

Aspiration et nettoyage

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera automatiquement à la station

de base pour laver les serpillières en fonction de la fréquence de

nettoyage spéciée des serpillières dans l'application. La station

de base remplira automatiquement le réservoir d'eau du robot et le

robot reprendra le nettoyage.

80 81

FRFR

Activez la fonction d'aspiration dans l'application, et le robot

retirera automatiquement l'unité de serpillière sur la station de base

et commencera à aspirer.

Activez la fonction de nettoyage après l'aspiration dans

l'application, et le robot retirera automatiquement l'unité de

serpillière sur la station de base pour aspirer le sol. Une fois

l'aspiration terminée, le robot retournera à la station de base pour

installer l'unité de serpillière et la station de base commencera

automatiquement à vider le compartiment à poussière. Puis, le

robot commencera le nettoyage une fois les brosses principales et

la brosse latérale relevées.

Activez la fonction de nettoyage dans l'application, et le robot

vériera automatiquement si l'unité de serpillière est installée sur

la station de base. Sinon, le robot installera l'unité de serpillière et

commencera à laver une fois les brosses principales et la brosse

latérale relevées.

Aspiration uniquement

Nettoyage après l'aspiration

Nettoyage uniquement

Mode d’utilisation

4. Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le

réservoir d'eau sale pour éviter toute odeur.

Remarque:

Si la fonction de vidage automatique est désactivée dans l'application,

la station de base ne videra pas automatiquement le compartiment à

poussière.

La station de base videra le compartiment à poussière en fonction du

réglage défini dans l'application.

3. Vider automatiquement la compartiment à poussière,

puis laver et sécher les serpillières

Une fois que le robot a terminé une tâche de nettoyage et

retourne à la station de base pour se recharger, la station de

base commencera automatiquement à vider le compartiment à

poussière, puis nettoiera et séchera les serpillières.

Entretien de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant

pour l'entretien de routine.

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d’eau sale Après chaque utilisation

Réservoir d’eau propre

Une fois toutes les

2semaines

Brosses principales Tous les 6à 12mois

Filtre du compartiment à

poussière

Tous les 3à 6mois

Brosse latérale

Supports de serpillière

Filtre de la planche à laver Tous les 1à 2mois

Zone d'émission du signal

de la station de base

Une fois par mois

Contacts de charge

Évents de vidage

automatique

Roue omnidirectionnelle

Roulette

Capteur de bord

Capteurs 3D ToF

Pièce Fréquence d’entretien

Période de

remplacement

Capteur de tapis

Une fois par mois

Capteurs de chute

Vitre de pare-chocs

Pare-chocs

Orice de remplissage

d’eau automatique du

robot

Dessous du robot

Compartiment à

poussière

Nettoyez au besoinRoues principales

Pattes de

franchissement

Sac à poussière

Tous les 2 à 4 mois

Serpillières Tous les 1à 3mois

Anti-incrustant

Tous les 18à

36mois

Remarque: La fréquence d’entretien et de remplacement dépend de

l’utilisation. Si une exception se produit en raison de circonstances

particulières, les pièces doivent être entretenues ou remplacées.

82 83

FRFR

2. Rincez le ltre de la planche à laver à l’eau propre, essuyez-le et

réinstallez-le sur la planche à laver.

Entretien de routine

Filtre de la planche à laver

1. Sortez le robot et retirez le ltre de la planche à laver après la n

du nettoyage de la serpillère.

3. Utilisez l'application ou appuyez sur le bouton pour ramener

le robot à la station de base, ou replacez le robot manuellement.

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac à

poussière.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.

2. Retirez la poussière et les débris du ltre avec un chion sec.

Remarque: Tirez la poignée vers l'extérieur pour bien fermer le sac et

empêcher la poussière et les débris de tomber accidentellement.

84 85

FRFR

Réservoir d’eau sale

Entretien de routine

2. Rincez le réservoir d'eau sale à l'eau claire et utilisez l'outil de

nettoyage fourni pour nettoyer la paroi intérieure du réservoir d'eau

sale.

1. Retirez le réservoir d'eau sale, enlevez son couvercle et évacuez

l'eau sale.

Remarque:

La boule ottante dans le réservoir d'eau sale est une pièce

mobile. N'appliquez pas une force excessive lorsque vous la nettoyez pour ne

pas l'endommager.

3. Les èches sérigraphiées orientées vers le haut, insérez le

support de la brosse principale dans les fentes vers le bas et de

manière inclinée.

4. Alignez l’extrémité avant de la protection de brosse avec la fente,

insérez-la vers le bas de manière inclinée, puis appuyez dessus

pour la mettre en place.

Brosses principales

2. Retirez les brosses comme illustré sur la gure. Utilisez l'outil de

nettoyage fourni pour enlever les cheveux et poils emmêlés dans

les brosses. Après le nettoyage, poussez fermement les brosses

dans le support de brosse principale jusqu'à ce qu'elles se mettent

en place en émettant un clic.

1. Appuyez sur les clips de protection de brosse pour retirer la

protection de brosse et soulevez les brosses pour les retirer du

robot.

Remarque: Soyez prudent lorsque vous retirez les brosses principales afin

d'éviter toute blessure.

Click

Entretien de routine

Déclic

86 87

FRFR

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, retirez les poils

de la brosse, puis revissez-la.

Entretien de routine

Supports de serpillière

Retirez et nettoyez les supports de serpillière.

Roue omnidirectionnelle

Remarque:

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de

la roue omnidirectionnelle. N'utilisez pas une force excessive.

Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après

l'avoir complètement séchée.

24h

1. Ouvrez le couvercle du robot et appuyez sur la xation de

compartiment à poussière pour retirer celui-ci.

2. Retirez le ltre du compartiment à poussière et videz le

compartiment.

Filtre et compartiment à poussière

Entretien de routine

3. Tapotez doucement le panier du ltre pour enlever la saleté.

4. Rincez le compartiment à poussière et le ltre à l'eau et séchez-

les complètement avant de les réinstaller.

Remarque: N’essayez pas de nettoyer le filtre avec une brosse, les doigts ou

des objets pointus pour éviter de l’endommager.

Remarque:

Rincez le compartiment à poussière et le filtre uniquement à l'eau claire.

N'utilisez aucun détergent.

Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont

complètement secs.

88 89

FRFR

Entretien de routine

Capteurs de robot

Essuyez les capteurs de robot à l'aide d'un chion doux et sec,

comme illustré dans la gure ci-dessous :

Capteur de bord

Vitre de pare-chocs

Capteurs 3D ToF

Pare-chocs

Remarque: Un chiffon humide peut endommager les éléments sensibles

dans le robot et la station de base. Veuillez utiliser un chiffon sec pour le

nettoyage.

Capteur de tapis

Capteurs de chute

Contacts de charge et zone d'émission du signal

Nettoyez les contacts de charge et la zone d'émission du signal

avec un chion doux et sec.

Serpillières

Retirez les serpillières du support pour les remplacer.

Le robot contient une batterie lithium-ion haute performance.

Assurez-vous que la batterie reste bien chargée pour une utilisation

quotidienne an de maintenir les performances optimales de la

batterie. Si le robot n'est pas utilisé pendant une longue période,

éteignez-le et rangez-le. Pour éviter tout risque de dommages lié à

une décharge excessive, rechargez le robot au moins une fois tous

les trois mois.

Batterie

Entretien de routine

Nettoyez les évents de vidage automatique du robot et de la station

de base à l'aide d'un chion doux et sec.

Évents de vidage automatique

90 91

FRFR

Problème Solution

Le robot ne s'allume pas.

La batterie est faible. Rechargez la batterie sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une

température comprise entre 0 °C (32 °F) et 40 °C (104 °F).

Le robot ne se recharge

pas.

La station de base n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de son cordon

d'alimentation sont correctement branchées.

Le contact entre les contacts de charge sur la station de base et le robot est défaillant, veuillez nettoyer les contacts de

charge.

Vériez la présence d'objet étranger au niveau des connecteurs du robot et retirez-le le cas échéant.

Le robot ne se connecte

pas au réseau Wi-Fi.

Le mot de passe du réseau Wi-Fi n'est pas correct. Assurez-vous que le mot de passe utilisé pour vous connecter à votre

réseau Wi-Fi est correct.

Le robot ne prend pas en charge la connexion Wi-Fi 5GHz. Assurez-vous que le robot est relié à une connexion Wi-Fi 2,4GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot peut ne pas être prêt à être conguré. Veuillez quitter et rouvrir l'application, puis essayez à nouveau comme

indiqué.

Le robot ne peut pas

trouver la station de base

et y retourner.

La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la

station de base à l'alimentation électrique ou placer le robot sur la station de base pour le charger.

Il y a trop d'obstacles autour de la station de base. Placez la station de base dans une zone plus dégagée.

Tout déplacement du robot peut entraîner son repositionnement, il recréera alors une carte s'il n'est pas correctement

repositionné. Si le robot est trop éloigné de la station de base, il peut ne pas revenir automatiquement à la station de base

lui-même, auquel cas vous devrez manuellement placer le robot sur la station de base.

Essuyez la zone d'émission du signal sur la station de base pour éliminer la poussière ou les débris.

Dépannage

Problème Solution

Le robot reste bloqué

devant la station de base

et ne peut pas retourner

vers elle.

Vériez qu'il y a susamment d'espace des deux côtés ou devant la station de base pour éviter que le robot ne soit bloqué.

L'itinéraire pour revenir se recharger est bloqué, par ex. la porte est fermée.

Le robot peut glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau avant de

réessayer.

Il est recommandé de déplacer la station de base dans un autre endroit et réessayez.

Assurez-vous que la plaque d'extension de rampe est correctement installée.

Le robot ne s'éteint pas.

Le robot ne peut pas être désactivé lorsqu'il se recharge. Il est recommandé de déplacer le robot de la station de base, puis

de maintenir le bouton enfoncé pendant 3 secondes pour l'éteindre.

Si le robot ne peut pas être éteint en eectuant l'étape 1, maintenez le bouton enfoncé pendant 10 secondes pour

éteindre le robot de force. Si le problème persiste, contactez le service après-vente.

La vitesse de charge est

lente.

La charge complète du robot, lorsque le niveau de la batterie est bas, dure environ 4,5 heures.

Si vous utilisez le robot à des températures en dehors de la plage indiquée, la vitesse de charge ralentira automatiquement

pour prolonger l'autonomie de la batterie.

Les contacts de charge sur le robot et la station de base peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente lors du

fonctionnement du robot.

Vériez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet est peut-être coincé dans les brosses principales ou le compartiment à poussière. Vériez et retirez l'objet.

Les brosses principales ou la brosse latérale sont peut-être bloquées. Vériez et retirez tous les objets étrangers.

Passez le mode d'aspiration sur Standard ou Silencieux.

Le robot se déplace sans

suivre l'itinéraire déni.

Les objets tels que cordons d'alimentation et pantoues doivent être rangés avant d'utiliser le robot.

Les surfaces mouillées et glissantes peuvent faire patiner la roue principale. Il est recommandé de sécher les endroits

humides avant d'utiliser le robot.

Essuyez la fenêtre du pare-chocs et les capteurs 3D ToF du robot avec un chion propre et doux pour les garder propres et

dégagés.

Dépannage

92 93

FRFR

Dépannage

Problème Solution

Le robot n'a pas trouvé les

pièces à nettoyer.

Assurez-vous que la porte de chaque pièce à nettoyer est ouverte.

La zone devant la pièce à nettoyer est peut-être glissante et mouillée, et le robot glisse et ne fonctionne pas normalement.

Séchez le sol avant d'utiliser le robot.

Le robot ne reprend pas

le nettoyage après la

recharge.

Assurez-vous que le robot n'est pas programmé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher de reprendre le

nettoyage.

Le robot ne reprendra pas le nettoyage après l'avoir placé manuellement sur la station de base ou l'avoir envoyé se

recharger via l'application ou le bouton .

La station ne vide pas

automatiquement le

compartiment à poussière.

Vériez si le sac à poussière dans le compartiment à poussière est plein.

Si le sac à poussière n'est pas plein, vériez si les évents de vidage automatique du robot, de la station de base ou du

compartiment à poussière ne sont pas obstrués. Si c'est le cas, dégagez la pièce bloquée.

Le niveau d'eau dans

la planche à laver est

anormal.

Vériez si le joint sur le réservoir d'eau sale est desserré ou mal installé, et xez-le à nouveau manuellement le cas échéant.

Si le problème persiste, contactez l'équipe de service après-vente.

Enfoncez légèrement le réservoir d'eau sale pour vous assurer qu'il est correctement installé.

Retirez la planche à laver et vériez si le tuyau d’eau sale est bouché, et nettoyez-le.

Vériez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.

Le support de serpillière

ne se soulève pas

normalement.

Veuillez retirer le support de serpillière pour vérier la présence d'objet étranger coincé à l'intérieur, et essayer de

redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-vente.

De l'eau est présente

sous le réservoir d'eau

propre ou autour du joint

d'étanchéité.

Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le réservoir ou autour

du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chion sec.

Pour toute aide supplémentaire, contactez-nous via- www.mova-tech.com

Caractéristiques techniques

Modèle RTP61FE

Temps de charge Environ 4,5 h

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de

fonctionnement

2400-2483,5 MHz

Puissance de sortie maximale ＜ 20dBm

Robot

Station de base

Modèle RCPE0107

Entrée nominale 220-240 V 50-60 Hz

Sortie nominale 20 V 2 A

Puissance nominale

(pendant le vidage de la

poussière)

700 W

Puissance nominale

(pendant le nettoyage à l'eau

chaude)

1160 W

Puissance nominale

(pendant la charge et le

séchage)

87 W

Dans des conditions normales d'utilisation, cet équipement doit être

maintenu à une distance de séparation d'au moins 20 cm entre l'antenne et

le corps de l'utilisateur.

Remarque

：

La puissance nominale (pendant le nettoyage à l'eau chaude) est

déterminée par la valeur de puissance pendant la période représentative

(température de l'eau à 25

℃

La puissance nominale (pendant la charge et le séchage) est déterminée

par la valeur de puissance pendant la période de pleine charge.

Tous les produits portant ce symbole sont des déchets d’équipements électriques et électroniques (DEEE d’après la

directive2012/19/UE) qui ne doivent pas être mélangés avec les ordures ménagères non triées. Vous devez protéger la santé

humaine et l’environnement en déposant votre équipement usagé dans un point de collecte prévu à cet eet pour le recyclage

des déchets d’équipements électriques et électroniques, désigné par le gouvernement et les autorités locales. Des procédures

d’élimination et de recyclage adéquates permettent d’éviter les eets nocifs sur l’environnement et la santé humaine. Veuillez

contacter l’installateur ou les autorités locales pour plus d’informations sur le site, ainsi que les modalités et conditions des points

de collecte de ce type.

Informations concernant les DEEE

Retrait et élimination de la batterie

ATTENTION :

Guide pour le retrait :

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant d'éliminer la batterie, assurez-vous qu'elle

est enlevée par un technicien qualié et déposée dans un centre de recyclage approprié.

– la batterie doit être retirée de l'appareil avant d'être mise au rebut ;

– l'appareil doit être débranché de la source d'alimentation lors du retrait de la batterie ;

– la batterie doit être mise au rebut en toute sécurité.

Avant d'enlever la batterie, débranchez l'appareil et déchargez au maximum la batterie.

Les batteries non utilisées doivent être mises au rebut dans un centre de recyclage approprié.

N'exposez pas la batterie dans un environnement à haute température pour éviter les risques d'explosion.

En cas d'usage abusif, du liquide peut s'échapper de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

1. Retournez le robot, utilisez l'outil adapté pour retirer les vis à l'arrière du robot, puis enlevez le couvercle.

2. Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la batterie.

Restrizioni di utilizzo

Informazioni sulla sicurezza

Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8

anni o da persone con deficit fisici, sensoriali, intellettuali o con esperienza

o conoscenze limitate senza la supervisione di un genitore o di un tutore per

garantire un funzionamento sicuro ed evitare qualsiasi rischio. La pulizia e la

manutenzione non devono essere eseguite da bambini senza supervisione.

L'apparecchio deve essere utilizzato solo con l'alimentatore fornito in dotazione.

Questo apparecchio contiene batterie che possono essere sostituite solo da

personale specializzato.

Liberare l'area da pulire. I bambini non devono giocare con l’apparecchio.

Assicurarsi che bambini e animali domestici siano tenuti a distanza di sicurezza

dal robot durante il suo funzionamento.

Non installare, caricare o utilizzare l'apparecchio nei bagni o intorno alle piscine.

Questo prodotto è destinato esclusivamente alla pulizia dei pavimenti in

ambiente domestico. Non utilizzare all'aperto, su superfici non pavimentate o in

ambienti commerciali o industriali.

Assicurarsi che l'apparecchio funzioni correttamente in un ambiente adeguato.

In caso contrario, non utilizzare l'apparecchio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o

un gruppo speciale disponibile presso il produttore o il suo agente di assistenza.

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, leggere attentamente il

manuale d'uso prima di utilizzare l'apparecchio e conservarlo per riferimenti futuri.

96 97

ITIT

Restrizioni di utilizzo

Informazioni sulla sicurezza

Non utilizzare il robot in un'area sospesa sopra il livello del suolo senza una

barriera protettiva.

Non posizionare il robot a testa in giù. Non utilizzare il coperchio dell'LDS, il

coperchio del robot o il paraurti come impugnatura del robot.

Utilizzare il robot in ambienti con temperatura ambiente superiore a 0 °C e

inferiore a 40 °C. Assicurarsi che non vi siano liquidi o sostanze appiccicose sul

pavimento.

Per evitare danni o danni da trascinamento, prima di mettere in funzione

l'apparecchio, rimuovere tutti gli oggetti lasciati sul pavimento e i cavi o i fili di

alimentazione che si trovano sul percorso di pulizia.

Rimuovere gli oggetti fragili o piccoli dal pavimento per evitare che il robot li

urti e li danneggi.

Tenere capelli, dita e altre parti del corpo lontano dall'apertura di aspirazione

del robot.

Tenere lo strumento di pulizia fuori dalla portata dei bambini.

Non mettere in funzione l'apparecchio in una stanza in cui dorme un neonato

o un bambino.

Non collocare bambini, animali domestici o altri oggetti sopra il robot,

indipendentemente dal fatto che sia fermo o in movimento.

Nel serbatoio dell'acqua pulita è possibile aggiungere solo acqua pulita e la

soluzione detergente ufficialmente approvata. Non aggiungere altri liquidi

come alcol o disinfettanti. Il rapporto tra la soluzione detergente e l'acqua

pulita può essere controllato sul flacone della soluzione detergente. Tenere la

soluzione detergente fuori dalla portata dei bambini.

Informazioni sulla sicurezza

Batterie e ricarica

Non utilizzare batterie o stazioni base di parte terza. Il robot può essere

utilizzato solo con la stazione base modello RCPE0107.

Non tentare di smontare, riparare o modificare da soli la batteria o la stazione

base.

Non collocare la stazione base vicino a una fonte di calore.

Non utilizzare un panno o le mani bagnate per pulire i contatti di ricarica della

stazione base.

Non utilizzare il robot per pulire oggetti molto caldi. Non utilizzare il robot per

raccogliere liquidi infiammabili o combustibili, gas corrosivi, acidi o solventi

non diluiti.

Non aspirare oggetti duri o taglienti. Non utilizzare l'apparecchio per

raccogliere oggetti come sassi, grandi pezzi di carta o qualsiasi altro oggetto

che possa intasare l'apparecchio.

La spina deve essere rimossa dalla presa di corrente prima di procedere alla

pulizia o alla manutenzione dell'apparecchio.

Non pulire il robot o la stazione base con un panno bagnato e non sciacquarli

con alcun liquido. Dopo aver pulito le parti lavabili, asciugarle completamente

prima di reinstallarle e utilizzarle.

Utilizzare questo prodotto in conformità alle istruzioni contenute nel manuale

d'uso. Gli utenti sono responsabili di eventuali perdite o danni derivanti

dall'uso improprio di questo prodotto.

Restrizioni di utilizzo

98 99

ITIT

Il sensore laser di questo prodotto è conforme alla norma IEC 60825-1:2014/

EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto

diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Batterie e ricarica

Informazioni sulla

sicurezza del laser

Informazioni sulla sicurezza

Con la presente, Moonstone Technology (Shaoxing) Co., Ltd. dichiara che l'apparecchiatura radio tipo RTP61FE è conforme alla direttiva

2014/53/UE.

Il testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: www.mova-tech.com

Per un manuale elettronico dettagliato, visitare il sito https://www.mova-tech.com/pages/user-manuals-and-faqs

Non smaltire impropriamente le vecchie batterie. Le batterie non necessarie

devono essere smaltite presso un centro di riciclo appropriato.

Se il cavo di alimentazione è danneggiato o rotto, interrompere

immediatamente l'uso e contattare il servizio di assistenza.

Assicurarsi che il robot sia spento durante il trasporto e, se possibile,

conservato nell'imballaggio originale.

Se il robot non viene utilizzato per un tempo prolungato, caricarlo

completamente, quindi spegnerlo e conservarlo in un luogo fresco e asciutto.

Ricaricare il robot almeno una volta ogni 3 mesi per evitare di scaricare

eccessivamente la batteria.

5ml

10ml

15ml

20ml

Altri accessori

Panoramica del prodotto

Contenuto della confezione

Robot

Stazione base

Cavo di

alimentazione

Piastra di estensione

della rampa della

stazione base

Manuale d'uso Scomparto per

il detergente

automatico

(preinstallato)

Sacchetto per la

polvere

(preinstallato)

Tampone del

mocio × 2

(preinstallato)

Supporto per

il tampone del

mocio × 2

Utensile di puliziaFiltro della piastra

di lavaggio

(preinstallato)

Soluzione

detergente

100 101

ITIT

Robot

Panoramica del prodotto

Indicatore di stato del pulsante

Bianco fisso: Pulizia o ripulitura completata

Bianco intermittente: In carica (non batteria scarica)

Arancione fisso: Standby a batteria scarica o in pausa a

batteria scarica

Arancione lampeggiante: In carica (batteria scarica)

Arancione lampeggiante: Errore

Pulsante Stazione

Premere per rimandare il robot alla stazione base

Tenere premuto per 3 secondi per disattivare il blocco

bambini

Pulsante di accensione / pulizia

Tenere premuto per 3 secondi per accendere o spegnere

il dispositivo

Premere per avviare la pulizia dopo l'accensione del

robot

Nota:

Premere un pulsante qualsiasi del robot per mettere in pausa il robot

durante la pulizia o la ricarica.

Il blocco bambini può essere attivato/disattivato tramite l'App

MOVAhome.

Robot e sensori

Panoramica del prodotto

Microfoni

Finestra paraurti

Luce ausiliaria a LED

Paraurti

Sensore ToF 3D

Fotocamera HD AI

Sensore ToF 3D

Copertura

Contatti di ricarica

Connettori

Ingresso per il rifornimento

automatico dell'acqua

Pulsante di ripristino/indicatore

Wi-Fi

Tenere premuto per 3 secondi

per ripristinare le impostazioni

di fabbrica

Sensore di bordo

Bocchetta di svuotamento

automatico

102 103

ITIT

Robot e sensori

Panoramica del prodotto

Sensori di dislivello

Ruota principale

Gamba antiostacolo

Spazzole principali

Ruota omnidirezionale

Protezione della spazzola

Ruota principale

Ruota girevole

Gamba antiostacolo

Fori di montaggio del supporto del

tampone di spazzolatura

Gruppo di estensione della spazzola laterale

Sensore tappeto

Gruppo di estensione del mocio

(MopExtend)

Clip della protezione della spazzola

Contenitore della polvere

Filtro

Bocchetta di

svuotamento

automatico

Clip del

contenitore

della polvere

Clip del ltro

Gruppo mocio

Area di attacco del

tampone del mocio

Supporto per il

tampone del mocio

Tampone del

mocio

Stazione base

Panoramica del prodotto

Copertura

Serbatoio

dell'acqua

pulita

Coperchio del

contenitore della

polvere

Piastra di lavaggio

Filtro della piastra

di lavaggio

Piastra di

estensione della

rampa

Clip del serbatoio

dell'acqua

Clip del serbatoio

dell'acqua

Tubo dell'acqua

Anticalcare

Filtro

Galleggiante

Sfera galleggiante

Serbatoio

dell'acquausata

Serbatoio

dell'acquausata

Serbatoio

dell'acqua pulita

Filtro

Scomparto per

il detergente

automatico

Alloggiamento per il

sacchetto della polvere

Bocchette di svuotamento

automatico

Area di

segnalazione

Contatti di ricarica

Uscita automatica per

l'aggiunta di acqua

Indicatore di stato

Bianco fisso: La stazione

base è collegata

all'alimentazione

Arancione fisso: La

stazione base riporta un

errore

Blu fisso: La luce UV è in

funzione

Alloggiamento per il cavo

di alimentazione

Porta di alimentazione

104 105

ITIT

Preparare la casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di

valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e

gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa

impigliarsi, graarsi o rovesciarsi e causare danni.

Aprire la porta della stanza da pulire e sistemare i mobili al loro posto per

lasciare più spazio.

Per evitare che il robot non riconosca le aree da pulire, non sostare davanti

al robot, alle soglie, ai corridoi o ai luoghi angusti.

Prima della pulizia, posizionare una barriera sica sul bordo delle scale per

garantire il funzionamento sicuro e senza intoppi del robot.

Nota:

Quando si utilizza il robot per la prima volta, seguirlo durante la pulizia per eliminare in tempo eventuali ostacoli.

Le luci a LED ausiliarie forniranno un'illuminazione ausiliaria negli ambienti scarsamente illuminati.

Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graffiare il

pavimento.

＞1.5M

＞5 CM

Washboard Filter

1. Posizionare la stazione base e collegarla a una presa

elettrica

Collocare la stazione base in una posizione il più possibile aperta

e con un buon segnale Wi-Fi. Lasciare uno spazio suciente come

mostrato nella gura e rimuovere gli oggetti nell'area ombreggiata.

Inserire il cavo di alimentazione nella stazione base e collegarlo

alla presa.

Prima dell'uso

Nota:

Assicurarsi che nessun oggetto possa bloccare l'area di segnalazione.

Per evitare che le macchie d'acqua bagnino i pavimenti in legno o i tappeti,

si consiglia di posizionare la stazione base su pavimenti in piastrelle o in

marmo.

Inserire saldamente il cavo

di alimentazione verso

l'alto no all'accensione

dell'indicatore.

2. Installare la piastra di estensione della rampa

Nota: Assicurarsi che il filtro della piastra di lavaggio sia installato in

posizione.

Filtro della piastra di

lavaggio

106 107

ITIT

4. Collegare il robot alla stazione base

Tenere premuto il pulsante sul robot per 3 secondi per

accenderlo. Posizionare il robot sulla stazione base con il gruppo

mocio rivolto verso la piastra di lavaggio. Quando il robot si

connette con successo alla stazione base, viene emessa una

notica vocale. Dopo che il robot è stato completamente caricato,

gli indicatori di stato sul robot e sulla stazione base rimarranno

accesi per 10 minuti e poi si spegneranno.

Prima dell'uso

Nota: si raccomanda di caricare completamente il robot prima del suo primo

utilizzo. Se non è possibile accendere il robot dopo l'esaurimento della

batteria, collegare manualmente il robot alla stazione per caricarlo.

3. Rimuovere le protezioni del robot e installare il gruppo

mocio

②

④

①

③

Prima dell'uso

5. Aggiungere la soluzione detergente MOVA

Nota:

Lo scomparto del detergente automatico può essere riempito di soluzione

detergente per l'uso. Per evitare malfunzionamenti, non aggiungere altri

liquidi oltre alla soluzione detergente ufficialmente approvata.

Installare lo scomparto del detergente automatico finché non scatta in

posizione.

6. Aggiungere acqua al serbatoio dell'acqua pulita

Estrarre il serbatoio dell'acqua pulita dalla stazione base e riempirlo

con acqua pulita. Quindi reinserirlo nella stazione base.

Nota: Non aggiungere acqua calda nel serbatoio dell'acqua per evitare che il

serbatoio si deformi.

(1) Rimuovere il coperchio del contenitore della polvere ed estrarre lo

scomparto del detergente automatico.

(2) Aprire il coperchio superiore dello scomparto e aggiungere la

soluzione detergente.

(3) Chiudere il coperchio dello scomparto, reinserirlo nella stazione

base e rimontare il coperchio del contenitore della polvere. La

soluzione detergente verrà aggiunta automaticamente durante il

lavoro.

108 109

ITIT

Codice QR

Collegamento con l'App MOVAhome

Scaricare l’App MOVAhome

Eettuare la scansione del codice QR, oppure cercare

“

MOVAhome

”

nell'App Store per scaricare e installare l'app.

Nota:

È supportato solo il Wi-Fi a 2,4 GHz.

A causa degli aggiornamenti del software dell'app, le operazioni effettive

potrebbero differire dalle indicazioni contenute nel presente manuale.

Seguire le istruzioni in base alla versione attuale dell'app.

Aggiungere il dispositivo

Aprire l'app MOVAhome, toccare

“

Scansiona il codice QR per

connetterti

”

e scansionare nuovamente lo stesso codice QR sul robot

per aggiungere il dispositivo. Seguire le istruzioni per completare la

connessione Wi-Fi.

Nota: Se si desidera ripristinare il Wi-Fi, ripetere il passaggio 2 e seguire le

istruzioni per completare la connessione Wi-Fi.

Indicatore Wi-Fi

· Lampeggia

lentamente: Da

connettere

· Lampeggia

rapidamente:

Connessione in corso

· Acceso: Connesso

Utilizzo

Se la batteria è troppo scarica, il robot torna automaticamente alla

stazione base per ricaricarsi. Dopo la ricarica al livello di batteria

appropriato, riprenderà le attività di pulizia non ancora concluse.

Nota: Per utilizzare questa funzione, abilitarla nell'app.

Accensione/spegnimento

Mappatura veloce

Modalità Non disturbare (DND)

Riavvio del robot

Ripresa automatica della pulizia

Pausa/Riposo

Tenere premuto il pulsante per 3 secondi per accendere il

robot. L'indicatore di alimentazione rimane acceso. In alternativa,

posizionare il robot sulla stazione base allineando i contatti

di ricarica del robot con quelli della stazione base; il robot si

accenderà automaticamente e inizierà la ricarica. Per spegnere il

robot, allontanarlo dalla stazione base e tenere premuto il pulsante

per 3 secondi.

Quando il robot è impostato sulla modalità Non disturbare (DND), il

robot non potrà riprendere la pulizia. La modalità DND è disattivata

per impostazione predenita in fabbrica. Con l'app è possibile

attivare la modalità DND o modicare il periodo di DND. Per

impostazione predenita, il periodo di DND va dalle 22:00 alle 8:00.

Nota:

Le attività di pulizia programmate saranno eseguite come di consueto

durante il periodo di DND.

Alla scadenza del periodo di DND, il robot riprenderà la pulizia dal punto in

cui l'aveva lasciata.

Se il robot smette di rispondere o non può essere spento, tenere

premuto il pulsante per 10 secondi per spegnerlo. Quindi, tenere

premuto il pulsante per 3 secondi per accendere il robot.

Dopo aver congurato la rete per la prima volta, seguire le

istruzioni dell'App per creare rapidamente una mappa. Il robot

inizierà a tracciare una mappa senza pulire. Quando il robot torna

alla stazione base, il processo di mappatura è stato completato e la

mappa viene salvata automaticamente.

Quando il robot è in funzione, premere un pulsante qualsiasi per

metterlo in pausa.

Se il robot rimane in pausa per più di 10 minuti, entra

automaticamente in modalità di riposo. Tutti gli indicatori del robot

si spengono. Premere un pulsante qualsiasi del robot o utilizzare

l'app per attivarlo.

Nota: Se il robot viene messo in pausa e posizionato sulla stazione di

ricarica, il compito di pulizia in corso viene interrotto.

110 111

ITIT

Nota:

Per garantire che il robot torni facilmente alla stazione base dopo la pulizia, si

raccomanda di far partire il robot dalla stazione base.

I tamponi del mocio verranno puliti prima che il robot inizi a pulire, attendere

pazientemente.

Non spostare la stazione base, il serbatoio dell'acqua pulita, il serbatoio

dell'acqua usata o la piastra di lavaggio durante il funzionamento.

La pulizia con acqua calda può essere attivata nell'app per le attività di

pulizia del tampone del mocio, e questo vale per tutte le modalità. Per evitare

scottature, non toccare l'uscita dell'acqua quando la funzione è attiva.

Utilizzo

Nota: Dopo aver installato il gruppo del mocio, il robot funzionerà in

modalità

“

Aspirazione e lavaggio

”

per impostazione predenita durante il

primo utilizzo.

1. Avvio della pulizia

Premere il pulsante sul robot, oppure utilizzare l'app per far

partire il robot dalla stazione base. Quindi il robot pianica il

percorso di pulizia ottimale ed esegue l'operazione di pulizia in

base alla mappa creata.

Aspirazione e lavaggio

2. Lavaggio automatico del mocio

Durante la pulizia, il robot torna automaticamente alla stazione

base per lavare i tamponi del mocio in base alla frequenza di

pulizia degli stessi specicata nell'app. La stazione base riempirà

automaticamente il serbatoio dell'acqua del robot e quest'ultimo

riprenderà le operazioni di pulizia.

Abilitare la funzione di aspirazione nell'app e il robot rimuoverà

automaticamente il gruppo mocio sulla stazione base e inizierà ad

aspirare.

Selezionare "Lavaggio dopo l'aspirazione" nell'app e il robot

rimuoverà automaticamente il gruppo mocio sulla stazione base per

aspirare il pavimento. Al termine dell'aspirazione, il robot tornerà

alla stazione base per installare il gruppo mocio e la stazione base

svuoterà automaticamente il contenitore della polvere. Quindi, il

robot inizierà a lavare dopo aver sollevato la spazzola principale e

la spazzola laterale.

Selezionare la funzione di lavaggio nell'app e il robot controllerà

automaticamente se il gruppo mocio è installato sulla stazione

base. In caso contrario, il robot installerà il gruppo mocio e inizierà

a lavare dopo aver sollevato le spazzole principali ela spazzola

laterale.

Solo aspirapolvere

Lavare dopo aver passato l'aspirapolvere

Solo lavaggio

Utilizzo

4. Pulire il serbatoio dell'acqua usata

Dopo che il robot ha completato il suo compito, è opportuno pulire

il serbatoio dell'acqua usata per evitare qualsiasi odore.

Nota:

Se la funzione di svuotamento automatico è disattivata nell'app, la stazione

base non svuoterà automaticamente il contenitore della polvere.

La stazione base svuoterà il contenitore della polvere in base alle

impostazioni dell'app.

3. Svuota automaticamente il contenitore della polvere e

lava e asciuga i tamponi del mocio

Dopo che il robot ha terminato un'attività di pulizia e torna

alla stazione base per ricaricarsi, la stazione base svuota

automaticamente il contenitore della polvere, quindi pulisce e

asciuga i tamponi del mocio.

112 113

ITIT

Manutenzione ordinaria

Parti di ricambio

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'utilizzo degli accessori nell'app o alla tabella seguente per

la manutenzione ordinaria.

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Serbatoio dell'acquausata Dopo ogni utilizzo

Serbatoio dell'acqua pulita

Una volta ogni 2

settimane

Spazzole principali Ogni 6-12 mesi

Filtro del contenitore della

polvere

Ogni 3-6 mesi

Spazzola laterale

Supporti per il tampone del

mocio

Filtro della piastra di lavaggio Una volta ogni 1-2 mesi

Area di segnalazione della

stazione base

Una volta al mese

Contatti di ricarica

Bocchette di svuotamento

automatico

Ruota omnidirezionale

Ruota girevole

Sensore di bordo

Sensori ToF 3D

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Sensore tappeto

Una volta al mese

Sensori di dislivello

Finestra paraurti

Paraurti

Ingresso per il rifornimento

automatico di acqua del robot

Fondo del robot

Contenitore della polvere

Pulire se necessario

Ruote principali

Gambe antiostacolo

Sacchetto per la polvere

Ogni 2-4 mesi

Tamponi del mocio Ogni 1-3 mesi

Anticalcare Ogni 18-36 mesi

Nota: La frequenza della manutenzione e della sostituzione dipende dall'uso

effettivo. Se si verifica un'eccezione dovuta a circostanze particolari, si

consiglia una manutenzione o una sostituzione tempestiva.

2. Sciacquare il ltro della piastra di lavaggio con acqua pulita,

pulirlo e reinstallarlo nella piastra.

Manutenzione ordinaria

Filtro della piastra di lavaggio

1. Al termine della pulizia del tampone del mocio, estrarre il robot e

rimuovere il ltro della piastra di lavaggio.

3. Utilizzare l'app o premere il pulsante per riportare il robot alla

stazione base, oppure rimetterlo a posto manualmente.

114 115

ITIT

Manutenzione ordinaria

Sacchetto per la polvere

1. Rimuovere il coperchio del contenitore della polvere e gettare il

sacchetto della polvere.

3. Installare un nuovo sacchetto per la polvere.

4. Reinstallare il coperchio del contenitore della polvere.

2. Rimuovere la polvere e i detriti dal ltro con un panno asciutto.

Nota: Tirando verso l'esterno la maniglia, il sacchetto viene sigillato per

evitare che polvere e detriti cadano accidentalmente.

Serbatoio dell'acquausata

Manutenzione ordinaria

2. Sciacquare il serbatoio dell'acqua usata con acqua pulita e

utilizzare lo strumento di pulizia in dotazione per pulire la parete

interna del serbatoio.

1. Rimuovere il serbatoio dell'acqua usata, aprire il coperchio e

versare l'acqua.

Nota:

La sfera del galleggiante nel serbatoio dell'acqua usata è una

parte mobile. Non applicare troppa forza durante la pulizia per evitare di

danneggiarla.

116 117

ITIT

3. Con le frecce serigrafate rivolte verso l'alto, inserire la staa

della spazzola principale nelle fessure verso il basso in direzione

inclinata.

4. Allineare l'estremità anteriore della protezione della spazzola

alla fessura, inserirla verso il basso in direzione inclinata e quindi

premerla in posizione.

Spazzole principali

2. Estrarre e pulire le spazzole come mostrato in gura. Utilizzare

lo strumento di pulizia in dotazione per rimuovere i peli impigliati

nelle spazzole. Dopo la pulizia, spingere con forza le spazzole nella

staa principale no a farle scattare in posizione.

1. Premere i fermi della protezione della spazzola verso l'interno

per rimuoverla e sollevare le spazzole dal robot.

Nota: prestare attenzione durante l'estrazione delle spazzole principali per

evitare lesioni.

Click

Manutenzione ordinaria

clic

Spazzola laterale

Svitare la spazzola laterale con un cacciavite, pulire i peli dalla

spazzola e riavvitarla.

Manutenzione ordinaria

Supporti per il tampone del mocio

Rimuovcere e pulire i supporti per il tampone del mocio

Ruota omnidirezionale

Nota:

Utilizzare un utensile, ad esempio un piccolo cacciavite, per separare

l'asse e il pneumatico della ruota omnidirezionale. Non usare una forza

eccessiva.

Sciacquare la ruota omnidirezionale sotto l'acqua corrente e rimontarla

dopo averla asciugata completamente.

118 119

ITIT

24h

1. Rimuovere il coperchio del robot e premere la clip del contenitore

della polvere per rimuoverlo.

2. Rimuovere il filtro del contenitore della polvere e svuotare il

contenitore.

Contenitore della polvere e ltro

Manutenzione ordinaria

3. Picchiettare delicatamente il cestello del ltro per rimuovere lo

sporco.

4. Sciacquare il contenitore della polvere e il ltro con acqua e

asciugarli completamente prima di rimontarli

Nota: Non tentare di pulire il filtro con spazzole, dita o oggetti appuntiti per

evitare di danneggiarlo.

Nota:

Sciacquare il contenitore della polvere e il filtro solo con acqua pulita. Non

utilizzare alcun detergente.

Utilizzare il contenitore della polvere e il filtro solo quando sono

completamente asciutti.

Manutenzione ordinaria

Sensori del robot

Pulire i sensori del robot con un panno morbido e asciutto, come

mostrato nella gura seguente:

Sensore di bordo

Finestra paraurti

Sensori ToF 3D

Paraurti

Nota: Un panno bagnato può danneggiare gli elementi sensibili del robot e

della stazione base. Per la pulizia utilizzare un panno asciutto.

Sensore tappeto

Sensori di dislivello

Contatti di ricarica e area di segnalazione

Pulire i contatti di ricarica e l'area di segnalazione con un panno

morbido e asciutto.

120 121

ITIT

Tamponi del mocio

Per sostituirli, rimuovere i tamponi dal relativo supporto.

Il robot contiene una batteria agli ioni di litio ad alte prestazioni.

Assicurarsi che la batteria rimanga ben carica durante l'uso

quotidiano per mantenere prestazioni ottimali. Se il robot non viene

utilizzato per un tempo prolungato, spegnerlo e metterlo via. Per

evitare danni dovuti a scariche eccessive, caricare il robot almeno

una volta ogni tre mesi.

Batteria

Manutenzione ordinaria

Pulire le bocchette di svuotamento automatico del robot e della

stazione base con un panno morbido e asciutto.

Bocchette di svuotamento automatico

Problema Soluzione

Il robot non si accende.

La batteria è scarica. Ricaricare il robot sulla base e riprovare.

La temperatura della batteria è troppo bassa o troppo alta. Si raccomanda di far funzionare l'apparecchio a una

temperatura compresa tra 32 °F (0 °C) e 104 °F (40 °C).

Il robot non si carica.

La stazione base non è collegata all'alimentazione, accertarsi che entrambe le estremità del cavo di alimentazione siano

collegate correttamente.

Il contatto tra i contatti di ricarica della stazione base e il robot è insuciente; pulire i contatti di ricarica.

Vericare la presenza di oggetti estranei sui connettori del robot ed eventualmente rimuoverli.

Il robot non riesce a

connettersi al Wi-Fi.

La password della rete Wi-Fi non è corretta. Assicurarsi che la password utilizzata per la connessione alla rete Wi-Fi sia

corretta.

Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurarsi che il robot sia collegato a una connessione Wi-Fi a 2,4

GHz.

Il segnale Wi-Fi è debole. Assicurarsi che il robot si trovi in un'area con una buona copertura Wi-Fi.

Il robot potrebbe non essere pronto per essere congurato. Uscire e rientrare nell'app, quindi riprovare come indicato.

Il robot non riesce a trovare

e a tornare alla stazione

base.

La stazione base viene scollegata dall'alimentazione o spostata quando il robot non è su di essa. Collegare la stazione base

all'alimentazione o di posizionare il robot sulla stazione base per caricarlo.

Ci sono troppi ostacoli intorno alla stazione base. Posizionare la stazione base in un'area più aperta.

Lo spostamento del robot può provocare il suo riposizionamento e, se il riposizionamento non riesce, il robot ricrea una

mappa. Se il robot è troppo lontano dalla stazione base, potrebbe non essere in grado di tornare automaticamente da solo,

nel qual caso sarà necessario posizionare manualmente il robot sulla stazione base.

Pulire l'area di segnalazione della stazione base per rimuovere polvere o detriti.

Risoluzione dei problemi

122 123

ITIT

Problema Soluzione

Il robot si blocca davanti

alla stazione base e non

può tornare indietro.

Vericare se lo spazio a disposizione su entrambi i lati o davanti alla stazione base è suciente per evitare che il robot

venga bloccato. Il percorso di ritorno alla carica è bloccato, ad esempio la porta è chiusa.

Il robot può scivolare se il pavimento davanti alla stazione base è troppo bagnato. In tal caso, pulire l'acqua in eccesso

prima di riprovare.

Si consiglia di spostare la stazione base in un altro luogo e riprovare.

Assicurarsi che la piastra di estensione della rampa sia installata correttamente.

Il robot non si spegne.

Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e di tenere

premuto il pulsante per 3 secondi per spegnerlo.

Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsante per 10 secondi per spegnere

forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.

La velocità di ricarica è

lenta.

La ricarica completa del robot richiede circa 4,5 ore quando la batteria è scarica.

Se si utilizza il robot a temperature che non rientrano nell'intervallo specicato, la velocità di ricarica rallenterà

automaticamente per prolungare la durata della batteria.

I contatti di ricarica del robot e della stazione base potrebbero essere sporchi; pulirli con un panno asciutto.

Il rumore aumenta durante

il funzionamento del robot.

Controllare se il ltro del contenitore della polvere è intasato. In tal caso, pulirlo o sostituirlo.

Un oggetto duro può rimanere incastrato nelle spazzole principali o nel contenitore della polvere. Controllare e rimuovere

eventuali oggetti duri.

Le spazzole principali o quella laterale potrebbero incastrarsi. Controllare e rimuovere eventuali corpi estranei.

Commutare la modalità di aspirazione su Standard o Silenzioso.

Il robot si muove senza

seguire il percorso

impostato.

Oggetti come cavi di alimentazione e pantofole devono essere messi via prima di utilizzare il robot.

Il lavoro su superci bagnate e scivolose provoca lo slittamento della ruota principale. Si raccomanda di asciugare i punti

bagnati prima di utilizzare il robot.

Pulire la nestra del paraurti e i sensori ToF 3D del robot con un panno morbido e pulito per mantenerli puliti e non ostruiti.

Risoluzione dei problemi Risoluzione dei problemi

Problema Soluzione

Il robot non trova le stanze

da pulire.

Assicurarsi che le porte delle stanze da pulire siano aperte.

Il luogo antistante la stanza da pulire potrebbe essere bagnato e scivoloso, causando lo scivolamento del robot e un

funzionamento anomalo. Prima di utilizzare il robot, provare ad asciugare il pavimento.

Il robot non riprende la

pulizia dopo la ricarica.

Assicurarsi che il robot non sia impostato sulla modalità Non disturbare (DND), che gli impedisce di riprendere la pulizia.

Il robot non riprende la pulizia dopo che è stato riportato manualmente alla stazione base o inviato alla ricarica tramite l'app

o il pulsante .

La stazione non può

svuotare automaticamente

il contenitore della polvere.

Controllare se il sacchetto della polvere nel contenitore è pieno.

Se il sacchetto della polvere non è pieno, vericare se ci sono ostruzioni nelle bocchette di svuotamento automatico del

robot, della stazione base o del contenitore della polvere. Se ci sono, pulire prontamente la parte bloccata.

Il livello dell'acqua nella

piastra di lavaggio è

anomalo.

Controllare se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e, in tal caso,

ripristinarla manualmente. Se il problema persiste, contattare il servizio post-vendita.

Premere delicatamente sul serbatoio dell'acqua usata per vericare che sia installato correttamente.

Rimuovere la piastra di lavaggio e controllare se lo scarico delle acque reue è ostruito e pulirlo.

Controllare la soluzione detergente. Non aggiungere altri liquidi oltre alla soluzione detergente ucialmente approvata.

Il supporto del mocio

è sollevato in modo

anomalo.

Rimuovere il supporto del mocio per vericare che non vi siano oggetti estranei incastrati e provare a riavviare il robot. Se il

problema persiste, contattare il servizio post-vendita.

Presenza di acqua sotto il

serbatoio dell'acqua pulita

o intorno alla guarnizione.

Quando si estrae il serbatoio dell'acqua pulita, è possibile che rimanga dell'acqua nel tubo sotto il serbatoio o intorno alla

guarnizione. Questo è normale. Pulire con un panno asciutto.

Per ulteriore supporto, contattateci tramite www.mova-tech.com

124 125

ITIT

Speciche

Modello RTP61FE

Tempo di ricarica Circa 4,5 ore

Tensione nominale 14,4 V

Potenza nominale 75 W

Frequenza di funzionamento 2400-2483,5 MHz

Potenza di uscita massima ＜ 20 dBm

Robot Stazione base

Modello RCPE0107

Ingresso nominale 220-240 V 50-60 Hz

Uscita nominale 20 V 2 A

Potenza nominale

(durante lo svuotamento della

polvere)

700 W

Potenza nominale

(durante la pulizia con acqua

calda)

1160 W

Potenza nominale

(durante la carica e l'asciugatura)

87 W

In condizioni normali di utilizzo, questa apparecchiatura deve essere tenuta a

una distanza di almeno 20 cm tra l'antenna e il corpo dell'utente.

Nota

La potenza nominale (durante la pulizia con acqua calda) è deerminata

dal valore della potenza durante il periodo rappresentativo (temperatura

dell'acqua 25

°C

La potenza nominale (durante la carica e l'asciugatura) è determinata dal

valore della potenza a pieno carico.

Tutti i prodotti contrassegnati da questo simbolo sono riuti di apparecchiature elettriche ed elettroniche (RAEE come da direttiva

2012/19/UE) che non devono essere mescolati con i riuti domestici indierenziati. Per proteggere la salute umana e l'ambiente,

invece, è necessario consegnare i riuti di apparecchiature a un punto di raccolta designato per il riciclaggio dei riuti di

apparecchiature elettriche ed elettroniche, nominato dal governo o dalle autorità locali. Lo smaltimento e il riciclo corretti aiutano

a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. Per ulteriori informazioni sull'ubicazione e sui

termini e le condizioni di tali punti di raccolta, contattare l'installatore o le autorità locali.

Informazioni RAEE

Smaltimento e rimozione della batteria

CAUTELA:

Guida alla rimozione:

La batteria agli ioni di litio incorporata contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurarsi che venga

rimossa da tecnici qualicati e smaltita presso un centro di riciclo appropriato.

- la batteria deve essere rimossa dall'apparecchio prima di essere rottamata;

- l'apparecchio deve essere scollegato dalla rete di alimentazione quando si rimuove la batteria;

- la batteria deve essere smaltita in modo sicuro.

Prima di rimuovere la batteria, scollegare l'alimentazione ed esaurire la batteria il più possibile.

Le batterie non necessarie devono essere smaltite presso un centro di riciclo appropriato.

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.

In caso di condizioni dicili, è possibile che il liquido venga espulso dalla batteria. In caso di contatto, sciacquare con acqua e consultare un

medico.

1. Capovolgere il robot, utilizzare uno strumento appropriato per rimuovere le viti sul retro del robot, quindi rimuovere il coperchio.

2. Scollegare i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

126 127

ESES

Restricciones de uso

Información sobre seguridad

Este producto no debe ser usado por niños de menos de 8 años ni

personas con deficiencias físicas, sensoriales, intelectuales, o experiencia o

conocimiento limitados sin la supervisión de un adulto o tutor para asegurar

un uso seguro y evitar riesgos. La limpieza y el mantenimiento no deben ser

realizados por niños sin supervisión.

El aparato solamente debe utilizarse con la unidad de alimentación eléctrica

proporcionada con el aparato.

Este aparato cuenta con baterías que únicamente pueden ser sustituidas por

personas cualificadas.

Despeje el área a limpiar. Los niños no deben jugar con el aparato. Asegúrese

de que niños y mascotas se encuentren a una distancia segura del robot

mientras esté en funcionamiento.

No instale, cargue ni use el aparato en los baños o alrededor de las piscinas.

Este producto es únicamente para la limpieza de suelos en un entorno

doméstico. No lo use en exteriores, en superficies que no sean el suelo, ni en

un establecimiento comercial o industrial.

Asegúrese de que el aparato funciona correctamente en un ambiente

apropiado. De otro modo, no use el aparato.

Si el cable de alimentación está dañado, debe ser sustituido por un cable

especial o conjunto suministrado por el fabricante o su agente de servicio.

Para evitar una descarga eléctrica, incendios o lesiones provocados por un uso indebido del aparato, debe leer el manual de

usuario cuidadosamente antes de usar el aparato y guardarlo para consultas futuras.

Restricciones de uso

Información sobre seguridad

No use el robot en un área suspendida por encima del nivel del suelo sin

barrera protectora.

No coloque el robot boca abajo. No use la tapa del LDS, la tapa del robot o el

paragolpes como asa para el robot.

Utilice el robot en ambientes con una temperatura ambiente por encima de

0°C y por debajo de 40°C. Asegúrese de que no haya líquido o sustancias

pegajosas en el suelo.

Para evitar daños por arrastre, despeje los objetos sueltos del suelo y retire los

cables o los cables de alimentación del camino de limpieza antes de poner en

funcionamiento el aparato.

Retire artículos frágiles o pequeños del suelo para impedir que el robot choque

con ellos y los dañe.

Mantenga el pelo, los dedos y otras partes corporales lejos de la abertura de

succión del robot.

Mantenga la herramienta de limpieza fuera del alcance de los niños.

No utilice el aparato en una habitación en la que duerman bebés o niños.

No coloque niños, mascotas o algún artículo encima del robot,

independientemente de si está parado o en movimiento.

Únicamente agua limpia y la solución de limpieza oficialmente aprobada

pueden añadirse al depósito de agua limpia. No añada otros líquidos tales

como alcohol o desinfectante. La proporción de solución de limpieza y agua

limpia puede comprobarse en la botella de solución de limpieza. Mantenga la

solución de limpieza fuera del alcance de los niños.

128 129

ESES

Información sobre seguridad

Baterías y carga

No use baterías o estaciones base de terceros. El robot únicamente se puede

usar con la estación base modelo RCPE0107.

No intente usted mismo desensamblar, reparar o modificar la batería o la

estación base.

No coloque la estación base cerca de una fuente de calor.

No use un trapo o las manos mojados para restregar o limpiar los contactos de

carga de la estación base.

No use el robot para limpiar objetos que arden. No use el robot para recoger

líquidos inflamables o combustibles, gases corrosivos, o ácidos o solventes sin

diluir.

No aspire objetos duros o afilados. No use el aparato para recoger objetos

tales como piedras, pedazos grandes de papel o algún artículo que pueda

taponar el aparato.

Antes de limpiar o realizar el mantenimiento en el aparato hay que retirar el

enchufe de la toma de corriente.

No restriegue el robot o la estación base con un trapo mojado ni lo enjuague

con líquido. Después de limpiar las piezas lavables, séquelas totalmente antes

de volver a instalarlas y utilizarlas.

Use este producto según las instrucciones del Manual de Usuario. Los usuarios

son responsables de cualquier pérdida o daño que puedan producirse por el

uso indebido de este producto.

Restricciones de uso

El sensor láser de este producto cumple la Norma IEC 60825-1:2014/EN 60825-

1:2014/A11:2021 para productos láser Clase 1. Cuando lo use, evite el contacto

directo con los ojos.

PRODUCTO LÁSER CLASE 1

PRODUCTO LÁSER DE CONSUMO

EN 50689:2021

Baterías y carga

Información sobre

seguridad láser

Información sobre seguridad

Por la presente, Moonstone Technology (Shaoxing) Co., Ltd. declara que el equipo de radio tipo RTP61FE cumple la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección web: www.mova-tech.com

Para un manual electrónico detallado, visite https://www.mova-tech.com/pages/user-manuals-and-faqs

No deseche incorrectamente las baterías antiguas. Las baterías innecesarias

deben desecharse en instalaciones de reciclaje apropiadas.

Si el cable de alimentación se daña o se rompe, deje de utilizarlo de inmediato

y contacte con el servicio de posventa.

Asegúrese de que el robot esté apagado cuando vaya a ser transportado y

manténgalo en su embalaje original si es posible.

Si el robot no se va a usar durante un periodo de tiempo prolongado, cárguelo

totalmente, apáguelo y almacénelo en un lugar fresco y seco. Recargue el

robot al menos una vez cada 3 meses para evitar que la batería se descargue

en exceso.

130 131

ESES

5ml

10ml

15ml

20ml

Otros accesorios

Descripción general del producto

Contenido del embalaje

Robot

Estación base

Cable de

alimentación

Placa de extensión

de rampa de la

estación base

Manual de

usuario

Compartimento

de detergente

automático

(preinstalado)

Bolsa de polvo

(preinstalado)

Mopa × 2

(preinstalado)

Soporte de

almohadilla

de mopa ×2

Herramienta de

limpieza

Filtro de la

bandeja de lavar

(preinstalado)

Solución de

limpieza

Robot

Descripción general del producto

Indicador de estado del botón

Blanco fijo: Limpieza completada

Parpadeo lento en blanco: Carga (sin baja batería)

Naranja fijo: En espera con poca batería o pausado con

poca batería

Parpadeo lento en naranja: Carga (batería baja)

Parpadeo en naranja: Error

Botón de atraque

Pulse para enviar el robot de regreso a la estación base

Mantenga pulsado durante 3 segundos para desactivar

el bloqueo infantil

Botón de encendido / limpieza

Mantenga pulsado durante 3 segundos para encender o

apagar

Pulse para empezar a limpiar después de encender el

robot

Nota:

Pulse cualquier botón en el robot para pausar mientras el robot

limpia o vuelve para cargarse.

El bloqueo infantil se puede activar/desactivar mediante la

aplicación MOVAhome.

132 133

ESES

Robot y sensores

Descripción general del producto

Micrófonos

Ventanilla del

parachoques

Luz LED auxiliar

Parachoques

Sensor ToF 3D

Cámara HD con IA

Sensor ToF 3D

Tapa

Contactos de carga

Conectores

Entrada de recarga automática

de agua

Botón de reinicio/indicador Wi-Fi

Mantener pulsado durante 3

segundos para restaurar los

ajustes de fábrica

Sensor de bordes

Respiradero de vaciado automático

Robot y sensores

Descripción general del producto

Sensores de precipicio

Rueda principal

Pata de separación

Cepillos principales

Rueda omnidireccional

Protector de cepillo

Rueda principal

Rueda giratoria

Pata de separación

Agujeros de montaje para soporte de mopa

Conjunto de extensión de cepillo lateral

Sensor de alfombras

Conjunto MopExtend

Hebilla del protector de cepillo

Caja de polvo

Filtro

Respiradero de

vaciado automático

Presilla de caja

de polvo

Presilla de

ltro

Conjunto de mopa

Área de jación de

mopa

Soporte de mopa Mopa

134 135

ESES

Estación base

Descripción general del producto

Tapa

Depósito de

agua limpia

Tapa del depósito

de polvo

Bandeja de lavar

Filtro de la bandeja

de lavar

Placa de extensión

de rampa

Presilla del

depósito de agua

Presilla del depósito

de agua

Tubo de agua

Inhibidor de

incrustaciones

Filtro

Flotador

Bola otante

Depósito de

agua usada

Depósito de agua

usada

Depósito de agua

limpia

Filtro

Compartimento

de detergente

automático

Ranura de bolsa de polvo

Respiraderos de

vaciado automático

Área de

señalización

Contactos de carga

Salida para añadir agua

automáticamente

Indicador de estado

Blanco fijo: La estación

base está conectada a la

alimentación

Naranja fijo: La estación

base tiene un error

Azul fijo: La luz UV está

encendida

Ranura de

almacenamiento del cable

de alimentación

Puerto de carga

Preparando su hogar

Antes de limpiar, retire los artículos inestables, frágiles, valiosos o peligrosos,

y recoja los cables, la ropa, los juguetes y los objetos alados y rígidos

del suelo para evitar que se enreden, se arañen o se golpeen con el robot

causando pérdidas.

Abra la puerta de la habitación que va a limpiar y coloque los muebles en el

lugar apropiado para hacer más espacio.

Para evitar que el robot no reconozca áreas que se tienen que limpiar, no

permanezca de pie delante del robot, el umbral, en el pasillo o lugares

estrechos.

Antes de empezar a limpiar, ponga una barrera física en el borde de las

escaleras para garantizar un funcionamiento seguro y uido del robot.

Nota:

Cuando utilice el robot por primera vez, sígalo mientras realiza la limpieza para quitar de inmediato cualquier obstáculo potencial.

La luz LED auxiliar proporcionará iluminación auxiliar en ambientes con poca luz.

No aspire objetos rígidos como piedras, bolas de acero ni piezas de juguetes, u objetos afilados como residuos de construcción, cristales rotos y clavos, de lo

contrario, el suelo podría rayarse.

136 137

ESES

＞1.5M

＞5 CM

Washboard Filter

1. Colocar la estación base y conectar a una toma eléctrica

Coloque la estación base en un lugar lo más abierto posible con

una buena señal Wi-Fi. Deje suciente espacio como se muestra en

la gura y reitre los objetos en el área sombreada. Inserte el cable

de alimentación en la estación base y conéctelo a la toma.

Antes de usar

Nota:

Asegúrese de que ningún objeto pueda bloquear el área de señalización.

Para evitar que las manchas de agua mojen los suelos de madera o

las alfombras, se recomienda colocar la estación base sobre suelos de

baldosas o de mármol.

Inserte rmemente el

cable de alimentación

hacia arriba hasta que se

encienda el indicador.

2. Instalar la placa de extensión de rampa

Nota: Asegúrese de que el filtro de la bandeja de lavar está instalado en su

sitio.

Filtro de la bandeja de lavar

4. Conectar el robot a la estación base

Mantenga pulsado el botón en el robot durante 3 segundos para

encenderlo. Coloque el robot sobre la estación base con el conjunto

de mopa mirando hacia la bandeja de lavar. Se oirá una indicación

de voz cuando el robot se conecte con éxito a la estación base.

Después de cargar totalmente el robot, los indicadores de estado

en el robot y la estación base permanecerán encendidos durante 10

minutos y luego se atenuarán.

Antes de usar

Nota: Antes de usarlo por primera vez, se recomienda cargar totalmente el

robot. Cuando el robot no se pueda encender después de que la batería se

haya agotado, conéctelo manualmente a la estación base para cargarlo.

3. Retirar las protecciones del robot e instalar el conjunto

de mopa

②

④

①

③

138 139

ESES

Antes de usar

5. Añadir la solución de limpieza MOVA

Nota:

El compartimento de detergente automático se puede llenar con solución

de limpieza para su uso. Para evitar un funcionamiento incorrecto, no

añada otro líquido que no sea la solución de limpieza oficialmente

aprobada.

Instale el compartimento de detergente automático hasta que encaje en su

sitio.

6. Añada agua al depósito de agua limpia

Saque el depósito de agua limpia de la estación base y llénelo

con agua limpia. A continuación, instálelo de nuevo en la estación

base.

Nota: No llene el depósito de agua con agua caliente, esto podría provocar

que el depósito se deforme.

(1) Retire la tapa del depósito de polvo y saque el compartimento de

detergente automático.

(2) Abra la tapa superior del compartimento y añada solución de

limpieza.

(3) Cierre la tapa del compartimento, colóquelo de nuevo en la

estación base y vuelva a montar la tapa del depósito de polvo.

La solución de limpieza se añadirá automáticamente durante el

funcionamiento.

Código QR

Conexión con la aplicación MOVAhome

Descargar la aplicación MOVAhome

Escanee el código QR del robot, o busque "MOVAhome" en la tienda

de aplicaciones para descargarla e instalarla.

Nota:

Solo compatible con Wi-Fi de 2,4GHz.

Debido a las actualizaciones de software de la aplicación, el

funcionamiento real puede diferir de las indicaciones en este manual. Siga

las instrucciones en función de la versión actual de la aplicación.

Añadir un dispositivo

Abra la aplicación MOVAhome, toque "Escanear código QR para

conectarse" y escanee de nuevo el mismo código QR en el robot

para añadir el dispositivo. Siga las indicaciones para finalizar la

conexión Wi-Fi.

Nota: Si desea restablecer el Wi-Fi, repita el paso 2 y luego siga las

indicaciones para nalizar la conexión Wi-Fi.

Indicador Wi-Fi

· Parpadeo lento:

Esperando a

conectar

· Parpadeo rápido:

Conectando

· Encendido:

Conectado

140 141

ESES

Modo de uso

Si las baterías tienen muy poca carga, el robot vuelve

automáticamente a la estación base para cargar. Después de

cargar hasta el nivel de batería adecuado, el robot retomará las

tareas de limpieza no nalizadas.

Nota: Para usar esta función, actívela en la aplicación.

Encender/apagar

Mapeo rápido

Modo no molestar (DND)

Reinicio del robot

Reanudación automática de la limpieza

Pausa/Reposo

Mantenga pulsado el botón durante 3 segundos para encender

el robot. El indicador de encendido permanecerá encendido. O

bien, coloque el robot en la estación base alineando los contactos

de carga del robot con los de la estación base, y, a continuación,

el robot se encenderá automáticamente y empezará a cargar. Para

apagar el robot, aléjelo de la estación base y mantenga pulsado el

botón durante 3 segundos.

Cuando el robot se pone en el modo No Molestar (DND), se evitará

que el robot retome la limpieza. El modo DND está inhabilitado de

forma predeterminada desde la fábrica. Se puede usar la aplicación

para habilitar el modo DND o modicar el periodo DND. El periodo

DND es 22:00-8:00 de manera predeterminada.

Nota:

Las tareas de limpieza programada se realizarán de la manera habitual

durante el periodo DND.

Cuando termine el periodo DND, el robot reanudará la limpieza donde la

dejó.

Si el robot deja de responder o no puede apagarse, mantenga

pulsado el botón durante 10 segundos para forzar el apagado.

A continuación, mantenga pulsado el botón durante 3 segundos

para encender el robot.

Después de congurar la red por primera vez, siga las instrucciones

de la aplicación para crear rápidamente un mapa. El robot

comenzará a mapear sin limpiar. El proceso de mapeo se

completará cuando el robot regrese a la estación base y el mapa se

guardará automáticamente.

Cuando el robot esté funcionando, pulse cualquier botón para

pausarlo.

Si el robot está en pausa durante más de 10 minutos, entrará

automáticamente en modo de reposo. Todos los indicadores del

robot se apagarán. Para activar el robot, pulse cualquier botón del

robot o la estación base, o use la aplicación.

Nota: Si el robot se pone en pausa y se coloca en la estación base, terminará

el proceso de limpieza actual.

Nota:

Para asegurarse de que el robot vuelve fácilmente a la estación base después

de limpiar, se recomienda que el robot empiece desde la estación base.

Las mopas se limpiarán antes de que el robot comience a pasar la mopa,

espere con paciencia.

No mueva la estación base, el depósito de agua limpia, el depósito de agua

usada ni el filtro de la bandeja de lavar durante su funcionamiento.

La limpieza con agua caliente puede activarse en la aplicación para lavar

las mopas, lo que se aplica a todos los modos. Para evitar quemaduras, no

toque la salida de agua cuando la función está activada.

Modo de uso

Nota: Después de instalar el conjunto de mopa, el robot funcionará en el modo

"Aspirar y pasar la mopa" de forma predeterminada durante su primer uso.

1. Empezar a limpiar

Pulse el botón en el robot o use la aplicación para que el robot

empiece desde la estación base. A continuación, el robot planicará

la ruta de limpieza óptima y realizará la tarea de limpieza en función

del mapa creado.

Aspirar y pasar la mopa

2. Lavado automático de la mopa

Cuando está limpiando, el robot vuelve automáticamente a la

estación base para lavar las mopas en función de la frecuencia de

limpieza de mopa especicada en la aplicación. La estación base

recargará automáticamente el depósito de agua del robot y este

retomará la limpieza.

142 143

ESES

Active la función de aspirar en la aplicación y el robot retirará

automáticamente el conjunto de mopa en la estación base y

empezará a aspirar.

Active la función de pasar la mopa después de aspirar en el

aplicación y el robot retirará automáticamente el conjunto de mopa

en la estación base para aspirar el suelo. Después de aspirar, el

robot volverá a la estación base para instalar el conjunto de mopa

y la estación base vaciará automáticamente la caja de polvo. Y,

a continuación, el robot empezará a pasar la mopa después de

levantar los cepillos principales y el cepillo lateral.

Active la función de pasar la mopa en la aplicación y el robot

comprobará automáticamente si el conjunto de mopa está

instalado en la estación base. En caso contrario, el robot instalará

el conjunto de mopa y empezará a pasar la mopa después de subir

los cepillos principales y el cepillo lateral.

Solo aspirar

Pasar la mopa después de aspirar

Solo mopa

Modo de uso

4. Limpieza del depósito de agua usada

Cuando el robot haya completado su tarea, limpie el depósito de

agua usada para evitar olores.

Nota:

Si la función de vaciado automático está desactivada en la aplicación, la

estación base no vaciará automáticamente la caja de polvo.

La estación base vaciará la caja de polvo según el ajuste en la aplicación.

3. Vaciar automáticamente la caja de polvo y lavar y secar

las mopas

Cuando el robot naliza una tarea de limpieza y vuelve a la estación

base para cargarse, la estación base vaciará automáticamente la

caja de polvo y después lavará y secará las mopas.

Mantenimiento rutinario

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la aplicación o en la siguiente tabla de

mantenimiento rutinario.

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Depósito de agua usada Después de cada uso

Depósito de agua limpia

Una vez cada 2

semanas

Cepillos principales Cada 6 a 12 meses

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soportes de mopa

Filtro de la bandeja de lavar

Una vez cada 1 a 2

meses

Área de señalización de la

estación base

Una vez al mes

Contactos de carga

Respiraderos de vaciado

automático

Rueda omnidireccional

Rueda giratoria

Sensor de bordes

Sensores ToF 3D

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Sensor de Alfombras

Una vez al mes

Sensores de precipicio

Ventanilla del

parachoques

Parachoques

Entrada de recarga

automática de agua

del robot

Parte inferior del robot

Caja de polvo

Limpie cuando sea necesarioRuedas principal

Patas de separación

Bolsa de polvo

Cada 2 a 4 meses

Mopas Cada 1 a 3 meses

Inhibidor de

incrustaciones

Cada 18 a 36 meses

Nota: La frecuencia de mantenimiento y sustitución depende del uso real. Si

ocurre una excepción debido a circunstancias especiales, se recomienda un

mantenimiento o sustitución inmediatos.

144 145

ESES

2. Enjuague el ltro de la bandeja de lavar con agua limpia, límpielo

y, a continuación, vuelva a instalarlo en la bandeja de lavar.

Mantenimiento rutinario

Filtro de la bandeja de lavar

1. Saque el robot y retire el ltro de la bandeja de lavar una vez se

complete la limpieza de la mopa.

3. Use la aplicación o pulse el botón para devolver el robot a la

estación base, o colóquelo manualmente.

Mantenimiento rutinario

Bolsa de polvo

1. Retire la tapa del depósito de polvo y deseche la bolsa de polvo. 3. Instale una nueva bolsa de polvo.

4. Reinstale la tapa del depósito de polvo.2. Quite el polvo y la suciedad del ltro con un paño seco.

Nota: Tirar del tirador hacia fuera sellará la bolsa para evitar que el polvo y

los residuos se caigan accidentalmente.

146 147

ESES

Depósito de agua usada

Mantenimiento rutinario

2. Enjuague el depósito de agua usada con agua limpia, y use

la herramienta de limpieza proporcionada para limpiar la pared

interior del depósito de agua usada.

1. Retire el depósito de agua usada, abra la tapa y vierta el agua

usada.

Nota:

La bola otante en el depósito de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

3. Con las echas impresas mirando hacia arriba, inserte el soporte

del cepillo principal en los huecos inclinándolo hacia abajo.

4. Alinee la parte delantera del protector de cepillo con la ranura,

insértelo inclinándolo hacia abajo, y luego presiónelo en su lugar.

Cepillos principales

2. Saque los cepillos como se muestra en la gura. Use la

herramienta de limpieza proporcionada para quitar los pelos

enredados en los cepillos. Después de la limpieza, presione

rmemente para introducir los cepillos en el soporte del cepillo

principal hasta que escuche un chasquido.

1. Presione las presillas del protector de cepillo hacia dentro para

quitar el protector de cepillo y sacar los cepillos del robot.

Nota: Tenga cuidado cuando saque los cepillos principales para evitar

lesiones.

Click

Mantenimiento rutinario

clic

148 149

ESES

Cepillo lateral

Desenrosque el cepillo lateral con un desatornillador, quite el pelo

del cepillo, y vuelva a enroscarlo.

Mantenimiento rutinario

Soportes de mopa

Retire y limpie los soportes de mopa.

Rueda omnidireccional

Nota:

Use una herramienta como un pequeño destornillador para separar el eje y

el neumático de la rueda omnidireccional. No ejerza excesiva fuerza.

Enjuague la rueda omnidireccional con agua corriente y vuelva a colocarla

después de secarla completamente.

24h

1. Retire la tapa del robot y presione la presilla de la caja de polvo

para retirar la caja de polvo.

2. Retire el ltro de la caja de polvo y vacíe la caja de polvo.

Caja de polvo y ltro

Mantenimiento rutinario

3. Golpee suavemente la canasta del ltro para eliminar la

suciedad.

4. Enjuague la caja de polvo y el ltro con agua y séquelos

completamente antes de reinstalar.

Nota: No intente limpiar el filtro con un cepillo, los dedos u objetos afilados

para evitar daños.

Nota:

Enjuague la caja de polvo y el filtro con agua únicamente. No utilice

detergente.

Use la caja de polvo y el filtro únicamente cuando estén completamente

secos.

150 151

ESES

Mantenimiento rutinario

Sensores del robot

Limpie los sensores del robot usando un trapo suave y seco, como

se muestra en la siguiente gura:

Sensor de bordes

Ventanilla del

parachoques

Sensores ToF 3D

Parachoques

Nota: Un paño húmedo puede dañar los elementos sensibles dentro del

robot y la estación base. Utilice un paño seco para la limpieza.

Sensor de alfombras

Sensores de precipicio

Contactos de carga y zona de señalización

Limpie los contactos de carga y el área de señalización con un

paño suave y seco.

Mopas

Retire las mopas de los soportes de mopa para sustituirlas.

El robot cuenta con una batería de iones de litio de alto

rendimiento. Asegúrese de que la batería permanezca bien cargada

para el uso diario a n de mantener un rendimiento óptimo. Si

el robot no se utiliza durante un periodo de tiempo prolongado,

apáguelo y guárdelo. Para evitar daños por descarga excesiva,

cargue el robot al menos una vez cada tres meses.

Batería

Mantenimiento rutinario

Limpie los respiraderos de vaciado automático del robot y la

estación base con un paño suave y seco.

Respiraderos de vaciado automático

152 153

ESES

Problema Solución

El robot no se enciende.

La batería tiene poca carga. Recargue el robot en la base de carga y pruebe de nuevo.

La temperatura de la batería está demasiado baja o demasiado alta. Se recomienda utilizar el aparato a una temperatura

entre 0°C (32℉) y 40°C (104℉).

El robot no se carga.

La estación base no está conectada a la fuente de alimentación, asegúrese de que ambos extremos del cable de

alimentación estén conectados correctamente.

El nivel de contacto entre los contactos de carga de la estación base y el robot es deciente, limpie los contactos de carga.

Verique si hay algún objeto extraño en los conectores del robot y, si lo hay, elimínelo.

El robot no puede

conectarse a la red Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a la red Wi-Fi sea

correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese de que el robot esté conectado a una conexión Wi-Fi de 2,4GHz.

La señal de Wi-Fi es débil. Asegúrese de que el robot esté en un área con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para congurarse. Salga de la aplicación y vuelva a entrar, e inténtelo de nuevo según

las instrucciones.

El robot no puede

encontrar y regresar a la

estación base.

La estación base está desconectada de la alimentación o se ha movido cuando el robot no estaba en ella. Conecte la

estación base a la alimentación o coloque el robot en la estación base para cargar.

Hay demasiadas obstrucciones alrededor de la estación base. Coloque la estación base en un área más abierta.

Mover el robot puede hacer que se reposicione, y volverá a crear un mapa si el reposicionamiento falla. Si el robot está

demasiado lejos de la estación base, es posible que no pueda regresar automáticamente por sí solo, en cuyo caso deberá

colocar manualmente el robot en la estación base.

Limpie el área de señalización de la estación base para eliminar el polvo o la suciedad.

Resolución de problemas

Problema Solución

El robot se atasca delante

de la estación base y no

puede volver a la estación.

Compruebe si hay suciente espacio en ambos lados o delante de la estación base para evitar que el robot quede

bloqueado. La ruta de regreso para cargar está bloqueada, por ejemplo la puerta está cerrada.

El robot puede resbalarse si el suelo delante de la estación base está demasiado mojado. Si es así, elimine el exceso de

agua antes de volver a intentarlo.

Se recomienda mover la estación base a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de rampa está instalada correctamente.

El robot no se apaga.

El robot no se puede apagar cuando está cargando. Se recomienda mover el robot desde la estación base y luego mantener

pulsado el botón durante 3 segundos para apagarlo.

Si el robot no se puede apagar con el paso 1, mantenga pulsado el botón durante 10 segundos para forzar el apagado

del robot. Si el problema persiste, contacte con el servicio posventa.

La velocidad de carga es

lenta.

Se necesitan aproximadamente 4,5 horas para cargar completamente el robot cuando la batería tiene poca carga.

Si utiliza el robot a temperaturas fuera del intervalo especicado, la velocidad de carga disminuirá automáticamente para

prolongar la duración de la batería.

Los contactos de carga del robot y la estación base pueden estar sucios, límpielos con un paño seco.

El ruido aumenta

mientras el robot está en

funcionamiento.

Compruebe si el ltro de la caja de polvo está obstruido. Si es así, límpielo o sustitúyalo.

Un objeto duro puede estar atascado en los cepillos principales o en la caja de polvo. Compruébelo y retire cualquier objeto

duro.

Los cepillos principales o el cepillo lateral pueden estar enredados. Compruébelo y retire objetos extraños.

Cambie el modo de succión a Estándar o Silencio.

El robot se mueve sin

seguir la ruta establecida.

Los objetos como cables de alimentación y pantuas deben mantenerse ordenados antes de usar el robot.

Trabajar en supercies resbaladizas provoca que la rueda principal resbale. Se recomienda secar los lugares mojados antes

de usar el robot.

Limpie la ventanilla del parachoques y los sensores ToF 3D en el robot con un paño suave y limpio para mantenerlos limpios

y sin obstrucciones.

Resolución de problemas

154 155

ESES

Resolución de problemas

Problema Solución

El robot omite las

habitaciones que deben

limpiarse.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

El lugar delante de la sala a limpiar puede estar mojado y resbaladizo, lo que hace que el robot resbale y trabaje

anormalmente. Seque el suelo antes de usar el robot.

El robot no reanuda la

limpieza después de la

carga.

Asegúrese de que el robot no esté en modo No Molestar (DND), el cual evitará que reanude la limpieza.

El robot no reanudará la limpieza después de colocarlo manualmente en la estación base o enviarlo a cargar mediante la

aplicación o el botón .

La estación no puede

vaciar automáticamente la

caja de polvo.

Compruebe si la bolsa de polvo en el depósito está llena.

Si la bolsa de polvo no está llena, compruebe si hay obstrucción en los respiraderos de vaciado automático del robot, la

estación base o la caja de polvo. Si es así, limpie oportunamente la parte bloqueada.

El nivel de agua en la

bandeja de lavar es

anómalo.

Compruebe si el sellado del depósito de agua usada está suelto o no está instalado correctamente y, en caso armativo,

reajústelo manualmente. Si el problema persiste, contacte con el equipo de servicio posventa.

Presione suavemente el depósito de agua usada para asegurarse de que está instalado correctamente.

Retire el ltro de la bandeja de lavar y compruebe si la salida de agua residual está bloqueada, y límpiela.

Compruebe la botella de solución de limpieza. No añada líquido distinto a la solución de limpieza aprobada ocialmente.

El soporte de mopa se sube

de manera anómala.

Retire el soporte de mopa para comprobar si hay objetos extraños atascados en él, e intente reiniciar el robot. Si el

problema persiste, contacte con el equipo de servicio posventa.

Hay agua debajo del

depósito de agua limpia

o alrededor de la junta de

sellado.

Cuando se extrae el depósito de agua limpia, algo de agua del tubo puede quedar debajo del depósito o alrededor de la

junta de sellado. Esto es normal. Restriegue con un trapo seco.

Para obtener más ayuda, contacte con nosotros en www.mova-tech.com

Especicaciones

Modelo RTP61FE

Tiempo de carga Aprox. 4,5 horas

Tensión asignada 14,4V

Potencia nominal 75W

Frecuencia de

funcionamiento

2400-2483,5MHz

Potencia máxima de salida ＜ 20dBm

Robot Estación base

Modelo RCPE0107

Entrada nominal 220-240V 50-60Hz

Salida nominal 20V 2A

Potencia nominal

(durante el vaciado de polvo)

700W

Potencia nominal

(durante la limpieza con agua

caliente)

1160W

Potencia nominal

(durante la carga y el secado)

87W

En condiciones normales de uso, este equipo debe mantenerse a una

distancia de, al menos, 20cm entre la antena y el cuerpo del usuario.

Nota

：

La potencia nominal (durante la limpieza con agua caliente) se determina

por el valor de potencia durante el periodo representativo (temperatura de

agua 25

℃

La potencia nominal (durante la carga y el secado) se determina por el

valor de potencia durante un periodo de carga completa.

157

156

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/

UE) que no deben mezclarse con residuos domésticos sin clasicar. En cambio, debe proteger la salud humana y el medio

ambiente entregando sus residuos de aparatos a un punto de recogida designado para el reciclaje de basura de aparatos

eléctricos y electrónicos, nombrado por el gobierno o las autoridades locales. La correcta eliminación y reciclaje ayudarán a evitar

posibles consecuencias negativas para el medio ambiente y la salud humana. Contacte con el instalador o las autoridades locales

para más información acerca de la ubicación así como términos y condiciones de tales puntos de recogida.

Información RAEE

Eliminación y retirada de la batería

PRECAUCIÓN:

Guía de retirada:

La batería de iones de litio integrada contiene sustancias que son peligrosas para el medio ambiente. Antes de eliminar la batería, asegúrese

de que la batería sea retirada por técnicos cualicados y desechada en instalaciones de reciclaje apropiadas.

– Se debe retirar la batería del aparato antes de tirarlo;

– el aparato debe desconectarse del suministro eléctrico cuando se retire la batería;

– asegúrese de desechar la batería de forma segura.

Antes de retirar la batería, desconecte la alimentación y agote la batería al máximo.

Las baterías innecesarias deben desecharse en instalaciones de reciclaje apropiadas.

No la exponga a ambientes de alta temperatura para evitar riesgos de explosión.

En condiciones abusivas, el líquido puede ser expulsado de la batería. Si ocurre un contacto, enjuague con agua y busque ayuda médica.

1. Voltee el robot, use una herramienta apropiada para retirar los tornillos de la parte posterior del robot, y luego retire la tapa.

2. Desenchufe los terminales entre la batería y la placa PCB para retirar la batería.

Ograniczenia

użytkowania

Informacje dotyczące bezpieczeństwa

Z niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej 8

lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych lub

intelektualnych, ani osoby o niewystarczającym doświadczeniu lub wiedzy,

chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci pozostające

bez nadzoru nie mogą czyścić urządzenia ani dokonywać czynności

konserwacyjnych.

Urządzenie należy używać tylko wraz z modułem zasilania, z nim

dostarczanym.

To urządzenie zawiera baterie, które mogą być wymieniane tylko przez

personel o odpowiednich umiejętnościach.

Uprzątnij teren, który ma być czyszczony. Nie wolno zezwalać, by dzieci

używały urządzenia do zabawy. Dbaj o to, by dzieci i zwierzęta domowe

pozostawały w bezpiecznej odległości od robota podczas jego pracy.

Nie instaluj, nie ładuj ani nie używaj urządzenia w łazienkach ani wokół

basenów.

Niniejszy urządzenie przeznaczony jest wyłącznie do czyszczenia podłóg w

warunkach domowych. Nie należy z niego korzystać na wolnym powietrzu, do

czyszczenia powierzchni innych niż podłogi, ani w obiektach komercyjnych lub

przemysłowych.

Upewnij się, czy urządzenie działa poprawnie we właściwym otoczeniu. W

przeciwnym razie nie używaj urządzenia.

Celem niedopuszczenia do porażenia prądem elektrycznym, pożaru lub obrażeń spowodowanych niewłaściwym

użytkowaniem urządzenia, przed jego użyciem należy uważnie zapoznać się z treścią obsługi oraz zachować ją na wypadek

konieczności skorzystania z niej w przyszłości.

Mova RTP61FE P50s Ultra Automatic Vacuum Cleaner Robot

Product's Documents

User Manual

Specifications

Mova RTP61FE Questions and Answers
