FUEL CADDY USER MANUAL
Model: JGC35W
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: JGC35W
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
FUEL CADDY
background
- 2 -
1. Read carefully and understand all ASSEMBLY AND OPERATION
INSTRUCTIONS before operating.
2. Failure to follow the safety rules and other basic safety precautions may
result in serious personal injury.
GENERAL SAFETY RULES
When using this product, basic precautions should always be followed,
including the following;
• This product is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given supervision or instruction
concerning using the product by a person responsible of their safety.
• Do not use this product other than intended use.
• Wear proper protection equipment when installing or using this product.
• Ensure all fittings and threaded connections are tightened and leak free
before operating.
A DANGER!
Fuels are extremely flammable. Keep away from heat sparks, and open
flame.
• Do not use electronics or mobile communications devices such as
mobile phones when pumping flammable liquids.
• Attach ground wire and bond containers that are being pump from and
into. Ground all containers to a known ground source to dissipate static
electricity before pumping liquids.
• Fuel vapors can explode. Harmful or fatal if swallowed. Avoid breath in
fuel vapors.
• Do not smoke near or while using the fuel caddy.
background
- 3 -
• This product is intended for fuel transfer only and is not intended to be
used to transport fuel in any vehicle or trailer.
• Do not modify this product.
A WARNING! CAUTION! ATTENTION!
• Do not use this product for prop-longed fuel storage.
• Use caddy for one type of fuel only to avoid possible damage.
• Monitor flow rate and fill level to prevent overflows and spills.
• Always empty the pump and hose after using the caddy. Lift the hose
and turn the handle to the opposite direction to empty all remaining
liquid back into the caddy.
• Caution when filling the caddy through the fill tube,Monitor closely to
prevent overflows or spills.
Never use the fuel caddy near open flames or heal sources.
SAVE THESE INSTRUCTIONS
background
- 4 -
MODEL AND PARAMETERS
JGC35W
35 Gallons
Diesel,Lubricating Oil，Machine Oil，Gasoline
Hand
15 L/100rpm
Φ19(Inside Diameter)xL250cm
2.5"(Front) ; 10"(Back)
Steel
Yellow

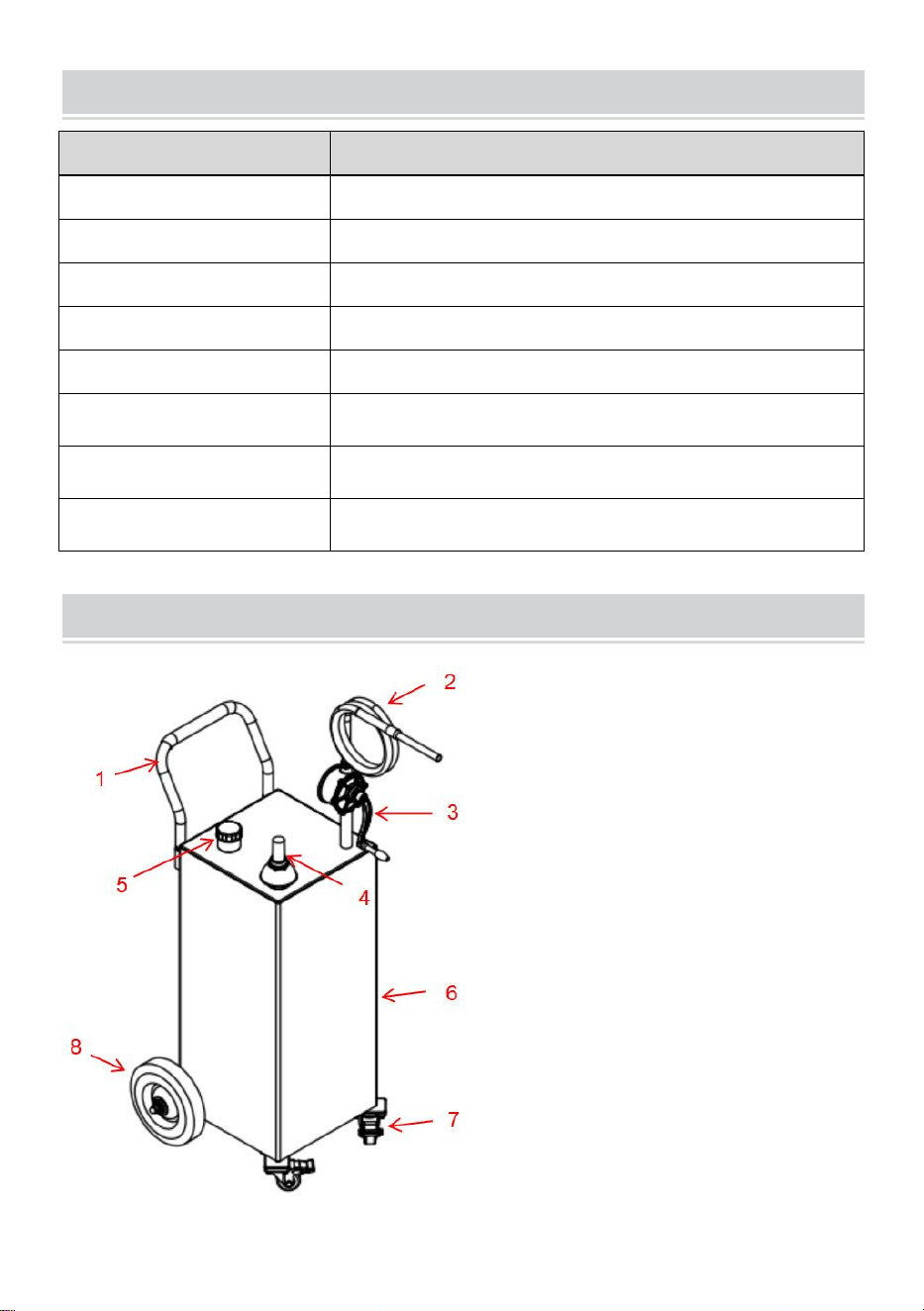

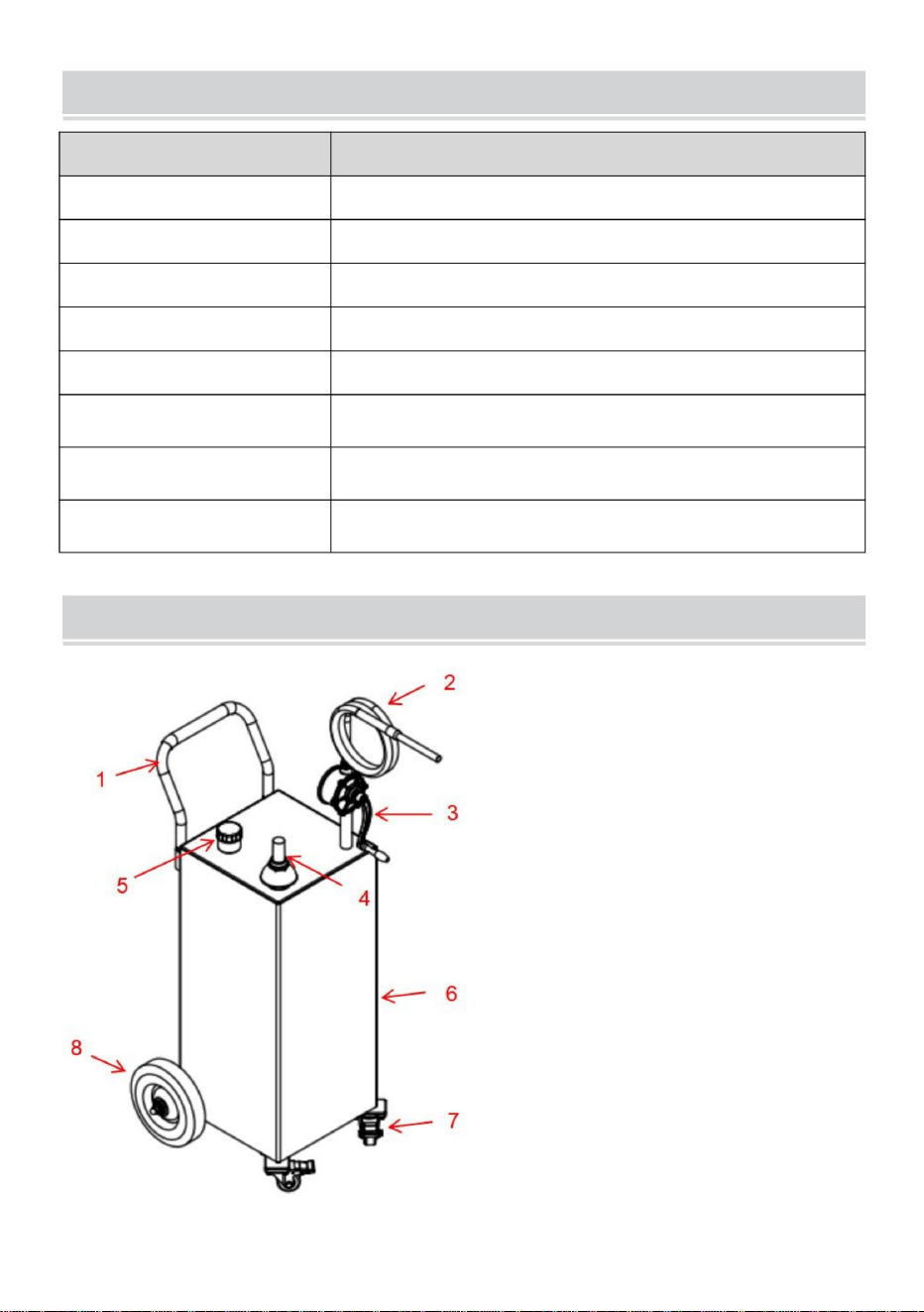

STRUCTURE DIAGRAM
1. Handle
2. Hose
3. Pump
4. Oil gauge
5. Fuel inlet Cap
6. Fuel Tank
7. Swivel Caster (Front)
8. Fixed Wheel（Back)
background
- 5 -

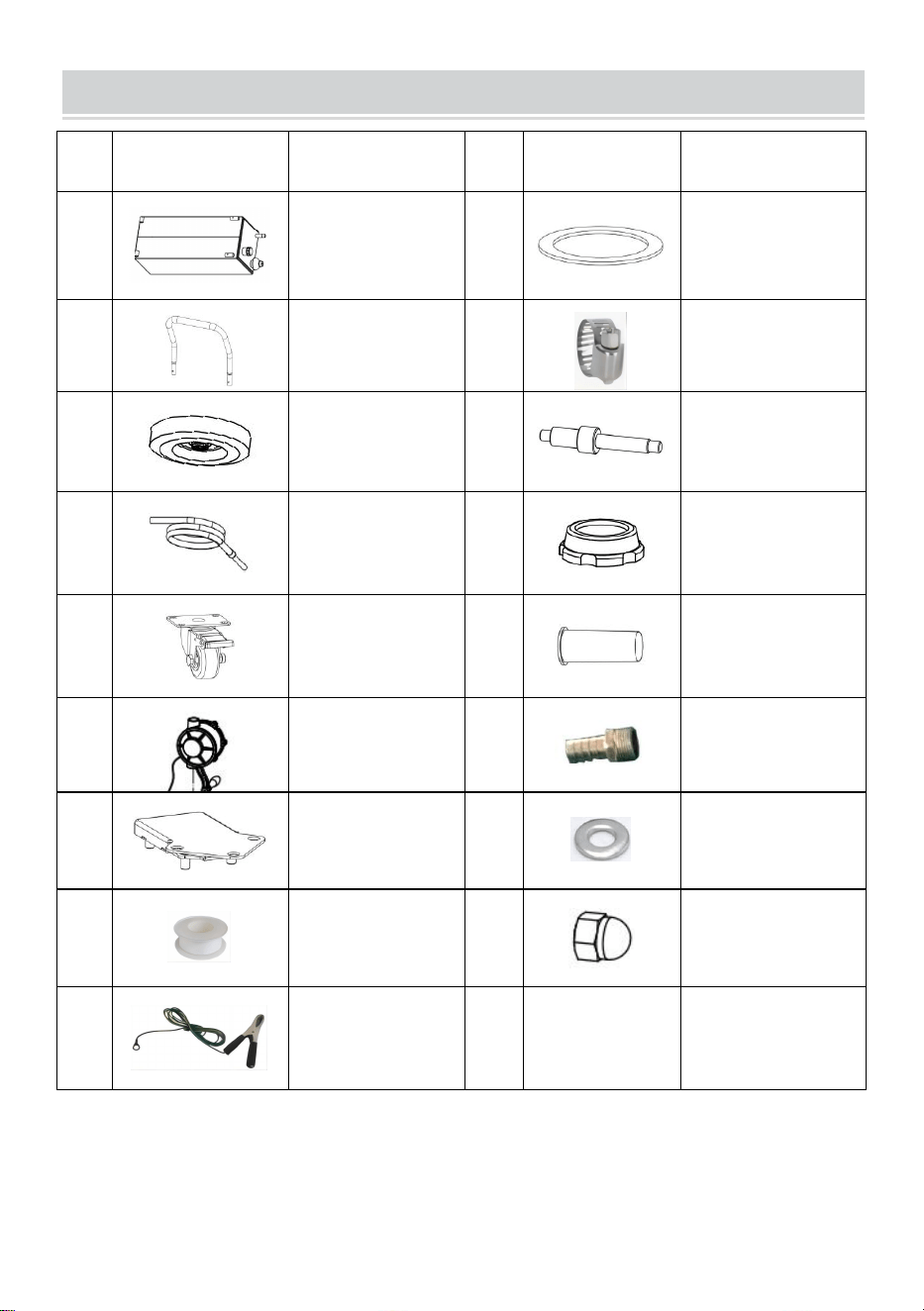

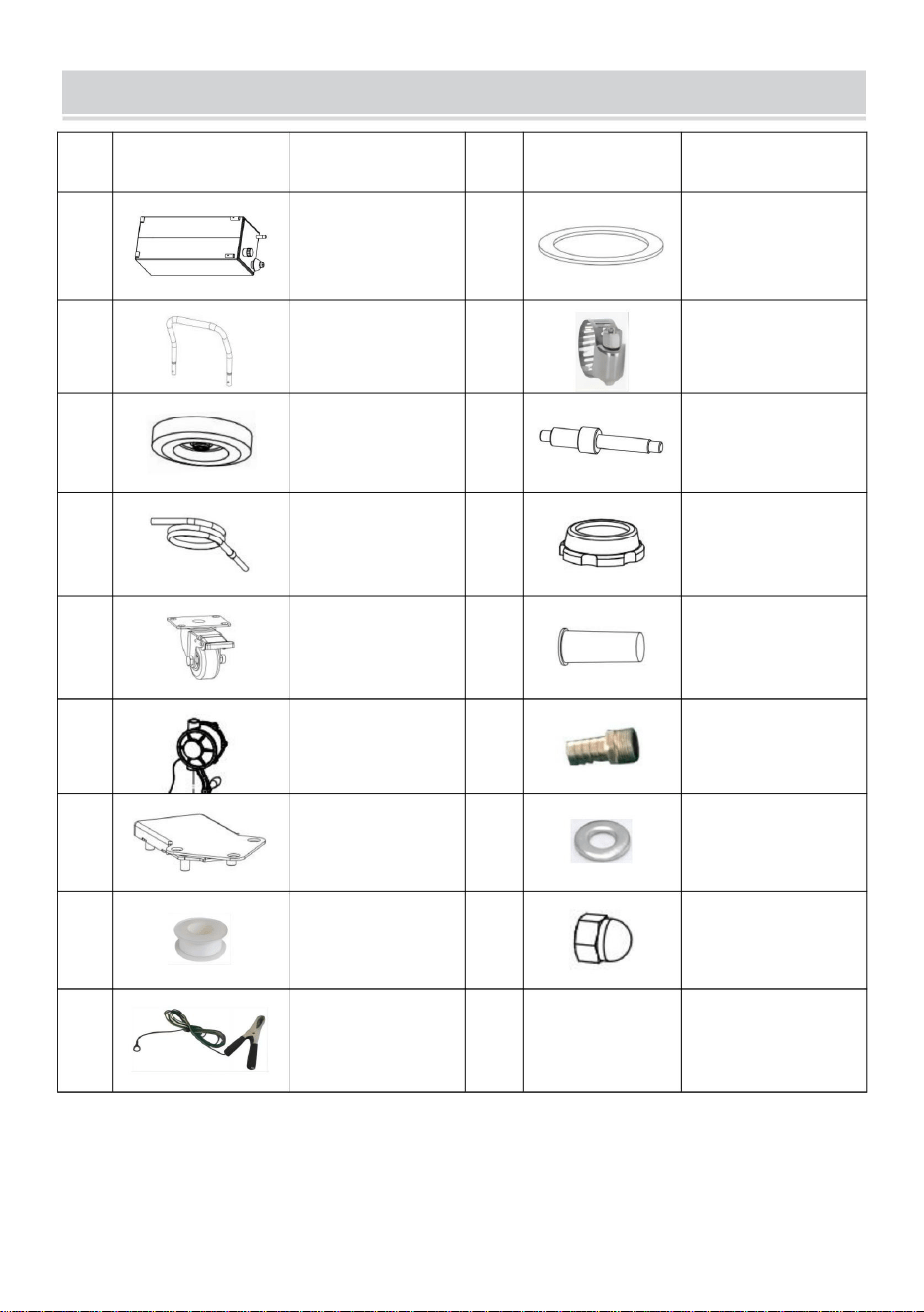

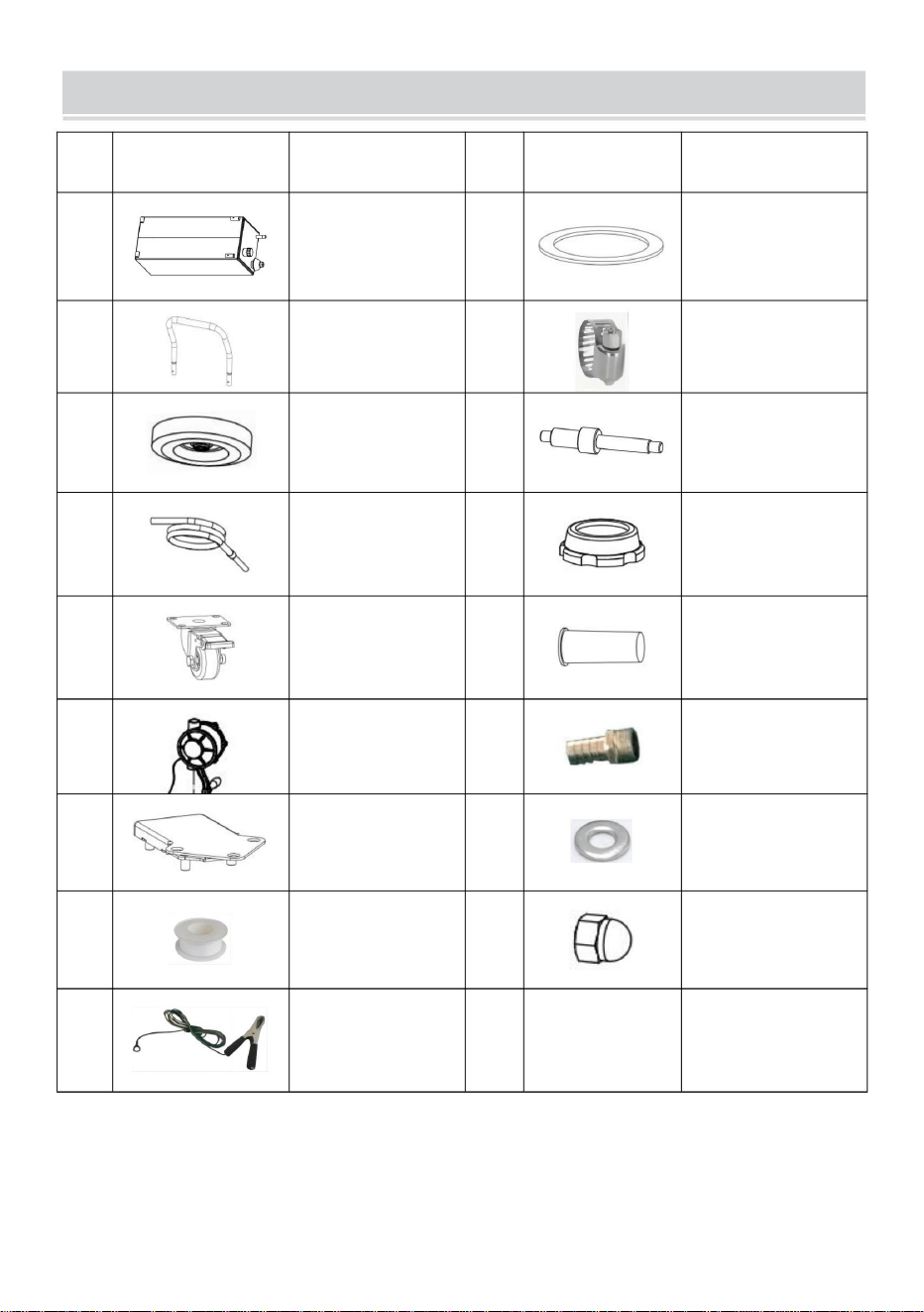

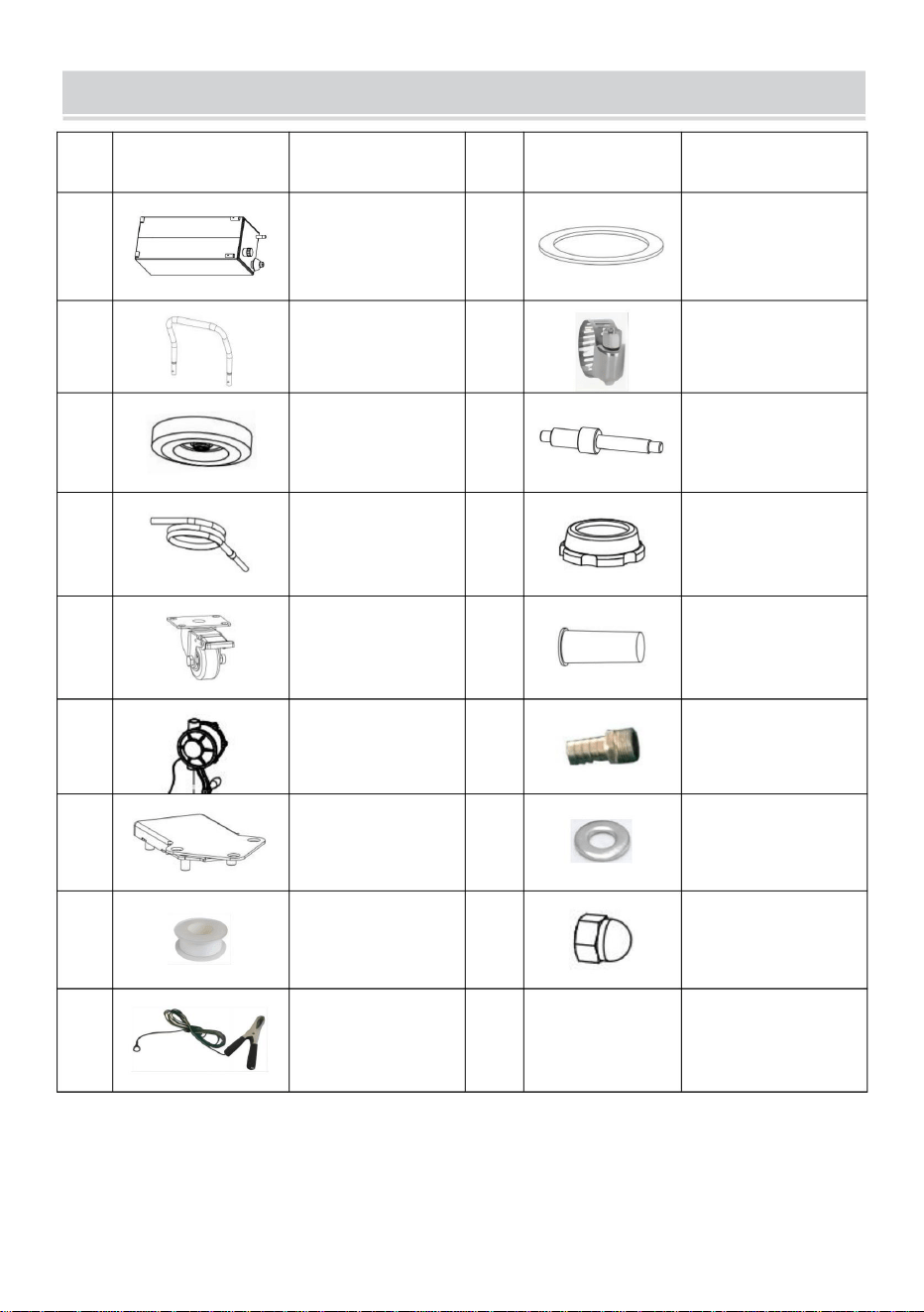

COMPONENTS
No.
Name and Qty
No.
Name and Qty
1
Fuel Tank(x1)
10
Lock Nut(x1)
2
Handle (x1)
11
Hose
Clamp(x1)
3
Wheel (x2)
12
Wheel shaft (x2)
4
Oil Hose (x1)
13
Oil Gauge Fixing
Nut（x1）
5
Swivel Caster
(x2)
14
Oil gauge (x1)
6
Oil Pump and
handle (x1)
15
Hose Fitting(x1)
7
Swivel Caster
Film （x2）
16
Flat Gasket(x2)
8
Raw Tape(x1)
17
Acorn Nut
M12(x2)
9
Ground Lead
(x1)
18
/
User Manual(x1)
background
- 6 -
ASSEMBLY

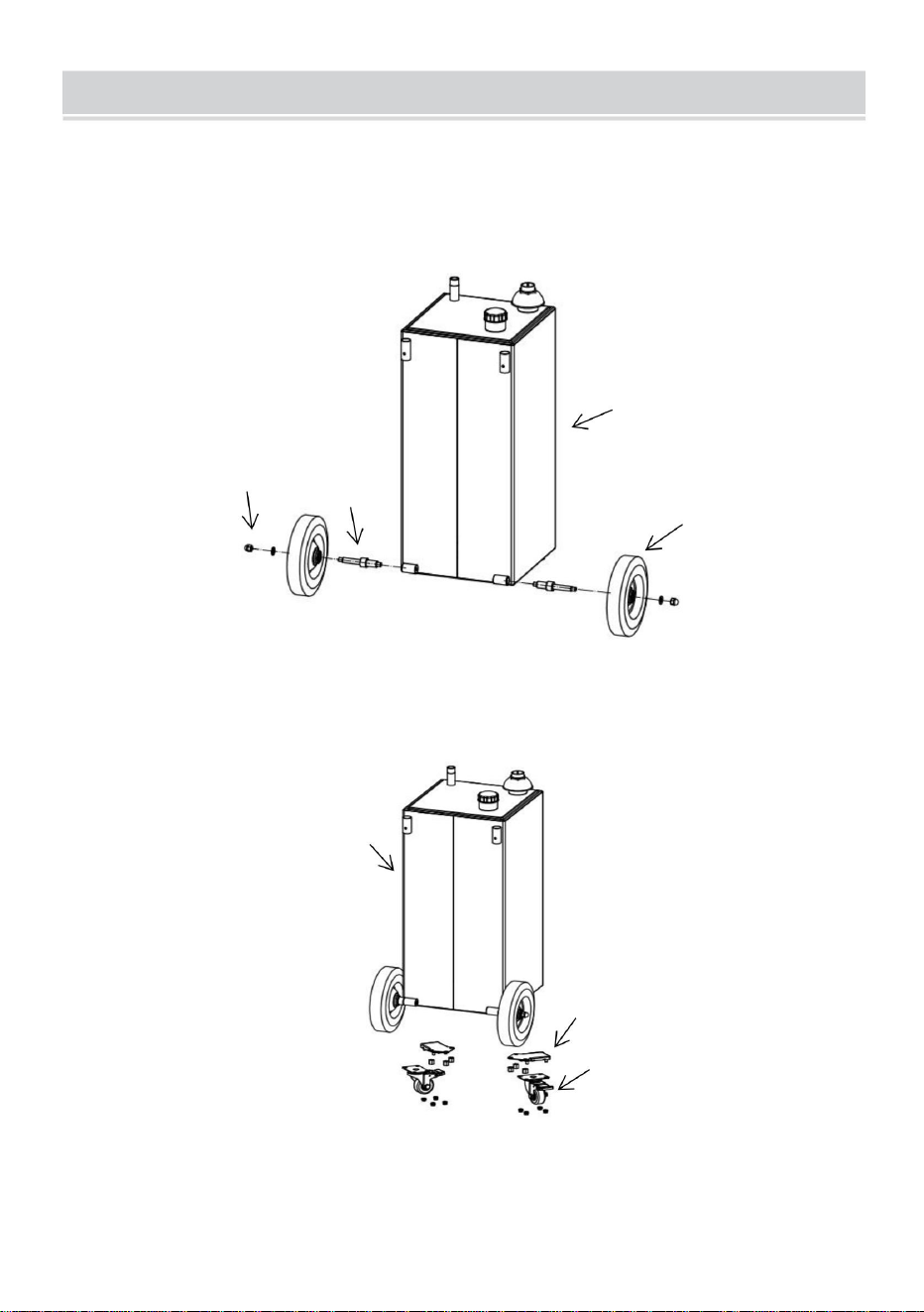

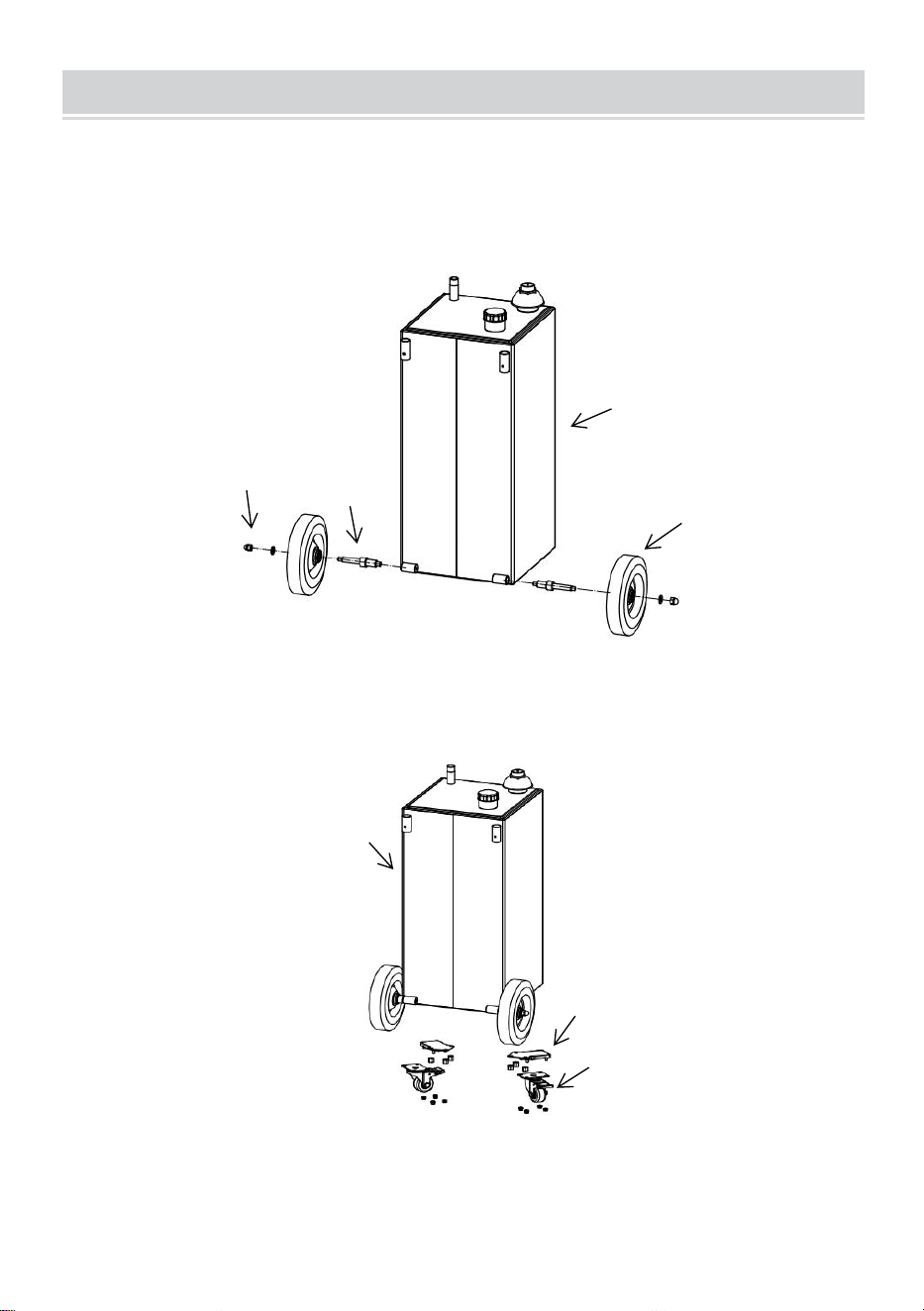

Step1：Install the fixed wheels. Screw the wheel shafts(12) into the fuel
tank,then put the fixed wheels (3) into the wheel shafts and lock it with
gaskets and nuts.(16+17)
Step2：Unscrew the nuts first,and then install the swivel caster Films(7) and
the swivel casters(5),screw the nuts.
1
3
12
1
7
16+17
5
background
- 7 -

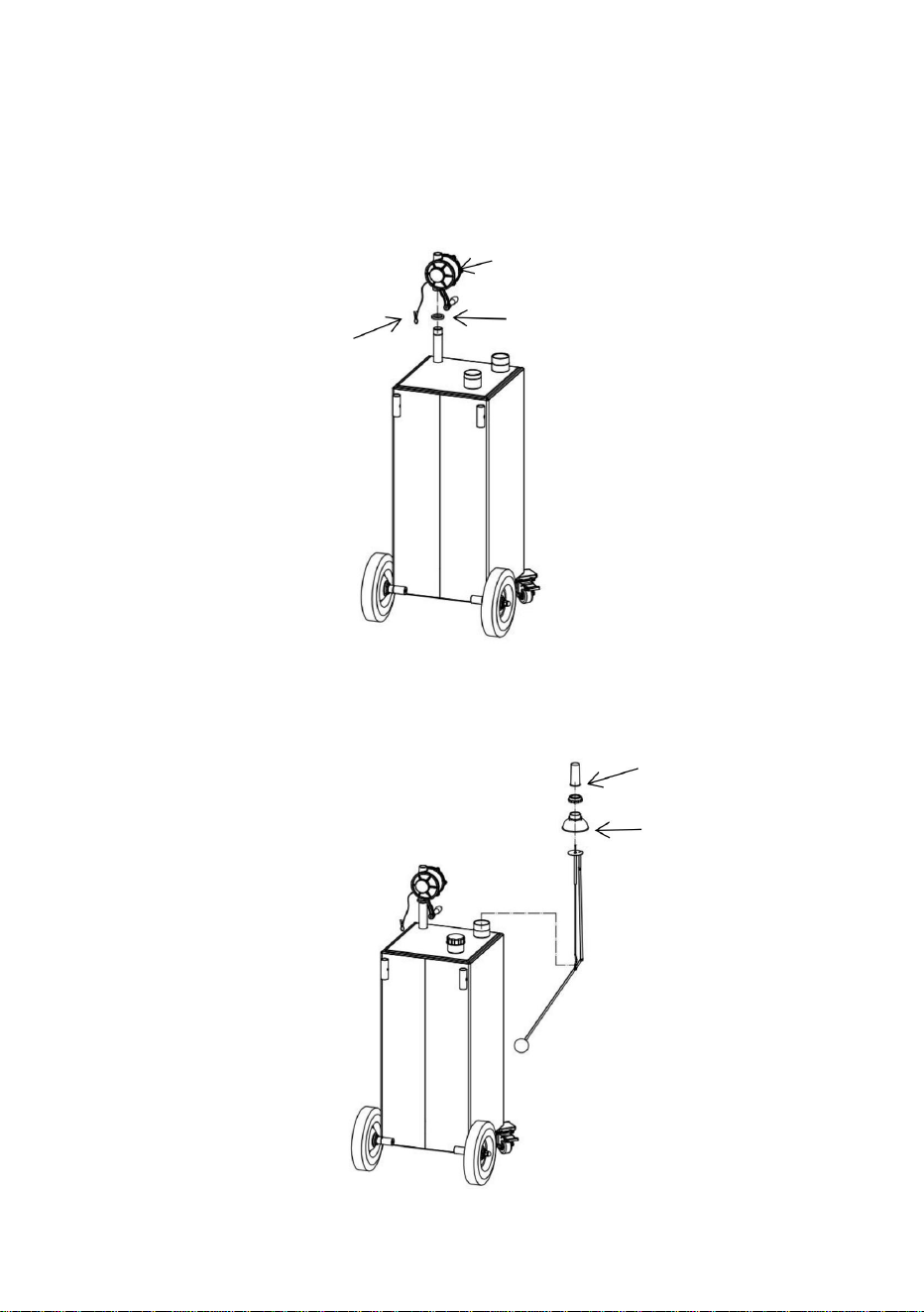

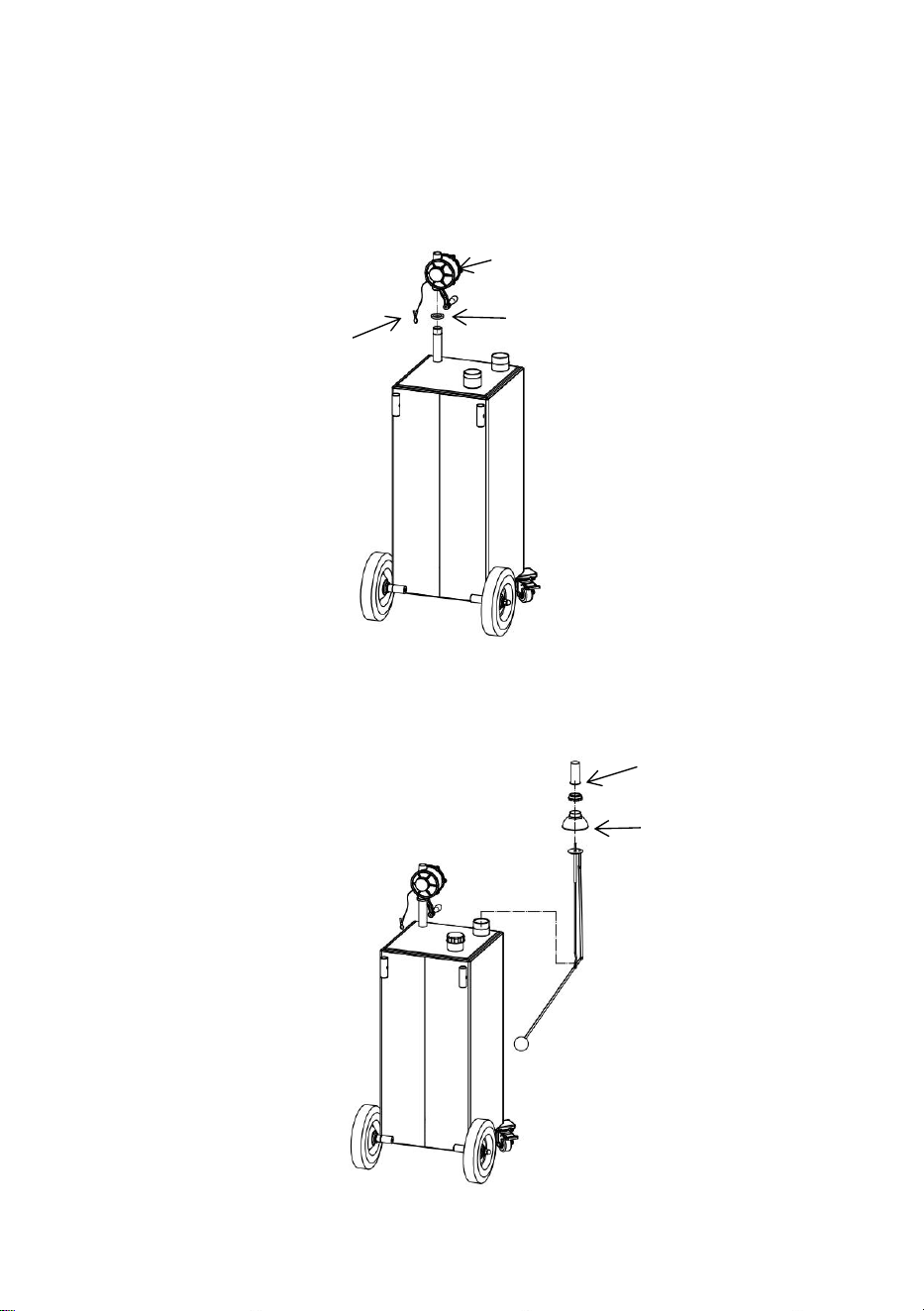

Step3：Screw the lock nut(10) into the oil outlet，Wrap not less than 5
circles of raw tape on the outlet, then screw the pump(6) on the outlet and
adjust the orientation, and finally lock the pump with the lock nut.
Remove the screw on the pump and install the grounding lead(9) on the
pump with this screw.
Step4：Lock the oil gauge(14) on the pump with the oil gauge fixing (13), as
shown.
6
10
9
14
13
background
- 8 -

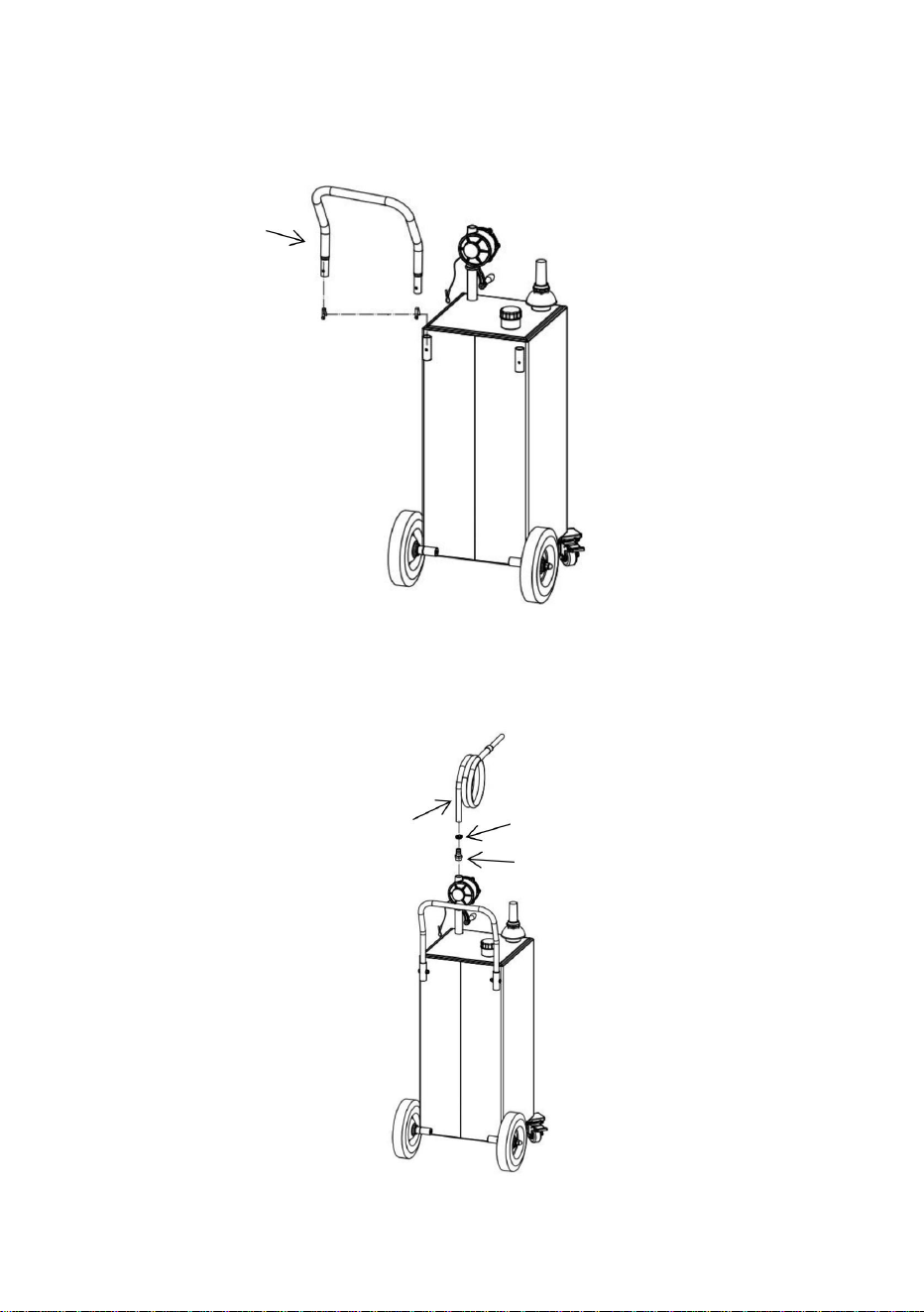

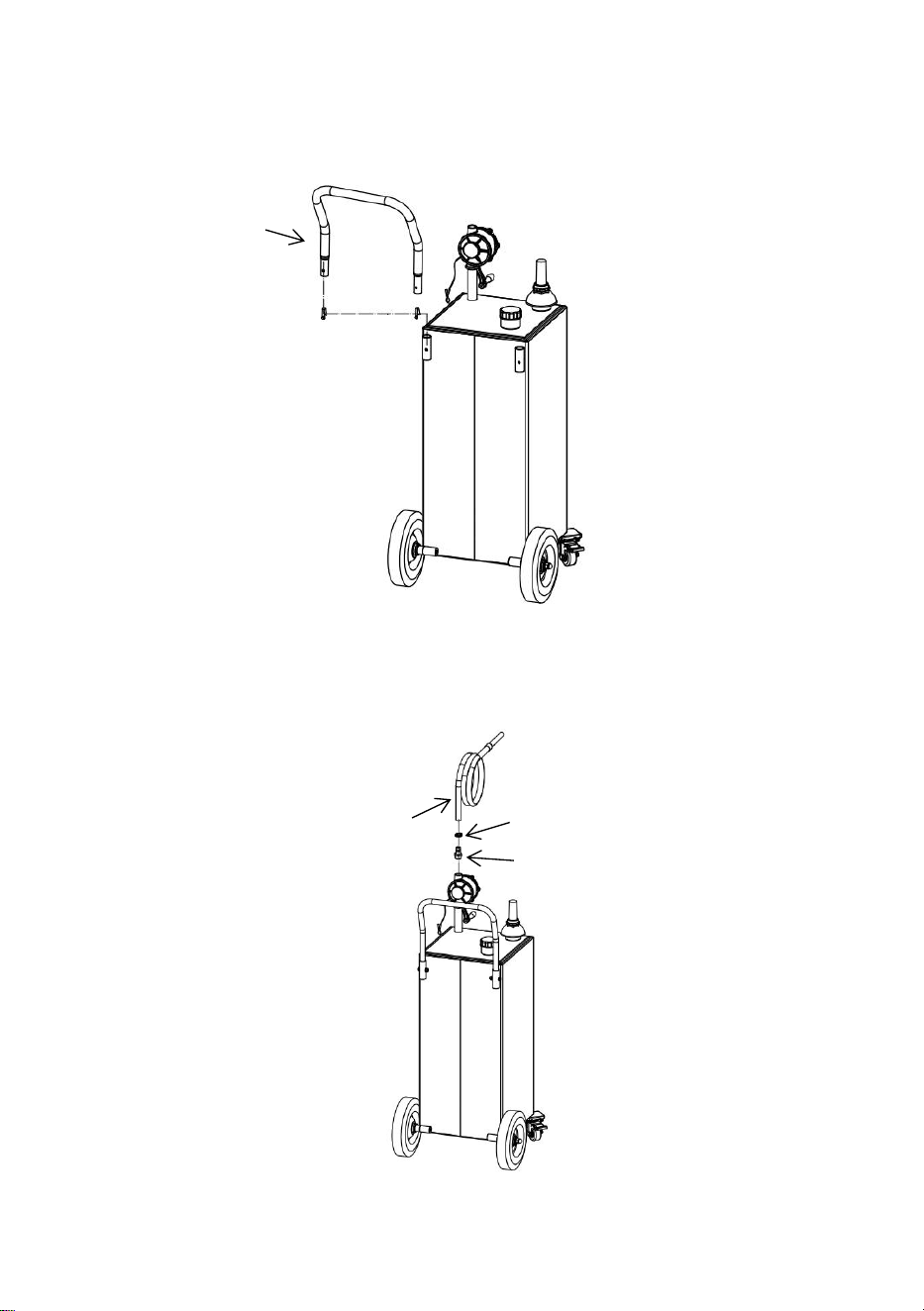

Step5： Insert the handle(2) into the tank at the appropriate position, as
shown.
Step6：Wrap not less than 5 circles of raw tape on the hose fitting(15) and
screw it to the pump outlet;then attach the oil hose (4) to the hose fitting(15)
and lock it with a hose clamp (11).
2
15
11
4
background
- 9 -

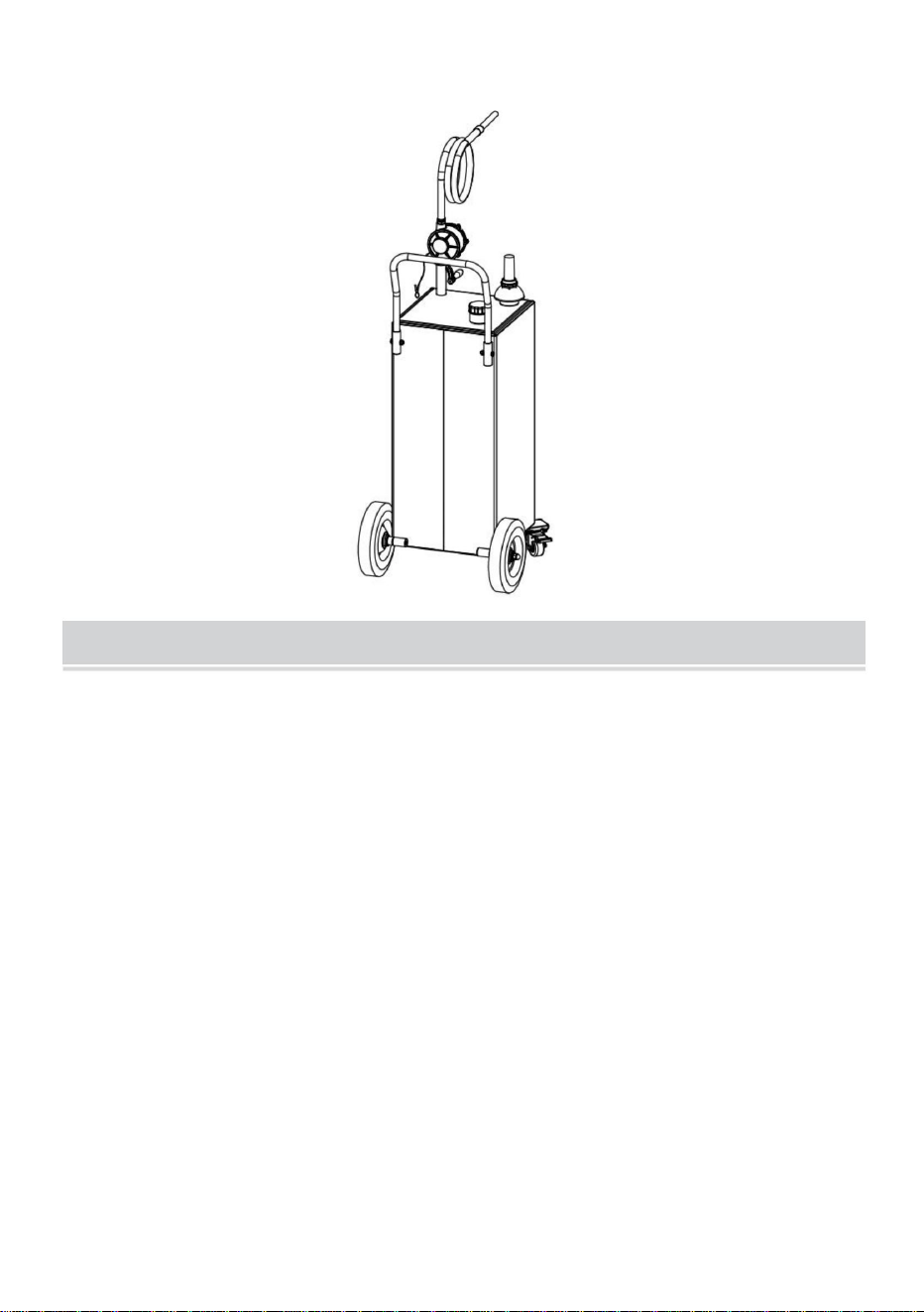

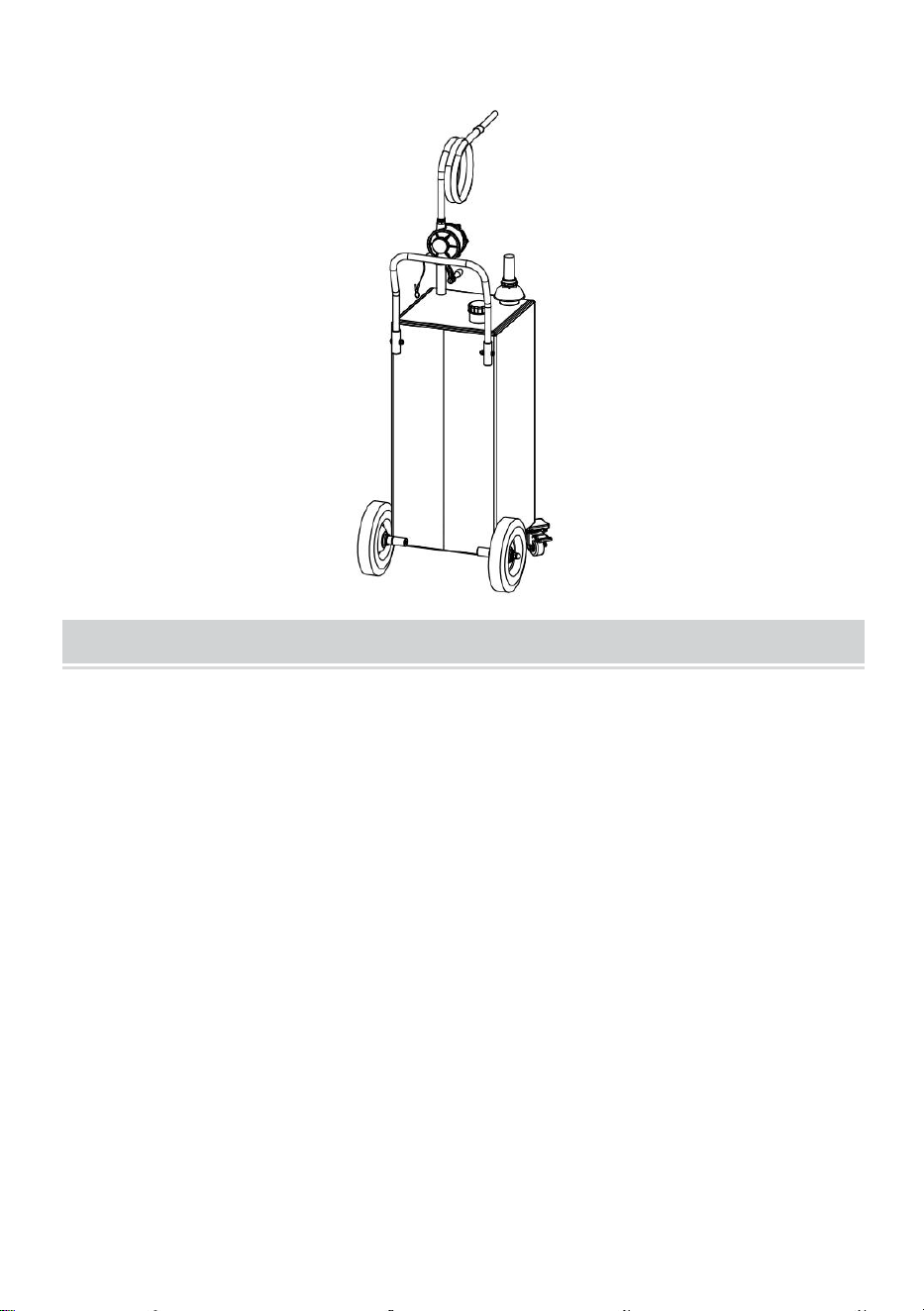

Step 8. The product is assembled and ready for use.
OPERATION&MAINTENANCE
1. Connect the clipper of grounding wire to a good earthing terminal and
ensure user safety ;
2. Put the oil to the caddy through the oil inlet. For the first time usage,
please eliminate air while noticing the measure showing.
3. Please do not add the oil beyond the capacity. When the red pointer
reach the highest limited, do not add oil anymore.
4. Please clean the measure and filter regularly.
5. This machine is suitable for gasoline，diesel,lubricating oil，machine oil.
But not suitable for water,or other corrosive solvent;
6. Operate the machine in a horizontal position, do not incline;
7. Keep away from fire.
8. For different types of oil, it is recommended to clean the tank before
storing another type of oil.
9. If this product is not used for a long time, it is recommended to clean
and store in a cool and dry environment.
background
- 10 -
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Modèle:JGC35W
MANUELD'UTILISATIONDUBOÎTIERÀCARBURANT
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
