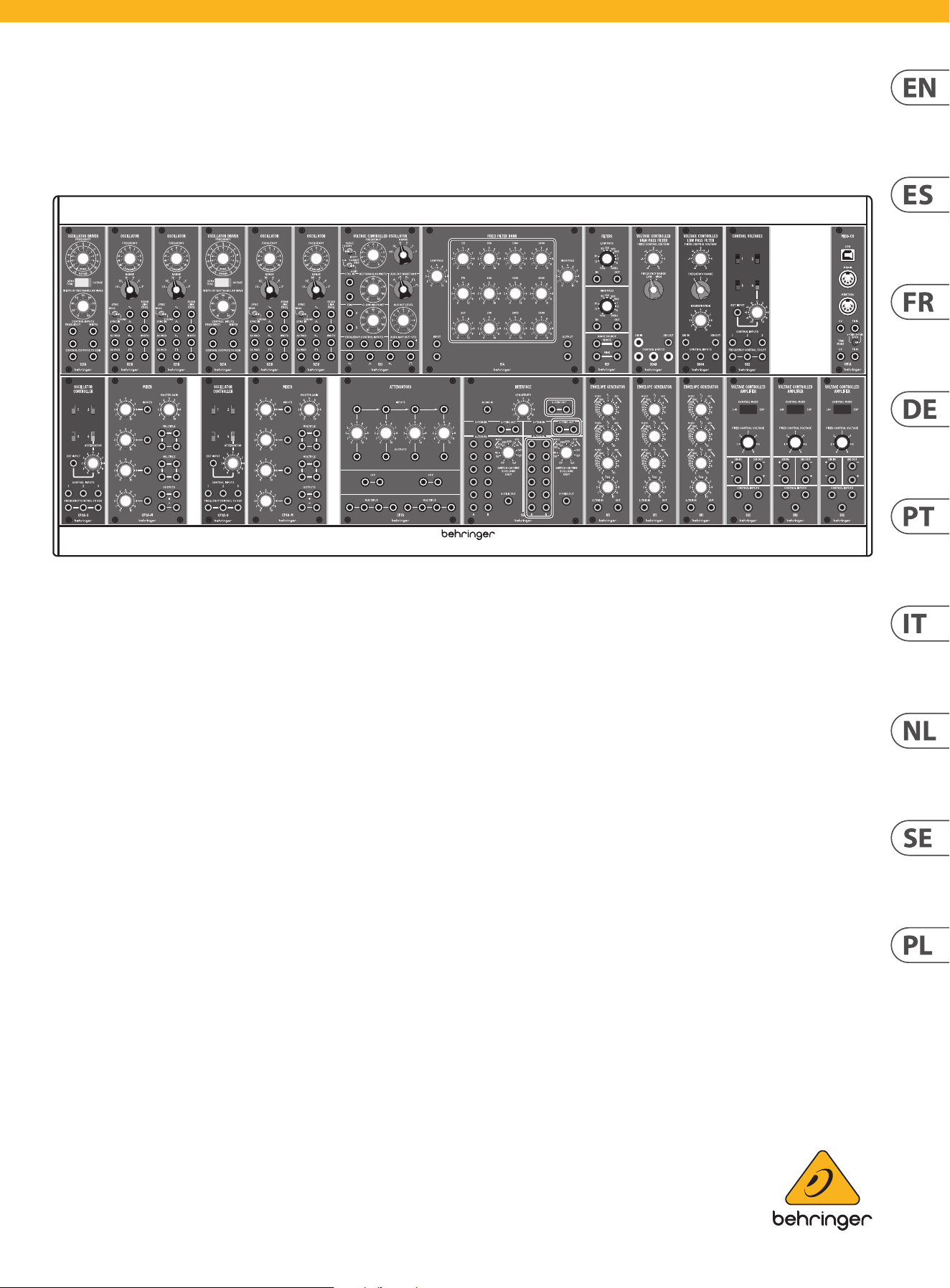

Quick Start Guide
SYSTEM 35
Complete "System 35" Modular Synthesizer with 25 Modules,
MIDI-to-CV Converter and EURORACK GO case
V 1.0
2 SYSTEM 35 Quick Start Guide 3
Las terminales marcadas con este símbolo
transportan corriente eléctrica de
magnitud suciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta prejados. Cualquier otra
instalación o modicación debe ser realizada únicamente
por un técnico cualicado.
Este símbolo, siempre que aparece,
leadvierte de la presencia de voltaje
peligroso sin aislar dentro de la caja;
estevoltaje puede ser suciente para constituir un riesgo
dedescarga.
Este símbolo, siempre que aparece,
leadvierte sobre instrucciones operativas
y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.
Atención
Para reducir el riesgo de descarga
eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cualicado.
Atención
Para reducir el riesgo de incendio o
descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.
Atención
Las instrucciones de servicio deben
llevarlas a cabo exclusivamente personal
cualicado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcualicado.
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.
7. No bloquee las aberturas de ventilación. Instale el
equipo de acuerdo con las instrucciones del fabricante.
8. No instale este equipo cerca de fuentes de calor
tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo amplicadores) que puedan
producir calor.
9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
alados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.
11. Use únicamente los dispositivos o accesorios
especicados por el fabricante.
12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especicados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar
daños y caídas al tropezar con algún obstáculo.
13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.
14. Confíe las reparaciones únicamente a servicios
técnicos cualicados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.
15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.
16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.
17. Cómo debe deshacerse de
este aparato: Este símbolo indica
que este aparato no debe ser
tratado como basura orgánica,
según lo indicado en la Directiva
WEEE (2012/19/EU) y a las
normativas aplicables en su país.
En lugar de ello deberá llevarlo al punto limpio más
cercano para el reciclaje de sus elementos eléctricos/
electrónicos (EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias negativas para el
medio ambiente y la salud que podrían ser provocadas
por una gestión inadecuada de este tipo de aparatos.
Además, el reciclaje de materiales ayudará a conservar
los recursos naturales. Para más información acerca del
reciclaje de este aparato, póngase en contacto con el
Ayuntamiento de su ciudad o con el punto limpio local.
18. No instale esta unidad en un espacio muy reducido,
tal como encastrada en una librería o similar.
19. No coloque objetos con llama, como una vela
encendida, sobre este aparato.
20. Tenga presentes todas las advertencias relativas
al reciclaje y correcta eliminación de las pilas. Las pilas
deben ser siempre eliminadas en un punto limpio y nunca
con el resto de la basura orgánica.
21. Puede usar este aparato en lugares con climas
tropicales y moderados que soporten temperaturas de
hasta 45°C.
Music Tribe no admite ningún tipo de responsabilidad
por cualquier daño o pérdida que pudiera sufrir
cualquier persona por conar total o parcialmente en la
descripciones, fotografías o armaciones contenidas en
este documento. Las especicaciones técnicas, imágenes
y otras informaciones contenidas en este documento
están sujetas a modicaciones sin previo aviso. Todas las
marcas comerciales que aparecen aquí son propiedad
de sus respectivos dueños. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston Microphones y
Coolaudio son marcas comerciales o marcas registradas
de Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2022 Reservados todos los derechos.
Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de Music Tribe, consulte online toda
la información en la web community.musictribe.com/
pages/support#warranty.
Instrucciones de
seguridad
NEGACIÓN LEGAL
GARANTÍA LIMITADA
Important Safety
Instructions
LEGAL DISCLAIMER
LIMITED WARRANTY
Terminals marked with this symbol carry
electrical current of sucient magnitude
to constitute risk of electric shock.
Use only high-quality professional speaker cables with
¼" TS or twist-locking plugs pre-installed. Allother
installation or modication should be performed only
by qualiedpersonnel.
This symbol, wherever it appears,
alertsyou to the presence of uninsulated
dangerous voltage inside the
enclosure-voltage that may be sucient to constitute a
risk ofshock.
This symbol, wherever it appears,
alertsyou to important operating and
maintenance instructions in the
accompanying literature. Please read the manual.
Caution
To reduce the risk of electric shock, donot
remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
qualied personnel.
Caution
To reduce the risk of re or electric shock,
do not expose this appliance to rain and
moisture. The apparatus shall not be exposed to dripping
or splashing liquids and no objects lled with liquids,
suchas vases, shall be placed on the apparatus.
Caution
These service instructions are for use
by qualied service personnel only.
Toreduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by qualied
servicepersonnel.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampliers) that produce heat.
9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding-type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. Ifthe
provided plug does not t into your outlet, consult an
electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.
11. Use only attachments/accessories specied by
themanufacturer.
12. Use only with the
cart, stand, tripod, bracket,
or table specied by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid
injury from tip-over.
13. Unplug this apparatus during lightning storms or
when unused for long periods of time.
14. Refer all servicing to qualied service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.
15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.
16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readily operable.
17. Correct disposal of this
product: This symbol indicates
that this product must not be
disposed of with household
waste, according to the WEEE
Directive (2012/19/EU) and
your national law. This product
should be taken to a collection center licensed for the
recycling of waste electrical and electronic equipment
(EEE). The mishandling of this type of waste could have
a possible negative impact on the environment and
human health due to potentially hazardous substances
that are generally associated with EEE. At the same time,
your cooperation in the correct disposal of this product
will contribute to the ecient use of natural resources.
For more information about where you can take your
waste equipment for recycling, please contact your local
city oce, or your household waste collection service.
18. Do not install in a conned space, such as a book
case or similar unit.
19. Do not place naked ame sources, such as lighted
candles, on the apparatus.
20. Please keep the environmental aspects of battery
disposal in mind. Batteries must be disposed-of at a
battery collection point.
21.
This apparatus may be used in tropical and moderate
climates up to 45°C.
Music Tribe accepts no liability for any loss which may
be suered by any person who relies either wholly or in
part upon any description, photograph, or statement
contained herein. Technical specications, appearances
and other information are subject to change without
notice. All trademarks are the property of their
respective owners. Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones and Coolaudio
are trademarks or registered trademarks of Music
Tribe Global Brands Ltd. © Music Tribe Global Brands
Ltd. 2022 All rights reserved.
For the applicable warranty terms and conditions
and additional information regarding Music Tribe’s
Limited Warranty, please see complete details online at
community.musictribe.com/pages/support#warranty.
4 SYSTEM 35 Quick Start Guide 5

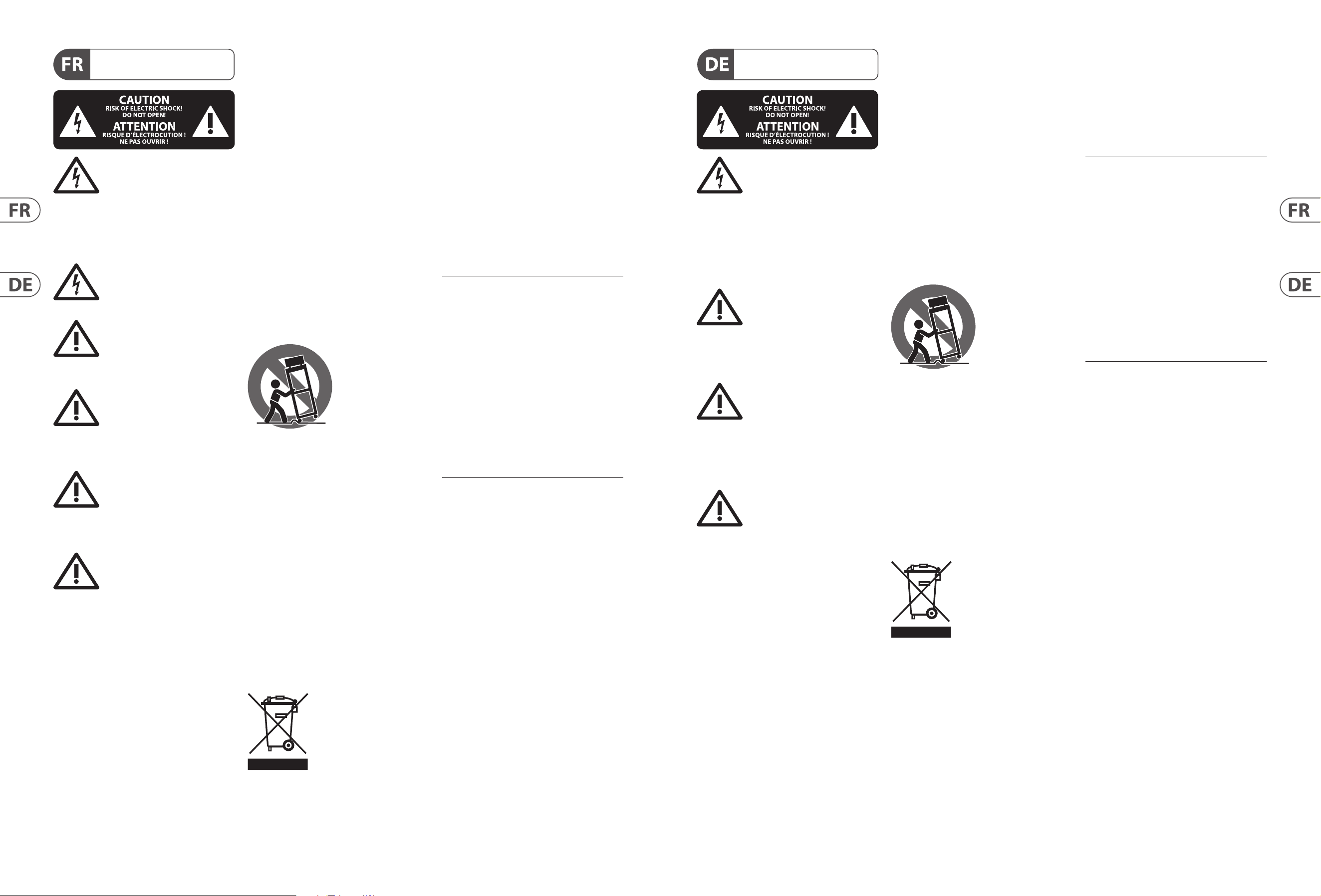

Vorsicht
Die mit dem Symbol markierten
Anschlüsse führen so viel Spannung,
dassdie Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder Lautsprecherstecker
mit Drehverriegelung. Alle anderen Installationen
oder Modikationen sollten nur von qualiziertem
Fachpersonal ausgeführt werden.
Achtung
Um eine Gefährdung durch Stromschlag
auszuschließen, darf die Geräteabdeckung
bzw. Geräterückwand nicht abgenommen werden.
ImInnern des Geräts benden sich keine vom Benutzer
reparierbaren Teile. Reparaturarbeiten dürfen nur von
qualiziertem Personal ausgeführt werden.
Achtung
Um eine Gefährdung durch Feuer bzw.
Stromschlag auszuschließen, darf dieses
Gerät weder Regen oder Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder tropfende Flüssigkeiten
in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,
aufdasGerät.
Achtung
Die Service-Hinweise sind nur durch
qualiziertes Personal zu befolgen.
Umeine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät
durch, die nicht in der Bedienungsanleitung beschrieben
sind. Reparaturen sind nur von qualiziertem
Fachpersonaldurchzuführen.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten
Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind z. B.
Heizkörper, Herde oder andere Wärme erzeugende Geräte
(auch Verstärker).
9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche
Erdungskontakt dient Ihrer Sicherheit. Falls das
mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.
10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker, Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.
12. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.
14. Verwenden
Sie nur Wagen,
Standvorrichtungen,
Stative, Halter oder Tische,
die vom Hersteller benannt
oder im Lieferumfang
des Geräts enthalten
sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
der Wagen- Gerätkombination, umVerletzungen durch
Stolpern zuvermeiden.
15. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.
16. Lassen Sie alle Wartungsarbeiten nur von
qualiziertem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels oder
Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere
gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.
17. Korrekte Entsorgung
dieses Produkts: Dieses
Symbol weist darauf hin, das
Produkt entsprechend der
WEEE Direktive (2012/19/EU)
und der jeweiligen nationalen
Gesetze nicht zusammen mit
Ihren Haushaltsabfällen zu entsorgen. DiesesProdukt
sollte bei einer autorisierten Sammelstelle für
Recycling elektrischer und elektronischer Geräte (EEE)
abgegeben werden. Wegen bedenklicher Substanzen,
diegenerell mit elektrischen und elektronischen Geräten
in Verbindung stehen, könnte eine unsachgemäße
Behandlung dieser Abfallart eine negative Auswirkung
auf Umwelt und Gesundheit haben. Gleichzeitig
gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses
Produkts die eektive Nutzung natürlicher Ressourcen.
Fürweitere Informationen zur Entsorgung Ihrer Geräte
bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro, Entsorgungsamt oder zu
Ihrem Haushaltsabfallentsorgerauf.
18. Installieren Sie das Gerät nicht in einer beengten
Umgebung, zum Beispiel Bücherregal oder ähnliches.
19. Stellen Sie keine Gegenstände mit oenen
Flammen, etwa brennende Kerzen, auf das Gerät.
20. Beachten Sie bei der Entsorgung von Batterien
den Umweltschutz-Aspekt. Batterien müssen bei einer
Batterie-Sammelstelle entsorgt werden.
21. Dieses Gerät ist in tropischen und gemäßigten
Klimazonen bis 45° C einsetzbar.
Music Tribe übernimmt keine Haftung für Verluste,
die Personen entstanden sind, die sich ganz oder
teilweise auf hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben. Technische Daten,
Erscheinungsbild und andere Informationen können
ohne vorherige Ankündigung geändert werden. Alle
Warenzeichen sind Eigentum der jeweiligen Inhaber.
Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,
Aston Microphones und Coolaudio sind Warenzeichen
oder eingetragene Warenzeichen der Music Tribe Global
Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alle
Rechte vorbehalten.
Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von Music Tribe gewährten
beschränkten Garantie nden Sie online unter
community.musictribe.com/pages/support#warranty.
Les points repérés par ce symbole portent
une tension électrique susante pour
constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec ches Jack mono 6,35 mm ou ches
à verrouillages déjà installées. Touteautre installation ou
modication doit être eectuée uniquement par un
personnel qualié.
Ce symbole avertit de la présence d’une
tension dangereuse et non isolée à
l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.
Attention
Ce symbol signale les consignes
d’utilisation et d’entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.
Attention
Pour éviter tout risque de choc électrique,
ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel qualié.
Attention
Pour réduire les risques de feu et de choc
électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).
Attention
Ces consignes de sécurité et d’entretien
sont destinées à un personnel qualié.
Pouréviter tout risque de choc électrique, n’eectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être eectuées uniquement par un technicien spécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d’utilisation.
5. N’utilisez jamais l’appareil à proximité d’un liquide.
6. Nettoyez l’appareil avec un chion sec.
7. Veillez à ne pas empêcher la bonne ventilation
de l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.
8. Ne placez pas l’appareil à proximité d’une source
de chaleur telle qu’un chauage, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).
9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur diérente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour eectuer le changement
de prise.
10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.
11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.
12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou
livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.
14. Les travaux d’entretien de l’appareil doivent
être eectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.
16. La prise électrique ou la prise IEC de tout appareil
dénué de bouton marche/arrêt doit rester accessible
enpermanence.
17. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu’en accord avec la directive DEEE
(2012/19/EU) et les lois en vigueur
dans votre pays, ce produit ne
doit pas être jeté avec les déchets
ménagers. Ce produit doit être
déposé dans un point de collecte agréé pour le recyclage
des déchets d’équipements électriques et électroniques
(EEE). Une mauvaise manipulation de ce type de déchets
pourrait avoir un impact négatif sur l’environnement
et la santé à cause des substances potentiellement
dangereuses généralement associées à ces équipements.
En même temps, votre coopération dans la mise au
rebut de ce produit contribuera à l’utilisation ecace
des ressources naturelles. Pour plus d’informations
sur l’endroit où vous pouvez déposer vos déchets
d’équipements pour le recyclage, veuillez contacter votre
mairie ou votre centre local de collecte des déchets.
18. N’installez pas l’appareil dans un espace conné tel
qu’une bibliothèque ou meuble similaire.
19. Ne placez jamais d’objets enammés, tels que des
bougies allumées, sur l’appareil.
20. Gardez à l’esprit l’impact environnemental lorsque
vous mettez des piles au rebus. Les piles usées doivent
être déposées dans un point de collecte adapté.
21. Cet appareil peut être utilisé sous un climat tropical
ou modéré avec des températures de 45°C maximum.
Music Tribe ne peut être tenu pour responsable pour
toute perte pouvant être subie par toute personne
se ant en partie ou en totalité à toute description,
photographie ou armation contenue dans ce
document. Les caractéristiques, l’apparence et d’autres
informations peuvent faire l’objet de modications
sans notication. Toutes les marques appartiennent
à leurs propriétaires respectifs. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston Microphones et
Coolaudio sont des marques ou marques déposées de
Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2022 Tous droits réservés.
Pour connaître les termes et conditions de
garantie applicables, ainsi que les informations
supplémentaires et détaillées sur la Garantie
Limitée de Music Tribe, consultez le site Internet
community.musictribe.com/pages/support#warranty.
Consignes de sécurité
DÉNI LÉGAL
Wichtige
Sicherheitshinweise
HAFTUNGSAUSSCHLUSS
BESCHRÄNKTE GARANTIE
GARANTIE LIMITÉE
6 SYSTEM 35 Quick Start Guide 7

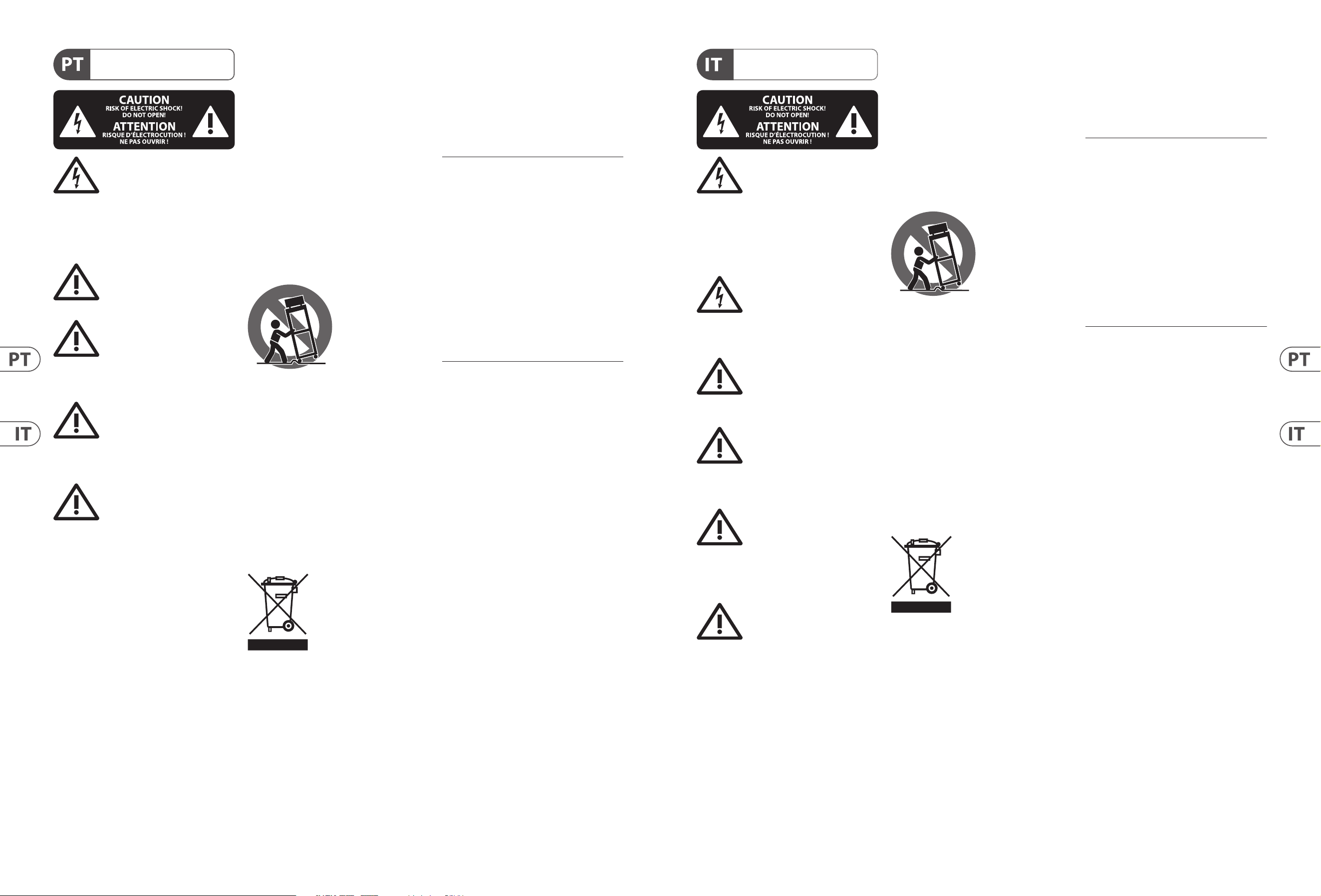

Attenzione
I terminali contrassegnati da questo
simbolo conducono una corrente elettrica
di magnitudine suciente a costituire un rischio di scossa
elettrica. Utilizzare solo cavi per altoparlanti professionali
di alta qualità con jack sbilanciati da 6,35mm. o connettori
con blocco a rotazione. Tutte le altre installazioni o
modiche devono essere eseguite esclusivamente da
personale qualicato.
Attenzione
Questo simbolo, ovunque appaia, avverte
della presenza di una tensione pericolosa
non isolata all'interno dello chassis, tensione che può
essere suciente per costituire un rischio di scossa
elettrica.
Attenzione
Questo simbolo, ovunque appaia, segnala
importanti istruzioni operative e di
manutenzione nella documentazione allegata. Si invita a
leggere il manuale.
Attenzione
Per ridurre il rischio di scosse elettriche,
non rimuovere il coperchio superiore
(o la sezione posteriore). All'interno non ci sono parti
riparabili dall'utente. Per la manutenzione rivolgersi a
personale qualicato.
Attenzione
Per ridurre il rischio di incendi o scosse
elettriche, non esporre questo apparecchio
a pioggia e umidità. L'apparecchio non deve essere
esposto a gocciolio o schizzi di liquidi e nessun oggetto
contenente liquidi, come vasi, deve essere collocato
sull'apparecchio.
Attenzione
Queste istruzioni di servizio sono destinate
esclusivamente a personale qualicato.
Per ridurre il rischio di scosse elettriche non eseguire
interventi di manutenzione diversi da quelli contenuti
nel manuale di istruzioni. Le riparazioni devono essere
eseguite da personale di assistenza qualicato.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli avvisi.
4. Applicare tutte le istruzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare in
conformità con le istruzioni del produttore.
8. Non installare vicino a fonti di calore come
radiatori, termoregolatori, stufe o altri apparecchi
(inclusi amplicatori) che producono calore.
9. Non escludere la sicurezza fornita dalla spina
polarizzata o con messa a terra. Una spina polarizzata ha
due lame, una più larga dell'altra. Una spina con messa a
terra ha due lame e un terzo polo di messa a terra. La lama
larga o il terzo polo sono forniti per la vostra sicurezza.
Se la spina fornita non si adatta alla presa, consultare un
elettricista per la sostituzione della presa obsoleta.
10. Proteggere il cavo di alimentazione dal calpestio
o essere schiacciato in particolare alle spine, prese di
corrente e il punto in cui esce dall'apparecchio.
11. Utilizzare esclusivamente dispositivi/accessori
specicati dal produttore.
12. Utilizzare solo
carrelli, supporti, treppiedi,
stae o tavoli indicati dal
produttore o venduti con
l'apparecchio. Utilizzando
un carrello, prestare
attenzione quando si
sposta la combinazione
carrello/apparecchio per evitare lesioni dovute al
ribaltamento.
13. Scollegare questo apparecchio durante i temporali o
se non è utilizzato per lunghi periodi di tempo.
14. Per tutte le riparazioni rivolgersi a personale
qualicato. La manutenzione è necessaria quando
l'apparecchio è danneggiato in qualsiasi modo, come
danneggiamento del cavo di alimentazione o della spina,
versamento di liquido o oggetti caduti nell'apparecchio,
se l'apparecchio è stato esposto a pioggia o umidità, se
non funziona normalmente o è caduto.
15. L'apparecchio deve essere collegato a una presa di
corrente elettrica con messa a terra di protezione.
16. Se la spina o una presa del dispositivo è utilizzata
come dispositivo di disconnessione, deve essere
facilmente utilizzabile.
17. Smaltimento corretto di
questo prodotto: questo simbolo
indica che questo dispositivo non
deve essere smaltito insieme
ai riuti domestici, secondo
la Direttiva RAEE (2012/19 /
UE) e la vostra legislazione
nazionale. Questo prodotto deve essere portato in un
centro di raccolta autorizzato per il riciclaggio di riuti
di apparecchiature elettriche ed elettroniche (RAEE).
La cattiva gestione di questo tipo di riuti potrebbe avere
un possibile impatto negativo sull'ambiente e sulla salute
umana a causa di sostanze potenzialmente pericolose
che sono generalmente associate alle apparecchiature
elettriche ed elettroniche. Nello stesso tempo la vostra
collaborazione al corretto smaltimento di questo prodotto
contribuirà all'utilizzo eciente delle risorse naturali. Per
ulteriori informazioni su dove è possibile trasportare le
apparecchiature per il riciclaggio vi invitiamo a contattare
l'ucio comunale locale o il servizio di raccolta dei
riuti domestici.
18. Non installare in uno spazio ristretto, come in una
libreria o in una struttura simile.
19. Non collocare sul dispositivo fonti di amme libere,
come candele accese.
20. Per lo smaltimento delle batterie, tenere in
considerazione gli aspetti ambientali. Le batterie devono
essere smaltite in un punto di raccolta delle batterie
esauste.
21. Questo apparecchio può essere usato in climi
tropicali e temperati no a 45°C.
Music Tribe non si assume alcuna responsabilità per
eventuali danni che possono essere subiti da chiunque
si adi in tutto o in parte a qualsiasi descrizione,
fotograa o dichiarazione contenuta qui. Speciche
tecniche, aspetti e altre informazioni sono soggette
a modiche senza preavviso. Tutti i marchi sono di
proprietà dei rispettivi titolari. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston Microphones e
Coolaudio sono marchi o marchi registrati di Music Tribe
Global Brands Ltd. © Music Tribe Global Brands Ltd.
2022 Tutti i diritti riservati .
Per i termini e le condizioni di garanzia applicabili e le
informazioni aggiuntive relative alla garanzia limitata
di Music Tribe, consultare online i dettagli completi su
community.musictribe.com/pages/support#warranty.
Informazioni importanti
DISCLAIMER LEGALE
GARANZIA LIMITATA
Aviso!
Terminais marcados com o símbolo
carregam corrente elétrica de magnitude
suciente para constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes de alta qualidade
com plugues TS de ¼" ou plugues com trava de torção
pré-instalados. Todas as outras instalações e modicações
devem ser efetuadas por pessoasqualicadas.
Este símbolo, onde quer que o encontre,
alerta-o para a leitura das instruções de
manuseamento que acompanham o
equipamento. Por favor leia o manual de instruções.
Atenção
De forma a diminuir o risco de choque
eléctrico, não remover a cobertura
(ouasecção de trás). Não existem peças substituíveis por
parte do utilizador no seu interior. Para esse efeito recorrer
a um técnico qualicado.
Atenção
Para reduzir o risco de incêndios ou
choques eléctricos o aparelho não deve ser
exposto à chuva nem à humidade. Além disso, não deve
ser sujeito a salpicos, nem devem ser colocados em cima
do aparelho objectos contendo líquidos, tais como jarras.
Atenção
Estas instruções de operação devem ser
utilizadas, em exclusivo, por técnicos de
assistência qualicados. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali-cações necessárias. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação. Só o deverá fazer se
possuir as qualicações necessárias.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de ventilação. Instale de
acordo com as instruções do fabricante.
8. Não instale perto de quaisquer fontes de calor tais
como radiadores, bocas de ar quente, fogões de sala
ou outros aparelhos (incluindo amplicadores) que
produzam calor.
9. Não anule o objectivo de segurança das chas
polarizadas ou do tipo de ligação à terra. Uma cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma cha do tipo ligação à terra dispõe
de duas palhetas e um terceiro dente de ligação à terra.
A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.
10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas chas, extensões, e no local
de saída da unidade. Certique-se de que o cabo eléctrico
está protegido. Verique particularmente nas chas, nos
receptáculos e no ponto em que o cabo sai doaparelho.
11. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.
12. Se utilizar uma cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.
13. Utilize apenas ligações/acessórios especicados
pelofabricante.
14. Utilize apenas com
o carrinho, estrutura,
tripé, suporte, ou mesa
especicados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um
carrinho, tenha cuidado ao
mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.
15. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.
16. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal qualicado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma danicada, como por exemplo: no caso do cabo
de alimentação ou cha se encontrarem danicados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.
17. Correcta eliminação deste
produto: este símbolo indica que
o produto não deve ser eliminado
juntamente com os resíduos
domésticos, segundo a Directiva
REEE (2012/19/EU) e a legislação
nacional. Este produto deverá
ser levado para um centro de recolha licenciado para a
reciclagem de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento incorrecto deste tipo
de resíduos pode ter um eventual impacto negativo
no ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correcta deste produto irá contribuir
para a utilização eciente dos recursos naturais. Paramais
informação acerca dos locais onde poderá deixar o seu
equipamento usado para reciclagem, é favor contactar
os serviços municipais locais, a entidade de gestão de
resíduos ou os serviços de recolha de resíduosdomésticos.
18. Não instale em lugares connados, tais como
estantes ou unidades similares.
19. Não coloque fontes de chama, tais como velas
acesas, sobre o aparelho.
20. Favor, obedecer os aspectos ambientais de descarte
de bateria. Baterias devem ser descartadas em um ponto
de coletas de baterias.
21. Esse aparelho pode ser usado em climas tropicais e
moderados até 45°C.
O Music Tribe não se responsabiliza por perda
alguma que possa ser sofrida por qualquer pessoa
que dependa, seja de maneira completa ou parcial,
de qualquer descrição, fotograa, ou declaração
aqui contidas. Dados técnicos, aparências e outras
informações estão sujeitas a modicações sem aviso
prévio. Todas as marcas são propriedade de seus
respectivos donos. Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones e Coolaudio
são marcas ou marcas registradas do Music Tribe
Global Brands Ltd. © Music Tribe Global Brands Ltd.
2022 Todos direitos reservados.
Para obter os termos de garantia aplicáveis e condições
e informações adicionais a respeito da garantia limitada
do Music Tribe, favor vericar detalhes na íntegra
através do website community.musictribe.com/pages/
support#warranty.
Instruções de Segurança
Importantes
LEGAL RENUNCIANTE
GARANTIA LIMITADA
8 SYSTEM 35 Quick Start Guide 9

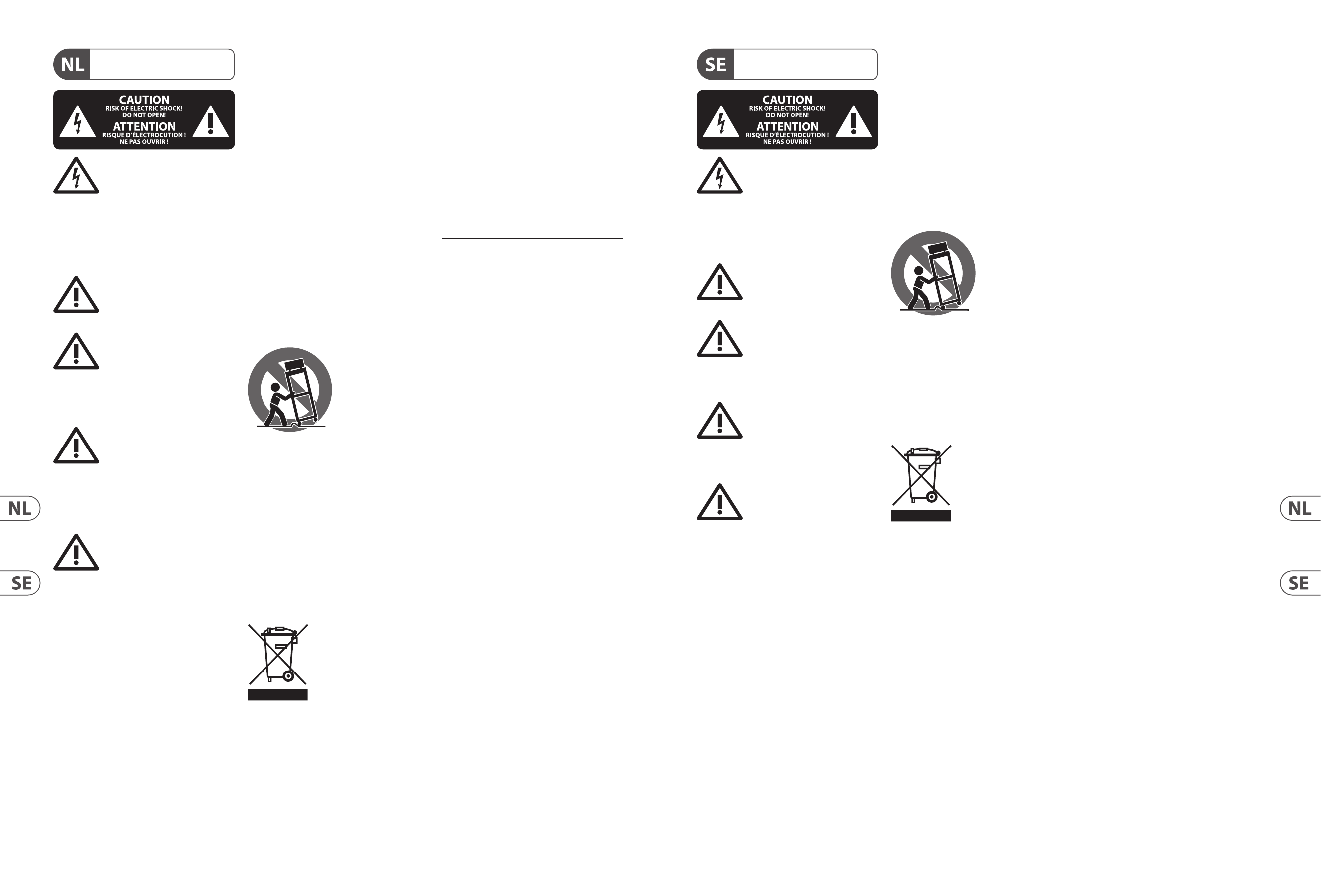

Waarschuwing
Aansluitingen die gemerkt zijn met
het symbool voeren een zodanig hoge
spanning dat ze een risico vormen voor elektrische
schokken. Gebruik uitsluitend kwalitatief hoogwaardige,
in de handel verkrijgbare luidsprekerkabels die
voorzien zijn van ¼"TS stekkers. Laat uitsluitend
gekwaliceerd personeel alle overige installatie- of
modicatiehandelingen uitvoeren.
Dit symbool wijst u altijd op belangrijke
bedienings - en onderhoudsvoorschriften
in de bijbehorende documenten.
Wijvragen u dringend de handleiding te lezen.
Attentie
Verwijder in geen geval de bovenste
afdekking (van het achterste gedeelte)
anders bestaat er gevaar voor een elektrische schok.
Het apparaat bevat geen te onderhouden onderdelen.
Reparatiewerkzaamheden mogen uitsluitend door
gekwaliceerd personeel uitgevoerd worden.
Attentie
Om het risico op brand of elektrische
schokken te beperken, dient u te
voorkomen dat dit apparaat wordt blootgesteld aan regen
en vocht. Het apparaat mag niet worden blootgesteld aan
neerdruppelend of opspattend water en er mogen geen
met water gevulde voorwerpen – zoals een vaas – op het
apparaat worden gezet.
Attentie
Deze onderhoudsinstructies zijn
uitsluitend bedoeld voor gekwaliceerd
onderhoudspersoneel. Omelektrische schokken te
voorkomen, mag u geen andere onderhoudshandelingen
verrichten dan in de bedieningsinstructies vermeld staan.
Reparatiewerkzaamheden mogen alleen uitgevoerd
worden door gekwaliceerd onderhoudspersoneel.
1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het uitsluitend met een droge doek.
7. Let erop geen van de ventilatie-openingen
te bedekken. Plaats en installeer het volgens de
voor- schriften van de fabrikant.
8. Het apparaat mag niet worden geplaatst in de buurt
van radiatoren, warmte-uitlaten, kachels of andere zaken
(ook versterkers) die warmte afgeven.
9. Maak de veiligheid waarin door de polarisatie-
of aardingsstekker wordt voorzien, niet ongedaan.
Eenpolarisatiestekker heeft twee bladen, waarvaner
een breder is dan het andere. Een aardingsstekker heeft
twee bladen en een derde uitsteeksel voor de aarding.
Het bredere blad of het derde uitsteeksel zijn er voor
uw veiligheid. Mocht de geleverde stekker niet in uw
stopcontact passen, laat het contact dan door een
elektricien vervangen.
10. Om beschadiging te voorkomen, moet de
stroomleiding zo gelegd worden dat er niet kan worden
over gelopen en dat ze beschermd is tegen scherpe
kanten. Zorg zeker voor voldoende bescherming aan de
stekkers, de verlengkabels en het punt waar het netsnoer
het apparaat verlaat.
11. Het toestel met altijd met een intacte aarddraad aan
het stroomnet aangesloten zijn.
12. Wanneer de stekker van het hoofdnetwerk of een
apparaatstopcontact de functionele eenheid voor het
uitschakelen is, dient deze altijd toegankelijk te zijn.
13. Gebruik uitsluitend door de producent
gespeci- ceerd toebehoren c.q. onderdelen.
14. Gebruik het apparaat
uitsluitend in combinatie
met de wagen, hetstatief,
de driepoot, de beugel of
tafel die door de producent
is aangegeven, of die
in combinatie met het
apparaat wordt verkocht.
Bij gebruik van een wagen dient men voorzichtig te zijn bij
het verrijden van de combinatie wagen/apparaat en letsel
door vallen te voorkomen.
15. Bij onweer en als u het apparaat langere tijd niet
gebruikt, haalt u de stekker uit het stopcontact.
16. Laat alle voorkomende reparaties door vakkundig en
bevoegd personeel uitvoeren. Reparatiewerk-zaamheden
zijn nodig als het toestel op enige wijze beschadigd is
geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker
is beschadigd, als er vloeistof of voorwerpen in terecht
zijn gekomen, als het aan regen of vochtigheid heeft
bloot-gestaan, niet normaal functioneert of wanneer het
is gevallen.
17. Correcte afvoer van dit
product: dit symbool geeft aan
dat u dit product op grond van
de AEEA-richtlijn (2012/19/EU)
en de nationale wetgeving van
uw land niet met het gewone
huishoudelijke afval mag
weggooien. Dit product moet na aoop van de nuttige
levensduur naar een ociële inzamelpost voor afgedankte
elektrische en elektronische apparatuur (AEEA) worden
gebracht, zodat het kan worden gerecycleerd. Vanwege
de potentieel gevaarlijke stoen die in elektrische en
elektronische apparatuur kunnen voorkomen, kan een
onjuiste afvoer van afval van het onderhavige type
een negatieve invloed op het milieu en de menselijke
gezondheid hebben. Eenjuiste afvoer van dit product is
echter niet alleen beter voor het milieu en de gezondheid,
maar draagt tevens bij aan een doelmatiger gebruik
van de natuurlijke hulpbronnen. Voormeer informatie
over de plaatsen waar u uw afgedankte apparatuur kunt
inleveren, kunt u contact opnemen met uw gemeente of
de plaatselijkereinigingsdienst.
18. Installeer niet in een kleine ruimte, zoals een
boekenkast of iets dergelijks.
19. Plaats geen open vlammen, zoals brandende
kaarsen, op het apparaat.
20. Houd rekening met de milieuaspecten van het
afvoeren van batterijen. Batterijen moeten bij een
inzamelpunt voor batterijen worden ingeleverd.
21. Dit apparaat kan worden gebruikt in tropische en
gematigde klimaten tot 45 ° C.
Music Tribe aanvaardt geen aansprakelijkheid voor enig
verlies dat kan worden geleden door een persoon die
geheel of gedeeltelijk vertrouwt op enige beschrijving,
foto of verklaring hierin. Technische specicaties,
verschijningen en andere informatie kunnen zonder
voorafgaande kennisgeving worden gewijzigd. Alle
handelsmerken zijn eigendom van hun respectievelijke
eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake,
Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones en Coolaudio
zijn handelsmerken of gedeponeerde handelsmerken
van Music Tribe Global Brands Ltd. © Music Tribe Global
Brands Ltd. 2022 Alle rechten voorbehouden.
Voor de toepasselijke garantievoorwaarden en
aanvullende informatie met betrekking tot de
beperkte garantie van Music Tribe, zie de volledige
details online op community.musictribe.com/pages/
support#warranty.
Belangrijke
veiligheidsvoorschriften
Varning
Uttag markerade med symbolen leder
elektrisk strömstyrka som är tillräckligt
stark för att utgöra en risk för elchock. Använd endast
högkvalitativa, kommersiellt tillgängliga högtalarkablar
med förhandsinstallerade ¼"TS-kontakter. All annan
installering eller modikation bör endast utföras av
kompetent personal.
Den här symbolen hänvisar till viktiga
punkter om användning och underhåll i
den medfölljande dokumentationen.
Varvänlig och läs bruksanvisningen.
Försiktighet
Minska risken för elektriska stötar genom
att aldrig ta av höljet upptill på apparaten
(eller ta av baksidan). Inuti apparaten nns det inga delar
som kan repareras av användaren. Endastkvalicerad
personal får genomföra reparationer.
Försiktighet
För att minska risken för brand och
elektriska stötar ska apparaten skyddas
mot regn och fukt. Apparaten går inte utsättas för
dropp eller spill och inga vattenbehållare som vaser etc.
fårplaceras på den.
Försiktighet
Serviceinstruktionen är enbart avsedd
för kvalicerad servicepersonal. Föratt
undvika risker genom elektriska stötar, genomför inga
reparationer på apparaten, vilka inte är beskrivna i
bruksanvisningen. Endast kvalicerad fackpersonal får
genomföra reparationerna.
1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med torr trasa.
7. Blockera inte ventilationsöppningarna.
Installeraenligt tillverkarens anvisningar.
8. Installera aldrig intill värmekällor som
värme- element, varmluftsintag, spisar eller annan
utrustning som avger värme (inklusive förstärkare).
9. Ändra aldrig en polariserad eller jordad kontakt.
Enpolariserad kontakt har två blad – det ena bredare än
det andra. En jordad kontakt har två blad och ett tredje
jordstift. Det breda bladet eller jordstiftet är till för din
säkerhet. Omden medföljande kontakten inte passar i ditt
uttag, skadu kontakta en elektriker för att få uttaget bytt.
10. Förlägg elkabeln så, att det inte är möjligt att
trampa på den och att den är skyddad mot skarpa kanter
och inte kan skadas. Ge i synnerhet akt på områdena
omkring stickkontakterna, förlängningskablarna
och på det ställe, där elkabeln lämnar apparaten,
ärtillräckligtskyddade.
11. Apparaten måste alltid vara ansluten till elnätet
med intakt skyddsledare.
12. Om huvudkontakten, eller ett apparatuttag,
fungerar som avstängningsenhet måste denna alltid
varatillgänglig.
13. Använd endast tillkopplingar och tillbehör som
angetts av tillverkaren.
14. Använd endast
med vagn, stativ, trefot,
hållareeller bord som
angetts av tillverkaren,
ellersom sålts till-
sammans med apparaten.
Om du använder en
vagn, var försiktig, när du
föryttar kombinationen vagn-apparat, för att förhindra
olycksfall genom snubbling.
15. Dra ur anslutningskontakten und åskväder eller när
apparaten inte ska användas under någon längre tid.
16. Låt kvalicerad personal utföra all service. Serviceär
nödvändig när apparaten har skadats, t.ex.när en elkabel
eller kontakt är skadad, vätska eller främmande föremål
har kommit in i apparaten, eller när den har fallit i golvet.
17. Kassera produkten på rätt
sätt: den här symbolen indikerar
att produkten inte ska kastas i
hushållssoporna, enligt WEEE
direktivet (2012/19/EU) och
gällande, nationell lagstiftning.
Produkten ska lämnas till ett
auktoriserat återvinningsställe för elektronisk och
elektrisk utrustning (EEE). Om den här sortens avfall
hanteras på fel sätt kan miljön, och människors hälsa,
påverkas negativt på grund av potentiella risksubstanser
som ofta associeras med EEE. Avfallshanteras produkten
däremot på rätt sätt bidrar detta till att naturens
resurser används på ett bra sätt. Kontakta kommun,
ansvarig förvaltning eller avfallshanteringsföretag för
mer information om återvinningscentral där produkten
kanlämnas
18. Installera inte i ett trångt utrymme,
t.ex. i en bokhylsa eller liknande enhet.
19. Placera inte källor med öppen eld, t.ex. tända ljus,
på apparaten.
20. Tänk på miljöaspekterna vid kassering av batterier.
Batterier måste kasseras på ett batteriuppsamlingsställe.
21. Denna apparat kan användas i tropiska och måttliga
klimat upp till 45 ° C.
Music Tribe tar inget ansvar för någon förlust som kan
drabbas av någon person som helt eller delvis förlitar
sig på någon beskrivning, fotogra eller uttalande som
nns här. Tekniska specikationer, utseenden och annan
information kan ändras utan föregående meddelande.
Alla varumärken tillhör respektive ägare. Midas,
Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,
TC Electronic, TC Helicon, Behringer, Bugera, Aston
Microphones och Coolaudio är varumärken eller
registrerade varumärken som tillhör Music Tribe Global
Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Alla
Rättigheter reserverade.
För tillämpliga garantivillkor och ytterligare information
om Music Tribes begränsade garanti, se fullständig
information online på community.musictribe.com/
pages/support#warranty.
Viktiga
säkerhetsanvisningar
BEGRÄNSAD GARANTI
FRISKRIVNINGSKLAUSUL
WETTELIJKE ONTKENNING
BEPERKTE GARANTIE
10 SYSTEM 35 Quick Start Guide 11
Uwaga
Terminale oznaczone symbolem
przenoszą wystarczająco wysokie
napięcie elektryczne, aby stworzyć ryzyko porażenia
prądem. Używaj wyłącznie wysokiej jakości fabrycznie
przygotowanych kabli z zainstalowanymi wtyczkami
¼"TS. Wszystkie inne instalacje lub modykacje powinny
być wykonywane wyłącznie przez wykwalikowany
personel techniczny.
Ten symbol informuje o ważnych
wskazówkach dotyczących obsługi i
konserwacji urządzenia w dołączonej
dokumentacji. Proszę przeczytać stosowne informacje w
instrukcji obsługi.
Uwaga
W celu wyeliminowania zagrożenia
porażenia prądem zabrania się
zdejmowania obudowy lub tylnej ścianki urządzenia.
Elementy znajdujące się we wnętrzu urządzenia nie mogą
być naprawiane przez użytkownika. Naprawy mogą być
wykonywane jedynie przez wykwalikowanypersonel.
Uwaga
W celu wyeliminowania zagrożenia
porażenia prądem lub zapalenia się
urządzenia nie wolno wystawiać go na działanie deszczu
i wilgotności oraz dopuszczać do tego, aby do wnętrza
dostała się woda lub inna ciecz. Nie należy stawiać na
urządzeniu napełnionych cieczą przedmiotów takich jak
np. wazony lub szklanki.
Uwaga
Prace serwisowe mogą być wykonywane
jedynie przez wykwalikowany personel.
W celu uniknięcia zagrożenia porażenia prądem nie należy
wykonywać żadnych manipulacji, które nie są opisane
w instrukcji obsługi. Naprawywykonywane mogą być
jedynie przez wykwalikowany personeltechniczny.
1. Proszę przeczytać poniższe wskazówki.
2. Proszę przechowywać niniejszą instrukcję.
3. Należy przestrzegać wszystkich wskazówek
ostrzegawczych.
4. Należy postępować zgodnie z instrukcją obsługi.
5. Urządzenia nie wolno używać w pobliżu wody.
6. Urządzenie można czyścić wyłącznie suchąszmatką.
7. Nie zasłaniać otworów wentylacyjnych.
Wczasie podłączania urządzenia należy przestrzegać
zaleceńproducenta.
8. Nie stawiać urządzenia w pobliżu źródeł ciepła
takich, jak grzejniki, piece lub urządzenia produkujące
ciepło (np. wzmacniacze).
9. W żadnym wypadku nie należy usuwać
zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek
z uziemieniem. Wtyczka dwubiegunowa posiada
dwa wtyki kontaktowe o różnej szerokości. Wtyczka z
uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk
uziemienia. Szerszy wtyk kontaktowy lub dodatkowy
wtyk uziemienia służą do zapewnienia bezpieczeństwa
użytkownikowi. Jeśli format wtyczki urządzenia nie
odpowiada standardowi gniazdka, proszę zwrócić się do
elektryka z prośbą o wymienienie gniazda.
10. Kabel sieciowy należy ułożyć tak, aby nie był
narażony na deptanie i działanie ostrych krawędzi, co
mogłoby doprowadzić do jego uszkodzenia. Szczególną
uwagę zwrócić należy na odpowiednią ochronę miejsc w
pobliżu wtyczek i przedłużaczy oraz miejsce, w którym
kabel sieciowy przymocowany jest do urządzenia.
11. Urządzenie musi być zawsze podłączone do sieci
sprawnym przewodem z uziemieniem.
12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w
urządzeniu pełnią funkcję wyłącznika, to muszą one być
zawsze łatwo dostępne.
13. Używać wyłącznie sprzętu dodatkowego i
akcesoriów zgodnie z zaleceniami producenta.
14. Używać
jedynie zalecanych
przez producenta
lub znajdujących
się w zestawie
wózków, stojaków,
statywów, uchwytów
i stołów. Wprzypadku
posługiwania się wózkiem należy zachować szczególną
ostrożność w trakcie przewożenia zestawu, aby uniknąć
niebezpieczeństwa potknięcia się i zranienia.
15. W trakcie burzy oraz na czas dłuższego nieużywania
urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.
16. Wykonywanie wszelkich napraw należy zlecać
jedynie wykwalikowanym pracownikom serwisu.
Przeprowadzenie przeglądu technicznego staje się
konieczne, jeśli urządzenie zostało uszkodzone w
jakikolwiek sposób (dotyczy to także kabla sieciowego
lub wtyczki), jeśli do wnętrza urządzenia dostały się
przedmioty lub ciecz, jeśli urządzenie wystawione było
na działanie deszczu lub wilgoci, jeśli urządzenie nie
funkcjonuje poprawnie oraz kiedy spadło na podłogę.
17. Prawidłowa utylizacja
produktu: Ten symbol wskazuje,
że tego produktu nie należy
wyrzucać razem ze zwykłymi
odpadami domowymi,
tylko zgodnie z dyrektywą
w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE) (2012/19/EU)
oraz przepisami krajowymi. Niniejszy produkt należy
przekazać do autoryzowanego punktu zbiórki zużytego
sprzętu elektrycznego i elektronicznego. Niewłaściwe
postępowanie z tego typu odpadami może wywołać
szkodliwe działanie na środowisko naturalnej i
zdrowie człowieka z powodu potencjalnych substancji
niebezpiecznych zaliczanych jako zużyty sprzęt
elektryczny i elektroniczny. Jednocześnie, Twój wkład w
prawidłową utylizację niniejszego produktu przyczynia się
do oszczędnego wykorzystywania zasobów naturalnych.
Szczegółowych informacji o miejscach, w których można
oddawać zużyty sprzęt do recyklingu, udzielają urzędy
miejskie, przedsiębiorstwa utylizacji odpadów lub
najbliższy zakład utylizacji odpadów.
18. Nie instaluj w ograniczonej przestrzeni, takiej jak
półka na książki lub podobny zestaw.
19. Nie stawiaj na urządzeniu źródeł otwartego ognia,
takich jak zapalone świece.
20. Należy pamiętać o środowiskowych aspektach
utylizacji baterii. Baterie należy utylizować w punkcie
zbiórki baterii.
21. To urządzenie może być używane w klimacie
tropikalnym i umiarkowanym do 45 ° C.
Music Tribe nie ponosi odpowiedzialności za
jakiekolwiek straty, które mogą ponieść osoby, które
polegają w całości lub w części na jakimkolwiek opisie,
fotograi lub oświadczeniu zawartym w niniejszym
dokumencie. Specykacje techniczne, wygląd i inne
informacje mogą ulec zmianie bez powiadomienia.
Wszystkie znaki towarowe są własnością ich
odpowiednich właścicieli. Midas, Klark Teknik,
Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,
TC Helicon, Behringer, Bugera, Aston Microphones i
Coolaudio są znakami towarowymi lub zastrzeżonymi
znakami towarowymi rmy Music Tribe Global Brands
Ltd. © Music Tribe Global Brands Ltd. 2022 Wszystkie
prawa zastrzeżone.
Aby zapoznać się z obowiązującymi warunkami
gwarancji i dodatkowymi informacjami dotyczącymi
ograniczonej gwarancji Music Tribe, zapoznaj się ze
wszystkimi szczegółami w trybie online pod adresem
community.musictribe.com/pages/support#warranty.
Ważne informacje o
bezpieczeństwie
ZASTRZEŻENIA PRAWNE
OGRANICZONA GWARANCJA
12 SYSTEM 35 Quick Start Guide 13

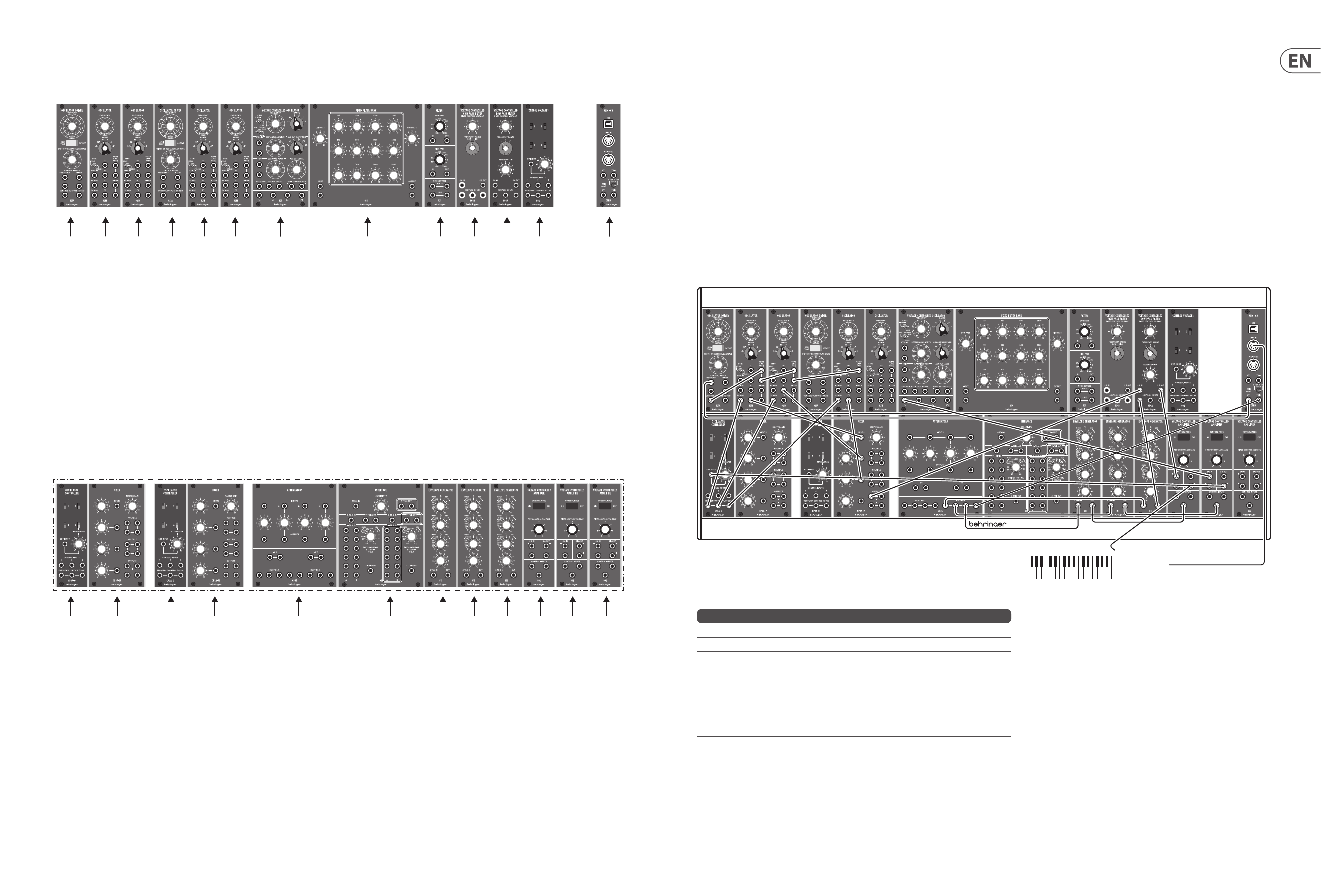

Modules
Your System 35 has two rows of modules
Top Row
(1) & (4) 921A Oscillator Driver.
(2) & (3) / (5) & (6) 921B Voltage Controlled Oscillators (VCO).
(7) 921 Voltage Controlled Oscillator (VCO/LFO)
(8) 914 Fixed Filter Bank (FFB).
(9) 923 Filters and Noise Sources.
(10) 904B High Pass Filter (HPF).
(11) 904A Low Pass Filter (LPF).
(12) 992 Control Voltages.
(13) CM1A – MIDI interface.
Bottom Row
(1) & (3) CP3A – O
(2) & (4) CP3A – M
(5) CP35 Attenuator / Voltage Source / Multiple
(6) 961 Interface.
(7) - (9) 911 Envelope Generators (EG).
(10) - (12) 902 Voltage Controlled Ampliers (VCA).
Further information on all modules can be found on their individual Quick Start Guides at www.behringer.com/downloads.html
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)
System 35 - Getting Started
CONNECTION
To connect the System 35 to your system, please refer to the individual patches.
HARDWARE SETUP
Make all the connections in your system. Keep the System 35 power turned o when making any connections.
Ensure your sound system is turned down.
Turn on the System 35 before turning on any power ampliers and turn it o last. This will help prevent any turn on or turn o “pops or thumps” in your speakers.
WARM UP TIME
We recommend leaving 30 minutes or more time for the System 35 to warm up before recording or live performance. (Longer if it has been brought in from the cold.)
This will allow the precision circuits time to reach their normal operating temperature and tuned performance.

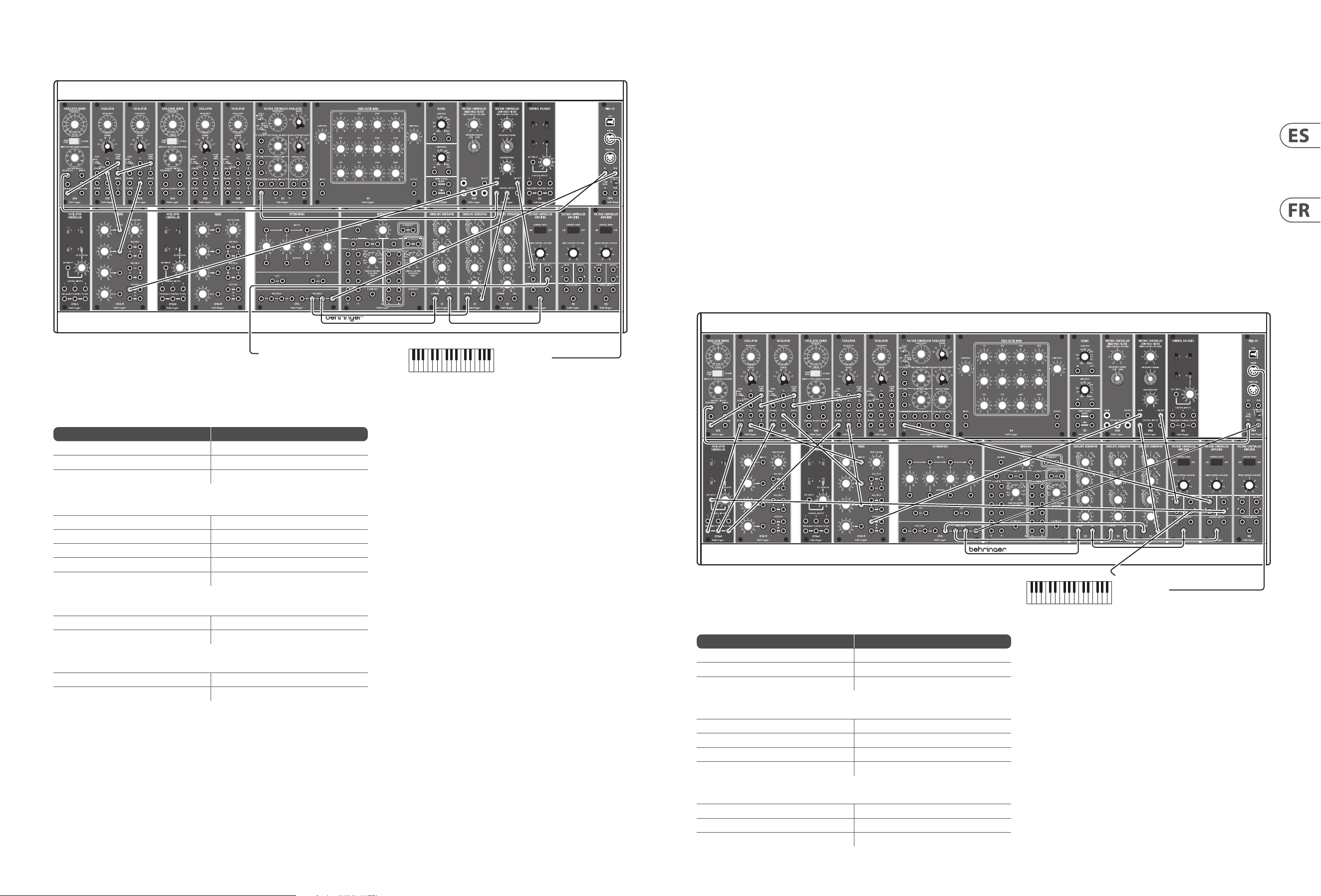

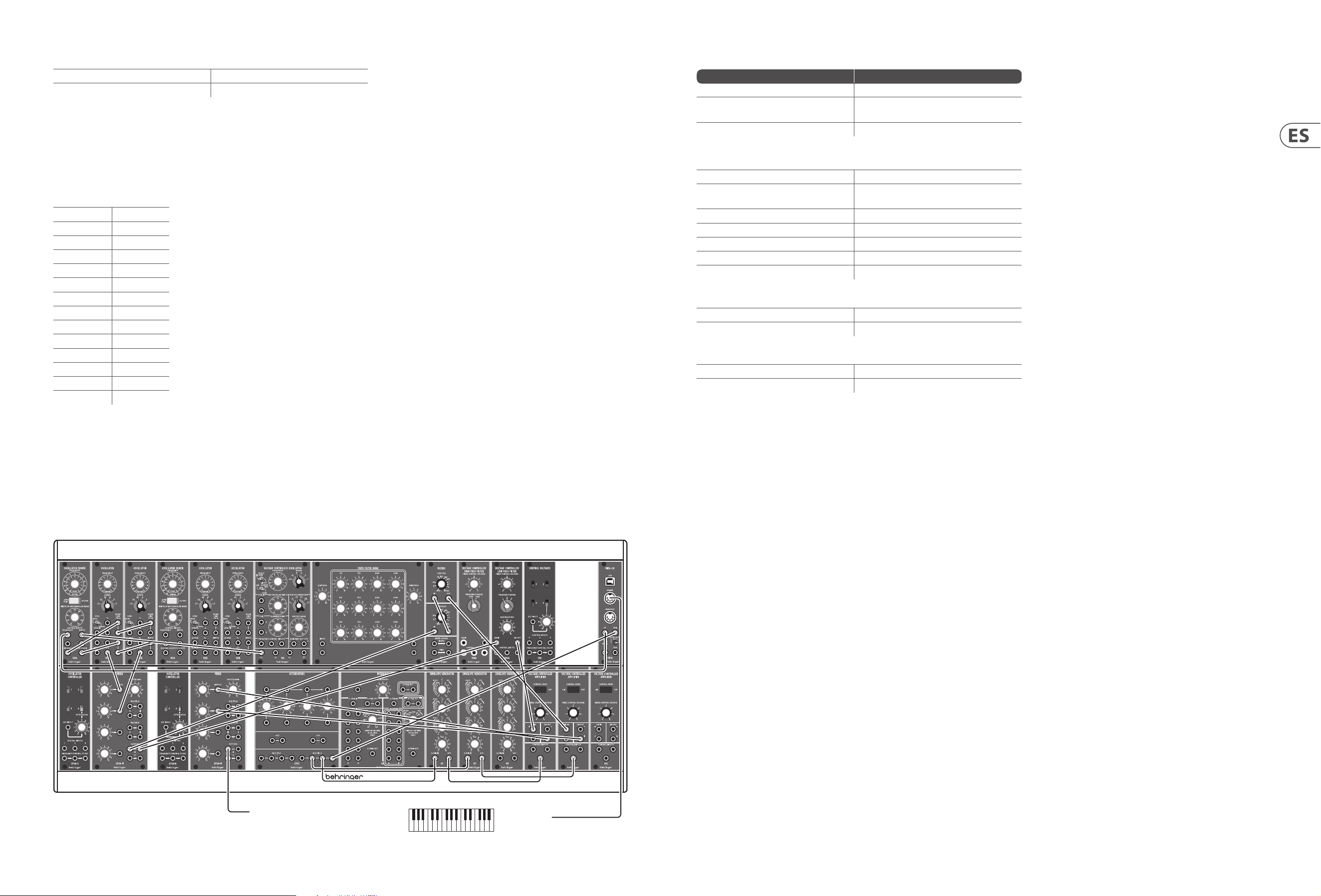

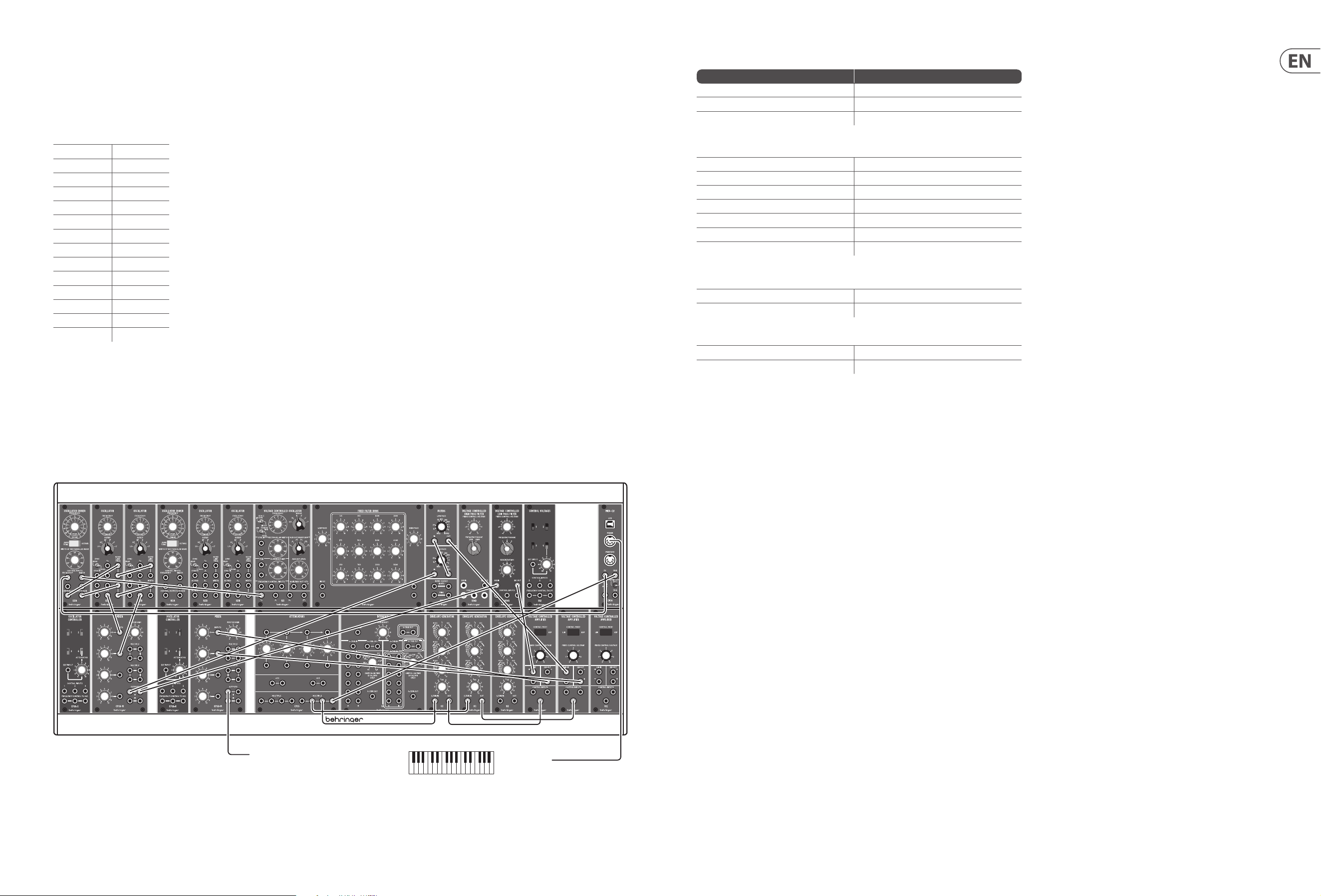

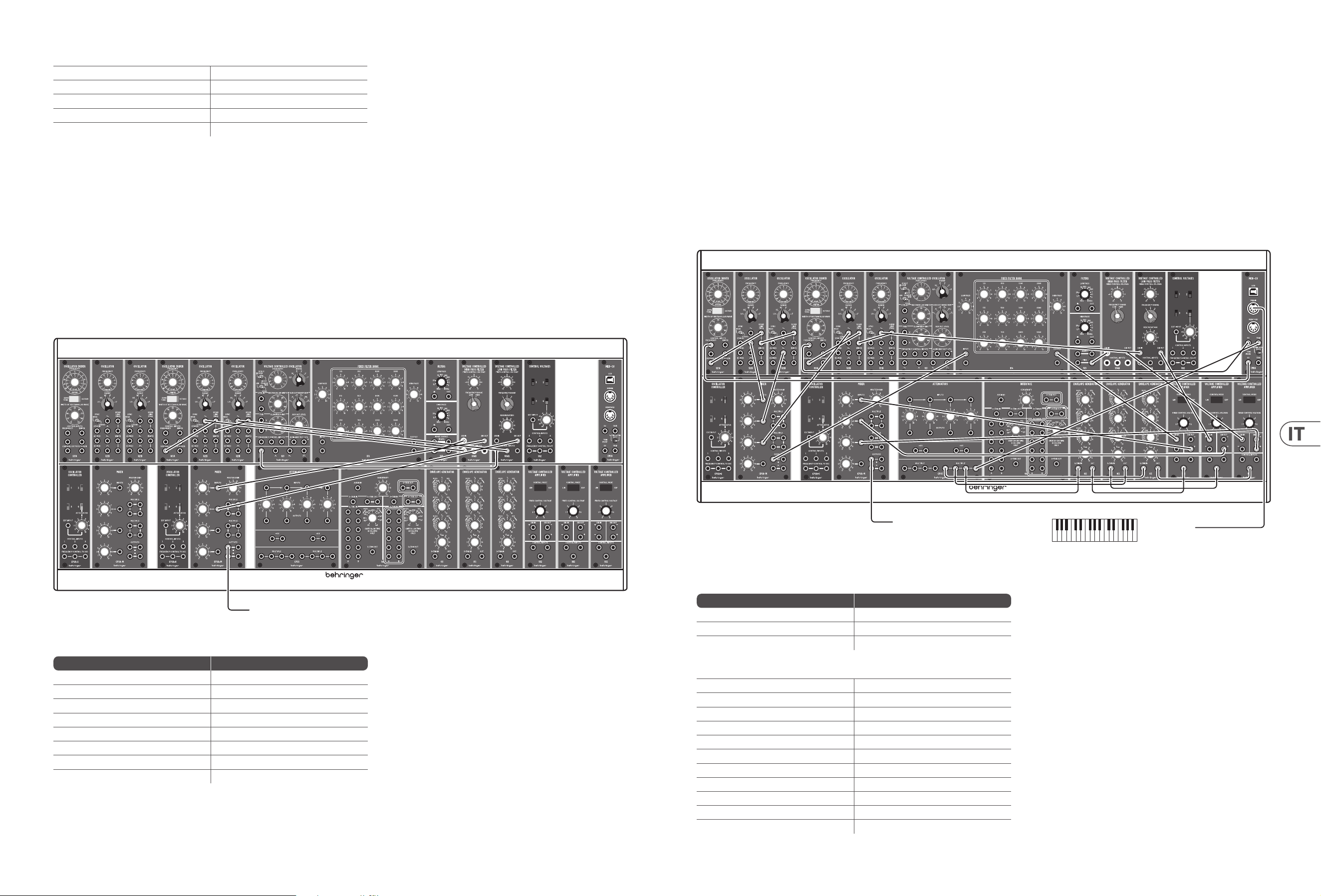

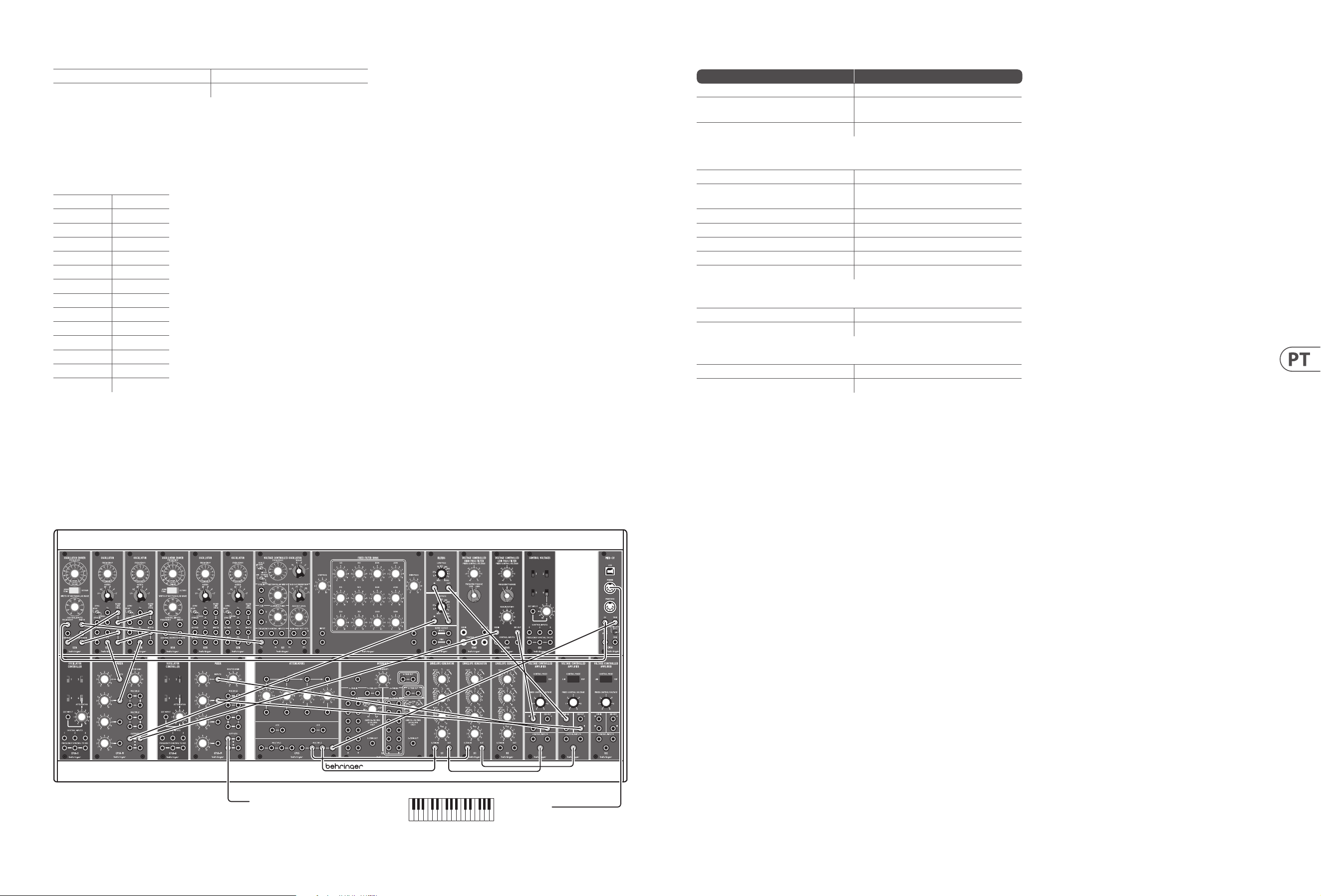

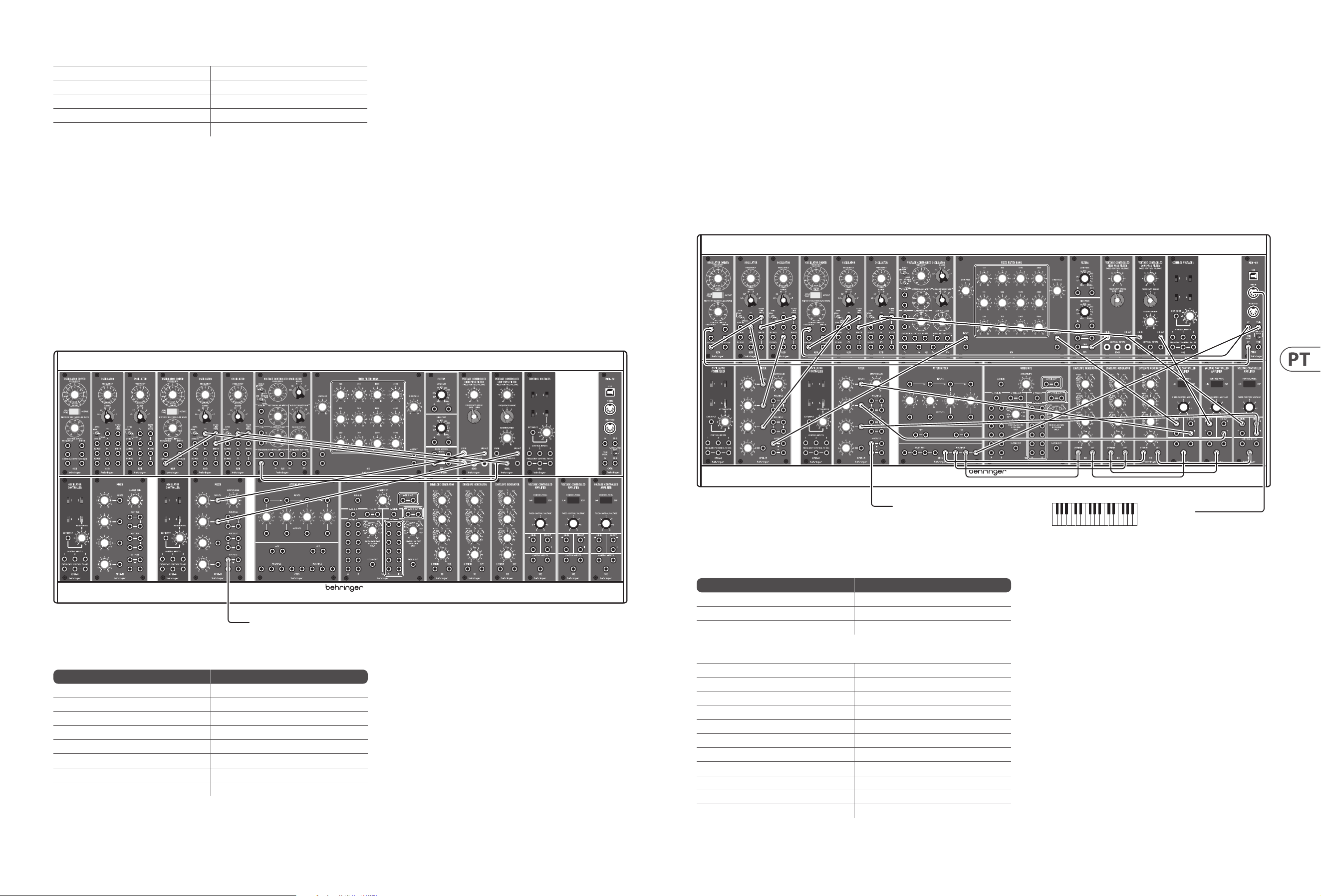

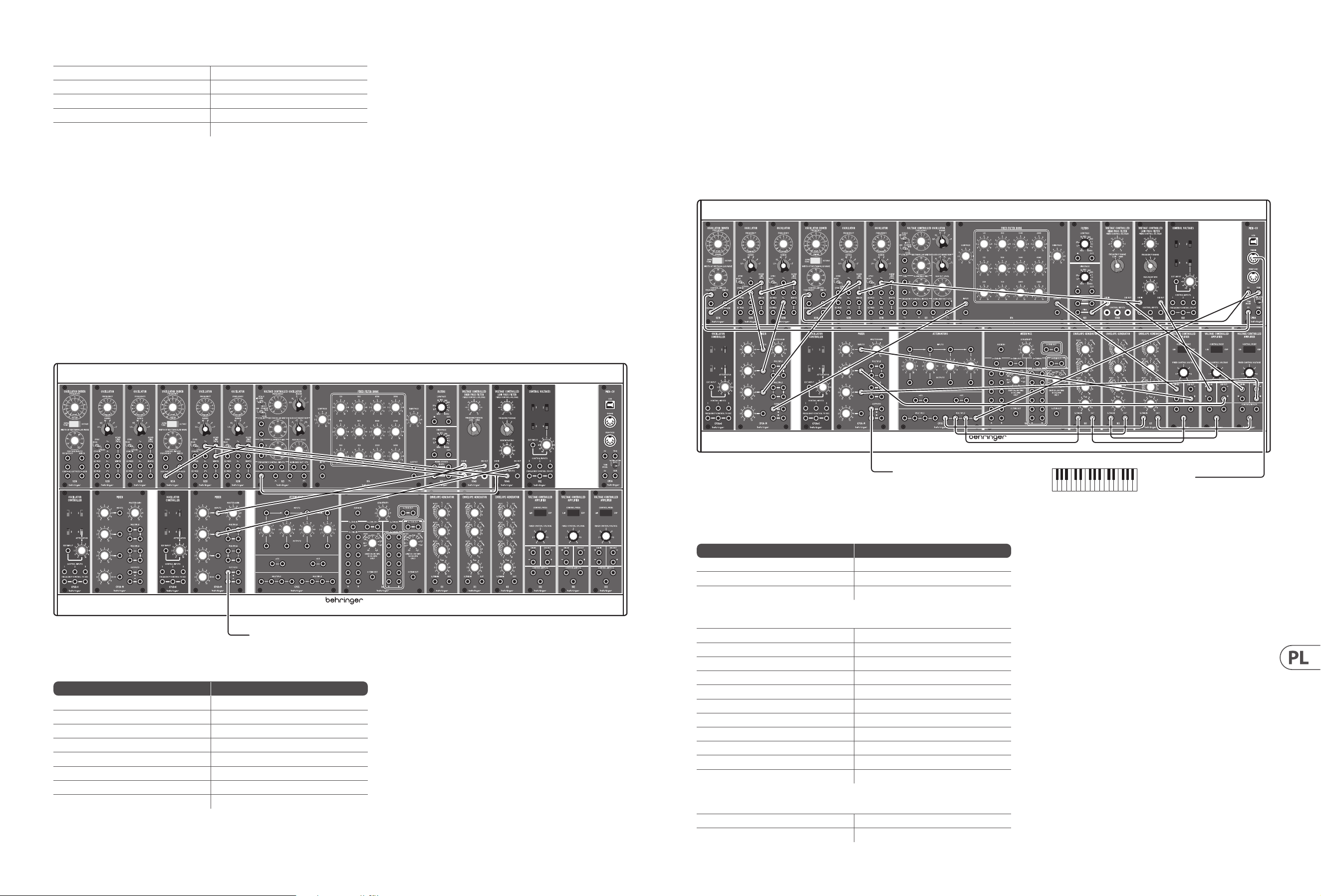

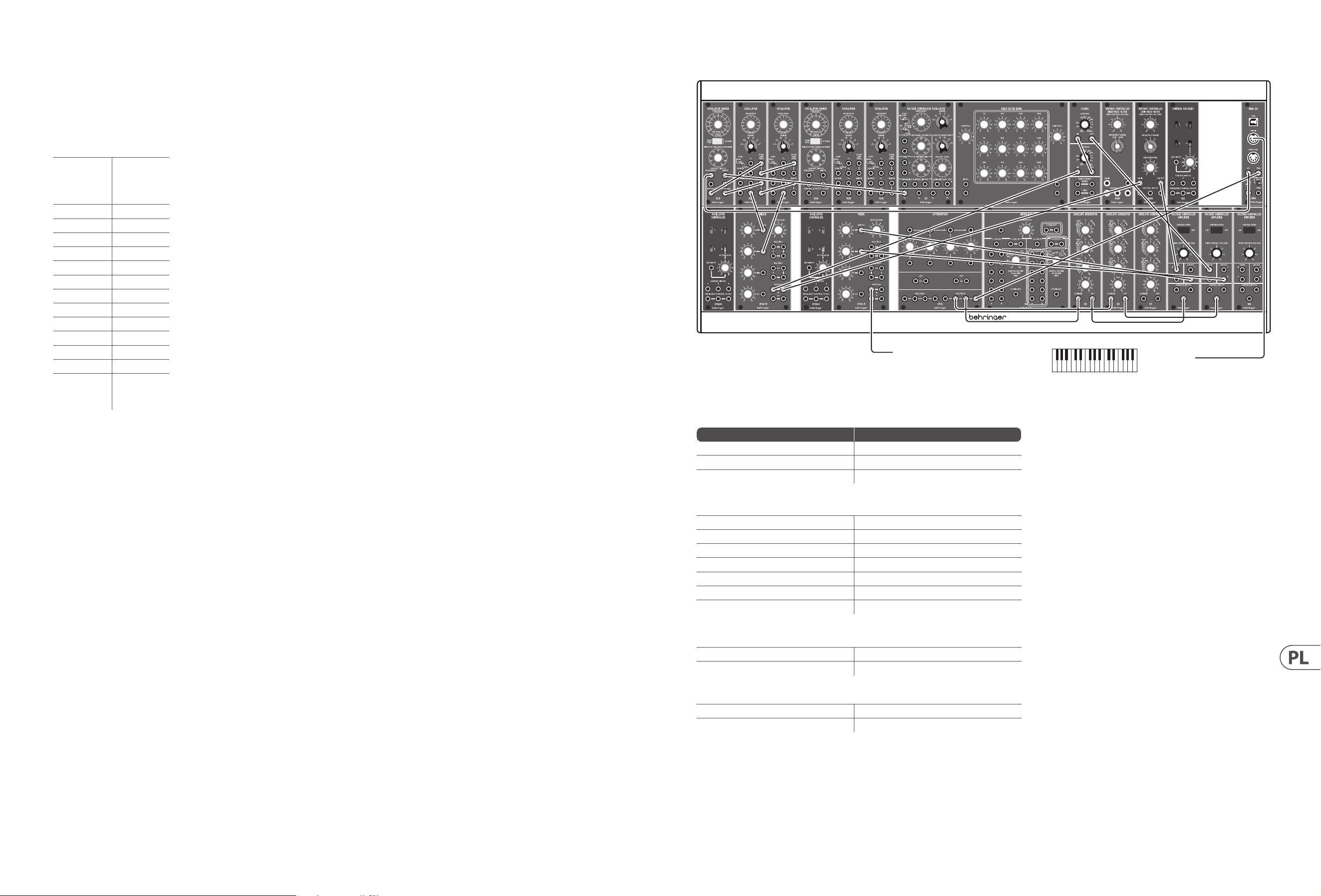

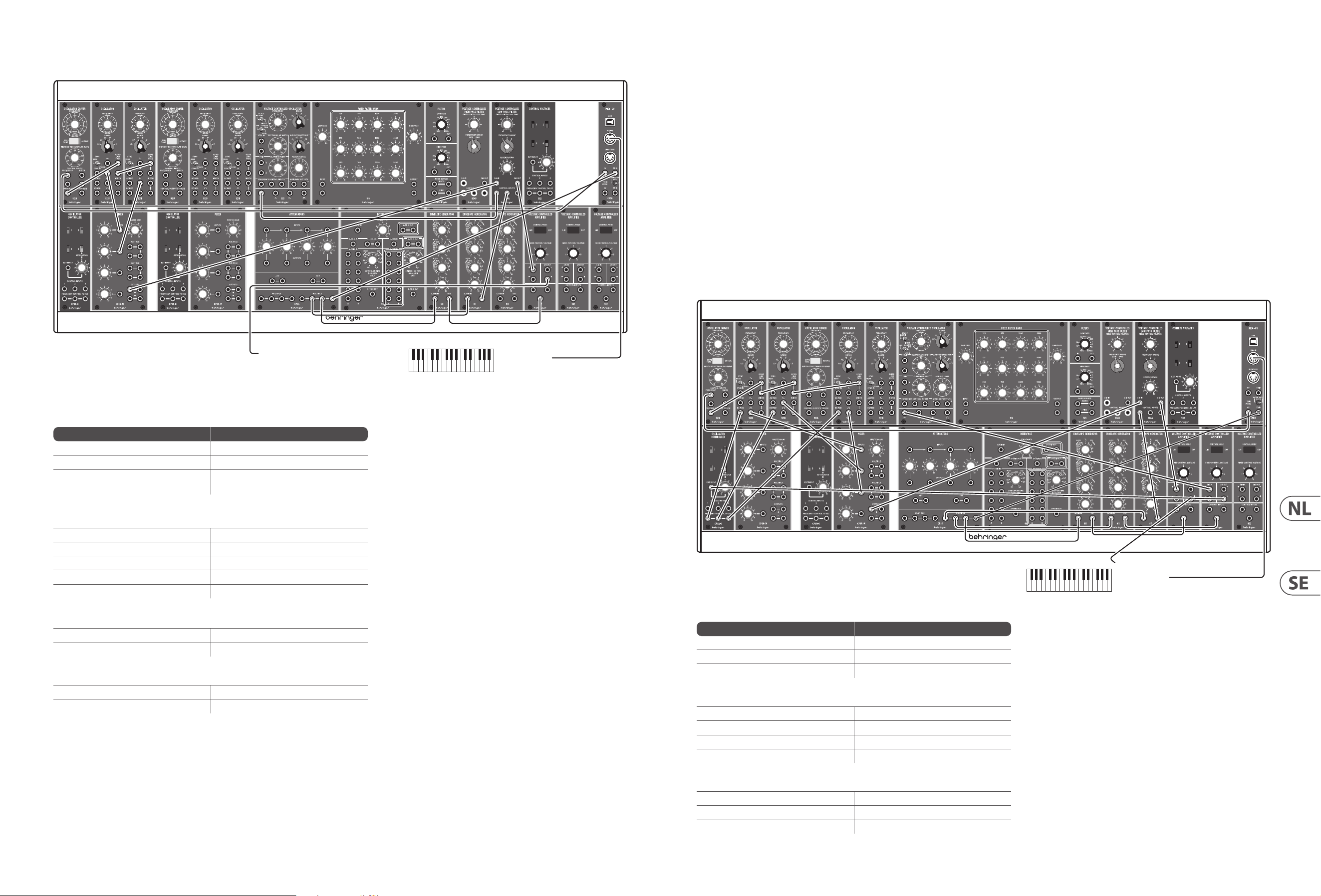

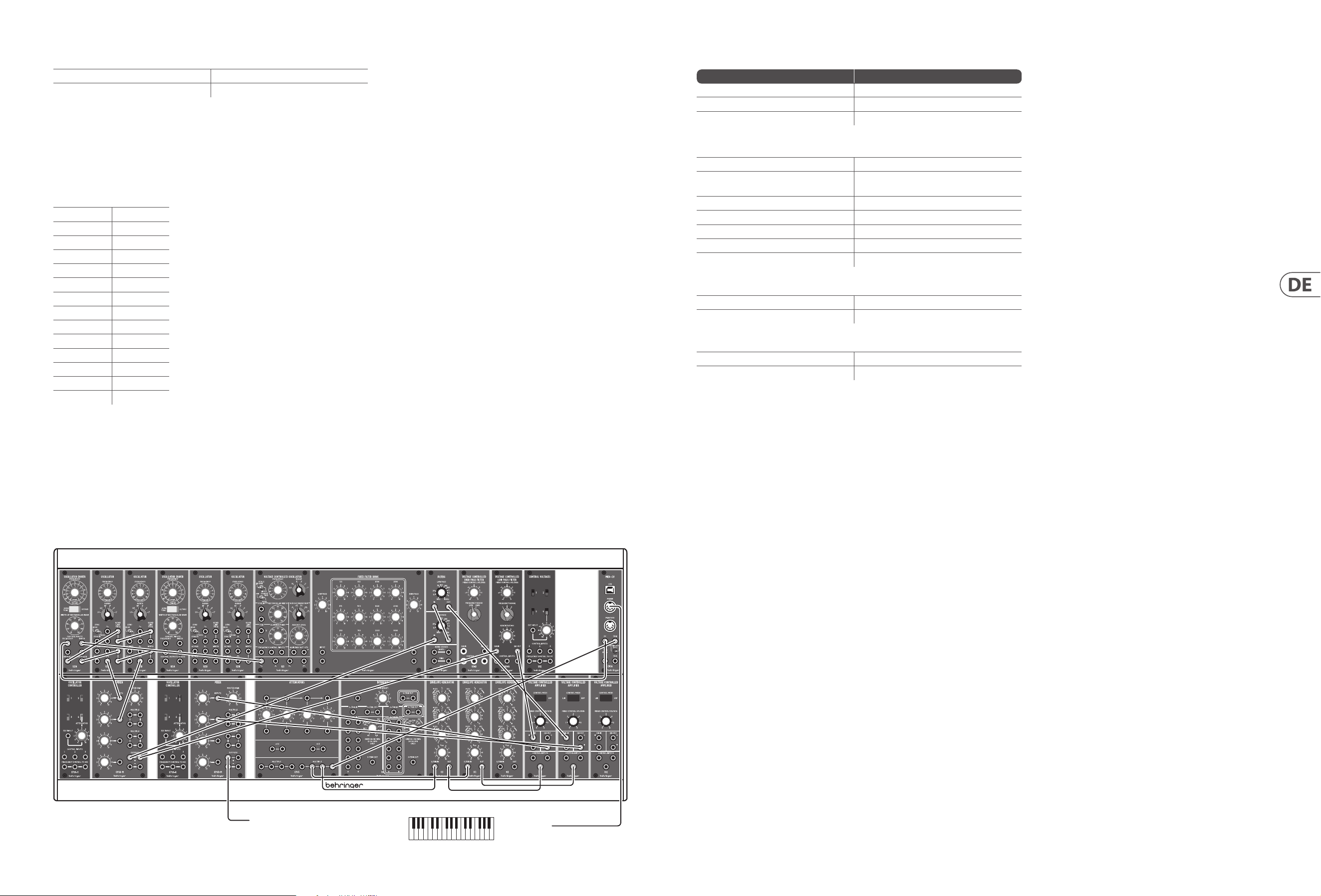

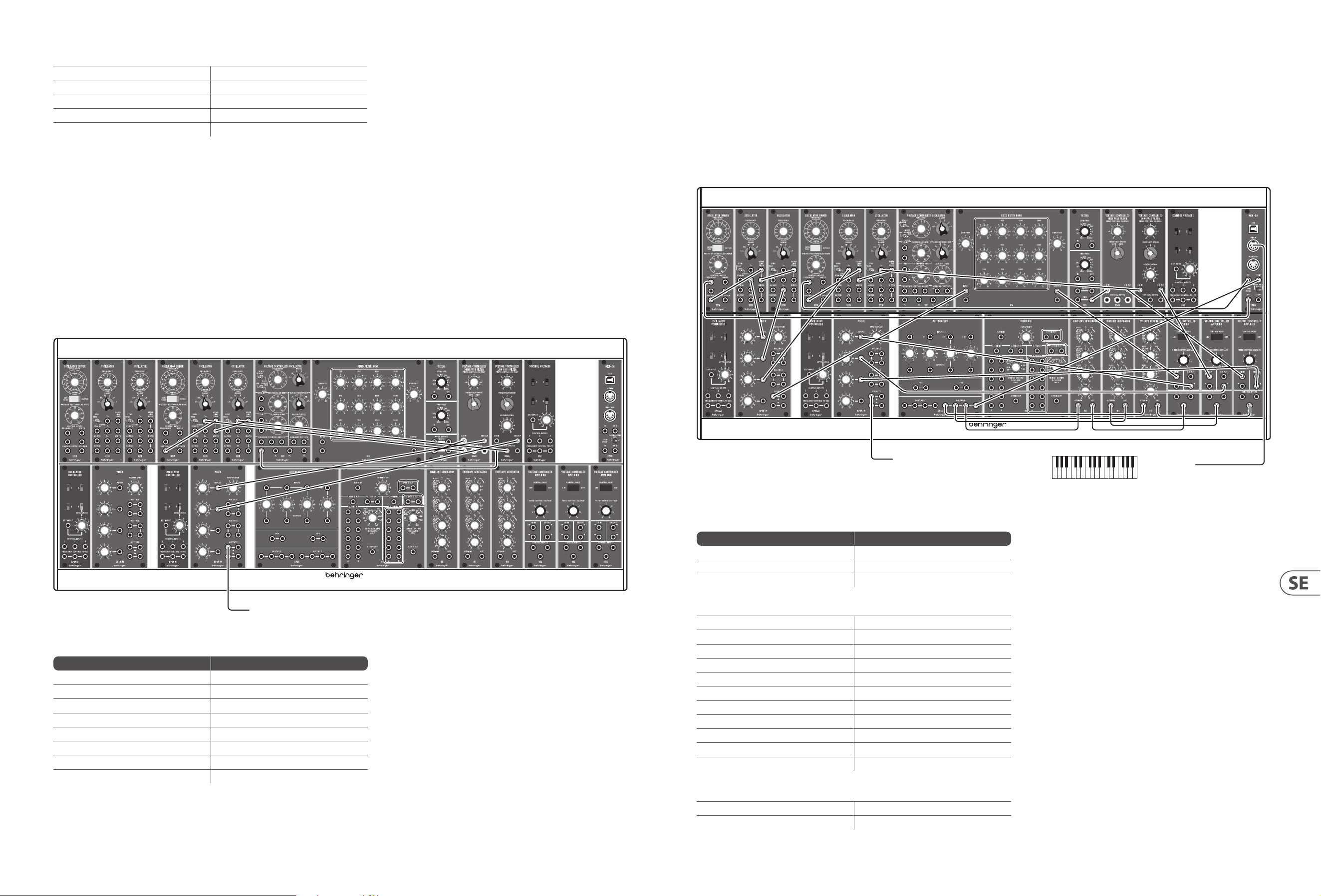

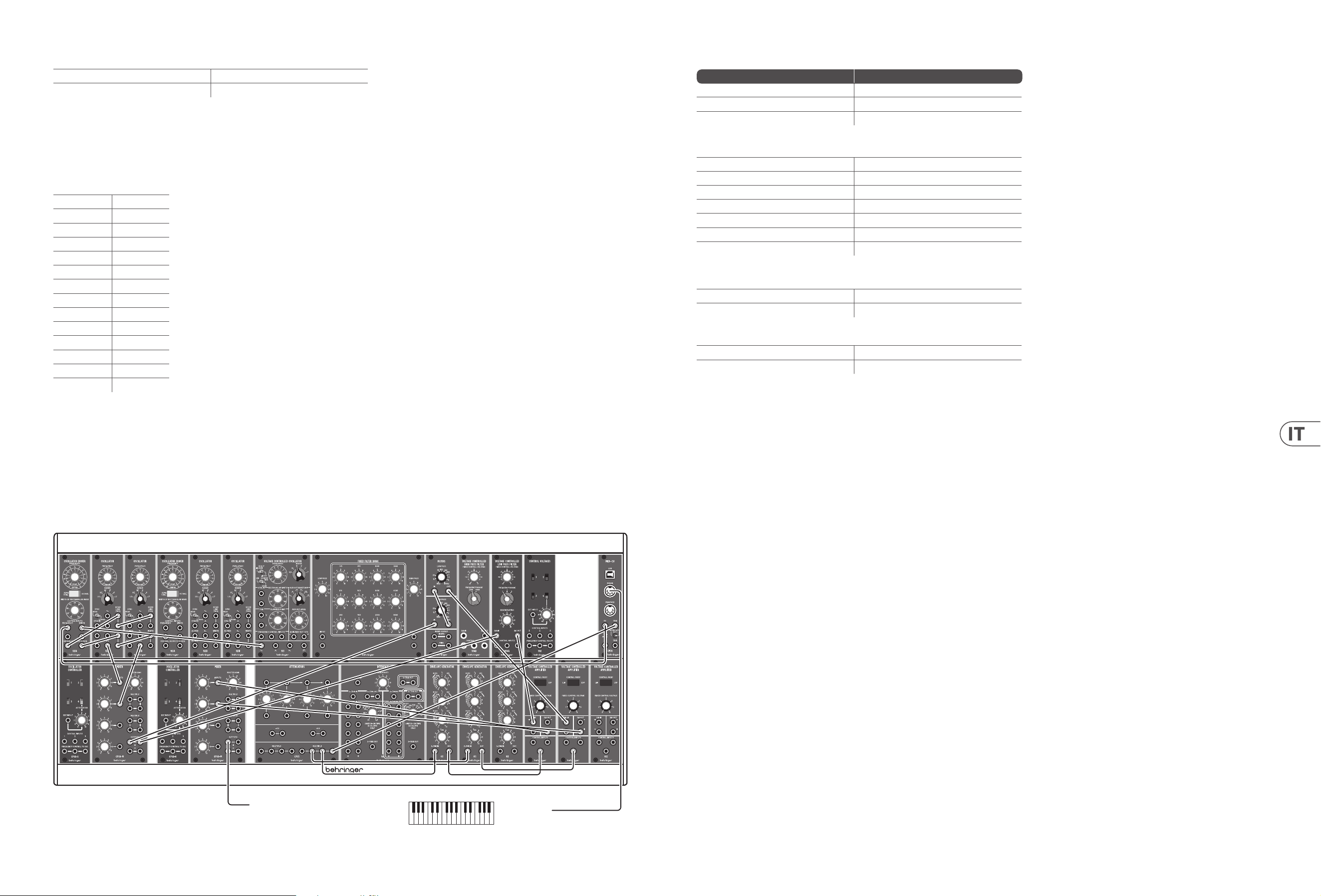

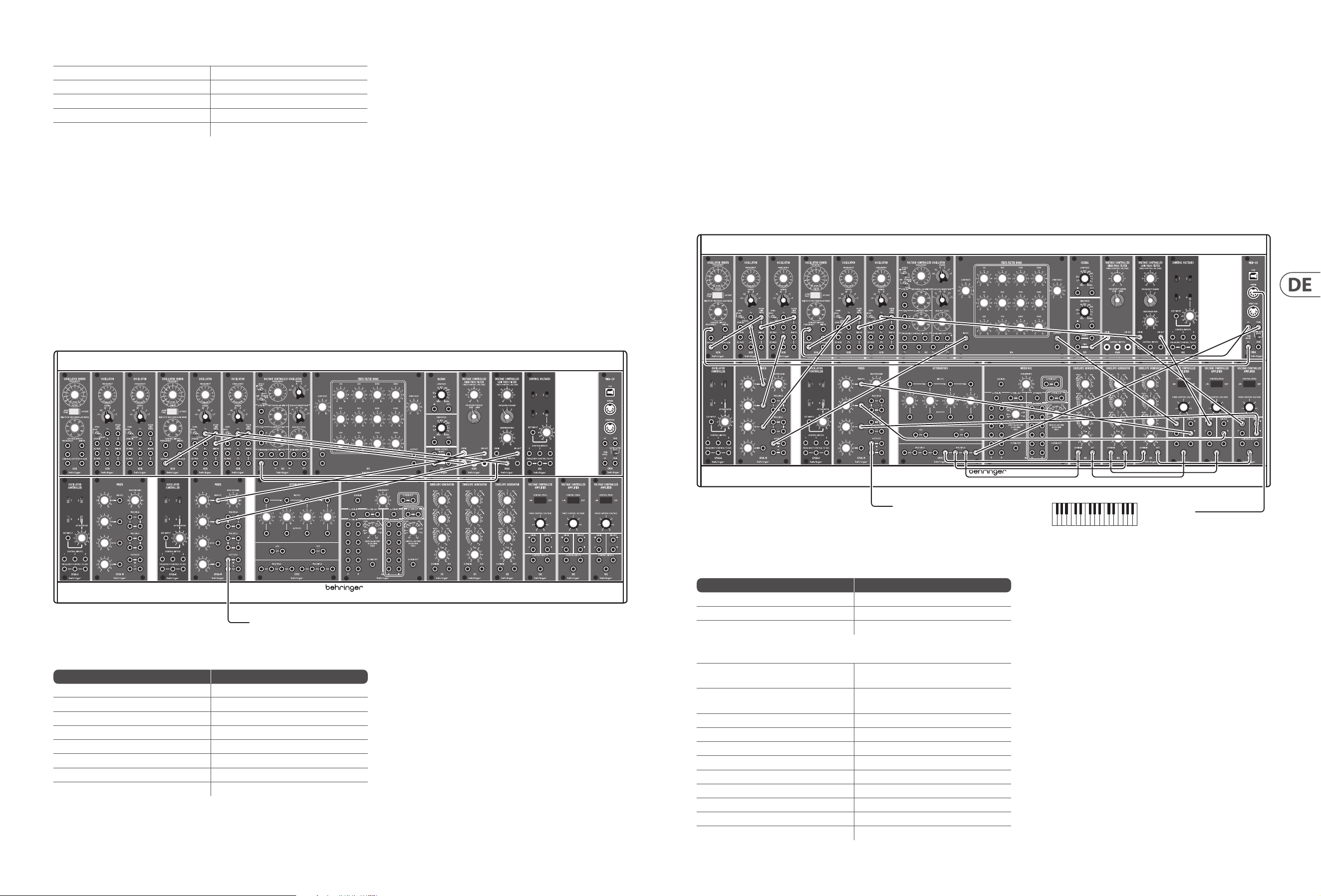

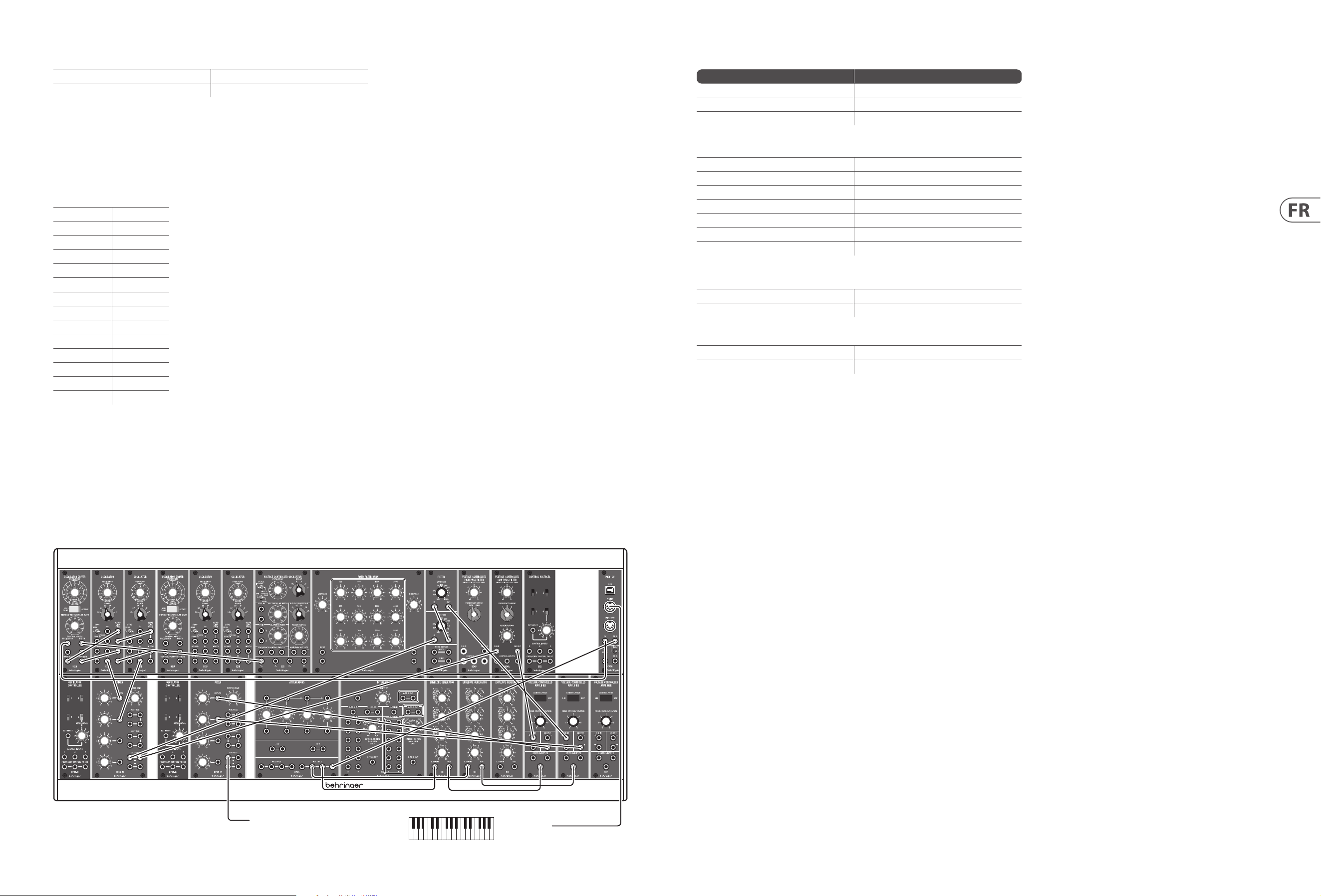

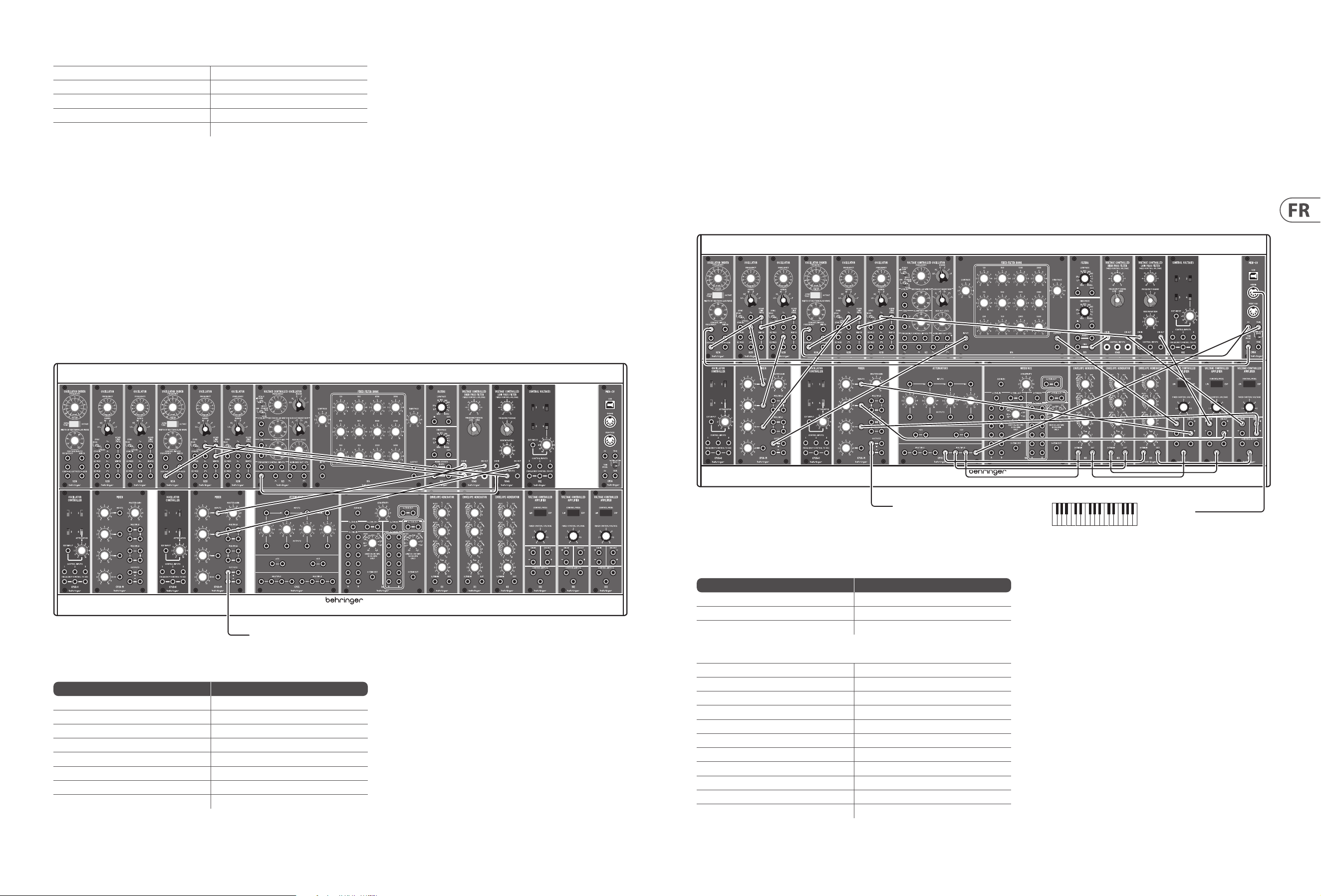

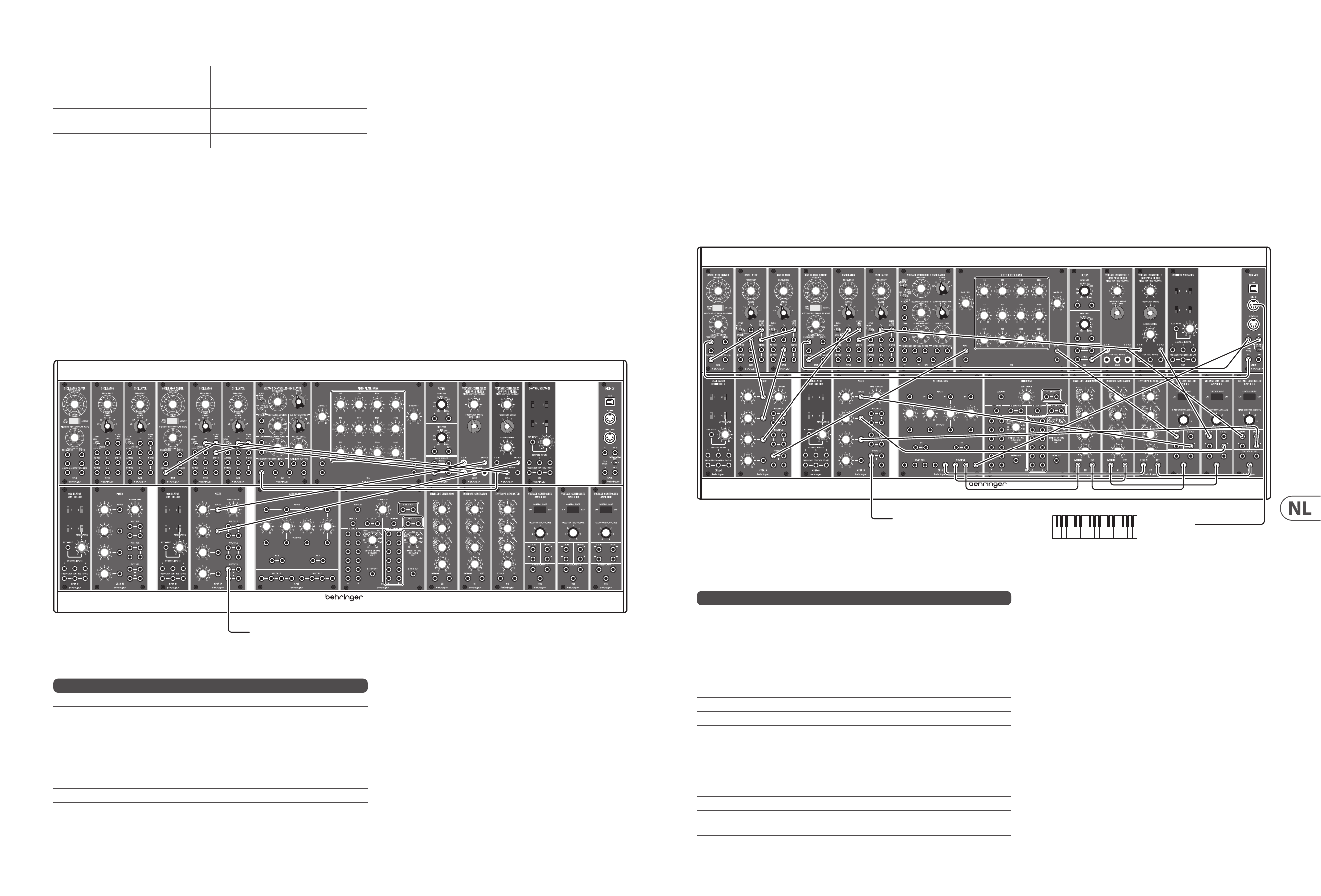

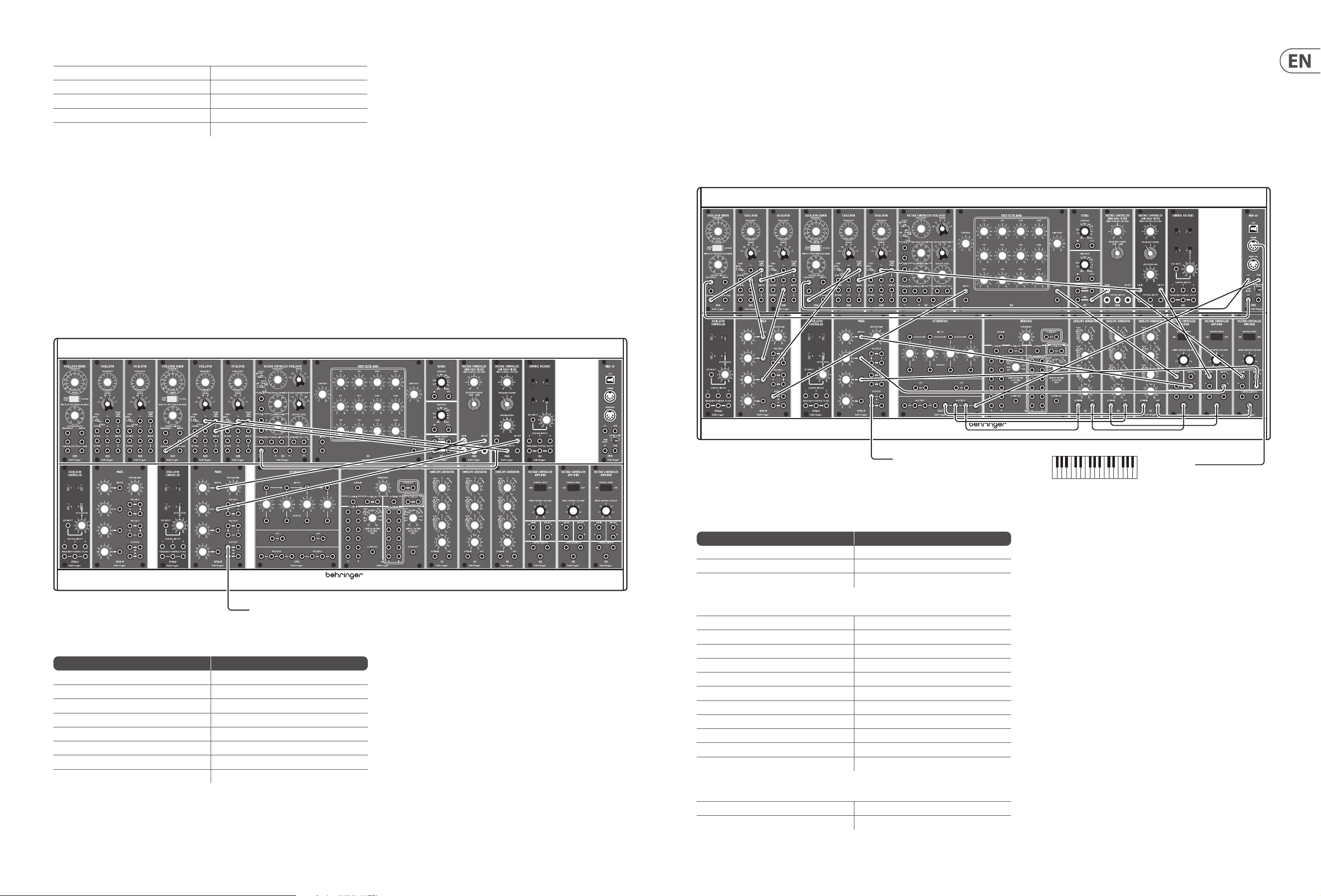

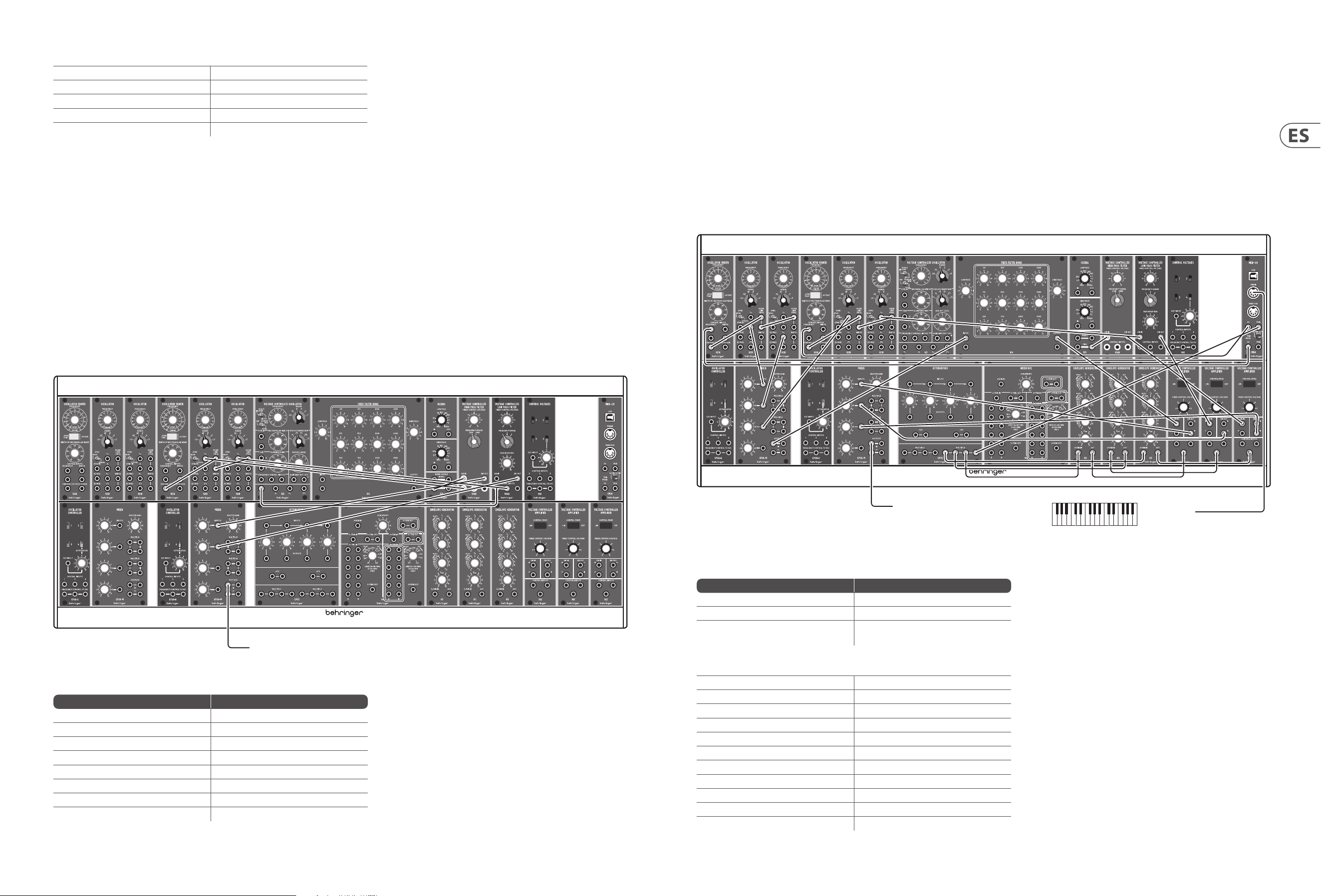

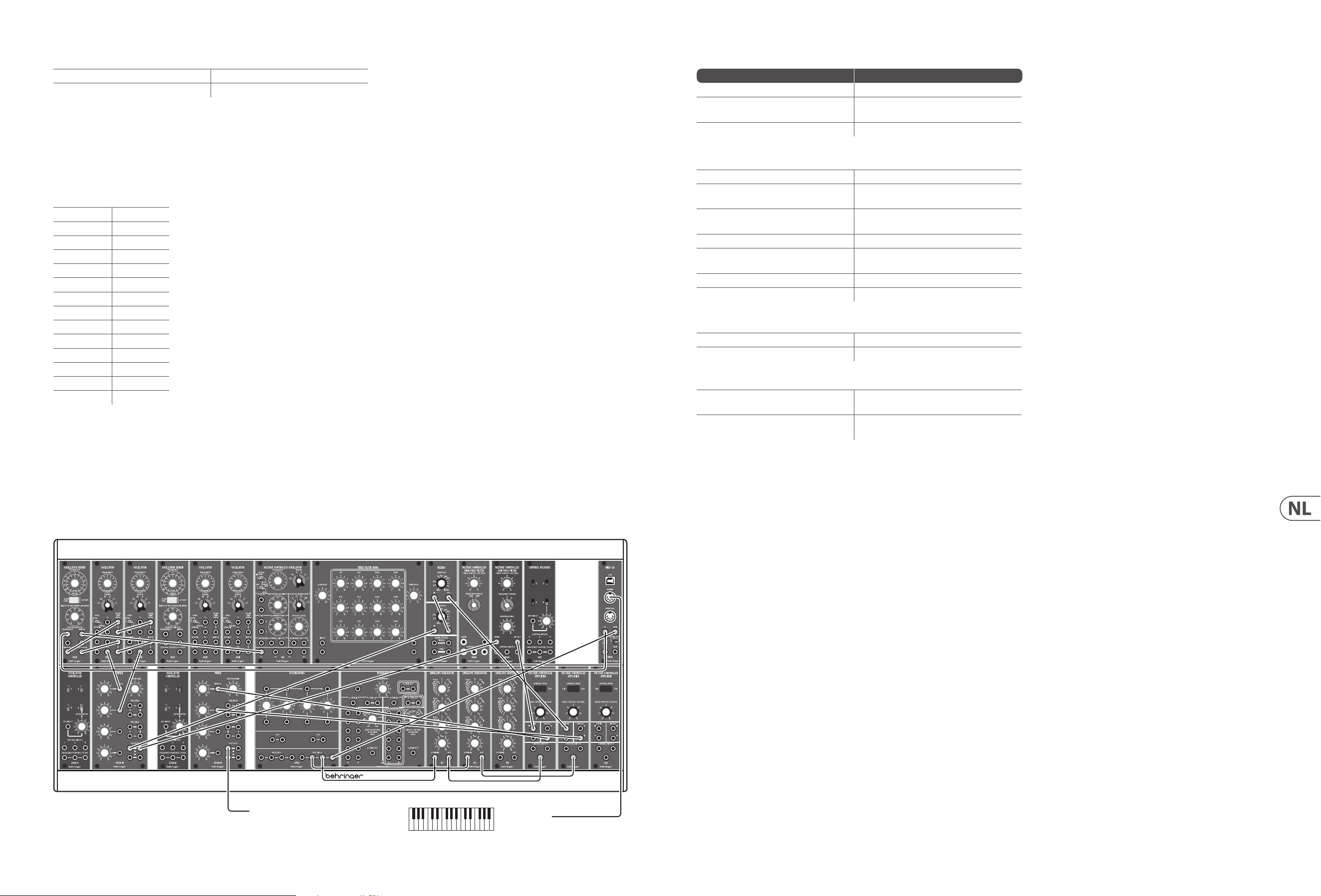

System 35 Patches
Expressive Lead #1
Voltage Control (pitch)
Source Destination
External MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Output 921A Oscillator Controller Frequency Input
921A Frequency Output 921B Frequency Link (in series)
Audio
921B Waveform outs (three of four) CP3A-M Inputs
CP3A-M Output 904A Signal Input
904A Signal Output 902 Signal Input
902 Signal Output Your mixer/amplier/DAW
Voltage Control (amplitude)
CM1A s-trigger Output Multiple
Multiple Output (three of) 3 x 911 s-trigger Input
1st 911 Output 1st 902 Control Input
MIDI Out
To mixer/amplier/DAW
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13)
14 SYSTEM 35 Quick Start Guide 15
Voltage Control (modulation)
2nd 911 Output 904A Control Input
921 Aux Sine Output 2nd 902 Signal Input
2nd 902 Signal Output CP3A-O Input 4
CP3A-O Outputs 921B DC Mod Input (three of)
3rd 911 Output 2nd 902 Control Input
This patch allows a delayed vibrato eect to fade in when a note is held.
The external keyboard controls the pitch and triggering of notes via the CM1A MIDI Interface. As this can be switched between v-trigger and s-trigger then s-trigger
should be selected and the 961 Interface need not be used.
Pitch CV is fed to one of the 921A Oscillator Drivers, which daisy chain to the 921B VCOs. The selected waveform from each VCO is fed to one of the CP3A-M mixers;
which then feeds the 904A LPF. S-triggers are fed to a multiple, and then to the 911 EGs’ s-trigger inputs
The output of the 904A is fed to one of the 902 VCAs, which feeds out to your mixer, amplier or DAW. This VCA is controlled by the rst 911 EG. The second 911 feeds
the 904A control input. The third 911 EG controls the second 902 VCA.
The second 902 VCA signal input is fed from the 921 LFO. Its output is fed to the fourth input of the C3PA-O, so that it can be attenuated if necessary. The C3PA-Os
three outputs feed the DC Modulation inputs of the 921 Oscillators
The third 911 should have a long attack time and full sustain.
So long as the rst 911 has a long sustain time, when a note is held a vibrato eect will fade in slowly. When notes are played legato there is little or no vibrato
Space Rock
This patch creates two of the classic ‘space rock’ sounds, and allows them to be mixed together.
Source Destination
921 Sine Wave Output 904A Control Input
921A Frequency Output 2 x 921B Frequency Link (in series)
1st 921B Sine Wave Output 904A Control Input
2nd 921B Sine Wave Output 904B Control Input
923 Pink Noise Output 904B Signal Input
904A Signal Output CP3A-M Input 1
904B Signal Output CP3A-M Input 2
CP3A-M Output Your mixer, amplier, DAW
Control settings are very important for this patch.
Regeneration on the 904A LPF must be set to 9 or 10 to force the lter to self-oscillate
The 921A should have Octave selected and the frequency control set to -6
To mixer/amplier/DAW
The 921B VCOs should be set to ‘Lo’ – these LFOs provide the sweep to the lters
The 921 LFO should be set to ‘Sub’ – this is the main modulation for the self-oscillating lter, and manual alteration of the Frequency control helps to produce the
classic sound.
The pink noise feeding the 904B HPF produces a swept wind eect, that can be altered with the Fixed Control Voltage
Altering the Fixed Control Voltage of the 904A LPF also produces interesting eects
The CP3A-M balances the two signals, as an alternative feed the outputs of the two lters direct to two mixer or amplier channels. Both sounds benet from
a lot of echo!
Mellow Organ
A mellow sound using the 914 FFB that can easily be changed to something more aggressive by changing the settings
Voltage Control (pitch)
Source Destination
External MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Output via Multiple 921A Frequency Input x 2
921A Frequency Output x 2 921B Oscillator Frequency Link (in series)
Audio
1st 921B Triangle Output CP3A-M Input 1
2nd 921B Square Output CP3A-M Input 2
3rd 921B Sine Output CP3A-M Input 3
CP3A-M Output 914 Input
4th 921B Sine Output 904A Signal Input
923 Pink Noise Output 904B Signal Input
914 Output 1st 902 Signal Input
904A Signal Output 2nd 902 Signal Input
904B High Pass Filter Signal Output 3rd 902 Signal Input
3 x 902 Signal Output CP3A-M Mixer Inputs 1-3
CPO3A-M Mixer Output Your Mixer/Amplier/DAW
Voltage Control (Amplitude)
CM1A s-trigger Output 3 x 911 via Multiple
3 x 911 Output 3 x 902 Control Input
To mixer/amplier/DAW
MIDI Out
16 SYSTEM 35 Quick Start Guide 17
There are three components to this sound. The main organ sound is generated by the rst three 921Bs and the 914 FFB. The second comes from the fourth 921B and
the 904A LPF and the third from the 923 Pink Noise and the 904B HPF. Certain settings are important, but variations can easily be achieved.
The main organ sound mixes Triangle, Square and Sine waves from three 921Bs. The width control on the 921A would normally be at 50%, giving a pure Square Wave,
but can be made more ‘nasal’ by increasing this or more mellow by decreasing. The basic sound has all waveforms at equal volume, but new sounds can be created by
altering the balance.
The settings of the 914 are also important. For the basic sound they should be:
Low Pass 0
125 4
175 4
250 0
350 5
500 3.5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Experiment with dierent values – adding in higher frequencies makes the sound more aggressive, for example.
The 911 EG should have minimum T1 (attack) and T3 (release); long T2 (decay) and E sus(tain)
The second element is a tuned percussive sound on key press. This is derived from the sine wave of the fourth 921B and the 904A LPF. The envelope settings are
minimum T1 (attack) and T3 (release) and E sus(tain); 500 ms T2 (decay)
The third element is the untuned percussive sound on key press. This is derived from the pink noise of the 923 and the 904B HPF. Envelope settings are minimum
T1 (attack) and T3 (release) and E sus(tain); 5 ms T2 (decay) . This element should be kept down in the mix
Expressive Lead #2
This sound uses Pulse Width Modulation to a pair of oscillators, one of which should be slightly detuned to fatten the sound.
To mixer/amplier/DAW
MIDI Out
Voltage Control (pitch)
Source Destination
External MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Output via Multiple 921A Oscillator Controller Frequency Input
921A Frequency Output 2 x 921B Frequency Link (in series)
Audio
2 x 921B Square Wave Output CP3A-M Inputs 1 & 2
CP3AM Output via Multiple 904A Signal In and 923 High Pass Signal Input
923 High Pass Signal Output 923 Low Pass Signal Input
904A Signal Output 1st 902 Signal Input
923 Low Pass Output 2nd 902 Signal Input
2 x 902 Signal Output 2nd CP3A-M Mixer Inputs 1 & 2
2nd CP3A-M Output Your Mixer/Amplier/DAW
Voltage Control (Amplitude)
CM1A s-trigger Out via Multiple 2 x 911 s-trigger Input
2 x 911 Output 2 x 902 Control Input
Voltage Control (Modulation)
921 sine wave Output 921A Width Input
921A Width Link 2 x 921B Width Link (in series)
The detuned 921B VCOs give a fat sound, whose timbre changes constantly at the speed of the 921 sine wave – the 921 should be in Sub mode, speed can be
adjusted to suit.
The main part of the sound comes from the 904A LPF, whose Fixed Control Voltage and Regeneration can be set to whatever suits your aim. The second part of the
sound is a bandpass eect from the 923 Filters.
911 EG settings can be adjusted to suit for the main part of the sound, although medium to high levels on T2 (decay), T3 (release) and E sus(tain) are recommended.
The second part of the sound should have a short T2 (decay) and minimal T3 (release) and E sus(tain).
The second part of the sound should be lower in the nal mix
18 SYSTEM 35 Quick Start Guide 19
Percussive Lead
A simple, two oscillator lead sound with a hard front end and timbral development which is also suitable for melodic sequencing
Voltage Control (pitch)
Source Destination
External MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI Input
CM1A CV Output via Multiple 921A Frequency Input
921A Frequency Output 921B Frequency Link (in series)
Audio
1st 921B Triangle wave Output CP3A-M mixer Input 1
2nd 921B Sawtooth wave Output CP3A-M mixer Input 2
CP3A-M Output 904A Signal Input
904A Signal Output 902 Signal Input
902 Signal Output Your Mixer/Amplier/DAW
Voltage Control (Amplitude)
CM1A s-trigger Output via Multiple 2 x 911 s-trigger Input
1st 911 Output 902 Control Input
Voltage Control (Modulation)
921 Sine Wave Output 904A Control Input
2nd 911 Output 904A Control Input
This sound uses two 921B VCOs, with dierent waveforms, and sounds best if one is slightly detuned. They both feed the 904A LPF, and their relative levels can be
adjusted with the CP3A-M mixer as required. The 904A’s output is fed to a 902 VCA, whose amplitude is controlled by the 1st 911 EG
To obtain the percussive edge the rst 911’s settings should be T1 (attack) 2 ms, T2 (decay) 200 ms, T3 (release) 200 ms, E sus(tain) 4 seconds
The 904A is modulated by a slow sine wave from the 921 LFO and by the 2nd 911 EG, which should have settings around T1 (attack) 1 second, T2 *(decay) 50 ms,
T3 (release) 4 seconds, E sus(tain) 9
To mixer/amplier/DAW
MIDI Out
System 35 - Puesta en marcha
CONEXIÓN
Para conectar el System 35 a su sistema, consulte los patches individuales.
CONFIGURACIÓN DEL HARDWARE
Realice todas las conexiones de su sistema. Mantenga el System 35 apagado cuando realice cualquier conexión.
Asegúrese de que su sistema de sonido también esté apagado.
Encienda el System 35 antes de encender la etapa de potencia y apáguelo al nal del todo. Esto ayudará a evitar "pitidos o chasquidos" de encendido/apagado
en sus altavoces.
TIEMPO DE PRECALENTAMIENTO
Le recomendamos que deje unas media hora como tiempo de precalentamiento del System 35 antes de realizar cualquier grabación o actuación en directo con él (o un
tiempo superior si lo va a usar en un entorno frío). Esto dará tiempo para que los circuitos de precisión alcancen su temperatura operativa normal y rendimiento óptimo.
Patches del System 35
Expressive Lead #1
Control de voltaje (tono)
Fuente Destino
Teclado MIDI externo – salida MIDI Entrada MIDI de interface MIDI CM1A
Salida CV CM1A
Entrada de frecuencia de controlador
de oscilador 921A
Salida de frecuencia 921A Enlace de frecuencia 921B (en serie)
Audio
Salidas de forma de onda 921B (tres de cuatro) Entradas CP3A-M
Salida CP3A-M Entrada de señal 904A
Salida de señal 904A Entrada de señal 902
Salida de señal 902 Su mezclador/amplicador/DAW
Control por voltaje (amplitud)
Salida de disparo CM1A Múltiple
Salida múltiple (tres de) 3 x Entrada de disparo-s 911
Salida primer 911 Entrada de control primer 902
MIDI Out
To mixer/amplier/DAW
20 SYSTEM 35 Quick Start Guide 21
Control por voltaje (modulación)
Salida segundo 911 Entrada de control 904A
Salida onda sinusoidal auxiliar 921 Entrada de señal segundo 902
Salida de señal segundo 902 Entrada 4 CP3A-O
Salidas CP3A-O Entrada modulación DC 921B (tres de)
Salida tercer 911 Entrada de control segundo 902
Este patch permite que un efecto de vibrato retardado realice un fundido de entrada cuando mantenga pulsada una nota.
El teclado externo controla el tono y el disparo de las notas a través del interface MIDI CM1A. Dado que puede ser conmutado entre disparo-v y disparo-s, debe elegir
disparo-s y no hace falta usar el interface 961.
El CV de tono es pasado a uno de los controladores de oscilador 921As, que está conectado en cadena a los VCO 921B. La forma de onda elegida de cada VCO es pasada a
uno de los mezcladores CP3A-M que después son pasados al ltro pasabajos 904A. Los disparadores-s son pasados a una entrada múltiple y después a las entradas de
disparo-s de los generadores de envolvente 911.
La salida del 904A es pasada a uno de los VCA 902, que a su vez es pasada a su mezclador, amplicador o DAW. Este VCA es controlado por el generador de envolvente
del primer 911. El generador de envolvente del segundo 911 es pasado a la entrada de control del 904A. El generador de envolvente del tercer 911 controla el VCA del
segundo 902.
La entrada de señal del VCA del segundo 902 es pasada al LFO 921. Su salida es pasada a la cuarta entrada del C3PA-O para que pueda ser atenuada si es necesario.
Las tres salidas del C3PA-O son pasadas a las entradas de modulación de DC de los osciladores 921.
El tercer 911 debería tener un tiempo de ataque largo y sustain a tope.
Hasta aquí, dado que el generador de envolvente del primer 911 tiene un tiempo de sustain largo, cuando mantenga pulsada una nota hará un fundido de entrada
lento un efecto de vibrato. Cuando toque las notas con un estilo "legato" no habrá vibrato o será muy pequeño.
Space Rock
Este patch crea dos de los clásicos sonidos ‘space rock’ y le permite mezclarlos juntos.
Fuente Destino
Salida de onda sinusoidal 921 Entrada de control 904A
Salida de frecuencia 921A 2 x Enlace de frecuencia 921B (en serie)
Salida de onda sinusoidal primer 921B Entrada de control 904A
Salida de onda sinusoidal segundo 921B Entrada de control 904B
Salida de ruido rosa 923 Entrada de señal 904B
Salida de señal 904A Entrada 1 CP3A-M
Salida de señal 904B Entrada 2 CP3A-M
Salida CP3A-M Su mezclador, amplicador, DAW
To mixer/amplier/DAW
Los ajustes de control son muy importantes para este patch.
La regeneración del ltro pasabajos (LPF) 904A debe ser ajustada a 9 o 10 para hacer que el ltro auto-oscile.
El 921A debería tener una octava seleccionada y el control de frecuencia ajustado a -6
Los VCO 921B deberían ser ajustados a ‘Lo’ – estos osciladores ofrecen el barrido a los ltros
Los LFO 921 deberían estar ajustados a ‘Sub’ – esta es la modulación principal para el ltro auto-oscilante y la modicación manual del control de frecuencia ayuda
a producir el sonido clásico.
El ruido rosa que es pasado al ltro pasa-altos (HPF) 904B produce un efecto de barrido de viento que puede ser modicado con el voltaje de control jo.
La modicación del voltaje de control jo del ltro pasabajos 904A también produce efectos interesantes.
El CP3A-M ajusta el balance de las dos señales como una entrada alternativa de las dos salidas de los dos ltros directas a dos canales de mezclador o amplicador.
¡Ambos sonidos le ofrecen una gran cantidad de eco!
Mellow Organ
Un sonido melodioso que usa la realimentación (FFB) 914 y que puede ser modicada fácilmente a algo más agresivo con solo cambiar los ajustes.
Control por voltaje (tono)
Fuente Destino
Teclado MIDI externo – salida MIDI Entrada MIDI interface MIDI CM1A
Salida CV CM1A vía múltiple Entrada de frecuencia 921A x 2
Salida de frecuencia 921A x 2
Enlace de frecuencia de oscilador
921B (en serie)
Audio
Salida onda triangular primer 921B Entrada 1 CP3A-M
Salida onda cuadrada segundo 921B Entrada 2 CP3A-M
Salida onda sinusoidal tercer 921B Entrada 3 CP3A-M
Salida CP3A-M Entrada 914
Salida onda sinusoidal cuarto 921B Entrada de señal 904A
Salida de ruido rosa 923 Entrada de señal 904B
Salida 914 Entrada de señal primer 902
Salida de señal 904A Entrada de señal segundo 902
Salida de señal ltro pasa-altos 904B Entrada de señal tercer 902
3 x salida de señal 902 Entradas de mezclador 1-3 CP3A-M
Salida de mezclador CPO3A-M Su mezclador/amplicador/DAW
To mixer/amplier/DAW
MIDI Out
22 SYSTEM 35 Quick Start Guide 23
Control por voltaje (Amplitud)
Salida disparo-s CM1A 3 x 911 vía múltiple
3 x salida 911 3 x entrada de control 902
Hay tres componentes para este sonido. El sonido de órgano principal es generado por los tres primeros 921B y por la realimentación (FFB) 914. El segundo viene
del cuarto 921B y del ltro pasabajos 904A y el tercero del ruido rosa 923 y del ltro pasa-altos 904B. Determinados ajustes son importantes, pero puede conseguir
fácilmente variaciones.
El sonido de órgano principal mezcla las ondas triangular, cuadrada y sinusoidal de los tres 921B. El control de amplitud 921A debería estar normalmente al 50%, lo que
le daría una onda sinusoidal cuadrada pura, pero puede hacer que sea más 'nasal' aumentando ese valor o más melodiosa disminuyéndolo. El sonido básico tiene todas
las formas de onda a un volumen igual, pero puede crear nuevos sonidos modicando el balance.
Los ajustes del 914 son también importantes. Para el sonido básico deberían ser:
Pasabajos 0
125 4
175 4
250 0
350 5
500 3.5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
Pasa-altos 0
Pruebe con distintos valores – el añadir frecuencias más agudas hará que el sonido sea más agresivo, por ejemplo.
En el generador de envolvente 911 debería estar al mínimo T1 (ataque) y T3 (salida); con un valor largo de T2 (decaimiento) y E sus(tain)
El segundo elemento es un sonido percusivo anado en la pulsación de la tecla. Esto es derivado de la onda sinusoidal del cuarto 921B y del ltro pasabajos 904A.
Los ajustes de envolvente son el mínimo en T1 (ataque), T3 (salida) y E sus(tain); y un valor de 500 ms en T2 (decaimiento)
El tercer elemento es el sonido percusivo no anado en la pulsación de la tecla. Esto es derivado del ruido rosa 923 y del ltro pasa-altos 904B. Los ajustes de
envolvente son el mínimo en T1 (ataque), T3 (salida) y E sus(tain) y 5 ms en T2 (decaimiento). Este elemento debería tener un volumen bajo en la mezcla.
Expressive Lead #2
Este sonido usa la modulación de amplitud de pulso (PWM) para un par de osciladores, uno de los cuales debería estar ligeramente desanado para hacer más grueso
el sonido.
To mixer/amplier/DAW
MIDI Out
Control por voltaje (tono)
Fuente Destino
Teclado MIDI externo – salida MIDI Entrada MIDI interface MIDI CM1A
Salida CV CM1A vía múltiple
Entrada de frecuencia de controlador
de oscilador 921A
Salida de frecuencia 921A Enlace de frecuencia 921B (en serie)
Audio
2 x salida onda cuadrada 921B Entradas 1 y 2 CP3A-M
Salida CP3AM vía múltiple
Entrada de señal 904A y entrada de señal ltro
pasa-altos 923
Salida de señal ltro pasa-altos 923 Entrada de señal ltro pasabajos 923
Salida de señal 904A Entrada de señal primer 902
Salida de ltro pasabajos 923 Entrada de señal segundo 902
2 x salida de señal 902 Entradas de mezclador 1 y 2 segundo CP3A-M
Salida segundo CP3A-M Su mezclador/amplicador/DAW
Control por voltaje (Amplitud)
Salida disparo-s CM1A vía múltiple 2 x entrada de disparo-s 911
2 x salida 911 2 x entrada de control 902
Control por voltaje (Modulación)
Salida de onda sinusoidal 921 Entrada de amplitud 921A
Enlace de amplitud 921A 2 x enlace de amplitud 921B (en serie)
Los VCO desanados 921B producen un sonido grueso cuyo timbre cambia continuamente a la velocidad de la onda sinusoidal del 921 – el 921 debería estar en el modo
Sub, con la velocidad ajustada de acuerdo a sus gustos.
La parte principal del sonido viene del ltro pasabajos 904A, cuyo control por voltaje jo y regeneración pueden ser ajustados a lo que más le interese. La segunda
parte del sonido es un efecto pasabandas de los ltros 923.
Los valores de generador de envolvente 911 pueden ser ajustados para adaptarlos a la parte principal del sonido, aunque le recomendamos que use niveles de medio
a altos en T2 (decaimiento), T3 (salida) y E sus(tain).
La segunda parte del sonido debería tener un T2 (decaimiento) corto y un T3 (salida) y E sus(tain) al mínimo.
La segunda parte del sonido debería tener un menor volumen en la mezcla nal.
24 SYSTEM 35 Quick Start Guide 25
Percussive Lead
Un sonido solista simple y de dos osciladores con un sonido duro y un desarrollo timbral que es muy adecuado para secuencias melódicas
Control por voltaje (tono)
Fuente Destino
Teclado MIDI externo – salida MIDI Entrada MIDI de interface MIDI CM1A
Salida CV CM1A vía múltiple Entrada de frecuencia 921A
Salida de frecuencia 921A Enlace de frecuencia 921B (en serie)
Audio
Salida onda triangular primer 921B Entrada 1 mezclador CP3A-M
Salida onda diente de sierra segundo 921B Entrada 2 mezclador CP3A-M
Salida CP3A-M Entrada de señal 904A
Salida de señal 904A Entrada de señal 902
Salida de señal 902 Su mezclador/amplicador/DAW
Control por voltaje (Amplitud)
Salida disparo-s CM1A vía múltiple 2 x entrada disparo-s 911
Salida primer 911 Entrada de control 902
Control por voltaje (Modulación)
Salida onda sinusoidal 921 Entrada de control 904A
Salida segundo 911 Entrada de control 904A
Este sonido usa dos VCO 921B, con distintas formas de onda y produce su mejor sonido si uno de ellos está ligeramente desanado. Ambos pasan al ltro pasabajos
904A y sus niveles relativos pueden ser ajustados como quiera con el mezclador CP3A-M. La salida del 904A es pasada a un VCA 902, cuya amplitud es controlada por
el generador de envolvente del primer 911.
Para conseguir el efecto percusivo, los ajustes de este 911 deberían ser T1 (ataque) 2 ms, T2 (decaimiento) 200 ms, T3 (salida) 200 ms, E sus(tain) 4 segundos.
El 904A es modulado por una lenta onda sinusoidal que procede del LFO 921 y por el generador de envolvente del segundo 911, cuyos ajustes deberían ser
aproximadamente T1 (ataque) 1 segundo, T2 *(decaimiento) 50 ms, T3 (salida) 4 segundos, E sus(tain) 9 segundos.
To mixer/amplier/DAW
MIDI Out
System 35 - Mise en oeuvre
CONNEXION
An de connecter le System 35 à votre système, référez-vous aux instructions dans la description de chaque patch.
CONFIGURATION MATÉRIELLE
Eectuez toutes les connexions de votre système comme indiqué dans les diérentes feuilles de câblage. Laissez le System 35 hors tension lorsque vous eectuez
les connexions.
Assurez-vous que le volume de votre système de sonorisation est au complètement baissé.
Mettez le System 35 sous tension en premier, avant les amplicateurs ; mettez-le hors tension en dernier. Cela permet d’éviter les bruits de claquement dans les
enceintes lors de la mise sous/hors tension.
TEMPS DE CHAUFFE
Il est recommandé de laisser le System 35 chauer pendant au moins 30 minutes avant de l’utiliser sur scène ou en studio, voire plus s’il a été conservé dans un
endroit froid. Cela permet aux circuits analogiques d’atteindre leur température de fonctionnement optimale et de maintenir l’accordage.

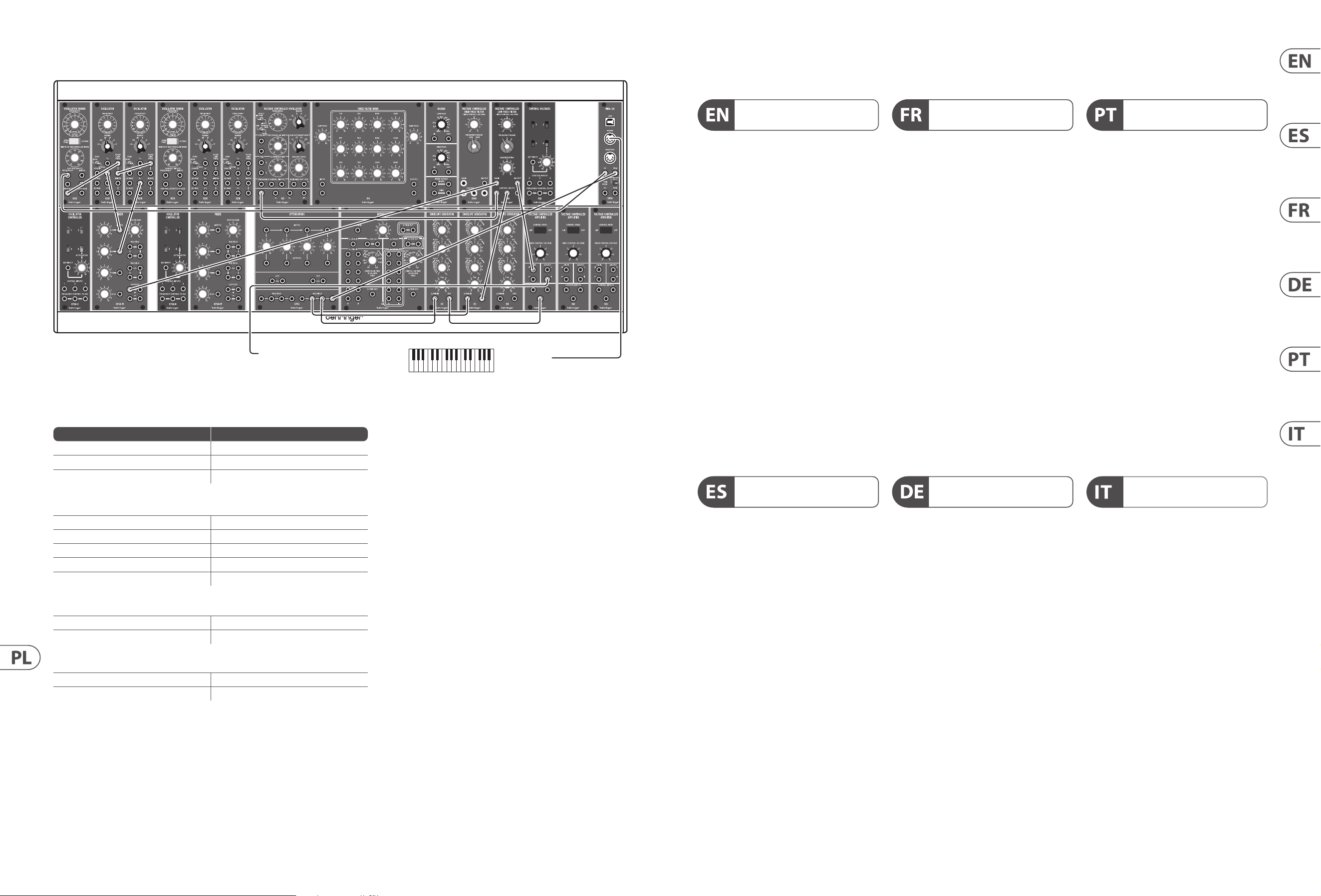

System 35 Câblage
Lead expressif #1
Tension de contrôle (hauteur)
Source Destination
Clavier MIDI externe – sortie MIDI CM1A interface MIDI - entrée MIDI IN
CM1A sortie CV 921A Entrée Frequency
921A Sortie Control Outputs to 921B 921B entrées 921AB Link Freq (en série)
Audio
921B Sorties des formes d’onde (3 sur 4) CP3A-M entrées Inputs
CP3A-M sortie Output 904A entrée Sig In
904A sortie Sig Out 902 entrée Sig In
902 sortie Sig Out Votre console de mixage/ampli/STAN
Tension de contrôle (amplitude)
CM1A sortie Trig Multiple
Sorties Multiple (3) 3 x 911 entrée s-Trig In
1er 911 sortie Out 1er 902 entrée Control Input
MIDI Out
To mixer/amplier/DAW
26 SYSTEM 35 Quick Start Guide 27
Tension de contrôle (modulation)
2ème 911 sortie Out 904A entrée Control Input
921 sortie de l’onde sinusoïdale 2ème 902 entrée Sig In
2ème 902 sortie du signal du VCA (SIG OUT) CP3A-O 4ème entrée (Ext Input)
CP3A-O sorties Frequency Control to Osc 3 x 921B entrée DC Mod
3ème 911 sortie Out 2ème 902 entrée Control Input
Ce patch possède un eet de vibrato qui apparait crescendo lorsqu’une note est maintenue.
Le clavier externe permet de contrôle la hauteur et le déclenchement des notes via l’interface MIDI du CM1A. Le sélecteur TRIG MODE doit être placé sur S-TRIG
et vous n’avez pas besoin d’utiliser le module Interface 961.
La tension de contrôle de la hauteur est transmise à l’un des 921A, qui est relié en série aux oscillateurs 921B. La forme d’onde sélectionnée de chaque oscillateur est
transmise à l’un des mixeurs CP3A-M ; le mix est ensuite transmis au ltre passe-bas 904A. Les signaux de déclenchement S-Trig sont transmis à un démultiplicateur
(multiple), puis aux entrées S-Trig In des générateurs d’enveloppe 911.
La sortie du 904A est envoyée à l’un des VCA 902 qui transmet le signal à votre console de mixage, ampli ou STAN. Ce VCA est contrôlé par le 1er générateur
d’enveloppe 911. Le second 911 transmet son signal à une entrée de contrôle du 904A. Le 3ème générateur d’enveloppe 911 contrôle le 2ème module VCA 902.
L’entrée Sig In du second VCA 902 est reliée au LFO 921. Sa sortie Sig Out est connectée à la 4ème entrée (EXT INPUT) du C3PA-O et son signal peut ainsi être atténué
si nécessaire. Les 3 sorties du C3PA-O sont transmises aux entrée DC Mod des oscillateurs 921B.
Le 3ème générateur d’enveloppe 911 a une durée d’attaque longue et son réglage de sustain est au maximum.
Si le premier générateur d’enveloppe 911 a une durée de sustain élevée, lorsqu’une note est maintenue, un eet de vibrato apparait lentement Si les notes sont jouées
en legato, l’eet de vibrato n’apparait pas ou peu.
Space Rock
Ce patch permet de créer deux sons classiques du “space rock” et de les mélanger.
Source Destination
921 sortie de l’onde sinusoïdale 904A Control Input
921A sortie Frequency 2 x 921B entrées 921AB Link Freq (en série)
1er 921B sortie de l’onde sinusoïdale 904A entrée Control Input
2ème 921B sortie de l’onde sinusoïdale 904B entrée Control Input
923 sortie Pink Noise 904B Sig In
904A sortie Sig Out CP3A-M entrée Input 1
904B sortie Sig Out CP3A-M entrée Input 2
CP3A-M sortie Output Votre console de mixage/ampli/STAN
To mixer/amplier/DAW
Une attention particulière doit être portée aux réglages pour ce son.
Le réglage Regeneration du ltre 904A doit être sur 9 ou 10 an de forcer le ltre à entrer en auto oscillation.
Le sélecteur du 921A doit être placé sur Octave et le réglage de fréquence sur -6.
Le sélecteur Range des 921B doit être placé sur ‘Lo’ : ces oscillateurs permettent de générer l’eet de balayage des ltres.
Le sélecteur Coarse RNG du module 921 est place sur ‘Sub’ : il s’agit de la source principale de modulation du ltre auto-oscillant et la modication manuelle du réglage
Frequency permet de produire le son classique recherché.
Le bruit rose transmis au ltre passe-haut 904B permet de produire un eet de vent pouvant être modié par le réglage Fixed Control Voltage.
Vous pouvez également obtenir des eets intéressants en modiant le réglage Fixed Control Voltage du ltre passe-bas 904A.
Le module CP3A-M permet de mélanger et d’équilibrer les 2 signaux. Vous pouvez également connecter les sorties des deux ltres directement à 2 voies de console
de mixage ou canaux d’ampli. Pour un résultat optimal, ajoutez une bonne dose d’écho à chacun des deux sons!
Orgue chaleureux
Un son chaleureux utilisant la banque de ltres 914 pouvant facilement devenir plus agressif en modiant les réglages
Tension de contrôle (hauteur)
Source Destination
Clavier MIDI externe – sortie MIDI CM1A interface MIDI - entrée MIDI IN
CM1A CV Output via Multiple 921A entrée Frequency x 2
921A Sortie Control Outputs to 921B x 2 921B entrée 921AB Link Freq (en série)
Audio
1er 921B sortie de l’onde triangulaire CP3A-M entrée 1
2ème 921B sortie de l’onde carrée CP3A-M entrée 2
3ème 921B sortie de l’onde sinusoïdale CP3A-M entrée 3
CP3A-M sortie Output 914 entrée Input
4ème 921B sortie de l’onde sinusoïdale 904A Signal Input
923 sortie Pink Noise 904B Signal Input
914 sortie Output 1er 902 entrée Sig In
904A sortie Sig Out 2ème 902 entrée Sig In
904B sortie Sig Out 3ème 902 entrée Sig In
3 x 902 sortie Sig Out CP3A-M entrées 1 à 3
CPO3A-M sortie Output Votre console de mixage/ampli/STAN
To mixer/amplier/DAW
MIDI Out
28 SYSTEM 35 Quick Start Guide 29
Tension de contrôle (Amplitude)
CM1A sortie Trig 3 x 911 via Multiple
3 x 911 sortie Out 3 x 902 entrée Control Input
Ce son est composé de trois éléments. Le son d’orgue principal est généré par les 3 premiers 921B et le module 914. Le deuxième élément est généré par le 4ème 921B
et le ltre 904A, et le troisième est produit par le générateur de bruit rose du module 923 et le ltre 904B. Certains réglages sont importants mais des modications
peuvent être facilement apportées.
Le son d’orgue est un mélange des ondes triangulaire, carrée et sinusoïdale des trois oscillateurs 921B. Le réglage Width du module 921A doit être à 50%, ce qui
produit une onde parfaitement carrée, mais peut devenir plus « nasillard » en montant ce réglage ou plus doux en le baissant. Pour le son de base, toutes les ondes
sont réglées au même volume, mais vous pouvez créer de nouveaux sons en modiant le mixage.
Les réglages du module 914 sont également importants. Pour le son basique, les valeurs sont :
Low Pass 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Essayez de modier ces valeurs. Par exemple, ajouter des hautes fréquences pour rendre le son plus agressif.
Les réglages T1 (attaque) et T3 (relâchement) du générateur d’enveloppe 911 doivent être au minimum ; les réglages T2 (déclin) et E sus(tain) doivent avoir une
valeur élevée.
Le second élément est un son percussif accordé avec la hauteur de la note jouée. Il est généré par l’onde sinusoïdale du 4ème 921B et par le ltre 904A. Les réglages de
l’enveloppe sont les suivants : T1 (attaque), T3 (relâchement) et E sus(tain) au minimum ; T2 (déclin) à 500 ms.
Le troisième élément est un son percussif produit à chaque pression d’une touche. Il est généré par le bruit rose du module 923 et par le ltre 904B. Les réglages de
l’enveloppe sont les suivants : T1 (attaque), T3 (relâchement) et E sus(tain) au minimum ; T2 (déclin) à 5 ms. Cet élément doit rester discret dans le mixage.
Lead expressif #2
Pour ce son, la modulation de la largeur de l’onde pulse est appliquée à 2 oscillateurs dont l’un est légèrement désaccordé par rapport à l’autre an de rendre le son plus gras.
To mixer/amplier/DAW
MIDI Out
Tension de contrôle (pitch)
Source Destination
Clavier MIDI externe – sortie MIDI CM1A interface MIDI - entrée MIDI IN
CM1A sortie CV via Multiple 921A entrée Frequency
921A Sortie Control Outputs to 921B 2 x 921B entrées 921AB Link Freq (en série)
Audio
2 x 921B sortie de l’onde carrée CP3A-M entrées 1 & 2
CP3AM sortie Output via Multiple 904A entrée Sig In et 923 entrée High Pass In
923 sortie High Pass Out 923 entrée Low Pass In
904A sortie Sig Out 1er 902 entrée Sig In
923 sortie Low Pass Out 2ème 902 entrée Sig In
2 x 902 sortie Sig Out 2ème CP3A-M entrées 1 et 2
2ème CP3A-M sortie Output Votre console de mixage/ampli/STAN
Tension de contrôle (Amplitude)
CM1A sortie Trig via Multiple 2 x 911 entrée s-Trig In
2 x 911 sortie Out 2 x 902 entrée Control Input
Tension de contrôle (Modulation)
921 sortie de l’onde sinusoïdale 921A entrée Width
921A sortie Width Link 2 x 921B entrée Width (en série)
Les oscillateurs 921B désaccordés produisent un son épais dont le timbre change en permanence à la vitesse de l’onde sinusoïdale du 921 (le 921 doit être en mode Sub,
sa vitesse peut être modiée en fonction de vos préférences).
Le ltre passe-bas 904A agit sur la partie principale du son ; vous pouvez modier les réglages Fixed Control Voltage et Regeneration selon vos préférences. La seconde
partie du son est traitée par un ltre passe-bande du module 923.
Les réglages de l’enveloppe 911 peuvent être modiés pour correspondre à la partie principale du son, cependant il est recommandé d’utiliser des valeurs moyennes à
hautes pour T2 (déclin), T3 (relâchement) et E sus(tain). Pour la seconde partie du son, le réglage T2 (déclin) est court et T3 (relâchement) et E sus(tain) sont au minimum.
Le deuxième élément du son doit rester discret dans le mixage.
30 SYSTEM 35 Quick Start Guide 31
Percussive Lead
Un son de lead simple à 2 oscillateurs au développement tonal riche pouvant être utilisé pour créer des séquences mélodiques
Tension de contrôle (hauteur)
Source Destination
Clavier MIDI externe – sortie MIDI CM1A interface MIDI - entrée MIDI IN
CM1A sortie CV 921A entrée Frequency
921A Sortie Control Outputs to 921B 921B entrées 921AB Link Freq (en série)
Audio
1er 921B sortie de l’onde triangulaire CP3A-M entrée 1
2ème 921B sortie de l’onde en dent de scie CP3A-M entrée 2
CP3A-M sortie Output 904A entrée Sig In
904A sortie Sig Out 902 entrée Sig In
902 sortie Sig Out Votre console de mixage/ampli/STAN
Tension de contrôle (Amplitude)
CM1A sortie Trig via Multiple 2 x 911 entrée s-Trig In
1er 911 sortie Out 902 entrée Control Input
Tension de contrôle (Modulation)
921 sortie de l’onde sinusoïdale 904A entrée Control Input
2ème 911 sortie Out 904A entrée Control Input
Pour ce son, 2 oscillateurs 921B avec des formes d’ondes diérentes sont utilisés. Le résultat est meilleur si l’un des deux est légèrement désaccordé. Leur signal
est transmis au ltre 904A et leur niveau relatif peut être réglé avec le module de mixage CP3A-M si nécessaire. La sortie du 904A est transmise à un VCA 902 dont
l’amplitude est contrôlée par le premier générateur d’enveloppe 911.
An d’obtenir un côté percussif, les réglages de ce 911 sont les suivants : T1 (attaque) 2 ms, T2 (déclin) 200 ms, T3 (relâchement) 200 ms, E sus(tain) 4 secondes.
Le 904A est module par une onde sinusoïdale lente générée par le LFO 921 et par le 2ème générateur d’enveloppe 911, dont les réglages sont : T1 (attaque) 1 seconde,
T2 *(déclin) 50 ms, T3 (relâchement) 4 secondes, E sus(tain) 9.
To mixer/amplier/DAW
MIDI Out
System 35 - Erste Schritte
ANSCHLÜSSE
Stellen Sie alle Kabelverbindungen an Ihrem System 35 her, wie in den einzelnen Patches beschrieben.
HARDWARE EINRICHTEN
Nehmen Sie alle Anschlüsse an Ihrem System 35 vor. Lassen Sie den System 35 hierbei ausgeschaltet.
Stellen Sie sicher, dass Ihr Soundsystem zurückgedreht ist.
Schalten Sie den System 35 vor Ihren Endverstärkern ein und schalten Sie ihn zuletzt aus. Auf diese Weise werden Knackgeräusche in Ihren Lautsprechern beim
Ein- und Ausschalten vermieden.
AUFWÄRMZEIT
Wir empfehlen, dem System 35 vor einer Aufnahme oder einer Live-Performance mindestens 30 Minuten Zeit zum Aufwärmen zu geben. (Länger, wenn er aus der
Kälte geholt wurde.) So haben die Präzisionsschaltkreise Zeit, ihre normale Betriebstemperatur und optimale Leistung zu erreichen.
System 35 Patches
Expressive Lead #1
Spannungssteuerung (Tonhöhe)
Quelle Ziel
Externes MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Ausgang 921A Oscillator Driver Frequency-Eingang
921A Frequency-Ausgang 921B Frequency Link (in Serie)
Audio
921B Wellenform-Ausgänge (drei von vier) CP3A-M Eingänge (Inputs)
CP3A-M Ausgang (Output) 904A Signaleingang (Sig In)
904A Signalausgang (Sig Out) 902 Signaleingang (Sig In)
902 Signalausgang (Sig Out) Ihr Mixer/Verstärker/DAW
Spannungssteuerung (Amplitude)
CM1A S-Trigger Ausgang Multiple
Multiple-Ausgang (drei von) 3 x 911 S-Trigger Eingang (S-TRIG IN)
erster 911, Ausgang (Out) erster 902, Steuereingang (Control Input)
MIDI Out
To mixer/amplier/DAW
32 SYSTEM 35 Quick Start Guide 33
Spannungssteuerung (Modulation)
zweiter 911, Ausgang 904A Steuereingang (Control Input)
921 Aux Sinus Ausgang zweiter 902, Signaleingang (Sig In)
zweiter 902, Signalausgang CP3A-O Eingang 4 (Input 4)
CP3A-O Ausgänge (Outputs) 921B DC Mod Eingang (drei von)
dritter 911, Ausgang (Out) zweiter 902, Steuereingang (Control Input)
Bei diesem Patch kann ein verzögerter Vibrato-Eekt eingeblendet werden, wenn eine Note gehalten wird.
Das externe Keyboard steuert die Tonhöhe und das Triggern von Noten über das CM1A MIDI-Interface. Dieses kann zwischen V-Trigger und S-Trigger umgeschaltet
werden. Wählen Sie S-Trigger, damit das 961 Interface nicht verwendet werden muss.
Die Pitch-CV wird in einen der 921A Oscillator Drivers eingespeist, die mit den 921B VCOs verkettet sind. Die ausgewählte Wellenform jedes VCO wird in einen der
CP3A-M Mixer eingespeist, der dann zum 904A LPF geleitet wird. S-Trigger werden zu einem Multiple und dann zu den S-Trigger Eingängen der 911 EGs geleitet.
Der Ausgang des 904A wird in einen der 902 VCAs eingespeist, der zu Ihrem Mixer, Verstärker oder Ihrer DAW geleitet wird. Dieser VCA wird vom ersten 911 EG
gesteuert. Der zweite 911 EG speist den Steuereingang des 904A. Der dritte 911 EG steuert den zweiten 902 VCA.
Der zweite 902 VCA-Signaleingang wird vom 921 LFO gespeist. Sein Ausgang wird dem vierten Eingang des C3PA-O zugeführt, damit er bei Bedarf bedämpft werden
kann. Die drei Ausgänge des C3PA-O speisen die DC Modulation-Eingänge der 921 Oszillatoren.
Der dritte 911 EG sollte eine lange Attack-Zeit und volles Sustain haben.
Solange der erste 911 EG eine lange Sustain-Zeit hat, wird beim Halten einer Note langsam ein Vibrato-Eekt eingeblendet. Wenn Noten legato gespielt werden,
gibt es nur wenig oder kein Vibrato.
Space Rock
Dieses Patch erzeugt zwei der klassischen Space Rock-Sounds, die man miteinander mischen kann.
Quelle Ziel
921 Sinuswellen-Ausgang 904A Steuereingang (Control Input)
921A Frequency-Ausgang 2 x 921B Frequency Link (in Serie)
erster 921B, Sinuswellen-Ausgang 904A Steuereingang (Control Input)
zweiter 921B, Sinuswellen-Ausgang 904B Steuereingang (Control Input)
923 Pink Noise-Ausgang 904B Signaleingang (Sig In)
904A Signalausgang (Sig Out) CP3A-M Eingang 1 (Input)
904B Signalausgang (Sig Out) CP3A-M Eingang 2 (Input)
CP3A-M Ausgang (Output) Ihr Mixer/Verstärker/DAW
To mixer/amplier/DAW
Die Steuereinstellungen sind bei diesem Patch sehr wichtig.
Regeneration am 904A LPF muss auf 9 oder 10 eingestellt werden, um das Filter zur Selbstoszillation zu zwingen.
Beim 921A sollte Octave gewählt und der Frequency-Regler auf -6 eingestellt sein.
Die VCOs des 921B sollten auf 'Lo' eingestellt sein - diese Oszillatoren erzeugen die Sweep-Bewegung für die Filter.
Der 921 LFO sollte auf 'Sub' eingestellt sein - dies ist die Hauptmodulation für den selbstoszillierenden Filter. Manuelles Variieren des Frequency-Reglers hilft bei der
Erzeugung des klassischen Sounds.
Das in den 904B HPF geleitete rosa Rauschen erzeugt einen variierenden Windeekt, der mit Fixed Control Voltage verändert werden kann.
Durch Verändern von Fixed Control Voltage des 904A LPF lassen sich ebenfalls interessante Eekte erzeugen.
Der CP3A-M stellt einen Balance beider Signale her. Alternativ kann man die Ausgänge der beiden Filter direkt in zwei Mixer- oder Verstärkerkanäle leiten.
Beide Sounds protieren von einer Menge Echo!
Mellow Organ
Ein weicher Sound mit der 914 FFB, der durch veränderte Einstellungen leicht in etwas Aggressives verwandelt werden kann.
Spannungssteuerung (Tonhöhe)
Quelle Ziel
Externes MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Ausgang via Multiple 921A Frequency-Eingang x 2
921A Frequency-Ausgang x 2 921B Oscillator Frequency Link (in Serie)
Audio
erster 921B, Dreieckwellen-Ausgang
(Triangle)
CP3A-M Eingang 1 (Input)
zweiter 921B, Rechteckwellen-Ausgang
(Square)
CP3A-M Eingang 2 (Input)
dritter 921B, Sinuswellen-Ausgang (Sine) CP3A-M Eingang 3 (Input)
CP3A-M Ausgang (Output) 914 Eingang (Input)
vierter 921B, Sinuswellen-Ausgang (Sine) 904A Signaleingang (Sig In)
923 Pink Noise-Ausgang 904B Signaleingang (Sig In)
914 Signalausgang (Output) erster 902, Signaleingang (Sig In)
904A Signalausgang (Sig Out) zweiter 902, Signaleingang (Sig In)
904B High Pass Filter Signalausgang (Sig Out) dritter 902, Signaleingang (Sig In)
3 x 902 Signalausgang (Sig Out) CP3A-M Mixer-Eingänge 1 - 3 (Inputs)
CPO3A-M Mixer-Ausgang (Output) Ihr Mixer/Verstärker/DAW
To mixer/amplier/DAW
MIDI Out
34 SYSTEM 35 Quick Start Guide 35
Spannungssteuerung (Amplitude)
CM1A S-Trigger Ausgang 3 x 911 via Multiple
3 x 911 Ausgang (Out) 3 x 902 Steuereingang (Control Input)
Dieser Sound besteht aus drei Komponenten. Der Hauptorgelklang wird von den ersten drei 921Bs und der 914 FFB erzeugt. Die zweite Komponente wird vom vierten
921B und dem 904A LPF erzeugt. Und die dritte Komponente wird vom 923 Pink Noise und dem 904B HPF erzeugt. Bestimmte Einstellungen sind wichtig, sie lassen
sich jedoch einfach variieren.
Der Hauptorgelklang mischt Dreieck-, Rechteck- und Sinuswellen von drei 921Bs. Der Width-Regler des 921A steht normalerweise auf 50 %, was eine reine
Rechteckwelle erzeugt. Er kann aber durch Erhöhen dieses Wertes "nasaler" oder durch Verringern weicher gemacht werden. Der Grundklang enthält alle
Wellenformen in gleicher Lautstärke, aber durch Veränderung der Balance lassen sich schnell neue Sounds erzeugen.
Wichtig sind auch die Einstellungen des 914. Für den Grundklang verwendet man folgende Werte:
Low Pass 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Experimentieren Sie mit verschiedenen Werten - durch Hinzufügen höherer Frequenzen wird der Klang z. B. aggressiver.
Der 911 EG sollte minimale Werte für T1 (Attack) und T3 (Release) sowie ein langes T2 (Decay) und E sus(tain) haben.
Das zweite Element ist ein gestimmter perkussiver Klang bei Tastenanschlag. Dieser wird aus der Sinuswelle des vierten 921B und dem LPF des 904A abgeleitet.
Die Hüllkurveneinstellungen sind minimale Werte für T1 (Attack), T3 (Release) und E sus(tain) sowie 500 ms für T2 (Decay).
Das dritte Element ist der ungestimmte perkussive Klang bei Tastenanschlag. Dieser wird aus dem rosa Rauschen des 923 und dem HPF des 904B abgeleitet.
Die Hüllkurveneinstellungen sind minimale Werte für T1 (Attack), T3 (Release) und E sus(tain) sowie 5 ms für T2 (Decay). Dieses Element sollte in der Mischung etwas
zurückgenommen werden.
Expressive Lead #2
Dieser Sound wendet Pulsweitenmodulation (Pulse Width Modulation) auf ein Oszillatorpaar an, bei dem ein Oszillator leicht verstimmt werden sollte, um den Klang
fetter zu machen.
To mixer/amplier/DAW
MIDI Out
Spannungssteuerung (Tonhöhe)
Quelle Ziel
Externes MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Ausgang via Multiple 921A Oscillator Driver Frequency-Eingang
921A Frequency-Ausgang 2 x 921B Frequency Link (in Serie)
Audio
2 x 921B Rechteckwellen-Ausgang CP3A-M Eingänge 1 & 2 (Inputs)
CP3AM Ausgang via Multiple
904A Signaleingang (Sig In) und 923
High Pass Signaleingang (IN)
923 High Pass Signalausgang (OUT) 923 Low Pass Signaleingang (IN)
904A Signalausgang (Sig Out) erster 902, Signaleingang (Sig In)
923 Low Pass Ausgang (OUT) zweiter 902, Signaleingang (Sig In)
2 x 902 Signalausgang (Sig Out) zweiter CP3A-M, Mixereingänge 1 & 2 (Inputs)
zweiter CP3A-M, Ausgang (Output) Ihr Mixer/Verstärker/DAW
Spannungssteuerung (Amplitude)
CM1A S-Trigger Ausgang via Multiple 2 x 911 S-Trigger Eingang (S-Trig IN)
2 x 911 Ausgang (Out) 2 x 902 Steuereingang (Control Input)
Spannungssteuerung (Modulation)
921 Sinuswellen-Ausgang 921A Width-Eingang
921A Width Link 2 x 921B Width Link (in Serie)
Die verstimmten 921B VCOs erzeugen einen fetten Sound, dessen Klangfarbe sich ständig mit der Geschwindigkeit der 921-Sinuswelle ändert. Der 921 sollte sich im
Sub-Modus benden, in dem man die Geschwindigkeit nach Belieben einstellen kann.
Der Hauptteil des Klangs kommt vom 904A LPF, dessen feste Steuerspannung (Fixed Control Voltage) und Regeneration beliebig einstellbar sind. Der zweite Teil des
Klangs ist ein Bandpass-Eekt von den 923-Filtern.
Die 911 EG-Einstellungen können für den Hauptteil des Sounds nach Bedarf gewählt werden, wobei mittlere bis hohe Werte für T2 (Decay), T3 (Release) und E sus(tain)
empfohlen werden. Der zweite Teil des Sounds sollte ein kurzes T2 (Decay) und minimales T3 (Release) und E sus(tain) haben.
Der zweite Teil des Sounds sollte in der endgültigen Mischung leiser sein.
36 SYSTEM 35 Quick Start Guide 37
Percussive Lead
Ein einfacher, aus zwei Oszillatoren bestehender Lead-Sound mit hartem Frontend, der sich klanglich entfaltet und auch für melodisches Sequencing geeignet ist.
Spannungssteuerung (Tonhöhe)
Quelle Ziel
Externes MIDI Keyboard – MIDI Out CM1A MIDI Interface MIDI In
CM1A CV Ausgang via Multiple 921A Frequency-Eingang
921A Frequency-Ausgang 921B Frequency Link (in Serie)
Audio
erster 921B, Dreieckwellen-Ausgang CP3A-M Mixereingang 1 (Inputs)
zweiter 921B, Sägezahnwellen-Ausgang CP3A-M Mixereingang 2 (Inputs)
CP3A-M Ausgang (Output) 904A Signaleingang (Sig In)
904A Signalausgang (Sig Out) 902 Signaleingang (Sig In)
902 Signalausgang (Sig Out) Ihr Mixer/Verstärker/DAW
Spannungssteuerung (Amplitude)
CM1A S-Trigger Ausgang via Multiple 2 x 911 S-Trigger Eingang
erster 911, Ausgang 902 Steuereingang (Control Input)
Spannungssteuerung (Modulation)
921 Sinuswellen-Ausgang 904A Steuereingang (Control Input)
zweiter 911, Ausgang 904A Steuereingang (Control Input)
Dieser Sound verwendet zwei 921B-VCOs mit unterschiedlichen Wellenformen und klingt am besten, wenn ein Oszillator leicht verstimmt ist. Beide speisen den 904A
LPF und ihre relativen Pegel können mit dem CP3A-M Mixer nach Bedarf eingestellt werden. Der Ausgang des 904A wird zu einem 902 VCA geleitet, dessen Amplitude
vom ersten 911 EG gesteuert wird.
Um den perkussiven Charakter zu betonen, sollten die Einstellungen des ersten 911 bei T1 (Attack) 2 ms, T2 (Decay) 200 ms, T3 (Release) 200 ms und E sus(tain)
4 Sekunden liegen.
Der 904A wird durch eine langsame Sinuswelle vom 921 LFO und durch den zweiten 911 EG moduliert, der auf Werte von T1 (Attack) 1 Sekunde, T2 *(Decay) 50 ms,
T3 (Release) 4 Sekunden und E sus(tain) 9 eingestellt sein sollte.
To mixer/amplier/DAW
MIDI Out
System 35 - Primeiros Passos
CONEXÃO
Para conectar o System 35 ao seu sistema, por favor verique os patches individuais.
CONFIGURAÇÃO DE HARDWARE
Faça todas as conexões ao seu sistema. Mantenha o System 35 desligado quando estiver fazendo as conexões.
Certique-se de que seu sistema de som esteja abaixado.
Ligue o System 35 antes de ligar qualquer amplicador de potência e desligue-o por último. Isso ajudará a evitar estalos ou estrondos ao se ligar ou desligar os alto-falantes.
TEMPO DE AQUECIMENTO
Recomendamos esperar 30 minutos ou mais para que o System 35 aqueça antes de gravar ou realizar performances ao vivo. (Mais tempo se o equipamento tiver sido
trazido de um ambiente frio.) Isso permitirá que os circuitos de precisão tenham tempo o suciente para chegarem a sua temperatura de operação normal
e performance anada.
Patches do System 35
Expressive Lead #1
Controle de tensão (tom)
Fonte Destino
Teclado MIDI externo - MIDI Out Entrada MIDI In de Interface MIDI CM1A
Saída CV CM1A
Entrada de frequência do controlador
do oscilador 921A
Saída de frequência 921A Link de frequência 921B (em série)
Áudio
Saídas de forma de onda 921B (três de quatro) Entradas CP3A-M
Saída CP3A-M Entrada de sinal 904A
Saída de sinal 904A Entrada de sinal 902
Saída de sinal 902 Seu mixer/amplicador/DAW
Controle de tensão (amplitude)
Saída s-trigger CM1A Multiple
Saída múltipla (três de) 3 x entrada s-trigger 911
1a saída 911 1a entrada de controle 902
MIDI Out
To mixer/amplier/DAW
38 SYSTEM 35 Quick Start Guide 39
Controle de tensão (modulação)
2a saída 911 Entrada de controle 904A
Saída Aux Sine 921 2a entrada de sinal 902
2a saída de sinal 902 Entrada 4 do CP3A-O
Saídas CP3A-O Entrada Mod 921B DC (três de)
3a saída 911 2a entrada de controle 902
Este patch permite que um efeito vibrato atrasado apareça gradualmente quando uma nota é pressionada.
O teclado externo controla o tom e o acionamento das notas pela interface MIDI CM1A. Como isso pode ser comutado entre o v-trigger e o s-trigger, o s-trigger deve
ser selecionado e a interface 961 não precisa ser usada.
O CV de tom, Pitch, é alimentado para um dos drivers de osciladores 921As, que fazem uma ligação em cadeia com os VCOs 921B. A forma de onda selecionada de cada VCO é
alimentada a um dos mixers CP3A-M; que então alimenta o LPF 904A. Os s-triggers são alimentados um conector 'multiple’, e depois às entradas s-trigger EG 911.
A saída do 904A é alimentada a um dos VCAs 902, que alimenta seu mixer, amplicador ou DAW. Este VCA é controlado pelo primeiro EG 911. O segundo 911 alimenta
a entrada de controle do 904A. O terceiro EG 911 controla o segundo VCA 902.
A segunda entrada de sinal VCA 902 é alimentada do LFO 921. Sua saída é alimentada à quarta entrada do C3PA-O, para que possa ser atenuada se necessário. As três
saídas dos C3PA-Os alimentam as entradas de modulação de DC dos osciladores 921.
O terceiro 911 deve ter um tempo de ataque longo e sustentação total.
Contanto que o primeiro 911 tenha tempo de sustentação longo, quando uma nota for apertada o efeito vibrato surgirá gradualmente. Quando as notas tocam legato
não há vibrato.
Space Rock
Este patch cria dois sons clássicos do tipo ‘space rock’, e permite que eles sejam mixados.
Fonte Destino
Saída de onda senoidal 921 Entrada de controle 904A
Saída de frequência 921A 2 links de frequência 921B (em série)
1a saída de onda senoidal 921B Entrada de controle 904A
2a saída de onda senoidal 921B Entrada de controle 904B
Saída de ruído rosa 923 Entrada de sinal 904B
Saída de sinal 904A Entrada 1 do CP3A-M
Saída de sinal 904B Entrada 2 do CP3A-M
Saída CP3A-M Seu mixer, amplicador, DAW
To mixer/amplier/DAW
As congurações de controle são muito importantes para este patch.
A regeneração do ltro passa-baixa (LPF) 904A deve ser ajustada em 9 ou 10 para forçar o ltro a fazer auto-oscilação
O 921A deve ter Octave (oitava) selecionada e o controle de frequência ajustado em -6
Os VCOs 921B devem estar ajustados em ‘Lo’ – esses LFOs proporcionam sweep para os ltros
O LFO 921 deve ser ajustado em ‘Sub’ – esta é a modulação principal do ltro de auto-oscilação e a alteração manual do controle de frequência, Frequency, ajuda
a produção de um som clássico.
O ruído rosa alimentando o ltro passa-alta (HPF) 904B produz um efeito ‘swept wind’ que pode ser alterado pela tensão de controle xa, Fixed Control Voltage.
Alterar a tensão de controle xa do ltro passa-baixa (LPF) 904A também produz efeitos interessantes.
O CP3A-M faz o balanço de dois sinais, alternativamente, alimenta as saídas dos dois ltros diretamente a dois canais de amplicadores ou mixers. Ambos os sons têm
o benefício de obter bastante eco!
Mellow Organ
Um mellow organ usando o banco de ltro xo (FFB) 914 pode facilmente ser modicado para car mais agressivo quando seus ajustes são modicados.
Controle de tensão (tom)
Fonte Destino
Teclado MIDI externo - MIDI Out Entrada MIDI In de Interface MIDI CM1A
Saída CV CM1A via Multiple 2 x entrada de frequência 921A
2 x saída de frequência 921A Link de frequência de oscilador 921B (em série)
Áudio
1a saída de onda triangular 921B Entrada 1 do CP3A-M
2a saída de onda quadrada 921B Entrada 2 do CP3A-M
3a saída de onda senoidal 921B Entrada 3 do CP3A-M
Saída CP3A-M Entrada 914
4a saída de onda senoidal 921B Entrada de sinal 904A
Saída de ruído rosa 923 Entrada de sinal 904B
Saída 914 1a entrada de sinal 902
Saída de sinal 904A 2a entrada de sinal 902
Saída de sinal de ltro Passa-Alta 904B 3a entrada de sinal 902
3 x Saída de sinal 902 Entradas de Mixer 1- 3 do CP3A-M
Saída de mixer do CPO3A-M Seu mixer/amplicador/DAW
To mixer/amplier/DAW
MIDI Out
40 SYSTEM 35 Quick Start Guide 41
Controle de tensão (amplitude)
Saída s-trigger CM1A 3 x 911 via Múltiplos
3 x Saída 911 3 x entrada de controle 902
Há três componentes neste som. O som de órgão principal é gerado pelos primeiros três 921Bs e pelo 914 FFB. O segundo vem do quarto 921B e do LPF 904A
e o terceiro do ruído rosa do 923 e HPF 904B. Algumas congurações são importantes, mas variações podem ser facilmente obtidas.
O som do órgão principal mixa as ondas triangular, quadrada e senoidal dos três 921Bs. O controle de amplitude do 921A normalmente estaria em 50%,
proporcionando uma onda quadrada pura, mas pode car mais ‘anasalado’ se for aumentado ou mais suave se for diminuído. O som básico tem todas as formas de
onda em um volume igual, mas novos sons podem ser criados ao se alterar o balanço.
Os ajustes do 914 também são importantes. Para o som básico eles devem ser:
Passa-baixa 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
Passa-Alta 0
Faça experimentos com valores diferentes. Por exemplo, ao se acrescentar frequências mais altas o som ca mais agressivo.
O EG 911 deve ter T1 mínimo (ataque) e T3 (repouso); T2 longo (decaimento) e E sus(tentação)
O segundo elemento é um som percussivo anado ao se apertar a tecla. Isso é proporcionado pela onda senoidal do quarto 921B e LPF 904A. As congurações do
envelope são T1 mínimo (ataque) e T3 (repouso) e E sus(tentação); T2 de 500 ms (decaimento)
O terceiro elemento é um som percussivo não anado ao se apertar a tecla. Isso é proporcionado pelo ruído rosa do 923 e HPF 904B. As congurações do envelope são
T1 mínimo (ataque) e T3 (repouso) e E sus(tentação); T2 de 5 ms (decaimento). Este elemento deve ser mantido baixo no mix
Expressive Lead #2
Este som usa a modulação de amplitude pulso (Pulse Width Modulation) para um par de osciladores, um dos quais deve ser ligeiramente desanado para deixar o som
mais encorpado.
To mixer/amplier/DAW
MIDI Out
Controle de tensão (tom)
Fonte Destino
Teclado MIDI externo - MIDI Out Entrada MIDI In de Interface MIDI CM1A
Saída CV CM1A via Multiple
Entrada de frequência do controlador
do oscilador 921A
Saída de frequência 921A 2 links de frequência 921B (em série)
Áudio
2 x saída de onda senoidal 921B Entradas 1& 2 do CP3A-M
Saída CP3AM via Multiple
Sinal de entrada, Signal In, 904A e
Entrada de sinal Passa-Alta 923
Saída de sinal de passa-alta 923 Entrada de sinal de passa-baixa 923
Saída de sinal 904A 1a entrada de sinal 902
Saída de passa-baixa 923 2a entrada de sinal 902
2 x Saída de sinal 902 2as Entradas 1 & 2 do Mixer CP3A-M
2a Saída CP3A-M Seu mixer/amplicador/DAW
Controle de tensão (amplitude)
Saída s-trigger Out CM1A via Multiple 2 x entrada s-trigger 911
2 x Saída 911 2 x entrada de controle 902
Controle de tensão (modulação)
Saída de onda senoidal 921 Entrada de amplitude 921A
Link de amplitude 921A 2 links de amplitude 921B (em série)
Os VCOS 921B desanados proporcionam um som encorpado, cujo timbre muda constantemente na velocidade da onda senoidal 921– o 921 deve estar no modo Sub,
a velocidade pode ser ajustada para se adequar.
A parte principal do som vem do LPF 904A, cuja tensão de controle xa e regeneração podem ser ajustadas em qualquer valor que seja apropriado a seus objetivos.
A segunda parte do som é o efeito de passa-banda dos ltros 923.
Congurações EG 911 podem ser ajustadas para se adequar à parte principal do som, embora níveis médios a altos no T2 (decaimento), T3 (repouso) e E sus(tentação)
sejam recomendados.
A segunda parte do som deve ter um T2 curto (decaimento) e T3 mínimo (repouso) e E sus(tentação).
A segunda parte do som deve ser mais baixa no mix nal
42 SYSTEM 35 Quick Start Guide 43
Percussive Lead
Um som condutor simples de dois osciladores com frente rígida e desenvolvimento tímbrico que também é adequado para sequenciamento melódico
Controle de tensão (tom)
Fonte Destino
Teclado MIDI externo - MIDI Out Entrada MIDI de Interface MIDI do CM1A
Saída CV CM1A via Multiple Entrada de frequência 921A
Saída de frequência 921A Link de frequência 921B (em série)
Áudio
1a saída de onda triangular 921B Entrada 1 do Mixer CP3A-M
2a saída de onda dente de serra 921B Entrada 2 do Mixer CP3A-M
Saída CP3A-M Entrada de sinal 904A
Saída de sinal 904A Entrada de sinal 902
Saída de sinal 902 Seu mixer/amplicador/DAW
Controle de tensão (amplitude)
Saída s-trigger CM1A via Multiple 2 x entrada s-trigger 911
1a Saída 911 Entrada de controle 902
Controle de tensão (modulação)
Saída de onda senoidal 921 Entrada de controle 904A
2a Saída 911 Entrada de controle 904A
Este som usa dois VCOs 921B com diferentes formas de onda e seu som ca melhor se um for ligeiramente desanado. Ambos alimentam o LPF 904A, e seus níveis
relativos podem ser ajustados com o mixer CP3A-M, conforme necessário. A saída 904A é alimentada ao VCA 902, cuja amplitude é controlada pelo 1o EG 911
Para obter uma margem percussiva as primeiras congurações do 911 devem estar ajustadas em T1 (ataque) 2 ms, T2 (decaimento) 200 ms, T3 (repouso) 200 ms,
E sus(tentação) 4 segundos
O 904A é modulado por uma onda senoidal lenta do LFO 921 e pelo 2o EG 911, que deve ter congurações por volta de T1 (ataque) 1 segundo, T2 *(decaimento) 50 ms,
T3 (repouso) 4 segundos, E sus(tentação) 9
To mixer/amplier/DAW
MIDI Out
System 35 - Iniziare
CONNESSIONI
Per collegare il System 35 al vostro sistema fate riferimento alle patch individuali.
COLLEGAMENTI
Eettuate tutte le connessioni del sistema. Mantenete il System 35 spento quando eettuate i collegamenti.
Assicuratevi che l’impianto audio sia spento.
Accendete il System 35 prima di accendere l’amplicazione e spegnetelo per ultimo. Ciò contribuirà a prevenire “pop o colpi” di accensione o spegnimento
nei vostri altoparlanti.
TEMPO DI RISCALDAMENTO
Suggeriamo di attendere 30 minuti o più per il riscaldamento del System 35 prima della registrazione o dell'esibizione dal vivo (tempi superiori se è stato portato da un
posto freddo.) Ciò consentirà ai circuiti analogici di precisione di raggiungere la loro normale temperatura di funzionamento e fornire prestazioni ottimali.
Patch del System 35
Expressive Lead #1
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A, CV OUT 921A, CONTROL INPUT FREQUENCY
921A, CONTROL OUTPUT TO 921B WIDTH Due 921B, 921AB LINK WIDTH (in serie)
Audio
Tre 921B, varie forma d’onda CP3A-M, tre INPUTS
CP3A-M, OUTPUTS 904A, SIG IN
904A, SIG OUT 902, SIG IN
902, SIG OUT Mixer/Amplicatore/DAW
Voltage Control (ampiezza)
CM1A, S-TRIG Multiple
Uscite Multiple (una di tre) Tre 911, S-TRIG IN
Primo 911, OUT Primo 902, CONTROL INPUTS
MIDI Out
To mixer/amplier/DAW
44 SYSTEM 35 Quick Start Guide 45
Voltage Control (modulazione)
Terzo 911, OUT 904A, CONTROL INPUTS
21, forma d’onda sinusoidale Secondo 902, SIG IN
Secondo 902, SIG OUT CP3A-O, EXT INPUT
CP3A-O, FREQUENCY CONTROL TO VCO OUT Tre 921B, DC MOD
Secondo 911, OUT Secondo 902, CONTROL INPUTS
Quando una nota è tenuta questa patch consente la sfumata in ingresso con ritardo dell’eetto vibrato.
La tastiera esterna controlla l'intonazione e l'attivazione delle note tramite l'interfaccia MIDI CM1A. Poiché si può commutare tra V-Trig ed S-Trig ed è necessario
selezionare s-trigger, non è necessario usare l'interfaccia 961.
Pitch CV è inviato a un Oscillator Driver 921A, collegato in serie ai VCO 921B. La forma d'onda scelta di ogni oscillatore è inviata è inviata a uno dei mixer CP3A-M; che
poi alimenta il l’LPF 904A. Gli S-trigger sono inviati a un multiplo e quindi agli ingressi S-trigger degli EG 911.
L'uscita del 904A è inviata a un 902 VCA, inviata al mixer, amplicatore o DAW. Questo VCA è controllato dal primo EG 911. Il secondo 911 va all'ingresso di controllo del
904A. Il terzo EG 911 controlla il secondo 902 VCA.
L’ingresso del secondo VCA 902 è alimentato dall'LFO 921. La sua uscita è inviata ad “Ext Input” del C3PA-O in modo che, se necessario, possa essere attenuata.
Le tre uscite del C3PA-O alimentano gli ingressi “DC Mod” degli Oscillator Driver 921.
Il terzo 911 dovrebbe avere un tempo di attacco lungo e un sustain totale.
Dato che il primo 911 ha un tempo di sustain lungo, quando una nota è tenuta l’eetto vibrato sfumerà lentamente. Non c'è vibrato quando le note sono suonate legate.
Space Rock
Questa patch crea due dei classici suoni ‘space rock’ e vi consente di mixarli insieme.
Sorgente Destinazione
921, forma d’onda sinusoidale 904A, CONTROL INPUTS
921A, CONTROL OUTPUT TO 921B FREQUENCY Due 921B, 921AB LINK FREQUENCY (in serie)
Primo 921B, forma d’onda sinusoidale 904B, CONTROL INPUTS
Secondo 921B, forma d’onda sinusoidale 904B, CONTROL INPUTS
923, Pink Noise 904B, SIG IN
904A, SIG OUT CP3A-M , ingresso 1
904B, SIG OUT CP3A-M , ingresso 2
CP3A-M, OUTPUTS Mixer/Amplicatore/DAW
To mixer/amplier/DAW
Per questa patch sono molto importanti le impostazioni dei controlli.
Per forzare l'auto-oscillazione del ltro, Regeneration del 904A LPF deve essere impostata su 9 o 10-
Il 921A dovrebbe avere Octave selezionato e il controllo Frequency impostato a -6.
I VCO del 921B dovrebbero essere impostati ‘Lo’: questi oscillatori forniscono lo sweep ai ltri.
I 921B VCO dovrebbero essere su ‘Lo’ – questi LFO forniscono la “sweepata” ai ltri
L'LFO del 921 dovrebbe essere impostato su ‘Sub’: questa è la modulazione principale per il ltro auto-oscillante e l'alterazione manuale del controllo Frequency aiuta a
produrre il suono classico.
Il rumore rosa che alimenta il 904B HPF produce un eetto vento spazzato, che può essere modicato tramite il Fixed Control Voltage.
Produce eetti interessanti anche l'alterazione del Fixed Control Voltage dell’LPF 904A.
ll CP3A-M bilancia i due segnali, in alternativa alimenta le uscite dei due ltri diretti a due canali del mixer o dell'amplicatore. Entrambi i suoni beneciano
di eco abbondante!
Mellow Organ
Un suono morbido usando il Fixed Filter Bank 914, che può essere facilmente modicato in qualcosa di più aggressivo cambiando le impostazioni.
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A, due CV OUT Due 921A, CONTROL INPUT FREQUENCY
921A, CONTROL OUTPUT TO 921B FREQUENCY Due 921B, 921AB LINK FREQUENCY (in serie)
Audio
Primo 921B, forma d’onda triangolare Primo CP3A-M, INPUTS 1
Secondo 921B, forma d’onda rettangolare Primo CP3A-M, INPUTS 2
Terzo 921B, forma d’onda sinusoidale Primo CP3A-M, INPUTS 3
CP3A-M, OUTPUTS 914, INPUT
Quarto 921B, forma d’onda sinusoidale 904A, SIG IN
923, PINK 904B, SIG IN
914, OUTPUT Primo 902, SIG IN
904A, SIG OUT Secondo 902, SIG IN
904B, SIG OUT Terzo 902, SIG IN
Tre 902, SIG OUT Secondo CP3A-M, INPUTS 1-3
CP3A-M, OUTPUTS Mixer/Amplicatore/DAW
To mixer/amplier/DAW
MIDI Out
46 SYSTEM 35 Quick Start Guide 47
Voltage Control (Ampiezza)
CM1A, S-TRIG via Multiple Tre 911, S-TRIG IN
Tre 911, OUTPUTS Tre 902, CONTROL INPUTS
Per questo suono ci sono tre componenti. Il suono dell'organo principale è generato dai primi tre 921B e dal 914 FFB. Il secondo proviene dal quarto 921B e dal 904A LPF
e il terzo dal 923 Pink Noise e dal 904B HPF. Alcune impostazioni sono importanti, ma è possibile realizzare facilmente variazioni.
Il suono dell'organo principale miscela le onde triangolari, rettangolare e sinusoide di tre 921B. Il controllo di larghezza della rettangolare (Width of Rectangular Wave)
sul 921A sarebbe normalmente al 50%, dando un'onda quadra pura, ma può essere reso più ‘nasale’ aumentandolo o reso più morbido diminuendo. Il suono di base ha
tutte le forme d'onda allo stesso volume, ma è possibile creare nuovi suoni alterando il bilanciamento.
Sono importanti anche le impostazioni del 914. Per questo suono di partenza, dovrebbero essere:
Low Pass 0
125 4
175 4
250 0
350 5
500 3.5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Sperimentate con valori dierenti, per esempio aggiungere frequenze superiori rende il suono più aggressivo.
Il 911 EG dovrebbe avere al minimo T1 (attack) e T3 (release); lunghi invece T2 (decay) ed E sus(tain).
Il secondo elemento è un suono percussivo dipendente dalla pressione dei tasti. Deriva dall'onda sinusoidale del quarto 921B e del 904A LPF. Le impostazioni
dell'inviluppo sono al minimo per T1 (attacco) e T3 (rilascio) e E sus(tain); 500 ms per T2 (decadimento)
Il terzo elemento è il suono percussivo indipendente dalla pressione dei tasti. Deriva dal rumore rosa del 923 e del 904B HPF. Le impostazioni dell'inviluppo sono al
minimo per T1 (attacco) e T3 (rilascio) ed E sus(tain); 5 ms per T2 (decadimento). Questo elemento dovrebbe essere tenuto basso nel mix.
Expressive Lead #2
Questo suono utilizza la Pulse Width Modulation per una coppia di oscillatori, uno dei quali dovrebbe essere leggermente stonato per rendere il suono più “grosso”.
To mixer/amplier/DAW
MIDI Out
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A CV OUT 921A, CONTROL INPUTS FREQUENCY
921A, CONTROL OUTPUT TO 921B WIDTH Due 921B, 921AB LINK WIDTH (in serie)
Audio
Due 921B, forma d’onda rettangolare Primo CP3A-M, INPUTS 1 & 2
Primo CP3AM, Due OUTPUTS 904A, SIG IN & 923,HIGH PASS IN
923, HIGH PASS OUT 923, LOW PASS IN
904A, SIG OUT Primo 902, SIG IN
923, LOW PASS OUT Secondo 902, SIG IN
Due 902, SIG OUT Secondo CP3A-M, INPUTS 1 & 2
Secondo CP3A-M, OUTPUTS Mixer/Amplicatore/DAW
Voltage Control (Ampiezza)
CM1A, S-TRIG via Multiple Tre 911, S-TRIG IN
Due 911, OUT Due 902, CONTROL INPUTS
Voltage Control (Modulazione)
921, forma d’onda sinusoidale 921A, CONTROL INPUTS WIDTH
921A, CONTROL OUTPUT TO 921B FREQUENCY Due 921B, 921AB LINK FREQUENCY (in serie)
I VCO 921B scordati danno un suono “grasso”, il cui timbro cambia costantemente secondo la velocità dell'onda sinusoidale del 921, il 921 dovrebbe essere in modo Sub,
la velocità può essere regolata di conseguenza.
La parte principale del suono proviene dall’LPF 904A, i cui valori Fixed Control Voltage e Regeneration possono essere impostati su un valore che si adatti all’obiettivo.
La seconda parte del suono è un eetto passa-banda dai ltri 923.
Le impostazioni dell’EG 911 possono essere regolate per adattarsi alla parte principale del suono, sebbene siano raccomandati livelli medio-alti di T2 (decay),
T3 (release) ed E sus(tain). La seconda parte del suono dovrebbe avere un T2 (decadimento) breve e T3 (rilascio) ed E sus(tain) al minimo.
Nel mix nale la seconda parte del suono dovrebbe essere più bassa.
48 SYSTEM 35 Quick Start Guide 49
Percussive Lead
Un semplice suono solista da due oscillatori con un inizio forte e uno sviluppo timbrico adatto anche per sequenze melodiche.
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A CV OUT 921A, CONTROL INPUT FREQUENCY
921A, CONTROL OUTPUT TO 921B FREQUENCY Due 921B, 921AB LINK FREQUENCY (in serie)
Audio
Primo 921B, forma d’onda triangolare CP3A-M, INPUTS 1
Secondo 921B, forma d’onda dente di sega CP3A-M, INPUTS 2
CP3A-M, OUTPUTS 904A, SIG IN
904A, SIG OUT 902, SIG IN
902, SIG OUT Mixer/Amplicatore/DAW
Voltage Control (ampiezza)
CM1A, S-TRIG via Multiple Due 911, S-TRIG IN
Primo 911, OUT Primo 902, CONTROL INPUTS
Voltage Control (modulazione)
921, forma d’onda sinusoidale 904A, CONTROL INPUTS
Secondo 911, OUT 904A, CONTROL INPUTS
Questo suono usa due VCO 921B con forme d'onda diverse e suona meglio se uno è leggermente scordato. Entrambi alimentano l’LPF 904A e i loro livelli relativi
possono essere regolati secondo le esigenze tramite il mixer CP3A-M. L'uscita del 904A è inviata a un VCA 902, la cui ampiezza è controllata dal primo EG 911.
Per ottenere il colpo percussivo le impostazioni del primo 911 dovrebbero essere T1 (attacco) 2 ms, T2 (decadimento) 200 ms, T3 (rilascio) 200 ms ed E sus(tain)
4 secondi.
Il 904A è modulato da un'onda sinusoidale lenta proveniente dall’LFO 921 e dal secondo EG 911, che dovrebbe avere impostazioni intorno a T1 (attacco) 1 secondo,
T2 *(decay) 50 ms, T3 (rilascio) 4 secondi ed E sus(tain ) 9.
To mixer/amplier/DAW
MIDI Out
Systeem 35 - Aan de slag
AANSLUITING
Zie de aparte patches om systeem 35 op uw systeem aan te sluiten.
HARDWARE-INSTELLING
Voer alle aansluitingen in het systeem uit. Laat System 35 tijdens het aansluiten uitgeschakeld.
Controleer of het volume van het geluidssysteem laag staat.
Schakel System 35 in voordat de eindversterkers wordt ingeschakeld en schakel System 35 ook weer als laatste uit. Op deze manier wordt voorkomen dat er
schakelklikken van in- of uitschakelen door de luidsprekers klinken.
OPWARMTIJD
Wij adviseren om System 35 vóór opnames of live optredens 30 minuten of langer te laten opwarmen. (langer als het apparaat in een koude omgeving is geweest.)
Op deze manier krijgen de precisieschakelingen de tijd om hun normale bedrijfstemperatuur en goed gestemde prestaties te kunnen bereiken.
Systeem 35 patches
Expressieve lead #1
Stuurspanning (Voltage Control) (toonhoogte)
Bron Doel
Extern MIDI-keyboard – MIDI Out CM1A MIDI-interface MIDI In
CM1A CV-uitgang
921A Frequentiebesturingsingang Oscillator
[CONTROL INPUTS - FREQUENCY]
921A frequentie-uitgang
921B Frequentielink (in serie)
[921AB LINK FREQ]
Audio
921B Golfvormuitgangen (drie van vier) CP3A-M Ingangen
CP3A-M Uitgang 904 A Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] 902 Signaalingang [SIG IN]
902 Signaaluitgang [SIG OUT] Uw mixer/versterker/DAW
Stuurspanning (Voltage Control) (amplitude)
CM1A - S-triggeruitgang (activering) Multiple
Multiple uitgang (een van drie) 3 x 911 S-triggeringang [S_TRIG IN]
1e 911 Uitgang [OUT] 1e 902 Besturingsingang [CONTROL INPUT]
MIDI Out
To mixer/amplier/DAW
50 SYSTEM 35 Quick Start Guide 51
Stuurspanning (Voltage Control) (modulatie)
2e 911-uitgang [OUT] 904A Besturingsingang [Control Input]
921 Aux Sinusuitgang 2e 902 Signaalingang [SIG IN]
2e 902 Signaaluitgang [SIG OUT] CP3A-O Ingang 4 [EXT INPUT]
CP3A-O Uitgangen
[FREQUENCY CONTROL TO OSC]
921B DC Mod Ingang
(een van drie) [DC MOD]
3e 911 uitgang [OUT] 2e 902 Besturingsingang [CONTROL INPUT]
Deze patch heeft een vertraagd vibrato-eect dat infadet als er een noot wordt vastgehouden.
Het externe keyboard bestuurt de toonhoogte en activeert noten via de CM1A MIDI-interface. Omdat dit kan worden geschakeld tussen v-trigger en s-trigger,
moet s-trigger worden geselecteerd en hoeft de 961 interface niet te worden gebruikt.
Pitch CV wordt naar een van de 921A Oscillator Drivers geleid, die de 921B VCO's daisy chainen. De geselecteerde golfvorm van elke VCO wordt naar een van
de CP3A-M-mixers geleid, die vervolgens de 904A LPF voedt. S-triggers worden naar een Multiple geleid en vervolgens naar de 911 EG's S-trigger-ingangen
De uitgang van de 904A wordt naar een van de 902 VCA's geleid, die naar uw mixer, versterker of DAW gaat. Deze VCA wordt aangestuurd door de eerste 911 EG.
De tweede 911 voedt de besturingsingang [CONTROL INPUT] van de 904A. De derde 911 EG stuurt de tweede 902 VCA aan.
De tweede 902 VCA-signaalingang [SIG IN] wordt gevoed via de 921 LFO. De uitgang wordt naar de vierde ingang van de C3PA-O [EXT INPUT] geleid, zodat deze
eventueel kan worden verzwakt. De drie uitgangen van de C3PA-O voeden de DC-modulatie-ingangen [DC MOD] van de 921 Oscillators
De derde 911 moet een lange attacktijd en een volledige sustain hebben.
Zolang de eerste 911 een lange sustaintijd heeft, zal er langzaam een vibrato-eect infaden als er een noot wordt vastgehouden. Als noten gebonden (legato) worden
gespeeld, is er weinig of geen vibrato
Space Rock
Deze patch maakt twee van de klassieke 'space rock'-geluiden, die kunnen worden gemixt.
Bron Doel
921 Sinusgolfuitgang 904A Besturingsingang [CONTROL INPUT]
921A frequentie-uitgang
2 x 921B Frequentielink (in serie)
[921AB LINK FREQ]
1e 921B Sinusgolfuitgang 904A Besturingsingang [Control Input]
2e 921B Sinusgolfuitgang 904B Besturingsingang [CONTROL INPUT]
923 roze ruisuitgang [NOISE SOURCE PINK] 904 B Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] CP3A-M-ingang 1 [INPUT]
904B Signaaluitgang [SIG OUT] CP3A-M-ingang 2 [INPUT]
CP3A-M Uitgang Uw mixer, versterker, DAW
To mixer/amplier/DAW
Besturingsinstellingen zijn erg belangrijk voor deze patch.
Regeneration van de 904A LPF moet op 9 of 10 worden ingesteld om het lter tot zelfoscillatie te dwingen.
De 921A moet op Octave staan en de frequentieregelaar moet zijn ingesteld op -6
De 921B VCO's moeten op 'Lo' worden ingesteld – deze LFO's geven de lters hun 'sweep'
De 921 LFO moet worden ingesteld op 'Sub' – dit is de belangrijkste modulatie voor het zelfoscillerende lter, en handmatige wijziging van de frequentieregelaar
helpt bij het produceren van het klassieke geluid.
De roze ruis [NOISE SOURCE PINK] die naar de HPF van de 904B gaat, produceert het eect van wind, dat kan worden gewijzigd met de vaste stuurspanning
[Fixed Control Voltage]
Het wijzigen van de vaste stuurspanning [Fixed Control Voltage] van de 904A LPF produceert ook interessante eecten
De CP3A-M balanceert de twee signalen. Leid als alternatief de uitgangen van de twee lters direct naar twee mixer- of versterkerkanalen. Beide geluiden proteren
van veel echo!
Warm klinkend orgel
Een warm geluid met de 914 FFB, dat eenvoudig kan worden gewijzigd in iets agressievers door de instellingen te wijzigen
Stuurspanning (Voltage Control) (toonhoogte)
Bron Doel
Extern MIDI-keyboard – MIDI Out CM1A MIDI-interface MIDI In
CM1A CV uitgang via Multiple
921A Frequentie-ingang x 2
[FREQUENCY CONTROL INPUT]
921A Frequentie-uitgang x 2
[CONTROL OUTPUTS TO 921B]
921B Oscillator Frequentielink (in serie)
Audio
1e 921B Driehoekgolfuitgang CP3A-M-ingang 1
2e 921B blokgolfuitgang CP3A-M-ingang 2
3e 921B Sinusgolfuitgang CP3A-M Ingang 3 [INPUT]
CP3A-M Uitgang 914 Ingang [INPUT]
4e 921B Sinusgolfuitgang 904 A Signaalingang [SIG IN]
923 roze ruisuitgang 904 B Signaalingang [SIG IN]
914 Uitgang [OUTPUT] 1e 902 Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] 2e 902 Signaalingang [SIG IN]
904B Signaaluitgang
High-pass-lter [SIG OUT]
3e 902 Signaalingang [SIG IN]
3 x 902 Signaaluitgang [SIG OUT] CP3A-M Mixer ingangen 1-3 [INPUTS]
CPO3A-M Mixer uitgang [OUTPUTS] Uw mixer/versterker/DAW
To mixer/amplier/DAW
MIDI Out
52 SYSTEM 35 Quick Start Guide 53
Stuurspanning (Voltage Control) (amplitude)
CM1A - Triggeruitgang (activering) 3 x 911 via Multiple
3 x 911 Uitgang [OUT] 3 x 902 Besturingsingang [CONTROL INPUT]
Dit geluid bestaat uit drie componenten. Het hoofdorgelgeluid wordt gegenereerd door de eerste drie 921B's en de 914 FFB. Het tweede geluid komt uit de vierde
921B, de 904A LPF en het derde geluid uit de 923 Pink Noise (roze ruis) en de 904B HPF. Bepaalde instellingen zijn belangrijk, maar variaties kunnen eenvoudig
worden bereikt.
Het belangrijkste orgelgeluid is een mix van driehoeks-, blok- en sinusgolven van drie 921B's. De pulsbreedte van de 921A is normaliter 50%, waardoor een pure
blokgolf ontstaat. Deze kan echter 'nasaler' worden gemaakt door dit te verhogen of warmer en ronder door weer te verlagen tot 50%. Het basisgeluid heeft alle
golfvormen op gelijk volume, maar door de balans te veranderen kunnen nieuwe geluiden worden gemaakt.
Ook de instellingen van de 914 zijn belangrijk. Voor het basisgeluid moeten ze als volgt zijn:
Low Pass 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Experimenteer met verschillende waarden – het toevoegen van hogere frequenties maakt het geluid bijvoorbeeld agressiever.
De 911 EG moet minimale T1 (attack) en T3 (release) hebben; lange T2 (decay) en lange Esus(tain).
Het tweede element is een gestemd percussief geluid bij toetsaanslag. Dit is afgeleid van de sinusgolf van de vierde 921B en de 904A LPF. De envelope-instellingen
zijn minimale T1 (attack), T3 (release) en Esus(tain); en 500 ms T2 (decay)
Het derde element is het niet-tonale percussieve geluid bij toetsaanslag. Dit is gemaakt met de roze ruis [NOISE SOURCE PINK] van de 923 en de 904B HPF.
De envelope-instellingen zijn minimale T1 (attack), T3 (release) en Esus(tain); en 5 ms T2 (decay). Dit element moet zacht blijven in de mix
Expressieve lead #2
Dit geluid maakt gebruik van pulsbreedtemodulatie (PWM) naar een paar oscillators, waarvan één enigszins ontstemt moet zijn t.o.v. de ander om het geluid aan te dikken.
To mixer/amplier/DAW
MIDI Out
Stuurspanning (Voltage Control) (toonhoogte)
Bron Doel
Extern MIDI-keyboard – MIDI Out CM1A MIDI-interface MIDI In
CM1A CV uitgang via Multiple
921A Frequentiebesturingsingang Oscillator
[CONTROL INPUTS - FREQUENCY]
921A frequentie-uitgang 2 x 921B Frequentielink (in serie)
Audio
2 x 921B Blokgolfuitgang CP3A-M-ingang 1 & 2 [INPUT]
CP3AM Uitgang via Multiple
904 A Signaalingang [SIG IN] en 923 Ingang
hoogdoorlaatsignaal [HIGH PASS IN]
923 Uitgang hoogdoorlaatsignaal
[HIGH PASS OUT]
923 Ingang laagdoorlaatsignaal [LOW PASS IN]
904 A Signaaluitgang [SIG IN] 1e 902 Signaalingang [SIG IN]
923 Uitgang laagdoorlaatsignaal
[LOW PASS OUT]
2e 902 Signaalingang [SIG IN]
2 x 902 Signaaluitgang [SIG OUT] 2e CP3A-M mixeringangen 1 & 2 [INPUT]
2e CP3A-M Uitgang [OUTPUT] Uw mixer/versterker/DAW
Stuurspanning (Voltage Control) (amplitude)
CM1A S-trigger uitgang via Multiple 2 x 911 S-triggeringang
2 x 911 Uitgang [OUT] 2 x 902 Besturingsingang [CONTROL INPUT]
Stuurspanning (Voltage Control) (modulatie)
921 Sinusgolfuitgang
921A Pulsbreedte-ingang
[CONTROL INPUTS WIDTH]
921A Pulsbreedtelink
[CONTROL OUTPUTS TO 921B]
2 x 921B Pulsbreedte (in serie)
De ontstemde 921B VCO's geven een vet geluid, waarvan het timbre constant verandert in de snelheid van de 921 sinusgolf. De 921 moet in submodus staan. U kunt de
snelheid naar smaak afstemmen.
Het belangrijkste deel van het geluid komt van de 904A LPF, waarvan de Fixed Control Voltage en Regeneration op elke gewenste stand kunnen worden ingesteld.
Het tweede deel van het geluid is een bandpass-eect van de 923 lters.
De EG-instellingen van de 911 kunnen worden afgestemd op het hoofdonderdeel van het geluid, hoewel gemiddelde tot hoge niveaus op T2 (decay), T3 (release)
en Esus(tain) worden geadviseerd.
Het tweede deel van het geluid moet een korte T2 (decay) en minimale T3 (release) en Esus(tain) hebben.
Het tweede deel van het geluid moet zacht zijn in de mix
54 SYSTEM 35 Quick Start Guide 55
Percussieve lead
Een eenvoudig, twee-oscillator-leadgeluid met een hard karakter en timbrale ontwikkeling, dat tevens geschikt is voor melodische sequencing
Stuurspanning (Voltage Control) (toonhoogte)
Bron Doel
Extern MIDI-keyboard – MIDI Out CM1A MIDI-interface MIDI-ingang
CM1A CV uitgang via Multiple 921A frequentie-ingang
921A frequentie-uitgang
[CONTROL OUTPUTS TO 921B]
921B Frequentielink (in serie)
[921AB LINK FREQ]
Audio
1e 921B Driehoekgolfuitgang CP3A-M mixeringang 1 [INPUT]
2e 921B zaagtandgolfuitgang CP3A-M mixeringang 2 [INPUT]
CP3A-M Uitgang 904 A Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] 902 Signaalingang [SIG IN]
902 Signaaluitgang Uw mixer/versterker/DAW
Stuurspanning (Voltage Control) (amplitude)
CM1A S-triggeruitgang via Multiple 2 x 911 S-triggeringang
1e 911 Uitgang [OUT] 902 Besturingsingang [CONTROL INPUT]
Stuurspanning (Voltage Control) (modulatie)
921 Sinusgolfuitgang 904A Besturingsingang [Control Input]
2e 911 UITGANG [OUT] 904A Besturingsingang [Control Input]
Dit geluid maakt gebruik van twee 921B VCO's, met verschillende golfvormen, en klinkt het beste als er één VCO iets ontstemd is. Ze voeden allebei de 904A LPF
(low pass lter), en hun relatieve niveaus kunnen eventueel worden aangepast met de CP3A-M-mixer. De uitgang van de 904A wordt naar een 902 VCA geleid,
waarvan de amplitude wordt aangestuurd door de 1e 911 EG
Om de percussieve rand te krijgen, moeten de instellingen van de eerste 911 als volgt zijn: T1 (attack) 2 ms, T2 (decay) 200 ms, T3 (release) 200 ms, Esus(tain)
4 seconden.
De 904A wordt gemoduleerd door een trage sinusgolf van de 921 LFO en door de 2e 911 EG, waarvan de instellingen ongeveer als volgt moeten zijn:
T1 (attack) 1 seconde, T2 *(decay) 50 ms, T3 (release) 4 seconden, Esus(tain) 9
To mixer/amplier/DAW
MIDI Out
System 35 - Komma igång
ANSLUTNING
För att ansluta System 35 till ditt system, se de enskilda patcharna.
HÅRDVARUINSTÄLLNINGAR
Gör alla anslutningar i ditt system. Låt strömmen till System 35 vara avstängd när anslutningar görs.
Säkerställ att ditt ljudsystem är avstängt.
Starta System 35 innan du startar några eektförstärkare, och stäng av den sist. Detta kommer att bidra till att förhindra skarpa eller dova ljud vid påslagning
eller avstängning i dina högtalare.
UPPVÄRMNINGSTID
Vi rekommenderar att System 35 får värmas upp i 30 minuter eller längre före en inspelning eller ett live-framträdande. (Längre om den har tagits in från kylan.)
Detta kommer att ge precisionskretsarna tid att nå normal drifttemperatur och avsedda prestanda.
System 35-patchar
Expressive Lead #1
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV-utgång 921A Oscillatorstyrfrekvensingång
921A Frekvensutgång 921B Frekvenslänk (i serie)
Ljud
921B Vågformsutgångar (tre av fyra) CP3A-M Ingångar
CP3A-M Utgång 904A Signalingång
904A Signalutgång 902 Signalingång
902 Signalutgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A s-trigger-utgång Multipel
Multipelutgång (tre av) 3 x 911 s-triggeringång
1:a 911 Utgång 1:a 902 Styringång
MIDI Out
To mixer/amplier/DAW
56 SYSTEM 35 Quick Start Guide 57
Styrspänning (modulation)
2:a 911 Utgång 904A Styringång
921 Aux-sinusutgång 2:a 902 Signalingång
2:a 902 Signalutgång CP3A-O Ingång 4
CP3A-O Utgångar 921B DC Mod-ingång (tre av)
3:e 911 Utgång 2:a 902 Styringång
Denna patch gör det möjligt för en fördröjd vibratoeekt att tona in när en ton hålls ut.
Den externa klaviaturen styr tonhöjden för och triggningen av toner via CM1A-MIDI-gränssnittet. Då detta kan växlas mellan v-trigger och s-trigger bör s-trigger
väljas och 961-gränssnittet behöver inte användas.
Styrspänning för tonhöjd matas till en av 921A-oscillatordrivenheterna, som kedjekopplas till 921B-VCO:erna. Den valda vågformen från varje VCO matas till en av
CP3A-M-mixrarna, som sedan matar 904A LPF. S-triggrar matas till en multipel, och sedan till 911-EG:ns triggeringångar
Utsignalen från 904A matas till en av 902-VCA:erna, som matar ut till din mixer, din förstärkare eller ditt inspelningsprogram. Denna VCA styrs av den första 911-EG:n.
Den andra 911:an matar 904A-styringången. Den tredje 911-EG:n styr den andra 902-VCA:n.
Den andra 902-VCA-signalingången matas från 921-LFO:n. Dess utsignal matas till den ärde ingången på C3PA-O, så att den kan dämpas om det behövs. C3PA-O:s
tre utgångar matar DC Modulation-ingångarna för 921-oscillatorerna
Den tredje 911:an bör ha en lång attacktid och full sustain.
Så länge den första 911:an har en lång sustain-tid kommer när en ton hålls ut en vibratoeekt att tona in sakta. När toner spelas legato nns lite eller inget vibrato
Space Rock
Denna patch skapar två av de klassiska "space rock"-ljuden och gör att de kan mixas ihop.
Källa Destination
921 Sinusvågutgång 904A Styringång
921A Frekvensutgång 2 x 921B Frekvenslänk (i serie)
1:a 921B Sinusvågutgång 904A Styringång
2:a 921B Sinusvågutgång 904B Styringång
923 Skärt brus-utgång 904B Signalingång
904A Signalutgång CP3A-M Ingång 1
904B Signalutgång CP3A-M Ingång 2
CP3A-M Utgång Din mixer, förstärkare, inspelningsprogram
Styrinställningar är mycket viktiga för denna patch.
Regeneration på 904A LPF måste ställas in på 9 eller 10 för att ltret ska tvingas att självsvänga
921A bör ha Octave valt och frekvenskontrollen inställd på -6
To mixer/amplier/DAW
921B-VCO:erna bör ställas in på "Lo" – dessa LFO:er tillhandahåller svepet till ltren
921-LFO:n bör ställas in på "Sub" – detta är huvudmodulationen för det självsvängande ltret, och manuell ändring av Frequency-kontrollen bidrar till att skapa
det klassiska ljudet.
Det skära brus som matas till 904B HPF skapar en vindsvepseekt, som kan ändras med Fixed Control Voltage
Ändring av Fixed Control Voltage för 904A LPF ger också intressanta eekter
CP3A-M balanserar de två signalerna, ett alternativ är matning av de två lterutsignalerna direkt till två mixer- eller förstärkarkanaler. Båda ljuden blir bra
med mycket eko!
Mellow Organ
Ett mjukt ljud med användning av 914 FFB som enkelt kan göras mer aggressivt genom ändring av inställningarna
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV-utgång via multipel 921A Frekvensingång x 2
921A Frekvensutgång x 2 921B Oscillatorfrekvenslänk (i serie)
Ljud
1:a 921B Triangelutgång CP3A-M Ingång 1
2:a 921B Fyrkantsutgång CP3A-M Ingång 2
3:e 921B Sinusutgång CP3A-M Ingång 3
CP3A-M Utgång 914 Ingång
4:e 921B Sinusutgång 904A Signalingång
923 Skärt brus-utgång 904B Signalingång
914 Utgång 1:a 902 Signalingång
904A Signalutgång 2:a 902 Signalingång
904B Utgång för högpassltersignal 3:e 902 Signalingång
3 x 902 Signalutgång CP3A-M Mixeringångar 1–3
CPO3A-M Mixerutgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A s-trigger-utgång 3 x 911 via multipel
3 x 911 Utgång 3 x 902 Styringång
To mixer/amplier/DAW
MIDI Out
58 SYSTEM 35 Quick Start Guide 59
Detta ljud har tre komponenter. Det huvudsakliga orgelljudet genereras av de första tre 921B-enheterna och 914 FFB. Det andra kommer från den ärde
921B-enheten och 904A LPF och det tredje från 923 Pink Noise och 904B HPF. Vissa inställningar är viktiga, men variationer kan enkelt skapas.
Det huvudsakliga orgelljudet blandar triangel-, fyrkant- och sinusvågor från tre 921B-enheter. Breddkontrollen på 921A skulle normalt stå på 50 %, vilket ger en ren
fyrkantvåg, men kan göras mer "nasal" genom ökning av denna eller mjukare genom minskning. I det grundläggande ljudet har alla vågformer lika hög volym, men
det går att skapa nya ljud genom att ändra balansen.
Inställningarna av 914 är också viktiga. För grundljudet bör de vara:
Low Pass 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Experimentera med olika värden – om högre frekvenser läggs till blir ljudet mer aggressivt, till exempel.
911-EG:n bör ha minsta T1 (attack) och T3 (release), lång T2 (decay) och E sus(tain)
Det andra elementet är ett stämt slagljud vid tangenttryckning. Detta härleds från sinusvågen från den ärde 921B och 904A LPF. Enveloppinställningarna är minsta
T1 (attack) och T3 (release) och E sus(tain), 500 ms T2 (decay)
Det tredje elementet är det icke-stämda slagljudet vid tangenttryckning. Detta härleds från det skära bruset från 923 och 904B HPF. Enveloppinställningar är minsta
T1 (attack) och T3 (release) och E sus(tain), 5 ms T2 (decay). Detta element bör hållas lågt i mixen
Expressive Lead #2
I detta ljud används pulsbreddsmodulation med ett par oscillatorer, av vilka den ena bör stämmas om en aning för att göra ljudet fylligare.
To mixer/amplier/DAW
MIDI Out
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV-utgång via multipel 921A Oscillatorstyrfrekvensingång
921A Frekvensutgång 2 x 921B Frekvenslänk (i serie)
Ljud
2 x 921B Fyrkantvågutgång CP3A-M Ingångar 1 och 2
CP3AM Utgång via multipel 904A Signal in och 923 Högpassignalingång
923 Högpassignalutgång 923 Lågpassignalingång
904A Signalutgång 1:a 902 Signalingång
923 Lågpassutgång 2:a 902 Signalingång
2 x 902 Signalutgång 2:a CP3A-M Mixeringångar 1 och 2
2:a CP3A-M Utgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A S-trigger ut via multipel 2 x 911 s-triggeringång
2 x 911 Utgång 2 x 902 Styringång
Styrspänning (modulation)
921 sinusvågutgång 921A Breddingång
921A Breddlänk 2 x 921B Breddlänk (i serie)
De omstämda 921B-VCO:erna ger ett fylligt ljud, vars klangfärg förändras konstant med hastigheten hos 921-sinusvågen – 921 bör vara i Sub-läge, hastigheten kan
justeras efter önskemål.
Huvuddelen av ljudet kommer från 904A LPF, vars Fixed Control Voltage och Regeneration kan ställas in på det sätt du vill. Den andra delen av ljudet är en
bandpasseekt från 923-ltren.
911 EG-inställningar kan justeras efter önskemål för huvuddelen av ljudet, även om medelhöga till höga nivåer för T2 (decay), T3 (release) och E sus(tain)
rekommenderas.
Den andra delen av ljudet bör ha kort T2 (decay) och minsta T3 (release) och E sus(tain).
Den andra delen av ljudet bör vara lägre i den slutliga mixen
60 SYSTEM 35 Quick Start Guide 61
System 35 - Pierwsze kroki
PODŁĄCZENIE
Aby podłączyć System 35 do swojego systemu, prosimy odnieść się do poszczególnych przykładów konguracji.
KONFIGURACJA SPRZĘTU
Wykonaj wszystkie podłączenia w swoim systemie. Zasilanie Systemu 35 powinno być cały czas wyłączone podczas wykonywania jakichkolwiek podłączeń.
Upewnij się, że głośność systemu jest zredukowana do minimum.
Włącz System 35 przed włączeniem jakichkolwiek wzmacniaczy i wyłącz go jako ostatni. Pozwoli to zapobiec jakimkolwiek szumom lub trzaskom w głośniach
podczas włączania i wyłączania.
CZAS NA ROZGRZANIE
Zalecamy pozostawienie przynajmniej 30 minut lub więcej, aby pozwolić Systemowi 35 na rozgrzanie przed nagrywaniem lub występem na żywo. (Dłużej, jeśli został
przyniesiony z zimna.) Umożliwi to precyzyjnym obwodom na osiągnięcie normalnej temperatury działania oraz nastrojenia.
Przykłady konguracji Systemu 35
Ekspresyjne solo #1
Kontrola napięciem (wysokość)
Źródło Docelowy
Zewnętrzna klawiatura MIDI –
MIDI Out (wyjście)
CM1A – wejście MIDI IN interfejsu MIDI
CM1A – wyjście CV (kontrola napięciem) 921A – wejście częstotliwości (Frequency)
921A – wyjście częstotliwości (Frequency) 921B – Link Freq (w serii)
Dźwięk
921B – wyjścia fali (trzy z czterech) CP3A-M – wejścia (Inputs)
CP3A-M – wyjście (Output) 904A – wejście Sig In
904A – wyjście Sig Out 902 – wejście Sig In
902 – wyjście Sig Out Twój mikser/wzmacniacz/program DAW
Kontrola napięciem (amplituda)
CM1A – wyjście s-trigger Multiple
Multiple (trzy) 3 x 911 – wejście s-trigger
Pierwszy 911 – wyjście Out Pierwszy 902 – wejście kontroli
MIDI Out
To mixer/amplier/DAW
Percussive Lead
Ett enkelt lead-ljud från två oscillatorer med en hård karaktär och klangfärgsutveckling som också passar bra för melodislingor
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-ingång för MIDI-gränssnitt
CM1A CV-utgång via multipel 921A Frekvensingång
921A Frekvensutgång 921B Frekvenslänk (i serie)
Ljud
1:a 921B Triangelvågutgång CP3A-M mixeringång 1
2:a 921B Sågtandsvågutgång CP3A-M mixeringång 2
CP3A-M Utgång 904A Signalingång
904A Signalutgång 902 Signalingång
902 Signalutgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A-s-trigger-utgång via multipel 2 x 911 s-triggeringång
1:a 911 Utgång 902 Styringång
Styrspänning (modulation)
921 Sinusvågutgång 904A Styringång
2:a 911 Utgång 904A Styringång
I detta ljud används två 921B-VCO:er, med olika vågformer, och det låter bäst om den ena stäms om en aning. De matar båda 904A LPF, och deras relativa nivåer kan
justeras med CP3A-M-mixern efter behov. 904A-enhetens utsignal matas till en 902-VCA, vars amplitud styrs av den första 911-EG:n
För att skapa det distinkta slagljudet bör den första 911-enhetens inställningar vara T1 (attack) 2 ms, T2 (decay) 200 ms, T3 (release) 200 ms, E sus(tain) 4 sekunder
904A moduleras av en långsam sinusvåg från 921-LFO:n och av den andra 911-EG:n, som bör ha inställningar runt T1 (attack) 1 sekund, T2 *(decay) 50 ms, T3 (release)
4 sekunder, E sus(tain) 9
To mixer/amplier/DAW
MIDI Out
62 SYSTEM 35 Quick Start Guide 63
Kontrola napięciem (modulacja)
Drugi 911 – wyjście Out Wejście kontroli 904A
921 – wyjście sinusoidalne Drugi 902 – wejście Sig In
Drugi 902 – wyjście Sig Out Czwarte wejście CP3A-O
Wyjścia CP3A-O 921B – wejścia DC Mod (trzy)
Trzeci 911 – wyjście Out Drugi 902 – wejście kontroli
Ta konguracja pozwala na wejście opóźnionego efektu wibrato, gdy przytrzymywany jest dźwięk.
Zewnętrzna klawiatura kontroluje wysokość oraz wzbudzanie dźwięków przez interfejs CM1A MIDI. Ponieważ możliwe jest przełączanie między v-trigger oraz
s-trigger, wybrany powinien być s-trigger, a interfejs 961 nie jest potrzebny.
CV wysokości dźwięku jest przesyłana do jednego z 921A, które łączą się łańcuchowo z oscylatorami 921B. Wybrany kształt fali z każdego oscylatora jest przesyłany do
jednego z mikserów CP3A-M, który następnie przechodzi do ltra dolnoprzepustowego 904A. Sygnały S-trigger są przesyłane do wejść Multiple, a następnie do wejść
generatorów obwiedni 911.
Wyjście 904A jest przesyłane do jednego ze wzmacniaczy 902, który przesyła sygnał do miksera, wzmacniacza lub programu DAW. Ten wzmacniacz jest kontrolowany
pierwszym generatorem obwiedni 911. Drugi generator 911 przesyła do wejścia kontrolnego 904A. Trzeci generator 911 kontroluje drugi wzmacniacz 902.
Drugi sygnał wejściowy do wzmacniacza 902 jest przesyłany z LFO 921. Jego wyjście jest przesyłane do czwartego wejścia C3PA-O, więc może być zredukowane,
jeśli to konieczne. Trzy wyjścia C3PA-O przesyłają do wejść modulacji DC na oscylatorach 921.
Trzeci 911 powinien mieć długi czas ataku oraz pełne podtrzymanie dźwięku (sustain).
Jeśli pierwszy generator obwiedni 911 ma długi czas podtrzymania, efekt wibrato wejdzie po opóźnieniu gdy dźwięk jest przytrzymywany. Gdy dźwięki są grane
legato, wibrato ledwie lub wcale nie występuje.
Space Rock
Ta konguracja tworzy dwa rodzaje klasycznych space rockowych brzmień i pozwala na łączenie ich ze sobą.
Źródło Docelowy
921 – wyjście fali sinusoidalnej 904A – wejście kontroli
921A – wyjście Frequency 2 x 921B – Link Freq (w serii)
Pierwszy 921B – wyjście fali sinusoidalnej 904A – wejście kontroli
Drugi 921B – wyjście fali sinusoidalnej 904B – wejście kontroli
923 – wyjście różowego szumu 904B – wejście Sig In
904A – wyjście Sig Out CP3A-M – wejście 1 (Inputs)
904B – wyjście Sig Out CP3A-M – wejście 2
CP3A-M – wyjście (Outputs) Twój mikser, wzmacniacz lub program DAW
Ustawienia kontroli są bardzo ważne dla tej konguracji.
Regeneracja na ltrze dolnoprzepustowym (LPF) 904A musi być ustawiona na 9 lub 10, aby zmusić ltr do samooscylacji.
921A powinien mieć wybraną oktawę (Octave) i pokrętło częstotliwości ustawione na -6.
To mixer/amplier/DAW
Oscylatory 921B powinny być ustawione na „Lo” – dają one ltrom modulację.
LFO 921 powinien być ustawiony na „Sub” – jest to główna modulacja samooscylującego ltra i ręczna zmiana pokrętła częstotliwości Frequency pomaga w uzyskaniu
tego klasycznego brzmienia.
Różowy szum przesyłany do ltra górnoprzepustowego (HPF) 904B daje efekt omiatania wiatrem i może być zmieniony pokrętłem ustalonej kontroli napięciem
(Fixed Control Voltage).
Przestawienie pokrętła Fixed Control Voltage na ltrze dolnoprzepustowym (LPF) 904A również daje interesujące efekty.
CP3A-M równoważy oba sygnały, jako alternatywa możesz również przesłać wyjścia obu ltrów bezpośrednio do dwóch kanałów miksera lub wzmacniacza.
Oba brzmienia zyskują na dużej ilości echa!
Łagodne organy
Ciepłe brzmienie z użyciem banku ltrów 914, które można łatwo przestawić na agresywniejsze poprzez zmianę ustawień.
Kontrola napięcia (wysokość)
Źródło Docelowy
Zewnętrzna klawiatura MIDI – wyjście MIDI CM1A – MIDI IN interfejsu MIDI
CM1A – wyjście CV przez Multiple 921A – wejście Frequency x 2
921A – wyjście Frequency x 2 921B – Link Freq (w serii)
Dźwięk
Pierwszy 921B – wyjście trójkątne CP3A-M – wejście 1
Drugi 921B – wyjście prostokątne CP3A-M – wejście 2
Trzeci 921B – wyjście sinusoidalne CP3A-M – wejście 3
CP3A-M – wyjście (Outputs) 914 – wejście Input
Czwarty 921B – wyjście sinusoidalne 904A – wejście Sig In
923 – wyjście różowego szumu 904B – wejście Sig In
914 – wyjście Sig Out Pierwszy 902 – wejście Sig In
904A – wyjście Sig Out Drugi 902 – wejście Sig In
904B – wyjście Sig Out Trzeci 902 – wejście Sig In
3 x 902 – wyjście Sig Out CP3A-M – wejścia miksera 1-3
CPO3A-M – wyjście miksera Twój mikser/wzmacniacz/program DAW
Kontrola napięcia (amplituda)
CM1A – wyjście s-trigger 3 x 911 przez Multiple
3 x 911 – wyjście 3 x 902 – wejście kontroli
To mixer/amplier/DAW
MIDI Out
64 SYSTEM 35 Quick Start Guide 65
To brzmienie składa się z trzech komponentów. Główne brzmienie organów tworzą pierwsze trzy 921B oraz bank ltrów 914. Drugie pochodzi z czwartego 921B oraz
ltra dolnoprzepustowego 904A, natomiast trzecie z różowego szumu 923 oraz ltra górnoprzepustowego 904. Niektóre ustawienia są ważne, lecz łatwo można
stworzyć wariacje.
Główne brzmienie organów łączy fale trójkątne, prostokątne oraz sinusoidalne z trzech 921B. Kontrola szerokości na 921A normalnie znajduje się na 50% dając czystą
falę prostokątną, ale może brzmieć bardziej „nosowo” po zwiększeniu lub łagodniej po zmniejszeniu. W podstawowym brzmieniu wszystkie typy fal są na tym samym
poziomie, ale można tworzyć nowe brzmienia poprzez zmianę tej równowagi. Ustawienia 914 również są ważne.
Dla podstawowego brzmienia powinny wyglądać następująco:
Filtr
dolnoprze-
pustowy
(Low Pass)
0
125 4
175 4
250 0
350 5
500 3.5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
Górnoprze-
pustowy
(High Pass)
0
Eksperymentuj z różnymi wartościami – na przykład dodanie wyższych częstotliwości sprawia, że brzmienie staje się agresywniejsze.
Generator obwiedni 911 powinien mieć minimalny T1 (atak) i T3 (zwolnienie), lecz długi T2 (wygasanie) oraz E sus (podtrzymanie).
Drugi element to nastrojone brzmienie perkusyjne po wciśnięciu klawisza. Bierze się to z sinusoidalnej fali czwartego 921B oraz ltra dolnoprzepustowego 904A.
Ustawienia obwiedni to minimalny T1 (atak), T3 (zwolnienie) oraz E sus (podtrzymanie); 500 ms T2 (wygasanie).
Trzeci element to niestrojone brzmienie perkusyjne po wciśnięciu klawisza. Bierze się to z różowego szumu 923 oraz ltra górnoprzepustowego 904B. Ustawienia
obwiedni to minimalne T1 (atak), T3 (zwolnienie) oraz E sus (podtrzymanie); 5 ms T2 (wygasanie). Ten element powinien znajdować się nisko w miksie.
Ekspresyjne solo #2
To brzmienie używa modulacji szerokości pulsu do pary oscylatorów, jeden z których powinien być odrobinę rozstrojony dla grubszego brzmienia.
Kontrola napięcia (wysokość)
Źródło Docelowy
Zewnętrzna klawiatura MIDI – wyjście MIDI CM1A – MIDI IN interfejsu MIDI
CM1A – wyjście CV przez Multiple 921A – wejście Frequency
921A – wyjście Frequency 921B – Freq Link (w serii)
Dźwięk
2 x 921B – wyjście fali prostokątnej CP3A-M – wejścia 1 i 2
CP3AM – wyjście przez Multiple 904A – Sig In oraz 923 High Pass In
923 High Pass – wyjście Out 923 Low Pass – wejście In
904A – wyjście Sig Out Pierwszy 902 – wejście Sig In
923 Low Pass – wyjście Out Drugi 902 – wejście Sig In
2 x 902 – wyjście Sig Out Drugi CP3A-M – wejścia miksera 1 i 2
Drugi CP3A-M – wyjście (Outputs) Twój mikser/wzmacniacz/program DAW
Kontrola napięcia (amplituda)
CM1A – wyjście s-trigger przez Multiple 2 x 911 – wejście s-trigger
2 x 911 – wyjście 2 x 902 – wejście kontroli
Kontrola napięcia (modulacja)
921 – wyjście fali sinusoidalnej 921A – złącze Width
921A – złącze Width 2 x 921B złącze Width (w serii)
Rozstrojone oscylatory 921B dają tłuste brzmienie, którego barwa zmienia się ciągle z szybkością fali sinusoidalnej 921, który powinien być w trybie Sub – szybkość
można dostosować według preferencji. Główna część brzmienia pochodzi z ltra dolnoprzepustowego 904A, którego stała kontrola napięcia (Fixed Control Voltage)
oraz regeneracja (Regeneration) może być ustawiona zgodnie z Twoim celem. Drugą część brzmienia stanowi efekt ltrowanego pasma z ltrów 923.
Ustawienia generatora obwiedni 911 mogą być dostosowane według uznania dla głównej części brzmienia, choć zalecane są średnio-wysokie poziomy T2 (wygasanie),
T3 (zwolnienie) oraz E sus (podtrzymanie). Druga część brzmienia powinna mieć krótki T2 (wygasanie) i minimalne T3 (zwolnienie) oraz E sus (podtrzymanie).
Druga część brzmienia powinna znajdować się niżej w końcowym miksie.
To mixer/amplier/DAW
MIDI Out
66 SYSTEM 35 Quick Start Guide 67
Perkusyjne brzmienie solowe
Proste dwuoscylatorowe brzmienie solowe z mocnym przodem oraz rozwojem barwy, które nadaje się również do melodyjnych sekwencji.
Kontrola napięcia (wysokość)
Źródło Docelowy
Zewnętrzna klawiatura MIDI – wyjście MIDI CM1A – MIDI IN interfejsu MIDI
CM1A – wyjście CV przez Multiple 921A – wejście Freq In
921A – wyjście Freq Out 921B – Freq Link (w serii)
Dźwięk
Pierwszy 921B – wyjście fali trójkątnej CP3A-M – wejście 1 miksera (Inputs)
Drugi 921B – wyjście fali piłokształtnej CP3A-M – wejście 2 miksera (Inputs)
CP3A-M – wyjście (Outputs) 904A – wejście Sig In
904A – wyjście Sig Out 902 – wejście Sig In
902 – wyjście Sig Out Twój mikser/wzmacniacz/program DAW
Kontrola napięcia (amplituda)
CM1A – wyjście s-trigger przez Multiple 2 x 911 – wejście s-trigger
Pierwszy 911 – wyjście Out 902 – wejście kontroli
Kontrola napięcia (modulacja)
921 – wyjście fali sinusoidalnej 904A – wejście kontroli
Drugi 911 – wyjście Out 904A – wejście kontroli
To brzmienie używa dwóch oscylatorów 921B o różnych kształtach fali i brzmi najlepiej, jeśli jeden jest odrobinę rozstrojony. Obydwa przesyłają sygnał do ltra
dolnoprzepustowego 904A i ich względne poziomy można dostosować mikserem CP3A-M według potrzeb. Wyjście 904A jest przesyłane do wzmacniacza 902, którego
amplituda jest kontrolowana przez pierwszy generator obwiedni 911.
Aby uzyskać perkusyjny atak, ustawienia tego 911 powinny być następujące: T1 (atak) 2 ms, T2 (wygasanie) 200 ms, T3 (zwolnienie) 200 ms, E sus (podtrzymanie)
4 sekundy.
904A jest modulowany powolną falą sinusoidalną z LFO 921 oraz przez drugi generator obwiedni 911, który powinien mieć mniej więcej takie ustawienia:
T1 (atak) 1 sekunda, T2 (wygasanie) 50 ms, T3 (zwolnienie) 4 sekundy, E sus (podtrzymanie) 9.
To mixer/amplier/DAW
MIDI Out
Other important information
1. Register online. Please register your new
Music Tribe equipment right after you purchase it by
visiting musictribe.com. Registering your purchase using
our simple online form helps us to process your repair
claims more quickly and eciently. Also, read the terms
and conditions of our warranty, if applicable.
2. Malfunction. Should your Music Tribe
Authorized Reseller not be located in your vicinity,
you may contact the Music Tribe Authorized Fulller for
your country listed under “Support” at musictribe.com.
Should your country not be listed, please check if your
problem can be dealt with by our “Online Support” which
may also be found under “Support” at musictribe.com.
Alternatively, please submit an online warranty claim at
musictribe.com BEFORE returning the product.
3. Power Connections. Before plugging the
unit into a power socket, please make sure you are using
the correct mains voltage for your particular model.
Faulty fuses must be replaced with fuses of the same type
and rating without exception.
1. Registro online. Le recomendamos que
registre su nuevo aparato Music Tribe justo después de
su compra accediendo a la página web musictribe.com.
El registro de su compra a través de nuestro sencillo
sistema online nos ayudará a resolver cualquier
incidencia que se presente a la mayor brevedad posible.
Además, aproveche para leer los términos y condiciones de
nuestra garantía, si es aplicable en su caso.
2. Averías. En el caso de que no exista un distribuidor
Music
Tribe en las inmediaciones, puede ponerse en
contacto con el distribuidor
Music
Tribe de su país,
que encontrará dentro del apartado “Support” de nuestra
página web musictribe.com. En caso de que su país no
aparezca en ese listado, acceda a la sección “Online Support”
(que también encontrará dentro del apartado “Support”
de nuestra página web) y compruebe si su problema aparece
descrito y solucionado allí. De forma alternativa, envíenos a
través de la página web una solicitud online de soporte en
periodo de garantía ANTES de devolvernos el aparato.
3. Conexiones de corriente. Antes de enchufar
este aparato a una salida de corriente, asegúrese de que dicha
salida sea del voltaje adecuado para su modelo concreto.
En caso de que deba sustituir un fusible quemado, deberá
hacerlo por otro de idénticas especicaciones, sin excepción.
1. Enregistrez-vous en ligne. Prenez le
temps d’enregistrer votre produit Music Tribe aussi vite
que possible sur le site Internet musictribe.com. Le fait
d’enregistrer le produit en ligne nous permet de gérer
les réparations plus rapidement et plus ecacement.
Prenez également le temps de lire les termes et conditions
de notre garantie.
2. Dysfonctionnement. Si vous n’avez pas
de revendeur Music Tribe près de chez vous, contactez le
distributeur Music Tribe de votre pays : consultez la liste
des distributeurs de votre pays dans la page “Support”
de notre site Internet musictribe.com. Si votre pays n’est
pas dans la liste, essayez de résoudre votre problème avec
notre “aide en ligne” que vous trouverez également dans
la section “Support” du site musictribe.com. Vous pouvez
également nous faire parvenir directement votre demande
de réparation sous garantie par Internet sur le site
musictribe.com AVANT de nous renvoyer le produit.
3. Raccordement au secteur. Avant de relier
cet équipement au secteur, assurez-vous que la tension
secteur de votre région soit compatible avec l’appareil.
Veillez à remplacer les fusibles uniquement par des
modèles exactement de même taille et de même valeur
électrique — sans aucune exception.
1. Online registrieren. Bitte registrieren Sie
Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der
website musictribe.com. Wenn Sie Ihren Kauf mit unserem
einfachen online Formular registrieren, können wir Ihre
Reparaturansprüche schneller und ezienter bearbeiten.
Lesen Sie bitte auch unsere Garantiebedingungen,
falls zutreend.
2. Funktionsfehler. Sollte sich kein Music Tribe
Händler in Ihrer Nähe benden, können Sie den
Music Tribe Vertrieb Ihres Landes kontaktieren, der auf
musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr
Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem
von unserem „Online Support“ gelöst werden kann, den
Sie ebenfalls auf musictribe.com unter „Support“ nden.
Alternativ reichen Sie bitte Ihren Garantieanspruch
online auf musictribe.com ein, BEVOR Sie das
Produkt zurücksenden.
3. Stromanschluss. Bevor Sie das Gerät an
eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie
die korrekte Netzspannung für Ihr spezielles Modell
verwenden. Fehlerhafte Sicherungen müssen ausnahmslos
durch Sicherungen des gleichen Typs und Nennwerts
ersetzt werden.
1. Registre-se online. Por favor, registre seu
novo equipamento Music Tribe logo após a compra
visitando o site musictribe.com Registrar sua compra
usando nosso simples formulário online nos ajuda a
processar seus pedidos de reparos com maior rapidez e
eciência. Além disso, leia nossos termos e condições de
garantia, caso seja necessário.
2. Funcionamento Defeituoso.
Caso seu fornecedor Music Tribe não esteja localizado
nas proximidades, você pode contatar um distribuidor
Music Tribe para o seu país listado abaixo de “Suporte”
em musictribe.com. Se seu país não estiver na lista,
favor checar se seu problema pode ser resolvido com o
nosso “Suporte Online” que também pode ser achado
abaixo de “Suporte”em musictribe.com. Alternativamente,
favor enviar uma solicitação de garantia online em
musictribe.com ANTES da devolução do produto.
3. Ligações. Antes de ligar a unidade à tomada,
assegure-se de que está a utilizar a voltagem correcta para
o modelo em questão. Os fusíveis com defeito terão de
ser substituídos, sem qualquer excepção, por fusíveis do
mesmo tipo e corrente nominal.
1. Registratevi online. Vi invitiamo a registrare
il nuovo apparecchio Music Tribe subito dopo averlo
acquistato visitando musictribe.com. La registrazione
dell'acquisto tramite il nostro semplice modulo online ci
consente di elaborare le richieste di riparazione in modo
più rapido ed eciente. Leggete anche i termini e le
condizioni della nostra garanzia, qualora applicabile.
2. Malfunzionamento. Nel caso in cui il
rivenditore autorizzato Music Tribe non si trovi nelle vostre
vicinanze, potete contattare il Music Tribe Authorized
Fulller per il vostro paese, elencato in “Support”
@ musictribe.com. Se la vostra nazione non è elencata,
controllate se il problema può essere risolto tramite il
nostro “Online Support”che può anche essere trovato sotto
“Support” @ musictribe.com. In alternativa, inviate una
richiesta di garanzia online su musictribe.com PRIMA di
restituire il prodotto.
3. Collegamento all’alimentazione.
Prima di collegare l'unità a una presa di corrente,
assicuratevi di utilizzare la tensione di rete corretta
per il modello specico. I fusibili guasti devono essere
sostituiti, senza eccezioni, con fusibili dello stesso tipo e
valore nominale.
Important information
Aspectos importantes
Informations importantes
Weitere wichtige
Informationen
Outras Informações
Importantes
Informazioni importanti
68 SYSTEM 35 Quick Start Guide 69
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Responsible Party Name: Music Tribe Commercial NV Inc.
Address: 122 E. 42nd St.1,
8th Floor NY, NY 10168,
United States
Email Address: legal@musictribe.com
SYSTEM 35
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• • Reorient or relocate the receiving antenna.
• • Increase the separation between the equipment and receiver.
• • Connect the equipment into an outlet on a circuit dierent from that to which the
receiver is connected.
• • Consult the dealer or an experienced radio/TV technician for help.
This equipment complies with Part 15 of the FCC rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Important information:
Changes or modications to the equipment not expressly approved by Music Tribe
can void the user’s authority to use the equipment.
Hereby, Music Tribe declares that this product is in compliance with Directive
2014/35/EU,Directive 2014/30/EU, Directive 2011/65/EU and Amendment 2015/863/
EU, Directive 2012/19/EU, Regulation 519/2012 REACH SVHC and Directive
1907/2006/EC.
Full text of EU DoC is available at https://community.musictribe.com/
EU Representative: Music Tribe Brands DK A/S
Address: Gammel Strand 44, DK-1202 København K, Denmark
UK Representative: Music Tribe Brands UK Ltd.
Address: 6 Lloyds Avenue, Unit 4CL London EC3N 3AX, United Kingdom
SYSTEM 35
1. Registreer online. Registreer uw nieuwe
Music Tribe-apparatuur direct nadat u deze hebt gekocht
door naar musictribe.com te gaan. Door uw aankoop
te registreren via ons eenvoudige online formulier,
kunnen wij uw reparatieclaims sneller en eciënter
verwerken. Lees ook de voorwaarden van onze garantie,
indien van toepassing.
2. Storing. Mocht uw door Music Tribe
geautoriseerde wederverkoper niet bij u in de buurt zijn
gevestigd, dan kunt u contact opnemen met de door Music
Tribe Authorized Fulller voor uw land vermeld onder
“Support” op musictribe.com. Als uw land niet in de lijst
staat, controleer dan of uw probleem kan worden opgelost
door onze "Online Support", die u ook kunt vinden onder
"Support" op musictribe.com. U kunt ook een online
garantieclaim indienen op musictribe.com VOORDAT u het
product retourneert.
3. Stroomaansluitingen. Voordat u het
apparaat op een stopcontact aansluit, moet u ervoor
zorgen dat u de juiste netspanning voor uw specieke
model gebruikt. Defecte zekeringen moeten zonder
uitzondering worden vervangen door zekeringen van
hetzelfde type en dezelfde waarde.
1. Registrera online. Registrera din nya Music
Tribe-utrustning direkt efter att du köpt den genom
att besöka musictribe.com. Att registrera ditt köp med
vårt enkla onlineformulär hjälper oss att behandla dina
reparationsanspråk snabbare och mer eektivt. Läs också
villkoren i vår garanti, om tillämpligt.
2. Fel. Om din Music Tribe-auktoriserade återförsäljare
inte nns i din närhet kan du kontakta Music Tribe
Authorized Fulller för ditt land listat under “Support” på
musictribe.com. Om ditt land inte är listat, kontrollera om
ditt problem kan hanteras av vår “Onlinesupport” som
också nns under “Support” på musictribe.com. Alternativt
kan du skicka in ett online-garantianspråk på musictribe.
com INNAN du returnerar produkten.
3. Strömanslutningar. Innan du ansluter
enheten till ett eluttag, se till att du använder rätt
nätspänning för just din modell. Felaktiga säkringar
måste bytas ut mot säkringar av samma typ och
märkning utan undantag.
1. Zarejestrować online. Zarejestruj swój
nowy sprzęt Music Tribe zaraz po zakupie na stronie
musictribe.com. Zarejestrowanie zakupu za pomocą
naszego prostego formularza online pomaga nam szybciej
i efektywniej rozpatrywać roszczenia dotyczące naprawy.
Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.
2. Awaria. Jeśli Twój autoryzowany sprzedawca
Music Tribe nie znajduje się w pobliżu, możesz
skontaktować się z autoryzowanym dostawcą Music Tribe
dla swojego kraju, wymienionym w sekcji „Wsparcie” na
stronie musictribe.com. Jeśli Twojego kraju nie ma na
liście, sprawdź, czy Twój problem może zostać rozwiązany
przez nasze „Wsparcie online”, które można również
znaleźć w sekcji „Wsparcie” na stronie musictribe.com.
Alternatywnie, prześlij zgłoszenie gwarancyjne online na
musictribe.com PRZED zwrotem produktu.
3. Połączenia zasilania. Przed podłączeniem
urządzenia do gniazdka sieciowego upewnij się, że
używasz odpowiedniego napięcia sieciowego dla danego
modelu. Wadliwe bezpieczniki należy bez wyjątku
wymienić na bezpieczniki tego samego typu i wartości.
Belangrijke informatie
Viktig information
Ważna informacja
Other important information
We Hear You
