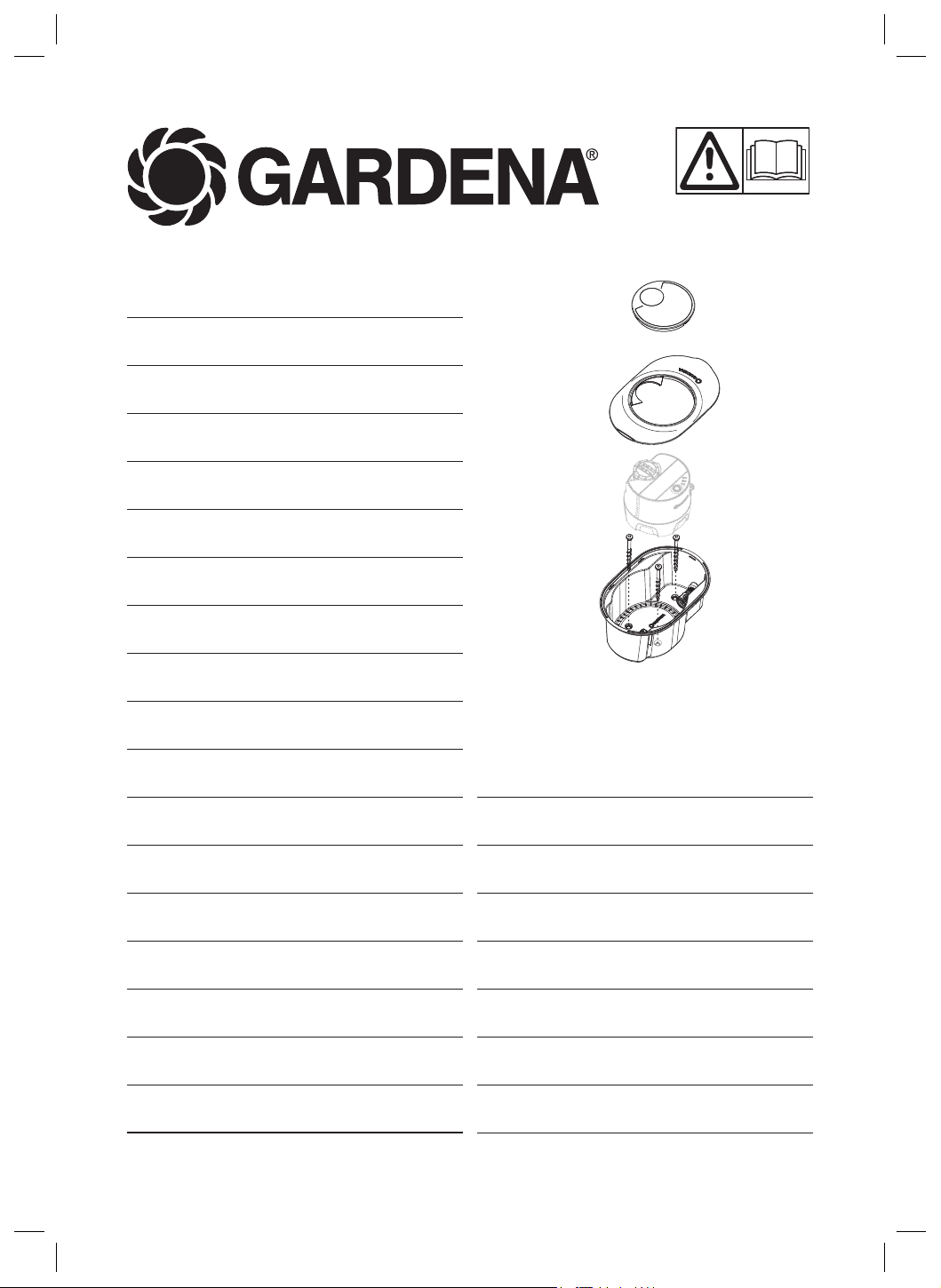

16021-20.964.01
Art. 16021
de
Montageanleitung
Pipeline Schacht
en
Assembly Instructions
Pipeline shaft
fr
Instructions de montage
Arbre de Pipeline
bg
Инструкция за монтаж
Тръбопроводна шахта
cs
Návod k montáži
Šachta Pipeline
da
Monteringsvejledning
Rørledningsaksel
el
Οδηγίες υναρμολόγησης
Φρεάτιο Pipeline
es
Instrucciones para el montaje
Colector Pipeline
et
Paigaldusjuhend
Pipeline’i kanal
Asennusohje
Putkiston akseli
hr
Uputa za montažu
Okno cjevovoda
hu
Szerelési útmutató
Csővezetéktengely
it
Istruzioni di montaggio
Pozzetto Pipeline
lt
Montavimo instrukcija
Vamzdyno šachta
lv
Montāžas instrukcija
Cauruļvadu vārpsta
nl
Montage-instructie
Pipeline as
no
Monteringsanvisning
Rørboks
pl
Instrukcja montażu
Wał systemu Pipeline
pt
Instruções de montagem
Conduta pipeline
ro
Instrucţiuni de utilizare
Arborele Pipeline
ru
Инструкция по монтажу
Блок для подключения трубопровода
sk
Návod na montáž
Hriadeľ potrubia
sl
Navodilo za montažo
Vodovodni jašek
sq
Instruktim montimi
Boshti i tubacioneve
sr
Uputstvo za montažu
Okno cevovoda
sv
Monteringsanvisning
Rörledningsaxel
tr
Montaj kılavuzu
Pipeline mili
uk
Інструкції з монтажу
Чаша для підключення трубопроводу
GAR_16021-20.964.01_2024-12-17.indd 1GAR_16021-20.964.01_2024-12-17.indd 1 17.12.24 11:5817.12.24 11:58
1
3
1
2
3
4
5
4
1
2
GARDENA Bluetooth® App
GARDENA Web-Manual
6
GARDENA Installation Video
7
22
GAR_16021-20.964.01_2024-12-17.indd 2GAR_16021-20.964.01_2024-12-17.indd 2 17.12.24 11:5817.12.24 11:58
1
3
1
2
3
4
5
4
1
2
GARDENA Bluetooth® App
GARDENA Web-Manual
6
GARDENA Installation Video
7
22
de Pipeline Schacht
1. Lieferumfang (Abb. 1)
Pipeline Schacht
3 x Erdschrauben (mit Innensechskannt-Schlüssel)
Deckel
Winterdeckel
2. GARDENA Bluetooth
®
App
￫ Laden Sie die GARDENA Bluetooth
®
App aus dem
Google Play Store oder Apple-Store oder scannen
Sie den QR-Code (Abb. 2).
Hinweis: Sie werden in der GARDENA Bluetooth
®
App
nun ebenfalls durch die nächsten Schritte des richtigen
Standorts geführt.
3. Standort wählen
(siehe Abb. 3)
4. Installation (Abb. 1 / 3 / 4 / 5)
Hinweis: Die Installation erfolgt in der GARDENA
Bluetooth
®
App automatisch nach dem Sprühdistanz-
test.
1. Stellen Sie den Pipeline Schacht gemäß des
Sprühdistanztests an den festgelegten Standort
aufden Rasen.
2. Verlegen Sie alle Komponenten auf dem Rasen.
3. Längen Sie die Rohre ab.
4. Heben Sie die Gräben für die Rohre und den
Pipeline Schacht aus (ca. 20 – 25 cm tief).
5. Füllen Sie ca. 6 cm Kies unter den Pipeline
Schacht.
6. Bauen Sie den Pipeline Schacht ebenerdig zur
Grasnarbe ein.
7. Brechen Sie die 3 Löcher für die 3 Erdschrauben
imPipeline Schacht auf.
8. Drehen Sie die 3 Erdschrauben mit dem mitgeliefer-
ten Innensechskant-Schlüssel im Pipeline Schacht
in den Boden.
9. Verlegen Sie die Rohre in die Gräben.
10. Schließen Sie das 3/4"-Außengewinde des
Pipeline Schachts über den Verbinder Art. 2761
und das GARDENA 25 mm-Verlegerohr an.
11. Füllen Sie die Gräben wieder mit Erde.
12. Stellen Sie den AquaPrecise so in den Pipeline
Schacht, dass der Anschluss des AquaPrecise
in Richtung der Aufnahme des Pipeline Schachts
zeigt.
13. Drücken Sie den AquaPrecise in Richtung der
Aufnahme bis der Anschluss in der Aufnahme
einrastet.
14. Montieren Sie die Schacht-Abdeckung auf den
Pipeline Schacht.
5. Support
Für weitere Informationen siehe:
QR-code für online BA (Abb. 6)
QR-code für Installations-Video (Abb. 7)
en Pipeline shaft

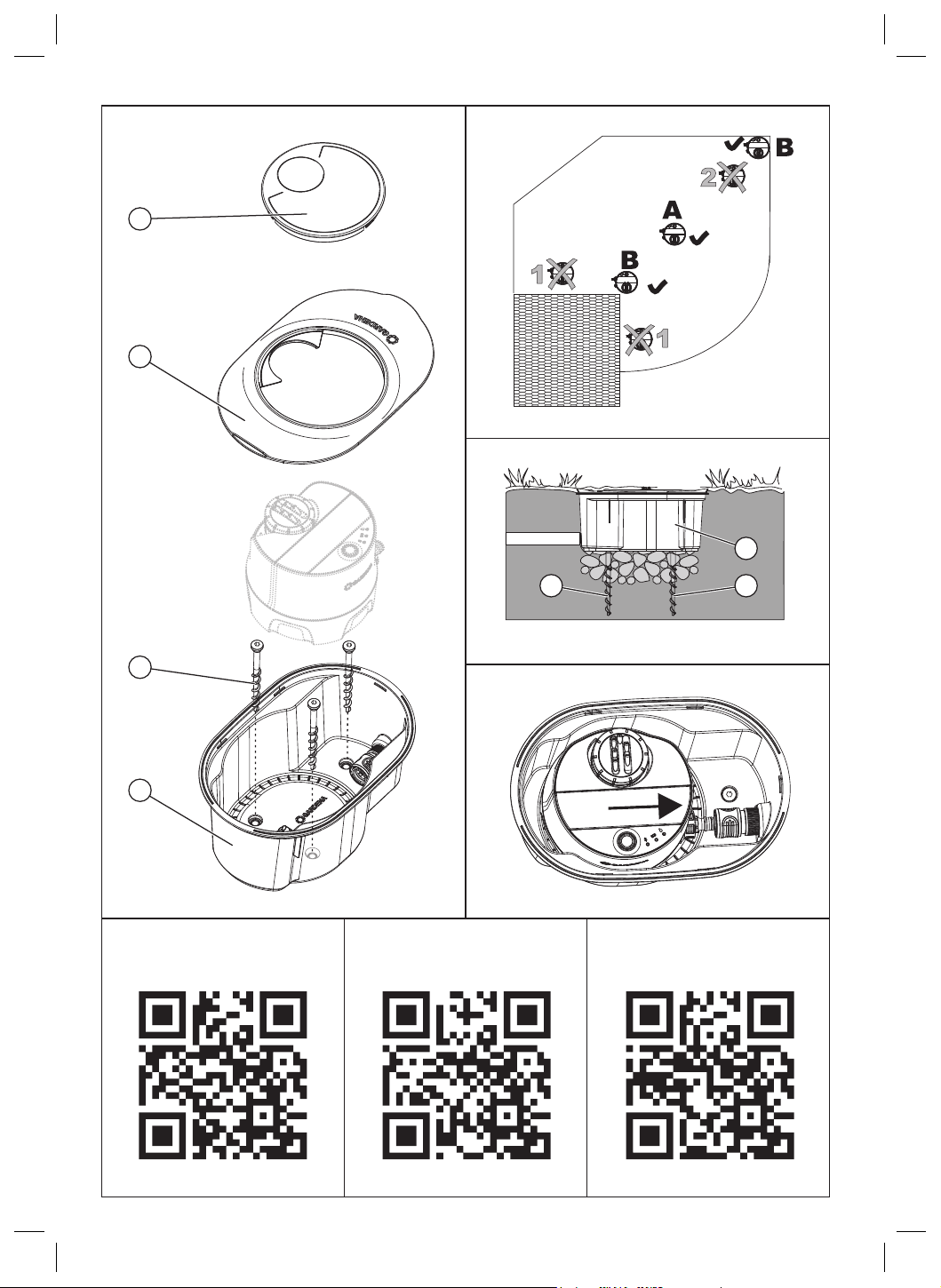

1. Scope of delivery (Fig. 1)
Pipeline shaft
3x ground screws (with hex wrench)
Cover
Winter cover
2. GARDENA Bluetooth
®
App
￫ Download the GARDENA Bluetooth
®
app from
theGoogle Play Store or Apple Store or scan the
QR code (Fig. 2).
Note: The GARDENA Bluetooth
®
app will now also
guide you through the next steps required to nd the
right location.
3. Selecting a location
(see Fig. 3)
4. Installation (Fig. 1 / 3 / 4 / 5)
Note: Installation is automatically prompted in the
GARDENA Bluetooth
®
app after the spray distance
test.
1. Place the pipeline shaft at the specied position on
the lawn according to the spray distance test.
2. Lay all components on the lawn.
3. Cut the pipes to length.
4. Dig the trenches for the pipes and the pipeline shaft
(approx. 20 – 25cm deep).
5. Fill the trench under the pipeline shaft with
approx. 6cm of gravel.
6. Install the pipeline shaft in the ground, so that the
top is ush with the turf.
7. Pierce the three holes for the three ground screws
in the pipeline shaft.
8. Use the supplied hex wrench to screw the
threeground screws in the pipeline shaft into the
ground.
9. Lay the pipes in the trenches.
10. Connect the 3/4" male thread of the pipeline
shaft using the connector Art. No. 2761 and the
GARDENA 25mm connecting pipe.
11. Rell the trenches with soil.
12. Place the AquaPrecise in the pipeline shaft, so that
the connection of the AquaPrecise faces towards
the slot of the pipeline shaft.
13. Push the AquaPrecise towards the slot until the
connection locks into the slot.
14. Fit the shaft cover onto the pipeline shaft.
5. Support
For more information, see:
QR code for online operating instructions (Fig. 6)
QR code for installation video (Fig. 7)
GAR_16021-20.964.01_2024-12-17.indd 3GAR_16021-20.964.01_2024-12-17.indd 3 17.12.24 11:5817.12.24 11:58
fr Arbre de Pipeline
1. Sont compris dans la livraison (Fig.1)
Arbre de Pipeline
3vis d’ancrage (avec clé hexagonale)
Couvercle
Protection d’hiver
2. ApplicationBluetooth
®
GARDENA
￫ Téléchargez l’applicationBluetooth
®
GARDENA sur
le GooglePlayStore ou l’AppleStore ou scannez le
codeQR (Fig.2).
Remarque: l’application Bluetooth
®
GARDENA vous
guidera également dans les étapes suivantes pour trou-
ver le bon emplacement.
3. Sélectionnez un emplacement
(voir Fig.3)
4. Installation (Fig.1 / 3 / 4 / 5)
Remarque: l’installation est automatiquement deman-
dée dans l’applicationBluetooth
®
GARDENA après
avoir eectué l’essai de distance de pulvérisation.
1. Placez l’arbre de Pipeline à l’emplacement spécié
sur la pelouse conformément à l’essai de distance
de pulvérisation.
2. Posez tous les composants sur la pelouse.
3. Coupez les tuyaux à la longueur requise.
4. Creusez les tranchées pour les tuyaux et l’arbre de
Pipeline (environ 20 à 25cm de profondeur).
5. Remplissez la tranchée sous l’arbre de Pipeline
d’environ 6cm de gravier.
6. Installez l’arbre de Pipeline dans le sol de manière
à ce que la partie supérieure soit aeurante avec
la pelouse.
7. Percez les troistrous pour les troisvis d’ancrage
dans l’arbre de Pipeline.
8. Avec la clé hexagonale fournie, vissez les troisvis
d’ancrage de l’arbre de Pipeline dans le sol.
9. Posez les tuyaux dans les tranchées.
10. Raccordez le letage mâle 3/4" de l’arbre de Pipe-
line à l’aide du connecteur réf.2761 et du tuyau de
raccordement 25mm GARDENA.
11. Remplissez les tranchées de terre.
12. Placez l’AquaPrecise dans l’arbre de Pipeline de
sorte que le raccord de l’AquaPrecise soit orienté
vers la fente de l’arbre de Pipeline.
13. Poussez l’AquaPrecise vers la fente jusqu’à ce que
le raccord se verrouille dans la fente.
14. Posez le couvercle de l’arbre sur l’arbre de Pipeline.
5. Support
Pour plus d’informations, consultez:
CodeQR pour les instructions en ligne (Fig.6)
CodeQR pour la vidéo d’installation (Fig.7)
bg Тръбопроводна шахта
1. Обхват на доставката (фиг. 1)
Тръбопроводна шахта
3 x заземителни винта (с шестостенен ключ)
Капак
Капак за зимата
2. Приложение GARDENA Bluetooth
®
￫ Изтеглете приложението GARDENA Bluetooth
®
от Google Play Store или Apple Store или скани-
райте QR кода (фиг. 2).
Забележка: Приложението GARDENA Bluetooth
®
вече ще Ви насочва и през следващите стъпки,
необходими за намиране на правилното место-
положение.
3. Избор на местоположение
(вижте фиг. 3)
4. Монтаж (фиг. 1 / 3 / 4 / 5)
Забележка: Подкана за монтирането се показва
автоматично в приложението GARDENA Bluetooth
®
след теста за разстоянието на пръскане.
1. Поставете тръбопроводната шахта на посоче-
ното положение на моравата в съответствие
стеста за разстоянието на пръскане.
2. Поставете всички компоненти на моравата.
3. Нарежете тръбите на необходимата дължина.
4. Изкопайте каналите за тръбите и тръ-
бопроводната шахта (с дълбочина
прибл. 20 – 25 cm).
5. Напълнете канала под тръбопроводната
шахта с прибл. 6cm чакъл.
6. Монтирайте тръбопроводната шахта в земята,
така че горната част да е изравнена с тревна-
та настилка.
7. Пробийте трите отвора за трите винта за зак-
репване на заземителните винтове в тръбо-
проводната шахта.
8. Използвайте предоставения шестостенен
ключ, за да завиете трите заземителни винта
втръбопроводната шахта в земята.
9. Поставете тръбите в каналите.
10. Свържете външната резба 3/4" на тръбо-
проводната шахта с помощта на конек-
тора Арт. № 2761 и свързващата тръба
GARDENA 25mm.
11. Напълнете отново каналите с пръст.
12. Поставете AquaPrecise в тръбопроводната
шахта, така че връзката на AquaPrecise да
бъде обърната към отвора на тръбопровод-
ната шахта.
13. Натиснете AquaPrecise към отвора, докато
връзката се фиксира в отвора.
14. Поставете капака на шахтата върху тръбопро-
водната шахта.
5. Поддръжка
За повече информация вижте:
QR код за онлайн инструкции за работа (фиг. 6)
QR код за видеоклип за монтаж (фиг. 7)
GAR_16021-20.964.01_2024-12-17.indd 4GAR_16021-20.964.01_2024-12-17.indd 4 17.12.24 11:5817.12.24 11:58
cs Šachta Pipeline
1. Obsah balení (obr. 1)
Šachta Pipeline
3zemní vruty (sšestihranným klíčem)
Kryt
Zimní kryt
2. GARDENA Bluetooth
®
App
￫ Stáhněte si aplikaci GARDENA Bluetooth
®
App
zobchodu Google Play nebo App Store nebo
naskenujte QR kód (obr. 2).
Poznámka: Aplikace GARDENA Bluetooth
®
App
vás nyní provede dalšími kroky potřebnými knalezení
správného místa.
3. Výběr umístění
(viz obr.3)
4. Instalace (obr. 1 / 3 / 4 / 5)
Poznámka: Instalace se automaticky zahájí vaplikaci
GARDENA Bluetooth
®
App po provedení testu vzdále-
nosti postřiku.
1. Umístěte šachtu Pipeline na určené místo na tráv-
níku podle zkoušky vzdálenosti postřiku.
2. Položte všechny součásti na trávník.
3. Odřízněte trubky na požadovanou délku.
4. Vykopejte drážky pro trubky avýkop pro šachtu
Pipeline (hloubka přibližně 20 – 25cm).
5. Vyplňte výkop pod šachtou Pipeline přibližně 6cm
štěrku.
6. Namontujte šachtu Pipeline do země tak, aby její
horní část byla zarovnána strávníkem.
7. Propíchněte tři otvory pro tři zemní vruty všachtě
Pipeline.
8. Pomocí dodaného šestihranného klíče zašroubujte
tři zemní vruty do šachty Pipeline ado země.
9. Položte potrubí do drážek.
10. Připojte vnější závit 3/4" šachty Pipeline pomocí
konektoru č. v. 2761 a25 mm pokládací trubky
GARDENA.
11. Vyplňte drážky zeminou.
12. Umístěte zařízení AquaPrecise do šachty Pipeline
tak, aby přípojka zařízení AquaPrecise směřovala
kotvoru šachty Pipeline.
13. Zatlačte zařízení AquaPrecise směrem kotvoru,
dokud se přípojka nezajistí votvoru.
14. Nasaďte kryt na šachtu Pipeline.
5. Podpora
Další informace viz:
QR kód pro online návod kpoužívání (obr. 6)
QR kód pro instalační video (obr. 7)
da Rørledningsaksel
1. Leveringsomfang (Fig. 1)
Rørledningsaksel
3x stelskruer (med unbrakonøgle)
Dæksel
Vinterdæksel
2. GARDENA Bluetooth
®
App
￫ Download GARDENA Bluetooth
®
-appen fra
Google Play Store eller Apple Store, eller scan
QR-koden (g. 2).
Bemærk: GARDENA Bluetooth
®
-appen guider dig nu
også gennem de næste trin, der kræves for at nde
den rigtige placering.
3. Valg af en placering
(se g. 3)
4. Installation (Fig. 1 / 3 / 4 / 5)
Bemærk: Installationen vises automatisk i GARDENA
Bluetooth
®
-appen efter sprøjteafstandstesten.
1. Placer rørledningsakslen på den angivne position
på plænen i henhold til sprøjteafstandstesten.
2. Læg alle komponenter på plænen.
3. Skær rørene til i længden.
4. Grav renderne til rørene og rørledningsakslen
(ca. 20 – 25cm dybe).
5. Fyld renden under rørledningsakslen med ca. 6cm
grus.
6. Installer rørledningsakslen i jorden, så toppen ugter
med græsset.
7. Stik de tre huller til de tre stelskruer ind i rørlednings-
skaftet.
8. Brug den medfølgende unbrakonøgle til at skrue de
tre stelskruer i rørledningsakslen ind i stellet.
9. Læg rørene i renderne.
10. Tilslut 3/4" hangevindet på rørledningsakslen ved
hjælp af tilslutningen art.-nr. 2761 og GARDENA
25mm tilslutningsrøret.
11. Fyld renderne med jord igen.
12. Anbring AquaPrecise i rørledningsakslen, så tilslut-
ningen af AquaPrecise vender mod åbningen på
rørledningsakslen.
13. Skub AquaPrecise mod åbningen, indtil forbindel-
sen låses fast i åbningen.
14. Installer akseldækslet på rørledningsakslen.
5. Støtte
For yderligere oplysninger, se:
QR-kode for online betjeningsvejledning (Fig. 6)
QR-kode til installationsvideo (Fig. 7)
GAR_16021-20.964.01_2024-12-17.indd 5GAR_16021-20.964.01_2024-12-17.indd 5 17.12.24 11:5817.12.24 11:58
el Φρεάτιο Pipeline
1. Αντικείμενο της παράδοσης (Εικ. 1)
Φρεάτιο Pipeline
3 x βίδες καθήλωσης (με κλειδί allen)
Κάλυμμα
Κάλυμμα για τον χειμώνα
2. Εφαρμογή GARDENA Bluetooth
®
￫ Κατεβάστε την εφαρμογή GARDENA Bluetooth
®
από το Google Play Store ή το Apple Store ή
σαρώστε τον κωδικό QR (Εικ. 2).
Σημειώστε: Η εφαρμογή GARDENA Bluetooth
®
θα
σας καθοδηγήσει επίσης στα επόμενα βήματα που
απαιτούνται για να βρείτε τη σωστή θέση.
3. Επιλογή τοποθεσίας
(Βλ. Eικ. 3)
4. Εγκατάσταση (Εικ. 1 / 3 / 4 / 5)
Σημειώστε: Μετά τη δοκιμή απόστασης ψεκασμού,
η εφαρμογή GARDENA Bluetooth
®
σάς ζητά να την
εγκαταστήσετε αυτόματα.
1. Τοποθετήστε το φρεάτιο Pipeline στην καθορι-
σμένη θέση πάνω στο γρασίδι σύμφωνα με τη
δοκιμή απόστασης ψεκασμού.
2. Τοποθετήστε όλα τα εξαρτήματα πάνω στο γρα-
σίδι.
3. Κόψτε τους σωλήνες στο κατάλληλο μήκος.
4. Σκάψτε τα ορύγματα για τους σωλήνες και το
φρεάτιο Pipeline (βάθος περίπου 20 – 25cm).
5. Γεμίστε το όρυγμα κάτω από το φρεάτιο Pipeline
με περίπου 6cm χαλίκι.
6. Τοποθετήστε το φρεάτιο Pipeline μέσα στο έδα-
φος, έτσι ώστε το πάνω μέρος να φτάνει στο ίδιο
ύψος με τον χλοοτάπητα.
7. Ανοίξτε τις τρεις οπές για τις τρεις βίδες καθήλω-
σης στο φρεάτιο Pipeline.
8. Χρησιμοποιήστε το παρεχόμενο εξαγωνικό κλειδί
για να βιδώσετε τις τρεις βίδες καθήλωσης στο
φρεάτιο Pipeline και στο έδαφος.
9. Τοποθετήστε τους σωλήνες μέσα στα ορύγματα.
10. Συνδέστε το αρσενικό σπείρωμα 3/4" του φρε-
ατίου Pipeline χρησιμοποιώντας τον σύνδεσμο
με κωδ. είδους 2761 και τονσωλήνα σύνδε-
σης 25 mm GARDENA.
11. Γεμίστε ξανά τα ορύγματα με χώμα.
12. Τοποθετήστε το AquaPrecise μέσα στο φρεάτιο
Pipeline, έτσι ώστε η σύνδεση του AquaPrecise να
είναι στραμμένη προς τη σχισμή του φρεατίου
Pipeline.
13. Σπρώξτε το AquaPrecise προς τη σχισμή μέχρι να
ασφαλίσει η σύνδεση μέσα στη σχισμή.
14. Τοποθετήστε το κάλυμμα του φρεατίου στον φρε-
άτιο Pipeline.
5. Υποστήριξη
Για περισσότερες πληροφορίες, ανατρέξτε στην
ενότητα:
Κωδικός QR για online οδηγίες λειτουργίας (Εικ. 6)
Κωδικός QR για βίντεο εγκατάστασης (Εικ. 7)
es Colector Pipeline
1. Contenido de la entrega (g. 1)
Colector Pipeline
3 tornillos (con llave hexagonal)
Cubierta
Cubierta de invierno
2. Aplicación GARDENA Bluetooth
®
￫ Descargue la aplicación GARDENA Bluetooth
®
desde Google Play Store o Apple Store o escanee
el código QR (g. 2).
Nota: La aplicación GARDENA Bluetooth
®
ahora tam-
bién le guiará por los siguientes pasos necesarios para
encontrar la ubicación correcta.
3. Selección de una ubicación
(Consulte la g. 3)
4. Instalación (g. 1 / 3 / 4 / 5)
Nota: La instalación se solicita automáticamente en la
aplicación GARDENA Bluetooth
®
después de la prueba
de distancia de aspersión.
1. Coloque el colector Pipeline sobre el césped en la
posición determinada por la prueba de distancia de
aspersión.
2. Coloque todos los componentes sobre el césped.
3. Corte los tubos a la longitud deseada.
4. Excave las zanjas para las tuberías y el agujero
para el colector Pipeline (aprox. a 20 – 25cm de
profundidad).
5. Rellene el agujero con aproximadamente 6cm de
grava debajo del colector Pipeline.
6. Instale el colector Pipeline en el suelo de modo
quela parte superior quede a ras del césped.
7. Perfore los tres oricios para los tornillos del
colector Pipeline.
8. Utilice la llave hexagonal suministrada para atorni-
llarlos tres tornillos en el colector Pipeline y en el
suelo.
9. Coloque los tubos en las zanjas.
10. Conecte la rosca macho de 3/4" del colector
Pipeline mediante el conector con ref. 2761
yeltubo de instalación GARDENA de 25 mm.
11. Rellene las zanjas con tierra.
12. Coloque la unidad AquaPrecise en el colector
Pipeline de modo que el racor de la unidad
AquaPrecise mire hacia la ranura del colector
Pipeline.
13. Empuje la unidad AquaPrecise hacia la ranura
hasta que el racor encaje en ella.
14. Coloque la cubierta en el colector Pipeline.
5. Asistencia
Para obtener más información, consulte:
Código QR para obtener las instrucciones de funciona-
miento en línea (g. 6)
Código QR para obtener el vídeo de instalación (g. 7)
GAR_16021-20.964.01_2024-12-17.indd 6GAR_16021-20.964.01_2024-12-17.indd 6 17.12.24 11:5817.12.24 11:58
et Pipeline’i kanal
1. Tootekomplekt (Joonis 1)
Pipeline’i kanal
3 maapinnakruvi (kuuskantpea)
Kate
Talvekate
2. Rakendus GARDENA Bluetooth
®
￫ Laadige Google Play Store’ist või Apple Store’ist
alla rakendus GARDENA Bluetooth
®
või skannige
QR-kood (Joonis 2).
Märkus: Rakendus GARDENA Bluetooth
®
juhendab
teid seejärel järgmiste sammudega õige asukoha leid-
miseks.
3. Asukoha valimine
(vt joonis 3)
4. Paigaldamine (Joonised 1 / 3 / 4 / 5)
Märkus: Pärast pihustuskauguse katset esitatakse
rakenduses GARDENA Bluetooth
®
automaatselt pai-
galdusviibad.
1. Asetage Pipeline’i kanal murule pihustuskauguse
katse abil määratud kohta.
2. Asetage kõik komponendid murule.
3. Lõigake torud vajalikku pikkusesse.
4. Kaevake torude ja Pipeline’i kanali jaoks kraavid
(sügavusega umbes 20 – 25 cm).
5. Pange Pipeline’i kanali alla kraavi umbes 6 cm
kruusakiht.
6. Paigaldage Pipeline’i kanal maasse nii, et selle
ülaosa oleks murukamaraga samal tasapinnal.
7. Torgake Pipeline’i kanalisse kolme maapinnakruvi
jaoks kolm auku.
8. Keerake kaasasoleva kuuskantvõtmega kolm
maapinnakruvi läbi Pipeline’i kanali maasse.
9. Asetage torud kraavidesse.
10. Ühendage Pipeline’i kanali 3/4" väliskeere,
kasutades ühendusdetaili tootenumbriga 2761
jaGARDENA 25 mm ühendustoru.
11. Täitke kraavid uuesti mullaga.
12. Asetage AquaPrecise Pipeline’i kanalisse nii, et
AquaPrecise’i ühendus oleks suunatud Pipeline’i
kanali ava poole.
13. Lükake AquaPrecise’i selle ava poole, kuni ühen-
dusdetail lukustub avasse.
14. Paigaldage kanali kate Pipeline’i kanalile.
5. Tugi
Lisateavet leiate jaotisest
Veebipõhiste kasutusjuhiste QR-kood (joonis 6)
Paigaldusvideo QR-kood (joonis 7)
Putkiston akseli
1. Pakkauksen sisältö (kuva 1)
putkiston akseli
kolme maaruuvia (ja kuusioavain)
suojus
talvisuojus
2. GARDENA Bluetooth
®
-sovellus
￫ Lataa GARDENA Bluetooth
®
-sovellus Google Play
Kaupasta tai App Storesta tai skannaa QR-koodi
(kuva 2).
Huomautus: GARDENA Bluetooth
®
-sovelluksessa on
nyt myös neuvoja oikean sijainnin valintaan.
3. Sijainnin valinta
(ks. kuva 3)
4. Asennus (kuvat 1, 3, 4 ja 5)
Huomautus: Asennuskehotus annetaan automaatti-
sesti GARDENA Bluetooth
®
-sovelluksessa ruiskutuse-
täisyystestin jälkeen.
1. Aseta putkiston akseli nurmikolle ruiskutusetäisyys-
testissä määritettyyn paikkaan.
2. Asettele kaikki osat nurmikolle.
3. Leikkaa putket oikeanpituisiksi.
4. Kaiva putkille ja putkiston akselille noin 20 – 25cm
syvät kourut.
5. Täytä putkiston akselin alla oleva kouru noin kuu-
dellasenttimetrillä soraa.
6. Asenna putkiston akseli maahan niin, että sen
yläosa on maanpinnan tasalla.
7. Lävistä putkiston akseliin kolme reikää kolmelle
maaruuville.
8. Käytä mukana toimitettua kuusioavainta ja ruuvaa
kolme maaruuvia putkiston akseliin ja maahan.
9. Aseta putket kuoppiin.
10. Liitä putkiston akselin 3/4 tuuman uroskierre liit-
timellä (tuotenro 2761) ja 25mm:n GARDENA-
runkoputkella.
11. Täytä kuopat maa-aineksella.
12. Aseta AquaPrecise putkiston akseliin siten, että
AquaPrecisen liitäntä on kohti putkiston akselin
uraa.
13. Työnnä AquaPrecisea kohti uraa, kunnes liitäntä
lukittuu uraan.
14. Aseta akselin suojus putkiston akselille.
5. Tuki
Jos tarvitset lisätietoja, katso:
QR-koodi verkossa saataviin käyttöohjeisiin (kuva 6)
QR-koodi asennusvideoon (kuva 7)
GAR_16021-20.964.01_2024-12-17.indd 7GAR_16021-20.964.01_2024-12-17.indd 7 17.12.24 11:5817.12.24 11:58
hr Okno cjevovoda
1. Opseg isporuke (sl. 1)
Okno cjevovoda
3 x vijci za uzemljenje (sa šesterokutnim ključem)
Poklopac
Zimski poklopac
2. Aplikacija GARDENA Bluetooth
®
￫ Preuzmite aplikaciju GARDENA Bluetooth
®
iz trgo-
vina Google Play ili Apple Store ili skenirajte QR kod
(Sl. 2).
Napomena: Aplikacija GARDENA Bluetooth
®
vodi vas
i kroz sljedeće korake potrebne za pronalaženje prave
lokacije.
3. Odabir lokacije
(vidi sl. 3)
4. Instalacija (sl. 1 / 3 / 4 / 5)
Napomena: Instalacija se odvija automatski u aplikaciji
GARDENA Bluetooth
®
nakon testa udaljenosti raspr-
šivanja.
1. Okno cjevovoda postavite u određeni položaj na
travnjaku sukladno ispitivanju udaljenosti rasprši-
vanja.
2. Položite sve komponente na travnjak.
3. Izrežite cijevi na duljinu.
4. Iskopajte prokope za cijevi i okno cjevovoda
(dubine pribl. 20 – 25 cm).
5. Prokop ispod okna cjevovoda napunite s pribl. 6 cm
šljunka.
6. Okno cjevovoda postavite u tlo tako da je vrh urav-
nini s terenom.
7. Probušite tri rupe za tri vijka za uzemljenje u oknu
cjevovoda.
8. Isporučenim šesterokutnim ključem uvijte tri vijka za
uzemljenje u okno cjevovoda u tlo.
9. Položite cijevi u prokope.
10. Povežite vanjski navoj okna cjevovoda od 3/4 inča
s pomoću spojnice (broj artikla 2761) i spojne cijevi
GARDENA od 25 mm.
11. Napunite prokope zemljom.
12. Stavite AquaPrecise u okno cjevovoda tako da
priključak AquaPrecise bude usmjeren prema
utoruuoknu cjevovoda.
13. Pritisnite AquaPrecise prema utoru dok priključak
ne sjedne u utor.
14. Namjestite poklopac osovine na okno cjevovoda.
5. Podrška
Više informacija potražite
QR kod za mrežne upute za rad (sl. 6)
QR kod za videozapis instalacije (sl. 7)
hu Csővezetéktengely
1. Szállítási terjedelem (1. ábra)
Csővezetéktengely
3x földelőcsavar (hatszögkulccsal)
Fedél
Téli burkolat
2. GARDENA Bluetooth
®
alkalmazás
￫ Töltse le a GARDENA Bluetooth
®
alkalmazást a
Google Play áruházból vagy az Apple Store-ból,
vagy olvassa be a QR-kódot (2. ábra).
Megjegyzés: A GARDENA Bluetooth
®
alkalmazás
mostantól a megfelelő hely megtalálásához szükséges
következő lépéseken is végigvezeti Önt.
3. Hely kiválasztása
(Lásd 3. ábra)
4. Telepítés (1 / 3 / 4 / 5. ábra)
Megjegyzés: A permetezési távolság tesztelése után
aGARDENA Bluetooth
®
alkalmazásban a rendszer
automatikusan kéri a telepítést.
1. Helyezze a csővezetéktengelyt a gyepen a permete-
zési távolság tesztnek megfelelően kijelölt helyre.
2. Fektessen minden alkatrészt a pázsitra.
3. Vágja méretre a csöveket.
4. Ássa ki az árkokat a csövek és a csővezetéktengely
számára (kb. 20 – 25cm mélyen).
5. Töltse fel az árkot a csővezetéktengely alatt
kb. 6cm vastagon kaviccsal.
6. Helyezze el a csővezetéktengelyt a talajban úgy,
hogy a teteje egy szintben legyen a gyeppel.
7. Lyukassza át a három talajcsavar három furatát
acsővezetéktengelyen.
8. A mellékelt hatszögkulccsal hajtsa be a három
talajcsavart a csővezetéktengelyen át a talajba.
9. Fektesse a csöveket az árkokba.
10. Csatlakoztassa a csővezetéktengely 3/4"-os
külső menetét a 2761 cikkszámú csatlakozó és
aGARDENA 25mm-es csatlakozócső segítsé-
gével.
11. Temesse be az árkokat.
12. Helyezze el az AquaPrecise egységet csővezeték-
tengelybe úgy, hogy az AquaPrecise csatlakozója
acsővezetéktengely nyílása felé nézzen.
13. Tolja el az AquaPrecise egységet a nyílás felé
annyira, hogy a csatlakozó rögzüljön a nyílásban.
14. Szerelje fel a tengely burkolatát a csővezetékten-
gelyre.
5. Támogatás
A további tudnivalókat lásd:
QR-kód az online üzemeltetési útmutatóhoz (6. ábra)
QR-kód a telepítési videóhoz (7. ábra)
GAR_16021-20.964.01_2024-12-17.indd 8GAR_16021-20.964.01_2024-12-17.indd 8 17.12.24 11:5817.12.24 11:58
it Pozzetto Pipeline
1. Contenuto della fornitura (Fig. 1)
Pozzetto Pipeline
3 viti di messa a terra (con chiave esagonale)
Copertura
Copertura invernale
2. App GARDENA Bluetooth
®
￫ Scaricare l’app GARDENA Bluetooth
®
da Google
Play Store o da Apple Store o eseguire la scansione
del codice QR (Fig. 2).
Nota: L’app GARDENA Bluetooth
®
guiderà l’utente
attraverso i passaggi successivi necessari per trovare la
posizione giusta.
3. Selezionare una posizione
(vedere la Fig. 3)
4. Installazione (Fig. 1 / 3 / 4 / 5)
Nota: L’installazione viene automaticamente richie-
sta nell’app GARDENA Bluetooth
®
dopo il test della
distanza di irrorazione.
1. Posizionare il pozzetto Pipeline nella posizione
specicata sul prato in base al test della distanza
diirrorazione.
2. Posizionare tutti i componenti sul prato.
3. Tagliare i tubi alla lunghezza desiderata.
4. Scavare i canali per i tubi e il pozzetto Pipeline
(profondità: circa 20 – 25 cm).
5. Riempire il canale sotto il pozzetto Pipeline con
circa 6 cm di ghiaia.
6. Installare il pozzetto Pipeline nel terreno in modo
che la parte superiore sia a lo con il prato.
7. Praticare tre fori per le tre viti di ssaggio a terra
nelpozzetto Pipeline.
8. Utilizzare la chiave esagonale in dotazione per
avvitare le tre viti di ssaggio a terra nel pozzetto
Pipeline nel terreno.
9. Disporre i tubi nei canali.
10. Collegare la lettatura maschio da 3/4" del poz-
zettoPipeline utilizzando il connettore art. N. 2761
eiltubo di linea GARDENA da 25 mm.
11. Riempire i canali con la terra.
12. Posizionare AquaPrecise nel pozzetto Pipeline in
modo che il raccordo di AquaPrecise sia rivolto
verso lo slot del il pozzetto Pipeline.
13. Spingere AquaPrecise verso lo slot no a che il
raccordo non si aggancia saldamente allo slot.
14. Montare il coperchio sul pozzetto Pipeline.
5. Supporto
Per ulteriori informazioni, vedere:
Codice QR per le istruzioni di funzionamento online
(Fig. 6)
Codice QR per il video di installazione (Fig. 7)
lt Vamzdyno šachta
1. Komplektą sudaro (1 pav.)
Vamzdyno šachta
3x tvirtinimo į žemę varžtai (su šešiakampiu raktu)
Dangtis
Dangtis žiemai
2. „GARDENA Bluetooth
®
“ programėlė
￫ Atsisiųskite GARDENA „Bluetooth
®
“ programėlę iš
„Google Play“ ar „Apple Store“ parduotuvių, arba
nuskaitykite QR kodą (2 pav.).
Pastaba: Dabar GARDENA „Bluetooth
®
“ programėlė
padės atlikti kitus veiksmus ir pasirinkti tinkamą vietą.
3. Vietos pasirinkimas
(žr. 3 pav.)
4. Įrengimas (1 / 3 / 4 / 5 pav.)
Pastaba: Atlikus purškimo atstumo bandymą,
GARDENA „Bluetooth
®
“ programėlė automatiškai
pasiūlo įrengimo vietą.
1. Vadovaudamiesi purškimo atstumo bandymo
rezultatais padėkite vamzdyno šachtą nurodytoje
vejos vietoje.
2. Visus komponentus padėkite ant vejos.
3. Nupjaukite vamzdžius iki reikiamo ilgio.
4. Iškaskite tranšėjas vamzdžiams ir vamzdyno šachtai
(maždaug 20 – 25cm gylyje).
5. Į tranšėją po vamzdyno šachta pripilkite apie 6cm
žvyro.
6. Į žemę įstatykite vamzdyno šachtą taip, kad jos
viršus būtų lygus su velėna.
7. Vamzdyno šachtoje pradurkite tris angas trims
tvirtinimo į žemę varžtams.
8. Pridedamu šešiakampiu raktu vamzdyno šachtoje
įsukite į žemę tris tvirtinimo varžtus.
9. Tranšėjose nutieskite vamzdžius.
10. Jungtimi, kurios gaminio Nr. 2761, sujunki-
te 3/4" išorinį vamzdyno šachtos sriegį su
GARDENA 25mm sujungimo vamzdžiu.
11. Užpilkite tranšėjas žeme.
12. Įstatykite „AquaPrecise“ į vamzdyno šachtą taip,
kad „AquaPrecise“ jungtis būtų nukreipta į vamz-
dyno šachtos lizdą.
13. Stumkite „AquaPrecise“ link lizdo tol, kol jungtis
užsiksuos lizde.
14. Sumontuokite vamzdyno šachtos dangtį.
5. Pagalba
Jeigu reikia daugiau informacijos žr.:
Internetinių naudojimo instrukcijų QR kodas (6 pav.)
Įrengimo vaizdo įrašo QR kodas (7 pav.)
GAR_16021-20.964.01_2024-12-17.indd 9GAR_16021-20.964.01_2024-12-17.indd 9 17.12.24 11:5817.12.24 11:58
lv Cauruļvadu vārpsta
1. Piegādes komplekts (1.attēls)
Cauruļvadu vārpsta
3x grunts skrūves (ar sešstūrveida uzgriežņu
atslēgu)
Pārsegs
Ziemas pārsegs
2. GARDENA Bluetooth
®
lietotne
￫ Lejupielādējiet GARDENA Bluetooth
®
lietotni no
Google Play Store vai Apple Store vai noskenējiet
QR kodu (2.attēls).
Piezīme: GARDENA Bluetooth
®
lietotne tagad palī-
dzēsveikt arī nākamās darbības, kas nepieciešamas,
lai atrastu pareizo atrašanās vietu.
3. Atrašanās vietas atlasīšana
(Skatiet 3.attēlu.)
4. Uzstādīšana (1. / 3. / 4. / 5.attēls)
Piezīme: Pēc smidzināšanas attāluma pārbaudes
GARDENA Bluetooth
®
lietotnē uzstādīšanas norādī-
jumitiek parādīti automātiski.
1. Novietojiet cauruļvadu vārpstu norādītajā vietā
zālienā saskaņā ar veikto smidzināšanas attāluma
pārbaudi.
2. Novietojiet zālienā visus komponentus.
3. Nogrieziet caurules vajadzīgajā garumā.
4. Izrociet tranšejas cauruļvadiem un cauruļvadu
vārpstai(aptuveni 20 – 25cm dziļumā).
5. Aizpildiet tranšeju zem cauruļvadu vārpstas ar
apm. 6cm granta kārtu.
6. Ievietojiet cauruļvadu vārpstu zemē, lai tās augš-
puse būtu vienā līmenī ar velēnu.
7. Izveidojiet trīs atveres trijām grunts skrūvēm
cau ruļvadu vārpstā.
8. Izmantojiet komplektācijā iekļauto sešstūra
uzgriežņu atslēgu, lai ieskrūvētu trīs grunts skrūves
cauruļvadu vārpstā un zemē.
9. Ievietojiet tranšejās caurules.
10. Pievienojiet cauruļvadu vārpstas 3/4collu
vītni, izmantojotsavienotāju. izstr. nr.2761,
unGARDENA 25mm savienojuma cauruli.
11. Aizpildiet tranšejas ar grunti.
12. Novietojiet AquaPrecise sistēmu cauruļvadu vārpstā
tā, lai AquaPrecise savienojums būtu vērsts cauruļ-
vadu vārpstas atveres virzienā.
13. Bīdiet AquaPrecise atveres virzienā, līdz savieno-
jums ksējas atverē.
14. Uzlieciet uz cauruļvadu vārpstas pārsegu.
5. Atbalsts
Plašāku informāciju skatiet šeit:
Tiešsaistes lietošanas norādījumu QR kods (6.attēls)
Uzstādīšanas video QR kods (7.attēls)
nl Pipeline as
1. Leveringsomvang (Afb. 1)
Pipeline as
3x grondschroeven (met inbussleutel)
Deksel
Winterkap
2. GARDENA Bluetooth
®
App
￫ Download de GARDENA Bluetooth
®
app uit de
Google Play Store of Apple Store of scan de
QR-code (Afb. 2).
Opmerking: De GARDENA Bluetooth
®
app begeleidt
u nu ook door de volgende stappen die nodig zijn om
de juiste locatie te vinden.
3. Een locatie selecteren
(zie Afb. 3)
4. Installatie (Afb. 1 / 3 / 4 / 5)
Opmerking: Installatie wordt automatisch gestart in
deGARDENA Bluetooth
®
app na de sproeiafstands-
test.
1. Plaats de Pipeline as in overeenstemming met de
sproeiafstandstest op de aangegeven positie op
het gazon.
2. Leg alle componenten op het gazon.
3. Snijd de leidingen op lengte af.
4. Graaf de sleuven voor de leidingen en de Pipeline
as (ca. 20 – 25cm diep).
5. Vul de sleuf onder de Pipeline as met ongeveer 6cm
grind.
6. Installeer de Pipeline as zodanig in de grond,
dat de bovenkant gelijk ligt met de grasmat.
7. Doorboor de drie gaten voor de drie grond-
schroeven in de Pipeline as.
8. Gebruik de meegeleverde inbussleutel om de drie
grondschroeven in de Pipeline as in de grond te
schroeven.
9. Leg de leidingen in de sleuven.
10. Sluit de 3/4" buitendraad van de Pipeline as aan
met behulp van de koppeling art.nr. 2761 en de
GARDENA 25mm koppelingsbuis.
11. Vul de sleuven opnieuw met grond.
12. Plaats de AquaPrecise zodanig in de Pipeline as,
dat de aansluiting van de AquaPrecise naar de
sleuf van de Pipeline as is gericht.
13. Duw de AquaPrecise in de richting van de sleuf tot-
dat de aansluiting in de sleuf wordt vergrendeld.
14. Breng het asdeksel aan op de Pipeline as.
5. Ondersteuning
Zie voor meer informatie:
QR-code voor online bedieningsinstructies (Afb. 6)
QR-code voor installatievideo (Afb. 7)
GAR_16021-20.964.01_2024-12-17.indd 10GAR_16021-20.964.01_2024-12-17.indd 10 17.12.24 11:5817.12.24 11:58
no Rørboks
1. Leveringsomfang (Fig. 1)
Rørboks
3x jordskruer (med sekskantnøkkel)
Deksel
Vinterdeksel
2. GARDENA Bluetooth
®
App
￫ Last ned GARDENA Bluetooth
®
-appen fra Google
Play Store eller Apple Store, eller skann QR-koden
(g. 2).
Merk: GARDENA Bluetooth
®
-appen veileder deg nå
gjennom de neste trinnene for å nne riktig sted.
3. Velge sted
(Se g. 3)
4. Installasjon (g. 1 / 3 / 4 / 5)
Merk: Installasjonen vises automatisk i GARDENA
Bluetooth-
®
appen etter test av spredeavstand.
1. Plasser rørboksen på den angitte posisjonen på
plenen i henhold til testen av spredeavstand.
2. Legg alle komponentene på plenen.
3. Kutt rørene til riktig lengde.
4. Grav grøfter til rørene og rørboksen
(ca. 20 – 25cm dypt).
5. Fyll grøften under rørboksen med ca. 6cm grus.
6. Monter rørboksen i bakken slik at toppen er på
nivåmed gresset.
7. Stikk de tre hullene til de tre jordskruene i rørbok-
sen.
8. Bruk den medfølgende unbrakonøkkelen til å skru
de tre jordskruene i rørboksen og ned i bakken.
9. Legg rørene i grøftene.
10. Koble til 3/4" hann-gjengene på rørboksen med
koblingen art. nr. 2761 og GARDENA 25mm kob-
lingsrør.
11. Fyll grøftene med jord.
12. Plasser AquaPrecise i rørboksen slik at koblingen
på AquaPrecise vender mot sporet på rørboksen.
13. Skyv AquaPrecise mot sporet til koblingen låses
påplass i sporet.
14. Monter dekselet på rørboksen.
5. Støtte
Du nner mer informasjon her:
QR-kode for elektronisk brukerhåndbok (g. 6)
QR-kode for installasjonsvideo (g. 7)
pl Wał systemu Pipeline
1. Zakres dostawy (rys. 1)
Wał systemu Pipeline
3x wkręty uziemiające (z kluczem imbusowym)
Osłona
Osłona zimowa
2. Aplikacja GARDENA Bluetooth
®
￫ Pobierz aplikację GARDENA Bluetooth
®
ze sklepu
Google Play lub Apple Store albo zeskanuj kod QR
(rys. 2).
Należy pamiętać: Aplikacja GARDENA Bluetooth
®
poprowadzi Cię teraz również przez kolejne kroki
wymagane do znalezienia właściwej lokalizacji.
3. Wybieranie lokalizacji
(patrz rys. 3)
4. Instalacja (rys. 1 / 3 / 4 / 5)
Należy pamiętać: Po teście odległości zraszania
waplikacji GARDENA Bluetooth
®
zostanie automa-
tycznie wyświetlony monit o instalację.
1. Umieścić wał systemu Pipeline w określonej pozycji
na trawniku, zgodnie z testem odległości zraszania.
2. Ułożyć wszystkie elementy na trawniku.
3. Przyciąć rury na odpowiednią długość.
4. Wykopać rowy na rury i wał systemu Pipeline
(ok. 20 – 25cm głębokości).
5. Wypełnić rów pod wałem systemu Pipeline
około 6cm warstwą żwiru.
6. Zamontować wał systemu Pipeline w ziemi tak,
abyjego górna część była wyrównana z darnią.
7. Przebić trzy otwory na trzy wkręty uziemiające
wwale systemu Pipeline.
8. Za pomocą dołączonego klucza imbusowego
wkręcić trzy wkręty uziemiające w wale systemu
Pipeline i w podłoże.
9. Ułożyć rury w rowach.
10. Połączyć gwint zewnętrzny 3/4" wału systemu
Pipeline za pomocą złączki (art. nr 2761) i rury
montażowej GARDENA 25mm.
11. Wypełnić rowy ziemią.
12. Umieścić urządzenie AquaPrecise w wale systemu
Pipeline tak, aby złącze urządzenia AquaPrecise
było skierowane w stronę gniazda wału systemu
Pipeline.
13. Pchnąć urządzenie AquaPrecise w kierunku
gniazda, aż do zablokowania złącza w gnieździe.
14. Założyć osłonę na wał systemu Pipeline.
5. Wsparcie
Aby uzyskać więcej informacji, patrz:
Kod QR do instrukcji obsługi online (rys. 6)
Kod QR dla lmu instalacyjnego (rys. 7)
GAR_16021-20.964.01_2024-12-17.indd 11GAR_16021-20.964.01_2024-12-17.indd 11 17.12.24 11:5817.12.24 11:58
pt Conduta pipeline
1. Incluído (Fig. 1)
Conduta pipeline
3 parafusos para o solo (com chave sextavada)
Cobertura
Cobertura de inverno
2. Aplicação GARDENA Bluetooth
®
￫ Transra a aplicação GARDENA Bluetooth
®
da
Google Play Store ou da Apple Store ou digitalize
ocódigo QR (Fig. 2).
Nota: a aplicação GARDENA Bluetooth
®
também irá
guiá-lo através dos próximos passos necessários para
encontrar a localização correta.
3. Selecionar uma localização
(consulte a Fig. 3)
4. Instalação (Fig. 1 / 3 / 4 / 5)
Nota: a instalação é automaticamente solicitada na
aplicação GARDENA Bluetooth
®
após o teste de dis-
tância de pulverização.
1. Coloque a conduta pipeline na posição especi-
cada no relvado, de acordo com o teste de distân-
cia de pulverização.
2. Coloque todos os componentes no relvado.
3. Corte os tubos ao comprimento.
4. Escave as valas para os tubos e a conduta pipeline
(cerca de 20 a 25cm de profundidade).
5. Preencha a vala sob a conduta pipeline com cerca
de 6cm de gravilha.
6. Instale a conduta pipeline no solo de forma que
aparte superior que alinhada com a relva.
7. Perfure os três orifícios para os três parafusos para
o solo na conduta pipeline.
8. Utilize a chave sextavada fornecida para aparafusar
os três parafusos para o solo à conduta pipeline
eao solo.
9. Coloque os tubos nas valas.
10. Ligue a rosca exterior de 3/4" da conduta pipeline
utilizando o conetor, artigo n.º2761, e otubo de
ligação de 25mm da GARDENA.
11. Preencha novamente as valas com terra.
12. Coloque o AquaPrecise na conduta pipeline de
modo que a ligação do AquaPrecise que voltada
para a ranhura da conduta pipeline.
13. Empurre o AquaPrecise em direção à ranhura até
que a ligação bloqueie na ranhura.
14. Instale a tampa da conduta na respetiva conduta
pipeline.
5. Apoio
Para obter mais informações, consulte:
código QR para instruções de funcionamento online
(Fig. 6)
código QR para o vídeo de instalação (Fig. 7)
ro Arborele Pipeline
1. Domeniul de aplicare al livrării (Fig. 1)
Arborele Pipeline
3 șuruburi de xare în pământ (cu cheie hexagonală)
Capac
Carcasă pentru iarnă
2. Aplicația GARDENA Bluetooth
®
￫ Descărcați aplicația GARDENA Bluetooth
®
din
Google Play Store sau Apple Store sau scanați
codul QR (Fig. 2).
Notă: Aplicația GARDENA Bluetooth
®
vă va ghida
acum și prin pașii următori, care sunt necesari pentru a
găsi locația potrivită.
3. Selectarea unei locații
(consultați Fig. 3)
4. Instalarea (Fig. 1 / 3 / 4 / 5)
Notă: Instalarea este solicitată automat în aplicația
GARDENA Bluetooth
®
după testul pentru distanța de
pulverizare.
1. Așezați arborele Pipeline în poziția specicată de
pegazon, în funcție de rezultatul testului distanței
de pulverizare.
2. Așezați toate componentele pe gazon.
3. Tăiați țevile la lungimea dorită.
4. Săpați șanțurile pentru țevi și arborele Pipeline
(aproximativ 20 – 25cm adâncime).
5. Umpleți șanțul de sub arborele Pipeline cu aproxi-
mativ 6cm de pietriș.
6. Instalați arborele Pipeline în pământ astfel încât par-
tea superioară să e la același nivel cu gazonul.
7. Perforați cele trei găuri pentru cele trei șuruburi de
xare în pământ din arborele Pipeline.
8. Utilizați cheia hexagonală furnizată pentru a înșu-
ruba cele trei șuruburi de xare în pământ în arbo-
rele Pipeline și în pământ.
9. Așezați țevile în șanțuri.
10. Conectați letul tată de 3/4" al arborelui Pipeline
utilizând conectorul cu nr. Art. 2761 șițeava de
legătură GARDENA de 25mm.
11. Acoperiți șanțurile cu pământ.
12. Amplasați sistemul AquaPrecise în arborele Pipeline
astfel încât conexiunea sistemului AquaPrecise să
e îndreptată spre fanta arborelui Pipeline.
13. Împingeți sistemul AquaPrecise spre fantă până
când conexiunea se blochează în fantă.
14. Fixați capacul arborelui pe arborele Pipeline.
5. Asistență
Pentru mai multe informații, consultați:
Codul QR pentru instrucțiunile de operare online (Fig. 6)
Codul QR pentru videoclipul de instalare (Fig. 7)
GAR_16021-20.964.01_2024-12-17.indd 12GAR_16021-20.964.01_2024-12-17.indd 12 17.12.24 11:5817.12.24 11:58
ru Блок для подключения
трубопровода
1. Комплект поставки (Рис. 1)
Блок для подключения трубопровода
3 установочных винта для грунта
(с шестигранным ключом)
Крышка
Зимняя крышка
2. Приложение GARDENA Bluetooth
®
￫ Скачайте приложение GARDENA Bluetooth
®
из
Google Play Store или Apple Store или отсканируйте
QR-код (Рис. 2).
Примечание: Приложение GARDENA Bluetooth
®
также
предложит пошаговые инструкции, описанные далее,
чтобы помочь вам выбрать подходящее место.
3. Выбор места
(см. Рис. 3)
4. Установка (Рис. 1 / 3 / 4 / 5)
Примечание: После проверки дальности полива
вприложении GARDENA Bluetooth
®
автоматически
отобразится запрос на установку.
1. Установите блок для подключения трубопровода
в выбранное место на газоне с учетом результатов
проверки дальности полива.
2. Разместите все компоненты на газоне.
3. Обрежьте трубы до необходимой длины.
4. Выкопайте траншеи для труб и блока для под-
ключения трубопровода (глубиной приблизитель-
но 20 – 25 см).
5. Заполните траншею под блок для подключения
трубопровода гравием приблизительно на 6 см.
6. Установите блок для подключения трубопровода
в грунт таким образом, чтобы его верхняя часть
располагалась вровень с верхним слоем почвы.
7. Сделайте в блоке для подключения трубопровода
три отверстия под три установочных винта для
грунта.
8. Закрепите блок для подключения трубопровода
вгрунте с помощью трех установочных винтов
длягрунта, затянув винты шестигранным ключом
из комплекта поставки.
9. Уложите трубы в траншеи.
10. С помощью штуцера (арт. 2761) подсоедините
магистральный шланг GARDENA диаметром 25 мм
к соединению с наружной резьбой 3/4" на блоке
для подключения трубопровода.
11. Засыпьте траншеи почвой.
12. Установите AquaPrecise в блок для подключе-
ния трубопровода так, чтобы соединение на
AquaPrecise было направлено к отверстию
вблокедля подключения трубопровода.
13. Сместите AquaPrecise к отверстию так, чтобы
соединение зафиксировалось в отверстии.
14. Установите крышку блока на блок для подклю-
чения трубопровода.
5. Поддержка
Дополнительные сведения:
QR-код со ссылкой на онлайн-инструкции по эксплу-
атации (Рис. 6)
QR-код со ссылкой на видео по установке (Рис. 7)
sk Hriadeľ potrubia
1. Obsah balenia (obr. 1)
Hriadeľ potrubia
3x zemná skrutka (smaticovým kľúčom)
Kryt
Zimný kryt
2. Aplikácia GARDENA Bluetooth
®
￫ Stiahnite si aplikáciu GARDENA Bluetooth
®
zobchodu Google Play alebo Apple Store alebo
naskenujte QR kód (obr. 2).
Poznámka: Aplikácia GARDENA Bluetooth
®
vás odte-
raz prevedie aj ďalšími krokmi potrebnými na nájdenie
správneho miesta.
3. Výber miesta
(pozri obr. 3)
4. Inštalácia (obr. 1 / 3 / 4 / 5)
Poznámka: Po skúške vzdialenosti postreku sa vapli-
kácii GARDENA Bluetooth
®
automaticky zobrazí výzva
na inštaláciu.
1. Umiestnite hriadeľ potrubia na trávnik na miesto
určené podľa skúšky vzdialenosti postreku.
2. Položte všetky súčasti na trávnik.
3. Odrežte hadice na potrebnú dĺžku.
4. Vykopte jamy na hadice ahriadeľ potrubia
(vhĺbke približne 20–25cm).
5. Naplňte jamu pod hriadeľom potrubia približ-
ne 6cm vrstvou štrku.
6. Vložte hriadeľ potrubia do zeme tak, aby bol vrch
zarovno strávou.
7. Do hriadeľa potrubia prepichnite tri otvory pre tri
zemné skrutky.
8. Pomocou dodaného maticového kľúča zaskrutkujte
tri zemné skrutky vhriadeli potrubia do zeme.
9. Hadice vložte do jám.
10. Pripojte 3/4" vonkajší závit hriadeľa potrubia pomo-
cou konektora č. 2761 a25mm pokladacej rúrky
GARDENA.
11. Naplňte jamy zeminou.
12. Umiestnite systém AquaPrecise do hriadeľa potru-
bia tak, aby prípojka systému AquaPrecise smero-
vala kotvoru hriadeľa potrubia.
13. Zatlačte systém AquaPrecise smerom kotvoru,
kým prípojka nezapadne do otvoru.
14. Na hriadeľ potrubia nasaďte kryt hriadeľa.
5. Podpora
Ďalšie informácie sú uvedené včasti:
QR kód na online návod na obsluhu (obr. 6)
QR kód na inštalačné video (obr. 7)
GAR_16021-20.964.01_2024-12-17.indd 13GAR_16021-20.964.01_2024-12-17.indd 13 17.12.24 11:5817.12.24 11:58
sl Vodovodni jašek
1. Vsebina paketa (sl. 1)
Vodovodni jašek
3×talni vijaki (s šestrobim ključem)
Pokrov
Zimski pokrov
2. Aplikacija GARDENA Bluetooth
®
￫ Iz trgovine Google Play Store ali Apple Store prene-
site aplikacijo GARDENA Bluetooth
®
ali skenirajte
QR-kodo (sl. 2).
Opomba: Aplikacija GARDENA Bluetooth
®
vas vodi po
korakih, potrebnih za iskanje prave mesta.
3. Izbira mesta
(glejte sl. 3)
4. Namestitev (sl. 1 / 3 / 4 / 5)
Opomba: Poziv k namestitvi je samodejno aktiviran
vaplikaciji GARDENA Bluetooth
®
po preizkusu razdalje
pršenja.
1. Vodovodni jašek namestite na določeno mesto
natrati v skladu s preverjanjem razdalje pršenja.
2. Razporedite vse sestavne dele po trati.
3. Odrežite cevi na zadevno dolžino.
4. Izkopljite jarke za cevi in vodovodni jašek
(približno 20 – 25cm globoko).
5. Jarek pod ohišjem vodovodnim jaškom zasujte
spribližno 6cm gramoza.
6. Vgradite vodovodni jašek v zemljo tako, da bo
vrhporavnan s trato.
7. V vodovodni jašek zvrtajte tri odprtine za tri
zemeljske vijake.
8. S priloženim šestrobim ključem privijte tri zemeljske
vijake skozi ohišje vodovodnega jaška v tla.
9. Cevi položite v jarke.
10. 3/4" moški navoj vodovodnega jaška privijte na
priključek s št. izdelka 2761 in 25 mm priključno
cevGARDENA.
11. Jarke znova napolnite z zemljo.
12. Sistem AquaPrecise postavite v vodovodni jašek
tako, da je priključek sistema AquaPrecise obrnjen
proti reži vodovodnega jaška.
13. Sistem AquaPrecise potisnite proti reži, dokler se
priključek ne zaskoči vanjo.
14. Pokrov jaška namestite na vodovodni jašek.
5. Podpora
Za več informacij glejte:
QR-koda za spletna navodila za uporabo (sl. 6)
QR-koda za videoposnetek za namestitev (sl. 7)
sq Boshti i tubacioneve
1. Përmbajtja e dërgesës (Fig. 1)
Boshti i tubacioneve
3 vida toke (me çelës hekzagonal)
Mbulesa
Mbulesa për dimër
2. Aplikacioni GARDENA Bluetooth
®
￫ Shkarkoni aplikacionin GARDENA Bluetooth
®
nga
Google Play Store ose Apple Store ose skanoni
kodin QR (g. 2).
Shënim: Aplikacioni GARDENA Bluetooth
®
tanimë do
t’ju udhëzojë nëpër hapat e radhës që nevojiten për të
gjetur vendndodhjen e duhur.
3. Zgjedhja e vendndodhjes
(shihni g. 3)
4. Instalimi (Fig. 1 / 3 / 4 / 5)
Shënim: Instalimi kërkohet automatikisht në aplika-
cionin GARDENA Bluetooth
®
pas testit për distancën
espërkatjes.
1. Vendoseni boshtin e tubacioneve në pozicionin
e caktuar në lëndinë sipas testit për distancën
espërkatjes.
2. Lërini të gjithë komponentët në lëndinë.
3. Pritini tubat në gjatësinë e duhur.
4. Hapni kanalet për tubat dhe boshtin e tubacioneve
(afërsisht 20 – 25cm thellë).
5. Mbushni kanalin poshtë boshtit të tubacioneve me
afërsisht 6cm zhavorr.
6. Instalojeni boshtin e tubacioneve në tokë në mënyrë
që të puthitet me torfën.
7. Shponi tre vrimat për tre vidat e tokës në boshtin
etubacioneve.
8. Përdorni çelësin e dhënë hekzagonal për të vidho-
sur tre vidat e tokës në boshtin e tubacioneve dhe
në tokë.
9. Shtrini tubat në kanale.
10. Bashkoni letën mashkull 3/4" të boshtit të
tubacioneve duke përdorur bashkuesin
me nr. artikulli 2761 dhe tubin bashkues
GARDENA 25mm.
11. Mbushini përsëri kanalet me dhe.
12. Vendoseni AquaPrecise në boshtin e tubacioneve
në mënyrë që lidhja e AquaPrecise të drejtohet për
nga foleja e boshtit të tubacioneve.
13. Shtyjeni AquaPrecise drejt folesë derisa lidhja të
ksohet në fole.
14. Montoni kapakun e boshtit në boshtin e tubacio-
neve.
5. Mbështetje
Për më shumë informacion, shihni:
Kodin QR për udhëzimet e përdorimit (g. 6)
Kodin QR për videon e instalimit (g. 7)
GAR_16021-20.964.01_2024-12-17.indd 14GAR_16021-20.964.01_2024-12-17.indd 14 17.12.24 11:5817.12.24 11:58
sr Okno cevovoda
1. Sadržaj paketa (Sl. 1)
Okno cevovoda
3 temeljna zavrtnja (sa imbus ključem)
Poklopac
Zimski poklopac
2. GARDENA Bluetooth
®
aplikacija
￫ Preuzmite GARDENA Bluetooth
®
aplikaciju sa ser-
visa Google Play Store ili Apple Store ili skenirajte
QR kôd (Sl. 2).
Napomena: GARDENA Bluetooth
®
aplikacija će vas
sad sprovesti kroz sledeće korake koji su potrebni da
biste našli odgovarajuću lokaciju.
3. Biranje lokacije
(pogledajte sl. 3)
4. Instalacija (Sl. 1 / 3 / 4 / 5)
Napomena: Instalacija se automatski pokreće u
GARDENA Bluetooth
®
aplikaciji nakon testa udaljenosti
prskanja.
1. Postavite okno cevovoda na navedeni položaj na
travnjaku prema testu udaljenosti prskanja.
2. Položite sve komponente na travnjak.
3. Isecite creva na dužinu.
4. Iskopajte kanale za cevi i okno cevovoda (približ-
no 20 – 25cm dubine).
5. Napunite kanal ispod okna cevovoda sa približ-
no 6cm šljunka.
6. Postavite okno cevovoda u tlo tako da je njegov vrh
u ravni sa travnjakom.
7. Probušite tri rupe za tri temeljna zavrtnja u oknu
cevovoda.
8. Pomoću obezbeđenog imbus ključa, zavrnite tri
temeljna zavrtnja u oknu cevovoda u tlo.
9. Položite cevi u kanale.
10. Povežite muški navoj okna cevovoda od 3/4 inča
pomoću spojnice (broj artikla 2761) i GARDENA
spojne cevi od 25 mm.
11. Ponovo napunite kanale zemljom.
12. Stavite AquaPrecise u okno cevovoda tako da pri-
ključak sistema AquaPrecise bude okrenut prema
otvoru na oknu cevovoda.
13. Gurnite AquaPrecise prema otvoru dok se priklju-
čak ne zaključa u otvoru.
14. Postavite poklopac okna na okno cevovoda.
5. Podrška
Za više informacija, pogledajte:
QR kôd za onlajn uputstva za rukovanje (Sl. 6)
QR kôd za video postavljanja (Sl. 7)
sv Rörledningsaxel
1. Leveransens omfattning (bild 1)
Rörledningsaxel
3 stycken jordskruvar (med insexnyckel)
Skydd
Vinterskydd
2. GARDENA Bluetooth
®
-appen
￫ Ladda ner GARDENA Bluetooth
®
-appen från
Google Play Store eller Apple Store eller skanna
QR-koden (bild 2).
Obs! GARDENA Bluetooth
®
-appen guidar dig nu också
genom de steg som krävs för att hitta rätt plats.
3. Att välja plats
(se bild 3)
4. Installation (bild 1 / 3 / 4 / 5)
Obs! Installationen uppmanas automatiskt i GARDENA
Bluetooth
®
-appen efter sprutavståndstestet.
1. Placera rörledningsaxeln på den angivna platsen på
gräsmattan enligt sprutavståndstestet.
2. Lägg alla komponenter på gräsmattan.
3. Kapa rören till rätt längd.
4. Gräv diken för rören och rörledningsaxeln
(cirka 20 – 25cm djupt).
5. Fyll diket under rörledningsaxeln med cirka 6cm
grus.
6. Installera rörledningsaxeln i marken så att överdelen
är i jämnhöjd med marken.
7. Genomborra de tre hålen för de tre jordskruvarna
irörledningsaxeln.
8. Använd den medföljande insexnyckeln för att
skruva i de tre jordskruvarna i rörledningsaxeln
ochner i jorden.
9. Lägg ner rören i dikena.
10. Anslut 3/4-tums hangängan på rörledningsaxeln
med anslutning art.nr 2761 och GARDENA 25mm
anslutningsrör.
11. Fyll igen dikena med jord.
12. Placera AquaPrecise i rörledningsaxeln så att
anslutningen på AquaPrecise är vänd mot skåran
irörledningsaxeln.
13. Tryck AquaPrecise mot skåran tills anslutningen
låses fast i skåran.
14. Montera axelkåpan på Rörledningsaxeln.
5. Support
Mer information nns i:
QR-kod för bruksanvisning online (bild 6)
QR-kod för installationsvideo (bild 7)
GAR_16021-20.964.01_2024-12-17.indd 15GAR_16021-20.964.01_2024-12-17.indd 15 17.12.24 11:5817.12.24 11:58
tr Pipeline mili
1. Teslimat kapsamı (Şek. 1)
Pipeline mili
3x zemin vidası (altıgen anahtar ile)
Kapak
Kış kapağı
2. GARDENA Bluetooth
®
App
￫ GARDENA Bluetooth
®
App’i Google Play Store
veya Apple Store’dan indirin veya QR kodunu tara-
yın (Şek. 2).
Not: GARDENA Bluetooth
®
App, doğru konumu bul-
mak için gerekli sonraki adımlarda da size rehberlik
edecektir.
3. Konum seçme
(bkz. Şek. 3)
4. Kurulum (Şek. 1 / 3 / 4 / 5)
Not: Püskürtme mesafesi testinden sonra GARDENA
Bluetooth
®
App’te kurulum otomatik olarak istenir.
1. Pipeline milini bahçede püskürtme mesafesi testine
göre belirlenen konuma yerleştirin.
2. Tüm bileşenleri çimlerin üstüne yayın.
3. Boruları doğru uzunlukta kesin.
4. Boruların ve Pipeline milinin gömüleceği hendekleri
(yaklaşık 20 – 25cm derinliğinde) kazın.
5. Pipeline milinin altındaki hendeğe yaklaşık 6cm
çakıl doldurun.
6. Pipeline milini, üst kısmı çimlerin köküyle aynı hizada
olacak şekilde zemine yerleştirin.
7. Pipeline miline takılacak üç zemin vidası için üç
delik açın.
8. Ürünle birlikte verilen altıgen anahtarı kullanarak üç
zemin vidasını Pipeline miline ve yere vidalayın.
9. Boruları hendeklere yerleştirin.
10. Pipeline milinin 3/4 inç erkek dişini konnektör
(Ürün No. 2761) ve GARDENA 25mm bağlantı
borusunu kullanarak bağlayın.
11. Hendeklere toprak doldurun.
12. AquaPrecise’ın bağlantısı Pipeline milinin yuvasına
bakacak şekilde AquaPrecise’ı Pipeline miline yer-
leştirin.
13. AquaPrecise’ı yuvaya doğru bastırarak bağlantının
yuvaya oturup kilitlenmesini sağlayın.
14. Mil kapağını Pipeline miline takın.
5. Destek
Daha fazla bilgi için bkz.:
Çevrimiçi kullanım talimatları için QR kodu (Şek. 6)
Kurulum videosu için QR kodu (Şek. 7)
uk Чаша для підключення
трубопроводу
1. Комплект постачання (Рис. 1)
Чаша для підключення трубопроводу
Три гвинти для кріплення до землі
(із шестигранним ключем)
Кришка
Зимова кришка
2. Застосунок GARDENA Bluetooth
®
￫ Завантажте застосунок GARDENA Bluetooth
®
із
магазину Google Play чи Apple Store або відска-
нуйте QR-код (рис. 2).
Примітка. Усі необхідні для пошуку потрібного місця
кроки тепер також можна виконати за допомогою
застосунку GARDENA Bluetooth
®
.
3. Вибір місця
(див. рис.3)
4. Установлення (рис.1 / 3 / 4 / 5)
Примітка. Після перевірки відстані розпилення
взастосунку GARDENA Bluetooth
®
автоматично
з’явиться підказка щодо встановлення.
1. Установіть чашу для підключення трубопрово-
ду узазначеному місці на газоні відповідно до
результатів перевірки відстані розпилення.
2. Покладіть усі компоненти на газон.
3. Відріжте труби потрібної довжини.
4. Викопайте канави для труб і яму під чашу для
під ключення трубопроводу (глибиною при-
близно 20 – 25см).
5. Насипте в яму під чашу для підключення
трубопроводу гравій шаром приблизно 6см.
6. Установіть чашу для підключення трубопро воду
вяму таким чином, щоб її верхній край був на
одному рівні з дереном.
7. Зробіть у чаші для підключення трубопроводу
триотвори для трьох гвинтів.
8. Шестигранним ключем із комплекту вкрутіть
три гвинти через отвори в чаші для підключення
трубопроводу в землю.
9. Прокладіть труби по каналах.
10. Приєднайте до зовнішньої різьби 3/4" чаші для
підключення трубопроводу 25-мм з’єднувальну
трубу GARDENA, використовуючи з’єднувач
арт.№2761.
11. Засипте канали ґрунтом.
12. Помістіть модуль системи поливу AquaPrecise
у чашу для підключення трубопроводу таким
чином, щоб з’єднувальний штуцер системи
AquaPrecise було спрямовано до отвору чаші
длятрубопроводу.
13. Притисніть модуль системи AquaPrecise до отвору
до відчутної фіксації з’єднання в отворі.
14. Установіть кришку чаші для підключення
трубопроводу на місце.
5. Підтримка
Щоб дізнатися більше:
Відскануйте QR-код, щоб отримати доступ до інструк-
цій з експлуатації онлайн (рис. 6)
Відскануйте QR-код, щоб отримати доступ до відеоін-
струкції з установлення (рис.7)
GAR_16021-20.964.01_2024-12-17.indd 16GAR_16021-20.964.01_2024-12-17.indd 16 17.12.24 11:5817.12.24 11:58
Mise au rebut en France
Ces instructions sont valables pour la France uniquement.
￫ Mettez le produit au rebut selon les consignes du Triman :
￫ Jetez la version papier du manuel d’utilisation dans le bac de tri :
GAR_16021-20.964.01_2024-12-17.indd 17GAR_16021-20.964.01_2024-12-17.indd 17 17.12.24 11:5817.12.24 11:58
GAR_16021-20.964.01_2024-12-17.indd 18GAR_16021-20.964.01_2024-12-17.indd 18 17.12.24 11:5817.12.24 11:58
Deutschland / Germany
GARDENA Manufacturing GmbH
Central Service
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen:
(+49) 731 490-123
Reparaturen:
(+49) 731 490-290
www.gardena.com/de/kontakt
Albania
KRAFT SHPK
Autostrada Tirane-Durres
Km 7
1051 Tirane
Phone: (+355) 69 877 7821
Argentina
ROBERTO C. RUMBO S.R.L.
Predio Norlog
Lote 7
Benavidez. ZC: 1621
Buenos Aires
Phone: (+54) 11 5263-7862
Armenia
AES Systems LLC
Marshal Babajanyan Avenue 56/2
0022 Yerevan
Phone: (+374) 60 651 651
masisohanyan@icloud.com
Australia
Husqvarna Australia Pty. Ltd.
Locked Bag 5
Central Coast BC
NSW 2252
Phone: (+ 61) (0) 2 4352 7400
customer[email protected]
Austria / Österreich
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 01 01-485
www.gardena.com/at/service/beratung/
kontakt/
Azerbaijan
Proqres Xüsusi Firması
Aliyar Aliyev 212, Baku, Azerbaijan
Sales: +994 70 326 07 14
Aftersales: +994 77 326 07 14
www.progress-garden.az
info@progress-garden.az
Bahrain
M.H. Al-Mahroos
BUILDING 208, BLOCK 356,
ROAD 328
Salhiya
Phone: +973 1740 8090
Belarus / Беларусь
ООО «Мастер Гарден»
220118, г. Минск,
улица Шаранговича, дом 7а
Тел. (+375) 17 257 00 33
mg@mastergarden.by
Belgium
Husqvarna Belgium nv
Gardena Division
Leuvensesteenweg 542
Planet II E
1930 Zaventem
België
Bosnia / Herzegovina
Silk Trade d.o.o.
Poslovna Zona Vila Br. 20
Phone: (+387) 61 165 593
Brazil
Nordtech Maquinas e Motores Ltd.
Avenida Juscelino Kubitschek
de Oliveira Curitiba
3003 Brazil
Phone: (+55) 41 3595-9600
contato@nordtech.com.br
www.nordtech.com.br
Bulgaria
AGROLAND България АД
бул. 8 Декември, № 13
Офис 5
1700 Студентски град
София
Тел.: (+359) 24 66 6910
info@agroland.eu
Canada / USA
GARDENA Canada Ltd.
125 Edgeware Road
Unit 15 A
Brampton L6Y 0P5
ON, Canada
Phone: (+1) 905 792 93 30
gardena.customerservice@husqvar-
nagroup.com
Chile
REPRESENTACIONES JCE S.A.
AV. DEL VALLE NORTE 857 PISO 4
HUECHURABA, SANTIAGO, CHILE
Phone: (+ 56) 2 2414 2600
China
办公室地址：
上海市长宁区金钟路788号荟聚办
公楼D栋7楼03-05单元
Oce Add:
Unit3-5, 7F, Livat Tower D, No.788, Jin
Zhong Rd., Chang Ning Dist., Shanghai,
PRC 200335
Colombia
Equipos de Toyama Colombia SAS
Cra. 68 D No 25 B 86 Of. 618
Edicio Torre Central
Bogota
Phone: +57 (1) 703 95 20 /
+57 (1) 703 95 22
servicioalcliente@toyama.com.co
www.toyama.com.co
Costa Rica
Exim CIA Costa Rica
Calle 25A, B°. Montealegre
Zapote
San José
Costa Rica
Phone: (+506) 2221-5654 / (+506)
2221-5659
Croatia
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Phone: (+43) 732 77 01 01-485
service.gardena@husqvarnagroup.com
Cyprus
Pantelis Papadopoulos S.A.
92 Athinon Avenue
Athens
10442 Greece
Phone: (+30) 21 0519 3100
Czech Republic
Gardena
Service Center Vrbno
c/o Husqvarna
Manufacturing CZ s.r.o.
Jesenická 146
79326 Vrbno pod Pradedem
Phone: 800 100 425
Denmark
GARDENA DANMARK
Lejrvej 19, st.
3500 Værløse
Tlf.: (+45) 70 26 47 70
gardenadk@husqvarnagroup.com
www.gardena.com/dk
Dominican Republic
BOSQUESA, S.R.L
Carretera Santiago Licey
Km. 5 ½
Esquina Copal II.
Santiago De Los Caballeros
51000 Dominican Republic
Phone: (+1) 809-562-0476
Egypt
Universal Agencies Co
26, Abdel Hamid Lotfy St.
Giza
Phone: (+20) 3 761 57 57
Estonia
Husqvarna Eesti OÜ
Valdeku 132
EE-11216 Tallinn
Finland
Oy Husqvarna Ab
Juurakkotie 5 B 2
01510 Vantaa
www.gardena.
France
Husqvarna France
9/11 Allée des pierres mayettes
92635 Gennevilliers Cedex
France
http://www.gardena.com/fr
N° AZUR: 0 810 00 78 23
(Prix d’un appel local)
Georgia
Transporter LLC
#70, Beliashvili street
0159 Tbilisi, Georgia
Number: (+995) 322 14 71 71
info@transporter.com.ge
www.transporter.com.ge
Service Address and
Importer to Great Britain
Husqv
arna UK Ltd
Preston Road
Ayclie Industrial Park
Newton Ayclie
County Durham
DL5 6UP
Phone: (+44) (0) 344 844 4558
info.gar[email protected]
Greece
Π.ΠΑΠΑΔΟΠΟΥΛΟΣ ΑΕΒΕ
Λεωφ. Αθηνών 92
Αθήνα
Τ.Κ.104 42
Ελλάδα
Τηλ. (+30) 210 5193 100
Hong Kong
Tung Tai Company
151-153 Hoi Bun Road
Kwun Tong, Kowloon
Hong Kong
Phone: (+852) 3583 1662
Hungary
Husqvarna Magyarország Kft.
Ezred u. 1 – 3
1044 Budapest
Phone: (+36) 1 251-4161
vevoszolgalat.husqvarna@husqvarna-
group.com
Iceland
BYKO ehf.
Skemmuvegi 2a
200 Kópavogur
Phone: (+354) 515 4000
byko@byko.is
MHG Verslun ehf
Víkurhvarf 8
203 Kópavogur
Phone: (+354) 544 4656
India
B K RAMAN AND CO
Plot No. 185, Industrial Area,
Phase-2, Ram Darbar
Chandigarh
160002 India
Phone: (+91) 98140 06530
raman@jaganhardware.com
Iraq
Alshiemal Alakhdar Company
Al-Faysalieah, Near Estate Bank
Mosul
Phone: (+964) 78 18 18 46 75
Ireland
Liey Distributors Ltd.
309 NW Business Park, Ballycoolen
15 Dublin
Phone: (+353) 1 824 2600
info@lieyd.com
Israel
HAGARIN LTD.
2 Nahal Harif St.
8122201 Yavne
internet@hagarin.co.il
Phone: (+972) 8-932-0400
Italy
Husqvarna Italia S.p.A.
Centro Direzionale Planum
Via del Lavoro 2, Scala B
22036 ERBA (CO)
Phone: (+39) (0) 31 4147700
[email protected]arna.com
Japan
Husqvarna Zenoah Co. Ltd. Japan
1-9 Minamidai, Kawagoe
350-1165 Saitama
Japan
gardena-jp@husqvarnagroup.com
Kazakhstan
ТОО “Ламэд”
Russian
Адрес: Казахстан, г. Алматы,
ул. Тажибаевой, 155/1
Тел.: (+7) (727) 355 64 00 /
(+7) (700) 355 64 00
Kazakh
Мекен-жайы: Қазақстан,
Алматы қ.,
көш. Тәжібаевой, 155/1
Тел.: (+7) (727) 355 64 00 /
(+7) (700) 355 64 00
Kuwait
Palms Agro Production Co
Al Rai- Fourth Ring Road – Block 56.
P.O Box: 1976 Safat
13020 Al-Rai
Phone: (+965) 24 73 07 45
info@palms-kw.com
Kyrgyzstan
OOsO Alye Maki
Av. Moladaya Guardia 83
720014 Bishkek
Phone: (+996) 312 322115
Latvia
Husqvarna Latvija SIA
Ulbrokas 19A
LV-1021 Rīga
Lebanon
Technomec
Safra Highway (Beirut – Tripoli) Center
622 Mezher Bldg.
P.O.Box 215
Jounieh
Phone: (+961) 9 853527 /
(+961) 3 855481
Lithuania
UAB Husqvarna Lietuva
Ateities pl. 77C
LT-52104 Kaunas
Luxembourg
Magasins Jules Neuberg
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 40 14 01
GAR_16021-20.964.01_2024-12-17.indd 19GAR_16021-20.964.01_2024-12-17.indd 19 17.12.24 11:5817.12.24 11:58
Malaysia
Glomedic International Sdn Bhd
Jalan Ruang No. 30
Shah Alam, Selangor
40150 Malaysia
Phone: (+60) 3-7734 7997
Malta
I.V. Portelli & Sons Ltd.
85, 86, Triq San Pawl
Rabat - RBT 1240
Phone: (+356) 2145 4289
Mauritius
Espace Maison Ltée
La City Trianon, St Jean
Quatre Bornes
Phone: (+230) 460 85 85
Mexico
AFOSA
Av. Lopez Mateos Sur # 5019
Col. La Calma 45070
Zapopan, Jalisco, Mexico
Phone: (+52) 33 3818-3434
Moldova
Convel SRL
Republica Moldova,
mun. Chisinau,
sos. Muncesti 284
Phone: (+373) 22 857 126
www.convel.md
Mongolia
Soyolj Gardening Shop
Narnii Rd
Ulaanbaatar
14230 Mongolia
Phone: +976 7777 5080
soyolj@magicnet.mn
Morocco
Proekip
64 Rue de la Participation
Casablanca-Roches Noires
20303 Morocco
Phone: (+212) 661342107
Netherlands
Husqvarna Nederland B.V.
GARDENA Division
Postbus 50131
1305 AC ALMERE
Phone: (+31) 36 521 00 10
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
Phone: (+599) 9 767 66 55
New Zealand
Husqvarna New Zealand Ltd.
PO Box 76-437
Manukau City 2241
Phone: (+64) (0) 9 9202410
North Macedonia
Sinpeks d.o.o.
Ul. Kravarski Pat Bb
7000 Bitola
Phone: (+389) 47 20 85 00
Norway
Husqvarna Norge AS
Gardena Division
Trøskenveien 36
1708 Sarpsborg
Northern Cyprus
Mediterranean Home & Garden
No 150 Alsancak, Karaoğlanoğlu
Caddesi Girne
Phone: (+90) 392 821 33 80
info@medgardener.com
Oman
General Development Services
PO 1475, PC - 111
Seeb
111 Oman
Phone: 96824582816
Paraguay
Agroeld SRL
AV. CHOFERES DEL CHACO
1449 C/25 DE MAYO
Asunción
Phone: (+595) 21 608 656
consultas@agroeld.com.py
Peru
Sierras y Herramientas Forestal SAC
Av. Las Gaviotas 833, Chorrillos
Lima
Phone: (+51) 1 2 52 02 52
supervisor[email protected]
www.siersac.com
Philippines
Royal Dragon Traders Inc
10 Linaw Street, Barangay
Saint Peter Quezon City
1114 Philippines
Phone: (+63) 2 7426893
aida.fernande[email protected]
Poland
Gardena Service Center Vrbno
c/o Husqvarna Manufacturing CZ
s.r.o. Jesenická 146
79326 Vrbno pod Pradedem
Czech Republic
Phone: (22) 336 78 90
Portugal
Husqvarna Portugal, SA
Lagoa - Albarraque
2635 - 595 Rio de Mouro
Phone: (+351) 21 922 85 30
Fax: (+351) 21 922 85 36
Romania
Madex International Srl
Soseaua Odaii 117 - 123,
RO 013603 Bucureşti, S1
Phone: (+40) 21 352 7603
Russia / Россия
ООО „Хускварна“
141400, Московская обл.,
г. Химки,
улица Ленинградская,
владение 39, стр.6
Бизнес Центр
„Химки Бизнес Парк“,
помещение ОВ02_04
http://www.gardena.ru
Saudi Arabia
SACO
Takhassusi Main Road P.O. Box:
86387 Riyadh 12863
40011 Saudi Arabia
Phone: (966) 11 482 8877
webmaster@saco-ksa.com
Al Futtaim Pioneer Trading
5147 Al Farooq Dist.
Riyadh 7991
Phone: (+971) 4 206 6700
Serbia
Domel d.o.o.
Slobodana Đurića 21
11000 Belgrade
Phone: (+381) 11 409 57 12
Singapore
Hy-Ray PRIVATE LIMITED
40 Jalan Pemimpin
#02-08 Tat Ann Building
Singapore 577185
Phone: (+65) 6253 2277
info@hyray.com.sg
Slovak Republic
Gardena
Service Center Vrbno
c/o Husqvarna
Manufacturing CZ s.r.o.
Jesenická 146
79326 Vrbno pod Pradedem
Phone: 0800 154044
Slovenia
Husqvarna Austria GmbH
Industriezeile 36
4010 Linz
Phone: (+43) 732 77 01 01-485
service.gardena@husqvarnagroup.com
South Africa
Husqvarna South Africa (Pty) Ltd
Lifestyle Business Park –
Ground Floor Block A Cnr
Beyers Naude Drive and Ysterhout
Road Randpark Ridge, Randburg
Phone: (+27) 10 015 5750
South Korea
Kyung Jin Trading Co., Ltd
8F Haengbok Building, 210,
Gangnam-Daero 137-891 Seoul
Phone: (+82) 2 574 6300
Spain
Husqvarna España S.A.
Calle de Rivas nº 10
28052 Madrid
Phone: (+34) 91 708 05 00
atencionclient[email protected]
Sri Lanka
Hunter & Company Ltd.
130 Front Street
C
olombo
Phone: 94-11 232 81 71
Suriname
Deto Handelmaatschappij N.V.
Kernkampweg 72-74
P.O. Box: 12782
Paramaribo
Suriname
Phone: (+597) 43 80 50
info@deto.sr
Sweden
Husqvarna AB /
GARDENA Sverige
Drottninggatan 2
561 82 Huskvarna
Sverige
Phone: (+46) (0) 36-14 60 02
Switzerland / Schweiz
Husqvarna Schweiz AG
Consumer Products
Industriestrasse 10
5506 Mägenwil
Phone: (+ 41) (0) 62 887 37 90
Taiwan
Hong Ying Trading Co., Ltd.
No. 46 Wu-Kun-Wu Road
New Taipei City
Phone: (+886) (02) 2298 1486
Tajikistan
ARIERS JV LLC
39, Ayni Street, 734024
Dushanbe, Tajikistan
Thailand
Spica Co. Ltd
243/2 Onnuch Rd., Prawat
Bangkok
10250 Thailand
Phone: (+66) (0)2721 7373
Tunisia
Société du matériel agricole et maritime
Nouveau port de peche de Sfax Bp 33
Sfax 3065
Phone: (+216) 98 419047/
(+216) 74 497614
Türkiye
Dost Bahçe
Yunus Mah. Adil Sk. No:3
Kartal
Istanbul
34873 Türkiye
Phone: (+90) 216 389 39 39
Turkmenistan
I.E. Orazmuhammedov Nurmuhammet
80 Ataturk, BERKARAR Shopping
Center,
Ground oor, A77b,
Ashgabat 744000
TURKMENISTAN
Phone: (+993) 12 468859
Mob: (+993) 62 222887
info@jayhyzmat.com /
bekgiye[email protected]
www.jayhyzmat.com
UAE
Al-Futtaim ACE Company
L.L.C Building, Al Rebat Street
Festival City, Dubai
7880 UAE
Phone: (+971) 4 206 6700
Ukraine / Україна
АТ «Альцест»
вул Петропавлівська 4
08130, Київська обл.
Києво-Святошинський р-н. с.
Петропавлівська Борщагівка Україна
Тел.: (+38) 0 800 503 000
Uruguay
FELI SA
Entre Ríos 1083
11800 Montevideo
Phone: (+598) 22 03 18 44
info@felisa.com.uy
Uzbekistan
AGROHOUSE MChJ
O’zbekiston, 111112
Toshkent viloyati
Toshkent tumani
Hasanboy QFY, THAY yoqasida
Phone: (+998)-93-5414141 /
(+998)-71-2096868
info@agro.house
www.agro.house
Vietnam
Vision Joint Stock Company
BT1-17, Khu biet thu –
Khu Đoan ngoai giao Nguyen Xuan
Khoat
Xuan Đinh, Bac Tu Liem
Hanoi, Vietnam
Phone: (+8424)-38462833/34
Zimbabwe
Cutting Edge
159 Citroen Rd, Msasa
Harare
Phone: (+263) 8677 008685
sales@cuttingedge.co.zw
16021-20.964.01/1224
© GARDENA Manufacturing GmbH
D-89079 Ulm
http://www.gardena.com
GAR_16021-20.964.01_2024-12-17.indd 20GAR_16021-20.964.01_2024-12-17.indd 20 17.12.24 11:5817.12.24 11:58
