Vevor FKT007R Oscillating Tower Fan High Velocity User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

Tower-Fan

MODEL: FKT007R

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL: FKT007R

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Tower-Fan

- 2 -

IMPORTANT SAFETY INSTRUCTIONS

Read Guidance for safe Operation and Instructions Carefully.

1. To reduce the risk of fire or electric shock, do not use this fan with any

solidstate speed control device.

2. This appliance has a polarized plug (one blade is wider than the other).

Toreduce the risk of electric shock, this plug is intended to fit in a

polarizedoutlet only one way. lf plug does not fit fully in the outlet, reverse

plug.If it still does not fit, contact a qualified electrician. Do not attempt

tomodify this safety feature.

3. This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of

experienceand knowledge, unless they have been supervised or instructed

to use ofthe appliance by a person responsible for their safety.

4.Do not leave the fan running unattended.

5.Unplug or disconnect the appliance from the power supply before

servicing.

READ AND SAVE THESE INSTRUCTIONS

1.The instructions about cord and plug as below:

(1)This product employs overoad protection (fuse). A blown fuseindicates

an overload or short-circuit situation. lf the fuse blows, unplugthe product

from the outlet. Replace the fuse as the user servicing instructions (follow

product marking for proper fuse rating) and check the prod-ucts. lf the

replacement fuse blows, a short-circuit may be present and theproduct

should be discarded or returned to an authorized service facilityfor

examination and/ orrepair.

(2) Do not operate any fan with a damaged cord or plug. lf damaged,.return

to an authorized service facility for examination and/or repair.

(3) Do not run cord under carpeting. Do not cover cord with throw

rugs.runners, or similar coverings. Do not place the cord under furniture

- 3 -

orappliances. Arrange cord away from traffic area where it might betripped

over.

2. Fan should be used under rated voltage.

3. Connect power only after the fan is fully assembled.

4. Never insert fingers, pencils, or any other object through the protective

cover when fan is running.

5.Unplug from outlet when not in use, when moving fan from one location

toanother, before putting on or taking off parts, and before cleaning.

6.Make sure fan is on a stable surface when operating to avoid

overturning.

7.Do not use fan near window. Moisture may create electrical hazard.

Model

POWER SOURCE

POWER

FKT007R

AC120V 60Hz

(American Standard)

40W

AC230V 50Hz

(European Standard)

Wind Pattern

Baby Wind / Comfort Wind / Strong

Wind / Al Mode

Maximum Wind Speed (m/s)

7.1

Noise (dB)

＜60

Swing Angle

70°±5°

Maximum Timing Duration

24H

Part List

Code

Name


Qty.

Body

- 4 -

Base

1+1

Remote

Control

Ice Box

Water

Tank Plug

Product Component

- 5 -

1.Remote control

2.Control panel

3.Display screen

4.Body

5.Rear base

6.Front base

7.Water Tank

8.Rear Filter Elmnent

ASSEMBLYINSTRUCTIONS

Step 1: Take out the tower fan body and parts from the box.Cross buttthe

bases.(Fig.1)

- 6 -

Step 2: Thread the power cord through the wire hole and join the towerfan

body and base together. (Fig.2)

Step 3: After aligning the buckle, turn it clockwise to lock the base. (Fig.3)

Add water to the water tank

Note that the water surface should not

exceed the sink area whenadding

water to avoid overflow. The water

tank can hold at most 4L/1.06Gal of

water.

Control of the amount of water added to the water tankWhen adding water

to the tank on the top of the Air Cocler, pay attention to the water volume

- 7 -

indicafor on the wafer level window of the water tank at the bottom, The

water volume should not exceed the maximum water level to avoid

overilow of the bottom water tank. inthe process of using the cool air

function, pay attention to thedecrease of the water tank water volume,

When the water volume is reduced to the lowest water level, please add

water in time. When adding water, the water volume should not exceed the

highest water level, Piease do not shake the product violently after filling up

with water to prevent the water in the water tank from overflowing.

Drain the remaining water in the water tank

When the Air Cooler is not used for a long time, there is a water drain atthe

bottom in order to prevent water from being stored in the water tank. When

water needs to be drained, it needs to be moved to asuitable place, and

then the water tank plug is removed. The remainingwater in the water tank

is from the drain hole outflow.

- 8 -

Use of lce Crystals

Open the lid of the ice crystal, add an appropriate amount of waterand

freeze it in the refrigerator.

Put it in the water tank trough whenturning on the cool air mode (as shown

in the picture).Note: ice crystals can be recycled.

OPERATION INSTRUCTION

a.KEY INSTRUCTION

1.“ " ON/OFF

Press this key to switch on/switch off the fan.

- 9 -

2.“ "MODE

Press once to choose baby wind - comfortable wind - strong wind -

Alintelligent wind speed mode -Free Choice Mode in turn.

Baby Wind --- Default 01 wind speed.

Comfortable Wind --- Default 5 wind speed.

Strong Wind --- Default 9 wind speed.

Al mode --- Automatic adjustment of air speed according to the room

temperature.

Free Mode --- adjust the wind speed gear size at will.

Note: When the above 4 modes are selected, press "+" &"-" again toadjust

the wind speed, it will automatically turn to the free selection mode.

3.“ ” SPEED

When the Evaporative Coolers started, press this key repeated andthe fan

will work with"1-2...8-9"circulatory.

4.“ ”OSCILLATION

After the fan is turned on, press this key to select oscillation mode.

5.“ ”TIMER

Press this timer key repeatedly to set the time for air delivery.

Increase/decrease in 1, setting range: 0-24 hours. And the red icon “h” in

the display area lights up.(“00” means cancel the timer)

6.“ ”CHILD LOCK

Press this key to turn on/off child lock function to avoid children'saccidental

touch.

- 10 -

7.“ ”"COOL FUNCTIONPress this button to start the cold air

function and the cold air light ison. Click again to close this function.

When using it, fill the tank withwater or add water through the sink.

8.“ ” + “ ”SWITCHABLE °C/°F

Press simultaneously the "Mode" and the "Speed" button to convert theunit

between °C and °F.

9.“ ” MUTE

Press this key, all keys will turn off the sound, and then it will be restored

after press it again.

1.Power up:

After connecting the power cord, the tower fan is in the standby state.The

screen shows the current room temperature.When there is no operation

within 15 seconds, the brightness of thedisplay will decrease by 50%. After

another 3 seconds, there is nooperation and it will switch to night mode,

and the brightness of thedisplay will change to 30% and remain.

2. The buttons on the panel such as ON/OFF, MODE, SPEED,

OSCILLATION,TIMER have the same functions as those of the

corresponding keys onthe remote controller.

Il. Memory Function

Automatically returns to the last except the timer; memory will reset to

defaul when unplugged.

IV. 24-hour Auto Off

Fan will automatically shut down when no operation after 24 hours.

- 11 -

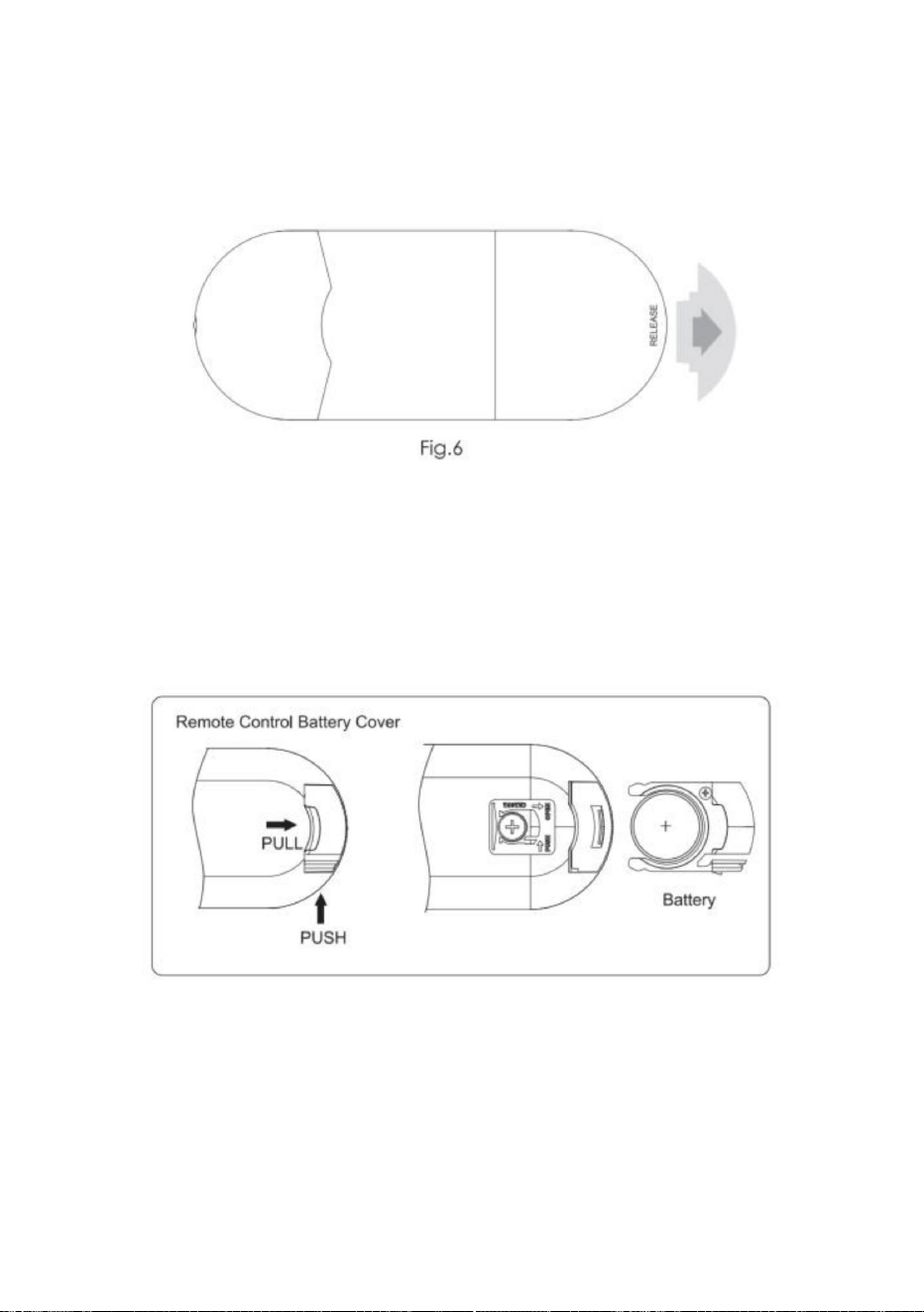

b.BATTERIES

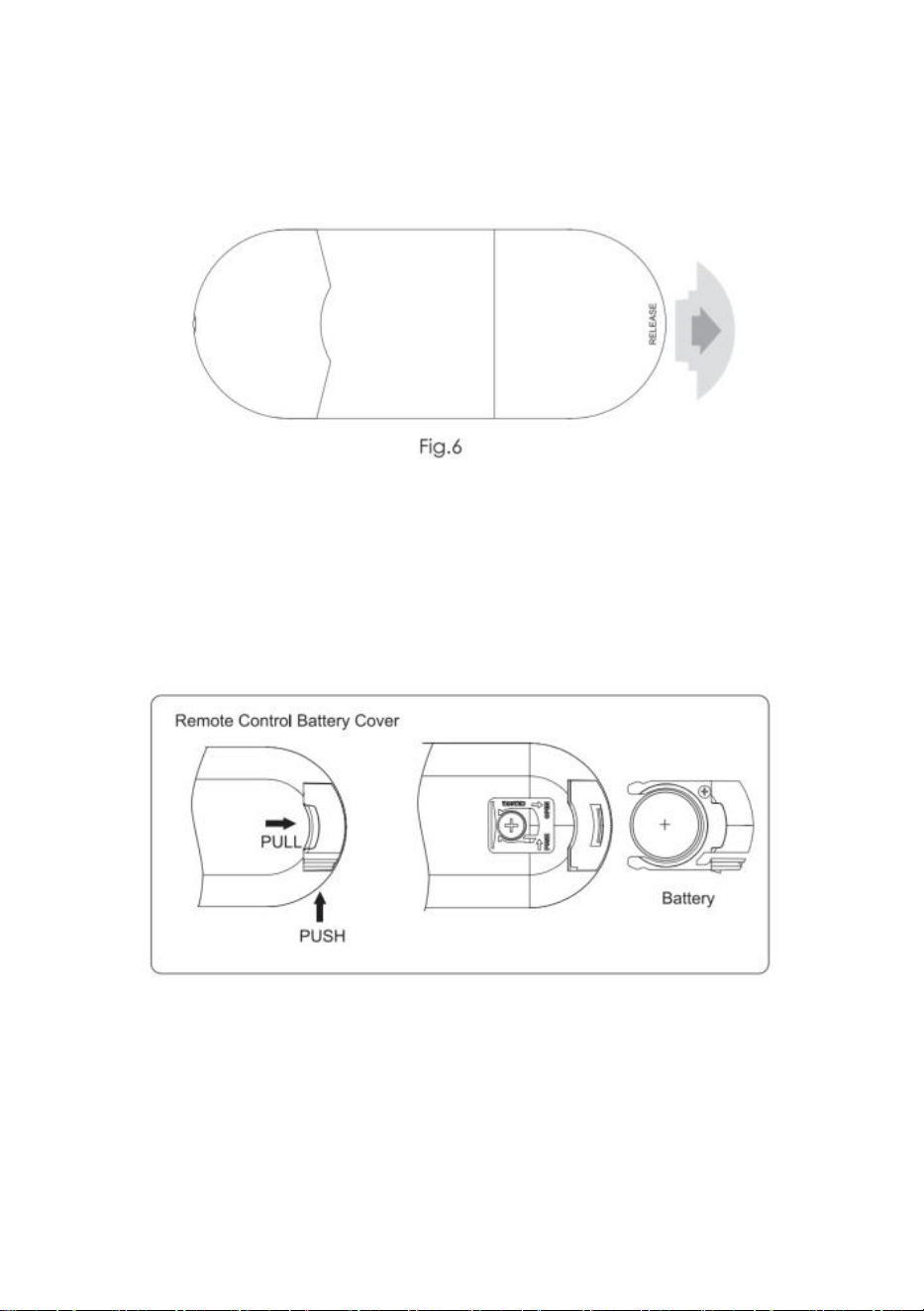

1. Remove the card in the direction of the arow to power on the

remotecontrol. (Fig.6)

Replace with a new battery NOTES:

1. Push the button next to the battery cover to release the batterycover.

2.Insert 1 x CR2032 type lithium battery, making sure “+”sideis facing up

as shown in the diagram.

3. Once battery is installed, push battery cover closed.

c.BATTERY WARNING AS BELOW

1. Please keep the battery out of the reach of children. lf a child swallows

the battery by mistake, please seek medical attention immediately.

2. Do not charge or throw into fire to avoid explosion or leakage.

3.Please put it in a dry and cool place.

- 12 -

4.Please wipe the battery before use.

5. Please insert the battery in the correct direction.

d.REMOTE CONTROLLER OPERATION

Point the remote controller to the receptor on front of the fan and press the

desired button. The remote controller will work at distances of up to

fivemeters i6ft and the angle of 30 degree included between right and left

fromthe receptor.

Note: The batteries must be removed from the remote controller before it is

scrapped and properly disposed.

This product contains a lithium button/coin cell battery. lf a new or used

lithium button/coin cell battery is swallowed or enters the body, it can

causesevere intemal burns and can lead to death in as little as 2 hours.

Always completely secure the battery compartment, lf the battery

compartment does not close securely, stop using the product, remove the

batteries, and keep it away from children. lf you think batteries might have

been swallowed or placed inside any part of the body, seek immediate

medical attention.

a) The cells shall be disposed of properly, including keeping them

awayfrom children; and b) Even used cells may cause injury.

e. OVERHEAT PROTECTION OF THE MOTOR

The motor equips with a therma-fuse which will turn the fan off to protect

the fan from burning out because of overheat, which keeps plastic parts of

the fan from deformation.

USER SERVICING INSTRUCTIONS

- 13 -

1. Grasp plug and remove from the

receptacleor other outlet device. Do not

unplug by pulling on cord.

2.Open fuse cover. Slide open fuse

accesscover on top of attachment plug

towards blades(Fig.8).

3.Remove fuse carefully. Push the fuse

fromthe other side to remove fuse.

4. Risk of fire. Replace fuse only with 2.5

Amp,125 Volt fuse (provided with product.)

5. Close fuse cover. Slide closed the fuse

accesscover on top of attachment plug(Fig.9).

6. Risk of fire. Do not replace attachment

plug.Contains a safety device (fuse) that

shouldnot be removed. lf the plug is

damaged,please contact our after-sales

service team.

NOTE:

1.When you replace the fuse, please don't operate suddenly or overexert.

or else the product will be damaged or cause accident.

2.Confirm positioning is correct.

3.Do not use the fan, if the plug is damaged.

CLEANING

1. Be sure to unplug the power cord from the outlet before cleaning.

2. Plastic parts should be cleaned thoroughly with clean water, mild soap

and damp cloth or sponge.

3. Be sure not to get water or other liquid enter the inside of the motor.

4. Dry all parts completely before plugging into socket.

To assure continued FCC compliance:

- 14 -

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE

STATEMENT

This equipment has been tested and found to comply with the limits for a

Class B digital device, pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses and can

radiate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio

communications.However, there is no guarantee that interference will not

occur in a particularinstallation. lf this equipment does cause harmful

interference to radio ortelevision reception, which can be determined by

turning the equipmentoff and on, the user is encouraged to try to correct

the interference by oneor more of the following measures:

--Reorient or relocate the receiving antenna.--ncrease the

separationbetween the equipment and receiver.--Connect the equipment

into anoutlet on a circuit different from that to which the receiver is

connected.--Consult the dealer or an experienced radio/TV technician for

help.

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste, but

must be taken to a collection point for recycling electrical and

electronic devices

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:FKT007R

Ventilateurtour

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:FKT007R

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

Ventilateurtour

1

Machine Translated by Google

4.Nelaissezpasleventilateurfonctionnersanssurveillance.

1.Lesinstructionsconcernantlecordonetlaprisesontcidessous:

doitêtrejetéourenvoyéàuncentredeserviceagréépour

2.Cetappareilestéquipéd’unefichepolarisée(unebrocheestpluslargequel’autre).

examenet/ouréparation.

àuncentredeserviceagréépourexamenet/ouréparation.

Pourréduirelerisquedechocélectrique,cetteficheestconçuepours'insérerdansun

1.Pourréduirelerisqued'incendieoudechocélectrique,n'utilisezpasceventilateuravec

expérienceetconnaissances,àmoinsqu'ilsn'aientétésupervisésouinstruits

5.Débranchezoudéconnectezl'appareildel'alimentationélectriqueavant

marquageduproduitpourunevaleurnominaledefusibleappropriée)etvérifiezlesproduits.Sile

dispositifdecontrôledevitesseàsemiconducteurs.

àl'utilisationdel'appareilparunepersonneresponsabledesasécurité.

lefusiblederemplacementsaute,uncourtcircuitpeutêtreprésentetleproduit

3.Cetappareiln'estpasdestinéàêtreutilisépardespersonnes(ycomprisdesenfants)

pourmodifiercettefonctiondesécurité.

(1)Ceproduitutiliseuneprotectioncontrelessurcharges(fusible).Unfusiblegrilléindique

(3)Nefaitespaspasserlecordonsouslamoquette.Necouvrezpaslecordonavecunjeté.

Lisezattentivementlesinstructionsetlesconseilsd'utilisationentoutesécurité.

ayantdescapacitésphysiques,sensoriellesoumentalesréduites,ouunmanquede

unesituationdesurchargeoudecourtcircuit.Silefusiblesaute,débranchezleproduit

delaprise.Remplacezlefusibleconformémentauxinstructionsd'entretiendel'utilisateur(suivez

tapis,cheminsdetableourevêtementssimilaires.Neplacezpaslecordonsouslesmeubles

prisepolariséedansunseulsens.Silafichenes'insèrepascomplètementdanslaprise,inversezla.

(2)N'utilisezpasdeventilateurdontlecordonoulaficheestendommagé.Encasdedommage,renvoyezle.

Siellenes'adaptetoujourspas,contactezunélectricienqualifié.N'essayezpas

entretien.LISEZETCONSERVEZCESINSTRUCTIONS

CONSIGNESDESÉCURITÉIMPORTANTES

2

Machine Translated by Google

3

70°±5°

40W

oudesappareilsélectroménagers.Disposezlecordonloindelazonedecirculationoùilpourraittrébucher

renversant.

7.1

CA230V50Hz

Angledepivotement

àunautre,avantdemettreoud'enleverdespiècesetavantdenettoyer.

Nom

Vitessemaximaleduvent(m/s)

couvrirlorsqueleventilateurfonctionne.

POUVOIR


Modevent/Al

3.Connectezl’alimentationuniquementunefoisleventilateurentièrementassemblé.

SOURCED'ALIMENTATION

24H

<60

7.N'utilisezpasleventilateurprèsd'unefenêtre.L'humiditépeutcréerunrisqueélectrique.

sur.

(Normeeuropéenne)

Corps

Duréedesynchronisationmaximale

6.Assurezvousqueleventilateurestsurunesurfacestablependantsonfonctionnementpouréviter

FKT007R

Qté.

Code

5.Débranchezleventilateurdelapriselorsqu'iln'estpasutiliséoulorsquevousledéplacezd'unendroitàunautre.

(Normeaméricaine)

Bruit(dB)

Listedespièces

CA120V60Hz

Modèledevent

4.N'insérezjamaislesdoigts,lescrayonsoutoutautreobjetàtraverslefilmdeprotection.

Modèle

2.Leventilateurdoitêtreutilisésouslatensionnominale.

Ventdebébé/Ventdeconfort/Fort

Machine Translated by Google

4

Contrôle

Eau

1+1

Télécommande

Base

Glacière

Bouchonderéservoir

Composantduproduit

Machine Translated by Google

5

6.Baseavant

8.Élémentdefiltrearrière

7.Réservoird'eau

1.Télécommande

2.Panneaude

commande3.Écran

d'affichage

4.Corps5.Basearrière

Étape1:Retirezlecorpsduventilateurtouretlespiècesdelaboîte.Croisezlesbases.(Fig.1)

INSTRUCTIONSDEMONTAGE

Machine Translated by Google

6

Étape3:Aprèsavoiralignélaboucle,tournezladanslesensdesaiguillesd'unemontrepourverrouillerlabase.(Fig.3)

leréservoirpeutconteniraumaximum4L/1,06Galde

Notezquelasurfacedel'eaunedoitpas

Étape2:Faitespasserlecordond'alimentationdansletroudufiletjoignezlecorpsetla

baseduventilateurtourensemble.(Fig.2)

Contrôledelaquantitéd'eauajoutéeauréservoird'eauLorsquevousajoutezdel'eaudans

leréservoirsituésurledessusdel'AirCocler,faitesattentionauvolumed'eau

dépasserlasurfacedel'évierlorsde

l'ajoutd'eaupourévitertoutdébordement.L'eau

eau.

Ajouterdel'eaudansleréservoird'eau

Machine Translated by Google

7

Débordementduréservoird'eauinférieur.Lorsdel'utilisationdelafonctiond'airfroid,

faitesattentionàladiminutionduvolumed'eauduréservoird'eau.Lorsquelevolume

d'eauestréduitauniveaud'eauleplusbas,veuillezajouterdel'eauàtemps.Lorsde

l'ajoutd'eau,levolumed'eaunedoitpasdépasserleniveaud'eauleplusélevé.Veuillezne

passecouerviolemmentleproduitaprèsl'avoirremplid'eaupouréviterquel'eauduréservoir

d'eaunedéborde.

indiquesurlafenêtredeniveaudeplaquetteduréservoird'eauenbas,Levolumed'eau

nedoitpasdépasserleniveaud'eaumaximumpouréviter

Vidangezl'eaurestantedansleréservoird'eau.Lorsquele

refroidisseurd'airn'estpasutilisépendantunelonguepériode,ilyaundraind'eauaufond

afind'empêcherl'eaudes'accumulerdansleréservoird'eau.Lorsquel'eaudoitêtrevidangée,

elledoitêtredéplacéeversunendroitapproprié,puislebouchonduréservoird'eaudoit

êtreretiré.L'eaurestantedansleréservoird'eauprovientdel'orificedevidange.

Machine Translated by Google

1.“

Appuyezsurcettetouchepourallumer/éteindreleventilateur.

Placezledansleréservoird'eaulorsquevousactivezlemodeairfroid(commeindiquésur

l'image).Remarque:lescristauxdeglacepeuventêtrerecyclés.

Ouvrezlecouvercleducristaldeglace,ajoutezunequantitéappropriéed’eauetcongelezleau

réfrigérateur.

"MARCHE/ARRÊT

a.INSTRUCTIONCLÉ

INSTRUCTIOND'UTILISATION

Utilisationdescristauxdeglace

8

Machine Translated by Google

9

Lorsquelesrefroidisseursparévaporationdémarrent,appuyezplusieursfoissurcettetoucheetleventilateur

4.“

lazoned'affichages'allume(«00»signifieannulerlaminuterie)

Ventconfortable5vitessesdeventpardéfaut.

6.“

Appuyezsurcettetouchepouractiver/désactiverlafonctiondeverrouillageenfantafind'évitertoutemanipulationaccidentelledesenfants.

VentfortVitesseduventpardéfaut9.

Appuyezunefoispourchoisirleventbébéleventconfortableleventfortlemodede

vitesseduventintelligentlemodedechoixlibreàtourderôle.

3.“

fonctionneraavec"12...89"circulatoire.

Appuyezplusieursfoissurcettetouchedeminuteriepourréglerl’heurededistributiond’air.

BabyWindVitesseduventpardéfaut01.

"VITESSE

Augmentation/diminutionen1,plagederéglage:024heures.Etl'icônerouge«h»dans

2.“

Modelibreajustezlatailledel'engrenagedevitesseduventàvolonté.

Remarque:lorsqueles4modescidessussontsélectionnés,appuyezànouveausur«+»et«»pourrégler

Unefoisleventilateurallumé,appuyezsurcettetouchepoursélectionnerlemoded'oscillation.

"MODE

lavitesseduvent,ilpasseraautomatiquementenmodedesélectionlibre.

5.“

"MINUTEUR

touche.

ModeAlRéglageautomatiquedelavitessedel'airenfonctiondelapièce

"OSCILLATION

«VERROUILLAGEENFANTIN»

température.

Machine Translated by Google

Il.Fonctionmémoire

1.Misesoustension:

IV.Arrêtautomatique24heuressur24

Appuyezsurcettetouche,touteslestouchescouperontleson,puisilserarétabli

Aprèsavoirbranchélecordond'alimentation,leventilateurdelatourestenétatdeveille.

8.“

Revientautomatiquementàladernièreexceptiondelaminuterie;lamémoireseraréinitialiséeà

fonctionetlevoyantd'airfroids'allume.Cliquezànouveaupourfermercettefonction.

9.“

aprèsavoirappuyéànouveau.

2.LesboutonsdupanneautelsqueON/OFF,MODE,SPEED,OSCILLATION,

TIMERontlesmêmesfonctionsqueceuxdu

Lorsdesonutilisation,remplissezleréservoird'eauouajoutezdel'eauvial'évier.

"MUET

touchescorrespondantessurlatélécommande.

7.“

Appuyezsimultanémentsurlesboutons«Mode»et«Vitesse»pourconvertirl'unité

l'écranaffichelatempératureambianteactuelle.Lorsqu'iln'yaaucuneopération

"FONCTIONREFROIDISSEMENT"Appuyezsurceboutonpourdémarrerl'airfroid

entre°Cet°F.

dansles15secondes,laluminositédel'écrandiminuerade50%.Après

encore3secondes,iln'yaaucuneopérationetilpasseraenmodenuit,etlaluminosité

del'écranpasseraà30%etrestera.

Leventilateurs'éteintautomatiquementlorsqu'iln'estpasutilisépendant24heures.

pardéfautlorsqu'ilestdébranché.

«°C/°FCOMMUTABLE

10

Machine Translated by Google

3.Unefoislabatterieinstallée,fermezlecouvercledelabatterie.

1.Appuyezsurleboutonsituéàcôtéducouvercledelabatteriepourlibérerlecouvercledelabatterie.

commeindiquédanslediagramme.

1.Veuillezgarderlabatteriehorsdeportéedesenfants.Siunenfantavale

RemplacezparunenouvellebatterieREMARQUES:

2.Insérez1pileaulithiumdetypeCR2032,envousassurantquelecôté«+»estorientéverslehaut

télécommande.(Fig.6)

1.Retirezlacartedanslesensdelaflèchepourmettrel'appareilsoustension.

Sivousremplacezlabatterieparerreur,veuillezconsulterimmédiatementunmédecin.

3.Veuillezlemettredansunendroitsecetfrais.

2.Nepaschargernijeteraufeupouréviteruneexplosionouunefuite.

c.AVERTISSEMENTCONCERNANTLABATTERIECIDESSOUS

b.PILES

11

Machine Translated by Google

INSTRUCTIONSD'ENTRETIENPOURL'UTILISATEUR

d.FONCTIONNEMENTDELATÉLÉCOMMANDE

e.PROTECTIONCONTRELASURCHAUFFEDUMOTEUR

compartimentnesefermepascorrectement,arrêtezd'utiliserleproduit,retirezle

attentionmédicale.

leventilateurcontreladéformation.

boutonsouhaité.Latélécommandefonctionneraàdesdistancesallantjusqu'à

cinqmètresetsixpiedsetl'anglede30degrésinclusentreladroiteetlagauche

pilesetconservezleshorsdeportéedesenfants.Sivouspensezquelespilespourraientavoir

provoquedegravesbrûluresinternesetpeutentraînerlamortenseulement2heures.

Lemoteurestéquipéd'unfusiblethermiquequiéteindraleventilateurpourleprotéger

Dirigezlatélécommandeverslerécepteursituéàl'avantduventilateuretappuyezsurlebouton

Fermeztoujourscomplètementlecompartimentdelabatterie,silabatterie

leventilateurnebrûlepasenraisond'unesurchauffe,cequiempêchelespiècesenplastiquede

4.Veuillezessuyerlabatterieavantutilisation.

misaurebutetéliminésdemanièreappropriée.

Ceproduitcontientunepilebouton/piècedemonnaieaulithium.Sielleestneuveoud'occasion

a)Lescellulesdoiventêtreéliminéesdemanièreappropriée,ycomprisleurconservation

5.Veuillezinsérerlabatteriedanslebonsens.

Siunepilebouton/pièceaulithiumestavaléeoupénètredanslecorps,ellepeut

horsdeportéedesenfants;etb)Mêmelescellulesusagéespeuventcauserdesblessures.

durécepteur.

étéavaléouplacéàl'intérieurd'unepartieducorps,consultezimmédiatementunmédecin.

Remarque:lespilesdoiventêtreretiréesdelatélécommandeavantdel'utiliser.

12

Machine Translated by Google

PourassureruneconformitécontinueaveclaFCC:

NETTOYAGE

fiche.Contientundispositifdesécurité(fusible)qui

équipedeservice.

1.Assurezvousdedébrancherlecordond’alimentationdelapriseavantlenettoyage.

couvercled'accèssurledessusdubouchondefixation

2.Lespiècesenplastiquedoiventêtresoigneusementnettoyéesavecdel'eaupropreetdusavondoux.

3.Veillezàcequedel’eauoutoutautreliquidenepénètrepasàl’intérieurdumoteur.

versleslames(Fig.8).

débrancherentirantsurlecordon.

couvercled'accèssurledessusdubouchondefixation(Fig.9).

nedoitpasêtreretiré.Silapriseest

3.N'utilisezpasleventilateursilapriseestendommagée.

2.Ouvrezlecouvercledufusible.Faitesglisserlefusiblepourl'ouvrir

6.Risqued'incendie.Neremplacezpasl'accessoire

1.Saisissezlebouchonetretirezledela

Ampère,fusible125volts(fourniavecleproduit).

4.Risqued'incendie.Remplacezlefusibleuniquementparunfusiblede2,5

NOTE:

prisedecourantouautredispositifdesortie.Ne

5.Fermezlecouvercledufusible.Faitesglisserlefusiblepourlefermer.

1.Lorsquevousremplacezlefusible,veuilleznepasl'utilisersoudainementoudemanièreexcessive.Sinon,

leproduitseraendommagéouprovoqueraunaccident.

2.Confirmezquelepositionnementestcorrect.

4.Séchezcomplètementtouteslespiècesavantdelesbranchersurlaprise.

3.Retirezlefusibleavecprécaution.Poussezlefusible

endommagé,veuillezcontacternotreserviceaprèsvente

etunchiffonouuneépongehumide.

del'autrecôtépourretirerlefusible.

13

Machine Translated by Google

ÉLIMINATIONCORRECTE

Cetéquipementaététestéetjugéconformeauxlimitesd'unappareilnumériquedeclasse

B,conformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespourfournir

uneprotectionraisonnablecontrelesinterférencesnuisiblesdansuneinstallationrésidentielle.

Cetéquipementgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'est

pasinstalléetutiliséconformémentauxinstructions,peutprovoquerdesinterférencesnuisibles

auxcommunicationsradio.Cependant,iln'yaaucunegarantiequedes

interférencesneseproduirontpasdansuneinstallationparticulière.Sicetéquipement

provoquedesinterférencesnuisiblesàlaréceptionradiooutélévision,cequipeutêtre

déterminéenéteignantetenrallumantl'équipement,l'utilisateurestencouragéàessayer

decorrigerl'interférenceenprenantuneouplusieursdesmesuressuivantes:Réorienter

oudéplacerl'antennederéception.Augmenterladistanceentre

l'équipementetlerécepteur.Connecterl'équipementàuneprisesurun

circuitdifférentdeceluiauquellerécepteurestconnecté.Consulterlerevendeurouun

technicienradio/TVexpérimentépourobtenirdel'aide.

DÉCLARATION

INTERFÉRENCEDELACOMMISSIONFÉDÉRALEDESCOMMUNICATIONS

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/

CE.Lesymbolereprésentantunepoubelleàroulettesbarréeindique

queleproduitdoitfairel'objetd'unecollectesélectivedesdéchetsdans

l'Unioneuropéenne.Celas'appliqueauproduitetàtouslesaccessoires

marquésdecesymbole.Lesproduitsmarquéscommetelsnepeuventpas

êtrejetésaveclesdéchetsménagersnormaux,maisdoiventêtredéposésdans

unpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

14

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: FKT007R

Turmventilator

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: FKT007R

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Turmventilator

- 1 -

Machine Translated by Google

(1) Dieses Produkt verfügt über einen Überlastschutz (Sicherung). Eine durchgebrannte Sicherung weist auf

(3) Verlegen Sie das Kabel nicht unter Teppichen. Decken Sie das Kabel nicht mit

Wenn die Ersatzsicherung durchbrennt, liegt möglicherweise ein Kurzschluss vor und das Produkt

Festkörper-Geschwindigkeitsregler.

zur Benutzung des Gerätes durch eine für die Sicherheit verantwortliche Person.

Teppiche, Läufer oder ähnliche Beläge. Verlegen Sie das Kabel nicht unter Möbeln

Erfahrung und Wissen, es sei denn, sie wurden beaufsichtigt oder angewiesen

1. Um das Risiko eines Brandes oder Stromschlags zu verringern, verwenden Sie diesen Ventilator nicht mit

Um das Risiko eines elektrischen Schlags zu verringern, ist dieser Stecker für den Einsatz in einem

5. Ziehen Sie den Netzstecker oder trennen Sie das Gerät von der Stromversorgung, bevor Sie

Produktkennzeichnung für die richtige Sicherungsleistung) und überprüfen Sie die Produkte.

Prüfung und/oder Reparatur.

2. Dieses Gerät hat einen polarisierten Stecker (ein Stift ist breiter als der andere).

4. Lassen Sie den Ventilator nicht unbeaufsichtigt laufen.

1. Die Anweisungen zu Kabel und Stecker lauten wie folgt:

Stecker.Wenn er immer noch nicht passt, wenden Sie sich an einen qualifizierten Elektriker. Versuchen Sie nicht

sollten entsorgt oder an eine autorisierte Servicestelle zurückgeschickt werden.

zur Überprüfung und/oder Reparatur an eine autorisierte Serviceeinrichtung.

polarisierte Steckdose nur in eine Richtung. Wenn der Stecker nicht vollständig in die Steckdose passt,

(2) Betreiben Sie keinen Ventilator mit beschädigtem Kabel oder Stecker. Bei Beschädigung bitte zurückgeben.

eine Überlastung oder ein Kurzschluss. Wenn die Sicherung durchbrennt, ziehen Sie den Stecker aus der Steckdose.

Lesen Sie die Hinweise zum sicheren Betrieb und die Anweisungen sorgfältig durch.

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an

aus der Steckdose. Ersetzen Sie die Sicherung gemäß den Wartungsanweisungen des Benutzers (folgen Sie

um diese Sicherheitsfunktion zu ändern.

3. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt

Wartung.LESEN UND BEWAHREN SIE DIESE ANLEITUNG AUF

WICHTIGE SICHERHEITSHINWEISE

- 2 -

Machine Translated by Google

- 3 -

2. Der Lüfter sollte unter Nennspannung betrieben werden.

Baby Wind / Komfort Wind / Stark

7.1

40 W

70°±5°

Umkippen.

oder Haushaltsgeräte. Verlegen Sie das Kabel nicht in der Nähe von Verkehrsbereichen, wo es zu Stolperfallen führen könnte.

AC230V 50Hz

zum anderen, vor dem An- und Abmontieren von Teilen und vor der Reinigung.

Schwenkwinkel

Name

Abdeckung bei laufendem Lüfter.

LEISTUNG

Maximale Windgeschwindigkeit (m/s)


Wind-/Al-Modus

3. Schließen Sie den Strom erst an, wenn der Ventilator vollständig zusammengebaut ist.

STROMQUELLE

ÿ60

24 Stunden

Körper

über.

7. Verwenden Sie den Ventilator nicht in der Nähe eines Fensters. Feuchtigkeit kann zu elektrischen Gefahren führen.

Maximale Zeitdauer

FKT007R

(Europäische Norm)

6.Stellen Sie sicher, dass der Ventilator während des Betriebs auf einer stabilen Oberfläche steht, um

Stk.

5. Ziehen Sie den Stecker aus der Steckdose, wenn Sie den Ventilator nicht verwenden oder von einem Ort zum anderen bewegen.

(Amerikanischer Standard)

Geräusch (dB)

Code

4. Führen Sie niemals Finger, Bleistifte oder andere Gegenstände durch die Schutzabdeckung.

Stückliste

Wechselstrom 120 V, 60 Hz

Windmuster

Modell

Machine Translated by Google

Produktkomponente

Kontrolle

1+1

Fernbedienung

Base

Eisbox

Wasser

Tankverschluss

- 4 -

Machine Translated by Google

MONTAGEANLEITUNG

7.Wassertank

8.Hinteres Filterelement

6.Vordere Basis

1. Fernbedienung 2.

Bedienfeld 3.

Bildschirm 4.

Gehäuse

5. Rückseite

Schritt 1: Nehmen Sie das Gehäuse und die Einzelteile des Turmventilators aus der Verpackung. Stoßen Sie die Sockel kreuzweise

aufeinander (Abb. 1).

- 5 -

Machine Translated by Google

Wasser in den Wassertank füllen

Beachten Sie, dass die Wasseroberfläche nicht

Der Tank fasst maximal 4L/1.06Gallonen

Schritt 3: Nachdem Sie die Schnalle ausgerichtet haben, drehen Sie sie im Uhrzeigersinn, um die Basis zu verriegeln. (Abb. 3)

Schritt 2: Fädeln Sie das Netzkabel durch das Kabelloch und verbinden Sie Korpus und Sockel des

Turmventilators miteinander. (Abb. 2)

Kontrolle der Wassermenge, die in den Wassertank eingefüllt wird. Achten Sie beim Einfüllen von

Wasser in den Tank oben am Air Cocler auf die Wassermenge

Überschreiten Sie beim Hinzufügen von Wasser den

Spülbereich, um ein Überlaufen zu vermeiden. Das Wasser

Wasser.

- 6 -

Machine Translated by Google

Lassen Sie das restliche Wasser im Wassertank ab. Wenn

der Luftkühler längere Zeit nicht verwendet wird, befindet sich an der Unterseite ein

Wasserablauf, um zu verhindern, dass sich Wasser im Wassertank sammelt. Wenn Wasser

abgelassen werden muss, muss es an einen geeigneten Ort gebracht werden, und dann

wird der Wassertankstopfen entfernt. Das restliche Wasser im Wassertank kommt aus dem

Abflussloch.

Indicafor auf dem Wafer-Level-Fenster des Wassertanks an der Unterseite, Das

Wasservolumen sollte den maximalen Wasserstand nicht überschreiten, um zu vermeiden

Überlauf des unteren Wassertanks. Achten Sie bei Verwendung der Kaltluftfunktion

auf die Verringerung des Wasservolumens im Wassertank. Wenn das Wasservolumen

auf den niedrigsten Wasserstand gesunken ist, füllen Sie bitte rechtzeitig Wasser nach.

Beim Nachfüllen von Wasser sollte das Wasservolumen den höchsten Wasserstand nicht

überschreiten. Bitte schütteln Sie das Produkt nach dem Auffüllen nicht heftig, um ein

Überlaufen des Wassers im Wassertank zu verhindern.

- 7 -

Machine Translated by Google

a.SCHLÜSSELANWEISUNG

1.“

Durch Drücken dieser Taste wird der Ventilator ein- bzw. ausgeschaltet.

Legen Sie es in die Wanne des Wassertanks, wenn Sie den Kaltluftmodus einschalten (wie in der

Abbildung gezeigt). Hinweis: Eiskristalle können recycelt werden.

Öffnen Sie den Deckel des Eiskristalls, geben Sie die entsprechende Menge Wasser hinzu

und frieren Sie ihn im Kühlschrank ein.

" EIN/AUS

BEDIENUNGSANLEITUNG

Verwendung von Eiskristallen

- 8 -

Machine Translated by Google

- 9 -

Wenn der Verdunstungskühler gestartet ist, drücken Sie diese Taste wiederholt und der Lüfter

4.“

der Anzeigebereich leuchtet auf. („00“ bedeutet, den Timer abzubrechen.)

Angenehmer Wind – Standardmäßige Windgeschwindigkeit 5.

6.“

Drücken Sie diese Taste, um die Kindersicherung ein- und auszuschalten und so zu verhindern, dass Kinder

Starker Wind – Standardwindgeschwindigkeit 9.

Drücken Sie einmal, um abwechselnd Babywind, angenehmer Wind, starker Wind, intelligenter

Windgeschwindigkeitsmodus und Freiwahlmodus auszuwählen.

3.“

funktioniert mit dem Kreislauf „1-2...8-9“.

Durch wiederholtes Drücken dieser Timer-Taste können Sie die Zeit für die Luftzufuhr einstellen.

Baby Wind --- Standardwindgeschwindigkeit 01.

" GESCHWINDIGKEIT

Erhöhung/Verringerung in 1, Einstellbereich: 0-24 Stunden. Und das rote Symbol „h“ in

2.“

Freier Modus – Passen Sie die Größe des Windgeschwindigkeitsgetriebes nach Belieben an.

Hinweis: Wenn die oben genannten 4 Modi ausgewählt sind, drücken Sie erneut "+" und "-", um die

Nachdem der Ventilator eingeschaltet ist, drücken Sie diese Taste, um den Oszillationsmodus auszuwählen.

der Windgeschwindigkeit wird automatisch in den freien Auswahlmodus gewechselt.

"MODUS

5.“

"TIMER

berühren.

Al-Modus --- Automatische Anpassung der Luftgeschwindigkeit an den Raum

"SCHWINGUNG

„KINDERSICHERUNG

Temperatur.

Machine Translated by Google

Il. Speicherfunktion

1. Einschalten:

IV. 24-Stunden-Abschaltautomatik

Drücken Sie diese Taste, alle Tasten schalten den Ton aus und dann wird er wiederhergestellt

Nach dem Anschließen des Netzkabels befindet sich der Turmventilator im Standby-Zustand.

8.“

Kehrt automatisch zum letzten zurück, außer dem Timer; der Speicher wird zurückgesetzt auf

”

und die Kaltluftleuchte leuchtet. Klicken Sie erneut, um diese Funktion zu schließen.

9.“

danach erneut drücken.

2. Die Tasten auf dem Bedienfeld wie EIN/AUS, MODUS, GESCHWINDIGKEIT,

OSZILLATION, TIMER haben die gleichen Funktionen wie die des

Füllen Sie bei Verwendung den Tank mit Wasser oder geben Sie Wasser über das Spülbecken hinzu.

" STUMM

entsprechenden Tasten auf der Fernbedienung.

7.“

Drücken Sie gleichzeitig die Tasten „Mode“ und „Speed“, um die Einheit umzurechnen.

Der Bildschirm zeigt die aktuelle Raumtemperatur an. Wenn kein Betrieb stattfindet

zwischen °C und °F.

„KÜHLFUNKTION“Drücken Sie diese Taste, um die Kaltluftfunktion zu starten.

Innerhalb von 15 Sekunden verringert sich die Helligkeit des Displays um 50 %. Nach

Nach weiteren 3 Sekunden erfolgt keine Bedienung und das Gerät wechselt in den Nachtmodus. Die

Helligkeit des Displays ändert sich auf 30 % und bleibt unverändert.

Der Lüfter schaltet sich nach 24 Stunden ohne Betrieb automatisch ab.

„

Standard, wenn nicht eingesteckt.

„UMSCHALTBAR °C/°F

- 10 -

Machine Translated by Google

3. Sobald die Batterie eingelegt ist, drücken Sie die Batterieabdeckung zu.

1. Drücken Sie die Taste neben der Batterieabdeckung, um die Batterieabdeckung zu lösen.

wie in der Abbildung gezeigt.

3. Bitte legen Sie es an einen trockenen und kühlen Ort.

Fernbedienung. (Abb. 6)

2. Legen Sie 1 x CR2032 Lithium-Batterie ein und achten Sie darauf, dass die „+“-Seite nach oben zeigt.

Durch eine neue Batterie ersetzen. HINWEISE:

1. Entfernen Sie die Karte in Pfeilrichtung, um das Gerät einzuschalten.

2. Um eine Explosion oder ein Auslaufen zu vermeiden, nicht aufladen oder ins Feuer werfen.

Wenn Sie die Batterie versehentlich eingelegt haben, suchen Sie bitte sofort einen Arzt auf.

1. Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. Wenn ein Kind sie verschluckt,

c.BATTERIEWARNUNG WIE UNTEN

b.BATTERIEN

- 11 -

Machine Translated by Google

WARTUNGSANLEITUNG FÜR DEN BENUTZER

- 12 -

e. ÜBERHITZUNGSSCHUTZ DES MOTORS

d.BEDIENUNG DER FERNBEDIENUNG

Das Fach schließt nicht richtig, verwenden Sie das Produkt nicht weiter, entnehmen Sie das

ärztliche Hilfe.

Verformung des Lüfters.

gewünschte Taste. Die Fernbedienung funktioniert bei Entfernungen bis zu

fünf Meter und der Winkel von 30 Grad zwischen rechts und links

Batterien und bewahren Sie sie außerhalb der Reichweite von Kindern auf. Wenn Sie glauben, dass Batterien

verursacht schwere innere Verbrennungen und kann innerhalb von nur 2 Stunden zum Tod führen.

Der Motor ist mit einer Thermosicherung ausgestattet, die den Lüfter abschaltet, um ihn zu schützen

Richten Sie die Fernbedienung auf den Empfänger an der Vorderseite des Ventilators und drücken Sie die

Verschließen Sie das Batteriefach immer vollständig, wenn die Batterie

der Lüfter vor dem Durchbrennen durch Überhitzung, wodurch Kunststoffteile des

4.Bitte wischen Sie die Batterie vor der Verwendung ab.

verschrottet und ordnungsgemäß entsorgt.

Dieses Produkt enthält eine Lithium-Knopfzelle. Wenn ein neues oder gebrauchtes

a) Die Zellen müssen ordnungsgemäß entsorgt werden, einschließlich der Aufbewahrung

5. Bitte legen Sie die Batterie in der richtigen Richtung ein.

Wenn eine Lithium-Knopfzelle verschluckt wird oder in den Körper gelangt, kann sie

außerhalb der Reichweite von Kindern aufbewahren; und b) Auch gebrauchte Zellen können Verletzungen verursachen.

vom Rezeptor.

verschluckt oder in einen Körperteil eingeführt wurde, suchen Sie sofort

Hinweis: Vor dem Einschalten müssen die Batterien aus der Fernbedienung entfernt werden.

Machine Translated by Google

So stellen Sie die fortlaufende FCC-Konformität sicher:

- 13 -

REINIGUNG

Stecker.Enthält eine Sicherheitsvorrichtung (Sicherung), die

Serviceteam.

1. Ziehen Sie vor der Reinigung unbedingt das Netzkabel aus der Steckdose.

Zugangsabdeckung oben am Befestigungsstecker

2. Kunststoffteile sollten gründlich mit klarem Wasser, milder Seife gereinigt werden

3. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Innere des Motors gelangen.

in Richtung der Klingen (Abb. 8).

Ziehen Sie am Kabel den Stecker.

Zugangsabdeckung oben auf dem Befestigungsstecker (Abb. 9).

sollte nicht entfernt werden. Wenn der Stecker

3. Verwenden Sie den Ventilator nicht, wenn der Stecker beschädigt ist.

2. Sicherungsdeckel öffnen. Sicherung aufschieben

6. Brandgefahr. Ersetzen Sie keine Anbaugeräte

1. Den Stecker fassen und aus der

Ampere, 125-Volt-Sicherung (im Lieferumfang des Produkts enthalten).

4. Brandgefahr. Ersetzen Sie die Sicherung nur durch 2,5

NOTIZ:

Steckdose oder ein anderes Steckdosengerät.

5. Schließen Sie die Sicherungsabdeckung. Schieben Sie die Sicherung

1. Gehen Sie beim Auswechseln der Sicherung nicht plötzlich vor und überanstrengen Sie sie nicht. Andernfalls wird das

Produkt beschädigt oder es kommt zu einem Unfall.

2.Bestätigen Sie, dass die Positionierung korrekt ist.

4. Lassen Sie alle Teile vollständig trocknen, bevor Sie sie in die Steckdose stecken.

3.Sicherung vorsichtig herausnehmen. Die Sicherung

beschädigt, kontaktieren Sie bitte unseren Kundendienst

und einem feuchten Tuch oder Schwamm.

von der anderen Seite, um die Sicherung zu entfernen.

Machine Translated by Google

KORREKTE ENTSORGUNG

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil

15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche

Störungen bei einer Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet

Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert

und verwendet wird, kann es zu schädlichen Störungen des Funkverkehrs kommen. Es gibt jedoch keine

Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn

dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und

Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen

durch eine oder mehrere der folgenden Maßnahmen zu beheben: --Empfangsantenne neu ausrichten

oder an einem anderen Ort aufstellen. --Abstand zwischen Gerät und Empfänger vergrößern. --Gerät an

eine Steckdose eines anderen Stromkreises anschließen als den Empfänger. --Bitten

Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe.

STELLUNGNAHME

EINMISCHUNG DURCH DIE FEDERAL COMMUNICATIONS COMMISSION

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete

Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden.

- 14 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: FKT007R

Ventilatore a torre

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

MODELLO: FKT007R

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

HAI BISOGNO DI AIUTO? CONTATTACI!

Ventilatore a torre

- 1 -

Machine Translated by Google

esperienza e conoscenza, a meno che non siano stati supervisionati o istruiti

1. Per ridurre il rischio di incendio o scosse elettriche, non utilizzare questo ventilatore con

una situazione di sovraccarico o cortocircuito. Se il fusibile salta, scollegare il prodotto

dalla presa. Sostituire il fusibile come da istruzioni di manutenzione dell'utente (seguire

marcatura del prodotto per la corretta classificazione del fusibile) e controllare i prodotti. Se il

dispositivo di controllo della velocità allo stato solido.

all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

il fusibile sostitutivo salta, potrebbe esserci un cortocircuito e il prodotto

tappeti, passatoie o rivestimenti simili. Non posizionare il cavo sotto i mobili

4. Non lasciare il ventilatore in funzione senza sorveglianza.

2. Questo apparecchio è dotato di una spina polarizzata (una lama è più larga dell'altra).

devono essere smaltiti o restituiti a un centro di assistenza autorizzato per

esame e/o riparazione.

Per ridurre il rischio di scosse elettriche, questa spina è progettata per adattarsi a un

5. Scollegare o scollegare l'apparecchio dalla rete elettrica prima

presa polarizzata solo in un modo. Se la spina non si adatta completamente alla presa, invertire

(2) Non utilizzare alcun ventilatore con un cavo o una spina danneggiati. Se danneggiati, restituire

1. Le istruzioni relative al cavo e alla spina sono le seguenti:

spina. Se ancora non si adatta, contattare un elettricista qualificato. Non tentare

3. Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi)

presso un centro di assistenza autorizzato per l'esame e/o la riparazione.

(3) Non far passare il cavo sotto la moquette. Non coprire il cavo con un copriletto.

per modificare questa funzione di sicurezza.

Leggere attentamente le Istruzioni e le Istruzioni per un funzionamento sicuro.

con ridotte capacità fisiche, sensoriali o mentali, o mancanza di

(1)Questo prodotto impiega una protezione da sovraccarico (fusibile). Un fusibile bruciato indica

IMPORTANTI ISTRUZIONI DI SICUREZZA

manutenzione.LEGGI E CONSERVA QUESTE ISTRUZIONI

- 2 -

Machine Translated by Google

- 3 -

70°±5°

40W

7.1

oelettrodomestici. Disporre il cavo lontano dall'area di traffico dove potrebbe inciampare

ribaltamento.

AC230V 50Hz

all'altro, prima di montare o smontare componenti e prima di pulirli.

Angolo di oscillazione

Nome

Velocità massima del vento (m/s)

coprire quando il ventilatore è in funzione.

ENERGIA

Immagine

Modalità Vento/Al

3. Collegare l'alimentazione solo dopo aver completamente assemblato la ventola.

FONTE DI ENERGIA

24 ore

<60

(Norma Europea)

Sopra.

7. Non usare il ventilatore vicino alla finestra. L'umidità può creare rischi elettrici.

Corpo

Durata massima del tempo

6. Assicurarsi che la ventola sia su una superficie stabile durante il funzionamento per evitare

FKT007R

Quantità

Codice

5. Scollegare dalla presa quando non è in uso, quando si sposta il ventilatore da una posizione all'altra

(Standard americano)

Rumore (dB)

Elenco delle parti

AC120V 60Hz

4. Non inserire mai dita, matite o altri oggetti attraverso la protezione

Modello del vento

Modello

2. La ventola deve essere utilizzata alla tensione nominale.

Vento del bambino / Vento del comfort / Forte

Machine Translated by Google

Componente del prodotto

Controllare

Base

Remoto

1+12

Tappo del serbatoio

Scatola di ghiaccio

Acqua

- 4 -

Machine Translated by Google

ISTRUZIONI DI MONTAGGIO

7.Serbatoio dell'acqua

8. Elment del filtro posteriore

6.Base anteriore

1.Telecomando 2.Pannello

di controllo 3.Schermo di

visualizzazione 4.Corpo

5.Base

posteriore

Fase 1: Estrarre il corpo del ventilatore a torre e i relativi componenti dalla scatola. Incrociare le basi. (Fig. 1)

- 5 -

Machine Translated by Google

Aggiungere acqua al serbatoio dell'acqua

Si noti che la superficie dell'acqua non dovrebbe

il serbatoio può contenere al massimo 4L/1.06Gal di

Fase 3: Dopo aver allineato la fibbia, ruotarla in senso orario per bloccare la base. (Fig.3)

Fase 2: Infilare il cavo di alimentazione attraverso il foro per i cavi e unire insieme il corpo e la base del

ventilatore a torre. (Fig.2)

Controllo della quantità di acqua aggiunta al serbatoio dell'acquaQuando si aggiunge acqua al serbatoio

nella parte superiore dell'Air Cocler, prestare attenzione al volume dell'acqua

superare l'area del lavandino quando si aggiunge

acqua per evitare traboccamenti. L'acqua

acqua.

- 6 -

Machine Translated by Google

- 7 -

sopra il livello del serbatoio dell'acqua inferiore. nel processo di utilizzo della funzione

aria fredda, prestare attenzione alla diminuzione del volume dell'acqua nel serbatoio

dell'acqua, quando il volume dell'acqua è ridotto al livello più basso, aggiungere acqua in

tempo. Quando si aggiunge acqua, il volume dell'acqua non deve superare il livello più alto, si

prega di non scuotere violentemente il prodotto dopo averlo riempito con acqua per evitare

che l'acqua nel serbatoio trabocchi.

indicafor sulla finestra del livello dell'acqua del serbatoio dell'acqua in basso, Il volume

dell'acqua non deve superare il livello massimo dell'acqua per evitare

Scaricare l'acqua rimanente nel serbatoio dell'acqua

Quando l'Air Cooler non viene utilizzato per un lungo periodo, c'è uno scarico dell'acqua sul

fondo per evitare che l'acqua venga immagazzinata nel serbatoio dell'acqua. Quando l'acqua

deve essere scaricata, deve essere spostata in un luogo adatto, quindi il tappo del

serbatoio dell'acqua viene rimosso. L'acqua rimanente nel serbatoio dell'acqua proviene dal

foro di scarico.

Machine Translated by Google

1."

Premere questo tasto per accendere/spegnere il ventilatore.

Metterlo nel serbatoio dell'acqua quando si accende la modalità aria fredda (come mostrato in

figura). Nota: i cristalli di ghiaccio possono essere riciclati.

Aprire il coperchio del contenitore del ghiaccio, aggiungere la giusta quantità di acqua e

congelare in frigorifero.

" ACCESO/SPENTO

a. ISTRUZIONI CHIAVE

ISTRUZIONI PER L'USO

Utilizzo dei cristalli lce

- 8 -

Machine Translated by Google

- 9 -

3."

Premere una volta per scegliere tra: vento leggero, vento confortevole, vento forte, modalità

velocità vento intelligente e modalità scelta libera.

5."

"TIMER

Premere ripetutamente questo tasto timer per impostare l'ora di erogazione dell'aria.

Baby Wind --- Velocità del vento predefinita 01.

" VELOCITÀ

Aumenta/diminuisci in 1, intervallo di impostazione: 0-24 ore. E l'icona rossa "h" in

tocco.

Quando i raffreddatori evaporativi si avviano, premere ripetutamente questo tasto e la ventola

Vento confortevole --- Velocità del vento predefinita 5.

l'area di visualizzazione si illumina. ("00" significa annullare il timer)

6."

Vento forte --- Velocità del vento predefinita: 9.

funzionerà con la circolazione "1-2...8-9".

Modalità Al --- Regolazione automatica della velocità dell'aria in base alla stanza

"OSCILLAZIONE

”BLOCCO BAMBINI

4."

temperatura.

2."

Nota: quando vengono selezionate le 4 modalità sopra, premere nuovamente "+" e "-" per regolare

Premere questo tasto per attivare/disattivare la funzione di blocco bambini per evitare che i bambini siano accidentalmente

Modalità libera : regola a piacimento la dimensione dell'ingranaggio della velocità del vento.

"MODALITÀ

la velocità del vento, passerà automaticamente alla modalità di selezione libera.

Dopo aver acceso la ventola, premere questo tasto per selezionare la modalità di oscillazione.

Machine Translated by Google

Il. Funzione di memoria

1. Accensione:

IV. Spegnimento automatico 24 ore su 24

9."

funzione e la spia dell'aria fredda è accesa. Clicca di nuovo per chiudere questa funzione.

entro 15 secondi, la luminosità del display diminuirà del 50%. Dopo

altri 3 secondi, non c'è alcuna operazione e passerà alla modalità notturna, e la luminosità

del display cambierà al 30% e rimarrà.

2. I pulsanti sul pannello come ON/OFF, MODE, SPEED, OSCILLATION,

TIMER hanno le stesse funzioni di quelli del

Durante l'utilizzo, riempire il serbatoio con acqua o aggiungerla attraverso il lavandino.

” MUTO

tasti corrispondenti sul telecomando.

Premere questo tasto, tutti i tasti disattiveranno il suono, quindi verrà ripristinato

8."

Ritorna automaticamente all'ultimo eccetto il timer; la memoria verrà ripristinata a

”

dopo averlo premuto di nuovo.

“

predefinito quando scollegato.

Dopo aver collegato il cavo di alimentazione, il ventilatore a torre è in modalità standby.

”°C/°F COMMUTABILE

7."

Premere contemporaneamente il pulsante "Mode" e il pulsante "Speed" per convertire l'unità

La ventola si spegnerà automaticamente se non viene utilizzata per 24 ore.

”"FUNZIONE RAFFREDDAMENTOPremere questo pulsante per avviare la funzione aria fredda

tra °C e °F.

lo schermo mostra la temperatura ambiente attuale.Quando non c'è alcuna operazione

- 10 -

Machine Translated by Google

3. Una volta installata la batteria, spingere il coperchio della batteria per chiuderlo.

1. Premere il pulsante accanto al coperchio della batteria per sbloccarlo.

come mostrato nel diagramma.

2. Non caricare o gettare nel fuoco per evitare esplosioni o perdite.

Sostituire con una nuova batteria NOTE:

2. Inserire 1 batteria al litio tipo CR2032, assicurandosi che il lato “+” sia rivolto verso l'alto

telecomando. (Fig.6)

1. Rimuovere la scheda nella direzione della freccia per accendere il

3. Conservarlo in un luogo fresco e asciutto.

1. Tenere la batteria fuori dalla portata dei bambini. Se un bambino ingoia

la batteria per errore, consultare immediatamente un medico.

c.AVVERTENZA SULLA BATTERIA COME SOTTO

b.BATTERIE

- 11 -

Machine Translated by Google

ISTRUZIONI PER LA MANUTENZIONE DELL'UTENTE

e. PROTEZIONE DAL SURRISCALDAMENTO DEL MOTORE

d.FUNZIONAMENTO DEL TELECOMANDO

provoca gravi ustioni interne e può portare alla morte in appena 2 ore.

lontano dalla portata dei bambini; e b) Anche le celle usate possono causare lesioni.

Il motore è dotato di un fusibile termico che spegne la ventola per proteggerla

la ventola si bruci a causa del surriscaldamento, che impedisce alle parti in plastica di

Puntare il telecomando verso il ricevitore sulla parte anteriore del ventilatore e premere il tasto

Fissare sempre completamente il vano batteria, se la batteria

lo scomparto non si chiude correttamente, interrompere l'utilizzo del prodotto, rimuovere il

pulsante desiderato. Il telecomando funzionerà a distanze fino a

la ventola dalla deformazione.

cinque metri i6 piedi e l'angolo di 30 gradi compreso tra destra e sinistra

batterie e tenerlo lontano dalla portata dei bambini. Se pensi che le batterie potrebbero avere

dal recettore.

ingerito o inserito in qualsiasi parte del corpo, consultare immediatamente un medico

assistenza medica.

Nota: le batterie devono essere rimosse dal telecomando prima di utilizzarlo.

4. Pulire la batteria prima dell'uso.

Questo prodotto contiene una batteria a bottone/moneta al litio. Se è nuova o usata,

rottamati e smaltiti correttamente.

5. Inserire la batteria nella direzione corretta.

la batteria a bottone/moneta al litio viene ingerita o entra nel corpo, può

a) Le cellule devono essere smaltite correttamente, compresa la loro conservazione

- 12 -

Machine Translated by Google

Per garantire la continua conformità alla FCC:

PULIZIA

coperchio di accesso sulla parte superiore del tappo di fissaggio (Fig.9).

staccare la spina tirando il cavo.

1. Quando si sostituisce il fusibile, non azionarlo in modo brusco o eccessivo, altrimenti il prodotto potrebbe

danneggiarsi o causare incidenti.

2. Verificare che il posizionamento sia corretto.

3. Non utilizzare il ventilatore se la spina è danneggiata.

2.Aprire il coperchio del fusibile. Far scorrere il fusibile aperto

6. Rischio di incendio. Non sostituire l'accessorio

4. Asciugare completamente tutte le parti prima di collegarle alla presa di corrente.

spina. Contiene un dispositivo di sicurezza (fusibile) che

coperchio di accesso sulla parte superiore del tappo di fissaggio

1. Prima di procedere alla pulizia, assicurarsi di scollegare il cavo di alimentazione dalla presa.

2. Le parti in plastica devono essere pulite accuratamente con acqua pulita e sapone neutro.

verso le lame (Fig.8).

non deve essere rimosso. Se la spina è

3.Rimuovere il fusibile con attenzione. Spingere il fusibile

danneggiato, si prega di contattare il nostro servizio post-vendita

e un panno umido o una spugna.

squadra di servizio.

dall'altro lato per rimuovere il fusibile.

1. Afferrare la spina e rimuoverla dal

Amp, fusibile da 125 Volt (fornito con il prodotto).

3. Assicurarsi che acqua o altri liquidi non penetrino all'interno del motore.

4. Rischio di incendio. Sostituire il fusibile solo con 2,5

presa o altro dispositivo di uscita. Non

5. Chiudere il coperchio del fusibile. Far scorrere il fusibile chiuso

NOTA:

- 13 -

Machine Translated by Google

SMALTIMENTO CORRETTO

Questa apparecchiatura è stata testata e ritenuta conforme ai limiti per un dispositivo digitale

di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono concepiti per fornire

una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa

apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non

installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle

comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino

interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze

dannose alla ricezione radio o televisiva, il che può essere determinato accendendo e

spegnendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza con

una o più delle seguenti misure: --Riorientare o riposizionare l'antenna ricevente.--aumentare

la separazione tra l'apparecchiatura e il ricevitore.--Collegare

l'apparecchiatura a una presa su un circuito diverso da quello a cui è

collegato il ricevitore.--Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

DICHIARAZIONE

INTERFERENZA DELLA COMMISSIONE FEDERALE PER LE COMUNICAZIONI

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che

il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea.

Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il

riciclaggio di dispositivi elettrici ed elettronici

- 14 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:FKT007R

Ventiladordetorre

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:FKT007R

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

Ventiladordetorre

1

Machine Translated by Google

1.Parareducirelriesgodeincendioodescargaeléctrica,noutiliceesteventiladorconningún

experienciayconocimientos,amenosquehayansidosupervisadosoinstruidos

unasituacióndesobrecargaocortocircuito.Sisefundeelfusible,desenchufeelproducto

deltomacorriente.Reemplaceelfusiblesegúnlasinstruccionesdeserviciodelusuario(siga

Dispositivodecontroldevelocidaddeestadosólido.

alusodelaparatoporunapersonaresponsabledesuseguridad.

Marcadodelproductoparalaclasificaciónadecuadadelfusible)yverifiquelosproductos.Siel

Sisefundeelfusiblederepuesto,puedehaberuncortocircuitoyelproducto

4.Nodejeelventiladorfuncionandosinsupervisión.

Debedesecharseodevolverseauncentrodeservicioautorizado.

alfombras,tapetesorevestimientossimilares.Nocoloqueelcabledebajodelosmuebles.

2.Esteaparatotieneunenchufepolarizado(unaclavijaesmásanchaquelaotra).

exameny/oreparación.

Parareducirelriesgodedescargaeléctrica,esteenchufeestádiseñadoparaencajarenun

5.Desconecteodesenchufeelaparatodelafuentedealimentaciónantes

Tomacorrientepolarizadodeunasolavía.Sielenchufenoencajacompletamenteeneltomacorriente,inviertaelcable.

(2)Noutiliceningúnventiladorconuncableoenchufedañado.Siestádañado,devuélvalo.

enchufe.Siaúnasínoencaja,contacteaunelectricistacalificado.Nointente

1.Lasinstruccionessobreelcableyelenchufesonlassiguientes:

auncentrodeservicioautorizadoparasurevisióny/oreparación.

3.Esteaparatonoestádiseñadoparaserutilizadoporpersonas(incluidosniños)

paramodificarestacaracterísticadeseguridad.

(1)Esteproductoutilizaproteccióncontrasobrecarga(fusible).Unfusiblefundidoindica

(3)Nopaseelcabledebajodealfombras.Nocubraelcableconunamanta.

Leaatentamentelasinstruccionesylaguíaparaunfuncionamientoseguro.

concapacidadesfísicas,sensorialesomentalesreducidas,ofaltade

INSTRUCCIONESDESEGURIDADIMPORTANTES

Mantenimiento.LEAYGUARDEESTASINSTRUCCIONES

2

Machine Translated by Google

3

oelectrodomésticos.Coloqueelcablelejosdeláreadetránsitodondepuedatropezarse.

40W

7.1

vuelco.

entresí,antesdecolocaroquitarpiezasyantesdelimpiar.

CA230V50Hz

Ángulodeoscilación

Nombre

cubrircuandoelventiladorestéfuncionando.

Velocidadmáximadelviento(m/s)

FUERZA

60

Imagen

Cuerpo

3.Conectelaalimentaciónúnicamentedespuésdequeelventiladorestécompletamenteensamblado.

FUENTEDEENERGÍA

Modoviento/Al

Duraciónmáximadeltiempo

6.Asegúresedequeelventiladorestésobreunasuperficieestablecuandoestéenfuncionamientoparaevitar

FKT007R

24H

Cantidad.

(NormaEuropea)

7.Noutiliceelventiladorcercadeunaventana.Lahumedadpuedegenerarpeligroeléctrico.

5.Desconecteelventiladordeltomacorrientecuandonoestéenusoocuandolomuevadeunlugaraotro.

(Estándaramericano)

Ruido(dB)

encima.

Código

4.Nuncaintroduzcalosdedos,lápicesniningúnotroobjetoatravésdelacubiertaprotectora.

CA120V60Hz

Patróndeviento

Listadepiezas

2.Elventiladordebeutilizarsebajoelvoltajenominal.

Modelo

Vientodebebé/Vientodeconfort/Fuerte

70°±5°

Machine Translated by Google

Componentedelproducto

Control

Remoto

1+1

Base

Tapóndeltanque

Cajadehielo

Agua

4

Machine Translated by Google

INSTRUCCIONESDEMONTAJE

7.Tanquedeagua

6.Basedelantera

1.Controlremoto2.

Paneldecontrol3.

Pantalladevisualización

4.Cuerpo

5.Basetrasera

8.Elementodelfiltrotrasero

Paso1:Saqueelcuerpodelventiladordetorreylaspiezasdelacaja.Coloquelasbasesencruz.(Fig.

5

Machine Translated by Google

Añadeaguaaltanquedeagua

Tengaencuentaquelasuperficiedelaguanodebe

Excedaeláreadelfregaderoalagregaraguapara

evitarquesedesborde.Elagua

Paso3:Despuésdealinearlahebilla,gírelaenelsentidodelasagujasdelrelojparabloquearlabase.(Fig.3)

Paso2:Paseelcabledealimentaciónatravésdelorificioparacablesyunaelcuerpodelventiladordetorrey

labase.(Fig.2)

agua.

ControldelacantidaddeaguaañadidaaltanquedeaguaAlagregaraguaaltanqueenlapartesuperiordelAir

Cocler,presteatenciónalvolumendeagua.

Eltanquepuedecontenercomomáximo4L/1,06Galde

6

Machine Translated by Google

7

Desbordamientodeltanquedeaguainferior.Enelprocesodeusodelafunciónde

airefrío,presteatenciónaladisminucióndelvolumendeaguadeltanquedeagua.

Cuandoelvolumendeaguasereduzcaalnivelmásbajo,agregueaguaatiempo.Al

agregaragua,elvolumendeaguanodebeexcederelnivelmásalto.Noagiteelproducto

violentamentedespuésdellenarloconaguaparaevitarqueelaguadeltanquedeaguase

desborde.

Indicadoenlaventanadeniveldeobleadeltanquedeaguaenlaparteinferior.Elvolumen

deaguanodebeexcederelnivelmáximodeaguaparaevitar

DrenajedelaguarestanteeneltanquedeaguaCuandoel

enfriadordeairenoseutilizaduranteunlargoperíododetiempo,hayundrenajedeaguaen

laparteinferiorparaevitarqueelaguasealmaceneeneltanquedeagua.Cuandosenecesita

drenarelagua,sedebemoveraunlugaradecuadoyluegosequitaeltapóndeltanque

deagua.Elaguarestanteeneltanquedeaguasaleporelorificiodedrenaje.

Machine Translated by Google

a.INSTRUCCIÓNCLAVE

1.“

"ENCENDIDO/APAGADO

Colóqueloenelrecipientedeltanquedeaguacuandoenciendaelmododeairefrío(comose

muestraenlaimagen).Nota:loscristalesdehielosepuedenreciclar.

Abralatapadelcristaldehielo,agregueunacantidadadecuadadeaguaycongéleloenel

refrigerador.

Pulseestateclaparaencender/apagarelventilador.

INSTRUCCIONESDEFUNCIONAMIENTO

Usodecristalesdehielo

8

Machine Translated by Google

Presioneunavezparaelegirvientoparabebévientocómodovientofuertemodode

velocidaddevientointeligentemododeelecciónlibreporturno.

3.“

5."

"MINUTERO

VientobebéVelocidaddelvientopredeterminada01.

"VELOCIDAD

Presioneestatecladeltemporizadorrepetidamenteparaestablecereltiempodeentregadeaire.

Aumento/disminuciónen1,rangodeajuste:024horas.Yelíconorojo“h”en

Cuandoseiniciaelenfriadorevaporativo,presioneestateclarepetidamenteyelventilador

Eláreadevisualizaciónseilumina.(“00”significacancelareltemporizador)

tocar.

VientoconfortableVelocidaddelvientopredeterminada:5.

6.“

VientofuerteVelocidaddelvientopredeterminada9.

Trabajarácon"12...89"circulatorio.

ModoAlAjusteautomáticodelavelocidaddelairesegúnlahabitación.

"OSCILACIÓN

”BLOQUEOPARANIÑOS

temperatura.

4.“

Presioneestateclaparaactivarodesactivarlafuncióndebloqueoparaniñosparaevitarquelosniñosentrenaccidentalmente.

2.“

Modolibreajusteeltamañodelengranajedevelocidaddelvientoavoluntad.

Nota:Cuandoseseleccionanlos4modosanteriores,presione"+"y""nuevamenteparaajustar

Despuésdeencenderelventilador,presioneestateclaparaseleccionarelmododeoscilación.

lavelocidaddelviento,cambiaráautomáticamentealmododeselecciónlibre.

"MODO

9

Machine Translated by Google

10

Funciónylaluzdeairefríoseenciende.Hagaclicnuevamenteparacerrarestafunción.

9.“

En15segundos,elbrillodelapantalladisminuiráenun50%.Después

otros3segundos,nohayningunaoperaciónycambiaráalmodonocturno,yelbrillode

lapantallacambiaráal30%ypermaneceráasí.

Alutilizarlo,lleneeltanqueconaguaoagregueaguaatravésdelfregadero.

"SILENCIAR

2.LosbotonesdelpanelcomoON/OFF,MODE,SPEED,OSCILLATION,TIMER

tienenlasmismasfuncionesquelosdel

teclascorrespondientesenelmandoadistancia.

Presioneestatecla,todaslasteclasapagaránelsonidoyluegoserestaurará.

Elventiladorseapagaráautomáticamentecuandonoserealiceningunaoperacióndespuésde24horas.

8.“

Regresaautomáticamentealúltimoexceptoaltemporizador;lamemoriasereiniciaráa

Despuésdepresionarlonuevamente.

predeterminadocuandoestádesconectado.

”°C/°FCONMUTABLE

Despuésdeconectarelcabledealimentación,elventiladordetorreseencuentraenestadodeespera.

7.“

Presionesimultáneamenteelbotón"Mode"yelbotón"Speed"paraconvertirlaunidad.

Lapantallamuestralatemperaturaambienteactual.Cuandonohayningunaoperación

entre°Cy°F.

”"FUNCIÓNFRÍOPresioneestebotónparainiciarelairefrío

Il.Funcióndelamemoria

1.Encendido:

IV.Apagadoautomáticolas24horas

Machine Translated by Google

11

b.BATERIAS

c.ADVERTENCIASOBRELABATERÍACOMOSEINDICAACONTINUACIÓN

2.Inserte1piladelitiotipoCR2032,asegurándosedequeellado“+”estéhaciaarriba.

comosemuestraeneldiagrama.

3.Unavezinstaladalabatería,cierrelatapa.

2.Nocargueniarrojealfuegoparaevitarexplosionesofugas.

ReemplazarconunabateríanuevaNOTAS:

1.Presioneelbotónjuntoalatapadelabateríaparaliberarla.

Controlremoto.(Fig.6)

1.Retirelatarjetaenladireccióndelaflechaparaencenderel

3.Colóqueloenunlugarsecoyfresco.

1.Mantengalabateríafueradelalcancedelosniños.Siunniñolatraga,

Siporerrordescargalabatería,busqueatenciónmédicadeinmediato.

Machine Translated by Google

e.PROTECCIÓNCONTRASOBRECALENTAMIENTODELMOTOR

d.FUNCIONAMIENTODELCONTROLREMOTO

INSTRUCCIONESDEMANTENIMIENTOPARAELUSUARIO

fueradelalcancedelosniños;yb)Inclusolaspilasusadaspuedenprovocarlesiones.

provocaquemadurasinternasgravesypuedeprovocarlamuerteentansólodoshoras.

Elmotorestáequipadoconunfusibletérmicoqueapagaráelventiladorparaprotegerlo.

Apunteelcontrolremotoalreceptorenlapartefrontaldelventiladorypresioneelbotón

Aseguresiemprecompletamenteelcompartimentodelabatería,silabatería

queelventiladorsequemeporsobrecalentamiento,loqueimpidequelaspiezasdeplástico

Elcompartimentonocierradeformasegura,dejedeusarelproducto,retireel

elventiladordeladeformación.

botóndeseado.Elcontrolremotofuncionaráadistanciasdehasta

cincometrosyseispiesyelángulode30gradosincluidoentreladerechaylaizquierda

pilasymanténgalasfueradelalcancedelosniños.Sicreequelaspilaspuedentener

delreceptor.

Sisehaingeridoosehacolocadodentrodecualquierpartedelcuerpo,busqueatenciónmédicadeinmediato.

Nota:Lasbateríasdebenretirarsedelcontrolremotoantesdeusarlo.

atenciónmédica.

4.Limpielabateríaantesdeusarla.

Esteproductocontieneunabateríadebotón/monedadelitio.Siesnuevoousado

desechadoydispuestoadecuadamente.

a)Lasceldasdeberándesecharseadecuadamente,incluidosumantenimiento.

5.Insertelabateríaenladireccióncorrecta.

Siunabateríadebotónomonedadelitioseingiereoentraenelcuerpo,puede

12

Machine Translated by Google

ParagarantizarelcumplimientocontinuodelaFCC:

LIMPIEZA

Desconectetirandodelcable.

cubiertadeaccesoenlapartesuperiordelenchufedeconexión(Fig.9).

1.Alreemplazarelfusible,noloutilicedeformarepentinaniloesfuercedemasiado,yaqueelproductose

dañaráoprovocaráunaccidente.

2.Confirmequelaposiciónseacorrecta.

2.Abralatapadelfusible.Desliceelfusibleparaabrirlo.

6.Riesgodeincendio.Nosustituyaelaccesorio.

3.Noutiliceelventiladorsielenchufeestádañado.

4.Sequecompletamentetodaslaspiezasantesdeenchufarlas.

enchufe.Contieneundispositivodeseguridad(fusible)que

1.Asegúresededesenchufarelcabledealimentacióndeltomacorrienteantesdelimpiarlo.

cubiertadeaccesoenlapartesuperiordelenchufedeconexión

2.Laspiezasdeplásticodebenlimpiarseafondoconagualimpiayjabónsuave.

hacialascuchillas(Fig.8).

Nosedebequitarelenchufe.

3.Retireelfusibleconcuidado.Empujeelfusible

Dañado,porfavorcontacteconnuestroservicioposventa.

yunpañohúmedooesponja.

Desdeelotroladoparaquitarelfusible.

Equipodeservicio.

3.Asegúresedequenoentreaguaniningúnotrolíquidoenelinteriordelmotor.

1.Sujeteelenchufeyretírelodel

4.Riesgodeincendio.Reemplaceelfusibleúnicamenteporunode2,5mm.

Amperio,fusiblede125voltios(incluidoconelproducto).

NOTA:

receptáculouotrodispositivodesalida.No

5.Cierrelatapadelfusible.Desliceelfusibleparacerrarlo.

13

Machine Translated by Google

14

DECLARACIÓN

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/

CE.Elsímboloquemuestrauncontenedordebasuratachadoindica

queelproductorequiereunarecogidaselectivaderesiduosenlaUnión

Europea.Estoseaplicaalproductoyatodoslosaccesoriosmarcadoscon

estesímbolo.Losproductosmarcadoscomotalesnopuedendesecharsecon

losresiduosdomésticosnormales,sinoquedebenllevarseaunpuntode

recogidaparareciclardispositivoseléctricosyelectrónicos.

Esteequipohasidoprobadoysehadeterminadoquecumpleconloslímitesestablecidos

paraundispositivodigitaldeClaseB,deconformidadconlaParte15delasNormasdela

FCC.Estoslímitesestándiseñadosparaproporcionarunaprotecciónrazonablecontra

interferenciasperjudicialesenunainstalaciónresidencial.Esteequipogenera,utiliza

ypuedeirradiarenergíaderadiofrecuenciay,sinoseinstalayutilizadeacuerdoconlas

instrucciones,puedecausarinterferenciasperjudicialesalascomunicaciones

porradio.Sinembargo,noexistegarantíadequenoseproduzcaninterferenciasenuna

instalaciónenparticular.Siesteequipocausainterferenciasperjudicialesalarecepción

deradiootelevisión,loquesepuededeterminarencendiendoyapagandoelequipo,se

recomiendaalusuarioqueintentecorregirlainterferenciamedianteunaomásdelas

siguientesmedidas:Reorientaroreubicarlaantenareceptora.

Aumentarlaseparaciónentreelequipoyelreceptor.Conectarelequipo

aunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectadoelreceptor.

Consultaraldistribuidoroauntécnicoderadio/TVexperimentadoparaobtener

ayuda.

INTERFERENCIADELACOMISIÓNFEDERALDECOMUNICACIONES

ELIMINACIÓNCORRECTA

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: FKT007R

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Wentylator wieżowy

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL: FKT007R

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

Wentylator wieżowy

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową lub brakiem

z gniazdka. Wymień bezpiecznik zgodnie z instrukcją serwisowania użytkownika (postępuj zgodnie z

doświadczenia i wiedzy, chyba że były nadzorowane lub instruowane

1. Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy używać wentylatora z żadnym

oznakowanie produktu pod kątem właściwego bezpiecznika) i sprawdź produkty. Jeśli

dywaniki, chodniki lub podobne pokrycia. Nie umieszczaj przewodu pod meblami

jeśli bezpiecznik zamienny przepali się, może wystąpić zwarcie i produkt

półprzewodnikowe urządzenie do sterowania prędkością.

2. To urządzenie ma wtyczkę spolaryzowaną (jeden bolec jest szerszy od drugiego).

do użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

4. Nie pozostawiaj włączonego wentylatora bez nadzoru.

Aby zmniejszyć ryzyko porażenia prądem, ta wtyczka jest przeznaczona do stosowania w

5. Przed przystąpieniem do pracy odłącz urządzenie od zasilania.

należy je wyrzucić lub zwrócić do autoryzowanego punktu serwisowego

badanie i/lub naprawa.

spolaryzowane gniazdo tylko w jedną stronę. Jeśli wtyczka nie pasuje całkowicie do gniazda, odwróć ją

(2) Nie używaj wentylatora, którego przewód lub wtyczka są uszkodzone. W przypadku uszkodzenia należy je zwrócić.

1. Instrukcje dotyczące przewodu i wtyczki poniżej:

wtyczka. Jeśli nadal nie pasuje, skontaktuj się z wykwalifikowanym elektrykiem. Nie próbuj

do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

(3) Nie prowadź przewodu pod dywanem. Nie przykrywaj przewodu kocem.

aby zmodyfikować tę funkcję bezpieczeństwa.

3. Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci):

(1) Ten produkt wykorzystuje zabezpieczenie przed przeciążeniem (bezpiecznik). Przepalony bezpiecznik wskazuje

przeciążenia lub zwarcia. Jeśli bezpiecznik się przepali, odłącz produkt od zasilania

Przeczytaj uważnie wskazówki dotyczące bezpiecznej obsługi i instrukcję.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

serwisowanie.PRZECZYTAJ I ZACHOWAJ TE INSTRUKCJE

- 2 -

Machine Translated by Google

- 3 -

3. Podłącz zasilanie dopiero po całkowitym złożeniu wentylatora.

ŹRÓDŁO ZASILANIA

Maksymalny czas trwania

6. Upewnij się, że wentylator podczas pracy stoi na stabilnej powierzchni, aby uniknąć

FKT007R

24H

nad.

(Norma europejska)

5. Odłączaj wentylator od gniazdka, gdy nie jest używany, a także gdy przenosisz go z jednego miejsca do drugiego.

(Standard amerykański)

Hałas (dB)

7. Nie używaj wentylatora w pobliżu okna. Wilgoć może stwarzać zagrożenie elektryczne.

Kod

Ilość.

4. Nigdy nie wkładaj palców, ołówków ani żadnych innych przedmiotów przez osłonę ochronną.

Lista części

Prąd zmienny 120 V 60 Hz

Wzór wiatru

Model

2. Wentylator należy stosować zgodnie z napięciem znamionowym.

Baby Wind / Comfort Wind / Strong

70°±5°

lub urządzeń. Ułóż przewód z dala od obszaru ruchu, gdzie może się o niego potknąć

wywrócenie.

7.1

40 W

Prąd zmienny 230 V 50 Hz

do drugiego, przed założeniem lub zdjęciem części oraz przed czyszczeniem.

Kąt wychylenia

Nazwa

osłona, gdy wentylator pracuje.

MOC

Maksymalna prędkość wiatru (m/s)

Zdjęcie

60

Ciało

Tryb wiatru / Al

Machine Translated by Google

- 4 -

Zdalny

Kontrola

Woda

1+1

Opierać

Lodówka

Korek zbiornika

Komponent produktu

Machine Translated by Google

- 5 -

7.Zbiornik na wodę

Krok 1: Wyjmij korpus wentylatora wieżowego i części z pudełka. Złącz podstawy na krzyż. (Rys. 1)

6.Podstawa przednia

1.Pilot zdalnego sterowania

2.Panel sterowania

3.Ekran wyświetlacza

4.Nadwozie

5.Podstawa tylna

8.Element filtra tylnego

INSTRUKCJA MONTAŻU

Machine Translated by Google

Dodaj wodę do zbiornika na wodę

Należy pamiętać, że powierzchnia wody nie powinna

przekroczyć obszar zlewu podczas dodawania

wody, aby uniknąć przelania. Woda

Krok 3: Po ustawieniu klamry należy przekręcić ją zgodnie z ruchem wskazówek zegara, aby zablokować podstawę. (Rys. 3)

Krok 2: Przeciągnij przewód zasilający przez otwór i połącz korpus wentylatora wieżowego z podstawą.

(Rys. 2)

zbiornik może pomieścić maksymalnie 4L/1,06Gal

woda.

Kontrola ilości wody dodawanej do zbiornika na wodęPodczas dodawania wody do zbiornika na górze

Air Cocler należy zwrócić uwagę na objętość wody

- 6 -

Machine Translated by Google

przepełnienie dolnego zbiornika na wodę. w trakcie korzystania z funkcji chłodnego

powietrza należy zwrócić uwagę na zmniejszenie objętości wody w zbiorniku na wodę.

Gdy objętość wody zmniejszy się do najniższego poziomu, należy na czas dolać wody. Podczas

dodawania wody objętość wody nie powinna przekraczać najwyższego poziomu. Nie należy

gwałtownie potrząsać produktem po napełnieniu wodą, aby zapobiec przelaniu się wody w

zbiorniku na wodę.

wskaźnik poziomu wafla w dolnym okienku zbiornika na wodę. Objętość wody nie powinna

przekraczać maksymalnego poziomu wody, aby uniknąć

Odprowadź pozostałą wodę ze zbiornika na wodę. Gdy Air Cooler

nie jest używany przez dłuższy czas, na dole znajduje się odpływ wody, aby zapobiec gromadzeniu

się wody w zbiorniku na wodę. Gdy woda musi zostać odprowadzona, należy ją przenieść w

odpowiednie miejsce, a następnie usunąć korek zbiornika na wodę. Pozostała woda w

zbiorniku na wodę pochodzi z otworu spustowego.

- 7 -

Machine Translated by Google

a. INSTRUKCJA KLUCZOWA

- 8 -

Umieść go w korytku zbiornika na wodę po włączeniu trybu chłodnego powietrza (jak pokazano

na rysunku). Uwaga: kryształki lodu można poddać recyklingowi.

"WŁ./WYŁ.

1. „

Otwórz pokrywkę pojemnika z lodem, dodaj odpowiednią ilość wody i zamroź w lodówce.

Naciśnij ten przycisk, aby włączyć/wyłączyć wentylator.

Wykorzystanie kryształów lodu

INSTRUKCJA OBSŁUGI

Machine Translated by Google

- 9 -

prędkość wiatru, a urządzenie automatycznie przełączy się na tryb swobodnego wyboru.

"REGULATOR CZASOWY

3.“

Naciśnij raz, aby wybrać kolejno: delikatny wiatr, łagodny wiatr, silny wiatr, inteligentny tryb

prędkości wiatru i tryb swobodnego wyboru.

Naciskaj ten przycisk timera kilkakrotnie, aby ustawić czas dostarczania powietrza.

Zwiększ/zmniejsz w 1, zakres ustawień: 0-24 godziny. I czerwona ikona „h” w

Baby Wind --- Domyślna prędkość wiatru 01.

Komfortowy wiatr --- Domyślnie 5 prędkości wiatru.

” PRĘDKOŚĆ

Gdy chłodnice parowe zostaną uruchomione, naciśnij ten przycisk kilka razy, a wentylator zacznie działać.

Silny wiatr --- Domyślna prędkość wiatru wynosi 9.

będzie współpracować z układem krążenia "1-2...8-9".

obszar wyświetlacza rozświetla się. („00” oznacza anulowanie timera)

6."

Tryb Al --- automatyczna regulacja prędkości powietrza w zależności od pomieszczenia

"OSCYLACJA

BLOKADA DZIECIĘCA

4.“

temperatura.

Naciśnij ten przycisk, aby włączyć/wyłączyć funkcję blokady dziecięcej, zapobiegając przypadkowemu uruchomieniu urządzenia przez dzieci.

dotykać.

Tryb swobodny — dostosuj rozmiar przekładni prędkości wiatru według własnego uznania.

2. „

Uwaga: Po wybraniu 4 powyższych trybów naciśnij ponownie przyciski „+” i „-”, aby je dostosować.

Po włączeniu wentylatora naciśnij ten przycisk, aby wybrać tryb oscylacji.

5.“

"TRYB

Machine Translated by Google

Il. Funkcja pamięci

1. Włączanie:

IV. Automatyczne wyłączanie po 24 godzinach

pomiędzy °C i °F.

po kolejnych 3 sekundach nie będzie żadnej operacji i urządzenie przełączy się na tryb nocny,

a jasność wyświetlacza zmieni się na 30% i pozostanie na tym poziomie.

9."

funkcja i światło zimnego powietrza ison. Kliknij ponownie, aby zamknąć tę funkcję.

2. Przyciski na panelu, takie jak WŁ./WYŁ., TRYB, PRĘDKOŚĆ, OSCILLACJA, TIMER,

mają takie same funkcje jak przyciski na panelu.

odpowiednie przyciski na pilocie.

Przed użyciem należy napełnić zbiornik wodą lub dolać wody przez zlew.

8."

" NIEMY

Naciśnij ten klawisz, a wszystkie klawisze wyłączą dźwięk, a następnie zostanie on przywrócony

”

po ponownym naciśnięciu.

Automatycznie powraca do ostatniego, z wyjątkiem timera; pamięć zostanie zresetowana do

„

domyślnie po odłączeniu.

Po podłączeniu przewodu zasilającego wentylator wieżowy znajduje się w stanie czuwania.

”PRZEŁĄCZALNE °C/°F

Wentylator wyłączy się automatycznie, jeżeli przez 24 godziny nie zostanie wykonana żadna operacja.

7.“

Aby przeliczyć jednostkę, naciśnij jednocześnie przyciski „Mode” i „Speed”.

ekran pokazuje aktualną temperaturę w pomieszczeniu. Gdy nie jest wykonywana żadna operacja

w ciągu 15 sekund jasność wyświetlacza zmniejszy się o 50%. Po

„FUNKCJA CHŁODZENIANaciśnij ten przycisk, aby uruchomić nadmuch zimnego powietrza

- 10 -

Machine Translated by Google

2. Włóż 1 baterię litową typu CR2032, upewniając się, że strona „+” jest skierowana do góry

jak pokazano na schemacie.

3. Po zainstalowaniu baterii należy zamknąć pokrywę baterii.

1. Przechowuj baterię w miejscu niedostępnym dla dzieci. Jeśli dziecko ją połknie,

Wymień baterię na nową. UWAGI:

1. Naciśnij przycisk znajdujący się obok pokrywy baterii, aby ją otworzyć.

zdalne sterowanie. (Rys.6)

1. Wyjmij kartę w kierunku wskazanym strzałką, aby włączyć urządzenie.

Jeśli przez pomyłkę dojdzie do uszkodzenia akumulatora, należy natychmiast zwrócić się o pomoc lekarską.

3. Przechowuj w suchym i chłodnym miejscu.

2. Nie ładuj i nie wrzucaj do ognia, aby uniknąć wybuchu lub wycieku.

b. BATERIE

c.OSTRZEŻENIE DOTYCZĄCE BATERII, JAK PONIŻEJ

- 11 -

Machine Translated by Google

INSTRUKCJA OBSŁUGI UŻYTKOWNIKA

- 12 -

e. OCHRONA PRZED PRZEGRZANIEM SILNIKA

d. OBSŁUGA PILOTA PILOTA

jeśli bateria litowa guzikowa/pastylkowa zostanie połknięta lub dostanie się do organizmu, może

powoduje poważne oparzenia wewnętrzne i może doprowadzić do śmierci w ciągu zaledwie 2 godzin.

Silnik wyposażony jest w bezpiecznik termiczny, który wyłącza wentylator w celu ochrony

wentylator nie przepali się z powodu przegrzania, co zapobiega uszkodzeniu plastikowych części

Zawsze dokładnie zabezpieczaj komorę baterii, jeśli bateria

Skieruj pilota na odbiornik z przodu wentylatora i naciśnij

żądany przycisk. Pilot będzie działał w odległości do

komora nie zamyka się prawidłowo, należy zaprzestać używania produktu, wyjąć

pięć metrów i 6 stóp oraz kąt 30 stopni zawarty między prawą i lewą stroną

baterie i trzymaj je z dala od dzieci. Jeśli podejrzewasz, że baterie mogą

wentylator przed odkształceniem.

z receptora.

jeśli zostanie połknięty lub znajdzie się w jakiejkolwiek części ciała, należy natychmiast zwrócić się o pomoc

pomoc medyczna.

Uwaga: Przed użyciem pilota należy wyjąć z niego baterie.

zezłomowane i odpowiednio zutylizowane.

4. Przed użyciem należy wytrzeć baterię.

Ten produkt zawiera baterię litową guzikową/pastylkową. Jeśli jest to bateria nowa lub używana,

a) Komórki należy odpowiednio utylizować, w tym przechowywać

z dala od dzieci; b) Nawet używane ogniwa mogą spowodować obrażenia.

5. Włóż baterię w prawidłowym kierunku.

Machine Translated by Google

Aby zapewnić ciągłą zgodność z FCC:

- 13 -

CZYSZCZENIE

5. Zamknij pokrywę bezpiecznika. Przesuń bezpiecznik w dół

2. Sprawdź, czy pozycjonowanie jest prawidłowe.

pokrywę dostępową na górze wtyczki przyłączeniowej (rys.9).

odłączaj ciągnąc za przewód.

3. Nie używaj wentylatora, jeśli wtyczka jest uszkodzona.

2. Otwórz pokrywę bezpiecznika. Przesuń bezpiecznik

pokrywa dostępu na górze wtyczki przyłączeniowej

6. Ryzyko pożaru. Nie wymieniaj nasadki.

wtyczka. Zawiera urządzenie zabezpieczające (bezpiecznik), które

w kierunku łopatek (rys.8).

nie należy wyjmować. Jeśli wtyczka jest

1. Przed czyszczeniem należy odłączyć przewód zasilający od gniazdka.

2. Części plastikowe należy dokładnie czyścić czystą wodą z dodatkiem łagodnego mydła

3. Ostrożnie wyjmij bezpiecznik. Wciśnij bezpiecznik

uszkodzone, prosimy o kontakt z naszym działem obsługi posprzedażowej

i wilgotną szmatką lub gąbką.

zespół serwisowy.

z drugiej strony aby wyjąć bezpiecznik.

3. Uważaj, aby do wnętrza silnika nie dostała się woda lub inna ciecz.

4. Przed podłączeniem do gniazdka należy dokładnie osuszyć wszystkie części.

4. Ryzyko pożaru. Wymieniaj bezpiecznik tylko na 2,5

1. Chwyć wtyczkę i wyjmij ją z

Bezpiecznik 125 V (dołączony do produktu).

NOTATKA:

1. Wymieniając bezpiecznik, nie należy wykonywać tej czynności gwałtownie ani nadmiernie. Może to

spowodować uszkodzenie produktu lub wypadek.

gniazdko lub inne urządzenie wyjściowe. Nie

Machine Translated by Google

PRAWIDŁOWA UTYLIZACJA

OŚWIADCZENIE

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE.

Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza,

że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy

to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów

oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami

domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń

elektrycznych i elektronicznych.

To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń

cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu

zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej

i jeśli nie zostanie zainstalowane i używane zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie

wystąpią w konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze

radiowym lub telewizyjnym, co można ustalić, wyłączając i włączając urządzenie, zachęca

się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z

następujących środków: --Zmiana orientacji lub położenia anteny odbiorczej.--Zwiększenie

odległości między urządzeniem a odbiornikiem.--Podłączenie urządzenia

do gniazdka w innym obwodzie niż ten, do którego podłączony jest

odbiornik.--Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-

telewizyjnym w celu uzyskania pomocy.

Ingerencja Federalnej Komisji Łączności

- 14 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: FKT007R

Torenventilator

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: FKT007R

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-

of software-updates voor ons product zijn.

HULP NODIG? NEEM CONTACT MET ONS OP!

Torenventilator

- 1 -

Machine Translated by Google

3. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen)

(3) Laat het snoer niet onder het tapijt lopen. Bedek het snoer niet met een deken.

om deze veiligheidsfunctie te wijzigen.

Lees de richtlijnen voor veilig gebruik en de instructies zorgvuldig door.

met verminderde fysieke, sensorische of mentale vermogens, of gebrek aan

(1)Dit product is voorzien van overbelastingsbeveiliging (zekering). Een doorgebrande zekering geeft aan dat:

een overbelastings- of kortsluitingssituatie. Als de zekering doorbrandt, trek dan de stekker van het product uit het stopcontact

uit het stopcontact. Vervang de zekering volgens de onderhoudsinstructies van de gebruiker (volg

tapijten, lopers of soortgelijke bedekkingen. Leg het snoer niet onder meubels

gepolariseerde stopcontact alleen op één manier. Als de stekker niet volledig in het stopcontact past, draai hem dan om

(2) Gebruik geen ventilator met een beschadigd snoer of stekker. Als het snoer of de stekker beschadigd is, moet u het apparaat retourneren.

1. De instructies over het snoer en de stekker zijn als volgt:

stekker. Als het nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien. Probeer niet

naar een geautoriseerde servicewerkplaats voor onderzoek en/of reparatie.

4. Laat de ventilator niet onbeheerd draaien.

2. Dit apparaat heeft een gepolariseerde stekker (één pen is breder dan de andere).

moet worden weggegooid of worden geretourneerd naar een geautoriseerde servicefaciliteit voor

onderzoek en/of reparatie.

Om het risico op een elektrische schok te verminderen, is deze stekker bedoeld om in een

5. Haal de stekker van het apparaat uit het stopcontact of koppel het los van de stroomvoorziening voordat u het apparaat gebruikt.

ervaring en kennis, tenzij zij onder toezicht of instructie zijn geplaatst

1. Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met

productmarkering voor de juiste zekeringwaarde) en controleer de producten. Als de

vervangende zekering springt, er kan een kortsluiting aanwezig zijn en het product

Solid-state snelheidsregelapparaat.

dat het apparaat wordt gebruikt door een persoon die verantwoordelijk is voor hun veiligheid.

onderhoud.LEES EN BEWAAR DEZE INSTRUCTIES

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

- 2 -

Machine Translated by Google

- 3 -

7. Gebruik geen ventilator in de buurt van een raam. Vocht kan een elektrisch gevaar opleveren.

(Europese norm)

ÿ60

Lichaam

Wind / Al-modus

3. Sluit de stroom pas aan als de ventilator volledig is gemonteerd.

STROOMBRON

24 uur

deksel wanneer de ventilator draait.

STROOM

Maximale windsnelheid (m/s)

Afbeelding

AC230V 50Hz

naar een andere, voordat u onderdelen aanbrengt of verwijdert, en voordat u gaat schoonmaken.

Zwenkhoek

Naam

ofapparaten. Leg het snoer weg van het verkeersgebied waar het kan worden gestruikeld

omvallen.

40W

7.1

Model

2. De ventilator moet worden gebruikt onder de nominale spanning.

Baby Wind / Comfort Wind / Sterk

70°±5°

4. Steek nooit uw vingers, potloden of andere voorwerpen door de beschermkap.

Onderdelenlijst

AC120V 60Hz

Windpatroon

5. Haal de stekker uit het stopcontact wanneer u de ventilator niet gebruikt of wanneer u hem van de ene locatie naar de andere verplaatst.

(Amerikaanse standaard)

Geluid (dB)

Code

Maximale timingduur

6. Zorg ervoor dat de ventilator op een stabiel oppervlak staat wanneer deze in werking is om te voorkomen dat de ventilator vastloopt.

FKT007R

Aantal

over.

Machine Translated by Google

Productcomponent

Op afstand

Controle

Water

1+1

Baseren

IJskast

Tankdop

- 4 -

Machine Translated by Google

MONTAGE-INSTRUCTIES

7. Watertank

Stap 1: Haal de torenventilatorbehuizing en de onderdelen uit de doos. Plaats de bases kruislings

op elkaar (Fig. 1).

6. Voorste basis

1. Afstandsbediening

2. Bedieningspaneel

3. Beeldscherm 4.

Carrosserie 5. Achterkant

8.Achterfilterelement

- 5 -

Machine Translated by Google

Voeg water toe aan de watertank

Houd er rekening mee dat het wateroppervlak niet mag

overschrijd het gootsteenoppervlak bij het toevoegen

van water om overstroming te voorkomen. Het water

Stap 3: Nadat u de gesp hebt uitgelijnd, draait u deze met de klok mee om de basis te vergrendelen. (Fig. 3)

Stap 2: Leid het netsnoer door het kabelgat en sluit de behuizing en de basis van de torenventilator aan

elkaar aan. (Fig. 2)

tank kan maximaal 4L/1.06Gal bevatten

water.

Controle van de hoeveelheid water die aan de watertank wordt toegevoegdWanneer u water aan de tank

bovenop de Air Cocler toevoegt, let dan op het watervolume

- 6 -

Machine Translated by Google

- 7 -

Laat het resterende water in de watertank leeglopen Wanneer

de Air Cooler lange tijd niet wordt gebruikt, zit er een waterafvoer aan de onderkant om te

voorkomen dat er water in de watertank wordt opgeslagen. Wanneer water moet worden

afgevoerd, moet het naar een geschikte plaats worden verplaatst en vervolgens wordt de

watertankplug verwijderd. Het resterende water in de watertank stroomt uit de afvoeropening.

indicatie op het waferniveauvenster van de watertank aan de onderkant. Het watervolume

mag het maximale waterniveau niet overschrijden om te voorkomen

overloop van de onderste watertank. Let bij het gebruik van de koele luchtfunctie op de

afname van het watervolume van de watertank. Wanneer het watervolume is

teruggebracht tot het laagste waterniveau, voeg dan tijdig water toe. Bij het toevoegen van

water mag het watervolume het hoogste waterniveau niet overschrijden. Schud het product niet

heftig nadat het met water is gevuld om te voorkomen dat het water in de watertank overstroomt.

Machine Translated by Google

a. BELANGRIJKSTE INSTRUCTIE

1.“

"AAN/UIT

Plaats het in de watertank wanneer u de koele luchtmodus inschakelt (zoals afgebeeld). Let op:

ijskristallen kunnen worden gerecycled.

Open het deksel van de ijsblokjesmachine, voeg een passende hoeveelheid water toe en

zet het in de koelkast.

Druk op deze toets om de ventilator in of uit te schakelen.

Gebruik van ijskristallen

GEBRUIKSAANWIJZING

- 8 -

Machine Translated by Google

- 9 -

2.“

Let op: Wanneer de bovenstaande 4 modi zijn geselecteerd, drukt u nogmaals op "+" en "-" om de instellingen aan te passen.

aanraken.

Vrije modus : pas de grootte van het windsnelheidsmechanisme naar wens aan.

de windsnelheid, dan schakelt hij automatisch over naar de vrije selectiemodus.

"MODUS

Nadat de ventilator is ingeschakeld, drukt u op deze toets om de oscillatiemodus te selecteren.

5.“

”TIJDKLOK

Al-modus --- Automatische aanpassing van de luchtsnelheid volgens de kamer

"OSCILLATIE

”KINDERSLOT

4.“

temperatuur.

Druk op deze toets om de kinderslotfunctie in of uit te schakelen om te voorkomen dat kinderen per ongeluk hun auto in- of uitschakelen.

Wanneer de verdampingskoelers zijn gestart, drukt u herhaaldelijk op deze toets en de ventilator gaat draaien.

Comfortabele wind --- Standaard 5 windsnelheden.

het displaygebied licht op. ("00" betekent dat de timer moet worden geannuleerd)

6.“

Sterke wind --- Standaard windsnelheid 9.

zal werken met "1-2...8-9"bloedsomloop.

3.“

Druk eenmaal om te kiezen uit de modus Babywind, Comfortabele wind, Sterke wind,

Intelligente windsnelheid en Vrije keuze.

Druk herhaaldelijk op deze timerknop om de tijd voor de luchttoevoer in te stellen.

Toename/afname in 1, instellingsbereik: 0-24 uur. En het rode pictogram "h" in

Baby Wind --- Standaard 01 windsnelheid.

” SNELHEID

Machine Translated by Google

Il. Geheugenfunctie

1. Inschakelen:

IV. 24-uurs automatische uitschakeling

7.“

Druk tegelijkertijd op de knoppen "Mode" en "Speed" om de eenheid om te zetten

De ventilator schakelt automatisch uit als het apparaat 24 uur lang niet is gebruikt.

tussen °C en °F.

”"KOELFUNCTIEDruk op deze knop om de koudeluchtfunctie te starten

Het scherm geeft de huidige kamertemperatuur weer. Als er geen bediening is

binnen 15 seconden zal de helderheid van het display met 50% afnemen. Na

Na nog eens 3 seconden vindt er geen bediening plaats en schakelt het apparaat over naar de

nachtmodus. De helderheid van het scherm verandert naar 30% en blijft hetzelfde.

“

standaard wanneer losgekoppeld.

Nadat u het netsnoer hebt aangesloten, staat de torenventilator in de stand-bystand.

”SCHAKELBARE °C/°F

Druk op deze toets, alle toetsen schakelen het geluid uit en daarna wordt het weer hersteld

8.“

Keert automatisch terug naar de laatste behalve de timer; het geheugen wordt gereset naar

nadat u er nogmaals op hebt gedrukt.

9.“

functie en het koude luchtlicht ison. Klik nogmaals om deze functie te sluiten.

2. De knoppen op het paneel, zoals AAN/UIT, MODUS, SNELHEID, OSCILLATIE,

TIMER, hebben dezelfde functies als die van de

overeenkomstige toetsen op de afstandsbediening.

Wanneer u het apparaat gebruikt, vult u de tank met water of voegt u water toe via de gootsteen.

" STOM

- 10 -

Machine Translated by Google

2. Plaats 1 x CR2032 type lithium batterij, zorg ervoor dat de “+” kant naar boven wijst

zoals weergegeven in het diagram.

3. Zodra de batterij is geplaatst, drukt u het batterijklepje dicht.

1. Houd de batterij buiten bereik van kinderen. Als een kind de batterij inslikt,

Vervang door een nieuwe batterij OPMERKINGEN:

1. Druk op de knop naast het batterijklepje om het batterijklepje te ontgrendelen.

afstandsbediening. (Fig.6)

1. Verwijder de kaart in de richting van de pijl om de

2. Niet opladen of in vuur gooien om explosie of lekkage te voorkomen.

3. Bewaar het op een droge en koele plaats.

Als u per ongeluk de batterij in de auto hebt gestoken, dient u onmiddellijk medische hulp in te schakelen.

c.BATTERIJWAARSCHUWING ZOALS HIERONDER

b.BATTERIJEN

- 11 -

Machine Translated by Google

GEBRUIKERSINSTRUCTIES VOOR SERVICE

e. OVERVERHITTINGSBEVEILIGING VAN DE MOTOR

d.BEDIENING VAN DE AFSTANDSBEDIENING

4. Maak de batterij schoon voor gebruik.

Dit product bevat een lithiumknoopcelbatterij. Als het een nieuwe of gebruikte batterij betreft,

gesloopt en op de juiste manier afgevoerd.

5. Plaats de batterij in de juiste richting.

Als een lithiumknoopcelbatterij wordt ingeslikt of in het lichaam terechtkomt, kan dit leiden tot:

a) De cellen moeten op de juiste manier worden afgevoerd, inclusief het bewaren ervan

buiten bereik van kinderen; en b) Zelfs gebruikte cellen kunnen letsel veroorzaken.

van de receptor.

is ingeslikt of in een lichaamsdeel is terechtgekomen, zoek dan onmiddellijk medische hulp.

medische hulp.

Let op: De batterijen moeten uit de afstandsbediening worden verwijderd voordat u deze in gebruik neemt.

compartiment sluit niet goed, stop met het gebruiken van het product, verwijder de

gewenste knop. De afstandsbediening werkt op afstanden tot

de ventilator tegen vervorming.

vijf meter i6 voet en de hoek van 30 graden tussen rechts en links

batterijen en houd ze buiten bereik van kinderen. Als u denkt dat batterijen mogelijk

veroorzaakt ernstige inwendige brandwonden en kan binnen 2 uur tot de dood leiden.

De motor is uitgerust met een thermische zekering die de ventilator uitschakelt om

de ventilator door oververhitting niet doorbrandt, waardoor plastic onderdelen van

Richt de afstandsbediening op de ontvanger aan de voorkant van de ventilator en druk op de

Sluit het batterijcompartiment altijd volledig af, als de batterij

- 12 -

Machine Translated by Google

SCHOONMAAK

Om voortdurende FCC-naleving te garanderen:

1. Pak de stekker vast en verwijder deze uit de

Ampère, 125 Volt zekering (meegeleverd bij het product.)

4. Droog alle onderdelen volledig af voordat u ze in het stopcontact steekt.

4. Brandgevaar. Vervang de zekering alleen door een 2,5

stopcontact of ander stopcontact. Niet

5. Sluit het deksel van de zekering. Schuif de zekering dicht

OPMERKING:

1. Wanneer u de zekering vervangt, mag u dit niet plotseling doen of overbelasten. Anders kan het product

beschadigd raken of een ongeluk veroorzaken.

2. Controleer of de positionering correct is.

3. Verwijder de zekering voorzichtig. Duw de zekering

beschadigd, neem dan contact op met onze aftersales

en een vochtige doek of spons.

serviceteam.

van de andere kant om de zekering te verwijderen.

3. Zorg ervoor dat er geen water of andere vloeistoffen in de motor terechtkomen.

stekker. Bevat een veiligheidsvoorziening (zekering) die

toegangsklep bovenop bevestigingsplug

1. Zorg ervoor dat u de stekker uit het stopcontact haalt voordat u het apparaat schoonmaakt.

2. Kunststof onderdelen moeten grondig worden gereinigd met schoon water en milde zeep

richting de bladen (Fig. 8).

mag niet worden verwijderd. Als de stekker

Toegangsklepje bovenop de bevestigingsplug (Fig. 9).

Trek aan het snoer om de stekker eruit te halen.

3. Gebruik de ventilator niet als de stekker beschadigd is.

2. Open het zekeringdeksel. Schuif de zekering open

6. Brandgevaar. Bevestiging niet vervangen

- 13 -

Machine Translated by Google

CORRECTE VERWIJDERING

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse

B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke

bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze

apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien

niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie

veroorzaken voor radiocommunicatie. Er is echter geen garantie dat er geen

interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke

interferentie veroorzaakt voor radio- of televisieontvangst, wat kan worden vastgesteld

door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen

de interferentie te corrigeren door een of meer van de volgende maatregelen: --Heroriënteer

of verplaats de ontvangstantenne.--vergroot de afstand tussen de

apparatuur en de ontvanger.--Sluit de apparatuur aan op een stopcontact

op een ander circuit dan dat waarop de ontvanger is aangesloten.--Raadpleeg de dealer of

een ervaren radio-/tv-technicus voor hulp.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan

dat het product in de Europese Unie gescheiden afvalinzameling vereist.

Dit geldt voor het product en alle accessoires die met dit symbool zijn

gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het

normale huishoudelijke afval worden weggegooid, maar moeten worden

ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische

apparaten.

STELLING

INTERFERENTIE VAN DE FEDERALE COMMUNICATIECOMMISSIE

- 14 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: FKT007R

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Tower-Fan

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

Tower-Fan

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: FKT007R

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

- 2 -

service.LÄS OCH SPARA DESSA INSTRUKTIONER

VIKTIGA SÄKERHETSINSTRUKTIONER

kontakt. Om den fortfarande inte passar, kontakta en behörig elektriker. Försök inte

1.Instruktionerna om sladd och kontakt enligt nedan:

bör kasseras eller lämnas tillbaka till en auktoriserad serviceverkstad

till en auktoriserad serviceverkstad för undersökning och/eller reparation.

polariserat uttag endast på ett sätt. Om kontakten inte passar helt i uttaget, vänd om

(2) Använd inte en fläkt med en skadad sladd eller kontakt. Om skadad,.retur

en överbelastning eller kortslutningssituation. Om säkringen går, koppla ur produkten

mattor.löpare eller liknande beläggningar. Placera inte sladden under möbler

Läs Vägledning för säker användning och instruktioner noggrant.

för att ändra denna säkerhetsfunktion.

med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på

(1)Denna produkt använder överbelastningsskydd (säkring). En sprängd fusein indikerar

3. Denna apparat är inte avsedd att användas av personer (inklusive barn)

från uttaget. Byt ut säkringen enligt användarens serviceinstruktioner (följ

(3) Dra inte sladden under mattan. Täck inte sladden med kast

solidstate hastighetskontrollanordning.

att använda apparaten av en person som är ansvarig för deras säkerhet.

ersättningssäkring går, en kortslutning kan vara närvarande och produkten

1. För att minska risken för brand eller elektriska stötar, använd inte denna fläkt med någon

erfarenhet och kunskap, såvida de inte har övervakats eller instruerats

produktmärkning för korrekt säkringsklassning) och kontrollera produkterna. om

För att minska risken för elektriska stötar är denna kontakt avsedd att passa i en

5. Koppla ur eller koppla bort apparaten från strömförsörjningen innan

undersökning och/eller reparation.

2. Denna apparat har en polariserad kontakt (det ena bladet är bredare än det andra).

4. Lämna inte fläkten igång utan uppsikt.

Machine Translated by Google

7.Använd inte fläkten nära fönstret. Fukt kan skapa elektrisk fara.

(Europeisk standard)

ÿ60

Kropp

Vind / Al-läge

3. Anslut strömmen först efter att fläkten är helt monterad.

STRÖMKÄLLA

24H

lock när fläkten är igång.

DRIVA

Maximal vindhastighet (m/s)


AC230V 50Hz

till en annan, innan du sätter på eller tar av delar och före rengöring.

Svängvinkel

Namn

eller apparater. Placera sladden borta från trafikområdet där den kan trampas

välta.

40W

7.1

Modell

2. Fläkten ska användas under märkspänning.

Babyvind / Komfortvind / Stark

70°±5°

4. Stick aldrig in fingrar, pennor eller något annat föremål genom skyddet

Dellista

Vindmönster

AC120V 60Hz

5. Dra ur kontakten från uttaget när den inte används, när fläkten flyttas från en plats

(American Standard)

Buller (dB)

Koda

Maximal tidslängd

6. Se till att fläkten står på en stabil yta när den används för att undvika

FKT007R

Antal.

över.

- 3 -

Machine Translated by Google

Produktkomponent

Kontrollera

Avlägsen

1+1

Bas

Tankplugg

Islåda

Vatten

- 4 -

Machine Translated by Google

MONTERINGSINSTRUKTIONER

7. Vattentank

Steg 1: Ta ut tornets fläktkropp och delar från lådan. Kryssa mot baserna.(Fig.1)

6.Främre bas

1.Fjärrkontroll

2.Kontrollpanel

3.Displayskärm

4.Kross

5.Bakre bas

8.Bakfilter Elmnent

- 5 -

Machine Translated by Google

Tillsätt vatten till vattentanken

Observera att vattenytan inte bör

överskrid diskbänksområdet när du fyller

på vatten för att undvika översvämning. Vattnet

Steg 3: Efter att ha riktat in spännet, vrid det medurs för att låsa basen. (Fig.3)

Steg 2: Trä nätsladden genom ledningshålet och koppla ihop towerfan-kroppen och basen.

(Fig.2)

tanken rymmer högst 4L/1,06Gal

vatten.

Kontroll av mängden vatten som tillsätts till vattentanken När du tillsätter vatten till tanken på

toppen av Air Cocler, var uppmärksam på vattenvolymen

- 6 -

Machine Translated by Google

- 7 -

ovanför den nedre vattentanken. Var uppmärksam på minskningen av vattenvolymen i

vattentanken när du använder kylluftfunktionen. När vattenvolymen reduceras till lägsta

vattennivå, vänligen tillsätt vatten i tid. Vid tillsats av vatten bör vattenvolymen inte överstiga

högsta vattennivå, Piease skaka inte produkten häftigt efter att ha fyllts på med vatten för att

förhindra att vattnet i vattentanken svämmar över.

indikering för på wafernivåfönstret i vattentanken i botten, Vattenvolymen bör inte överstiga

den maximala vattennivån för att undvika

Töm ut resterande vatten i vattentanken När Air Cooler inte

används under en längre tid finns det ett vattenavlopp i botten för att förhindra att vatten lagras i

vattentanken. När vatten behöver tömmas måste det flyttas till lämplig plats och sedan tas

vattentankens plugg bort. Det kvarvarande vattnet i vattentanken kommer från dräneringshålets

utflöde.

Machine Translated by Google

a.NYCKELINSTRUKTION

- 8 -

1."

" PÅ/AV

Sätt den i vattentankens tråg när du slår på kylluftsläget (som visas på bilden). Notera:

iskristaller kan återvinnas.

Öppna locket på iskristallen, tillsätt en lämplig mängd vatten och frys in i kylen.

Tryck på denna knapp för att slå på/stänga av fläkten.

BRUKSANVISNING

Användning av lce-kristaller

Machine Translated by Google

- 9 -

temperatur.

4."

visningsområdet tänds.(“00” betyder att timern avbryts)

Tryck på den här knappen för att slå på/av barnlåsfunktionen för att undvika barns olycka

Al-läge --- Automatisk justering av lufthastigheten efter rummet

"SVÄNGNING

”BARNSLÅS

5."

"LÄGE

Fritt läge --- justera storleken på vindhastighetsväxeln efter behag.

vindhastigheten växlar den automatiskt till läget för fritt val.

När fläkten har slagits på, tryck på den här knappen för att välja oscillationsläge.

2."

Obs: När ovanstående 4 lägen är valda, tryck på "+" &"-" igen för att justera

"TIMER

Baby Wind --- Standard 01 vindhastighet.

” HASTIGHET

Öka/minska i 1, inställningsområde: 0-24 timmar. Och den röda ikonen "h" in

röra.

Tryck en gång för att välja babyvind - behaglig vind - stark vind - Intelligent

vindhastighetsläge -Fritt valläge i tur och ordning.

3."

Tryck på denna timerknapp upprepade gånger för att ställa in tiden för lufttillförsel.

Stark vind --- Standard 9 vindhastighet.

kommer att fungera med "1-2...8-9" cirkulation.

6."

Bekväm vind --- Standard 5 vindhastigheter.

När evaporative kylarna startade, tryck på denna tangent upprepade gånger och fläkten

Machine Translated by Google

IV. 24-timmars automatisk avstängning

1. Slå på:

Il. Minnesfunktion

”VÄXLINGSBAR °C/°F

Efter att ha anslutit nätsladden är tornfläkten i standby-läge

standard när den är urkopplad.

inom 15 sekunder kommer skärmens ljusstyrka att minska med 50 %. Efter

""KYLFUNKTION Tryck på denna knapp för att starta den kalla luften

mellan °C och °F.

skärmen visar den aktuella rumstemperaturen. När det inte finns någon funktion

7."

Tryck samtidigt på "Mode" och "Speed"-knappen för att konvertera enheten

ytterligare 3 sekunder, det är ingen funktion och den kommer att växla till nattläge, och

ljusstyrkan på skärmen kommer att ändras till 30% och förbli.

När du använder den, fyll tanken med vatten eller tillsätt vatten genom diskhon.

” TYST

motsvarande knappar på fjärrkontrollen.

Fläkten stängs av automatiskt när den inte fungerar efter 24 timmar.

funktion och kallluftslampan. Klicka igen för att stänga den här funktionen.

9."

2. Knapparna på panelen såsom ON/OFF, MODE, SPEED, OSCILLATION,TIMER

har samma funktioner som de på

”

efter att trycka på den igen.

Återgår automatiskt till den sista utom timern; minnet återställs till

8."

Tryck på den här knappen, alla tangenter stänger av ljudet, och sedan kommer det att återställas

- 10 -

Machine Translated by Google

2. Sätt i 1 x CR2032-litiumbatteri, se till att "+"-sidan är vänd uppåt

som visas i diagrammet.

3. När batteriet är installerat, stäng batteriluckan.

3. Placera den på en torr och sval plats.

Byt ut med ett nytt batteri ANMÄRKNINGAR:

1. Tryck på knappen bredvid batteriluckan för att frigöra batteriluckan.

fjärrkontroll. (Fig. 6)

1. Ta bort kortet i pilens riktning för att slå på

batteriet av misstag, sök omedelbart läkare.

2. Ladda inte eller kasta inte i eld för att undvika explosion eller läckage.

1. Förvara batteriet utom räckhåll för barn. Om ett barn sväljer

c.BATTERIVARNING ENLIGT NEDEN

b.BATTERIER

- 11 -

Machine Translated by Google

ANVÄNDARSERVICEINSTRUKTIONER

- 12 -

e. ÖVERHETTSSKYDD AV MOTORN

d. ANVÄNDNING AV FJÄRRKONTROLL

Obs: Batterierna måste tas ur fjärrkontrollen innan den gör det

läkarvård.

fläkten från deformation.

från receptorn.

har svalts eller placerats inuti någon del av kroppen, sök omedelbart

borta från barn; och b) Även använda celler kan orsaka skada.

5. Sätt i batteriet i rätt riktning.

skrotas och kasseras på rätt sätt.

litiumknapp/knappcellsbatteri sväljs eller kommer in i kroppen kan det

a) Cellerna ska kasseras på rätt sätt, inklusive förvara dem

4. Torka av batteriet före användning.

Denna produkt innehåller ett litiumknapp-/knappcellsbatteri. Om en ny eller begagnad

Rikta fjärrkontrollen mot mottagaren på framsidan av fläkten och tryck på

Säkra alltid batterifacket helt, om batteriet

fläkten brinner ut på grund av överhettning, vilket håller plastdelar av

orsakar allvarliga brännskador på insidan och kan leda till döden på så lite som 2 timmar.

Motorn är utrustad med en termosäkring som stänger av fläkten för att skydda

femmeter i6ft och vinkeln på 30 grader ingår mellan höger och vänster

batterier och förvara dem borta från barn. Om du tror att batterier kan ha

önskad knapp. Fjärrkontrollen fungerar på avstånd på upp till

facket stängs inte ordentligt, sluta använda produkten, ta bort

Machine Translated by Google

För att säkerställa fortsatt FCC-efterlevnad:

- 13 -

RENGÖRING

från andra sidan för att ta bort säkringen.

serviceteam.

1. Var noga med att dra ur nätsladden från uttaget innan rengöring.

3. Se till att inte få vatten eller annan vätska in i motorn.

3.Ta bort säkringen försiktigt. Tryck på säkringen

skadad, vänligen kontakta vår efterförsäljning

och fuktig trasa eller svamp.

1. När du byter ut säkringen, vänligen använd inte plötsligt eller överansträngning. annars

kommer produkten att skadas eller orsaka olycka.

uttag eller annan uttagsenhet. Gör inte det

4. Brandrisk. Byt endast ut säkringen mot 2.5

5. Stäng säkringsluckan. Skjut stängd säkringen

NOTERA:

1. Ta tag i kontakten och ta bort den från

Amp, 125 volts säkring (medföljer produkten.)

2.Bekräfta att positioneringen är korrekt.

2.Öppna säkringslocket. Skjut öppen säkring

6. Brandrisk. Byt inte tillbehör

4. Torka alla delar helt innan de ansluts till eluttaget.

koppla ur genom att dra i sladden.

åtkomstlock ovanpå fästpluggen (fig.9).

3.Använd inte fläkten om kontakten är skadad.

mot bladen (fig. 8).

bör inte tas bort. Om kontakten är

2. Plastdelar ska rengöras noggrant med rent vatten, mild tvål

åtkomstlock ovanpå fästpluggen

stickpropp. Innehåller en säkerhetsanordning (säkring) som

Machine Translated by Google

KORREKT AVFALLSHANTERING

Denna utrustning har testats och befunnits följa gränserna för en digital enhet av klass B, enligt

del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga

störningar i en bostadsinstallation. Denna utrustning genererar, använder och kan utstråla

radiofrekvensenergi och, om den inte installeras och används i enlighet med

instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garanti för att störningar inte kommer att inträffa i en viss installation. Om den

här utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas

genom att slå av och på utrustningen, uppmanas användaren att försöka korrigera

störningen genom en eller flera av följande åtgärder: --Vänd eller flytta mottagningsantennen.

--nöka avståndet mellan utrustningen och mottagaren.--Anslut utrustningen till ett uttag på en

annan krets än den som mottagaren är ansluten till.--Konsultera återförsäljare

eller en erfaren radio/TV-tekniker för hjälp.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EC. Symbolen som visar en soptunna korsad anger att produkten kräver

separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans

med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning

av elektriska och elektroniska apparater

PÅSTÅENDE

FEDERAL COMMUNICATION COMMISSION INTERFERENS

- 14 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor FKT007R Oscillating Tower Fan High Velocity

Product's Documents

User Manual

Specifications

Vevor FKT007R Questions and Answers
