Technical Support and E-Warranty Certificate www.vevor.com/support

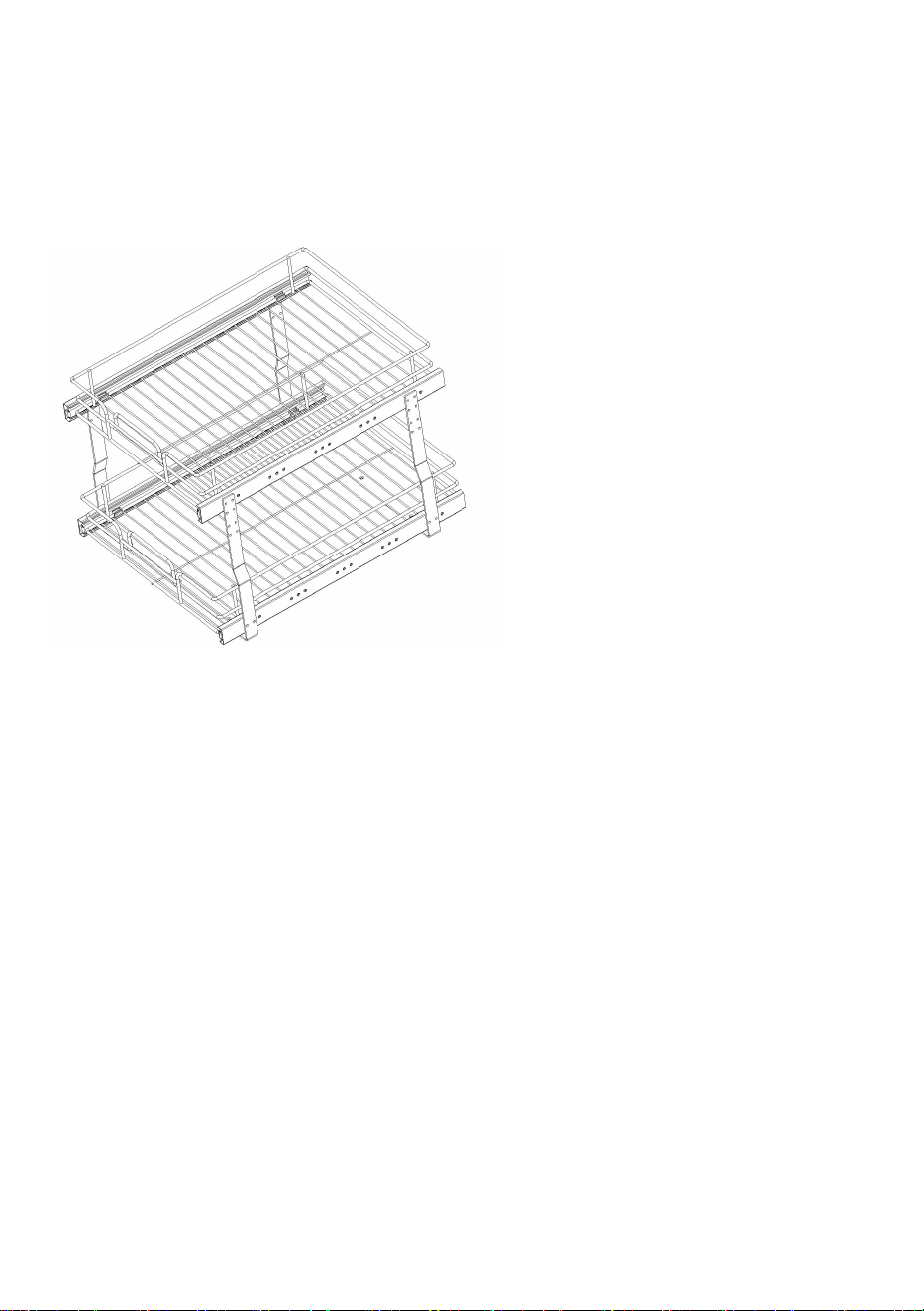

PLACE TYPE PULL-OUT ORGANIZERS
（
DOUBLE LAYER BASKET
）
Model: LX-C9359；LX-C9358
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
1
Thanks for purchasing one of our products, please read carefully the assembly
instructions before the installation.
Model: LX-C9359；LX-C9358
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2

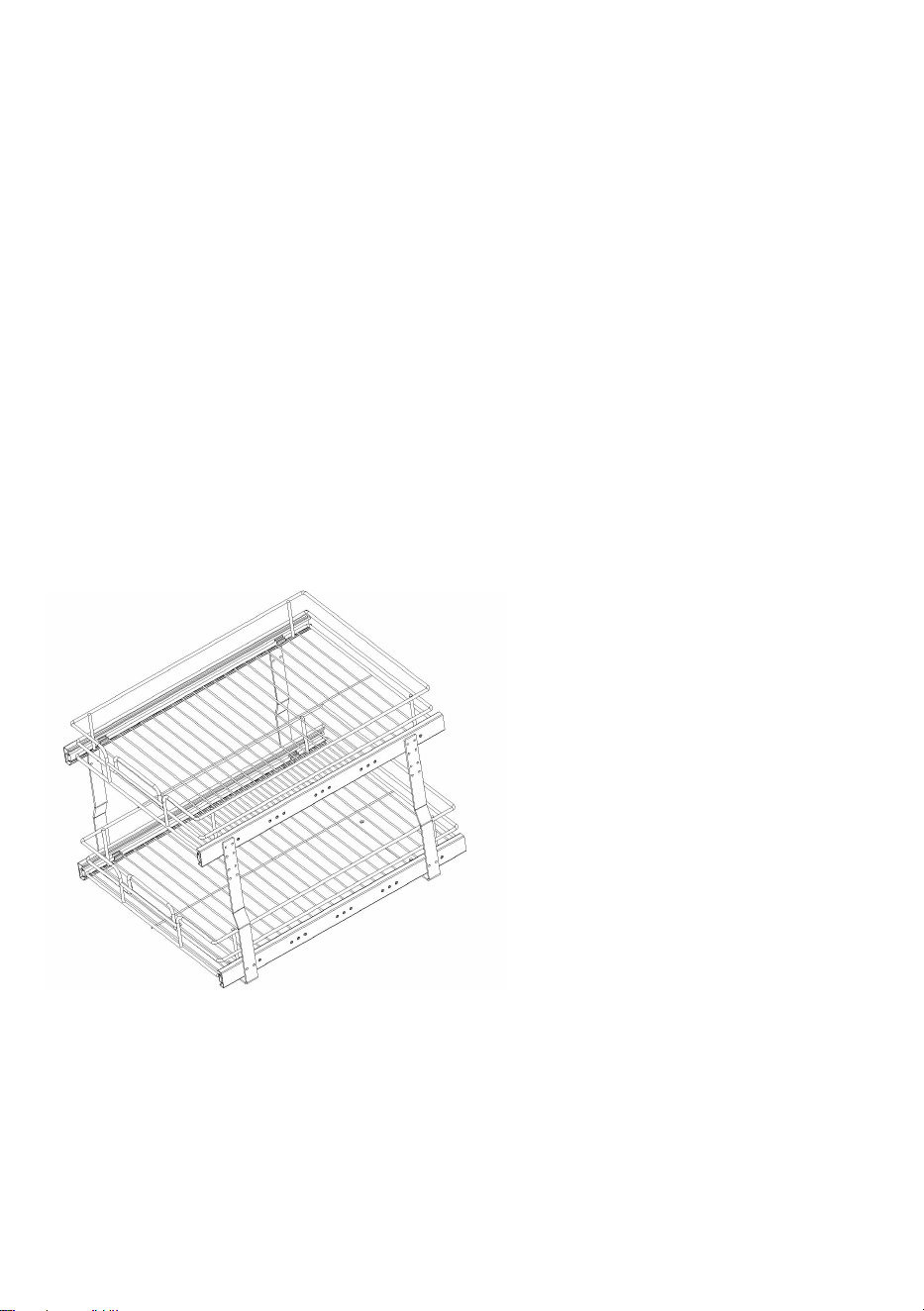

PRODUCT PARAMETERS
ASSEMBLY PRECAUTIONS
1. Assemble needs to follow these instructions. Incorrect assembly can be
a hazard.
2. Wear safety goggles and heavy-duty work gloves during assembly.
3. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
4. Weight capacity and other product capabilities apply to a properly and
completely assembled product only.
5. Keep the assembly area clean and well-lit.
6. Keep bystanders out of the area during assembly.
Model
Product Size（mm）
W*D*H
Loading
Capacity
Installation
size(mm)
W*D*H
LX-C9359
Top basket：
250x516x85
Bottom basket
272 x533x 85
66 lbs (Max)
(Single layer
33lbs)
335 x563x 465
LX-C9358
Top basket：
161 x516x85
Bottom basket
183x 533x 85
66 lbs (Max)
(Single layer
33lbs)
245x 563x 465
3
7. Check the installation size of the corresponding model of the pull basket,
and select the cabinet consistent with or close to the installation size for
installation
USE PRECAUTIONS
WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM
TIPPING:
1. This product is not a toy. Do not allow children to play with or approach
this item.
2. Use as intended only. Do not sit or stand on the product.
3. Inspect before every use. Do not use it if parts are loose or damaged.
4. Use on Kitchen cabinet only and Do not use it alone on the ground or on
the desktop.
5. Do not exceed the listed weight capacity. Tighten all knobs securely
before applying load. Be aware of dynamic loading! The sudden load
movement may briefly create an excess load, causing product failure.
4

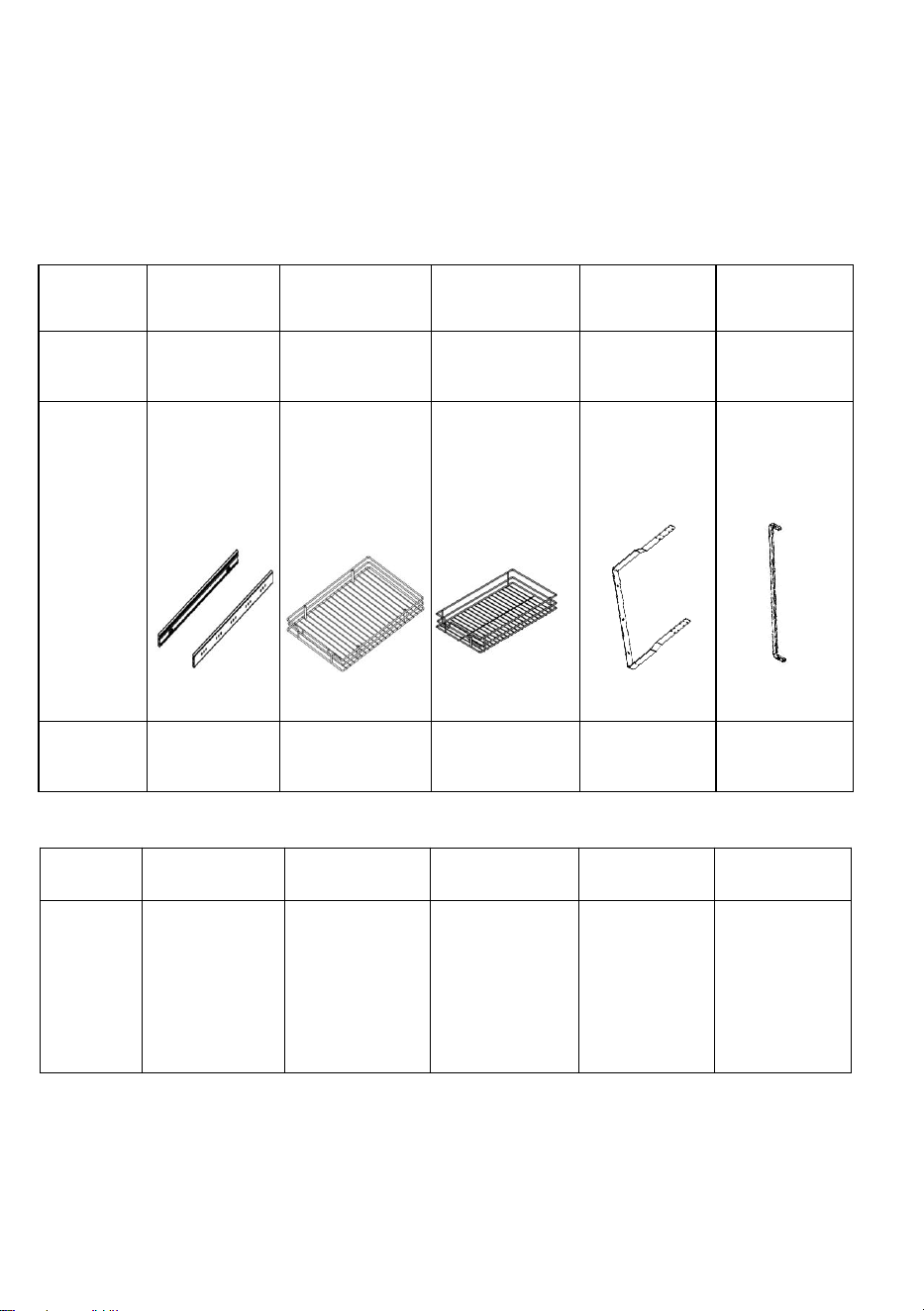

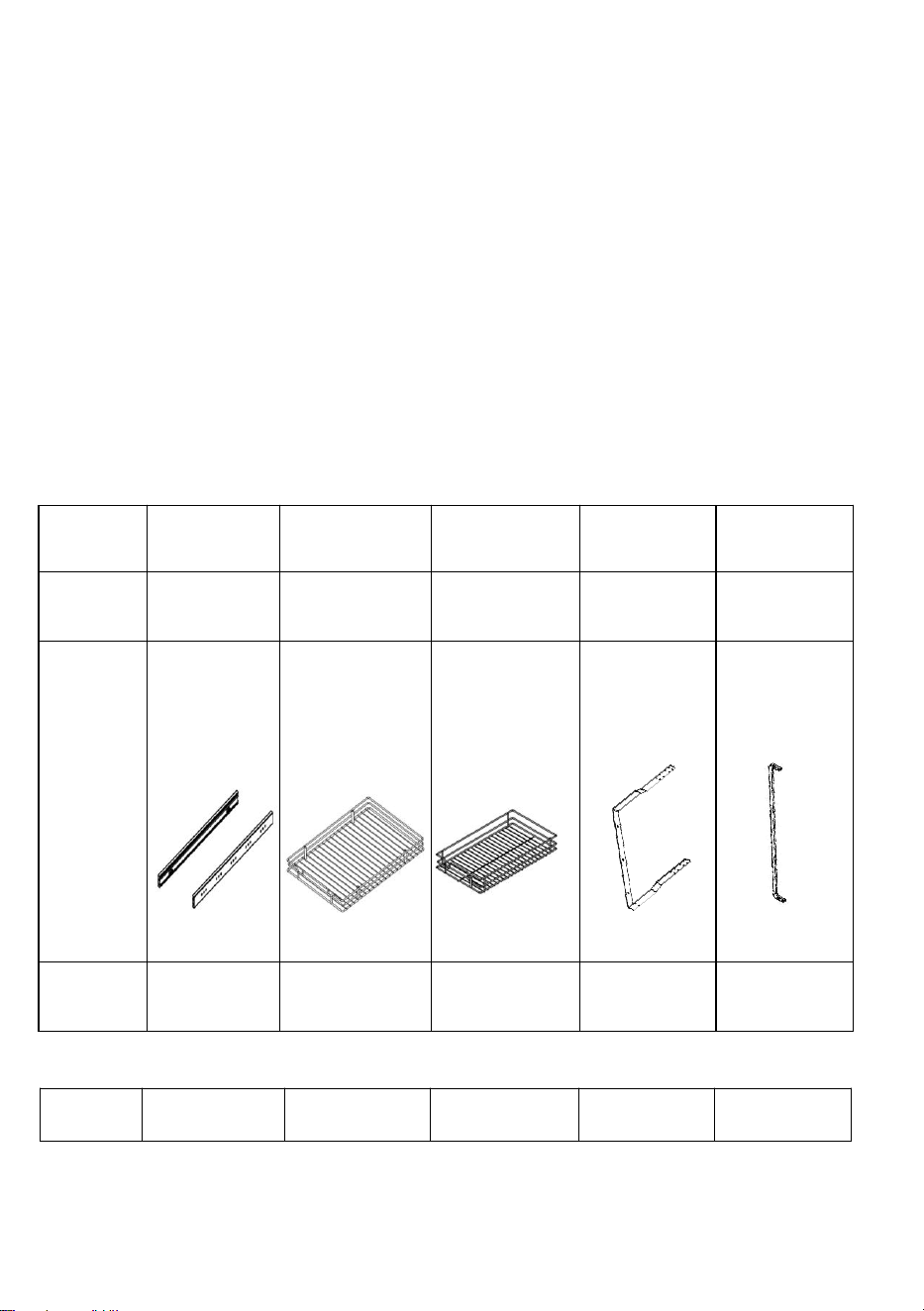

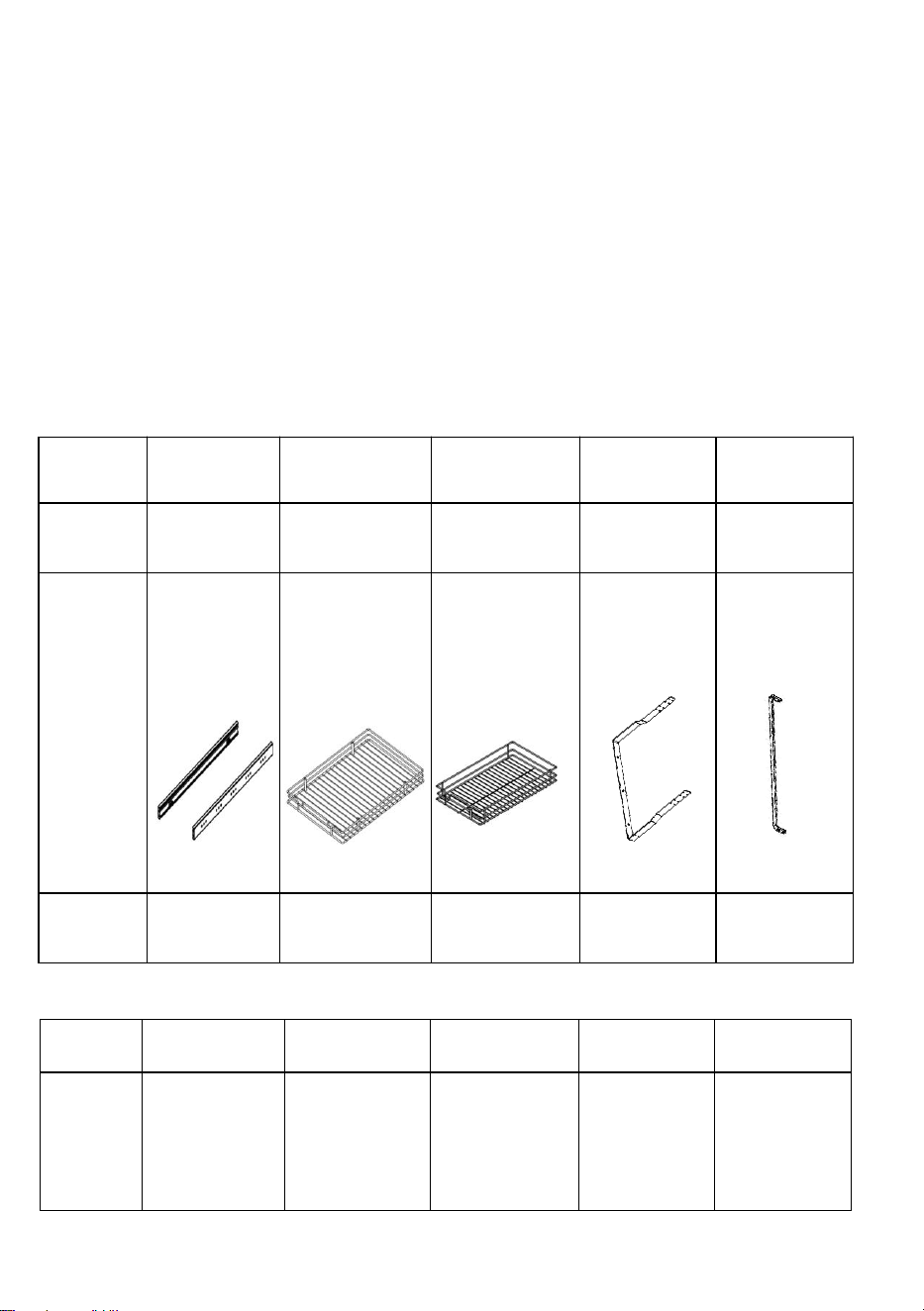

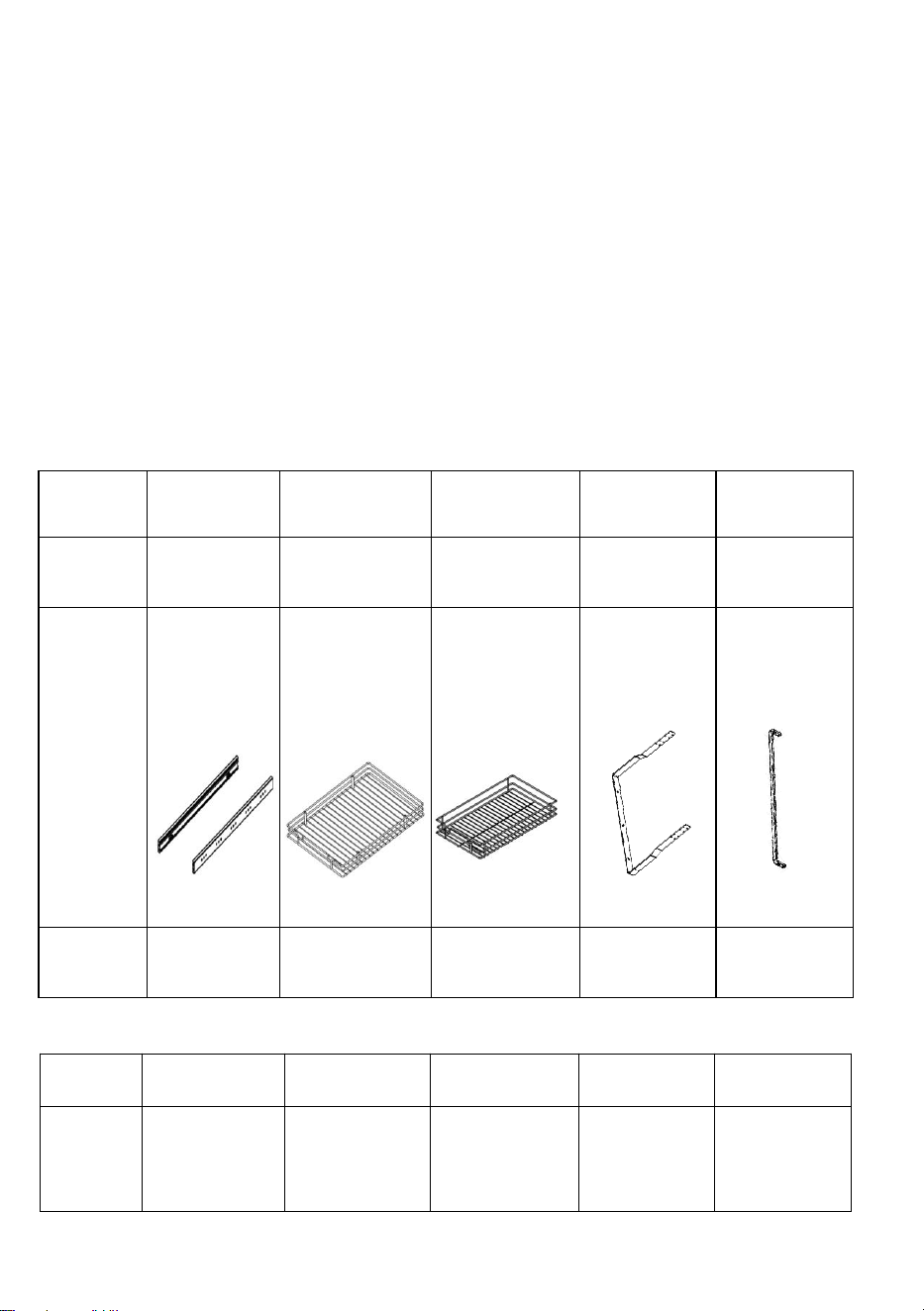

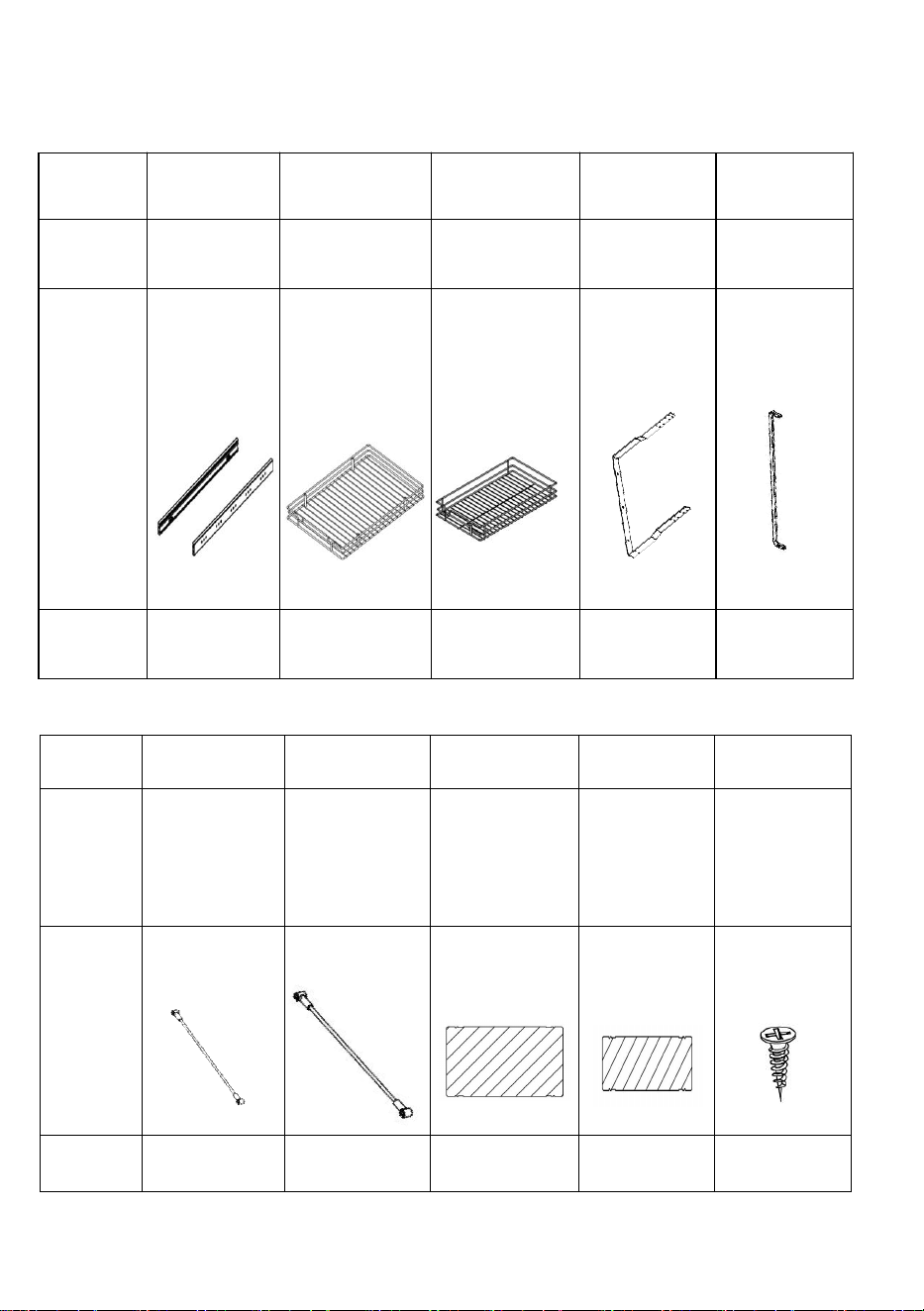

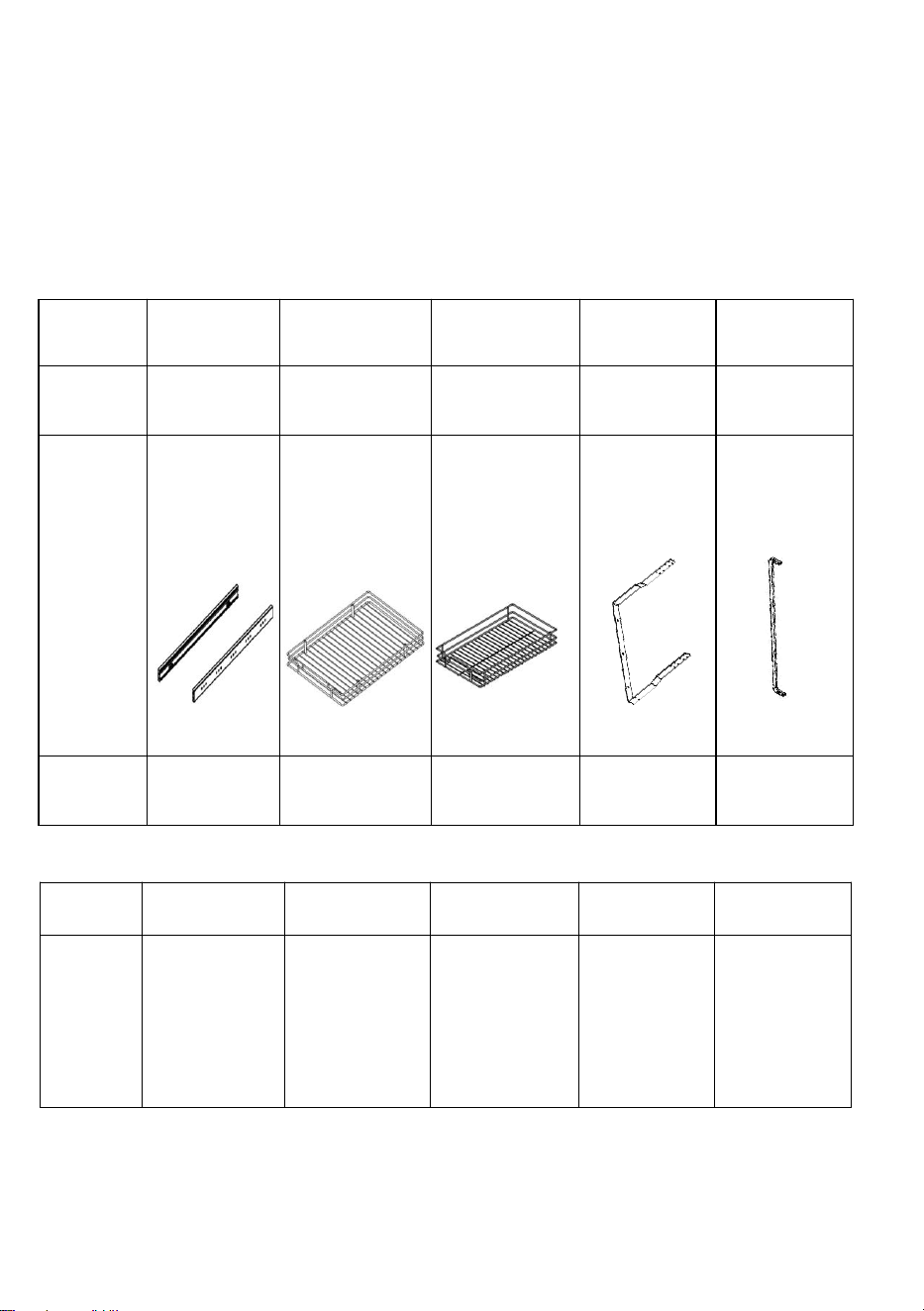

PARTS LIST
No.
A
B
C
D
E
Name
Slide rail
Bottom
Basket
top Basket
support
frame
Cross bar
Parts
Quantiy
4 PCS
1 PCS
1 PCS
2 PCS
1PCS

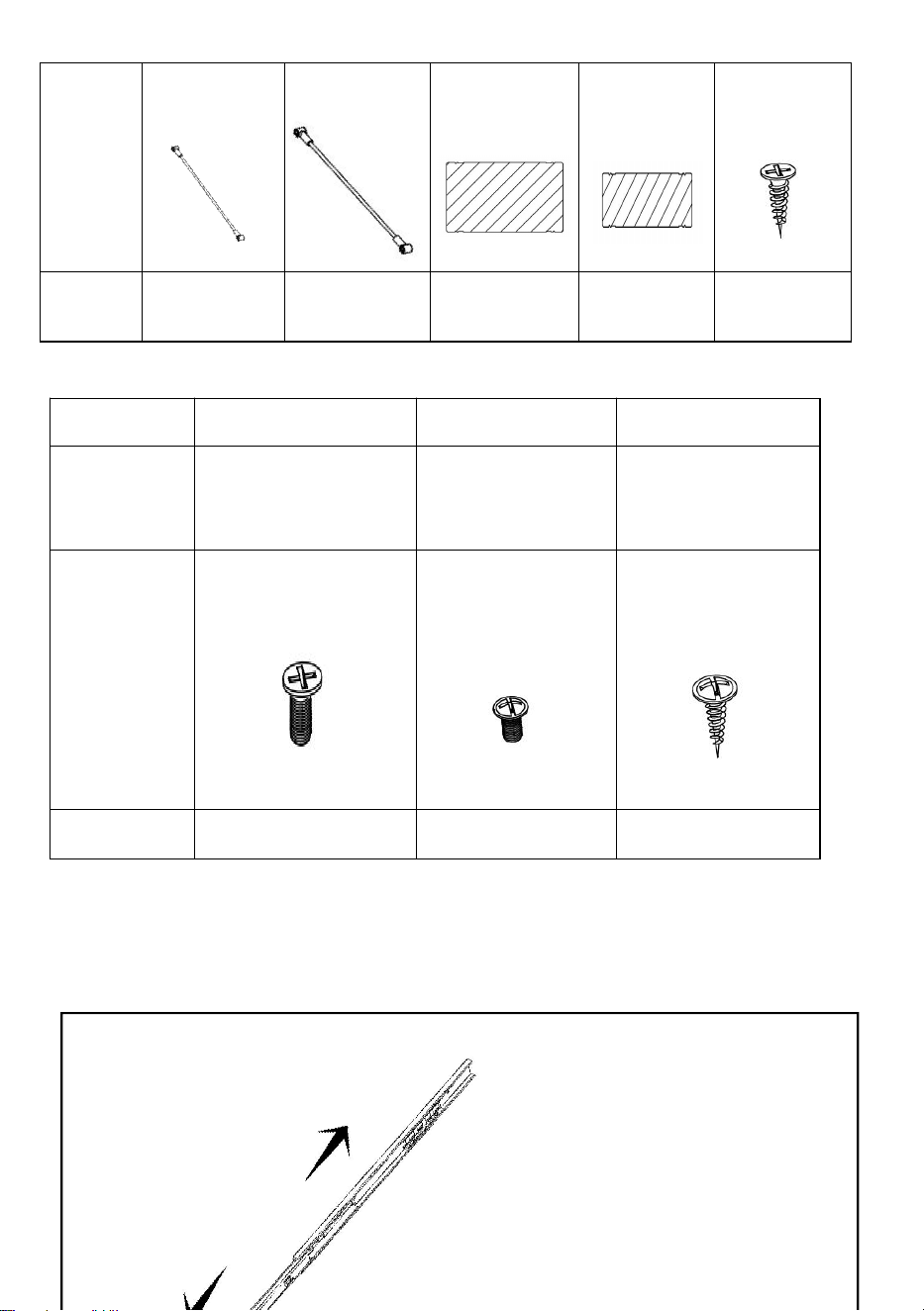

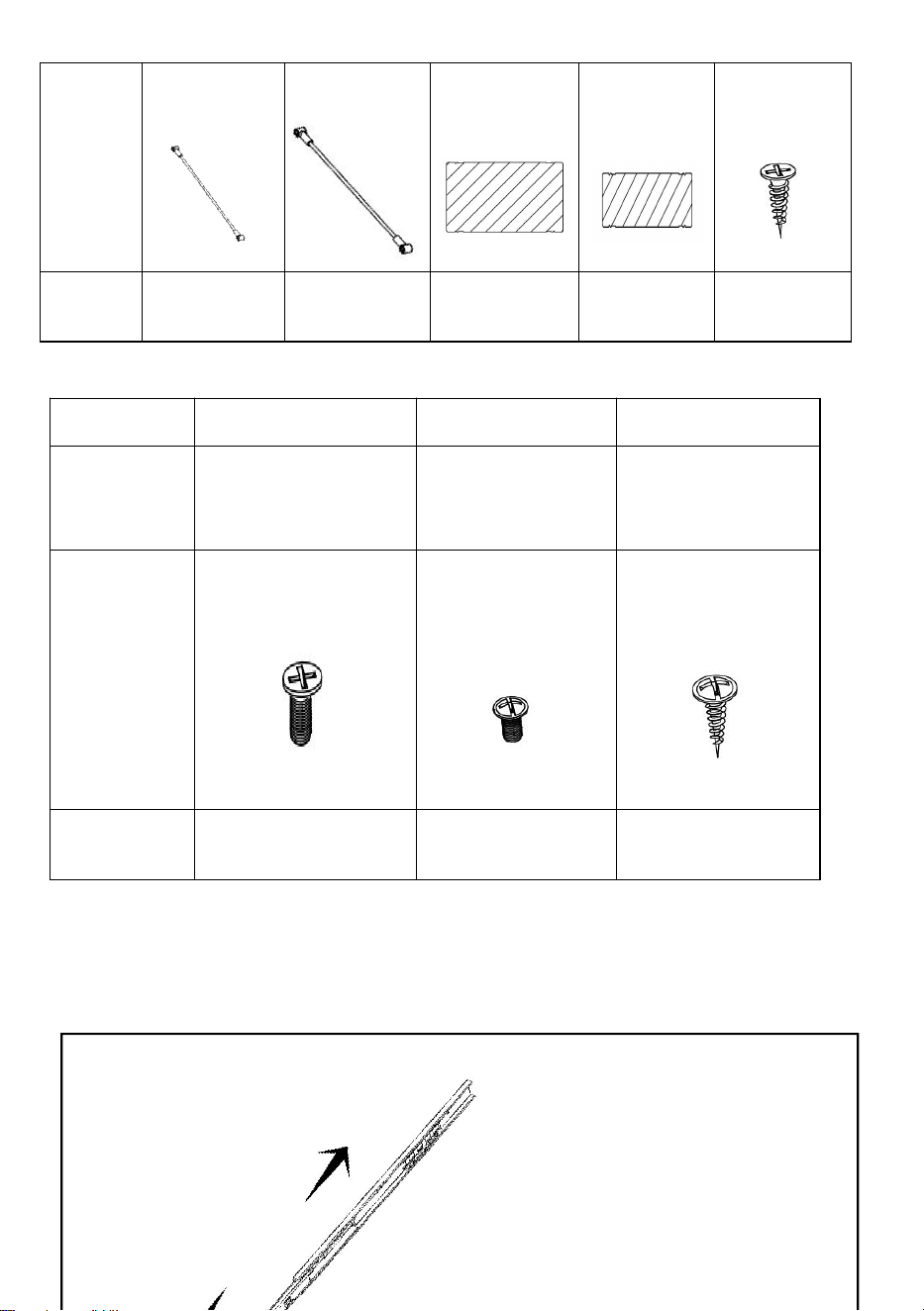

No.
F
G
H
i
J
Name
Short
Spacer bar
Long
Spacer bar
Big gasket
Small
gasket
Countersu
nk head
screw
ST4x14
Parts
Quantiy
3PCS
3 PCS
1 PCS
1 PCS
6 PCS
5

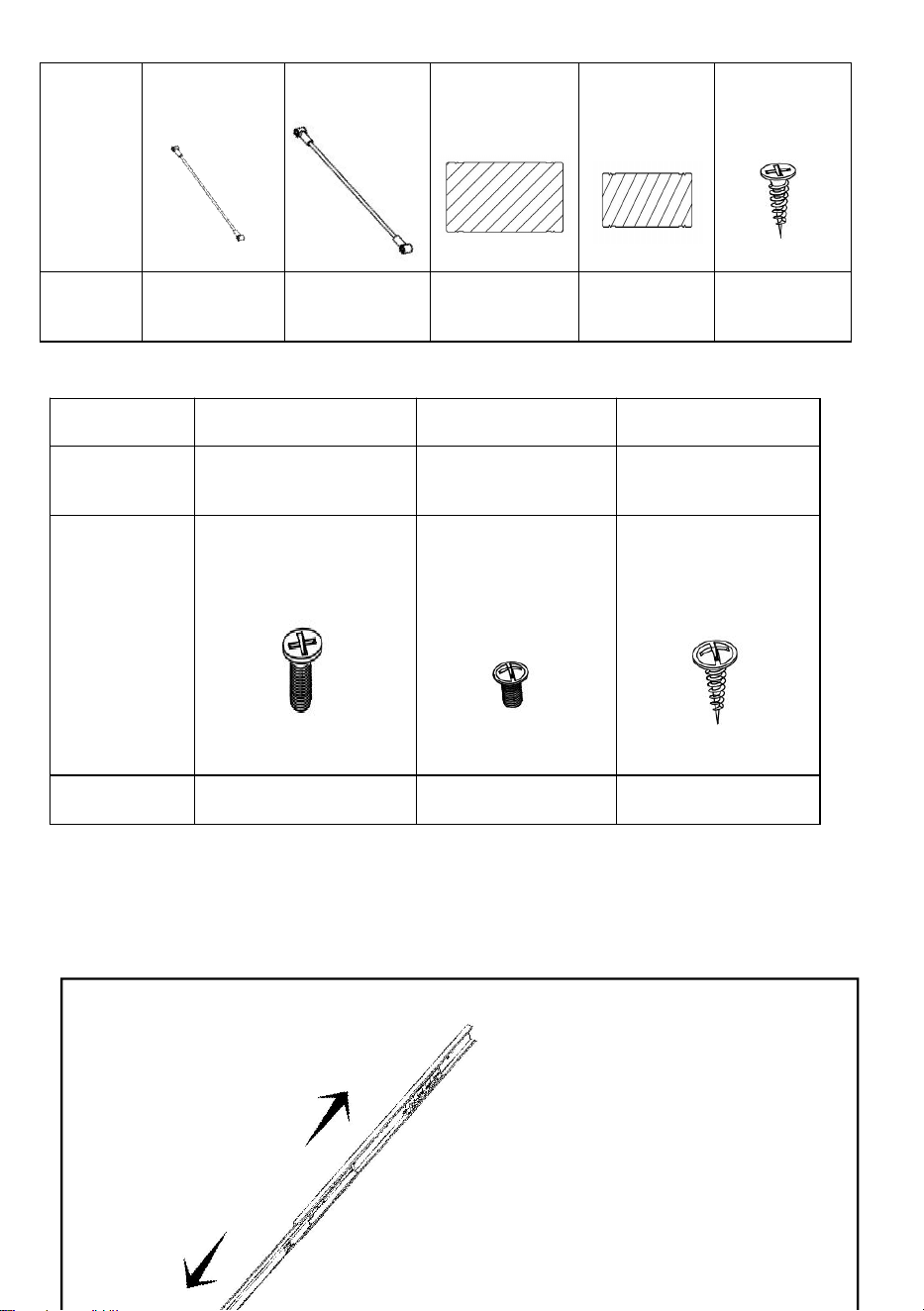

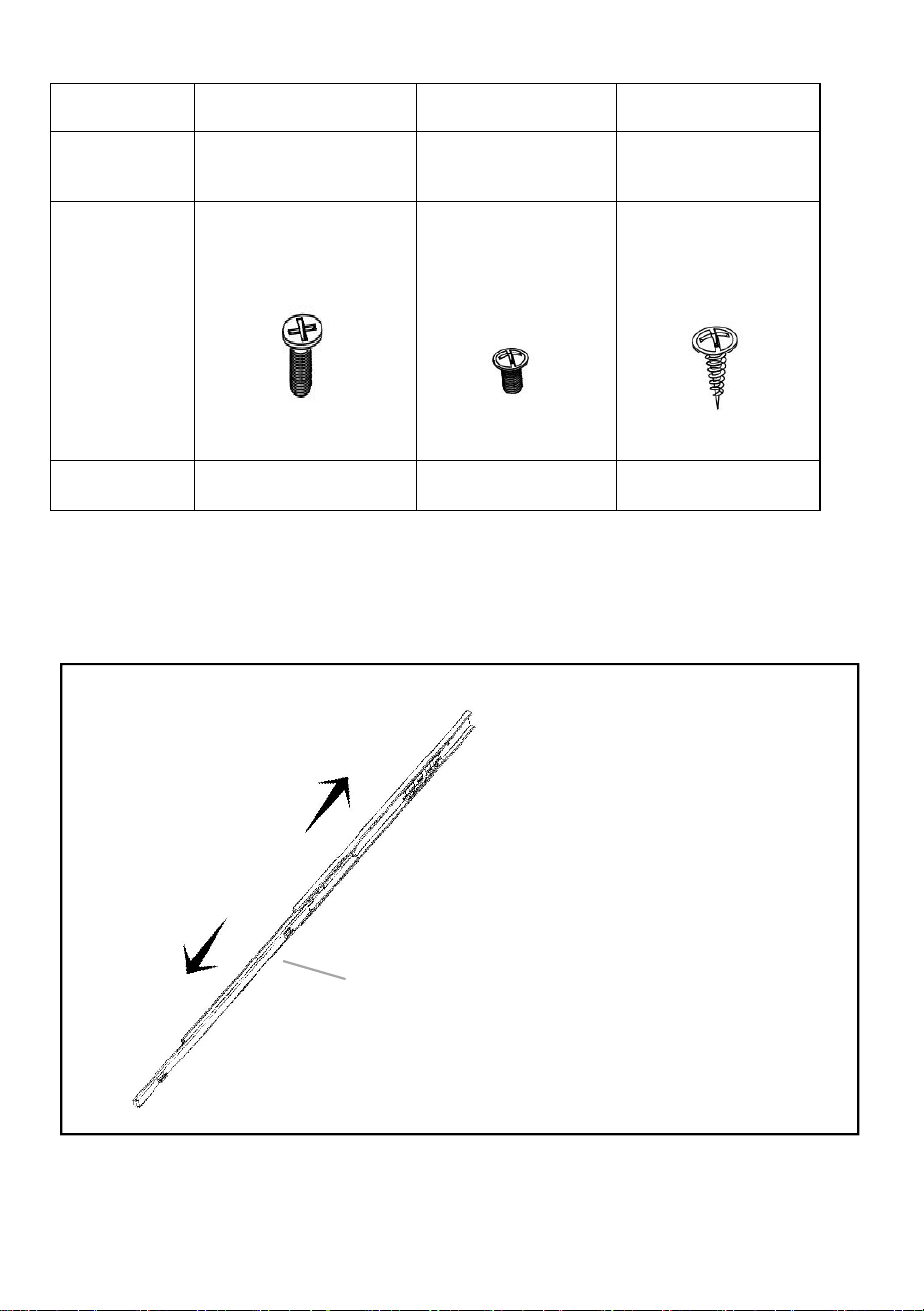

ASSEMBLY STEPS
STEP1
No.
K
L
M
Name
M5x7 screw
M5x4 screw
Flat head screw
ST4x14
Parts
Quantiy
4PCS
16 PCS
4 PCS
Pull the Slide rail
“A” apart first
A
6

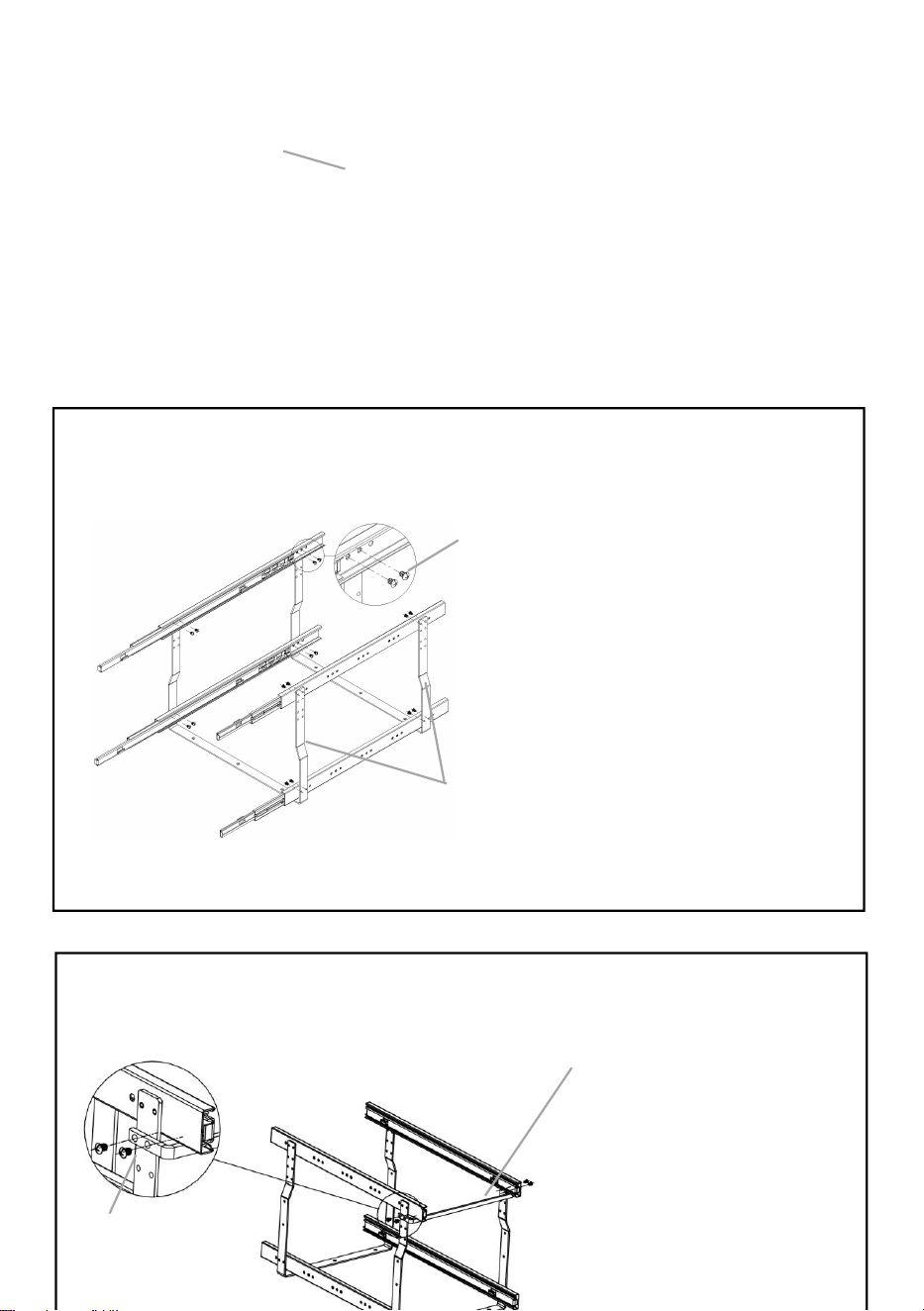

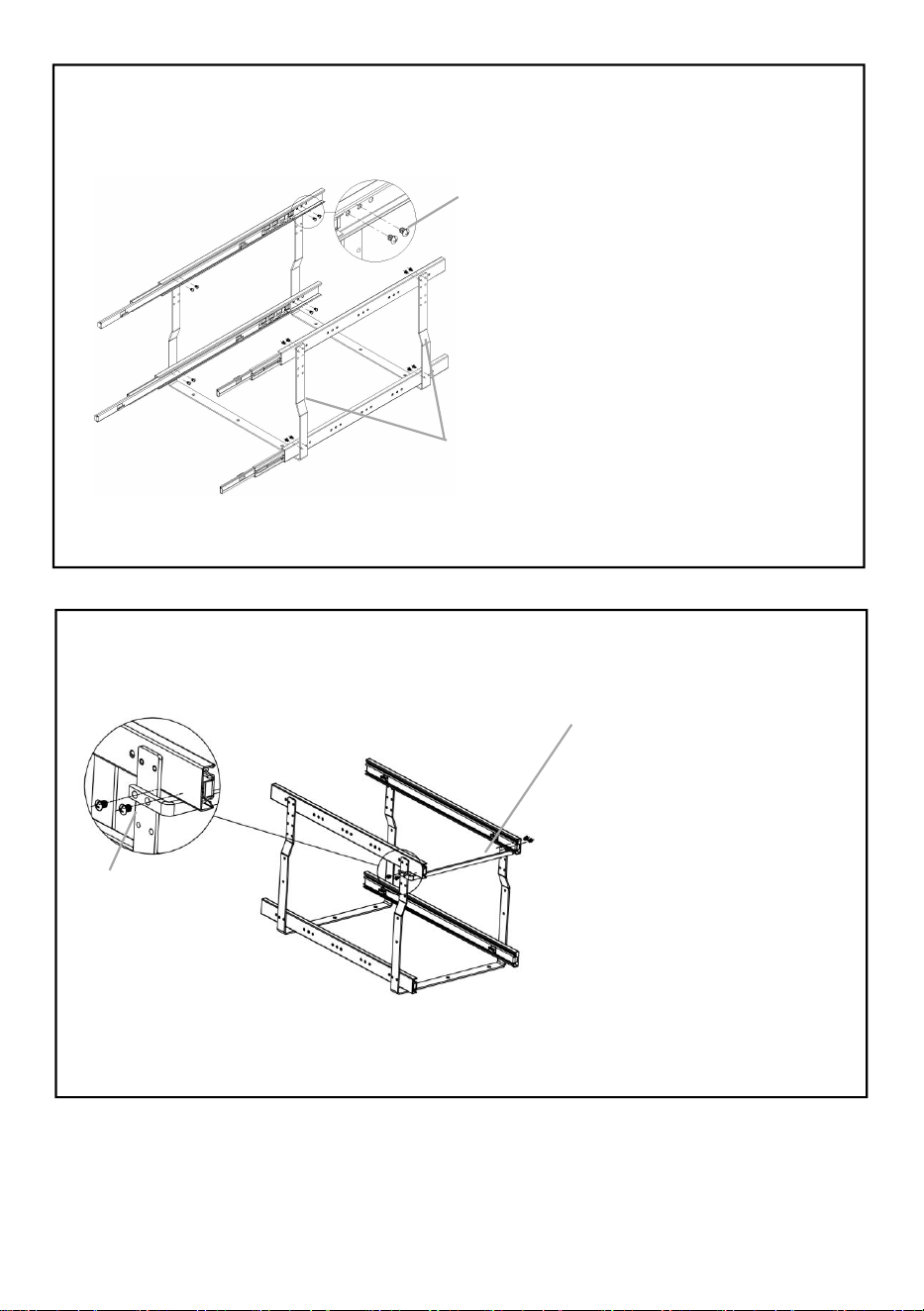

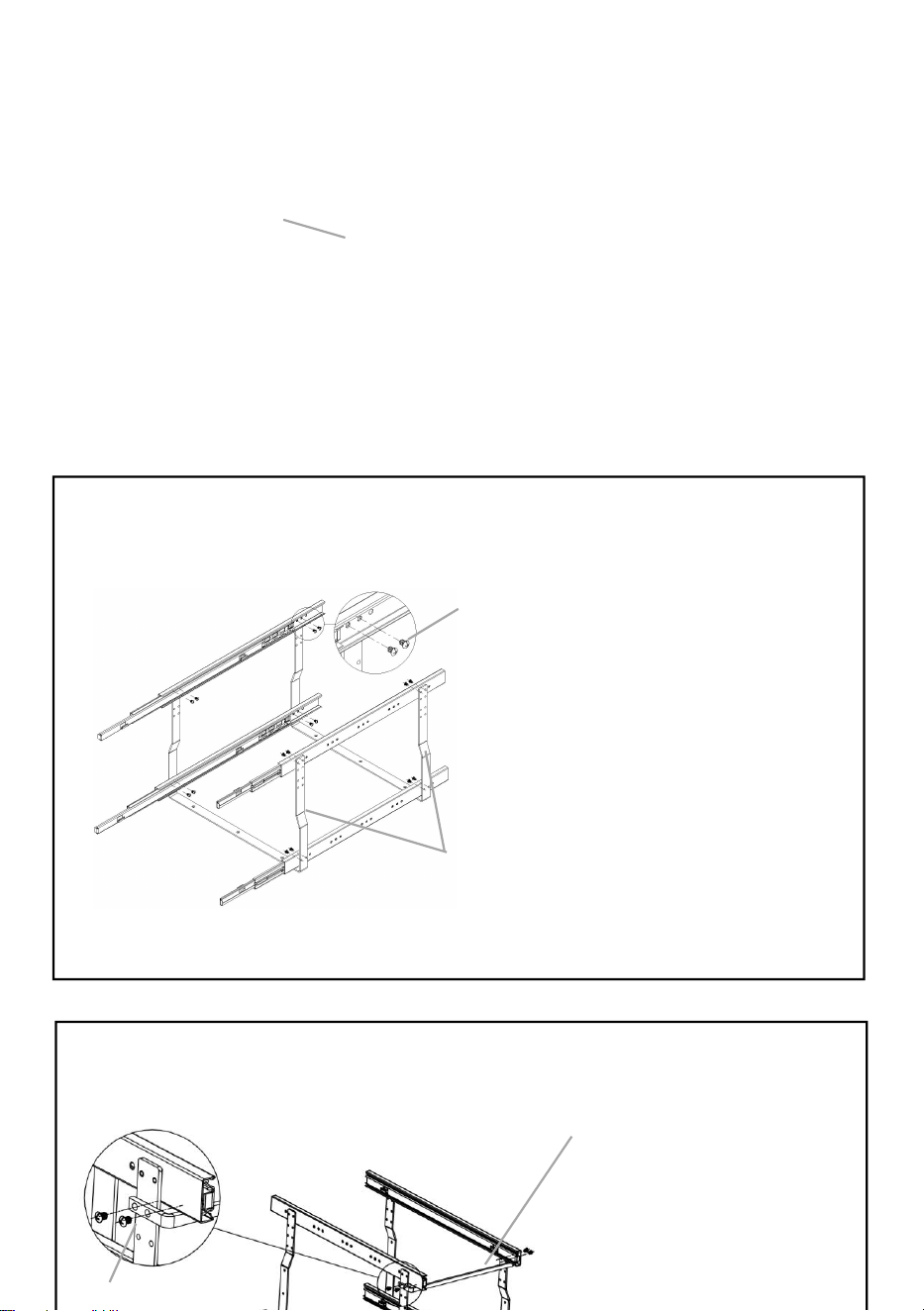

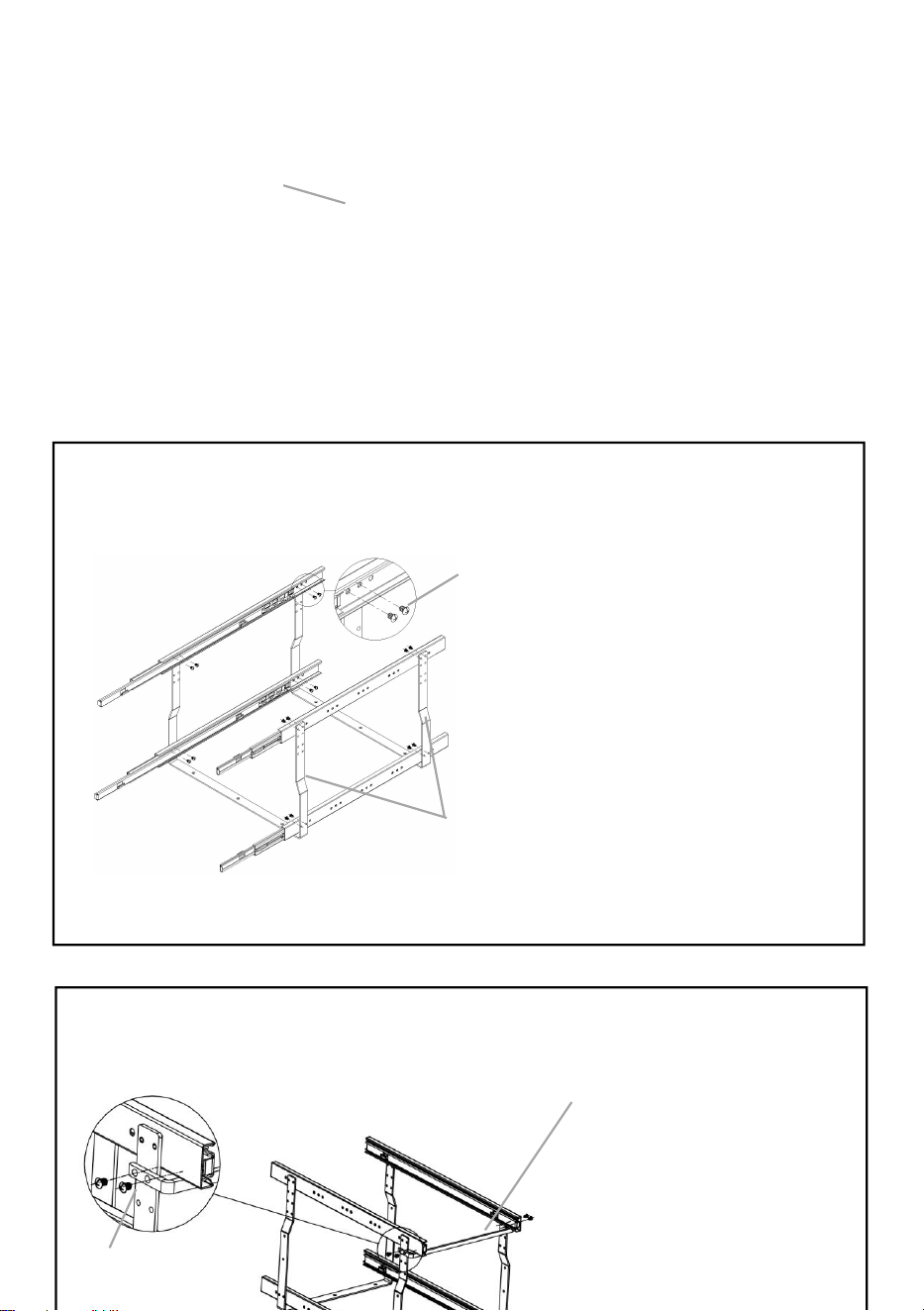

STEP2
STEP3
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
DD
E
K
7

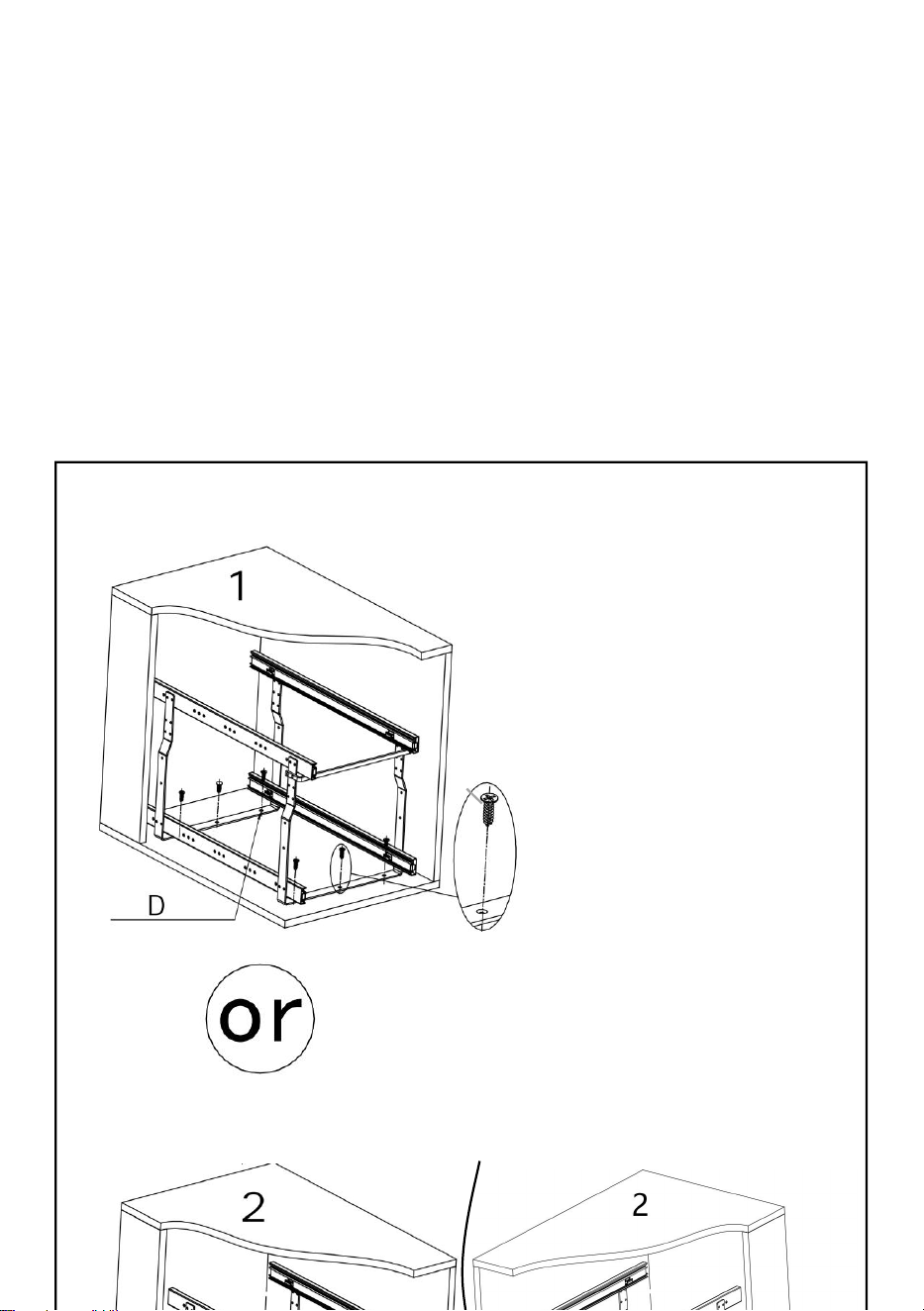

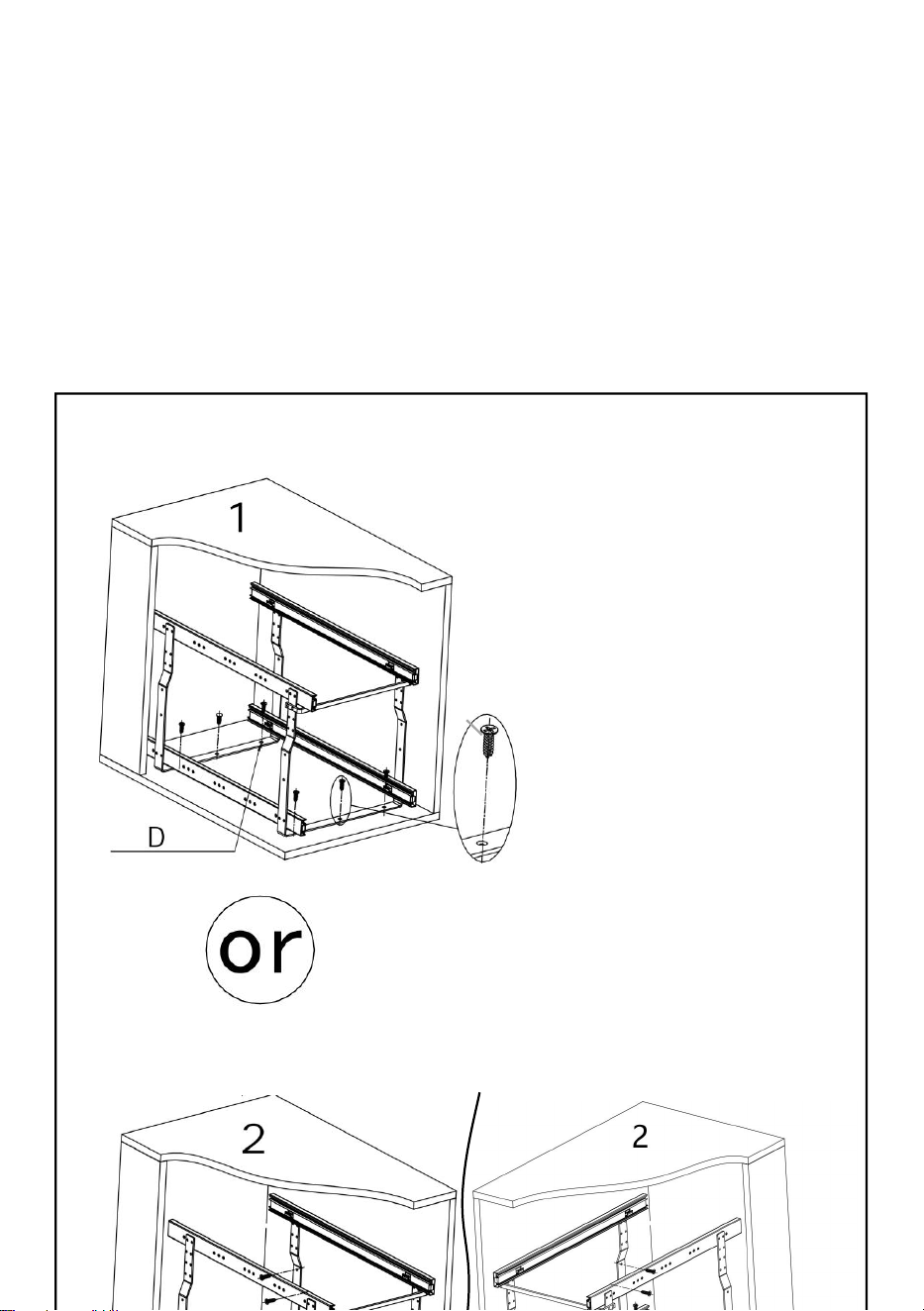

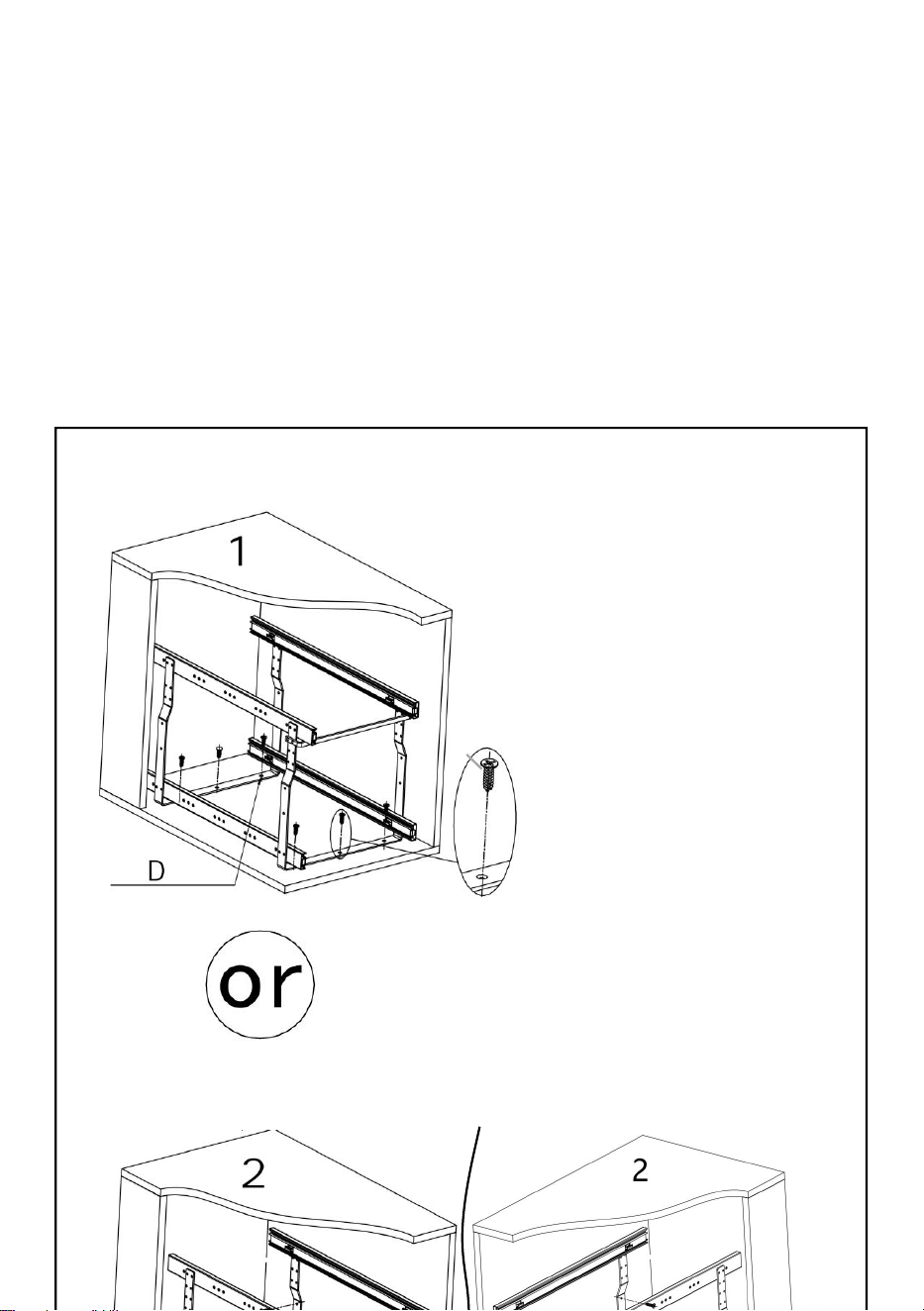

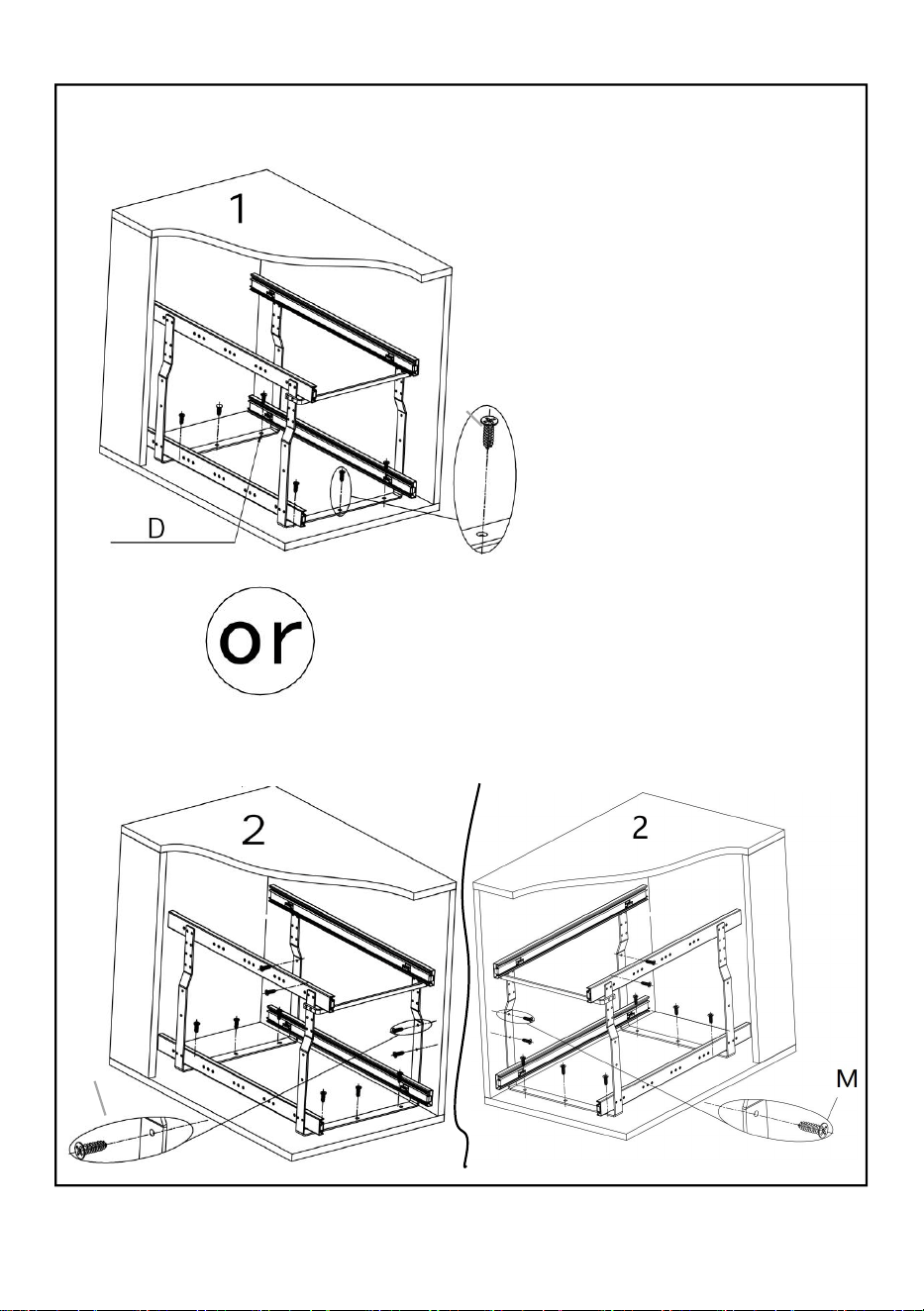

STEP4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
J
M

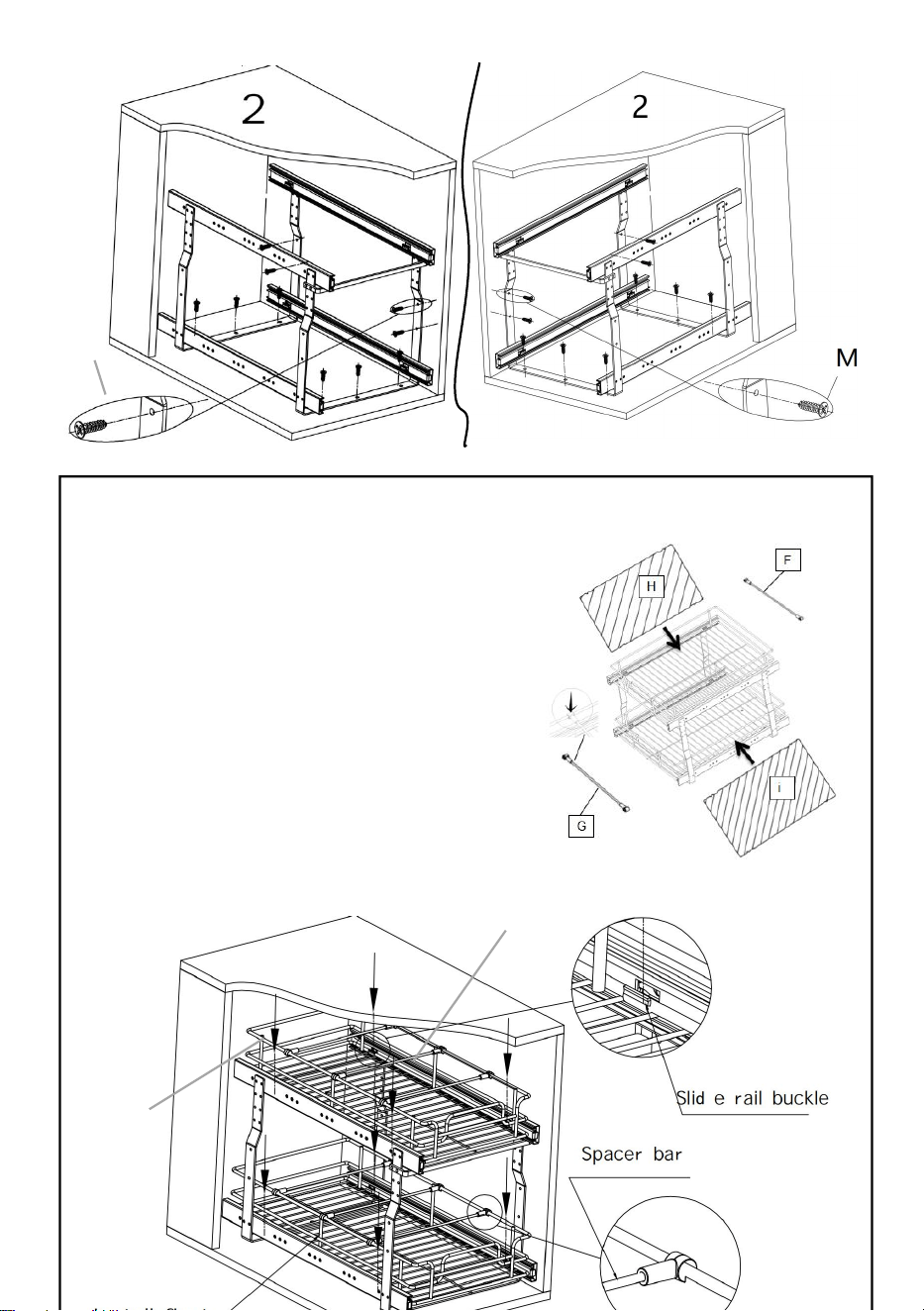

Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8

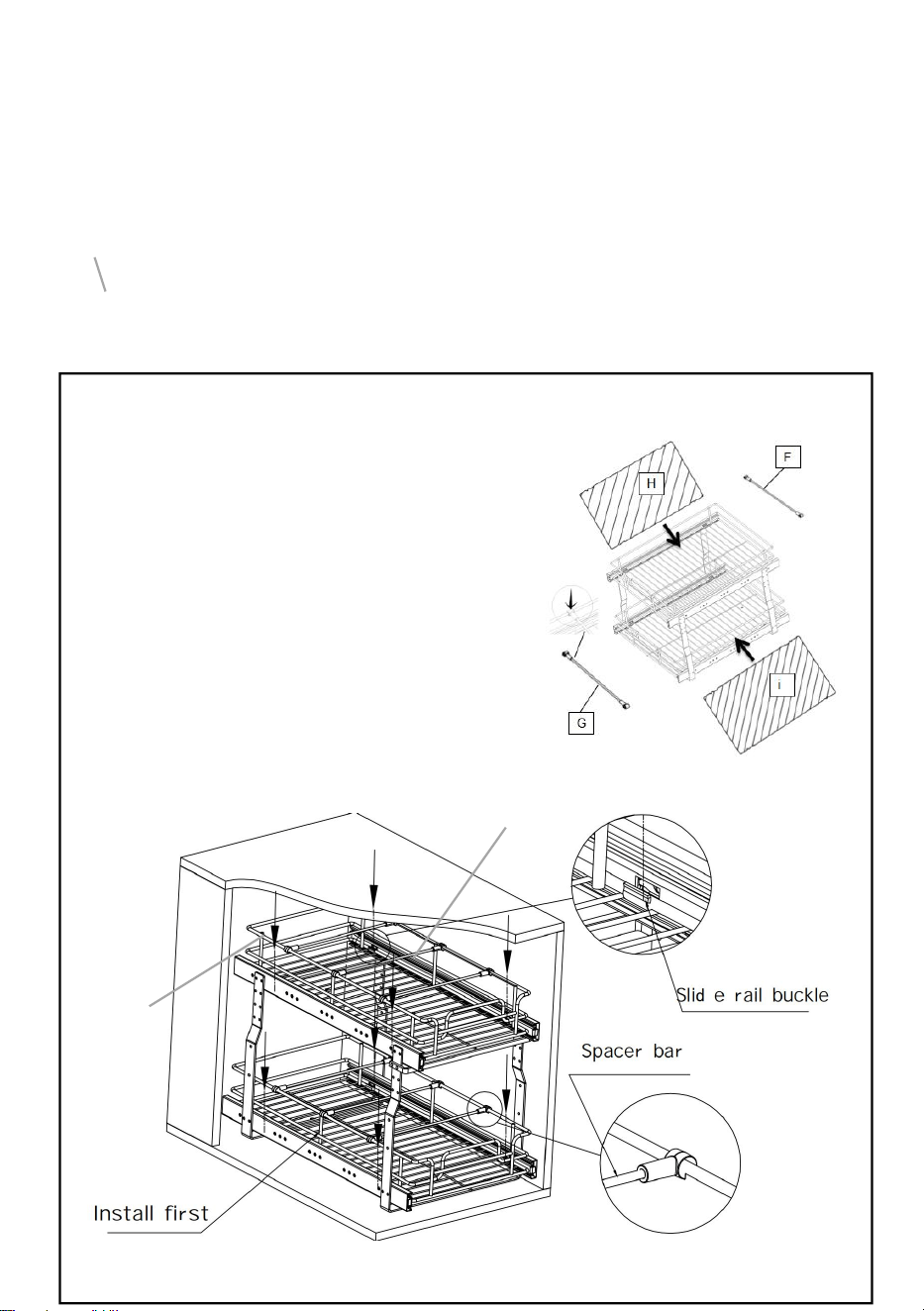

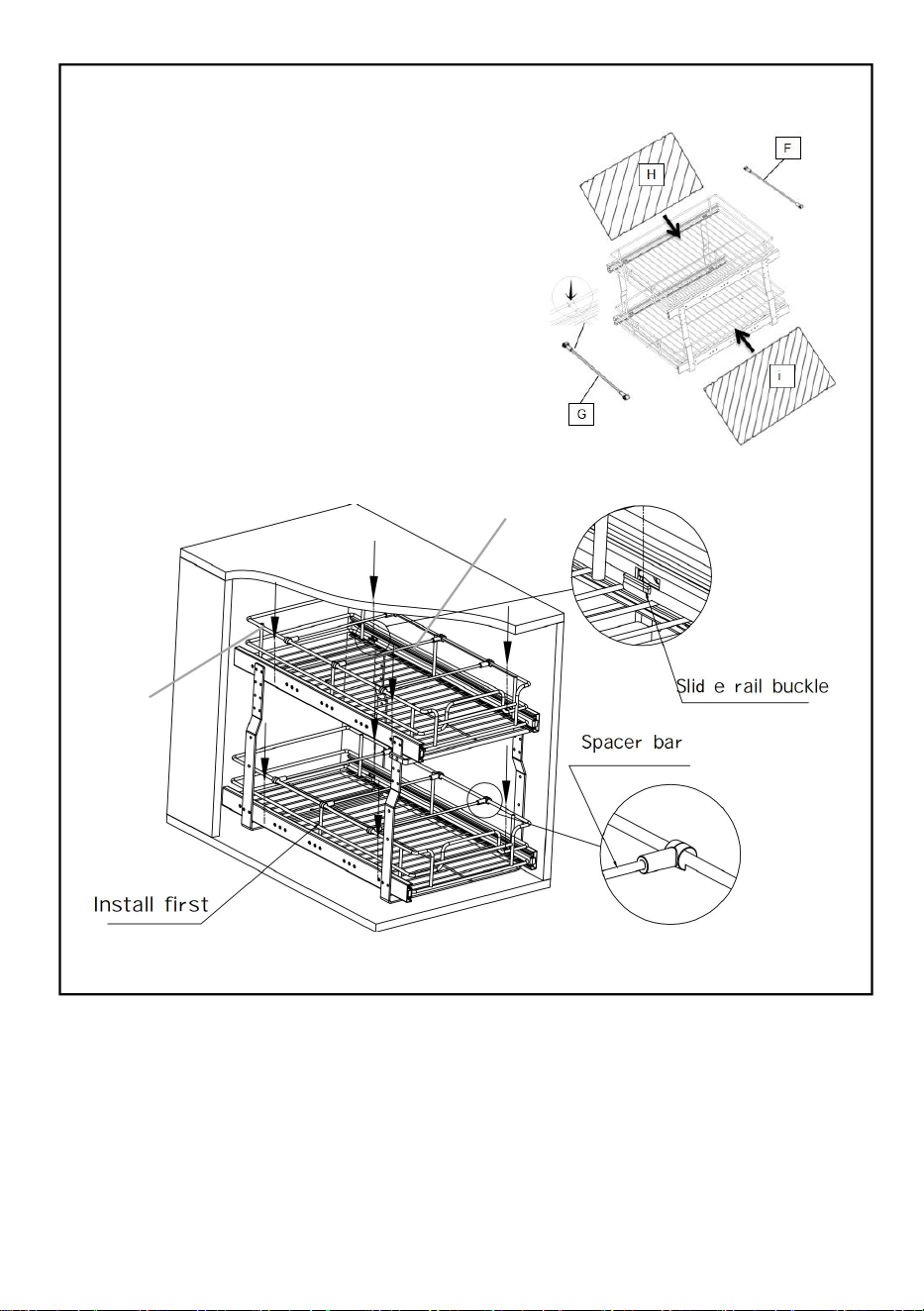

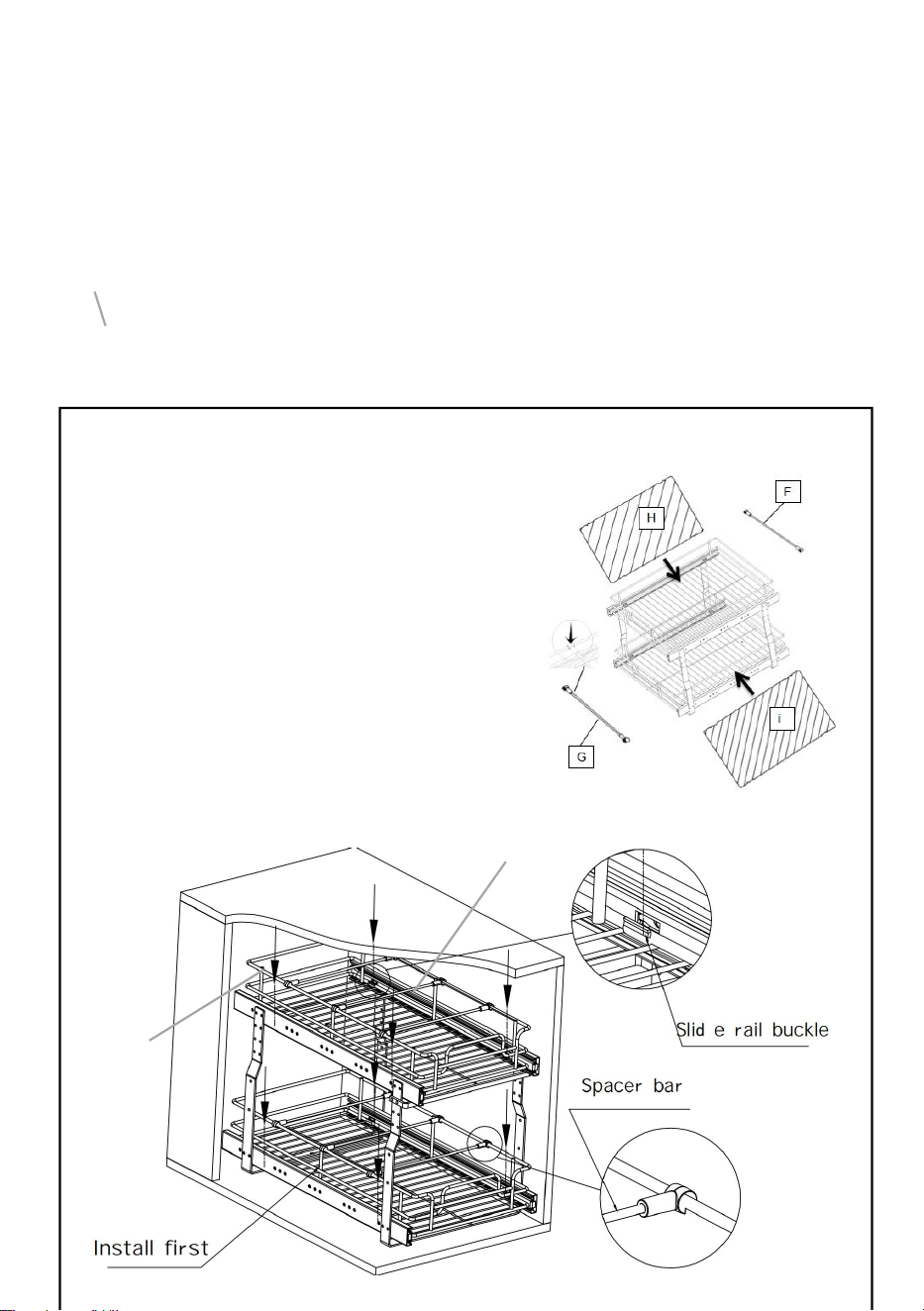

STEP5
STEP6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
2. Then install the top basket
“C”on the upper slide rail.
3. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
B
C
F
“G”
9

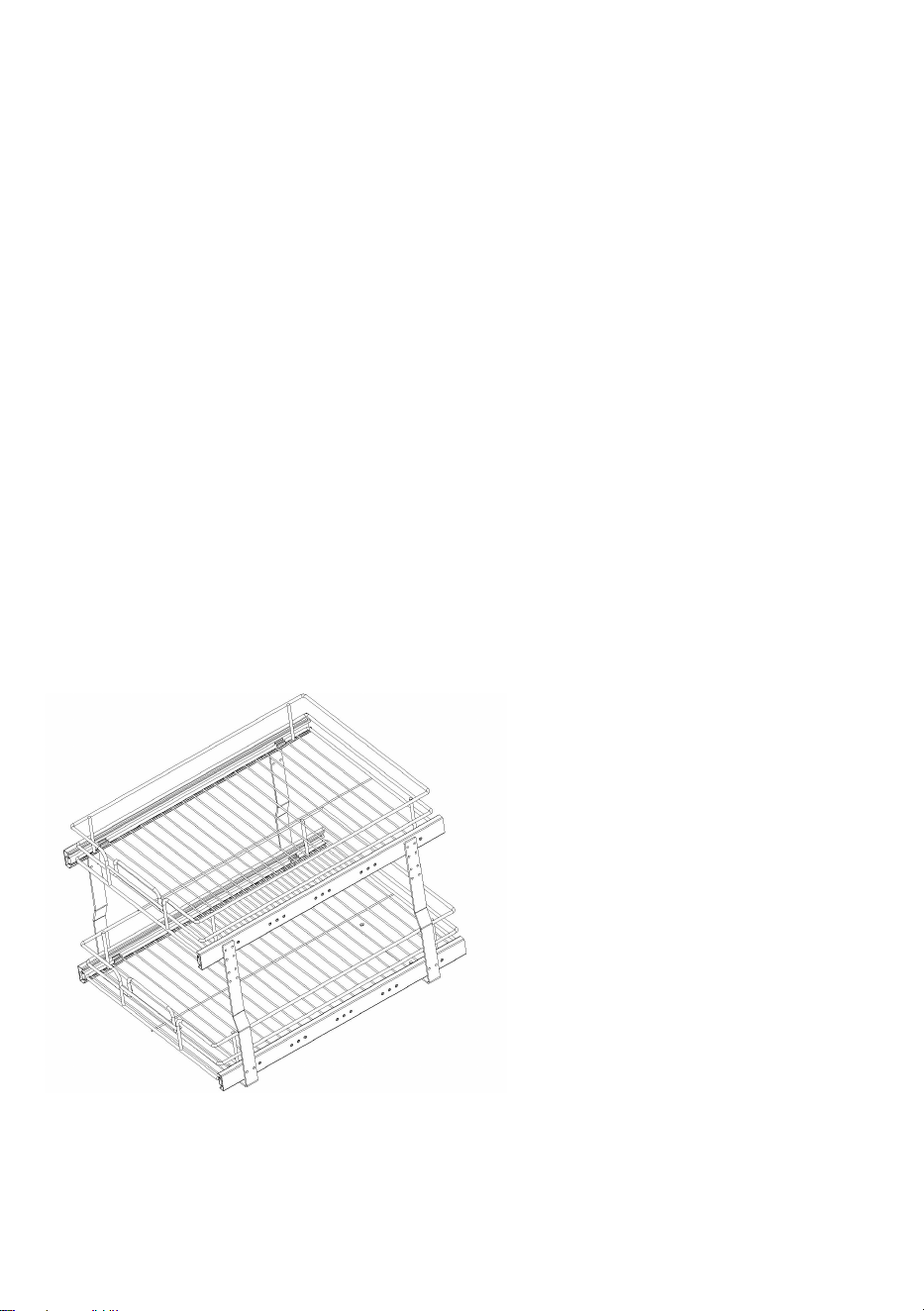

Load capacity
The single-floor kitchen pull basket has a maximum load load of 33lb.
Cleaning
-For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry with
a clean lint free cotton cloth.
-Window cleaning liquid or a similar cleaning liquid can be used to clean
the surface.
≤
66lb
(Two layers)
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technique Assistance et certificat de garantie électronique
www.vevor.com/support

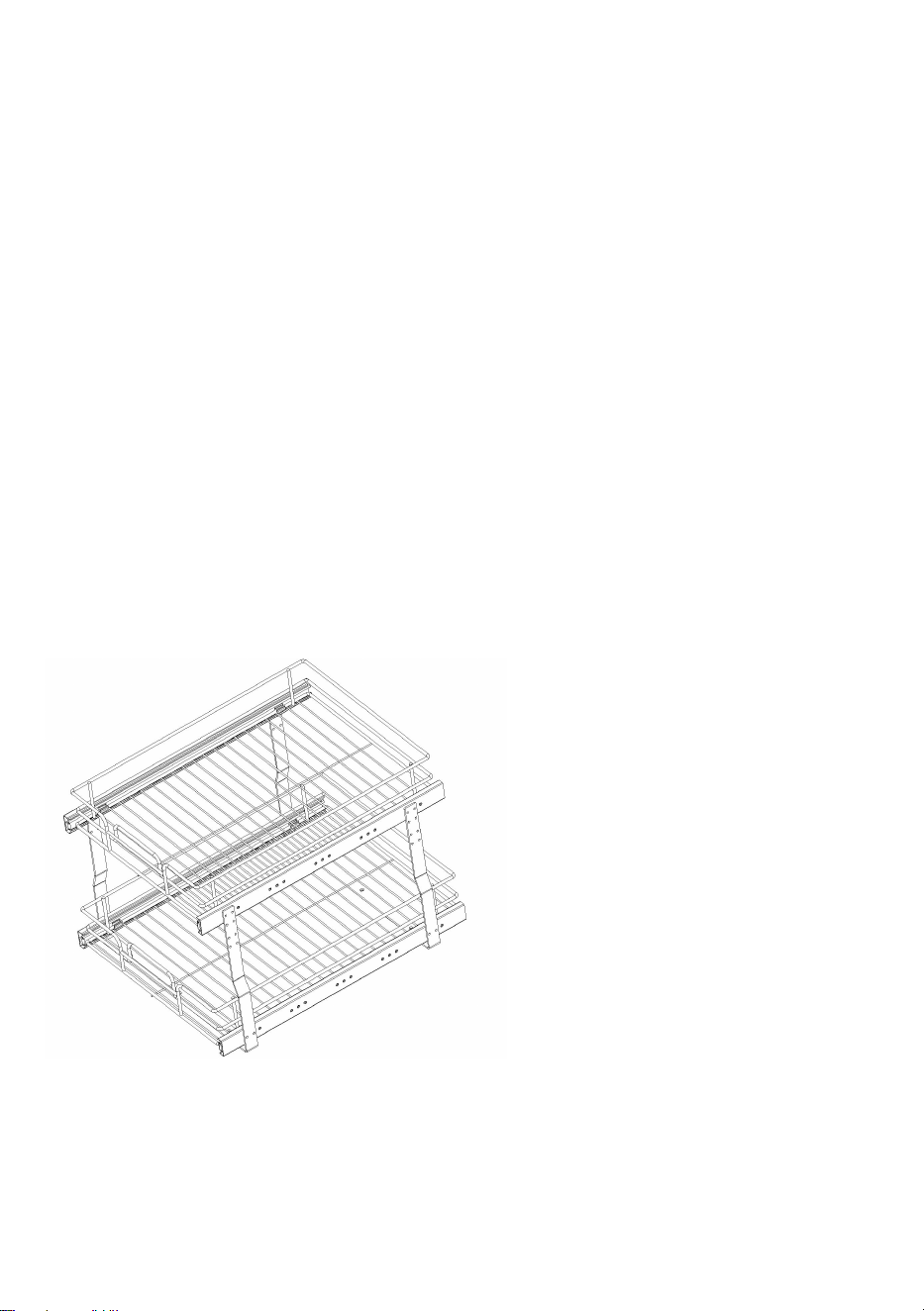

ORGANISATEURS COULISSANTS DE
TYPE PLACE (PANIER À DOUBLE
COUCHE)
Modèle : LX-C9359 ; LX-C9358
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par
nous uniquement
représente une estimation des économies dont vous pourriez bénéficier en achetant
certains outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture
toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir
vérifier soigneusement
lorsque vous passez une commande chez nous si vous êtes réellement Économie
Moitié par rapport aux plus grandes marques.
1
Merci d'avoir acheté l'un de nos produits, veuillez lire attentivement les instructions
de montage avant l'installation .
Modèle : LX-C9359 ; LX-C9358
BESOIN D'AIDE? CONTACTEZ-NOUS!
Vous avez des questions sur nos produits ? Vous avez besoin d'une
assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique
www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes
les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit
d'interpréter clairement notre manuel d'utilisation. L'apparence du produit
dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne
vous informerons plus si des mises à jour technologiques ou logicielles
sont disponibles sur notre produit.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PARAMÈTRES DU PRODUIT
PRÉCAUTIONS D'ASSEMBLAGE
1. L'assemblage doit être effectué conformément aux instructions
ci-dessous. Un assemblage incorrect peut être dangereux.
2. Portez des lunettes de sécurité et des gants de travail résistants
pendant l’assemblage.
3. Ne montez pas lorsque vous êtes fatigué ou sous l’influence de l’alcool,
de drogues ou de médicaments.
4. La capacité de poids et les autres capacités du produit s'appliquent
uniquement à un produit correctement et complètement assemblé.
5. Gardez la zone de montage propre et bien éclairée.
Modèle
Taille du produit
( mm ) L*P*H
Capacité de
chargement
Taille
d'installation
(mm) L*P*H
LX-C9359
Panier supérieur :
250x516x85
Panier inférieur
272 x 533 x 85
66 lb ( max)
( Couche
simple 33 lb)
335 x 563 x
465
LX-C9358
Panier supérieur :
161 x 516 x 85
Panier inférieur
183x 533x 85
66 lb ( max)
( Couche
simple 33 lb)
245x 563x 465
3
6. Gardez les spectateurs hors de la zone pendant l’assemblage.
7. Vérifiez la taille d'installation du modèle correspondant du panier de
tirage et sélectionnez l'armoire compatible ou proche de la taille
d'installation pour l'installation
PRÉCAUTIONS D'EMPLOI
AVERTISSEMENT: POUR ÉVITER LES BLESSURES GRAVES ET
LA MORT RÉSULTANT DU BASCULEMENT :
1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou
s'approcher de cet article.
2. Utiliser uniquement comme prévu. Ne pas s'asseoir ni se tenir debout
sur le produit.
3. Inspectez l'appareil avant chaque utilisation. Ne l'utilisez pas si des
pièces sont desserrées ou endommagées.
4. Utiliser uniquement sur les armoires de cuisine et ne pas l'utiliser seul
sur le sol ou sur le bureau.
5. Ne dépassez pas la capacité de charge indiquée. Serrez fermement
4
tous les boutons avant d'appliquer la charge. Soyez attentif à la charge
dynamique ! Le mouvement soudain de la charge peut brièvement créer
une charge excessive, provoquant une défaillance du produit.

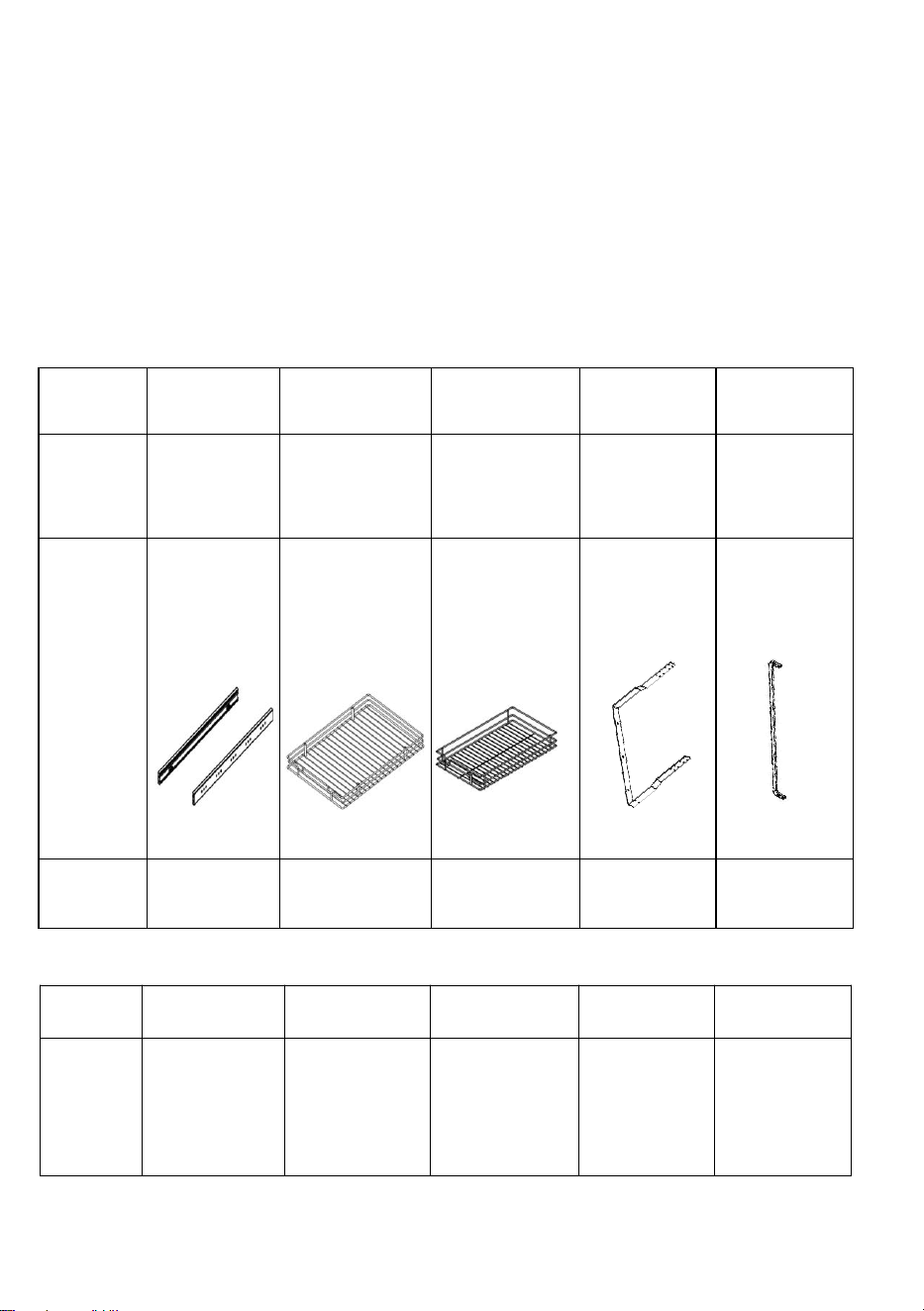

LISTE DES PIÈCES
Non.
UN
B
C
D
E
Nom
Rail
coulissant
Panier
inférieur
Panier
supérieur
cadre de
support
Croix bar
Parties
Quantité
4 pièces
1 pièce
1 pièce
2 pièces
1 pièce

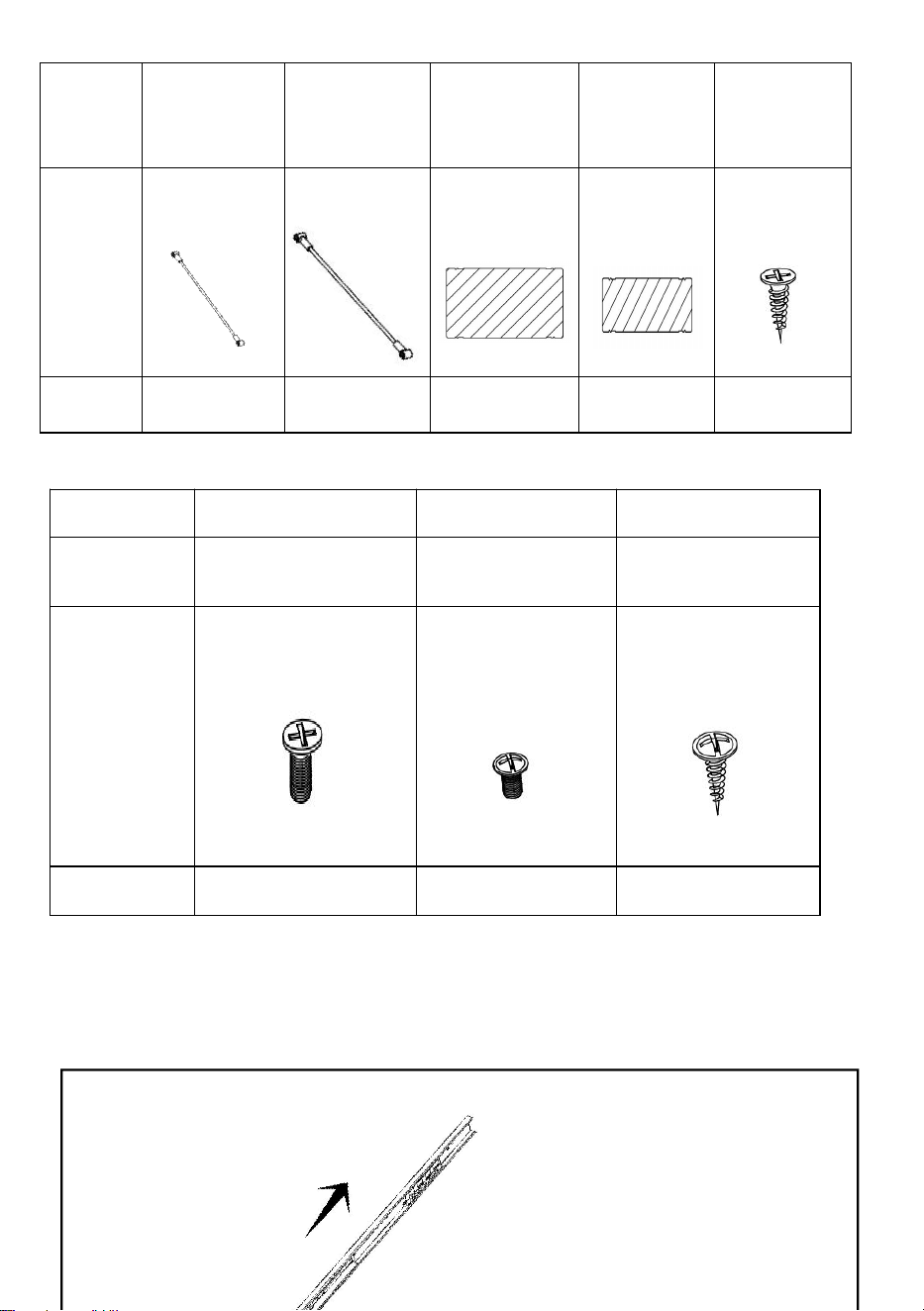

Non.
F
G
H
je
J
Nom
Barre
d'espacem
ent courte
Barre
d'espacem
ent longue
Gros joint
Petit joint
Vis à tête
fraisée
ST4x14
5
ÉTAPES D'ASSEMBLAGE
ÉTAPE 1
Parties
Quantit
é
3 pièces
3 pièces
1 pièce
1 pièce
6 pièces
Non.
K
L
M
Nom
Vis M5x7
Vis M5x4
Vis à tête plate
ST4x14
Parties
Quantité
4 pièces
16 pièces
4 pièces
Pull the Slide rail
“A” apart first
6

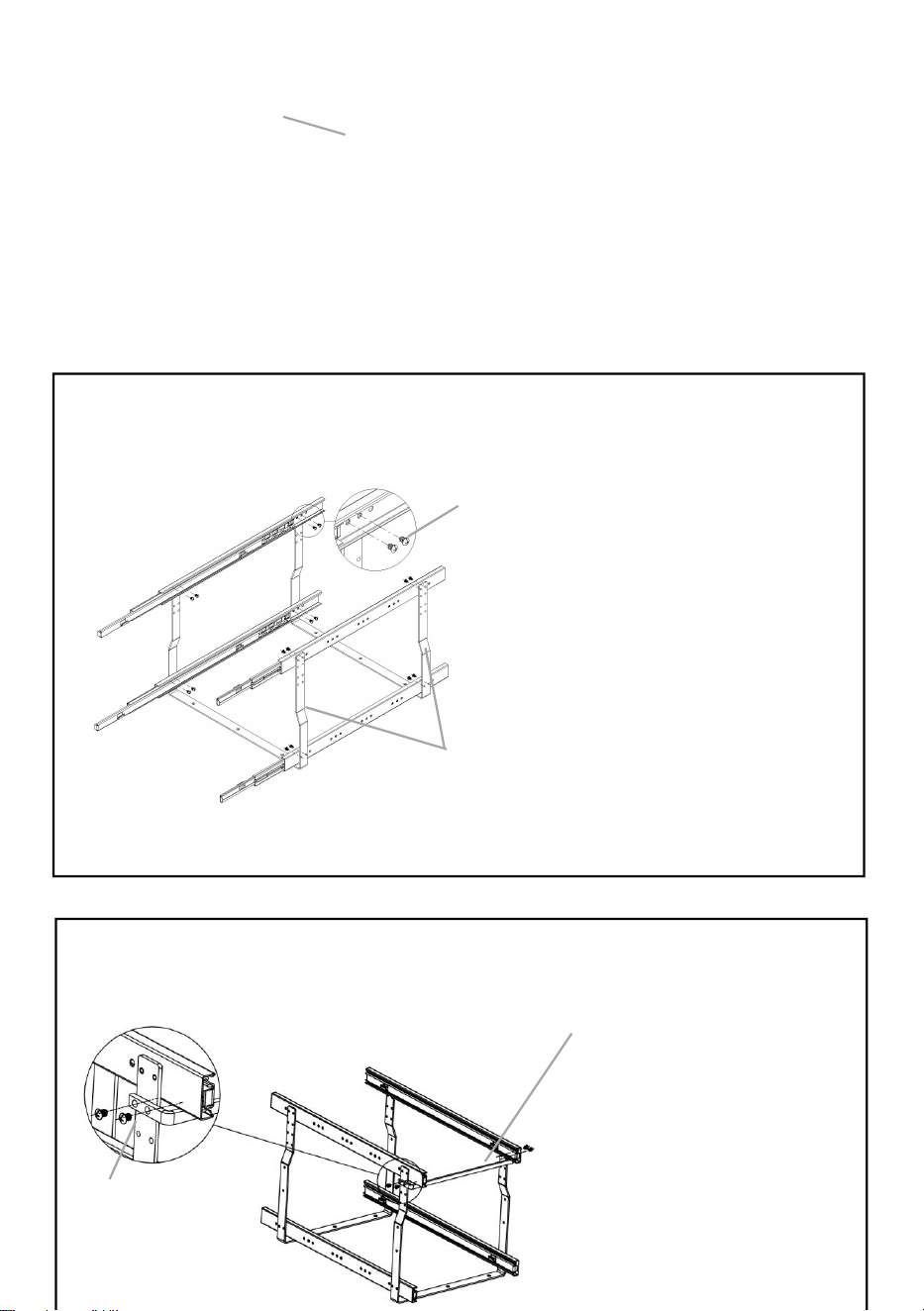

ÉTAPE 2
ÉTAPE 3
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
D
A
D
E
K
7

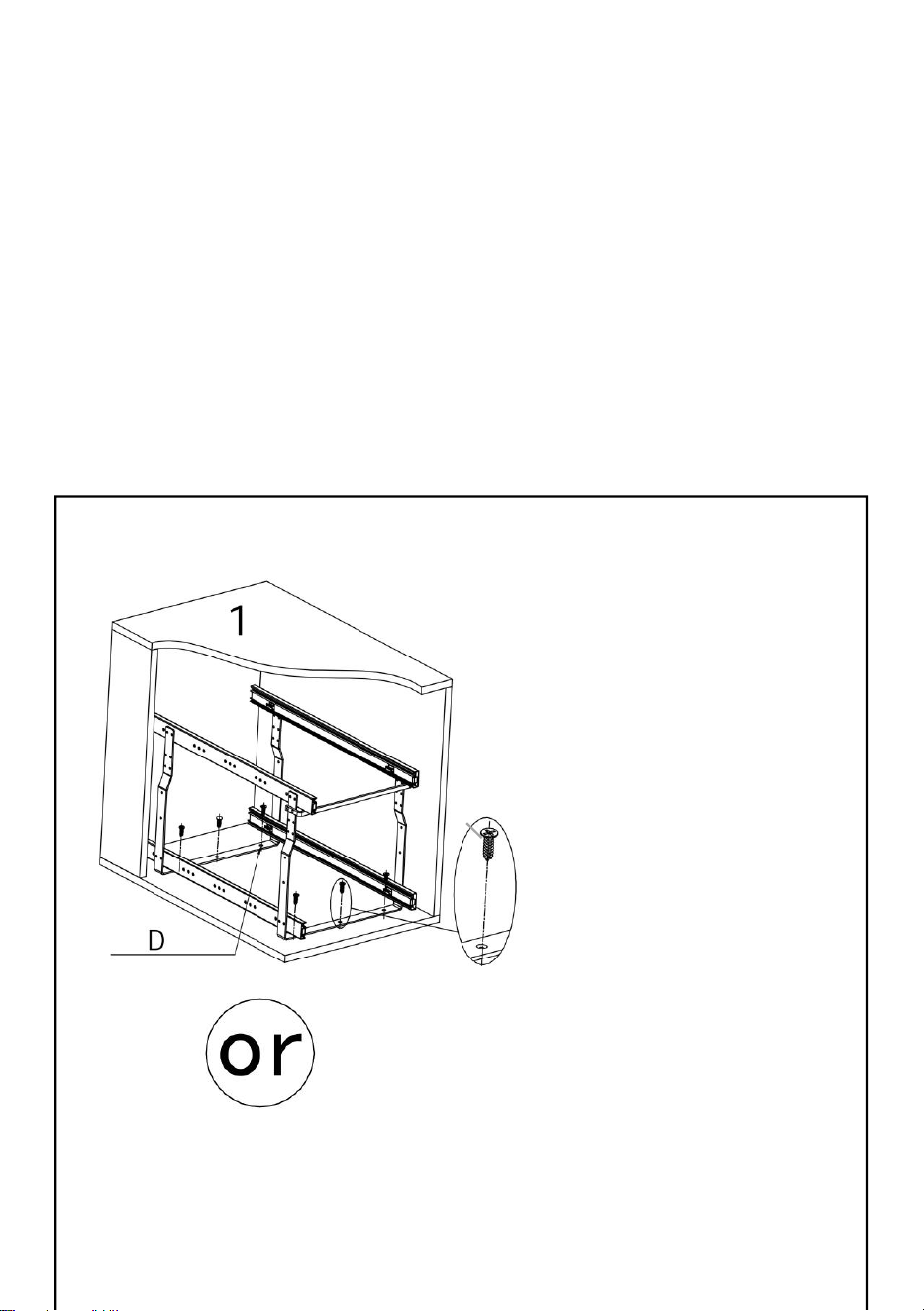

ÉTAPE 4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8

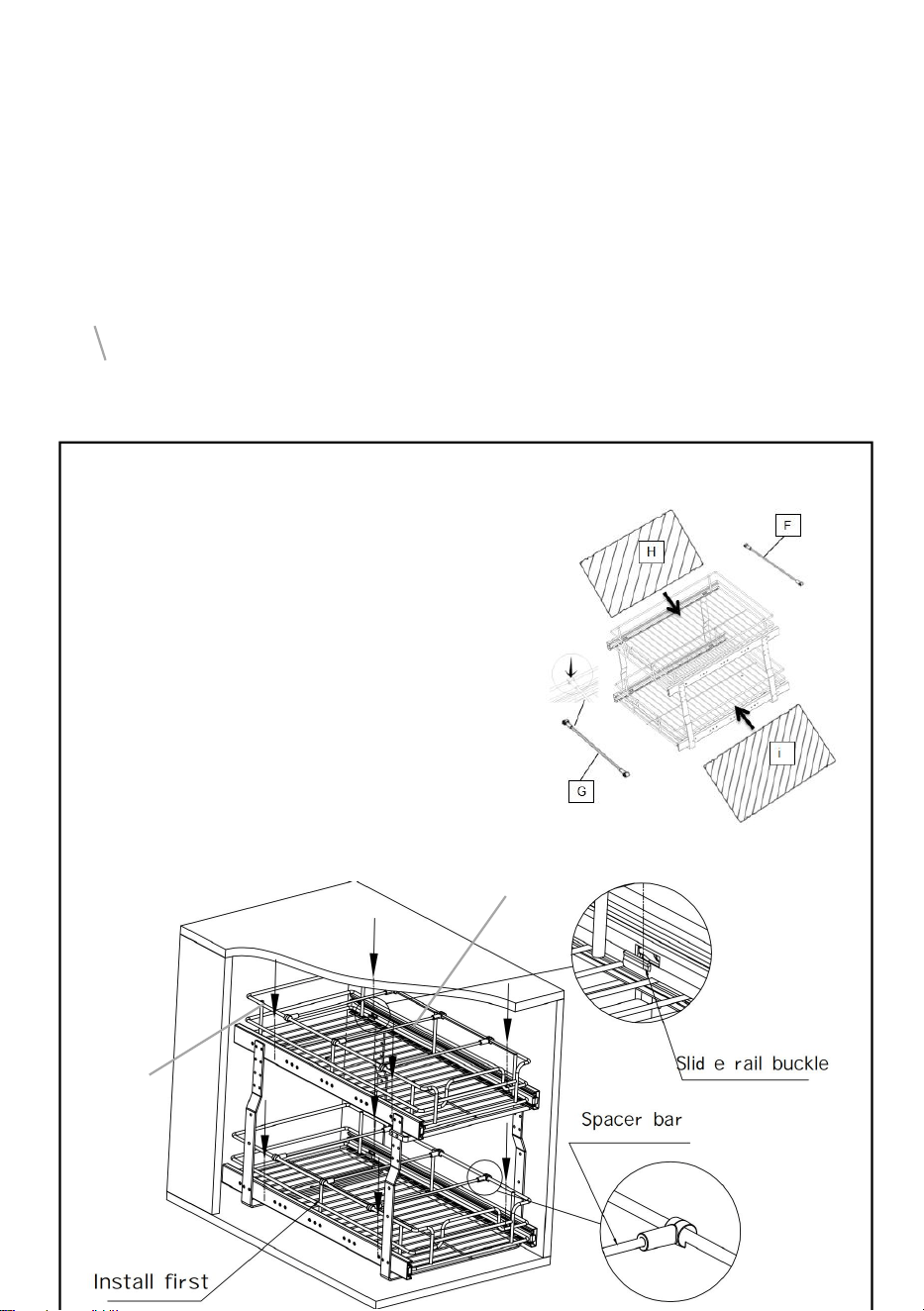

ÉTAPE 5
ÉTAPE 6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
4. Then install the top basket
“C”on the upper slide rail.
5. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
B
C
F
“G”
9

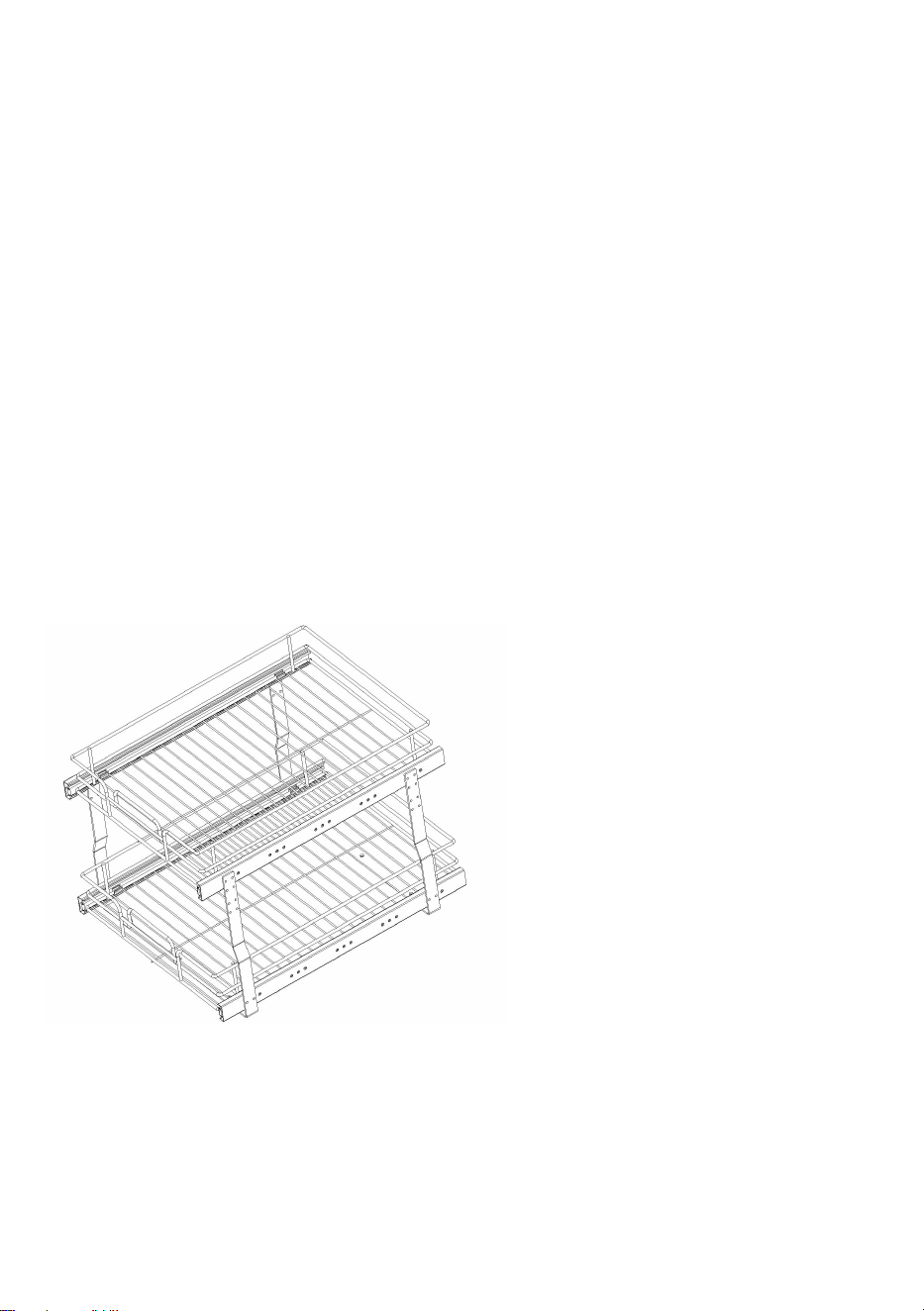

Capacité de charge
Le panier de cuisine à un seul étage a une charge maximale de 33 lb.
Nettoyage
-Pour le nettoyage, essuyez la surface avec un chiffon humide (pas mouillé)
ou essuyez avec un chiffon en coton propre non pelucheux.
≤
66lb
(Two layers)
10
-Un liquide nettoyant pour vitres ou un liquide de nettoyage similaire peut
être utilisé pour nettoyer la surface.
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200 000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
Anaheim
Lieu, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
ORTSTYP AUSZIEHBARE ORGANIZER
(DOPPELLAGIGER KORB)
Modell: LX-C9359;LX-C9358
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur
verwenden
stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge
erzielen können
mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abdeckung
alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfen
sorgfältig
wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern
Hälfte im Vergleich mit den Top-Großmarken.
1
Vielen Dank für den Kauf eines unserer Produkte. Bitte lesen Sie die
Montageanleitung vor der Installation sorgfältig durch .
Modell: LX-C9359;LX-C9358
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen
Support? Dann kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine
klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild
des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte
verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es
Technologie- oder Software-Updates für unser Produkt gibt .
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PRODUKTPARAMETER
VORSICHTSMASSNAHMEN BEI DER
MONTAGE
1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Ein
falscher Zusammenbau kann gefährlich sein.
2. Tragen Sie während der Montage eine Schutzbrille und robuste
Arbeitshandschuhe.
3. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von
Alkohol, Drogen oder Medikamenten stehen.
4. Gewichtskapazität und andere Produkteigenschaften gelten nur für ein
ordnungsgemäß und vollständig montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich
Modell
Produktgröße
( mm ) B*T*H
Ladekapazität
Einbaumaße
(mm) B*T*H
LX-C9359
Oberer Korb:
250x516x85
Unterer Korb
272 x 533 x 85
66 Pfund
(max.)
( Einzelschicht,
33 Pfund)
335 x 563 x
465
LX-C9358
Oberer Korb:
161 x 516 x 85
Unterer Korb
183 x 533 x 85
66 Pfund
(max.)
( Einzelschicht,
33 Pfund)
245 x 563 x
465
3
fern.
7. Überprüfen Sie die Einbaugröße des entsprechenden Modells des
Zugkorbs und wählen Sie für den Einbau den Schrank aus, der der
Einbaugröße entspricht oder nahe kommt
VORSICHTSMASSNAHMEN BEIM
GEBRAUCH
WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH
KIPPEN ZU VERMEIDEN:
1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit
diesem Produkt zu spielen oder sich ihm zu nähern.
2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder
stehen.
3. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder
beschädigt sind.
4. Nur auf Küchenschränken verwenden. Nicht allein auf dem Boden oder
auf dem Schreibtisch verwenden.
4
5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie
alle Knöpfe fest an, bevor Sie eine Last aufbringen. Achten Sie auf
dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig eine
Überlastung erzeugen und zu einem Produktausfall führen.
TEILELISTE
NEIN.
A
B
C
D
E
Name
Gleitschie
ne
Unterer
Korb
nach oben
Warenkorb
Stützrahm
en
Kreuzen
Bar
Ersatzt
eile
Menge
4 Stück
1 STK
1 STK
2 STK
1 STÜCK
NEIN.
F
G
H
ich
J
5
MONTAGEANLEITUNG
SCHRITT 1
Name
Kurze
Distanzsta
nge
Lange
Distanzsta
nge
Große
Dichtung
Kleine
Dichtung
Senkkopf
schraube
ST4x14
Ersatzt
eile
Menge
3 STK
3 STK
1 STK
1 STK
6 Stück
NEIN.
K
M
M
Name
M5x7 Schraube
M5x4 Schraube
Flachkopfschrau
be ST4x14
Ersatzteile
Menge
4 STK
16 Stück
4 Stück
6
SCHRITT2
SCHRITT3
Pull the Slide rail
“A” apart first
Install all the Slide rails“A” to
the support frame“D”
L
D
A
D
E
7
SCHRITT4
Install the crossbar“E” with
M5*7 screws “K”
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
K
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
SCHRITT 5
SCHRITT6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
6. Then install the top basket
“C”on the upper slide rail.
7. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
C
F
“G”
9
Tragfähigkeit
Der einstöckige Küchen-Ausziehkorb hat eine maximale Traglast von 15
kg.
≤
66lb
(Two layers)
B
10
Reinigung
- Wischen Sie die Oberfläche zum Reinigen mit einem feuchten (nicht
nassen) Tuch ab oder reiben Sie sie mit einem sauberen, fusselfreien
Baumwolltuch trocken.
der Oberfläche kann Fensterputzmittel oder ein ähnliches Reinigungsmittel
verwendet werden .
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai, 200.000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Ort, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
TIPO DI POSTO ORGANIZZATORI
ESTRAIBILI (CESTELLO A DOPPIO
STRATO)
Modello: LX-C9359；LX-C9358
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi
rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti
con noi rispetto ai principali marchi top e non significa necessariamente copertina
tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare
accuratamente
quando effettui un ordine con noi se sei effettivamente Risparmio
Metà rispetto ai marchi più importanti.
1
Grazie per aver acquistato uno dei nostri prodotti. Vi preghiamo di leggere
attentamente le istruzioni di montaggio prima dell'installazione .
Modello: LX-C9359；LX-C9358
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non
esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le
istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto sarà
soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi
informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PARAMETRI DEL PRODOTTO
PRECAUZIONI DI MONTAGGIO
1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto
può essere pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro
resistenti.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o
farmaci.
4. La capacità di peso e le altre caratteristiche del prodotto si applicano
solo a un prodotto correttamente e completamente assemblato.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
Modello
Dimensioni del
prodotto ( mm )
L*P*A
Capacità di
carico
Dimensioni di
installazione
(mm) L*P*A
Modello
LX-C9359
Cestino superiore:
Dimensioni:
250x516x85
Cesto inferiore
272x533x85
66 libbre
( massimo)
( Strato
singolo 33
libbre)
Dimensioni:
335x563x465
Modello
LX-C9358
Cestino superiore:
Dimensioni: 161 x
516 x 85
Cesto inferiore
Dimensioni:
183x533x85
66 libbre
( massimo)
( Singolo
strato 33
libbre)
Dimensioni:
245x563x465
3
7. Controllare le dimensioni di installazione del modello corrispondente del
cestello estraibile e selezionare il mobile coerente o vicino alle dimensioni
di installazione per l'installazione
PRECAUZIONI D'USO
AVVERTIMENTO: PER PREVENIRE LESIONI GRAVI E MORTALI
DOVUTE AL RIBALTAMENTO:
1. Questo prodotto non è un giocattolo. Non permettere ai bambini di
giocare con questo articolo o di avvicinarsi ad esso.
2. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
3. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono
allentate o danneggiate.
4. Utilizzare solo sui mobili della cucina e non utilizzarlo da solo, sul
pavimento o sulla scrivania.
5. Non superare la capacità di peso indicata. Serrare saldamente tutte le
manopole prima di applicare il carico. Fare attenzione al carico dinamico! Il
movimento improvviso del carico può creare brevemente un carico
eccessivo, causando il guasto del prodotto.
4
ELENCO DELLE PARTI
NO.
UN
B
C
D
E
Nome
Guida
scorrevol
e
Cesto
inferiore
Cestino
superiore
telaio di
supporto
Attraverso
sbarra
Parti
Quantità
4 PZ
1 PZ
1 PZ
2 PZ
1 PZ
NO.
F
G
H
io
J
Nome
Barra
distanziatri
ce corta
Barra
distanziatri
ce lunga
Guarnizion
e grande
Piccola
guarnizion
e
Vite a
testa
svasata
ST4x14
5
FASI DI MONTAGGIO
PASSO 1
Parti
Quantit
à
3 PZ
3 PZ
1 PZ
1 PZ
6 PZ
NO.
E
L
M
Nome
Vite M5x7
Vite M5x4
Vite a testa
piatta ST4x14
Parti
Quantità
4 PZ
16 PZ
4 PZ
Pull the Slide rail
“A” apart first
6
PASSO 2
PASSO 3
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
D
A
D
E
K
7
PASSO4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
PASSO 5
PASSO6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
8. Then install the top basket
“C”on the upper slide rail.
9. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
B
C
F
“G”
9
Capacità di carico
Il cestello estraibile da cucina a un piano ha una portata massima di 33
libbre.
Pulizia
- Per la pulizia, passare la superficie con un panno umido (non bagnato)
≤
66lb
(Two layers)
10
oppure asciugarla con un panno di cotone pulito e privo di pelucchi.
la superficie è possibile utilizzare un liquido detergente per vetri o un
detergente simile .
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Nuovo Galles del Sud 2122 Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Luogo, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
ORGANIZADORES EXTRAÍBLES TIPO
LUGAR (CESTA DE DOBLE CAPA)
Modelo: LX-C9359; LX-C9358
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente
por nosotros
Representa una estimación de los ahorros que podría obtener al comprar ciertas
herramientas.
con nosotros en comparación con las principales marcas líderes y no significa
necesariamente cubrir
Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar
con cuidado
Cuando realiza un pedido con nosotros, si realmente está Ahorro
Medio en comparación con las principales marcas líderes.
1
Gracias por adquirir uno de nuestros productos, lea atentamente las instrucciones
de montaje antes de la instalación .
Modelo: LX-C9359; LX-C9358
¿NECESITAS AYUDA? ¡CONTÁCTANOS!
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No
dude en ponerse en contacto con nosotros:
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
Estas son las instrucciones originales, lea atentamente todas las
instrucciones del manual antes de utilizar el producto. VEVOR se reserva
una interpretación clara de nuestro manual de usuario. La apariencia del
producto estará sujeta al producto que recibió. Perdónenos por no
informarle nuevamente si hay actualizaciones de tecnología o software
en nuestro producto.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PARÁMETROS DEL PRODUCTO
PRECAUCIONES DE MONTAJE
1. Para el montaje, siga estas instrucciones. Un montaje incorrecto puede
suponer un riesgo.
2. Use gafas de seguridad y guantes de trabajo resistentes durante el
montaje.
3. No se reúna cuando esté cansado o bajo la influencia del alcohol,
drogas o medicamentos.
4. La capacidad de peso y otras capacidades del producto se aplican
únicamente a un producto ensamblado de forma correcta y completa.
5. Mantenga el área de reunión limpia y bien iluminada.
6. Mantenga a los transeúntes fuera del área durante el montaje.
Modelo
Tamaño del
producto ( mm ) An.
x Pr. x Al.
Capacidad de
carga
Tamaño de
instalación
(mm) An. x Pr.
x Al.
LX-C9359
Cesta superior:
250x516x85
Cesta inferior
272 x 533 x 85
66 libras
( máximo)
( Una sola
capa, 33
libras)
335 x 563 x
465
LX-C9358
Cesta superior:
161 x 516 x 85
Cesta inferior
183 x 533 x 85
66 libras
( máximo)
( Una sola
capa, 33
libras)
245 x 563 x
465
3
7. Verifique el tamaño de instalación del modelo correspondiente de la
canasta de extracción y seleccione el gabinete que coincida o se acerque
al tamaño de instalación para la instalación.
PRECAUCIONES DE USO
ADVERTENCIA: PARA EVITAR LESIONES GRAVES Y LA
MUERTE POR VUELCO:
1. Este producto no es un juguete. No permita que los niños jueguen con
este artículo ni se acerquen a él.
2. Utilícelo únicamente para el fin previsto. No se siente ni se pare sobre el
producto.
3. Inspeccione el producto antes de cada uso. No lo utilice si hay piezas
sueltas o dañadas.
4. Úselo únicamente en gabinetes de cocina y no lo utilice solo en el suelo
o en el escritorio.
5. No exceda la capacidad de peso indicada. Apriete bien todas las perillas
antes de aplicar la carga. ¡Tenga cuidado con la carga dinámica! El
4
movimiento repentino de la carga puede crear brevemente un exceso de
carga, lo que provocará una falla del producto.
LISTA DE PIEZAS
No.
A
B
do
D
mi
Nombr
e
Riel
deslizante
Cesta
inferior
Cesta
superior
Marco de
soporte
Cruz bar
Region
es
Cantida
d
4 piezas
1 pieza
1 pieza
2 piezas
1 piezas
No.
F
GRAMO
yo
i
Yo
Nombr
e
Barra
espaciado
ra corta
Barra
espaciador
a larga
Junta
grande
Junta
pequeña
Tornillo de
cabeza
avellanad
a ST4x14
5
PASOS DE MONTAJE
PASO 1
Region
es
Cantida
d
3 piezas
3 piezas
1 pieza
1 pieza
6 piezas
No.
K
yo
METRO
Nombre
Tornillo M5x7
Tornillo M5x4
Tornillo de
cabeza plana
ST4x14
Regiones
Cantidad
4 piezas
16 piezas
4 piezas
Pull the Slide rail
“A” apart first
6
PASO 2
PASO 3
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
D
A
D
E
7
PASO 4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
K
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
PASO 5
PASO 6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
10. Then install the top basket
“C”on the upper slide rail.
11. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
B
C
F
“G”
9
Capacidad de carga
La cesta extraíble para cocina de un solo piso tiene una capacidad
máxima de carga de 33 lb.
Limpieza
≤
66lb
(Two layers)
10
-Para limpiar, limpie la superficie con un paño húmedo (no mojado) o
seque con un paño de algodón limpio y sin pelusa.
-Se puede utilizar líquido limpiacristales o un líquido de limpieza similar
para limpiar la superficie.
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shangai 200000 CN.
Importado a Australia: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
Nueva Gales del Sur 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Lugar, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
MIEJSCE TYPU ORGANIZERY
WYSUWANE (KOSZYK
DWUWARSTWOWY)
Modele: LX-C9359；LX-C9358
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane
wyłącznie przez nas
przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone
narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka
wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu
ostrożnie
gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność
Połowa w porównaniu z wiodącymi markami.
1
Dziękujemy za zakup jednego z naszych produktów. Przed instalacją prosimy o
dokładne zapoznanie się z instrukcją montażu .
Modele: LX-C9359；LX-C9358
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia
technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać
wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który
otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie,
jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje
technologiczne lub oprogramowania.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PARAMETRY PRODUKTU
ŚRODKI OSTROŻNOŚCI PODCZAS
MONTAŻU
1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy
montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice
robocze.
3. Nie przychodź na spotkania, jeśli jesteś zmęczony lub pod wpływem
alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu
odnoszą się wyłącznie do produktu prawidłowo i kompletnie
zmontowanego.
Model
Wymiary produktu
( mm )
szer.*gł.*wys.
Ładowność
Rozmiar
instalacji (mm)
szer.*gł.*wys.
LX-C9359
Górny kosz:
250x516x85
Dolny kosz
272x533x85
66 funtów
( maks.)
( Jedna
warstwa 33
funty)
335x563x465
LX-C9358
Górny kosz:
161x516x85
Dolny kosz
183x 533x 85
66 funtów
( maks.)
( Jedna
warstwa 33
funty)
245x 563x 465
3
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre
oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Sprawdź rozmiar instalacji odpowiedniego modelu koszyka i wybierz
szafkę zgodną z rozmiarem instalacji lub zbliżoną do niego.
ŚRODKI OSTROŻNOŚCI
OSTRZEŻENIE: ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I
ŚMIERCI SPOWODOWANEJ PRZEWRÓCENIEM:
1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym
przedmiotem ani zbliżać się do niego.
2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać
na produkcie.
3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub
uszkodzone.
4. Stosować wyłącznie na szafkach kuchennych. Nie ustawiać urządzenia
samodzielnie na podłodze lub blacie biurka.
5. Nie przekraczaj podanego udźwigu. Przed zastosowaniem obciążenia
4
dokręć mocno wszystkie pokrętła. Uważaj na obciążenie dynamiczne!
Nagły ruch obciążenia może na krótko spowodować nadmierne obciążenie,
powodując awarię produktu.
LISTA CZĘŚCI
NIE.
A
B
C
D
mi
Nazwa
Szyna
ślizgowa
Dolny
koszyk
górny
koszyk
rama
nośna
Przechod
zić bar
Strony
Ilość
4 szt.
1 szt.
1 szt.
2 SZT.
1 SZT.
NIE.
F
G
H
I
J
Nazwa
Krótki
drążek
dystansow
Długi
drążek
dystansow
Duża
uszczelka
Mała
uszczelka
Śruba z
łbem
stożkowy
5
KROKI MONTAŻU
KROK 1
y
y
m ST4x14
Strony
Ilość
3 SZT.
3 SZT.
1 szt.
1 szt.
6 SZT.
NIE.
K
L
M
Nazwa
Śruba M5x7
Śruba M5x4
Śruba z łbem
płaskim ST4x14
Strony
Ilość
4 SZT.
16 SZT.
4 szt.
6
KROK 2
KROK 3
Pull the Slide rail
“A” apart first
Install all the Slide rails“A” to
the support frame“D”
L
D
A
D
E
7
KROK 4
Install the crossbar“E” with
M5*7 screws “K”
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
K
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
KROK 5
KROK 6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
12. Then install the top basket
“C”on the upper slide rail.
13. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
C
F
“G”
9
Nośność
Jednopoziomowy kosz kuchenny ma maksymalne obciążenie wynoszące
33 funty.
≤
66lb
(Two layers)
B
10
Czyszczenie
- W celu czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) szmatką
lub wytrzyj do sucha czystą, bawełnianą szmatką, która nie pozostawia
włókien.
-Do czyszczenia powierzchni można użyć płynu do mycia okien lub
podobnego środka czyszczącego .
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Miejsce, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support
PLAATSTYPE UITTREKBARE
ORGANIZERS (DUBBELE LAAG MAND)
Model: LX-C9359；LX-C9358
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te
leveren.
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons
worden gebruikt
geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen
te kopen
bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag
alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te verifiëren
voorzichtig
wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing
Half in vergelijking met de grote topmerken.
1
Hartelijk dank voor uw aankoop van een van onze producten. Lees de
montage-instructies zorgvuldig door voordat u met de installatie begint .
Model: LX-C9359；LX-C9358
HULP NODIG? NEEM CONTACT MET ONS OP!
Heeft u vragen over het product? Heeft u technische ondersteuning
nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door
voordat u het product gebruikt. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het
product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons
dat we u niet opnieuw zullen informeren als er technologie- of
software-updates voor ons product zijn .
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PRODUCTPARAMETERS
MONTAGEVOORZORGSMAATREGELEN
1. Assembleer volgens deze instructies. Onjuiste montage kan gevaarlijk
zijn.
2. Draag tijdens de montage een veiligheidsbril en stevige
werkhandschoenen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of
medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen
voor een correct en volledig gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
Model
Productafmetingen
( mm ) B*D*H
Laadvermogen
Installatiemaat
(mm) B*D*H
LX-C9359
Bovenste mand:
250x516x85
Onderste mand
272x533x 85
66 lbs ( Max)
( Enkele laag
33 lbs)
335x563x465
LX-C9358
Bovenste mand:
161x516x85
Onderste mand
183x 533x 85
66 lbs ( Max)
( Enkele laag
33 lbs)
245x 563x 465
3
7. Controleer de installatiemaat van het overeenkomstige model van de
trekmand en selecteer de kast die overeenkomt met of dicht bij de
installatiemaat voor installatie
GEBRUIK VOORZORGSMAATREGELEN
WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD DOOR
FOUTEN TE VOORKOMEN:
1. Dit product is geen speelgoed. Laat kinderen niet met dit item spelen of
in de buurt ervan komen.
2. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
3. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of
beschadigd zijn.
4. Gebruik het apparaat alleen op keukenkastjes en niet alleen op de grond
of op het bureau.
5. Overschrijd de vermelde gewichtscapaciteit niet. Draai alle knoppen
stevig vast voordat u de belasting aanbrengt. Wees u bewust van
dynamische belasting! De plotselinge belastingbeweging kan kortstondig
een overmatige belasting creëren, waardoor het product defect raakt.
4
ONDERDELENLIJST
Nee.
A
B
C
D
Ik
Naam
Schuifrail
Onderste
mand
bovenste
mandje
steunfram
e
Kruis bar
Onderd
elen
Hoeveel
heid
4 STUKS
1 STUKS
1 STUKS
2 STUKS
1 STUKS
Nee.
F
G
H
i
J
Naam
Korte
afstandho
uder
Lange
afstandsho
uder
Grote
pakking
Kleine
pakking
Schroef
met
verzonken
kop
ST4x14
5
MONTAGESTAPPEN
STAP1
Onder
delen
Hoevee
lheid
3 STUKS
3 STUKS
1 STUKS
1 STUKS
6 STUKS
Nee.
Ik
Ik
M
Naam
M5x7 schroef
M5x4 schroef
Platte
kopschroef
ST4x14
Onderdele
n
Hoeveelhe
id
4 STUKS
16 STUKS
4 STUKS
6
STAP 2
STAP 3
Pull the Slide rail
“A” apart first
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
D
A
D
E
7
STAP 4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
K
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
STAP 5
STAP 6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
14. Then install the top basket
“C”on the upper slide rail.
15. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
C
F
“G”
9
Laadvermogen
De keukenmand met één bodem heeft een maximaal laadvermogen van
15 kg.
Schoonmaak
≤
66lb
(Two layers)
B
10
- Voor het reinigen veegt u het oppervlak af met een vochtige (geen natte)
doek of droogt u het af met een schone, pluisvrije katoenen doek.
het oppervlak schoon te maken, kunt u een glasreiniger of een
vergelijkbare reinigingsvloeistof gebruiken .
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Sjanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
Anaheim
Plaats, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Teknisk Support och e-garanticertifikat www.vevor.com/support
PLATSTYP UTDRAGBARA
ORGANISATÖRER
（
KORG MED DUBBLA
LAGER
）
Modell: LX-C9359；LX-C9358
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss
representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg
med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt
när du gör en beställning hos oss om du faktiskt gör det Sparande
Halv i jämförelse med de främsta varumärkena.
1
Tack för att du köpte en av våra produkter, läs noggrant igenom
monteringsanvisningen innan installationen .
Modell: LX-C9359；LX-C9358
BEHÖVER HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Kontakta oss
gärna:
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant
innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt du
fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns
någon teknik eller mjukvaruuppdateringar på vår produkt.
PLACE TYPE PULL-OUT ORGANIZERS
（DOUBLE LAYER BASKET）
2
PRODUKTPARAMETRAR
FÖRSIKTIGHETSÅTGÄRDER FÖR
MONTERING
1. Montering måste följa dessa instruktioner. Felaktig montering kan vara
en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller
mediciner.
4. Viktkapacitet och andra produktegenskaper gäller endast en korrekt och
färdigmonterad produkt.
5. Håll monteringsområdet rent och väl upplyst.
6. Håll åskådare borta från området under monteringen.
Modell
Produktstorlek
（ mm ） B*D*H
Lastkapacitet
Installationsstorlek
(mm) B*D*H
LX-C9359
Översta korgen:
250x516x85
Nedre korg
272 x 533 x 85
66 pund s
(max)
( Enkelt lager
33lbs)
335 x 563 x 465
LX-C9358
Översta korgen:
161 x 516 x 85
Nedre korg
183 x 533 x 85
66 pund s
(max)
( Enkelt lager
33lbs)
245 x 563 x 465
3
7. Kontrollera installationsstorleken för motsvarande modell av dragkorgen
och välj det skåp som överensstämmer med eller nära
installationsstorleken för installation
ANVÄND FÖRSIKTIGHETSÅTGÄRDER
VARNING: FÖR ATT FÖRHINDRA ALLVARLIGA SKADA OCH
DÖDSFALL VID VÄLLNING:
1. Denna produkt är inte en leksak. Låt inte barn leka med eller närma sig
detta föremål.
2. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
3. Inspektera före varje användning. Använd den inte om delar är lösa eller
skadade.
4. Använd endast på köksskåp och använd den inte ensam på marken eller
på skrivbordet.
5. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar
ordentligt innan du applicerar belastning. Var uppmärksam på dynamisk
laddning! Den plötsliga laströrelsen kan kortvarigt skapa en överbelastning,
vilket kan orsaka produktfel.
4
DELLISTA
Inga.
A
B
C
D
E
Namn
Glidskena
Bottenkorg
översta
korg
stödram
Korsa bar
Delar
Kvantite
t
4 st
1 st
1 st
2 st
1 st
Inga.
F
G
H
i
J
Namn
Kort
mellanlägg
sstång
Lång
distansstån
g
Stor
packning
Liten
packning
Skruv
med
försänkt
huvud
ST4x14
5
MONTERINGSSEG
STEG1
Delar
Kvantit
et
3 st
3 st
1 st
1 st
6 st
Inga.
K
L
M
Namn
M5x7 skruv
M5x4 skruv
Plattskruv
ST4x14
Delar
Kvantitet
4 st
16 st
4 st
Pull the Slide rail
“A” apart first
6
STEG 2
STEG 3
Install all the Slide rails“A” to
the support frame“D”
Install the crossbar“E” with
M5*7 screws “K”
L
D
A
D
E
K
7
STEG 4
Two installation options:
Place the basket in the
cabinet as shown in Figure
1 or Figure 2.
Figure 1: After adjusting
the support frame to the
center position, fix the
support frame with
screws“J”.
J
Figure 2: Adjust the
support frame to the left or
right and attach the support
frame to the cabinet wall
with screws“M”.
8
STEG 5
STEG 6
As shown in the figure, 1.first
install the bottom basket“B”
on the buckle of the bottom
slide rail;
16. Then install the top basket
“C”on the upper slide rail.
17. Put in gasket “H” “i”and
install Spacer bar “F”,“G”;
Finished.
M
B
C
F
“G”
9
Lastkapacitet
Köksdragkorgen med en våning har en maximal belastning på 33 lb.
Rengöring
-För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka av
med en ren luddfri bomullstrasa.
≤
66lb
(Two layers)
10
-Fönsterputsvätska eller liknande rengöringsvätska kan användas för att
rengöra ytan .
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200 000 CN.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
