Vevor WP9612FT Sewer Camera 98 ft/30m Self-Leveling Drain User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Pipe Inspection System

Model: WP9612FT

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain

tools with us compared to the major top brands and does not necessarily

mean to cover all categories of tools offered by us. You are kindly reminded

to verify carefully when you are placing an order with us if you are actually

saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to contact

us: Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Pipe Inspection System

Instruction Manual

- 2 -

Please read this manual carefully before use!

Attentions

1. Please read the manual carefully before using it.

2. Handle it carefully during operation, avoid throwing down or pressing it heavily.

3. If the users disassemble or deliberately damage the machine, it will beyond the

warranty.

4. Please keep distance from the system when charging

5. After being used, turn off the display and pull out all the connection joints.

6. Due to the version upgrades, if mentioned in this manual content does not

accord with your machine, please refer to our machine.

Description

1. 9” Color TFT LCD Screen.

2. High resolution camera,clear picture

3. Video taking and photo function

4. Support keyboard input

5. With meter counting function, the depth of the camera into the pipe can be

shown on the display

6. One-button start

7. Super bright white LED adjustable

8. Waterproof durable suitcase

9. High quality special cable, waterproof and anti-corrosion/cold/tensile.

10. 12V4500MA lithium battery.

11. The lights can on/off.night lights adjustable.

12. Range of Application: Water-supply pipe/ Air-conditioner pipe/ Cable pipe/

Pipeline vacuum system/ PLUNBIN pipe/ Buildings/ Sunken pipe

13. Cable diameter: 5mm/7mm

14. Camera: 512Hz Self-Leveling

- 3 -

Product Specification

Item:

parameter

Charger:

AC100-240V DC12.6V

Battery:

Lithium battery 12V

Continuous use time for battery:

Approximate 6h

Investigation depth:

30m 50m 70m( selectable line length)

Material:

Fiber tube with /high intensity

Camera light source:

With high while light

Camera material:

Stainless steel

Menu languages

Multi-language

Camera picture:

Color

Instruction for Product

1. product manual

- 4 -

- 5 -

Camera

Product Specification

Item:

parameter

Camera diameter:

23mm

With the tube diameter:

>25mm

Camera working voltage:

Lights working voltage:

12V

Camera assist function：

self-balancing

Camera assist function：

512Hz

Water proof:

IP68

Camera material:

stainless steel

Camera size:

23mm

Camera protective cover parts material:

plastic-steel

Camera protective cover parts size 1:

29mm* 40mm

Camera protective cover parts size 2:

40mm* 90mm

- 6 -

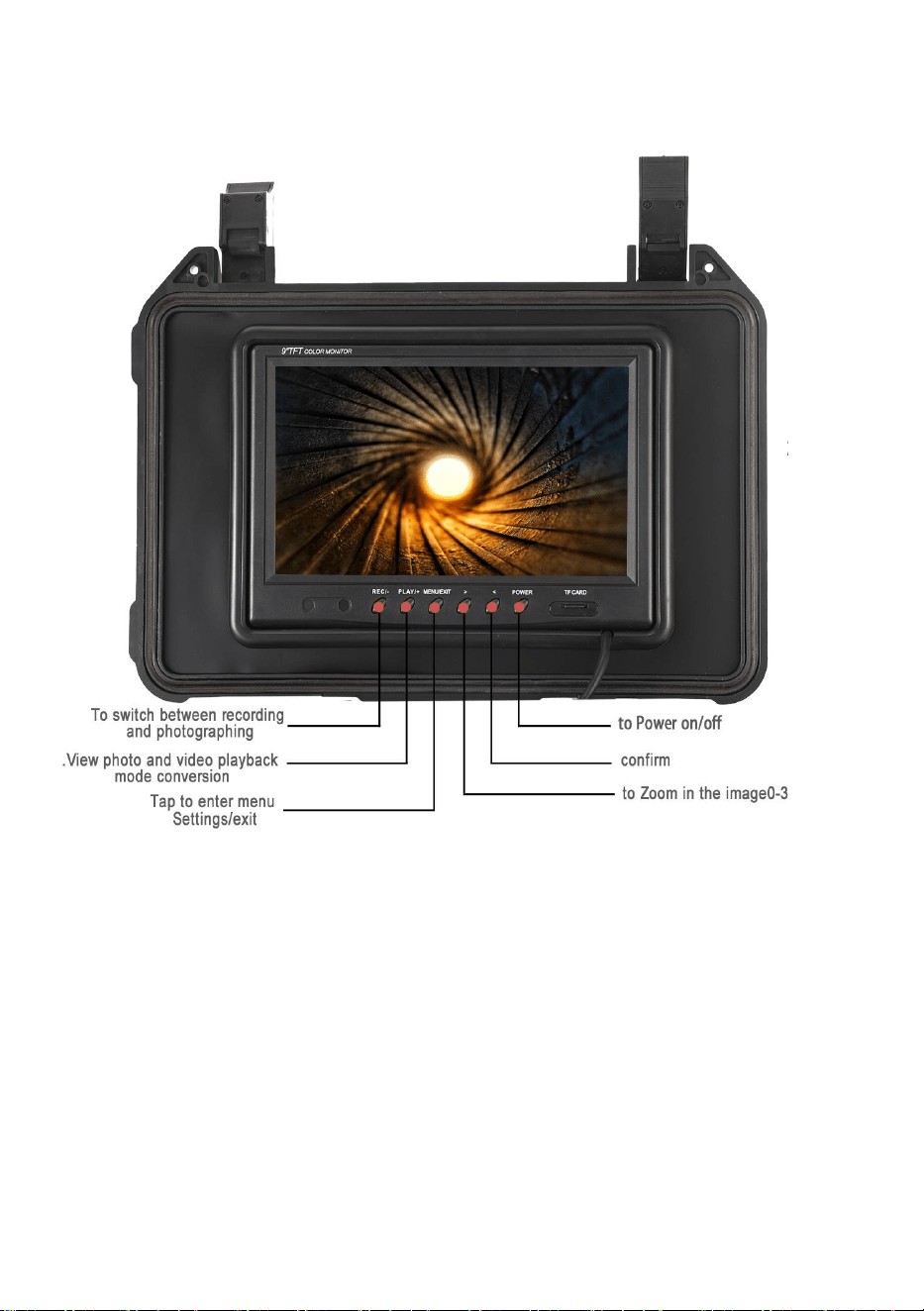

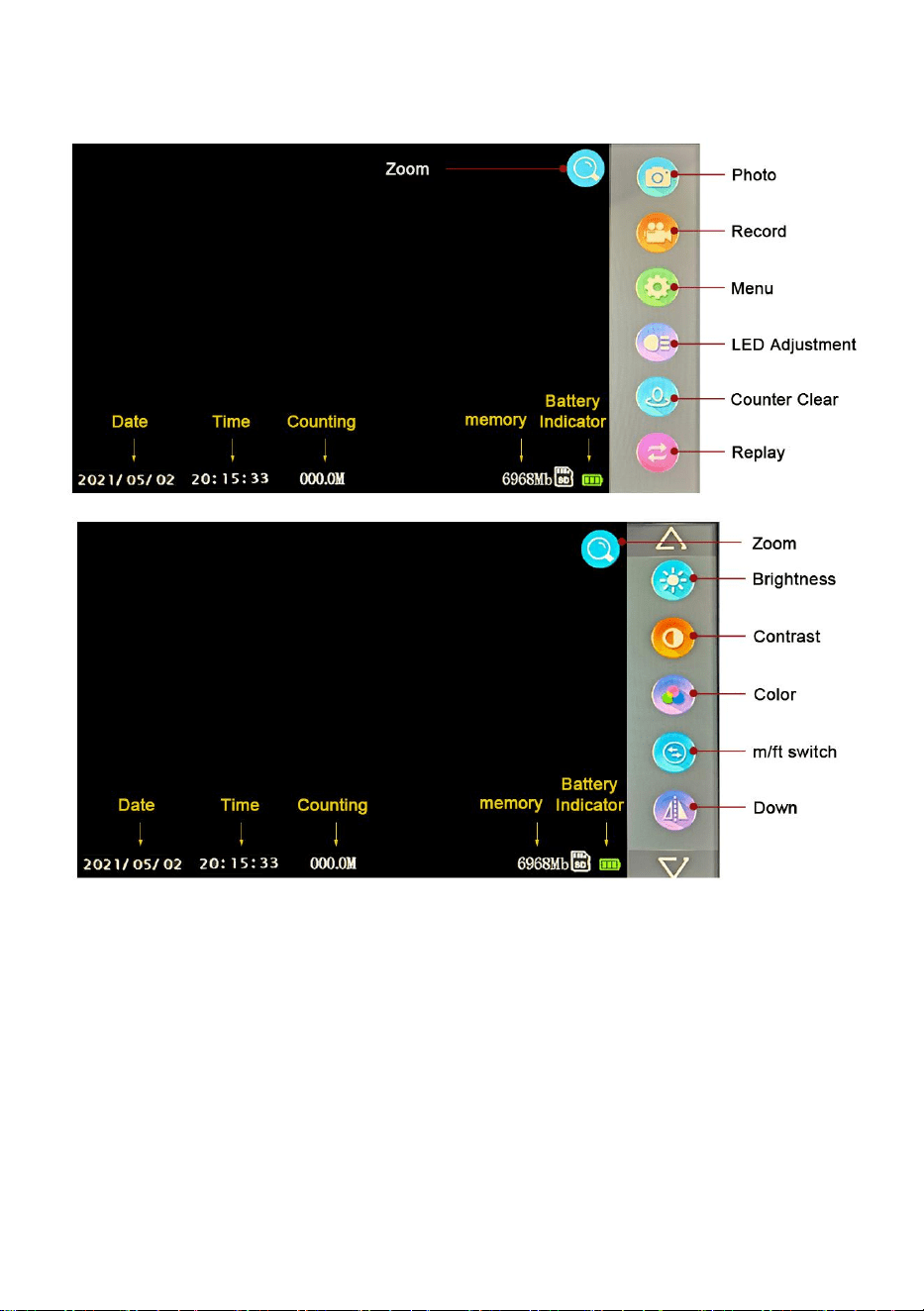

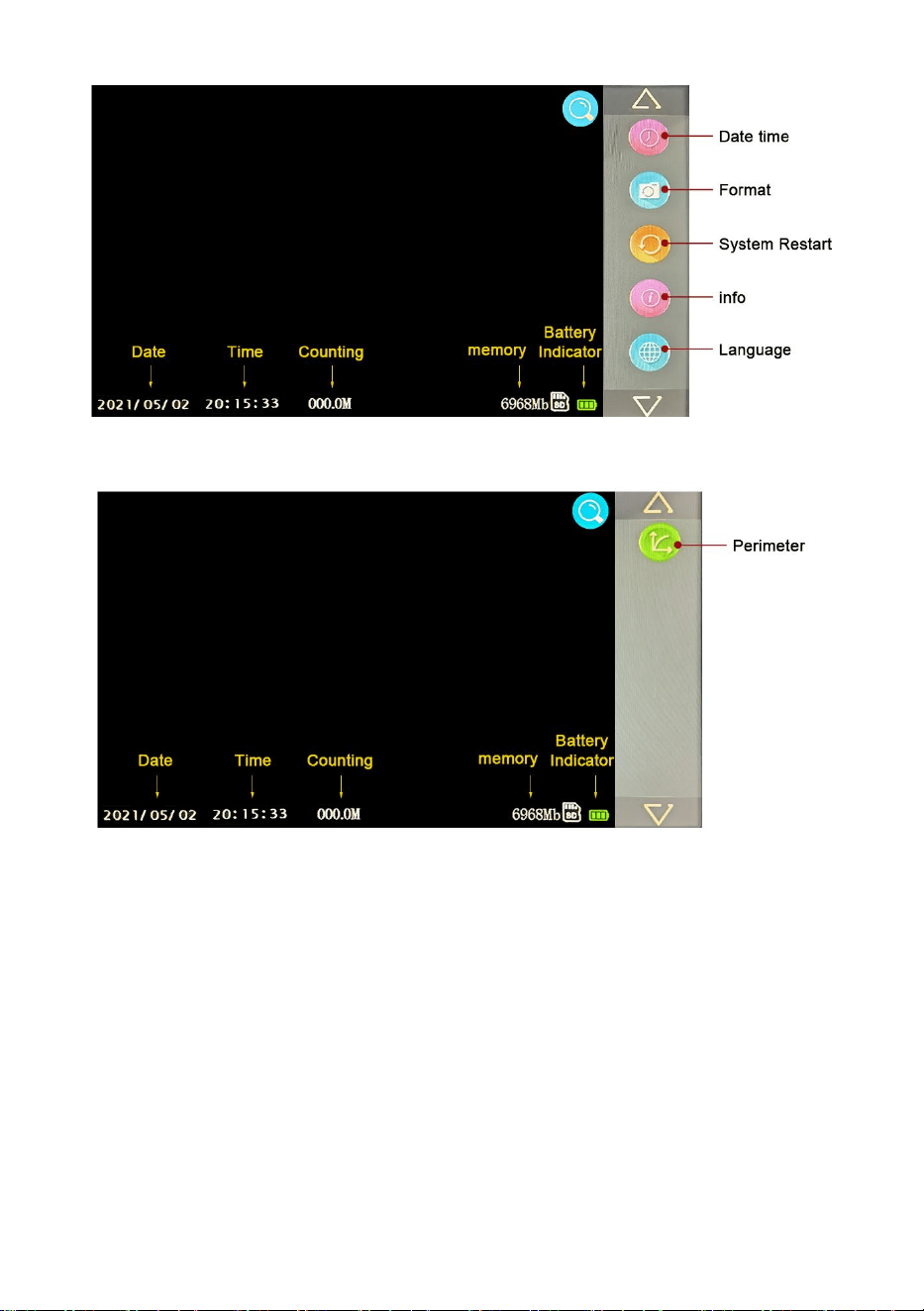

Monitor

- 7 -

- 8 -

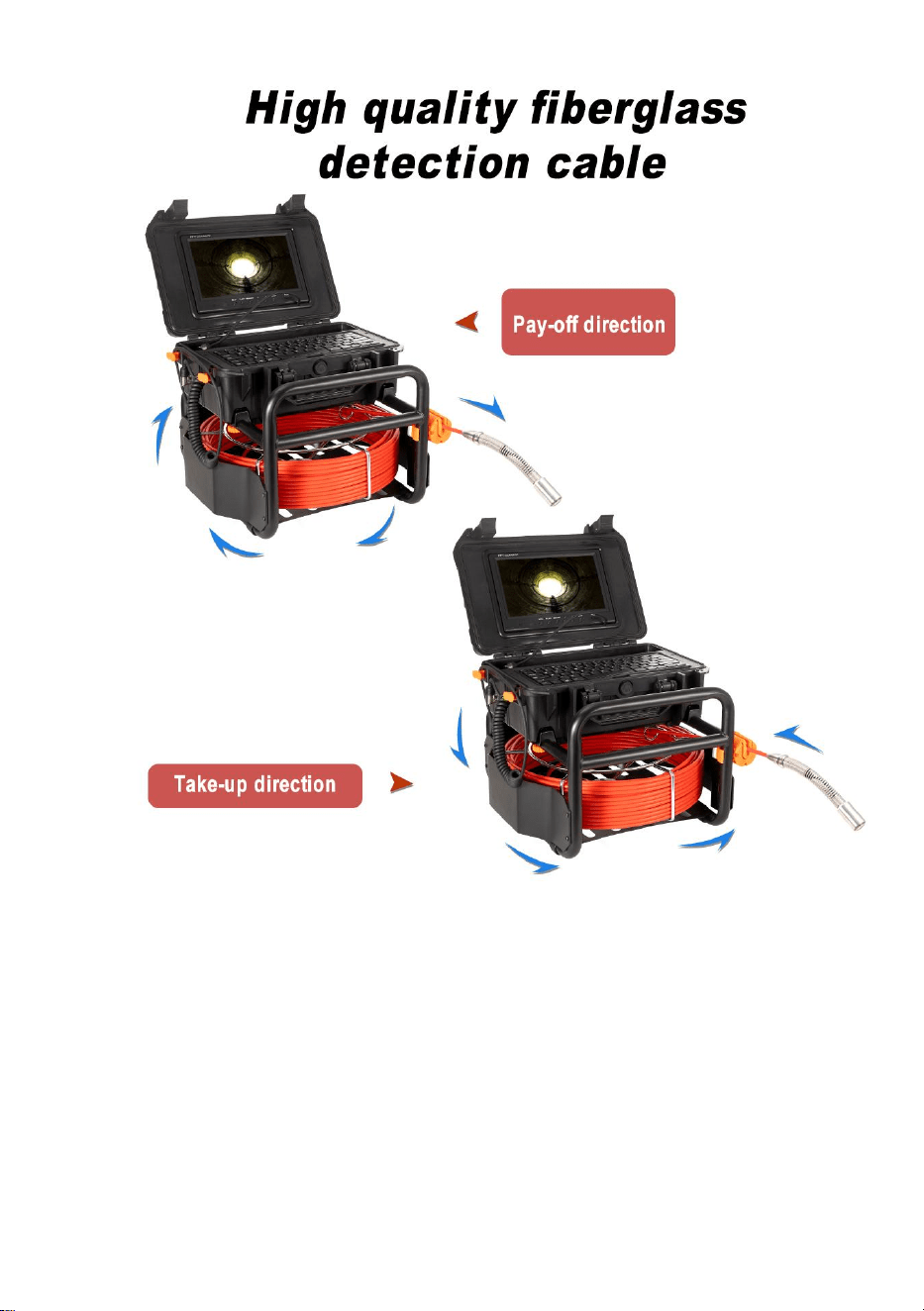

Coil

- 9 -

- 10 -

Product acessories

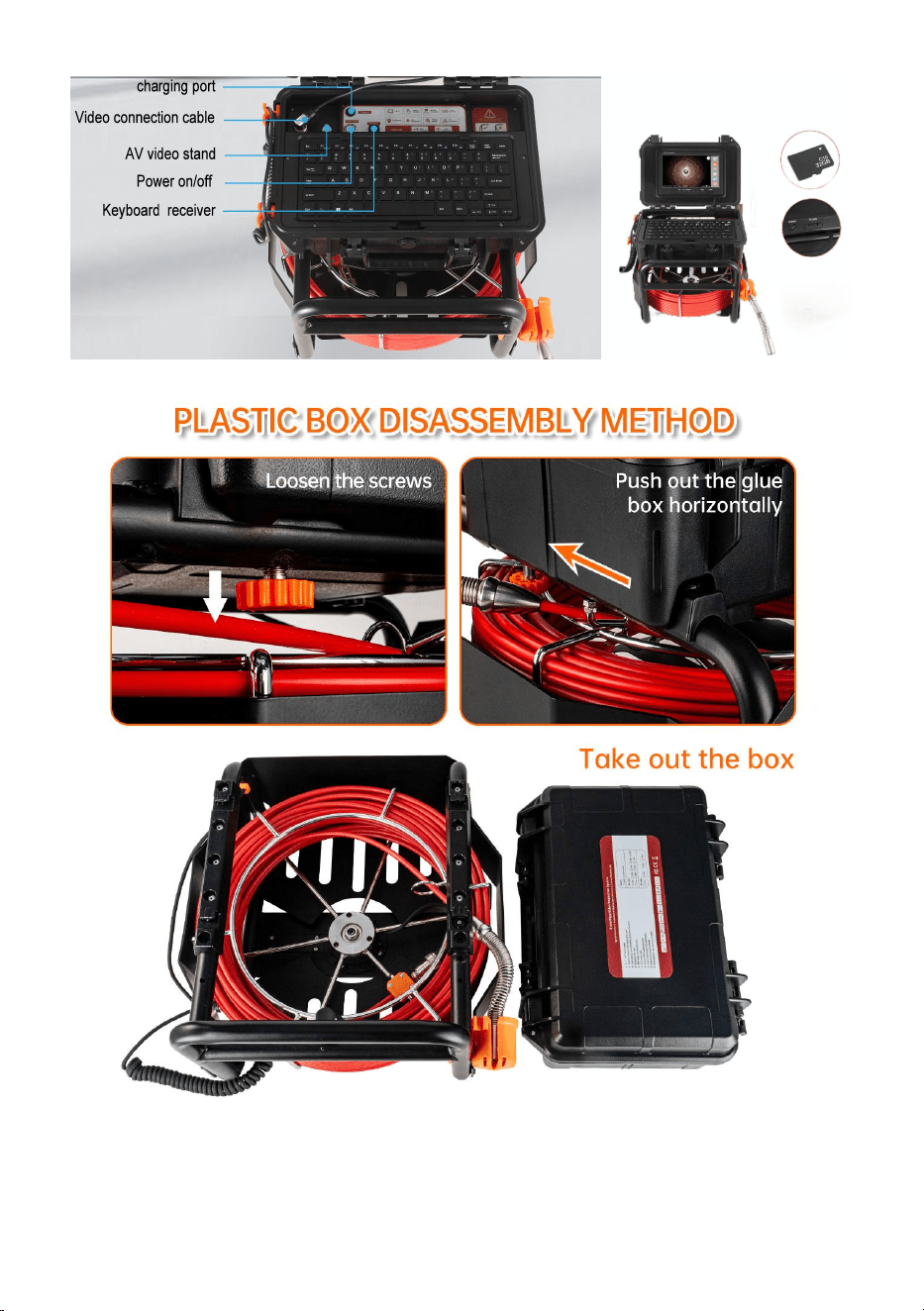

System Installation

1. Vital: turn off the power switch, connect the video camera and the monitor, or

the video camera and the monitor may be damaged.

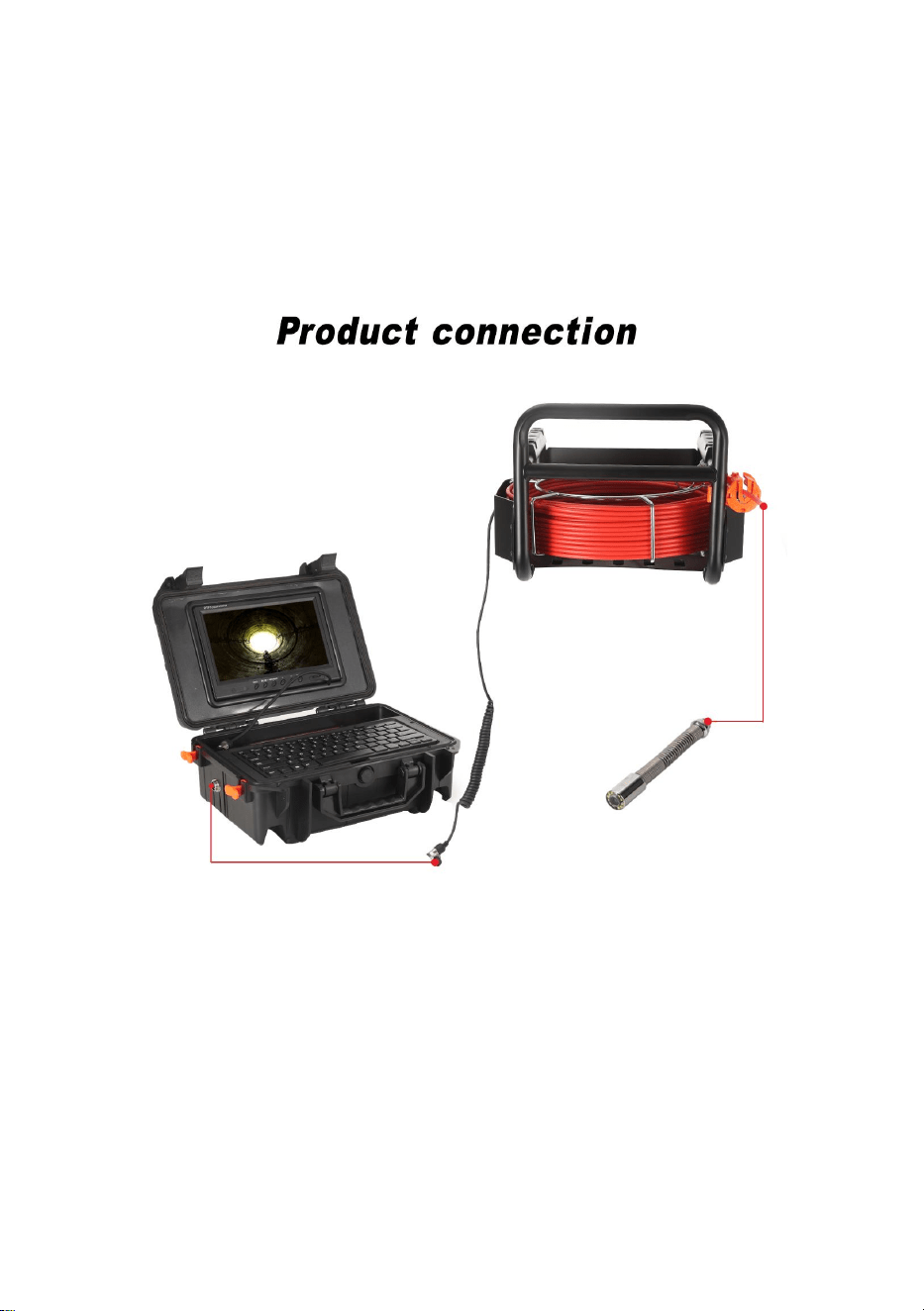

2. Connect camera -coil -cell box -monitor (Pic)

3. Turn on the power switch in the power box, the indicator light on the monitor is

on, the switchboard starts.

4. Install the video camera with the protective cover slightly and put it into the pipe,

- 11 -

rotate coil to proper depth.

5. Adjust LED light degree adjuster to proper light degree.

6. For videotape, refer to the DVR operation details (display operation:Recording

Type )

7. Switch video to another large screen through video line.

8. After utilization, mover the camera from the pipe carefully, take clean, soft and

dry cloth to clear up it and put it back.

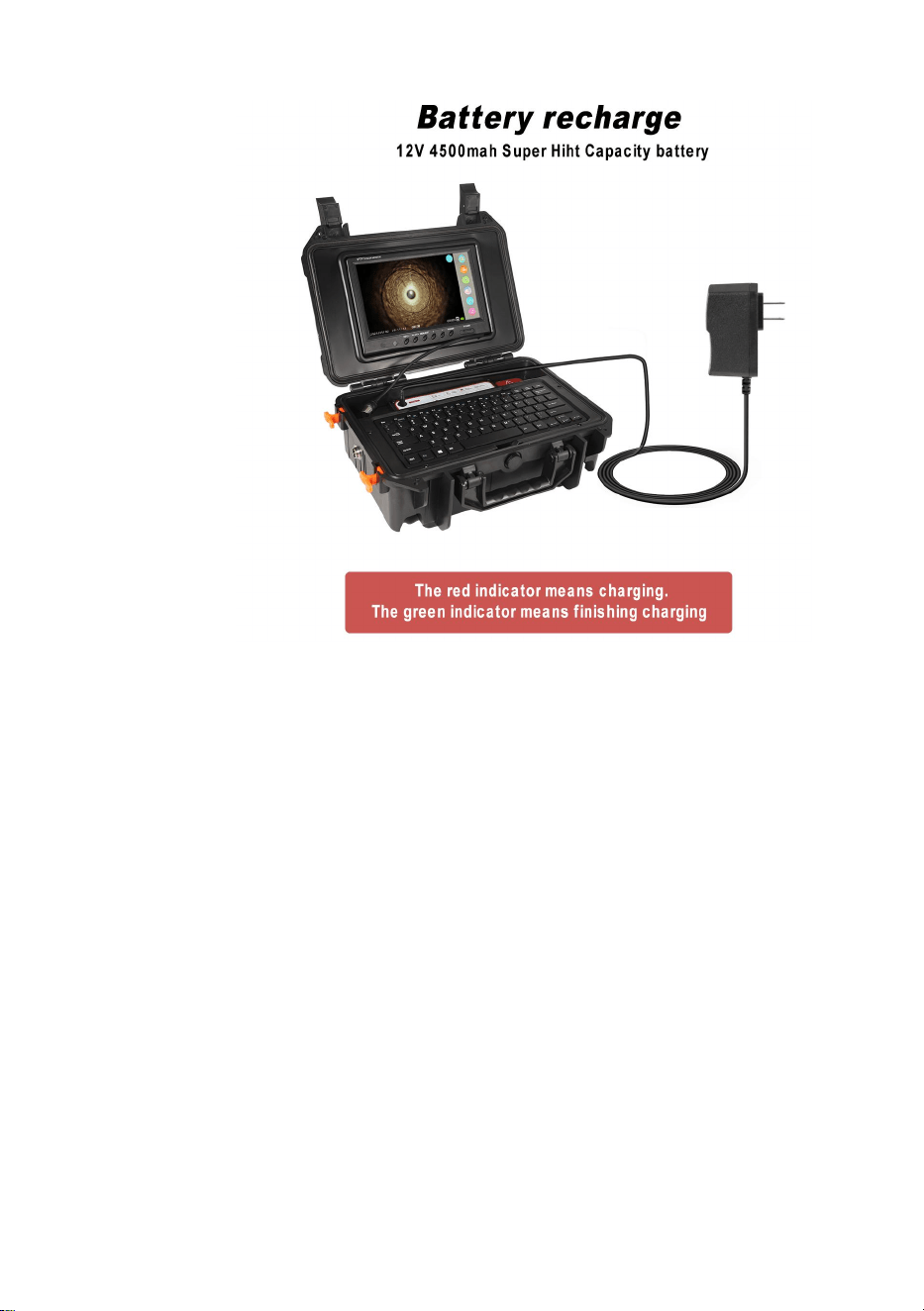

Charging

When the battery power is low, it needs charging, and the method is as below:

1. Take out the charger from the box.

2. Connect the charger to the battery.

3. Connect the charger to the alternating current of 100-240v. The red indicator

means charging.

4. The green indicator means finishing charging.

Notes: to make sure the battery using age longer, please recharge it timely;

otherwise, it will make it can not recharged.

- 12 -

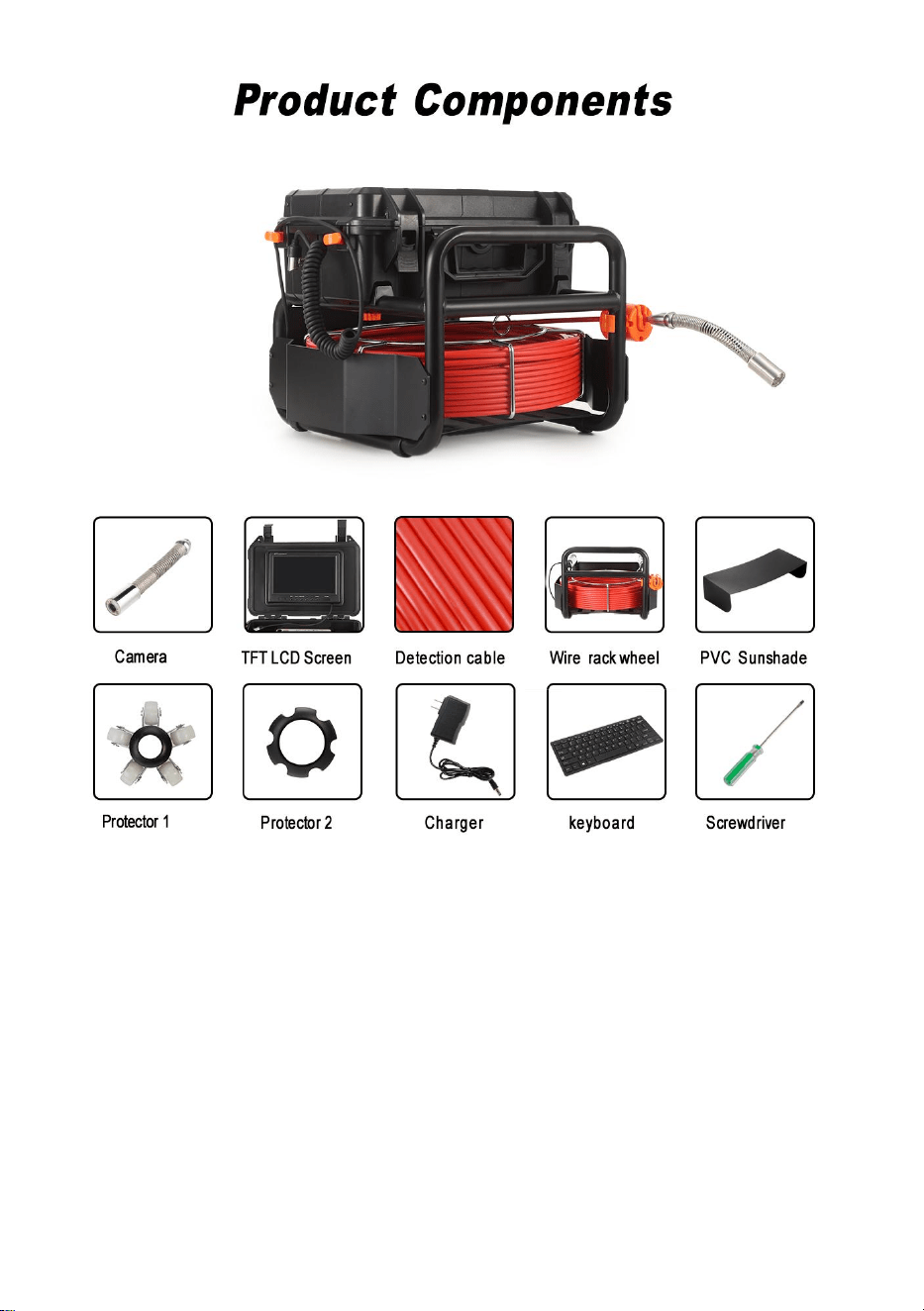

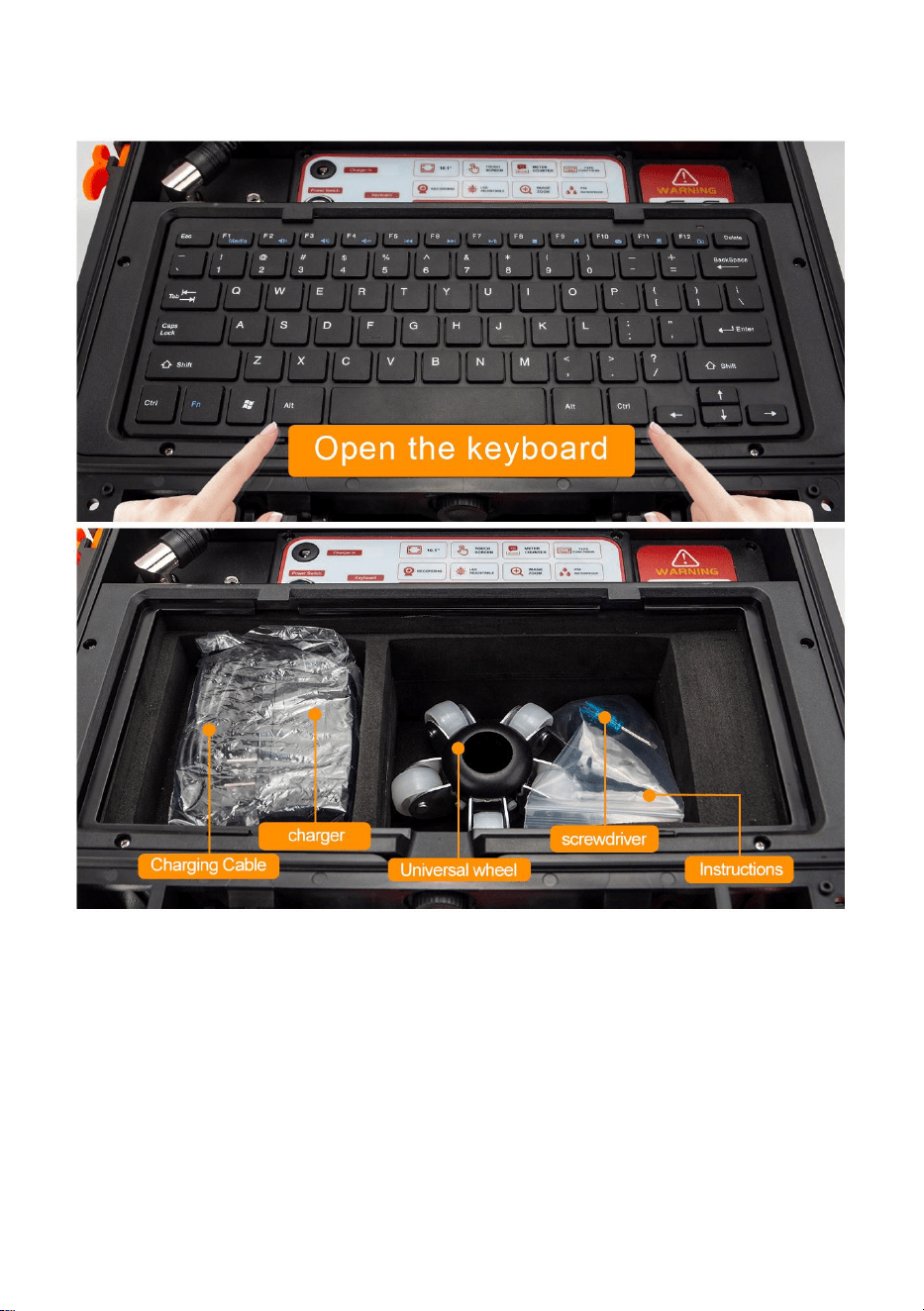

Product components and accessories

- 13 -

Pipe Failure Analysis

1. Ensure that each interface is properly connected during installation.

2. During the installation process, when a blue screen appears, it means that the

camera, battery box and display screen are not connected successfully

① Check whether the camera is loose, and tighten the camera.

② Check whether the camera video cable is in full contact with the battery box.

③ Check whether the video cable of the display screen and the power cable are in

complete contact.

3. During use, pay attention to charging in time when the battery power light shows

the

- 14 -

last grid of power to prevent the battery from being lost and unable to be charged.

4. The cable should not be knotted when used, and the cable should not be bent

less than 90°.

5. Do not drop the product violently to prevent the cable from being broken!

6. Please turn off the power before removing and inserting the memory card

Failure analysis

Fault reasons and precautions

Blue screen

1. Check if camera connector is loose, and if camera is

loose, caused poor contact.

2. Check if cable and power supply connected loose.

3. Check if monitor is connected with power supply

normally.

4. Check if cable is broken.

5. Check if there is water leak to the front of the camera or

if camera is damaged.

6. When using the camera, put on the protective cover first,

protect camera not to collide with hard objects and

damage, cause unable to display images

LED light not on

1. Read the manual to get the correct way to turn on the

light.

2. check if there is water in the camera, the water will

damage the camera LED.

No Power

1. Check if battery is fully charged.

2. Check if display screen is damaged.

3. check the power box and screen connecting, to be sure

it is right.

Cannot format

1. The memory card is damaged. Replace the memory

card.

- 15 -

Unable to charge

1. Check if charging port is with foreign matters or

deformation.

2. Check whether the charger is damaged.

3. If the power is too low, it should be charged in time to

prevent the battery loss and unable to charge

Photo/video

cannot be saved

1. Check if memory card is damaged. Replace the memory

card,.

2. Check if memory card slot with foreign objects or

deformation.

Broken cable

1. It is recommended to use the cable on pipes with a

diameter ≥ 60mm. Pay attention to the force of pushing the

cable to avoid breaking cable.

2. This product is only used for pipeline detection and

inspection, and cannot be used for other purposes.

Cable knotting

1. When retracting and releasing cables, the cables can

not be crossed and knotted, and the bending arc of cables

should not be less than 90 degrees

2. When retracting the cable, pay attention to the orderly

retract with the rotating iron frame, and do not use it

violently

Equipment

cleaning

1. When cleaning the equipment, turn off the power before

cleaning to avoid damage to the equipment.

Note

If the fault cannot be solved, do not disassemble it by user.

Please contact the after-sales service team.

- 16 -

FCC Information

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 17 -

Disposal information:

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be discarded with

normal domestic waste, but must be taken to a collection point for recycling

electrical and electronic devices.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Systèmed'inspectiondestuyaux

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliseren

achetantcertainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepas

nécessairementtouteslescatégoriesd'outilsquenousproposons.Nousvousrappelonsde

bienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznoussi

vouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Modèle:WP9612FT

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Manueld'instructions

BESOIND'AIDE?CONTACTEZNOUS!

1

nous:

Vousavezdesquestionssurlesproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànouscontacter

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/

support

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques

oulogiciellessontdisponiblessurnotreproduit.

Systèmed'inspectiondestuyaux

Machine Translated by Google

Attention

Description

3.Silesutilisateursdémontentouendommagentdélibérémentlamachine,celaentraîneradesdommagesirréparables.

3.Fonctiondeprisedevidéoetdephoto

garantie.

4.Priseenchargedelasaisieauclavier

11.Leslumièrespeuvents'allumer/s'éteindre.Veilleusesréglables.

12.Domained'application:Tuyaud'alimentationeneau/Tuyaudeclimatisation/Tuyaudecâble/

ÉcranLCDTFTcouleurde1,9pouces.

1.Veuillezlireattentivementlemanuelavantdel'utiliser.

9.Câblespécialdehautequalité,étancheetanticorrosion/froid/traction.

10.Batterieaulithium12V4500MA.

2.Manipulezleavecprécautionpendantlefonctionnement,évitezdelejeteroudelepresserfortement.

2.Camérahauterésolution,imageclaire

6.Enraisondesmisesàniveaudeversion,silecontenumentionnédanscemanueln'estpas

enaccordavecvotremachine,veuillezvousréférerànotremachine.

Veuillezlireattentivementcemanuelavantutilisation!

6.Démarrageàunseulbouton

7.LEDblanchesuperbrillanteréglable

8.Valiseimperméableetdurable

14.Caméra:512Hz

4.Veuillezgardervosdistancesaveclesystèmelorsduchargement

5.Aveclafonctiondecomptagedesmètres,laprofondeurdelacaméradansletuyaupeutêtre

Systèmedevidedecanalisation/canalisationPLUNBIN/Bâtiments/canalisationenterrée

Autonivelant

affichésurl'écran

5.Aprèsutilisation,éteignezl'écranetretireztouslesjointsdeconnexion.

13.Diamètreducâble:5mm/7mm

2

Machine Translated by Google

Batterieaulithium12V

Matériel:

Chargeur:

Sourcelumineusedelacaméra:

Tubeàfibreoptiqueàhauteintensité

paramètre

Imagedelacaméra:

CA100240VCC12,6V

Avecunelumièreviveetintense

Profondeurdel'enquête:

Environ6h

Multilingue

Couleur

Article:

30m50m70m(longueurdelignesélectionnable)

Batterie:

Matérieldelacaméra:

Languesdumenu

Acierinoxydable

Duréed'utilisationcontinuedelabatterie:

3

1.manuelduproduit

Instructionspourleproduit

Spécificationsduproduit

Machine Translated by Google

4

Machine Translated by Google

Aveclediamètredutube:

acierinoxydable

paramètre

23mm

Résistantàl'eau:

Matérieldelacaméra:

512Hz

Article:

Fonctiond'assistancedelacaméra:

Diamètredelacaméra:

IP68

12V

40mmx90mm

Piècesdeprotectiondel'appareilphototaille1:

Tensiondefonctionnementdelacaméra:

autoéquilibrant

Tensiondefonctionnementdeslampes:

23mm

plastiqueacier

Tailledel'appareilphoto:

Piècesdeprotectiondel'appareilphototaille2:

29mmx40mm

>25mm

Matériaudespiècesdeprotectiondel'appareilphoto:

Spécificationsduproduit

Caméra

5

Machine Translated by Google

6

Moniteur

Machine Translated by Google

7

Machine Translated by Google

Bobine

8

Machine Translated by Google

9

Machine Translated by Google

10

Installationdusystème

Accessoiresdeproduits

lacaméravidéoetlemoniteurpeuventêtreendommagés.

3.Allumezl'interrupteurd'alimentationduboîtierd'alimentation,levoyantlumineuxsurlemoniteurest

2.Connectezlacaméra,labobine,leboîtierdecellulesetlemoniteur(photo)

1.Vital:éteignezl'interrupteurd'alimentation,connectezlacaméravidéoetlemoniteur,ou

4.Installezlégèrementlacaméravidéoaveclecouvercledeprotectionetplacezladansletuyau,

allumé,lestandarddémarre.

Machine Translated by Google

11

7.Basculezlavidéoversunautregrandécranvialalignevidéo.

4.L'indicateurvertsignifiequelachargeestterminée.

8.Aprèsutilisation,retirezsoigneusementlacaméradutuyau,prenezunchiffonpropre,douxet

Remarques:pourgarantiruneduréedeviepluslonguedelabatterie,veuillezlarechargerrégulièrement;

3.Connectezlechargeuraucourantalternatifde100240V.Levoyantrouge

6.Pourlabandevidéo,reportezvousauxdétailsdefonctionnementduDVR(fonctionnementd'affichage:Enregistrement

Taper)

signifiecharger.

Lorsquelabatterieestfaible,elledoitêtrerechargée,etlaméthodeestlasuivante:

fairetournerlabobineàlaprofondeurappropriée.

1.Retirezlechargeurdelaboîte.

2.Connectezlechargeuràlabatterie.

5.Réglezledegréd'éclairageLEDauniveaud'éclairageapproprié.

chiffonsecpourlenettoyeretleremettreenplace.

sinon,ilnepourrapasêtrerechargé.

Chargement

Machine Translated by Google

Composantsetaccessoiresduproduit

12

Machine Translated by Google

13

Analysedesdéfaillancesdecanalisations

l'appareilphoto,leboîtierdebatterieetl'écrand'affichagenesontpasconnectésavecsuccès

contactcomplet.

2.Pendantleprocessusd'installation,lorsqu'unécranbleuapparaît,celasignifiequele

1.Assurezvousquechaqueinterfaceestcorrectementconnectéelorsdel'installation.

Vérifiezsilacaméraestdesserréeetserrezla.Vérifiezsile

câblevidéodelacaméraestencontactcompletavecleboîtierdelabatterie.

Vérifiezsilecâblevidéodel'écrand'affichageetlecâbled'alimentationsonten

3.Pendantl'utilisation,veillezàchargeràtempslorsquelevoyantd'alimentationdelabatteries'allume.

Machine Translated by Google

14

4.Lecâblenedoitpasêtrenouélorsdesonutilisationetnedoitpasêtreplié.

3.Vérifiezsilemoniteurestconnectéàl'alimentationélectrique

lumière.2.vérifiezs'ilyadel'eaudansl'appareilphoto,l'eau

Impossibledeformater

1.Lacartemémoireestendommagée.Remplacezlamémoire

lâche,provoquantunmauvaiscontact.

dommages,caused'impossibilitéd'afficherlesimages

Causesdespannesetprécautionsàprendre

sil'appareilphotoestendommagé.

c'estvrai.

4.Vérifiezsilecâbleestcassé.

6.Veuillezcouperl'alimentationavantderetireretd'insérerlacartemémoire

1.Vérifiezsilabatterieestcomplètementchargée.

normalement.

moinsde90°.

endommagerlaLEDdelacaméra.

carte.

dernièregrilled'alimentationpouréviterquelabatterienesoitperdueetnepuisseêtrechargée.

2.Vérifiezsilecâbleetl'alimentationsontmalconnectés.

1.Lisezlemanuelpoursavoircommentallumercorrectementl'appareil.

6.Lorsquevousutilisezl'appareilphoto,mettezd'abordlecouvercledeprotection,

protégezl'appareilphotopourqu'iln'entrepasencollisionavecdesobjetsdurset

1.Vérifiezsileconnecteurdelacaméraestdesserréetsilacaméraest

Pasdecourant

2.Vérifiezsil'écrand'affichageestendommagé.3.Vérifiez

leboîtierd'alimentationetlaconnexiondel'écran,pourêtresûr

Analysedesdéfaillances

5.Vérifiezs'ilyaunefuited'eauàl'avantdelacaméraou

LalumièreLEDn'estpasallumée

5.Nelaissezpastomberleproduitviolemmentpouréviterquelecâblenesecasse!

Écranbleu

Machine Translated by Google

15

déformation.

1.Ilestrecommandéd'utiliserlecâblesurdestuyauxavecun

rétracteraveclecadreenferrotatifetnepasl'utiliser

nettoyagepouréviterd'endommagerl'équipement.nettoyage

2.Vérifiezsilafentepourcartemémoirecontientdesobjetsétrangersou

nedoitpasêtreinférieureà90degrés

1.Vérifiezsilacartemémoireestendommagée.Remplacezlamémoire

1.Lorsdelarétractionetdelalibérationdescâbles,lescâblespeuvent

Nouagedecâbles

Note

2.Ceproduitestuniquementutilisépourladétectionetla

3.Silapuissanceesttropfaible,elledoitêtrechargéeàtempspour

nepeutpasêtresauvegardé

diamètre≥60mm.Faitesattentionàlaforcedepousséedu

Impossibledecharger

violemment

Siledéfautnepeutpasêtrerésolu,neledémontezpasparl'utilisateur.

1.Lorsdunettoyagedel'équipement,coupezl'alimentationavant

1.Vérifiezsileportdechargecontientdescorpsétrangersou

déformation.

2.Lorsdelarétractionducâble,faitesattentionàl'ordre

nepasêtrecroisésetnoués,etl'arcdecourburedescâbles

carte,.

Équipement

Câblecassé

éviterlapertedebatterieetl'impossibilitédecharger

inspectionetnepeutêtreutiliséàd’autresfins.

Photo/vidéo

2.Vérifiezsilechargeurestendommagé.

câblepouréviterlaruptureducâble.

Veuillezcontacterl'équipeduserviceaprèsvente.

Machine Translated by Google

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisaux

·Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

AppareilnumériqueBconformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespour

lesdeuxconditionssuivantes:

fourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel

interférenceparuneouplusieursdesmesuressuivantes.

·Réorienteroudéplacerl’antennederéception.

produit.

responsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

interférencenuisibleàlaréceptionradiooutélévision,quipeutêtredéterminéepar

enéteignantetenrallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerleproblème.

équipement!

Remarque:Ceproduitaététestéetjugéconformeauxlimitesd'uneclasse

peutprovoquerunfonctionnementindésirable.

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressémentapprouvéspar

installéetutiliséconformémentauxinstructions,peutcauserdesdommages

lerécepteurestconnecté.

interférencesaveclescommunicationsradio.Cependant,iln'yaaucunegarantieque

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

lapartieresponsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

installation.

aucuneinterférenceneseproduiradansuneinstallationparticulière.Siceproduitprovoque

·Augmenterladistanceentreleproduitetlerécepteur.

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,ets'ilnel'estpas

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesqui

·Branchezleproduitsuruneprised'uncircuitdifférentdeceluiauquelle

InformationsdelaFCC

16

Machine Translated by Google

ECrossStuGmbH

A/SYHConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

YHCONSULTINGLIMITÉE.

MainzerLandstr.69,

60329FrancfortsurleMain.

REPRÉSENTANTDELACE

REPRÉSENTANTDUROYAUMEUNI

appareilsélectriquesetélectroniques.

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires

déchetménagernormal,maisdoitêtredéposédansunpointdecollectepourêtrerecyclé

2122Australie

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

marquésdecesymbole.Lesproduitsmarquéscommetelsnedoiventpasêtrejetésavec

2012/19/UE.Lesymbolereprésentantunepoubelleàroulettesbarrée

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

200000CN.

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Informationssurl'élimination:

17

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Modell: WP9612FT

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge

bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht

unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich

daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den

großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Rohrinspektionssystem

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

uns:

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

- 1 -

Bedienungsanleitung

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Rohrinspektionssystem

Machine Translated by Google

- 2 -

8. Wasserdichter, langlebiger Koffer

7. Super helle weiße LED einstellbar

Selbstnivellierend

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch!

6. Aufgrund der Versionsaktualisierungen sind die in diesem Handbuch erwähnten Inhalte nicht

Übereinstimmung mit Ihrer Maschine finden Sie in unserer Maschinenbroschüre.

6. Ein-Knopf-Start

14. Kamera: 512 Hz

5. Nach Gebrauch das Display ausschalten und alle Verbindungsstücke herausziehen.

auf dem Display angezeigt

13. Kabeldurchmesser: 5 mm/7 mm

4. Bitte halten Sie beim Laden Abstand zum System

5. Mit der Meterzählfunktion kann die Tiefe der Kamera im Rohr

12. Anwendungsbereich: Wasserversorgungsrohr / Klimaanlagenrohr / Kabelrohr /

Rohrleitungsvakuumsystem/ PLUNBIN-Rohr/ Gebäude/ Versunkenes Rohr

Garantie.

3. Videoaufnahme- und Fotofunktion

4. Unterstützt Tastatureingaben

11. Die Lichter können ein- und ausgeschaltet werden. Nachtlichter sind einstellbar.

3. Wenn die Benutzer die Maschine zerlegen oder absichtlich beschädigen, wird dies über die

2. Gehen Sie während des Betriebs vorsichtig damit um und vermeiden Sie es, es herunterzuwerfen oder stark darauf zu drücken.

2. Hochauflösende Kamera, klares Bild

10. 12V4500MA Lithiumbatterie.

1. Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch.

1. 9-Zoll-Farb-TFT-LCD-Bildschirm.

9. Hochwertiges Spezialkabel, wasserdicht und korrosions-/kälte-/zugfest.

Beschreibung

Aufmerksamkeiten

Machine Translated by Google

Artikel:

30 m, 50 m, 70 m (Leinenlänge wählbar)

Farbe

Menüsprachen

Ungefähr 6 Stunden

Untersuchungstiefe:

Mehrsprachig

Dauerbetriebszeit der Batterie:

Edelstahl

Batterie:

Kameramaterial:

Ladegerät:

Material:

Lichtquelle der Kamera:

Lithiumbatterie 12V

Wechselstrom 100–240ÿV Gleichstrom 12,6ÿV

Mit hoher, weißer Beleuchtung

Parameter

Faserrohr mit /hoher Intensität

Kamerabild:

- 3 -

1. Produkthandbuch

Anleitung zum Produkt

Produktspezifikation

Machine Translated by Google

- 4 -

Machine Translated by Google

selbstausgleichend

Betriebsspannung der Kamera:

Betriebsspannung der Lichter:

Kamera Schutzhülle Teile Gr.2:

12V

5 V

40 mm * 90 mm

Kamera Schutzhülle Teile Gr.1:

>25 mm

29 mm * 40 mm

Material der Kameraschutzabdeckungsteile:

23 mm

Kunststoff-Stahl

Kameramaterial:

Kameragröße:

Parameter

Edelstahl

23 mm

Wasserdicht:

Mit dem Rohrdurchmesser:

Kameradurchmesser:

IP68

Kameraassistenzfunktion:

Artikel:

512 Hz

Kameraassistenzfunktion:

Produktspezifikation

Kamera

- 5 -

Machine Translated by Google

- 6 -

Monitor

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Spule

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Kamera-Spule-Zellenbox-Monitor verbinden (Bild)

3. Schalten Sie den Netzschalter im Netzteil ein. Die Kontrollleuchte am Monitor leuchtet

Die Videokamera und der Monitor könnten beschädigt werden.

1. Wichtig: Netzschalter ausschalten, Videokamera und Monitor anschließen oder

an, die Telefonzentrale startet.

4. Installieren Sie die Videokamera mit der Schutzhülle leicht und legen Sie sie in das Rohr,

Systeminstallation

Produktzubehör

- 10 -

Machine Translated by Google

Laden

5. Stellen Sie den LED-Lichtstärkenregler auf die richtige Lichtstärke ein.

2. Schließen Sie das Ladegerät an die Batterie an.

Drehen Sie die Spule auf die richtige Tiefe.

Wenn die Akkuleistung niedrig ist, muss der Akku aufgeladen werden. Gehen Sie dazu wie folgt vor:

1. Nehmen Sie das Ladegerät aus der Verpackung.

Reinigen Sie es mit einem trockenen Tuch und legen Sie es wieder zurück.

Andernfalls kann es nicht wieder aufgeladen werden.

8. Nach Gebrauch die Kamera vorsichtig aus dem Rohr nehmen, saubere, weiche und

4. Die grüne Anzeige bedeutet, dass der Ladevorgang abgeschlossen ist.

Hinweise: Um sicherzustellen, dass die Batterie länger hält, laden Sie sie bitte rechtzeitig auf.

7. Schalten Sie das Video über die Videoleitung auf einen anderen großen Bildschirm um.

Typ )

bedeutet Aufladen.

6. Für Videobänder siehe die DVR-Betriebsdetails (Anzeigebetrieb: Aufnahme

3. Schließen Sie das Ladegerät an den Wechselstrom von 100-240 V an. Die rote Anzeige

- 11 -

Machine Translated by Google

- 12 -

Produktkomponenten und Zubehör

Machine Translated by Google

Kamera, Batteriefach und Bildschirm werden nicht erfolgreich verbunden

vollständiger Kontakt.

2. Wenn während des Installationsvorgangs ein blauer Bildschirm erscheint, bedeutet dies, dass die

1. Stellen Sie während der Installation sicher, dass jede Schnittstelle richtig angeschlossen ist.

ÿ Überprüfen Sie, ob die Kamera locker sitzt, und ziehen Sie sie fest. ÿ Überprüfen

Sie, ob das Videokabel der Kamera vollen Kontakt mit dem Batteriefach hat. ÿ Überprüfen Sie, ob das

Videokabel des Bildschirms und das Stromkabel richtig sitzen.

3. Achten Sie während des Gebrauchs darauf, rechtzeitig aufzuladen, wenn die Batterieanzeige leuchtet

Die

Rohrausfallanalyse

- 13 -

Machine Translated by Google

- 14 -

Fehleranalyse

5. Überprüfen Sie, ob Wasser an der Vorderseite der Kamera austritt oder

Fehlerursachen und Vorsichtsmaßnahmen

wenn die Kamera beschädigt ist.

es ist richtig.

locker, verursacht schlechten Kontakt.

Schäden, die dazu führen, dass Bilder nicht angezeigt werden können

1. Die Speicherkarte ist beschädigt. Ersetzen Sie die Speicherkarte

4. Das Kabel sollte bei der Verwendung nicht verknotet und nicht gebogen werden

3. Prüfen Sie, ob der Monitor an die Stromversorgung angeschlossen ist

Überprüfen Sie, ob sich Wasser in der Kamera befindet. Das Wasser wird

weniger als 90°.

normalerweise.

die Kamera-LED beschädigen.

4. Überprüfen Sie, ob das Kabel defekt ist.

1. Prüfen Sie, ob der Akku vollständig geladen ist.

6. Bitte schalten Sie das Gerät aus, bevor Sie die Speicherkarte entnehmen und einsetzen

1. Überprüfen Sie, ob der Kamerastecker lose ist und ob die Kamera

6. Wenn Sie die Kamera benutzen, setzen Sie zuerst die Schutzabdeckung auf, um die

Kamera vor Kollisionen mit harten Gegenständen zu schützen und

Kein Strom

letztes Stromnetz, um zu verhindern, dass die Batterie verloren geht und nicht mehr aufgeladen werden kann.

2. Überprüfen Sie, ob Kabel und Netzteil lose angeschlossen sind.

1. Lesen Sie das Handbuch, um zu erfahren, wie Sie das Gerät richtig einschalten.

Karte.

Formatieren nicht möglich

5. Lassen Sie das Produkt nicht heftig fallen, um einen Kabelbruch zu vermeiden!

Blauer Bildschirm

LED-Licht leuchtet nicht

2. Überprüfen Sie, ob der Bildschirm beschädigt ist. 3.

Überprüfen Sie die Stromversorgung und den Bildschirmanschluss, um sicherzugehen

Machine Translated by Google

- 15 -

verhindern, dass die Batterie entlädt und nicht aufgeladen werden kann

Inspektion und können nicht für andere Zwecke verwendet werden.

1. Überprüfen Sie, ob die Speicherkarte beschädigt ist. Ersetzen Sie die

1. Beim Einziehen und Loslassen von Kabeln können die Kabel

Kabelknoten

2. Überprüfen Sie, ob der Speicherkartensteckplatz mit Fremdkörpern oder

sollte nicht weniger als 90 Grad betragen

Reinigung

Verformung.

1. Es wird empfohlen, das Kabel an Rohren mit einem

mit dem rotierenden Eisenrahmen zurückziehen und nicht verwenden

Aufladen nicht möglich

Durchmesser ÿ 60mm. Achten Sie auf die Kraft, mit der Sie die

heftig

Wenn der Fehler nicht behoben werden kann, darf das Gerät nicht vom Benutzer zerlegt werden.

2. Dieses Produkt dient ausschließlich zur Pipeline-Erkennung und

kann nicht gespeichert werden

Notiz

3. Wenn die Leistung zu niedrig ist, sollte sie rechtzeitig aufgeladen werden, um

Karte,.

nicht gekreuzt und verknotet werden, und der Biegebogen der Kabel

Ausrüstung

1. Überprüfen Sie, ob sich Fremdkörper im Ladeanschluss befinden oder

Verformung.

2. Achten Sie beim Einziehen des Kabels auf die ordnungsgemäße

1. Schalten Sie vor der Reinigung des Geräts den Strom aus, bevor

Reinigung, um Schäden am Gerät zu vermeiden.

2. Prüfen Sie, ob das Ladegerät beschädigt ist.

um einen Kabelbruch zu vermeiden.

Foto/Video

Bitte wenden Sie sich an unseren Kundendienst.

Kabelbruch

Machine Translated by Google

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht,

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

kann zu unerwünschtem Betrieb führen.

nicht gemäß den Anweisungen installiert und verwendet werden, können schädliche

Empfänger ist angeschlossen.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das

1) Dieses Produkt kann schädliche Störungen verursachen.

Installation.

· Empfangsantenne neu ausrichten oder verlegen.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

die folgenden zwei Bedingungen:

B digitales Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte dienen dazu,

bieten einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet

Störungen durch eine oder mehrere der folgenden Maßnahmen.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

Ausrüstung!

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben.

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Produkt.

schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

FCC-Informationen

- 16 -

Machine Translated by Google

E-CrossStu GmbH

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

Mainzer Landstr.69,

60329 Frankfurt am Main.

Vertreter der EG

UK REP

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

normalen Hausmüll, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden

elektrische und elektronische Geräte.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Hinweise zur Entsorgung:

- 17 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modello: WP9612FT

Sistema di ispezione delle tubazioni

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere

acquistando determinati utensili con noi rispetto ai principali marchi principali e non

significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti

ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci

noi:

HAI BISOGNO DI AIUTO? CONTATTACI!

Manuale di istruzioni

Sistema di ispezione delle tubazioni

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale

prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi

informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

- 1 -

Machine Translated by Google

- 2 -

8. Valigia impermeabile e resistente

1. Si prega di leggere attentamente il manuale prima di utilizzare il prodotto.

1. Schermo LCD TFT a colori da 9".

9. Cavo speciale di alta qualità, impermeabile e anticorrosione/freddo/resistente alla trazione.

2. Maneggiarlo con cura durante il funzionamento, evitare di gettarlo a terra o di esercitare forti pressioni.

2. Fotocamera ad alta risoluzione, immagine nitida

10. Batteria al litio 12V4500MA.

3. Se gli utenti smontano o danneggiano deliberatamente la macchina, ciò non sarà consentito

3. Funzione di ripresa video e foto

11. Le luci possono essere accese/spente. Luci notturne regolabili.

garanzia.

4. Supporta l'input da tastiera

12. Campo di applicazione: tubo di alimentazione idrica/tubo di condizionamento dell'aria/tubo per cavi/

4. Mantenere la distanza dal sistema durante la ricarica

5. Con la funzione di conteggio dei contatori, è possibile misurare la profondità della telecamera nel tubo

Sistema di vuoto della condotta/tubo PLUNBIN/edifici/tubo interrato

5. Dopo l'utilizzo, spegnere il display ed estrarre tutti i giunti di collegamento.

mostrato sul display

13. Diametro del cavo: 5 mm/7 mm

6. A causa degli aggiornamenti della versione, se menzionati nel presente manuale il contenuto non

6. Avvio con un solo pulsante

14. Fotocamera: 512Hz

Si prega di leggere attentamente questo manuale prima dell'uso!

in base alla vostra macchina, fate riferimento alla nostra macchina.

7. LED bianco super luminoso regolabile

Autolivellante

Descrizione

Attenzioni

Machine Translated by Google

Articolo:

30m 50m 70m (lunghezza della linea selezionabile)

parametro

Tubo in fibra con /alta intensità

Lingue del menu

Immagine della telecamera:

AC100-240V DC12.6V

Con luce alta e brillante

Batteria al litio 12V

Materiale:

Caricabatterie:

Sorgente luminosa della fotocamera:

Batteria:

Materiale della telecamera:

Tempo di utilizzo continuo della batteria:

Acciaio inossidabile

Profondità dell'indagine:

Multi-lingua

Circa 6 ore

Colore

1. manuale del prodotto

Istruzioni per il prodotto

Specifiche del prodotto

- 3 -

Machine Translated by Google

- 4 -

Machine Translated by Google

autobilanciante

Tensione di funzionamento delle luci:

Articolo:

512Hz

Funzione di assistenza della telecamera:

Diametro della telecamera:

Grado di protezione IP68

Funzione di assistenza della telecamera:

Con il diametro del tubo:

acciaio inossidabile

Impermeabile:

parametro

23mm

Materiale della telecamera:

23mm

plastica-acciaio

Dimensioni della fotocamera:

>25mm

29mm*40mm

Materiale delle parti della copertura protettiva della fotocamera:

40mm*90mm

Parti della copertura protettiva della fotocamera taglia 1:

12V

Tensione di funzionamento della telecamera:

Parti della copertura protettiva della fotocamera taglia 2:

Specifiche del prodotto

Telecamera

- 5 -

Machine Translated by Google

- 6 -

Monitor

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Bobina

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Collegare la telecamera, la bobina, la scatola della cella e il monitor (foto)

3. Accendere l'interruttore di alimentazione nella scatola di alimentazione, la spia sul monitor è

la videocamera e il monitor potrebbero danneggiarsi.

1. Vitale: spegnere l'interruttore di alimentazione, collegare la videocamera e il monitor, oppure

acceso, il centralino si avvia.

4. Installare leggermente la telecamera con la copertura protettiva e inserirla nel tubo,

Installazione del sistema

Accessori del prodotto

- 10 -

Machine Translated by Google

Ricarica

5. Regolare il regolatore dell'intensità della luce LED sul livello di illuminazione corretto.

2. Collegare il caricabatterie alla batteria.

6. Per i nastri video, fare riferimento ai dettagli operativi del DVR (visualizzazione dell'operazione: Registrazione

3. Collegare il caricabatterie alla corrente alternata da 100-240 V. L'indicatore rosso

Tipo )

significa ricaricare.

7. Passare il video su un altro schermo di grandi dimensioni tramite la linea video.

4. L'indicatore verde indica che la carica è terminata.

8. Dopo l'utilizzo, spostare la telecamera dal tubo con attenzione, prendere un panno pulito, morbido e

Note: per garantire che la batteria invecchi più a lungo, ricaricarla tempestivamente;

panno asciutto per pulirlo e rimetterlo a posto.

altrimenti non potrà essere ricaricato.

Quando la batteria è scarica, è necessario ricaricarla. Il metodo è il seguente:

ruotare la bobina alla profondità corretta.

1. Estrarre il caricabatterie dalla scatola.

- 11 -

Machine Translated by Google

- 12 -

Componenti e accessori del prodotto

Machine Translated by Google

la fotocamera, la scatola della batteria e lo schermo del display non sono collegati correttamente

contatto completo.

2. Durante il processo di installazione, quando appare una schermata blu, significa che il

1. Assicurarsi che ciascuna interfaccia sia collegata correttamente durante l'installazione.

ÿ Controllare se la telecamera è allentata e stringerla. ÿ Controllare se il cavo

video della telecamera è a pieno contatto con la scatola della batteria. ÿ Controllare se il cavo video

dello schermo di visualizzazione e il cavo di alimentazione sono collegati.

3. Durante l'uso, prestare attenzione alla ricarica in tempo quando la spia di alimentazione della batteria si accende

Analisi dei guasti delle tubazioni

- 13 -

Machine Translated by Google

- 14 -

6. Spegnere l'alimentazione prima di rimuovere e inserire la scheda di memoria

1. Controllare se il connettore della fotocamera è allentato e se la fotocamera è

6. Quando si utilizza la fotocamera, indossare prima la copertura protettiva, proteggere la

fotocamera da eventuali collisioni con oggetti duri e

Nessun potere

1. Leggere il manuale per ottenere il modo corretto di accendere il

carta.

ultima rete di alimentazione per evitare che la batteria vada persa e non possa essere ricaricata.

2. Controllare che il cavo e l'alimentatore non siano collegati in modo allentato.

5. Non far cadere violentemente il prodotto per evitare che il cavo si rompa!

Schermo blu

La luce LED non è accesa

Impossibile formattare

2. Controllare se lo schermo del display è danneggiato. 3.

Controllare la scatola di alimentazione e il collegamento dello schermo, per essere sicuri

Analisi dei guasti

5. Controllare se ci sono perdite d'acqua nella parte anteriore della fotocamera o

Motivi di guasto e precauzioni

se la fotocamera è danneggiata.

3. Controllare se il monitor è collegato all'alimentazione

4. Il cavo non deve essere annodato durante l'uso e non deve essere piegato

luce.

2. controllare se c'è acqua nella fotocamera, l'acqua

è giusto.

allentato, causava scarso contatto.

danno, causa impossibilità di visualizzare le immagini

1. La scheda di memoria è danneggiata. Sostituisci la scheda di memoria

inferiore a 90°.

normalmente.

danneggiare il LED della telecamera.

4. Controllare se il cavo è rotto.

1. Controllare che la batteria sia completamente carica.

Machine Translated by Google

- 15 -

3. Se la potenza è troppo bassa, è necessario caricarla in tempo per

carta,.

non essere incrociati e annodati, e l'arco di curvatura dei cavi

Attrezzatura

2. Quando si ritrae il cavo, prestare attenzione all'ordine

1. Quando si pulisce l'apparecchiatura, spegnere l'alimentazione prima

1. Controllare se la porta di ricarica è piena di corpi estranei o

deformazione.

2. Controllare se il caricabatterie è danneggiato.

cavo per evitare di romperlo.

Foto/video

Contattare il servizio post-vendita.

pulizia per evitare danni all'attrezzatura.

Cavo rotto

prevenire la perdita della batteria e l'impossibilità di caricarla

ispezione e non possono essere utilizzati per altri scopi.

1. Controllare se la scheda di memoria è danneggiata. Sostituire la scheda di memoria

1. Durante la retrazione e il rilascio dei cavi, i cavi possono

1. Si consiglia di utilizzare il cavo su tubi con un

deformazione.

ritrarre con il telaio di ferro rotante e non utilizzarlo

Annodatura dei cavi

2. Controllare se lo slot della scheda di memoria contiene oggetti estranei o

non dovrebbe essere inferiore a 90 gradi

pulizia

Impossibile caricare

diametro ÿ 60mm. Prestare attenzione alla forza di spinta del

violentemente

Se il guasto non può essere risolto, l'utente non deve smontarlo.

2. Questo prodotto è utilizzato solo per il rilevamento delle condutture e

non può essere salvato

Nota

Machine Translated by Google

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il

responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il

prodotto.

interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da

attrezzatura!

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a

Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per

interferenza mediante una o più delle seguenti misure.

seguendo due condizioni:

fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale

· Riorientare o riposizionare l'antenna ricevente.

1) Questo prodotto può causare interferenze dannose.

installazione.

· Aumentare la distanza tra il prodotto e il ricevitore.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non

· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il

potrebbe causare un funzionamento indesiderato.

installato e utilizzato in conformità alle istruzioni, può causare danni

il ricevitore è collegato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Informazioni FCC

- 16 -

Machine Translated by Google

E-CrossStu GmbH

C/O YH Consulting Limited Ufficio 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

CONSULENZA YH LIMITATA.

Mainzer Landstr.69,

60329 Francoforte sul Meno.

- 17 -

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio

dispositivi elettrici ed elettronici.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

indica che il prodotto richiede una raccolta differenziata dei rifiuti

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

200000 NC.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Informazioni sullo smaltimento:

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Modelo:WP9612FT

Sistemadeinspeccióndetuberías

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasyno

necesariamentesignificaquecubratodaslascategoríasdeherramientasqueofrecemos.

Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

anosotros:

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontactoconnosotros.

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

¿NECESITASAYUDA?¡CONTÁCTANOS!

Manualdeinstrucciones

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenospor

noinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Sistemadeinspeccióndetuberías

1

Machine Translated by Google

Descripción

Atenciones

1.Leaatentamenteelmanualantesdeusarlo.

1.PantallaLCDTFTacolorde9”.

9.Cableespecialdealtacalidad,impermeableyanticorrosión/frío/tracción.

14.Cámara:512Hz

2.Manipúleloconcuidadoduranteelfuncionamiento,evitandotirarloalsueloopresionarloconfuerza.

2.Cámaradealtaresolución,imagenclara.

10.Bateríadelitio12V4500MA.

Autonivelante

3.Funcióndegrabacióndevídeoyfotografía

11.Laslucessepuedenencenderyapagar.Lucesnocturnasajustables.

3.Silosusuariosdesmontanodañandeliberadamentelamáquina,estoestaráfueradelalcancedela

12.Rangodeaplicación:Tuberíadesuministrodeagua/Tuberíadeaireacondicionado/Tuberíadecable/

garantía.

4.Admiteentradadeteclado

4.Mantengaladistanciaconelsistemadurantelacarga.

5.Conlafuncióndeconteodemetros,sepuedemedirlaprofundidaddelacámaraenlatubería.

Sistemadevacíodetuberías/TuberíaPLUNBIN/Edificios/Tuberíahundida

5.Despuésdeutilizarlo,apaguelapantallayretiretodaslasjuntasdeconexión.

semuestraenlapantalla

13.Diámetrodelcable:5mm/7mm

¡Leaatentamenteestemanualantesdeusarlo!

6.Debidoalasactualizacionesdeversión,sisemencionaenestemanualelcontenidono

Deacuerdoconsumáquina,consultenuestramáquina.

6.Inicioconunsolobotón

8.Maletaduraderaeimpermeable.

7.LEDblancosuperbrillanteajustable

2

Machine Translated by Google

parámetro

Tubodefibradealtaintensidad

Color

Idiomasdelmenú

CA100240VCC12,6V

Conluzaltayblanca

Imagendelacámara:

Material:

Bateríadelitio12V

Cargador:

Fuentedeluzdelacámara:

Batería:

Materialdelacámara:

Tiempodeusocontinuodelabatería:

Aceroinoxidable

Aproximadamente6h

Profundidaddelainvestigación:

Multiidioma

Artículo:

30m,50m,70m(longituddelíneaseleccionable)

1.manualdelproducto

Instruccionesparaelproducto

Especificacionesdelproducto

3

Machine Translated by Google

4

Machine Translated by Google

Artículo:

512Hz

Voltajedefuncionamientodelasluces:

Funcióndeasistenciadecámara:

Diámetrodelacámara:

IP68

Funcióndeasistenciadecámara:

Piezasdecubiertaprotectoradecámaratamaño2:

aceroinoxidable

Impermeable:

Coneldiámetrodeltubo:

Materialdelacámara:

parámetro

23mm

plásticoacero

Tamañodelacámara:

>25mm

29mmx40mm

Materialdelaspiezasdelacubiertaprotectoradelacámara:

12V

5V

40mmx90mm

Piezasdecubiertaprotectoradecámaratamaño1:

autoequilibrio

Voltajedefuncionamientodelacámara:

Especificacionesdelproducto

Cámara

5

Machine Translated by Google

6

Monitor

Machine Translated by Google

7

Machine Translated by Google

8

Bobina

Machine Translated by Google

9

Machine Translated by Google

2.Conectelacámara,labobina,lacajadeceldasyelmonitor(imagen)

3.Enciendaelinterruptordeencendidoenlacajadealimentación,laluzindicadoraenelmonitorseiluminará.

Lacámaradevídeoyelmonitorpodríanresultardañados.

1.Vital:apagueelinterruptordeencendido,conectelacámaradevideoyelmonitor,o

encendido,seponeenmarchalacentralita.

4.Instalelacámaradevideoconlacubiertaprotectoraligeramenteycolóquelaeneltubo,

Instalacióndelsistema

Accesoriosdelproducto

10

Machine Translated by Google

Cargando

6.Paralascintasdevídeo,consultelosdetallesdefuncionamientodelDVR(operacióndevisualización:Grabación

3.Conecteelcargadoralacorrientealternade100240V.Elindicadorrojo

Tipo)

significacargando.

4.Elindicadorverdesignificaquelacargaestáterminada.

7.Cambieelvideoaotrapantallagrandeatravésdelalíneadevideo.

8.Despuésdesuuso,retirelacámaradelatuberíaconcuidado,tomeunpañolimpio,suavey

Notas:paragarantizarquelabateríaduremástiempo,recárguelaatiempo;

pañosecoparalimpiarloyvolveracolocarlo.

Delocontrario,nosepodrárecargar.

Girelabobinaalaprofundidadadecuada.

1.Saqueelcargadordelacaja.

Cuandolabateríaestábaja,esnecesariocargarla.Elmétodoeselsiguiente:

5.AjusteelreguladordelgradodeluzLEDalgradodeluzadecuado.

2.Conecteelcargadoralabatería.

11

Machine Translated by Google

12

Componentesyaccesoriosdelproducto

Machine Translated by Google

Lacámara,lacajadelabateríaylapantallanoestánconectadascorrectamente

contactocompleto

2.Duranteelprocesodeinstalación,cuandoapareceunapantallaazul,significaqueel

1.Asegúresedequecadainterfazestéconectadacorrectamentedurantelainstalación.

Compruebesilacámaraestásueltayapriétela.Compruebesielcable

devídeodelacámaraestáencontactocompletoconlacajadelabatería.Compruebesiel

cabledevídeodelapantalladevisualizaciónyelcabledealimentaciónestánencontacto.

3.Duranteeluso,presteatenciónacargaratiempocuandolaluzdecargadelabateríaseilumine

Análisisdefallasentuberías

13

Machine Translated by Google

14

Análisisdefallos

5.Verifiquesihayunafugadeaguaenlapartefrontaldelacámarao

Causasdeaveríasyprecauciones

Silacámaraestádañada.

Escorrecto.

suelto,provocóunmalcontacto.

1.Latarjetadememoriaestádañada.Reemplacelatarjetadememoria.

daño,causaquenosepuedanmostrarimágenes

luz.2.

verifiquesihayaguaenlacámara,elaguase

4.Elcablenodebeestaranudadodurantesuusoynodebedoblarse.

3.Compruebesielmonitorestáconectadoalafuentedealimentación.

menosde90°.

normalmente.

dañarelLEDdelacámara.

4.Compruebesielcableestároto.

1.Compruebesilabateríaestácompletamentecargada.

6.Apagueeldispositivoantesdeextraereinsertarlatarjetadememoria.

1.Compruebesielconectordelacámaraestásueltoysilacámaraestá

6.Alutilizarlacámara,coloqueprimerolacubiertaprotectoraparaevitarquela

cámarachoqueconobjetosduros.

Sinpoder

últimarejilladeenergíaparaevitarquelabateríasepierdaynosepuedacargar.

2.Verifiquequeelcableylafuentedealimentaciónnoesténsueltos.

1.Leaelmanualparaconocerlaformacorrectadeencenderel

tarjeta.

Nosepuedeformatear

5.¡Nodejecaerelproductoviolentamenteparaevitarqueserompaelcable!

Pantallaazul

LaluzLEDnoestáencendida

2.Verifiquesilapantallaestádañada.3.Verifiquela

cajadealimentaciónylaconexióndelapantallaparaestarseguro.

Machine Translated by Google

15

Evitarlapérdidadebateríaynopodercargarla

inspecciónynopuedeutilizarseparaotrosfines.

1.Compruebesilatarjetadememoriaestádañada.Reemplacelatarjetadememoria.

1.Alretraerysoltarloscables,estospueden

Anudadodecables

2.Compruebesilaranuradelatarjetadememoriatieneobjetosextrañoso

limpieza

nodebeserinferiora90grados

retraerconelmarcodehierrogiratorioynoutilizarlo

deformación.

1.Serecomiendautilizarelcableentuberíasconuna

Nosepuedecargar

Diámetro≥60mm.Presteatenciónalafuerzadeempuje.

violentamente

Sinosepuedesolucionarelfallo,elusuarionodebedesmontarlo.

2.Esteproductosoloseutilizaparaladetecciónyelcontroldetuberías.

Nosepuedesalvar

Nota

3.Silapotenciaesdemasiadobaja,debecargarseatiempo.

tarjeta,.

Nosedebencruzarnianudar,yelarcodeflexióndeloscables

Equipo

1.Verifiquequeelpuertodecarganotengaobjetosextrañoso

deformación.

2.Alretraerelcable,presteatenciónalorden.

1.Allimpiarelequipo,apaguelaalimentaciónantes

limpiezaparaevitardañosalequipo.

2.Compruebesielcargadorestádañado.

Cableparaevitarromperelcable.

Foto/video

Porfavor,póngaseencontactoconelequipodeservicioposventa.

Cableroto

Machine Translated by Google

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

producto.

interferenciasenlascomunicacionesporradio.Sinembargo,nohaygarantíadeque

Noseproduciráninterferenciasenunainstalaciónenparticular.Siesteproductocausa

¡equipo!

Nota:EsteproductohasidoprobadoysehadeterminadoquecumpleconloslímitesparaunaClase

interferenciaperjudicialalarecepciónderadiootelevisión,quepuededeterminarsemediante

Alencenderyapagarelproducto,serecomiendaalusuarioqueintentecorregirelproblema.

DispositivodigitalBdeconformidadconlaParte15delasNormasdelaFCC.Estoslímitesestándiseñadospara

interferenciamedianteunaomásdelassiguientesmedidas.

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoalas

∙Reorientaroreubicarlaantenareceptora.

siguientesdoscondiciones:

Proporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenunentornoresidencial.

1)Esteproductopuedecausarinterferenciasdañinas.

instalación.

∙Aumentarladistanciaentreelproductoyelreceptor.

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidalainterferenciaque

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sino

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoaprobadosexpresamentepor

Puedeprovocarunfuncionamientonodeseado.

instaladoyutilizadodeacuerdoconlasinstrucciones,puedecausardaños

Elreceptorestáconectado.

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

Laparteresponsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

InformacióndelaFCC

16

Machine Translated by Google

C/OYHConsultingLimitedOficina147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ECrossStuGmbH

YHCONSULTINGLIMITADA.

MainzerLandstr.69,

60329FráncfortdelMeno.

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.

Residuosdomésticosnormales,perodebenllevarseaunpuntoderecogidaparasureciclaje.

Dispositivoseléctricosyelectrónicos.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

indicaqueelproductorequiererecolecciónderesiduosporseparadoenel

marcadosconestesímbolo.Losproductosmarcadoscomotalnopuedendesecharsecon

2012/19/UE.Elsímboloquemuestrauncontenedordebasuratachado

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000MN.

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

2122Australia

Informacióndeeliminación:

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

17

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Model: WP9612FT

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując

u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie

oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas.

Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie

faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

System inspekcji rur

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

nas:

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Instrukcja obsługi

System inspekcji rur

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji

obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

- 1 -

Machine Translated by Google

Uprzejmości

Opis

3. Funkcja nagrywania filmów i robienia zdjęć

pokazano na wyświetlaczu

11. Oświetlenie można włączać i wyłączać. Oświetlenie nocne można regulować.

3. Jeżeli użytkownicy rozmontują lub celowo uszkodzą maszynę, będzie ona nieodwracalnie uszkodzona.

12. Zakres zastosowania: Rura doprowadzająca wodę/ Rura klimatyzacyjna/ Rura kablowa/

13. Średnica kabla: 5mm/7mm

gwarancja.

1. Przed użyciem należy uważnie przeczytać instrukcję.

4. Obsługa wprowadzania danych za pomocą klawiatury

1. 9-calowy kolorowy ekran TFT LCD.

9. Wysokiej jakości specjalny kabel, wodoodporny, odporny na korozję, zimno i rozciąganie.

2. Podczas pracy należy obchodzić się z urządzeniem ostrożnie, unikać rzucania nim i silnego naciskania.

2. Kamera o wysokiej rozdzielczości, wyraźny obraz

10. Bateria litowa 12V4500MA.

Przed użyciem należy uważnie przeczytać instrukcję!

6. Ze względu na aktualizacje wersji, jeśli w tym podręczniku wspomniano o treści,

Jeśli są Państwo zgodni z Państwa maszyną, prosimy o zapoznanie się z naszą maszyną.

6. Uruchomienie jednym przyciskiem

8. Wodoodporna, wytrzymała walizka

7. Super jasna biała dioda LED z możliwością regulacji

14. Kamera: 512 Hz

Samopoziomujący

4. Podczas ładowania należy zachować odległość od systemu.

5. Dzięki funkcji liczenia metrów można określić głębokość kamery w rurze

System próżniowy rurociągu/ Rura PLUNBIN/ Budynki/ Rura zatopiona

5. Po zakończeniu użytkowania wyłącz wyświetlacz i wyjmij wszystkie złącza.

- 2 -

Machine Translated by Google

1. instrukcja obsługi produktu

Tworzywo:

Stal nierdzewna

Akumulator litowy 12V

Rumak:

parametr

Rurka włóknista o wysokiej intensywności

Źródło światła kamery:

Zdjęcie z kamery:

Prąd zmienny 100-240 V, prąd stały 12,6 V

Z wysoką jasnością

Około 6h

Głębokość dochodzenia:

Wielojęzyczny

Przedmiot:

30m 50m 70m (możliwość wyboru długości linii)

Kolor

Języki menu

Bateria:

Materiał kamery:

Czas ciągłego użytkowania baterii:

Instrukcja produktu

Specyfikacja produktu

- 3 -

Machine Translated by Google

- 4 -

Machine Translated by Google

stal nierdzewna

29mm*40mm

Wodoodporność:

Ze średnicą rury:

Materiał kamery:

Materiał części osłony ochronnej aparatu:

parametr

Przedmiot:

23mm

512 Hz

Funkcja wspomagania kamery:

Średnica kamery:

IP68

Funkcja wspomagania kamery:

12V

40mm* 90mm

Części osłony ochronnej aparatu, rozmiar 1:

samobalansujący

Napięcie robocze kamery:

Napięcie robocze świateł:

Części osłony ochronnej aparatu, rozmiar 2:

23mm

plastik-stal

Rozmiar aparatu:

>25mm

Specyfikacja produktu

Kamera

- 5 -

Machine Translated by Google

- 6 -

Monitor

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Cewka

Machine Translated by Google

- 9 -

Machine Translated by Google

kamera wideo i monitor mogą ulec uszkodzeniu.

3. Włącz przełącznik zasilania w skrzynce zasilającej, kontrolka na monitorze jest włączona.

2. Podłącz kamerę - cewkę - skrzynkę ogniw - monitor (rys.)

1. Ważne: wyłącz zasilanie, podłącz kamerę wideo i monitor lub

4. Zainstaluj kamerę wideo z osłoną ochronną i umieść ją w rurze,

włączona, centrala zaczyna działać.

Instalacja systemu

Akcesoria do produktów

- 10 -

Machine Translated by Google

Ładowanie

4. Zielony wskaźnik oznacza zakończenie ładowania.

7. Przełącz wideo na inny duży ekran poprzez linię wideo.

8. Po użyciu ostrożnie wyjmij kamerę z rury, wyjmij czystą, miękką i

6. W przypadku taśmy wideo zapoznaj się ze szczegółami dotyczącymi obsługi rejestratora DVR (operacja wyświetlania: Nagrywanie)

3. Podłącz ładowarkę do prądu przemiennego 100-240 V. Czerwony wskaźnik

Uwagi: aby mieć pewność, że akumulator posłuży dłużej, należy go regularnie ładować;

Typ )

oznacza ładowanie.

obrócić cewkę na odpowiednią głębokość.

Gdy poziom naładowania akumulatora jest niski, należy go naładować. Oto metoda ładowania:

1. Wyjmij ładowarkę z pudełka.

5. Ustaw regulator natężenia światła LED na odpowiedni poziom oświetlenia.

2. Podłącz ładowarkę do akumulatora.

suchą szmatką, aby ją wyczyścić i odłożyć.

w przeciwnym razie nie będzie można go doładować.

- 11 -

Machine Translated by Google

- 12 -

Komponenty i akcesoria produktu

Machine Translated by Google

2. Podczas procesu instalacji, gdy pojawi się niebieski ekran, oznacza to, że

3. Podczas użytkowania należy zwrócić uwagę na czas ładowania, gdy świeci się kontrolka zasilania akumulatora.

kamera, pojemnik na baterie i ekran wyświetlacza nie zostały poprawnie podłączone

1. Upewnij się, że każdy interfejs jest prawidłowo podłączony podczas instalacji.

pełny kontakt.

ten

 Sprawdź, czy kamera jest luźna i dokręć ją.  Sprawdź, czy kabel wideo

kamery ma pełny kontakt z obudową akumulatora.  Sprawdź, czy kabel wideo ekranu

wyświetlacza i kabel zasilający są w

Analiza awarii rur

- 13 -

Machine Translated by Google

- 14 -

2. Sprawdź, czy ekran wyświetlacza nie jest uszkodzony.

3. Sprawdź, czy zasilacz i ekran są podłączone, aby mieć pewność.

Przyczyny usterek i środki ostrożności

jeśli aparat jest uszkodzony.

to jest właściwe.

luźne, powodujące słaby kontakt.

1. Karta pamięci jest uszkodzona. Wymień kartę pamięci

uszkodzenie, powodujące brak możliwości wyświetlania obrazów

3. Sprawdź czy monitor jest podłączony do zasilania

światło. 2. sprawdź, czy w aparacie znajduje się woda, woda będzie

4. Podczas użytkowania kabel nie powinien być splątany ani zgięty.

mniejszy niż 90°.

normalnie.

uszkodzić diodę LED kamery.

6. Przed wyjęciem i włożeniem karty pamięci należy wyłączyć zasilanie.

4. Sprawdź czy kabel nie jest uszkodzony.

1. Sprawdź, czy akumulator jest w pełni naładowany.

1. Sprawdź, czy złącze kamery nie jest luźne i czy kamera jest

6. Podczas korzystania z aparatu należy najpierw założyć osłonę ochronną, aby

chronić aparat przed uderzeniami twardych przedmiotów.

Brak zasilania

ostatnia sieć energetyczna zapobiegająca utracie energii akumulatora i uniemożliwieniu jego naładowania.

karta.

2. Sprawdź, czy kable i zasilacz nie są poluzowane.

1. Przeczytaj instrukcję, aby dowiedzieć się, jak prawidłowo włączyć urządzenie.

Nie można sformatować

5. Nie upuszczaj produktu gwałtownie, aby uniknąć uszkodzenia kabla!

Dioda LED nie świeci

Niebieski ekran

Analiza awarii

5. Sprawdź, czy nie ma wycieku wody z przodu kamery lub

Machine Translated by Google

- 15 -

Zerwany kabel

1. Sprawdź, czy karta pamięci jest uszkodzona. Wymień kartę pamięci

1. Podczas zwijania i zwalniania kabli, kable mogą

Wiązanie kabli

2. Sprawdź, czy w gnieździe karty pamięci nie ma obcych przedmiotów lub

czyszczenie

nie powinien być mniejszy niż 90 stopni

1. Zaleca się stosowanie kabla na rurach o

wycofać za pomocą obracającej się ramy żelaznej i nie używać jej

odkształcenie.

Nie można naładować

średnica  60mm. Zwróć uwagę na siłę nacisku

gwałtownie

Jeżeli usterki nie da się usunąć, użytkownik nie powinien jej samodzielnie demontować.

3. Jeśli moc jest zbyt niska, należy ją naładować w odpowiednim czasie.

2. Produkt ten służy wyłącznie do wykrywania i monitorowania rurociągów.

nie można zapisać

Notatka

karta,.

nie mogą być skrzyżowane i zawiązane, a łuk gięcia kabli

Sprzęt

1. Sprawdź, czy port ładowania nie jest zatkany ciałami obcymi lub

1. Podczas czyszczenia sprzętu należy przed jego użyciem wyłączyć zasilanie.

odkształcenie.

2. Podczas zwijania kabla należy zwrócić uwagę na jego uporządkowanie

czyszczenie w celu uniknięcia uszkodzenia sprzętu.

2. Sprawdź, czy ładowarka nie jest uszkodzona.

Zdjęcie/wideo

kabel, aby uniknąć jego uszkodzenia.

Prosimy o kontakt z działem obsługi posprzedażowej.

zapobiega utracie baterii i niemożności jej naładowania

inspekcji i nie mogą być wykorzystywane do innych celów.

Machine Translated by Google

Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu:

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie

zakłócenia spowodowane przez jeden lub więcej z następujących środków.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

· Zmiana orientacji lub położenia anteny odbiorczej.

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

spełniając dwa warunki:

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia

produkt.

zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

sprzęt!

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

wyłączając i włączając produkt, zachęcamy użytkownika do podjęcia próby skorygowania

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

może powodować niepożądane działanie.

zainstalowane i używane zgodnie z instrukcją, mogą powodować szkodliwe

Odbiornik jest podłączony.

strona odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z usługi

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

1) Produkt ten może powodować szkodliwe zakłócenia.

instalacja.

· Zwiększ odległość między produktem a odbiornikiem.

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

Informacje FCC

- 16 -

Machine Translated by Google

C/O YH Consulting Limited Biuro 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

E-CrossStu GmbH

YH CONSULTING LIMITED.

oznaczone tym symbolem. Produktów oznaczonych tym symbolem nie wolno wyrzucać razem z

urządzenia elektryczne i elektroniczne.

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

2122 Australia

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

normalnych odpadów domowych, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj

Informacje dotyczące utylizacji:

REP WIELKIEJ BRYTANII

Przedstawiciel UE

- 17 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Model: WP9612FT

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle

categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om

zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Pijpinspectiesysteem

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

ons:

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op

Technische ondersteuning en e-garantiecertificaat www.vevor.com/

support

- 1 -

HULP NODIG? NEEM CONTACT MET ONS OP!

Gebruiksaanwijzing

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Pijpinspectiesysteem

Machine Translated by Google

- 2 -

6. Vanwege de versie-upgrades is de inhoud van deze handleiding niet meer beschikbaar als er iets over is vermeld.

2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het apparaat niet op de grond en druk er niet hard op.

2. Hoge resolutie camera, helder beeld

6. Starten met één knop

1. 9” TFT LCD-kleurenscherm.

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.

9. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/trekbestendig.

10. 12V4500MA lithium-ionbatterij.

Zelfnivellerend

12. Toepassingsgebied: Watertoevoerleiding/Airconditioningleiding/Kabelleiding/

garantie.

4. Ondersteuning voor toetsenbordinvoer

3. Video-opname en fotofunctie

3. Als de gebruiker de machine demonteert of opzettelijk beschadigt, zal deze buiten de

11. De verlichting kan aan/uit worden gezet. De nachtverlichting is instelbaar.

weergegeven op het display

5. Schakel het display na gebruik uit en verwijder alle aansluitingen.

13. Kabeldiameter: 5mm/7mm

4. Houd afstand van het systeem tijdens het opladen

5. Met de metertelfunctie kan de diepte van de camera in de pijp worden gemeten

8. Waterdichte, duurzame koffer

Pijpleiding vacuümsysteem / PLUNBIN-buis / Gebouwen / Verzonken buis

7. Super heldere witte LED instelbaar

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

in overeenstemming met uw machine, raadpleeg dan onze machine.

14. Camera: 512Hz

Beschrijving

Aandacht

Machine Translated by Google

Onderzoeksdiepte:

Wisselstroom 100-240V, gelijkstroom 12,6V

Met hoog terwijl licht

Meertalig

Vezelbuis met /hoge intensiteit

parameter

Camerabeeld:

Oplader:

Lichtbron camera:

Materiaal:

Lithiumbatterij 12V

Roestvrij staal

Continue gebruikstijd voor de batterij:

Batterij:

Cameramateriaal:

Item:

30m 50m 70m (selecteerbare lijnlengte)

Menutalen

Kleur

Ongeveer 6 uur

- 3 -

1. product handleiding

Instructies voor product

Productspecificatie

Machine Translated by Google

- 4 -

Machine Translated by Google

Cameradiameter:

IP68

40mm*90mm

512Hz

Item:

Camera-assistentiefunctie:

Cameramateriaal:

parameter

23mm

roestvrij staal

Met de buisdiameter:

Waterdicht:

29 mm* 40 mm

>25mm

Materiaal van de camerabeschermhoes:

23mm

kunststof-staal

Zelfbalancerend

Werkspanning van de verlichting:

Cameraformaat:

Werkspanning camera:

12V

Camera beschermhoes onderdelen maat 2:

Camera beschermhoes onderdelen maat 1:

Productspecificatie

Camera

- 5 -

Machine Translated by Google

- 6 -

Monitor

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Spoel

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Sluit camera - spoel - celkast - monitor aan (Pic)

aan, het schakelbord start.

De videocamera en de monitor kunnen beschadigd raken.

1. Belangrijk: schakel de aan/uit-schakelaar uit, sluit de videocamera en de monitor aan, of

3. Zet de aan/uit-schakelaar in de voedingskast aan, het indicatielampje op de monitor brandt

4. Installeer de videocamera met de beschermkap lichtjes en plaats deze in de buis,

Systeeminstallatie

Productaccessoires

- 10 -

Machine Translated by Google

Opladen

Wanneer de batterij bijna leeg is, moet u deze opladen. De methode hiervoor is als volgt:

Typ)

betekent opladen.

3. Sluit de lader aan op de wisselstroom van 100-240v. De rode indicator

6. Voor videobanden, zie de DVR-bedieningsdetails (weergave: Opname

8. Haal de camera na gebruik voorzichtig uit de buis, neem schoon, zacht en

Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, dient u deze tijdig op te laden;

4. De groene indicator betekent dat het opladen voltooid is.

7. Schakel de video over naar een ander groot scherm via de videolijn.

een droge doek om het schoon te maken en terug te leggen.

anders kan het apparaat niet worden opgeladen.

5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.

2. Sluit de lader aan op de accu.

Draai de spoel tot de juiste diepte.

1. Haal de oplader uit de doos.

- 11 -

Machine Translated by Google

- 12 -

Productcomponenten en accessoires

Machine Translated by Google

camera, batterijdoos en beeldscherm zijn niet succesvol verbonden

ÿ Controleer of de camera los zit en draai de camera vast. ÿ Controleer

of de videokabel van de camera goed contact maakt met de batterijdoos. ÿ Controleer of

de videokabel van het beeldscherm en de stroomkabel goed vastzitten.

2. Wanneer er tijdens het installatieproces een blauw scherm verschijnt, betekent dit dat de

1. Zorg ervoor dat elke interface correct is aangesloten tijdens de installatie.

volledig contact.

3. Let tijdens het gebruik op het op tijd opladen wanneer het batterijlampje brandt

Analyse van pijpstoringen

- 13 -

Machine Translated by Google

- 14 -

minder dan 90°.

normaal gesproken.

de camera-LED beschadigen.

1. Lees de handleiding om te weten hoe u het apparaat op de juiste manier inschakelt.

4. Controleer of de kabel kapot is.

1. Controleer of de batterij volledig is opgeladen.

6. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst

Redenen voor fouten en voorzorgsmaatregelen

als de camera beschadigd is.

het is juist.

los, veroorzaakt slecht contact.

schade, oorzaak niet in staat om afbeeldingen weer te geven

1. De geheugenkaart is beschadigd. Vervang het geheugen

4. De kabel mag niet geknoopt worden tijdens gebruik en de kabel mag niet gebogen worden

3. Controleer of de monitor is aangesloten op de voeding

licht.

2. Controleer of er water in de camera zit, het water zal

Kan niet formatteren

5. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!

Blauw scherm

LED-lampje brandt niet

2. Controleer of het displayscherm beschadigd is. 3.

Controleer de stroomkast en de aansluiting van het scherm om er zeker van te zijn

Foutanalyse

5. Controleer of er water lekt aan de voorkant van de camera of

1. Controleer of de cameraconnector los zit en of de camera

6. Wanneer u de camera gebruikt, moet u eerst de beschermhoes aanbrengen, zodat

de camera niet in botsing komt met harde voorwerpen en

Geen stroom

laatste elektriciteitsnet om te voorkomen dat de accu verloren gaat en niet meer kan worden opgeladen.

2. Controleer of de kabel en de voeding los zitten.

kaart.

Machine Translated by Google

- 15 -

kaart,.

niet gekruist en geknoopt worden, en de buigboog van kabels

Apparatuur

1. Controleer of de oplaadpoort vreemde voorwerpen bevat of

vervorming.

1. Schakel bij het reinigen van de apparatuur eerst de stroom uit

2. Let bij het intrekken van de kabel op de ordelijke

schoonmaken om schade aan de apparatuur te voorkomen.

2. Controleer of de oplader beschadigd is.

kabel om kabelbreuk te voorkomen.

Foto/video

Neem contact op met onze klantenservice.

Gebroken kabel

Voorkom dat de batterij verloren gaat en niet kan worden opgeladen

inspectie en kan niet voor andere doeleinden worden gebruikt.

1. Controleer of de geheugenkaart beschadigd is. Vervang het geheugen

1. Bij het intrekken en loslaten van kabels kunnen de kabels

Kabel knopen

2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of

mag niet lager zijn dan 90 graden

schoonmaak

vervorming.

1. Het wordt aanbevolen om de kabel te gebruiken op leidingen met een

trek het draaiende ijzeren frame in en gebruik het niet

Kan niet opladen

diameter ÿ 60mm. Let op de kracht waarmee u de

gewelddadig

Als het defect niet kan worden opgelost, mag u het apparaat niet zelf demonteren.

2. Dit product wordt alleen gebruikt voor pijpleidingdetectie en

kan niet worden opgeslagen

Opmerking

3. Als het vermogen te laag is, moet het op tijd worden opgeladen om

Machine Translated by Google

kan een ongewenste werking veroorzaken.

apparatuur!

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke

product.

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de

schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

· Heroriënteer of verplaats de ontvangstantenne.

volgende twee voorwaarden:

bieden redelijke bescherming tegen schadelijke interferentie in een woonomgeving

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de

verstoring door een of meer van de volgende maatregelen.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

1) Dit product kan schadelijke interferentie veroorzaken.

installatie.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt

interferentie met radiocommunicatie. Er is echter geen garantie dat

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd.

· Vergroot de afstand tussen het product en de ontvanger.

ontvanger is aangesloten.

FCC-informatie

- 16 -

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

C/O YH Consulting Limited Kantoor 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

EC-REP

VK REP

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet met het huishoudelijk afval worden weggegooid.

normaal huishoudelijk afval, maar moet naar een inzamelpunt voor recycling worden gebracht

elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Informatie over verwijdering:

- 17 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Modell: WP9612FT

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa

vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte

nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns

vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Rörinspektionssystem

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

oss:

Har du produktfrågor? Behöver du teknisk support? Kontakta gärna

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

Instruktionsmanual

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Rörinspektionssystem

Machine Translated by Google

Beskrivning

Uppmärksamhet

6. På grund av versionsuppgraderingarna, om det nämns i den här manualen gör inte innehållet det

2. Hantera den försiktigt under drift, undvik att kasta ner den eller trycka den hårt.

2. Högupplöst kamera, klar bild

6. Start med en knapp

1. 9” färg TFT LCD-skärm.

1. Läs bruksanvisningen noggrant innan du använder den.

9. Specialkabel av hög kvalitet, vattentät och korrosionsskyddande/kall/hållfast.

10. 12V4500MA litiumbatteri.

Självnivellerande

12. Användningsområde: Vattenförsörjningsrör/ Luftkonditioneringsrör/ Kabelrör/

garanti.

4. Stöd tangentbordsinmatning

3. Videotagning och fotofunktion

3. Om användarna plockar isär eller avsiktligt skadar maskinen, kommer det utöver

11. Ljusen kan tändas/släckas.nattljus justerbara.

visas på displayen

5. Efter användning, stäng av displayen och dra ut alla anslutningsskarvar.

13. Kabeldiameter: 5mm/7mm

4. Håll avstånd från systemet när du laddar

5. Med mätarräkningsfunktion kan djupet av kameran in i röret vara

8. Vattentät slitstark resväska

Rörledningsvakuumsystem/ PLUNBIN-rör/ Byggnader/ Nedsänkt rör

7. Super ljus vit LED justerbar

Läs denna bruksanvisning noggrant före användning!

överensstämmer med din maskin, se vår maskin.

14. Kamera: 512Hz

- 2 -

Machine Translated by Google

1. produktmanual

- 3 -

Undersökningsdjup:

AC100-240V DC12,6V

Med hög medan ljus

Flerspråkig

Fiberrör med /hög intensitet

parameter

Kamerabild:

Laddare:

Kameraljuskälla:

Material:

Litiumbatteri 12V

Rostfritt stål

Kontinuerlig användningstid för batteri:

Batteri:

Kameramaterial:

Punkt:

30m 50m 70m (valbar linjelängd)

Menyspråk

Färg

Ungefär 6h

Instruktion för produkt

Produktspecifikation

Machine Translated by Google

- 4 -

Machine Translated by Google

- 5 -

Produktspecifikation

Kamera

Med rördiametern: >25 mm

29 mm* 40 mm

Material för kameraskyddsdelar:

23 mm

plast-stål

självbalanserande

Kamerans arbetsspänning:

Lampans arbetsspänning:

Kamerastorlek:

12V

40 mm* 90 mm

Kamera diameter:

IP68

Kamerahjälpfunktion:

Kameraskyddsdelar storlek 1:

Punkt:

512Hz

Kamerahjälpfunktion:

Kameraskyddsdelar storlek 2:

Kameramaterial:

parameter

rostfritt stål

23 mm

Vattentät:

Machine Translated by Google

Övervaka

- 6 -

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Spole

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Anslut kamera -spole -cellbox -monitor (bild)

på startar växeln.

videokameran och monitorn kan vara skadade.

1. Vital: stäng av strömbrytaren, anslut videokameran och monitorn, eller

3. Slå på strömbrytaren i strömboxen, indikatorlampan på monitorn är

4. Installera videokameran med skyddskåpan något och sätt in den i röret,

Systeminstallation

Produkttillbehör

- 10 -

Machine Translated by Google

Laddar

7. Byt video till en annan stor skärm via videolinjen.

torr trasa för att rensa upp den och sätta tillbaka den.

annars kommer det att göra att den inte kan laddas.

5. Justera LED-ljusgradsjusteringen till rätt ljusgrad.

2. Anslut laddaren till batteriet.

rotera spolen till rätt djup.

När batterinivån är låg behöver den laddas, och metoden är enligt nedan:

1. Ta ut laddaren ur kartongen.

Typ )

betyder laddning.

6. För videoband, se DVR-funktionsdetaljerna (displayfunktion: Inspelning

3. Anslut laddaren till växelström på 100-240v. Den röda indikatorn

8. Efter användning, flytta kameran från röret försiktigt, ta ren, mjuk och

4. Den gröna indikatorn betyder att laddningen är klar.

Anmärkningar: för att se till att batteriet används längre, ladda det i tid;

- 11 -

Machine Translated by Google

- 12 -

Produktkomponenter och tillbehör

Machine Translated by Google

kamera, batterilåda och bildskärm är inte anslutna

ÿ Kontrollera om kameran är lös och dra åt kameran. ÿ Kontrollera

om kamerans videokabel är i full kontakt med batterilådan. ÿ Kontrollera om

bildskärmens videokabel och strömkabeln är inkopplade

2. När en blå skärm visas under installationsprocessen betyder det att

1. Se till att varje gränssnitt är korrekt anslutet under installationen.

fullständig kontakt.

3. Var uppmärksam på att ladda i tid när batterilampan lyser under användning

Analys av rörfel

- 13 -

Machine Translated by Google

- 14 -

1. Kontrollera om kamerakontakten är lös och om kameran är det

6. När du använder kameran, sätt på skyddshöljet först, skydda

kameran så att den inte kolliderar med hårda föremål och

Ingen kraft

sista elnätet för att förhindra att batteriet tappas bort och inte kan laddas.

2. Kontrollera om kabeln och strömförsörjningen är löst.

1. Läs manualen för att hitta rätt sätt att slå på

kort.

Kan inte formatera

5. Tappa inte produkten våldsamt för att förhindra att kabeln går sönder!

Blå skärm

LED-lampa inte tänd

2. Kontrollera om bildskärmen är skadad. 3.

kontrollera strömboxen och skärmanslutningen, för att vara säker

Misslyckandeanalys

5. Kontrollera om det finns vattenläckor på framsidan av kameran eller

Felorsaker och försiktighetsåtgärder

om kameran är skadad.

det är rätt.

lös, orsakade dålig kontakt.

skada, orsaka oförmögen att visa bilder

1. Minneskortet är skadat. Byt ut minnet

3. Kontrollera om monitorn är ansluten till strömförsörjningen

4. Kabeln ska inte vara knuten när den används, och kabeln ska inte böjas

ljus.

2. kontrollera om det finns vatten i kameran, vattnet gör det

mindre än 90°.

normalt.

skada kamerans LED.

4. Kontrollera om kabeln är trasig.

1. Kontrollera om batteriet är fulladdat.

6. Stäng av strömmen innan du tar ut och sätter i minneskortet

Machine Translated by Google

- 15 -

Det går inte att ladda

diameter ÿ 60 mm. Var uppmärksam på kraften i att trycka på

våldsamt

2. Var uppmärksam på ordningsvakten när du drar in kabeln

Om felet inte kan lösas, ta inte isär det av användaren.

2. Denna produkt används endast för pipelinedetektion och

kan inte sparas

Notera

3. Om strömmen är för låg bör den laddas i tid till

1. Kontrollera om minneskortet är skadat. Byt ut minnet

1. Vid in- och lossning av kablar kan kablarna

Kabelknutning

2. Kontrollera om minneskortplats med främmande föremål eller

bör inte vara mindre än 90 grader

rengöring

1. Det rekommenderas att använda kabeln på rör med en

deformation.

dra in med den roterande järnramen och använd den inte

rengöring för att undvika skador på utrustningen.

2. Kontrollera om laddaren är skadad.

kabel för att undvika att kabeln går sönder.

Foto/video

Vänligen kontakta kundserviceteamet.

Trasig kabel

förhindra batteriförlust och oförmögen att ladda

inspektion och kan inte användas för andra ändamål.

kort,.

inte vara korsade och knutna, och böjningsbågen av kablar

Utrustning

1. Kontrollera om laddningsporten är med främmande föremål eller

deformation.

1. När du rengör utrustningen, stäng av strömmen innan

Machine Translated by Google

kan orsaka oönskad funktion.

utrustning!

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass

installeras och används i enlighet med instruktionerna, kan orsaka skadliga

produkt.

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av

stänger av och sätter på produkten, uppmanas användaren att försöka korrigera

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

· Rikta om eller flytta mottagningsantennen.

följande två villkor:

tillhandahålla rimligt skydd mot skadliga störningar i ett boende

B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

störning av en eller flera av följande åtgärder.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som

· Anslut produkten till ett uttag på en annan krets än den till vilken

1) Denna produkt kan orsaka skadliga störningar.

installation.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda

störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar

störningar på radiokommunikation. Det finns dock ingen garanti för det

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av

· Öka avståndet mellan produkten och mottagaren.

mottagaren är ansluten.

FCC-information

- 16 -

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

EC REP

UK REP

märkt med denna symbol. Produkter märkta som sådana får inte kasseras med

normalt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning

elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200 000 CN.

2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Avfallshanteringsinformation:

- 17 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor WP9612FT Sewer Camera 98 ft/30m Self-Leveling Drain Camera

Product's Documents

User Manual

Specifications

Vevor WP9612FT Questions and Answers
