Vevor WP9613FT Sewer Camera 328 ft/100m Self-Leveling Drain User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Pipe Inspection System

Model: WP9613FT

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain

tools with us compared to the major top brands and does not necessarily

mean to cover all categories of tools offered by us. You are kindly reminded

to verify carefully when you are placing an order with us if you are actually

saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to contact

us: Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Pipe Inspection System

Instruction Manual

- 2 -

Please read this manual carefully before use!

Attentions

1. Please read the manual carefully before using it.

2. Handle it carefully during operation, avoid throwing down or pressing it heavily.

3. If the users disassemble or deliberately damage the machine, it will beyond the

warranty.

4. Please keep distance from the system when charging

5. After being used, turn off the display and pull out all the connection joints.

6. Due to the version upgrades, if mentioned in this manual content does not

accord with your machine, please refer to our machine.

Description

1. 10.1” Color TFT LCD Screen.

2. High resolution camera,clear picture

3. Video taking and photo function

4. Support keyboard input

5. With meter counting function, the depth of the camera into the pipe can be

shown on the display

6. One-button start

7. Super bright white LED adjustable

8. Waterproof durable suitcase

9. High quality special cable, waterproof and anti-corrosion/cold/tensile.

10. 12V4500MA lithium battery.

11. The lights can on/off.night lights adjustable.

12. Range of Application: Water-supply pipe / Air-conditioner pipe / Cable pipe /

Pipeline vacuum system / PLUNBIN pipe / Buildings / Sunken pipe

13. Cable diameter: 7mm

14. Camera: 512Hz Self-Leveling

- 3 -

Product Specification

Item:

parameter

Charger:

AC100-240V DC12.6V

Battery:

Lithium battery 12V

Continuous use time for battery:

Approximate 6h

Investigation depth:

100m

Material:

Fiber tube with /high intensity

Camera light source:

With high while light

Camera material:

Stainless steel

Menu languages

Multi-language

Camera picture:

Color

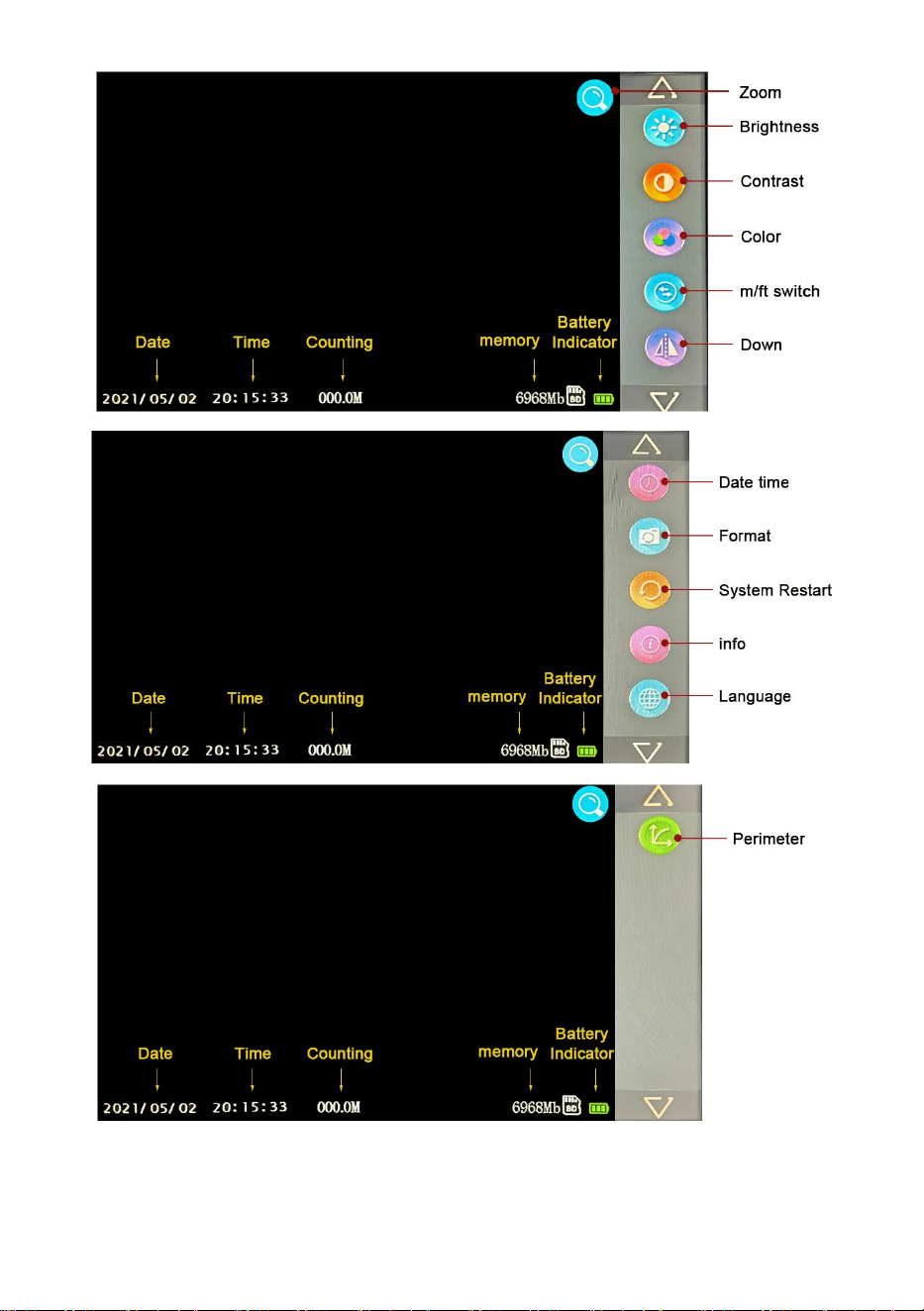

Instruction for Product

product manual

- 4 -

- 5 -

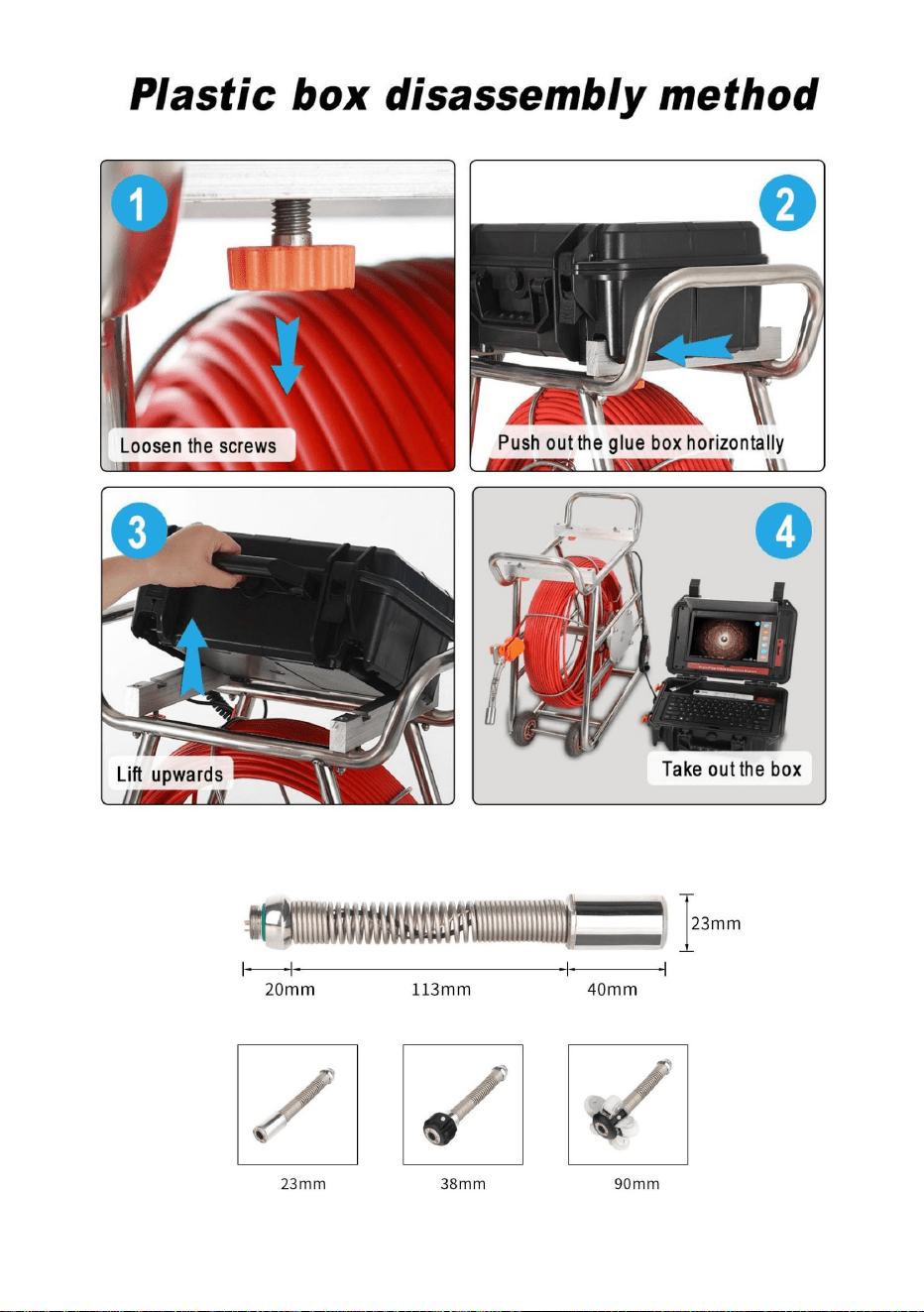

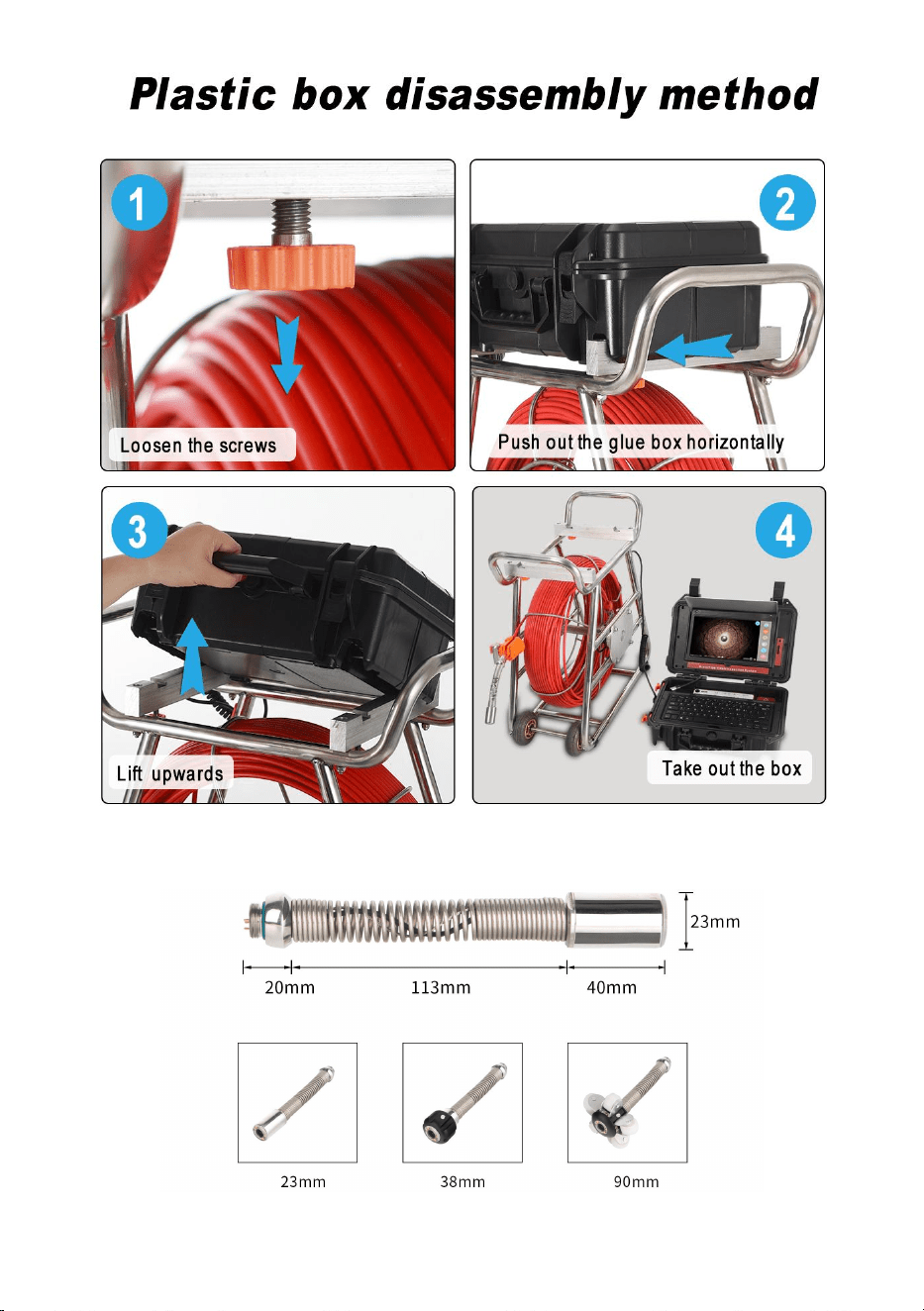

Camera

- 6 -

Product Specification

Item:

parameter

Camera diameter:

23mm

With the tube diameter:

>25mm

Camera light source:

12 LED with high while light(adjustable)

Camera working voltage:

Lights working voltage:

12V

Camera assist function：

self-balancing

Camera assist function：

512Hz

Water proof:

IP68

Camera material:

stainless steel

Camera size:

23mm

Camera protective cover parts

material:

plastic-steel

Camera protective cover parts size 1:

29mm* 40mm

Camera protective cover parts size 2:

40mm* 90mm

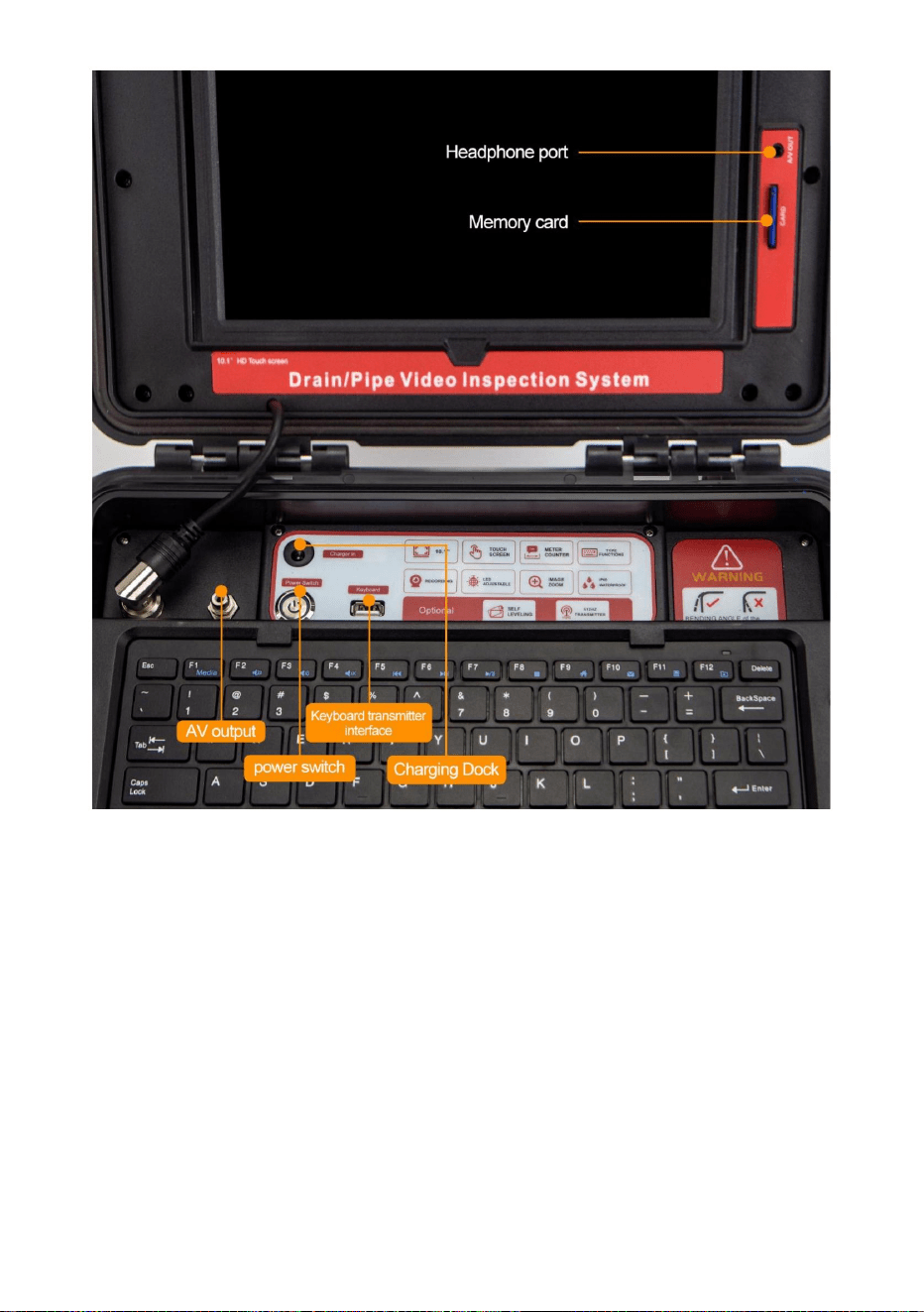

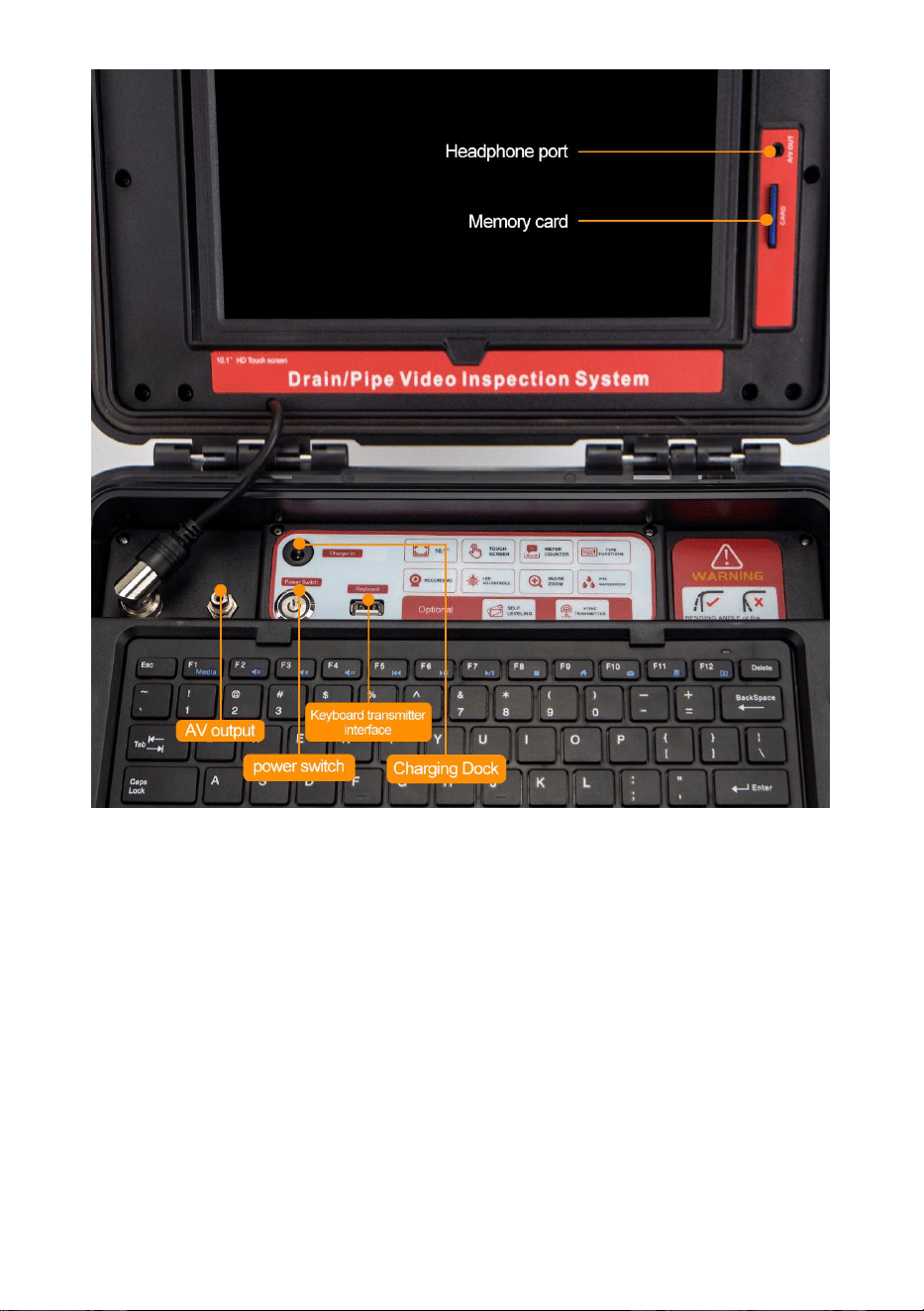

Monitor

- 7 -

- 8 -

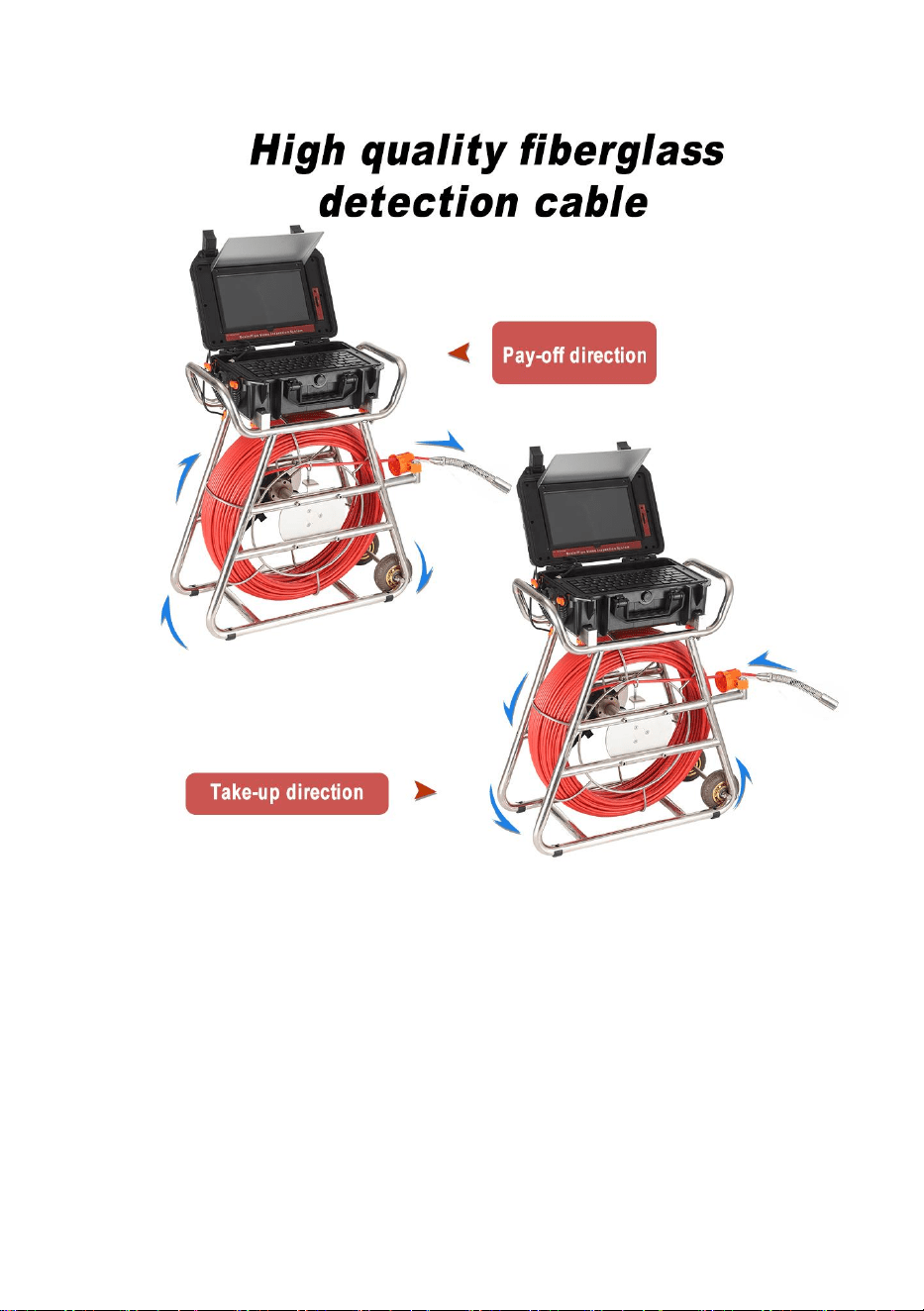

Coil

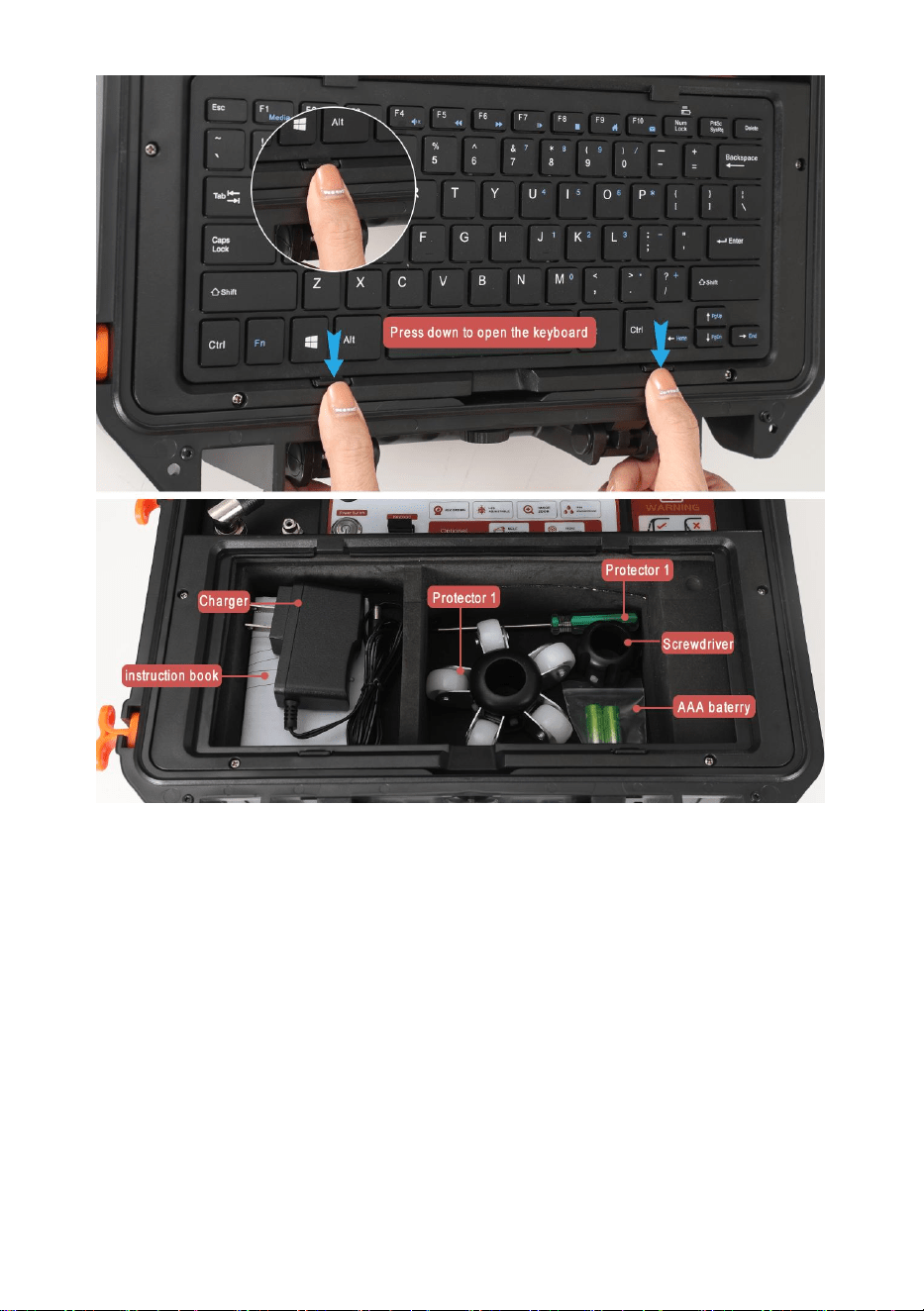

Product acessories

- 9 -

System Installation

1. Vital: turn off the power switch, connect the video camera and the monitor,

or the video camera and the monitor may be damaged.

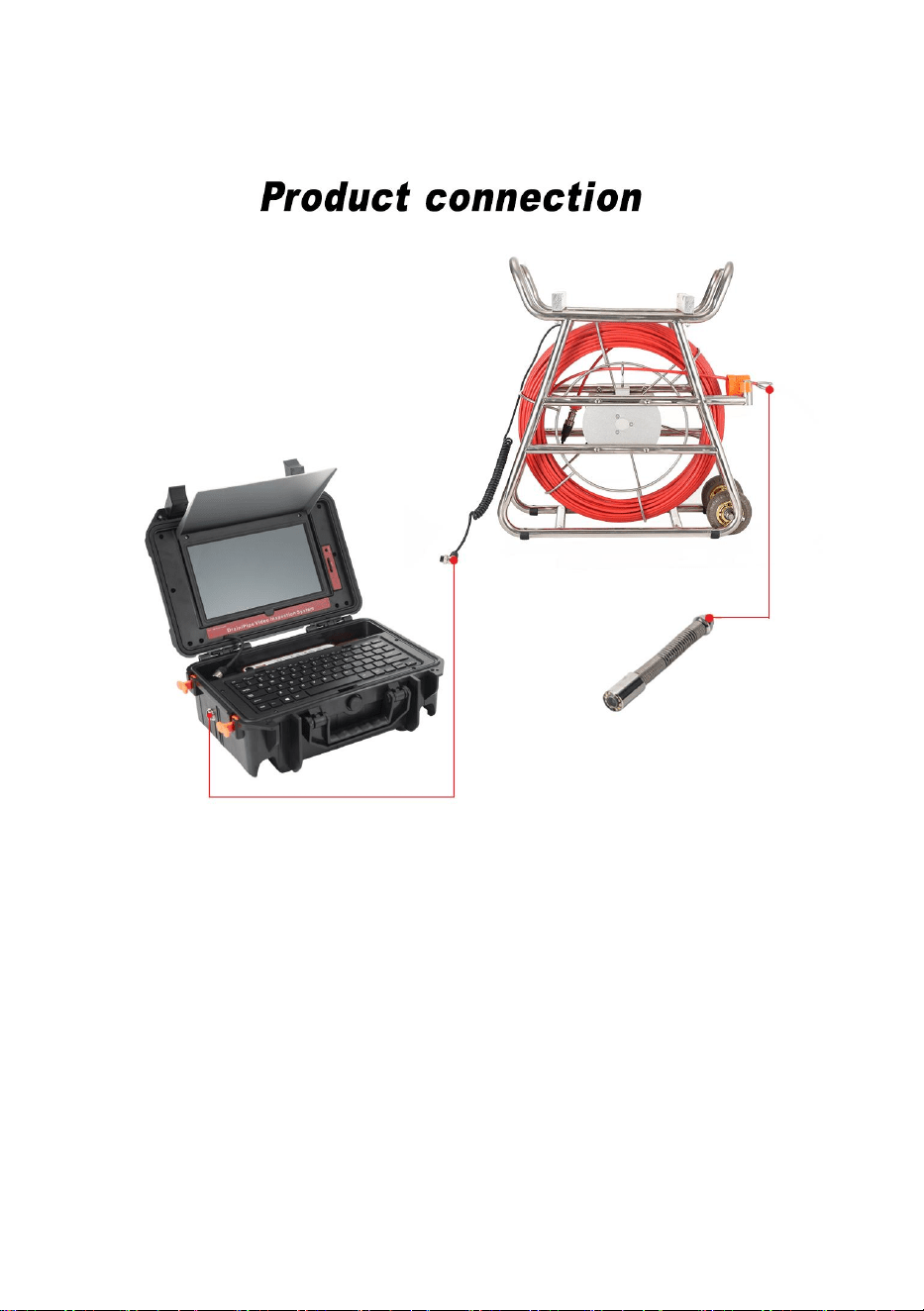

2. Connect camera -coil -cell box -monitor (Pic)

3. Turn on the power switch in the power box, the indicator light on the monitor

is on, the switchboard starts.

4. Install the video camera with the protective cover slightly and put it into the

pipe, rotate coil to proper depth.

5. Adjust LED light degree adjuster to proper light degree.

For videotape, refer to the DVR operation details (display operation:Recording

Type )

- 10 -

6. Switch video to another large screen through video line.

7. After utilization, mover the camera from the pipe carefully, take clean, soft

and dry cloth to clear up it and put it back.

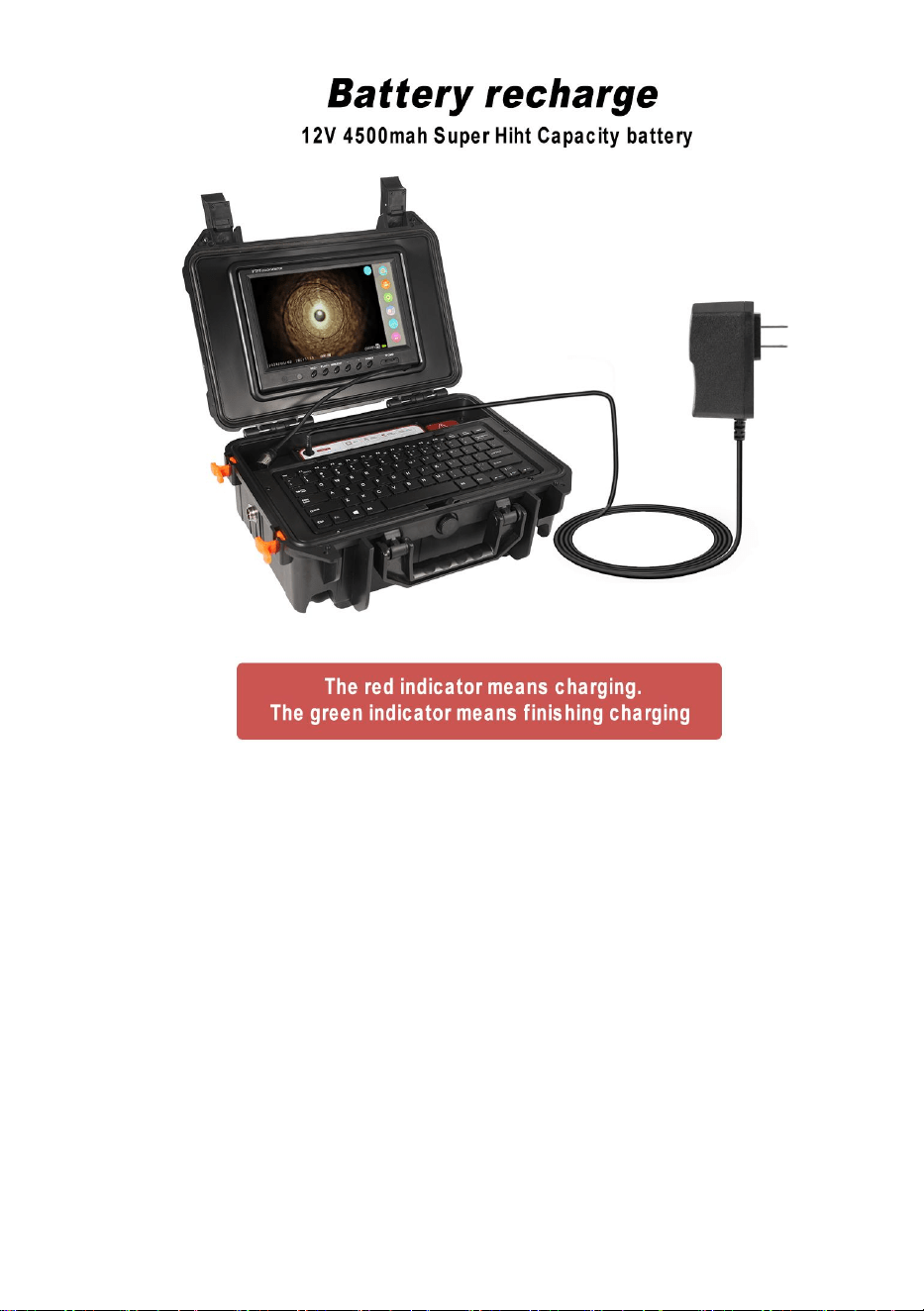

Charging

When the battery power is low, it needs charging, and the method is as below:

1. Take out the charger from the box.

2. Connect the charger to the battery.

3. Connect the charger to the alternating current of 100-240v. The red

indicator means charging.

4. The green indicator means finishing charging.

Notes: to make sure the battery using age longer, please recharge it timely;

otherwise, it will make it can not recharged.

- 11 -

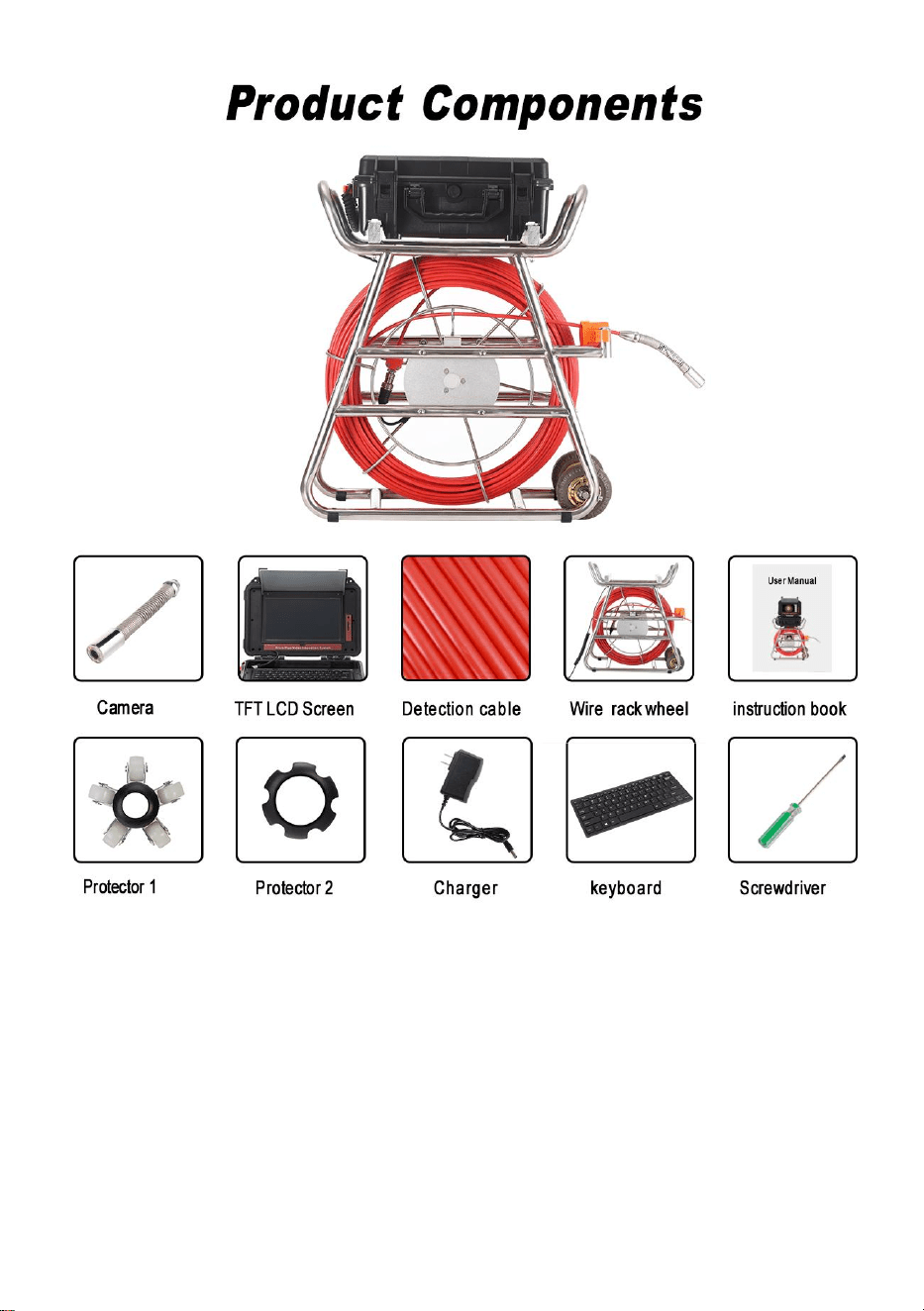

Product components and accessories

- 12 -

- 13 -

Pipe Failure Analysis

1. Ensure that each interface is properly connected during

installation.

2. During the installation process, when a blue screen appears, it

means that the camera, battery box and display screen are not

connected successfully

①Check whether the camera is loose, and tighten the camera.

②Check whether the camera video cable is in full contact with the battery box.

③ Check whether the video cable of the display screen and the power cable

are in

complete contact.

3. During use, pay attention to charging in time when the battery power light

shows the last grid of power to prevent the battery from being lost and unable

to be charged.

4. The cable should not be knotted when used, and the cable should not be

bent

less than 90°.

5. Do not drop the product violently to prevent the cable from being broken!

6.Please turn off the power before removing and inserting the memory card

Failure analysis

Fault reasons and precautions

Blue screen

1. Check if camera connector is loose, and if camera

is loose, caused poor contact.

2. Check if cable and power supply connected loose.

3. Check if monitor is connected with power supply

normally.

4. Check if cable is broken.

5. Check if there is water leak to the front of the

camera or if camera is damaged.

6. When using the camera, put on the protective cover

first, protect camera not to collide with hard objects

and damage, cause unable to display images

LED light not on

1. Read the manual to get the correct way to turn on

- 14 -

the light.

2. check if there is water in the camera, the water will

damage the camera LED.

No Power

1. Check if battery is fully charged.

2. Check if display screen is damaged.

3. check the power box and screen connecting, to be

sure it is right.

Cannot format

1. The memory card is damaged. Replace the

memory card.

Unable to charge

1. Check if charging port is with foreign matters or

deformation.

2. Check whether the charger is damaged.

3. If the power is too low, it should be charged in time

to prevent the battery loss and unable to charge

Photo/video cannot

be saved

1. Check if memory card is damaged. Replace the

memory card,.

2. Check if memory card slot with foreign objects or

deformation.

Broken cable

1. It is recommended to use the cable on pipes with a

diameter ≥ 60mm. Pay attention to the force of

pushing the cable to avoid breaking cable.

2. This product is only used for pipeline detection and

inspection, and cannot be used for other purposes.

Cable knotting

1. When retracting and releasing cables, the cables

can not be crossed and knotted, and the bending arc

of cables should not be less than 90 degrees

2. When retracting the cable, pay attention to the

orderly retract with the rotating iron frame, and do not

use it violently

Equipment

cleaning

1. When cleaning the equipment, turn off the power

before cleaning to avoid damage to the equipment.

Note

If the fault cannot be solved, do not disassemble it by

user. Please contact the after-sales service team.

- 15 -

FCC Information

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party.responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules, These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 16 -

Disposal information:

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a collection point for

recycling electrical and electronic devices.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:WP9613FT

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliseren

achetantcertainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepas

nécessairementtouteslescatégoriesd'outilsquenousproposons.Nousvousrappelonsde

bienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznoussi

vouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Systèmed'inspectiondestuyaux

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

nous:

Vousavezdesquestionssurlesproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànouscontacter

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/

support

1

Manueld'instructions

BESOIND'AIDE?CONTACTEZNOUS!

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques

oulogiciellessontdisponiblessurnotreproduit.

Systèmed'inspectiondestuyaux

Machine Translated by Google

2

Veuillezlireattentivementcemanuelavantutilisation!

enaccordavecvotremachine,veuillezvousréférerànotremachine.

2.Manipulezleavecprécautionpendantlefonctionnement,évitezdelejeteroudelepresserfortement.

2.Camérahauterésolution,imageclaire

10.Batterieaulithium12V4500MA.

1.Veuillezlireattentivementlemanuelavantdel'utiliser.

1.ÉcranLCDTFTcouleur10,1pouces.

9.Câblespécialdehautequalité,étancheetanticorrosion/froid/traction.

garantie.

4.Priseenchargedelasaisieauclavier

12.Domained'application:Tuyaud'alimentationeneau/Tuyaudeclimatisation/Tuyaudecâble/

3.Silesutilisateursdémontentouendommagentdélibérémentlamachine,celaentraîneradesdommagesirréparables.

3.Fonctiondeprisedevidéoetdephoto

11.Leslumièrespeuvents'allumer/s'éteindre.Veilleusesréglables.

5.Aprèsutilisation,éteignezl'écranetretireztouslesjointsdeconnexion.

affichésurl'écran

13.Diamètreducâble:7mm

4.Veuillezgardervosdistancesaveclesystèmelorsduchargement

5.Aveclafonctiondecomptagedesmètres,laprofondeurdelacaméradansletuyaupeutêtre

Systèmedevidedecanalisation/CanalisationPLUNBIN/Bâtiments/Canalisationenterrée

7.LEDblanchesuperbrillanteréglable

Autonivelant

8.Valiseimperméableetdurable

6.Enraisondesmisesàniveaudeversion,silecontenumentionnédanscemanueln'estpas

6.Démarrageàunseulbouton

14.Caméra:512Hz

Description

Attention

Machine Translated by Google

Duréed'utilisationcontinuedelabatterie:

Languesdumenu

CA100240VCC12,6V

Avecunelumièreviveetintense

paramètre

Tubeàfibreoptiqueàhauteintensité

Imagedelacaméra:

Environ6h

Sourcelumineusedelacaméra:

Batterieaulithium12V

Matériel:

Chargeur:

Acierinoxydable

100m

Matérieldelacaméra:

Couleur

Article:

Batterie:

Profondeurdel'enquête:

Multilingue

3

manuelduproduit

Spécificationsduproduit

Instructionspourleproduit

Machine Translated by Google

4

Machine Translated by Google

5

Caméra

Machine Translated by Google

512Hz

autoéquilibrant

6

Tensiondefonctionnementdeslampes:

Tailledel'appareilphoto:

23mm

acierinoxydable

Piècesdeprotectiondel'appareilphoto

paramètre

12LEDaveclumièreblancheintense(réglable)

IP68

Diamètredelacaméra:

plastiqueacier

Piècesdeprotectiondel'appareilphototaille1:

Piècesdeprotectiondel'appareilphototaille2:

>25mm

12V

23mm

Sourcelumineusedelacaméra:

Fonctiond'assistancedelacaméra:

40mmx90mm

Aveclediamètredutube:

29mmx40mm

Matérieldelacaméra:

matériel:

Article:

Tensiondefonctionnementdelacaméra:

Fonctiond'assistancedelacaméra:

Résistantàl'eau:

Spécificationsduproduit

Moniteur

Machine Translated by Google

7

Machine Translated by Google

8

Bobine

Accessoiresdeproduits

Machine Translated by Google

4.Installezlégèrementlacaméravidéoaveclecouvercledeprotectionetplacezladansle

tuyau,faitestournerlabobineàlaprofondeurappropriée.

5.Réglezledegréd'éclairageLEDauniveaud'éclairageapproprié.

Pourlabandevidéo,reportezvousauxdétailsdefonctionnementduDVR(fonctionnementd'affichage:Enregistrement

3.Allumezl'interrupteurd'alimentationduboîtierd'alimentation,levoyantlumineuxsurlemoniteur

estallumé,lestandarddémarre.

2.Connectezlacaméra,labobine,leboîtierdecellulesetlemoniteur(photo)

1.Important:éteignezl'interrupteurd'alimentation,connectezlacaméravidéoetlemoniteur,sinonlacaméravidéoetle

moniteurrisquentd'êtreendommagés.

Taper)

Installationdusystème

9

Machine Translated by Google

Chargement

1.Retirezlechargeurdelaboîte.

2.Connectezlechargeuràlabatterie.

3.Connectezlechargeuraucourantalternatifde100240V.Lerouge

L'indicateursignifiequelachargeestencours.

etunchiffonsecpourlenettoyeretleremettreenplace.

Lorsquelabatterieestfaible,elledoitêtrerechargée,etlaméthodeestlasuivante:

7.Aprèsutilisation,retirezsoigneusementlacaméradutuyau,prenezunchiffonpropreetdoux.

6.Basculezlavidéoversunautregrandécranvialalignevidéo.

4.L'indicateurvertsignifiequelachargeestterminée.

Remarques:pourgarantiruneduréedeviepluslonguedelabatterie,veuillezlarechargerrégulièrement;

sinon,ilnepourrapasêtrerechargé.

10

Machine Translated by Google

11

Composantsetaccessoiresduproduit

Machine Translated by Google

12

Machine Translated by Google

3.Pendantl'utilisation,veillezàchargeràtempslorsquelevoyantd'alimentationdelabatteries'allume.

5.Vérifiezs'ilyaunefuited'eauàl'avantdu

4.Lecâblenedoitpasêtrenouélorsdesonutilisationetlecâblenedoitpasêtre

2.Vérifiezsilecâbleetl'alimentationsontmalconnectés.

6.Lorsquevousutilisezl'appareilphoto,mettezlecouvercledeprotection

etlesdommages,entraînantl'impossibilitéd'afficherlesimages

àcharger.

estlâche,cequiaprovoquéunmauvaiscontact.

moinsde90°.

normalement.

Toutd'abord,protégezl'appareilphotopourqu'iln'entrepasencollisionavecdesobjetsdurs

LalumièreLEDn'estpasallumée

courbé

3.Vérifiezsilemoniteurestconnectéàl'alimentationélectrique

sontdans

6.Veuillezcouperl'alimentationavantderetireretd'insérerlacartemémoire

Écranbleu

1.Lisezlemanuelpoursavoircommentallumercorrectement

Vérifiezsilacaméraestdesserréeetserrezla.Vérifiezsilecâblevidéodelacaméra

estencontactcompletavecleboîtierdelabatterie.Vérifiezsilecâblevidéodel'écrand'affichageetlecâble

d'alimentation

5.Nelaissezpastomberleproduitviolemmentpouréviterquelecâblenesecasse!

4.Vérifiezsilecâbleestcassé.

Causesdespannesetprécautionsàprendre

appareilphotoousil'appareilphotoestendommagé.

montreladernièregrilled'alimentationpouréviterquelabatterienesoitperdueetincapable

contactcomplet.

Analysedesdéfaillances

1.Vérifiezsileconnecteurdelacaméraestdesserréetsilacaméra

13

2.Pendantleprocessusd'installation,lorsqu'unécranbleuapparaît,il

signifiequel'appareilphoto,leboîtierdelabatterieetl'écrand'affichagenesontpas

installation.

1.Assurezvousquechaqueinterfaceestcorrectementconnectéependant

connectéavecsuccès

Analysedesdéfaillancesdecanalisations

Machine Translated by Google

14

1.Vérifiezsilabatterieestcomplètementchargée.

Impossibledecharger

êtresauvé

nepeutpasêtrecroiséetnoué,etl'arcdecourbure

2.Lorsdelarétractionducâble,faitesattentionàla

Câblecassé

Équipement

3.Silapuissanceesttropfaible,elledoitêtrechargéeàtemps

diamètre≥60mm.Faitesattentionàlaforcede

l'utiliserviolemment

Jesuissûrquec'estvrai.

Note

avantlenettoyagepouréviterd'endommagerl'équipement.

cartemémoire.

1.Vérifiezsilacartemémoireestendommagée.Remplacezla

2.Ceproduitestuniquementutilisépourladétectionetla

déformation.

1.Lorsdelarétractionetdelalibérationdescâbles,lescâbles

2.Vérifiezsilafentepourcartemémoirecontientdesobjetsétrangersou

Laphoto/vidéonepeutpas

endommagerlaLEDdelacaméra.

Impossibledeformater

utilisateur.Veuillezcontacterl'équipeduserviceaprèsvente.

descâblesnedoitpasêtreinférieurà90degrés

Nouagedecâbles

2.Vérifiezsil'écrand'affichageestendommagé.3.

Vérifiezleboîtierd'alimentationetlaconnexiondel'écran,pourêtre

2.Vérifiezsilechargeurestendommagé.

1.Ilestrecommandéd'utiliserlecâblesurdestuyauxavecun

serétracterdemanièreordonnéeaveclecadreenferrotatifetnepas

nettoyage

pousserlecâblepouréviterdelecasser.

1.Lorsdunettoyagedel'équipement,coupezl'alimentation

1.Lacartemémoireestendommagée.Remplacezla

pouréviterlapertedelabatterieetl'impossibilitédelacharger

1.Vérifiezsileportdechargecontientdescorpsétrangersou

cartemémoire,.

inspectionetnepeutêtreutiliséàd’autresfins.

lalumière.

2.vérifiezs'ilyadel'eaudanslacaméra,l'eau

Pasdecourant

Sileproblèmenepeutpasêtrerésolu,neledémontezpas.

déformation.

Machine Translated by Google

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressément

garantirqu'aucuneinterférenceneseproduiradansuneinstallationparticulière.Sicela

équipement!

Remarque:Ceproduitaététestéetjugéconformeauxlimitesde

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,le

·Brancherleproduitsuruneprised'uncircuitdifférentdeceluiauquel

responsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

autorisationd'exploiterleproduit.

leproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision

lesdeuxconditionssuivantes:

sontconçuspourfourniruneprotectionraisonnablecontrelesinterférencesnuisibles

mesuressuivantes.

·Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisà

unappareilnumériquedeclasseBconformémentàlapartie15desrèglesdelaFCC.Ceslimites

l'utilisateurestencouragéàessayerdecorrigerl'interférenceparuneouplusieursdes

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,et

·Augmenterladistanceentreleproduitetlerécepteur.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

dansuneinstallationrésidentielle.

·Réorienteroudéplacerl’antennederéception.

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'existepas

lerécepteurestconnecté.

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

approuvéparleparti.responsabledelaconformitépourraitannulerl'autorisationdel'utilisateur

interférencespouvantentraînerunfonctionnementindésirable.

s'iln'estpasinstalléetutiliséconformémentauxinstructions,peutprovoquer

InformationsdelaFCC

15

Machine Translated by Google

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

A/SYHConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

YHCONSULTINGLIMITÉE.

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

marquésdecesymbole.Lesproduitsmarquéscommetelsnepeuventpasêtre

jetéaveclesorduresménagèresnormales,maisdoitêtreapportéàunpointdecollectepour

recyclagedesappareilsélectriquesetélectroniques.

Australie

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires

2012/19/UE.Lesymbolereprésentantunepoubelleàroulettesbarrée

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

Informationssurl'élimination:

16

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Modell: WP9613FT

Rohrinspektionssystem

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge

bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht

unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich

daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den

großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns

uns:

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Bedienungsanleitung

Rohrinspektionssystem

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

- 1 -

Machine Translated by Google

- 2 -

1. 10,1-Zoll-Farb-TFT-LCD-Bildschirm.

1. Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch.

7. Super helle weiße LED einstellbar

9. Hochwertiges Spezialkabel, wasserdicht und korrosions-/kälte-/zugfest.

10. 12V4500MA Lithiumbatterie.

2. Gehen Sie während des Betriebs vorsichtig damit um und vermeiden Sie es, es herunterzuwerfen oder stark darauf zu drücken.

2. Hochauflösende Kamera, klares Bild

Selbstnivellierend

3. Videoaufnahme- und Fotofunktion

3. Wenn die Benutzer die Maschine zerlegen oder absichtlich beschädigen, wird dies über die

11. Die Lichter können ein- und ausgeschaltet werden. Nachtlichter sind einstellbar.

12. Anwendungsbereich: Wasserversorgungsrohr / Klimaanlagenrohr / Kabelrohr /

Garantie.

4. Unterstützt Tastatureingaben

4. Bitte halten Sie beim Laden Abstand zum System

5. Mit der Meterzählfunktion kann die Tiefe der Kamera im Rohr

Rohrleitungsvakuumsystem / PLUNBIN-Rohr / Gebäude / Versenktes Rohr

auf dem Display angezeigt

5. Nach Gebrauch das Display ausschalten und alle Verbindungsstücke herausziehen.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch!

Übereinstimmung mit Ihrer Maschine finden Sie in unserer Maschinenbroschüre.

13. Kabeldurchmesser: 7mm

6. Aufgrund der Versionsaktualisierungen sind die in diesem Handbuch erwähnten Inhalte nicht

6. Ein-Knopf-Start

8. Wasserdichter, langlebiger Koffer

14. Kamera: 512 Hz

Beschreibung

Aufmerksamkeiten

Machine Translated by Google

Faserrohr mit /hoher Intensität

Parameter

Farbe

Menüsprachen

Kamerabild:

Wechselstrom 100–240ÿV Gleichstrom 12,6ÿV

Mit hoher, weißer Beleuchtung

Material:

Lithiumbatterie 12V

Ungefähr 6 Stunden

Lichtquelle der Kamera:

100 m

Kameramaterial: Edelstahl

Ladegerät:

Dauerbetriebszeit der Batterie:

Batterie:

Artikel:

Untersuchungstiefe:

Mehrsprachig

Produkthandbuch

Anleitung zum Produkt

Produktspezifikation

- 3 -

Machine Translated by Google

- 4 -

Machine Translated by Google

Kamera

- 5 -

Machine Translated by Google

Betriebsspannung der Kamera:

5 V

Wasserdicht:

Betriebsspannung der Lichter:

Kameramaterial: Edelstahl

Teile für die Kameraschutzabdeckung

Artikel:

Kameraassistenzfunktion:

Mit dem Rohrdurchmesser:

Kameragröße:

29 mm * 40 mm

Lichtquelle der Kamera:

Kameraassistenzfunktion:

40 mm * 90 mm

Material:

>25 mm

12V

23 mm

Kameradurchmesser:

Kunststoff-Stahl

Kamera Schutzhülle Teile Gr.1:

Parameter

12 LED mit hohem Weißlicht (einstellbar)

IP68

Kamera Schutzhülle Teile Gr.2:

23 mm

512 Hz

selbstausgleichend

Monitor

Produktspezifikation

- 6 -

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Produktzubehör

Spule

Machine Translated by Google

leuchtet, die Telefonzentrale startet.

Rohr, Spule auf die richtige Tiefe drehen.

5. Stellen Sie den LED-Lichtstärkenregler auf die richtige Lichtstärke ein.

Für Videobänder siehe die DVR-Betriebsdetails (Anzeigebetrieb: Aufnahme

3. Schalten Sie den Netzschalter im Netzteil ein. Die Kontrollleuchte am Monitor

4. Installieren Sie die Videokamera mit der Schutzhülle leicht und legen Sie sie in die

2. Kamera-Spule-Zellenbox-Monitor verbinden (Bild)

1. Wichtig: Netzschalter ausschalten, Videokamera und Monitor anschließen, sonst können

Videokamera und Monitor beschädigt werden.

Typ )

Systeminstallation

- 9 -

Machine Translated by Google

Laden

Wenn die Akkuleistung niedrig ist, muss der Akku aufgeladen werden. Gehen Sie dazu wie folgt vor:

2. Schließen Sie das Ladegerät an die Batterie an.

3. Schließen Sie das Ladegerät an den Wechselstrom von 100-240V an. Die rote

Anzeige bedeutet, dass geladen wird.

und einem trockenen Tuch, um es zu reinigen und wieder zurückzulegen.

1. Nehmen Sie das Ladegerät aus der Verpackung.

7. Nach Gebrauch die Kamera vorsichtig aus dem Rohr nehmen, saubere, weiche

6. Schalten Sie das Video über die Videoleitung auf einen anderen großen Bildschirm um.

4. Die grüne Anzeige bedeutet, dass der Ladevorgang abgeschlossen ist.

Hinweise: Um sicherzustellen, dass die Batterie länger hält, laden Sie sie bitte rechtzeitig auf.

Andernfalls kann es nicht wieder aufgeladen werden.

- 10 -

Machine Translated by Google

- 11 -

Produktkomponenten und Zubehör

Machine Translated by Google

- 12 -

Machine Translated by Google

vollständiger Kontakt.

Fehleranalyse

2. Überprüfen Sie, ob Kabel und Netzteil lose angeschlossen sind.

3. Achten Sie während des Gebrauchs darauf, rechtzeitig aufzuladen, wenn die Batterieanzeige

Fehlerursachen und Vorsichtsmaßnahmen

5. Überprüfen Sie, ob Wasser an der Vorderseite des

Kamera oder wenn die Kamera beschädigt ist.

zeigt das letzte Stromnetz an, um zu verhindern, dass die Batterie verloren geht und nicht

1. Überprüfen Sie, ob der Kamerastecker lose ist und ob die Kamera

ÿÜberprüfen Sie, ob die Kamera locker ist, und ziehen Sie sie fest. ÿÜberprüfen Sie, ob das

Videokabel der Kamera vollen Kontakt mit dem Batteriefach hat. ÿÜberprüfen Sie, ob das Videokabel des Bildschirms

und das Stromkabel

5. Lassen Sie das Produkt nicht heftig fallen, um einen Kabelbruch zu vermeiden!

4. Überprüfen Sie, ob das Kabel defekt ist.

sind in

6.Bitte schalten Sie das Gerät aus, bevor Sie die Speicherkarte herausnehmen und einsetzen

Blauer Bildschirm

und Schäden, die dazu führen, dass Bilder nicht angezeigt werden können

gebogen

3. Prüfen Sie, ob der Monitor an die Stromversorgung angeschlossen ist

1. Lesen Sie das Handbuch, um die richtige Vorgehensweise zum Einschalten zu erfahren

weniger als 90°.

normalerweise.

LED-Licht leuchtet nicht

6. Wenn Sie die Kamera benutzen, setzen Sie die Schutzhülle auf

belastet werden.

ist locker, verursacht schlechten Kontakt.

Schützen Sie die Kamera zunächst vor Kollisionen mit harten Gegenständen

4. Das Kabel darf bei der Verwendung nicht verknotet werden und das Kabel darf nicht

2. Wenn während des Installationsvorgangs ein blauer Bildschirm erscheint,

erfolgreich verbunden

Installation.

1. Stellen Sie sicher, dass jede Schnittstelle während des

bedeutet, dass die Kamera, das Batteriefach und das Display nicht

Rohrausfallanalyse

- 13 -

Machine Translated by Google

- 14 -

sicher, dass es richtig ist.

Notiz

1. Überprüfen Sie, ob sich Fremdkörper im Ladeanschluss befinden oder

Speicherkarte,.

Inspektion und können nicht für andere Zwecke verwendet werden.

Wenn der Fehler nicht behoben werden kann, zerlegen Sie das Gerät nicht durch

Verformung.

kann nicht gekreuzt und verknotet werden, und der Biegebogen

Kabelbruch

das Licht.

2. Überprüfen Sie, ob sich Wasser in der Kamera befindet. Das Wasser wird

Kein Strom

2. Überprüfen Sie, ob der Bildschirm beschädigt ist. 3.

Überprüfen Sie die Stromversorgung und den Bildschirmanschluss.

2. Prüfen Sie, ob das Ladegerät beschädigt ist.

1. Es wird empfohlen, das Kabel an Rohren mit einem

ordentlich zurückziehen mit dem rotierenden Eisenrahmen, und nicht

Reinigung

der Kabel sollte nicht weniger als 90 Grad betragen

Kabelknoten

Drücken Sie auf das Kabel, um einen Kabelbruch zu vermeiden.

1. Schalten Sie beim Reinigen des Geräts den Strom aus

1. Die Speicherkarte ist beschädigt. Ersetzen Sie die

um den Batterieverlust zu verhindern und nicht aufladen zu können

vor der Reinigung, um Schäden am Gerät zu vermeiden.

Speicherkarte.

1. Überprüfen Sie, ob die Speicherkarte beschädigt ist. Ersetzen Sie die

Foto/Video kann nicht

2. Dieses Produkt dient ausschließlich zur Pipeline-Erkennung und

die Kamera-LED beschädigen.

Formatieren nicht möglich

Verformung.

1. Beim Einziehen und Loslassen der Kabel müssen die Kabel

2. Überprüfen Sie, ob der Speicherkartensteckplatz mit Fremdkörpern oder

Benutzer. Bitte wenden Sie sich an den Kundendienst.

Ausrüstung

1. Prüfen Sie, ob der Akku vollständig geladen ist.

Aufladen nicht möglich

gerettet werden

2. Beim Einziehen des Kabels ist auf die

3. Wenn die Leistung zu niedrig ist, sollte sie rechtzeitig aufgeladen werden

Durchmesser ÿ 60mm. Achten Sie auf die Kraft der

benutze es gewaltsam

Machine Translated by Google

Berechtigung zum Betrieb des Produkts.

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies

Das Produkt verursacht Störungen beim Radio- und Fernsehempfang

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

Ausrüstung!

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

der Receiver ist angeschlossen.

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Maßnahmen.

die folgenden beiden Bedingungen:

sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten

1) Dieses Produkt kann schädliche Störungen verursachen.

in einer Wohnanlage.

· Empfangsantenne neu ausrichten oder verlegen.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den

Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu

FCC-Informationen

- 15 -

Machine Translated by Google

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

YH CONSULTING LIMITED.

Mainzer Landstr.69,

60329 Frankfurt am Main.

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen bei einer Sammelstelle für

Recycling von elektrischen und elektronischen Geräten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

200000 CN.

Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Hinweise zur Entsorgung:

- 16 -

Vertreter der EG

UK REP

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modello: WP9613FT

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere

acquistando determinati utensili con noi rispetto ai principali marchi principali e non

significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti

ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Sistema di ispezione delle tubazioni

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

noi:

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

- 1 -

HAI BISOGNO DI AIUTO? CONTATTACI!

Manuale di istruzioni

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale

prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi

informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Sistema di ispezione delle tubazioni

Machine Translated by Google

Descrizione

Attenzioni

3. Se gli utenti smontano o danneggiano deliberatamente la macchina, ciò non sarà consentito

5. Dopo l'utilizzo, spegnere il display ed estrarre tutti i giunti di collegamento.

mostrato sul display

13. Diametro del cavo: 7 mm

4. Mantenere la distanza dal sistema durante la ricarica

5. Con la funzione di conteggio dei contatori, è possibile misurare la profondità della telecamera nel tubo

8. Valigia impermeabile e resistente

7. LED bianco super luminoso regolabile

Sistema di vuoto della condotta / Tubo PLUNBIN / Edifici / Tubo interrato

Autolivellante

Si prega di leggere attentamente questo manuale prima dell'uso!

6. A causa degli aggiornamenti della versione, se menzionati nel presente manuale il contenuto non

in base alla vostra macchina, fate riferimento alla nostra macchina.

2. Maneggiarlo con cura durante il funzionamento, evitare di gettarlo a terra o di esercitare forti pressioni.

2. Fotocamera ad alta risoluzione, immagine nitida

6. Avvio con un solo pulsante

10. Batteria al litio 12V4500MA.

1. Si prega di leggere attentamente il manuale prima di utilizzare il prodotto.

1. Schermo LCD TFT a colori da 10,1".

9. Cavo speciale di alta qualità, impermeabile e anticorrosione/freddo/resistente alla trazione.

14. Fotocamera: 512Hz

12. Campo di applicazione: Tubo di alimentazione idrica / Tubo di condizionamento dell'aria / Tubo per cavi /

garanzia.

3. Funzione di ripresa video e foto

4. Supporta l'input da tastiera

11. Le luci possono essere accese/spente. Luci notturne regolabili.

- 2 -

Machine Translated by Google

manuale del prodotto

- 3 -

Batteria al litio 12V

Caricabatterie:

Acciaio inossidabile

100 metri

Materiale della telecamera:

Articolo:

Profondità dell'indagine:

Colore

Lingue del menu

Tempo di utilizzo continuo della batteria:

Batteria:

Multi-lingua

AC100-240V DC12.6V

Con luce alta e brillante

parametro

Tubo in fibra con /alta intensità

Immagine della telecamera:

Circa 6 ore

Materiale:

Sorgente luminosa della fotocamera:

Istruzioni per il prodotto

Specifiche del prodotto

Machine Translated by Google

- 4 -

Machine Translated by Google

- 5 -

Telecamera

Machine Translated by Google

autobilanciante

512Hz

- 6 -

>25mm

Sorgente luminosa della fotocamera:

Funzione di assistenza della telecamera:

40mm*90mm

Con il diametro del tubo:

29mm*40mm

Articolo:

Funzione di assistenza della telecamera:

Materiale della telecamera:

Dimensioni della fotocamera:

Tensione di funzionamento delle luci:

Tensione di funzionamento della telecamera:

Impermeabile:

23mm

acciaio inossidabile

Parti della copertura protettiva della fotocamera

parametro

12 LED con luce intensa (regolabile)

Grado di protezione IP68

materiale:

plastica-acciaio

Parti della copertura protettiva della fotocamera taglia 1:

Parti della copertura protettiva della fotocamera taglia 2:

Diametro della telecamera:

12V

23mm

Monitor

Specifiche del prodotto

Machine Translated by Google

- 7 -

Machine Translated by Google

Accessori del prodotto

Bobina

- 8 -

Machine Translated by Google

- 9 -

Installazione del sistema

tubo, ruotare la bobina alla profondità corretta.

5. Regolare il regolatore dell'intensità della luce LED sul livello di illuminazione corretto.

4. Installare la videocamera con la copertura protettiva leggermente e inserirla nell'

2. Collegare la telecamera, la bobina, la scatola della cella e il monitor (foto)

è acceso, il centralino si avvia.

3. Accendere l'interruttore di alimentazione nella scatola di alimentazione, la spia sul monitor

1. Importante: spegnere l'interruttore di alimentazione, collegare la videocamera e il monitor, altrimenti la

videocamera e il monitor potrebbero danneggiarsi.

Per i nastri video, fare riferimento ai dettagli operativi del DVR (visualizzazione dell'operazione: Registrazione

Tipo )

Machine Translated by Google

Ricarica

2. Collegare il caricabatterie alla batteria.

3. Collegare il caricabatterie alla corrente alternata da 100-240 V. Il rosso

1. Estrarre il caricabatterie dalla scatola.

4. L'indicatore verde indica che la carica è terminata.

e un panno asciutto per pulirlo e rimetterlo a posto.

Quando la batteria è scarica, è necessario ricaricarla. Il metodo è il seguente:

7. Dopo l'utilizzo, rimuovere con attenzione la telecamera dal tubo, prendere un panno pulito e morbido

6. Passare il video su un altro schermo di grandi dimensioni tramite la linea video.

altrimenti non potrà essere ricaricato.

Note: per garantire che la batteria invecchi più a lungo, ricaricarla tempestivamente;

l'indicatore indica che è in carica.

- 10 -

Machine Translated by Google

- 11 -

Componenti e accessori del prodotto

Machine Translated by Google

- 12 -

Machine Translated by Google

sono dentro

6. Spegnere l'alimentazione prima di rimuovere e inserire la scheda di memoria

Schermo blu

ÿControllare se la telecamera è allentata e stringerla. ÿControllare se il cavo video della

telecamera è a pieno contatto con la scatola della batteria. ÿ Controllare se il cavo video dello schermo di visualizzazione

e il cavo di alimentazione

5. Non far cadere violentemente il prodotto per evitare che il cavo si rompa!

mostra l'ultima griglia di alimentazione per evitare che la batteria venga persa e non possa

Motivi di guasto e precauzioni

1. Controllare se il connettore della fotocamera è allentato e se la fotocamera

4. Controllare se il cavo è rotto.

3. Durante l'uso, prestare attenzione alla ricarica in tempo quando la spia di alimentazione della batteria si accende

contatto completo.

Analisi dei guasti

4. Il cavo non deve essere annodato durante l'uso e il cavo non deve essere

2. Controllare che il cavo e l'alimentatore non siano collegati in modo allentato.

5. Controllare se ci sono perdite d'acqua nella parte anteriore del

fotocamera o se la fotocamera è danneggiata.

e danni, causano l'impossibilità di visualizzare le immagini

da addebitare.

è allentato, ha causato un contatto scadente.

6. Quando si utilizza la fotocamera, indossare la copertura protettiva

normalmente.

per prima cosa, proteggere la fotocamera da eventuali collisioni con oggetti duri

La luce LED non è accesa

inferiore a 90°.

piegato

3. Controllare se il monitor è collegato all'alimentazione

1. Leggere il manuale per ottenere il modo corretto di accendere

- 13 -

2. Durante il processo di installazione, quando appare una schermata blu,

significa che la fotocamera, la batteria e lo schermo del display non sono

installazione.

1. Assicurarsi che ciascuna interfaccia sia correttamente collegata durante

connesso con successo

Analisi dei guasti delle tubazioni

Machine Translated by Google

Cavo rotto

1. Controllare che la batteria sia completamente carica.

Impossibile caricare

essere salvato

2. Quando si ritrae il cavo, prestare attenzione a

Attrezzatura

certo che è giusto.

3. Se la potenza è troppo bassa, è necessario caricarla in tempo

diametro ÿ 60mm. Prestare attenzione alla forza di

usarla violentemente

Nota

scheda di memoria.

1. Controllare se la scheda di memoria è danneggiata. Sostituirla

2. Questo prodotto è utilizzato solo per il rilevamento delle condutture e

prima della pulizia per evitare danni all'apparecchiatura.

deformazione.

2. Controllare se lo slot della scheda di memoria contiene oggetti estranei o

1. Quando si ritraggono e si rilasciano i cavi, i cavi

utente. Contattare il team del servizio post-vendita.

Impossibile formattare

danneggiare il LED della telecamera.

Foto/video non possono

dei cavi non deve essere inferiore a 90 gradi

Annodatura dei cavi

2. Controllare se lo schermo del display è danneggiato. 3.

Controllare la scatola di alimentazione e il collegamento dello schermo, per essere

2. Controllare se il caricabatterie è danneggiato.

1. Si consiglia di utilizzare il cavo su tubi con un

ritrarre ordinatamente con il telaio di ferro rotante e non

pulizia

1. La scheda di memoria è danneggiata. Sostituiscila

spingendo il cavo per evitare che si rompa.

per evitare la perdita della batteria e l'impossibilità di caricarla

1. Quando si pulisce l'apparecchiatura, spegnere l'alimentazione

1. Controllare se la porta di ricarica è piena di corpi estranei o

scheda di memoria,.

ispezione e non possono essere utilizzati per altri scopi.

Se il guasto non può essere risolto, non smontarlo

la luce. 2.

controlla se c'è acqua nella fotocamera, l'acqua

deformazione.

Nessun potere

non può essere incrociato e annodato, e l'arco di piegatura

- 14 -

Machine Translated by Google

- 15 -

Informazioni FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e

· Aumentare la distanza tra il prodotto e il ricevitore.

1) Questo prodotto può causare interferenze dannose.

in un'installazione residenziale.

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

approvato dalla parte responsabile della conformità potrebbe invalidare l'utente

interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna

garantire che non si verifichino interferenze in una particolare installazione. Se questo

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente

interferenze che potrebbero causare un funzionamento indesiderato.

se non installato e utilizzato secondo le istruzioni, può causare

attrezzatura!

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per

ricezione, che può essere determinata spegnendo e riaccendendo il prodotto, il

· Riorientare o riposizionare l'antenna ricevente.

responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il

autorità di utilizzare il prodotto.

il prodotto provoca interferenze dannose alla radio o alla televisione

· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato.

seguenti misure.

il ricevitore è connesso.

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

le due condizioni seguenti:

sono progettati per fornire una protezione ragionevole contro interferenze dannose

un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti

l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei

Machine Translated by Google

smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per

riciclaggio di apparecchiature elettriche ed elettroniche.

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere

Produttore: Shanghaimuxinmuyeyouxiangongsi

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 NC.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

C/O YH Consulting Limited Ufficio 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

CONSULENZA YH LIMITATA.

Informazioni sullo smaltimento:

- 16 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Modelo:WP9613FT

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasyno

necesariamentesignificaquecubratodaslascategoríasdeherramientasqueofrecemos.

Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Sistemadeinspeccióndetuberías

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontactoconnosotros.

anosotros:

1

¿NECESITASAYUDA?¡CONTÁCTANOS!

Manualdeinstrucciones

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenospor

noinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Sistemadeinspeccióndetuberías

Machine Translated by Google

2

11.Laslucessepuedenencenderyapagar.Lucesnocturnasajustables.

semuestraenlapantalla

5.Despuésdeutilizarlo,apaguelapantallayretiretodaslasjuntasdeconexión.

13.Diámetrodelcable:7mm

4.Mantengaladistanciaconelsistemadurantelacarga.

5.Conlafuncióndeconteodemetros,sepuedemedirlaprofundidaddelacámaraenlatubería.

8.Maletaduraderaeimpermeable.

Sistemadevacíodetuberías/TuberíaPLUNBIN/Edificios/Tuberíahundida

7.LEDblancosuperbrillanteajustable

¡Leaatentamenteestemanualantesdeusarlo!

Deacuerdoconsumáquina,consultenuestramáquina.

14.Cámara:512Hz

6.Debidoalasactualizacionesdeversión,sisemencionaenestemanualelcontenidono

6.Inicioconunsolobotón

2.Manipúleloconcuidadoduranteelfuncionamiento,evitandotirarloalsueloopresionarloconfuerza.

2.Cámaradealtaresolución,imagenclara.

10.Bateríadelitio12V4500MA.

1.PantallaLCDTFTacolorde10,1”.

1.Leaatentamenteelmanualantesdeusarlo.

9.Cableespecialdealtacalidad,impermeableyanticorrosión/frío/tracción.

Autonivelante

12.Rangodeaplicación:Tuberíadesuministrodeagua/Tuberíadeaireacondicionado/Tuberíadecable/

garantía.

4.Admiteentradadeteclado

3.Funcióndegrabacióndevídeoyfotografía

3.Silosusuariosdesmontanodañandeliberadamentelamáquina,estoestaráfueradelalcancedela

Descripción

Atenciones

Machine Translated by Google

Aceroinoxidable

Cargador:

100metros

Materialdelacámara:

Artículo:

Profundidaddelainvestigación:

Idiomasdelmenú

Color

Tiempodeusocontinuodelabatería:

Batería:

Multiidioma

CA100240VCC12,6V

Conluzaltayblanca

Tubodefibradealtaintensidad

parámetro

Imagendelacámara:

Aproximadamente6h

Fuentedeluzdelacámara:

Material:

Bateríadelitio12V

3

manualdelproducto

Instruccionesparaelproducto

Especificacionesdelproducto

Machine Translated by Google

4

Machine Translated by Google

5

Cámara

Machine Translated by Google

512Hz

autoequilibrio

6

23mm

Funcióndeasistenciadecámara:

Fuentedeluzdelacámara:

40mmx90mm

Coneldiámetrodeltubo:

29mmx40mm

Artículo:

Funcióndeasistenciadecámara:

Tamañodelacámara:

Materialdelacámara:

Voltajedefuncionamientodelasluces:

material:

Piezasdelacubiertaprotectoradelacámara

Voltajedefuncionamientodelacámara:

Impermeable:

23mm

5V

aceroinoxidable

12LEDconluzaltayblanca(ajustable)

parámetro

IP68

Piezasdecubiertaprotectoradecámaratamaño1:

Piezasdecubiertaprotectoradecámaratamaño2:

plásticoacero

Diámetrodelacámara:

12V

>25mm

Monitor

Especificacionesdelproducto

Machine Translated by Google

7

Machine Translated by Google

8

Accesoriosdelproducto

Bobina

Machine Translated by Google

4.Instalelacámaradevídeoconlacubiertaprotectoraligeramenteycolóquelaenel

Tubo,girelabobinaalaprofundidadadecuada.

5.AjusteelreguladordelgradodeluzLEDalgradodeluzadecuado.

Paralascintasdevídeo,consultelosdetallesdefuncionamientodelDVR(operacióndevisualización:Grabación

3.Enciendaelinterruptordeencendidoenlacajadealimentación,laluzindicadoraenelmonitor

estáencendido,lacentralitaseponeenmarcha.

2.Conectelacámara,labobina,lacajadeceldasyelmonitor(imagen)

1.Vital:apagueelinterruptordeencendido,conectelacámaradevideoyelmonitor,delocontrario,lacámarade

videoyelmonitorpodríandañarse.

Tipo)

Instalacióndelsistema

9

Machine Translated by Google

Cargando

1.Saqueelcargadordelacaja.

2.Conecteelcargadoralabatería.

3.Conecteelcargadoralacorrientealternade100240v.Elrojo

Elindicadorsignificacargando.

yunpañosecoparalimpiarloyvolveracolocarlo.

Cuandolabateríaestábaja,esnecesariocargarla.Elmétodoeselsiguiente:

7.Despuésdesuuso,retirelacámaradelatuberíaconcuidado,tomeunpañosuaveylimpio.

6.Cambieelvideoaotrapantallagrandeatravésdelalíneadevideo.

4.Elindicadorverdesignificaquelacargaestáterminada.

Notas:paragarantizarquelabateríaduremástiempo,recárguelaatiempo;

Delocontrario,nosepodrárecargar.

10

Machine Translated by Google

11

Componentesyaccesoriosdelproducto

Machine Translated by Google

12

Machine Translated by Google

2.Duranteelprocesodeinstalación,cuandoapareceunapantallaazul,

significaquelacámara,lacajadelabateríaylapantallanoestán

instalación.

1.Asegúresedequecadainterfazestéconectadacorrectamentedurante

conectadoexitosamente

13

6.Apagueeldispositivoantesdequitareinsertarlatarjetadememoria.

estánen

Pantallaazul

Compruebesilacámaraestásueltayapriétela.Compruebesielcabledevídeodela

cámaraestáencontactocompletoconlacajadelabatería.Compruebesielcabledevídeodelapantallayel

cabledealimentaciónestánencontacto.

5.¡Nodejecaerelproductoviolentamenteparaevitarqueserompaelcable!

muestralaúltimarejilladeenergíaparaevitarquelabateríasepierdaynopueda

1.Compruebesielconectordelacámaraestásueltoysilacámara

4.Compruebesielcableestároto.

Causasdeaveríasyprecauciones

3.Duranteeluso,presteatenciónacargaratiempocuandolaluzdecargadelabatería

cámaraosilacámaraestádañada.

5.Verifiquesihayfugasdeaguaenlapartedelanteradel

contactocompleto

Análisisdefallos

4.Elcablenodebeestaranudadodurantesuuso,yelcablenodebeestar

2.Verifiquequeelcableylafuentedealimentaciónnoesténsueltos.

ydaños,causanquenosepuedanmostrarimágenes

paraseracusado.

Estásuelto,loqueprovocóunmalcontacto.

Enprimerlugar,protejalacámaraparaquenochoqueconobjetosduros.

6.Alutilizarlacámara,coloquelacubiertaprotectora.

normalmente.

menosde90°.

LaluzLEDnoestáencendida 1.Leaelmanualparaconocerlaformacorrectadeencenderlo.

doblado

3.Compruebesielmonitorestáconectadoalafuentedealimentación.

Análisisdefallasentuberías

Machine Translated by Google

14

2.Compruebesilaranuradelatarjetadememoriatieneobjetosextrañoso

2.Verifiquesilapantalladevisualizaciónestá

dañada.3.Verifiquelacajadealimentaciónylaconexióndelapantalla.

2.Compruebesielcargadorestádañado.

1.Serecomiendautilizarelcableentuberíasconuna

1.Alretraerysoltarloscables,loscables

retraigaordenadamenteconelmarcodehierrogiratorioyno

Loscablesnodebentenerunánguloinferiora90grados.

Usuario.Póngaseencontactoconelequipodeservicioposventa.

Empujandoelcableparaevitarromperlo.

1.Allimpiarelequipo,apagueelaparato.

Anudadodecables

1.Latarjetadememoriaestádañada.Reemplacela

Paraevitarlapérdidadebateríaylaimposibilidaddecargar

limpieza

1.Verifiquequeelpuertodecarganotengaobjetosextrañoso

Tarjetadememoria,.

inspecciónynopuedeutilizarseparaotrosfines.

Sinosepuedesolucionarelproblema,nolodesmonte.

deformación.

Nosepuedecruzarnianudar,yelarcodeflexión

Cableroto

laluz.2.

verifiquesihayaguaenlacámara,elaguase

Sinpoder

Equipo

1.Compruebesilabateríaestácompletamentecargada.

Nosepuedecargar

sersalvo

2.Alretraerelcable,presteatenciónala

Diámetro≥60mm.Presteatenciónalafuerzade

3.Silapotenciaesdemasiadobaja,sedebecargaratiempo.

Úseloviolentamente

Seguroqueescorrecto.

Nota

antesdelimpiarloparaevitardañarelequipo.

Tarjetadememoria.

1.Compruebesilatarjetadememoriaestádañada.Reemplacela

dañarelLEDdelacámara.

Nosepuedeformatear

Nosepuedetomarfotoovideo

2.Esteproductosoloseutilizaparaladetecciónyelcontroldetuberías.

deformación.

Machine Translated by Google

Serecomiendaalusuarioqueintentecorregirlainterferenciamedianteunoomásdelossiguientesmétodos:

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluyendo

∙Aumentarladistanciaentreelproductoyelreceptor.

1)Esteproductopuedecausarinterferenciasdañinas.

enunainstalaciónresidencial.

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

aprobadoporlaparteresponsabledelcumplimientopodríaanularlagarantíadelusuario.

garantizarquenoseproduzcaninterferenciasenunainstalacióndeterminada.Siesto

interferenciasperjudicialesparalascomunicacionesporradio.Sinembargo,noexiste

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoexpresamente

∙Reorientaroreubicarlaantenareceptora.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

interferenciaquepuedacausarunfuncionamientonodeseado.

Sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausar

¡equipo!

Nota:Esteproductohasidoprobadoysehadeterminadoquecumpleconloslímites

recepción,quesepuededeterminarencendiendoyapagandoelproducto,la

autoridadparaoperarelproducto.

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

Elproductocausainterferenciasdañinasalaradiootelevisión.

Elreceptorestáconectado.

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

siguientesmedidas.

lasdoscondicionessiguientes:

Estándiseñadosparaproporcionarunaprotecciónrazonablecontrainterferenciasdañinas.

undispositivodigitaldeClaseBdeconformidadconlaParte15delasNormasdelaFCC.Estoslímites

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoa

InformacióndelaFCC

15

Machine Translated by Google

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

C/OYHConsultingLimitedOficina147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

YHCONSULTINGLIMITADA.

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

marcadosconestesímbolo.Losproductosmarcadoscomotalnopueden

desecharseconlabasuradomésticanormal,sinoquedebenllevarseaunpuntoderecogidapara

reciclajedeaparatoseléctricosyelectrónicos.

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

2012/19/UE.Elsímboloquemuestrauncontenedordebasuratachado

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.

indicaqueelproductorequiererecolecciónderesiduosporseparadoenel

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

Australia

200000MN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Informacióndeeliminación:

16

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Model: WP9613FT

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując

u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie

oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas.

Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie

faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

System inspekcji rur

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami

nas:

- 1 -

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Instrukcja obsługi

System inspekcji rur

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji

obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Machine Translated by Google

Opis

Uprzejmości

Samopoziomujący

1. 10,1-calowy kolorowy ekran TFT LCD.

1. Przed użyciem należy uważnie przeczytać instrukcję.

9. Wysokiej jakości specjalny kabel, wodoodporny, odporny na korozję, zimno i rozciąganie.

10. Bateria litowa 12V4500MA.

2. Podczas pracy należy obchodzić się z urządzeniem ostrożnie, unikać rzucania nim i silnego naciskania.

3. Jeżeli użytkownicy rozmontują lub celowo uszkodzą maszynę, będzie ona nieodwracalnie uszkodzona.

2. Kamera o wysokiej rozdzielczości, wyraźny obraz

3. Funkcja nagrywania filmów i robienia zdjęć

gwarancja.

4. Obsługa wprowadzania danych za pomocą klawiatury

11. Oświetlenie można włączać i wyłączać. Oświetlenie nocne można regulować.

12. Zakres zastosowania: Rura doprowadzająca wodę / Rura klimatyzacyjna / Rura kablowa /

4. Podczas ładowania należy zachować odległość od systemu.

5. Dzięki funkcji liczenia metrów można określić głębokość kamery w rurze

System próżniowy rurociągu / Rura PLUNBIN / Budynki / Rura zatopiona

pokazano na wyświetlaczu

5. Po zakończeniu użytkowania wyłącz wyświetlacz i wyjmij wszystkie złącza.

13. Średnica kabla: 7mm

14. Kamera: 512 Hz

6. Ze względu na aktualizacje wersji, jeśli w tym podręczniku wspomniano o treści,

Przed użyciem należy uważnie przeczytać instrukcję!

Jeśli są Państwo zgodni z Państwa maszyną, prosimy o zapoznanie się z naszą maszyną.

6. Uruchomienie jednym przyciskiem

7. Super jasna biała dioda LED z możliwością regulacji

8. Wodoodporna, wytrzymała walizka

- 2 -

Machine Translated by Google

instrukcja obsługi produktu

- 3 -

Głębokość dochodzenia:

Języki menu

Rurka włóknista o wysokiej intensywności

parametr

Zdjęcie z kamery:

Prąd zmienny 100-240 V, prąd stały 12,6 V

Akumulator litowy 12V

Z wysoką jasnością

Tworzywo:

Około 6h

Źródło światła kamery:

100m

Materiał kamery: Stal nierdzewna

Rumak:

Bateria:

Czas ciągłego użytkowania baterii:

Wielojęzyczny

Kolor

Przedmiot:

Instrukcja produktu

Specyfikacja produktu

Machine Translated by Google

- 4 -

Machine Translated by Google

- 5 -

Kamera

Machine Translated by Google

512 Hz

samobalansujący

- 6 -

Funkcja wspomagania kamery:

Rozmiar aparatu:

12 diod LED o wysokim świetle (regulowanym)

parametr

IP68

tworzywo:

stal nierdzewna

23mm

>25mm

Części osłony ochronnej aparatu, rozmiar 1:

12V

Średnica kamery:

23mm

Części osłony ochronnej aparatu, rozmiar 2:

plastik-stal

Ze średnicą rury:

29mm*40mm

Funkcja wspomagania kamery:

Źródło światła kamery:

40mm* 90mm

Części osłony ochronnej aparatu

Napięcie robocze kamery:

Napięcie robocze świateł:

Wodoodporność:

Materiał kamery:

Przedmiot:

Monitor

Specyfikacja produktu

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Akcesoria do produktów

Cewka

Machine Translated by Google

4. Zamontuj kamerę wideo z osłoną ochronną i umieść ją w

5. Ustaw regulator natężenia światła LED na odpowiedni poziom oświetlenia.

jest włączona, centrala zaczyna działać.

3. Włącz przełącznik zasilania w skrzynce zasilającej, kontrolka na monitorze

rurę, obrócić cewkę na odpowiednią głębokość.

2. Podłącz kamerę - cewkę - skrzynkę ogniw - monitor (rys.)

1. Ważne: wyłącz zasilanie, podłącz kamerę wideo i monitor. W przeciwnym razie kamera wideo i monitor

mogą ulec uszkodzeniu.

Typ )

W przypadku kaset wideo zapoznaj się ze szczegółami dotyczącymi obsługi rejestratora DVR (operacja wyświetlania: Nagrywanie)

Instalacja systemu

- 9 -

Machine Translated by Google

Ładowanie

1. Wyjmij ładowarkę z pudełka.

3. Podłącz ładowarkę do prądu przemiennego 100-240 V. Czerwony

Gdy poziom naładowania akumulatora jest niski, należy go naładować. Oto metoda ładowania:

4. Zielony wskaźnik oznacza zakończenie ładowania.

i suchą szmatką, aby ją wyczyścić i odłożyć.

2. Podłącz ładowarkę do akumulatora.

7. Po użyciu ostrożnie wyjmij kamerę z rury, wyjmij czystą, miękką

6. Przełącz wideo na inny duży ekran poprzez linię wideo.

w przeciwnym razie nie będzie można go doładować.

Uwagi: aby mieć pewność, że akumulator posłuży dłużej, należy go regularnie ładować;

wskaźnik oznacza ładowanie.

- 10 -

Machine Translated by Google

- 11 -

Komponenty i akcesoria produktu

Machine Translated by Google

- 12 -

Machine Translated by Google

1. Sprawdź, czy złącze kamery nie jest luźne i czy kamera

aparatu lub jeśli aparat jest uszkodzony.

zostać obciążonym.

jest luźny, co spowodowało słaby kontakt.

6. Podczas korzystania z aparatu należy założyć osłonę ochronną

po pierwsze, chroń kamerę przed zderzeniami z twardymi przedmiotami

2. Sprawdź, czy kable i zasilacz nie są poluzowane.

4. Podczas użytkowania kabel nie powinien być splątany, a kabel nie powinien być

i uszkodzenia, powodujące brak możliwości wyświetlania obrazów

1. Przeczytaj instrukcję, aby dowiedzieć się, jak prawidłowo włączyć urządzenie.

zgięty

mniejszy niż 90°.

3. Sprawdź czy monitor jest podłączony do zasilania

normalnie.

Sprawdź, czy kamera jest luźna i dokręć ją. Sprawdź, czy kabel wideo kamery ma

pełny kontakt z obudową akumulatora. Sprawdź, czy kabel wideo ekranu wyświetlacza i kabel zasilający

5. Nie upuszczaj produktu gwałtownie, aby uniknąć uszkodzenia kabla!

4. Sprawdź czy kabel nie jest uszkodzony.

Dioda LED nie świeci

6. Przed wyjęciem i włożeniem karty pamięci należy wyłączyć zasilanie.

są w

Niebieski ekran

5. Sprawdź, czy nie ma wycieku wody z przodu

pełny kontakt.

3. Podczas użytkowania należy zwrócić uwagę na czas ładowania, gdy świeci się kontrolka zasilania akumulatora.

Analiza awarii

Przyczyny usterek i środki ostrożności

pokazuje ostatnią siatkę zasilania, aby zapobiec utracie baterii i uniemożliwieniu jej działania

- 13 -

2. Podczas procesu instalacji, gdy pojawi się niebieski ekran,

instalacja.

1. Upewnij się, że każdy interfejs jest prawidłowo podłączony podczas

połączono pomyślnie

oznacza, że kamera, pojemnik na baterie i ekran wyświetlacza nie są

Analiza awarii rur

Machine Translated by Google

- 14 -

naciskając kabel, aby go nie uszkodzić.

karta pamięci.

1. Sprawdź, czy karta pamięci jest uszkodzona. Wymień

2. Produkt ten służy wyłącznie do wykrywania i monitorowania rurociągów.

1. Podczas czyszczenia sprzętu należy wyłączyć zasilanie.

przed czyszczeniem, aby uniknąć uszkodzenia sprzętu.

odkształcenie.

1. Podczas zwijania i zwalniania kabli, kable

2. Sprawdź, czy w gnieździe karty pamięci nie ma obcych przedmiotów lub

użytkownik. Skontaktuj się z zespołem obsługi posprzedażowej.

uszkodzić diodę LED kamery.

Zdjęcia/wideo nie mogą

Nie można sformatować

1. Sprawdź, czy akumulator jest w pełni naładowany.

Nie można naładować

uratować się

2. Podczas zwijania kabla należy zwrócić uwagę na

Sprzęt

Oczywiście, że tak.

3. Jeśli moc jest zbyt niska, należy ją naładować w odpowiednim czasie

średnica  60mm. Zwróć uwagę na siłę

użyj tego gwałtownie

Notatka

1. Sprawdź, czy port ładowania nie jest zatkany ciałami obcymi lub

karta pamięci.

inspekcji i nie mogą być wykorzystywane do innych celów.

Jeżeli usterki nie można usunąć, nie należy jej demontować.

światło. 2.

sprawdź, czy w aparacie jest woda, woda będzie

nie można skrzyżować i zawiązać, a łuk zginający

Brak zasilania

odkształcenie.

Zerwany kabel

kabli nie powinien być mniejszy niż 90 stopni

Wiązanie kabli

2. Sprawdź, czy ekran wyświetlacza nie jest uszkodzony.

3. Sprawdź, czy zasilacz i ekran są prawidłowo podłączone.

1. Zaleca się stosowanie kabla na rurach o

2. Sprawdź, czy ładowarka nie jest uszkodzona.

uporządkowane wycofanie za pomocą obracającej się ramy żelaznej i nie

czyszczenie

1. Karta pamięci jest uszkodzona. Wymień

aby zapobiec utracie baterii i uniemożliwieniu jej ładowania

Machine Translated by Google

zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika

gwarantuje, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to

upoważnienie do obsługi produktu.

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia

produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego

Odbiornik jest podłączony.

odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

sprzęt!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia

następujące dwa warunki:

są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

następujące środki.

1) Produkt ten może powodować szkodliwe zakłócenia.

w instalacji mieszkaniowej.

· Zmiana orientacji lub położenia anteny odbiorczej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej,

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:

· Zwiększ odległość między produktem a odbiornikiem.

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione.

jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować

szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

Informacje FCC

- 15 -

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

C/O YH Consulting Limited Biuro 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

REP WIELKIEJ BRYTANII

Przedstawiciel UE

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

recykling urządzeń elektrycznych i elektronicznych.

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

Producent: Shanghaimuxinmuyeyouxiangongsi

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj

200000 CN.

Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Informacje dotyczące utylizacji:

- 16 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Model: WP9613FT

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle

categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om

zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Pijpinspectiesysteem

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

ons:

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op

Technische ondersteuning en e-garantiecertificaat www.vevor.com/

support

- 1 -

Gebruiksaanwijzing

HULP NODIG? NEEM CONTACT MET ONS OP!

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Pijpinspectiesysteem

Machine Translated by Google

- 2 -

5. Schakel het display na gebruik uit en verwijder alle aansluitingen.

weergegeven op het display

11. De verlichting kan aan/uit worden gezet. De nachtverlichting is instelbaar.

13. Kabeldiameter: 7 mm

4. Houd afstand van het systeem tijdens het opladen

5. Met de metertelfunctie kan de diepte van de camera in de pijp worden gemeten

Pijpleiding vacuümsysteem / PLUNBIN-buis / Gebouwen / Verzonken buis

7. Super heldere witte LED instelbaar

Zelfnivellerend

8. Waterdichte, duurzame koffer

6. Vanwege de versie-upgrades is de inhoud van deze handleiding niet meer beschikbaar als er iets over is vermeld.

6. Starten met één knop

14. Camera: 512Hz

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

in overeenstemming met uw machine, raadpleeg dan onze machine.

2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het apparaat niet op de grond en druk er niet hard op.

2. Hoge resolutie camera, helder beeld

10. 12V4500MA lithium-ionbatterij.

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.

1. 10,1” TFT LCD-kleurenscherm.

9. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/trekbestendig.

garantie.

4. Ondersteuning voor toetsenbordinvoer

12. Toepassingsgebied: Watertoevoerleiding / Airconditioningleiding / Kabelleiding /

3. Als de gebruiker de machine demonteert of opzettelijk beschadigt, zal deze buiten de

3. Video-opname en fotofunctie

Aandacht

Beschrijving

Machine Translated by Google

Oplader:

Roestvrij staal

100m

Cameramateriaal:

Kleur

Item:

Batterij:

Onderzoeksdiepte:

Meertalig

Continue gebruikstijd voor de batterij:

Menutalen

Wisselstroom 100-240V, gelijkstroom 12,6V

Met hoog terwijl licht

parameter

Vezelbuis met /hoge intensiteit

Camerabeeld:

Ongeveer 6 uur

Lichtbron camera:

Lithiumbatterij 12V

Materiaal:

- 3 -

producthandleiding

Productspecificatie

Instructies voor product

Machine Translated by Google

- 4 -

Machine Translated by Google

- 5 -

Camera

Machine Translated by Google

Zelfbalancerend

512Hz

- 6 -

Lichtbron camera:

Camera-assistentiefunctie:

23mm

40mm*90mm

Met de buisdiameter:

29 mm* 40 mm

Cameramateriaal:

materiaal:

Item:

Werkspanning camera:

Camera-assistentiefunctie:

Waterdicht:

Werkspanning van de verlichting:

Cameraformaat:

Onderdelen van de camerabeschermhoes

23mm

roestvrij staal

Camera beschermhoes onderdelen maat 1:

parameter

12 LED met hoog licht (instelbaar)

IP68

Cameradiameter:

kunststof-staal

Camera beschermhoes onderdelen maat 2:

>25mm

12V

Monitor

Productspecificatie

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Productaccessoires

Spoel

Machine Translated by Google

4. Installeer de videocamera met de beschermkap lichtjes en plaats deze in de

buis, draai de spoel naar de juiste diepte.

5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.

Voor videobanden, zie de DVR-bedieningsdetails (weergave: Opname

3. Zet de aan/uit-schakelaar in de voedingskast aan, het indicatielampje op de monitor

is ingeschakeld, start het schakelbord.

2. Sluit camera - spoel - celkast - monitor aan (Pic)

1. Belangrijk: schakel de stroomschakelaar uit en sluit de videocamera en de monitor aan, anders

kunnen de videocamera en de monitor beschadigd raken.

Typ)

Systeeminstallatie

- 9 -

Machine Translated by Google

Opladen

1. Haal de oplader uit de doos.

2. Sluit de lader aan op de accu.

3. Sluit de lader aan op de wisselstroom van 100-240v. De rode

indicator betekent opladen.

en een droge doek om het schoon te maken en terug te leggen.

Wanneer de batterij bijna leeg is, moet u deze opladen. De methode hiervoor is als volgt:

7. Haal de camera na gebruik voorzichtig uit de buis, neem schoon, zacht

6. Schakel de video over naar een ander groot scherm via de videolijn.

4. De groene indicator betekent dat het opladen voltooid is.

Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, dient u deze tijdig op te laden;

anders kan het apparaat niet worden opgeladen.

- 10 -

Machine Translated by Google

- 11 -

Productcomponenten en accessoires

Machine Translated by Google

- 12 -

Machine Translated by Google

2. Wanneer er tijdens het installatieproces een blauw scherm verschijnt,

betekent dat de camera, de batterijdoos en het beeldscherm niet

installatie.

1. Zorg ervoor dat elke interface correct is aangesloten tijdens

succesvol verbonden

- 13 -

6. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst.

zijn in

Blauw scherm

ÿControleer of de camera los zit en draai de camera vast. ÿControleer of de videokabel

van de camera goed contact maakt met de batterijdoos. ÿControleer of de videokabel van het beeldscherm en de

stroomkabel goed vastzitten.

5. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!

toont het laatste net van de stroom om te voorkomen dat de batterij verloren gaat en niet meer kan worden opgeladen.

1. Controleer of de cameraconnector los zit en of de camera

4. Controleer of de kabel kapot is.

Redenen voor fouten en voorzorgsmaatregelen

3. Let tijdens het gebruik op het op tijd opladen wanneer het batterijlampje gaat branden

camera of als de camera beschadigd is.

5. Controleer of er water lekt aan de voorkant van de

volledig contact.

Foutanalyse

4. De kabel mag niet geknoopt worden tijdens gebruik en de kabel mag niet

2. Controleer of de kabel en de voeding los zitten.

en schade, waardoor het niet mogelijk is om afbeeldingen weer te geven

in rekening worden gebracht.

zit los, waardoor er slecht contact is.

Bescherm eerst de camera zodat deze niet met harde voorwerpen in botsing komt

6. Plaats bij gebruik van de camera de beschermkap

normaal gesproken.

minder dan 90°.

LED-lampje brandt niet 1. Lees de handleiding om de juiste manier te leren om het apparaat in te schakelen

gebogen

3. Controleer of de monitor is aangesloten op de voeding

Analyse van pijpstoringen

Machine Translated by Google

kan niet worden gekruist en geknoopt, en de buigboog

1. Controleer of de batterij volledig is opgeladen.

Kan niet opladen

gered worden

2. Let bij het intrekken van de kabel op de

Gebroken kabel

Apparatuur

diameter ÿ 60mm. Let op de kracht van

3. Als het vermogen te laag is, moet het op tijd worden opgeladen

gebruik het gewelddadig

dat klopt zeker.

Opmerking

vóór het schoonmaken om schade aan de apparatuur te voorkomen.

geheugenkaart.

1. Controleer of de geheugenkaart beschadigd is. Vervang de

2. Dit product wordt alleen gebruikt voor pijpleidingdetectie en

vervorming.

2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of

1. Bij het intrekken en loslaten van kabels moeten de kabels

de camera-LED beschadigen.

Kan niet formatteren

Foto/video kan niet

gebruiker. Neem contact op met het aftersales-serviceteam.

van kabels mag niet minder dan 90 graden zijn

Kabel knopen

2. Controleer of het displayscherm beschadigd is. 3.

Controleer de stroomkast en de aansluiting van het scherm,

2. Controleer of de oplader beschadigd is.

1. Het wordt aanbevolen om de kabel te gebruiken op leidingen met een

ordelijk intrekken met het roterende ijzeren frame, en niet

schoonmaak

de kabel duwen om te voorkomen dat de kabel breekt.

1. Schakel de stroom uit wanneer u de apparatuur schoonmaakt

1. De geheugenkaart is beschadigd. Vervang de

om te voorkomen dat de batterij verloren gaat en niet kan worden opgeladen

1. Controleer of de oplaadpoort vreemde voorwerpen bevat of

geheugenkaart,.

inspectie en kan niet voor andere doeleinden worden gebruikt.

het licht. 2.

Controleer of er water in de camera zit, het water zal

Geen stroom

Als de storing niet kan worden opgelost, mag u het apparaat niet zelf demonteren.

vervorming.

- 14 -

Machine Translated by Google

- 15 -

FCC-informatie

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de

· Vergroot de afstand tussen het product en de ontvanger.

1) Dit product kan schadelijke interferentie veroorzaken.

in een residentiële installatie.

· Heroriënteer of verplaats de ontvangstantenne.

schadelijke interferentie van radiocommunicatie. Er is echter geen

De ontvanger is aangesloten.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren

storingen die een ongewenste werking kunnen veroorzaken.

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn

garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten.

apparatuur!

Let op: Dit product is getest en voldoet aan de limieten voor

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de

bevoegdheid om het product te bedienen.

product veroorzaakt schadelijke interferentie met radio of televisie

de volgende twee voorwaarden:

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

volgende maatregelen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten

Machine Translated by Google

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht

recycling van elektrische en elektronische apparaten.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australië

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

EC-REP

VK REP

C/O YH Consulting Limited Kantoor 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69,

60329 Frankfurt am Main.

E-CrossStu GmbH

YH CONSULTING LIMITED.

Informatie over verwijdering:

- 16 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Modell: WP9613FT

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa

vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte

nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns

vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Rörinspektionssystem

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Har du produktfrågor? Behöver du teknisk support? Kontakta gärna

oss:

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

Instruktionsmanual

Rörinspektionssystem

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

Beskrivning

Uppmärksamhet

Självnivellerande

1. 10,1” färg TFT LCD-skärm.

1. Läs bruksanvisningen noggrant innan du använder den.

9. Specialkabel av hög kvalitet, vattentät och korrosionsskyddande/kall/hållfast.

10. 12V4500MA litiumbatteri.

2. Hantera den försiktigt under drift, undvik att kasta ner den eller trycka den hårt.

3. Om användarna plockar isär eller avsiktligt skadar maskinen, kommer det utöver

2. Högupplöst kamera, klar bild

3. Videotagning och fotofunktion

garanti.

4. Stöd tangentbordsinmatning

11. Ljusen kan tändas/släckas.nattljus justerbara.

12. Användningsområde: Vattenförsörjningsrör / Luftkonditioneringsrör / Kabelrör /

4. Håll avstånd från systemet när du laddar

5. Med mätarräkningsfunktion kan djupet av kameran in i röret vara

Rörledningsvakuumsystem / PLUNBIN-rör / Byggnader / Nedsänkt rör

visas på displayen

5. Efter användning, stäng av displayen och dra ut alla anslutningsskarvar.

13. Kabeldiameter: 7mm

14. Kamera: 512Hz

6. På grund av versionsuppgraderingarna, om det nämns i den här manualen gör inte innehållet det

Läs denna bruksanvisning noggrant före användning!

överensstämmer med din maskin, se vår maskin.

6. Start med en knapp

7. Super ljus vit LED justerbar

8. Vattentät slitstark resväska

- 2 -

Machine Translated by Google

produktmanual

- 3 -

Undersökningsdjup:

Menyspråk

Fiberrör med /hög intensitet

parameter

Kamerabild:

AC100-240V DC12,6V

Litiumbatteri 12V

Med hög medan ljus

Material:

Ungefär 6h

Kameraljuskälla:

100m

Kameramaterial: Rostfritt stål

Laddare:

Batteri:

Kontinuerlig användningstid för batteri:

Flerspråkig

Färg

Punkt:

Instruktion för produkt

Produktspecifikation

Machine Translated by Google

- 4 -

Machine Translated by Google

- 5 -

Kamera

Machine Translated by Google

självbalanserande

512Hz

- 6 -

Kamerahjälpfunktion:

Kamerastorlek:

12 LED med hög medan ljus (justerbar)

parameter

IP68

material:

rostfritt stål

23 mm

>25 mm

Kameraskyddsdelar storlek 1:

12V

Kamera diameter:

23 mm

Kameraskyddsdelar storlek 2:

plast-stål

Med rördiametern:

29 mm* 40 mm

Kamerahjälpfunktion:

Kameraljuskälla:

40 mm* 90 mm

Kameraskyddsdelar

Kamerans arbetsspänning:

Lampans arbetsspänning:

Vattentät:

Kameramaterial:

Punkt:

Produktspecifikation

Övervaka

Machine Translated by Google

- 7 -

Machine Translated by Google

- 8 -

Produkttillbehör

Spole

Machine Translated by Google

4. Installera videokameran med skyddskåpan något och sätt in den i

5. Justera LED-ljusgradsjusteringen till rätt ljusgrad.

är på, startar växeln.

För videoband, se DVR-funktionsdetaljerna (displayfunktion: Inspelning

2. Anslut kamera -spole -cellbox -monitor (bild)

rör, rotera spolen till rätt djup.

3. Slå på strömbrytaren i strömboxen, indikatorlampan på monitorn

1. Vital: stäng av strömbrytaren, anslut videokameran och monitorn, annars kan

videokameran och monitorn skadas.

Typ )

Systeminstallation

- 9 -

Machine Translated by Google

Laddar

1. Ta ut laddaren ur kartongen.

3. Anslut laddaren till växelström på 100-240v. Den röda

När batterinivån är låg behöver den laddas, och metoden är enligt nedan:

indikator betyder laddning.

och torr trasa för att rensa upp den och sätta tillbaka den.

2. Anslut laddaren till batteriet.

7. Efter användning, flytta kameran från röret försiktigt, ta ren, mjuk

6. Byt video till en annan stor skärm via videolinjen.

4. Den gröna indikatorn betyder att laddningen är klar.

Anmärkningar: för att se till att batteriet används längre, ladda det i tid;

annars kommer det att göra att den inte kan laddas.

- 10 -

Machine Translated by Google

- 11 -

Produktkomponenter och tillbehör

Machine Translated by Google

- 12 -

Machine Translated by Google

1. Kontrollera om kamerakontakten är lös och om kameran

kameran eller om kameran är skadad.

ska debiteras.

är lös, orsakade dålig kontakt.

6. Sätt på skyddshöljet när du använder kameran

först, skydda kameran så att den inte kolliderar med hårda föremål

2. Kontrollera om kabeln och strömförsörjningen är löst.

4. Kabeln ska inte vara knuten när den används, och kabeln ska inte vara det

och skada, orsaka oförmögen att visa bilder

1. Läs manualen för att hitta rätt sätt att slå på

böjd

mindre än 90°.

3. Kontrollera om monitorn är ansluten till strömförsörjningen

normalt.

ÿKontrollera om kameran är lös och dra åt kameran. ÿKontrollera om kamerans

videokabel är i full kontakt med batterilådan. ÿ Kontrollera om bildskärmens videokabel och

strömkabeln

5. Tappa inte produkten våldsamt för att förhindra att kabeln går sönder!

4. Kontrollera om kabeln är trasig.

LED-lampa inte tänd

6. Stäng av strömmen innan du tar ut och sätter i minneskortet

är inne

Blå skärm

5. Kontrollera om det finns vattenläckor på framsidan av

fullständig kontakt.

3. Var uppmärksam på att ladda i tid när batteriet tänds under användning

Misslyckandeanalys

Felorsaker och försiktighetsåtgärder

visar det senaste elnätet för att förhindra att batteriet tappas bort och inte kan

- 13 -

2. Under installationsprocessen, när en blå skärm visas, visas den

installation.

1. Se till att varje gränssnitt är korrekt anslutet under

ansluten framgångsrikt

betyder att kameran, batterilådan och bildskärmen inte är det

Analys av rörfel

Machine Translated by Google

minneskort.

1. Kontrollera om minneskortet är skadat. Byt ut

2. Denna produkt används endast för pipelinedetektion och

före rengöring för att undvika skador på utrustningen.

Kan inte formatera

Foto/video kan inte

1. När kablar dras in och lossas ska kablarna

deformation.

2. Kontrollera om minneskortplats med främmande föremål eller

skada kamerans LED.

användare. Vänligen kontakta kundserviceteamet.

Utrustning

1. Kontrollera om batteriet är fulladdat.

Det går inte att ladda

bli räddad

2. När du drar in kabeln, var uppmärksam på

visst är det rätt.

3. Om strömmen är för låg bör den laddas i tid

diameter ÿ 60 mm. Var uppmärksam på kraften i

1. Kontrollera om laddningsporten är med främmande föremål eller

minneskort,.

inspektion och kan inte användas för andra ändamål.

använda det våldsamt

Om felet inte kan lösas, ta inte isär det genom

Notera

kan inte korsas och knytas, och böjningsbågen

deformation.

Trasig kabel

ljuset. 2.

kontrollera om det finns vatten i kameran, vattnet gör det

Ingen kraft

2. Kontrollera om bildskärmen är skadad. 3.

kontrollera strömboxen och skärmanslutningen, för att vara

1. Det rekommenderas att använda kabeln på rör med en

2. Kontrollera om laddaren är skadad.

av kablar bör inte vara mindre än 90 grader

dra in ordentligt med den roterande järnramen och gör det inte

Kabelknutning

rengöring

1. Minneskortet är skadat. Byt ut

för att förhindra batteriförlust och oförmögen att ladda

tryck på kabeln för att undvika att kabeln går sönder.

1. Stäng av strömmen när du rengör utrustningen

- 14 -

Machine Translated by Google

- 15 -

FCC-information

godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens

garantera att störningar inte kommer att uppstå i en viss installation. Om detta

behörighet att använda produkten.

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

produkten orsakar skadliga störningar på radio eller TV

mottagaren är ansluten.

mottagning, vilket kan bestämmas genom att stänga av och på produkten

utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

Obs: Denna produkt har testats och befunnits följa gränserna för

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser

följande två villkor:

är utformade för att ge rimligt skydd mot skadlig störning

användaren uppmuntras att försöka korrigera störningen av en eller flera av de

följande åtgärder.

1) Denna produkt kan orsaka skadliga störningar.

i en bostadsanläggning.

· Rikta om eller flytta mottagningsantennen.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den till vilken

störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen

om den inte installeras och används i enlighet med instruktionerna, kan orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

Machine Translated by Google

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

återvinning av elektriska och elektroniska apparater.

Europeiska unionen. Detta gäller produkten och alla tillbehör

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

indikerar att produkten kräver separat sophämtning i

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

EC REP

UK REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

Avfallshanteringsinformation:

- 16 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor WP9613FT Sewer Camera 328 ft/100m Self-Leveling Drain Camera

Product's Documents

User Manual

Specifications

Vevor WP9613FT Questions and Answers
