RIDGID C40 DSL SeeSnake Compact Inspection Camera User Manual

support.seesnake.com/compact-c40

• Français – 15

• Español – 29

* Shown with SeeSnake CS6x Versa monitor

Digital Self-Leveling

Operator’s Manual

2 – English – Compact C40 DSL / Compact C40

*Original Instructions – English

Table of Contents

Introduction

Regulatory Statements �� 3

Safety Symbols �� 3

General Safety Rules

Work Area Safety �� 4

Electrical Safety �� 4

Personal Safety �� 4

Equipment Use and Care �� 5

Pre-Operation Inspection�� 6

Compact C40 DSL and Compact C40 Overview

Description�� 7

Speciﬁcations �� 8

Standard Equipment �� 8

System Components �� 9

Speciﬁc Safety Information

Compact C40 Safety �� 9

Operating Instructions

Placement �� 10

Routing the Camera �� 10

Inspection Overview �� 10

Pipe Guides �� 11

CS6x Versa Docking System

Mounting the Monitor �� 11

Removing the Monitor �� 12

System Cable Removal �� 12

Maintenance and Support

Cleaning �� 13

Maintaining Components �� 13

Storage �� 13

Support �� 13

Service and Repair �� 14

Disposal �� 14

Compact C40 DSL / Compact C40 – English – 3

Introduction

The warnings, cautions, and instruc-

tions discussed in this manual can-

not cover all possible conditions

and situations that may occur. It

must be understood by the opera-

tor that common sense and caution

are factors that cannot be built into

this product, but must be supplied

by the operator.

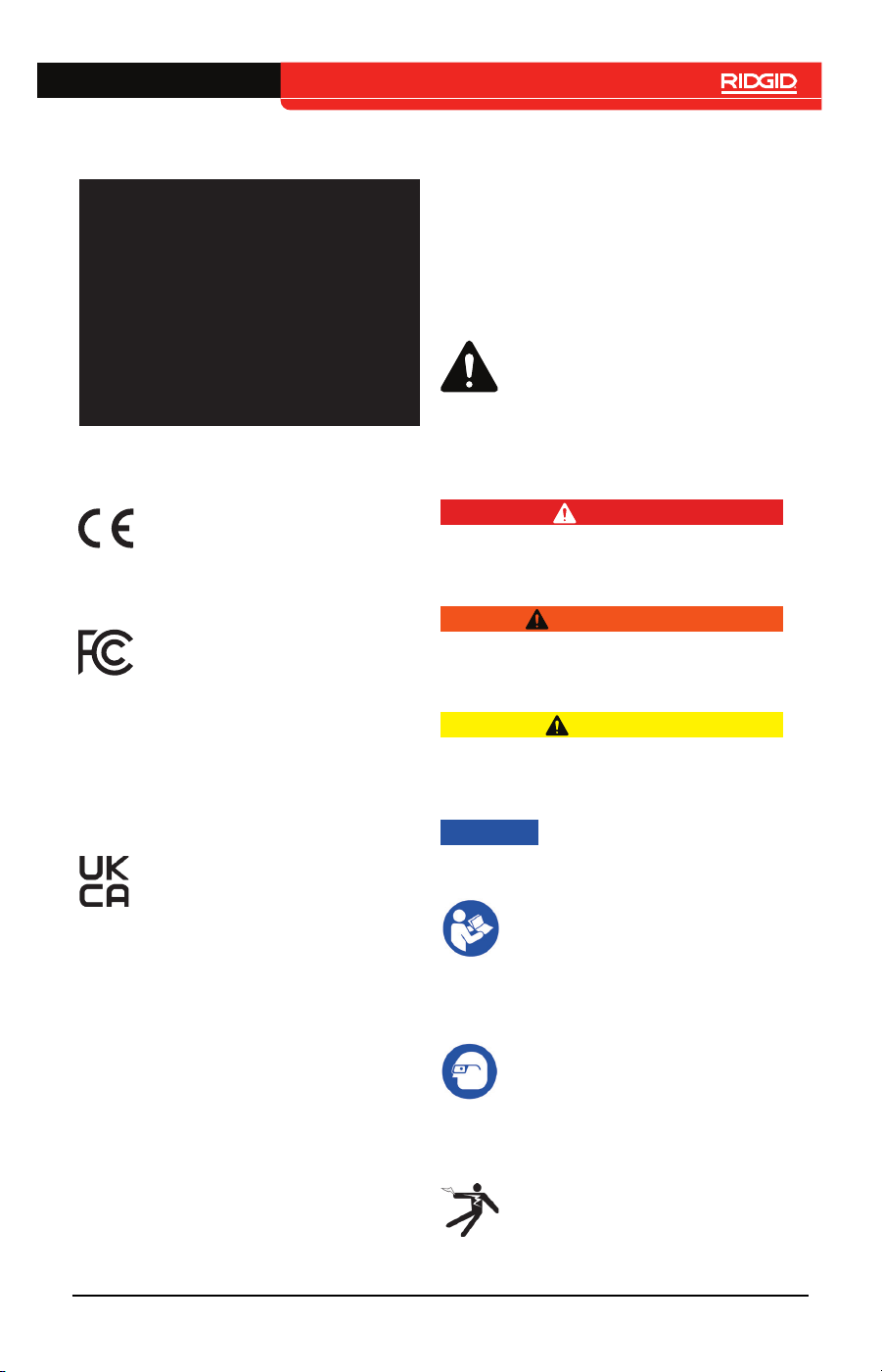

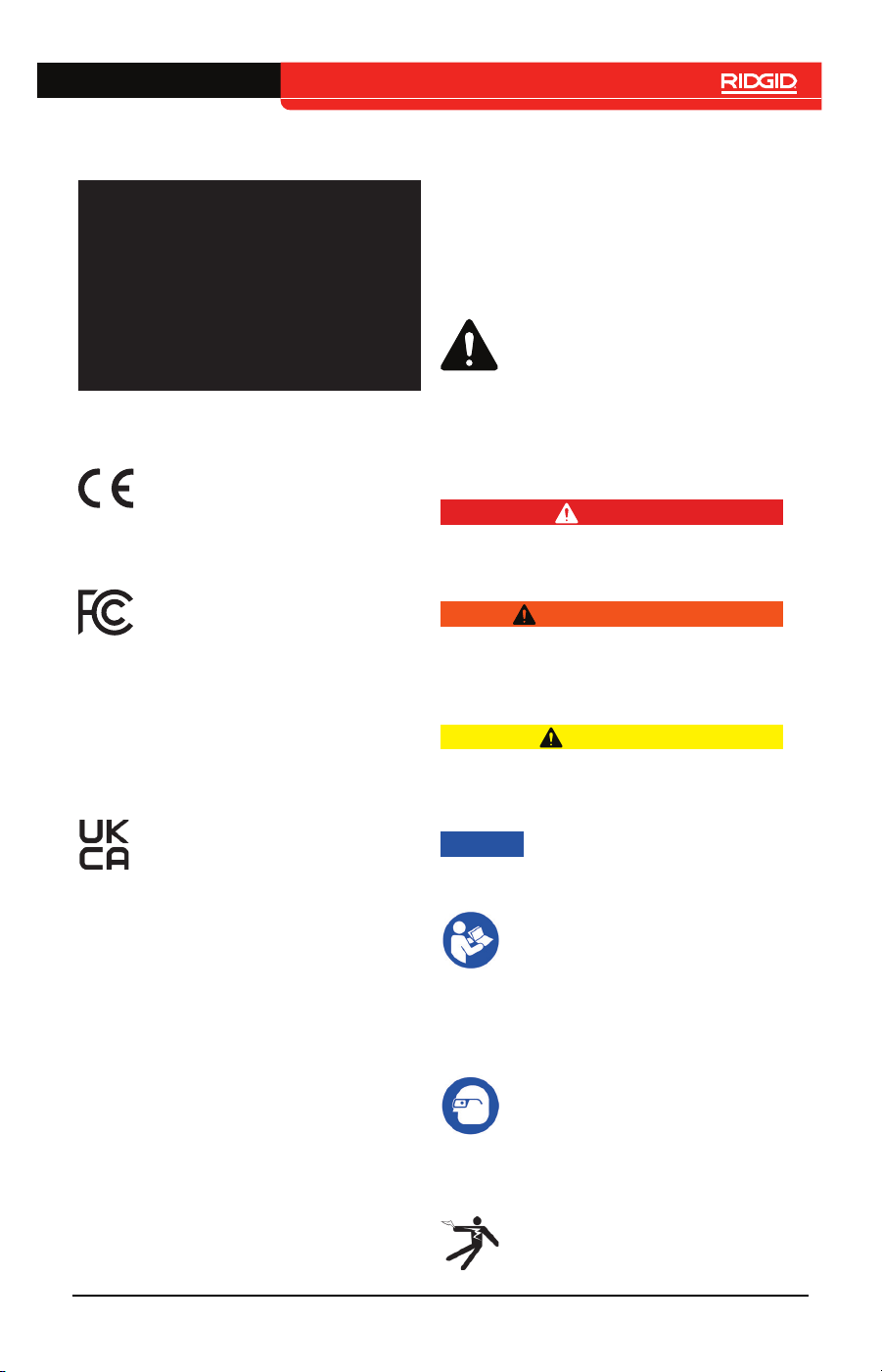

Regulatory Statements

The EC Declaration of Conformity

(999-995-232�10) will accompany

this manual as a separate docu-

ment when required�

This device complies with Part 15

of FCC rules� Operation is subject

to the following two conditions: (1)

This device may not cause harm-

ful interference, and (2) this device

must accept any interference re-

ceived, including interference that

may cause undesired operation�

UK Importer

Ridge Tool UK (RIDGID)

44 Baker Street

London W1U 7AL, UK

Safety Symbols

In this manual and on the product, safety

symbols and signal words are used to com-

municate important safety information� This

section is provided to improve understand-

ing of these signal words and symbols�

This is the safety alert symbol� It is

used to alert you to potential inju-

ry hazards� Obey all safety mes-

sages that follow this symbol to

avoid possible injury or death�

DANGER

DANGER indicates a hazardous situation

which, if not avoided, will result in death or

serious injury�

WARNING

WARNING indicates a hazardous situation

which, if not avoided, could result in death

or serious injury�

CAUTION

CAUTION indicates a hazardous situation

which, if not avoided, could result in minor

or moderate injury�

NOTICE

NOTICE indicates informa-

tion that relates to the pro-

tection of property�

This symbol means read the op-

erator’s manual carefully before

using the equipment� The manual

contains important information on

the safe and proper operation of

the equipment�

This symbol means always wear

safety glasses with side shields or

goggles when handling or using

this equipment to reduce the risk

of eye injury�

This symbol indicates the risk of

electrical shock�

4 – English – Compact C40 DSL / Compact C40

or plugs with wet hands can increase the

risk of electrical shock�

• Do not abuse the cord. Never use the

cord for carrying, pulling, or unplugging

the power tool� Keep cord away from

heat, oil, sharp edges, and moving parts�

Damaged or entangled cords increase

the risk of electrical shock�

• If operating equipment in a damp lo-

cation is unavoidable, use a ground

fault circuit interrupter (GFCI) protect-

ed supply. Use of a GFCI reduces the

risk of electrical shock�

Personal Safety

• Stay alert, watch what you are doing,

and use common sense when op-

erating equipment. Do not use equip-

ment while you are tired or under the in-

ﬂuence of drugs, alcohol, or medication�

A moment of inattention while operating

equipment may result in serious injury�

• Dress properly. Do not wear loose cloth-

ing or jewelry� Loose clothes, jewelry, and

long hair can be caught in moving parts�

• Practice good hygiene. Use hot, soapy

water to wash hands and other body

parts exposed to drain contents after

handling or using drain inspection equip-

ment� To prevent contamination from

toxic or infectious material, do not eat or

smoke while operating or handling drain

inspection equipment�

• Always use appropriate personal pro-

tective equipment when handling and

using equipment in drains. Drains may

contain chemicals, bacteria, and other

substances that may be toxic, infec-

tious, and cause burns or other issues�

Appropriate personal protective equip-

ment always includes safety glasses and

may include a dust mask, hard hat, hear-

ing protection, drain cleaning gloves or

mitts, latex or rubber gloves, face shields,

goggles, protective clothing, respirators,

and steel toed, non-skid footwear�

• If using drain cleaning equipment and

drain inspection equipment at the

General Safety Rules

WARNING

Read all safety warnings and instruc-

tions. Failure to follow the warnings

and instructions may result in electrical

shock, ﬁre, and/or serious injury.

SAVE THESE INSTRUCTIONS!

Work Area Safety

• Keep your work area clean and well lit.

Cluttered or dark areas invite accidents�

• Do not operate equipment in explo-

sive atmospheres, such as in the

presence of ﬂammable liquids, gases,

or dust. Equipment can create sparks

which may ignite the dust or fumes�

• Keep children and bystanders

away while operating equipment.

Distractions can cause you to lose con-

trol�

• Avoid trafﬁc. Pay attention to moving

vehicles when using on or near road-

ways� Wear high-visibility clothing or re-

ﬂector vests�

Electrical Safety

• Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges, and refrigerators.

There is an increased risk of electrical

shock if your body is earthed or ground-

ed�

• Do not expose equipment to rain or

wet conditions. Water entering equip-

ment will increase the risk of electrical

shock�

• Keep all electrical connections dry

and off the ground. Touching equipment

Compact C40 DSL / Compact C40 – English – 5

same time, wear RID GID drain clean-

ing gloves. Never grasp the rotating

drain cleaning cable with anything else,

including other gloves or a rag which can

become wrapped around the cable and

cause hand injuries� Only wear latex or

rubber gloves underneath RID GID drain

cleaner gloves� Do not use damaged

drain cleaning gloves�

Equipment Use and Care

• Do not force equipment. Use the cor-

rect equipment for your application� The

correct equipment does the job better

and more safely�

• Do not use equipment if the power

switch does not turn it on and off. Any

equipment that cannot be controlled with

the power switch is dangerous and must

be repaired�

• Disconnect the plug from the power

source and/or the battery pack from

the equipment before making adjust-

ments, changing accessories, or stor-

ing. Preventive safety measures reduce

the risk of injury�

• Store idle equipment out of the reach

of children and do not allow per-

sons unfamiliar with the equipment

or these instructions to operate the

equipment. Equipment can be danger-

ous in the hands of untrained users�

• Maintain equipment. Check for mis-

alignment or binding of moving parts,

missing parts, breakage of parts, and

any other condition that may affect the

equipment’s operation� If damaged, have

the equipment repaired before use� Many

accidents are caused by poorly main-

tained equipment�

• Do not overreach. Keep proper footing

and balance at all times� This enables

better control of the equipment in unex-

pected situations�

• Use the equipment and accessories

in accordance with these instructions,

taking into account the working con-

ditions and the work to be performed.

Use of the equipment for operations dif-

ferent from those intended can result in

hazardous situations�

• Use only accessories that are rec-

ommended by the manufacturer for

your equipment. Accessories that may

be suitable for one piece of equipment

may become hazardous when used with

other equipment�

• Keep handles dry, clean, and free from

oil and grease. Clean handles give bet-

ter control of the equipment�

• Carrying the system incorrectly can

cause the monitor’s docking handle

to disengage from the docking sys-

tem and may result in property dam-

age and/or serious injury. Do not carry

the Compact C40 by the monitor’s dock-

ing handle or its front handle�

6 – English – Compact C40 DSL / Compact C40

Pre-Operation Inspection

WARNING

To reduce the risk of serious injury from

electrical shock or other causes, and to

prevent damage to your equipment, in-

spect all equipment and correct any

problems before each use.

To inspect all equipment, follow these steps:

1� Power off your equipment�

2� Disconnect and inspect all cords, ca-

bles, and connectors for damage or

modiﬁcation�

3� Clean any dirt, oil, or other contam-

ination from your equipment to ease

inspection and to prevent it from slip-

ping from your grip during transport

or use�

4� Inspect your equipment for any bro-

ken, worn, missing, misaligned, or

binding parts, or any other condition

which might prevent safe, normal op-

eration�

5� Refer to the instructions for all other

equipment to inspect and make sure

it is in good, usable condition�

6� Check your work area for the follow-

ing:

• Adequate lighting�

• The presence of ﬂammable liq-

uids, vapors, or dust that may ig-

nite� If present, do not work in area

until sources have been identiﬁed

and corrected� The equipment

is not explosion proof� Electrical

connections can cause sparks�

7� A clear, level, stable, and dry place

for the operator� Do not use the equip-

ment while standing in water�

8� Examine the job to be done and de-

termine the correct equipment for the

task�

9� Observe the work area and erect bar-

riers as necessary to keep bystand-

ers away�

See additional product speciﬁc safety in-

formation and warnings starting on page

9.

Compact C40 DSL / Compact C40 – English – 7

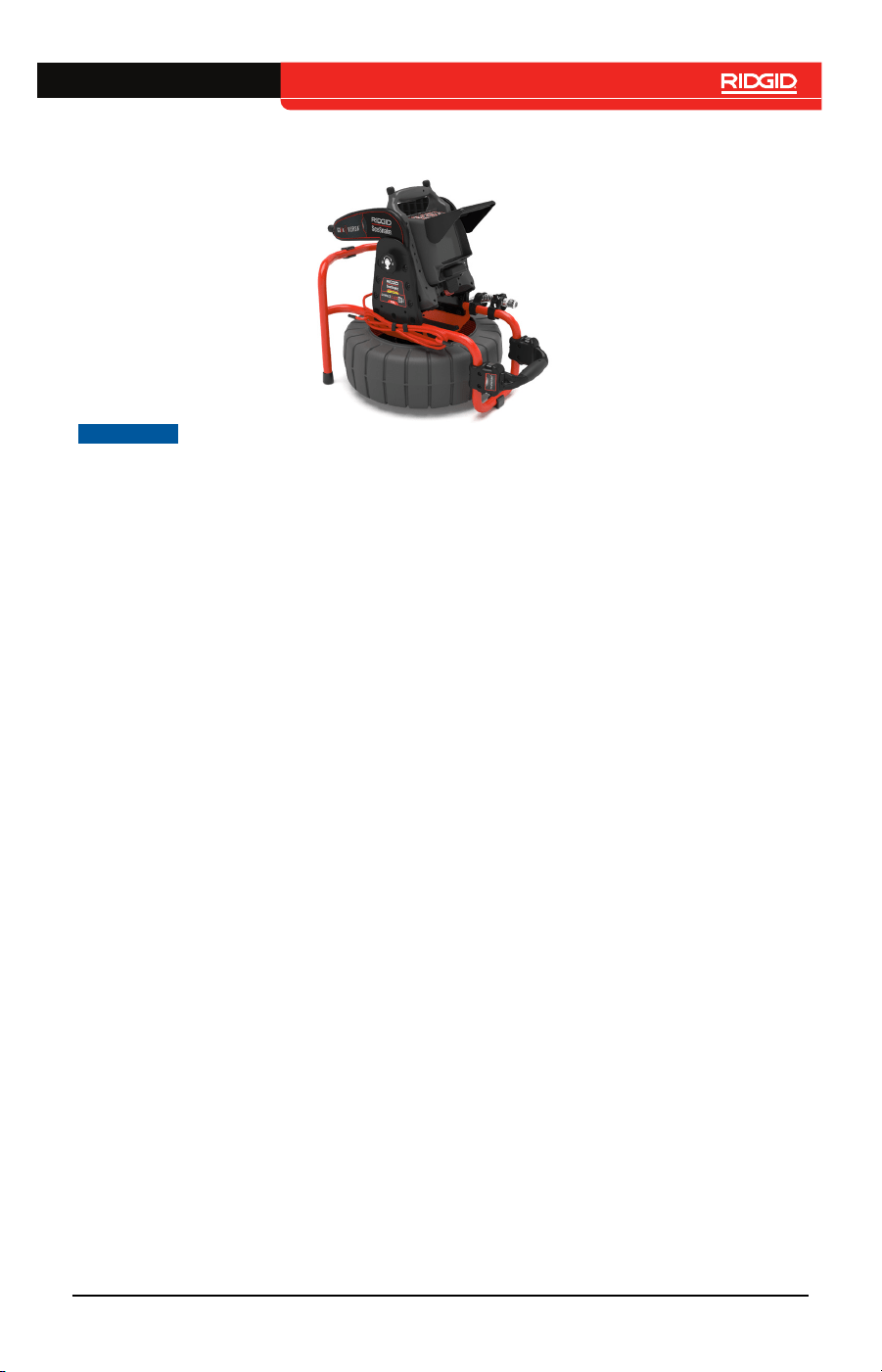

The Compact C40 is backwards compatible

with any SeeSnake monitor to record and

distribute inspections� The CS6x Versa is

speciﬁcally designed to mount on the dock-

ing system for viewing ease, quick setup,

and effortless transport�

TruSense

®

Technology Description

TruSense technology establishes a two-

way communication link between the cam-

era head and a connected CSx series Wi-Fi

enabled monitor� Advanced on-camera sen-

sors convey valuable information about the

in-pipe environment�

Included TruSense Sensors

TiltSense™

The TiltSense inclinometer measures the

camera’s degree of tilt and displays it on a

CSx series Wi-Fi enabled monitor, giving

you a useful indicator of the camera’s angle

as it lays inside the pipe�

HDR Image Sensor

The high dynamic range (HDR) image sen-

sor expands the camera’s dynamic range,

allowing a greater ratio of bright and dark

areas to be displayed in the same image

without reducing visibility�

Description

The RIDGID

®

SeeSnake

®

Compact C40

camera reel offers fast, easy setup and can

take on the most diverse and demanding

inspection conditions� The Compact C40

DSL comes with a digital self-leveling cam-

era head to keep the camera’s image level

as it moves through the pipe, providing ul-

tra-smooth viewing with no moving parts�

Both systems use a push cable stiff enough

to give you the power to push through small

or restricted pipes, yet ﬂexible enough to

make multiple tight turns�

The FleXmitter

®

sonde helps locate points of

interest in the pipe� FleX¬mitter sondes have

long, powerful antennas capable of putting

out a signal strong enough to pinpoint the

camera’s location underground, while still

preserving its ﬂexibility through turns�

Compatibility

To access all the Compact C40 features,

including digital self-leveling on the Com-

pact C40 DSL, use the camera with any

SeeSnake monitor currently available for

purchase� These include the SeeSnake

CS6x Versa, CS65xr, and CS12x monitors,

as well as the CSx Via mobile inspection de-

vice�

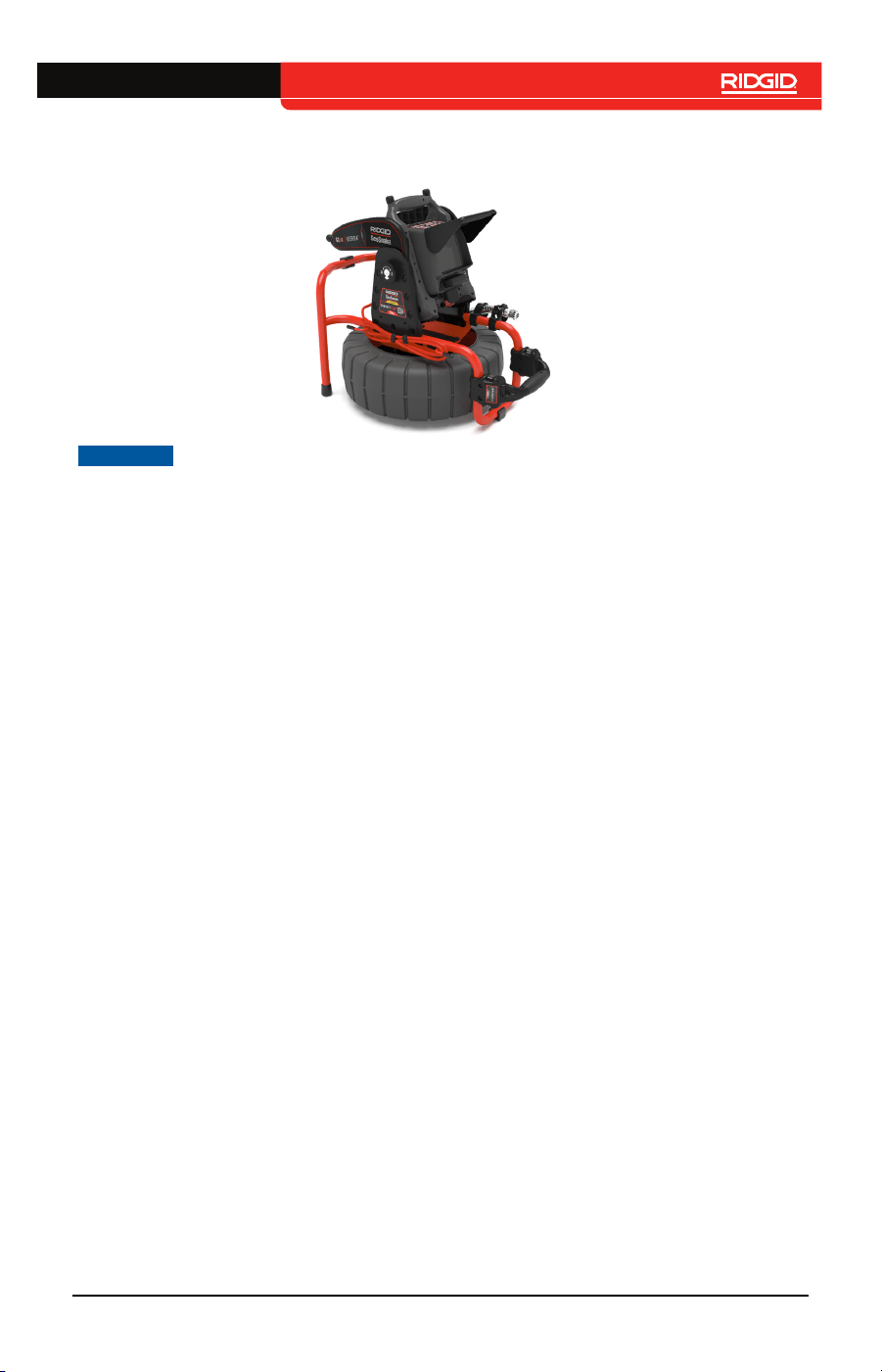

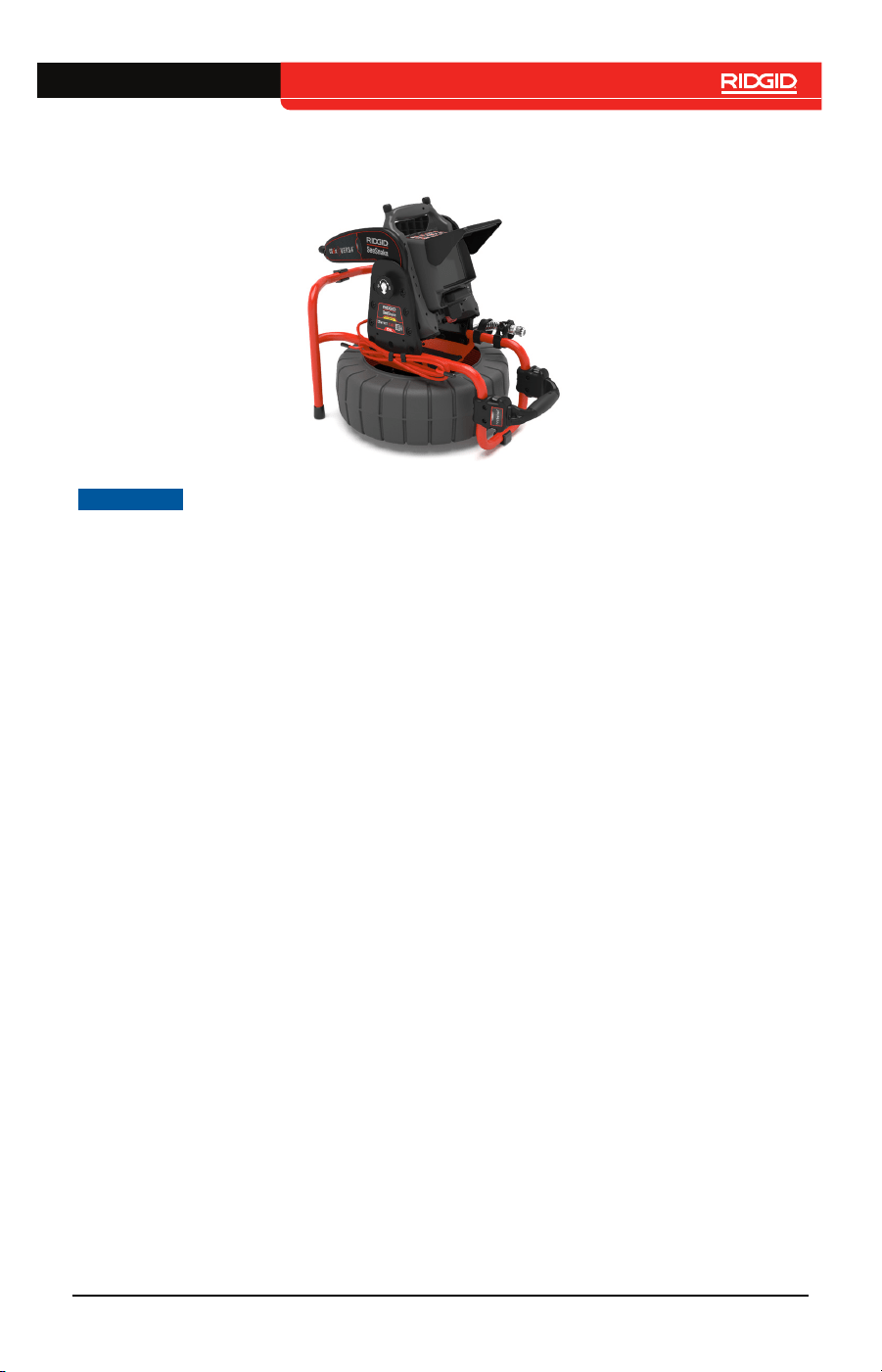

Compact C40 DSL and Compact C40 Overview

NOTICE

Compact C40 is used to refer to both the Compact C40 and the Compact

C40 DSL throughout this manual. The Compact C40 DSL includes a digital

self-leveling camera head, while the Compact C40’s camera head levels

mechanically. The products are otherwise functionally identical.

8 – English – Compact C40 DSL / Compact C40

Speciﬁcations

Minimum bend

radius

64mm [2�5in]

Pipe Capacity

§

38mm to 152mm

[1�5in to 6in]

System Cable

Length

3 m [10 ft]

Operating Environment

Temperature

‡

-10°C to 50°C

[14°F to 122°F]

Storage

temperature

-10°C to 70°C

[14°F to 158°F]

Ingress

protection

(without

monitor)

IP×6

Relative

humidity

5 to 95 percent

Altitude

4,000 m [13,123

ft]

Camera depth

rating

Waterproof to

100 m [328�1 ft]

* Measured from lens to spring�

** Measured from lens to end of

threads�

§ Actual pipe capacity depends on pipe

conditions�

‡ While the camera can function in

extreme temperatures, some image

quality changes may occur�

Standard Equipment

• SeeSnake Compact C40

• Docking System

• Operator’s Manual

• Pipe Guide Kit

• Spanner Wrench

Speciﬁcations

Weight 7�8 kg [17lb]

Dimensions

Length 626mm [25in]

Depth 360mm [14in]

Height 429mm [16�9 in]

Drum diameter 432mm [17in]

TruSense Camera, Compact C40 DSL

Type

Digital Self-

Leveling

Length

19mm [0�7in]*

32 mm [1�3 in]**

Diameter 25mm [1in]

TruSense Camera, Compact C40

Type Self-Leveling

Length

26mm [1in]*

37 mm [1�5 in]**

Diameter 25mm [1in]

Resolution 640 × 480 pixels

Sonde

Type FleX mitter

®

Frequency 512 Hz

Distance Measurement

Type TruSense Counter

Data

Communication

Two-Way

Push Cable

Length 40 m [131 ft]

Diameter 6�7mm [0�27in]

Fiberglass core

diameter

3mm [0�12in]

Compact C40 DSL / Compact C40 – English – 9

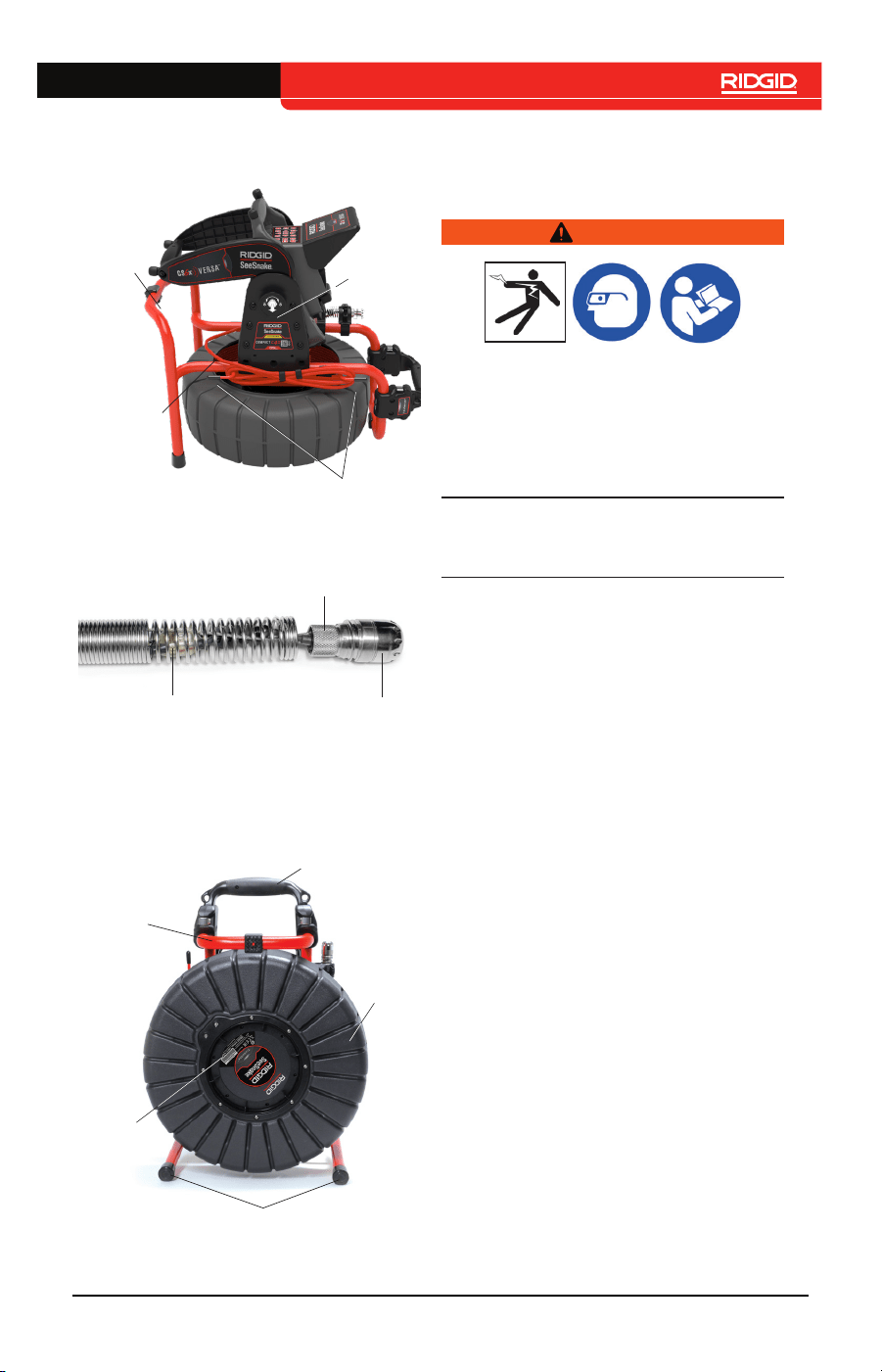

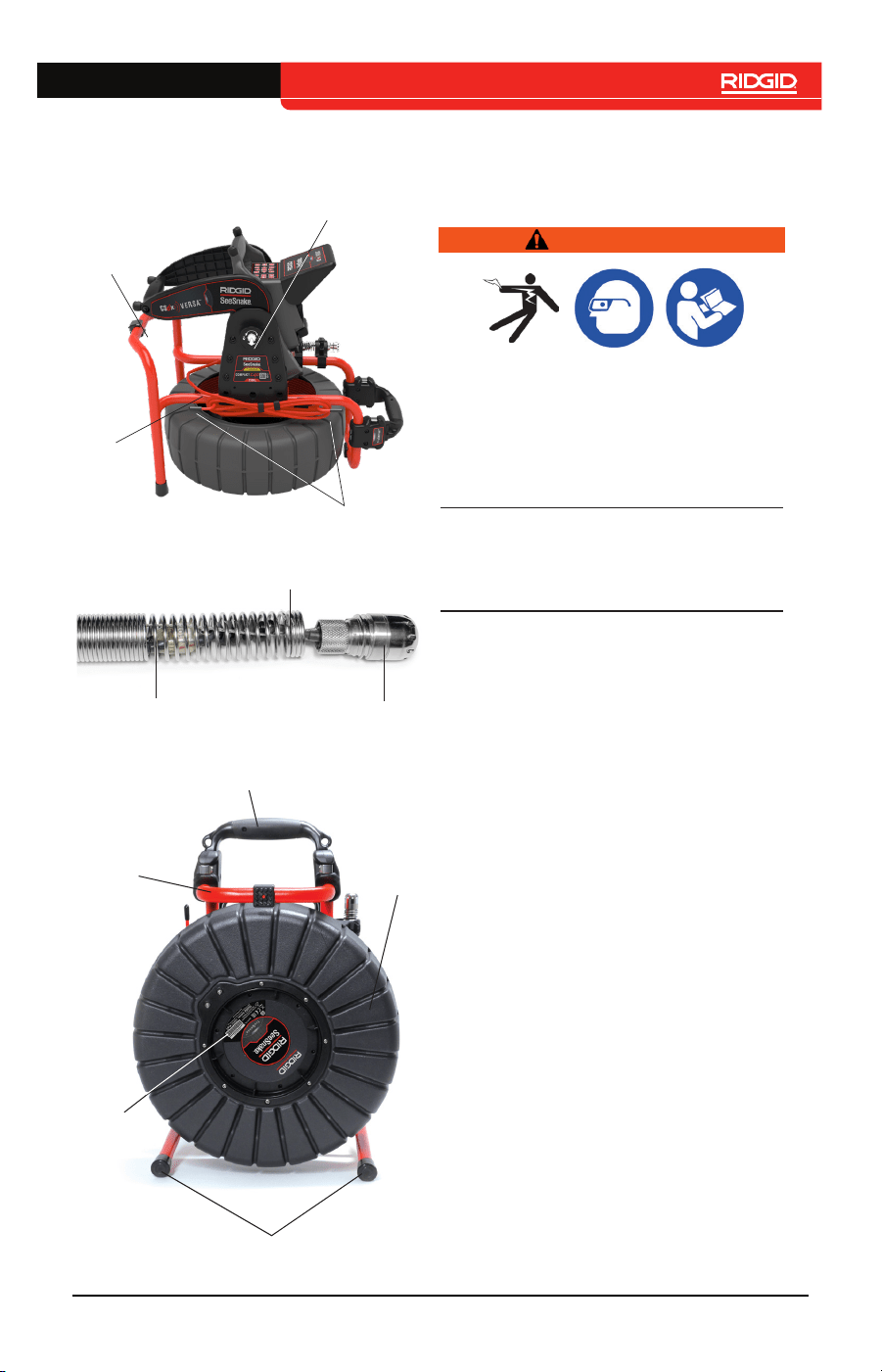

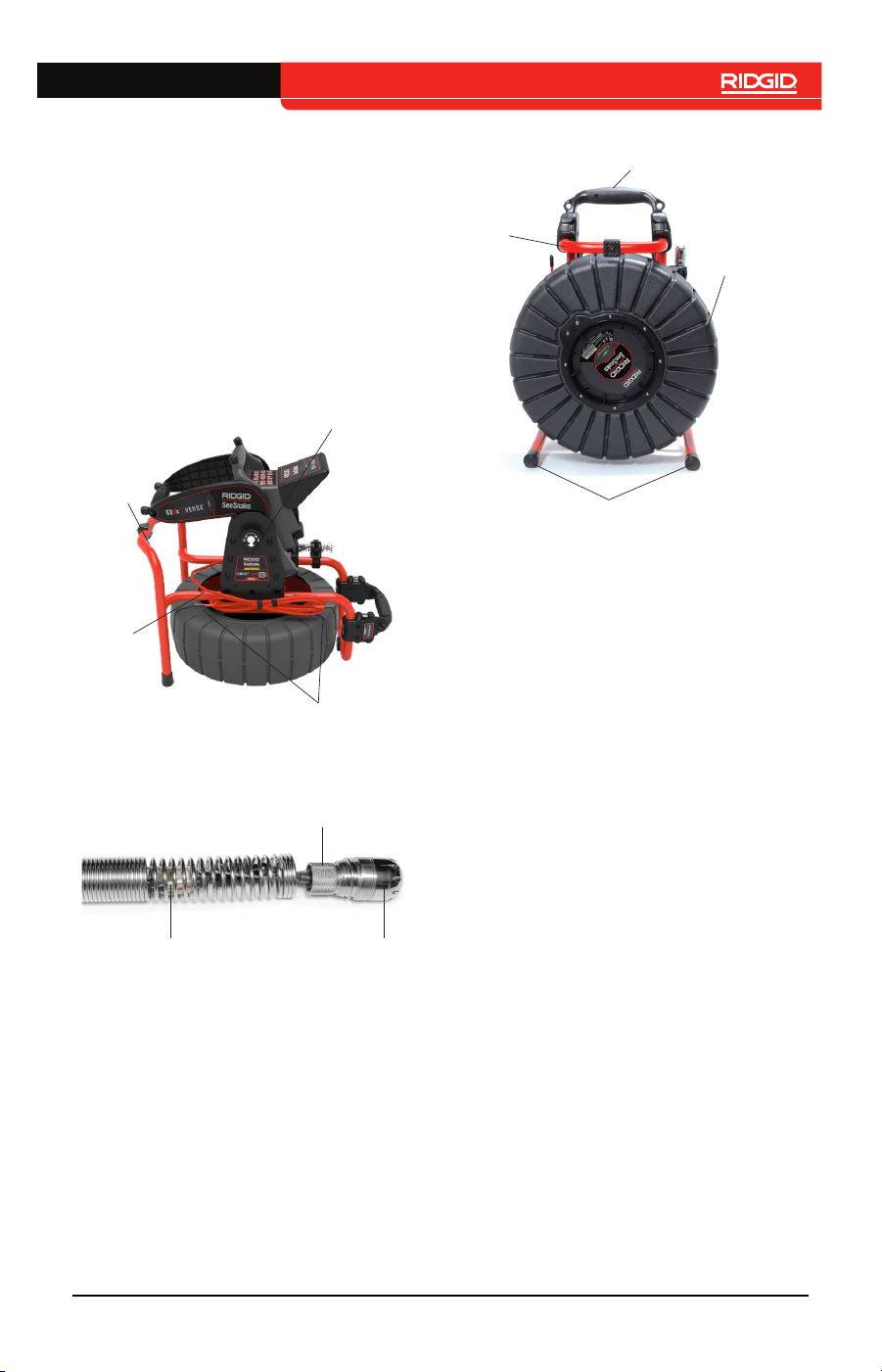

System Components

Cable Wraps

SeeSnake

System

Cable

Frame

Docking

System

FleX mitter Sonde

Camera Head

Locking Sleeve

Frame Handle

Drum

Rubber Feet

Frame

Speciﬁc Safety

Information

WARNING

This section contains important safe-

ty information that is speciﬁc to the

Compact C40. Read these precautions

carefully before using the equipment to

reduce the risk of electrical shock, ﬁre,

and/or serious injury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

Compact C40 Safety

• Read and understand this manual,

the digital reporting monitor’s manu-

al, and the instructions for any other

equipment you are using before oper-

ating the equipment. Failure to follow all

instructions may result in property dam-

age and/or serious injury� Keep this man-

ual with the equipment for future use�

• Operating the equipment while in

water increases the risk of electri-

cal shock. Do not operate the system

if operator or equipment are standing in

water�

• The equipment is not designed to pro-

vide high voltage protection and iso-

lation. Do not use where a danger of

high voltage contact is present�

• To prevent damage to the equipment

and to decrease the risk of injury, do

not expose the equipment to mechan-

ical shocks. Exposure to mechanical

shocks can damage equipment and in-

crease the risk of serious injury�

• Always use appropriate personal pro-

tective equipment when handling and

using equipment in drains. Wear ap-

propriate protective equipment such as

Serial

Number

Label

10 – English – Compact C40 DSL / Compact C40

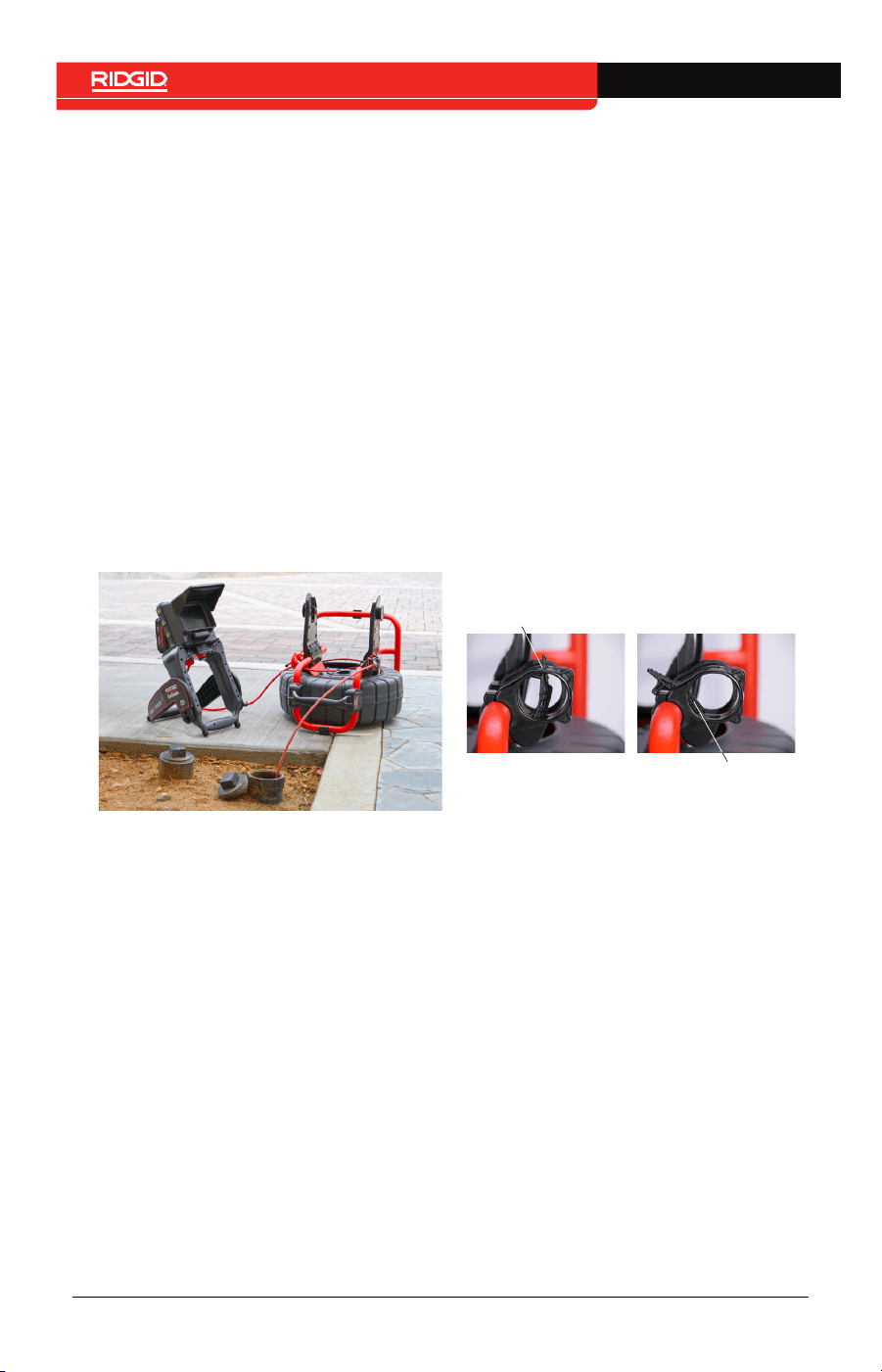

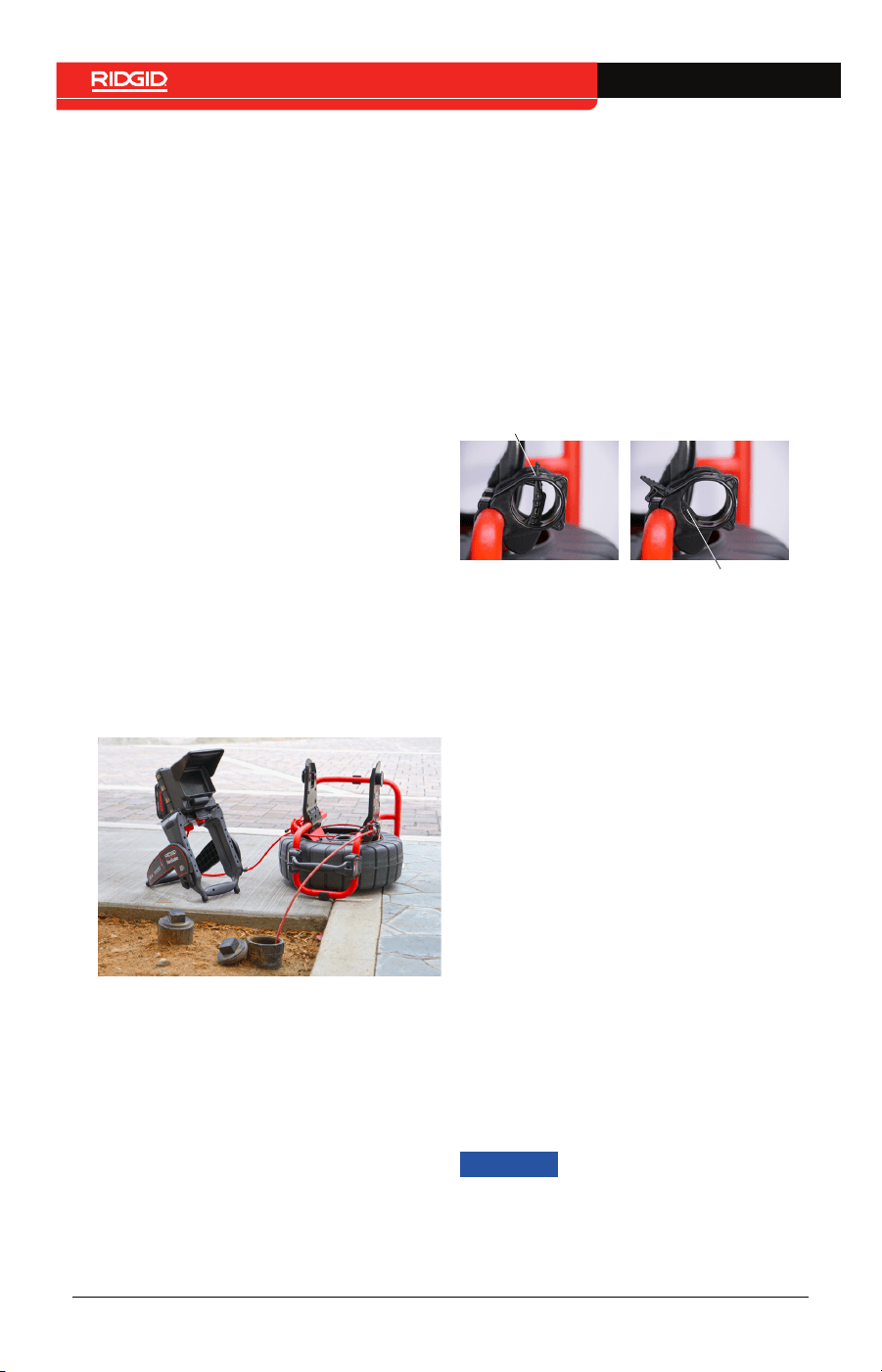

Routing the Camera

If the camera is inside the drum, you must

route the camera through the push cable

guides� The push cable and camera head

should be threaded through all three guides�

1� Press the tab toward the outer edge

of the outermost push guide to lock

open the clip and free the camera

spring

2� Reach inside the drum and ﬁnd the

camera�

3� Insert the camera through the inner

push cable guide and then through

the two outer push cable guides�

4� Return the spring clip to the opera-

tion position to secure the spring and

prevent the push cable from retracting

back into the drum�

Operation Position

Locked Open

Only lock open the spring clip when you are

routing the camera� Keep the spring clip in

the operation position during normal use�

Inspection Overview

To perform a pipe inspection, connect any

See Snake monitor to the reel, power on the

system, push the push cable through the

pipe, and observe the display�

For advanced inspection options, such as

capturing media, locating the sonde, tracing

the push cable, and delivering reports, refer

to the manual that comes with your monitor�

latex or rubber gloves, goggles, face

shields, and respirators when inspect-

ing drains that might contain hazard-

ous chemicals or bacteria� Always wear

eye protection to protect against dirt and

other foreign objects�

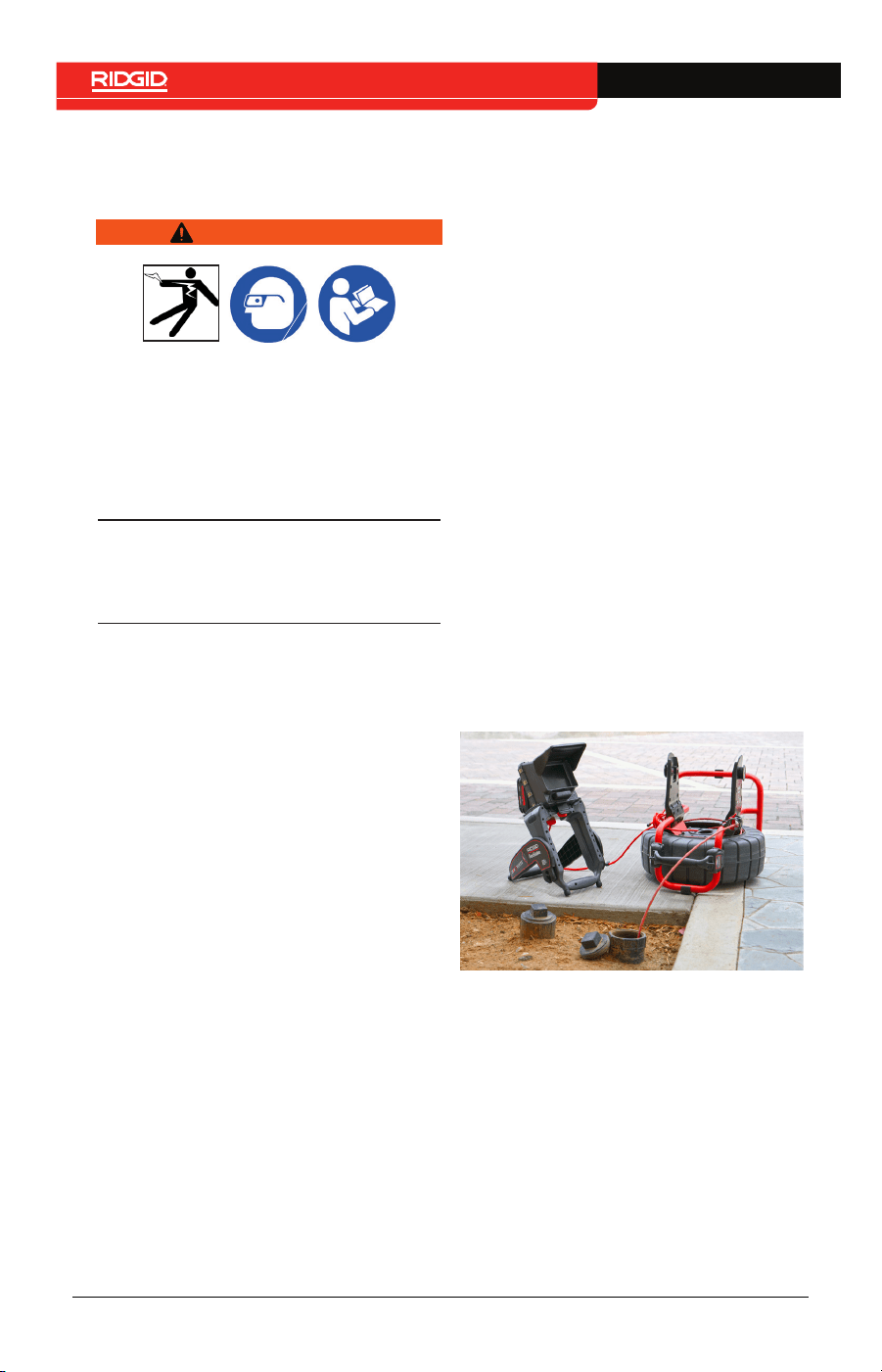

Operating Instructions

Placement

Set up your SeeSnake system near the pipe

entrance so you can manipulate the push

cable while viewing the monitor� Make sure

that the drum can spin freely� Placing the

reel where the drum cannot spin freely may

result in over-winding the cable, which may

result in property damage and/or serious in-

jury�

Compact C40 DSL / Compact C40 – English – 11

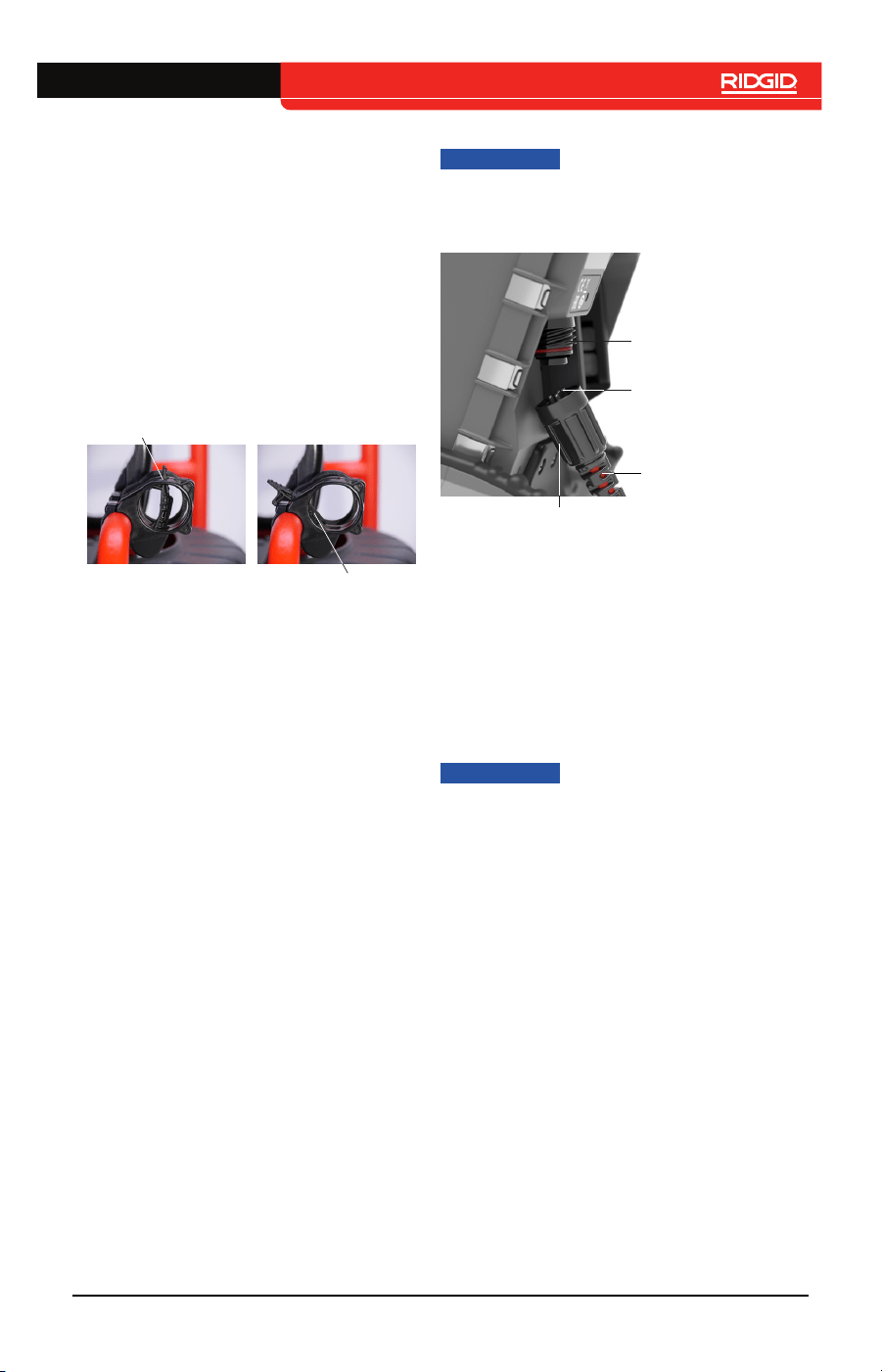

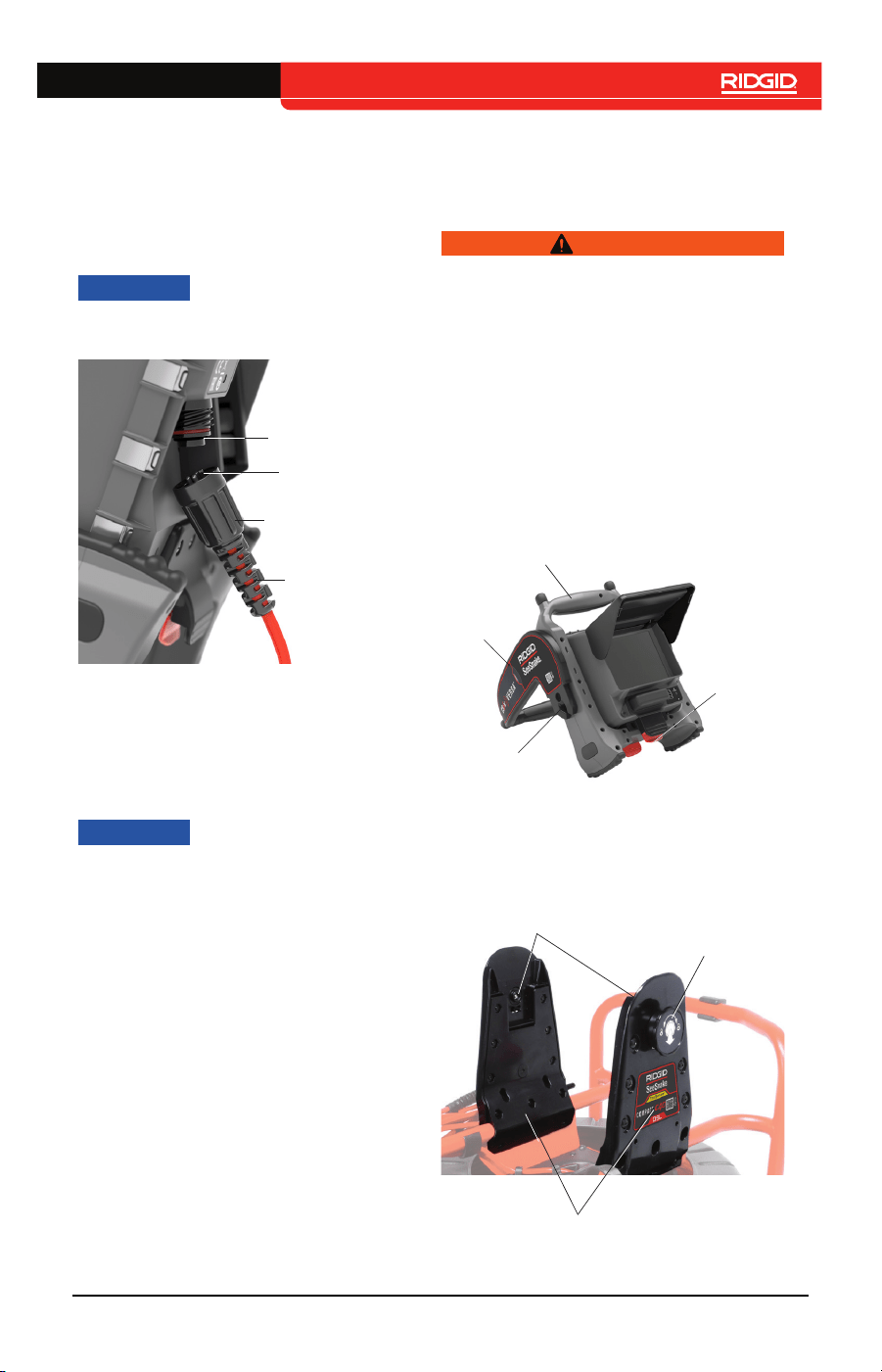

Connecting to the Monitor

Connect the system cable to the monitor

by aligning the connector guide pin with the

socket and pushing the connector straight

in�

NOTICE

Only twist the outer lock-

ing sleeve. Never bend or

twist the connector.

Socket

Guide Pin

Connector

Ridge

Outer Locking

Sleeve

Retrieving the Camera

Pull the push cable back out of the pipe with

slow, steady force and feed small lengths

back into the drum� Wipe the push cable

with a paper towel or rag as you retrieve it�

NOTICE

Do not exert excessive

force or pull at sharp an-

gles. Feeding longer

lengths or forcing the

push cable may cause it

to loop, kink, or break.

Pipe Guides

Pipe guides center the camera in the pipe,

improve picture quality, and help keep the

lens clear� Use pipe guides when possible

to reduce wear and tear on the camera sys-

tem�

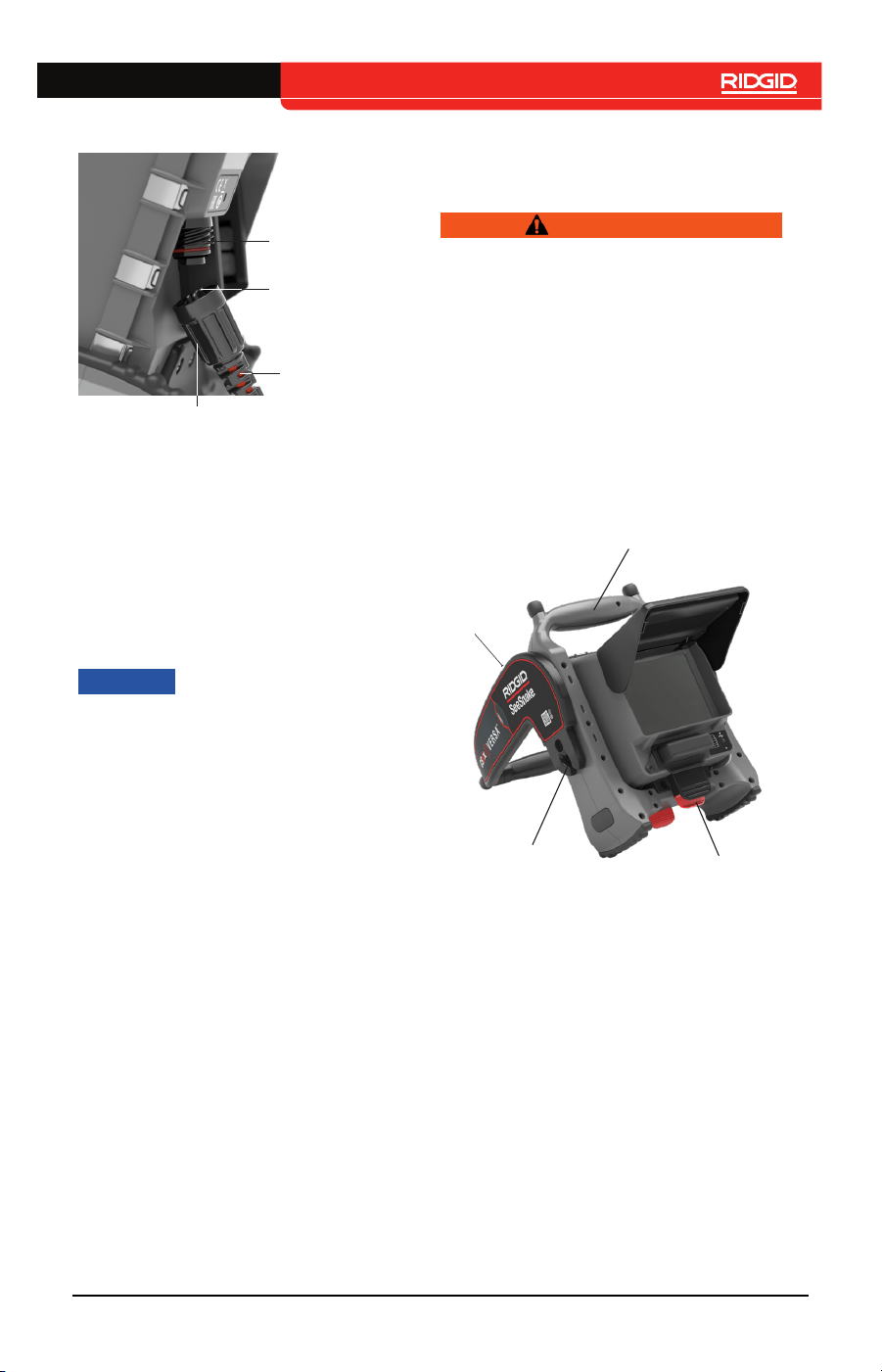

CS6x Versa Docking

System

WARNING

Do not carry the Compact C40 by the

monitor’s mounting frame or kickstand.

Doing so can cause the monitor to dis-

engage from the docking system and

may result in property damage and/or

serious injury.

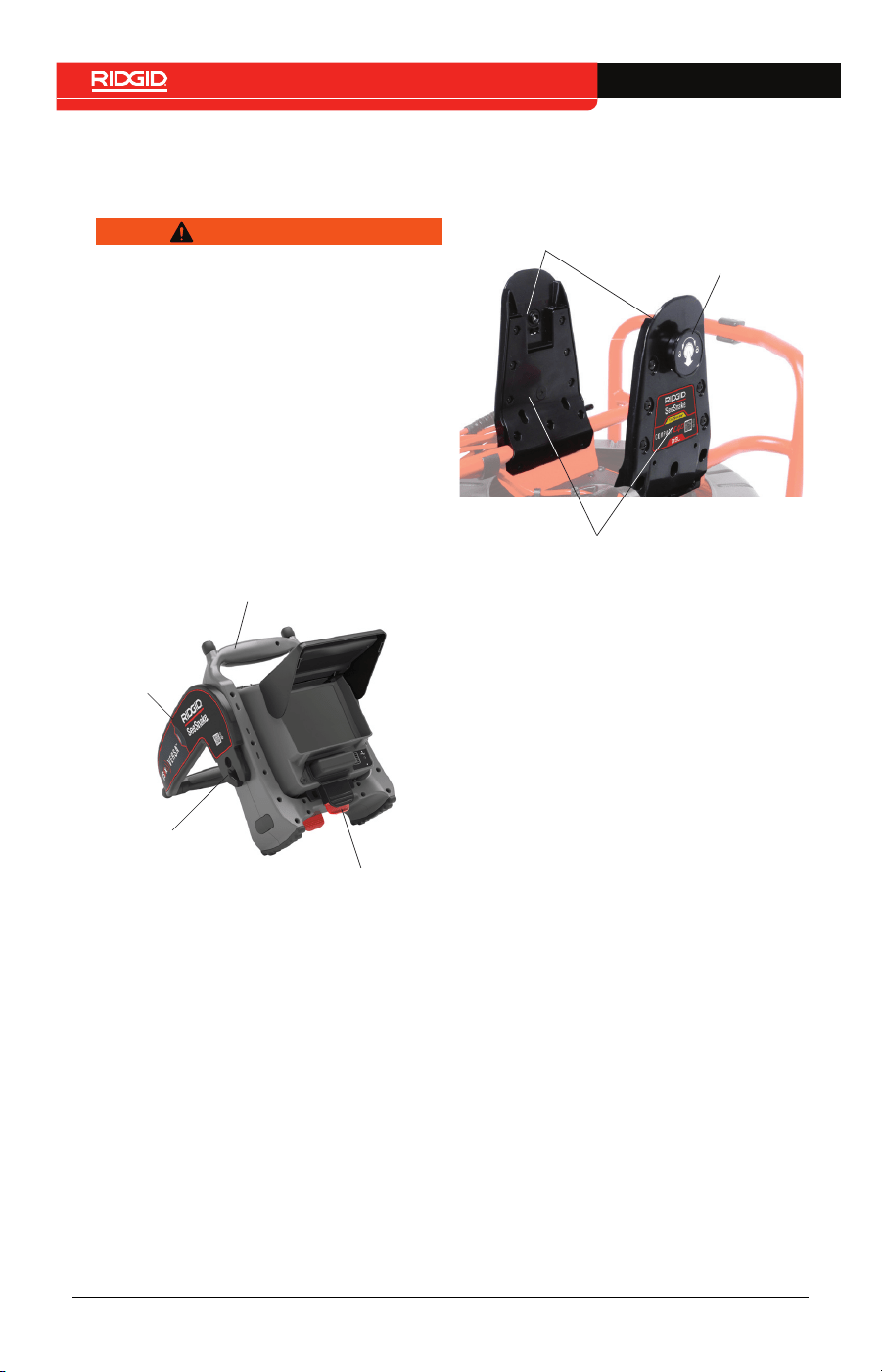

Mounting the Monitor

1� Turn the docking joints on sides of the

kickstand so that the openings point

down�

Docking Joint

Mounting Frame

Mounting

Clips

2� Center the CS6x Versa over the dock-

ing ﬁns and align the docking joints

with the joint sockets�

Docking Fins

Joint Sockets

Quick-Release Knob

Kickstand

12 – English – Compact C40 DSL / Compact C40

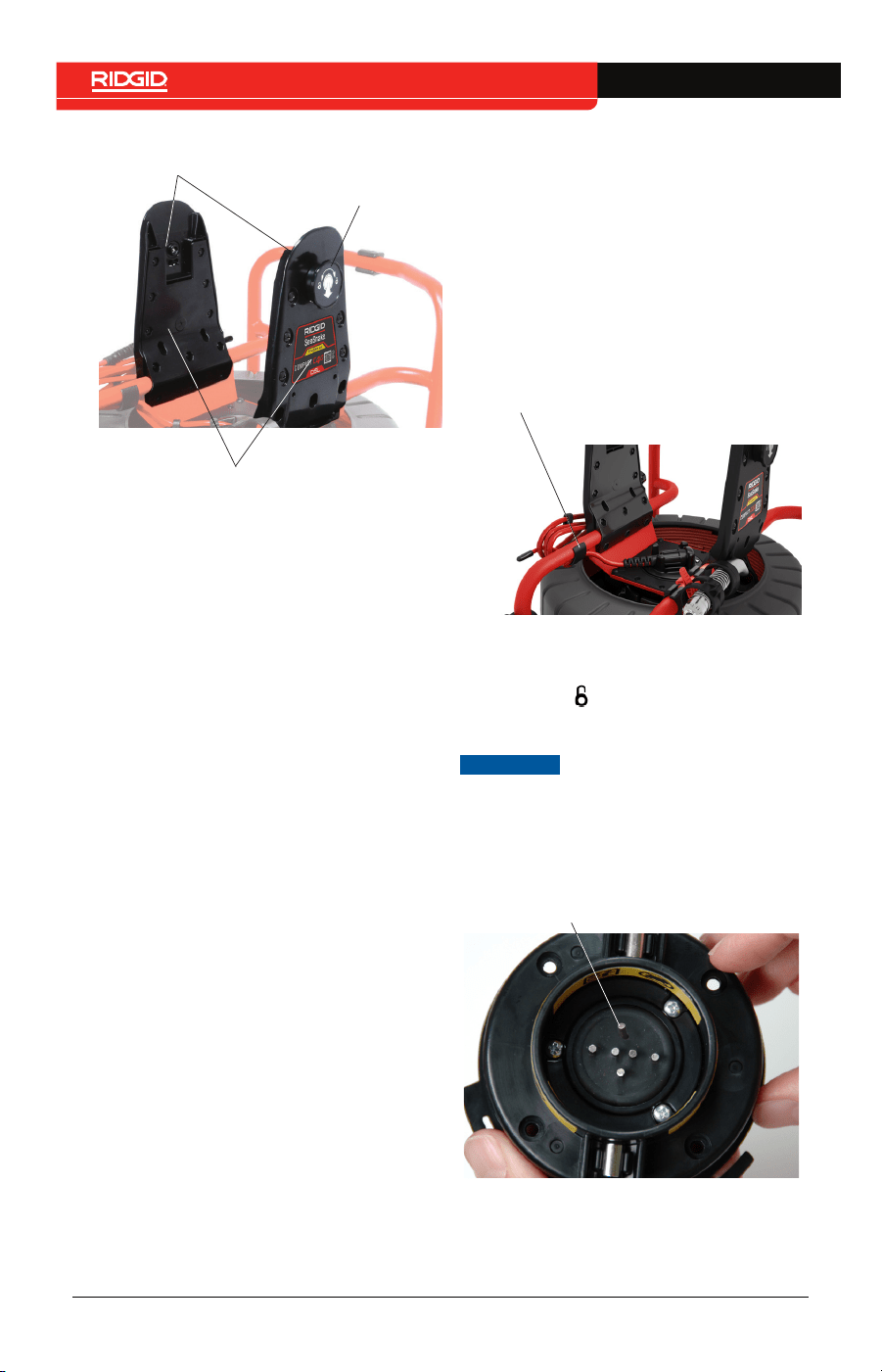

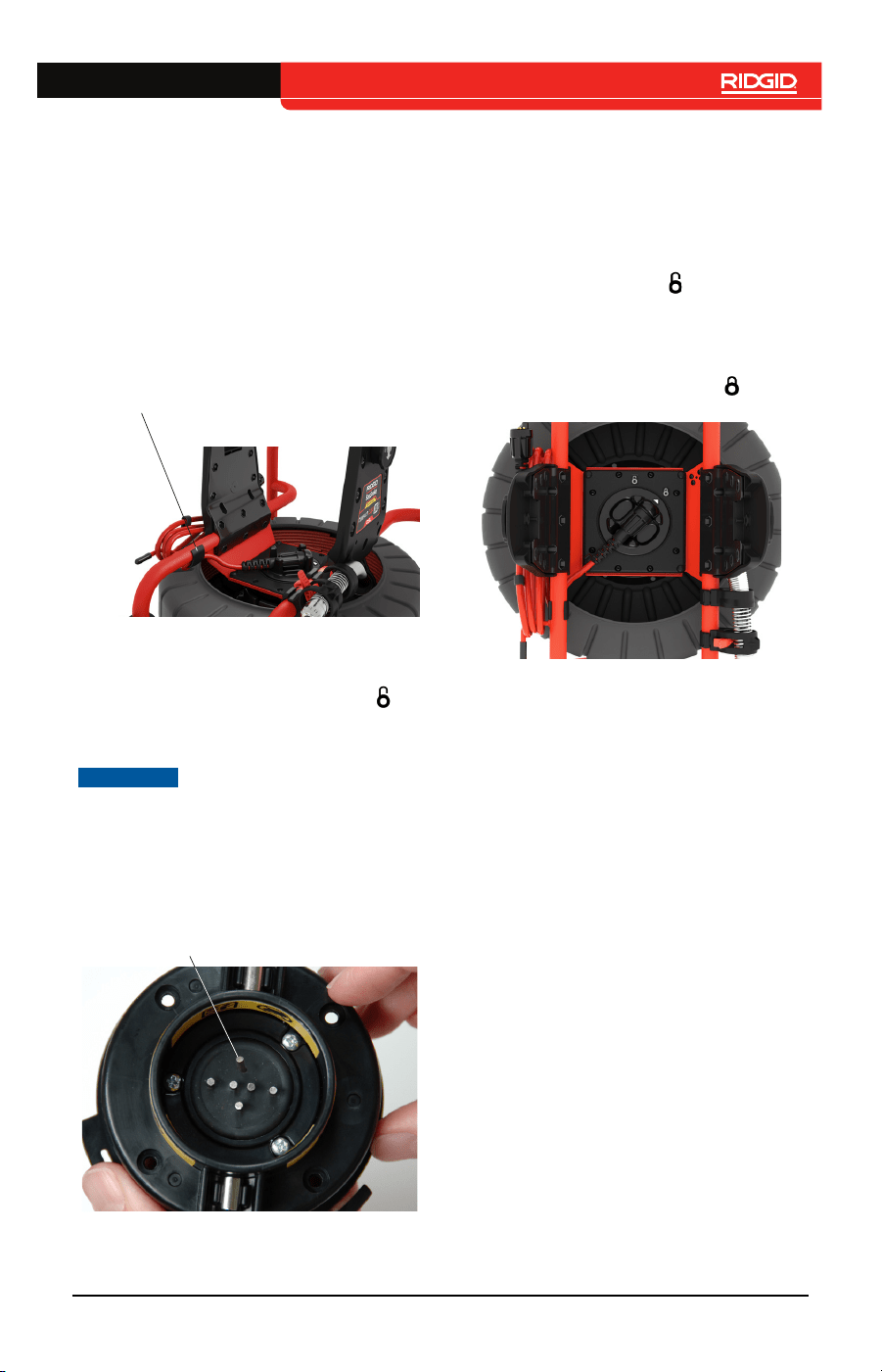

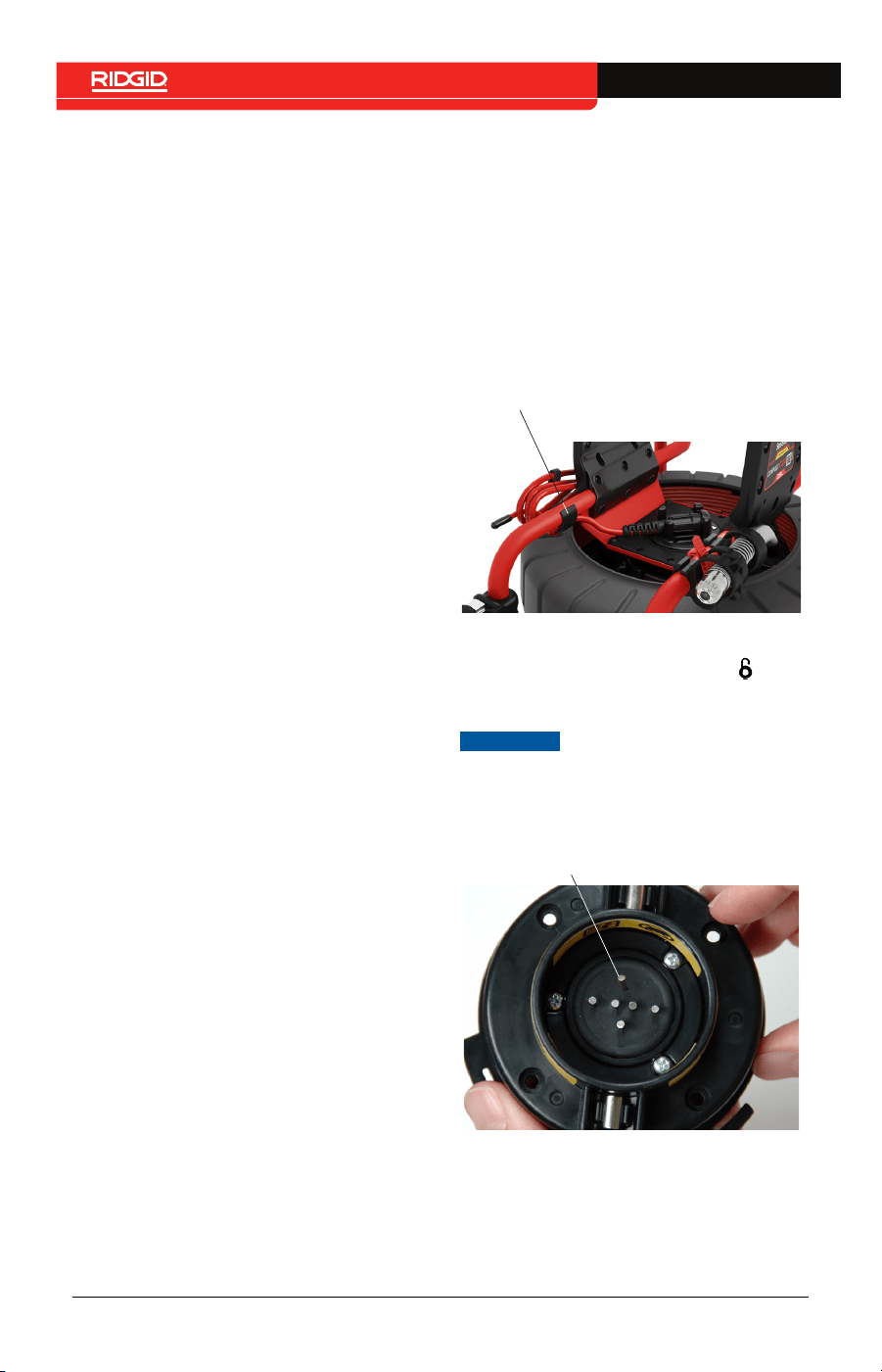

System Cable Removal

1� Disconnect the system cable from

the reporting monitor and remove the

monitor from the docking system�

2� Unwrap the system cable from the

cable wraps�

3� Pop the frame cable anchor off the

frame and unhook the system cable

from the frame�

Cable Anchor

4� Turn the slip-ring dial counter-clock-

wise to the unlocked position �

5� Pull straight out�

NOTICE

Do not touch the contact

pins inside the slip-ring

dial. Stressing the contact

pins can cause them to

break.

Broken Contact Pin

3� Firmly push the monitor down into

the docking system until you feel the

monitor lock into place�

Removing the Monitor

1� Place the Compact C40 so you can

grasp both quick-release knobs�

2� Pull both knobs out and away from the

docking ﬁns� In the same motion as

pulling the knobs out, turn the knobs

together in either direction to disen-

gage the locks�

Note: The locks are disengaged when

the yellow indicator labels are visible

under the knobs.

3� Grip the docking handle and pull the

digital reporting monitor straight up�

Compact C40 DSL / Compact C40 – English – 13

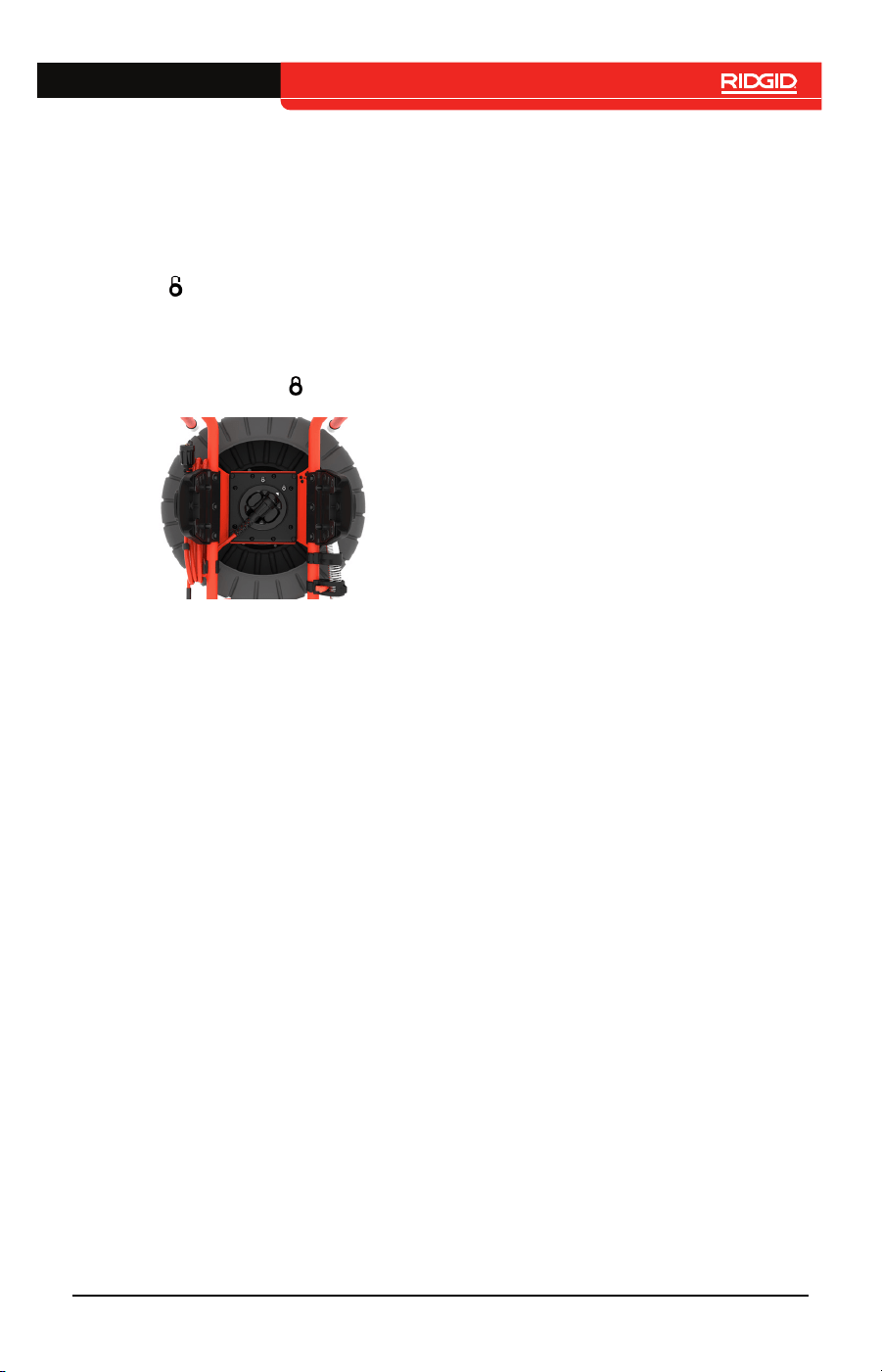

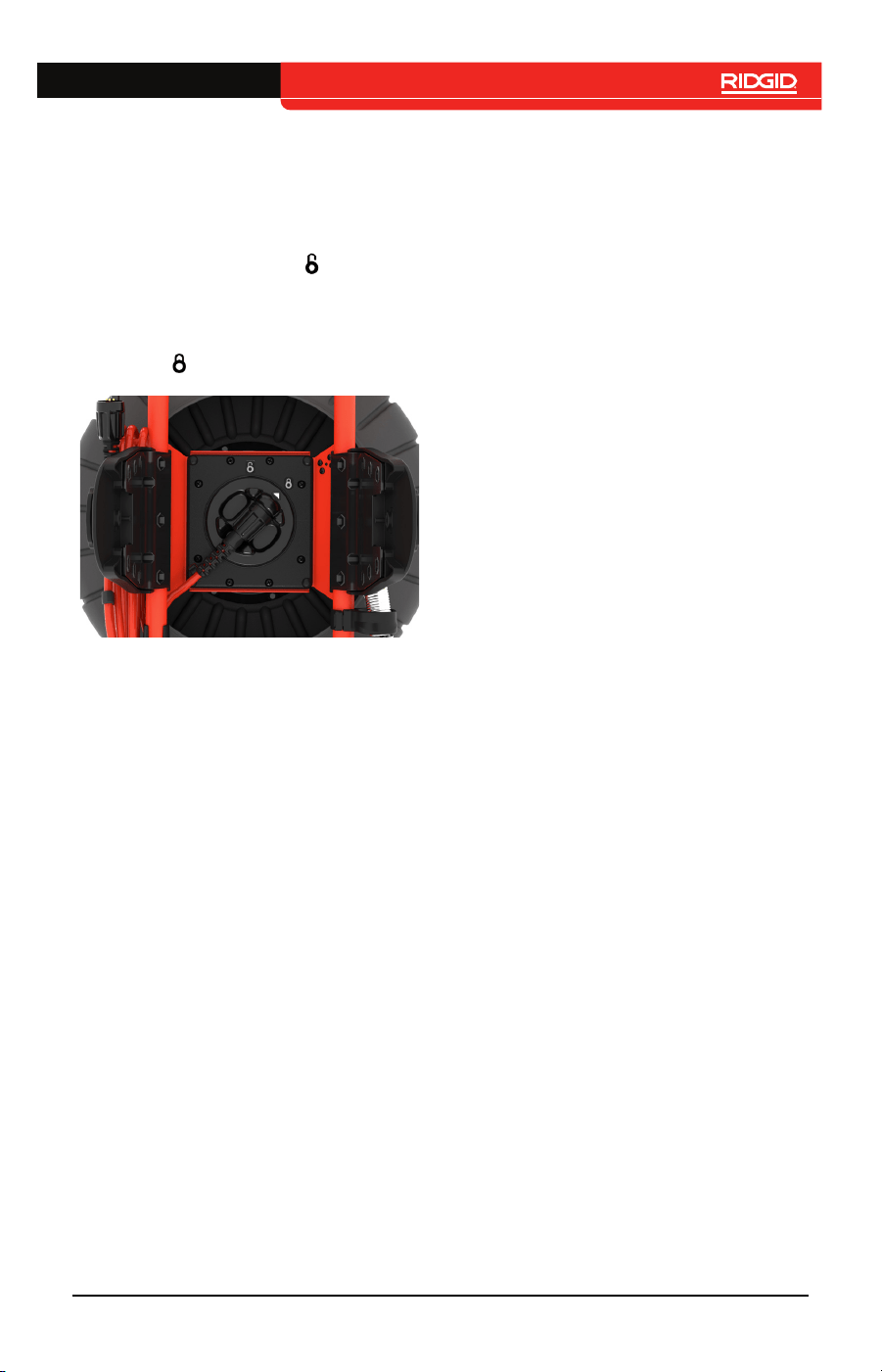

System Cable Installation

To install the system cable, follow these

steps:

1� Align the arrow on the slip-ring dial

with the unlock symbol on the frame

and insert the slip-ring dial into the

slip-ring cavity�

2� Turn the slip-ring dial to the locked po-

sition �

3� Hook the system cable into the frame

hook and snap the cable anchor onto

the frame�

4� Wrap the system cable around the

cable wraps�

Maintenance and Support

Cleaning

Clean your system with rags and a soft

nylon brush� If desired, a mild detergent or

disinfectant can be used� Do not use sol-

vents or high pressure water to clean any

part of the system�

Maintaining Components

Camera Head

Scratches on the camera have a minimal ef-

fect on its performance� Do not use scraping

tools or sand the camera to remove scratch-

es�

Push Cable

Run a rag over the push cable and visually

inspect it for cuts and abrasions while push-

ing it back into the drum� Replace or repair

the push cable if the outer jacket is cut or

abraded�

Storage

The Compact C40 must be stored in a

dry, secure area between -10°C and 70°C

[14°F and 158°F]� Store your equipment in a

locked area out of the reach of children and

people unfamiliar with its purpose�

Support

For support and additional information

about using your system, visit support.

seesnake.com/compact-c40/�

14 – English – Compact C40 DSL / Compact C40

Service and Repair

Improper service or repair can cause the

camera reel to be unsafe to operate.

Service and repair of the camera reel must

be performed at a RIDGID Independent Au-

thorized Service Center� To ﬁnd your near-

est service center or for any service or re-

pair questions:

• Contact your local RIDGID distributor�

• Visit RIDGID�com�

• Contact Ridge Tool Company

Technical Service Department at

rtctechservices@emerson�com or, in

the USA and Canada, call 1-800-519-

3456�

Disposal

Parts of your system contain valuable mate-

rials that can be recycled� There are compa-

nies that specialize in recycling that may be

found locally� Dispose of the components in

compliance with all applicable regulations�

Contact your local waste management au-

thority for more information�

EC Countries: Do not dispose

of electrical equipment with

household waste!

According to the Europe-

an Guideline 2012/19/EU for

Waste Electrical and Electronic

Equipment and its implemen-

tation into national legislation,

electrical equipment that is no

longer usable must be collect-

ed separately and disposed of

in an environmentally correct

manner�

Battery Disposal

EC Countries: Defective or used batteries

must be recycled according to the guideline

2006/66/EEC�

support.seesnake.com/fr/compact-c40

*Présenté avec le moniteur SeeSnake CS6x Versa

Mise à niveau automatique numérique

Manuel de l’opérateur

16 – Français – Compact C40 DSL / Compact C40

Table des matières

*Traduction des instructions d’origine – Français

Introduction

Énoncés réglementaires �� 17

Symboles de sécurité �� 17

Règles générales de sécurité

Sécurité de l’aire de travail �� 18

Sécurité électrique �� 18

Sécurité personnelle �� 18

Utilisation et entretien de l’équipement �� 19

Contrôle préalable �� 20

Vue d’ensemble du Compact C40 DSL et Compact C40

Description�� 21

Caractéristiques techniques �� 22

Équipement standard �� 23

Composantes du système �� 23

Informations de sécurité spéciﬁques

Sécurité Compact C40 �� 24

Consignes d'utilisation

Positionnement �� 24

Routage de la caméra �� 24

Vue d'ensemble de l'inspection �� 25

Guides de canalisation �� 25

Système d'amarrage CS6x Versa

Montage du moniteur �� 26

Retrait du moniteur �� 26

Retrait du câble du système �� 27

Maintenance et assistance

Nettoyage �� 28

Maintenance des pièces �� 28

Rangement �� 28

Assistance �� 28

Entretien et réparation �� 28

Mise au rebut �� 28

Compact C40 DSL / Compact C40 – Français – 17

Introduction

Les avertissements, attentions et in-

structions décrites dans ce manu-

el ne peuvent pas couvrir toutes les

conditions et situations possibles. Il

doit être bien clair pour l'opérateur

que bon sens et attention sont des

facteurs qui ne peuvent être incor-

porés dans le produit et doivent être

fournis par l'opérateur.

Énoncés réglementaires

Si besoin, la Déclaration de Con-

formité CE (999-995-232.10) sera

fournie en pièce jointe de ce man-

uel sous la forme d’un document

séparé.

Cet appareil est conforme à la

partie 15 du règlement FCC. Son

utilisation est soumise aux deux

conditions suivantes: (1) cet ap-

pareil ne doit causer aucune inter-

férence nuisible et (2) cet appareil

doit accepter toute interférence

reçue, y compris celles suscepti-

bles de provoquer un fonctionne-

ment non souhaité.

Importeur UK

Ridge Tool UK (RIDGID)

44 Baker Street

London W1U 7AL, UK

Symboles de sécurité

Dans ce manuel et sur ce produit, des sym-

boles de sécurité et des notices d’aver-

tissement sont utilisés pour communiquer

des informations importantes concernant

la sécurité. Cette section vous permettra de

mieux comprendre ces notices et symboles.

Voici le symbole d’alerte de sécu-

rité. Il est utilisé pour vous avertir

des risques potentiels de bless-

ures personnelles. Veuillez re-

specter tous les messages de

sécurité qui suivent ce symbole

afin d’éviter tout risque de bless-

ure ou de décès.

DANGER

DANGER indique une situation dangereuse

qui, si elle n’est pas évitée, provoquera des

blessures ou un décès.

AVERTISSEMENT

AVERTISSEMENT indique une situation

dangereuse qui, si elle n’est pas évitée,

génère un risque de blessure grave ou de

décès.

ATTENTION

ATTENTION indique une situation dangere-

use qui, si elle n’est pas évitée, génère un

risque de blessure légère.

AVIS

AVIS indique une information

concernant la protection des

biens.

Ce symbole indique la nécessité

de lire le manuel de l’opérateur

soigneusement avant d’utiliser

cet équipement. Ce manuel con-

tient des informations impor-

tantes concernant l’utilisation cor-

recte et sûre de cet équipement.

Ce symbole indique qu’il faut tou-

jours porter des lunettes de pro-

tection avec verres latéraux quand

vous manipulez ou utilisez cet

équipement pour réduire les ris-

ques de blessure aux yeux.

Ce symbole indique le risque de

choc électrique

18 – Français – Compact C40 DSL / Compact C40

• Ne pas exposer l’équipement à la

pluie ou à l’humidité. En cas d’inﬁltra-

tion d’eau dans l’équipement, les risques

de choc électrique seront augmentés�

• Conserver tous les branchements

électriques au sec et en hauteur.

Toucher l’équipement ou les prises avec

les mains mouillées peut augmenter les

risques de choc électrique�

• Ne pas appliquer de contraintes ex-

cessives sur le câble. Ne jamais utiliser

le câble pour lever, tirer ou débrancher

l’outil� Éloignez le câble de toute source

de chaleur, d’huile, d’angles tranchants

ou de tout pièce mobile� Des câbles en-

dommagés ou emmêlés augmentent le

risque de choc électrique�

• Si l’équipement doit être utilisé dans

un environnement humide, utiliser

une alimentation protégée par un dis-

joncteur différentiel de fuite à la terre

(DDFT). L’utilisation d’un disjoncteur

DDFT réduit le risque de choc électrique�

Sécurité personnelle

• Soyez vigilant, prêtez attention à ce

que vous faites et faites preuve de

bon sens lorsque vous utilisez l’équi-

pement. Ne pas utiliser l’équipement

lorsque vous vous sentez fatigué ou si

vous êtes sous l’inﬂuence de drogues,

d’alcool ou de médicaments� Pendant

l’utilisation de l’équipement, un moment

d’inattention peut causer des blessures

sérieuses�

• Habillez-vous de façon adaptée. Ne

pas porter de vêtements amples ou de

bijoux� Des vêtements amples, des bi-

joux ou des cheveux longs peuvent être

attrapés dans les pièces mobiles�

• Conserver une bonne hygiène. Utiliser

de l’eau chaude et savonneuse pour

laver les mains et les autres parties du

corps exposées au contenu des canali-

sations après avoir manipulé ou utilisé

l’équipement d’inspection de canalisa-

tions� Aﬁn de prévenir toute contamina-

tion provenant de matériaux toxiques ou

infectieux, ne pas manger ou fumer lors

Règles générales de

sécurité

AVERTISSEMENT

Lire tous les avertissements de sécurité

et les instructions. Le non-respect des

avertissements et des instructions peut

causer un choc électrique, un incendie

et/ou des blessures graves.

CONSERVEZ CES

INSTRUCTIONS DANS

UN ENDROIT SÛR !

Sécurité de l’aire de travail

• Gardez votre aire de travail propre et

bien éclairée. Les aires de travail en

désordre ou sombre sont propices aux

accidents�

• Ne pas utiliser cet équipement dans

une atmosphère explosive, en cas de

présence de liquides inﬂammables,

de gaz ou de poussière. Cet équipe-

ment peut générer des étincelles sus-

ceptibles d’enﬂammer la poussière ou

des vapeurs�

• Veuillez éloigner les enfants et les

passants de l’équipement quand il

est en service. Les distractions peuvent

vous faire perdre le contrôle�

• Éviter tout traﬁc. Prêter attention aux

véhicules en mouvement lors d’une util-

isation sur ou à proximité des routes�

Porter des vêtements à haute visibilité

ou une veste réﬂéchissante�

Sécurité électrique

• Éviter tout contact corporel avec les

surfaces mises à la terre telles que

tuyauterie, radiateurs, fours et ré-

frigérateurs. Le risque de choc élec-

trique est augmenté si votre corps est

connecté à la terre ou à la masse�

Compact C40 DSL / Compact C40 – Français – 19

de l’utilisation ou lors de la manipulation

de l’équipement d’inspection de canali-

sations�

• Toujours porter un équipement de

protection individuelle approprié lors

de la manutention et de l’utilisation

de l’équipement dans les canalisa-

tions. Les canalisations peuvent conte-

nir des produits chimiques, des bactéries

et d’autres substances pouvant être tox-

iques, infectieuses, et peuvent provoquer

des brûlures ou d’autres problèmes� Un

équipement de protection individuelle

doit toujours comprendre des lunettes de

protection et peut inclure un masque an-

ti-poussières, un casque, une protection

auditive, des gants ou des mouﬂes de

nettoyage, une visière, des vêtements de

protection, des respirateurs et des bottes

renforcées antidérapantes�

• Si vous utilisez en même temps un

équipement de nettoyage des canali-

sations et un équipement d’inspec-

tion des canalisations, veuillez porter

des gants de nettoyage de canalisa-

tions RIDGID. Ne jamais saisir le câble

rotatif de nettoyage de canalisation avec

autre chose que ces gants, que ce soit

d’autres gants ou un chiffon qui pour-

raient s’enrouler autour du câble et caus-

er des blessures aux mains� Porter des

gants de caoutchouc ou de latex unique-

ment en-dessous de gants de nettoyage

de canalisation RIDGID� Ne pas utiliser

des gants de nettoyage de canalisation

endommagés�

Utilisation et entretien de

l’équipement

• Ne pas forcer l’équipement. Utiliser

l’équipement approprié pour votre appli-

cation� Un équipement adapté permet de

faire du bon travail dans des conditions

optimales de sécurité�

• Ne pas utiliser l’équipement si l’inter-

rupteur d’alimentation ne permet pas

d’allumer et d’éteindre. Tout équipe-

ment qui ne peut être contrôlé par l’inter-

rupteur d’alimentation est dangereux et

doit être réparé�

• Débrancher la prise de l’alimentation

et/ou de la batterie avant de procéder

à tout réglage, de changer des ac-

cessoires ou d’entreposer l’équipe-

ment. Les mesures de sécurité préven-

tives permettent de réduire les risques

de blessure�

• Ranger les équipements non util-

isés hors de portée des enfants et

ne pas autoriser des personnes non

habituées ou qui n’ont pas lu ces in-

structions à utiliser l’équipement. Cet

équipement peut être dangereux dans

les mains d’utilisateurs non formés�

• Entretien de l’équipement Faire un

contrôle de mauvais alignement ou de

ﬁxation des parties mobiles, de rup-

ture de pièces, et de toute autre con-

dition pouvant affecter le fonctionne-

ment de l’équipement. En cas de

dommages, faites réparer l’équipement

avant de l’utiliser� De nombreux acci-

dents sont provoqués par des équipe-

ments mal entretenus�

• Ne pas viser trop loin. Garder une po-

sition stable et équilibrée en tout temps�

Cela permet un meilleur contrôle de

l’équipement dans les situations inatten-

dues�

• Utiliser l’équipement et ses acces-

soires conformément à ces instruc-

tions en tenant compte des condi-

tions de travail et de la tâche à réaliser.

L’utilisation de cet équipement pour des

tâches non prévues peut causer des sit-

uations dangereuses�

• N’utiliser que les accessoires recom-

mandés par le fabricant de votre équi-

pement. Les accessoires adaptés à un

équipement peuvent être dangereux s’ils

sont utilisés sur un autre équipement�

• Conserver les mains sèches, propres,

sans huile ni graisses. Des poignées

propres permettent un meilleur contrôle

de l’équipement�

20 – Français – Compact C40 DSL / Compact C40

connexions électriques peuvent

provoquer des étincelles.

7. Une zone dégagée, nivelée, stable et

sèche pour l’opérateur. Ne pas utilis-

er cet équipement en ayant les pieds

dans l’eau.

8. Examiner le travail qui doit être ac-

compli, et déterminer l’équipement

approprié pour cette tâche.

9. Évaluer l’aire de travail et installer des

barrières si nécessaire pour tenir les

passants à distance.

Voir les informations de sécurité

spéciﬁques au produit et les avertisse-

ments à partir de la 24.

Contrôle préalable

AVERTISSEMENT

Inspectez votre équipement avant ch-

aque utilisation et corriger tout problème

aﬁn de réduire les risques de blessures

graves causées par un choc électrique

ou par toute autre cause et d’éviter d’en-

dommager votre équipement.

Suivez les étapes ci-après pour l’inspection

de tout équipement:

1. Coupez l’alimentation électrique de

votre équipement.

2. Débranchez et inspectez tous les

câbles et connecteurs pour détecter

tout dommage ou modification.

3. Nettoyez toute poussière, huile ou

autre salissure présente sur votre

équipement pour faciliter l’inspection

et éviter qu’il ne vous glisse des mains

pendant le transport ou l’utilisation.

4. Inspectez votre équipement pour dé-

tecter toute pièce cassée, érodée,

manquante, mal alignée ou bloquée

ou toute autre condition qui pour-

rait empêcher un fonction normal et

sécurisé.

5. Se reporter aux instructions pour in-

specter tout autre équipement et s’as-

surer qu’il se trouve en bonnes condi-

tions d’utilisation.

6. Inspecter l’aire de travail pour vérifier

les éléments suivants:

• Un éclairage adapté.

• La présence de liquides, de va-

peurs ou de poussières inflam-

mables. Le cas échéant, ne pas

travailler dans cette zone tant que

les sources n’ont pas été identi-

fiées et corrigées. L’équipement

n’est pas antidéflagrant. Les

Compact C40 DSL / Compact C40 – Français – 21

Vue d’ensemble du Compact C40 DSL et Compact C40

AVIS

Compact C40 est utilisé pour désigner à la fois le Compact C40 et le Compact C40

DSL dans ce manuel. La Compact C40 DSL comprend une tête de caméra numérique

à nivellement automatique, tandis que la tête de caméra de la Compact C40 se niv-

elle mécaniquement. Pour le reste, les produits sont fonctionnellement identiques

.

Description

L'enrouleur de caméra RIDGID

®

SeeSnake

®

Compact C40 est d'une installation rapide et

facile et peut faire face aux conditions d'in-

spection les plus diverses et exigeantes� Le

Compact C40 DSL est équipé d’une tête de

caméra numérique à nivellement automa-

tique ce qui permet une visualisation ul-

tra-ﬂuide des canalisations sans pièces mo-

biles� Les deux systèmes utilisent un câble

de poussée assez rigide pour vous donner

la puissance nécessaire pour pousser à tra-

vers des canalisations petites ou étroites,

mais sufﬁsamment ﬂexible pour faire plu-

sieurs courbes serrées�

La sonde FleX mitter

®

aide à localiser les

points importants dans la canalisation� Les

sondes FleXmitter disposent d'antennes

longues et puissantes capables d'émettre

un signal assez fort pour localiser l'em-

placement de la caméra sous terre, tout en

gardant leur ﬂexibilité dans les courbes�

Compatibilité

Pour accéder à toutes les fonctionnalités du

Compact C40, y compris la mise à niveau

automatique numérique sur le Compact

C40 DSL, utilisez le Compact C40 avec

n’importe quel moniteur SeeSnake actuel-

lement disponible à l’achat� Il s’agit notam-

ment des moniteurs SeeSnake CS6x Versa,

CS65xr et CS12x, ainsi que du dispositif

d’inspection mobile CSx Via�

Le Compact C40 est rétrocompatible avec

n’importe quel moniteur SeeSnake pour

enregistrer et distribuer les inspections� Le

SeeSnake CS6x Versa est spécialement

conçu pour être monté sur le système d’ac-

crochage du Compact C40 pour une visu-

alisation facile, une installation rapide et un

transport sans effort�

Description de la Technologie TruSense

®

La technologie TruSense établit une liaison

de communication bidirectionnelle entre la

tête de caméra et le moniteur Wi-Fi de la

série CSx connecté� Capteurs perfection-

nés installés sur la caméra servent à fournir

des informations très importantes concer-

nant l’intérieur des canalisations�

Capteurs TruSense inclus

TiltSense

™

: L’inclinomètre TiltSense me-

sure le degré d’inclinaison de la caméra et

l’afﬁche sur un moniteur compatible Wi-Fi

de la série CSx, vous donnant ainsi un in-

dicateur ﬁable de l’angle de la caméra lor-

squ’elle est placée dans la conduite�

Capteur photo HDR : Le capteur photo

à plage dynamique élevée (HDR) élargit

la plage dynamique de la caméra, ce qui

permet d’afﬁcher un plus grand ratio entre

les zones lumineuses et sombres dans la

même image sans réduire la visibilité�

22 – Français – Compact C40 DSL / Compact C40

Caractéristiques techniques

Poids 7.8kg [17livres]

Dimensions

Longueur

626mm [25pouces]

Profondeur

360mm [14pouces]

Hauteur

429 mm [16,9 pouces]

Diamètre du

tambour

432mm [17pouces]

Caméra TruSense, Compact C40 DSL

Type

À mise à niveau

automatique

numerique

Longueur

19mm [0,7pouce]*

32 mm [1,3 pouces]**

Diamètre 25mm [1pouce]

Caméra TruSense, Compact C40

Type

À mise à niveau

automatique

Longueur

26mm [1pouces]*

37 mm [1,5 pouces]**

Diamètre 25mm [1pouces]

Résolution 640 × 480 pixels

Sonde

Type FleX mitter

®

Fréquence 512 Hz

Mesure de distance

Type

Compteur TruSense

Communication

des données

Bidirectionnelle

Câble de poussée

Longueur 40 m [131 pieds]

Diamètre

6.7mm [0,27pouces

]

Caractéristiques techniques

Diamètre du

cœur de fibre

de verre

3mm [0,12pouces]

Rayon

minimum de

courbure

64mm [2,5pouces]

Capacité de la

canalisation

§

38à 152mm

[1,5à 6pouces]

Longueur du

câble du système

3 m [10 pieds]

Environnement de fonctionnement

Température

‡

-10 à 50°C

[14 à 122°F]

Température

de stockage

-10 à 70°C

[14 à 158 °F]

Protection de

l'entrée

(sans

moniteur)

IP×6

Humidité

relative

5 à 95 pour cent

Altitude

4 000 m [13 123

pieds

]

Profondeur

de champ de

la caméra

Étanche jusqu’à

100m (328,1pieds)

de profondeur

* Mesurée de la lentille au ressort.

** Mesurée de la lentille à la fin du filetage.

§ La capacité réelle de la canalisation

dépend des conditions de ladite canalisation.

‡ Même si la caméra peut fonctionner dans

des températures extrêmes, la qualité de

l'image peut varier.

Compact C40 DSL / Compact C40 – Français – 23

Poignée du cadre

Tambour

Pieds en caoutchouc

Cadre

Équipement standard

• SeeSnake Compact C40

• Système d'amarrage

• Manuel de l'opérateur

• Guide de canalisation

• Clé à molette

Composantes du système

Recouvrements

pour câble

Câble

système

SeeSnake

Cadre

Système d'amarrage

Sonde FleX mitter

Tête de caméra

Manchon de verrouillage

24 – Français – Compact C40 DSL / Compact C40

Informations de

sécurité spéciﬁques

AVERTISSEMENT

Cette section contient des informations

de sécurité importantes spéciﬁques au

Compact C40. Lisez attentivement ces

informations de sécurité avant d'utiliser

cet équipement pour réduire les risques

de chocs électriques, d'incendie et/ou de

blessures graves.

CONSERVER TOUS LES

AVERTISSEMENTS ET

INSTRUCTIONS POUR

RÉFÉRENCE FUTURE !

Sécurité Compact C40

• Préalablement à toute utilisation de cet

équipement, il est indispensable de lire

et de comprendre ce manuel, le manu-

el du moniteur numérique de reporting

et les instructions de tout autre équipe-

ment que vous utiliserez. Le non-respect

de ces instructions peut causer des dom-

mages matériels et/ou des blessures per-

sonnelles graves� Veuillez conserver le man-

uel avec l'équipement pour future référence�

• Utiliser cet équipement dans l'eau ac-

croît les risques de choc électrique. Ne

pas utiliser ce système si l'opérateur ou

l'équipement se trouvent dans l'eau�

• Cet équipement n'est pas conçu pour of-

frir une protection et une isolation con-

tre les hautes tensions. Ne pas utiliser en

cas de risque de contact avec une haute

tension�

• Pour prévenir tout dommage de l'équi-

pement et réduire les risques de bles-

sures, ne pas faire subir de chocs mé-

caniques à l'équipement. Tout choc

mécanique peut endommager l'équipe-

ment et augmenter les risques de bless-

ures graves�

• Toujours porter un équipement de pro-

tection individuelle approprié lors de la

manutention et de l'utilisation de l'équi-

pement dans les canalisations. Porter un

équipement de protection individuelle ap-

proprié, tels que des gants en latex ou en

caoutchouc, des lunettes anti-éclabous-

sures, un écran facial et un appareil de pro-

tection respiratoire lors de l'inspection de

canalisations pouvant contenir des produits

chimiques dangereux ou des bactéries�

Toujours porter des lunettes de protection

contre la poussière et autre corps étrangers�

Consignes d'utilisation

Positionnement

Placez votre système SeeSnake près de

l'entrée de la canalisation afin de pouvoir

manipuler le câble de poussée tout en voy-

ant le moniteur. Assurez-vous que le tam-

bour peut tourner librement. Si l'enrouleur

est placé à un endroit où le tambour ne peut

pas tourner librement, cela peut provoquer

un enroulement excessif du câble et des

dommages et/ou des blessures graves.

Routage de la caméra

Si la caméra est à l'intérieur du tambour,

vous devez la faire passer par les guides de

câble de poussée. Le câble de poussée et

la tête de caméra doivent être filetés à tra-

vers les trois guides.

1. Appuyez sur la languette vers le bord

extérieur du guide de poussée le plus

éloigné pour verrouiller / ouvrir l'atta-

che et libérer le ressort de la caméra.

Compact C40 DSL / Compact C40 – Français – 25

2. Accédez à l'intérieur du tambour et

cherchez la caméra.

3. Insérez la caméra dans le guide in-

terne du câble de poussée, puis dans

les deux guides externes du câble de

poussée.

4. Replacez l'attache à ressort en po-

sition de fonctionnement pour fixer

le ressort et empêcher le câble de

poussée de se rétracter dans le tam-

bour.

Position de fonctionnement

Ouvert Verrouillé

Ne verrouillez l'attache à ressort que lor-

sque vous routez la caméra. Maintenez l'at-

tache à ressort en position de fonctionne-

ment pendant une utilisation normale.

Vue d'ensemble de

l'inspection

Pour réaliser une inspection de canalisation,

connectez le moniteur See Snake, allumez

le système, pousser le câble de poussée

dans la canalisation et observez l'écran.

Pour les options avancées d'inspection, tell-

es que la capture média, la localisation de

la sonde, le suivi du câble de poussée et

la génération de rapports, reportez-vous au

manuel fourni avec votre moniteur.

Connexion au moniteur

Connectez le câble du système au moniteur

en alignant le détrompeur du connecteur

avec la fiche et en poussant le connecteur.

REMARQUE

Ne tournez que le man-

chon de verrouillage ex-

terne. Ne pliez ou tordez

jamais le connecteur.

Manchon de ver-

rouillage externe

Fiche

Arête de

connecteur

Goupille de

guidage

Récupération de la caméra

Retirez le câble de la canalisation de façon

lente et régulière puis enroulez petit à petit

le câble dans le tambour. Essuyez le câble

de poussée avec une serviette en papier ou

un chiffon à mesure que vous le retirez.

REMARQUE

N'exercez pas de force

excessive et ne tirez

pas avec un angle serré.

Si vous enroulez des

longueurs trop grandes

ou en forçant sur la

câble de poussée, vous

risquez de provoquer

des boucles, des nœuds

ou des dommages.

Guides de canalisation

Les guides de canalisation centrent la

caméra dans la canalisation, ce qui amélio-

re la qualité de l'image et aide à conserv-

er la lentille propre. Utilisez les guides de

canalisation quand cela est possible pour

réduire l'usure et les contraintes sur le sys-

tème de caméra.

26 – Français – Compact C40 DSL / Compact C40

Système d'amarrage

CS6x Versa

AVERTISSEMENT

Ne portez pas le Compact C40 par le

cadre de support du moniteur ou sa

béquille. Sinon, vous risqueriez de

désengager la poignée d’amarrage du

moniteur du système d’amarrage et de

provoquer des dommages matériels et/

ou des blessures graves.

Montage du moniteur

1. Tournez les joints d'amarrage sur les

côtés de la béquille de manière à ce

que les ouvertures soient dirigées

vers le bas.

Joints

d’amarrage

Cadre de support

Clips de

support

2. Centrez le CS6x Versa sur les ailettes

d'amarrage et alignez les joints d'am-

arrage avec les rotules d'articulation.

Ailerons d’amarrage

Fiches de joint

Bouton d’ouverture rapide

3. Poussez fermement le moniteur vers

le bas dans le système d'ancrage

jusqu'à ce que vous sentiez que le

moniteur se verrouille en place.

Retrait du moniteur

1. Placez le Compact C40 de manière

à pouvoir saisir les deux boutons de

serrage rapide.

2. Tirez les deux boutons vers l'extérieur

et éloignez-les des ailettes d'amar-

rage. En effectuant le même mouve-

ment que lors du retrait des boutons,

tournez ces boutons ensemble dans

l'une ou l'autre direction pour désen-

gager les verrous.

Remarque : les verrous sont désen-

gagés lorsque les repères jaunes sont

visibles sous les boutons.

3. Saisissez la poignée d'amarrage

et tirez le moniteur de rapports

numériques vers le haut.

Béquille

Compact C40 DSL / Compact C40 – Français – 27

Retrait du câble du système

1. Débranchez le câble système du

moniteur de rapports et retirez le

moniteur du système d'accueil.

2. Déroulez le câble système des enrou-

lements de câble.

3. Retirez l'ancrage du câble du cadre et

décrochez le câble système du cro-

chet du cadre.

Ancrage de câble

4. Tournez la bague de glissement

du cadran dans le sens antihoraire

jusqu'à la position déverrouillée .

5. Tirez droit devant.

AVIS

Ne touchez pas les

broches de contact à l'in-

térieur de la bague de

glissement du cadran. La

mise sous contrainte des

broches de contact peut

entraîner leur rupture.

Broche de contact brisée

Installation du câble système

Pour installer le câble système, suivez ces

étapes :

1. Alignez la flèche sur la bague de

glissement du cadran avec le sym-

bole de déverrouillage sur le cadre

et insérez la bague de glissement du

cadran dans sa cavité.

2. Tournez la bague de glissement du

cadran en position verrouillée .

3. Accrochez le câble du système dans

le crochet du cadre et encliquetez

l'ancrage du câble dans le cadre.

4. Enroulez le câble système autour des

enroulements de câble.

28 – Français – Compact C40 DSL / Compact C40

Maintenance et

assistance

Nettoyage

Nettoyez votre systèmes avec des chiffons

et une brosse douce en nylon. Si vous le

souhaitez, vous pouvez utiliser un détergent

ou un désinfectant doux. N’utilisez pas de

solvant ou de nettoyeur à pression pour net-

toyer le système.

Maintenance des pièces

Tête de caméra

Les éraflures sur la caméra ont un effet

limité sur ses performances. N’utilisez pas

d’outil pour racler ou du papier de verre

pour éliminer les égratignures.

Câble de poussée

Faites passer un chiffon sur le câble de

poussée et inspectez-le visuellement pour

repérer toute coupure ou éraflure en l’enrou-

lant sur le tambour. Remplacez ou réparez

le câble de poussée si la gaine extérieur est

coupée ou érodée.

Rangement

Le Compact C40 doit être entreposé dans

un endroit sec et sûr ayant une température

de -10°C à 70°C [14°F à 158°F]. Entreposez

votre équipement dans une zone fermée

hors de portée des enfants et des gens non

familiarisés avec son utilisation.

Assistance

Pour toute assistance ou information sup-

plémentaire concernant l’utilisation de

votre système, rendez-vous sur support.

seesnake.com/fr/compact-c40.

Entretien et réparation

Tout entretien ou réparation incorrects

peut rendre l’enrouleur à caméra dan-

gereux à utiliser.

L’entretien et les réparations de l’enrouleur à

caméra doivent être effectués par un Centre

de Service Autorisé Indépendant RIDGID.

Pour trouver votre centre de service le plus

proche ou pour question d’entretien ou de

réparation:

• Contactez votre distributeur RIDGID

local.

• Visitez RIDGID.com.

• Contactez le Service Technique

de Ridge Tool Company à

r[email protected] ou aux

États-Unis et au Canada, appelez le

1-800-519-3456.

Mise au rebut

Certaines parties de votre système con-

tiennent des matériaux de valeur qui peu-

vent être recyclés. Renseignez-vous auprès

des sociétés spécialisées dans le recyclage

dans votre région. La mise au rebut des

composants doit être effectuée conformé-

ment aux réglementations applicables. Con-

tacter les autorités de gestion des déchets

pour plus d’informations.

Pays de la CE: Ne jetez pas

les équipements électriques

avec les déchets ménagers !

Conformément à la Directive

européenne 2012/19/EU rel-

ative aux déchets d’équipe-

ments électriques et électro-

niques et à son intégration

dans la législation nationale,

tout équipement électrique qui

n’est plus utilisable doit être

collecté séparément et éliminé

d’une manière ne causant pas

de dommages à l’environne-

ment.

Mise au rebut des piles

Pays de la CE: Les piles défectueuses ou

usées doivent être recyclées conformément

à la norme 2006/66/EEC.

support.seesnake.com/es/compact-c40

*Se muestra con monitor SeeSnake CS6x Versa

Autonivelada digital

Manual del operador

Índice

*Traducción de las instrucciones originales – Español

Introducción

Declaraciones reglamentarias ��31

Símbolos de seguridad ��31

Reglas generales de seguridad

Seguridad en el área de trabajo ��32

Seguridad eléctrica �� 32

Seguridad personal ��32

Uso y cuidado del equipo ��33

Inspección previa al uso ��34

Visión general del Compact C40 DSL y Compact C40

Descripción �� 35

Especiﬁcaciones ��36

Componentes del sistema ��37

Información especíﬁca de seguridad

Seguridad del CompactC40 ��37

Instrucciones de funcionamiento

Colocación ��38

Alineamiento de la cámara ��38

Visión general de la inspección ��38

Guías de tubería ��39

Sistema de acoplamiento CS6xVersa

Montaje del monitor ��39

Extracción del monitor ��40

Retirar el cable del sistema ��40

Mantenimiento y asistencia

Limpieza ��41

Componentes de mantenimiento ��41

Almacenamiento ��41

Asistencia ��41

Servicio y reparación ��42

Desecho ��42

30 – Español – Compact C40 DSL / Compact C40

Introducción

Las advertencias, precauciones

e instrucciones contenidas en

este manual no pueden contem-

plar todas las condiciones y situ-

aciones que pudiesen ocurrir. El

operador debe comprender que el

sentido común y la precaución son

factores que no se pueden incorpo-

rar a este producto, sino que son su

propia responsabilidad.

Declaraciones reglamentarias

La declaración de conformidad

CE (999-995-232�10) acom-

pañará a este manual como un

documento separado cuando así

se requiera�

Este equipo cumple con las reglas

de la parte 15 de la FCC� El fun-

cionamiento está sujeto a estas

dos condiciones: (1) este equipo

no puede causar interferencias

perjudiciales y (2) este equipo

debe aceptar toda interferencia

recibida, incluidas las que pueden

causar un funcionamiento no de-

seado�

Importador de RU

Ridge Tool UK (RIDGID)

44 Baker Street

London W1U 7AL, UK

Símbolos de seguridad

Los símbolos de seguridad y las palabras

clave que aparecen en este manual y en

el producto se usan para comunicar infor-

mación importante sobre cuestiones de se-

guridad� Esta sección está diseñada para

mejorar la comprensión de estos símbolos

y palabras clave�

Este es el símbolo de alerta de

seguridad: se utiliza para avisarle

de posibles peligros de lesiones�

Obedezca todos los mensajes de

seguridad que acompañan a este

símbolo para evitar la posibilidad

de lesiones o muerte�

PELIGRO

PELIGRO indica una situación peligrosa

que, si no se evita, ocasionará muertes o

lesiones graves�

ADVERTENCIA

ADVERTENCIA indica una situación

peligrosa que, si no se evita, puede oca-

sionar muertes o lesiones graves�

ATENCIÓN

ATENCIÓN indica una situación peligro-

sa que, si no se evita, puede ocasionar le-

siones leves o moderadas�

AVISO

AVISO indica información

relacionada con la protec-

ción de bienes materiales�

Este símbolo le indica que debe

leer detenidamente el manual del

operador antes de usar el equipo�

El manual contiene información

importante acerca del uso seguro

y apropiado de la unidad�

Este símbolo signiﬁca que siem-

pre hay que utilizar goggles o

lentes de seguridad con protecto-

res laterales al manipular o usar

este equipo para reducir el riesgo

de lesiones oculares�

Este símbolo indica el riesgo de

descarga eléctrica�

Compact C40 DSL / Compact C40 – Español – 31

mayor riesgo de descarga eléctrica si in-

gresa agua al equipo�

• Mantenga todas las conexiones eléc-

tricas secas y alejadas del suelo.

Tocar el equipo o las conexiones con las

manos mojadas puede aumentar el ries-

go de descarga eléctrica�

• No maltrate el cable de corriente.

Nunca use el cable para levantar, jalar

o desenchufar el equipo� Manténgalo

alejado del calor, aceite, bordes ﬁlosos

y partes móviles� Los cables dañados o

enredados aumentan el riesgo de des-

cargas eléctricas�

• Si no se puede evitar el uso del equi-

po en un lugar húmedo o mojado, uti-

lice un suministro eléctrico protegido

por un interruptor con detección de

falla a tierra (GFCI). El uso de este tipo

de interruptores reduce el riesgo de des-

cargas eléctricas�

Seguridad personal

• Manténgase alerta, concéntrese en lo

que está haciendo y utilice el senti-

do común cuando use el equipo. No

utilice el equipo cuando esté cansado o

bajo la inﬂuencia de drogas, alcohol o

medicamentos� Cualquier momento de

distracción al usar el equipo puede cau-

sar lesiones graves�

• Vístase adecuadamente. No utilice

ropa holgada ni joyería, pues las ropas

holgadas, la joyería y el cabello largo

pueden quedar atrapados en las partes

móviles�

• Siga buenas prácticas de higiene.

Después de manipular o usar equipos

de inspección de drenajes, use agua

caliente y jabón para lavarse las manos

y otras partes del cuerpo expuestas al

contenido del drenaje� Para evitar con-

taminación por materiales tóxicos o in-

fecciosos, no coma ni fume cuando use

o manipule equipos de inspección de

drenajes�

• Utilice siempre equipo de protección

personal adecuado al manipular y

Reglas generales de

seguridad

ADVERTENCIA

Lea todas las advertencias e instruc-

ciones de seguridad. No obedecerlas po-

dría ocasionar descargas eléctricas, in-

cendios o lesiones graves.

¡GUARDE ESTAS

INSTRUCCIONES!

Seguridad en el área de

trabajo

• Mantenga su área de trabajo limpia y

bien iluminada. Las áreas desordena-

das u oscuras aumentan el riesgo de ac-

cidentes�

• No use el equipo en atmósferas ex-

plosivas, como en presencia de líqui-

dos, gases o polvos inﬂamables. El

equipo puede producir chispas que po-

drían encender los gases o el polvo�

• Mantenga alejados a niños y espect-

adores cuando use el equipo. Las dis-

tracciones pueden causar la pérdida de

control�

• Evite el tráﬁco. Preste atención a los

vehículos en movimiento al usarlo en

carreteras o cerca de ellas� Use ropa al-

tamente visible o chalecos reﬂectores�

Seguridad eléctrica

• Evite el contacto corporal con super-

ﬁcies conectadas a tierra, como tu-

berías, radiadores, estufas y refrig-

eradores. Existe un mayor riesgo de

descarga eléctrica si su cuerpo está

conectado a tierra�

• No exponga el equipo a la lluvia o a

condiciones de humedad. Existe un

32 – Español – Compact C40 DSL / Compact C40

usar el equipo en drenajes. Los dre-

najes pueden contener químicos, bacte-

rias y otras sustancias que podrían ser

tóxicas, infecciosas o causar quemadu-

ras u otros problemas� Un equipo de pro-

tección personal adecuado siempre in-

cluye lentes de seguridad y podría incluir

una máscara antipolvo, casco, protec-

ción auditiva, guantes o manoplas para

limpieza de drenajes, guantes de goma

o de látex, protectores faciales, goggles,

ropa protectora, respiradores y calzado

antideslizante con puntas de acero�

• Si va a usar un equipo de limpieza de

drenajes junto con un equipo de in-

spección de drenajes, utilice guantes

para limpieza de drenajes de RID GID.

Nunca tome el cable giratorio de limpie-

za de drenajes con otra cosa, incluyendo

otros guantes o trapos, ya que pueden

quedar atrapados alrededor del cable

y causar lesiones en las manos� Utilice

solamente guantes de látex o goma de-

bajo de los guantes para limpieza de

drenajes de RID GID� No utilice guantes

de limpieza de drenaje dañados�

Uso y cuidado del equipo

• No fuerce el equipo. Utilice el equipo

apropiado para el trabajo en cuestión: el

equipo correcto siempre lo hará mejor y

de forma más segura�

• No utilice el equipo si el interruptor no

lo enciende ni lo apaga. Todo equipo

que no pueda ser controlado con el inter-

ruptor es peligroso y debe ser reparado�

• Desconecte el cable de la fuente de

electricidad y quite la batería del equi-

po antes de realizar cualquier ajuste,

cambiar accesorios o guardarlo. Las

medidas de seguridad preventivas redu-

cen el riesgo de lesiones�

• Guarde el equipo que no esté sien-

do utilizado fuera del alcance de los

niños y no permita que lo usen perso-

nas que no estén familiarizadas con

el equipo o con estas instrucciones.

Este equipo puede ser peligroso en

manos de personas no capacitadas�

• Realice el mantenimiento del equipo.

Revise que no haya desalineaciones o

bloqueos en las partes móviles, que no

falten partes o estén rotas, y que no ex-

ista ninguna otra condición que pueda

afectar el funcionamiento del equipo�

Si el equipo está dañado, asegúrese

de que sea reparado antes de usarlo�

Muchos accidentes ocurren porque los

equipos no reciben un mantenimiento

adecuado�

• No adopte posturas forzadas.

Mantenga el equilibrio y los pies ﬁrmes

en todo momento, esto permite un mejor

control del equipo en situaciones ines-

peradas�

• Use el equipo y sus accesorios de ac-

uerdo con estas instrucciones y tenga

en cuenta las condiciones de trabajo

y la tarea a realizar. Usar el equipo para

operaciones diferentes a las previstas

puede generar situaciones peligrosas�

• Utilice solamente accesorios

recomendados por el fabricante para

su equipo. Los accesorios apropiados

para un equipo pueden ser peligrosos si

se utilizan en otros�

• Mantenga las agarraderas secas, lim-

pias y libres de aceites y grasa. Esto

ayuda a controlar mejor el equipo�

Compact C40 DSL / Compact C40 – Español – 33

Inspección previa al uso

ADVERTENCIA

Para reducir el riesgo de lesiones graves

debido a descargas eléctricas u otras

causas, y para evitar daños al equipo, in-

specciónelo por completo y corrija cual-

quier problema antes de cada uso.

Para hacer esta inspección, siga los estos

pasos:

1� Apague el equipo�

2� Desconecte e inspeccione todos los

cables y conexiones para comprobar

que no exista ningún daño o modiﬁ-

cación�

3� Limpie toda suciedad, aceite u otra

contaminación de su equipo para fa-

cilitar la inspección y evitar que se

le resbale de las manos mientras lo

transporta o lo usa�

4� Examine la unidad en busca de par-

tes rotas, desgastadas, faltantes, mal

alineadas o bloqueadas, o cualquier

otra condición que pueda afectar el

uso seguro y normal del equipo�

5� Consulte las instrucciones del resto

de los equipos para inspeccionarlos y

asegurarse de que estén en buenas

condiciones de uso�

6� Revise el área de trabajo en busca de

lo siguiente:

• Iluminación adecuada�

• Líquidos, vapores o polvos in-

ﬂamables que puedan encend-

erse� En caso de haberlos, no

trabaje en el área hasta que su

origen haya sido identiﬁcado y

solucionado� El equipo no es a

prueba de explosiones� Las con-

exiones eléctricas pueden oca-

sionar chispas�

7� Un lugar despejado, nivelado, estable

y seco para el operador� No utilice el

equipo si sus pies están sobre una

superﬁcie mojada�

8� Analice el trabajo a realizar y deter-

mine cuál es el equipo correcto para

la tarea�

9� Observe el área de trabajo y coloque

barreras si es necesario para man-

tener alejadas a las personas pre-

sentes�

A partir de la página 37 puede encon-

trar información y advertencias de segu-

ridad especíﬁcas del producto.

34 – Español – Compact C40 DSL / Compact C40

Descripción

El carrete de cámara RIDGID

®

SeeSnake

®

CompactC40 ofrece una conﬁguración ráp-

ida y fácil, y puede asumir las condiciones

de inspección más diversas y exigentes� El

Compact C40 DSL viene con un cabezal

de cámara con nivelación automática digi-

tal para mantener la imagen de la cámara

nivelada a medida que se mueve a través

de la tubería, lo que proporciona una vi-

sualización ultra suave sin piezas móviles�

Ambos sistemas utilizan un cable de em-

puje lo suﬁcientemente rígido como para

brindarle la potencia para atravesar tu-

berías pequeñas o restringidas, pero lo su-

ﬁcientemente ﬂexible como para realizar

múltiples giros cerrados�

La sonda FleXmitter

®

ayuda a localizar pun-

tos de interés en la tubería� Las sondas

FleXmitter tienen antenas largas y potentes

capaces de emitir una señal lo suﬁciente-

mente fuerte como para identiﬁcar la ubi-

cación de la cámara bajo tierra, al mismo

tiempo que conserva su ﬂexibilidad en los

giros�

Compatibilidad

Para acceder a todas las funciones del

Compact C40, incluida la nivelación au-

tomática digital con la Compact C40 DSL,

utilice el Compact C40 con cualquier moni-

tor SeeSnake actualmente disponible para la

compra� Entre ellos se incluyen los monitores

SeeSnake CS6x Versa, CS65xr y CS12x,

así como el dispositivo de inspección móvil

CSx Via�

El SeeSnake CS6xVersa está diseñado es-

pecíﬁcamente para montarse en el sistema

de acoplamiento del CompactC40 para fa-

cilitar la visualización, la conﬁguración rápi-

da y el transporte sin esfuerzo�

Descripción de la tecnología TruSense

®

La tecnología TruSense establece un en-

lace de comunicación bidireccional entre el

cabezal de la cámara y un monitor conecta-

do con Wi-Fi de la serie CSx�

Sensores TruSense incluidos

TiltSense

™

: El inclinómetro TiltSense mide

el grado de inclinación de la cámara y lo

muestra en un monitor habilitado para Wi-Fi

de la serie CSx, lo que le proporciona un in-

dicador útil del ángulo de la cámara cuando

se encuentra dentro de la tubería�

Sensor de imagen HDR : El sensor de im-

agen de alto rango dinámico (HDR) amplía

el rango dinámico de la cámara, permitien-

do que se muestre una mayor proporción de

áreas brillantes y oscuras en la misma im-

agen al mismo tiempo sin reducir la visibi-

lidad�

Visión general del Compact C40 DSL y Compact C40

AVISO

Compact C40 se utiliza para referirse tanto a la Compact C40 como a la Compact

C40 DSL a lo largo de este manual. La Compact C40 DSL incluye un cabezal de

cámara digital autonivelante, mientras que el cabezal de cámara de la Compact C40

se nivela mecánicamente. Por lo demás, los productos son funcionalmente idénticos.

Compact C40 DSL / Compact C40 – Español – 35

Especiﬁcaciones

Peso 7�8 kg [17 lb]

Dimensiones

Largo 626 mm [25 pulg�]

Ancho 360 mm [14 pulg�]

Alto

429 mm [16�9 pulg�]

Diámetro del tambor

432 mm [17 pulg�]

Cámara TruSense, Compact C40 DSL

Tipo

Autonivelada

digital

Largo

19 mm [0�7 pulg�]*

32 mm [1�3 pulg�]**

Diámetro 25 mm [1 pulg�]

Cámara TruSense, Compact C40

Tipo Autonivelada

Largo

26 mm [1 pulg�]*

37 mm [1�5 pulg�]**

Diámetro 25 mm [1 pulg�]

Resolución 640 × 480 píxeles

Sonda

Tipo FleX mitter

®

Frecuencia 512 Hz

Medida de distancia

Tipo

Contador TruSense

Comunicación

de datos

Bidireccional

Cable de empuje

Largo 40 m [131 pies]

Diámetro

6�7 mm [0�27 pulg�]

Diámetro del

núcleo de ﬁbra

de vidrio

3 mm [0�12 pulg�]

Especiﬁcaciones

Radio de

curvatura mínimo

64 mm [2�5 pulg�]

Capacidad de

tubería

§

38 mm a 152 mm

[1�5 pulg� a 6 pulg�]

Longitud del cable

del sistema

3 m [10 pies]

Entorno operativo

Temperatura

‡

-10°C a 50°C

[14°F a 122°F]

Temperatura de

almacenamiento

-10°C a 70°C

[14°F a 158°F]

Protección de

acceso (sin monitor)

IP×6

Humedad relativa

5 a 95 por ciento

Altitud

4000 m [13 123 pies]

Nivel de

profundidad de la

cámara

Impermeable

hasta 100m

[328�1 pies]

* Medido desde la lente hasta el resorte�

** Medido desde la lente hasta el ﬁnal de

la rosca�

§ La capacidad real de la tubería depende

de las condiciones de la tubería�

‡ Aunque la cámara puede funcionar

en temperaturas extremas, pueden

producirse algunos cambios en la calidad

de la imagen�

Equipamiento estándar

• SeeSnake CompactC40

• Sistema de acoplamiento

• Manual del operador

• Kit de guía de tubería

• Llave inglesa

36 – Español – Compact C40 DSL / Compact C40

Componentes del sistema

Envolturas de cable

Cable de

sistema

SeeSnake

Cuadro

Sistema de acoplamiento

Sonda FleX mitter

Cabeza de cámara

Manguito de bloqueo

Asa del cuadro

Tambor

Patas de goma

Etique-

ta del

número

de serie

Cuadro

Información especíﬁca

de seguridad

ADVERTENCIA

Esta sección contiene información de

seguridad importante que es especíﬁ-

ca del CompactC40. Lea estas precau-

ciones cuidadosamente antes de usar el

equipo para reducir el riesgo de descar-

ga eléctrica, incendio o lesiones graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E

INSTRUCCIONES PARA

CONSULTAS FUTURAS!

Seguridad del CompactC40

• Lea y comprenda este manual, el

manual del monitor de informes dig-

itales y las instrucciones de cualquier

otro equipo que esté utilizando antes

de manejar el equipo. No seguir todas

las instrucciones podría provocar daños

a la propiedad o lesiones graves� Guarde

este manual con el equipo para su uso

futuro�

• Manejar el equipo mientras está en el

agua aumenta el riesgo de descarga

eléctrica. No maneje el sistema si el op-

erador o el equipo están parados en el

agua�

• El equipo no está diseñado para pro-

porcionar protección y aislamiento

de alto voltaje. No lo use donde haya

peligro de contacto con alto voltaje�

• Para evitar daños en el equipo y re-

ducir el riesgo de lesiones, no expon-

ga el equipo a choques mecánicos. La

exposición a choques mecánicos puede

dañar el equipo y aumentar el riesgo de

lesiones graves�

Compact C40 DSL / Compact C40 – Español – 37

• Use siempre el equipo de protección

personal apropiado cuando maneje

y use el equipo en desagües. Use un

equipo de protección adecuado, como

guantes de látex o de goma, gafas pro-

tectoras, máscaras y respiradores cuan-

do inspeccione drenajes que puedan

contener sustancias químicas o bacte-

rias peligrosas� Use siempre protección

para los ojos para protegerse contra la

suciedad y otros objetos extraños�

Instrucciones de

funcionamiento

Colocación

Conﬁgure su sistema SeeSnake cerca de la

entrada de la tubería para que pueda ma-

nipular el cable de empuje mientras mira

el monitor� Asegúrese de que el tambor

pueda girar libremente� Si coloca el carre-

te en un lugar donde el tambor no pueda

girar libremente, el cable podría enrollarse

demasiado, lo que podría provocar daños a

la propiedad o lesiones graves�

Alineamiento de la cámara

Si la cámara se encuentra dentro del tam-

bor, debe dirigir la cámara a través de las

guías de cable de empuje� El cable de em-

puje y el cabezal de la cámara deberían

pasar por las tres guías�

1� Presione la pestaña hacia el borde

exterior de la guía de empuje más ex-

terna para bloquear el clip y liberar el

resorte de la cámara�

2� Acceda dentro del tambor y encuen-

tre la cámara�

3� Pase la cámara por la guía de cables

de empuje interna y después a través

de las dos guías de cables de empu-

je externas�

4� Vuelva a colocar el clip del resorte en

la posición de funcionamiento para

asegurar el resorte y evitar que el

cable de empuje se retraiga de nuevo

dentro del tambor�

Posición de funcionamiento

Bloqueo abierto

Bloquee el clip del resorte solo cuando esté

alineando la cámara� Mantenga el clip del

resorte en la posición de funcionamiento

durante el uso normal�

Visión general de la

inspección

Para realizar una inspección de tubería,

conecte cualquier monitor SeeSnake al car-

rete, encienda el sistema, empuje el cable

de empuje a través de la tubería y observe

la pantalla�

Para obtener opciones de inspección avan-

zadas, como la captura de medios, la ubi-

cación de la sonda, el rastreo del cable de

empuje y la entrega de informes, consulte el

manual que viene con su monitor�

Conexión al monitor

Conecte el cable del sistema al monitor

alineando el perno guía del conector con la

conexión y empujando el conector hacia ad-

entro�

AVISO

Gire solo el manguito de

bloqueo exterior. Nunca

doble o retuerza el conec-

tor.

38 – Español – Compact C40 DSL / Compact C40

Manguito de

bloqueo exterior

Conexión

Línea de

conexión

Pasador guía

Recoger la cámara

Tire del cable de empuje para sacarlo de

la tubería con una fuerza lenta y constan-

te, e introduzca las pequeñas longitudes de

vuelta al tambor� Limpie el cable de empuje

con una toalla de papel o un trapo mientras

lo recoge�

AVISO

No ejerza una fuerza exce-

siva ni tire en ángulos agu-

dos. Introducir longitudes

más largas o forzar el

cable de empuje puede

hacer que se retuerza, se

doble o se rompa.

Guías de tubería

Las guías de tubería centran la cámara en

la tubería, mejoran la calidad de la imagen

y ayudan a mantener la lente despejada�

Use guías de tubería cuando sea posible

para reducir el desgaste en el sistema de

la cámara�

Sistema de acoplamiento

CS6xVersa

ADVERTENCIA

No transporte el Compact C40 de la

manija de montaje o del soporte de in-

clinación del monitor. De lo contrario,

el monitor se desenganchará del siste-

ma de acoplamiento y podría ocasionar

daños a la propiedad o lesiones graves.

Montaje del monitor

1� Gire las juntas de acoplamiento a los

lados del soporte de inclinación para

que las aberturas apunten hacia abajo�

Junta de

acoplamiento

Manija de montaje

Clips de montaje

2� Centre el CS6xVersa sobre las ale-

tas de acoplamiento y alinee las jun-

tas de acoplamiento con los brazos

de conexiones�

Soporte

Compact C40 DSL / Compact C40 – Español – 39

Aletas de acoplamiento

Brazo de conexiones

Perilla de liberación rápida

3� Empuje ﬁrmemente el monitor hacia

abajo en el sistema de acoplamien-

to hasta que sienta que el monitor se

encaja en su lugar�

Extracción del monitor

1� Coloque el Compact C40 para que

pueda agarrar ambas perillas de lib-

eración rápida�

2� Tire de ambas perillas hacia afuera

y lejos de las aletas de acoplamien-

to� En el mismo movimiento que tira

de las perillas hacia afuera, gírelas en

cualquier dirección para desengan-

char los bloqueos�

Nota: los bloqueos se desenganchan

cuando las etiquetas indicadoras am-

arillas quedan visibles debajo de las

perillas.

3� Sujete la palanca de acoplamiento y

tire del monitor de informes digitales

hacia arriba�

Retirar el cable del sistema

1� Desconecte el cable del sistema del

monitor de informes y retire el monitor

del sistema de acoplamiento�

2� Desenrolle el cable del sistema de las

envolturas de cable�

3� Extraiga el anclaje del cable del

cuadro y desenganche el cable del

sistema del gancho del cuadro�

Anclaje de cable

4� Gire el disco del anillo colector hacia

la izquierda hasta la posición de des-

bloqueo �

5� Tire hacia fuera�

AVISO

No toque las clavijas de

contacto del interior del

disco del anillo colector.

La tensión en las clavijas

de contacto puede hacer

que se rompan.

Pasador de contacto partido

40 – Español – Compact C40 DSL / Compact C40

Instalación del cable del sistema

Para instalar el cable del sistema, siga

estos pasos:

1� Alinee la ﬂecha en el disco del anil-

lo colector con el símbolo de desblo-

queo en el cuadro e inserte el disco

del anillo colector en la cavidad del

anillo colector�

2� Gire el disco del anillo colector a la

posición de bloqueo �

3� Enganche el cable del sistema en el

gancho del cuadro y encaje el anclaje

del cable en el cuadro�

4� Envuelva el cable del sistema alrede-

dor de las envolturas del cable�

Mantenimiento y

asistencia

Limpieza

Limpie su sistema con trapos y un cepillo

suave de nailon� Si lo desea, puede usar un

detergente o desinfectante suave� No utilice

disolventes ni agua a alta presión para lim-

piar ninguna parte del sistema�

Componentes de

mantenimiento

Cabeza de cámara

Los arañazos en la cámara tienen un efecto

mínimo en su rendimiento� No utilice herra-

mientas de raspado ni lije la cámara para

eliminar los arañazos�

Cable de empuje

Pase un trapo sobre el cable de empuje

e inspeccione visualmente que no tenga

cortes ni abrasiones mientras lo empuja

nuevamente dentro del tambor� Reemplace

o repare el cable de empuje si la cubierta

exterior está cortada o desgastada�

Almacenamiento

El CompactC40 debe almacenarse en un

área seca y segura entre -10°C y 70°C

[14°F y 158°F]� Guarde su equipo en un

área cerrada fuera del alcance de los niños

y personas que no estén familiarizadas con

su propósito�

Asistencia

Para obtener asistencia e información adi-

cional sobre el uso de su sistema, visite

support.seesnake.com/es/compact-c40�

Compact C40 DSL / Compact C40 – Español – 41

Desecho de la batería

Países de la CE: las baterías defectuosas

o usadas deben reciclarse de acuerdo con

la directiva 2006/66/EEC�

Servicio y reparación

Un servicio o reparación inadecua-

dos pueden hacer que el carrete de la

cámara no sea seguro para operar.

El servicio y la reparación del carrete de

la cámara deben realizarse en un centro

de servicio autorizado independiente de

RIDGID� Para encontrar su centro de servi-

cio más cercano o para cualquier consulta

de servicio o reparación:

• Póngase en contacto con su distribui-

dor local de RIDGID�

• Visite RIDGID�com�

• Póngase en contacto con el

Departamento de Servicio Técnico

de Ridge Tool Company en

rtctechservices@emerson�com o, en

los Estados Unidos y Canadá, llame al

1-800-519-3456�

Desecho

Las partes de su sistema contienen ma-

teriales valiosos que se pueden reciclar�

Hay empresas que se pueden encontrar

a nivel local especializadas en el recicla-

je� Deseche los componentes de acuerdo

con todas las regulaciones aplicables� Pón-

gase en contacto con su autoridad local de

gestión de residuos para obtener más in-

formación�

Países de la CE: ¡No deseche

el equipo eléctrico con la basu-

ra doméstica!

De acuerdo con la Directiva

Europea 2012/19/EU sobre

sobre residuos de aparatos

eléctricos y electrónicos, y su

implementación en la legis-

lación nacional, los equipos

eléctricos que ya no se puedan

usar deberán recolectarse por

separado y desecharse de

forma respetuosa con el medio

ambiente�

42 – Español – Compact C40 DSL / Compact C40

Compact C40 DSL / Compact C40 – Español – 43

WWW.RIDGID.COM

Ridge Tool Company Ridge Tool Europe NV (RIDGID)

400 Clark Street Ondernemerslaan 5428

Elyria, Ohio 44035-6001 3800 Sint-Truiden

USA Belgium

1-800-474-3443 +32 (0)11 598 620

Printed in USA 2025/06/11

999-998-439.10 REV 2 ECN004553 744-021-0176-00-0B

Every effort has been made to ensure that the information in this manual is accurate� Ridge

Tool Company and its afﬁliates reserve the right to change the speciﬁcations of the hard-

ware, software, or both as described in this manual without notice� Visit www�RIDGID�com

for current updates and supplemental information pertaining to this product� Due to product

development, the photos and other presentations speciﬁed in this manual may differ from

the actual product�

RIDGID and the RIDGID logo are trademarks of Ridge Tool Company, registered in the USA

and other countries� All other registered and unregistered trademarks and logos mentioned

herein are the property of their respective owners� Mention of third-party products is for in-

formational purposes only and constitutes neither an endorsement nor a recommendation�

RIDGID C40 DSL SeeSnake Compact Inspection Camera

Product's Documents

Operator's Manual

Specifications

RIDGID C40 DSL Questions and Answers
