RIDGID STANDARD DSL SeeSnake Inspection Camera User Manual

STANDARD

Operator’s Manual

support.seesnake.com/standard

• Français – 13

• Español – 27

2 – English – SeeSnake Standard DSL

Table of Contents

Introduction

Regulatory Statements �� 3

Safety Symbols �� 3

General Safety Rules

Work Area Safety �� 4

Electrical Safety �� 4

Personal Safety �� 4

Equipment Use and Care �� 5

Pre-Operation Inspection �� 6

See Snake Standard DSL Overview

Description�� 7

Specifications �� 8

Standard Equipment �� 9

System Components �� 9

Specific Safety Information

See Snake Standard Safety �� 9

Assembly

Installing the Wheels ��10

Operating Instructions

Placement ��11

Inspection Overview ��11

Pipe Guides ��11

Maintenance and Support

Cleaning ��12

Maintaining Components ��12

Storage ��12

Support ��12

Service and Repair ��12

Disposal ��12

*Original Instructions – English

SeeSnake Standard DSL – English – 3

Introduction

The warnings, cautions, and instruc-

tions discussed in this manual can-

not cover all possible conditions

and situations that may occur. It

must be understood by the opera-

tor that common sense and caution

are factors that cannot be built into

this product, but must be supplied

by the operator.

Regulatory Statements

The EC Declaration of Conformity

(999-995-232�10) will accompany

this manual as a separate docu-

ment when required�

This device complies with Part 15

of FCC rules� Operation is subject

to the following two conditions:

(1) This device may not cause

harmful interference, and (2) this

device must accept any interfer-

ence received, including interfer-

ence that may cause undesired

operation�

UK lmporter

Ridge Tool UK (RIDGID)

70 Gracechurch Street

London EC3V 0HR, UK

Safety Symbols

In this manual and on the product, safety

symbols and signal words are used to com-

municate important safety information� This

section is provided to improve understand-

ing of these signal words and symbols�

This is the safety alert symbol� It is

used to alert you to potential per-

sonal injury hazards� Obey all

safety messages that follow this

symbol to avoid possible injury or

death�

DANGER

DANGER indicates a hazardous situation

which, if not avoided, will result in death or

serious injury�

WARNING

WARNING indicates a hazardous situation

which, if not avoided, could result in death

or serious injury�

CAUTION

CAUTION indicates a hazardous situation

which, if not avoided, could result in minor

or moderate injury�

NOTICE

NOTICE indicates informa-

tion that relates to the pro-

tection of property�

This symbol means read the oper-

ator’s manual carefully before

using the equipment� The manual

contains important information on

the safe and proper operation of

the equipment�

This symbol means always wear

safety glasses with side shields or

goggles when handling or using

this equipment to reduce the risk

of eye injury�

This symbol indicates the risk of

electrical shock�

4 – English – SeeSnake Standard DSL

• Keep all electrical connections dry

and off the ground. Touching equip-

ment or plugs with wet hands can in-

crease the risk of electrical shock�

• Do not abuse the cord. Never use the

cord for carrying, pulling, or unplugging

the power tool� Keep cord away from

heat, oil, sharp edges, and moving parts�

Damaged or entangled cords increase

the risk of electrical shock�

• If operating equipment in a damp lo-

cation is unavoidable, use a ground

fault circuit interrupter (GFCI) protect-

ed supply. Use of a GFCI reduces the

risk of electrical shock�

Personal Safety

• Stay alert, watch what you are doing,

and use common sense when operat-

ing equipment. Do not use equipment

while you are tired or under the influ-

ence of drugs, alcohol, or medication�

A moment of inattention while operating

equipment may result in serious injury�

• Dress properly. Do not wear loose cloth-

ing or jewelry� Loose clothes, jewelry, and

long hair can be caught in moving parts�

• Practice good hygiene. Use hot, soapy

water to wash hands and other body

parts exposed to drain contents after

handling or using drain inspection equip-

ment� To prevent contamination from

toxic or infectious material, do not eat or

smoke while operating or handling drain

inspection equipment�

• Always use appropriate personal pro-

tective equipment when handling and

using equipment in drains. Drains may

contain chemicals, bacteria, and other

substances that may be toxic, infectious,

and cause burns or other issues� Appro-

priate personal protective equipment al-

ways includes safety glasses and may

include a dust mask, hard hat, hearing

protection, drain cleaning gloves or mitts,

latex or rubber gloves, face shields, gog-

gles, protective clothing, respirators, and

steel toed, non-skid footwear�

General Safety Rules

WARNING

Read all safety warnings and instruc-

tions. Failure to follow the warnings

and instructions may result in electrical

shock, fire, and/or serious injury.

SAVE THESE INSTRUCTIONS!

Work Area Safety

• Keep your work area clean and well lit.

Cluttered or dark areas invite accidents�

• Do not operate equipment in explo-

sive atmospheres, such as in the

presence of flammable liquids, gases,

or dust. Equipment can create sparks

which may ignite the dust or fumes�

• Keep children and bystanders away

while operating equipment. Distrac-

tions can cause you to lose control�

• Avoid traffic. Pay attention to moving ve-

hicles when using on or near roadways�

Wear high-visibility clothing or reflector

vests�

Electrical Safety

• Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges, and refrigerators.

There is an increased risk of electrical

shock if your body is earthed or ground-

ed�

• Do not expose equipment to rain or

wet conditions. Water entering equip-

ment will increase the risk of electrical

shock�

SeeSnake Standard DSL – English – 5

• If using drain cleaning equipment and

drain inspection equipment at the

same time, wear RID GID drain clean-

ing gloves. Never grasp the rotating

drain cleaning cable with anything else,

including other gloves or a rag which can

become wrapped around the cable and

cause hand injuries� Only wear latex or

rubber gloves underneath RID GID drain

cleaner gloves� Do not use damaged

drain cleaning gloves�

Equipment Use and Care

• Do not force equipment. Use the cor-

rect equipment for your application� The

correct equipment does the job better

and more safely�

• Do not use equipment if the power

switch does not turn it on and off. Any

equipment that cannot be controlled with

the power switch is dangerous and must

be repaired�

• Disconnect the plug from the power

source and/or the battery pack from

the equipment before making adjust-

ments, changing accessories, or stor-

ing. Preventive safety measures reduce

the risk of injury�

• Store idle equipment out of the reach

of children and do not allow per-

sons unfamiliar with the equipment

or these instructions to operate the

equipment. Equipment can be danger-

ous in the hands of untrained users�

• Maintain equipment. Check for mis-

alignment or binding of moving parts,

missing parts, breakage of parts, and

any other condition that may affect the

equipment’s operation� If damaged, have

the equipment repaired before use� Many

accidents are caused by poorly main-

tained equipment�

• Do not overreach. Keep proper footing

and balance at all times� This enables

better control of the equipment in unex-

pected situations�

• Use the equipment and accessories

in accordance with these instructions,

taking into account the working con-

ditions and the work to be performed.

Use of the equipment for operations dif-

ferent from those intended can result in

hazardous situations�

• Use only accessories that are rec-

ommended by the manufacturer for

your equipment. Accessories that may

be suitable for one piece of equipment

may become hazardous when used with

other equipment�

• Keep handles dry, clean, and free from

oil and grease. Clean handles give bet-

ter control of the equipment�

6 – English – SeeSnake Standard DSL

Pre-Operation Inspection

WARNING

To reduce the risk of serious injury from

electrical shock or other causes, and to

prevent damage to your equipment, in-

spect all equipment and correct any

problems before each use.

To inspect all equipment, follow these steps:

1� Power off your equipment�

2� Disconnect and inspect all cords, ca-

bles, and connectors for damage or

modification�

3� Clean any dirt, oil, or other contamina-

tion from your equipment to ease in-

spection and to prevent it from slipping

from your grip during transport or use�

4� Inspect your equipment for any bro-

ken, worn, missing, misaligned, or

binding parts, or any other condition

which might prevent safe, normal op-

eration�

5� Refer to the instructions for all other

equipment to inspect and make sure it

is in good, usable condition�

6� Check your work area for the follow-

ing:

• Adequate lighting�

• The presence of flammable liq-

uids, vapors, or dust that may ig-

nite� If present, do not work in area

until sources have been identified

and corrected� The equipment

is not explosion proof� Electrical

connections can cause sparks�

• A clear, level, stable, and dry

place for the operator� Do not use

the equipment while standing in

water�

7� Examine the job to be done and de-

termine the correct equipment for the

task�

8� Observe the work area and erect bar-

riers as necessary to keep bystanders

away�

See additional product specific safety in-

formation and warnings starting on page

9.

SeeSnake Standard DSL – English – 7

See Snake Standard DSL Overview

Description

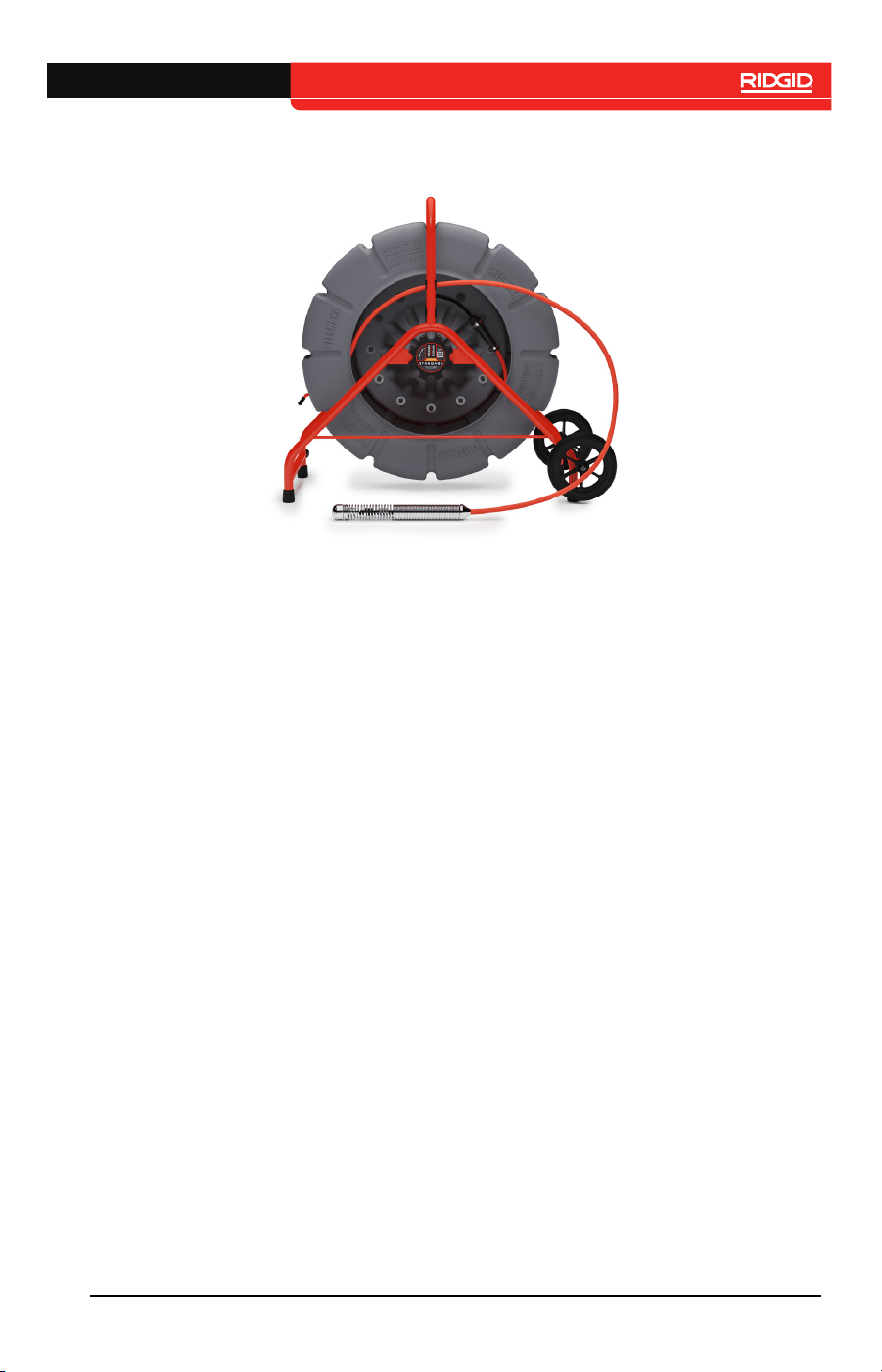

The RIDGID

®

See Snake

®

Standard DSL is

a ruggedized camera reel in the See Snake

family of premier diagnostic systems� The

Standard DSL comes with a digital self-lev-

eling camera head to keep the camera’s

image level as it moves through the pipe,

providing ultra-smooth viewing with no mov-

ing parts�

The Standard reel is ideal for inspecting

51mm to 305mm [2in to 12in] lines and

comes with a stiff 61m [200ft] or 99 m [325

ft] push cable�

The FleX mitter

®

sonde helps locate points of

interest in the pipe� FleX mitter sondes have

long, powerful antennas capable of putting

out a signal strong enough to pinpoint the

camera’s location underground, while still

preserving its flexibility through turns�

Compatibility

To access all the Standard DSL’s features,

including digital self-leveling, use the Stan-

dard with any SeeSnake monitor current-

ly available for purchase� These include

the SeeSnake CS6x Versa, CS65xr, and

CS12x monitors, as well as the CSx Via mo-

bile inspection device�

The Standard DSL is backwards compatible

with any See Snake monitor to record and

distribute inspections�

TruSense Technology

TruSense technology establishes a two-way

communication link between the camera

head and a connected TruSense-capable

device� Advanced on-camera sensors con-

vey valuable information about the in-pipe

environment�

Additional TruSense Sensors

TiltSense

™

The TiltSense inclinometer measures the

camera’s degree of tilt and displays it on a

CSx series Wi-Fi enabled monitor, giving

you a useful indicator of the camera’s angle

as it lays inside the pipe�

HDR Image Sensor

The high dynamic range (HDR) image sen-

sor expands the camera’s dynamic range,

allowing a greater ratio of bright and dark

areas to be displayed in the same image at

the same time without reducing visibility� The

result is superior clarity and detail, allowing

you to quickly and easily identify problem

areas�

8 – English – SeeSnake Standard DSL

Specifications

Weight

61 m [200 ft]

99 m [325 ft]

19�6 kg [43 lb]

25�1 [55 lb]

Dimensions

Length 829 mm [32�6 in]

Depth 456 mm [18 in]

Height 756 mm [29�8 in]

Drum diameter 664 mm [26�1 in]

TruSense Camera, Digital Self-Leveling

Length

22 mm [0�8 in]*

33 mm [1�3 in]**

Diameter 35 mm [1�4 in]

Resolution 640 × 480 pixels

Sonde

Type FleX mitter

®

Frequency 512 Hz

Distance Measurement

Type TruSense Counter

Data

Communication

Two-Way

Specifications

Push Cable

Length

61 m [200 ft]

99 m [325 ft]

Diameter 11�2 mm [0�44 in]

Fiberglass core

diameter

4�5 mm [0�18 in]

Minimum bend

radius

114 mm [4�5 in]

Pipe Capacity

§

51 mm to 305 mm

[2 in to 12 in]

System Cable

Length

3 m [10 ft]

Operating Environment

Temperature

‡

-10°C to 50°C

[14°F to 122°F]

Storage

temperature

-10°C to 70°C

[14°F to 158°F]

Ingress

protection

(without monitor)

IP×5

Relative humidity 5 to 95 percent

Altitude

4,000m

[13,123ft]

Camera depth

rating

Waterproof to

100m [328�1ft]

* Measured from lens to spring�

** Measured from lens to end of threads�

§ Actual pipe capacity depends on pipe

conditions�

‡ While the camera can function in

extreme temperatures, some image

quality changes may occur�

SeeSnake Standard DSL – English – 9

Standard Equipment

• See Snake Standard camera reel

• Operator’s manual

• Wheel assembly

• Pipe guide kit

• Spanner wrench

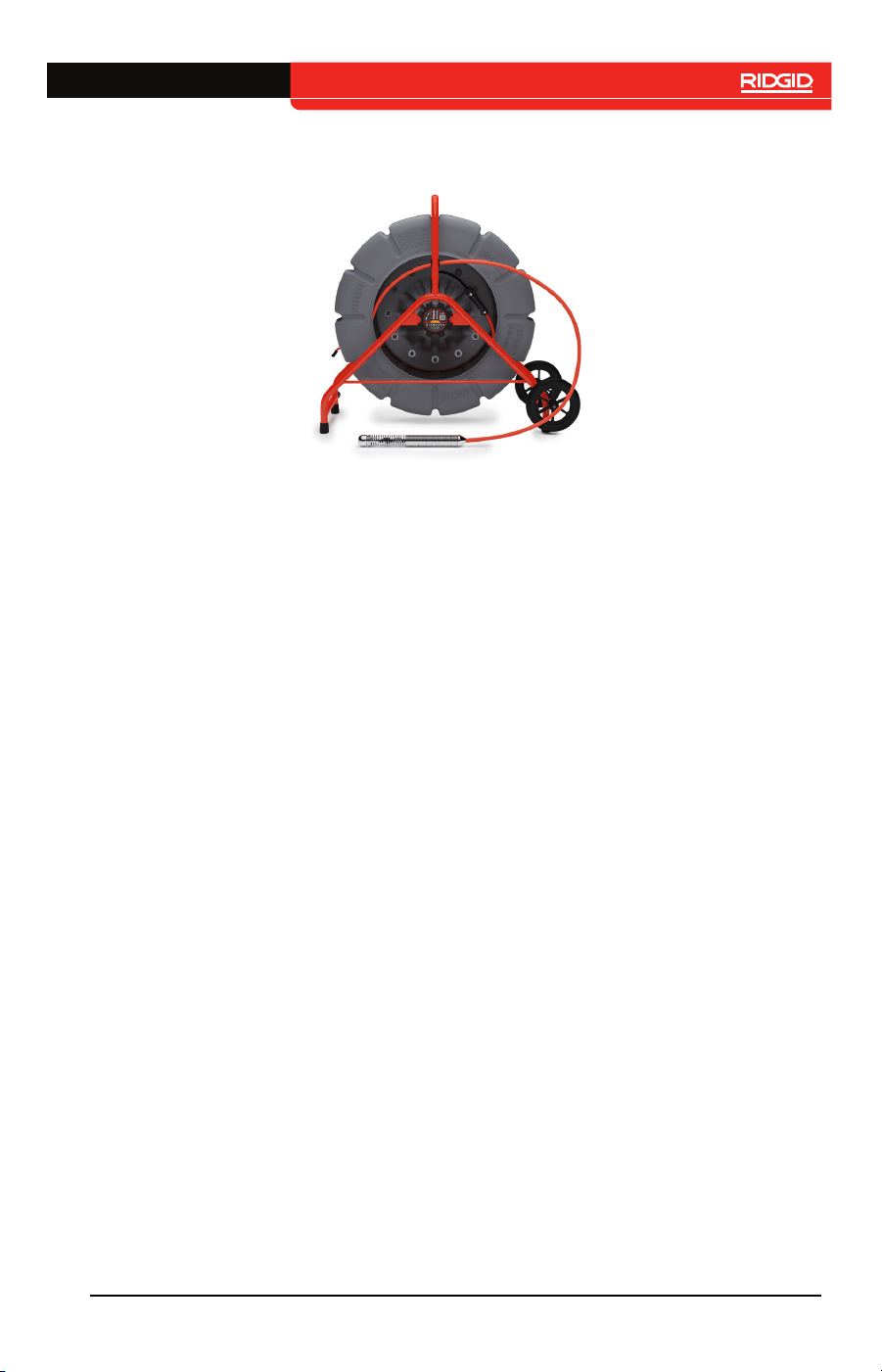

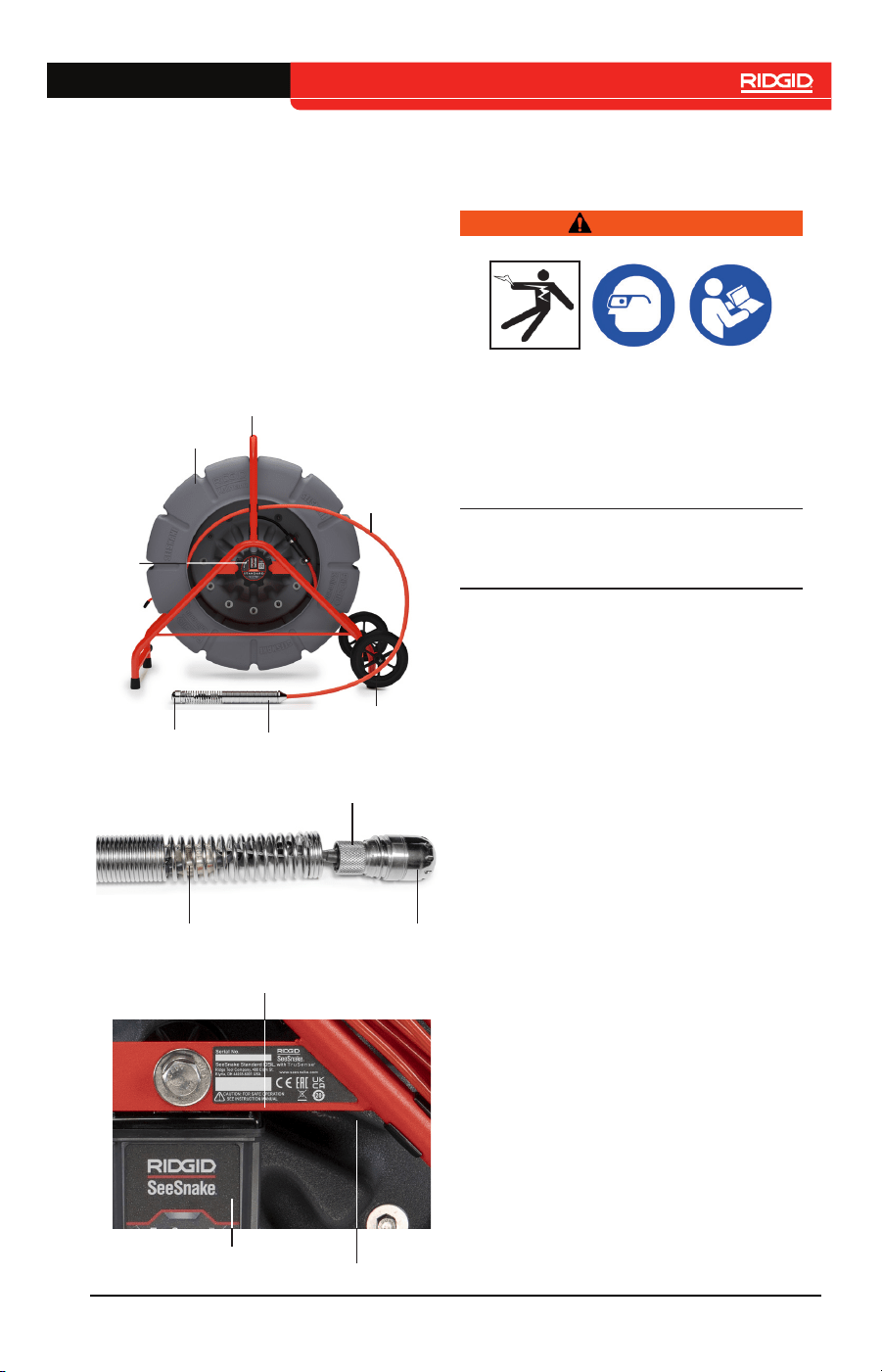

System Components

Handle

Push Cable

Brake

Drum

Camera

Wheel Assembly

Spring Assembly

FleX mitter Sonde Camera Head

Locking Sleeve

See Snake System Cable

TruSense Counter

Serial Number Label

Specic Safety

Information

WARNING

This section contains important safety

information that is specific to the See-

Snake Standard. Read these precautions

carefully before using the equipment to

reduce the risk of electrical shock, fire,

and/or serious injury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

See Snake Standard Safety

• Read and understand this manual,

the digital reporting monitor’s manu-

al, and the instructions for any other

equipment you are using before oper-

ating the equipment. Failure to follow all

instructions may result in property dam-

age and/or serious injury� Keep this man-

ual with the equipment for future use�

• Operating the equipment while in

water increases the risk of electri-

cal shock. Do not operate the system

if operator or equipment are standing in

water�

• The equipment is not designed to pro-

vide high voltage protection and iso-

lation. Do not use where a danger of

high voltage contact is present�

• To prevent damage to the equipment

and to decrease the risk of injury, do

not expose the equipment to mechan-

ical shocks. Exposure to mechanical

shocks can damage equipment and in-

crease the risk of serious injury�

10 – English – SeeSnake Standard DSL

• Follow instructions for wheel assem-

bly installation. Improper installation

may result in property damage and/or

serious injury�

• Always use appropriate personal pro-

tective equipment when handling and

using equipment in drains. Wear ap-

propriate protective equipment such as

latex or rubber gloves, goggles, face

shields, and respirators when inspect-

ing drains that might contain hazard-

ous chemicals or bacteria� Always wear

eye protection to protect against dirt and

other foreign objects�

Assembly

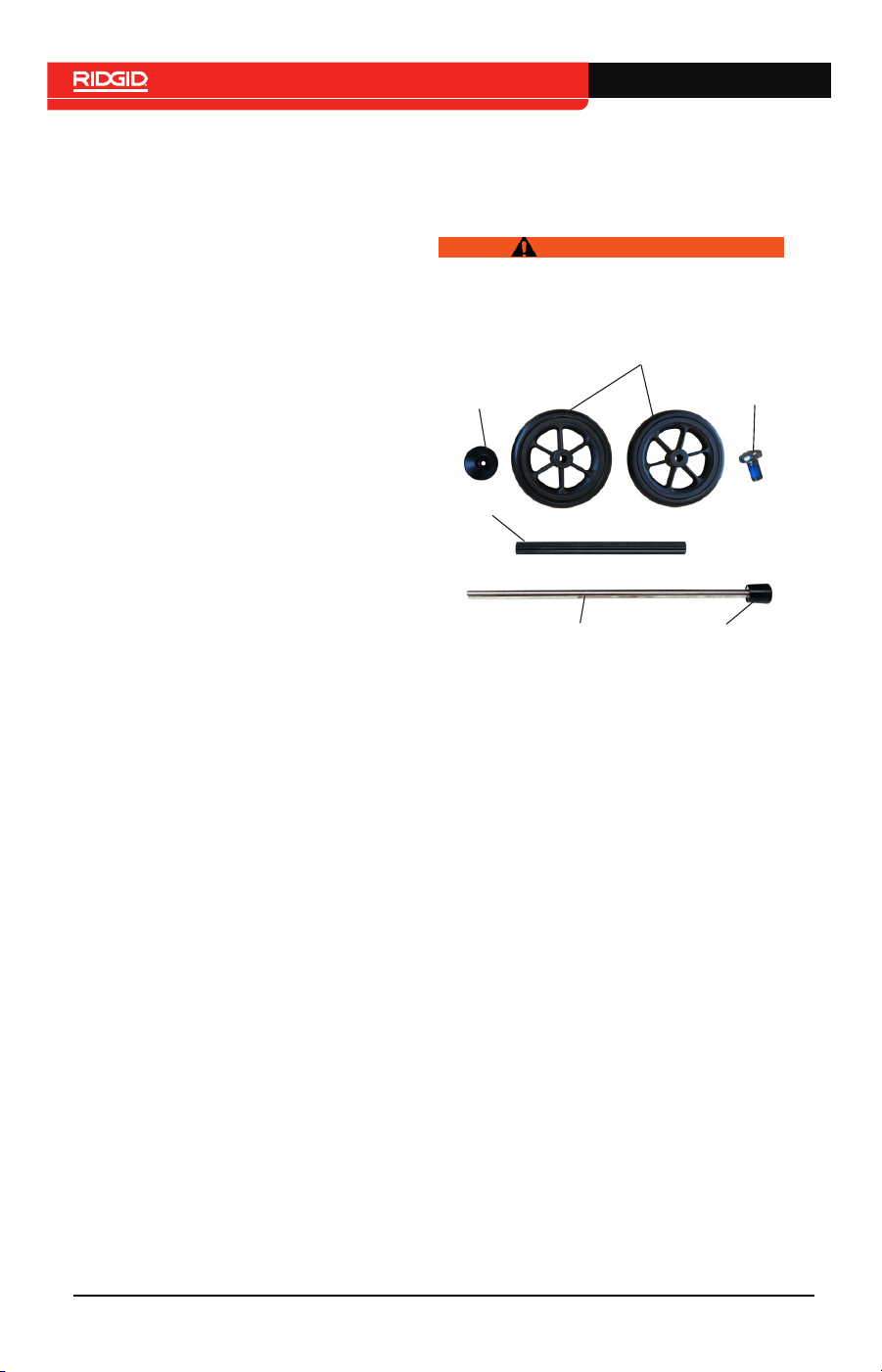

Installing the Wheels

WARNING

Installing the wheels incorrectly may re-

sult in property damage and/or serious

injury.

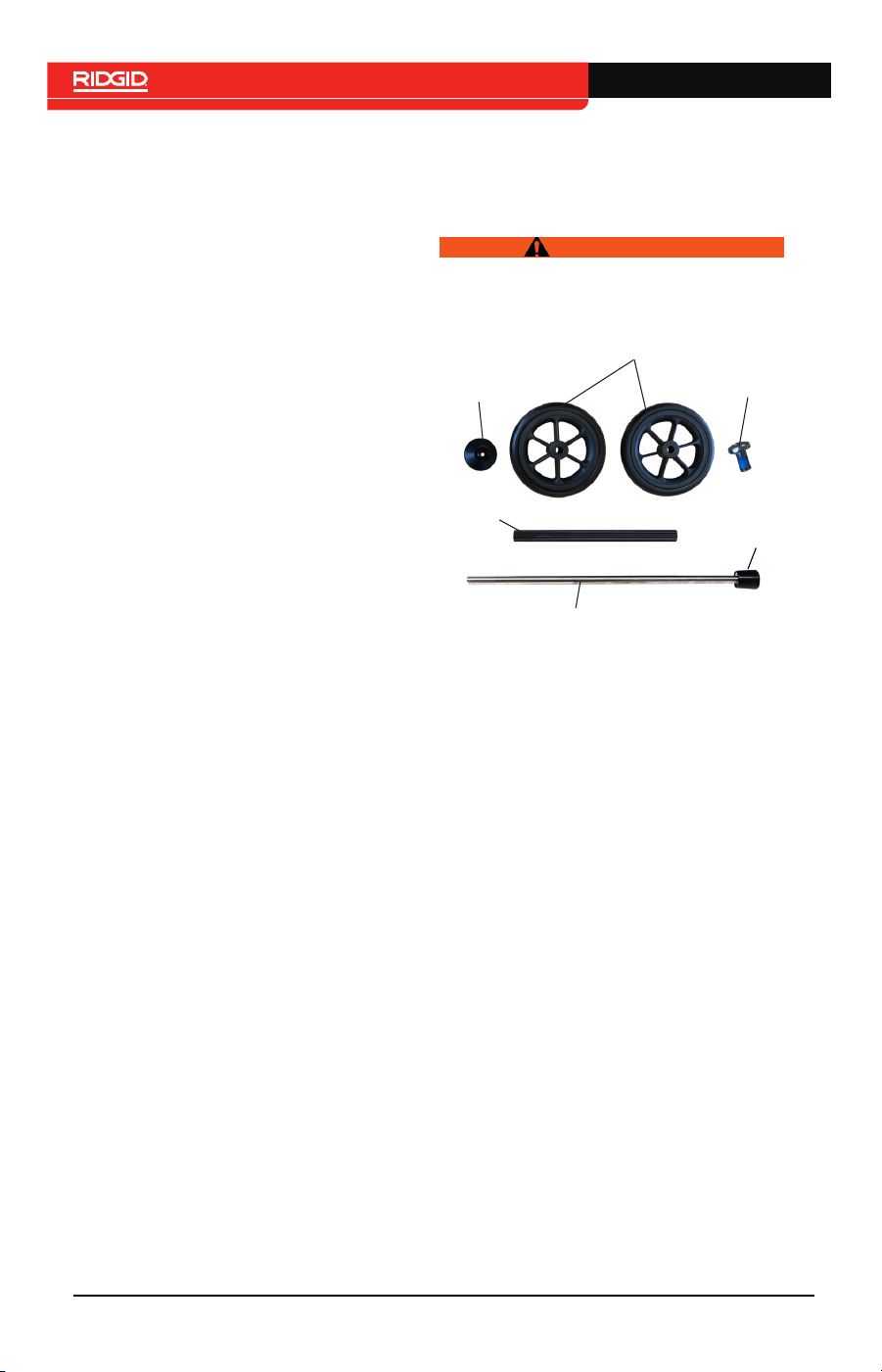

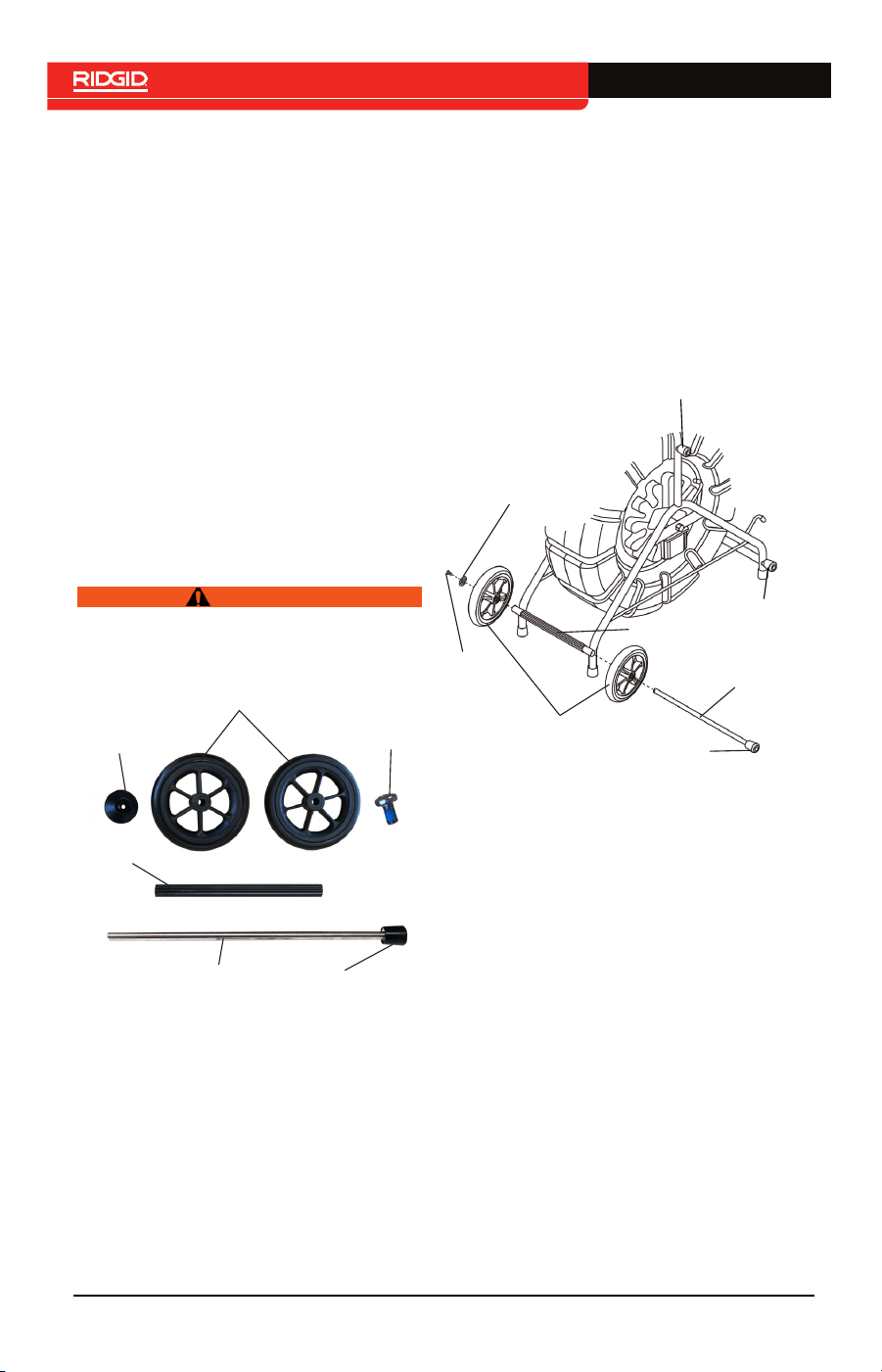

Wheels

Axle

Slotted

Screw

Domed

Endcap

Rubber Foot

1� Slide wheel onto axle and seat

against foot�

2� Place rigid tube between the two axle

hubs� Frame may need to be flexed

slightly�

3� Slide axle through tube� The rubber

foot on the axle should be on the

same side of the frame as the two

rubber feet on the frame�Place sec-

ond wheel on axle�

4� Place second wheel on axle�

5� Insert the slotted screw through

domed endcap and into end of axle�

Ensure slots on screw are aligned

with the endcap and axle�

6� Using a Philips-head screwdriver,

screw the endcap into axle� You may

have to hold axle to prevent rotation

while screwing�

Wheels

Slotted

Screw

Domed

Endcap

Rigid Tube

Axle

Rubber Foot

Rubber

Foot

Rigid

Tube

SeeSnake Standard DSL – English – 11

Operating Instructions

Placement

Set up your SeeSnake system near the pipe

entrance so you can manipulate the push

cable while viewing the monitor� Make sure

that the drum can spin freely� Placing the

reel where the drum cannot spin freely may

result in over-winding the cable, which may

result in property damage and/or serious in-

jury�

Lay the See Snake on its back for great-

er stability, particularly when on a rooftop,

overhead entry, or hillside�

Inspection Overview

To perform a pipe inspection, connect any

See Snake monitor to the reel, power on the

system, push the push cable through the

pipe, and observe the display�

For advanced inspection options, such as

capturing media, locating the sonde, tracing

the push cable, and delivering reports, refer

to the manual that comes with your monitor�

Connecting to the Monitor

Connect the system cable to the monitor by

aligning the connector guide pin with the

socket and pushing the connector straight

in�

NOTICE

Only twist the outer lock-

ing sleeve. Never bend or

twist the connector.

Connector Ridge

Guide Pin

Outer Locking Sleeve

Socket

Retrieving the Camera

Pull the push cable back out of the pipe with

slow, steady force and feed small lengths

back into the drum� Wipe the push cable

with a paper towel or rag as you retrieve it�

NOTICE

Do not exert excessive

force or pull at sharp an-

gles. Feeding longer

lengths or forcing the

push cable may cause it to

loop, kink, or break.

Pipe Guides

Pipe guides center the camera in the pipe, im-

prove picture quality, and help keep the lens

clear� Use pipe guides when possible to re-

duce wear and tear on the camera system�

12 – English – SeeSnake Standard DSL

Maintenance and

Support

Cleaning

Clean your system with rags and a soft

nylon brush� If desired, a mild detergent or

disinfectant can be used� Do not use sol-

vents or high pressure water to clean any

part of the system�

Maintaining Components

Camera Head

Scratches on the camera have a minimal ef-

fect on its performance� Do not use scraping

tools or sand the camera to remove scratch-

es�

Push Cable

Run a rag over the push cable and visually

inspect it for cuts and abrasions while push-

ing it back into the drum� Replace or repair

the push cable if the outer jacket is cut or

abraded�

Storage

The SeeSnake Standard must be stored in

a dry, secure area between -10°C and 70°C

[14°F and 158°F]� Store your equipment in a

locked area out of the reach of children and

people unfamiliar with its purpose�

Support

For support and additional information

about using your system, visit support.

seesnake.com/standard�

Service and Repair

Improper service or repair can cause the

camera reel to be unsafe to operate.

Service and repair of the camera reel must

be performed at a RIDGID Independent Au-

thorized Service Center� To find your near-

est service center or for any service or re-

pair questions:

• Contact your local RIDGID distributor�

• Visit RIDGID�com�

• Contact Ridge Tool Company

Technical Service Department at

rtctechservices@emerson�com or, in

the USA and Canada, call 1-800-519-

3456�

Disposal

Parts of your system contain valuable mate-

rials that can be recycled� There are compa-

nies that specialize in recycling that may be

found locally� Dispose of the components in

compliance with all applicable regulations�

Contact your local waste management au-

thority for more information�

EC Countries: Do not dis-

pose of electrical equipment

with household waste!

According to the Europe-

an Guideline 2012/19/EU for

Waste Electrical and Elec-

tronic Equipment and its im-

plementation into national

legislation, electrical equip-

ment that is no longer usable

must be collected separately

and disposed of in an environ-

mentally correct manner�

Battery Disposal

EC Countries: Defective or used batteries

must be recycled according to the guideline

2006/66/EEC�

Manuel de l’opérateur

STANDARD

support.seesnake.com/fr/standard

14 – Français – SeeSnake Standard DSL

Introduction

Énoncés réglementaires �� 15

Symboles de sécurité �� 15

Règles générales de sécurité

Sécurité de l’aire de travail �� 16

Sécurité électrique �� 16

Sécurité personnelle �� 16

Utilisation et entretien de l’équipement �� 17

Contrôle préalable �� 18

Vue d’ensemble du SeeSnake Standard DSL

Description�� 19

Caractéristiques techniques �� 20

Équipement standard �� 21

Pièces du système�� 21

Informations de sécurité spécifiques

Sécurité SeeSnake Standard DSL �� 21

Montage

Installation des roulettes �� 22

Positionnement �� 23

Vue d’ensemble de l’inspection �� 24

Guides de canalisation �� 24

Maintenance et assistance

Nettoyage �� 24

Maintenance des pièces �� 24

Rangement �� 25

Assistance �� 25

Entretien et réparation �� 25

Mise au rebut �� 25

Table des matières

*Traduction des instructions d’origine – Français

SeeSnake Standard DSL – Français – 15

Introduction

Les avertissements, attentions et in-

structions décrites dans ce manuel

ne peuvent pas couvrir toutes les

conditions et situations possibles. Il

doit être bien clair pour l’opérateur

que bon sens et attention sont des

facteurs qui ne peuvent être incor-

porés dans le produit et doivent être

fournis par l’opérateur.

Énoncés réglementaires

La déclaration CE de conformité

(999-995-232�10) doit accompag-

ner ce manuel en tant que livret

séparé là où cela est requis�

Cet appareil est conforme à la

partie 15 du règlement FCC� Son

utilisation est soumise aux deux

conditions suivantes: (1) cet ap-

pareil ne doit causer aucune inter-

férence nuisible et (2) cet appareil

doit accepter toute interférence

reçue, y compris celles suscepti-

bles de provoquer un fonctionne-

ment non souhaité�

Importeur UK

Ridge Tool UK (RIDGID)

70 Gracechurch Street

London EC3V 0HR, UK

Symboles de sécurité

Dans ce manuel et sur ce produit, des sym-

boles de sécurité et des notices d’aver-

tissement sont utilisés pour communiquer

des informations importantes concernant

la sécurité� Cette section vous permettra de

mieux comprendre ces notices et symboles�

Voici le symbole d’alerte de sécu-

rité� Il est utilisé pour vous avertir

des risques potentiels de bless-

ures personnelles� Veuillez re-

specter tous les messages de

sécurité qui suivent ce symbole

afin d’éviter tout risque de bless-

ure ou de décès�

DANGER

DANGER indique une situation dangereuse

qui, si elle n’est pas évitée, provoquera des

blessures ou un décès�

AVERTISSEMENT

AVERTISSEMENT indique une situation

dangereuse qui, si elle n’est pas évitée,

génère un risque de blessure grave ou de

décès�

ATTENTION

ATTENTION indique une situation dangere-

use qui, si elle n’est pas évitée, génère un

risque de blessure légère�

AVIS

AVIS indique une information

concernant la protection des

biens�

Ce symbole indique la nécessité

de lire le manuel de l’opérateur

soigneusement avant d’utiliser

cet équipement� Ce manuel con-

tient des informations impor-

tantes concernant l’utilisation cor-

recte et sûre de cet équipement�

Ce symbole indique qu’il faut tou-

jours porter des lunettes de pro-

tection avec verres latéraux quand

vous manipulez ou utilisez cet

équipement pour réduire les ris-

ques de blessure aux yeux�

Ce symbole indique le risque de

choc électrique�

16 – Français – SeeSnake Standard DSL

Règles générales de

sécurité

AVERTISSEMENT

Lire tous les avertissements de sécurité

et les instructions. Le non-respect des

avertissements et des instructions peut

causer un choc électrique, un incendie

et/ou des blessures graves.

CONSERVEZ CES

INSTRUCTIONS DANS

UN ENDROIT SÛR !

Sécurité de l’aire de travail

• Gardez votre aire de travail propre et

bien éclairée. Les aires de travail en

désordre ou sombre sont propices aux

accidents�

• Ne pas utiliser cet équipement dans

une atmosphère explosive, en cas de

présence de liquides inflammables, de

gaz ou de poussière. Cet équipement

peut générer des étincelles susceptibles

d’enflammer la poussière ou des vapeurs�

• Veuillez éloigner les enfants et les pas-

sants de l’équipement quand il est en

service. Les distractions peuvent vous

faire perdre le contrôle�

• Éviter tout trafic. Prêtez attention aux

véhicules en mouvement lors d’une utili-

sation sur ou à proximité de routes� Por-

ter des vêtements à haute visibilité ou une

veste réfléchissante�

Sécurité électrique

• Éviter tout contact corporel avec les

surfaces mises à la terre telles que

tuyauterie, radiateurs, fours et ré-

frigérateurs. Le risque de choc élec-

trique est augmenté si votre corps est

connecté à la terre ou à la masse�

• Ne pas exposer l’équipement à la pluie

ou à l’humidité. En cas d’infiltration

d’eau dans l’équipement, les risques de

choc électrique seront augmentés�

• Conserver tous les branchements

électriques au sec et en hauteur.

Toucher l’équipement ou les prises avec

les mains mouillées peut augmenter les

risques de choc électrique�

• Ne pas appliquer de contraintes ex-

cessives sur le câble. Ne jamais utilis-

er le câble pour lever, tirer ou débrancher

l’outil� Éloignez le câble de toute source

de chaleur, d’huile, d’angles tranchants

ou de tout pièce mobile� Des câbles en-

dommagés ou emmêlés augmentent le

risque de choc électrique�

• Si l’équipement doit être utilisé dans

un environnement humide, utiliser

une alimentation protégée par un dis-

joncteur différentiel de fuite à la terre

(DDFT). L’utilisation d’un disjoncteur

DDFT réduit le risque de choc électrique�

Sécurité personnelle

• Soyez vigilant, prêtez attention à ce

que vous faites et faites preuve de

bon sens lorsque vous utilisez l’équi-

pement. Ne pas utiliser l’équipement lor-

sque vous vous sentez fatigué ou si vous

êtes sous l’influence de drogues, d’alcool

ou de médicaments� Pendant l’utilisation

de l’équipement, un moment d’inattention

peut causer des blessures sérieuses�

• Habillez-vous de façon adaptée. Ne

pas porter de vêtements amples ou de bi-

joux� Des vêtements amples, des bijoux

ou des cheveux longs peuvent être at-

trapés dans les pièces mobiles�

• Conserver une bonne hygiène. Utiliser

de l’eau chaude et savonneuse pour laver

les mains et les autres parties du corps

exposées au contenu des canalisations

après avoir manipulé ou utilisé l’équipe-

ment d’inspection de canalisations� Afin

de prévenir toute contamination prove-

nant de matériaux toxiques ou infectieux,

ne pas manger ou fumer lors de l’utilisa-

tion ou lors de la manipulation de l’équi-

pement d’inspection de canalisations�

SeeSnake Standard DSL – Français – 17

• Toujours porter un équipement de

protection individuelle approprié lors

de la manutention et de l’utilisation

de l’équipement dans les canalisa-

tions. Les canalisations peuvent conte-

nir des produits chimiques, des bactéries

et d’autres substances pouvant être tox-

iques, infectieuses, et peuvent provoquer

des brûlures ou d’autres problèmes� Un

équipement de protection individuelle

doit toujours comprendre des lunettes de

protection et peut inclure un masque an-

ti-poussières, un casque, une protection

auditive, des gants ou des moufles de

nettoyage, une visière, des vêtements de

protection, des respirateurs et des bottes

renforcées antidérapantes�

• Si vous utilisez en même temps un

équipement de nettoyage des canali-

sations et un équipement d’inspection

des canalisations, veuillez porter des

gants de nettoyage de canalisations

RIDGID. Ne jamais saisir le câble rotatif

de nettoyage de canalisation avec autre

chose que ces gants, que ce soit d’au-

tres gants ou un chiffon qui pourraient

s’enrouler autour du câble et causer des

blessures aux mains� Porter des gants

de caoutchouc ou de latex uniquement

en-dessous de gants de nettoyage de

canalisation RIDGID� Ne pas utiliser des

gants de nettoyage de canalisation en-

dommagés�

Utilisation et entretien de

l’équipement

• Ne pas forcer l’équipement. Utiliser

l’équipement approprié pour votre appli-

cation� Un équipement adapté permet de

faire du bon travail dans des conditions

optimales de sécurité�

• Ne pas utiliser l’équipement si l’inter-

rupteur d’alimentation ne permet pas

d’allumer et d’éteindre. Tout équipe-

ment qui ne peut être contrôlé par l’inter-

rupteur d’alimentation est dangereux et

doit être réparé�

• Débrancher la prise de l’alimentation

et/ou de la batterie avant de procéder

à tout réglage, de changer des acces-

soires ou d’entreposer l’équipement.

Les mesures de sécurité préventives per-

mettent de réduire les risques de bless-

ure�

• Ranger les équipements non util-

isés hors de portée des enfants et

ne pas autoriser des personnes non

habituées ou qui n’ont pas lu ces in-

structions à utiliser l’équipement. Cet

équipement peut être dangereux dans les

mains d’utilisateurs non formés�

• Entretien de l’équipement Faire un

contrôle de mauvais alignement ou de

fixation des parties mobiles, de rup-

ture de pièces, et de toute autre con-

dition pouvant affecter le fonctionne-

ment de l’équipement. En cas de

dommages, faites réparer l’équipement

avant de l’utiliser� De nombreux accidents

sont provoqués par des équipements mal

entretenus�

• Ne pas viser trop loin. Garder une po-

sition stable et équilibrée en tout temps�

Cela permet un meilleur contrôle de

l’équipement dans les situations inatten-

dues�

• Utiliser l’équipement et ses acces-

soires conformément à ces instruc-

tions en tenant compte des conditions

de travail et de la tâche à réaliser. L’util-

isation de cet équipement pour des tâch-

es non prévues peut causer des situa-

tions dangereuses�

• N’utiliser que les accessoires recom-

mandés par le fabricant de votre équi-

pement. Les accessoires adaptés à un

équipement peuvent être dangereux s’ils

sont utilisés sur un autre équipement�

• Conserver les mains sèches, propres,

sans huile ni graisses. Des poignées

propres permettent un meilleur contrôle

de l’équipement�

18 – Français – SeeSnake Standard DSL

Contrôle préalable

AVERTISSEMENT

Inspectez votre équipement avant ch-

aque utilisation et corriger tout problème

afin de réduire les risques de blessures

graves causées par un choc électrique

ou par toute autre cause et d’éviter d’en-

dommager votre équipement.

Suivez les étapes ci-après pour l’inspection

de tout équipement:

1� Coupez l’alimentation électrique de

votre équipement�

2� Débranchez et inspectez tous les

câbles et connecteurs pour détecter

tout dommage ou modification�

3� Nettoyez toute poussière, huile ou

autre salissure présente sur votre

équipement pour faciliter l’inspection

et éviter qu’il ne vous glisse des mains

pendant le transport ou l’utilisation�

4� Inspectez votre équipement pour dé-

tecter toute pièce cassée, érodée,

manquante, mal alignée ou bloquée

ou toute autre condition qui pour-

rait empêcher un fonction normal et

sécurisé�

5� Se reporter aux instructions pour in-

specter tout autre équipement et s’as-

surer qu’il se trouve en bonnes condi-

tions d’utilisation�

6� Inspecter l’aire de travail pour vérifier

les éléments suivants:

• Un éclairage adapté�

• La présence de liquides, de va-

peurs ou de poussières inflam-

mables� Le cas échéant, ne pas

travailler dans cette zone tant que

les sources n’ont pas été identi-

fiées et corrigées� L’équipement

n’est pas antidéflagrant� Les con-

nexions électriques peuvent pro-

voquer des étincelles�

• Une zone dégagée, nivelée, sta-

ble et sèche pour l’opérateur� Ne

pas utiliser cet équipement en

ayant les pieds dans l’eau�

7� Examiner le travail qui doit être ac-

compli, et déterminer l’équipement

approprié pour cette tâche�

8� Évaluer l’aire de travail et installer des

barrières si nécessaire pour tenir les

passants à distance�

Se reporter aux informations et aver-

tissements de sécurité supplémentaires

spécifiques au produit à partir de la page

21.

SeeSnake Standard DSL – Français – 19

Vue d’ensemble du SeeSnake Standard DSL

Description

Le RIDGID

®

See Snake

®

Standard DSL est

un système consolidé à enrouleur et caméra

de la gamme See Snake de systèmes de di-

agnostic prémium� Le Standard DSL est

équipé d’une tête de caméra numérique à

nivellement automatique ce qui permet une

visualisation ultra-fluide des canalisations

sans pièces mobiles�

Cet enrouleur Standard DSL est parfait

pour l’inspection des lignes allant de 51à

305mm [de 2à 12pouces] et est fourni avec

un câble de poussée de 61m [200pieds] ou

99 m [325 pieds]�

La sonde FleX mitter

®

aide à localiser les

points importants dans la canalisation� Les

sondes FleXmitter disposent d’antennes

longues et puissantes capables d’émettre

un signal assez fort pour localiser l’emplace-

ment de la caméra sous la terre, tout en gar-

dant leur flexibilité dans les courbes�

Compatibilité

Pour accéder à toutes les fonctionnal-

ités du Standard DSL, y compris la mise à

niveau automatique numérique, utilisez le

Standard DSL avec n’importe quel moni-

teur SeeSnake actuellement disponible à

l’achat� Il s’agit notamment des moniteurs

SeeSnake CS6x Versa, CS65xr et CS12x,

ainsi que du dispositif d’inspection mobile

CSx Via�

Le Standard DSL est rétrocompatible avec

n’importe quel moniteur SeeSnake pour en-

registrer et distribuer les inspections�

Description de la Technologie TruSense

®

La technologie TruSense établit une liaison

de communication bidirectionnelle entre la

tête de caméra et le moniteur Wi-Fi de la

série CSx connecté� Capteurs perfectionnés

installés sur la caméra servent à fournir des

informations très importantes concernant

l’intérieur des canalisations�

Capteurs TruSense inclus

TiltSense

™

L’inclinomètre TiltSense mesure le degré

d’inclinaison de la caméra et l’affiche sur un

moniteur compatible Wi-Fi de la série CSx,

vous donnant ainsi un indicateur fiable de

l’angle de la caméra lorsqu’elle est placée

dans la conduite�

Capteur photo HDR

Le capteur photo à plage dynamique élevée

(HDR) élargit la plage dynamique de la

caméra, ce qui permet d’afficher un plus

grand ratio entre les zones lumineuses et

sombres dans la même image et en même

temps sans réduire la visibilité� Il en résulte

une clarté et des détails supérieurs qui vous

permettent d’identifier rapidement et facile-

ment les endroits problématiques�

20 – Français – SeeSnake Standard DSL

Caractéristiques techniques

Poids

61 m [200 pieds]

99 m [325 pieds]

19,6 kg [43 livres]

25,1 kg [55 livres]

Dimensions

Longueur

829 mm

[32,6 pouces]

Profondeur

456 mm

[18 pouces]

Hauteur

756 mm

[29,8 pouces]

Diamètre du

tambour

664 mm

[26,1 pouces]

Caméra TruSense, avec mise à niveau

automatique numerique

Longueur

22 mm

[0,8 pouces]*

33 mm

[1,3 pouces]**

Diamètre

35 mm [1,4 pouces]

Résolution 640 × 480 pixels

Sonde

Type FleX mitter

®

Fréquence 512 Hz

Mesure de distance

Type

Compteur

TruSense

Communication

des données

Bidirectionelle

Câble de poussée

Longueur

61 m [200 pieds]

99 m [325 pieds]

Diamètre

11,2 mm

[0,44 pouces]

Caractéristiques techniques

Diamètre du

cœur de fibre de

verre

4,5 mm

[0�18 pouces]

Rayon minimum

de courbure

114 mm

[4,5 pouces]

Capacité de la

canalisation

§

51 à 305 mm

[2 à 12 pouces]

Longueur du

câble du système

3 m [10 pieds]

Environnement de fonctionnement

Température

‡

-10°C à 50°C

[14°F à 122°F]

Température de

stockage

-10°C à 70°C

[14°F à 158°F]

Protection de

l’entrée

(sans moniteur)

IP×5

Humidité relative 5 à 95 pour cent

Altitude

4 000m

[13 123pieds]

Profondeur de

champ de la

caméra

Étanche jusqu’à

100m (328,1pieds)

de profondeur

* Mesurée de la lentille au ressort�

** Mesurée de la lentille à la fin du

filetage�

§ La capacité réelle de la canalisation

dépend des conditions de la canalisation�

‡ Même si la caméra peut fonctionner

dans des températures extrêmes, la

qualité de l’image peut varier�

SeeSnake Standard DSL – Français – 21

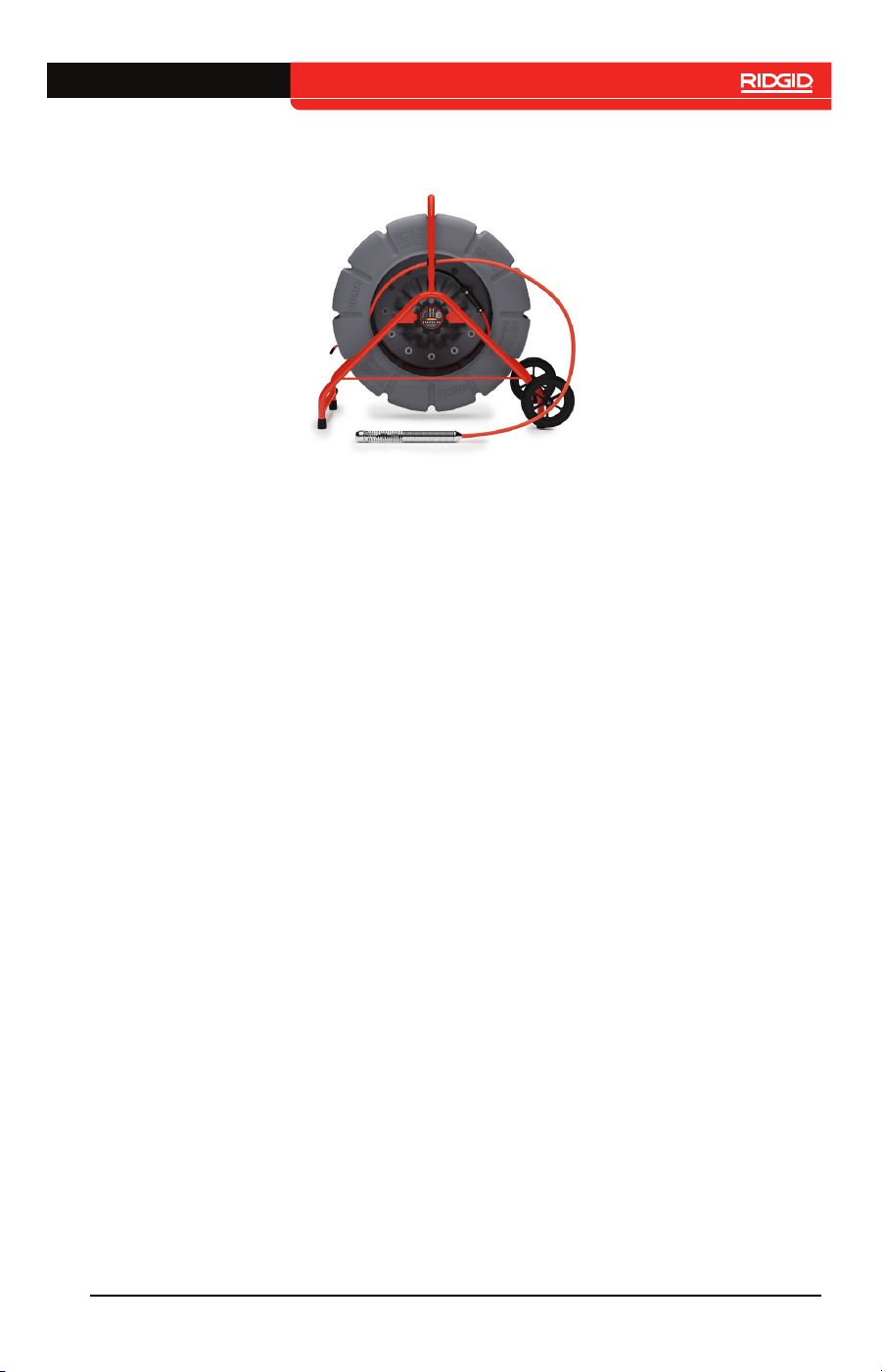

Équipement standard

• Enrouleur à caméra See Snake Standard

• Manuel de l’opérateur

• Montage des roulettes

• Kit de guide de canalisation

• Clé à molette

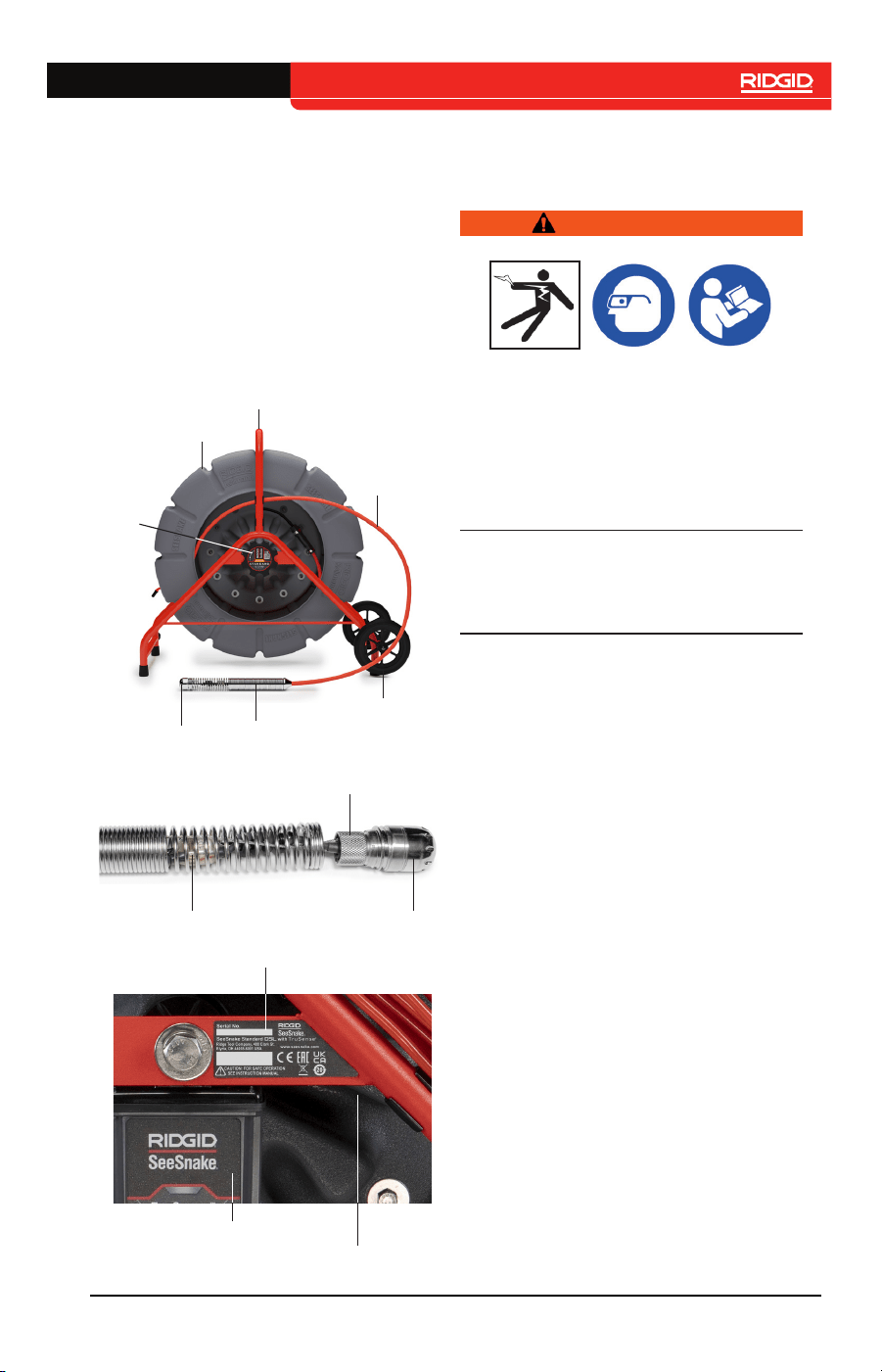

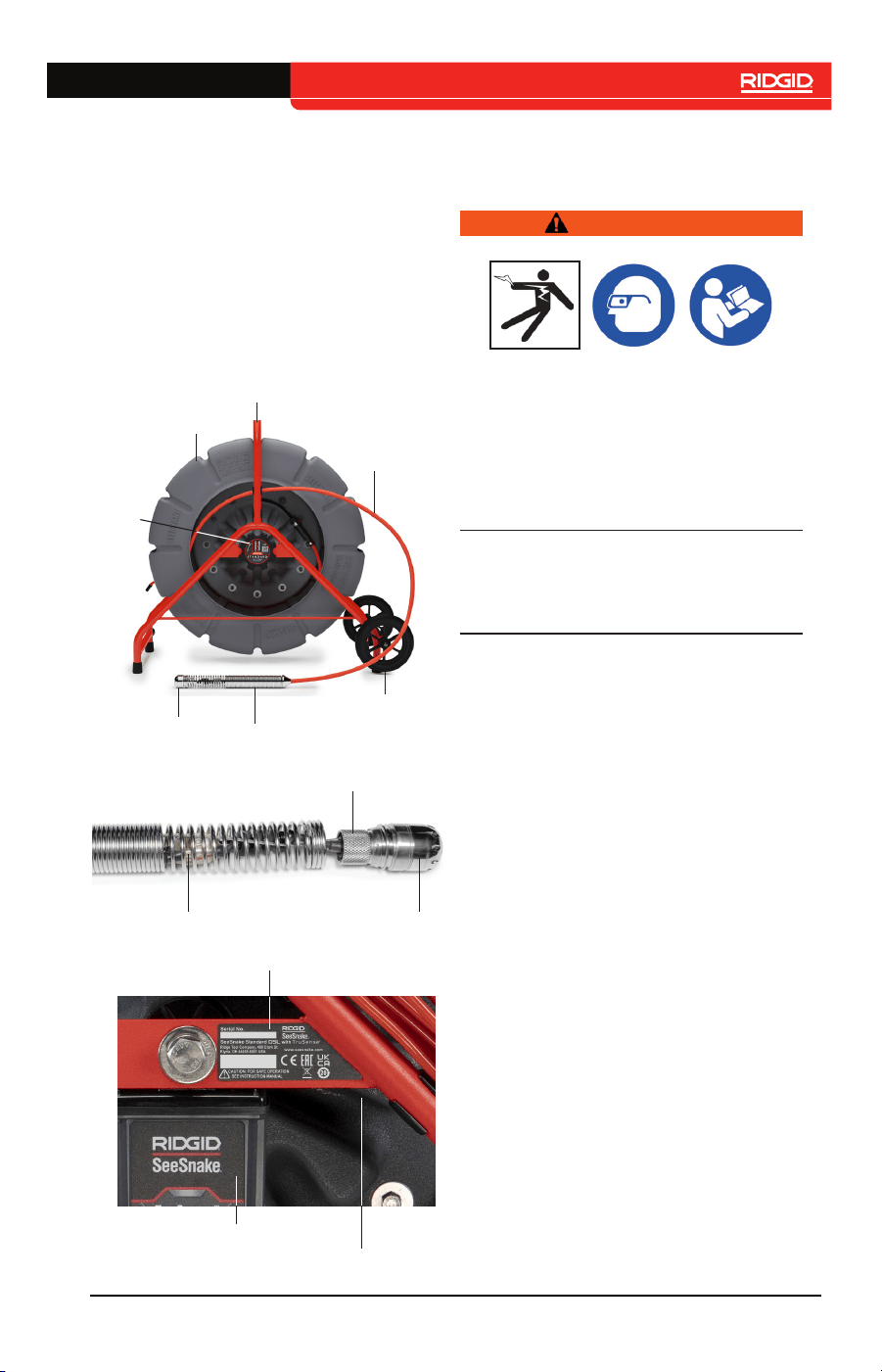

Pièces du système

Poignée

Câble de

poussée

Frein

Tambour

Caméra

Montage des

roulettes

Montage

du ressort

Sonde FleX mitter Tête de caméra

Manchon de verrouillage

Câble Système See Snake

Compteur TruSense

Étiquette de numéro de série

Informations de

sécurité spéciques

AVERTISSEMENT

Cette section contient d’importantes in-

formations de sécurité spécifiques au

Standard See Snake. Lisez attentivement

ces informations de sécurité avant d’uti-

liser cet équipement pour réduire les ris-

ques de chocs électriques, d’incendie et/

ou de blessures graves.

CONSERVER TOUS LES

AVERTISSEMENTS ET

INSTRUCTIONS POUR

RÉFÉRENCE FUTURE !

Sécurité SeeSnake Standard

DSL

• Préalablement à toute utilisation de

cet équipement, il est indispensable

de lire et de comprendre ce manuel,

le manuel du moniteur numérique de

reporting et les instructions de tout

autre équipement que vous utiliserez.

Le non-respect de ces instructions peut

causer des dommages matériels et/

ou des blessures personnelles graves�

Veuillez conserver le manuel avec l’équi-

pement pour future référence�

• Utiliser cet équipement dans l’eau ac-

croît les risques de choc électrique.

Ne pas utiliser ce système si l’opérateur

ou l’équipement se trouvent dans l’eau�

• Cet équipement n’est pas conçu pour

offrir une protection et une isolation

contre les hautes tensions. Ne pas uti-

liser en cas de risque de contact avec

une haute tension�

22 – Français – SeeSnake Standard DSL

• Pour prévenir tout dommage à l’équi-

pement et réduire les risques de bles-

sures, ne pas faire subir de chocs

mécanique à l’équipement. Tout choc

mécanique peut endommager l’équipe-

ment et augmenter les risques de bles-

sures graves�

• Suivre les instructions pour l’instal-

lation des roulettes. Une mauvaise in-

stallation peut entraîner des dommages

matériels et/ou des blessures graves�

• Toujours porter un équipement de

protection individuelle approprié lors

de la manutention et de l’utilisation de

l’équipement dans les canalisations.

Porter un équipement de protection in-

dividuelle approprié, tels que des gants

en latex ou en caoutchouc, des lunettes

anti-éclaboussures, un écran facial et un

appareil de protection respiratoire lors

de l’inspection de canalisations pouvant

contenir des produits chimiques dan-

gereux ou des bactéries� Toujours porter

des lunettes de protection contre la pous-

sière et autre corps étrangers�

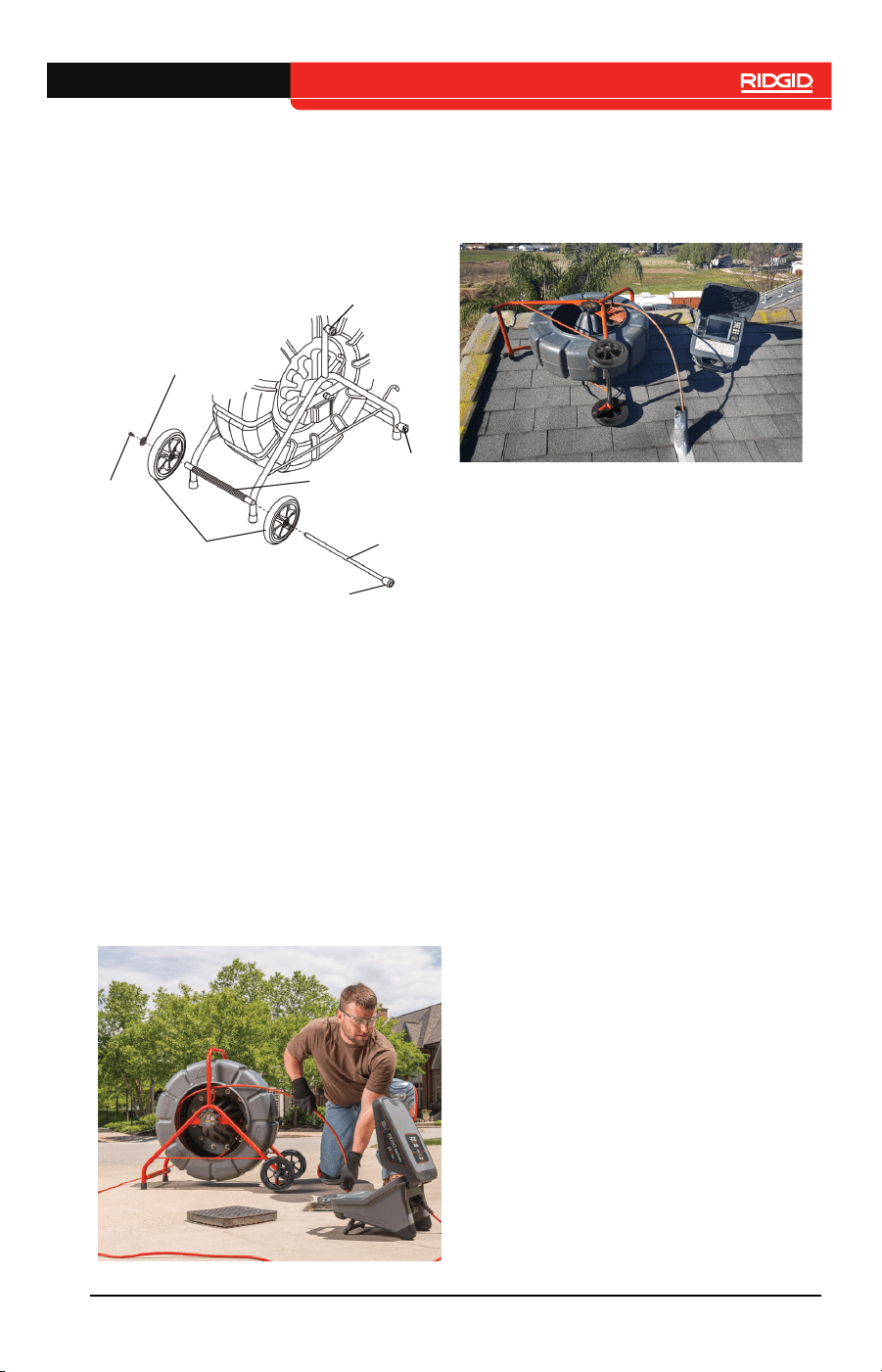

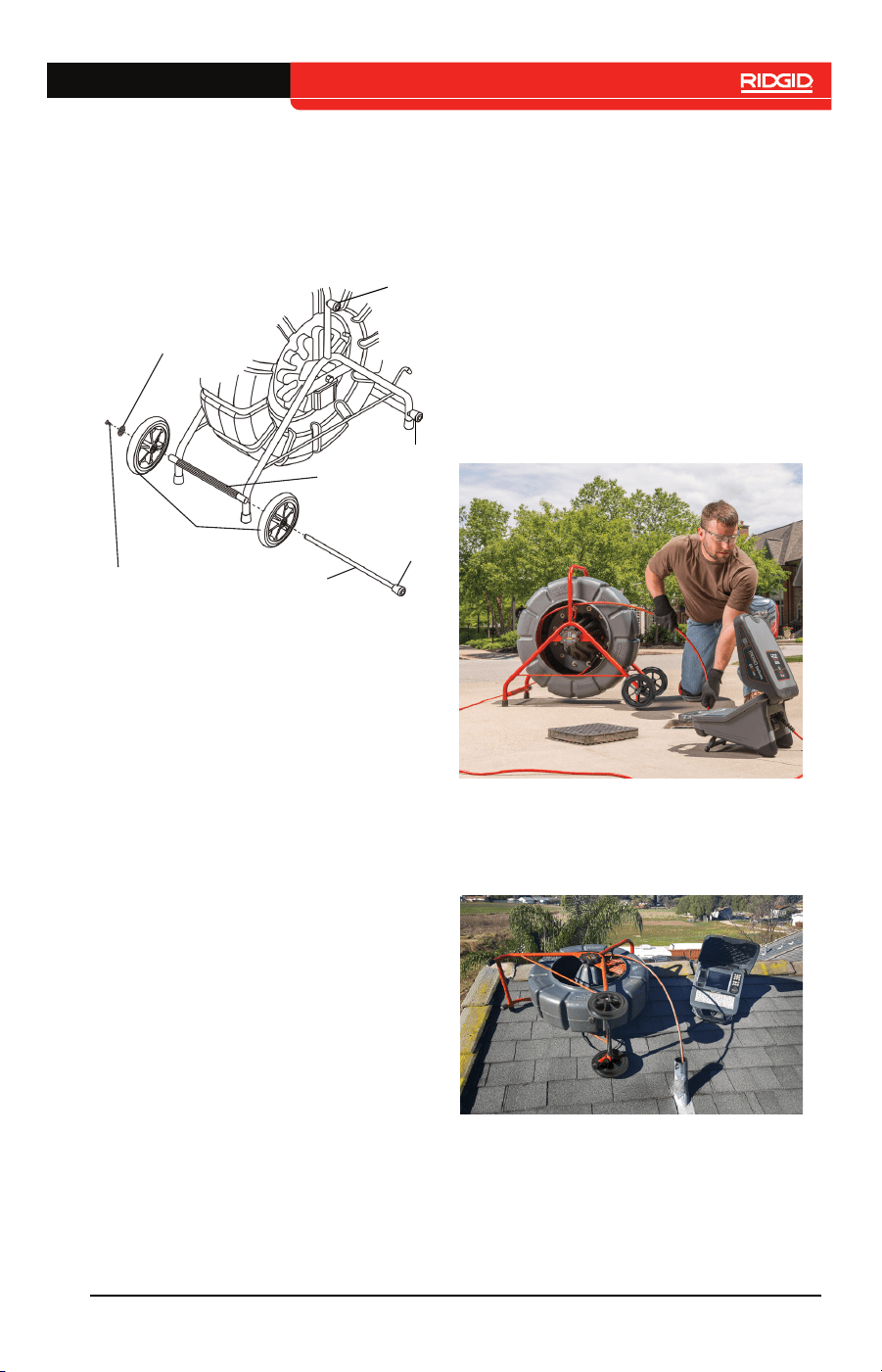

Montage

Installation des roulettes

AVERTISSEMENT

Une mauvaise installation des roulettes

peut entraîner des dommages matériels

et/ou des blessures graves.

Roulettes

Essieu

Vis à

fente

Embout

bombé

Pied en

caoutchouc

1� Glissez une roulette sur l’essieu et le

siège contre le pied�

2� Placez un tube rigide nervuré entre

les deux moyeux d’essieu� Le cadre

peut avoir besoin d’être légèrement

replié�

3� Faire glisser l’essieu dans le tube� Le

pied en caoutchouc de l’essieu doit

se trouver du même côté du cadre

que les deux pieds en caoutchouc du

cadre�

4� Placez la roulette seconde sur l’es-

sieu�

5� Insérez la vis fendue à travers l’em-

bout bombé et dans l’extrémité de

l’essieu� Veillez à ce que les fentes de

la vis soient alignées avec l’embout et

l’essieu�

Tube

Rigide

SeeSnake Standard DSL – Français – 23

6� A l’aide d’un tournevis à tête Philips,

vissez l’embout dans l’essieu� Il se

peut que vous deviez tenir l’essieu

pour empêcher la rotation pendant le

vissage�

Embout bombé

Roulettes

Vis à

fente

Tube

Rigide

Essieu

Pied en

caoutchouc

Pied en

caout-

chouc

Pied en

caoutchouc

Consignes d’utilisation

Positionnement

Placez votre système SeeSnake près de

l’entrée de la canalisation afin de pouvoir

manipuler le câble de poussée tout en voy-

ant le moniteur� Assurez-vous que le tam-

bour peut tourner librement� Si l’enrouleur

est placé à un endroit où le tambour ne peut

pas tourner librement, cela peut provoquer

un enroulement excessif du câble et des

dommages et/ou des blessures graves�

Placez le See Snake sur sa surface

postérieure pour une meilleure stabilité, en

particulier sur les toits, les entrées en hau-

teur ou à flanc de coteau�

24 – Français – SeeSnake Standard DSL

Vue d’ensemble de

l’inspection

Pour réaliser une inspection de canalisation,

connectez le moniteur See Snake, allumez

le système, pousser le câble de poussée

dans la canalisation et observez l’écran�

Pour les options avancées d’inspection, tell-

es que la capture média, la localisation de

la sonde, le suivi du câble de poussée et

la génération de rapports, reportez-vous au

manuel fourni avec votre moniteur�

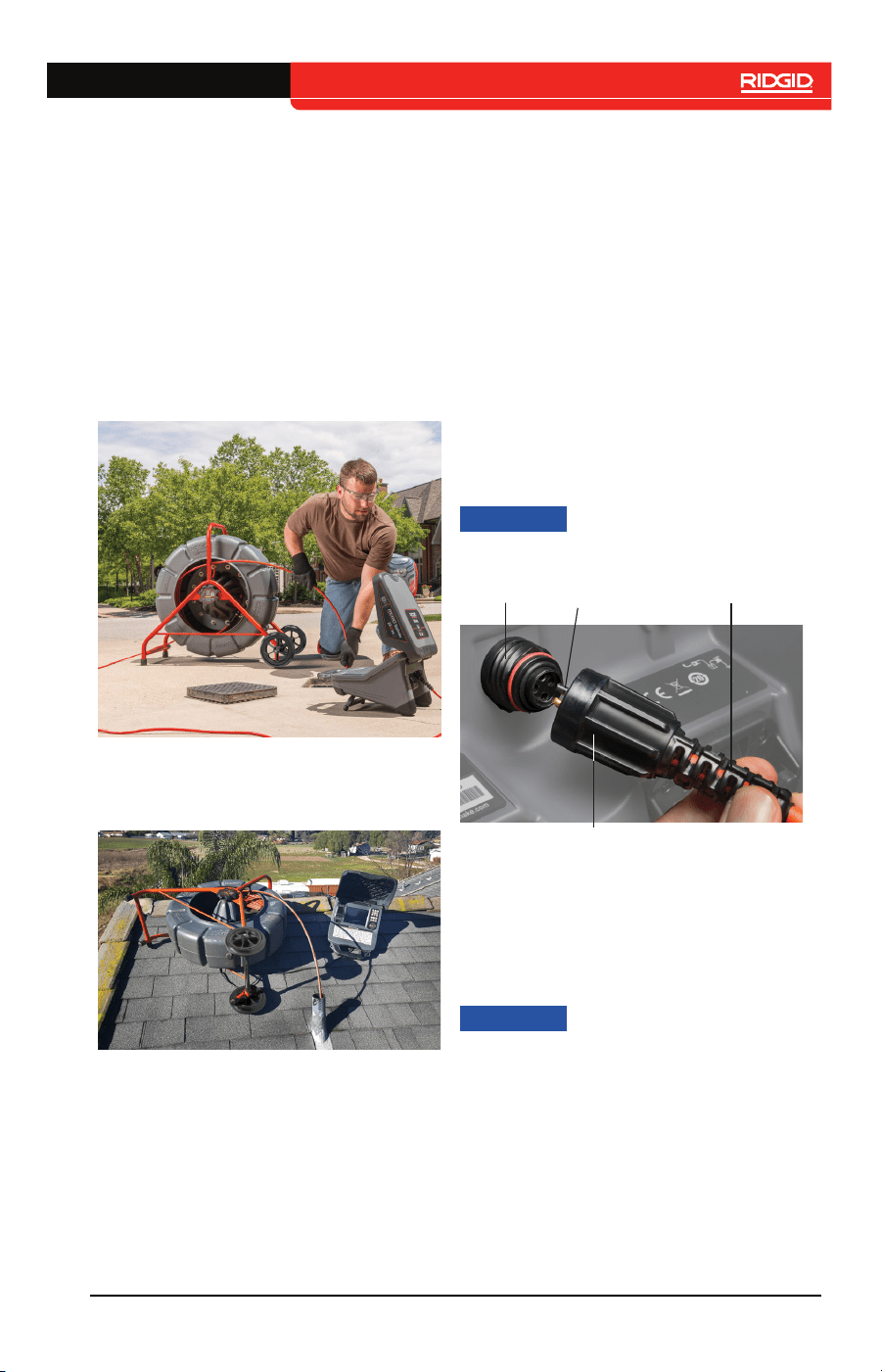

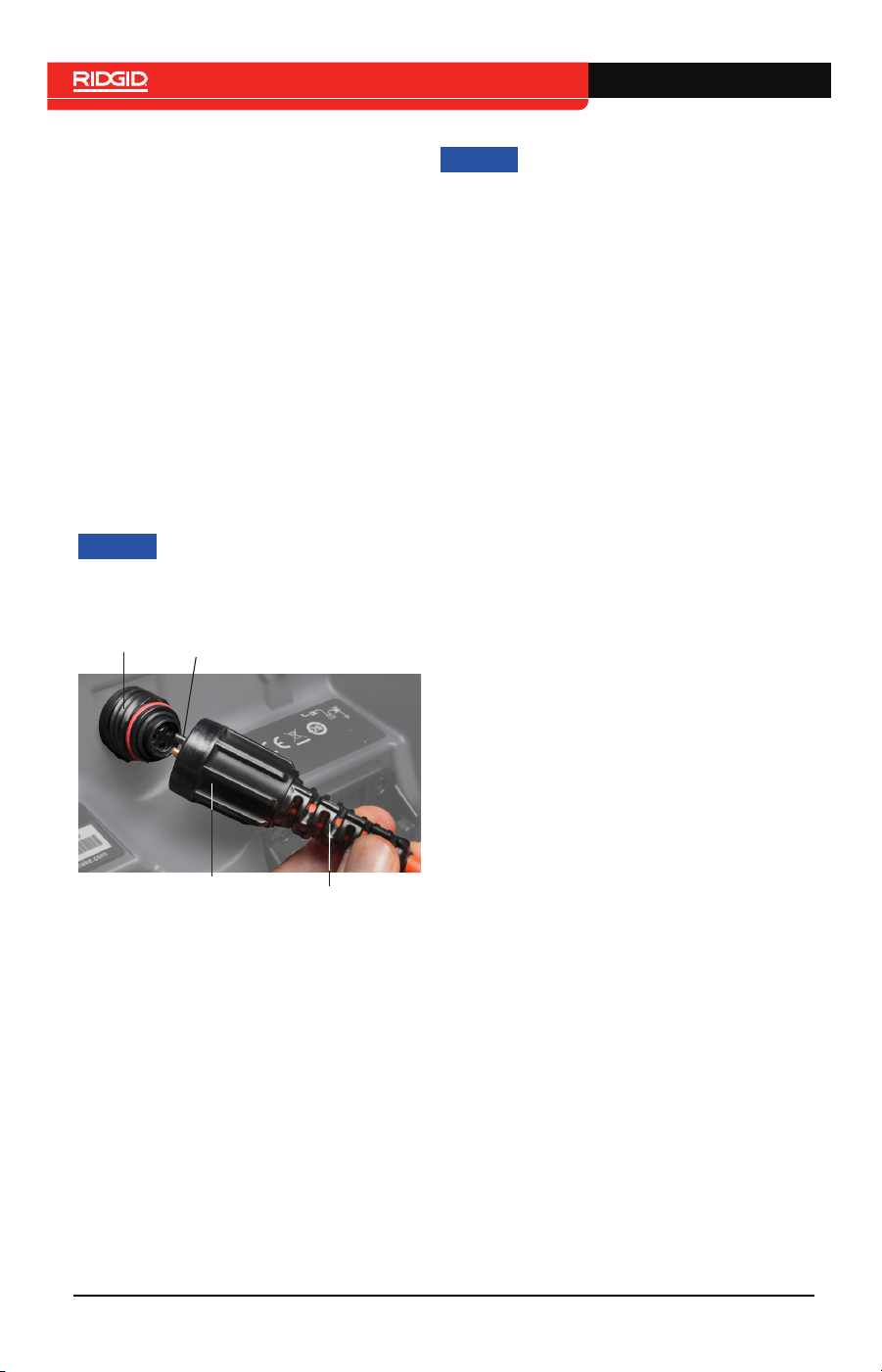

Connexion au moniteur

Connectez le câble du système au moniteur

en alignant le détrompeur du connecteur

avec la fiche et en poussant le connecteur�

AVIS

Ne tournez que le manchon de

verrouillage externe. Ne pliez

ou tordez jamais le connect-

eur.

Arête de

connecteur

Goupille de guidage

Manchon de verrouillage

externe

Fiche

Récupération de la caméra

Retirez le câble de la canalisation de façon

lente et régulière puis enroulez petit à petit

le câble dans le tambour� Essuyez le câble

de poussée avec une serviette en papier ou

un chiffon à mesure que vous le retirez�

AVIS

N’exercez pas de force exces-

sive et ne tirez pas avec un

angle serré. Si vous enroulez

des longueurs trop grandes

ou en forçant sur le câble de

poussée, vous risquez de pro-

voquer des boucles, des

nœuds ou des dommages.

Guides de canalisation

Les guides de canalisation centrent la

caméra dans la canalisation, ce qui amélio-

re la qualité de l’image et aide à conserv-

er la lentille propre� Utilisez les guides de

canalisation quand cela est possible pour

réduire l’usure et les contraintes sur le sys-

tème de caméra�

Maintenance et

assistance

Nettoyage

Nettoyez votre système avec des chiffons et

une brosse douce en nylon� Si vous le sou-

haitez, vous pouvez utiliser un détergent ou

un désinfectant doux� N’utilisez pas de sol-

vant ou de nettoyeur à pression pour nettoy-

er le système�

Maintenance des pièces

Tête de caméra

Les rayures sur l’appareil ont un effet min-

imal sur ses performances� N’utilisez pas

d’outil pour racler ou du papier de verre

pour éliminer les égratignures�

Câble de poussée

Faites passer un chiffon sur le câble de

poussée et inspectez-le visuellement pour

repérer toute coupure ou éraflure en l’enrou-

lant sur le tambour� Remplacez ou réparez

le câble de poussée si la gaine extérieure

est coupée ou érodée�

SeeSnake Standard DSL – Français – 25

Rangement

Le SeeSnake Standard doit être en-

treposé dans un endroit sec et sûr ayant

une température de -10°C à 70°C [14°F et

158°F]� Entreposez votre équipement dans

une zone fermée hors de portée des en-

fants et des personnes non familiarisées

avec son utilisation�

Assistance

Pour toute assistance ou informations

supplémentaires concernant l’utilisa-

tion de votre système, rendez-vous sur

support.seesnake.com/fr/standard�

Entretien et réparation

Tout entretien ou réparation incorrects

peut rendre l’enrouleur à caméra dan-

gereux à utiliser.

L’entretien et les réparations de l’enrouleur à

caméra doivent être effectués par un Centre

de Service Autorisé Indépendant RIDGID�

Pour trouver votre centre de service le plus

proche ou pour toute question d’entretien ou

de réparation :

• Contactez votre distributeur RIDGID

local�

• Visitez RIDGID�com�

• Contactez le Service Tech-

nique de Ridge Tool Company à

rtctechservices@emerson�com ou aux

États-Unis et au Canada, appelez le

1-800-519-3456�

Mise au rebut

Certaines parties de votre système con-

tiennent des matériaux de valeur qui peu-

vent être recyclés� Des sociétés spécial-

isées dans le recyclage peuvent se trouver

au niveau local� La mise au rebut des com-

posants doit être effectuée conformément

aux réglementations applicables� Contacter

les autorités de gestion des déchets pour

plus d’informations�

Pays de la CE : ne jetez pas

les équipements électriques

avec les déchets ménagers !

Conformément à la Directive

européenne 2012/19/UE rel-

ative aux déchets d’équipe-

ments électriques et électro-

niques et à son intégration

dans la législation nationale,

tout équipement électrique qui

n’est plus utilisable doit être

collecté séparément et éliminé

d’une manière ne causant pas

de dommages à l’environne-

ment�

Mise au rebut des piles

Pays CE : les piles défectueuses ou usées

doivent être recyclées conformément à la

norme 2006/66/EEC�

26 – Français – SeeSnake Standard DSL

Manual del operador

STANDARD

support.seesnake.com/es/standard

28 – Español – SeeSnake Standard DSL

Índice

Introducción

Declaraciones reglamentarias �� 29

Símbolos de seguridad �� 29

Reglas generales de seguridad

Seguridad en el área de trabajo �� 30

Seguridad eléctrica �� 30

Seguridad personal �� 30

Uso y cuidado del equipo �� 31

Inspección previa al uso �� 32

Descripción general de See Snake Standard DSL

Descripción �� 33

Especificaciones �� 34

Equipamiento estándar �� 35

Componentes del sistema �� 35

Información específica de seguridad

Seguridad SeeSnake Standard DSL �� 35

Montaje

Montaje de las ruedas �� 36

Instrucciones de funcionamiento

Colocación �� 37

Visión general de la inspección �� 38

Guías de tubería �� 38

Mantenimiento y asistencia

Limpieza �� 38

Componentes de mantenimiento �� 38

Almacenamiento �� 38

Servicio y reparación �� 39

Desecho �� 39

*Traducción de las instrucciones originales – Español

SeeSnake Standard DSL – Español – 29

Introducción

Las advertencias, precauciones e

instrucciones contenidas en este

manual no pueden contemplar

todas las condiciones y situaciones

que pudiesen ocurrir. El operador

debe comprender que el sentido

común y la precaución son factores

que no se pueden incorporar a este

producto, sino que son su propia re-

sponsabilidad.

Declaraciones reglamentarias

La Declaración de Conformidad

CE (999-995-232�10) acom-

pañará a este manual como un

folleto por separado cuando así se

requiera�

Este equipo cumple con las reglas

de la parte 15 de la FCC� El fun-

cionamiento está sujeto a estas

dos condiciones: (1) este equipo

no puede causar interferencias

perjudiciales y (2) este equipo

debe aceptar toda interferencia re-

cibida, incluidas las que pueden

causar un funcionamiento no de-

seado�

Importador de RU

Ridge Tool UK (RIDGID)

70 Gracechurch Street

London EC3V 0HR, UK

Símbolos de seguridad

Los símbolos de seguridad y las palabras

clave que aparecen en este manual y en

el producto se usan para comunicar infor-

mación importante sobre cuestiones de se-

guridad� Esta sección está diseñada para

mejorar la comprensión de estos símbolos

y palabras clave�

Este es el símbolo de alerta de

seguridad: se utiliza para avisarle

de posibles peligros de lesiones�

Obedezca todos los mensajes de

seguridad que acompañan a este

símbolo para evitar la posibilidad

de lesiones o muerte�

PELIGRO

PELIGRO indica una situación peligrosa

que, si no se evita, ocasionará muertes o

lesiones graves�

ADVERTENCIA

ADVERTENCIA indica una situación

peligrosa que, si no se evita, puede oca-

sionar muertes o lesiones graves�

ATENCIÓN

ATENCIÓN indica una situación peligro-

sa que, si no se evita, puede ocasionar le-

siones leves o moderadas�

AVISO

AVISO indica información rel-

acionada con la protección

de bienes materiales�

Este símbolo le indica que debe

leer detenidamente el manual del

operador antes de usar el equipo�

El manual contiene información

importante acerca del uso seguro

y apropiado de la unidad�

Este símbolo significa que siem-

pre hay que utilizar goggles o

lentes de seguridad con protecto-

res laterales al manipular o usar

este equipo para reducir el riesgo

de lesiones oculares�

Este símbolo indica el riesgo de

descarga eléctrica

30 – Español – SeeSnake Standard DSL

Reglas generales de

seguridad

ADVERTENCIA

Lea todas las advertencias e instruc-

ciones de seguridad. No obedecerlas

podría ocasionar descargas eléctricas,

incendios o lesiones graves.

¡GUARDE ESTAS

INSTRUCCIONES!

Seguridad en el área de

trabajo

• Mantenga su área de trabajo limpia y

bien iluminada. Las áreas desordena-

das u oscuras aumentan el riesgo de ac-

cidentes�

• No use el equipo en atmósferas explo-

sivas, como en presencia de líquidos,

gases o polvos inflamables. El equipo

puede producir chispas que podrían en-

cender los gases o el polvo�

• Mantenga alejados a niños y espect-

adores cuando use el equipo. Las dis-

tracciones pueden causar la pérdida de

control�

• Evite el tráfico. Preste atención a los ve-

hículos en movimiento al usarse en car-

reteras o cerca de ellas� Use ropa alta-

mente visible o chalecos reflectores�

Seguridad eléctrica

• Evite el contacto corporal con super-

ficies conectadas a tierra, como tu-

berías, radiadores, estufas y refrig-

eradores. Existe un mayor riesgo de

descarga eléctrica si su cuerpo está

conectado a tierra�

• No exponga el equipo a la lluvia o a

condiciones de humedad. Existe un

mayor riesgo de descarga eléctrica si in-

gresa agua al equipo�

• Mantenga todas las conexiones eléc-

tricas secas y alejadas del suelo.

Tocar el equipo o las conexiones con las

manos mojadas puede aumentar el ries-

go de descarga eléctrica�

• No maltrate el cable de corriente.

Nunca use el cable para levantar, jalar

o desenchufar el equipo� Manténgalo

alejado del calor, aceite, bordes filosos

y partes móviles� Los cables dañados o

enredados aumentan el riesgo de des-

cargas eléctricas�

• Si no se puede evitar el uso del equi-

po en un lugar húmedo o mojado, uti-

lice un suministro eléctrico protegido

por un interruptor con detección de

falla a tierra (GFCI). El uso de este tipo

de interruptores reduce el riesgo de des-

cargas eléctricas�

Seguridad personal

• Manténgase alerta, concéntrese en lo

que está haciendo y utilice el senti-

do común cuando use el equipo. No

utilice el equipo cuando esté cansado

o bajo la influencia de drogas, alcohol o

medicamentos� Cualquier momento de

distracción al usar el equipo puede cau-

sar lesiones graves�

• Vístase adecuadamente. No utilice

ropa holgada ni joyería, pues las ropas

holgadas, la joyería y el cabello largo

pueden quedar atrapados en las partes

móviles�

• Siga buenas prácticas de higiene.

Después de manipular o usar equipos

de inspección de drenajes, use agua

caliente y jabón para lavarse las manos

y otras partes del cuerpo expuestas al

contenido del drenaje� Para evitar con-

taminación por materiales tóxicos o in-

fecciosos, no coma ni fume cuando use

o manipule equipos de inspección de

drenajes�

SeeSnake Standard DSL – Español – 31

• Utilice siempre equipo de protección

personal adecuado al manipular y

usar el equipo en drenajes. Los dre-

najes pueden contener químicos, bacte-

rias y otras sustancias que podrían ser

tóxicas, infecciosas o causar quemadu-

ras u otros problemas� Un equipo de pro-

tección personal adecuado siempre in-

cluye lentes de seguridad y podría incluir

una máscara antipolvo, casco, protec-

ción auditiva, guantes o manoplas para

limpieza de drenajes, guantes de goma

o de látex, protectores faciales, goggles,

ropa protectora, respiradores y calzado

antideslizante con puntas de acero�

• Si va a usar un equipo de limpieza de

drenajes junto con un equipo de in-

spección de drenajes, utilice guantes

para limpieza de drenajes de RID GID.

Nunca tome el cable giratorio de limpie-

za de drenajes con otra cosa, incluyendo

otros guantes o trapos, ya que pueden

quedar atrapados alrededor del cable

y causar lesiones en las manos� Utilice

solamente guantes de látex o goma de-

bajo de los guantes para limpieza de

drenajes de RID GID� No utilice guantes

de limpieza de drenaje dañados�

Uso y cuidado del equipo

• No fuerce el equipo. Utilice el equipo

apropiado para el trabajo en cuestión: el

equipo correcto siempre lo hará mejor y

de forma más segura�

• No utilice el equipo si el interruptor no

lo enciende ni lo apaga. Todo equipo

que no pueda ser controlado con el inter-

ruptor es peligroso y debe ser reparado�

• Desconecte el cable de la fuente de

electricidad y quite la batería del equi-

po antes de realizar cualquier ajuste,

cambiar accesorios o guardarlo. Las

medidas de seguridad preventivas redu-

cen el riesgo de lesiones�

• Guarde el equipo que no esté sien-

do utilizado fuera del alcance de los

niños y no permita que lo usen perso-

nas que no estén familiarizadas con

el equipo o con estas instrucciones.

Este equipo puede ser peligroso en

manos de personas no capacitadas�

• Realice el mantenimiento del equipo.

Revise que no haya desalineaciones o

bloqueos en las partes móviles, que no

falten partes o estén rotas, y que no ex-

ista ninguna otra condición que pueda

afectar el funcionamiento del equipo�

Si el equipo está dañado, asegúrese

de que sea reparado antes de usarlo�

Muchos accidentes ocurren porque los

equipos no reciben un mantenimiento

adecuado�

• No adopte posturas forzadas. Manten-

ga el equilibrio y los pies firmes en todo

momento, esto permite un mejor control

del equipo en situaciones inesperadas�

• Use el equipo y sus accesorios de ac-

uerdo con estas instrucciones y tenga

en cuenta las condiciones de trabajo

y la tarea a realizar. Usar el equipo para

operaciones diferentes a las previstas

puede generar situaciones peligrosas�

• Utilice solamente accesorios

recomendados por el fabricante para

su equipo. Los accesorios apropiados

para un equipo pueden ser peligrosos si

se utilizan en otros�

• Mantenga las agarraderas secas, lim-

pias y libres de aceites y grasa. Esto

ayuda a controlar mejor el equipo�

32 – Español – SeeSnake Standard DSL

Inspección previa al uso

ADVERTENCIA

Para reducir el riesgo de lesiones graves

debido a descargas eléctricas u otras

causas, y para evitar daños al equipo, in-

specciónelo por completo y corrija cual-

quier problema antes de cada uso.

Para hacer esta inspección, siga los estos

pasos:

1� Apague el equipo�

2� Desconecte e inspeccione todos los

cables y conexiones para comprobar

que no exista ningún daño o modifi-

cación�

3� Limpie toda suciedad, aceite u otra

contaminación de su equipo para fa-

cilitar la inspección y evitar que se

le resbale de las manos mientras lo

transporta o lo usa�

4� Examine la unidad en busca de par-

tes rotas, desgastadas, faltantes, mal

alineadas o bloqueadas, o cualquier

otra condición que pueda afectar el

uso seguro y normal del equipo�

5� Consulte las instrucciones del resto

de los equipos para inspeccionarlos y

asegurarse de que estén en buenas

condiciones de uso�

6� Revise el área de trabajo en busca de

lo siguiente:

• Iluminación adecuada�

• Líquidos, vapores o polvos in-

flamables que puedan encend-

erse� En caso de haberlos, no

trabaje en el área hasta que su

origen haya sido identificado y

solucionado� El equipo no es a

prueba de explosiones� Las con-

exiones eléctricas pueden oca-

sionar chispas�

• Un lugar despejado, nivelado, es-

table y seco para el operador� No

utilice el equipo si sus pies están

sobre una superficie mojada�

7� Analice el trabajo a realizar y deter-

mine cuál es el equipo correcto para

la tarea�

8� Observe el área de trabajo y coloque

barreras si es necesario para manten-

er alejadas a las personas presentes�

A partir de la página 35 puede encon-

trar información y advertencias de segu-

ridad específicas del producto.

SeeSnake Standard DSL – Español – 33

Descripción general de See Snake Standard DSL

Descripción

El RIDGID

®

SeeSnake

®

Standard DSL es

un carrete de cámara reforzado de la familia

de sistemas de diagnóstico de primer nivel

SeeSnake� El Standard DSL viene con un

cabezal de cámara con nivelación automáti-

ca digital para mantener la imagen de la

cámara nivelada a medida que se mueve a

través de la tubería, lo que proporciona una

visualización ultra suave sin piezas móviles�

El carrete Standard es ideal para inspeccio-

nar líneas de 51 mm a 305 mm [2 pulg� a 12

pulg�] y viene con un cable de empuje de 61

m [200 pies] o 99 m [325 pies]�

La sonda FleXmitter

®

ayuda a localizar pun-

tos de interés en la tubería� Las sondas

FleXmitter tienen antenas largas y potentes

que emiten una señal lo suficientemente

fuerte como para identificar la ubicación de

la cámara bajo tierra, al mismo tiempo que

conserva su flexibilidad en los giros�

Compatibilidad

Para acceder a todas las funciones del Stan-

dard DSL, incluida la nivelación automática

digital, utilice el Standard DSL con cualquier

monitor SeeSnake actualmente disponible

para la compra� Entre ellos se incluyen los

monitores SeeSnake CS6x Versa, CS65xr

y CS12x, así como el dispositivo de inspec-

ción móvil CSx Via�

El Standard DSL es compatible con ver-

siones anteriores de cualquier monitor

SeeSnake para registrar y distribuir inspec-

ciones�

Descripción de la tecnología TruSense

®

La tecnología TruSense establece un en-

lace de comunicación bidireccional entre el

cabezal de la cámara y un monitor conect-

ado con Wi-Fi de la serie CSx� Sensores

avanzados en la cámara transmiten infor-

mación valiosa sobre el entorno dentro de

la tubería�

Sensores TruSense incluidos

TiltSense

™

El inclinómetro TiltSense mide el grado de

inclinación de la cámara y lo muestra en

un monitor habilitado para Wi-Fi de la serie

CSx, lo que le proporciona un indicador útil

del ángulo de la cámara cuando se encuen-

tra dentro de la tubería�

Sensor de imagen HDR

El sensor de imagen de alto rango dinámi-

co (HDR) amplía el rango dinámico de la

cámara, permitiendo que se muestre una

mayor proporción de áreas brillantes y os-

curas en la misma imagen al mismo tiempo

sin reducir la visibilidad� El resultado es una

claridad y detalles superiores, lo que le per-

mite identificar rápida y fácilmente las áreas

problemáticas�

34 – Español – SeeSnake Standard DSL

Especificaciones

Peso

61 m [200 pies]

99 m [325 pies]

19�6 kg [43 lb]

25�1 kg [55 lb]

Dimensiones

Largo

829 mm

[32�6 pulg�]

Ancho 456 mm [18 pulg�]

Alto

756 mm

[29�8 pulg�]

Diámetro del

tambor

664 mm

[26�1 pulg�]

Cámara TruSense, autonivelada

digital

Largo

22 mm [0�8 pulg�]*

33 mm [1�3 pulg�]**

Diámetro 35 mm [1�4 pulg�]

Resolución 640 × 480 píxeles

Sonda

Tipo FleX mitter

®

Frecuencia 512 Hz

Medida de distancia

Tipo Contador TruSense

Comunicación

de datos

Bidireccional

Cable de empuje

Largo

61 m [200 pies]

Diámetro

11�2 mm

[0�44 pulg�]

Especificaciones

Diámetro del

núcleo de fibra

de vidrio

4�5 mm [0�18 pulg�]

Radio de

curvatura

mínimo

114 mm [4�5 pulg�]

Capacidad de

tubería

§

51 mm a 305 mm

[2 pulg� a 12 pulg�]

Longitud del

cable del

sistema

3 m [10 pies]

Etorno operativo

Temperatura

‡

-10°C a 50°C

[14°F a 122°F]

Temperatura de

almacenamiento

-10°C a 70°C

[14°F a 158°F]

Protección de

acceso

(sin monitor)

IP×5

Humedad

relativa

5 a 95 por ciento

Altitud

4,000m

[13,123pies]

Nivel de

profundidad de

la cámara

Impermeable hasta

100m [328�1pies]

* Medido desde la lente hasta el resorte�

** Medido desde la lente hasta el final de

la rosca�

§ La capacidad real de la tubería

depende de las condiciones de la tubería�

‡ Aunque la cámara puede funcionar

en temperaturas extremas, pueden

producirse algunos cambios en la calidad

de la imagen�

SeeSnake Standard DSL – Español – 35

Equipamiento estándar

• Carrete de cámara SeeSnake Standard

• Manual del operador

• Montaje de la rueda

• Kit de guía de tubería

• Llave inglesa

Componentes del sistema

Asa

Cable de

empuje

Freno

Tambor

Cámara

Montaje de

ruedas

Montaje de resorte

Sonda FleX mitter

Cabeza de cámara

Manguito de bloqueo

Cable de sistema SeeSnake

Contador TruSense

Etiqueta de número de serie

Información especíca

de seguridad

ADVERTENCIA

Esta sección contiene información de

seguridad importante que es específica

del SeeSnake Standard. Lea estas pre-

cauciones cuidadosamente antes de

usar el equipo para reducir el riesgo de

descarga eléctrica, incendio o lesiones

graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E

INSTRUCCIONES PARA UNA

REFERENCIA FUTURA!

Seguridad SeeSnake Standard

DSL

• Lea y comprenda este manual, el

manual del monitor de informes dig-

itales y las instrucciones de cualquier

otro equipo que esté utilizando antes

de operar el equipo. No seguir todas

las instrucciones podría provocar daños

a la propiedad o lesiones graves� Guarde

este manual con el equipo para su uso

futuro�

• Operar el equipo mientras está en el

agua aumenta el riesgo de descarga

eléctrica. No opere el sistema si el op-

erador o el equipo están parados en el

agua�

• El equipo no está diseñado para pro-

porcionar protección y aislamiento

de alto voltaje. No lo use donde haya

peligro de contacto con alto voltaje�

• Para evitar daños en el equipo y re-

ducir el riesgo de lesiones, no expon-

ga el equipo a choques mecánicos. La

exposición a choques mecánicos puede

dañar el equipo y aumentar el riesgo de

lesiones graves�

36 – Español – SeeSnake Standard DSL

• Siga las instrucciones para el montaje

de la rueda. El montaje incorrecto puede

provocar daños a la propiedad o lesiones

graves�

• Use siempre el equipo de protección

personal apropiado cuando maneje

y use el equipo en drenajes. Use un

equipo de protección adecuado, como

guantes de látex o de goma, gafas pro-

tectoras, máscaras y respiradores cuan-

do inspeccione drenajes que puedan

contener sustancias químicas o bacte-

rias peligrosas� Use siempre protección

para los ojos para protegerse contra la

suciedad y otros objetos extraños�

Montaje

Montaje de las ruedas

ADVERTENCIA

El montaje incorrecto de las ruedas

puede provocar daños materiales o le-

siones graves.

Ruedas

Eje

Tornillo de

cabeza

ranurada

Tapa de extremo

en forma de

cúpula

Pie de

goma

1� Deslice una rueda sobre el eje y

asiéntela contra el pie�

2� Coloque el tubo rígido acanalado

entre los dos bujes del eje� Es posible

que se deba flexionar ligeramente el

cuadro�

3� Deslice el eje por el tubo� El pie de

goma del eje debe estar del mismo

lado de la estructura que los dos pies

de goma en la estructura�

4� Coloque la segunda rueda en el eje�

5� Inserte el tornillo de cabeza ranurada

a través de tapa de extremo en forma

de cúpula y en el extremo del eje�

Asegúrese de que las ranuras del tor-

nillo estén alineadas con la tapa del

extremo y el eje�

Tubo

rígido

SeeSnake Standard DSL – Español – 37

6� Utilizando un destornillador de cabe-

za Philips, atornille la tapa del ex-

tremo al eje� Puede que tenga que

sostener el eje para evitar la rotación

mientras atornilla�

Tapa de extremo

en forma

de cúpula

Ruedas

Tornillo de

cabeza ranurada

Eje

Tubo

rígido

Pie de

goma

Pie de

goma

Pie de

goma

Instrucciones de

funcionamiento

Colocación

Configure su sistema SeeSnake cerca de la

entrada de la tubería para que pueda ma-

nipular el cable de empuje mientras mira

el monitor� Asegúrese de que el tambor

pueda girar libremente� Si coloca el carre-

te en un lugar donde el tambor no pueda

girar libremente, el cable podría enrollarse

demasiado, lo que podría provocar daños a

la propiedad o lesiones graves�

Coloque el SeeSnake boca arriba para una

mayor estabilidad, especialmente cuando

se encuentre en un tejado, entrada elevada

o en una ladera�

38 – Español – SeeSnake Standard DSL

Visión general de la

inspección

Para realizar una inspección de tubería,

conecte cualquier monitor SeeSnake al car-

rete, encienda el sistema, empuje el cable

de empuje a través de la tubería y observe

la pantalla�

Para obtener opciones de inspección avan-

zadas, como la captura de medios, la ubi-

cación de la sonda, el rastreo del cable de

empuje y la entrega de informes, consulte el

manual que viene con su monitor�

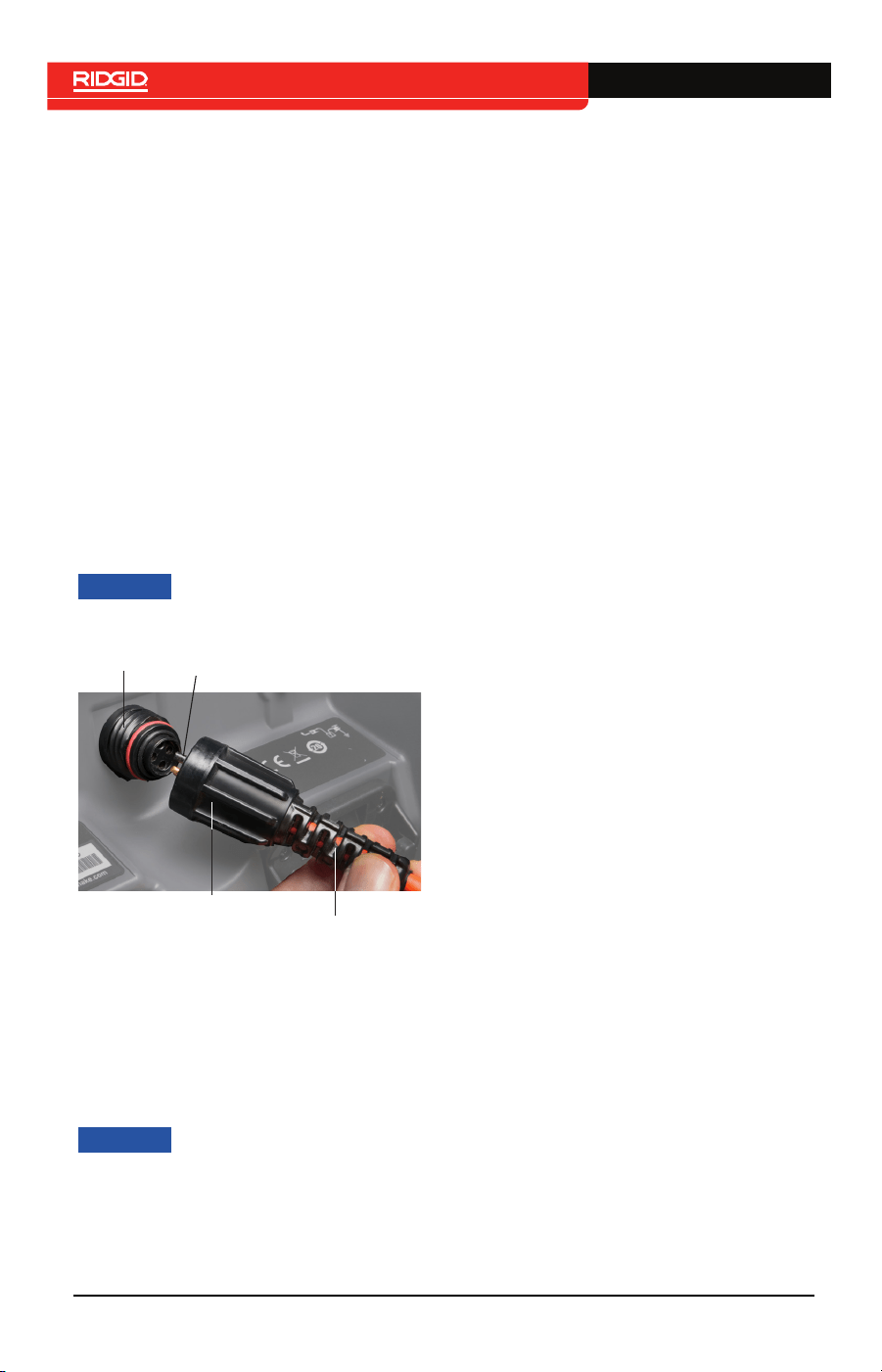

Conexión al monitor

Conecte el cable del sistema al monitor

alineando el perno guía del conector con

la conexión y empujando el conector hacia

adentro�

AVISO

Gire solo el manguito de blo-

queo exterior. Nunca doble o

retuerza el conector.

Línea de conexión

Pasador guía

Manguito de bloqueo exterior

Conexión

Recoger la cámara

Tire del cable de empuje para sacarlo de

la tubería con una fuerza lenta y constan-

te, e introduzca las pequeñas longitudes de

vuelta al tambor� Limpie el cable de empuje

con una toalla de papel o un trapo mientras

lo recoge�

AVISO

No ejerza una fuerza exce-

siva ni tire en ángulos agu-

dos. Introducir longitudes

más largas o forzar el cable

de empuje puede hacer que

se retuerza, se doble o se

rompa.

Guías de tubería

Las guías de tubería centran la cámara en

la tubería, mejoran la calidad de la imagen

y ayudan a mantener la lente despejada�

Use guías de tubería cuando sea posible

para reducir el desgaste en el sistema de

la cámara�

Mantenimiento y

asistencia

Limpieza

Limpie su sistema con trapos y un cepillo

suave de nailon� Si lo desea, puede usar un

detergente o desinfectante suave� No utilice

disolventes ni agua a alta presión para lim-

piar ninguna parte del sistema�

Componentes de

mantenimiento

Cabeza de cámara

Los arañazos en la cámara tienen un efecto

mínimo en su rendimiento� No utilice herra-

mientas de raspado ni lije la cámara para

eliminar los arañazos�

Cable de empuje

Pase un trapo sobre el cable de empuje

e inspeccione visualmente que no tenga

cortes ni abrasiones mientras lo empuja

nuevamente dentro del tambor� Reemplace

o repare el cable de empuje si la cubierta

exterior está cortada o desgastada�

Almacenamiento

El SeeSnake Standard debe almacenarse

en un área seca y segura entre -10°C y

70°C [14°F y 158°F]� Guarde su equipo en

un área cerrada fuera del alcance de los

niños y personas que no estén familiariza-

das con su propósito�

Asistencia

Para obtener asistencia e información adi-

cional sobre el uso de su sistema, visite

support.seesnake.com/es/standard�

SeeSnake Standard DSL – Español – 39

Servicio y reparación

Un servicio o reparación inadecuados

pueden hacer que el carrete de la cámara

no sea seguro para operar.

El servicio y la reparación del carrete de

la cámara deben realizarse en un centro

de servicio autorizado independiente de

RIDGID� Para encontrar su centro de servi-

cio más cercano o para cualquier consulta

de servicio o reparación:

• Póngase en contacto con su distribui-

dor local de RIDGID�

• Visite RIDGID�com�

• Póngase en contacto con el Departa-

mento de Servicio Técnico de Ridge

Tool Company en rtctechservices@

emerson�com o, en los Estados Unidos

y Canadá, llame al 1-800-519-3456�

Desecho

Las partes de su sistema contienen ma-

teriales valiosos que se pueden reciclar�

Hay empresas que se pueden encontrar

a nivel local especializadas en el recicla-

je� Deseche los componentes de acuerdo

con todas las regulaciones aplicables� Pón-

gase en contacto con su autoridad local de

gestión de residuos para obtener más infor-

mación�

Países de la CE: ¡No deseche

el equipo eléctrico con la basu-

ra doméstica!

De acuerdo con la Directiva

Europea 2012/19/UE sobre

sobre residuos de aparatos

eléctricos y electrónicos, y su

implementación en la legislación nacional,

los equipos eléctricos que ya no se puedan

usar deberán recolectarse por separado

y desecharse de forma respetuosa con el

medio ambiente�

Desecho de la batería

Países de la CE: las baterías defectuosas

o usadas deben reciclarse de acuerdo con

la directiva 2006/66/EEC�

Printed in USA 2025/6/30

999-995-543.01 REV 2 ECN004070/02 744-003-0189-00-0B

WWW.RIDGID.COM

Ridge Tool Company Ridge Tool Europe NV (RIDGID)

400 Clark Street Ondernemerslaan 5428

Elyria, Ohio 44035-6001 3800 Sint-Truiden

USA Belgium

1-800-474-3443 +32 (0)11 598 620

Every effort has been made to ensure that the information in this manual is accurate.

Ridge Tool Company and its affiliates reserve the right to change the specifications of the

hardware, software, or both as described in this manual without notice. Visit www.RIDGID.

com for current updates and supplemental information pertaining to this product. Due to

product development, the photos and other presentations specified in this manual may

differ from the actual product.

RIDGID and the RIDGID logo are trademarks of Ridge Tool Company, registered in the

USA and other countries. All other registered and unregistered trademarks and logos

mentioned herein are the property of their respective owners. Mention of third-party

products is for informational purposes only and constitutes neither an endorsement nor a

recommendation.

iPad, iPhone, iPod touch, and App Store are trademarks of Apple Inc., registered in the

USA and other countries. “Made for iPod,” “Made for iPhone,” and “Made for iPad” mean

that an electronic accessory has been designed to connect specifically to iPod, iPhone,

or iPad respectively, and has been certified by the developer to meet Apple performance

standards. Apple is not responsible for the operation of this device or its compliance with

safety and regulatory standards. Please note that the use of this accessory with iPod,

iPhone, or iPad may affect wireless performance.

IOS is a trademark or registered trademark of Cisco in the USA and other countries and

is used under license by Apple Inc.

The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc.

Android and Google Play are trademarks of Google Inc.

RIDGID STANDARD DSL SeeSnake Inspection Camera

Product's Documents

SeeSnake Standard DSL Inspection Camera Operating Manual

Specifications

RIDGID STANDARD DSL Questions and Answers
