Vevor OK628 24V Linear Actuator Kit 10 Inch 0.98"/s 220lbs/1000N

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
OK628 photo

User Manual

This is the main product document for model OK628.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www. vevor. com/support
LINEAR ACTUATOR
MODEL: OK618
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: OK618
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again
if there are any technology or software updates on our product.
LINEAR ACTUATOR
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of european Directive
2012/19/EU. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste, but must be taken to
acollection point for recycling electrical and electronic devices.
This product is of protection class III.
Compliance is a EC & UK security certification.
IMPORTANT SAFEGUARDS
Please read and understand this entire manual before attempting to
assemble, operate or install the product. Failure to follow all
instructions listed below may result in electric shock, fire and/or serious injury.
WARNING:
1. The load added onto the actuator must be less than or equal to the rated load of
actuator.
2. lnstall actuator so the force of the load acts in the center of the extension tube
and the rear mounting adapter.
3. Utiliza el adaptador de corriente de 24 V CC.
4. Todos los actuadores tienen ciclo de trabajo, no pueden trabajar todo el tiempo
sin parar.
5. El actuador no es completamente impermeable, por favor, no sumerjas
directamente enel agua.
6. Children shall not play with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
background
- 3 -
SAVE THESE INSTRUCTIONS
FCC Information
CAUTION:
Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment!
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including interference that
may cause undesired operation.
WARNING:
Changes or modifications to this product not expressly approved by the
party.responsible for compliance could void the user's authority to operate the
product.
Note:
This product has been tested and found to comply with the limits for a Class B
digital device pursuant to Part 15 of the FCC Rules, These limits are designed to
provide reasonable protection against harmful interference in a residential
installation.
This product generates, uses and can radiate radio frequency energy, and if not
installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this product does cause
harmful interference to radio or television reception,which can be determined by
turning the product off and on, the user is encouraged to try to correct the
interference by one or more of the following measures.
· Reorient or relocate the receiving antenna.
· Increase the distance between the product and receiver.
· Connect the product to an outlet on a circuit different from that to which the
receiver is connected.
· Consult the dealer or an experienced radio/TV technician for assistance.
background
- 4 -
Accessories:
OK648: 1 x Connecting Rod, 1 x R-type Pin,1 x Set of Adapter,
1 x Power cord, 4 x screw（M8×16），2 x screw（M10×20）

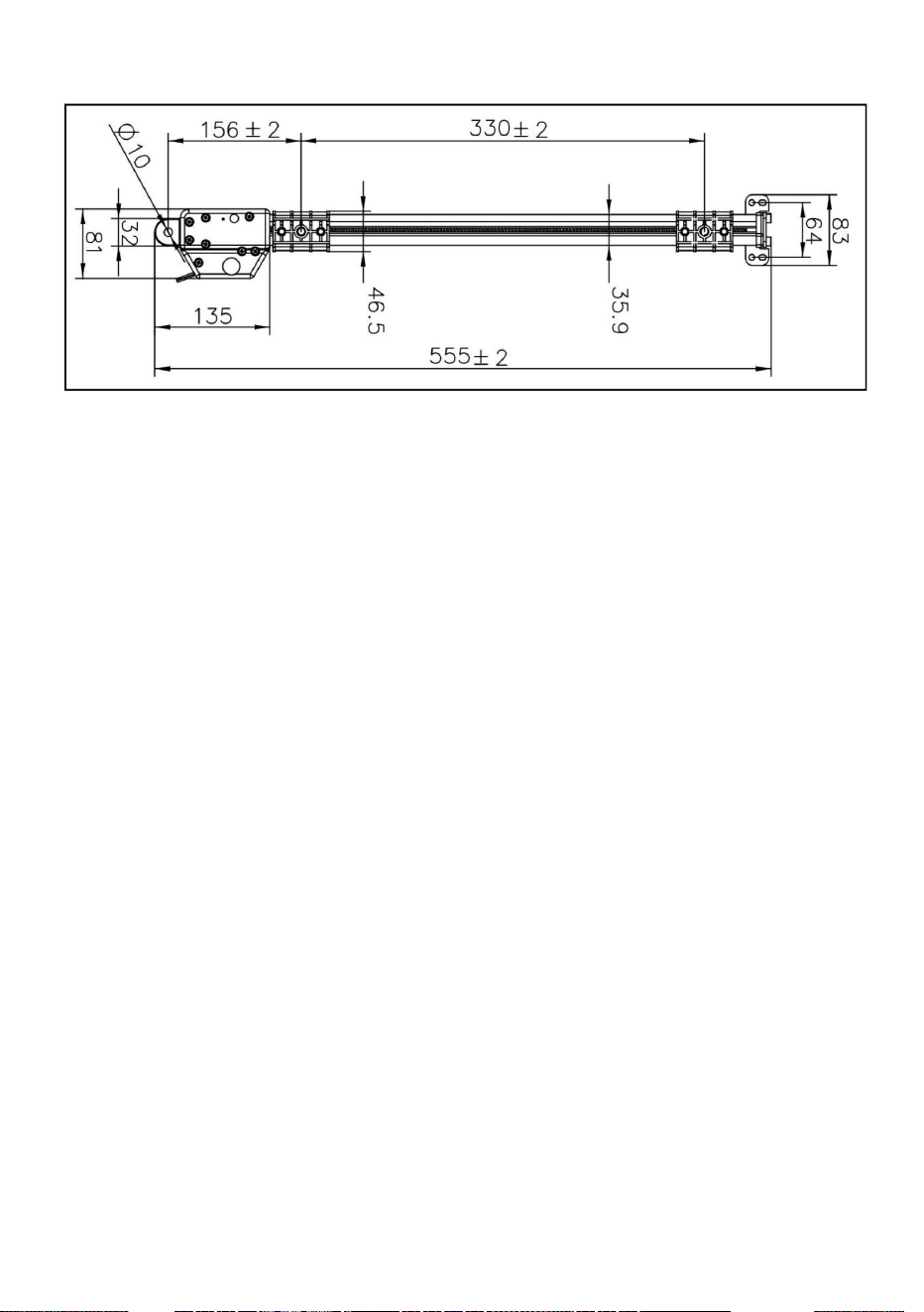

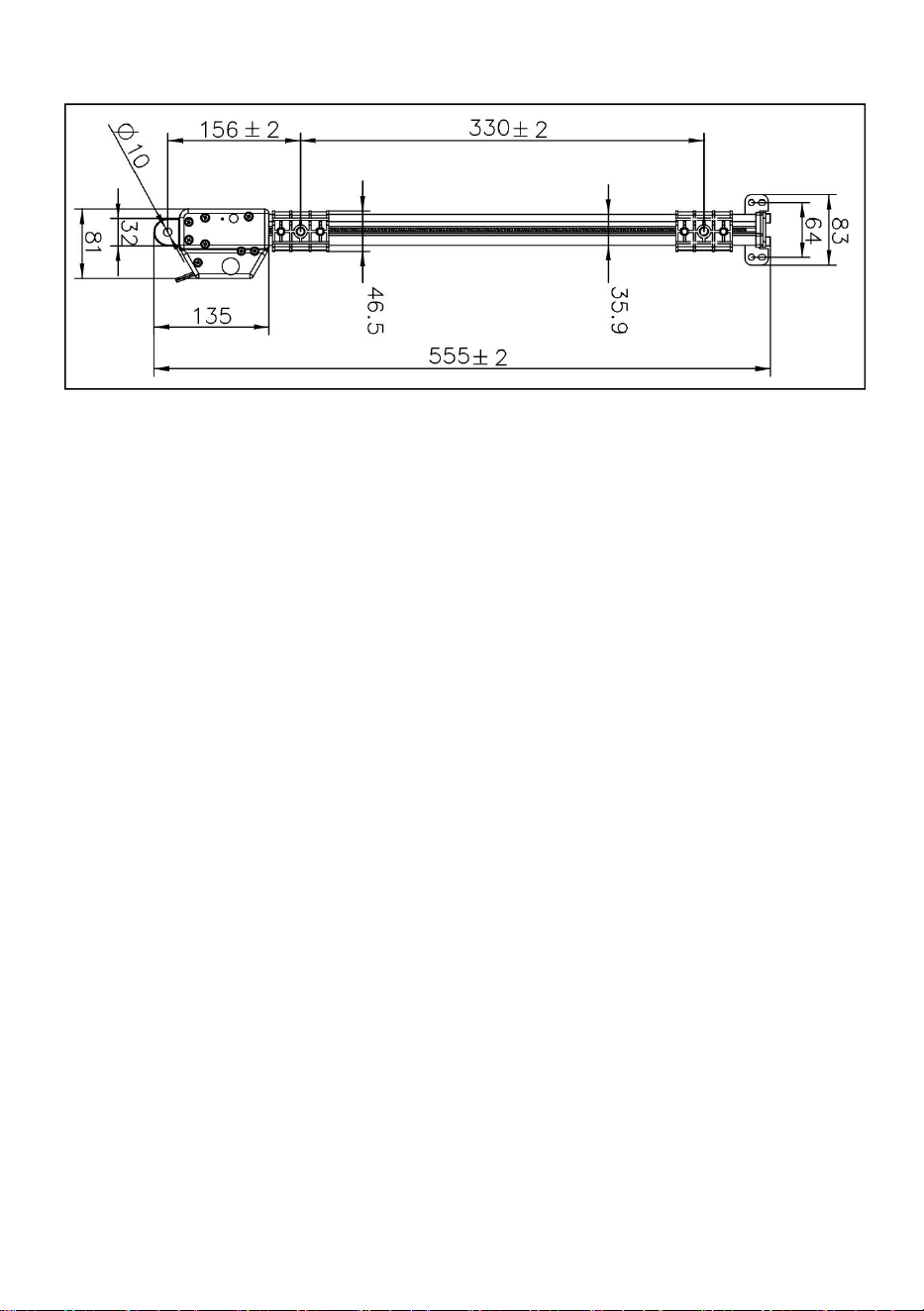

Drawing

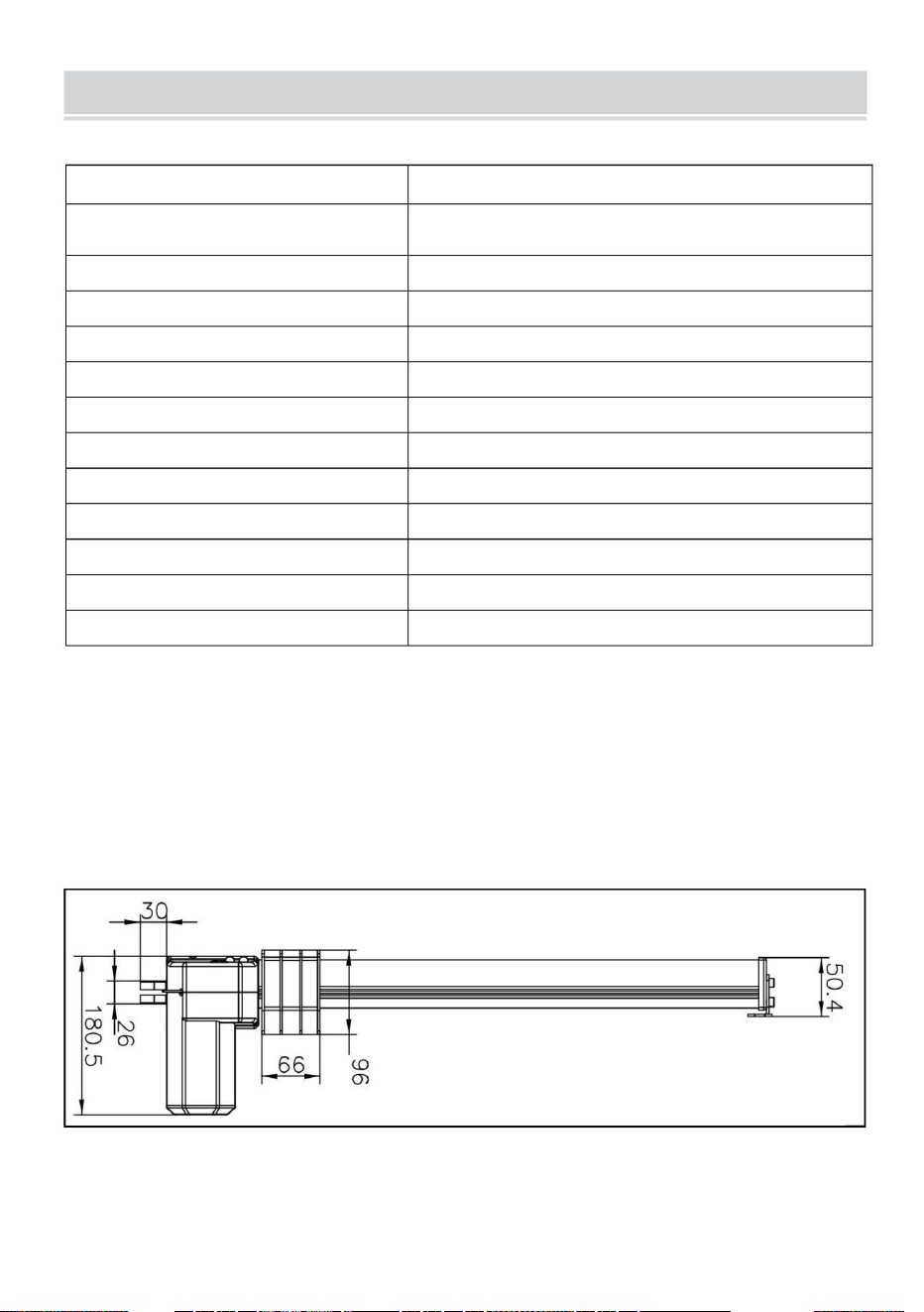

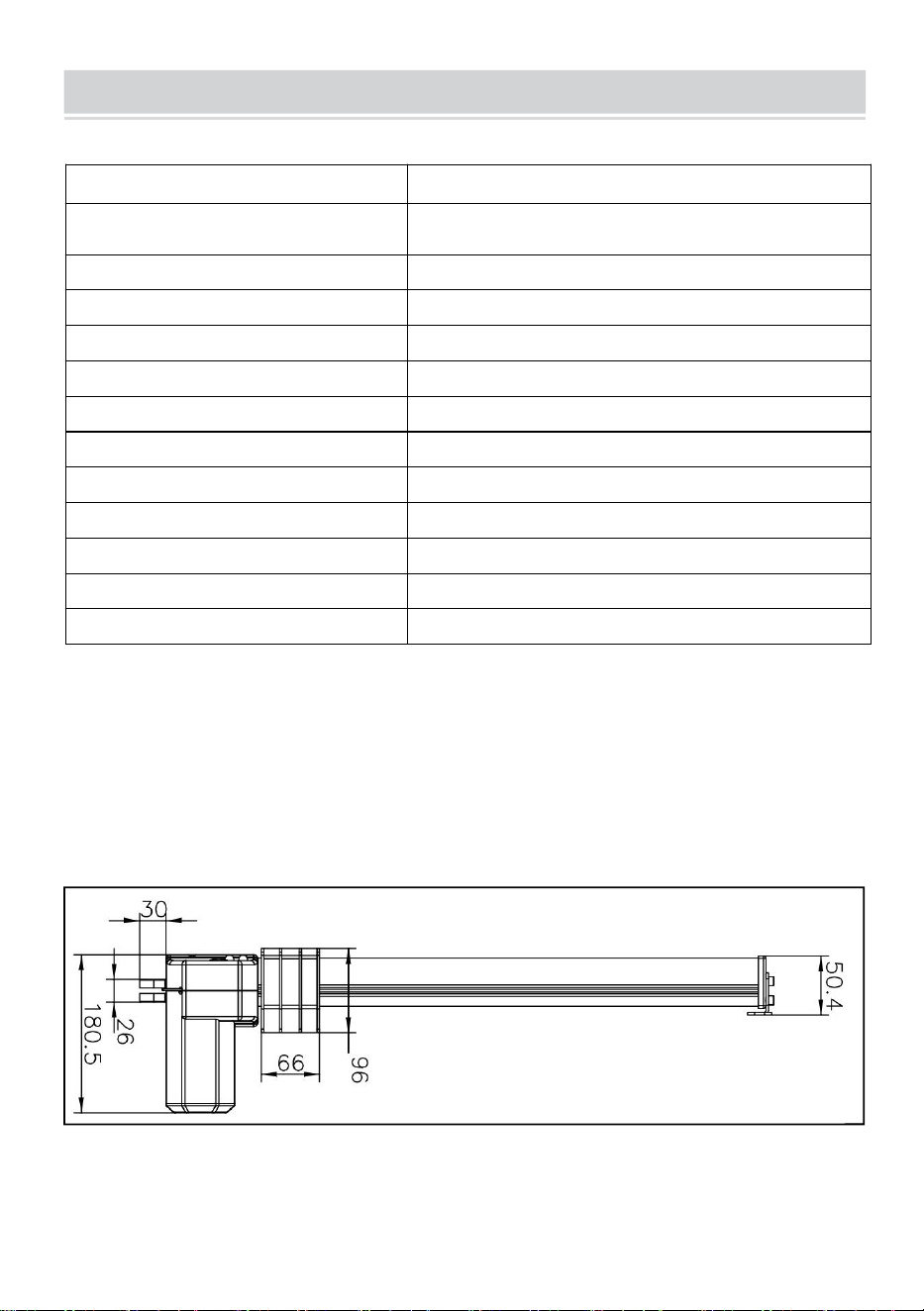

SPECIFICATIONS
OK618
Stroke Length
330mm
Rated Load
1000N
Travel Speed (Max.)
14mm/s
Rated Voltage
DC 24V
Rated Current(Max.)
2A
Limit Switches
Fixed Inner(not Adjustable)
Operation Temperature
-5℃~~+50℃
Protection Class
IP44
Duty Cycle
10%
Noise Level
≤50dB
Adapter INPUT
AC100-240V 50/60Hz 1.5A
PULG
US、EU、AU
background
- 5 -
WARNING:
Can only be installed and used in the horizontal movement direction.
Can be installed at <45° angle unless load is less than 1000N.
Precautions for use
1. Install the connection with the alignment socket.
2. Your actuator will hold its position when the power is off. It will automatically
stop when reaches the end.
3. The actuator has pre-installed inner limit switch, it cannot.
4. Mount the actuator by securing the top and bottom mounting holes to two fixed
positions. The stroke length of the actuator(e.g.12 inches) and the limitations of
the particular application will detemine the location of the fixed mounting positions.
5. Confirm that the two-way movement of the linear actuator is smooth and within
the actuator's stroke lengthafter it has been installed. Additionally, confirm that no
obstacles exist along the travel path of the actuator.
6. Secure the top and bottom mounting holes of the linear actuator onto the two
mounting fixtures using diameter bots.
7. The operation of the linear actuator should be tested manually after the
installation is completed.
background
- 6 -
Users shoulduse caution to ensure that:
1. The travel distance of the actuator satisfies the requirement of the structural
design.
2. The extended and retracted imit switches operate normaly The limit switches
should stop the motor when the extensiontube if fullv retracted or fully extended).
3. lf the motor runs too slow or does not give ful force:
(1) the power supply is insufficient and needs to be increased or (2) the load being
applied to the actuator is too great and needs to be reduced .
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
background
Technical Support and E-Warranty Certificate
www. vevor. com/support
background
MODÈLE:OK618
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente
qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.
Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
ACTIONNEURLINÉAIRE
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Machine Translated by Google
background
BESOIND'AIDE?CONTACTEZNOUS!
1
MODÈLE:OK618
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?
N'hésitezpas
ànouscontacter:Supporttechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiques
oulogiciellessurnotreproduit.
ACTIONNEURLINÉAIRE
Machine Translated by Google
background
2
GARANTIESIMPORTANTES
unpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.
2012/19/UE.Lesymbolereprésentantunepoubellesurroulettesbarrée
Veuillezlireetcomprendrel'intégralitédecemanuelavantd'essayerde
actionneur.
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne
3.Veuillezutiliserl'adaptateursecteur24VCC.
etl'adaptateurdemontagearrière.
4.Touslesactionneursontuncycledeservice,ilsnepeuventpasfonctionnertoutletemps
Lesinstructionsénuméréescidessouspeuvententraînerunchocélectrique,unincendieet/oudesblessuresgraves.
5.L'actionneurn'estpascomplètementétanche,veuilleznepasleplonger
nedoitpasêtrefabriquépardesenfantssanssurveillance.
Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires
indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle
assembler,utiliserouinstallerleproduit.Nepassuivretout
sansarrêt.
jetéaveclesorduresménagèresnormales,maisdoitêtreapportéà
1.Lachargeajoutéesurl'actionneurdoitêtreinférieureouégaleàlachargenominalede
directementdansl'eau.
6.Lesenfantsnedoiventpasjoueravecl'appareil.Lenettoyageetl'entretienparl'utilisateurdoivent
marquédecesymbole.Lesproduitsmarquéscommetelsnepeuventpasêtre
AVERTISSEMENT:
ÉLIMINATIONCORRECTE
CeproduitestdeclassedeprotectionIII.
LaconformitéestunecertificationdesécuritéCEetRoyaumeUni.
2.Installezl'actionneurdemanièreàcequelaforcedelachargeagisseaucentredutubed'extension.
manuelavecsoin.
Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlirelesinstructions
Machine Translated by Google
background
3
installation.
laconformitépourraitannulerledroitdel'utilisateuràutiliserl'équipement!
produit.
aucuneinterférenceneseproduiradansuneinstallationparticulière.Siceproduitprovoque
peutprovoquerunfonctionnementindésirable.
installéetutiliséconformémentauxinstructions,peutcauserdesdommages
lerécepteurestconnecté.
Ceproduitaététestéetjugéconformeauxlimitesd'uneclasseB
enéteignantetenallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerle
suivantdeuxconditions:
fourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel
2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesqui
∙Réorientezoudéplacezl'antennederéception.
AVERTISSEMENT:
Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,etsinon
∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluiauquelle
∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.
Lapartieresponsabledelaconformitépourraitannulerledroitdel'utilisateuràutiliserle
Changementsoumodificationsnonexpressémentapprouvésparlapartieresponsablede
interférenceaveclescommunicationsradio.Cependant,riennegarantitque
Cetappareilestconformeàlapartie15desrèglesFCC.L'exploitationestsoumiseaux
Note:
interférencesnuisiblesàlaréceptionradiooutélévision,quipeuventêtredéterminéespar
interférenceparuneouplusieursdesmesuressuivantes.
1)Ceproduitpeutprovoquerdesinterférencesnuisibles.
appareilnumériqueconformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespour
PRUDENCE:
Changementsoumodificationsapportésàceproduitnonexpressémentapprouvésparle
∙Augmentezladistanceentreleproduitetlerécepteur.
CONSERVEZCESINSTRUCTIONS
InformationsFCC
Machine Translated by Google
background
Accessoires:
Dessin
4
OK618
dix%
Tensionnominale
Courantnominal(Max.)
Cycledeservice
Chargenominale
IP44
Températuredefonctionnement
Classedeprotection
AC100240V50/60Hz1,5A
AdaptateurENTRÉE
OK648:1xbielle,1xbrochedetypeR,1xjeud'adaptateurs,1xcordond'alimentation,
4xvis(M8×16),2xvis(M10×20)
1000N
330mm
≤50dB
Niveaudebruit
C.C24V
Vitessededéplacement(max.)
POUCE
14mm/s
ÉtatsUnis,UE,Australie
Longueurdecourse
5~~+50
Intérieurfixe(nonréglable)
Finsdecourse
CARACTÉRISTIQUES
2A
PARAMÈTRESDUPRODUIT
Machine Translated by Google
background
5
1.Installezlaconnexionaveclaprised'alignement.
desobstaclesexistentlelongdutrajetdedéplacementdel'actionneur.
lalongueurdecoursedel'actionneuraprèssoninstallation.Deplus,confirmezqu'aucun
montagedeluminairesàl'aidederobotsdediamètre.
s'arrêterlorsqu'ilatteintlafin.
2.Votreactionneurconserverasapositionlorsquel'alimentationseracoupée.Ilseraautomatiquement
6.Fixezlestrousdemontagesupérieuretinférieurdel'actionneurlinéairesurlesdeux
4.Montezl'actionneurenfixantlestrousdemontagesupérieuretinférieuràdeuxsupportsfixes.
l'installationestterminée.
3.L'actionneurestdotéd'uninterrupteurdefindecourseinternepréinstallé,cen'estpaslecas.
7.Lefonctionnementdel'actionneurlinéairedoitêtretestémanuellementaprès
Peutêtreinstalléàunangle<45°saufsilachargeestinférieureà1000N.
5.Confirmezquelemouvementbidirectionneldel'actionneurlinéaireestfluideetdansleslimites
l'applicationparticulièredétermineral'emplacementdespositionsdemontagefixes.
Nepeutêtreinstalléetutiliséquedanslesensdumouvementhorizontal.
postes.Lalongueurdecoursedel'actionneur(parexemple12pouces)etleslimitesde
Précautionsd'emploi
AVERTISSEMENT:
Machine Translated by Google
background
6
Preston,RoyaumeUni
FabriquéenChine
LinkenheimHochstetten,Allemagne
Unité5MaisonAlbertEdward,LesPavillons
Römeräcker9Z2021,76351
SHUNSHUNGmbH
GroupePooledasLtd
Adresse:BaoshanquShuangchenglu803long11hao1602A1609shiShanghaiImporté
auxÉtats
Unis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,
CA91730ImportéauxÉtatsUnis:SIHAOPTY
LTD.1ROKEVASTREETASTWOODNSW2122Australie
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTCE
2.Lesinterrupteursd'arrêtétendusetrétractésfonctionnentnormalement.Lesinterrupteursdefinde
coursedoiventarrêterlemoteurlorsqueletubed'extensionestcomplètementrétractéoucomplètementétendu).
(1)l'alimentationélectriqueestinsuffisanteetdoitêtreaugmentéeou(2)lachargeappliquéeàl'actionneur
esttropimportanteetdoitêtreréduite.
1.Ladistancededéplacementdel'actionneursatisfaitauxexigencesdelaconceptionstructurelle.
3.Silemoteurtournetroplentementounefournitpastoutelaforce:
Lesutilisateursdoiventfairepreuvedeprudencepours'assurerque:
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
LINEARANTRIEB
MODELL: OK618
Zertifikat für technischen Support und E-Garantie www. vevor. com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine
Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den
großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien
abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-
Marken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
MODELL: OK618
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen
sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt
von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht
erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte
kontaktieren
Sie uns: Technischer Support und E-Garantiezertifikat
www. vevor. com/support
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
LINEARANTRIEB
- 1 -
Machine Translated by Google
background
Dieses Produkt entspricht der Schutzklasse III.
2. Installieren Sie den Aktuator so, dass die Kraft der Last in der Mitte des Verlängerungsrohrs wirkt
3. Bitte verwenden Sie das 24-V-DC-Netzteil.
RICHTIGE ENTSORGUNG
Compliance ist eine EG- und UK-Sicherheitszertifizierung.
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen
eine Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.
Lesen Sie die Bedienungsanleitung sorgfältig durch.
Entsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber selbst abgeben
1. Die auf den Aktuator ausgeübte Last muss kleiner oder gleich der Nennlast sein
Aktuator.
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sind erforderlich
dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
mit diesem Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnet
WARNUNG:
direkt ins Wasser.
Europäische Union. Dies gilt für das Produkt und sämtliches Zubehör
Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.
5. Der Aktuator ist nicht vollständig wasserdicht, bitte nicht untertauchen
weist darauf hin, dass das Produkt in der Mülltrennung getrennt gesammelt werden muss
das Produkt zusammenbauen, bedienen oder installieren. Nichtbefolgung aller
ununterbrochen.
2012/19/EU. Das Symbol einer Mülltonne ist durchgestrichen
Bitte lesen und verstehen Sie das gesamte Handbuch, bevor Sie es versuchen
und der hintere Montageadapter.
4. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht ständig arbeiten
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie
WICHTIGE SICHERHEITSMASSNAHMEN
- 2 -
Machine Translated by Google
background
ANLEITUNG AUFBEWAHREN
FCC-Informationen
VORSICHT:
kann zu unerwünschtem Betrieb führen.
Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der genehmigt wurden
Installation.
· Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
1) Dieses Produkt kann schädliche Störungen verursachen.
Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu
Beeinträchtigung durch eine oder mehrere der folgenden Maßnahmen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt der
Notiz:
schädliche Störungen des Radio- oder Fernsehempfangs, die durch festgestellt werden können
· Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.
Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden
Die für die Einhaltung verantwortliche Partei kann dazu führen, dass dem Benutzer die Berechtigung zum Betrieb entzogen wird
WARNUNG:
Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen
Störungen der Funkkommunikation. Eine Garantie dafür gibt es allerdings nicht
· Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den das Produkt angeschlossen ist
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die auftreten
einen angemessenen Schutz vor schädlichen Störungen in einem Wohngebiet bieten
· Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
folgende zwei Bedingungen:
Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B
Beim Aus- und Einschalten des Produkts wird der Benutzer aufgefordert, zu versuchen, das Problem zu beheben
Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!
Produkt.
Empfänger angeschlossen ist.
Installation und Verwendung gemäß den Anweisungen können schädlich sein
In einer bestimmten Installation treten keine Störungen auf. Wenn dieses Produkt verursacht
- 3 -
Machine Translated by Google
background
Feste Innenseite (nicht verstellbar)
IP44
Endschalter
Strichlänge
2A
-5ÿ~~+50ÿ
Nennspannung
Nennstrom (max.)
SPEZIFIKATIONEN
DC 24V
Fahrgeschwindigkeit (max.)
Schutzklasse
OK648: 1 x Verbindungsstange, 1 x R-Typ-Stift, 1 x Adaptersatz, 1 x
Netzkabel, 4 x Schraube (M8×16), 2 x Schraube (M10×20).
14 mm/s
USA, EU, AU
ZOLL
1000N
AC100-240V 50/60Hz 1,5A
Adapter-EINGANG
330mm
ÿ50dB
Geräuschpegel
OK618
10 %
Betriebs-Temperatur
Auslastungsgrad
Nennlast
Zeichnung
Zubehör:
PRODUKTPARAMETER
- 4 -
Machine Translated by Google
background
Vorsichtsmaßnahmen für den Gebrauch
WARNUNG:
die Hublänge des Stellantriebs nach der Installation. Bestätigen Sie außerdem, dass Nein
Die jeweilige Anwendung bestimmt die Lage der festen Montagepositionen.
Kann in einem Winkel von <45° installiert werden, es sei denn, die Last beträgt weniger als 1000 N.
Positionen. Die Hublänge des Aktuators (z. B. 12 Zoll) und die Einschränkungen von
5. Vergewissern Sie sich, dass die Bewegung des Linearantriebs in beide Richtungen reibungslos und innerhalb der Grenzen erfolgt
Einbau und Nutzung nur in horizontaler Bewegungsrichtung möglich.
4. Montieren Sie den Aktuator, indem Sie die oberen und unteren Befestigungslöcher an zwei festen befestigen
Die Installation ist abgeschlossen.
3. Der Stellantrieb verfügt über einen vorinstallierten inneren Endschalter, dies ist jedoch nicht möglich.
7. Die Funktion des Linearantriebs sollte anschließend manuell getestet werden
Stoppen Sie, wenn das Ende erreicht ist.
Montagevorrichtungen mit Durchmesser-Bots.
6. Befestigen Sie die oberen und unteren Befestigungslöcher des Linearantriebs an den beiden
2. Ihr Stellantrieb behält seine Position bei, wenn der Strom ausgeschaltet ist. Es wird automatisch
1. Installieren Sie die Verbindung mit der Ausrichtungsbuchse.
Entlang des Verfahrwegs des Aktuators befinden sich Hindernisse.
- 5 -
Machine Translated by Google
background
3. Wenn der Motor zu langsam läuft oder nicht die volle Kraft abgibt:
2. Die Begrenzungsschalter für das Ausfahren und Einfahren funktionieren normal. Die Endschalter sollten
den Motor stoppen, wenn das Verlängerungsrohr vollständig eingefahren oder vollständig ausgefahren ist.
(1) Die Stromversorgung reicht nicht aus und muss erhöht werden, oder (2) die auf den Aktor wirkende Last
ist zu groß und muss reduziert werden.
1. Der Verfahrweg des Stellantriebs entspricht den Anforderungen des konstruktiven Designs.
- 6 -
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Einheit 5 Albert Edward House, Die Pavillons
Linkenheim-Hochstetten, Germany
Preston, Vereinigtes Königreich
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert
in die USA:
Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730 Importiert nach AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australien
In China hergestellt
Pooledas Group Ltd
Benutzer sollten vorsichtig sein, um sicherzustellen, dass:
EG-REP
UK REP
Machine Translated by Google
background
Zertifikat für technischen Support und E-
Garantie www. vevor. com/support
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia elettronica www. vevor. com/supporto
MODELLO: OK618
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai
principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti
da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
ATTUATORE LINEARE
Machine Translated by Google
background
ATTUATORE LINEARE
HO BISOGNO DI AIUTO? CONTATTACI!
- 1 -
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a
contattarci:
Supporto tecnico e certificato di garanzia elettronica
www. vevor. com/supporto
MODELLO: OK618
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni
del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro
manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti
preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti
tecnologici o software sul nostro prodotto.
Machine Translated by Google
background
5.L'attuatore non è completamente impermeabile, non immergerlo
contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo
AVVERTIMENTO:
direttamente nell'acqua.
smaltito con i normali rifiuti domestici, ma deve essere portato a
1. Il carico aggiunto sull'attuatore deve essere inferiore o uguale al carico nominale di
6. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente dovranno
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni
un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
attuatore.
manuale con attenzione.
Questo prodotto appartiene alla classe di protezione III.
2. Installare l'attuatore in modo che la forza del carico agisca al centro del tubo di prolunga
non essere effettuato da bambini senza supervisione.
CORRETTO SMALTIMENTO
La conformità è una certificazione di sicurezza CE e Regno Unito.
e l'adattatore per il montaggio posteriore.
Questo prodotto è soggetto alle disposizioni della Direttiva europea
3. Utilizzare l'adattatore di alimentazione da 24 V CC.
2012/19/UE. Il simbolo che mostra un bidone della spazzatura barrato
Si prega di leggere e comprendere l'intero manuale prima di tentare
4. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare continuamente
indica che il prodotto richiede la raccolta differenziata dei rifiuti in
assemblare, utilizzare o installare il prodotto. Mancato rispetto di tutto
non stop.
Unione Europea. Questo vale per il prodotto e tutti gli accessori
istruzioni elencate di seguito potrebbero provocare scosse elettriche, incendi e/o lesioni gravi.
TUTELA IMPORTANTE
-2-
Machine Translated by Google
background
CONSERVA QUESTE ISTRUZIONI
Informazioni FCC
· Aumentare la distanza tra il prodotto e il ricevitore.
potrebbe causare un funzionamento indesiderato.
installazione.
la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!
Prodotto.
ATTENZIONE:
Cambiamenti o modifiche a questo prodotto non espressamente approvati da
1) Questo prodotto può causare interferenze dannose.
dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per
interferenza da parte di una o più delle seguenti misure.
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art
Nota:
interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da
La parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il servizio
Cambiamenti o modifiche non espressamente approvati dalla parte responsabile
interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso
· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
AVVERTIMENTO:
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario
· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato
fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza
· Riorientare o riposizionare l'antenna ricevente.
seguenti due condizioni:
spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema
Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B
installato e utilizzato in conformità con le istruzioni, può causare danni
il ricevitore è collegato.
non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa
- 3 -
Machine Translated by Google
background
PARAMETRI DEL PRODOTTO
Accessori:
Disegno
-4-
INGRESSO adattatore
14mm/s
Stati Uniti, UE, Australia
POLLICE
CC 24 V
Velocità di viaggio (max.)
2A
Tensione nominale
Corrente nominale (max.)
OK648: 1 biella, 1 perno tipo R, 1 set di adattatori, 1 cavo di alimentazione, 4 viti
ÿM8×16ÿ, 2 viti ÿM10×20ÿ
SPECIFICHE
Interno fisso (non regolabile)
Interruttore d'arresto
Lunghezza della corsa
-5ÿ~~+50ÿ
Temperatura di funzionamento
Carico nominale
IP44
Classe di protezione
OK618
10%
Ciclo di lavoro
330 mm
ÿ50dB
Livello di rumore
1000N
CA 100-240 V 50/60 Hz 1,5 A
Machine Translated by Google
background
Precauzioni per l'uso
AVVERTIMENTO:
3. L'attuatore è dotato di finecorsa interno preinstallato, non può farlo.
7. Il funzionamento dell'attuatore lineare deve essere testato manualmente dopo
4. Montare l'attuatore fissando i fori di montaggio superiore e inferiore a due fissi
l'installazione è completata.
posizioni. La lunghezza della corsa dell'attuatore (ad esempio 12 pollici) e le limitazioni di
Può essere installato e utilizzato solo nella direzione del movimento orizzontale.
la particolare applicazione determinerà la posizione delle posizioni di montaggio fisse.
Può essere installato con un angolo <45° a meno che il carico non sia inferiore a 1000 N.
5. Confermare che il movimento bidirezionale dell'attuatore lineare sia fluido e all'interno
la lunghezza della corsa dell'attuatore dopo l'installazione. Inoltre, conferma che no
1. Installare la connessione con la presa di allineamento.
sono presenti ostacoli lungo il percorso dell'attuatore.
2. L'attuatore manterrà la sua posizione quando l'alimentazione è spenta. Lo farà automaticamente
6. Fissare i fori di montaggio superiore e inferiore dell'attuatore lineare sui due
fermarsi quando raggiunge la fine.
dispositivi di montaggio utilizzando bot di diametro.
-5-
Machine Translated by Google
background
Gli utenti devono prestare attenzione per garantire che:
Römeräcker 9 Z2021, 76351
SHUNSHUN GmbH
Unità 5 Casa Albert Edward, I Padiglioni
Linkenheim-Hochstetten, Germania
Preston, Regno Unito
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA
91730 Importato nell'AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Made in China
Gruppo Pooledas Ltd
REP.CE
REP. DEL REGNO UNITO
2. I finecorsa esteso e retratto funzionano normalmente. I finecorsa dovrebbero arrestare
il motore quando il tubo di estensione è completamente retratto o completamente esteso).
3. Se il motore gira troppo lentamente o non dà tutta la forza:
1. La distanza della corsa dell'attuatore soddisfa i requisiti del progetto strutturale.
(1) l'alimentazione è insufficiente e deve essere aumentata o (2) il carico applicato
all'attuatore è troppo grande e deve essere ridotto.
-6-
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www. vevor. com/supporto
Machine Translated by Google
background
ACTUADORLINEAL
MODELO:OK618
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.es/soporte
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo
representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen
comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas
ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente
sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Machine Translated by Google
background
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude
en
contactarnos:Soportetécnicoycertificadodegarantía
electrónicawww.vevor.es/soporte
MODELO:OK618
Estassonlasinstruccionesoriginales;leaatentamentetodaslas
instruccionesdelmanualantesdeoperar.VEVORsereservaunainterpretación
claradenuestromanualdeusuario.Laaparienciadelproductoestará
sujetaalproductoquerecibió.Perdonequenoleinformaremosnuevamente
sihayactualizacionesdetecnologíaosoftwareennuestroproducto.
¿NECESITASAYUDA?¡CONTÁCTENOS!
ACTUADORLINEAL
1
Machine Translated by Google
background
desecharseconlabasuradomésticanormal,perodebellevarsea
indicaqueelproductorequiererecogidaselectivaderesiduosenel
1.Lacargaagregadaalactuadordebesermenoroigualalacarganominaldel
sinparar.
6.Losniñosnodebenjugarconelaparato.Lalimpiezayelmantenimientodelusuariodeberán
marcadoconestesímbolo.Losproductosmarcadoscomotalesnopuedenser
ADVERTENCIA:
directamenteenelagua.
EsteproductoesdeclasedeprotecciónIII.
2.Instaleelactuadordemodoquelafuerzadelacargaactúeenelcentrodeltubodeextensión.
ElcumplimientoesunacertificacióndeseguridaddelaCEyelReinoUnido.
ELIMINACIÓNCORRECTA
Advertencia:parareducirelriesgodelesiones,elusuariodebeleerlasinstrucciones
Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.
manualcuidadosamente.
solenoide.
Nodebeserrealizadoporniñossinsupervisión.
2012/19/UE.Elsímboloquemuestrauncontenedorconruedastachado
Leaycomprendatodoestemanualantesdeintentar
yeladaptadordemontajetrasero.
4.Todoslosactuadorestienenciclodetrabajo,nopuedentrabajartodoeltiempo
Esteproductoestásujetoalasdisposicionesdeladirectivaeuropea.
3.Utilizaeladaptadordecorrientede24VCC.
UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.
instruccionesenumeradasacontinuaciónpuedenprovocardescargaseléctricas,incendiosy/olesionesgraves.
5.Elactuadornoescompletamenteimpermeable,porfavor,nosumerjas
ensamblar,operaroinstalarelproducto.Noseguirtodo
CONSIDERACIONESIMPORTANTES
2
Machine Translated by Google
background
GUARDAESTASINSTRUCCIONES
InformacióndelaFCC
EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaala
interferenciadañinaalarecepciónderadiootelevisión,quepuededeterminarsemediante
Nota:
∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.
parteresponsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel
Cambiosomodificacionesnoaprobadosexpresamenteporelresponsablede
interferenciasenlascomunicacionesporradio.Sinembargo,nohaygarantíadeque
Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporel
PRECAUCIÓN:
∙Aumentarladistanciaentreelproductoyelreceptor.
puedecausarunfuncionamientonodeseado.
instalación.
interferenciaporunaomásdelassiguientesmedidas.
1)Esteproductopuedecausarinterferenciasperjudiciales.
dispositivodigitaldeconformidadconlaParte15delasnormasdelaFCC.Estoslímitesestándiseñadospara
EsteproductohasidoprobadoycumpleconloslímitesdeClaseB.
siguientesdoscondiciones:
Alapagaryencenderelproducto,serecomiendaalusuarioqueintentecorregirelerror.
Noseproduciráninterferenciasenunainstalaciónenparticular.Siesteproductocausa
¡Elcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo!
producto.
instaladoyutilizadodeacuerdoconlasinstrucciones,puedecausardaños
Elreceptorestáconectado.
ADVERTENCIA:
Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,denoserasí,
∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectado
Proporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenunentornoresidencial.
2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidaslasinterferenciasque
∙Reorientaroreubicarlaantenareceptora.
3
Machine Translated by Google
background
CC24V
330mm
Velocidaddedesplazamiento(máx.)
Nivelderuido
14mm/s
EE.UU.,UE,AU
PULG
Interiorfijo(noajustable)
Finalesdecarrera
Longituddelacarrera
2A
5~~+50
Tensiónnominal
Corrientenominal(máx.)
ESPECIFICACIONES
OK648:1xbiela,1xpasadortipoR,1xjuegodeadaptadores,1xcabledealimentación,
4xtornillos(M8×16),2xtornillos(M10×20)
OK618
10%
temperaturadeoperacion
Ciclodetrabajo
Carganominal
IP44
Clasedeprotección
1000N
CA100240V50/60Hz1,5A.
ENTRADAdeladaptador
≤50dB
Dibujo
Accesorios:
PARAMETROSDELPRODUCTO
4
Machine Translated by Google
background
Precaucionesdeuso
ADVERTENCIA:
4.Monteelactuadorasegurandolosorificiosdemontajesuperioreinferioradosfijas.
6.Asegurelosorificiosdemontajesuperioreinferiordelactuadorlinealenlosdos
Secompletalainstalación.
3.Elactuadortieneuninterruptordelímiteinternopreinstalado,peronopuedehacerlo.
7.Elfuncionamientodelactuadorlinealdebeprobarsemanualmentedespuésde
laaplicaciónparticulardeterminarálaubicacióndelasposicionesdemontajefijas.
Sepuedeinstalarenunángulo<45°amenosquelacargaseainferiora1000N.
posiciones.Lalongituddecarreradelactuador(porejemplo,12pulgadas)ylaslimitacionesde
5.Confirmequeelmovimientobidireccionaldelactuadorlinealseasuaveydentrode
Solosepuedeinstalaryutilizarenladireccióndelmovimientohorizontal.
1.Instalelaconexiónconelcasquillodealineación.
Existenobstáculosalolargodelrecorridodelactuador.
lalongituddecarreradelactuadordespuésdesuinstalación.Además,confirmequeno
detenersecuandolleguealfinal.
accesoriosdemontajeutilizandobotsdediámetro.
2.Suactuadormantendrásuposicióncuandosecortelaenergía.Automáticamente
5
Machine Translated by Google
background
1.Ladistanciaderecorridodelactuadorsatisfacelosrequisitosdeldiseñoestructural.
(1)lafuentedealimentaciónesinsuficienteyesnecesarioaumentarlao(2)lacargaqueseaplicaalactuador
esdemasiadograndeyesnecesarioreducirla.
2.Losinterruptoresdelímiteextendidosyretraídosfuncionannormalmente.Losinterruptoresdelímite
debendetenerelmotorcuandoeltubodeextensiónestácompletamenteretraídoocompletamenteextendido).
3.Sielmotorfuncionademasiadolentoonodatodalafuerza:
6
Preston,ReinoUnido
Hechoenchina
LinkenheimHochstetten,Alemania
Unidad5CasaAlbertEdward,LosPabellones
Römeräcker9Z2021,76351
SHUNSHUNGmbH
GrupoPooledasLtd
Dirección:BaoshanquShuangchenglu803long11hao1602A1609shi
Shanghai
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim
Place,RanchoCucamonga,CA91730
ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW
2122Australia
Losusuariosdebentenercuidadoparaasegurarsedeque:
REPRESENTANTEDELREINOUNIDO
REPRESENTANTEDELACE
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.es/soporte
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji www. wevor. com/wsparcie
MODEL: OK618
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie
szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi
markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,
aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w
porównaniu z czołowymi markami.
SIŁOWNIK LINIOWY
Machine Translated by Google
background
SIŁOWNIK LINIOWY
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
MODEL: OK618
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy
do kontaktu:
Wsparcie Techniczne i Certyfikat E-Gwarancji www. wevor.
com/wsparcie
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o
dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który
otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,
jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
Machine Translated by Google
background
5. Siłownik nie jest całkowicie wodoodporny, prosimy nie zanurzać go
oznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być
OSTRZEŻENIE:
bezpośrednio do wody.
wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać
1. Obciążenie siłownika musi być mniejsze lub równe obciążeniu znamionowemu
6. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja użytkownika powinny
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję
punkt zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Uruchamiacz.
ręcznie.
Produkt posiada III klasę ochrony.
2. Zamontuj siłownik tak, aby siła obciążenia działała na środek rury przedłużającej
nie mogą być wykonywane przez dzieci bez nadzoru.
PRAWIDŁOWA UTYLIZACJA
Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.
i tylny adapter montażowy.
Ten produkt podlega postanowieniom dyrektywy europejskiej
3. Użyj zasilacza 24V DC.
2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach
Przed podjęciem próby proszę przeczytać i zrozumieć całą niniejszą instrukcję
4. Wszystkie siłowniki mają cykl pracy, nie mogą pracować cały czas
wskazuje, że produkt wymaga oddzielnej zbiórki śmieci w
montować, obsługiwać lub instalować produktu. Nieprzestrzeganie wszystkich
bez końca.
Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów
instrukcje wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia.
WAŻNI OCHRONIARZE
- 2 -
Machine Translated by Google
background
ZACHOWAJ TE INSTRUKCJE
Informacje FCC
· Zwiększ odległość pomiędzy produktem a odbiornikiem.
może spowodować niepożądane działanie.
instalacja.
zgodność może unieważnić uprawnienia użytkownika do obsługi urządzenia!
produkt.
Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez firmę
OSTROŻNOŚĆ:
1) Ten produkt może powodować szkodliwe zakłócenia.
urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu
zakłócenia poprzez jeden lub więcej z następujących środków.
Notatka:
To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega
szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie:
strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do obsługi
Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną
zakłócenia w komunikacji radiowej. Jednakże nie ma na to żadnej gwarancji
· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
OSTRZEŻENIE:
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie, to
· Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt
zapewniają odpowiednią ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia
· Zmień orientację lub położenie anteny odbiorczej.
następujące dwa warunki:
wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania usterek
Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B
zainstalowane i używane zgodnie z instrukcją, mogą być szkodliwe
odbiornik jest podłączony.
zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje
- 3 -
Machine Translated by Google
background
PARAMETRY PRODUKTU
Akcesoria:
Rysunek
- 4 -
WEJŚCIE adaptera
14 mm/s
USA, UE, UA
CAL
Napięcie stałe 24 V
Prędkość jazdy (maks.)
2A
Napięcie
znamionowe Prąd znamionowy (maks.)
OK648: 1 x korbowód, 1 x sworzeń typu R, 1 x zestaw adapterów, 1 x przewód
zasilający, 4 x śruba (M8×16), 2 x śruba (M10×20)
SPECYFIKACJE
Naprawiono wewnętrzną (nieregulowaną)
Wyłączniki krańcowe
Długość skoku
-5 ℃~~+50 ℃
Operacja Temperatura
Obciążenie znamionowe
IP44
Klasa ochrony
OK618
10%
Cykl pracy
330mm
50dB
Poziom hałasu
1000N
AC 100-240 V 50/60 Hz 1,5 A
Machine Translated by Google
background
OSTRZEŻENIE:
Środki ostrożności dotyczące stosowania
3. Siłownik ma fabrycznie zamontowany wewnętrzny wyłącznik krańcowy, nie ma takiej możliwości.
7. Po zakończeniu należy ręcznie sprawdzić działanie siłownika liniowego
4. Zamontować siłownik mocując górny i dolny otwór montażowy do dwóch stałych
instalacja została zakończona.
pozycje. Długość skoku siłownika (np. 12 cali) i ograniczenia
Można go instalować i używać wyłącznie w kierunku ruchu poziomego.
konkretne zastosowanie określi położenie stałych pozycji montażowych.
Może być instalowany pod kątem <45°, chyba że obciążenie jest mniejsze niż 1000N.
5. Upewnij się, że dwukierunkowy ruch siłownika liniowego jest płynny i mieści się w zakresie
długość skoku siłownika po jego zamontowaniu. Dodatkowo potwierdź, że nie
1. Zamontować połączenie z gniazdem wyrównującym.
na drodze ruchu siłownika znajdują się przeszkody.
2. Siłownik utrzyma swoją pozycję po wyłączeniu zasilania. Zrobi to automatycznie
6. Przymocuj górne i dolne otwory montażowe siłownika liniowego do obu otworów
zatrzymaj się, gdy dojdziesz do końca.
montaż osprzętu za pomocą botów średnicowych.
- 5 -
Machine Translated by Google
background
Użytkownicy powinni zachować ostrożność, aby upewnić się, że:
Pooledas Group Ltd
SHUNSHUN GmbH
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj
Import do
USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, Kalifornia 91730 Import do
Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Wyprodukowano w Chinach
Linkenheim-Hochstetten, Niemcy
Preston, Wielka Brytania
Römeräcker 9 Z2021, 76351
Jednostka 5 Albert Edward House, pawilony
REPUBLIKA Wielkiej Brytanii
REPREZENT KE
(1) zasilanie jest niewystarczające i należy je zwiększyć lub (2) obciążenie siłownika jest zbyt
duże i należy je zmniejszyć.
1. Droga przesuwu siłownika odpowiada wymaganiom projektu konstrukcyjnego.
3. Jeżeli silnik pracuje zbyt wolno lub nie daje pełnej mocy:
2. Wyłączniki krańcowe wysunięte i cofnięte działają normalnie. Wyłączniki krańcowe
powinny zatrzymać silnik, gdy rura przedłużająca jest całkowicie wsunięta lub całkowicie wysunięta.
- 6 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji www.
wevor. com/wsparcie
Machine Translated by Google
background
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt
slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in
vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden
gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons
goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
LINEAIRE ACTUATOR
Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning
MODEL: OK618
Machine Translated by Google
background
- 1 -
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met
ons op:
Technische ondersteuning en e-garantiecertificaat www.
vurig. com/ondersteuning
MODEL: OK618
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig
door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie
van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk
van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw
zullen informeren als er technologie- of software-updates zijn voor ons product.
LINEAIRE ACTUATOR
HULP NODIG? NEEM CONTACT MET ONS OP!
Machine Translated by Google
background
- 2 -
BELANGRIJKE VEILIGHEIDSMAATREGELEN
geeft aan dat het product aparte afvalinzameling vereist in de
het product assembleren, bedienen of installeren. Niet alles volgen
1. De belasting die op de actuator wordt toegevoegd, moet kleiner zijn dan of gelijk zijn aan de nominale belasting van
non-stop.
onderstaande instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.
5. De actuator is niet volledig waterdicht, dompel deze niet onder
6. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud moeten
Europeese Unie. Dit geldt voor het product en alle accessoires
Dit product valt onder de bepalingen van de Europese richtlijn
3. Gebruik de 24V DC-voedingsadapter.
en de achtermontageadapter.
2012/19/EU. Het symbool met een doorgestreepte vuilnisbak
Lees en begrijp deze gehele handleiding voordat u dit probeert
4. Alle actuatoren hebben een inschakelduur, ze kunnen niet altijd werken
handleiding zorgvuldig.
Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen
een inzamelpunt voor recycling van elektrische en elektronische apparaten.
aandrijving.
CORRECTE VERWIJDERING
Compliance is een EG- en VK-veiligheidscertificering.
Dit product valt onder beschermingsklasse III.
2. Installeer de actuator zo dat de kracht van de last in het midden van de verlengbuis werkt
direct in het water.
mag niet zonder toezicht door kinderen worden gemaakt.
gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet
WAARSCHUWING:
weggegooid met het normale huisvuil, maar moet wel worden afgevoerd
Machine Translated by Google
background
- 3 -
partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij
interferentie met radiocommunicatie. Er is echter geen garantie daarvoor
WAARSCHUWING:
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en zo niet
· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de
· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de
Opmerking:
schadelijke interferentie voor radio- of televisieontvangst, die kan worden vastgesteld aan de hand van:
interferentie door een of meer van de volgende maatregelen.
1) Dit product kan schadelijke interferentie veroorzaken.
digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om
· Vergroot de afstand tussen het product en de ontvanger.
kan een ongewenste werking veroorzaken.
installatie.
VOORZICHTIGHEID:
Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de
geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijk zijn
Er zal geen interferentie optreden in een bepaalde installatie. Als dit product dit veroorzaakt
Product.
naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!
ontvanger is aangesloten.
Dit product is getest en voldoet aan de limieten voor klasse B
Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te corrigeren
volgende twee voorwaarden:
redelijke bescherming bieden tegen schadelijke interferentie in een woonomgeving
· Heroriënteer of verplaats de ontvangstantenne.
2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die
BEWAAR DEZE INSTRUCTIES
FCC-informatie
Machine Translated by Google
background
- 4 -
ÿ50dB
330 mm
Rijsnelheid (max.)
Geluidsniveau
AC100-240V 50/60Hz 1,5A
Adapter-INGANG
1000NNominale belasting
IP44
Bedrijfstemperatuur
Beschermingsklasse
OK618
10%
Arbeidscyclus
SPECIFICATIES
2A
Nominale
spanning Nominale stroom (max.)
OK648: 1 x drijfstang, 1 x R-type pin, 1 x adapterset, 1 x netsnoer, 4 x schroef
(M8×16), 2 x schroef (M10×20)
-5ÿ~~+50ÿ
Vaste binnenkant (niet verstelbaar)
Slaglengte
Eindschakelaars
INCH
14 mm/sec
VS, EU, AU
Gelijkstroom 24V
PRODUCTPARAMETERS
Accessoires:
Tekening
Machine Translated by Google
background
- 5 -
2. Uw actuator behoudt zijn positie wanneer de stroom is uitgeschakeld. Het zal automatisch gebeuren
6. Bevestig de bovenste en onderste montagegaten van de lineaire actuator op de twee
de installatie is voltooid.
montagearmaturen met behulp van diameterbots.
stop wanneer het einde is bereikt.
de slaglengte van de actuator nadat deze is geïnstalleerd. Bevestig bovendien dat nee
1. Installeer de verbinding met de uitlijnbus.
Er zijn obstakels langs het bewegingspad van de actuator.
Kan alleen in horizontale bewegingsrichting worden geïnstalleerd en gebruikt.
posities. De slaglengte van de actuator (bijv. 12 inch) en de beperkingen ervan
Kan worden geïnstalleerd onder een hoek van <45°, tenzij de belasting minder dan 1000N bedraagt.
5. Controleer of de tweerichtingsbeweging van de lineaire actuator soepel en binnenwaarts verloopt
de specifieke toepassing zal de locatie van de vaste montageposities bepalen.
3. De actuator heeft een vooraf geïnstalleerde binnenste eindschakelaar, dit is niet mogelijk.
7. De werking van de lineaire actuator moet daarna handmatig worden getest
4. Monteer de actuator door de bovenste en onderste montagegaten op twee vaste gaten vast te zetten
Voorzorgsmaatregelen voor gebruik
WAARSCHUWING:
Machine Translated by Google
background
Britse REP
EG REP
1. De reisafstand van de actuator voldoet aan de vereisten van het structurele ontwerp.
3. Als de motor te langzaam draait of niet de volledige kracht levert:
2. De uitgeschoven en ingetrokken imitschakelaars werken normaal. De eindschakelaars moeten
de motor stoppen wanneer de verlengbuis volledig ingetrokken of volledig uitgeschoven is.
(1) de stroomtoevoer is onvoldoende en moet worden verhoogd of (2) de belasting die op de actuator
wordt uitgeoefend is te groot en moet worden verminderd.
Gebruikers moeten voorzichtig zijn om ervoor te zorgen dat:
- 6 -
Pooledas Group Ltd
SHUNSHUN GmbH
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australië
Gemaakt in China
Preston, Verenigd Koninkrijk
Linkenheim-Hochstetten, Duitsland
Eenheid 5 Albert Edward House, de paviljoens
Römeräcker 9 Z2021, 76351
Machine Translated by Google
background
Technische ondersteuning en e-garantiecertificaat
www. vurig. com/ondersteuning
Machine Translated by Google
background
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
LINJÄR AKTUATOR
Teknisk support och e-garanticertifikat www. vevor. se/support
MODELL: OK618
Machine Translated by Google
background
- 1 -
MODELL: OK618
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk
support och e-garanticertifikat www. vevor. se/
support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant
innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt
du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns
någon teknik eller mjukvaruuppdateringar på vår produkt.
LINJÄR AKTUATOR
BEHÖVS HJÄLP? KONTAKTA OSS!
Machine Translated by Google
background
- 2 -
VIKTIGA SÄKERHETSÅTGÄRDER
indikerar att produkten kräver separat sophämtning i
montera, använda eller installera produkten. Misslyckas med att följa alla
1. Belastningen som läggs på ställdonet måste vara mindre än eller lika med märklasten på
oavbrutet.
instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skador.
5. Ställdonet är inte helt vattentätt, sänk inte ner det
6. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska
Europeiska unionen. Detta gäller produkten och alla tillbehör
Denna produkt omfattas av bestämmelserna i det europeiska direktivet
3. Använd 24V DC-strömadaptern.
och den bakre monteringsadaptern.
2012/19/EU. Symbolen som visar en soptunna på hjul korsad
Läs och förstå hela denna manual innan du försöker
4. Alla ställdon har duty cycle, de kan inte fungera hela tiden
handbok noggrant.
Varning - För att minska risken för skada måste användaren läsa instruktionerna
en insamlingsplats för återvinning av elektriska och elektroniska apparater.
ställdon.
KORREKT AVFALLSHANTERING
Compliance är en säkerhetscertifiering från EG och Storbritannien.
Denna produkt är av skyddsklass III.
2. Installera ställdonet så att kraften från lasten verkar i mitten av förlängningsröret
direkt i vattnet.
inte göras av barn utan uppsikt.
märkt med denna symbol. Produkter märkta som sådana kanske inte är det
VARNING:
kasseras med vanligt hushållsavfall, men måste tas till
Machine Translated by Google
background
- 3 -
Denna produkt har testats och befunnits följa gränserna för en klass B
stänger av och sätter på produkten, uppmanas användaren att försöka korrigera
följande två villkor:
installeras och används i enlighet med instruktionerna, kan orsaka skadliga
störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar
överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!
produkt.
mottagaren är ansluten.
VARNING:
Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte
· Anslut produkten till ett uttag på en annan krets än den till vilken
tillhandahålla rimligt skydd mot skadliga störningar i ett boende
· Rikta om eller flytta mottagningsantennen.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för
Notera:
skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av
part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda
Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för
störningar på radiokommunikation. Det finns dock ingen garanti för det
· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.
· Öka avståndet mellan produkten och mottagaren.
kan orsaka oönskad funktion.
installation.
VARNING:
Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av
störning av en eller flera av följande åtgärder.
1) Denna produkt kan orsaka skadliga störningar.
digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att
FCC-information
SPARA DESSA INSTRUKTIONER
Machine Translated by Google
background
- 4 -
330 mm
ÿ50dB
Reshastighet (max.)
Ljudnivå
AC100-240V 50/60Hz 1,5A
Adapter INPUT
1000NNominell belastning
IP44
Drifttemperatur
Skyddsklass
OK618
10 %
Arbetscykel
SPECIFIKATIONER
2A
Märkspänning
Märkström (max.)
OK648: 1 x vevstake, 1 x stift av R-typ, 1 x set adapter, 1 x nätsladd, 4 x skruv
ÿM8×16ÿÿ2 x skruvÿM10×20ÿ
Slaglängd
Fast inre (ej justerbar)
-5ÿ~~+50ÿ
Gränslägesbrytare
TUM
14 mm/s
USA, EU, AU
DC 24V
PRODUKTPARAMETRAR
Teckning
Tillbehör:
Machine Translated by Google
background
- 5 -
6. Fäst de övre och nedre monteringshålen på det linjära ställdonet på de två
2. Ditt ställdon kommer att hålla sitt läge när strömmen är avstängd. Det kommer automatiskt
installationen är klar.
monteringsfixturer med diameter bots.
stoppa när det når slutet.
ställdonets slaglängd efter att den har installerats. Bekräfta dessutom att nej
1. Installera anslutningen med inriktningshylsan.
hinder finns längs ställdonets färdväg.
Kan endast installeras och användas i horisontell rörelseriktning.
positioner. Ställdonets slaglängd (t.ex. 12 tum) och begränsningarna för
Kan installeras i <45° vinkel om inte belastningen är mindre än 1000N.
den specifika applikationen kommer att avgöra platsen för de fasta monteringspositionerna.
5. Bekräfta att tvåvägsrörelsen för det linjära ställdonet är jämn och inomhus
3. Ställdonet har förinstallerad inre gränslägesbrytare, det kan den inte.
7. Funktionen av det linjära ställdonet bör testas manuellt efter
4. Montera ställdonet genom att fästa de övre och nedre monteringshålen i två fasta
Försiktighetsåtgärder för användning
VARNING:
Machine Translated by Google
background
UK REP
EC REP
3. Om motorn går för långsamt eller inte ger full kraft:
1. Ställdonets körsträcka uppfyller kraven för konstruktionskonstruktionen.
(1) strömförsörjningen är otillräcklig och måste ökas eller (2) belastningen som
appliceras på ställdonet är för stor och måste minskas.
2. De förlängda och indragna imit-omkopplarna fungerar normalt. Gränslägesbrytarna
ska stoppa motorn när förlängningsröret är helt indraget eller helt utdraget).
Användare bör vara försiktiga för att säkerställa att:
- 6 -
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Pooledas Group Ltd
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Tillverkad i Kina
Preston, Storbritannien
Linkenheim-Hochstetten, Tyskland
Enhet 5 Albert Edward House, The Pavilions
Machine Translated by Google
background
Teknisk support och e-garanticertifikat www.
vevor. se/support
Machine Translated by Google

Specifications

Vevor OK628 Questions and Answers

Find answers or ask new question.
See other models: HY-VDC018-2 SR241143 3T-K USC56WE DLS-09
Questions and Answers
