Technical Support and E-Warranty Certificate www. vevor. com/support
LINEAR ACTUATOR
MODEL: OK648/OK648-A
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: OK648/OK648-A
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again
if there are any technology or software updates on our product.
LINEAR ACTUATOR
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of european Directive
2012/19/EU. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste, but must be taken to
acollection point for recycling electrical and electronic devices.
This product is of protection class III.
Compliance is a EC & UK security certification.
IMPORTANT SAFEGUARDS
Please read and understand this entire manual before attempting to
assemble, operate or install the product. Failure to follow all
instructions listed below may result in electric shock, fire and/or serious injury.
WARNING:
1. The load added onto the actuator must be less than or equal to the
rated load of actuator.
2. lnstall actuator so the force of the load acts in the center of the extension
tube and the rear mounting adapter.
3. Utiliza el adaptador de corriente de 12 V CC.
4. Todos los actuadores tienen ciclo de trabajo, no pueden trabajar todo el
tiempo sin parar.
5. El actuador no es completamente impermeable, por favor, no sumerjas
directamente en el agua.
background
- 3 -
6. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
SAVE THESE INSTRUCTIONS
FCC Information
CAUTION:
Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment!
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including interference that
may cause undesired operation.
WARNING:
Changes or modifications to this product not expressly approved by the party
responsible for compliance could void the user's authority to operate the product.
Note:
This product has been tested and found to comply with the limits for a Class B
digital device pursuant to Part 15 of the FCC Rules, These limits are designed to
provide reasonable protection against harmful interference in a residential
installation.
This product generates, uses and can radiate radio frequency energy, and if not
installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this product does cause
harmful interference to radio or television reception,which can be determined by
turning the product off and on, the user is encouraged to try to correct the
interference by one or more of the following measures.
· Reorient or relocate the receiving antenna.
· Increase the distance between the product and receiver.
· Connect the product to an outlet on a circuit different from that to which the
receiver is connected.
· Consult the dealer or an experienced radio/TV technician for assistance.
background
- 4 -
Accessories:
OK648:2 x Mounting Bracket, 2 x Connecting Rod, 2 x R-type Pin
OK648-A:2 x Mounting Bracket, 2 x Connecting Rod, 2 x R-type Pin,
1 x Set of Protective Kit

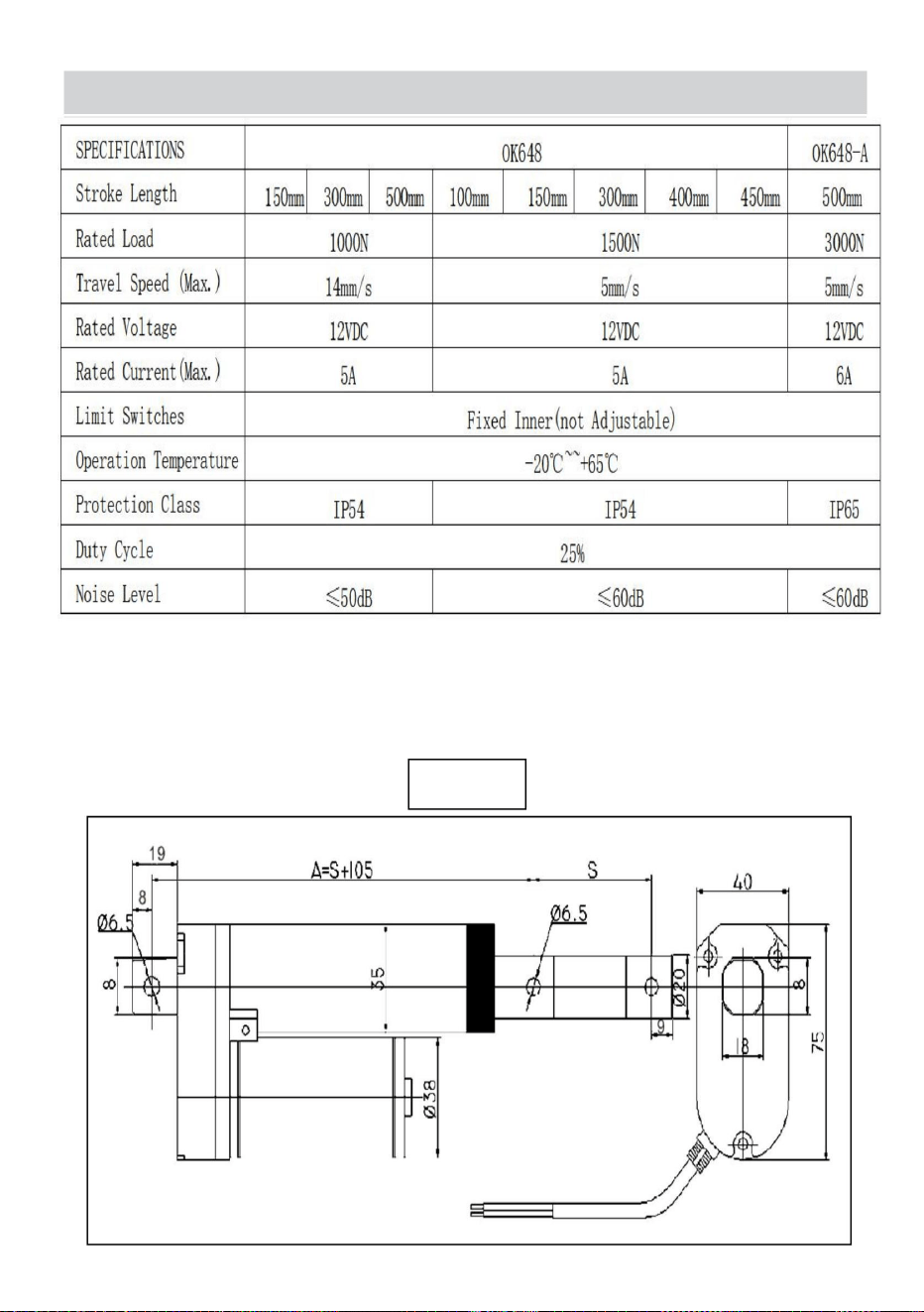

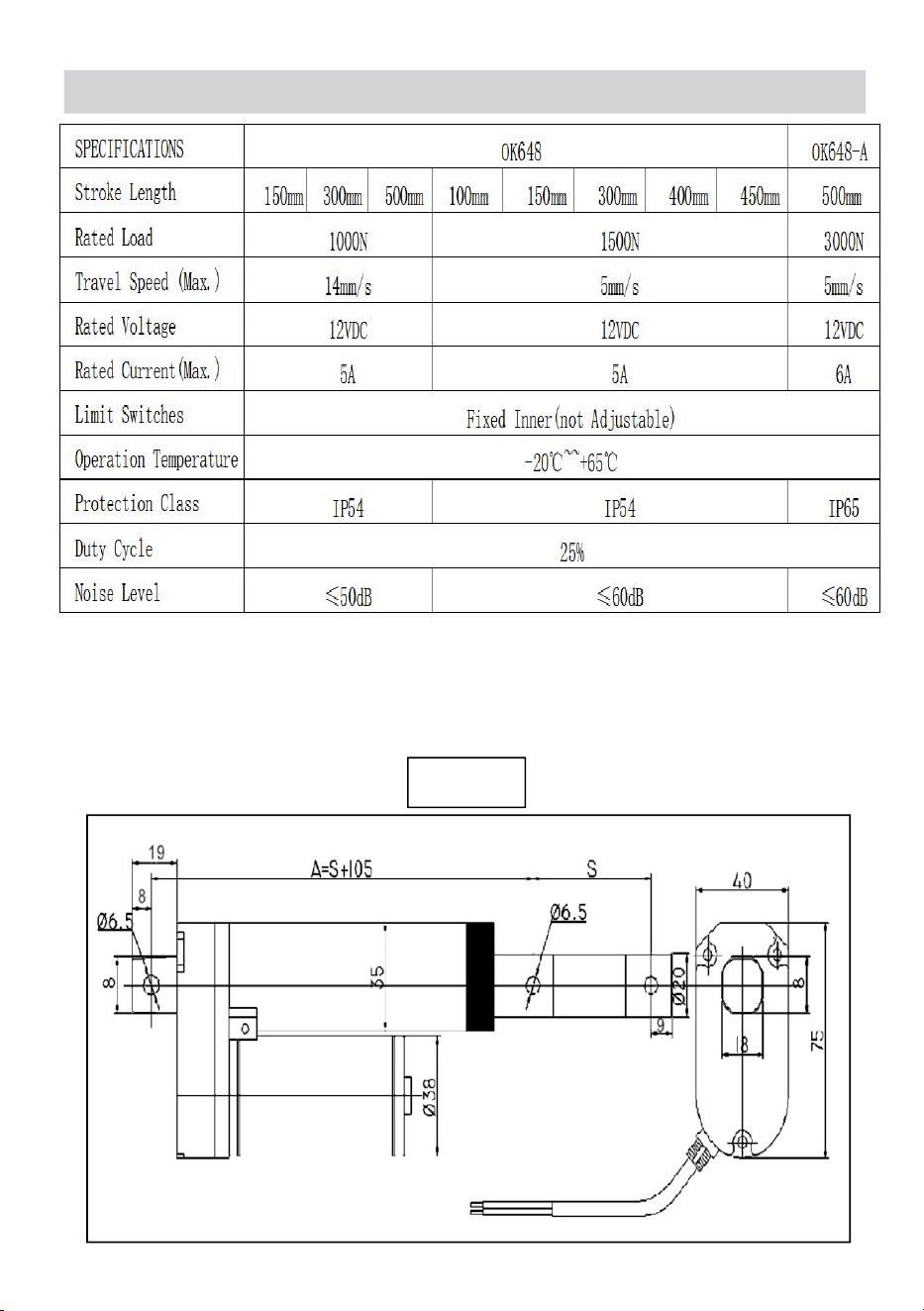

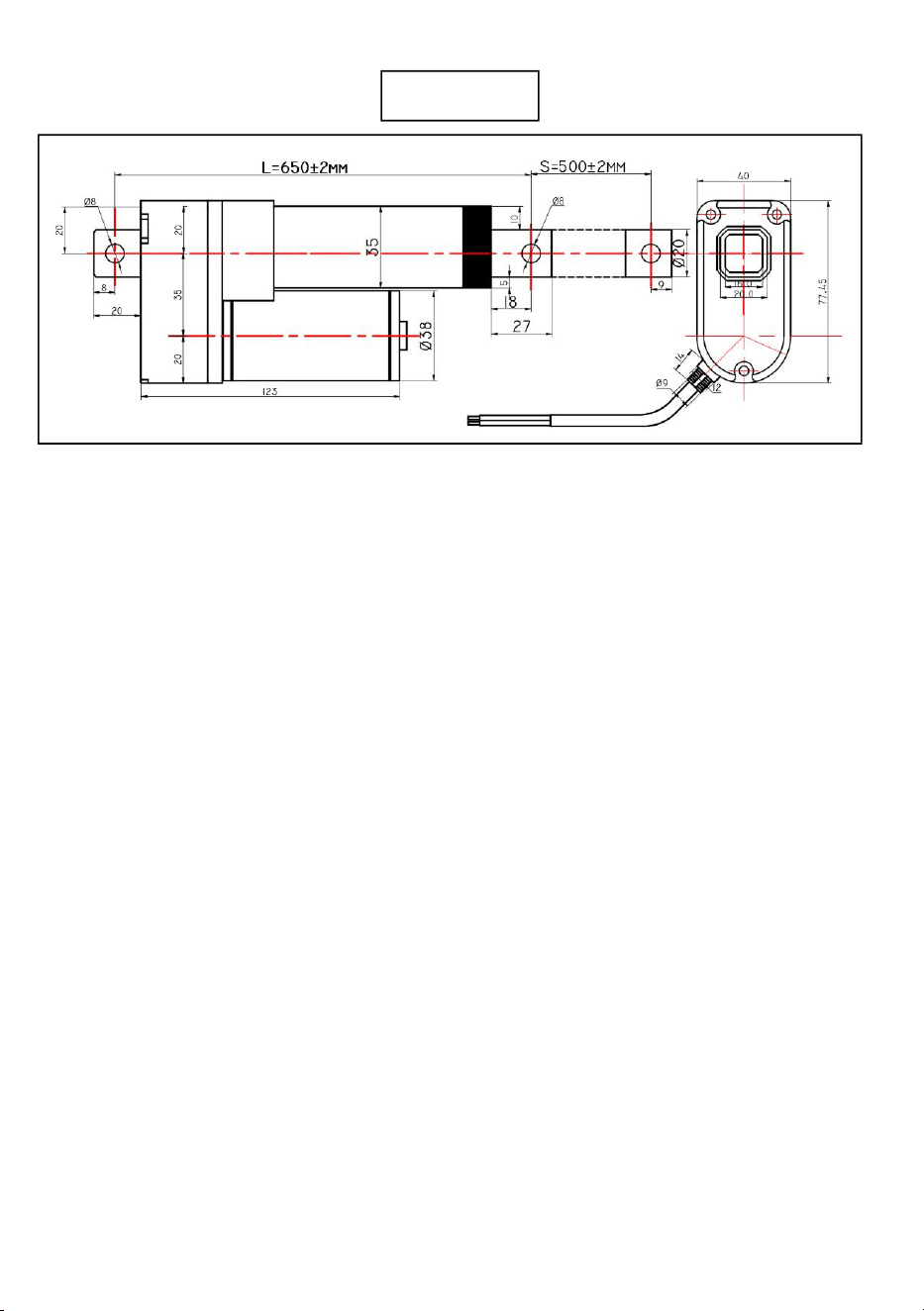

Drawing
OK648
background
- 5 -
Precautions for use
1. Prepare to connect the two wires of the actuator to a 12 volt battery.
2. Red wire to the positive terminal and Black wire to negative terminal will make
the actuator extend. To make it retract, just reverse the terminal connections.
3. To simplify the last step, you can prepare a reverse polarity relay or switch (not
included) for the actuator. When you want the actuator to extend and retract, just
press the switch.
4. Your actuator will hold its position when the power is off. It will automatically
stop when reaches the end.
5. The actuator has pre-installed inner limit switch, it cannot.
6. Mount the actuator by securing the top and bottom mounting holes to two fixed
positions. The stroke length of the actuator(e.g.12 inches) and the limitations of
the particular application will detemine the location of the fixed mounting positions.
7. Confirm that the two-way movement of the linear actuator is smooth and within
the actuator's stroke lengthafter it has been installed. Additionally, confirm that no
obstacles exist along the travel path of the actuator.
8. Secure the top and bottom mounting holes of the linear actuator onto the two
mounting fixtures using diameter bots.
9. The operation of the linear actuator should be tested manually after the
installation is completed.

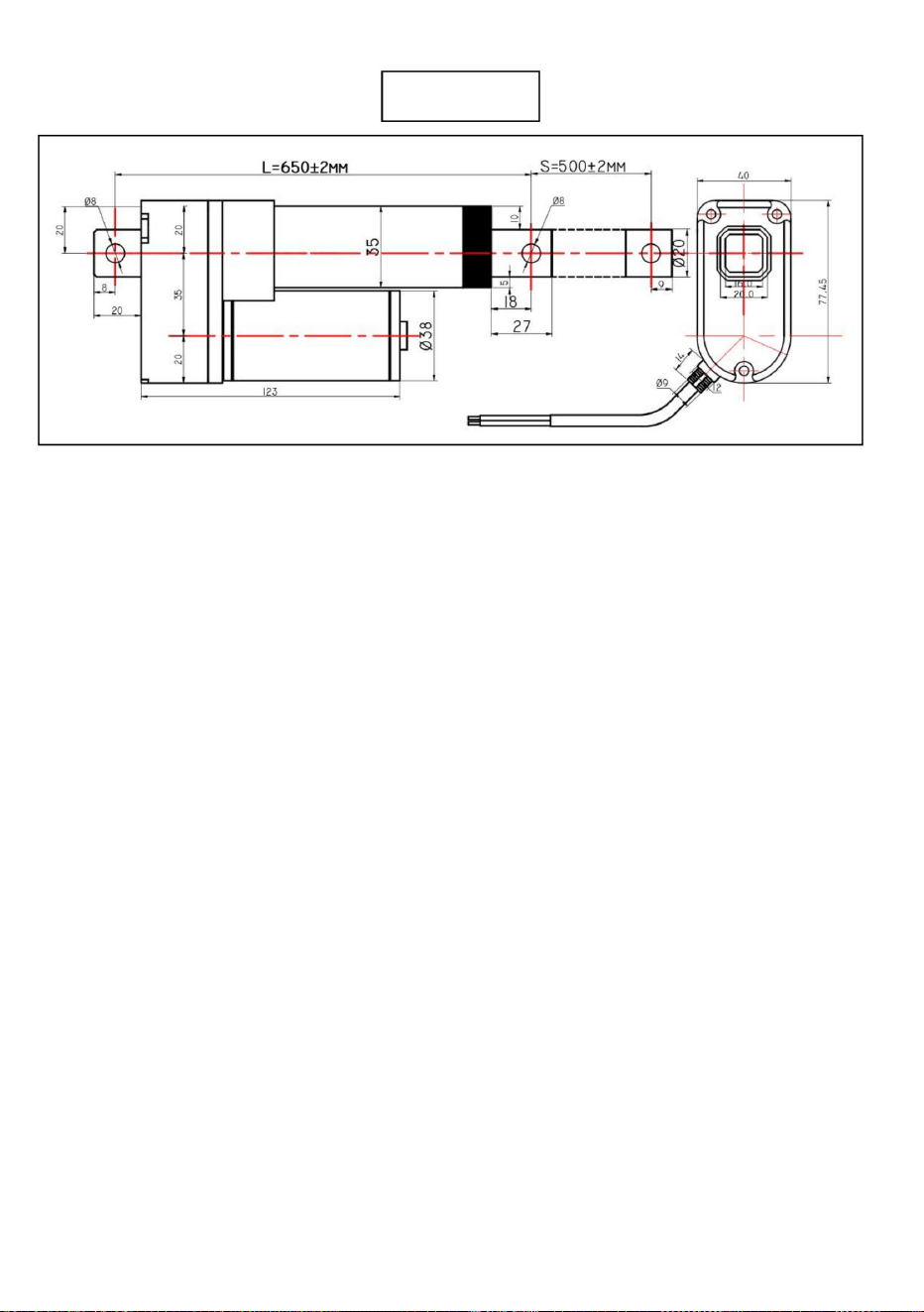

OK648-A
background
- 6 -
Users should use caution to ensure that:
1. The travel distance of the actuator satisfies the requirement of the structural
design.
2. The extended and retracted imit switches operate normaly The limit switches
should stop the motor when the extensiontube if fullv retracted or fully extended).
3. lf the motor runs too slow or does not give ful force:
(1) the power supply is insufficient and needs to be increased or. (2)the load being
applied to the actuator is too great and needs to be reduced .
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
background
Technical Support and E-Warranty Certificate
www. vevor. com/support
background
ACTIONNEURLINÉAIRE
MODÈLE:OK648/OK648A
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente
qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.
Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Machine Translated by Google
background
MODÈLE:OK648/OK648A
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?
N'hésitezpas
ànouscontacter:Supporttechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiques
oulogiciellessurnotreproduit.
BESOIND'AIDE?CONTACTEZNOUS!
ACTIONNEURLINÉAIRE
1
Machine Translated by Google
background
GARANTIESIMPORTANTES
chargenominaledel'actionneur.
tempsnonstop.
2.Installezl'actionneurdemanièreàcequelaforcedelachargeagisseaucentredel'extension.
5.L'actionneurn'estpascomplètementétanche,veuilleznepasleplonger
AVERTISSEMENT:
tubeetl'adaptateurdemontagearrière.
3.Veuillezutiliserl'adaptateursecteur12VCC.
directementdansl'eau.
1.Lachargeajoutéesurl'actionneurdoitêtreinférieureouégaleàla
4.Touslesactionneursontuncycledeservice,ilsnepeuventpasfonctionnertoutletemps
CeproduitestdeclassedeprotectionIII.
ÉLIMINATIONCORRECTE
Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlirelesinstructions
unpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.
LaconformitéestunecertificationdesécuritéCEetRoyaumeUni.
manuelavecsoin.
jetéaveclesorduresménagèresnormales,maisdoitêtreapportéà
marquédecesymbole.Lesproduitsmarquéscommetelsnepeuventpasêtre
Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires
Lesinstructionsénuméréescidessouspeuvententraînerunchocélectrique,unincendieet/oudesblessuresgraves.
indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle
assembler,utiliserouinstallerleproduit.Nepassuivretout
2012/19/UE.Lesymbolereprésentantunepoubellesurroulettesbarrée
Veuillezlireetcomprendrel'intégralitédecemanuelavantd'essayerde
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne
2
Machine Translated by Google
background
CONSERVEZCESINSTRUCTIONS
InformationsFCC
2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesqui
AVERTISSEMENT:
installation.
peutprovoquerunfonctionnementindésirable.
1)Ceproduitpeutprovoquerdesinterférencesnuisibles.
fourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel
installéetutiliséconformémentauxinstructions,peutcauserdesdommages
∙Réorientezoudéplacezl'antennederéception.
suivantdeuxconditions:
appareilnumériqueconformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespour
interférenceparuneouplusieursdesmesuressuivantes.
∙Augmentezladistanceentreleproduitetlerécepteur.
∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.
Cetappareilestconformeàlapartie15desrèglesFCC.L'exploitationestsoumiseaux
Ceproduitaététestéetjugéconformeauxlimitesd'uneclasseB
enéteignantetenallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerle
laconformitépourraitannulerledroitdel'utilisateuràutiliserl'équipement!
Note:
interférencesnuisiblesàlaréceptionradiooutélévision,quipeuventêtredéterminéespar
Changementsoumodificationsnonexpressémentapprouvésparlapartieresponsablede
responsabledelaconformitépourraitannulerledroitdel'utilisateuràutiliserleproduit.
aucuneinterférenceneseproduiradansuneinstallationparticulière.Siceproduitprovoque
lerécepteurestconnecté.
PRUDENCE:
Changementsoumodificationsapportésàceproduitnonexpressémentapprouvésparlapartie
Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,etsinon
interférenceaveclescommunicationsradio.Cependant,riennegarantitque
∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluiauquelle
6.Lesenfantsnedoiventpasjoueravecl'appareil.Nettoyageetutilisateur
l'entretiennedoitpasêtreeffectuépardesenfantssanssurveillance.
3
Machine Translated by Google
background
Dessin
Accessoires:
OK648A:2xsupportsdemontage,2xbielles,2xbrochesdetypeR,
OK648:2xsupportdemontage,2xbielle,2xbrochesdetypeR
1xensembledekitdeprotection
OK648
PARAMÈTRESDUPRODUIT
4
Machine Translated by Google
background
Précautionsd'emploi
5.L'actionneurestdotéd'uninterrupteurdefindecourseinternepréinstallé,cen'estpaslecas.
postes.Lalongueurdecoursedel'actionneur(parexemple12pouces)etleslimitesde
9.Lefonctionnementdel'actionneurlinéairedoitêtretestémanuellementaprèsle
1.Préparezvousàconnecterlesdeuxfilsdel'actionneuràunebatteriede12volts.
s'arrêterlorsqu'ilatteintlafin.
6.Montezl'actionneurenfixantlestrousdemontagesupérieuretinférieuràdeuxsupportsfixes.
montagedeluminairesàl'aidederobotsdediamètre.
4.Votreactionneurconserverasapositionlorsquel'alimentationseracoupée.Ilseraautomatiquement
8.Fixezlestrousdemontagesupérieuretinférieurdel'actionneurlinéairesurlesdeux
appuyezsurl'interrupteur.
desobstaclesexistentlelongdutrajetdedéplacementdel'actionneur.
inclus)pourl'actionneur.Lorsquevoussouhaitezquel'actionneurs'étendeetserétracte,ilsuffit
lalongueurdecoursedel'actionneuraprèssoninstallation.Deplus,confirmezqu'aucun
3.Poursimplifierladernièreétape,vouspouvezpréparerunrelaisouuninterrupteuràpolaritéinversée(pas
7.Confirmezquelemouvementbidirectionneldel'actionneurlinéaireestfluideetdansleslimites
l'actionneurs'étend.Pourlefairerétracter,ilsuffitd'inverserlesconnexionsdesbornes.
l'applicationparticulièredétermineral'emplacementdespositionsdemontagefixes.
l'installationestterminée.
2.Lefilrougeàlabornepositiveetlefilnoiràlabornenégativeferont
OK648A
5
Machine Translated by Google
background
Adresse:BaoshanquShuangchenglu803long11hao1602A1609shiShanghaiImportéaux
ÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,
CA91730ImportéauxÉtatsUnis:
SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122
Australie
2.Lesinterrupteursd'arrêtétendusetrétractésfonctionnentnormalement.Lesinterrupteursde
findecoursedoiventarrêterlemoteurlorsqueletubed'extensionestcomplètementrétractéou
complètementétendu).3.Silemoteurtournetroplentementou
nefournitpastoutelaforce:(1)l'alimentationélectriqueestinsuffisanteetdoitêtreaugmentéeou.
(2)lachargeappliquéeàl'actionneuresttropimportanteetdoitêtreréduite.
6
Preston,RoyaumeUni
GroupePooledasLtd
SHUNSHUNGmbH
Unité5MaisonAlbertEdward,LesPavillons
Römeräcker9Z2021,76351
LinkenheimHochstetten,Allemagne
FabriquéenChine
Lesutilisateursdoiventfairepreuvedeprudencepours'assurerque:
1.Ladistancededéplacementdel'actionneursatisfaitauxexigencesdelaconception
structurelle.
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTCE
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
LINEARANTRIEB
MODELL: OK648/OK648-A
Zertifikat für technischen Support und E-Garantie www. vevor. com/support
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine
Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den
großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien
abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-
Marken tatsächlich die Hälfte sparen.
Machine Translated by Google
background
MODELL: OK648/OK648-A
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen
sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt
von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht
erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte
kontaktieren
Sie uns: Technischer Support und E-Garantiezertifikat
www. vevor. com/support
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
LINEARANTRIEB
- 1 -
Machine Translated by Google
background
WICHTIGE SICHERHEITSMASSNAHMEN
1. Die auf den Aktuator wirkende Last muss kleiner oder gleich der sein
Nonstop-Zeit.
Nennlast des Aktuators.
5. Der Aktuator ist nicht vollständig wasserdicht, bitte nicht untertauchen
2. Den Aktuator so installieren, dass die Kraft der Last in der Mitte der Verlängerung wirkt
direkt ins Wasser.
3. Bitte verwenden Sie das 12-V-DC-Netzteil.
Rohr und den hinteren Montageadapter.
WARNUNG:
4. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht ständig arbeiten
Dieses Produkt entspricht der Schutzklasse III.
RICHTIGE ENTSORGUNG
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen
eine Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.
Compliance ist eine EG- und UK-Sicherheitszertifizierung.
Lesen Sie die Bedienungsanleitung sorgfältig durch.
Entsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber selbst abgeben
mit diesem Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnet
Europäische Union. Dies gilt für das Produkt und sämtliches Zubehör
Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.
weist darauf hin, dass das Produkt in der Mülltrennung getrennt gesammelt werden muss
das Produkt zusammenbauen, bedienen oder installieren. Nichtbefolgung aller
2012/19/EU. Das Symbol einer Mülltonne ist durchgestrichen
Bitte lesen und verstehen Sie das gesamte Handbuch, bevor Sie es versuchen
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie
- 2 -
Machine Translated by Google
background
FCC-Informationen
ANLEITUNG AUFBEWAHREN
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die auftreten
WARNUNG:
Installation.
kann zu unerwünschtem Betrieb führen.
1) Dieses Produkt kann schädliche Störungen verursachen.
einen angemessenen Schutz vor schädlichen Störungen in einem Wohngebiet bieten
Installation und Verwendung gemäß den Anweisungen können schädlich sein
· Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
folgende zwei Bedingungen:
Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu
Beeinträchtigung durch eine oder mehrere der folgenden Maßnahmen.
· Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
· Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.
Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt der
Beim Aus- und Einschalten des Produkts wird der Benutzer aufgefordert, zu versuchen, das Problem zu beheben
Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!
Notiz:
schädliche Störungen des Radio- oder Fernsehempfangs, die durch festgestellt werden können
Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden
Wenn Sie für die Einhaltung verantwortlich sind, kann dies zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.
In einer bestimmten Installation treten keine Störungen auf. Wenn dieses Produkt verursacht
Empfänger angeschlossen ist.
VORSICHT:
Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partei genehmigt wurden
Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen
Störungen der Funkkommunikation. Eine Garantie dafür gibt es allerdings nicht
· Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den das Produkt angeschlossen ist
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer
Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
- 3 -
Machine Translated by Google
background
Zeichnung
Zubehör:
OK648:2 x Montagehalterung, 2 x Verbindungsstange, 2 x R-Typ-Stift
OK648-A:2 x Montagehalterung, 2 x Verbindungsstange, 2 x R-Typ-Stift,
1 x Satz Schutzset
OK648
PRODUKTPARAMETER
- 4 -
Machine Translated by Google
background
Vorsichtsmaßnahmen für den Gebrauch
5. Der Stellantrieb verfügt über einen vorinstallierten inneren Endschalter, dies ist jedoch nicht möglich.
Positionen. Die Hublänge des Aktuators (z. B. 12 Zoll) und die Einschränkungen von
9. Die Funktion des Linearantriebs sollte anschließend manuell getestet werden
1. Bereiten Sie den Anschluss der beiden Drähte des Stellantriebs an eine 12-Volt-Batterie vor.
6. Montieren Sie den Aktuator, indem Sie die oberen und unteren Befestigungslöcher an zwei festen Stellen befestigen
Stoppen Sie, wenn das Ende erreicht ist.
Montagevorrichtungen mit Durchmesser-Bots.
4. Ihr Stellantrieb behält seine Position bei, wenn der Strom ausgeschaltet ist. Es wird automatisch
8. Befestigen Sie die oberen und unteren Befestigungslöcher des Linearantriebs an den beiden
Drücken Sie den Schalter.
Entlang des Verfahrwegs des Aktuators befinden sich Hindernisse.
(im Lieferumfang enthalten) für den Antrieb. Wenn Sie möchten, dass der Aktuator aus- und einfährt, dann einfach
die Hublänge des Stellantriebs nach der Installation. Bestätigen Sie außerdem, dass Nein
3. Um den letzten Schritt zu vereinfachen, können Sie ein Relais oder einen Schalter mit umgekehrter Polarität vorbereiten (nicht).
7. Stellen Sie sicher, dass die Bewegung des Linearantriebs in beide Richtungen reibungslos und innerhalb der Grenzen erfolgt
Der Antrieb fährt aus. Um es einzufahren, tauschen Sie einfach die Klemmenanschlüsse aus.
Die jeweilige Anwendung bestimmt die Lage der festen Montagepositionen.
Die Installation ist abgeschlossen.
2. Der rote Draht wird an den Pluspol und der schwarze Draht an den Minuspol angeschlossen
OK648-A
- 5 -
Machine Translated by Google
background
2. Die Begrenzungsschalter für das Ausfahren und Einfahren funktionieren normal. Die
Endschalter sollten den Motor stoppen, wenn das Verlängerungsrohr vollständig eingefahren oder
vollständig ausgefahren ist. 3. Wenn der Motor zu langsam läuft
oder nicht die volle Kraft abgibt: (1) reicht die Stromversorgung nicht aus und muss erhöht werden
oder. (2) Die auf den Aktuator ausgeübte Last ist zu groß und muss reduziert werden.
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert in die
USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730 Importiert nach AUS: SIHAO
PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
- 6 -
Pooledas Group Ltd
SHUNSHUN GmbH
Einheit 5 Albert Edward House, Die Pavillons
Linkenheim-Hochstetten, Germany
In China hergestellt
Römeräcker 9 Z2021, 76351
Preston, Vereinigtes Königreich
Benutzer sollten vorsichtig sein, um sicherzustellen,
dass: 1. Der Verfahrweg des Aktuators den Anforderungen des strukturellen
Designs entspricht.
UK REP
EG-REP
Machine Translated by Google
background
Zertifikat für technischen Support und E-
Garantie www. vevor. com/support
Machine Translated by Google
background
MODELLO: OK648/OK648-A
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai
principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti
da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
ATTUATORE LINEARE
Supporto tecnico e certificato di garanzia elettronica www. vevor. com/supporto
Machine Translated by Google
background
HO BISOGNO DI AIUTO? CONTATTACI!
- 1 -
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a
contattarci:
Supporto tecnico e certificato di garanzia
elettronica www. vevor. com/supporto
MODELLO: OK648/OK648-A
Queste sono le istruzioni originali, leggere attentamente tutte le
istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione
del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto
ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti
aggiornamenti tecnologici o software sul nostro prodotto.
ATTUATORE LINEARE
Machine Translated by Google
background
carico nominale dell'attuatore.
4. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare continuamente
tempo non-stop.
2. Installare l'attuatore in modo che la forza del carico agisca al centro dell'estensione
5.L'attuatore non è completamente impermeabile, non immergerlo
tubo e l'adattatore di montaggio posteriore.
AVVERTIMENTO:
direttamente nell'acqua.
3. Utilizzare l'adattatore di alimentazione CC da 12 V.
1. Il carico aggiunto sull'attuatore deve essere inferiore o uguale a
-2-
TUTELA IMPORTANTE
un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
Si prega di leggere e comprendere l'intero manuale prima di tentare
2012/19/UE. Il simbolo che mostra un bidone della spazzatura barrato
Questo prodotto è soggetto alle disposizioni della Direttiva europea
istruzioni elencate di seguito potrebbero provocare scosse elettriche, incendi e/o lesioni gravi.
Unione Europea. Questo vale per il prodotto e tutti gli accessori
indica che il prodotto richiede la raccolta differenziata dei rifiuti in
assemblare, utilizzare o installare il prodotto. Mancato rispetto di tutto
smaltito con i normali rifiuti domestici, ma deve essere portato a
contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo
CORRETTO SMALTIMENTO
Questo prodotto appartiene alla classe di protezione III.
La conformità è una certificazione di sicurezza CE e Regno Unito.
manuale con attenzione.
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni
Machine Translated by Google
background
Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte
ATTENZIONE:
fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale
interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso
· Riorientare o riposizionare l'antenna ricevente.
AVVERTIMENTO:
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario
installato e utilizzato in conformità con le istruzioni, può causare danni
Nota:
interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da
· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato
la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!
Cambiamenti o modifiche non espressamente approvati dalla parte responsabile
responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.
non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa
il ricevitore è collegato.
· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
seguenti due condizioni:
dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per
spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema
interferenza da parte di una o più delle seguenti misure.
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art
Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B
potrebbe causare un funzionamento indesiderato.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza
installazione.
· Aumentare la distanza tra il prodotto e il ricevitore.
1) Questo prodotto può causare interferenze dannose.
- 3 -
Informazioni FCC
CONSERVA QUESTE ISTRUZIONI
la manutenzione non deve essere effettuata da bambini senza supervisione.
6. I bambini non devono giocare con l'apparecchio. Pulizia e utente
Machine Translated by Google
background
OK648: 2 staffe di montaggio, 2 bielle, 2 perni tipo R
OK648-A: 2 staffe di montaggio, 2 bielle, 2 pin tipo R,
1 set di kit di protezione
-4-
Accessori:
Disegno
OK648
PARAMETRI DEL PRODOTTO
Machine Translated by Google
background
l'attuatore si estende. Per farlo rientrare basta invertire i collegamenti dei terminali.
la particolare applicazione determinerà la posizione delle posizioni di montaggio fisse.
dispositivi di montaggio utilizzando bot di diametro.
2. Il filo rosso al terminale positivo e il filo nero al terminale negativo si collegheranno
posizioni. La lunghezza della corsa dell'attuatore (ad esempio 12 pollici) e le limitazioni di
l'installazione è completata.
la lunghezza della corsa dell'attuatore dopo l'installazione. Inoltre, conferma che no
incluso) per l'attuatore. Quando vuoi che l'attuatore si estenda e si ritragga, basta
7. Confermare che il movimento bidirezionale dell'attuatore lineare sia regolare e all'interno
3. Per semplificare l'ultimo passaggio, è possibile preparare un relè o un interruttore di polarità inversa (non
4. L'attuatore manterrà la sua posizione quando l'alimentazione è spenta. Lo farà automaticamente
8. Fissare i fori di montaggio superiore e inferiore dell'attuatore lineare sui due
premere l'interruttore.
sono presenti ostacoli lungo il percorso dell'attuatore.
1. Prepararsi a collegare i due fili dell'attuatore a una batteria da 12 volt.
5. L'attuatore è dotato di finecorsa interno preinstallato, non può farlo.
6. Montare l'attuatore fissando i fori di montaggio superiore e inferiore a due fissi
9. Il funzionamento dell'attuatore lineare deve essere testato manualmente dopo
fermarsi quando raggiunge la fine.
-5-
Precauzioni per l'uso
OK648-A
Machine Translated by Google
background
-6-
Unità 5 Casa Albert Edward, I Padiglioni
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germania
SHUNSHUN GmbH
Preston, Regno Unito
Gruppo Pooledas Ltd
Made in China
REP. DEL REGNO UNITO
REP.CE
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA
91730 Importato nell'AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
2. I finecorsa esteso e retratto funzionano normalmente. I finecorsa dovrebbero
arrestare il motore quando il tubo di estensione è completamente retratto o
completamente esteso). 3. Se il motore gira troppo
lentamente o non dà tutta la forza: (1) l'alimentazione è insufficiente e deve essere
aumentata oppure. (2)il carico applicato all'attuatore è troppo elevato e deve essere ridotto.
Gli utenti devono prestare attenzione per garantire
che: 1. La distanza di corsa dell'attuatore soddisfi i requisiti del progetto
strutturale.
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www. vevor. com/supporto
Machine Translated by Google
background
ACTUADORLINEAL
MODELO:OK648/OK648A
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.es/soporte
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo
representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen
comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas
ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente
sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude
en
contactarnos:Soportetécnicoycertificadodegarantía
electrónicawww.vevor.es/soporte
Estassonlasinstruccionesoriginales;leaatentamentetodaslas
instruccionesdelmanualantesdeoperar.VEVORsereservaunainterpretación
claradenuestromanualdeusuario.Laaparienciadelproductoestará
sujetaalproductoquerecibió.Perdonequenoleinformaremosnuevamente
sihayactualizacionesdetecnologíaosoftwareennuestroproducto.
MODELO:OK648/OK648A
¿NECESITASAYUDA?¡CONTÁCTENOS!
ACTUADORLINEAL
1
Machine Translated by Google
background
CONSIDERACIONESIMPORTANTES
tiemposinparar.
carganominaldelactuador.
5.Elactuadornoescompletamenteimpermeable,porfavor,nosumerjas
2.Instaleelactuadordemodoquelafuerzadelacargaactúeenelcentrodelaextensión.
3.Utilizaeladaptadordecorrientede12VCC.
directamenteenelagua.
ADVERTENCIA:
tuboyeladaptadordemontajetrasero.
4.Todoslosactuadorestienenciclodetrabajo,nopuedentrabajartodoel
1.Lacargaagregadaalactuadordebesermenoroigualala
EsteproductoesdeclasedeprotecciónIII.
ELIMINACIÓNCORRECTA
Advertencia:parareducirelriesgodelesiones,elusuariodebeleerlasinstrucciones
Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.
ElcumplimientoesunacertificacióndeseguridaddelaCEyelReinoUnido.
manualcuidadosamente.
desecharseconlabasuradomésticanormal,perodebellevarsea
marcadoconestesímbolo.Losproductosmarcadoscomotalesnopuedenser
UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.
instruccionesenumeradasacontinuaciónpuedenprovocardescargaseléctricas,incendiosy/olesionesgraves.
indicaqueelproductorequiererecogidaselectivaderesiduosenel
ensamblar,operaroinstalarelproducto.Noseguirtodo
2012/19/UE.Elsímboloquemuestrauncontenedorconruedastachado
Leaycomprendatodoestemanualantesdeintentar
Esteproductoestásujetoalasdisposicionesdeladirectivaeuropea.
2
Machine Translated by Google
background
InformacióndelaFCC
GUARDAESTASINSTRUCCIONES
2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidaslasinterferenciasque
ADVERTENCIA:
instalación.
puedecausarunfuncionamientonodeseado.
1)Esteproductopuedecausarinterferenciasperjudiciales.
Proporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenunentornoresidencial.
instaladoyutilizadodeacuerdoconlasinstrucciones,puedecausardaños
∙Reorientaroreubicarlaantenareceptora.
siguientesdoscondiciones:
dispositivodigitaldeconformidadconlaParte15delasnormasdelaFCC.Estoslímitesestándiseñadospara
interferenciaporunaomásdelassiguientesmedidas.
∙Aumentarladistanciaentreelproductoyelreceptor.
∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.
EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaala
EsteproductohasidoprobadoycumpleconloslímitesdeClaseB.
Alapagaryencenderelproducto,serecomiendaalusuarioqueintentecorregirelerror.
¡Elcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo!
Nota:
interferenciadañinaalarecepciónderadiootelevisión,quepuededeterminarsemediante
Cambiosomodificacionesnoaprobadosexpresamenteporelresponsablede
responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarelproducto.
Noseproduciráninterferenciasenunainstalaciónenparticular.Siesteproductocausa
Elreceptorestáconectado.
PRECAUCIÓN:
Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporlaparte.
Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,denoserasí,
interferenciasenlascomunicacionesporradio.Sinembargo,nohaygarantíadeque
∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectado
Elmantenimientonopodráserrealizadoporniñossinsupervisión.
6.Losniñosnodebenjugarconelaparato.Limpiezayusuario
3
Machine Translated by Google
background
Dibujo
Accesorios:
OK648A:2xsoportedemontaje,2xbiela,2xpasadortipoR,
1xjuegodekitdeprotección
OK648:2xsoportedemontaje,2xbiela,2xpasadortipoR
OK648
PARAMETROSDELPRODUCTO
4
Machine Translated by Google
background
Precaucionesdeuso
5.Elactuadortieneuninterruptordelímiteinternopreinstalado,peronopuedehacerlo.
posiciones.Lalongituddecarreradelactuador(porejemplo,12pulgadas)ylaslimitacionesde
9.Elfuncionamientodelactuadorlinealdebeprobarsemanualmentedespuésde
1.Prepáreseparaconectarlosdoscablesdelactuadoraunabateríade12voltios.
detenersecuandolleguealfinal.
6.Monteelactuadorfijandolosorificiosdemontajesuperioreinferioradosfijas.
accesoriosdemontajeutilizandobotsdediámetro.
4.Suactuadormantendrásuposicióncuandosecortelaenergía.Automáticamente
8.Asegurelosorificiosdemontajesuperioreinferiordelactuadorlinealenlosdos
presioneelinterruptor.
Existenobstáculosalolargodelrecorridodelactuador.
incluido)paraelactuador.Cuandodeseequeelactuadorseextiendayretraiga,simplemente
lalongituddecarreradelactuadordespuésdesuinstalación.Además,confirmequeno
3.Parasimplificarelúltimopaso,puedeprepararunreléointerruptordepolaridadinversa(no
7.Confirmequeelmovimientobidireccionaldelactuadorlinealseasuaveydentrode
elactuadorseextiende.Parahacerloretraer,simplementeinviertalasconexionesdelosterminales.
laaplicaciónparticulardeterminarálaubicacióndelasposicionesdemontajefijas.
Secompletalainstalación.
2.Elcablerojoalterminalpositivoyelcablenegroalterminalnegativoharán
OK648A
5
Machine Translated by Google
background
Australia
2.Losinterruptoresdelímiteextendidosyretraídosfuncionannormalmente.Losinterruptores
delímitedebendetenerelmotorcuandoeltubodeextensiónestácompletamenteretraídoo
completamenteextendido).3.Sielmotorfuncionademasiado
lentoonodatodasufuerza:(1)lafuentedealimentaciónesinsuficienteyesnecesarioaumentarla
o.(2)lacargaqueseaplicaalactuadoresdemasiadograndeydebereducirse.
Dirección:BaoshanquShuangchenglu803long11hao1602A1609shiShanghaiImportadoaEE.
UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,CA
91730ImportadoaAUS:SIHAOPTY
LTD.1ROKEVASTREETASTWOODNSW2122
6
Preston,ReinoUnido
SHUNSHUNGmbH
Unidad5CasaAlbertEdward,LosPabellones
LinkenheimHochstetten,Alemania
Hechoenchina
Römeräcker9Z2021,76351
GrupoPooledasLtd
Losusuariosdebentenercuidadoparagarantizarque:1.
Ladistanciaderecorridodelactuadorsatisfagalosrequisitosdeldiseño
estructural.
REPRESENTANTEDELREINOUNIDO
REPRESENTANTEDELACE
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.es/soporte
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji www. wevor. com/wsparcie
MODEL: OK648/OK648-A
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie
szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi
markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,
aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w
porównaniu z czołowymi markami.
SIŁOWNIK LINIOWY
Machine Translated by Google
background
SIŁOWNIK LINIOWY
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy
do kontaktu:
Wsparcie Techniczne i Certyfikat E-Gwarancji www. wevor.
com/wsparcie
MODEL: OK648/OK648-A
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o
dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który
otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,
jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
Machine Translated by Google
background
punkt zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Przed podjęciem próby proszę przeczytać i zrozumieć całą niniejszą instrukcję
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję
ręcznie.
Produkt posiada III klasę ochrony.
PRAWIDŁOWA UTYLIZACJA
Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.
oznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być
wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać
wskazuje, że produkt wymaga oddzielnej zbiórki śmieci w
montować, obsługiwać lub instalować produktu. Nieprzestrzeganie wszystkich
Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów
instrukcje wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia.
Ten produkt podlega postanowieniom dyrektywy europejskiej
2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach
1. Obciążenie dodane do siłownika musi być mniejsze lub równe
czas bez przerwy.
4. Wszystkie siłowniki mają cykl pracy, nie mogą pracować cały czas
OSTRZEŻENIE:
rurkę i tylny adapter montażowy.
3. Użyj zasilacza 12 V DC.
bezpośrednio do wody.
2. Zamontować siłownik tak, aby siła obciążenia działała w środku przedłużenia
5. Siłownik nie jest całkowicie wodoodporny, prosimy nie zanurzać go
obciążenie znamionowe siłownika.
- 2 -
WAŻNI OCHRONIARZE
Machine Translated by Google
background
6. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i użytkownik
konserwacja nie może być wykonywana przez dzieci bez nadzoru.
Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę
1) Ten produkt może powodować szkodliwe zakłócenia.
zapewniają odpowiednią ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych
zakłócenia w komunikacji radiowej. Jednakże nie ma na to żadnej gwarancji
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia
instalacja.
· Zmień orientację lub położenie anteny odbiorczej.
może spowodować niepożądane działanie.
· Zwiększ odległość pomiędzy produktem a odbiornikiem.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega
Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B
wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania usterek
następujące dwa warunki:
urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu
zakłócenia poprzez jeden lub więcej z następujących środków.
· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną
odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi produktu.
zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje
zgodność może unieważnić uprawnienia użytkownika do obsługi urządzenia!
Notatka:
szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie:
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie, to
· Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt
OSTRZEŻENIE:
zainstalowane i używane zgodnie z instrukcją, mogą być szkodliwe
odbiornik jest podłączony.
OSTROŻNOŚĆ:
- 3 -
Informacje FCC
ZACHOWAJ TE INSTRUKCJE
Machine Translated by Google
background
OK648
PARAMETRY PRODUKTU
OK648: 2 x wspornik montażowy, 2 x korbowód, 2 x sworzeń typu R
OK648-A:2 x wspornik montażowy, 2 x korbowód, 2 x sworzeń typu R,
1 x zestaw zestawu ochronnego
- 4 -
Akcesoria:
Rysunek
Machine Translated by Google
background
OK648-A
zatrzymaj się, gdy dojdziesz do końca.
konkretne zastosowanie określi położenie stałych pozycji montażowych.
montaż osprzętu za pomocą botów średnicowych.
5. Siłownik ma fabrycznie zamontowany wewnętrzny wyłącznik krańcowy, nie ma takiej możliwości.
9. Po zakończeniu należy ręcznie sprawdzić działanie siłownika liniowego
1. Przygotuj się do podłączenia dwóch przewodów siłownika do akumulatora 12 V.
6. Zamontować siłownik mocując górny i dolny otwór montażowy do dwóch stałych
naciśnij przełącznik.
na drodze ruchu siłownika znajdują się przeszkody.
4. Siłownik utrzyma swoją pozycję po wyłączeniu zasilania. Zrobi to automatycznie
8. Przymocuj górne i dolne otwory montażowe siłownika liniowego do obu otworów
3. Aby uprościć ostatni krok, możesz przygotować przekaźnik lub przełącznik o odwrotnej polaryzacji (nie
7. Upewnij się, że dwukierunkowy ruch siłownika liniowego jest płynny i mieści się w zakresie
w zestawie) dla siłownika. Jeśli chcesz, aby siłownik wysunął się i cofnął, po prostu
długość skoku siłownika po jego zamontowaniu. Dodatkowo potwierdź, że nie
instalacja została zakończona.
2. Czerwony przewód do zacisku dodatniego i czarny przewód do zacisku ujemnego zostaną wykonane
pozycje. Długość skoku siłownika (np. 12 cali) i ograniczenia
siłownik wysunie się. Aby go schować, wystarczy odwrócić połączenia zacisków.
- 5 -
Środki ostrożności dotyczące stosowania
Machine Translated by Google
background
Użytkownicy powinni zachować ostrożność i upewnić się,
że: 1. Odległość przesuwu siłownika spełnia wymagania projektu
konstrukcyjnego.
Jednostka 5 Albert Edward House, pawilony
Römeräcker 9 Z2021, 76351
Wyprodukowano w Chinach
Preston, Wielka Brytania
Pooledas Group Ltd
SHUNSHUN GmbH
Linkenheim-Hochstetten, Niemcy
REPREZENT KE
REPUBLIKA Wielkiej Brytanii
2. Wyłączniki krańcowe wysunięte i cofnięte działają normalnie. Wyłączniki
krańcowe powinny zatrzymać silnik, gdy rura przedłużająca jest całkowicie
wsunięta lub całkowicie wysunięta. 3. Jeżeli silnik
pracuje zbyt wolno lub nie daje pełnej mocy: (1) zasilanie jest niewystarczające i
należy je zwiększyć, lub. (2) obciążenie siłownika jest zbyt duże i należy je zmniejszyć.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj Import
do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, Kalifornia 91730
Import do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
- 6 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji www.
wevor. com/wsparcie
Machine Translated by Google
background
LINEAIRE ACTUATOR
MODEL: OK648/OK648-A
Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt
slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in
vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden
gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons
goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
Machine Translated by Google
background
MODEL: OK648/OK648-A
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met
ons op:
Technische ondersteuning en e-garantiecertificaat www.
vurig. com/ondersteuning
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig
door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie
van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk
van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw
zullen informeren als er technologie- of software-updates zijn voor ons product.
HULP NODIG? NEEM CONTACT MET ONS OP!
LINEAIRE ACTUATOR
- 1 -
Machine Translated by Google
background
BELANGRIJKE VEILIGHEIDSMAATREGELEN
nominale belasting van de aandrijving.
non-stop tijd.
2. Installeer de actuator zo dat de kracht van de last in het midden van de verlenging werkt
5. De actuator is niet volledig waterdicht, dompel deze niet onder
WAARSCHUWING:
buis en de achterste montageadapter.
3. Gebruik de 12V DC-voedingsadapter.
direct in het water.
1. De belasting die op de actuator wordt toegevoegd, moet kleiner zijn dan of gelijk zijn aan de
4. Alle actuatoren hebben een inschakelduur, ze kunnen niet altijd werken
het product assembleren, bedienen of installeren. Niet alles volgen
weggegooid met het normale huisvuil, maar moet wel worden afgevoerd
gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet
Dit product valt onder beschermingsklasse III.
CORRECTE VERWIJDERING
Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen
een inzamelpunt voor recycling van elektrische en elektronische apparaten.
Compliance is een EG- en VK-veiligheidscertificering.
handleiding zorgvuldig.
2012/19/EU. Het symbool met een doorgestreepte vuilnisbak
Lees en begrijp deze gehele handleiding voordat u dit probeert
Dit product valt onder de bepalingen van de Europese richtlijn
Europeese Unie. Dit geldt voor het product en alle accessoires
onderstaande instructies kunnen leiden tot elektrische schokken, brand en/of ernstig letsel.
geeft aan dat het product aparte afvalinzameling vereist in de
- 2 -
Machine Translated by Google
background
BEWAAR DEZE INSTRUCTIES
FCC-informatie
die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.
digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om
volgende twee voorwaarden:
Er zal geen interferentie optreden in een bepaalde installatie. Als dit product dit veroorzaakt
interferentie door een of meer van de volgende maatregelen.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de
Dit product is getest en voldoet aan de limieten voor klasse B
Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te corrigeren
2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die
installatie.
· Vergroot de afstand tussen het product en de ontvanger.
kan een ongewenste werking veroorzaken.
1) Dit product kan schadelijke interferentie veroorzaken.
redelijke bescherming bieden tegen schadelijke interferentie in een woonomgeving
· Heroriënteer of verplaats de ontvangstantenne.
ontvanger is aangesloten.
VOORZICHTIGHEID:
Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en zo niet
interferentie met radiocommunicatie. Er is echter geen garantie daarvoor
· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de
WAARSCHUWING:
geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijk zijn
naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!
Opmerking:
schadelijke interferentie voor radio- of televisieontvangst, die kan worden vastgesteld aan de hand van:
· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij
6. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiker
onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.
- 3 -
Machine Translated by Google
background
Tekening
Accessoires:
OK648-A: 2 x montagebeugel, 2 x drijfstang, 2 x R-type pin,
OK648: 2 x montagebeugel, 2 x drijfstang, 2 x R-type pin
1 x set beschermsets
OK648
PRODUCTPARAMETERS
- 4 -
Machine Translated by Google
background
Voorzorgsmaatregelen voor gebruik
7. Controleer of de tweerichtingsbeweging van de lineaire actuator soepel en binnenwaarts verloopt
4. Uw actuator behoudt zijn positie wanneer de stroom is uitgeschakeld. Het zal automatisch gebeuren
8. Bevestig de bovenste en onderste montagegaten van de lineaire actuator op de twee
druk op de schakelaar.
Er zijn obstakels langs het bewegingspad van de actuator.
5. De actuator heeft een vooraf geïnstalleerde binnenste eindschakelaar, dit is niet mogelijk.
9. De werking van de lineaire actuator moet daarna handmatig worden getest
1. Bereid u voor om de twee draden van de actuator aan te sluiten op een 12 volt batterij.
6. Monteer de actuator door de bovenste en onderste montagegaten op twee vaste gaten vast te zetten
stop wanneer het einde is bereikt.
montagearmaturen met behulp van diameterbots.
de actuator uitschuiven. Om het in te trekken, hoeft u alleen maar de aansluitingen om te keren.
de specifieke toepassing zal de locatie van de vaste montageposities bepalen.
de installatie is voltooid.
2. Rode draad naar de positieve pool en zwarte draad naar de negatieve pool
posities. De slaglengte van de actuator (bijv. 12 inch) en de beperkingen ervan
meegeleverd) voor de aandrijving. Als u wilt dat de actuator uit- en inschuift, hoeft u alleen maar
de slaglengte van de actuator nadat deze is geïnstalleerd. Bevestig bovendien dat nee
3. Om de laatste stap te vereenvoudigen, kunt u een relais of schakelaar met omgekeerde polariteit voorbereiden (niet
OK648-A
- 5 -
Machine Translated by Google
background
2. De uitgeschoven en ingetrokken imitschakelaars werken normaal. De eindschakelaars
moeten de motor stoppen wanneer de verlengbuis volledig ingetrokken of volledig
uitgeschoven is. 3. Als de motor te langzaam draait of niet de
volle kracht levert: (1) de stroomtoevoer is onvoldoende en moet worden verhoogd of. (2) de
belasting die op de actuator wordt uitgeoefend is te groot en moet worden verminderd.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Geïmporteerd
naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730 Geïmporteerd
naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australië
- 6 -
Pooledas Group Ltd
Preston, Verenigd Koninkrijk
SHUNSHUN GmbH
Eenheid 5 Albert Edward House, de paviljoens
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Duitsland
Gemaakt in China
Gebruikers moeten voorzichtig zijn om ervoor te zorgen dat:
1. De verplaatsingsafstand van de actuator voldoet aan de vereisten van het
structurele ontwerp.
Britse REP
EG REP
Machine Translated by Google
background
Technische ondersteuning en e-garantiecertificaat
www. vurig. com/ondersteuning
Machine Translated by Google
background
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
LINJÄR AKTUATOR
Teknisk support och e-garanticertifikat www. vevor. se/support
MODELL: OK648/OK648-A
Machine Translated by Google
background
- 1 -
MODELL: OK648/OK648-A
Detta är den ursprungliga instruktionen, läs alla instruktioner
noggrant innan du använder den. VEVOR reserverar sig för en tydlig
tolkning av vår användarmanual. Utseendet på produkten är beroende
av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig
igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk
support och e-garanticertifikat www. vevor. se/
support
LINJÄR AKTUATOR
BEHÖVS HJÄLP? KONTAKTA OSS!
Machine Translated by Google
background
- 2 -
VIKTIGA SÄKERHETSÅTGÄRDER
indikerar att produkten kräver separat sophämtning i
montera, använda eller installera produkten. Misslyckas med att följa alla
instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skador.
Europeiska unionen. Detta gäller produkten och alla tillbehör
Denna produkt omfattas av bestämmelserna i det europeiska direktivet
2012/19/EU. Symbolen som visar en soptunna på hjul korsad
Läs och förstå hela denna manual innan du försöker
handbok noggrant.
Varning - För att minska risken för skada måste användaren läsa instruktionerna
en insamlingsplats för återvinning av elektriska och elektroniska apparater.
KORREKT AVFALLSHANTERING
Compliance är en säkerhetscertifiering från EG och Storbritannien.
Denna produkt är av skyddsklass III.
märkt med denna symbol. Produkter märkta som sådana kanske inte är det
kasseras med vanligt hushållsavfall, men måste tas till
märklast på ställdonet.
4. Alla ställdon har duty cycle, de kan inte fungera hela tiden
1. Belastningen på ställdonet måste vara mindre än eller lika med
3. Använd 12V DC-strömadaptern.
direkt i vattnet.
VARNING:
röret och den bakre monteringsadaptern.
5. Ställdonet är inte helt vattentätt, sänk inte ner det
2. Installera ställdonet så att kraften från lasten verkar i mitten av förlängningen
non-stop tid.
Machine Translated by Google
background
- 3 -
FCC-information
SPARA DESSA INSTRUKTIONER
6. Barn får inte leka med apparaten. Rengöring och användare
underhåll får inte utföras av barn utan tillsyn.
digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att
Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för
ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.
störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar
Notera:
skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av
störning av en eller flera av följande åtgärder.
överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!
VARNING:
Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte
installeras och används i enlighet med instruktionerna, kan orsaka skadliga
VARNING:
Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten
störningar på radiokommunikation. Det finns dock ingen garanti för det
· Anslut produkten till ett uttag på en annan krets än den till vilken
mottagaren är ansluten.
· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.
1) Denna produkt kan orsaka skadliga störningar.
tillhandahålla rimligt skydd mot skadliga störningar i ett boende
· Rikta om eller flytta mottagningsantennen.
kan orsaka oönskad funktion.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som
installation.
stänger av och sätter på produkten, uppmanas användaren att försöka korrigera
· Öka avståndet mellan produkten och mottagaren.
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för
Denna produkt har testats och befunnits följa gränserna för en klass B
följande två villkor:
Machine Translated by Google
background
- 4 -
Tillbehör:
Teckning
OK648
PRODUKTPARAMETRAR
OK648:2 x Monteringsfäste, 2 x Vevstång, 2 x R-typ stift
OK648-A:2 x monteringsfäste, 2 x vevstake, 2 x stift av R-typ,
1 x set med skyddssats
Machine Translated by Google
background
- 5 -
Försiktighetsåtgärder för användning
OK648-A
3. För att förenkla det sista steget kan du förbereda ett relä eller omkopplare (inte
7. Bekräfta att tvåvägsrörelsen för det linjära ställdonet är jämn och inomhus
8. Fäst de övre och nedre monteringshålen på det linjära ställdonet på de två
ställdonets slaglängd efter att den har installerats. Bekräfta dessutom att nej
ingår) för ställdonet. När du vill att ställdonet ska förlängas och dras in, bara
2. Röd ledning till den positiva polen och den svarta ledningen till minuspolen kommer att göras
positioner. Ställdonets slaglängd (t.ex. 12 tum) och begränsningarna för
installationen är klar.
ställdonet förlängs. För att få den att dras tillbaka, vänd bara på terminalanslutningarna.
den specifika applikationen kommer att avgöra platsen för de fasta monteringspositionerna.
stoppa när det når slutet.
monteringsfixturer med diameter bots.
1. Förbered att ansluta ställdonets två kablar till ett 12 volts batteri.
5. Ställdonet har förinstallerad inre gränslägesbrytare, det kan den inte.
6. Montera ställdonet genom att fästa de övre och nedre monteringshålen i två fasta
9. Funktionen av det linjära ställdonet bör testas manuellt efter
tryck på knappen.
hinder finns längs ställdonets färdväg.
4. Ditt ställdon kommer att hålla sitt läge när strömmen är avstängd. Det kommer automatiskt
Machine Translated by Google
background
EC REP
UK REP
2. De förlängda och indragna imit-omkopplarna fungerar normalt. Gränslägesbrytarna ska
stoppa motorn när förlängningsröret är helt indraget eller helt utdraget). 3. Om motorn går
för långsamt eller inte ger full kraft: (1) strömförsörjningen är
otillräcklig och måste ökas eller. (2)belastningen som appliceras på ställdonet är för stor och
måste minskas.
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importerad
till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730 Importerad
till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Användare bör vara försiktiga för att säkerställa att:
1. Ställdonets färdsträcka uppfyller kraven för den strukturella designen.
- 6 -
Linkenheim-Hochstetten, Tyskland
Pooledas Group Ltd
Preston, Storbritannien
Römeräcker 9 Z2021, 76351
Tillverkad i Kina
Enhet 5 Albert Edward House, The Pavilions
SHUNSHUN GmbH
Machine Translated by Google
background
Teknisk support och e-garanticertifikat www.
vevor. se/support
Machine Translated by Google

Specifications

Vevor OK648-1000N Questions and Answers

Find answers or ask new question.
See other models: FG191-75 SS-M-30-24-20 MR-13B SDKC202369CCZECGG HBLSMMJ-0614
Questions and Answers
