Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 2544 Turbotrimmer 230 AL Turbotrimmer 230 AL Turbofil 230 AL
bis Baujahr 2002 until 2002 jusqu’à 2002
1 1182-00.600.02 Blechschraube 4,2x38-C-H Sheet metal screw 4,2x38-C-H Vis à tôle 4,2x38-C-H
2 2546-00.600.28 Blechschraube 4,2x19-C-H Sheet metal screw 4,2x19-C-H Vis à tôle 4,2x19-C-H
9 2300-00.600.21 Knickschutztülle Bending safety socket Passe-fils
11 2390-00.074.00 Netzkabel, vollst. Mains lead, cpl. Câble d’alimentation, cpl.
12 333-00.600.22 Sechskantmutter M5 Hexagonal nut M 5 Écrou hexagonal M5
15 2401-00.710.00 Abdeckung, vollst. Cover, cpl. Ecran de protection, cpl.
16 2555-00.650.06 Deckel rot (flach) Cover red (flat) Couvercle rouge (plat)
16 2555-00.754.00 Spulendeckel Ersatz-Set Covering Set Couvercle - kit
17 2555-00.640.00 Spule, kpl. türkis (Art. 5369-20) Filament cassette, cpl. turquoise
(Art. 5369-20)
Bobine de fil, cpl. turquoise
(Réf. 5369-20)
16-19 2542-00.713.00 Elektromotor, kpl. Electric motor, cpl. Moteur électrique, cpl.
18 2555-00.600.73 Druckfeder Pressure spring Ressort de pression
bis Baujahr 1998 until 1998 jusqu’à 1998
21,22 5371-00.721.00 Ersatzfadenspule rot, vollst. (Art. 5371) Filament cassette red, cpl. (Art. 5371) Cassette de fil rouge, cpl. (Réf. 5371)
22 2555-00.600.60 Spulenkörper rot (hoch) Reel case red (high) Boîtier de bobine rouge (haut)

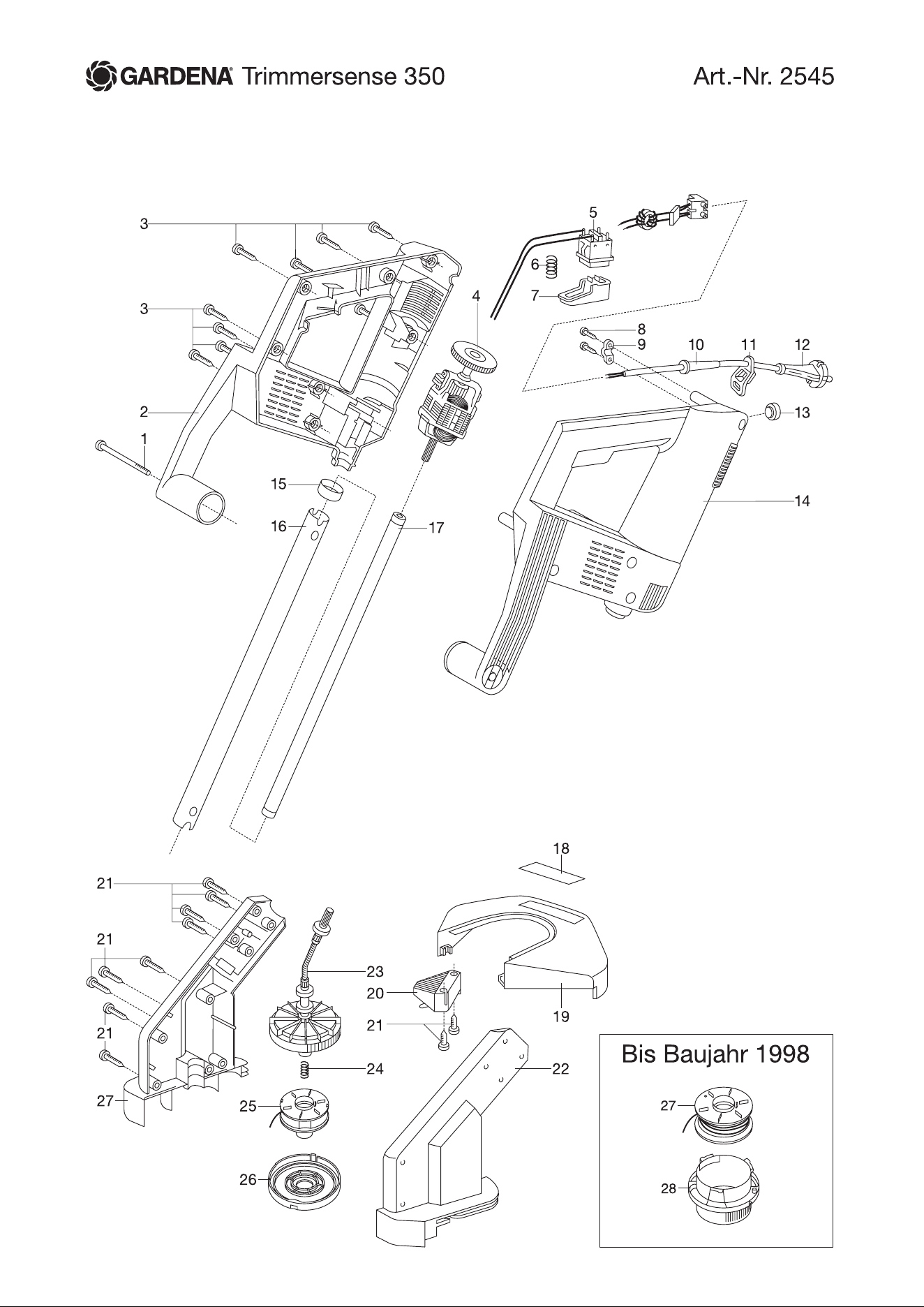

Art. 2545 Trimmersense 350 String Trimmer 350 Coupe-herbes 350
bis Baujahr 2002 until 2002 jusqu’à 2002
3 853-00.002.16 Blechschraube 4,2x22-C-H Sheet metal screw 4,2x22-C-H Vis à tôle 4,2x22-C-H
8 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
10 2300-00.600.21 Knickschutztülle Bending safety socket Passe-fils
12 2390-00.074.00 Netzkabel, vollst. Mains lead, cpl. Câble d’alimentation, cpl.
15 2555-00.600.90 Kappe, grau Cap, grey Capuchon, gris
19 2546-00.600.31 Abdeckung Cover Ecran de protection
21 2546-00.600.28 Blechschraube 4,2x19-C-H Sheet metal screw 4,2x19-C-H Vis à tôle 4,2x19-C-H
24 2555-00.600.73 Druckfeder Pressure spring Ressort de pression
25 2555-00.640.00 Spule, kpl. türkis (Art. 5369-20) Filament cassette, cpl. turquoise (Art.
5369-20)
Bobine de fil, cpl. turquoise (Réf. 5369-20)
26 2555-00.650.06 Deckel rot (flach) Cover red (flat) Couvercle rouge (plat)
26 2555-00.754.00 Spulendeckel Ersatz-Set Covering Set Couvercle - kit
1670-00.600.06 O-Ring 20x2 O-ring 20x2 Joint torique 20x2
bis Baujahr 1998 until 1998 jusqu’à 1998
27,28 5371-00.721.00 Ersatzfadenspule rot, vollst. (Art. 5371) Filament cassette red, cpl. (Art. 5371) Cassette de fil rouge, cpl. (Réf. 5371)
28 2555-00.600.60 Spulenkörper rot (hoch) Reel case red (high) Boîtier de bobine rouge (haut)
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die Instandsetzung von Elektrogeräten darf nur von einer Elektrofachkraft unter Berücksichtigung der gesetzlichen Vorschriften durchgeführt werden.
Attention!! The repair of electrical products must only be carried out by a qualified electrician in accordance with legal regulations.
Attention!! La réparation des produits électriques ne doit être effectuée que par un électricien qualifié conformément aux dispositions légales.
