Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

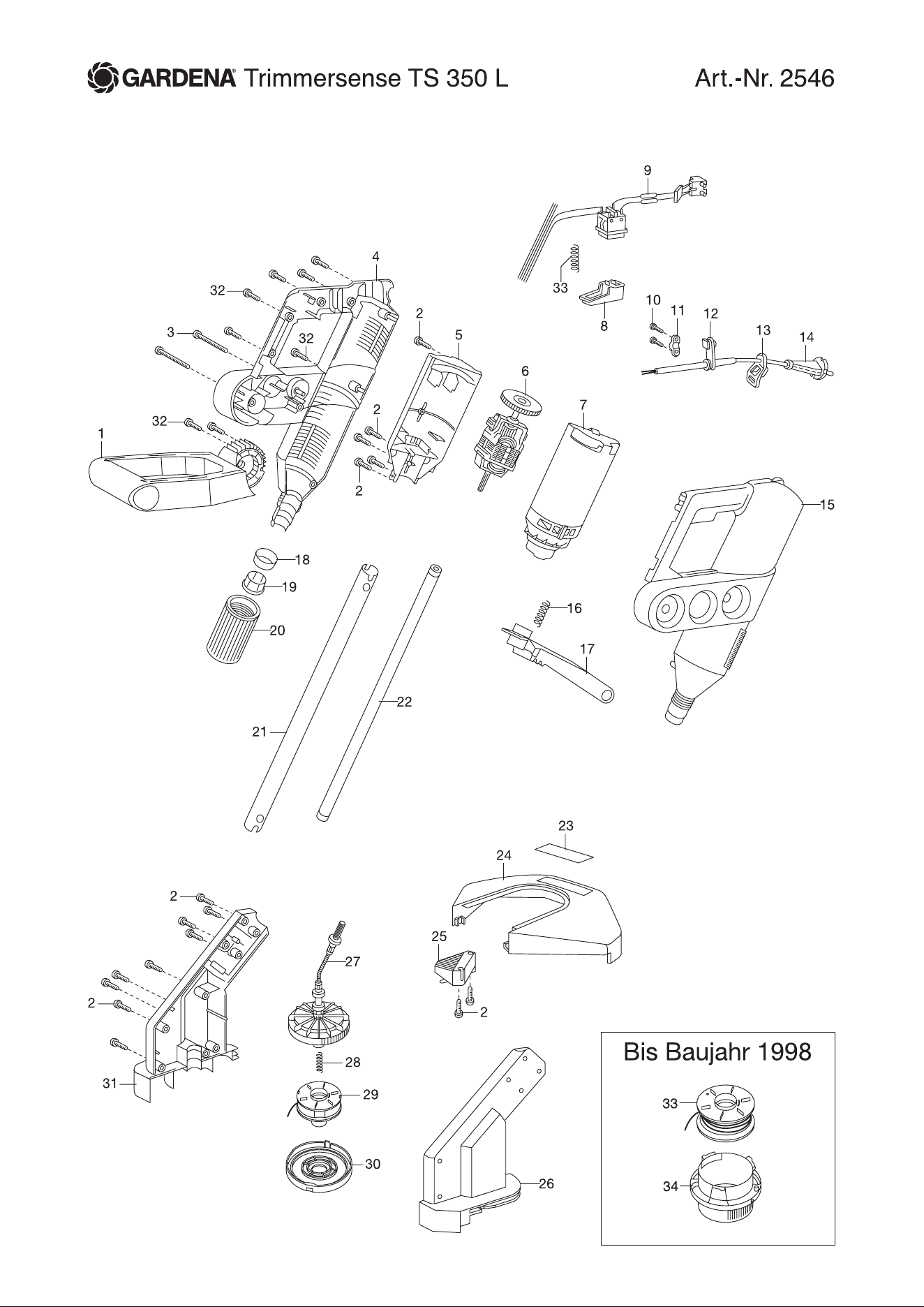

Art. 2546 Trimmersense TS 350 L String Trimmer TS 350 L Coupe-herbes TS 350 L
bis Baujahr 2002 until 2002 jusqu’à 2002
2 2546-00.600.28 Blechschraube 4,2x19-C-H Sheet metal screw 4,2x19-C-H Vis à tôle 4,2x19-C-H
3 1182-00.600.02 Blechschraube 4,2x38-C-H Sheet metal screw 4,2x38-C-H Vis à tôle 4,2x38-C-H
10 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
14 2390-00.074.00 Netzkabel, vollst. Mains lead, cpl. Câble d’alimentation, cpl.
24 2546-00.600.31 Abdeckung Cover Ecran de protection
28 2555-00.600.73 Druckfeder Pressure spring Ressort de pression
29 2555-00.640.00 Spule, kpl. türkis (Art. 5369-20) Filament cassette, cpl. turquoise
(Art. 5369-20)
Bobine de fil, cpl. turquoise
(Réf. 5369-20)
30 2555-00.650.06 Deckel rot (flach) Cover red (flat) Couvercle rouge (plat)
30 2555-00.754.00 Spulendeckel Ersatz-Set Covering Set Couvercle - kit
1670-00.600.06 O-Ring 20x2 O-ring 20x2 Joint torique 20x2
bis Baujahr 1998 until 1998 jusqu’à 1998
32 853-00.002.16 Blechschraube 4,2x22-C-H Sheet metal screw 4,2x22-C-H Vis à tôle 4,2x22-C-H
33,34 5371-00.721.00 Ersatzfadenspule rot, vollst. (Art. 5371) Filament cass. red, cpl. (Art. 5371) Cassette de fil rouge, cpl. (Réf. 5371)
34 2555-00.600.60 Spulenkörper rot (hoch) Reel case red (high) Boîtier de bobine rouge (haut)
Art. 2548 Trimmersense TS 530 Duo L String Trimmer TS 530 Duo L Coupe-herbes TS 530 Duo L
bis Baujahr 2002 until 2002 jusqu’à 2002
2 2546-00.600.28 Blechschraube 4,2x19-C-H Sheet metal screw 4,2x19-C-H Vis à tôle 4,2x19-C-H
3 1182-00.600.02 Blechschraube 4,2x38-C-H Sheet metal screw 4,2x38-C-H Vis à tôle 4,2x38-C-H
6 2548-00.611.00 Elektromotor, kpl. Electric motor, cpl. Moteur électrique, cpl.
10 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
14 2390-00.074.00 Netzkabel, vollst. Mains lead, cpl. Câble d’alimentation, cpl.
37 2558-00.600.21 Druckfeder Pressure spring Ressort de pression
38 2565-00.600.26 Mitnehmer Carrier Entraîneur
39 2565-00.600.22 Hülse Socket Douille
40 2565-00.600.23 Mitnehmerscheibe Carrier disc Disque entraîneur
41 2390-00.100.04 Scheibe Disc Disque
42 2565-00.600.36 Schraube M4x10-8.8 Screw M4x10-8.8 Vis M4x10-8.8
44 2565-00.650.00 Doppelspule, vollst. (Art. 5372-20) Double reel, cpl. (Art. 5372-20) Doubler bobine, cpl. (Réf. 5372-20)
45 2565-00.600.11 Deckel Cover Couvercle
bis Baujahr 1998 until 1998 jusqu’à 1998
36 2565-00.714.00 Spulenhalter, kpl. Reel holder, cpl. Support de bobine, cpl.
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die Instandsetzung von Elektrogeräten darf nur von einer Elektrofachkraft unter Berücksichtigung der gesetzlichen Vorschriften durchgeführt werden.
Attention!! The repair of electrical products must only be carried out by a qualified electrician in accordance with legal regulations.
Attention!! La réparation des produits électriques ne doit être effectuée que par un électricien qualifié conformément aux dispositions légales.
