ComfortCut 450/25 Art.-Nr. 9808
ComfortCut Plus 500/27 Art.-Nr. 9809
PowerCut Plus 650/30 Art.-Nr. 9811
1
2
3
11
14
12
15
39
4
6
7
8
9
10
1
16
18
1
19
22
21
29
17
26
25
24
34
35
36
37
23
27
20
28
32
31
1
30
33
5
1
38
13
139

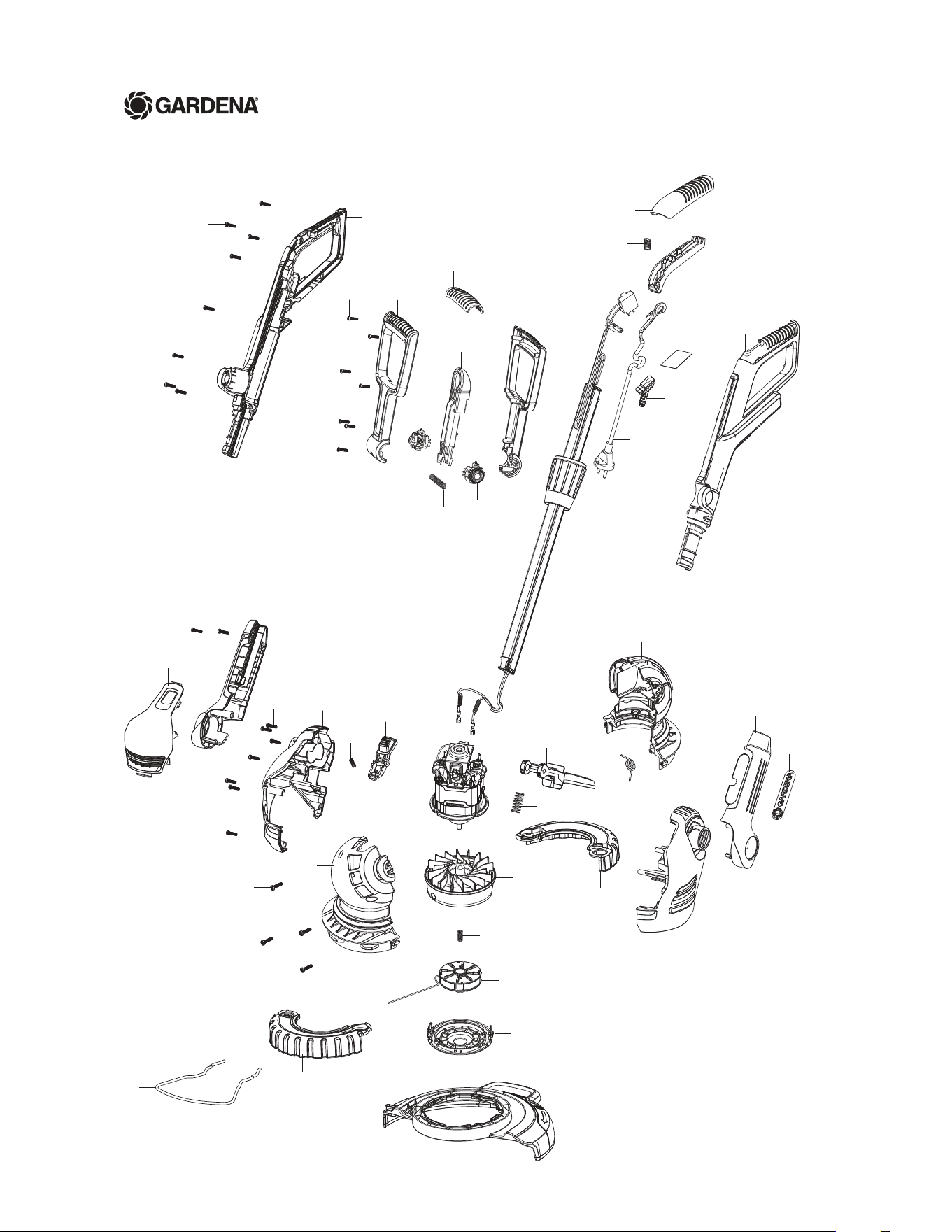

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 9808 Trimmer ComfortCut 450/25 Turbotrimmer ComfortCut 450/25 Coupe-bordure ComfortCut 450/25
1 9809-00.600.26 Schraube ST M4x16 Torx 20 Screw ST M4x16 Torx 20 Vis ST M4x16 Torx 20
2 9809-00.600.02 Griff rechts Handle, right Poignée, droite
3 9809-00.600.27 Abdeckung Griff Gripp cover Couvercle poignée
4-10 9809-00.610.00 Haltegriff kpl Handle cpl. Poignée, cpl.
11 9809-00.600.29 Feder Spring Ressort
12 52-19.512.01 Schalter Switch Interrupteur
13 9809-00.600.01 Griff links Handle, right Poignée, droite
14 9809-00.600.04 Drücker Trigger Gâchette
15 9809-00.620.10 Kabelschutz Cable grommet Passe-fils
16 9809-00.600.07 Abdeckung Schaft rechts Cover shaft right Couvercle tige droite
17 9809-00.600.06 Abdeckung Schaft links Cover shaft left Couvercle tige gauche
18 9809-00.600.14 Abdeckung vorne Cover front Couvercle à l‘avant
19 9809-00.600.31 Abdeckung Motor rechts Motor cover right Couvercle motor droite
20 9809-00.600.30 Abdeckung Motor links Motor cover left Couvercle motor gauche
21 9809-00.600.11 Drücker Trigger Gâchette
22 9809-00.600.24 Feder Spring Ressort
23 9809-00.600.08 Fußpedal Pedal foot Pédale
24 9809-00.600.25 Feder Fußpedal Spring pedal foot Ressort pour pédale
25 9809-00.620.14 Feder Spring Ressort
27, 28 9809-00.600.28 Laufrad, kpl. Wheel cpl. Roue, cpl.
29 9809-00.620.02 Abdeckung links Cover left Couvercle gauche
30 9809-00.620.01 Abdeckung rechts Cover right Couvercle droite
31 9809-00.600.18 Pflanzenschutzbügel Guard Plant Protection des plants
32 9808-00.610.00 Schutz Guard Protecteur
33 9809-00.625.01 Elektromotor Electric motor Moteur électrique
35 9809-00.626.03 Feder Spring Ressort
36 5307-00.701.00 Ersatzfadenspule, kpl. (Art. 5307-20) Filament cassette, cpl. (Art. 5307-20) Cassette de fil, cpl. (Réf. 5307-20)
37 8847-00.600.14 Deckel Cover Couvercle
39 9809-00.620.11 Netzkabel Mains lead Cordon d’alimentation
34-37 9809-00.626.00 Spulenhalter kpl. Reel holder, cpl. Support de bobine, cpl.
Art. 9809 Trimmer ComfortCut Plus 500/27 Turbotrimmer ComfortCut Plus 500/27 Coupe-bordure ComfortCut Plus 500/27
18 9809-00.600.13 Abdeckung vorne Cover front Couvercle à l‘avant
32 9809-00.640.00 Schutz Guard Protecteur
Alle anderen Teile wie bei Art. 9808 All other spare parts see art. 9808 Pour toutes les autres pièces, voir réf. 9808
Art. 9811 Trimmer PowerCut Plus 650/30 Turbotrimmer PowerCut Plus 650/30 Coupe-bordure PowerCut Plus 650/30
18 9809-00.600.12 Abdeckung vorne Cover front Couvercle à l‘avant
27, 28 9811-00.600.01 Laufrad, kpl. Wheel cpl. Roue, cpl.
31 9811-00.600.03 Pflanzenschutzbügel Guard Plant Protection des plants
32 9811-00.630.00 Schutz Guard Protecteur
33 9811-00.615.01 Elektromotor Electric motor Moteur électrique
36 5309-00.701.00 Ersatzfadenspule, kpl. (Art. 5309-20) Filament cassette, cpl. (Art. 5309-20) Cassette de fil, cpl. (Réf. 5309-20)
37 9811-00.626.01 Deckel Cover Couvercle
34 - 37 9811-00.620.00 Spulenhalter kpl. Reel holder, cpl. Support de bobine, cpl.
Alle anderen Teile wie bei Art. 9808 All other spare parts see art. 9808 Pour toutes les autres pièces, voir réf. 9808
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
