Sunny Health & Fitness P2320 Pink Foldable Magnetic User Manual

PINK FOLDABLE MAGNETIC X-BIKE PRO

P2320

USER MANUAL

English, Page 1~15 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction is

very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:

support@sunnyhealthfitness.com or 1- 877 - 90SUNNY (877-907-8669).

Español, Páginas 16~30 IMPORTANTE! Por favor, conserve el manual del propietario para las instrucciones de mantenimiento y ajuste.

Su satisfacción es muy importante para nosotros, POR FAVOR NO DEVUELVA HASTA QUE NOS HAYA

CONTACTADO: support@sunnyhealthfitness.com o 1- 877 - 90SUNNY (877-907-8669).

Français, Pages 31~45 IMPORTANT! Veuillez conserver le manuel du propriétaire pour les instructions d'entretien et de réglage.

Votre satisfaction est très importante pour nous, VEUILLEZ NE PAS RETOURNER AVANT DE NOUS AVOIR

CONTACTE: support@sunnyhealthfitness.com ou 1-877-90SUNNY (877-907-8669).

Deutsch, Seiten 46~60 WICHTIG! Bitte bewahren Sie das Benutzerhandbuch für Wartungs- und Einstellanweisungen auf. Ihre

Zufriedenheit ist uns sehr wichtig. BITTE SENDEN SIE NICHT ZURÜCK, BEVOR SIE UNS KONTAKTIERT

HABEN: support@sunnyhealthfitness.com oder 1-877-90SUNNY (877-907-8669).

Italiano, Pagine 61~75 IMPORTANTE! Conservare il manuale d'uso per le istruzioni di manutenzione e regolazione. La vostra

soddisfazione è molto importante per noi, VI PREGO DI NON RESTITUIRE IL PRODOTTO PRIMA DI

AVERCI CONTATTATO: support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

1

IMPORTANT SAFETY INFORMATION

We thank you for choosing our product. To ensure your safety and health, please use this

equipment correctly. It is important to read this entire manual before assembling and using the

equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained,

and used properly. It is your responsibility to ensure that all users of the equipment are informed of

all warnings and precautions.

1. Before starting any exercise program, you should consult your physician to determine if you

have any medical or physical conditions that could put your health and safety at risk or prevent

you from using the equipment properly. Your physician’s advice is essential if you are taking

medication that affects your heart rate, blood pressure, or cholesterol level.

2. Be aware of your body’s signals. Incorrect or excessive exercise can damage your health. Stop

exercising if you experience any of the following symptoms: pain, tightness in your chest,

irregular heartbeat, shortness of breath, lightheadedness, dizziness, or feelings of nausea. If

you do experience any of these conditions, you should consult your physician before continuing

with your exercise program.

3. Keep children and pets away from the equipment. The equipment is designed for adult use only.

4. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet.

To ensure safety, the equipment should have at least 2 feet (60 CM) of free space all around it.

5. Ensure that all nuts and bolts are securely tightened before using the equipment. The safety of

the equipment can only be maintained if it is regularly examined for damage and/or wear and

tear.

6. Always use the equipment as indicated. If you find any defective components while assembling

or checking the equipment, or if you hear any unusual noises coming from the equipment during

exercise, discontinue use of the equipment immediately and do not use until the problem has

been rectified.

7. Wear suitable clothing while using the equipment. Avoid wearing loose clothing that may

become entangled in the equipment.

8. Do not place fingers or objects into the moving parts of the equipment.

9. The maximum weight capacity of this unit is 300 lbs (135 kgs).

10. The equipment is not suitable for therapeutic use.

11. To avoid bodily injury and/or damage to the product or property, proper lifting and moving are

required.

12. Your product is intended for use in cool, dry conditions. You should avoid storage in extreme

cold, hot, or damp areas as this may lead to corrosion and other related problems.

13. This equipment is designed for indoor and home use only; it is not intended for commercial use.

2

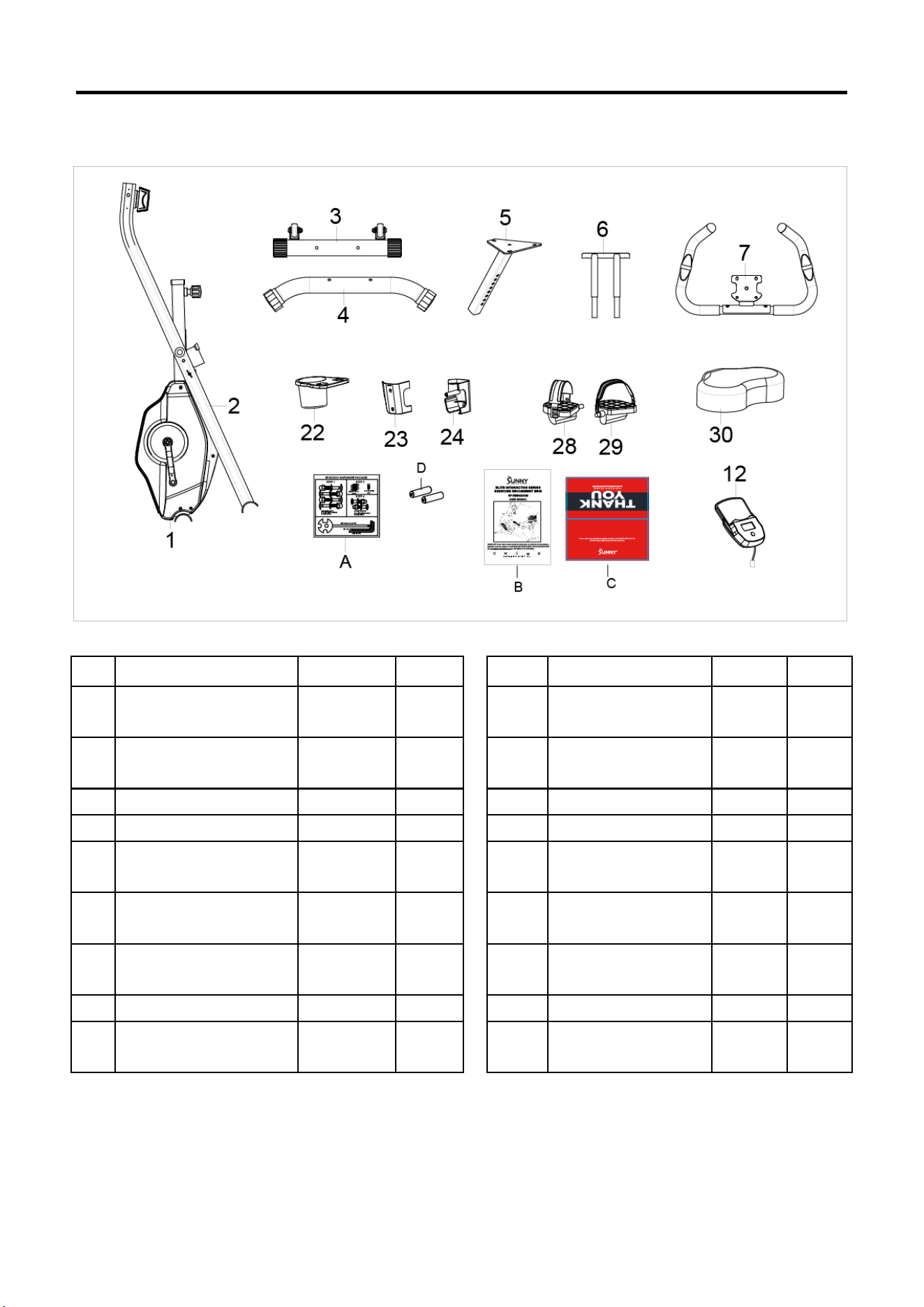

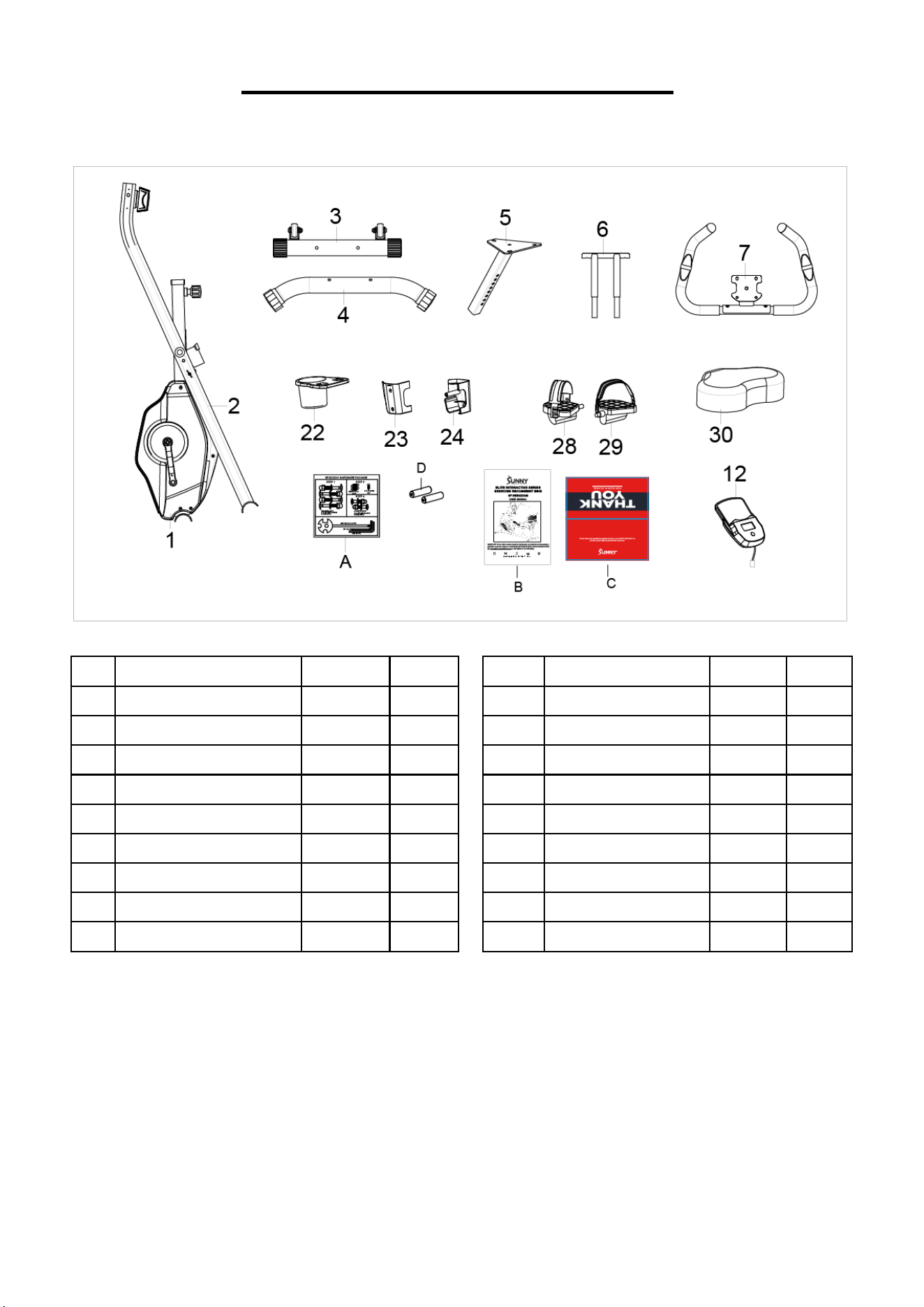

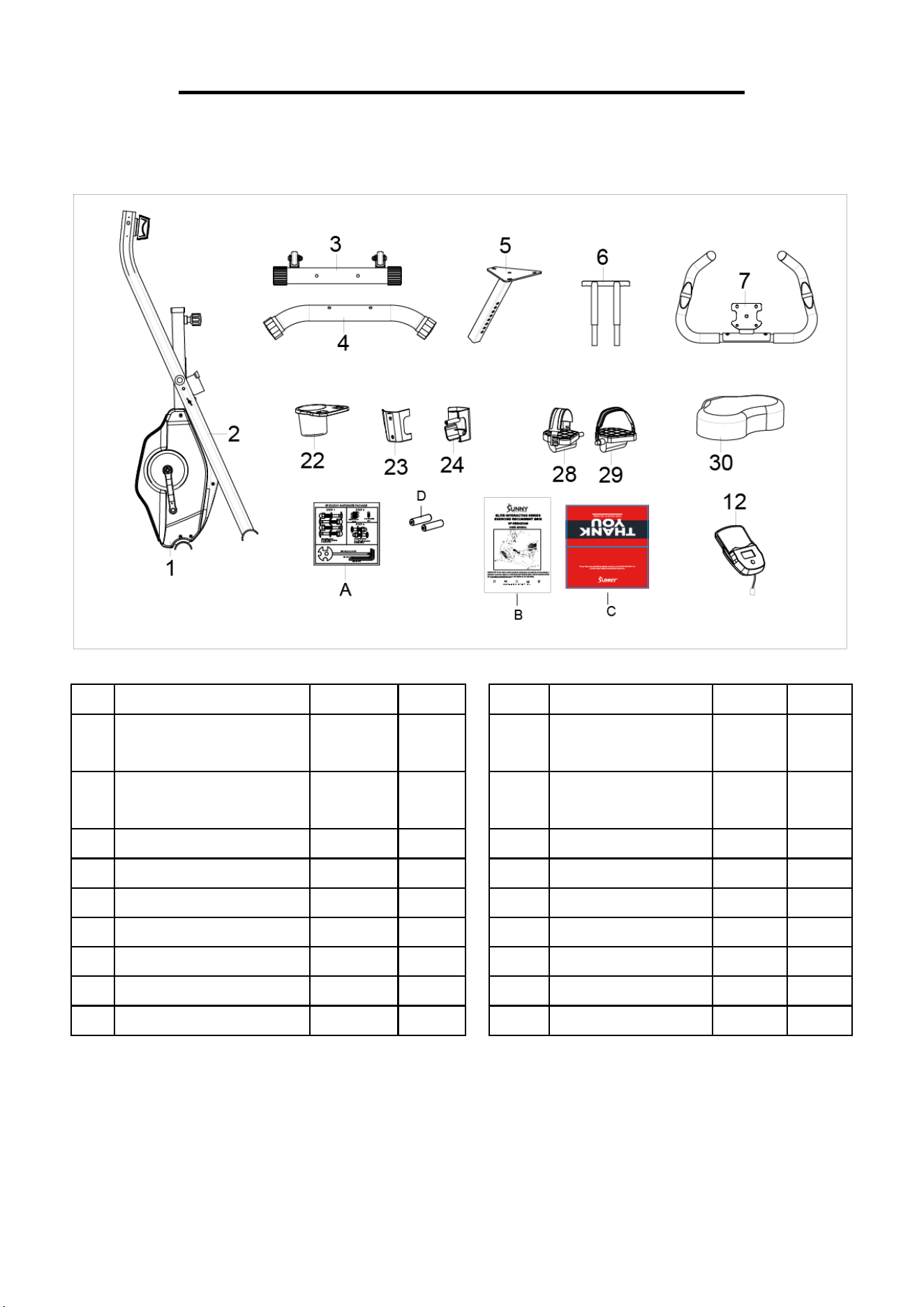

PRE-ASSEMBLY CHECKLIST

Before you start to assemble, please make sure all parts are included

No.

Description

Spec.

Qty.

No.

Description

Spec.

Qty.

1

Front Main Frame Post

1

23

Left Bottle Cover

1

2

Rear Support Frame

1

24

Right Bottle Cover

1

3

Front Stabilizer

1

28

Left Pedal

1

4

Rear Stabilizer

1

29

Right Pedal

1

5

Seat Support Post

1

30

Seat

1

6

Handlebar Connect Post

1

A

Hardware Package

1

7

Front Handlebar Post

1

B

Thank You Card

1

12

Computer

HT060-BLE

1

C

Manual

1

22

Bottle Cover

1

D

Battery

AAA

2

3

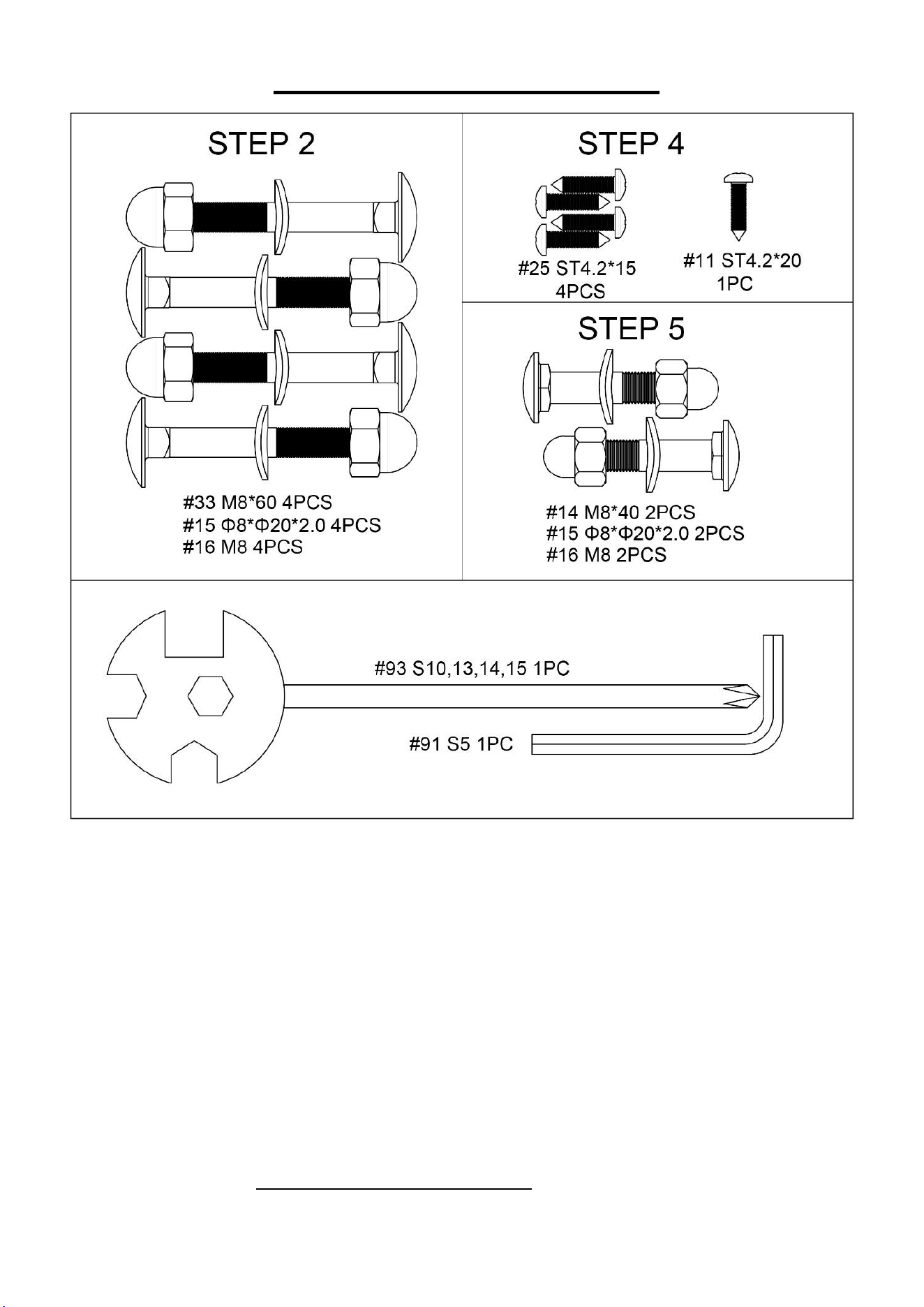

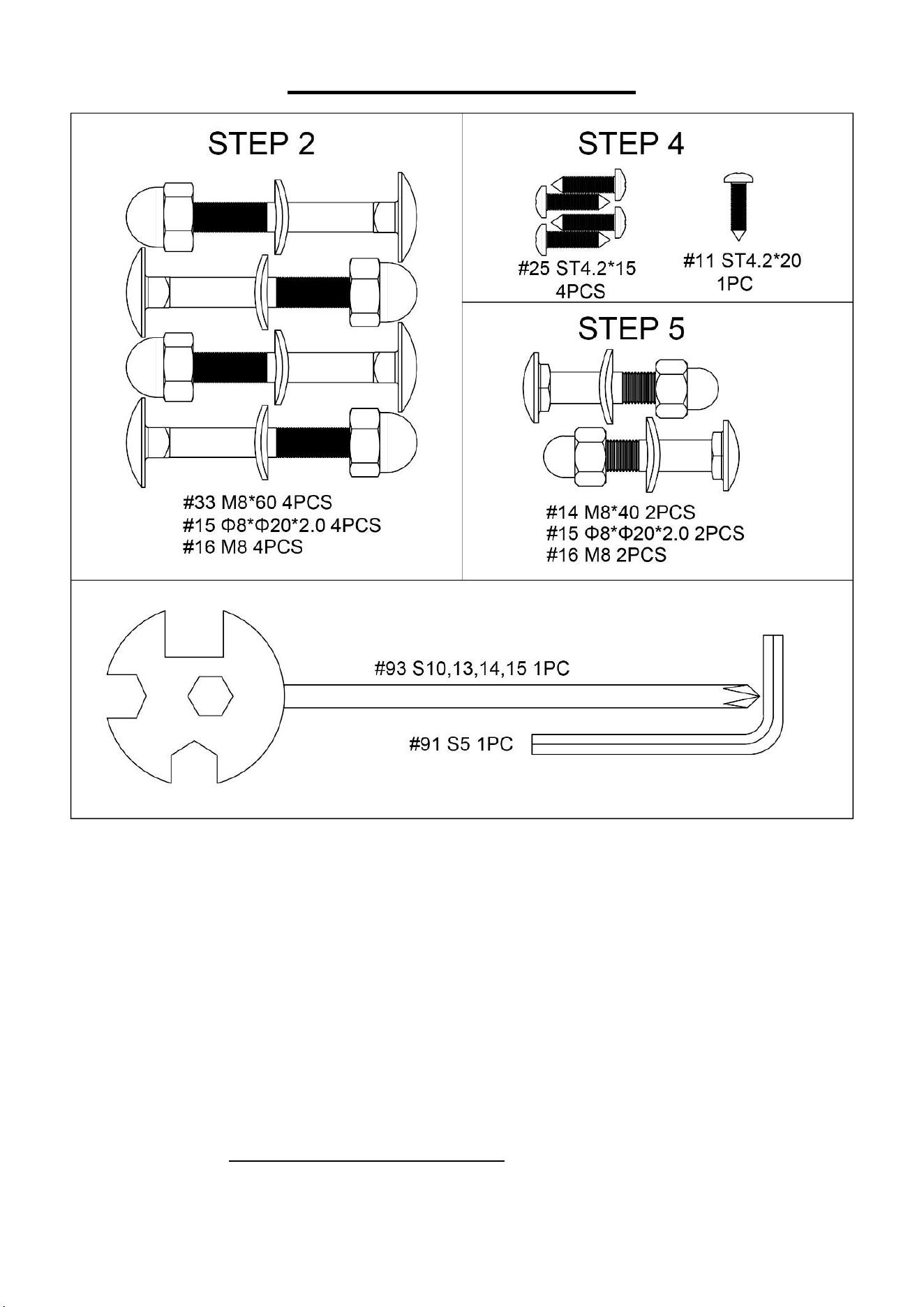

HARDWARE PACKAGE

Ordering Replacement Parts (U.S. and Canadian Customers only)

Please provide the following information in order for us to accurately identify the part(s) needed:

✓ The model number (found on cover of manual)

✓ The product name (found on cover of manual)

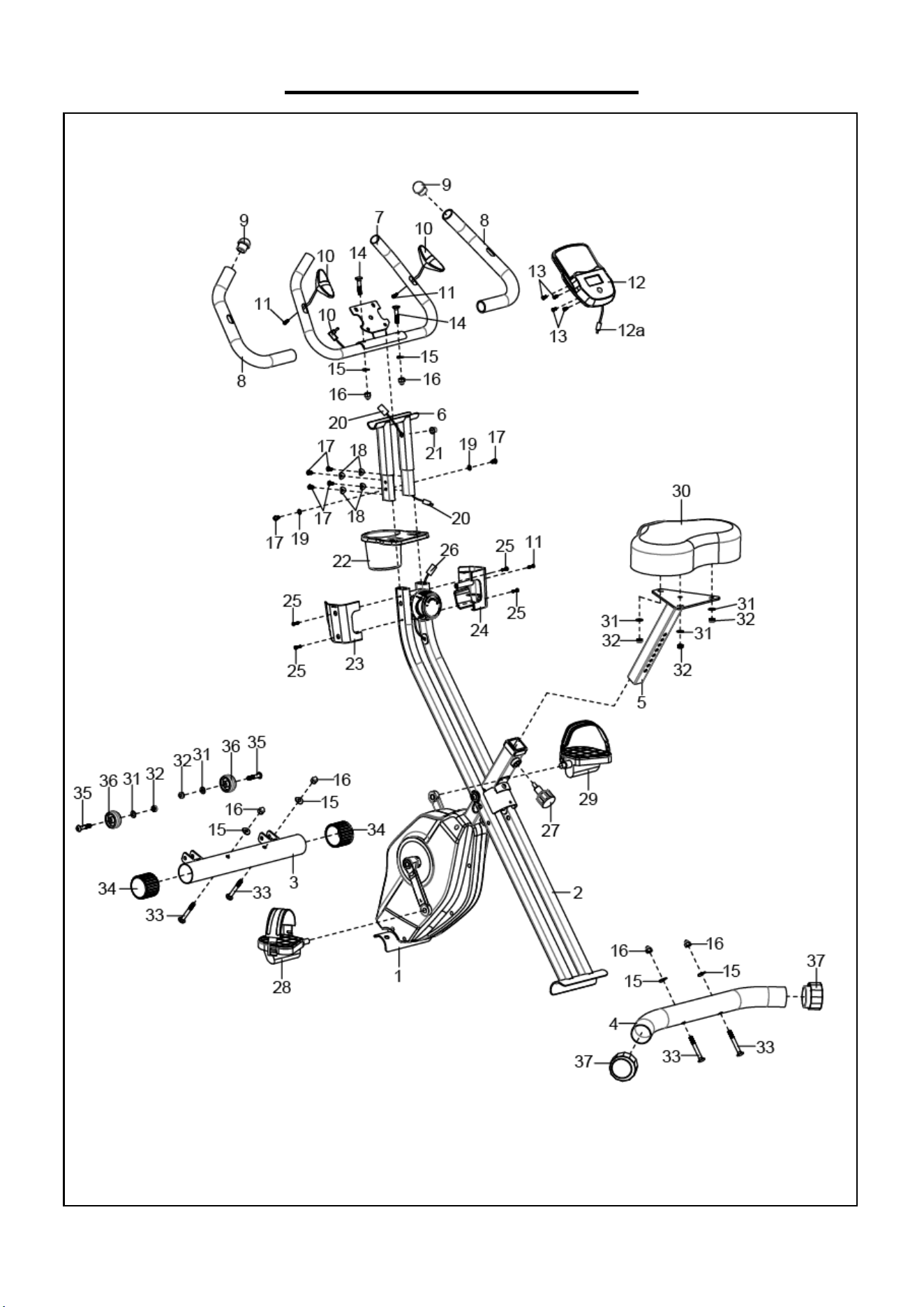

✓ The part number found on the “EXPLODED DIAGRAM” (Page 76, 77) and “PARTS LIST” (Page

14, 15)

Please contact us at [email protected] or 1-877-90SUNNY (877-907-8669).

4

ASSEMBLY INSTRUCTIONS

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at suppo[email protected] or 1-877-90SUNNY

(877-907-8669).

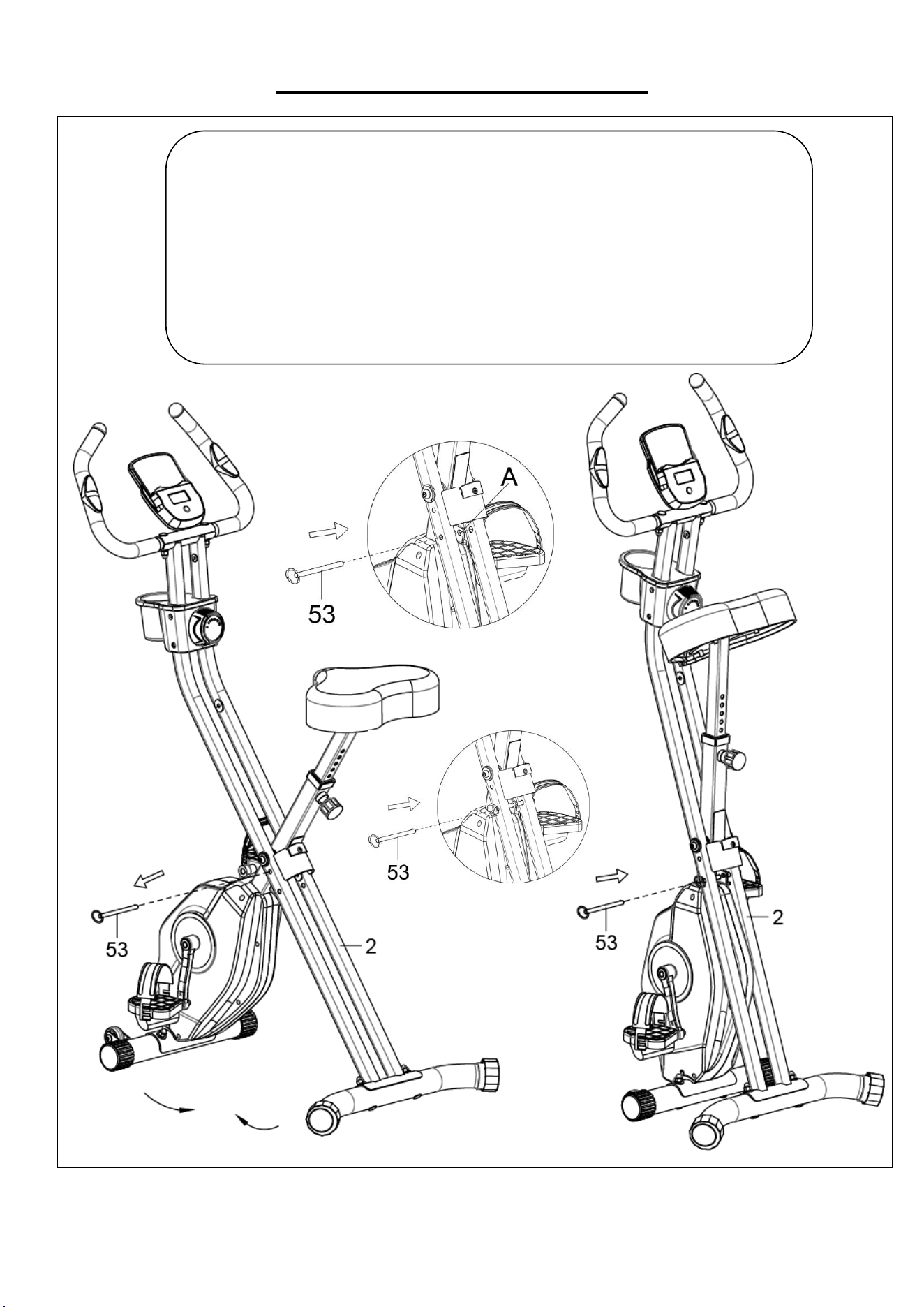

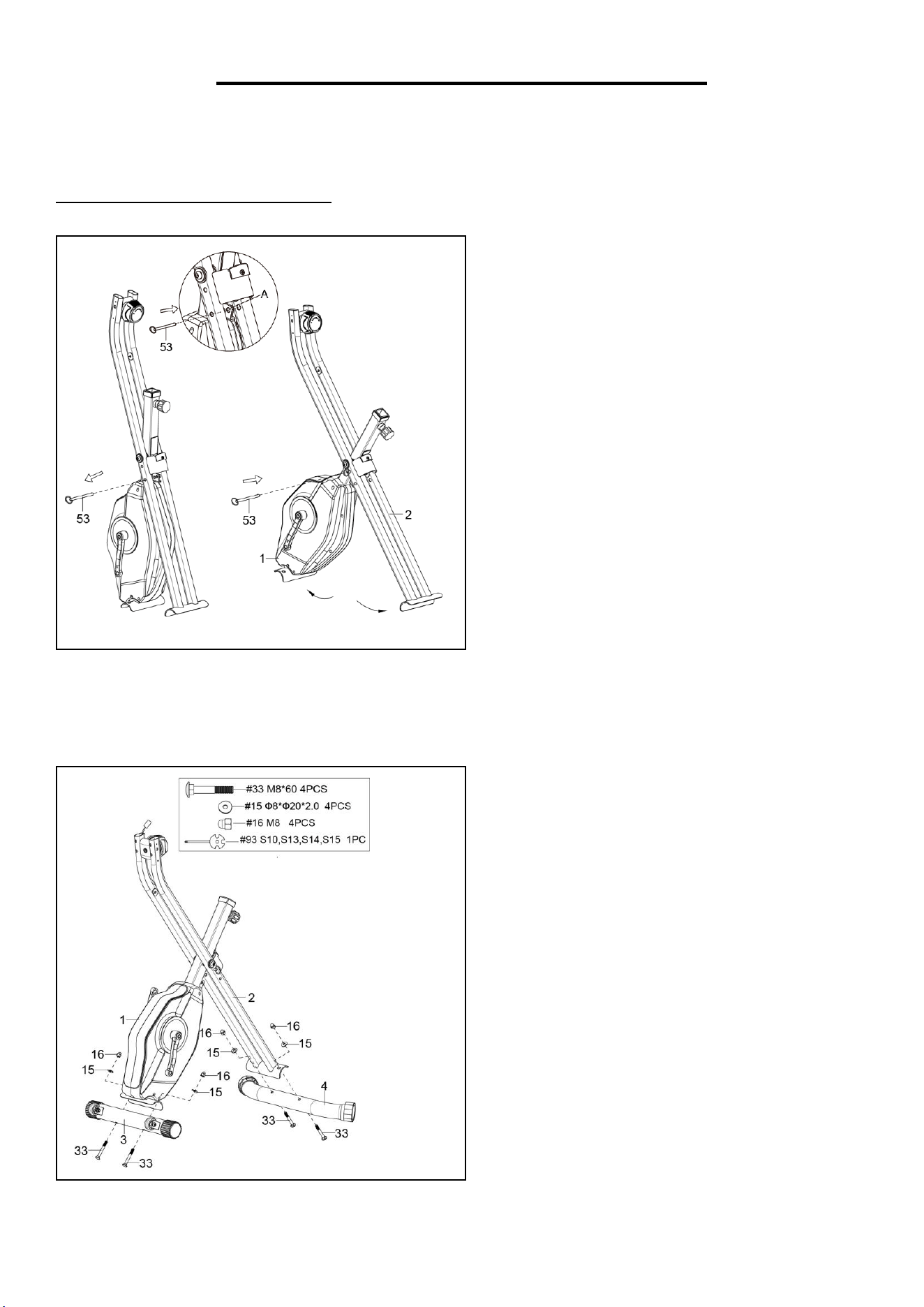

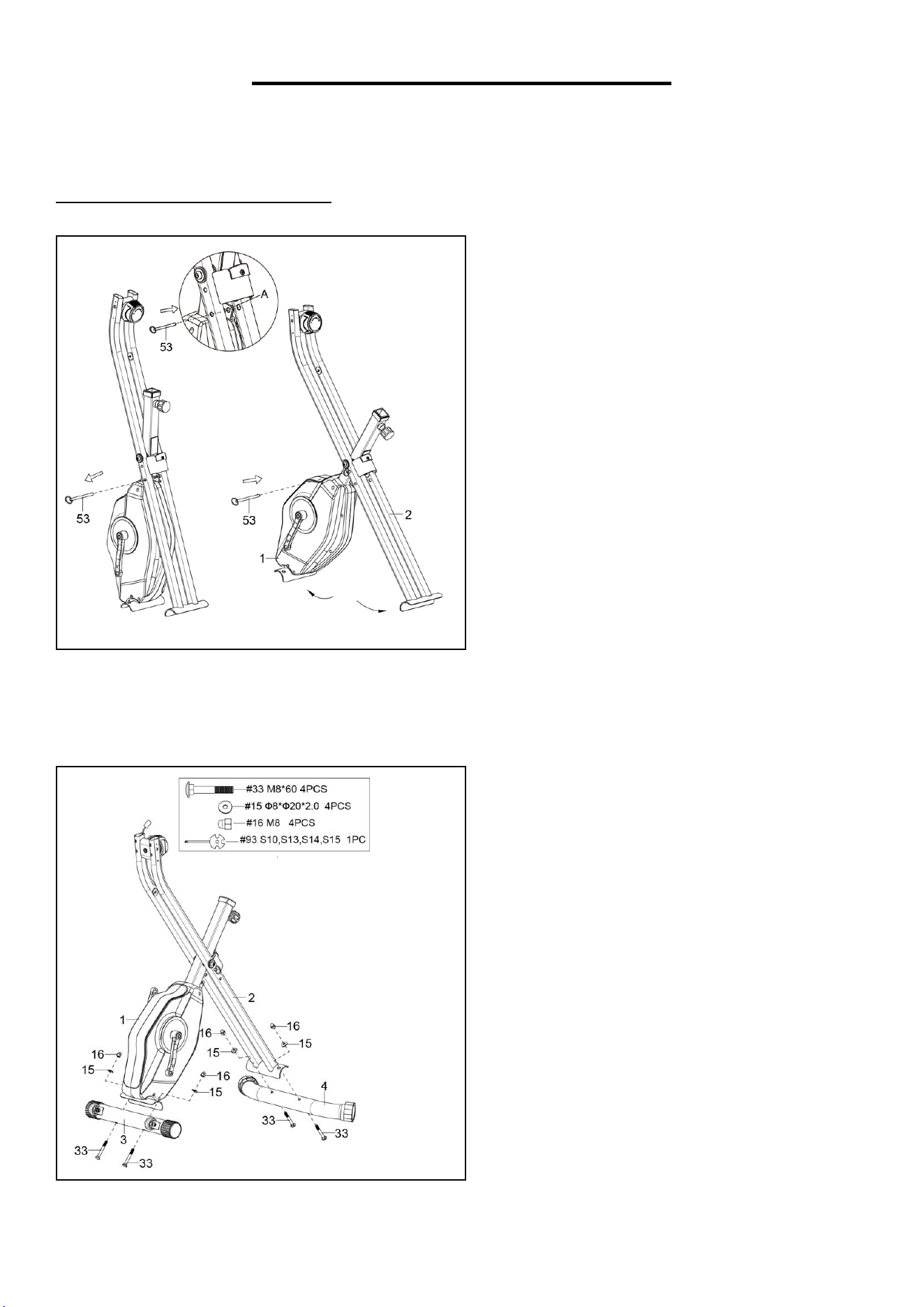

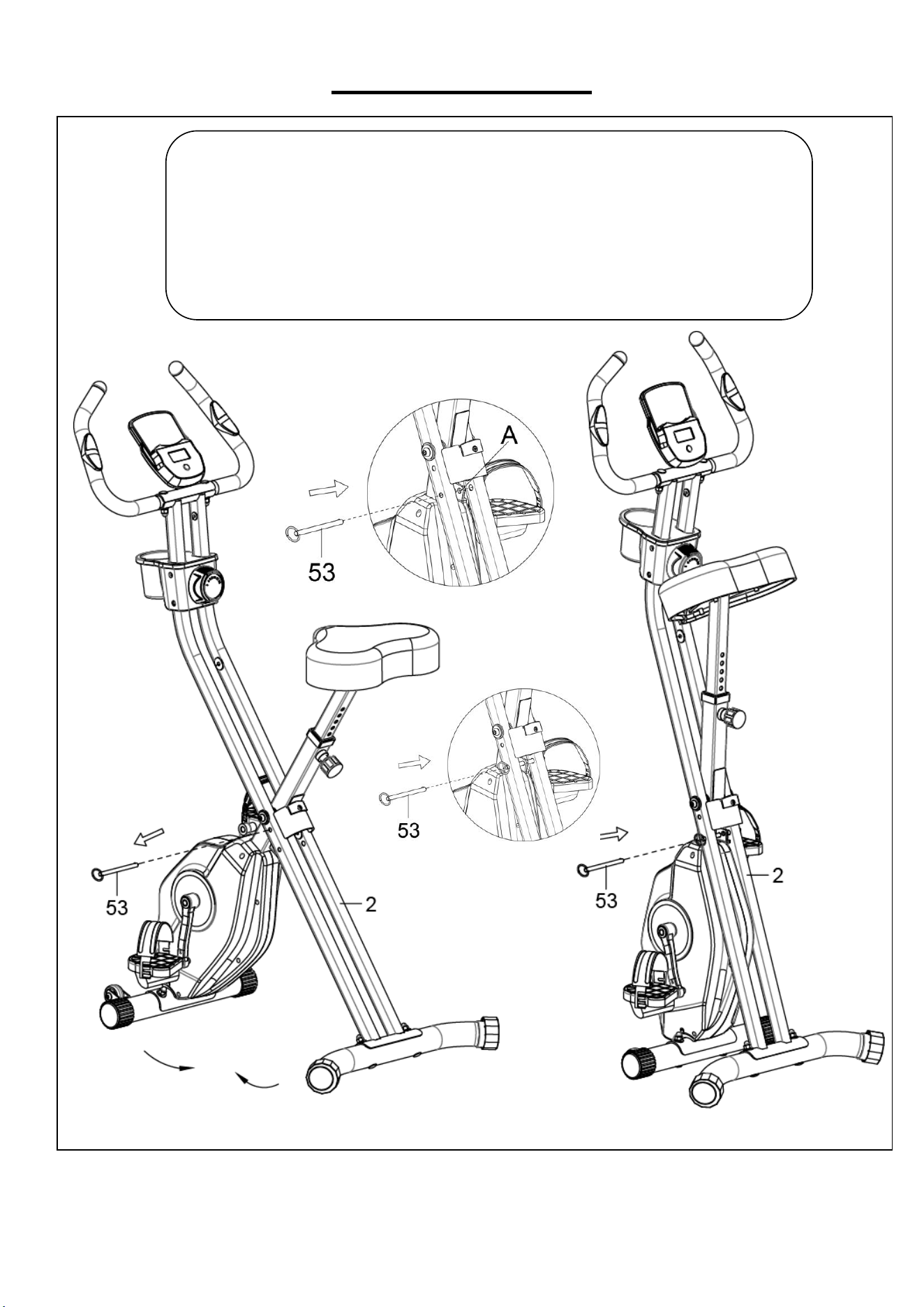

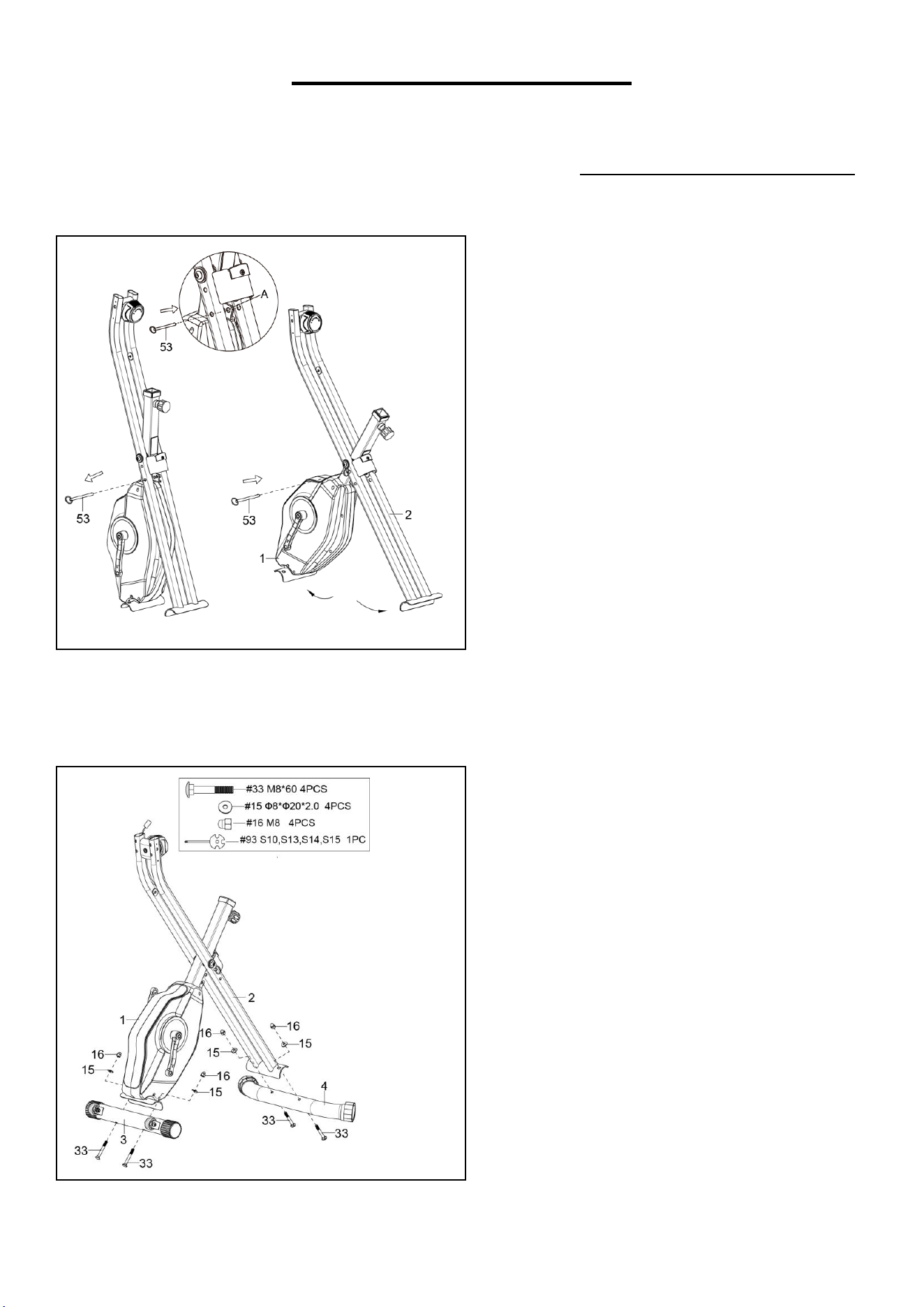

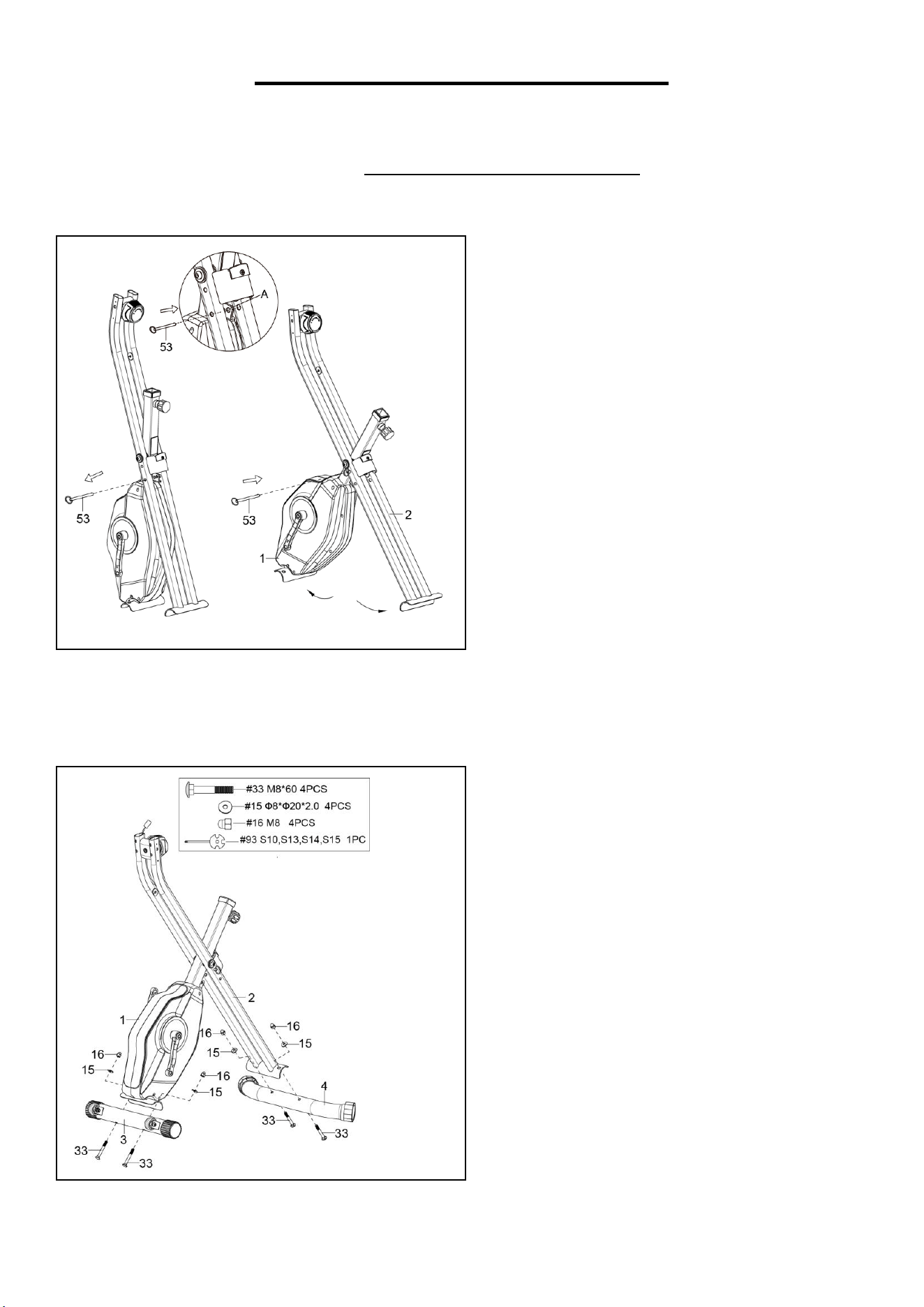

STEP 1:

Pull the Ring Spring Pin (No. 53) out and

open the Rear Support Frame (No. 2) and

the Front Main Frame Post (No. 1) as the

direction of the arrow shown in Figure.

Insert the Ring Spring Pin (No. 53) into the

hole A in the steel plate of the Front Main

Frame Post (No. 1).

STEP 2:

Attach the Front Stabilizer (No. 3) to the

Front Main Frame Post (No. 1) with 2 Bolts

(No. 33) and 2 Big Curve Washer (No. 15),

2 Nuts (No. 16). Tighten and secure with

Spanner (No. 93).

Attach the and Rear Stabilizer (No. 4) to the

Rear Support Frame (No. 2) with 2 Bolts

(No. 33) and 2 Big Curve Washer (No. 15),

2 Nuts (No. 16). Tighten and secure with

Spanner (No. 93).

5

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at suppo[email protected] or 1-877-90SUNNY

(877-907-8669).

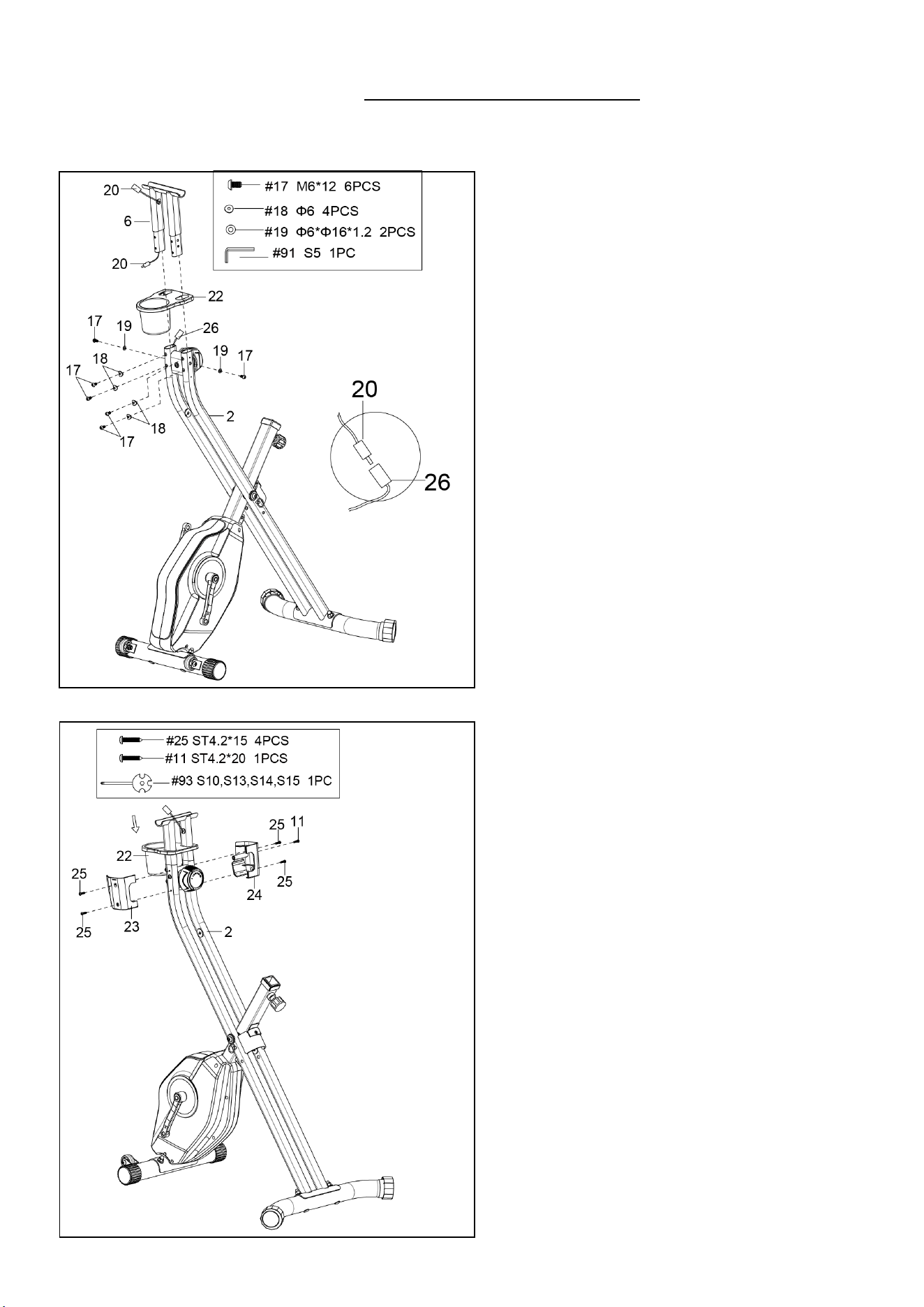

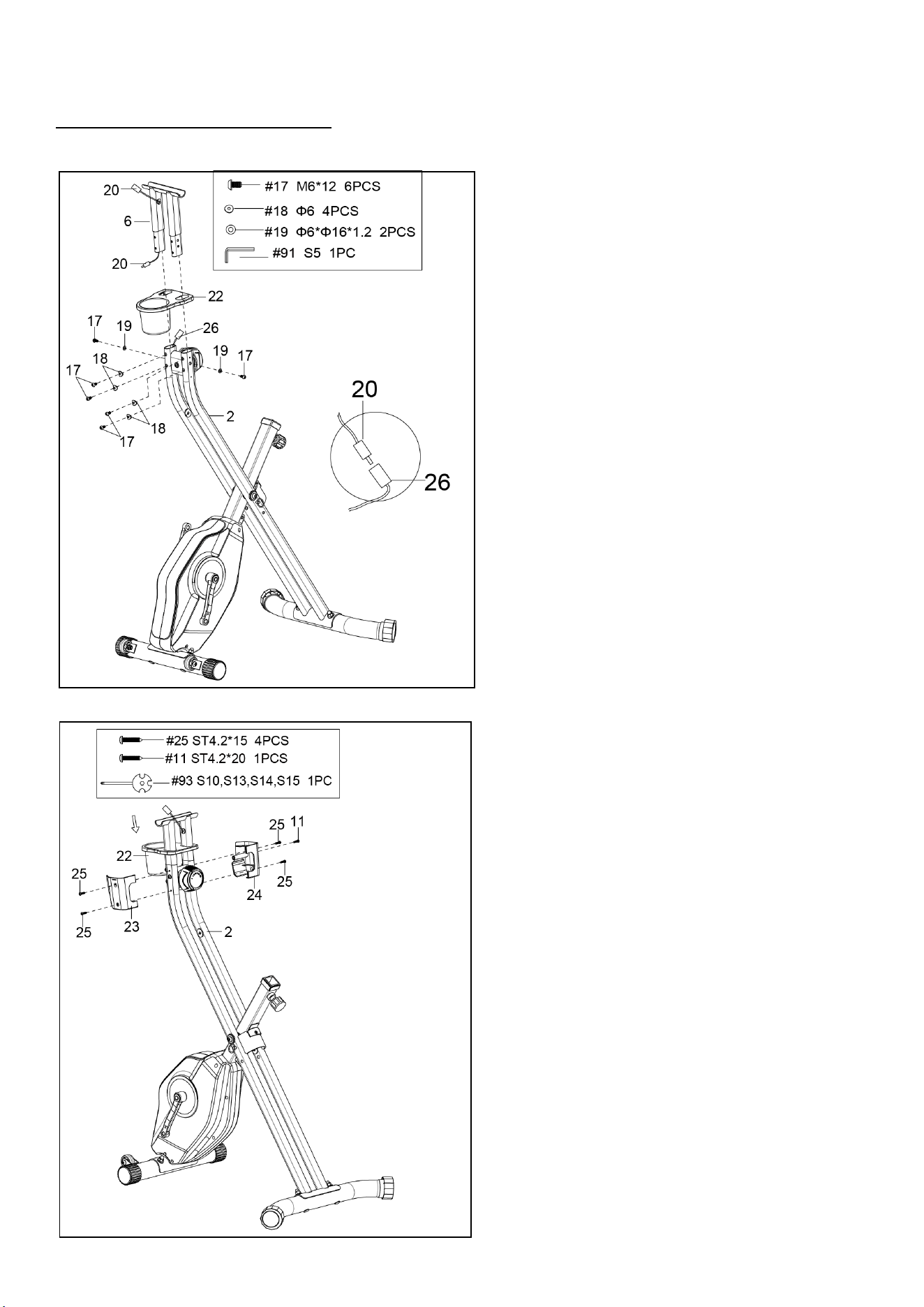

STEP 3:

Remove 6 Bolts (No. 17), 4 Curve Washers

(No. 18) and 2 Washers (No. 19) from the

Handlebar Connect Post (No. 6) with Allen

Wrench (No. 91).

Attach the Bottle Cover (No. 22) into the

Handlebar Connect Post (No. 6).

Connect the Computer Wire II (No. 20) with

Computer Wire I (No. 26). Then insert it into

the Rear Support Frame (No. 2).

Attach the Handlebar Connect Post (No. 6)

to the Rear Support Frame (No. 2) with 6

Bolts (No. 17), 4 Curve Washers (No. 18)

and 2 Washers (No.19) that were removed.

Tighten and secure with Allen Wrench (No.

91).

STEP 4:

Attach the Left Bottle Cover (No. 23) and

Right Bottle Cover (No. 24) to the Rear

Support Frame (No. 2) with 4 Screws

(No. 25), 1 Screw (No. 11). Tighten and

secure with Spanner (No. 93).

Lower the Bottle Cover (No. 22) to fit in

the Left Bottle Cover (No. 23) and Right

Bottle Cover (No. 24).

6

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at suppo[email protected] or 1-877-90SUNNY

(877-907-8669).

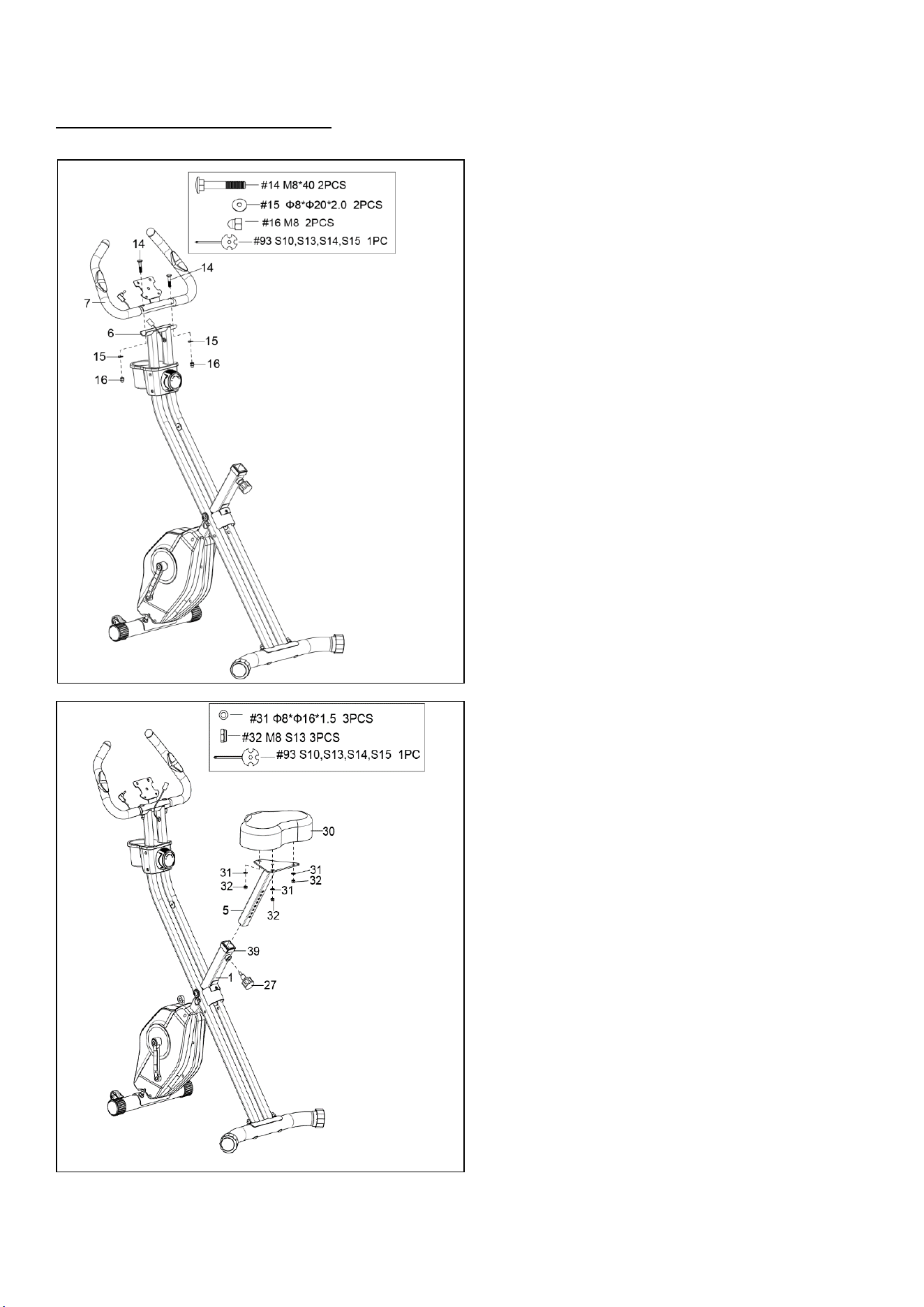

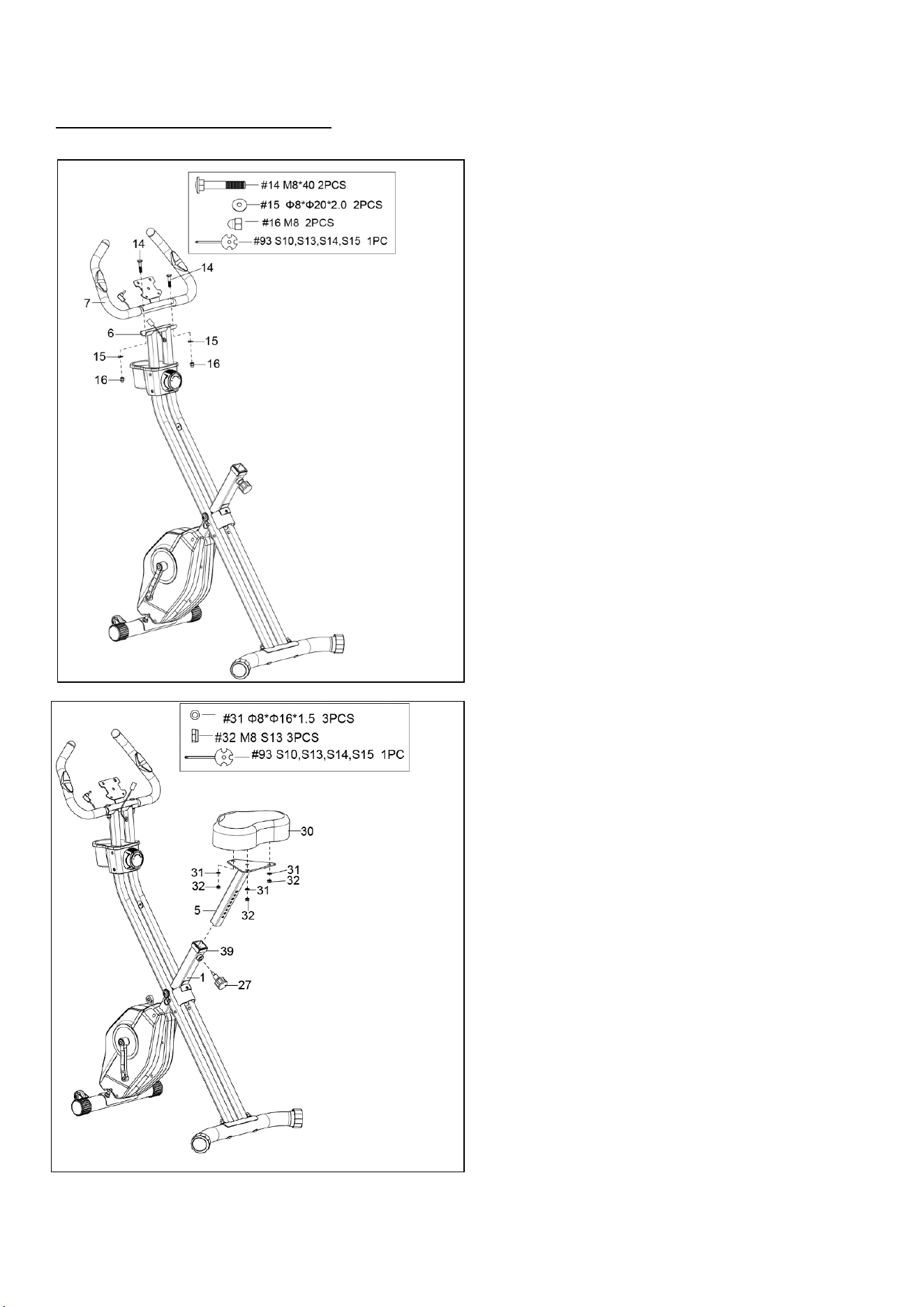

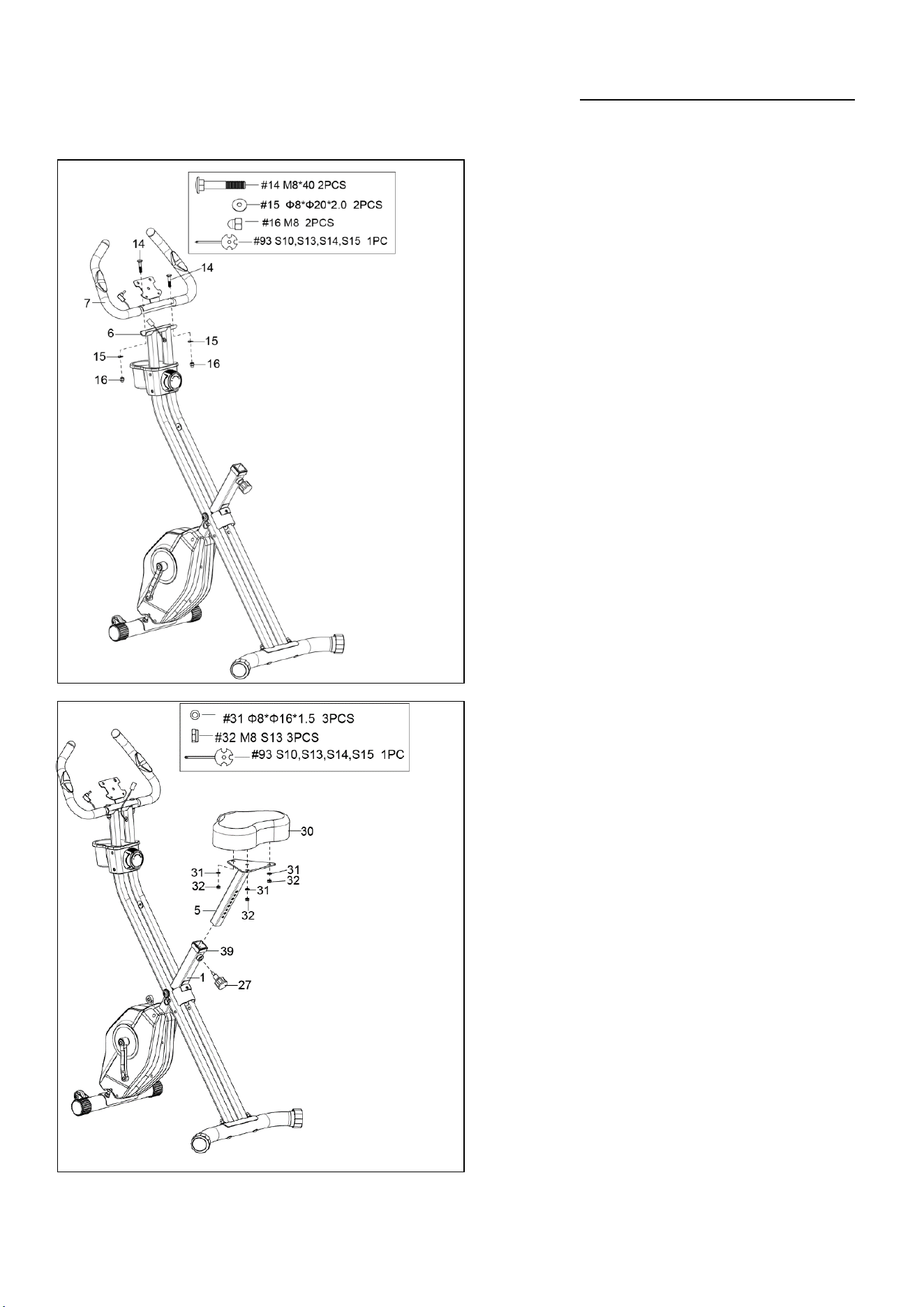

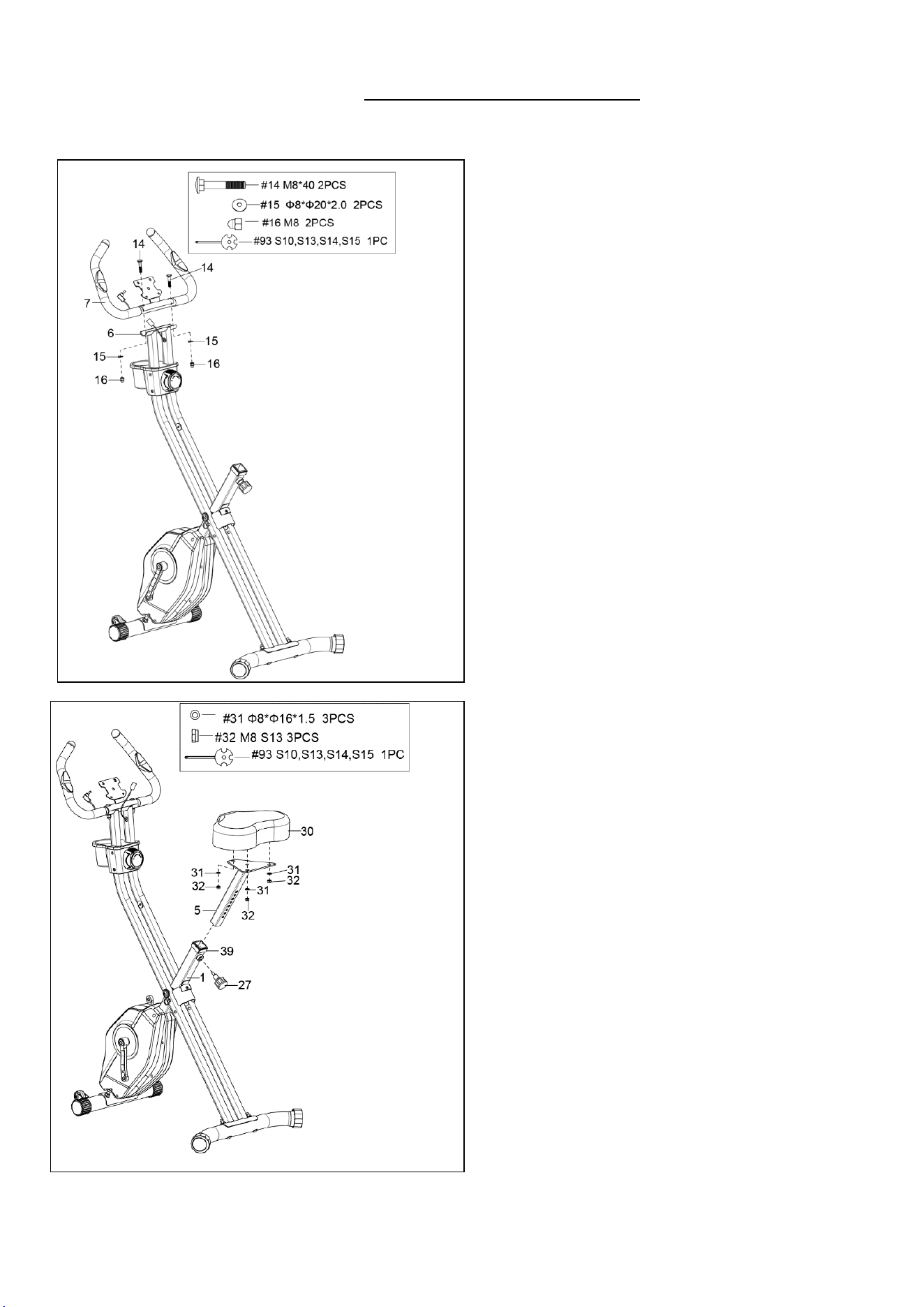

STEP 6:

Remove 3 Washers (No. 31), 3 Nuts (No.

32) from the Seat (No. 30) with Spanner

(No. 93).

Attach the Seat (No. 30) to the Seat

Support Post (No. 5) with 3 Washers (No.

31), 3 Nuts (No. 32) that were removed.

Tighten and secure with Spanner (No. 93).

Loosen and pull out 1 Spring Pin Knob

(No. 27) in the Front Main Frame Post

(No. 1) by hand.

Attach the Seat Support Post (No. 5) into

the the Bushing (No. 39) which is in the

Front Main Frame Post (No. 1) with 1

Spring Pin Knob (No. 27) that was loosen

Tighten and secure by hand.

STEP 5:

Attach the Front Handlebar Post (No. 7)

to the Handlebar Connect Post (No. 6)

with 2 Square Neck Bolts (No. 14), 2 Big

Curve Washers (No. 15), 2 Nuts (No. 16).

Tighten and secure with Spanner (No. 93).

7

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at suppo[email protected] or 1-877-90SUNNY

(877-907-8669).

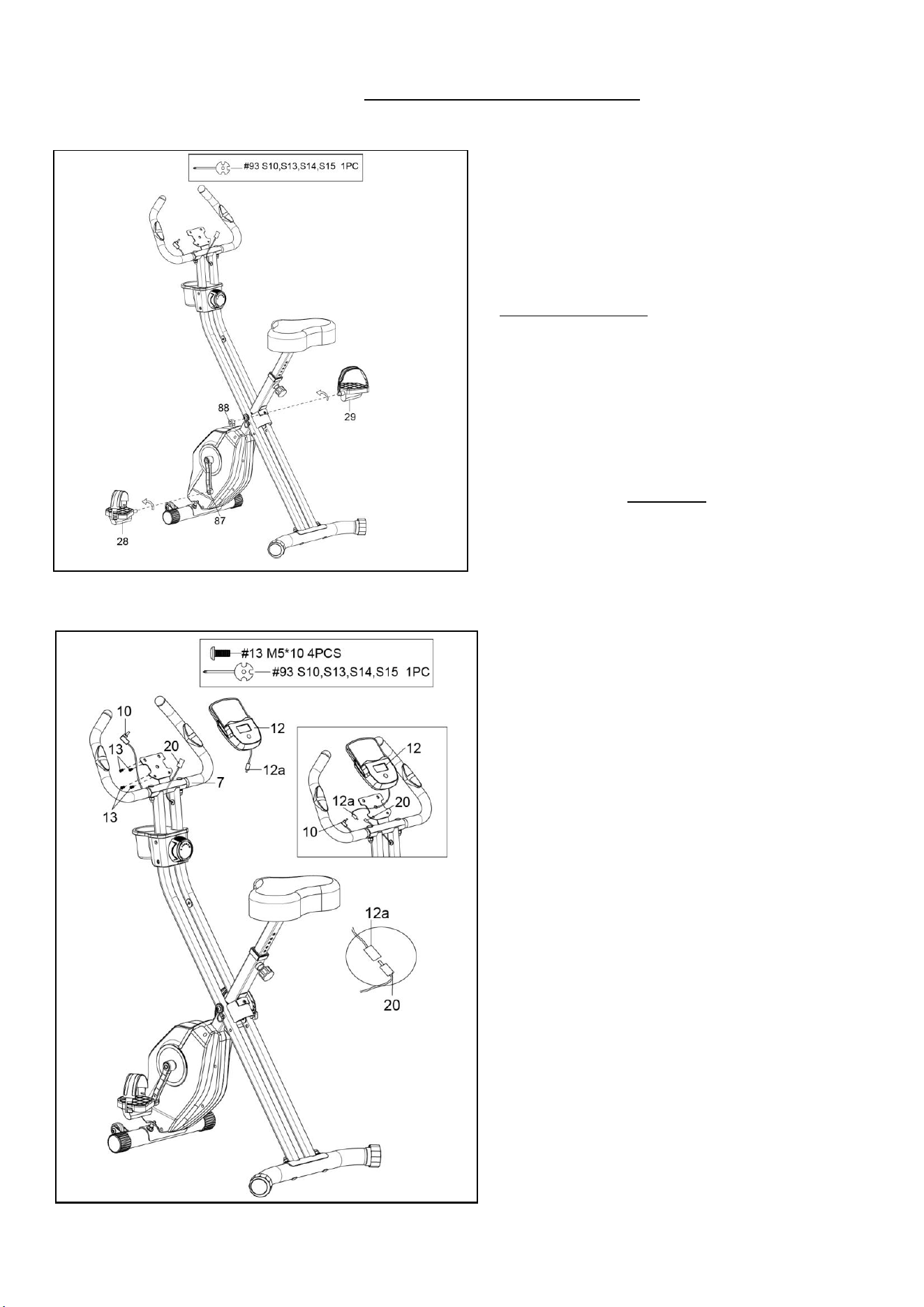

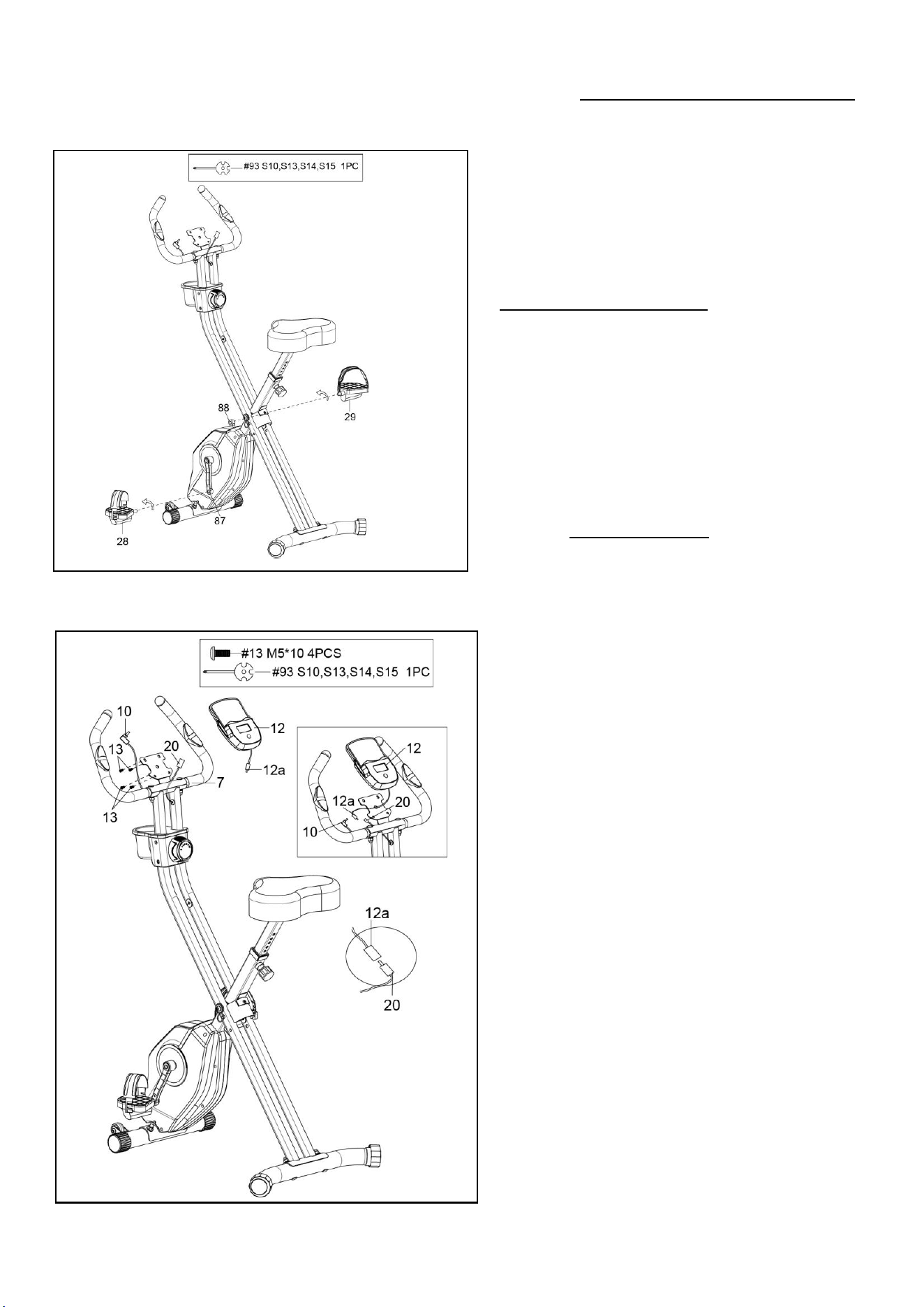

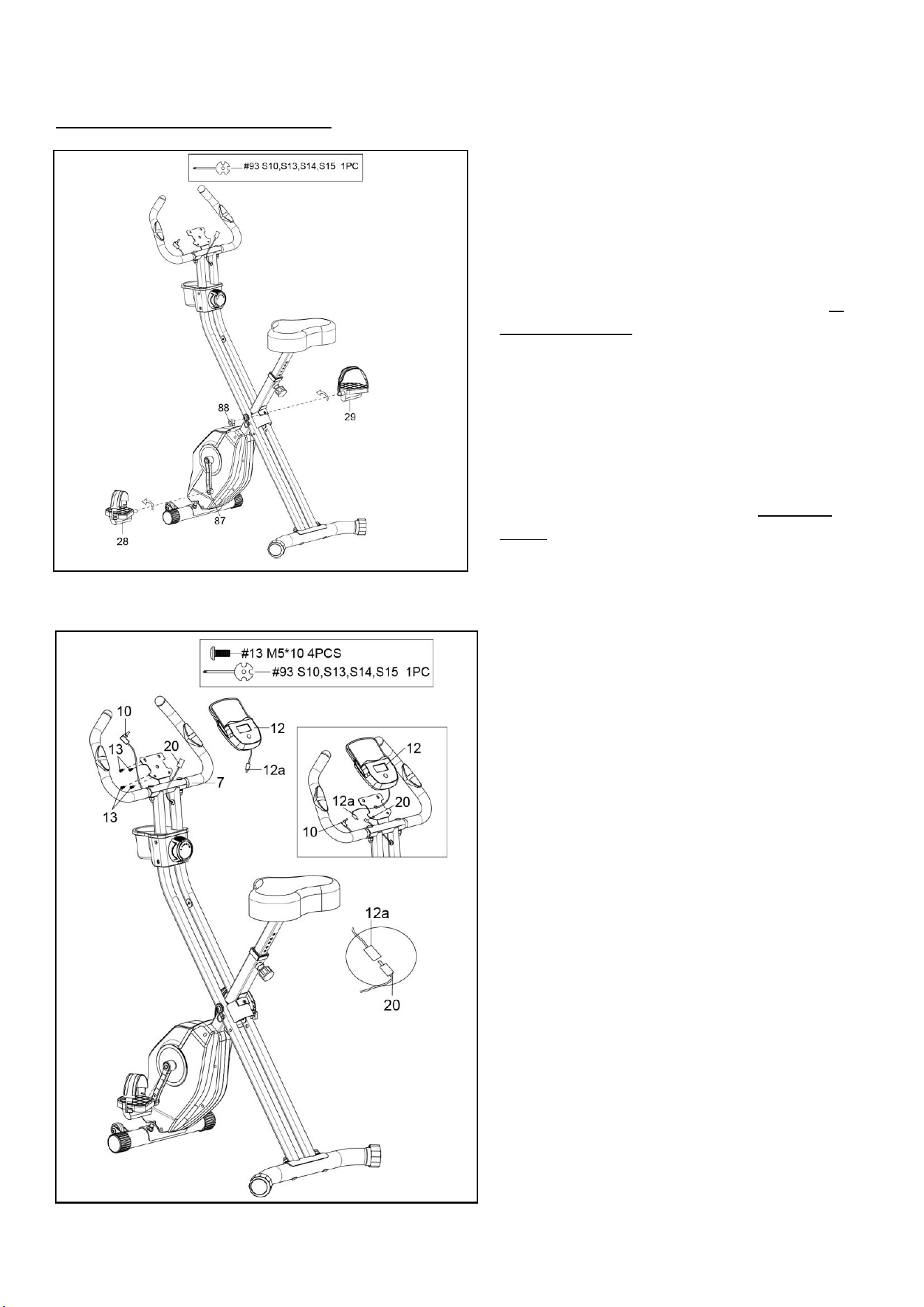

STEP 7:

Keep Left Pedal (No. 28) and Left Crank

(No. 87) at 90° and then gently insert Left

Pedal (No. 28) into the Left Crank (No.

87), then turn the Left Pedal (No. 28)

counter-clockwise as tightly as you can

with your hands, then use Spanner (No.

93) to tighten securely.

Keep Right Pedal (No. 29) and Right

Crank (No. 88) at 90° and gently insert

Right Pedal (No. 29) into the Right

Pedal (No. 29). Then turn the Right

Pedal (No. 29) clockwise as tightly as you

can with your hands, then use Spanner

(No. 93) to tighten securely.

STEP 8:

Remove 4 Pan Screws (No. 13) from the

back of the Computer (No. 12) with the

Spanner (No. 93).

Attach Computer (No. 12) to the top end of

the Front Handlebar Post (No. 7) with 4

Pan Screws (No. 13) that were removed.

Tighten and secure with Spanner (No. 93).

Connect the Computer Wire II (No. 20)

with Computer Wire A (No. 12a).

NOTE: Computer Wire A (No. 12a) has to

go through the hole in the middle Front

Handlebar Post (No. 7) Connect the wire

in the back of the Front Handlebar Post

(No. 7)

Insert the Hand Pulse Sensor with Wire

(No. 10) into the Pulse Input jack on the

back of Computer (No. 12).

The assembly is complete!

8

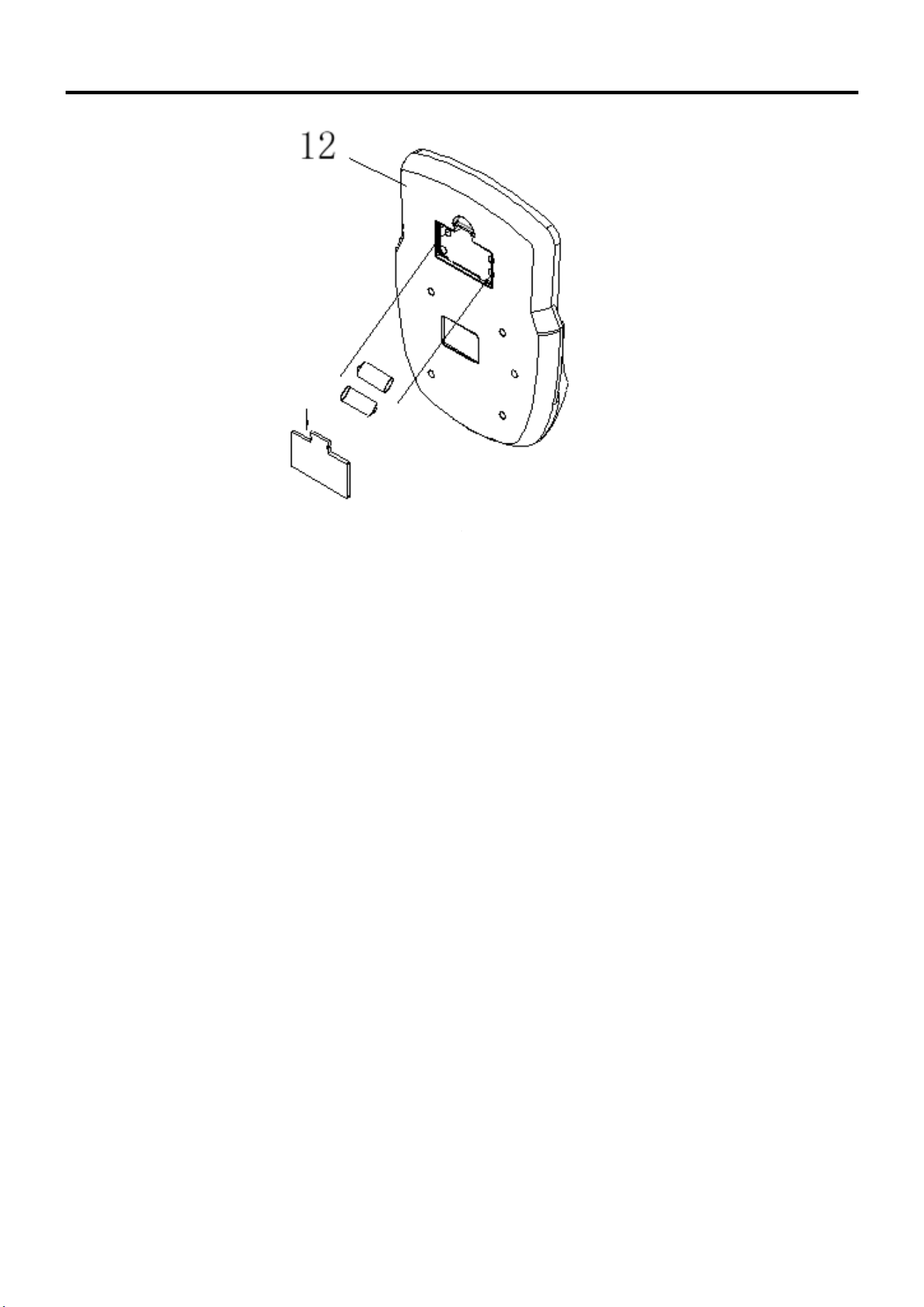

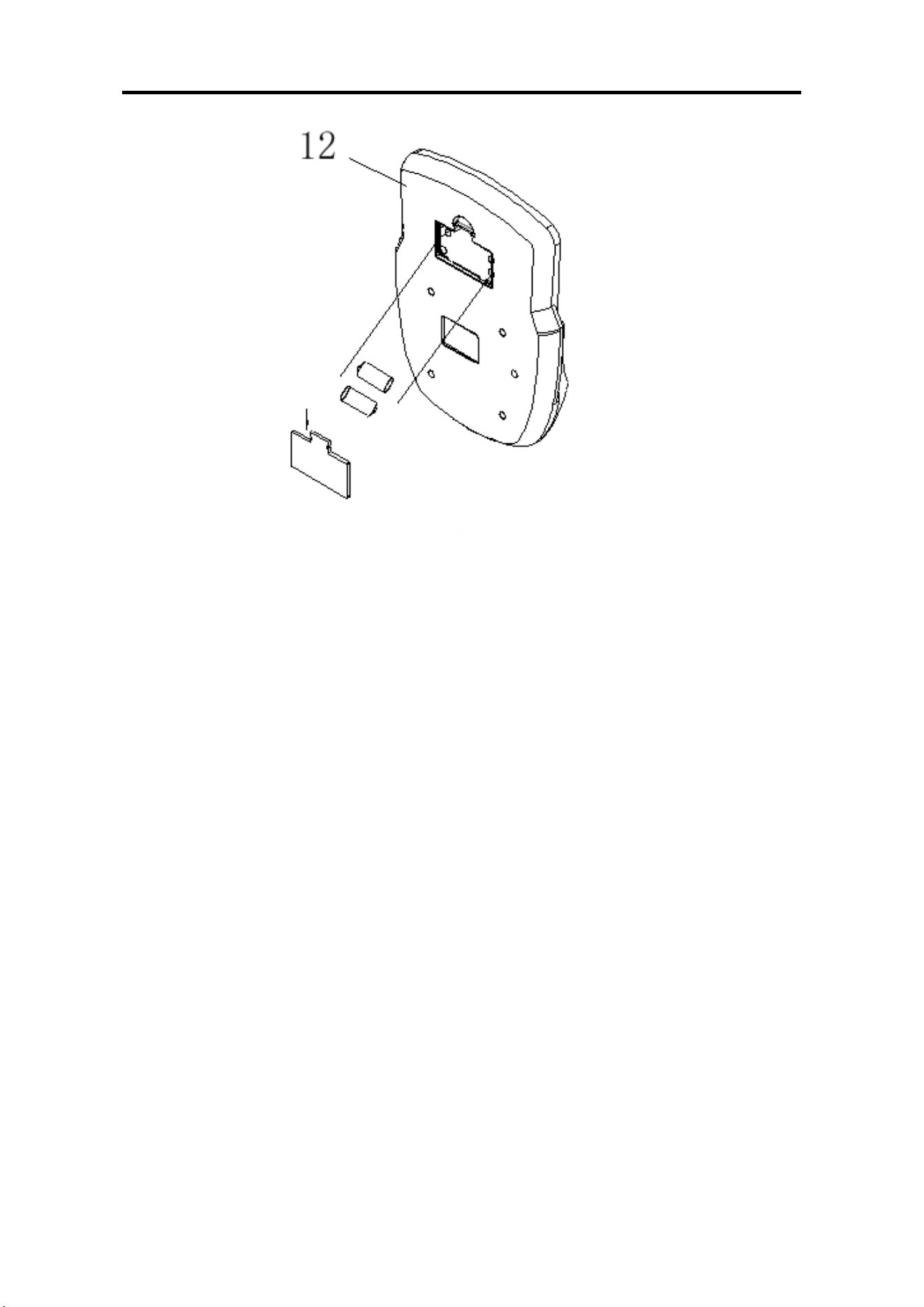

BATTERY INSTALLATION & REPLACEMENT

BATTERY INSTALLATION

1. Take out 2 AAA batteries from computer box.

2. Press the buckle of battery cover on the Computer (No. 12), then remove battery cover.

3. Install 2 AAA batteries into the battery case on the back of the Computer (No. 12). Pay attention

to the battery + and – poles before installing.

4. Press the buckle of battery cover, then put the battery cover back to the back of the Computer

(No. 12).

The installation is complete!

BATTERY REPLACEMENT

1. Press the buckle of battery cover on the back of the Computer (No. 12), then remove battery

cover.

2. Remove the 2 old AAA batteries in the battery case and install 2 new AAA batteries into the

battery case on the back of the Computer (No. 12). Pay attention to the battery + and – poles

before installing.

3. Press the buckle of battery cover, then put the battery cover back to the back of the Computer

(No. 12).

The replacement is complete!

BATTERY DISPOSAL

Dispose the batteries according to the laws and regulations of your local region. Some batteries

may be recycled. When disposing or recycling, do not mix battery types.

9

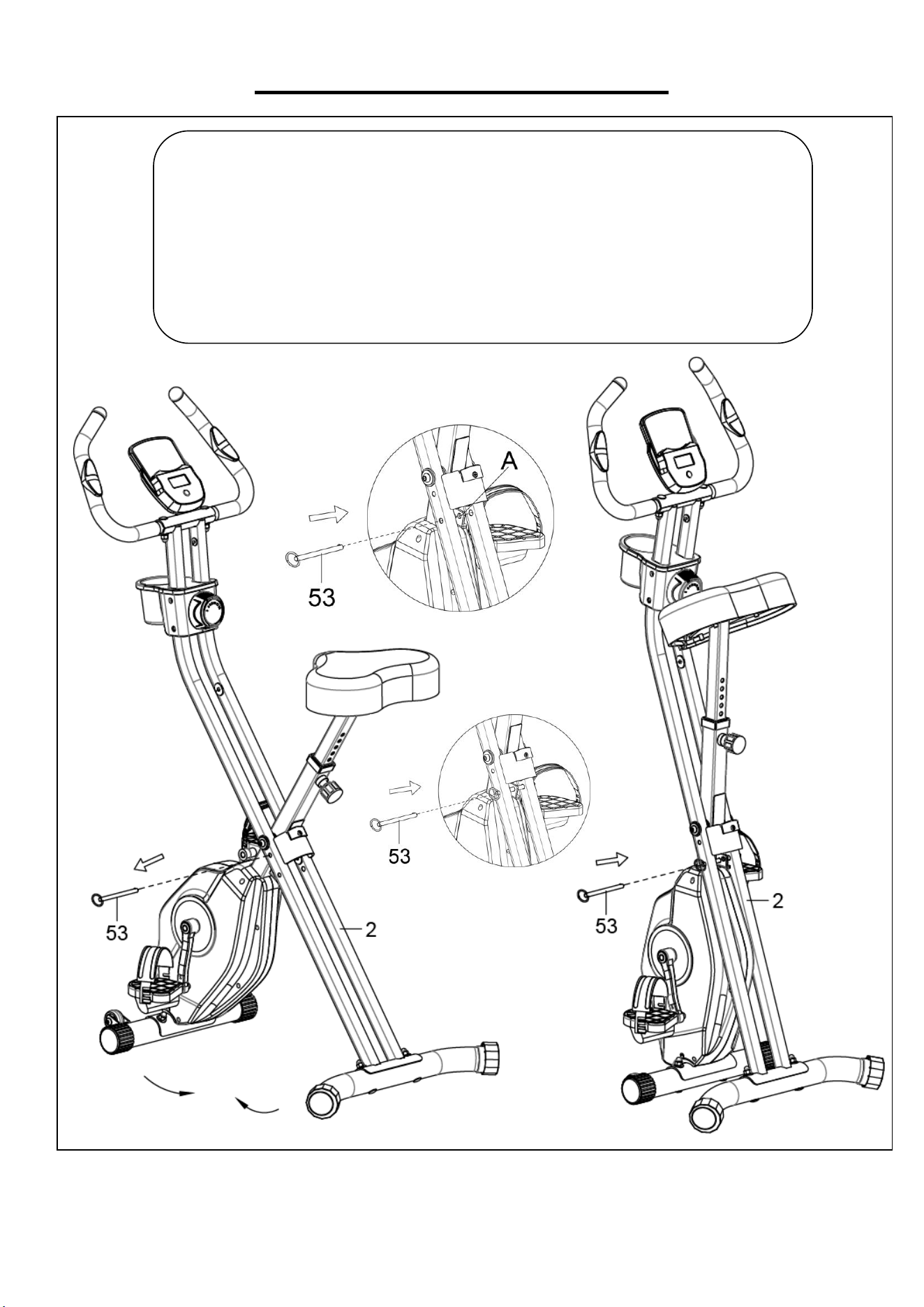

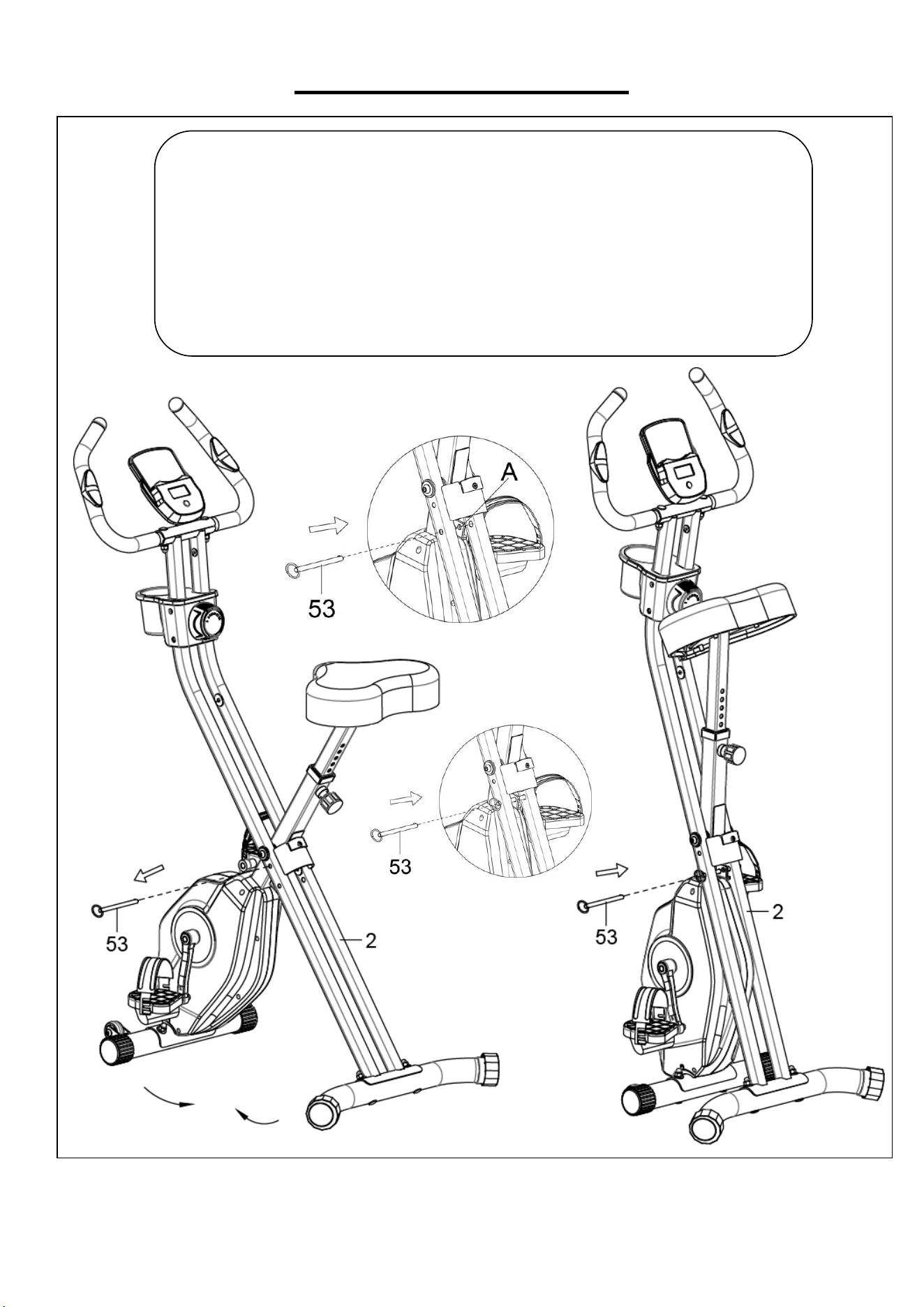

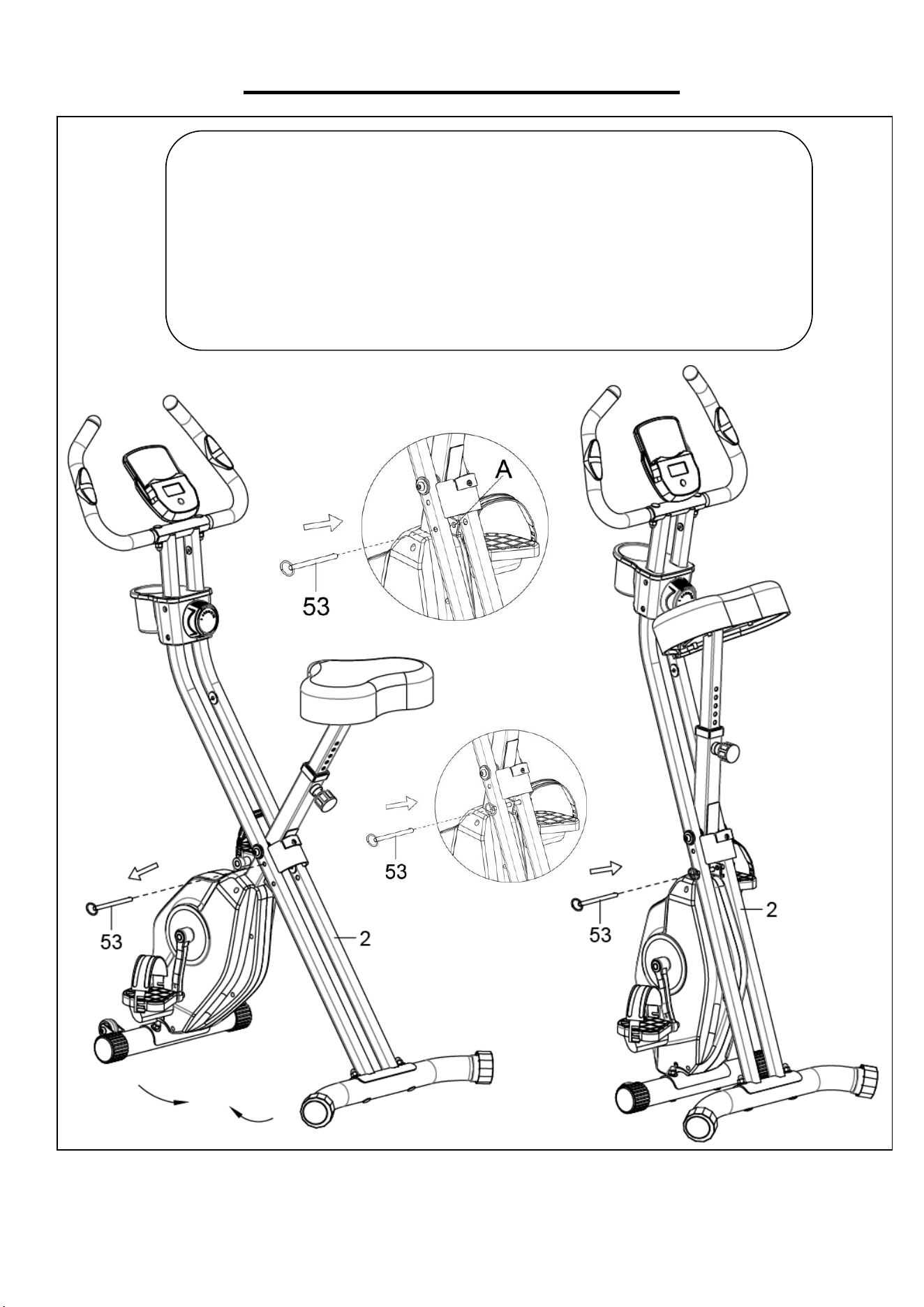

STORAGE GUIDE

Pull the Ring Spring Pin (No.53) out and fold the Rear Support Frame (No.2) to

the Front Main Frame Post (No.1) as the direction of the arrow shown in Figure.

Turn the Ring Spring Pin (No.53) into the hole A in the steel plate of the Front

Main Frame Post (No.1).

WARNING: WATCH OUR HANDS WHEN YOU FOLD THE BIKE.

10

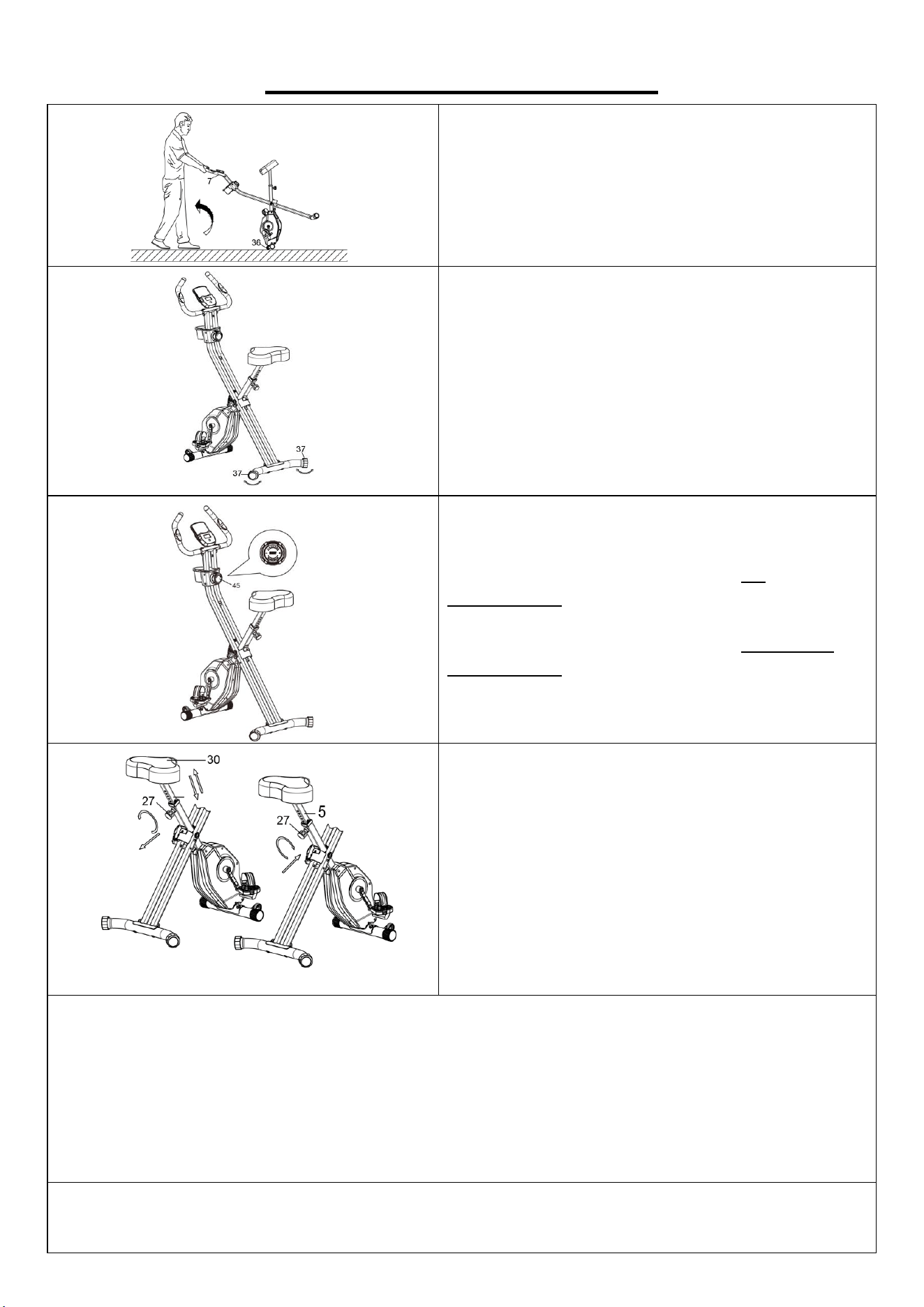

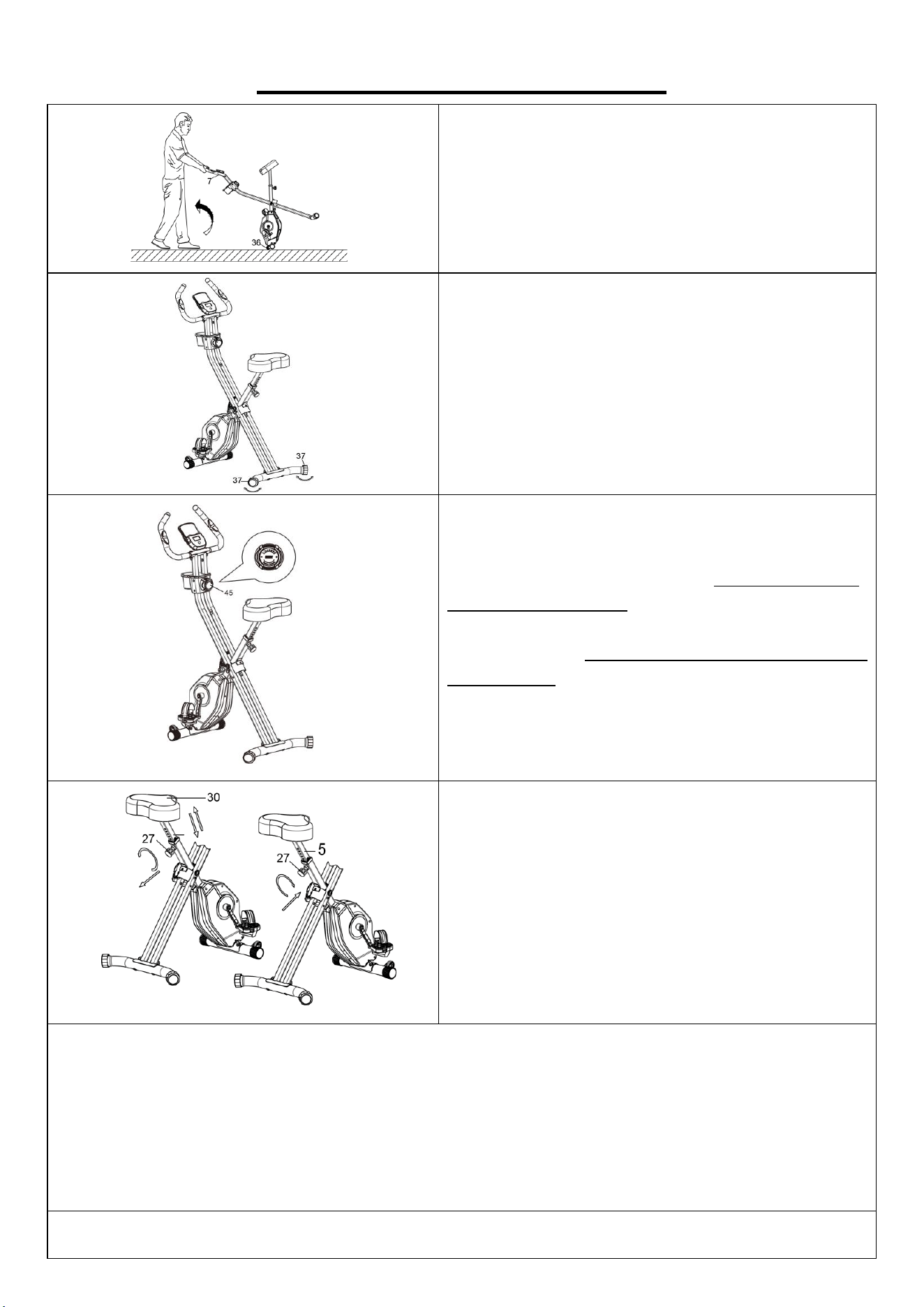

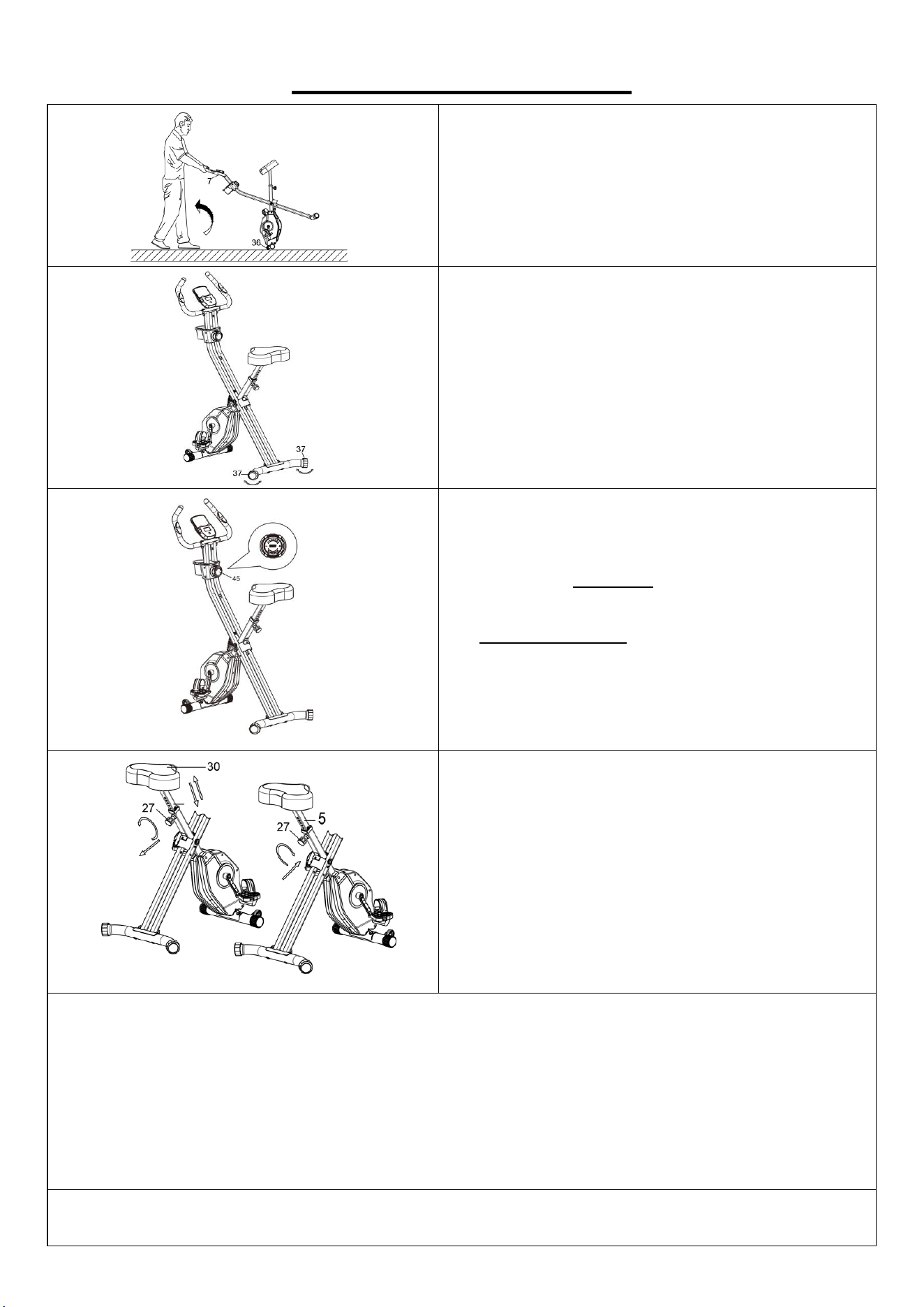

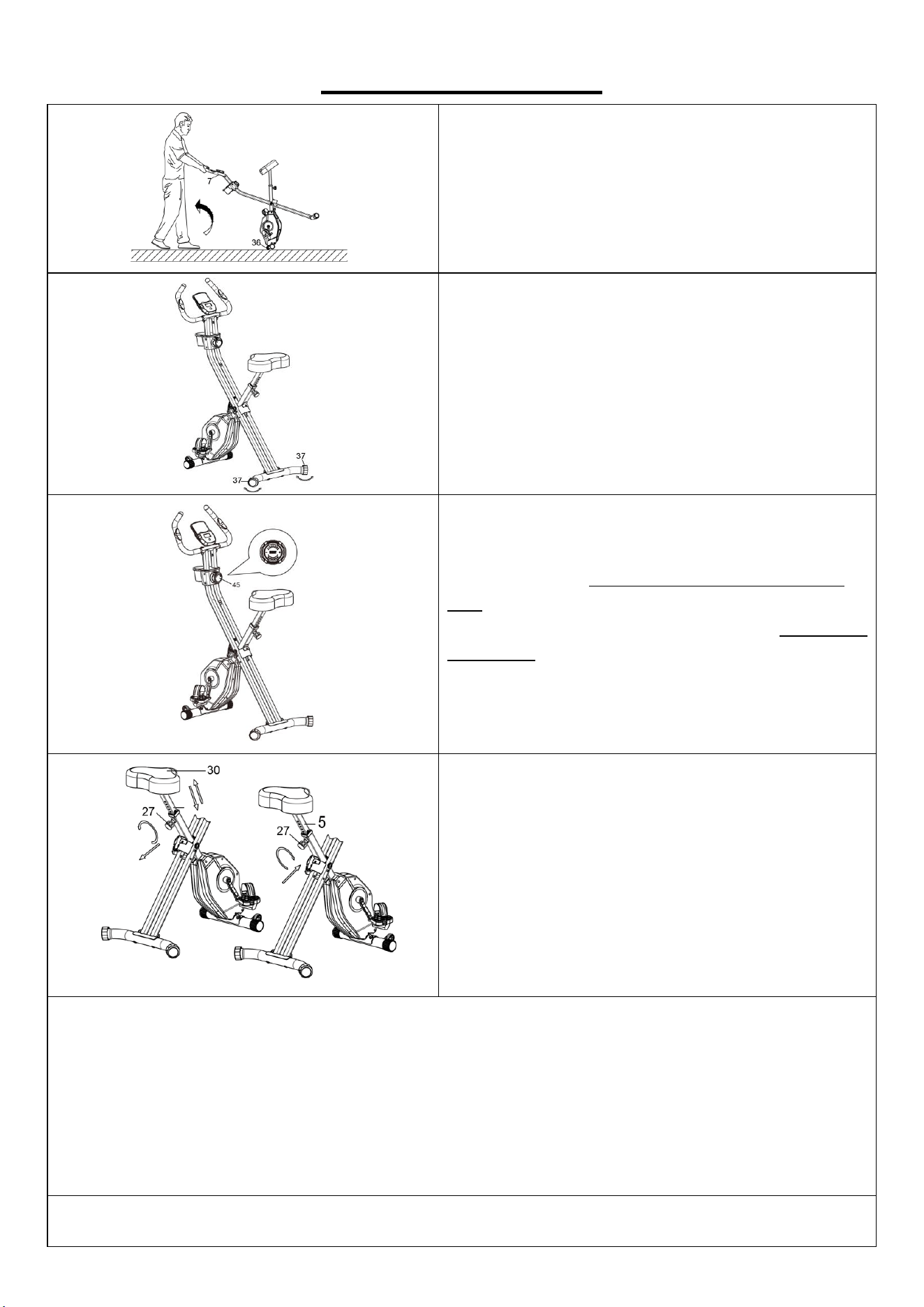

ADJUSTMENTS GUIDE

MOVING THE RECUMBENT BIKE

Hold the Front Handlebar Post (No. 7) and tilt the

bike until the 2 Transportation Wheels (No. 36)

touch the ground. Now you can transport the bike

to the desired location with ease.

ADJUSTING THE BALANCE

In order to achieve a smooth and comfortable ride,

you must ensure that the bike is stable and

secured. If you notice that the bike is unstable

during use, you should adjust the Rear Stabilizer

End Caps (No. 37) until the bike becomes levelled

with the floor surface.

ADJUSTING THE TENSION

Adjust the tension by rotating the Tension Control

Knob (No. 45) clockwise to increase the level of

resistance. Rotate the Tension Control Knob (No.

45) counter-clockwise to decrease the level of

resistance.

Tension levels are set at Level 1 being the lowest

and Level 14 being the highest.

ADJUSTING THE SEAT

Loosen and pull out the Spring Pin Knob (No. 27)

to adjust the height of the Seat (No. 30). When

adjusting, you will see a limit on the Seat Support

Post (No. 5). DO NOT lift the posts passed this

mark. Always check the Spring Pin Knob (No. 27)

and to ensure that they are fully secured when you

finish making an adjustment.

CLEANING

The bike can be cleaned with a soft, clean, damp cloth. Do not use abrasives or solvents on plastic

parts. Please wipe your perspiration off the recumbent bike after each use. Be careful not to get

excessive moisture on the computer display panel as this might cause electrical hazard or

electronics to fail. Please keep the bike, especially the computer, out of direct sunlight to prevent

screen damage. Please inspect all assembly bolts and pedals on the recumbent bike for proper

tightness every week.

STORAGE

Store the recumbent bike in a clean and dry environment, away from children.

11

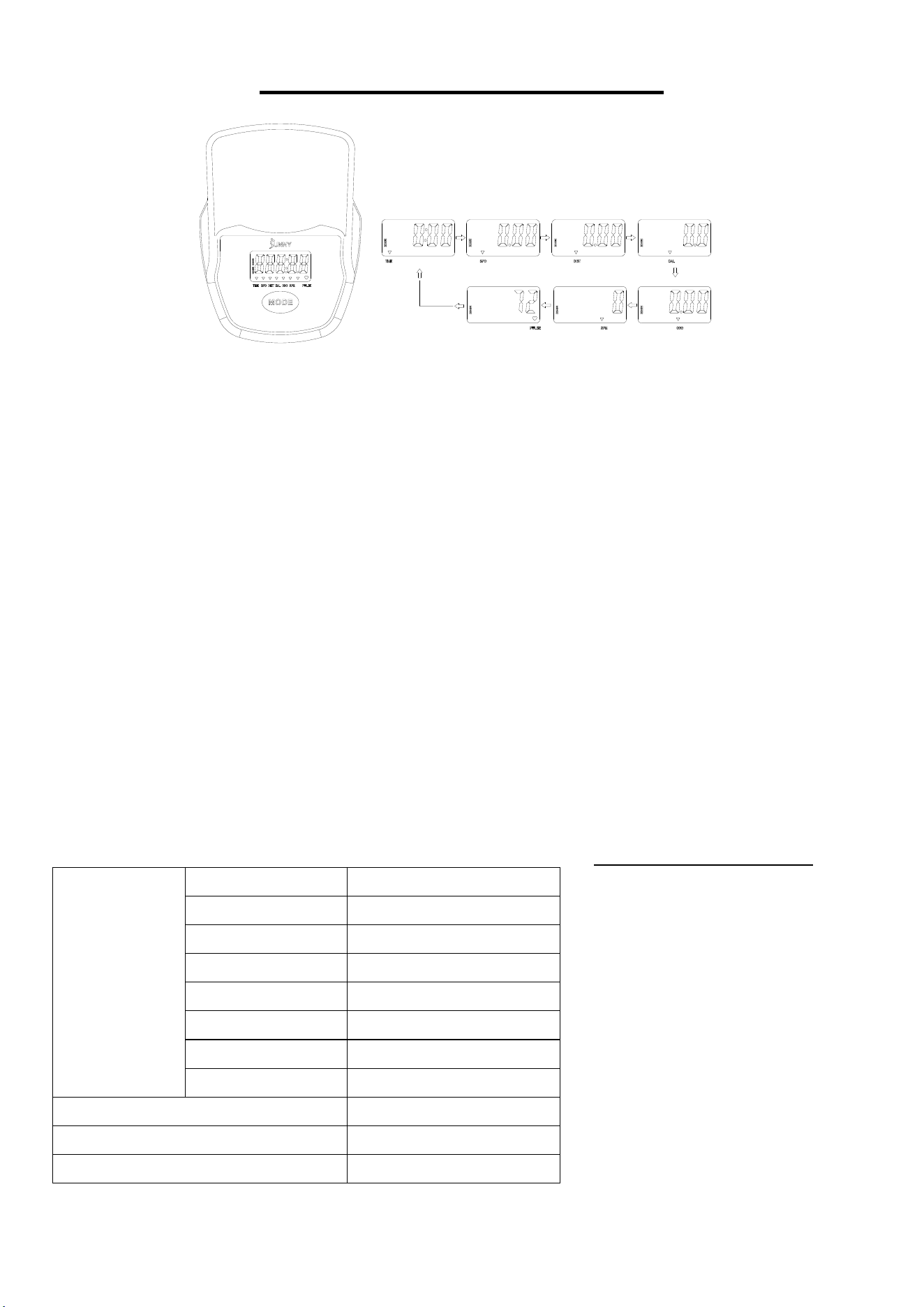

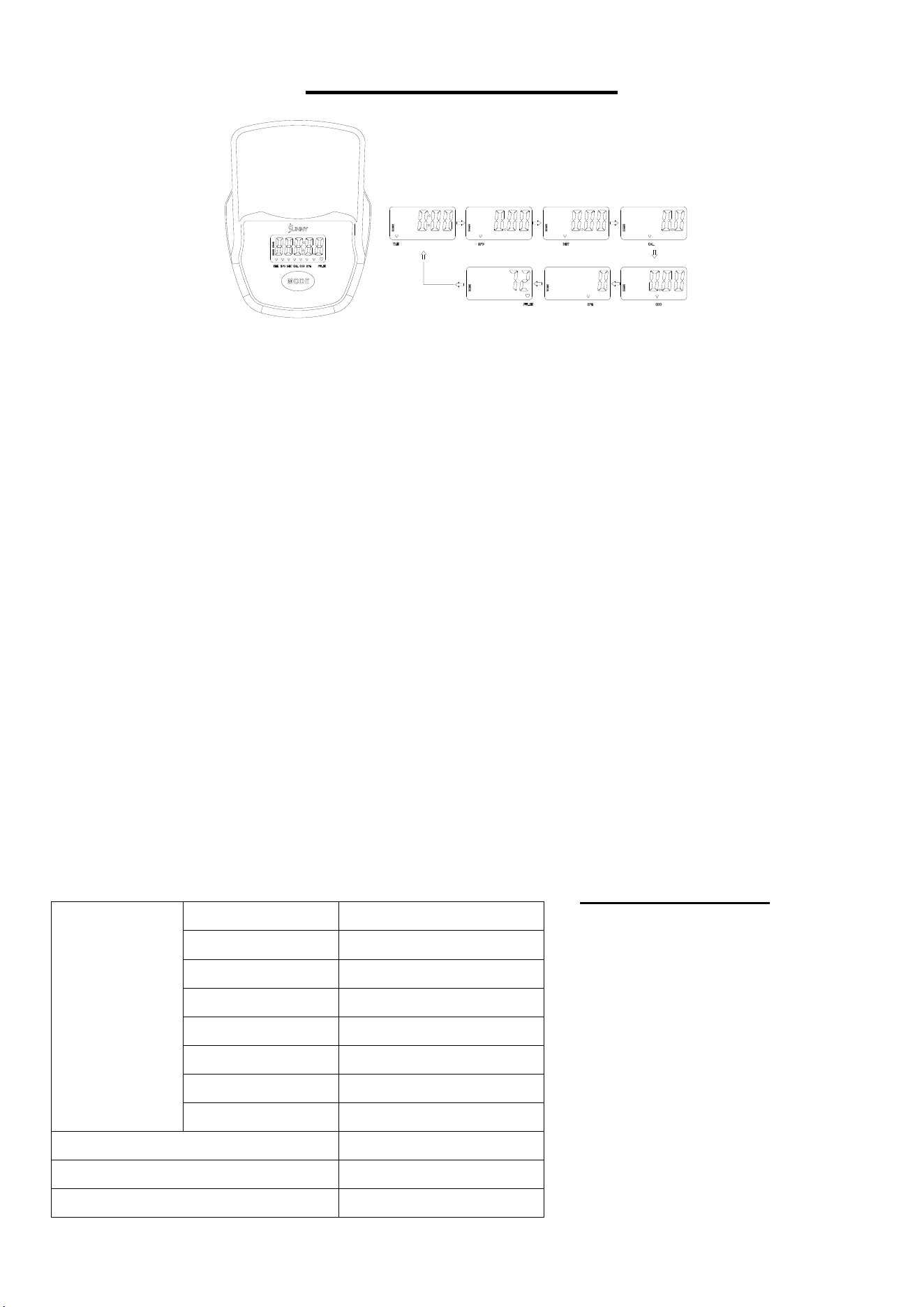

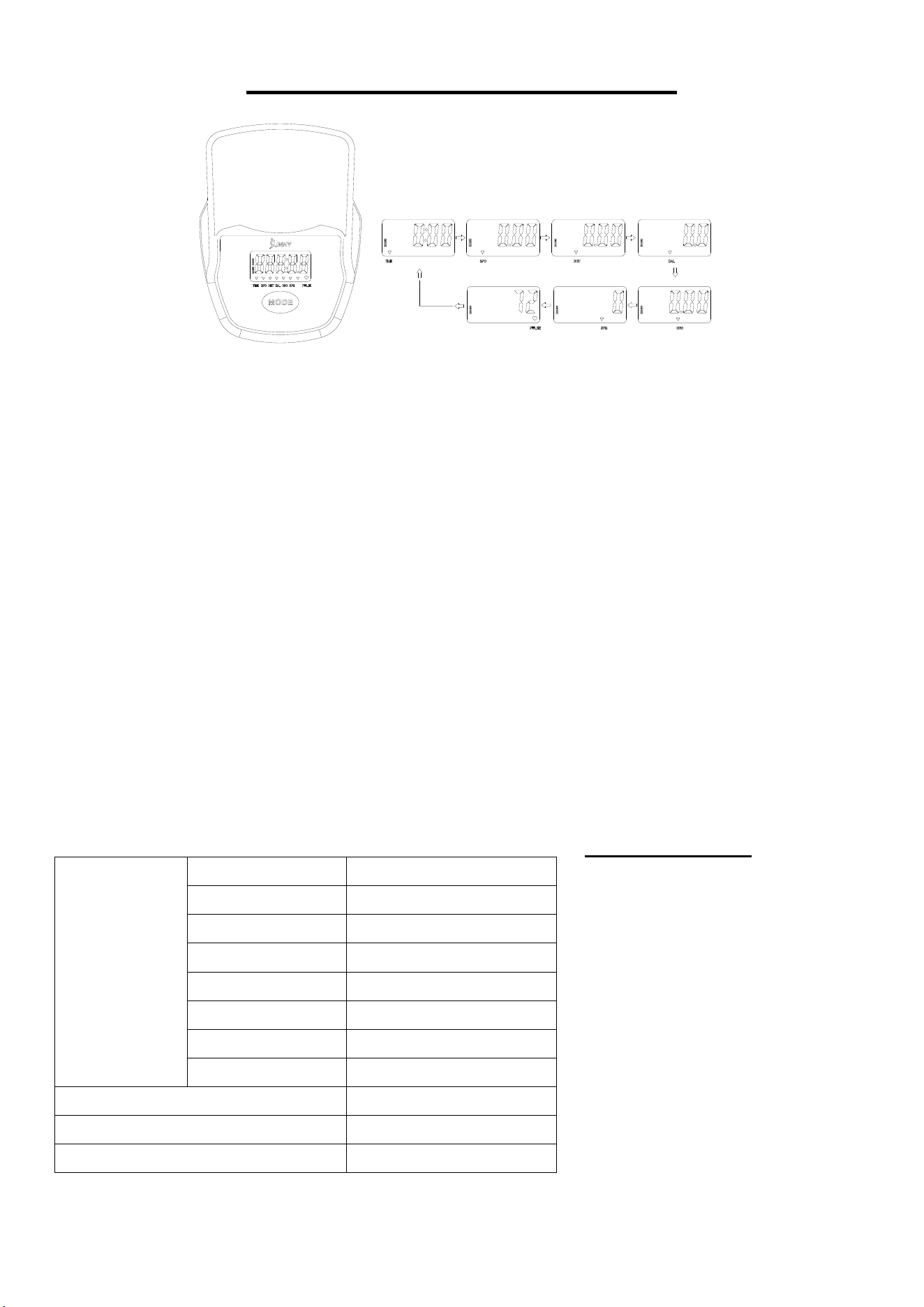

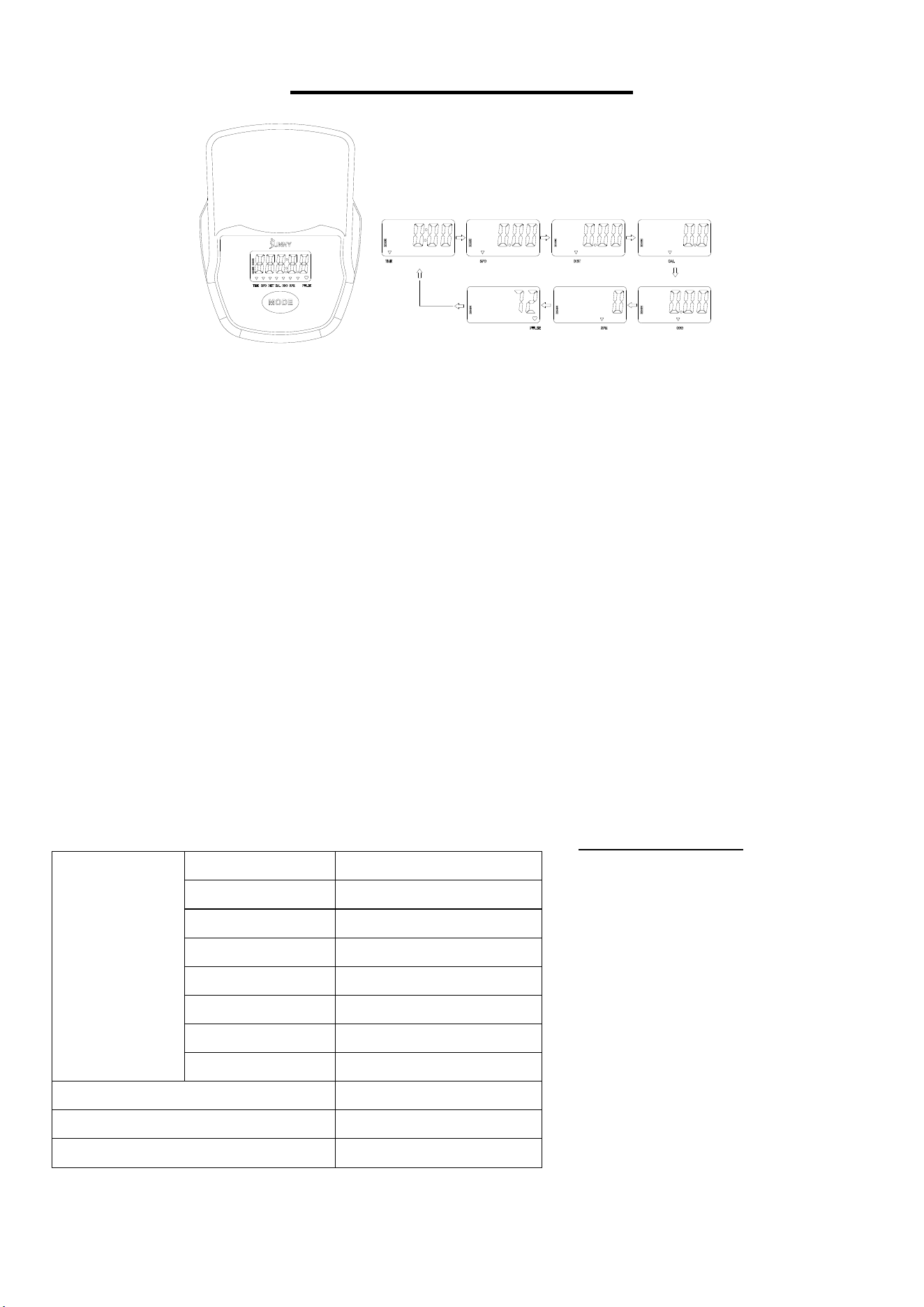

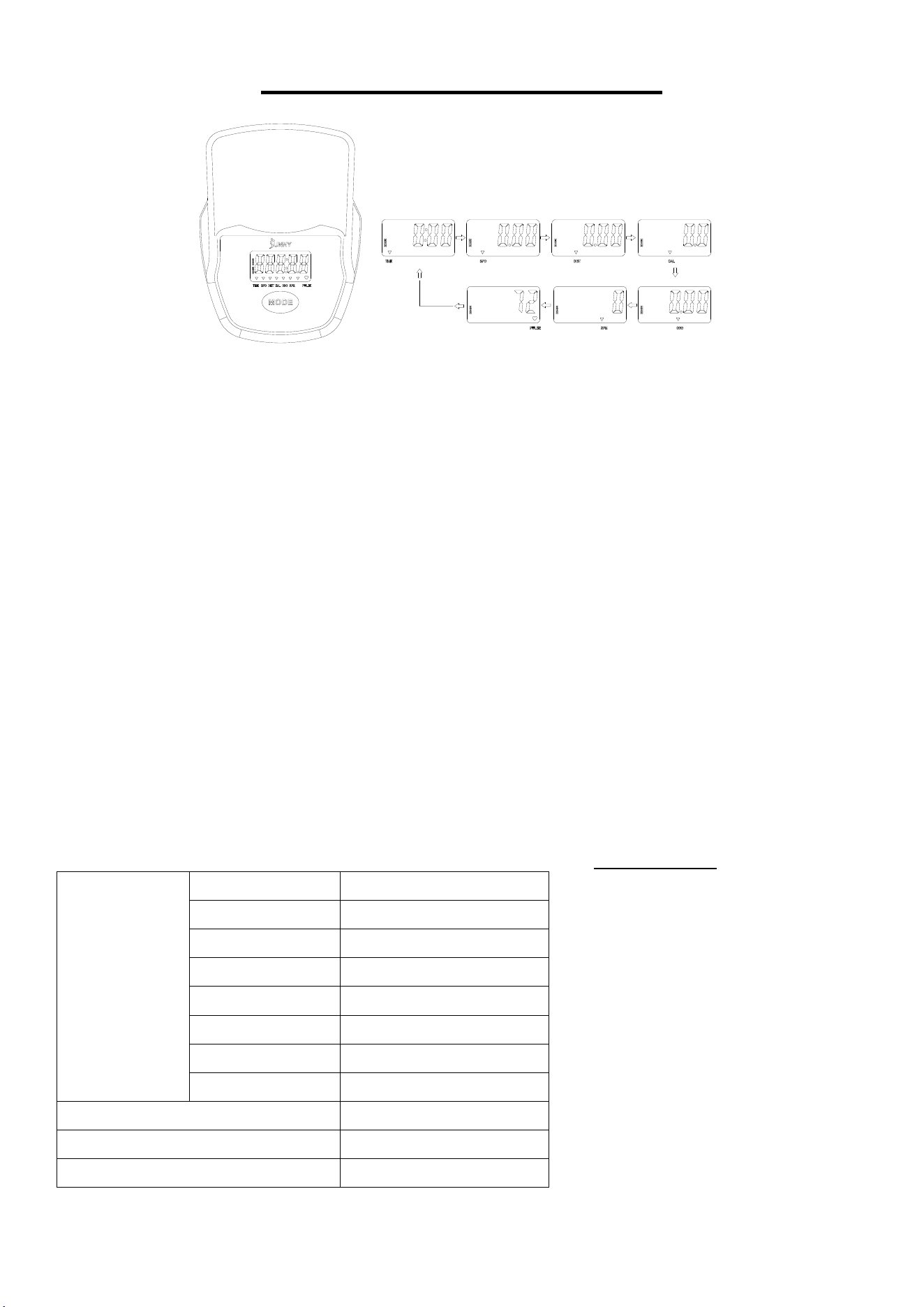

EXERCISE COMPUTER

KEY FUNTION:

⚫ This key lets you to select and lock on to a particular function you want.

SCAN→TIME→SPD→DIST→CAL→ODO→RPM→PULSE

⚫ Pressing and hold with 3 seconds to reset the value to zero (without ODO).

SLEEP MODE

⚫ The system turns off automatically when the sensor has no signal input or no key are pressed

for approximately 4 minutes.

⚫ The system turns on when the MODE key is depressed or a signal input from the sensor.

FUNCTION

⚫ SCAN: Display changes according to the next diagram every 6 seconds.

⚫ TIME: The total working time with starting exercise.

⚫ SPD: The current speed with starting exercise.

⚫ DIST: The current distance with starting exercise.

⚫ CAL: The current calories burned with starting exercise.

⚫ ODO: Counts the total distance with from start to finish. If the battery is replaced, the value

returns to zero.

⚫ RPM: The average number of turns per minute of the wheel to measure the speed of the pedal.

⚫ PULSE: The current pulse rate.

SPECIFICATIONS

FUNCTION

SCAN

6 S

TIME

0:00-999:59 M:S

SPEED

0.0~99.99 M/H

DIST

0.0~9999.9 M

ODO

0.00~9999.9 M

CAL

0.0~9999.9 Kcal

RPM

0~299

PULSE RATE

40~240 BPM

BATTERY

SIZE-AAA*2

Operating temperature

0~40℃(32℉-104℉)

Storage temperature

-10~60℃(14℉-140℉)

TECHNICAL DATA

Connectivity: Bluetooth LE

Frequency Range:

2400~2483.5Mhz

Transmitting Power: 0dBm

12

APP CONNECTION:

Connect Smart Equipment to SunnyFit App:

1. Scan to download SunnyFit from the app store:

2. Ensure that the Bluetooth function is turned on from your mobile device.

3. If this is your first time using the SunnyFit app, follow the in-app instructions to register for

your free SunnyFit account and log in.

4. Begin any workout activity that matches your smart equipment, then follow the onscreen

prompts to search for and connect to your smart equipment.

5. When connected, your stats and records will be displayed at the end of your course/session,

and recorded in your account profile!

Troubleshooting:

•

If you are having trouble connecting your smart equipment, visit www.sunnyfit.com/guide or

scan the QR code below:

•

If you require additional support, please contact [email protected].

13

TROUBLESHOOTING

PROBLEM

SOLUTION

There is no display on the computer.

1. Remove the computer and verify that the

wire from the computer is properly

connected to the wire that comes from the

front post.

2. Check if the batteries are correctly align left

and battery springs are in proper contact

with batteries.

3. The batteries in the computer may be

unresponsive. Change to new batteries.

The bike wobbles when in use.

Turn the adjustable end caps on the front and

rear stabilizers as needed to level the bike.

The bike makes squeaking noise when in

use.

Some bolts on the bike might have become

loose. Please inspect all the bolts and tighten

any loose bolts.

14

PARTS LIST

No.

Description

Spec.

Qty

No.

Description

Spec.

Qty

1

Front Main Frame Post

1

34

Cap

2

Rear Support Frame

1

35

Bolt

M8*40

2

3

Front Stabilizer

1

36

Transportation Wheel

Ф8*Ф16*1.5

2

4

Rear Stabilizer

1

37

Rear Stabilizer End

Cap

2

5

Seat Support Post

1

38

Seat Post

1

6

Handlebar Connect Post

1

39

Bushing

1

7

Front Handlebar Post

1

40

Plastic Shaft Sleeve

φ30*φ22*L12

6

8

Front Handlebar Foam

Grip

2

41

PC Pad

1

9

Round Cap

2

42

Wire Plug I

2

10

Hand Pulse Sensor with

Wire

L=550mm

2

43

Screw l

M8*20

6

11

Screw

ST4.2*20

3

44

Spring Washer

Φ8

6

12

Computer

HT060-BLE

1

45

Tension Control Knob

1150mm

1

12a

Computer wire A

1

46

Big Flat Washer

Φ5*Φ15*1.0

1

13

Pan Screw

M5*10

5

47

Bolt

M5*25

1

14

Square Neck Bolt

M8*40

2

48

Seat Support Block

1

15

Big Curve Washer

φ8*φ20*2.0

6

49

Screw

M5*8

1

16

Nut

M8

6

50

Bolt

M8*20

2

17

Bolt

M6*12

6

51

Big Flat Washer

Φ8*Φ25*2.0

2

18

Curve Washer

φ6

4

52

Mandrel

1

19

Washer

Φ6*Φ12*1.0

8

53

Ring Spring Pin

Φ8*108

1

20

Computer Wire II

L=200MM

1

54

Shaft Circlip

Φ17

6

21

Wire Plug II

1

55

Bolt

M6*12

6

22

Bottle Cover

1

56

Plastic Bearing Seat

2

23

Left Bottle Cover

1

57

Bearing

6003ZZ

2

24

Right Bottle Cover

1

58

Flywheel

Φ165

1

25

Screw

ST4.2*15

8

59

Magnetic Plate Post

1

26

Computer Wire I

L=950MM

1

60

Washer

Φ5*Φ12*1.0

1

27

Spring Pin Knob

1

61

Magnet

20*20*8

8

28

Left Pedal

YH-30X

1

62

Square Magnet

20*10*5

3

29

Right Pedal

YH-30X

1

63

Magnet Plate

3

30

Seat

1

64

Spring

1

31

Washer

Ф8*Ф16*1.5

11

65

Nut

M6

3

32

Nut

M8 S13

5

66

Bolt

M6*20

1

33

Bolt

M8*60

4

67

Belt Pully Crank

1

15

PARTS LIST

No.

Description

Spec.

Qty

No.

Description

Spec.

Qty

68

Belt

240 PJ4

1

81

Nut

M10*1.0

2

69

Belt

230 PJ3

1

82

Shaft Circlip

1

70

Screw

M5*10

1

83

Nut

M10*1*3

1

71

Big Flat Washer

Φ20*Φ8*2.0

1

84

Screw

ST4.2*25

6

72

Bearing

φ35*φ15*15

1

85

Left Cover

1

73

Pulley Shaft

Φ17*33

1

86

Right Cover

1

74

Nut

M10

1

87

Left crank

1

75

Sensor Wire

L=250MM

1

88

Right crank

1

76

Screw

M4*10

1

89

Nut

M10*1.25

2

77

Driven Plate

1

90

Crank Cover Cap

2

78

Bearing

608

2

91

Allen Wrench

S5

1

79

Driven Shaft

1

92

Washer

Φ6*Φ12*1.0

6

80

Pulling Bolt

M6*36

2

93

Spanner

S10,13,14,15

1

16

INFORMACIÓN DE SEGURIDAD IMPORTANTE

Le agradecemos que haya elegido nuestro producto. Para garantizar su seguridad y su salud,

utilice este equipo correctamente. Es importante que lea este manual en su totalidad antes de

montar y utilizar el equipo. Sólo se puede lograr un uso seguro y eficaz si el equipo se monta, se

mantiene y se utiliza correctamente. Es su responsabilidad asegurarse de que todos los usuarios

del equipo estén informados de todas las advertencias y precauciones.

1. Antes de iniciar cualquier programa de ejercicios, debe consultar a su médico para determinar

si tiene alguna condición médica o física que pueda poner en riesgo su salud y seguridad, o

impedirle utilizar el equipo adecuadamente. El consejo de su médico es esencial si está

tomando medicación que afecte a su ritmo cardíaco, presión sanguínea o nivel de colesterol.

2. Esté atento a las señales de su cuerpo. Un ejercicio incorrecto o excesivo puede perjudicar su

salud. Deje de hacer ejercicio si experimenta alguno de los siguientes síntomas: dolor, opresión

en el pecho, latidos cardíacos irregulares, falta de aliento, aturdimiento, mareos o sensación de

náuseas. Si experimenta alguna de estas condiciones, debe consultar a su médico antes de

continuar con su programa de ejercicios.

3. Mantenga a los niños y a las mascotas alejados del equipo. El equipo está diseñado para uso

exclusivo de adultos.

4. Utilice el equipo sobre una superficie sólida, plana y nivelada con una cubierta protectora para

el suelo o la alfombra. Para garantizar la seguridad, el equipo debe tener al menos 60 cm (2

pies) de espacio libre a su alrededor.

5. Asegúrese de que todas las tuercas y tornillos estén bien apretados antes de utilizar el equipo.

La seguridad del equipo sólo puede mantenerse si se examina regularmente para detectar

daños y/o desgaste.

6. Utilice siempre el equipo tal y como se indica. Si encuentra algún componente defectuoso

mientras ensambla o revisa el equipo, o si escucha algún ruido inusual proveniente del equipo

durante el ejercicio, interrumpa el uso del equipo inmediatamente y no lo utilice hasta que el

problema haya sido rectificado.

7. Lleve ropa adecuada mientras utilice el equipo. Evite llevar ropa suelta que pueda enredarse

en el equipo.

8. No introduzca los dedos ni objetos en las partes móviles del equipo.

9. La capacidad máxima de peso de esta unidad es de 135 kgs (300 lbs).

10. El equipo no es adecuado para uso terapéutico.

11. Tenga cuidado al levantar y mover el equipo. Utilice siempre la técnica de elevación adecuada

y solicite ayuda si es necesario.

12. Su producto está diseñado para ser utilizado en condiciones frescas y secas. Debe evitar

almacenarlo en zonas extremadamente frías, calientes o húmedas, ya que esto puede

provocar corrosión y otros problemas relacionados.

13. Este equipo está diseñado para uso doméstico y en interiors; No está diseñado para uso

comercial.

17

LISTA DE COMPROBACIÓN PREVIA AL MONTAJE

Antes de comenzar el montaje, asegúrese de que todas las piezas están incluidas

n.º

Descripción

Espec.

Cant.

n.º

Descripción

Espec.

Cant.

1

Poste Delantero del

Bastidor Principal

1

23

Tapa de la Botella

Izquierda

1

2

Bastidor de Soporte

Trasero

1

24

Tapa de la Botella

Derecha

1

3

Estabilizador Delantero

1

28

Pedal Izquierdo

1

4

Estabilizador Trasero

1

29

Pedal Derecho

1

5

Poste de Soporte del

Asiento

1

30

Asiento

1

6

Poste de Conexión del

Manillar

1

A

Paquete de

Hardware

1

7

Poste del Manillar

Delantero

1

B

Tarjeta de

Agradecimiento

1

12

Ordenador

HT060-BLE

1

C

Manual

1

22

Tapa de la Botella

1

D

Batería

AAA

2

18

PAQUETE DE HARDWARE

Pedido de piezas de repuesto (sólo para clientes de EE.UU. y Canadá)

Por favor, facilítenos la siguiente información para que podamos identificar con precisión la pieza(s)

que necesita:

✓ El número de modelo (en la portada del manual)

✓ El nombre del producto (en la portada del manual)

✓ El número de pieza se encuentra en el “DIAGRAMA EXPLÍCITO” (Página 76, 77) y en la “LISTA

DE PIEZAS” (Página 29, 30)

Póngase en contacto con nosotros en [email protected] o en el 1-877-90SUNNY

(877-907-8669).

19

INSTRUCCIONES DE MONTAJE

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

[email protected] o 1-877-90SUNNY (877-907-8669).

PASO 1:

Tire del Pasador de Resorte Anular (n.º 53)

y abra el Bastidor de Soporte Trasero (n.º

2) y el Poste Delantero del Bastidor

Principal (n.º 1) en la dirección de la flecha

que se muestra en la figura.

Inserte el Pasador de Resorte Anular (n.º

53) en el orificio A de la placa de acero del

Poste Delantero del Bastidor Principal (n.º

1).

PASO 2:

Fije el Estabilizador Delantero (n.º 3) al

Poste Delantero del Bastidor Principal (n.º

1) con 2 Pernos (n.º 33) y 2 Arandelas

Curvas Grandes (n.º 15), 2 Tuercas (n.º

16). Apriete y asegure con la Llave Inglesa

(n.º 93).

Fije el Estabilizador Trasero (n.º 4) al

Bastidor de Soporte Trasero (n.º 2) con 2

Pernos (n.º 33), 2 Arandelas Curvas

Grandes (n.º 15) y 2 Tuercas (n.º 16).

Apriete y asegure con la Llave Inglesa (n.º

93).

20

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

[email protected] o 1-877-90SUNNY (877-907-8669).

PASO 3:

Retire 6 Pernos (n.º 17), 4 Arandelas

Curvas (n.º 18) y 2 Arandelas (n.º 19) del

Poste de Conexión del Manillar (n.º 6) con

la Llave Allen (n.º 91).

Coloque la Tapa de la Botella (n.º 22) en el

Poste de Conexión del Manillar (n.º 6).

Conecte el Cable de Ordenador II (n.º 20)

con el Cable de Ordenador I (n.º 26). A

continuación, insértelo en el Bastidor de

Soporte Trasero (n.º 2).

Fije el Poste de Conexión del Manillar (n.º

6) al Bastidor de Soporte Trasero (n.º 2)

con 6 Pernos (n.º 17), 4 Arandelas Curvas

(n.º 18) y 2 Arandelas (n.º 19) que se

retiraron. Apriete y asegure con la Llave

Allen (n.º 91).

PASO 4:

Fije la Tapa de la Botella Izquierda (n.º

23) y la Tapa de la Botella Derecha (n.º

24) al Bastidor de Soporte Trasero (n.º

2) con 4 Tornillos (n.º 25) y 1 Tornillo (n.º

11). Apriételos y fíjelos con la Llave

Inglesa (n.º 93).

Baje la Tapa de la Botella (n.º 22) para

que encaje en la Tapa de la Botella

Izquierda (n.º 23) y en la Tapa de la

Botella Derecha (n.º 24).

21

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

[email protected] o 1-877-90SUNNY (877-907-8669).

PASO 6:

Retire las 3 Arandelas (n.º 31) y las 3

Tuercas (n.º 32) del Asiento (n.º 30) con

la Llave Inglesa (n.º 93).

Fije el Asiento (n.º 30) al Poste de

Soporte del Asiento (n.º 5) con 3

Arandelas (n.º 31), 3 Tuercas (n.º 32) que

se retiraron. Apriete y asegure con la Llave

Inglesa (n.º 93).

Afloje y extraiga con la mano 1 Pomo del

Pasador de Resorte (n.º 27) en el Poste

Delantero del Bastidor Principal (n.º 1).

Fije el Poste de Soporte del Asiento (n.º

5) en el Buje (n.º 39) que está en el Poste

Delantero del Bastidor Principal (n.º 1)

con 1 Pomo del Pasador de Resorte (n.º

27) que se aflojó Apriete y asegure con la

mano.

PASO 5:

Fije el Poste del Manillar Delantero (n.º

7) al Poste de Conexión del Manillar (n.º

6) con 2 Pernos de Cuello Cuadrado (n.º

14), 2 Arandelas Curvas Grandes (n.º

15), 2 Tuercas (n.º 16). Apriete y asegure

con la Llave Inglesa (n.º 93).

22

Valoramos su experiencia con los productos Sunny Health and Fitness. Para obtener asistencia

con piezas o solución de problemas, póngase en contacto con nosotros en

[email protected] o 1-877-90SUNNY (877-907-8669).

PASO 7:

Mantenga el Pedal Izquierdo (n.º 28) y la

Manivela Izquierda (n.º 87) a 90° y, e

inserte suavemente el Pedal Izquierdo (n.º

28) en la Manivela Izquierda (n.º 87),

luego gire el Pedal Izquierdo (n.º 28) en

sentido antihorario tan fuerte como pueda

con las manos y, a continuación, utilice la

Llave Inglesa (n.º 93) para apretarlo

firmemente.

Mantenga el Pedal Derecho (n.º 29) y la

Manivela Derecha (n.º 88) a 90° e inserte

suavemente el Pedal Derecho (n.º 29) en

el Manivela Derecha (n.º 88). Luego gire

el Pedal Derecho (n.º 29) en el sentido de

las agujas del reloj tan fuerte como pueda

con sus manos, luego use la Llave

Inglesa (n.º 93) para apretar firmemente.

PASO 8:

Retire los 4 Tornillos de Cabeza

Cilíndrica (n.º 13) de la parte posterior del

Ordenador (n.º 12) con la Llave Inglesa

(n.º 93).

Fije el Ordenador (n.º 12) al extremo

superior del Poste del Manillar Delantero

(n.º 7) con los 4 Tornillos de Cabeza

Cilíndrica (n.º 13) que retiró. Apriételos y

fíjelos con la Llave Inglesa (n.º 93).

Conecte el Cable de Ordenador II (n.º 20)

con el Cable de Ordenador A (n.º 12a).

NOTA: El Cable de Ordenador A (n.º 12a)

tiene que pasar por el orificio del centro del

Poste del Manillar Delantero (n.º 7)

Conecte el cable en la parte posterior del

Poste del Manillar Delantero (n.º 7).

Inserte el Sensor de Pulso Manual con

Cable (n.º 10) en la toma de entrada de

pulso situada en la parte posterior del

Ordenador (n.º 12).

El montaje está completo!

23

INSTALACIÓN Y SUSTITUCIÓN DE BATERÍAS

INSTALACIÓN DE LA BATERÍA

1. Saca 2 pilas AAA de la caja del ordenador.

2. Presione la hebilla de la tapa de la batería en el Ordenador (n.º 12) y, a continuación, retire la

tapa de la batería.

3. Instale 2 pilas AAA en el portapilas situado en la parte posterior del Ordenador (n.º 12). Preste

atención a los polos + y - de las pilas antes de instalarlas.

4. Presione la hebilla de la tapa de la batería y, a continuación, vuelva a colocarla en la parte

posterior del Ordenador (n.º 12).

La instalación se ha completado!

SUSTITUCIÓN DE LA BATERÍA

1. Presione la hebilla de la tapa de la batería en la parte posterior del Ordenador (n.º 12) y, a

continuación, retire la tapa de la batería.

2. Retire las 2 pilas AAA viejas del estuche de las pilas e instale 2 pilas AAA nuevas en el estuche

de las pilas situado en la parte posterior del Ordenador (n.º 12). Preste atención a los polos + y

- de las pilas antes de instalarlas.

3. Presione la hebilla de la tapa de la batería y, a continuación, vuelva a colocarla en la parte

posterior del Ordenador (n.º 12).

La sustitución se ha completado!

ELIMINACIÓN DE BATERÍAS

Deshágase de las pilas de acuerdo con las leyes y normativas de su región. Algunas pilas pueden

reciclarse. Al desechar o reciclar, no mezcle tipos de pilas.

24

GUÍA DE ALMACENAMIENTO

Tire del Pasador de Resorte Anular (n.º 53) y pliegue el Bastidor de Soporte

Trasero (n.º 2) hacia el Poste Delantero del Bastidor Principal (n.º 1) en la

dirección de la flecha que se muestra en la figura.

Gire el Pasador de Resorte Anular (n.º 53) en el orificio A de la placa de acero

del Poste Delantero del Bastidor Principal (n.º 1).

ADVERTENCIA: CUIDADO CON LAS MANOS AL PLEGAR LA BICICLETA.

25

GUÍA DE AJUSTES

MOVER LA BICICLETA RECLINADA

Sujete el Poste del Manillar Delantero (n.º 7) e

incline la bicicleta hasta que las 2 Ruedas de

Transporte (n.º 36) toquen el suelo. Ahora puede

transportar la bicicleta al lugar deseado con

facilidad.

AJUSTE DE LA BALANZA

Para lograr una conducción suave y cómoda, debe

asegurarse de que la bicicleta esté estable y

sujeta. Si nota que la motocicleta es inestable

durante el uso, debe ajustar las Tapas de Los

Extremos del Estabilizador Trasero (n.º 37)

hasta que la motocicleta quede nivelada con la

superficie del suelo.

AJUSTE DE LA TENSIÓN

Ajuste la tensión girando el Mando de Control de

Tensión (n.º 45) en el sentido de las agujas del

reloj para aumentar el nivel de resistencia. Gire el

Mando de Control de Tensión (n.º 45) en sentido

antihorario para reducir el nivel de resistencia.

Los niveles de tensión se fijan en el nivel 1, que es

el más bajo, y el nivel 14, que es el más alto.

AJUSTE DEL ASIENTO

Afloje y tire de la Pomo del Pasador de Resorte

(n.º 27) para ajustar la altura del Asiento (n.º 30).

Al ajustar, verá un límite en el Poste de Soporte

del Asiento (n.º 5). NO levante los postes más allá

de esta marca. Siempre verifique la Pomo del

Pasador de Resorte (n.º 27) y asegúrese de que

estén completamente asegurados cuando termine

de hacer un ajuste.

LIMPIEZA

La bicicleta puede limpiarse con un paño suave, limpio y húmedo. No utilice abrasivos ni

disolventes en las piezas de plástico. Por favor, limpie su transpiración de la bicicleta reclinada

después de cada uso. Tenga cuidado de que no entre demasiada humedad en el panel de

visualización del ordenador, ya que podría provocar riesgos eléctricos o fallos en los componentes

electrónicos. Mantenga la bicicleta, especialmente el ordenador, alejada de la luz solar directa para

evitar daños en la pantalla. Compruebe semanalmente que todos los tornillos de montaje y los

pedales de la bicicleta reclinada estén bien apretados.

ALMACENAMIENTO

Guarde la bicicleta reclinada en un entorno limpio y seco, lejos del alcance de los niños.

26

ORDENADOR DE EJERCICIO

FUNCIÓN CLAVE:

⚫ Esta tecla le permite seleccionar y bloquear la función que desee.

SCAN→TIME→SPD→DIST→CAL→ODO→RPM→PULSE

⚫ Pulsando y manteniendo pulsado con 3 segundos para poner el valor a cero (sin ODO).

MODO DORMIR

⚫ El sistema se apaga automáticamente cuando el sensor no recibe ninguna señal o no se pulsa

ninguna tecla durante aproximadamente 4 minutos.

⚫ El sistema se enciende cuando se pulsa la tecla MODE o se recibe una señal del sensor.

FUNCIÓN

⚫ SCAN: La pantalla cambia según el diagrama siguiente cada 6 segundos.

⚫ TIME: El tiempo total de trabajo con el ejercicio inicial.

⚫ SPD: La velocidad actual con ejercicio de arranque.

⚫ DIST: La distancia actual con ejercicio inicial.

⚫ CAL: Las calorías quemadas actualmente al iniciar el ejercicio.

⚫ ODO: Cuenta la distancia total recorrida de principio a fin. Si se sustituye la batería, el valor

vuelve a cero.

⚫ RPM: El número medio de vueltas por minuto de la rueda para medir la velocidad del pedal.

⚫ PULSE: El pulso actual.

ESPECIFICACIONES

FUNCIÓN

SCAN

6 S

TIME

0:00-999:59 M:S

SPEED

0.0~99.99 M/H

DIST

0.0~9999.9 M

ODO

0.00~9999.9 M

CAL

0.0~9999.9 Kcal

RPM

0~299

PULSE RATE

40~240 BPM

BATERÍA

TALLA -AAA*2

Temperatura de funcionamiento

0~40℃(32℉-104℉)

Temperatura de almacenamiento

-10~60℃(14℉-140℉)

DATOS TÉCNICOS

Conectividad: Bluetooth LE

Gama de frecuencias:

2400~2483.5Mhz

Potencia de transmisión: 0dBm

27

CONEXIÓN APP:

Conecte el equipo inteligente a SunnyFit App:

1. Escanea para descargar SunnyFit de la tienda de aplicaciones:

2. Asegúrate de que la función Bluetooth está activada en tu dispositivo móvil.

3. Si es la primera vez que utiliza la aplicación SunnyFit, siga las instrucciones de la aplicación

para registrarse en su cuenta SunnyFit gratuita e iniciar sesión.

4. Inicia cualquier actividad de entrenamiento que coincida con tu equipo inteligente y, a

continuación, sigue las indicaciones en pantalla para buscar y conectarte a tu equipo

inteligente.

5. Una vez conectado, tus estadísticas y récords se mostrarán al final del curso/sesión y se

registrarán en el perfil de tu cuenta!

Solución de Problemas:

•

Si tiene problemas para conectar su equipo inteligente, visite www.sunnyfit.com/guide o

escanee el siguiente código QR:

•

Si necesita ayuda adicional, póngase en contacto con [email protected].

28

SOLUCIÓN DE PROBLEMAS

PROBLEMA

SOLUCIÓN

No hay pantalla en el ordenador.

1. Retire el ordenador y compruebe que el

cable del ordenador está correctamente

conectado al cable que sale del poste

frontal.

2. Compruebe si las pilas están correctamente

alineadas a la izquierda y si los muelles de

las pilas están en contacto con las pilas.

3. Es posible que las pilas del ordenador no

respondan. Cambie las pilas.

La bicicleta se tambalea cuando está en

uso.

Gire las tapas ajustables de los extremos de los

estabilizadores delantero y trasero según sea

necesario para nivelar la moto.

La moto hace chirridos cuando está en uso.

Es posible que algunos tornillos de la bicicleta

se hayan aflojado. Por favor, inspeccione todos

los tornillos y apriete los que estén sueltos.

29

LISTA DE PIEZAS

n.º

Descripción

Espec.

Cant.

n.º

Descripción

Espec.

Cant.

1

Poste Delantero del

Bastidor Principal

1

34

Tapa

2

Bastidor de Soporte

Trasero

1

35

Perno

M8*40

2

3

Estabilizador Delantero

1

36

Rueda de Transporte

Ф8*Ф16*1.5

2

4

Estabilizador Trasero

1

37

Tapas de Los

Extremos del

Estabilizador Trasero

2

5

Poste de Soporte del

Asiento

1

38

Tija de Asiento

1

6

Poste de Conexión del

Manillar

1

39

Buje

1

7

Poste del Manillar

Delantero

1

40

Casquillo del Eje de

Plástico

φ30*φ22*L12

6

8

Empuñadura de Espuma

Para Manillar Delantero

2

41

PC Pad

1

9

Tapa Redonda

2

42

Enchufe de Cable I

2

10

Sensor de Pulso Manual

con Cable

L=550mm

2

43

Tornillo l

M8*20

6

11

Tornillo

ST4.2*20

3

44

Arandela de Muelle

Φ8

6

12

Ordenador

HT060-BLE

1

45

Mando de Control de

Tensión

1150mm

1

12a

Cable de Ordenador A

1

46

Arandela Plana

Grande

Φ5*Φ15*1.0

1

13

Tornillos de Cabeza

Cilíndrica

M5*10

5

47

Perno

M5*25

1

14

Perno de Cuello

Cuadrado

M8*40

2

48

Bloque de Soporte del

Asiento

1

15

Arandela Curva Grande

φ8*φ20*2.0

6

49

Tornillo

M5*8

1

16

Tuerca

M8

6

50

Perno

M8*20

2

17

Perno

M6*12

6

51

Arandela Plana

Grande

Φ8*Φ25*2.0

2

18

Arandela Curva

φ6

4

52

Mandril

1

19

Arandela

Φ6*Φ12*1.0

8

53

Pasador de Resorte

Anular

Φ8*108

1

20

Cable de Ordenador II

L=200MM

1

54

Circlip del Eje

Φ17

6

21

Enchufe de Cable II

1

55

Perno

M6*12

6

22

Tapa de la Botella

1

56

Asiento de Cojinete de

Plástico

2

23

Tapa de la Botella

Izquierda

1

57

Cojinete

6003ZZ

2

24

Tapa de la Botella

Derecha

1

58

Volante

Φ165

1

25

Tornillo

ST4.2*15

8

59

Poste de Placa

Magnética

1

26

Cable de Ordenador I

L=950MM

1

60

Arandela

Φ5*Φ12*1.0

1

27

Pomo del Pasador de

Resorte

1

61

Imán

20*20*8

8

28

Pedal Izquierdo

YH-30X

1

62

Imán Cuadrado

20*10*5

3

29

Pedal Derecho

YH-30X

1

63

Placa Magnética

3

30

Asiento

1

64

Muelle

1

31

Arandela

Ф8*Ф16*1.5

11

65

Tuerca

M6

3

32

Tuerca

M8 S13

5

66

Perno

M6*20

1

33

Perno

M8*60

4

67

Polea de la Correa

Manivela

1

30

LISTA DE PIEZAS

n.º

Descripción

Espec.

Cant.

n.º

Descripción

Espec.

Cant.

68

Correa

240 PJ4

1

81

Tuerca

M10*1.0

2

69

Correa

230 PJ3

1

82

Circlip del Eje

1

70

Tornillo

M5*10

1

83

Tuerca

M10*1*3

1

71

Arandela Plana Grande

Φ20*Φ8*2.0

1

84

Tornillo

ST4.2*25

6

72

Cojinete

φ35*φ15*15

1

85

Tapa Izquierda

1

73

Eje de Polea

Φ17*33

1

86

Tapa Derecha

1

74

Tuerca

M10

1

87

Manivela Izquierda

1

75

Cable del Sensor

L=250MM

1

88

Manivela Derecha

1

76

Tornillo

M4*10

1

89

Tuerca

M10*1.25

2

77

Placa de Accionamiento

1

90

Tapa de Manivela

2

78

Cojinete

608

2

91

Llave Allen

S5

1

79

Eje de Accionamiento

1

92

Arandela

Φ6*Φ12*1.0

6

80

Perno de Tracción

M6*36

2

93

Llave Inglesa

S10,13,14,15

1

31

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

Nous vous remercions d'avoir choisi notre produit. Pour garantir votre sécurité et votre santé,

veuillez utiliser cet appareil correctement. Il est important de lire l'intégralité de ce manuel avant

d'assembler et d'utiliser l'appareil. Une utilisation sûre et efficace n'est possible que si l'équipement

est assemblé, entretenu et utilisé correctement. Il est de votre responsabilité de vous assurer que

tous les utilisateurs de l'équipement sont informés de tous les avertissements et précautions.

1. Avant de commencer un programme d'exercices, vous devez consulter votre médecin pour

déterminer si vous avez des problèmes médicaux ou physiques qui pourraient mettre votre

santé et votre sécurité en danger ou vous empêcher d'utiliser l'équipement correctement.

L'avis de votre médecin est indispensable si vous prenez des médicaments qui affectent votre

rythme cardiaque, votre tension artérielle ou votre taux de cholestérol.

2. Soyez attentif aux signaux de votre corps. Un exercice incorrect ou excessif peut nuire à votre

santé. Arrêtez de faire de l'exercice si vous ressentez l'un des symptômes suivants : douleur,

oppression thoracique, rythme cardiaque irrégulier, essoufflement, étourdissements, vertiges

ou sensation de nausée. Si vous présentez l'un de ces symptômes, consultez votre médecin

avant de poursuivre votre programme d'exercices.

3. Tenir les enfants et les animaux domestiques à l'écart de l'appareil. L'appareil est conçu pour

être utilisé par des adultes uniquement.

4. Utilisez l'appareil sur une surface solide et plane, recouverte d'un revêtement de protection

pour le sol ou la moquette. Pour garantir la sécurité, l'appareil doit être entouré d'un espace

libre d'au moins 60 cm (2 pieds).

5. Assurez-vous que tous les écrous et les boulons sont bien serrés avant d'utiliser l'équipement.

La sécurité de l'équipement ne peut être maintenue que s'il est régulièrement examiné pour

vérifier qu'il n'est pas endommagé et/ou usé.

6. Utilisez toujours l'appareil comme indiqué. Si vous trouvez des composants défectueux lors du

montage ou de la vérification de l'appareil, ou si vous entendez des bruits inhabituels

provenant de l'appareil pendant l'exercice, cessez immédiatement d'utiliser l'appareil et ne

l'utilisez pas tant que le problème n'a pas été résolu.

7. Portez des vêtements appropriés lorsque vous utilisez l'appareil. Évitez de porter des

vêtements amples qui pourraient s'emmêler dans l'appareil.

8. Ne placez pas vos doigts ou des objets dans les parties mobiles de l'appareil.

9. La capacité de charge maximale de cet appareil est de 135 kgs (300 lbs).

10. L'appareil ne convient pas à un usage thérapeutique.

11. Pour éviter les blessures corporelles et/ou les dommages au produit ou à la propriété, il est

nécessaire de soulever et de déplacer correctement l'appareil.

12. Votre produit est destiné à être utilisé dans des conditions fraîches et sèches. Il convient

d'éviter de le stocker dans des endroits extrêmement froids, chauds ou humides, car cela peut

entraîner de la corrosion et d'autres problèmes connexes.

13. Cet appareil est conçu pour un usage intérieur et domestique uniquement; il n'est pas destiné

à un usage commercial.

32

LISTE DE CONTRÔLE POUR LE PRÉ-ASSEMBLAGE

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont incluses

N°

Description

Spéc.

Qté.

N°

Description

Spéc.

Qté.

1

Montant Avant du

Cadre Principal

1

23

Couvercle de la

Bouteille Gauche

1

2

Cadre de Support

Arrière

1

24

Couvercle de la

Bouteille Droite

1

3

Stabilisateur Avant

1

28

Pédale Gauche

1

4

Stabilisateur Arrière

1

29

Pédale Droite

1

5

Poteau de Support de

Siège

1

30

Siège

1

6

Poteau de Connexion

du Guidon

1

A

Paquet de Matériel

1

7

Poteau de Guidon

Avant

1

B

Carte de

Remerciement

1

12

l'Ordinateur

HT060-BLE

1

C

Manuel

1

22

Couvercle de la

Bouteille

1

D

Batterie

AAA

2

33

PAQUET DE MATÉRIEL

Commande de pièces de rechange (clients américains et canadiens

uniquement)

Veuillez fournir les informations suivantes afin que nous puissions identifier avec précision la

pièce(s) dont vous avez besoin:

✓ Le numéro du modèle (figurant sur la couverture du manuel)

✓ Le nom du produit (figurant sur la couverture du manuel)

✓ Le numéro de pièce se trouve sur le «DIAGRAMME EXPLOITÉ» (page 76, 77) et la «LISTE DE

PIÈCES» (page 44, 45).

Veuillez nous contacter à l'adresse [email protected] ou au 1-877-90SUNNY

(877-907-8669).

34

INSTRUCTIONS D'ASSEMBLAGE

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 1:

Tirez la Goupille Élastique (N° 53) et

ouvrez le Cadre de Support Arrière (N° 2)

et le Montant Avant du Cadre Principal (N°

1) dans le sens de la flèche indiquée sur la

figure.

Insérer la Goupille Élastique (N° 53) dans

le trou A de la plaque d'acier du Montant

Avant du Cadre Principal (N° 1).

ÉTAPE 2:

Fixer le Stabilisateur Avant (N° 3) au

Montant Avant du Cadre Principal (N° 1)

avec 2 Boulons (N° 33) et 2 Grandes

Rondelles Courbes (N° 15), 2 Écrous (N°

16). Serrer et fixer avec la Clé (N° 93).

Fixer le Stabilisateur Arrière (N° 4) au

Cadre de Support Arrière (N° 2) avec 2

Boulons (N° 33) et 2 Grandes Rondelles

Courbes (N° 15), 2 Écrous (N° 16). Serrer

et fixer à l'aide de la Clé (N° 93).

35

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 3:

Retirez 6 Boulons (N° 17), 4 Rondelles de

Courbes (N° 18) et 2 Rondelles (N° 19) de

la Poteau de Connexion du Guidon (N° 6)

à l'aide d'une Clé Allen (N° 91).

Fixez le Couvercle de la Bouteille (N° 22)

dans la Poteau de Connexion du Guidon

(N° 6).

Connectez le Fil de l'Ordinateur II (N° 20)

au Fil de l'Ordinateur I (N° 26). Insérez-le

ensuite dans le Cadre de Support Arrière

(N° 2).

Fixer la Poteau de Connexion du Guidon

(N° 6) au Cadre de Support Arrière (N° 2)

avec 6 Boulons (N° 17), 4 Rondelles de

Courbes (N° 18) et 2 Rondelles (N° 19) qui

ont été retirés. Serrer et fixer à l'aide de la

Clé Allen (N° 91).

ÉTAPE 4:

Fixez le Couvercle de la Bouteille

Gauche (N° 23) et le Couvercle de la

Bouteille Droite (N° 24) au Cadre de

Support Arrière (N° 2) avec 4 Vis (N° 25),

1 Vis (N° 11). Serrer et fixer à l'aide de la

Clé (N° 93).

Abaissez le Couvercle de la Bouteille (N°

22) pour qu'il s'insère dans Couvercle de

la Bouteille Gauche (N° 23) et le

Couvercle de la Bouteille Droite (N° 24).

36

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 6:

Retirer les 3 Rondelles (N° 31) et les 3

Écrous (N° 32) du Siège (N° 30) à l'aide de

la Clé (N° 93).

Fixez le Siège (N° 30) au Poteau de

Support de Siège (N° 5) avec les 3

Rondelles (N° 31) et les 3 Écrous (N° 32)

qui ont été enlevés. Serrez et fixez avec la

Clé (N° 93).

Desserrer et retirer à la main 1 Bouton de

Goupille à Ressort (N° 27) dans le

Montant Avant du Cadre Principal (N° 1).

Fixez le Poteau de Support de Siège (N°

5) dans la Douille (N° 39) qui se trouve

dans le Montant Avant du Cadre

Principal (N° 1) avec 1 Bouton de

Goupille à Ressort (N° 27) qui a été

desserré Serrez et fixez à la main.

ÉTAPE 5:

Fixer le Poteau de Guidon Avant (N° 7)

au Poteau de Connexion du Guidon (N°

6) avec 2 Boulons à Tête Carrée (N° 14),

2 Grandes Rondelles Courbes (N° 15), 2

Écrous (N° 16). Serrer et fixer avec la Clé

(N° 93).

37

Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir

de l'aide concernant les pièces ou le dépannage, veuillez nous contacter à l'adresse

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 7:

Maintenir la Pédale Gauche (N° 28) et la

Manivelle Gauche (N° 87) à 90°, puis

insérer doucement la Pédale Gauche (N°

28) dans la Manivelle Gauche (N° 87),

puis tourner la Pédale Gauche (N° 28)

dans le sens inverse des aiguilles d'une

montre aussi fermement que possible avec

les mains, puis utiliser la Clé (N° 93) pour

serrer fermement.

Maintenir la Pédale Droite (N° 29) et la

Manivelle Droite (N° 88) à 90° et insérer

doucement la Pédale Droite (N° 29) dans

la Manivelle Droite (N° 88). Tournez

ensuite la Pédale Droite (N° 29) dans le

sens des aiguilles d'une montre aussi

fermement que possible avec vos mains,

puis utilisez la Clé (N° 93) pour la serrer

fermement.

ÉTAPE 8:

Retirez les 4 Vis à Tête Cylindrique (N°

13) de l'arrière de l'Ordinateur (N° 12) à

l'aide de la Clé (N° 93).

Fixer l'Ordinateur (N° 12) à l'extrémité

supérieure du Poteau de Guidon Avant

(N° 7) avec les 4 Vis à Tête Cylindrique

(N° 13) qui ont été enlevées. Serrer et fixer

avec la Clé (N° 93).

Connectez le Fil de l'Ordinateur II (N° 20)

au Fil de l'Ordinateur A (N° 12a).

NOTE: Le Fil de l'Ordinateur A (N° 12a)

doit passer par le trou au milieu Poteau de

Guidon Avant (N° 7) Connecter le fil à

l'arrière du Poteau de Guidon Avant (N°

7).

Insérez le Capteur de Pouls de la Main

Avec le Fil (N° 10) dans la prise d'entrée

de pouls à l'arrière de l'Ordinateur (N° 12).

L'assemblage est terminé!

38

INSTALLATION ET REMPLACEMENT DES BATTERIES

INSTALLATION DE LA BATTERIE

1. Retirez les 2 batteries AAA de la boîte de l'ordinateur.

2. Appuyez sur la boucle du couvercle de la batterie sur l'Ordinateur (N° 12), puis retirez le

couvercle de la batterie.

3. Installez 2 batteries AAA dans le compartiment à batterie au dos de l'Ordinateur (N° 12). Faites

attention aux pôles + et - des batterie avant de les installer.

4. Appuyez sur la boucle du couvercle des batterie, puis replacez le couvercle des batterie à

l'arrière de l'Ordinateur (N° 12).

L'installation est terminée!

REMPLACEMENT DE LA BATTERIE

1. Appuyez sur la boucle du couvercle de la batterie à l'arrière de l'Ordinateur (N° 12), puis retirez

le couvercle de la batterie.

2. Retirez les 2 vieilles batteries AAA dans le boîtier des batterie et installez 2 nouvelles batteries

AAA dans le boîtier des batterie à l'arrière de l'Ordinateur (N° 12). Faites attention aux pôles +

et - des batterie avant de les installer.

3. Appuyez sur la boucle du couvercle de la batterie, puis replacez le couvercle de la batterie à

l'arrière de l'Ordinateur (N° 12).

Le remplacement est terminé!

ÉLIMINATION DES BATTERIE

Mettez les batteries au rebut conformément aux lois et réglementations en vigueur dans votre

région. Certaines batteries peuvent être recyclées. Lors de la mise au rebut ou du recyclage, ne

mélangez pas les types de batteries.

39

GUIDE DE STOCKAGE

Tirez la Goupille Élastique (N° 53) et pliez le Cadre de Support Arrière (N° 2) sur

le Montant Avant du Cadre Principal (N° 1) dans le sens de la flèche indiquée

dans la figure.

Tourner la Goupille Élastique (N° 53) dans le trou A de la plaque d'acier du

Montant Avant du Cadre Principal (N° 1).

AVERTISSEMENT: SURVEILLEZ VOS MAINS LORSQUE VOUS PLIEZ LE VÉLO.

40

GUIDE DES AJUSTEMENTS

DÉPLACER LE VÉLO COUCHÉ

Tenez le Poteau de Guidon Avant (N° 7) et

inclinez le vélo jusqu'à ce que les deux Roues de

Transport (N° 36) touchent le sol. Vous pouvez

maintenant transporter le vélo à l'endroit désiré en

toute simplicité.

RÉGLAGE DE L'ÉQUILIBRE

Afin d'obtenir une conduite souple et confortable,

vous devez vous assurer que le vélo est stable et

sécurisé. Si vous remarquez que le vélo est

instable pendant l'utilisation, vous devez ajuster les

Embouts des Stabilisateurs Arrière (N° 37)

jusqu'à ce que le vélo soit à niveau avec la surface

du sol.

RÉGLAGE DE LA TENSION

Réglez la tension en tournant le Bouton de

Contrôle de la Tension (N° 45) dans le sens des

aiguilles d'une montre pour augmenter le niveau de

résistance. Tournez le Bouton de Contrôle de la

Tension (N° 45) dans le sens inverse des aiguilles

d'une montre pour diminuer le niveau de

résistance.

Les niveaux de tension sont fixés au niveau 1, le

plus bas, et au niveau 14, le plus élevé.

RÉGLAGE DU SIÈGE

Desserrez et tirez le Bouton de Goupille à

Ressort (N° 27) pour régler la hauteur du Siège

(N° 30). Lors du réglage, vous verrez une limite sur

le Poteau de Support de Siège (N° 5). NE PAS

soulever les montants au-delà de cette marque.

Vérifiez toujours le Bouton de Goupille à Ressort

(N° 27) et assurez-vous qu'il est bien fixé lorsque

vous avez fini de faire un réglage.

NETTOYAGE

Le vélo peut être nettoyé avec un chiffon doux, propre et humide. N'utilisez pas de produits abrasifs

ou de solvants sur les parties en plastique. Essuyez votre transpiration sur le vélo couché après

chaque utilisation. Veillez à ce qu'il n'y ait pas trop d'humidité sur l'écran de l'ordinateur, car cela

pourrait entraîner un risque électrique ou une défaillance des composants électroniques. Gardez le

vélo, et en particulier l'ordinateur, à l'abri de la lumière directe du soleil afin d'éviter d'endommager

l'écran. Vérifiez chaque semaine que tous les boulons d'assemblage et les pédales du vélo couché

sont bien serrés.

STOCKAGE

Stockez le vélo couché dans un environnement propre et sec, hors de portée des enfants.

41

ORDINATEUR D'EXERCICE

FONCTION CLÉ:

⚫ Cette touche vous permet de sélectionner et de verrouiller une fonction particulière.

SCAN→TIME→SPD→DIST→CAL→ODO→RPM→PULSE

⚫ Une pression maintenue pendant 3 secondes permet de remettre la valeur à zéro (sans ODO).

MODE VEILLE

⚫ Le système s'éteint automatiquement lorsque le capteur n'émet aucun signal ou qu'aucune

touche n'est enfoncée pendant environ 4 minutes.

⚫ Le système se met en marche lorsque la touche MODE est enfoncée ou lorsqu'un signal est

émis par le capteur.

FONCTION

⚫ SCAN: L'affichage change en fonction du diagramme suivant toutes les 6 secondes.

⚫ TIME: Le temps de travail total au début de l'exercice.

⚫ SPD: La vitesse actuelle au début de l'exercice.

⚫ DIST: La distance actuelle au début de l'exercice.

⚫ CAL: Le nombre actuel de calories brûlées au début de l'exercice.

⚫ ODO: Compte la distance totale parcourue du début à la fin. Si la pile est remplacée, la valeur

revient à zéro.

⚫ RPM: Le nombre moyen de tours par minute de la roue pour mesurer la vitesse de la pédale.

⚫ PULSE: La fréquence du pouls actuel.

SPÉCIFICATIONS

FONCTION

SCAN

6 S

TIME

0:00-999:59 M:S

SPEED

0.0~99.99 M/H

DIST

0.0~9999.9 M

ODO

0.00~9999.9 M

CAL

0.0~9999.9 Kcal

RPM

0~299

PULSE RATE

40~240 BPM

BATTERIE

TAILLE-AAA*2

Température de Fonctionnement

0~40℃(32℉-104℉)

Température de Stockage

-10~60℃(14℉-140℉)

DONNÉES TECHNIQUES

Connectivité : Bluetooth LE

Gamme de fréquences :

2400~2483.5Mhz

Puissance d'émission: 0dBm

42

CONNEXION APP:

Connecter un équipement intelligent à l'application SunnyFit:

1. Scanner pour télécharger SunnyFit depuis l'app store:

2. Assurez-vous que la fonction Bluetooth est activée sur votre appareil mobile.

3. Si vous utilisez l'application SunnyFit pour la première fois, suivez les instructions de

l'application pour vous inscrire à votre compte SunnyFit gratuit et vous connecter.

4. Commencez une activité d'entraînement correspondant à votre équipement intelligent, puis

suivez les invites à l'écran pour rechercher votre équipement intelligent et vous y connecter.

5. Une fois connecté, vos statistiques et vos records seront affichés à la fin de votre

cours/session et enregistrés dans le profil de votre compte!

Dépannage:

•

Si vous ne parvenez pas à connecter votre équipement intelligent, visitez le site

www.sunnyfit.com/guide ou scannez le code QR ci-dessous:

•

Si vous avez besoin d'un soutien supplémentaire, veuillez contacter [email protected].

43

DÉPANNAGE

PROBLÈME

SOLUTION

Il n'y a pas d'affichage sur

l'ordinateur.

1. Retirez l'ordinateur et vérifiez que le fil de

l'ordinateur est correctement connecté au fil

qui vient de la borne avant.

2. Vérifier que les piles sont correctement

alignées à gauche et que les ressorts des

piles sont bien en contact avec les piles.

3. Il se peut que les piles de l'ordinateur ne

répondent plus. Remplacer les piles par

des neuves.

Le vélo oscille lorsqu'il est utilisé.

Tournez les embouts réglables des

stabilisateurs avant et arrière pour mettre le vélo

à niveau.

Le vélo émet des grincements lorsqu'il est

utilisé.

Certains boulons du vélo peuvent s'être

desserrés. Veuillez inspecter tous les boulons et

resserrer ceux qui sont desserrés.

44

LISTE DES PIÈCES

N°

Description

Spéc.

Qté.

N°

Description

Spéc.

Qté.

1

Montant Avant du Cadre

Principal

1

34

Capuchon

2

Cadre de Support Arrière

1

35

Boulon

M8*40

2

3

Stabilisateur Avant

1

36

Roues de Transport

Ф8*Ф16*1.5

2

4

Stabilisateur Arrière

1

37

Embouts des

Stabilisateurs Arrière

2

5

Poteau de Support de

Siège

1

38

Poteau de Siège

1

6

Poteau de Connexion du

Guidon

1

39

Douille

1

7

Poteau de Guidon Avant

1

40

Manchon d'Arbre en

Plastique

φ30*φ22*L12

6

8

Poignée en Mousse du

Guidon Avant

2

41

PC Pad

1

9

Capuchon Rond

2

42

Bouchon de Fil I

2

10

Capteur de Pouls de la

Main Avec le Fil

L=550mm

2

43

Vis l

M8*20

6

11

Vis

ST4.2*20

3

44

Rondelle de Ressort

Φ8

6

12

l'Ordinateur

HT060-BLE

1

45

Bouton de Contrôle de

la Tension

1150mm

1

12a

Fil de l'Ordinateur A

1

46

Grande Rondelle Plate

Φ5*Φ15*1.0

1

13

Vis à Tête Cylindrique

M5*10

5

47

Boulon

M5*25

1

14

Boulon à Tête Carrée

M8*40

2

48

Bloc de Support de

Siège

1

15

Grande Rondelle Courbe

φ8*φ20*2.0

6

49

Vis

M5*8

1

16

Écrou

M8

6

50

Boulon

M8*20

2

17

Boulon

M6*12

6

51

Grande Rondelle Plate

Φ8*Φ25*2.0

2

18

Rondelle de Courbe

φ6

4

52

Mandrin

1

19

Rondelle

Φ6*Φ12*1.0

8

53

Goupille Élastique

Φ8*108

1

20

Fil de l'Ordinateur II

L=200MM

1

54

Circlip de l'Arbre

Φ17

6

21

Bouchon de Fil II

1

55

Boulon

M6*12

6

22

Couvercle de la Bouteille

1

56

Siège de palier en

plastique

2

23

Couvercle de la Bouteille

Gauche

1

57

Palier

6003ZZ

2

24

Couvercle de la Bouteille

Droite

1

58

Volant d'Inertie

Φ165

1

25

Vis

ST4.2*15

8

59

Plaque magnétique de

poteau

1

26

Fil de l'Ordinateur I

L=950MM

1

60

Rondelle

Φ5*Φ12*1.0

1

27

Bouton de Goupille à

Ressort

1

61

Aimant

20*20*8

8

28

Pédale Gauche

YH-30X

1

62

Aimant Carré

20*10*5

3

29

Pédale Droite

YH-30X

1

63

Plaque Magnétique

3

30

Siège

1

64

Ressort

1

31

Rondelle

Ф8*Ф16*1.5

11

65

Écrou

M6

3

32

Écrou

M8 S13

5

66

Boulon

M6*20

1

33

Boulon

M8*60

4

67

Courroie Poulie

Manivelle

1

45

LISTE DES PIÈCES

N°

Description

Spéc.

Qté.

N°

Description

Spéc.

Qté.

68

Courroie

240 PJ4

1

81

Écrou

M10*1.0

2

69

Courroie

230 PJ3

1

82

Circlip de l'Arbre

1

70

Vis

M5*10

1

83

Écrou

M10*1*3

1

71

Grande Rondelle Plate

Φ20*Φ8*2.0

1

84

Vis

ST4.2*25

6

72

Palier

φ35*φ15*15

1

85

Couvercle Gauche

1

73

Arbre de Poulie

Φ17*33

1

86

Couvercle Droit

1

74

Écrou

M10

1

87

Manivelle Gauche

1

75

Fil du Capteur

L=250MM

1

88

Manivelle Droite

1

76

Vis

M4*10

1

89

Écrou

M10*1.25

2

77

Plaque Entraîné

1

90

Capuchon de

Couvercle de

Manivelle

2

78

Palier

608

2

91

Clé Allen

S5

1

79

Arbre Entraîné

1

92

Rondelle

Φ6*Φ12*1.0

6

80

Tirer le Boulon

M6*36

2

93

Clé

S10,13,14,15

1

46

WICHTIGE SICHERHEITSINFORMATIONEN

Wir danken Ihnen, dass Sie sich für unser Produkt entschieden haben. Um Ihre Sicherheit und

Gesundheit zu gewährleisten, bitten wir Sie, dieses Gerät richtig zu benutzen. Es ist wichtig, dass

Sie dieses Handbuch vor dem Zusammenbau und der Verwendung des Geräts vollständig lesen.

Eine sichere und effektive Nutzung kann nur erreicht werden, wenn das Gerät ordnungsgemäß

zusammengebaut, gewartet und benutzt wird. Es liegt in Ihrer Verantwortung, dafür zu sorgen,

dass alle Benutzer des Geräts über alle Warnhinweise und Vorsichtsmaßnahmen informiert sind.

1. Bevor Sie mit einem Trainingsprogramm beginnen, sollten Sie Ihren Arzt konsultieren, um

festzustellen, ob Sie unter gesundheitlichen oder körperlichen Beschwerden leiden, die Ihre

Gesundheit und Sicherheit gefährden oder Sie daran hindern könnten, die Geräte richtig zu

benutzen. Der Rat Ihres Arztes ist unerlässlich, wenn Sie Medikamente einnehmen, die Ihre

Herzfrequenz, Ihren Blutdruck oder Ihren Cholesterinspiegel beeinflussen.

2. Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann Ihre

Gesundheit schädigen. Hören Sie auf zu trainieren, wenn Sie eines der folgenden Symptome

verspüren: Schmerzen, Engegefühl in der Brust, unregelmäßiger Herzschlag, Kurzatmigkeit,

Benommenheit, Schwindelgefühl oder Übelkeit. Wenn Sie eines dieser Symptome verspüren,

sollten Sie Ihren Arzt konsultieren, bevor Sie mit Ihrem Trainingsprogramm fortfahren.

3. Halten Sie Kinder und Haustiere von dem Gerät fern. Das Gerät ist nur für Erwachsene

bestimmt.

4. Benutzen Sie das Gerät auf einer festen, ebenen Fläche mit einem Schutzbelag für Ihren

Boden oder Teppich. Um die Sicherheit zu gewährleisten, sollte um das Gerät herum ein

Freiraum von mindestens 60 cm (2 Fuß) vorhanden sein.

5. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind, bevor Sie das Gerät

benutzen. Die Sicherheit des Geräts kann nur aufrechterhalten werden, wenn es regelmäßig

auf Schäden und/oder Verschleiß untersucht wird.

6. Benutzen Sie das Gerät immer wie angegeben. Wenn Sie beim Zusammenbau oder bei der

Überprüfung des Geräts defekte Teile feststellen oder wenn Sie während des Trainings

ungewöhnliche Geräusche aus dem Gerät hören, stellen Sie den Gebrauch des Geräts sofort

ein und benutzen Sie es nicht, bis das Problem behoben ist.

7. Tragen Sie bei der Benutzung des Geräts geeignete Kleidung. Vermeiden Sie es, lose

Kleidung zu tragen, die sich im Gerät verfangen könnte.

8. Stecken Sie keine Finger oder Gegenstände in die beweglichen Teile des Geräts.

9. Die maximale Gewichtskapazität dieses Geräts beträgt 135 kgs (300 lbs).

10. Das Gerät ist nicht für den therapeutischen Einsatz geeignet.

11. Seien Sie beim Anheben und Bewegen des Geräts vorsichtig. Wenden Sie immer die richtige

Hebetechnik an und holen Sie bei Bedarf Hilfe.

12. Ihr Produkt ist für den Gebrauch unter kühlen, trockenen Bedingungen vorgesehen.

Vermeiden Sie die Lagerung in extrem kalten, heißen oder feuchten Räumen, da dies zu

Korrosion und anderen damit verbundenen Problemen führen kann.

13. Dieses Gerät ist nur für den Gebrauch in Innenräumen und zu Hause bestimmt! Es ist nicht für

den gewerblichen Gebrauch bestimmt!

47

CHECKLISTE FÜR DIE VORMONTAGE

Bevor Sie mit dem Zusammenbau beginnen, vergewissern Sie sich bitte, dass alle Teile vorhanden

sind

Nr.

Beschreibung

Spez.

Anz.

Nr.

Beschreibung

Spez.

Anz.

1

Vorderen

Hauptrahmenpfosten

1

23

Linke

Flaschenabdeckung

1

2

Hinterer Stützrahmen

1

24

Rechte

Flaschenabdeckung

1

3

Vorderen Stabilisator

1

28

Linke Pedal

1

4

Hinteren Stabilisator

1

29

Rechte Pedal

1

5

Sitzstützpfosten

1

30

Sitz

1

6

Lenkerverbindungsstange

1

A

Hardware-Paket

1

7

Vordere Lenkerstange

1

B

Dankeskarte

1

12

Computer

HT060-BLE

1

C

Handbuch

1

22

Flaschenabdeckung

1

D

Batterie

AAA

2

48

HARDWARE PACKAGE

Bestellung von Ersatzteilen (nur für Kunden in den USA und Kanada)

Bitte geben Sie die folgenden Informationen an, damit wir das benötigte Teil(e) genau identifizieren

können:

✓ Die Modellnummer (auf dem Umschlag des Handbuchs zu finden)

✓ Der Produktname (auf dem Umschlag des Handbuchs zu finden)

✓ Die Teilenummer ist in der „EXPLOSIONSDARSTELLUNG“ (Seite 76, 77) und in der

„TEILELISTE“ (Seite 59, 60) angegeben.

Bitte kontaktieren Sie uns unter [email protected] oder 1-877-90SUNNY

(877-907-8669).

49

MONTAGEANLEITUNG

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 1:

Ziehen Sie den Ringfederstift (Nr. 53)

heraus und öffnen Sie den Hinterern

Stützrahmen (Nr. 2) und den Vorderen

Hauptrahmenpfosten (Nr. 1) in der in der

Abbildung gezeigten Pfeilrichtung.

Setzen Sie den Ringfederstift (Nr. 53) in das

Loch A in der Stahlplatte des Vorderen

Hauptrahmenpfostens (Nr. 1) ein.

SCHRITT 2:

Befestigen Sie den Vorderen Stabilisator

(Nr. 3) am Vorderen Hauptrahmenpfosten

(Nr. 1) mit 2 Schrauben (Nr. 33) und 2

Großen Gebogenen Unterlegscheiben (Nr.

15) und 2 Muttern (Nr. 16). Mit dem

Schraubenschlüssel (Nr. 93) festziehen und

sichern.

Befestigen Sie den Hinteren Stabilisator

(Nr. 4) am Hinteren Stützrahmen (Nr. 2) mit

2 Schrauben (Nr. 33), 2 Großen

Gebogenen Unterlegscheiben (Nr. 15) und

2 Muttern (Nr. 16). Mit dem

Schraubenschlüssel (Nr. 93) festziehen und

sichern.

50

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 3:

Entfernen Sie 6 Schrauben (Nr. 17), 4

Gebogene Unterlegscheiben (Nr. 18) und

2 Unterlegscheiben (Nr. 19) mit dem

Inbusschlüssel (Nr. 91) von der

Lenkerverbindungsstange (Nr. 6).

Befestigen Sie den Flaschenabdeckung

(Nr. 22) an der Lenkerverbindungsstange

(Nr. 6).

Verbinden Sie das Computerkabel II (Nr.

20) mit dem Computerkabel I (Nr. 26).

Stecken Sie es dann in den Hinteren

Stützrahmen (Nr. 2).

Befestigen Sie die

Lenkerverbindungsstange (Nr. 6) mit 6

Schrauben (Nr. 17), 4 Gebogene

Unterlegscheiben (Nr. 18) und 2

Unterlegscheiben (Nr. 19), die entfernt

wurden, am Hinteren Stützrahmen (Nr. 2).

Mit dem Inbusschlüssel (Nr. 91) festziehen

und sichern.

SCHRITT 4:

Befestigen Sie die Linke

Flaschenabdeckung (Nr. 23) und die

Rechte Flaschenabdeckung (Nr. 24) mit

4 Schrauben (Nr. 25) und 1 Schraube

(Nr. 11) am Hinteren Stützrahmen (Nr.

2). Mit dem Schraubenschlüssel (Nr. 93)

festziehen und sichern.

Senken Sie die Flaschenabdeckung (Nr.

22) ab, damit sie in die Linke

Flaschenabdeckung (Nr. 23) und die

Rechte Flaschenabdeckung (Nr. 24)

passt.

51

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 6:

Entfernen Sie 3 Unterlegscheiben (Nr. 31)

und 3 Muttern (Nr. 32) vom Sitz (Nr. 30)

mit einem Schraubenschlüssel (Nr. 93).

Befestigen Sie den Sitz (Nr. 30) mit 3

Unterlegscheiben (Nr. 31) und 3 Muttern

(Nr. 32), die entfernt wurden, an der

Sitzstützpfosten (Nr. 5). Ziehen Sie sie

fest und sichern Sie sie mit dem

Schraubenschlüssel (Nr. 93).

Lösen Sie 1 Federstiftknopf (Nr. 27) im

Vorderen Hauptrahmenpfosten (Nr. 1)

und ziehen Sie ihn mit der Hand heraus.

Befestigen Sie den Sitzstützpfosten (Nr.

5) in der Buchse (Nr. 39), die sich im

Vorderen Hauptrahmenpfosten (Nr. 1)

befindet, mit einem Federstiftknopf (Nr.

27), der gelockert wurde, und ziehen Sie

ihn von Hand fest.

SCHRITT 5:

Befestigen Sie die Vordere Lenkerstange

(Nr. 7) mit 2 Vierkantschrauben (Nr. 14),

2 Großen Gebogenen Unterlegscheiben

(Nr. 15) und 2 Muttern (Nr. 16) an der

Lenkerverbindungsstange (Nr. 6). Mit

dem Schraubenschlüssel (Nr. 93)

festziehen und sichern.

52

Wir schätzen Ihre Erfahrung mit den Produkten von Sunny Health and Fitness. Bei Fragen zu

Ersatzteilen oder zur Fehlerbehebung wenden Sie sich bitte an [email protected]

oder 1-877-90SUNNY (877-907-8669).

SCHRITT 7:

Halten Sie das Linke Pedal (Nr. 28) und

die Linke Kurbel (Nr. 87) im 90°-Winkel

und führen Sie das Linke Pedal (Nr. 28)

vorsichtig in die Linke Kurbel (Nr. 87) ein.

Drehen Sie dann das Linke Pedal (Nr. 28)

gegen den Uhrzeigersinn so fest, wie Sie

es mit Ihren Händen können, und ziehen

Sie es dann mit dem Schraubenschlüssel

(Nr. 93) fest an.

Halten Sie das Rechte Pedal (Nr. 29) und

die Rechte Kurbel (Nr. 88) auf 90° und

führen Sie das Rechte Pedal (Nr. 29)

vorsichtig in die Rechte Kurbel (Nr. 88)

ein. Drehen Sie dann das Rechte Pedal

(Nr. 29) im Uhrzeigersinn so fest, wie Sie

es mit Ihren Händen können, und ziehen

Sie es dann mit dem Schraubenschlüssel

(Nr. 93) fest an.

SCHRITT 8:

Entfernen Sie die 4 Pan-Schrauben (Nr.

13) von der Rückseite des Computer (Nr.

12) mit dem Schraubenschlüssel (Nr. 93).

Befestigen Sie den Computer (Nr. 12) am

oberen Ende der Vordere Lenkerstange

(Nr. 7) mit den 4 Pan-Schrauben (Nr. 13).

Ziehen Sie sie fest und sichern Sie sie mit

dem Schraubenschlüssel (Nr. 93).

Verbinden Sie das Computerkabel II (Nr.

20) mit dem Computerkabel A (Nr. 12a).

HINWEIS: Das Computerkabel A (Nr.

12a) muss durch das Loch in der Mitte der

Vordere Lenkerstange (Nr. 7) geführt

werden. Schließen Sie das Kabel an der

Rückseite der Vordere Lenkerstange (Nr.

7) an.

Stecken Sie den Handpulssensor mit

Kabel (Nr. 10) in die Pulseingangsbuchse

auf der Rückseite des Computer (Nr. 12).

Die Montage ist abgeschlossen!

53

EINBAU UND AUSTAUSCH VON BATTERIEN

BATTERIEANLAGE

1. Nehmen Sie 2 AAA-Batterien aus der Computerbox.

2. Drücken Sie die Schnalle des Batteriefachdeckels am Computer (Nr. 12) und nehmen Sie dann

den Batteriefachdeckel ab.

3. Legen Sie 2 AAA-Batterien in das Batteriefach auf der Rückseite des Computer ein (Nr. 12).

Achten Sie auf die + und - Pole der Batterien, bevor Sie sie einlegen.

4. Drücken Sie die Schnalle des Batteriefachdeckels, und legen Sie den Batteriefachdeckel wieder

auf die Rückseite des Computer (Nr. 12).

Die Installation ist abgeschlossen!

BATTERIEWECHSEL

1. Drücken Sie die Schnalle des Batteriefachdeckels auf der Rückseite des Computer (Nr. 12),

und nehmen Sie den Batteriefachdeckel ab.

2. Entfernen Sie die 2 alten AAA-Batterien aus dem Batteriefach und setzen Sie 2 neue

AAA-Batterien in das Batteriefach auf der Rückseite des Computer ein (Nr. 12). Achten Sie auf

die + und - Pole der Batterien, bevor Sie sie einlegen.

3. Drücken Sie die Schnalle des Batteriefachdeckels, und legen Sie den Batteriefachdeckel wieder

auf die Rückseite des Computer (Nr. 12).

Der Austausch ist abgeschlossen!

BATTERIEENTSORGUNG

Entsorgen Sie die Batterien gemäß den Gesetzen und Vorschriften Ihrer Region. Einige Batterien

können recycelt werden. Mischen Sie beim Entsorgen oder Recyceln keine Batterietypen.

54

LAGERUNGSLEITFADEN

Ziehen Sie den Ringfederstift (Nr. 53) heraus und klappen Sie den Hinteren

Stützrahmen (Nr. 2) an den Vorderen Hauptrahmenpfosten (Nr. 1) in der in der

Abbildung gezeigten Pfeilrichtung.

Drehen Sie den Ringfederstift (Nr.53) in das Loch A in der Stahlplatte des

Vorderen Hauptrahmenpfostens (Nr.1).

WARNUNG: ACHTEN SIE BEIM ZUSAMMENLEGEN DES FAHRRADS AUF

UNSERE HÄNDE.

55

ANPASSUNGSLEITFADEN

BEWEGEN DES LIEGERADES

Halten Sie die Vordere Lenkerstange (Nr. 7) und

kippen Sie das Fahrrad, bis die 2 Transport Räder

(Nr. 36) den Boden berühren. Jetzt können Sie das

Fahrrad mit Leichtigkeit an den gewünschten Ort

transportieren.

EINSTELLEN DER WAAGE

Um eine reibungslose und komfortable Fahrt zu

gewährleisten, müssen Sie sicherstellen, dass das

Fahrrad stabil und sicher steht. Wenn Sie

bemerken, dass das Fahrrad während der Fahrt

instabil ist, sollten Sie die Endkappen des

Hinteren Stabilisators (Nr. 37) so einstellen, dass

das Fahrrad eine gerade Linie mit dem Boden

bildet.

EINSTELLEN DER SPANNUNG

Stellen Sie die Spannung ein, indem Sie den

Spannungskontrollknopf (Nr. 45) im

Uhrzeigersinn drehen, um den Widerstandsgrad zu

erhöhen. Drehen Sie den

Spannungskontrollknopf (Nr. 45) gegen den

Uhrzeigersinn, um den Widerstand zu verringern.

Die Spannungsstufen sind auf die niedrigste Stufe

1 und die höchste Stufe 14 festgelegt.

EINSTELLEN DES SITZES

Lösen Sie den Federstiftknopf (Nr. 27) und

ziehen Sie ihn heraus, um die Höhe des Sitz (Nr.

30) einzustellen. Beim Einstellen sehen Sie eine

Begrenzung an der Sitzstützpfosten (Nr. 5).

Heben Sie die Stützen NICHT über diese

Markierung hinaus an. Überprüfen Sie immer den

Federstiftknopf (Nr. 27) und vergewissern Sie

sich, dass er vollständig gesichert ist, wenn Sie

eine Einstellung vorgenommen haben.

REINIGUNG

Das Fahrrad kann mit einem weichen, sauberen, feuchten Tuch gereinigt werden. Verwenden Sie

keine Scheuermittel oder Lösungsmittel für Kunststoffteile. Bitte wischen Sie Ihren Schweiß nach

jedem Gebrauch vom Liegerad ab. Achten Sie darauf, dass keine übermäßige Feuchtigkeit auf das

Computer-Display gelangt, da dies zu einer elektrischen Gefährdung oder einem Ausfall der

Elektronik führen kann. Bitte halten Sie das Fahrrad, insbesondere den Computer, von direktem

Sonnenlicht fern, um Schäden am Bildschirm zu vermeiden. Überprüfen Sie jede Woche alle

Schrauben und Pedale des Liegerades auf festen Sitz.

LAGERUNG

Lagern Sie das Liegerad in einer sauberen und trockenen Umgebung, außerhalb der Reichweite

von Kindern.

56

ÜBUNGSCOMPUTER

SCHLÜSSELFUNKTION:

⚫ Mit dieser Taste können Sie eine bestimmte Funktion auswählen und fixieren, die Sie

wünschen.

SCAN→TIME→SPD→DIST→CAL→ODO→RPM→PULSE

⚫ 3 Sekunden lang drücken und halten, um den Wert auf Null zurückzusetzen (ohne ODO).

SCHLAFMODUS

⚫ Das System schaltet sich automatisch aus, wenn der Sensor keinen Signaleingang hat oder für

ca. 4 Minuten keine Taste gedrückt wird.

⚫ Das System schaltet sich ein, wenn die MODE-Taste gedrückt wird oder ein Signal vom Sensor

eingeht.

FUNKTION

⚫ SCAN: Anzeige wechselt alle 6 Sekunden entsprechend dem nächsten Diagramm.

⚫ TIME: Die Gesamtarbeitszeit mit Beginn der Übung.

⚫ SPD: Die aktuelle Geschwindigkeit bei der Startübung.

⚫ DIST: Die aktuelle Entfernung mit Startübung.

⚫ CAL: Die aktuell verbrannten Kalorien bei Beginn der Übung.

⚫ ODO: Zählt die Gesamtstrecke vom Start bis zum Ziel. Wenn die Batterie ausgetauscht wird,

kehrt der Wert auf Null zurück.

⚫ RPM: Die durchschnittliche Anzahl der Umdrehungen des Rades pro Minute, um die

Geschwindigkeit des Pedals zu messen.

⚫ PULSE: Die aktuelle Pulsfrequenz.

SPEZIFIKATIONEN

FUNKTION

SCAN

6 S

TIME

0:00-999:59 M:S

SPEED

0.0~99.99 M/H

DIST

0.0~9999.9 M

ODO

0.00~9999.9 M

CAL

0.0~9999.9 Kcal

RPM

0~299

PULSE RATE

40~240 BPM

BATTERIE

GRÖSSE-AAA*2

Betriebstemperatur

0~40℃(32℉-104℉)

Lagertemperatur

-10~60℃(14℉-140℉)

TECHNISCHE DATEN

Konnektivität: Bluetooth LE

Frequenzbereich:

2400~2483.5Mhz

Sendeleistung: 0dBm

57

APP-VERBINDUNG:

Intelligente Geräte mit der SunnyFit App verbinden:

1. Scannen, um SunnyFit aus dem App Store herunterzuladen:

2. Vergewissern Sie sich, dass die Bluetooth-Funktion auf Ihrem Mobilgerät eingeschaltet ist.

3. Wenn Sie die SunnyFit-App zum ersten Mal verwenden, folgen Sie den Anweisungen in der

App, um sich für Ihr kostenloses SunnyFit-Konto zu registrieren und anzumelden.

4. Starten Sie eine beliebige Trainingsaktivität, die zu Ihrem Smart-Gerät passt, und folgen Sie

dann den Anweisungen auf dem Bildschirm, um nach Ihrem Smart-Gerät zu suchen und sich

mit ihm zu verbinden.

5. Wenn Sie verbunden sind, werden Ihre Statistiken und Rekorde am Ende des Kurses/der

Sitzung angezeigt und in Ihrem Kontoprofil gespeichert!

Fehlersuche:

•

Wenn Sie Probleme mit der Verbindung Ihrer intelligenten Geräte haben, besuchen Sie

www.sunnyfit.com/guide oder scannen Sie den QR-Code unten:

•

Wenn Sie zusätzliche Unterstützung benötigen, wenden Sie sich bitte an

[email protected].

58

FEHLERSUCHE

PROBLEM

LÖSUNG

Es gibt keine Anzeige auf dem

Computer.

1. Entfernen Sie den Computer und

überprüfen Sie, ob das Kabel vom

Computer richtig mit dem Kabel verbunden

ist, das von der vorderen Säule kommt.

2. Prüfen Sie, ob die Batterien richtig nach

links ausgerichtet sind und ob die

Batteriefedern richtig an den Batterien

anliegen.

3. Die Batterien im Computer sprechen

möglicherweise nicht mehr an. Tauschen

Sie neue Batterien aus.

Das Fahrrad wackelt bei der Benutzung.

Drehen Sie die einstellbaren Endkappen an den

vorderen und hinteren Stabilisatoren nach

Bedarf, um das Fahrrad zu nivellieren.

Das Fahrrad macht Quietschgeräusche,

wenn es benutzt wird.

Einige Schrauben am Fahrrad könnten sich

gelöst haben. Bitte überprüfen Sie alle

Schrauben und ziehen Sie alle losen Schrauben

fest.

59

TEILELISTE

Nr.

Beschreibung

Spez.

Anz.

Nr.

Beschreibung

Spez.

Anz.

1

Vorderen

Hauptrahmenpfosten

1

34

Kappe

2

Hinteren Stützrahmen

1

35

Schraube

M8*40

2

3

Vorderen Stabilisator

1

36

Transport Räder

Ф8*Ф16*1.5

2

4

Hinteren Stabilisator

1

37

Endkappe des Hinteren

Stabilisators

2

5

Sitzstützpfosten

1

38

Sattelstütze

1

6

Lenkerverbindungsstange

1

39

Buchse

1

7

Vordere Lenkerstange

1

40

Kunststoff-Wellenhülse

φ30*φ22*L12

6

8

Schaumstoffgriff für den

Vorderen Lenker

2

41

PC-Pad

1

9

Runde Kappe

2

42

Drahtstecker I

2

10

Handpulssensor mit

Kabel

L=550mm

2

43

Schraube l

M8*20

6

11

Schraube

ST4.2*20

3

44

Federscheibe

Φ8

6

12

Computer

HT060-BLE

1

45

Spannungskontrollknopf

1150mm

1

12a

Computerkabel A

1

46

Große Unterlegscheibe

Φ5*Φ15*1.0

1

13

Pan-Schraube

M5*10

5

47

Schraube

M5*25

1

14

Vierkantschrauben

M8*40

2

48

Sitzstützblock

1

15

Große Gebogene

Unterlegscheibe

φ8*φ20*2.0

6

49

Schraube

M5*8

1

16

Mutter

M8

6

50

Schraube

M8*20

2

17

Schraube

M6*12

6

51

Große Unterlegscheibe

Φ8*Φ25*2.0

2

18

Gebogene

Unterlegscheibe

φ6

4

52

Dorn

1

19

Unterlegscheibe

Φ6*Φ12*1.0

8

53

Ringfederstift

Φ8*108

1

20

Computerkabel II

L=200MM

1

54

Sicherungsring der

Welle

Φ17

6

21

Drahtstecker II

1

55

Schraube

M6*12

6

22

Flaschenabdeckung

1

56

Kunststoff-Lagersitz

2

23

Linke Flaschenabdeckung

1

57

Lager

6003ZZ

2

24

Rechte

Flaschenabdeckung

1

58

Schwungrad

Φ165

1

25

Schraube

ST4.2*15

8

59

Magnetische Platte

Pfosten

1

26

Computerkabel I

L=950MM

1

60

Unterlegscheibe

Φ5*Φ12*1.0

1

27

Federstiftknopf

1

61

Magnet

20*20*8

8

28

Linke Pedal

YH-30X

1

62

Quadratischer Magnet

20*10*5

3

29

Rechte Pedal

YH-30X

1

63

Magnetplatte

3

30

Sitz

1

64

Feder

1

31

Unterlegscheibe

Ф8*Ф16*1.5

11

65

Mutter

M6

3

32

Mutter

M8 S13

5

66

Schraube

M6*20

1

33

Schraube

M8*60

4

67

Riemenscheibe Kurbel

1

60

TEILELISTE

Nr.

Beschreibung

Spez.

Anz.

Nr.

Beschreibung

Spez.

Anz.

68

Band

240 PJ4

1

81

Mutter

M10*1.0

2

69

Band

230 PJ3

1

82

Sicherungsring der

Welle

1

70

Schraube

M5*10

1

83

Mutter

M10*1*3

1

71

Große Unterlegscheibe

Φ20*Φ8*2.0

1

84

Schraube

ST4.2*25

6

72

Lager

φ35*φ15*15

1

85

Linke Abdeckung

1

73

Riemenscheibe Welle

Φ17*33

1

86

Rechte Abdeckung

1

74

Mutter

M10

1

87

Linke Kurbel

1

75

Sensor-Draht

L=250MM

1

88

Rechte Kurbel

1

76

Schraube

M4*10

1

89

Mutter

M10*1.25

2

77

Angetriebene Platte

1

90

Kurbelabdeckkappe

2

78

Lager

608

2

91

Inbusschlüssel

S5

1

79

Angetriebene Welle

1

92

Unterlegscheibe

Φ6*Φ12*1.0

6

80

Ziehender Bolzen

M6*36

2

93

Schraubenschlüssel

S10,13,14,15

1

61

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

Vi ringraziamo per aver scelto il nostro prodotto. Per garantire la vostra sicurezza e la vostra salute,

vi invitiamo a utilizzare questa apparecchiatura in modo corretto. Prima di assemblare e utilizzare

l'apparecchiatura, è importante leggere il presente manuale nella sua interezza. Un utilizzo sicuro

ed efficace è possibile solo se l'apparecchiatura viene assemblata, sottoposta a manutenzione e

utilizzata correttamente. È responsabilità dell'utente assicurarsi che tutti gli utilizzatori

dell'apparecchiatura siano informati di tutte le avvertenze e precauzioni.

1. Prima di iniziare qualsiasi programma di esercizio, è necessario consultare il proprio medico per

determinare se si è in presenza di condizioni mediche o fisiche che potrebbero mettere a rischio

la salute e la sicurezza o impedire l'uso corretto dell'attrezzatura. Il parere del medico è

essenziale se si assumono farmaci che influiscono sulla frequenza cardiaca, sulla pressione

sanguigna o sul livello di colesterolo.

2. Tenete conto dei segnali del vostro corpo. Un esercizio scorretto o eccessivo può danneggiare

la salute. Interrompete l'esercizio se avvertite uno dei seguenti sintomi: dolore, senso di

oppressione al petto, battito cardiaco irregolare, mancanza di respiro, stordimento, vertigini o

senso di nausea. Se si verifica una di queste condizioni, è necessario consultare il medico

prima di continuare il programma di esercizio.

3. Tenere i bambini e gli animali domestici lontani dall'attrezzatura. L'attrezzatura è progettata solo

per l'uso da parte di adulti.

4. Utilizzare l'attrezzo su una superficie solida e piana, con una copertura protettiva per il

pavimento o il tappeto. Per garantire la sicurezza, l'apparecchiatura deve avere almeno 60 cm

(2 piedi) di spazio libero intorno a sé.

5. Prima di utilizzare l'apparecchiatura, accertarsi che tutti i dadi e i bulloni siano ben serrati. La

sicurezza dell'apparecchiatura può essere mantenuta solo se viene esaminata regolarmente

per verificare l'assenza di danni e/o usura.

6. Utilizzare sempre l'apparecchiatura come indicato. Se durante l'assemblaggio o il controllo

dell'apparecchiatura si riscontrano componenti difettosi o se si sentono rumori insoliti provenire

dall'apparecchiatura durante l'esercizio, interrompere immediatamente l'uso

dell'apparecchiatura e non utilizzarla finché il problema non è stato risolto.

7. Indossare un abbigliamento adeguato durante l'uso dell'apparecchiatura. Evitare di indossare

indumenti larghi che potrebbero impigliarsi nell'apparecchiatura.

8. Non inserire dita o oggetti nelle parti mobili dell'apparecchiatura.

9. La capacità massima di peso di questa unità è di 135 kgs (300 libbre).

10. L'apparecchiatura non è adatta all'uso terapeutico.

11. Fare attenzione quando si solleva e si sposta l'apparecchiatura. Utilizzare sempre una tecnica

di sollevamento adeguata e, se necessario, chiedere assistenza.

12. Il prodotto è destinato all'uso in ambienti freschi e asciutti. Evitare di immagazzinare il prodotto

in aree estremamente fredde, calde o umide, poiché ciò potrebbe causare corrosione e altri

problemi correlati.

13. Questa apparecchiatura è progettata solo per l'uso interno e domestico! Non è destinato all'uso

commerciale!

62

LISTA DI CONTROLLO PRE-MONTAGGIO

Prima di iniziare l'assemblaggio, assicurarsi che tutte le parti siano incluse

n.

Descrizione

Spec.

Qtà.

n.

Descrizione

Spec.

Qtà.

1

Montante del Telaio

Principale Anteriore

1

23

Copribottiglia Sinistro

1

2

Telaio di Supporto

Posteriore

1

24

Copribottiglia Destro

1

3

Stabilizzatore Anteriore

1

28

Pedale Sinistro

1

4

Stabilizzatore Posteriore

1

29

Pedale Destro

1

5

Montante di Supporto

del Sedile

1

30

Sedile

1

6

Montante di

Collegamento del

Manubrio

1

A

Pacchetto Hardware

1

7

Montante Anteriore del

Manubrio

1

B

Biglietto di

Ringraziamento

1

12

Computer

HT060-BLE

1

C

Manuale

1

22

Copribottiglia

1

D

Batteria

AAA

2

63

PACCHETTO HARDWARE

Ordinazione di parti di ricambio (solo per clienti statunitensi e canadesi)

Si prega di fornire le seguenti informazioni per consentirci di identificare con precisione i

pezzo(parti) necessari:

✓ Il numero del modello (si trova sulla copertina del manuale)

✓ Il nome del prodotto (si trova sulla copertina del manuale)

✓ Il numero di parte che si trova nello “SCHEMA ESPLICITO” (Pagina 76, 77) e nell' “ELENCO

PARTI” (Pagina 74, 75).

Contattateci all'indirizzo [email protected] o al numero 1-877-90SUNNY

(877-907-8669).

64

ISTRUZIONI DI MONTAGGIO

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

[email protected] o al numero 1-877-90SUNNY (877-907-8669).

FASE 1:

Estrarre il Perno a Molla ad Anello (n. 53) e

aprire il Telaio di Supporto Posteriore (n. 2)

e il Montante del Telaio Principale

Anteriore (n. 1) nella direzione della freccia

indicata in Figura.

Inserire il Perno a Molla ad Anello (n. 53)

nel foro A della piastra d'acciaio del

Montante del Telaio Principale Anteriore

(n. 1).

FASE 2:

Fissare lo Stabilizzatore Anteriore (n. 3) al

Montante del Telaio Principale Anteriore

(n. 1) con 2 Bulloni (n. 33) e 2 Rondelle

Curve Grandi (n. 15), 2 Dadi (n. 16). Serrare

e fissare con la Chiave Inglese (n. 93).

Fissare lo Stabilizzatore Posteriore (n. 4) al

Telaio di Supporto Posteriore (n. 2) con 2

Bulloni (n. 33) e 2 Rondelle Curve Grandi

(n. 15), 2 Dadi (n. 16). Serrare e fissare con

la Chiave Inglese (n. 93).

65

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

[email protected] o al numero 1-877-90SUNNY (877-907-8669).

FASE 3:

Rimuovere 6 Bulloni (n. 17), 4 Rondelle

Curve (n. 18) e 2 Rondelle (n. 19) dal

Montante di Collegamento del Manubrio

(n. 6) con la Chiave a Brugola (n. 91).

Fissare il Copribottiglia (n. 22) al Montante

di Collegamento del Manubrio (n. 6).

Collegare il Filo del Computer II (n. 20) con

il Filo del Computer I (n. 26). Inserirlo quindi

nel Telaio di Supporto Posteriore (n. 2).

Fissare il Montante di Collegamento del

Manubrio (n. 6) al Telaio di Supporto

Posteriore (n. 2) con 6 Bulloni (n. 17), 4

Rondelle Curve (n. 18) e 2 Rondelle (n. 19)

che sono stati rimossi. Serrare e fissare con

la Chiave a Brugola (n. 91).

FASE 4:

Fissare il Copribottiglia Sinistro (n. 23) e

il Copribottiglia Destro (n. 24) Telaio di

Supporto Posteriore (n. 2) con 4 Viti (n.

25), 1 Vite (n. 11). Serrare e fissare con la

Chiave Inglese (n. 93).

Abbassare il Copribottiglia (n. 22) per

inserirlo nel Copribottiglia Sinistro (n. 23)

e nel Copribottiglia Destro (n. 24).

66

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

[email protected] o al numero 1-877-90SUNNY (877-907-8669).

FASE 6:

Rimuovere 3 Rondelle (n. 31), 3 Dadi (n.

32) dalla Sedile (n. 30) con la Chiave

Inglese (n. 93).

Fissare il Sedile (n. 30) al Montante di

Supporto del Sedile (n. 5) con 3 Rondelle

(n. 31) e 3 Dadi (n. 32) che sono stati

rimossi. Serrare e fissare con la Chiave

Inglese (n. 93).

Allentare ed estrarre manualmente 1

Manopola del Perno a Molla (n. 27) nel

Montante del Telaio Principale Anteriore

(n. 1).

Fissare il Montante di Supporto del

Sedile (n. 5) nella Boccola (n. 39) che si

trova nel Montante del Telaio Principale

Anteriore (n. 1) con 1 Manopola del

Perno a Molla (n. 27) che è stata allentata

Stringere e fissare a mano.

FASE 5:

Fissare il Montante Anteriore del

Manubrio (n. 7) al Montante di

Collegamento del Manubrio (n. 6) con 2

Bulloni a Collo Quadro (n. 14), 2

Rondelle Curve Grandi (n. 15), 2 Dadi

(n. 16). Serrare e fissare con la Chiave

Inglese (n. 93).

67

Apprezziamo la vostra esperienza nell'uso dei prodotti Sunny Health and Fitness. Per assistenza

sui ricambi o per la risoluzione dei problemi, contattateci all'indirizzo

[email protected] o al numero 1-877-90SUNNY (877-907-8669).

FASE 7:

Mantenere il Pedale Sinistro (n. 28) e la

Manovella Sinistra (n. 87) a 90° e

inserire delicatamente il Pedale Sinistro

(n. 28) nella Manovella Sinistra (n. 87),

quindi ruotare il Pedale Sinistro (n. 28) in

senso antiorario il più possibile con le

mani, quindi utilizzare la Chiave Inglese

(n. 93) per serrare saldamente.

Tenere il Pedale Destro (n. 29) e la

Manovella Destra (n. 88) a 90° e inserire

delicatamente il Pedale Destro (n. 29)

nel Manovella Destra (n. 88). Ruotare

quindi il Pedale Destro (n. 29) in senso

orario il più possibile con le mani, quindi

utilizzare la Chiave Inglese (n. 93) per

serrare saldamente.

FASE 8:

Rimuovere le 4 Viti di Fissaggio (n. 13)

dal retro del Computer (n. 12) con la

Chiave Inglese (n. 93).

Fissare il Computer (n. 12) all'estremità

superiore del Montante Anteriore del

Manubrio (n. 7) con le 4 Viti di Fissaggio

(n. 13) rimosse. Serrare e fissare con la

Chiave Inglese (n. 93).

Collegare il Filo del Computer II (n. 20)

con il Filo del Computer A (n. 12a).

NOTA: Il Filo del Computer A (n. 12a)

deve passare attraverso il foro al centro del

Montante Anteriore del Manubrio (n. 7)

Collegare il filo nella parte posteriore del

Montante Anteriore del Manubrio (n. 7).

Inserire il Sensore di Impulsi della Mano

con il Filo (n. 10) nella presa di ingresso

impulsi sul retro del Computer (n. 12).

L'assemblaggio è completo!

68

INSTALLAZIONE E SOSTITUZIONE DELLA BATTERIA

INSTALLAZIONE DELLA BATTERIA

1. Estrarre 2 batterie AAA dalla scatola del computer.

2. Premere la fibbia del coperchio della batteria sul Computer (n. 12), quindi rimuovere il coperchio

della batteria.

3. Installare 2 batterie AAA nell'apposito alloggiamento sul retro del Computer (n. 12). Prestare

attenzione ai poli + e - delle batterie prima di installarle.

4. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

del Computer (n. 12).

L'installazione è completa!

SOSTITUZIONE DELLA BATTERIA

1. Premere la fibbia del coperchio della batteria sul retro del Computer (n. 12), quindi rimuovere il

coperchio della batteria.

2. Rimuovere le 2 vecchie batterie AAA nel portabatterie e installare 2 nuove batterie AAA nel

portabatterie sul retro del Computer (n. 12). Fare attenzione ai poli + e - delle batterie prima di

installarle.

3. Premere la fibbia del coperchio della batteria, quindi rimettere il coperchio della batteria sul retro

del Computer (n. 12).

La sostituzione è completa!

SMALTIMENTO DELLE BATTERIE

Smaltire le batterie secondo le leggi e le normative locali. Alcune batterie possono essere riciclate.

Quando si smaltiscono o si riciclano, non mischiare i tipi di batterie.

69

GUIDA ALLO STOCCAGGIO

Estrarre il Perno a Molla ad Anello (n. 53) e piegare il Telaio di Supporto

Posteriore (n. 2) sul Montante del Telaio Principale Anteriore (n. 1) nella

direzione della freccia indicata in Figura.

Inserire il Perno a Molla ad Anello (n. 53) nel foro A della piastra d'acciaio del

Montante del Telaio Principale Anteriore (n. 1).

ATTENZIONE: ATTENZIONE ALLE MANI QUANDO SI RIPIEGA LA BICICLETTA.

70

GUIDA ALLE REGOLAZIONI

SPOSTARE LA BICICLETTA RECLINABILE

Tenere il Montante Anteriore del Manubrio (n. 7)

e inclinare la bicicletta finché le 2 Ruote di

Trasporto (n. 36) non toccano il suolo. Ora è

possibile trasportare la bicicletta nel luogo

desiderato con facilità.

REGOLAZIONE DELL'EQUILIBRIO

Per ottenere una guida fluida e confortevole, è

necessario assicurarsi che la bicicletta sia stabile e

fissata. Se si nota che la bicicletta è instabile

durante l'uso, è necessario regolare i Tappi di

Chiusura dello Stabilizzatore Posteriore (n. 37)

fino a quando la bicicletta non sarà livellata con la

superficie del pavimento.

REGOLAZIONE DELLA TENSIONE

Regolare la tensione ruotando la Manopola di

Controllo della Tensione (n. 45) in senso orario

per aumentare il livello di resistenza. Ruotare la

Manopola di Controllo della Tensione (n. 45) in

senso antiorario per diminuire il livello di

resistenza.

I livelli di tensione sono impostati dal livello 1, il più

basso, al livello 14, il più alto.

REGOLAZIONE DEL SEDILE

Allentare ed estrarre la Manopola del Perno a

Molla (n. 27) per regolare l'altezza del Sedile (n.

30). Durante la regolazione, si noterà un limite sul

Montante di Supporto del Sedile (n. 5). NON

sollevare i montanti oltre questo limite. Controllare

sempre la Manopola del Perno a Molla (n. 27) e

assicurarsi che sia completamente fissata al

termine della regolazione.

PULIZIA

La bicicletta può essere pulita con un panno morbido, pulito e umido. Non utilizzare abrasivi o

solventi sulle parti in plastica. Asciugare il sudore dalla recumbent bike dopo ogni utilizzo. Fare

attenzione a non depositare eccessiva umidità sul pannello del display del computer, poiché ciò

potrebbe causare rischi elettrici o guasti all'elettronica. Tenere la bicicletta, in particolare il

computer, al riparo dalla luce diretta del sole per evitare di danneggiare lo schermo. Controllare

ogni settimana il corretto serraggio di tutti i bulloni di montaggio e dei pedali della recumbent bike.

IMMAGAZZINAMENTO

Conservare la recumbent bike in un ambiente pulito e asciutto, lontano dai bambini.

71

COMPUTER PER ESERCIZI

FUNZIONE CHIAVE:

⚫ Questo tasto consente di selezionare e bloccare una particolare funzione desiderata.

SCAN→TIME→SPD→DIST→CAL→ODO→RPM→PULSE

⚫ Tenendo premuto per 3 secondi si azzera il valore (senza ODO).

MODALITÀ SONNO

⚫ Il sistema si spegne automaticamente quando il sensore non riceve alcun segnale in ingresso o

non viene premuto alcun tasto per circa 4 minuti.

⚫ Il sistema si accende quando si preme il tasto MODE o si riceve un segnale in ingresso dal

sensore.

FUNZIONE

⚫ SCAN: Il display cambia in base al diagramma successivo ogni 6 secondi.

⚫ TIME: Il tempo di lavoro totale con l'esercizio iniziale.

⚫ SPD: La velocità attuale con l'avvio dell'esercizio.

⚫ DIST: La distanza attuale con l'esercizio iniziale.

⚫ CAL: Le calorie attualmente bruciate con l'inizio dell'esercizio.

⚫ ODO: Conta la distanza totale percorsa dall'inizio alla fine. Se la batteria viene sostituita, il

valore torna a zero.

⚫ RPM: Il numero medio di giri al minuto della ruota per misurare la velocità del pedale.

⚫ PULSE: La frequenza del polso attuale.

SPECIFICHE

FUNZIONE

SCAN

6 S

TIME

0:00-999:59 M:S

SPEED

0.0~99.99 M/H

DIST

0.0~9999.9 M

ODO

0.00~9999.9 M

CAL

0.0~9999.9 Kcal

RPM

0~299

PULSE RATE

40~240 BPM

BATTERIA

TAGLIA-AAA*2

Temperatura di esercizio

0~40℃(32℉-104℉)

Temperatura di stoccaggio

-10~60℃(14℉-140℉)

DATI TECNICI

Connettività: Bluetooth LE

Gamma di frequenza:

2400~2483.5Mhz

Potenza di trasmissione: 0dBm

72

CONNESSIONE APP:

Collegare l'apparecchiatura intelligente all'App SunnyFit:

1. Eseguire la scansione per scaricare SunnyFit dall'app store:

2. ssicurarsi che la funzione Bluetooth sia attivata dal dispositivo mobile.

3. Se è la prima volta che si utilizza l'app SunnyFit, seguire le istruzioni in-app per registrare il

proprio account SunnyFit gratuito ed effettuare il login.

4. Iniziare un'attività di allenamento che corrisponda all'attrezzatura smart, quindi seguire le

indicazioni sullo schermo per cercare e connettersi all'attrezzatura smart.

5. Una volta connessi, le statistiche e i record verranno visualizzati alla fine del corso/sessione

e registrati nel profilo dell'account!

Risoluzione dei problemi:

•

Se avete problemi a collegare le vostre apparecchiature intelligenti, visitate il sito

www.sunnyfit.com/guide o scansionate il codice QR qui di seguito:

•

Se avete bisogno di ulteriore supporto, contattate [email protected].

73

RISOLUZIONE DEI PROBLEMI

PROBLEMA

SOLUZIONE

Il computer non visualizza nulla.

1. Rimuovere il computer e verificare che il filo

proveniente dal computer sia collegato

correttamente al filo proveniente dal

montante anteriore.

2. Controllare che le batterie siano allineate

correttamente a sinistra e che le molle delle

batterie siano a contatto con le batterie.

3. Le batterie del computer potrebbero non

rispondere. Sostituire le batterie con altre

nuove.

La bicicletta traballa durante l'uso.

Ruotare le testate regolabili degli stabilizzatori

anteriori e posteriori come necessario per

livellare la bicicletta.

La bicicletta emette un rumore stridente

durante l'uso.

Alcuni bulloni della bicicletta potrebbero essersi

allentati. Si prega di ispezionare tutti i bulloni e

di serrare quelli allentati.

74

ELENCO PARTI

n.

Descrizione

Spec.

Qtà.

n.

Descrizione

Spec.

Qtà.

1

Montante del Telaio

Principale Anteriore

1

34

Tappo

2

Telaio di Supporto

Posteriore

1

35

Bullone

M8*40

2

3

Stabilizzatore Anteriore

1

36

Ruota di Trasporto

Ф8*Ф16*1.5

2

4

Stabilizzatore Posteriore

1

37

Tappi di Chiusura dello

Stabilizzatore

Posteriore

2

5

Montante di Supporto del

Sedile

1

38

Reggisella

1

6

Montante di Collegamento

del Manubrio

1

39

Boccola

1

7

Montante Anteriore del

Manubrio

1

40

Manicotto dell'Albero in

Plastica

φ30*φ22*L12

6

8

Impugnatura in Schiuma

del Manubrio Anteriore

2

41

PC Pad

1

9

Tappo Rotondo

2

42

Spina a Filo I

2

10

Sensore di Impulsi della

Mano con il Filo

L=550mm

2

43

Vite l

M8*20

6

11

Vite

ST4.2*20

3

44

Rondella a Molla

Φ8

6

12

Computer

HT060-BLE

1

45

Manopola di Controllo

della Tensione

1150mm

1

12a

Filo del Computer A

1

46

Rondella Piatta

Grande

Φ5*Φ15*1.0

1

13

Vite di Fissaggio

M5*10

5

47

Bullone

M5*25

1

14

Bullone a Collo Quadro

M8*40

2

48

Blocco di Supporto del

Sedile

1

15

Rondella Curva Grande

φ8*φ20*2.0

6

49

Vite

M5*8

1

16

Dado

M8

6

50

Bullone

M8*20

2

17

Bullone

M6*12

6

51

Rondella Piatta

Grande

Φ8*Φ25*2.0

2

18

Rondella curva

φ6

4

52

Mandrino

1

19

Rondella

Φ6*Φ12*1.0

8

53

Perno a Molla ad

Anello

Φ8*108

1

20

Filo del Computer II

L=200MM

1

54

Anello di Sicurezza

dell'Albero

Φ17

6

21

Spina a Filo II

1

55

Bullone

M6*12

6

22

Copribottiglia

1

56

Sede del Cuscinetto in

Plastica

2

23

Copribottiglia Sinistro

1

57

Cuscinetto

6003ZZ

2

24

Copribottiglia Destro

1

58

Volano

Φ165

1

25

Vite

ST4.2*15

8

59

Piastra Magnetica Post

1

26

Filo del Computer I

L=950MM

1

60

Rondella

Φ5*Φ12*1.0

1

27

Manopola del Perno a

Molla

1

61

Magnete

20*20*8

8

28

Pedale Sinistro

YH-30X

1

62

Magnete Quadrato

20*10*5

3

29

Pedale Destro

YH-30X

1

63

Piastra Magnetica

3

30

Sedile

1

64

Molla

1

31

Rondella

Ф8*Ф16*1.5

11

65

Dado

M6

3

32

Dado

M8 S13

5

66

Bullone

M6*20

1

33

Bullone

M8*60

4

67

Puleggia a Cinghia

Manovella

1

75

ELENCO PARTI

n.

Descrizione

Spec.

Qtà.

n.

Descrizione

Spec.

Qtà.

68

Cintura

240 PJ4

1

81

Dado

M10*1.0

2

69

Cintura

230 PJ3

1

82

Anello di Sicurezza

dell'Albero

1

70

Vite

M5*10

1

83

Dado

M10*1*3

1

71

Rondella Piatta Grande

Φ20*Φ8*2.0

1

84

Vite

ST4.2*25

6

72

Cuscinetto

φ35*φ15*15

1

85

Coperchio Sinistro

1

73

Albero della Puleggia

Φ17*33

1

86

Coperchio Destro

1

74

Dado

M10

1

87

Manovella Sinistra

1

75

Filo del Sensore

L=250MM

1

88

Manovella Destra

1

76

Vite

M4*10

1

89

Dado

M10*1.25

2

77

Piastra di Trasmissione

1

90

Coperchio della

Manovella

2

78

Cuscinetto

608

2

91

Chiave a Brugola

S5

1

79

Albero Motore

1

92

Rondella

Φ6*Φ12*1.0

6

80

Bullone di Trazione

M6*36

2

93

Chiave Inglese

S10,13,14,15

1

76

EXPLODED DIAGRAM 1

77

EXPLODED DIAGRAM 2

Version 1.3

78

Sunny Health & Fitness P2320 Pink Foldable Magnetic Exercise X-Bike

Product's Documents

User Manual and Assembly Guides

Specifications

Sunny Health & Fitness P2320 Questions and Answers
