AB23011
ITEM # 0758417
MODEL #SFD1-500B
20 IN. HIGH-VELOCITY SHROUD FAN
ATTACH YOUR RECEIPT HERE
Serial Number
Purchase Date
UTILITECH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 866-994-4148, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected].
TABLE OF CONTENTS
Package contents...........................................................................................................................
Safety information...........................................................................................................................
Installation Instructions...................................................................................................................
Care and maintenance....................................................................................................................
Troubleshooting...............................................................................................................................
2-Year limited warranty...................................................................................................................
Replacement parts list....................................................................................................................
3
4
Preparation.....................................................................................................................................
5
5
Operating Instructions.....................................................................................................................
5
5
6
6
6
2

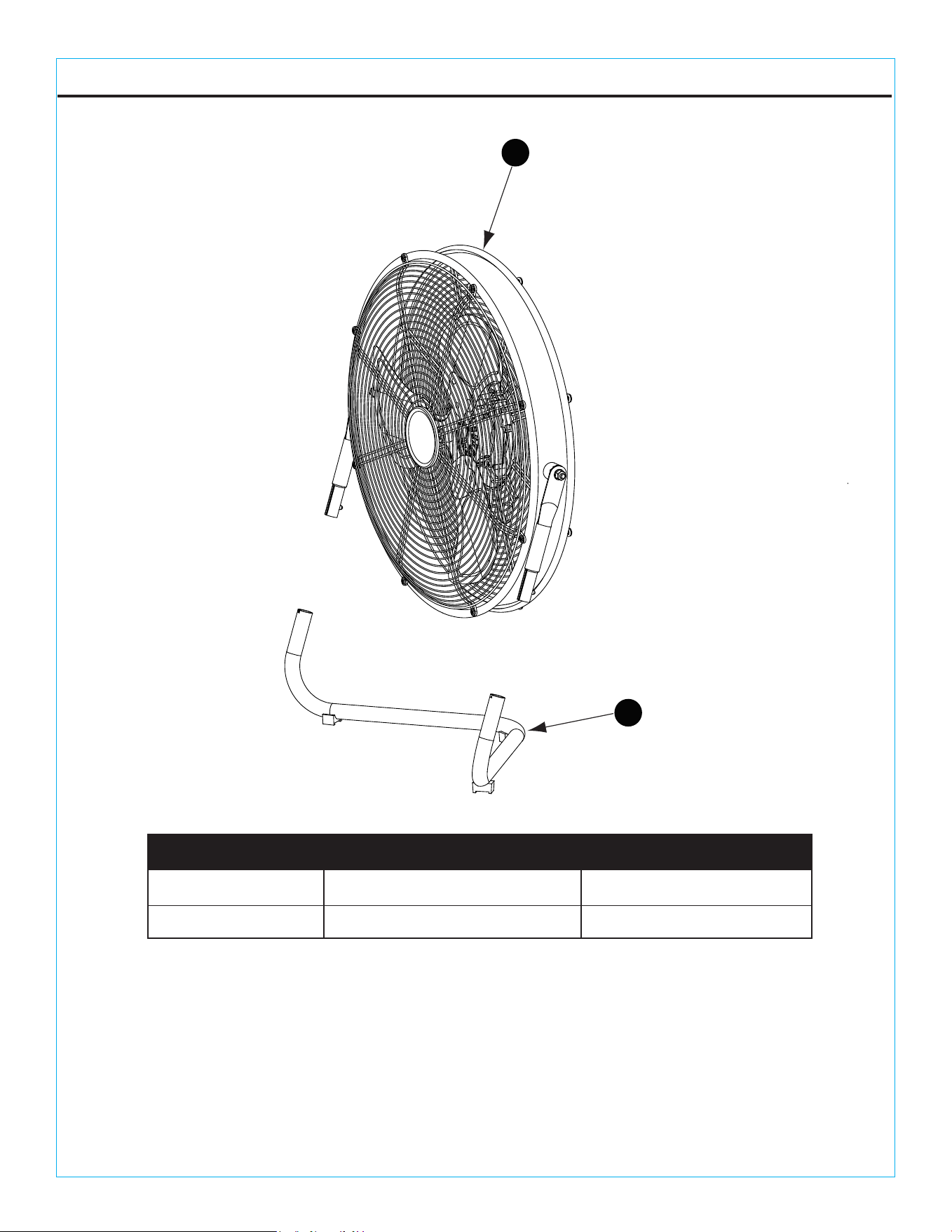

PACKAGE CONTENTS
3
DESCRIPTION QUANTITY
PART
A
1
1
B
Fan Body
Base
A
B
4
1. Please unplug the fan before moving it or performing maintenance. Don't touch the fan when
your hands are wet.
2. Those who are not qualified electricians should not disassemble, repair or rebuild the fan.
3. Please unplug the fan when it is not in use.
4. Please don't unplug the fan by holding the cable cord. Unplug by holding the plug.
5. Please don't use the fan when there is damage to the cable cord or plug.
6. Please don't use the fan with an extension cord.
7. Please don't use the fan close to fires.
8. Please don't insert your hand or other objects into the guard or the movable parts.
9. To reduce the risk of fire or electric shock, do not use this fan with any solid-state speed
control device.
10. If the supply cord is damaged, it has to be replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid hazard.
11. The rules about cord and plug as below:
This product employs overload protection (fuse). A blown fuse indicates an overload or
short-circuit situation. If the fuse blows, unplug the product from the outlet. Replace the
fuse as per the user servicing instructions (follow product marking for proper fuse rating) and
check the product. If the replacement fuse blows, a short-circuit may be present and the
product should be discarded or returned to an authorized service facility for examination
and/or repair.
12. To Reduce The Risk Of Fire, Electric Shock Or Injury To Persons, Do Not Use Replacement
Parts That Have Not Been Recommended By The Manufacturer (e.g. Parts Made At Home
Using A 3D Printer).
User Servicing Instructions
1. Grasp plug and remove from the receptacle or other outlet device. Do not unplug by pulling on
cord.
2. Open fuse cover.
3. Remove fuse carefully.
4. Risk of fire. Replace fuse only with 5 Amp, 125 Volt fuse.
5. Close fuse cover.
CAUTION
1. Please unplug the fan from the socket and clean it with a soft cloth.
2. Do not immerse the fan.
3. Please fit the guard onto fan before starting up the fan.
4. This fan is not intended for use by people (including children) with reduced physical, sensory
or mental capabilities or lack of experience and knowledge unless they have been given
supervision or instruction concerning use of the fan by a person responsible for their safety.
Supervise children to ensure they do not play with the fan.
5. Do not operate any fan with a damaged cord or plug. Discard fan or return to an authorized
service facility for examination and/or repair.
6. Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar
coverings. Do not route cord under furniture or appliances. Arrange cord away from traffic area
and where it will not be tripped over.
PREPARATION
5
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list. If any part is missing or damaged, do not attempt to assemble the product.
::emiT ylbmessA detamitsE
1 minute

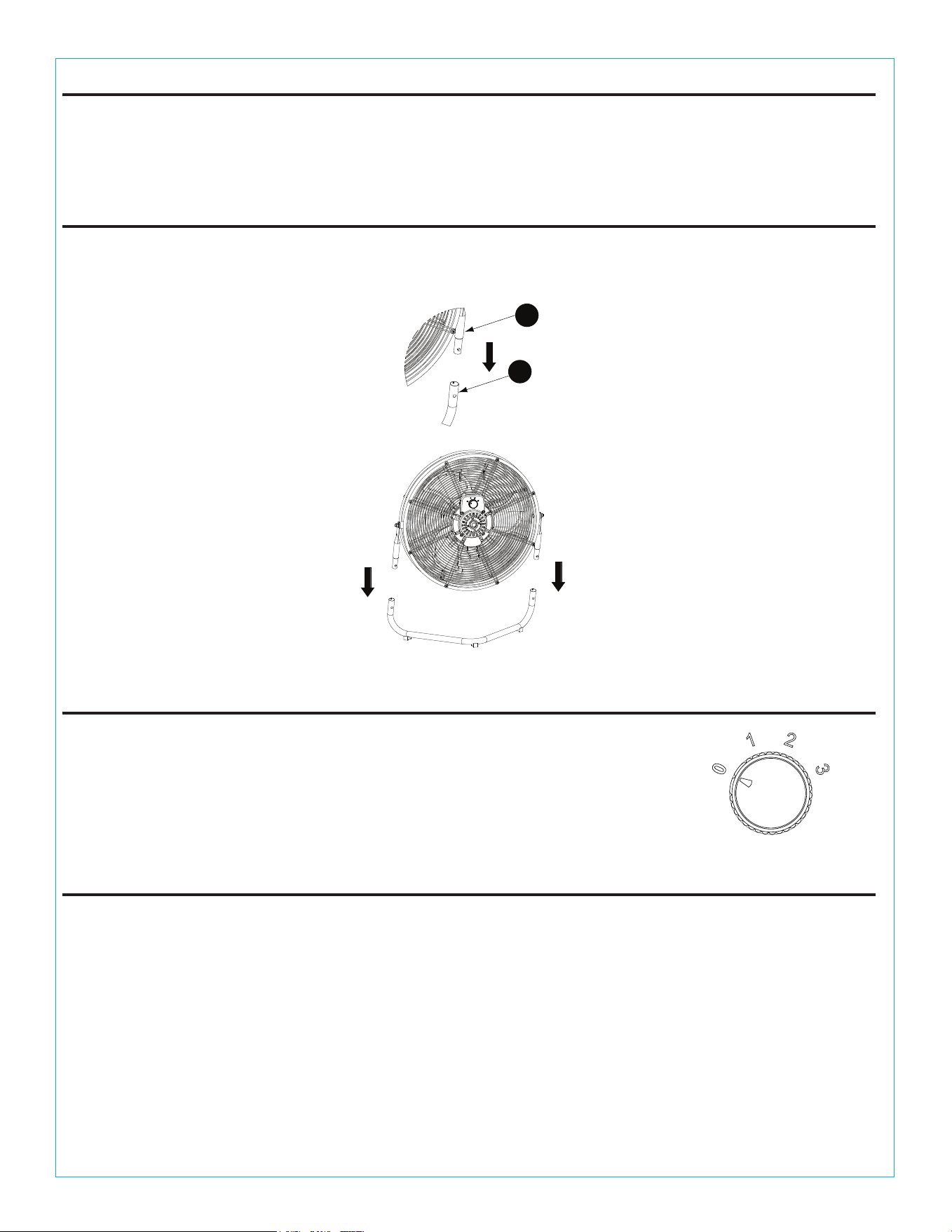

1. Press the button on the fan body (A) on the fan assembly. Insert the fan body (A) into the base
(B) until the button on the fan body (A) pops into the hole on the base (B).
1. Adjust the desired speed by rotating the switch knob
2. Tilt the fan head up or down for desired direction of air flow.
Unplug the appliance before cleaning. Don't use any water for cleaning metal surfaces.
In order to remove the dust from the protective screen, use a vacuum cleaner or remove
the front protective screen by removing the securing screw on the edge of the screen
with a screwdriver. After cleaning, remount the safety screen. After doing this, fasten the
securing screw on the edge of the protective screen.
0 Stop 1 Low 2 Medium 3 High
INSTALLATION INSTRUCTIONS
OPERATING INSTRUCTIONS
CARE AND MAINTENANCE
A
B
TROUBLESHOOTING
6
The fan fails to
operate.
1. Fan may not be plugged in.
1. Make sure the fan is plugged in
and electrical outlet is working
properly.
2. There may some be obstructions
in the fan.
2. Check for any obstruction. If you find
an obstruction, turn the fan “OFF”.
Unplug the fan and carefully remove
the obstruction. Plug the fan in and
turn it on again, referring to the
OPERATING INSTRUCTIONS.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
2-YEAR LIMITED WARRANTY
The manufacturer warrants this product to be free from manufacturing defects in the material and
workmanship under normal use for a period of two years after the date of purchase by the original
purchaser.This warranty does not cover transit damages. This warranty does not apply to damages
from accident, misuse, alteration of any kind to the fan or where the connected voltage is more than
above the nameplate voltage. This warranty does not apply to the finish on any portion of the product.
Servicing performed by unauthorized persons shall render the warranty invalid. The warranty is not
responsible for damages of any kind, including accident and consequential damages. Some states do
not allow the exclusion or limitation of the incidental or consequential damages, so the above exclusion
or limitation may not apply to you. This warranty gives you specific legal rights, and you may also have
other rights which vary from state to state.

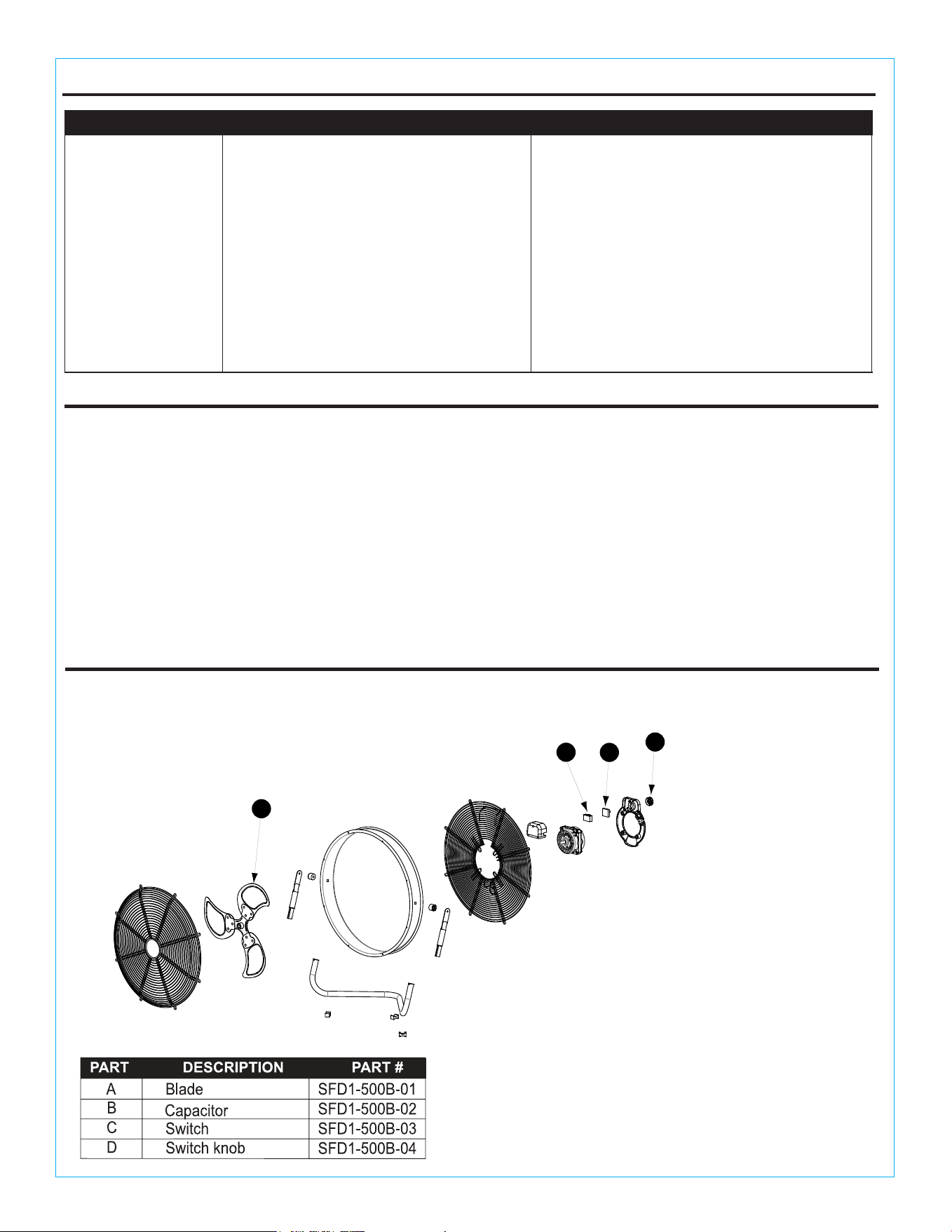

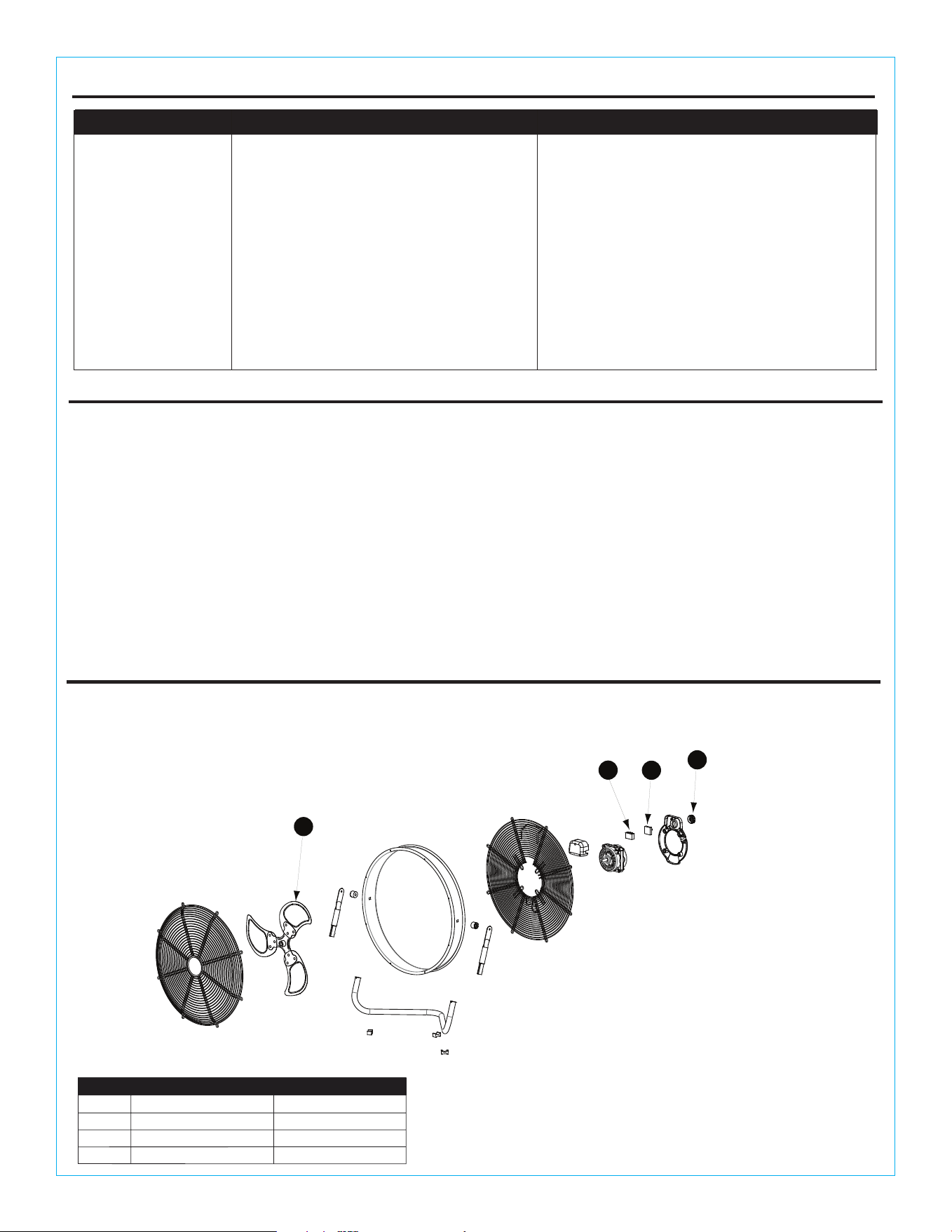

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-994-4148, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
You could also contact us at [email protected].
A
C
D
B
Printed in China
ARTICLE #0758417
MODÈLE #SFD1-500B
Français p. XXFrançais p. 7
JOIGNEZ VOTRE REÇU ICI
Numéro de série
Date d’achat
Des questions, des problèmes, des pièces manquantes ? Avant de retourner chez
votre détaillant, appelez notre service client au 866-994-4148, de 8 h à 20 h, HNE, du
lundi au dimanche. Vous pouvez également nous contacter au [email protected].
TILITECH et le logo sont des marques commerciales ou
des marques déposées de LF, LLC. Tous droits réservés.
7
VENTILATEUR DE CARÉNAGE
À HAUTE VÉLOCITÉ DE 20 POUCES
TABLE DES MATIÈRES
Contenu de l'emballage...................................................................................................................
Informations de sécurité...................................................................................................................
Instructions d'installation..................................................................................................................
Soin et entretien...............................................................................................................................
Dépannage......................................................................................................................................
Garantie limitée de 2 ans ................................................................................................................
Liste des pièces de rechange.....................................................................................................
.....
9
10
Préparation......................................................................................................................................
11
11
Instructions d'utilisation....................................................................................................................
11
11
12
12
12
8
CONTENU DE L'EMBALLAGE
9

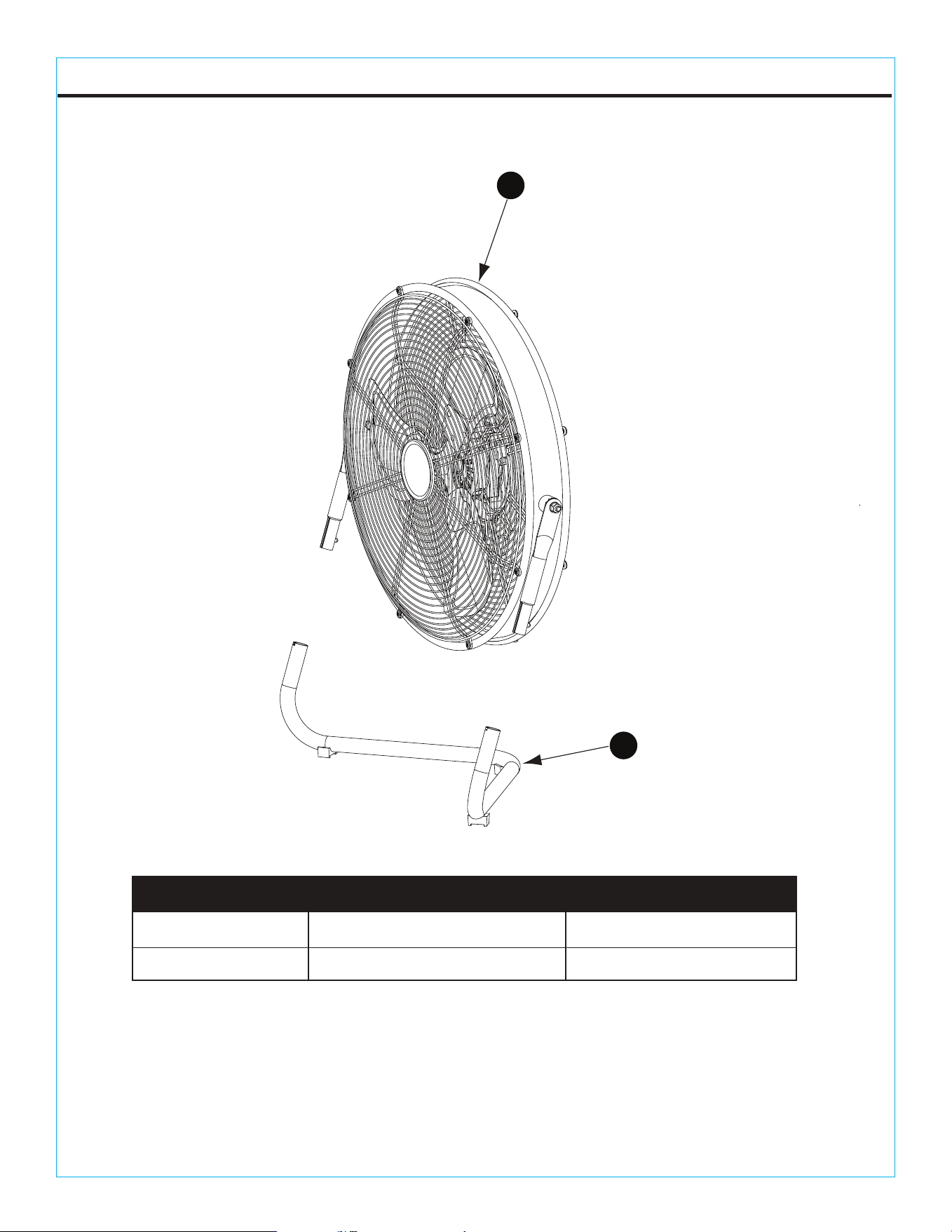

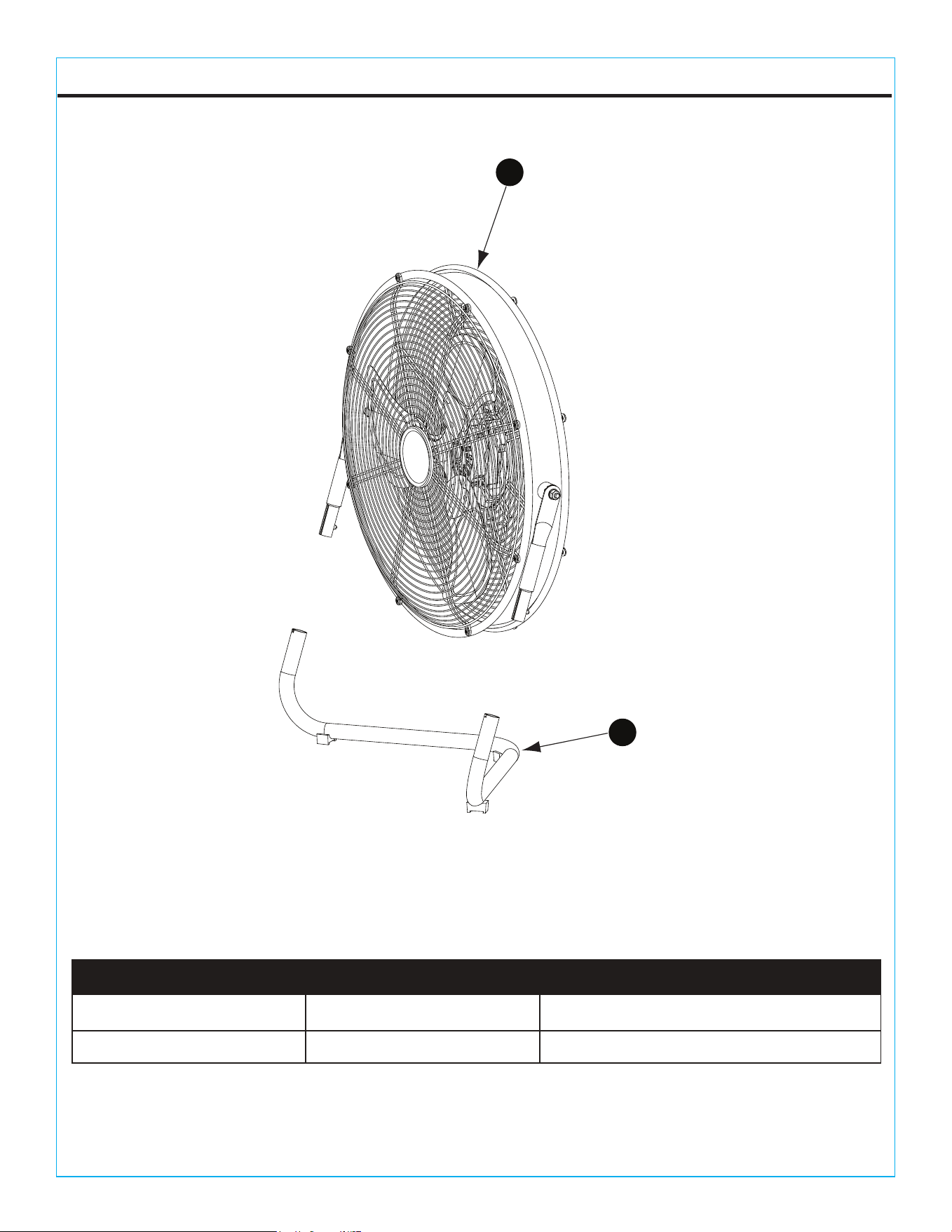

DESCRIPTION QUANTITÉ
PIÈCE
A
1
1
B
Corps du ventilateur
Base
A
B
10
1. Veuillez débrancher le ventilateur avant de le déplacer ou d'effectuer des opérations d’entretien.
Ne touchez pas le ventilateur avec des mains mouillées.
2. Les personnes non qualifiées en électricité ne doivent pas démonter, réparer ou remonter le
ventilateur.
3. Veuillez débrancher le ventilateur lorsqu'il n'est pas en cours d'utilisation.
4. Ne débranchez pas le ventilateur en tirant sur le cordon. Débranchez-le en saisissant la fiche.
5. N'utilisez pas le ventilateur en cas de dommages au cordon ou à la fiche.
6. N'utilisez pas de rallonge électrique avec le ventilateur.
7. N'utilisez pas le ventilateur à proximité de flammes.
8. N'insérez pas vos mains ni d'autres objets dans la grille ou les pièces mobiles.
9. Pour réduire les risques d'incendie ou d’électrocution, n'utilisez pas ce ventilateur avec un
dispositif de contrôle de vitesse à semi-conducteurs.
10. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de
service ou des personnes de qualification similaires pour éviter tout danger.
11. Les règles concernant le cordon et la fiche sont les suivantes :
Un fusible grillé indique une situation de surcharge ou de court-circuit. Si le fusible grille,
débranchez le produit de la prise. Remplacez le fusible conformément aux instructions
d'entretien de l'utilisateur (suivez le marquage du produit pour la bonne cote de fusible) et
vérifiez le produit. Si le fusible de remplacement grille, un court-circuit peut se produire, et le
produit doit être jeté ou renvoyé à un centre de service autorisé pour examen et/ou réparation.
12. Pour réduire les risques d'incendie, d’électrocution ou de blessures, n'utilisez pas de pièces de
rechange qui n'ont pas été recommandées par le fabricant (par exemple, des pièces fabriquées
à domicile à l'aide d'une imprimante 3D).
Instructions pour I'entretien
1. Saisissez la fiche et retirez-la de la prise ou de tout autre dispositif de sortie. Ne la débranchez pas en
tirant sur le cordon.
2. Ouvrez le couvercle du fusible.
3. Retirez le fusible avec précaution.
4. Risque d'incendie. Remplacez le fusible uniquement par un fusible de 5 A et de 125 V.
5. Refermez le couvercle du fusible.
MISES EN GARDE
1. Débranchez le ventilateur de la prise et nettoyez-le avec un chiffon doux.
2. Ne plongez pas le ventilateur dans l'eau.
3. Installez la grille sur le ventilateur avant de le mettre en marche.
4. Ce ventilateur n'est pas destiné à être utilisé par des personnes (y compris des enfants) présentant
des capacités physiques, sensorielles ou mentales réduites, voire même ayant un manque
d'expérience et de connaissances, à moins qu'ils n'aient reçu une supervision ou des instructions sur
l'utilisation du ventilateur par une personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec le ventilateur.
5. N'utilisez pas de ventilateur ayant un cordon ou une fiche endommagés. Mettez le ventilateur au rebut
ou retournez-le à un centre de service autorisé pour examen et/ou réparation.
6. Ne faites pas passer le cordon sous un tapis. Ne recouvrez pas le cordon avec des tapis, des tapis de
couloir ou des revêtements similaires. Ne faites pas passer le cordon sous les meubles ou les
appareils. Placez le cordon loin des zones de passage où il ne risque pas d'être piétiné.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Veuillez lire et comprendre l'intégralité de ce manuel avant d'essayer d'assembler, d'utiliser ou
d'installer le produit.
INFORMATIONS DE SÉCURITÉ
AVERTISSEMENTS
PRÉPARATION
11
Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez les pièces avec la liste du contenu de l'emballage. Si une pièce manque ou est
endommagée, ne tentez pas d'assembler le produit.
Temps d'assemblage estimé : 1 minute.

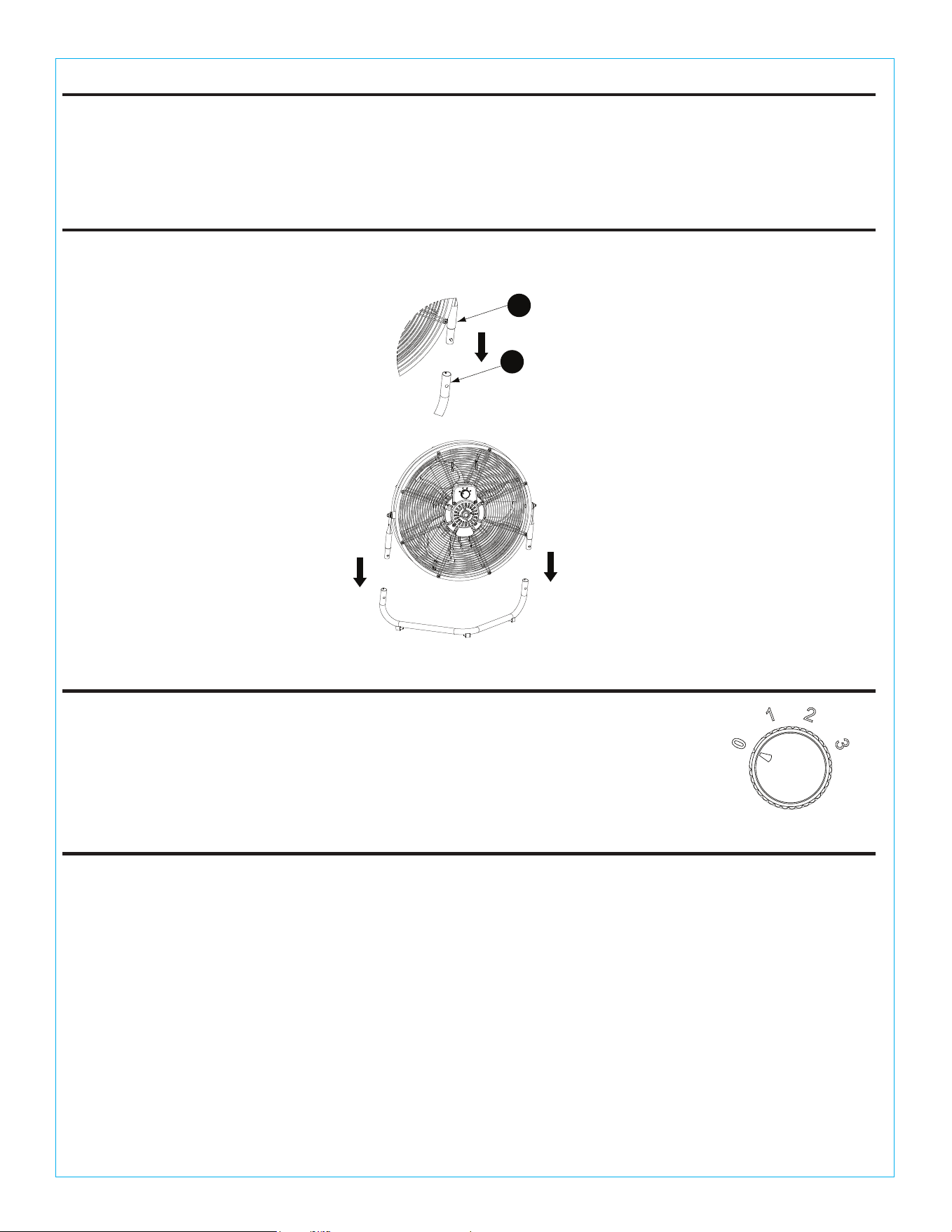

INSTRUCTIONS D'INSTALLATION
1. Appuyez sur le bouton du support (A) du ventilateur. Insérez le support (A) dans la base (B)
jusqu'à ce que le bouton du support (A) s'insère dans le trou de la base (B).
A
B
INSTRUCTIONS D'UTILISATION
1. Ajustez la vitesse souhaitée en tournant le bouton de réglage.
0 Arrêt 1 Faible 2 Moyen 3 Élevé
2. Inclinez la tête du ventilateur vers le haut ou vers le bas pour obtenir la
direction souhaitée du flux d'air.
SOIN ET ENTRETIEN
Débranchez l'appareil avant de le nettoyer. N'utilisez pas d'eau pour nettoyer les surfaces
métalliques.
Pour éliminer la poussière de la grille de protection, utilisez un aspirateur ou retirez la grille de
protection avant en dévissant la vis de fixation sur le bord de la grille à l'aide d'un tournevis.
Après le nettoyage, remettez en place la grille de sécurité. Ensuite, fixez la vis de fixation sur le
bord de la grille de protection.
12
DÉPANNAGE
Le ventilateur
ne fonctionne
pas.
1. Le ventilateur n’est peut-être pas
branché.
1. Assurez-vous que le ventilateur est
branché et que la prise électrique
fonctionne correctement.
2. Il peut y avoir des obstructions
dans le ventilateur.
2. Vérifiez s'il y a des obstructions. Si
vous en trouvez, éteignez le
ventilateur (sur ArrÊt). Débranchez le
ventilateur et retirez soigneusement
l'obstruction. Rebranchez le
ventilateur et allumez-le à nouveau,
en suivant les
INSTRUCTIONS D'UTILISATION.
PROBLÈMES CAUSES POSSIBLES ACTIONS CORRECTIVES
GARANTIE LIMITÉE DE 2 ANS
Le fabricant garantit ce produit contre tout défaut de fabrication de matériaux et de fabrication dans des
conditions normales d'utilisation pendant une période de deux ans après la date d'achat par l'acheteur
d'origine. Cette garantie ne couvre pas les dommages dus au transport. Cette garantie ne s'applique pas
aux dommages résultant d'un accident, d'une mauvaise utilisation, d'une modification de quelque nature
que ce soit du ventilateur ou lorsque la tension connectée est supérieure à la tension indiquée sur la
plaque signalétique. Cette garantie ne s'applique pas à la finition d'aucune partie du produit.
L'entretien effectué par des personnes non autorisées annulera la garantie. La garantie n'est pas
responsable des dommages de toute nature, y compris les accidents et les dommages consécutifs.
Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, de
sorte que l'exclusion ou la limitation ci-dessus peut ne pas s'appliquer à vous. Cette garantie vous confère
des droits légaux spécifiques, et vous pouvez également bénéficier d'autres droits qui varient d'un État à
l'autre.
LISTE DES PIÈCES DE RECHANGE
Pour les pièces de rechange, contactez notre service client au 866-994-4148, de 8 h à 20 h, HNE, du lundi
au dimanche. Vous pouvez également nous contacter à l'adresse [email protected].
A
C
D
B
Imprimé en Chine
PIÈCE
A
Pale
Condensateur
SFD1-500B-01
SFD1-500B-02
SFD1-500B-03
SFD1-500B-04
Bouton interrupteur
Bouton de réglage
B
C
D
DESCRIPTION
NUMÉRO DE PIÈCE
ARTÍCULO #0758417
MODELO #SFD1-500B
VENTILADOR DE ALTA VELOCIDAD
CON CUBIERTA DE 20 PULGADAS
Español p. XX
Español p. 13
ADJUNTE SU RECIBO AQUÍ
Número de serie
Fecha de compra
¿Preguntas, problemas o piezas faltantes? Antes de volver a la tienda, llame a
nuestro Departamento de Servicio al Cliente al 866-994-4148, de lunes a domingo
desde las 8 de la mañana a las 20 de tarde, hora estándar del este. También puede
ponerse en contacto con nosotros a través de [email protected].
UTILITECH y el diseño del logotipo son marcas
comerciales o marcas registradas de LF. LLC.
Todos los derechos reservados.
13
ÍNDICE
Contenido del paquete....................................................................................................................
Información de seguridad................................................................................................................
Instrucciones de instalación............................................................................................................
Cuidado y mantenimiento................................................................................................................
Solución de problemas....................................................................................................................
Garantía limitada de 2 años............................................................................................................
Lista de piezas de repuesto............................................................................................................
15
16
Preparación.....................................................................................................................................
17
17
Instrucciones de funcionamiento.....................................................................................................
17
17
18
18
18
14
CONTENIDO DEL PAQUETE
15
DESCRIPCIÓN CANTIDAD
PIEZA
A
1
1
B
Cuerpo del ventilador
Base
A
B
1. Desenchufe el ventilador del tomacorriente y límpielo con un paño suave.
2. No sumerja el ventilador.
3. Fije el protector al ventilador antes de encenderlo.
4. Las personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o
sin experiencia ni conocimientos no deben utilizar este ventilador, a menos que una persona
responsable de su seguridad les brinde supervisión o capacitación con respecto a su uso.
Supervise a los niños para asegurarse de que no jueguen con el ventilador.
5. No opere ningún ventilador con un enchufe o cable dañados. Deseche el ventilador o llévelo
a un establecimiento de servicio autorizado para una revisión o reparación.
6. No pase el cable por debajo de una alfombra. No cubra el cable con alfombras, tapetes o
cubiertas similares. No haga pasar el cable por debajo de muebles o electrodomésticos.
Coloque el cable lejos de la zona de circulación, donde nadie se pueda tropezar y caer.
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda por completo este manual antes de intentar ensamblar, usar o instalar el
producto.
10. Si el cable de alimentación está dañado, el fabricante, su empresa de servicio o una persona
de calificación similar deben reemplazarlo para evitar peligros.
11. Presentamos a continuación información sobre el cable y el enchufe:
Este producto posee protección contra sobrecargas (fusible). Un fusible fundido indica que
se ha producido una sobrecarga o un cortocircuito. Si el fusible se funde, desenchufe
el producto del tomacorriente. Reemplace el fusible según las instrucciones de mantenimiento
para e| usuario (consulte las etiquetas del producto para instalar el tipo de fusible adecuado)
y verifique si el producto funciona. Si el fusible de repuesto se funde, es posible que exista
un cortocircuito y que el producto se deba desechar o devolver a un local autorizado para
su revisión o reparación.
12. Para reducir el riesgo de incendio, descargas eléctricas o lesiones a las personas, no utilice
piezas de repuesto que no hayan sido recomendadas por el fabricante (por ejemplo, piezas
fabricadas en casa con una impresora 3D de tapas pequeñas).
1. Tome el enchufe y retírelo del receptáculo o de cualquier otro tomacorriente. No jale del cable
para desenchufarlo.
2. Abra la cubierta del fusible.
3. Retire el fusible cuidadosamente.
4. Riesgo de incendio. Reemplace el fusible solo por uno de 5 amperios y 125 voltios.
5. Cierre la cubierta del fusible.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Instrucciones de mantenimiento para el usuario
PRECAUCIÓN
1. Desenchufe el ventilador antes de moverlo o realizarle mantenimiento. No toque el ventilador
con las manos húmedas.
2. Solo los electricistas calificados pueden desensamblar, reparar o reconstruir el ventilador.
3. Desenchufe el ventilador cuando no esté en uso.
4. No jale del cable para desenchufar el ventilador. Sujete el enchufe para desenchufarlo.
5. No utilice el ventilador si el cable o el enchufe presentan daños.
6. No utilice e| ventilador con una extensión eléctrica.
7. No utilice el ventilador cerca del fuego.
8. No introduzca la mano u otros objetos en el protector o las piezas móviles.
9. Para reducir el riesgo de incendios o descargas eléctricas, no use este ventilador con
dispositivos de control de velocidad de estado sólido.
16
PREPARACIÓN
17
Antes de comenzar a ensamblar el producto. asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas.
Tiempo estimado de ensamblaje: 1 minuto

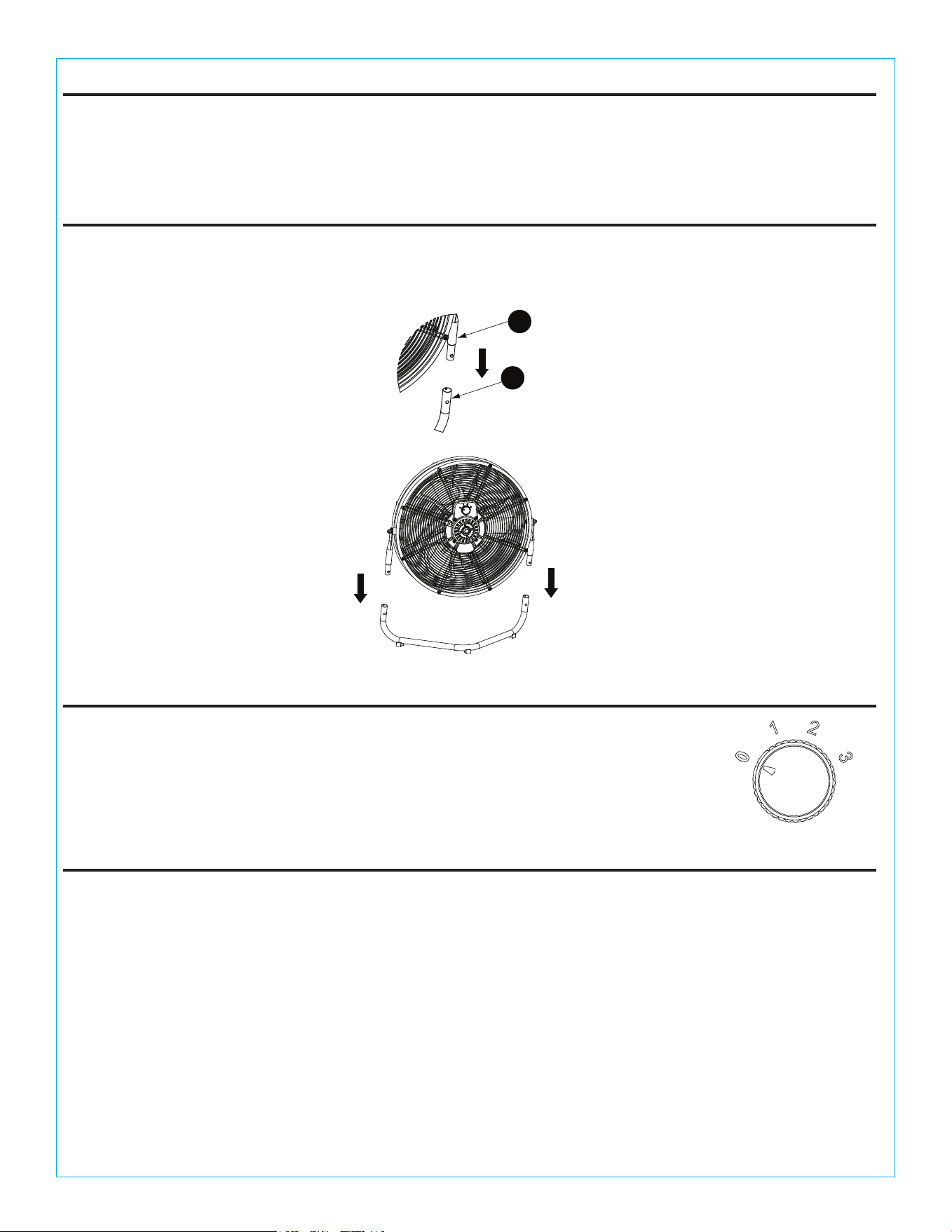

INSTRUCCIONES DE INSTALACIÓN
1. Presione el botón en la abrazadera (A) del ensamble del ventilador. Coloque la abrazadera (A) en
la base (B) hasta que el botón en la abrazadera (A) salte al orificio en la base (B).
A
B
INSTRUCCIONES DE FUNCIONAMIENTO
1. Ajuste a la velocidad deseada rotando la perilla del interruptor.
0 Detener 1 Bajo 2 Medio 3 Alto
2. Incline la cabeza del ventilador hacia arriba o abajo según donde desee
el flujo de aire.
CUIDADO Y MANTENIMIENTO
Desenchufe el electrodoméstico antes de limpiarlo. No use agua para limpiar las superficies
metálicas.
Para retirar el polvo de la malla de protección. use una aspiradora o retire la malla de protección
frontal retirando el tornillo de seguridad del borde de la malla con un destornillador.
Después de limpiar. vuelva a montar la malla de seguridad. Después de hacerlo. fije el tornillo de
seguridad en el borde de la malla protectora.
18
SOLUCIÓN DE PROBLEMAS
El ventilador no
funciona.
1. Es posible que el ventilador no
esté enchufado.
1. Asegúrese de que el ventilador esté
enchufado y/o que la salida eléctrica
esté funcionando correctamente.
2. Hay obstrucciones en el
ventilador.
2. Verifique que no haya obstrucciones.
Si las hay. APAGUE el ventilador.
Desenchufe el ventilador y retire
cuidadosamente la obstrucción.
Para volver a enchufar y encender el
ventilador consulte las
INSTRUCCIONES DE
FUNCIONAMIENTO.
PROBLEMA CAUSA POSIBLE ACCION CÓRRECTIVA
GARANTÍA LIMITADA DE 2 AÑOS
El fabricante garantiza que este producto no presentará defectos en el material ni en la mano de obra en
condiciones de uso normal durante un periodo de dos años después de la fecha de compra por el
comprador original. Esta garantía no cubre los daños durante el transporte. Esta garantía no se aplica a
los daños por accidentes, mal uso, alteración de cualquier tipo del ventilador, ni en el caso de que el
voltaje de conexión exceda el voltaje de la placa de datos. Esta garantía no se aplica al acabado de
ninguna parte del producto. El mantenimiento realizado por personas no autorizadas invalidará la
garantía. La garantía no incluye daños de ningún tipo, incluidos los daños accidentales o resultantes.
Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes de
modo que es posible que las exclusiones o limitaciones anteriores no se apliquen en su caso. Esta
garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían
según el estado.

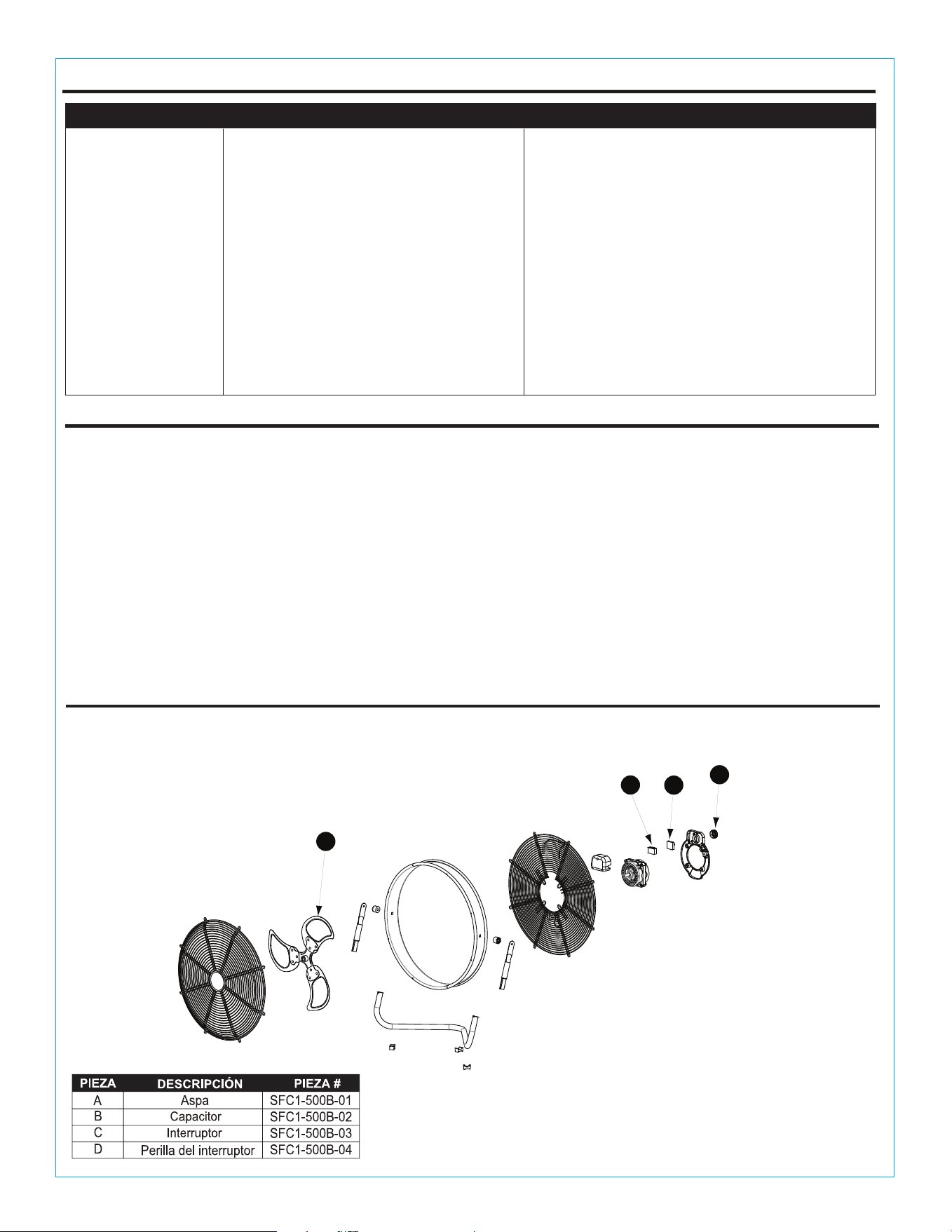

LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-994-4148,
de lunes a domingo desde las 8 de la mañana a las 20 de tarde, hora estándar del este. También puede
ponerse en contacto con nosotros en [email protected].
Impreso en China
A
C
D
B
