Part No. 7108823 Rev. 0 MAR 2017
PREMIUM PRESSURE WASHER
INSTRUCTION
MANUAL
MANUEL
D’UTILISATION
MANUAL DE
INSTRUCCIONES
MODEL
MODÈLE
MODELO
SXPW2823
SXPW3124
If your pressure washer is not working properly or if there are parts missing or broken,
please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service
Department at 1-877-362-4271
Si votre rondelle de pression ne travaille pas convenablement ou s'il y a des parties
manquant ou cassé, s'il vous plaît le PAS LE RETOURNE AU LIEU D'ACHAT. Contacter
notre département de service clients à
1-877-362-4271
Si su lavadora a presión no trabaja correctamente ó encuentra partes
rotas ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE L SXPW3124 A
COMPRO. Contáctese con nuestro Departamento de Servicio al Cliente llamando al
1-877-362-4271
IMPORTANT: Please make certain that the person who is to use this equipment carefully reads
and understands these instructions before operating.
IMPORTANT: Assurez-vous que toute personne qui utilisera cet équipement lise atten-
tivement ces instructions avant de l’utiliser.
IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este equipo lea
con cuidado y comprenda estas instrucciones antes de operar.
VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO
DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.
ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
SAVE THIS MANUAL FOR FUTURE REFERENCE
LISEZ ET CONSERVEZ CES INSTRUCTIONS
CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p1.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p1.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

2- ENG
SAFETY GUIDELINES - DEFINITIONS
This manual contains information that is important for you to know and understand.
This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT
PROBLEMS. To help you recognize this information, we use the symbols below. Please
read the manual and pay attention to thesesymbols.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will
result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided,
could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may
result in minor or moderateinjury.
NOTICE: Indicates a practice not related to personal injury which, if not
avoided, may result in propertydamage.
IMPORTANT SAFETY INSTRUCTIONS
DANGER: Carbon Monoxide. Using an engine indoors can kill you
in minutes. Engine exhaust contains high levels of carbon monoxide
(CO), a poisonous gas you cannot see or smell. You may be breathing
CO even if you do not smell engine exhaust.
• NEVER use an engine inside homes, garages, crawlspaces or other partly enclosed
areas. Deadly levels of carbon monoxide can build up in these areas. Using a fan or
opening windows and doors does NOT supply enough freshair.
• ONLY use outdoors and far away from open windows, doors and vents. These
openings can pull in engineexhaust.
• Even when the engine is used correctly, CO may leak into your home. ALWAYS use
a battery-powered or battery backup CO alarm in your house. Read and follow
all directions for CO alarm before using. If you feel sick, dizzy or weak
at anytime, move to fresh air immediately. See a doctor. You could have carbon
monoxidepoisoning.
WARNING: Do not operate this unit until you read this instruction manual and
the engine instruction manual for safety, operation and maintenance instructions. If
you have any questions regarding the product, please contact our
customer service department at 1-877-362-4271.
DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do
not direct discharge stream at persons or live animals. This product is
to be used only by trainedoperators.
WARNING: This product and its exhaust contain chemicals known to the State of
California to cause cancer, birth defects or other reproductive harm. In addition, some
cleaning products and dust contain chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm. Wash hands afterhandling.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p2.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p2.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

3 - ENG
WARNING: This product may not be equipped with a spark-arresting muffler. If
the product is not equipped and will be used around flam ma ble ma teri als or on land
covered with materials such as agricultural crops, forest, brush, grass or other similar
items, then an ap proved spark arrester must be installed and is legally required in the
state of California. It is a violation of California statutes section 130050 and/or sec tions
4442 and 4443 of the California Public Re sourc es Code, unless the engine is equipped
with a spark arrester, as defined in section 4442, and maintained in ef fec tive work ing
order. Spark arresters are also required on some U.S. For est Service land and may also
be legally required under other statutes andor di nanc es.
SAVE THESE INSTRUCTIONS
DANGER: RISK OF EXPLOSION OR FIRE
WHAT CAN HAPPEN HOW TO PREVENT IT
• Spilled gas o line and it’s vapors can
be come ignited from cigarette sparks,
electrical arcing, exhaust gas es and hot
engine components such as themuffler.
• Shut off en gine and allow it to cool before
adding fuel to thetank.
• Use care in fill ing tank to avoid spill ing fuel.
Move pressure wash er away from fueling
area before start ingen gine.
• Heat will ex pand fuel in the tank which
could result in spillage and pos si ble
fireexplosion.
• Keep maximum fuel level 1/2" (12.7mm)
be low bottom of filler neck to allow
forexpansion.
• Operating the pressure washer in an
ex plo sive en viron ment could re sult in
afire.
• Operate and fuel equipment in well-ventilat-
ed areas free from ob structions. Equip
areas with fire extinguisher suit able for gas-
o linefires.
• Materials placed against or near the
pressure washer can in ter fere with
its proper ventilation fea tures caus ing
overheating and possible ig ni tion of
thematerials.
• Never op er ate pressure wash er in an area
containing dry brush orweeds.
• Muffler exhaust heat can damage
paint ed sur fac es, melt any material
sen si tive to heat (such as siding, plastic,
rub ber, vinyl or the pressure hose,
itself), and dam age liveplants.
• Always keep pressure washer a minimum
of 4' (1.2m) away from surfac es (such as
houses, au to mo biles or live plants) that could
be damaged from muffler exhaustheat.
• Improperly stored fuel could lead to
acciden tal ignition. Fuel im prop er ly
secured could get into the hands of
children or oth er un qual i fiedpersons.
• Store fuel in an OSHA approved contain er,
in a se cure location away from workarea.
• Use of acids, toxic or cor ro sive
chemicals, poisons, in sec ti cides, or
any kind of flam ma ble solvent with this
product could re sult in se ri ous injury
ordeath.
• Do not spray flammableliquids.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p3.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p3.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

4- ENG
DANGER: RISK TO BREATHING (ASPHYXIATION)
WHAT CAN HAPPEN HOW TO PREVENT IT
• Breathing ex haust fumes will cause
se ri ous injury or death! En gine exhaust
contains carbon mon ox ide, an odorless
and deadlygas.
• Operate pressure washer in a well-
ventilated area. Avoid en closed areas such
as ga rages, base ments,etc.
• Never op er ate unit in or near a lo ca tion
occupied by humans oranimals.
• Some clean ing fluids con tain substanc-
es which could cause injury to skin,
eyes orlungs.
• Use only clean ing fluids spe cif i cally rec om-
mend ed for high pressure washers. Fol low
manufacturers recommendations. Do not
use chlorine bleach or any other corrosive
compound.
DANGER: RISK OF FLUID INJECTION AND LACERATION
WHAT CAN HAPPEN HOW TO PREVENT IT
• Your pressure washer operates at fluid
pressures and velocities high enough
to penetrate human and animal flesh
which could result in amputation or
other serious injury. Leaks caused by
loose fittings or worn or damaged
hoses can result in injection injuries.
DO NOT TREAT FLUID INJECTION
AS A SIMPLE CUT! See a physician
immediately!
• Inspect the high pressure hose regularly.
Replace the hose immediately if it is
damaged, worn, has melted from contacting
the engine, or shows any signs of cracks,
bubbles, pinholes, or other leakage. Never
grasp a high pressure hose that is leaking
ordamaged.
• Never touch, grasp or attempt to cover a
pinhole or similar water leak on the high
pressure hose. The stream of water IS under
high pressure and WILL penetrateskin.
• Never place hands in front ofnoz zle.
• Direct spray away from self andothers.
• Make sure hose and fit tings are tightened
and in good condition. Never hold onto the
hose or fittings duringop er a tion.
• Do not allow hose to contactmuf fler.
• Never attach or remove wand or hose
fittings while sys tem ispres sur ized.
• When using replacement lances or guns
with this pressure washer, DO NOT use a
lance and/or lance/gun combination that
is shorter in length than what was provided
with this pressure washer as measured
from the nozzle end of the lance to the
guntrigger.
• Injuries can result if system pressure
is not reduced before attempting
maintenance ordisassembly.
• To relieve sys tem pres sure, shut off engine,
turn off water sup ply and pull gun trigger
until water stopsflowing.
• Use only accessories rated equal to or higher
than the rating of the pressurewasher.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p4.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p4.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

5 - ENG
DANGER: RISK OF INJURY FROM SPRAY
WHAT CAN HAPPEN HOW TO PREVENT IT
• High-velocity fluid spray can cause
objects to break, projecting particles at
highspeed.
• Always wear ANSI-approved Z87.1 safety
glasses. Wear protective clothing to protect
against accidentalspraying.
• Never point wand at or spray people
oranimals.
• Light or unsecured objects can become
hazardousprojectiles.

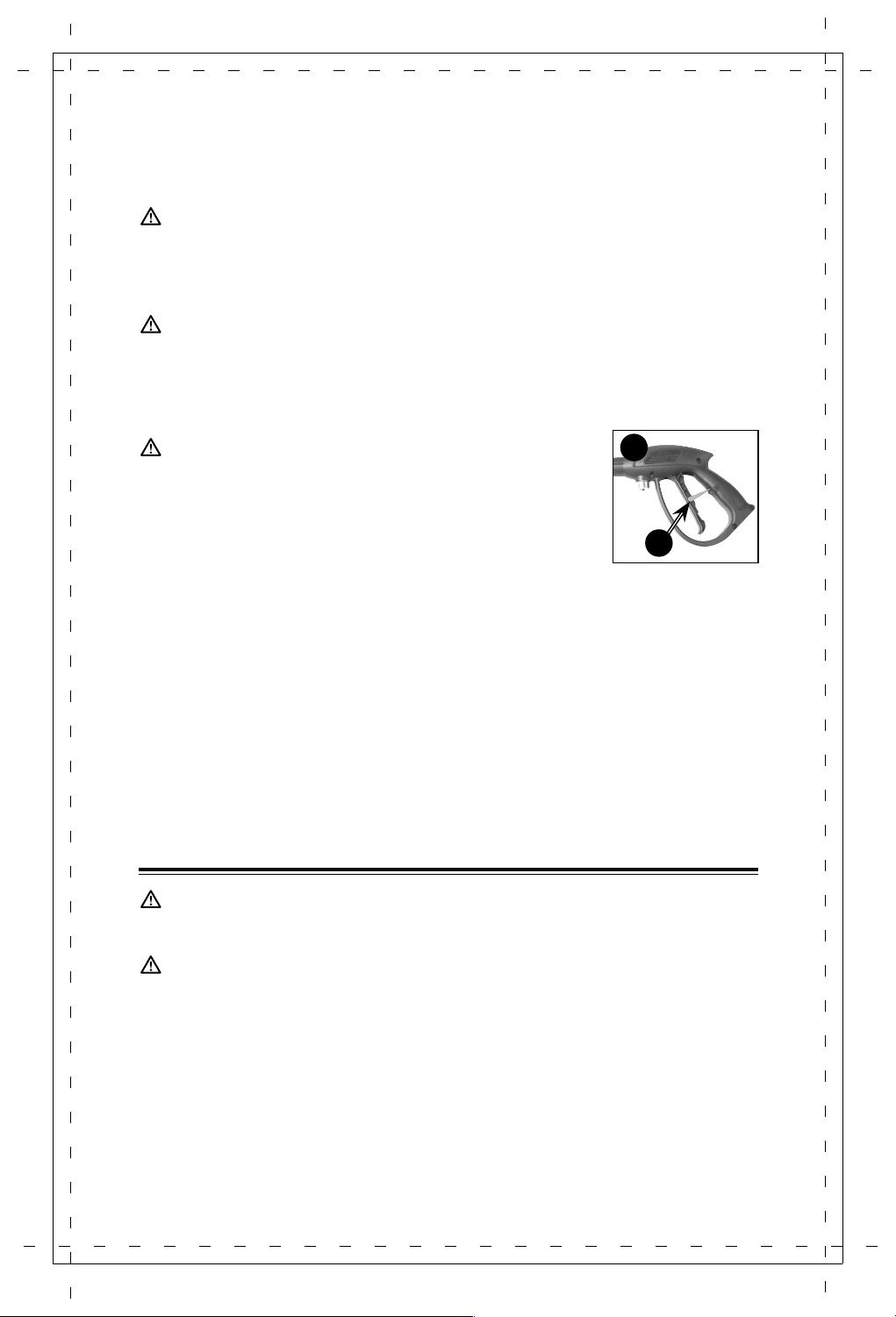

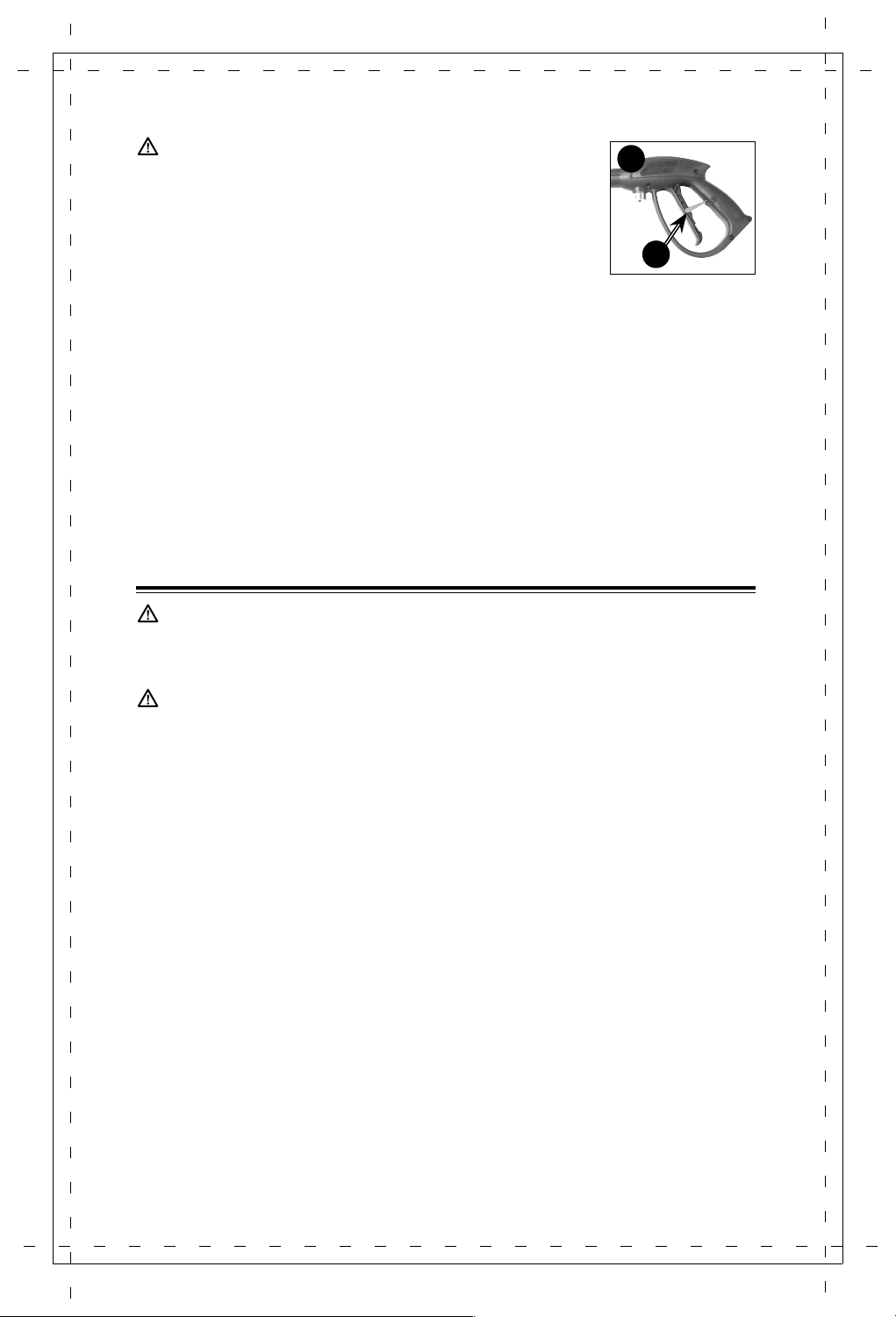

• Always secure trigger lock when wand is not
in service to prevent accidentaloperation.
• Never permanently secure trigger in pull-
back (open)position.
DANGER: RISK OF UNSAFE OPERATION
WHAT CAN HAPPEN HOW TO PREVENT IT
• Unsafe op er a tion of your pressure
wash er could lead to se ri ous in ju ry or
death to you orothers.
• Do not use chlorine bleach or any other
corrosivecompound.
• Be come fa mil iar with the op er a tion and
con trols of the pressurewasher.
• Keep operating area clear of all persons,
pets andobstacles.
• Do not operate the product when fatigued
or under the influence of alcohol or drugs.
Stay alert at alltimes.
• Never compromise the safety fea tures of
thisprod uct.
• Do not op er ate machine with missing,
broken or un au tho rizedparts.
• Never leave wand unattended while unit
isrunning.
• If proper starting procedure is not
followed, engine can kickback causing
serious hand and arminjury.
• If engine does not start after two pulls,
squeeze trigger of gun to relieve pump
pressure. Pull starter cord slowly until
resistance is felt. Then pull cord rapidly
to avoid kickback and prevent hand or
arminjury.
• The spray gun/wand is a powerful
clean ing tool that could look like a toy to
achild.
• Keep chil dren away from the pressure
washer at alltimes.
• Reactive force of spray will cause gun/
wand to kickback, and could cause the
op er a tor to slip or fall or misdirect the
spray. Im prop er control of gun/wand
can re sult in in ju ries to self and others.
• Do not over reach or stand on an unstable
support.
• Do not use pressure washer while standing
on a ladder.
• Grip gun/wand firmly with both hands.
Expect the gun to kickback whentriggered.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p5.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p5.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

6- ENG
DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN
TRANSPORTING OR STORING
WHAT CAN HAPPEN HOW TO PREVENT IT
• Fuel or oil can leak or spill and
could result in fire or breathing hazard.
Se rious in ju ry or death can re sult. Fuel
or oil leaks will dam age carpet, paint
or oth er surfaces in ve hi cles ortrailers.
• Oil could fill the cylinder and damage
the engine if the unit is not stored or
transported in an upright position.
• If pressure washer is equipped with a fuel
shut-off valve, turn the valve to the OFF
position before transporting to avoid fuel
leaks. If pres sure wash er is not equipped
with a fuel shut-off valve, drain the fuel from
tank before trans port ing. Only trans port fuel
in an OSHA-approved container.
Al ways place pressure washer on a
protective mat when transporting to protect
against dam age to vehicle fromleaks.
Always transport and store unit in an
upright position. Re move pres sure washer
from vehicle immediately upon arrival at
yourdestination.
DANGER: RISK OF ELEC TRI CAL SHOCK
WHAT CAN HAPPEN HOW TO PREVENT IT
• Spray di rect ed at elec tri cal outlets or
switch es, or ob jects con nect ed to an
elec tri cal circuit, could re sult in a fatal
electricalshock.
• Unplug any elec tri cal ly op er at ed product
before attempting to clean it. Direct spray
away from electric out lets andswitches.
DANGER: RISK OF CHEMICAL BURN
WHAT CAN HAPPEN HOW TO PREVENT IT
• Use of acids, toxic or corrosive
chemicals, poisons, in sec ti cides, or any
kind of flam ma ble solvent with this
product could re sult in se ri ous injury
ordeath.
• Do not spray ac ids, gasoline, ker o sene,
or any other flammable materials with this
product. Use only household de ter gents,
cleaners and degreasers recommended for
use with pres surewashers.
• Wear pro tec tive clothing to protect eyes
and skin from con tact with sprayedmaterials.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p6.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p6.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

7 - ENG
WARNING: RISK OF BURSTING
WHAT CAN HAPPEN HOW TO PREVENT IT
• Over inflation of tires could result in
serious injury and property damage.
• Use a tire pressure gauge to check the tires
pressure before each use and while inflating
tires; see the tire sidewall for the correct tire
pressure.
NOTE:
Air tanks, compressors and similar
equipment used to inflate tires can fill small
tires similar to these very rapidly. Adjust
pressure regulator on air supply to no more
than the rating of the tire pressure. Add air
in small increments and frequently use the tire
gauge to prevent overinflation.
• High-velocity fluid spray directed at
pneumatic tire sidewalls (such as found
on automobiles, trailers and the like)
could damage the sidewall resulting in
serious injury.
• On pressure washers rated above
1600psi (11032kPa) use the widest fan
spray (40º nozzle) and keep the spray a
minimum of 8" (20 cm) from the pneumatic
tire sidewall. Do not aim spray directly at
the joint between the tire and rim.
WARNING: RISK OF HOT SURFACES
WHAT CAN HAPPEN HOW TO PREVENT IT
• Con tact with hot sur fac es, such as
engine exhaust com po nents, could
result in se ri ousburn.
• During op er a tion, touch only the control
surfaces of the pres sure washer. Keep
children away from the pres sure washer
at all times. They may not be able to
recognize the haz ards of thisproduct.
WARNING: RISK OF INJURY FROM LIFTING
WHAT CAN HAPPEN HOW TO PREVENT IT
• Serious injury can result from attempting
to lift too heavy anobject.
• The pressure washer is too heavy to be
lifted by one person. Obtain assistance
from others beforelifting.
SAVE THESE INSTRUCTIONS
FOR FUTURE USE
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p7.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p7.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

8- ENG

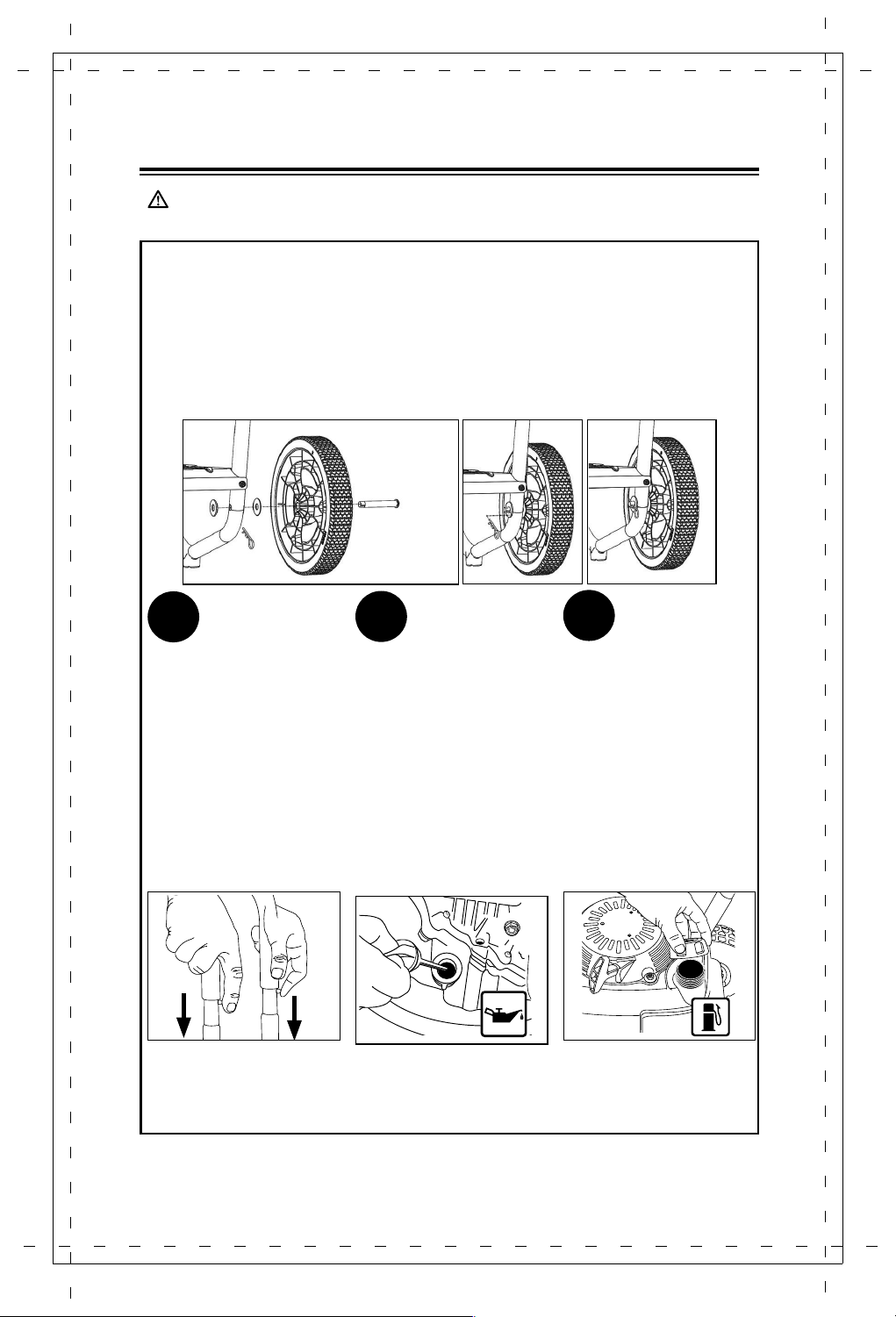

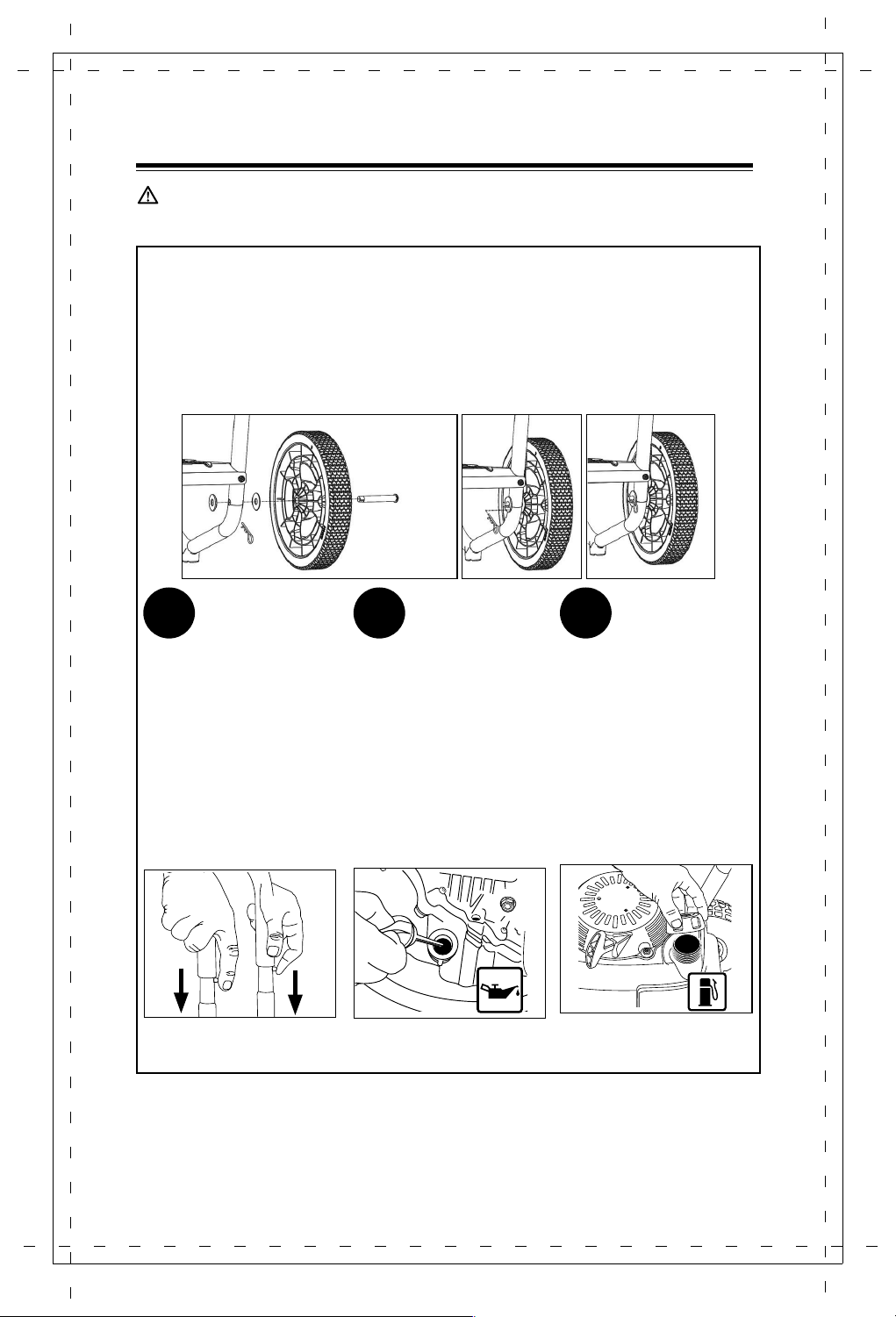

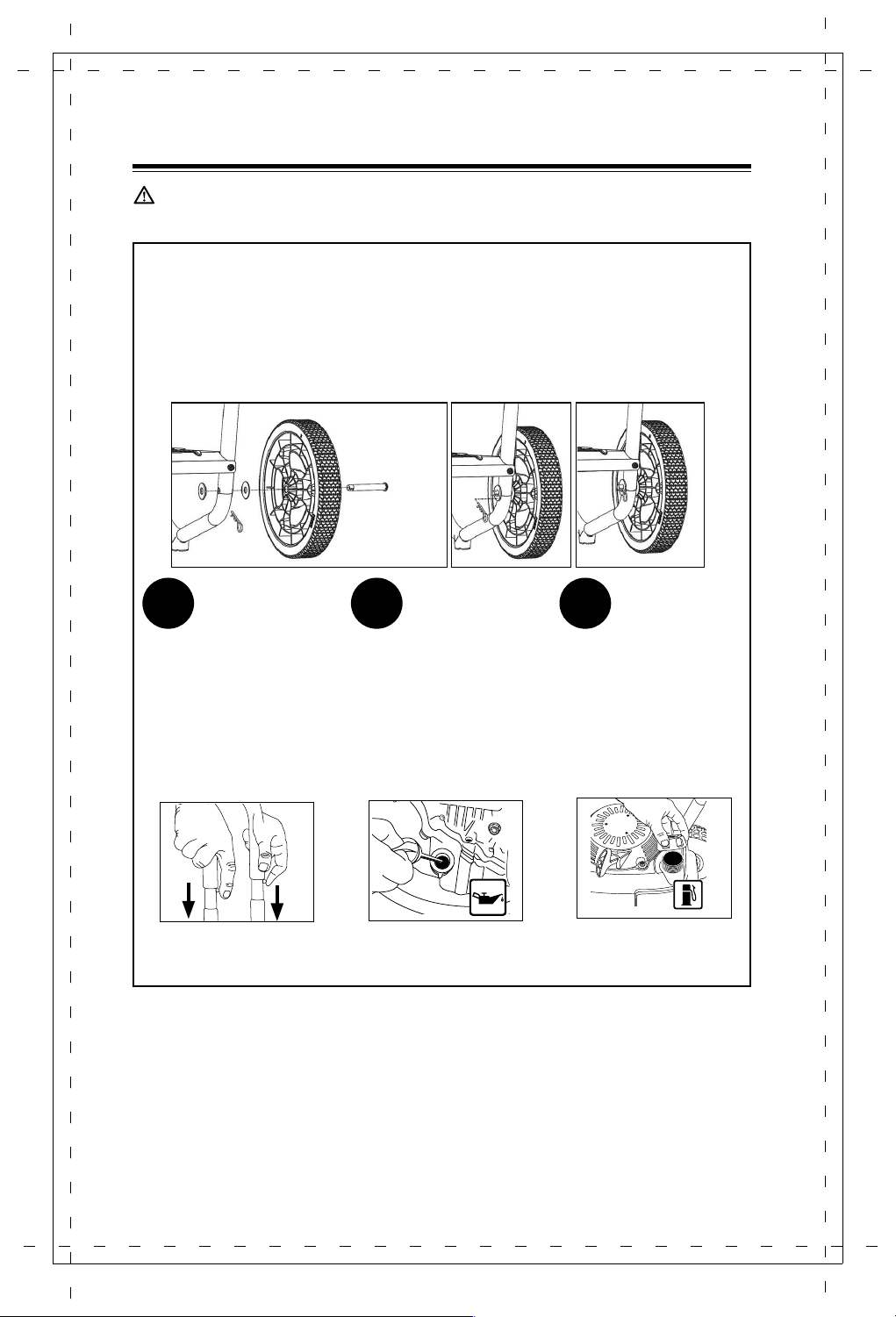

QUICK SETUP GUIDE
DANGER: To reduce the risk of injury, read the pressure washer instruction manual
and the engine instruction manual before operating pressurewasher.
A
Install the
Handle
Place handle
onto frame, depress the
snap buttons, and slide
the handle assembly
onto the frame until snap
buttons snap intoplace.
B
Add/Check Oil
The engine is
shipped without
oil. Before starting engine,
add the oil. Check
oil level prior to each
use. Refer to Engine
Owner’s Manual for
completeprocedure.
C
Add Gasoline
In a well ventilated
outdoor area
add fresh, high quality,
unleaded gasoline with
a pump octane rating
of 86 or higher. Do not
overfill. Wipe up spilled
fuel before starting the
engine. Refer to Engine
Owner’s Manual for
completeprocedure.
IMPORTANT: Ethanol Shield
TM
(sold separately) is a fuel stabilizer that helps eliminate
and prevent ethanol related problems in power equipment. Follow the instructions on the
container and add to the gasoline.

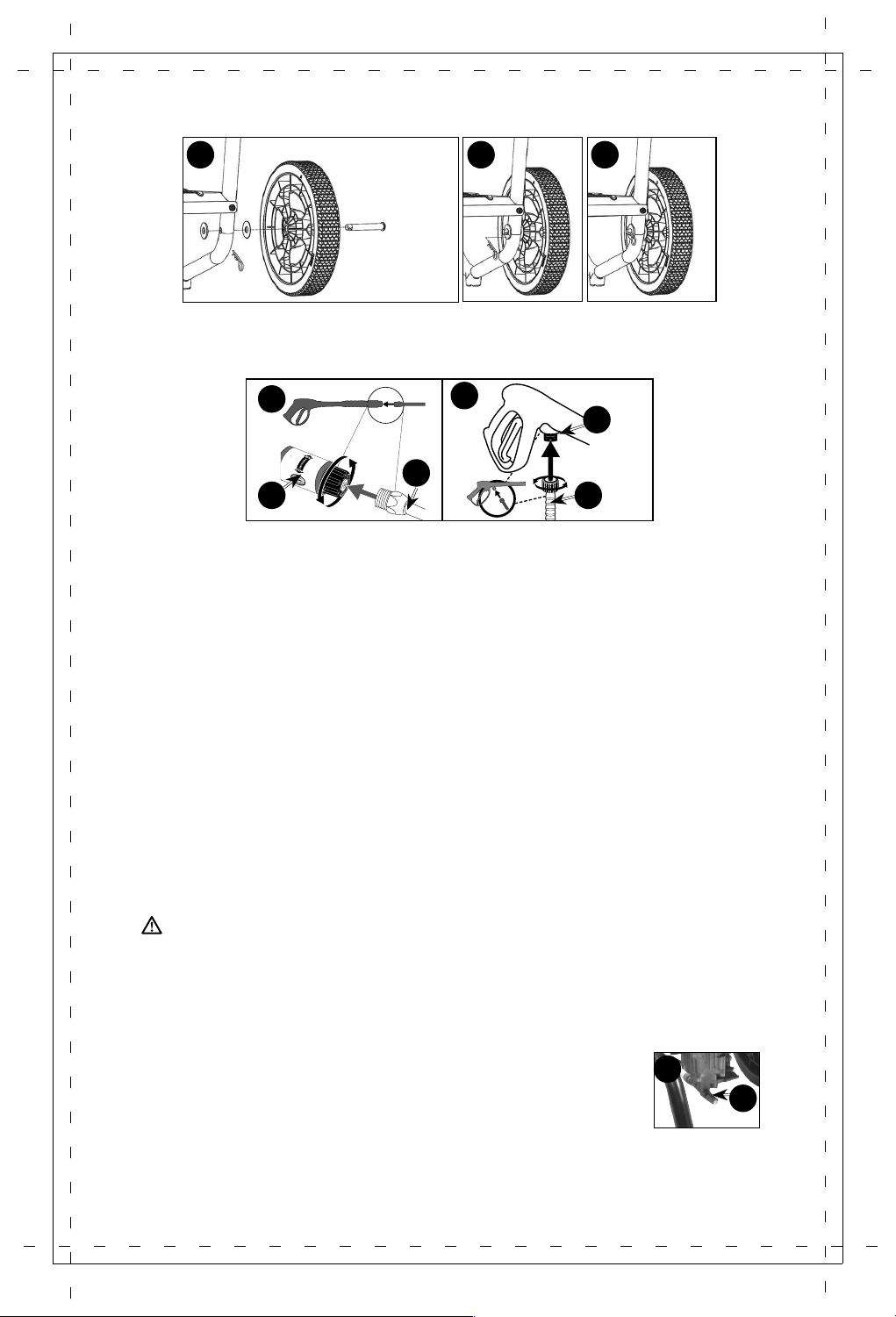

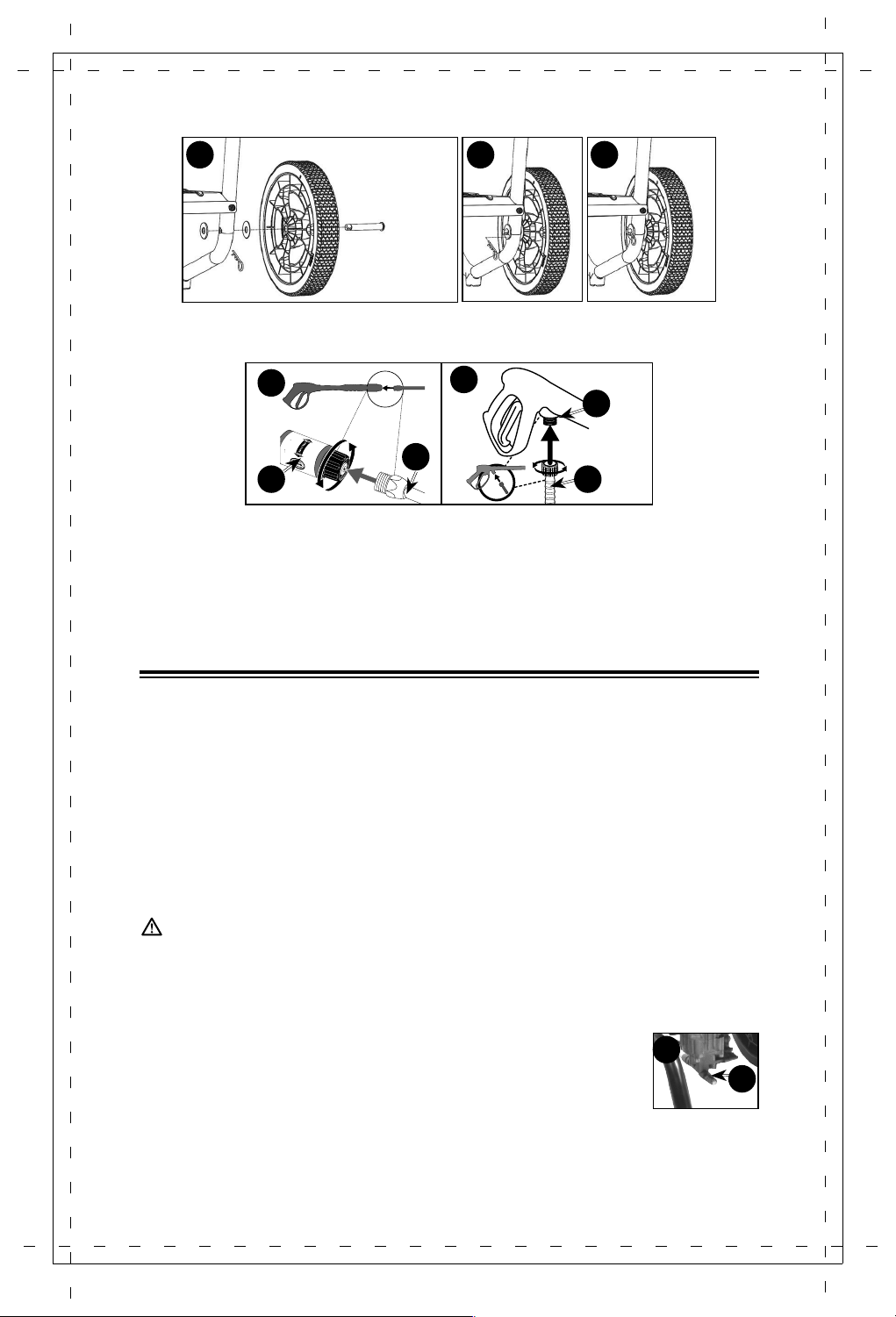

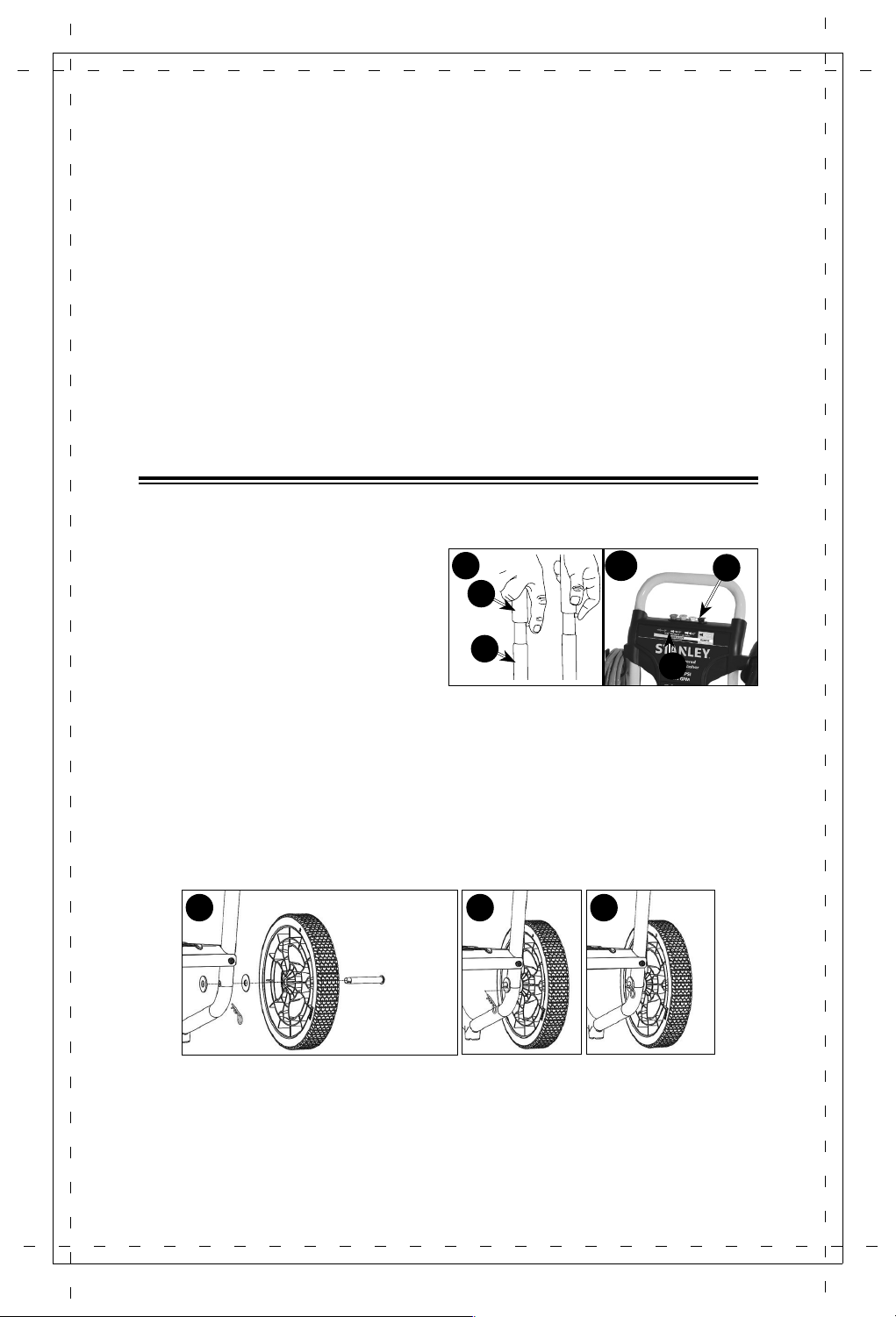

Wheel Installation
Slide the axle pin through the wheel and one of the flat washers. Slide the axle pin
through the hole in the frame and other flat washer. Slide clip through hole in axle pin
to secure wheel in place. Repeat same steps for second wheel.
NOTICE: Keep machine level during wheel installation process.
Do not tilt, tip over, or turn upside down to install wheel kit. May
causedamage!
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p8.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p8.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

9 - ENG

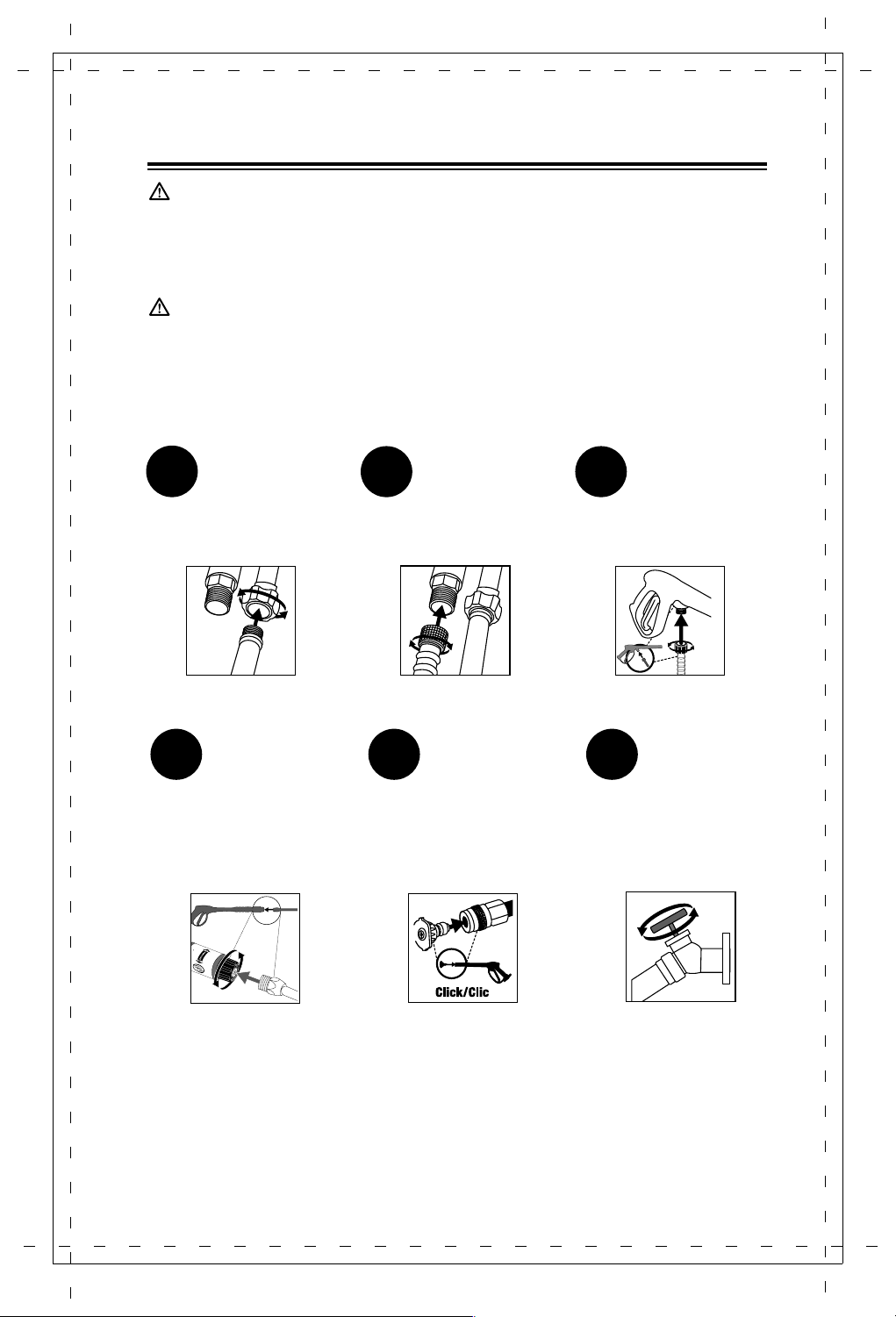

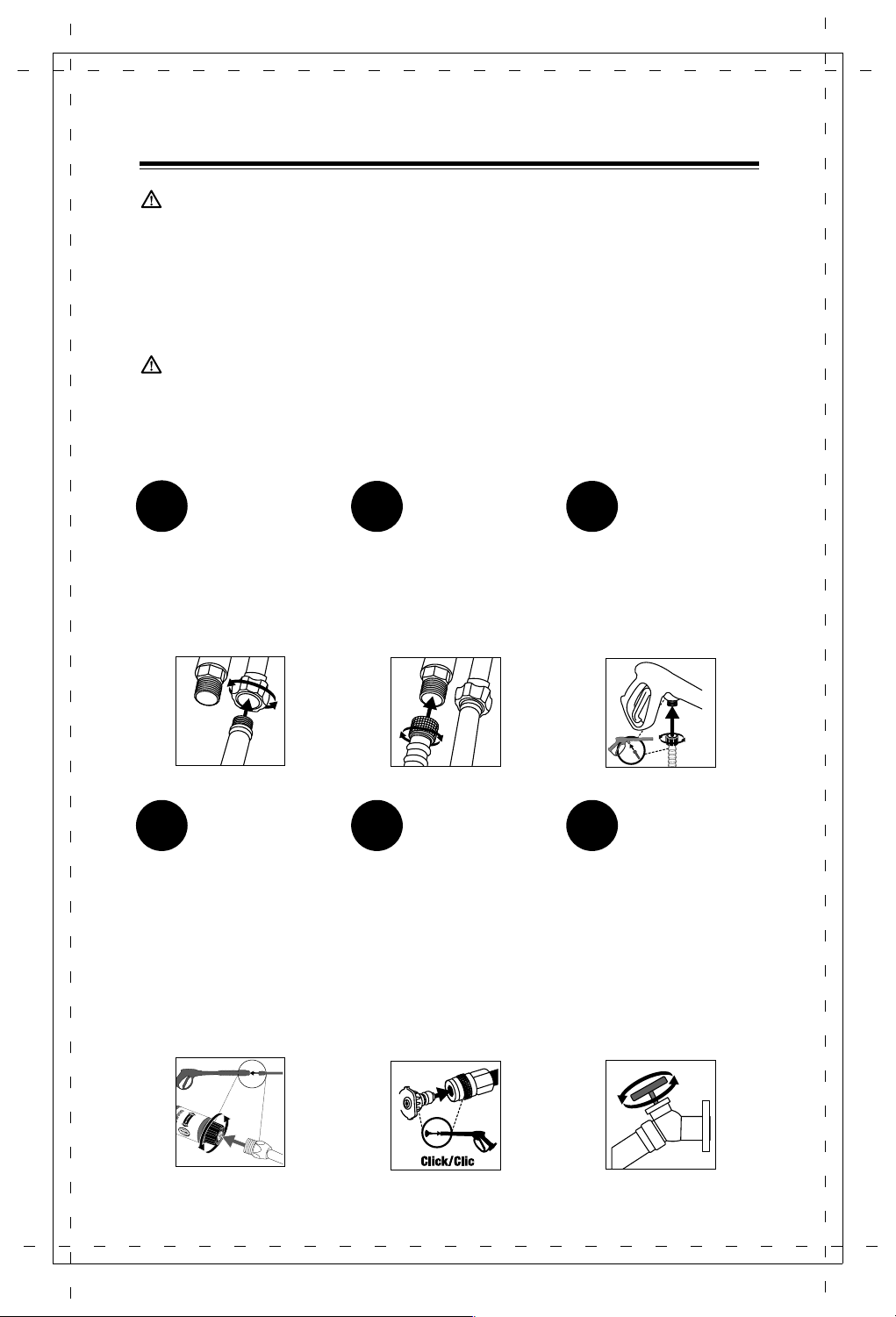

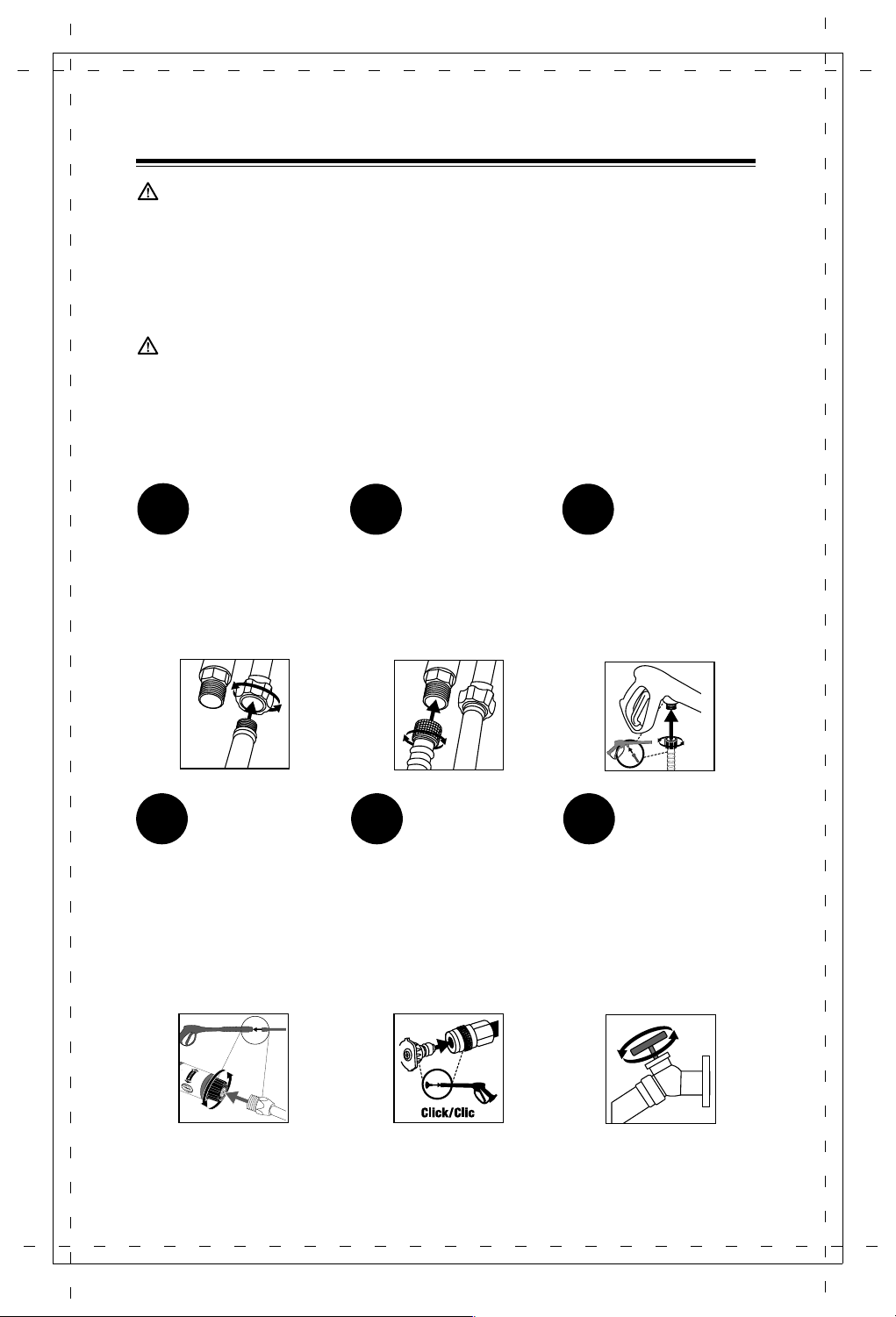

1
Connect
Garden Hose
to Pump
Thread the garden hose
to the pumpinlet.
2
Connect High
Pressure Hose
to Pump
Thread the high pressure
hose to the pumpoutlet.
3
Connect High
Pressure Hose
to Spray Gun
Thread the other end of
the high pressure hose
to the spraygun.
4
Connect Spray
Wand to Spray
Gun
Thread the spray wand into
the end of the spraygun.
5
Connect QC
Nozzles to
Spray Wand
Pull quick connect cou-
pler back and insert
nozzle. Release quick
connect coupler and twist
nozzle to make sure it
is secure incoupler.
6
Turn Water
Faucet
Completely On
Do not run the unit
without water supply
connected and turned on.
Use Cold WaterOnly.
QUICK START GUIDE
DANGER:
• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust
contains carbon monoxide, an odorless and deadlygas.
• Risk of fluid injection and laceration. When using the high pressure setting, DO NOT
allow the high pressure spray to come in contact with unprotected skin, eyes or with
any pets or animals. Serious injury willoccur.
WARNING: Do not allow the unit to run for more than two minutes
without the gun trigger being pulled. This could cause overheating and
damage to the pump. When the temperature inside the pump rises too
high, the thermal relief valve will open and release a spray of water from
the pump to lower the internal temperature. The valve will thenclose.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p9.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p9.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

10- ENG

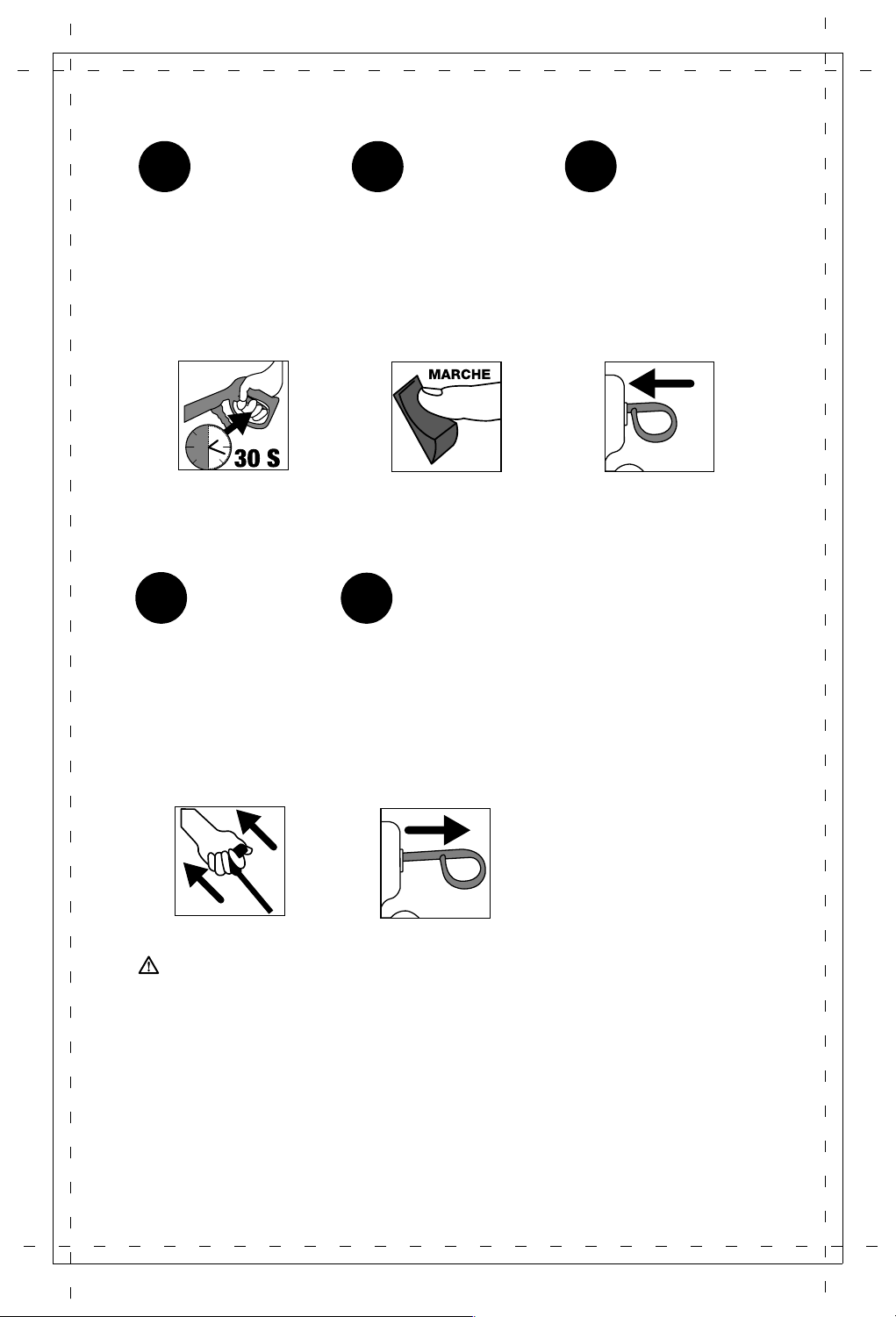

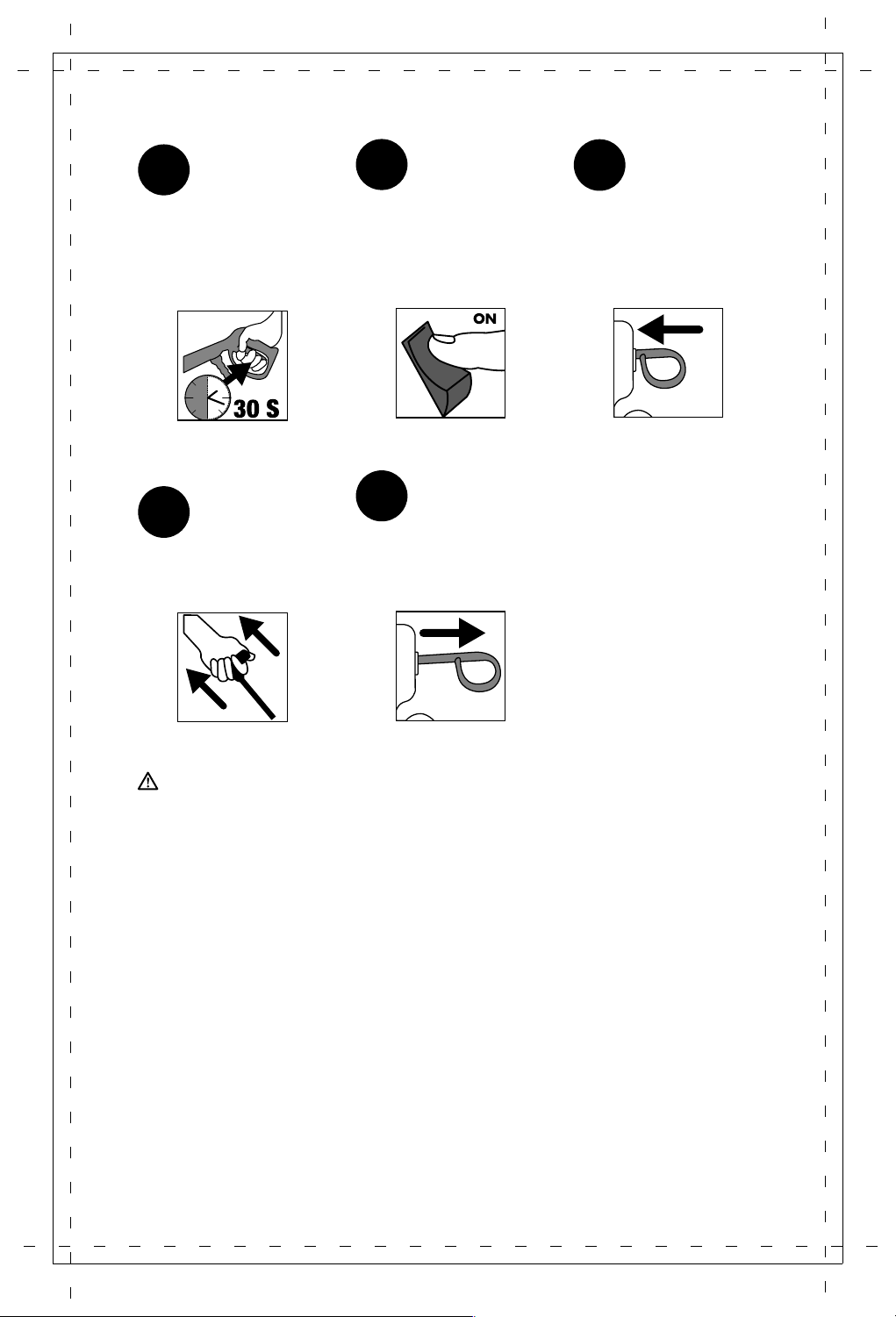

7
Release Air
from System
Release all
air from pump and
high pressure hose by
depressing trigger until a
steady stream of water is
present. Approximately
30seconds.

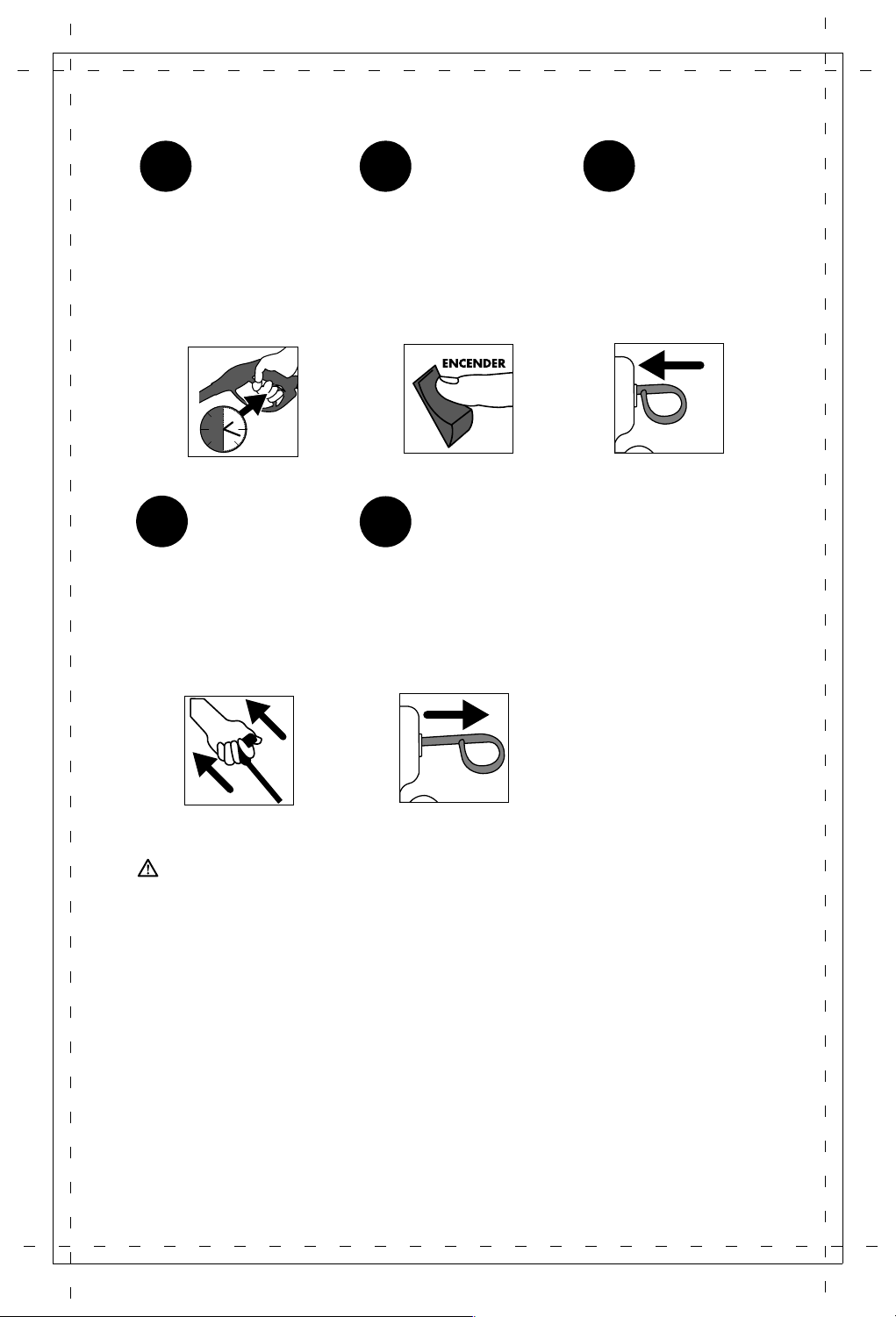

8
Verify the
Engine Switch
is turned to the
ON Position
9
Move the
Choke to the
CHOKE
Position
10
Pull the Recoil
Starter Grip
Pull the
recoil starter grip to
start theengine.
11
Move the
Choke to the
RUN Position
Gradually move the
Choke to the RUN Position
after enginestarts.
DANGER: This Guide is not a substitute for reading the operator's manual. User must
read and understand operator's manual before using thisproduct.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p10.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p10.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

11 - ENG
GET TO KNOW THE PRESSURE WASHER
NOTE: Photographs and line drawings used in this manual are for
reference only and do not represent a specificmodel.
Compare the illustrations with your unit to familiarize yourself with the location of various
controls and adjustments. Save this manual for future reference.
G
B
E
D
H
K
I
J
C
A
L
1

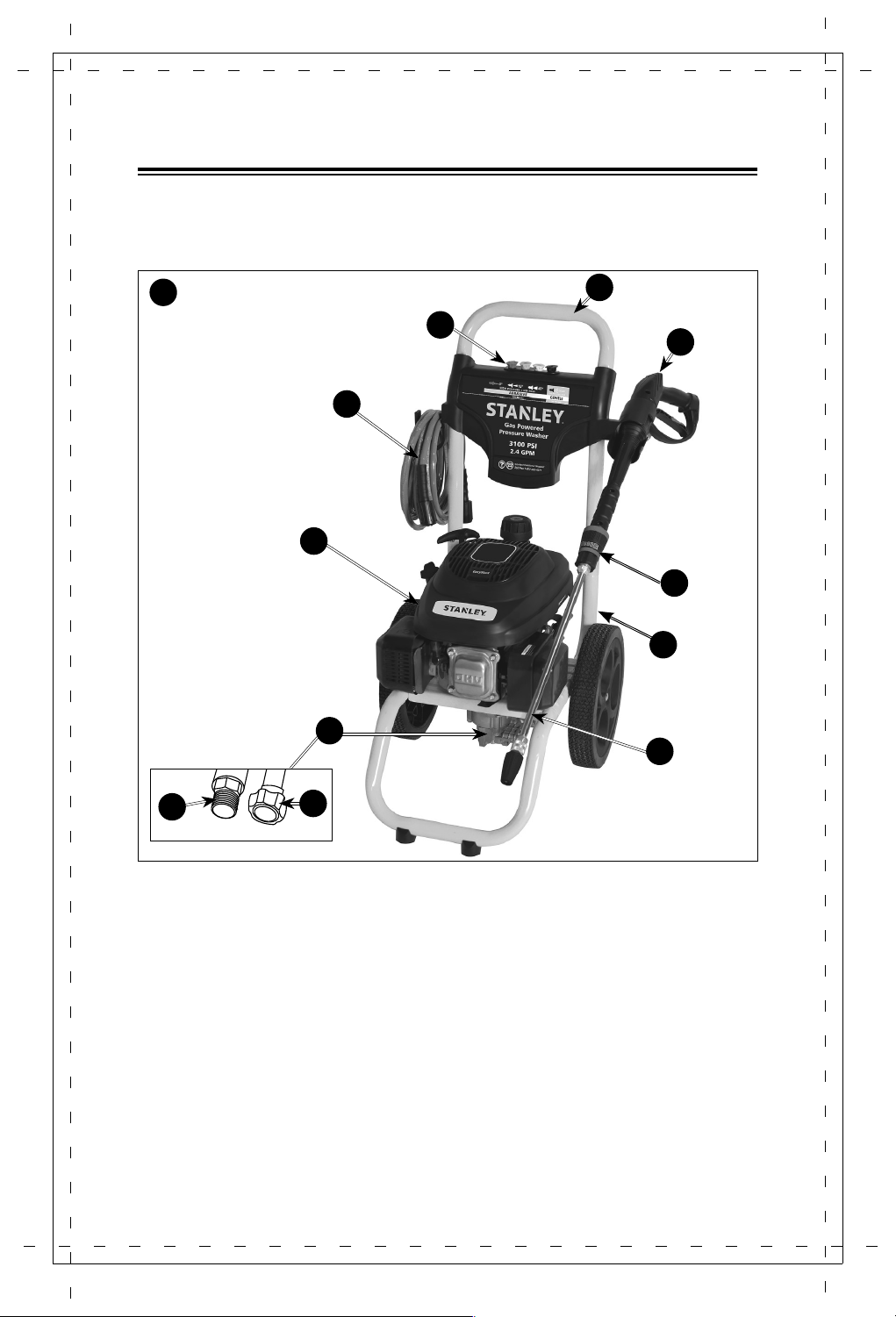

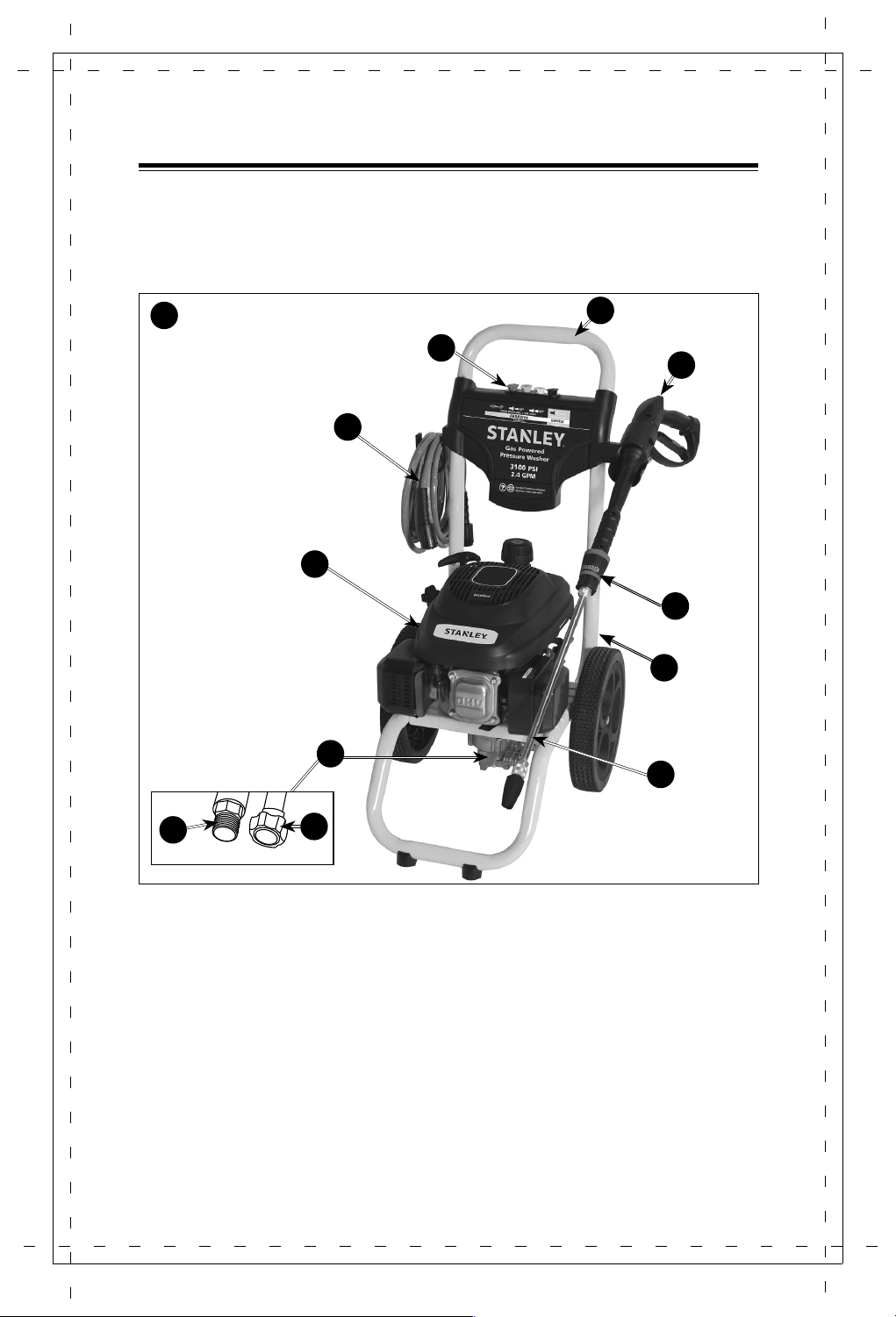

BASIC ELEMENTS OF A PRESSURE WASHER (FIG. 1)
A. High Pressure Pump: Increases the pressure of the watersupply.
B. Engine: Drives the high pressure pump. Refer to the Engine Owner’s Manual
for location and operation of enginecontrols.
C. High Pressure Hose: Carries the pressurized water from the pump to the gun
and spray wand.
D. Spray Gun: Connects with spray wand to control water flow rate, direction,
andpressure.
E. Quick-Connect Spray Wand: Allows the user to quickly change out
high pressure nozzles. See How To Use Spray Wand instructions in
Operationsection.
F. Detergent Siphon Hose
(not shown):
Feeds cleaning agents into the pump
to mix with the water. See
How To Apply Chemicals/Cleaning Solvents
instructions in
Operation
section.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p11.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p11.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

12- ENG
G. Handle
H. Frame
I. Pump Outlet
J. Pump Inlet
K. Quick Connect Nozzles
L. Adjustable Pressure Regulator: Use the adjustable pressure regulator
to increase and decrease the pressure. Refer to the Adjustable Pressure
Regulator Adjustmentparagraph.
BASIC ELEMENTS OF AN ENGINE
Refer to the Engine Owner’s Manual for location and operation of enginecontrols.
Choke Control: Opens and closes carburetor chokevalve.
Starter Grip: Pulling starter grip operates recoil starter to crankengine.
Engine Switch: Enables and disables ignitionsystem.

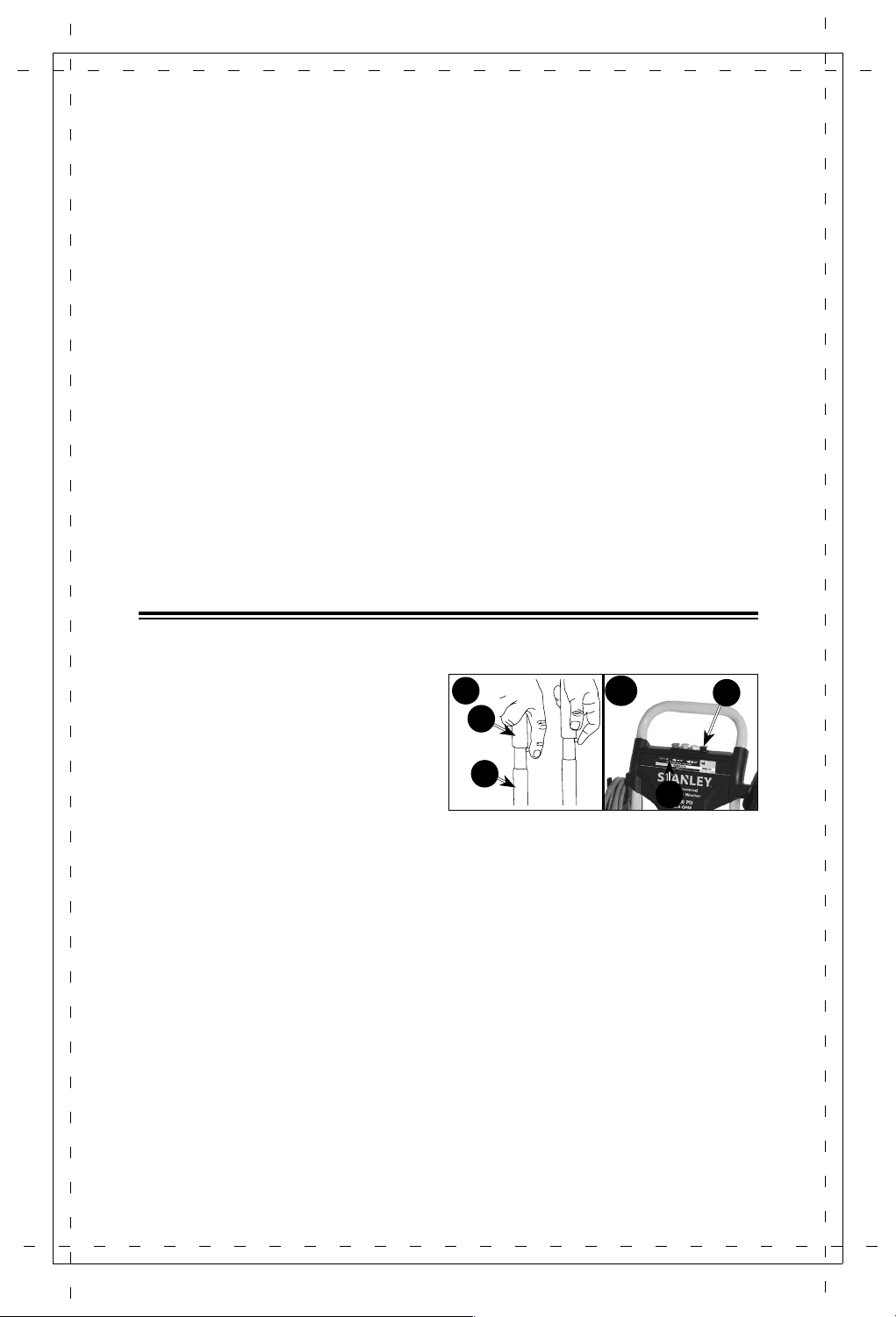

ASSEMBLY INSTRUCTIONS (FIG. 2 – 4)
1. Locate and remove all loose parts from thecarton.
2. Cut four corners of the carton from top to bottom and lay the panelsflat.
3.

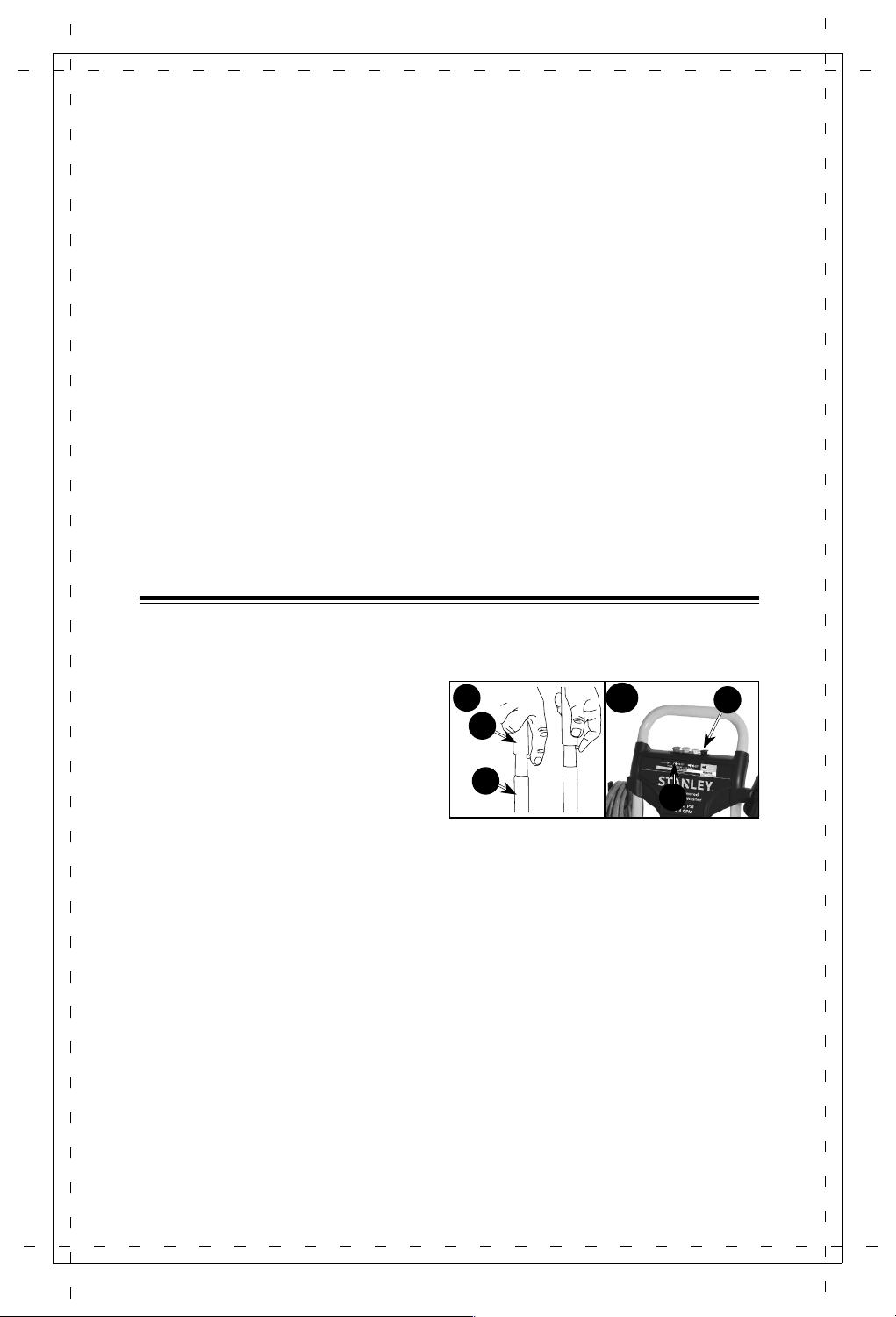

Place handle (G) onto frame (H),
G
H
2
Q
2A
K
depress the snap buttons, and slide
the handle assembly onto the frame
until snap buttons snap intoplace.
NOTICE: Risk of personal injury. Avoid
placing hands between handle and frame
when assembling to preventpinching.
4. Remove the colored quick-connect
nozzles (K) from the plastic bag and insert them into correct grommet on the nozzle
holder. Nozzles are color coded to match colored nozzles on label (Q).
5. Slide the axle pin through the wheel and one of the flat washers (Figure 3). Slide
the axle pin through the hole in the frame and other flat washer (Figure 3A). Slide
clip through hole in axle pin to secure wheel in place (Figure 3B). Repeat same steps
for second wheel.
NOTICE: Keep machine level during wheel installation process. Do
not tilt, tip over, or turn upside down to install wheel kit. May
causedamage!
3
3A
3B
6. Connect wand (E) to gun (D). Tightensecurely.
7. Attach high pressure hose (C) to gun (D). Tightense cure ly.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p12.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p12.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

13 - ENG
E
4A
D
C
4
D
NOTE: The pump on this unit is maintenance free and requires no oil. If there is a
problem with the pump, contact our Customer Service Group as soon aspossible.
NOTICE: The engine is shipped without oil. Before starting engine, add the oil provided.
Damage to the engine will occur if the engine is run without oil, this damage will not be
covered underwarranty.
OPERATION
PRESSURE WASHER TERMINOLOGY
PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used for air
pressure, hydraulic pressure, etc.
GPM: Gallons per Minute. The unit of measure for the flow rate of water.
CU: Cleaning Units. GPM multiplied by PSI equalsCU.
Bypass Mode: Allows water to re-circulate within the pump when the gun trigger
is not pulled. This feature allows the operator to release the trigger gun and reposition
themselves without having to turn the engine off in between cleaningactions.
WARNING: Do not allow the unit to run for more than two minutes
without the gun trigger being pulled. This could cause overheating
and damage to the pump. When the temperature inside the pump
rises too high, the thermal relief valve will open and release a spray
of water from the pump to lower the internal temperature. The valve
will thenclose.

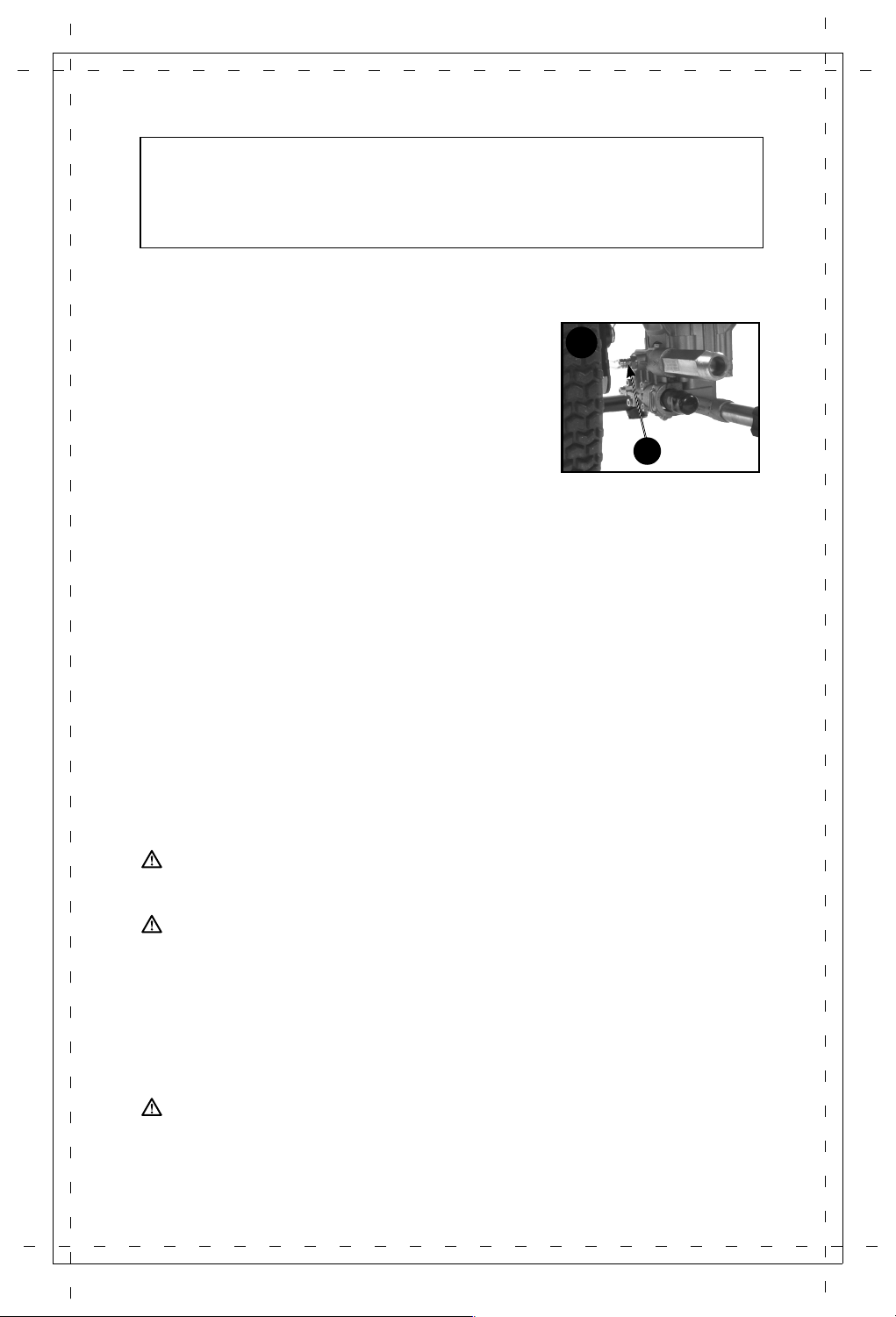

Thermal Relief Valve (P, Fig. 5): When the temperature inside the
5
P
pump rises too high, this valve will open and release a gush of water in
an effort to lower the temperature inside the pump. The valve will
thenclose.
Detergent Injection System: Mixes cleaners or cleaning solvents with the water to
improve cleaning effectiveness.
Water Supply: All pressure washers must have a source of water. The minimum
requirements for a water supply are 20 psi and 5 Gallons Per Minute. If your water
source is a well, the garden hose length can only be 30 ft. (9m) max.
WARNING: To reduce the possibility of contamination always
protect against backflow when connected to a potable watersystem.
PRESSURE WASHER OPERATING FEATURES
PRESSURE ADJUSTMENTS
The pressure setting is preset at the factory to achieve op ti mum pres sure and cleaning. If
you need to lower the pres sure, it can be accomplished by these meth ods.
1. Back away from the sur face to be cleaned. The further away you are,
the less the pressure will be on the surface to becleaned.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p13.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p13.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

14- ENG

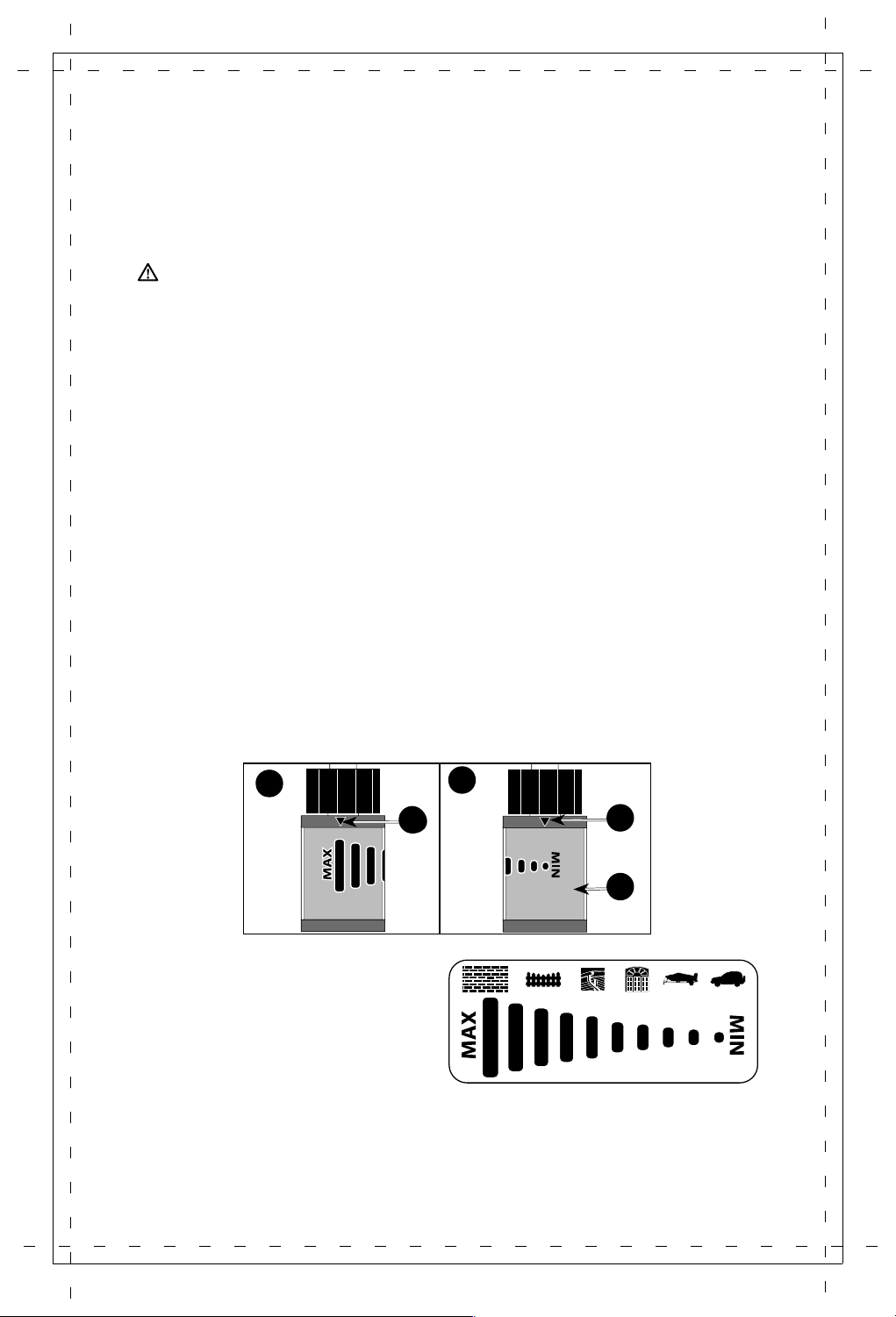

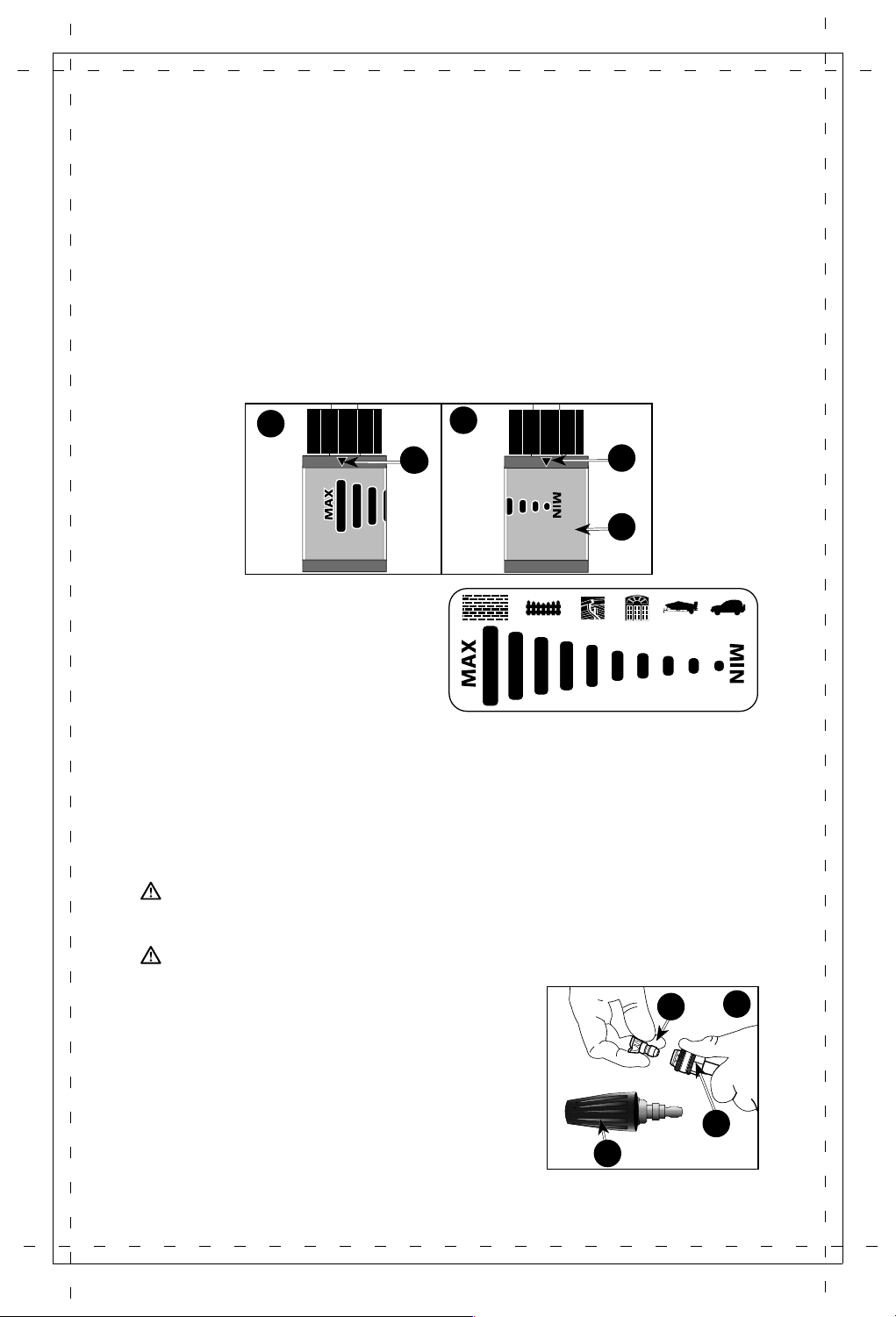

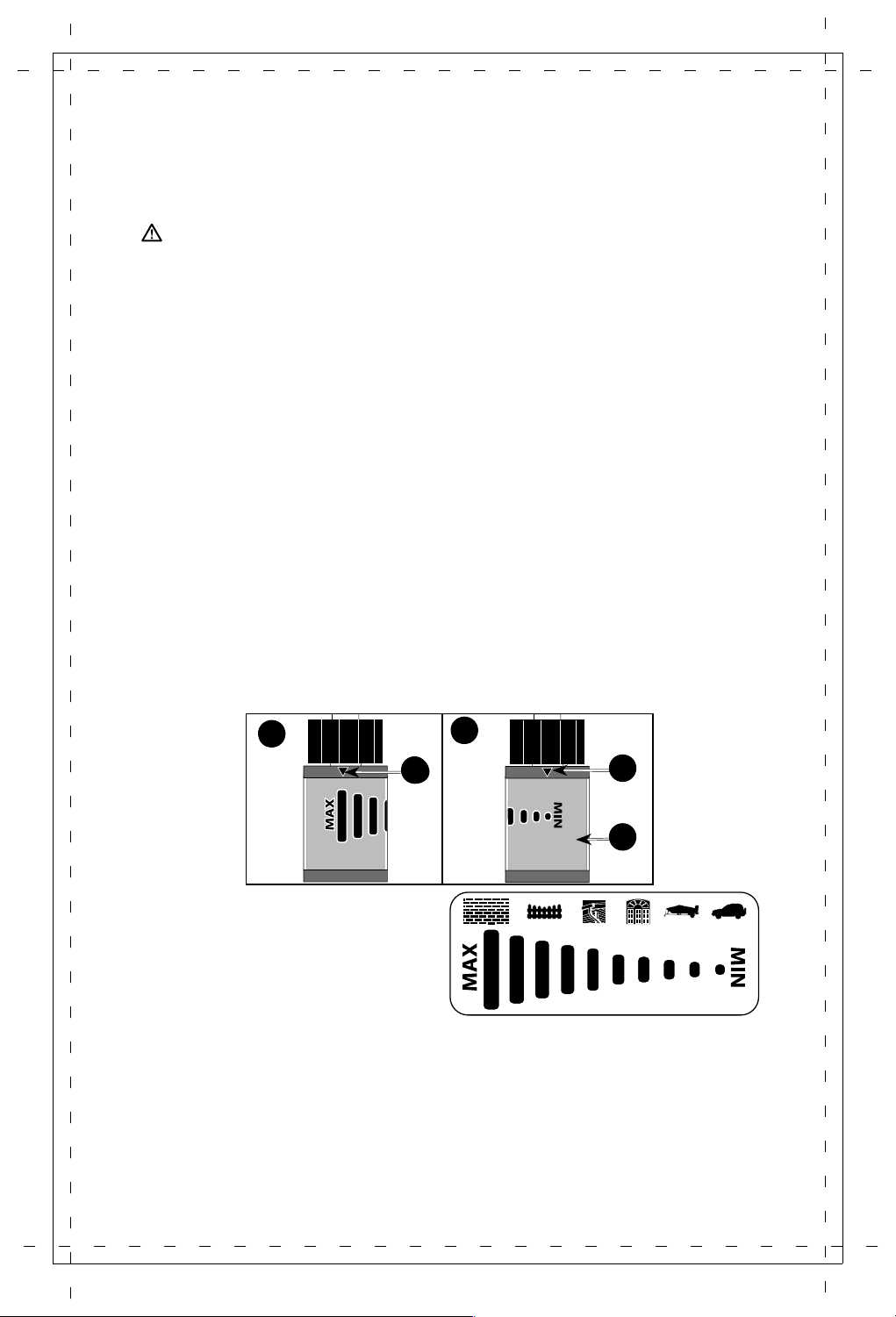

2. Use the adjustable pressure regulator to increase and
decrease the pressure. Refer to the Adjustable Pressure Regulator
Adjustmentparagraph.
NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting than
the factory set pressure may damagepump.

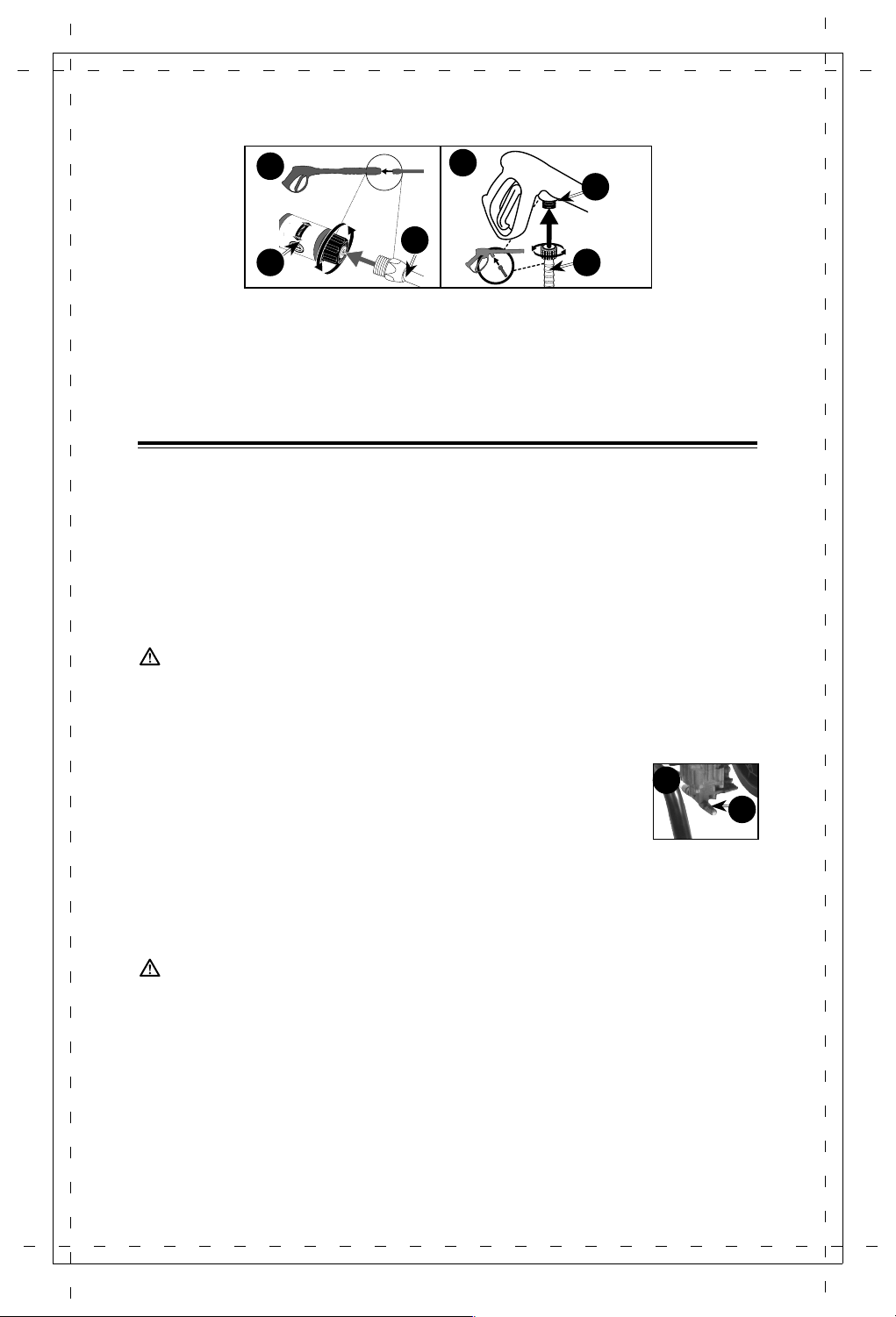

ADJUSTABLE PRESSURE REGULATOR ADJUSTMENT (FIG. 6, 7)
1. Choose the correct high pressure nozzle (0˚, 15˚ or 40˚) for the job to be performed.
Refer to How To Use SprayWand.
2. The adjustable pressure regulator is shipped in the MAX pressure setting, the MAX
pressure bar is aligned with the arrow (R) on the collar as shown in Figure 6.
Rotating the adjustable pressure regulator (L) counterclockwise until it stops places
it in the MIN pressure setting, the arrow (R) will align with the MIN pressure bar as
shown in Figure 7.
7
R
L
6
R
Adjust the pressure by rotating the
adjustable pressure regulator (L)
clockwise for higher pressure or
counterclockwise for lower pressure,
aligning the arrow with the desired
pressure bar on the adjustable
pressure regulator.
NOTE: To apply chemicals the black low pressure nozzle must be installed and the
adjustable pressure regulator must be in the MAX pressuresetting.
HOW TO USE SPRAY WAND
The nozzles for the spray wand are stored in the nozzle holder on the panel assembly.
Colors on the panel identify nozzle location and spray pattern. Refer to the following chart
to choose the correct nozzle for the job to beperformed.

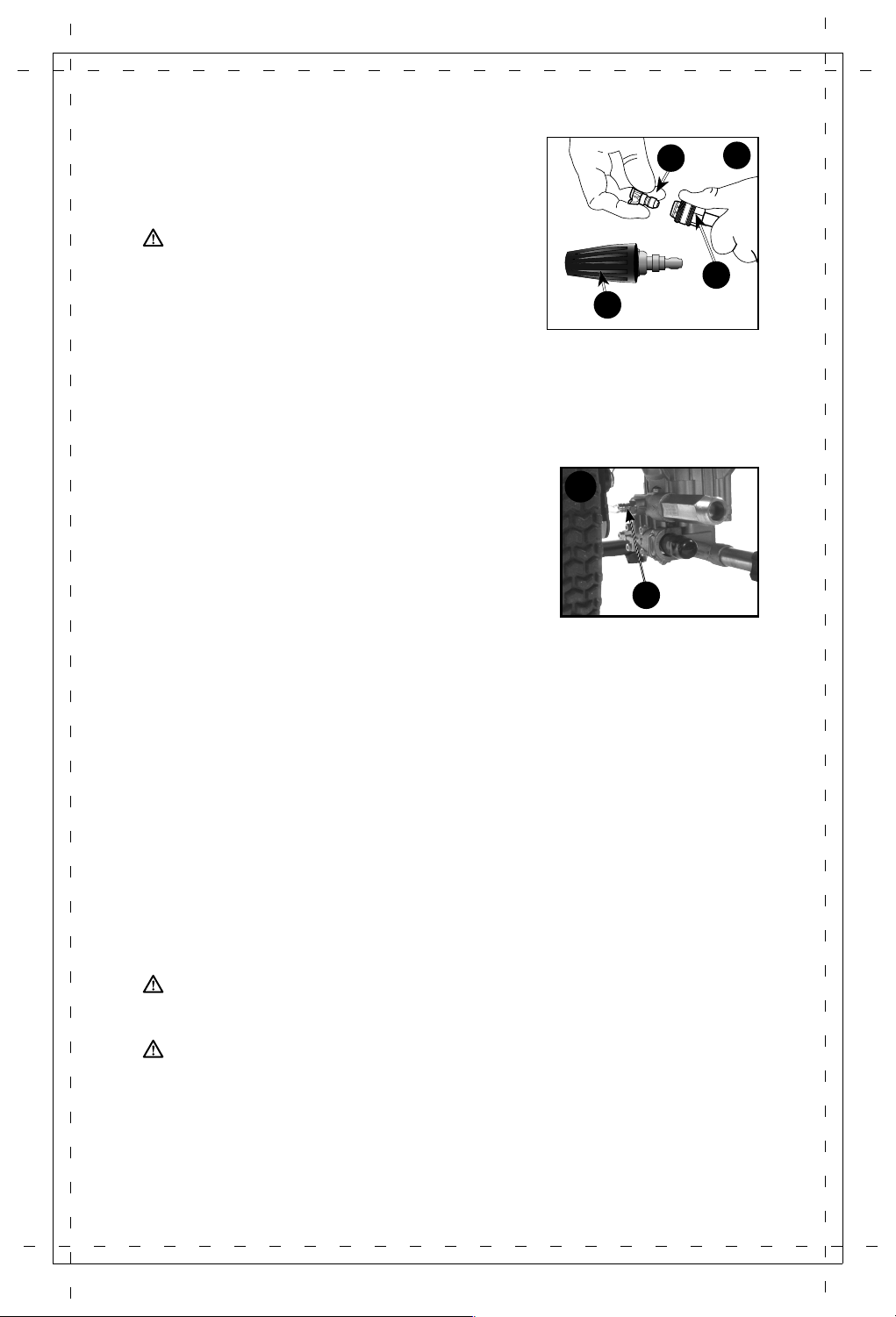

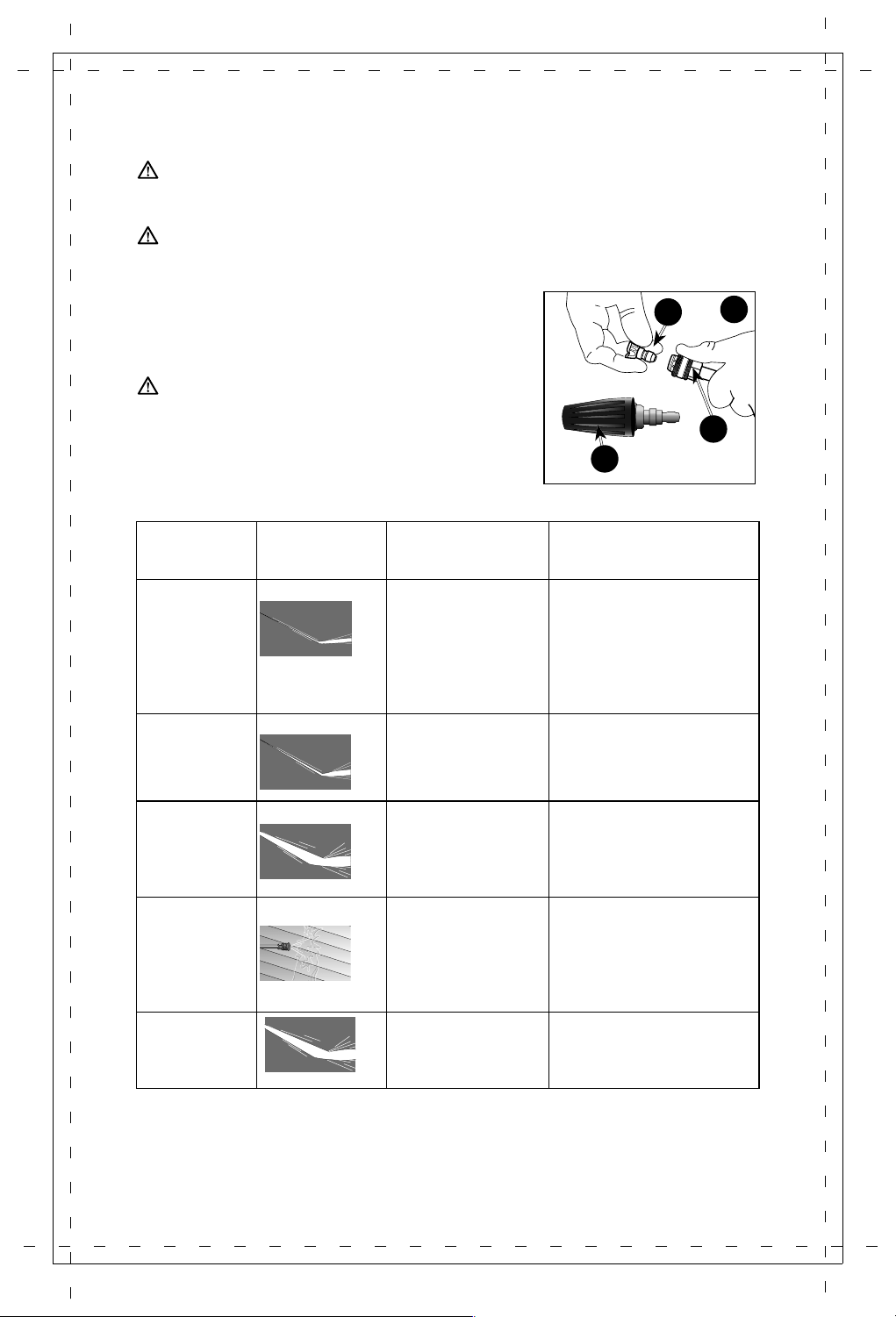

CHANGING NOZZLES ON SPRAY WAND (FIG. 8)
DANGER: Risk of fluid injection. Do not direct discharge stream
toward persons, unprotected skin, eyes or any pets or animals.
Serious injury willoccur.
WARNING: Flying objects could cause risk of serious injury. Do not
attempt to change nozzles while pressure washer is running. Turn
engine off before changingnozzles.
1. Pull quick-connect coupler (E) back and insert
8
K
E
P
nozzle (K) or (P).
2. Release quick-connect coupler and twist nozzle to
make sure it is secure incoupler.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p14.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p14.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

15 - ENG
WARNING: Flying object could cause risk of serious injury. Ensure
nozzle is completely inserted in quick-connect socket and quick-connect
collar is fully engaged (forward) before squeezing guntrigger.

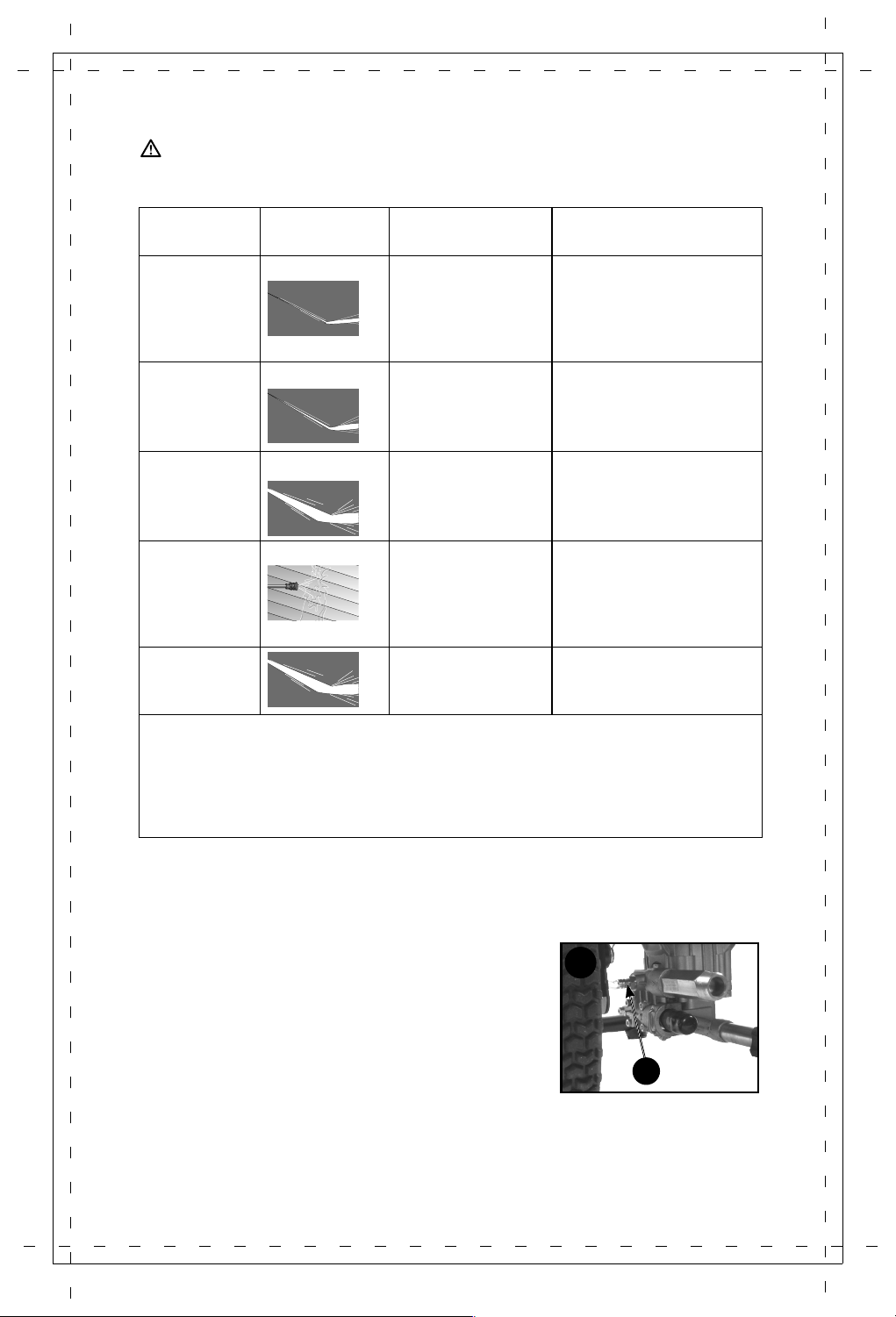

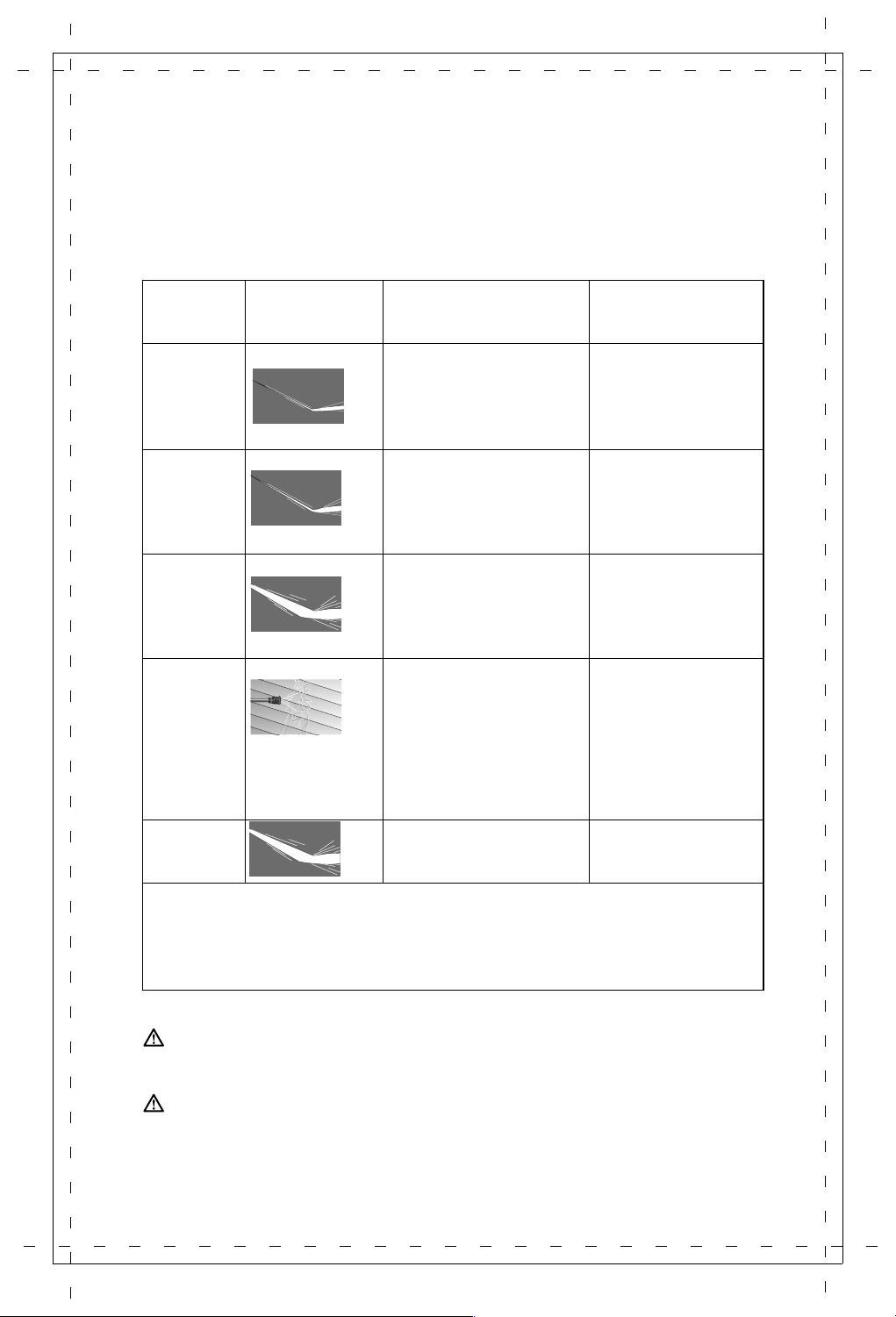

NOZZLE
COLOR
SPRAY
PATTERN
USES SURFACES*
Red
0˚ powerful pinpoint
for spot cleaning
of hard, unpainted
surfaces or for
high reach areas
unpainted metal
or concrete;
DO NOT use on wood
Yellow
15˚
intense cleaning
of unpainted
hard surfaces
grills, driveways, concrete
or brick walkways,
unpainted brick or stucco
White
40˚
cleaning of painted
or delicate surfaces
auto/RV, marine, wood,
painted brick and stucco,
vinyl, painted siding
Black
low pressure
applies cleaning
solutions
Low pressure spray is
safe on all surfaces.
Always verify compatibility
of cleaning solution
prior touse.
Turbo Spray
Nozzle
delivers the optimal
cleaning effect for the
toughest cleaning tasks
*NOTICE: The high pressure spray from your pressure washer is capable of causing
damage to surfaces such as wood, glass, automobile paint, auto striping and trim,
and delicate objects such as flowers and shrubs. Before spraying, check the item to
be cleaned to assure yourself that it is strong enough to resist damage from the force
of the spray.
HOW TO APPLY CHEMICALS/CLEANING SOLVENTS (FIG. 9)
Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use only
soaps and chemicals designed for pressure washer use. Do not usebleach.
To Apply Chemicals:
1. Ensure detergent siphon hose (F, Figure 9) is attached
F
9
to barbed fitting location near high pressure hose
connection of pump asshown.
2. Place other end of detergent siphon hose with filter on
it into container holding chemical/cleaning solution.
NOTE: For every 7 gallons of water pumped 1 gallon
of chemical/cleaning solution will beused.
3. Install the black low pressure nozzle into the quick
connect fitting of the spray wand and rotate the adjustable pressure regulator (L) to
the MAX pressure setting as shown in Figure 6. See How To Use Spray Wand
paragraph in thissection.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p15.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p15.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

16- ENG
NOTE: To apply chemicals the black low pressure nozzle must be installed and
the adjustable pressure regulator must be in the MAX pressure setting as shown in
Figure 6.
4. After use of chemicals, place detergent siphon hose into container of clean water
and draw clean water through chemical injection system to rinse system thoroughly.
If chemicals remain in the pump it could be damaged. Pumps damaged due to
chemical residue will not be covered underwarranty.
NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed on
the spraywand.
STARTING (FIG. 10–13)
WARNING: To reduce the risk of injury, read the pressure washer
instruction manual and the engine instruction manual before starting
pressurewasher.
DANGER: Risk of fluid injection and laceration. When using the
high pressure setting, DO NOT allow the high pressure spray to come
in contact with unprotected skin, eyes, or with any pets or animals.
Serious injury willoccur.
• Your washer operates at fluid pressures and velocities high enough to penetrate human
and animal flesh, which could result in amputation or other serious injury. Leaks caused
by loose fittings or worn or damaged hoses can result in injection injuries. DO NOT
TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician immediately!
DANGER: Carbon Monoxide. Using an engine indoors can kill you
in minutes. Engine exhaust contains high levels of carbon monoxide
(CO), a poisonous gas you cannot see or smell. You may be breathing
CO even if you do not smell engine exhaust.
• Breathing ex haust fumes will cause se ri ous injury or death! En gine exhaust con-
tains carbon mon ox ide, an odorless and deadlygas.
• Operate pressure washer in a well-ventilated area. Avoid en closed areas such as
ga rages, base ments,etc.
• Never op er ate unit in or near a lo ca tion occupied by humans oranimals.
WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank
when engine is running or hot. Do not smoke when filling fueltank.
• Never fill fuel tank completely. Fill tank to 1/2" (12.7 mm) below bottom of filler
neck to provide space for fuel expansion. Wipe any fuel spillage from engine and
equipment before startingengine.
• DO NOT let hoses come in contact with very hot engine muffler during or immediately
after use of your pressure washer. Damage to hoses from contact with hot engine
surfaces will NOT be covered bywarranty.
NOTICE: Risk of property damage. Never pull water supply hose to move pres sure
washer. This could damage hose and/or pumpinlet.
• DO NOT use hot water, use cold wateronly.
• Never turn water supply off while pressure washer engine is running or damage to
pump willresult.
• DO NOT stop spraying water for more than two minutes at a time. Pump operates in
bypass mode when spray gun trigger is not pressed. If pump is left in bypass mode
for more than two minutes internal components of the pump can bedamaged.
If you do not understand these precautions, please contact our customer servicedepartment.
Prior to starting, refer to your engine manual for proper
startingprocedure.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p16.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p16.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

17 - ENG
1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with
a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before
starting the engine. Refer to Engine Owner’s Manual for correctprocedure.
IMPORTANT: Ethanol Shield
TM
(sold separately) is a fuel stabilizer that helps eliminate
and prevent ethanol related problems in power equipment. Follow the instructions on the
container and add to the gasoline.
NOTICE: Use of fuels with greater than 10% ethanol are
not approved for use in this product per EPA regulations
and will damage the unit and void thewarranty.
2. Check engine oil level. See Engine Owner’s Manual for correct procedure.
3. Connect the water hose to the water source. Turn the water source on to remove all
air from the hose. When a steady stream of water is present, turn the water source
off.

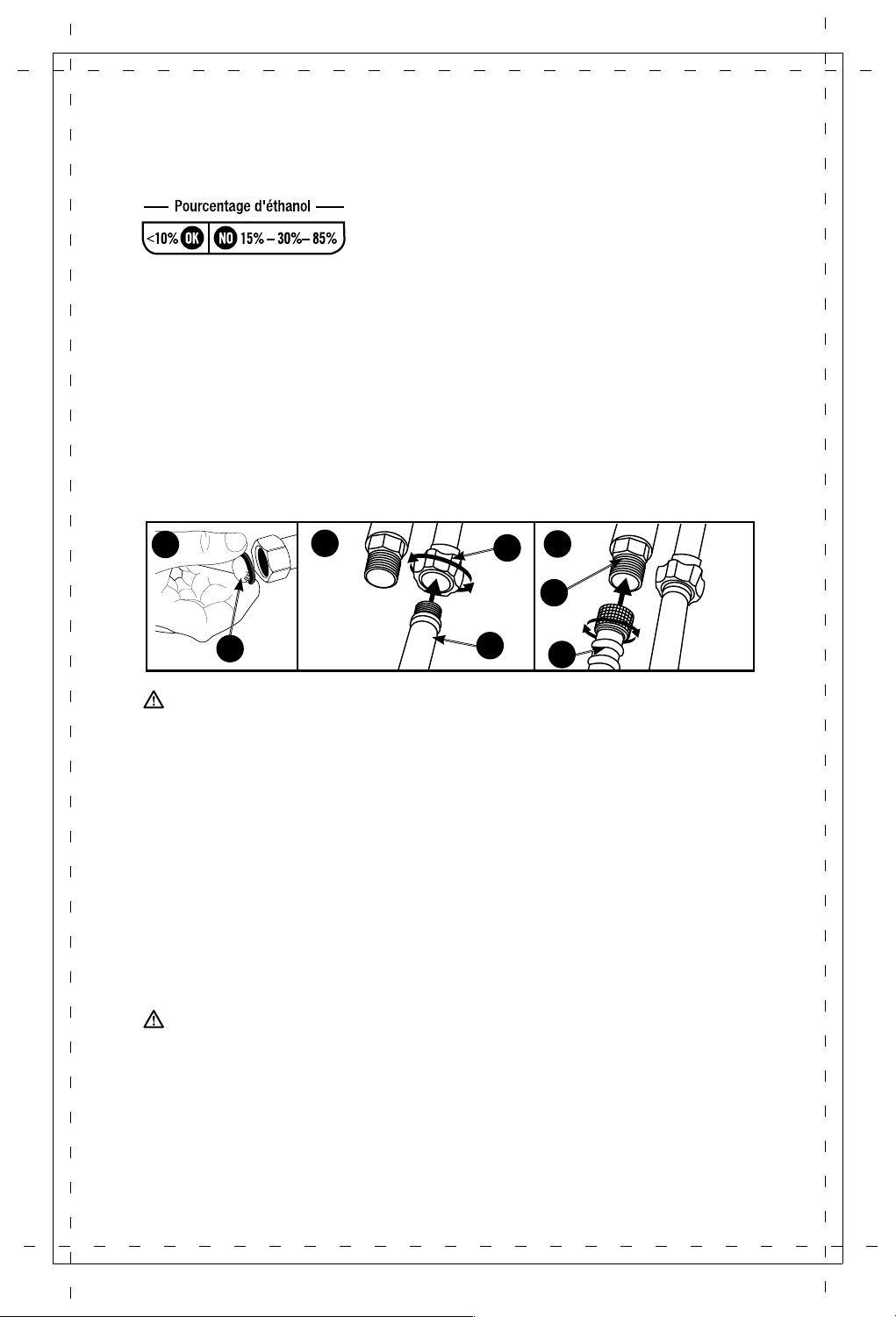

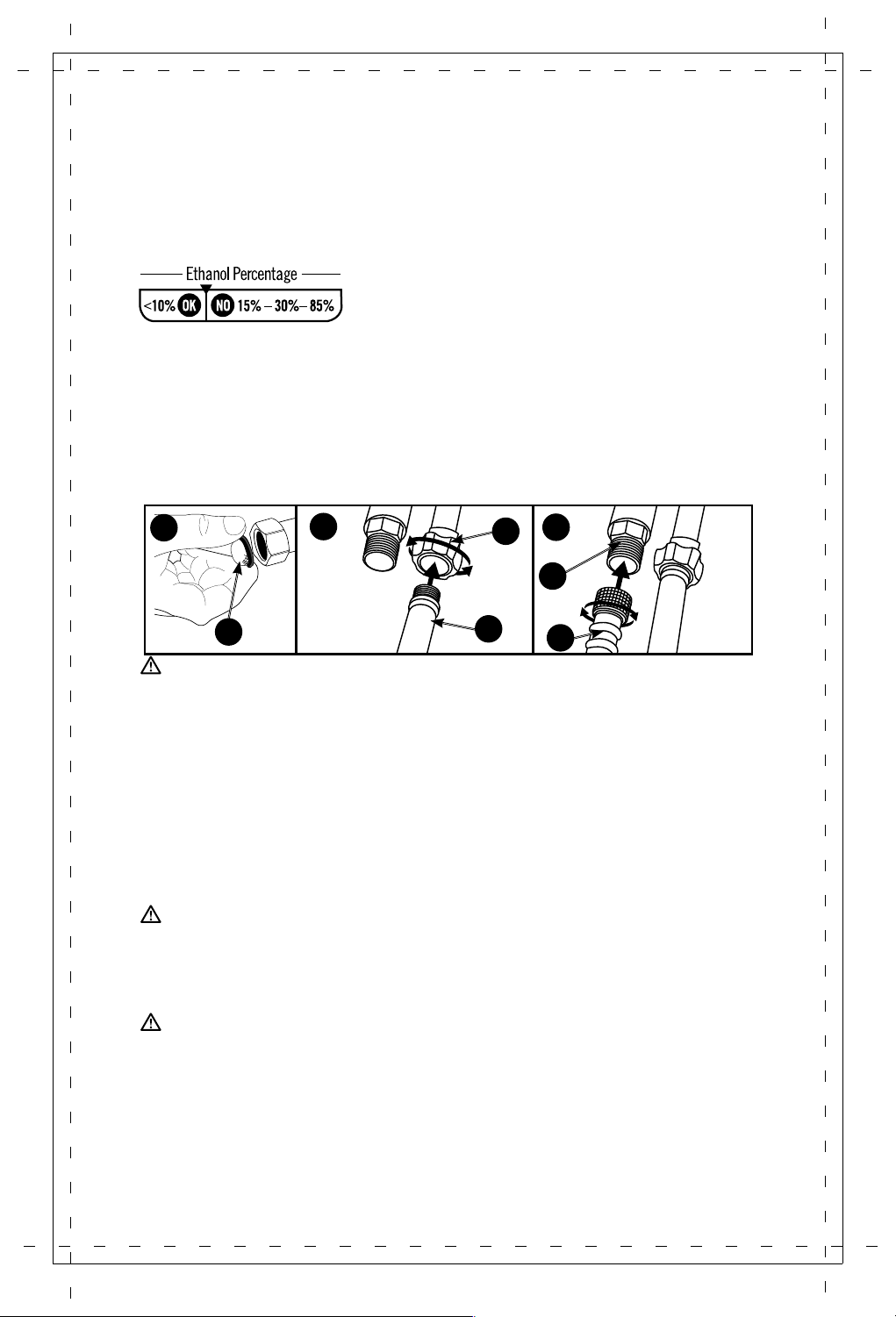

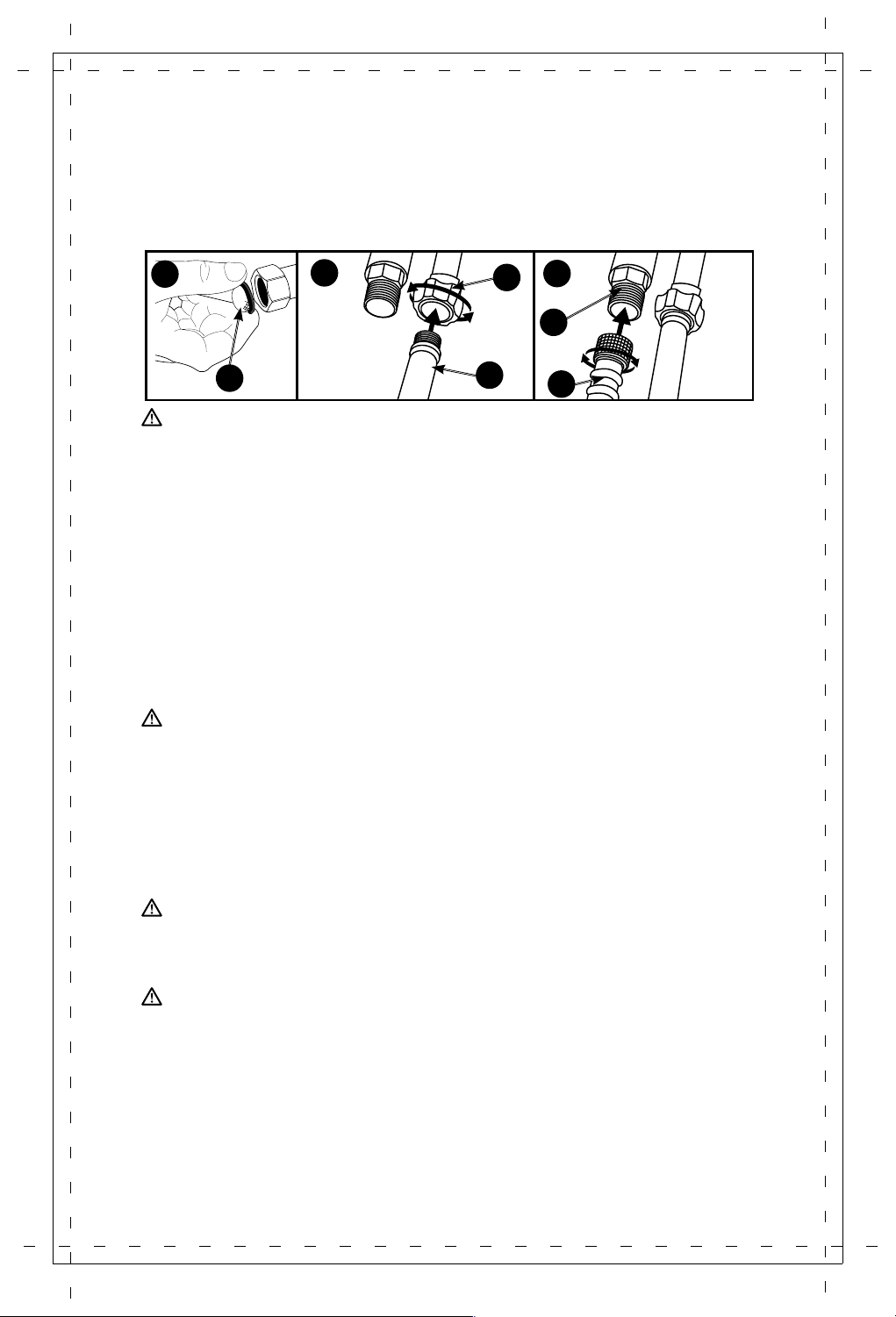

4. Verify the filter screen (M) is in water inlet of pump. NOTE: Convex side facesout.
5. Connect water source (N) to pump inlet (J). NOTE: Water source must provide a
minimum of 5 gallons per minute at 20 psi.
6. Connect
high pressure hose (C) to pump outlet (I).
I
12
C
11
N
J
M
10
WARNING: To reduce the possibility of contamination always
protect against backflow when connected to a potable watersystem.
7. Choose the correct nozzle for the job to be performed. See How To Use spray
Wand instructions in this section. NOTE: If applying a chemical or cleaning
solution, see How To Apply Chemicals/Cleaning Solvents instructions in
thissection.
8. Turn water source on.
NOTICE: Risk of property damage. Failure to do so could cause damage to thepump.
9. Remove all air from the pump and high pressure hose by depressing trigger until a
steady stream of water is present.
10. Start engine. See Engine Owner’s Manual for correct procedure.
WARNING: Risk of unsafe operation. If engine does not start after
two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter
cord slowly until resistance is felt. Then pull cord rapidly to avoid
kickback and prevent hand or arminjury.
11. Depress trigger on gun to start water flow.
WARNING: Risk of unsafe operation. Stand on a stable surface and
grip gun/spray wand firmly with both hands. Expect the gun to kick
whentriggered.
12. Release trigger to stop waterflow.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p17.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p17.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

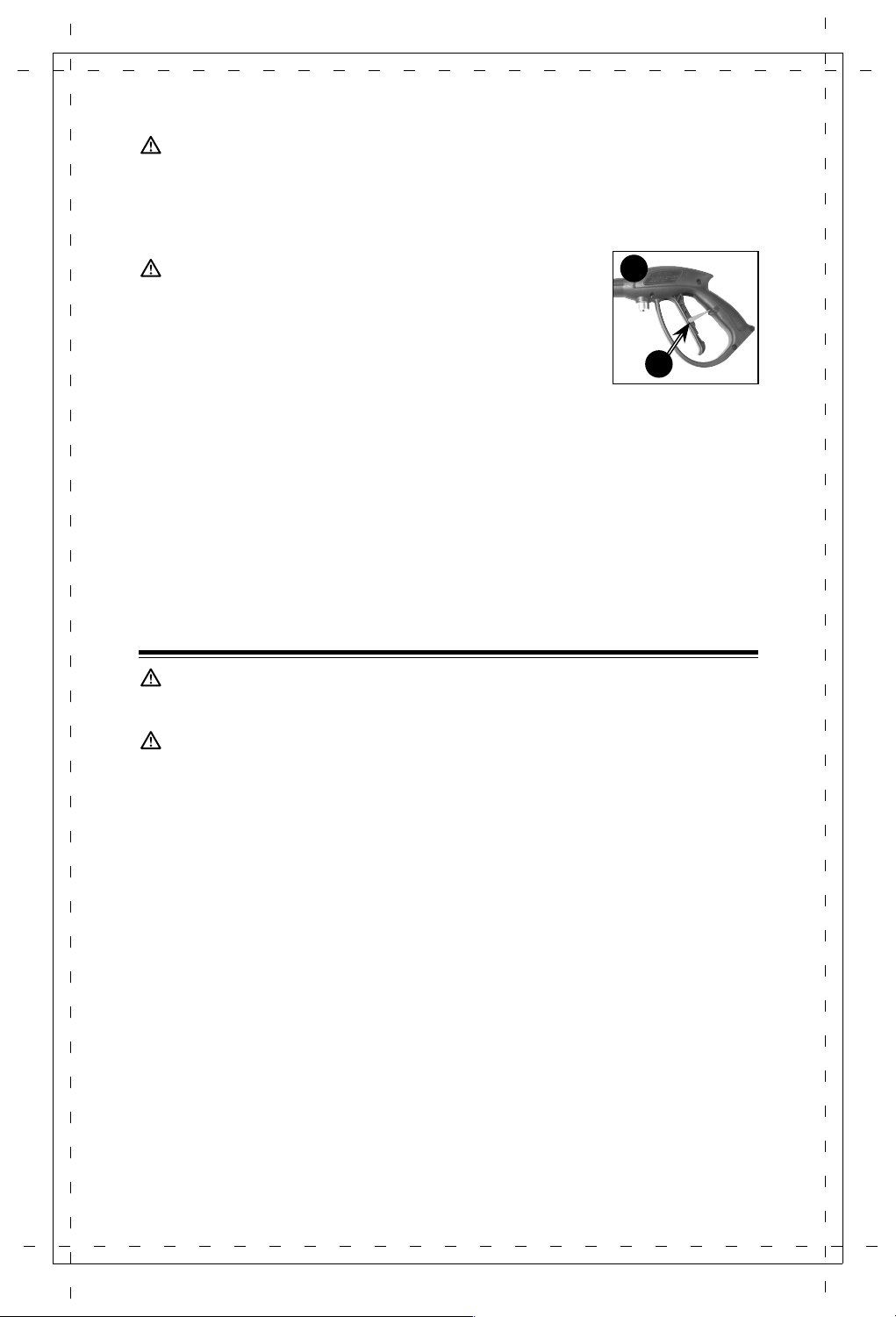

18- ENG
WARNING: Do not allow the unit to run for more than two minutes
without the gun trigger being pulled. This could cause overheating
and damage to the pump. When the temperature inside the pump
rises too high, the thermal relief valve will open and release a spray
of water from the pump to lower the internal temperature. The valve
will thenclose.
WARNING: Risk of injury from spray. Always
13
O
engage the trigger lock (O) when gun is not in use.
Failure to do so could cause accidentalspraying.
SHUTTING DOWN
1. After each use, if you have applied chemicals, place
detergent siphon hose into container of clean water and draw
clean water through chemical injection system to rinse system
thoroughly.
NOTICE: Risk of property damage. Failure to do so could cause damage to the pump.
2. Turn engine off. See Engine Owner’s Manual.
NOTICE: Risk of property damage. NEVER turn the water off with the enginerunning.
3. Turn water sourceoff.
4. Pull trigger on spray gun to relieve any water pressure in hose or spraygun.
NOTE: Failure to release system pressure will prevent removal of high pressure
hose from spray gun or pumpconnection.
5. See Storage section in this manual for proper storageprocedures.
MAINTENANCE
WARNING: Risk of burn hazard. When performing maintenance,
you may be exposed to hot surfaces, water pressure or moving parts
that can cause serious injury ordeath.
WARNING: Risk of fire hazard. Always disconnect, spark plug wire,
let the engine cool and release all water pressure before performing
any maintenance or repair. The engine contains flammable fuel. Do
not smoke or work near open flames while performingmaintenance.
To ensure efficient operation and longer life of your pressure washer, a routine
maintenance schedule should be prepared and followed. If the pressure washer is used
in unusual conditions, such as high-temperatures or dusty conditions, more fre quent
maintenance checks will berequired.
ENGINE
Consult the Engine Owner’s Manual for the man u fac tur er's recommendations for
any and all maintenance. NOTE: The engine drain plug is located at the rear of theunit.
PUMP
The pump was filled with oil at the factory. The pump on this unit is maintenance free
and requires no oil to be added or changed. If there is a problem with the pump contact
us at 1-877-362-4271
CONNECTIONS
Connections on pressure washer hoses, gun and spray wand should be cleaned
regularly and lubricated with light oil or lithium grease to prevent leakage and damage
to the o-rings.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p18.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p18.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

19 - ENG
NOZZLE CLEANING (FIG. 14)
If the nozzle becomes clogged with foreign materials, such as dirt, excessive pressure
may develop. If the nozzle becomes partially clogged or restricted, the pump pressure
will pulsate. Clean the nozzle immediately using the nozzle kit supplied and the
following instructions:
1. Shut off the pressure washer and turn off the watersupply.
2. Pull trigger on gun handle to relieve any waterpressure.
3. Disconnect the spray wand from thegun.
4. Remove the high pressure nozzle (K) from the spray wand.
14
K
K
N
Remove any obstructions with the nozzle cleaning tool
provided and backflush with cleanwater.
5. Direct water supply (N) into nozzle to backflush loosened
particles for 30seconds.
6. Reassemble the nozzle to the wand.
7. Reconnect spray wand to gun and turn on watersupply.
8. Start pressure washer and place spray wand into high
pressure setting totest.
CLEAN THE WATER INLET FILTER (FIG. 10)
This screen filter should be checked periodically and cleaned if necessary.
1. Remove filter by grasping end and removing it from water inlet of pump.
2. Clean filter by flushing it with water on bothsides.
3. Re-insert filter into water inlet of pump. NOTE: Cone side facesout.
NOTE: Do not operate the pressure washer without filter properly installed.
STORAGE
ENGINE
Consult the Engine Owner’s Manual for manufacturer’s recommendations
forstorage.
TO PREVENT FUEL-RELATED PROBLEMS
1. Add Ethanol Shield
TM
fuel stabilizer following the manufacturer’s instructions. When
adding a gasoline stabilizer, fill the fuel tank with fresh gasoline. If only partially
filled, air in the tank will promote fuel deterioration during storage. If you keep a
container of gasoline for refueling, be sure that it contains only freshgasoline.
2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes to be sure
that treated gasoline has replaced the untreated gasoline in thecarburetor.
3. Turn the fuel valve to the OFFposition.
4. Continue to run the engine until it stops from the lack of fuel in the carburetor fuel
bowl. Running time should be less than 3minutes.
PUMP
The manufacturer recommends using SIMPSON
®
/ POWERWASHER
®
Pump Guard
or equivalent when storing the unit for more than 30 days and/or when freezing tem-
peratures are expected. SIMPSON
®
/ POWERWASHER
®
Pump Guard is environmen-
tallyfriendly.
NOTE: Using pump guard helps provide proper lubrication to the internal seals of the
pump regardless of temperature or environment.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p19.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p19.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

20- ENG
NOTICE: Risk of property damage. Use only SIMPSON
®
/ POWERWASHER
®
Pump
Guard or equivalent. Other products could be corrosive and/or contain alcohol which
may cause pumpdamage.
1. Turn off pressure washer and disconnect hoses frompump.
2. Unscrew bottle valve from Pump Guard bottle and remove seal.
3. Screw bottle valve back ontobottle.
4. Attach bottle to water inlet ofpump.
5. Squeeze bottle to inject contents intopump.
6. With ignition switch off, simultaneously pull starter rope and squeeze bottle. Repeat
until protector fluid exits pump outlet. NOTE: This step may require twopeople.
PRESSURE WASHER
1. Drain all water from high pressure hose and wrap it onto hosewrap.
2. Drain all water from the spray gun and wand by holding spray gun in a vertical
position with nozzle end pointing down and squeezing trigger. Store in gunholder.
3. Wrap up and secure detergent siphon hose so it is protected fromdamage.
ACCESSORIES
DANGER: Risk of fluid injection. When using replacement spray
wands or guns with this pressure washer, DO NOT use a spray wand
and/or spray gun/wand combination that is shorter in length than
what was provided with this pressure washer as measured from the
nozzle end of the wand to the guntrigger.
NOTICE: The use of any other accessory not recommended for use with this tool could
be hazardous. Use only accessories rated equal to or greater than the rating of the
pressurewasher.
SPECIFICATIONS
MODEL SXPW2823 SXPW3124
PSI Max* 2800 psi 3100 psi
GPM Max* 2.3 gpm 2.4 gpm
High Pressure Hose 25 ft. (7.6 m) 25 ft. (7.6 m)
Presure of Inlet Water 20–100 psi 20–100 psi
Inlet Water cold tap cold tap
Soap Consumption Rate 10% max 10% max
* Rated Pressure and Rated Water Flow is within manufacturing tolerance of
(+/- 10%).
In a continued commitment to improve quality, the manufacturer reserves the right to
make component changes, design changes, or specification changes when necessary
and withoutnotice.
SERVICE INFORMATION
Do not return this product to your retailer. Please contact our customer service
department at 1-877-362-4271
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p20.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:44
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p20.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

21 - ENG
LIMITED WARRANTY
90 DAY LIMITED WARRANTY ON PRODUCT COMPONENTS EXCLUDING PUMP
STANLEY
®
warrants to the original purchaser that the wheels, gun, hose, wand, spray
nozzle(s) and other components of the
STANLEY
®
pressure washer covered under this
warranty are free from defects in material and workmanship for 90 days from the date
ofpurchase.
TWO YEAR LIMITED WARRANTY ON PUMP AND FRAME
STANLEY
®
warrants to the original purchaser that the pump of the STANLEY
®
pressure
washer covered under this warranty is free from manufacturer’s defects in material and
workmanship for two years from the date of purchase. The one year limited warranty applies
to the pumponly.
STANLEY
®
will repair or replace, at STANLEY
®
's option, products or components which
have failed within the above warranty periods. Service will be scheduled according to the
normal work flow and business hours at the service center location, and the availability of
replacement parts. All decisions of
STANLEY
®
with regard to this limited warranty shall
befinal.
This warranty gives you specific legal rights, and you may also have other rights which vary
from state tostate.
ENGINE WARRANTY
The engine, emission control system and related components are covered under the terms and
conditions outlined by the engine manufacturer’s warranty and are the sole responsibility of
the engine manufacturer. A copy of the engine manufacturer’s warranty has been provided
to you with your
STANLEY
®
pressure washer. Please consult the engine manufacturer’s
warranty to process a claim or obtain service to the engine, emission control system or
relatedcomponents.
RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):
• To process a warranty claim on your
STANLEY
®
pressure washer, report the concern to
1-877-362-4271 or [email protected] for authorization and direction
to the nearest authorized service centre in yourarea.
• Retain original cash register sales receipt as proof of purchase for warrantywork.
• Use reasonable care in the operation and maintenance of the product as described in
the Owners Manual(s).
THIS WARRANTY DOES NOT COVER:
• Merchandise sold as reconditioned, used as rental equipment, or floor or displaymodels.
• Merchandise that has become damaged or inoperative because of ordinary wear,
misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use of
improper chemicals, negligence, accident, failure to operate the product in accordance
with the instructions provided in the Owners Manual(s) supplied with the product,
improper maintenance, the use of accessories or attachments not recommended by
STANLEY
®
, or unauthorized repair oralterations.
• Repair and transportation costs of merchandise determined not to bedefective.
• Damage due to chemical deterioration, scale build up, rust, corrosion or thermal
expansion
• Costs associated with assembly, required oil, adjustments or other installation and start-
upcosts.
• Expendable parts or accessories supplied with the product which are expected to
become inoperative or unusable after a reasonable period of use, including but not
limited to springs, nozzles, o-rings, washers, and similaraccessories.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p21.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p21.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

22- ENG
• Merchandise sold by STANLEY
®
which has been manufactured by and identified as
the product of another company, such as gasoline engines. The product manufacturer’s
warranty, if any, willapply.
• ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,
OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR
MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.
Some states do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply toyou.
• IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR
FROM THE DATE OF ORIGINAL PURCHASE. Some states do not allow
limitations on how long an implied warranty lasts, so the above limitations may not
apply toyou.
TROUBLE SHOOTING GUIDE
OPERATIONAL
ISSUE
POSSIBLE CAUSE SOLUTION
Engine will not
start (see Engine
Owner’s
Manuall for
further engine
troubleshooting)
Nofuel. Add freshfuel.
Pressure builds up after
two pulls on the recoil
starter or after initial use
Squeeze gun trigger to
relieve pres sure
Choke lever in the "No
Choke" position
Move choke to the "Choke" po si tion
Spark plug wire
notattached.
Attach spark plugwire.
Engine switch in
OFF po si tion
Place engine switch in ON position
Choke lever in the "Choke"
position on a "hot" engine
or an engine that has been
exposed to thermal heat
for a long period of time
Move choke to the "No
Choke" po si tion
No or low
pressure
(initial use)
Spray wand not in
high pressure
See How to Use Spray
Wand instructions in the
Operation Section
Low water supply Water supply must be at
least 5 gpm @ 20 psi
Leak at high pressure
hose fitting
Repair leak. Apply sealant
tape if necessary
Nozzle obstructed See Nozzle Cleaning instructions
in the Maintenance section
Water filter screen clogged Remove and clean filter. See
Cleaning Water Inlet Filter
paragraph in the Maintenance
section for the correct procedure
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p22.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p22.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

23 - ENG
OPERATIONAL
ISSUE
POSSIBLE CAUSE SOLUTION
Air in hose Turn off the engine, then the water
source. Disconnect the water source
from the pump inlet and turn the
water source on to remove all air
from the hose. When there is a
steady stream of water present,
turn water source off. Re- con nect
water source to pump inlet and
turn on wa ter source. Squeeze
trigger to re move re main ing air
Choke in the
“Choke” position
Move choke to the “No
Choke”po si tion
High pressure hose
is too long
Use high pressure hose
under 100 feet (30m)
Will not draw
chemicals
Spray wand not in
low pressure
See How to Use Spray Wand
paragraph in the Operation Section
Chemical filter clogged Clean filter
Chemical screen not
in cleaning solution
Make sure end of detergent
siphon hose is fully submerged
into cleaning solution
Chemical too thick Dilute chemical. Chemical should
be the same consistency as water
Pressure hose is too long Lengthen water supply hose
instead of high pressure hose
Chemical build up in
chemical injector
Please contact our customer service
department at 1-877-362-4271
No or low
pressure (after
period of
normal use)
Worn seal or packing Please contact our customer service
department at 1-877-362-4271
Worn or obstructed valves Please contact our customer service
department at 1-877-362-4271
Worn unloader piston Please contact our customer service
department at 1-877-362-4271
Water leaking
at gun/spray
wand connection
Worn or broken o-ring Check and replace
Loose hose connection Tighten
Water leaking
at pump
Loose connections Tighten
Piston packings worn Please contact our customer service
department at 1-877-362-4271
Worn or broken o-rings Please contact our customer service
department at 1-877-362-4271
Pump head or tubes
damaged from freezing
Please contact our customer service
department at
1-877-362-4271
Pump pulsates Nozzle obstructed See Nozzle Cleaning paragraph
in the Maintenance section
for the correct procedure
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p23.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p23.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

24- FR
MESURES DE SÉCURITÉ - DÉFINITIONS
Ce guide contient des renseignements importants que vous deviez bien saisir. Cette
information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES
D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé
les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention
particulière à cessymboles.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée,
causera la mort ou des blessuresgraves.
AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait causer la mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, peut causer des blessures mineures oumodérées.
AVIS : indique une pratique ne posant aucun risque de dommages corporels
mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de
dommagesmatériels.
DIRECTIVES DE SÉCURITÉ IMPORTANTES
DANGER: monoxyde de carbone. Le fonctionnement d’un moteur à
l’intérieur provoque la mort en quelques minutes. L’échappement du
moteur contient des niveaux élevés de monoxyde de carbone (CO),
un gaz toxique, indoors et invisible. Il est possible que vous inhaliez
du CO meme EN L’ABSENCE de l’odeur de l’échappement dumoteur.
• NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de garages,
d’un vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent
accumuler des niveaux mortels de monoxyde de carbone, L’utilisation d’un
ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’airfrais.
• Utiliser UNIQUEMENT à l’extériur et loin de fenêtres, portes et évents. En
effet, ces ouvertures peuvent asprier l’énchappement du moteur à l’intérieur
d’unespace.
• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone pourrait
pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de CO alimenté
à pile ou un avertisseur do CO de secours à pile dans la maison. Lire et
repecter toutes les directives de l’avertisseur de CO avant son
utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment,
déplacer la personne à l’air frais immédiatement. Consulter un médecin. Ce sont
des signes d’intoxicationoxycarbonée.
AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et
celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien. Si
vous avez n'importe quelles questions quant au produit, s'il vous plaît
contacter notre département de service clients à 1-877-362-4271
DANGER : risque d’injection ou de blessure grave. S’éloigner de la
buse. Ne pas diriger le jet en direction de personnes. Ce produit ne
doit être utilisé que par des opérateursformés.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p24.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p24.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

25 - FR
AVERTISSEMENT : ce produit et ses émanations contiennent des produits chimiques
reconnus par l’État de la Californie comme étant cancérigènes et pouvant entraîner des
anomalies congénitales ou d’autres problèmes liés aux fonctions reproductrices. De plus,
certains produits nettoyants et poussières contiennent des produits chimiques reconnus
par l’État de la Californie comme étant cancérigènes et pouvant entraîner des anomalies
congénitales ou d’autres problèmes liés aux fonctions reproductrices. Se laver les
mains après la manipulation de l’appareil.
AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux
avec pare-étincelles. Si le produit n’en est pas équipé et qu’il est destiné à être utilisé
près de matières inflammables ou sur un terrain cultivé ou couvert d’arbres, arbustes,
herbes ou autres matières similaires, alors l’installation d’un pare-étincelles homologué
est obligatoire et exigée par la loi dans l’État de Californie. Le produit sans cet
équipement viole la législation californienne, section 130050 et/ou sections 4442 et
4443 du California Public Resources Code, à moins que le moteur ne soit muni d’un
pare-étincelles comme stipulé à la section 4442 et tenu en bon état de fonctionnement.
Les pare-étincelles sont exigés sur certaines terres du Service des forêts américain et
peuvent être également exigés par d’autres législations ouordonnances.
CONSERVER CES DIRECTIVES
DANGER : RISQUE D’EXPLOSION OU D’INCENDIE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Les cigarettes, étincelles, arc électrique,
gaz d’échappement et des parties
chaudes du moteur telles qu’un
silencieux peuvent enflammer l’essence
déversée et sesvapeurs.
• Éteindre le moteur et le laisser refroidir
avant de remplir le réservoir d’essence
• Être attentif et éviter de déverser de
l’essence lors du remplissage du réservoir.
Éloigner la laveuse haute pression de la
zone de ravitaillement avant de démarrer
lemoteur.
• Le combustible du réservoir se dilate
sous l’effet de la chaleur et pourrait
se solder par un déversement et un
incendie ou uneexplosion.
• Laisser environ 12,7 mm (1/2 po) de
dégagement sous le bord du goulot de
remplissage pour permettre l’expansion
de l’essence.
• Le fonctionnement de la laveuse haute
pression dans un milieu explosif pourrait
se solder par unincendie.
• Utiliser et faire le plein d’essence de
l’équipement dans des zones bien
dégagées de tout obstacle. Installer un
extincteur adéquat dans les zones de
travail pour combattre les incendies à
base d’essence.
• Du matériel déposé contre ou près de
la laveuse haute pression peut interférer
avec les fonctionnalités d’aération
de l’équipement et provoquer une
surchauffe et l’allumage du matériel
(risque d’incendie).
• Ne jamais utiliser la laveuse haute
pression dans une zone avec arbustes ou
broussaillessecs.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p25.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p25.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

26- FR
• La chaleur de l’échappement du
silencieux peut endommager des
surfaces peintes, faire fondre tout
type de matériel sensible à la chaleur
(comme du revêtement extérieur,
plastique, caoutchouc, vinyle ou même
le tuyau haute pression) et nuire aux
plantesvivantes.
• Toujours éloigner la laveuse haute
pression d’au moins 1,2 m (4 pi) de
toutes surfaces (telles que desmaisons,
voitures, ou des plantes vivantes) qui
pourraient être endommagées par la
chaleur s’échappant dusilencieux.
• De l’essence mal entreposée pourrait
provoquer un allumage (incendie)
accidentel. Ranger l’essence de façon
sécuritaire pour en empêcher l’accès
aux enfants et à toutes autres personnes
nonqualifiées.
• Entreposer l’essence dans un contenant
homologué par la Loi sur la santé et la
sécurité du travail dans un emplacement
sécuritaire loin de la zone detravail.
• L'utilisation d'acides, de produits
chimiques toxiques ou corrosifs, de
poisons, d'insecticides ou de toute sorte
de solvant inflammable dans ce produit
pourrait provoquer des blessures graves
ou la mort.
• Ne pas vaporiser des liquides
inflammables.
DANGER : RISQUE D’ASPHYXIE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Respirer les vapeurs d’échappement
provoquera de graves blessures voire,
un décès ! Les gaz d’échappement des
moteurs contiennent du monoxyde de
carbone, un gaz inodore etmortel.
• Utiliser la laveuse haute pression dans une
zone bien aérée. Éviter les endroits clos
comme les garages, les sous-sols,etc.
• Ne jamais utiliser l’appareil dans un
endroit habité par des hommes ou des
anmaux.
• Certains liquides nettoyants contiennent
des substances pouvant provoquer des
blessures à la peau, aux yeux ou au
systèmerespiratoire.
• Utiliser uniquement des liquides nettoyants
spécialement recommandés pour les
laveuses haute pression. Suivre les
recommandations des fabricants. Ne pas
utiliser de produit à blanchir au chlore ou
tout autre composé corrosif.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p26.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p26.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

27 - FR
DANGER : RISQUE D’INJECTION ET DE LACÉRATION
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Votre laveuse haute pression fonctionne
à des pressions de liquides et des
vitesses suffisamment élevées pour
pénétrer la peau de l’homme et
animale, ce qui pourrait se solder
par une amputation ou autre blessure
grave. Des fuites provoquées par des
raccords lâches ou des tuyaux usés ou
endommagés peuvent se solder par
des blessures par injection. NE PAS
TRAITER UN INJECTION DE LIQUIDE
COMM UNE SIMPLE COUPURE !
Consulter un médecin immédiatement !
• Inspecter périodiquement le tuyau haute
pression. Remplacer immédiatement le
tuyau s’il est endommagé, usé, s’il a
fondu en contact avec le moteur ou s’il
démontre un signe de fissure, des bulles,
des trous d’épingle ou tout autre fuite.
Ne jamais saisir untuyau haute pression
quifuit ou estendommagé.
• Ne jamais toucher, saisir ou essayer de
couvrir un trou minuscule ou tout autre
fuite similaire sur le tuyau haute pression.
Le jet d’eau EST sous haute pression et
PÉNÈTRERA lapeau.
• Ne jamais mettre les mains
devantl’embouchure.
• Éloigner le jet, ne pas le diriger vers soi-
même ouautrui.
• S’assurer que le tuyau et les raccords
sont serrés et en bon état. Ne jamais
s’agripper au tuyau ou aux raccords en
cours defonctionnement.
• Ne pas mettre le tuyau en contact avec
lesilencieux.
• Ne jamais attacher ou retirer le tube ou
les raccords du tuyau avec le système
souspression.
• Si une lance ou un pistolet de rechange
est utilisé avec cette laveuse à pression,
NE PAS utiliser une lance et/ou une
combinaison lance et pistolet dont la
longueur est inférieure à celle des lance
et pistolet fournis avec cette laveuse à
pression; la mesure se fait de l’extrémité
de la buse à la détente dupistolet.
• Il y a risque de blessures si la pression
n’est pas réduite avant d’essayer
de procéder à un entretien ou
undémontage.
• Pour décompresser le système, éteindre
le moteur, fermer l’approvisionnement en
eau et enclencher la détente du pistolet
jusqu’à l’arrêt complet de l’écoulement
d’eau.
• Utiliser uniquement des accessoires de
classement égal ou supérieur à celui de
la laveuse hautepression.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p27.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p27.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

28- FR
DANGER : RISQUE DE BLESSURE PAR JET
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Un jet de liquide à haute vitesse peut
briser des objets et projeter les éclats à
hautevitesse.
• Toujours porter des lunettes de sécurité
conformes à la norme ANSI Z87.1
Porter des vêtements protecteurs pour se
protéger de jetsaccidentels.
• Ne jamais diriger la lance ou le jet vers
une personne ou desanimaux.
• Des objets légers ou mal fixés peuvent
se transformer en projectilesdangereux.
• Toujours fixer solidement le verrou de
la détentelorsque le tube pulvérisateur
est inutilisé pour empêcher tout
fonctionnementaccidentel.
• Ne jamais fixer, de façon permanente, la
détente en position arrière (ouverte).
DANGER : RISQUE D’UTILISATION DANGEREUSE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Une utilisation dangereuse de la laveuse
haute pression pourrait provoquer de
graves blessures, voire son propre
décès ou celle d’autrespersonnes.
• Ne pas utiliser de produit à blanchir au
chloreou tout autre composécorrosif.
• Se familiariser ave le fonctionnement
et les commandes de la laveuse
hautepression.
• Tenir la zone de travail exempte de toutes
personnes, animaux etobstacles.
• Ne pas utiliser le produit en cas de
fatigue ou sous l’emprise d’alcool ou de
drogues. Rester vigilant en touttemps.
• Ne jamais rendre inopérant les
caractéristiques de sécurité duproduit.
• Ne pas utiliser l’appareil avec des pièces
manquantes, brisées ou nonautorisées.
• Ne jamais laisser le tube pulvérisateur
sans surveillance lors du fonctionnement
de l’appareil.
• Suivre la procédure de démarrage
correcte pour éviter l’effet de rebond
moteur qui provoquerait ainsi une
blessure grave à la main ou aubras.
• Si le moteur ne démarre pas après deux
tentatives, appuyer sur la détente du
pistolet pour décompresser la pompe.
Tirer délicatement la corde du démarreur
jusqu’à obtention d’une résistance. Puis
tirer rapidement sur celui-ci pour éviter
l’effet de rebond moteur et empêcher
toute blessure à la main ou aubras.
• Le pistolet et le tube de pulvérisation sont
des outils de nettoyage puissants qui
ressemblent à un jouet pour unenfant.
• Garder la laveuse haute pression hors de
portée des enfants en touttemps.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p28.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p28.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

29 - FR
• Le pistolet et le tube de pulvérisation
réagissent à la pression du jet et
provoqueront un effet de rebond
qui pourrait faire glisser, ou tomber,
l’opérateur ou rediriger le jet. Une
maîtrise imparfaite du pistolet et de la
lance peut provoquer des blessures à
soi même et àautrui.
• Ne pas trop tendre les bras ou se tenir
debout sur une surface instable.
• Ne pas utiliser une laveuse haute pression
debout sur une échelle.
• Saisir solidement à deux mains le pistolet/
tube de pulvérisation. S’attendre à un
effet de rebond lors de l’enclenchement
de ladétente.
DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA
PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Il y a risque de fuite ou de déversement
d’essence ou d’huile qui pourrait
se solder par un incendie ou des
problèmes respiratoires, des blessures
graves, voire la mort. Des fuites
d’essence ou d’huile endommageront
les tapis, peinture ou toutes autres
surfaces de véhicules ou deremorques.
• Il est possible que de l’huile remplisse
le cylindre et endommage le moteur si
l’appareil n’est pas rangé ou transporté
à laverticale.
• Si la laveuse haute pression est dotée
d’une soupape d’arrêt, FERMER la
soupape d’arrêt avant le transport pour
éviter toute fuite d’essence. S’il n’y a pas
de soupape d’arrêt, purger l’essence du
réservoir avant le transport. Transporter
l’essence uniquement dans un contenant
homologué par la Loi sur la santé et la
sécurité du travail.
Toujours installer la laveuse haute pression
sur un revêtement protecteur lors du
transport pour protéger le véhicule de tout
dommage de fuites.
Toujours transporter et ranger l’appareil
à la verticale. Retirer immédiatement la
laveuse haute pression du véhicule dès
l’arrivée à destination.
DANGER : RISQUE DECHOC ÉLECTRIQUE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Un jet en direction de prises électriques
ou d’interrupteurs ou tout objet branché
à un circuit électrique pourrait se solder
par un choc électrique.
• Débrancher tout produit fonctionnant à
l’électricité avant d’essayer de le nettoyer.
Éloigner le jet des prises électriques
etinterrupteurs.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p29.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p29.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

30- FR
DANGER : RISQUE DE BRÛLURE CHIMIQUE
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• L’utilisation d’acides, de produits
chimiques toxiques ou corrosifs, de
poisons, d’insecticides, ou de tout type
de solvant inflammable avec le produit
risque de se solder par des blessures
graves, voire lamort.
•
Ne pas pulvériser d’acides, d’essence,
de kérosène ou toute autre matière
inflammable avec ce produit. Utiliser
uniquement des détergents domestiques,
des nettoyants et des dégraissants
recommandés avec la laveuse
hautepression.
• Porter des vêtements protecteurs pour
protéger les yeux et la peau contre le
contact avec les matériaux souspression.
AVERTISSEMENT : RISQUE D’ÉCLATEMENT
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
•
Des pneus surgonflés pourraient
provoquer des blessures graves et des
dommages à lapropriété.
• Utiliser un manomètre pour vérifier la
pression des pneus avant chaque utilisation
et lors du gonflage; consulter le flanc de
pneu pour obtenir la pression correcte.
REMARQUE :
des réservoirs d’air, des
compresseurs et d’autres appareils similaires
utilisés pour gonfler les pneus peuvent
remplir de petits pneus à ces pressions
très rapidement. Régler le régulateur de
pression d’air à une pression moindre que
celle indiquée sur le pneu. Ajouter l’air par
petite quantité et utiliser fréquemment le
manomètre pour empêcher unsurgonflage.
• Tout liquide pulvérisé à haute vitesse
directement sur les flancs des pneus
(comme ceux que l’on retrouve sur les
voitures, remorques et autres véhicules
semblables) risque d’endommager les
flancs et d’entraîner des blessures graves.
• Avec les laveuses haute pression cotées
au-dessus de 11032 kPa (1 600 psi),
utiliser le jet en éventail le plus large (buse
de 40º) et maintenir le jet à au moins 200
mm (8 po) des flancs des pneus. Ne pas
diriger le jet directement sur le joint séparant
le pneu et la jante.
AVERTISSEMENT : ATTENTION SURFACES CHAUDES
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Le contact de surfaces chaudes comme
les composants d’échappement moteur,
pourrait provoquer des brûlures graves
• En cours de fonctionnement, ne toucher
que les surfaces de commande de la
laveuse haute pression. Tenir en tout
temps les enfants à l’écart de la laveuse
haute pression. Ils n’ont pas assez de
jugement pour reconnaître les dangers
inhérents auproduit.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p30.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p30.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

31 - FR
AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE
PRODUIT
CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER
• Essayer de soulever un objet trop lourd
peut se solder par de gravesblessures.
• La laveuse haute pression est trop
lourde pour être soulevée par une seule
personne. Demander de l’aide avant de
lasoulever.
CONSERVER CES DIRECTIVES
POUR UN USAGE ULTÉRIEUR
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p31.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p31.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:14
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

32- FR
GUIDE D’INSTALLATION RAPIDE
DANGER: Pour réduire le risque de blessure, veuillez lire le manuel d’instructions
de la laveuse à pression et du moteur avant d’utiliser l’appareil.
D'Installation Des Roues
Glissez la broche d'essieu à travers la roue et la rondelle plate. Glisser la broche
d'axe à travers le trou dans le cadre et d'autres rondelles plates. Glisser le clip dans
le trou de la broche pour fixer la roue en place. Répétez les mêmes étapes pour la
deuxième roue.
AVIS : Garder le niveau de la machine au cours du processus
d'installation des roues. Ne pas incliner, renverser ou tourner à
l'envers pour installer le kit de roue. Peut causer desdommages!
A
Installation de
la poignée
Placez l'ensemble
de poignée sur le cadre,
enfoncez les boutons-
poussoirs et glissez
l'ensemble de poignée
dans le cadre jusqu'à
ce que les boutons-
poussoirs s'enclenchent
dans lestrous.
B
Ajouter / Voir
pétrole
Le moteur est
livré sans huile. Avant
de démarrer le moteur,
ajouter l’huile fournie.
Vérifier le niveau d’huile
avant chaque utilisation.
Consultez le guide du
moteur pour connaître
la procédureappropriée.
C
Ajouter
l’essence
Dans un endroit
extérieur bien aéré,
ajoutez de l'essence
pure, sans plomb, de
haute qualité et ayant
un indice d'octane de
86 ou plus. Ne pas
trop remplir. Essuyez
l’essence déversée avant
de démarrer le moteur.
Consultez le guide du
moteur pour connaître
la procédureappropriée.
IMPORTANT: Ethanol Shield
TM
(vendu séparément) est un stabilisateur de carburant
qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements
de puissance. Suivez les instructions sur le contenant et ajouter àl'essence.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p32.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p32.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

33 - FR
GUIDE DE DÉMARRAGE RAPIDE
DANGER :
• Ne faites jamais tourner le moteur à l’intérieur ou dans un endroit clos, mal aéré.
Les émanations d’échappement contiennent du monoxyde de carbone, un gaz
inodore etmortel.
• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage à
haute pression, NE LAISSEZ PAS le jet à haute pression entrer en contact avec
la peau non protégée ou des animaux de compagnie ou autres. Des blessures
sérieusessurviendront.
AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de
deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer
une surchauffe et d'endommager la pompe. Lorsque la température à
l'intérieur de la pompe est trop élevée, la soupape de décharge ther-
mique ouvrira et libérer de l'eau à partir de la pompe pour abaisser
la température interne. Alors la vanne seferme.
1
Branchez le
tuyau
d’arrosage à
la pompe
Filetez le tuyau d’arrosage
à l’entrée de lapompe.
2
Branchez le
tuyau
d’arrosage à
la pompe
Filetez le tuyau à
haute pression à la
sortie de lapompe.
3
Branchez la
lance
d’arrosage au
pistolet de
pulvérisation
Filetez la lance d’arrosage
dans l’extrémité du
pistolet depulvérisation.
4
Branchez la
lance
d’arrosage au
pistolet de
pulvérisation
Filetez la lance d’arrosage
dans l’extrémité du
pistolet depulvérisation.
5
Branchez les
buses à
raccord
rapide à la
lance
d’arrosage
Tirez sur le coupleur
et insérez la buse.
Relâchez le coupleur
à raccord rapide et
tournez la buse afin de
vous assurer qu’elle y
soit biensécurisée.
6
Ouvrez le
robinet d’eau
au complet
Ne faites pas fonctionner
l’appareil si l’alimentation
d’eau n’est pas
branchée et ouverte.
Utilisez uniquement
de l’eaufroide.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p33.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p33.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

34- FR
10
Tirez la
poignée du
lanceur
Tirez la poignée du
lanceur pour faire
démarrer lemoteur.
DANGER: Ce guide n’est pas un substitut pour la lecture du manuel de l’opérateur.
Vous devez lire et comprendre le manuel de l’opérateur avant d’utiliser ceproduit.
7
Relâchez l’air
du système
Relâchez tout
l’air de la pompe et du
tuyau à haute pression
en appuyant sur la
gâchette jusqu’à ce qu’un
écoulement constant
d’eau soit présent.
Environ 30secondes.
8
Assurez-vous
que
l’interrupteur
du moteur
soit à la
position
MARCHE (ON)
9
Assurez-vous
que la tige du
volet de
départ soit
tirée à la posi-
tion CHOKE
11
Poussez la
tige du volet
de départ à la
position
MARCHE
Déplacez, de façon
graduelle, la tige du volet
de départ à la position
MARCHE lorsque le
moteurdémarre.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p34.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p34.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

35 - FR
MIEUX CONNAÎTRE LA LAVEUSE HAUTE PRESSION
REMARQUE: Les photographies et schémas figurant dans ce guide sont
incorporés seulement à titre de référence et ne représentent pas un
modelparticulier.
Comparez les illustrations avec votre appareil afin de vous familiariser avec l'emplacement
des commandes et des réglages. Conservez ce guide pour les références futures.
G
B
E
D
H
K
I
J
C
A
L
1
ÉLÉMENTS DE BASE D’UNE LAVEUSE À PRESSION (FIG. 1)
A. Pompe à haute pression: Augmente la pression de la source d'eau.
B. Moteur : Entraîne la pompe à haute pression. Consultez le guide du moteur
pour connaître l’emplacement et l’utilisation des commandes du moteur.
C. Boyau à haute pression : Achemine l'eau sous pression de la pompe vers le
pistolet et la lance de vaporisation.
D. Pistolet de vaporisation : S'attache à la lance pour régler le débit d'eau, la
direction et la pression.
E. Tube de pulvérisation à branchement rapide : ce système permet à
l’utilisateur de changer rapidement les buses haute pression. Consultez la partie
intitulée Utilisation de la lance de vaporisation de Utilisationsection.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p35.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p35.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

36- FR
F. Boyau de produit chimique (N'est pas montré sur le schéma) :
Alimente les agents de nettoyage dans la pompe pour les mélanger avec l'eau.
Consultez la partie intitulée Application des produits chimiques/solvants
de nettoyage de Utilisationsection.
G. Poignée
H. Cadre
I. Sortie de la pompe
J. Orifice d’admission de la pompe
K. Buses à changement rapide
L. Régulateur de pression réglable: Tournez le sélecteur du régulateur
de pression réglable pour augmenter ou diminuer la pression. Consultez le
paragraphe Configuration régulateur de pression réglable.
ÉLÉMENTS DE BASE DU MOTEUR
Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des
commandes du moteur.
Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le
carburateur.
Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le
démarreur à rappel pour démarrer le moteur.
Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.
D'ASSEMBLAGE (FIG. (2–4)
1. Identifier et retirer toutes les pièces détachées de la boîtepliante.
2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à plat
sur lesol.
3. Placez l'ensemble de poignée (G) sur
G
H
2
Q
2A
K
le cadre (H), enfoncez les boutons-
poussoirs et glissez l'ensemble de
poignée dans le cadre jusqu'à ce que
les boutons-poussoirs s'enclenchent
dans lestrous.
AVIS: Risque de blessures corporelles. Ne pas placer les mains entre le module et le
cadre pour éviter de se pincer lesmains.
4. Retirer du sac plastique les buses colorées à changement rapide (K) et les insérer
dans le porte-buse (Q). Les couleurs des buses correspondent aux couleurs sur sur
lepanneau.
5.
Glissez la broche d'essieu à travers la roue et la rondelle plate. (Figure 3). Glisser la
broche d'axe à travers le trou dans le cadre et d'autres rondelles plates
(Figure 3A).
Glisser le clip dans le trou de la broche pour fixer la roue en place (Figure 3B).
Répétez les mêmes étapes pour la deuxième roue.
AVIS : Garder le niveau de la machine au cours du processus
d'installation des roues. Ne pas incliner, renverser ou tourner à
l'envers pour installer le kit de roue. Peut causer des dommages!
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p36.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p36.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

37 - FR
3
3A
3B
6. Attachez la lance (E) au pistolet (D) et bienserrer.
7. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.
E
4A
D
C
4
D
REMARQUE : La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un
problème avec la pompe, s'il vous plaît contacter notre département de serviceclients.
AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile
fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans huile,
ce dommage ne sera pas couvert par lagarantie.
UTILISATION
PRESSURE WASHER TERMINOLOGY
TERMINOLOGIE DES LAVEUSES À PRESSION
PSI : livres par pouce carré. Une unité de mesure de pression d'eau. Également utilisé
pour la pression d'air, la pression hydraulique, etc. .
GPM : Gallons par minute. L'unité de mesure du débit d'eau.
CU : Unités de nettoyage. GAL. PAR MIN. x PSI = CU. Parfois noté que L / min (litres
par minute).
Mode de dérivation : Permet à l'eau de recirculer dans la pompe lorsque la détente
n'est pas actionnée. Cette option permet à l’opérateur de libérer la gâchette du pistolet
et de se repositionner sans avoir à couper le moteur entre les operations denettoyage.
AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de
deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer
une surchauffe et d'endommager la pompe. Lorsque la température à
l'intérieur de la pompe est trop élevée, la soupape de décharge ther-
mique ouvrira et libérer de l'eau à partir de la pompe pour abaisser
la température interne. Alors la vanne seferme.
Soupape de surpression thermique (P, Fig. 5) : lorsque la
5
P
température à l’intérieur de la pompe dépasse un certain seuil
(température élevée), la soupape s’ouvrira et relâchera un jet d’eau
pour essayer d’abaisser la température à l’intérieur de la pompe. La
soupape se fermera par lasuite.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p37.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p37.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

38- FR
Système d'injection de produit chimique : Mélange les nettoyants ou les
solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.
Source d'eau : Toutes les laveuses à pression ont besoin d'une source d'eau. Les
exigences minimums pour la source d'eau sont de 20 psi et de 19litres (5 gallons) à
la minute. Si votre source d’eau est un puits, la longueur du boyau d'arrosage doit être
limitée à 9m(30pi).
AVERTISSEMENT : pour réduire la possibilité de contamination,
toujours protéger le système contre les refoulements s’il est raccordé
au système d’apport en eau potable.
CARACTÉRISTIQUES DE FONCTIONNEMENT DE LA LAVEUSE À PRESSION
RÉGLAGE DE LA PRESSION
La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage
optimums. La pression peut être diminuée de la façon suivante.
1. Éloignez-vous de la surface à nettoyer. Plus vous êtes éloigné, moins sera
la pression sur la surface à nettoyer.
2. Tournez le sélecteur du régulateur de pression réglable pour
augmenter ou diminuer la pression. Consultez le paragraphe
Configuration régulateur de pression réglable.
AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus élevée
que celle réglée à l'usine peut endommager lapompe.
CONFIGURATION RÉGULATEUR DE PRESSION RÉGLABLE (FIG. 6, 7)
1. Choisissez la buse haute pression (0˚, 15˚ ou 40˚) correspondant à vos besoins.
Consultez la section Utilisation de la lance depulvérisation.
2. Au moment de son expédition, le régulateur de pression réglable est réglé à la
puissance MAX. La ligne de pression MAX est alignée avec la flèche (R) de la
bague, tel qu’illustré dans la figure 6.
Faites tourner le régulateur de pression réglable (L) dans le sens contraire des
aiguilles d’une montre jusqu’au réglage MIN. La flèche (R) sera alignée avec la ligne
de pression MIN, tel qu’illustré dans la figure7.
7
R
L
6
R
Réglez la pression en faisant tourner
le régulateur de pression réglable (L)
dans le sens des aiguilles d’une
montre pour augmenter la pression
ou dans le sens contraire pour
diminuer la pression, en alignant la
flèche avec la ligne indiquant la
pression désirée du régulateur de
pression réglable.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p38.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p38.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

39 - FR
REMARQUE: Pour l'application de produits chimiques installez la buse de
projection faible noir et faites tourner régulateur de pression réglable au réglage
de pression «MAX»
UTILISATION DE LALANCE
Les buses du tube de pulvérisation sont rangées dans le porte-buse sur le panneau. Les
couleurs sur le panneau identifient la buse et l’angle de pulvérisation. Se reporter au
tableau suivant pour sélectionner la bonne buse pour le travailsouhaité.
Couleur
de la
buse
Angle de
pulvérisation
Utilisations Surfaces*
Red
0˚
application précise
et puissante pour le
nettoyage de taches, de
surfaces non peintes ou
de zones inaccessibles
métal ou béton
non peint;
N’UTILISEZ pas
sur le bois
Jaune
15˚
nettoyage intense de
surfaces dures non peintes
grils, entrées de
cour, passages
piétons en béton ou
briques et briques
ou stuc non peints
Blanc
40˚
nettoyage de surfaces
peintes ou délicates
Automobile/
VR, bateau, bois,
brique et stuc peints,
surface en vinyle,
parement peint
Noir
basse pression
applique des solutions
de nettoyage
la pulvérisation à
faible pression est
sécuritaire pour
toutes les surfaces;
toujours vérifier la
compatibilité des
solutions nettoyantes
avant leur utilisation
Buse de
pulvrisa-
tion turbo
nettoyage efficace
des taches les plus
dures a enlever
* AVIS : le jet sous haute pression de la laveuse haute pression est capable
d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles, les
garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes. Avant
de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment solide pour
résister à la puissance dujet.
CHANGEMENT DES BUSES SUR LE TUBE DE PULVÉRISATION (FIG. 8)
DANGER : risque d’injection de liquides. Ne pas diriger le jet en
direction de personnes, sur la peau et les yeux sans protection ou sur
des animaux. Une blessure grave seproduira.
AVERTISSEMENT : la projection d’objets pourrait provoquer de
graves blessures. NE PAS essayer de changer de buse lorsque la
laveuse haute pression est en fonctionnement. Éteindre le moteur
avant de changer debuse.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p39.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p39.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

40- FR
1. Pousser vers l’arrière le coupleur à branchement
8
K
E
P
rapide (E)et insérer la buse (K) ou (P).
2. Relâcher le coupleur et tourner la buse pour
s’assurer de la bonne fixation de celle-ci.
AVERTISSEMENT : la projection d’objets
pourrait provoquer de graves blessures.
S’assurer que la buse est complètement
insérée sur la douille du dispositif de
branchement rapide et quele joint de
blocage est complètement engagé (vers
l’avant) avant d’appuyer sur la détente du pistolet depulvérisation.
APPLICATION DES PRODUITS CHIMIQUES/SOLVANTS DE NETTOYAGE (FIG.9)
L'application des solutions de nettoyage devrait être effectuée à basse pression.
REMARQUE : utilisez seulement des savons ou des produits chimiques qui sont conçus
spécialement pour une laveuse à pression. Ne pas utiliser de l'eau deJavel.
Application de produits chimiques
1. Poussez le boyau de produit chimique (F, Figura 9)
F
9
dans le raccord cannelé, près du point de connexion
du boyau à haute pression de la pompe, tel qu'illustré.
2. Placez l'autre extrémité du boyau de produit
chimique (l'extrémité avec le filtre) dans le contenant
avec le produit chimique/solution de nettoyage.
REMARQUE : pour chaque quantité de 26,5 litres
(7 gallons) d'eau pompée, 3,8 litres (1 gallon) de
produit chimique/solution de nettoyage seront utilisés.
3.
Installez la buse de projection noir faible à l'intérieur du raccord rapide au bras
de pulvérisation et faites tourner régulateur de pression réglable (L) au réglage de
pression
«MAX» tel qu’illustré dans la figure 6. Se reporter à la section Buses
du tube de pulvérisation.
REMARQUE: Pour l'application de produits chimiques installez la buse de
projection faible noir et faites tourner régulateur de pression réglable au réglage
de pression «MAX» tel qu’illustré dans la figure6.
4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique dans
un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection
de produit chimique pour bien rincer le système. Si les produits chimiques restent
dans la pompe, celle-ci pourrait être endommagée. Les pompes endommagées par
un produit chimique ne sont pas couvertes par la garantie.
REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion ne
fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube depulvérisation.
DÉMARRAGE (FIG. 10–13)
AVERTISSEMENT : afin de réduire le risque de blessures, lire le
monde d’emploi de la laveuse haute pression avant de la mettre
enmarche.
DANGER : risque d’injection de liquide et de lacération Lors du
fonctionnement à pression élevée, NE PAS laisser le jet à haute
pression en contact avec la peau et les yeux sans protection ou avec
des animaux. Une blessure grave seproduira.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p40.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p40.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

41 - FR
• La laveuse haute pression fonctionne à des pressions de liquides et des vitesses
suffisamment élevées pour pénétrer la peau humaine et animale, ce qui pourrait
se solder par une amputation ou autres blessures graves. Des fuites provoquées
par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder
par des blessures par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE
COMME UNE SIMPLE COUPURE ! Consulter un médecin.
DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur à
l’intérieur provoque la mort en quelques minutes. L’échappement du
moteur contient des niveaux élevés de monoxyde de carbone (CO),
un gaz toxique, indoors et invisible. Il est possible que vous inhaliez
du CO meme EN L’ABSENCE de l’odeur de l’échappement dumoteur.
• Respirer les vapeurs d’échappement provoquera de graves blessures voire,
un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde de
carbone, un gaz inodore etmortel.
• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos
comme les garages, les sous-sols,etc.
• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des
anmaux.
AVERTISSEMENT : risque d’incendie, asphyxie et de brûlures. Ne
jamais faire le plein du réservoir avec le moteur en marche ou chaud.
Ne pas fumer lors du plein d’essence.
• NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po) de
dégagement sous le bord du goulot de remplissage pour permettre l’expansion
de l’essence. Essuyer toute trace d’essence du moteur et de l’équipement avant de
démarrer le moteur.
• NE PAS laisser les tuyaux en contact avec le silencieux chaud en cours de
fonctionnement ou immédiatement près l’utilisation de la laveuse haute pression.
Les dommages aux tuyaux, suite à un contact avec les surfaces chaudes du
moteur, NE sont PAS couverts par lagarantie.
AVIS : Risque des dommages à la propriété. ne jamais tirer sur le tuyau
d’approvisionnement en eau pour déplacer la laveuse haute pression. Cette action
risque d’endommager le tuyau ou l’arrivée d’eau de lapompe.
• NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eaufroide.
• Ne jamais fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute
pression, cela endommagera lapompe.
• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux minutes
à chaque fois. La pompe fonctionne en mode de dérivation lorsque la détente du
pistolet de pulvérisation n’est pas engagée. Il y a risque d’endommagement des
composants internes de la pompe si elle demeure en mode de dérivation pour
plus de deuxminutes.
Si vous ne comprenez pas ces mises en garde, s'il vous plaît contacter notre département
de service clients pour obtenir de plus amplesinstructions.
Avant de démarrage, l'appareil, consultez le guide du moteur pour
connaître la procédure de démarrageappropriée.
1. Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de
haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir.
Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide du
moteur pour connaître la procédureappropriée.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p41.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p41.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

42- FR
IMPORTANT: Ethanol Shield
TM
(vendu séparément) est un stabilisateur de carburant
qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de
puissance. Suivez les instructions sur le contenant et ajouter à l'essence.
AVIS : Utilisez de carburants dont la teneur en éthanol est
supérieure à 10 % ne sont pas approuvés pour une
utilisation dans ce produit par la réglementation de l'EPA et
risque d'endommager l'appareil et annuler lagarantie.
2. Vérifiez le niveau d’huile. Consultez le guide du moteur pour connaître la
procédureappropriée.
3. Raccorder le tuyau d’eau à l’approvisionnement d’eau. Faire couler de l’eau dans
le tuyau pour retirer toute bulle d’air. Dès que le jet d’eau est constant, fermer
l’approvisionnement d’eau.
4. Assurez-vous que l'écran filtrant (M) est dans l'orifice d'entrée d'eau de la pompe.
REMARQUE: Le côté conique doit être dirigé vers l'extérieur.
5. Branchez la source d'eau (N) à l'orifice d'entrée de la pompe (J).
REMARQUE: La source d'eau doit fournir un minimum de 19 litres (5 gallons)
par minute à 20PSI.
6. Attachez le boyau à haute pression (C) à la sortie de la pompe (I).
I
12
C
11
N
J
M
10
AVERTISSEMENT : pour réduire la possibilité de contamination,
toujours protéger le système contre les refoulements s’il est raccordé
au système d’apport en eaupotable.
7. Pour sélectionner la bonne buse pour le travail souhaité. Consultez les directives
intitulées Utilisation de la lance de cette section. REMARQUE: Si vous voulez
appliquer un produit chimique ou une solution de nettoyage, consultez la partie
intitulée Application des produits chimiques/solvants de nettoyage
de cettesection.
8. Ouvrez le robinet de la source d'eau.
AVIS : Risque des dommages à la propriété. Négliger de suivre cette directive pourrait
endommager la pompe.
9. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en
appuyant sur la détente jusqu’à l’obtention d’un jet d’eau constant.
10. Démarrez le moteur. Consultez le guide du moteur pour connaître la procédure
appropriée.
AVERTISSEMENT: risque d’utilisation dangereuse Si le moteur ne
démarre pas après deux tentatives, appuyer sur la détente du pistolet
pour décompresser la pompe. Tirer lentement la corde du démarreur
jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci
pour éviter l’effet de rebond moteur et empêcher toute blessure à la
main ou aubras.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p42.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p42.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

43 - FR
REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas.
Dans ce cas, vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin
11. Appuyez sur la détente du pistolet pour commencer la vaporisation d'eau.
AVERTISSEMENT: risque d’utilisation dangereuse Se tenir sur une
surface stable et saisir solidement le pistolet/la lance avec les deux
mains. S’attendre à un effet de rebond lorsque la détente du pistolet
de pulvérisation estengagée.
12. Relâchez la détente pour arrêter le débit d’eau.
AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de
deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer
une surchauffe et d'endommager la pompe. Lorsque la température à
l'intérieur de la pompe est trop élevée, la soupape de décharge ther-
mique ouvrira et libérer de l'eau à partir de la pompe pour abaisser
la température interne. Alors la vanne seferme.
AVERTISSEMENT : risque de blessure par jet.
13
O
Verrouiller la détente (O) lorsque le pistolet n’est pas
utilisé pour empêcher une pulvérisationaccidentelle.
ARRÊT DE L'APPAREIL
1. Après chaque usage, si vous avez appliqué des produits
chimiques, placez le boyau de produit chimique dans un
récipient d'eau propre et aspirez de l'eau propre à travers le
système d'injection de produit chimique pour bien rincer lesystème.
AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape, cela
risque d'endommager la pompe.
2. Arrêtez le moteur. Consultez le Guide du moteur.
AVIS : Risque des dommages à la propriété. Ne fermez JAMAIS le robinet d'eau
lorsque le moteur tourne.
3. Fermez le robinet de la source d'eau.
4. Appuyez sur la détente du pistolet de vaporisation pour dégager l’eau sous
pression dans le boyau ou dans lepistolet.
5. Consultez la section sur l'entreposage de ce guide pour connaître les procédures
d'entreposageappropriées.
ENTRETIEN
AVERTISSEMENT : risque de brûlure Lors d’un entretien, il y a
présence de surfaces d’eau chaudes, à pression élevée et de pièces
mobiles qui peuvent provoquer des blessures graves ou undécès.
AVERTISSEMENT : risque d’incendie Avant tout entretien ou
réparation, toujours débrancher le fil de la bougie, laisser refroidir le
moteur et décompresser toute pression d’eau. Le moteur contient un
combustible inflammable. Ne pas fumer ou travailler près de flammes
nues lors d’unentretien.
Afin d'assurer le bon fonctionnement et une durée de vie prolongée de votre laveuse
à pression, vous devez préparer et suivre un calendrier d'entretien régulier. Si votre
laveuse à pression est utilisée dans un environnement défavorable, tel qu'à des
températures élevées ou des conditions poussiéreuses, les vérifications d'entretien
doivent être exécutées plus souvent
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p43.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p43.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

44- FR
MOTEUR
Consultez le guide du moteur pour connaître les recommandations du fabricant
concernant tous les services d’entretien. REMARQUE : Le bouchon de vidange du
moteur se situe à l'arrière de l'appareil.
POMPE
La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la
pompe, contactez un Centre de service après-vente autorisé. If there is a problem with
the pump contact us at 1-877-362-4271.
CONNEXIONS
Les connexions des boyaux de la laveuse à haute pression, du pistolet et de la lance
doivent être nettoyées régulièrement et lubrifiées avec une huile légère ou de la graisse
non soluble à l'eau afin d'éviter les fuites et dommages aux joints toriques.
NETTOYAGE DE LA BUSE (FIG. 14)
En cas d’obturation de la buse avec une matière étrangère (saletés par exemple), une
pression excessive peut se développer. En cas d’obturation ou de restreinte partielle de
la buse, la pression de la pompe pulsera. Nettoyer immédiatement la buse à l’aide de
la trousse de nettoyage fournie. Suivre les directives suivantes :
1. Éteindre la laveuse haute pression et fermer l’arrivée d’eau.
2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute pression
d’eau.
3. Débrancher le tube de pulvérisation du pistolet.
4. Retirer la buse haute pression (K) du tube de pulvérisation.
14
K
K
N
Retirer toute trace d’obstruction à l’aide de l’outil de nettoyage
de buse fourni puis rincer à l’eau fraîche en senscontraire.
5. Diriger l’arrivée d’eau (N) dans la buse haute pression
pendant 30 secondes pour évacuer les particulesdétachées.
6. Replacer la buse sur le tube de pulvérisation.
7. Rebrancher le tube de pulvérisation au pistolet puis ouvrir
l’arrivée d’eau.
8. Démarrer la laveuse haute pression et sélectionner la pression
élevée pour tester le pistolet depulvérisation.
NETTOYAGE DU FILTRE D’ENTRÉE D’EAU (FIG. 10)
Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.
1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la pompe, tel
qu'illustré.
2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.
3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le côté
conique doit être dirigé vers l'extérieur.
REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé de
façon appropriée.
ENTREPOSAGE
MOTEUR
Consultez le Guide du propriétaire du moteur pour connaître les recommandations
du fabricant en ce qui concerne l'entreposage.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p44.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p44.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

45 - FR
POUR ÉVITER TOUT PROBLÈME LIÉ AU CARBURANT
1. Verser le Ethanol Shield
TM
stabilisateur d’essence conformément aux instructions
dufabricant.
Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence fraîche. Si
le réservoir n’est que partiellement plein, l’air présent favorisera la détérioration
de l’essence durant le stockage. Si l’essence utilisée provient d’un bidon, s’assurer
qu’elle estfraîche.
2. Après avoir ajouté le stabilisateur, faire tourner le moteur à l’extérieur pendant 10
minutes pour s’assurer que l’essence non traitée est remplacée par l’essence traitée
dans lecarburateur.
3. Mettre le robinet d’essence en positionFERMÉ.
4. Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du manque
de carburant dans la cuve ducarburateur.
POMPE
Le fabricant recommande l’utilisation SIMPSON
®
/ POWERWASHER
®
d’un liquide
protecteur de pompe/produit d’hivérisation lors de l’entreposage de l’appareil pour une
durée supérieure à 30jours et/ou lorsque des températures sous le point de congéla-
tion sont prévues. SIMPSON
®
/ POWERWASHER
®
liquide protecteur de pompe est
respectueux de l’environnement.
REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubri-
fier correctement les joints internes de la pompe, quels que soient la température ou
l’environnement.
AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON
®
/
POWERWASHER
®
Garde Pompe ou l'équivalent. D'autres produits pourraient être cor-
rosifs et / ou contiennent de l'alcool qui peut causer des dommages à lapompe.
1. Fermez le pulvérisateur à puissant jet d’eau et déconnectez les boyaus de lapompe.
2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le sceau.
3. Vissez de nouveau le robinet sur labouteille.
4. Attachez la bouteille à l’ouverture du pulvérisateur à puissant jet d’eau.
5. Pressez la bouteille pour injecter le contenu dans lapompe.
6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et presser
la bouteille. Répétez jusqu’à ce que le fluide protecteur sorties sortie de la pompe.
REMARQUE: Cette étape peut nécessiter deuxpersonnes.
LAVEUSE À PRESSION
1. Vidange toute l'eau du tuyau à haute pression et l'envelopper sur le dévidoir
pourtuyau.
2. Vidangez toute l'eau du pistolet et de la lance. Pour ce faire, maintenez le pistolet
en position verticale, en dirigeant la buse vers le bas, et appuyez sur la détente du
pistolet. Rangez ces pièces dans le porte-pistolet.
3. Entreposez le boyau de produit chimique de façon à éviter tous dommages.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p45.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p45.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

46- FR
ACCESSOIRES
DANGER: Risque d’injection de liquides. Si une lance ou un pistolet
de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser
une lance et/ou une combinaison lance et pistolet dont la longueur
est inférieure à celle des lance et pistolet fournis avec cette laveuse
à pression; la mesure se fait de l’extrémité de la buse à la détente
dupistolet.
AVIS : l'utilisation de tout autre accessoire non recommandé avec cet outil pourrait
s'avérer dangereuse. Utiliser uniquement des accessoires de marque égal ou supérieur
à celui de la laveuse hautepression.
FICHE TECHNIQUE
MODÈLE SXPW2823 SXPW3124
PSI - lb/po
2
Max* 2800 psi 3100 psi
GPM Max* 2,3 GPM 2,4 GPM
L'haut tuyau de pression 7,6 m (25 pi) 7,6 m (25 pi)
La pression d'eau d'arrivée 20–100 PSI 20–100 PSI
Eau d'arrivée Eau froide du robinet Eau froide du robinet
Le taux de
consommation de savon
10% max 10% max
* La pression nominale et débit d'eau nominal est dans la tolérance de fabrication de
(+ / - 10%)
Pour respecter notre engagement envers une amélioration constante de la qualité, le
fabricant se réserve le droit d’apporter, au besoin, des modifications à la conception et
auxcomposants.
RÉPARATIONS
Ne pas retourner cet appareil chez votre détaillant. s'il vous plaît contacter
notre département de service clients à 1-877-362-4271
GARANTIE DE 1AN LIMITE
GARANTIE LIMITÉE DE 90 JOURS SUR LES COMPOSANTS DU PRODUIT EXCLUANT
LA POMPE
STANLEY
©
garantit, auprès de l’acheteur initial, que le roues, pistolet, tuyau, pôle, buse(s) et autres
composants des laveuses à haute pression
STANLEY
©
, couverts sous cette garantie sont sans défauts de
fabrication et de matériaux pour un délai de 90 jours à partir de la date d'achat duproduit.
GARANTIE LIMITÉE DEUX ANS SUR LA POMPE ET L'ENCADREMENT
STANLEY
©
garanti à l'acheteur d’origine uniquement que la pompe de l'hydronettoyeur
STANLEY
©
couvert sous cette garantie est sans défauts de fabrication et de matériaux pour un délai deux ans à partir
de la date de l'achat du produit. La garantie limitée s’applique à la pompe et l'encadrementseulement.
STANLEY
©
réparera ou remplacera, à son choix, les produits ou composants ayant fait défaut au cours
des périodes de garantie décrites ci-dessus. Les réparations seront programmées suivant le flux normal
de travail et les heures d’ouvertures des centres de réparations ainsi que de la disponibilité des pièces de
rechange. Toutes les décisions de
STANLEY
©
concernant cette garantie limitée sontfinales.
Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir aussi d’autres droits qui
varient d’un État ou d’une province à l’autre.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p46.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p46.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

47 - FR
GARANTI DU MOTEUR
La garantie du moteur est couverte selon les termes et conditions tel que définis par la garantie du
fabricant de moteur inclus dans ce produit et est l’unique responsabilité du fabricant demoteur.
Le moteur, le système de contrôle des émissions et des composants associés sont couverts par les
termes et conditions énoncées par la garantie du fabricant du moteur et sont la seule responsabilité du
fabricant du moteur. Une copie de la garantie du fabricant du moteur a été fourni pour vous avec votre
nettoyeur haute pression de
STANLEY
©
. S'il vous plaît consulter la garantie du fabricant du moteur
pour traiter une demande ou obtenir un service au moteur, le système de contrôle des émissions ou des
composantsconnexes.
RESPONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :
• Pour transmettre une réclamation de garantie sur votre hydronettoyeur
STANLEY
©
, communiquez
le problème à
1-877-362-4271 ou [email protected]
afin d’obtenir une
autorisation et des directions pour trouver le centre de service le plus près de chez vous.
• Conserver le reçu de caisse d’origine comme preuve d’achat pour toute réparation couverte par
lagarantie.
• Utiliser une diligence raisonnable lors de l’utilisation et l’entretien du produit comme décrit dans le
ou les mode(s) d’emploi.
CETTE GARANTIE NE COUVRE PAS :
• Les marchandises vendues comme remises à neuf, utilisées comme équipement de location, articles
en montre ou modèles de présentation;
• Les marchandise endommagées ou inopérantes suite à une usure normale, une mauvaise
utilisation, une utilisation sous conditions froides, chaudes, pluvieuses, d’humidité excessive, qualité
de l'eau, sous le point de congélation, une utilisation avec produits chimiques inappropriés, une
négligence, un accident, une utilisation non conforme aux instructions comprises dans le ou les
mode(s) d’emploi fourni(s) avec le produit, un mauvais entretien, une utilisation avec accessoires
non recommandés par
STANLEY
©
ou une réparation ou des modifications non autorisées;
• Les frais de réparation et de transport de marchandises exemptes de défauts;
• Les frais associés avec l’assemblage, la lubrification exigée, les réglages ou autres frais
d’installation ou de mise en marche;
• Les dommages dus à la détérioration chimique, tartre, rouille, l'expansion thermique ou à la
corrosion
• Les pièces ou accessoires non récupérables, fournis avec le produit, qui deviendront inopérants ou
inutilisables après une certaine période d’utilisation, y compris mais sans s’y limiter, aux ressorts,
buses, joints toriques, rondelles et accessoires similaires;
• La marchandise vendue par
STANLEY
©
qui est fabriquée par et identifiée comme le produit d’un
autre fabricant/ent comme les moteurs à essence. La garantie du fabricant, si offerte, s’appliquera
dans cescas.
• TOUTE PERTE, DOMMAGE, FRAIS ACCESSOIRES, CONSÉCUTIFS OU INDIRECTS
POUVANT PROVENIR DE TOUT DÉFAUT, DÉFAILLANCE OU MAUVAIS
FONCTIONNEMENT DU PRODUIT NE SONT PAS COUVERTS PAR CETTE GARANTIE.
Certains États ou provinces ne permettent pas l’exclusion ou la restriction de dommages accessoires
ou indirects, auquel cas, les exclusions ou limitations ci-dessus pourraient ne pas êtreapplicables.
• LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE OU
D’ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN À PARTIR
DE LA DATE D’ACHAT. Certains États ou provinces ne permettent pas les restrictions sur la durée
d’une garantie implicite, auquel cas, les restrictions pourraient ne pas êtreapplicables.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p47.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p47.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

48- FR
GUIDE DE DÉPANNAGE
PROBLÈME CAUSE CORRECTION
Le moteur ne
démarre pas
(voir le Guide
du moteur
pour plus de
renseignements
sur le dépannage
du moteur)
Aucun carburant Ajoutez du carburant
Accumulation de pression
après avoir tiré deux fois sur
le cordon de démarrage ou
après l'utilisation initiale
Appuyez sur la détente du pistolet
pour dégager la pression
Le levier d'étrangleur est
en position sans étrangle-
ment « No Choke ».
Déplacez le levier d'étrangleur à la
position d'étranglement « Choke ».
Fil de bougie n'est
pas branché
Branchez le fil de la
bougie d'allumage
Interrupteur du moteur
est en positionOFF.
Placez l'interrupteur du
moteur en positionON.
Le levier d'étranglleur est en
position « Choke » lorsque le
moteur est chaud ou lorsque
le moteur a été exposé à
une source de chaleur pour
une période prolongée.
Déplacez le levier d'étrangleurr à
la position sans étranglement.
Aucune pression
ou basse pression
(à l'utilisation
initiale)
La lance n'est pas en
position de haute pression
Consultez les instructions
Utilisation de la lance de
vaporisation de la section
Utilisation
Alimentation en eau
insuffisante
La source d'eau doit
acheminer au moins 5 gal./
min à 137,9 kPa (20 PSI)
Fuite au raccord de
boyau à haute pression
Réparex la fuite. Appliquez du
ruban d'étanchéité au besoin
Buse obstruée Consultez les instructions
Nettoyage de la buses
de la section Entretien
Écran de filtrage
d'eau obstrué
Retirez le filtre et nettoyez-le.
Consultez les instructions
Nettoyage du filtre d’entrée
d’eau
de la section Entretien
De l'air se trouve
dans le boyau
Arrêtez le moteur et fermez ensuite
le robinet de la source d'eau.
Débranchez la source d'eau de
l'orifice d'entrée de la pompe et
ouvrez le robinet de la source
d'eau pour purger l'air du boyau.
Lorsqu'un jet continu d'eau paraît,
fermez le robinet de la source d'eau.
Rebranchez la source d'eau à l'orifice
d'entrée de la pompe et ouvrez
la source d'eau. Appuyez sur la
détente pour purger l'air qui reste
Le levier d'étrangleur est
en position « Choke » .
Déplacez le levier d'étrangleur
à la position sans étrangle-
ment «Choke».
Le boyau à haute
pression est trop long
Utilisez un boyau à haute
pression d'une longueur inférieure
à 30 mètres (100 pieds)
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p48.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p48.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

49 - FR
PROBLÈME CAUSE CORRECTION
Aucun produit
chimique
n'est aspiré
La lance n'est pas en
position de basse pression
Consultez le paragraphe Utilisation
de la lance de vaporisation
de la section Utilisation
Filtre de produit
chimique obstrué
Nettoyez le filtre
L'écran filtrant de produit
chimique n'est pas submergé
dans le produit chimique
Assurez-vous que l'embout du boyau
de produit chimique est entièrement
submergé dans le produit chimique
Le produit chimique
est trop épais
Diluez le produit chimique.
Le produit chimique devrait
avoir la consistance d'eau
Le boyau à haute
pression est trop long
Utilisez un boyau d'eau plus
long au lieu d'un boyau à
haute pression plus long
Une accumulation de produit
chimique dans l'injecteur
de produit chimique.
S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
Aucune pression
ou basse pression
(après un certain
temps d'utilisation
normale)
Joint d'étanchéité ou
garniture usés
S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
Soupapes usées ou obstruées S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
Piston de déchargeur usé S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
Fuite d'eau au
niveau de la
connexion du
pistolet/lance
Joint torique usé ou brisé Check and replaa Vérifiez
et remplacez
Connexion de boyau
desserrée
Serrez
Fuite d'eau
au niveau de
la pompe
Connexionsdesserrées. Serrez.
Garnitures de piston usées S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
Joints toriques usés ou brisés S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
La tête de la pompe ou les
tubes sont endommagés
à cause du gel
S'il vous plaît contacter notre
département de service clients
à 1-877-362-4271
La pompe
fonctionne de
façon pulsée
Buse obstruée Consultez les instructions
Nettoyage de la buses
de la section Entretien
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p49.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p49.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

50- SP
DEFINICIONES DE NORMAS DE SEGURIDAD
Este manual contiene importante información para que usted sepa y comprenda. Esta
información se relaciona con la protección de SU SEGURIDAD Y LA PREVENCIÓN
DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa información, utilizamos
los símbolos indicados más abajo. Sírvase leer el manual y prestar atención a dichos
símbolos.
PELIGRO: Indica una situación de peligro inminente que, si no se evita,
provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,
podría provocar la muerte o lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,
posiblemente provocaría lesiones leves omoderadas.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que
de no evitarse puede resultar en daños a lapropiedad.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO: Monoxido de carbono. Usar un motor en interiores lo
matará en minutes. El escape del motor contiene altos niveles de
monóxido de carbono (CO), un gas venenoso que no puede ver ni
oler. Puede estar inhalando CO aún si no huele los gases del escape
delmotor.
• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas
parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de
monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO suministra
suficiente airefresco.
• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas. Estas
aberturas pueden atraer el escape delmotor.
• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar,
SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la
casa. Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si
comienza a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco de
inmediato. Consulte a un médico. Es posible que se haya envenenado con monóxido
decarbono.
ADVERTENCIA: No opere esta unidad hasta que haya leído este manual
de instrucciones y el del motor y las instrucciones de seguridad, operación y
mantenimiento. Si tiene alguna consulta acerca del producto, contáctese
con nuestro Departamento de Servicio al Cliente llamando al
1-877-362-4271
PELIGRO: Riesgo de inyección o heridas graves. Manténgase
alejado de la boquilla. No apunte directamente la descarga a
personas o a animales vivos. Este producto sólo debe ser utilizado
por operadoresentrenados.
ADVERTENCIA: Este producto y su escape contienen sustancias químicas recono-
cidas por el Estado de California como causantes de cáncer, defectos de nacimiento u
otros problemas reproductivos Además, algunos productos de limpieza y polvos con-
tienen sustancias químicas reconocidas por el Estado de California como causantes de
cáncer, defectos de nacimiento u otros problemas reproductivos. Lávese las manos
después deutilizarlo.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p50.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p50.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

51 - SP
ADVERTENCIA:
Es posible que este producto no esté equipado con un silenciador
apagachispas. Si el producto no está equipado con este dispositivo y se usará alrededor
de materiales inflamables o sobre tierra cubierta con materiales como cultivos agrícolas,
bosques, malezas, césped u otros elementos similares, debe instalarle un apagachispas
aprobado. Éste es un requisito legal en el estado de California. Que el motor no esté
equipado con un apagachispas, como se define en la sección 4442 del Código de
Recursos Públicos de California, ni se mantenga en un orden de trabajo eficaz, constituye
una infracción a la sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de
California. Los apagachispas también se requieren en ciertas tierras del Servicio Forestal
de los EE.UU. y pueden ser obligatorios por ley en virtud de otros estatutos yordenanzas.
CONSERVE ESTAS INSTRUCCIONES
PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La gasolina derramada y sus vapores
pueden encenderse a causa de chipas
de cigarrillos, arcos eléctricos, gases
de escape y componentes calientes
del motor, como el silenciador
• Apague el motor y deje que se enfríe antes
de poner combustible en eltanque.
• Sea cuidadoso al llenar el tanque para
evitar el derrame de combustible. Aleje la
lavadora a presión del área combustible
antes de poner en marcha elmotor.
• El calor expandirá el combustible
dentro del tanque, lo que podría
provocar un derrame y una posible
explosión incendio
• Llene el tanque hasta 12,7 mm (1/2pulg.)
por debajo de la parte inferior del cuello
de llenado, a fin de brindar espacio para
la expansión delcombustible.
• La operación de la lavadora a presión
en un entorno explosivo podría
provocar un incendio
• Opere y coloque combustible al equipo
en áreas bien ventiladas y libres de
obstrucciones. Equipe las áreas con un
extintor de incendios adecuado para
incendios porgasolina.
• La colocación de materiales contra o
cerca de la lavadora a presión puede
interferir con la ventilación adecuada
del equipo, lo que causaría un
sobrecalentamiento y podría encender
losmateriales.
• Nunca opere la lavadora a presión en un
área que tenga malezassecas.
• El calor del escape del silenciador
puede dañar las superficies pintadas,
derretir los materiales sensibles al
calor (como revestimientos interiores,
plástico, goma, vinilo o la propia
manguera de presión) y perjudicar a
las plantasnaturales.
• Mantenga siempre la lavadora a presión a
una distancia mínima de 1,2 m (4') de las
superficies (tales como casas, automóviles o
plantas naturales) que podrían sufrir daños
por el calor del escape delsilenciador.
• El combustible que no se almacena
en forma correcta podría causar
la ignición accidental. Si no se lo
resguarda adecuadamente, podría
terminar en manos de niños u otras
personas nocalificadas.
• Almacene el combustible dentro de un
contenedor aprobado por OSHA en un
lugar seguro, lejos del área detrabajo.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p51.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p51.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

52- SP
• El uso de ácidos, productos químicos
tóxicos o corrosivos, venenos,
insecticidas o cualquier clase de
solventes inflamables con esta unidad,
podría ocasionar lesiones serias o
lamuerte.
• No rocíe líquidosinflamables.
PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La inhalación de vapores de escape
causará lesiones graves o la muerte. El
escape del motor contiene monóxido
de carbono, un gas inodoro que
esfatal.
• Opere la lavadora a presión en un área
bien ventilada. Evite los lugares cerrados
como garajes, sótanos,etc.
• Nunca opere la unidad en un lugar en el
que haya otras personas oanimales.
• Algunos líquidos para limpieza
contienen sustancias que podrían
causar lesiones en la piel, los ojos o
lospulmones.
• Utilice solamente limpiadores
recomendados específicamente para
lavadoras a alta presión. Siga las
recomendaciones de los fabricantes. No
use lejía de cloro ni otro compuesto
corrosivo.
PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Su lavadora a presión opera el
líquido con una presión y velocidad
lo suficientemente altas como para
penetrar la carne humana y animal,
y por ello podría ocasionar una
amputación u otra lesión grave. Las
pérdidas causadas por accesorios
sueltos o mangueras dañadas pueden
producir lesiones por inyección. NO
TRATE LA INYECCIÓN DE LÍQUIDO
COMO SI FUERA UN SIMPLE CORTE
Consulte al médico deinmediato.
• Inspeccione la manguera de alta presión
periódicamente. Reemplace la manguera
de inmediato si está dañada, gastada,
se derritió por contacto con el motor o
evidencia signos de grietas, burbujas,
agujeros u otros tipos de pérdida. Nunca
tome una manguera de alta presión que
tenga una pérdida o estédañada.
• Nunca toque, tome ni trate de cubrir un
agujero o causa de pérdida de agua similar
en la manguera de alta presión. El flujo de
agua ESTÁ a alta presión y PENETRARÁ
lapiel.
• Nunca coloque las manos frente a laboquilla.
• No dirija el pulverizador hacia sí mismo u
otraspersonas.
• Asegúrese de que la manguera y los
accesorios estén ajustados y en buenas
condiciones. Nunca se sujete de la manguera
ni de los accesorios durante laoperación.
• No permita que la manguera entre en
contacto con elsilenciador.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p52.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p52.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

53 - SP
• Su lavadora a presión opera el
líquido con una presión y velocidad lo
suficientemente altas como para penetrar
la carne humana y animal, y por ello
podría ocasionar una amputación u otra
lesión grave. Las pérdidas causadas
por accesorios sueltos o mangueras
dañadas pueden producir lesiones por
inyección. NO TRATE LA INYECCIÓN
DE LÍQUIDO COMO SI FUERA UN
SIMPLE CORTE Consulte al médico de
inmediato.
(continuar)
• Nunca coloque ni quite la varilla ni los
accesorios de la manguera mientras el
sistema estépresurizado.
• Cuando utilice las lanzas o pistolas de
repuesto con esta lavadora a presión, NO
utilice una lanza o una combinación de
lanza/pistola que sea más corta en longitud
que la que se suministró con esta lavadora
a presión. Esta longitud se mide desde el
extremo de la boquilla de la lanza hasta el
disparador de lapistola.
• Podría resultar herido si la presión del
sistema no se reduce antes de intentar
realizarle mantenimiento o desarmarlo.
• Para aliviar la presión del sistema, apague el
motor, cierre el suministro de agua y hale del
disparador de la pistola hasta que deje de
salirlíquido.
•
Use solamente accesorios, ya que tienen
una capacidad nominal igual o mayor
que la capacidad nominal de la lavadora
apresión.
PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La pulverización de líquidos a alta
velocidad puede hacer que los
objetos se rompan y lancen partículas
a granvelocidad.
• Use siempre gafas de seguridad aprobadas
según la ANSI Z87.1. Utilice ropa que lo
proteja de una pulverización accidental.
• Nunca apunte el pulverizador a personas
oanimales.
• Los objetos livianos o no
asegurados pueden convertirse en
proyectilespeligrosos.
• Asegure siempre el bloqueador del
disparadorcuando la varilla no esté en uso
para evitar la operaciónaccidental.
• Nunca asegure el disparador hacia atrás,
en posición abiertapermanente.
PELIGRO: RIESGO DE OPERACIÓN INSEGURA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La operación insegura de su lavadora
a presión podría producir lesiones
graves o la muerte, a usted mismo o a
otras personas.
• No utilice lejía de cloro ni otro
compuestocorrosivo.
• Familiarícese con las operaciones y los
controles de la lavadora apresión.
• Mantenga el área de operaciones libre de
personas, mascotas yobstáculos.
• No opere el producto cuando esté cansado
o bajo la influencia de alcohol o drogas.
Manténgase alerta en todomomento.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p53.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p53.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

54- SP
• La operación insegura de su lavadora
a presión podría producir lesiones
graves o la muerte, a usted mismo o a
otras personas. (continuar)
• Nunca anule las características de
seguridad de esteproducto.
• No opere la máquina si faltan piezas,
están rotas o no son lasautorizadas.
• Nunca deje la varilla sin atenciónmientras
la unidad está enfuncionamiento.
• Si no se sigue el procedimiento de
puesta en marcha adecuado, el
motor puede retroceder, lo que podría
causar daños graves a las manos y los
brazos.
• Si el motor no arranca después de halar
dos veces, apriete el disparador de
la pistola para aliviar la presión de la
bomba. Hale del cable de arranque
lentamente hasta sentir cierta resistencia.
Entonces, hale de él rápidamente para
evitar el retroceso y que se produzcan
lesiones en las manos o losbrazos.
• La pistola/varilla pulverizadora es una
herramienta de limpieza poderosa,
que podría parecer un juguete ante
los ojos de unniño.
• Mantenga a los niños alejados de la
lavadora a presión en todomomento.
• La fuerza reactiva de la pulverización
hará que la pistola/varilla retroceda,
lo cual podría hacer que el operador
se resbale, caiga o apunte el
pulverizador hacia una dirección
incorrecta. El control inadecuado
de la pistola/varilla puede causar
lesiones al usuario y a otraspersonas.
• No se estire demasiado ni se pare en una
superficie que no brinde estabilidad.
• No use la lavadora a presión cuando esté
subido a una escalera.
• Agarre la pistola/varilla firmemente con
ambas manos. Espere que la pistola
retroceda cuando ladispare.
PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL
TRANSPORTAR O ALMACENAR LA UNIDAD
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Se puede producir una pérdida o
derrame de combustible y aceite,
lo cual podría generar peligro de
incendio o inhalación. Puede causar
lesiones graves o la muerte. Los
derrames de combustible o aceite
dañarán alfombras, pintura y otras
superficies de vehículos o oremolques.
• Si la unidad no se almacena o
transporta en posición vertical, el
aceite podría llenar el cilindro y dañar
elmotor.
• Si la lavadora a presión está equipada
con una válvula de cierre de combustible,
colóquela en la posición cerrada antes
de transportar la unidad, a fin de evitar
pérdidas de combustible. Si la lavadora
no está equipada con esta válvula,
drene el combustible del tanque antes de
transportarla. Sólo transporte combustible
en un contenedor aprobado por OSHA.
• Coloque siempre la lavadora a presión en
un tapete protector cuando la transporte,
para proteger al vehículo de daños por
pérdidas.
• Siempre transporte y almacene la unidad
en posición vertical. Quite la lavadora a
presión del vehículo inmediatamente una
vez que haya llegado adestino.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p54.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p54.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

55 - SP
PELIGRO: RIESGO DE DESCARGA ELÉCTRICA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La pulverización de tomacorrientes
o interruptores eléctricos, u objetos
conectados a un circuito eléctrico
podría provocar una descarga
eléctricafatal.
• Desenchufe todos los productos que
operan con electricidad antes de intentar
limpiarlos. No dirija el pulverizador hacia
tomacorrientes e interruptoreseléctricos.
PELIGRO: RIESGO DE QUEMADURA QUÍMICA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El uso de ácidos, químicos tóxicos
o corrosivos, venenos, insecticidas o
cualquier tipo de solvente inflamable
con este producto podría provocar
una lesión grave o la muerte
• No pulverice ácidos, gasolina, kerosén
o cualquier otro material inflamable con
este producto. Utilice sólo detergentes,
limpiadores y desgrasadores para uso
doméstico recomendados para lavadoras
apresión.
• Utilice ropa que le proteja los ojos y la piel del
contacto con los materialespulverizados.
ADVERTENCIA: RIESGO DE DE ESTALLIDO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El inflado excesivo de los neumáticos
podría causar lesiones graves y daño
a la propiedad.
• Utilice un medidor de presión de
neumáticos para controlar la presión de
éstos antes de cada uso y mientras los
infla; observe el flanco para ver la presión
correcta del neumático.
NOTA: Los tanques de aire, los
compresores y el equipo similar que se
usa para inflar neumáticos pueden llenar
neumáticos pequeños como éstos con
mucha rapidez. Ajuste el regulador de
presión sobre el suministro de aire a un
valor no superior a la calificación de la
presión del neumático. Agregue aire en
forma gradual y use con frecuencia el
medidor de presión de neumáticos para
evitar inflarlos enexceso.
• La pulverización de líquidos a alta
velocidad dirigida hacia los flancos
de los neumáticos (como los de
los automóviles, remolques y otros
vehículos similares) podría dañar el
flanco y provocar lesiones graves.
• En las lavadoras a presión de más
de 11032 kpa (1600 PSI) utilice la
pulverización en abanico más ancha
(boquilla de 40º) y pulverice a una
distancia mínima de 20 cm (8”) del flanco
del neumático. No pulverice directamente
sobre la unión entre el neumático y el
borde.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p55.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p55.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

56- SP
ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El contacto con superficies calientes,
tales como los componentes de
escape de motores, podría causar
quemadurasgraves.
• Durante la operación, toque solamente
las superficies de los controles de la
lavadora a presión. Mantenga a los niños
alejados de la lavadora a presión en
todo momento. Es posible que ellos no
reconozcan los peligros de esteproducto.
ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR
MUCHO PESO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El intento de levantar un objeto
muy pesado puede provocar
lesionesgraves.
• La lavadora a presión es demasiado
pesada como para que la levante una
sola persona. Consiga la ayuda de otras
personas paralevantarla.
CONSERVE ESTAS INSTRUCCIONES
PARA FUTURAS CONSULTAS
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p56.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p56.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

57 - SP
GUÍA RÁPIDA
PELIGRO: Para reducir el riesgo de heridas, lea el manual de instrucciones de la
lavadora a presión y el manual de instrucciones del motor antes de usar la lavadora
apresión.
A
Instale la
manija
Coloque la
manija sobre el bastidor,
presione los botones de
traba y deslice la manija
sobre el bastidor hasta
que los botones de traba
se traben en sulugar.
B
Agregue/
revise el aceite
El motor
viene sinaceite.
Antes de hacer funcionar
el motor, agregue el aceite
suministrado usando el
pico para elaceite.
Revise el aceite antes de
cada uso. Consulte el
manual del usuario
del motor por el
procedimientocompleto.
C
Agregue
gasolina
En un área bien
ventilada y al exterior,
agregue gasolina fresca,
de alta calidad y sin plomo
con un índice de octanaje
de 86 o mayor. No lo
llene de más. Limpie todo
el combustible derramado
antes de encender elmotor.
Consulte el manual del
usuario del motor por
el procedimientocompleto.
IMPORTANTE: Ethanol Shield
TM
(se vende por separado) es un estabilizador de combus-
tible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en equipos
de potencia. Siga las instrucciones en el envase y añadir a lagasolina.
Instalación de la Rueda
Deslice el pasador del eje a través de la rueda y la arandela plana. Deslice el perno
del eje a través del agujero en el marco y otra arandela plana. Deslice el clip a
través del agujero en el pasador del eje para asegurar la rueda en su lugar. Repita
los mismos pasos para la segunda rueda.
AVISO: Mantenga el nivel de la máquina durante el proceso de
instalación de la rueda. Ne pas incliner, renverser ou tourner à l'envers
pour installer le kit de roue. Podría causar daños!
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p57.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:45
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p57.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

58- SP
1
Conecte la
manguera de
jardín a la
bomba
Enrosque la manguera
de jardín a la entrada
de labomba.
2
Conecte la
manguera de
alta presión a
la bomba
Conecte la manguera
de alta presión a la
salida de labomba.
3
Conecte la
manguera de
alta presión a
la pistola
rociadora
Enrosque el otro
extremo de la manguera
de alta presión a la
pistolarociadora.
GUÍA RÁPIDA
PELIGRO:
• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco
ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas sin
olor yletal.
• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión, NO
permita que el rocío de alta presión entre en contacto con la piel desprotegida,
los ojos o con mascotas o animales. Causará heridasgraves.
ADVERTENCIA: No permita que la unidad funcione durante más
de dos minutos sin que el gatillo de la pistola esté presionado. Esto
podría causar un sobrecalentamiento y daños a la bomba. Cuando
la temperatura dentro de la bomba se eleva demasiado, la válvula
de descarga térmica se abre y libera un chorro de agua de la bomba
para reducir la temperatura interna. La válvula se cierra por si misma
después deesto.
4
Conecte la
vara rociadora
a la pistola
rociadora
Enrosque la vara
rociadora al extremo de
la pistolarociadora.
5
Conecte las
boquillas QC a
la vara
rociadora
Tire el conector
rápido hacia atrás e
inserte laboquilla.
Suelte el conector rápido
y gire la boquilla para
verificar que esté bien
asegurada en elconector.
6
Abra
completamente
la llave del
agua
No haga funcionar la
unidad sin el suministro de
agua conectado yabierto.
Use agua fríasolamente.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p58.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p58.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

59 - SP
7
Libere el aire
del sistema
Libere el aire de la
bomba y de la manguera
de alta presión presionando
el gatillo hasta que salga
un flujo continuo de
agua. Aproximadamente
30segundos.
30 S
8
Verifique que
el interruptor
del motor esté
en la posición
ENCENDER
9
Mueva el
cebador a
la posición
ANEGADOR
10
Tire del
arranque
manual
Tire del arranque manual
para encender elmotor.
11
Mueva el
cebador a la
posición
MARCHA
Mueva lentamente
el cebador hacia la
posición MARCHA
después de que el motor
hayaarrancado.
PELIGRO: Comprender la Guia Rápido no equivale a leer el manual del operador.
El usuario debe leer y comprender el manual del operador antes de usar esteproduto.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p59.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p59.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

60- SP
FAMILIARÍCESE CON LA LAVADORA A PRESIÓN
NOTA: Las fotografías y los dibujos lineales utilizados en este manual
son solo referencias y no representan un modelo específico
Compare las ilustraciones con su unidad para familiarizarse con la ubicación de sus
controles y regulaciones. Conserve este manual para referenciasfuturas.
G
B
E
D
H
K
I
J
C
A
L
1
ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN
A. Bomba de alta presión: Incrementa la presión del suministro deagua.
B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario
delmotor.
C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la
pistola y el tuboaplicador.
D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del
flujo del agua, su dirección y lapresión.
E. Varillas pulverizadoras de conexión rápida: Permite al usuario el
cambio rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el
tubo aplicador instrucciones en Operaciónsección.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p60.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p60.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

61 - SP
F. Manga de sifon de detergente (no mostrado): Alimenta los líquidos
limpiadores a la bomba para mezclarlos con agua. Refiérase a las instrucciones
para la aplicación de químicos y solventes limpiadores en
Operaciónsección.
G. Manillar
H. Marco
I. Salida de la bomba
J. Entrada de la bomba
K. Boquillas de conexión rápida
L. Regulador de presión ajustable: Use regulador de presión ajustable para
subir y bajar la presión. Consulte el párrafo de Ajuste de regulador de
presión ajustable.
ELEMENTOS BÁSICOS DEL MOTOR
Consulte el manual del usuario delmotor.
Control de cebado: Abre y cierra la válvula de cebado delcarburador.
Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de
retroceso que arranca el motor.
Llave interruptora de l motor: Conecta y desconecta el sistema de ignición
delmotor.
INSTRUCCIONES PARA ARMAR (FIG. 2–4)
1. Busque todas las partes sueltas de la caja yretírelas.
2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y coloque
los paneles en posiciónhorizontal.
3.
Coloque el ensamble del mango (G)
G
H
2
Q
2A
K
sobre el marco (H), oprima los botones
de acción rápida y deslice el ensamble
del mango sobre el marco hasta que
los botones queden asegurados en
ellugar.
AVISO: Riesgo de lesión personal. Evite
colocar las manos entre el mango y el
marco cuando realice el ensamblado para nopellizcarse.
4. Retire las boquillas de conexión rápida (K) de colores de la bolsa plástica e
insértelas en de la arandela aislante correcta en el soporte para boquillas. Las
boquillas están codificadas por color, para coincidir con las boquillas coloreadas
del ensamblado del etiqueta (Q).
5. Deslice el pasador del eje a través de la rueda y la arandela plana (Figure3).
Deslice el perno del eje a través del agujero en el marco y otra arandela plana
(Figure 3A). Deslice el clip a través del agujero en el pasador del eje para asegurar
la rueda en su lugar (Figure 3B). Repita los mismos pasos para la segunda rueda.
AVISO: Mantenga el nivel de la máquina durante el proceso de insta-
lación de la rueda. Ne pas incliner, renverser ou tourner à l'envers
pour installer le kit de roue. Podría causar daños!
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p61.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p61.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

62- SP
3
3A
3B
6. Conecte el tubo aplicador (E) a la pistola (D) y ajústelofirmemente.
7. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.
E
4A
D
C
4
D
NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si hay
un problema con la bomba, contacte nuestro Grupo de Servicio de atención al cliente
tan pronto como sea posible.
AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el
aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños
irreparables en el motor, daños queno estarán cubiertos por lagarantía.
OPERACIÓN
TERMINOLOGÍA DE LA LAVADORA A PRESIÓN
PSI: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión del
agua. Equivale a 49 pascales.
GPM: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas
veces listado como L/min (litros x minuto).
CU: (Unidades de limpieza) GPM multiplicadas por PSI lpm x kPa = Unidadeslimpiadoras.
Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando
el gatillo no está presionado. Esta característica permite al operador el liberar el gatillo
y reacomodarse sin necesidad de tener que apagar el motor en cada movimiento
delimpieza.
ADVERTENCIA: No permita que la unidad funcione durante más
de dos minutos sin que el gatillo de la pistola esté presionado. Esto
podría causar un sobrecalentamiento y daños a la bomba. Cuando
la temperatura dentro de la bomba se eleva demasiado, la válvula
de descarga térmica se abre y libera un chorro de agua de la bomba
para reducir la temperatura interna. La válvula se cierra por si misma
después deesto.
La Válvula térmica de Alivio (P , Fig. 5): Cuando la temperatura
5
P
dentro de la bomba sube demasiado alto, esta válvula abrirá y soltará
un chorro de agua en un esfuerzo de bajar la temperatura dentro de la
bomba. La válvula entonces cerrará.
Sistema de Inyección de Productos Químicos: Mezcla los limpiadores o
solventes con agua para mejorar la eficiencia del lavado.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p62.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p62.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

63 - SP
Suministro de agua: Todas las lavadoras a presión deben tener un suministro de
agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a 138kPa
(5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau d'arrosage
doit être limitée à 9m(30pi).
AVERTENCIA: Para reducir la posibilidad de contaminación proteja
siempre el sistema contra la contracorriente cuando realice una
conexión al sistema de aguapotable.
CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN
REGULACIÓN DE LA PRESIÓN
La presión viene regulada de fábrica con el objeto de lograr la presión óptima para
la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientes
métodos:
1. Retírese de la superficie por lavarse. Cuanto más alejado usted se
encuentre, menor presión habrá sobre la superficie alavarse.
2. Use regulador de presión ajustable para subir y bajar la presión.
Consulte el párrafo de Ajuste de regulador de presión ajustable.
AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a
la que trae de fábrica puede dañar labomba.
AJUSTE DE REGULADOR DE PRESIÓN AJUSTABLE (FIG. 6, 7)
1. Elija la boquilla de alta presión adecuada (0˚, 15˚, 25˚ ó 40˚) para el trabajo a
ser realizado. Consulte Cómo usar la varillarociadora.
2. Regulador de presión ajustable se despacha en el ajuste máximo de presión, con
la barra de presión máxima alineada con la flecha (R) en el cuello según muestra
la Figura6.
Girando regulador de presión ajustable (L) en sentido antihorario hasta que pare
lo pone en el ajuste mínimo de presión, con la flecha (R) alineada con la barra de
presión mínima según muestra la Figura7.
7
R
L
6
R
Ajuste la presión girando
regulador de presión ajustable (L) en
sentido horario para subir la presión
o en sentido antihorario para bajar
la presión, alineando la flecha con
la barra de presión deseada en
regulador de presión ajustable.
NOTA: Para aplicar productos quimicos instale la boquilla negra de baja presión
y gire el regulador de presión ajustable a la posición deMAX.
CÓMO UTILIZAR EL TUBO APLICADOR
Las boquillas para la varilla pulverizadora están guardadas en el soporte para boquillas
en el ensamblado del panel. Los colores del panel identifican la ubicación de la boquilla
y el patrón de pulverización. Consulte el cuadro siguiente a fin de elegir la boquilla
correcta para el trabajo porrealizar.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p63.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p63.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

64- SP
CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA (FIG. 8)
DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua
hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se
producirán lesionesgraves.
ADVERTENCIA: Los objetos despedidos podrían causar lesiones
graves. NO intente cambiar las boquillas mientras la lavadora a
presión está funcionando. Apague el motor antes dehacerlo.
1. Tire el acople de conexión rápida (E) haciaatrás e
8
K
E
P
inserte la boquilla (K) o (P).
2. Libere el acople y gire la boquilla para asegurarse
de que está asegurada dentro delacople.
ADVERTENCIA: Los objetos despedidos
podrían causar lesiones graves. Asegúrese
de que la boquilla esté completamente
insertada en el adaptador de conexión
rápida yque el anillo a presión de conexión
rápida esté totalmente trabado (hacia
adelante) antes de oprimir el disparador de lapistola.
COLOR DE LA
BOQUILLA
PATRÓN
(ABANICO) DE
ROCIADO
USOS SUPERFICIES *
Rojo
0˚
gran capacidad de
localización para
limpiar manchas
en superficies
difíciles y sin pintar
o para alcanzar
áreas elevadas
hormigón o metal sin pintar
NO usar en madera
Amarillo
15˚
limpieza intensa de
superficies difíciles
y sin pintar
parrillas, entradas de
automóviles, sendas de
ladrillo u hormigón, estuco
o ladrillo sin pintar
Blanco
40˚
limpieza de
superficies pintadas
o delicadas
Automóviles/vehículos
recreativos, embarcaciones,
madera, estuco y ladrillo
pintado, vinilo, revestimiento
exterior pintado
Negro
low pressure
applies cleaning
solutions
la pulvérisation à faible
pression est sécuritaire pour
toutes les surfaces. toujours
vérifier la compatibilité
des solutions nettoyantes
avant leurutilisation.
Boquilla atom-
izadora turbo
ofrece un resultado dem
limpieza perfecto
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p64.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p64.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:15
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

65 - SP
* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:
madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles y
objetos delicados tales como flores y arbustos. Antes de rociar, examine el objeto
a lavarse para asegurarse que sea lo suficientemente robusto como para que no se
dañe con la fuerza delchorro.
CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA (FIG. 9)
El empleo de productos químicos o solventes para limpieza es una operación de baja
presión. NOTA: Utilice solamente jabones y productos químicos diseñados para el uso
en lavadoras a presión. No use blanqueadores.
Aplicación de productos químicos:
1. Verifique que la manguera del sifón de detergente
F
9
(F, Figura 9) esté colocada en el conector arponado
ubicado cerca de la conexión de la manguera de alta
presión de la bomba, como semuestra.
2. Coloque el otro extremo de la manga de sifon
de detergente (con su filtro instalado) dentro del
contenedor del producto químico o solución de limpieza.
NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de
agua que sebombea.
3. Instale la boquilla negra de baja presión en el conector rápido de la lanza (tubo
rociador) y gire el regulador de presión ajustable (L) a la posición de MAX
según muestra la Figura 6. Consulte la sección Boquillas para la varilla
pulverizadora.
NOTA: Para aplicar productos quimicos instale la boquilla negra de baja presión
y gire el regulador de presión ajustable a la posición de MAX según muestra la
Figura6.
4. Luego de usar productos químicos, coloque la manga de sifon de un recipiente
con agua limpia y succiónela a través del sistema de inyección química, a fin de
enjuagar el sistema completamente. Las bombas dañadas por productos químicos
no serán cubiertas por lagarantía.
NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra
para jabón no está instalada en la varillapulverizadora.
ARRANQUE (FIG. (FIG. 10–13)
AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de
instrucciones de la lavadora a presión y del motor antes de poner en
marcha launidad.
PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice
la configuración de alta presión, NO permita que el pulverizador entre
en contacto con personas, piel y ojos desprotegidos, ni con animales o
mascotas. Se producirán lesionesgraves.
• Su lavadora opera el líquido con una presión y velocidad lo suficientemente altas como
para penetrar la carne humana y animal, y esto podría provocar una amputación
u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras
dañadas pueden provocar lesiones por inyección. NO TRATE LA INYECCIÓN DE
LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un médico deinmediato.
PELIGRO: Monoxido de carbono. Usar un motor en interiores lo
matará en minutes. El escape del motor contiene altos niveles de
monóxido de carbono (CO), un gas venenoso que no puede ver ni
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p65.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p65.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

66- SP
oler. Puede estar inhalando CO aún si no huele los gases del escape
delmotor.
• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape
del motor contiene monóxido de carbono, un gas inodoro que esfatal.
• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados
como garajes, sótanos,etc.
• Nunca opere la unidad en un lugar en el que haya otras personas oanimales.
AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene
el tanque de combustible cuando el motor esté encendido o caliente.
No fume mientras llena eltanque.
• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta 12,7
mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de brindar
espacio para la expansión del combustible. Limpie cualquier derrame de combustible
del motor y el equipo antes de poner en marcha elmotor.
• NO deje que las mangueras entren en contacto con el silenciador del motor, que
estará muy caliente, durante o inmediatamente después de usar la lavadora a presión.
La garantía NO cubrirá el daño a las mangueras que se produzca por el contacto
con superficies muy calientes delmotor.
AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro de
agua para mover la lavadora a presión. Esta acción podría dañar la manguera y/o la
entrada de labomba.
• NO use agua caliente, sólo aguafría.
• NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión esté
encendido, esto dañaría labomba.
• NO detenga la pulverización de agua durante más de dos minutos por vez. La
bomba opera en modo de derivación cuando no se presiona el disparador de la
pistola pulverizadora. Si la bomba queda en modo de derivación durante más de dos
minutos, sus componentes internos podríandañarse.
Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento de
servicio alcliente.
Antes de arrancar, refiérase al procedimiento de arranque en el
manual de sumotor.
1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad, sin
plomo, identificada en el surtidor de combustible con 86 octanos o más. No llene
en exceso. Limpie cualquier derrame de combustible del motor y del equipo antes
de poner el motor en marcha. Para informarse del procedimiento correcto, consulte
el manual del usuario delmotor.
IMPORTANTE: Ethanol Shield
TM
(se vende por separado) es un estabilizador de com-
bustible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en
equipos de potencia. Siga las instrucciones en el envase y añadir a lagasolina.
AVISO: Utilice a combustibles que contengan más de
10% de etanol no están aprobado para su uso en este
producto por reglamentos de la EPA y puede dañar la
unidad y anular lagarantía.
2. Verifique el nivel de aceite del motor. Para informarse del procedimiento correcto,
consulte el manual del usuario delmotor.
3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para
quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante,
apague la fuente de agua.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p66.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p66.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

67 - SP
4. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.
NOTA: El cono hacisafuera.
5. Conecte el suministro de agua (N) a la entrada de la bomba. NOTA: El agua
suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)
6. Conecte la manguera de alta presión (C) a la salida de la bomba(I).
I
12
C
11
N
J
M
10
AVERTENCIA: Para reducir la posibilidad de contaminación proteja
siempre el sistema contra la contracorriente cuando realice una
conexión al sistema de aguapotable.
7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo
utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta
aplicar una solución química o de limpieza, refiérase a las instrucciones
Cómo emplear productos químicos y solventes para limpieza en
estasección.
8. Abra el suministro de agua.
AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.
9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el
disparador hasta que haya un flujo constante de agua.
10. Ponga el motor en marcha; refiérase al manual del motor para informarse del
procedimiento correcto.
AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca
después de halar dos veces, apriete el disparador de la pistola para
aliviar la presión de la bomba. Hale del cable de arranque lentamente
hasta sentir cierta resistencia. Entonces, hale de él rápidamente
para evitar el retroceso y que se produzcan lesiones en las manos o
losbrazos.
NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no
arranca, controle el nivel de aceite y agregue aceite según seanecesario.
11. Presione el gatillo de la pistola para iniciar el flujo del agua.
AVERTENCIA: Riesgo de operación insegura. Párese en una
superficie estable y agarre la pistola/varilla firmemente con ambas
manos. Espere que la pistola retroceda cuando ladispare.
12. Suelte el gatillo para detener el flujo deagua.
ADVERTENCIA: No permita que la unidad funcione durante más
de dos minutos sin que el gatillo de la pistola esté presionado. Esto
podría causar un sobrecalentamiento y daños a la bomba. Cuando
la temperatura dentro de la bomba se eleva demasiado, la válvula
de descarga térmica se abre y libera un chorro de agua de la bomba
para reducir la temperatura interna. La válvula se cierra por si misma
después deesto.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p67.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p67.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

68- SP
PELIGRO: Riesgo de lesión por pulverización. Trabe el
13
O
bloqueador del disparador (O) cuando la pistola no
esté en uso, a fin de evitar la pulverizaciónaccidental.
APAGADO
1. Luego de cada uso, si usted ha utilizado productos químicos,
coloque la manga de sifon de detergente dentro de un
recipiente con agua limpia y succiónela a través del sistema
de inyección química, a fin de enjuagar el sistema completamente.
AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.
2. Apagado del motor. Consulte el manual del usuario delmotor.
AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua mientras
el motor esté enmarcha.
3. Corte el suministro delagua.
4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua
dentro de la manguera o la pistolarociadora.
NOTA: El no liberar la presión del sistema no permitirá remover la manguera de
alta presión de la pistola rociadora o de la conexión a labomba.
5. Ver la sección Almacenaje en este manual para informarse del
procedimientoadecuado.
MANTENIMIENTO
ADVERTENCIA: Riesgo de quemadura. Cuando realice el
mantenimiento, es posible que se exponga a superficies calientes,
presión de agua o partes movibles, que pueden causar lesiones
graves o lamuerte.
ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de
la bujía, deje que el motor se enfríe y libere toda la presión del agua
antes de realizar cualquier tarea de mantenimiento o reparación. El
motor contiene combustible inflamable. No fume ni trabaje cerca de
llamas mientras hace elmantenimiento.
Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión,
se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora a
presión se usa en condiciones inusuales, como de alta temperatura o polvo, se requiere
un mantenimiento másfrecuente.
MOTOR
Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones
del fabricante en el manual del usuario del motor. NOTA: El tapón de drenaje
del motor está ubicado en la parte posterior de launidad.
BOMBA
La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase algún
problema con la bomba, contáctese con nuestro Departamento de servicio al cliente
llamando al 1-877-362-4271.
CONEXIONES
Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se
deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para
prevenir salida y daño a los anilloso.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p68.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p68.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

69 - SP
LIMPIEZA DE LA BOQUILLA (FIG 14)
Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se puede
generar una presión excesiva. Si se obstruye o restringe parcialmente, la presión de la
bomba pulsará. Límpie la boquilla inmediatamente usando el juego limpiador provisto
y las siguientes instrucciones:
1. Apague la lavadora a presión y corte el suministro
14
K
K
N
deagua.
2. Apriete el gatillo de la pistola para aliviar la presión
delagua.
3. Desconecte el tubo aplicador de lapistola.
4. Saque la boquilla (K) del extremo del tubo aplicador. Elimine
cualquier obstrucción de la boquilla con la herramienta
limpiadora para boquilla provista y lávela en dirección
contraria con agua limpia.
5. Para eliminar las partículas sueltas, dirija el chorro de agua (N) de la boquilla por
30 segundos a la boquilla por su lado de salida.
6. Reinstale la boquilla en el tubo aplicador. Ajústela firmemente para evitar pérdidas.
7. Reconecte el tubo aplicador a la pistola y abra la llave deagua.
8. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la
boquilla del tubo aplicador para el máximo depresión.
CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 10)
Este filtro de malla debe revisarse periódicamente y limpiarse cuando seanecesario.
1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del
agua a la bomba, como semuestra.
2. Limpie el filtro enjuagándolo con agua por amboslados.
3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica
haciaarriba.
NOTA: No opere la lavadora a presión sin el filtro instaladoadecuadamente.
ALMACENAJE
MOTOR
Vea las recomendaciones para el almacenaje en el Para todas las operaciones de
mantenimiento del motor, refiérase a las recomendaciones del fabricante en el manual
del usuario delmotor.
PARA IMPEDIR PROLEMAS RELACIONADOS CON EL COMBUSTIBLE:
1. Agregue el Ethanol Shield
TM
estabilizador (se vende por separado) para la gasolina
siguiendo las instrucciones del fabricante. Cuando agregue un estabilizador para
la gasolina, llene el tanque de combustible con gasolina fresca. Si sólo está parcial-
mente lleno, el aire en el tanque promoverá el deterioro del combustible durante el
almacenaje. Si usted mantiene un recipiente con gasolina para el reabastecimiento,
asegúrese que sólo contiene gasolinafresca.
2. Después de agregar el estabilizador para la gasolina, ponga en marcha el motor
al aire libre por 10 minutos para asegurarse que la gasolina tratada reemplazó a
la gasolina no tratada en elcarburador.
3. Gire la válvula de combustible a la posiciónCERRADA.
4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible en la
taza de combustible del carburador. El tiempo de funcionamiento debe ser menor
que 3minutos.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p69.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p69.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

70- SP
BOMBA
El fabricante recomienda que se utilice un SIMPSON
®
/ POWERWASHER
®
protector/
protector de invierno para bombas cuando almacene la unidad por más de 30 días
o cuando estén pronosticadas heladas. SIMPSON
®
/ POWERWASHER
®
protector de
Invierno para bombas es respeta el medioambiente.
NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una lubri-
cación adecuada a los sellos internos de la bomba, independientemente de la tempera-
tura o el entorno.
AVISO: Riesgo de daño a la propiedad. Use sólo SIMPSON
®
/ POWERWASHER
®
Guardia de Bomba o equivalente. Otros productos que podrían ser corrosivas y / o
contener alcohol que puede causar daños a labomba.
1. Apague la lavadora a presión y desconecte las mangueras de abomba.
2. Desenrosque la válvula del frasco de la guardia de bomba y retire elsello.
3. Vuelva a atornillar la válvula en elfrasco.
4. Conecte el frasco a la entrada de la lavadora apresión.
5. Apriete el frasco para inyectar el contenido en labomba.
6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque
y apretar la botella. Repita hasta que toma protector fluido de la bomba sale.
NOTA: Este paso puede requerir dospersonas.
LAVADORA A PRESIÓN
1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la
base de la lavadora apresión.
2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición
vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla.
Guárdelas en el soporte de lapistola.
3. Enrolle y fije la manguera del sifón de detergente para que no sedañe.
ACCESORIOS
PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas
de repuesto con esta lavadora a presión, NO utiliza una vara y/o
una combinación de pistola/vara rociadora que sea más corta que la
originalmente suministrada con esta lavadora a presión, midiéndolas
desde el extremo de la boquilla de la vara hasta elgatillo.
AVISO: El uso de accesorios no recomendados con esta herramienta puede resultar
peligroso. Use solamente accesorios de marca ya que tienen una capacidad nominal
igual o mayor que la capacidad nominal de la lavadora apresión.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p70.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p70.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

71 - SP
ESPECIFICACIONES
MODELO
SXPW2823 SXPW3124
PSI Max* 2800 psi 3100 psi
GPM Max* 2,3 GPM 2,4 GPM
Manguera de alta presión 7,6m (25 pies) 7,6m (25 pies)
Presión del agua de entrada 20–100 PSI 20–100 PSI
Agua de entrada Llave de agua fría Llave de agua fría
Índice de consumo de jabón 10% max 10% max
* La presión nominal y el flujo de agua nominal están comprendidos dentro de las
tolerancias de fábrica (+/- 10%)
Con el fin de mejorar la calidad, el fabricante se reserva el derecho de efectuar modi-
ficaciones a los componentes y especificaciones, en el caso que lo considere oportuno
y sin previoaviso.
INFORMACIÓN DE SERVICIO
No regrese este producto al vendedor. Contáctese con nuestro Departamento
de servicio al cliente llamando al 1-877-362-4271
GARANTÍA LIMITADA
LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS,
CON EXCEPCIÓN DE LA BOMBA
STANLEY
®
, garantiza al comprador original que las ruedas, la pistola, la manguera, la vara,
las boquillas para rociado y otros componentes del equipo de lavado con agua a presión
cubiertos por esta garantía están libres de defectos en el material y la mano de obra por un
período de 90 días a partir de la fecha decompra.
GARANTÍ A LIMITADA DE DOS AÑOS PARA LA BOMBA Y LA ESTRUCTURA
STANLEY
®
le garantiza al comprador original que la bomba del equipo de lavado con agua
a presión cubierta por esta garantía está libre de defectos de fabricación en el material y
la mano de obra por un período de dos años a partir de la fecha de compra. La garantía
limitada de un año se aplica únicamente ala bomba y laestructura.
STANLEY
®
reparará o reemplazará, según su elección, los productos o componentes
que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio de
mantenimiento se programará de acuerdo con el flujo de trabajo normal y el horario
comercial en el centro de mantenimiento, y la disponibilidad de las piezas de repuesto. Todas
las decisiones de STANLEY
®
con respecto a esta garantía limitada serándefinitivas.
Esta garantía le concede derechos legales específicos; pueden existir otros derechos que
varíen según elestado.
GARANTÍA DEL MOTOR
El motor, el sistema de control de emisiones y los componentes relacionados están cubiertos
bajo los términos y condiciones señalados por la garantía del fabricante del motor y es de
exclusiva responsabilidad del fabricante del motor. Una copia de la garantía del fabricante
del motor ha sido proporcionado a usted con su sistema de limpieza STANLEY
®
. Por favor
consulte la garantía del fabricante del motor para procesar un reclamo u obtener el servicio
al motor, el sistema de control de emisiones o componentesrelacionados.
RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):
• Si desea procesar una reclamación de garantía para su equipo de lavado con agua
a presión STANLEY
®
, informe el problema al 1-877-362-4271 o cservice@fna-
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p71.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p71.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

72- SP
group.com a fin de que lo autoricen y dirijan al centro de servicio autorizado más
cercano en suárea.
• Conserve el recibo de venta original de caja como comprobante de la compra para el
trabajo de lagarantía.
• Tenga un cuidado razonable en la operación y el mantenimiento del producto, según se
describe en los Manuales delusuario.
ESTA GARANTÍA NO CUBRE:
• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler o
modelos deexhibición.
• Mercadería dañada o que no funciona debido a desgaste común, uso incorrecto,
frío, calor, lluvia, humedad excesiva,
calidad del agua, daño por congelamiento, uso
de productos químicos inadecuados, negligencia, accidente, no operar el producto
de acuerdo con las instrucciones provistas en los Manuales del usuario suministrado
con el producto, mantenimiento inapropiado, el uso de accesorios o dispositivos no
recomendados por Black & Decker, o reparación o alteraciones noautorizadas.
• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o la
corrosión
• Costos de reparación y transporte de mercadería que no estádefectuosa.
• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de
instalación yarranque.
• Piezas o accesorios prescindibles suministrados con el producto, que se espera no
funcionen o no se puedan utilizar luego de un período razonable de uso, que pueden
incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y accesoriossimilares.
• Mercadería vendida por STANLEY
®
que haya sido fabricada por otra compañía e
identificada como el producto de esa compañía, como motores a gasolina. En este caso,
y de existir, se aplicará la garantía del fabricante delproducto.
• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS
INCIDENTALES, INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR
DE CUALQUIER DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO
DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de los
daños incidentales o resultantes, por lo que la limitación o exclusión anterior puede no
aplicarse austed.
• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O
IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS
AÑOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados
no permiten limitaciones sobre el período de duración de una garantía implícita, por lo
que las limitaciones anteriores pueden no aplicarse austed.
GUÍA DE DIAGNÓSTICO DE
PROBLEMA CAUSA CORRECCIÓN
El motor no
arranca (vea el
diagnóstico de
problemas en
el manual
del usuario
del motor)
Sin combustible Agregar combustible fresco
Acumuláción de presión
después de tirar dos veces
de la cuerda del arrancador
o después de iniciar su uso
Apriete el gatillo de la pistola
para aliviar la presión
La leva de cebado (choke)
está en la posición
de "No Choke"
Mueva la leva de cebado a
la posición de "Choke"
El cable de la bujía
está desconectado
Conecte el cable de la bují
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p72.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p72.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

73 - SP
PROBLEMA CAUSA CORRECCIÓN
El interruptor del motor
está en apagado en
la posición "OFF"
Encienda el motor moviendo el
interruptor a la posición "ON".
La leva de cebado (choke)
está en la posición de
"Choke" cuando el motor
está "caliente" o ha
estado expuesto al calor
por un largoperiodo.
Mueva la leva de cebado (choke)
a la posición de "No Choke".
No hay presión
o está baja
al comenzar
a usar
La boquilla del tubo
aplicador no está graduada
para alta presión
Refiérase a las instrucciones para
el Uso del Tubo Aplicador
en la sección Operación
Poca agua en el suministro El suministro de agua debe
tener por lo menos 19 L/min a
138 kPa (5 GPM a 20 PSI)
Fuga en la conexión de la
manguera de alta presión
Repare la fuga. Aplique cinta
selladora si fuese necesario
Boquilla obstruida Refiérase a las instrucciones para
el Limpiador de Boquillas en
la sección Mantenimiento
La malla filtrante de
agua está obstruida
Elimine la obstrucción y limpie
la malla filtrante. Refiérase
a las instrucciones para el
Cómo Limpiar El Filtro De
Entrada Del Agua en la
sección Mantenimiento
Aire en la manguera Apague el motor, luego corte el
suministro de agua y desconéctelo
de la entrada a la bomba. Abra
el suministro de agua para
eliminar todo el aire que haya en
la manguera. Cuando el flujo de
agua sea constante, cierrérrelo,
conéctelo a la entrada de la
bomba y ábralo. Apriete el gatillo
para eliminar el aire restante
La leva de cebado
(choke) está en la
posición de "Choke"
Mueva la leva a la posición
de "No Choke"
La manguera de alta presión
es demasiado larga
Utilice una manguera de alta presión
de menos de 30 m (100pies)
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p73.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p73.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

74- SP
PROBLEMA CAUSA CORRECCIÓN
No succiona
productos
químicos
El tubo aplicador no está
graduado para baja presión
Vea el procedimiento para el
Uso del Tubo Aplicador
en la sección Operación
El filtro de productos
químicos está obstruído
Limpie el filtro.
La malla para químicos no
está en la solución limpiadora
Asegúrese que el extremo de la
manga de sifon de detergente
esté sumergida completamente
en la soluciónlimpiadora.
El producto químico está
demasiado espeso
Diluya más el producto
químico. Debe tener la misma
consistencia del agua
La manguera de alta presión
es demasiado larga
Alargue la manguera de
suministro de agua en vez de
la manguera de alta presión
Acumulación de sedimentos
químicos en el inyector
Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
No hay presión
o está baja
después de
un tiempo
normal de uso
Sello o empaquetadura
gastada
Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
Válvulas gastadas
u obstruídas
Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
Pistón de descarga gastado Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
Agua goteando
por la conexión
de la pistola /
tubo aplicador
Anillo "O" gastado o roto Revíselo y cámbielo
Acople de manguera flojo Ajústelo
Agua goteando
de la bomba
Acoplesflojos. Ajústelo
Empaquetaduras del
pistón gastadas
Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
Anillo "O" gastados o rotos Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
Cabezal de la bomba o tubos
dañados por congelamiento
Contáctese con nuestro
Departamento de servicio al cliente
llamando al 1-877-362-4271
La bomba
pulsa
Boquilla obstruida Refiérase a las instrucciones para
el Limpiador de Boquillas en
la sección Mantenimiento
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p74.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p74.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p75.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p75.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: 4 PG BLANKS.p1.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p76.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: 4 PG BLANKS.p2.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p77.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: 4 PG BLANKS.p3.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p78.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: 4 PG BLANKS.p4.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p79.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______

Assembled in U.S.A. with foreign and domestic components.
Assemblé aux États-Unis avec des composants étrangers et nationaux.
Ensamblados en Estados Unidos con componentes extranjeros y nacionales.
Manufactured by FNA Group, 7152 99th Street, Pleasant Prairie, WI 53158
For product, service, or warranty information contact us at
1-877-FNA-GAS1 (1-877-362-4271) US & Canada only
Copyright © 2017 Stanley, Black, and Decker Inc.
STANLEY
®
and the STANLEY
®
logo are trademarks of Stanley Black &
Decker, Inc. or an affiliate thereof and are used under license.
Fabriqué par FNA Group, 7152 99th Street, Pleasant Prairie, WI 53158
Pour toute information sur le produit, le service, ou la garantie, veuillez nous contacter
à : 1-877-FNA-GAS1 (1-877-362-4271) Etats-Unis & Canada seulement
Copyright © 2016 Stanley Black & Decker
®
STANLEY
®
et le logo STANLEY
®
sont des marques commerciales de Stanley Black
& Decker, Inc. ou d'un de ses affiliés et sont utilisés sous licence.
Fabricado por FNA Group, 7152 99th Street, Pleasant Prairie, WI 53158
Para el producto, para el servicio, o para contacto de información de garantía nosotros
en: 1-877-FNA-GAS1 (1-877-362-4271) Solamente de EEUU y Canada
Copyright © 2017 Stanley, Black, and Decker Inc.
STANLEY
®
y el logotipo son marcas registradas de Stanley Negro & Decker,
Inc. o una filial de la misma y se utilizan bajo licencia.
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017.p76.pdf
Process Plan
: Tabloid Pdf Proof HI-RES - NO TRIM LINES
Date: 17-03-14
Time: 14:59:46
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
Job Name: 31925 FNA STANLEY 7108823 MANUAL
PDF Page: SXPW3124_2823 pw manual 7108823 rev 0 03142017_DBL.p80.pdf
Process Plan
: Tabloid Pdf Proof HI-RES With TRIM LINES
Date: 17-03-14
Time: 15:03:16
Operator: ____________________________
PageMark-BW-Comp
❏ OK to proceed
❏ Make corrections and proceed
❏ Make corrections and show another proof
Signed: ___________________ Date: ______
