Stanley SHP1900 Electric Pressure Washer 1900 Max PSI, 1.3 User Manual

Questions, problems, missing parts?

Before returning to your retailer, call our

customer service department at 1-866-508-1330,

8 a.m. - 5:00 p.m., CST, Monday - Friday.

www.stanleypressurewashers.com

2000 PSI

ELECTRIC PRESSURE

WASHER

ASSEMBLY, CARE AND

USE INSTRUCTIONS

Model SHP 2000

IMPORTANT:

RETAIN THESE INSTRUCTIONS AND ATTACH

RECEIPT TO MANUAL FOR FUTURE REFERENCE.

READ CAREFULLY

ALWAYS WEAR EYE PROTECTION TO

PREVENT INJURY TO EYES WHEN OPER

ATING THE POWER WASHER.

93906-KP

STANLEY® and the STANLEY® logo are trademarks of Stanley Black & Decker, Inc.

or an affiliate thereof and are used under license.

93906_16ARN028_2000_ENG-FR-SP.indd 1 16/12/23 下午1:04

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

TABLE OF CONTENTS

SPECIFICATIONS

Model

Max PSI

(lbs/sq. in.)

Max GPM

(Gal/per min) Cold Wa-

ter

Volts Amps

Weight

(lbs.)

SHP 2000 2000 1.4

✔

120 13 30.6

PRODUCT SPECIFICATIONS

Product Specifications ............................................................................................ 2

Package Contents .................................................................................................. 3

Hardware Contents ................................................................................................ 3

Safety Information ................................................................................................. 4

Assembly Instructions ............................................................................................. 6

Operating Instructions ...........................................................................................10

Care and Maintenance ......................................................................................... 13

Troubleshooting ................................................................................................... 14

Limited Warranty ................................................................................................. 15

Replacement Parts List ......................................................................................... 16

93906_16ARN028_2000_ENG-FR-SP.indd 2 16/12/23 下午1:04

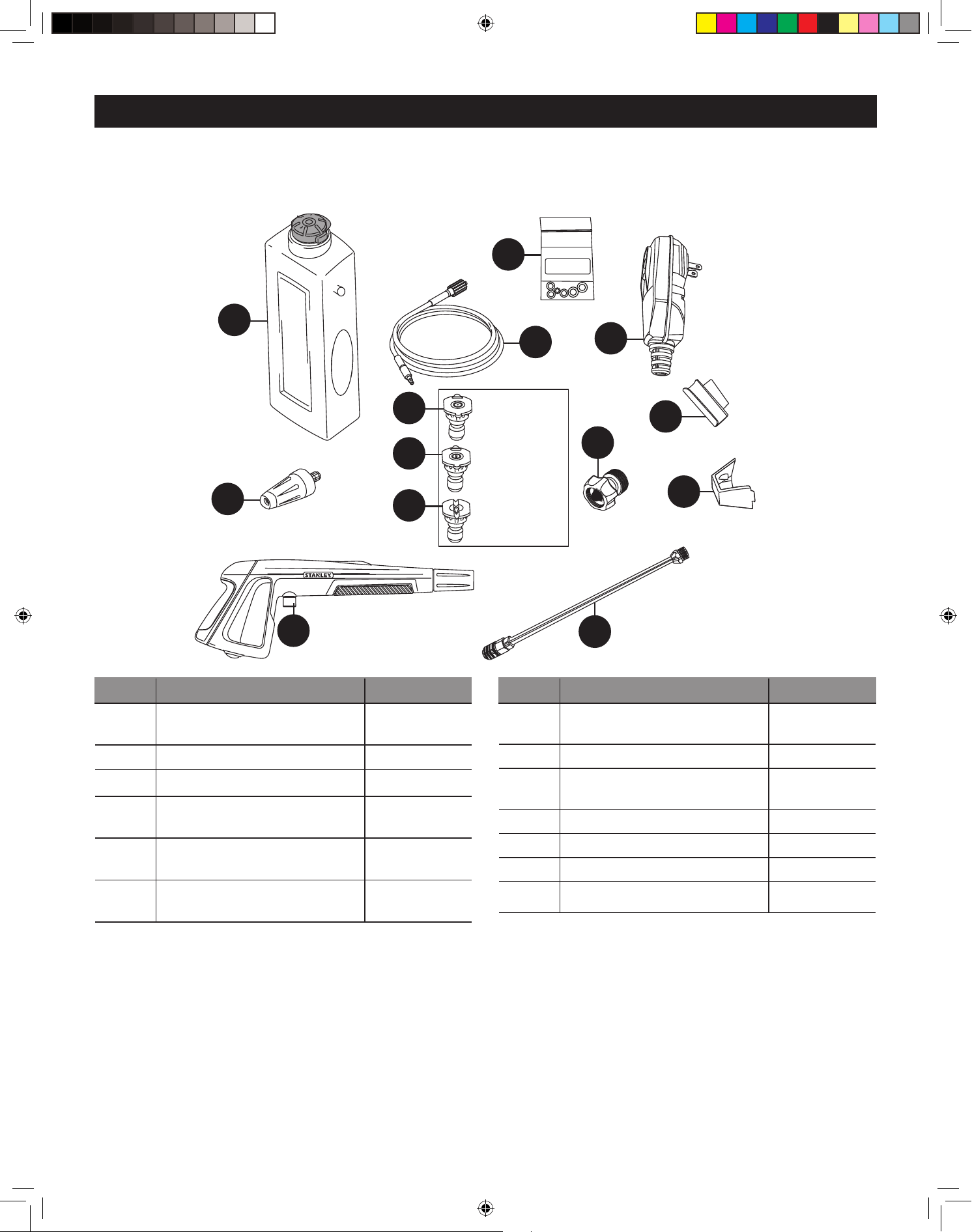

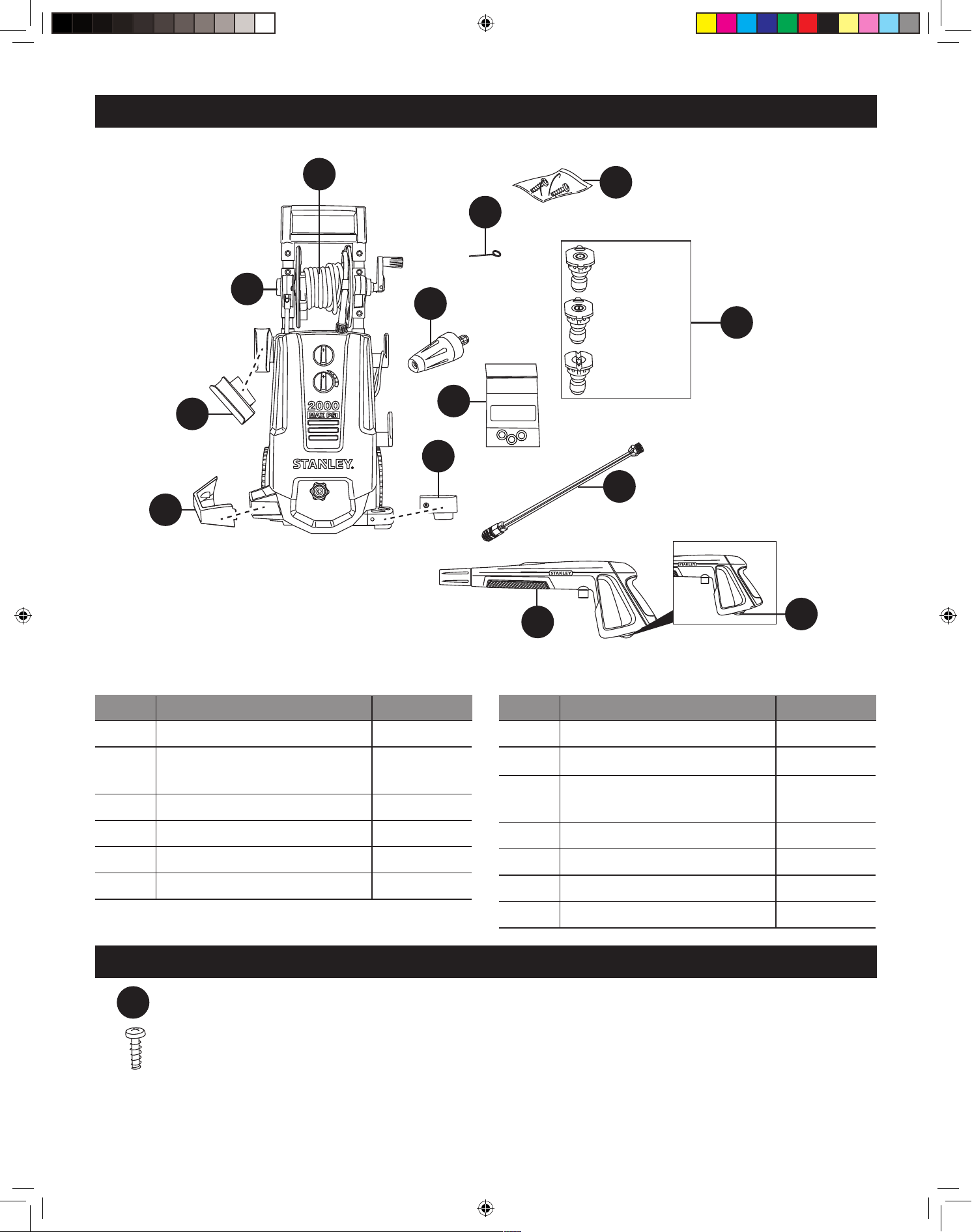

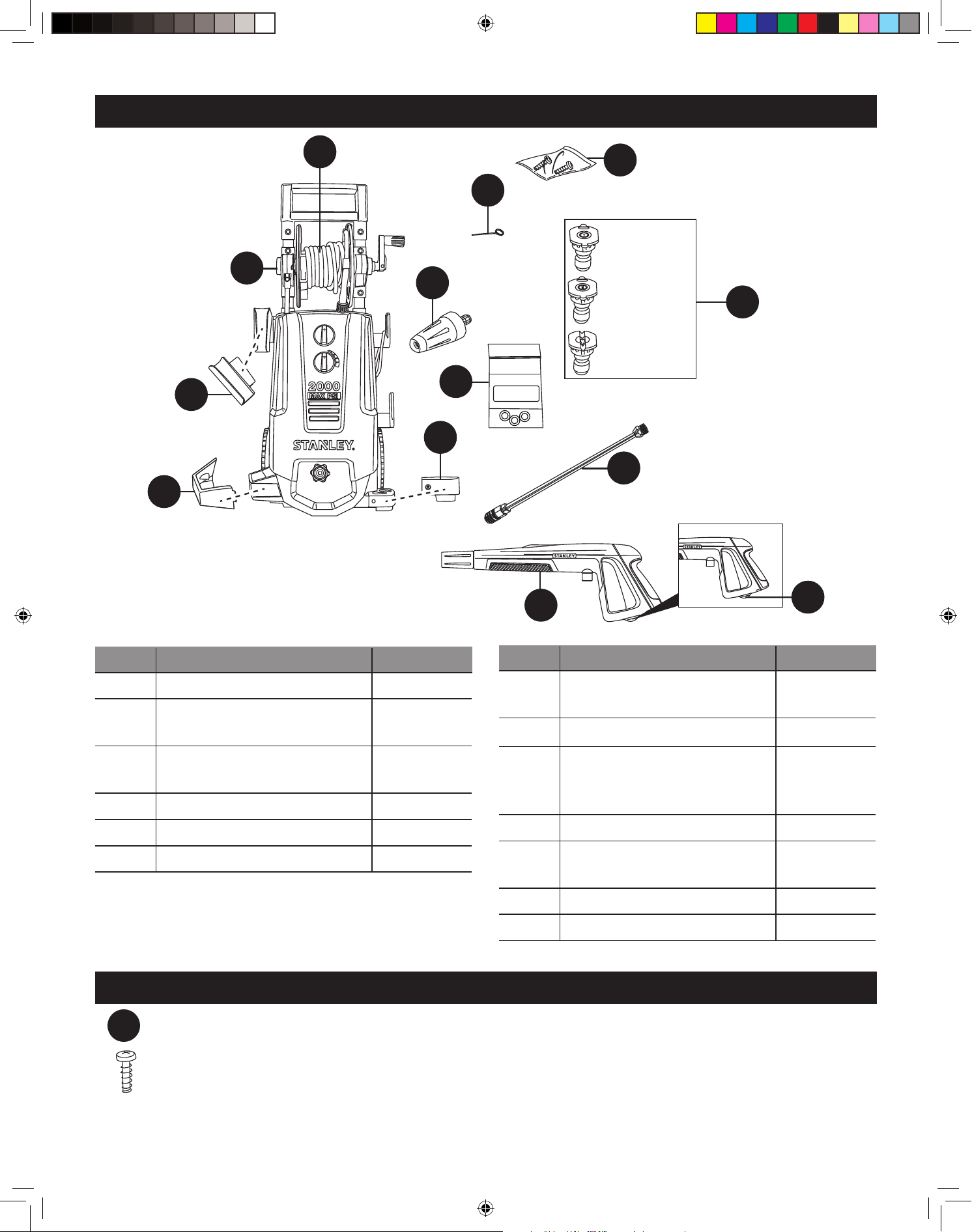

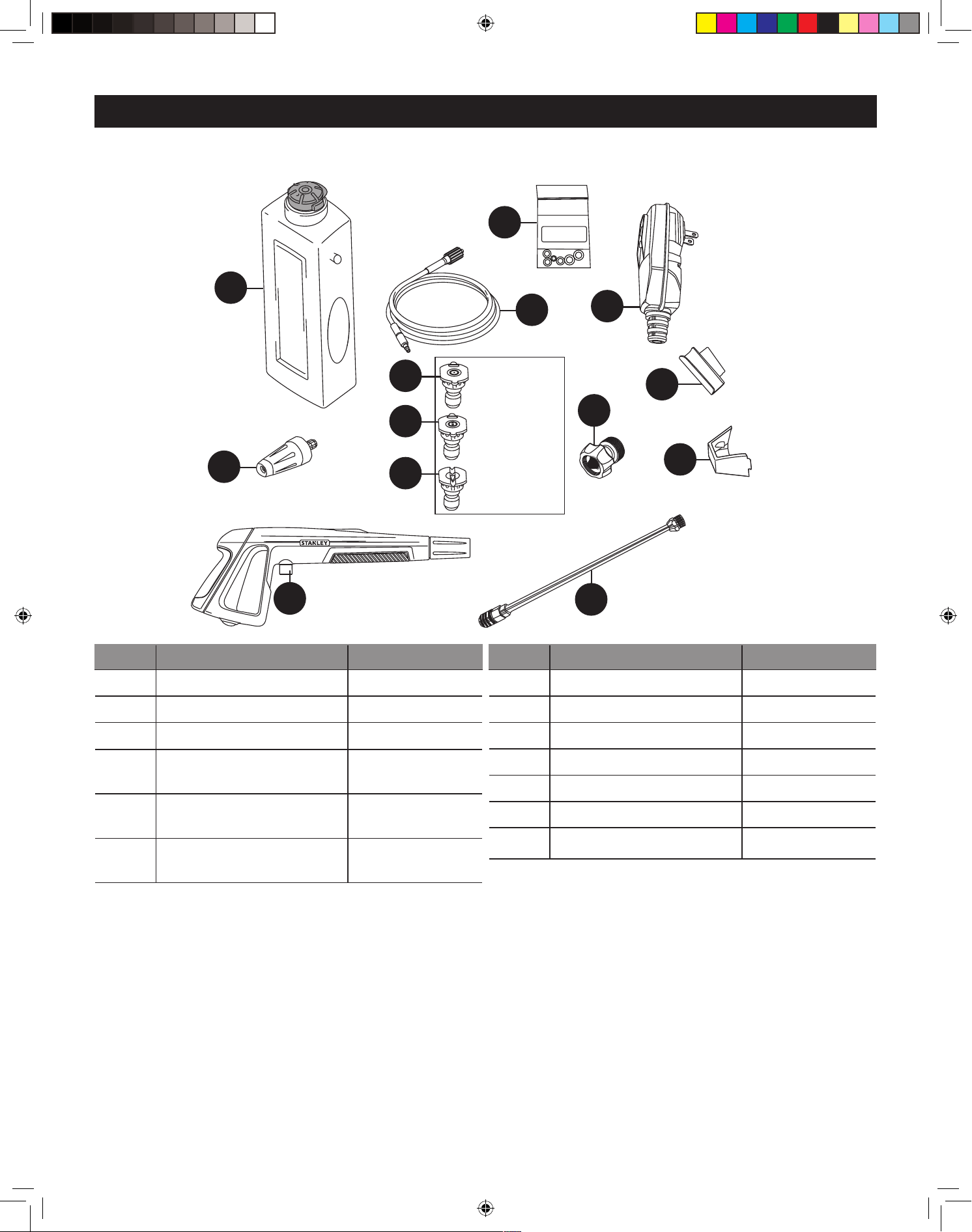

PACKAGE CONTENTS

HARDWARE CONTENTS

PART DESCRIPTION QUANTITY

G Zinc Steel Lance 1

H Spray Gun 1

I Spray Gun Trigger Lock

Button

J Nozzle Tray 1

K Spray Gun Holster 1

L O-Ring Replacement Kit 1

AA Screws 2

PART DESCRIPTION QUANTITY

A Power Washer Unit 1

B Soft PVC High Pressure

Hose

C Nozzle Cleaning Wire 1

D Rotary Nozzle 1

E Stabilizer Foot 1

F Quick Connect Nozzles 3

Screw

Qty. 2

PW909390SS

0°– Red

25° – Green

Soap – Black

Note: Screws are located in

package with manual

93906_16ARN028_2000_ENG-FR-SP.indd 3 16/12/23 下午1:04

SAFETY INFORMATION

Please read and understand this entire manual before

attempting to assemble, operate, or install the product.

This manual contains information that relates to

PROTECTING PERSONAL SAFETY and PREVENTING

EQUIPMENT PROBLEMS. It is very important to read this

manual carefully and understand it thoroughly before

using the product. The symbols listed below are used to

indicate this information.

DANGER

Potential hazard that will result in serious injury or

loss of life.

WARNING

Hazard that could result in serious injury or loss of

life.

CAUTION

Potential hazard that may result in moderate injury

or damage to equipment.

Note: The word “Note” is used to inform the reader of

something the operator needs to know about the tool.

WARNING

To reduce the risk of injury, the user must read

and understand the instructions before using

this product.

1. Warning – When using this product basic,

precautions should always be followed, including

the following

2. Read all the instructions before using the product

3. Know how to stop the product and bleed pressures

quickly. Be thoroughly familiar with the controls.

4. Keep operating area clear of persons

5. Do not overreach or stand on unstable support.

Keep good footing and balance at all times.

6. Follow the maintenance instructions as specified in

the manual

7. To avoid personal injury and/or damage to property

and to maximize your power washing experience,

carefully follow all of the safety tips, instructions,

warnings and safeguards and become familiar with

all of the controls.

8. This power washer conforms to CSA and other

safety and consumer standards. DO NOT modify or

rebuild any part of your power washer.

9. DO NOT use your power washer when you are

under the influence of alcohol or drugs. Use this

power tool carefully and only when you are alert.

10. Watch your balance and footing while using your

power washer. Surfaces become slippery when wet

and are extra slippery when using a detergent or

cleaner.

11. NEVER operate the power washer in bare feet,

sandals, or open-toed shoes.

12. When using the power washer near children, make

sure they are closely supervised by an adult to avoid

injury. NEVER let a child use the power washer.

13. Keep fingers, hands, feet and any part of your body

clear of the stream of high pressure water. The

powerful spray can cause blindness or blast holes in

the skin. It can break a window if you are too close

when you pull the trigger on the spray gun.

14. ALWAYS wear eye protection to prevent injury to

eyes when operating the power washer.

15. To avoid mishaps or injury, ALWAYS use the trigger

safety lock when not using the power washer even

if the spraying stops for a moment.

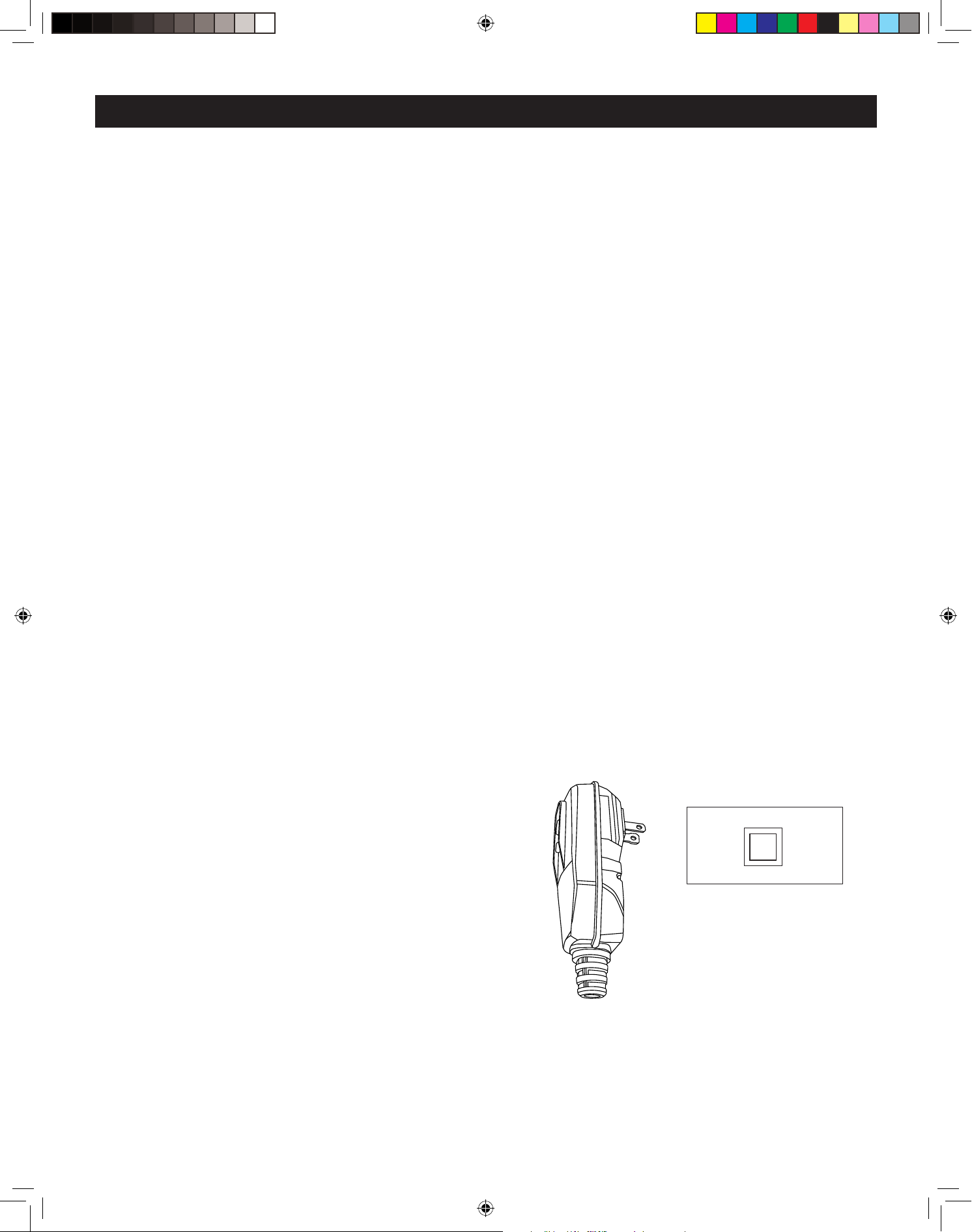

16. The power washer is equipped with a Ground Fault

Circuit Interrupter (GFCI) which greatly reduces the

chance of electric shock while the unit is in use. If

replacement of the plug or cord is needed, use only

identical replacement parts.

17. Point the spray gun in a safe direction when

beginning a power washing session.

18. NEVER spray directly at a person, animal, electrical

device or the unit itself.

19. When first using the spray gun, hold the spray

gun and lance with two hands when pulling the

trigger (one hand to pull the trigger and the other

to stabilize the gun assembly) until you get used to

the “kickback” from the spray gun.

20. When you press the power switch to turn off the

power washer, water pressure may remain in the

system. To discharge the pressure, point the spray

gun in a safe direction and pull the trigger.

21. NEVER spray flammable liquids.

22. NEVER use the power washer in areas that contain

combustible dust, liquids or vapors.

23. Avoid contact of the pressure hose with sharp

objects and examine the hose regularly. Replace

if damaged. Due to the high pressure involved, it

cannot be repaired if cut or damaged.

24. Only use detergent specifically formulated for

power washers and follow instructions on the

detergent’s label.

25. Protect eyes, lungs, and skin from exposure to

93906_16ARN028_2000_ENG-FR-SP.indd 4 16/12/23 下午1:04

SAFETY INFORMATION

Double Insolated Product

SAFETY INFORMATION

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

detergent. Dish or laundry soap is too thick and will

clog the nozzle of your detergent bottle.

IMPORTANT: Store the power washer indoors to

prevent the water in the unit from expanding under

freezing conditions. When the water freezes and

expands, your power washer will be damaged and

become inoperable. Or, if storing outdoors, it is

recommended you use pump saver (not included) to

protect pumps.

26. NEVER use hot water with your power washer. It

will overheat and damage the high pressure pump.

27. NEVER leave the power washer unattended while

it is powered “ON”.

28. ALWAYS turn the water supply “ON ” before

turning the power washer power to “ON”.

Running the pump dry will cause damage to the

internal components.

29. NEVER use a water supply to your power washer

that exceeds 150 PSI maximum.

30. NEVER disconnect the high pressure hose from the

power washer while the system is pressurized.

31. NEVER permanently engage the trigger

mechanisms on the spray gun.

32. NEVER operate the power washer unless all

components are properly and securely connected.

33. NEVER allow the power washer pump to run for

more than one minute after you have turned off

the water supply. This can cause the motor and

pump to overheat and fail.

34. NEVER use lances or other parts that are not

compatible for this specific Stanley unit.

35. NEVER use an extension power cord since it

defeats the effectiveness of the GFCI and increases

the chance of electrocuting the operator.

36. NEVER spray any electrical outlet with your power

washer.

37. Inspect the power cord before using. DO NOT use

it if it is damaged.

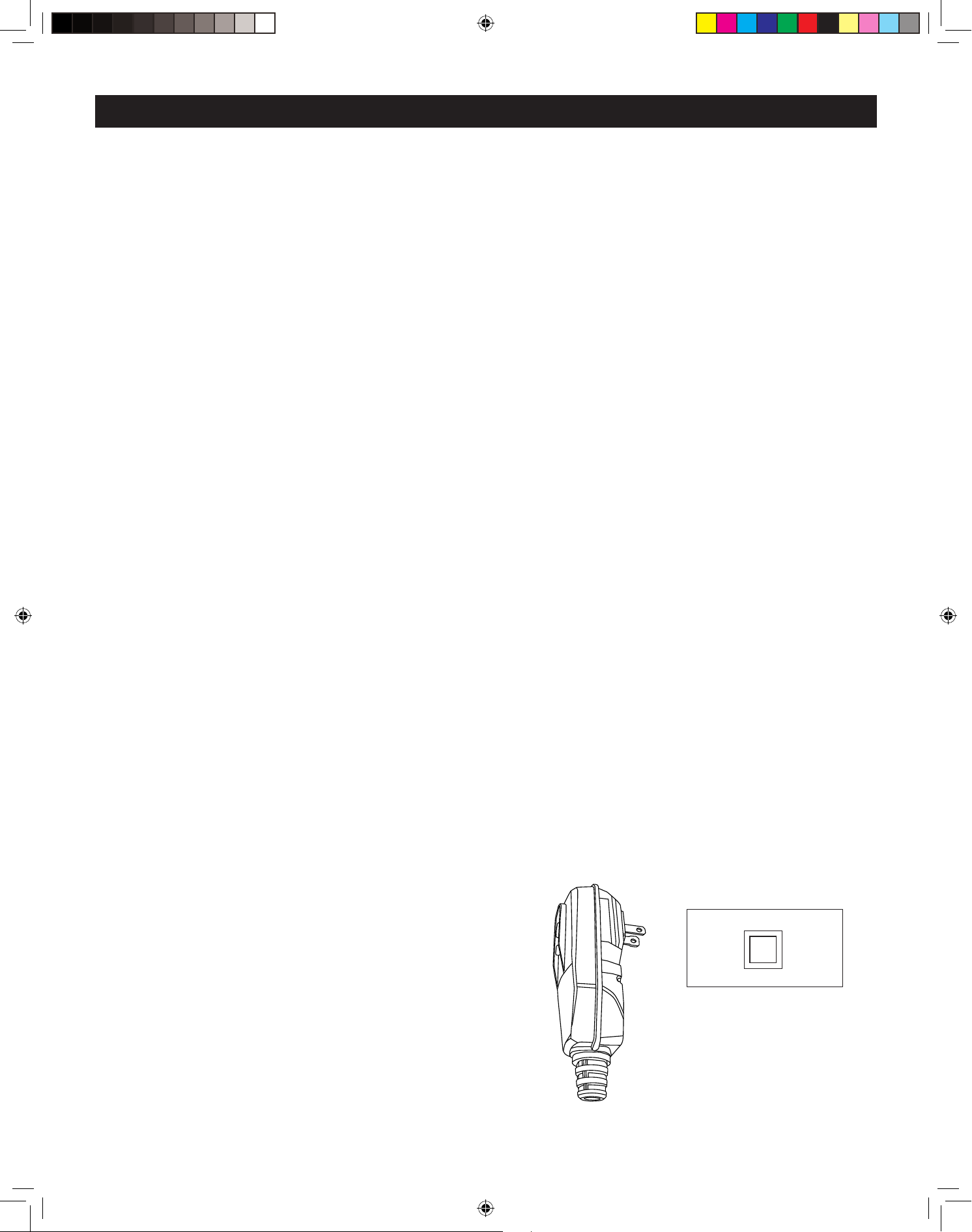

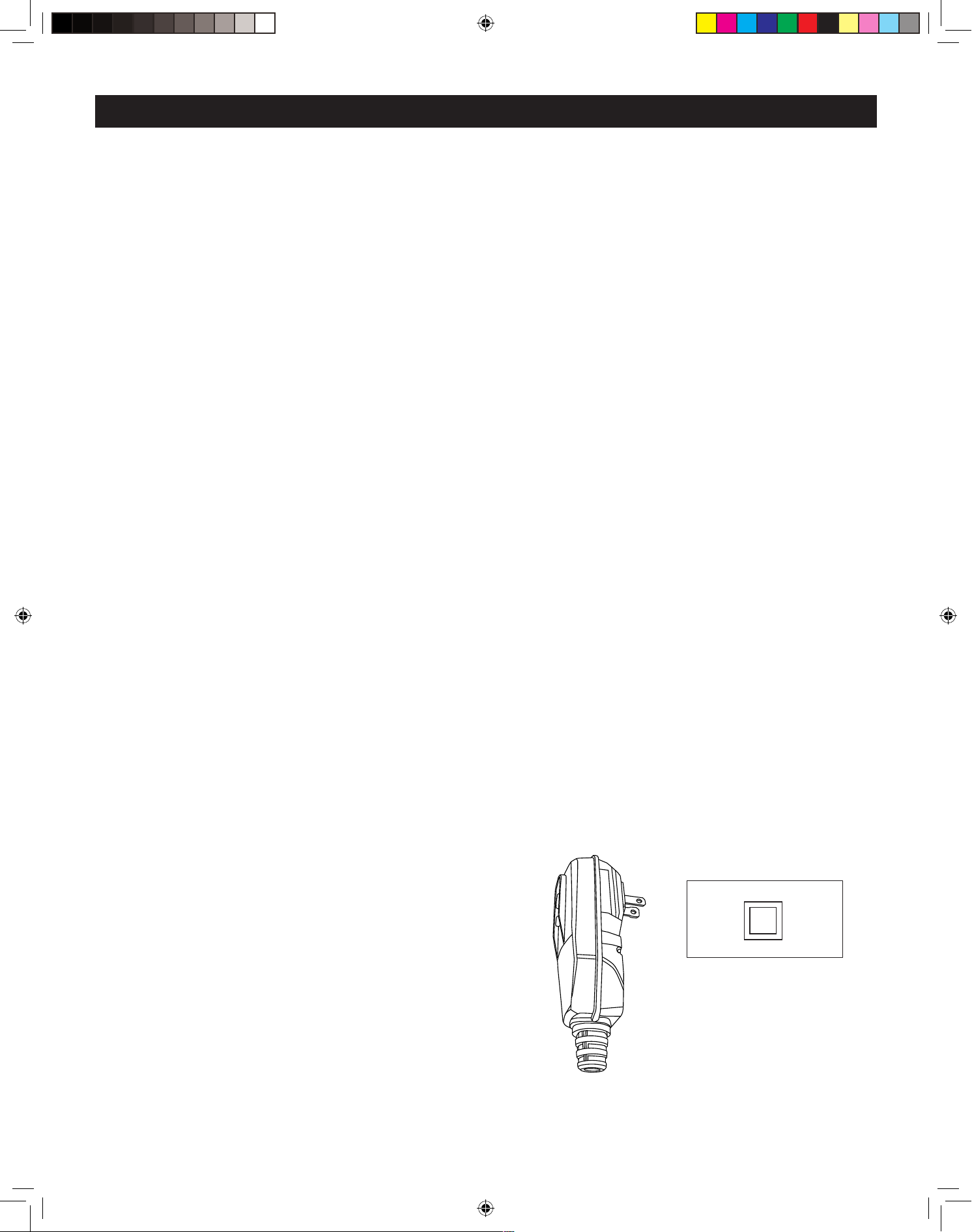

Servicing of a Double-Insulated Appliance

Ground Fault Circuit Interrupter Protection:

This pressure washer is provided with a ground-fault

circuit-interrupter (GFCI) built into the plugs of the

power-supply cord. This device provides additional

protection from the risk of electric shock. Should

replacement of the plug or cord become necessary,

use only identical replacement parts that include GFCI

protection.

In a double-insulated product, two systems of

insulation

are provided instead of grounding. Grounding means

are not provided for a double insulated product, nor

should grounding means be added to the product.

Servicing a double-insulated product requires extreme

care and knowledge of the system, and should only be

done by qualified service personnel.

Replacement parts for a double-insulated product must

be identical to the original parts.

A double-insulated product is marked with the words

“Double Insulation” or “Double Insulated”. Product

may also be marked with symbol shown here.

93906_16ARN028_2000_ENG-FR-SP.indd 5 16/12/23 下午1:04

PREPARATION

Before beginning assembly of product, make sure

all parts are present. Compare parts with package

contents list and hardware contents list. If any part is

missing or damaged, DO NOT attempt to assemble the

product.

Estimated Assembly Time: 5 minutes

Tools Required for Assembly (not included): Phillips

screwdriver.

ASSEMBLY INSTRUCTIONS

PREPARATION

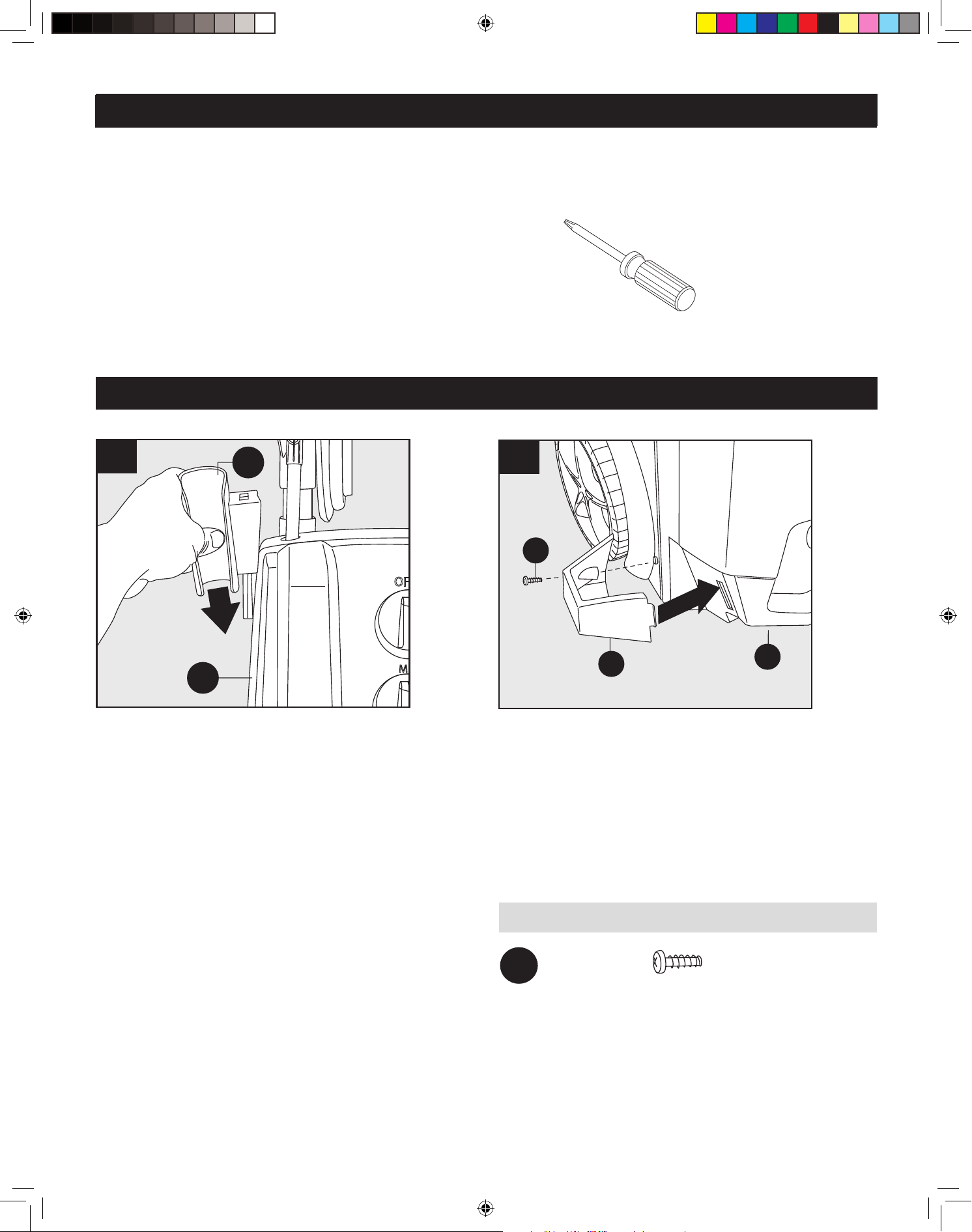

Power Unit Assembly

Slide the spray gun holster (K) onto left side, when

facing the unit of power washer unit (A).

Note: When placing the gun with the lance at-

tached, the nozzle will rest in this tray.

Screw x 1

Screw

Qty. 2

Slip tab into slot and screw the nozzle tray (J) on bot-

tom left, when facing the unit, of power washer unit

(A).

Secure with screw (AA).

Note: DO NOT use a power screwdriver. When the

screw is completely tight, give a small final clockwise

twist of the screwdriver.

DO NOT overtighten.

Hardware Used:

93906_16ARN028_2000_ENG-FR-SP.indd 6 16/12/23 下午1:04

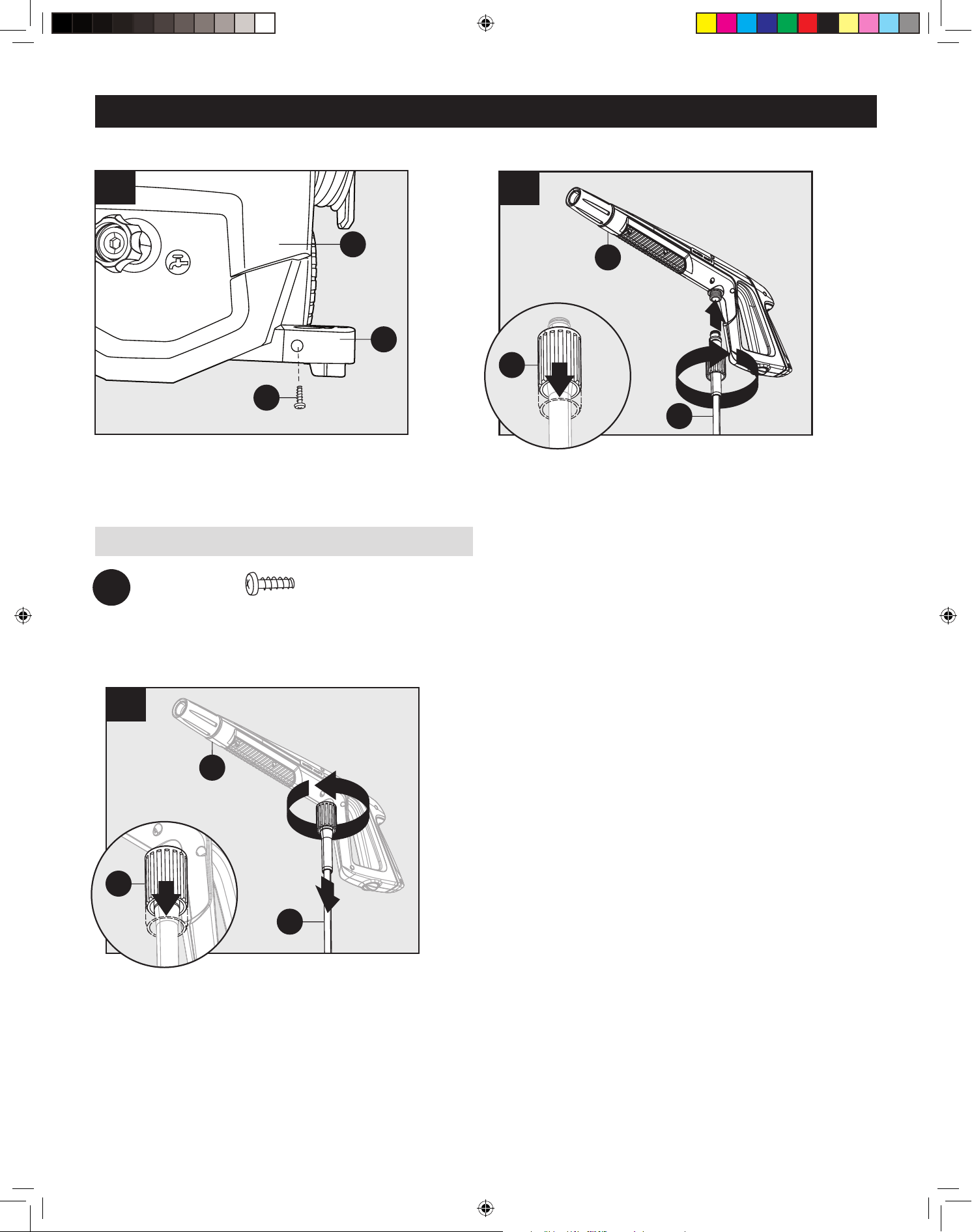

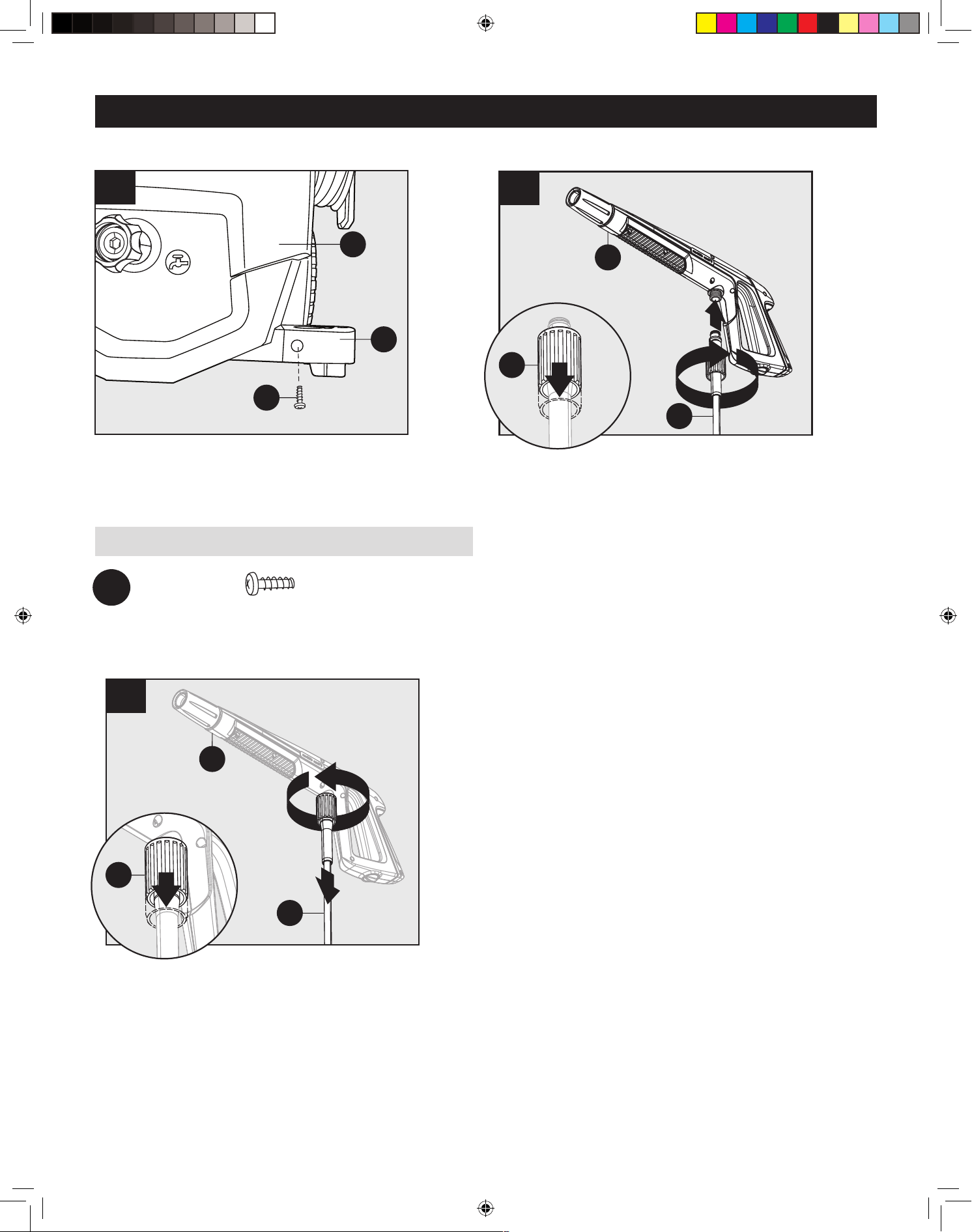

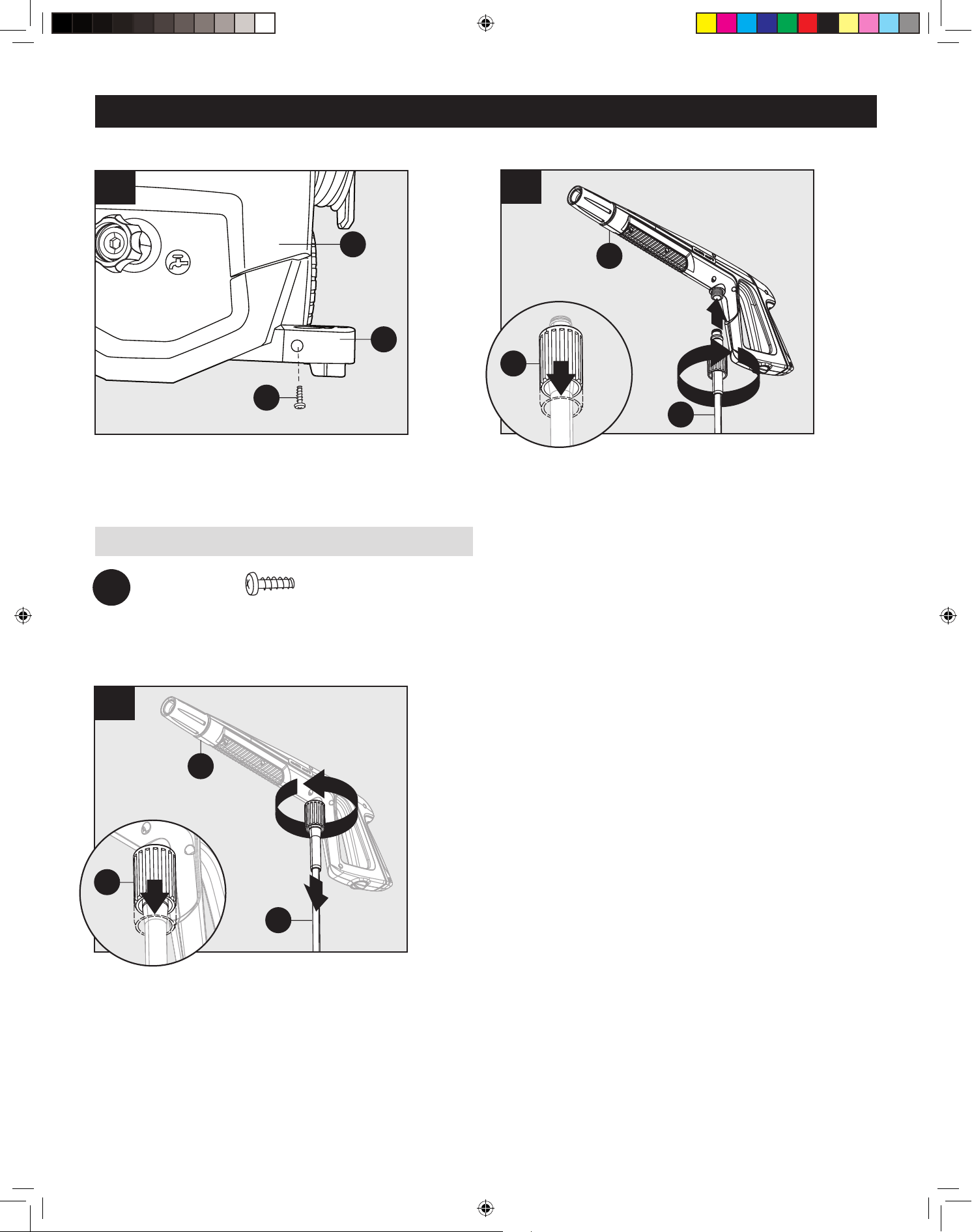

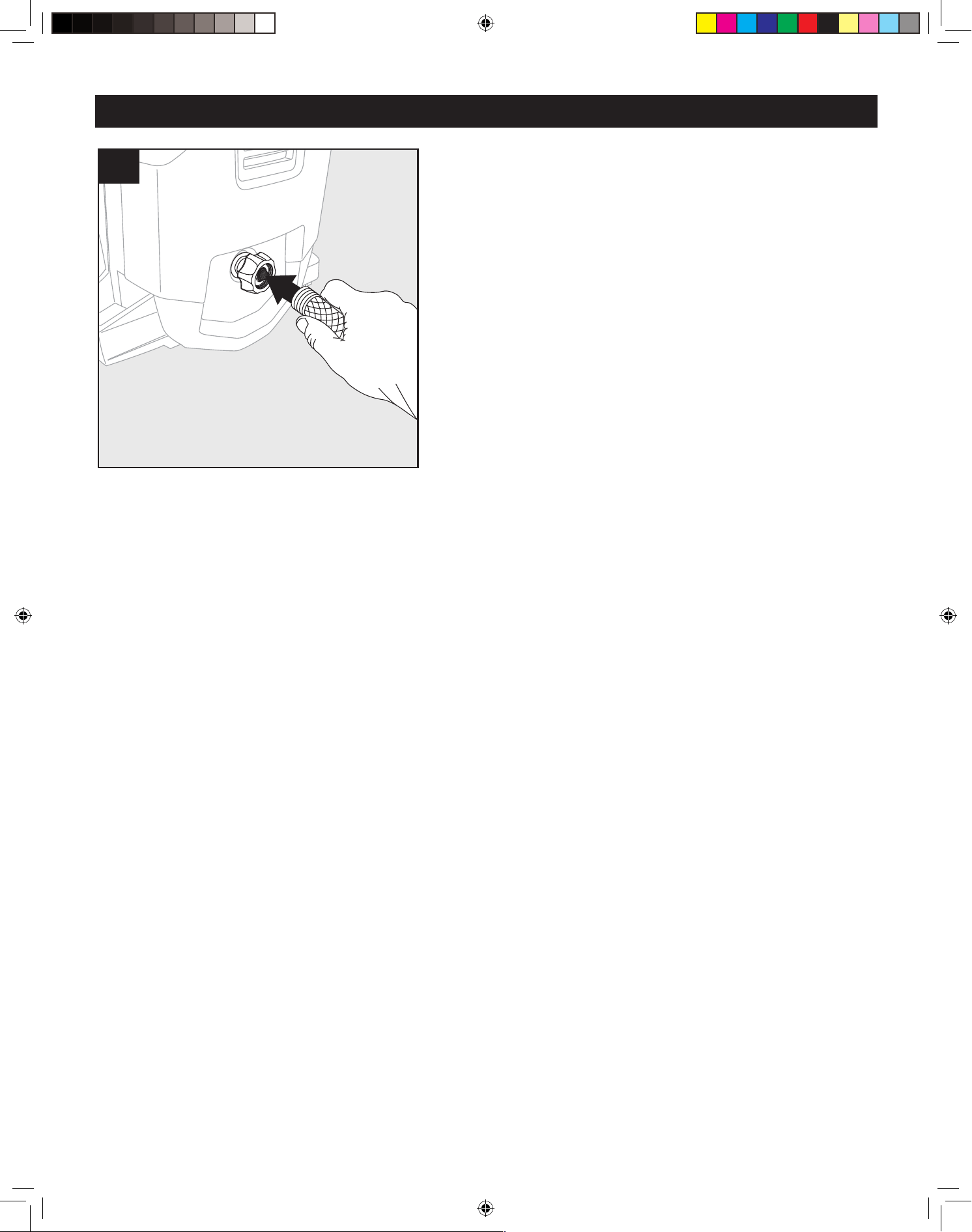

Soft PVC High Pressure Hose Assembly

Pull back on collar at the end of the Soft PVC high

pressure hose (B). Push firmly to connect hose to spray

gun (H). Twist collar to secure. Confirm hose is locked

into spray gun by slightly pulling on them. The hose is

now securely attached to spray gun.

Note: Soft PVC High pressure hose (B) is fitted to the

hose reel and ready to use. It only needs to be attached

to the spray gun (H).

Slip tab of stabilizer foot (E) into slot on bottom

right, when facing the unit, of power washer unit (A).

Secure with screw (AA).

Twist collar then pull back to release the Soft PVC

high pressure hose (B) connection from the gun (H).

Screw x 1

Screw

Qty. 2

Hardware Used:

93906_16ARN028_2000_ENG-FR-SP.indd 7 16/12/23 下午1:04

PREPARATION

ASSEMBLY INSTRUCTIONS

Unlocked Locked

Locking Spray Gun (before Lance installation)

To lock trigger of spray gun (H), point gun away

from you and turn dial to lock (“3" and “9” position).

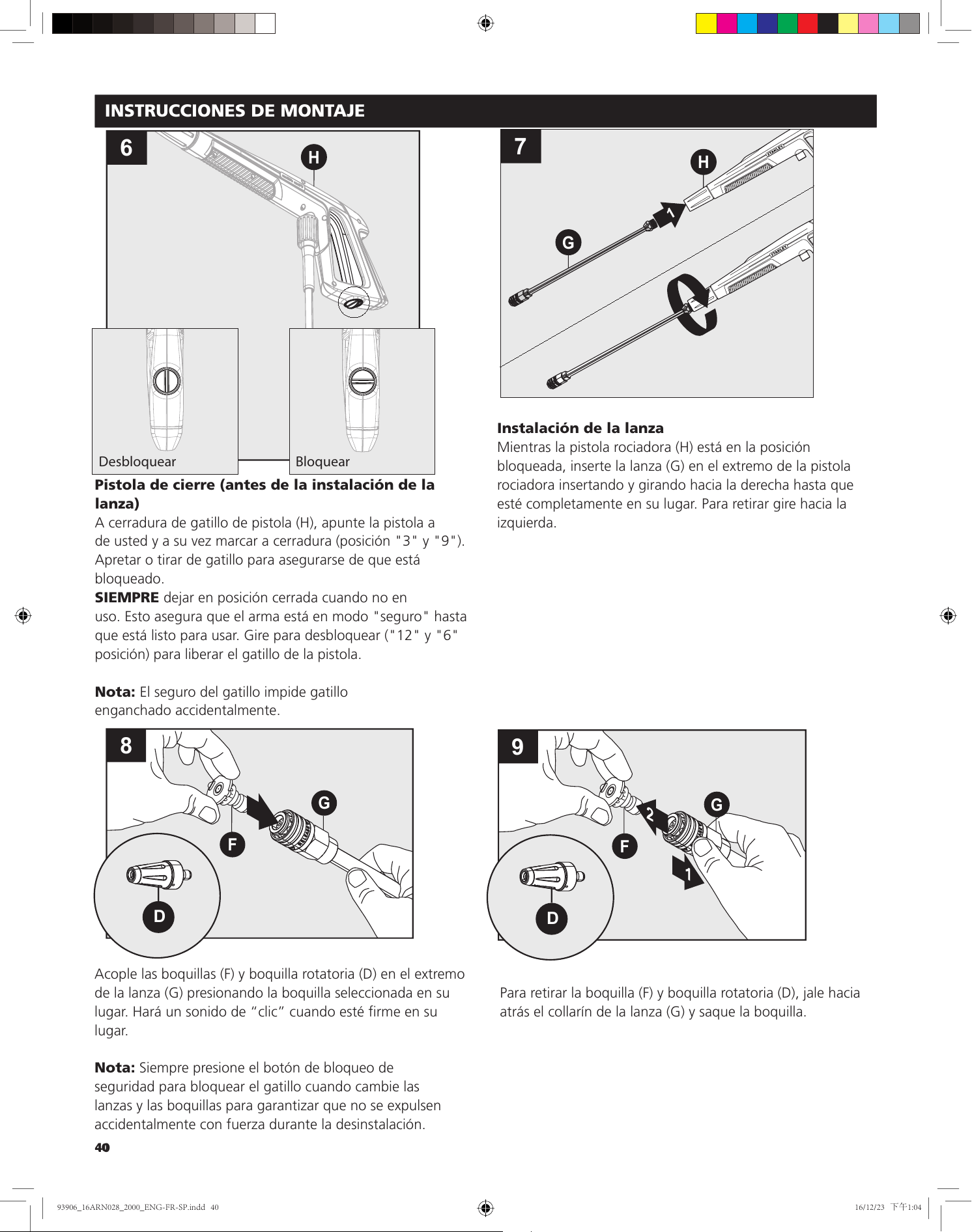

Squeeze or pull trigger to make sure it is locked.

ALWAYS leave in locked position when not in

use. This ensures the gun is in “safe” mode until it

is ready for use. Turn dial to unlock (“12” and “6"

position) to release spray gun trigger.

Note: The trigger lock prevents trigger from being

accidentally engaged.

Lance Installation

While spray gun (H) is in the locked position, insert

lance (G) into the end of spray gun by inserting and

turning clockwise until fully in place. To remove

turn counterclockwise.

Attach nozzles (F) and rotary nozzle (D) into end of

lance (G) by pressing selected nozzle into place. It will

make a “click” sound when firmly in place.

Note: Always push safety lock button to lock trigger

when changing lances and nozzles to ensure that they

do not accidentally eject with force during removal.

To remove nozzle (F) and rotary nozzle (D), pull back on

collar of lance (G) and pull out nozzle.

93906_16ARN028_2000_ENG-FR-SP.indd 8 16/12/23 下午1:04

ASSEMBLY INSTRUCTIONS

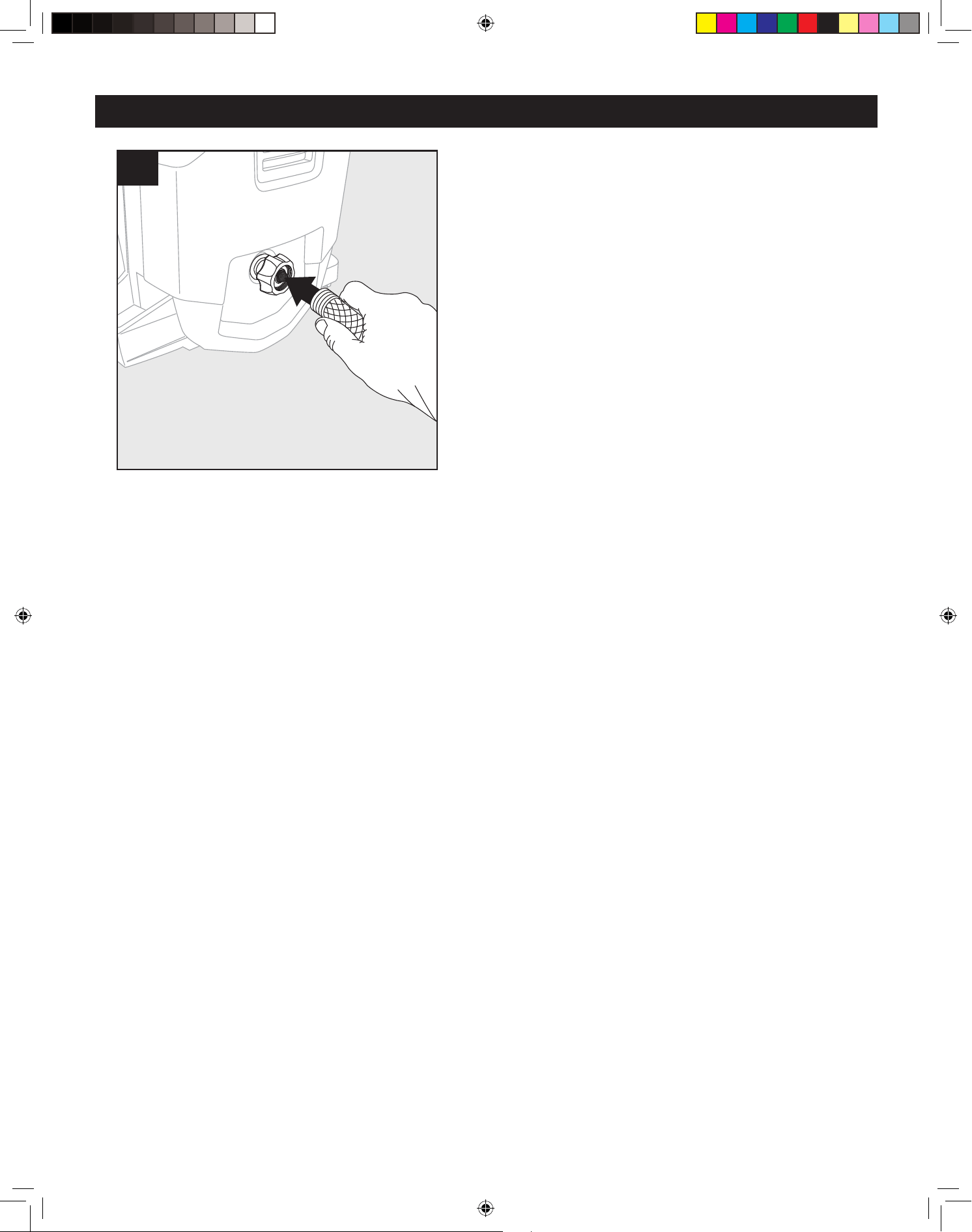

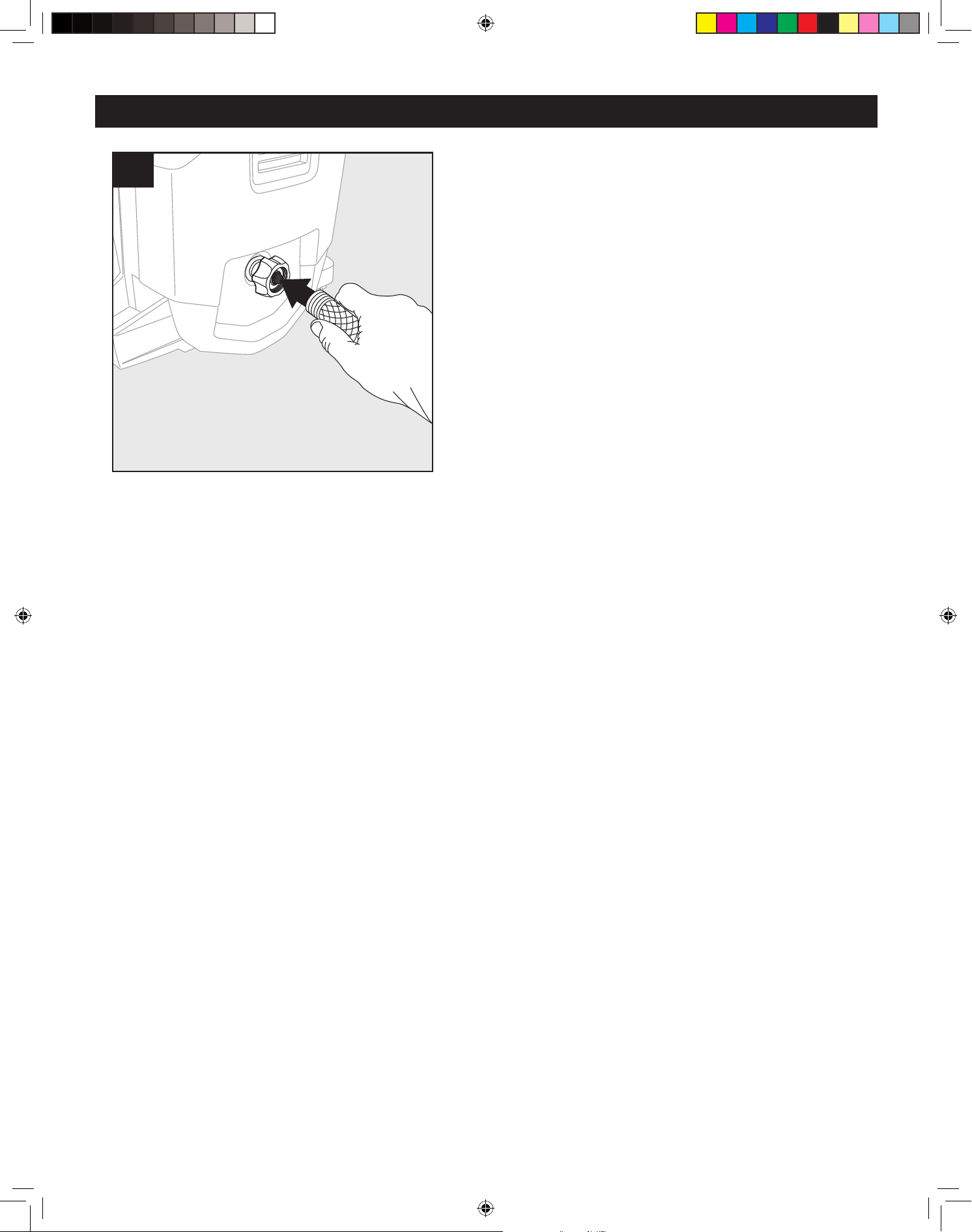

Attach a garden hose to built in garden hose

adapter located on the front of the power washer

unit. The water is now connected to your power

washer.

Note: Flush out garden hose before connecting

to garden hose adapter.

You have now completed assembly and are ready to

begin using your electric power washer. Read and

observe all safety instructions.

93906_16ARN028_2000_ENG-FR-SP.indd 9 16/12/23 下午1:04

OPERATING INSTRUCTIONS

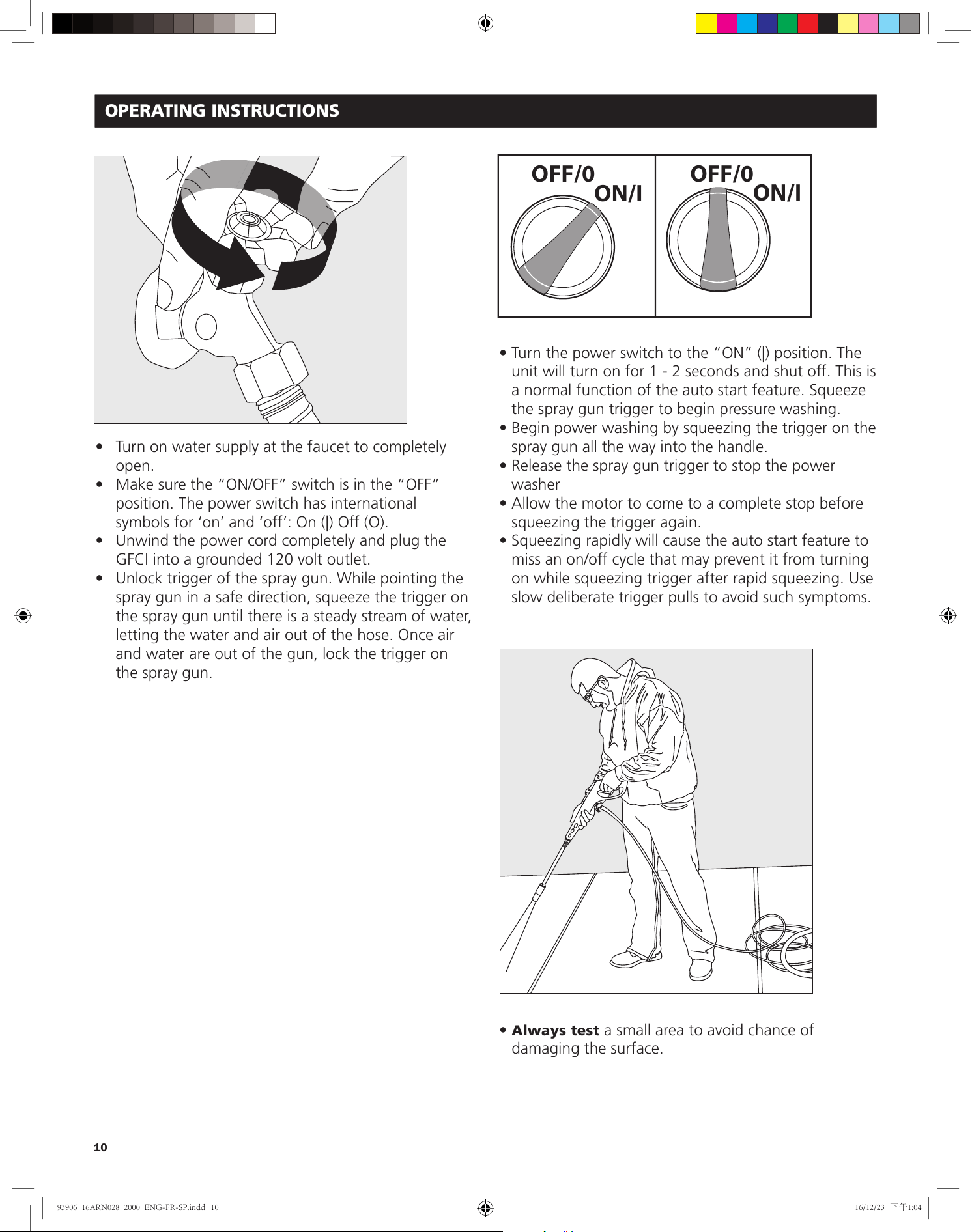

• Turn on water supply at the faucet to completely

open.

• Make sure the “ON/OFF” switch is in the “OFF”

position. The power switch has international

symbols for ‘on’ and ‘off’: On (|) Off (O).

• Unwind the power cord completely and plug the

GFCI into a grounded 120 volt outlet.

• Unlock trigger of the spray gun. While pointing the

spray gun in a safe direction, squeeze the trigger on

the spray gun until there is a steady stream of water,

letting the water and air out of the hose. Once air

and water are out of the gun, lock the trigger on

the spray gun.

OFF/0

ON/I

OFF/0

ON/I

• Turn the power switch to the “ON” (|) position. The

unit will turn on for 1 - 2 seconds and shut off. This is

a normal function of the auto start feature. Squeeze

the spray gun trigger to begin pressure washing.

• Begin power washing by squeezing the trigger on the

spray gun all the way into the handle.

• Release the spray gun trigger to stop the power

washer

• Allow the motor to come to a complete stop before

squeezing the trigger again.

• Squeezing rapidly will cause the auto start feature to

miss an on/off cycle that may prevent it from turning

on while squeezing trigger after rapid squeezing. Use

slow deliberate trigger pulls to avoid such symptoms.

• Always test a small area to avoid chance of

damaging the surface.

93906_16ARN028_2000_ENG-FR-SP.indd 10 16/12/23 下午1:04

OPERATING INSTRUCTIONS

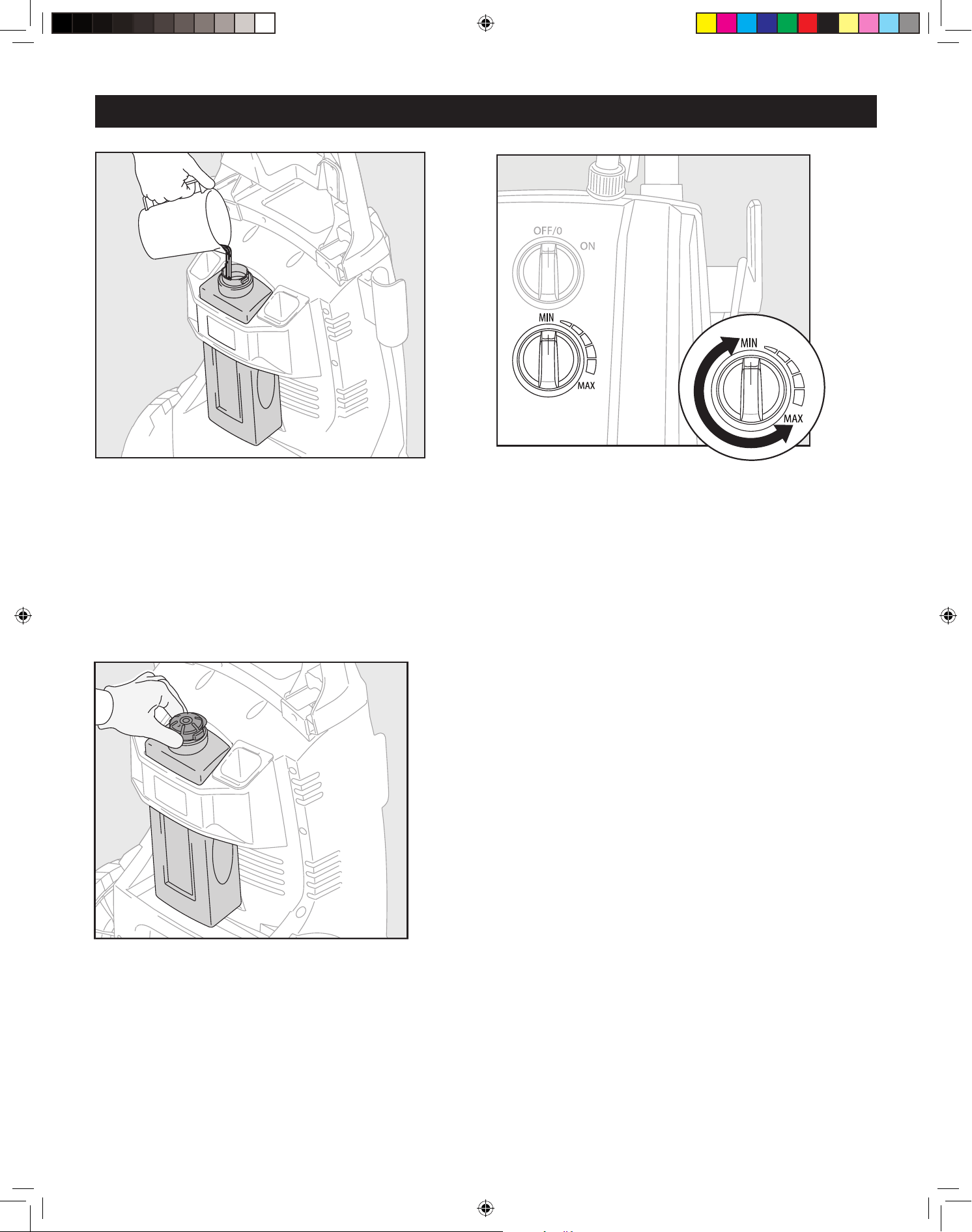

• When using the detergent, fill it with a properly

formulated detergent or cleaner with water ratio

according to instructions on the container.

• DO NOT use thick gel-like detergents, as they will

clog the power washer and can cause damage.

• When removing the detergent tank, remove lid and

place finger on both sides of the bottle and squeeze

to get past the knobs on each side and pull out. Press

down firmly when putting it back in place.

The power washer will pull a ratio of water to

detergent of 10:1 or 10 parts water to 1 part

detergent. The detergent concentration can be

adjusted by turning the detergent knob on the front

of the machine. Turn it right for more concentration or

turn it left for less concentration.

93906_16ARN028_2000_ENG-FR-SP.indd 11 16/12/23 下午1:04

OPERATING INSTRUCTIONS

Operation Tips

• If you hear the motor run intermittently when the

trigger is not being squeezed, that is normal.

The pump is priming itself so it is ready to operate

when the trigger is squeezed. Turn off the power

washer if not being used after five minutes.

• Keep the nozzle cleaning wire for use in unclogging

the lance nozzle. If you lose the cleaning wire, a

straightened paper clip also works.

How to Avoid Damaging Surfaces

• Damage to surfaces being cleaned occurs because

the impact force of the water pressure exceeds

the durability of the surface. Bare wood can be

penetrated; paint can be peeled off, etc. You

can vary the force of your power washer by

controlling:

1. The angle of the surface being cleaned

2. The distance of the nozzle from the surface

being cleaned

• NEVER use a narrow high pressure stream of

water on soft surfaces susceptible to damage.

• Use the 25˚ angle quick connect nozzle when

cleaning windows. Be sure to place the nozzle

approximately four to five feet away from the

window with the nozzle at forty five degree angle.

Squeeze the trigger and vary the spray pattern

and angle until optimum cleaning efficiency is

achieved.

Using Power Cord

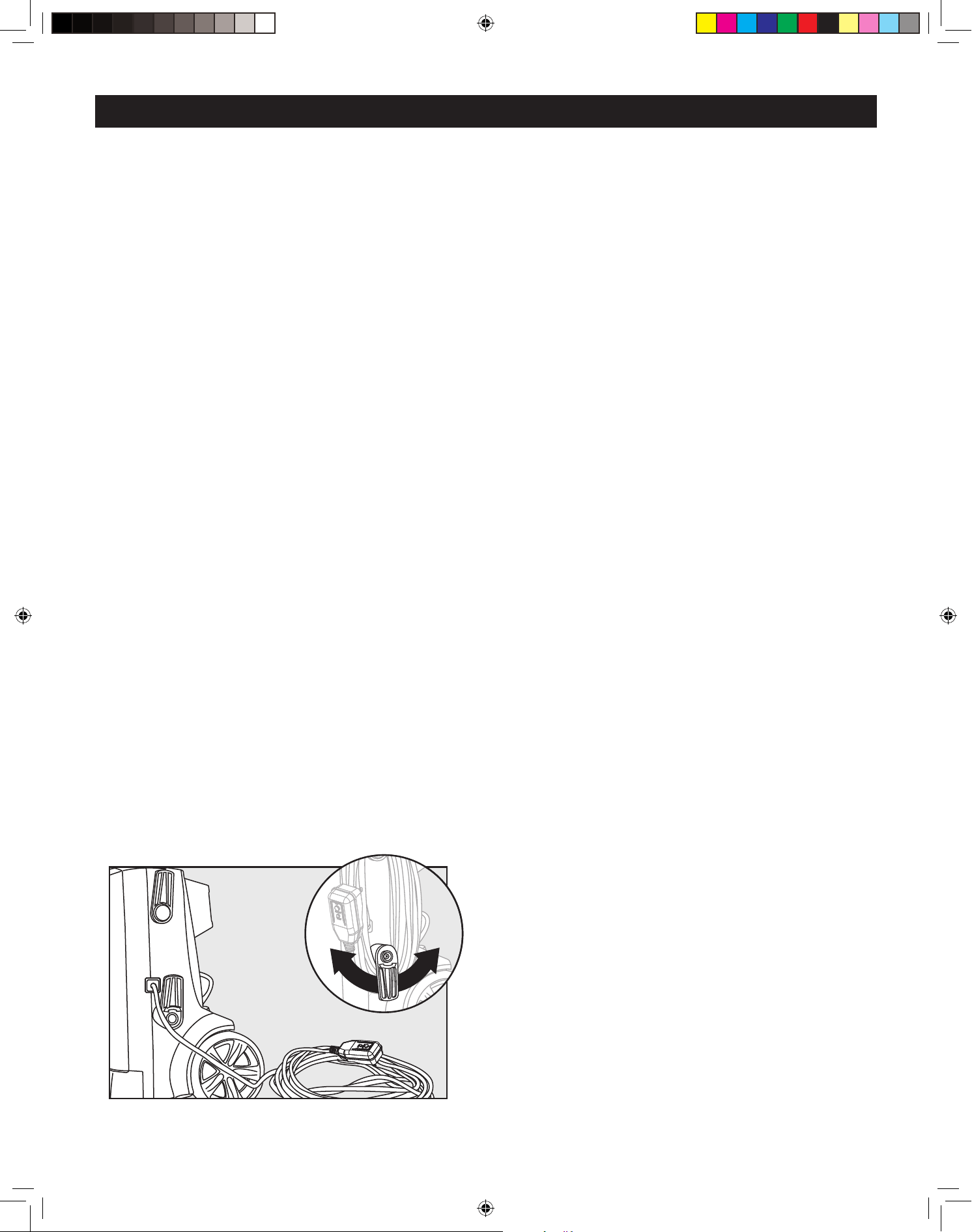

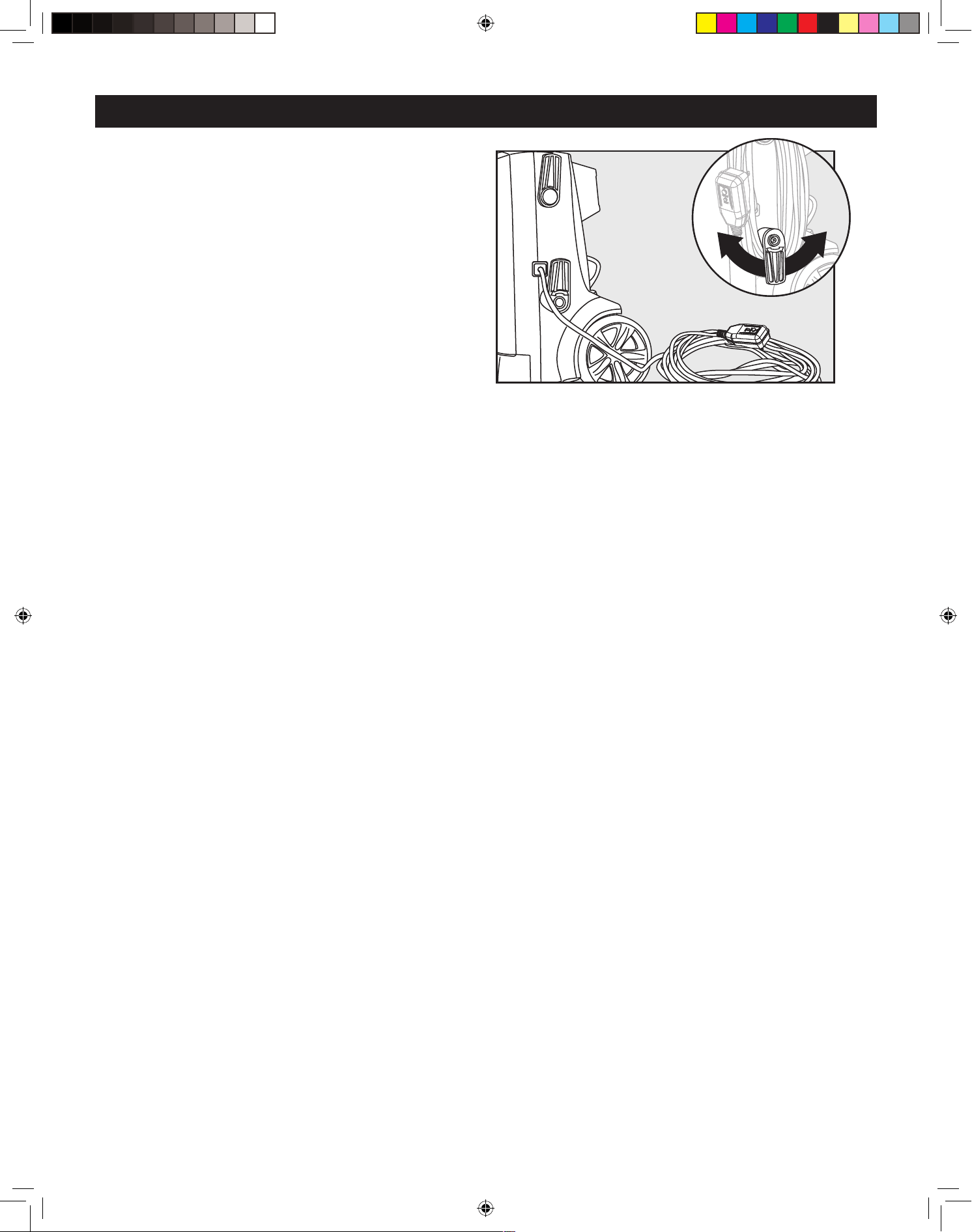

• Easily remove the power cord from side of unit by

swiveling the bottom black cord hook to the right

or left until it faces up. The power cord then can

be easily slid off of the side of the power washer

unit.

• Swivel black, cord hook back down when ready to

wrap the cord back into place for storage.

Detergents

• Use detergents designed for power washers.

These can be purchased online at our website

www.stanleypressurewashers.com. Hardware

stores or home centers also have power washer

detergents for different cleaning projects. The

cleaning solution should be the consistency of

water in order to prevent clogging your detergent

bottle and nozzle.

• This system applies detergent under low pressure.

The cleaning power of the detergents is enhanced

when applied with low pressure and enough

time is given to break down dirt and grime. The

combination of low pressure and chemical action

is very effective and can be better than scrubbing

if applied properly. ALWAYS spray detergent on a

dry surface. DO NOT pre-soak area. Wetting the

surface first dilutes the detergent and reduces its

cleaning ability. DO NOT allow detergent to dry

on surface. On vertical surfaces being cleaned,

apply detergent to lower surfaces and work your

way up to prevent detergent from causing streaks

in the dirt and grime. Rinse detergent by pressure

washing from bottom up for same reason.

• If a stain is particularly tough, it may be necessary

to reapply the detergent and use a bristled brush to

scrub the stain. Subsequent power washing after

brushing should successfully complete your cleaning

job.

93906_16ARN028_2000_ENG-FR-SP.indd 12 16/12/23 下午1:04

OPERATING INSTRUCTIONS

CARE AND MAINTENANCE

Cleaning Garden Hose Adapter

• The screens inside the garden hose adapter should

be cleaned periodically. Rinse it with clean water,

and then place it back in the adapter.

Cleaning Nozzles

• A clogged or partially clogged nozzle can cause

significant reduction of water pressure coming out

of the nozzle and/or cause the unit to pulsate while

spraying.

• Turn off the unit.

• Turn off the water supply to the unit.

• Relieve any pressure trapped in the hose by

squeezing the trigger 2-3 times, and then lock the

spray gun.

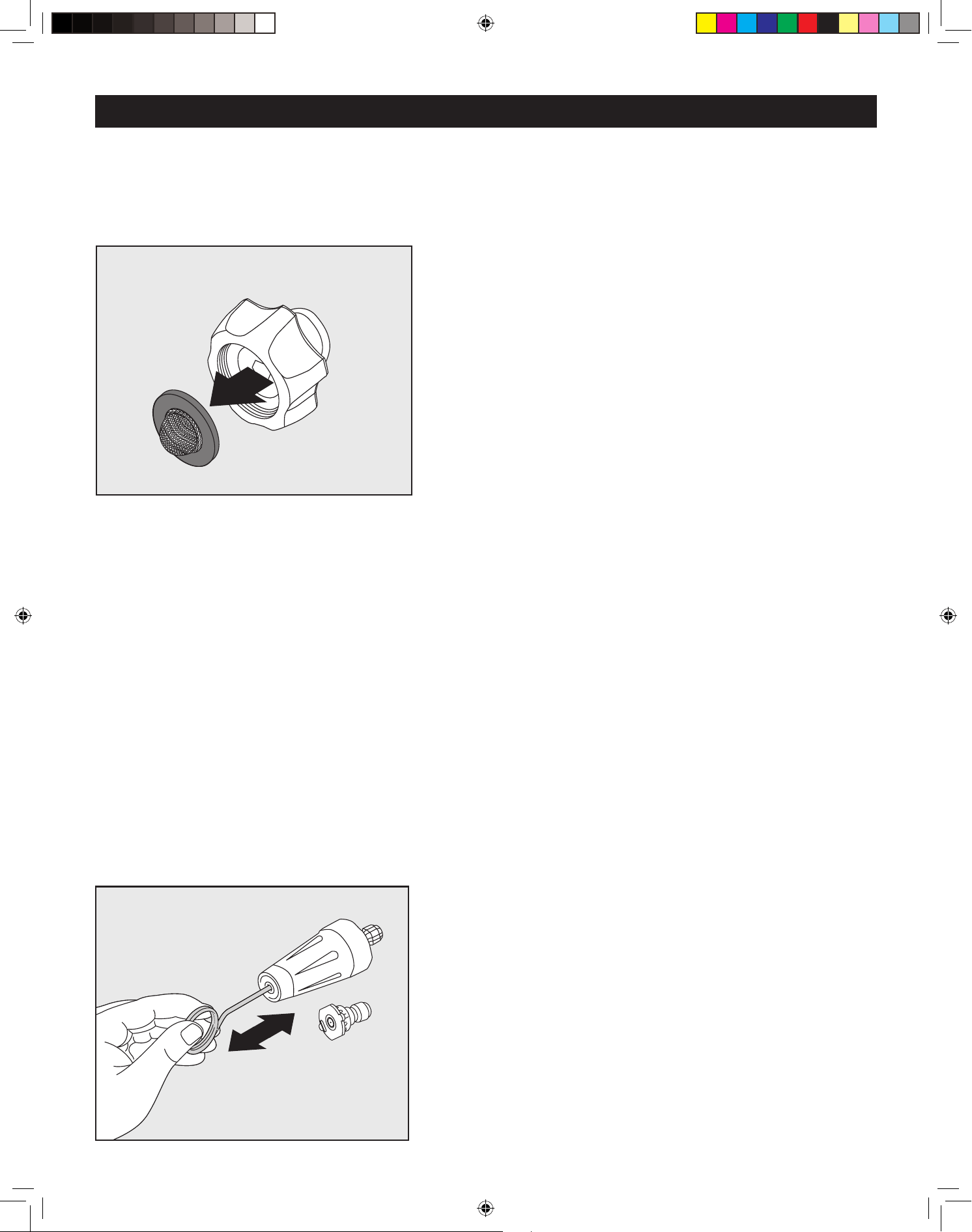

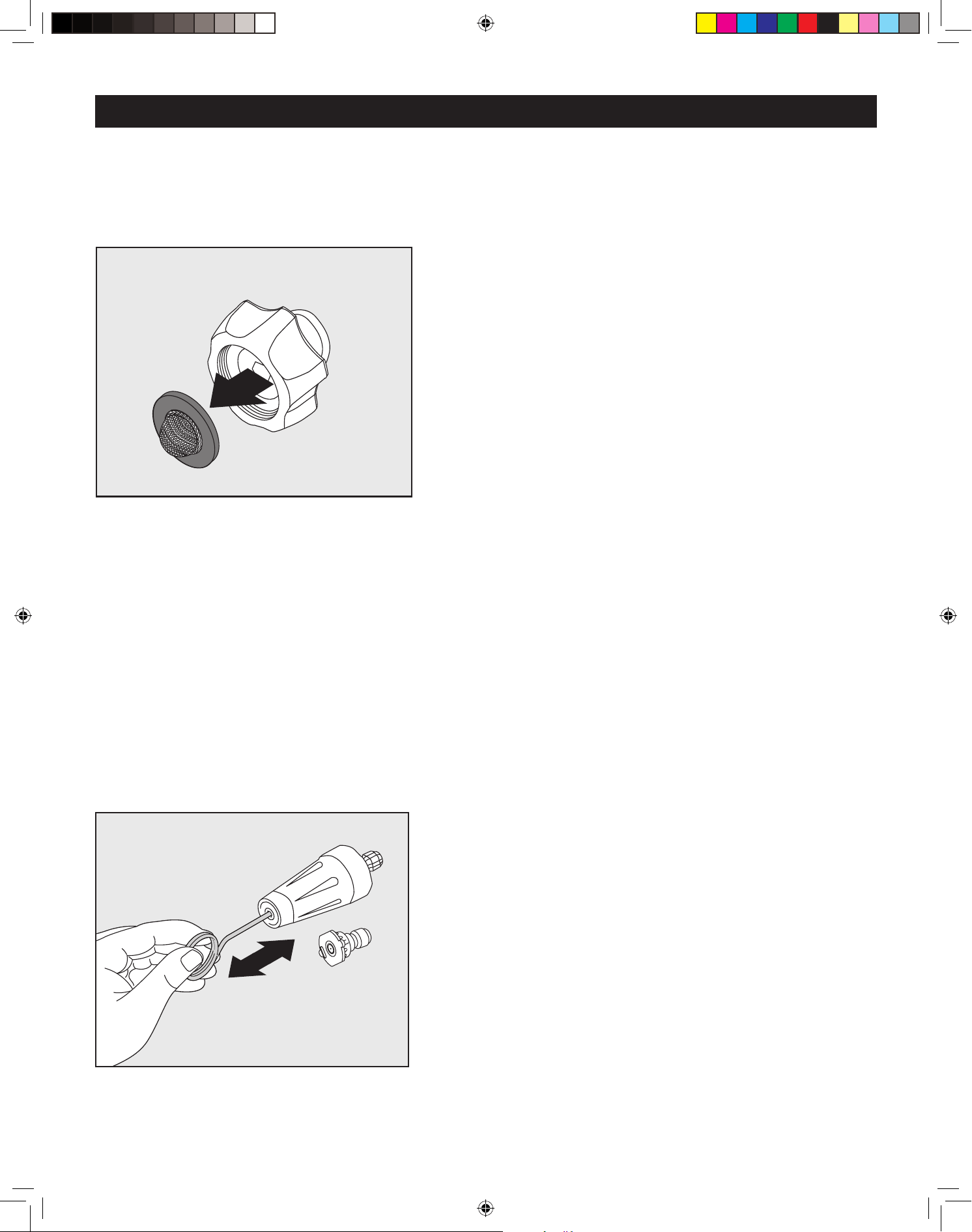

• Using the nozzle tip cleaner provided (or an

unfolded paper clip), insert the wire into the

nozzle hole and move back and forth until debris is

dislodged.

• Back flush water through the nozzles using garden

hose and highest pressure available (either standard

water nozzle or use your thumb over the nozzle to

create water pressure for back flush).

Storage

• When your pressure washing session has been

completed, turn off the power switch located

on the front of the power washer. Unplug the

power cord from the outlet. Turn off the water

supply. Pull the trigger on the spray gun 2-3 times

to drain out the excess water and to release any

remaining water pressure. Disconnect the garden

hose adapter from the water inlet. DO NOT allow

the power washer to run with no water flowing

through it.

• Remove detergent bottle and clean completely.

Residual chemical will stick to the container and

can cause the detergent injector to clog and not

function properly.

• Remove high pressure hose from spray gun.

• Remove lance from the gun. Place the gun in the

holder on the side. Lances are placed into any of

the slots in the back of the unit. Make sure to

discard any remaining detergent from the bottle.

Flush the bottle and nozzle head with fresh water

to prevent clogging.

• Hook the power cord around the L-shaped tabs on

the right side of the machine when facing it.

93906_16ARN028_2000_ENG-FR-SP.indd 13 16/12/23 下午1:04

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLEM CORRECTIVE ACTION

Unit will not turn on. 1. Make sure the power washer is in the “OFF” position. Plug in the electrical cord to a

grounded 120 volt outlet (no electrical extension cord should be used). If the electrical

cord will not plug into your outlet, your electrical outlet is not properly grounded and

should not be used. Use another electrical outlet.

2. If this did not correct the problem, try plugging into another electrical outlet and

repeat the above procedure. If it is still not working, call Customer Service at 1-866-

508-1330.

The unit is running

but there is no water

flow.

1. Check the water source. Unclog the nozzle on the lance. (See nozzle cleaning

instructions under “Cleaning nozzles”.) Or take off the nozzle and just spray out of

the spray gun and lance. This will indicate if the problem is with the nozzle.

Why is water leaking

where the high

pressure hose connects

to the spray gun?

1. Make sure there is an o-ring at the end of the metal tip of the high pressure hose. If

no o-ring is present, the connection between the hose and spray gun will leak. O-Ring

replacements are included in the package contents.

The power washer

turns on for

2 seconds, shuts off,

and will not turn

back on. Do I have a

defective unit?

1. It sounds like your power washer is working just fine. When the water is connected,

the accessories are assembled properly, and the power switch is turned on, the power

washer may turn on for 1 - 2 seconds to prime the pump. It automatically shuts off

and waits for the spray gun trigger to be pressed. When the trigger is pressed, water

starts flowing through the pump. The water sensor in the pump “senses” the moving

water and automatically turns the power washer on.

2. Turn the power switch to off, hold in the trigger on the spray gun, so that you have a

steady stream of water. While you are holding the trigger open on the spray gun, at

the same time, turn the power switch on.

TROUBLESHOOTING

If you have any questions regarding the product, please call customer service at 1-866-508-1330

93906_16ARN028_2000_ENG-FR-SP.indd 14 16/12/23 下午1:04

LIMITED WARRANTY

The Warranty of this product is coverd by A.R.North America.

This product has a 2 (two) year warranty. Please read the following carefully to understand what each warranty

entails:

This product is under warranty to the original retail consumer against defects in material and workmanship for a

period 1(one) year and is a complete “bumper to bumper” warranty including the spray gun,the high pressure

hose and all accessories from the date of purchase. The warranty is not transferable or assignable.This warranty

covers replacement parts. This limited one year warranty applies only to products used in consumer applications

and is void in rental or any commercial application. Reasonable care must be used in conformity with operation

and maintenance instructions in the owner’s manual and quick start guide. Failure to follow these instructions will

void this warranty. This warranty gives you special legal rights and you may also have other rights which vary from

state to state.

The second year of the warranty only covers manufacturer defects.

Warranty Process

Keep your original receipt of purchase in case of warranty claim.

If your power washer develops a problem, contact Customer Service:

• Call our toll-free number at 1-866-508-1330. Customer Service is available Monday - Friday 8:00 a.m. to 5:00

p.m. Central Standard Time (CST). The Customer Service person will work with you to fix the problem.

If the power washer needs to be returned for repair, shipping costs to the company must be paid by the

customer. A Return Merchandise Authorization (RMA) Number will be issued for the return. Upon receiving

the power washer, the company will repair or replace the unit. We will send unit back to customer at no charge.

Please note: Power washers sent to the company without an RMA Number will NOT be accepted and shipped

back at the expense of the sender.

Return address:

A.R. North America, Inc.

140 81

Avenue North East

Fridley, MN 55432

Manufactured by:

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

93906_16ARN028_2000_ENG-FR-SP.indd 15 16/12/23 下午1:04

LIMITED WARRANTY

REPLACEMENT PARTS LIST

For replacement parts, call our customer service department at 1-866-508-1330, 8 a.m. - 5:00 p.m., CST,

Monday - Friday or order online at www.stanleypressurewashers.com

PART DESCRIPTION PART #

G Garden Hose Adapter PW4221580

H Spray Gun PW4221420

I Zinc Steel Lance PW3400960

J GFCI Assembly PW4221160

K Gun Holster PW4220781

L Nozzle Tray PW4220370

M O-Ring Replacement Kit PW909390SS

PART DESCRIPTION PART #

A Detergent Tank (48 oz.) PW3440710

B Soft PVC Hose PW4221480

C Rotary Nozzle PW4220680

D Quick Connect Nozzle

0°– Red

PW4221430

E Quick Connect Nozzle

25°– Green

PW4221450

F Quick Connect Nozzle

Nozzle Soap – Black

PW4221470

PW909390SS

0°– Red

25° – Green

Soap – Black

Printed in China

Manufactured by:

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

STANLEY® and the STANLEY® logo are trademarks of

Stanley Black & Decker, Inc. or an affiliate thereof

and are used under license.Made in China

93906_16ARN028_2000_ENG-FR-SP.indd 16 16/12/23 下午1:04

Questions, problèmes, pièces manquantes?

Avant de retourner l'appareil chez le marchand,

communiquez avec le service à la clientèle au

1-866-508-1330, de 8 h à 17 h, HNC,

du lundi au vendredi.

www.stanleypressurewashers.com

2000 PSI

LAVEUSE À PRESSION

ÉLECTRIQUE

GUIDE D'ASSEMBLAGE,

D'ENTRETIEN ET

D'UTILISATION

Modèle SHP 2000

IMPORTANT :

CONSERVER CE GUIDE ET INSÉRER LA FACTURE

DANS LE GUIDE POUR RÉFÉRENCE ULTÉRIEURE.

LIRE ATTENTIVEMENT

AFIN DE PRÉVENIR LES BLESSURES AUX

YEUX, PORTER TOUJOURS DES LUNETTES

DE SÉCURITÉ PENDANT L'UTILISATION

DE LA LAVEUSE À PRESSION.

93906-KP

STANLEY® and the STANLEY® logo are trademarks of Stanley Black & Decker, Inc.

or an affiliate thereof and are used under license.

93906_16ARN028_2000_ENG-FR-SP.indd 17 16/12/23 下午1:04

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

TABLE DES MATIÈRES

SPÉCIFICATIONS

Modèle PSI

maximum

(k/cm2)

(lb/po2)

Débit

maximum

(Litre/min)

(Gal./min)

Eau froide Volts A Poids

(kg)

(lb)

SHP 2000 5 853

(2 000)

5.3

(1.4)

✔

120 13 13.9

(30.6)

SPÉCIFICATIONS DU PRODUIT

Spécifications du produit ...................................................................................... 18

Contenu de l'emballage ....................................................................................... 19

Matériel inclus ..................................................................................................... 19

Consignes de sécurité .......................................................................................... 20

Instructions d'assemblage .................................................................................... 22

Mode d’emploi ..................................................................................................... 26

Entretien et maintenance ..................................................................................... 29

Dépannage .......................................................................................................... 30

Garantie limitée ................................................................................................... 31

Liste des pièces de rechange ................................................................................ 32

93906_16ARN028_2000_ENG-FR-SP.indd 18 16/12/23 下午1:04

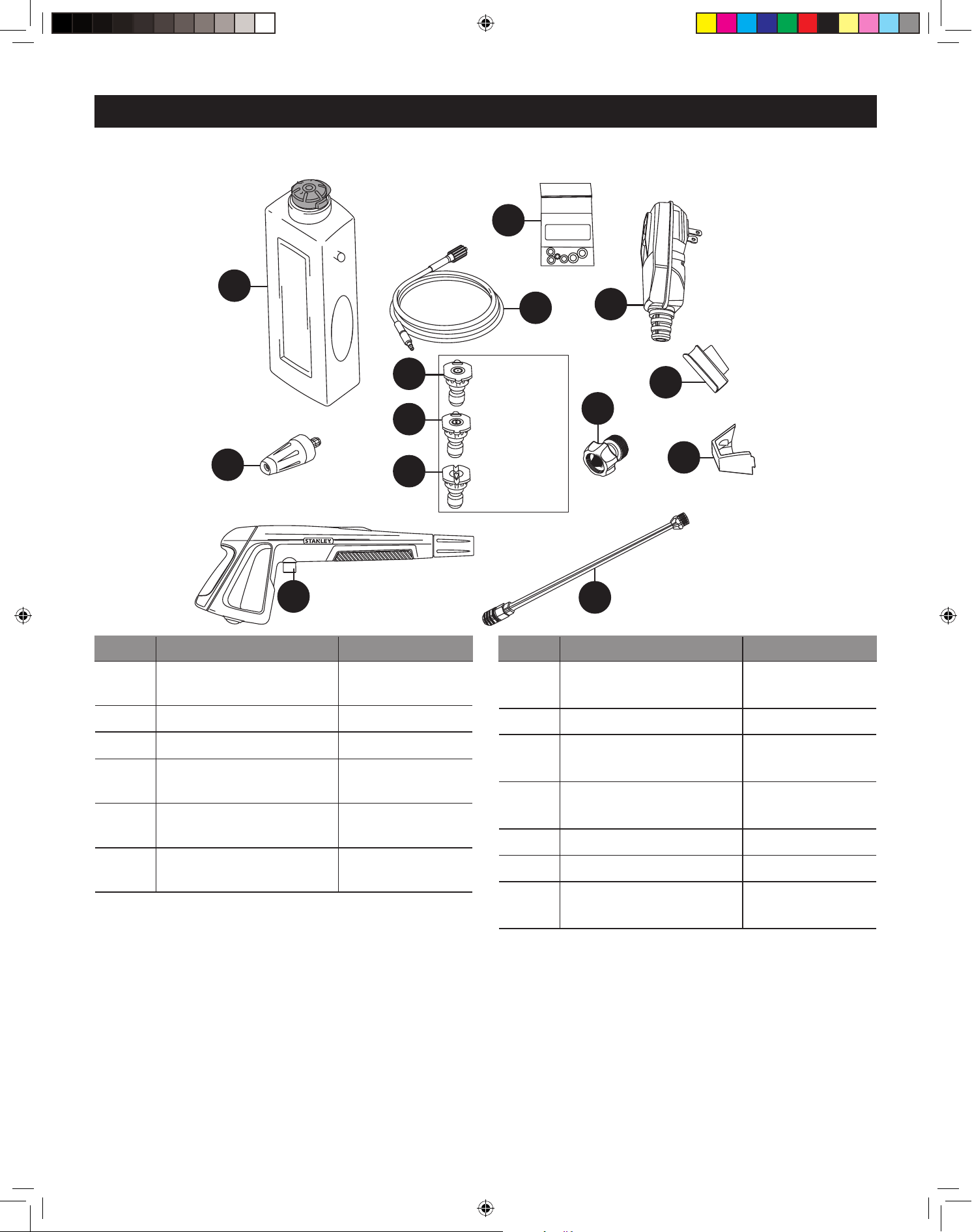

PACKAGE CONTENTS

CONTENU DE L'EMBALLAGE

MATÉRIEL INCLUS

PIÈCE DESCRIPTION QUANTITÉ

G Lance d’arrosage en acier

enduit de zinc

H Pistolet pulvérisateur 1

I Verrou de la gâchette de

pistolet pulvérisateur

Button

J Bac à buse 1

K Kit de remplacement de

joint torique

L Ensemble de joints toriques 1

AA Vis 2

PIÈCE DESCRIPTION QUANTITÉ

A Laveuse à pression 1

B PVC souple Tuyau à haute

pression

C Tige de nettoyage de la

buse

D Buse rotative 1

E Pied de stabilité 1

F Buses à raccord rapide 3

Screws

Qty. 2

PW909390SS

0°– Red

25° – Green

Soap – Black

Remarque : Les vis se trouvent

dans l’emballage du manuel

Vis

Qté 2

0° — Rouge

25° — Vert

Savon — Noir

93906_16ARN028_2000_ENG-FR-SP.indd 19 16/12/23 下午1:04

SAFETY INFORMATION

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l’intégralité du

présent manuel avant de tenter d’assembler, d’utiliser ou

d’installer le produit.

Le présent manuel contient des informations concernant

la PROTECTION DE LA SÉCURITÉ PERSONNELLE et la

PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT Il est

important de lire et de comprendre l'intégralité du manuel

avant d'utiliser le produit. Les symboles apparaissant ci-

dessous sont utilisés pour indiquer ces informations.

DANGER

Risque potentiel ayant pour conséquence des blessures

graves ou la mort.

AVERTISSEMENT

Risque potentiel pouvant causer des blessures graves

ou la mort.

ATTENTION

Risque potentiel pouvant causer des blessures ou des

dommages à l'équipement.

Remarque : Le mot « Remarque » est utilisé pour

informer l'utilisateur d'un renseignement important

concernant l'utilisation de l'appareil.

AVERTISSEMENT

Pour réduire le risque de blessure, l'utilisateur doit

lire et comprendre les instructions avant d'utiliser ce

produit.

1. Avertissement — Certaines précautions de base

doivent être toujours suivies lors de l'utilisation de

l'appareil, y compris :

2. Lire les instructions avant d'utiliser l'appareil.

3. Savoir comment arrêter l'appareil et le dépressuriser

rapidement. Connaître le fonctionnement de chaque

bouton de commande.

4. Définir un périmètre de sécurité.

5. Ne pas s'étirer trop loin ou prendre place sur un

support instable. Toujours garder une position stable et

sûre.

6. Suivre les directives d'entretien décrites dans le

manuel.

7. Pour éviter des blessures ou des dommages matériels

et pour profiter au maximum de l'appareil, suivre

les conseils de sécurité, instructions, avertissements

et recommandations et se familiariser avec les

commandes.

8. Cette laveuse à pression est conforme aux normes

de la CSA et à d'autres normes de sécurité. NE PAS

modifier ni reconditionner les pièces de cette laveuse à

pression.

9. NE PAS utiliser cette laveuse à pression si vous êtes

sous l'influence d'alcool ou de drogue. Utiliser cet

appareil avec prudence et uniquement lorsque vous

êtes alerte.

10. Toujours garder une position stable et sûre pendant

l'utilisation de la laveuse à pression. Les surfaces

mouillées sont glissantes et l'utilisation de détergent

les rend encore plus dangereuses.

11. NE JAMAIS utiliser la laveuse à pression les pieds

nus, en sandales ou avec des chaussures ouvertes.

12. Lorsque des enfants sont présents autour de la

zone d'utilisation de la laveuse à pression, un adulte

doit assurer la surveillance pour éviter le risque

de blessures. NE JAMAIS permettre à un enfant

d'utiliser la laveuse à pression.

13. Tenir les doigts, les mains, les pieds et toutes les

parties du corps loin du jet d'eau à haute pression.

Le jet d'eau à haute pression peut causer la cécité ou

déchirer la peau. Il peut fracasser une vitre si la buse

est trop proche de la fenêtre lorsqu'on appuie sur la

gâchette du pistolet pulvérisateur.

14. Afin de prévenir les blessures aux yeux, PORTER

toujours des lunettes de sécurité pendant l'utilisation

de la laveuse à pression.

15. Pour éviter les accidents ou les blessures,

VERROUILLER toujours la gâchette à l'aide du

bouton de sûreté lorsque la laveuse à pression

n'est pas en service, même si le jet a été arrêté

temporairement.

16. La laveuse à pression est équipée d'un disjoncteur de

fuite de terre afin de réduire le risque de décharge

électrique pendant l'utilisation de l'appareil. S'il

est nécessaire de remplacer la fiche ou le cordon

d'alimentation, utiliser uniquement une pièce de

remplacement identique.

17. Pointer le pistolet pulvérisateur vers une direction

sécuritaire avant de commencer une séance de lavage.

18. NE JAMAIS utiliser le pistolet pulvérisateur pour

arroser une personne, un animal, un appareil

électrique ou la laveuse à pression.

19. À la première utilisation du pistolet pulvérisateur, tenir

le pistolet et la lance à deux mains (une main pour

appuyer sur la gâchette et l'autre pour stabiliser le

pistolet et la lance) de manière à évaluer l'effet de

rebond du pistolet pulvérisateur.

20. Lorsque l'alimentation électrique de la laveuse à

pression est coupée, de l'eau sous pression demeure

dans l'appareil. Pour relâcher la pression, pointer le

pistolet pulvérisateur dans une direction sécuritaire et

appuyer sur la gâchette.

21. NE JAMAIS pulvériser de liquide inflammable.

22. NE JAMAIS utiliser la laveuse à pression dans un

espace rempli de poussières, de liquide ou de vapeurs

combustibles.

23. Éviter tout contact entre le tuyau à HP et des

objets tranchants et vérifier le tuyau régulièrement.

Remplacer le tuyau s'il est endommagé. Puisque c'est

un tuyau à haute pression, il ne peut pas à être réparé

24. Utiliser uniquement un détergent spécialement conçu

pour les laveuses à pression et suivre les instructions

sur l'étiquette de la bouteille de détergent.

25. Utiliser des équipements de protection qui

protégeront les yeux, les poumons et la peau contre

l'exposition au détergent. Le savon à vaisselle et les

détergents à lessive sont trop épais et boucheront la

buse de la bouteille à détergent.

93906_16ARN028_2000_ENG-FR-SP.indd 20 16/12/23 下午1:04

SAFETY INFORMATION

Double Insolated Product

CONSIGNES DE SÉCURITÉ

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

IMPORTANT : Lorsque la température extérieure est sous

zéro, entreposer la laveuse à pression à l'intérieur pour

éviter que l'eau dans l'appareil gèle. Le fait que l'eau gèle

et augmente de volume aura pour effet d'endommager

l'appareil et de le rendre inutilisable. Si l'appareil doit

être entreposé à l'extérieur, il est recommandé d'utiliser

un protecteur de pompe (non compris) pour protéger la

pompe.

26. NE JAMAIS utiliser d'eau chaude dans la laveuse

à pression. Cela aura pour effet de surchauffer la

pompe à haute pression et de l'endommager.

27. NE JAMAIS laisser la laveuse à pression sans

surveillance lorsque l'interrupteur est à la position

« ON » (marche).

28. TOUJOURS ouvrir l'alimentation en eau avant de

placer l'interrupteur électrique à la position « ON »

(marche). Le fait de faire fonctionner la pompe à sec

pourrait endommager ses composants internes.

29. NE JAMAIS utiliser une source d'alimentation en eau

ayant une pression supérieure à 150 PSI.

30. NE JAMAIS débrancher le tuyau à haute pression de

la laveuse à pression pendant que le système est sous

pression.

31. NE JAMAIS bloquer la gâchette en position ouverte

de manière permanente.

32. NE JAMAIS faire fonctionner la laveuse à pression

si tous les composants ne sont pas branchés

correctement et de manière sécuritaire.

33. NE JAMAIS laisser fonctionner la pompe de la

laveuse à pression plus d'une minute après que

l'alimentation en eau ait été coupée. Cela pourrait

occasionner la surchauffe du moteur et de la pompe

et causer une défaillance.

34. NE JAMAIS utiliser une lance ou un autre composant

qui n'est pas compatible avec ce modèle d'appareil

Stanley.

35. NE JAMAIS brancher une rallonge au cordon

d'alimentation de l'appareil. Cela compromettrait

l'efficacité du disjoncteur de fuite de terre et

augmenterait le risque d'électrocution de l'utilisateur.

36. NE JAMAIS arroser une prise électrique avec le jet du

pistolet pulvérisateur.

37. Inspecter le cordon d'alimentation avant d'utiliser

l'appareil. NE PAS utiliser l'appareil si le cordon

d'alimentation est endommagé.

Entretien d'un appareil à double isolation

Protection par un disjoncteur de fuite de terre :

cette laveuse à pression est protégée par un disjoncteur

de fuite de terre intégré dans la fiche du cordon

d'alimentation. Ce dispositif fournit une protection

additionnelle contre le risque de décharge électrique.

S'il est nécessaire de remplacer la fiche ou le cordon

d'alimentation, utilisez uniquement une pièce de

remplacement identique comprenant un disjoncteur de

fuite de terre.

Les appareils à double isolation comprennent deux

dispositifs d'isolation à la place d'une prise de terre. Les

appareils à double isolation ne sont pas équipés d'un

dispositif de mise à la terre et ce type de dispositif ne

devrait pas être raccordé au produit.

L'entretien d'un appareil à double isolation nécessite une

attention et un savoir-faire particuliers et doit être confié à

un technicien qualifié.

Les pièces de rechange d'un appareil à double isolation

doivent être identiques à l'original.

Les produits à double isolation portent la marque

« Double Insulation » ou « Double Insulated ». Certains

produits peuvent également être marqués du symbole

illustré ci-dessous.

93906_16ARN028_2000_ENG-FR-SP.indd 21 16/12/23 下午1:04

PREPARATION

PRÉPARATION

Avant de commencer l'assemblage de l'appareil, assurez-

vous que toutes les pièces sont dans l'emballage.

Comparez les pièces à la liste des pièces et du

matériel. Dans le cas où une pièce est manquante ou

endommagée, N'ESSAYEZ PAS d'assembler l'appareil.

Temps d'assemblage approximatif : 5 minutes

Outil nécessaire pour l'assemblage (non compris) :

Tournevis cruciforme

INSTRUCTIONS D'ASSEMBLAGE

PRÉPARATION

Assemblage de l'appareil

Placez l’appareil face contre vous, puis faites glisser

l’étui à pistolet (K) sur le côté gauche de l’appareil

(A).

Remarque : Lorsque le pistolet et la lance sont as-

semblé, la buse reste dans son réceptacle.

Vis x 1

Screw

Qty. 2

Placez l’appareil face contre vous (A). À la base de l’ap-

pareil, côté gauche, insérez la languette du bac à buse

(J) dans l’ouverture.

Fixez à l’aide de la vis (AA).

Remarque : N'UTILISEZ PAS un tournevis mécanique.

Une fois la vis complètement serrée, vissez-la encore de

quelques degrés dans le sens horaire.

NE SERREZ PAS à l’excès.

Matériel utilisé :

93906_16ARN028_2000_ENG-FR-SP.indd 22 16/12/23 下午1:04

INSTRUCTIONS D'ASSEMBLAGE

Placez l’appareil face contre vous (A). À la base de

l’appareil, côté droit, insérez le pied se stabilité (E) dans

la rainure. Fixez à l’aide de la vis (AA).

Vis x 1

Screw

Qty. 2

Matériel utilisé :

Assemblage du PVC souple tuyau haute pression

Tirez sur le col à l’extrémité du PVC souple tuyau haute

pression (B). Appuyer fermement pour raccorder le

tuyau pour pistolet (H). Twist collier de. Confirmer le

tuyau est verrouillé en spray pistolet en tirant légère-

ment dessus. Le tuyau est maintenant solidement fixé

pour pistolet.

Remarque : Le PVC souple tuyau à haute pression (B)

est monté sur l’enrouleur et prêt à l’emploi. Il ne doit

être jointe à la pistolet de pulvérisation (H).

Collier de torsion puis tirez en arrière pour libérer le

haut raccord de PVC souple tuyau (B) de la pression

du pistolet (H).

93906_16ARN028_2000_ENG-FR-SP.indd 23 16/12/23 下午1:04

PREPARATION

INSTRUCTIONS D'ASSEMBLAGE

BloquearDesbloquear

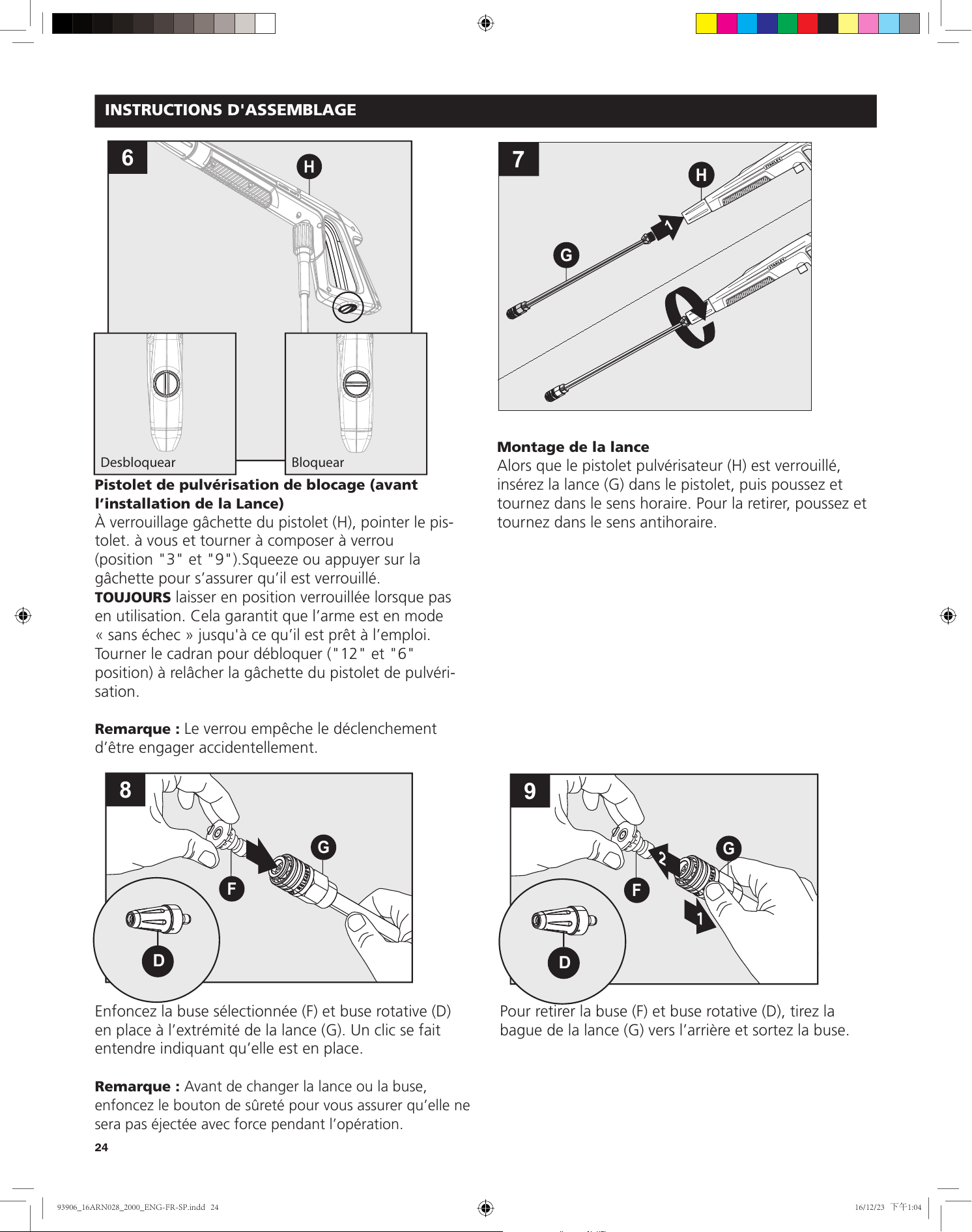

Pistolet de pulvérisation de blocage (avant

l’installation de la Lance)

À verrouillage gâchette du pistolet (H), pointer le pis-

tolet. à vous et tourner à composer à verrou

(position "3" et "9").Squeeze ou appuyer sur la

gâchette pour s’assurer qu’il est verrouillé.

TOUJOURS laisser en position verrouillée lorsque pas

en utilisation. Cela garantit que l’arme est en mode

« sans échec » jusqu'à ce qu’il est prêt à l’emploi.

Tourner le cadran pour débloquer ("12" et "6"

position) à relâcher la gâchette du pistolet de pulvéri-

sation.

Remarque : Le verrou empêche le déclenchement

d’être engager accidentellement.

Montage de la lance

Alors que le pistolet pulvérisateur (H) est verrouillé,

insérez la lance (G) dans le pistolet, puis poussez et

tournez dans le sens horaire. Pour la retirer, poussez et

tournez dans le sens antihoraire.

Enfoncez la buse sélectionnée (F) et buse rotative (D)

en place à l’extrémité de la lance (G). Un clic se fait

entendre indiquant qu’elle est en place.

Remarque : Avant de changer la lance ou la buse,

enfoncez le bouton de sûreté pour vous assurer qu’elle ne

sera pas éjectée avec force pendant l’opération.

Pour retirer la buse (F) et buse rotative (D), tirez la

bague de la lance (G) vers l’arrière et sortez la buse.

93906_16ARN028_2000_ENG-FR-SP.indd 24 16/12/23 下午1:04

INSTRUCTIONS D'ASSEMBLAGE

Fixer un tuyau d’arrosage à construite en tuyau d’arro-

sage adaptateur situé sur le front de la lave unité. L’eau

est maintenant connecté à votre rondelle de puissance.

Remarque : Rincez le tuyau d’arrosage avant de le

raccorder à l’adaptateur rapide pour tuyau d’arrosage.

Le montage de la laveuse à pression est maintenant

terminé et l’appareil peut maintenant être utilisé.

Assurez-vous de lire et d'observer toutes les directives

de sécurité.

93906_16ARN028_2000_ENG-FR-SP.indd 25 16/12/23 下午1:04

OPERATING INSTRUCTIONS

MODE D'EMPLOI

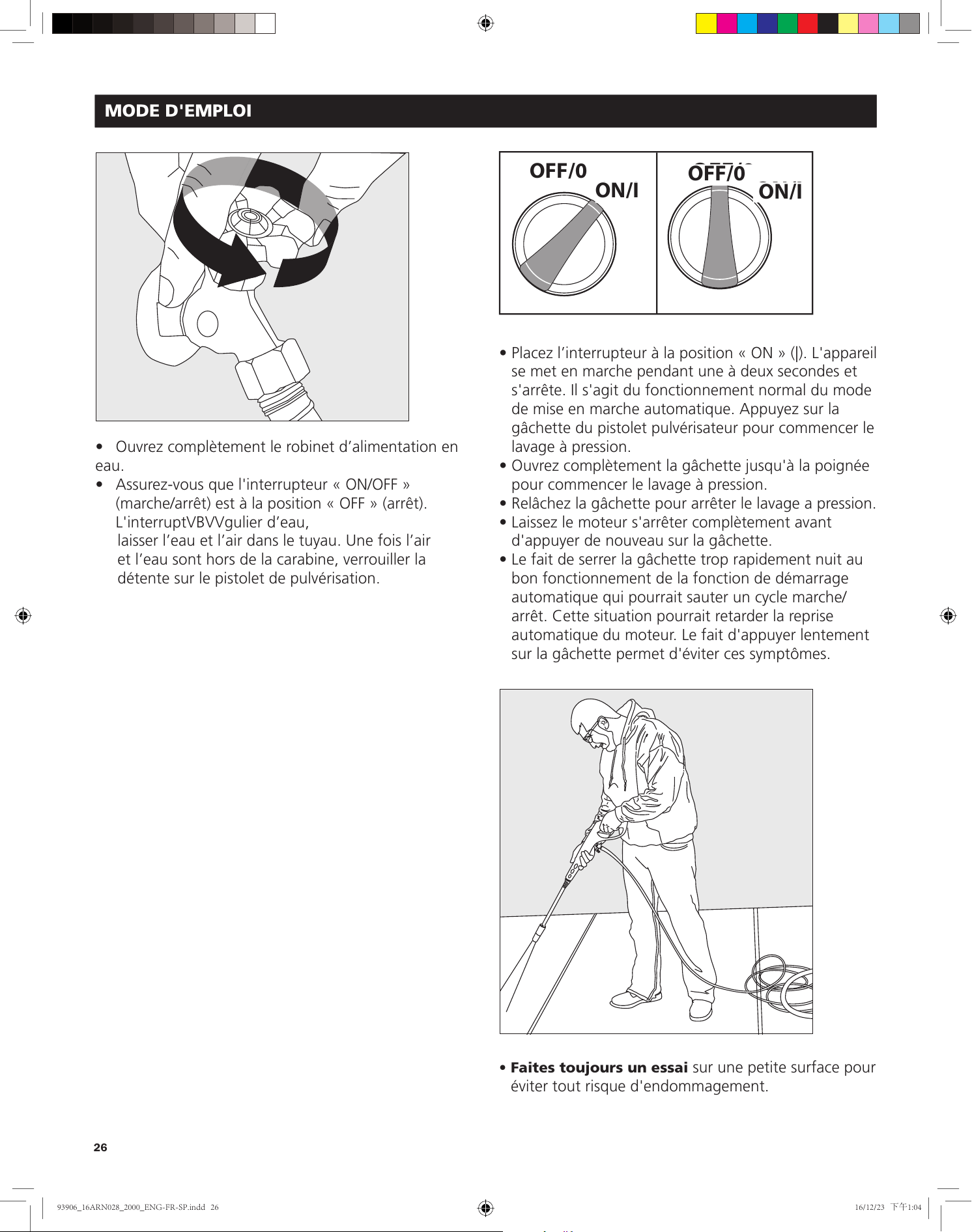

• Ouvrez complètement le robinet d’alimentation en

eau.

• Assurez-vous que l'interrupteur « ON/OFF »

(marche/arrêt) est à la position « OFF » (arrêt).

L'interruptVBVVgulier d’eau,

laisser l’eau et l’air dans le tuyau. Une fois l’air

et l’eau sont hors de la carabine, verrouiller la

détente sur le pistolet de pulvérisation.

OFF/0

ON/I

OFF/0

ON/I

• Placez l’interrupteur à la position « ON » (|). L'appareil

se met en marche pendant une à deux secondes et

s'arrête. Il s'agit du fonctionnement normal du mode

de mise en marche automatique. Appuyez sur la

gâchette du pistolet pulvérisateur pour commencer le

lavage à pression.

• Ouvrez complètement la gâchette jusqu'à la poignée

pour commencer le lavage à pression.

• Relâchez la gâchette pour arrêter le lavage a pression.

• Laissez le moteur s'arrêter complètement avant

d'appuyer de nouveau sur la gâchette.

• Le fait de serrer la gâchette trop rapidement nuit au

bon fonctionnement de la fonction de démarrage

automatique qui pourrait sauter un cycle marche/

arrêt. Cette situation pourrait retarder la reprise

automatique du moteur. Le fait d'appuyer lentement

sur la gâchette permet d'éviter ces symptômes.

• Faites toujours un essai sur une petite surface pour

éviter tout risque d'endommagement.

OFF/0

ON/I

93906_16ARN028_2000_ENG-FR-SP.indd 26 16/12/23 下午1:04

OPERATING INSTRUCTIONS

MODE D’EMPLOI

• Lorsque vous utilisez le réceptacle à détergent,

remplissez-le avec un détergent ou un produit

nettoyant correctement formulé conformément aux

instructions indiquées sur le contenant.

• N’UTILISEZ PAS de détergents en gel, car ils

pourraient encrasser la laveuse à pression et

provoquer des dommages.

• Pour sortir le réservoir de détergent, enlevez le

bouchon, placez vos doigts de chaque côté du

réservoir, puis serrez pendant que vous soulevez

le réservoir. Pour le remettre en place, enfoncez-le

fermement.

Le taux eau détergent est de 10:1, soit 10 parties d’eau

pour une partie de détergent. Utilisez le bouton situé

sur le devant de l’appareil pour régler la concentration

de détergent. Tournez vers la droite pour obtenir une

solution plus concentrée et vers la gauche pour la

réduire.

93906_16ARN028_2000_ENG-FR-SP.indd 27 16/12/23 下午1:04

OPERATING INSTRUCTIONS

MODE D’EMPLOI

MODE D'EMPLOI

Conseils d'utilisation

• Il est normal d'entendre le moteur tourner par

intermittence, même lorsque la gâchette n'est pas

enfoncée. C'est la pompe qui s'amorce pour être

en mesure de fonctionner lorsqu'on appuie sur la

gâchette. Éteignez la laveuse à pression si elle n’a pas

été utilisée après cinq minutes.

• Gardez le fil de nettoyage de la buse bien propre en

vue de l’utiliser pour désincruster la buse. Si vous

perdez le fil de nettoyage, un trombone déplié peut

aussi faire l’affaire.

Comment éviter d’endommager les surfaces

• Les dommages aux surfaces en cours de nettoyage

se produisent parce que la force d’impact de la

pression d’eau est supérieure à la résistance de

la surface. Il est possible de pénétrer le bois nu,

d'écailler la peinture, etc. On peut modifier la

pression de l'appareil en agissant sur les éléments

suivants :

1. L’angle de la surface à nettoyer

2. La distance entre la buse et la surface à

nettoyer

• N’UTILISEZ JAMAIS un jet d’eau étroit à haute

pression sur des surfaces lisses susceptibles de

s’endommager.

• Utilisez la buse de 25˚pour le lavage des fenêtres.

Maintenez la buse entre quatre et cinq pieds des

vitres et à un angle de quarante-cinq degrés.

Appuyez sur la gâchette et variez le motif de

vaporisation et d’angle jusqu’à obtention d’une

efficacité de nettoyage optimale.

Utilisation du cordon d'alimentation

• Retirez facilement le cordon d’alimentation du

côté de l’appareil en faisant pivoter le crochet bleu

du cordon du bas vers la droite jusqu’à ce qu’il se

trouve face vers le haut. Le cordon d'alimentation

peut alors être glissé sur le côté de la laveuse à

pression.

• Pivotez le crochet bleu du cordon vers le bas

lorsque vous êtes prêt à enrouler le cordon pour

l’entreposage.

Détergents

• Utilisez un détergent conçu pour les laveuses

à pression. Vous pouvez l’acheter en ligne à

l’adresse www.stanleypressurewashers.com. Les

quincailleries ou centres de rénovation offrent

également des détergents pour laveuse à pression

adaptés à vos différents projets de nettoyage. La

solution de nettoyage doit présenter la même

fluidité que l’eau pour prévenir toute obstruction

de la buse et de la bouteille de détergent.

• Ce système applique le détergent à basse

pression. La puissance nettoyante des détergents

est accrue lorsque la pression est faible, car la

saleté et la crasse ont plus de temps pour se

dissoudre. La combinaison de la basse pression

et de l’action chimique est très efficace et peut

être plus efficace que le frottage si elle est

correctement appliquée. VAPORISEZ TOUJOURS

le détergent sur une surface sèche. NE MOUILLEZ

PAS la zone à nettoyer. Le fait de mouiller la

surface dilue le détergent et réduit sa capacité

de nettoyage. NE LAISSEZ PAS le détergent

sécher sur la surface. Sur les surfaces verticales,

appliquez le détergent à partir de la bases

vers le haut pour empêcher la formation de

dégoulinades dans la saleté. Pour la même raison,

rincez le détergent avec la laveuse à pression en

partant de la base.

• Si une tache est particulièrement tenace,

vous devrez peut-être appliquer davantage de

détergent et utiliser une brosse à soie douce pour

frotter la tache. Lavez de nouveau pour compléter

le travail.

93906_16ARN028_2000_ENG-FR-SP.indd 28 16/12/23 下午1:04

OPERATING INSTRUCTIONS

MODE D’EMPLOI

ENTRETIEN ET MAINTENANCE

Nettoyage de l’adaptateur de tuyau d’arrosage

• La crépine qui se trouve dans l’adaptateur doit être

nettoyée périodiquement. Rincez-la à l’eau claire,

puis replacez-la dans l’adaptateur.

Nettoyage des buses

• Une buse obstruée ou partiellement obstruée peut

provoquer une importante réduction de la pression

d’eau à la sortie ou provoquer des pulsations du jet

sortant de l’appareil.

• Éteignez l'appareil.

• Coupez l’arrivée d’eau à l’appareil.

• Libérez la pression emprisonnée dans le tuyau

en appuyant sur le déclencheur 2 ou 3 fois, puis

verrouillez le pistolet pulvérisateur.

• À l’aide du nettoyeur de buse (ou d’un trombone

déplié), insérez le fil dans l’orifice de la buse et

déplacez-le d’avant en arrière plusieurs fois jusqu’à

ce que les débris soient délogés.

• Faites passer l’eau de rinçage dans la buse à l’aide

du tuyau d'arrosage. Utilisez la pression la plus

élevée possible (soit avec la buse standard ou avec

votre pouce sur la buse pour créer une pression

d’eau).

Entreposage

• Lorsque le lavage à pression est terminé, éteignez

l’interrupteur qui se trouve à l’avant de l'appareil.

Débranchez le cordon d'alimentation de la prise.

Coupez l’arrivée d’eau. Tirez sur la gâchette

du pistolet pulvérisateur 2 ou 3 fois pour vider

l’excès d’eau et libérer toute pression résiduelle.

Débranchez l’adaptateur du tuyau d'arrosage de

l'embout d'admission d'eau . NE LAISSEZ PAS la

laveuse à pression fonctionner si l'alimentation en

eau n'est pas ouverte.

• Retirez la bouteille de détergent et nettoyez-la à

fond. Les résidus chimiques collent au contenant

et peuvent obstruer l’injecteur de détergent et

l’empêcher de fonctionner correctement.

• Retirez le flexible à haute pression du pistolet

pulvérisateur.

• Retirez la lance du pistolet. Placez le pistolet dans

le support latéral. Placez les lances dans l'un ou

l'autre des réceptacles qui se trouvent à l’arrière de

l’appareil. Assurez-vous de vider le détergent en

excès dans la bouteille. Rincez la bouteille et la buse

à l’eau claire pour prévenir toute obstruction.

• Accrochez le cordon d’alimentation autour des

languettes en forme de L qui se trouvent du côté

droit de l'appareil lorsque vous y faites face.

93906_16ARN028_2000_ENG-FR-SP.indd 29 16/12/23 下午1:04

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLÈME MESURE CORRECTRICE

L’appareil ne se met

pas en marche.

1. Assurez-vous que l’interrupteur « ON/OFF » (marche/arrêt) est à la position « OFF »

(arrêt). Branchez le cordon d’alimentation à une prise de 120 V reliée à la terre (ne pas

raccorder le cordon à une rallonge électrique). Si vous ne pouvez branchez le cordon

d’alimentation dans la prise de courant, c’est que la prise est incompatible et elle ne

doit pas être utilisée. Utilisez une prise de courant compatible.

2. Si le problème n’a pas été résolu, essayez une autre prise de courant et répétez la

procédure. Si vous ne trouvez pas de solution, appelez le service à la clientèle au 1-

866-508-1330.

L’appareil fonctionne

mais l'eau ne s’écoule

pas.

1. Vérifiez l'alimentation en eau. Désincrustez la buse de la lance. (Consultez les

instructions de nettoyage sous le thème « Nettoyage des buses »). Ou retirez la

lance et arrosez directement à partir du pistolet pulvérisateur. Ainsi vous saurez si le

problème vient vraiment de la buse.

Pourquoi l’eau fuit-

elle lorsque le tuyau

à haute pression se

connecte au pistolet

pulvérisateur?

1. Assurez - vous qu'il y a un joint torique en fin de métal au bout du tuyau de haute

pression.si aucun joint torique est présent, le lien entre le tuyau et le pistolet de

pulvérisation, fuient.le joint torique remplacements sont inclus dans le contenu de

l'emballage.

La laveuse à pression

se met en marche

pendant deux

secondes, s’arrête et

ne se remet pas en

marche. Est-ce que

mon appareil est

défectueux?

1. Il semble que votre laveuse à pression fonctionne parfaitement bien. Lorsque l’eau est

raccordée, que les accessoires sont correctement assemblés et que l’interrupteur est

à la position marche, la laveuse à pression se met en marche pendant 1 à 2 secondes

pour amorcer la pompe. Elle s’éteint ensuite automatiquement et attend que la

gâchette du pistolet pulvérisateur soit enfoncée. Une fois la gâchette enfoncée, l’eau

commence à s’écouler à travers la pompe. Le capteur d’eau de la pompe détecte l’eau

qui passe et met automatiquement en marche la laveuse à pression.

2. Éteignez l’interrupteur, puis maintenez la gâchette du pulvérisateur enfoncée afin

d’avoir un jet d’eau uniforme. Pendant que vous maintenez la gâchette en position

ouverte pulvérisateur, tournez en même temps l’interrupteur d’alimentation pour le

mettre en marche.

DÉPANNAGE

Pour tout question relative au produit, communiquez avec le service à la clientèle au 1-866-508-1330.

93906_16ARN028_2000_ENG-FR-SP.indd 30 16/12/23 下午1:04

LIMITED WARRANTY

GARANTIE LIMITÉE

La garantie de ce produit est couvert par A.R.North America.

Ce produit a une garantie de 2 (deux) ans. S’il vous plaît lire attentivement ce qui suit pour comprendre ce que

chaque garantie implique:

Ce produit est sous garantie pour le consommateur au détail original contre les défauts de matériaux et de

fabrication pour une période d’un (1) an et est un «pare-chocs à pare-chocs» complète garantie, y compris le

pistolet,le flexible haute pression et tous les accessoires de la date d’achat. La garantie est non transfèrable ni

cessible. Cette garantie couvre les pièces de rechange. Cette limite un an de garantie applicable uniquement

aux produits utilisés dans les applications grand public et est nul dans la location ou toute autre application

commerciale. Un soin raisonnable doit être utilisé en conformité avec les instructions d’exploitation et de

maintenance en guide de démarrage manuel et rapide du propriétaire. Le non-respect de ces instructions

annulera cette garantie. Cette garantie vous donne des droits lègaux spècifiques et vous pouvez ègalement avoir

d’autres droits qui varient d’un État à État.

La deuxième année de la garantie ne couvre que les défauts de fabrication.

Processus de garantie

Conservez votre reçu d’achat original en cas de réclamation de garantie.

Si la laveuse à pression présente un problème, communiquez avec le service à la clientèle :

• Composez le numéro sans frais 1-866-508-1330. Le service à la clientèle est disponible du lundi au vendredi de

8 h à 17 h heure normale du centre (HNC). La personne du service à la clientèle qui vous répondra vous aidera à

régler le problème.

Si la laveuse à pression doit être retournée en vue d’une réparation, les coûts d’expédition sont à la charge du

client. Un numéro d’autorisation de retour de marchandise sera émis pour le retour. Sur réception de la

laveuse à pression, la compagnie réparera ou remplacera l’appareil. Nous vous retournerons l’appareil sans frais.

Veuillez prendre note : Les laveuses à pression expédiées à la compagnie sans numéro RMA ne seront PAS

acceptées et elles seront retournées au frais de l’expéditeur.

Fabriqué par :

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

Adresse de l’expéditeur :

A.R. North America, Inc.

140 81

Avenue North East

Fridley, MN 55432

93906_16ARN028_2000_ENG-FR-SP.indd 31 16/12/23 下午1:04

LIMITED WARRANTY

LISTE DES PIÈCES DE RECHANGE

Pour les pièces de rechange, communiquez avec le service à la clientèle au numéro 1-866-508-1330, 8 h à 17 h,

HNC, du lundi au vendredi ou commandez en ligne à l’adresse www.stanleypressurewashers.com

PIÈCE DESCRIPTION NO DE PIÈCE

G Adaptateur de tuyau

d’arrosage

PW4221580

H Pistolet pulvérisateur PW4221420

I Lance d’arrosage en

acier enduit de zinc

PW3400960

J Disjoncteur de fuite de

terre

PW4221160

K Étui à pistolet PW4220781

L Bac à buse PW4220370

M Kit de remplacement

de joint torique

PW909390SS

PIÈCE DESCRIPTION NO DE PIÈCE

A Réservoir de détergent

(48 oz)

PW3440710

B PVC souple Tuyau PW4221480

C Buse rotative PW4220680

D Buse à raccord rapide

0°— Rouge

PW4221430

E Buse à raccord rapide

25°— Vert

PW4221450

F Buse à raccord rapide

pour détergent — Noir

PW4221470

PW909390SS

0°– Red

25° – Green

Soap – Black

0° — Rouge

25° — Vert

Savon — Noir

Imprimé en Chine

Fabriqué par :

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

STANLEY® and the STANLEY® logo are trademarks of

Stanley Black & Decker, Inc. or an affiliate thereof

and are used under license.

Made in China

93906_16ARN028_2000_ENG-FR-SP.indd 32 16/12/23 下午1:04

¿Preguntas, problemas, piezas faltantes?

Antes de la devolución al distribuidor, llame

a nuestro Departamento de Servicio al cliente al

1-866-508-1330, de 8:00 a. m. a 5:00 p. m.,

hora estándar del centro, de lunes a viernes.

www.stanleypressurewashers.com

2000 PSI

LAVADORA A

PRESIÓN ELÉCTRICA

INSTRUCCIONES

DE MONTAJE,

CUIDADO Y USO

Modelo SHP 2000

IMPORTANTE:

GUARDE ESTAS INSTRUCCIONES Y ADJUNTE

EL RECIBO AL MANUAL PARA FUTURAS

REFERENCIAS.

LEA CUIDADOSAMENTE

SIEMPRE UTILICE GAFAS DE PROTECCIÓN

PARA EVITARLESIONES A LOS OJOS AL

OPERAR LA LAVADORA A PRESIÓN.

93906-KP

STANLEY® and the STANLEY® logo are trademarks of Stanley Black & Decker, Inc.

or an affiliate thereof and are used under license.

93906_16ARN028_2000_ENG-FR-SP.indd 33 16/12/23 下午1:04

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

TABLA DE CONTENIDO

ESPECIFICACIONES

Modelo Máx. PSI

(kg/cm

)

(lb/pulgada

)

Máx. GPM

(Litro/min)

(gal/por min)

Agua fría Voltios Amperios Peso (kg) (lb)

SHP 2000 5853 (2000) 5.3 (1.4)

✔

120 13

13.9

(30.6)

ESPECIFICACIONES DEL PRODUCTO

Especificaciones del producto ............................................................................................ 34

Contenido del paquete ..................................................................................................... 35

Aditamentos ..................................................................................................................... 35

Información de seguridad ................................................................................................. 36

Instrucciones de montaje .................................................................................................. 38

Instrucciones de operación ................................................................................................ 42

Cuidado y mantenimiento ................................................................................................. 45

Solución de problemas ...................................................................................................... 46

Garantía limitada .............................................................................................................. 47

Lista de piezas de repuesto ................................................................................................48

93906_16ARN028_2000_ENG-FR-SP.indd 34 16/12/23 下午1:04

CONTENIDO DEL PAQUETE

ADITAMENTOS

PIEZA DESCRIPCIÓN CANTIDAD

H Pistola rociadora

I Bloqueo del gatillo de la pistola

rociadora

Botón

J Bandeja de la boquilla 1

K Funda de la pistola rociadora 1

L Kit de recambio de junta tórica 1

AA Tornillos 2

PIEZA DESCRIPCIÓN CANTIDAD

A Unidad de la lavadora a presión

B PVC suave Manguera de presión

alta

C Alambre de limpieza de boquilla

D Boquilla rotativa

E Base del estabilizador

F Boquillas de conexión rápida

G Lanza de acero recubierto de zinc

Screws

Qty. 2

PW909390SS

0°– Red

25° – Green

Soap – Black

Nota: Los tornillos se encuentran

en el paquete con el manual

0°: Rojo

25°: Verde

Jabón: Negro

Tornillo

Cantidad 2

93906_16ARN028_2000_ENG-FR-SP.indd 35 16/12/23 下午1:04

SAFETY INFORMATION

INFORMACIÓN DE SEGURIDAD

Lea y comprenda este manual completo antes de intentar

montar, operar o instalar el producto.

Este manual contiene información relacionada con la

PROTECCIÓN DE LA SEGURIDAD PERSONAL y la PREVENCIÓN

DE PROBLEMAS DEL EQUIPO. Es muy importante que lea

atentamente este manual y que lo comprenda completamente

antes de utilizar el producto. Los símbolos que se describen a

continuación se utilizan para indicar esta información.

PELIGRO

Peligro potencial que puede provocar lesiones graves o

incluso la muerte.

ADVERTENCIA

Peligro que podría provocar lesiones graves o incluso

la muerte.

PRECAUCIÓN

Peligro potencial que puede provocar lesiones

moderadas o daños al equipo.

Nota: La palabra “Nota” se utiliza para informar al lector de

algo que el operador debe saber acerca de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, el usuario debe leer

y comprender las instrucciones antes de utilizar este

producto.

1. Advertencia: al utilizar este producto, siempre se deben

seguir las precauciones básicas, incluido lo siguiente:

2. Lea todas las instrucciones antes de usar el producto.

3. Obtenga el conocimiento de cómo detener el producto

y purgar la presión rápidamente. Esté completamente

familiarizado con los controles.

4. Mantenga el área de operaciones sin personas.

5. No se estire demasiado ni se pare sobre un soporte inestable.

Mantenga una buena posición y el equilibrio en todo

momento.

6. Siga las instrucciones de mantenimiento como se

especifica en el manual.

7. Para evitar lesiones personales o daños a la propiedad y

para maximizar su experiencia con la lavadora a presión,

siga cuidadosamente todos los consejos de seguridad,

instrucciones, advertencias y salvaguardias, y familiarícese

con todos los controles.

8. Esta lavadora a presión cumple con las normas de

la Asociación de Normas Canadiense (CSA) y otras

normas de seguridad y del consumidor. NO modifique o

reconstruya ninguna pieza de la lavadora a presión.

9. NO utilice la lavadora a presión cuando se encuentre

bajo la influencia del alcohol o de drogas. Utilice esta

herramienta a presión cuidadosamente y solo cuando

esté atento.

10. Cuide su equilibrio y postura al utilizar la lavadora a

presión. Las superficies se vuelven resbaladizas al mojarse

y son extraordinariamente resbaladizas al usar un

detergente o limpiador.

11. NUNCA opere la lavadora a presión descalzo, con

sandalias o zapatos abiertos.

12. Cuando utilice la lavadora a presión cerca de niños,

asegúrese de que estén siendo supervisados de cerca por

un adulto para evitar lesiones. NUNCA permita que un

niño utilice la lavadora a presión.

13. Mantenga los dedos, las manos, los pies y cualquier

parte del cuerpo a distancia de la corriente de agua de

alta presión. El rociador de alta potencia puede ocasionar

ceguera o hacer estallar la piel. Puede romper una

ventana si se encuentra demasiado cerca al accionar el

gatillo de la pistola rociadora.

14. SIEMPRE utilice gafas de protección para evitar lesiones

a los ojos al operar la lavadora a presión.

15. Para evitar accidentes o lesiones, SIEMPRE use el

bloqueo de seguridad del gatillo cuando no utilice la

lavadora a presión, incluso si la rociadura se detiene por

un momento.

16. La lavadora a presión está equipada con un interruptor

de circuito por falla a tierra (GFCI), que reduce en gran

medida el riesgo de una descarga eléctrica mientras la

unidad está en uso. Si es necesario reemplazar el conector

o el cable, utilice solo piezas de repuesto idénticas.

17. Apunte la pistola rociadora en una dirección segura al

iniciar una sesión de lavado a presión.

18. NUNCA rocíe directamente a una persona, animal,

dispositivo eléctrico ni rocíe la propia unidad.

19. Cuando use la pistola de rociadora, sostenga la pistola

rociadora y la lanza con las dos manos cuando tire del

gatillo (una mano para tirar el gatillo y la otra para

estabilizar el ensamble de la pistola) hasta que se

acostumbre al “retroceso” de la pistola rociadora.

20. Al presionar el interruptor de alimentación para apagar la

lavadora a presión, la presión del agua puede quedarse

en el sistema. Para descargar la presión, apunte la pistola

rociadora en una dirección segura y tire el gatillo.

21. NUNCA rocíe líquidos inflamables.

22. NUNCA use la lavadora a presión en áreas que

contengan polvo, líquidos o vapores combustibles.

23. Evite el contacto de la manguera de presión con objetos

afilados e inspeccione la manguera con regularidad.

Reemplace si se daña. Debido a la alta presión implicada,

no se puede reparar si se corta o daña.

24. Solo use el detergente formulado específicamente para

93906_16ARN028_2000_ENG-FR-SP.indd 36 16/12/23 下午1:04

SAFETY INFORMATION

Producto de doble aislamiento

INFORMACIÓN DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS.

lavadoras a presión y siga las instrucciones en la etiqueta

del detergente.

25. Proteja los ojos, los pulmones y la piel de la exposición al

detergente. El jabón para lavar platos o ropa es demasiado

espeso y obstruirá la boquilla de la botella de detergente.

IMPORTANTE: Almacene la lavadora a presión bajo

techo para evitar que el agua en la unidad se expanda en

condiciones muy frías. Al congelarse y expandirse el agua,

la lavadora a presión se dañará y dejará de funcionar. O

bien, si se almacena al aire libre, se recomienda que utilice

el protector de la bomba (no incluido) para proteger las

bombas.

26. NUNCA use agua caliente con la lavadora a presión.

Esto sobrecalentará y dañará la bomba de presión alta.

27. NUNCA abandone la lavadora a presión mientras está

encendida “ON”.

28. SIEMPRE abra el suministro de agua “ON” antes de

conectar la alimentación de la lavadora a presión en

“ON”. Poner en funcionamiento la bomba en seco

ocasionará daños en los componentes internos.

29. NUNCA utilice para la lavadora a presión un suministro

de agua que exceda los 150 PSI máximo.

30. NUNCA desconecte la manguera de presión alta de la

lavadora a presión mientras se presuriza el sistema.

31. NUNCA enganche de manera permanente los

dispositivos del gatillo de la pistola rociadora.

32. NUNCA opere la lavadora a presión a menos que todos

los componentes estén conectados de manera correcta y

segura.

33. NUNCA permita que la bomba de la lavadora a presión

funcione por más de un minuto después de cerrar el

suministro de agua. Esto puede ocasionar que el motor y

la bomba se sobrecalienten y fallen.

34. NUNCA utilice lanzas ni otras piezas que no sean

compatibles con esta unidad Stanley específica.

35. NUNCA utilice un cable de alimentación de extensión

debido a que este anula la efectividad del GFCI e

incrementa la posibilidad de electrocutar al operador.

36. NUNCA rocíe las tomas de corriente con la lavadora a

presión.

37. Inspeccione el cable de alimentación antes de utilizarlo.

NO lo utilice si está dañado.

Servicio de mantenimiento de un dispositivo de doble

aislamiento

Protección del interruptor de circuito por falla a tierra:

Esta lavadora a presión está provista de un interruptor de

circuito por falla a tierra (GFCI) incorporado en los conectores

del cable de suministro de alimentación. Este dispositivo

proporciona protección adicional contra el riesgo de

descarga eléctrica. Si es necesario reemplazar el conector o el

cable, utilice solo piezas de repuesto idénticas que incluyan

protección de GFCI.

En un producto de aislamiento doble, se proporcionan dos

sistemas de aislamiento en lugar de la conexión a tierra.

Para un producto de aislamiento doble no se proporciona

medios de conexión a tierra, ni se deben agregar medios de

conexión a tierra al producto.

El mantenimiento de un producto de doble aislamiento

requiere cuidado extremo y conocimiento del sistema, y solo

lo debe realizar personal de servicio cualificado.

Las piezas de repuesto para un producto de doble

aislamiento deben ser idénticas a las piezas originales.

Un producto de doble aislamiento está marcado con las

palabras “Aislamiento doble” o “Doble aislamiento”. El

producto también podría estar marcado con el símbolo que

se muestra aquí.

93906_16ARN028_2000_ENG-FR-SP.indd 37 16/12/23 下午1:04

PREPARATION

PREPARACIÓN

Antes de comenzar el montaje del producto, asegúrese de

que todas las piezas estén presentes. Compare las piezas con

la lista de contenido del paquete y la lista de aditamentos.

Si alguna pieza falta o está dañada, NO intente montar el

producto.

Tiempo de montaje estimado: 5 minutos

Herramientas requeridas para el montaje (no incluidas):

Destornillador Phillips .

INSTRUCCIONES DE MONTAJE

PREPARACIÓN

Montaje de la unidad de alimentación

Deslice la funda de la pistola rociadora (K) en el lado

izquierdo, estando de frente, de la unidad de la lavadora a

presión (A).

Nota: Al colocar la pistola con la lanza acoplada, la boqui-

lla descansará en esta bandeja.

Tornillo x 1

Screw

Qty. 2

Deslice la pestaña en la ranura y atornille la bandeja de la

boquilla (J) en la parte inferior izquierda, estando de frente,

de la unidad de la lavadora a presión (A).

Fije con el tornillo (AA).

Nota: NO utilice un destornillador eléctrico. Cuando el torni-

llo esté completamente apretado, de un pequeño giro final

hacia la derecha del destornillador.

NO apriete demasiado.

Aditamentos que se utilizan:

93906_16ARN028_2000_ENG-FR-SP.indd 38 16/12/23 下午1:04

INSTRUCCIONES DE MONTAJE

Deslice la pestaña de la base del estabilizador (E) en la ranu-

ra en la parte inferior derecha, estando frente a la unidad de

la lavadora a presión (A). Fije con el tornillo (AA).

Tornillo x 1

Screw

Qty. 2

Aditamentos que se utilizan:

Conjunto de PVC suave manguera de alta presión

Tire hacia atrás de cuello en el extremo de la PVC suave

manguera de alta presión(B). Empuje firmemente para co-

nectar manguera para pistola (H). De la torcedura collar para

garantizar. Confirmar la manguera quede en aerosol pistola

tirando ligeramente de ellas. La manguera está ahora fijado

al pistola rociadora.

Nota: PVC suave Manguera de alta presión (B) es instalado

en el carrete de la manguera y listo para usar.Sólo necesita

ser adjunta a la pistola de pulverizacion (H).

Giro cuello y tirar de nuevo para liberar el alto

conexión de la PVC suave manguera (B) presión de la

pistola (H).

93906_16ARN028_2000_ENG-FR-SP.indd 39 16/12/23 下午1:04

PREPARATION

INSTRUCCIONES DE MONTAJE

Instalación de la lanza

Mientras la pistola rociadora (H) está en la posición

bloqueada, inserte la lanza (G) en el extremo de la pistola

rociadora insertando y girando hacia la derecha hasta que

esté completamente en su lugar. Para retirar gire hacia la

izquierda.

Acople las boquillas (F) y boquilla rotatoria (D) en el extremo

de la lanza (G) presionando la boquilla seleccionada en su

lugar. Hará un sonido de “clic” cuando esté firme en su

lugar.

Nota: Siempre presione el botón de bloqueo de

seguridad para bloquear el gatillo cuando cambie las

lanzas y las boquillas para garantizar que no se expulsen

accidentalmente con fuerza durante la desinstalación.

Para retirar la boquilla (F) y boquilla rotatoria (D), jale hacia

atrás el collarín de la lanza (G) y saque la boquilla.

BloquearDesbloquear

Pistola de cierre (antes de la instalación de la

lanza)

A cerradura de gatillo de pistola (H), apunte la pistola a

de usted y a su vez marcar a cerradura (posición "3" y "9").

Apretar o tirar de gatillo para asegurarse de que está

bloqueado.

SIEMPRE dejar en posición cerrada cuando no en

uso. Esto asegura que el arma está en modo "seguro" hasta

que está listo para usar. Gire para desbloquear ("12" y "6"

posición) para liberar el gatillo de la pistola.

Nota: El seguro del gatillo impide gatillo

enganchado accidentalmente.

93906_16ARN028_2000_ENG-FR-SP.indd 40 16/12/23 下午1:04

INSTRUCCIONES DE MONTAJE

Conecte una manguera de jardín a construida en manguera

de jardín adaptador situado en la parte delantera de la

lavadora unidad. El agua ahora está conectado a su lavadora.

Nota: enjuague la manguera de jardín antes de conectarla

al adaptador de la manguera de jardín.

Ahora ya completó el montaje y está listo para comenzar a

utilizar la lavadora a presión eléctrica. Lea y observe todas las

instrucciones de seguridad.

93906_16ARN028_2000_ENG-FR-SP.indd 41 16/12/23 下午1:04

OPERATING INSTRUCTIONS

INSTRUCCIONES DE OPERACIÓN

• Abra el suministro de agua con el grifo completamente

abierto.

• Asegúrese de que el interruptor “ON/OFF” esté en

la posición “OFF”. El interruptor de encendido tiene

símbolos internacionales para “on” y “off”: On (|) Off

(O).

• Desenrolle completamente el cable de alimentación y

conecte el GFCI en una toma de 120 voltios a tierra.

• Desbloquear el gatillo de la pistola. Mientras que hacia el

rocío pistola en una dirección segura, apriete el gatillo en

el rocío del arma hasta que haya un flujo constante de

agua, dejando que el agua y el aire de la manguera. Una

vez que el aire y el agua salen de la pistola, bloquear el

gatillo de la pistola pulverizadora.

OFF/0

ON/I

OFF/0

ON/I

• Gire el interruptor de alimentación a la posición “ON”

(|). La unidad se encenderá durante 1 o 2 segundos y se

apagará. Este es un procedimiento normal de la función

de arranque automático. Apriete el gatillo de la pistola

rociadora para comenzar el lavado a presión.

• Comience el lavado a presión apretando el gatillo de la

pistola rociadora completamente en la manija.

• Libere el gatillo de la pistola rociadora para detener la

lavadora a presión.

• Deje que el motor se detenga por completo antes de

apretar el gatillo de nuevo.

• Oprimir rápidamente hará que la función de arranque

automático pierda un ciclo de on/off lo que puede impedir

que se encienda mientras aprieta el gatillo después de

oprimir de manera rápida. Mediante jalones del gatillo

pausados lentos evita este proceder.

• Siempre pruebe en un área pequeña para evitar la

posibilidad de dañar la superficie.

OFF/0

ON/I

93906_16ARN028_2000_ENG-FR-SP.indd 42 16/12/23 下午1:04

OPERATING INSTRUCTIONS

INSTRUCCIONES DE OPERACIÓN

• Cuando use el detergente, llénela con un detergente

formulado apropiadamente con una proporción de agua

de acuerdo a las instrucciones en el envase.

• NO use detergentes espesos como gel ya que obstruirán la

lavadora a presión y pueden causar daños.

• Cuando retire el tanque de detergente, retire la tapa y

coloque el dedo en ambos lados de la botella y presione

para lograr pasar las perillas en cada lado y jale hacia

afuera. Presione firmemente hacia abajo cuando lo coloque

de nuevo en su lugar.

La lavadora a presión succionará una relación de agua

a detergente de 10:1 o 10 partes de agua a 1 parte de

detergente. La concentración de detergente se puede

ajustar girando la perilla de detergente en la parte frontal

de la máquina. Gírela a la derecha para obtener una

concentración mayor o gírela hacia la izquierda para obtener

una concentración menor.

93906_16ARN028_2000_ENG-FR-SP.indd 43 16/12/23 下午1:04

OPERATING INSTRUCTIONS

INSTRUCCIONES DE OPERACIÓN

Consejos para la operación

• Si escucha que el motor funciona de forma intermitente

cuando no se aprieta el gatillo, eso es normal. La bomba

se está purgando para que esté lista para funcionar

cuando se apriete el gatillo. Apague la lavadora a presión

si no se usa después de cinco minutos.

• Conserve el alambre de limpieza de la boquilla para

utilizarlo para destapar la boquilla de la lanza. Si pierde

el alambre de limpieza, un sujetapapeles enderezado

también funcionará.

Cómo evitar dañar las superficies

• Los daños a las superficies que se limpian se producen

debido a que la fuerza del impacto de la presión del

agua es superior a la durabilidad de la superficie. La

madera sin acabado se puede penetrar, la pintura se

puede descascarar, etc. Puede variar la fuerza de su

lavadora a presión mediante el control de:

1. El ángulo de la superficie que se limpia

2. La distancia de la boquilla de la superficie que se

limpia

• NUNCA utilice un flujo de agua de presión alta

pequeño sobre superficies suaves susceptibles a los

daños.

• Utilice la boquilla de conexión rápida de ángulo de 25˚

para limpiar ventanas. Asegúrese de colocar la boquilla

aproximadamente a cuatro o cinco pies de distancia

de la ventana con la boquilla a un ángulo de cuarenta

y cinco grados. Apriete el gatillo y cambie el patrón de

rociado y el ángulo hasta que se obtenga la eficiencia

de limpieza óptima.

Uso del cable de alimentación

• Retire fácilmente el cordón de alimentación de un lado

de la unidad girando el gancho del cordón azul inferior

hacia la derecha o izquierda hasta que quede hacia arriba.

El cable de alimentación entonces se puede deslizar

fácilmente del lado de la unidad de la lavadora a presión.

• Gire el gancho del cable azul de nuevo hacia abajo

cuando esté listo para enrollar el cable de nuevo en su

lugar para el almacenamiento.

Detergentes

• Utilice detergentes diseñados para lavadoras a presión.

Estos se pueden comprar en línea en nuestro sitio web

www.stanleypressurewashers.com. Las ferreterías o los

centros para el hogar también tienen detergentes para

lavadora a presión para diferentes trabajos de limpieza.

La solución de limpieza debe tener la consistencia del

agua para evitar la obstrucción de la boquilla y de la

botella de detergente.

• Este sistema aplica detergente a baja presión. La capacidad

de limpieza de los detergentes mejora cuando se aplica

con baja presión y se le da el tiempo suficiente para

romper la suciedad y la mugre. La combinación de baja

presión y la acción química es muy eficaz y puede ser

mejor que restregar, si se aplica correctamente. SIEMPRE

rocíe detergente sobre una superficie seca. NO remoje

previamente. Al mojar la superficie primero, se diluye

el detergente y reduce su capacidad de limpieza. NO

permita que el detergente se seque sobre la superficie.

Al limpiar superficies verticales, aplique detergente en las

superficies inferiores y suba poco a poco para evitar que el

detergente haga rayas en la suciedad o mugre. Enjuague

el detergente mediante el lavado a presión de abajo hacia

arriba por la misma razón.

• Si una mancha es particularmente difícil, puede ser

necesario aplicar de nuevo detergente y utilizar un

cepillo de cerdas para restregar la mancha. El lavado a

presión posterior al cepillado debe completar con éxito

el trabajo de limpieza.

93906_16ARN028_2000_ENG-FR-SP.indd 44 16/12/23 下午1:04

OPERATING INSTRUCTIONS

INSTRUCCIONES DE OPERACIÓN

CUIDADO Y MANTENIMIENTO

Limpieza del adaptador de manguera de jardín

• Las pantallas en el interior del adaptador de la manguera

de jardín se deben limpiar periódicamente. Enjuáguela con

agua limpia y luego colóquela de nuevo en el adaptador.

Limpieza de las boquillas

• Una boquilla obstruida o parcialmente obstruida puede

ocasionar una reducción significativa de la presión del

agua que sale de la boquilla y hacer que la unidad vibre

durante el rociado.

• Apague la unidad.

• Cierre el suministro de agua a la unidad.

• Alivie cualquier presión atrapada en la manguera

apretando el gatillo de 2 a 3 veces y luego bloquee la

pistola rociadora.

• Utilice el limpiador de la punta de la boquilla

proporcionado (o un portapapeles desdoblado), inserte

el alambre en el agujero de la boquilla y muévalo

hacia adelante y hacia atrás hasta que los residuos se

desprendan.

• Lave a contracorriente con agua a través de las boquillas

con la manguera de jardín y a la máxima presión

disponible (ya sea con la boquilla de agua estándar o con

el pulgar sobre la boquilla para crear la presión de agua

para el lavado a contracorriente).

Almacenamiento

• Cuando termine la sesión de lavado a presión, apague

el interruptor de alimentación ubicado en la parte

delantera de la lavadora a presión. Desconecte el cable

de alimentación de la toma de corriente. Cierre el

suministro de agua. Jale el gatillo de la pistola rociadora

de 2 a 3 veces para drenar el exceso de agua y para

liberar cualquier presión de agua que quede. Desconecte

el adaptador de la manguera de jardín de la entrada de

agua. NO permita que la lavadora a presión funcione sin

que pase un flujo de agua a través de ella.

• Retire la botella de detergente y límpiela completamente.

Los restos de químicos se adherirán al recipiente y pueden

ocasionar que el inyector de detergente se obstruya y no

funcione correctamente.

• Retire la manguera de presión alta de la pistola rociadora.

• Retire la lanza de la pistola. Coloque la pistola en el

soporte al lado. Las lanzas se colocan en cualquiera de

las ranuras en la parte trasera de la unidad. Asegúrese

de desechar cualquier resto de detergente de la botella.

Enjuague la botella y la cabeza de la boquilla con agua

fresca para evitar la obstrucción.

• Enganche el cable de alimentación alrededor las pestañas

en forma de L en el lado derecho de la máquina estando

de frente a esta.

93906_16ARN028_2000_ENG-FR-SP.indd 45 16/12/23 下午1:04

CARE AND MAINTENANCE

TROUBLESHOOTING

PROBLEMA ACCIÓN CORRECTIVA

La unidad no enciende. 1. Asegúrese de que la lavadora a presión esté en la posición “OFF”. Conecte el cable eléctrico

a una toma de 120 voltios a tierra (no se debe utilizar un cable extensión eléctrica). Si el cable

eléctrico no se conecta al tomacorriente, la toma de corriente no está conectada a tierra

correctamente y no se debe utilizar. Utilice otro tomacorriente.

2. Si esto no corrige el problema, intente conectar en otro tomacorriente y repita el procedimiento

anterior. Si sigue sin funcionar, llame a Servicio al cliente al 1-866-508-1330.

La unidad está

funcionando, pero no

hay flujo de agua.

1. Revise la fuente de agua. Destape la boquilla en la lanza. (Consulte las instrucciones de limpieza

de la boquilla en “Limpieza de boquillas”). O bien, retire la boquilla y simplemente rocíe desde

la pistola rociadora. Esto indicará si el problema está en la boquilla.

¿Por qué hay fugas de

agua en la conexión

de la manguera de

presión alta a la pistola

rociadora?

1. Cerciorarte de que haya una junta torica en el extremo de la punta de metal de la manguera de

alta presión.Si no la junta torica es presente, la conexión entre la manguera y la pistola se fuga.

O-Ring reemplazos se incluyen en el paquete de contenido.

La lavadora a presión

se enciende por

2 segundos, se apaga y

no vuelve a encender.

¿Tengo una unidad

defectuosa?

1. Parece que la lavadora a presión trabaja muy bien. Cuando se conecta el agua, los accesorios

están montados apropiadamente y el interruptor de alimentación está en on, la lavadora a

presión puede encender por 1 o 2 segundos para purgar la bomba. Se apaga automáticamente

y espera que el gatillo de la pistola rociadora se presione. Cuando el gatillo se presiona, el agua

comienza a fluir a través de la bomba. El sensor de agua en la bomba “detecta” el agua en

movimiento y enciende automáticamente la lavadora a presión.

2. Coloque el interruptor de alimentación en off, mantenga presionado el gatillo de la pistola

rociadora, para tener un flujo constante de agua. Mientras mantiene el gatillo abierto en la

pistola rociadora, al mismo tiempo, coloque el interruptor de alimentación a on.

SOLUCIÓN DE PROBLEMAS

Si tiene alguna pregunta sobre el producto, llame a Servicio al cliente al 1-866-508-1330

93906_16ARN028_2000_ENG-FR-SP.indd 46 16/12/23 下午1:04

LIMITED WARRANTY

GARANTÍA LIMITADA

La garantía de este producto está cubierto por A.R.North America.

Este producto tiene una garantía de 2 (dos) años. Por favor lea lo siguiente para entender lo que implica cada uno de

garantía:

Este producto está en garantía al consumidor minorista original contra defectos de material y mano de obra durante un

período de 1 (un) año y es un “parachoques a parachoques” garantía completa que incluye la pistola, la manguera de alta

presión y todos los accesorios de la fecha de compra. La garantía no es transferible o asignable. Esta garantía cubre las piezas

de recambio. Esto limita un año de garantía se aplica únicamente a los productos utilizados en aplicaciones de consumo y es

nula en alquiler o cualquier aplicación comercial. cuidado razonable debe ser utilizado de acuerdo con las instrucciones de

operación y mantenimiento en la guía de inicio manual y rápida del propietario. Si no se siguen estas instrucciones, se

anulará esta garantía. Esta garantía le otorga derechos legales específicos y usted también puede tener otros derechos que

varían de un estado a otro.

El segundo año de la garantía sólo cubre defectos de fabricación.

Proceso de garantía

Guarde su recibo original de compra en caso del reclamo de garantía.

Si la lavadora a presión desarrolla un problema, comuníquese con Servicio al cliente:

• Llame a nuestro número gratuito 1-866-508-1330. Servicio al cliente está disponible de lunes a viernes de 8:00

a. m. a 5:00 p. m., hora estándar del centro (CST). La persona de Servicio al cliente trabajará con usted para

solucionar el problema.

Si la lavadora a presión se tiene que retornar para su reparación, el cliente debe pagar los costos de envío a la

compañía. Se emitirá un Número de autorización de devolución de mercancía (RMA) para la devolución.

Al recibir la lavadora a presión, la empresa reparará o reemplazará la unidad. Enviaremos de vuelta la unidad al

cliente sin cargo alguno.

Tenga en cuenta: las lavadoras a presión que se envíen a la empresa sin número RMA no se aceptarán y se

enviarán de vuelta a expensas del remitente.

Dirección del remitente:

A.R. North America, Inc.

140 81

avenue North East

Fridley, MN 55432

Fabricado por:

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

93906_16ARN028_2000_ENG-FR-SP.indd 47 16/12/23 下午1:04

LIMITED WARRANTY

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-508-1330, 8:00 a. m.–5:00 p. m.,

hora estándar del centro, de lunes a viernes o realice el pedido en línea en www.stanleypressurewashers.com

PIEZA DESCRIPCIÓN PIEZA N.°

G Adaptador de manguera de

jardín

PW4221580

H Pistola rociadora PW4221420

I Lanza de acero recubierto de

zinc

PW3400960

J Ensamble del GFCI PW4221160

K Funda de la pistola PW4220781

L Bandeja de la boquilla PW4220370

M Kit de recambio de junta tórica PW909390SS

PIEZA DESCRIPCIÓN PIEZA N.°

A Tanque de detergente

(48 onzas)

PW3440710

B PVC suave Manguera PW4221480

C Boquilla rotativa PW4220680

D Boquilla de conexión rápida

0°— Roja

PW4221430

E Boquilla de conexión rápida

25°— Verde

PW4221450

F Jabón de boquilla para boquilla

de conexión rápida — Negro

PW4221430

PW909390SS

0°– Red

25° – Green

Soap – Black

0°: Rojo

25°: Verde

Jabón: Negro

Impreso en China

Fabricado por:

A.R. North America, Inc.

140 81

Avenue North East Fridley, MN 55432

STANLEY® and the STANLEY® logo are trademarks of

Stanley Black & Decker, Inc. or an affiliate thereof

and are used under license.

Hecho en China

93906_16ARN028_2000_ENG-FR-SP.indd 48 16/12/23 下午1:04

Stanley SHP1900 Electric Pressure Washer 1900 Max PSI, 1.3 GPM, Comes with: Spray Gun, High/Low Nozzle Wand, Turbo Nozzle Wand, 20' Hose, 28 oz Detergent Tank and Hose Reel

Product's Documents

User Manual

Specifications

Stanley SHP1900 Questions and Answers
