VACUUM STAND
Model:D14
Technical Support and E-Warranty Certificate
www.vevor.com/suppor
background
background
- 1 -
Model:D14
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Vacuum Stand
background
- 2 -
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can result in
serious injury.
Assembly precautions
1.Assemble only according to these instructions. Improper assembly can
create hazards.
2.Do not use this product other than the design purpose
3. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
4.Keep assembly area clean and well lit.
5.Do not install this product during fatigue or under the influence of alcohol,
drugs or drugs.
6. For safety reasons,This hardware is recommended to be installed by 2
people
7.Products are installed away from children and pets;
8.After the installation, the product should be placed on a stable ground for
use, and keep the product surface dry;
9.After the installation, each bracket must be checked for complete fixation
before use.
10.Do not drag this product to avoid damage to the floor surface.
11.When placing or removing the vacuum cleaner, please be sure to
cooperate with both hands, with one hand to stabilize the bracket first.
12.Please pay attention to the center of gravity and keep the balance.
13.Please note that the large impact may cause the vacuum cleaner on
this product to fall down and cause damage.
14.Please do not use this product in direct sunlight, near fire sources, high
temperature and other places.
SAVE THESE INSTRUCTIONS
background
- 3 -
PARAMETER LIST
Model
D14
shortest size
L×W×H:330×330×865mm
highest size
L×W×H:330×330×1300mm
Adapt to
vacuum
cleaner
Dyson V7/ V8/V10/V11/ V12/ V15/ SV10/ SV12/ SV14/
SV18/ SV21 series vertical vacuum cleaner
Storage clip
3pcs clip,It can hold 6 vacuum cleaner suction heads
Color
gray
Parts list
A:Base×1pc
B:Housing×1pc
C:Connector×1pc
D:Tube×1pc
E:Top Base ×1pc
F:Storage Clip ×3pcs
G:Tube Clip ×1pc
H:M4×14 Flat Head
Machine Screw×3pcs
I:M3×14 Screw×6pcs
background
- 4 -
J:M5×50 Screw×2pcs
K:Wing Nuts×2pcs
L:Mat×6pcs
M:Phillips
Screwdriver×1pc
Note:The screwdriver M is used to turn the screws during the product
installation
Installation Guide

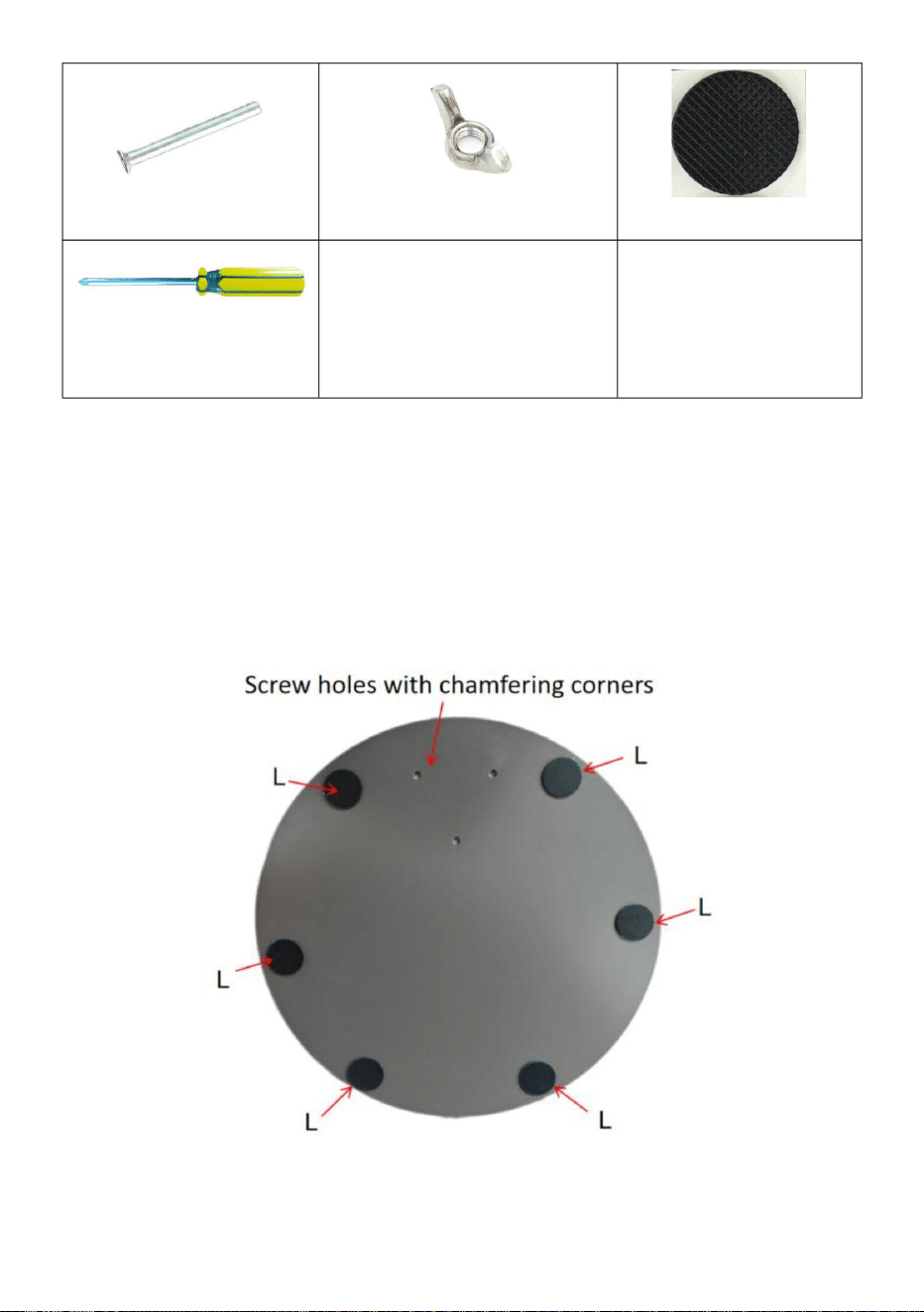

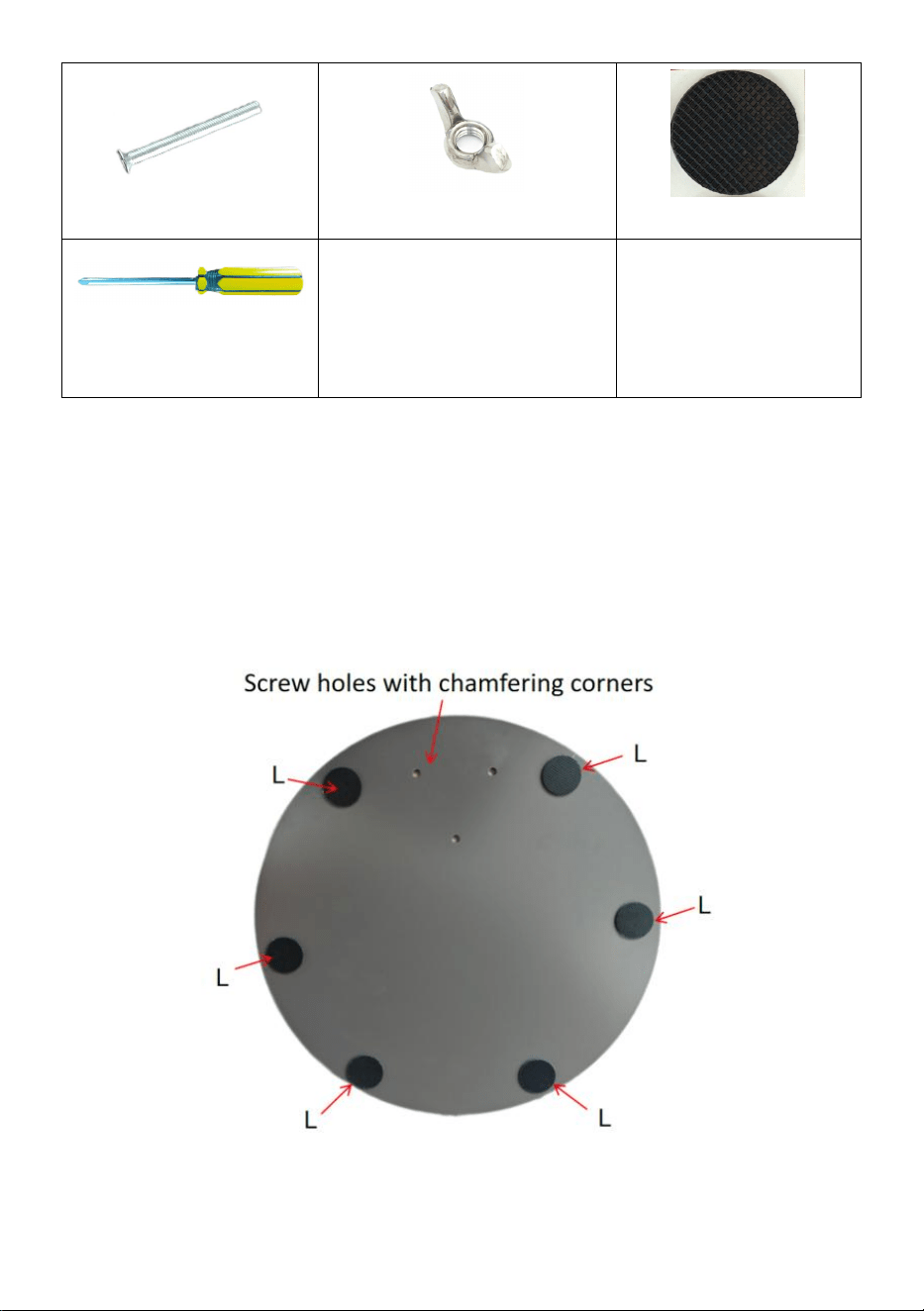

1.Refer to the position of screw holes with chamfer and paste 6 mat L on
the bottom of the base A.

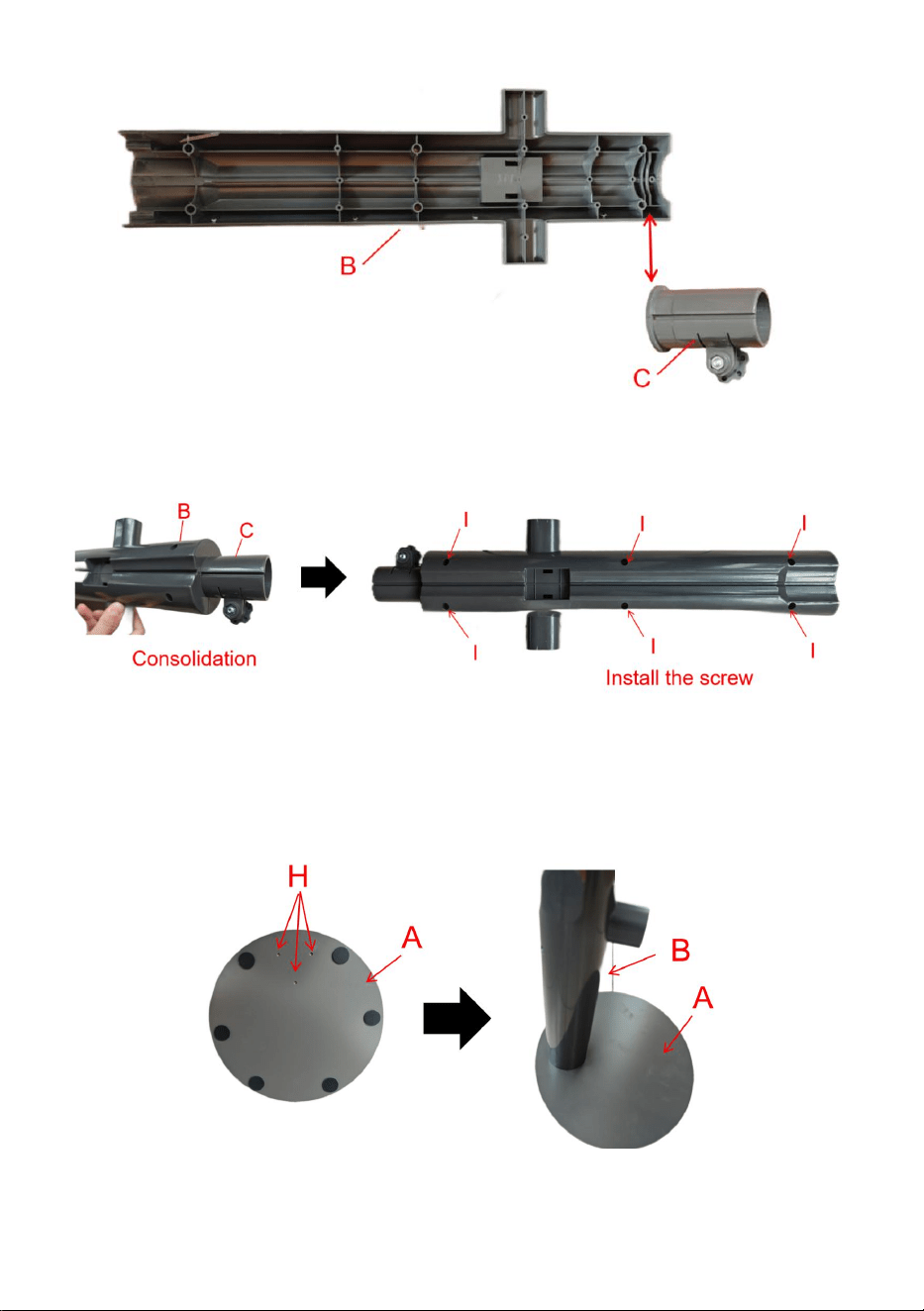

2.Place the connector C into the card slot of the other housing B
background
- 5 -
3.Align the left and right housing, then merge together and secure with 6
screws I.
4.Use the 3 screws H to install the housing B on the base A;Screw H is
installed upward from the chamfer screw hole at the bottom surface of the
base A, and finally tightened in the three screw holes of the housing B.

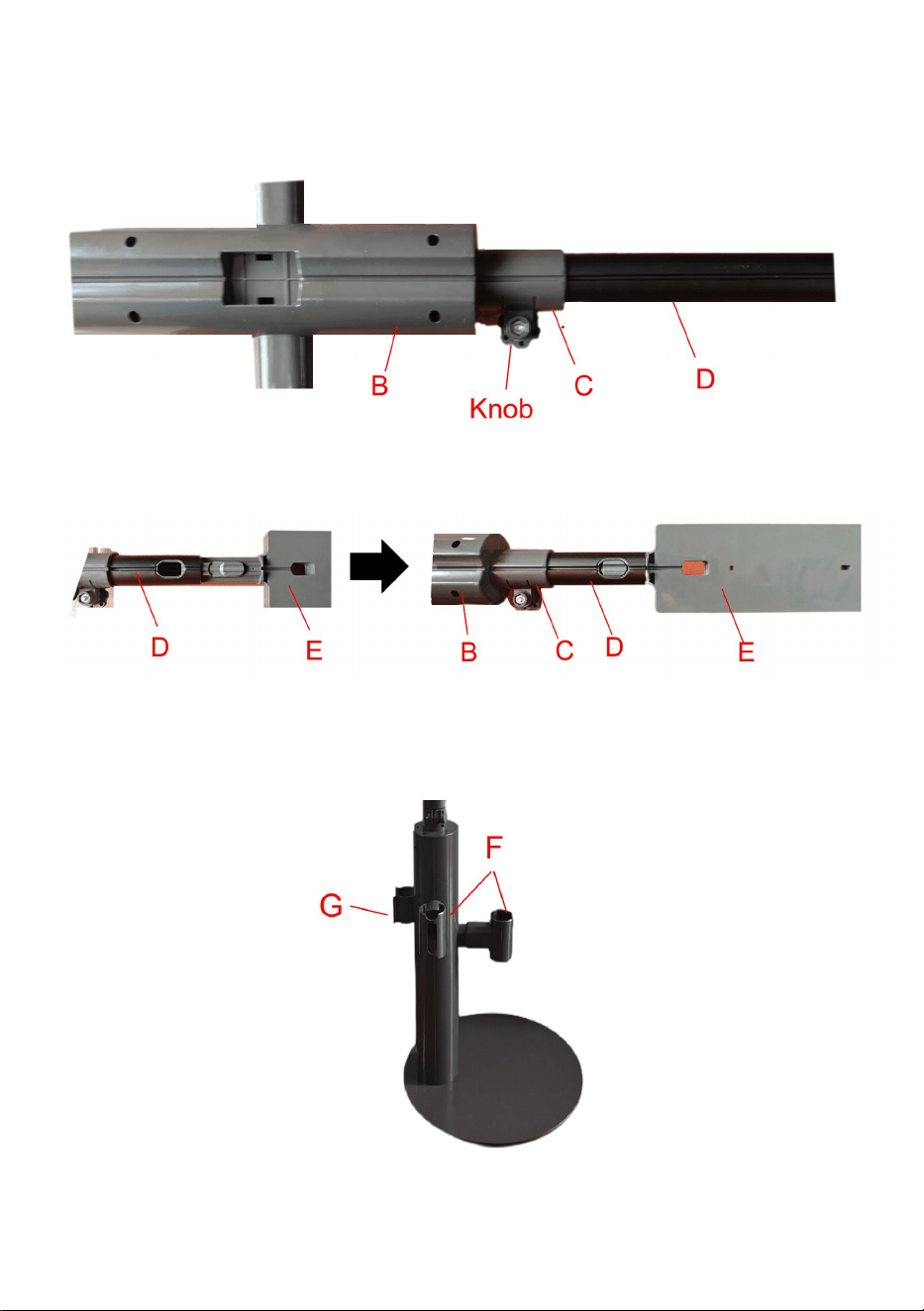

5.Release the plum knob on connector C and insert tube D into the lumen
background
- 6 -
of housing B; note the bone position on the connector align the grooves of
tube D;Finally, tighten the knob on the connector C to secure the position of
the tube D.
6.Insert the upper base E into tube D; buckle the buckle of the upper base
E into the hole of tube D;
7.Install 3 storage clips in front and sides of enclosure B; pipe clip G in the
back of enclosure B;For storing vacuum cleaner head accessories.

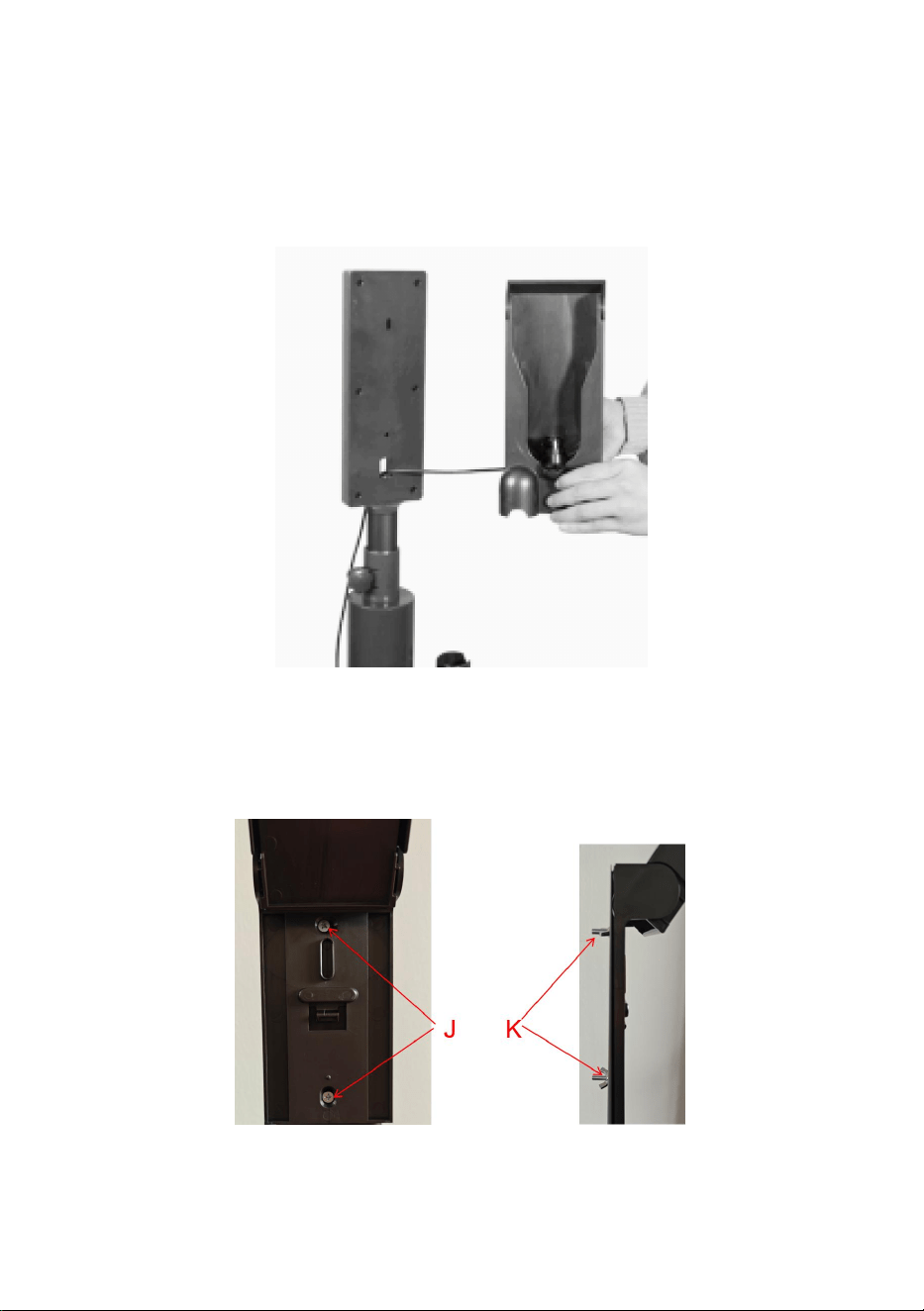

8.Take out the vacuum cleaner charging cable and thread it through the
background
- 7 -
cable slot on the back of the top base to the front. Attach the charging head
to the Charging bracket of the vacuum cleaner. Secure the cable into the
back of the station.
Note:Charging bracket requires additional purchase, this product does not
include vacuum cleaner charging bracket.
9.Use 2 screws J to mount the vacuum cleaner charging holder on the top
base E and lock the back with a wing nuts K.

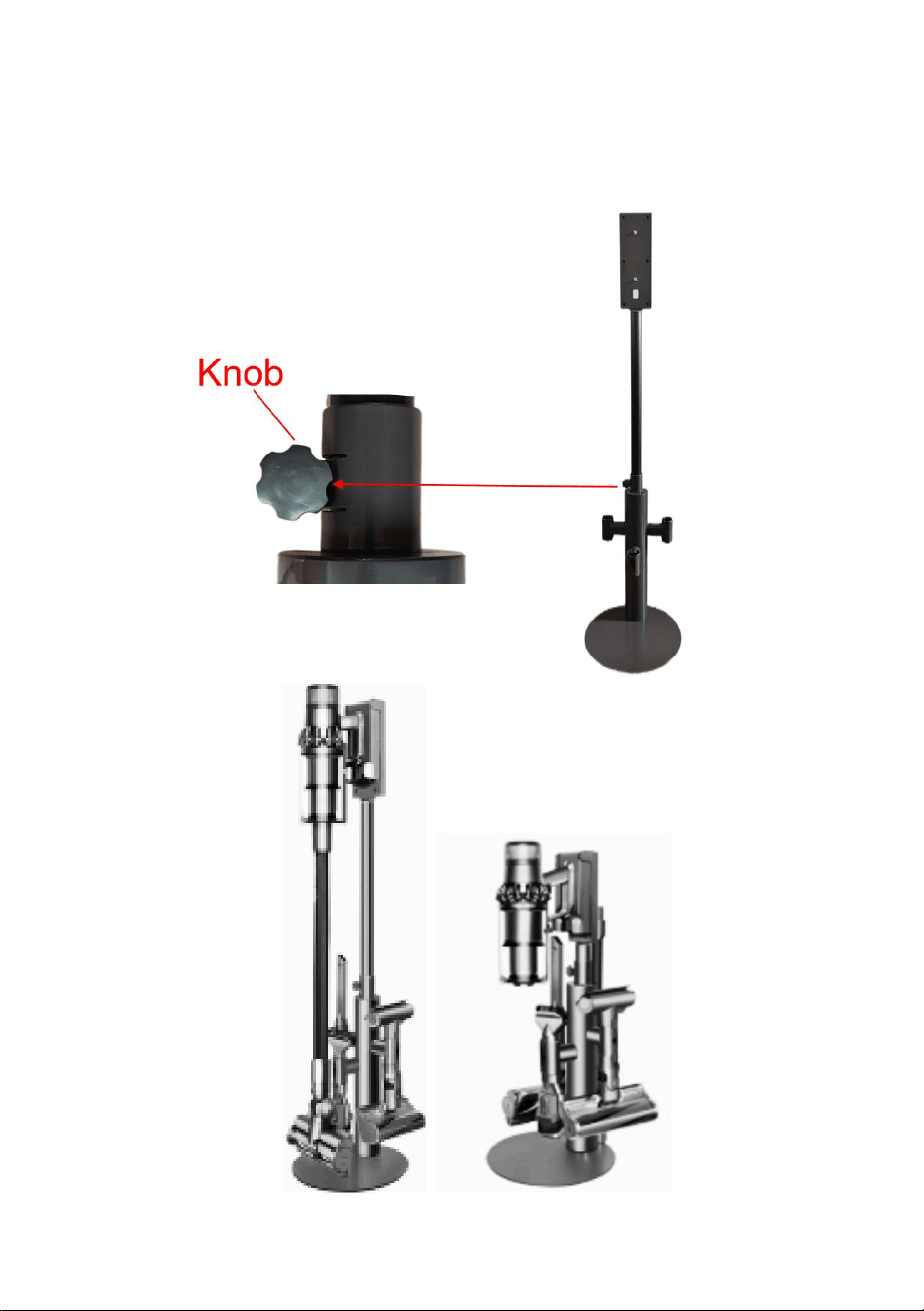

10.Release the knob of connector C to adjust the length of tube D exposing
background
- 8 -
the housing,So as to achieve the overall height of the adjustment
product;he highest height of the product is 1300mm, and the minimum
height is 865mm. Different heights are adjusted to fit different vacuum
cleaners.
background
- 9 -
11.Cleaning and maintenance
11.1.Before cleaning the product, please disconnect the vacuum cleaner
from the power supply.
11.2.Do not use sharp tools to clean stains on the product to avoid
scratching appearance or damage.
11.3.Gently wipe the surface dust and stains with a dry cloth.
11..4.Please check whether the product installation is stable every three
months;If the screw is loose, please tighten it again.
12.5.Keep the product away from corrosive gases, water, and harsh rings
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
