Kobalt TS10302 10-in 15 -Amp 120 -Volt Portable Jobsite User Manual

SS22089

KOBALT and logo design are trademarks or

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 888-3KOBALT (888-356-2258), 8 a.m. - 8 p.m., EST, Monday - Sunday.

You could also contact us at [email protected].

ATTACH YOUR RECEIPT HERE

Serial Number Purchase Date

MODEL #TS10302

ITEM #5058728

10-IN TABLE SAW

WITH ROLLING

STAND

Español p. 58

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

Product Specifications .......................................................................................................

Package Contents .............................................................................................................

Hardware Contents ............................................................................................................

Safety Information ..............................................................................................................

Preparation ........................................................................................................................

Assembly Instructions .......................................................................................................

Operating Instructions .......................................................................................................

Adjustments ......................................................................................................................

Care and Maintenance ......................................................................................................

Troubleshooting ................................................................................................................

Three-year Limited Warranty ............................................................................................

Replacement Parts List .....................................................................................................

DESCRIPTION SPECIFICATIONS

Power Supply 120 V, 60 Hz

Motor 15 A

No Load Speed 5,000 RPM

Blade 10 in. x 5/8 in. (arbor)

Maximum Depth of Cut 3-1/8 in. (90°) / 2-1/4 in. (45°)

Rip Capacity 30 in. (Right) / 10 in. (Left)

Dado Capacity 1/2 in.

Bevel Cut Range 0°~45°

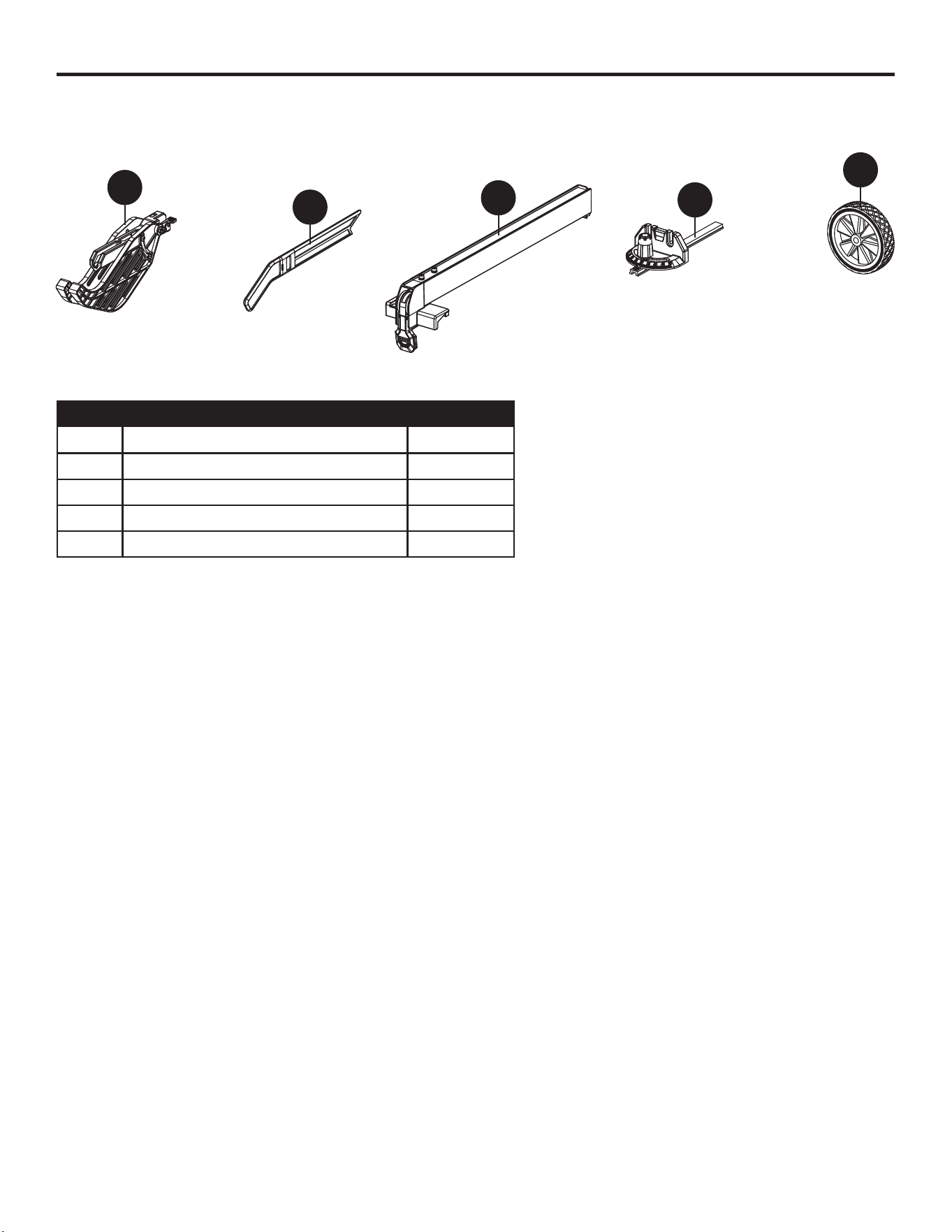

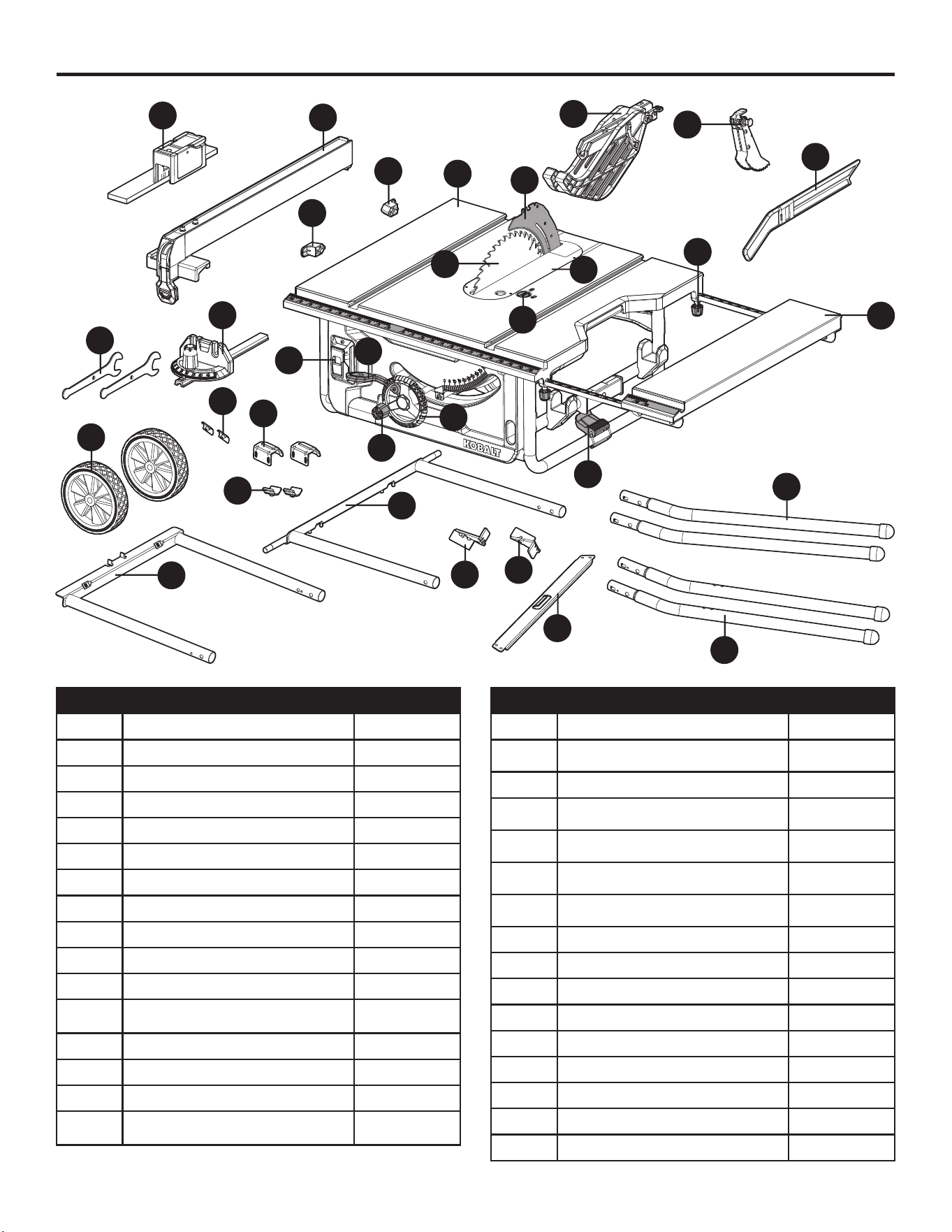

PACKAGE CONTENTS

Blade Guard 1

Anti-kickback pawls 1

Push Stick 1

Extension Table 1

Rip Fence

Sub Fence

Blade Wrenches

Miter Gauge

Riving Knife

Saw Blade 1

Table 1

On/Off Switch 1

Bevel Lock Lever 1

Height Adjusting Knob 1

Extension Pole Lock Knobs 2

Height/bevel Adjusting Wheel

PART DESCRIPTION QUANTITY

Table Insert

Table Insert Lock Knob

Latch

Inner Upper Leg Assembly

Outer Upper Leg Assembly

Power Cord Storage A 1

Power Cord Storage B 1

Outer Lower Legs

Inner Lower Legs

Horizontal Support

Front Angle Plate

Wheels

Limited Plates A

Back Angle Plate 1

Fix Plates

Limited Plates B

PART DESCRIPTION QUANTITY

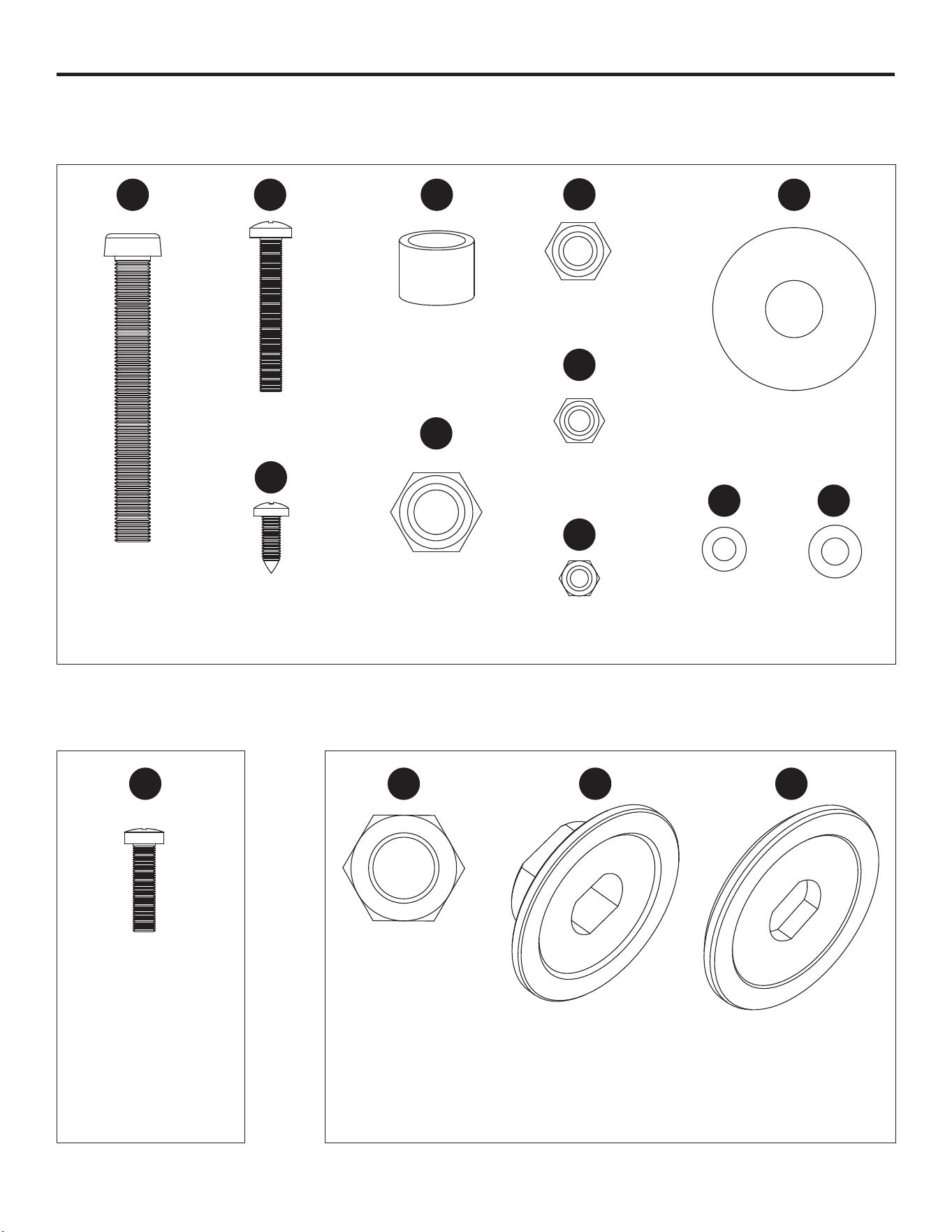

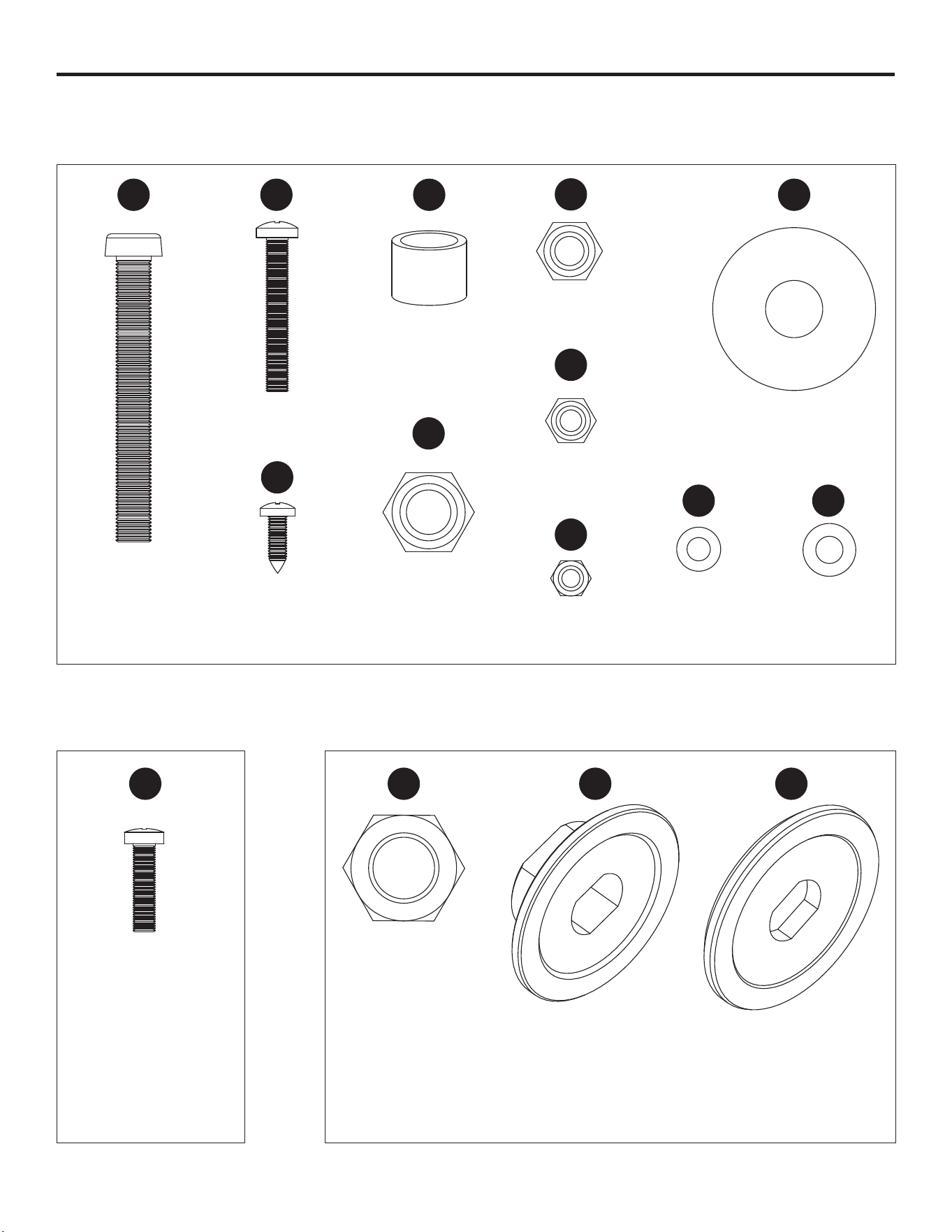

HARDWARE CONTENTS

Lock Nut M12

Qty. 2

Lock Nut M8

Qty. 2

Socket Head Bolt

M8 x 65

Qty. 2

Cross Screw M5 x 35

Qty. 4

Cross Screw

ST4.2 x 13

Qty. 4

Sleeving

Qty. 2

Lock Nut M5

Qty. 4

Big Flat Washer 12

Qty. 2

Flat Washer 5

Qty. 8

RR SS TT

Lock Nut M6

Qty. 4

Flat Washer 6

Qty. 4

Blade Locking Assembly

Replacement Part #505872808

Hardware for Power Cord Storage

Replacement Part #505872807

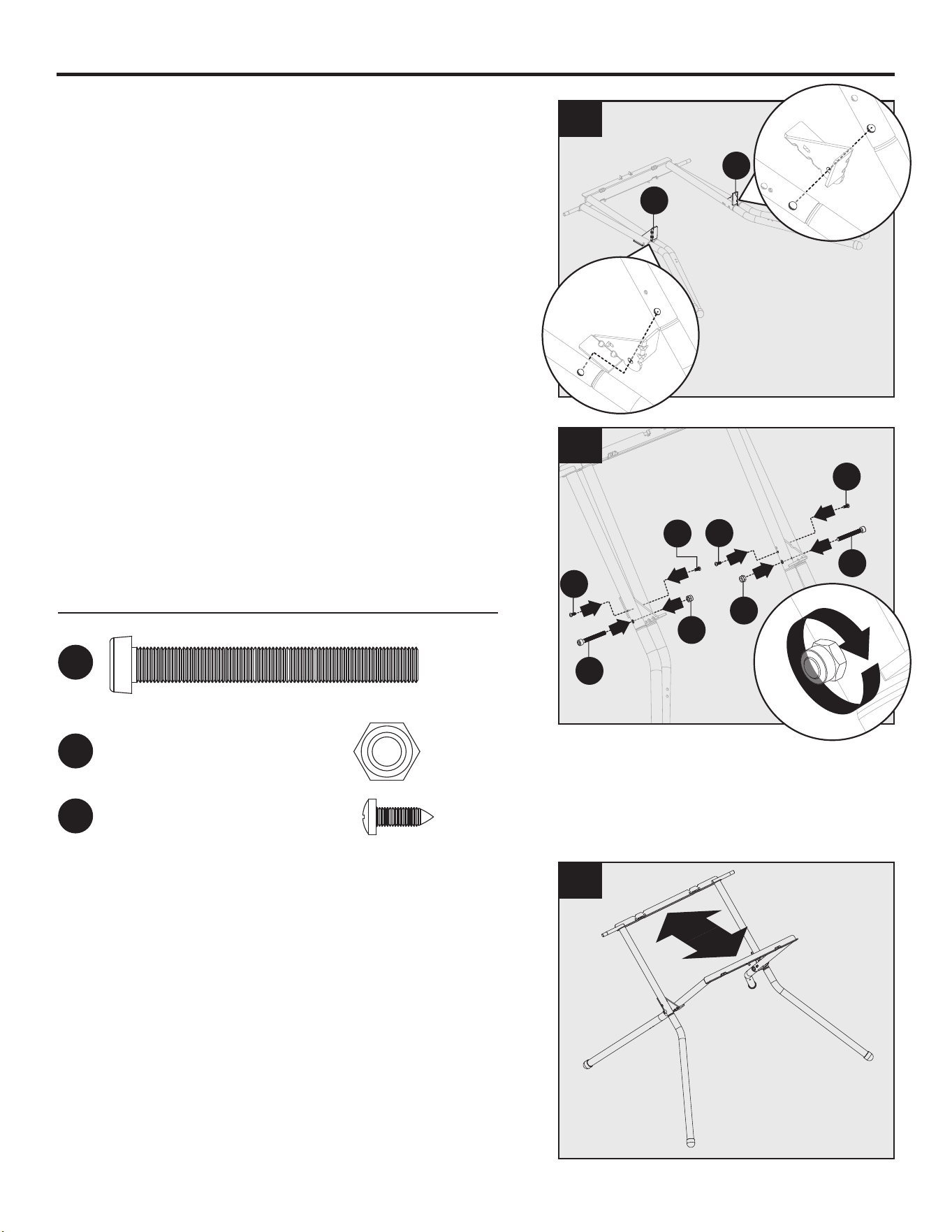

Hardware for Stand

Replacement Part #505872806

Arbor Nut

(preassembled

to table saw)

Qty. 1

Outer Blade flange

(preassembled

to table saw)

Qty. 1

Inner Blade flange

(preassembled

to table saw)

Qty. 1

Cross screw

M5 x 20

Qty. 2

Please read and understand this entire manual before attempting to assemble, operate, or install the

product.

This manual contains information that relates to PROTECTING PERSONAL SAFETY and PREVENTING

EQUIPMENT PROBLEMS. It is very important to read this manual carefully and understand it thoroughly

before using the product. The symbols listed below are used to indicate this information.

DANGER

Potential hazard that will result in serious injury or loss of life.

WARNING

Hazard that could result in serious injury or loss of life.

CAUTION

Potential hazard that may result in moderate injury or damage to equipment.

SAFETY RECOMMENDATIONS

These precautions are intended for the personal safety of the operator and others working with the

operator. Failure to follow these instructions may result in a permanent loss of vision, serious personal

or even fatal injury, property damage and/or tool damage. Please take time to read and understand

them. Safety is a combination of common sense, staying alert and knowing how your saw works.

WARNING

Read all safety warnings, instructions, illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1) Work area safety

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause you to

lose control.

2) Electrical safety

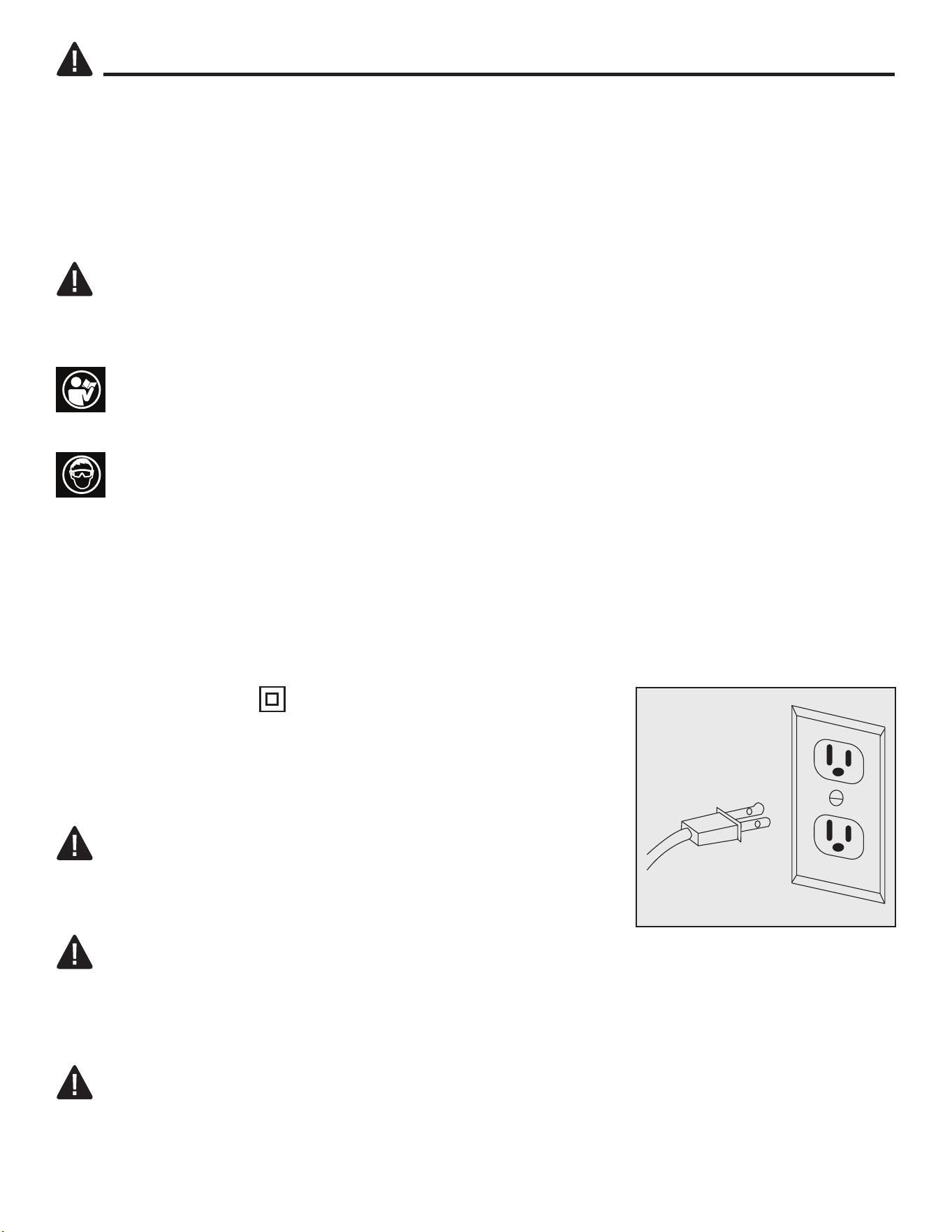

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any

adaptor plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will

reduce the risk of electric shock.

• Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

SAFETY INFORMATION

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a residual current device

(RCD) protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do

not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such as

a dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to

power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your

finger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure

these are connected and properly used. Use of dust collection devices can reduce dust-related

hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can cause severe injury within a fraction of a

second.

4) Power tool use and care

• Do not force the power tool. Use the correct power tool for your application. The correct power

tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or remove the battery pack, if detachable, from

the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the

power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools and accessories. Check for misalignment or binding of moving parts,

breakage of parts and any other condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories, tool bits, etc., in accordance with these instructions, taking

into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5) Service

• Have your power tool serviced by a qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

WARNING

To avoid the risk of personal injury, do not modify this power tool or use accessories not recommended

to your tool.

WARNING

Read warnings and conditions about your carbide tipped saw blade.

WARNING

Do not operate the saw without the proper blade guard and anti-kickback pawls in place for all through

cut operations. Make sure the blade guard is reinstalled immediately after finishing any non-through cut

and dado cut operations which require removal of the blade guard.

WARNING

Always follow proper operating procedures as defined in this manual — even if you are familiar with use

of this or similar tools. Remember that being careless for even a fraction of a second can result in severe

personal injury.

• Carbide is a very hard but brittle material. Care should be taken while mounting, using and storing

carbide tipped blades to prevent accidental damage.

• Slight shocks, such as striking the tip, can seriously damage the blade. Foreign objects on the work

piece, such as wire or nails, can also cause tips to crack or break off.

• Before using, always visually examine the blade and tips for cracks, breakage, missing or loose tips,

or other damage. Turn o and unplug saw to perform this action.

• Do not use if damage is suspected. Failure to heed safety instructions and warnings can result in

serious bodily injury or loss of eyesight.

Safety instructions for table saws

1) Guarding related warnings

• Keep guards in place. Guards must be in working order and be properly mounted. A guard that is

loose, damaged, or is not functioning correctly must be repaired or replaced.

• Always use saw blade guard, riving knife and anti-kickback pawls for every through-cutting

operation. For through-cutting operations where the saw blade cuts completely through the thickness

of the workpiece, the guard and other safety devices help reduce the risk of injury.

SAFETY INFORMATION

• Immediately reattach the guarding system after completing an operation (such as rabbeting,

dadoing or resawing cuts) which requires removal of the guard, riving knife and/or

anti-kickback pawls. The guard, riving knife, and anti-kickback device help to reduce the risk of

injury.

• Make sure the saw blade is not contacting the guard, riving knife or the workpiece before the

switch is turned on. Inadvertent contact of these items with the saw blade could cause a hazardous

condition.

• Adjust the riving knife as described in this instruction manual. Incorrect spacing, positioning and

alignment can make the riving knife ineffective in reducing the likelihood of kickback.

• For the riving knife and anti-kickback pawls to work, they must be engaged in the workpiece.

The riving knife and anti-kickback device are ineffective when cutting workpieces that are too short to

be engaged with the riving knife and anti-kickback device. Under these conditions a kickback cannot

be prevented by the riving knife and anti-kickback device.

• Use the appropriate saw blade for the riving knife. For the riving knife to function properly, the saw

blade diameter must match the appropriate riving knife and the body of the saw blade must be thinner

than the thickness of the riving knife and the cutting width of the saw blade must be wider than the

thickness of the riving knife.

2) Cutting procedures warnings

• DANGER: Never place your fingers or hands in the vicinity or in line with the saw blade. A

moment of inattention or a slip could direct your hand towards the saw blade and result in serious

personal injury.

• Feed the workpiece into the saw blade or cutter only against the direction of rotation. Feeding

the workpiece in the same direction that the saw blade is rotating above the table may result in the

workpiece, and your hand, being pulled into the saw blade.

• Never use the miter gauge to feed the workpiece when ripping and do not use the rip fence as

a length stop when cross cutting with the miter gauge. Guiding the workpiece with rip fence and

the miter gauge at the same time increases the likelihood of saw blade binding and kickback.

• When ripping, always apply the workpiece feeding force between the fence and the saw blade.

Use a push stick when the distance between the fence and the saw blade is less than 6" (15

cm) and use a push block when this distance is less than 2" (5 cm). “Work helping” devices will

keep your hand at a safe distance from the saw blade.

• Use only the push stick provided by the manufacturer or constructed in accordance with the

instructions. This push stick provides sufficient distance between the hand and the saw blade.

• Never use a damaged or cut push stick. A damaged push stick may break causing your hand to slip

into the saw blade.

• Do not perform any operation “freehand”. Always use either the rip fence or the miter gauge to

position and guide the workpiece. “Freehand” means using your hands to support or guide the

workpiece, in lieu of a rip fence or miter gauge. Freehand sawing leads to misalignment, binding and

kickback.

• Never reach around or over a rotating saw blade. Reaching for a workpiece may lead to accidental

contact with the moving saw blade.

• Provide auxiliary workpiece support to the rear and/or sides of the saw table for long and/or

wide workpieces to keep them level. A long and/or wide workpiece has a tendency to pivot on the

table’s edge causing loss of control, saw blade binding and kickback.

SAFETY INFORMATION

• Feed workpiece at an even pace. Do not bend or twist the workpiece. If jamming occurs, turn the

tool off immediately, unplug the tool then clear the jam. Jamming the saw blade by the workpiece can

cause kickback or stall the motor.

• Do not remove pieces of cut-off material while the saw is running. The material may become

trapped between the fence or inside the saw blade guard and the saw blade pulling your fingers into

the saw blade. Turn the saw off and wait until the saw blade stops before removing material.

• Use an auxiliary fence in contact with the table top when ripping workpieces less than 1/16" (2

mm) thick. A thin workpiece may wedge under the rip fence and create a kickback.

3) Kickback causes and related warnings

Kickback is a sudden reaction of the workpiece due to a pinched, jammed saw blade or misaligned line

of cut in the workpiece with respect to the saw blade or when a part of the workpiece binds between the

saw blade and the rip fence or other fixed object.

Most frequently during kickback, the workpiece is lifted from the table by the rear portion of the saw

blade and is propelled towards the operator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

• Never stand directly in line with the saw blade. Always position your body on the same side of

the saw blade as the fence. Kickback may propel the workpiece at high velocity towards anyone

standing in front and in line with the saw blade.

• Never reach over or in back of the saw blade to pull or support the workpiece. Accidental contact

with the saw blade may occur or kickback may drag your fingers into the saw blade.

• Never hold and press the workpiece that is being cut off against the rotating saw blade.

Pressing the workpiece being cut off against the saw blade will create a binding condition and

kickback.

• Align the fence to be parallel with the saw blade. A misaligned fence will pinch the workpiece

against the saw blade and create kickback.

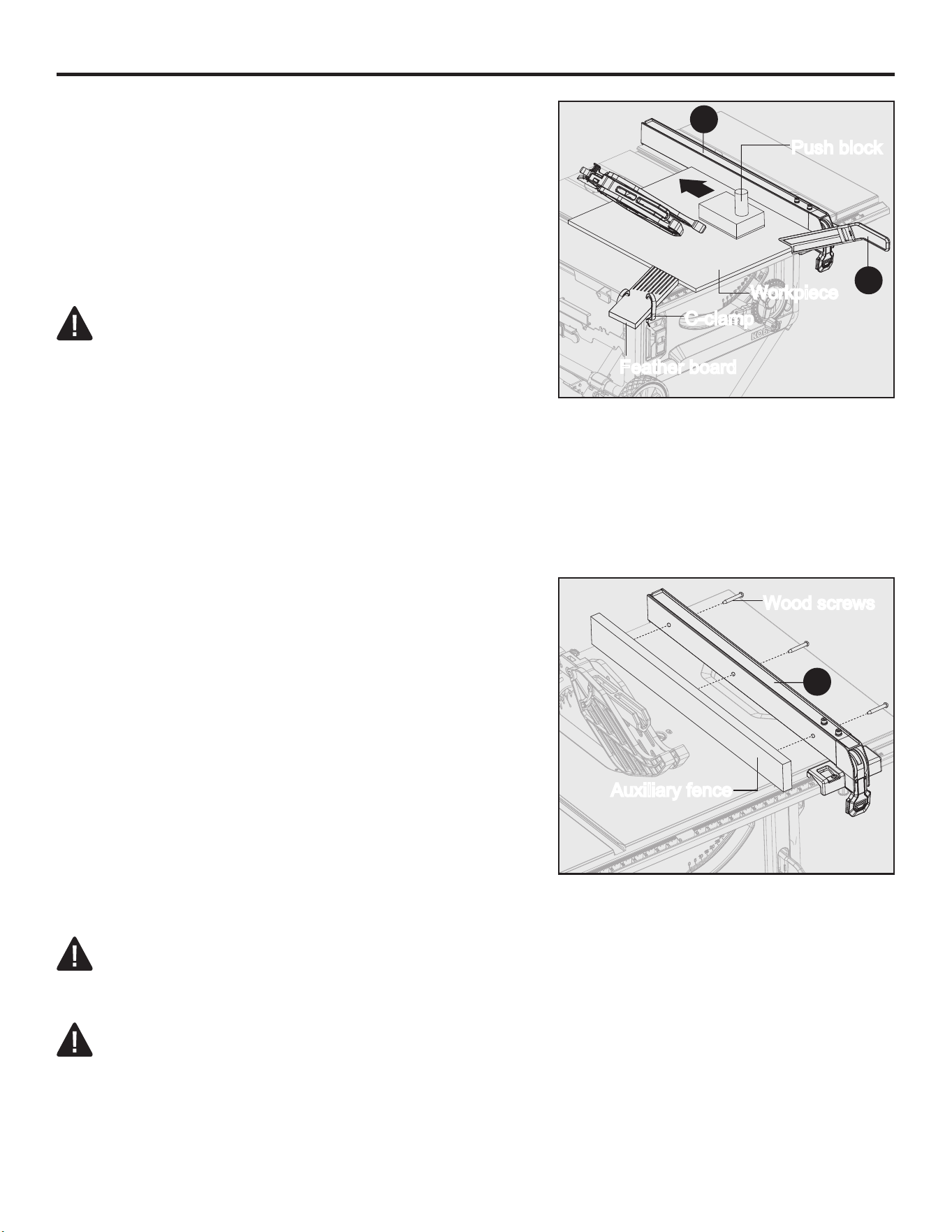

• Use a feather board to guide the workpiece against the table and fence when making

non-through cuts such as rabbeting, dadoing or resawing cuts. A feather board helps to control

the workpiece in the event of a kickback.

• Use extra caution when making a cut into blind areas of assembled workpieces. The protruding

saw blade may cut objects that can cause kickback.

• Support large panels to minimise the risk of saw blade pinching and kickback. Large panels

tend to sag under their own weight. Support(s) must be placed under all portions of the panel

overhanging the table top.

• Use extra caution when cutting a workpiece that is twisted, knotted, warped or does not have

a straight edge to guide it with a miter gauge or along the fence. A warped, knotted, or twisted

workpiece is unstable and causes misalignment of the kerf with the saw blade, binding and kickback.

• Never cut more than one workpiece, stacked vertically or horizontally. The saw blade could pick

up one or more pieces and cause kickback.

• When restarting the saw with the saw blade in the workpiece, center the saw blade in the kerf

so that the saw teeth are not engaged in the material. If the saw blade binds, it may lift up the

workpiece and cause kickback when the saw is restarted.

• Keep saw blades clean, sharp, and with sufficient set. Never use warped saw blades or saw

blades with cracked or broken teeth. Sharp and properly set saw blades minimise binding, stalling

and kickback.

SAFETY INFORMATION

4) Table saw operating procedure warnings

• Turn off the table saw and disconnect the power cord when removing the table insert, changing

the saw blade or making adjustments to the riving knife, anti-kickback device or blade guard,

and when the machine is left unattended. Precautionary measures will avoid accidents.

• Never leave the table saw running unattended. Turn it off and don’t leave the tool until it comes

to a complete stop. An unattended running saw is an uncontrolled hazard.

• Locate the table saw in a well-lit and level area where you can maintain good footing and

balance. It should be installed in an area that provides enough room to easily handle the size

of your workpiece. Cramped, dark areas, and uneven slippery floors invite accidents.

• Frequently clean and remove sawdust from under the saw table and/or the dust collection

device. Accumulated sawdust is combustible and may self-ignite.

• The table saw must be secured. A table saw that is not properly secured may move or tip over.

• Remove tools, wood scraps, etc., from the table before the table saw is turned on. Distraction

or a potential jam can be dangerous.

• Always use saw blades with correct size and shape (diamond versus round) of arbour holes.

Saw blades that do not match the mounting hardware of the saw will run off-centre causing loss of

control.

• Never use damaged or incorrect saw blade mounting means such as flanges, saw blade

washers, bolts or nuts. These mounting means were specially designed for your saw, for safe

operation and optimum performance.

• Never stand on the table saw, do not use it as a stepping stool. Serious injury could occur if the

tool is tipped or if the cutting tool is accidentally contacted.

• Make sure that the saw blade is installed to rotate in the proper direction. Do not use grinding

wheels, wire brushes, or abrasive wheels on a table saw. Improper saw blade installation or use

of accessories not recommended may cause serious injury.

• Firmly bolt the saw to a work bench or leg stand at approximately hip height.

• Never operate the saw on the floor.

• Keep guards in place and in good working order. Blade guard must be in place for all through cut

operations. Reinstall the blade guard immediately after finishing any non-through cut operations

which require removal of the blade guard.

• Guard against kickback. Kickback occurs when the blade stalls rapidly and workpiece is driven back

towards the operator. It can pull your hand into the blade resulting in serious personal injury. Stay out

of blade path and turn switch off immediately if blade binds or stalls.

• Use rip fence. Always use a fence or straight edge guide when ripping.

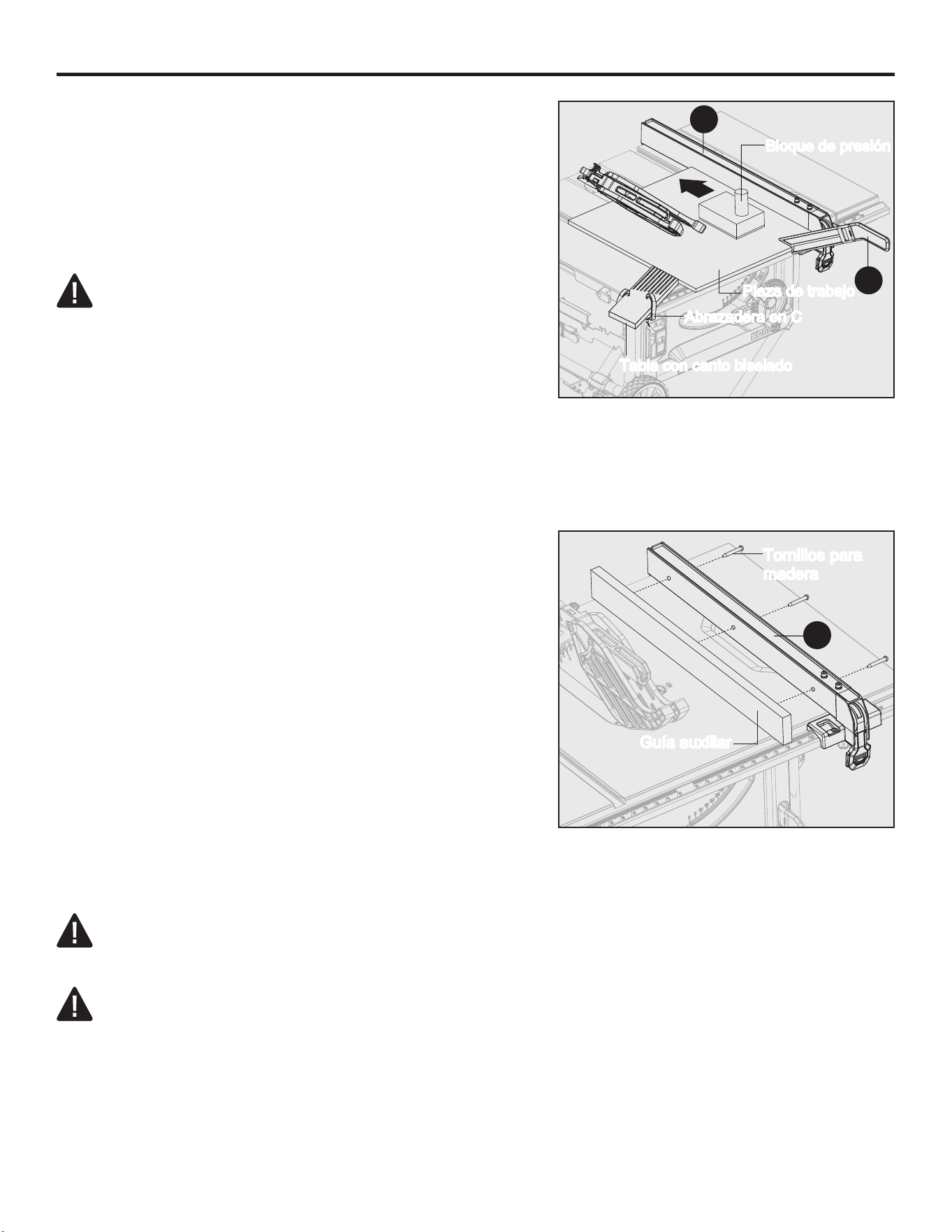

• Use an auxiliary fence in contact with the table top when ripping workpieces less than 1/16" (2

mm) thick. A thin workpiece may wedge under the rip fence and create a kickback. Support large

panels. To minimize risk of blade pinching and kickback, always support large panels.

• Remove all fences and auxiliary tables before transporting saw. Failure to do so can result in an

accident causing possible serious personal injury.

• Don’t overreach. Keep proper footing and balance at all times.

• Never place arms or hands in line with the path of the cutting blade.

• Always use blade guard, riving knife, and anti-kickback pawls on all through cut operations.

Through cut operations are those in which the blade cuts completely through the workpiece as in

ripping or cross cutting. Keep the blade guard down, the anti-kickback pawls down, and the riving

knife in place. Make sure the blade guard, riving knife, and anti-kickback pawls are reinstalled

immediately after finishing any non-through cut operations which require their removal.

• ALWAYS lock the rip fence and secure bevel adjustment firmly before cutting.

SAFETY INFORMATION

• ALWAYS secure work firmly against the rip fence or miter gauge.

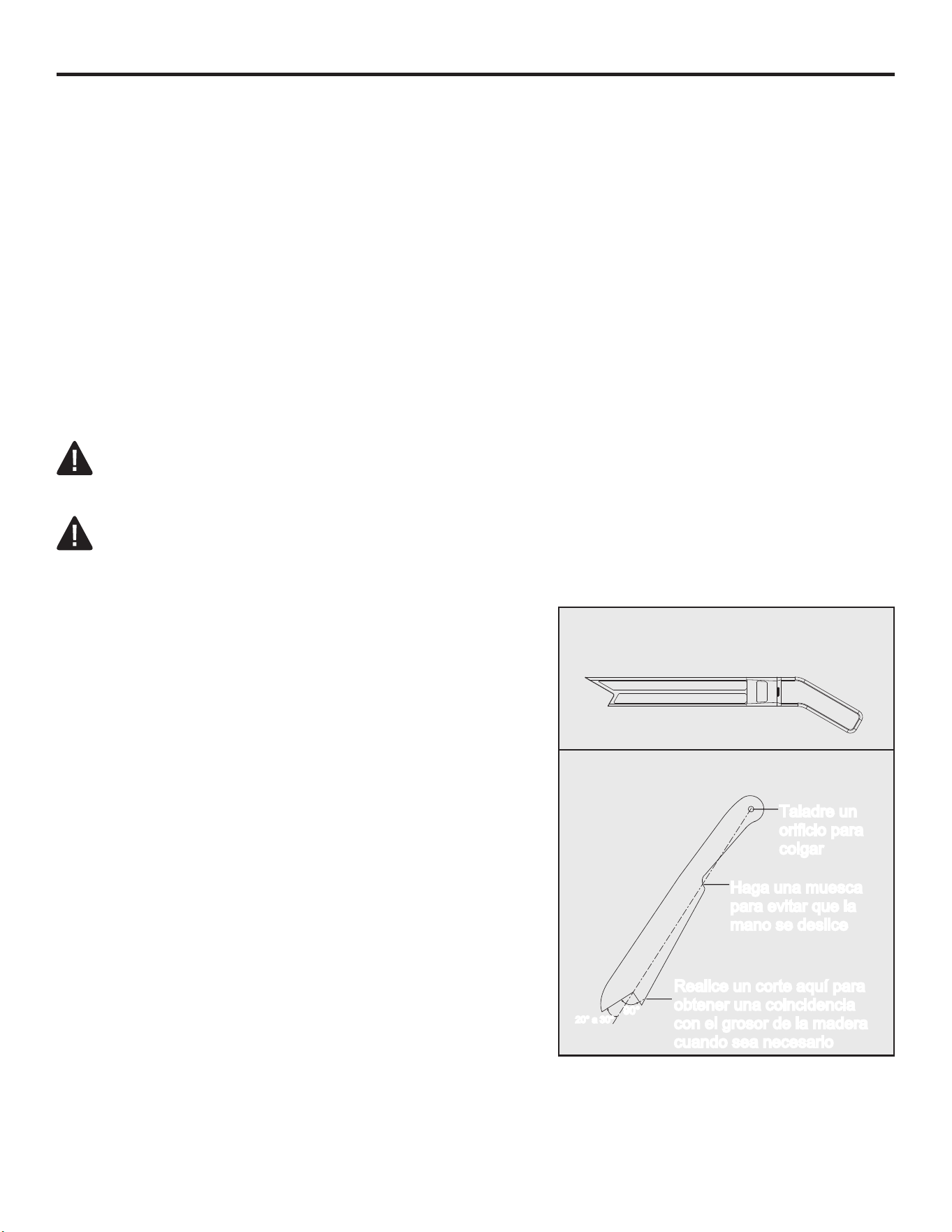

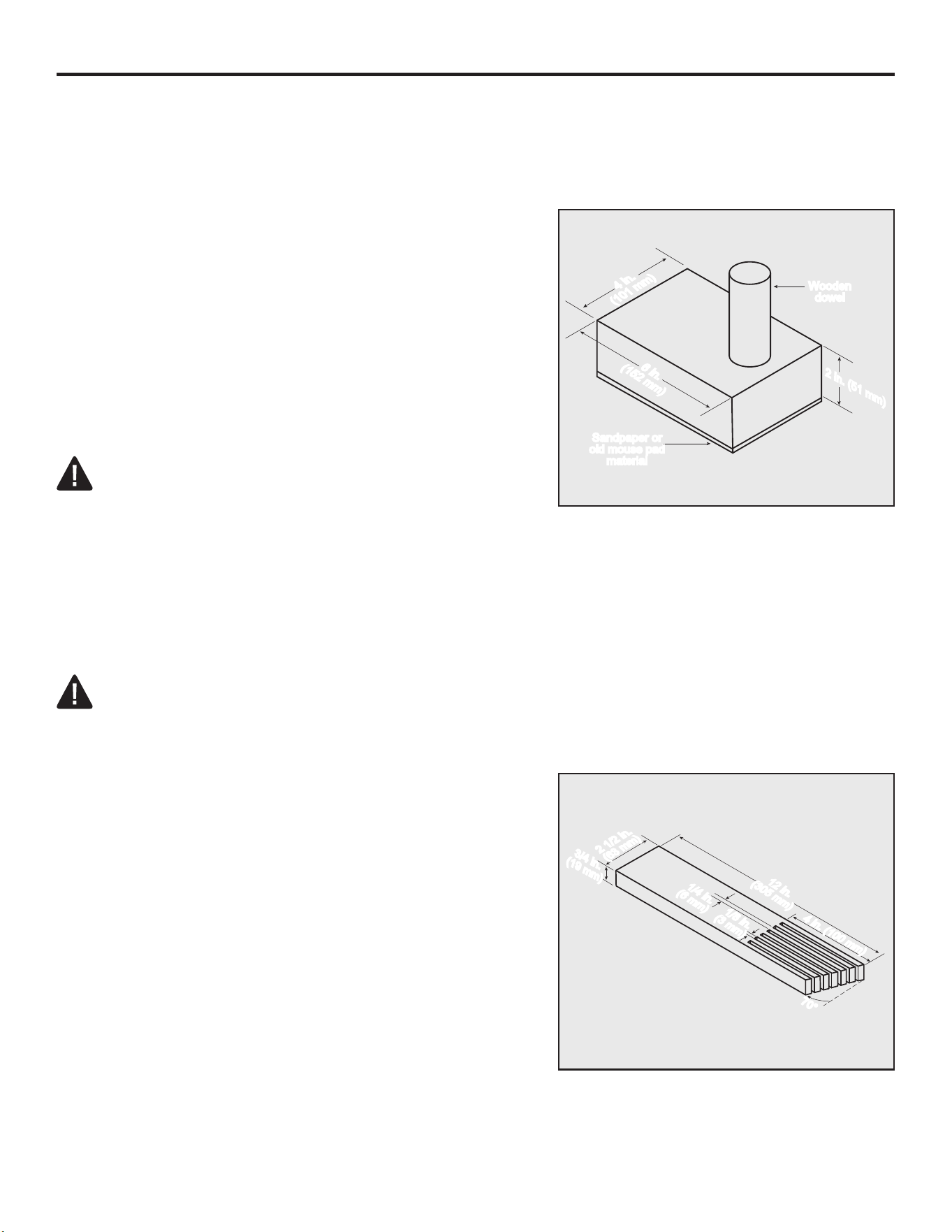

• ALWAYS use a push stick. A push stick is a device used to push a workpiece through the blade

instead of using your hands. Size and shape can vary but the push stick must always be narrower

than the workpiece to prevent the push stick from contacting the saw blade. When ripping narrow

stock, always use a push stick so your hand does not come close to the saw blade. Use a feather

board and push blocks for non-through cuts.

• NEVER perform any operation “freehand” which means using only your hands to support or guide the

workpiece. Always use either the rip fence or miter fence to position and guide the work.

• Provide auxiliary workpiece support to the rear and/or sides of the saw table for long and/or

wide workpieces to keep them level. A long and/or wide workpiece has a tendency to pivot on the

table’s edge causing loss of control, saw blade binding and kickback.

• NEVER stand or have any part of your body in line with the path of the saw blade.

• NEVER reach behind, over, or within 6" (15.2 cm) of the blade with either hand for any reason.

• Move the rip fence out of the way when cross cutting.

• Do not use the miter gauge and rip fence during the same operation.

• Never use the miter gauge to feed the workpiece when ripping and do not use the rip fence as

a length stop when cross cutting with the miter gauge. Guiding the workpiece with the rip fence

and the miter gauge at the same time increases the likelihood of saw blade binding and kickback.

• NEVER attempt to free a stalled saw blade without first turning the saw OFF and disconnecting the

saw from the power source. If a workpiece or cut-off piece becomes trapped inside the blade guard

assembly. Turn saw off and wait for blade to stop before lifting the blade guard assembly and

removing the piece.

• Provide adequate support to the rear and sides of the saw table for wide or long workpieces. A wide

or long workpiece has a tendency to pivot on the table’s edge causing loss of control, saw blade

binding and kickback.

• Avoid kickbacks (work thrown back toward you) by:

• Keeping blade sharp.

• Keeping rip fence parallel to the saw blade.

• Keeping spreader, anti-kickback pawls, and blade guard in place and operating.

• Not releasing the work before it is pushed all the way past the saw blade using a push stick.

• Not ripping work that is twisted or warped or does not have a straight edge to guide along the fence.

• Never cut metals, cement board, or masonry. These materials need to be cut by other special

tools. Cutting them with this tool can result in damage to the saw and personal injury.

• If the power supply cord is damaged, it must be replaced only by the manufacturer or by an

authorized service center to avoid risk.

• Avoid awkward operations and hand positions where a sudden slip could cause your hand to

move into the cutting tool.

• Make sure the work area has ample lighting to see the work and that no obstructions will interfere

with safe operation before performing any work using the table saw.

• If this saw makes an unfamiliar noise or if it vibrates excessively, cease operating immediately,

turn unit off and unplug the tool until the problem has been located and corrected. Contact a Kobalt

factory service center, a Kobalt authorized service center or other qualified service personnel if the

problem cannot be found.

• Never leave the power tool unattended without first unplugging the power cord.

• When the tool is in maintenance or servicing or not in use, always turn off saw and unplug the

saw. The saw will automatically shut down when in a power failure, restart the machine by pressing

the green "I" button on the on/off switch.

• ADDITIONAL INFORMATION regarding the safe and proper operation of power tools (i.e., a safety

video) is available from the Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2651

(www.powertoolinstitute.com). Information is also available from the National Safety Council, 1121

Spring Lake Drive, Itasca, IL 60143-3201. Please refer to the U.S. Department of Labor OSHA

1910.213 Regulations.

• Save these instructions. Refer to them frequently and use to instruct other users. If you loan someone

this tool, loan them these instructions also.

WARNING

The tool is loud and the sound can cause hearing damage. ALWAYS wear ear protection to

help prevent hearing damage and loss. Failure to comply may result in moderate injury.

READ OPERATOR’S MANUAL

To reduce the risk of injury, user must read and understand operator’s manual before using this

product.

• USE SAFETY GOGGLES AND EAR PROTECTION

• ALWAYS WEAR EYE PROTECTION THAT CONFORMS WITH CUL REQUIREMENTS. FLYING

DEBRIS can cause permanent eye damage.

USE DUST MASK

Some dust created by sawing contains chemicals that are known to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals come from lead-based paints, crystalline silica

from bricks, cement and other masonry products, arsenic and chromium from chemically treated lumber.

To reduce exposure to these chemicals, work in a well-ventilated area with approved safety equipment,

such as dust masks that are specially designed to filter out microscopic particles.

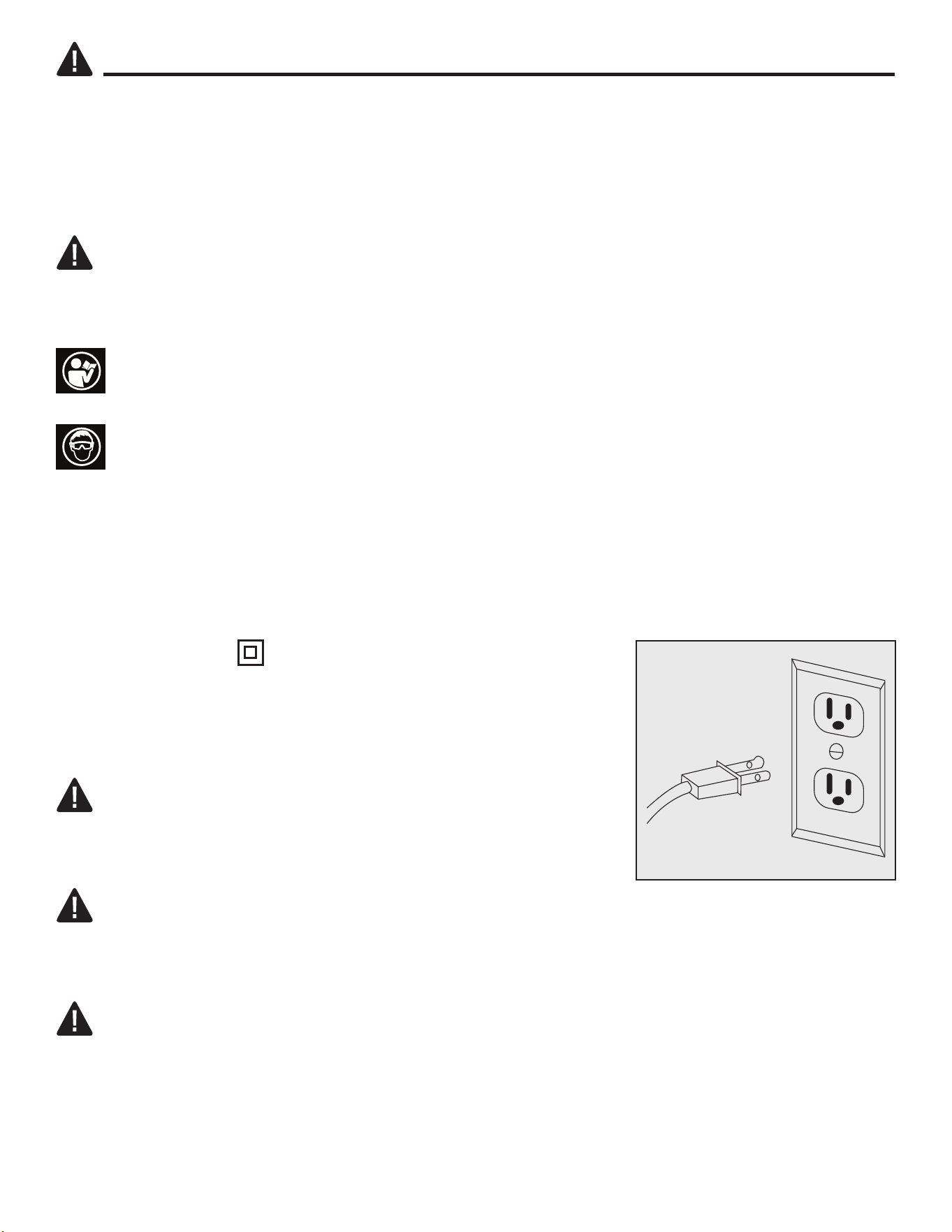

DOUBLE INSULATION

Double insulation is a concept in safety in electric power tools,

which eliminates the need for the usual three-wire grounded

power cord. All exposed metal parts are isolated from the

internal metal motor components with protecting insulation.

Double insulated tools do not need to be grounded.

WARNING

The double insulated system is intended to protect the user

from shock resulting from a break in the tool’s internal wiring.

Observe all normal safety precautions to avoid electrical shock.

WARNING

To reduce the risk of electrical shock, double-insulated tools are equipped with a polarized plug

(one blade is wider than the other). This plug will t into a polarized outlet only one way. If the plug

does not fit, contact a qualified electrician to install a polarized outlet. Do not change the plug in any

way.

WARNING

Double insulation does not take the place of normal safety precautions when operating this tool.

SAFETY INFORMATION

CAUTION

Servicing of a product with double insulation requires extreme care and knowledge of the system and

should be performed only by a qualified service technician. For service, we suggest you return the tool

to your nearest authorized service center for repair. Always use original factory replacement parts when

servicing. Do not use power tools in wet of damp locations or expose them to rain or snow.

ELECTRICAL CONNECTION

WARNING

Do not touch the plug blades when inserting or removing the plug from an outlet.

This tool has a precision-built electric motor. It should be connected to a power supply that is 120 volts,

60 Hz, AC only (normal household current). Do not operate this product on direct current (DC). A

substantial voltage drop will cause a loss of power and the motor will overheat. If the tool does not

operate when plugged into and outlet, double check the power supply.

GUIDELINES FOR EXTENSION CORDS

Use a proper extension cord. Make sure extension cords are in good condition. When using an

extension cord, be sure to use a cord that is heavy enough to carry the drawn current needed by the

saw. An undersized cord will cause a drop in line voltage, resulting in loss of power and overheating.

The table below shows the correct size to use, depending on the cord length and nameplate amperage

rating. If in doubt, use the next heavier gauge. The smaller the gauge number, the heavier the cord.

Recommended size for extension cords

Be sure extension cords are properly wired and in good condition. Always replace a damaged

extension cord or have it repaired by a qualified technician before using it. Protect extension cords from

sharp objects, excessive heat, and damp or wet areas.

Use a separate electrical circuit for power tools. This circuit should be protected with a time-delayed

circuit breaker or fuse. Before connecting the tool to the power line, make sure the switch is in the OFF

position and the electric current is rated the same as the current stamped on the motor’s nameplate.

Running at a lower voltage will damage the motor.

WARNING

To avoid electrical hazards, fire hazards, or damage to the tool, use proper circuit protection.

SAFETY INFORMATION

Amperage Rating of the Tool

(120 V Circuit Only)

Total Length of the Extension Cord

25' (7.6 m)

MINIMUM GAUGE FOR THE EXTENSION CORD (AWG)

MORE THAN

NOT MORE THAN

10 12

12 16

50' (15.2 m)

100' (30.5 m)

150' (45.7 m)

Not recommended

WARNING

Keep the extension cord clear of the working area. Position the cord so that it will not get caught on

lumber, tools, or other obstructions while you are working with a power tool. Failure to do so can result

in serious personal injury.

WARNING

Check extension cords before each use. If damaged, replace immediately. Never use tool with a

damaged cord since touching the damaged area could cause electrical shock resulting in serious injury.

SAFETY INFORMATION

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE

UNPACKING

This product requires assembly.

• Carefully lift the saw from the carton and place on a level work surface. Cut the zip tie surrounding

the trunnion and panel located in the rear of the saw.

WARNING

• This tool is heavy. To avoid back injury, keep your knees bent and lift with your legs, not your back.

Get help when needed.

WARNING

• DO NOT use this product if any parts in the Package Contents and Hardware Contents lists are

pre-assembled to your product when you unpack it (apart from those specified as being

pre-assembled). Parts on this list are not assembled to the product by the manufacturer and require

customer installation. Use of a product that may have been improperly assembled could result in

serious personal injury.

1. Inspect the tool carefully to make sure no breakage or damage occurred during shipping.

2. DO NOT discard the packing material until you have carefully inspected the tool, identified all loose

parts, and satisfactorily operated the tool.

3. The saw is factory set for accurate cutting. After assembling it, check for accuracy. If shipping has

influenced the settings, refer to specific procedures explained in this manual.

4. If any parts are damaged or missing, please call 888-3 Kobalt (888-356-2258) for assistance.

WARNING

• ALWAYS remove the protective polyfoam from between the saw’s housing and motor before

operation.

• If any parts are damaged or missing, DO NOT operate this tool until the parts are replaced. Use of

this product with damaged or missing parts could result in serious personal injury.

• DO NOT attempt to modify this tool or create accessories not recommended for use with this tool.

Any such alteration or modification is misuse and could result in a hazardous condition leading to

possible serious personal injury.

• DO NOT connect to power supply until assembly is complete. Failure to comply could result in accidental

starting and possible serious personal injury.

• NEVER stand directly in line with the blade or allow hands to come closer than 6 in. to the blade.

• DO NOT reach over or across the blade. Failure to heed this warning can result in serious personal injury.

• FULLY ASSEMBLE saw with stand assembly prior to use. Stand assembly is an integral and necessary

part of the support structure for this saw.

Before beginning assembly of product, make sure all parts are present. Compare parts with package

contents list and hardware contents list. If any part is missing or damaged, DO NOT attempt to assemble

the product.

Tools Required for Assembly (not included): Phillips screwdriver, 6mm hex key and 8mm, 10mm, 13mm,

18mm open-end wrench or adjustable wrench.

PREPARATION

ASSEMBLY INSTRUCTIONS

LEG STAND ASSEMBLY

WARNING

Do not use leg stand with other equipment or for other

purposes.

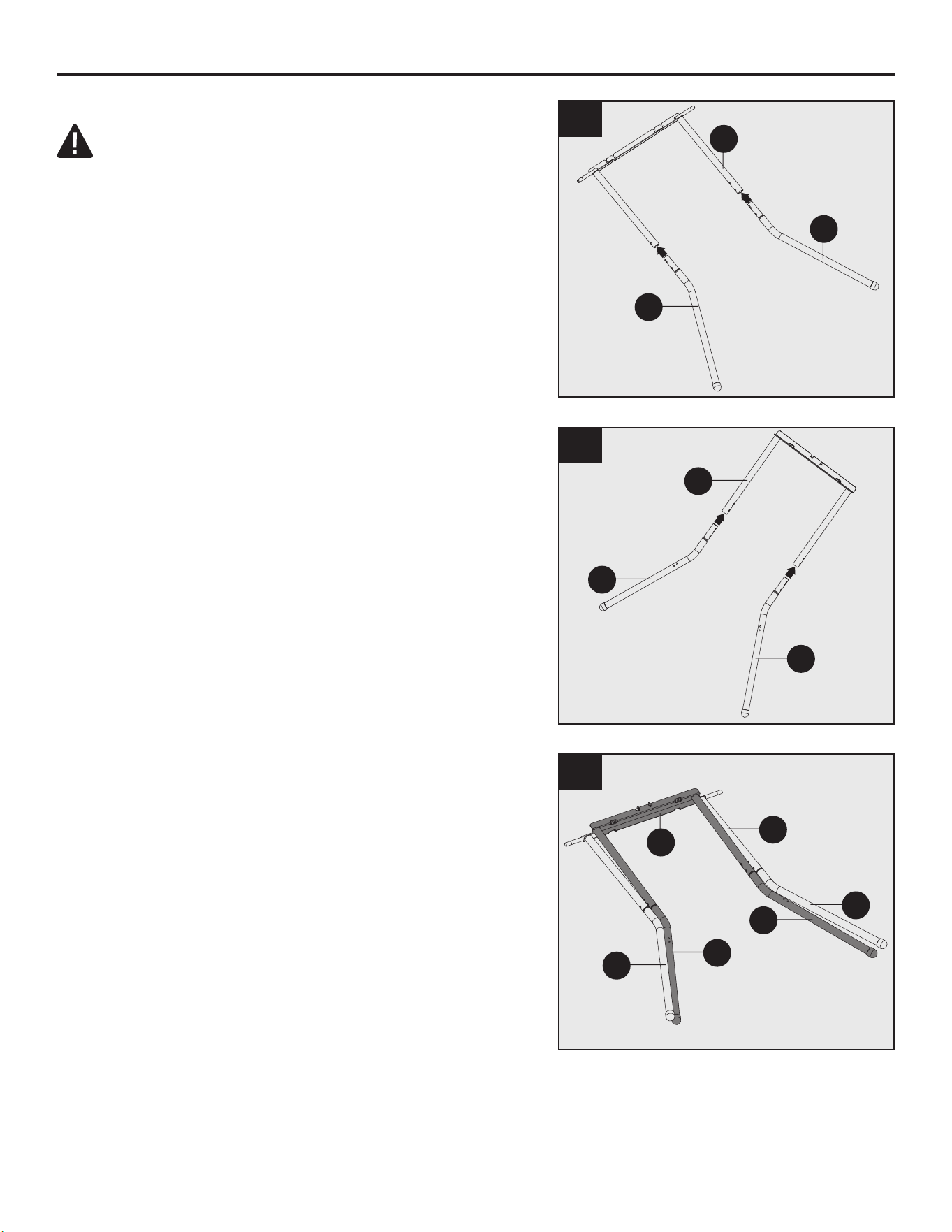

1. Firmly insert two outer lower legs (X) into outer upper

leg assembly (V). Align the holes on the outer lower

legs with holes on the outer upper leg assembly.

2. Firmly insert two inner lower legs (Y) into inner upper

leg assembly (W). Align the holes on the inner lower

legs with holes on the inner upper leg assembly.

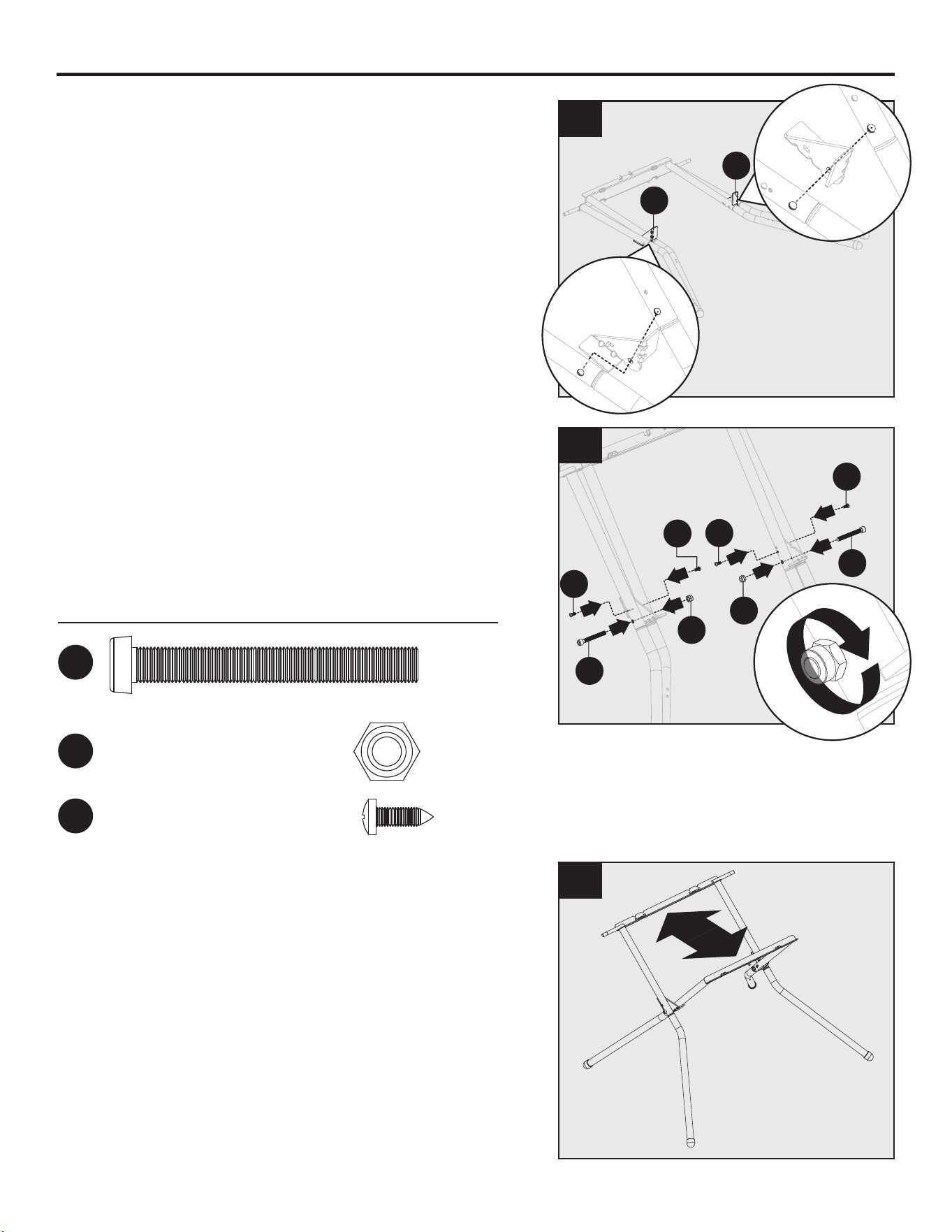

3. Lay outer leg assembly (X, V) on a flat surface. Place

inner leg assembly (Y, W) on top of outer leg assembly

with the top rail facing each other. Angled ends of

outer lower legs and inner lower legs should face

away from each other so they resemble a “V”.

ASSEMBLY INSTRUCTIONS

4. Place front angle plate stamped A (AA) and back

angle plate stamped B (BB) between the outer and

inner leg assembly. Carefully align holes in legs and

angle plates.

5. Install socket head bolts M8 x 65 (GG) through holes

and tighten bolts and lock nuts M8 (LL) with 6mm

hex key and 13mm open-end wrench. Thread cross

screws ST4.2 x 13 (II) into holes with Phillips screwdriver.

Note: DO NOT overtighten. Stand should fold and unfold

smoothly.

Hardware Used

6. Place the stand on level ground and open to its fully

extended position.

ASSEMBLY INSTRUCTIONS

Socket Head Bolt M8 x 65

Lock Nut M8

x 2

Cross Screw ST4.2 x 13

x 4

x 2

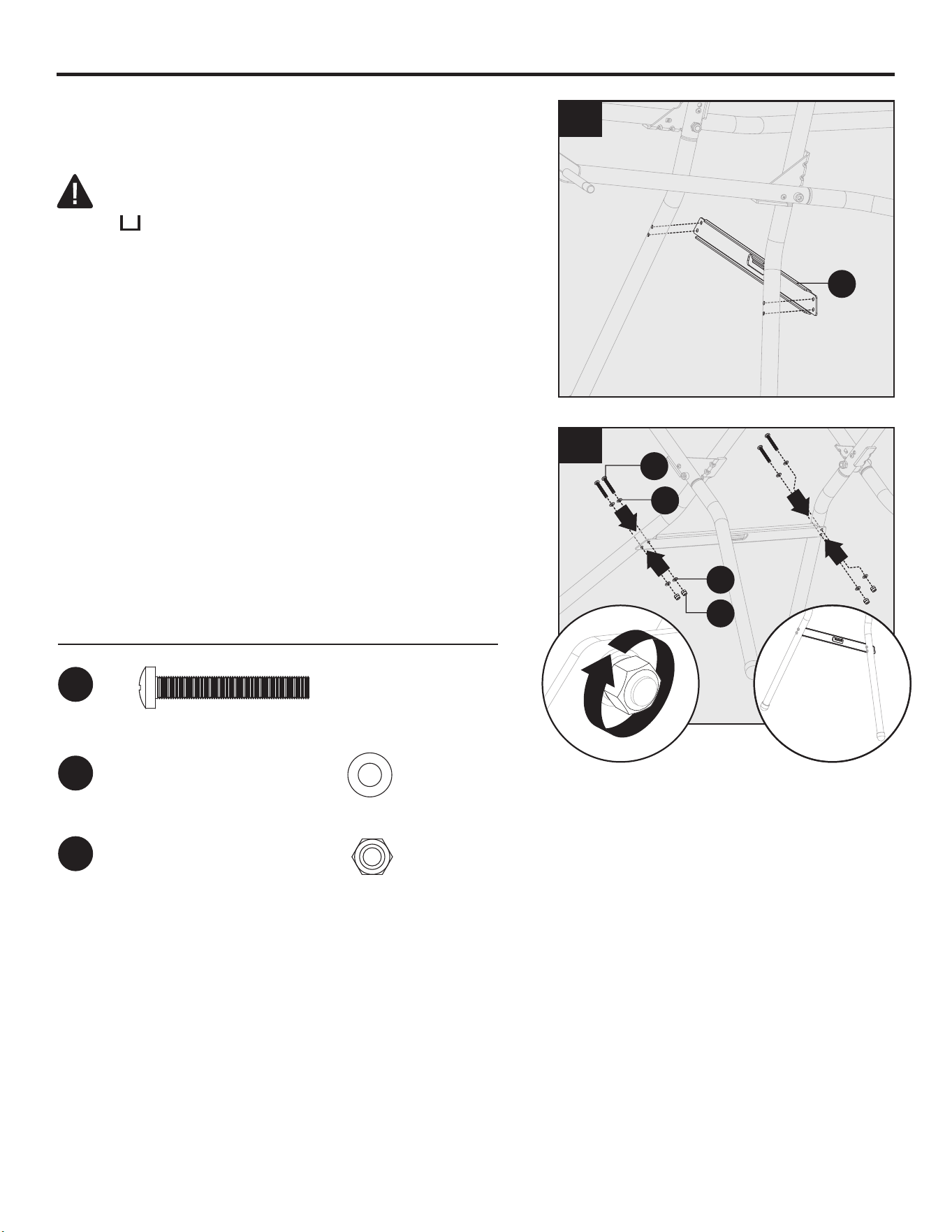

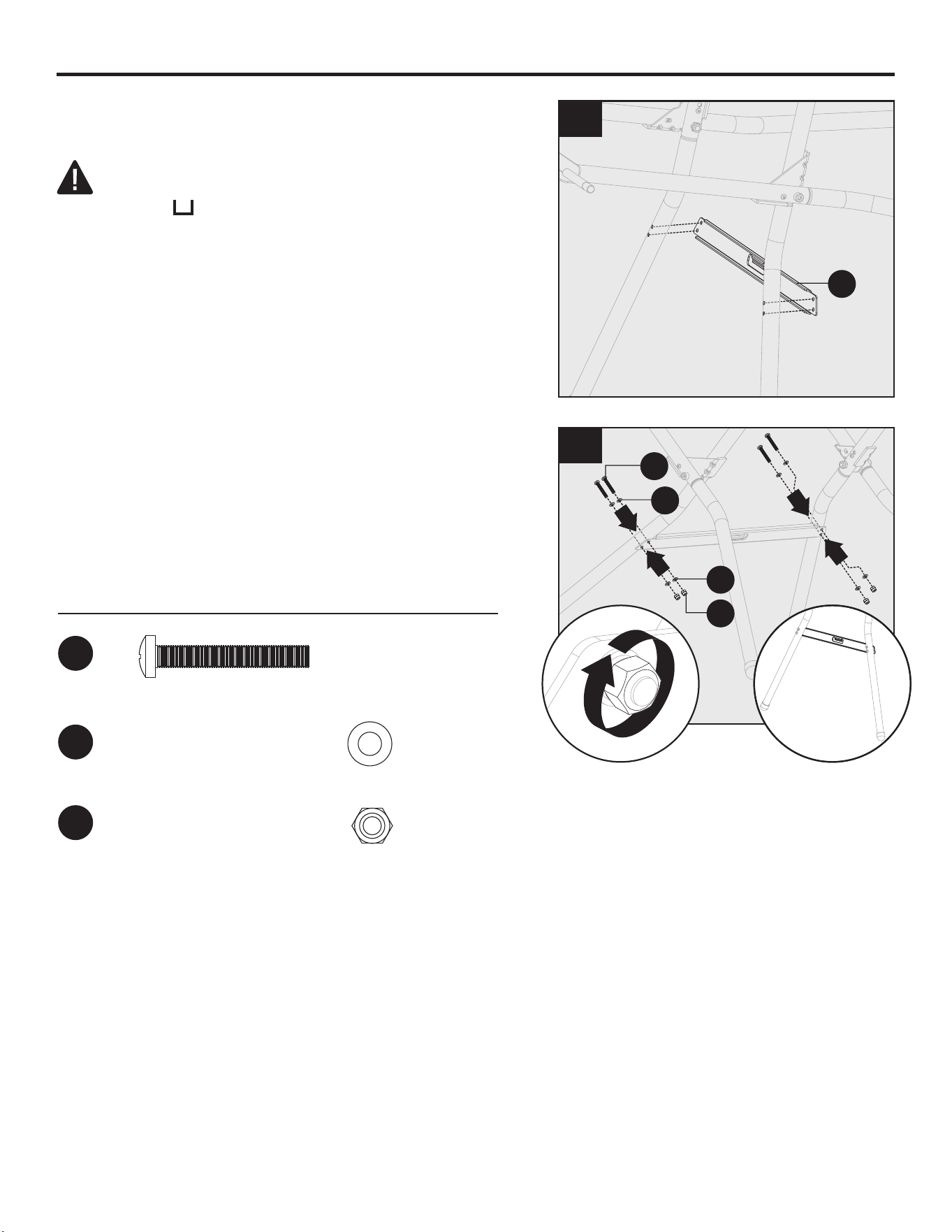

7. Place the horizontal support (Z) in position, aligning

the holes in the horizontal support with the holes in

the inner lower legs.

CAUTION

• The “ ” surface on the horizontal support faces to

the inner lower legs.

8. Insert each of the four cross screws M5 x 35 (HH)

through a flat washer 5 (PP) and the holes in the

horizontal support and the holes in the inner lower

legs.

Place a flat washer 5 (PP), and nut M5 (NN) over each

cross screw. Securely tighten the nuts and cross

screws using the Phillips screwdriver and 8mm

open-end wrench.

Hardware Used

ASSEMBLY INSTRUCTIONS

Cross Screw M5 x 35

Flat Washer 5

x 8

Lock Nut M5

x 4

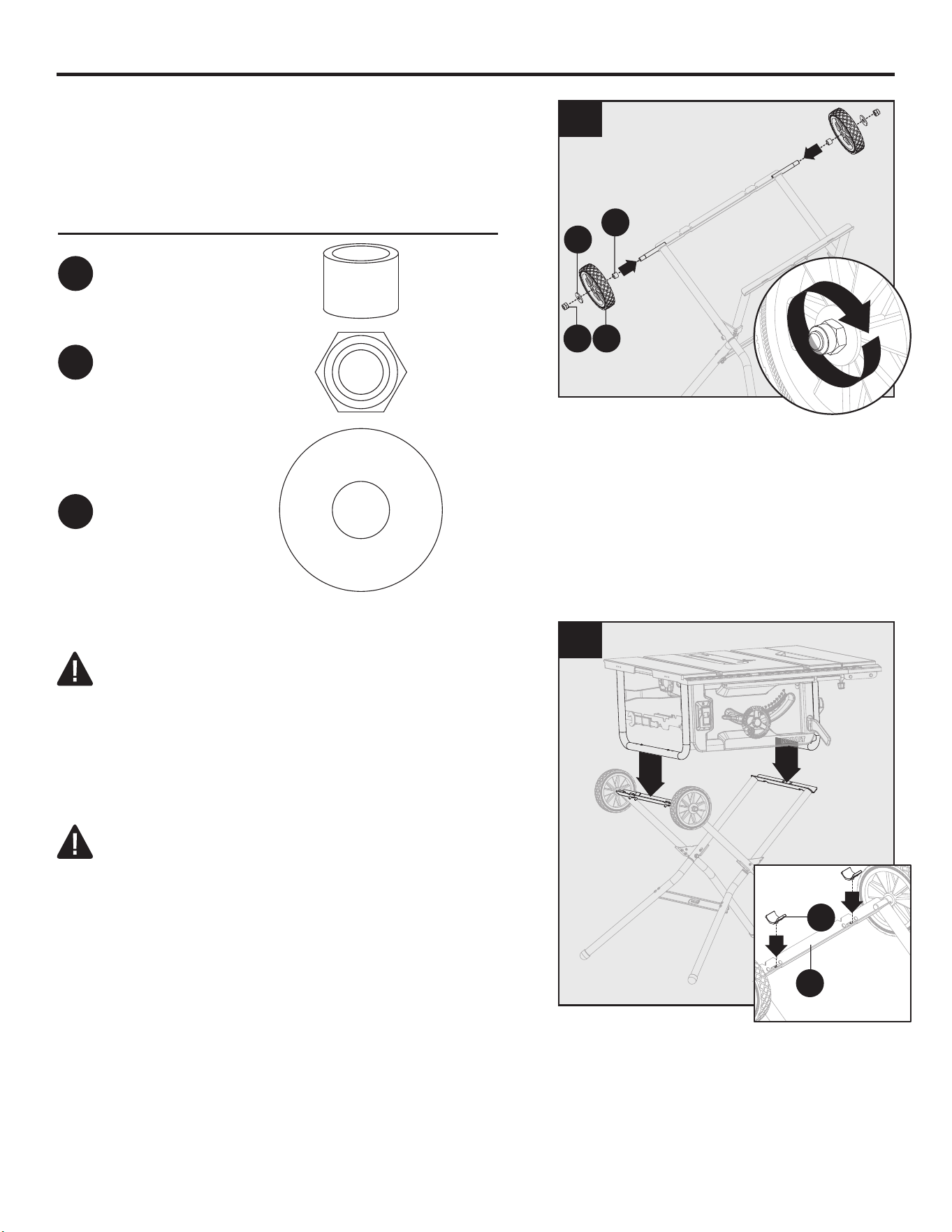

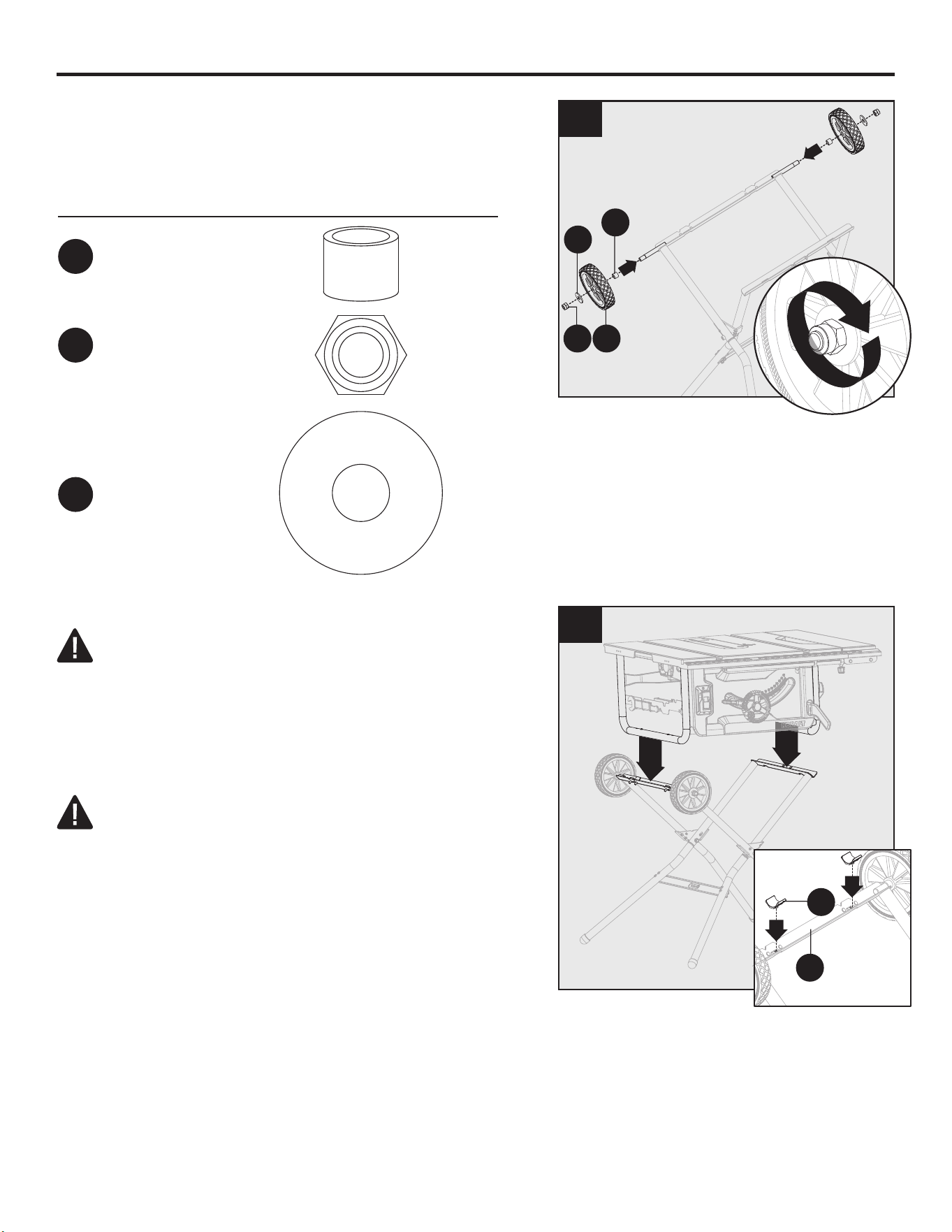

9. Slide a sleeving (JJ), a wheel (CC), a big flat washer

12 (OO) onto each axle. Thread a hex lock M12 (KK)

onto the axle and securely tighten using the 18mm

open-end wrench.

Hardware Used

INSTALL THE TABLE TO THE STAND

WARNING

• The saw is heavy. Get help when needed.

1. Attach two limited plates A (DD) to outer upper leg

assembly (V). Position the table saw onto the stand

and make sure the wheels on the stand located on

the side of On/Off switch of saw.

CAUTION

• When positioning stand, make sure each leg is spread

fully outward to ensure stability.

• Make sure the table saw’s frame is flush against the

stand and that all the legs are touching the ground.

CCKK

ASSEMBLY INSTRUCTIONS

Sleeving

Lock Nut M12

x 2

Big Flat Washer 12

x 2

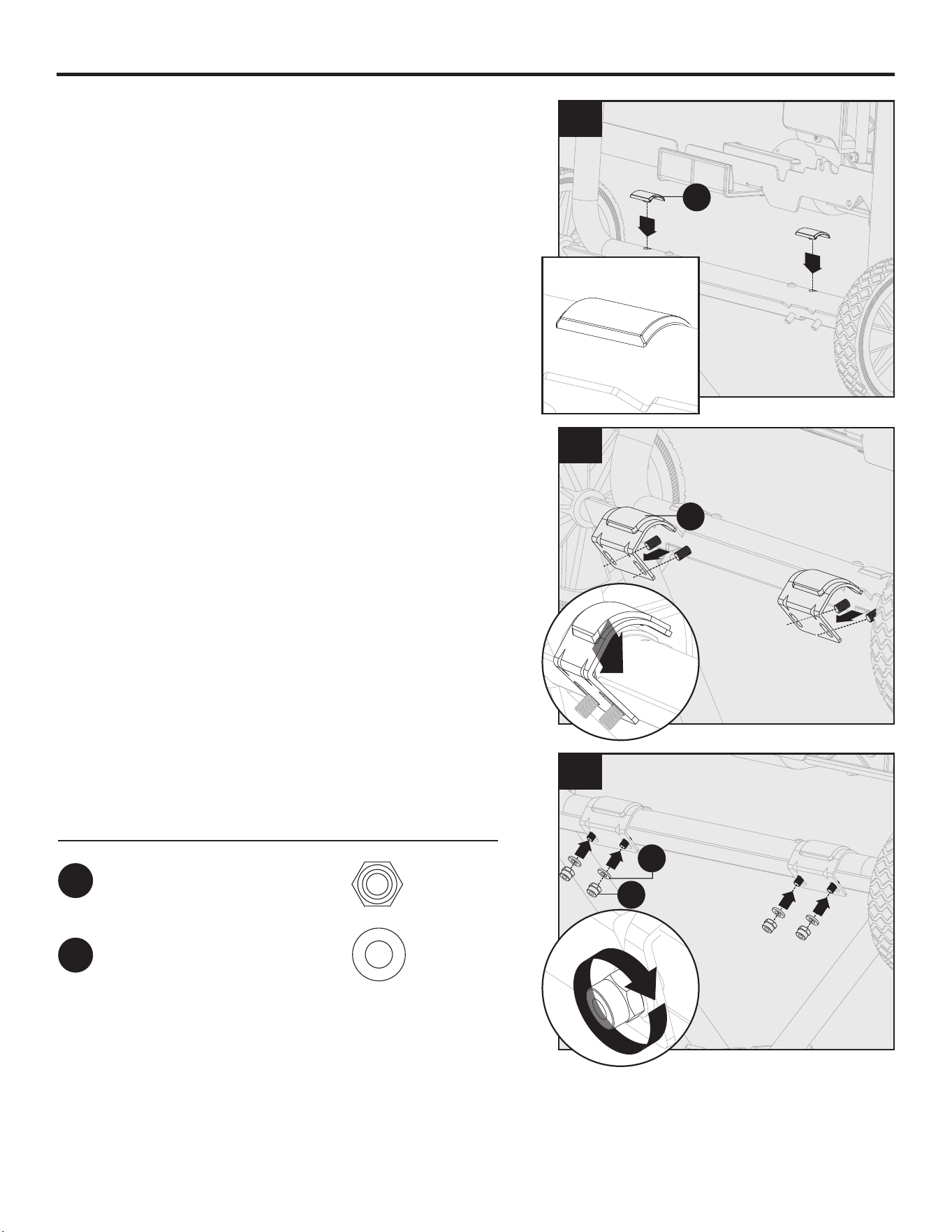

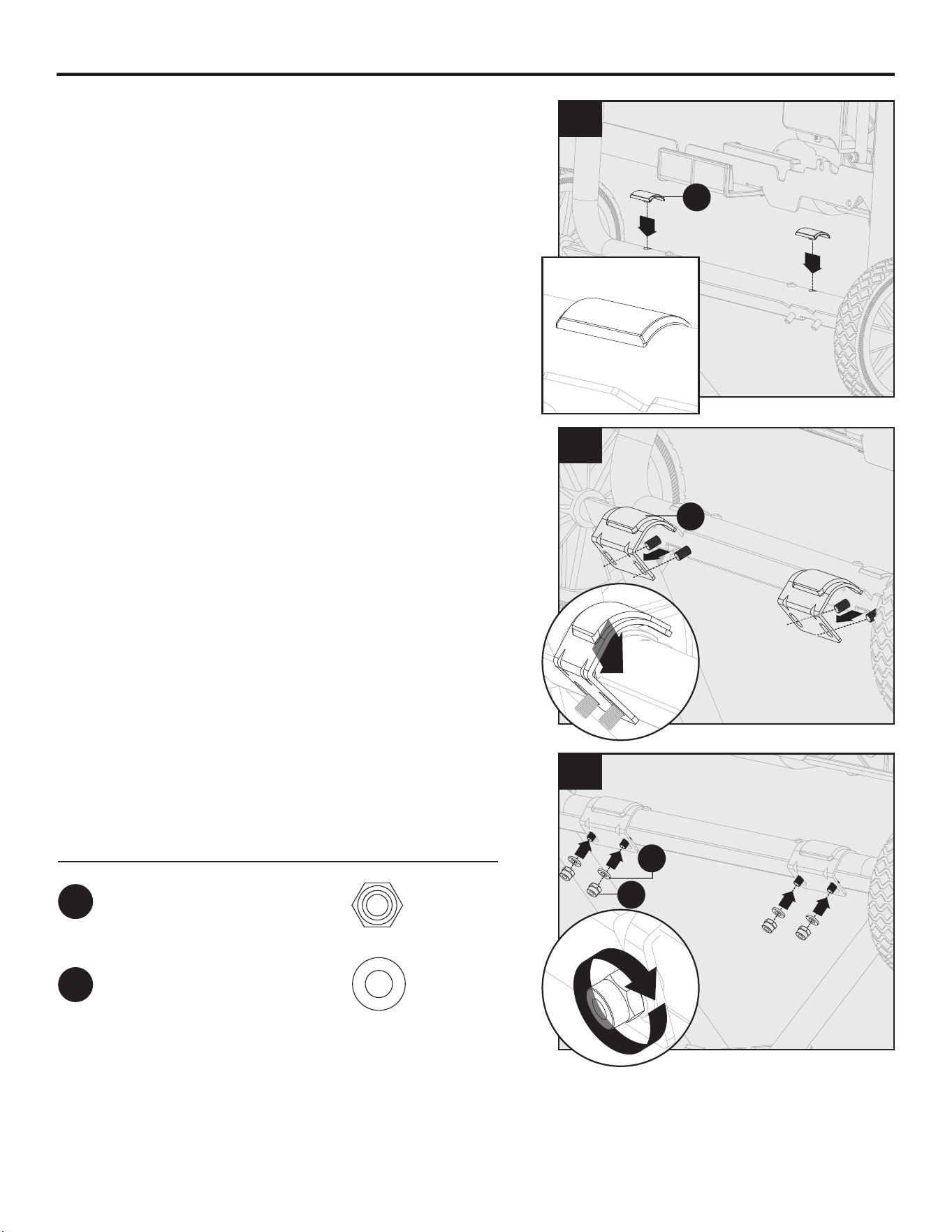

2. Attch two limited plates B (FF) to the frame of the

saw.

3. Insert the bolts on the stand through the holes on two

fix plates (EE) and push the fix plates down to wrap

the frame of the saw and support bracket.

4. Thread four lock nuts M6 (MM) and flat washers 6

(UU) to screws and slightly tighten lock nuts with

hand.

Hardware Used

ASSEMBLY INSTRUCTIONS

Lock Nut M6

x 4

Flat Washer 6 x 4

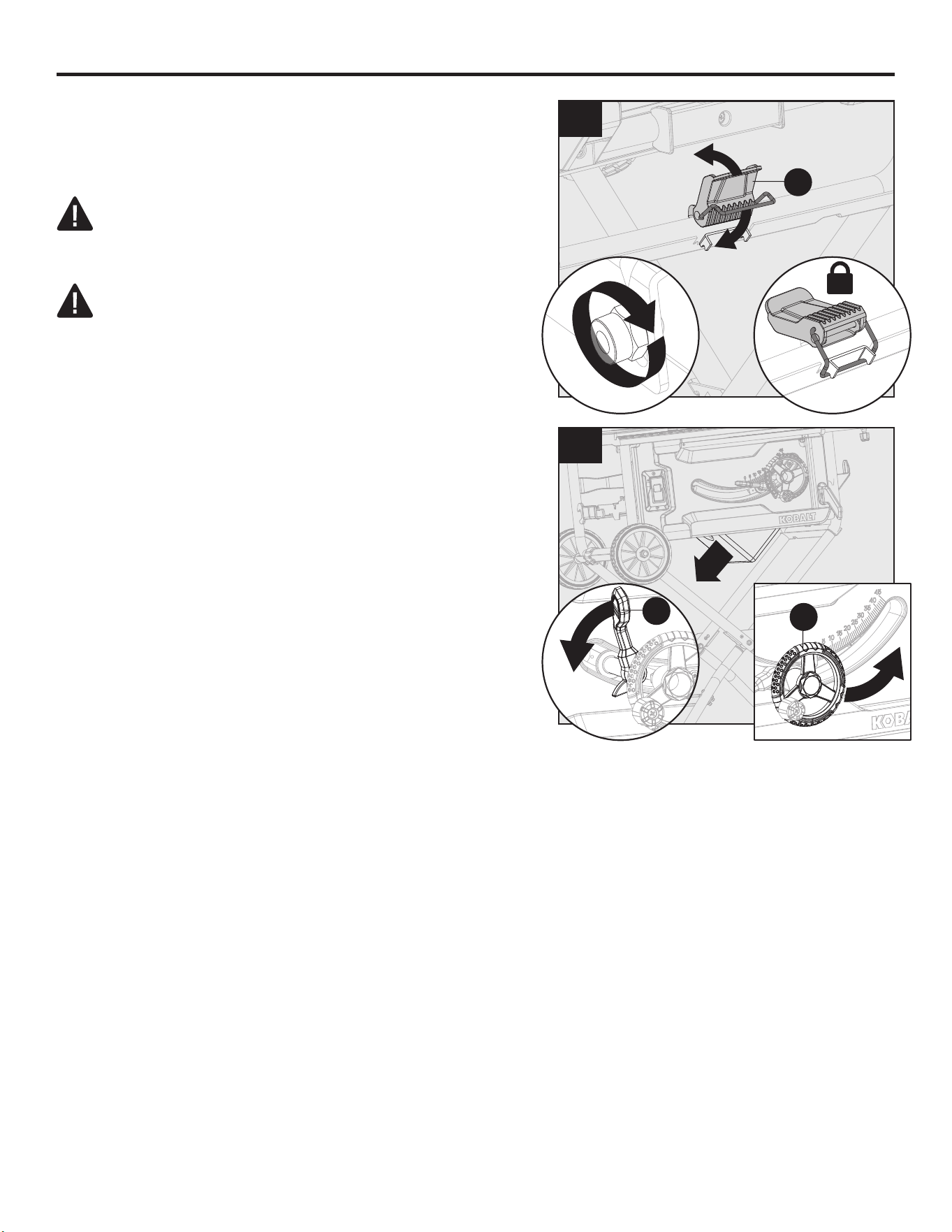

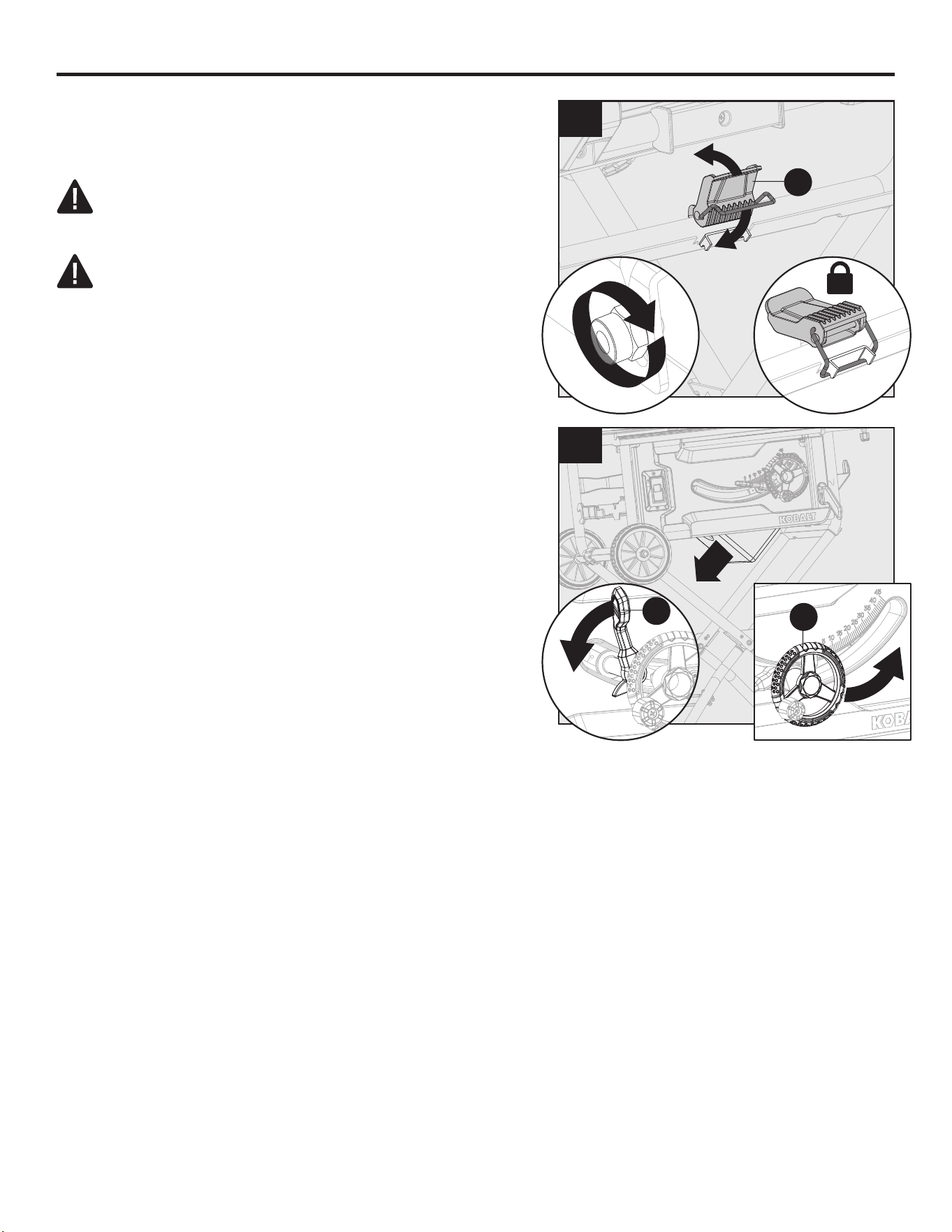

5. Use the latch (S) to secure the free end of the support

bracket to the frame of the saw.

Tighten four lock nuts M6 with 10mm open-end

wrench.

CAUTION

• Make sure the table saw is on level ground and the

stand is sturdy before use.

WARNING

• Ensure all four bolts on the support bracket are present

and properly fastened and latch is secured in place. Do

not use saw if any bolts are missing or damaged.

6. IMPORTANT: Release bevel lock lever (M) and push

height/bevel adjusting wheel (N) all the way to the

right to tilt blade to 45° to release and remove the

protective folyfoam under motor.

ASSEMBLY INSTRUCTIONS

RIVING KNIFE INSTALLATION AND POSITIONING

NOTE: This saw is shipped with riving knife in lower position. Riving knife in middle position for

non-through cuts and riving knife in lower position for dado cut. Riving knife must be replaced in

uppermost position to attach anti-kickback pawls and blade guard for all through cut operations.

NOTE: The riving knife is 0.09 in. (2.3 mm) thick.

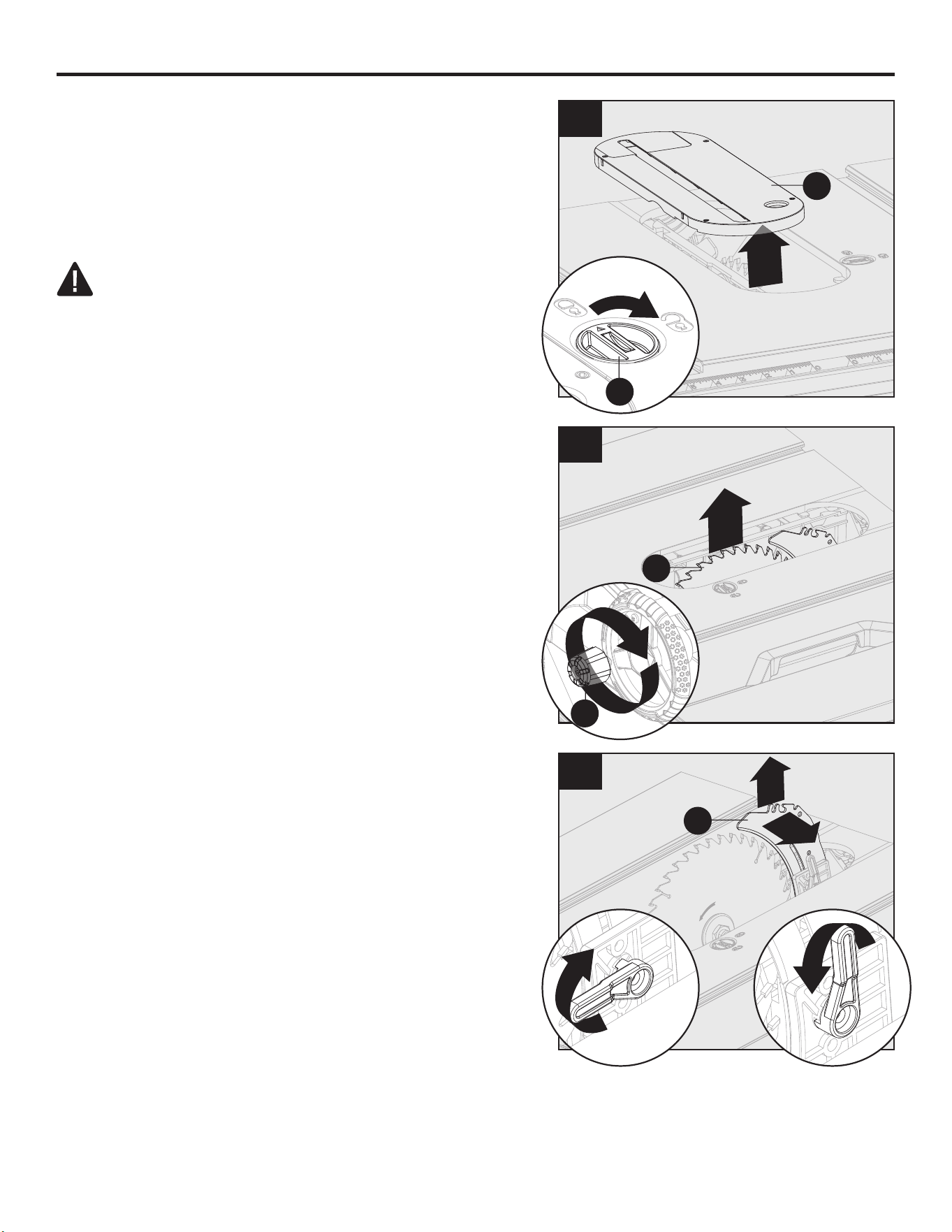

To place riving knife in uppermost position (for

through cuts):

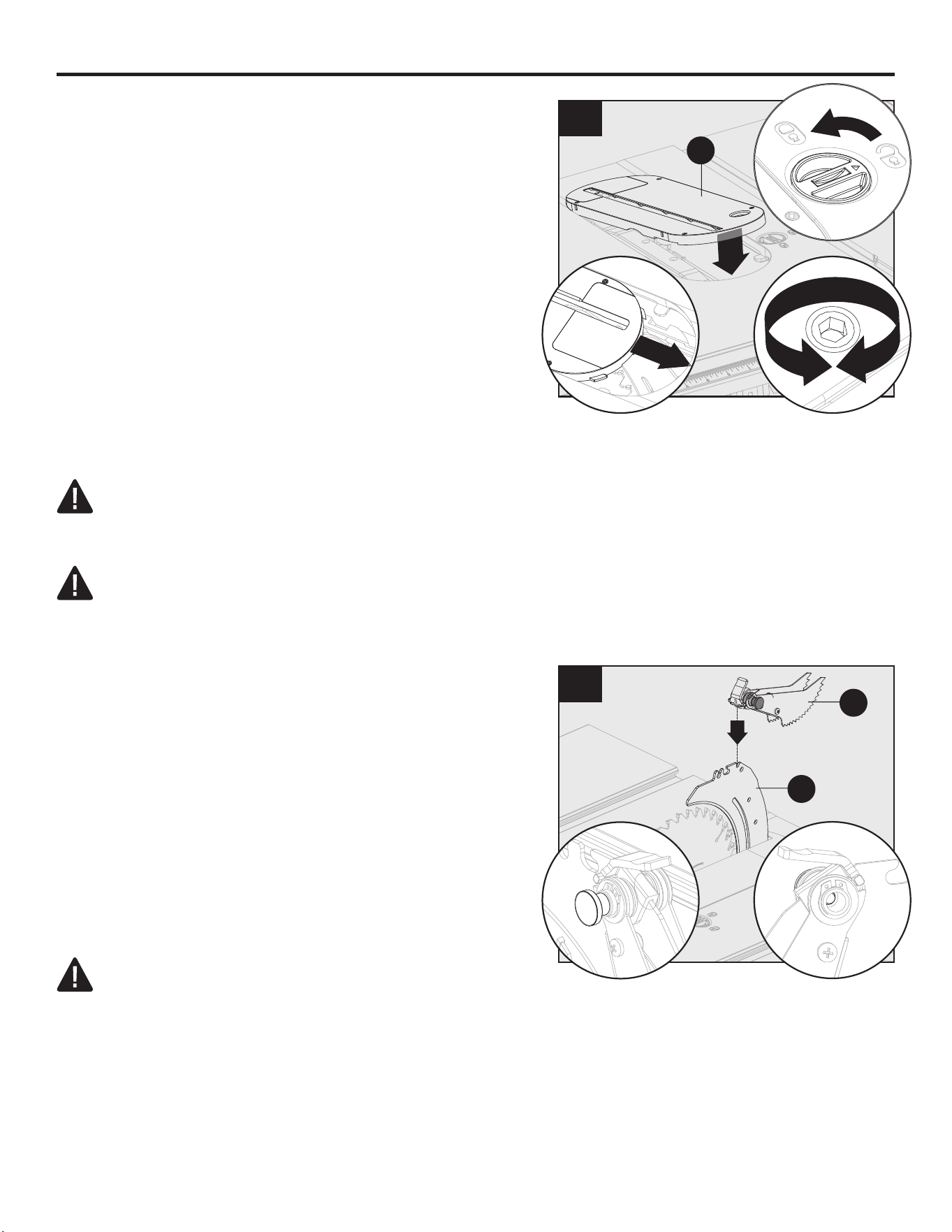

1. Turn the table insert lock knob (R) clockwise to unlock

the table insert (Q). Place your index finger in the

hole, pulling the table insert out toward the front of

the saw.

WARNING

• Be extremely careful your hands, avoid to contact with

the saw blade which can result in serious personal

injury when removing or replacing the table insert.

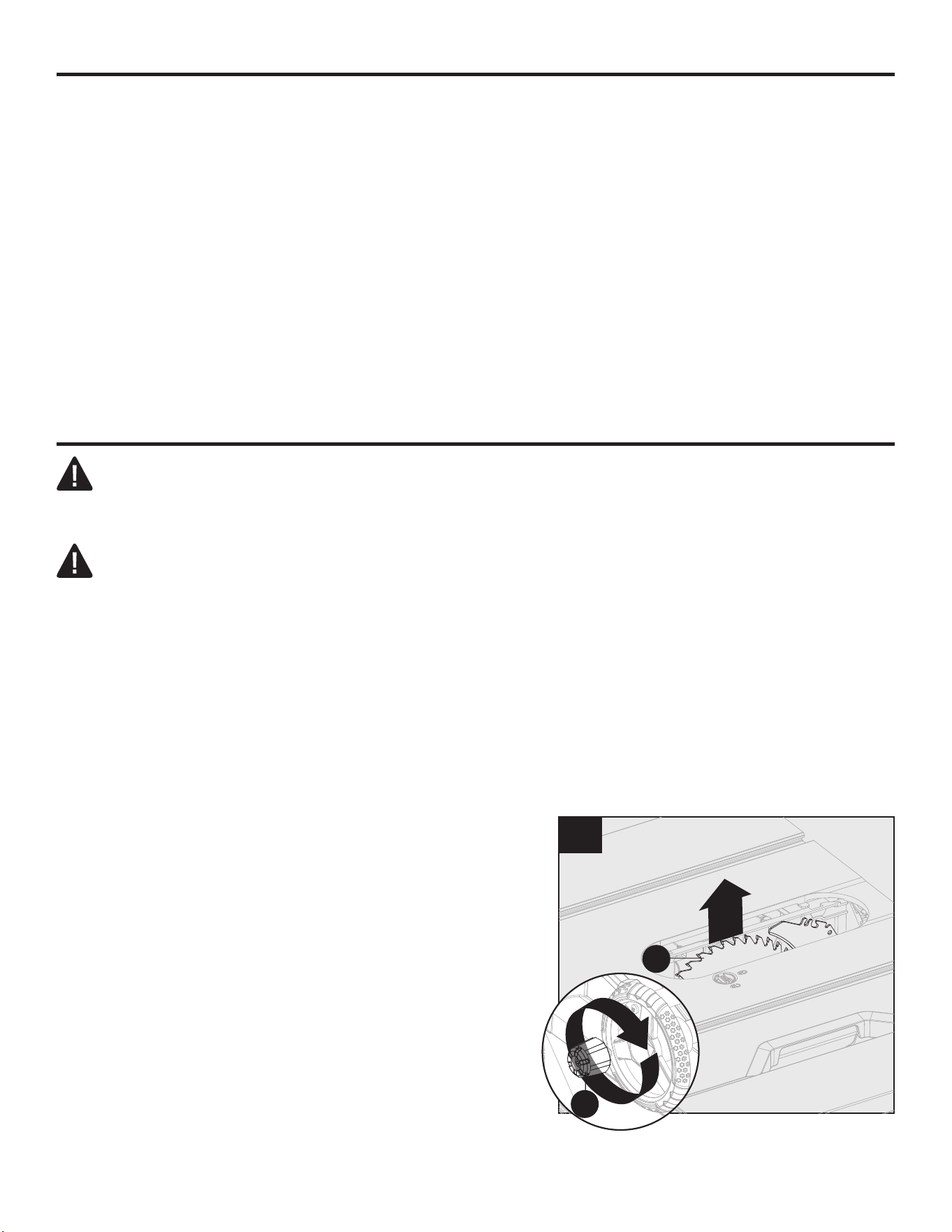

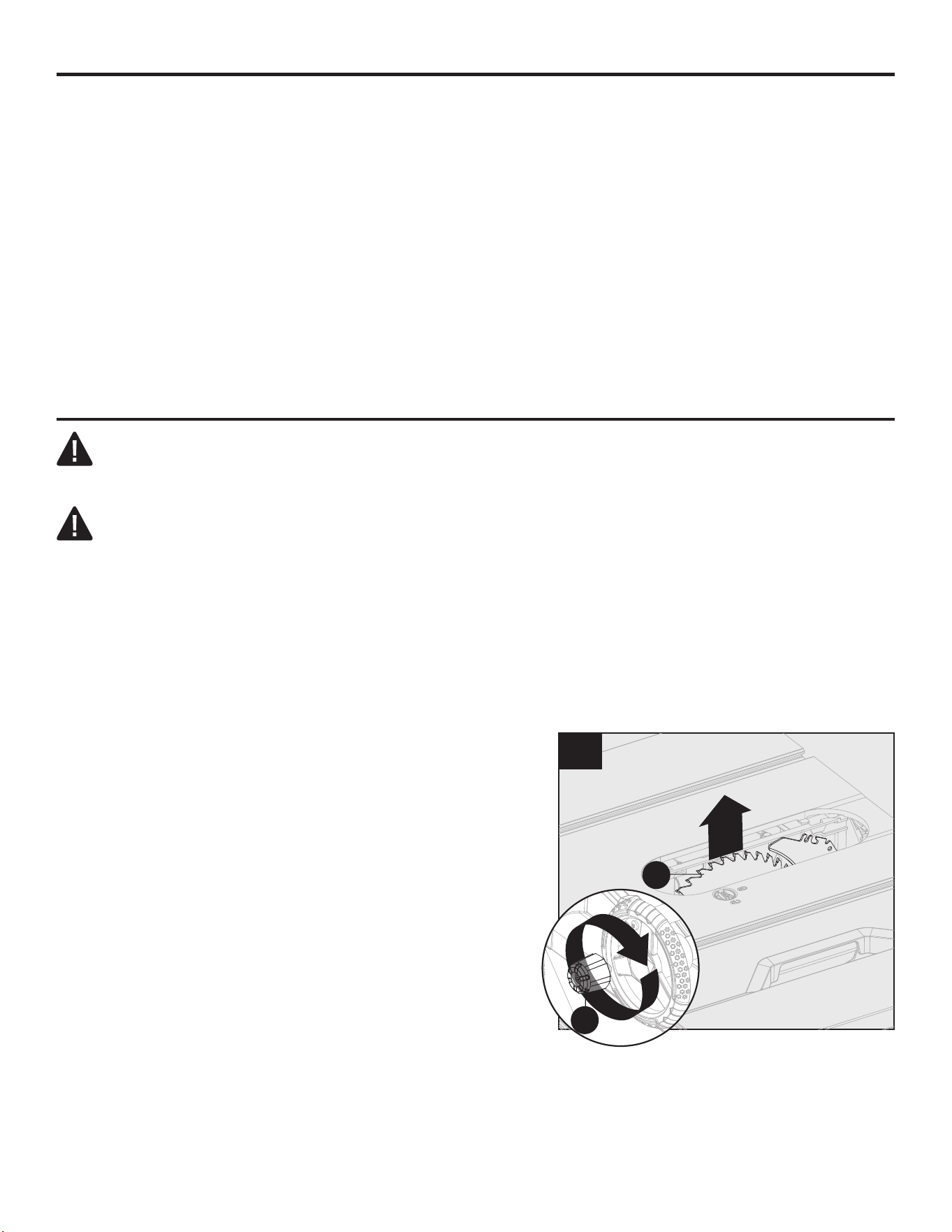

2. Raise the saw blade (J) to the uppermost position

by turnig the height adjusting knob (O) clockwise.

3. Unlock riving knife lock knob by turning it clockwise.

Grasp the riving knife (I) and pull toward right side of

saw to release it from spring-loaded lock pin.

Position the riving knife in the uppermost position

with spring-loaded lock pin re-engaged.

Lock the riving knife lock knob by turning it

counter-clockwise.

ASSEMBLY INSTRUCTIONS

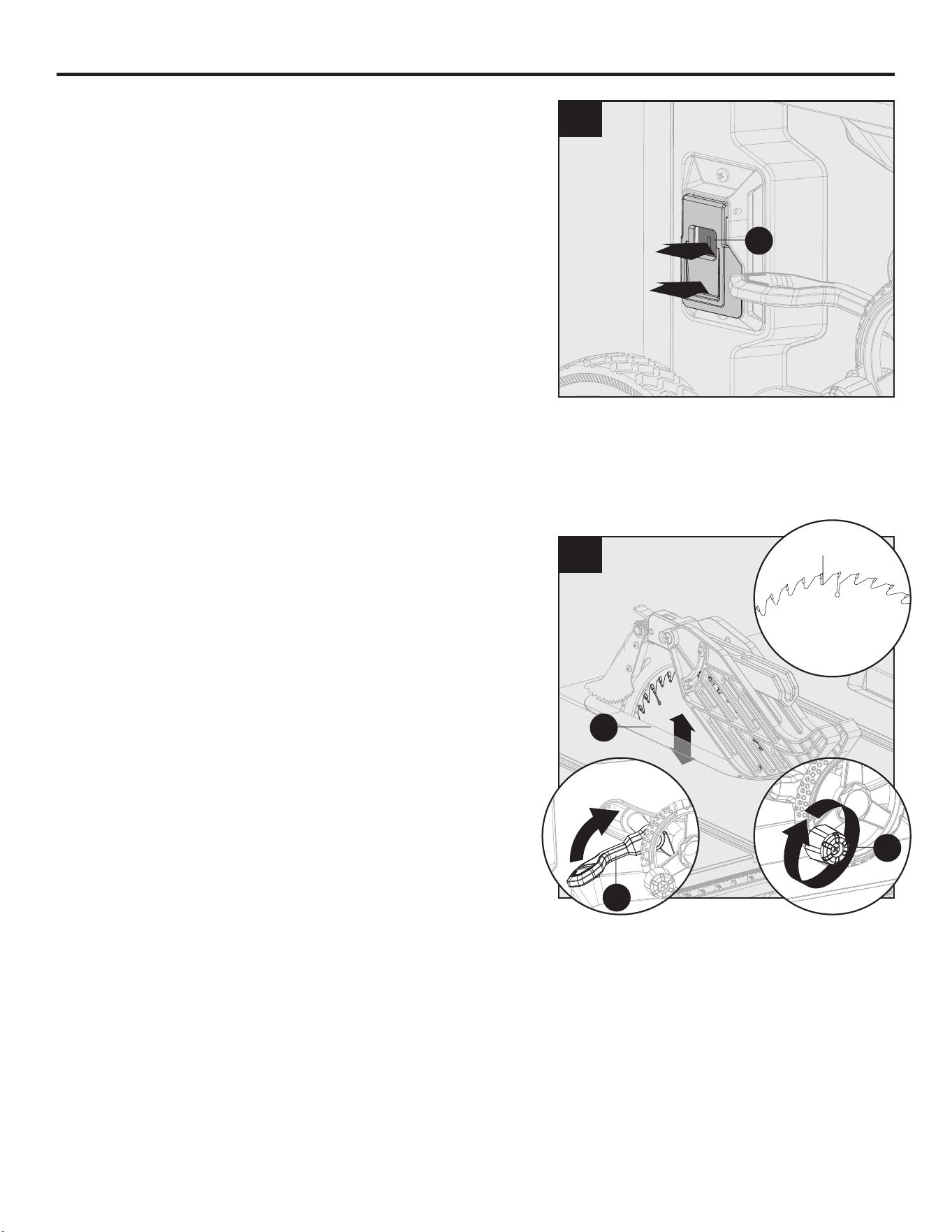

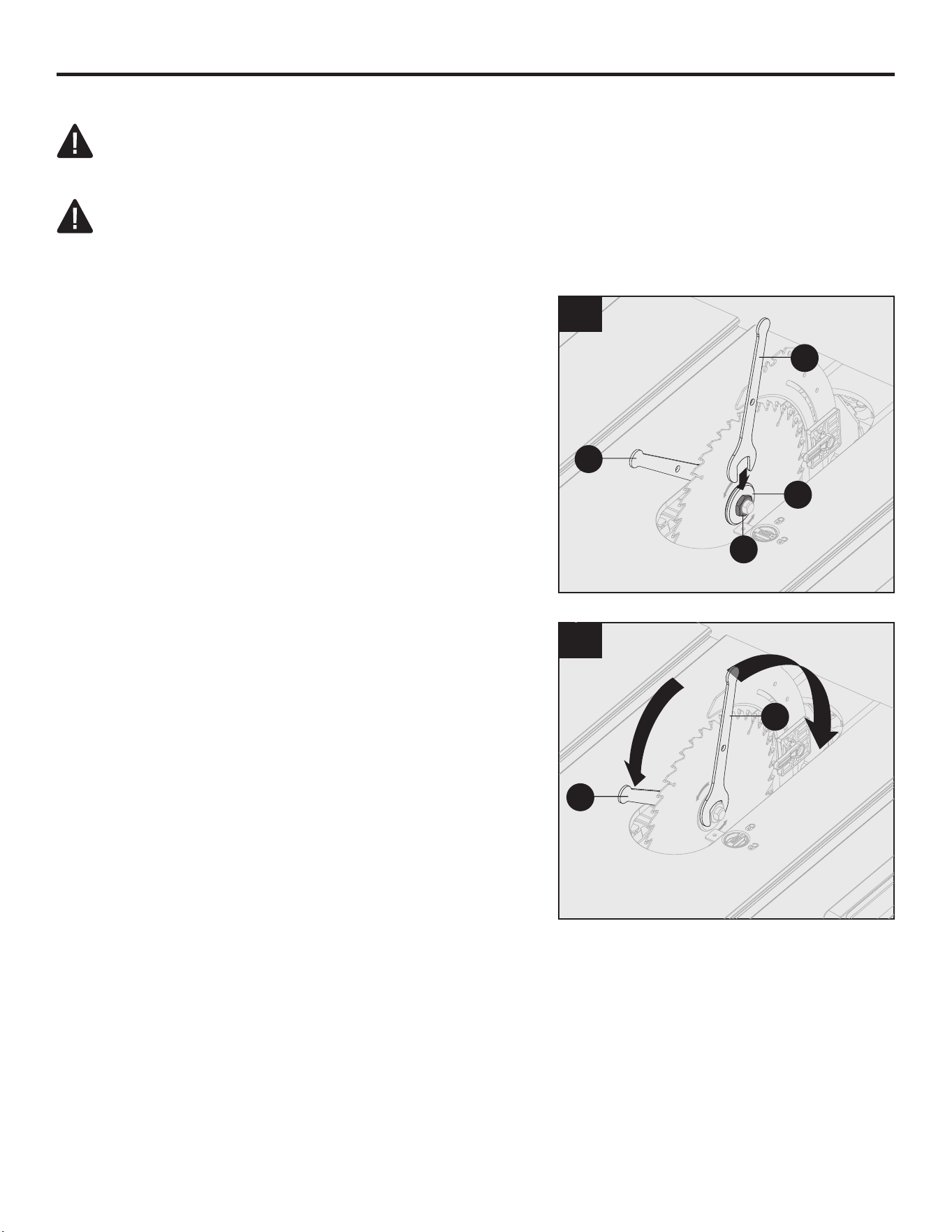

BLADE INSTALLATION

CAUTION

• To work properly, the saw blade teeth must point down toward the front of the saw. Failure to heed

this instruction could cause damage to the saw blade, the saw or the workpiece.

WARNING

• Only use a 10 in. diameter blade.

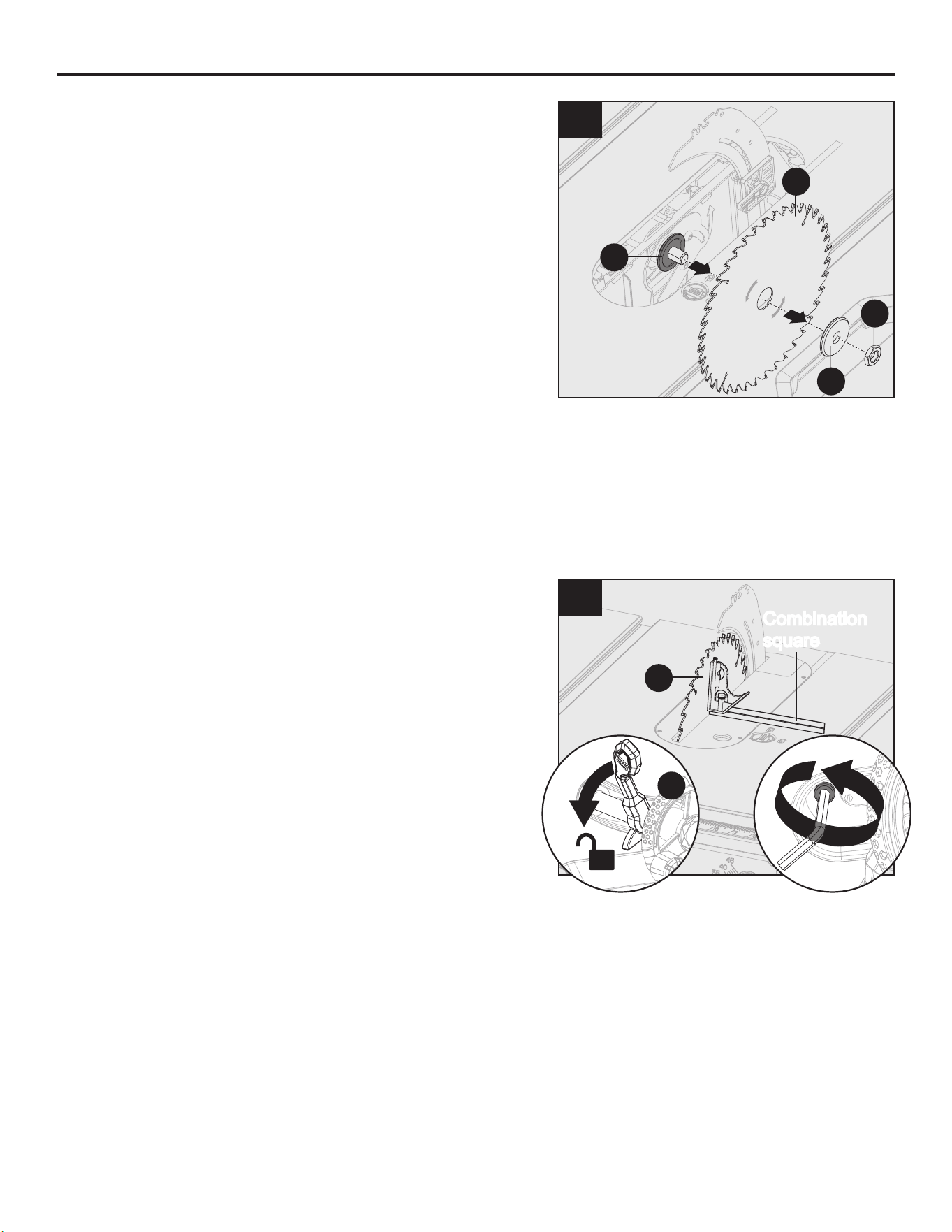

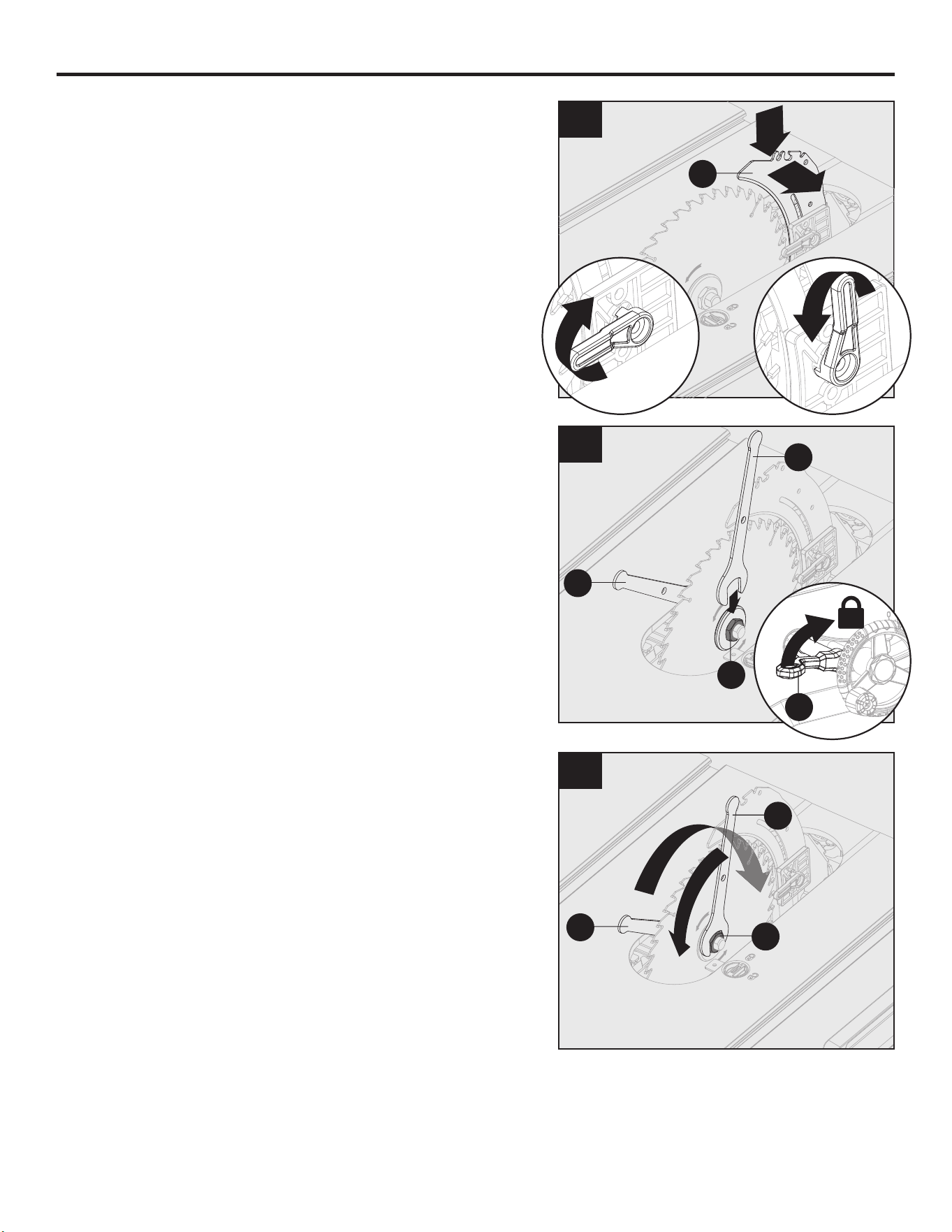

1. Make sure blade is turned right way. Remove blade

wrenches from storage area. Install blade and outer

blade flange (TT) (with large, cupped side faces the

blade), then apply arbor nut (RR) to shaft. Place one

blade wrench (G) on flats of the inner flange. Place

other blade wrench (G) on flats of the arbor nut.

To tighten the blade:

2. Holding both wrenches firmly, push the open-end

wrench on the arbor nut forward to back of machine.

Make sure arbor nut is securely tightened. DO NOT

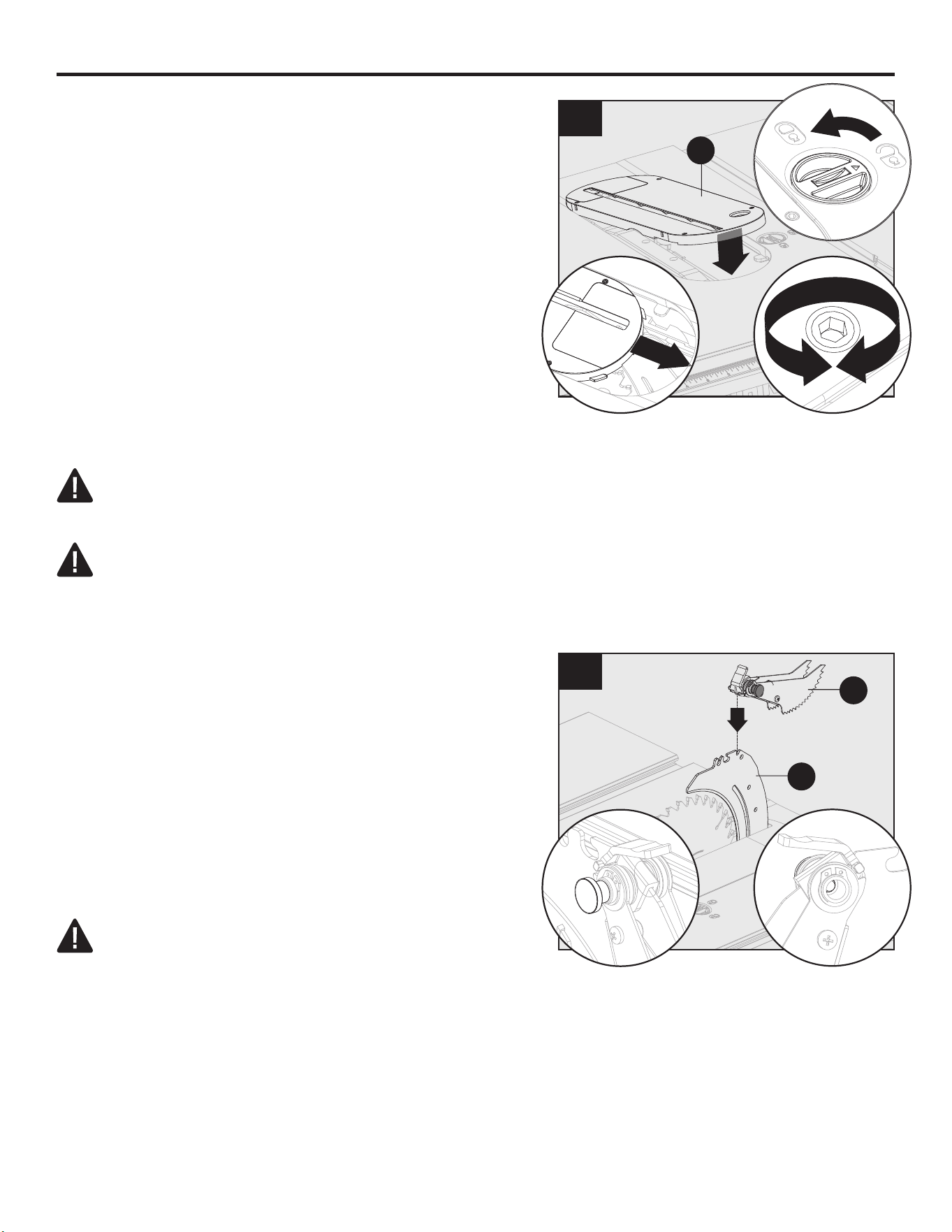

over tighten. Reinstall the table insert. Check all

clearances for free blade rotation.

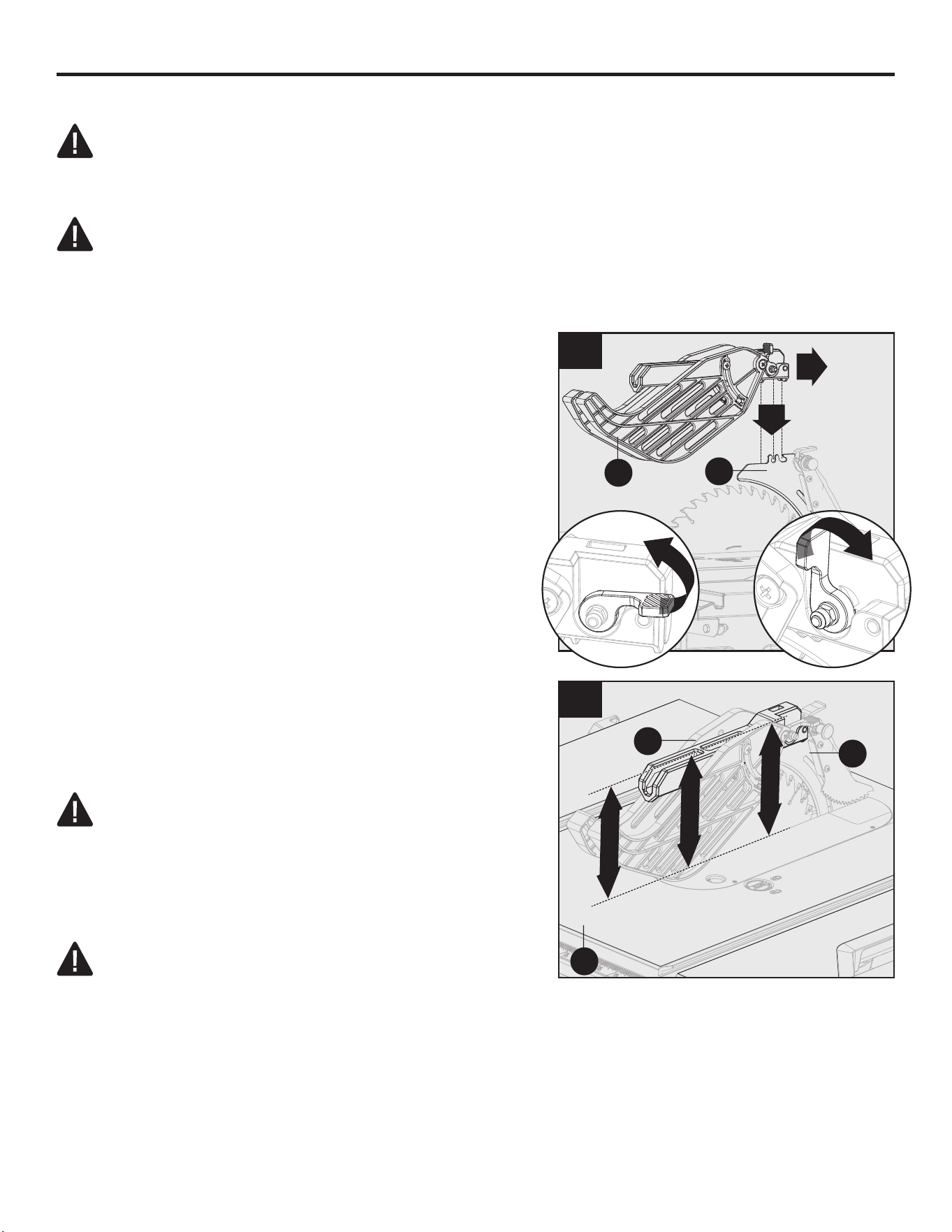

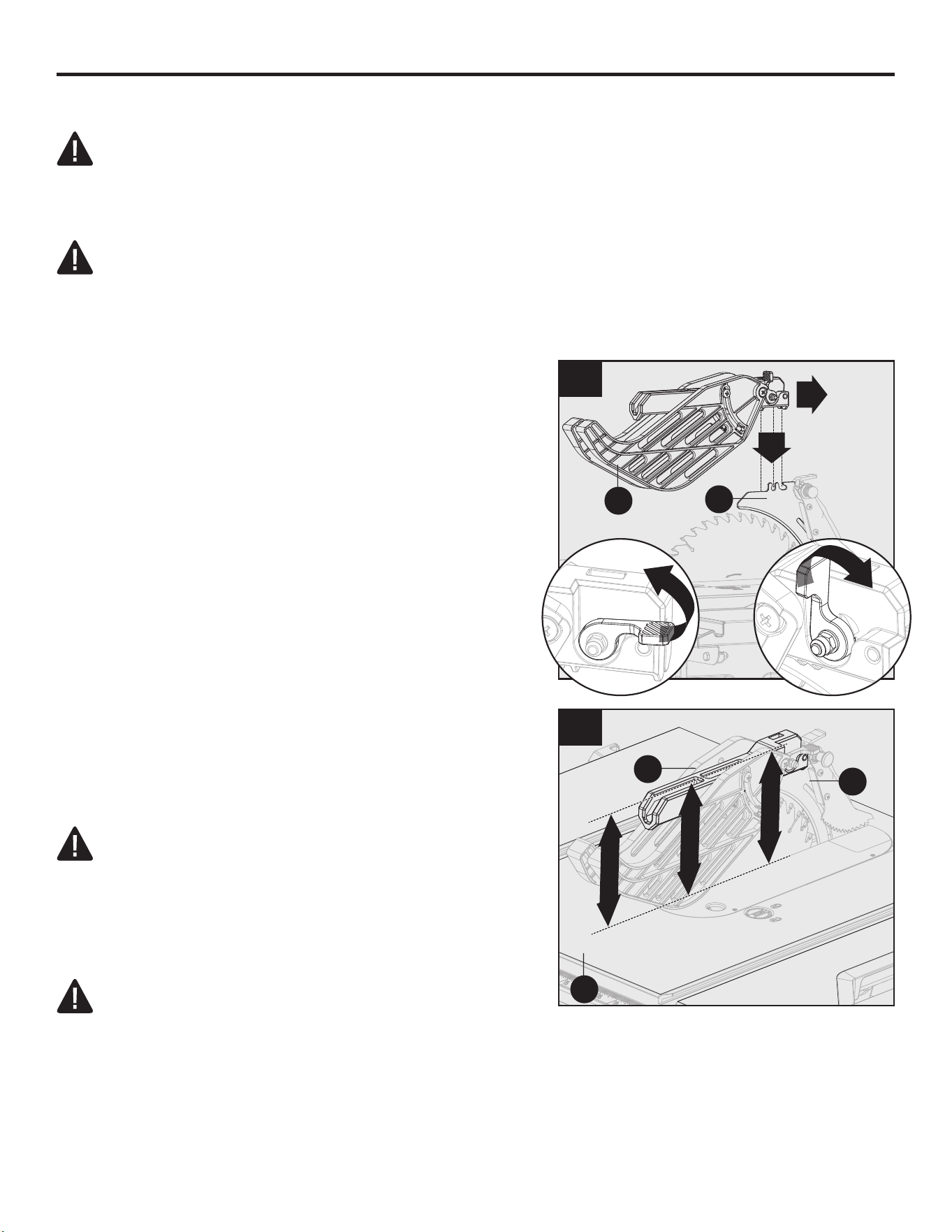

1. Unplug saw. Raise blade (J) by turning height adjusting

knob (O) clockwise. Place riving knife in uppermost

position. Pull out and hold button on right side of

anti-kickback pawls (B). Align slot in anti-kickback

pawls (B) over rear slot of riving knife (I).

Press on anti-kickback pawls assembly down until it

snaps into place and release knob to insert the pin

into hole marked on the riving knife.

NOTE: Pull up on anti-kickback pawls assembly to

make sure it is secured to riving knife. Make sure that

anti-kickback pawls move freely and are not stuck in the

table insert slot.

WARNING

• Use extra caution when cutting wood products having

slippery surfaces as the anti-kickback pawls may not

always be effective.

ANTI-KICKBACK PAWLS INSTALLATION

• Anti-kickback pawls should only be installed for through cut.

WARNING

• Make sure the anti-kickback pawls are reinstalled immediately after finishing dado or any

non-through cut operations which require their removal.

WARNING

• Replace dull or damaged anti-kickback pawls. Dull or damaged anti-kickback pawls may not stop a

kickback, increasing the risk of serious personal injury.

3. To replace table insert (Q), slip tab into slot at back

of saw and push it down, turn the table insert lock

knob (R) counter-clockwise to lock the table insert in

place.

NOTE: If the table insert is not level with the table, using

a 2.5mm hex key to adjust the four set screws

pre-assembled to the four holes of table insert until the

table insert is level with the table.

ASSEMBLY INSTRUCTIONS

1. Unlock the knob on the blade guard (A) and place

the pin into the slot on the riving knife (I).

Pull blade guard fully back onto riving knife and turn

the knob on the blade guard to lock guard into

position.

2. If blade guard (A) is not parallel to table (K), riving

knife (I) is not in uppermost (through cut) position.

NOTE: Check the blade guard (A) for clearances and

free movement.

WARNING

• When using the blade guard, lift the left and right blade

guard and make sure that they move independently

and contact the table surface. The blade guard can be

raised to adjust the cut line, but must be lowered to

contact the table surface before starting the saw.

WARNING

• Make sure blade guard and anti-kickback pawls move

freely before starting the saw. Ensure the direction of

rotation by verifying that the blade teeth point down

toward the front of the saw table.

BLADE GUARD INSTALLATION

WARNING

• Keep guard in place and in good working order for all through cut operations. Reinstall the blade guard

immediately after finishing any non-through cut operations which require removal of the blade guard.

Failure to heed this instruction could result in serious personal injury.

WARNING

• Always install the blade guard onto the riving knife in the uppermost position to provide proper blade

coverage. Installing the blade guard onto the riving knife in any other position will prevent them from

working as designed, which could increase the risk of serious personal injury.

ASSEMBLY INSTRUCTIONS

RIP FENCE INSTALLATION

WARNING

• To reduce the risk of injury, always make sure the rip fence is parallel to the blade before beginning

any operation.

ASSEMBLY INSTRUCTIONS

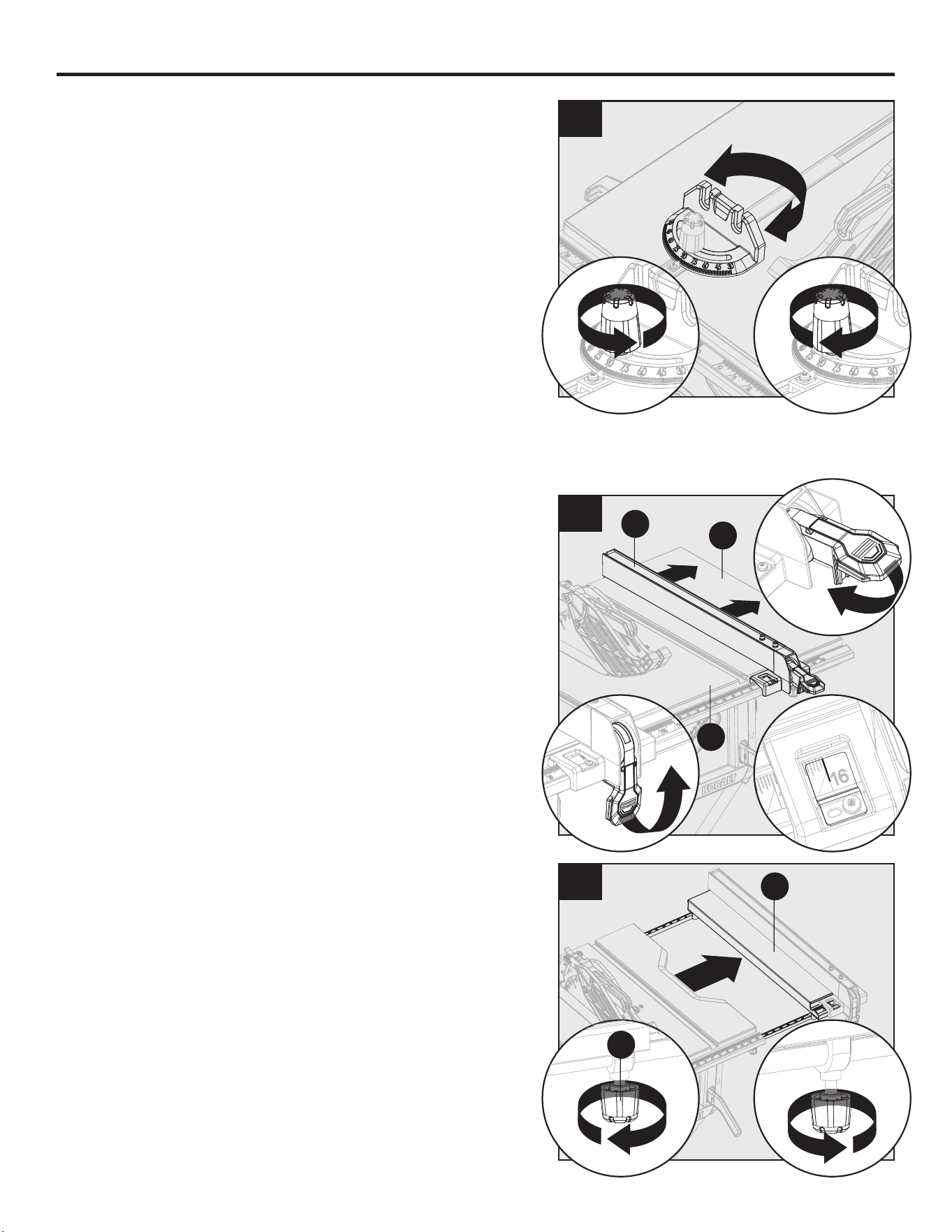

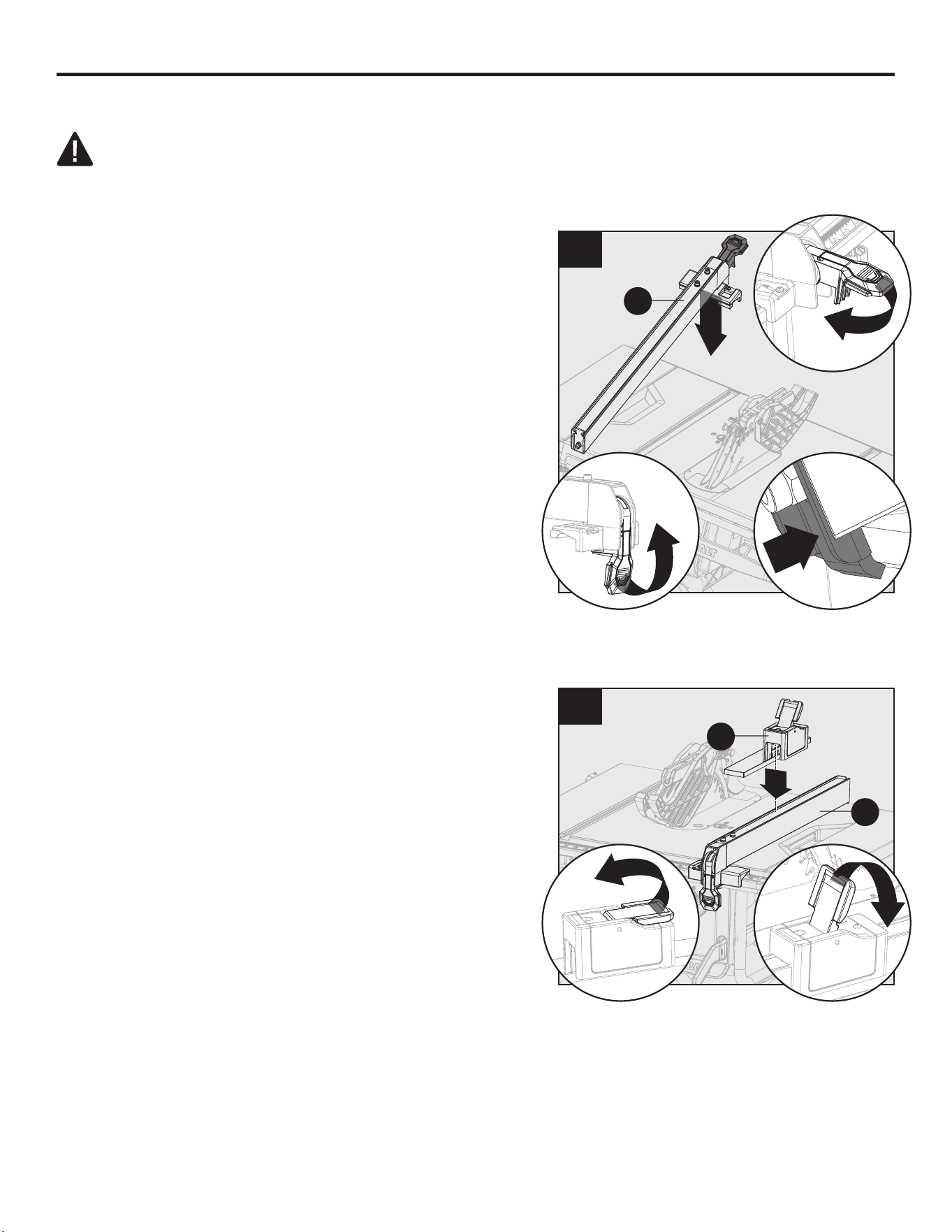

1. Unlock the rip fence (E) by lifting up the lock handle.

Place the rear lip on the rear of the table and pull

slightly toward the front of the machine. Lower the

front end of the rip fence onto guide surface on top of

the front rail. Push the lock handle down and secure

the fence. When securely locked, the lock handle

should point downward.

NOTE: The lock handle should secure the rip fence in

place. If adjustment are need, see: TO CHECK

TIGHTNESS OF RIP FENCE LOCK HANDLE”, page

53.

To install sub fence to rip fence (for rip cutting

narrow workpiece):

• When ripping a narrow workpiece, it is necessary to

install sub fence (F) to rip fence to prevent hands from

getting too close to the blade. The guide fence on the

sub fence should be located on between blade and rip

fence.

2. Unlock the lock knob on the sub fence (F) by pulling it

up. Align the slot of sub fence with the rip fence (E),

push sub fence down. Lock sub fence in place by

pushing lock knob down.

When not in use, store the sub fence in storage

position.

Cross Screw M5 x 20 x 2

Rip fence

Sub fence

Push stick

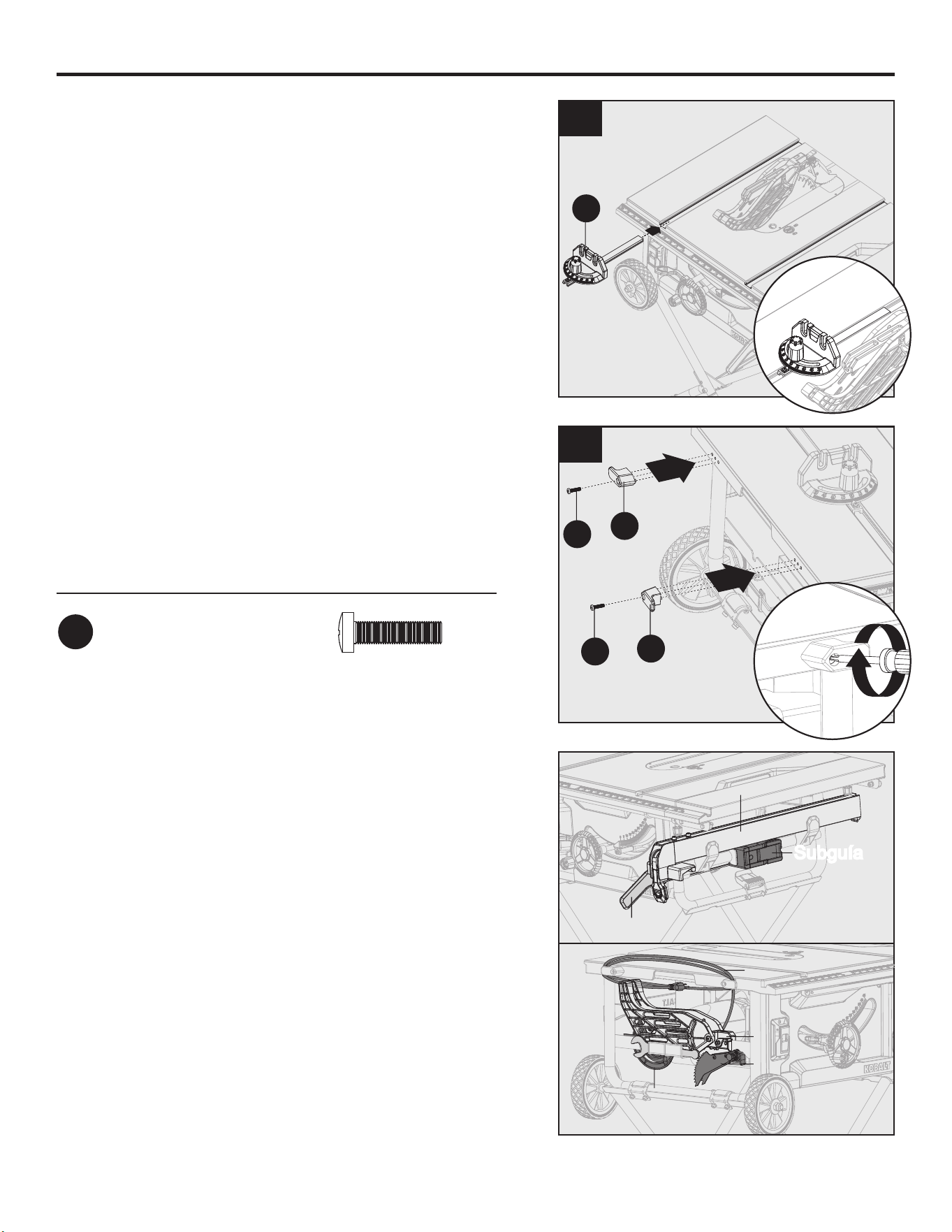

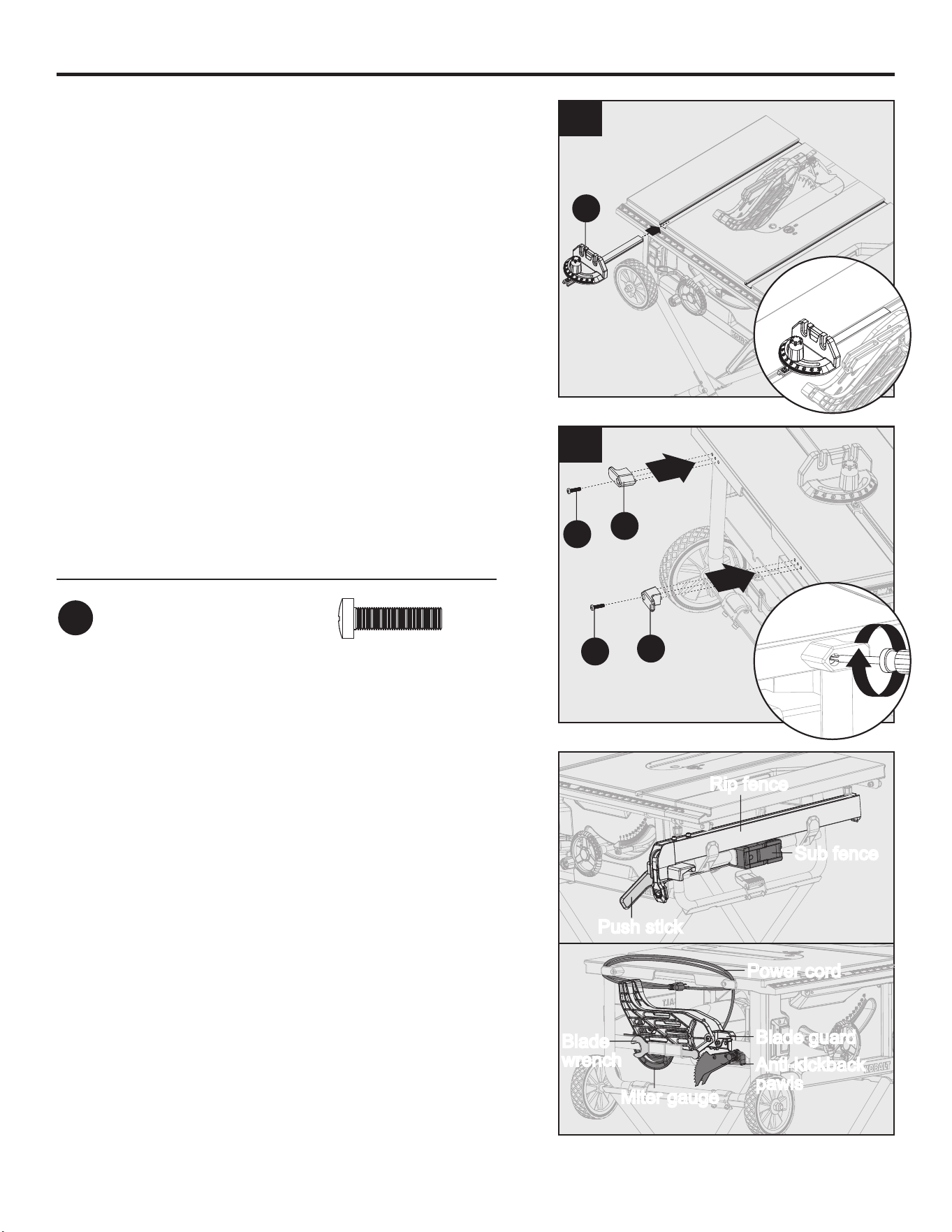

MITER GAUGE INSTALLATION

• The miter gauge (H) can be installed on each miter

gauge groove on either side of blade.

1. Slide the guide rail of the miter gauge (H) into one of

the miter gauge grooves of the table intended for

purpose.

POWER CORD STORAGE INSTALLATION

1. Align holes and tabs on the power cord storage A (T)

& B (U) with holes on left side of table (K). Secure in

place with cross screw M5 x 20 (QQ).

Hardware Used

TO STORE THE TABLE SAW ACCESSORIES

• The table saw has two convenient storage areas (one

on either side of the saw) specifically designed for the

saw’s accessories: rip fence, sub fence, push stick,

anti-kickback pawls, miter gauge, blade guard, blade

wrenches and power cord.

When not in use, unplug the saw and store accessories

securely.

ASSEMBLY INSTRUCTIONS

Rip fence

Sub fence

Power cord

Blade guard

Blade

wrench

Anti-kickback

pawls

Push stick

Miter gauge

Power cord

Blade guard

Blade

wrench

Anti-kickback

pawls

Miter gauge

TO CLOSE, MOVE AND OPEN THE STAND

• To close, move and open stand, return extension table to inner position and lock in place, place the

blade and riving knife in shipping position. Store the accessories securely.

NOTE: Store power cord in the storage position to keep the power cord out of the way when closing or

opening the stand.

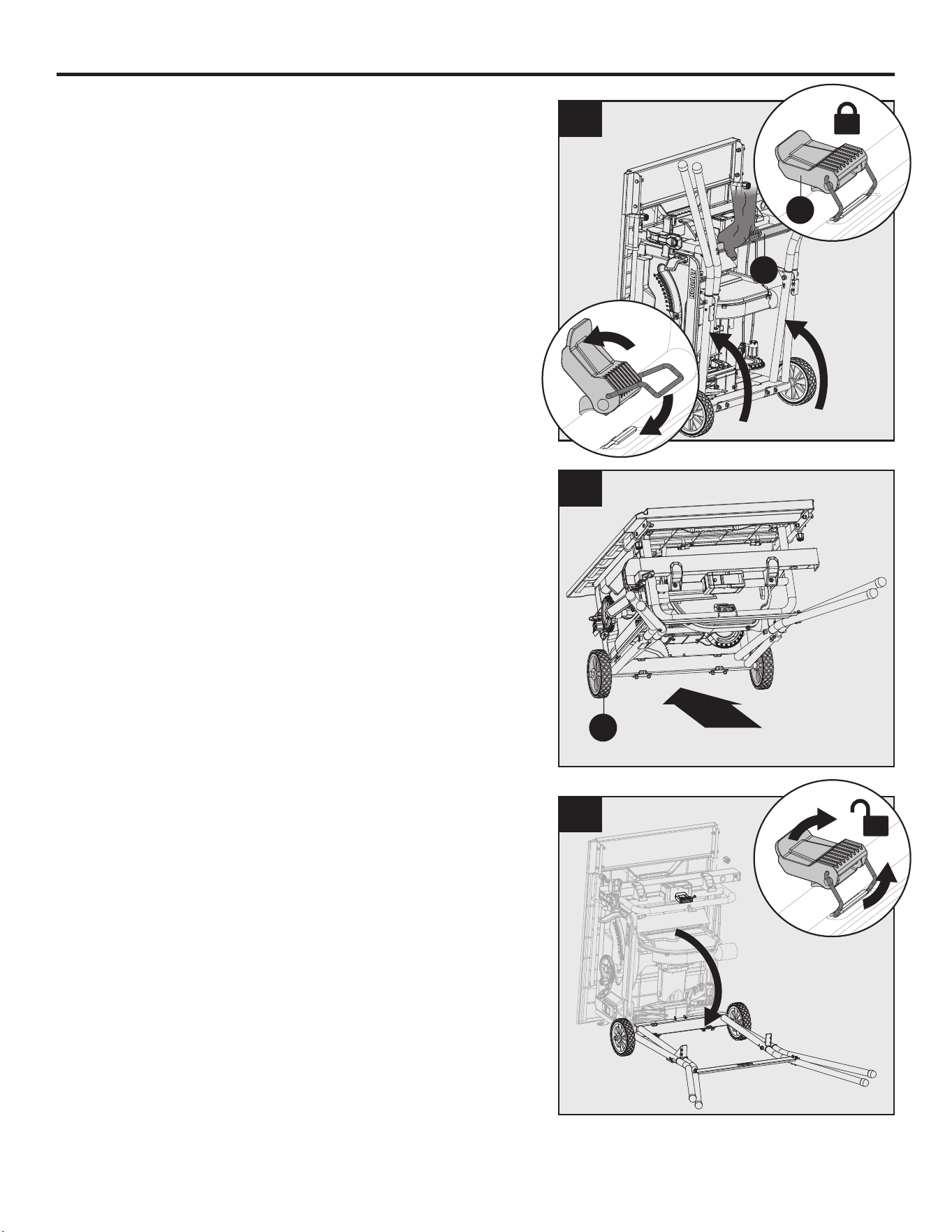

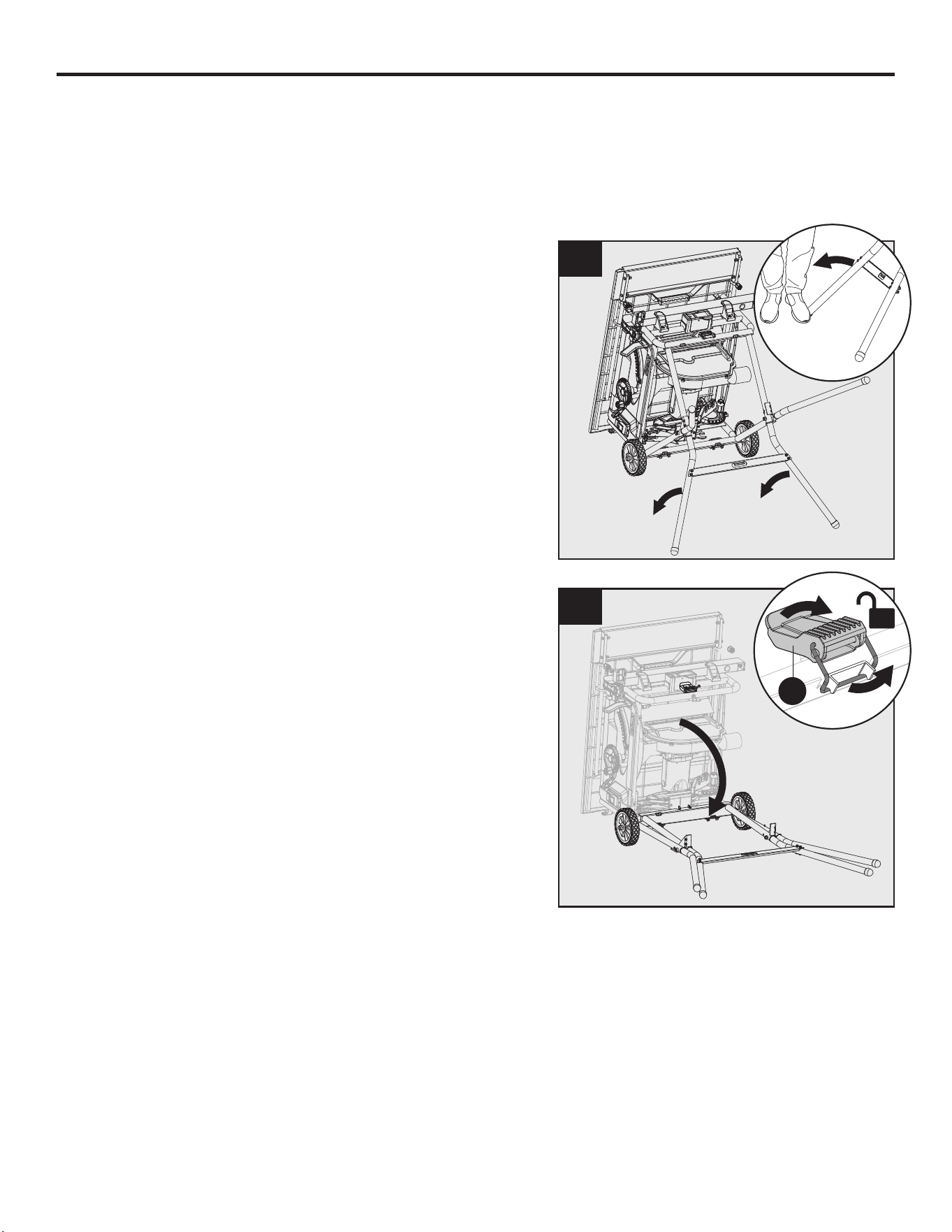

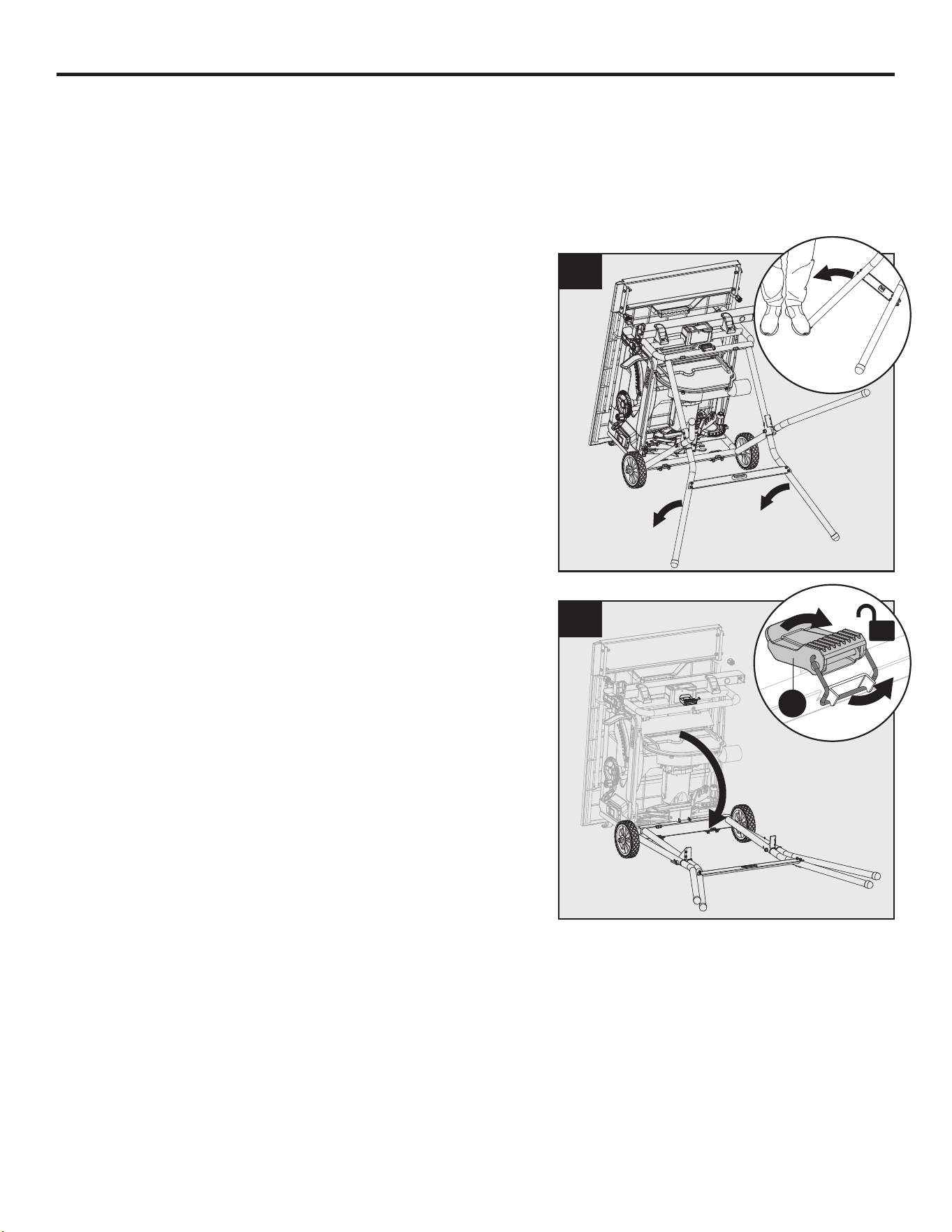

To close the stand

1. Standing to the side of the table saw, place your left

foot against the foot of the stand. Hold the table and

grasp the upper saw leg. Make sure the extension

table in the locked position. Tilt the saw to your left

and lower the saw to the floor until it is balanced on

end.

2. Open and release the latch (S). Allow both leg sections

(outer and inner leg assembly) to lie flat.

ASSEMBLY INSTRUCTIONS

3. Grasp the horizontal support (Z) and lift both leg sections

(outer and inner leg assembly) so that the tab on the

horizontal support meets the latch (S). Hook the

latch into the horizontal support and push the latch

back until it locks.

To move the stand

1. Holding the stand firmly, pull the stand toward you

until the stand and saw are balanced on the wheels

(CC).

Push the saw to the desired location then either open

the stand for immediate saw operation or store the

saw in a dry environment.

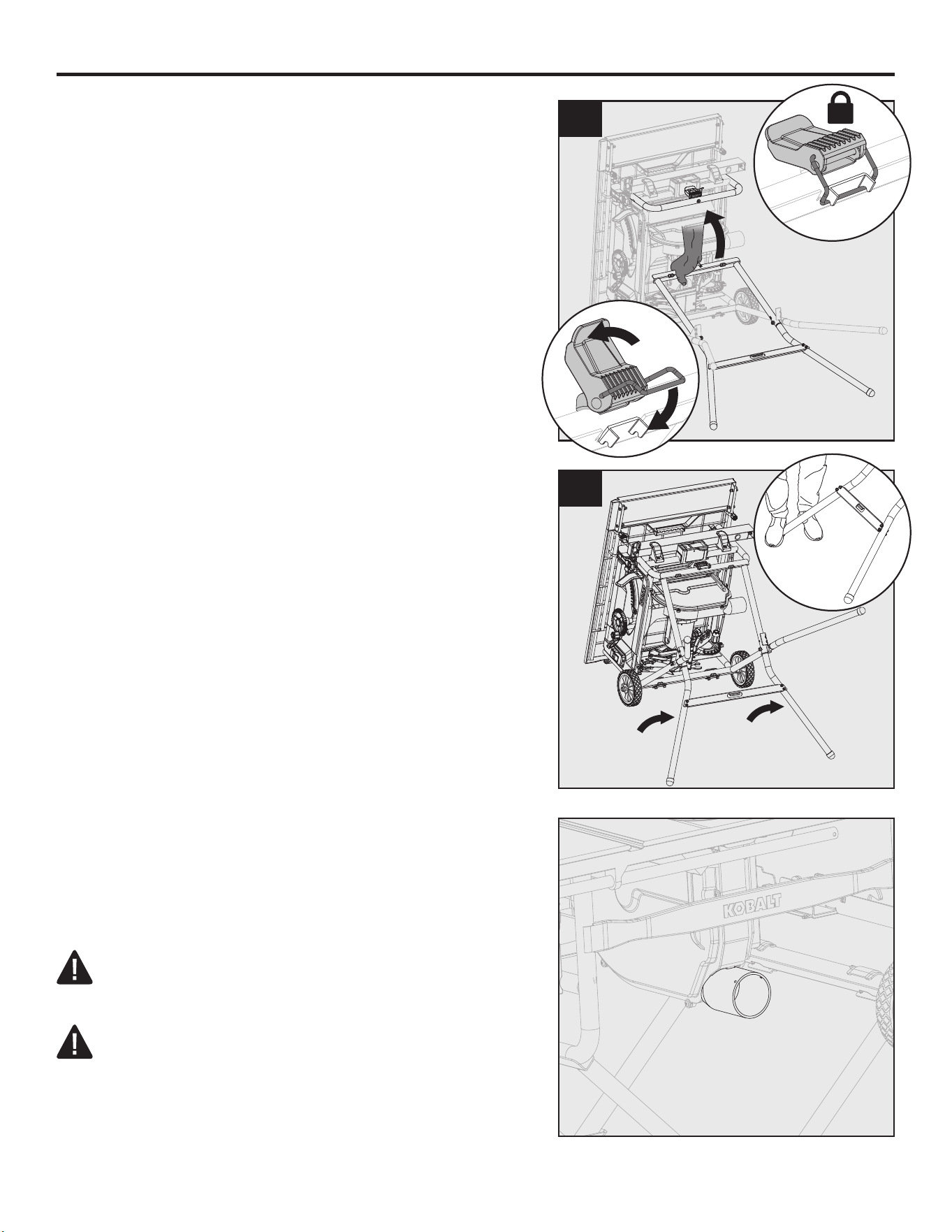

To open the stand

1. Stand the saw on the wheeled end. Open the latch

and unhook it from the horizontal support. Lay the

leg sections (outer and inner leg assembly) flat.

ASSEMBLY INSTRUCTIONS

2. Grasp the inner stand support bracket and lift it until it

meets the saw frame. Hook the latch over the inner

stand support bracket and push down until the latch

locks.

3. Make sure the extension table is in the locked position.

Set your right foot against the stand leg to steady it

while you push downward on the top leg and lift the

saw cabinet to set the saw upright.

CONNECT TO A DUST COLLECTION SYSTEM

• The dust chute with a standard (outer diameter: 2-1/2"

(63.5 mm); inner diameter: 2-1/4" (57.5 mm)) is located

on the rear of the saw. This dust chute can be

connected directly to a dust collection system by

connecting the pick up end of the dust collection hose

to the dust chute.

CAUTION

It is strongly recommended to connect a dust collection

system to the dust chute.

WARNING

The saw must be regularly checked for dust built up and

cleaned frequently, otherwise there is a risk of heat built

up and potential fire.

ASSEMBLY INSTRUCTIONS

WARNING

To reduce the risk of serious personal injury, turn saw off and unplug the tool before making any

adjustments or removing/installing attachments or accessories. An accidental start-up can cause injury.

WARNING

Before using the saw, verify the following each and every time:

• ALWAYS wear proper eye, hearing and respiratory equipment.

• Blade is securely tightened.

• Bevel lock lever is locked.

• If ripping, ensure that rip fence lock handle is locked and that the fence is parallel to the blade.

• If crosscutting, miter gauge lock knob is securely tightened.

• The blade guard is properly attached and the anti-kickback pawls is functioning.

• Have push sticks available and accessible.

WARNING

To reduce the risk of serious personal injury, have push stick ready to use before starting cut.

WARNING

Feed the workpiece into the blade only against the direction of rotation. Feeding the workpiece in the

same direction that the blade is rotating above the table may result in the workpiece, and your hand,

being pulled into the blade.

WARNING

When the tool is in maintenance or servicing or not in use, ALWAYS turn off saw and unplug the saw.

WARNING

ALWAYS make sure your workpiece is not in contact with the blade before operating the switch to start

the saw. Blade contact could result in kickback or thrown workpiece.

WARNING

DO NOT use blades rated less than the speed of this tool. Failure to heed this warning could result in

serious personal injury.

WARNING

The operation of any power tool can result in foreign objects being thrown into the eyes, which can

result in severe eye damage. Always wear safety goggles or standard safety glasses with side shields

complying with United States ANSI Z87.1 before commencing power tool operation.

WARNING

Never operate the saw with the blade guard removed except for dado and other non-through cuts.

Reinstall the blade guard immediately after finishing any non-through cut operations which require

removal of the blade guard. Failure to heed this instruction could result in serious personal injury.

OPERATING INSTRUCTIONS

APPLICATIONS

You can use this tool for the purposes listed below:

• Straight-line cutting operations, such as crosscutting, ripping, mitering, and compound cutting.

• Dado with optional accessories.

CAUTION

This table saw is designed to cut wood and wood composition products only. Never cut metals, cement

board, or masonry.

OPERATING COMPONENTS

• The upper portion of the blade projects up through the table and is surrounded by an insert called the

table insert. The height of the blade is set with a height adjusting knob on the height/bevel adjusting

handwheel. Detailed instructions are provided in this manual for the basic cut: cross cuts, miter cuts,

bevel cuts, and compound cuts.

• The rip fence is used to position workpiece for lengthwise cuts.

• It’s very important to use the riving knife, anti-kickback pawls, and blade guard for all through-cut

sawing operations.

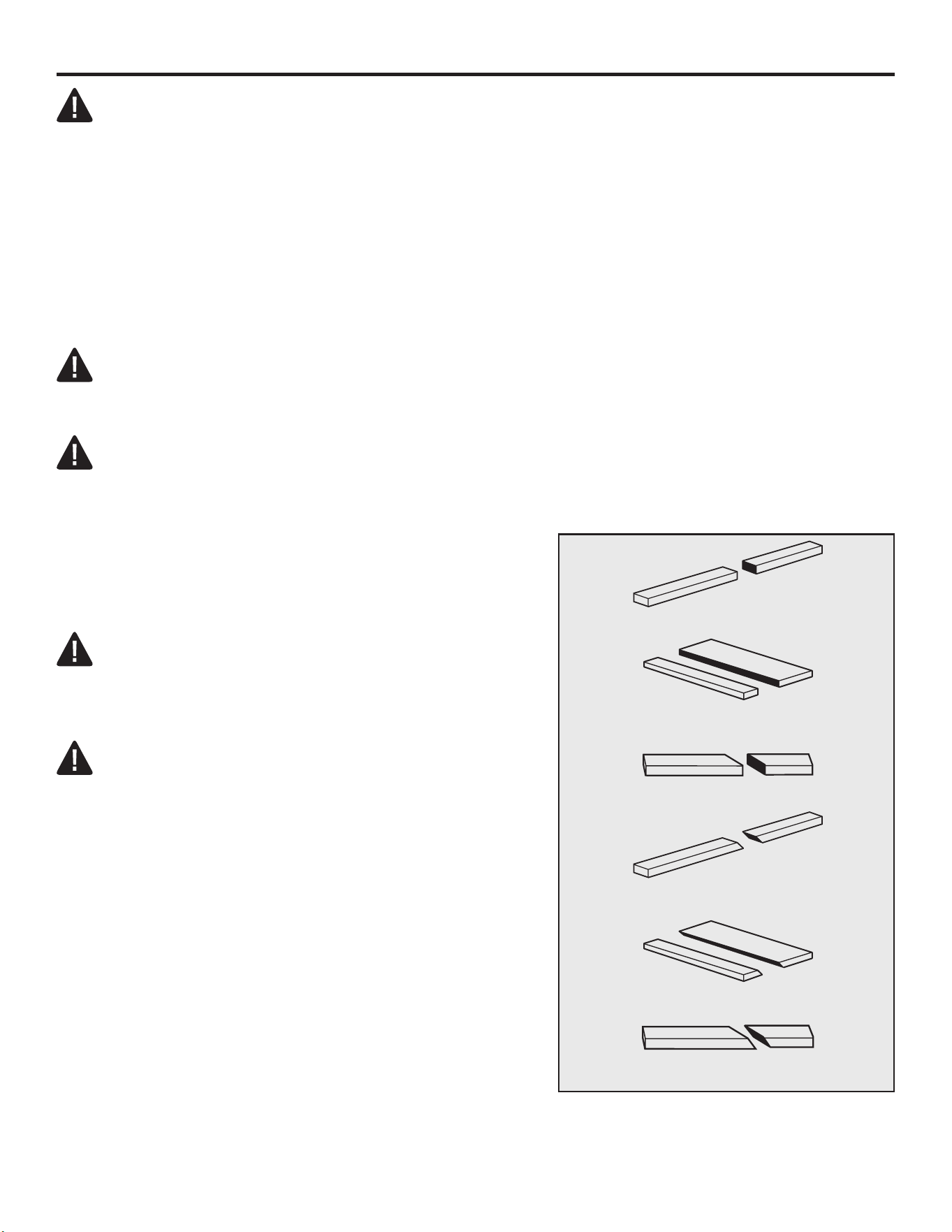

CAUSES OF KICKBACK

Kickback can occur when the blade stalls or binds, causing the workpiece to be kicked back toward the

operator with great force and speed. If your hands are near the saw blade, they may be jerked loose

from the workpiece and come into contact with the blade. Obviously, kickback can cause serious injury,

and it is well worth using precautions to avoid the risks. Kickback can be caused by any action that

pinches the blade in the wood, such as the following:

• Making a cut with incorrect blade depth.

• Sawing into knots or nails in the work piece.

• Twisting the wood while making a cut.

• Failing to support the workpiece.

• Forcing a cut.

• Cutting warped or wet lumber.

• Using the wrong blade for the type of cut.

• Not following correct operating procedures.

• Misusing the saw.

• Failing to use the anti-kickback pawls.

• Cutting with a dull, gummed-up, or improperly set blade.

OPERATING INSTRUCTIONS

AVOIDING KICKBACK

NOTE:

Kickback can be avoided by taking following proper precautions:

• Always use the correct blade depth setting. The top of the blade teeth should clear the workpiece by

1/8 in. (3 mm) to 1/4 in. (6 mm).

• Inspect the work for knots or nails before beginning a cut. Knock out any loose knots with a hammer.

Never saw into a loose knot or nail.

• Always use the rip fence when rip cutting. Use the miter gauge when cross cutting. This helps prevent

twisting the wood in the cut.

• Align the fence to be parallel with the saw blade. A misaligned fence will pinch the workpiece against

the saw blade and create kickback.

• Always use a clean, sharp, and properly set blade. Never make cuts with a dull blade. Never use a

warped saw blade or saw blade with cracked or broken teeth. Sharp and properly set saw blade

minimize binding, stalling and kickback.

• To avoid pinching the blade, support the workpiece properly before beginning a cut.

• Support large panels to minimize the risk of saw blade pinching and kickback. Large panels tend to

sag under their own weight. Support(s) must be placed under all portions of the panel overhanging the

table top.

• When making a cut, use steady, even pressure. Never force cuts.

• Do not cut wet or warped lumber.

• Use extra caution when cutting some prefinished or composition wood products as the anti-kickback

pawls may not always be effective.

• Use extra caution when making a cut into blind areas of assembled workpieces. The protruding saw

blade may cut objects that can cause kickback.

• Use extra caution when cutting a workpiece that is twisted, knotted, warped or does not have a straight

edge to guide it with a miter gauge or along the fence. A warped, knotted, or twisted workpiece is

unstable and causes misalignment of the kerf with the saw blade, binding and kickback.

• Always guide your workpiece with both hands or with push sticks and/or push blocks. Keep your body

in a balanced position to be ready to resist kickback should it occur. Never stand directly in line with

the blade. Always position your body on the same side of the saw blade as the fence. Kickback may

propel the workpiece at high velocity towards anyone standing in front and in line with the saw blade.

• Never reach over or in back of the saw blade to pull or to support the workpiece. Accidental contact

with the saw blade may occur or kickback may drag your fingers

into the saw blade.

• Never hold and press the workpiece that is being cut off against the rotating saw blade. Pressing the

workpiece being cut off against the saw blade will create a binding condition and kickback.

• Use of a feather board will help hold the workpiece securely against the saw table or fence when

making non-through cuts such as rabbets, dado cuts. A feather board helps to control the workpiece

in the event of a kickback.

• Never cut more than one workpiece, stacked vertically or horizontally. The saw blade could pick up

one or more pieces and cause kickback.

• Clean the saw, blade guard, under the table insert, and any areas where saw dust or scrap

workpieces may gather.

• Use the right type of blade for the cut being made.

• Always use the riving knife for every operation where it is allowed. The use of this device will greatly

reduce the risk of kickback.

OPERATING INSTRUCTIONS

ON/OFF SWITCH

1. The product can be switched on by pressing the green

“I”-Button on the on/off switch (L).

2. Press the switch paddle to turn off the saw.

CHANGING BLADE DEPTH

Blade depth should be set so that outer points of blade

(J) are higher than workpiece by approximately 1/8 in. (3

mm) to 1/4 in. (6 mm) and bottom of gullets are below

top surface of workpiece.

1. Turn the bevel lock lever (M) clockwise to tighten it

securely.

2. Raise blade (J) by turning height adjusting knob (O) on

the height/bevel adjusting handwheel (N) clockwise.

Lower blade (J) by turning height adjusting knob

counter-clockwise.

3. Make sure blade (J) is at proper height.

OPERATING INSTRUCTIONS

BLADES

• Your saw comes equipped with a 10 in. combination blade suitable for straight-line cutting operations,

such as crosscutting, ripping, mitering, and compound cutting.

• Kerf width must be within the limits stamped on the riving knife (I).

Gullet

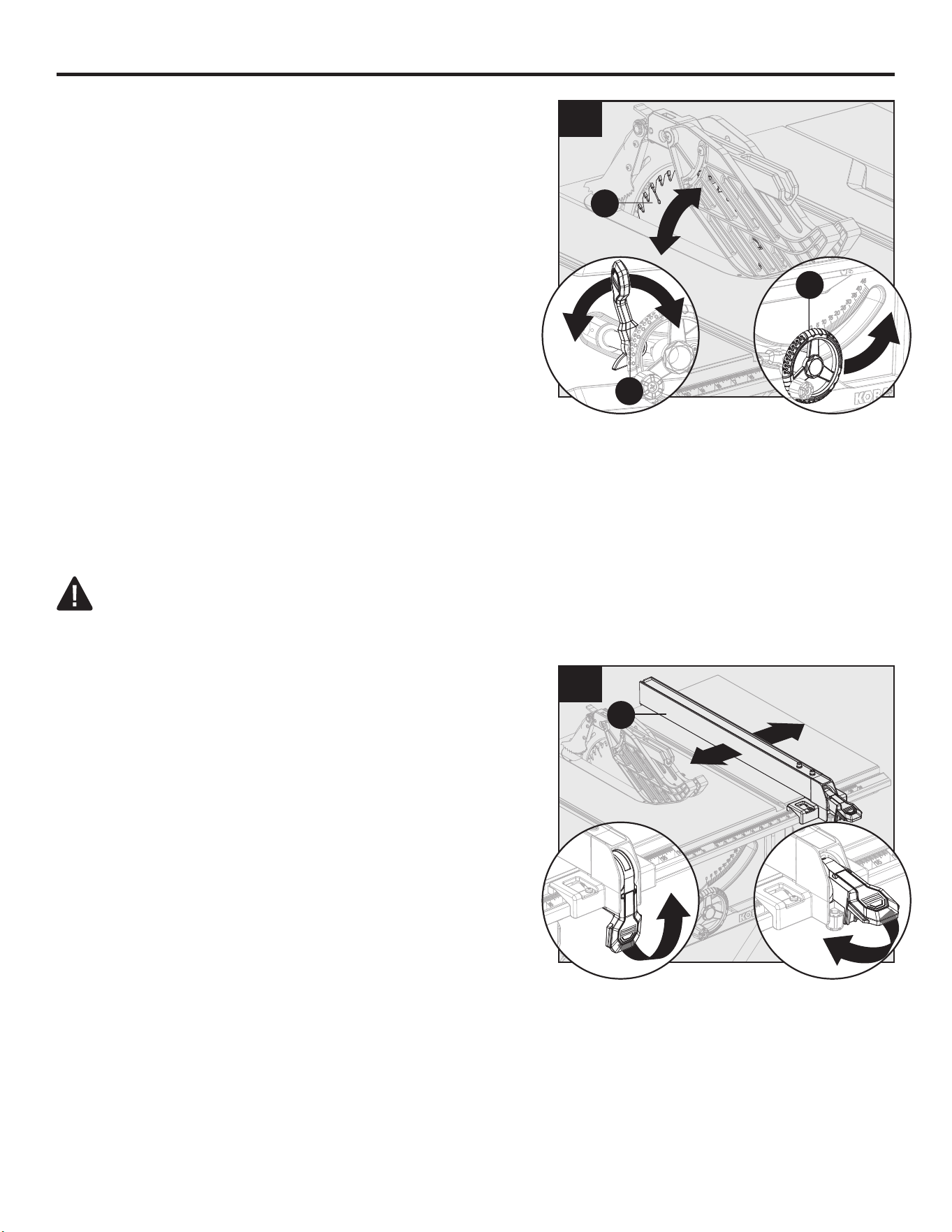

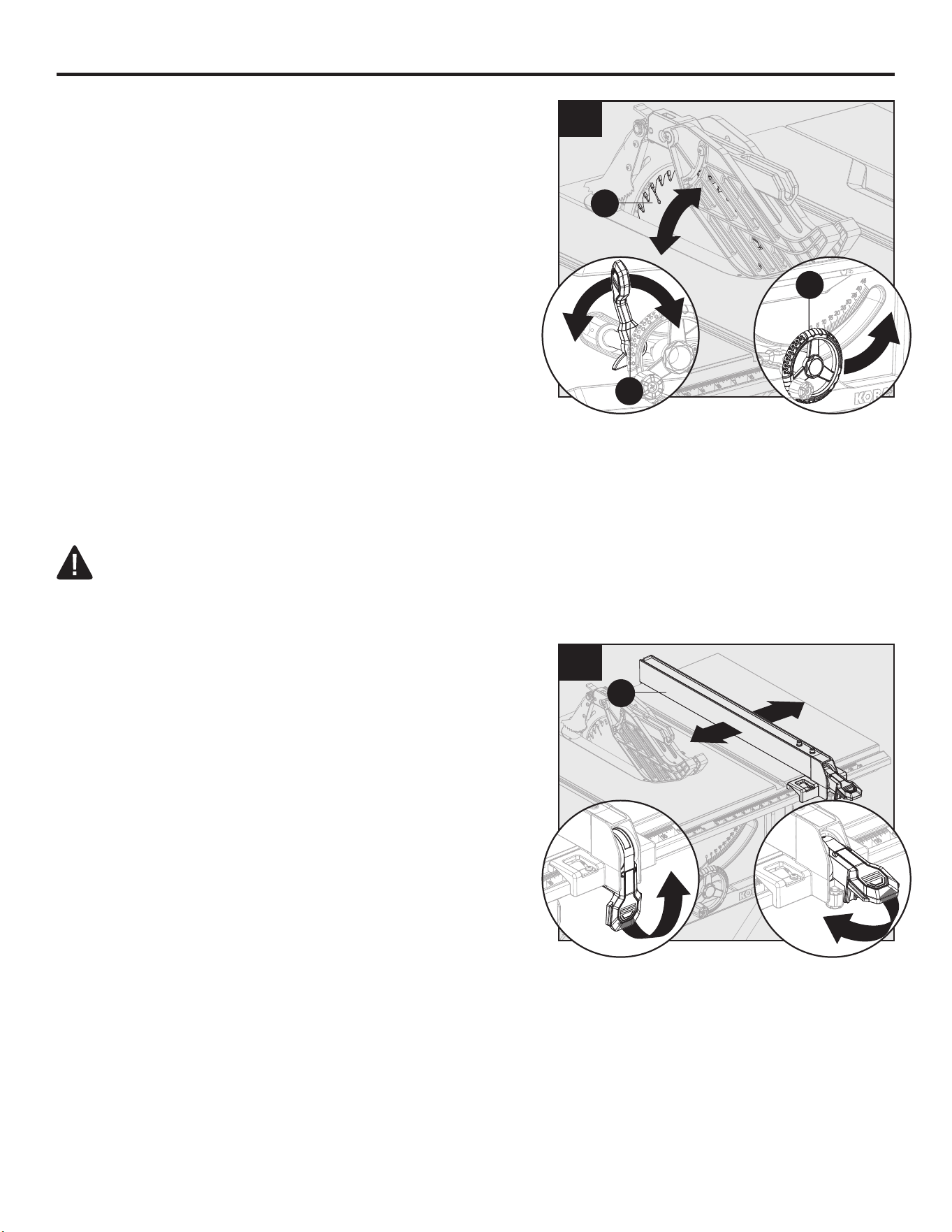

USING RIP FENCE

WARNING

To reduce the risk of injury, always make sure the rip fence is parallel to the blade before beginning any

operation.

CHANGING BLADE ANGLE (BEVEL)

NOTE:

A 90° cut has a 0° bevel and a 45° cut has a 45°

bevel.

NOTE: If bevel indicator is not at zero when saw blade

is at 0°, see the section “To adjust bevel indicator”.

1. Loosen the bevel lock lever (M) counter-clockwise.

2. Adjust bevel angle by first pushing height/bevel adjusting

handwheel (N) all the way to the left.

3. Holding height/bevel adjusting handwheel, slide bevel

indicator to the right to increase angle of blade

(bringing it closer to 45° from the tabletop). Holding

height/bevel adjusting handwheel, slide bevel

indicator to the left to decreases the angle (bringing

blade closer to 90° from the tabletop).

4. Make sure blade (J) is at desired angle. Tighten bevel

lock lever (M) clockwise.

1. Loosen the rip fence (E) by lifting the lock handle up.

2. Move the rip fence (E) to the desired distance from the

blade and ensure the rip fence is level on the table.

3. Push the lock handle down to secure the fence. When

securely locked, the locking handle should point

downward.

NOTE: Install sub fence to rip fence when rip cutting

narrow workpiece.

OPERATING INSTRUCTIONS

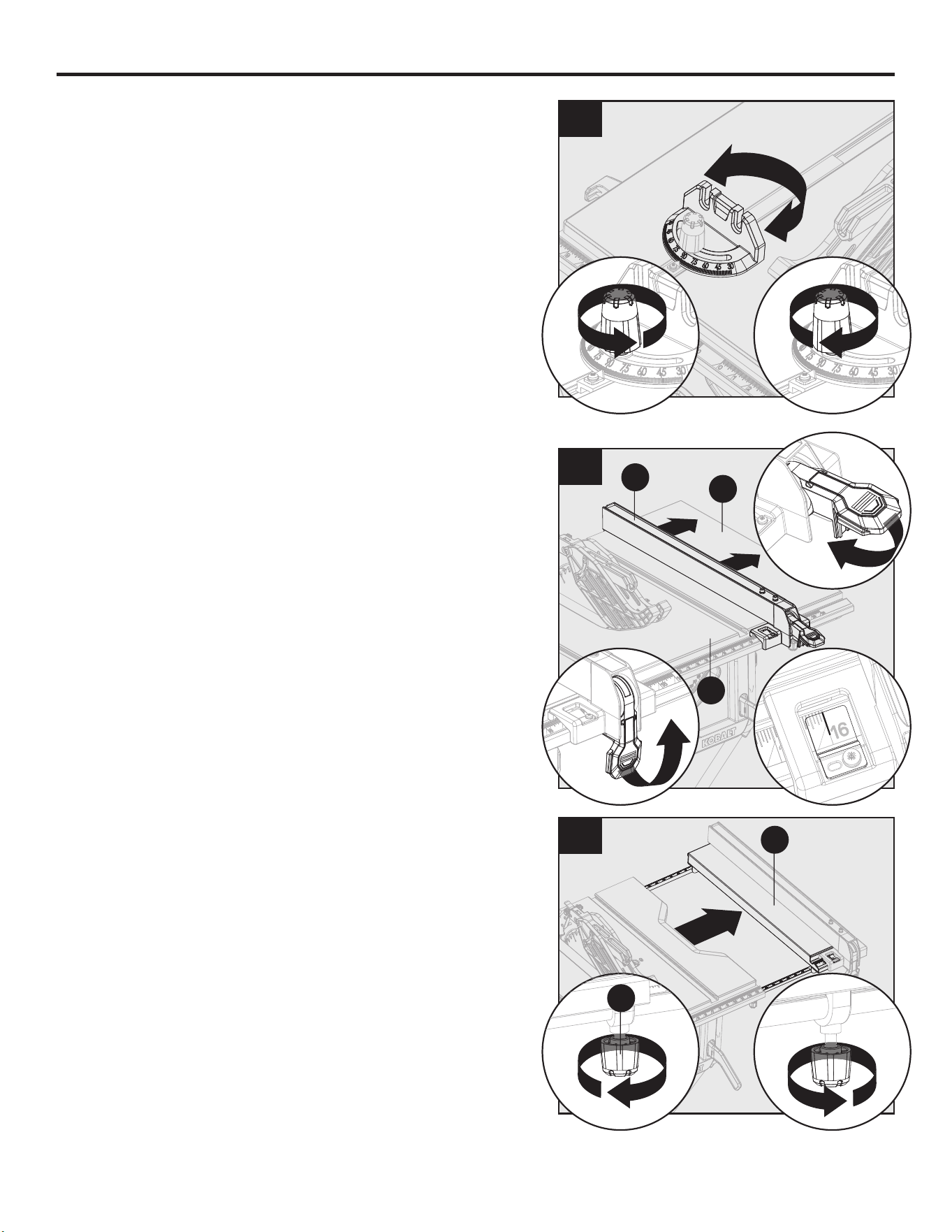

USING MITER GAUGE

The miter gauge provides accuracy in angled cuts. For

very close tolerances, test cuts are recommended.

There are two miter gauge grooves, one on either side

of blade. When making a 90° cross cut, use either miter

gauge groove. When making a beveled cross cut (blade

tilted in relation to table, miter gauge should be located

in groove on right so that blade is tilted away from miter

gauge and hands.

The miter gauge can be turned 60° to the left or right.

1. Loosen lock knob turning it counter-clockwise.

2. With miter gauge in miter gauge groove, rotate miter

gauge body until desired angle is reached on scale.

3. Retighten lock knob turning it clockwise.

SLIDING EXTENSION TABLE

Increase the length of the table (K) by using the

extension table (D).

1. For rip cuts between 17 in. and 30 in., set rip fence

(E) to 16 in. (far right on extension table scale).

NOTE: With rip fence set at 16 in., use the scale on the

extension pole to set desired width.

2. Loosen the extension pole lock knob (P) located on

front and back under the table. Slide extension table

(D) out to the right. When extension table (D) is set

to desired width, tighten the extension pole lock knob

clockwise.

OPERATING INSTRUCTIONS

20°-30°

90°

Drill hole for

hanging

Notch to prevent

hand from slipping

Cut here to match wood

thickness when needed

Drill hole for

hanging

Additional Push Stick Construction

Included standard push stick

Notch to prevent

hand from slipping

Cut here to match wood

thickness when needed

20°-30°

90°

CUTTING AIDS

Cutting aids such as push stick, push blocks, feather boards and jigs should be used were

appropriate to maximize your ability to control your workpiece for a safe and precise cut.

When making non-through cuts or ripping narrow stock, always use a push stick, push block, feather

board and/or jig set-up so hands do not come within 6 inches of blade.

A push stick is included with your saw. Additional push sticks and other cutting aids can be purchased

separately at any authorized dealer. A push block has a handle fastened by recessed screws from the

underside. Use push blocks for narrow cuts and all non-through cuts. Instructions for making cutting

aids can be found in later section.

PUSH STICKS

Push stick can be purchased or made to securely hold down the workpiece against the table when

making non-through cuts or ripping narrow stock. The stick must be narrower than the workpiece, with

a 90° notch in one end and shaped for a grip on the other end.

WARNING

Use only the push stick provided by the manufacturer or constructed in accordance with the

instructions. This push stick provides sufficient distance of the hand from the saw blade.

WARNING

Never use a damaged or cut push stick. A damaged push stick may break causing your hand to slip into

the saw blade.

HOW TO MAKE AN ADDITIONAL PUSH STICK

• In order to operate your table saw safely, you must use

a push stick whenever the size or shape of the

workpiece would otherwise cause your hands to be

within 6 in. (152 mm) of the saw blade or other cutter.

A push stick is included with this saw.

• No special wood is needed to make additional push

sticks as long as it’s sturdy and long enough. Make

sure that a push stick is long enough and has a notch

that fits against the edge of the workpiece to prevent

slipping. It’s a good idea to have several push sticks of

the same length with different size notches for different

workpiece thicknesses.

• The shape can vary to suit your own needs as long as

it performs its intended function of keeping your hands

away from the blade.

OPERATING INSTRUCTIONS

Sandpaper or

old mouse pad

material

Wooden

dowel

4 in.

(101 mm)

6 in.

(152 mm)

2 in. (51 mm)

Sandpaper or

old mouse pad

material

Wooden

dowel

4 in.

(101 mm)

6 in.

(152 mm)

2 in. (51 mm)

70°

3/4 in.

(19 mm)

12 in.

(305 mm)

4 in. (100 mm)

2 1/2 in.

(63 mm)

1/4 in.

(6 mm)

1/8 in.

(3 mm)

3/4 in.

(19 mm)

12 in.

(305 mm)

4 in. (100 mm)

2 1/2 in.

(63 mm)

1/4 in.

(6 mm)

1/8 in.

(3 mm)

70°

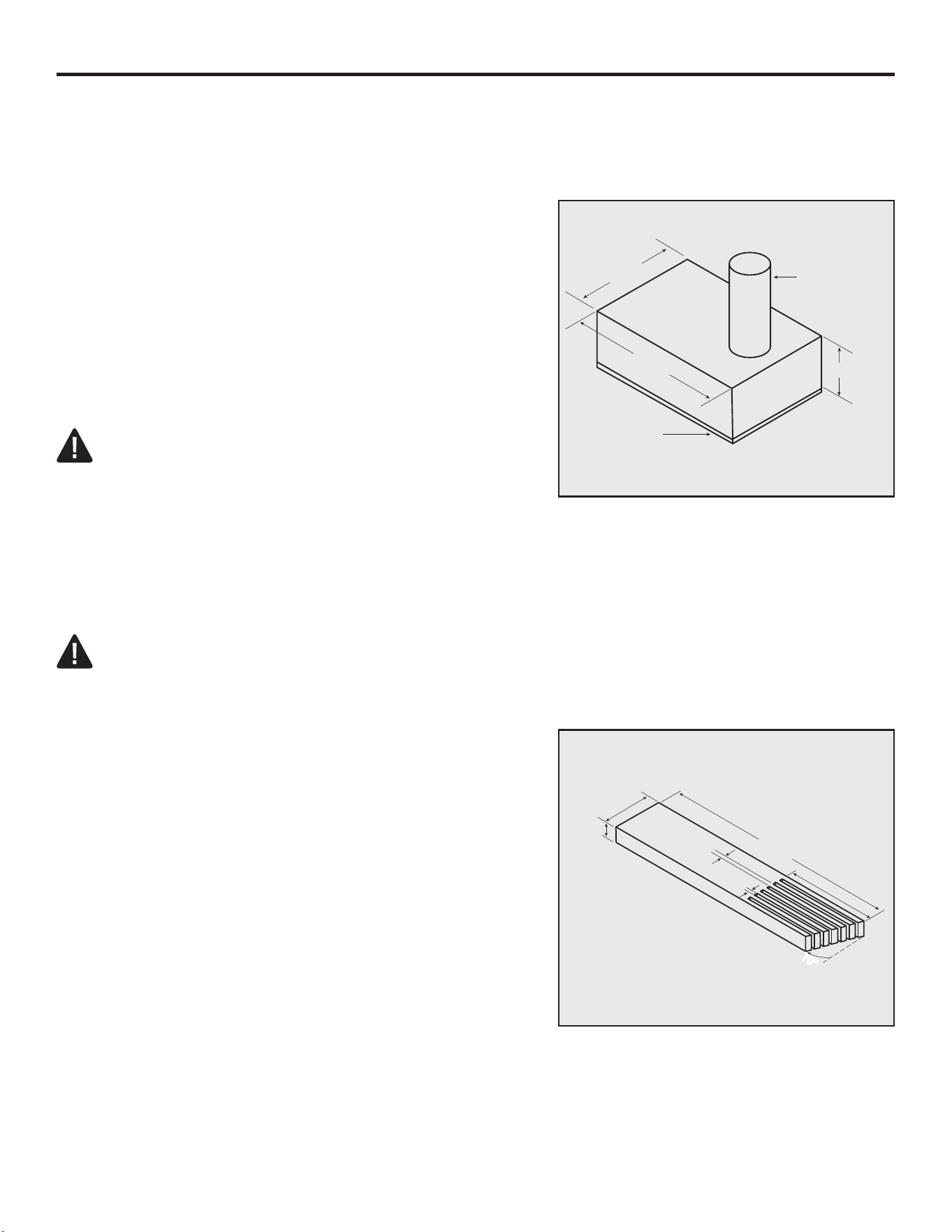

HOW TO MAKE A PUSH BLOCK

• Select a piece of wood about 4 in. (101 mm) wide, 6 in.

(152 mm ) long and 1 (25 mm) to 2 in. (51 mm) thick (a

cutoff from a 2 in. (51 mm) by 4 in. (101 mm) makes a

good blank for a push block).

• Drill a hole in the block and glue in a dowel to use as a

handle (you can angle the hole to provide a more

comfortable grip on the handle).

• To finish off the block, glue a piece of sandpaper or

some kind of rubber material (old mouse pads work

well) to the bottom of the block.

WARNING

Use a push block when the distance between the fence

and the saw blade is less than 2 in. (51 mm).

HOW TO MAKE A FEATHER BOARD

• The feather board is an excellent project for the saw.

Select a solid piece of lumber approximate 3/4 in. (19

mm) thick, 2 1/2 in. (63 mm) wide and 12 in. (305 mm)

long.

• Mark the center width on one end of stock. Miter width

to 70° ( See miter cut section for information on miter

cuts).

• Set rip fence to allow approximately a 1/4 in. (6 mm)

“finger” to be cut in the stock.

• Feed the stock only to the mark previously made at 4

in. (100 mm).

• Turn saw off and allow blade to completely stop rotating

before removing stock.

• Reset rip fence and cut spaced rips into workpiece to

allow approximately 1/4 in. (6 mm) fingers and 1/8 in.

(3 mm) spaces between fingers.

PUSH BLOCKS

Push blocks are blocks used to securely hold down the workpiece against the table. They include some

gripping surface or handle to hold the block. Any screws running through the underside of the block to

fasten the handle should be recessed in order to avoid contact with the workpiece.

FEATHER BOARDS

A feather board is a device used to help control the workpiece by guiding it securely against the table

or rip fence. Feather boards are especially useful when ripping small workpieces and for completing

non-through cuts. The end is angled with a series of narrow slots to give a friction hold on the

workpiece. It is locked in place on the table with a C-clamp. Test to ensure it can resist kickback.

WARNING

When using feather board, it must be mounted in front of the blade and used only against the uncut

portion of the workpiece to avoid a kickback that could result in serious injury.

OPERATING INSTRUCTIONS

HOW TO MOUNT A FEATHER BOARD

• Completely lower the saw blade. Position the rip fence

(E) to the desired adjustment for the cut to be

performed and lock.

• Place the workpiece against the fence and over the

saw blade area. Adjust the feather board to apply

resistance to the workpiece just forward of the blade.

Attach C-clamps (not included) to further secure the

feather board to the edge of the saw table.

WARNING

Do not locate the feather board to the rear of the

workpiece. If positioned improperly, kickback can result

from the feather board pinching the workpiece and

binding the blade in the saw kerf. Failure to heed this

warning can result in serious personal injury.

HOW TO MAKE AND ATTACH AN AUXILIARY

FENCE (FOR RIP CUTTING THIN WORKPIECE)

• Select a piece of wood 3/4 in. (19 mm) thick, 2 3/8 in.

(60 mm) wide and as long as the rip fence (E).

• Drill a 1/4 in. (6 mm) hole, 1 in. (25 mm) from each end

and 1 1/8 in. (28.5 mm) from bottom of the rip fence

(E).

• Drill a 1/4 in. (6 mm) hole in the middle rip fence 1/2 in.

(12.5 mm) from bottom of rip fence.

• Attach auxiliary fence to the rip fence; place wood

against rip fence and firmly on the working table.

• From back side of rip fence, secure wood to fence

using wood screws (not included).

AUXILIARY FENCE

An auxiliary fence is a device used to close the gap between rip fence and working table. ALWAYS

make and use an auxiliary fence when ripping material 1/8 in. (3 mm) or thinner to prevent stock from

slipping under fence.

THROUGH CUTS

WARNING

Always make sure the blade guard and anti-kickback pawls are in place and working properly when

making these cuts to avoid possible injury.

WARNING

Use extra caution when cutting wood products having slippery surface as the anti-kickback pawls may

not always be effective.

OPERATING INSTRUCTIONS

Push blockPush block

C-clamp

Workpiece

Auxiliary fence

Wood screws

Feather board

WARNING

DO NOT use blades rated less than the speed of this tool. Failure to heed this warning could result in

personal injury.

WARNING

To avoid kickback, make sure one side of the workpiece is securely against the rip fence during any rip

cut, and hold the workpiece firmly against the miter gauge during any miter cut.

WARNING

DO NOT attempt compound miter cuts, with blade beveled and miter fence angled, until you are

thoroughly familiar with the basic cuts and understand how to avoid kickback.

WARNING

DO NOT attempt to make any cuts not covered here.

WARNING

Using rip fence as a cutoff gauge when cross cutting will result in kickback which can cause serious

personal injury.

WARNING

NEVER make freehand cuts (cuts without miter gauge or rip fence). Unguided workpieces can result in

serious injury.

WARNING

Never make through cuts without the blade guard in place. Failure to heed this instruction could result

in serious personal injury.

CUTTING TIPS

Dado and rabbet cuts are non-through cuts which can be either rip cuts or cross cuts. Carefully read

and understand all sections of this operator’s manual before attempting any operation.

• The kerf (the cut made by the blade in the wood) will be wider than the blade to avoid overheating or

binding. Make allowance for the kerf when measuring wood.

• Make sure the kerf is made on the waste side of the measuring line.

• Cut the wood with the finish side up.

• Knock out loose knots before making cut.

• Always provide proper support for wood as it comes out of saw.

MAKING CUTS

WARNING

Before making any cuts, make sure that the table saw stand is on a firm level surface where there is

plenty of room to handle and properly support the table saw and the workpiece. If a suitable location

can not be found, then the saw should not be used. Operating the saw in a location that does not

provide adequate space and stable footing for the table saw stand could create a tipping hazard which

could result in serious personal injury.

OPERATING INSTRUCTIONS

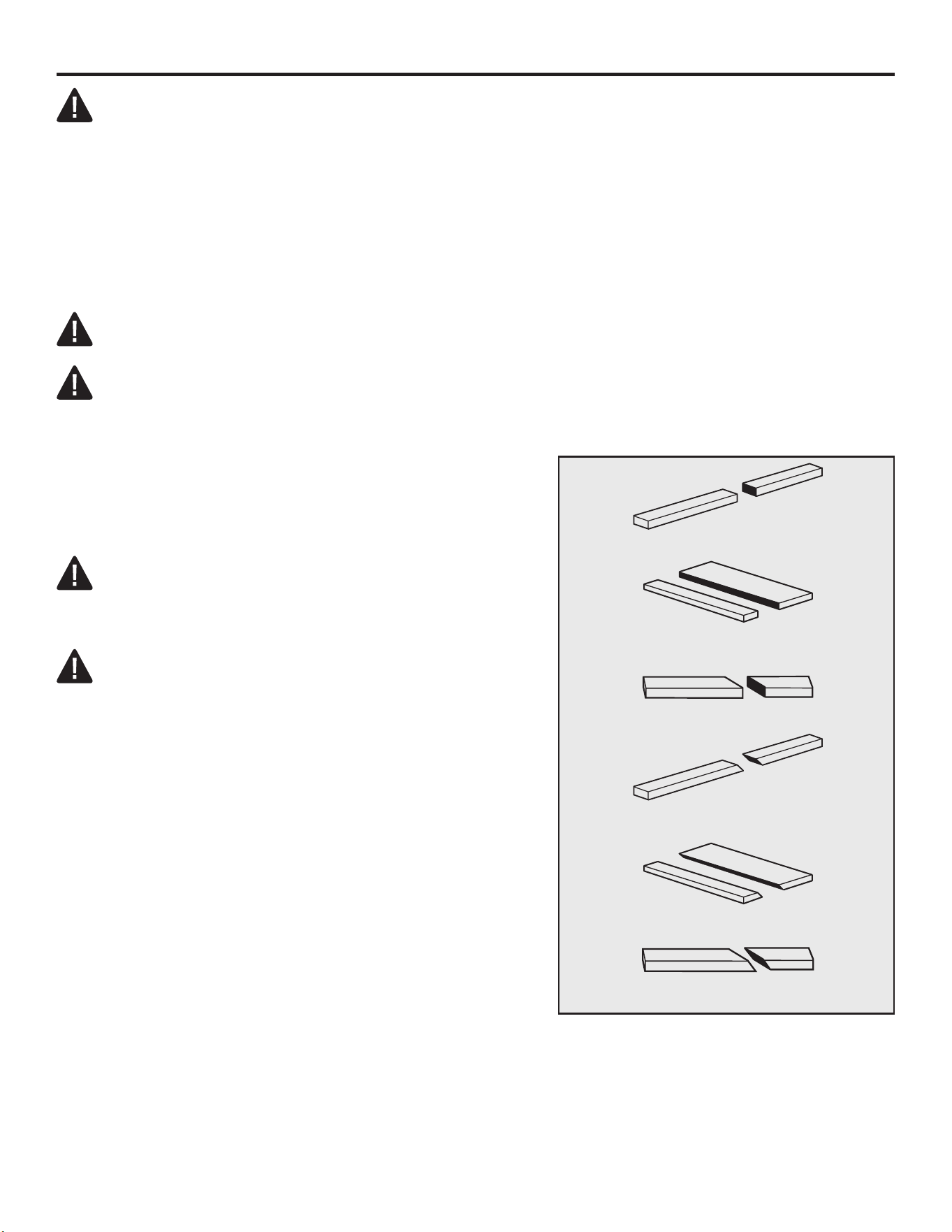

Cross cut

Miter cut

Bevel cross cut

Bevel rip cut

Compound (bevel) miter cut

Rip cut

TYPES OF CUTS

There are six basic cuts: 1) the cross cut, 2) the rip cut,

3) the miter cut, 4) the bevel cross cut, 5) the bevel rip

cut, and 6) the compound (bevel) miter cut.

CAUTION

All other cuts are combinations of these basic six.

Operating procedures for making each kind of cut are

given later in this section.

WARNING

Always make sure the blade guard is in place and

working properly when making these cuts to avoid

possible injury.

Cross cuts are straight 90° cuts made across the grain

of the workpiece. The wood is fed into the cut at a 90°

angle to the blade, and the blade is vertical.

Rip cuts are made with the grain of the wood. To avoid

kickback while making a rip cut, make sure one side of

the wood rides firmly against the rip fence.

Miter cuts are made with the wood at any angle to the

blade other than 90°. The blade is vertical. Miter cuts

tend to “creep” during cutting. This can be controlled by

holding the workpiece securely against the miter gauge.

WARNING

DO NOT attempt to make any cuts not covered in this MANUAL and this tool is not permitted for making

cuts for other commercial purposes. Failure to heed this warning will result in serious personal injury.

• The blade provided with the saw is a high-quality combination blade suitable for ripping and cross cut

operations. Carefully check all setups and rotate the blade one full revolution to assure proper

clearance before connecting saw to power source. Stand slightly to the side of the blade path to

reduce the chance of injury should kickback occur.

• Use the miter gauge when making cross, miter, bevel, and compound miter cuts. To secure the angle,

lock the miter gauge in place by twisting the lock knob clockwise. Always tighten the lock knob

securely in place before use.

WARNING

Never use the fence and miter gauge together. This may cause a kickback condition and injury to the

operator.

CAUTION

It is recommended that you place the piece to be saved on the left side of the blade and that you make

a test cut on scrap wood first.

OPERATING INSTRUCTIONS

WARNING

Always use a push stick with small pieces of wood, and also to finish the cut when ripping a long narrow

piece of wood, to prevent your hands from getting close to the blade.

Bevel cuts are made with a blade set at an angle. Bevel cross cuts are across the wood grain, and bevel

rip cuts are with the grain.

Compound (or bevel) miter cuts are made with a blade set at an angle on wood that is angled to the

blade. Be thoroughly familiar with making cross cuts, rip cuts, bevel cuts, and miter cuts before trying a

compound miter cut.

MAKING A CROSS CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

WARNING

Using the rip fence as a cutoff gauge when cross cutting will result in kickback which can cause serious

personal injury.

1. Remove the rip fence (E).

2. Set the blade (J) to the correct depth for the workpiece.

3. Set the miter gauge (H) to 0° and tighten the lock knob.

4. Make sure the wood is clear of the blade (J) before turning on the saw.

5. To turn saw on, press the green “I”-Button on the on/off switch.

6. Let the blade (J) build up to full speed before moving the workpiece into the blade (J).

7. The hand closest to the blade (J) should be placed on the miter gauge (H) lock knob and the hand

farthest from the blade should be placed on the workpiece.

8. When the cut is made, turn the saw off. Wait for the blade to come to a complete stop before

removing the workpiece.

MAKING A RIP CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

1. Set the blade (J) to the correct depth for the workpiece.

2. Position the rip fence (E) at the desired distance from the blade for the cut and securely lock the

handle.

3. Make sure the wood is clear of the blade (J) before turning on the saw.

4. When ripping a long workpiece, place support same height as table (K) surface behind saw for cut

work.

5. To turn saw on, press the green “I”-Button on the on/off switch.

6. Position workpiece flat on table (K) with edge flush against rip fence (E).

OPERATING INSTRUCTIONS

7. Let the blade (J) build up to full speed before moving the workpiece into the blade.

8. Once blade (J) has made contact with workpiece, use hand closest to rip fence (E) for guidance.

Make sure edge of workpiece remains in solid contact with both rip fence (E) and surface of table

(K). If ripping a narrow piece, install the sub fence (F) to rip fence (E), use push stick (C) and/or push

blocks to move piece through cut and past blade.

9. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

WARNING

When ripping, always apply the workpiece feeding force between the fence and the saw blade. Use a

push stick when the distance between the fence and the saw blade is less than 6 in. (152 mm), and use

a push block when this distance is less than 2 in. (51 mm). Cutting aids will keep your hand at a safe

distance from the saw blade.

MAKING A MITER CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

1. Remove the rip fence (E).

2. Set the blade (J) to the correct depth for the workpiece.

3. Set the miter gauge (H) to the desired angle and tighten the lock knob.

4. Make sure the wood is clear of the blade (J) before turning on the saw.

5. To turn saw on, press the green “I”-Button on the on/off switch.

6. Let the blade (J) build up to full speed before moving the workpiece into the blade.

7. The hand closest to the blade (J) should be placed on the miter gauge (H) lock knob and the hand

farthest from the blade should be placed on the workpiece.

8. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

MAKING A BEVEL CROSS CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

WARNING

The miter gauge must be on the right side of the blade to avoid trapping the wood and causing

kickback. Placement of the miter gauge to the left of the blade will result in kickback and the risk of

serious personal injury.

1. Remove the rip fence (E).

2. Unlock bevel lock lever (M), set blade (J) to desired bevel angle. Lock bevel lock lever (M).

3. Set the blade (J) to the correct depth for the workpiece.

OPERATING INSTRUCTIONS

4. Set the miter gauge (H) to 0° and tighten the lock knob.

5. Make sure the wood is clear of the blade (J) before turning on the saw.

6. To turn saw on, press the green “I”-Button on the on/off switch (L).

7. Let the blade (J) build up to full speed before moving the workpiece into the blade.

8. The hand closest to the blade (J) should be placed on the miter gauge (H) lock knob and the hand

farthest from the blade should be placed on the workpiece.

9. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

MAKING A BEVEL RIP CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

WARNING

The rip fence must be on the right side of the blade to avoid trapping the wood and causing kickback.

Placement of the rip fence to the left of the blade will result in kickback and the risk of serious personal

injury.

1. Remove the miter gauge (H).

2. Unlock bevel lock lever (M), set blade (J) to desired bevel angle. Lock bevel lock lever (M).

3. Set the blade (J) to the correct depth for the workpiece.

4. Position the rip fence (E) at the desired distance from the blade for the cut and securely lock the

handle.

5. Make sure the wood is clear of the blade (J) before turning on the saw.

6. When ripping a long workpiece, place support same height as table (K) surface behind saw for cut

work.

7. To turn saw on, press the green “I”-Button on the on/off switch (L).

8. Position workpiece flat on table (K) with edge flush against rip fence (E).

9. Let the blade (J) build up to full speed before moving the workpiece into the blade.

10. Once blade (J) has made contact with workpiece, use hand closest to rip fence (E) for guidance.

Make sure edge of workpiece remains in solid contact with both rip fence (E) and surface of table

(K). If ripping a narrow piece, install the sub fence (F) to rip fence (E), use push stick (C) and/or push

blocks to move piece through cut and past blade.

11. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

OPERATING INSTRUCTIONS

MAKING A COMPOUND (BEVEL) MITER CUT

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

WARNING

The miter gauge must be on the right side of the blade to avoid trapping the wood and causing

kickback. Placement of the miter gauge to the left of the blade will result in kickback and the risk of

serious personal injury.

1. Remove the rip fence (E).

2. Unlock bevel lock lever (M), set blade (J) to desired bevel angle. Lock bevel lock lever (M).

3. Set the blade (J) to the correct depth for the workpiece.

4. Set the miter gauge (H) to the desired angle and tighten the lock knob.

5. Make sure the wood is clear of the blade (J) before turning on the saw.

6. To turn saw on, press the green “I”-Button on the on/off switch (L).

7. Let the blade (J) build up to full speed before moving the workpiece into the blade.

8. The hand closest to the blade (J) should be placed on the miter gauge (H) lock knob and the hand

farthest from the blade should be placed on the workpiece.

9. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

MAKING A LARGE PANEL CUT

Make sure the saw is properly secured to a work surface to avoid tipping from the weight of a large

panel.

WARNING

Make sure the blade guard assembly is installed and working properly to avoid possible serious injury.

WARNING

Never make freehand cuts (cuts without the miter gauge or rip fence). Unguided workpieces can result

in serious injury.

1. Place a support the same height as the top of the saw table behind the saw and add supports to the

sides as needed.

2. Depending on the shape of the panel, use the rip fence (E) or miter gauge (H). If the panel is too large

to use either the rip fence (E) or the miter gauge (H), it is too large for this saw.

3. Make sure the wood does not touch the blade (J) before you turn on the saw.

4. To turn saw on, press the green “I”-Button on the on/off switch (L).

5. Position the workpiece flat on the table with the edge flush against the rip fence (E).

6. Let the blade (J) build up to full speed before feeding the workpiece into the blade.

7. Use a push stick to move the piece through the cut and past the blade.

8. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

OPERATING INSTRUCTIONS

DADOES AND OTHER NON-THROUGH CUTS

The use of a non-through cut is essential to cutting grooves, rabbets and dadoes. Non-through cuts can

be made using a standard 10 in. blade or a dado blade up to 1/2 in. wide with a diameter 8 in.

Non-through cuts are the only type of cuts that should be made without blade guard and anti-kickback

pawls installed. Make sure blade guard and anti-kickback pawls are reinstalled upon completion of this

type of cut.

WARNING

To reduce the risk of serious injury when making non-through cuts, follow all applicable warnings and

instructions listed below in addition to those listed above for the relevant through cut.

WARNING

When making a non-through cut, the blade is covered by the workpiece during most of the cut. Be alert

to the exposed blade at the start and finish of every cut to reduce the risk of personal injury.

WARNING

Never feed wood with your hands when making any non-through cut such as rabbets or dadoes. To

avoid personal injury, always use push blocks, push sticks, and feather boards.

WARNING

Read the appropriate section which describes the type of cut in addition to this section on non-through

cuts. For example, if your non-through cut is a straight cross cut, read and understand the section on

straight cross cuts before proceeding.

WARNING

Once all dado and non-through cuts are completed, unplug saw and reinstall riving knife in uppermost

position. Install anti-kickback pawls and blade guard.

1. Turn saw off and unplug saw.

2. Remove the blade guard (A) and anti-kickback pawls (B).

3. Place riving knife (I) in “middle” position for non-through cuts. (Place riving knife (I) in “lower” position

for dado cuts.)

4. Unlock bevel lock lever (M), set blade (J) to desired bevel angle. Lock bevel lock lever (M).

5. Set the blade (J) to the correct depth for the workpiece.

6. Depending on the shape and size of the wood, use either the rip fence (E) or miter gauge (H).

7. Plug the saw into the power source and press the green “I”-Button on the on/off switch to turn saw

on.

8. Let the blade (J) build up to full speed before feeding the workpiece into the blade.

9. Always use push blocks, push sticks, and/or feather boards appropriately when making non-through

cuts to reduce the risk of serious injury.

10. When the cut is made, turn the saw off. Wait for the blade (J) to come to a complete stop before

removing the workpiece.

OPERATING INSTRUCTIONS

WARNING

Before performing any adjustment, switch off the tool and unplugged from power supply. Failure to do

so could result in serious personal injury.

WARNING

Make sure the blade guard and anti-kickback pawls are reinstalled immediately after making any

adjustment which requires it to be removed. Failure to heed this instruction could result in serious

personal injury.

The table saw has been adjusted at the factory for making very accurate cuts. However, some

components might have been jarred out of alignment during shipping. Also, over a period of time,

readjustment will probably become necessary due to wear.

Carefully check alignment with a framing square before beginning adjustments to confirm whether they

are necssary. Use test cuts after completing adjustments to avoid damaging workpiece.

Once all non-through cuts are completed:

1. Turn saw off and unplug saw.

2. Reinstall the riving knife in the “uppermost” position then install the blade guard and anti-kickback

pawls.

MAKING A DADO CUT

Dado blades are stacked blades that can be used when making through cut slots in a workpiece, or the

non-through cuts are described above. Dado blades require a special table insert. Dado blades and

table insert are all sold separately. All blades and dado sets must not be rated less than the speed of

this tool. This saw is designed for with a 8 in. stack dado up to width of 1/2 in. Make sure riving knife is

in lower position when make this type of cut.

NOTE: Remove the outer blade flange when making a dado cut. The outer blade flange may be used

provided the arbor shaft extends slightly beyond the arbor nut.

OPERATING INSTRUCTIONS

TO PLACE RIVING KNIFE IN MIDDLE POSITION

(FOR NON-THROUGHT CUTS) OR IN LOWER

POSITION (FOR DADO CUTS):

NOTE: Remove the blade guard (A), anti-kickback

pawls (B) and table insert (Q).

1. Raise the saw blade (J) to the uppermost position

by turning the height adjusting knob (O) clockwise.

ADJUSTMENTS

2. Unlock riving knife lock knob by turning it clockwise.

Grasp the riving knife (I) and pull toward right side of

saw to release it from spring-loaded lock pin. Push

the riving knife (I) down and position the riving knife

(I) in the middle or lower position with spring-loaded

lock pin re-engaged. Lock the riving knife lock knob

by turning it counter-clockwise. Reinstall table

insert (Q).

REPLACE BLADE

NOTE: Turn power off and unplug saw. Set bevel angle

to 0°. Remove the blade guard (A), anti-kickback pawls

(B) and table insert (Q). Raise blade in uppermost

position.

1. Make sure bevel lock lever (M) is locked. Place one

open-end wrench (G) on flats of the inner flange.

Place other open-end wrench (G) on flats of the

arbor nut (RR).

2. Holding both wrenches firmly, push the open-end

wrench (G) on the arbor nut (RR) to front of

machine.

ADJUSTMENTS

3. Remove the arbor nut (RR), outer blade flange (TT)

and blade (J).

4. Place new blade on arbor shaft (teeth must point down

toward front of saw to work properly).

5. Place outer blade flange (TT) and arbor nut over arbor

shaft. Be sure large, cupped side of outer blade

flange faces the blade and all times are snug against

arbor housing. Make sure arbor nut (RR) is securely

tightened. DO NOT over tighten.

6. Rotate blade by hand to make sure it turns freely.

7. Lower blade and reinstall table insert (Q).

NOTE: If the inner blade flange (SS) has been removed,

reinstall it before placing the saw blade on arbor. Failure

to do so could cause an accident.

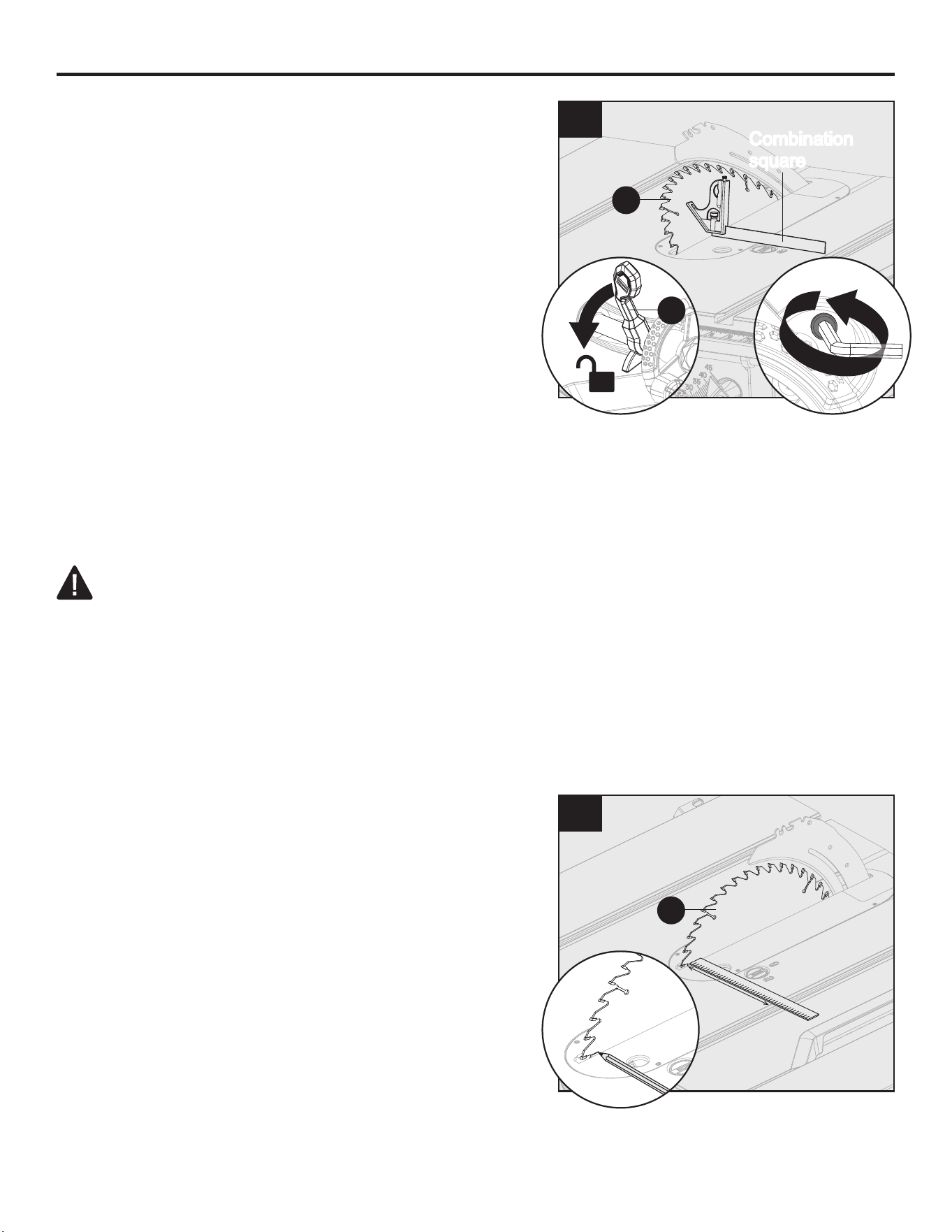

BEVEL ADJUSTMENT

Angle settings of saw have been set at the factory and,

unless damaged in shipping, should not require setting

during assembly. After extensive use, they may need to

be checked.

To check 0° bevel

1. Turn the saw off and unplug saw.

2. Raise the blade (J) to uppermost position, remove the

blade guard (A) and anti-kickback pawls (B).

3. Unlock bevel lock lever (M) and slide to 0° position.

4. Loosen the 0° set screw (located on the left of the bevel

track on the front) with 4mm hex key (not supplied).

5. Place a combination square beside the blade (J) on the

right. The edge of the square and the blade should

be parallel.

NOTE: Make sure that the square contacts the flat part

of the blade, not the blade teeth.

6. Lock the bevel lock lever.

7. Tighten the 0° set screw. Check again for squareness

and continue to adjust if needed.

8. Make a test cut.

Combination

square

Combination

square

HEELING (PARALLELING) BLADE TO MITER GAUGE GROOVE

WARNING

• Blade (J) must be parallel to miter gauge groove so that wood does not bind, resulting in kickback.

Failure to do so could result in serious personal injury.

• To reduce risk of injury from kickback, align rip fence (E) to blade (J) following any blade adjustments.

Do not loosen any bolts for this adjustment until you have checked with a ruler and made test cuts to

be sure adjustments are necessary. Once the bolts are loosened, these items must be reset.

NOTE: Unplug saw. Remove blade guard (A) and anti-kickback pawls (B). Raise the blade (J) by

turning height adjusting knob (O).

ADJUSTMENTS

To check 45° bevel

1. Turn the saw off and unplug saw.

2. Raise the blade (J) to uppermost position, remove the

blade guard (A) and anti-kickback pawls (B).

3. Unlock bevel lock lever (M) and slide to 45° position.

4. Loosen the 45° set screw (located on the right of the

bevel track on the front) with 4mm hex key (not

supplied).

5. Place a combination square beside the blade (J) on the

left. The edge of the square and the blade should be

parallel.

NOTE: Make sure that the square contacts the flat part

of the blade, not the blade teeth.

6. Lock the bevel lock lever.

7. Tighten the 45° set screw. Check again for squareness

and continue to adjust if needed.

8. Make a test cut.

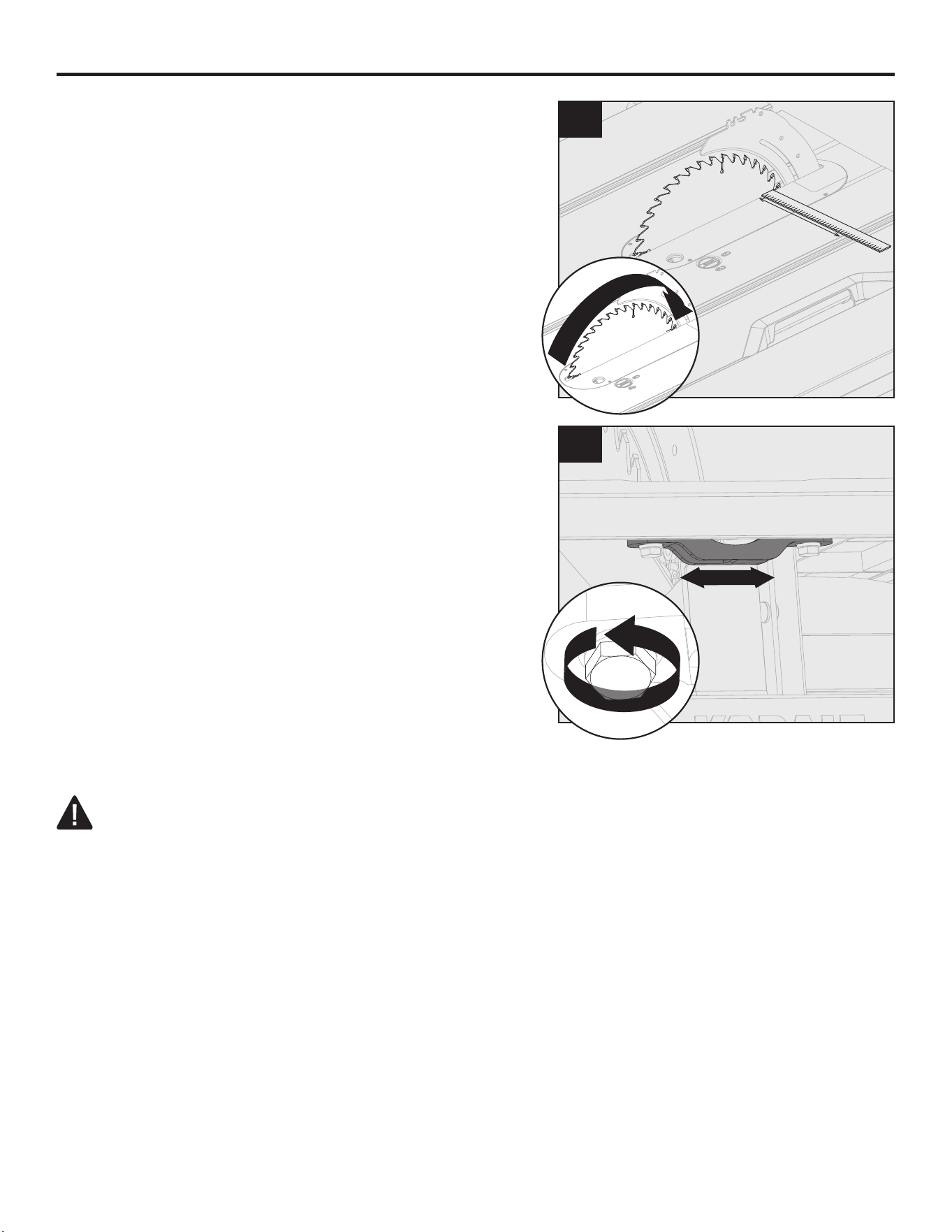

1. Mark beside one of blade teeth at front of blade (J).

Place a ruler even with front of table (K) and side of

blade (J) as shown.

Combination

square

Combination

square

2. Turn blade (J) so that marked tooth is at back. Move

ruler to the rear and again measure the distance. If the

distances are the same, blade is square.

If the distances are different:

3. Loosen two hex bolts with 10mm open-end wrench,

adjust the fixing plate left or right until the blade is

square.

NOTE: The bolts and fixing plate are located under the

table in the back of saw.

4. Retighten two hex bolts.

5. Check again for squareness and continue to adjust if

needed.

ADJUSTMENTS

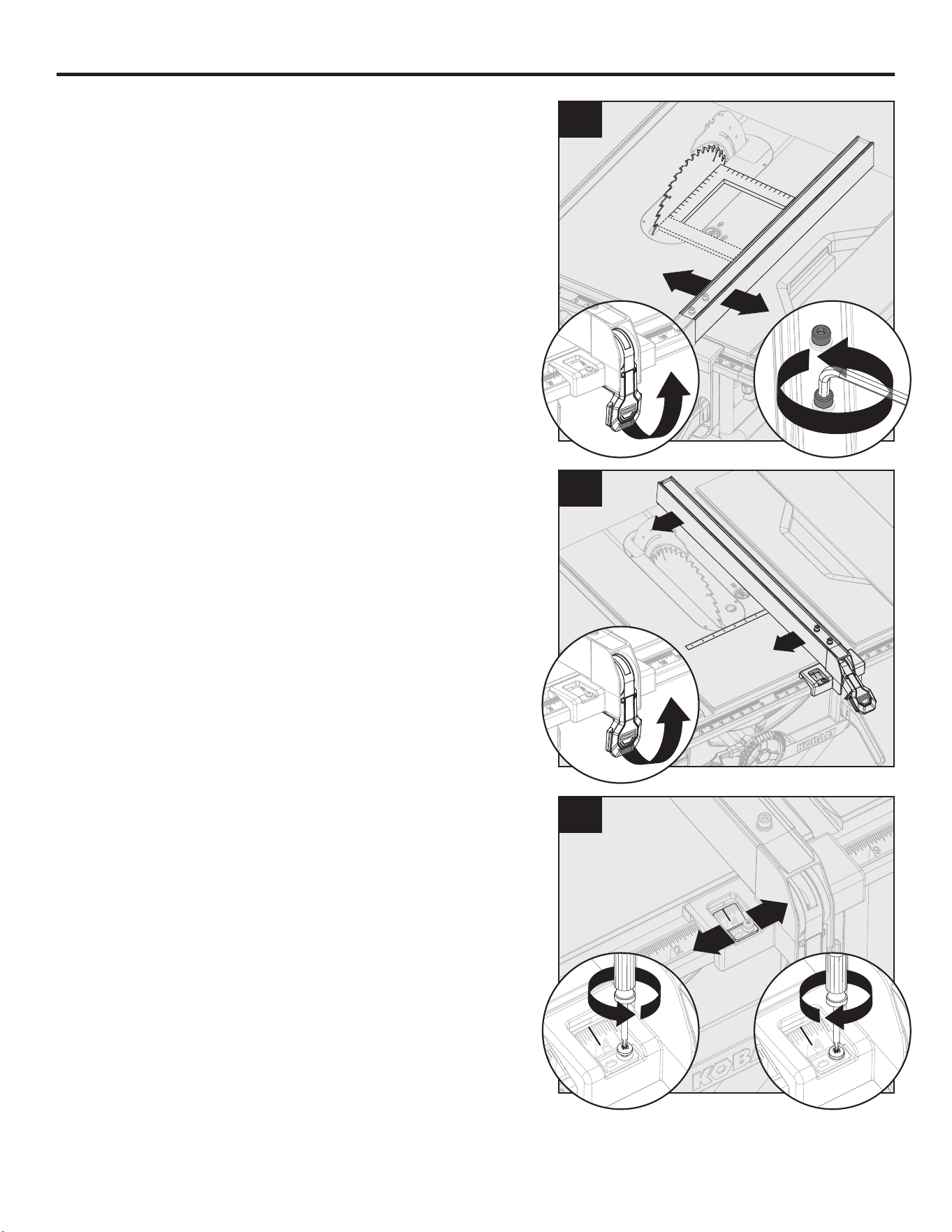

CHECKING ALIGNMENT OF RIP FENCE TO BLADE

The rip fence must be parallel to the blade and miter gauge grooves.

WARNING

A misaligned rip fence can cause kickback and jams. To reduce the risk of injury, always maintain

proper rip fence alignment.

NOTE: Unplug saw. Remove blade guard (A) and anti-kickback pawls (B). Raise the blade (J) by

turning height adjusting knob (O).

1. Unlock the rip fence (E) by lifting up the lock handle.

2. Place the framing square beside the blade (J) and

move the rip fence up to the square. Note the

measuremet on the rip scale.

3. Move the rip fence back and rotate the framing square

180° to check the other side.

4. If two measurements are not same, using 5mm hex

key to loosen the screws located on top of the rip

fence and align it.

5. Alternately retighten two screws. Recheck

alignment.

6. Make two or three test cuts using scrap wood. If the

cuts are not true, repeat the process.

TO ADJUST THE RIP FENCE SCALE INDICATOR

Use red line on indicator on rip fence to position fence

along scale on front rail.

NOTE: Unplug saw. Remove blade guard (A) and

anti-kickback pawls (B). Raise blade (J) by turning

height adjusting knob (O).

Begin with the blade at a zero angle (straight up):

1. Unlock rip fence (E) by lifting up lock handle. Use a

ruler to measure 4 in. and move rip fence until it

aligns with measured distance. Lock rip fence.

2. Red line on scale indicator should align with 4 in. mark

on scale on front rail as shown.

3. To adjust scale indicator, loosen screw as shown and

align scale indicator with 4 in. mark on scale on front

rail. Then retighten screw.

ADJUSTMENTS

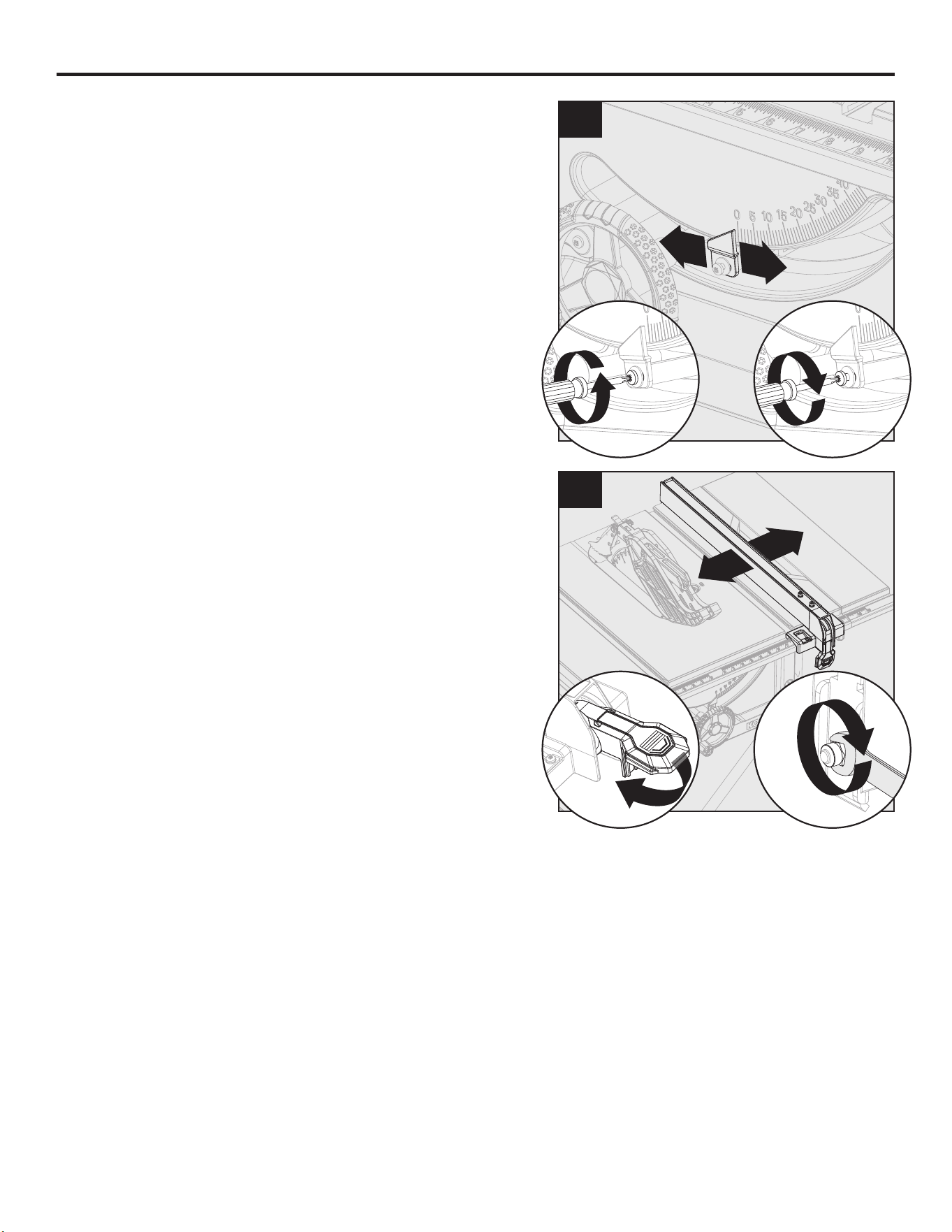

TO ADJUST BEVEL INDICATOR

Bevel indicator should at zero when blade is at 90°. If

not:

1. Loosen screw, adjust bevel indicator to set it at 0° on

the bevel scale. Retighten screw.

TO CHECK TIGHTNESS OF RIP FENCE LOCK

HANDLE

Lock handle on rip fence (E) should hold rip fence

securely against front and rear rails. Lock handle should

not be difficult to push down and lock. To assure proper

fence lock adjustment:

1. Lock rip fence in place.

2. Try moving fence from side-to-side. If fence moves,

tighten the lock nut 1/4 turn.

3. With rip fence in locked position, recheck rip fence

parallelism with blade and adjust if necessary.

ADJUSTMENTS

WARNING

When servicing, use only identical replacement parts. Use of any other part may create a hazard or

cause product damage.

WARNING

Before performing any maintenance, ALWAYS turn saw off and make sure the tool is unplugged from

the power supply.

WARNING

Always wear eye protection with side shields marked to comply with ANSI Z87.1 during product

operation. If operation is dusty, also wear a dust mask.

WARNING

Make sure the blade guard and anti-kickback pawls are reinstalled immediately after  nishing any

maintenance which requires them to be removed. Failure to heed this instruction could result in serious

personal injury.

GENERAL MAINTENANCE

• Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from

various types of commercial solvents and may be damaged by their use. Use clean cloths to remove

dirt, dust, oil, grease, etc.

WARNING

DO NOT at any time let brake fluids, gasoline, petroleum-based products, penetrating oils, etc., come

in contact with plastic parts. Chemicals can damage, weaken, or destroy plastic.

• Periodically check all clamps, nuts, bolts, and screws for tightness and condition. Make sure the table

insert is in good condition and in position.

• Check the blade guard assembly.

• To maintain the table surfaces, fence, and rails, periodically apply paste wax to them and buff to

provide smooth functioning.

• Protect the blade by cleaning out sawdust from underneath the table and in the blade teeth. Use a

resin solvent on the blade teeth.

• Clean plastic parts only with a soft damp cloth. DO NOT use any aerosol or petroleum solvents.

LUBRICATION

• All of the bearings in this tool are lubricated with a sufficient amount of high grade lubricant for the life

of the unit under normal operating conditions. Therefore, no further lubrication is required.

STORAGE

After operation of the tool has been completed, check that the following has been performed:

• Turn saw off.

• Power plug has been removed from the receptacle.

When the tool is not use, keep it stored in a dry place out of the reach of children.

CARE AND MAINTENANCE

WARNING

To avoid injury from an accidental start, turn the switch OFF and always remove the plug from the

power source before making any adjustments. All electrical or mechanical repairs should be done only

by qualified service technicians. Consult Kobalt tools Authorized Service Center if for any reason the

motor will not run.

If you have any questions regarding the product, please call customer service at 888-3KOBALT

(888-356-2258).

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

1. Replace blade.

2. Replace blade.

3. Tighten all hardware.

4. Reposition on at surface.

5. Check saw blade installation. Replace

blade if necessary.

1. Blade is out of balance.

2. Blade is damaged.

3. Saw is not mounted securely.

4. Work surface is uneven.

5. Blade is warped.

Excess vibration.

1. Remount the rip fence.

2. Clean and wax rails.

3. Adjust lock nut counterclockwise.

1. Rip fence not mounted correctly.

2. Rails are dirty or sticky.

3. Lock nut is out of adjustment.

Rip fence does not

move smoothly.

1. Replace or sharpen blade.

2. See “Heeling (paralleling) blade to miter

gauge groove”.

3. Slow the feed rate.

4. Align the rip fence.

5. Replace the wood. Always cut with convex

side to table surface.

6. Align the riving knife and saw blade.

1. Blade is dull.

2. Blade is heeling.

3. Work is fed too fast.

4. Rip fence is misaligned.

5. Wood is warped.

6. Riving knife is out of alignment.

Cutting binds or

burns work.

1. Adjust the set screws.

2. Adjust the miter gauge.

1. Set screws located on bevel track

on the front need adjusting

(Bevel cuts).

2. Miter gauge is misaligned (Miter

cuts).

Saw does not make

accurate 90° or 45°

cuts.

1. Clean the gears or screw post.1. Gears or screw post inside cabinet

are clogged with saw dust.

Height/bevel adjusting

handwheel is hard

to turn.

1. Resharpen or set blade.1. Blade not properly sharpened or

set.

Wood edges away

from rip fence when

ripping.

1. Adjust lock nut clockwise.1. Lock nut is out of adjustment.Rip fence does not

lock at rear.

THREE-YEAR LIMITED WARRANTY

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

1. Plug in motor cord or wall cord.

2. Replace circuit fuse.

3. Reset circuit breaker.

4. Have the cord or switch replaced at

your nearest authorized service center.

1. Motor cord or wall cord is not plugged

in.

2. Circuit fuse is blown.

3. Circuit breaker is tripped.

4. Cord or switch is damaged.

Saw does not start.

1. Clean, sharpen, or replace blade.

2. Replace with correct type.

3. Remount blade.

1. Blade is dull or dirty.

2. Blade is wrong type for cut being

made.

3. Blade is mounted backwards.

Blade makes poor

cuts.

1. Change blade; rip blade typically has

fewer teeth.

1. Blade not proper for rip cut.Motor labors in rip

cut.

This table saw is warranted to the original purchaser from the original purchase date for three (3) years

subject to the warranty coverage described herein.

This table saw is warranted to be free from defects in material and workmanship. If you believe that the

table saw is defective at any time during the specified warranty period, simply return the table saw to

the place of purchase for a free replacement or refund or call 888-3KOBALT (888-356-2258) for

warranty services.

This warranty is void if: defects in materials or workmanship or damages result from repairs or

alterations which have been made or attempted by others or the unauthorized use of nonconforming

parts; the damage is due to normal wear, damage is due to abuse (including overloading of the tool

beyond capacity), improper maintenance, neglect or accident; or the damage is due to the use of the

tool after partial failure or use of improper accessories or unauthorized repair or alteration.

This warranty gives you specific legal rights, and you may also have other rights that vary from state to

state.

For questions, warranty claims, and/or warranty replacement parts, call our customer service

department at 888-3KOBALT (888-356-2258).

REPLACEMENT PARTS LIST

PART DESCRIPTION PART #

Blade Guard 505872801

Push Stick 505872802

Rip Fence 505872803

Miter Gauge 505872804

Wheel 505872805

Printed in China

For replacement parts, call our customer service department at 888-3KOBALT (888-356-2258),

8 a.m. - 8 p.m., EST, Monday - Sunday.

SS22089

KOBALT y el diseño del logotipo son marcas comerciales o marcas

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de

Servicio al Cliente al 888-3KOBALT (888-356-2258), de lunes a domingo de 8 a.m a 8 p.m., hora estándar

del Este. También puede ponerse en contacto con nosotros mediante [email protected].

ADJUNTE SU RECIBO AQUÍ

Número de serie Fecha de compra

MODELO No. TS10302

ARTÍCULO #5058728

25,4-CM SIERRA

DE MESA DE CON

BASE RODANTE

ÍNDICE

ESPECIFICACIONES DEL PRODUCTO

Especificaciones del producto ..............................................................................................59

Contenido del paquete .........................................................................................................60

Aditamentos .........................................................................................................................61

Información de seguridad .....................................................................................................62

Preparación ..........................................................................................................................72

Instrucciones de ensamblaje ................................................................................................72

Instrucciones de funcionamiento ..........................................................................................88

Ajustes ...............................................................................................................................104

Cuidado y mantenimiento ..................................................................................................111

Solución de problemas ......................................................................................................112

Tres años de garantía limitada ..........................................................................................113

Lista de piezas de repuesto ...............................................................................................114

DESCRIPCIÓN ESPECIFICACIONES

Suministro de electricidad 120 V, 60 Hz

Motor 15 A

Velocidad sin carga 5000 RPM

Hoja 25,4 cm x 15,87 mm (husillo)

Profundidad máxima de corte 7,93 cm (90°) / 5,71 cm (45°)

Capacidad de corte longitudinal 76,2 cm (derecha) / 25,4 cm (izquierda)

Capacidad de ranura 12,7 mm

Rango de corte biselado 0° ~ 45°

CONTENIDO DEL PAQUETE

Protector de hoja 1

Enganches para contragolpe 1

Vara para empujar 1

Mesa de extensión 1

Guía de corte longitudinal

Subguía

Llaves para hojas

Indicador de inglete

Separador

Hoja de sierra 1

Mesa 1

Interruptor de

encendido/apagado

Palanca de bloqueo del bisel 1

Perilla de ajuste de altura 1

Perillas de bloqueo de la vara de

extensión

Rueda de ajuste de altura o bisel

PIEZA DESCRIPCIÓN CANTIDAD

Accesorio para mesa

Perilla de bloqueo del accesorio

para mesa

Pestillo

Ensamble de la pata superior

interna

Ensamble de la pata superior

externa

Almacenaje A para el cable de

alimentación

Almacenaje B para el cable de

alimentación

Patas inferiores externas

Patas inferiores internas

Soporte horizontal

Placa en ángulo frontal

Ruedas

Placas limitadas A

Placa en ángulo posterior 1

Placas de fijación

Placas limitadas B

PIEZA DESCRIPCIÓN CANTIDAD

ADITAMENTOS

Contratuerca M12

Cant. 2

Contratuerca M8

Cant. 2

Perno de cabeza

de dado

M8 x 65

Cant. 2

Tornillo de cruz M5 x 35

Cant. 4

Tornillo de cruz

ST4.2 x 13

Cant. 4

Manguito

Cant. 2

Contratuerca M5

Cant. 4

Arandela plana

grande 12

Cant. 2

Arandela

plana 6

Cant. 4

RR SS TT

Contratuerca M6

Cant. 4

Arandela

plana 5

Cant. 8

Ensamble de sujeción de la hoja

Pieza de repuesto #505872808

Aditamentos para almacenamiento del cable de alimentación

Pieza de repuesto #505872807

Aditamentos del soporte

Pieza de repuesto #505872806

Tuerca del husillo

(preensamblada en

la sierra de mesa)

Cant. 1

Brida de hoja externa

(preensamblada en

la sierra de mesa)

Cant. 1

Brida de hoja interna

(preensamblada en

la sierra de mesa)

Cant. 1

Tornillo de cruz

M5 x 20

Cant. 2

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

Este manual contiene información relacionada con LA PROTECCIÓN DE LA SEGURIDAD PERSONAL y LA

PREVENCIÓN DE PROBLEMAS EN EL EQUIPO. Es muy importante que lea atentamente y que comprenda este

manual antes de usar el producto. Los símbolos que aparecen a continuación se utilizan para indicar esta

información.

PELIGRO

Riesgo potencial que producirá lesiones graves o la muerte.

ADVERTENCIA

Peligro que podría producir lesiones graves o la muerte.

PRECAUCIÓN

Peligro potencial que puede producir lesiones moderadas o daños en el equipo.

RECOMENDACIONES DE SEGURIDAD

Estas precauciones están destinadas a proteger la seguridad personal del operador y de otras personas que

trabajan con el operador. No seguir estas instrucciones podría provocar la pérdida permanente de la visión, lesiones

personales graves o fatales, daños materiales o en las herramientas. Tómese el tiempo para leerlas

y comprenderlas. La seguridad es una combinación de sentido común, permanecer alerta y saber cómo funciona la

sierra.

ADVERTENCIA

Lea todas las advertencias de seguridad, las instrucciones, las ilustraciones y las especificaciones que se

incluyen junto a esta herramienta eléctrica. No seguir todas las instrucciones que se detallan a continuación

podría provocar choques eléctricos, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que se

conecta a la línea principal (con cable) o a la herramienta eléctrica que funciona con batería (inalámbrica).

1) Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas oscuras o desordenadas propician los

accidentes.

• No utilice herramientas eléctricas en ambientes en los que exista riesgo de explosión, como por ejemplo,

en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas producen chispas que

podrían encender el polvo o humo.

• Mantenga a los niños y transeúntes alejados durante la operación de una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

2) Seguridad eléctrica

• Los enchufes de las herramientas eléctricas deben encajar en el tomacorriente. Nunca modifique el enchufe

de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con puesta a tierra. Los

enchufes sin modificaciones y que encajan en los tomacorrientes reducen el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con superficies con puesta a tierra, tales como tuberías, radiadores, estufas

o refrigeradores. Existe un gran riesgo de descarga eléctrica si su cuerpo tiene conexión a tierra.

• No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua en una

herramienta eléctrica, aumenta el riesgo de sufrir una descarga eléctrica.

INFORMACIÓN SOBRE SEGURIDAD

•

No maltrate el cable. Nunca use el cable para transportar, jalar ni desenchufar la herramienta eléctrica. Mantenga

el cable alejado del calor, el aceite, los bordes filosos o las piezas en movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

•

Cuando opere una herramienta eléctrica en exteriores, use una extensión eléctrica adecuada para uso en

exteriores. El uso de un cable apto para exteriores reduce el riesgo de sufrir una descarga eléctrica.

•

Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un

interruptor diferencial residual (RCD, por sus siglas en inglés). El uso de un RCD disminuye el riesgo de

descargas eléctricas.

3) Seguridad personal

•

Manténgase alerta, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta

eléctrica. No utilice una herramienta eléctrica si está cansado o bajo los efectos de drogas, alcohol

o medicamentos. Un momento de desatención mientras opera herramientas eléctricas puede provocar lesiones

personales graves.

•

Use equipo de protección personal. Siempre use lentes de protección. Los equipos de protección, como

mascarillas antipolvo, zapatos de seguridad antideslizantes, cascos protectores o protección auditiva, utilizados

para las condiciones adecuadas, disminuyen el riesgo de lesiones personales.

•

Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de alimentación o al paquete de baterías, o antes de levantarla

o transportarla. Transportar herramientas eléctricas con el dedo en el interruptor o enchufar herramientas

eléctricas que tienen el interruptor encendido aumentan las posibilidades de accidentes.

•

Retire todas las llaves de ajuste o llaves inglesas antes de encender la herramienta eléctrica. Si se deja una

llave inglesa o una llave conectada a una pieza giratoria de la herramienta eléctrica, se pueden producir lesiones

personales.

•

No se extienda demasiado. Mantenga una postura y un equilibrio adecuados en todo momento. Esto permite

un mejor control de la herramienta eléctrica en situaciones inesperadas.

•

Use ropa adecuada. No use ropa holgada ni joyas. Mantenga el cabello, la ropa y los guantes lejos de las

piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas

móviles.

•

Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo,

asegúrese de que se conecten y se usen debidamente. El uso de dispositivos de recolección de polvo puede

disminuir los peligros relacionados con el polvo.

•

No permita que la familiaridad del uso frecuente de las herramientas lo haga no tener en cuenta los

principios de seguridad en el manejo de las herramientas. Un descuido puede ocasionar una lesión grave en

cuestión de segundos.

4) Uso y cuidado de las herramientas eléctricas

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. La

herramienta eléctrica adecuada realizará un trabajo más seguro y de mejor calidad al ritmo para el que se diseñó.

• No use la herramienta eléctrica si el interruptor no enciende y apaga. Cualquier herramienta eléctrica que no pueda

controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de alimentación o retire el paquete de baterías de la herramienta

eléctrica, si es desmontable, antes de realizar cualquier ajuste, cambiar los accesorios o almacenar las

herramientas eléctricas. Este tipo de medidas de seguridad preventiva reduce el riesgo de arranques accidentales

de la herramienta.

• Almacene las herramientas eléctricas que no estén en uso fuera del alcance de los niños y no permita que

personas no familiarizadas con la herramienta o estas instrucciones la operen. Las herramientas eléctricas

son peligrosas en manos de usuarios sin capacitación.

• Realice mantenimiento a las herramientas eléctricas y a los accesorios. Revise si hay piezas móviles

desalineadas o trabadas, si hay piezas rotas y cualquier otra condición que pueda afectar el funcionamiento de la

herramienta eléctrica. Si se daña la herramienta eléctrica, hágala reparar antes de usarla. Muchos accidentes son

producto del mantenimiento incorrecto de las herramientas eléctricas.

• Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte que se mantienen

adecuadamente, con sus bordes de corte afilados, son menos propensas a trabarse y son más fáciles de controlar.

• Use la herramienta, los accesorios, las brocas, etc. según estas instrucciones, considerando las

condiciones de trabajo y el trabajo que se va a realizar. El uso de la herramienta eléctrica en operaciones para

las que no se diseñó podría crear una situación de peligro.

• Mantenga los mangos y las superficies de agarre secos, limpios y sin aceite ni grasa. Las manijas y las

superficies de agarre resbalosas no permiten una manipulación segura ni controlar la herramienta en situaciones

inesperadas.

5) Reparación

• Permita que solo una persona capacitada repare la herramienta eléctrica, usando solo piezas de repuesto

idénticas. De esta forma, se asegurará de mantener la seguridad de la herramienta eléctrica.

ADVERTENCIA

Para evitar el riesgo de lesiones personales, no modifique esta herramienta eléctrica ni use accesorios que no sean

los recomendados para esta.

ADVERTENCIA

Lea las advertencias y condiciones de la hoja de sierra con puntas de carburo.

ADVERTENCIA

No opere la sierra sin el protector de hoja adecuado y los enganches para contragolpe en su lugar para todas las

operaciones de corte. Asegúrese de reinstalar el protector de hoja inmediatamente luego de finalizar cualquier

operación de corte no pasante y corte de ranura para la cual deba retirarlo.

ADVERTENCIA

Siempre siga los procedimientos de operación adecuados según se definen en este manual, incluso si está

familiarizado con el uso de esta herramienta o de herramientas similares. Recuerde que un descuido de apenas una

fracción de segundo puede causar una lesión personal grave.

• El carburo es un material muy resistente pero quebradizo. Se debe tener cuidado en el momento de montar, usar

o almacenar hojas con puntas de carburo para evitar daños accidentales.

• Los impactos leves, como golpear la punta, pueden dañar gravemente la hoja. Los objetos extraños en la pieza de

trabajo, como cables o clavos, pueden hacer que las puntas se agrieten o se rompan.

• Antes de usar la hoja, siempre examine visualmente la hoja y las puntas para asegurarse de que no tengan grietas,

quebraduras, puntas sueltas u otros daños. Apague y desenchufe la sierra para realizar esta acción.

• No la use si sospecha que está dañada. No seguir las instrucciones y advertencias de seguridad puede provocar

lesiones corporales graves o pérdida de la visión.

Instrucciones de seguridad para las sierras de mesa

1) Advertencias relacionadas con la protección

• Mantenga las protecciones en su lugar. Los protectores deben estar en buen estado de funcionamiento

y montados correctamente. Se debe reparar o reemplazar cualquier protector que esté suelto, dañado o que no

funcione correctamente.

• Utilice siempre un protector de hoja de sierra, un separador y enganches para contragolpe para cada

operación de corte completo. Para operaciones de corte en las que la hoja de sierra corta completamente a través

del grosor de la pieza de trabajo, el protector y otros dispositivos de seguridad ayudan a reducir el riesgo de

lesiones.

INFORMACIÓN SOBRE SEGURIDAD

• Vuelva a colocar inmediatamente el sistema de protección después de completar una operación (como

ranurar, frisar o volver a aserrar cortes) que requiera retirar la protección, el separador o los enganches para

contragolpe. El protector, el separador y el dispositivo anticontragolpe ayudan a reducir el riesgo de lesiones.

• Asegúrese de que la hoja de la sierra no esté en contacto con el protector, el separador o la pieza de trabajo

antes de encender el interruptor. El contacto involuntario de estos elementos con la hoja de la sierra podría causar

una condición peligrosa.

• Regule el separador tal como se describe en este manual. La separación, el posicionamiento y la alineación

incorrectas pueden provocar que el separador funcione de manera ineficaz para reducir la probabilidad de

contragolpes.

• Para que el separador y los enganches para contragolpe funcionen, deben estar acoplados a la pieza de

trabajo. El separador y el dispositivo anticontragolpe son ineficaces cuando se cortan piezas demasiado cortas para

que estos dispositivos las sujeten. En estas condiciones, el separador y el dispositivo anticontragolpe no pueden

evitar un contragolpe.

• Use la hoja de sierra apropiada para el separador. Para que el separador funcione correctamente, el diámetro de

la hoja de sierra debe coincidir con el separador adecuado, el cuerpo de la hoja de sierra debe ser más fino que el

grosor del separador y el ancho de corte de la hoja de sierra debe ser más amplio que el grosor del separador.

2) Advertencias para los procedimientos de corte

• PELIGRO: nunca coloque los dedos o las manos cerca de la hoja de la sierra o en línea con esta. Un momento

de distracción o un resbalón podrían dirigir su mano hacia la hoja de la sierra y provocar lesiones personales graves.

• Introduzca la pieza de trabajo en la hoja de la sierra o en el cortador solo en sentido contrario a la dirección

de giro. Si se introduce la pieza de trabajo en la misma dirección en la que gira la hoja de la sierra por encima de la

mesa, es posible que la pieza de trabajo y su mano se vean impulsadas hacia la hoja de sierra.

• Nunca utilice el indicador de inglete para introducir la pieza de trabajo al hacer cortes longitudinales y no

utilice la guía de corte longitudinal como tope de longitud al cortar transversalmente con el indicador de

inglete. Si se guía la pieza de trabajo con la guía de corte longitudinal y el medidor de ingletes al mismo tiempo,

aumenta la probabilidad de que la hoja de la sierra se trabe y se produzca un contragolpe.

• Al hacer cortes longitudinales, aplique siempre la fuerza de empuje de la pieza de trabajo entre la guía y la

hoja de sierra. Utilice una vara para empujar cuando la distancia entre la guía y la hoja de sierra sea inferior a 15,24

cm (6") y utilice un bloque de presión cuando esta distancia sea inferior a 5,08 cm (2"). Los dispositivos de "ayuda

para el trabajo" mantendrán su mano a una distancia segura de la hoja de sierra.

• Utilice únicamente la vara para empujar proporcionada por el fabricante o una fabricada de acuerdo con las

instrucciones. Esta vara para empujar proporciona una distancia adecuada entre la mano y la hoja de la sierra.

• Nunca utilice una vara para empujar dañada o rota. Una vara para empujar dañada puede romperse, lo que

provocaría que su mano se deslizara hacia la hoja de la sierra.

• No realice ninguna operación "a mano". Utilice siempre la guía de corte longitudinal o el indicador de inglete para

posicionar y guiar la pieza de trabajo. Por "mano libre", se entiende el uso de las manos para apoyar o guiar la pieza

de trabajo, en lugar de usar una guía de corte longitudinal o un indicador de inglete. El aserrado a mano provoca

desalineación, trabamiento y contragolpe.

• Nunca extienda la mano alrededor de una sierra giratoria ni sobre esta. Tratar de alcanzar una pieza de trabajo

puede provocar un contacto accidental con la hoja de la sierra en movimiento.

• Cuando utilice piezas de trabajo largas o anchas, proporcione soporte auxiliar para la pieza de trabajo en la

parte posterior o en los lados de la mesa de la sierra con el fin de mantenerla nivelada. Una pieza de trabajo

larga o ancha tiende a oscilar en el borde de la mesa, lo que causa pérdida de control, atascamiento de la hoja de

sierra y contragolpe.

INFORMACIÓN SOBRE SEGURIDAD

• Haga avanzar la pieza de trabajo a un ritmo uniforme. No doble ni retuerza la pieza de trabajo. Si se produce un

trabamiento, apague la herramienta inmediatamente, desenchúfela y luego elimine el atasco. Si se atasca la hoja

de la sierra en la pieza de trabajo, se puede producir un contragolpe o un fallo en el motor.

• No retire piezas de material de corte mientras la sierra esté en marcha. El material puede quedar atrapado

entre la guía o dentro del protector de la hoja de sierra, y la hoja de sierra puede arrastrar sus dedos hacia la hoja

de sierra. Apague la sierra y espere hasta que la hoja de sierra se detenga antes de retirar el material.

• Utilice una guía auxiliar en contacto con la cubierta de mesa cuando corte piezas de menos de 1,58 mm

(1/16") de grosor. Una pieza de trabajo delgada puede atascarse debajo de la guía de corte longitudinal y crear un

contragolpe.

3) Causas del contragolpe y advertencias relacionadas

El contragolpe es una reacción repentina de la pieza de trabajo debido a una hoja de sierra apretada y atascada,

o a una línea de corte desalineada en la pieza de trabajo con respecto a la hoja de sierra, o cuando una parte de la

pieza de trabajo se une entre la hoja de sierra y la guía de corte longitudinal o cualquier otro objeto fijo.

Con mayor frecuencia durante el contragolpe, la parte posterior de la hoja de sierra levanta la pieza de trabajo de la

mesa y la propulsa hacia el operador.

El contragolpe es la consecuencia del uso inadecuado de la sierra y/o condiciones o procedimientos de

funcionamiento incorrectos, y se puede evitar al tomar precauciones adecuadas como se indica a continuación.

• Nunca se pare directamente en línea con la hoja de sierra. Sitúe siempre el cuerpo en el mismo lado de la hoja

de sierra que la guía. El contragolpe puede propulsar la pieza de trabajo a alta velocidad hacia cualquiera que se

encuentre de pie delante de la hoja de la sierra y en línea con esta.

• Nunca extienda la mano por encima o por detrás de la hoja de la sierra para jalar o sostener la pieza de

trabajo. Puede producirse un contacto accidental con la hoja de la sierra o el contragolpe puede arrastrar los dedos

del operador hacia la hoja de la sierra.

• Nunca sostenga y presione la pieza de trabajo que está cortando contra la hoja de la sierra en movimiento.

Presionar la pieza de trabajo que se está cortando contra la hoja de sierra hará que esta se trabe y generará un

contragolpe.

• Alinee la guía para que quede paralela a la hoja de la sierra. Una guía desalineada puede pellizcar la pieza de

trabajo contra la hoja de sierra y crear un contragolpe.

• Utilice una tabla con canto biselado para guiar la pieza de trabajo contra la mesa y la guía cuando haga

cortes no pasante, como ranuras, frisados o cortes de reaserrado. Una tabla con canto biselado lo ayuda

a controlar la pieza de trabajo en caso de un contragolpe.

• Tenga mucho cuidado cuando haga un corte en áreas no visibles de piezas de trabajo ensambladas. La hoja

de sierra sobresaliente puede cortar objetos que pueden causar contragolpe.

• Apoye los paneles grandes para minimizar el riesgo de que la hoja de la sierra se enganche o sufra un

contragolpe. Los paneles grandes tienden a doblarse debido a su propio peso. Se deben colocar soportes debajo

de todas las partes del panel que sobresalgan de la cubierta de la mesa.

• Tenga especial precaución al cortar una pieza de trabajo que esté torcida, anudada, deformada o que no

tenga un borde recto para guiarla con un indicador de inglete o a lo largo de la guía. Una pieza de trabajo

deformada, anudada o torcida es inestable y causa desalineación de la entalladura con la hoja de la sierra,

trabamiento y contragolpe.

• Nunca corte más de una pieza de trabajo, apiladas vertical u horizontalmente. La hoja de la sierra puede atraer

una o más piezas y provocar un contragolpe.

• Al volver a arrancar la sierra con la hoja en la pieza de trabajo, centre la hoja de la sierra en la entalladura

de modo que los dientes de la sierra no estén enganchados en el material. Si la hoja de la sierra se traba, es

posible que levante la pieza de trabajo y cause un contragolpe al volver a arrancar la sierra.

• Mantenga las hojas de la sierra limpias, afiladas y con un ajuste adecuado. Nunca utilice hojas de sierra

deformadas ni con dientes rotos o agrietados. Las hojas de sierra afiladas y ajustadas adecuadamente minimizan

el trabamiento, el atascamiento y el contragolpe.

INFORMACIÓN SOBRE SEGURIDAD

4) Advertencias sobre los procedimientos de operación de la sierra de mesa

• Apague la sierra de mesa y desconecte el cable de alimentación cuando retire el accesorio de la mesa,

cambie la hoja de sierra o realice ajustes en el separador, en el dispositivo anticontragolpe o en el protector

de la hoja, así como cuando deje la máquina sin supervisión. Las medidas de precaución evitan accidentes.

• Nunca deje la sierra de mesa funcionando sin supervisión. Apáguela y no suelte la herramienta hasta que no

se detenga completamente. Una sierra en funcionamiento sin supervisión es un peligro incontrolable.

• Ubique la sierra de mesa en un área bien iluminada y nivelada donde pueda mantener un buen apoyo de los

pies y un buen equilibrio. Se debe instalar en un área que proporcione suficiente espacio para manejar fácilmente

el tamaño de la pieza de trabajo. Las áreas estrechas y oscuras, además de los pisos irregulares y resbaladizos,

favorecen los accidentes.

• Limpie y retire con frecuencia el aserrín de debajo de la mesa de la sierra o del dispositivo de recolección

de polvo. El aserrín acumulado es combustible y puede encenderse solo.

• La sierra de mesa debe estar asegurada. Si la sierra de mesa no está debidamente asegurada, puede moverse

o volcarse.

• Retire las herramientas, los restos de madera, etc. de la mesa antes de encender la sierra de mesa. La

distracción o un atasco potencial pueden ser peligrosos.

• Siempre use hojas de sierra con orificios para el husillo del tamaño y la forma correctos (diamante en

comparación con redondo). Las hojas de sierra que no coinciden con los aditamentos de montaje de la sierra

funcionarán descentrados y causarán una pérdida de control.

• Nunca utilice medios de montaje de la hoja de la sierra dañados o incorrectos, tales como rebordes,

arandelas, pernos o tuercas de la hoja de la sierra. Estos medios de montaje se diseñaron especialmente para

la sierra, con el fin de brindar un funcionamiento seguro y un rendimiento óptimo.

• Nunca se pare sobre la sierra de mesa; no la use como banco. Si la herramienta se voltea o si la herramienta

de corte se toca accidentalmente, se pueden producir lesiones graves.

• Asegúrese de que la hoja de la sierra esté instalada para que gire en la dirección correcta. No use discos de

pulido, cepillos de alambre o discos abrasivos en una sierra de mesa. La instalación incorrecta de la hoja de sierra

o el uso de accesorios no recomendados pueden causar lesiones graves.

• Atornille firmemente la sierra al banco de trabajo o al soporte con patas, aproximadamente a la altura de la

cadera.

• Nunca haga funcionar la sierra en el piso.

• Mantenga las protecciones en su lugar y en buenas condiciones de funcionamiento. El protector de hoja debe

estar en su lugar para todas las operaciones de corte. Reinstale el protector de hoja inmediatamente luego de

finalizar cualquier operación de corte no pasante para la cual deba retirarlo.

• Proteja contra el contragolpe. El contragolpe se produce cuando la hoja se atasca rápidamente y la pieza de

trabajo retrocede hacia el operador. Puede arrastrarle la mano hacia la hoja, lo que podría ocasionar lesiones

personales graves. Manténganse alejado de la trayectoria de la hoja y apague la herramienta inmediatamente si la

hoja se dobla o se atasca.

• Use una guía de corte longitudinal. Al cortar longitudinalmente, use siempre una guía de corte longitudinal o de

borde recto.

• Utilice una guía auxiliar en contacto con la cubierta de mesa cuando corte piezas de menos de 1,58 mm

(1/16") de grosor. Una pieza de trabajo delgada puede atascarse debajo de la guía de corte longitudinal y crear un

contragolpe. Apoye paneles grandes. Para minimizar el riesgo de atrapamientos de la hoja y contragolpe, siempre

apoye los paneles grandes.

• Retire todas las guías y las tablas auxiliares antes de transportar la sierra. No hacerlo podría provocar un

accidente y causar lesiones personales graves.

• No se extienda demasiado. Mantenga una postura y un equilibrio adecuados en todo momento.

• Nunca coloque los brazos o las manos en la línea de la trayectoria de la hoja de corte.

• Utilice siempre un protector de hoja de sierra, un separador y enganches para contragolpe para cada

operación de corte completo. Las operaciones de corte pasante son aquellas en las que la hoja corta

completamente la pieza de trabajo como en un corte longitudinal o transversal. Mantenga el protector de hoja hacia

abajo, los enganches para contragolpe hacia abajo y el separador en su lugar. Asegúrese de reinstalar el protector

de hoja, el separador y los enganches para contragolpe inmediatamente luego de finalizar cualquier operación de

corte no pasante que requiera su remoción.

• SIEMPRE fije la guía de corte longitudinal y asegure el ajuste de bisel firmemente antes de cortar.

INFORMACIÓN SOBRE SEGURIDAD

• SIEMPRE ASEGURE LA PIEZA DE TRABAJO con firmeza contra la guía de corte longitudinal o el indicador de

inglete.

• SIEMPRE use una vara para empujar. Las varas para empujar son dispositivos que se utilizan para presionar la

pieza de trabajo con seguridad en lugar de utilizar las manos. El tamaño y la forma pueden variar, pero la vara para

empujar siempre debe ser más angosta que la hoja de trabajo con el fin de evitar que la vara entre en contacto con

la hoja de la sierra. Cuando esté haciendo cortes longitudinales en materiales pequeños, siempre debe usar una

vara para empujar, de manera que la mano no se acerque a la hoja de la sierra. Utilice una tabla con canto biselado

y bloques de presión para los cortes no pasantes.

• NUNCA realice ninguna operación "a mano alzada", lo que significa usar solo sus manos para sostener o guiar la

pieza de trabajo. Utilice siempre la guía de corte longitudinal o la guía de inglete para posicionar y guiar la pieza de

trabajo.

• Cuando utilice piezas de trabajo largas o anchas, proporcione soporte auxiliar para la pieza de trabajo en la

parte posterior o en los lados de la mesa de la sierra con el fin de mantenerla nivelada. Una pieza de trabajo

larga o ancha tiende a oscilar en el borde de la mesa, lo que causa pérdida de control, trabamiento de la hoja de la

sierra y contragolpe.

• NUNCA se pare sobre la hoja para bordeadora ni coloque partes de su cuerpo en línea con la trayectoria de esta.

• NUNCA introduzca la mano por detrás, por encima o a menos de 15,24 cm (6") de la hoja por ningún motivo.

• Retire la guía de corte longitudinal cuando esté realizando cortes transversales.

• No utilice el indicador de inglete y la guía de corte longitudinal en la misma operación.

• Nunca utilice el indicador de inglete para introducir la pieza de trabajo al hacer cortes longitudinales y no

utilice la guía de corte longitudinal como tope de longitud al cortar transversalmente con el indicador de

inglete. Si se guía la pieza de trabajo con la guía de corte longitudinal y el indicador de inglete al mismo tiempo,

aumenta la probabilidad de que la hoja de la sierra se trabe y se produzca un contragolpe.

• NUNCA intente liberar una hoja de sierra atascada sin antes haber apagado y desconectado la sierra de la fuente

de alimentación. Si una pieza de trabajo o una pieza cortada queda atrapada dentro del ensamble del protector de

la hoja, Apague la sierra y espere hasta que la hoja se detenga para levantar el ensamble del protector de la hoja

y retirar la pieza.

• Proporcione un soporte apropiado para la parte trasera y a los lados de la mesa de la sierra para piezas de

trabajo más anchas o largas. Una pieza de trabajo ancha o larga tiende a oscilar en el borde de la mesa, lo que

causa pérdida de control, atascamiento de la hoja de sierra y contragolpe.

• Evite contragolpes (cuando la pieza de trabajo retrocede en dirección hacia usted) de la siguiente manera:

• Mantenga la hoja afilada.

• Mantenga la guía de corte longitudinal paralela a la hoja de la sierra.

• Mantenga el esparcidor, los enganches para contragolpe y el protector de la hoja en su lugar durante la operación.

• No libere la pieza de trabajo antes de haberla empujado completamente a través de la hoja de la sierra con la vara

para empujar.

• No asierre piezas de trabajo que estén torcidas o deformadas, o que no tengan un borde recto a lo largo del cual

utilizar la guía.

• Nunca corte productos de metal, tablas de cemento o mampostería. Estos materiales deben cortarse con otras

herramientas especiales. Si los corta con esta herramienta, puede dañar la sierra y provocar lesiones personales.

• Si el cable del suministro de electricidad está dañado, solo el fabricante o un centro de servicio autorizado

deben reemplazarlo para así evitar riesgos.

• Evite posiciones incómodas de operación o de las manos en las que un resbalón repentino pueda hacer que su

mano quede en la trayectoria de la herramienta de corte.

• Asegúrese de que haya mucha luz en el área de trabajo para poder ver la pieza de trabajo, y de que no haya

obstrucciones que puedan interferir con la operación segura antes de realizar cualquier trabajo con la sierra de

mesa.

• Si la sierra hace un ruido extraño o si vibra excesivamente, detenga el funcionamiento de inmediato, apague la

unidad y desenchufe la herramienta hasta que se haya localizado y corregido el problema. Si no puede detectar el

problema, póngase en contacto con un centro de servicio de fábrica de Kobalt, un centro de servicio autorizado de

Kobalt u otro personal de servicio autorizado.

• Nunca deje la herramienta eléctrica sin supervisión sin antes desenchufar el cable de alimentación.

• Cuando se esté realizando el mantenimiento o reparando la herramienta, siempre apague y desenchufe la

sierra. La sierra se apagará automáticamente cuando se produzca un corte de energía. Vuelva a encender la

máquina presionando el botón verde "I" en el interruptor de encendido/apagado.

• Hay INFORMACIÓN ADICIONAL sobre el funcionamiento seguro y adecuado de herramientas eléctricas (es decir,

un video de seguridad) disponible en Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2651

(www.powertoolinstitute.com). También hay información disponible en el National Safety Council, 1121 Spring Lake

Drive, Itasca, IL 60143-3201. Consulte la normativa 1910.213 de la Administración de Seguridad y Salud

Ocupacional (OSHA, por sus siglas en inglés) del Departamento de Trabajo de los Estados Unidos.

• Guarde estas instrucciones. Consúltelas periódicamente y úselas para instruir a otros usuarios. Si le facilita

a alguien esta herramienta, facilítele también estas instrucciones.

ADVERTENCIA

La herramienta es ruidosa y el ruido puede causar lesiones auditivas. SIEMPRE use protección para los oídos para

ayudar a prevenir lesiones y pérdida de la audición. El incumplimiento de lo anterior puede ocasionar lesiones

moderadas.

LEA EL MANUAL DEL OPERADOR

Para disminuir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar

este producto.

• USE GAFAS DE SEGURIDAD Y PROTECCIÓN PARA LOS OÍDOS.

• SIEMPRE USE LENTES DE PROTECCIÓN QUE CUMPLAN CON LOS REQUISITOS DE CUL. Los

DESECHOS QUE VUELAN pueden causar un daño permanente en los ojos.

USE UNA MASCARILLA ANTIPOLVO

Parte del polvo que se genera al cortar con una sierra contiene sustancias químicas reconocidas como causantes de

cáncer, defectos congénitos u otros daños en el aparato reproductivo. Algunos ejemplos de estos químicos proceden

de pinturas a base de plomo, sílice cristalina de ladrillos, cemento y otros productos de mampostería, arsénico

y cromo de madera tratada químicamente. Para reducir la exposición a estas sustancias químicas, trabaje en un área

bien ventilada y utilice un equipo de seguridad aprobado, como las mascarillas antipolvo especialmente diseñadas

para filtrar partículas microscópicas.

DOBLE AISLAMIENTO

El doble aislamiento es un concepto de seguridad en las herramientas

eléctricas que elimina la necesidad de usar un cable de alimentación con

puesta a tierra de tres conductores. Todas las piezas metálicas expuestas

están aisladas de los componentes metálicos internos del motor con un

aislamiento protector. Las herramientas con aislamiento doble no

necesitan una puesta a tierra.

ADVERTENCIA

El sistema de aislamiento doble está diseñado para proteger al usuario de

una descarga causada por un rompimiento en el cableado interno de la

herramienta. Respete todas las precauciones normales de seguridad

para evitar una descarga eléctrica.

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica, las herramientas con doble aislamiento cuentan con un enchufe

polarizado (una clavija es más ancha que la otra). Este enchufe se inserta en un tomacorriente polarizado de

una sola manera. Si el enchufe no encaja, póngase en contacto con un electricista calificado para instalar un

tomacorriente polarizado. No cambie el enchufe de ninguna manera.

ADVERTENCIA

El doble aislamiento no sustituye las precauciones de seguridad normales durante el funcionamiento de esta

herramienta.

INFORMACIÓN SOBRE SEGURIDAD

PRECAUCIÓN

Solo un técnico de servicio calificado debe realizar el mantenimiento a un producto con aislamiento doble, quien debe

conocer el sistema y trabajar con sumo cuidado. Para realizar el mantenimiento, le recomendamos llevar la

herramienta al centro de servicio autorizado más cercano para su reparación. Use siempre las piezas de repuestos

originales de fábrica al realizar el mantenimiento. No utilice herramientas eléctricas en áreas húmedas o mojadas ni

las exponga a la lluvia ni a la nieve.

CONEXIÓN ELÉCTRICA

ADVERTENCIA

No toque las clavijas del enchufe cuando conecte o retire el enchufe de un tomacorriente.

Esta herramienta tiene un motor eléctrico fabricado a precisión. Se debe conectar a un suministro de electricidad de

120 voltios, 60 Hz, CA solamente (corriente doméstica normal). No opere este producto con corriente continua (CC).

Una caída considerable de voltaje provocará una pérdida de energía y el motor se sobrecalentará. Si la herramienta

no funciona al conectarla a un enchufe, vuelva a revisar el suministro eléctrico.

PAUTAS PARA LAS EXTENSIONES ELÉCTRICAS

Utilice una extensión eléctrica adecuada. Asegúrese de que la extensión eléctrica esté en buenas condiciones.

Cuando utilice una extensión eléctrica, asegúrese de utilizar una que sea lo suficientemente resistente como para

conducir la corriente que la sierra necesita. Un cable de resistencia menor que la requerida causará una disminución

en el voltaje de la línea. Esto podría provocar un corte de energía y sobrecalentamiento. La tabla que aparece

a continuación muestra el tamaño de uso correcto según la longitud del cable y el amperaje que figura en la placa de

datos. Si tiene dudas, utilice el calibre mayor que le sigue. Cuanto más bajo es el número del calibre, más resistente

es el cable.

Tamaño recomendado para extensiones eléctricas

Asegúrese de que las extensiones eléctricas estén conectadas de manera adecuada y de que estén en buen estado.

Reemplace siempre una extensión eléctrica que esté dañada o pídale a un técnico calificado que la repare antes de

utilizarla. Mantenga las extensiones eléctricas lejos de objetos filosos, calor excesivo y áreas húmedas o mojadas.

Utilice un circuito eléctrico diferente para sus herramientas eléctricas. Este circuito debe estar protegido por un

interruptor de circuito o fusible de acción retardada. Antes de conectar la herramienta a la línea de alimentación,

asegúrese de que el interruptor esté en la posición OFF (APAGADO) y que la corriente eléctrica tenga la misma

clasificación que la corriente indicada en la placa de datos del motor. Hacer funcionar la herramienta a un voltaje

inferior dañará el motor.

ADVERTENCIA

Para evitar peligros eléctricos, incendios o daños en la herramienta, utilice una protección del circuito adecuada.

INFORMACIÓN SOBRE SEGURIDAD

Amperaje de la herramienta (solo

circuito de 120 voltios)

Longitud total de la extensión eléctrica

7,62 m (25 pies)

CALIBRE MÍNIMO PARA LA EXTENSIÓN ELÉCTRICA (AWG)

MÁS DE

NO MÁS DE

10 12

12 16

15,24 m (50 pies)

30,48 m (100 pies)

45,72 m (150 pies)

No recomendado

ADVERTENCIA

Mantenga la extensión eléctrica fuera del área de trabajo. Coloque el cable de modo que no quede atrapado en la

madera, las herramientas o en otras obstrucciones, mientras trabaja con una herramienta eléctrica. No seguir esta

recomendación puede provocar lesiones personales graves.

ADVERTENCIA

Revise las extensiones eléctricas antes de cada uso. Si están dañadas, reemplácelas de inmediato. Nunca use la

herramienta con un cable dañado, ya que si toca el área dañada puede provocar una descarga eléctrica y lesiones

graves.

INFORMACIÓN SOBRE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA

DESEMBALAJE

Este producto requiere ensamblaje.

• Extraiga cuidadosamente la sierra de la caja y colóquela en una superficie de trabajo nivelada. Corte el

amarracables que rodea el muñón y el panel ubicado en la parte posterior de la sierra.

ADVERTENCIA

• Esta herramienta es pesada. Para prevenir lesiones en la columna, mantenga las rodillas flectadas y levántela con

las piernas, no con la espalda. Busque ayuda cuando sea necesario.

ADVERTENCIA

• NO utilice este producto si alguna de las piezas de las listas de Contenido del paquete y de Aditamentos están

preensambladas en el producto al desembalarlo (además de las especificadas como preensambladas). El

fabricante no vende el producto con las piezas de esta lista ensambladas. El cliente debe hacerlo. Si se usa un

producto con piezas ensambladas incorrectamente, se pueden producir lesiones personales graves.

1. Inspeccione cuidadosamente la herramienta para asegurarse de que no se haya producido una ruptura o un daño

durante su envío.

2. NO deseche el material de embalaje hasta que haya inspeccionado cuidadosamente la herramienta, identificado

todas las piezas sueltas y operado satisfactoriamente la herramienta.

3. La sierra se ajusta en la fábrica para ofrecer un corte preciso. Después de ensamblarla, verifique la precisión. Si el

envío influyó en los ajustes, consulte los procedimientos específicos que se explican en este manual.

4. Si hay piezas dañadas o faltantes, llame al 888-3 Kobalt (888-356-2258) para solicitar ayuda.

ADVERTENCIA

• SIEMPRE retire la espuma de polietileno protectora que se encuentra entre la carcasa de la sierra y el motor antes

de utilizar el producto.

• Si hay piezas dañadas o faltantes, NO utilice la herramienta hasta que se hayan reemplazado. Utilizar este producto

con piezas dañadas o faltantes podría ocasionar lesiones personales graves.

• NO intente modificar esta herramienta ni crear accesorios que no sean los recomendados para esta. Cualquier

alteración o modificación se considera un mal uso y podría causar una condición peligrosa que podría producir

lesiones personales graves.

• NO conecte al suministro de electricidad hasta que el ensamblaje este completo. De lo contrario, se puede producir

un arranque accidental de la herramienta y provocar lesiones personales graves.

• NUNCA se pare nunca directamente en la línea de trayectoria de la hoja ni permita que las manos estén a una

distancia menor que 15,24 cm (6") de la hoja.

• NO se incline ni se extienda sobre la hoja. No seguir esta advertencia puede provocar graves lesiones personales.

• ENSAMBLE COMPLETAMENTE la sierra con el soporte antes de usarla. El ensamblaje del soporte es una parte

integral y necesaria de la estructura de soporte de esta sierra.

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del

contenido del paquete y la lista de aditamentos. NO intente ensamblar el producto si falta alguna pieza o si estas están

dañadas.

Herramientas necesarias para el ensamblaje (no incluidas): destornillador Phillips, llave hexagonal de 6 mm y llave

española o llave ajustable de 8 mm, 10 mm, 13 mm, 18 mm.

PREPARACIÓN

INSTRUCCIONES DE ENSAMBLAJE

ENSAMBLAJE DE LAS PATAS DEL SOPORTE

ADVERTENCIA

No utilice este soporte con patas con otros equipos o para otros

fines.

1. Inserte firmemente dos patas inferiores externas (X) en el

ensamble de patas superiores externas (V). Alinee los

orificios de las patas inferiores externas con los orificios del

ensamble de la pata superior externa.

2. Inserte firmemente dos patas inferiores internas (Y) en el

ensamble de patas superiores internas (W). Alinee los

orificios de las patas inferiores internas con los orificios del

ensamble de la pata superior interna.

3. Coloque el ensamble de la pata externa (V, V) sobre una

superficie plana. Coloque el ensamble de la pata interna

(Y, W) sobre el ensamble de la pata exterior con los rieles

superiores enfrentados. Los extremos en ángulo de las

patas inferiores externas y las patas inferiores internas

deben apuntar hacia lados opuestos para que formen

una "V".

INSTRUCCIONES DE ENSAMBLAJE

4. Coloque la placa en ángulo frontal estampada con A (AA)

y la placa en ángulo posterior estampada con B (BB) entre

el ensamble de las patas interna y externa. Alinee

cuidadosamente los orificios en las patas y las placas en

ángulo.

5. Instale los pernos de cabeza de dado M8 x 65 (GG) a través

de los orificios y apriete los pernos y las contratuercas M8

(LL) con una llave hexagonal de 6 mm y una llave española

de 13 mm. Enrosque los tornillos cruzados ST4.2 x 13 (II) en

los orificios con un destornillador Phillips.

Nota: NO apriete demasiado. El soporte debe plegarse

y desplegarse suavemente.

Aditamentos utilizados

6. Coloque el soporte en un suelo nivelado y ábralo hasta su

posición completamente extendida.

INSTRUCCIONES DE ENSAMBLAJE

Perno de cabeza de dado M8 x 65

Contratuerca M8

x 2

Tornillo de cruz ST4.2 x 13

x 4

x 2

7. Coloque el soporte horizontal (Z) en posición y alinee los

orificios del soporte horizontal con los orificios de las patas

inferiores internas.

PRECAUCIÓN

• La superficie " " del soporte horizontal está orientada hacia

las patas inferiores internas.

8. Inserte cada uno de los cuatro tornillos de cruz M5 x 35 (HH)

a través de una arandela plana 5 (PP) en los orificios en el

soporte horizontal y los orificios en las patas inferiores

internas.

Coloque una arandela plana 5 (PP) y una tuerca M5 (NN)

sobre cada tornillo de cruz. Apriete firmemente las tuercas

y los tornillos de cruz con el destornillador Phillips y la llave

española de 8 mm.

Aditamentos utilizados

INSTRUCCIONES DE ENSAMBLAJE

Tornillo de cruz M5 x 35

Arandela plana 5

x 8

Contratuerca M5

x 4

9. Deslice un manguito (JJ), una rueda (CC), una arandela

plana grande 12 (OO) en cada eje. Enrosque una

contratuerca hexagonal M12 (KK) en cada eje y apriete

firmemente con la llave española de 16 mm.

Aditamentos utilizados

INSTALACIÓN DE LA MESA EN EL SOPORTE

ADVERTENCIA

• La sierra es pesada. Busque ayuda cuando sea necesario.

1. Fije dos placas limitadas A (DD) al ensamble de la pata

superior externa (V). Coloque la sierra de mesa sobre el

soporte y asegúrese de que las ruedas del soporte estén

ubicadas en el costado del interruptor de encendido

y apagado de la sierra.

PRECAUCIÓN

• Al colocar el soporte, asegúrese de que cada pata esté

totalmente desplegada hacia fuera para garantizar su

estabilidad.

• Asegúrese de que la estructura de la sierra de mesa esté al

ras contra el soporte y de que todas las patas toquen el suelo.

CCKK

INSTRUCCIONES DE ENSAMBLAJE

Manguito

Contratuerca M12

x 2

Arandela plana

grande 12

x 2

Arandela plana 6 x 4

2. Fije dos placas limitadas B (FF) a la estructura de la sierra.

3. Inserte los pernos en el soporte a través de los orificios en

dos placas de fijación (EE) y empuje las placas fijas hacia

abajo para envolver la estructura de la sierra y la abrazadera

del soporte.

4. Enrosque cuatro contratuercas M6 (MM) y arandela plana 6

(UU) en los tornillos y apriete ligeramente las contratuercas

con la mano.

Aditamentos utilizados

INSTRUCCIONES DE ENSAMBLAJE

Contratuerca M6

x 4

5. Use el pestillo (S) para asegurar el extremo libre de la

abrazadera del soporte a la estructura de la sierra.

Apriete las cuatro contratuercas M6 con una llave española

de 10 mm.

PRECAUCIÓN

• Asegúrese de que la sierra de mesa esté sobre un piso

nivelado y que el soporte sea resistente antes de usarla.

ADVERTENCIA

• Asegúrese de que los cuatro pernos de la abrazadera del

soporte estén instalados y correctamente ajustados, y que el

pestillo esté asegurado en su lugar. No utilice la sierra si algún

perno falta o está dañado.

6. IMPORTANTE: suelte la palanca de bloqueo de bisel (M)

y empuje la rueda de ajuste de altura o bisel (N)

completamente hacia la derecha para inclinar la hoja a 45°

con el fin de liberar y quitar la espuma de polietileno

protectora que está debajo del motor.

INSTRUCCIONES DE ENSAMBLAJE

INSTALACIÓN Y POSICIÓN DEL SEPARADOR

NOTA: esta sierra se envía con el separador en la posición inferior. La posición media del separador es para cortes

no pasantes y la posición inferior del separador es para cortes de ranura. El separador se debe volver colocar en la

posición más alta para fijar enganches para contragolpe y el protector de hoja para todas las operaciones de cortes

pasantes.

NOTA: el separador tiene un grosor de 2,28 mm (0,09 pulg.).

Para colocar el separador en la posición más alta (para

cortes pasantes):

1. Gire la perilla de bloqueo del accesorio para mesa (R) en

dirección de las manecillas del reloj para desbloquear el

accesorio para mesa (Q). Coloque el dedo índice en el

orificio y jale del accesorio para mesa hacia el frente de la

sierra.

ADVERTENCIA

• Tenga mucho cuidado con sus manos. Evite entrar en contacto

con la hoja de sierra. Esto puede provocar lesiones

personales graves al retirar o reemplazar el accesorio de la

mesa.

2. Levante la hoja de sierra (J) a la posición más alta y gire la

perilla de ajuste de altura (O) en dirección de las manecillas

del reloj.

3. Desbloquee la perilla de bloqueo del separador girándola en

dirección de las manecillas del reloj. Sujete el separador (I)

y jale hacia el lado derecho de la sierra para liberarla del

pasador de bloqueo con resorte.

Coloque el separador en la posición más alta con el pasador

de seguridad con resorte enganchado nuevamente.

Bloquee la perilla de bloqueo del separador girándola en

dirección contraria a las manecillas del reloj.

INSTRUCCIONES DE ENSAMBLAJE

INSTALACIÓN DE LA HOJA

PRECAUCIÓN

• Para trabajar de manera adecuada, los dientes de la hoja de la sierra deben apuntar hacia la parte frontal de la

sierra. El incumplimiento de estas instrucciones puede dañar la hoja de sierra, la sierra o la pieza de trabajo.

ADVERTENCIA

• Utilice solamente una hoja de 25,4 cm de diámetro.

1. Asegúrese de que la hoja esté girada en la dirección

correcta. Retire las llaves para hoja del área de

almacenamiento. Instale la hoja y la brida de hoja externa

(TT) (con el lado grande acoplado mirando hacia la hoja),

luego aplique la tuerca del husillo (RR) al eje. Coloque una

llave para hoja (G) en las partes planas de la brida interna.

Coloque otra llave para hoja (G) en las partes planas de la

tuerca del husillo.

Para apretar la hoja:

2. Sostenga firmemente las dos llaves, presione la llave

española en la tuerca del husillo hacia delante en la parte

posterior de la máquina. Asegúrese de que la tuerca del

husillo esté bien sujeta. NO apriete demasiado. Vuelva

a instalar el accesorio para mesa. Verifique todos los

espacios para que la hoja pueda rotar libremente.

1. Desenchufe la sierra. Levante la hoja (J) girando la perilla de

ajuste de altura (O) en dirección de las manecillas del reloj.

Coloque el separador en la posición superior. Saque

y sostenga el botón en el lado derecho de los enganches

para contragolpe (B). Alinee la ranura de los enganches para

contragolpe (B) sobre la ranura posterior del separador (I).

Presione el ensamble del enganche para contragolpe hasta

que encaje en su lugar y suelte la perilla para colocar el

pasador en el orificio indicado en el separador

NOTA: levante el ensamble del enganche para contragolpe a fin

de confirmar que está asegurado al separador. Asegúrese de

que los enganches para contragolpe se mueven libremente

y que no están atascados en la ranura del encarte de la mesa.

ADVERTENCIA

• Tenga especial cuidado al cortar productos de madera con

superficies resbalosas, ya que los enganches para

contragolpe no siempre pueden ser eficaces.

INSTALACIÓN DE LOS ENGANCHES PARA CONTRAGOLPE

• Los enganches para contragolpe solo deben instalarse para cortes pasantes.

ADVERTENCIA

• Asegúrese de reinstalar los enganches para contragolpe inmediatamente luego de finalizar cualquier operación de

corte de ranura o no pasante que requiera su remoción.

ADVERTENCIA

• Reemplace los enganches para contragolpe que estén desafilados o dañados. Es posible que los enganches para

contragolpe desafilados o dañados no detengan un contragolpe, lo que aumenta el riesgo de lesiones personales

graves.

3. Para reemplazar el accesorio de la mesa (Q), deslice la

lengüeta en la ranura de la parte posterior de la sierra

y empújela hacia abajo, gire la perilla de bloqueo del

accesorio de la mesa (R) en dirección contraria a las

manecillas del reloj para bloquear el accesorio de la mesa

en su lugar.

NOTA: si el accesorio de la mesa no está nivelado con la mesa,

utilice una llave hexagonal de 2,5 mm para ajustar los cuatro

tornillos de fijación preensamblados en los cuatro orificios del

accesorio de la mesa hasta que el accesorio de la mesa esté

nivelado con la mesa.

INSTRUCCIONES DE ENSAMBLAJE

1. Desbloquee la perilla en el protector de hoja (A) y coloque el

pasador en la ranura del separador (I).

Jale del protector de hoja completamente hacia atrás sobre

el separador y gire la perilla del protector de hoja para

trabarlo en su posición.

2. Si el protector de hoja (A) no está paralelo a la mesa (K), el

separador (I) no está en la posición más alta (corte

pasante).

NOTA: compruebe que el protector de hoja (A) tenga

separación y se mueva libremente.

ADVERTENCIA

• Cuando utilice el protector de hoja, levante el protector de hoja

derecho e izquierdo y asegúrese de que se muevan con

independencia y que tocan la superficie de la mesa. También

se puede levantar el protector de hoja para ajustar la línea de

corte, pero se debe bajar para que toque la superficie de la

mesa antes de encender la sierra.

ADVERTENCIA

• Asegúrese de que el protector de hoja y los enganches para

contragolpe se mueven con libertad antes de encender la

sierra. Confirme la dirección de giro al verificar que los dientes

de la hoja apuntan hacia la parte frontal de la mesa de la

sierra.

INSTALACIÓN DEL PROTECTOR DE HOJA

ADVERTENCIA

• Mantenga los protectores en su lugar y en buenas condiciones de funcionamiento para todas las operaciones de

corte. Vuelva a instalar el protector de hoja inmediatamente luego de finalizar cualquier operación de corte no

pasante para la cual deba retirarlo. No seguir esta instrucción podría provocar graves lesiones personales.

ADVERTENCIA

• Instale siempre el protector de hoja en la posición más alta del separador a fin de proporcionar una cobertura

adecuada para la hoja. Si instala el protector de hoja en cualquier otra posición del separador, evitará que funcionen

según su diseño, lo que puede aumentar el riesgo de lesiones personales graves.

INSTRUCCIONES DE ENSAMBLAJE

INSTALACIÓN DE LA GUÍA DE CORTE LONGITUDINAL

ADVERTENCIA

• Para reducir el riesgo de lesiones, asegúrese siempre de que la guía de corte longitudinal esté paralela a la hoja

antes de comenzar cualquier operación.

INSTRUCCIONES DE ENSAMBLAJE

1. Desbloquee la guía de corte longitudinal (E) levantando la

manija de bloqueo. Coloque el reborde posterior en la parte

posterior de la mesa y jale ligeramente hacia la parte

delantera de la máquina. Baje el extremo delantero de la

guía de corte longitudinal sobre la superficie de la guía en la

parte superior del riel delantero. Empuje la manija de

bloqueo hacia abajo y asegure la guía. Cuando está bien

bloqueada, la manija de bloqueo debe apuntar hacia abajo.

NOTA: la manija de bloqueo debe asegurar la guía de corte

longitudinal en su lugar. Si se necesitan ajustes, consulte:

"PARA REVISAR LA SUJECIÓN DE LA MANIJA DE

BLOQUEO DE LA GUÍA DE CORTE LONGITUDINAL",

página 80.

Para instalar la subguía en la guía de corte longitudinal

(para cortar piezas de trabajo angostas longitudinalmente):

• Al realizar cortes longitudinales en una pieza de trabajo

angosta, es necesario instalar una subguía (F) en la guía de

corte longitudinal para evitar que las manos se acerquen

demasiado a la hoja. La guía de la subguía se debe ubicar

entre la hoja y la guía de corte longitudinal.

2. Desbloquee la perilla de bloqueo en la subguía (F) jalándola

hacia arriba. Alinee la ranura de la subguía con la guía de

corte longitudinal (E), empuje la subguía hacia abajo.

Bloquee la subguía en su lugar empujando la perilla de

bloqueo hacia abajo.

Cuando no esté en uso, guarde la subguía en la posición de

almacenamiento.

Tornillo de cruz M5 x 20 x 2

Subguía

INSTALACIÓN DEL INDICADOR DE INGLETE

• El indicador de inglete (H) se puede instalar en cada ranura del

indicador de inglete en cualquiera de los lados de la hoja.

1. Deslice el riel de guía del indicador de inglete (H) en una de

las ranuras del indicador de inglete de la mesa previstas

para ese propósito.

INSTALACIÓN DEL ALMACENAMIENTO DEL CABLE DE

ALIMENTACIÓN

1. Alinee los orificios y las lengüetas del almacenamiento del

cable de alimentación A (T) y B (U) con los orificios del lado

izquierdo de la mesa (K). Asegúrelo en su lugar con un

tornillo de cruz M5 x 20 (QQ).

Aditamentos utilizados

PARA ALMACENAR LOS ACCESORIOS DE LA SIERRA DE

MESA

• La sierra de mesa tiene dos áreas de almacenamiento

convenientes (una a cada lado de la sierra) diseñadas

específicamente para los accesorios de la sierra: guía de corte

longitudinal, subguía, vara para empujar, enganches para

contragolpe, indicador de inglete, protector de hoja, llaves

para hoja y cable de alimentación.

Cuando no esté en uso, desenchufe la sierra y guarde los

accesorios de forma segura.

INSTRUCCIONES DE ENSAMBLAJE

Guía de corte longitudinal

Subguía

Vara para empujar

Cable de

alimentación

Indicador de inglete

Llave

para hoja

Protector de

hoja

Enganches para

contragolpe

PARA CERRAR, MOVER Y ABRIR EL SOPORTE

• Para cerrar, mover y abrir el soporte, regrese la mesa de extensión a la posición interna y bloquéela en su lugar,

y coloque la hoja y el separador en la posición de envío. Guarde los accesorios de forma segura.

NOTA: guarde el cable de alimentación en la posición de almacenamiento para que no estorbe al cerrar o abrir el

soporte.

Para cerrar el soporte

1. Párese al costado de la sierra de mesa, coloque el pie

izquierdo contra la pata del soporte. Sostenga la mesa

y sujete la pata superior de la sierra. Asegúrese de que la

mesa de extensión esté en la posición de bloqueo. Incline la

sierra hacia su izquierda y baje la sierra hasta el suelo hasta

que quede equilibrada sobre el extremo.

2. Abra y libere el pestillo (S). Deje que se extiendan ambas

secciones de las patas (ensamble de patas externa

e interna).

INSTRUCCIONES DE ENSAMBLAJE

3. Sujete el soporte horizontal (Z) y levante ambas secciones

de las patas (ensamble de las patas externa e interna) de

modo que la lengüeta del soporte horizontal se encuentre

con el pestillo (S). Enganche el pestillo en el soporte

horizontal y empuje el pestillo hacia atrás hasta que se

bloquee.

Para mover el soporte

1. Sostenga el soporte firmemente y jálelo hacia usted hasta

que el soporte y la sierra estén equilibrados sobre las

ruedas (CC).

Empuje la sierra hasta la ubicación deseada y luego abra el

soporte para trabajar inmediatamente con la sierra

o guárdela en un ambiente seco.

Para abrir el soporte

1. Coloque la sierra sobre el extremo con ruedas. Abra el

pestillo y desengánchelo del soporte horizontal. Extienda las

secciones de las patas (ensamble de patas externa

e interna).

INSTRUCCIONES DE ENSAMBLAJE

2. Sujete la abrazadera del soporte interior y levántela hasta

que se encuentre con la estructura de la sierra. Enganche el

pestillo sobre la abrazadera del soporte interior y empuje

hacia abajo hasta que se bloquee el pestillo.

3. Asegúrese de que la mesa de extensión esté en la posición

de bloqueo. Coloque su pie derecho contra la pata del

soporte para estabilizarla mientras empuja hacia abajo la

pata superior y levanta el gabinete de la sierra para colocar

la sierra en posición vertical.

CONEXIÓN A UN SISTEMA DE RECOLECCIÓN DE POLVO

• El escape de polvo con un estándar (diámetro exterior: 63,5

mm (2 1/2"); diámetro interior: 57,15 mm (2 1/4")) está ubicado

en la parte posterior de la sierra. Este escape de polvo se

puede conectar directamente a un sistema de recolección de

polvo al conectar el extremo de recogida de la manguera de

recolección de polvo al escape de polvo.

PRECAUCIÓN

Se recomienda encarecidamente conectar un sistema de

recolección de polvo al escape de polvo.

ADVERTENCIA

La sierra de mesa debe controlarse para detectar acumulación

de polvo y limpiarse regularmente; de lo contrario, podría

sobrecalentarse e incendiarse.

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA

Para reducir el riesgo de lesiones personales graves, apague la sierra y desenchufe la herramienta antes de realizar

ajustes, retirar o instalar accesorios o aditamentos. Los arranques accidentales pueden provocar lesiones.

ADVERTENCIA

Antes de utilizar la sierra, verifique lo siguiente todas las veces:

• SIEMPRE debe usar protección ocular, auditiva y respiratoria adecuadas.

• La perilla debe estar firme.

• La palanca de bloqueo de bisel debe estar firme.

• Si realiza cortes longitudinales, la manija de bloqueo de la guía de corte longitudinal debe estar firme y la guía debe

estar paralela a la hoja.

• Si realiza cortes transversales, la perilla de bloqueo del medidor de ingletes debe estar firmemente asegurada.

• El ensamble del protector de hoja debe estar correctamente fijado y el ensamble para contragolpe debe funcionar.

• Las varas para empujar deben estar disponibles y accesibles.

ADVERTENCIA

A fin de reducir el riesgo de lesiones personales graves, tenga la vara para empujar lista para su uso antes de

comenzar el corte.

ADVERTENCIA

Introduzca la pieza de trabajo en la hoja solo en sentido contrario a la dirección de giro. Si se introduce la pieza de

trabajo en la misma dirección en la que gira la hoja por encima de la mesa, es posible que la pieza de trabajo y su

mano se vean impulsadas hacia la hoja.

ADVERTENCIA

SIEMPRE apague y desenchufe la sierra cuando se realicen tareas de mantenimiento o reparación en la herramienta

o cuando esta no se utilice.

ADVERTENCIA

Asegúrese SIEMPRE de que la pieza de trabajo no esté en contacto con la hoja antes de accionar el interruptor para

encender la sierra. El contacto con la hoja puede provocar un contragolpe o que la pieza de trabajo se eyecte.

ADVERTENCIA

NO use hojas clasificadas con una velocidad inferior a la velocidad de esta herramienta. No seguir esta advertencia

podría provocar lesiones personales graves.

ADVERTENCIA

La operación de cualquier herramienta eléctrica puede arrojar objetos extraños a los ojos y, de esta manera, causar

graves daños oculares. Antes de utilizar una herramienta eléctrica, use siempre lentes o gafas de seguridad con

protectores laterales que cumplan con la norma estadounidense ANSI Z87.1.

ADVERTENCIA

Nunca opere la sierra sin el protector de hoja, excepto para cortes de ranuras y otros cortes no pasantes. Vuelva

a instalar el protector de hoja inmediatamente luego de finalizar cualquier operación de corte no pasante para la cual

deba retirarlo. No seguir esta instrucción podría provocar graves lesiones personales.

INSTRUCCIONES DE FUNCIONAMIENTO

APLICACIONES

Puede utilizar esta herramienta para los siguientes fines:

• Operaciones de corte en línea recta, tales como cortes transversales, aserrado, cortes de inglete y cortes

compuestos.

• Ranuras con accesorios opcionales.

PRECAUCIÓN

Esta sierra de mesa está diseñada para madera y productos de compuesto de madera solamente. Nunca corte

productos de metal, tablas de cemento o mampostería.

COMPONENTES DE FUNCIONAMIENTO:

• La parte superior de la hoja pasa por la mesa y está rodeada de un accesorio llamado accesorio de la mesa. La

altura de la hoja se ajusta con una perilla de regulación de altura en la manivela de ajuste de altura o bisel. Este

manual contiene instrucciones detalladas para realizar cortes básicos: cortes transversales, cortes a inglete, cortes

de bisel y cortes compuestos.

• La guía de corte longitudinal se utiliza para colocar la pieza de trabajo para realizar cortes a lo largo.

• Es muy importante usar el separador, los enganches para contragolpe y el protector de hoja en todas las

operaciones de cortes pasantes de la sierra.

CAUSAS DEL CONTRAGOLPE

El contragolpe se puede producir cuando la hoja se atasca o se levanta, lo que causa que la pieza de trabajo

retroceda hacia el operador, con gran fuerza y velocidad. Si sus manos están cerca de la hoja de sierra, pueden

soltarse de la pieza de trabajo y entrar en contacto con la hoja. Obviamente, el contragolpe puede ocasionar lesiones

graves y se debe tomar precauciones para evitar riesgos. El contragolpe puede resultar como producto de cualquier

acción que apriete la hoja en la madera, como por ejemplo:

• Realizar un corte con una profundidad de hoja incorrecta.

• Aserrar sobre nudos o clavos en la pieza de trabajo.

• Doblar la madera al realizar un corte.

• No sujetar bien la pieza de trabajo.

• Forzar un corte.

• Cortar madera húmeda o deforme.

• Utilizar la hoja equivocada según el tipo de corte.

• No seguir los procedimientos de funcionamiento adecuados.

• Utilizar la sierra de forma inadecuada.

• No utilizar el enganche para contragolpe.

• Cortar con una hoja que no tenga filo, pegada o colocada de manera incorrecta.

INSTRUCCIONES DE FUNCIONAMIENTO

CÓMO EVITAR UN CONTRAGOLPE

NOTA: el contragolpe se puede evitar tomando las siguientes precauciones adecuadas:

• Siempre mantenga el ajuste correcto de profundidad de la hoja. La parte superior de los dientes de la hoja debe

tener una separación de la pieza de trabajo de 3,17 mm (1/8 pulg.) a 6,35 mm (1/4 pulg.)

• Inspeccione la pieza de trabajo para detectar la presencia de nudos o clavos antes de comenzar a cortar. Elimine

cualquiera de los nudos con un martillo. Nunca serruche sobre un nudo suelto o sobre un clavo.

• Utilice siempre la guía de corte longitudinal al realizar cortes longitudinales. Cuando realice cortes transversales,

utilice el medidor de inglete. Esto permite evitar doblar la madera durante el corte.

• Alinee la guía para que quede paralela a la hoja de sierra. Una guía desalineada pellizcará la pieza de trabajo contra

la hoja de sierra y creará un contragolpe.

• Siempre utilice una hoja limpia, afilada y adecuadamente ajustada. Nunca realice cortes con una hoja desafilada.

Nunca utilice una hoja de sierra deformada ni con dientes rotos o agrietados. Las hojas de sierra afiladas y

debidamente ajustadas minimizan los trabamientos, atascamientos y contragolpes.

• Para evitar que la hoja se enganche, sostenga la pieza de trabajo de manera correcta antes de comenzar un corte.

• Sostenga paneles grandes para minimizar el riesgo de que la hoja de sierra se enganche o sufra un contragolpe.

Los paneles grandes tienden a doblarse debido a su propio peso. Los soportes se deben colocar debajo de todas

las partes del panel que sobresalgan de la superficie de la mesa.

• Cuando realice un corte, use presión constante y uniforme. Nunca fuerce los cortes.

• No corte madera húmeda o curvada.

• Tenga especial cuidado al cortar productos de madera preacabados o compuestos, ya que los enganches para

contragolpe no siempre pueden ser eficaces.

• Tenga especial cuidado al realizar cortes en áreas ciegas de piezas de trabajo ensambladas. La hoja de sierra

sobresaliente puede cortar objetos que provoquen un contragolpe.

• Tenga especial precaución al cortar una pieza de trabajo que esté torcida, anudada, deformada o que no tenga un

borde recto para guiarla con un indicador de inglete o a lo largo de la guía. Una pieza de trabajo deformada,

anudada o torcida es inestable y causa desalineación de la entalladura con la hoja de sierra, trabamiento

y contragolpe.

• Siempre guíe la pieza de trabajo con ambas manos o con bloques o varas para empujar. Mantenga el cuerpo en

una posición equilibrada para resistir el contragolpe si se presenta. Nunca se pare directamente en línea con la hoja.

Sitúe siempre el cuerpo en el mismo lado de la hoja de sierra que la guía. El contragolpe puede propulsar la pieza

de trabajo a alta velocidad hacia cualquiera que se encuentre de pie delante de la hoja de la sierra y en línea con

esta.

• Nunca extienda la mano por encima o por detrás de la hoja de la sierra para jalar o sostener la pieza de trabajo.

Puede producirse un contacto accidental con la hoja de la sierra o el contragolpe puede arrastrar los dedos del

operador hacia la hoja de la sierra.

• Nunca sostenga y presione la pieza de trabajo que está cortando contra la hoja de la sierra en movimiento. Si

presiona la pieza de trabajo que está cortando contra la hoja de sierra, se creará una condición de trabamiento

y contragolpe.

• El uso de una tabla con canto biselado lo ayudará a sostener la pieza de trabajo de forma segura contra la mesa de

la sierra o la guía cuando realice cortes no pasantes, como ranuras. Una tabla con canto biselado lo ayuda

a controlar la pieza de trabajo en caso de un contragolpe.

• Nunca corte más de una pieza de trabajo, apilada de forma vertical u horizontal. La hoja de sierra puede aspirar una

o más piezas y provocar un contragolpe.

• Limpie la sierra, el protector de hoja, debajo del encarte de la mesa y todas las áreas donde se pueda acumular

aserrín o piezas de trabajo de desecho.

• Utilice el tipo correcto de hoja para el corte que realice.

• Siempre utilice el separador en las operaciones que lo permitan. El uso de este dispositivo reducirá enormemente

el riesgo de un contragolpe.

INSTRUCCIONES DE FUNCIONAMIENTO

INTERRUPTOR DE ENCENDIDO Y APAGADO

1. Puede encender el producto si presiona el botón verde "I" en

el interruptor de encendido y apagado (L).

2. Presione el interruptor de paleta para apagar la sierra.

CAMBIO DE LA PROFUNDIDAD DE LA HOJA

La profundidad de la hoja se debe ajustar de modo que los

puntos externos de la hoja (J) estén más arriba que la pieza de

trabajo por aproximadamente entre 3,17 mm (1/8 pulg.) y 6,35

mm (1/4 pulg.) y que la parte inferior de las gargantas estén por

encima de la superficie de la pieza de trabajo.

1. Gire la palanca de bloqueo de bisel (M) en dirección de las

manecillas del reloj para apretar firmemente.

2. Levante la hoja (J) girando la perilla de ajuste de altura (O)

en la manivela de ajuste de altura o bisel (N) en dirección de

las manecillas del reloj. Baje la hoja (J) girando la perilla de

ajuste de altura (O) en dirección contraria a las manecillas

del reloj.

3. Asegúrese de que la hoja (J) esté a la altura adecuada.

INSTRUCCIONES DE FUNCIONAMIENTO

HOJAS

• La sierra viene equipada con una hoja de combinación de 25,4 cm adecuada para operaciones de corte en línea

recta, como corte transversal, longitudinal, ingletado y compuesto.

• El ancho de corte debe estar dentro de los límites estampados en el separador (I).

Garganta

CÓMO USAR LA GUÍA DE CORTE LONGITUDINAL

ADVERTENCIA

• Para reducir el riesgo de lesiones, asegúrese siempre de que la guía de corte longitudinal esté paralela a la hoja

antes de comenzar cualquier operación.

CAMBIO DEL ÁNGULO DE LA HOJA (BISEL)

NOTA: un corte de 90° tiene un bisel de 0° y un corte de 45°

tiene un bisel de 45°.

NOTA: si el indicador de bisel no está en cero cuando la hoja de

sierra está en 0°, consulte la sección "Para ajustar el indicador

de bisel".

1. Afloje la palanca de bloqueo de bisel (M) en dirección

contraria a las manecillas del reloj.

2. Ajuste el ángulo de bisel empujando primero la manivela de

ajuste de altura o bisel (N) completamente hacia la

izquierda.

3. Sosteniendo la manivela de ajuste de altura o bisel, deslice

el indicador de bisel hacia la derecha para aumentar el

ángulo de la hoja (acercándolo a 45° desde la parte superior

de la mesa). Sosteniendo la manivela de ajuste de altura

o bisel, deslice el indicador de bisel hacia la izquierda para

disminuir el ángulo (acercando la hoja a 90° desde la parte

superior de la mesa).

4. Asegúrese de que la hoja (J) esté en el ángulo deseado.

Apriete la palanca de bloqueo de bisel (M) en dirección de

las manecillas del reloj.

1. Libere la guía de corte longitudinal (E) levantando la manija

de bloqueo.

2. Mueva la guía de corte longitudinal (E) a la distancia

deseada de la hoja y asegúrese de que la guía de corte

longitudinal esté nivelada sobre la mesa.

3. Empuje la manija de bloqueo hacia abajo para asegurar la

guía. Cuando la manija de bloqueo está bien asegurada,

debe estar orientada hacia abajo.

NOTA: instale la subguía en la guía de corte longitudinal al

realizar cortes longitudinales en una pieza de trabajo estrecha.

INSTRUCCIONES DE FUNCIONAMIENTO

CÓMO USAR EL INDICADOR DE INGLETE

El indicador de inglete proporciona precisión en los cortes en

ángulo. Para tolerancias muy estrechas, se recomiendan cortes

de prueba. Hay dos ranuras del indicador de inglete, una a cada

lado de la hoja. Al realizar cortes transversales de 90°, utilice

cualquiera de las ranuras del indicador de inglete. Al realizar un

corte transversal biselado (hoja inclinada en relación con la

mesa), el indicador de inglete debe ubicarse en la ranura de la

derecha para que la hoja quede inclinada lejos del indicador de

inglete y las manos.

El indicador de inglete se puede girar 60° hacia la izquierda

o hacia la derecha.

1. Afloje la perilla de bloqueo girándola en dirección contraria

a las manecillas del reloj.

2. Con el indicador de inglete en su ranura dedicada, gire el

cuerpo del indicador de inglete hasta alcanzar el ángulo

deseado en la escala.

3. Vuelva a apretar la perilla de bloqueo girándola en dirección

de las manecillas del reloj.

MESA DE EXTENSIÓN CORREDIZA

Aumente la longitud de la mesa (K) con la mesa de

extensión (D).

1. Para cortes longitudinales de entre 43,18 cm y 76,2 cm,

ajuste la guía de corte longitudinal (E) a 16 pulg. (40,64 cm)

(extremo derecho en la escala de la mesa de extensión).

NOTA: con la guía de corte longitudinal fijada en 16 pulg. (40,64

cm), use la escala en la varilla de extensión para establecer el

ancho deseado.

2. Afloje la perilla de bloqueo de la varilla de extensión (P)

ubicada en la parte delantera y posterior debajo de la mesa.

Deslice la mesa de extensión (D) hacia la derecha. Cuando

la mesa de extensión (D) esté ajustada al ancho deseado,

apriete la perilla de bloqueo de la varilla de extensión en

dirección de las manecillas del reloj.

INSTRUCCIONES DE FUNCIONAMIENTO

20° a 30°

90°

Taladre un

orificio para

colgar

Haga una muesca

para evitar que la

mano se deslice

Realice un corte aquí para

obtener una coincidencia

con el grosor de la madera

cuando sea necesario

Taladre un

orificio para

colgar

Fabricación de una vara para empujar

adicional

Vara para empujar estándar incluida

Haga una muesca

para evitar que la

mano se deslice

Realice un corte aquí para

obtener una coincidencia

con el grosor de la madera

cuando sea necesario

20° a 30°

90°

SUPLEMENTOS PARA CORTES

Los suplementos para cortes, como varas para empujar, bloques de presión, tablas con canto biselado

y plantillas, se deben utilizar según corresponda para maximizar la capacidad de controlar la pieza de trabajo

para un corte seguro y preciso.

Cuando realice cortes no pasantes o cortes longitudinales en materiales pequeños, utilice siempre una vara para

empujar, un bloque de empuje, una tabla con canto biselado o una plantilla para que las manos no estén a menos de

15,24 cm de la hoja.

Con la sierra, se incluye una vara para empujar. Puede adquirir varas para empujar adicionales y otras ayudas de

corte por separado en cualquier distribuidor autorizado. El bloque de presión tiene una manija ajustada con tornillos

empotrados en la parte inferior. Utilice bloques de presión para cortes estrechos y cortes no pasantes. Más adelante,

puede encontrar instrucciones para realizar cortes con suplementos.

VARA PARA EMPUJAR

Las varas para empujar se pueden adquirir o fabricar para fijar la pieza de trabajo con firmeza a la mesa cuando

realiza cortes no pasantes o cuando está haciendo cortes longitudinales en materiales pequeños. La vara debe ser

más angosta que la pieza de trabajo, con una muesca de 90° en un extremo y con la forma adecuada para sostenerla

del otro extremo.

ADVERTENCIA

Utilice únicamente la vara para empujar proporcionada por el fabricante o una fabricada de acuerdo con las

instrucciones. Esta vara para empujar proporciona una distancia adecuada entre la mano y la hoja de sierra.

ADVERTENCIA

Nunca utilice una vara para empujar dañada o rota. Una vara para empujar dañada puede romperse, lo que

provocaría que su mano se deslice hacia la hoja de sierra.

CÓMO FABRICAR UNA VARA PARA EMPUJAR ADICIONAL

• Para operar su sierra de mesa con seguridad, debe usar una

vara para empujar siempre que el tamaño o la forma de la

pieza de trabajo haga que sus manos estén a menos de 15.24

cm (6 pulg.) de distancia de la hoja de sierra u otro cortador.

Con la sierra, se incluye una vara para empujar.

• No se necesita madera especial para fabricar varas para

empujar adicionales, siempre y cuando sean resistentes y lo

suficientemente largas. Asegúrese de que la vara para

empujar sea lo suficientemente larga y que tenga una muesca

que se encaje en el borde de la pieza de trabajo para evitar el

deslizamiento. Es una buena idea tener varias varas para

empujar que sean del mismo largo con distintos tamaños de

muescas para distintos grosores de piezas de trabajo.

• La forma puede variar para adaptarse a sus necesidades,

siempre y cuando cumpla con la función de mantener sus

manos alejadas de la hoja.

INSTRUCCIONES DE FUNCIONAMIENTO

Espiga de madera

101,6 mm

(4")

152,4 mm

(6")

50,8 mm (2")

70°

19,05 mm

(3/4")

63,5 mm

(2 1/2")

304,8 mm

(12")

101,6 mm (4")

6,35 mm

(1/4")

3,17 mm

(1/8")

Papel de lija o

material de alfombrilla

de ratón vieja

CÓMO FABRICAR UN BLOQUE DE PRESIÓN

• Seleccione un trozo de madera de aproximadamente 101,6

mm (4 pulg.) de ancho, 152,4 mm (6 pulg.) de largo y 25,4 mm

(1 pulg.) a 50,8 mm (2 pulg.) de grosor (un corte de 50,8 mm

[2 pulg.] por 101,6 mm [4 pulg.] es una buena pieza para un

bloque de presión).

• Taladre un orificio en el bloque y péguele una espiga para

utilizarla como manija (puede doblar el orificio para

proporcionar un agarre más cómodo).

• Para finalizar el bloque, pegue un trozo de papel de lija o algún

tipo de caucho (las alfombrillas de mouse viejas funcionan

bien) en la parte inferior del bloque.

ADVERTENCIA

Utilice un bloque de presión cuando la distancia entre la guía

y la hoja de sierra sea inferior a 50,8 mm (2 pulg.).

CÓMO FABRICAR UNA TABLA CON CANTO BISELADO

• La tabla con canto biselado es un proyecto excelente para la

sierra. Seleccione una pieza sólida de madera, de

aproximadamente 19,05 mm (3/4 pulg.) de grosor, 63,5 mm (2

1/2 pulg.) de ancho y 304,8 mm (12 pulg.) de largo.

• Marque el ancho central en un extremo de la pieza. El ancho

del inglete debe estar a 70° (consulte la sección sobre cortes

de ingletes para obtener información sobre esta operación).

• Coloque la guía de corte longitudinal para que se pueda cortar

un "dedo" de aproximadamente 6,35 mm (1/4 pulg.) en la

pieza.

• Pase la pieza solo hasta la marca que realizó anteriormente

a 101,6 mm (4 pulg.).

• Apague la sierra y permita que la hoja se detenga por completo

antes de retirar la pieza.

• Vuelva a colocar guía de corte longitudinal y realice cortes

longitudinales espaciados en la pieza de trabajo, a fin de

permitir que queden dedos de 6,35 mm (1/4 pulg.) y espacios

de 3,17 mm (1/8 pulg.) entre los dedos.

BLOQUES DE PRESIÓN

Los bloques de presión son bloques que se utilizan para sujetar la pieza de trabajo a la mesa. Incluyen una superficie

de agarre o una manija para sostener el bloque. Los tornillos que se coloquen por debajo del bloque para ajustar la

manija se deben empotrar para evitar que toquen la pieza de trabajo.

TABLAS CON CANTO BISELADO

Una tabla con canto biselado es un dispositivo que se utiliza para controlar la pieza de trabajo, guiándola con

seguridad contra la mesa o la guía de corte longitudinal. Las tablas con canto biselado son especialmente útiles para

realizar cortes longitudinales en piezas de trabajo pequeñas y para completar cortes no pasantes. El extremo está en

ángulo con una serie de ranuras angostas para aportar un agarre de fricción en la pieza de trabajo. Se asegura en su

lugar en la mesa con una abrazadera en C. Pruébela para garantizar que puede resistir un contragolpe.

ADVERTENCIA

Cuando utilice una tabla con canto biselado, debe colocarla delante de la hoja. Solo se debe utilizar contra la parte

no cortada de la pieza de trabajo para evitar un contragolpe, lo que puede provocar lesiones graves.

INSTRUCCIONES DE FUNCIONAMIENTO

CÓMO COLOCAR UNA TABLA CON CANTO BISELADO

• Baje la hoja de sierra por completo. Coloque la guía de corte

longitudinal (E) en el ajuste deseado para realizar y fijar el

corte.

• Coloque la pieza de trabajo contra la guía y sobre el área de la

hoja de sierra. Ajuste la tabla con canto biselado para aplicar

resistencia a la pieza de trabajo, por delante de la tabla. Fije

abrazaderas en C (no se incluyen) para fijar aún más la tabla

con canto biselado al borde de la mesa de la sierra.

ADVERTENCIA

No coloque la tabla con canto biselado en la parte posterior de

la pieza de trabajo. Si la ubicación es incorrecta, puede haber

un contragolpe porque la tabla con canto biselado se engancha

en la pieza de trabajo y la hoja se traba en la entalladura de la

sierra. No seguir esta advertencia puede provocar graves

lesiones personales.

CÓMO FABRICAR Y FIJAR UNA GUÍA AUXILIAR (PARA

CORTES LONGITUDINALES EN PIEZAS DE TRABAJO

DELGADAS)

• Seleccione una pieza de madera de 19,05 mm (3/4 pulg.) de

grosor, 60,32 mm (2 3/8 pulg.) de ancho y tan larga como la

guía de corte longitudinal (E).

• Taladre un orificio de 6,35 mm (1/4 pulg.), a 25,4 mm (1 pulg.)

de cada extremo y a 28,57 mm (1 1/8 pulg.) de la parte inferior

de la guía de corte longitudinal (E).

• Taladre un orificio de 6,35 mm (1/4 pulg.) en el medio de la

guía de corte longitudinal, a 12,7 mm (1/2 pulg.) de la parte

inferior de la guía de corte longitudinal.

• Fije una guía auxiliar a la guía de corte longitudinal; coloque la

madera contra la guía de corte longitudinal y con firmeza en la

mesa de trabajo.

• Desde la parte trasera de la guía longitudinal, asegure la

madera a la guía con tornillos para madera (no se incluyen).

GUÍA AUXILIAR

Una guía auxiliar es un dispositivo que se utiliza para cerrar el espacio entre la guía de corte longitudinal y la mesa

de trabajo. SIEMPRE fabrique y use una guía auxiliar cuando realice cortes longitudinales en materiales de 3,17 mm

(1/8") o más delgados, a fin de evitar que la pieza se deslice por debajo de la guía.

CORTES PASANTES

ADVERTENCIA

Al realizar estos cortes, asegúrese siempre de que el protector de hoja y los enganches para contragolpe estén en su

lugar y funcionen adecuadamente a fin de evitar posibles lesiones.

ADVERTENCIA

Tenga especial cuidado al cortar productos de madera con superficies resbalosas, ya que los enganches para

contragolpe no siempre pueden ser eficaces.

INSTRUCCIONES DE FUNCIONAMIENTO

Bloque de presiónBloque de presión

Abrazadera en C

Pieza de trabajo

Guía auxiliarGuía auxiliar

Tornillos para

madera

Tornillos para

madera

Tabla con canto biseladoTabla con canto biselado

ADVERTENCIA

NO use hojas clasificadas con una velocidad inferior a la velocidad de esta herramienta. El incumplimiento de esta

advertencia puede provocar lesiones personales.

ADVERTENCIA

Para evitar un contragolpe, asegúrese de que un lado de la pieza de trabajo esté asegurada contra la guía de corte

longitudinal durante un corte longitudinal y sostenga la pieza de trabajo firmemente contra el indicador de inglete

durante un corte de ingletes.

ADVERTENCIA

NO intente realizar cortes de inglete compuestos, con la hoja biselada y la guía de inglete en ángulo, hasta que esté

completamente familiarizado con los cortes básicos y comprenda cómo evitar contragolpes.

ADVERTENCIA

NO intente realizar cortes que no se mencionen en este manual.

ADVERTENCIA

El uso de una guía de corte longitudinal como un calibre de corte al realizar cortes transversales causará un

contragolpe, lo que puede provocar lesiones personales graves.

ADVERTENCIA

NUNCA realice cortes a mano (sin el indicador de inglete o la guía de corte longitudinal). Las piezas de trabajo sin

guía pueden provocar lesiones graves.

ADVERTENCIA

Nunca realice cortes pasantes sin el protector de hoja en su lugar. No seguir esta instrucción podría provocar graves

lesiones personales.

CONSEJOS DE CORTE

Los cortes de ranuras son cortes no pasantes que pueden ser longitudinales o transversales. Lea atentamente

y comprenda todas las secciones de este manual del operador antes de intentar cualquier operación.

• La entalladura (el corte que la hoja realiza en la madera) será más ancha que la hoja para evitar un

sobrecalentamiento o trabamiento. Cuando mida la madera, deje un margen para la entalladura.

• Asegúrese de que la entalladura se realice sobre el lado que se va a desechar de la línea de medición.

• Corte la madera con el lado del acabado hacia arriba.

• Antes del corte, retire los nudos sueltos.

• Siempre proporcione un soporte adecuado para la madera a medida que sale de la sierra.

CÓMO REALIZAR LOS CORTES

ADVERTENCIA

Antes de realizar cortes, asegúrese de que el pedestal de la sierra de mesa está sobre una superficie firme y nivelada

donde haya mucho espacio para manipularla y que sostenga correctamente la sierra de mesa y la pieza de trabajo.

Si no puede encontrar una ubicación adecuada, no debe usar la sierra. Utilizar la sierra en un lugar que no

proporcione espacio suficiente y apoyo estable para el pedestal de la sierra de mesa puede crear un riesgo de vuelco,

lo que puede provocar lesiones personales graves.

INSTRUCCIONES DE FUNCIONAMIENTO

Corte transversal

Corte de ingletes

Corte transversal biselado

Corte longitudinal biselado

Corte de ingletes compuesto (biselado)

Corte longitudinal

TIPOS DE CORTES

Existen seis cortes básicos: 1) corte transversal, 2) corte

longitudinal, 3) corte de ingletes, 4) corte transversal biselado,

5) corte longitudinal biselado y 6) corte de ingletes compuesto

(biselado).

PRECAUCIÓN

El resto de los cortes son combinaciones de estos seis cortes

básicos. Los procedimientos de funcionamiento para realizarlos

se proporcionan más adelante en esta sección.

ADVERTENCIA

Al realizar estos cortes, asegúrese siempre de que el protector

de hoja esté en su lugar y funcione adecuadamente a fin de

evitar posibles lesiones.

Los cortes transversales con cortes rectos a 90° que se realizan

a través de la veta de la pieza de trabajo. La madera se

introduce en el corte en un ángulo de 90° con la hoja y la hoja

está en posición vertical.

Los cortes longitudinales se realizan con la veta de la madera.

Para evitar un contragolpe al realizar cortes longitudinales,

asegúrese de que un lado de la madera se desplaza firmemente

contra la guía de corte longitudinal.

Los cortes de ingletes se realizan con la madera en cualquier

ángulo con la hoja en cualquier posición distinta de 90°. La hoja

está en posición vertical. Los cortes de ingletes tienden

a “trepar” durante el corte. Esto puede controlarse sosteniendo

la pieza de trabajo con firmeza contra el indicador de inglete.

ADVERTENCIA

NO intente realizar cortes que no aparezcan en este MANUAL. Esta herramienta no está autorizada para realizar

cortes con otros fines comerciales. No seguir esta advertencia provocará lesiones personales graves.

• La hoja que se proporciona con la sierra es una hoja de combinación de alta calidad ideal para cortes longitudinales

y transversales. Revise con cuidado todas las configuraciones y gire la hoja una revolución completa para

garantizar una separación adecuada antes de conectar la sierra a una fuente de alimentación. Párese ligeramente

al costado de la trayectoria de la hoja para reducir el riesgo de lesiones debido a contragolpes.

• Utilice el indicador de inglete cuando realice cortes transversales, de ingletes, biselados y de ingletes compuestos.

Para asegurar el ángulo, fije el indicador de inglete en su lugar girando la perilla de ajuste en dirección de las

manecillas del reloj. Apriete siempre la perilla de ajuste de forma segura en su lugar antes del uso.

ADVERTENCIA

Nunca utilice la guía y el indicador de inglete juntos. Esto puede provocar un contragolpe y lesiones al operador.

PRECAUCIÓN

Se recomienda que coloque la pieza a guardar del lado izquierdo de la hoja y que, primero, realice el corte de prueba

en una madera que no utilice.

INSTRUCCIONES DE FUNCIONAMIENTO

ADVERTENCIA

Cuando manipule piezas pequeñas de madera, utilice siempre una vara para empujar. Además, cuando realice un

corte longitudinal de un trozo de madera largo y angosto, finalice el corte para evitar que las manos se acerquen a la

hoja.

Los cortes biselados se realizan con un juego de hojas en ángulo. Los cortes transversales biselados se realizan a lo

largo de la veta de la madera y los cortes longitudinales biselados, con la veta.

Los cortes de ingletes compuestos (o biselados) se realizan con un juego de hojas en ángulo sobre madera que se

coloca en ángulo a la hoja. Familiarícese por completo con los cortes transversales, longitudinales, biselados y de

ingletes antes de intentar realizar un corte de ingletes compuesto.

REALIZACIÓN DE UN CORTE TRANSVERSAL

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

ADVERTENCIA

El uso de la guía de corte longitudinal como un calibre de corte al realizar cortes transversales causará un

contragolpe, lo que puede provocar lesiones personales graves.

1. Retire la guía de corte longitudinal (E).

2. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

3. Ajuste el indicador de inglete (H) a 0° y apriete la perilla de bloqueo.

4. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

5. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado.

6. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

7. La mano más cercana a la hoja (J) se debe colocar en la perilla de ajuste del indicador de inglete (H) y la mano

más alejada de la hoja, en la pieza de trabajo.

8. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja se detenga completamente antes de retirar

la pieza de trabajo.

CÓMO REALIZAR UN CORTE LONGITUDINAL

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

1. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

2. Coloque la guía de corte longitudinal (E) a la distancia deseada de la hoja para realizar el corte y bloquee la

manija de forma segura.

3. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

4. Al realizar un corte longitudinal en una pieza de trabajo larga, coloque el soporte a la misma altura que la

superficie de la mesa (K) detrás de la sierra para el trabajo de corte.

5. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado.

6. Coloque la pieza de trabajo plana sobre la mesa (K) con el borde al ras contra la guía de corte longitudinal (E).

INSTRUCCIONES DE FUNCIONAMIENTO

100

7. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

8. Una vez que la hoja (J) haya hecho contacto con la pieza de trabajo, use la mano más cercana a la guía de corte

longitudinal (E) como guía. Asegúrese de que el borde de la pieza de trabajo no pierde contacto con la guía de

corte longitudinal (E) y la superficie de la mesa (K). Si va a realizar un corte longitudinal en una pieza angosta,

instale la subguía (F) en la guía de corte longitudinal (E) y una vara para empujar (C) o bloques de presión para

mover la pieza a través del corte y pasar la hoja.

9. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

ADVERTENCIA

Cuando realice cortes longitudinales, aplique siempre la fuerza de avance de la pieza de trabajo entre la guía y la hoja

de sierra. Utilice una vara para empujar cuando la distancia entre la guía y la hoja de sierra sea inferior a 152,4 mm

(6"), y utilice un bloque de presión cuando esta distancia sea inferior a 50,8 mm (2"). Los suplementos para cortes

mantendrán su mano a una distancia segura de la hoja de sierra.

CÓMO REALIZAR UN CORTE DE INGLETES

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

1. Retire la guía de corte longitudinal (E).

2. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

3. Coloque el indicador de inglete (H) en el ángulo deseado y apriete la perilla de bloqueo.

4. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

5. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado.

6. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

7. La mano más cercana a la hoja (J) se debe colocar en la perilla de ajuste del indicador de inglete (H) y la mano

más alejada de la hoja, en la pieza de trabajo.

8. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

CÓMO REALIZAR UN CORTE BISELADO

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

ADVERTENCIA

El indicador de inglete debe estar del lado derecho de la hoja para evitar que la madera se atasque y se produzca un

contragolpe. Si coloca el indicador de inglete del lazo izquierdo de la hoja, se producirá un contragolpe y se podrían

provocar lesiones personales graves.

1. Retire la guía de corte longitudinal (E).

2. Desbloquee la palanca de bloqueo de bisel (M), ajuste la hoja (J) al ángulo de bisel deseado. Bloquee la palanca

de bloqueo de bisel (M).

3. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

INSTRUCCIONES DE FUNCIONAMIENTO

101

4. Ajuste el indicador de inglete (H) a 0° y apriete la perilla de bloqueo.

5. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

6. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado (L).

7. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

8. La mano más cercana a la hoja (J) se debe colocar en la perilla de ajuste del indicador de inglete (H) y la mano

más alejada de la hoja, en la pieza de trabajo.

9. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

CÓMO REALIZAR UN CORTE LONGITUDINAL BISELADO

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

ADVERTENCIA

La guía de corte longitudinal debe estar del lado derecho de la hoja para evitar que la madera se atasque y se

produzca un contragolpe. Si coloca la guía de corte longitudinal del lazo izquierdo de la hoja, se producirá un

contragolpe y se podrían provocar lesiones personales graves.

1. Retire el indicador de inglete (H).

2. Desbloquee la palanca de bloqueo de bisel (M), ajuste la hoja (J) al ángulo de bisel deseado. Bloquee la palanca

de bloqueo de bisel (M).

3. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

4. Coloque la guía de corte longitudinal (E) a la distancia deseada de la hoja para realizar el corte y bloquee la

manija de forma segura.

5. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

6. Al realizar un corte longitudinal en una pieza de trabajo larga, coloque el soporte a la misma altura que la

superficie de la mesa (K) detrás de la sierra para el trabajo de corte.

7. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado (K).

8. Coloque la pieza de trabajo plana sobre la mesa (K) con el borde al ras contra la guía de corte longitudinal (E).

9. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

10. Una vez que la hoja (J) haya hecho contacto con la pieza de trabajo, use la mano más cercana a la guía de corte

longitudinal (E) como guía. Asegúrese de que el borde de la pieza de trabajo no pierde contacto con la guía de

corte longitudinal (E) y la superficie de la mesa (K). Si va a realizar un corte longitudinal en una pieza angosta,

instale la subguía (F) en la guía de corte longitudinal (E) y una vara para empujar (C) o bloques de presión para

mover la pieza a través del corte y pasar la hoja.

11. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

INSTRUCCIONES DE FUNCIONAMIENTO

102

REALIZACIÓN DE UN CORTE DE INGLETES COMPUESTO (BISELADO)

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcione

adecuadamente.

ADVERTENCIA

El indicador de inglete debe estar del lado derecho de la hoja para evitar que la madera se atasque y se produzca un

contragolpe. Si coloca el indicador de inglete del lazo izquierdo de la hoja, se producirá un contragolpe y se podrían

provocar lesiones personales graves.

1. Retire la guía de corte longitudinal (E).

2. Desbloquee la palanca de bloqueo de bisel (M), ajuste la hoja (J) al ángulo de bisel deseado. Bloquee la palanca

de bloqueo de bisel (M).

3. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

4. Coloque el indicador de inglete (H) en el ángulo deseado y apriete la perilla de bloqueo.

5. Asegúrese de que la madera esté alejada de la hoja (J) antes de encender la sierra.

6. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado (L).

7. Permita que la hoja (J) alcance la velocidad máxima antes de mover la pieza de trabajo hacia ella.

8. La mano más cercana a la hoja (J) se debe colocar en la perilla de ajuste del indicador de inglete (H) y la mano

más alejada de la hoja, en la pieza de trabajo.

9. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

CÓMO CORTAR UN PANEL GRANDE

Asegúrese de que la sierra esté adecuadamente asegurada a la superficie de trabajo para evitar que se vuelque por

el peso de un panel grande.

ADVERTENCIA

Para evitar posibles lesiones graves, asegúrese de que el protector de hoja esté instalado y funcionando

adecuadamente.

ADVERTENCIA

Nunca realice cortes a mano (sin el indicador de inglete o la guía de corte longitudinal). Las piezas de trabajo sin guía

pueden provocar lesiones graves.

1. Coloque un soporte a la misma altura que la parte superior de la mesa de la sierra detrás de la sierra y agregue

soportes a los lados según sea necesario.

2. Dependiendo de la forma del panel, utilice una guía de corte longitudinal (E) o un indicador de inglete (H). Si el

panel es demasiado grande para usar la guía de corte longitudinal (E) o el indicador de inglete (H), es demasiado

grande para esta sierra.

3. Antes de encender la sierra, asegúrese de que la madera no esté tocando la hoja (J).

4. Para encender la sierra, presione el botón verde "I" en el interruptor de encendido y apagado (K).

5. Coloque la pieza de trabajo plana sobre la mesa con el borde al ras contra la guía de corte longitudinal (E).

6. Permita que la hoja (J) alcance la velocidad máxima antes de pasar la pieza de trabajo por ella.

7. Use una vara para empujar para mover la pieza a través del corte y más allá de la hoja.

8. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

INSTRUCCIONES DE FUNCIONAMIENTO

103

CORTES DE RANURA Y OTROS CORTES NO PASANTES

El uso de un corte no pasante es fundamental para cortar perfiles, frisos y ranuras. Los cortes no pasantes se pueden

realizar con una hoja estándar de 25,4 cm o una hoja para ranuras de hasta 12,7 mm de ancho con un diámetro de

20,32 cm. Los cortes no pasantes son el único tipo de corte que se debe realizar sin el protector de hoja y los

enganches para contragolpe instalados. Asegúrese de que el protector de hoja y los enganches para contragolpe

estén reinstalados al finalizar este tipo de corte.

ADVERTENCIA

A fin de reducir el riesgo de lesiones graves cuando realiza cortes no pasantes, siga todas las advertencias

e instrucciones correspondientes enumeradas a continuación, así como aquellas enumeradas más arriba para el

corte no pasante pertinente.

ADVERTENCIA

Cuando realiza un corte no pasante, la hoja está cubierta por la pieza de trabajo durante la mayor parte del corte. Esté

atento a la hoja expuesta al comienzo y al final de cada corte para reducir el riesgo de lesiones personales.

ADVERTENCIA

Nunca empuje la madera con las manos cuando realice cortes no pasantes, como frisos o ranuras. A fin de evitar

lesiones personales, siempre debe usar bloques o varas para empujar y tablas de canto biselado.

ADVERTENCIA

Lea la sección adecuada que describa el tipo de corte, además de esta sección sobre cortes no pasantes. Por

ejemplo, si su corte no pasante es un corte transversal, lea y comprenda la sección sobre cortes transversales antes

de continuar.

ADVERTENCIA

Una vez que haya completado todos los cortes de ranuras y no pasantes, desenchufe la sierra y vuelva a instalar el

separador en la posición más alta. Instale los enganches para contragolpe y el protector de la hoja.

1. Apague y desenchufe la sierra.

2. Retire el protector de hoja (A) y los enganches para contragolpe (B).

3. Coloque el separador (I) en la posición "central" para cortes no pasantes. (Coloque el separador (I) en la posición

"inferior" para cortes de ranura).

4. Desbloquee la palanca de bloqueo de bisel (M), ajuste la hoja (J) al ángulo de bisel deseado. Bloquee la palanca

de bloqueo de bisel (M).

5. Ajuste la hoja (J) a la profundidad correcta para la pieza de trabajo.

6. Según la forma y el tamaño de la madera, use la guía de corte longitudinal (E) o el indicador de inglete (H).

7. Conecte la sierra a la fuente de alimentación y presione el botón verde "I" en el interruptor de encendido

y apagado para encender la sierra.

8. Permita que la hoja (J) alcance la velocidad máxima antes de pasar la pieza de trabajo por ella.

9. Siempre use bloques de presión, varas para empujar o tablas con canto biselado de manera adecuada cuando

realice cortes no pasantes para reducir el riesgo de lesiones graves.

10. Cuando haya realizado el corte, apague la sierra. Espere a que la hoja (J) se detenga completamente antes de

retirar la pieza de trabajo.

INSTRUCCIONES DE FUNCIONAMIENTO

104

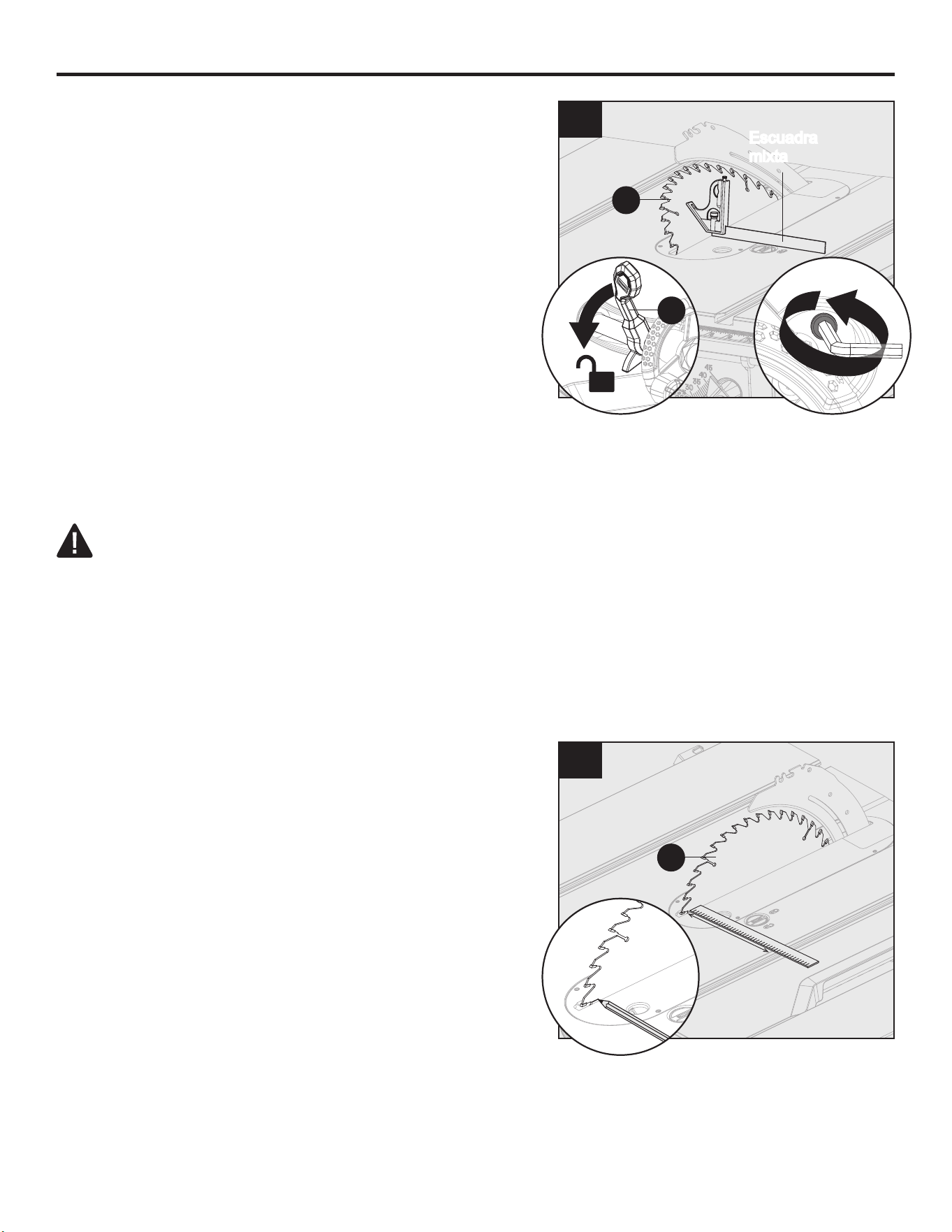

ADVERTENCIA

Antes de realizar cualquier ajuste, apague la herramienta y desconéctela del suministro de electricidad. Si no sigue

esta recomendación, podría sufrir lesiones personales graves.

ADVERTENCIA

Asegúrese de reinstalar el protector de hoja y los enganches para contragolpe inmediatamente luego de realizar

cualquier ajuste para el cual deba retirarlos. No seguir esta instrucción podría provocar graves lesiones personales.

La sierra de mesa está ajustada de fábrica para realizar cortes muy precisos. Sin embargo, es posible que algunos

componentes se hayan desalineado durante el envío. Además, con el tiempo, probablemente será necesario un

reajuste debido al desgaste.

Verifique cuidadosamente la alineación con una escuadra antes de comenzar los ajustes para confirmar si son

necesarios. Realice cortes de prueba después de completar los ajustes para evitar dañar la pieza de trabajo.

Una vez que se hayan completado todos los cortes no pasantes:

1. Apague y desenchufe la sierra.

2. Vuelva a colocar el separador en la posición más alta y luego instale el protector de la hoja y los enganches para

contragolpe.

CÓMO REALIZAR UN CORTE DE RANURA

Las hojas para ranuras son hojas apiladas que se pueden usar al hacer ranuras de cortes pasantes en una pieza de

trabajo o los cortes no pasantes descritos anteriormente. Las hojas para ranuras requieren un accesorio para mesa

especial. Las hojas para ranuras y el accesorio para mesa se venden por separado. Las hojas y los accesorios con

forma de ranura no deben estar clasificadas con una velocidad inferior a la de esta herramienta. Esta sierra está

diseñada para ranuras apiladas de 20,32 cm de hasta 12,7 mm de ancho. Asegúrese de que el separador esté en la

posición más baja cuando realice este tipo de corte.

NOTA: retire la brida de hoja externa al realizar un corte de ranura. La brida de hoja externa puede usarse siempre

que el eje del husillo se extienda levemente sobre la tuerca del husillo.

INSTRUCCIONES DE FUNCIONAMIENTO

PARA COLOCAR EL SEPARADOR EN LA POSICIÓN

CENTRAL (PARA CORTES NO PASANTES) O EN LA

POSICIÓN INFERIOR (PARA CORTES DE RANURA):

NOTA: retire el protector de hoja (A), los enganches para

contragolpe (B) y el accesorio de la mesa (Q).

1. Levante la hoja de sierra (J) a la posición más alta y gire la

perilla de ajuste de altura (O) en dirección de las manecillas

del reloj.

AJUSTES

105

AJUSTES

2. Desbloquee la perilla de bloqueo del separador girándola en

dirección de las manecillas del reloj. Sujete el separador (I)

y jale hacia el lado derecho de la sierra para liberarla del

pasador de bloqueo con resorte. Empuje el separador (I)

hacia abajo y coloque el separador (I) en la posición central

o inferior con el pasador de bloque con resorte enganchado

nuevamente. Bloquee la perilla de bloqueo del separador

girándola en dirección contraria a las manecillas del reloj.

Vuelva a instalar el accesorio para mesa (Q).

REEMPLACE LA HOJA.

NOTA: apague y desenchufe la sierra. Establezca el ángulo de

bisel en 0°. Retire el protector de hoja (A), los enganches para

contragolpe (B) y el accesorio de la mesa (Q). Levante la hoja

en la posición más alta.

1. Asegúrese de que la palanca de bloqueo de bisel (M) esté

bloqueada. Coloque una llave española (G) en las partes

planas de la brida interna. Coloque otra llave española (G)

en las partes planas de la tuerca del husillo (RR).

2. Sujetando firmemente ambas llaves, empuje la llave

española (G) en la tuerca del husillo (RR) hacia la parte

frontal de la máquina.

106

AJUSTES

3. Retire la tuerca del husillo (RR), la brida de hoja externa

(TT) y la hoja (J).

4. Coloque la hoja nueva en el eje del husillo (los dientes

deben apuntar hacia abajo, hacia el frente de la sierra, para

que funcione correctamente).

5. Coloque la brida de hoja externa (TT) y la tuerca del husillo

sobre el eje del husillo. Asegúrese de que el lado grande

acoplado de la brida de hoja externa mire hacia la hoja y que

siempre esté ajustado contra la carcasa del eje. Asegúrese

de que la tuerca del husillo (RR) esté bien sujeta. NO apriete

demasiado.

6. Gire la hoja con la mano para asegurarse de que gire

libremente.

7. Baje la hoja y vuelva a instalar el accesorio de la mesa (Q).

NOTA: si se ha retirado la brida de la hoja (SS), vuelva

a instalarla antes de colocar la hoja de sierra en el husillo. Si no

lo hace, podría causar un accidente.

AJUSTE DE BISEL

La configuración de los ángulos de la sierra se estableció en la

fábrica y, a menos que se haya dañado durante el envío, no es

necesario configurarla durante el ensamblado. Luego de mucho

uso, podría ser necesario controlarla.

Para comprobar el bisel de 0°

1. Apague la sierra y desenchúfela.

2. Levante la hoja (J) hasta la posición más alta, retire el

protector de hoja (A) y los enganches para contragolpe (B).

3. Desbloquee la palanca de bloqueo de bisel (M) y deslícela

a la posición de 0°.

4. Afloje el tornillo de fijación de 0° (ubicado a la izquierda del

riel de bisel en la parte delantera) con una llave hexagonal

de 4 mm (no se suministra).

5. Coloque una escuadra mixta junto a la hoja (J) a la derecha.

El borde de la escuadra y la hoja deben estar paralelos.

NOTA: asegúrese de que la escuadra entre en contacto con la

parte plana de la hoja, no con los dientes de esta.

6. Bloquee la palanca de bloqueo del bisel.

7. Apriete el tornillo de fijación en 0°. Si es necesario, vuelva

a controlar el ángulo y a hacer los ajustes necesarios.

8. Realice un corte de prueba.

Escuadra

mixta

Escuadra

mixta

107

CÓMO ESCORAR (PARALELAR) LA HOJA A LA RANURA DEL INDICADOR DE INGLETE

ADVERTENCIA

• La hoja (J) debe estar paralela a la ranura del indicador de inglete para que la madera no se atasque y provoque un

contragolpe. Si no sigue esta recomendación, podría sufrir lesiones personales graves.

• Para reducir el riesgo de lesiones por contragolpe, alinee la guía de corte longitudinal (E) con la hoja (J) después de

cualquier ajuste de la hoja.

No afloje los pernos para este ajuste hasta haber verificado con una regla y haber hecho cortes de prueba para

asegurarse de que es necesario realizar ajustes. Una vez que los pernos estén sueltos, se deben volver a configurar.

NOTA: desenchufe la sierra. Retire el protector de hoja (A) y los enganches para contragolpe (B). Levante la hoja (J)

girando la perilla de ajuste de altura (O).

AJUSTES

Para comprobar el bisel de 45°

1. Apague la sierra y desenchúfela.

2. Levante la hoja (J) hasta la posición más alta, retire el

protector de hoja (A) y los enganches para contragolpe (B).

3. Desbloquee la palanca de bloqueo de bisel (M) y deslícela

a la posición de 45°.

4. Afloje el tornillo de fijación de 45° (ubicado a la derecha del

riel de bisel en la parte delantera) con una llave hexagonal

de 4 mm (no se suministra).

5. Coloque una escuadra mixta junto a la hoja (J) a la

izquierda. El borde de la escuadra y la hoja deben estar

paralelos.

NOTA: asegúrese de que la escuadra entre en contacto con la

parte plana de la hoja, no con los dientes de esta.

6. Bloquee la palanca de bloqueo del bisel.

7. Apriete el tornillo de fijación en 45°. Si es necesario, vuelva

a controlar el ángulo y a hacer los ajustes necesarios.

8. Realice un corte de prueba.

1. Marque junto a uno de los dientes de la hoja en la parte

frontal de la hoja (J). Coloque una regla nivelada con el

frente de la mesa (K) y el costado de la hoja (J), como se

muestra.

Escuadra

mixta

Escuadra

mixta

108

2. Gire la hoja (J) de modo que el diente marcado quede en la

parte posterior. Mueva la regla hacia la parte posterior

y mida nuevamente la distancia. Si las distancias son las

mismas, la hoja está a escuadra.

Si las distancias son diferentes:

3. Afloje dos tornillos hexagonales con una llave española de

10 mm, ajuste la placa de fijación a la izquierda o a la

derecha hasta que la hoja esté a escuadra.

NOTA: los pernos de fijación y la placa de fijación están

ubicados debajo de la mesa, en la parte posterior de la sierra.

4. Vuelva a apretar los dos pernos hexagonales.

5. Si es necesario, vuelva a verificar la escuadra y a hacer los

ajustes.

AJUSTES

CONSULTE LA ALINEACIÓN DE LA GUÍA DE CORTE LONGITUDINAL CON LA HOJA

La guía de corte longitudinal debe estar en posición paralela a la hoja y a las ranuras del indicador de inglete.

ADVERTENCIA

Una guía de corte longitudinal desalineada puede causar contragolpes y atascos. Para disminuir el riesgo de

lesiones, siempre mantenga una alineación adecuada de la guía de corte longitudinal.

NOTA: desenchufe la sierra. Retire el protector de hoja (A) y los enganches para contragolpe (B). Levante la hoja (J)

girando la perilla de ajuste de altura (O).

109

1. Desbloquee la guía de corte longitudinal (E) levantando la

manija de bloqueo.

Coloque la escuadra al lado de la hoja (J) y mueva la guía

de corte longitudinal hasta la escuadra. Tenga en cuenta la

medida en la escala de corte longitudinal.

Mueva la guía de corte longitudinal hacia atrás y gire la

escuadra 180° para comprobar el otro lado.

Si dos medidas no son iguales, use una llave hexagonal de

5 mm para aflojar los tornillos ubicados en la parte superior

de la guía de corte longitudinal y alinéela.

Vuelva a apretar dos tornillos alternadamente. Vuelva

a comprobar la alineación.

Haga dos o tres cortes de prueba con restos de madera. Si

los cortes no son reales, repita el procedimiento.

PARA REGULAR DE LA BÁSCULA DE LA GUÍA DE CORTE

LONGITUDINAL

Use la línea roja en el indicador en la guía de corte longitudinal

para colocar la guía a lo largo de la escala en el riel delantero.

NOTA: desenchufe la sierra. Retire el protector de hoja (A) y los

enganches para contragolpe (B). Levante la hoja (J) girando la

perilla de ajuste de altura (O).

Comience con la hoja en un ángulo cero (hacia arriba):

Desbloquee la guía de corte longitudinal (E) levantando la

manija de bloqueo. Use una regla para medir 10,16 cm (4

pulg.) y mueva la guía de corte longitudinal hasta que se

alinee con la distancia medida. Bloquee la guía de corte

longitudinal.

La línea roja en el indicador de escala debe alinearse con la

marca de 10,16 cm en la escala en el riel delantero, como se

muestra.

Para ajustar el indicador de escala, afloje el tornillo como se

muestra y alinee el indicador de escala con la marca de

10,16 cm en el riel frontal. Luego, vuelva a apretar el tornillo.

AJUSTES

110

PARA AJUSTAR EL INDICADOR DE BISEL

El indicador de bisel debe estar en cero cuando la hoja está

a 90°. De lo contrario:

Afloje el tornillo, ajuste el indicador de bisel para

establecerlo en 0° en la escala de bisel. Vuelva a apretar el

tornillo.

PARA REVISAR LA SUJECIÓN DE LA MANIJA DE

BLOQUEO DE LA GUÍA DE CORTE LONGITUDINAL

La manija de bloqueo de la guía de corte longitudinal (E) debe

sujetar la guía de corte longitudinal de forma segura contra los

rieles delantero y posterior. No debe ser difícil empujar la manija

de bloqueo hacia abajo y bloquearla. Para garantizar un ajuste

de bloqueo adecuado de la guía:

Fije la guía de corte longitudinal en su lugar.

Intente mover la guía de lado a lado. Si la guía se mueve,

apriete la contratuerca 1/4 de vuelta.

Con la guía de corte longitudinal en la posición bloqueada,

vuelva a verificar el paralelismo de la guía de corte

longitudinal con la hoja y ajústelo, si es necesario.

AJUSTES

111

ADVERTENCIA

Cuando realice reparaciones, utilice solo piezas de repuesto idénticas a las de fabricación. El uso de cualquier otra

pieza puede crear un peligro o causar daños en el producto.

ADVERTENCIA

Antes de realizar cualquier mantenimiento, apague SIEMPRE la sierra y asegúrese de que la herramienta esté

desenchufada del suministro de electricidad.

ADVERTENCIA

Siempre use lentes de protección con protectores laterales que cumplan con la norma ANSI Z87.1 durante el

funcionamiento de la herramienta. Si hay demasiado polvo durante la operación, use también una mascarilla

antipolvo.

ADVERTENCIA

Asegúrese de reinstalar el protector de hoja y los enganches para contragolpe inmediatamente luego de finalizar

cualquier operación de mantenimiento para la cual deba retirarlos. No seguir esta instrucción podría provocar graves

lesiones personales.

MANTENIMIENTO GENERAL

• Evite utilizar solventes para limpiar las piezas de plástico. La mayoría de los plásticos tienden a dañarse si se usan

distintos tipos de solventes comerciales. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa,

etc.

ADVERTENCIA

NUNCA deje que el líquido de frenos, la gasolina, los productos a base de petróleo, los aceites penetrantes, etc.

entren en contacto con las piezas plásticas. Los productos químicos pueden dañar, debilitar o destruir el plástico

• Revise periódicamente todas las abrazaderas, tuercas, pernos y tornillos para controlar que estén apretados y en

buenas condiciones. Verifique que el accesorio de la mesa esté en buenas condiciones y en su lugar.

• Verifique el ensamble del protector de hoja.

• Para mantener la superficie, las guías y los rieles de la mesa, aplique periódicamente cera en pasta y lústrelos para

lograr un funcionamiento suave.

• Proteja la hoja limpiando el polvo de la parte de abajo de la mesa y de los dientes de la sierra. Utilice un solvente

para resina en los dientes de la hoja.

• Limpie las piezas de plástico solo con un paño suave y húmedo. NO utilice aerosoles ni solventes de petróleo.

LUBRICACIÓN

• Todos los rodamientos en esta herramienta se lubrican con una cantidad suficiente de lubricante de alta calidad

para que duren toda la vida útil de la unidad en condiciones de operación normales. Por lo tanto, no se necesita más

lubricación.

ALMACENAMIENTO

Una vez que haya terminado de usar la herramienta, verifique si se realizó lo siguiente:

• Apagó la sierra.

• Retiró el enchufe de alimentación del tomacorriente.

Cuando la herramienta no está en uso, manténgala almacenada en un lugar seco fuera del alcance de los niños.

CUIDADO Y MANTENIMIENTO

112

ADVERTENCIA

Para evitar lesiones debido a un arranque accidental, apague el interruptor y siempre retire el enchufe de la fuente de

alimentación antes de realizar cualquier ajuste. Todas las reparaciones eléctricas o mecánicas deben estar a cargo

solo de técnicos calificados. Consulte con un centro de servicio autorizado de herramientas Kobalt si el motor deja de

funcionar por cualquier motivo

Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al 888-3KOBALT

((888-356-2258).

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

1. Reemplace la hoja.

2. Reemplace la hoja.

3. Apriete todos los aditamentos.

4. Vuelva a colocar en la superficie.

5. Compruebe la instalación de la hoja de sierra.

Reemplace la hoja si es necesario.

1. La hoja está desequilibrada.

2. La hoja está dañada.

3. La sierra no está montada de forma

segura.

4. La superficie de trabajo es irregular.

5. La hoja está deformada.

Vibración excesiva.

1. Vuelva a montar la guía de corte longitudinal.

2. Limpie y encere los rieles.

3. Ajuste la contratuerca en dirección contraria

a las manecillas del reloj.

1. La guía de corte longitudinal no está

montada correctamente.

2. Los rieles están sucios o pegajosos.

3. La contratuerca está desajustada.

La guía de corte

longitudinal no se

desplaza con suavidad.

1. Reemplace o afile la hoja.

2. Consulte "Cómo escorar (paralelar) la hoja a la

ranura del indicador de inglete".

3. Disminuya la velocidad de avance.

4. Alinee la guía de corte longitudinal.

5. Reemplace la madera. Corte siempre con el

lado convexo hacia la superficie de la mesa.

6. Alinee el separador y la hoja de sierra.

1. La hoja está desafilada.

2. La hoja se está escorando.

3. La pieza se introduce muy rápidamente.

4. La guía de corte longitudinal está

desalineada.

5. La madera está combada.

6. El separador no está alineado.

El corte hace que la

pieza de trabajo se

doble o se queme.

1. Ajuste los tornillos de fijación.

2. Ajuste el indicador de inglete.

1. Es necesario ajustar los tornillos de

fijación ubicados en el riel de bisel en la

parte delantera (cortes biselados).

2. El indicador de inglete está desalineado

(cortes de ingletes).

La sierra no realiza

cortes exactos de 90°

y 45°.

1. Limpie los engranajes o el enrosque del poste.1. Los engranajes o el enrosque del poste

dentro del gabinete están tapados con

aserrín.

El regulador de altura

o biselado de la

manivela es difícil de

girar.

1. Vuelva a afilar o configurar la hoja.1. La hoja no está afilada o configurada de

forma adecuada.

Coloque los bordes de

la madera lejos de la

guía de corte

longitudinal cuando

esté realizando el

corte.

1. Ajuste la contratuerca en dirección de las

manecillas del reloj.

1. La contratuerca está desajustada.La guía de corte

longitudinal no se

bloquea en la parte

posterior.

113

Esta garantía se anula si: los defectos en los materiales o la mano de obra, o los daños fueron causados por

reparaciones o modificaciones hechas, o que se hayan intentado hacer por parte de terceros o el uso no autorizado

de piezas incompatibles, el daño se debe al desgaste normal, el daño se debe al abuso (incluida la sobrecarga de la

herramienta más allá de su capacidad), mantenimiento inadecuado, negligencia o accidentes; o el daño se debe al

uso de la herramienta después de una falla parcial o el uso de accesorios inadecuados, o bien a una reparación

o alteración no autorizada.

Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían según el

estado.

Para consultas, reclamos de garantía o piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al

888-3KOBALT ((888-356-2258).

GARANTÍA LIMITADA DE TRES AÑOS

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

1. Enchufe el cable del motor o de pared.

2. Reemplace el fusible del circuito.

3. Vuelva a iniciar el interruptor de circuito.

4. El centro de servicio autorizado más cercano

debe reemplazar el cable o el interruptor.

1. El cable del motor o el cable de pared no

está enchufado.

2. El fusible del circuito se fundió.

3. El interruptor de circuito se fundió.

4. El cable o el interruptor está dañado.

La sierra no arranca.

1. Limpie, afile o reemplace la hoja.

2. Remplace la hoja por la de tipo correcto.

3. Vuelva a colocar la hoja.

1. La hoja está desafilada o sucia.

2. La hoja es del tipo incorrecto para el

corte que se está realizando.

3. La hoja está montada al revés.

La hoja realiza cortes

deficientes.

1. Cambie la hoja. Por lo general, la hoja para

corte longitudinal tiene menos dientes.

1. La hoja no es adecuada para cortes

longitudinales.

Al motor le cuesta

realizar cortes

longitudinales.

La garantía de esta sierra de mesa es válida para el comprador original desde la fecha de compra original y durante

tres (3) años y está sujeta a la cobertura de garantía que se describe en el presente documento.

Esta sierra de mesa está garantizada contra defectos en los materiales y la mano de obra. Si cree que la esta

sierra de mesa presenta fallas en cualquier momento durante el período de garantía especificado, simplemente

devuélvala en el lugar donde la compró para obtener un reemplazo o un reembolso sin cargo, o llame

al 888-3KOBALT (888-356-2258) para obtener el servicio de garantía.

114

LISTA DE PIEZAS DE REPUESTO

PIEZA DESCRIPCIÓN PIEZA #

Protector de hoja 505872801

Vara para empujar 505872802

Guía de corte longitudinal 505872803

Indicador de inglete 505872804

Rueda 505872805

Impreso en China

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 888-3KOBALT

(888-356-2258), de lunes a domingo de 8 a.m a 8 p.m., hora estándar del Este.

Kobalt TS10302 10-in 15 -Amp 120 -Volt Portable Jobsite Table Saw

Product's Documents

Operating Manual

Specifications

Kobalt TS10302 Questions and Answers
